Понижающий трансформатор для лент и светодиодных ламп с 220 до 12 вольт

Сегодня мы поговорим про трансформаторы для светодиодных ламп и лент оформления, которые понижают ток из центральной сети в 220 V до 12 вольт. Узнаем что такое понижающий трансформатор и для чего он нужен, как помогают экономить, и продолжать рабочие часы светодиодным лампам. Увидим их в живую и определим какой мощности купить понижающий ток трансформатор на одну или группу светодиодных лент, ламп.

---

Краткий экскурс, что такое понижающий трансформатор:

Трансформаторы для ламп* мы обсуждали в одноимённой теме (см.ссылку), а понижающий ток трансформатор для светодиодных ламп с 220 вольт на 12 является обычным трансформатором который мы уже обсуждали, просто люди по разному их называют, порою используя ненужные уточнения. Ну раз пользуется спросом, то нужно рассмотреть!

Понижающий трансформатор нужен и используется для прямого подключения к бытовой электросети. В него поступает на прямую от центральной электросети 220 вольт, а он уже понижает из 220 вольт до 12 и стабилизирует поступающий ток, сглаживая его перепады и скачки.

Далее, от понижающего трансформатора происходит подключение к светодиодной или группе светодиодных ламп и светодиодных лент. Которые и питаются постоянным напряжением в 12V.

Заметка в тему! Светодиодная лед лампа рассчитана на 4000 рабочих часов. Не используя понижающего трансформатора, а используя диод, срок службы сокращается до 1200 часов бесперебойной работы.

В помещения с повышенной влажностью и температурами: бассейны*, сауны, бани и т.д, устанавливается специальный понижающий трансформатор устойчивый к воде, а также, общая нагрузка светодиодных ламп, не должна составлять 60%!Чуть ниже будут представлены понижающие ток трансформаторы для светодиодных ламп с 220 до 12 V и параметры, с краткими характеристиками к ним.Купить понижающие трансформаторы и уточнить цену на данный момент, можно обратившись в форму обратная связь*.

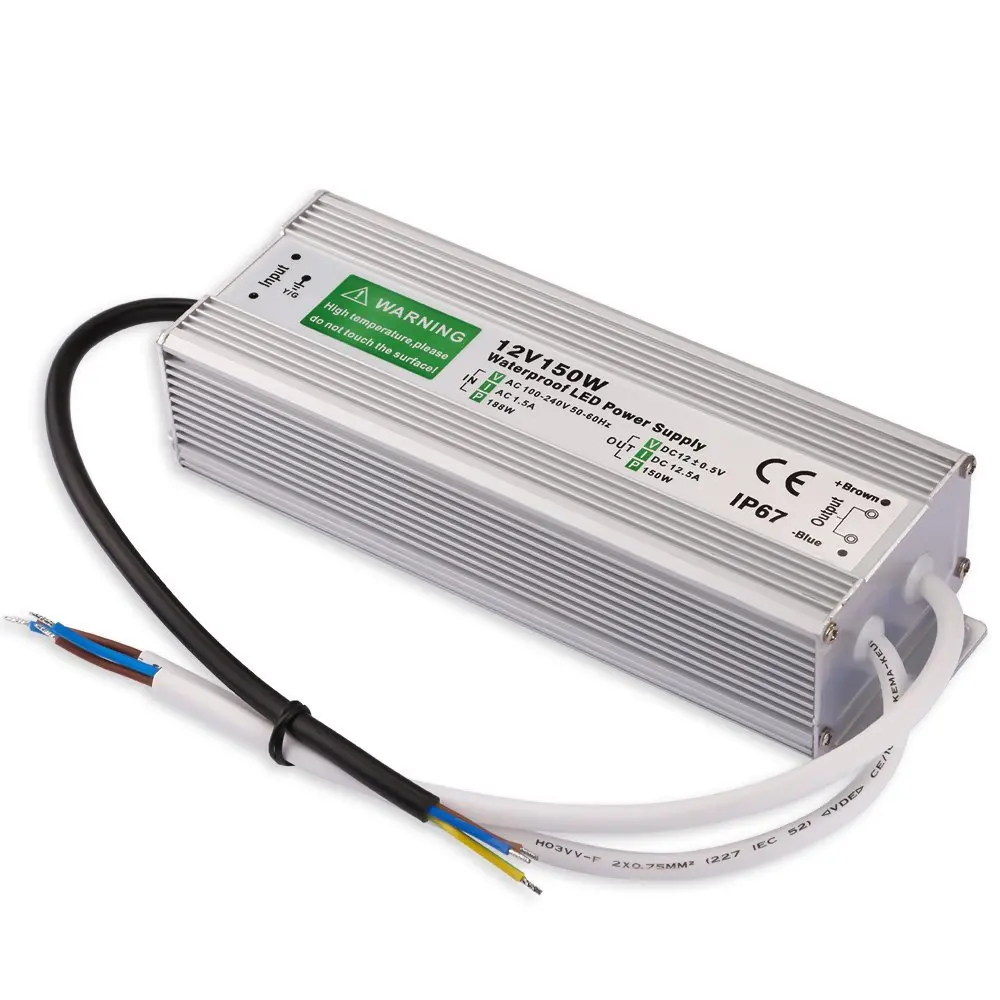

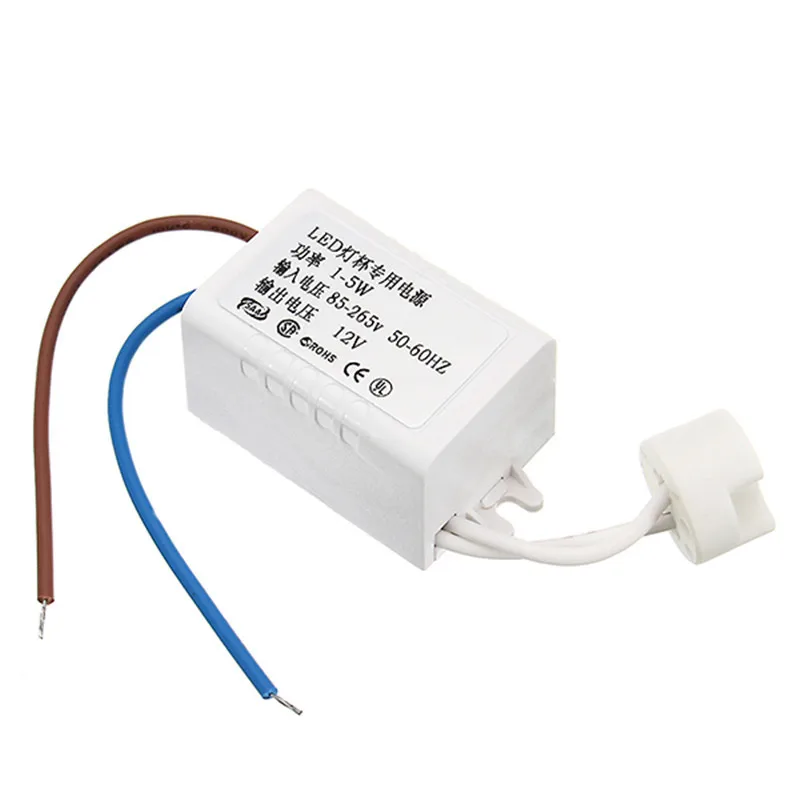

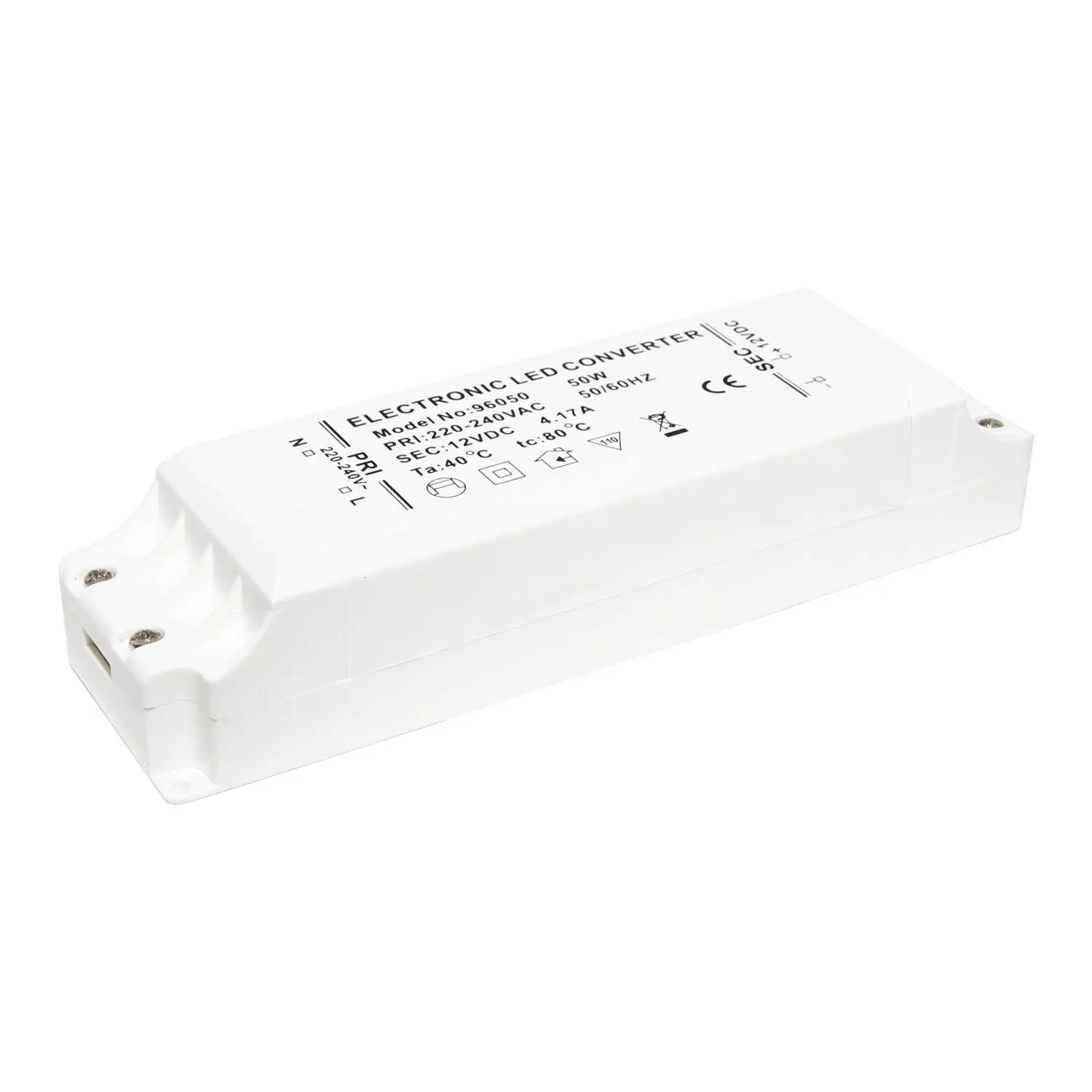

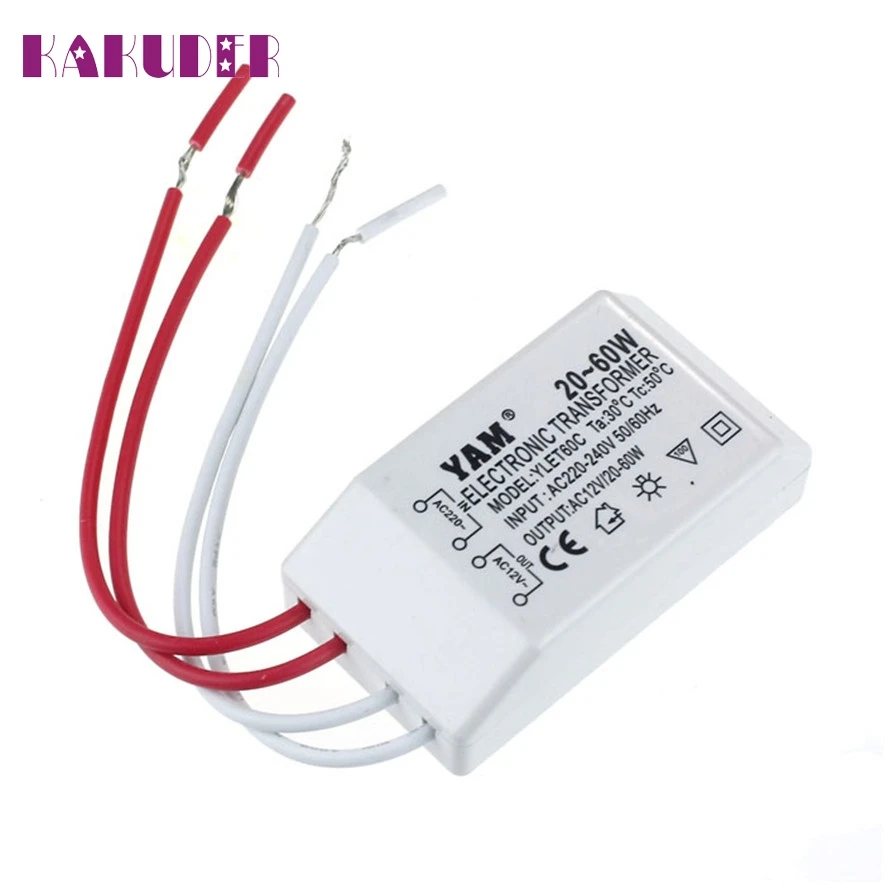

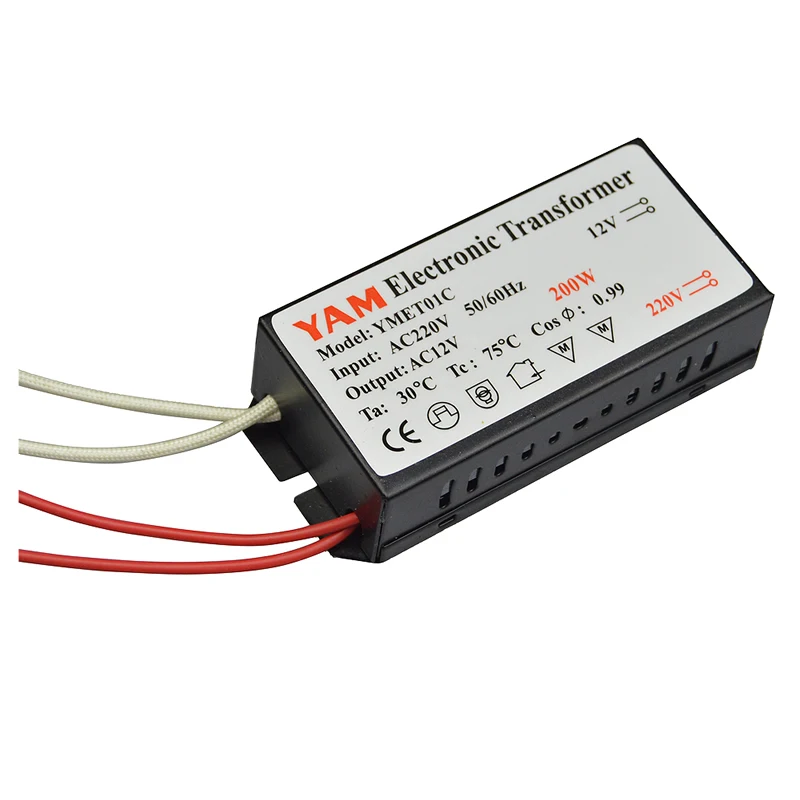

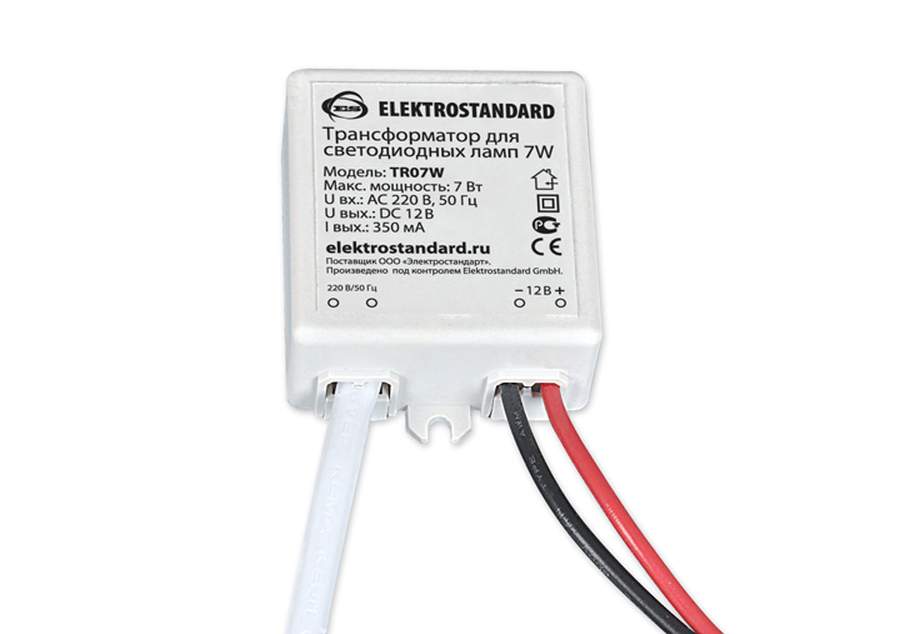

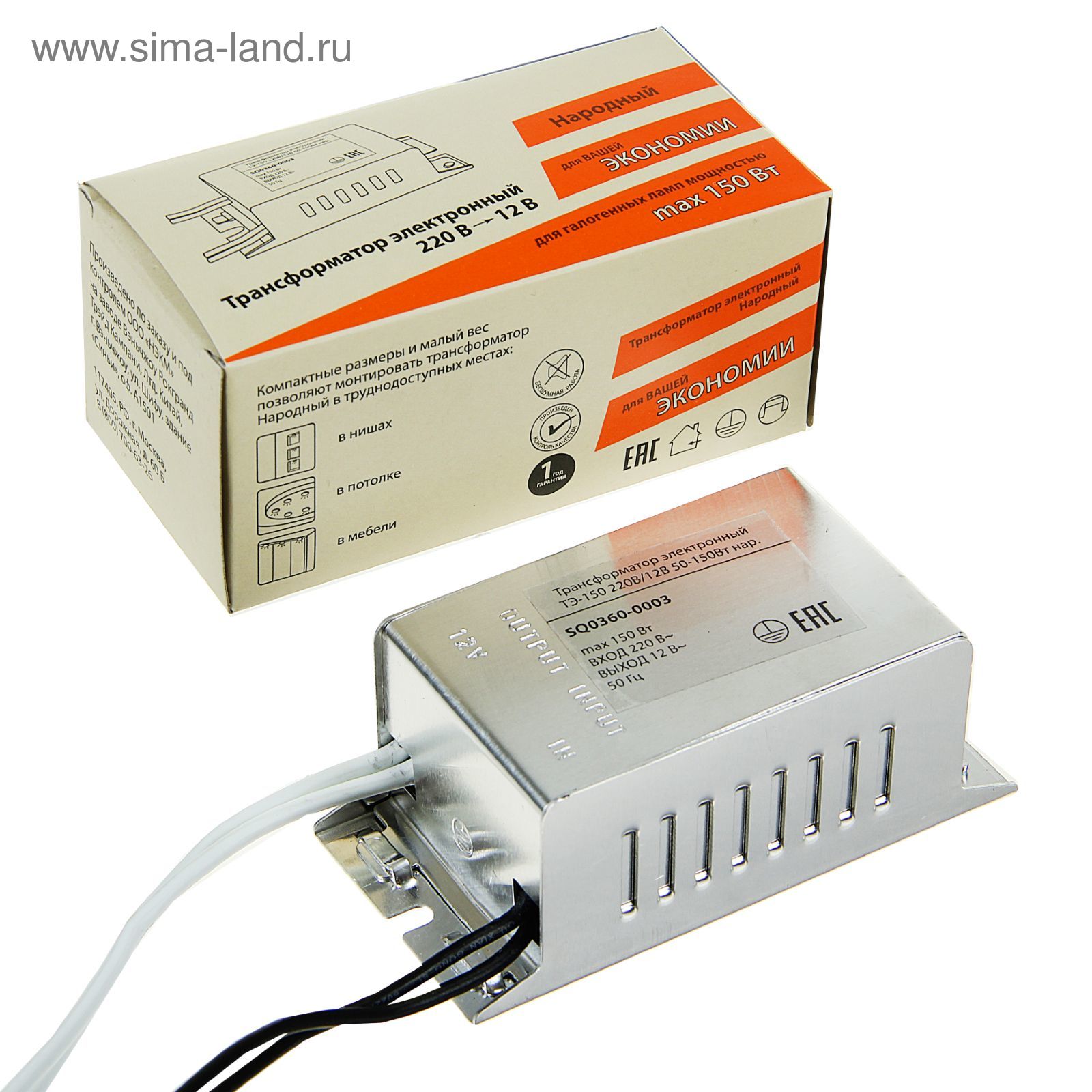

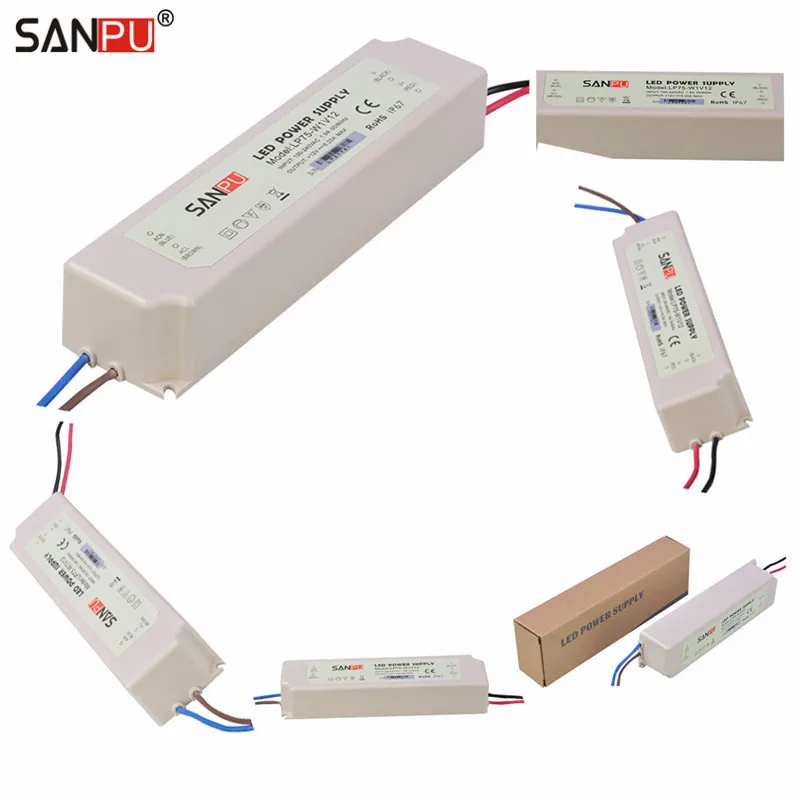

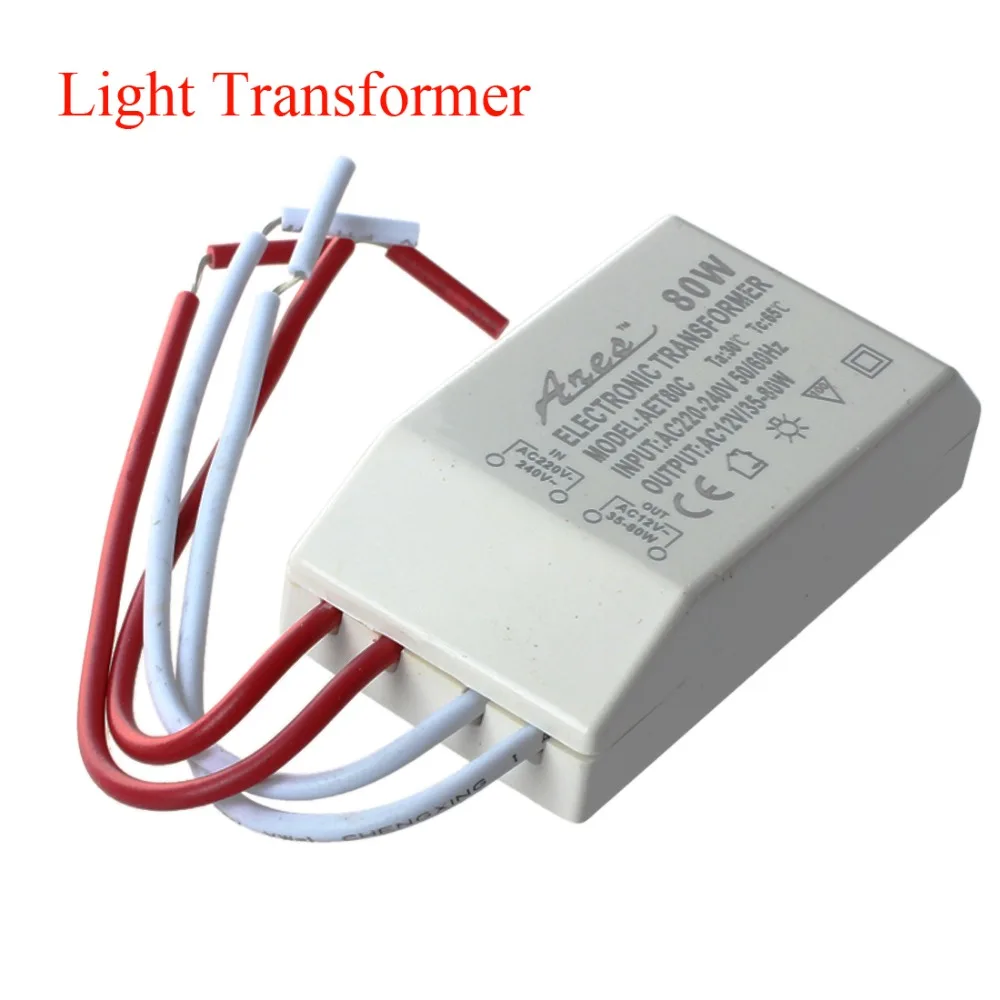

На фото представлены следующие типы и виды понижающих трансформаторов с разными характеристиками: вольтаж, размер, мощность:

Дешевая серия, но не значит что плохая – PS12, PS25, PS36, PS40, PS50;

Более дорогие – PS60W, PS100W, PS150W, PS200W;

---

Определяем какой нам нужен понижающий трансформатор. Определиться с выбором понижающего трансформатора достаточно просто, можно написать нам и мы подскажем, но для уверенных в себе людей, это делается так:- Складываем вместе мощность всех светодиодных приборов, которые будут находиться в одной комнате, так как в большинстве случаев понижающий ставится один и к полученному результату накиньте 20%.

Ну допусти! У вас в комнате пять ламп. 5 * на 12 вольт, получается 60 вольт. Теперь 60 вольт делим на 20, получается значение 3, которое прибавляем к 60. Получается общая нагрузка которая будет идти на понижающий трансформатор, составляет 63 вольта. Это значит, что трансформатор номиналом в 60 вольт нам уже не подходит. Нужно покупать на 100 вольт или убирать одну лампочку. Ну а так как, мало света не бывает и хорошее освещение добавляет настроение, улучшает кровообращение, то добавим ещё пару ламп.

---

Видео в тему, в котором автор рассказывает почему всё таки нужно устанавливать понижающий трансформатор для светодиодных ламп.

Применение трансформатора для подключения точечных светильников | Полезные статьи

Подключать точечные светильники 220v нужно точно так же, как и обычные светильники: цепь состоит из постоянного источника питания, выключателя и самого светильника.

Когда нужен трансформатор? Если планируется использовать не точечные светильники 220в, а приборы с лампочками на 12 вольт, в стандартную схему нужно добавить еще трансформаторы для точечных светильников, понижающие стандартные сетевые 220 вольт до необходимых 12. Подключается трансформатор понижающий для точечных светильников непосредственно перед светильниками.



Особенности выбора трансформатора

Выбирая блок питания для точечных светильников, следует учитывать, что его мощность обязательно на 10-15% должна превышать суммарную потребляемую мощность светильников, запитанных от данного трансформатора. Также нужно помнить, что трансформатор нужно сделать обслуживаемым (заменяемым), чтобы в случае его поломки, аппарат можно было бы легко достать через отверстие в потолке, только демонтировав светильник.

По этой причине многие предпочитают покупать все же точечные светильники на 220 вольт, хотя у них есть существенный недостаток – такие точечные светильники греются, из-за чего отличаются повышенной пожароопасностью, и не подходят для установки в некоторые типы потолков.

Гораздо разумнее устанавливать точечные светильники 12 вольт и просто при выборе трансформатора кроме мощности учитывать и габариты устройства. Если не получается подобрать компактный трансформатор требуемой мощности, можно установить несколько менее мощных устройств, от чего общая надежность осветительной системы только повысится. Для этого светильники делятся на несколько групп, каждая из которых запитывается то отдельного трансформатора.

Виды трансформаторов

Наиболее распространены индукционные и электронные трансформаторы. Первые весят полтора-два килограмма и считаются вполне надежными, а также относительно недорогими. Вторые гораздо легче и меньше, но зато намного чаще ломаются, да и стоят дороже. Кроме того, для электронных трансформаторов нужно учитывать длину кабелей, связывающих их с лампочками, поскольку на расстоянии от двух метров начинаются потери мощности из-за сопротивления провода.



Трансформатор для галогенных ламп | Заметки электрика

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

Речь в сегодняшней статье пойдет о расчете и выборе понижающего трансформатора для галогенных ламп, а также о схемах его подключения.

Галогенные лампы нашли широкое применение для освещения разного вида помещений. Они обладают идеальной цветопередачей и имеют постоянную яркость на протяжении всего периода работы. Срок службы таких ламп в 3-4 раза дольше (до 2-4 тыс. часов), чем у ламп накаливания.

Всего существует два типа галогенных ламп:

• на переменное напряжение 220 (В)
• на переменное напряжение 6, 12 и 24 (В)

Первый тип ламп включаются в сеть 220 (В) напрямую (непосредственно) без применения каких-либо понижающих трансформаторов.

Вот фотография галогенной лампы JCDR на 220 (В) мощностью 35 (Вт) с цоколем GU5.3 (значение 5.3 — это расстояние между выводами в миллиметрах).

Вот еще пример «галогенки» ЭРА на 220 (В) мощностью 35 (Вт) с цоколем GY6.35.

Для подключения второго типа ламп необходим понижающий трансформатор 220/6 (В), 220/12 (В) и 220/24 (В) соответственно.

В данной статье мы более подробно остановимся именно на этих типах галогенных ламп.

Напомню Вам, что применение ламп на 6, 12 или 24 (В) обеспечивает дополнительную электробезопасность. Почитайте статью про требования к светильникам и розеткам, установленных в ванной комнате или в помещении парилки.



Электромагнитный или электронный трансформатор? Что выбрать?

На сегодняшний день понижающие трансформаторы делятся на 2 типа:

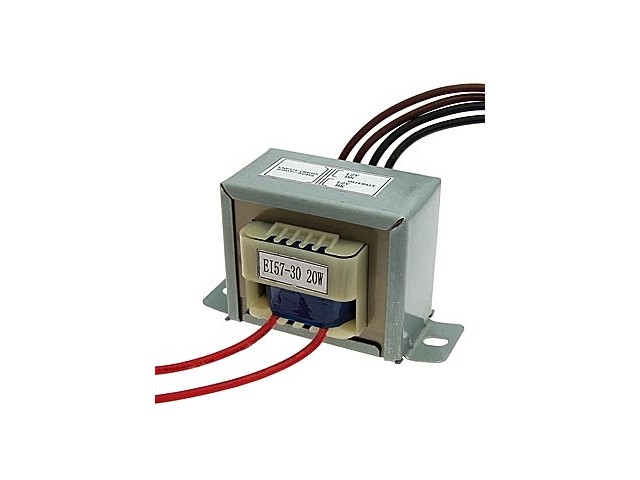

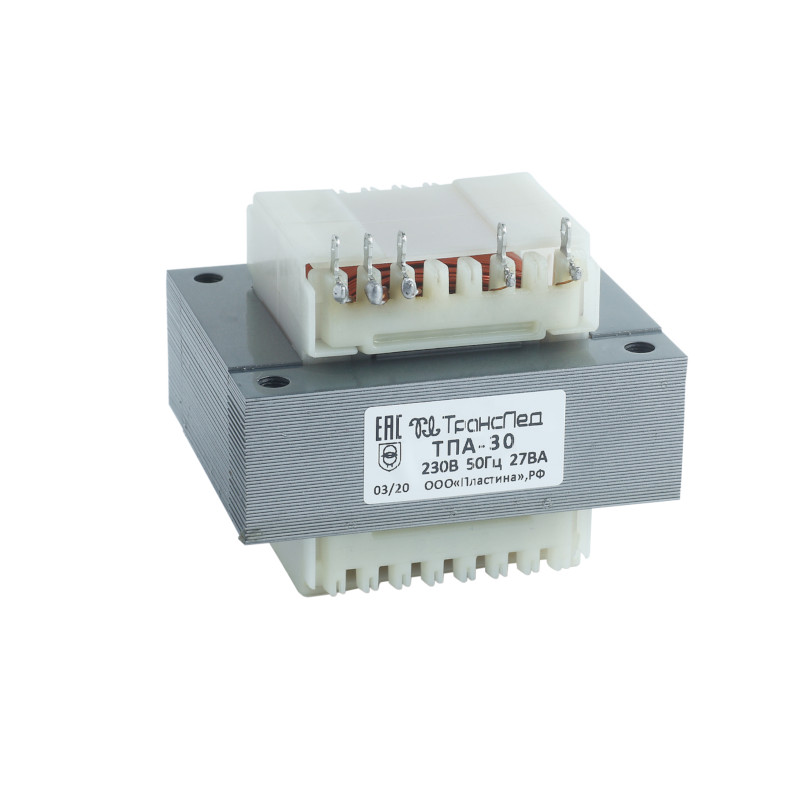

• электромагнитные (тороидальные)

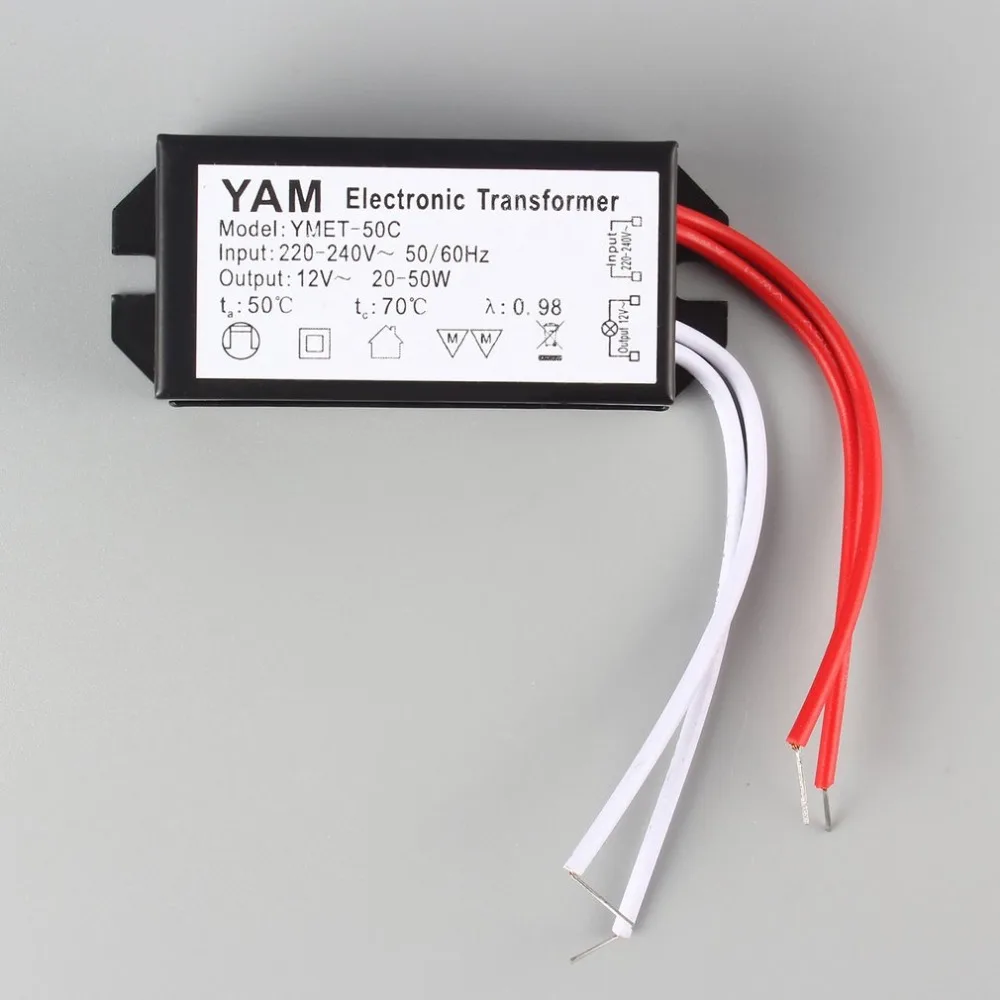

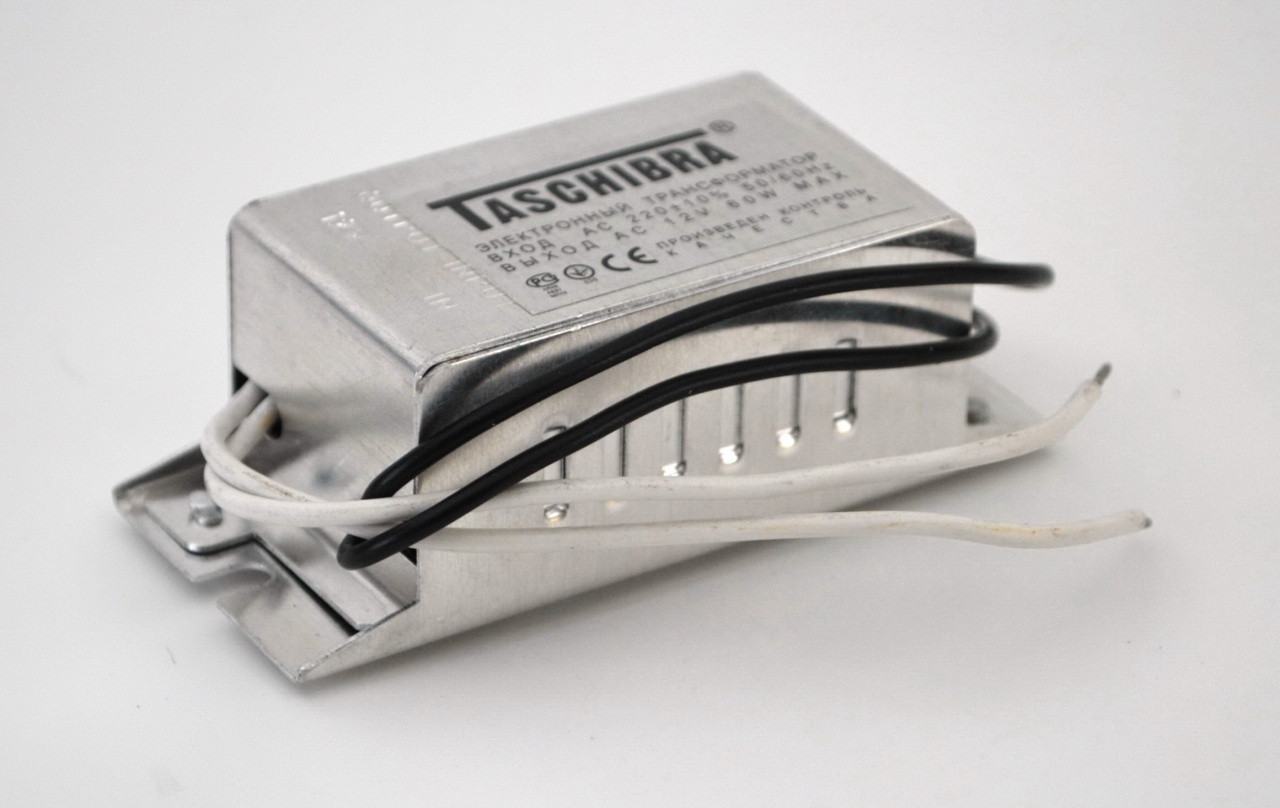

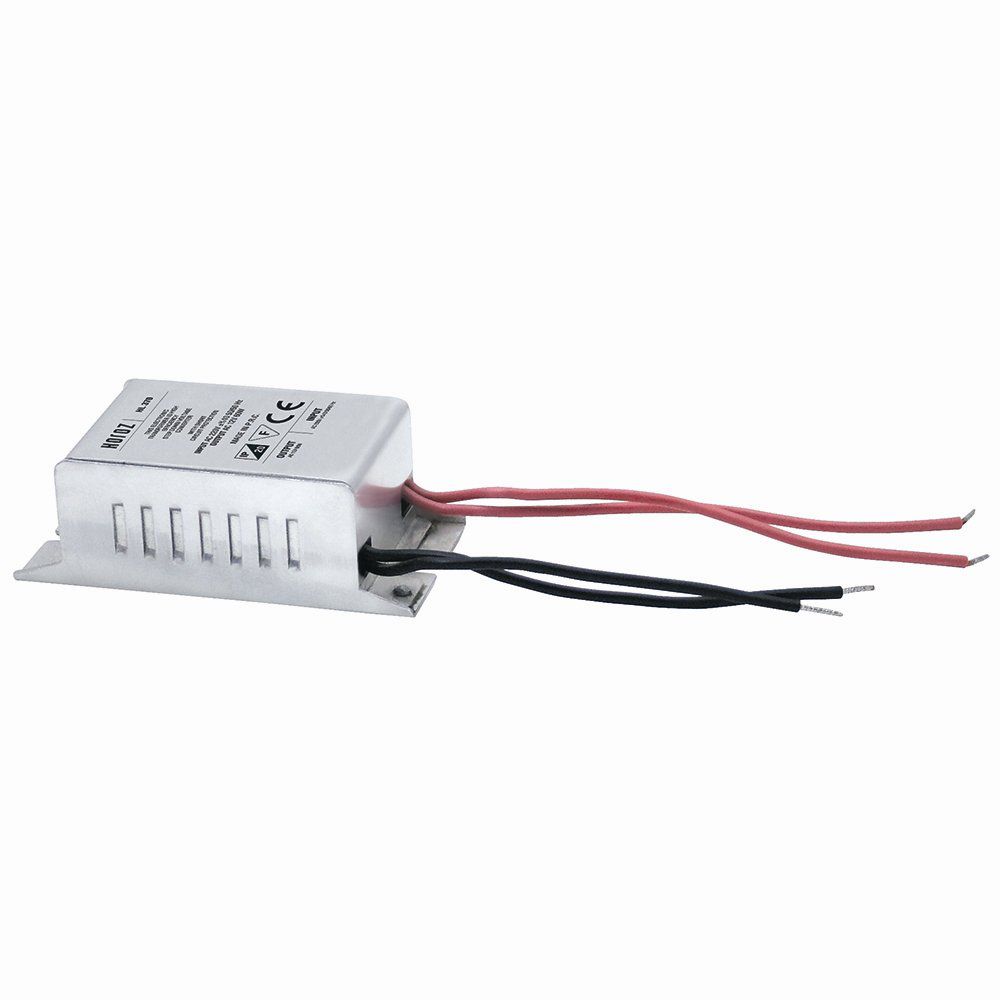

• электронные (импульсные)

Электромагнитные трансформаторы для галогенных ламп достаточно надежны и не очень дорогие по стоимости.

Их принцип работы основан на электромагнитной связи первичной и вторичной обмоток (катушек).

Также они имеют весомые недостатки — это значительный вес (массу) и габаритные размеры, поэтому их применение несколько ограничено. Посмотрите сами. Электромагнитный трансформатор 220/12 (В) HBL-250 имеет вес около 3,2 (кг).

Хочу сказать еще о двух их недостатках — это нагрев во время работы и чувствительность к скачкам напряжения, что отрицательно сказывается на сроке службы галогенных ламп.

Вес и габаритные размеры электронных трансформаторов в несколько раз меньше, чем у электромагнитных. Они имеют стабилизированное напряжение на выходе и особо не нагреваются во время работы (по сравнению с электромагнитными).

Некоторые типы электронных трансформаторов обладают встроенной защитой от короткого замыкания, перегрева, плавным пуском, что значительно увеличивает срок службы галогенных ламп, поэтому они и  нашли более широкое применение, особенно для светильников и люстр для натяжных и подвесных потолков, корпусной мебели и т. п.

Электронные трансформаторы имеют совершенно другой принцип работы, основанный на преобразовании электрической энергии за счет электронных устройств и полупроводниковых приборов.

Электронный трансформатор запрещено включать без нагрузки в связи с особенностями его внутренней схемы. Вы наверное замечали, что на корпусах некоторых моделей указаны два значения мощности: минимальная и максимальная. Например, 40-105 (Вт). Так вот общая мощность ламп, питающихся от этого трансформатора, должна быть не меньше 40 (Вт).



Как рассчитать мощность трансформатора для галогенных ламп?

Итак, Вы определились с типом понижающего трансформатора. Теперь нужно выбрать его мощность. В продаже имеются трансформаторы с разными значениями мощностей. Покупать трансформатор с завышенной мощностью совсем не целесообразно, или наоборот, можно купить с недостаточной мощностью, что вызовет его перегруз и выход из строя.

Рассмотрим на реальном примере.

Предположим, что на кухне необходимо установить 6 галогенных точечных светильников напряжением 12 (В) мощностью 35 (Вт). Общая мощность всех ламп составит 210 (Вт). Введем коэффициент запаса (надежности), увеличив значение 210 (Вт) на 10-15%. Получаем мощность, равную 231 (Вт). Таким образом, нам нужно приобрести понижающий трансформатор 220/12 (В) мощностью не ниже 231 (Вт). Приходим в магазин, смотрим ближайшее большее значение и покупаем трансформатор на 250 (Вт).

Вот стандартный ряд номинальных мощностей: 50, 60, 70, 105, 150, 200, 250, 300, 400 (Вт).

Схема подключения галогенных ламп. Вариант 1

Вот схема подключения галогенных ламп для нашего варианта:

Схема подключения трансформатора на стороне 220 (В) осуществляется через одноклавишный выключатель. Отходящие от распределительной коробки оранжевый и синий проводники (читайте о цветовой маркировке проводов) подключаются на первичные клеммы  трансформатора L и N «Input» («Вход»).

На стороне 12 (В) все галогенные лампы подключаются на вторичные клеммы трансформатора «Output» («Выход») отдельными медными проводами (кабелями) сечением не менее 1,5 кв.мм и только параллельно. Сечение и длина питающих проводов должны быть одинаковыми, иначе яркость свечения «галогенок» будет отличаться друг от друга.

Если клеммных зажимов на трансформаторе не достаточно для подключения 6 ламп, то можно применить специальные соединительные клеммы.

Длина проводов (кабелей) между трансформатором и галогенными лампами должна быть в пределах от 1,5 до 3 (м). Почему? Если это расстояние увеличить, то в линии возникнут большие потери (провод начнет греться), т.к. при одной и той же мощности лампы и разных питающих напряжениях (220 и 12 В) ток в проводах будет отличаться в десятки раз, соответственно, уменьшится яркость ламп.

Если по каким-то причинам длина от трансформатора до лампы превышает 3 метров, то необходимо увеличивать сечение питающего провода (кабеля).



Подключение галогенных светильников. Вариант 2

Можно сделать немного по-другому. Разобьем 6 светильников на 2 группы, т.е. в первой группе — 3 штуки, и во второй группе — 3 штуки.

Для каждой группы установим свой понижающий трансформатор 220/12 (В). Такое решение будет целесообразно, т.к. при выходе из строя одного из понижающего трансформаторов, вторая группа светильников будут продолжать работать, а покупка нового трансформатора обойдется несколько дешевле, нежели покупать один общий трансформатор, как в первом примере — ведь с ростом мощности пропорционально ей увеличивается и цена на товар.

Общая мощность каждой группы составит 105 (Вт). Аналогично, введем коэффициент запаса (надежности), увеличив значение 105 (Вт) на 10-15%. Получаем мощность, равную 115,5 (Вт).

Таким образом, нам нужно приобрести два понижающих трансформатора 220/12 (В) мощностью не ниже 115,5 (Вт). Приходим в магазин, смотрим ближайшее большее значение и покупаем трансформатор на 150 (Вт).

Вот схема для варианта 2.

Рекомендую Вам каждый понижающий трансформатор запитывать отдельными проводами (кабелями) и соединять их в распределительной коробке (читайте о всех разрешенных способах соединения проводов). Этим советом некоторые пренебрегают и соединяют провода прямо под потолком. Так делать не нужно, т.к. все места соединений проводов должны иметь постоянный и беспрепятственный доступ для обслуживания и ремонта (ПУЭ, п.2.1.23).

Если Вы хотите управлять каждой группой ламп отдельно, то используйте для этого двухклавишный выключатель.

Внимание!!! Применять диммер совместно с электронными (импульсными) понижающими трансформаторами не рекомендуется, т.к. он нарушает правильную работу электронного преобразователя, что в итоге скажется на уменьшении срока службы галогенных ламп.



Рекомендации по месту установки понижающего трансформатора

В конце статьи я хочу дать Вам несколько рекомендаций по установке трансформаторов для галогенных ламп.

Я уже говорил в начале статье, что понижающие трансформаторы для галогенных ламп во время работы могут достаточно сильно нагреваться, поэтому их необходимо устанавливать на негорючей поверхности.

Расстояние от трансформатора до «галогенки» должно составлять не менее 20 (см).

Для лучшей вентиляции трансформатор рекомендуется устанавливать в закрытой полости (нише) объемом не меньше 12 литров, иначе необходимо уменьшить его нагрузку.

P.S. На этом все. Спасибо за внимание. Если у Вас имеются вопросы по материалу данной статьи, то задавайте их в комментариях.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Как выбрать трансформатор низкого напряжения за 4 простых шага

Давайте начнем с введения для тех, кто не знаком с трансформаторами в осветительной промышленности (подсказка: они не изменяют форму существ). Существует два типа систем освещения: Линия напряжения и низкого напряжения . Сетевое напряжение просто означает, что ваши осветительные приборы могут быть подключены непосредственно к электрической розетке или подключены напрямую к источнику питания. Напряжение, необходимое для осветительного прибора, такое же, как напряжение, подаваемое от вашей стены.Для работы систем освещения низкого напряжения требуется более низкое напряжение, чем для обычных источников питания. Итак, если источник питания в вашей стене выдает 120 вольт, то для осветительных приборов низкого напряжения требуется вход всего 12 или 24 вольт. Вот почему вам нужен трансформатор низкого напряжения – чтобы преобразовать напряжение от источника питания в величину, необходимую для вашего осветительного прибора!

Иногда трансформатор встраивают прямо в осветительный прибор – в этом случае нет необходимости в этом руководстве.Решение принято за вас! Однако, если трансформатор отдельный, вам необходимо убедиться, что он совместим с вашими осветительными приборами. Следуйте этому руководству, чтобы сделать свой выбор в четыре этапа:

Решение 1: Вольт

Низковольтные системы освещения работают от 12 или 24 вольт. Самый простой способ начать отфильтровывать подходящий трансформатор – это определить, требует ли светильник низкого напряжения, который вам нужен, 12 или 24 вольт. Вы должны найти эту информацию в описании / технических характеристиках любого продукта.Также определите, какой у вас источник питания – 120 или 277 вольт. Большинство источников питания в США выдают 120 вольт, но есть трансформаторы для источников питания с выходным напряжением 270.

Решение 2: Магнитное против Электронного

Здесь следует учесть несколько плюсов и минусов. Электронные трансформаторы имеют дополнительное электронное устройство, называемое инвертором, что позволяет им быть намного меньше магнитных трансформаторов. Итак, если вам нужно поместить трансформатор в ограниченное пространство, вы можете повернуть в сторону электронного трансформатора.Еще одно преимущество электронного трансформатора заключается в том, что его можно сбросить с помощью настенного выключателя в случае перегрузки.

Хотя магнитные трансформаторы несколько больше и тяжелее, они более долговечны, чем электронные трансформаторы, и служат дольше.

Решение 3: Мощность

Теперь, когда вы определились, ищете ли вы магнитный трансформатор на 12 В, электронный трансформатор на 24 В, электронный трансформатор на 12 В или магнитный трансформатор на 24 В (это много!), Вы можете сузить круг вопросов. по мощности.Каждый трансформатор имеет «максимальную мощность нагрузки». Обычно так маркируется сам продукт. Правило здесь заключается в том, что максимальная мощность нагрузки вашего трансформатора должна быть равна или больше, чем общая мощность всех осветительных приборов, которые вы к нему подключаете. Допустим, у вас есть один осветительный прибор с одной лампочкой мощностью 60 Вт для упомянутого выше трансформатора. Хорошо. Однако, если вы установите светильник с тремя лампочками по 60 Вт, вам понадобится трансформатор с максимальной мощностью не менее 180 Вт.

Решение 4: Приложение

Если вы видите слово «заключенный» в каком-либо описании продукта, это просто означает, что трансформатор заключен в металлический корпус, который обеспечивает место для хранения соединений клеммной колодки, которые могут вам понадобиться. Можно выбрать трансформатор, который не закрыт, но вам, вероятно, следует хранить его в каком-то металлическом корпусе (например, в распределительной коробке).

Slim 277V / 347V / 480V понижающий трансформатор

2. 	Понижающие трансформаторы и автотрансформаторы используются, когда вам необходимо подключить устройство более низкого напряжения к источнику более высокого напряжения.Этот понижающий трансформатор можно использовать с драйверами светодиодов Xitanium Intellivolt. Узнать больше …	92,32 $

3. 	Нет необходимости собирать трансформатор в корпусе! Легко монтируется снаружи через простую стандартную пробивку 1/2 дюйма в распределительной коробке или через отверстие прибл. Отверстие 5/8 “в любом другом корпусе. Защищается внутри корпуса стандартной контргайкой для металлического кабелепровода 1/2” NPT (входит в комплект). * Этот продукт не является товаром на складе и требует специального заказа. Пожалуйста, свяжитесь с нашим внутренним отделом продаж для получения подробной информации * Узнать больше …	125 долларов.00

4. 	Нет необходимости собирать трансформатор в корпусе! Легко монтируется снаружи через простую стандартную пробивку 1/2 дюйма в распределительной коробке или через отверстие прибл. Отверстие 5/8 “в любом другом корпусе. Защищается внутри корпуса стандартной контргайкой для металлического кабелепровода 1/2” NPT (входит в комплект). * Этот продукт не является товаром на складе и требует специального заказа. Пожалуйста, свяжитесь с нашим внутренним отделом продаж для получения подробной информации * Узнать больше …	119 долларов.99

5. 	Нет необходимости собирать трансформатор в корпусе! Легко монтируется снаружи через простую стандартную пробивку 1/2 дюйма в распределительной коробке или через отверстие прибл. Отверстие 5/8 “в любом другом корпусе. Защищается внутри корпуса стандартной контргайкой для металлического кабелепровода 1/2” NPT (входит в комплект). Узнать больше …	60,00 долл. США

6. 	Нет необходимости собирать трансформатор в корпусе! Легко монтируется снаружи через простую стандартную пробивку 1/2 дюйма в распределительной коробке или через отверстие прибл.Отверстие 5/8 “в любом другом корпусе. Защищается внутри корпуса стандартной контргайкой для металлического кабелепровода 1/2” NPT (входит в комплект). Узнать больше …	50,00 долл. США

7. 	Нет необходимости собирать трансформатор в корпусе! Легко монтируется снаружи через простую стандартную пробивку 1/2 дюйма в распределительной коробке или через отверстие прибл.Отверстие 5/8 “в любом другом корпусе. Защищается внутри корпуса стандартной контргайкой для металлического кабелепровода 1/2” NPT (входит в комплект). Узнать больше …	59,99 долл. США

8. 	Нет необходимости собирать трансформатор в корпусе! Легко монтируется снаружи через простую стандартную пробивку 1/2 дюйма в распределительной коробке или через отверстие прибл.Отверстие 5/8 “в любом другом корпусе. Защищается внутри корпуса стандартной контргайкой для металлического кабелепровода 1/2” NPT (входит в комплект). Узнать больше …	49,95 долл. США

9. 	Нет необходимости собирать трансформатор в корпусе! Легко монтируется снаружи через простую стандартную пробивку 1/2 дюйма в распределительной коробке или через отверстие прибл. Отверстие 5/8 “в любом другом корпусе. Защищается внутри корпуса стандартной контргайкой для металлического кабелепровода 1/2” NPT (входит в комплект). Узнать больше …	60,00 долл. США

11. 	Подходит для приложений со степенью защиты IP66.Подключите красный / белый выводы к источнику питания, а черный / белый выводы к нагрузке в соответствии с чертежом автотрансформатора. Белый провод является нейтральным и является общим для входа питания и выхода для нагрузки. Узнать больше …	61,00 $

12. 	Понижающие трансформаторы и автотрансформаторы используются, когда вам необходимо подключить устройство более низкого напряжения к источнику более высокого напряжения.Этот понижающий трансформатор можно использовать с драйверами светодиодов Xitanium Intellivolt. Узнать больше …	95,62 $

13. 	Понижающие трансформаторы и автотрансформаторы используются, когда вам необходимо подключить устройство более низкого напряжения к источнику более высокого напряжения. Этот понижающий трансформатор можно использовать с драйверами светодиодов Xitanium Intellivolt. Узнать больше …	82,42 $

14. 	Понижающие трансформаторы и автотрансформаторы используются, когда вам необходимо подключить устройство более низкого напряжения к источнику более высокого напряжения.Этот понижающий трансформатор можно использовать с драйверами светодиодов Xitanium Intellivolt. Узнать больше …	69,02 долл. США

15. 	Уникальный форм-фактор, малая высота, малая ширина, понижающий автотрансформатор Slim-Line – от 480 В до 240 В – 155 ВА, подходит для приложений со степенью защиты IP66, с защитой от перегрева с автоматическим сбросом. Узнать больше …	69,00 долл. США

16. 	Уникальный форм-фактор, малая высота, малая ширина, понижающий автотрансформатор Slim-Line – от 480 В до 240 В – 155 ВА, подходит для приложений со степенью защиты IP66, без термозащиты. Узнать больше …	61,00 $

17. 	Уникальный форм-фактор, малая высота, малая ширина, понижающий автотрансформатор Slim-Line – от 347 В до 120 В – 115 ВА, подходит для приложений со степенью защиты IP66, с защитой от перегрева с автоматическим сбросом. Узнать больше …	69,00 долл. США

18. 	Уникальный форм-фактор, малая высота, малая ширина, понижающий автотрансформатор Slim-Line – от 347 В до 120 В – 115 ВА, подходит для приложений со степенью защиты IP66, без защиты от перегрева. Узнать больше …	61,00 $

19. 	Подходит для приложений со степенью защиты IP66. Подключите красный / белый выводы к источнику питания, а черный / белый выводы к нагрузке в соответствии с чертежом автотрансформатора. Белый провод является нейтральным и является общим для входа питания и выхода для нагрузки. Узнать больше …	69,00 долл. США

20. 	Нет необходимости собирать трансформатор в корпусе! Легко монтируется снаружи через простую стандартную пробивку 1/2 дюйма в распределительной коробке или через отверстие прибл. Отверстие 5/8 “в любом другом корпусе. Защищается внутри корпуса стандартной контргайкой для металлического кабелепровода 1/2” NPT (входит в комплект). Узнать больше …	50,00 долл. США

Использование понижающих трансформаторов для наружного освещения

Понижающие трансформаторы важнейший компонент системы освещения низкого напряжения.Системы наружного освещения обычно требуется более низкое напряжение электричества, чем в вашей средней семье электрический ток. Трансформатор позволяет правильно отрегулировать напряжение до что нужно вашей системе, и для облегчения правильного распределения тока по всей вашей системе освещения.

Есть также повышающие трансформаторы, повышающие напряжение, но для большинства систем наружного освещения вам подойдут понижающие трансформаторы. необходимость. При проектировании системы наружного освещения понижающий трансформатор может требуется для правильной регулировки напряжения для желаемого светового эффекта.Без трансформатор, вы можете столкнуться с серьезными проблемами. Ваша система освещения не может работать, и вы можете столкнуться с риском для безопасности.

Понижающие трансформаторы освещения используются во множестве устройства и способы. Обеспечьте низкоуровневое освещение, чтобы создать уютное свечение на открытом воздухе. бассейн или спа. Или создайте очаровательную освещенную дорожку или освещенный сад в своем саду. задний двор. Вы также можете выделить витринные деревья или сады с помощью освещения. С участием Для этих типов систем освещения вам понадобится понижающий трансформатор освещения.

Итак, чтобы выбрать подходящий трансформатор, необходимо Важно немного понять, как работает трансформатор. В Трансформатор работает через серию из двух цепей: первичная цепь и вторичный контур. Каждая цепь содержит обмотку, обе обмотанные примерно такой же железный сердечник. Железный сердечник управляет электромагнетизмом трансформатор. Что делает трансформатор понижающим трансформатором, так это то, что первичная обмотка сильнее вторичной.Вы часто будете видеть принципиальные схемы, объясняющие прохождение электрического тока через трансформатор.

При выборе понижающего трансформатора следует учитывать несколько моментов. рассматривать. Во-первых, убедитесь, что трансформатор исправен. Чем эффективнее трансформаторы – тем меньше энергии он будет использовать для освещения вашего наружного освещения. Который сэкономит вам деньги. Во-вторых, материал, из которого изготовлены обмотки схемы. также важен для повышения эффективности и снижения нагрева трансформатора.

Хотя изначально это может быть дороже, медные обмотки наиболее эффективно и со временем окупит ваши первоначальные затраты.Однако вы также может оказаться, что обмотки сделаны из алюминия и других металлов. Кроме того, доступны многие типы трансформаторов в зависимости от напряжения. тебе нужно. Специалист по освещению может помочь вам выбрать трансформатор, который отвечает вашим потребностям в освещении.

Вот несколько стандартных понижающих трансформаторов, которые вы можете приобрести в Роклер:

• 60 Вт
• 88 Вт
• 200 Вт
• 300 Вт

Чем больше ламп вы хотите запитать, тем больший трансформатор вам понадобится.

Вот еще несколько статей по низковольтному освещению, которые могут вас заинтересовать в чтении:

Низковольтное освещение блоки питания, чтобы осветить ваш отдых на свежем воздухе!

Как установить наружное низковольтное освещение

Расскажите другу о эта страница

Еще статьи …

8 советов по выбору понижающего трансформатора

3 июня 2020 г.

Макс Эзцати

Понижающие трансформаторы позволяют устанавливать любое электрическое изделие в цепях 347 В, поэтому многие электрические подрядчики держат несколько в своих автомобилях. Выбор правильного понижающего трансформатора гарантирует, что физические размеры трансформатора будут как можно меньше, чтобы его можно было легко разместить в распределительной коробке, сохраняя при этом минимальные затраты. Вот наши советы по выбору лучшего понижающего трансформатора для вашей работы.

1. Проверьте сетевое напряжение

Вы можете полагать, что ваше сетевое напряжение составляет 347 В, но мы его измеряем; трудно быть уверенным. Некоторые линейные напряжения имеют номинальное значение 347 В, но возникают колебания напряжения, достигающие 400 В +.Эти колебания напряжения могут привести к преждевременному износу понижающего трансформатора и сокращению его срока службы.

2. Проверьте входное напряжение на электрическом продукте

Хотя некоторые электрические продукты принимают только входное напряжение 120 В, многие используют универсальные входы 120–277 В. В последнем случае выбор понижающего трансформатора, который снижает напряжение только до 240 В вместо 120 В, будет означать меньший трансформатор, который стоит меньше.

3. По возможности минимизируйте мощность трансформатора

Если в вашем электрическом изделии используется 40 Вт, использование понижающего трансформатора на 50 Вт всегда лучше, чем использование версии на 100 Вт.Опять же, это упрощает установку, поскольку трансформатор меньше и будет стоить меньше при том же результате.

В приложениях с длинными протяженными проводами или если продукт установлен в зоне с высокой температурой, всегда принимайте во внимание ожидаемое падение напряжения, сопротивление проводов и потери мощности в проводах и самом продукте.

4. Проверьте КПД вашего понижающего трансформатора

Например, понижающие трансформаторы Arani имеют КПД 89%, что означает, что на трансформаторе мощностью 50 Вт не следует устанавливать продукт мощностью более ~ 44 Вт.Всегда делайте небольшую поправку на безопасность, не превышая максимальную эффективную мощность, чтобы трансформатор не вышел из строя.

Понижающий драйвер, который доведен до предела, может работать мгновенно, но со временем выйдет из строя по мере прогрева трансформатора. Эта повышенная температура увеличивает сопротивление в катушках проводов, выделяя тепло, что, в свою очередь, еще больше увеличивает сопротивление в проводах – порочный круг, который приводит к быстрому падению эффективности трансформатора и, в конечном итоге, к отказу.

5. Сравните физические размеры коробки / корпуса с понижающим трансформатором.

Если в вашем приложении мало места для размещения трансформатора, размеры трансформатора имеют решающее значение для соответствия нормам. . Обратитесь к советам 1 и 2, чтобы минимизировать физический размер трансформатора.

6. Обеспечьте физическую защиту понижающих трансформаторов.

Понижающие трансформаторы состоят в основном из катушек из проволоки и магнитов и поэтому имеют чрезвычайно низкий уровень отказов.Однако они по-прежнему подвержены физическому повреждению, если оставить их в незащищенной среде. Держите понижающие трансформаторы подальше от элементов и обратите внимание на любые сильные электромагнитные поля, которые могут повредить расположение магнитов и проводов в трансформаторе.

7. При установке осветительного прибора проверьте требования к диммированию вашего приложения.

Для диммирования 0-10 В понижающий трансформатор не повлияет на диммирование осветительного прибора.Однако для обычного диммирования, такого как диммирование симистора, светильник больше не будет диммировать после установки понижающего трансформатора.

8. Рассчитайте свои общие затраты, прежде чем предположить, что понижающие трансформаторы подходят для вашего применения

Хотя понижающие трансформаторы удобны и эффективны, в некоторых случаях может быть дешевле просто изменить напряжение цепи на панели с 347 В до 120 В. Если ваша система изначально не требует большого количества проводов или если вы адаптируете существующую систему с высокой нагрузкой к системе с меньшей нагрузкой, вы можете подумать о замене панели с 347 В на 120 В.

Чтобы просмотреть линейку понижающих трансформаторов Arani, щелкните здесь.

Чтобы связаться с Арани, щелкните здесь.

Макс Эзцати – менеджер проекта в Арани

Какой вариант ландшафтного освещения более безопасен?

Хотя наша конечная цель – красивое, художественное уличное ландшафтное освещение, безопасность – одна из наших главных забот.

Как безопасно подключить электричество к уличному ландшафтному освещению?

Существует два варианта напряжения для наружного освещения: 120 В vs.12 В.

Давайте посмотрим, какой из них самый безопасный.

Во-первых, в чем разница?

120 В называется высоким напряжением, линейным напряжением или стандартным напряжением. Это напряжение, которое поступает непосредственно в большинство домов. В большинстве муниципалитетов для выполнения всех подключений на 120 В. требуется лицензированный электрик.

12 В, известное как низковольтное освещение, использует понижающий трансформатор для изменения источника электропитания с 120 В в вашем доме на 12 В.

Это преобразование делает вашу систему освещения безопасной в установке и обслуживании, поскольку уровень напряжения значительно ниже, чем в стандартной электрической розетке.

Самое безопасное напряжение для ландшафтного освещения жилых домов

Безусловно, 12 В – самый безопасный вариант для питания ландшафтного освещения в жилых домах.

Воздействие 120 В может убить человека. Это сильный электрический ток. Воздействие более низкого напряжения 12 В вызовет лишь легкий шок, если вы или член семьи соприкоснетесь с ним.

Другие преимущества 12 В

Помимо безопасности, есть и другие преимущества использования 12В свыше 120В для ландшафтного освещения.Они варьируются от лучшего контроля света до долговечности и большей эффективности.

12V предлагает лучший контроль света

120V очень ограничен в выборе светильников и качестве светового потока.

Но 12 В предлагает огромный набор мощностей, цветовых температур и разброса луча. С 12 В у меня есть все цвета радуги для нашего светового мастерства. При 120В у меня около трех цветов.

12 В работает дольше

Долговечность – еще одна большая проблема. 120 В просто не выдерживает, как 12 В.Лампочки на 12 В обычно служат дольше 120 В из-за большего количества тепла, выделяемого при работе 120 В.

12V более энергоэффективен

Низковольтные системы более энергоэффективны, чем системы на 120 В. Обычно они потребляют на 20-40 процентов меньше электроэнергии, чем 120 В, и эта экономия еще выше, если вы используете светодиодное освещение.

12В легче переместить

Профессионалу по ландшафтному освещению легче перемещать осветительные приборы с напряжением 12 В, чем с напряжением 120 В, если вы решите изменить ландшафт или когда ваши растения растут и изменяются.

Несколько слов о разъемах

Любое обсуждение электробезопасности должно включать примечание о важности правильных соединителей. Соединения между осветительными приборами и проводкой, идущей к источнику питания, должны быть плотными.

Разъемы плохого качества со временем выйдут из строя, что может означать короткое замыкание, расплавление проводки или даже пожар.

В компании Landscape Lighting Pro of Utah мы используем только высококачественные водонепроницаемые термоусадочные соединители для подключения ваших осветительных приборов к проводке, идущей к источнику питания.Они устойчивы к коррозии и остаются в безопасности.

В других системах ландшафтного освещения могут использоваться проволочные гайки и пробивные соединители, которые не предназначены для работы под землей. Соединения точки прокола с основной линией имеют тенденцию к расшатыванию и коррозии, что создает угрозу безопасности.

Когда 120 В – лучший вариант

Наружное освещение на 120 В чаще всего используется в коммерческих или охранных целях, когда необходимо осветить большие площади с большим количеством света.

Но для ландшафтного освещения жилых домов, безусловно, более безопасный и лучший выбор – 12 В.

Позвоните нам

Чтобы узнать больше об наружном освещении в вашем ландшафте, позвоните (801) 440-7647, чтобы назначить бесплатную консультацию, или заполните нашу простую контактную форму.

Расположенный в Сэнди, компания Landscape Lighting Pro of Utah обслуживает клиентов во всех жилых районах штата Юта, включая Солт-Лейк-Сити, Парк-Сити, Дрейпер и Холладей. Наше портфолио наружного освещения включает проекты от округа Солт-Лейк и округа Юта до округа Дэвис и округа Саммит – и за их пределами.

Как заменить стандартное внутреннее освещение на низковольтное | Home Guides

Низковольтное освещение обычно работает от напряжения 12 вольт, а не 120 вольт. Управляя освещением при более низком напряжении, чем стандартное однофазное напряжение в быту, домовладелец может сэкономить деньги на расходах на электроэнергию. Вместо того, чтобы оборудовать дом трансформатором для понижения подачи электричества в цепи освещения, удаление старого освещения и установка низковольтного освещения со встроенными трансформаторами может спасти вас от модернизации всего дома.Это также даст вам преимущества использования меньшего количества электроэнергии, когда дело доходит до освещения вашего дома.

Включите текущий осветительный прибор, который вы собираетесь заменить на низковольтное освещение. Попросите помощника оставаться в комнате с текущим осветительным прибором. Отключите все однополюсные автоматические выключатели на 15 и 20 ампер до тех пор, пока светильник в комнате не отключится.

Держите бесконтактный датчик напряжения рядом с выключателем света, который питает текущий осветительный прибор.Если на выключателе по-прежнему присутствует электричество, индикатор детектора будет мигать и подавать сигнал тревоги. Держите тот же датчик рядом с осветительной арматурой на потолке, чтобы убедиться, что питание полностью отключено от светильника.

Снимите стеклянный плафон со светильника. Абажур может откручиваться или удерживаться винтами с накатанной головкой. Выньте лампочки из светильника, чтобы открыть крепежные винты.

Выверните крепежные винты из корпуса приспособления. Опустите приспособление, чтобы открыть доступ к электропроводке.Раскрутите соединители проводов, удерживающие провода вместе внутри распределительной коробки. Разъедините провода, чтобы освободить приспособление от потолка, и отложите приспособление в сторону.

Соберите свой новый низковольтный осветительный прибор в соответствии с инструкциями производителя. В зависимости от стиля устанавливаемого освещения вам может потребоваться найти потолочные балки для крепления монтажного кронштейна. Например, трековое освещение может различаться по длине, и поиск потолочных балок может помочь, когда дело доходит до крепления светильников к потолку.Наденьте прибор для поиска стоек по потолку и при необходимости отметьте расположение балок.

Подключите осветительную дорожку к потолку, если вы устанавливаете низковольтную дорожку освещения. Используйте монтажные винты, прилагаемые к направляющей, чтобы закрепить ее непосредственно на балке потолка и над распределительной коробкой потолка. Для скрытого и подвесного низковольтного освещения требуется прикрепить монтажный кронштейн, поставляемый с осветительным прибором, непосредственно к электрической коробке в потолке. Используйте монтажные винты, прилагаемые к вашему приспособлению, чтобы прикрепить кронштейн к распределительной коробке.

Совместите черный провод от осветительной арматуры или силовой головки трекового освещения с черным проводом от потолка. Скрутите два провода вместе с помощью оранжевого соединителя. Проделайте то же самое с двумя белыми проводами. Низковольтные подвесные светильники и светильники для скрытого монтажа имеют черные и белые электрические провода, подключенные к встроенному трансформатору. Эти провода используются для подключения к электросети с напряжением 120 В. Затем трансформатор понижает уровень электричества до требований прибора. Трансформаторы для освещения низковольтных путей подключаются непосредственно к отдельным путевым светильникам.

Закрепите основание приспособления на монтажном кронштейне в распределительной коробке с помощью крепежных винтов, прилагаемых к приспособлению. При установке трекового освещения установите крышку разъема на силовую головку трекового освещения и прикрепите крышку непосредственно к распределительной коробке.

Установите низковольтные лампочки в ваш низковольтный осветительный прибор скрытого монтажа или подвесного типа. Лампочки низкого напряжения будут отличаться от светильника к приспособлению, и большинство светильников предоставят вам первоначальную лампочку.Установите низковольтные лампочки в свои индивидуальные низковольтные путевые светильники.

Закрепите плафон на светильнике для скрытого монтажа или подвесном светильнике. Присоедините осветительные головки гусеницы, удерживая их под углом 90 градусов к рельсу и повернув их на место. Включите выключатель на 15 или 20 ампер в свою цепь освещения.

Ссылки

Биография писателя

Сесилия Харш профессионально пишет с 2009 года. В основном она пишет статьи о домашнем хозяйстве, здоровье и путешествиях для различных онлайн-изданий.Она имеет многолетний опыт работы в сфере домашнего благоустройства, уделяя особое внимание садоводству, а также имеет опыт групповых инструктажей. Харш получила лицензию сертифицированного помощника медсестры в 2004 году. Она училась в колледже округа Таррант и изучала английскую композицию.

Низковольтные трансформаторы TakeThreeLighting.com

Низковольтные осветительные системы, такие как освещение путей, монорельсовые светильники, рельсовые фонари, подвесные светильники, шайбовое освещение, встраиваемые светильники, а также наружное ландшафтное и охранное освещение стали чрезвычайно популярными в современных осветительных установках.Использование более низкой 12-вольтовой или 24-вольтовой системы освещения дает ряд преимуществ. В уличных системах более низкое напряжение делает светильник намного более безопасным, особенно во влажных условиях, так как при прикосновении к нему не происходит поражения электрическим током.

Получите индивидуальное предложение на трансформаторы

Свяжитесь с нами сегодня и позвольте нам составить индивидуальное предложение для ваших массовых потребностей в источниках питания низкого напряжения. Чтобы низковольтные фонари работали должным образом, им требуется трансформатор низкого напряжения для понижения входящего линейного напряжения 120 В или 277 В до требуемых 12 или 24 вольт. Использование низковольтного осветительного прибора с подходящим трансформатором продлевает срок его службы и обеспечивает оптимальную производительность.

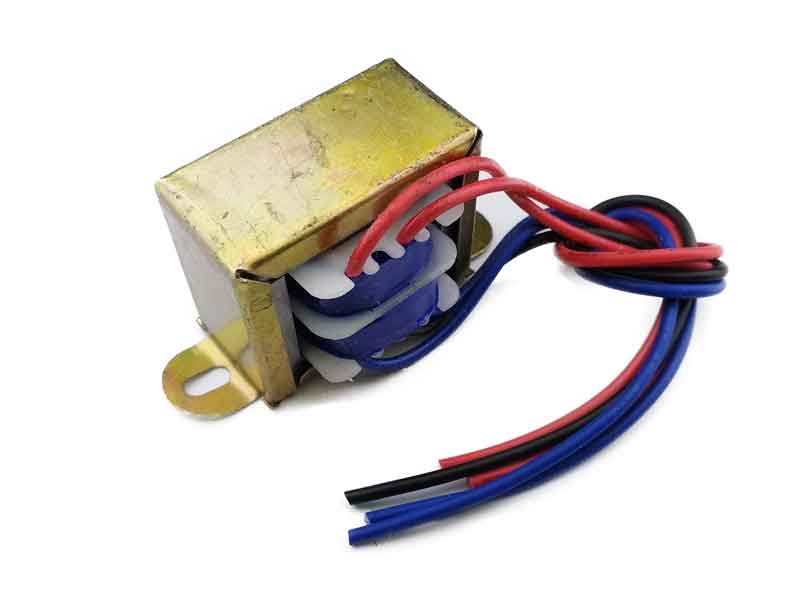

Два основных типа трансформаторов низкого напряжения:

• Электронные Обычно менее дорогие и меньшие по размеру, их легко скрыть или разместить в небольших помещениях. Ограниченная грузоподъемность.
• Магнитный Более громоздкий и обычно более дорогой, но имеет гораздо больший срок службы, чем электронные трансформаторы. Высокая грузоподъемность.

При выборе трансформатора низкого напряжения выберите мощность, превышающую общую мощность осветительных приборов, которые будут к нему подключены.

Для вашего низковольтного ландшафтного освещения требуются специальные трансформаторы, рассчитанные на наружную установку, для безопасной и правильной работы в неблагоприятных погодных условиях. Трансформаторы ландшафтного освещения могут быть сконфигурированы с надстройками для обеспечения автоматической работы за счет использования таймеров и фото (световых) датчиков для индивидуального решения для управления наружным освещением.
