Определение места повреждения силового кабеля и кабельных линий

Определение мест повреждения кабельных линий (ОМП), наравне с подтверждением и испытаниями кабеля, является основной задачей электролаборатории при проведении работ по ремонту и восстановлению кабельных линий.

В Москве и крупных городах Московской области Протокол определения места повреждения является необходимым основанием для открытия Ордера на проведение земляных и строительных работ.

Базовое предложение на поиск места повреждения силовых кабелей, проложенных в земле

Базовое предложение на поиск места повреждения подходит для всех типов силовых кабелей, проложенных в земле и кабельных каналах. Под определением места повреждения кабеля, проложенного в земле, понимают поиск точки на поверхности, под которым искомое повреждение находится.

Поиск места повреждения кабеля

Описание: Поиск места повреждения силового кабеля напряжением до 10 кВ, проложенного в земле с оформлением Протокола определения места повреждения и принятием Решения по составу земляных работ, необходимых для его ремонта

Примечание: Оформляемый Протокол определения места повреждения кабельной линии заверяется круглой печатью электролаборатории и выдается Заказчику непосредственно на месте проведения работ. При необходимости, возможна последующая обработка – перенос данных Протокола ОМП на геоподоснову, спутниковый снимок и пр.

Исходные данные: Доступ к одному из концов поврежденного кабеля, доступ к трассе прокладки кабельной линии (желательно наличие плана прокладки). На противоположном конце жилы должны быть разомкнуты

Стоимость: 15000 RUB

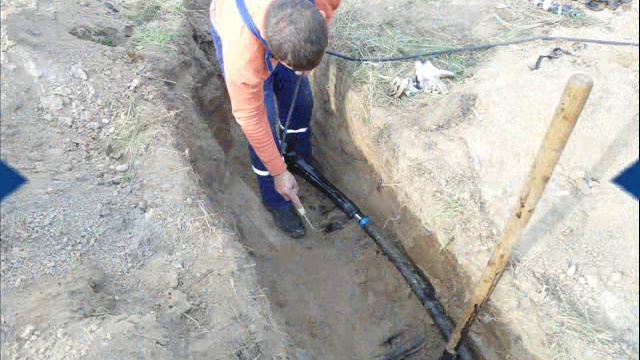

Операции, выполняемые электролабораторией после вскрытия траншеи, носят название подтверждение места повреждения кабеля и в Базовое предложение не входят.

В оказании услуги поиска места повреждения КЛ-0,4/10 кВ существует важный нюанс:

Убедиться в том, что повреждение находится именно там, где указала электролаборатория можно только после вскрытия кабельной трассы, что само по себе требует времени и денег.

Первостепенное значение здесь имеет вопрос – Требуется ли открытие Ордера на проведение земляных работ.

Задачи у электролаборатории при заказе определения места повреждения может быть две:

1. Определение места повреждения с подготовкой документов, необходимых для открытия (оформления) Ордера на проведение земляных работ.

2. Определение места повреждения в составе работ по ремонту кабеля, т.е. когда Ордер на проведение земляных работ уже открыт или не требуется.

Понятно, что стоимость и порядок действий для этих двух случаев различны.

Мы гарантируем точность и безошибочность нахождения места повреждения силового кабеля, но при условии, что сразу после вскрытия кабельной трассы наши специалисты будут вызваны для мероприятий по подтверждению повреждения

подробнее сдесь , контрольной резки и проверки кабельной линии “в обе стороны” от вырезанного неисправного участка. Практика показала, что только такой подход позволяет быстро, без лишних проволочек и недоразумений, устранить повреждение силовой кабельной линии.

Более подробно о порядке ремонта силового кабеля 0,4/10 кВ можно прочитать здесь.

Стоимость определения места повреждения силового кабеля

Устанавливаемая нами цена за определение места повреждения кабельной линии, проложенной в земле зависит от:

  • Вида повреждения
  • Протяженности кабельной линии
  • Удаленности от г. Москва

Базовые расценки на определение места повреждения (обрыва) силового кабеля:
  • КЛ-0,4/10 кВ, протяженность до 350м, чистый обрыв –
    15т.р.
  • КЛ-0,4/10 кВ, протяженность до 3000м, заплывающий пробой – 25т.р.

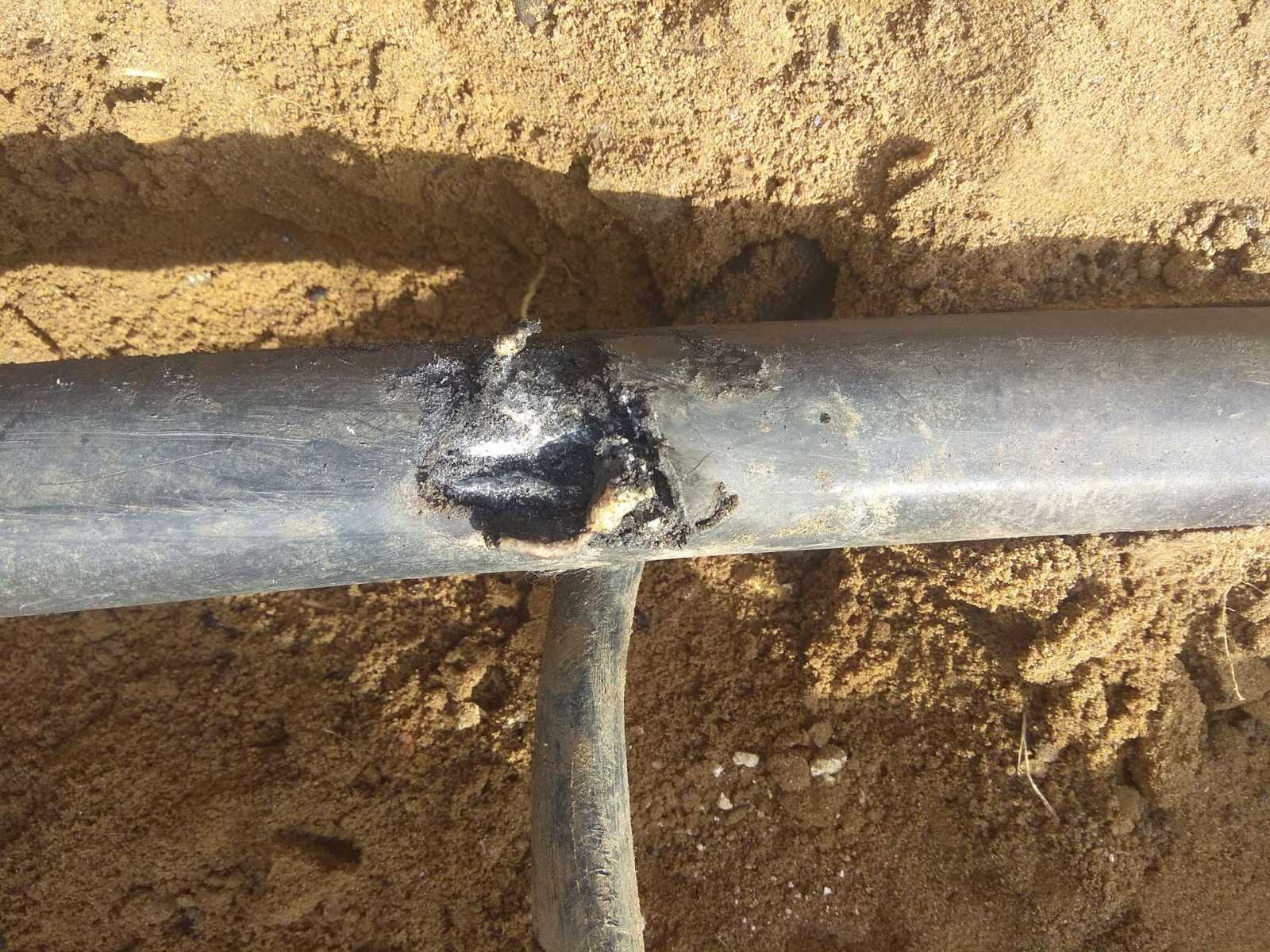

  • КЛ-0,4/10 кВ, сшитый полиэтилен, повреждение оболочки, протяженность до 350м – 20т.р.

Мы рекомендуем проводить вскрытие трассы прокладки КЛ сразу, в присутствии специалистов определившей место повреждения лаборатории. Это позволит провести все работы за один выезд, а, значит, подтверждение места повреждения обойдется Вам практически бесплатно.

Представление результатов отыскания места повреждения кабеля

“Протокол (Акт) об определении места повреждения” по результатам поиска повреждения КЛ оформляется непосредственно на месте проведения работ и передается Заказчику.

Пример Протокола определения места повреждения кабельной линии: КЛ-10 кВ, протяженность 3500м, кабель АСБлУ (3*240)

Поиск места повреждения кабеля: методы, видео, приборы

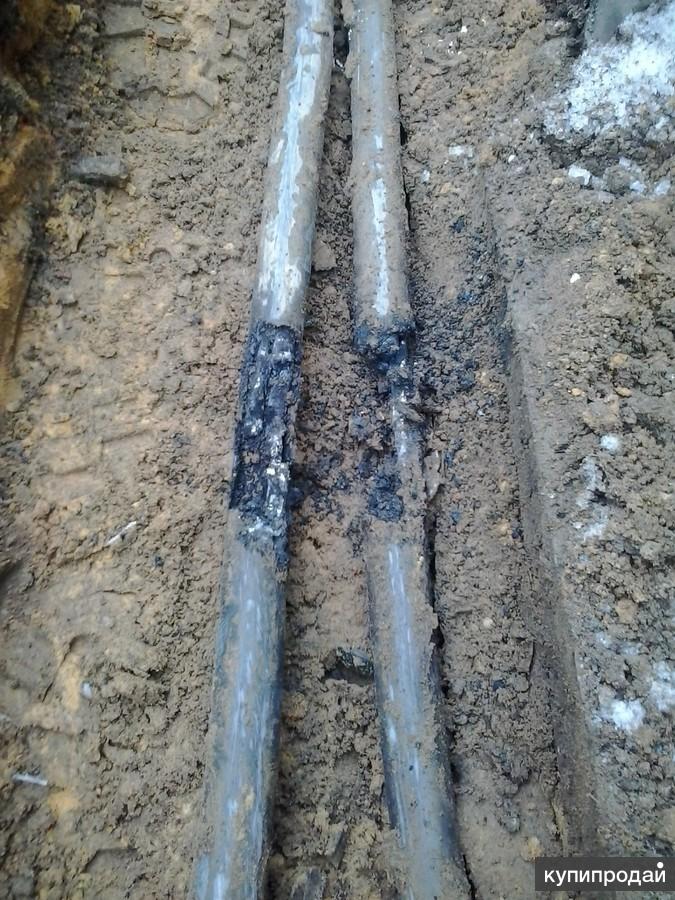

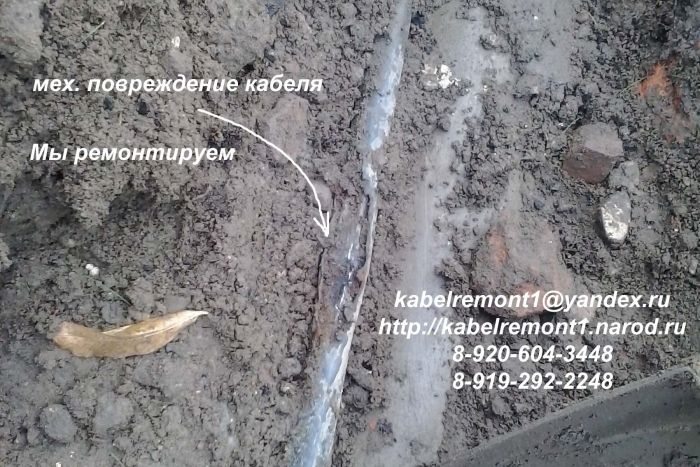

Повреждения в электрическом кабеле, независимо от того находится он под землей и питает, скажем, трансформаторную подстанцию нескольких жилых домов, или в проводе, проложенном скрытой проводкой в квартире, требуют отыскания и оперативного устранения. В процессе эксплуатации и на этапе монтажа кабельных линий, проложенных под землей, возникают непредвиденные механические повреждения изоляции и токоведущих жил. Это может быть связано с нарушением нормальных режимов работы, неаккуратным ведением монтажных работ на других коммуникациях, расположенных в нескольких метрах от места прокладки и не относящихся к линии электроснабжения. В квартире же скрытая проводка зачастую повреждаются при проведении ремонта. Одной из причин, которая объединяет обе ситуации, является дефект кабельно-проводниковой продукции, допущенный на этапе изготовления.
Но как бы то ни было, необходимо найти неисправность в линии. Как выполнить поиск места повреждения кабеля под землей и в стене, мы расскажем далее, предоставив существующие методики и приборы для обнаружения аварийного участка.

Методики определения повреждения кабеля в земле

Чтобы найти место повреждения кабельной линии, необходимо понимать специфику и методику ведения поиска. Процесс необходимо разделить на два этапа:

  1. Поиск проблемной зоны на всей протяженности линии.
  2. Поиск места аварии на установленном участке трассы.

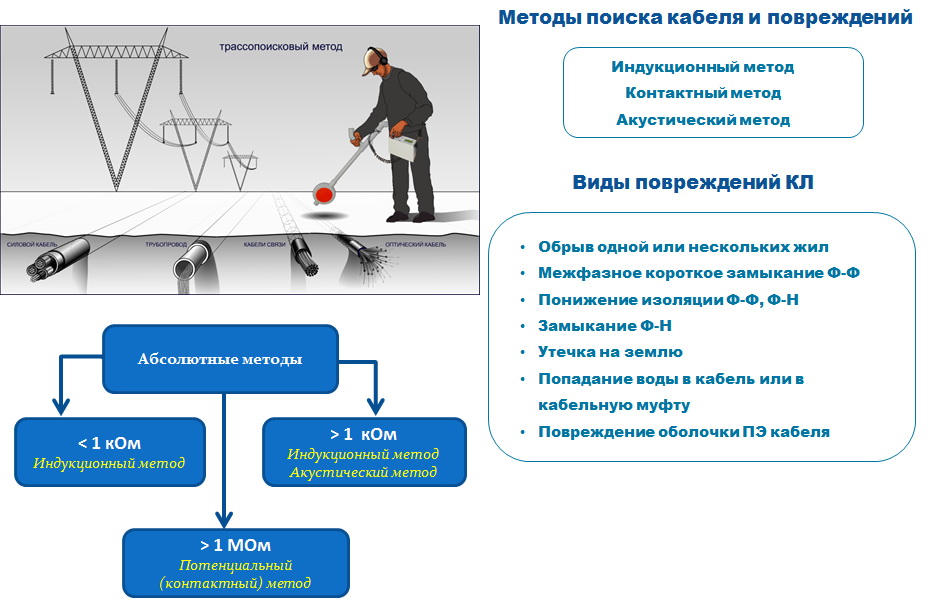

В виду отличий этих двух этапов, сами методы отыскания различаются и бывают:

  • относительными (дистанционными) – к ним относятся импульсный и петлевой метод;
  • абсолютными (топографическими) – акустический, индукционный и метод шагового напряжения.

Что же, рассмотрим все методы по порядку.

Импульсный метод

Данный способ подразумевает поиск повреждения с помощью рефлектометра. Работы могут проводиться, например, прибором РЕЙС-305, который показан на фото ниже.

Работа прибора основывается на посылании зондирующих импульсов определенной частоты, которые встречая на своем пути препятствие, отражаются и возвращаются обратно к прибору. То есть, прибор располагается с одного конца силового кабеля, что очень удобно и практично. Чтобы вычислить точное расстояние до места повреждения, необходимо воспользоваться следующей формулой:

Где, по формуле, L – длина кабеля от точки присоединения прибора до повреждения, tx – переменная величина количества времени затраченного, чтобы импульс, дошел до места обрыва и обратно. υ – скорость, с которой импульс следует по кабелю (для кабельных линий от 0,4 кВ до 10 кВ равен 160 м/мкс).

Данным способом можно выявить не только обрыв в силовом кабеле, но и короткое замыкание между жилами. Чтобы понять что произошло, обратимся к изображению на экране во время испытаний.

Картинки будут такими (слева замыкание, справа обрыв):

Испытания следует проводить на полностью отключенной линии. На видео примере наглядно демонстрируется, как пользоваться искателем места короткого замыкания:

Инструкция по использованию рефлектометра ИСКРА-3М

Метод петли

Данный способ применим при условии, что хотя бы один провод в кабеле остался цел, или рядом пролегает еще один проводник с целыми жилами. Чтобы узнать расстояние до места повреждения петлевым методом, нужно измерить сопротивление жил постоянному току прибором Р333. Это измерительный мост постоянного тока, который выглядит вот так:

Перед началом измерений соединяем конец целой и поврежденной жилы закороткой, другие два конца подключаем по схеме:

Вычислить расстояние до точки, в которой возник обрыв, можно по следующей формуле:

  • R1 — сопротивление, которое подключается к целой жиле;
  • R2 – сопротивление, которое подключается к жиле с обрывом;
  • L – длина кабеля до места повреждения;
  • Lк – длина всего проводника.

Это, пожалуй, один из первых придуманных методов, применяемых для отыскания места повреждения, и используется он исключительно при однофазном и двухфазном замыкании. Постепенно им перестают пользоваться, ввиду его трудоемкости и большой погрешности в измерениях.

Акустический метод

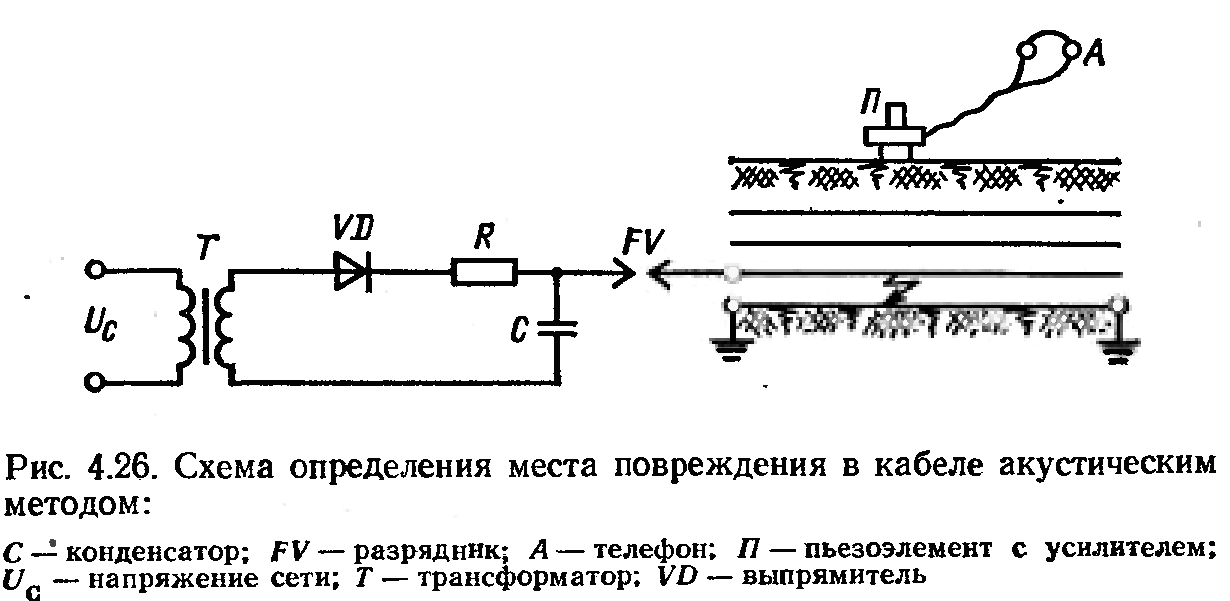

Найти обрыв в кабеле акустическим методом можно, создав в месте повреждения разряд с помощью генератора высоковольтных импульсов (на картинке внизу). В месте обрыва или замыкания появятся колебания звука определенной частоты. Качество прослушивания зависит от вида грунта, расстояния от поверхности до кабельной линии и типа повреждения. Обязательным условием для работы способа является превышение значения переходного сопротивления в 40 Ом.

Пример поиска поврежденной линии акустическим способом предоставлен на видео:

Применение акустического прибора

Метод шагового напряжения

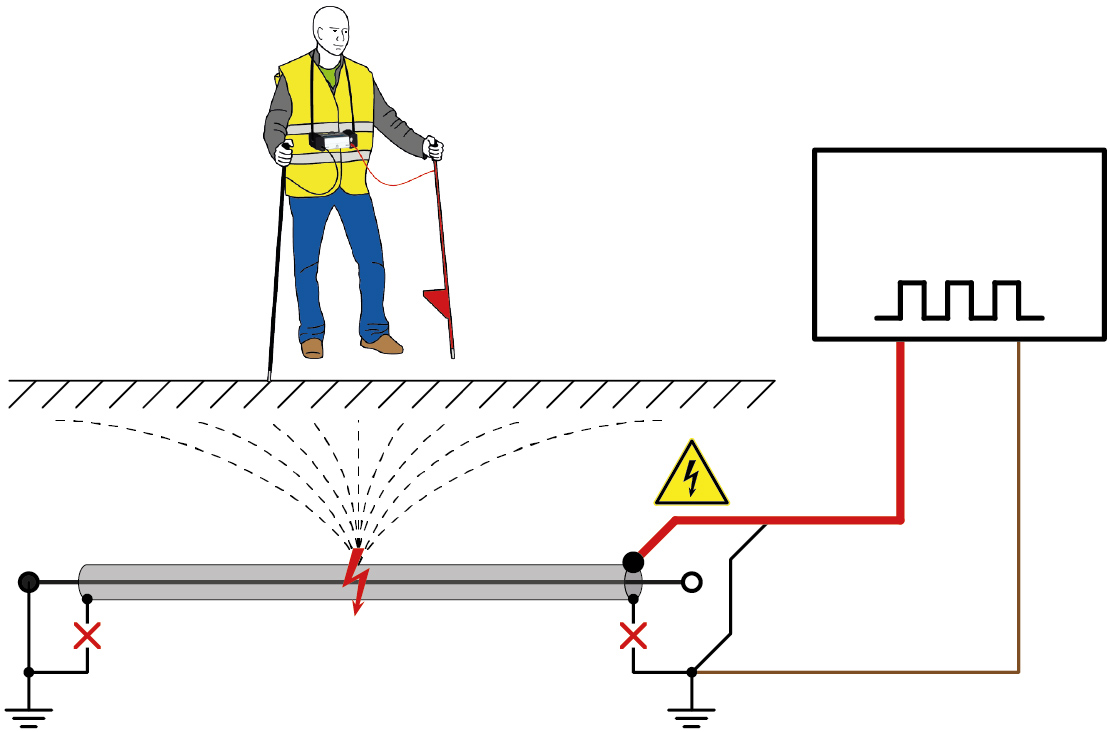

Метод основан на пропускании по кабелю тока, вырабатываемого генератором. Он создает между двумя расположенными в земле точками разность потенциалов, о которой можно судить по утечке тока в месте аварии. Чтобы найти точку с пониженным сопротивлением изоляции, контактные штыри-зонды устанавливаются так – первый ровно над пролегающим проводником, второй под углом 900 в метре от первого.

Точка, в которой кабель поврежден, находится под первым штырем, при условии, что сигнал будет максимальным. Более подробно о шаговом напряжении вы можете узнать из нашей статьи!

Индукционный метод

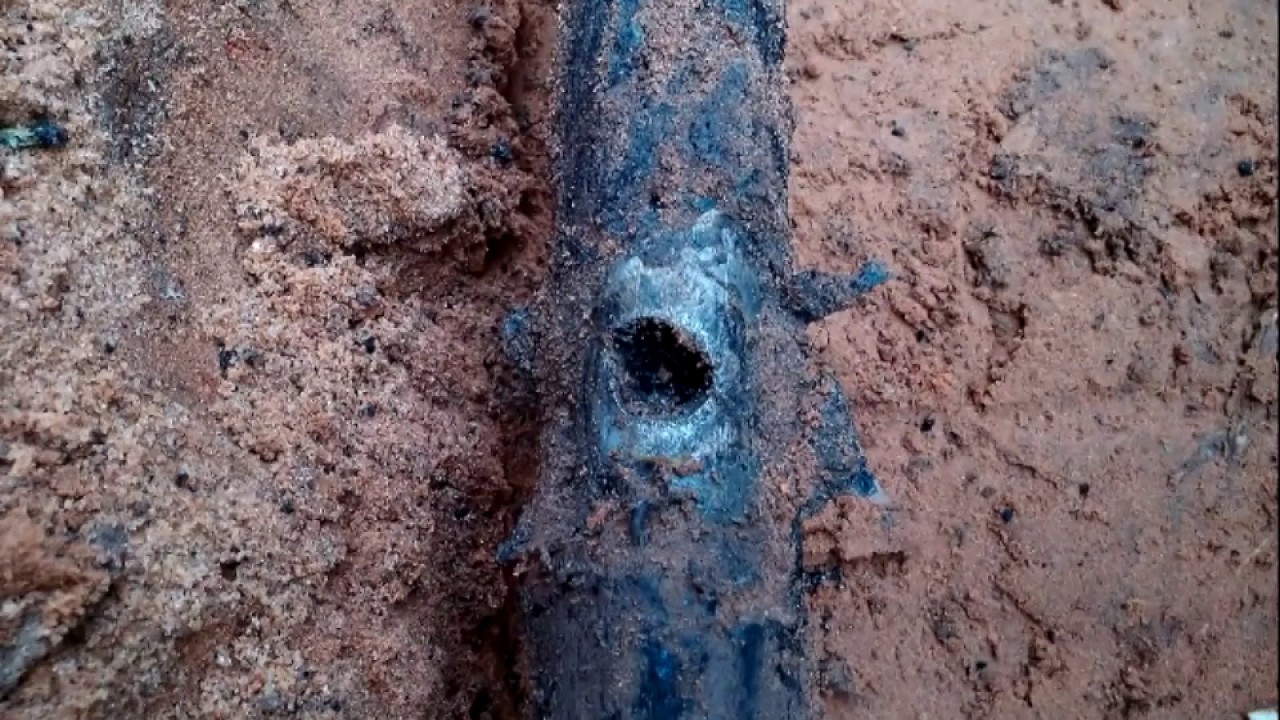

Способ очень точно определяет места обрыва, однако его применение связано с прожигом кабеля. При большом переходном сопротивлении необходимо уменьшить его величину путем прожига, используя специальные устройства, например, установку прожигающую кабель ВУПК-03-25:

Метод основан на пропускании по жиле тока с высокой частотой, который образует электромагнитное поле над кабельной линии. В местах механических повреждений трассы, проводя приемной рамкой, звук будет изменяться. Таким образом, отсутствие звука говорит об обрыве жилы.

На видео ниже наглядно демонстрируется нахождение аварийного участка прожигом:

Прожиг кабельной линии

Поиск обрыва скрытой проводки в бетонной стене

Место обрыва провода в бетонной стене поможет найти специальный прибор – трассоискатель. Он представляет собой сочетание приемника и генератора. Данный способ можно ассоциировать с индукционным методом в поиске повреждений кабелей под землей.

Итак, определить место обрыва трассоискателем не сложно. Конец провода, в котором есть обрыв, подключают к генератору, который посылает в него импульсы определенной частоты. Проводя рамкой по месту прокладки проводки, в наушниках будет отчетливо слышен звук, который образуется в результате воздействия импульсов. Как только звук пропадет, отметьте это место на стене – это и будет точка повреждения провода.

Отыскать обрыв в фазном проводе также поможет бесконтактный указатель напряжения. Здесь все просто. Ведем прибор по стене до тех пор, пока индикатор наличия напряжения перестанет гореть. Проводим прибором несколько раз по кругу в данной области стены, чтобы убедиться, что мы не ушли с маршрута прохождения проводов. Отсутствие свечения индикации укажет на ориентировочное место обрыва.

В завершение хотелось бы отметить, что трассоискателем и бесконтактным указателем напряжения можно пользоваться для поиска повреждений проводки под штукатуркой или же под гипсокартоном.

Напоследок рекомендуем просмотреть полезное видео по поиску КЗ в проводке:

Определение места короткого замыкания в стене

Вот мы и рассмотрели самые известные методики поиска места повреждения кабеля. Надеемся, информация была для вас полезной и интересной!

Также рекомендуем прочитать:

Поиск места повреждения кабеля – ПротоколЭлектро

Определение места повреждения кабельной трассы

Перед выполнением земляных работ, а также для поиска места повреждения кабельной линии нередко возникает необходимость удостовериться в том, что на участке нет других подземных коммуникаций. Данные о наличии коммуникаций отображаются на схемах и в чертежах, однако эту информацию не так просто найти, а также она не всегда отвечает действительности.

Для обеспечения безопасности при проведении земляных работ, а также для обнаружения дефектных участков на КЛ электротехническая лаборатория «ПротоколЭлектро» предлагает выполнить поиск кабельной трассы с последующим обнаружением мест повреждений кабелей (короткие замыкания, обрывы и т. д.) или потенциально опасных участков КЛ.

Способы обнаружения трассы кабеля

Поиск мест залегания кабельных трасс осуществляется 2 способами:

1. С помощью георадара

Данное оборудование представляет собой портативный комплекс, способный зондировать самые разные неоднородные среды. Принцип действия георадара основан на радиолокации (излучение и фиксация коротких электромагнитных волн). Имея данные о скорости распространения и величине удельного затухания таких импульсов обнаруживаются аномалии в разных средах. Такой метод позволяет найти не только место залегания кабельной линии, но и скрытые лотки, колодцы и другие, расположенные по близости коммуникации (водопроводная сеть, магистраль отопления и пр.).

2. С помощью трассоискателя

Прибор трассоискатель – это специальное оборудование для обнаружения электромагнитного излучения. Существует много разновидностей и моделей трассоискателей. Некоторые модификации могут выполнять не только определение места расположения кабельной линии в плане, но и определять глубину залегания и направления трассы.

Услуги электролаборатории

ЭТЛ «ПротоколЭлектро» выполнит в СПб и Ленобласти:

  • поиск кабельной трассы;
  • определение места и вида повреждения кабельной линии;
  • ремонт трассы кабеля
для КЛ с ПВХ изоляцией, с пропитанной бумажной изоляцией напряжением до 35 кВ.

В работе применяются самые передовые методы отыскания трасс кабеля и мест повреждения КЛ (акустический метод, индукционный метод, импульсный, емкостной и пр. ).

По результатам электроизмерений и испытаний оформляется официальный технический отчет обследования с указанием места повреждения кабельной трассы на карте.

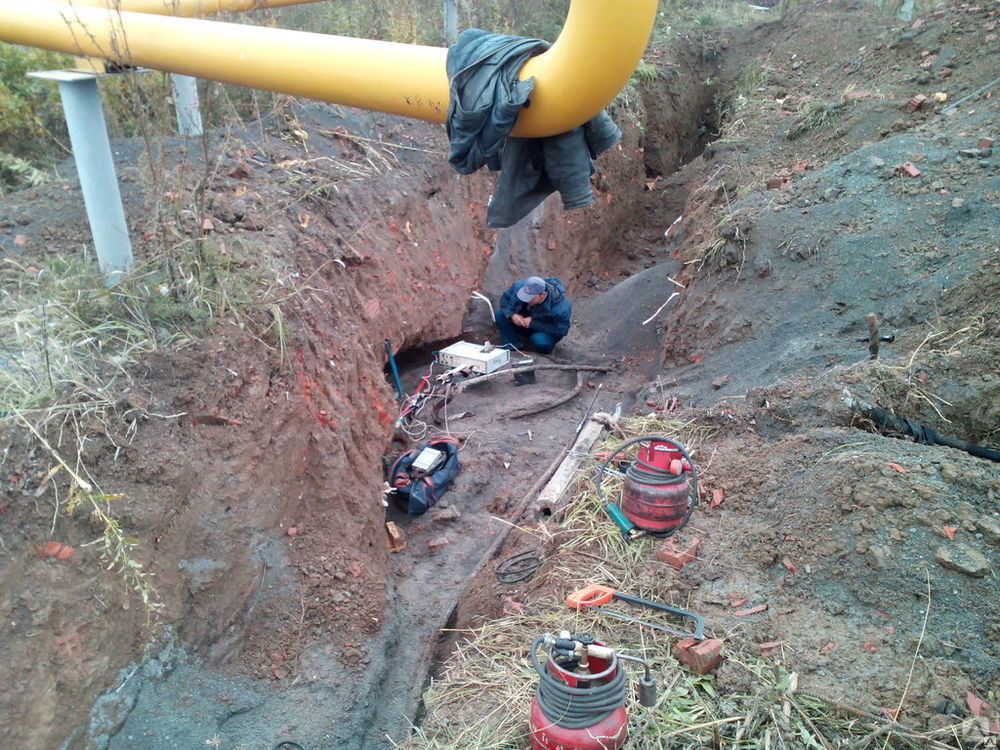

Трассировка и поиск места повреждения высоковольтного кабеля в г. Луховицы 04.05.2009

Задача: провести трассировку и найти место повреждения высоковольтного кабеля 10кВ. Протяженность участка – 11200 метров.

Используемое оборудование: течетрассопоисковый комплект АТЛЕТ ТЭК-120ГАЗ, индукционные клещи КИ-110.

Все используемое оборудование является мобильным – легко доставляется к месту работ одним человеком.

К моменту прибытия специалистов ООО «ТЕХНО-АС» был проведен прожиг установкой УП-7М, рефлектометром Р-5-10 предварительно определено расстояние до 1-го места повреждения (7150 метров).

Точно локализовать неисправность не удалось, было вскрыто несколько десятков метров трассы.

На линию генератором АГ-120 наведен импульсный сигнал. Проведена трассировка и обвеховка.

Для точного обнаружения места повреждения проходим вдоль всего участка с датчиком-определителем дефектов коммуникаций ДОДК-100.

В месте, где есть изменение электромагнитного поля, шурфим и с помощью индукционных клещей выбираем наш кабель.

В обнаруженном месте оказалась поврежденная старая муфта, производим ее замену.

Для определения следующего места повреждения мегаомметром была определена поврежденная жила кабеля (однофазное замыкание на «броню»).

Для предварительного определения расстояния до следующего повреждения вновь используется рефлектометр.

Для точного определения места повреждения подключаем генератор АГ-120.

Подключение к кабелю производим по схеме поврежденная жила – «броня».

Проводим трассировку.

На расстоянии примерно 390 метров от места 1-го повреждения сигнал усиливается, а затем пропадает.

Производителем работ самостоятельно было обнаружено место максимального уровня сигнала.

Были проведены работы по вскрытию грунта и замене участка кабеля с дефектом. Вероятнее всего, болотистая местность сильно сокращает срок их службы.

Мегаомметр показал, что на кабеле есть еще одно повреждение.

Пришлось вновь подключить генератор и пройти по трассе с электромагнитным датчиком, было найдено еще одно место повреждения кабеля.

Для подтверждения места повреждения применили датчик контроля качества изоляции ДКИ-100, использовался «метод минимума»…

…и «метод максимума». Оба метода подтвердили найденное место повреждения.

Было произведено вскрытие грунта.

Обнаружено повреждение в муфте.

После вырезания и проверки сопротивления изоляции кабеля установлено, что мест повреждений больше нет.

Возникшие трудности

  1. Из-за отсутствия генератора высоковольных импульсов (например, ГВИ-2000) не удалось провести поиск повреждения кабеля акустическим методом.

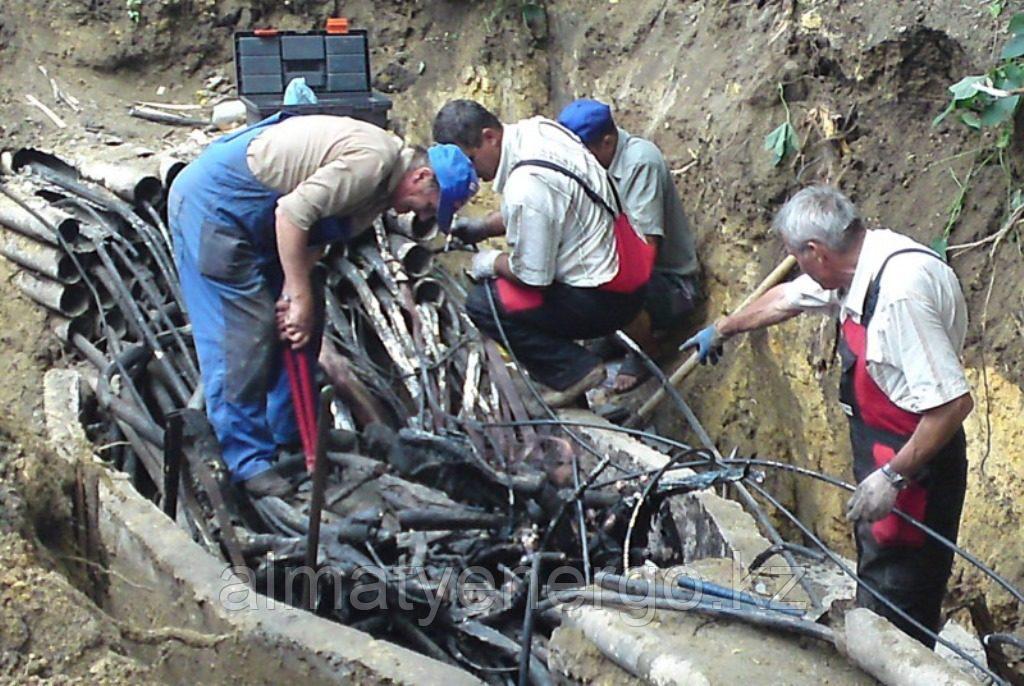

  2. Из-за того, что в наличии имелись только одни индукционные клещи, для выбора кабеля из пучка пришлось подключать генератор к трассе непосредственно, а не бесконтактно. Гораздо удобнее, если в комплекте двое клещей – одними сигнал с генератора наводится на кабель, другими при подключении к приемнику снимается.
  3. После первого подключения генератора на частоте 1024 Гц г и автоматического его согласования с нагрузкой, выходная мощность составила 40 Вт, чего оказалось недостаточно для осуществления трассировки. Было принято решение перевести генератор на частоту 8928 Гц и задать ток в линию 4 А. После согласования выходная мощность составила 71 Вт, чего оказалось более, чем достаточно для проведения работ.
  4. При поиске места повреждения оказалось не совсем удобным определение максимального уровня сигнала при подключении генератора в импульсном режиме. Не удавалось точно зафиксировать максимальное отклонение колеблющейся стрелки. Неудобство было устранено простым переводом генератора в непрерывный режим.

Вывод

С помощью комплекта АТЛЕТ ТЭК-120ГАЗ удалось точно провести трассировку кабеля, локализовать оба места, где имелись неисправности, выбрать искомый кабель из пучка кабелей.
