Рекомендации по ремонту теплого электрического пола своими руками

Профессионально установленный электрический теплый пол работает безотказно почти в 100% случаев. Чаще всего проблемы наблюдаются в тех случаях, когда кабель укладывался самостоятельно. Чтобы выполнить ремонт теплого электрического пола своими руками, потребуется найти место обрыва кабеля и устранить повреждения.

Как найти обрыв кабеля тёплого пола

Чтобы не пришлось срывать всю стяжку с неизбежным повторением процесса заливки полов, необходимо постараться определить, в каком месте перебит кабель. Найти обрыв достаточно сложно и не всегда удается даже профессиональным бригадам монтажников, но воспользовавшись некоторыми советами и рекомендациями, можно увеличит шансы на успех.

Поиск обрыва осуществляется следующим образом:

1. Неисправности электрического теплого пола связанные с механическими повреждениями во время сверления. После укладки финишного покрытия приходится крепить к полу некоторые виды мебели, устанавливать дверной упор или доводчик и т. д.
   Профессиональные монтажные бригады всегда оставляют хозяевам схему укладки, чтобы избежать при сверлении попадания в кабель. Если пол перестал работать сразу после монтажа мебели и ограничителей двери, найти место обрыва обычно не составит труда.
2. Установить место повреждения и самому отремонтировать кабель гораздо сложнее, если неизвестно, где именно находится разрыв. Для начала необходимо убедиться, что причина неработоспособности системы отопления кроется именно в греющих проводах. Для этого с помощью тестера проверяют показатели сопротивления. Отклонение в значениях свыше чем 5% говорит о том, что присутствует механическое повреждение, разрыв кабеля.
   Отремонтировать электрический теплый пол в таком случае сложнее, по причине того, что точно определить, где находится место разрыва, достаточно проблематично.

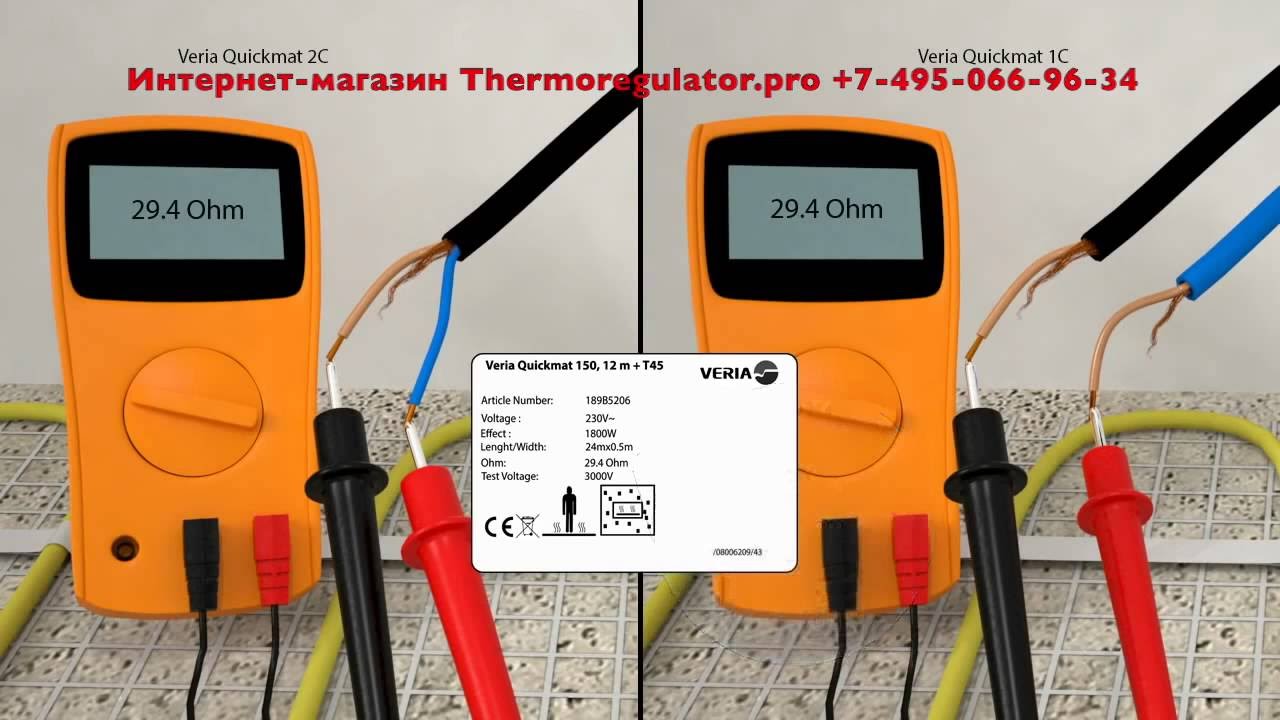

Прозвон кабеля при разрыве с помощью тестера помогает точно определить причину неработоспособности системы отопления. Точное место механических повреждений находят с помощью специальных инструментов.

В частности, используется следующее оборудование:

• Высоковольтный генератор – устройство определяет место обрыва кабеля с помощью создания дуги между незащищенной жилой или оплеткой провода. В месте возникновения разряда и находится повреждение.
• Аудио-детектор – принцип работы устройства схож с металлоискателем. Когда прибор находится над местом разрыва, издается соответствующий звук.
• Тестер напряжения или детектор скрытой проводки. Диагностику целостности кабеля легче всего выполнить этим прибором. Детектор проводки не только показывает наличие кабеля внутри стяжки, но и позволяет с большой долей вероятности определить место разрыва.

Прежде чем приступать к ремонту механических повреждений, следует убедиться, что причина отсутствия нагрева заключается не в поломке термодатчика или контроллера. Поэтому изначально измеряется сопротивление кабеля на обрыв.

Как отремонтировать греющий кабель пола

Сложнее всего выявить неисправности и место повреждения. Устранение обрыва, хотя и требует определенных навыков, может быть выполнено самостоятельно. Для этого потребуется:

1. Снять напольное покрытие в месте повреждения. Сложнее всего демонтировать плитку. Чтобы не повредить близлежащие плитки, выполняются следующие действия. Швы очищаются от затирки. Плитка поддевается шпателем и медленно подрывается. В месте упора следует проложить деревянный брусок, чтобы шпателем не повредить покрытие.

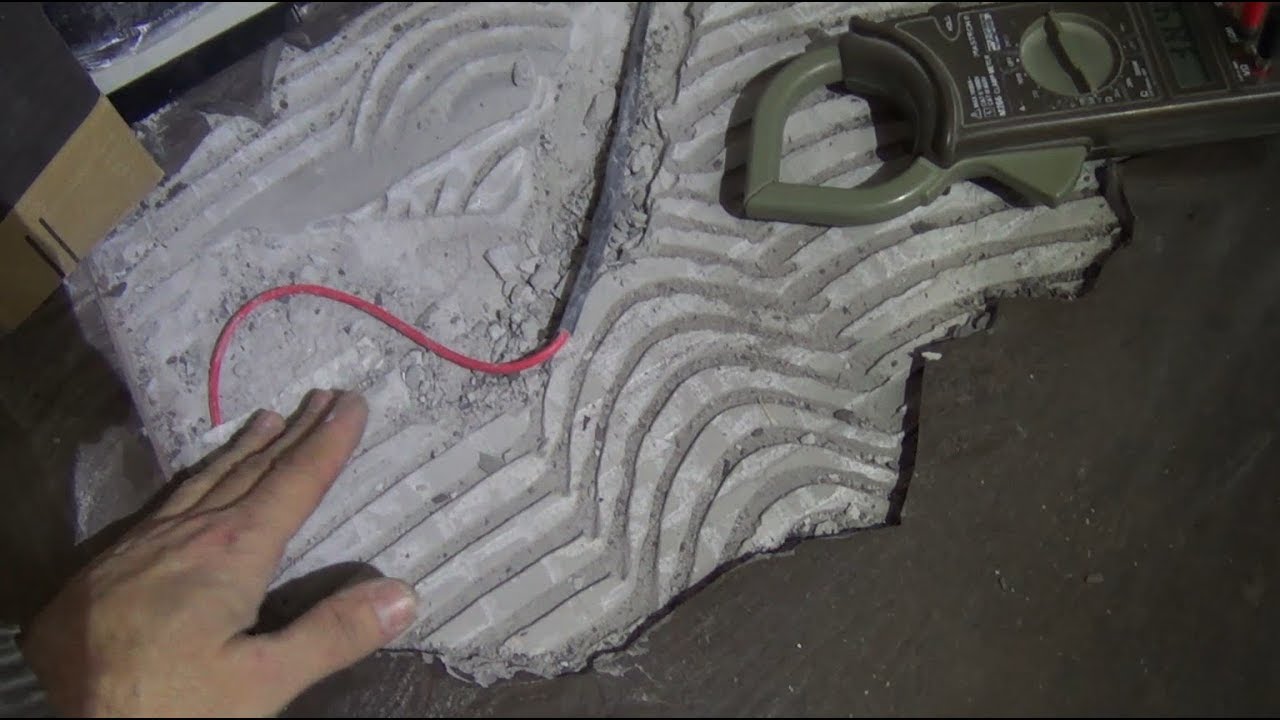

2. Разбить стяжку. Для проведения работ требуется терпение. Стяжка снимается осторожно, чтобы не повредить кабель еще в нескольких местах. Аварийный ремонт разрыва кабеля электрического тёплого пола, начинается только после того, как освобождено достаточное количество провода для проведения работ.
3. Ремонт жилы. Обычно, в компании занимающейся продажей теплых полов, сразу же предлагают ремкомплект для восстановления. В набор входят гильзы и термоусадочные муфты. Восстановить обрыв греющего кабеля можно следующим образом. В месте обрыва жила зачищается и соединяется посредством гильзы. Предварительно на провод одевается соединительная муфта для ремонта кабеля тёплого пола. Гильза обжимается специальными плоскогубцами. Устанавливается ремонтная муфта на кабель и прогревается строительным феном. По мере нагревания, пленка муфты уменьшается в размерах и изолирует поврежденный участок.
4. Проверка работоспособности. Сразу после восстановления повреждений в нагревательном кабеле, теплые полы могут функционировать в нормальном режиме. Включается терморегулятор. Спустя 30-40 минут провод набирает необходимую температуру.
5. Ремонтируется стяжка, плитка укладывается на место.

Самому отремонтировать кабель не так и сложно. Но чтобы выполнить работы самостоятельно, потребуется:

• Прибор для обнаружения обрыва кабельных полов.
• Ремкомплект.
• Инструмент для ремонта.

{banner_downtext}

Оборудование для ремонта электрических теплых полов

Можно соединить разрыв таким образом, что после ремонта полы совсем перестанут греть, либо станут причиной короткого замыкания и возгорания в квартире. По этой причине производитель строго регламентирует, какой инструмент и материалы для ремонта необходимо использовать.

Инструмент для ремонта:

• Стандартный набор электрика. Кусачки для снятия изоляции, плоскогубцы, тестер – все это понадобится в процессе диагностики и ремонта. Чтобы проверить повреждение кабеля, потребуется специализированное оборудование (тестер скрытой проводки, аудио – детектор и т.д.).
• Пресс-клещи – необходимы для обжима соединительных гильз. Зажать гильзу подручными средствами не удастся, поэтому потребуется приобрести или взять в аренду специализированные клещи.
• Строительный фен. Термоусадочная муфта при нагревании уменьшается в объеме и изолирует место разрыва. Некоторые мастера с этой целью используют открытый огонь зажигалки или спички, но в данном случае это малоэффективно.
• Перфоратор – нужен, чтобы сбить стяжку и высвободить провода. Во время работы потребуется насадка в виде лопатки.

Если хотя бы один из советов о том, как заменить повреждения электрического теплого пола, показался сложным или вызвал недоумение, лучше обратиться за помощью к специалистам. При выполнении работ следует соблюдать нормы безопасности, описанные в ПУЭ.

Поиск места повреждения греющих кабелей теплого пола при помощи установки УПП-305.


Поиск места повреждения греющих кабелей теплого пола при помощи установки УПП-305.

Гнатко А.В., директор ООО «ПК «Энерго-Профиль»



    В 2017 году я озадачился монтажом теплого пола в своем дачном доме. Для того, чтобы прояснить ситуацию, чем отличаются различные полы, как правильно подобрать пол, я встретился с одноклассником, который занимается их продажей. В процессе разговора у меня возник вопрос: «Каким образом можно найти повреждение греющего кабеля теплого пола?». Ответ меня порадовал: «Его прожигают на высоком напряжении и тепловизором ищут место нагрева».
   Прожигающие установки мы производим (установка прожига УПВР-1630М и установка прожига УПВР-2040), конечно, надо уменьшить ее мощность и габариты. Возникло взаимное желание изготовить опытный образец.

   Несколько позднее, один из наших заказчиков, эксплуатирующих установку поисково-прожигающую УПП (прожиг+акустика, модификации УПП-1510 и УПП-2010) нашего производства, сообщил, что место повреждения кабеля теплого пола он с успехом ищет как методом прожига с поиском места нагрева тепловизором, так и акустическим методом, определяя на слух место разряда конденсаторной батареи в кабеле, как место его повреждения. Он попросил выполнить установку в малых габаритах по спецзаказу.

   В апреле 2018 года опытный образец установки УПП-305 был готов.

Характеристики установки были следующие:
Напряжение питания: 220В, 50 Гц
Напряжение прожига: 3000В переменное
Напряжение импульса разряда конденсаторов 4500 В
Энергия импульса разряда конденсаторов: 400 Дж
Масса: 35 кг.

На основе испытаний установки УПП-305 на макете теплого пола и опыте наших партнеров, я могу с уверенностью рекомендовать 2 метода поиска повреждения греющего кабеля:

1.

Прожиг с поиском места нагрева тепловизором.

Подготовка к поиску:
Закрываем шторами окна, исключив попадание солнечных лучей на поверхность пола.
Определяем характер повреждения для чего проверяем целостность жилы и сопротивление изоляции «жила – экран».

В зависимости от типа повреждения производим подключение установки к кабелю:
– при обрыве жилы: «вывод ВН – жила», «вывод НН – жила – земля»
– при повреждении изоляции: «вывод ВН – жила», «вывод НН – экран – земля»

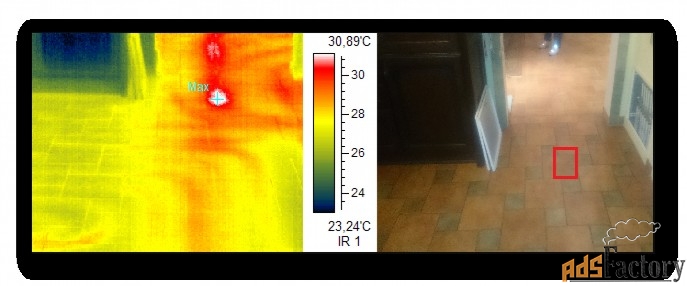

Включаем прожиг на 10 – 15 секунд, ищем тепловое пятно при помощи тепловизора.
При необходимости, повторяем процесс прожига.

То, что процесс прожига идет, контролируем по индикатору тока.

Почитав паспорта на некоторые нагревательные кабели, мы решили сделать напряжение прожига равным испытательному напряжению «жила – экран», а именно 3000В, таким образом, исключив непреднамеренное повреждение изоляции.

Положительные стороны метода:

– место повреждения мы нашли в течение 1 минуты
– место повреждения было определено с точностью до 1 см.

Отрицательные стороны метода:
– требуется тепловизор, а он стоит недешево
– реализуем при глубине залегания кабеля 2 – 3 см (для кухонь, террас проблем нет, но не уличные системы обогрева парковочных мест, дорожек и т.п.)

2. Акустический метод.

Это тот же метод, который используется при поиске места повреждения силовых электрических кабелей (специалисты ЭТЛ знают). В кабель производится разряд конденсаторной батареи, в месте повреждения раздается хлопок разряда.

Определяем характер повреждения для чего проверяем целостность жилы и сопротивление изоляции «жила – экран».
В зависимости от типа повреждения производим подключение установки к кабелю:
– при обрыве жилы: «вывод ВН – жила», «вывод НН – жила – земля»
– при повреждении изоляции: «вывод ВН – жила», «вывод НН – экран – земля»

Производим разряд емкости в линию, определяем на слух место повреждения.

Разряд емкости контролируем по индикатору напряжения. Если при нажатии кнопки «Разряд» стрелка индикатора стоит на месте, то разряд не происходит, в этом случае установку можно переключить в режим «Прожиг», провести прожиг в течение 10 – 15 секунд и повторить разряд батареи в режиме «Акустика».

Положительные стороны метода:
– метод позволяет локализовать участок с точностью до 30 см (лучше разобрать 30 см, чем весь пол)
– не требуется тепловизор,
– реализуется на освещенных солнцем участках (террасах, открытых площадках),
– реализуем для уличных систем обогрева (парковочные места, дорожки и т.п.)

Отрицательные стороны метода:
– несколько меньшая точность, чем при поиске места нагрева тепловизором.

Работа опытного образца установки в режиме «Прожиг» и «Акустика» на видео ниже.



Существует 3-й метод определения места повреждения греющего кабеля, по аналогии с силовым электрическим кабелем, назовем его «индукционным». В нашей установке УПП-305 он не реализован.

К линии подключается генератор, дающий сигнал (похож на писк), приемник слышит сигнал, после места обрыва сигнал пропадает. У нас это получилось только при явном обрыве, когда мы сделали его сами. В реальном повреждении жилы, некоторый контакт все равно присутствует, его недостаточно для работы кабеля, но «писк» генератора он пропускает далеко за место повреждения. Высока вероятность ошибки. Но надо сказать, что прибор мы использовали бытовой Mashtech 6812 и непосредственного опыта работы с подобным оборудованием «в поле» мы не имеем.

Установку поисково-прожигающую УПП-305 производит ООО «ПК «Энерго-Профиль» г. Ярославль. Вопросы по ее эксплуатационным характеристикам Вы можете задать на контактный адрес электронной почты, размещенный на сайте www.pribor-yar.ru

Стоимость установок, выпускаемых ООО “ПК “Энерго-Профиль” по ссылке.



Поиск обрыва теплого пола

Как найти обрыв теплого пола, диагностика греющего кабеля

Для проведения быстрой и качественной диагностики, которая позволит найти обрыв теплого пола или другие повреждения греющего кабеля, требуются специальные приборы, которых нет домашних условиях. Данное руководство разработано ведущим европейским производителем электрического напольного отопления – компанией Warmup и рекомендуется в первую очередь для мастеров, занимающихся обслуживанием и ремонтом тёплых полов.

Системы «Теплый пол», выполненные на базе греющего кабеля, активно применяются для обогрева помещений различного типа. Они монтируются под плитку, ламинат, линолеум, ковролин и т.д., удобны в использовании и обеспечивают комфортные условия для жизни человека.  Вместе с тем, как и любая техника время от времени они выходят из строя. Рассмотрим методику локализации повреждений в системах «Теплый пол» с использованием приборов Greenlee, которые используются компанией Warmup.

Диагностические приборы необходимые для проверки электрического теплого пола:

• Импульсный рефлектометр Tempo TS-90 или Sidekick Plus. Применяется для измерения расстояния до возникшей неисправности в проводке системы электрического напольного отопления.
• Тестовый набор Greenlee 701K-G. Применяется для трассировки кабеля под покрытием для более точного определения их места повреждения.

Как работает рефлектометр

Рефлектометр посылает электрический импульс в подключенный к нему кабель. Импульс проходит по кабелю до места неисправности, где отражается обратно к рефлектометру. При этом прибором измеряется время, которое потребовалось импульсу на то, чтобы достичь неисправности и вернулся назад. Значение времени преобразуется в показания расстояния, которые выводятся на дисплей рефлектометра.

Настройка рефлектометра

Для правильного пересчета времени перемещения импульса к повреждению и обратно, и повышения точности в измерении расстояния до повреждения, необходимо выставить коэффициент распространения, соответствующий типу греющего кабеля, который предстоит диагностировать. Для этого:

1. Полностью отключите подачу электроэнергии на термостат системы «Теплый пол», и отсоедините от него систему отопления.
2. Нажмите кнопку включения питания на рефлектометре TS-90, в случае использования анализатора Sidekick, переключите переключатель режимов анализатора в положение TDR.

3. Зайдите в режим «Настройки» (Setup)
4. При помощи клавиш «вверх»/«вниз»  выберите нужный кабель из списка.
5. Подсоедините входящие в комплект зажимы типа «крокодил» к измерителю, соблюдая указанную цветовую кодировку (черный к черному, красный к красному).

Если характеристики кабеля системы «Теплый пол» неизвестны, можно их определить самостоятельно, для чего понадобится аналогичный кабель известной длины. Для этого:

• Прикрепите один из измерительных проводов рефлектометра к одной из жил аналогичного греющего кабеля известной длины
• Прикрепите другой измерительный шнур к металлической оболочке нагревательного кабеля (кабель должен быть никуда не подключен)
• Подкорректировать коэффициент распространения NVP таким образом, чтобы длина кабеля, отображаемая рефлектометром, соответствовала реальной длине кабеля.

Если в справочнике прибора нет кабеля с таким коэффициентом распространения, необходимо записать его. Это пригодится в будущем для диагностики аналогичных кабелей.

Методика поиска неисправностей в системе «теплый пол»

1. Полностью отключите подачу электроэнергии на термостат, и отсоедините от него систему отопления.
2. Прикрепите один зажим к одному из проводов системы отопления, а другой – к проводу заземления (металлическая заземленная оболочка нагревательного кабеля).
3. Нажмите кнопку F1 (для измерения длины) и дождитесь появления показаний. Запишите полученное значение.
4. Повторите процедуру, описанную в п.3, для другого провода. Запишите полученное значение.
5. Сравните полученные значения между собой и с длиной провода системы, которая указана в руководстве по установке кабеля. Это позволит определить расстояние до разрыва.

Если показания одинаковые

Если показания для обоих проводов одинаковы и находятся в пределах 10% от общей длины провода (обратитесь к техническим характеристикам изделия или руководству), возможно, все в порядке. Однако это может также означать, что разрыв находится на дальнем конце провода. Наиболее распространенным неисправностью в этом случае является повреждение оконечного соединения (на конце провода).

Если полученные показания одинаковые, но значение расстояния меньше заводской длины провода.

Это может указывать на полный обрыв греющего кабеля в теплом полу.

Пример 1. Например, в мате NADWM-120-350 площадью 25 квадратных футов (2,32 м. кв.) длина кабеля составляет 100 футов (30,5 метра), а самого мата 15 футов (4,5 метра). Если показания рефлектометра меньше 30,5 метров, возможно, имеется полный разрыв провода.

Пример 2. Если используются маты другими габаритами, длину кабеля в 1 квадратном метре можно уточнить у их производителя, или высчитать самостоятельно. К примеру, наиболее распространенными являются маты шириной 50 см и шагом провода 8-10 см.

Простыми пересчетами можно приблизительно определить длину кабеля в мате длиной 2м (площадь 1 м кв.)  L каб = 10,5 м. Для точного определения местонахождения нагревательного кабеля, можно воспользоваться тестовым набором 701K-G:

1. Подключить красный вывод к одному (или одновременно двум) жилам греющего кабеля
2. Подключить черный вывод к металлической оболочке греющего кабеля
3. Переключить генератор в режим Tone (в этом режиме генератор подает в кабель сигнал)
4. При помощи индуктивного щупа, определяем местонахождение кабеля по максимальному значению принимаемого сигнала. Во избежание ошибок, следует уменьшить чувствительность прибора до минимального уровня, при котором будет слышен сигнал.

Если показания рефлектометра меньше фактической длины кабеля, возможно, имеется полный разрыв провода.

Проверьте показания с помощью омметра или мультиметра:

• Между черным и белым проводами: смотрите заводские настройки. Как правило, при выборе шкалы 200 Ом показания должны быть в пределах от 20 до 200 Ом. Если никаких показаний нет, это подтверждает обрыв кабеля. Прежде чем делать выводы, дважды проверьте батарейки на своем измерителе и проведите измерение заново. Используете цифровой омметр (с цифровым дисплеем), а не аналоговый (со стрелочным индикатором).
• Между черным проводом и землей: не должны отображаться никакие показания. Если есть показания, значит, имеется «замыкание на землю», то есть «короткое замыкание». Рефлектометр должен показать расстояние до неисправности на этом проводе и указать «Short» (короткое замыкание).
• Между белым проводом и землей: не должны отображаться никакие показания. Если есть показания, значит, имеется «замыкание на землю», то есть «короткое замыкание». Рефлектометр должен показать расстояние до неисправности на этом проводе и указать «Short» (короткое замыкание).

Если показания отличаются

Если показания для черного и белого провода кабеля отличаются, запишите их. Возможно, причиной является частичное повреждение греющего кабеля, и сигнал по одному проводу не проходит из-за повреждения, а по другому проводу доходит до конца кабеля, а затем попадает на повреждение на обратном пути. Если в приведенном выше примере (Пример 1) с матом площадью 25 квадратных футов (2,32 м. кв.) повреждение находится на расстоянии 30 футов (9,1 м) в белом проводнике кабеля, тогда одно показание будет 30 футов (9,1 м), а другое – 170 футов (51,82 м). Это 100 футов (30,5 м) до конца одного провода (не имеющего повреждения) и 70 футов (21,3 м) обратного пути сигнала по другому проводу кабеля.

1. После того, как показания записаны и нарисована схема расположения кабеля или нагревательного мата с указанием возможного местоположения неисправности, аккуратно поднимите плитку над предполагаемой областью повреждения. Будьте при этом осторожны, используйте инструменты небольшого размера и не торопитесь. Не используйте общепринятый подход «зубила и молотка». Инструмент меньшего размера позволит снизить вероятность дальнейшего повреждения провода.

2. Если дела пойдут хорошо, обрыв будет найден. Ищите черное или темное пятно в тонком месте, где перегорел кабель, или, после освобождения кабеля, место повреждения на нем. Обычно место повреждения можно обнаружить голыми руками, водя пальцами на месте разрыва. Чаще всего это не то место, где лежит разрыв.

3. Если разрыв отсутствует, специально обрежьте провод и тщательно очистите заземление и проводники с обеих сторон. Одна сторона кабеля будет идти к термостату, а другая – к концу мата. Для зачистки проводов рекомендуется использовать универсальный нож с новым лезвием. Провода настолько малы, что большинство инструментов для зачистки проводов просто сломают кабель.

Определите сторону с обрывом

С помощью омметра определите, в какой стороне (к термостату или к концу мата) находится обрыв относительно вашего разреза. Скрутите черный и белый провода друг с другом на термостате с помощью соединительного изолирующего зажима (не подсоединяйте провод заземления). Проверьте сопротивление от места разреза к термостату. Должны появиться показания (часть от заводского значения, так как измеряется не весь кабель), и отсутствовать замыкание на землю. Если это не так, значит, разрыв на этой стороне, и следует повторно использовать рефлектометр, как описывалось выше, чтобы определить, расстояние до разрыва от места разреза. Если исходный чертеж и оценка были сделаны правильно, вы должны быть довольно близко и показания расстояния в метрах должно быть небольшим.

Если же с этой цепью все в порядке, перейдите на другую сторону разреза и с помощью омметра проведите измерения в сторону конца мата. Если полученные показания не соответствуют полной цепи, повторно воспользуйтесь рефлектометром, как было описано выше, чтобы приблизиться к месту разрыва.

Когда разрыв обнаружен

После обнаружения разрыва мы предлагаем сначала просто скрутить провода вместе, чтобы восстановить полную цепь от термостата. Для проверки измерьте сопротивление кабеля, показаниям должны быть оригинальными или близкими к оригинальным. Кабель не имеет полярности, поэтому проводники можно поменять местами в любой точке. Несмотря на то, что кабели имеют цветовую маркировку на термостате, под полом они одинаковы.

При подключении приборов всегда следуйте инструкциям производителя греющего кабеля.

Данное руководство подходит для диагностики любых нагревательных кабелей, в том числе использующихся в уличных условиях для обогрева ступеней, крыш и т.п.

Стоимость и стоимость установки плитки с подогревом

Неужели последний полярный вихрь заставил вас задуматься, сколько будет стоить установка плитки с подогревом в вашем доме? Этот пол существует со времен римлян и набирает популярность среди реставраторов. Это также прекрасный способ повысить стоимость дома при перепродаже и повысить энергоэффективность.

Существует двух типов систем теплых полов. Один использует электрическое нагревание, а другой подключается к вашей горелке через серию шлангов.Вы можете использовать любой метод с керамической, фарфоровой и даже каменной плиткой.

Есть споры о том, что лучше, но решение сводится к тому, что лучше всего работает в вашем доме.

Полы из плитки с электрическим подогревом

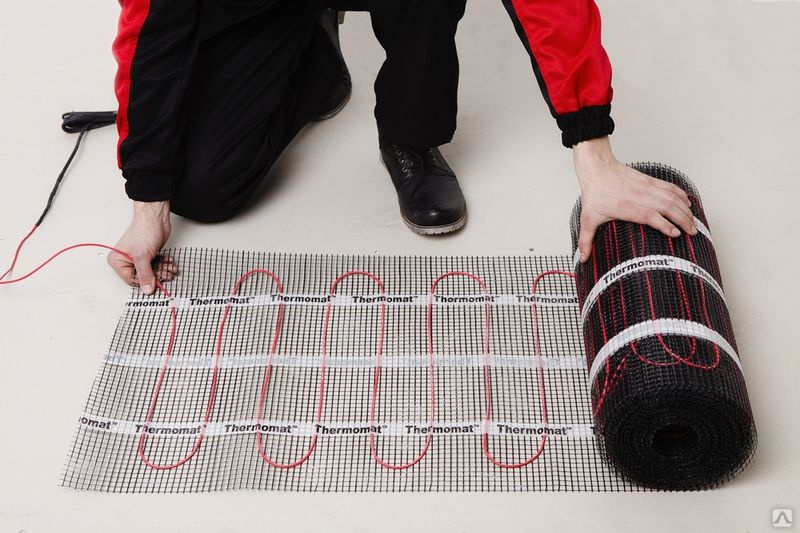

Электрические лучистые полы часто поставляются в предварительно собранных рулонах сетки разных размеров. Большинство марок поставляются с двусторонним скотчем, который приклеивается к черному полу без клея. Вы можете разрезать циновки вдоль сетки, чтобы обходить препятствия, такие как туалетные столики или вырезы.

Укладывать плитку поверх матов просто, так как раствор проникает в сетку и прилипает к черному полу. Рулоны предварительно измеряются по площади в квадратных футах, поэтому вы можете определить, сколько вам понадобится, перед покупкой. Вам также придется приобрести отдельный термостат и монитор.

Некоторые интернет-магазины продают полный комплект, включающий все необходимое для установки этой системы. Они начинаются от 400 долларов за 10 квадратных футов покрытия.

Электрические коврики можно купить недешево, но затраты на установку минимальны.Эта система проста и проста в использовании. Вы можете окупиться, установив коврики самостоятельно, но для подключения проводов потребуется квалифицированный электрик.

Еще один способ сэкономить деньги – зарядить сияющий пол в непиковые часы. Ваша электрическая компания может посоветовать вам точное время. Плитка будет сохранять температуру в течение 8-10 часов, поэтому они останутся теплыми даже в выключенном состоянии.

Плитка с электрическим обогревом – идеальный выбор для дополнения и фантастический способ дополнить систему отопления вашего дома.

В начало

Плитка для полов с водяным обогревом

Если электрические полы не подходят для вашего дома, подумайте о гидронной системе. В гидравлических системах используется комбинация трубопроводов и трубок. Не пытайтесь смонтировать эту систему самостоятельно; это сложная работа.

Гидравлические системы на эффективнее электрических . Они работают от насоса, подключенного к вашей печи, и нагревают плитку горячей водой. Весь пол действует как проводник и лучше поддерживает температуру в помещении, чем обычные радиаторы.

Ваша плитка будет казаться теплой даже при более низких настройках, а ваша горелка будет работать меньше, поскольку ей не нужно постоянно рециркулировать горячую воду. Ваши полы останутся поджаренными, не нарушая при этом денег.

Эти регуляторы отопления должны быть размещены в отдельной зоне и должны быть подключены лицензированным подрядчиком по ОВК. Система должна быть в рабочем состоянии до того, как укладывается плитка.

Гидравлические системы стоят около 6 долларов за квадратный фут , но они являются экономичным способом обогрева вашего дома в течение многих лет.

В начало

Преимущества плитки с подогревом

Установка полов с подогревом в доме дает множество преимуществ. Лучистое отопление можно использовать под плиткой любого типа и в большинстве помещений. Некоторые системы предназначены для использования во влажных помещениях, но из соображений безопасности такую ​​установку лучше оставить на усмотрение профессионалов.

Если у вас натуральный камень или керамогранит, вы знаете, как холодно зимой. Ступать на нагретую поверхность в холодное время года – это потрясающе.Вы можете даже оказаться, что стоите или сидите на полу, просто чтобы согреться.

Если вы планируете состарить на месте, полы с подогревом особенно полезны для пожилых людей. С возрастом мы теряем способность поддерживать температуру тела и теряем тепло тела через конечности. Плитка с подогревом поможет вам согреться, когда вы станете старше и будете рассчитывать на фиксированный доход для обогрева дома.

Полы с подогревом желательны на вторичном рынке. Агенты перечисляют этот вид отопления в качестве отдельной функции для привлечения покупателей жилья.Это разумное вложение, поскольку плитка с подогревом считается обновлением, а не прихотью.

Электрические системы являются перезаряжаемыми и удерживают тепло, не вращая счетчик постоянно. Гидравлические системы позволяют поддерживать термостат на более низком уровне без ущерба для вашего комфорта. Оба метода могут повысить энергоэффективность вашего дома.

В начало

Подводя итоги

Если вы все равно планируете переделать пол, а ваш бюджет позволяет разориться, пол из плитки с подогревом стоит вложенных средств.

Вы никогда не заметите разницы в высоте пола, и вы сможете чистить его, как любой другой кафельный пол. Светлые полы не обожгут ноги, так как датчики температуры предотвращают перегрев плитки.

Плитка с подогревом может показаться излишней роскошью, но исследования доказали, что лучистое отопление окупается со временем. Многие домовладельцы считают, что лучистое тепло – это одна из тех вещей, что, когда вы его получите, вы удивитесь, как вы жили без него.

Есть ли у вас кафельные полы с подогревом? Если да, то какую систему вы выбрали?

О Джанин Хинтце

Джанин Хинтце – профессиональный автор материалов и энтузиаст по обустройству дома из Лонг-Айленда.

.

Hydronic Radiant Floor Heating Systems (плюсы / минусы, типы, стоимость)

Примечание: этот пост может содержать партнерские ссылки. Это означает, что мы можем получить небольшую комиссию за совершенные покупки бесплатно для вас.

Одно из тех многих нововведений, которые только сейчас открываются заново, лучистые полы с подогревом существуют уже много веков (возможно, даже дольше).

Лучистое отопление использовалось в виде радиаторов во многих старых домах в течение прошлого века, и паровое отопление оказалось высокоэффективным, хотя технологии того времени были небезопасны.

Сегодня мы находим возвращение к использованию лучистого теплого пола как способ сохранить пальцы ног в тепле в холодный зимний день.

Что такое водяной теплый пол?

Существует три основных типа систем лучистого теплого пола. Первоначальный (и в значительной степени заброшенный на Западе) метод использовался в первую очередь в турецких банях и состоял из фальшпола, чтобы пропускать горячий воздух под ним, сохраняя пол красивым и теплым.

Хотя истинное происхождение лучистого теплого пола неизвестно, Primitive Technology доказывает, что это было возможно даже с помощью методов каменного века.Хотя этот вид отопления все еще используется в некоторых исторических зданиях, он редко (если вообще когда-либо) используется в современном строительстве.

Второй вариант – более современное решение, в котором используется серия электрических кабелей, проложенных между полом и черным полом. Электрические лучистые полы с подогревом хорошо работают в небольшом пространстве, но (как вы можете себе представить) становятся непомерно дорогими при использовании во всем доме, если вы не производите большую часть своей энергии из сети.

Последний метод, водяной теплый пол, основан на тех же основных принципах, что и традиционное радиаторное отопление.Это обеспечивает экономичное решение для отопления, которое дает более стабильный результат, чем современные системы вентиляции и кондиционирования с принудительным воздухом, хотя и не является совершенным.

Связанные: Водонагреватели косвенного нагрева: как они работают и почему вам нужен один

Как работает водяной теплый пол?

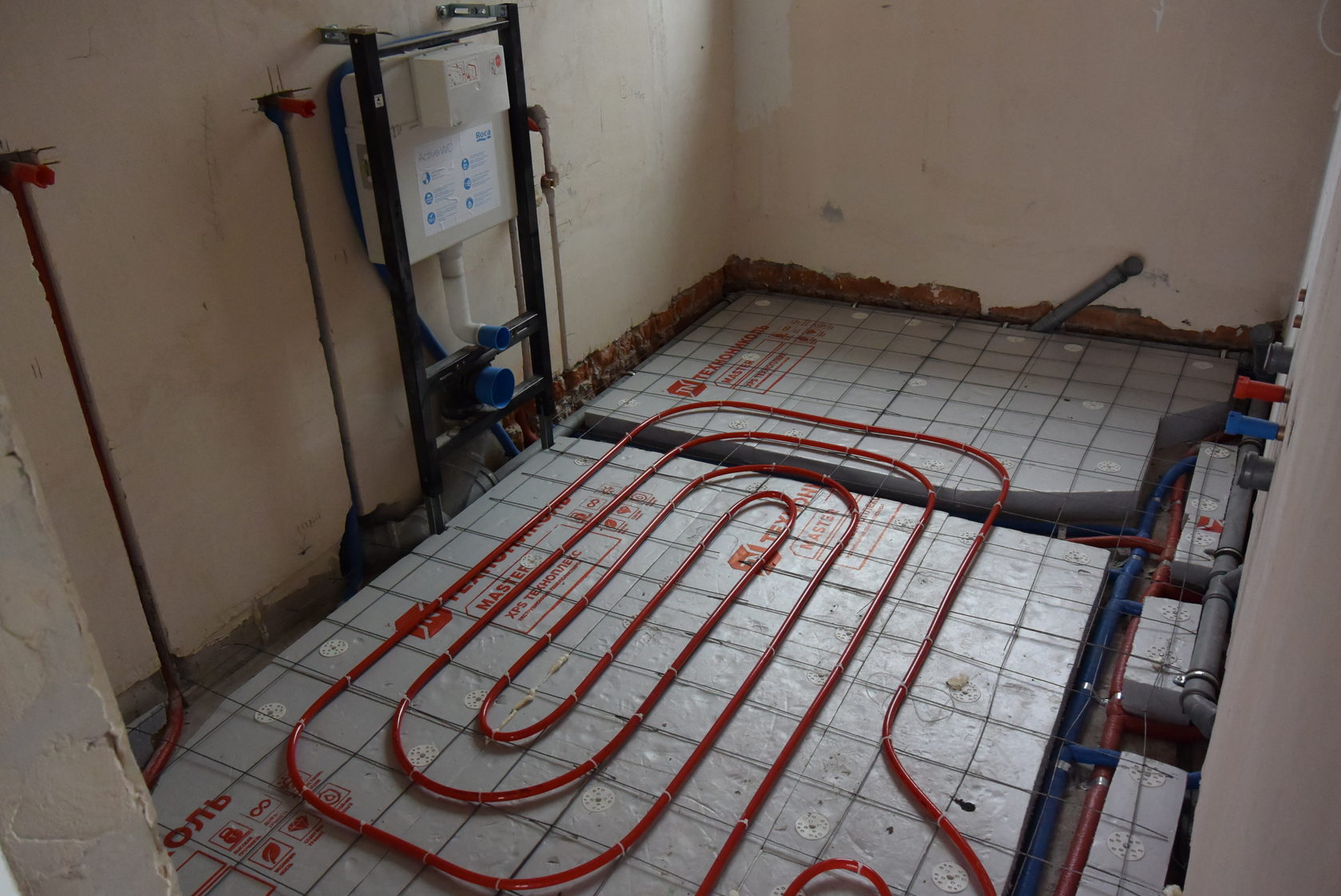

Гидравлический теплый пол использует преимущества гибкости труб PEX. Неразрезанные отрезки змеятся по комнате, а начало и конец прикреплены к коллектору.

Поскольку пол будет герметичным, в трубке не должно быть стыков. Каждую петлю трубки устанавливают на расстоянии примерно девяти дюймов друг от друга, а затем удерживают на месте скобами специальной формы.

Черновой пол и трубы покрыты бетоном, гипсокартоном или цементным раствором с сухим утрамбованием, обеспечивающим прочное уплотнение.

Эти материалы удерживают тепло, позволяя ему равномерно излучать независимо от того, работает система или нет. В большинстве случаев пол покрывается керамической плиткой, так как она также хорошо удерживает тепло.

Направляясь от комнаты к самой системе, коллектор помогает поддерживать равномерное распределение воды между длинами трубок PEX и помогает вентилировать систему. На другом конце системы находится специальный бойлер или водонагреватель с циркуляционным насосом, втягивающим воду в систему и возвращающим ее на дно бойлера для повторного нагрева.

Поскольку вода обычно теряет около десяти градусов, работающая система достаточно эффективно поддерживает тепло.

Преимущества гидравлической системы

В системах теплого пола есть несколько вещей, которые можно полюбить.Поскольку тепло исходит от самого пола, здесь нет вентиляционных отверстий для размещения мебели, а сама мебель может собирать немного тепла.

В отличие от систем принудительной вентиляции, они не распространяют аллергены по комнате и не нагревают равномерно, устраняя точки холода.

Лучше всего то, что эти бесшумные системы, как правило, на 10–30 процентов более энергоэффективны, чем стандартные системы отопления, вентиляции и кондиционирования воздуха, и сохранят тепло в доме в течение нескольких часов после отключения электроэнергии.

Недостатки гидронной системы

Эти системы не лишены недостатков.Самая большая проблема в том, что вы более ограничены в использовании напольных покрытий. Например, ковры действительно могут блокировать тепло. У вас также будет более длительное время ожидания при первом включении системы, что может повысить влажность ваших комнат около пола.

Однако самые большие головные боли возникают во время установки. Вам понадобится подрядчик, обученный установке системы в связи с ее особыми требованиями.

Они также могут стать очень сложными, если вы устанавливаете их в существующий пол.Любой ремонт также будет довольно сложным и потенциально дорогим, хотя любой необходимый ремонт затопленных частей очень редок.

Гидравлические и электрические

Гидравлические системы, как правило, дешевле в установке и эксплуатации, чем электрические. Они использовали закрытую систему, делая затраты на эксплуатацию котла и перекачку вашими единственными реальными гонорарами.

Сравните это с электрической системой, которая должна прокачивать электричество по всей системе.

Hydronic vs Forced Air

Для систем с принудительной подачей воздуха требуется, чтобы по всему дому были проложены печи и воздуховоды.Даже в современных системах это может привести к появлению холодных пятен, а воздуховоды необходимо регулярно чистить, чтобы уменьшить распространение аллергенов.

Модульная конструкция воздуховодов также может привести к потерям тепла и снижению общей эффективности. Поскольку в гидравлическую систему встроены части и используется меньший нагревательный элемент, большинство этих проблем устраняется.

См. Также: 10 важных инноваций в истории водонагревателей

Сколько стоит водяной теплый пол?

Установка и эксплуатация жидкостной системы водяного теплого пола – это совсем другой опыт, чем установка систем с принудительной подачей воздуха.Таким образом, планирование расходов не так предсказуемо.

Мы разбили многие детали, чтобы вы могли лучше понять стоимость. Обратите внимание, что некоторые материалы, местные расценки и другие факторы могут привести к повышению или снижению платы, особенно за установку.

Стоимость установки

Добавление одной из этих систем лучше всего производить во время капитального ремонта или нового строительства, чтобы избежать необходимости взламывать существующий пол. Стоимость удаления существующего пола будет сильно различаться в зависимости от материала и размера комнаты.

В некоторых случаях вам также потребуется добавить дополнительную опору для чернового пола, чтобы выдержать более тяжелый вес вашего наполнителя.

Гидравлические системы, как правило, дешевле в установке, чем их электрические аналоги, начиная с 6 долларов за квадратный фут (в отличие от 8 долларов за электрические). Большие площади, как правило, дешевле установить, чем меньшие, поскольку ограниченное пространство может усложнить задачу.

Таким образом, меньшая комната может стоить 9 долларов и более за квадратный фут, в то время как очень большие площади могут стоить всего 5 долларов за квадратный фут.Таким образом, точная стоимость квадратного фута будет зависеть от типа системы и размера проекта.

Еще один фактор, который повлияет на стоимость установки, – это температурные зоны. Некоторые комнаты более обжиты, чем другие, и в них часто требуется более высокая средняя температура, чем в менее посещаемых местах дома. Для таких зон могут потребоваться более сложные системы, что увеличивает общую стоимость.

В целом, вы можете рассчитывать, что заплатите от 6000 до 14000 долларов за установку системы водяного водяного отопления .Это включает в себя саму систему и стоимость специального водонагревателя или бойлера (обычно от 360 до 1000 долларов за водонагреватель на 50 галлонов или приблизительно 6000 долларов за бойлер).

Стоимость эксплуатации

Благодаря изобретению программируемого термостата эксплуатация гидравлической системы может быть намного дешевле, чем эксплуатация традиционной системы HVAC. Вы можете настроить систему на работу в непиковые часы, чтобы сократить счет за электричество, и пол будет продолжать излучать тепло еще долго после отключения системы.

Излучающие системы также обычно могут работать при температуре на шесть-восемь градусов холоднее, чем нагнетаемый воздух, поскольку горячий воздух поднимается вверх, и последний обычно выталкивает горячий воздух в верхнюю часть комнаты, снижая его эффективность.

Поскольку вода более эффективно удерживает тепло, системе требуется гораздо меньше энергии для повторного нагрева оборотной воды, чем печи для повторного нагрева возвращаемого воздуха. Это приводит к экономии энергии до 30 процентов .

Эта экономия будет только улучшаться по мере того, как солнечные системы отопления будут продолжать совершенствоваться, обещая в конечном итоге полностью заменить потребность в использовании электроэнергии из сети в этих системах.

Важные соображения

Излучающие полы с подогревом, особенно водяные системы, могут предлагать множество вариантов, но также имеют некоторые ограничения. Заблаговременное планирование сэкономит много времени и усилий при добавлении одной из этих систем в ваш дом.

Лучшие места для установки

В идеале вы захотите установить систему во время строительства или ремонта, но также может быть важно подумать, хотите ли вы сделать весь дом или только одну или две комнаты.Большие комнаты, в которых ваша семья проводит большую часть времени, являются самыми идеальными.

Наиболее распространенными областями, требующими покрытия, являются ванные комнаты, спальни и гостиные без коврового покрытия, коридоры или кухни (в оживленном доме). Некоторые говорят, что уборку ванных комнат следует делать только при установке полноценной системы, но нет ничего лучше, чем наступить на теплый кафельный пол после пробуждения холодным зимним утром.

Вам также нужно будет хорошо подумать, если вы планируете добавить систему охлаждения.Лучистое охлаждение должно быть установлено на потолке, поэтому вы можете дополнительно ограничить частичную установку, чтобы учесть этот факт.

Помните, что систему лучистого теплого пола можно использовать для расширения или замены существующей системы отопления, вентиляции и кондиционирования воздуха, но это намного сложнее, чем замена печи, поэтому тщательно планируйте любое частичное покрытие.

Лучший пол для лучистого тепла

Тип используемого вами пола будет иметь большое влияние на эффективность вашей новой системы лучистого теплого пола.К счастью, у вас есть несколько вариантов.

Фарфор или керамическая плитка

Плитка, пожалуй, самое популярное решение, которое может похвастаться высокой теплопроводностью и способностью продолжать излучать накопленное тепло в дополнение к тому, что удерживается на подстилающей поверхности.

Натуральный камень

Рядом с плиткой натуральный камень. Каменная плитка работает очень похоже на керамическую и хорошо сочетается с материалом под ней.

Ламинат

Ламинатные полы также отлично подойдут, хотя вам следует обратить внимание на любые ограничения по нагреву, установленные производителем, так как повреждение водой снизу может легко испортить ламинат.Поскольку у большинства производителей предел достигает 85 градусов по Фаренгейту, выполнить эти ограничения довольно сложно.

Дерево

Деревянный пол имеет пониженную эффективность, но его все же можно использовать. Лучше всего использовать паркетные полы, так как нижележащая фанера менее подвержена деформации. Твердая древесина твердых пород должна быть распилена на четверть для повышения гибкости и компенсации теплового расширения.

В обоих случаях пол нагревается дольше и не выдерживает тепла почти так же хорошо, как другие материалы.

Худшие полы для лучистого отопления

И наоборот, у нас есть несколько типов полов, которые могут снизить эффективность вашей новой системы отопления.

Ковер

Самый большой виновник – ковровое покрытие, которое поглощает тепло, но обладает ужасной проводимостью.

Бетон

Точно так же бетон разрушает сам себя при использовании в качестве основного напольного покрытия. Системы лучистого отопления используют многослойный пол для распределения и хранения тепла. Без более высокого слоя другого материала бетон теряет большую часть своей эффективности.

Резина

Резиновые полы, хотя и редко используются, – еще один плохой выбор, так как они будут источать неприятный запах из-за тепла.

Похожие сообщения:

.

Теплый пол: стоит ли? | Домашние вопросы

Стоят ли затраты на системы теплого пола? Обсуждаем стоимость и преимущества систем теплого пола для вашего дома.

Автор фото: 123RF

Еще одно серое зимнее утро, и вы вылезаете из постели, опасаясь ледяного шока от ваших любимых в других отношениях паркетных полов. Или ваша ванная комната наполнилась жарким и паром от этого длинного горячего душа, но ваш кафельный пол ощущается как поверхность замерзшего пруда.

Именно в такие дни идея системы теплого пола кажется не предметом роскоши, а скорее необходимостью. (Кроме того, полы с подогревом были достаточно хороши для Римской империи.) Но прежде чем приступить к крупному проекту реконструкции, лучше всего спросить себя, является ли система лучистого теплого пола подходящим решением для ваших конкретных потребностей в домашнем отоплении.

Основным преимуществом установки полов с подогревом является повышение энергоэффективности.И это правда, что есть ряд факторов – не все из них чисто научные, – которые могут сделать системы подогрева пола более экономичными, чем обычные системы отопления, вентиляции и кондиционирования воздуха.

Когда система подогрева пола является идеальным решением для обеспечения комфорта

С системой подогрева пола законы термодинамики на вашей стороне. Возможно, лучший способ понять, как теплый пол может помочь отапливать всю комнату, – это рассмотреть, как работают большинство печных систем отопления и охлаждения.Воздух нагревается, а затем направляется (продувается вентилятором) через воздуховоды, которые выходят через вентиляционные отверстия и заслонки в различные комнаты вашего дома. Поскольку воздух буквально должен перемещаться или циркулировать по всему дому, определенная потеря тепла неизбежна. Эти потери могут усугубляться в домах и отдельных комнатах, в которых вентиляционные отверстия расположены ближе к потолку, а не к полу. Помните, горячий воздух поднимается и опускается только в том случае, если он теряет энергию, также известную как «тепло».

Также предлагается: Myths vs.Факты: правда о теплых полах с подогревом

Напротив, по мнению Родди Шеера и Дуга Мосса из Scientific American, равномерное распределение тепла по всей поверхности пола нагревает нижнюю половину комнаты, окутывая жителей теплом на более низкая общая температура – в некоторых случаях на 5 градусов по Фаренгейту ниже – чем в традиционной системе отопления ». Другими словами, внутрипольные системы отопления обеспечивают другой режим и уровень комфорта. И, как нам давно напоминают различные кампании по повышению осведомленности общественности, чем комфортнее мы себя чувствуем, тем больше мы склонны понижать термостат, что, в свою очередь, снижает наши энергетические затраты.

Комфорт, конечно же, дело восприятия. Более поддаются количественной оценке циклические свойства систем напольного отопления. По большому счету, системы лучистого отопления включаются и выключаются реже, чем обычные системы вентиляции и кондиционирования с принудительной подачей воздуха. Меньшее количество включений и выключений и меньшее количество сбросов и разгонов после «холодного запуска» означает меньшее потребление энергии.

Кроме того, домовладельцы могут выбирать из множества вариантов питания системы подогрева пола. Системы Radiant совместимы с источниками электроэнергии, природного газа, солнца и даже геотермальной энергии.Как известно многим домовладельцам, унаследованные печные системы обычно работают только на одном источнике энергии, например, на мазуте. Если рынок этого источника энергии станет нестабильным, расценки могут колебаться, цены вырастут, и вы можете в конечном итоге заплатить больше за отопление дома независимо от того, насколько низко вы установили термостат.

Наконец, если вы выберете особенно энергоэффективную систему обогрева полов и решите установить ее у себя дома, вы можете иметь право на участие в государственных или федеральных программах, которые помогут покрыть ваши авансовые расходы подрядчика.(И эти расходы могут быть значительными. Согласно данным, собранным Angie’s List, домовладельцы могут рассчитывать заплатить от 6 до 16 долларов за квадратный фут, не включая налоги и рабочую силу, за систему лучистого отопления.) Проконсультируйтесь с базой данных Министерства энергетики США. Государственные стимулы для возобновляемых источников энергии (DSIRE), чтобы узнать, есть ли скидки, ссуды или налоговые вычеты для установки более эффективной системы напольного отопления в вашем доме.

Системы подогрева пола могут принести определенную пользу для здоровья.Чем горячее воздух, тем суше он становится. В те дни, когда вы просто не можете согреться и обнаруживаете, что вам нужно включить термостат, ваша печь может всасывать всю влажность из вашего дома и заставлять ваши пазухи пульсировать. Поскольку они нагревают поверхности, а не сам воздух, системы теплого пола не подвержены этой проблеме. Более того, поскольку они не полагаются на вентиляторы, воздуховоды, регистры и возврат для распределения горячего воздуха, системы напольного отопления могут снизить количество пыли и сезонных аллергенов в вашем доме.

Системы теплых полов тоже масштабируемы. Домовладельцы могут создавать индивидуальные решения для удовлетворения своих потребностей в подогреве полов. Если вы не хотите устанавливать полы с подогревом по всему дому, вы можете вместо этого использовать модули, выбрав обогрев только одной или нескольких комнат с нуля.

Однако не все новости хороши, когда дело касается теплых полов. Фактически, исследования показывают, что некоторые из наиболее очевидных «плюсов», связанных с лучистым теплым полом, на самом деле могут оказаться «минусами».”

Когда внутрипольное отопление может не окупаться

Если у вас большой дом, дом с высокими потолками, дом с множеством окон или дом с недостаточной изоляцией, обогрейте полы, а не воздуха может быть недостаточно для достижения того уровня комфорта, к которому вы привыкли. Домовладельцам будет полезно провести энергетический аудит дома, чтобы оценить, где можно улучшить, чтобы повысить эффективность существующей системы HVAC.Эти изменения могут фактически накапливать и, возможно, уменьшить вашу предполагаемую потребность в подогреве пола.

В некоторых случаях «теплый пол» может быть скорее дополнительным, чем универсальным решением. Помните теорию о том, что системы теплого пола равны более низким настройкам термостата? Исследование, проведенное Канадской ипотечной и жилищной корпорацией, свидетельствует об обратном. Изучая модели использования 50 домовладельцами в Новой Шотландии, CMHC определила, что эти люди «[не] устанавливали свои термостаты значительно ниже, чем домовладельцы с другими типами систем отопления.”

Если ваша основная причина для установки системы подогрева пола заключается в том, что это приведет к долгосрочной экономии за счет сокращения ваших счетов за коммунальные услуги, другие решения, такие как зонирование системы или солнечные батареи, могут оказаться более рентабельными. И помните, что система подогрева пола не способствует охлаждению вашего дома в летнее время.

Домовладельцы также могут предположить, что, поскольку система лучистого теплого пола может рассматриваться (и финансироваться) как улучшение дома, ее установка немедленно повысит стоимость их дома.Нет никаких доказательств того, что теплый пол положительно или отрицательно влияет на стоимость недвижимости. Напольное отопление даже не отслеживается в ежегодном отчете о соотношении затрат и стоимости, выпускаемом Hanley Wood Media, издателем журнала Remodeling Magazine. Возможно, риэлторы должны учитывать слишком много переменных, чтобы окончательно заявить, что система лучистого отопления может добавить или вычесть из заданной запрашиваемой цены. Тем не менее, покупатели жилья, стремящиеся к «экологичности», ставящие во главу угла экономию энергии или абсолютно нуждающиеся в системе подогрева полов, будут готовы платить больше за дом, в котором она есть.

Домовладельцы также должны знать о трудностях и расходах, связанных с ремонтом систем обогрева полов. Напольные покрытия, а также черновой пол, возможно, придется удалить просто для оценки, а тем более для решения проблем с системой. А поскольку большинство систем лучистого теплого пола являются гидравлическими, в которых излучающие элементы системы не являются электрическими, а состоят из низкопрофильных труб из PEX, по которым перекачивается горячая вода, это означает дополнительную водопроводную систему и дополнительную вероятность поломки труб и утечек.Влага под вашим домом может повредить ваш фундамент, создать привлекательные условия для термитов и других вредных насекомых, испортить ковровое покрытие и деформировать паркетные полы.

Итак, каков приговор?

В общем, независимо от того, как сильно вы ненавидите ощущение холодного пола с утра, установка внутрипольного отопления может не иметь смысла как отдельный проект модернизации. Но, в зависимости от ваших приоритетов и вашего бюджета, пол с подогревом может быть идеальным компонентом капитального ремонта или если вы планируете новое строительство.

Далее > 10 домашних хаков для каждой комнаты в вашем доме

.

DITRA-HEAT Системы полов с подогревом | Репетитор по домашнему ремонту

Системы полов с подогревом DITRA-HEAT – отличный способ утеплить плиточные полы.

Лучшее решение, которое мы с женой приняли, было поставить систему полов с подогревом под плитку в ванной. Наш термостат автоматически нагревает плитку за несколько минут до того, как мы просыпаемся.

Это здорово, когда по утрам вас ждет пол с подогревом.

Сегодня мы расскажем, как установить DITRA-HEAT.Вы будете готовы взяться за этот проект, даже если вы совсем новичок.

Расходные материалы DITRA-HEAT

Schluter DITRA – это разъединяющий мат, который укладывается на деревянное или цементное основание. DITRA предотвращает растрескивание плитки и затирки, потому что

.

Ремонт теплого пола — Мастер Пол: комфорт в каждый дом

Первым признаком поломки теплого пола является отсутствие нагрева, или слабый нагрев пола во включенном состоянии. Ищут проблему в одном из следующих модулей:

1. Силовая проводка от электрического щита к термостату-регулятору теплого пола.
2. Термостат-регулятор.
3. Датчика температуры.
4. Нагревательный кабель.

Неисправность может быть в любом из этих модулей. Поэтому перед поиском места разрыва нагревательного кабеля, сначала надо убедиться, что все остальные части системы исправны.

Чтобы исключить лишние проверки, начинают с контроля фазного напряжения в силовом электрощите, а затем – замера напряжения на контактах греющего кабеля при включенном термостате-регуляторе. Если напряжение отсутствует – проверяют термостат, датчик, силовую проводку. Только когда все в порядке, занимаются поиском неисправности нагревательного кабеля.

Поиск места поломки теплого пола

Обычно причиной выхода из строя кабеля теплого пола является механическое воздействие, ведущее к обрыву резистивной нагревательной жилы кабеля. При этом могут быть варианты просто обрыва, или обрыва с замыканием жилы на экран или на другую жилу.

Перед началом тестирования греющего кабеля надо обязательно:

• выключить термостат;
• отключить питание от всей системы «теплый пол»;
• убедиться в отсутствии напряжения на контактах нагревательного кабеля при помощи тестера.

Только после этого отсоединить контакты кабеля от подводящих проводов. Затем тестером измерить сопротивление между контактами нагревательного кабеля. Его значение не должно отличаться от паспортного более чем на 10%.

• Сопротивление меньше паспортного говорит о коротком замыкании в двужильном кабеле.
• Бесконечное сопротивление диагностирует разрыв кабеля.

Разрыва или короткое замыкание иногда можно найти по внешним признакам механического повреждения пола. Но все же лучше искать проблемное место специальным прибором, так как оно может быть не одно. Для поиска подойдет трассоискатель, прибор с индукционным или звуковым датчиком, тепловизор.

Ремонт греющего кабеля

Сначала аккуратно демонтируют участок финишного покрытия пола над местом повреждения. После того, как откроется доступ, осторожно отколачивают стяжку вокруг кабеля, чтобы не нанести дополнительное повреждение кабелю. При этом необходимо постоянно визуально контролировать кабель. Место повреждения обязательно будет заметно по изменению толщины кабеля или резкому излому.

Обесточенный кабель разрезают по месту повреждения, а затем зачищают изоляцию над экраном и над жилой. Зачищать надо с запасом на длину ремонтной гильзы. Гильзы и муфты должны быть в ремонтном комплекте, который продается в точках продажи теплого пола. Использование простого медного кабеля строго воспрещено из-за разницы в сопротивлении.

Зачищенные концы жилы заводятся в металлическую гильзу в виде цилиндра и обжимаются кримпером. Затем гильза закрывается термостойкой термоусадочной муфтой с запасом по длине и прогревается феном. Так же поступают со второй жилой, если кабель двужильный.

Для защиты от электромагнитного излучения в месте ремонта применяется алюминиевый скотч, который наматывается в два-три слоя вокруг заизолированной гильзы.

На скотч накладываются концы заземляющего экрана кабеля и тоже обжимаются гильзой. На гильзу накладывается и прогревается конечная  термостойкая термоусадочная муфта.

Финальная проверка кабеля

Тестером проверяется сопротивление на концах кабеля. Оно должно соответствовать паспортному значению. Также проверяется отсутствие замыкания между жилой и заземляющим экраном.

Желательно сфотографировать место ремонта и записать измеренное тестером сопротивление нагревательного кабеля. Это пригодится в случае повторного ремонта.

В случае, если все нормально, кабель укладывается на свое место, его концы подключаются к подводящим проводам и производится контрольное включение теплого пола. Если нагрев происходит нормально и равномерно, то ремонт можно считать выполненным. В этом случае повторно обесточивают систему, заливают место ремонта стяжкой и возвращают демонтированные части пола.

Поиск обрыва, замыканий в электрических теплых полах

Поиск обрывов  и замыканий в системе электрических «Теплый пол» может проводиться с помощью  специальных приборов. Вскрывать покрытие полностью нет необходимости, производится сканирование поверхности  для поиска места повреждения. Необходимо узнать схему укладки для определения места повреждения нагревательного кабеля. Найти обрыв  или другие повреждения  теплого пола помогут специальные приборы, которых  нет  в  домашних условиях. Мастера, занимающиеся  обслуживанием и ремонтом теплых полов, проведут быструю и качественную диагностику и решат все ваши проблемы.

 Системы « Теплый пол» монтируются под плитку, ковролин, линолеум, ламинат и т.д., удобны в использовании  и обеспечивают комфортные условия для  проживания. Как и любая техника,  со временем система может выйти из строя.  Причин, из-за которых  теплый пол не работает, не очень много:

-производственный  брак в работе  нагревательного кабеля

-ремонтные работы

-нарушения при установке

Если при включении теплого пола, срабатывает автомат защиты, значит, происходит  замыкание в нагревательном или силовом  кабеле, а еще может  быть нарушена изоляция. В любом случае  необходимо  отыскать  место повреждения кабеля и отремонтировать. Если  имеется  механическое повреждение наружной оболочки кабеля теплого пола, система работает неправильно, появляется утечка тока в землю. Диф – автоматы и УЗО срабатывают, отключается греющий контур. В первую очередь нужно проверить  правильность подключения  термостата и датчика, целостность изоляции. Если с проводами и регулятором все в порядке, значит причина в силовом или греющем кабеле.

Для успешного  ремонта теплого пола необходимо специальное оборудование. Производится  измерение в цепях нагревательных и питающих кабелей (сопротивление изоляции,  сопротивление нагревательных  жил). В ряде случаев помогают измерения  длины нагревательных кабелей дистанционно по сигналу, отраженному от конца  кабеля или повреждения.

Приборы, которые  необходимые для  проверки электрического пола:

-импульсный  рефлектометр, для измерения расстояния до неисправности

-тестовый набор для трассировки кабеля для более точного  определения  места повреждения

-высоковольтный блок прожига

-поисковый генератор, приемник, а также целого ряда вспомогательных измерительных приборов, таких как тепловизор, мегомметр и т.д.

Рефлектометр  посылает электрический импульс в подключенный к нему кабель. Импульс проходит по кабелю до места неисправности, где отражается обратно к рефлектометру. При этом прибором измеряется время, которое потребовалось импульсу на то, чтобы достичь неисправности и вернуться обратно. Значение времени  преобразуется  в показание расстояния, которое выводится на  дисплей   рефлектометра.

 После выполнения ремонтных работ делается замер сопротивления  изоляции с помощью  мегомметра.

Мы осуществляем  ремонт теплых полов, систем обогрева, греющего кабеля, термостатов, датчиков и других частей нагревательных систем. Квалификация наших специалистов и наличие специального оборудования  позволяют сделать  ремонт теплых полов, вернуть  вам радость  и тепло!

Диагностика и ремонт теплого пола: Стоимость, цены.

Диагностика и ремонт теплого пола:

Минимальный выезд – 350 грн.
Диагностика 1-й системы “тёплый пол” – 250 грн., 2-ой и последующих – 150 грн.
Переподключение терморегулятора, замена регулятора – входит в стоимость.
Замена датчика (простая) – входит в стоимость.
Замена датчика (сложная: разбор плитки, стены, штробление и т.д.) – плюс 100-200грн.
Зачистка контактов – 50 грн.

Настройка терморегулятора:

50-300 грн. в зависимости от модели и количества установок.

Ремонт открытого места повреждения теплого пола:

Ремонтная муфта (при отрытом месте месте повреждения кабеля) – 450 грн. Вторая и последующие – 350 грн. (У нас нет различий – “муфта” и “муфта из качественных материалов”, все используемые материалы – качественные).

Поиск пробоя (нахождение и ремонт скрытого повреждения кабеля под напольным покрытием):

Комплекс работ по ремонту кабеля (поиск 1-го места повреждения/перегорания, вскрытие, муфтирование) – 1600 грн. (Транспортные расходы по Киеву включены, не зависимо от р-на).

Поиск одного места повреждения – 1000 грн.
Вскрытие стяжки – 250 грн.
Ремонтная муфта – 350 грн.
Последующий поиск остальных мест – 400 грн, ремонтные муфты – 250 грн.
Ремонтная вставка – 700 грн. (2 муфты и вставка отрезка кабеля).

Поиск труб отопления в стяжке – договорная.
Поиск безопасной точки сверления – договорная.

Выезд по Украине:

Выезд по Украине (автомобилем) – к стоимости работ необходимо добавить транспортные расходы из расчета 5 грн./км в две стороны. Для работ длительностью больше 8 часов – плюс командировочные 300грн./день.

Выезд по Украине (общественным транспортом) – к стоимости работ необходимо добавить стоимость проезда в две стороны и командировочные 300 грн./день.

Выезд по Киеву – в зависимости от района:

Бесплатно – Печерский, Дарницкий (кроме Борничей и ж/м Осокорки садовые), Днепровский (кроме Быковни),
100 грн – Бортничи, Осокорки садовые, Быковня, районы: Деснянский, Подольский, Шевченковский, Голосеевский, Соломенский, Оболонский (кроме Пущи-Водицы, Виноградаря).

150 грн – Пуща-Водица, Виноградарь, Святошинский район, П. Борщаговка, С. Борщаговка, Бровары.

200 грн – Вишневое, Борисполь, Петровское и др.

Ремонт теплого пола

Нагревательные кабели основных зарубежных поставщиков – товар высокого качества, в котором вероятность возникновения неисправностей сведена к минимуму, однако в процессе монтажа или при его дальнейшей эксплуатации возможны случаи выхода из строя системы обогрева. Возникает необходимость поиска причин повреждения или ремонта самого нагревательного кабеля. Для начала наши специалисты произведут полную диагностику работоспособности всей системы, определят причину поломки, а затем произведут ремонт или замену неисправных узлов электрического “тёплого пола”.

Причин неполадок может быть три:

• первое сам кабель (нагревательный элемент)
• второе терморегулятор (поддерживающий заданную температуру)
• третье это датчик температуры (сенсор)

Наиболее часто возникающие повреждения кабеля механического характера в результате неграмотного монтажа или по вине строителей – смежников. Повреждение могут произойти и по вине потребителя во время ремонта или реконструкции помещений, где уже используется электрический “тёплый пол” (сверление отверстий, пробои и проколы изоляции кабеля и прочее). Ремонт нагревательного кабеля требует наличие специального оборудования для определения точного места вскрытия напольного покрытия.

Поиск повреждений нагревательного кабеля – технология, выполняемая специалистами с применением специального оборудования. Они с максимальной точностью определят место, где был поврежден нагревательный кабель, вскроют напольного покрытие и установят ремонтную муфту. Это избавит Вас от замены всего нагревательного кабеля и напольного покрытия. А Ваш “тёплый пол” по-прежнему будет создавать уют и комфорт, еще долгие годы. Гарантия на выполненную работу 5 лет.

Наши специалисты проводят следующие виды работ:

• Диагностика всей системы обогрева
• Диагностика термодатчика
• Диагностика терморегулятора
• Поиск пробоя нагревательного кабеля
• Ремонт нагревательного кабеля
• Установка ремонтной муфты
• Замена терморегулятора
• Замена термодатчика

Ремонт теплых полов | Как найти обрыв провода в теплом полу

Вещи ломаются. Это факт жизни, и, как и все остальное, с водяным теплым полом могут возникнуть проблемы. Плиткоукладчик по незнанию перерезает проволоку шпателем и продолжает укладывать плитку. Нож для затирки пробивает нагревательный кабель. Предыдущий ремонт, сделанный много лет назад, не работает. В полу просверливается отверстие для нового дверного упора, перерезая нагревательный провод где-то между концевой заглушкой кабеля и автоматическим выключателем.

Это все, что может привести к тому, что ваш электрический теплый пол не будет работать. Однако еще не все потеряно, потому что ремонт полов с подогревом и домашняя проводка, как правило, довольно простой процесс. Сложная часть – найти перерыв. К счастью, у WarmlyYours есть все необходимое для работы.

Теперь, если вы задаетесь вопросом: «Как мне найти под землей сломанный электрический провод?» Первый шаг – связаться с нами. Связавшись с представителем учетной записи WarmlyYours или членом нашей группы технической поддержки, вы можете арендовать наш комплект для устранения неполадок (TSK), который состоит из тестера электрической прочности изоляции (Hipot), переменного трансформатора переменного тока (Variac), мультиметра (который может быть используется в качестве тестера цепей или напряжения), рефлектометра с временной задержкой (Shortstop) и, конечно же, некоторых комплектов для сращивания для устранения разрыва после его обнаружения.Также понадобится тепловизионная камера (TIC), которая арендуется отдельно, чтобы помочь нам «видеть» сквозь плитку.

Процесс диагностики электрического теплого пола довольно прост. Всегда начинайте со снятия показаний сопротивления с напольной цепи. Если показания разомкнуты или бесконечны от одного провода с сердечником к другому проводу с сердечником, у вас разрыв. Если у вас есть показания сопротивления между любым проводом с сердечником и оболочкой заземления, у вас короткое замыкание. В одной электрической цепи возможен как обрыв, так и короткое замыкание.Если сопротивление подтверждает разрыв, Hipot будет тем инструментом, который вам понадобится. Если показания подтверждают короткое замыкание (независимо от того, есть перерыв или нет), вы можете использовать Variac.

Шорт-стоп может пригодиться, помогая сузить область, в которой произошел разрыв или короткое замыкание. Это устройство просто измеряет длину провода до места повреждения и сообщает длину в футах провода. Например, если вы тестируете проект, в котором используются гибкие ролики TempZone, а шорт-стоп дает вам 40 футов, мы будем знать, что повреждение будет на первых 5 или 6 футах нагревательного мата.Знание этого поможет сосредоточить наши усилия на обнаружении повреждений при работе с Hipot.

Но прежде чем мы перейдем к самим процессам, вот несколько советов, которые применимы к обоим. Это помогает сделать комнату как можно более прохладной и темной, чтобы мы могли легче видеть нагретый кабель через плитку с TIC. Обычно я беру с собой черные мешки для мусора, чтобы заклеить окна в комнате, если нет жалюзи или жалюзи. Это поможет ограничить воздействие солнечных лучей на пол.Фактически, все огни должны быть выключены, особенно верхнее освещение лампами накаливания, поскольку оно имеет тенденцию оставлять свой собственный тепловой след.

Hipot Process

Важно: Только лицензированный квалифицированный электрик должен выполнять этот процесс.

Этот процесс включает подачу от 400 до 600 вольт через провод с сердечником с намерением «перепрыгнуть» ток через экран заземления кабеля для покрытия пола, по сути дублируя поведение свечи зажигания.При этом следует соблюдать осторожность из-за опасности поражения электрическим током.

Как только мы сможем перепрыгнуть через эти два компонента провода, мы повторяем процесс, посылая напряжение через каждые 2 секунды с 2-секундными импульсами. Это утомительная работа. Обычно я использую секундомер или устанавливаю таймер на своем мобильном телефоне и пытаюсь войти в ритм – 2 секунды включен, 2 секунды выключен, при этом постукивая по проводу датчиком одной рукой и удерживая поршень сброса другой. Я делаю это 10 минут.После 10 минут зарядки провода возьмите TIC и просканируйте пол в поисках горячей точки, созданной Hipot.

Обычно тепловая подпись представляет собой оранжевую точку размером с десять центов, которая всего на несколько градусов теплее остальной части пола. Если сигнатуры нет, снимите показания сопротивления еще раз. Иногда эта зарядка провода приводит к слиянию сердечника провода с экраном заземления, создавая короткое замыкание. Если на этом этапе у нас есть показания между сердечником и землей с помощью омметра, мы можем перейти к процессу Variac (объяснено ниже), если нет, зарядите провод еще десять минут.Помните: каждые 2 секунды, в течение 2 секунд, в течение 10 минут. При необходимости повторите и снимайте показания сопротивления после каждого цикла. У вас может возникнуть соблазн постоянно заряжать провод в надежде ускорить процесс. Не надо. Подобная эксплуатация Hipot может серьезно повредить оборудование. Это может оказаться дорогостоящим и отсрочить ваши усилия.

Процесс Variac

По сравнению с процессом Hipot, процесс Variac – это прогулка по парку. Риск поражения электрическим током сведен к минимуму, так как теперь мы имеем дело с низким напряжением.В комплекте будет удлинитель с небольшим участком оголенного провода. Этот шнур подключается к Variac, а свободный конец подключается к сердечнику и заземляющему экрану, которые регистрируют значение сопротивления или короткое замыкание.

Короткое замыкание – это просто точка в цепи, где основной провод входит в контакт с экраном заземления. Поскольку этот экран заземления имеет более низкое сопротивление, любое напряжение, с которым он сталкивается, будет направлено от цепи и безопасно к заземлению дома.Электричество ищет путь наименьшего сопротивления, и теперь мы собираемся использовать это в наших интересах с Variac.

Подключив вариак и удлинительный шнур к сердечнику и заземляющему экрану, найдите мультиметр и настройте его на измерение силы тока. Поместите зажим вокруг оголенного участка провода на удлинителе. Установите циферблат в нулевое положение, включите Variac и медленно поверните циферблат вверх. Старайтесь не превышать 10% номинального напряжения цепи (12 В для нагревательных элементов на 120 В и 24 В для любой цепи на 240 В).Мультиметр должен начать регистрировать показания усилителя. Сила тока должна быть в диапазоне от 1,5 до 2 ампер. Убедитесь, что эта сила тока постоянна. Если сила тока упадет до нуля, короткое замыкание прервано, и вам придется вернуться к процессу Hipot. Постарайтесь также не пропускать через эту цепь большее напряжение и более высокий ток, так как это может привести к разрыву короткого замыкания. Дайте системе «приготовиться» при 1,5–2 амперах примерно 10 минут. Подготовьте ТИЦ и начните сканировать пол. С этого момента мы должны увидеть нагретую проволоку сквозь плитку.Это будет выглядеть как оранжевая линия в змеевидном узоре, плетущуюся взад и вперед по полу. Оранжевая линия заканчивается там, где находятся основной провод и экран заземления, и вы нашли короткое замыкание.

Теперь все, что осталось сделать, это сломать плитку и начать откалывать куски. Поднесите молоток к центру плитки и тупой отверткой начните поддевать детали. Действуйте медленно и осторожно, избегайте использования каких-либо острых инструментов, поскольку мы не хотим еще больше повредить систему обогрева, которую мы так усердно пытались исправить.Затем, после того как вы обнажили поврежденный провод, вы можете использовать комплект для сращивания, чтобы отремонтировать его (не используйте изоленту). Как только это будет сделано и все ваши показания вернутся, вы можете заменить удаленную плитку.

Чтобы поговорить с представителем WarmlyYours по поводу аренды нашего набора для устранения неполадок, воспользуйтесь нашей страницей «Контакты». Если у вас возникнут какие-либо вопросы, не стесняйтесь обращаться в нашу службу технической поддержки по телефону 1-800-875-5285.

Как найти обрыв провода в теплом полу

Как и в других системах, ваша система водяного отопления может иметь некоторые проблемы.Самая частая проблема – обрыв провода. Однажды вы можете проснуться и понять, что ваша система электрического теплого пола больше не работает. Однако отказываться от этого не стоит, ведь отопительную систему еще можно оживить. Процесс ремонта домашней электропроводки несложен, и вам не о чем беспокоиться. Сложная часть работы с обрывом провода в системе подогрева пола – это найти часть, где обрыв провода.

Первый шаг к выявлению обрыва провода в вашей системе отопления – это связаться со специалистами.Большинство экспертов позволят вам арендовать свой набор инструментов для устранения неполадок. Из чего состоит набор инструментов для устранения неполадок? Набор инструментов для поиска и устранения неисправностей состоит из широкого спектра компонентов, включая трансформатор переменного тока, рефлектометр с временной задержкой, тестер диэлектрической прочности и мультиметр. Другие компоненты могут включать комплекты для сращивания, которые помогут вам отремонтировать сломанную часть провода, как только вы его отследите. Чтобы видеть сквозь плитку, вам нужно будет нанять тепловизионную камеру.

Процесс определения неисправности

Процесс определения неисправности в системе теплого пола очень прост.Первым этапом определения неисправности является снятие показаний сопротивления. Вы можете получить эти показания для напольного контура. Если вы понимаете, что показания бесконечны или разомкнуты от одного сердечника к другому, очевидно, что провод в какой-то момент оборван. Если вы заметили показания сопротивления между сердечником и землей, это признак короткого замыкания.

С помощью рефлектометра с временной задержкой можно сузить область, где мог произойти обрыв провода.Устройство поможет вам измерить длину провода до места повреждения и сообщить вам о результатах.

Использование тепловизионной камеры

При использовании тепловизионной камеры необходимо следить за тем, чтобы в комнате было как можно более темно. В комнате также должно быть как можно более прохладно. Это поможет вам получить четкое изображение нагреваемого кабеля через плитку. Убедитесь, что вы накинули крышки на окна комнаты, которую собираетесь осмотреть, если в комнате нет жалюзи.Таким образом можно полностью исключить воздействие солнца на пол.

Тестер электрической прочности изоляции

Этот процесс должен выполнять только квалифицированный специалист. Этот процесс влечет за собой передачу высокого напряжения в диапазоне от 400 до 6000 вольт через жилу провода. Цель этого процесса – воспроизвести поведение свечи зажигания, пропуская ток через заземляющий экран пола. Этот процесс требует осторожности, и выполнять его должен только квалифицированный специалист.

Процесс с трансформатором переменного тока

По сравнению с процессом измерения электрической прочности изоляции этот процесс намного проще. Этот процесс связан с низким напряжением, и риск поражения электрическим током невелик. В комплект входит удлинительный провод с открытой небольшой частью. Вы подключаете этот шнур к трансформатору переменного тока и присоединяете свободный конец к сердечнику и заземляющему экрану. Вы сможете зарегистрировать либо короткое замыкание, либо Ом.

Если вы не можете самостоятельно обнаружить обрыв провода, обратитесь к профессионалу.

Лучшие проверенные способы согреть холодный пол

Зима пришла. И вы ищете изобретательные способы сохранить теплый холодный пол. И в конечном итоге ваши ноги теплее.

Ощущение ходьбы по умеренно теплой – не слишком холодной, но и не слишком горячей – только правильному теплу под ногами – холодной зимней ночью – одно из хороших вещей в жизни. Идеальное время, чтобы воспользоваться одним из лучших способов согреть пол этой зимой.

Как эксперты в области бытовой техники отопления и охлаждения, мы составили этот исчерпывающий список невероятных способов сохранить теплый и уютный холодный пол.Они были протестированы и доказали свою эффективность как в нормальном, так и в более холодном климате.

Помимо общего вида, мы создали в этом руководстве отдельные разделы для разных типов полов. Так что, даже если в вашем доме настелен деревянный дощатый пол (кстати, наш любимый вариант), мы вас позаботимся. Читайте дальше…

Но прежде чем мы перейдем к их перечислению и описанию, вот введение в то, почему вам нужно согревать полы зимой…

Почему мы должны поддерживать теплый пол зимой?

Полы и целые комнаты становятся холодными и неудобными

Влага является виновником.

Помимо падения температуры из-за атмосферных и погодных условий (в основном зимний климат), стены и полы вашего дома могут стать влажными из-за множества факторов. Большое количество влаги вырабатывается в воздухе самими обитателями дома. Такие действия, как принятие душа, приготовление пищи и упражнения, могут привести к повышению уровня влажности в помещении.

Эта влага конденсируется на холодных поверхностях, особенно на стенах, плиточных полах и каналах.

Вместе с низкой температурой атмосферы влажность воздуха приводит к более холодным помещениям и полам.Это, в свою очередь, вызывает рост плесени, которая может отрицательно сказаться на вашем здоровье.

Кроме того, одна из основных причин, по которой эта влага остается внутри вашего дома, – это недостаток тепла. Это происходит по двум причинам:

• Плохая теплоизоляция внутри и снаружи дома
• Неэффективные или неисправные системы отопления

Хотя домохозяйства в США и других странах обращают внимание на свою систему центрального отопления, в большинстве случаев они не работают должным образом или просто в плохом состоянии.Обитатели могут даже не знать об этом, пока кто-то не заболеет или не простудится, который не проходит …

Рост плесени в холодном климате

Вы когда-нибудь видели рост водорослей позади вашей стиральной машины? мягкий по текстуре и зеленовато-белый? Это называется плесенью и является прямым результатом повышенного уровня влажности в этой области и вокруг нее. Поскольку стиральные машины обрабатывают большое количество воды, участки вокруг них более подвержены сырости.

В зимний период рост плесени может наблюдаться повсюду: от пола до потолка, облицованных плиткой и цементных стен, и даже в воздуховодах, где также отсутствует естественная вентиляция.

Холодные камеры и полы могут отрицательно сказаться на вашем здоровье и образе жизни, поэтому крайне необходимо сохранять все тепло и уют зимой.

Вот подробный обзор того, почему…

Зачем нужно прогревать холодные полы?

10 вечера. В спальне холодно, и вы это знаете. Вы просыпаетесь рано утром, садитесь прямо на кровати и забываете надеть тапочки. Ваши ступни касаются ледяного пола, и вы внезапно немеете до колен.

Вы когда-нибудь испытывали подобное онемение тела? Мы знаем, что у вас есть, потому что мы, безусловно, знали. А зимой становится еще хуже.

Холодные полы зимой – обычная угроза, с которой сталкиваются члены семьи во всем мире. Будь вы на Аляске или в Куала-Лумпуре, проклятие «ледникового дна» повсюду. Помимо надежного способа вызвать судороги в ногах, холодные полы и комнаты могут также подняться до:

. Всего этого можно избежать, если вы отапливаете свой дом должным образом и примете необходимые меры предосторожности еще до наступления зимы.Вы должны просто знать, как с этим справиться – поэтому мы создали для вас это простое руководство.

Есть еще несколько проблем, которые необходимо решить, пока вы проверяете способы согреть полы. Вот самые важные из них…

У вас старый дом

Если ваш дом старый и не имеет внутренней теплоизоляции, вы можете проверить методы, перечисленные ниже, и применить два или более из них для долгосрочного и устойчивого тепла. внутри вашего дома.

Старые дома требуют большего внимания, так как в них отсутствуют современные удобства и изоляция, которые снижают воздействие внешней атмосферы внутри.

Пожилые в доме?

Если в вашем доме есть пожилые или больные члены семьи, теплые полы абсолютно необходимы. Они более подвержены проблемам со здоровьем. В таких случаях необходимо утеплить и отапливать весь дом.

Термо носки и теплые тапочки могут временно помочь, но всегда предпочтительнее постоянное решение.

Строительство и строительство дома

Если ваш дом находится на уровне земли (а не в здании) или если в центре внимания находится подвал (под землей), холод может резко возрасти.Помещения такого типа должны быть должным образом и полностью изолированы, чтобы избежать проникновения холода внутрь.

Современные методы теплоизоляции и обогрева могут помочь контролировать температуру в помещении, тем самым нагревая полы.

Какова бы ни была причина, необходимость прогрева холодных полов сегодня является необходимостью. Даже если мы ожидаем наихудшей реакции глобального потепления, все более важным становится заботиться о себе. Как вы думаете, мы проводим самое безопасное и спокойное время в собственном доме?

Распространенные заблуждения о холодных полах

Хотя мы затронули основные моменты, связанные с холодными полами, вы также должны знать о распространенных мифах, которые их окружают.Местные фирмы, поставляющие системы отопления, могут обманом заставить вас поверить в то, что в конечном итоге заставит вас купить их услуги.

Принятие неправильного решения в отношении холодных полов может не только отбросить вас назад, но и стать угрозой для вашего здоровья и здоровья членов вашей семьи.

Чтобы избежать дезинформации, вот несколько распространенных заблуждений о холодных полах:

Уплотнение щелей в полу решает проблему

Это не так. Простая заделка щелей и щелей на полу (независимо от типа пола) не решит проблему холода.Конечно, такие трещины могут усугубить проблему, но утеплитель и надлежащий нагревательный механизм – правильное решение.

Полы с подогревом бесполезны

Многие люди считают, что полы с подогревом бесполезны, поскольку закон термодинамики гласит, что горячий воздух поднимается вверх, а не остается под полом. Хотя закон верен, он не принимает во внимание изоляцию, которая является частью любой системы отопления.

В обогревателях пола установлены изоляторы, предотвращающие выход горячего воздуха.Это то, что делает полы достаточно теплыми и комфортными.

Полы с подогревом

Отопление увеличивает счета за электроэнергию

Это не совсем так, потому что, опять же, изоляция решает проблему. В системе обогрева полов или помещений тепло сохраняется до тех пор, пока не повреждена изоляция. Таким образом, нет необходимости включать систему отопления, вентиляции и кондиционирования воздуха днем ​​и ночью.

Час обогрева может легко сделать весь дом достаточно теплым и уютным, в зависимости от размера дома / комнат и количества членов.

Невероятные способы согреть пол

Теперь, когда эти уродливые заблуждения исчезли из комнаты (каламбур), давайте поговорим о реальных способах избавиться от холода зимой. Это лучшие проверенные способы утеплить пол и стены.

1 – Установите терморазрыв на пол

Термоплитка отлично подходит для поддержания температуры полов как минимум на 8 градусов зимой. Их можно установить прямо над бетонным фундаментом, чтобы уменьшить просачивание холода вверх, особенно в ночное время.

Это плитка для пола, которую можно укладывать вместе с обычной плиткой (например, керамической), чтобы пол всегда оставался теплым в любое время года.

Это единовременное вложение и отличная альтернатива тёплым полам.

Thermal Break on the Floor

2 – Установка потолочных вентиляторов на вращение по часовой стрелке

Согласно Lifehacker, установка потолочных вентиляторов на вращение по часовой стрелке на более низкой скорости помогает направлять теплый воздух к вам, а не поднимать его вверх.

Это отличный и экономичный совет, который можно легко сделать.

3 – Не закрывайте двери комнат

Особенно кухонные двери, где образуется большая часть влаги. Когда вы держите дверь закрытой, влага не проникает в другие комнаты, помогая сделать комнаты менее холодными по ночам.

4 – Купите дополнительные ковры и коврики

Если у вас уже есть ковер от стены до стены, лучшим решением будет пол с подогревом. В противном случае несколько дополнительных ковриков под ногами могут быть именно тем решением, которое вы ищете.

Ткань помогает уменьшить воздействие влаги в воздухе.

5 – Выключите вытяжные вентиляторы

И в ванных комнатах, и на кухне.

Вытяжные вентиляторы выталкивают драгоценный горячий воздух из вашего дома, что дает больше места для конденсации влаги и повышения уровня холода в доме.

6 – Установите камин

Это один из тех старых приемов в книге, который может согреть полы в гостиной. Мы понимаем, что в наши дни дрова недешевы, но они могут дать вам много комфорта в холодные зимы, когда ничто другое не работает.

Это быстрый процесс, так как в наши дни вы можете получить столь необходимое тепло одним нажатием кнопки.

7 – Установка самодельных электрических обогревателей пола

Если вам довелось провести ночь в небольшом помещении, электрические напольные обогреватели – отличное решение. Они могут легко скользить под ковриком или ковром и подарить вашим ногам удовольствие от теплого пола.

Самодельные обогреватели дешевы, и их также можно брать с собой в поездки.

Если вы впервые сталкиваетесь с проблемой холодных полов, вам следует проверить эти распространенные способы сохранить их в тепле.Ниже приводится минимум, когда речь идет о защите домашнего хозяйства от зимнего холода.

8 – Изолируйте весь дом

Под этим мы подразумеваем изоляцию каждого уголка и уголка всех комнат. Заполните все видимые и невидимые зазоры с помощью профессионала HVAC.

Области, на которых нужно сосредоточиться, – это стыки стен, зазоры между плиткой, мрамор и деревянные квадраты, стыки потолка, дверные и оконные основы, между плинтусами и области вокруг кухни.

Большинство людей сосредотачиваются только на полах и стенах, но мы рекомендуем вам уделять не меньшее внимание и потолку. Вы же не хотите, чтобы драгоценное тепло, вырабатываемое вашей системой отопления, вентиляции и кондиционирования воздуха, теперь уходило из комнат, не так ли?

Если вы хотите сосредоточиться на одной комнате, вы также можете использовать змейку – стопор из любого материала, который действует как сдерживающий фактор под дверными проемами, – чтобы изолировать нижнюю часть двери.

Когда вы покрываете весь дом изоляцией, естественное (или искусственное) тепло остается внутри комнат, в конечном итоге сохраняя полы и стены достаточно теплыми.

9 – Изолировать под полом

Это подмножество предыдущего пункта. Просто утеплить пол и стены изнутри будет недостаточно, если вы живете в местах с более холодным климатом. Теплоизоляция особенно необходима для помещений, построенных над неотапливаемым подвальным помещением.

Это предотвращает просачивание холода из-под пола. Он также может отпугивать грызунов и паразитов, которые в противном случае могли бы заползти в поисках тепла.

Если вы чувствуете необычный холод на полу, велика вероятность, что проблема связана с ползунком.

Стекловолокно и пена – два лучших типа изоляции для этой цели.

10 – Текущее техническое обслуживание системы отопления каждые 3 месяца

Поддержание чистоты и бесперебойности воздуховодов важно для общей вентиляции внутри дома. Хотя регулярной уборки в какой-то степени достаточно, вам следует нанять профессионалов для проведения надлежащего технического обслуживания раз в три месяца.

Это напрямую связано с точкой изоляции, которую мы сделали выше. Одно не может работать без помощи другого.Поэтому, если вам не хватает одного из двух, обязательно сделайте это до наступления зимы.

Pro Tip – Выполните изоляцию и установите систему отопления в течение самого осеннего сезона, чтобы избежать чрезмерных расходов.

11 – Приобретите дополнительные обогреватели пола

Если вы склонны стоять и сидеть на небольшом участке (особенно если вы работаете из дома) или если у вас есть больной, который мало двигается, вы можете выбрать дополнительный направленный обогреватель.

Это, пожалуй, лучший способ согреть пол зимой, не тратя слишком много энергии. Ниже приведены наиболее распространенные типы обогревателей пола:

• обогреватель – экономичный; обеспечивает достаточную передышку на небольшой площади.
• Обогреватели Toe-tick – также известные как обогреватели под шкафом, они нагревают полы на большой площади. Они более дорогие.
• Обогреватели Cove – предотвращают проникновение холодного воздуха внутрь через окна и двери.
• Тепловые обогреватели под полом – профессиональные и первоклассные системы, которые постоянно поддерживают обогрев полов в помещениях.

Хотя мы предлагаем вам выбирать их в зависимости от ваших конкретных потребностей, следует отметить, что для достижения оптимального эффекта необходимо использовать полы с подогревом вместе с системой центрального отопления.

В качестве альтернативы, если холодные полы – ваша единственная проблема, быстрое решение этой проблемы будет.

12 – Изолировать стены подвала

Если у вас есть подвал, а не подвал, вы можете изолировать все стены подвала, чтобы уменьшить эффект холода наверху.

Изоляция класса R-10 – это минимум, который вы должны выбрать для достижения максимального эффекта в подвале, а также в помещениях выше.

13 – Установите новые окна в подвале

Если ваши старые окна – те, которые вы устанавливали при строительстве дома – корродировали, пора установить новые с более высокими изоляционными характеристиками.

Подвальные окна позволяют сдерживать проникновение холодных ветров в ваш дом.

Советы по утеплению полов для определенных типов полов

Теперь, когда мы рассмотрели основные способы нагрева полов, вот несколько советов для конкретных типов полов.Мы учли самые распространенные виды напольных покрытий.

Для деревянных / виниловых полов

Эти методы также отлично подходят для ламината, водонепроницаемого ламината и полов с ковровым покрытием от стены до стены.

• Используйте коврики и ковровые покрытия
• Защита от черновой нагрузки
• Отремонтируйте весь пол лаком и краской (используя полиуретан)

Для деревянных или аналогичных полов обязательно установите гигрометр, чтобы контролировать влажность полов. .Не стоит так сильно перегревать деревянные доски, чтобы они начали коробиться.

Для керамических / плиточных / листовых полов

Эти методы также отлично подходят для полов из керамогранита.

• Носите теплые тапочки
• Труба под полом в определенных помещениях
• Установить газовый котел в подвале (если есть)
• Установить черновой пол (терморазрыв)

Для каменных полов

• Установите камин, поскольку каменная плитка имеет тенденцию к довольно быстрому нагреву
• Канальное отопление на нижнем уровне

Для бетонных / пробковых / резиновых полов

• Установите терморазрыв или систему обогрева над плитой (дешевле)
• Изоляция из пенопласта в подвале и на стенах
• Установите пенопластовые панели на пол, а затем накройте их чистовым полом

Хотя все эти советы и уловки эффективны, это зависит от вас и ваших конкретных потребностей от этого будет зависеть, какой тип защиты от холода вы будете проводить в своем доме.Мы надеемся, что это руководство помогло вам принять более мудрое решение.

Если у вас есть еще какие-то изобретательные идеи, которые вам понравились, дайте нам знать в комментариях. Мы всегда заинтересованы в том, чтобы узнать менее известные способы согреться, поскольку температура в зимний сезон по всему миру падает с каждым годом.

Модернизация лучистого отопления в подвале, ванной и спальнях

Если вы когда-либо грелись перед открытым огнем, вы испытали лучистое тепло.В отличие от поднимающегося горячего воздуха, лучистое тепло распространяется во всех направлениях, нагревая более прохладные предметы вокруг себя. Подача теплой воды по пластиковым трубкам, установленным в полу, излучающих полы с подогревом выходит оттуда, создавая ощущение тепла и комфорта в комнате.

Хотя установка системы лучистого теплого пола может работать на 50 процентов больше, чем, например, традиционное воздушное отопление, она экономит 30 процентов затрат на электроэнергию и в конечном итоге окупается. Вставить его в новую конструкцию очень просто: специальные деревянные пластины, привинченные к балкам, служат в качестве основания.Но переоборудование труб под существующий пол сопряжено с трудностями. Если комната выпотрошена до балок, достаточно легко уложить деревянные плиты. Но это невозможно, когда пол остается на месте.

3 места для модернизации теплого пола в существующих домах

Вот три самых популярных места для переоборудования лучистой энергии и то, что профессионалы делают в каждом случае, чтобы привнести уют в старые дома.

1. Лучистое тепло в жилых помещениях первого этажа

Ричард кормит трубку PEX подрядчику по отоплению Джону Перри, который проталкивает ее вдоль балки.Под каждой комнатой на первом этаже будет петля по одной длине трубы. Фото Russell Kaye

Лучший способ переоборудовать лучистые полы с подогревом, не нарушая существующий пол, – это сделать это снизу, напротив нижней стороны чернового пола. В большинстве домов это можно сделать только на первом этаже, где пролеты балок открыты для пространства внизу. Его можно укладывать под большинство существующих полов, включая дерево, плитку, винил и даже ковер.

Установка лучистого теплого пола в существующих домах начинается с ввинчивания алюминиевых направляющих между балками, которые удерживают трубы PEX (сшитый полиэтилен), по которым проходит горячая вода.«Пластик, такой как PEX, не является хорошей средой для переноса», – говорит Ричард. «Таким образом, алюминий высасывает тепло и отводит его к черному полу». Гусеницы обеспечивают равномерное распределение трубок на расстоянии от 6 до 8 дюймов во избежание появления холодных пятен. НКТ непрерывно изгибаются от пролета к пролету через отверстия, просверленные на расстоянии не менее 2 дюймов от краев каждой балки. Однако на кухне или в семейной комнате Ричард старается не размещать ее под шкафами или другими встроенными элементами. «Вы же не хотите, чтобы тепло было запечатано в герметичной коробке», – объясняет он.

Изоляция под трубой имеет решающее значение для удержания тепла в полу, а не для его рассеивания в разные стороны. В проектном доме бригада нанесет пенопластовую изоляцию на трубы между балками, образуя герметичное уплотнение.

Система лучистого теплого пола требует подачи горячей воды, соединения между трубами и водопроводом и насоса для перемещения воды от одного к другому. При модернизации первого этажа все они либо уже существуют, либо их легко найти поблизости.

Проектный дом TOH имеет коллектор в подвале, откуда все трубы берут начало и возвращаются. Он подключается к циркуляционному насосу. Трубки каждой комнаты подаются в коллектор, петляют под полом и снова соединяются на выходе. В каждой комнате или зоне есть отдельный термостат; при его увеличении в комнату поступает теплая вода, повышая температуру в помещении. Выключение отключает воду.

Коллектор получает горячую воду из бойлера, в котором есть специальный смесительный клапан, настроенный на подачу воды при температуре не выше 140 градусов по Фаренгейту.Этот предел, объясняет Ричард, гарантирует, что поверхность пола не поднимется выше 85 градусов, что может разрушить плиточную мастику и деформировать древесину. В здании проекта температура в трубопроводах будет повышаться и понижаться в зависимости от погоды: от 85 до 90 градусов в мягкие зимние дни и до 130 или 140 градусов в самые холодные дни.

2. Утепление ванных и спален второго этажа

Перри использует резиновый молоток, чтобы вставить PEX в алюминиевую гусеницу.Убедившись, что трубка полностью защелкнулась, он обеспечивает эффективную теплопередачу. Фото Рассела Кея

Модернизация излучателя на втором этаже, где комфорт теплой плитки в ванной или деревянного пола под босыми ногами является настоящим удовольствием, может оказаться более сложной задачей. Редко есть доступ к балкам второго этажа снизу, поэтому трубы должны входить сверху. По словам Ричарда, это может добавить от ½ дюйма до 1¼ дюйма к уклону пола, что потребует корректировок, например, подъема или срезания дверей.(Эти ограничения также применяются к первому этажу без подвала. Так, например, на кухне вы должны быть уверены, что приподнятие пола не закрепит посудомоечную машину на месте.)

К счастью, есть продукты, например, Uponor Quik Trak, Viega Climate Panel и Rehau Raupanel, которые позволяют сохранять дополнительную высоту ниже дюйма. По словам менеджера проекта Rehau Джона Кимбалла, эти панели могут укладывать практически любой черный пол – доски, фанеру, OSB или даже бетон – если он ровный и находится в хорошем состоянии.

После того, как панели прибиты или прикручены, вы можете покрыть их различными полами. Поскольку плитка легко отдает тепло, она идеально подходит для лучистого тепла, поэтому ванная комната – отличное место для модернизации. Тем не менее, плиточный пол включает в себя подкладочную доску, тонкий слой и саму плитку, поэтому он добавит больше высоты комнате, чем, скажем, линолеум, который опускается на ¼-дюймовую фанеру, или дерево, которое можно положить прямо на панели (если монтажники не прибивают трубы).

Тем не менее, практически любое обычное напольное покрытие выдержит тепло. Для деревянных полов Ричард рекомендует такие твердые породы дерева, как дуб, ясень или клен. «Чем уже планка, тем лучше», – говорит он. «Он сводит к минимуму расширение и сжатие». Ковровое покрытие также будет работать до тех пор, пока общая изоляционная ценность ковра и подкладки – информация, которую должны иметь продавцы ковров или подрядчики по производству лучистых материалов – не превышает R-2,5. «Если пол слишком хорошо изолирован, – говорит Ричард, – это все равно, что надеть свитер на радиатор.«

Для подключения отопительной системы второго этажа к источнику тепла нужно просто найти способ получить воду из бойлера. По сути, везде, где могут быть установлены трубы PEX, лучистое тепло может распространяться. Ричард рекомендует установить коллектор «в туалете или заправить в полость для стойки – близко к обогреваемой области». Это позволяет избежать изгиба нескольких длин трубок вниз к удаленному коллектору и обратно. Тогда по единственной линии можно подавать воду из котла в коллектор.

3.Создание подвального этажа с подогревом

«Любой подвал, в котором есть семейная комната, игровая комната или мастерская, должен быть сияющим», – говорит Ричард. Если в подвал будет бетонная плита, PEX может опускаться до заливки, прикрепленный к проволочной сетке или закрепленный на жесткой пенопластовой изоляции. Затем настил идет прямо поверх этой плиты.

Если плита уже установлена, через нее проходят трубы с использованием тех же низкопрофильных панелей, которые использовались для модернизации второго этажа. Затем вы можете закончить пол так же, как и на втором этаже, или вы можете залить панель легким бетоном.«Покрытие трубы легким бетоном или гипсобетоном позволяет поглощать ее тепло тепловой массой бетона. Это также защищает трубы, но увеличивает высоту готового пола», – говорит Ричард. «Значит, вам нужно будет отрегулировать каждый дверной проем».

В конце концов домовладельцы Newton решили разместить излучатель под всем первым этажом и под ванной на втором этаже, но оставили его вне подвала. Установка добавит к стоимости модернизации их системы отопления, но в холодном северо-восточном климате они увидят экономию в первом зимнем счете за электроэнергию.Однако, по словам Ричарда, «Radiant» на самом деле не в денежной окупаемости. «Нет сомнений в том, что это наиболее эффективный способ обогрева и самые низкие эксплуатационные расходы», – говорит он. «Но главная причина, по которой вы это делаете, – это повседневный комфорт».

Альтернативное электрическое лучистое отопление

Как правило, электрические излучатели – либо кабели, проложенные в полу, либо тонкие маты из проволочного сопротивления, закрепленные на стекловолоконной сетке, – устанавливаются в отдельных комнатах, а не во всех домах.

Как правило, электрическое лучистое отопление – либо кабели, проложенные в полу, либо тонкие маты из проволочного сопротивления, закрепленные на стекловолоконной сетке, – модернизируется в отдельных комнатах, а не в целых домах.Его быстрее и дешевле установить, и он станет хорошим вариантом для модернизации ванной комнаты, скажем, или небольшой гардеробной. Но Ричард Третви из TOH не рекомендует использовать электрические лучи для больших помещений, таких как кухня или готовый подвал. «Из-за высокой стоимости киловатт-часа это не лучший основной источник тепла, особенно в холодном климате», – говорит Ричард. «Hydronic Radiant настолько эффективен, потому что он использует воду для передачи тепла по всему зданию. А вода является идеальной средой для передачи тепла.Период »

Устранение неисправностей | SunTouch

Поиск по продукту:

Коврик для пола

TapeMat

WarmWire

Термостаты SunStat

Кабели ProMelt и SlabHeat

Элементы управления ProMelt

Поиск и устранение неисправностей пола

Значение Ом не соответствует диапазону сопротивления, указанному на идентификационной бирке

Ваш омметр может быть настроен на неправильную шкалу, например, шкала 200 кОм измеряет до 200 000 Ом или 200 кОм.

Установите на глюкометре шкалу, соответствующую имеющейся у вас панели. Например, установите значение 200 Ом для панели UnderFloor с диапазоном сопротивления ниже 200 Ом. Затем повторите тест.

Некоторые из наших панелей UnderFloor имеют диапазон сопротивления более 200 Ом.

• Установите омметр на достаточно высокую шкалу, чтобы проверить имеющуюся у вас панель, часто на шкалу 2000 Ом или 2 кОм. Если показания вашей панели выходят за пределы диапазона, указанного на табличке с паспортными данными, обратитесь к производителю.

Если показание в омах немного выше или ниже, проверьте сам измеритель.

Убедитесь, что ваш измеритель все еще работает и правильно откалиброван, установив его на шкале 200 Ом или на самую низкую шкалу вашего измерителя и удерживая наконечники измерительных щупов непосредственно вместе, чтобы проверить «нулевое показание» измерителя, часто показывающее от 0,1 до 0,4 Ом. Показание «OL» (разомкнутая линия или превышение предела) не то же самое, что показание 0,1 Ом.

• Если ваш измеритель не проходит калибровочный тест с нулевым показанием значительно меньше 1 Ом, возможно, поврежден один из измерительных проводов или сам измеритель может быть поврежден и его необходимо заменить.Если это более старый счетчик, возможно, ему просто понадобятся новые батарейки.
• Если вы не можете заставить ваш глюкометр пройти этот калибровочный тест, вам понадобится мультиметр с меньшей погрешностью, прежде чем продолжить.
• Если показание в омах для контура отопления было немного большим, «нулевое показание» омметра можно вычесть из значения в оме нагревательной панели. Если панель по-прежнему выходит за пределы допустимого диапазона сопротивления, обратитесь к производителю.

Показания сопротивления панелей UnderFloor следует снимать только с одной панели за раз.

Убедитесь, что вы тестируете только одну панель UnderFloor, и проверьте ее непосредственно с заводских кабелей питания. Если оно выходит за пределы диапазона сопротивления вашей панели, обратитесь к производителю.

Отсутствуют показания сопротивления от контура отопления

Ваш омметр может быть неправильно настроен, или у него может быть проблема с одним из тестовых проводов, или ему просто нужны новые батареи.

Омметр должен быть настроен на правильную шкалу для проверки цепи нагрева, обычно шкалу 200 Ом для панели UnderFloor с диапазоном сопротивления ниже 200 Ом.Следуйте инструкциям по тестированию панели, как описано в руководстве по установке.

Некоторые из наших панелей UnderFloor имеют диапазон сопротивления более 200 Ом.

• Установите омметр на достаточно высокую шкалу, чтобы проверить имеющуюся у вас панель, часто на шкалу 2000 Ом или 2 кОм. Если показания вашей панели выходят за пределы диапазона, указанного на табличке с паспортными данными, обратитесь к производителю.

Проверить сам омметр. Убедитесь, что ваш глюкометр все еще работает и правильно откалиброван, соединив два провода напрямую, чтобы проверить «нулевое показание» глюкометра, часто показывающее около 0.От 1 до 0,4 Ом. Показание «OL» (разомкнутая линия или превышение предела) не то же самое, что показание 0,1 Ом.

• Если ваш измеритель не проходит этот калибровочный тест с показанием значительно меньше 1 Ом, один из испытательных проводов поврежден или сам измеритель может быть поврежден и его необходимо заменить. Если это более старый счетчик, возможно, ему просто понадобятся новые батарейки.
• Если вы не можете заставить ваш глюкометр пройти тест нулевого показания, вам следует попытаться найти мультиметр с меньшим пределом погрешности.

Если ваш мультиметр находится в рабочем состоянии, но вы по-прежнему не получаете показания сопротивления с панели UnderFloor, возможно, поврежден нагревательный кабель.

Кабель был поврежден при установке и требует ремонта

Если место повреждения известно, вам понадобится ремонтный комплект нагревательного кабеля и соответствующие инструменты для завершения ремонта.

Если место повреждения неизвестно, у нас есть инструменты, которые помогут вам найти повреждение. Свяжитесь с нами для получения подробной информации.

Система UnderFloor не утепляет пол

Правильное ли напряжение подается на систему управления?

Проверить напряжение на “стороне линии” на блоке управления. Соответствует ли оно напряжению, указанному для панели UnderFloor на табличке с паспортными данными?

• Черно-белые провода питания (с заземляющим проводом) обозначают панель на 120 В.
• Черно-синие провода питания (с заземляющим проводом) обозначают панель на 240 В.

Проверить напряжение на «стороне нагрузки» регулятора, пока регулятор показывает, что нагревает пол.Соответствует ли оно напряжению, указанному для панели UnderFloor на табличке с паспортными данными?

Черно-белые провода питания (с заземляющим проводом) обозначают панель на 120 В.

Черно-синие провода питания (с заземляющим проводом) обозначают панель на 240 В.

Если система управления указывает на отключение GFI, она не передает питание на этаж. Выполните сброс GFI, выключив его, а затем снова включив. Если он снова отключает GFI …

Возможно, неправильно подключена схема управления. Проверьте электрическую схему на задней панели управления.

Панель UnderFloor может быть повреждена. Проверить панель на надлежащее сопротивление и проверить отсутствие замыкания на массу с помощью цифрового омметра, как описано в руководстве по установке.

• Мультиметр показывает короткое замыкание на массу. Обратитесь к производителю. У нас есть инструменты, которые помогут найти место, где произошло короткое замыкание, и комплекты для сращивания для ремонта. Свяжитесь с нами для получения подробной информации.
• Мультиметр показывает, что контур нагрева находится за пределами диапазона сопротивления для этой панели.Запишите показания сопротивления и обратитесь к производителю.
• Мультиметр не обнаруживает замыкания на массу. Эта панель может иметь очень высокое сопротивление замыкания на землю, которое не может обнаружить стандартный мультиметр. Мегаомметр или тестер Hipot могут определить, есть ли у вашей панели проблемы с изоляцией в цепи нагрева. Свяжитесь с производителем для получения дополнительной информации о правильном использовании этих инструментов и других методах тестирования системы UnderFloor.

Плохое соединение может вызвать отключение GFI.Проверьте все соединения проводов между выключателем в панели выключателя и системой обогрева пола.

Иногда другое устройство в доме может вызывать неприятные срабатывания GFI, если с системой UnderFloor все в порядке.

• Некоторые устройства, не связанные с системой обогрева пола, могут вызывать неприятные срабатывания GFI вашего управления, часто мгновенно при включении другого устройства. Если ваше управление будет работать некоторое время до того, как произойдет отключение GFI, фактическим источником проблемы может быть электродвигатель или балластная система освещения в доме.Это довольно частая проблема при использовании общего контура для системы утепления пола. Мы рекомендуем выделенную цепь для обеспечения питания наших систем, когда это возможно. Элемент управления мигает «Предел пола» в нижней левой части дисплея, но пол не нагревается так, как хотелось бы.

Наши цифровые элементы управления имеют возможность ограничивать максимальную температуру пола для ламината, твердых пород дерева и аналогичных материалов для напольных покрытий, чтобы избежать перегрева и повреждения напольного покрытия.Заводская настройка предела пола по умолчанию составляет 99 ° F для большинства плиточных и каменных полов, но для некоторых напольных покрытий следует установить более низкое значение. При достижении предельной температуры пола на индикаторе в нижнем левом углу дисплея будет мигать «Предел пола», и пол не станет теплее.

• Проверьте предельную температуру пола вашего устройства управления, нажав кнопку «Опции», как описано в инструкции к контроллеру, до тех пор, пока на дисплее не отобразится предельная температура пола. Используйте стрелку вверх (или вниз), чтобы отрегулировать предельную температуру пола до желаемого предела температуры пола.
• Если два датчика температуры пола подключены вместе параллельно контроллеру, это даст контроллеру индикацию искусственно высокой температуры пола. В этом случае регулятор обычно показывает очень высокую температуру пола или вообще не может преобразовать сигнал в нормальное значение температуры пола. Убедитесь, что к контроллеру подключен только один датчик температуры пола.
• Возможно, датчик температуры пола поврежден, его необходимо проверить.Отсоедините датчик температуры пола и проверьте его с помощью цифрового мультиметра, установленного на шкале 20 кОм, как описано в нашем руководстве по установке. Если в то время она выходит за пределы допустимой температуры пола, ее необходимо заменить. Позвоните производителю, чтобы обсудить варианты достижения этой цели.
• Вы можете использовать режим Air Sense или Regulator для обогрева пола, но это может не соответствовать вашим ожиданиям в отношении долгосрочной эксплуатации системы. Если вы хотите обсудить эти варианты, позвоните производителю.

Изоляция могла быть неправильно установлена ​​или иметь недостаточное значение «r».

Проверьте изоляцию под системой UnderFloor, особенно на концах обогреваемых секций балок, и убедитесь, что в изоляции нет зазоров, через которые может выходить теплый воздух.

Проверьте «R value» изоляции под панелями, он должен быть стекловолокном от R-13 до R-19.

Мы не рекомендуем использовать пенопластовую изоляцию распыляемого типа под этот тип системы. Когда он «расширяется», он может стекать поверх панелей UnderFloor и предотвращать попадание тепла на верхний этаж.

• Рекомендуется изоляция из стекловолокна, от R-13 до R-19. Пожалуйста, обратитесь к руководству по установке для получения подробной информации о том, как это должно быть установлено.

Системы UnderFloor обычно нагреваются за час или больше, в зависимости от конструкции пола.

Дайте системе еще час постоянного нагрева, если кажется, что пол не греет, позвоните производителю.

Система UnderFloor сохраняет подогрев пола после того, как он прекратил нагрев

Возможно, управление было “шунтировано”.

Если регулятор был отключен, пол может оставаться теплым, когда выключатель питания блока управления находится в положении «Выкл.» Или «Ожидание».

• Проверьте электрическую схему на задней стороне блока управления. Убедитесь, что каждое из проводных соединений правильно и у вас есть четыре гайки для подключения к системе управления (и гайка для пятого соединения для проводов заземления).

У вашего блока управления есть правильные соединения проводов, как показано на схеме на задней панели, но ваш мультиметр показывает полное линейное напряжение на «стороне нагрузки» блока управления, когда вы считаете, что он не должен передавать питание на пол.

Если это программируемое управление, возможно, произошла ошибка программирования.

• Обратитесь к инструкциям по управлению и убедитесь, что все ваши циклы запрограммированы правильно, и все циклы для каждого дня приходятся на период с 12:05 до 23:55 в логической последовательности в течение дня.

Возможно, проблема в самом датчике температуры пола, или он находится в неправильном месте.

• Возможно, датчик температуры пола неправильно подключен к контроллеру.Обратитесь к инструкциям по установке вашего блока управления и проверьте имеющиеся соединения датчика температуры пола. С нашими элементами управления “SunStat” провода одиночного датчика температуры пола должны быть найдены только в клеммах 1 и 2, и убедитесь, что они надежно закреплены на месте.
• Отсоедините датчик температуры пола и проверьте его с помощью цифрового мультиметра, способного измерять сопротивление до 20 000 Ом (20 кОм), как описано в нашем руководстве по установке. Находится ли оно в надлежащем диапазоне сопротивления для данной температуры пола? Если это не так, обратитесь к производителю.
• Если кажется, что датчик температуры пола находится в правильном диапазоне сопротивления, но регулятор не отслеживает температуру пола должным образом, возможно, датчик температуры пола установлен в неправильном месте. Установить новый датчик температуры пола зачастую проще, чем перемещать датчик в полу. Обратитесь к руководству по установке или позвоните производителю, чтобы узнать, как это сделать, не снимая плитку.

Контакторы в системе управления могут быть заблокированы в положении «Вкл.».

• Убедитесь, что каждое из проводных соединений выполнено правильно в соответствии со схемой на обратной стороне, и что у вас есть 4 гайки для подключения к системе управления (и гайка 5-го провода для заземляющих проводов). Если ваш мультиметр обнаруживает линейное напряжение на проводах со стороны нагрузки элемента управления, когда он выключен или находится в режиме ожидания, элемент управления необходимо заменить.

Устранение неисправностей TapeMat

Значение Ом не соответствует диапазону, указанному на идентификационной бирке

Возможно, ваш омметр показывает неправильную шкалу.Например, шкала 200 кОм измеряет до 200000 Ом или 200 кОм.

Измеритель обычно должен быть настроен на шкалу 200 Ом (200 Ом) для тестирования кабелей с сопротивлением менее 200 Ом. Если ваш коврик выходит за пределы диапазона, указанного на паспортной табличке, обратитесь к производителю.

Некоторые из наших продуктов имеют диапазон сопротивления более 200 Ом.

• Установите омметр на достаточно высокую шкалу, чтобы проверить имеющийся у вас продукт. Многие измерители имеют шкалу 2000 Ом или 2 кОм.Если ваш коврик выходит за пределы диапазона, указанного на паспортной табличке, обратитесь к производителю.

Если показание немного высокое или низкое, проверьте сам глюкометр.

Убедитесь, что ваш измеритель все еще работает и правильно откалиброван, удерживая измерительные провода вместе, чтобы проверить «нулевые показания» измерителя. Часто значение составляет от 0,1 до 0,4 Ом. Показание «OL» (разомкнутая линия или превышение предела) не то же самое, что показание 0,1 Ом.

• Если ваш измеритель не проходит калибровочный тест с нулевым показанием значительно меньше 1 Ом, может быть поврежден один из измерительных проводов или сам измеритель может быть поврежден и нуждается в замене.Если это более старый счетчик, возможно, потребуются новые батарейки. Если вы не можете заставить ваш глюкометр пройти этот калибровочный тест, попробуйте найти мультиметр с меньшей погрешностью, прежде чем продолжить.
• Если ваше показание в омах для контура отопления было немного большим, «нулевое показание» омметра можно вычесть из значения ома для контура обогрева. Если коврик все еще находится за пределами допустимого диапазона сопротивления, обратитесь к производителю.

Показания сопротивления наших матов должны сниматься только с одного мата за раз.Возможно ли, чтобы несколько ковриков были соединены последовательно или параллельно?

Убедитесь, что вы тестируете только один коврик для обогрева пола, и проверьте его непосредственно с установленных на заводе кабелей питания.

Отсутствует показание сопротивления от контура отопления

Ваш омметр может быть неправильно настроен, или у него может быть проблема с одним из тестовых проводов, или ему просто нужны новые батареи.

Омметр должен быть настроен на правильную шкалу для проверки цепи нагрева, обычно шкалу 200 Ом для мата с диапазоном сопротивления ниже 200 Ом.

Проверить сам омметр. Убедитесь, что ваш измеритель все еще работает и правильно откалиброван, соединив два провода напрямую, чтобы проверить «нулевое показание» измерителя, часто показывающее от 0,1 до 0,4 Ом. Показание «OL» («разомкнутая линия» или «превышение предела») не то же самое, что показание 0,1 Ом.

• Если калибровка вашего измерителя не проходит этот тест нулевого показания, один из испытательных проводов поврежден или сам измеритель может быть поврежден и его необходимо заменить. Если вы используете старый глюкометр, возможно, ему просто понадобятся новые батарейки.
• Если нулевое показание вашего глюкометра не намного меньше 1 Ом, попробуйте получить мультиметр с меньшим пределом погрешности, прежде чем продолжить.

Если ваш мультиметр находится в рабочем состоянии, но вы по-прежнему не получаете показания в сопротивлении цепи обогрева или ваш измеритель показывает короткое замыкание на массу, очевидно, что кабель поврежден. У нас есть инструменты, которые помогут найти повреждение, и у нас есть комплекты для сращивания кабеля для ремонта кабеля после определения места повреждения. Свяжитесь с нами для получения подробной информации.

Проводились ли какие-либо работы в области коврика с момента последней проверки контура отопления? Кабель мог быть поврежден там, где работали люди.

У нас есть инструменты, которые помогут найти повреждения в полу. Свяжитесь с нами для получения подробной информации.

У нас есть ремонтные комплекты нагревательного кабеля, как только будет определено место повреждения.

Кабель был поврежден при установке, его необходимо отремонтировать.

Если место повреждения нагревательного кабеля известно, вам потребуется ремонтный комплект нагревательного кабеля и соответствующие инструменты.

Если место повреждения неизвестно, у нас есть инструменты, которые помогут вам найти повреждение. Свяжитесь с нами для получения подробной информации.

Устройство обнаружения повреждений кабеля (только мат)

Поиск неисправностей кабеля (для WarmWire)

Кабель для утепления пола не греет пол.

Проверить напряжение на “стороне линии” при управлении от L1 до L2. Соответствует ли оно напряжению мата?

Черно-белые провода питания обозначают мат на 120 В.

Черно-синие провода питания обозначают мат 240 В.

Проверьте выходное напряжение “стороны нагрузки” блока управления, пока он указывает, что подает питание на пол. Подходит ли он для правильного напряжения?

Черно-белые провода питания обозначают мат на 120 В.

Черно-синие провода питания обозначают мат 240 В.

Если система управления указывает на отключение GFI, она не передает питание на этаж. Выполните сброс GFI, выключив его, а затем снова включив. Если он снова отключает GFI.

Возможно, неправильно подключена схема управления. Проверьте электрическую схему на задней панели блока управления.Кабель может быть поврежден. Проверьте мат (-ы) на замыкание на массу с помощью цифрового омметра, как описано в нашем руководстве по установке. Если ваш счетчик обнаруживает короткое замыкание, позвоните производителю. Если омметр не обнаруживает замыкание на массу.

• Кабель может иметь короткое замыкание с очень высоким сопротивлением, которое не может быть обнаружено стандартным омметром. Попробуйте найти мегаомметр или тестер Hipot и позвоните производителю в службу технической поддержки, чтобы определить, не повреждена ли изоляция контура отопления.
• Проверить работу GFI в системе управления. Отсоедините нагревательный кабель (и) от блока управления и закройте провода управления «Сторона нагрузки» проволочными гайками или аналогичным способом в целях безопасности. Попробуйте снова включить регулятор, если он по-прежнему отключает GFI без подключения к системе обогрева пола, регулятор подключен неправильно или неисправен.

Возможно, для регулятора установлено слишком низкое значение предельной температуры пола. Мигает ли контрольная надпись «предел пола» в нижнем левом углу дисплея?

Заводская настройка предела пола по умолчанию составляет 99 ° F, но может потребоваться установить более низкое значение для ламинатных напольных покрытий и других подобных материалов для напольных покрытий.

Коврик сохраняет теплый пол после того, как он прекратил нагрев

Возможно, управление было “шунтировано”.

Проверьте электрическую схему на задней стороне блока управления. Убедитесь, что каждое из проводных соединений правильно и у вас есть 4 гайки для подключения к системе управления (и 5-й гайковидный зажим для проводов заземления).

У вашего блока управления есть правильные соединения проводов, как показано на схеме на задней панели, но ваш мультиметр показывает полное линейное напряжение на «стороне нагрузки» блока управления, когда вы считаете, что он не должен передавать мощность на пол.

Если это программируемое управление, возможно, произошла ошибка программирования.

• Обратитесь к инструкциям для вашего устройства управления, чтобы убедиться, что все ваши циклы запрограммированы правильно, и все циклы для каждого дня приходятся на период с 12:05 до 23:55 в логической последовательности в течение дня.

Контакторы в системе управления могут быть заблокированы в положении «Вкл.».

Необходимо заменить блок управления.

Возможно, проблема в самом датчике температуры пола, или он находится в неправильном месте.

Проверьте датчик с помощью цифрового мультиметра, способного тестировать до 20 000 Ом (20 кОм), как описано в нашем руководстве по установке. Находится ли оно в надлежащем диапазоне сопротивления для данной температуры пола? Если это не так, обратитесь к производителю.

Наружная оболочка кабеля для обогрева пола поцарапана или слегка повреждена. Повреждена только внешняя оболочка, кабель по-прежнему проверяется цифровым омметром в пределах допустимого диапазона и показывает бесконечное сопротивление заземляющему проводу. Нужно ли его ремонтировать?

Незначительное повреждение внешней оболочки кабеля не всегда требует ремонтного комплекта нагревательного кабеля.Простая проверка кабеля цифровым омметром не всегда позволяет обнаружить повреждение цепи нагрева или изоляции нагревательных элементов. Если у вас есть доступ к мегомметру или тестеру Hipot, эти инструменты могут дать вам быстрый тест изоляции нагревательного элемента. Пожалуйста, позвоните нам, прежде чем пытаться использовать этот тип оборудования с любым из наших кабелей для обогрева пола. Если у вас нет мегомметра, есть дополнительные тесты, которые можно выполнить без полного набора профессиональных диагностических инструментов.Вы можете использовать термостат в качестве тестового инструмента с кабелем для обогрева пола, выполнив краткий «Тест мощности». ЗАПРЕЩАЕТСЯ ОБХОДИТЬ УПРАВЛЕНИЕ для выполнения «проверки мощности», это может привести к травмам или необратимому повреждению системы обогрева пола.

Обратите внимание: Если часть кабеля для обогрева пола все еще находится на катушке или часть мата все еще свернута, вы не можете выполнить проверку мощности. Это очень быстро приведет к перегреву кабеля для обогрева пола. Кабель для обогрева пола не должен быть полностью погружен в раствор для проведения этого теста, но обязательно удалите листы картона или любого другого материала, который используется для защиты кабелей от движения во время установки.Контроллер, датчик и система обогрева пола подключаются обычным образом, а затем включаются. Убедитесь, что есть потребность в тепле, чтобы система управления передавала питание на кабель для обогрева пола.

Если проверка мощности не приводит к отключению GFCI, но оголенный кабель не кажется нагревается, возможно, цепь нагрева повреждена, и использование сетевого напряжения могло привести к возгоранию цепи нагрева там, где был кабель. порезанный или раздавленный. Потребуется дополнительное тестирование.

• Еще раз проверьте сопротивление нагревательного кабеля. Перед выполнением этого теста отсоедините силовые провода кабеля подогрева пола от термостата. Если ваш омметр сейчас показывает обрыв цепи или значение сопротивления вне диапазона сопротивления этого кабеля, кабель необходимо отремонтировать и, возможно, в том месте, где была повреждена оболочка. У нас есть ремонтные комплекты нагревательного кабеля, номер для заказа 81007142. Позвоните производителю для получения дополнительной информации или для размещения заказа на ремонтный комплект.
• Если кабель для обогрева пола находится в пределах указанного диапазона сопротивления, возможно, система управления не передает питание на кабель. Убедитесь, что контроллеру требуется тепло, и используйте цифровой мультиметр для проверки напряжения «стороны нагрузки» на термостате, чтобы увидеть, посылает ли он мощность на пол. Убедитесь, что показания напряжения соответствуют требованиям к питанию этой системы обогрева пола.
• Если доступен амперметр переменного тока, это быстрый и эффективный метод определения того, действительно ли ток идет на обогрев пола.Если ваш амперметр показывает, что кабель не потребляет ток надлежащего уровня для данной конкретной системы обогрева пола, потребуется дополнительное диагностическое тестирование, чтобы определить, связана ли проблема с контуром отопления в полу, неправильным напряжением, подаваемым в систему, или возможно что-то связанное с управлением термостатом. Если амперметр показывает правильное потребление тока для этого кабеля (-ов), он выделяет тепло. В слое раствора или толстой плитке может быть что-то вроде влаги, что может затруднить обнаружение тепла, выделяемого кабелем.

Если при испытании мощности кажется, что кабель нагревается, а GFCI в системе управления не срабатывает, то можно дополнительно проверить целостность изоляции на нагревательных элементах, применив водопроводную воду к кабелю в местах, где имеется внешняя оболочка. был поврежден, и тщательно замочите его. ПОЖАЛУЙСТА, ОБРАТИТЕ ВНИМАНИЕ: очень важно принять меры, чтобы избежать поражения электрическим током, ПРЕЖДЕ чем поливать кабель водой. Мы настоятельно рекомендуем выключить управление, а затем выключить автоматический выключатель перед выполнением этого теста.После нанесения воды на поврежденную оболочку кабеля сначала снова включите прерыватель, затем включите регулятор и включите его, чтобы убедиться, что система находится под напряжением. НИКОГДА не прикасайтесь к влажному кабелю, когда он находится под напряжением, это может привести к серьезным травмам!

• Если система управления продолжает работать без отключения GFCI, кабелю потребуется некоторое время для просушки. Затем на поврежденную куртку можно нанести тонкий слой подходящего герметика для дополнительной защиты. Вы можете использовать тонкий слой 100% силиконового герметика или два или три слоя термостойкой «жидкой электрической ленты», чтобы снова запечатать куртку.Дайте ему полностью застыть, прежде чем продолжить установку.
• Если GFCI в системе управления срабатывает после того, как вода была нанесена на поврежденную рубашку, изоляция на нагревательном элементе (-ах) была повреждена, и ее необходимо отремонтировать с помощью комплекта для ремонта нагревательного кабеля, заказ № 81007142. Вы можете узнать у своего дистрибьютора, есть ли у них в наличии наши комплекты для сварки, или позвонить нам и разместить заказ.

Устранение неисправностей WarmWire

Значение Ом не соответствует диапазону, указанному на идентификационной бирке

Ваш омметр может иметь неправильную шкалу, например, шкала 200 кОм измеряет до 200000 Ом или 200 кОм.

Измеритель обычно должен быть настроен на шкалу 200 Ом (200 Ом) для тестирования кабелей с сопротивлением менее 200 Ом. Если ваш коврик выходит за пределы диапазона, указанного на паспортной табличке, обратитесь к производителю.

Некоторые из наших продуктов имеют диапазон сопротивления более 200 Ом.

• Установите омметр на достаточно высокую шкалу, чтобы проверить имеющийся у вас продукт. Многие измерители имеют шкалу 2000 Ом или 2 кОм. Если ваш коврик выходит за пределы диапазона, указанного на паспортной табличке, обратитесь к производителю.

Если показание немного высокое или низкое, проверьте сам глюкометр.

Убедитесь, что ваш измеритель все еще работает и правильно откалиброван, удерживая измерительные провода непосредственно вместе, чтобы проверить «нулевое показание» измерителя, часто показывающее от 0,1 до 0,4 Ом. Показание «OL» (разомкнутая линия или превышение предела) не то же самое, что показание 0,1 Ом.

• Если ваш измеритель не проходит калибровочный тест с нулевым показанием значительно меньше 1 Ом, может быть поврежден один из измерительных проводов или сам измеритель может быть поврежден, и его необходимо заменить.Если это более старый счетчик, возможно, потребуются новые батарейки. Если вы не можете заставить ваш глюкометр пройти этот калибровочный тест, попробуйте найти мультиметр с меньшей погрешностью, прежде чем продолжить.
• Если ваше показание в омах для контура отопления было немного большим, «нулевое показание» омметра можно вычесть из значения ома для контура обогрева. Если коврик все еще находится за пределами допустимого диапазона сопротивления, обратитесь к производителю.

Показания сопротивления для кабелей WarmWire необходимо снимать только с одного кабеля за раз.Возможно ли, чтобы несколько кабелей были соединены последовательно или параллельно?

Убедитесь, что вы тестируете только один кабель для обогрева пола, и проверьте его непосредственно с установленных на заводе кабелей питания.

Отсутствует показание сопротивления от контура отопления

Ваш омметр может быть неправильно настроен, или у него может быть проблема с одним из тестовых проводов, или ему просто нужны новые батареи. Омметр должен быть настроен на правильную шкалу для проверки цепи нагрева, обычно шкалу 200 Ом для кабеля с диапазоном сопротивления ниже 200 Ом.

Проверить сам омметр. Убедитесь, что ваш измеритель все еще работает и правильно откалиброван, соединив два провода напрямую, чтобы проверить «нулевое показание» измерителя, часто показывающее от 0,1 до 0,4 Ом. Показание «OL» (разомкнутая линия или превышение предела) не то же самое, что показание 0,1 Ом.

• Если калибровка вашего измерителя не проходит этот тест нулевого показания, один из испытательных проводов поврежден или сам измеритель может быть поврежден и его необходимо заменить. Если вы используете старый глюкометр, возможно, ему просто понадобятся новые батарейки.
• Если нулевое показание вашего глюкометра не намного меньше 1 Ом, попробуйте получить мультиметр с меньшим пределом погрешности, прежде чем продолжить.

Если ваш мультиметр находится в рабочем состоянии, но вы по-прежнему не получаете показания в сопротивлении цепи обогрева или ваш измеритель показывает короткое замыкание на массу, очевидно, что кабель поврежден. У нас есть инструменты, которые помогут найти повреждение, и у нас есть комплекты для сращивания кабеля для ремонта кабеля после определения места повреждения. Свяжитесь с нами для получения подробной информации.

Проводились ли какие-либо работы в области кабеля для обогрева пола с момента последней проверки контура отопления? Кабель мог быть поврежден там, где работали люди.

У нас есть инструменты, которые помогут найти повреждения в полу. Свяжитесь с нами для получения подробной информации.

У нас есть ремонтные комплекты нагревательного кабеля, как только будет определено место повреждения.

Кабель был поврежден при установке и требует ремонта

Если место повреждения нагревательного кабеля известно, вам потребуется ремонтный комплект нагревательного кабеля и соответствующие инструменты.

Если место повреждения неизвестно, у нас есть инструменты, которые помогут вам найти повреждение. Свяжитесь с нами для получения подробной информации.

Поиск неисправностей кабеля для WarmWire

Кабель для утепления пола не греет пол

Проверить напряжение на “стороне линии” при управлении от L1 до L2. Соответствует ли оно напряжению кабеля?

Черно-белые провода питания обозначают кабель на 120 В.

Черно-синие провода питания обозначают кабель 240 В.
Проверьте выходное напряжение на «стороне нагрузки» блока управления, пока он показывает, что подает питание на пол.Подходит ли он для правильного напряжения?

Черно-белые провода питания обозначают кабель на 120 В.

Черно-синие провода питания обозначают кабель 240 В.

Если система управления указывает на отключение GFI, она не передает питание на этаж. Выполните сброс GFI, выключив его, а затем снова включив. Если он снова отключает GFI …
Управление может быть неправильно подключено. Проверьте электрическую схему на задней панели блока управления. Кабель может быть поврежден. Проверьте мат (-ы) на замыкание на массу с помощью цифрового омметра, как описано в нашем руководстве по установке.Если ваш счетчик обнаруживает короткое замыкание, позвоните производителю. Если омметр не определяет замыкание на массу …

• Кабель может иметь короткое замыкание с очень высоким сопротивлением, которое не может быть обнаружено стандартным омметром. Попробуйте найти мегаомметр или тестер Hipot и позвоните производителю в службу технической поддержки, чтобы определить, не повреждена ли изоляция контура отопления.
• Проверить работу GFI в системе управления. Отсоедините нагревательный кабель (и) от блока управления и закройте провода управления «Сторона нагрузки» проволочными гайками или аналогичным способом в целях безопасности.Попробуйте снова включить регулятор, если он по-прежнему отключает GFI без подключения к системе обогрева пола, регулятор подключен неправильно или неисправен.

Возможно, для регулятора установлено слишком низкое значение предельной температуры пола. Мигает ли контрольная надпись «предел пола» в нижнем левом углу дисплея?

Заводская настройка предела пола по умолчанию составляет 99 ° F, но может потребоваться установить более низкое значение для ламинатных напольных покрытий и других подобных материалов для напольных покрытий.

Кабель для подогрева пола сохраняет подогрев пола после того, как он прекратил нагрев

Возможно, управление было “шунтировано”.

Проверьте электрическую схему на задней стороне блока управления. Убедитесь, что каждое из проводных соединений правильно и у вас есть четыре гайки для подключения к системе управления (и гайка для пятого соединения для проводов заземления).
У вашего блока управления есть правильные соединения проводов, как показано на схеме на задней панели, но ваш мультиметр показывает полное линейное напряжение на «стороне нагрузки» блока управления, когда вы считаете, что он не должен посылать мощность на пол.

Если это программируемое управление, возможно, произошла ошибка программирования.

• Обратитесь к инструкциям к вашему устройству управления, чтобы убедиться, что все ваши времена цикла запрограммированы правильно и все времена цикла для каждого дня приходятся на период с 12:05 до 23:55 в логической последовательности в течение дня.

Контакторы в системе управления могут быть заблокированы в положении «Вкл.».
Необходимо заменить элемент управления.

Возможно, проблема в самом датчике температуры пола, или он находится в неправильном месте.

Проверьте датчик с помощью цифрового мультиметра, способного тестировать до 20 000 Ом (20 кОм), как описано в нашем руководстве по установке.Находится ли оно в надлежащем диапазоне сопротивления для данной температуры пола? Если это не так, обратитесь к производителю.

Наружная оболочка кабеля для обогрева пола поцарапана или слегка повреждена. Повреждена только внешняя оболочка, кабель по-прежнему проверяется цифровым омметром в пределах допустимого диапазона и показывает бесконечное сопротивление заземляющему проводу. Нужно ли его ремонтировать?

Незначительное повреждение внешней оболочки кабеля не всегда требует ремонтного комплекта нагревательного кабеля. Простая проверка кабеля цифровым омметром не всегда позволяет обнаружить повреждение цепи нагрева или изоляции нагревательных элементов.Если у вас есть доступ к мегомметру или тестеру Hipot, эти инструменты могут дать вам быстрый тест изоляции нагревательного элемента. Пожалуйста, позвоните нам, прежде чем пытаться использовать этот тип оборудования с любым из наших кабелей для обогрева пола. Если у вас нет мегомметра, есть дополнительные тесты, которые можно выполнить без полного набора профессиональных диагностических инструментов. Вы можете использовать термостат в качестве тестового инструмента с кабелем для обогрева пола, выполнив краткий «Тест мощности». ЗАПРЕЩАЕТСЯ ОБХОДИТЬ УПРАВЛЕНИЕ для выполнения «проверки мощности», это может привести к травмам или необратимому повреждению системы обогрева пола.

Обратите внимание: Если часть кабеля для обогрева пола все еще находится на катушке или часть мата все еще свернута, вы не можете выполнить проверку мощности. Это очень быстро приведет к перегреву кабеля для обогрева пола. Кабель для обогрева пола не должен быть полностью погружен в раствор для проведения этого теста, но обязательно удалите листы картона или любого другого материала, который используется для защиты кабелей от движения во время установки. Контроллер, датчик и система обогрева пола подключаются обычным образом, а затем включаются.Убедитесь, что есть потребность в тепле, чтобы система управления передавала питание на кабель для обогрева пола.

Если проверка мощности не приводит к отключению GFCI, но оголенный кабель не кажется нагревается, возможно, цепь нагрева повреждена, и использование сетевого напряжения могло привести к возгоранию цепи нагрева там, где был кабель. порезанный или раздавленный. Потребуется дополнительное тестирование.

• Еще раз проверьте сопротивление нагревательного кабеля. Перед выполнением этого теста отсоедините силовые провода кабеля подогрева пола от термостата.Если ваш омметр сейчас показывает обрыв цепи или значение сопротивления вне диапазона сопротивления этого кабеля, кабель необходимо отремонтировать и, возможно, в том месте, где была повреждена оболочка. У нас есть ремкомплекты нагревательного кабеля, заказ № 81007142. Позвоните производителю для получения дополнительной информации или размещения заказа на ремонтный комплект.
• Если кабель для обогрева пола находится в пределах указанного диапазона сопротивления, возможно, система управления не передает питание на кабель. Убедитесь, что контроллеру требуется тепло, и используйте цифровой мультиметр для проверки напряжения «стороны нагрузки» на термостате, чтобы увидеть, посылает ли он мощность на пол.Убедитесь, что показания напряжения соответствуют требованиям к питанию этой системы обогрева пола.
• Если доступен амперметр переменного тока, это быстрый и эффективный метод определения того, действительно ли ток идет на обогрев пола. Если ваш амперметр показывает, что кабель не потребляет ток надлежащего уровня для данной конкретной системы обогрева пола, потребуется дополнительное диагностическое тестирование, чтобы определить, связана ли проблема с контуром отопления в полу, неправильным напряжением, подаваемым в систему, или возможно что-то связанное с управлением термостатом.Если амперметр показывает правильное потребление тока для этого кабеля (-ов), он выделяет тепло. В слое раствора или толстой плитке может быть что-то вроде влаги, что может затруднить обнаружение тепла, выделяемого кабелем.

Если при испытании мощности кажется, что кабель нагревается, а GFCI в системе управления не срабатывает, то можно дополнительно проверить целостность изоляции на нагревательных элементах, применив водопроводную воду к кабелю в местах, где имеется внешняя оболочка. был поврежден, и тщательно замочите его.ПОЖАЛУЙСТА, ОБРАТИТЕ ВНИМАНИЕ: очень важно принять меры, чтобы избежать поражения электрическим током, ПРЕЖДЕ чем поливать кабель водой. Мы настоятельно рекомендуем выключить управление, а затем выключить автоматический выключатель перед выполнением этого теста. После нанесения воды на поврежденную оболочку кабеля сначала снова включите прерыватель, затем включите регулятор и включите его, чтобы убедиться, что система находится под напряжением. НИКОГДА не прикасайтесь к влажному кабелю, когда он находится под напряжением, это может привести к серьезным травмам!

• Если система управления продолжает работать без отключения GFCI, кабелю потребуется некоторое время для высыхания, затем на поврежденную оболочку можно нанести тонкий слой соответствующего герметика для дополнительной защиты.Вы можете использовать тонкий слой 100% силиконового герметика или 2 или 3 слоя термостойкой «жидкой электрической ленты», чтобы повторно запечатать куртку. Дайте ему полностью застыть, прежде чем продолжить установку.
• Если GFCI в системе управления срабатывает после того, как вода была нанесена на поврежденную рубашку, изоляция на нагревательном элементе (-ах) была повреждена, и ее необходимо отремонтировать с помощью комплекта для ремонта нагревательного кабеля, заказ № 81007142. Вы можете узнать у своего дистрибьютора, есть ли у них в наличии наши комплекты для сварки, или позвонить нам и разместить заказ.

Отопление деревянных полов 101: все, что вам нужно знать

27 мая 2020

Заинтересованы в обогреве деревянных полов? Мы не можем вас винить. Если вы когда-либо жили в районе с холодными зимами, вы знаете, что полы с подогревом могут стать отличным обновлением . Лучистое отопление для пола – это экономичный метод сохранения тепла и комфорта в доме, который подходит для многих типов деревянных полов.

Деревянный пол? Да, вы не ослышались! Лучистое отопление для пола подходит не только для плитки или ковра – это также отличный выбор для домов с ламинатом и паркетными полами.Чтобы иметь пол с подогревом, вам не нужно выбирать между ламинатом и твердой древесиной, ковром или твердой древесиной или , чем-либо, или твердой древесиной!

Все, что вам нужно, чтобы приступить к работе над проектом, – это основы, поэтому читайте дальше, чтобы узнать все, что вам нужно знать о обогреве деревянных полов.

Можно ли обогреть паркетные полы? Какие?

Можно ли обогревать паркетные полы? Абсолютно. Но: не все деревянные полы можно обрабатывать или нагревать одинаково.

Даже если у вас есть лучшие паркетные полы, которые можно купить за деньги, нет никакой гарантии, что они будут лучшими паркетными полами для лучистого тепла.Даже самые прочные деревянные полы не всегда подходят для полов с подогревом! Итак, какие типы деревянных полов подходят для ?

Лучшие виды деревянных полов для лучистого тепла

Прежде всего, нам необходимо обсудить вопрос о твердой и искусственной древесине лиственных пород. Если вы не знакомы, твердая древесина твердых пород (неудивительно) цельная во всем. Инженерная древесина твердых пород, с другой стороны, состоит из сердцевины из ДВП или фанеры с облицовкой из массива дерева сверху.

В то время как самые лучшие деревянные полы предназначены для расширения и сжатия при изменении влажности, их гибкость может быть недостатком, если они устанавливаются над системой лучистого тепла. Слишком высокая температура может привести к необратимому вздутию, а это испортит любой деревянный пол, который у вас есть. Нет буэно.

Можно ли установить теплый пол под деревянным полом? Конечно! Но нужно быть немного осторожнее. И что бы вы ни делали, убедитесь, что вы не нагреваете паркетную доску толщиной более 18 мм.

Какие породы дерева лучше всего подходят для деревянных полов с подогревом?

Согласно официальному журналу Национальной ассоциации деревянных полов, вы всегда должны выбирать породу древесины с высокой стабильностью размеров. Сюда входят такие породы дерева, как кипарис, мескит, тик, красное дерево Santos и даже черная вишня.

С другой стороны, следует избегать видов с низкой стабильностью размеров, включая бук, клен, белый дуб и гикори. В этот список входят одни из самых распространенных видов деревянных полов, что раздражает.Но помните: высокая стоимость деревянного пола не означает идеального обогрева, поэтому вы можете сэкономить деньги в долгосрочной перспективе, выбрав менее дорогой (но более качественный вариант обогрева)!

Устройство деревянных полов с системой теплого пола

Обогрев деревянного пола – это не только выбор правильного типа деревянного пола, но и правильный выбор метода укладки.

Если вы устанавливаете систему лучистого теплого пола и кладете на нее деревянный пол, у вас есть два варианта: традиционная установка из твердой древесины или установка плавающего пола.Позже вы узнаете, как укладывать паркетные полы более подробно, но основы разбиваются примерно так:

Традиционная установка означает прикрепление новой поверхности к основному полу с помощью гвоздей, клея или скоб (и если вы только что задались вопросом «что такое черновой пол?», Посмотрите его, прежде чем продолжить).

Плавающая установка , с другой стороны, означает укладку пола с использованием системы блокирующихся планок, которые защелкиваются вместе. Этот пол с защелкивающимся покрытием позволяет полу «парить» над черным полом, будучи прикрепленным только к самому себе.

Как вы могли догадаться, плавающие полы лучше излучают тепло, поскольку у них больше места для расширения и сжатия. По иронии судьбы, у плавающих полов есть один недостаток: они гораздо чаще встречаются из твердых пород дерева, чем из твердых пород дерева. А если вы нагреваете деревянные полы, лучше подойдет твердый. Такова жизнь.

Можно ли обогревать ламинатные полы?

Что такое ламинат? Это одна из самых распространенных альтернатив полов из твердых пород дерева.И хотя его иногда называют искусственным деревянным полом, это совсем не так. Фактически, за последние несколько десятилетий он сам по себе стал одним из самых популярных видов напольных покрытий. Но поскольку ламинат часто выглядит как древесина твердых пород (отсюда и понятие «искусственное дерево»), мы подумали, что включим его и в это руководство.

Итак, можно ли утеплить ламинат? Абсолютно! Нагревание ламината в основном такое же, как и отопление деревянного пола. Но помните: как и у конструкционной древесины лиственных пород, ламинат имеет композитную основу, поэтому он также не , а , который идеально подходит для полов с подогревом.

Кроме того, нужно помнить, что все товары разные. Некоторые изделия из ламината могут нагреваться , а некоторые – нет. Так что, если вы взвешиваете плюсы и минусы плитки и ламината или пытаетесь выбрать между ковром и ламинатом … что ж, вы можете пойти по пути без ламината. Опять же, все дело в конкретном продукте.

Но не волнуйтесь – даже если в конечном итоге вы не перестанете использовать ламинат, такие продукты, как сборная плитка для пола и ковровая плитка с отшелушиванием и приклеиванием, упростили, как никогда, получение недорогого, прочного пола, который идеально укладывается. теплые полы.

Какие еще типы полов можно обогревать?

Как мы уже упоминали ранее, можно обогревать множество различных типов деревянных полов, но это только верхушка айсберга.

Сравниваете бамбуковый пол с ламинатом? Больше не сравнивайте – оба материала можно нагревать снизу. Ознакомьтесь с нашим руководством по лучшим бамбуковым напольным покрытиям или с этим списком плюсов и минусов искусственных бамбуковых полов, чтобы узнать, почему бамбук такой классный.

Изучите плюсы и минусы пробкового пола? Пробку также можно нагреть с помощью лучистого тепла, если температура не поднимается слишком высоко (даже у лучших вариантов пробкового покрытия есть ограничения).

Это подводит нас к следующему моменту: вы можете безопасно обогреть лотов этажей, если выберете правильный продукт. Полы из пробки вы покупаете специально, чтобы выдерживать тепло? Идеальный. Дешевый пробковый пол с предварительной отделкой, который продает Lowes? Не так много.

Преимущества отопления деревянных полов

Теперь, когда мы рассмотрели практические вопросы, давайте поговорим о преимуществах обогрева деревянных полов!

Сэкономьте

В каждом руководстве по покупке паркетных полов вы найдете одно: способы сэкономить.И это потому, что хорошие вещи… ну, это не всегда дешево. Система лучистого отопления может быть творческим способом окупить ваши вложения, особенно если вы покупаете высококачественный материал от любого из лучших производителей паркетных полов.

Послушайте, если вам когда-нибудь приходилось спать на верхней койке в летнем лагере, вы слишком хорошо знаете, что жар поднимается. Обогрев деревянных полов окутает дом уютным теплом. Лучистое отопление пользуется отличной репутацией как удобный и энергоэффективный метод обогрева.Фактически, вы можете сэкономить от 25 до 50% на счетах за отопление, обогрев деревянные полы!

Теплый пол – хороший выбор для аллергиков

Печи с принудительной подачей горячего воздуха, дровяные печи и печи на гранулах часто создают много пыли, а печи с принудительной подачей горячего воздуха могут повсюду извергать шерсть домашних животных, волосы и другие твердые частицы. С другой стороны, лучистые полы с подогревом делают именно это – они излучают. Отсутствие движущегося воздуха означает, что пыль не разносится!

Обогрев деревянных полов можно даже при наличии

существующих этажей

Ну, может быть.Если у вас есть доступ к нижней стороне вашего чернового пола – возможно, из вашего подвала – вы можете установить теплый пол между балками вашего чернового пола.

Просто помните: системы теплых полов могут быть сложными в установке, и они могут не подойти для начинающих. Это не так просто, как достать трубу из PEX и вставить ее в печь, поэтому обязательно обратитесь за профессиональной помощью.

Деревянные полы с подогревом относительно уникальны

Послушайте нас по этому поводу.Когда вы говорите «полы с подогревом», люди ожидают, что вы будете говорить о ковре или различных типах плитки. Мало кто ожидает с подогревом дров этажей! Использование лучистого тепла под древесиной твердых пород – это забавный, интересный и уникальный способ добавить немного привлекательности вашему дому. Тем более, что существует так много видов деревянных полов на выбор!

Нагреть паркет – это просто – спросите профессионалов

Если есть что-то, что, как мы надеемся, вы переняли из этой статьи, так это то, что деревянный пол нагреть легко, если вы выберете правильные материалы и правильный метод укладки.Вам не нужно бесконечно раздумывать между плиточным полом или деревянным полом, чтобы утром поджарить ноги!

Итак: теперь, когда вы знаете все о нагревании деревянных полов, пришло время поговорить с кем-то, кто действительно может сделать это – продавцом напольных покрытий. Воспользуйтесь этим магазинов напольных покрытий рядом со мной поиск, чтобы найти его в вашем районе! А для получения дополнительной информации обо всем, что касается напольных покрытий, посетите:

Как работает лучистый пол с подогревом

При выборе системы лучистого теплого пола (RFH) вы выбираете либо электрическую, либо водяную.Количество энергии, необходимое для обогрева всего дома с помощью электрической системы RFH, не является рентабельным, поэтому, если вы отапливаете весь дом, то вам подойдет Hydronic . Вы строите новый дом или ремонтируете старый дом? Если это новое строительство, вероятно, лучшим выбором будет гидронная система. Вы можете установить гидронные системы в существующем доме, но вам придется разорвать пол, что дорого и требует много работы.

Допустим, вы выбрали гидравлическую систему RFH.Первое, что вам следует знать, это то, что это будет стоить вам больше, чем стандартная печь. Система приточной вентиляции для дома площадью 2000 квадратных футов (610 квадратных метров) будет стоить от 3800 до 4500 долларов. Установка водяного водяного теплого пола с бойлером будет стоить от 7000 до 13000 долларов. Однако система RFH более эффективна, на 40 процентов, и служит дольше. Стандартные печи служат от 10 до 25 лет, а система RFH – до 40 лет.

Гидронная система предлагает еще одно преимущество – вы можете использовать различные источники для нагрева воды:

• Жидкотопливный котел
• Газовый котел
• Керосиновый, газовый или солнечный водонагреватель

Решение Какой источник тепла использовать, зависит от того, насколько велик ваш дом и насколько холодно в том месте, где вы живете.Например, если у вас большой дом с высокими потолками и вы живете в Канаде, вам, скорее всего, понадобится котельная. С другой стороны, если вы строите дом меньшего размера во Флориде, вы можете обойтись обычным водонагревателем.

Итак, вы решили, что вам нужна газовая котельная в вашем недавно построенном доме. Перед укладкой напольного покрытия ваш специалист или генеральный подрядчик RFH должен установить вашу систему. Есть два типа установки – мокрый или сухой .При влажной укладке уложите либо бетонную плиту под черным полом, либо тонкий лист бетона между черным полом и поверхностью. При сухой установке трубы размещаются непосредственно под черным полом во время строительства, без бетона сверху. Поверхность пола – древесина твердых пород, плитка или ковровое покрытие – идет поверх чернового пола и забирает тепло непосредственно из труб.

Бетон действует как тепловая масса , сохраняя тепло, так что у вас есть большой горячий блок под полом.Бетон обязан своей способностью сохранять тепло благодаря своей плотности и низкой проводимости. Дерево обладает очень высокой проводимостью – подумайте о том, как быстро деревянные настилы или скамейки остывают, когда садится солнце. Из-за этой тепловой массы системам с влажной установкой требуется больше времени для нагрева и работы. Те, у которых установлена ​​сухая установка, дешевле, но работают при более высоких температурах, потому что нет тепловой массы для хранения тепла. Им также требуется отражающая изоляция под трубками, чтобы направлять тепло вверх.

Ваш котел или водонагреватель подключен к коллектору – системе отдельных труб, по которым вода из одного источника направляется в разные зоны. Таким образом, вы можете обогревать каждую зону вашего дома отдельно с помощью одного программируемого термостата. Из коллектора горячая вода подается через патрубок PEX с помощью рециркуляционного водяного насоса. PEX – это герметичные, нетоксичные, гибкие полиэтиленовые трубки, способные выдерживать высокие температуры.
