Выключатель со светодиодом, с подсветкой: устройство, подключение

Все люди сталкивались с такой проблемой – возвращаясь поздно вечером или ночью домой, невозможно сразу найти выключатель. Чаще всего мы начинаем ходить по темной комнате и искать выключатель на ощупь. Зачастую таким образом сбивая вещи со столов и спотыкаясь в темноте. Времени на это тратится очень много, что не может не раздражать после тяжелого трудового дня.
Решить такую проблему вам поможет простое, но в тоже время гениальное изобретение – выключатель с индикатором.
Своей конструкцией и внешним видом такой выключатель ничем не отличается от обычного. Исключение составляет лишь то, что имеется лампочка, которая горит в выключенном состоянии. Она сразу бросается в глаза и избавляет вас от поисков.
Такой переключатель можно установить и для розетки – с ним вы всегда сможете ночью включить ночник, не ища маленькую кнопку на проводе. Или прекратить зарядку планшета, телефона, не вставая с кровати.


Подсветка не тратит много электроэнергии и не работает, когда свет включен. Так что волноваться насчет увеличения счетов за электричество вам не стоит.
В конструкции выключателя чаще всего используются светодиоды. Их применение обусловлено несколькими факторами:

  • Низкое энергопотребление;
  • Отсутствие нагревательных элементов;
  • Долговечность – среднее время работы индикатора – более 10 лет;
  • Компактные размеры.

Установка выключателя

Выключатели с подсветкой имеют много разновидностей, которые применяются в зависимости от требуемых условий:

  • Одноклавишный;
  • Двухклавишный;
  • С одним индикатором;
  • С несколькими светодиодами.

Подключение, в зависимости от типа, не сильно разнится. Но следует уточнить, что волнует многих потенциальных покупателей – почему если свет выключен, лампочка на переключателе горит?

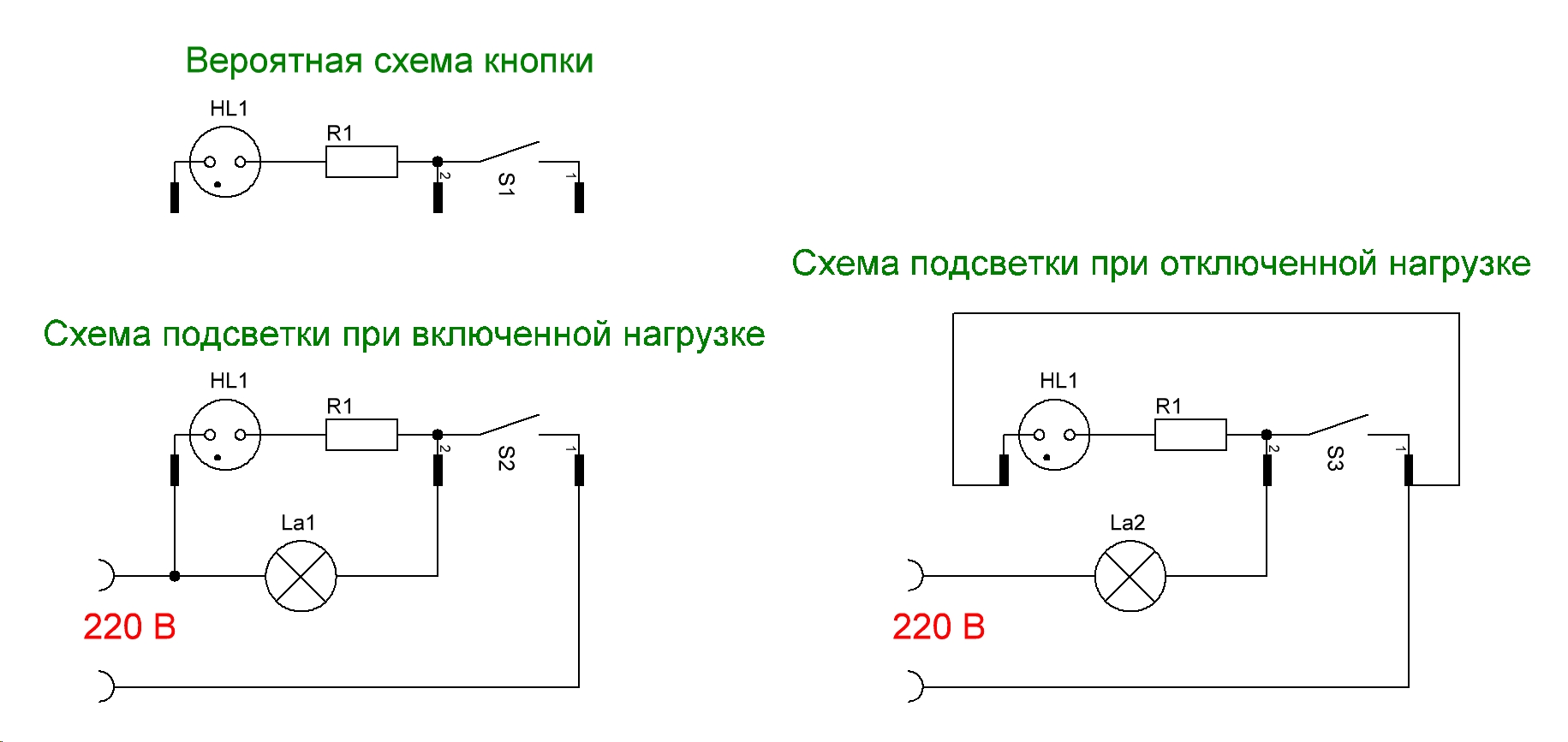

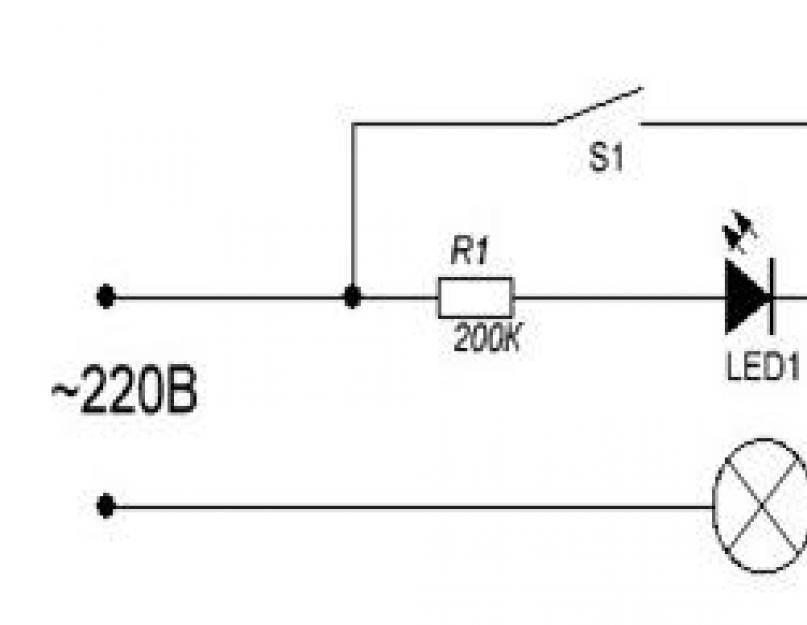

Все на самом деле просто – чтобы загорелся светодиод, силы тока и напряжения нужно немного.

А такого количества для работы, как лампы накаливания, так и энергосберегающей, просто не хватает.
Для того, чтобы ограничить параметры тока, используется резистор, который устанавливают в схеме до индикатора. Но как же замыкается при этом схема? А замыкание схемы происходит через все ту же лампу накаливания. Тока, который проходит через резистор, просто не хватает на то, чтобы разогреть лампу.

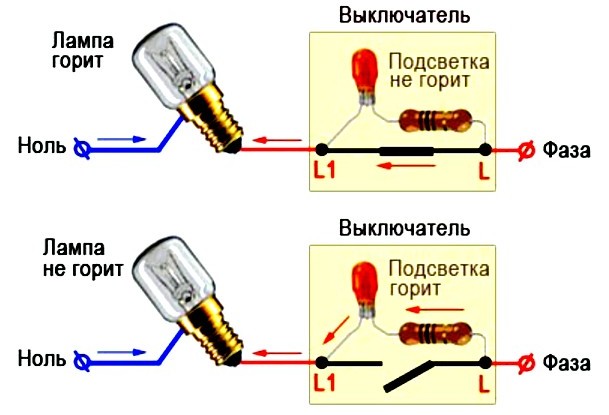

Таким образом, система работает по следующему принципу:

  1. Когда свет включен, ток идет по пути наименьшего сопротивления, минуя резистор и светодиод;
  2. При переключении, току не остается другого пути, кроме как через сопротивление и индикатор;
  3. Дальше ток идет через нить накаливания и возвращается в ноль.

Удобная особенность – при перегорании лампочки вы сразу заметите это, так как цепь будет разомкнута и индикатор не будет гореть.

В любом случае, при работе с электрическими приборами не будет лишним повторить школьный курс физики, а в особенности – закон Ома.
А теперь, давайте разберемся, как подключить выключатель с подсветкой.

Подготовка к установке

Для того, чтобы монтировать какой-то элемент, необходимо сначала сделать определенные приготовления.
Начинаются они с внимательного изучения схемы прокладки сети внутри квартиры. Если такой схемы у вас нет, ее необходимо составить. Поверьте, она пригодится и в будущем. Для этого вызовите мастера или самостоятельно возьмите инструмент и прозвоните проводку. Это также поможет найти разрывы и короткие замыкания.
После изучения плана берется перфоратор и делается углубление, для установки стакана. Будьте осторожны! Перед началом работ всегда отключайте электричество в доме. Сделать это можно через электрощит в подъезде, или вытащив пробки в самой квартире.

Установка одноклавишного переключателя

Когда все предварительные работы будут выполнены, можно приступать к монтажу. Порядок процедуры следующий:

  1. Для начала выведите провода, которые необходимо подключить;
  2. Внимательно осмотрите элементы выключателя, они не должны быть повреждены или залиты чем-то;
  3. После этого присоедините провода к контактам, следите за полярностью;
  4. Следующий шаг – прикрутите с помощью дюбелей основу выключателя к стене;
  5. Установите верхнюю часть (та, которая с кнопками) на основу, чаще всего она просто защелкивается. Но бывает и крепление на болты, с нижнего торца;
  6. Последним шагом будет включение электричества и проверка работоспособности.

Учтите, что работать следует исключительно с диэлектрическим инструментом.

Установка двухклавишного переключателя

Выключатели со светодиодами, которые имеют две клавиши, используются там, где необходимо включить определённое количество лампочек. Чаще всего подобные схемы можно встретить в гостиных или в санузлах.
Монтаж такого типа практически ничем не отличается от примера выше:

  1. Повторите пункты 1 и 2 из предыдущего списка;
  2. Возьмите монтажную ленту и сделайте небольшие бирки на проводах. Это нужно для того, чтобы не запутаться, где какой провод и к чему он идет. В противном случае по ошибке вы можете подключить вместе фазы или нули;
  3. Присоедините все контакты, обычно для этого требуется только закрутить прижимные винты;
  4. Установите все на свои места;
  5. Если кнопки используют разные фазы, то проверяйте их по очереди, так легче понять, что вы где-то могли ошибиться.


Двухклавишные переключатели сильно облегчают быт. Не нужно городить множество кнопок на одно место в стене, достаточно одного-двух таких приспособлений. Сейчас в обиходе можно встретить трех и более клавишные выключатели. Они еще больше экономят пространство и их очень удобно использовать, если у вас стоит подсветка на натяжном потолке. Чаще всего отдельная кнопка имеет свой светодиод. Подсветка также может быть двойной – один ее цвет при включении освещения, другой – при выключении. Для своего дома выбирайте то, что будет наиболее удобным, ведь зачастую люди видя что-то новое для них, пытаются применить его. Даже если оно совершенно не обязательно.

Подсветка выключателя своими руками | И+Р

Тема избитая. Обычный выключатель. С “лампочкой” стоит в разы больше, чем обычный, тем не менее, светится порой слишком ярко, мигают лампочки освещения…

Сделайте сами! Попробуйте и у вас все получится!)) Проверено!

В следующем видео показано, как два года назад, осенью 2017-го, при переезде на новую квартиру подсветил все свои обычные, типа убогие, российские выключатели обычными синими светодиодами. Работает хорошо. Получилось практично и гламурно! Интереснее смотрится, по крайней мере, чем покупные с подсветкой. Это первое. Второе – можете самостоятельно регулировать ток через диод, убирая таким образом возможное помаргивание выключенной светодиодной лампочки которую коммутирует выключатель. Для этого необходимо просто увеличить номинал сопротивления в схеме на ~100 кОм, если продолжает мигать – еще на сто, и так далее. Чем больше сопротивление, тем меньше ток, при, например, 680 кОм не мигают самые “мигучие” лампочки, а диод при этом продолжает довольно ярко светиться! Синие светодиоды, в отличие от красных отличаются меньшим током потребления при той же яркости, светимость их при увеличении баластного сопротивления не уменьшается так сильно, как это бывает с красными.

Вся информация и описание изготовления в видео.

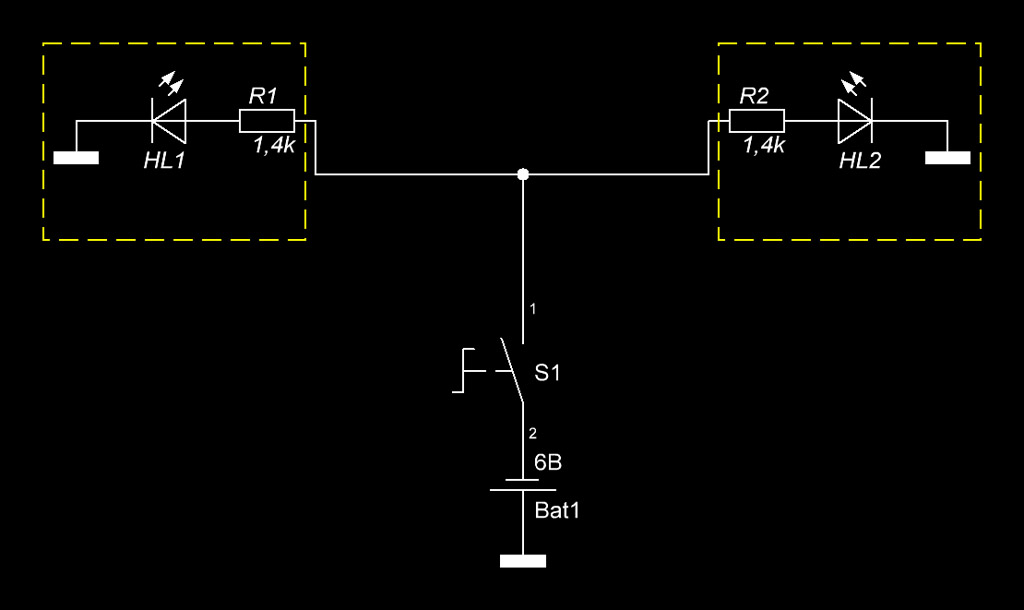

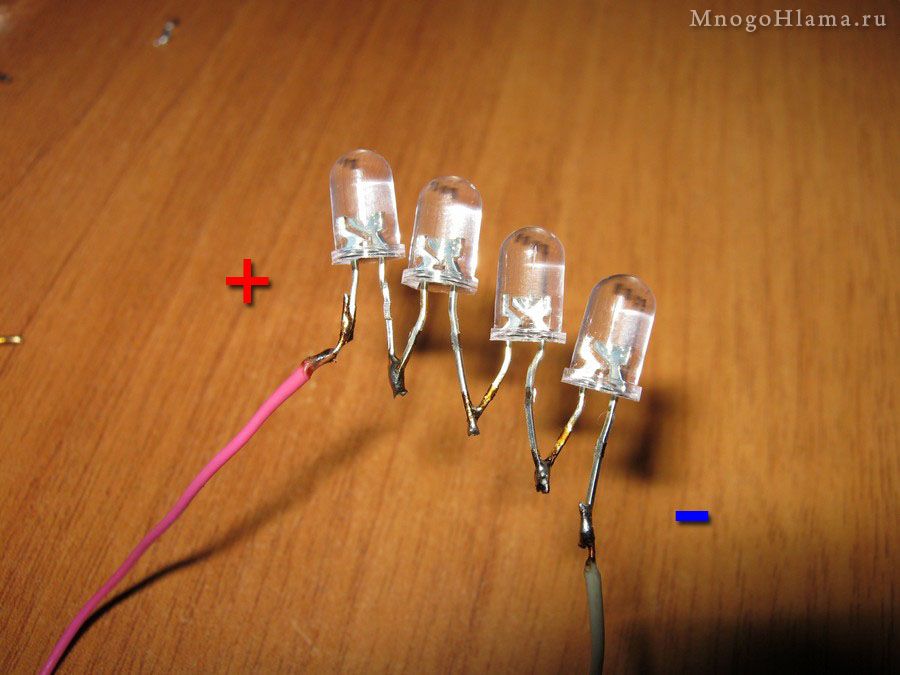

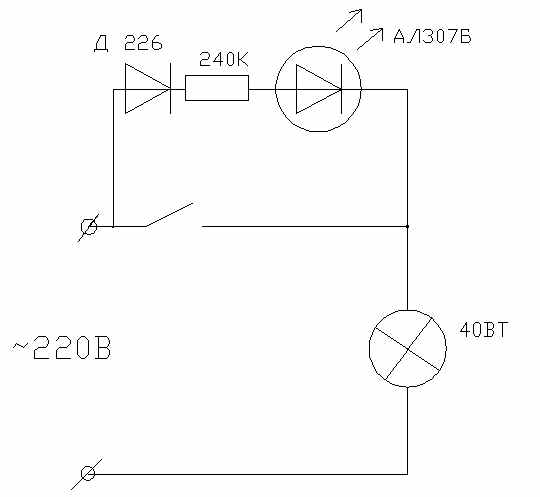

В схеме главное не попутать аноды и катоды на диодах, иначе при включении они сгорят. Оба. Не в прямом смысле, а выйдут из строя. Если нет тестера, или не умеете им толком пользоваться, вот шпаргалка; у светодиодов традиционно вывод анода длиннее, чем вывод катода. У диодов КД521, КД522 полоской обозначен катод. На схеме к аноду светодиода идет катод обычного диода, т.е. полоской припаиваем к длинному выводу.

Маркировка диодов

Маркировка диодов

Общий вид конструкции. Платка со светодиодом приклеивается суперклеем к пластмассовому основанию выключателя.

Общий вид конструкции. Платка со светодиодом приклеивается суперклеем к пластмассовому основанию выключателя.

Удачи! Ставьте плюсы!

Выключатели с подсветкой и светодиодные лампы | Электирика

» Электирика

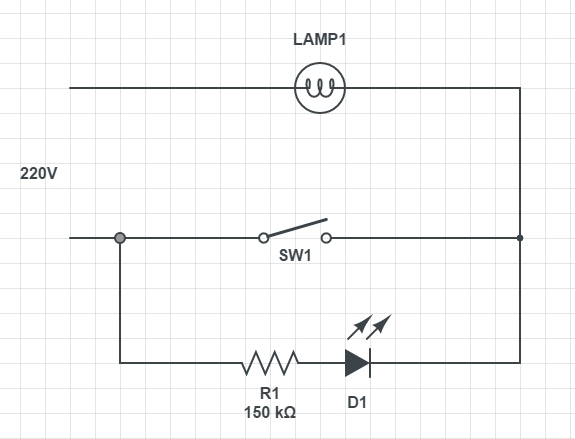

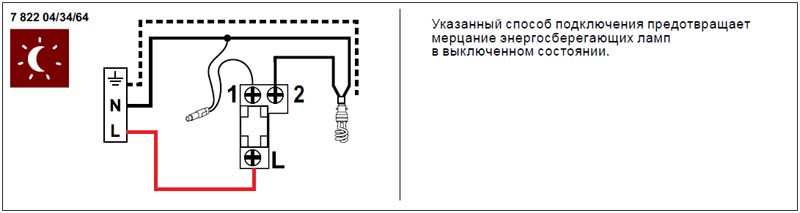

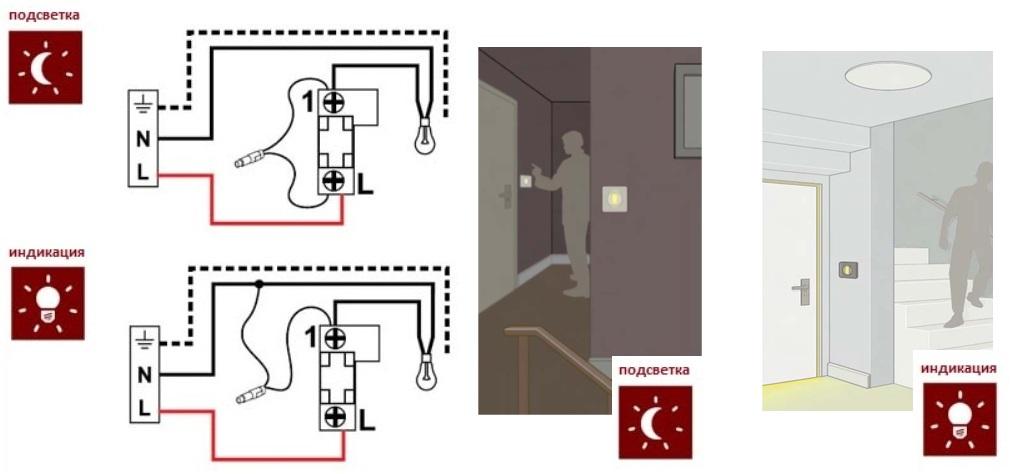

Схема подключения выключателя с подсветкой

Loading.

На полках магазина можно увидеть выключатели с подсветкой. Но не каждый захочет производить замену обычного установленного выключателя. А искать его в темноте тоже не хочется.

Выключатели, имеющие подсветку, подключаются тем же образом, что обычные. Любой человек, желающий прекратить ночные поиски выключателя, сможет доработать его даже не зная элементарных вещей по электрике. Прочтите статью и вы поймете, что все просто. Выключатель можно дополнить светодиодом по самым простым схемам. Отличие схем не только в комплектации, но и характеристике. К примеру, схема выключателя на светодиоде может не заработать по той причине, что установлена светодиодная лампа в светильники. Энергосберегающие лампы могут мерцать, тускло светиться при темном свете. Давайте рассмотрим недостатки и достоинства каждой схемы.

Инструкция: как подключить выключатель с подсветкой, сделанной своими руками

В любом доме, оборудованном электроосвещением, имеются выключатели. Чтобы в темное время суток можно было легко включить свет, выключатель часто оборудуют подсветкой, которая выполнена таким образом, что светится в то время, когда освещение в помещении выключено.

Перед тем, как подсоединить выключатель с подсветкой, необходимо уточнить вид светильника. Это связано с тем, что подсветка хорошо работает только с лампами накаливания и галогенными лампами. Для светильников, имеющих пускорегулирующие устройства, использование выключателей с подсветкой не рекомендуется.

Устройство выключателя с подсветкой

Выключатель с подсветкой отличается от обычного только тем, что внутри его находится индикатор подсвечивания. Этот индикатор может представлять собой неоновую лампу или светодиод с ограничивающим резистором. Схема выключателя с подсветкой довольно проста.

Светодиодная подсветка выключателя

Светодиодная подсветка выключателя.

Светодиодная подсветка выключателя

Как сделать самому светодиодную подсветку выключателя. как сделать неоновую подсветку выключателя. какие детали лучше использовать мы рассмотрим в этой статье, а также разновидности электросхем подсветки выключателя, их достоинства и недостатки.

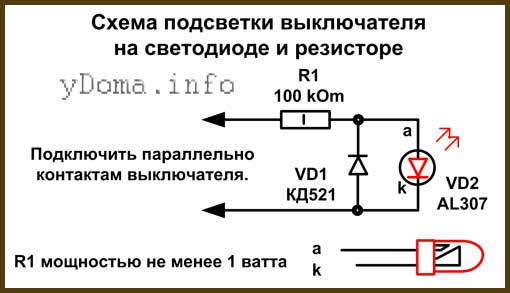

Итак, из обычного штатного выключателя делаем выключатель с подсветкой, для этого собираем простенькую схему и устанавливаем её в ваш выключатель. При этом необязательно высверливать отверстие под светодиод, его свечение будет видно и так, сквозь клавишу выключателя, особенно в темноте.

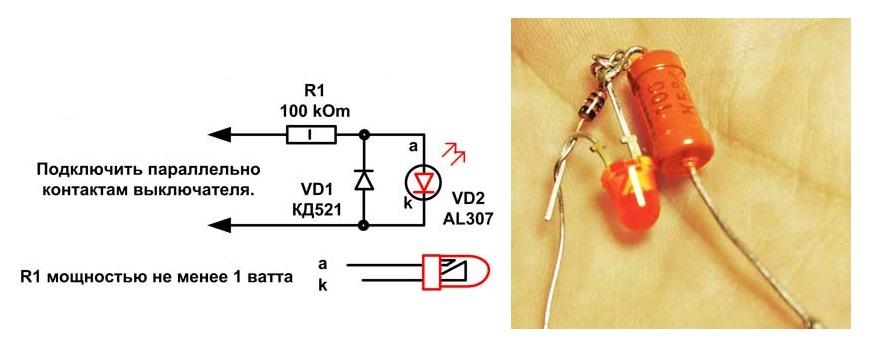

На схеме обозначены :

L1 лампа накаливания,

S1 выключатель,

R1 резистор МЛТ-0,25 130 кОм, или любой другой на мощность рассеивания не менее 0,25 Вт и близкого номинала,

D1 светодиод АЛ307БМ, или любой другой малогабаритный, яркость свечения будет зависеть от номинала R1,

D2 диод КД522Б, или любой другой малогабаритный, с допустимым обратным напряжением не ниже 30В.

Принцип работы схемы.

При разомкнутых контактах выключателя ток протекает через ограничительный резистор R1, светодиод D1 и спираль лампы накаливания L1, ток очень мал,  поэтому спираль лампы не накаляется, а сопротивление холодной нити накала практически равно нулю. Горит только светодиод, диод D2 служит для защиты светодиода D1 от пробоя обратной полуволной напряжения, так как у светодиода допустимое обратное напряжение составляет единицы вольт. Работать схема без диода D2 тоже будет, но недолго.

В случае включения света, контакты S1 замыкаются и вся схема просто закорачивается контактами выключателя и светодиод не горит.

Такая схема предназначена для работы с любыми лампами накаливания, при применении некоторых (обычно дешёвых) энергосберегающих ламп может наблюдаться периодическое неяркое вспыхивание ламп или слабое свечение. Также вспыхивание может наблюдаться, если на выключатель подан ноль, а не фаза .

Схема потребляет 1-2 Вт/час. В целях небольшой экономии электроэнергии можно применить вместо гасящего резистора конденсатор. схема в этом случае будет потреблять 0,5-1 Вт/час, но тут возникнет неудобство: дополнительная деталь конденсатор, который может не поместиться в выключатель.

Схема подсветки выключателя с конденсатором.

Отличие в схеме в конденсаторе C1 и в номинале резистора R1, который теперь служит для ограничения зарядного тока конденсатора.

Неоновая подсветка выключателя

Также можно использовать вместо светодиода миниатюрную неоновую лампочку, она потребляет совсем мало электроэнергии, но горит достаточно ярко.

В схеме обозначены:

L1 лампа,

S1 выключатель,

R1 резистор МЛТ-0,25 180 кОм,

L2 неоновая лампа МН3.

Эта схема наиболее предпочтительна, так как её можно использовать с любыми видами ламп, в том числе и с энергосберегающими. Неоновую лампочку можно взять из обычного стартёра для дневных ламп на 220В, в стартёре параллельно лампочке стоит конденсатор, его нужно отпаять, он нам не нужен. В этом случае резистор R1 лучше взять на 500 кОм.

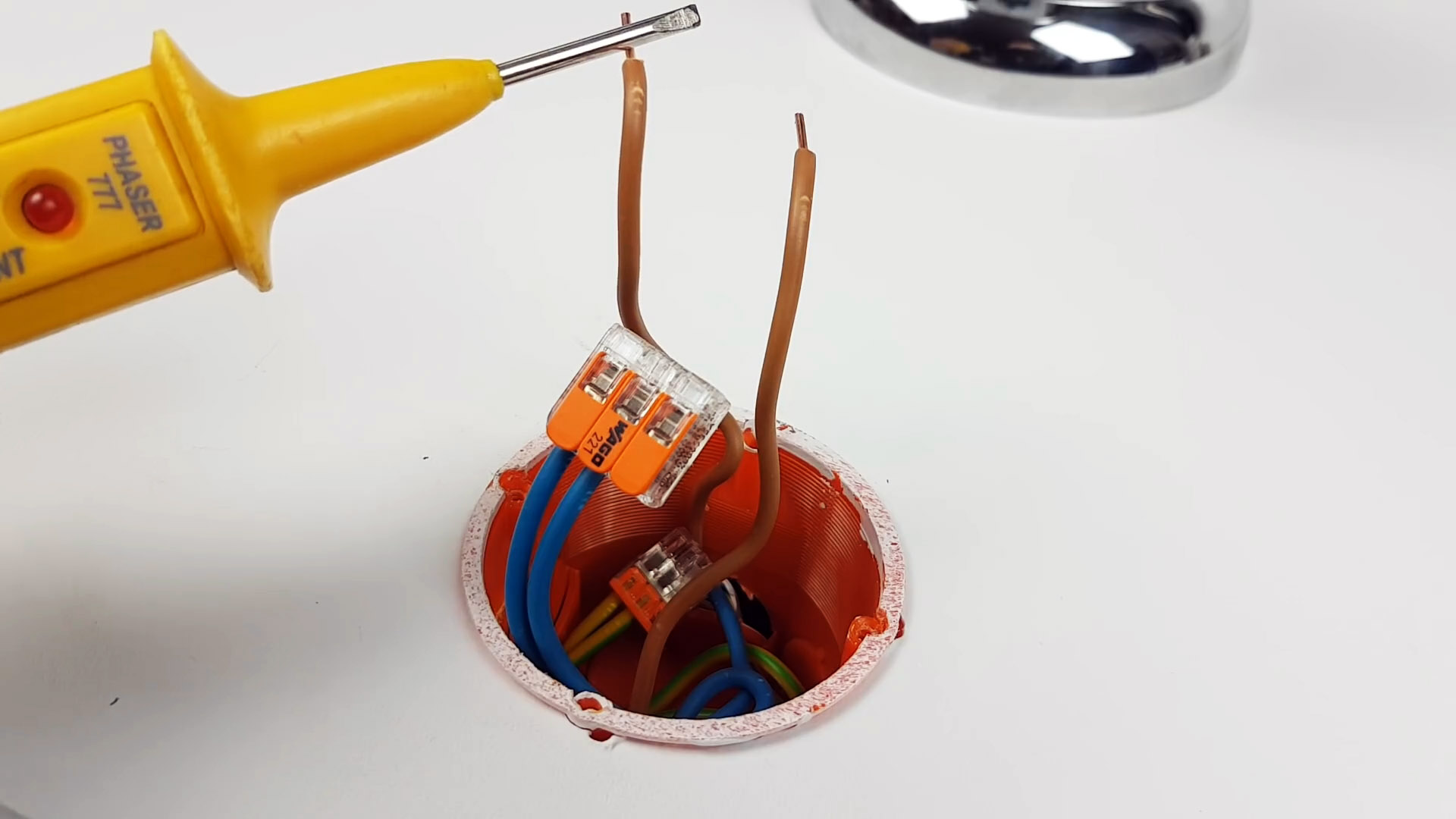

ВНИМАНИЕ! При монтаже схемы в выключатель, его необходимо

обесточить. Обязательно проверьте отсутствие напряжения с помощью индикаторной отвёртки. как это написано здесь. Не забывайте о своей безопасности.

Источники: http://www.proterem.ru/elektrika/shema-podkljuchenija-vykljuchatelja-s-podsvetkoj.html, http://elektrik24.net/provodka/vyklyuchateli/s-podsvetkoj/kak-podklyuchit-7.html, http://elektricvdome.ru/svetodiodnaya-podsvetka-vyklyuchatelya/


Комментариев пока нет!

Как подключить выключатель с подсветкой?

Ремонт квартиры

В квартирах, в которых уже установлено освещение, непременно есть выключатели. Для того чтобы ночью не заниматься его поиском на стене, а просто зажечь свет, выключатель обычно дополняют подсветкой, принцип работы которой заключается в том, чтобы светится в тот момент, когда освещения в комнате нет.

В данном материале мы опишем Вам, как подключить выключатель с подсветкой. Хочется подчеркнуть, что здесь нет ничего трудного, поскольку выключатель с подсветкой устанавливается тем же способом, что и стандартный выключатель. Единственная разница от стандартного устройства заключена в том, что тут установлено вспомогательное удобство – это источник подсветки.

Важно учитывать, что в данной ситуации нет принципиальной разницы, какого бренда выключатель Вы будете монтировать, будь то «UNICA», «LEGRAND», «GUSI», или какой-то иной.

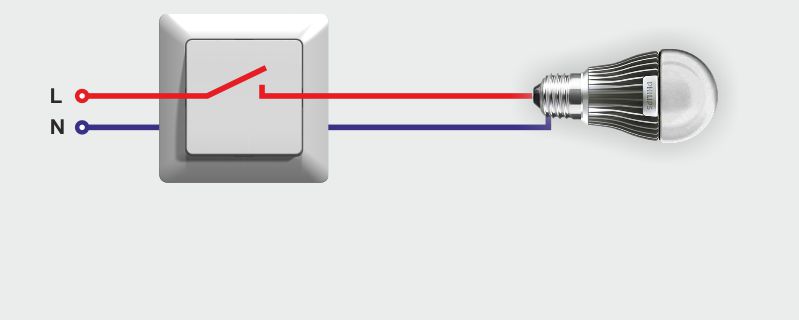

Схема работы у всех выключателей едина: клавишей замкнули цепь – свет загорелся, клавишей разомкнули цепь – свет потух. Естественно различаться они будут своим внешним видом и только.



Содержание

  1. Из чего состоит выключатель с подсветкой
  2. Как установить выключатель
  3. Особенности подключения выключателя с подсветкой на видео



Важный нюанс: до начала подключения выключателя с подсветкой, нужно определить тип светильника. Это важно потому, что подсветка качественно функционирует лишь с галогенными или лампами накаливания. Для осветительных приборов, обладающих пускорегулирующими приборами, применение выключателей с подсветкой не советуют.



Из чего состоит выключатель с подсветкой

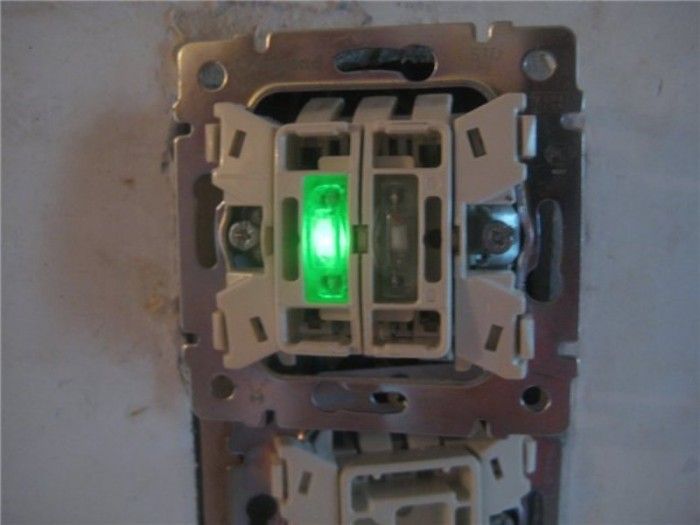

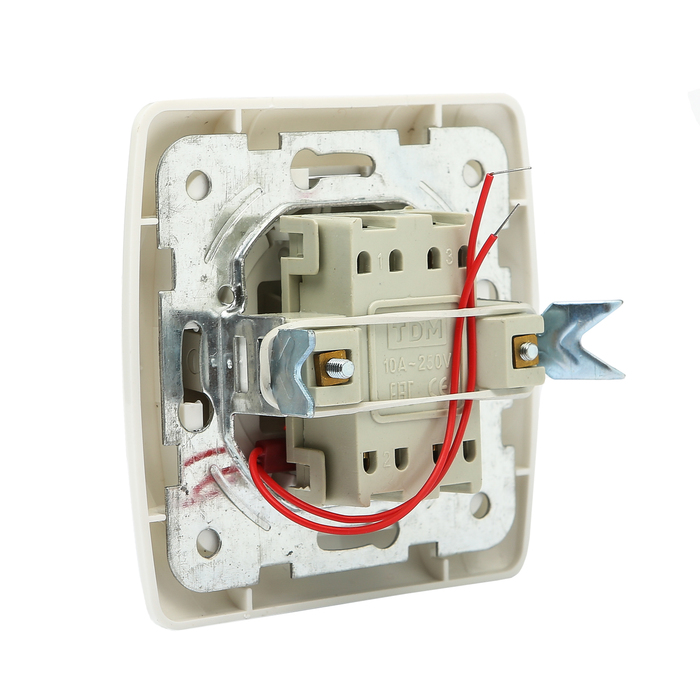

Если убрать клавиши выключателя, то Вы заметите внизу индикатор подсвечивания – это может быть маленький светодиод или неоновая лампочка.

Чтобы разобраться, как он функционирует, проанализируем подробнее устройство выключателя с подсветкой.
Тут все довольно очевидно.

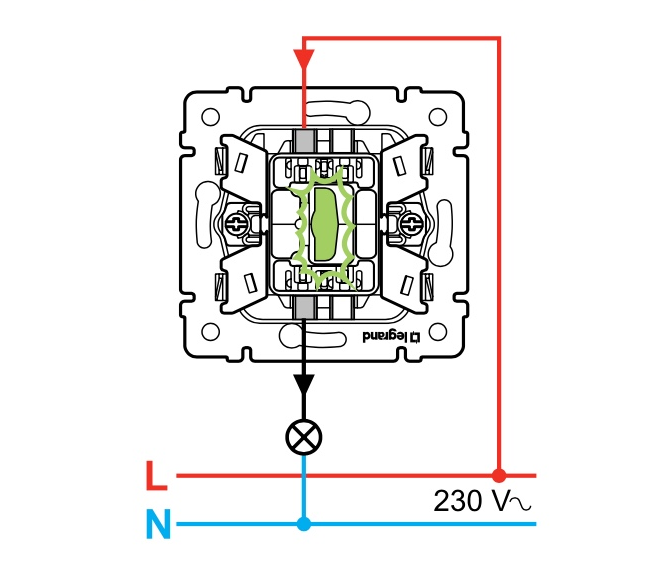

Фазный кабель, подходящий к выключателю, подключается на клейму обозначенную — L, а с клейм L1 и L2 провода идут на осветительные приборы.

Клавиши выключателя соединяют между собой L, L1 и L2:

  1. LL1 — включена первая клавиша;
  2. LL2 — включена вторая клавиша;
  3. LL1 и L2 — включены две клавиши.

Сейчас ясно, вследствие чего запрещено к выключателю единовременно подсоединять «фазу» и «ноль» — случится короткое замыкание.

Тут же на выключателе смонтирована схема подсветки, которая включает в себя токоограничивающее сопротивление и светодиод. Диод и сопротивление соединены с клеймами L и L1.

Цепь подсветки функционирует таким образом:

В момент, когда свет потушен, клеймы выключателя L и L1 не соединены между собой, а значит, светодиод будет светиться, поскольку через него будет приходить электрический ток.

При нажатии на клавишу, подвижная клейма выключателя соединяет друг с другом L и L1, по средством чего, схема подсветки убирается из цепи. Светильник зажигается, а подсветка тухнет.

Тут может появиться вопрос. Почему светильник не зажигается через подсветку?
Все предельно просто.

Для того чтобы загорелся светодиод, довольно маленького напряжения и силы тока.
В цепи подсветки это регулирует токоограничивающие сопротивление, которое не пропускает излишнее напряжение. А поскольку для светильника данного напряжения и силы тока мало, то вследствие этого он и не зажигается.

Когда Вы включаете выключатель, то ток напрямую идет на светильник через его клеймы L и L1, минуя сегмент подсветки.



Как установить выключатель

Для того чтобы правильно установить выключатель, в первую очередь нужно убрать его клавиши.

Аккуратно пальцем или отверткой зацепляете выступающую грань клавиши, и вытягиваете ее на себя.
После демонтажа двух клавиш, подключаете силовые кабели к выключателю, одновременно с этим подключается и цепь подсветки

Дальше Вам необходимо вставить наш прибор в монтажную коробку, и с помощью шурупов, основательно зафиксировать выключатель.

Итоги:

  • Для более комфортного использования освещения в ночное время суток применяется выключатель с подсветкой.
  • Устройство подсветки основано на неоновой лампочке или светодиоде.
  • При подборе вида выключателя нужно брать в расчет тип осветительного прибора.
  • Монтаж выключателя с подсветкой достаточно лаконичен и прост и практически ни чем не отличается от установки стандартного выключателя.



Подключение выключателя с подсветкой на видео




На этом все, но если у Вас еще остались вопросы по теме — как подключить выключатель с подсветкой, то можете задать их в комментариях к этой статье.

Вы можете пропустить чтение записи и оставить комментарий. Размещение ссылок запрещено.

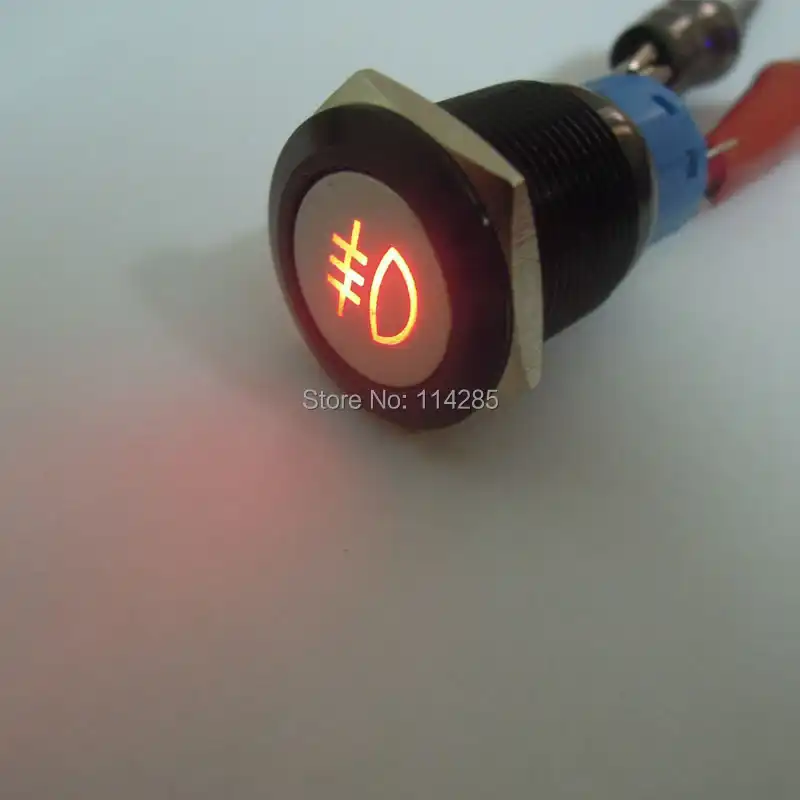

Как самостоятельно сделать подсветку кнопок

Кто у нас лампочку изобрел? Вот тому и посвящается.

Вопрос назрел, когда на очередном затяжном перегоне с дачи сквозь лес поздно вечером, я, параллельно с вглядыванием в кромешную тьму, пытался ощупью включить вентилятор печки, при этом стараясь ее слегка (наивный) ее приоткрыть. Итогом этих попыток стали все включенные фары, нагреватели, антенны, вентиляторы, и если бы на панели находились еще пара клавиш, то они бы тоже оказались включенными. Метод «один, два, три, ага! четвертая слева» не подходил, единственный пробег по магазинам в поисках чего-нибудь похожего не прошел, вариант иномарочных чужд как класс. В итоге, вспомнив все навыки сборки приснопамятных ZX-Spectrum`ов, родилось следующее. С благодарностью приму замечания и корректировки со стороны уважаемых коллег, и, кто пальчиками владеет получше, разместите это дело на страничках Волгов. Пишу несколько упрощенно, среди нас есть люди, которые с электрикой на «Вы».

  1. Грабли.
  2. Что требуется.
  3. Как делается.
  4. Сам процесс.
  5. Ответные разъемы.
  6. Подключение.

Грабли:

  1. Все очень хрупкое, изготавливается из пластика, в пресс-формах под давлением, к сожалению, галтели не предусмотрены, (или не просчитаны имеющиеся), все может обломиться, если пользоваться слишком острой отверткой или со всей дури. Особенно это касается декоративных ободков на корпусе выключателей.
  2. Выключатель поддевается отверткой и вынимается на себя сначала нижней частью, затем аккуратно подцепляется отверткой за верх, на себя, желательно при этом помогать с тыльной стороны, сняв магнитолу, и даже салазки, так удобнее. Хорошо использовать тонкую отвертку по типу часовой, длиной 8-10 см.
  3. Могут обломиться некоторые клеммы в разъемах «мамы», или слететь от плохой заводской обжимки, надо несколько иметь в запас.
  4. Почти все края отверстий передней панели очень острые, будьте осторожны.

Что требуется:

  1. Светодиоды, яркие зеленые, для подсветки символов клавиш изнутри. Я использовал импортные, удлиненной формы, Kingbright, в Чип-Дип-овском каталоге страницы 132-133, выбирайте любые, какие вас устраивают, еще лучше заехать и купить прямо по выбору с витрины, единственное ограничение- колбочка не длиннее 6-7 мм, и диаметр не более 5-6 мм. Но эти ограничения только для такого варианта подсветки, когда должен быть виден только символ на клавише. В случае, когда можно сделать зеленый фон и по контуру клавиши, ограничения те же только по диаметру, а длина может быть до 10-11мм.
  2. Светодиоды желательно прозрачные, т.к. матовые не дают яркости, символ клавиши вплавлен в материал и плотный на просвет, матовый светодиод не даст нужного эффекта.
  3. Красные светодиоды также любые, использовал АЛ-307, отечественные.
  4. Резисторы, малой мощности, использовал на 0,125 ватт, 1,2 кОм, любого производителя, в том же Чипе-Дипе выбор очень большой.
  5. Повода обычные, метр-полтора-два, сечение 0,12-0,35, большее сечение трудно укладывать, токи тут мизерные. Но желательно найти еще немного (метр) тонкого 0,1 многожильного провода во фторопластовой изоляции, в Митино есть, он идеально подходит для подключения красного светодиода внутри клавиши. Этот провод тонкий и «скользкий», внутри клавиши мало места, и если он где-нибудь пережмется, то фторопласт обеспечивает гибкость, заломов и потертостей не будет.
  6. Пару вилок (на каждый выключатель) ножевого типа — «папы», для установки в задние площадки выключателей, стандартные, 8-10 р- десяток в любом автомагазине, и ответные части «мамы» — вилки, стандартные, там же, их надо по две на каждый выключатель.
  7. Всего для пяти передних выключателей надо «пап и мам»- по15 штук, по паре для небольшого резерва, причем, если кто будет переводить обогрев на один режим работы, то надо парочку «пап» найти потолще.
  8. Очень удобно иметь стандартную обжимку для электротехнических работ, но при известной сноровке можно и плоскогубцами, ток маленький, еще лучше — пайка.
  9. Пара отверток.
  10. Маленькие бокорезы, типа радиотехнических.
  11. Сверла: 5.2 мм и 2 мм диаметром.
  12. Дрель, можно и без оной.
  13. Клей «Момент», для фиксации светодиодов внутри клавиши, и возможен другой, который хорошо держит пластмассу, в случае случайных сколов, (как вариант — SuperGlue, китайский — в тюбике).
  14. Паяльник, возможно, есть вариант работы и без применения паяльника, но не рассматривался, т.к. для меня паяльник — вторая авторучка, и кое-какие вещи просто удобно сделать пайкой.

Вариант изготовления был выбран для максимальной подготовки дома всех составляющих по принципу: сделал, спустился к машине, вставил в гнезда и все, т.е. максимальная модульность конструкции, чтобы при возможных будущих разборках панели, никаких проводов не пришлось перекусывать и размыкать без фишек на концах проводов. Подобный вариант подсветки может быть сделан и для клавиш на туннеле КПП, там, где есть еще резервы под клавиши для других функций.

Как делается:

Лучше всего начать с «туманок», т.к. если что и сломается, не критично в данное время года, да и туман не каждый день. Затем обогрев заднего стекла, антенна, вентилятор, хотя порядок установки может быть любой. Первая клавиша заняла 3 часа чистого времени, с прикидками, короче, весь вечер. Вторая — час, остальные — полчаса. Антенну сделал за пять минут, но она и проще, т.к. нет индикации включения, тоже вариант для особо ленивых. Кстати, клавишу антенны сделал без подсветки контура снизу, можно сравнить. Подключение ответных частей разъемов от клавиш заняло неспешно полтора часа, с перекурами и с проверкой болтающихся проводов внутри панели. Желательно все клавиши сделать по типовому подключению одинаково, тогда проще выполнить всю работу.

Сам, собственно, процесс:

  1. Выключатель разбирается легко весь. Конструкция простая, нового тут ничего не придумаешь, обычный тумблер-выключатель на два-три положения и на одну-две цепи коммутации. Пружинки могут попрыгать, ловите. Состоит из трех основных частей; клавиша, корпус, задняя площадка с клеммными «папами». Если выключатель на одну цепь, то одна пружинка, один толкатель, одна перекидная клемма-мостик, если две цепи- то все в два раза больше.
  2. Разборку проще всего делать именно той маленькой часовой отверткой, чтобы вынуть саму клавишу из корпуса, необходимо две отвертки.
  3. В клавише сверлится отверстие под красный светодиод в центре чистой от символа половинке — сверлом меньшего диаметра, насквозь. Затем ручками, сверлом, зажатым в патрон дрели, без самой дрели, аккуратно, сверлим ИЗНУТРИ сверлом большего диаметра, но не насквозь. Таким образом, если смотреть на клавишу изнутри, получается лунка, как раз размером под красный глаз. Можно сместить отверстие к краю клавиши на 1-2 мм, но не больше, иначе будет неудобно вклеивать св-диод. Тогда придется стачивать напильником ободок светодиода. Дрелью сверлить крайне нежелательно, т.к. пластик хрупкий, можно просадить насквозь на весь диаметр, тогда получится не аккуратно. Короче, долго описывать, проще взять старую зубную щетку и попробовать, чтобы потренироваться и не промахнуться. Да и если купите светодиоды не того калибра, то заодно диаметры сверел подберете более тщательно.
  4. Глубину лунки можно подобрать под величину выступания красного глаза из клавиши, я сделал не выступающим, можно сделать выступающим, в виде бусинки, как кому нравится.
  5. Вклеивается красный светодиод, вот тут надобно соблюсти порядок и вклеивать одинаково для всех клавиш, чтобы потом не возникало путаницы. Есть смысл укоротить слегка одну ногу (они обычно разные по длине, но бывают и одинаковые). Кстати, кто не знает, светодиоды подключаются к цепи аккумулятора только через сопротивление, иначе сгорит, полярность тоже имеет значение, при переполюсовке ничего не сгорит, но работать не будет. Я не буду описывать процесс определения полярности, все довольно просто, если кто не знаком, спросите любого электрика-киповца.
  6. После высыхания, ноги поочередно откусываются почти полностью, чтобы не выступали из-за задней части клавиши. К одной ноге подпаивается тот самый тонкий фторопластовый провод, 7-8 см длиной. К другой ноге подпаивается резистор, который будет лежать тоже приклеенным изнутри в клавише, рядом со светодиодом, (хотя он и красный). А к свободному выводу резистора припаиваем другой кусочек провода 7-8 см. В итоге получается готовая электрическая цепь на 12-15 вольт.
  7. Клавиша вставляется обратно в корпус, провода от красного глаза пропускаются между стенками корпуса и самой клавишей радом с осью внутрь корпуса. Пусть пока полежит.
  8. Сам корпус выключателя, если хотим сделать только подсветку символов, не подвергается никаким изменением и модернизации, откладываем в сторонку. Но в том случае, если хотим, чтобы свет от зеленого св-диода немного рассеивался и попадал в щели между клавишей и корпусом, создавая легкое общее освещение выключателя, пункт 7 сразу не выполняем. А делаем следующее: в корпусе выключателя, если на него смотреть со стороны клавиши, есть небольшой пластиковый туннель в виде столбика прямоугольного сечения. Он служит как раз для предотвращения распространения света, куда попало от существующих ламп, при их включении. Так вот, если мы хотим сделать немного света вокруг, то надо этот туннель-столбик удалить. А оставшееся окошко увеличить в размере до полного сечения колодца, в которое вставляется штатная лампа. Это где-то 6×6 мм. Можно узким ножом или скальпелем.
  9. Теперь основное — задняя площадка выключателя с ножевыми вилками, их еще «папами» называют для простоты. Здесь может быть два пути: сделать как надо, или чтоб только было. Лучше первое. Так же может быть два пути и для переделки ответных фишек выключателей. Для того, чтобы избежать большой переделки подводящей проводки к выключателям, я избрал следующий вариант: в заднюю площадку выключателя в свободные места вставляется пара ножевых «пап», по аналогии с теми, которые уже стоят. Это делается следующим способом: у стандартного «папы» откусывается часть клеммы, которая служит для обжима проводов и оставляется только плоская часть с небольшими «плечиками». Эти плечики загибаются, чтобы увеличить толщину самой пластинки-клеммы, чтобы она входила в пустые гнезда площадки с усилием. Можно для надежности еще и с клеем, или прогреть паяльником, тогда вообще навсегда сядет на место. Работка аккуратная, требует некоторой усидчивости. От тщательности зависит дальнейшее функционирование, поэтому особо не торопитесь. Я для надежности потом капнул клеем внутрь на площадку, чтобы клей затек в стыки. Фиксация этих вилок должна быть надежной, иначе при халтурной сборке при снятии-установке выключателей может половина работы пойти насмарку. Результат данной работы такой — клеммами общего освещения клавиш будут являться дополнительные вилки, что мы вставили в заднюю площадку; а клеммами индикации включения являются штатные родные вилки на квадратном патроне ламп (строго говоря, это можно сделать наоборот, логичнее выглядит, но я сделал так, желающие могут поэкспериментировать, здесь нет никаких ограничений, но узкие «мамы» продаются только в ЮП, я не поехал туда).
  10. Новые вставленные клеммы нужны для подпайки в дальнейшем проводков от зеленого светодиода общей подсветки, который устанавливается на существующий квадратный патрончик из-под родных ламп. Естественно, лампы вынимаются совсем.
  11. Клавишу вставляем в корпус, не забывая про проводки по пункту 7.
  12. Заднюю площадку вставляем в корпус, не забывая про контактные переключающие мостики. Провода от красного глаза пропускаем в образовавшийся канал из под штатной лампы. Можно насколько раз потренироваться без начинки, чтоб руку набить, да и лучше разобраться, что за чем. В итоге имеем практически собранный выключатель с торчащими проводами и двумя, пока свободными, вилками.
  13. Теперь берем в руки родной квадратный патрон штатной лампы. Вынимаем из него плоские узкие вилки, там усики отгибаются и они вытаскиваются.
  14. Пластинки укорачиваем на 5 мм, также откусываем пружинные усы. Припаиваем провода от красного глаза к вилкам в том месте, где плоская часть, т.е. изнутри, особо много олова не кладем. Длина проводов перед пайкой должна быть 3-5 см от плоскости задней площадки. Провода лучше не вытягивать на всю длину изнутри корпуса, надо оставить небольшой 1-2 см запасец дополнительно для их гибкости.
  15. На выводы зеленого светодиода надеваем обрезки изоляции длиной 5 мм, от проводов, для того, чтобы не коротнуть при следующих операциях.
  16. На стенке патрона, на противоположном конце от замка но в этой же плоскости в 2- 3-х мм от края проплавляются два отверстия горячей иглой или обрезком ноги светодиода. Как вариант ножки светодиода вплавляются в стенку и загибаются замком, чтобы не вылетел. (Я сделаю эскизы и привезу с собой в четверг, проще увидеть, чем написать). К ножкам светодиода припаиваем провода, длиной 5-7 см. Фактически светодиод встает на место штатной лампы, только не внутрь, а снаружи, и общая длина агрегата не превысит общую длину патрона с лампой.
  17. Вставляем вилки с проводами от красного глаза обратно в патрон, здесь тоже надо делать одинаково для всех выключателей, к примеру, при виде сзади — правая вилка — плюс на всех.
  18. Вставляем патрон в свое гнездо, провода от зеленого св-диода пропускаем в зазор между патроном и стенкой его гнезда и припаиваем к тем самым дополнительным «папам», которые вставлены нами заранее. В ответном разъеме на панели есть масса зазоров, провода мешать не будут.
  19. Все, выключатель готов. Таким образом, делаются все выключатели. НО! Выключатель вентилятора и нагрева стекла нельзя сразу вставлять обратно в штатные гнезда, т.к. на ответных разъемах должны быть сделаны некоторые изменения.

Ответные разъемы (фишки) и подключение

  1. Далее изготавливаем общий провод — гребенку с «мамами» на концах, как показано на эскизе, для подключения общего провода освещения клавиш при включенных габаритах. Длина 50-70 см.
  2. Изготавливаем провод — гребенку с припаянными резисторами по числу выключателей и такими же «мамами» для подачи плюса на цепи освещения клавиш. Для варианта подключения к лампе освещения прикуривателя также изготавливаются два дополнительных коротких разветвителя. Толстый нужен для изменения режима работы обогревателя заднего стекла.
  3. Можно резисторы с проводом затянуть термоусадочной трубкой, но я обошелся тонкой изолентой.
  4. Питание для всей этой бодяги я брал с освещения прикуривателя, для этого снимал пластиковую крышку на ручке КПП, и снимал пепельницу, масса уже есть рядом на выключателях. Плюс питания можно взять так же и с блока предохранителей, оба варианта равнозначны.
  5. «Мамы» с проводов гребенки вставляем в ответные разъемы выключателей, и массу, и питающий плюс. Там нужна тонкая отвертка или тонкое тупое шило, чтобы отогнуть усы крепления «мам» в ответных частях разъемов. Обратно «мамы» вставляются до легкого щелчка.
  6. Все вставили, пощелкали, убедились, что все работает, можно вставлять клавиши в панель обратно. Днем зеленый свет почти не виден, но в темное время, я вас уверяю, вы за себя порадуетесь.
  7. Последнее. В случае переделки обогрева стекла, надо новый переключатель на два положения — на эскизе видно, куда что перекинуть и соединить. Вилки I и U вынимаются из ответной части выключателя, соединяются между собой и сажаются на массу. Перемычка V и D снимается совсем, на ее место подпаивается подсветка.

Обогрев в таком случае работает только во втором, сильном режиме. Сегодня специально трогал рукой — рука терпит, значит меньше 45 градусов, нормально.

Здесь вы можете посмотреть, как осуществляется переделка. Первые пять картинок — изображения подключения проводов к кнопкам и их вид до и после переделок. На шестой изображены необходимые дополнительные провода с разъемами.

Yiliaw 20-дюймовый настольный светильник для дерева бонсай со 108 светодиодными гирляндами из медной проволоки, сенсорным переключателем, лампой из искусственного дерева, сделанной своими руками, с питанием от USB или аккумулятора, для настольных светильников в спальне для рождественской вечеринки –

Идеальный подарок

Освещение дерева бонсай можно широко использовать для спальни, кабинета, гостиной, офиса, детской комнаты, ресторана, кафе, украшения ужина и т. Д.

Технические характеристики:

Напряжение питания: 3 батарейки АА (без батарей)

Источник питания USB: требуется адаптер (не входит в комплект)

Режим переключения: сенсорный переключатель

Количество светодиодов: 108 светодиодных фонарей

Материал: АБС-пластик, медная проволока, лента (ручная намотка)

Что вы получите?

1 * 108LED свет дерева бонсай

1 * USB

1 * пьедестал

1 * инструкция по эксплуатации

Подсказки:

Питание от USB и 3 батареек AA, при использовании источника питания USB извлеките батарею AA, чтобы избежать повреждений.

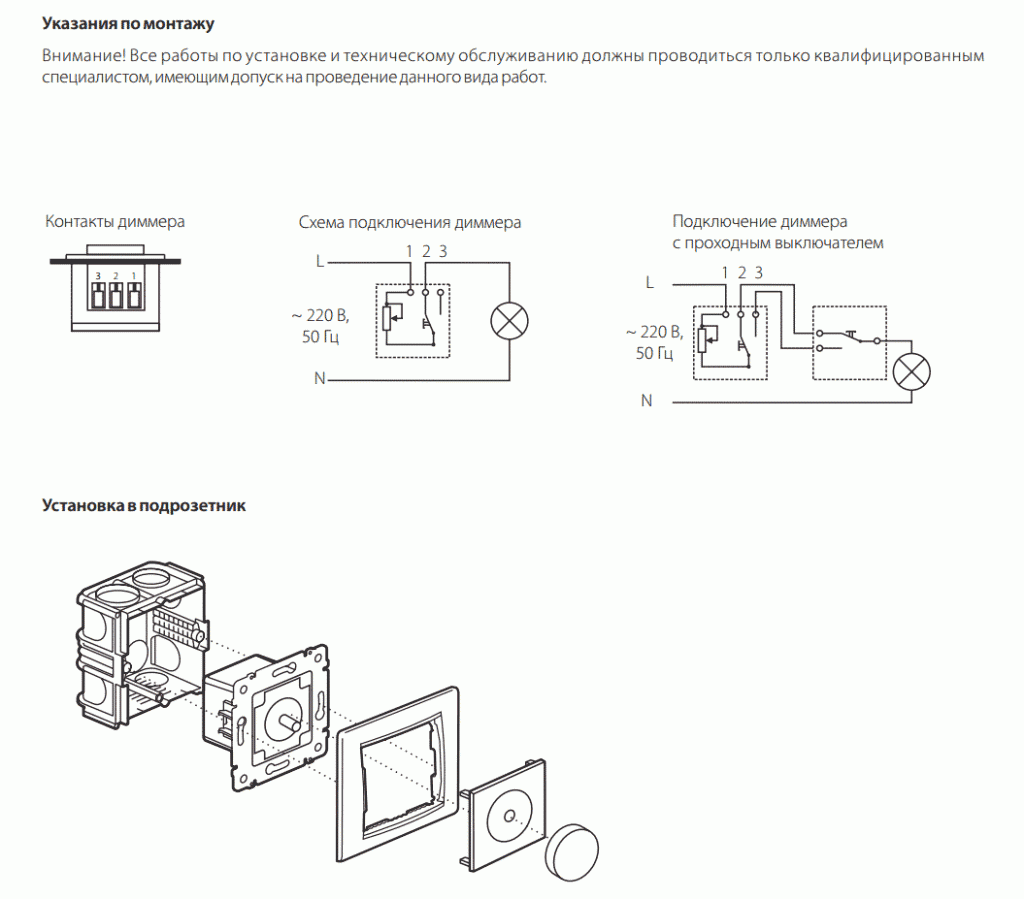

Как установить диммер для вашего встроенного освещения

Установка диммера для вашего встроенного освещения – один из простейших способов значительно повысить гибкость вашего освещения. Это также довольно простой проект своими руками, который под силу почти каждому.

Этот пост покажет вам, как установить обычный диммер для встраиваемого освещения.

Вот что вам понадобится:

  • Новый переключатель освещения и крышка.
  • Отвертки среднего размера – плоские и крестообразные
  • Кусачки / устройства для зачистки проводов
  • Тестер проводов под напряжением (рекомендуется бесконтактный тип)

При покупке нового диммерного переключателя вам необходимо знать, является ли цепь освещения одиночной -полюс (управление освещением из одного места) или трехходовой (управление освещением из двух мест). Некоторые диммеры универсальны и подходят как для однополюсных, так и для трехполюсных цепей, но для уверенности прочтите упаковку.

После того, как у вас есть новый диммер и инструменты, этот проект должен занять 20 минут или меньше, в зависимости от вашего уровня опыта.

Я перечислил шаги ниже и включил видео от Home Depot, которое проведет вас через этот процесс. Я рекомендую сначала посмотреть видео, чтобы вы ознакомились с общим процессом, а затем при необходимости выполнить шаги, перечисленные ниже.

Вот краткое изложение шагов по установке диммера:

Шаг 1. Выключите питание.

Шаг 2. Снимите старый переключатель и используйте тестер проводов под напряжением, чтобы убедиться, что питание отключено.

Шаг 3. Отсоедините провода, подключенные к переключателю. Если это трехпозиционный переключатель, пометьте провод, который подключен к «общему» винту (обычно это черный винт), прежде чем снимать провод.

Шаг 4. Зачистите изоляцию на всех проводах примерно на 3/4 дюйма.

Шаг 5. Подсоедините провода заземления.

Шаг 6. Подсоедините оставшиеся провода. Если это однополюсная схема, порядок проводов обычно не имеет значения. Если это трехполюсная цепь, подключите провод, который вы обозначили как «общий», к общему проводу на диммере. Обычно это черный провод. Затем подключите оставшиеся два провода, порядок не имеет значения.

Шаг 7. Сложите провода в распределительную коробку и с помощью отвертки установите диммер и крышку.

Включите питание и наслаждайтесь гибкостью своего освещения!

Проект освещения – сделай сам или профессионал? │Освещение места назначения

Светодиодный потолочный светильник Maserlo от Eglo

Начинаете новый проект освещения?

Некоторые задачи, такие как замена выключателя света на диммер или замена старых светильников в прихожей на настенные бра, довольно просты, что делает их идеальными первыми проектами для новичков в области освещения / электричества своими руками. Однако более сложные проекты потребуют помощи профессионала. С помощью нескольких простых вопросов мы поможем вам определить, с какими новыми проектами освещения вы сможете справиться самостоятельно, по сравнению с теми, где вам следует вызвать квалифицированного специалиста.

Должен ли я позвонить специалисту?

Хотя использование ваших личных знаний и навыков для улучшения вашего дома вполне удовлетворительно, иногда лучше обратиться к профессионалу. Безопасность является решающим фактором при работе с электричеством.Если вы выполняете сложную работу или не знаете, как правильно установить что-либо, обратитесь к электрику, чтобы убедиться, что работа завершена безопасно. Эти профессионалы детально разбираются в требованиях строительных норм, понимают процесс проверки и имеют многолетний опыт работы с вашим проектом. У них также есть все инструменты, необходимые для выполнения любых задач по электромонтажу.

Кроме того, вы можете проконсультироваться со специалистом, прежде чем начинать свой проект. Например, дизайнер интерьера может помочь воплотить в жизнь идеи вашего проекта освещения и предложить уникальные световые решения, такие как использование освещения в переходном стиле, чтобы добавить освещение, не подавляя другие особенности комнаты.Кроме того, генеральный подрядчик может отремонтировать отверстия, проделанные вами при протягивании проводов, или вырыть траншею, необходимую для прокладки проводки для уличного освещения столба.

Помимо соображений безопасности, большинство производителей освещения аннулируют гарантию на светильник, если он не был установлен электриком или другим сертифицированным специалистом.

Должен ли я создать план освещения?

План освещения – это карта вашего дома, которая включает информацию о текущем освещении и показывает, как вы и ваша семья используете каждую комнату.Это отличный способ увидеть, где нужно изменить освещение. Создать план просто – все, что вам нужно, это карандаш, миллиметровая бумага, линейка и рулетка. Нарисуйте точный план этажа каждой комнаты в вашем доме, который включает фиксированные элементы, такие как двери, окна и камины. Затем добавьте свою мебель, не забудьте отметить такие предметы, как телевизоры или компьютеры, поскольку на них влияет окружающий свет. Вы также должны отметить произведения искусства или архитектурные элементы, которые хотите выделить, с помощью направленного точечного света.

Когда рисунок будет готов, просмотрите каждое место и укажите, как вы его используете в течение дня. Завершите свой план освещения, отметив тип и расположение каждого светильника. Нарисуйте круг вокруг каждого источника света, показывая область, которую он освещает. Как только вы поймете текущую конфигурацию своего дома, вам будет проще создавать проекты освещения, отвечающие вашим потребностям.

Кулон «Эспрессо» от Design Classics | Потолочный вентилятор Dempsey от Hunter

Сколько опыта мне нужно?

Навыки, необходимые для выполнения проектов освещения, различаются. Установка светодиодных ламп в существующие светильники – это одно из самых простых изменений освещения, которое вы можете внести в свой дом, и оно дает значительную отдачу в виде экономии энергии. Чуть более сложные проекты, такие как замена выключателя или осветительной арматуры, требуют всего нескольких инструментов, понимания основных схем подключения и немного мускулов. Это идеальные проекты для начинающих домашних мастеров. Установка встраиваемых потолочных светильников на новом месте или добавление системы управления освещением в ваш дом – более сложные задачи.Возможно, вам придется разрезать гипсокартон, просверлить отверстия в шпильках и протянуть проволоку через ограниченные пространства.

Сколько времени займет проект?

Отключение питания нарушает работу по дому. Подготовка и планирование помогут вам понять, сколько времени займет задача. Это также сокращает время, необходимое для реализации идей вашего проекта освещения. Начните с того, что точно запишите, что вы собираетесь делать, и подайте заявку на получение разрешений, которые могут потребоваться для работы. Вам также следует составить список материалов, которые вам понадобятся, что поможет вам понять связанные с этим затраты.

Перед тем, как приступить к работе, соберите инструменты и расходные материалы в удобном месте и выполните проверку безопасности. Просмотрите каждый этап проекта и все инструкции по сборке или установке, прилагаемые к вашим новым осветительным приборам. Наличие под рукой помощника может ускорить выполнение задачи, если вы работаете в тесноте или устанавливаете подвесные светильники, такие как подвесные светильники для чаш, для чего требуется использование лестницы. Не забудьте выделить время на уборку после того, как закончите работу.

Ждут ли меня шокирующие сюрпризы?

Установка нового светильника – это простая работа, сопряженная с минимальным риском, при условии, что вы будете соблюдать правила техники безопасности и понимать основы работы с электричеством.

  • Всегда отключайте питание всех затронутых электрических цепей на панели главного выключателя перед началом проекта.
  • Используйте тестер напряжения, убедитесь, что питание отключено.
  • Никогда не работайте с электричеством, если у вас на руках вода или вы находитесь во влажной среде.Вода увеличивает проводимость и риск поражения электрическим током.
  • Если вам нужна лестница, используйте ее из дерева или стекловолокна, а не из токопроводящего алюминия или стали.
  • Помните о препятствиях, таких как водопроводные трубы, газопроводы или вентиляционные отверстия в рабочей зоне, и избегайте сверления или резки вблизи этих потенциальных опасностей.
  • Надевайте защитные очки, чтобы защитить глаза от строительного мусора.

Совет для профессионалов : оставьте записку на коробке выключателя, чтобы никто не включил цепь во время работы.

Общие сведения об электрической системе вашего дома

Прежде чем вы начнете работать над своим проектом освещения, вы должны понять, как энергия протекает через ваш дом. Электричество поступает в ваш дом по счетчику, который измеряет, сколько энергии вы используете. Затем он направляется к главной панели выключателя, где мощность высокой силы тока, обеспечиваемая вашей электрической компанией, разделяется на несколько цепей с меньшей силой тока. Обычно панель можно найти в гараже, подвале или подсобном помещении.

Автоматические выключатели – или предохранители в старых домах – защищают основную линию электропередачи и каждую бытовую цепь от электрических неисправностей.Эти устройства автоматически отключают цепь при обнаружении перегрузки. Вы также можете отключить прерыватели или удалить предохранители, чтобы отключить электричество в определенных частях вашего дома. На каждом переключателе или предохранителе есть этикетка, на которой указана номинальная нагрузка цепи.

  • 15-амперные схемы обычно используются для освещения или розеток в спальнях или гостиных.
  • 20-амперные цепи обеспечивают питание в местах с повышенным спросом, таких как розетки на кухне.
  • Цепи на 30 ампер подают электроэнергию в сверхмощные приборы, такие как кондиционеры или сушилки.

Pro Совет: держите ручной фонарь или налобный фонарь рядом с блоком главного выключателя. Пытаться найти сработавший выключатель в темноте – неинтересно.

Основы электромонтажа

Когда электричество покидает панель главного выключателя, оно проходит по кабелю, который содержит три провода, которые обычно являются черными или красными; белый; и зеленая или голая медь. Черный или красный «горячий» провод передает питание от панели к отдельным светильникам и розеткам. Белый «нейтральный» провод обеспечивает обратное соединение.Подключение чего-либо к розетке замыкает электрическую цепь и позволяет электричеству течь.

Зеленый или неизолированный медный провод заземления буквально подключается к земле. Если в цепи происходит короткое замыкание или неисправность, она обеспечивает короткое замыкание, которое срабатывает автоматический выключатель или предохранитель на главной панели. Заземление является важной функцией безопасности, и заземляющие провода должны быть подключены ко всем частям электрической цепи. Выходы и выключатели прерывания цепи замыкания на землю (GFCI) добавляют еще один уровень электрической защиты.Они обнаруживают заземленные цепи за миллисекунды и отключают питание. Строительный кодекс часто требует защиты от GFCI во влажных помещениях, таких как ванные комнаты, гаражи, веранды и кухни.

Кулон Тимаррон от Craftmade | Люстра Inman от Savoy House

С каким напряжением я буду работать?

В США стандарт для большинства бытовых применений составляет 120 Вольт. Основное исключение – это специализированные цепи для приборов с высокими требованиями, таких как печи, сушилки или кондиционеры, которые часто используют питание 240 вольт.Системы освещения низкого напряжения, обычно используемые для освещения под шкафом или палубой, имеют трансформатор, который преобразует 120-вольтовую бытовую мощность в 12-вольтный ток. Использование низковольтных светильников может упростить ваш проект, поскольку силовые кабели часто можно монтировать на поверхности. Более низкое напряжение также снижает риск поражения электрическим током.

Есть ли у меня инструменты и расходные материалы, необходимые для проекта?

Практически каждая работа в домашних условиях требует инструментов и расходных материалов, и ваш проект освещения не исключение. Вам, вероятно, понадобятся некоторые или все из следующих предметов для реализации идей вашего проекта освещения:

  • Измерители напряжения позволяют обнаруживать и измерять ток, протекающий по проводам или розеткам.
  • Плоской отверткой и крестообразной отверткой снимают винты с крышек и ослабляют или затягивают клеммы проводов на переключателях или розетках.
  • Кусачки и инструменты для снятия изоляции обрезают провода и удаляют изоляцию, чтобы вы могли выполнять аккуратные и надежные соединения.
  • Непроводящая лестница из дерева или стекловолокна обеспечивает безопасную и надежную опору при работе с подвесным оборудованием.
  • Плоскогубцы
  • Lineman сочетают в себе силу захвата и режущую способность. Вы также можете использовать их, чтобы скручивать вместе толстую проволоку.
  • Проволочные гайки и изолента используются для создания плотных соединений.
  • Фонарик или налобный фонарь позволяют видеть, что вы делаете, когда питание отключено.
  • Рыболовная лента протягивает проволоку через канал или стены.
  • Сверло с разными насадками создает направляющие отверстия для монтажного оборудования или сверлит отверстия в стенах для шпилек или кабелей.

Pro Tip : Инструменты с изолированными ручками обеспечивают дополнительный уровень защиты от ударов.

Готов ли я к этому?

Работа с электричеством может быть пугающей, но с базовым пониманием проводки, правильными инструментами и надлежащими мерами безопасности практически любой может реализовать свои идеи проекта освещения.

Теперь, когда вы рассмотрели вопросы, которые нужно задать себе перед проектом по освещению, вы должны лучше понимать планирование, которое вам нужно будет выполнить перед началом, а также навыки и инструменты, необходимые для завершения работы. Начните с малого, соблюдайте правила техники безопасности и получайте удовольствие от воплощения ваших идей в жизнь с помощью ваших рук, знаний и навыков.

Выполнив несколько базовых проектов и расширив свои навыки электромонтажа, вы будете готовы с уверенностью выполнять более сложные работы – например, устанавливать круглые встраиваемые светильники в потолок гостиной.

Gem LED поверхностный светильник от Design Classics – квадратный и круглый

Подписывайтесь на нас

Чтобы получить больше вдохновения от освещения и дизайна, подпишитесь на нас в Pinterest, Instagram и Facebook.

Leviton представляет лучшие в отрасли переключатели со светодиодной подсветкой

Запатентованная технология

Leviton предназначена для устранения мерцания подсветки переключателя и других проблем с производительностью, которые могут возникнуть, когда переключатели с подсветкой соединены с нагрузками светодиодного и CFL-освещения. Обладая белой светодиодной подсветкой переключателя, переключатели в положении ВЫКЛ. Светятся мягким светом, что позволяет легко найти их в темной комнате, но при этом достаточно тонко для повседневного использования. Выключатели Leviton со светодиодной подсветкой доступны в моделях Decora® или Toggle, которые подходят к любому домашнему декору.

«Компания Leviton рада предоставить переключатели со светодиодной подсветкой, в которых инновационные разработки сочетаются с качественными характеристиками и мягким, устойчивым освещением, создающим современный внешний вид», – сказала Мелисса Чинелли, менеджер по продукции Leviton.«Предлагая решение, которое работает без необходимости в нейтральном проводе, Leviton предлагает преимущества безопасности и удобства переключателей с подсветкой для любых жилых помещений».

Эти эксклюзивные переключатели Leviton со светодиодной подсветкой могут заменить любой стандартный переключатель и идеально подходят для ванных комнат, спален, коридоров, лестниц, подвалов, прачечных / подсобных помещений и гаражей. Переключатели Decora доступны в однополюсном, 3-х и 4-х позиционном вариантах и ​​совместимы с безвинтовыми настенными панелями Decora и Decora Plus ™.Модель Toggle доступна в однополюсном и 3-стороннем вариантах и ​​использует стандартные настенные панели.

Выключатели Leviton со светодиодной подсветкой имеют 2-летнюю ограниченную гарантию и без проблем координируются с другими бытовыми приборами Leviton.

Чтобы узнать больше о переключателях Leviton со светодиодной подсветкой, посетите сайт www.leviton.com/LEDilluminatedswitch.

О Leviton Residential

Товары для дома Leviton – это бренд, который больше всего предпочитают строители и подрядчики.Отмеченные наградами центры нагрузки, средства управления освещением и электропроводка Leviton помогают профессионалам электротехнической отрасли и домовладельцам создавать интеллектуальные и безопасные жилые помещения, обеспечивающие экономию энергии, удобство и надежность. Узнайте больше на www.leviton. com.

О Leviton
Каждый день Leviton предоставляет инженерные возможности, которые делают будущее реальностью, удовлетворяя потребности сегодняшних жилых, коммерческих и промышленных клиентов во всем мире. Leviton разрабатывает продуманные решения, которые помогают сделать жизнь своих клиентов проще, безопаснее, эффективнее и продуктивнее – от электроснабжения до освещения, сетей передачи данных и управления энергопотреблением.Благодаря своей приверженности своим клиентам, изобретательности сотрудников, а также безопасности и качеству продуктов и решений, с Leviton БУДУЩЕЕ НАСТОЯЩЕЕ. Для получения дополнительной информации посетите http://www.leviton.com, www.facebook.com/leviton, www.twitter.com/leviton или www.youtube.com/Levitonmfg.

ИСТОЧНИК Leviton

Ссылки по теме

http://www.leviton.com

Как добавить светодиодный индикатор в ваш дом на колесах

Установка светодиодных индикаторов

Есть ли в вашем доме на колесах выключатель, который управляет чем-то вне поля зрения или близко к выключателю? Может быть, уличное крыльцо или навес, водяной насос или, в моем случае, водонагреватель.

Иногда трудно определить, находятся ли эти переключатели в положении «включено» или «выключено». Незнание их положения может привести к тому, что вы случайно оставите что-то на крыльце или навесе, или, в моем случае, забудете выключить газовый водонагреватель.

Эта проблема возникала у нас постоянно, мы забывали выключить газовый водонагреватель, тратя пропан. Наконец-то я нашел мод, который поможет нам избежать этой ошибки. Простое добавление светодиодного индикатора над переключателем, который загорается, когда переключатель находится в положении «включено», помогает решить эту проблему.Добавление светодиодной индикаторной лампы позволяет узнать, включен ли мой водонагреватель или нет, так же просто, как и быстрый взгляд.

Будьте готовы, этот мод требует немного времени, чтобы сделать его правильно. Не торопитесь и не спешите.

Необходимые инструменты

Это предметы, которые вам понадобятся для выполнения этого проекта:

У меня есть хороший друг, который добавил светодиоды к переключателю водонагревателя в своем прицепе. Когда он купил свои светодиодные фонари, он купил дополнительный комплект на случай, если у него возникнут проблемы.Оказалось, что они ему не понадобились, поэтому он дал мне лишнюю пару. Светодиоды Linrose, которые я использовал для этого проекта, имели номер модели (B4302H5 12V). Эти светодиоды поставлялись с лицевой панелью, что упростило установку фонарей. Их легко найти на Amazon здесь.

Этот проект был немного более сложным, чем некоторые из моих, не сложным, просто утомительным со всеми мелкими деталями. Также обратите внимание, что это было сделано на моем Airstream International 2014 года. Другие переключатели RV могут отличаться, но основная концепция должна быть такой же.

Начало работы

Я начал со снятия крышки переключателя. Для этого нужно было вставить небольшую отвертку с плоской головкой за крышку и осторожно приподнять ее.

После снятия крышки следующим шагом является отметка местоположения светодиодных индикаторов над переключателями на крышке переключателя. После того, как вы отметите места, вам нужно будет аккуратно просверлить в них два пилотных отверстия диаметром 1/16 дюйма. Не пропускайте этот шаг! Контрольное отверстие позволит биту большего размера 17/64 ″ оставаться в центре на месте, когда вы увеличиваете отверстие, как требуется для светодиодной лицевой панели.

Маленькая черная пластиковая рамка прилагалась к светодиоду. Он вставляется в отверстие 17/64 ″, просверленное в крышке переключателя. Эта пластиковая рамка позже будет удерживать светодиодную лампу на месте после защелкивания.

Подготовка светодиода к установке

Подготовка светодиодов

Светодиодные лампы Linrose поставляются «сырые» без подключенных проводов. Чтобы подготовить светодиодные индикаторы для подключения к источнику питания переключателя, я припаял 6-дюймовый кусок провода 24-го калибра к каждому выводу светодиода, обозначив красный для положительных (+) выводов и черный для отрицательных (-) выводов.

Вам нужно будет прочитать инструкции, прилагаемые к вашему конкретному светодиоду, чтобы определить, какой провод какой. Затем вам нужно будет изолировать каждый из выводов от других, поместив небольшой кусок термоусадочной трубки на один из выводов и усадив его поверх провода. Затем поместите вторую часть термоусадочной трубки на оба провода и усадите ее на оба провода.

Готовый светодиод должен выглядеть как на фото выше. Когда вы доведете светодиоды до этой точки, они готовы защелкнуться на лицевой панели и крышке переключателя.

Подключение светодиодных индикаторов к источнику питания коммутатора

Подключение светодиодов к коммутатору

Электромонтажная часть этого проекта включает использование мультиметра или простого вольтметра для определения местоположения и подключения 12-вольтных отрицательных (-) черных выводов светодиода к 12-вольтовому отрицательному (-) проводу, расположенному рядом с переключателем.

Для меня этот 12-вольтный отрицательный (-) провод был на индикаторе неисправности системы водонагревателя. Затем я обнаружил и подключил 12-вольтный положительный (+) вывод светодиода к коммутируемой стороне или стороне нагрузки соответствующего переключателя.Цель состоит в том, чтобы светодиод загорелся, когда переключатель находится в положении «включено», и выключился, когда переключатель находится в положении «выключено». Если подключить положительный (+) вывод светодиода к неправильной стороне переключателя, светодиод будет гореть все время.

Застегивается все

Застегивается

Когда вся проводка подключена, убедитесь, что все работает должным образом, и осторожно установите выключатель в стену. Не торопитесь и аккуратно заправьте все провода на место, чтобы не повредить провода или светодиодный индикатор.Установите крышку переключателя на место. Наконец, как только все будет переустановлено, включите переключатель, чтобы проверить свою работу и полюбоваться своими достижениями.

Ух ты! Этот маленький МОД было немного сложно объяснить. Я надеюсь, что детали хоть немного ясны, а фотографии дают некоторую ясность. Пожалуйста, не стесняйтесь оставлять любые вопросы и комментарии ниже.

Любите RVing? Вы полюбите RV LIFE Pro

Это страсть к путешествиям, свобода открытых дорог. Это не пункт назначения, а путь.Он исследует мир. Вам не нужен дом, потому что, путешествуя, вы дома. Это RV LIFE.

Проблема в том, что спланировать грандиозное путешествие на автофургоне довольно сложно. В RV LIFE мы считаем, что это должно быть просто. Как сами RVers, мы понимаем этот процесс и помогли миллионам RVer путешествовать с уверенностью и осуществить их мечты о путешествиях.

Мастер

RV Trip Wizard поможет вам спланировать идеальную поездку, а наше приложение RV GPS превратит ваш телефон в безопасный GPS-навигатор, который доставит вас туда безопасно.У вас есть вопросы по ВСЕМУ, касающемуся RVing, присоединяйтесь к обсуждению в любом из наших замечательных сообществ форумов RV.

Шаг 1. Нажмите здесь, чтобы узнать больше и подписаться на бесплатную пробную версию.
Шаг 2: Спланируйте путешествие на автофургоне своей мечты.
Шаг 3. Наслаждайтесь незабываемыми воспоминаниями!

Как сделать белые светодиодные фонари теплее?

Вы, наконец, перешли от традиционного вольфрамового света к энергосберегающему светодиодному освещению только для того, чтобы обнаружить, что в вашей гостиной царит клиническая атмосфера.

Скорее всего, вы выбрали лампу с очень холодной цветовой температурой.

Что теперь?

Было бы довольно расточительно выбрасывать совершенно хорошую лампочку. Есть ли способ сделать холодные белые светодиоды теплее?

В зависимости от требований есть несколько способов сделать белый светодиод теплее. Чтобы исправить это с минимальными затратами, покрасьте светодиодные лампы или нанесите гели с фильтрами оранжевого цвета. Умные лампочки имеют встроенную функцию чередования цветовой температуры.

Когда вы привыкли покупать обычные лампы, столкнуться со светодиодами с разной цветовой температурой может быть непросто. Не волнуйтесь, если вы приняли неправильное решение; Вы не первый, кто это сделает, и уж точно не последний!

Давайте окунемся в мир коррелированной цветовой температуры и различных способов одновременного изменения цвета светодиодов.

Зачем нужен теплый свет?

Прежде чем вы начнете экспериментировать с цветовой температурой светодиодов, вам нужно понять, почему вам не нравится холодный свет.Это поможет вам выбрать наиболее адекватное решение.

Белые светодиоды бывают разной цветовой температуры, и она измеряется в градусах Кельвина (K). Спектр Кельвина находится в диапазоне от 1000 до 10 000 К.

Лампы с низким уровнем Кельвина до 3500K теплые и излучают больше красных длин волн. Свет с высоким рейтингом Кельвина (5000 + K) холодный и излучает больше синих длин волн.

Почему это важно?

Существует множество исследований того, как разные цветовые температуры влияют на циркадный ритм тела.

Доказано, что волны синего цвета подавляют выработку мелатонина, который регулирует циклы сна / бодрствования.

Сильное воздействие синего света в вечернее время может помешать вам расслабиться. В крайнем случае холодный свет может способствовать недосыпанию.

Хотя они могут дополнить ваш минималистский дом, ясно, что классные светодиоды подходят не во всех контекстах.

К счастью, теплые светодиоды имеют противоположный эффект. Окружающий характер желтого света имеет снотворное действие, поэтому он постепенно снижает концентрацию внимания и вызывает усталость.

Cool lights идеально подходят для рабочих мест или мест, где вы хотите чувствовать себя бодрым и продуктивным в дневное время. Но теплый свет лучше подходит для уютных жилых помещений, таких как спальни и гостиные в вечернее время.

Имея это в виду, будет хорошей идеей изучить причины, по которым вам нужны более теплые светодиоды.

Спросите себя:

  • Я хочу, чтобы это изменение было постоянным? Возможно, вы случайно купили белый светодиод, не обращая внимания на его цветовую температуру.Теперь это создает неприятную атмосферу в вашей спальне.
  • Я хочу, чтобы это изменение было временным? Например, для фотосессии нужен теплый белый цвет?
  • Хочу ли я регулярно чередовать холодный и теплый свет? Возможно, вы живете в небольшой однокомнатной квартире, которая днем ​​работает как домашний офис, а ночью – убежище для отдыха.
  • В каком климате я живу? Люди предпочитают холодный белый цвет, когда погода солнечная, и теплая, когда погода холодная.

Как изменить цветовую температуру светодиодных ламп

Дело в том, что цветовая температура ваших светодиодов имеет решающее значение.

Независимо от причин, есть несколько способов получить более теплый свет в своем доме или офисе; они варьируются от временных решений, сделанных своими руками, до более постоянных и профессиональных решений.

Давайте узнаем их вместе

Получите цветной фильтр для холодных белых светодиодов

Первое и самое простое решение – использовать цветные осветительные гели.Фильтрующие гели, обычно используемые в театре для создания различной сценической динамики, представляют собой тонкие листы прозрачного материала, расположенные перед светодиодной линзой.

Если вы специально хотите переоборудовать свои холодные светодиодные лампы на более теплые цветовые температуры, вам понадобятся гели оранжевого или красного цвета.

Их часто называют CTO (цветовая температура оранжевый). В зависимости от силы оранжевые гели могут нейтрализовать холодный светодиод или полностью превратить его в теплый белый.

Это большие листы, которые необходимо обрезать по размеру и вставить перед светодиодом.Клей или скотч не требуется!

Можно даже использовать два или три геля в зависимости от того, насколько теплый свет вы хотите сделать. Так что гели лучше всего, если вы ищете дешевое или временное решение.

Я лично использовал их и провел небольшой тест, чтобы поделиться ими с вами здесь, в моем блоге.

Прежде чем я поделюсь с вами результатами, я хочу прямо сказать пару вещей о том, как я настроил этот тест.

Изначально в этом эксперименте использовалась белая светодиодная лампа с цветовой температурой 6000K.

Чтобы дать вам представление, 6000K – это очень холодный белый цвет, очень похожий на дневной свет.

Я создал одинаковые условия для всех осветительных гелей, чтобы обеспечить последовательность эксперимента.

Всего я использовал четыре геля с разной степенью прозрачности.

  • 1/8 CTO
  • 1/4 CTO
  • 1/2 CTO
  • 1 (или полный) CTO

Каждое из этих чисел соответствует разному уровню прозрачности, где 1/8 – самый высокий уровень прозрачности (92%), а 1 – самый низкий уровень прозрачности (47%).

Другими словами, полный гель CTO будет давать теплый белый цвет с температурой от 2700K до 3000K в зависимости от начальной температуры источника света.

Между тем, гель с фильтром 1/8 сделает светодиоды немного теплее оригинала. В моем примере я увеличил от 6000K до примерно 5000K, что все еще было довольно круто.

Я знаю, что вы хотите получить результаты этого эксперимента, поэтому вот небольшое графическое сравнение всех гелей.

Надеюсь, вам понравилась та чаша с ракушками, которую я собрал.

Как видите, хотя 1/8 и 1/4 осветительные гели делают белый свет в некоторой степени теплее, оттенок белого все еще относительно холодный.

Гели

с прозрачностью 1/2 и 1 создают теплый белый цвет, который я считаю наиболее приятным, поскольку он очень близок к свету накаливания.

Следует иметь в виду, что для этого теста я использовал очень холодный белый свет. Так что, если у вас светодиодные фонари ниже 6000K, у вас могут быть лучшие результаты с первыми двумя.

Еще раз, вот сравнение холодного белого без фильтра и теплого белого с полным фильтром CTO.

Используйте бегунок, чтобы увидеть разницу.

гелей для светодиодных фонарей можно легко приобрести в таких местах, как Amazon.

В то же время они могут быть неудобными, если ваше светодиодное освещение находится на открытом или труднодоступном месте.

Если вам нужно часто менять цвет лампочек, использование гелей, например, при очень высоких потолках, обязательно станет раздражающим!

Хотя я считаю, что гели – это самый простой способ сделать ваш белый свет теплее, есть и другие отличные способы, поэтому давайте рассмотрим их.

Покраска светодиодной лампы

Самое дешевое решение – покрасить светодиоды холодных тонов снаружи желтой или оранжевой краской. Это преобразует излучаемый белый свет в теплый окружающий цвет.

Для этого дешевого самостоятельного решения все, что вам нужно, вероятно, уже находится в вашей коробке для рукоделия, дополнительное оборудование не требуется!

Более того, если вы передумаете по поводу выбранного цвета, краску можно просто стереть. Очень просто!

Однако будьте осторожны, так как краска может легко воспламеняться.Хотя светодиоды не выделяют много тепла, покрытие одного из их теплоотводящих устройств (стекла) краской вызовет накопление тепла.

В конечном итоге покраска лампочки сократит срок службы диода.

Аналогичным образом, использование непрозрачной краски снизит общую яркость лампы до такой степени, что ее нельзя будет использовать.

Купить новый светодиод с теплым белым цветом ниже 3000 К

Время дорого. Я понял.

Если у вас нет времени на самостоятельную работу, вероятно, проще приобрести новую лампу с теплым белым светом.В идеале вам нужно искать светодиод с рейтингом Кельвина 3000 К или меньше.

Это подарит вам красивый расслабляющий свет желтых тонов, который вы желаете.

И не беспокойтесь об отходах. Есть много вещей, которые вы можете сделать с малоиспользуемыми светодиодными лампами. Возможно, вы могли бы подарить их другу или благотворительной организации?

Для большего вдохновения ознакомьтесь с моей статьей: Что делать с неиспользованными лампочками?

Получить лампу изменения цветовой температуры

Что делать, если вы предпочитаете прохладный свет днем ​​для повышения продуктивности и дополнения своего скандинавского декора, но предпочитаете читать вечером при теплом свете?

Есть ли способ получить лучшее из обоих миров?

К счастью, все больше и больше производителей начинают производить интеллектуальные светодиоды с регулируемой цветовой температурой.Одним из примеров является Philips Hue (Amazon).

Оттенком можно управлять нажатием кнопки через приложение для смартфона Philips. Это означает, что требуются минимальные усилия.

Вы можете изменить цветовую температуру лампы, даже не вставая с кровати или вставая с дивана.

Идеально для ленивого воскресного утра.

А если руки заняты?

Ну, Hue также связывается с популярными голосовыми помощниками, такими как Google Home и Alexa. Так что, если вы на полпути к макияжу и понимаете, что освещение вам не подходит, не волнуйтесь!

Просто попросите Алексу изменить его.

Это революция для людей с ограниченными возможностями. Никаких поделок. Никакой картины. Никакого лазания по сложным укромным уголкам и трещинам. Простое приложение для смартфона.

Благодаря более чем 16 миллионам цветов на выбор, Hue позволяет вам экспериментировать, пока вы не найдете идеальный оттенок теплого света.

Заключительные слова

Светодиоды холодного цвета в спальне мешают вам спать?

Надеюсь, в этом сообщении в блоге я показал вам, что это не конец света!

Как вы сами убедились, есть несколько вещей, которые вы можете сделать!

Вы пробовали какие-нибудь из этих домашних хаков? Вы согласны с тем, что интеллектуальные светодиоды, такие как Philips Hue, – это путь вперед?

Напишите комментарий, дайте знать!

Как установить светодиодные фонари на мотоцикл

Следуйте нашим простым инструкциям по установке, чтобы завершить установку новых светодиодных фонарей для мотоциклов.Пожалуйста, внимательно прочтите все на этой странице ПЕРЕД тем, как начать.

Важно! Перед тем, как начать…

Пожалуйста, прочтите наши инструкции по установке полностью и не используйте ярлыки. Для нас очень важна ваша безопасность как во время установки, так и в дороге с вашими светодиодными фонарями для мотоциклов Illumimoto. Мы тоже наездники, поэтому убедитесь, что после установки вы будете в безопасности на дороге. Мы рекомендуем вам отнести свой комплект к опытному мотоциклисту или кому-то, кто знаком с электрическими системами мотоцикла перед запуском.Если это ты, то прекрасно. Если нет, то установка фонарей в магазине мотоциклов может стоить несколько дополнительных долларов. Мы стараемся сделать установку максимально простой и безопасной для вас, но в конечном итоге это ваш выбор. Продолжая установку, вы понимаете, что Illumimoto, LLC не несет ответственности за любой личный или имущественный ущерб вам или другим лицам в результате вашей установки. У нас есть пожизненная гарантия на работоспособность наших светодиодных фонарей, однако она аннулируется в случае неправильной установки в результате халатности со стороны установщика.Убедитесь, что вы приняли все меры предосторожности, необходимые для безопасной установки приобретенных вами светодиодных фонарей для мотоциклов. Если у вас возникнут вопросы или потребуется помощь во время установки, свяжитесь с нами.

Хорошо, так что, если вы готовы продолжить, давайте установим ваш комплект!

Схема подключения

для каталожного номера

Какие инструменты / материалы понадобятся для установки

  • Кусачки / ножницы
  • Инструмент для зачистки проводов
  • Паяльник и припой для канифольных стержней
  • Стыковые соединители (если вы решите не паять соединения, а обжимать)
  • Термоусадочная трубка или изолента (для закрытия оголенных проводов / точек пайки)
  • Отвертка
  • Плоскогубцы игольчатые
  • Дрель (для фиксации выключателя питания)

Шаг 1. Установите выключатель питания

Во-первых, решите, где вы хотите расположить выключатель питания на мотоцикле.Настоятельно рекомендуется устанавливать переключатель, просверлив отверстие и надежно закрепив его на велосипеде. Каждый мотоцикл индивидуален, поэтому выбирайте легкодоступное и безопасное место для установки.

Шаг 2. Спланируйте, где будут размещаться гибкие светодиодные ленты

Затем определите размещение светодиодных лент на мотоцикле. Прежде чем наклеить фары на велосипед, обязательно тщательно очистите выбранные участки водой с мылом или мягким растворителем для достижения наилучших результатов.Высушите очищенный участок.

Каждый комплект, который мы предлагаем, включает 12-дюймовые фонари. Вы можете обрезать каждый светильник по размеру, следуя указаниям на самом свету. Это может быть удобно, если вы не можете разместить гибкую световую полосу на мотоцикле.

Шаг 3. Установка освещения

Осторожно снимите бумажную подложку 3M с ваших фонарей непосредственно перед тем, как наклеить их на мотоцикл, по одному. После того, как бумажная основа удалена, медленно приклейте световую полосу к предварительно очищенному участку и обязательно надавите на них, проведя пальцем по поверхности фонарей.

Шаг 4. Отсоедините аккумулятор мотоцикла

Теперь вы готовы приступить к подключению. Отсоедините отрицательный и положительный провода от аккумуляторной батареи вашего мотоцикла и убедитесь, что они не касаются и не пружинят обратно к клеммам аккумуляторной батареи.

Шаг 5: Измерение провода

Используя прилагаемый провод, используйте СИНИЙ для питания и ЧЕРНЫЙ для заземления. Проконсультируйтесь со схемой подключения и начните делать приблизительные измерения длины каждого провода, который вы будете использовать.Обязательно оставьте дополнительную длину. Лучше обрезать длину проволоки позже, чем использовать слишком мало с самого начала.

Шаг 6: Прокладка проводов

После обрезки проводов можно начинать прокладывать провода на мотоцикле. ПОЛНОСТЬЮ УБЕДИТЕСЬ, ЧТО ПРОВОДА НЕ ПРИКАСАЮТСЯ И НЕ ПРИБЛИЖАЮТСЯ К ИСТОЧНИКАМ ТЕПЛА, ТАКИМ КАК ГЛУШИТЕЛЬ, ИЛИ ИСТОЧНИКАМ ЗАЖИМА, ТАКИМ КАК ЦЕПЬ. Хороший совет – следовать существующей электропроводке производителя вашего мотоцикла.

Шаг 7. Припаяйте провода к лампам

На этом этапе вы можете либо припаять все свои соединения, либо использовать стыковые соединители, которые позволят вам обжать два провода вместе.Мы настоятельно рекомендуем припаять соединения, так как это обеспечит наилучшее соединение, которое прослужит очень долго.

Припаяйте концы проводов, которые вы только что провели, к светодиодным лентам. Используйте наш пример схемы подключения для получения инструкций. Имейте в виду, что вы можете соединить несколько положительных или отрицательных концов вместе, а затем припаять один провод к переключателю или батарее, чтобы уменьшить беспорядок в проводке. На многих мотоциклах у вас будут отдельные световые полосы, расположенные близко друг к другу, где будет целесообразнее соединить положительные или отрицательные выводы вместе, а затем вывести один провод к переключателю.

Шаг 8: Присоединение клеммных и лопаточных разъемов

К настоящему времени вы должны были подсоединить измеренные положительный и отрицательный провода к светодиодным лентам. Теперь пришло время обжать (или припаять, если хотите) прилагаемые лопатки и клеммные разъемы к противоположным концам ваших проводов.

Как на лопатке, так и на клеммных соединителях, вам нужно снять около 1/4 дюйма с концов проводов, вставить их в разъем, а затем, удерживая провод на месте, обжать провод и разъем вместе. .Проверьте работу обжима, осторожно потянув за провод и разъем, чтобы убедиться, что они прикреплены. Вы можете использовать настоящий электрический обжимной инструмент или просто плоскогубцы.

Шаг 9: Запуск провода питания от аккумулятора

Теперь проложите провод питания от положительной клеммы аккумулятора к переключателю. Обязательно измерьте размер провода и оставьте около 30 см дополнительного места от батареи до положения переключателя.

К этому проводу вы будете подключать предохранитель и корпус.Держатель предохранителя закручен. Обрежьте петлю посередине и снимите примерно 1/4 дюйма с каждого конца проводов предохранителей.

Важно установить предохранитель на расстоянии около 6 дюймов от аккумулятора. После этого вы сможете хранить предохранитель и корпус в батарейном отсеке.

Отрежьте кусок проволоки длиной около 6 дюймов. Зачистите оба конца на 1/4 дюйма. Присоедините кольцевой соединитель к одному концу, затем припаяйте другой конец к одному концу провода предохранителя, который вы только что отрезали и зачистили. Припаяйте другой конец провода предохранителя к концу ходового провода, который идет к входящему в комплект поставки переключателю включения / выключения света в том месте на вашем велосипеде, которое вы выбрали.Этот провод подключается к средней клемме вашего переключателя с помощью клеммного разъема.

Шаг 10: Поиск точки заземления

Следующий шаг – найти на мотоцикле участок, который можно использовать в качестве земли. Обычно это место, где есть винт, который крепится к металлической части мотоцикла. Как только вы найдете подходящее место, вы должны обязательно отшлифовать это место наждачной бумагой с крупной зернистостью, если оно окрашено. Вы должны убедиться, что контакт для кольцевой клеммы заземляющего провода касается необработанного металла, а не окрашенной поверхности.Протяните провод от переключателя к выбранной точке заземления и используйте клеммное кольцо и лопатку на соответствующих концах провода.

Шаг 11: Завершение подключений

Мы почти у цели! У вас должно остаться 3 провода с плоскими разъемами, которые будут подключаться к переключателю включения / выключения:

  • Провод №1: Положительные выводы от всех светодиодных лент
  • Провод №2: Провод от плюсовой клеммы аккумулятора
  • Провод № 3: провод заземления

У вас также должно остаться 2 провода, расположенные рядом с аккумулятором:

  • Провод №1: Все отрицательные выводы соединены в один провод для подключения к отрицательной клемме аккумулятора.
  • Провод № 2: Плавкий провод от переключателя, который будет подключаться к положительной клемме аккумулятора мотоцикла.

Если вы еще этого не сделали, зачистите все провода примерно на 1/4 дюйма и обожмите все оставшиеся плоские разъемы и кольцевые разъемы.

Теперь начнем с переключателя. Присоедините провода с лопатками к переключателю. Провод от положительной клеммы аккумулятора подключится к среднему разъему выключателя питания. Заземляющий провод подключится к позолоченной клемме выключателя питания. Наконец, провод от положительных выводов светодиодных лент подключится к оставшемуся разъему выключателя питания.

После того, как вы подключите все подключения к коммутатору, вы переключитесь на батарею.Убедитесь, что предохранитель установлен и надежно закреплен в держателе предохранителя.

Теперь подключите положительный провод к положительной клемме аккумулятора (провод идет от средней клеммы на выключателе питания). Затем подключите отрицательный провод к отрицательной клемме аккумулятора.

Заключительный осмотр и тестирование

Теперь, когда все подключено, вы можете щелкнуть выключателем питания, чтобы включить свет. Убедитесь, что все ваши фонари работают.Если один или несколько источников света работают, а другие – нет, дважды проверьте свои соединения и при необходимости повторно припаяйте.

И наконец, убедитесь, что у вас НЕТ незакрепленных или свисающих проводов, и что вы использовали прилагаемые стяжки, чтобы гарантировать, что никакие провода не ослабнут. Также убедитесь, что у вас нет проводов, соприкасающихся с горячими участками мотоцикла, такими как выхлопная труба, и что нет проводов, свисающих где-либо рядом с цепью мотоцикла, звездочкой или другими движущимися частями.Вы также убедитесь, что ваши фары надежно закреплены и ничего не отсоединяется. Если все это подтвердится, все готово!

Устранение неполадок и общие проблемы

Вопрос: Мои фары не горят. Что случилось?

Ответ: Важно проверять ваши светильники на протяжении всего процесса установки, чтобы свести к минимуму проблемы и возможность отката в будущем. Наиболее частая проблема – плохая точка пайки, поэтому обязательно проверьте и протестируйте свои паяные соединения.Вы можете проверить свои соединения во время установки, используя простую батарею 9 В, подключив положительный провод и отрицательный провод к соответствующим точкам вашей батареи.

Вопрос: Когда я включаю выключатель питания, свет очень тусклый. Что случилось?

Ответ: Проверьте подключение к выключателю питания. Провод заземления должен подключаться к золотой клемме переключателя. Некоторые люди получают такой результат, когда переключают соединения питания и заземления на коммутаторе.

Вопрос: Когда я пытаюсь включить коммутатор, его светодиодный индикатор не загорается. В чем проблема?

Ответ: Если светодиодный индикатор переключателя не горит, но светодиодные ленты ДЕЙСТВИТЕЛЬНО горят, это, скорее всего, проблема с заземлением. Проверьте провод заземления, разъем и точку заземления и убедитесь, что все они правильно подключены.

Вопрос: Когда я пытаюсь включить коммутатор, его светодиодный индикатор загорается, однако светодиодные ленты не горят.Что случилось?

Ответ: Если эта проблема возникает, скорее всего, проблема связана с подключением положительных (+) выводов светодиодных лент. Если на вашем переключателе горит светодиодный индикатор, ваша проводка для питания переключателя работает правильно. Обязательно проверяйте все точки пайки / соединения на протяжении всей установки и убедитесь, что все они надежно подключены.

Вопрос: Действительно ли нужен встроенный предохранитель?

Ответ: Светодиодные фонари мотоциклов потребляют очень небольшой ток, поэтому может показаться, что предохранитель не нужен.Однако крайне важно установить встроенный предохранитель, поскольку он гарантирует отсутствие перегрева или даже электрического пожара в случае короткого замыкания. Окончательный ответ: установите встроенный предохранитель.

Вопрос: Как установить комплект многоцветной / меняющей цвет светодиодной подсветки?

Ответ: Этот комплект разработан таким образом, чтобы его установка была максимально простой и легкой. Щелкните здесь, чтобы просмотреть нашу схему подключения / информацию. Просто обожмите 2 из прилагаемых клеммных соединителей к красному (+) и черному (-) проводам.Затем открутите болт / гайку на аккумуляторе мотоцикла, подсоедините красный и черный провода комплекта светодиодов, затем затяните гайку, чтобы закрепить проводку на аккумуляторе. Затем разместите светодиодные ленты в любом месте (предварительно очистив область!), И все! Используйте пульт дистанционного управления для управления освещением и не забывайте убирать проводку, чтобы на ней не было движущихся частей или горячих участков.

Вопрос: Что делает синий провод в комплекте многоцветных / меняющих цвет светодиодов?

Ответ: Синий провод является частью функции безопасности, которая позволяет всему комплекту светодиодных фонарей становиться КРАСНЫМ при включении тормоза, в дополнение к вашему стоп-сигналу.

Добавить комментарий

Ваш адрес email не будет опубликован.
