Подключение счетчика: однофазного, трехфазного, схемы

Ввод в эксплуатацию или реконструкция электропроводки в доме или квартире редко обходится без установки или замены электросчетчика. По нормативам работы могут выполнять только специально обученные люди, имеющие допуск для работы в сетях напряжением до 1000 В. Но установить все элементы, произвести подключение счетчика к нагрузке (электроприборам), без подключения питания можно самостоятельно. После необходимо вызвать представителя энергопоставляющей организации для тестирования, пломбировки и пуска системы.

Один из вариантов корпусов для счетчика

Подключение счетчика: правила и основные требования

Точно все требования прописаны в ПУЭ, а основные правила такие:

• Устанавливаться должен с защитой от воздействия погодных условий. Традиционно монтируются в специальные боксы (короба) из негорючего пластика. Для установки на улице короба должны быть герметичными и должны обеспечивать возможность контроля показаний (иметь стекло напротив табло).
• Закрепляется на высоте 0,8-1,7 м.
• Подключение счетчика производится медными проводами, сечением соответствующим максимальной токовой нагрузке (есть в техусловии). Минимальное сечение для подключения квартирного электросчетчика 2,5 мм² (для однофазной сети это ток 25 А, что сегодня очень мало).
• Проводники используются изолированные, без скруток и ответвлений.
• При однофазной сети дата госповерки счетчика — не старше 2 лет, при трехфазной — одного года.

Место установки счетчика в многоквартирных домах регламентируется проектом. Счетчик может устанавливаться на лестничной площадке или в квартире — в щитке. Если ставится в квартире, то обычно недалеко от двери.

Комплектация входного щитка

В частном доме тоже несколько вариантов. Если столб стоит во дворе, можно счетчик разместить на столбе, но лучше — в помещении. Если по требованиям энегроснабжающей организации он должен находится на улице, ставят его на лицевой стороне дома в герметичном боксе.

Автоматы, идущие к группам потребителей (различным устройствам) монтируются в другом боксе в помещении. Также одно из требований при монтаже электропроводки в частном доме: провода должны просматриваться визуально.

Установка счетчика на столбе

Чтобы была возможность проводить работы на электросчетчике, перед ним устанавливают входной рубильник или автомат. Он тоже пломбируется, причем возможности поставить пломбу на самом устройстве, как на счетчике, нет. Необходимо предусмотреть возможность отдельной пломбировки этого устройства — купить небольшой бокс и смонтировать его внутри квартирного щитка или поставить отдельно на лестничной площадке. При подключении счетчика в частном доме варианты те же: в одном боксе со счетчиком на улице (пломбируется весь бокс), в отдельном боксе рядом.

Как провести электричество от столба в дом читайте тут.

Двухтарифные счетчики и расчет их экономичности описаны тут.

Схема подключения однофазного электросчетчика

Счетчики для сети 220 В могут быть механические и электронные. Также делятся они на однотарифные и двухтарифные. Сразу скажем, что подключение счетчика любого типа, в том числе и двухтарифного, производится по одной схеме. Вся разница в «начинке», которая потребителю недоступна.

Если добраться до клеммной пластины любого однофазного счетчика, увидим четыре контакта. Схема подключения указана на обратной стороне крышки клеммника, а в графическом изображении все выглядит как на фото ниже.

Как подключить однофазный счетчик

Если расшифровать схему, получается следующий порядок подключения:

1. К 1 и 2 клемме подключаются фазные провода. На 1 клемму приходит фаза вводного кабеля, от второй идет фаза к потребителям. При монтаже первой подключают фазу нагрузки, после ее закрепления — фазу входа.
2. К клеммам 3 и 4 по тому же принципу подключается нулевой провод (нейтраль). К 3-му контакту нейтраль от ввода, к четвертому — от потребителей (автоматов). Порядок подключения контактов аналогичен — сперва 4, потом 3.

   Наконечники штыревые

Подключение счетчика происходит зачищенными на 1,7-2 см проводами. Конкретная цифра указывается в сопроводительном документе. Если провод многожильный, на его концы устанавливаются наконечники, которые выбираются по толщине и номинальному току. Они опрессовываются клещами (можно зажать пассатижами).

При подключении оголенный проводник вставляется до упора в гнездо, которое расположено под контактной площадкой. При этом необходимо следить, чтобы под зажим не попала изоляция, а также чтобы очищенный провод не торчал из корпуса. То есть, длинна зачищенного проводника должна выдерживаться точно.

Фиксируется провод в старых моделях одним винтом, в новых — двумя. Если крепежных винта два, сначала закручивается дальний. Слегка подергав провод, убеждаетесь, что он закреплен, потом затягиваете второй винт. Через 10-15 минут контакт подтягивается: медь мягкий металл и немного приминается.

Как самостоятельно сделать проводку в доме читайте тут. Об особенностях электропроводки в деревянном доме написано тут.

Это что касается подключения проводов к однофазному счетчику. Теперь о схеме подключения. Как уже говорилось, перед электросчетчиком ставится входной автомат. Его номинал равен максимальному току  нагрузки, срабатывает при его превышении, исключая повреждение оборудования. После ставят УЗО, которое срабатывает при пробое изоляции или если кто-то прикоснулся к токоведущим проводам. Схема представлена на фото ниже.

Схема подключения однофазного счетчика электроэнергии

Схема для понимания несложна: от ввода ноль и фаза поступают на вход защитного автомата. С его выхода они попадают на счетчик, и, с соответствующих выходных клемм (2 и 4), идут на УЗО, с выхода которого фаза подается на автоматы нагрузки, а ноль (нейтраль) идет на нулевую шину.

Обратите внимание, что входной автомат и входное УЗО двухконтактные (заходят два провода), чтобы размыкались оба контура — фаза и ноль (нейтраль). Если посмотрите на схему, то увидите, что автоматы нагрузки стоят однополюсные (заходит на них только один провод), а нейтраль подается напрямую с шины.

Посмотрите подключение счетчика в видео-формате. Модель механическая, но сам процесс соединения проводов ничем не отличается.

О самостоятельной сборке электрощитка рассказывается в этой статье.

Как подключить трехфазный счетчик

В сети 380 В имеются три фазы, и электросчетчики этого типа отличаются только большим количеством контактов. Входы и выходы каждой фазы и нейтрали располагаются попарно (смотрите на схеме). Фаза А заходит на первый контакт, выход ее на втором, фаза B  — вход на 3-м, выход на 4-м и т.д.

Как подключить трехфазный счетчик

Правила и порядок работы такие же, только большее количество проводов.  Сначала зачищаем, выравниваем, вставляем в контактный разъем и затягиваем.

Схема подключения 3 фазного счетчика с током потребления до 100 А практически такая же: входной автомат-счетчик-УЗО. Разница только в разводке фаз к потребителям: есть одно- и трехфазные ветки.

Схема подключения трехфазного счетчика

Схема подключения однофазного электросчетчика – RozetkaOnline.COM

Представленная здесь схема подключения однофазного электросчетчика универсальна и одинаково подходит для установки одно- или двухтарифного счетчика электроэнергии, не важно электронного или индукционного (механического) он типа, вне зависимости от марки и фирмы производителя, будь то Нева, Энергомера, Меркурий и т.п.

Практически любой однофазный счетчик имеет четыре клеммы для подключения проводов. В зависимости от марки и функционала конкретного электрического счетчика, клеммы могут быть промаркированные по-разному, но при этом порядок подключения проводов к ним один. Поэтому для удобства и универсальности мы на схеме пронумеруем их по порядку, слева на право от 1 до 4.

Вводной электрический кабель, заходящий в квартиру или дом, в однофазной сети состоит из двух (фаза и ноль) или трех (фаза, ноль, заземление) проводов.

Для подключения электросчетчика и его правильной работы нам понадобится два провода — это фаза и рабочий ноль. Определить какой из ваших проводников фазный, а какой нулевой поможет статья «Как определить фазу, ноль и заземление самому, подручными средствами?»

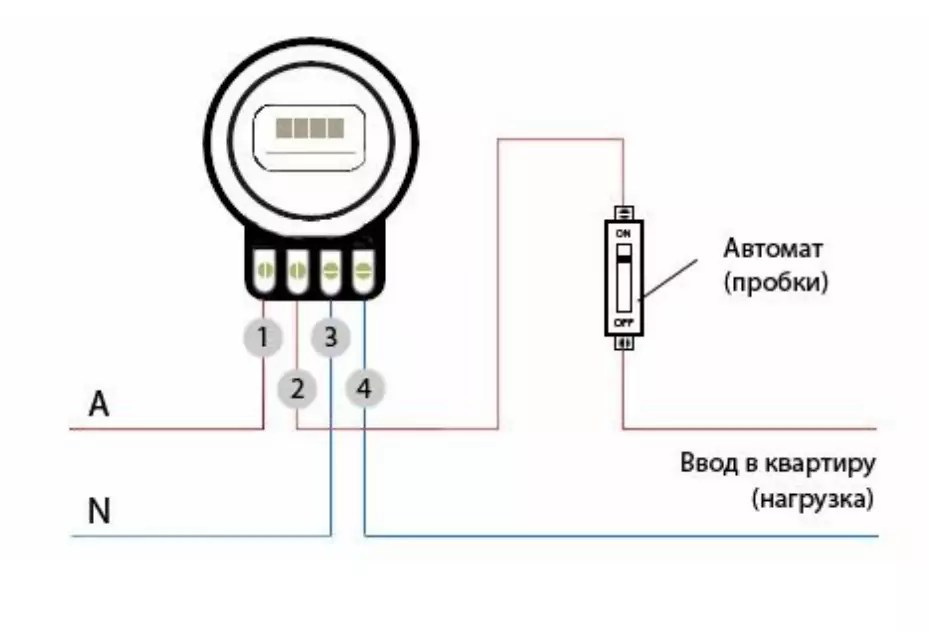

Универсальная схема подключения проводов к однофазному электросчетчику



Схема выглядит следующим образом:

На схеме вы можете видеть расположенный по центру однофазный электросчетчик, слева к нему подходит вводной силовой кабель (фаза и ноль), справа расположены провода, выходящие на нагрузку, грубо говоря по ним уже протекает учтенная счетчиком электроэнергия, которая через защитную автоматику поступает к вашим розеткам, светильникам и т.д.

Порядок подключения проводов к клеммам однофазного счетчика следующий:

Клемма «1» – Фазный провод вводного кабеля (обычно белый, коричневый или черный провод)

Клемма «2» – Фазный провод, выходящий на нагрузку квартиры или дома (обычно белый, коричневый или черный провод)

Клемма «3» – Нулевой провод вводного кабеля (обычно голубой или сине-голубой провод)

Клемма «4» – Нулевой провод, выходящий на нагрузку квартиры или дома (обычно голубой или сине-голубой провод)

Подключения выполненного по этой схеме, уже достаточно для правильной работы однофазного счетчика в домашней электросети. Подключение защитного заземления к электросчетчику не требуется. Дополнительные клеммы, которые могут быть на вашей модели однофазного электросчетчика – вспомогательные и служат для доступа к сервисным функциям, обслуживания, автоматизации учета энергии и т.д.

СХЕМА ПОДКЛЮЧЕНИЯ ОДНОФАЗНОГО СЧЕТЧИКА В ЭЛЕКТРОЩИТЕ

В домашней электросети однофазный счетчик электрической энергии всегда устанавливается и взаимодействует с защитной автоматикой. Всё это хозяйство обычно располагается в специальном ящике – щите учета и распределения (ЩУР) электроэнергии.

И конечно же существуют правила, по которым выполняется подключение однофазного электросчетчика. Если следовать им, самая простая схема подключения однофазно счетчика должна выглядеть следующим образом:

Как видите, перед электросчетчиком, необходимо установить однополюсный автоматический выключатель, так называемый «вводной автомат», в который заходит фазный провод вводного кабеля и уже из него фаза поступает в клемму «1» электросчетчика, рабочий ноль заходит сразу в клемму «3», а защитное заземление (защитный ноль) подключается напрямую к нулевой шине.

В качестве нагрузки в нашем примере, выступают – защитный автоматический выключатель, к которому можно подключить группу освещения и автоматический выключатель дифференциального тока (дифференциальный автомат, дифавтомат), на группу розеток. Компоновка вашего щита может быть иной, но принцип подключения автоматики после однофазного электросчетчика будет схожим.

Это наиболее простая из рекомендованных в ПУЭ (правила устройства электроустановок) и часто применяемая, схема подключения однофазного электросчетчика.

Так же, я бы рекомендовал рассмотреть более доработанный, усовершенствованный вариант схемы подключения однофазного электросчетчика, в котором используется двухполюсный вводной автомат.

Как видите, в этой схеме через двухполюсный автоматический выключатель, проходит не только фазный, как в первом случае, но и нулевой проводник вводного питающего кабеля. Теперь, в случае возникновения аварийной ситуации и срабатывания вводного автомата, разорвется и нулевой провод, на котором, в некоторых случаях, может быть опасный потенциал и это не единственное преимущество данной схемы подключения. Помните, важно использовать именно двухполюсный автомат, а не два, не объединенных однополюсных!

Если же у вас остались вопросы по схеме подключения однофазного электросчетчика, дополнения или замечания к написанному, обязательно пишите в комментариях к статье, постараюсь оперативно всем ответить!

Самостоятельное подключение однофазного счётчика электроэнергии

Каждый из нас пользуется электричеством. Мы используем электроэнергию везде, где только можно. Телевизоры, электрические плиты, телефоны, чайники и многое другое. Электроэнергия уже стала частью нашей жизни.

У каждого человека в доме есть приборы, подключённые к электросети. Вся электроэнергия, поступающая в квартиры, предоставляется компаниями-поставщиками. Следовательно, за её использование следует платить. Но как можно учесть количество потребляемой электроэнергии?

Для этих целей существует особый прибор, который есть в каждой квартире. Он ведёт учёт всего потребляемого электричества, питающего все электроприборы в доме. Его показания и учитываются при выставлении счёта за потребление электроэнергии. Его наличие обязательно в каждом доме и без него просто невозможно подключиться к электросети. Его обязательно нужно подключать для учёта.

Речь идёт об электросчётчике. Читатель уже, наверное, догадался по прошлому абзацу, о каком именно приборе там говорится. Каждый знает, как выглядит электросчётчик, но далеко не каждый имеет представление о том, как подключать однофазный счётчик.

В данной статье будет рассказано о том, как осуществить подключение однофазного счётчика и о том, на что следует обратить внимание при осуществлении его установки. Эта информация точно будет интересна тем читателям, которые занимаются строительством дома или же заняты ремонтом.

Можно ли самому подключить электросчётчик?

Таким вопросом нередко задаются многие пользователи, учитывая тот факт, что не всегда электроснабжающая организация может позволить своим потребителям самостоятельно устанавливать счётчик, опасаясь манипуляций со стороны последних для уменьшения платы за электричество.

В принципе, потребитель может установить электросчётчик, но компания-поставщик электричества всё равно обязательно должна проконтролировать состояние установленного счётчика и затем его опломбировать. Так что у пользователя есть возможность установить электросчётчик самому.

Виды однофазных счётчиков

Прежде чем установить электросчётчик у себя в квартире, пользователь должен сначала определиться с тем, какой счётчик ему больше подходит. Также стоит обратить на тип подключения прибора и на разрешение его эксплуатации. Конечно, всегда можно обратиться именно в электроснабжающую компанию и приобрести электросчётчик у них, ведь это они будут отвечать за проверку прибора и его обслуживание. Но лучше ознакомиться с тем, какие виды счётчиков вообще существуют.

Как могут подключаться электросчётчики?

Итак, электросчётчики могут различаться по типу своего подключения. При выборе счётчика можно обратить на это внимание, так что тут следует остановиться на них поподробнее.

Какие виды подключения электросчётчиков существуют:

• Прямое подключение. В таком случае электросчётчик включается непосредственно в силовую цепь. Тут стоит отметить, что подавляющее большинство однофазных счётчиков подключается именно таким образом;
• Трансформаторное подключение. Название этого вида подключения говорит само за себя. В этом случае электросчётчик подключается к сети через специальные трансформаторы. Электросчётчики с таким типом подключения используются больше в промышленных целях, так как рассчитаны на электросети с очень большой нагрузкой.

Виды конструкции счётчиков электроэнергии

Теперь стоит сказать пару слов о том, какие бывают однофазные электросчётчики, если брать во внимание их конструкционные особенности:

• Электромеханические счётчики, называющиеся также индукционными. Это электросчётчики старого образца. Их ставили ещё в домах наших родителей, бабушек и дедушек. Они имеет весьма низкий класс точности, да и к тому же постепенно уступают место более современным и мощным моделям;
• Электронные счётчики. Это уже современные модели, которые имеют высокий класс точности. Приходят на смену устаревшим индукционным счётчикам. Тут, кстати, следует отметить существование электронных счётчиков, но с электромеханическим отсчётным устройством.

Инструменты и комплектующие для установки электросчётчика

Перед тем как начать установку электросчётчика, нужно удостовериться в том, что для осуществления процедуры имеются все необходимые составляющие.

Для установки прибора потребуется приобрести следующие комплектующие:

• Сам счётчик электроэнергии. Стоит сразу же проверить наличие специального штампа ОТК, а также пломбы на его корпусе;
• В том случае, если устанавливать электросчётчик планируется в имеющийся бокс или электрощит, следует обязательно проверить, есть ли там требуемое крепление. Обычно счётчики электроэнергии крепятся на трёх болтах. В том случае, если в боксе нет DIN-рейки, а на счётчике она имеется, то её можно просто приобрести в магазине;
• Если старого бокса нет, то придётся приобрести новый;
• Для общей безопасности рекомендуется установить вместе с электросчётчиком автоматические выключатели. Можно также пойти ещё дальше и установить устройства защитного отключения;
• В монтаже счётчика потребуется использование монтажного провода;
• Для того чтобы закрепить бокс или электрощит с установленным туда счётчиком на строительное сооружение, потребуется приобрести набор крепёжных элементов. Речь идёт о дюбелях, саморезах и пластиковых стяжках;

Для того чтобы установить электросчётчика, потребуется позаботиться о наличии под рукой следующих инструментов:

• Для крепления электрощита на стену строительного сооружения понадобится перфоратор;
• кусачки;
• Плоскогубцы;
• Съёмник изоляции;
• Строительный нож;
• Линейка;
• Набор отвёрток;
• Рулетка;
• Строительный уровень;
• Индикаторная отвёртка – понадобится для проверки наличия напряжения;
• Может понадобиться и паяльник.

Установка электросчётчика

Для установки электросчётчика потребуется выполнить следующие шаги:

1. Для начала стоит монтировать защитное оборудование, которое позволит впоследствии избежать различных аварийных ситуаций;
2. Далее следует позаботиться о монтаже автоматических выключателей с двумя полюсами;
3. После первых двух шагов устанавливается электросчётчик;
4. Затем следует установка однополюсных автоматов.

Как подключить счётчик?

После установки однофазный электросчётчик необходимо подключить. Для этого потребуется позаботиться о выполнении следующих пунктов:

1. На время осуществления всего процесса по подключению электросчётчика потребуется отключить автомат или пробки. В некоторых ситуациях придётся обесточить всю линию;
2. Ничего трудного в подключении счётчика электроэнергии нет, так как на обратной стороне любого такого устройства имеется схема, согласно которой можно осуществить подключение прибора;
3. Наконец, потребуется осуществить подключение проводов к контактам, находящимся на клеммной планке. Если счётчик однофазный, то у него имеется четыре клеммы, которые следует подключать в следующем порядке:
   1. Ввод фазы к квартире от электросети;
   2. Выход фазы внутрь квартиры;
   3. Ввод нуля к квартире от электросети;
   4. Вывод нулевого изолятора внутрь квартиры.

Как правильно подключить однофазный электросчётчик

Электрический счётчик – устройство для учёта количества потреблённой электроэнергии. Электрические счётчики применяются как на производстве, так и в быту.

Виды и типы электросчётчиков

По типу нагрузки счётчики бывают однофазными и трёхфазными. В бытовой электрической сети в большинстве случаев используют однофазные счётчики, т.к. все бытовые потребители работают от однофазной сети 220В.

По конструктивному исполнению счётчики бывают электромеханическими (индукционными) и электронными. В последнее время на производстве и в быту выполняется замена счётчиков старого образца на новые электронные счётчики. При вводе в эксплуатацию новых электрических сетей сегодня уже используются только современные счётчики электронного типа.

Это связано с тем, что они надёжней в работе, а подсчёт электроэнергии более точный. Кроме того, функционал некоторых новых электронных счётчиков позволяет дистанционно узнавать и передавать информацию о потреблённых киловатт-часах.

Инструменты для подключения

Иногда случаются ситуации, когда счётчик выходит из строя и его необходимо заменить. Также достаточно часто по желанию выполняется замена старого счётчика на новый, более современный. Если электрическая сеть только вводится в эксплуатацию, то первая установка счётчика выполняется по всем современным нормам и правилам.

Независимо от того, по какой причине будет устанавливаться новый счётчик, для его монтажа необходимо использовать некоторые инструменты, электроизмерительные приборы и расходные материалы:

• плоскогубцы, бокорезы;
• нож монтажный;
• съёмник изоляции;
• отвёртки;
• отвёртка-индикатор;
• дрель, перфоратор;
• молоток;
• стрелочный тестер или цифровой мультиметр;
• медный монолитный провод;
• дюбеля, шурупы.

Общая схема подключения однофазного счётчика

Для того, чтобы правильно подключить счётчик, необходимо знать схему его подключения. Следует отметить, что процесс подключения всех однофазных счётчиков абсолютно одинаков.

• Во-первых, счётчик подключается напрямую в силовую цепь, т.е. последовательно с подводимым питающим напряжением и электрической нагрузкой. Если рассматривать электрическую схему полностью, то она выглядит следующим образом: входное (питание) напряжение 220В – однофазный счётчик – выходное напряжение 220В – защитный автомат – переходная (соединительная) коробка – электрические потребители.
• Во-вторых, у каждого однофазного счётчика имеются четыре специальных силовых клеммы для подключения проводов. Если считать эти клеммы слева направо, то первая клемма – это приходящая фаза, вторая клемма – выходящая фаза. Третья клемма – приходящий ноль, ну а четвёртая – выходящий ноль. Т.е. у однофазного счётчика две входных и две выходных клеммы.

Для того чтобы при подключении не перепутать назначение каждой клеммы, обычно указывается схема подключения либо на самом счётчике, либо в его паспорте.

Монтаж и подключение счётчика

Для каждой отдельно взятой квартиры счётчик обычно устанавливается в общем щитке на этаже многоквартирного дома или в самой квартире. Иногда счётчики устанавливаются на улице. Обычно такое бывает, если это частный дом.

Вариант установки счётчика зависит от нескольких технических моментов. Если выполняется замена старого (или негодного) счётчика, то демонтаж и монтаж происходит следующим образом.

Для демонтажа заменяемого счётчика сначала отключается входное напряжение на счётчик и выполняется его распломбирование. Затем снимается клеммная крышка на счётчике. Тестером, мультиметром или отвёрткой-индикатором проверяется отсутствие напряжения на счётчике, после чего все четыре провода поочерёдно отключаются при помощи отвёртки. Когда счётчик будет освобождён от всех проводов, выполняется его демонтаж с установочного места.

Монтаж и подключение нового счётчика выполняется в обратном порядке. Сначала новый счётчик монтируется на место старого, затем на силовые клеммы счётчика подключаются четыре провода. Закрывается клеммная крышка и счётчик пломбируется. После этого подаётся напряжение, включается электрическая нагрузка в виде бытовых потребителей и визуально определяется работа счётчика.

Если счётчик необходимо подключить на новом месте (например, где-то в квартире), то процесс монтажа будет немного сложнее.

Для начала необходимо определиться с местом установки счётчика. Обычно счётчик устанавливают недалеко от входа в квартиру. Когда место выбрано, необходимо подобрать щиток для счётчика. Щиток выбирается таким, чтобы внутри него кроме самого счётчика можно было дополнительно установить автоматические выключатели и устройства защитного отключения.

• Итак, в размеченном на стене месте дрелью или перфоратором сверлятся отверстия под установку щитка. В отверстия молотком забиваются дюбеля. Затем шурупами щиток прикручивается к стене.
• Следующий этап – это установка в щиток самого счётчика. В настоящее время для крепления счётчиков, автоматов, УЗО и т.д. используются специальные металлические DIN-рейки, на которые всё это должно закрепляться. Очень часто в электрических щитках DIN-рейка уже присутствует. После установки счётчика устанавливается модульное оборудование (автоматы, УЗО) в необходимом количестве.
• Следующий шаг – это проводной монтаж, т.е. к счётчику необходимо подключить все провода. Сначала подключаются два провода на вторую и четвёртую клеммы, т.е. к выходу счётчика. Для того чтобы подключить провода, жилы проводов зачищаются ножом (а лучше специальным съёмником изоляции). Затем провода, выходящие из счётчика, подключаются на общий автоматический выключатель, подающий напряжение на электрические потребители.
• После этого подключаются провода на первую и третью клемму, т.е. на вход счётчика. Для этого с них тоже снимается часть изоляции. После того, как провода подключены, закрывается клеммная крышка и счётчик пломбируется.

Обычно установка, подключение и пломбировка счётчика выполняется энергоснабжающей организацией. Если же выполнять монтаж и подключение самостоятельно, то чтобы избежать недоразумений и штрафов, необходимо сначала обратиться к представителям этой организации, которые сами утвердят правильный порядок работ.

Схемы подключения квартирных электросчетчиков



Схема подключения электрического счетчика

Электросчётчики должны устанавливаться в соответствии с техническими условиями (ТУ), выданными Вашей энергоснабжающей организацией. Для квартир в Самаре это, как правило ЗАО “Самарагорэнергосбыт”. (Основные правила от Самарагорэнергосбыт)
Во время допуска прибора учёта к работе (опломбировка), контролёр проверяет выполнение техусловий, а так же правильность подключения электросчётчика.

Ниже приведёны различные схемы подключения электрических счётчиков:

Схема подключения однофазного электросчётчика принципиальная, этажный электрощит.





Подключение однофазного электросчётчика в этажном электрощите



Примечание:

Вместо пакетного выключателя в этажном электрощите может быть установлен двухполюсный автомат или выключатель нагрузки.

Схемы подключения индукционного и электронного счетчиков не отличаются..





Подключение однофазного электросчётчика в квартирном электрощите.





Схема подключения однофазного электросчётчика монтажная, квартирный электрощит



Примечание:
В современных квартирах всё чаще используются УЗО, но его может и не быть. (УЗО – устройство защитного отключения, применяется для защиты людей от поражения током, а так же предотвращения пожаров из за утечек токов в электропроводке и электропотребителей.)

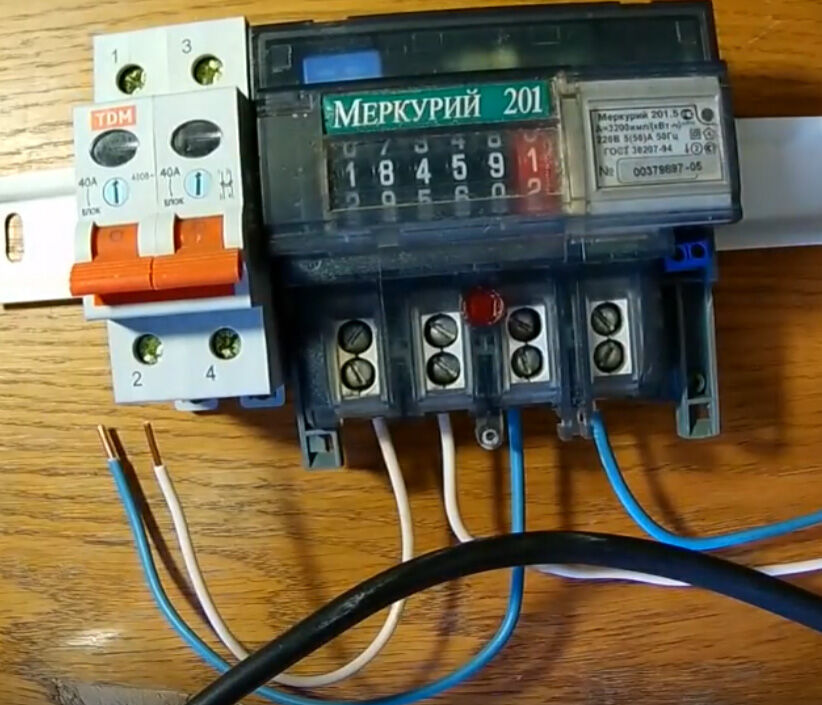

На схеме подключен однофазный однотарифный счетчик Меркурий 201





См. наши ЦЕНЫ на замену электросчётчиков в Самаре!











Как устроен электрощит этажный, обучающее видео





Статьи про счётчики электроэнергии





Наши услуги





Краткий перечень наших услуг





Как мы работаем:



Монтаж электропроводки “под ключ”

– Расчёт стоимости работ и материалов – бесплатно.

– Цена не меняется в процессе выполнения работ.

– Предоплат – нет! Расчёт после сдачи работ.

– Закупка и доставка материалов по оптовым ценам.

– мастера с опытом более 10 лет.

– Гарантия на работы до 36 месяцев!

Ремонт и диагностика электрики:

– Возможен срочный вызов

– С собой в наличии необходимые инструменты, приборы, и расходники.

– Предоплат – нет! Оплата – после сдачи работ.

– Решим проблему даже если никто не смог, опыт более 10лет!

– Гарантия на работы до 12 месяцев!





Не откладывайте решение проблем – ЗВОНИТЕ!

Заказать услуги можно по телефону:
8-927-205-92-92
(будни с 8:00 до 21:00)



Есть вопросы? напишите нам:



Схема подключения однофазного электросчетчика | ehto.ru

Вступление

Однофазный электросчетчик является самым используемым прибором учёта расхода (потребления) электроэнергии в жилых и общественных зданиях. Для квартир однофазные счетчики являются основными приборами учёта.

Зачем это нужно

Для начала отвечу на вопрос, зачем нужна схема подключения однофазного электросчетчика?

Чтобы ответить на этот вопрос, отвечу на другой. Можно ли самостоятельно или лучше так, разрешено ли самостоятельно менять электрические счетчики в квартире или доме?

Ответ я нашел в рекомендациях МосЭнерго.  «Самостоятельная замена счетчика возможна. Однако…», далее следует агитация о вызове специалиста компании для квалифицированной замены счетчика, о чём я писал в статье: Сгорел счетчик – что делать.

Но факт есть, заменить электросчетчик самостоятельно вам запретить никто не может. Однако, если вы решили заменить электросчетчик самостоятельно, вам нужно по закону РФ:

• Заранее информировать обслуживающую организацию о времени планируемой замены электросчетчика. Это нужно для снятия пломб со счетчика и фиксации последних показаний;
• После окончания установки, опять обратиться в обслуживающую организацию, уже с заявлением на опломбирование нового электросчетчика и составление акта ввода устройства учёта в эксплуатацию.

Что будет, если вы не сообщите о самостоятельной замене электрического счетчика? Вас ждет акт о потреблении электроэнергии без учета и штрафы.

Два типа счетчиков

На сегодня в жилом фонде РФ, используются два типа электрических счетчиков: современные электронные и устаревающие индукционные. Наблюдается явная тенденция, замены индукционных счетчиков на электронные, но я покажу схему подключения однофазного электросчетчика обоих типов.

Установка счетчика – общие замечания

Если квартира НЕ является коммунальной, то в квартире устанавливается один электросчетчик, который учитывает потребление электроэнергии во всей квартире.

Если квартира коммунальная, то в ней устанавливается общеквартирный счетчик (1) учета и контрольные счетчики учета для комнат (2).

Обозначение электросчетчика на схемах

На схемах однофазные счетчики обозначаются в виде квадрата с отсеченной частью и надписью Wh, возможно kWh.

Схема подключения однофазного электросчетчика индукционного

Во-первых, особенность индукционного счетчика, это наличие в конструкции токовой обмотки. Важно, чтобы фаза проходила через эту токовую обмотку.

Во-вторых, согласно ПУЭ (1.5.36) электрический счетчик должен быть защищен со стороны ввода (подключения) и со стороны потребителей (вывода) автоматами защиты или предохранителями, если последние предусмотрены. Хотя установка защитных аппаратов со стороны нагрузки в ПУЭ (гл. 1.5) явно не прописаны, есть ссылка на гл. 2.1, 3.4 и установка автоматов зашиты или предохранителей для групп электропроводки должна быть произведена.

Клеммы подключения счетчика, закрыты крышкой. Обычно клеммы подключения счетчика соответствуют маркировке на представленной схеме и фото, однако, большое количество производителей заставляют дать совет: читайте схему подключения счетчика на крышке закрывающей клеммы или в паспорте к счетчику.

Схема подключения однофазного электросчетчика электронного

Однофазные электронные счетчики учета, подключаются аналогично индукционным счетчикам:

• Фаза приход;
• Фаза к нагрузке;
• Ноль приход;
• Ноль к нагрузке.



Неправильное подключение электрических счетчиков

В начале статьи, я упомянул, что через токовую обмотку счетчика должна проходить фаза, а не ноль. Так вот, если сделать наоборот, то получим схему воровства электроэнергии, что незаконно.

Вывод

Если вы не знаете как определить фазу и отличить фазу от нуля, не занимайтесь самостоятельной заменой электросчетчика.

©Ehto.ru

Еще статьи

Как подключить электросчетчики и автоматы правильно

Под электросчетчиком понимается специальное устройство, основной функцией которого является измерение расходуемого количества электрической энергии. История этих приборов начинается в XIX веке, когда были изобретены и начала активно использоваться технические средства, являющиеся потребителями электроэнергии.

Устройство электросчетчиков выглядит следующим образом:

1. Основными механизмами являются катушка-обмотка напряжения и токовая катушка.
2. Электромагниты указанных катушек располагаются таким образом, чтобы они могли находиться по отношению друг к другу строго под углом, равному 90°.
3. В пространстве между катушечными электромагнитами размещен особый диск из алюминия. Снизу и сверху он зафиксирован при помощи подшипников и подпятников.
4. Ось алюминиевого диска оборудована специальным червяком, который, благодарю наличию колес с зубцами, позволяет функционировать барабану счетного устройства, приводя его в движение.

Принцип, по которому функционирует любая разновидность электросчетчиков, можно описать следующим порядком производимых действий:

1. Токовая катушка имеет последовательное включение в систему электрической цепи. Состоит из малого числа витков, а наматывание происходит проводом с крупным диаметром.
2. Вторая катушка, наоборот, имеет параллельный принцип подключения к электрической цепи. Количество витков у нее значительно больше, чем у токовой катушки, а наматывание происходит при помощи тонкого провода.
3. Переменное напряжение в процессе работы передается только одному элементу счетчика – катушке с большим количеством витков и тонким проводом.
4. Когда напряжение проходит через катушки, то в пространстве между ними сразу же возникают магнитные потоки переменного типа.
5. Благодаря возникшим потокам между катушками, диск из алюминия создает внутри себя особые токовые вихри.
6. Вихри и потоки встречаются в алюминиевом диске, вступая во взаимодействие друг с другом, что вызывает вращательный эффект по отношению к самому диску, и он начинает приходить в движение.
7. Счетчик фиксирует все обороты диска за определенный установленный отрезок времени, считая и учитывая при этом потребляемую электроэнергию.
8. Современные модели электросчетчиков осуществляют данный процесс путем преобразования аналоговых сигналов, которые были получены датчиками, в импульсный код, представляющий собой набор цифр. Микроконтроллер способен расшифровать данный код после его поступления, а также рассчитать и вывести на экран полученное значение количества потребляемой электроэнергии.

Подготовительные работы

Осуществить процесс подключения такого счетчика к сети возможно самостоятельно, без вызова квалифицированного электрика. Однако, прежде чем приступать к этому, необходимо предварительно провести подготовительные работы по монтажу специального бокса, внутрь которого нужно будет установить сам электросчетчик.

Для соблюдения правильности технологии монтажа, нужно придерживаться следующего алгоритма действий:

1. На настенном боксе откручиваются все болты или шурупы, держащие крышку на месте, после чего она снимается.
2. Бокс устанавливается на стену, причем высота его монтажа должна быть в промежутке от 0,8 до 1,7 метра. Этот параметр регламентируется действующими официальными правилами по технике безопасности при работе с высоким напряжением.
3. Выбор элементов для крепежа осуществляется на основании материала, из которого изготовлена стена.
4. Закрепленный на стене бокс будет иметь несколько монтажных реек, как уже было сказано, и нулевую шину.

Фактически, все современные модели счетчиков являются представителями модульной разновидности, поэтому тип подключения у них унифицирован: он производится на монтажную рейку. Их преимуществом является не только использование абсолютно безопасных и негорючих материалов в собственной структуре, но также и значительная легкость понимания и реализации технологии установки.

Необходимые материалы и инструменты

Желательно, если провода будут отличаться друг от друга не только толщиной, но и цветом.

Заблаговременная подготовка инструментов и материалов, которые потребуются для подключения счетчика, также является одной из частей подготовительных работ.

Приготовить заранее необходимо:

• электрощит, который должен соответствовать всем параметрам и особенностям устанавливаемого счетчика;
• сам электросчетчик, можно выбрать индукционный или наиболее распространенный электронный вариант;
• несколько проводов с различным диаметром от 1,5 м. до 6 мм;
• автоматический выключатель;
• планки с рекомендуемой шириной 0,35 см;
• материалы и инструменты для осуществления крепежа;
• УЗО;
• изоляционные элементы;
• изолента;
• нож с острым лезвием;
• отвертки различного типа;
• пассатижи;

Важным условием, от которого зависит безопасность человека, осуществляющего установку и подключение электросчетчика, является обязательное наличие у всех отобранных инструментов изолирующей резиновой ручки, позволяющей избежать ударов электрического тока.

Установка

Если все подготовительные работы остались позади, а нужные инструменты и материалы заготовлены и соответствуют всем предъявляемым к ним требованиям, то можно приступать непосредственно к монтажу электросчетчика:

1. ПУЭ дает предписание, согласно которому, установке счетчика должен предшествовать монтаж защитного оборудования, способному обезопасить от возникновения различных аварийных ситуаций. Такое устройство для защиты можно разместить в разных местах: цокольном щитке, на лестничной клетке, возле самого электросчетчика. Выбор месторасположения зависит от возможностей по установке пломб на оборудовании.
2. После установки защитного оборудования, можно вернуться к вопросу монтажа счетчика. Первоначально, должен быть установлен автоматический выключатель с двумя полюсами. При помощи специального механизма на обратной стороне, его можно зафиксировать на верхней рейке внутри бокса.
3. Устанавливается сам электросчетчик. Он имеет на обратной стороне точно такой же механизм, как и автоматический выключатель, поэтом, по такому же принципу подсоединяется к одной из ДИН-реек.
4. Далее, необходимо добавить однополюсные автоматы. Их количество может различаться, но чаще всего монтируется два автомата на каждый счетчик.

На этом, процесс монтажа электросчетчика закончен и, как можно убедиться на практике, ничего сложного в нем нет.

Подключение

Алгоритм действий, которые необходимо выполнить при подключении электросчетчика, напрямую зависит от его разновидности.

Так, для подсоединения однофазного счетчика нужно:

1. На первоначальном этапе, полностью отключить автомат или пробки, либо обесточить всю линию на время проведения работ по подключению устройства.
2. На обратной стороне любого однофазного электросчетчика имеется схема, в соответствии с которой его и необходимо подключать.
3. Подключить провода к контактам на клеммной планке, всего у однофазного устройства имеется четыре клеммы.

Порядок подключения должен быть в обязательном порядке следующим (если смотреть на счетчик слева направо):

1. Ввод фазы к квартире от сети.
2. Выход фазы внутрь помещения.
3. Ввод нуля к квартире от сети.
4. Вывод нулевого изолятора внутрь помещения.

Трехфазные электросчетчики делятся на несколько разновидностей: приборы прямого или косвенного подключения, соответственно, технология данного процесса у них различается. Устройства косвенного подключения рассматриваться не будут, поскольку они запрещены для монтажа в объектах жилищного фонда.

Подобные приборы используются исключительно в промышленных целях, а их установка и подключение могут быть осуществлены только квалифицированными мастерами и электриками, имеющими подобный доступ.

Если говорить об электросчетчиках прямого подключения, то они подходят для установки в жилых домах, алгоритм подключения не столь значительно отличается от технологии, используемой для однофазных моделей. Но с учетом того, что схема у трехфазных приборов гораздо сложнее, рекомендуется не осуществлять их подключение самостоятельно, а доверить этот процесс профессиональному электрику.

Это обусловлено также еще и тем, что регистрация нового устройства все равно должна быть произведена специализированной организацией, которая и предоставит мастера, имеющего лицензию и допуск к проведению различных электромонтажных работ.

Описание схемы подключения

Если говорить об однофазной разновидности электросчетчиков, то схема подключения у них самая элементарная и традиционно указывается на обратной стороне крышки устройства.

Если она все же отсутствует, то можно воспользоваться следующим описанием правильного подсоединения проводов:

1. В первую клемму слева, входит фаза, ведущая от внешней сети к жилому помещению.
2. Через вторую клемму, эта фаза выводится внутрь квартиры.
3. Третья клемма подводит нуль от сети.
4. Через последний контакт, располагающий справа, нуль имеет выход в квартиру.

Схема подключения трехфазного электросчетчика несколько сложнее, но она также чаще всего приводится на обратной стороне крышки устройства или в инструкции по эксплуатации прибора. Самое важное в данном процессе – не перепутать провода и отслеживать порядок их подсоединения, опираясь на цвет.

Также, важно помнить, что все нечетные номера контактов будут соответствовать вводу, а четные значения говорят о нагрузке.

Схема трехфазного счетчика

Правильная схема подключения трехфазного устройства будет выглядеть следующим образом:

1. Желтый провод подключается на вход, соответствует фазе А.
2. Второй желтый провод подключается на выход, соответствует той же самой фазе.
3. Зеленый провод для входа фазы В.
4. Второй зеленый провод должен быть подключен по аналогии с первым того же цвета.
5. Красный провод подключается на вход фазы С.
6. Второй красный провод необходимо подключить на выход той же самой фазы.
7. Синий провод соответствует нулевому проводнику, он подключается на вход.
8. Второй синий провод также соответствует нулю, но подключается на выход.

Все провода трехфазных счетчиков имеют именно такую нумерацию, поэтому если четко следовать приведенному описанию, то устройство будет подключено правильно.

Как подключить автоматы?

Схема подключения однофазного автомата

Подключение автоматов является не таким сложным, как, например, трехфазного счетчика, поэтому его может реализовать каждый, выполнив приведенный ниже алгоритм действий:

1. В электрощите, автоматический выключатель крепится при помощи встроенного защелкивающегося механизма на ДИН-рейку в боксе.
2. Провода вставляются в зажимы и подлежат надежной фиксации при помощи специальных болтовых контактов.
3. Контакты необходимо затягивать надежно, но аккуратно, чтобы не повредить корпус устройства, что вызовет последующее смещение внутренних элементов, а это приведет к частым перегревам в процессе эксплуатации и в ближайшее время поспособствует поломке выключателя.
4. Входное питание должно быть подключено строго сверху автомата, а с нижней части подсоединяется нагрузка или выход.
5. Еще до подключения кабеля к контактным зажимам, его необходимо на 15 см. освободить от внешнего изоляционного слоя, чтобы добавить гибкости и подвижности. Внутреннюю изоляцию допускается устранять только на 0,5-1 см.
6. При подсоединении к автоматическому выключателю проводов, обладающих малым сечением или многожильных кабелей, в процессе монтажа для них используются специальные наконечники.

Что будет если неправильно подключить электросчетчик?

Неправильное подключение данного устройства или защитного оборудования для него может привести к следующим нежелательным последствиям:

1. Возникновение короткого замыкания, сгорание всех незаземленных электрических приборов.
2. Перегрев самого оборудования, который в кратчайшие сроки выведет его из строя.
3. Ответственная организация при осуществлении проверки, скорее всего, введет штрафные санкции за самопроизвольное неправильное подключение прибора, особенно, если на нем будет отсутствовать пломба.

Статья была полезна?

0,00 (оценок: 0)

Электрические счетчики – Коммунальный совет Springfield

В каждом домохозяйстве есть электросчетчик, который устанавливается снаружи дома, в 2-5 футах от переднего угла дома, на высоте около 5 футов 6 дюймов от земли и не менее 3 футов от окон, дверей и пожарных лестниц. . Он должен иметь свободный доступ. Пожалуйста, свяжитесь с нашим сервисным центром электроснабжения для уточнения деталей расположения счетчиков.

Электросчетчики измеряют потребление энергии в «киловатт-часах». Киловатт-час – это количество электроэнергии, необходимое для горения одной 100-ваттной лампочки в течение десяти часов.

Счет за электроэнергию рассчитывается в киловатт-часах. Считывая показания счетчика в одно и то же время каждый день, вы можете точно узнать, сколько электроэнергии вы израсходовали за 24 часа. Просто вычтите вчерашние данные из сегодняшних. Записывая свое ежедневное потребление, вы можете составить график увеличения и уменьшения потребления энергии. Отмечая высокую активность потребления, такую ​​как стирка или приготовление пищи, вы будете знать, на что тратите свой доллар энергии.

Если вы хотите знать, сколько энергии потребляет ваша семья, выберите время дня и снимите показания счетчика.Затем прочтите его еще раз в то же время на следующий день. Вычтите меньшее число из большего, а остаток – это количество энергии (выраженное в киловатт-часах), которое ваше домохозяйство использовало за этот 24-часовой период.

Как читать ваш счетчик

Если вы хотите следить за своими ваттами, ваш глюкометр покажет вам, сколько вы потребляете из месяца в месяц. Но вам нужно научиться считывать показания счетчика. В зависимости от того, какой у вас новый цифровой счетчик или один из наших стандартных механических счетчиков, показания счетчика будут разными.

ЦИФРОВЫЕ СЧЕТЧИКИ

Для цифровых счетчиков просто прочитайте число слева направо, как на автомобильном одометре. Вы можете иметь или не иметь «ноль» в первой позиции. Если вы это сделаете, проигнорируйте это и запишите все числа после этого. Если нет, просто запишите номер как есть.

МЕХАНИЧЕСКИЕ СЧЕТЧИКИ

Считывание показаний механического счетчика несложно, но требуются некоторые специальные знания.

Большинство электросчетчиков имеют серию из четырех или пяти циферблатов, которые выглядят как циферблаты.Чтобы прочитать их, начните с крайнего правого циферблата, а затем прочитайте их справа налево. Запишите числа также справа налево (т.е.против того, как вы их в конечном итоге прочитаете).

ПРИМЕЧАНИЕ. Последний циферблат на вашем глюкометре вращается по часовой стрелке, но циферблат слева от него вращается против часовой стрелки, и числа печатаются также против часовой стрелки. Циферблаты продолжают чередоваться с часовой стрелки на против часовой стрелки.

Если стрелка на циферблате находится между цифрами, запишите меньшее число.Например, если игла между четырьмя и пятью, запишите число четыре.
Если кажется, что указатель находится прямо на номере, посмотрите на циферблат справа. Если указатель на правом циферблате перешел в ноль, запишите номер, на котором, кажется, находится указатель. Если указатель на правом циферблате не перешел на ноль, запишите нижнее число на циферблате, который вы записываете.

Еще одна вещь, на которую следует обратить внимание: если циферблат находится между девятью и нулем, воспринимайте ноль как число десять.

Готовы проверить себя? Вот несколько примеров, которые стоит попробовать:

Электросчетчики очень точны, и новые счетчики перед установкой проходят выборочную проверку на точность. Иногда более старые счетчики работают медленно и регистрируют слишком мало киловатт-часов, поэтому SUB фактически выставляет слишком мало счетов. Мы заменяем эти счетчики постепенно и с минимальными затратами.

Последнее замечание: никогда ничего не делайте со своим счетчиком, кроме как считывайте его. Несанкционированный ввод счетчика является незаконным и может привести к отключению, судебному преследованию и многократным платам за обслуживание.Более того, это подвергает вас риску поражения электрическим током, взрыва или пожара.

Счетчики электроэнергии и воды СУБ

SUB использует автоматические счетчики электроэнергии и воды, которые позволяют персоналу точно регистрировать использование с помощью портативного устройства.

В отличие от интеллектуальных счетчиков, которые обычно используют активную двустороннюю связь через сетевое соединение между счетчиком и энергосистемой, автоматические счетчики SUB излучают односторонний маломощный прерывистый радиочастотный (RF) импульс, который обменивается данными с портативным устройством. с помощью короткого радиочастотного (RF) импульса.Измерители передают в общей сложности около 20 секунд каждый день при радиочастотной энергии, намного меньшей, чем уровни, излучаемые другими обычными бытовыми устройствами, такими как сотовые телефоны, радионяня, спутниковое телевидение и микроволновые печи.

Счетчики

SUB соответствуют всем местным, государственным и федеральным требованиям по охране здоровья и безопасности.

Новое подключение – British Gas

Мы поставим вашу собственность в эксплуатацию, поставим счетчики, электричество, газ и многое другое. Если вам нужны счетчики для коммерческих помещений, посетите наш бизнес-сайт.

Рад помочь

Только установка счетчика

Если вам нужен счетчик для новой собственности, поскольку вы уже организовали подачу электроэнергии, позвоните нам по телефону 0333 202 9580 1 и убедитесь, что у вас есть следующая информация:

• Ваш адрес и почтовый индекс
• Справочный номер точки газового счетчика (MPRN)
• Административный номер вашей точки счетчика электроэнергии (MPAN) в вашей локальной сети

Инфраструктура и установка счетчиков

Если вам понадобится новый источник энергии и счетчики, мы с радостью вам поможем.

Просто позвоните нам по телефону 0333 202 9580 1 или заполните форму заявки ниже и вернитесь по адресу, указанному внизу формы.

Форма заявки на поставку газа

[PDF – 228KB]

Умные счетчики в новостройках

Мы уже установили умные счетчики в более чем 6 миллионах домов и предприятий, и теперь мы помогаем разработчикам внедрять их в новые постройки.

• Узнайте, сколько вы тратите, и оставайтесь под контролем с помощью интеллектуального счетчика
• Больше никаких расчетных счетов, так как ваши умные счетчики будут отправлять показания прямо нам
• Оснастите свою недвижимость новейшими технологиями интеллектуальных счетчиков, чтобы соответствовать цели Великобритании предложить их всем британским домохозяйствам к 2024 году.

Позвоните нам по телефону 0333 202 9580 1, чтобы узнать, соответствует ли ваша разработка требованиям.

Смена владельца учетной записи

Когда вы будете готовы передать свою недвижимость новым домовладельцам, у нас есть специальная команда, которая поможет вам завершить смену владельца в ваших учетных записях.

Просто заполните форму ниже и отправьте ее по адресу mhdevelopers@britishgas.co.uk, а мы позаботимся обо всем остальном.

MH Handover Form.xls [XLS – 86kB]

Подключенный дом.

Улей Активный обогрев

Модернизируйте свою новую разработку с Hive.На работе, в поезде или в пабе Hive Active Heating позволяет вам контролировать температуру в вашем доме всего несколькими нажатиями в приложении Hive.

Hive Active Heating работает с существующей системой отопления, и нет необходимости менять поставщика энергии.

Узнать больше о Hive

Юридическая информация

1. Мы можем записывать звонки, чтобы помочь вам улучшить наши услуги. Звонки на номера 0800 бесплатны с мобильных и стационарных телефонов.Звонки на номера 00330/00333 обойдутся вам не дороже, чем с номеров 01 или 02 со стационарных и мобильных телефонов. Если вы получаете «инклюзивные минуты» с вашим пакетом, звонки на номера 0330/0333 будут частью этого.

Сроки подключения счетчиков электроэнергии

Изменения в вашем счетчике могут быть завершены к желаемой дате или диапазону дат в 5 рабочих дней ⁴ , которые вы соглашаетесь с нами и Дистрибьютором (компанией, ответственной за опоры, провода и газовые трубы в вашем районе) ^{5 6} .

В противном случае счетчик будет установлен в течение 15 рабочих дней с момента вашего согласия на замену счетчика.

Если Дистрибьютор / выполняет изменение соединения, он должен его согласовать.

Обратите внимание, что указанные выше временные рамки не применяются, когда:

• Сайт недоступен, не безопасен и не готов к обмену / изменению
• Вы не согласились на замену счетчика и изменение подключения
• У вас есть договор на агрегированное потребление электроэнергии ⁷ , в котором указано, что эти временные рамки неприменимы (в основном это относится к бизнес-клиентам и крупным строителям).
• Вы не выполнили условия договора о подключении ⁸ с Дистрибьютором
• Требуются дополнительные работы в электросети, прежде чем можно будет завершить изменение подключения.
• Сценарий общего предохранителя:
  Участок разделяет точку изоляции с другими объектами (также известный как «общий предохранитель»), например, в некоторых многоквартирных домах, и установка счетчика не может быть завершена без прерывания подачи на эти другие объекты.В этих ситуациях вы понесете дополнительные расходы. Сумма этих затрат будет зависеть от вашего дистрибьютора.

  (Обратите внимание: установка, которая требует прерывания подачи электроэнергии на другой объект, потребует дополнительного времени для решения. Если мы не договоримся об ином, мы завершим установку в течение 30 рабочих дней с даты вашего согласия на любые расходы / сборы, которые будут понесены. на дополнительные работы, необходимые для завершения замены счетчика.)

После устранения любого из вышеперечисленных исключений мы организуем внесение изменений к выбранной вами дате или диапазону дат в 5 рабочих дней ⁴ , с которым вы соглашаетесь с нами и дистрибьютором .В противном случае счетчик будет установлен в течение 15 рабочих дней после разрешения проблемы.

CEB

Если вы подпадаете под действие домашних или религиозных целей с потребностью в электроснабжении менее 42 кВА, вот как вы можете подключить электричество. Если ваша потребность превышает 42 кВА, обратитесь к коммерческому инженеру в офисе заместителя генерального директора соответствующей провинции.

• Если коммуникационные линии должны быть проложены по земле третьей стороны, необходимо получить письменное разрешение этого землевладельца.Для этого выдается бланк отдельно с этим заявлением. Если таких земель более одной, необходимо предоставить отдельные формы от каждого стороннего землевладельца. Дополнительные формы для этой цели должны быть скопированы заявителем. Каждая должным образом заполненная форма для выдачи разрешения на прокладку линии обслуживания должна быть подписана перед генеральным директором подразделения и заверена Секретариатом подразделения. Заявитель должен нести ответственность за прокладку служебных проводов над землей третьих лиц.Предоставление незаконных документов и / или неверной информации приведет к отключению услуги, и CEB не несет ответственности за любые убытки, возникшие в таких случаях. Зарядные устройства при любом отклонении от маршрута прокладки линии обслуживания несет заявитель.

• Вы (заявитель) должны расчистить выезды на пути следования по маршруту, по которому проведена линия обслуживания. Стоимость оформления путевого листа не включена в смету. Заявитель должен завершить оформление проезжей части до прибытия сотрудников CEB для предоставления служебного подключения.

• Строительство здания должно быть завершено, а внутренняя проводка / электромонтаж должны быть завершены в соответствии с правилами электромонтажа (IEE 16). Все точки подключения должны правильно подключаться к земле через заземляющую трубу. Диаметр и длина заземляющей трубы должны быть не менее 2 дюймов и 6 футов соответственно.

• Выключатель отключения и главный выключатель должны быть установлены правильно.

• Особое внимание следует обратить на место установки счетчика электроэнергии.Это должно быть место за пределами здания, к которому считыватель счетчика может легко получить доступ. Счетчик должен быть установлен так, чтобы он был защищен от прямых солнечных лучей и дождя для его долговечности.

• Для установки счетчика электроэнергии необходимо прикрепить четыре деревянных бруска к стене, где должен быть установлен счетчик, как показано на рисунке, на высоте 1,5 и 6 дюймов над уровнем земли.

• L-утюг должен быть установлен прямо над местом счетчика.Высота от уровня земли до верха L-образного утюга должна быть не менее 2,8 м. Для главной дороги он должен составлять 3,7 м. Подробную информацию по установке L-iron

  см. На следующем рисунке.

• Нагрузочный провод должен иметь лишнюю длину 1,5 фута в месте установки счетчика.

Собственник или житель здания должен предоставить следующие документы вместе с должным образом заполненным заявлением при подаче заявления на подключение новой услуги.

• Ксерокопия национального удостоверения личности / паспорта или любого другого действующего документа, удостоверяющего личность.

• К заявке необходимо приложить копию счета за электроэнергию в месте, прилегающем к дому, на которое подается подача электроэнергии, во избежание ненужных задержек при выставлении счета за электроэнергию (если это возможно).

Для подтверждения права собственности или повторного проживания заявителя достаточно представить любой из следующих документов.

Акт соответствующего помещения.

Налоговый акт соответствующего помещения.

Разрешение, если оно санкционировано государственным учреждением.

Другой присвоенный правовой титул.

Квитанция об уплате взносов.

Счет, выписанный другим поставщиком коммунальных услуг в соответствующее помещение

(Телефон, счета за воду и т. Д.)

Выписка из банка с указанием адреса помещения.

Сертификат, выданный Грама Ниладхари и заверенный GS на основании закона

Реестр владельцев, занимаемых мест или список избирателей.

Любой документ, подтверждающий право собственности или проживания.

Национальная идентификационная карта с указанием адреса помещения, где находится

Электроснабжение

.

Сертификат соответствия (CoC), выданный институтом местного правительства

• Передайте должным образом заполненную форму заявки вместе с подтверждающими документами в ближайший Центр обслуживания потребителей (CSC) или отправьте заявку онлайн. Для этого CSC выдает ваучер. Платежи можно производить в Народном банке или в кассах торгового центра CEB.

• Этот бланк заявления, выданный CEB, должен быть заполнен и подписан самим заявителем.

• После заполнения и подачи соответствующего заявления будет дана оценка. После подготовки и утверждения сметы CSC выдает ваучер на оплату. Платежи можно производить в Народном банке или в кассах торгового центра CEB. Любые платежи, включая оплату счетов, можно легко произвести на счетчиках, открытых в офисе соответствующего регионального инженера.

• Вы должны подписать соглашение с CEB.


• Срок оказания услуги
  Около двух недель.

• Соответствующий региональный инженер CEB или его представитель проведут необходимые испытания, а сервисное подключение будет обеспечено только после получения разрешения на электрическую установку. Если электромонтаж не выполнен в соответствии с требованиями, персонал CEB или подрядчик могут не обеспечить сервисное подключение.В таком случае вы должны снова проинформировать CEB после надлежащего завершения установки.

• Заявитель должен будет нести дополнительные расходы на повторные посещения в соответствии с утвержденными тарифами и тарифами. При выявлении любого риска разрешение на подключение услуги не предоставляется. Подключение к сети не предусмотрено, если здание построено из легковоспламеняющихся материалов. Следовательно, сервисное подключение не предусмотрено, если крыша здания отделана кокосовыми листьями или подобным материалом.

• Пожалуйста, сообщите о любых проблемах, связанных с подключением к электросети, персоналом CEB или подрядчиком суперинтенданту электрооборудования или местному инженеру как можно скорее. По любым вопросам вы можете встретиться с суперинтендантом-электриком или участковым инженером в понедельник утром и в среду утром.

• Если вы не получите счет за электроэнергию в течение трех месяцев после подключения к услуге, сообщите об этом в региональный офис в письменной форме или предъявите документы, предоставленные CEB, при подключении к услуге.

• Если вы подаете заявку на трехфазное электроснабжение для промышленности, рассматривается возможность предоставления служебного подключения. Приобретать какое-либо оборудование следует только после сообщения о возможности предоставления услуги.

Использование счетчиков для измерения простых цепей – Базовое электричество

Электричество – это то, чего нельзя увидеть. Мы можем только увидеть последствия этого.

Когда цепь работает неправильно, очень трудно посмотреть на нее и обнаружить, что не так.

Счетчики используются для измерения воздействия электричества. Измерители – это точные инструменты, которые можно легко повредить, поэтому необходимо соблюдать определенные меры предосторожности:

• Следует избегать ударов и вибрации.
• Следует учитывать температуру, влажность и пыль.
• Магнитные поля: Магнитное поле лотка может привести к неточным показаниям.

Меры предосторожности при использовании счетчиков

Соблюдайте следующие меры предосторожности:

• Никогда не используйте омметр в цепи под напряжением, потому что омметр является собственным источником питания.В лучшем случае вы получите неточные показания, в худшем – повредите счетчик или вы сами.
• Подсоедините счетчик к источнику питания. Если вы работаете с постоянным током, используйте измеритель постоянного тока; при работе с переменным током используйте измеритель переменного тока.
• При работе с любым измерителем постоянного тока всегда соблюдайте полярность при его подключении к цепи.
• Убедитесь, что счетчик сориентирован правильно для считывания. Некоторые предназначены для чтения сидя, а другие – в положении лежа.
• Считайте показания счетчика, глядя прямо на него, чтобы избежать ошибки параллакса.
• Когда закончите с глюкометром, выключите его.

Вольтметры

Рисунок 21. Вольтметр

Вольтметры – это гигантские резисторы, которые потребляют минимальный ток от источника. Вольтметры предназначены для измерения разности потенциалов между двумя точками.

Счетчик должен быть подключен параллельно нагрузке.

Рекомендуется сначала проверить вольтметр на известной цепи.

Амперметры

Рис 22.Прикладной амперметр

Амперметры имеют низкое сопротивление, поэтому они не добавляют нежелательного сопротивления в цепь.

Подключите амперметр последовательно к цепи. При параллельном подключении это может вызвать короткое замыкание и перегореть предохранитель в счетчике.

Ваттметры

Рисунок 23. Ваттметр

Ваттметр имеет четыре измерительных провода. Два для тока и два для напряжения.

Мощность – это произведение напряжения и тока, поэтому ваттметр измеряет влияние обоих факторов и умножает их, чтобы получить мощность.

Подключите катушку напряжения параллельно нагрузке.

Подключите токовую катушку последовательно с нагрузкой.

Не превышайте номинальную мощность счетчика.

Омметры

Рисунок 24. Изображение омметра, сделанное Ханнесом Грёбе. Используется по лицензии Creative Commons Attribution-Share Alike 3.0 Unported.

Омметры используются для измерения сопротивления. У них есть собственный источник ЭДС (аккумулятор), и их нельзя использовать в цепи под напряжением.

Шкала на большинстве омметров показывает обратную сторону от других измерителей.Справа находится ноль, а слева – бесконечность.

Многие омметры имеют настройку нуля. Всегда обнуляйте глюкометр перед использованием. Сделайте это, закоротив два провода вместе.

Безопасность электрических счетчиков

Видео ниже объясняет, как не все электрические счетчики созданы равными. Убедитесь, что вы понимаете характеристики своего глюкометра и понимаете, в каких ситуациях его можно использовать.

Атрибуция

ВЕРНУТЬСЯ В ТОП

Электроэнергетика

Введение

Электроснабжение в Ирландии приватизировано.Это означает, что вы можете выбрать какую частную компанию вы хотите снабдить электричеством. Поставщики предлагаем спектр услуг и сделок, в том числе различные платежные договоренности со своими клиентами. Многие поставщики энергии предоставляют и то, и другое электричество и газ.

ESB Networks (ESBN) отвечает за эксплуатацию и обслуживание электросеть в Ирландии. Вам нужно будет связаться с ESBN, если вы подключение к электросети впервые или если вы отключение полностью.Вы также можете передать показания счетчика в ESBN.

Но в большинстве случаев ваши повседневные потребности в электроэнергии будут удовлетворяться за счет поставщик электроэнергии. Здесь мы объясняем, как подключиться к электросети, как работает система и что делать, если что-то пойдет не так.

Комиссия по регулированию коммунальных услуг (CRU) – регулирующий орган в электроэнергетике.

Прекращение отключения электроэнергии во время COVID-19

Отключения от внутренних источников электроэнергии были приостановлены во время COVID-19 ограничения общественного здравоохранения.

Этот мораторий на отключение электроэнергии закончился 1 июня 2021 года.

Вы можете прочитать о мерах по защите клиентов во время COVID-19 и получить совет о том, что делать, если у вас возникли трудности с оплатой счетов за электроэнергию на веб-сайте CRU.

Подключение

Если вы переезжаете в собственность, которая никогда ранее не была подключена, или тот, который был отключен более 2 лет, вам сначала необходимо обратиться к поставщику электроэнергии для заключения договора поставки внутри страны.CRU сохраняет список лицензированных источников энергии поставщики.

Когда вы выбрали поставщика, вам следует связаться с ESBN и сообщить следующая информация:

После этого ваш поставщик свяжется с ESBN и попросит подключить к электросети включен. ESBN также организует установку вашего счетчика. В Электрик строителя включит электричество в вашем доме.

ESBN имеет дополнительную информацию об электричестве подключения для нового индивидуального дома и электричество подключения для новых домов в многоквартирном или многоквартирном доме.

CRU имеет информацию об изменении ваш поставщик энергии.

Что делать, если я перееду?

Если вы покидаете собственность, вам следует обратиться к поставщику электроэнергии. чтобы сообщить им, что вы двигаетесь, и дать им последний показания счетчика, чтобы они могу выслать вам окончательный счет.

Когда вы переезжаете в дом, который ранее был занят, но подключение к электричеству, при заселении следует снимать показания счетчика. Затем вы можете связаться с поставщиком услуг, чтобы создать новую учетную запись.Если ты сдавая аренду, вашему арендодателю, возможно, придется связаться с поставщиком электроэнергии на вашем от имени.

Если дом был отключен, нужно узнать, сколько времени в нем нет. был отключен. Для этого свяжитесь с ESBN и предоставьте свой MPRN или счетчик. номер. Если отключение было:

• Менее 6 месяцев – Вы должны зарегистрироваться в качестве клиента с поставщиком электроэнергии, который организует переподключение к сети с ESBN
• От 6 месяцев до 2 лет – Вы должны зарегистрироваться в качестве клиента с поставщиком электроэнергии и организовать зарегистрированный электромонтажник для проверки электропроводки и предоставления сертификата доработки в утвержденный регулирующий орган.Когда ESBN получил проверенный сертификат, который ваш поставщик может организовать для повторного подключения.
• Более 2 лет – Вам нужно будет подать заявление в ESBN для новое соединение

ESBN имеет дополнительную информацию о переподключении электроснабжение.

Придется ли мне вносить залог, когда я открыть новый счет или сменить поставщика?

Ваш поставщик электроэнергии может взимать залог. У каждого поставщика есть собственная депозитная политика, которая должна быть справедливой, прозрачной и разумной.В депозит должен быть возвращен в счет, который вы получите после заключения контракта заканчивается (ваш контрактный период обычно составляет 12 месяцев). Ваш поставщик должен сообщить вы, если вы рискуете потерять свой депозит, и опишите шаги, которые вы должны возьмите, чтобы улучшить условия кредита.

Если у вас низкий доход и вы не можете позволить себе внести депозит, вы можете имеющий право на помощь из местного офиса INTREO.

Электроэнергия CRU Справочник поставщика газа (pdf) содержит дополнительную информацию о безопасности депозиты (на странице 27).

Показания счетчика электроэнергии

Ваш счетчик электроэнергии измеряет количество потребляемой вами электроэнергии и показания используются для расчета суммы, которую вы взимаете поставщик электроэнергии.

Считыватель ESBN позвонит в помещение, чтобы записать количество электричества. используется с момента последнего считывания показаний счетчика. Это делается 4 раза в год. По оценкам чтение будет использоваться для других расчетных периодов.

Если считыватель счетчика не может получить доступ к счетчику, они оставят карточку в почтовом ящике, сообщая вам, что они были там, и прося вас прислать свой собственное чтение.Вы также можете отправить показания счетчика напрямую своему поставщику. Если вы не предоставите показания, для расчета будет использоваться приблизительное значение. ваш следующий счет.

Счетчики

являются собственностью ESBN и не должны подвергаться никакому вмешательству. Только авторизованные люди могут ремонтировать, подключать, удалять или проводить работы на любой счетчик, главный блок предохранителей, пломбу, электрическую линию или другое оборудование, принадлежащее ESBN. Несанкционированное вмешательство в ваш глюкометр – нарушение закона. Вы можете узнать больше около метра вмешательство.

CRU имеет дополнительную информацию об электричестве Показания счетчика.

Умные счетчики

С 2019 года ESB Networks оснащает дома и предприятия интеллектуальных счетчиков . Умные счетчики – это новое поколение электричества метров и планируется, что все дома в Ирландии будут оснащены умными метров до конца 2024 года.

Интеллектуальные счетчики автоматически сообщают ваше потребление электроэнергии. поставщик, поэтому ориентировочных счетов больше не будет.У вас также будет больше информация об использовании вами электроэнергии, чем та, которую можно получить по счетчикам.

Планируется заменить самые старые счетчики на новые интеллектуальные счетчики, однако вы можете связаться со своим поставщиком электроэнергии или ESBN, чтобы подать заявку на приоритетная установка. За умный счетчик не взимается предоплата. установлен.

Вы можете узнать больше о Национальной программе интеллектуального учета (NSMP).

Расшифровка счета

Когда вы подписываетесь на поставщика электроэнергии, вы должны получать регулярные и точные счета.Однако иногда бывает сложно разобраться в счете, в частности, как рассчитывается сумма вашей задолженности.

Ваш поставщик должен предоставить информацию о том, как он рассчитал ваш законопроект. Это включает в себя показания счетчика, на основании которого выставлен счет, и тариф. категория, которая применяется, и любые сборы, которые применяются к счету. CRU есть больше информации о понимании счета за электричество.

Счет обычно отправляется вашим поставщиком электроэнергии каждые 2 месяца.Это должно быть четко указано, используется ли показание счетчика для расчета вашего счета количество было:

• A – фактический счетчик, считанный ESBN
• C – прочитанный вами клиент
• E – примерное показание счетчика

Вы должны проверить свой счет, чтобы убедиться, что вы не получаете слишком много расчетные счета подряд, так как это может привести к большому счету, когда фактический чтение принято. Вы можете проверить свой счетчик и отправить собственное показание в любой время для обеспечения точного выставления счетов.В ESBN есть информация о том, как сдать показания счетчика электроэнергии.

Поставщики должны предоставить вам ряд вариантов оплаты ваших счетов (для например, прямым дебетом, онлайн-оплата картой или оплата в магазинах. отображение логотипа Payzone). Вам следует связаться с вашим поставщиком, чтобы узнать, что вариант вам подходит.

Смена поставщика электроэнергии

Если вас не устраивает ваш текущий поставщик электроэнергии, вы можете сменить поставщик. Вы должны проверить, заключили ли вы контракт с фиксированным сроком.Если да, то вы может взиматься плата за переход к другому поставщику. Так как поставщиков много чтобы выбрать из них, важно провести исследование, чтобы найти лучший вариант удовлетворить ваши потребности.

Перед переключением необходимо:

• Проверьте свой текущий счет, чтобы узнать, сколько вы используете, какую среднюю сумму вы платить и как снимается оплата
• Узнайте, когда истекает срок действия вашего контракта с текущим поставщиком
• Воспользуйтесь сайтом сравнения цен
• Попытайтесь провести повторные переговоры с вашим текущим поставщиком
• Убедитесь, что у вас есть номер MPRN (указан на текущем счете) и актуальные показания счетчиков для нового поставщика

Новый поставщик уведомит старого поставщика о том, что вы меняете над.У CRU есть дополнительная информация о смене поставщика.

Что, если я передумаю?

Если вы переключитесь на нового поставщика, но потом передумаете, вы можете отменить договор, если вы подписали менее 14 дней назад по телефону, через Интернет или у вашего порога. Это называется периодом «обдумывания».

Вы можете узнать больше о своем права потребителей.

Что делать, если я не могу оплачивать мои счета?

Если у вас есть задолженность или трудности с оплатой счетов за электроэнергию, вам нужна помощь.Вы можете:

Ваше электроснабжение может быть отключено, если вы не оплатите счета.

Альтернативные схемы выплат

Поставщик может с вашего согласия организовать альтернативный платеж планирую поставить на место. Поставщики должны помочь вам, если вы финансовые затруднения. Они должны сделать как минимум 4 попытки связаться с вами, прежде чем они отключают ваше электричество.

Уязвимые клиенты

Уязвимый клиенты, зарегистрированные в качестве клиентов приоритетных услуг, не могут быть отключен.

Пожилые уязвимые клиенты, у которых есть проблемы с оплатой счетов, не могут быть отключается в зимние месяцы (с ноября по март).

Социальная помощь

Если вам больше 70 лет, вы можете воспользоваться надбавкой за электроэнергию как часть домашнего хозяйства Социальный пакет. Некоторые люди моложе 70 лет также могут иметь право на участие, если они встретятся определенные критерии.

CRU имеет дополнительную информацию об отключении и ваши права.

Какие еще у меня средства защиты?

CRU призван обеспечить защиту потребителей энергии и способствовать конкуренции.Он делает это, создавая свод правил под названием «Поставщик». Справочник. Для этого у поставщиков должны быть коды. действующих практик, определяющих, как они будут обращаться с потребителями. Эти коды охватывают следующие области:

• Биллинг
• Отключения
• Регистрация клиентов
• Маркетинг и реклама
• Рассмотрение жалоб
• Уязвимые клиенты
• Pay-as-you-go (PAYG) и бюджетные контроллеры
• Внешние клиенты

Поставщики должны иметь в наличии Уставы клиентов с указанием:

• Гарантированный уровень сервиса для клиентов
• Компенсация и возмещение, когда уровень качества услуг не соответствует встретил

Каждый поставщик должен опубликовать свой устав клиента и кодексы на своем веб-сайте.Вы можете узнать больше о регулировании коммунальных услуг.

Как подать жалобу

Если у вас возникла проблема, вы должны сначала связаться с:

• Ваш поставщик электроэнергии по вопросам, связанным с выставлением счетов, проблемами с аккаунтом, маркетинг или реклама, или смена поставщика, или
• ESB Networks для проблем, включая неисправный счетчик, затраты на подключение, аварийные ситуации, перебои или задержки подключения

Если вы не можете разобраться в проблеме неформально, вы можете подать жалобу в написать вашему поставщику или сетевому провайдеру.

Если вы не удовлетворены ответом поставщика, у вас есть следующие варианты:

Дополнительная информация

CRU содержит дополнительную информацию об энергии в специальной информации для клиентов раздел.

Комиссия по регулированию ЖКХ

Служба поддержки клиентов

P.O. Box 11934
Dublin 24
D24 PXW0
Ирландия

Тел .: (01) 4000 800

Местный телефон: 1890 404 404

Факс: (01) 4000 850

Сети ESB

Отдел по работе с клиентами
Leopardstown Road
Dublin 18
Ирландия

Узнать | OpenEnergyMonitor

Контроль энергии через импульсный выход счетчика коммунальных услуг

Введение

Многие счетчики имеют импульсные выходы, например: однофазные и трехфазные счетчики электроэнергии, счетчики газа, счетчики воды.

Импульсный выход может представлять собой мигающий светодиод, переключающее реле (обычно твердотельное) или и то, и другое.

В случае счетчика электроэнергии импульсный выход соответствует определенному количеству энергии, проходящей через счетчик (кВтч / Втч). Для однофазных бытовых счетчиков электроэнергии (например, Elster A100c) каждый импульс обычно равен одному Втч (1000 импульсов на кВтч). В измерителях большей мощности (часто трехфазных) каждый импульс соответствует большему количеству энергии, например 2 или даже 10 Втч на импульс.

Пример счетчика

Что такое пульс?

Рисунок 1

На рисунке 1 показан импульсный выход. Ширина импульса T_high варьируется в зависимости от измерителя. Некоторые измерители импульсного выхода позволяют устанавливать T_high. T_high остается постоянным во время работы. Для измерителя A100c T_high составляет 50 мс. Время между импульсами T_low варьируется в зависимости от частоты следования импульсов. Это частота импульса , частота , 1 / T, которая указывает мощность, измеренную измерителем.

Расчет энергии

Для счетчика A100c каждый импульс представляет 1/1000 кВтч, т. Е. 1 Втч энергии, проходящей через счетчик.

Расчетная мощность

3600 секунд в час = 3600 Дж на импульс, т.е. 1 Втч = 3600 Дж следовательно, мгновенная мощность P = 3600 / T , где T – время между задним фронтом каждого импульса.

Подсчет оптических импульсов: мигающие светодиоды

Многие счетчики электроэнергии не имеют подключений импульсного выхода или подключения недоступны из-за ограничений, налагаемых коммунальной компанией.Все современные счетчики имеют светодиоды оптического импульсного выхода. В таких случаях для сопряжения с измерителем можно использовать оптический датчик.

Красный светодиод импульсного выхода можно увидеть на изображении A100c выше. Для обнаружения импульсов светодиода вам понадобится датчик освещенности, например [ссылка на страницу магазина]. Он поставляется в комплекте с разъемом RJ45, обеспечивающим простое подключение к импульсному входу emonTx или emonPi.

Внутри датчика находится небольшая печатная плата. с фотодиодом и двухтранзисторной схемой усилителя-драйвера:

Спасибо @warrenashcroft за предоставленную фотографию и подтверждение деталей схемы.

Схема в целом работает хорошо, но имеет несколько недостатков: она чувствительна к окружающему свету, поэтому должна быть защищена от яркого света; зеленый светодиод неточно отражает состояние выхода, поэтому может быть высокий логический уровень на выходе без горения зеленого светодиода.

Импульсный вход emonTx и emonPi сконфигурирован с активным внутренним подтягиванием (для предотвращения подсчета ложных импульсов, когда ничего не подключено), но он довольно слабый, и резистор R4 может опускать выход, когда транзистор поворачивается. выключенный.Нет необходимости ни в дополнении подтягивающего резистора, ни во внешнем понижающем сопротивлении. Если возникают сильные помехи, между импульсным выходом и заземлением может быть подключен конденсатор средней емкости. Его значение будет определяться шириной импульса и максимальной частотой следования импульсов, 100 нФ будет хорошим начальным значением.

Другие оптические датчики

Следует использовать другие датчики, работающие в видимом и инфракрасном диапазонах. Подойдет фотодиод или фототранзистор, и вам понадобится аналогичная интерфейсная схема, чтобы получить полезный импульсный выход.Светозависимый резистор вряд ли будет удовлетворительным из-за его очень небольшого времени отклика.

Обнаружение импульсов на проводном / переключаемом выходе

Многие счетчики имеют проводной импульсный выход. Часто это будет помечено или описано в документации как «S0». Интерфейс S0 – это стандартизированный аппаратный интерфейс, определенный в EN62053-31. Внутри счетчика есть переключатель – возможно, герконовое реле, но, скорее, оптически изолированный транзистор. Рабочее напряжение должно подаваться через emonTx или emonPi.

Клемма «S0-» измерителя должна подключаться к GND, а клемма «S0 +» – к импульсному входу. Внутреннее подтягивание может быть недостаточно сильным, и в этом случае резистор 1 кОм должен быть подключен между клеммой 3,3 В и импульсным входом для обеспечения необходимого тока.

Если импульсный выход измерителя НЕ , помеченный как «S0», тогда вы должны предположить, что он не может быть напрямую подключен к Arduino, emonTx или emonPi, и вам нужно точно определить, что это такое.Возможно, это соединение при линейном напряжении, и потребуется изоляция.

Проводное / переключаемое выходное напряжение питания

Насколько я понимаю, 24 В – довольно стандартный источник питания для таких систем счетчиков, но обычно можно использовать и другие напряжения. Счетчики часто имеют довольно широкий диапазон выходного импульсного напряжения питания от 3 до 35 В. Таким образом, можно было использовать питание 5 В от Arduino. Более высокие напряжения желательны, когда в окружающей среде больше шума и длина кабеля длиннее.

Безопасность

Остерегайтесь импульсных выходов, подключенных к сети: Убедитесь, что импульсный выход вашего счетчика не подключен к сети высокого напряжения (внутри счетчика). Некоторые счетчики имеют один из разъемов импульсного выхода, подключенного к нейтрали. Если ваш измеритель является одним из них, вам понадобится схема изоляции для взаимодействия с Arduino.

Близость провода под напряжением: Импульсные выходы обычно находятся очень близко к проводам под напряжением, поэтому будьте осторожны и с ними!

Дополнительная литература

.
