Обогрев кровли, водостоков и крыш

  1. Главная
  2. Обогрев кровли, водостоков и крыш

Raychem – общепризнаный лидер в области производства нагревательных кабелей и комплектующих для систем обогрева кровли.

  • Надежная защита кровли от повреждения льдом
  • Не происходит образования сосулек или схода снега с крыш
  • Обеспечивает защиту зданий и людей
  • Не требует технического обслуживания

Противообледенительная система обогрева крыш и элементов кровли, часто называемая «Крыша без сосулек» или «Теплая крыша» решает следующие частные задачи электрообогрева:

  • Обогрев кровли
  • Обогрев крыш
  • Обогрев водостоков
  • Обогрев водосливов
  • Обогрев водосточных и водосливных желобов
  • Обогрев водосточных воронок
  • Обогрев дренажных лотков
  • Обогрев участков кровли
  • Обогрев края кровли
  • Обогрев снегозадержателей
  • Обогрев карниза
  • Защита крыши от сосулек и льда
  • Защита от сосулек фасада, желобов, покрытия кровли
  • Обогрев капельника
  • Обогрев ендов
  • Обогрев водометов
  • Обогрев водосточных и водосливных труб
  • Обогрев мансардных окон
  • Обеспечение пути талой воде, защита кровли и фасада здания от наледи и льда
  • Антилед или противооблединение для участков кровли
  • Антиобледенение для любых поверхностей кровель и площадок
  • Защита от наледи

Наши кабели успешно работают на кровлях Москвы и России в течении более 10 лет, вызывая положительные отзывы служб эксплуатации защиты. Наши системы успешно осуществляют обогрев крыш от сосулек и наледи на зданиях Московского Дома Музыки, Большого Кремлевского Дворца, зданиях сотен музеев и административных зданий, более десяти тысяч частных домов и коттеджей.

Очень важно, чтобы элементы кабельной системы обогрева (КСО) обеспечивали сопровождение талой воды с крыши до земли и дальше в систему дренажа. Обогрев дренажных систем также решается кабельным обогревом.

Специалисты ООО «Самрег» имеют огромный опыт в проектировании, поставке и монтаже систем антиобледенения и обогрева крыш с применением самого надежного саморегулирующегося греющего кабеля GM2X и GM2X-C, а также современных резистивных кабелей, специально разработанных для обогрева кровли.

Снеготаялки на крыше – задача создания на плоской обслуживаемой кровле зон свободных от снега и льда – легко решается саморегулируемым кабелем EM2-XR, ЕМ2-R, с помощью этих греющих лент можно создавать зоны с удельной расчетной мощностью электрообогрева до 600 Вт/м, что обеспечивает интенсивное таяние снега и льда в обогреваемых зонах.

Обычно любая антиобледенительная система для обогрева кровли – система Ice Stop, Gutter gard, Gutter melt, Теплоскат, Теплый скат, Теплая крыша и т.п. состоит из следующих элементов:

  • Hагревательная часть - нагревательный кабель, концевые и соединительные заделки, система крепежа кабеля на кровле и водостоках
  • Cистема электроснабжения - трасса электропитания, система ее крепежа, коробки и муфты для подключения трассы к греющей части
  • Щит управления и защиты
  • Терморегулятор или метеостанция с метеодатчиками

Отличительные особенности систем Антилед с применением нагревателей следующие:

  • надежность и длительный срок службы качество греющих кабелей (это заметно даже при визуальном осмотре и сравнении греющих элементов)
  • фирменные комплектующие, позволяющие монтировать системы без повреждений кровельного покрытия и водостоков
  • наличие специализированного сервисного центра ООО «Самрег», осуществляющего полный комплекс работ по греющему кабелю для удобства Заказчика или Дилера, в том числе монтаж, проектирование, обучение, сервисное обслуживание и ремонт случайных повреждений системы, проведение электрических и тепловых замеров.

Низкое энергопотребление при обогреве кровли

  • GM-2X: 36 Вт/м в талой воде и 18 Вт/м на воздухе при 0°C
  • GM-2X-C: 54 Вт/м в талой воде

Саморегулирующиеся кабели для обогрева кровли и водостоков

Защита водостоков и крыш от замерзания

Руководство по проектированию и монтажу обогрева кровли и комплектующие изделия

1. Выбор саморегулирующего кабеля для обогрева кровли и водостоков

Саморегулируемый кабель для:

  • водосточных желобов
  • водосточных труб
  • обогрев крыш

Конструкция:

  1. Медная жила (1,2 мм2)
  2. Саморегулируемый греющий элемент
  3. Электроизоляция из модифицированного полиолефина
  4. Оплетка из луженой меди
  5. Защитная наружная оболочка из модифицированного полиолефина

Важное замечание: при прокладке по асфальту, битуму, рубероиду и т. п. необходимо использовать греющий кабель в оболочке из фторполимера (8BTV-2-CT)

2. Расчет длины греющего кабеля для обогрева кровли и водостоков

  • Греющий кабель монтируется в водосточный желоб прямыми участками кабеля
  • Длина греющего кабеля должна быть скорректирована в соответствии с расположением водосточных желобов и географическим местоположением кровли
  • Широкие или прямоугольные желоба и парапеты могут потребовать монтажа греющего кабеля в несколько ниток

Длина водосточного желоба
+ длина водосточной трубы
+ 1 м на подвод питания
+ 1 м в почве (макс. глубина промерзания)
= необходимая длина греющего кабеля

3. Устройства электрической защиты обогрева кровли

  • Количество и номинал автоматических выключателей определяется общей длиной греющего кабеля
  • Необходимо использовать УЗО (устройство защитного отключения при утечках тока на землю) на 30 мА; макс. 500 м греющего кабеля на УЗО
  • Подвод питания к греющим кабелям должен выполняться в соответствии с местными стандартами и техническими нормами
  • Подвод питания к греющим кабелям должен производиться аттестованным монтажником
  • Необходимо использовать автоматические выключатели типа «С»

Максимальная длина цепи обогрева кровли рассчитана исходя из минимальной температуры пуска -10 °C, 230 В переменного тока.

  GM-2X GM-2X-C 8BTV-2-CT
6 A 25 м 15 м 25 м
10 А 40 м 25 м 40 м
13 А 50 м 35 м 50 м
16 А 60 м 40 м 60 м
20 А 80 м 50 м 80 м

4.

Модули управления

Обогрев кровли и водостоков: антиобледенительные системы

При эксплуатации кровли в зимний период возникают сложности, связанные с образованием сосулек и наледи. Для их устранения на крыше устанавливаются антиобледенительные системы. Из каких частей они состоят и как монтируются, мы расскажем в этой статье.

Зачем нужен обогрев кровли и водостоков

Зимой на крышах домов образуются огромные снежные массы, наледь и сосульки. Когда кровельный материал нагревается под воздействием теплого внутреннего воздуха, снег тает. Вода стекает вниз и замерзает возле карниза. Из нее образуется наледь и большие сосульки. Они представляют угрозу не только для человека. Глыбы льда могут сломать водосток и разрушить кровельное покрытие. Чтобы этого не случилось, нужны специальные системы. С ними исключаются риски появления наледи.

Устройство антиобледенительных систем

Системы антиобледенения для частного дома — автоматические устройства, состоящие из нескольких элементов:

  • Кабели-нагреватели — нагревательные кабели укладываются зигзагом или змейкой и фиксируются с помощью крепежных элементов (стяжка, хомут, алюминиевая монтажная лента, клипсы). Схема укладки изделий определяется с учетом особенностей кровли. Кабели бывают одно- и двухжильными. С их помощью исключается возможность образования сосулек.
  • Блок управления — «мозг» системы. В него входят датчики и шкаф управления. В шкафу размещены регуляторы, защитная и пусковая аппаратура.
  • Распределитель — важная часть системы, с помощью которой обеспечивается электропитание. Также распределительная сеть отвечает за включение и выключение обогрева кровли, в зависимости от температуры воздуха. Устройства оперативно реагируют на сигналы датчиков и выполняют свои функции.

Виды обогрева кровли

Нагревательные кабели

Это главные составляющие систем антиобледенения. Они преобразовывают электрическую энергию в тепловую. Кабели для обогрева кровли изготавливаются с учетом эксплуатации в сложных климатических условиях. Поэтому они отличаются стойкостью к влаге, к низким температурам, к механическим нагрузкам.

Резистивный кабель

При обустройстве систем обогрева кровли используется два вида нагревательных кабелей. К первому виду относится резистивный кабель. Для него характерна долговечность, доступная цена, стойкость к повреждениям, простота конструкции. К недостаткам резистивного кабеля относится чувствительность к перегреву. Для решения такой проблемы применяются регуляторы температуры. С ними риск повреждения нагревательной секции сводится к минимуму.

Саморегулирующийся кабель

Ко второму виду изделий относится саморегулирующийся кабель. В нем предусмотрена полупроводниковая матрица. С помощью такого элемента мощность кабеля снижается, в зависимости от температуры окружающей среды. Поэтому можно не переживать о возникновении сбоев в работе системы обогрева водостоков и кровли.

Монтаж обогрева кровли

Правильно спроектированная и установленная антиобледенительная система эффективно справляется со своими задачами. Обогрев кровли монтируется на крышах всех конфигураций. Нагревательные кабели укладываются в местах наибольшего скопления наледи. Это водосточные трубы, карнизы, ендовы. Также возможна укладка кабелей по всей поверхности крыши.

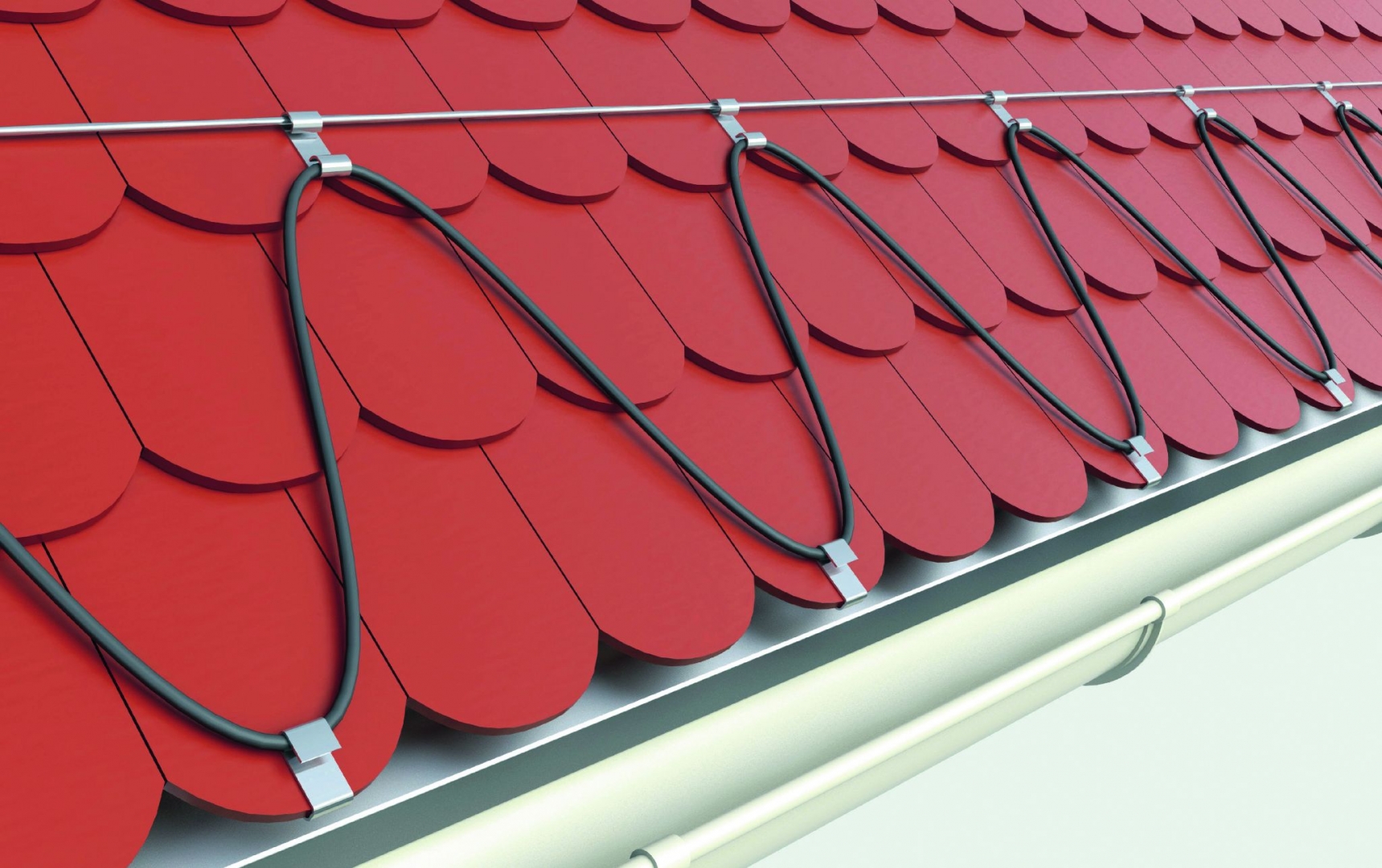

При монтаже нагревательного кабеля на карнизе чаще всего используется метод укладки «змейка». Это максимально простой способ. Верхняя петля кабеля крепится стяжкой или хомутом. Нижняя часть петли крепится к тросу клипсой.

При обустройстве антиобледенительной системы допускается использование алюминиевой монтажной ленты. Самоклеящаяся лента обладает хорошей теплопроводностью. Поэтому при ее применении обогреваемая зона расширяется на 10 сантиметров. Монтажная лента отличается стойкостью к негативным внешним факторам: солнечные лучи, низкая температура, влага. С ее помощью установка системы обогрева кровли проводится достаточно быстро:

  • На карниз наклеиваются две ленты на расстоянии 30 см.
  • Между полосками размещается нагревательный кабель.
  • Кабель закрепляется на поверхности полосками алюминиевой монтажной ленты.

При обустройстве системы обогрева в ендове не возникают трудности. Нагревательный кабель размещается вдоль желоба. В качестве крепежных элементов используются клипсы или хомуты.

Отдельное внимание уделяется монтажу блоков управления и распределительной сети. При выполнении работы учитываются правила установки электрических устройств. После завершения всех процессов проверяется работоспособность системы.

Эксплуатация систем противообледенения: советы экспертов

Чтобы обогрев кровли функционировал долго и безотказно, нужно соблюдать предписания по обустройству системы. Правила эксплуатации системы заключаются в следующем:

  • Перед началом сезона нужно очистить водосточные трубы и другие элементы, на которых размещены нагревательные кабели. Для этого использовать мягкие щетки. Очистка проводится максимально осторожно, поскольку при сильном механическом воздействии можно повредить кабель.
  • Периодически необходимо осматривать оборудование системы. К примеру, нужно осуществлять подтяжку соединений.
  • Автоматическое включение/выключение системы определяется с учетом климатических особенностей в регионе. Также принимаются во внимание рекомендации производителя.

Почему для Ондулин можно не использовать обогрев кровли

Существует мнение, что снег с Ондулина плохо сходит, а его уборка в весеннее время связана со сложностями. На самом деле все не так! При грамотном обустройстве кровли Ондулин проблем со сходом снега не возникают.

Ондулин обладает низкой теплопроводностью. При использовании материала наледь может появляться только возле карниза, водосточной трубы, ендов.

Снег сходит с Ондулин постепенно и не падает вниз в виде глыб. Весной на карнизах не появляются большие сосульки, представляющие опасность для людей, водостоков и для кровельного покрытия.

Если вы все же будете использовать антиобледенительную систему для кровли, то риск возникновения сосулек и наледи сводится к нулю.

Обогрев кровли, желобов и водосточных труб

Назначение
Системы электрического обогрева кровли предотвращают:
- накопление снеговых масс и наледи на крышах
- замерзание воды в водосточных трубах и желобах
- образование сосулек
- разрушение фасадов зданий
- падение сосулек и снега с крыш, чреватое не только материальными потерями, но и угрозой жизни людей.
  При этом обогрев кровли и водостоков
-устраняет необходимость механической очистки кровли и водостоков в зимний период
-минимизирует затраты на дорогостоящий ремонт кровли
-не требуют вмешательства человека (управление полностью автоматизировано)

  Антиобледенительная система предотвращает забивание льдом и обеспечивает отвод талой воды по желобам и водосточным трубам. Водоотвод осуществляется  до точки, находящейся ниже точки замерзания воды, иначе вся растопленная вода замерзнет в виде ледяных сталагмитов на тротуаре. Средняя мощность, требующаяся для обогрева одного погонного метра водостока, должна составлять 20-80 Вт/м.п. Греющие кабели монтируются в желобах и водосливах в несколько линий для создания нужной удельной мощности. Опасными в смысле накопления снега и льда являются ендовы и места примыкания сложной кровли. Ледяная пробка здесь приводит к разрушению гидроизоляции кровли и появление протечек, приводящих к дорогостоящему ремонту.

   На нижних участках «теплых кровель» часто наблюдается значительное накопление снега и льда. Это так называют кровли с недостаточной теплоизоляцией, потери тепла через которую приводят к таянию снега при более низких температурах окружающей среды. Это способствует образованию ледяных пробок на внешних холодных скатах кровли. В таких случаях обогревают нижний край кровли 0.4 – 0.5м, Закладываемая мощность при этом около 250 – 400 вт на метр квадратный. Рекомендуется защитить нагревательные кабели от  схода снежных и ледяных масс с выше расположенных участков кровельного покрытия с помощью элементов снегозадержания. В ряде случаев необходим подогрев капельника, особенно на зданиях с желобами, обустроенными на скате самой крыши. Здесь возможно образование сосулек по капельнику, появляющихся в результате таяния снега на этой зоне. На крышах с внутренним водостоком часто возникает проблема закупорки водоприемных воронок. Их обогрев обеспечивает отвод талой воды и предотвращает образование водяных заторов.

Нагревательная часть системы

Греющие кабели, используемые в  системах обогрева крыш разделяются по типам:
* Резистивные кабели постоянной мощности. Плюсы таких кабелей - низкая цена, гибкость. Минусы - сложность монтажа, обусловленная ограничениями по укладке кабеля на трубе (возможность перегрева в местах перехлеста). Кроме того такой кабель поставляется готовыми кусками, которые уже не режутся.
* Саморегулирующиеся кабели с мощностью зависящей от температуры окружающей среды. Это основной вид кабелей, используемый при обогреве крыш. Его положительные стороны - легкость монтажа на сложных участках кровли, экономия энергии за счет эффекта саморегулирования. Допускается отрезка любой длины кабеля по месту монтажа. Минусы саморегулируемых кабелей - высокие пусковые токи и сравнительно высокая стоимость.
* Зональные - греющие кабели с постоянной выделяемой мощностью на метр длины. Конструктив позволяет возможность отрезки кабеля любой длины непосредственно на объекте (как и саморегулируемые кабели). Минусы - небольшая максимальная длина кусков и возможность местного перегрева.

Аппаратура управления и защиты обогрева кровли

Это шкафы управления, в которые входят терморегуляторы,  метеостанции, датчики температуры, датчики влажности, автоматика защиты, соответствующая мощности и классу исполнения. Терморегуляторы включают нагревательную систему в заданом потребителем интервале температур. Метеостанции применяют на крупных объектах. Эти приборы включают греющие кабели только тогда, когда выполняются два условия: температура окружающей среды достигла заданных пределов и датчики влажности сигнализируют о снегопаде.

Силовая часть

Обеспечивает питание нагревательной части обогрева крыши. Сюда входят силовые и информационные кабели, распределительные коробки и крепежные элементы.

Стоимость такой системы не сравнима со стоимостью человеческих жизней, которые она может сберечь. Кроме того не забудьте про материальные потери от схода снежных масс и падения сосулек на автомобили и нижележащие постройки. Специалисты Центра Теплых Полов в Нижнем Новгороде грамотно подберут для вас все компоненты системы обогрева водоостоков, а при необходимости произведут монтаж и пусконаладку.

Центр Теплых Полов решает следующие задачи: кровельный обогрев, водостоков, водосливов, обогрев водосточных и водосливных желобов, обогрев водосточных воронок, дренажных лотков, края кровли, обогрев разуклонки, карниза, защита крыши от сосулек и льда, защита от сосулек фасада, желобов, покрытия кровли, обогрев капельника, ендов, водометов, водосточных и водосливных труб, мансардных окон, сопровождение талой воды, защита кровли и фасада здания от наледи и льда, антилед или противооблединение для участков крыши, антиобледенение для любых поверхностей кровель и площадок, защита от наледи.

Согласно своду правил кровли п 9,14 СП 17.13330.2012 Кровли, -"Для предотвращения образования ледяных пробок и сосулек в водосточной системе кровли, а также скопления снега и наледей в водоотводящих желобах и на карнизном участке следует предусматривать установку на кровле кабельной системы противообледенения. "

Полезная информация:
О системах обогрева кровли и водостоков
Защита крыш от обледенения и сосулек
Он лайн расчет системы антиобледенения крыш



Обогрев водостока – разновидности и правила монтажа

Давно стоящая проблема образования сосулек на крышах домов и их падение вниз с угрозой жизни людям и порче их имущества сегодня решается быстро и эффективно. Для этого используется специальная электрическая система, которая носит название обогрев водостока и крыши. По сути, это кабель, по которому движется электрический ток, нагревающий его жилы. Тем самым выделяется тепловая энергия, которая в свою очередь нагревает среду, где кабель расположен. А так как разговор идет о снеге и наледи, то соответственно он будет нагревать и растапливать снег и лед.

Система обогрева кровли и водостока

Нагревательный кабель идеально подходит для наружных оцинкованных (металлических) водостоков. Примеры таких водостоков, изготавливаемых по ГОСТ, приведены по ссылке www. dgd-vodostok.ru

Нагревательные кабели

В настоящее время рынок предлагает несколько разновидностей нагревательных кабелей, которые используются для оттаивания водостоков.

Резистивный

Состоит этот кабель из двух нагревательных жил, которые покрытые изоляцией из поливинилхлорида (ПВХ) теплостойкого типа. дополнительно две жилы еще покрыты общим изоляционным слоем, поверх которого установлена медная оплетка, выполняющая функции экрана. И вся эта конструкция еще раз покрывается изоляцией из ПВХ пластика. То есть, этот кабель может выдержать любые нагрузки, связанные с негативным воздействием влаги и большого количества воды.

Сегодня производители предлагают два вида резистивных нагревательных кабелей: обычный и зональный. Первый представляет собой обычный кабель во всю длину. То есть, при его подключении в питающую сеть он нагревается равномерно по всей длине, и нет возможности регулировать теплоотдачу по каким-либо участкам. К примеру, где-то слой снега больше, и там необходимо увеличить мощность устройства. Этого сделать невозможно.

Поэтому перед тем устанавливать этот греющий кабель для водостока, необходимо точно рассчитать его мощность, которая будет зависеть от длины прокладки. К тому же это единая система, поэтому проводник резать под необходимый размер нельзя. Нужно добавить сюда и возможность перегорания нагревающего элемента, если кабель будет засыпан листьями на крыше или другим видом мусора. Поэтому в конце осени его обязательно очищают.

Резистивный нагревательный кабель

Зональный резистивный проводник – это все тот же кабель, только в его конструкцию добавлена нихромовая нить, которая обвивает нагревательные жилы. Еще одна отличительная его особенность – это разделение проводника на участки. В чем преимущества данной особенности.

  • Такой кабель можно резать по участкам.
  • Его мощность не зависит от длины прокладки.
  • Если один из участков перегорит (не будет выделять тепловую энергию), остальные будут работать в штатном режиме.

Но, как и в первом случае, возможен локальный перегрев, когда система антиобледенения кровли и водостока зонального типа покроется мусором.

Саморегулирующий

Кабель саморегулирующийся нагревательный для водостоков и крыш – это самая эффективная на сегодняшний день система оттайки. Основное его преимущество перед другими видами нагревательных элементов – это возможность поднимать или опускать температуру в зависимости от температуры окружающей среды, то есть, от погодных условий эксплуатации. К примеру, если температура воздуха понижается, то кабель, наоборот, поднимает свою температуру, чтобы эффективно оттаивать снежный и ледовый покров.

Саморегулирующий кабель

К его достоинствам можно отнести и возможность резать под необходимую длину, кабель потребляет меньше электроэнергии, чем резистивные модели, но при этом его эффективность выше, под слоем мусора он не перегревается и не прогорает. Хотя чистить водостоки и крышу от листьев, веточек и прочего надо все равно.

Внимание! Максимальная длина саморегулирующего кабеля – 150 м. Для обычного частного дома это достаточная длина, чтобы ею покрыть необходимые участки.

Но есть у этого нагревательного элемента и свои недостатки. Его цена выше, при включении образуется ток высокой величины, который, конечно, далее снижается до нормального состояния, при износе изоляции, особенно верхних слоев, мощность кабеля также уменьшается.

Необходимо отметить, что многие специалисты не всегда отдают свое предпочтение обогреву водостоков кровли саморегулирующим кабелем. Нередко они предпочитают использовать комбинированную схему оттайки снега и наледи. То есть, саморегулирующийся кабель устанавливают в водостоки, а резистивный в горизонтальные желоба водосточной системы.

Как выбрать нагревательный кабель

Правильный выбор кабеля по мощности для обогрева кровли и водостоков во многом зависит от того, какая крыша установлена на доме: утепленная или нет. Если это первый вариант, то необходимо понимать, что тепло, исходящее из дома и стремящееся выйти наружу через кровельный материал, сталкивается с большим количеством слоем стройматериалов, и теплоизоляционным в том числе. При этом оно не выходит наружу, а соответственно никоим образом не воздействует на снег или лед.

Поэтому на таких крышах используется только система обогрева водостоков. То есть, кабель укладывается только в желоба и вертикальные водостоки. При этом мощность нагревательного элемента может быть 20-30 Вт/м. Но она может изменяться до 60-70 Вт/м при повышении диаметра труб и ширины желобов.

Схема расположения нагревательных элементов

Если крыша не была утеплена, то понятно, что тепло начинает нагревать кровлю, и даже в самые суровые зимы под снеговым слоем образуется водная прослойка, которая постепенно стекает к карнизу, где и замерзает. Здесь и образуется большое скопление наледи, которая при повышении температуры сходит лавинообразно.

Поэтому в данном случае необходимо нагревательный кабель укладывать не только в водосточную систему, но и на холодный участок кровли с небольшим заходом на теплый. Размер холодного участка зависит от размеров карниза свеса, по строительным нормам он может быть в пределах 30-100 см. Именно на этом участке раскладка кабеля производится из расчета не один квадратный метр, а не на длину (м). По СНиП данный показатель равен 250-300 Вт/м².

Расчет нагревательного кабеля

Тепловой кабель для водостоков можно укладывать с учетом рекомендуемых показателей, как было описано выше. Но многое будет зависеть от размеров самой водосточной системы, поэтому точнее будет, если длину и мощность проводника рассчитать. Для этого надо рассмотреть пример.

Вводные данные:

  • длина горизонтального желоба – 11 м;
  • его ширина 150 мм;
  • длина вертикального водостока – 15 м;
  • его диаметр – 90 мм.

Рассчитываем длину. В желобе нагревательный элемент укладывается в две линии, значит, его длина будет равна 22 м. В вертикальном водостоке можно уложить проводник в одну линию (можно в две), значит, его длина будет равна 15 м. То есть, необходимая длина провода будет равна 37 м.

Рассчитываем мощность. Для такой водосточной системы можно использовать нагревательный провод с минимальным показателем мощности – 25 Вт. Умножаем его на общую длину, получаем 925 Вт. Вот столько система обогрева кровли и водостока будет потреблять электроэнергии за один час работы.

Монтаж нагревательной системы кровли

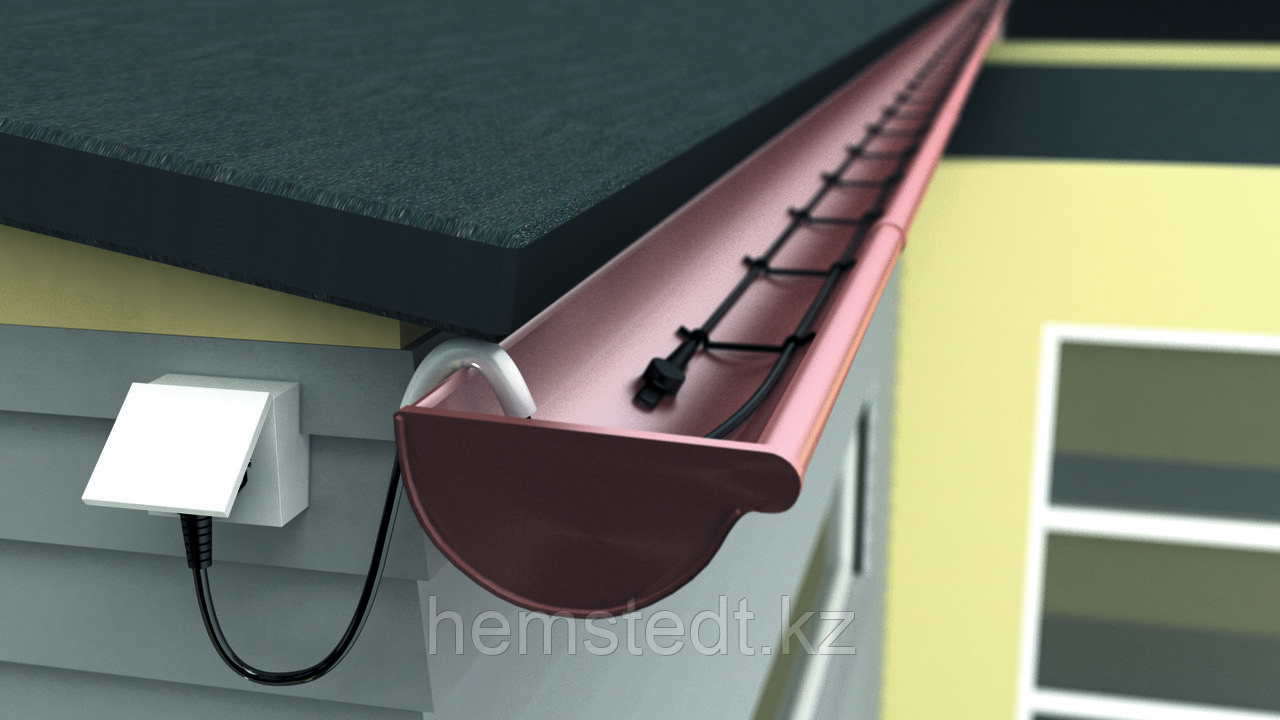

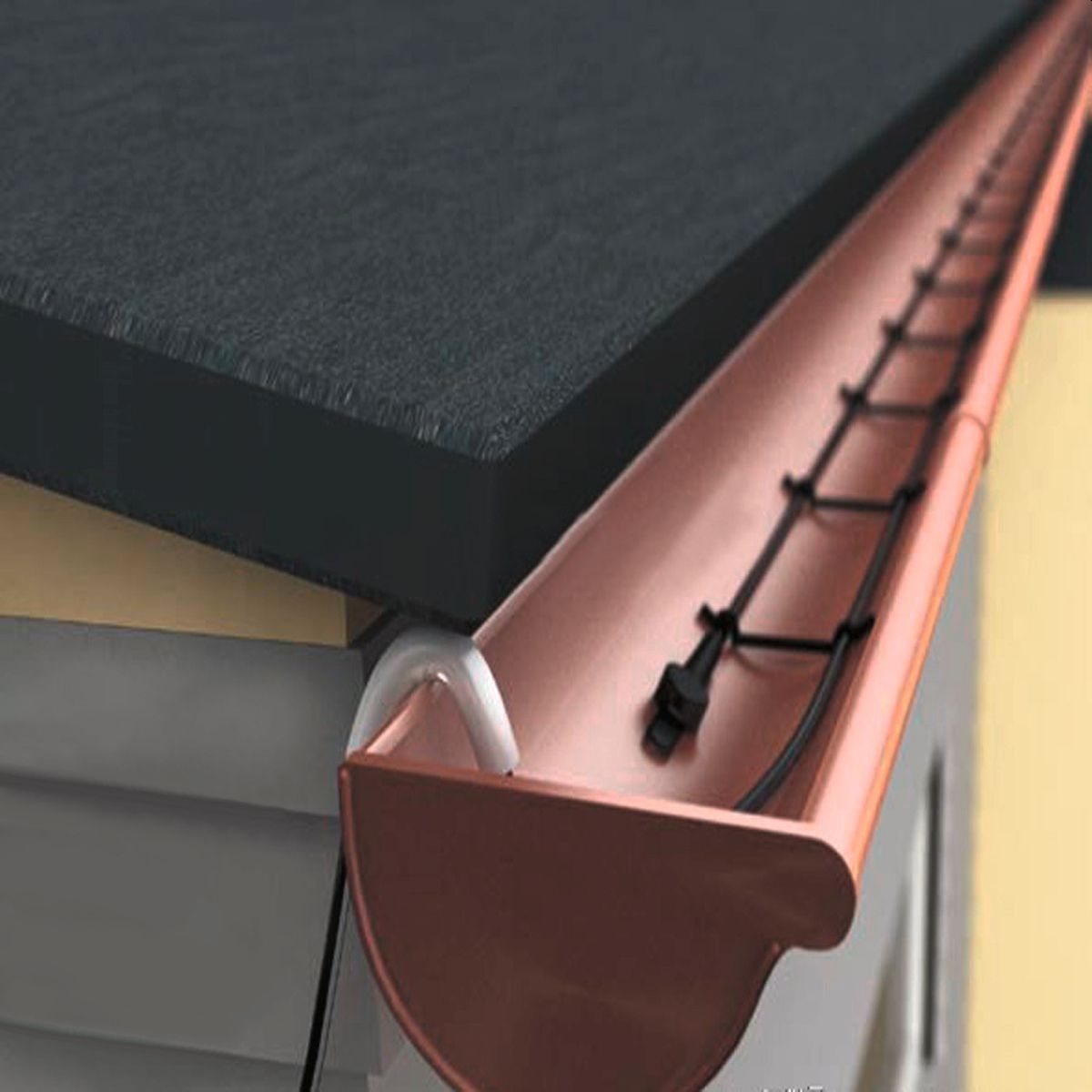

В водосточной системе дома нагревательный кабель укладывается линейно. При этом крепление может производиться разными крепежными изделиями. Это могут быть обычные хомуты, прикрепленные к желобам и трубам при помощи специальных саморезов, или монтажной лентой, которая сама закрепляется специальными заклепками. В трубе кабель опускается на тросе, который закрепляется на входе в водосток, к примеру, на крестовине, как показано на фото ниже.

Внимание! Если в водостоке устанавливается две линии, то расстояние между ними не должно быть меньше 5 см.

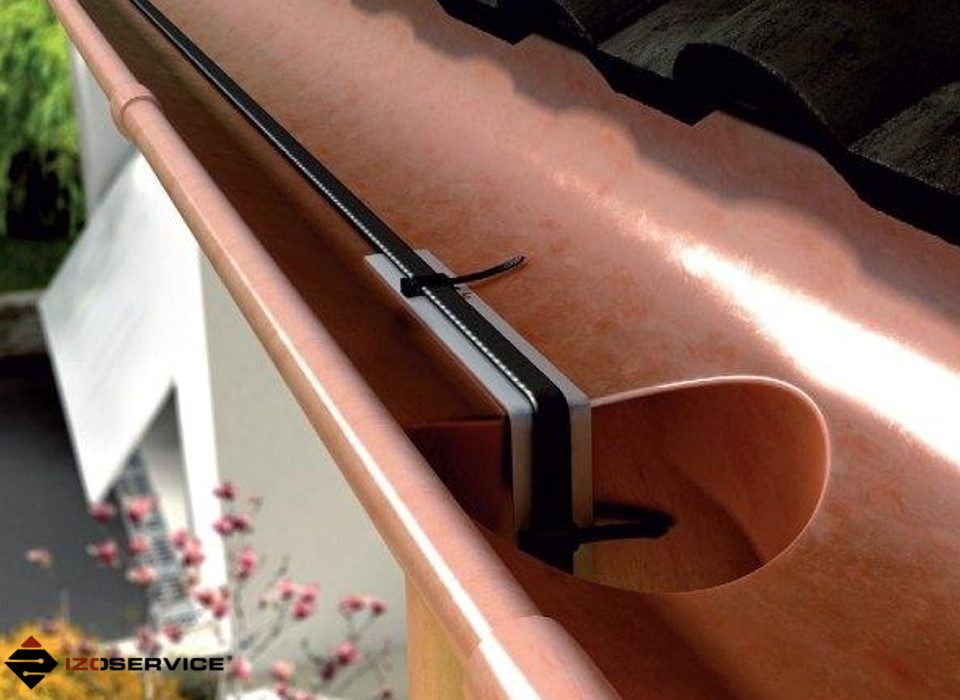

Крепление нагревательного элемента в водостоке

Как видно из того же фото, под провод можно уложить и сетку, к которой он сам и закрепляется. То есть, разнообразие креплений достаточное, чтобы выбрать необходимый вариант.

Как уже было сказано выше, на неутепленной кровле карниз также оборудуется греющим кабелем. Но необходимо отметить, что и кровельные ендовы также надо обогревать. Поэтому на этих частях кровельной конструкции обогревательные элементы укладываются змейкой.

Обогревательный элемент на карнизе кровли

Все, о чем говорилось выше, касалось скатных крыш. Но есть крыши плоские, в которых также устанавливается водосточная система, требующая обогрева. Ведь вода поступает в водосток и так может замерзнуть. Эта проблема решается тем же способом – установкой теплового кабеля для водостоков. Правда, есть в этой системе определенные отличия от предыдущей.

  • Во-первых, обогревается кабелем участок около воронки.
  • Во-вторых, обогреваются и сами вертикальные водостоки.

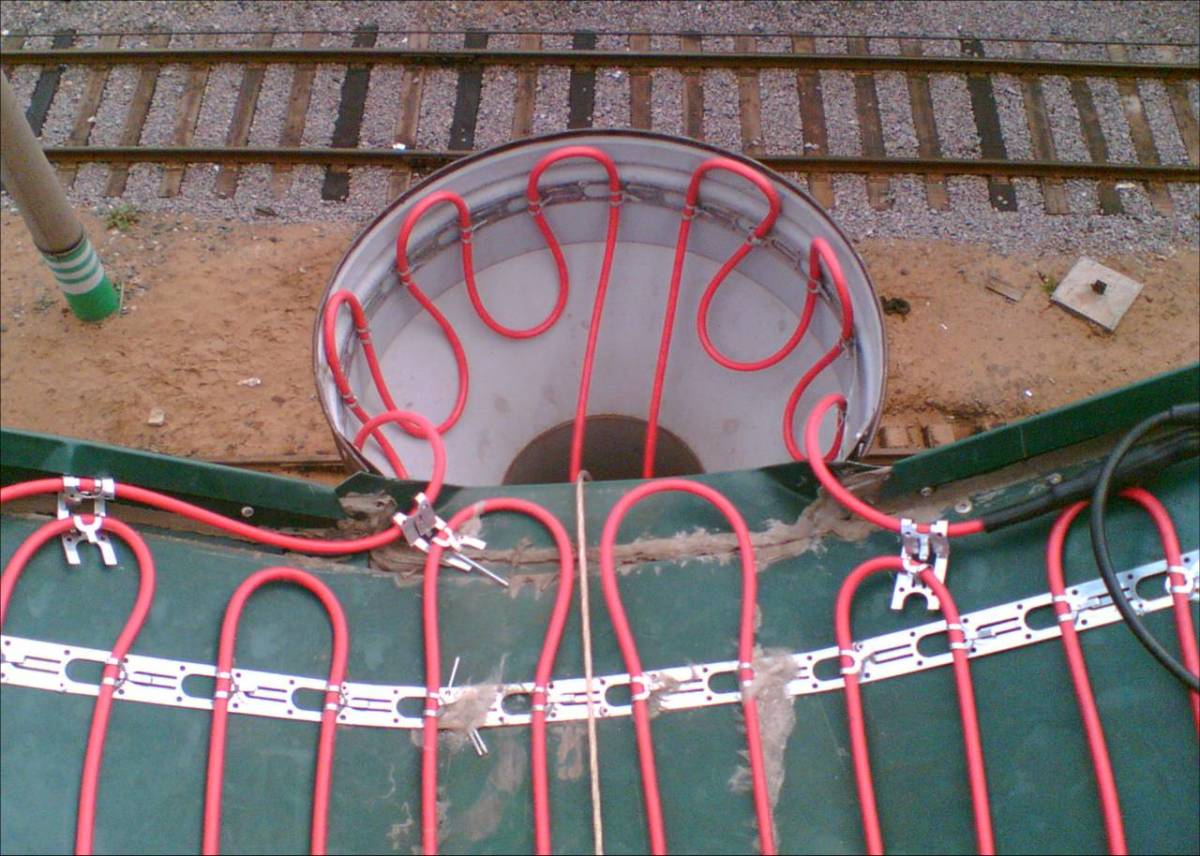

Если посмотреть на фото ниже, то становится понятным, как производится обогрев околовороночной плоскости. В некоторых случаях водостоки не оборудуются обогревом, потому что они располагаются внутри строения, и практически не подвержены влиянию низких температур. Но если появляется необходимость их нагрева, то внутрь опускается нагревательный проводник, как это делается с вертикальными трубами на скатных крышах. В данном случае крепление придется провести сверху у воронки и снизу в подвале.

Обогрев плоской кровли

Все это сделать не очень сложно. Но обогревательную конструкцию надо правильно подключить к питающей сети электроэнергии. И вот здесь могут возникнуть сложности, если не знать элементарных правил по электричеству.

Схема подключения системы обогрева

В первую очередь необходимо выбрать место, куда будут установлены приборы автоматики и управления системой обогрева водостоков. Обычно для этого используется распределительный щиток. В нем удобно проводить установку, плюс, короткое расстояние от точки подключения. Хотя это необязательное требование.

Все элементы автоматики имеют клеммы, которые подписаны или пронумерованы, поэтому провести соединение будет несложно. На фото ниже показана схема подключения.

Схема подключения системы обогрева водостока

Как видно из схемы, в питающую сеть обязательно устанавливается устройство защитного отключения, которое будет отключать питание на нагревательный кабель, если изоляция жил в нем будет нарушена. Очень важная составляющая, которая сохранит в целостности всю обогревательную систему и не даст образоваться в проводе короткого замыкания.

Немаловажным этапом грамотного подключения системы обогрева кровли и водостоков является правильная разделка самого нагревательного кабеля. Здесь очень важно – не повредить изоляцию всех его элементов. На фото ниже показано, как надо проводить разделку проводов.

Этапы разделки нагревательного кабеля

Сам процесс подключения состоит из нескольких этапов:

  • Замеряется сопротивление каждого участка по отдельности: карниз, ендова, желоба и вертикальные водостоки. Если оно совпадает с паспортным значением, то все нормально, можно идти дальше.
  • Устанавливается терморегулятор, после подключение его необходимо обязательно настроить.
  • Производится прокладка проводов: силового и сигнального для автоматики. Они также прозваниваются.
  • Если принято решение использовать отдельный щит только для блока автоматики и управления обогрева для водостоков и кровель, то его устанавливают отдельно от распределительного щитка.
  • Перед включением тестируется и настраивается устройство защитного отключения.

Вот так организуется обогрев кровель и водостоков, необходимая часть крыши, которая обеспечивает удаление снежного покрова и наледи с поверхности кровельного материала и из водосточной системы. Именно таким образом можно избежать появления сосулек, которые часто становятся причинами травм людей и порчи их имущества.

Обогрев кровли и водостоков - установка систем обогрева крыши

Обогрев водостока (водосточных труб, воронок, желобов) греющим кабелем позволяет избежать появления наледи, которая может быть опасна, и продлевает срок эксплуатации конструкции.

Каким образом скапливается лед

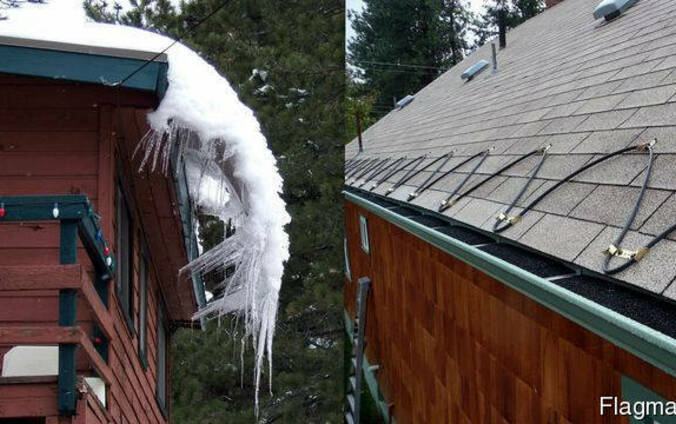

Наледь появляется из-за нижеперечисленных факторов:

  1. Температурные скачки. Снежные слои, которые уже лежали на кровле, подтаивают. Далее температура снижается, слои замерзают и их тут же накрывают следующие.
  2. Неверно рассчитанный угол ската. Этот параметр необходимо рассчитывать исходя из места проживания.
  3. Неочищенный водосток. Осенью желоб часто забивается опавшей листвой. Таким образом, отток воды затрудняется.
  4. Чердак, который недостаточно утеплен.
  5. Жилая мансарда. Если чердачное помещение используется в качестве жилой мансарды, это заставляет повышаться температуру настила. Соответственно, снежные массы, лежащие на крыше, подтаивают, а вода начинает замерзать при низкой температуре.
  6. Чистка кровли, производимая нерегулярно.
  7. Отсутствие кабельного обогрева.



Для чего нужно греть водосток

Большинство хозяев частных домов считает, что главную опасность представляет только обледенение кровли, в то время как в антиобледенительной системе нуждается и крыша, и водостоки.

Вода, которая растаяла от обогревательной системы кровли, должна поступать в желоба, но вместо этого она там замерзает, ведь водосток не обогрет. Как следствие, водостоки забиваются льдом, вода не уходит. В свою очередь, система антилед решает следующие аспекты:

  1. Исчезают намерзшие ледяные наплывы и сосульки на кровле.
  2. Предотвращается прогнивание обшивки из-за накапливания влаги.
  3. Освобождаются отверстия от затора для того, чтобы жидкость свободно проходила по ним.
  4. Предотвращается резкий перепад температур, что ведет к повреждениям отдельных типов кровли.
  5. Уменьшается вес снежных масс, - нагрузка на кровлю уже не такая серьезная.
  6. Продлевается срок эксплуатации стропил.
  7. Автоматическая очистка водостока.



Потому так необходимо устанавливать систему обогрева водостоков внутри желоба, в воронке, на кровельных карнизах, по линии ендовы, на участке стыка фрагментов крыши.

Также провода для обогрева водостоков устанавливаются по всей длине водосточной трубы, в водосборнике и дренажном лотке.

Устройство системы обогрева водостока

Конструкция работает автоматически. Система оснащена специальным датчиком, перманентно получающим температурные данные. От датчика сигнал поступает на регулятор, после чего нагревательные элементы, расположенные на кровле и в водостоке, включаются в работу.

Нагревательным элементом в данном случае является - термокабель для обогрева водостоков, который бывает резистивный или саморегулирующийся. Поговорим о достоинствах и недостатках каждого в отдельности.

Резистивный кабель

Плюсы:

  1. Быстро разогревается.
  2. Простой монтаж обогрева водостоков.
  3. Простой расчет мощности.
  4. Нет проблем при подключении.



Минусы:

  1. Необходимо монтировать той длины, которая была заявлена.
  2. Электроэнергия будет перерасходована в некоторых местах.



Саморегулирующийся кабель

Плюсы:

  1. Можно использовать, не применяя терморегулятор.
  2. Установка кабеля любой длины.
  3. Устойчив к механическим воздействиям.
  4. Экономичное потребление электроэнергии, если сравнивать с резистивной системой.
  5. Устойчив к перепаду напряжений.



Минусы:

  1. Не относится к бюджетным.
  2. Медленно греется.



Как правило, устанавливая обогревающий кабель для водостока, используют саморегулирующуюся систему.

Техника монтажа

Установка системы обогрева имеет последовательные шаги, которые мы с вами и рассмотрим:

  1. Просматриваем места, куда предстоит монтировать систему. Учитываем сложность водосточной системы. Например, если углы поворота слишком крутые, рекомендуют нарезать провода нужных параметров и совместить их далее при помощи муфт.
  2. Делая разметку, хорошо осмотреть все основания. Чтобы выступы или острые углы не поставили под угрозу целостность провода.
  3. Специальная монтажная лента фиксирует провод внутри желоба. Ее закрепляют поперек кабеля. Если система саморегулирующаяся, то такой провод закрепляют монтажной лентой с шагом 50 см, если резистивная - с шагом 25 см. Каждую полоску монтажной ленты фиксируем заклепками.
  4. Чтобы закрепить провод внутри водостока, также используют монтажную ленту или термоусадочную трубку. Если в длину кабель более 6 метров, его крепят к металлическому тросу, чтобы несущая нагрузка с провода была снята.
  5. В воронках провод крепят при помощи лент и заклепок. На крыше кабель крепится с помощью монтажной ленты, которая приклеена на монтажную пену или герметик. Иногда кажется, что адгезия кровельного материала и пены или герметика не надежна. Но если крепить к кровле кабель с помощью заклепок - это неминуемо приведет к течи.
  6. Устанавливаются температурные датчики на выбранные предварительно места. Их можно устанавливать или на северной стороне фасада здания, или около стока.
  7. В помещении устанавливается электрический шкаф управления. К нему подключается необходимая проводка от смонтированной системы обогрева водостока. Теперь надо предварительно включить терморегулятор и проверить работу системы.



Распространенные ошибки при установке

Есть ряд ошибок при монтаже обогреваемых водостоков, которые встречаются чаще всего.

  1. Ошибка в проекте. Это самые распространенные ошибки. Именно здесь случаются игнорирования особенности конкретных кровельных покрытий. Проектируя, мастера не обращают внимание на холодный край, теплый участок, зону водосброса и так далее. Таким образом, некоторые части ската остаются подвержены наледи.
  2. Крепеж системы. Основные ошибки в этом сегменте: провисание кабеля на монтажной ленте, проделанные отверстия в кровельном покрытии, применение ленты, предназначенной для установки теплых полов.
  3. Использование в качестве крепежа пластиковых хомутов. Когда на них будет оказывать воздействие ультрафиолет, пластик станет хрупким и стремительно разрушится (примерно за год-пару лет).
  4. Кабель, подвешенный в водостоке, без дополнительного крепления к тросу будет оборван. К чему приведет тяжесть льда и температурные расширения.
  5. Установка силового кабеля, который не предназначен для монтажа на крыше. В итоге возникнет пробой изоляции.
  6. Монтаж греющей установки в том месте, где в нем нет необходимости. Таким образом, работать устройство будет вхолостую, а хозяин зря платить за электроэнергию.

Обогрев кровли и водостоков в СПб

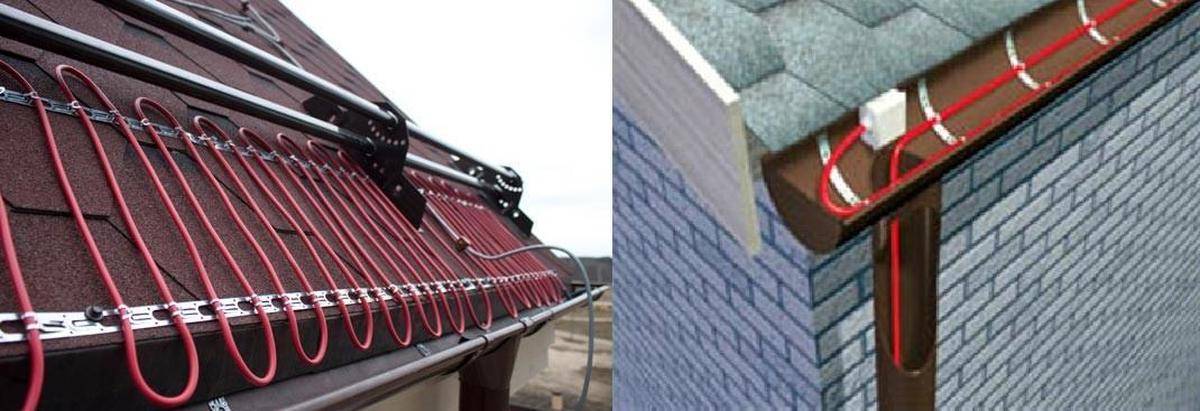

Кабель крепиться зигзагом по краю кровли, вокруг воронок, в желобах и непосредственно в водосточные трубы. Для контроля и автоматизации обогрева, устанавливают специальные термостаты, которые будут по расписанию и/или в зависимости от температуры воздуха включать и выключать обогрев.

Типовые зоны обогрева кровли и водостоков

  • водосточные желоба;
  • водосточные трубы;
  • ендовы;
  • водосточные воронки;
  • капельники;
  • дренажные и водосборные лотки;
  • карнизы крыши;
  • кровельные скаты;
  • другие потенциально опасные места для образования наледи

Типы обогреваемой кровли

В зависимости от теплоизоляции можно выделить два типа крыш: теплые (с плохой теплоизоляцией) и холодные (с хорошей теплоизоляцией).

В случае с теплой кровлей, рекомендуемые значения мощности:

  • поверхность крыши — от 300 до 400 Вт/кв.м.
  • желоба (горизонталь) — от 40 до 60 Вт/пог.м.
  • водосточные трубы (вертикаль) — от 40 до 60 Вт/пог.м.

В случае с холодной кровлей, рекомендуемые значения мощности:

  • поверхность крыши — от 250 до 350 Вт/кв.м.
  • желоба (горизонталь) — от 30 до 50 Вт/пог.м.
  • водосточные трубы (вертикаль) — от 30 до 50 Вт/пог.м.

Для расчета обогрева каждого из элементов, рекомендуем использовать формулы расчета количества греющего кабеля для кровли и водостоков (откроется в новом окне). Но, если вы не желаете прибегать к сложным расчетам, и знаете размеры водостоков, желобов и кровли, то для погодных условий в Санкт-Петербурге и Москве, можете ориентироваться на следующие варианты:

  • кровля (закладывайте ширину в 50 см от края) — кабель мощностью 30 или 40 Вт змейкой, т.е. нужно будет 5 метров на каждые 0,5 метров площади обогрева;
  • желоба с шириной до 90 см — кабель мощностью 30 Вт или 40 Вт с укладкой в одну нитку, либо 24 Вт в две нитки;
  • желоба с шириной от 100 см — кабель мощностью 30 Вт или 40 Вт с укладкой в две нитки, либо 24 Вт в три нитки;
  • водосточные трубы до 90 см — кабель мощностью 30 Вт или 40 Вт с установкой в 1 нитку на трос или цепь;
  • водосточные трубы от 100 см — кабель мощностью 30 Вт или 40 Вт с установкой в 2 нитки на трос или цепь;
  • сливные воронки — 1-2 метра в зависимости от диаметра;
  • выпуск водостоков — 1-2 метра в зависимости от диаметра

Типы кабеля для обогрева кровли и водостоков

Для систем обогрева и антиобледенения используют резистивные (с постоянным сопротивлением) или саморегулирующиеся кабели. Саморегулируемый кабель, несмотря на дороговизну на этапе покупки, позволяет значительно упростить монтаж и снизить расход электроэнергии в перспективе. Резистивный кабель при существенно низкой цене на этапе покупки, чрезвычайно требователен к монтажу и потребляет существенно больше энергии. Однако при продуманном проекте обогрева и с использованием терморегуляторов эти недостатки можно устранить.

Стоимость обогрева кровли и водостоков

Итоговая стоимость системы обогрева кровли зависит от многих параметров крыши и ее конструкции. Но фактически есть единовременные расходы на приобретение и монтаж, а также регулярные, которые возникают при эксплуатации. И если расходы на приобретение можно посчитать достаточно просто, то затраты на электроэнергию будут зависеть от теплопотерь и от того в каких условиях окружающей среды будет работать система. Поэтому для упрощения расчетов можно руководствоваться мощностью системы и в каком режиме она будет работать в течение года.

Планирование, расчет и подбор системы обогрева крыши и водостоков

Цены на системы обогрева крыш в нашем каталоге

Обогрев крыш

Мероприятия по созданию «холодной» кровли для предотвращения наледи на самой плоскости крыши

Выбор вентилятора для охлаждения чердака

Защита от замерзания кровельно-водосточных систем предполагает:

  • обогрев вертикальных водосточных труб с воронками и горизонтальных водосточных труб (желобов), ендов, кромки кровли
  • мероприятия по созданию «холодной» кровли для предотвращения наледи на самой плоскости крыши (исключение попадания теплого воздуха из дома на чердак и дополнительное охлаждение чердака уличным воздухом).

Расчет обогрева крыш

Для систем антиобледенения мы рекомендуем использовать саморегулирующиеся кабели, такие как 30КСТМ, Optiheat 15/30, мощность которых скачкообразно возрастает при попадании в талую воду до 30 Вт/м. Возможно также использовать и резистивные кабели (с постоянной мощностью) типа Ensto Tash или Electra VCDR погонной мощностью 25-30 Вт/м.п. Они стоят дешевле саморегулируемых, однако они и гораздо менее экономичны в работе, что скажется впоследствии на эксплуатационных затратах.

Защита от образования льда в водостоках и желобах – ключевая составляющая системы антиобледенения. Количество греющего кабеля, необходимого для эффективного функционирования этой части системы, зависит от диаметра/ширины, а также их длины:

Диаметр водостока/ширина желоба

Количество нитей на погонный метр

Примерная потребляемая мощность, Вт

до 100 мм

1 нить

18 Вт/м.п.

от 100 до 150 мм

2 нити

36 Вт/м.п.

от 150 до 200 мм

3 нити

54 Вт/м.п.

свыше 200 мм

4 и более нитей

76 Вт,м.п. и более

Внутри водостоков и желобов при установке в одну нить кабель может находиться свободно, при установке в 2 и более нитей – фиксируется на монтажной ленте. На вводе кабеля в водостоки устанавливается аксессуар для защиты кабеля от перетирания, а для водостоков высотой более 6м необходимо дополнительно предусмотреть трос.

Мы также рекомендуем обеспечить беспрепятственное попадание талой воды из сточных труб в канализацию.

Необходимость в обогреве ендов и кромки кровли определяется индивидуально для каждого объекта и чаще зависит  от того, насколько кроля хорошо теплоизолирована. Плохая теплоизоляция кровли или теплый, невентилируемый чердак влияют на таяние снега, лежащего на крыше, увеличивая риск образования сосулек. Такая кроля называется «теплой» и для ее защиты от замерзания требуется больше мощности:

Тип кровли

Длина кабеля на 1 м2 кровли

Шаг укладки

Примерная потребляемая мощность, Вт

«Холодная» кровля

13-16 м

6-7 см

250-300 Вт/м2

«Теплая» кровля

16-20 м

5-6 см

300-350 Вт/м2

Ширина кромки, подлежащей обогреву, обычно составляет 30-50 см. Кабель укладывается с равномерным монтажным интервалом и фиксируется с помощью монтажной ленты. Совместимость кровельного материала с нагревательным кабелем рекомендуется проверить дополнительно.

Также существуют мероприятия, которые позволят переделать «теплую» крышу в «холодную» и избавиться от необходимости обогрева кромки крыши, см. ниже.


Для ендовы, т.е. стока с двух скатов кровли, количество кабеля определяется исходя из ее площади, из расчета 200 Вт/м2 (примерно 11 м кабеля на 1м2 ендовы). Обычно кабель укладывается на 2/3 ендовы.

Необходимо учитывать, что максимально допустимая длина саморегулируемых кабелей для системы антиобледенения  - 80 м (при подключении на 16 А), поэтому для большинства водосточно-кровельных систем потребуется больше одного отрезка кабеля и несколько точек подключения. Для подведения питания к кабелю используйте комплекты соединительных муфт.

Системе антиобледенения крыши и водосточных желобов обязательно требуется устройства управления и защиты. В целях энергосбережения мы рекомендуем использовать терморегулятор или метеостанцию c датчиком температуры воздуха и осадков. Для защиты греющего кабеля, а также защиты людей использование автоматических выключателей и УЗО обязательно.


Создание «холодной» кровли для предотвращения наледи на плоскости крыши

Принцип избавления от наледи предельно прост.  Держите всю крышу той же температуры, что и ее карнизы. Либо тает, так везде, либо не тает, так нигде.

Как добиться такой равномерности температурного режима? Этого можно достичь за счет увеличения вентиляции, плюс,  добавив теплоизоляции, блокировав все возможные утечки теплого воздуха, идущие от теплых помещений здания.  Итак, верхняя часть чердачного перекрытия не должна иметь источников тепла, а в конструкции крыши должно быть предусмотрено достаточное количество отверстий для вентиляции. Предлагаем вам мероприятия, обеспечивающие нужные условия, препятствующие наледи по степени их важности:

1. Проветриваемость карнизов и хребта (конька) крыши. Обустройте вентилируемый конек – для этого существуют специальные кровельные конструкции с непрерывной линией вентиляции, или вмонтируйте несколько вентиляционных каналов. В дополнение к коньку обеспечьте вентиляционными отверстиями (софитами) карнизы. Это позволит идти циркуляции холодного воздуха под всей крышей. Площадь отверстий софитов и вентилируемое открытие конька должны быть примерно равны и составлять как минимум 1/300 площади мансардного этажа. Разумеется, не должно быть перегородок, препятствующих потоку воздуха от вентиляционных отверстий.

Для усиления эффекта проветривания используйте вентиляторы для проветривания чердака. Как их выбирать описано здесь.

2. Теплоизоляция люка на чердак . Вход на чердак массивное отверстие, и если его не теплоизолировать, то через него может уходить очень много тепла.

3. Все вентиляционные каналы наружу. Убедитесь, что каналы вентиляции кухни, ванной комнаты и прочие ведут на открытый воздух или через крышу или через стены, а не выведены под перекрытие крыши.

4. Достаточность теплоизоляции потолка. Мансардная изоляция должна эффективно держать тепло. При сомнениях свяжитесь с производителем вашего теплоизолирующего  материала и уточните нужное количество материала.

5. Замена светильников на герметичные. Обычные потолочные светильники испускают много тепла и не могут быть изолированы, не создавая опасности возгорания.

6. Изоляция дымоходного проема. Просветы между трубой и домом следует обрамить жесткой фольгой в Г-образной форме и загерметизировать огнестойким герметиком.  Использование строительной пены спрей для изоляции не пожаробезопасно.

7. Изоляция воздуховодов. Стыки и соединения каналов обмажьте битумной мастикой и укройте всю длину каналов фольгированным МБОР-5Ф или МБОР-7Ф (материал базальтовый огнезащитный рулонный) фольгой наружу.

8. Изоляция мест проникновения в перекрытие. Вокруг мест проникновения в перекрытие электрических кабелей, вентиляционных труб и в любых местах, где свет светит снизу или теплоизоляция окрашивается в черное от грязи из проходящего воздуха, уплотните огнестойким герметиком.

Осуществив предложенные мероприятия, Вы точно забудете о том, что такое очистка кровли от наледи и встанете на шаг впереди нее.

Выбор вентилятора для охлаждения чердака

Чердачный вентилятор охлаждает ваш чердак или мансарду круглый год, сводя тепло и сырость к минимуму. Кроме того, стоимость вентилятора и его энергопотребление в десятки раз ниже, чем стоимость греющих кабелей и их энергопотребление для обогрева кромки крыши.

Чтобы определить, какой вентилятор вам нужен, нужно знать площадь чердака.  Ниже представлена таблица для выбора вентилятора:


Мощность

Охлаждаемая площадь

Расход воздуха

90 Вт

до 110 м2

до 24 м3/мин

100 Вт

до 150 м2

до 30 м3/мин

110 Вт

до 170 м2

до 35 м3/мин

150 Вт

до 210 м2

до 44 м3/мин

Например, если площадь чердака составляет 100 м2, вам потребуется вентилятор мощностью 90 Вт и производительностью до 1500 м3/ч.

Класс защиты такого вентилятора должен быть не менее IP 44. Крыльчатка должна быть сделана из алюминия. Со стороны улицы необходимо установить решетку для защиты от птиц и насекомых.

При использовании вентилятора для охлаждения чердака:

Не забудьте сделать отверстия в софитах для притока уличного воздуха. Площадь отверстий софитов и отверстия вентилятора должны составлять как минимум 1/300 площади чердака.

Исключите попадание любого теплого воздуха из дома на чердак, как описано  выше, чтобы не получить обратный эффект – нагрев чердака.

Ключевые слова: антиобледенение, обогрев кровли, выбор вентилятора, вентилятор для чердака, очистка крыши от наледи

Система обогрева кровли и водостока

Кровельные панели с подогревом SnoFree ™

Крыша часто является одним из последних элементов здания или дома, на который обращают внимание, если только он не сильно поврежден. Тем не менее, крыша является одним из наиболее важных структурных элементов дома и, по сути, удерживает все вместе. С элегантными панелями для крыши с подогревом SnoFree ™ теперь вы можете создать безопасный, эффективный и красивый барьер для непогоды.

Каждая из наших уникальных систем обогреваемых крышных панелей элегантно разработана, чтобы предложить лучшую защиту, одновременно увеличивая привлекательность и ценность дома.Кроме того, они тщательно спроектированы так, чтобы быть чрезвычайно энергоэффективными, экономить ваши деньги в зимний сезон и защищать ваш дом от опасного образования льда.

Независимо от того, с каким стилем крыши вы работаете, наши кровельные панели с подогревом SnoFree ™ - это универсальное, эффективное и стильное решение для борьбы с нарастанием льда.

Посетите наш веб-сайт специалистов по тепловым трассам, чтобы узнать больше.


Системы карнизов
Для традиционных крыш А-образной формы наши системы карнизов с подогревом предназначены для таяния льда и обеспечения его стекания с крыши без образования ледяных завалов по краю.
Металлические крыши
Металлические крыши - очень распространенный и эффективный кровельный материал, но все же они уязвимы для ледяных плотин. Наши обогреваемые металлические кровельные панели - это невероятно доступное и долговечное решение, которое раз и навсегда предотвратит повреждение ледяной плотины.
Долины
Долины являются обычным элементом кровли жилых и коммерческих зданий и могут быть очень слабо повреждены льдом. К счастью, наши системы кровельных панелей с подогревом также могут защитить долины с помощью сложной системы защелкивания и блокировки, которая блокирует и отводит лед.

Запатентованная специалистами компании Valin по отслеживанию тепла система кровельных панелей Snofree ™ поможет защитить ваши ценные вложения


Зигзагообразные тепловые кабели Снег и лед представляют собой серьезную проблему как для жилых, так и для коммерческих зданий, но простые и настраиваемые зигзагообразные тепловые кабели для крыш - это большая проблема. доступный вариант для борьбы с потенциальным повреждением льда. Зигзагообразные кабели обогрева кровли

могут быть настроены в зависимости от размера и сложности вашего кровельного льда и рекомендуются для умеренного климата.

Наши зигзагообразные кровельные тепловые кабели являются саморегулирующимися и имеют следующие характеристики:

  • Простота установки
  • Надежность и длительный срок службы
  • Можно перекрывать
  • Можно отрезать до нужной длины на месте
  • Экономит энергию
  • Не перегреет кровельные материалы и не испортит пластиковые / виниловые водосточные желоба

Выберите предпочтительный тип конструкции теплового кабеля для крыши и приступайте к работе уже сегодня. Воспользуйтесь нашим удобным калькулятором, чтобы спроектировать собственную систему обогрева кровли, или обратитесь к местному подрядчику и спросите о кабелях обогрева кровли у специалистов по тепловым трассам.

Дренажные системы для плоских крыш

Хотя резервная вода и плохой дренаж могут иметь разрушительные последствия для традиционных кровель, они могут иметь катастрофические последствия для плоской крыши. Уникальная система дренажа с крыш из таяния льда, разработанная специалистами Heat Trace, может помочь уменьшить потенциальные проблемы с обледенением плоских крыш. Плоские крыши обычно скатываются к центральному водостоку, и участок водостока и кромка могут быть заблокированы снегом и льдом. Это может вызвать подпор воды, повреждение водостоков и повреждение конструкции крыши.Установить водосточную систему с кровли для таяния льда на плоской крыше легко и она предлагает широкий спектр преимуществ:
  • Эффективно открывает проходы к водостоку и водостоку на плоской крыше
  • Простой доступ
  • Равномерно расположенные рычаги для защиты кабеля
  • Простота в использовании установить
  • Доступен в нескольких размерах и с возможностью расширения
  • GSA Building Одобрено
  • Клей не требуется

Временные решения по удалению ледяной плотины и профилактике

Ice-B-Gone Blanket - это простое и экономичное средство для временного удаления ледяной дамбы и вариант профилактики.Ледяные дамбы могут представлять опасность независимо от того, готовы вы или нет, а иногда решение по удалению постоянных ледяных плотин может быть недоступно сразу. К счастью, решения для временной ледяной плотины, такие как наши одеяла с подогревом Ice-B-Gone, доступны по цене и легко применяются в качестве временного решения для удаления льда. Эти временные решения по удалению ледяной плотины являются отличным вариантом для сохранения целостности кровли, а также позволяют время и планирование для реализации постоянного решения. Решения по удалению временных ледяных плотин обеспечивают такие преимущества, как:
  • Эффективное устранение существующих ледяных плотин
  • Полная изоляция для лучшего удержания тепла
  • Соедините 2 или более вместе, чтобы растопить очень большие ледяные дамбы
  • Прочная водостойкая конструкция из брезента
  • Доступно в 3 стандартных размера: 2 x 6, 2 x 10 и 3 x 6 футов

Нужна помощь?

Поговорите с одним из наших экспертов по технологическому отоплению сегодня по телефону (877) 244-1055 или заполните нашу онлайн-форму, чтобы узнать больше

Кабели электрообогрева: избегайте опасного образования льда на коммерческих крышах

В условиях постоянной холодной погоды и снегопад, в зимние месяцы нарастание льда на плоских коммерческих крышах является одновременно угрозой безопасности и дорогостоящим бременем для многих предприятий.

Эти проблемы со льдом часто возникают, когда тепло теряется через крышу здания, в результате чего нижний слой льда или снега растворяется в воде. Если этой воде не будет предоставлен чистый и прямой путь к дренажной или коллекторной коробке, она будет продолжать скапливаться до тех пор, пока самое слабое место на крыше не начнет просачивать воду в здание или полностью уступит место, вызывая серьезные структурные нарушения. повреждение или полный обвал кровли.

Существуют три основные системы водоотвода с кровли, используемые коммерческими объектами: внутренний дренаж, водосточный водосток и традиционный водосточный водосток.У каждого из них есть свои уникальные проблемы и решения, позволяющие избежать образования наледи с помощью тепловых кабелей.

Ключевой функцией кабелей обогрева в каждой ситуации является обеспечение свободного и прозрачного потока воды, что предотвращает возможность возникновения узких мест и замедлений, которые приводят к замерзанию и образованию льда. Это достигается за счет стратегического размещения кабелей обогрева в «зонах с возможностью замерзания» по всей крыше, где необходим свободный поток воды для надлежащего дренажа крыши.

Крыши с внутренним водоотводом

Эти крыши имеют один или несколько центрально расположенных водостоков, по которым вода проходит через системы трубопроводов внутри здания.Поскольку водостоки интегрированы в конструкцию здания и подвергаются воздействию тепла с верхнего этажа, они менее подвержены образованию льда, чем водостоки, расположенные снаружи. Однако эти стоки часто заполняются мусором, который замедляет поток воды.

Учитывая погодные условия и расположение водостока, это засорение может привести к тому, что талый снег или лед останутся на крыше и снова замерзнут вокруг водостока. В этот момент слив заблокирован, и крыша будет продолжать наполняться водой до тех пор, пока не будет найден другой дренажный канал или пока крыша не начнет протекать или разрушаться.

Чтобы предотвратить образование льда вокруг этих водостоков, кабели обогрева должны быть проложены через все впадины и водостоки на крышах внутренних водостоков. Как минимум один кабель необходимо проложить в канализацию, пока он не достигнет нагретой части здания или пока он не станет безопасным от возможного замерзания. В качестве дополнительной меры предосторожности можно разместить кабели обогрева в виде звезды, направленной наружу по краю каждого слива, чтобы вода могла быстро пройти через слив.

Крыши с водоотводом

Ящики с водоотводом, установленные на внешнем крае крыши за пределами небольшой стены парапета, обычно называют шпателем. Крыши, осушаемые шпигатом, имеют наклон от середины наружу, чтобы позволить крыше проливать всю воду в шпигаты, а затем вниз по бокам здания через желоба.

Эти системы полагаются на то, что весь сток находится за пределами здания, что, естественно, увеличивает вероятность замерзания и засорения льдом и снегом.В некоторых случаях эти внешние водостоки могут покрыться сотнями или даже тысячами фунтов льда, что, в свою очередь, заставляет крышу наполняться водой до тех пор, пока она не протечет или не рухнет.

Эту потенциально катастрофическую ситуацию можно предотвратить, не только проложив кабели обогрева от центра крыши к внешним водостокам, но и расположив кабели звездообразно вокруг каждого водостока, начиная с водостока на противоположной стороне парапета. стена. Этот узор отводит тепло в область, окружающую водосток, и обеспечивает достаточную площадь поверхности для создания открытых путей для потока воды.Если использовать только один отдельный кабель, а не звездообразование, области, непосредственно окружающие водоворот, могут быть заблокированы льдом, что в конечном итоге приведет к перекрытию проходов.

Скатные и водосточные крыши

В отличие от ранее упомянутых водосточных систем, скатные и водосточные крыши просто полагаются на наклонный угол всей крыши для отвода всей воды в желоб, проходящий по всей длине самого нижнего края. Это представляет собой уникальную проблему для применения кабелей с обогревом, поскольку нет четкого пути, по которому естественным образом тяготится вода.

Опять же, если желоб забивается отложениями льда, вода снова поднимется на крышу и вызовет протечку или повреждение конструкции.

Решение системы обогрева для скатной крыши сначала включает прокладку кабелей обогрева во всех желобах и водосточных трубах, прикрепленных к крыше. Из них кабели необходимо будет проложить на крыше таким образом, чтобы все уязвимые пути воды были нагреты до тех пор, пока они полностью не выйдут из здания.

Это могут быть края, углы и узкие проходы, по которым должна течь вода, чтобы достичь желоба.Как упоминалось ранее, не существует определенного пути, по которому вода должна поступать на скатную крышу, поэтому установщик теплового тракта должен предвидеть возможные области замерзания и принимать надлежащие меры для предотвращения образования льда.

Учитывая возможность утечки воды и / или структурного повреждения крыш коммерческих зданий из-за нарастания льда, тепловые кабели являются практическим вложением средств для владельцев предприятий, объекты которых подвергаются суровой зимней погоде. Первоначальные вложения в систему обогрева в весенние или летние месяцы могут предотвратить затраты на замену полностью разрушенной дренажной системы или обрушившейся крыши зимой.

Статья опубликована в журнале Building Services Management Magazine.

Решения по расплавлению льда и снега для подрядчиков, инженеров и архитекторов

Как профессионал, находящийся на северо-востоке, вы постоянно решаете для своих клиентов проблемы со строительством, связанные со льдом и снегом, поскольку они рассчитывают, что вы предоставите самые безопасные и эффективные решения для их собственности. Но вы можете не знать, что существует простое и легкодоступное решение для плавления льда, которое удовлетворит все потребности ваших клиентов в строительстве.В качестве вашего партнера Liberty Electric Products разрабатывает, производит и распространяет обширную линейку эффективных и простых в установке систем для таяния снега и льда, специально разработанных для каждого приложения. Эффективность работы и рентабельность установки каждой электрической системы таяния снега и льда начинаются с проектного уровня. Как подрядчик, инженер или архитектор вы не можете быть экспертом во всех областях, поэтому мы готовы помочь. Liberty Electric Products обладает более чем 35-летним опытом работы со всеми перечисленными ниже продуктами и услугами.

Служба проектирования и документации

Причины, по которым вашим клиентам нужны электрические системы снеготаяния, могут быть разными, но наиболее распространенными потребностями являются поддержание критически важного постоянного доступа, предотвращение травм, связанных с скольжением и падением, снижение затрат на техническое обслуживание, а в некоторых случаях даже требуются электрические или гидравлические системы снеготаяния. кодексом штата или местного самоуправления. Многие муниципальные кодексы имеют требования к хранению снега, основанные на площади поверхности парковки, что означает, что определенные области парковки предназначены для хранения снега для уборки снега во время сильных штормов, что может привести к потере многочисленных потенциальных парковочных мест для платящих клиентов.

Основные проектные параметры для типичной системы снеготаяния основаны на общем времени реакции системы, как определено ASHRAE как типы I, II и III. Эти классификации охватывают различия между допуском небольшого скопления снега и его отсутствием. Рекомендации ASHRAE также охватывают фактическую нагрузку на квадратный фут, основанную на дюймах снегопада в час, температуре снега, плотности снега, ветровой нагрузке в милях в час и самой низкой температуре окружающей среды при эксплуатации в регионе, в котором вы находитесь.Используя стандарт ASHRAE, мы можем спроектировать и определить систему, необходимую для соответствия требованиям норм, а также определить требования к электрическим услугам и предоставить нашим клиентам чертежи и заполненную спецификацию. Наряду с проектированием системы для нас также критически важно поделиться с нашими партнерами требованиями к электропитанию для управления любой системой, чтобы дополнительные требования к электропитанию можно было спроектировать в проекте, чтобы минимизировать затраты на запуски.

Руководства по проектированию и инструкции по установке:


Heat Trace - Системы кровельных панелей с подогревом

Существует множество различных типов систем кровельных панелей из экструдированного алюминия, которые включают в себя тепловые каналы, которые могут быть разработаны для более эстетичного вида защиты от таяния льда и снега.Компания Liberty Electric Products может спроектировать и предоставить системы для черепицы, карниза и впадин под или над кровлей, систем металлических крыш и даже систем кровли из шифера и меди.

Гонт / Металл / ЭПДМ кровельный обогреватель

Кабели обогрева крыши (иногда устанавливаемые зигзагообразно) являются наиболее экономичным вариантом для предотвращения повреждения снегом и льдом как жилых, так и коммерческих зданий с выступами крыши. Мы можем разработать индивидуальную саморегулирующуюся систему теплового кабеля в зависимости от размера и сложности конструкции крыши, которая включает карнизы, впадины и водосточные трубы.Эти системы наиболее просты в установке, имеют самый длительный срок службы, их можно разрезать на нужную длину на месте или предварительно изготовить до прибытия на стройплощадку, и они безопасны для использования на всех типах водосточных желобов.

Водосточные системы отопления для плоских крыш

Эффективно удаляет налет даже на плоских крышах. Мы можем спроектировать эти системы обогрева для управления скоплением снега или снежными заносами в проблемных местах или критических зонах, создать дренажный путь для талого снега, чтобы он попадал в канализацию или стекал с крыши, или оставил пути свободными для доступа к критически важному оборудованию для доступа для обслуживания.


Бетонные системы растапливания снега

Для защиты от снега и льда доступны 2 типа бетонных систем с электрическим обогревом:

Нагревательные кабели
  1. MI способны производить высокую мощность, необходимую для таяния снега, поскольку они могут обеспечивать до 60 Вт на квадратный фут, что более чем в два раза больше, чем у других кабелей. Следовательно, требуется меньше кабеля, что снижает общую стоимость системы. Системы MI проектируются и поставляются предварительно изготовленными длинами, так что система готова к установке, когда она будет доставлена, на основании чертежа, который мы предоставляем в рамках наших услуг.
  2. Саморегулирующийся нагревательный кабель постоянной мощности
  3. может быть проложен с использованием кабеля или готовых матов, которые можно уложить перед заливкой бетона. Готовые маты могут значительно снизить затраты на установку.

Узнайте больше о наших системах снеготаяния в бетоне.

Нагревательные маты для проходов

Коврики для плавления снега с подогревом в коммерческих и жилых помещениях при контакте с ними тают снег, чтобы предотвратить скопление снега и льда на пешеходных дорожках, крышах и лестницах, поскольку они подключаются к любой стандартной электрической розетке на 120, 208 или 240 В.Изготовленные из прочного термопластического материала, коврики портативны и предназначены для того, чтобы их можно было оставлять на улице всю зиму, чтобы снизить риск несчастных случаев и необходимость убирать снег лопатой.


Обогрев наружной трубы

Наши комплексные системы наружного нагрева труб гарантируют, что все системы подачи жидкости всегда незамерзают и работают.

Защита от замерзания спринклерной системы пожаротушения

Системы

должны быть спроектированы для работы и защиты подземных водопроводных труб, пожарных стояков, ответвлений и ответвлений, содержащих спринклеры, при работе в зонах, подверженных замерзанию, например, в открытых гаражах и других сооружениях.Понимание сертификатов UL для контроля и управления этими системами противопожарной защиты является ключом к успешной системе.

Техническое обслуживание потока в канализационной трубе для консистентной смазки

Системы подачи консистентной смазки должны быть спроектированы таким образом, чтобы поддерживать температуру, позволяющую удерживать жир, масло и консистентную смесь (FOG) во взвешенном состоянии от кухни до жироуловителя, чтобы снизить затраты на техническое обслуживание и время простоя.


Определение всех элементов управления и датчиков для системы

Одной из самых сложных частей любой электрической системы таяния снега и льда является определение пакета управления, необходимого для эффективного мониторинга и управления работой системы.Понимание того, как автоматически определять влажность или снег в сочетании с низкими температурами, - это больше, чем просто добавить элемент управления в спецификацию. Является ли это универсальным датчиком / элементом управления, группой датчиков плиты (убедитесь, что они размещены правильно), воздушными датчиками, пониманием правильного количества цепей для использования в панели или как наилучшим образом управлять выходной мощностью, Liberty имеет опыт, чтобы убедиться, что работа указана правильно.

Бригада по вводу в эксплуатацию, ремонту и обучению

Учитывая высокую важность и стоимость индивидуальной системы для льда и таяния снега, мы предоставляем услуги, чтобы убедиться, что ваша система находится в хорошем рабочем состоянии.Мы не только знаем спецификации производителей, но и понимаем государственные и местные нормы, поскольку мы проектируем, определяем и обслуживаем системы высшего качества на протяжении десятилетий. Предоставляем все от:

  • Запуск Ввод в эксплуатацию - Обслуживание на месте для проверки правильности работы системы перед заливкой бетона или покрытием продукта кровлей.
  • Ремонт и устранение неисправностей - Услуги на месте по всем вопросам, от неисправностей контроллера, ремонта датчиков и тестирования целых систем до устранения неполадок.
  • Обучение установке - Поскольку эти системы труднодоступны, очень важно, чтобы они были правильно установлены в первый раз и могли обеспечить обучение на месте или групповые занятия.
  • Семинары по проектированию и спецификациям - Понимание всех различных доступных опций является ключом к хорошему дизайну, и наша техническая команда регулярно проводит обеды и учится, чтобы помочь сообществу разработчиков правильно выполнять свою работу.

Видео по установке

Danfoss - Как установить теплый пол Chromalox - UPC с кабелем SR Chromalox - UMC с кабелем CWM - соединитель и тройник Посмотрите другие видео по установке от Chromalox.

Теплая зона

Саморегулирующийся кабель для защиты от обледенения крыши

Саморегулирующийся нагревательный кабель - оптимальное решение для обогрева водосточных желобов и водосточных труб. Термокабель можно также установить по краю крыши. для устранения ледяных плотин - основной причины повреждения кровли и повреждения водой внутри дома.

Этот продукт следует устанавливать только в в соответствии с местными и национальными правилами, постановлениями, торговой практикой и правилами производителя. инструкции.

ПРИМЕЧАНИЕ. Проложите и закрепите кабель во всех местах. во избежание возможных механических повреждений от оборудования, такого как лестницы, лопаты и т. д.

ИНФОРМАЦИЯ НА ЭТОЙ СТРАНИЦЕ ЯВЛЯЕТСЯ НЕ ПРЕДНАЗНАЧЕН ДЛЯ РАЗМЕЩЕНИЯ РУКОВОДСТВА ПО УСТАНОВКЕ. Чтобы обеспечить правильную установку, внимательно прочтите и следуйте инструкциям в документации по продукту.

Саморегулирующийся термокабель - один из самых доступные и рекомендуемые решения для защиты от обледенения крыш.Нагревательный кабель легко устанавливается в водостоках, водостоках и карнизах крыш, чтобы предотвратить образование ледяных плотин и опасных сосулек. формирование.

Саморегулирующийся кабель обогрева эффективен и энергоэффективный. Кабель признан UL в соответствии с классификацией проводов для устройств (файл E 76498). и соответствует требованиям раздела 426 NEC (Национальный электротехнический кодекс). саморегулирующийся термокабель имеет прочную и прочную внешнюю конструкцию, способную выдерживать суровые зимы. Погода.Саморегулирующиеся свойства позволяют увеличить проводящую жилу кабеля. тепловую мощность при понижении наружной температуры и уменьшите тепловую мощность, если температура поднимается. Эта уникальная конструкция делает тепловой кабель прочным, безопасным и очень энергоэффективным. Саморегулирующийся кабель обогрева также используется с другими системами, такими как кровля Warmzone. противообледенительные панели. (См. Информацию ниже.) Подробнее о саморегулирующемся нагревательном кабеле см. или множество нестандартных решений по борьбе с обледенением кровли Warmzone, позвоните и поговорите с дружелюбным кровельным обогревателем эксперт сегодня в 888-488-9276

Устранение обледенения крыш, предотвращение образования ледяных плотин и обогрев - Системы Heatizon

Heatizon кровельные противообледенительные системы, средства защиты от ледяных плотин и кабели для обогрева с использованием Tuff Cable, ZMesh и GutterMelt помогают предотвратить проблемы со снегом и льдом на крышах и уменьшить потенциальную ответственность, вызванную снегом и льдом вокруг карнизов, водостоков, впадин и всей крыши системы и любые пути, в которых вода или жидкости могут замерзнуть.

Высокопроизводительные низковольтные системы Heatizon устанавливаются под крышей для увеличения срока службы и надежности, а наши кабели электрообогрева сетевого напряжения устанавливаются на крышах, в водосточных желобах и водосточных трубах, а также вдоль труб для предотвращения образования плотин и образования снега.

Мы рекомендуем необходимое тепло:
Наши продукты созданы для обеспечения нужного количества тепла для различных применений, а также для эффективного и действенного таяния снега и предотвращения образования ледяных завалов. Наши продукты были тщательно протестированы ETL для таяния снега и борьбы с обледенением крыш на крышах, и у нас есть отдельные списки для наших систем снеготаяния с подогревом подъездных путей / наружных поверхностей и систем теплых полов.


ZMesh и Tuff Cable - единственные продукты, разрешенные (UL 1588) для таяния снега и льда, устанавливаемые под кровельными материалами, включая металлическую кровлю.

Выберите приложение для кровли и водостока, чтобы узнать больше:

КРЫША МЕТАЛЛИЧЕСКАЯ

Tuff Cable в нашем запатентованном комплекте радиатора или Invizimelt Panel решает проблемы с ледяной плотиной и снеговой нагрузкой для любого металлического кровельного покрытия.

ОБОРУДОВАНИЕ КРОВЛИ НЕМЕТАЛЛИЧЕСКОЕ

ZMesh устанавливается под новую или существующую битумную, асфальтовую / черепичную черепицу, что делает ее идеальным решением для борьбы с обледенением крыш при новом строительстве или реконструкции..

НАГРЕВАТЕЛЬНЫЕ КАБЕЛИ

GutterMelt - это саморегулирующийся теплоотвод или лента с минеральной изоляцией, которая предотвращает образование ледяных плотин и удерживает воду в желобах, трубах или поверх крыш.

ОБОРУДОВАНИЕ ДЛЯ КРЫШИ МЕМБРАНЫ

ZMesh и Tuff Cable - идеальные скрытые решения для контроля снеговых нагрузок и дренажа при удалении льда на мембранных крышах.

ПАЛУБНЫЕ СИСТЕМЫ ОТСТРОЙКИ

Tuff Cable, Hott-Wire и ZMesh можно использовать для различных задач по борьбе с обледенением настилов.Мы рекомендуем подходящую систему для вашего приложения.


Предотвращение образования ледяных плотин, борьба с сосулами и снеговыми нагрузками, а также поддержание потока жидкостей с помощью продуктов нашего бренда, указанных ниже:

  • ZMesh устанавливается под новую или существующую битумную, асфальтовую / плиточную черепицу, что делает ее идеальной для нового строительства и реконструкции.
  • Кабель из туфа
  • в нашем запатентованном комплекте теплоотвода или панели Invizimelt решает проблемы ледяной плотины и снеговой нагрузки для любой металлической кровельной системы.
  • GutterMelt - это саморегулирующаяся тепловая лента с минеральной изоляцией, которая удерживает воду в потоке, будь то водостоки или трубы.

Надежность без забот

Вся линейка продуктов Heatizon для борьбы с обледенением крыш и предотвращения образования обледенения является твердотельной, не имеет движущихся частей, которые могут изнашиваться, и не требует регулярного обслуживания. Кроме того, наши качественные кровельные нагревательные элементы являются самыми долговечными из доступных и имеют лучшие в отрасли гарантии. Автоматическое устройство включения / выключения делает безопасность и работу наших систем с подогревом кровли «легкой задачей».

Экономично для экономии энергии

Наши системы защиты от обледенения крыш и предотвращения образования обледенения предназначены для работы только при необходимости и могут быть запрограммированы на автоматическое включение только при необходимости.В этих активаторах используется передовая технология измерения температуры и влажности, что делает их эффективными и действенными при минимальных эксплуатационных расходах. Наши инженеры-конструкторы смогут оценить почасовые ставки для каждой системы на основе данных за годы эксплуатации и текущих тарифов на электроэнергию.

Брошюры по продукции:



Дополнительная информация и связанные с ней заархивированные сообщения:

Предотвращение образования ледяных плотин на предприятиях

Снижение риска образования ледяных плотин поможет избежать повреждения водой.Ледяные плотины - это гряды льда, которые образуются на краю крыши или вокруг водостоков и предотвращают стекание талого снега с вашей крыши. Вода, которая скапливается за этой ледяной плотиной, может просочиться в здание и вызвать повреждение стен, потолка, изоляции и других участков. Кроме того, когда вода не дренируется должным образом, снег, лед и вода остаются в ловушке на крыше, увеличивая нагрузку, повышающую риск обрушения крыши. Безопасное удаление снега устранит источник ледяной плотины.


Профилактика ледяных плотин

Для предотвращения образования ледяных плотин:

Увеличьте изоляцию над потолком.Если потолки подвесные из негорючего минерального волокна, то установите утеплитель из стекловолокна. Если потолки прибиты из гипсокартона непосредственно к деревянным балкам, можно добавить изоляцию из дутого стекла или стекловолокна. При добавлении изоляционного материала из стекловолокна, если есть облицовка для бумаги, поместите его бумажной стороной вниз.

Создайте план профилактического обслуживания крыши, который включает периодическую проверку водосточной системы крыши на предмет надлежащего потока, включая водостоки, шпигаты, желоба и водосточные желоба.

Саморегулирующиеся нагревательные кабели могут быть стационарно проложены на водостоках, водостоках вокруг кровельных водостоков. Поскольку их мощность автоматически регулируется в зависимости от температуры окружающей среды, они экономичны.

Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха (ASHRAE) может быть ценным источником рекомендаций по использованию нагревательных кабелей. Некоторые предложения включают:

  • Следите за тем, чтобы во всех стоках, водостоках, желобах и водосточных трубах не было мусора и растений, которые могут ограничить нормальный поток.
  • Обрезайте деревья, которые могут свисать над крышей, чтобы предотвратить скопление листьев и веток деревьев, которые могут засорить или замедлить дренаж крыши.
  • Улучшить вентиляцию. Вариант улучшения вентиляции крыши - установка форточки с термостатами.

Для крутых крыш:
  • Если в здании есть ледяные дамбы, удаление снега устранит источник потенциальной ледяной дамбы.
  • Грабли для крыши можно использовать для большинства одноэтажных зданий, оставаясь на земле, чтобы сбрасывать снег со ската крыши.
  • Не тяните снег назад по склону или в сторону, так как снег может попасть под покрытие и сломать черепицу.

Для зданий с историей образования ледяных плотин с крышами, до которых невозможно добраться с помощью граблей с земли, проконсультируйтесь с подрядчиком по кровельным работам. При работе на крыше всегда следует соблюдать правила и стандарты Ассоциации охраны труда (OSHA). При работе на крыше всегда следует применять защиту от падения.

Удалите или переместите источники тепла, которые установлены на открытых площадках непосредственно под крышей, например на чердаке или в механическом помещении.На теплом чердаке снег на крыше растапливается, в результате чего вода стекает и замерзает у края крыши, где прохладнее.

Повышение вентиляции чердачных помещений
  • Отверстия на потолке / коньке обеспечивают хорошую вентиляцию для систем двускатных крыш, однако из-за затрат на модернизацию они не всегда являются практичным решением для существующих крыш.
  • Концевые вентиляционные отверстия на фронтоне не так эффективны, как вентиляционные отверстия на потолке / коньке, однако они экономичны.
  • Электрические вентиляторы можно разместить над вентиляционными отверстиями на щиколотке, чтобы увеличить поток воздуха.Коробчатые или статические вентиляционные отверстия - это практические усовершенствования для вальмовых крыш.
  • Встраиваемые светильники в потолок под открытой площадкой, которая находится непосредственно под крышей, например в чердаке, следует изолировать, чтобы предотвратить передачу тепла на чердак.
  • Проверьте, нет ли видимого света от встроенных осветительных приборов на чердаке. Если есть видимый свет, они недостаточно герметичны или изолированы.
  • Изолируйте или закройте все проходы чердака, такие как перегородки, вентиляционные отверстия, водопроводные трубы, электрические и механические желоба и входные двери.
  • Если кровельное покрытие будет заменено в ближайшем будущем, убедитесь, что герметичный настил крыши установлен с использованием как минимум двух слоев подкладки, склеенных вместе, или самоклеящегося листа битума, модифицированного полимером (аналогично подкладке).
  • Герметичный настил крыши должен выходить от края карниза как минимум на 24 дюйма за внутреннюю часть внешней стены. См. Раздел «Герметизация кровли» на сайте IBHS по безопасности при стихийных бедствиях.

Для плоских, односкатных, малоскатных кровель:
  • Коммерческие здания с плоскими крышами особенно уязвимы к утечкам воды, если ледяные дамбы препятствуют попаданию воды в водостоки.
  • Если в здании есть ледяные плотины, удаление снега устранит источник потенциальной ледяной плотины.
  • Мощную щетку с жесткой щетиной можно использовать для смахивания снега на низких или плоских крышах. Нельзя использовать лопату или снегоочиститель, так как они могут порвать систему кровельного покрытия. Компания Hanover Risk Solutions рекомендует всегда принимать меры по предотвращению падения при работе на крыше.
  • Ледяные плотины на самом деле не должны закупоривать стоки, и стоки часто бывают чистыми и открытыми.Лед образует кольцо вокруг слива, а иногда и купол над сливом, который не позволяет воде течь.
  • Если вокруг водостока образуется ледяная плотина, к водостоку можно подключить нагревательные кабели, чтобы предотвратить нарастание льда.
  • Нагревательные кабели могут быть проложены в желобах зигзагообразно.
  • Нагревательные кабели также можно разместить на крыше, подключив их к дренажной системе, чтобы создать путь для тающего льда.
  • Если вокруг водостоков образуется большое количество льда, проконсультируйтесь с подрядчиком по кровле, чтобы убедиться, что система кровельного покрытия имеет соответствующий уклон к водостокам.
  • Когда крыша высохнет, осмотрите кровельное покрытие на предмет наличия долговременной стоячей воды. Об этом будет свидетельствовать наличие плесени, грибка и даже небольшой растительности. Это указывает на проблему с уклоном системы кровельного покрытия; что уменьшит надлежащий водоотвод и дренаж. Система кровельного покрытия, вероятно, может быть заменена дополнительными изоляционными плитами подрядчиком по кровле.
  • В зданиях с низкой наклонной крышей пространство над подвесным потолком, расположенное под крышей, можно обогревать и охлаждать, как и находящуюся внизу жилую зону.В этом случае нет необходимости изолировать подвесной потолок или герметизировать проемы потолка.

Удаление ледяных завалов

Удаление приведет к лучшему дренажу и уменьшит риск повреждения водой.

Страховой институт бизнеса и безопасности дома не рекомендует откалывать или ломать ледяные дамбы из-за повреждений, которые могут быть нанесены на крышу.

Для крыш с низким уклоном или плоских крыш:
  • Удаление снега устранит источник потенциальной ледяной плотины.
  • Используйте мощную щетку с жесткой щетиной, чтобы счистить снег на пологих или плоских крышах. Нельзя использовать лопату или снегоочиститель, так как они могут порвать систему кровельного покрытия. Компания Hanover Risk Solutions рекомендует всегда принимать меры по предотвращению падения при работе на крыше.

Для крутых крыш:
  • Удаление снега устранит источник потенциальной ледяной плотины.
  • Грабли для крыши можно использовать для большинства одноэтажных зданий, оставаясь на земле, чтобы сбрасывать снег со ската крыши.
  • Не тяните снег назад по склону или в сторону, так как снег может попасть под покрытие и сломать черепицу.

Для зданий с крышами, до которых невозможно добраться с помощью граблей с земли, проконсультируйтесь с подрядчиком по кровельным работам. При работе на крыше всегда следует соблюдать правила и стандарты Ассоциации охраны труда (OSHA). При работе на крыше всегда следует применять защиту от падения.


Этот материал предназначен только для информационных целей и не обеспечивает покрытие или гарантию предотвращения убытков.Примеры в этом материале предоставлены как гипотетические и только в целях иллюстрации. Ганноверская страховая компания и ее филиалы и дочерние компании («Ганновер») прямо отказываются от каких-либо гарантий или заявлений о том, что принятие любых рекомендаций, содержащихся в настоящем документе, сделает любые помещения или операции безопасными или в соответствии с любым законом или постановлением. Предоставляя вам эту информацию, The Hanover не берет на себя (и конкретно отказывается от) каких-либо обязательств или ответственности перед вами.Решение о принятии или выполнении любых рекомендаций или советов, содержащихся в этом материале, должно приниматься вами.

171-0791 (4/16) LC14-28

Кровельный нагревательный кабель | Нагревательная проволока для крыши

Paladin for Roof - это исключительная система обогрева крыш для защиты от обледенения, которая может быть установлена ​​на крышах самых разных типов и применений. Наращивание льда на краях крыши, обледенение карнизов, сосульки и ледяные дамбы - все это можно легко устранить.Независимо от того, установлен ли Paladin в традиционной змеевидной конфигурации, подобной традиционному тепловому шнуру для крыши или в сочетании с EDGE-CUTTER, Paladin является самой надежной и энергоэффективной системой на рынке. В тех случаях, когда системы обогрева крыши Paladin не подходят, установка может быть выполнена по индивидуальному заказу с использованием теплопровода для обогрева кровли, отрезанного по длине.

Paladin сертифицирован cCSAus на соответствие или превышение стандартов Северной Америки. Paladin имеет сертификаты для влажных помещений, что делает его пригодным для установки внутри водостоков, водостоков и даже для предотвращения замерзания водосточных труб.В отличие от обычного нагревательного провода для кровли, система кровельного отопления Paladin может быть установлена ​​внутри сухих пластиковых самотечных водостоков.

Paladin использует уникальные передовые характеристики саморегулирующихся нагревательных кабелей. Созданный по технологии саморегулирующихся нагревательных кабелей для крыши, Paladin может эффективно увеличивать тепловыделение и выход энергии в холодные участки по всей длине и одновременно снижать выход тепла и энергии в теплые участки. Вам никогда не придется беспокоиться о тепловом шнуре Paladin для перегрева крыши, вызывающего риск плавления и возгорания из-за технологии саморегулирующегося нагревательного кабеля.Paladin дает вам уверенность в надежной защите от замерзания без риска. Он стал незаменимым продуктом, обеспечивающим безопасную и надежную защиту от обледенения кровли по сравнению с другими тепловыми шнурами для кровельной техники.

Для дальнейшего повышения энергоэффективности вашей кабельной системы обогрева крыши Paladin доступно множество устройств управления.

Paladin - это исключительная система обогрева для защиты от обледенения крыш, разработанная для обеспечения надежной защиты от замерзания. Примеры включают в себя, но не ограничиваются:

  • Кромка крыши
  • Слуховые окна и световые люки
  • Фасция
  • Долины
  • Края водостока
  • Желоба
  • Водосточные трубы
  • Дренажные трубы

Можно найти Paladin, обеспечивающий де- обледенение во многих из следующих областей применения:

  • Озёрные дома и коттеджи
  • Ферма, сельское хозяйство
  • Коммерческое, промышленное
  • И многое другое

Поскольку Paladin является высококачественным продуктом, его установка отличается от по сравнению с изделиями из термоленты традиционного стиля.При использовании с кромкой EDGE-CUTTER общая длина продукта значительно сокращается, что снижает эксплуатационные расходы. Паладина можно безопасно дублировать или дублировать там, где это необходимо. Долговечность Paladin намного превосходит срок службы любого традиционного продукта с тепловой лентой.

В сочетании с устройствами управления время работы нагревательного кабеля значительно сокращается; тем самым обеспечивая большую экономию энергии.

Paladin - это самый универсальный продукт Heat-Line. Если вы чувствуете, что у вас есть специальное или уникальное приложение для Paladin, пожалуйста, свяжитесь напрямую с Heat-Line и поговорите с одним из наших знающих специалистов по продуктам.

Характеристики

  • Одобрено для защиты от обледенения крыш, прямых земляных захоронений и влажных помещений
  • Ограниченная гарантия 5 лет, доступна расширенная гарантия 10 лет
  • Может быть установлен на всех кровельных материалах
  • Обеспечивает надежное замораживание кровли и водосточных желобов защита
  • Легко и быстро устанавливается на большинство крыш
  • Никогда не тает и не прожигает пластик, даже если он высох
  • Может использоваться с различными устройствами управления, включая средства контроля снега, таймеры и термостаты

Преимущества

  • Одобрено cCSAus (Канада и США)
  • Произведено в Северной Америке
  • Самая надежная и энергоэффективная система на рынке
  • Доступен в 10-футовой ширине.(3 м) увеличивается до максимальной длины 240 футов. (73 м), нестандартная длина доступна по специальному заказу.
  • Защита от замыкания на землю входит в комплект всех моделей Paladin GFC.
  • Модели Paladin GFC просто подключаются к розетке на 120 В 5-15R или 240 В 6-15R. Никаких дополнительных электромонтажных работ не требуется (Набор шнуров (с проводом), модели Paladin доступны по запросу)
  • Ни один другой продукт не сочетает в себе функции и не предлагает гибкость Paladin by Heat-Line

В сочетании с устройствами управления количество времени в существенно сокращается количество работающих систем обогрева кровли; тем самым обеспечивая большую экономию энергии.

Рекомендации по измерению паладина для крыши

Определить длину необходимого паладина для крыши очень просто, если вы начнете со схемы вашей крыши и соберете следующую информацию:

  • Общая длина передней кромки крыши
  • Крыша расстояние до свеса карниза
  • Измерение вокруг любых слуховых окон, если необходимо
  • Количество и длина / высота любых желобов
  • Количество и длина любых водосточных труб
  • Количество и длина любого подземного водостока, следующего за водосточными трубами
  • Найдите все источники питания и отметьте, есть ли 120 В. и / или 240 В.
  • При использовании с раскладкой кромки кромки сначала места установки кромки кромки

Обязательно учитывайте максимальную длину при определении, где начинать и заканчивать каждую систему нагревательных кабелей.

  • Системы на 120 В - максимальная длина 120 футов (37 м)
  • Системы на 240 В - максимальная длина 240 футов (73 м)

Ниже приведены таблицы, разработанные в качестве руководства для определения необходимой длины систем Paladin®. После того, как вы собрали необходимую информацию сверху, вы можете использовать диаграммы ниже для направления.

(Таблицы на странице 4 Руководства по установке Paladin for Roof)

Дополнительные примечания, которые следует учитывать:

  • Для стандартных крыш добавьте 1 фут нагревательного кабеля на каждый фут желоба.
  • Добавьте 1 фут нагревательного кабеля на каждый фут водосточной трубы. Если нижний излив находится в середине прохода, добавьте 2 фута нагревательного кабеля на каждый фут нижнего излива, так как Паладину потребуется петля вниз и обратно.
  • Для долин проложите греющий кабель на две трети вверх и вниз по долине.
  • Для пересечения крыши и стены проложите греющий кабель на две трети вверх и вниз в точке пересечения.

Для получения дополнительной или дополнительной помощи обращайтесь напрямую в Heat-Line, и один из наших специалистов по применению будет рад помочь предоставить требования к продукту.

Паладин считается имеющимся на складе предметом наиболее распространенной длины, готовым к отправке. По индивидуальному заказу Паладин обычно может быть отправлен в течение 3 дней с момента заказа. Пожалуйста, позвоните, чтобы узнать о наличии и времени выполнения заказа.

Входит в систему Paladin:

  • Заводской комплект саморегулирующихся нагревательных кабелей
  • GFC модели 120 В : провод источника питания 4 фута (1,2 м) с цепью замыкания на землю 27 мА Вставное устройство прерывателя
  • 240 В GFC модели : 6 футов.Кабель питания (1,8 м) со съемным устройством прерывателя цепи замыкания на землю 27 мА
  • Модели CS : 6 футов (1,8 м), шнур питания SJEOOW 12–14 AWG для прямого проводного подключения, GFCI должен быть установка на месте
  • Кол-во 2, 6 дюймов (15 см) защитных ограждений для кабелей из полиэтилена
  • 8,5 дюйма (21,5 см) кабельные стяжки
  • Ясная, краткая документация по установке и поддержке

Аксессуары Paladin 6 9039 -CS желоба (требуется контроллер)
НОМЕР ДЕТАЛИ ОПИСАНИЕ
TIMER-120P Вставной таймер 120 В (GFC)
TIMER-240P 240V Вставной таймер

Жесткий таймер 120/240 В (CS)

MA-10 120/240 В GFCI / ELCI (CS)
PLD-CG Защитные кожухи кабеля 4, 6 дюймов)
PLD-RC Зажимы для крыши (10 штук в упаковке)
PLD-ECA Угловой кромочный профиль
PLD-ECF Плоский кромочный профиль
EC-MEM Мембрана EDGE-CUTTER (металлические крыши)
PCN-RDK-1 Комплект подвеса водостока
GIT-1 Датчик льда CIT-1 Датчик снега (требуется контроллер)
LCD-8 Настраиваемый контроллер переключателя снега
PD-PRO Контроллер снега / льда
GF-PRO Снег / лед контроллер с GFEP
ГАРАНТИЯ Расширенная 10-летняя ограниченная гарантия

Номера деталей

9 0083 Q - Мне нужно использовать EDGE-CUTTER с Паладином?
A - Канальные планки EDGE-CUTTER являются дополнительным аксессуаром, который можно использовать с Paladin for Roof, разработанным для создания эстетически приятной системы защиты от обледенения крыши, исключающей использование традиционных змеевидных конфигураций нагревательных кабелей.Если кромкорез не требуется; Система нагревательных кабелей Paladin for Roof может быть установлена ​​с помощью кровельных зажимов Heat-Line и установлена ​​по традиционному змеевидному образцу.

Q - Включены ли крепления на крышу в систему Paladin?
A - Нет, зажимы на крышу не входят в комплект поставки Paladin for Roof. Каждый проект по защите от обледенения кровли уникален и, как следствие, требует разного количества зажимов для крыши. Зажимы для крыши Heat-Line приобретаются отдельно в качестве аксессуара и продаются в упаковке по 10 штук.Специалист Heat-Line сможет помочь оценить количество скоб, необходимых для вашего конкретного проекта.

Q - Поставляется ли Paladin for Roof с устройством контроля снега?
A - Устройство защиты от снега не входит в комплект Paladin for Roof, поскольку оно не требуется для правильной и безопасной работы; однако устройство для защиты от снега можно приобрести в качестве дополнительного аксессуара. Также доступны другие устройства управления для защиты от обледенения крыш, такие как термостаты или таймеры.

Q - Могу ли я (домовладелец) установить Paladin?
A - Heat-Line предоставляет правильные и простые в использовании инструкции по установке всех наших продуктов и предлагает лучшую на рынке техническую поддержку. В результате большинство систем Heat-Line, включая Paladin, могут быть установлены домовладельцами; однако Heat-Line обычно рекомендует, чтобы процесс установки завершил квалифицированный специалист.

Q - Что мне делать, если у меня есть дополнительный нагревательный кабель Paladin?
A - Если у вас есть дополнительный обогреватель, вы можете переместить излишки обратно в водосточную трубу, обратно через желоб или сконцентрировать больше нагревательного кабеля в более проблемных участках крыши.При необходимости нагревательный кабель может безопасно перекрываться, так как он саморегулируется и не перегревается или не плавится в точке соприкосновения.

Q - Блок отключается, когда не требуется?
A - Нет. Саморегулирующиеся нагревательные кабельные системы Paladin увеличивают тепловую мощность при холоде, но, что более важно, уменьшают тепловую мощность при нагревании. В результате продукты марки Heat-Line очень энергоэффективны в работе, но не отключаются полностью, так как они могут простаивать только до минимального уровня.Чтобы полностью отключить систему, ее необходимо отключить от сети или установить с устройством управления. Системы марки Heat-Line следует отключать от сети или отключать, когда они не требуются (летние месяцы), и ежегодно проверять их перед использованием.

Q - Система на 240 В использует меньше энергии, чем система на 120 В?
A - Нет - Энергоэффективность не имеет ничего общего с указанным напряжением. Мы платим за энергию в ваттах, а не в вольтах. Несколько лет назад термин «более эффективный» применялся к системам на 240 вольт, потому что вы можете увеличить нагрузку или силу тока в цепи на 240 вольт.К сожалению, термин «более эффективный» каким-то образом был неправильно истолкован как означающий более энергоэффективный, что не так.

Q - При сбое питания, нужно ли мне перезагружать устройство?
A - Продукты Heat-Line, включая Paladin, предназначены для повторного включения при подаче питания на устройство. После повторного включения система Paladin имеет возможность увеличить свою мощность, чтобы немедленно начать удаление льда с любой части крыши, которая замерзла или была близка к замерзанию во время отключения электроэнергии.

Q - Сколько энергии потребляет Паладин?
A - Все системы бренда Heat-Line, включая Paladin, используют передовую технологию саморегулирующегося нагревательного кабеля, которая обеспечивает передачу энергии и тепла в холодные области трубы и снижает выход энергии и тепла в теплые области. Общее количество потребляемой энергии зависит от множества факторов. Установка на крышах и водосточных желобах представляет собой чрезвычайно суровую среду, поскольку нагревательный кабель постоянно подвергается воздействию чрезвычайно низких температур окружающего воздуха, которые дополнительно снижаются при охлаждении ветром.Чтобы снизить потребление энергии до минимума, вы можете установить устройства контроля снега.

Q- Существует ли максимальная длина систем нагревательных кабелей Paladin?
А - Да. Максимальная длина цепи Паладина, допустимая для цепи 120 В, составляет 120 футов. (37 м) или 240 футов. (73 м) в цепи 240 В.

Q - Паладин какой длины мне понадобится?
A - Длина нагревательного кабеля Paladin, которая потребуется, может меняться от приложения к приложению, так как это зависит от размера крыши и масштабов проблем с замерзанием.Когда у вас будет необходимая информация, собранная на вкладке «СОВЕТЫ ПО ИЗМЕРЕНИЯМ», вы можете напрямую связаться с Heat-Line, чтобы поговорить со специалистом по продукту, который поможет вам; пожалуйста, подготовьте диаграмму и / или длину. Как правило, установка с помощью системы EDGE-CUTTER компании Heat-Line требует меньше Paladin.

Q - Можно ли отрезать Паладина до нужной длины, если он будет слишком длинным?
A - Нет. Система Paladin, производимая компанией Heat-Line, представляет собой предварительно собранную усовершенствованную саморегулирующуюся кабельную систему с заводской заделкой, которая не предназначена для подключения в полевых условиях и / или подгонки по длине.Если у вас есть дополнительный обогреватель, вы можете замкнуть его излишки обратно в водосточную трубу, сделать водосточную канаву или сконцентрировать больше нагревательного кабеля в наиболее проблемных участках крыши.

Q - Моя система Паладина слишком короткая; могу я добавить небольшой раздел в конце? Если нет, что можно сделать?
A - Нет. Система Paladin, производимая Heat-Line, представляет собой предварительно собранную саморегулирующуюся кабельную систему, которая включает запатентованную концевую заделку с торцевым уплотнением и эластомерную оболочку нагревательного кабеля, сертифицированную для применения на крышах и водосточных желобах.Таким образом, система Паладина не может быть изменена или объединена в полевых условиях. Если требуется большая длина Паладина, вы можете приобрести один непрерывный продукт соответствующей длины и / или переместить второй источник питания и установить дополнительную систему Паладина, чтобы завершить дополнительную секцию, требующую защиты от замерзания.

Q - Где я могу купить систему нагревательных кабелей Paladin?
A - Система нагревательных кабелей Paladin, производимая Heat-Line, доступна напрямую через Heat-Line и / или у любого из наших дистрибьюторов продукции Heat-Line.Чтобы получить список дистрибьюторов продукции Heat-Line в Канаде и США, пожалуйста, свяжитесь с Heat-Line напрямую по нашему бесплатному телефону.

Q - Для чего нужен индикатор GFCI, расположенный в электрическом выводе моделей GFC Paladin?
A - Световой индикатор, расположенный на устройстве GFCI, входящем в комплект поставки всех систем Paladin модели GFC, подтверждает, что питание подается на устройство GFCI и что GFCI пропускает питание к устройству с нагревательным кабелем.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
