1. Шлейф — отрезок провода, соединяющий параллельно или последовательно несколько электроприборов.

Подключение двойной розетки. Самостоятельное подключение двойной розетки. Как правильно подключить двойную розетку. Виды и типы розеток, правила подключенияИнформационный строительный сайт |

Как вы относитесь к своему собственному жилищу? Потребительски или по-хозяйски? Когда на кухне капает вода из крана, а при включении света или пользовании розетками вылетают искры – в таком доме жить не очень приятно и даже опасно. Справиться со многими работами по дому можно самостоятельно, если вооружиться необходимыми инструментами и ознакомиться с правилами работы. Сегодня речь пойдет об установке двойной розетки. Дело это несложное, но очень ответственное.

Наверняка каждый человек, даже ребенок знает, что представляет собой розетка и для чего она нужна. Без электричества невозможно себе представить нашу жизнь и если розетка не работает, то включить утюг, фен и холодильник уже не получится.

Что представляет собой розетка

Розетка состоит из нескольких частей. Ту, что мы видим – это внешний корпус, а «сердце» или рабочая часть розетки спрятана в глубине стены. Рабочая часть подключается к электропроводам, проходящим в стене на клеммы, которые дополнительно обматывают несколькими слоями изоленты (для надежности и безопасности во время работы). Все просто и понятно, если посмотреть на стандартную розетку и схему подключения. Но, как известно, мир не стоит на месте и вместе с ним все вокруг изменяется. Так можно сказать и о розетках, на смену стандартным устройствам для подключения к электросети электрических приборов пришли более усовершенствованные конструкции. Чтобы справиться самостоятельно с их подключением, нужно знать не только схему, но и типы розеток. Остановимся на этом вопросе подробнее.

Розетки делятся на такие типы:

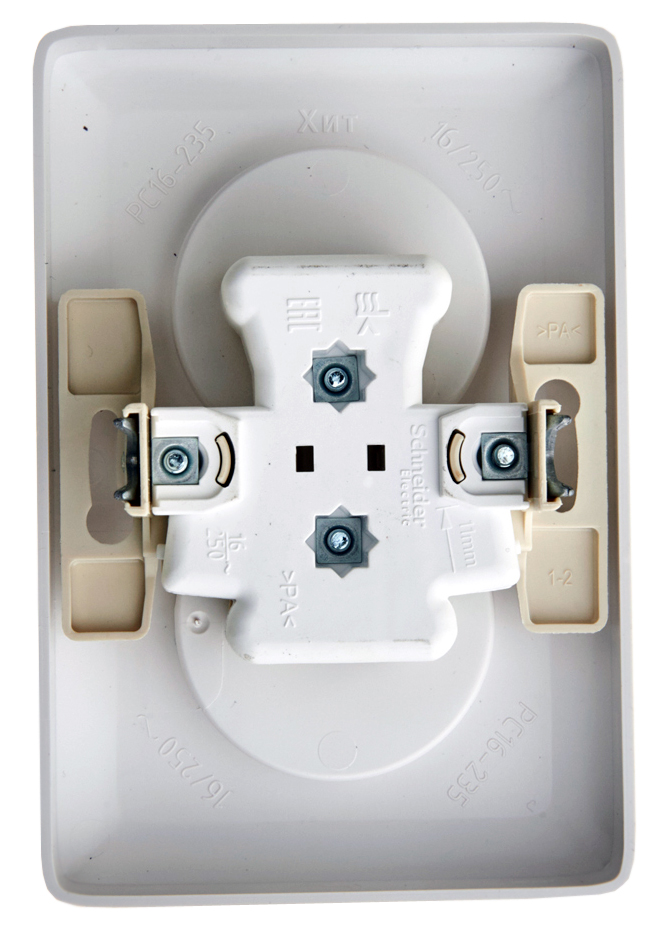

• накладная розетка – предназначена для подключения к открытой проводке. Устанавливается прямо на стенку на деревянное основание (реже – пластмассовое) в специально отведенном месте. Такие розетки – вариант устаревший, их можно встретить в многоквартирных жилых домах «хрущевках» и «сталинках», а также в деревнях и на дачах;
• скрытая или встроенная розетка предназначена для подключения внутренней проводки. Название говорит за себя – розетка крепится в специально подготовленном углублении и подсоединяется к электрическим проводам;

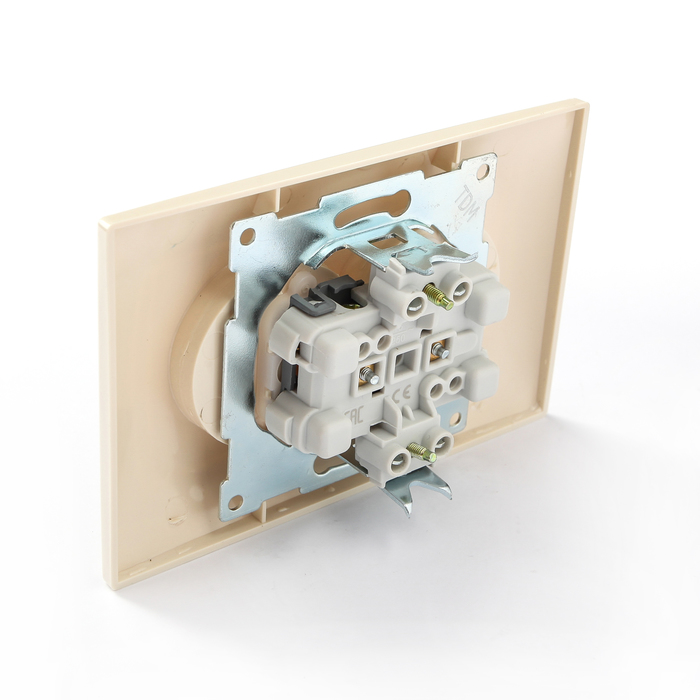

• устройство с зажимом клеммы – винтовое, удобно для подключения, потому что электропровод просто зажимается между пластинами и прикручивается винтом. Удобно, быстро и надежно;

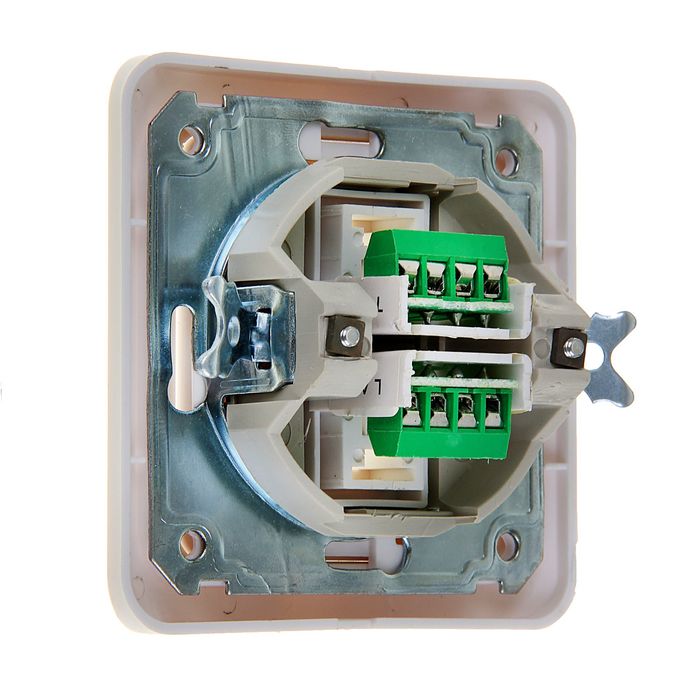

• клавишный зажим – зафиксировать контакт придется при помощи пружины, которая расположена на клемме. Если нажать на специальную клавишу, то пластины раздвигаются, чтобы была возможность подключиться, отпуская клавишу пластины, крепко захватывая контактные провода.

Если вы решили заменить розетку в жилом помещении, то лучше всего отдать предпочтение розетке с зажимом и винтом.

Если с типами подключения все понятно, то при выборе розеток стоит обратить внимание на одинарные и двойные розетки. Например, двойная наружная розетка может устанавливаться даже в одно гнездо (подрозетник) или в разные – ниши, предназначенные для установки нескольких розеток. Например, двойную внутреннюю розетку можно подключить как в 1, так и в 2 подрозетника, которые соединены между собой или расположены недалеко друг от друга (на перемычке с проводниками, подключенными параллельно).

Назначение розеток – это тоже немаловажно при выборе этого приспособления. Так, в продаже можно увидеть розетки для установки в помещении, а также на улице.

Типы розеток и их назначение:

• розетка для установки на улице – корпус защищен от проникновения влаги и пыли. По степени защиты такая розетка маркируется обозначением: IP 55 – защита от воды и пыли. Оснащена дополнительной крышкой, чтобы в гнездо вилки не попадала вода и мусор;
• розетка для помещений с повышенной влажностью (бани, сауны, кухня, ванная комната) – оснащены корпусом, который надежно защищает розетку от влаги и капель воды. Маркировка такой розетки чуть ниже – IP 44;
• розетка с дополнительными функциями – это выталкиватель вилки и заземление. Как только нужно извлечь вилку электроприбора из розетки, потянув за нее, срабатывают пружинки, расположенные внутри корпуса розетки и вилка легко выходит из гнезда. Это очень удобно, а также продляет срок эксплуатации розетки. Заземление – на корпус розетки выводятся заземляющие контакты, которые нужно подключить с проводником заземления. Такие розетки защищают пользователя и электроприборы от пробивающих токов, которые могут «выйти» на пластмассовый корпус;
• закрытые розетки – незаменимы для домов, где живут маленькие дети. Чтобы не устанавливать защиту и каждый раз при включении электроприбора ее не извлекать, а потом вставлять обратно, желательно установить розетку закрытого типа. В ней отверстия спрятаны от посторонних глаз шторками (они могут отодвигаться при включении электроприбора). Если ребенок захочет вставить в розетку гвоздь или другой предмет, ничего страшного не произойдет, отверстия останутся закрытыми, так как открываются шторки только при одновременном нажатии;
• запрограммированная розетка – на включение и отключение, устройство оснащено таймером, который можно запрограммировать на продолжительность работы. Так, если установить таймер на 3 часа, по спустя это время электрический прибор самостоятельно отключится от питания. Весьма удобно, если, к примеру, в утренней спешке вы забыли выключить щипцы для завивки волос или утюг.

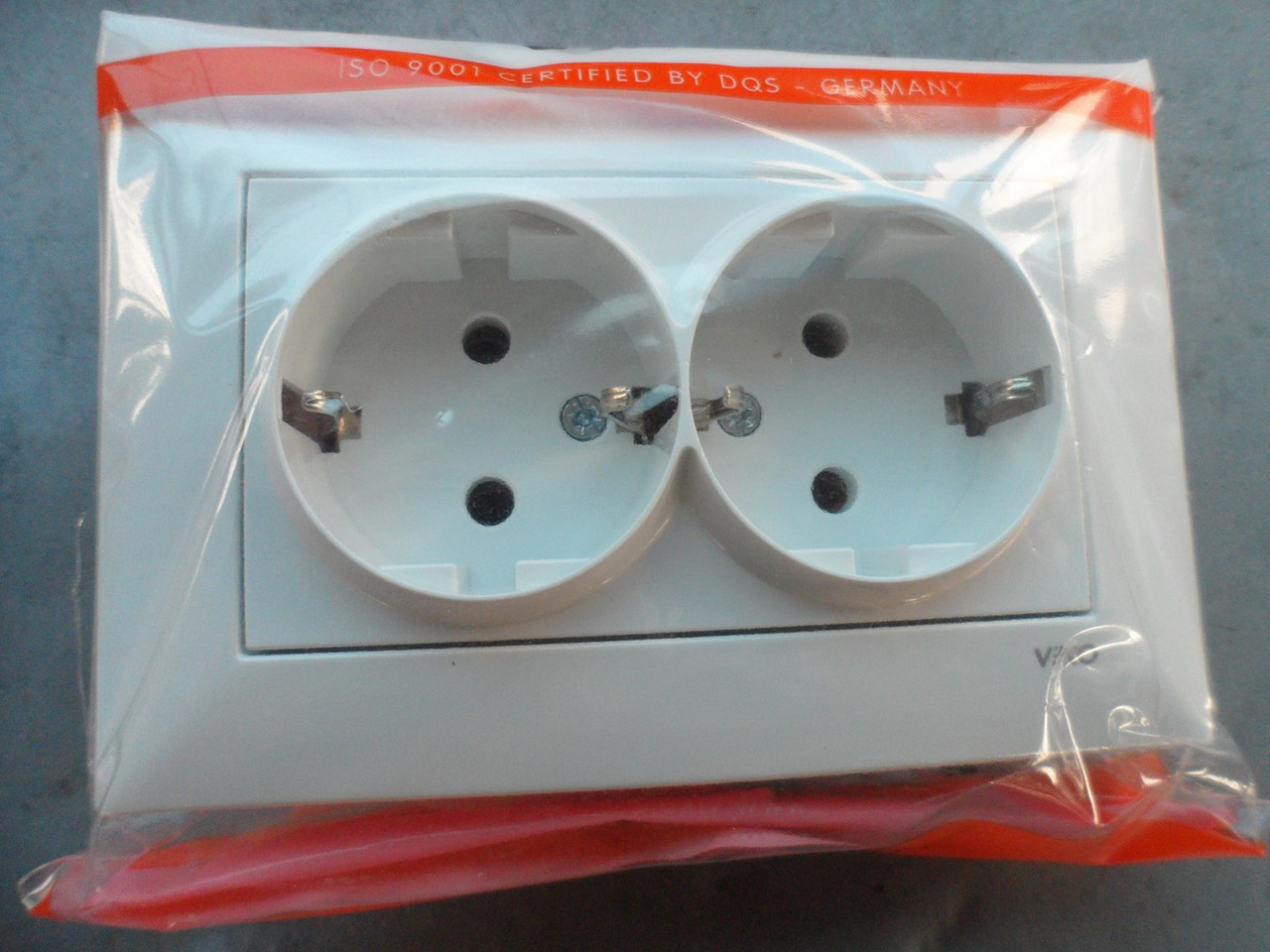

Двойная розетка. Фото

И несколько слов о дизайне розеток. В последнее время эти простые приспособления сильно изменились, можно подобрать розетку под интерьер помещения, спрятать или наоборот, выгодно подчеркнуть этот важный и незаменимый элемент.

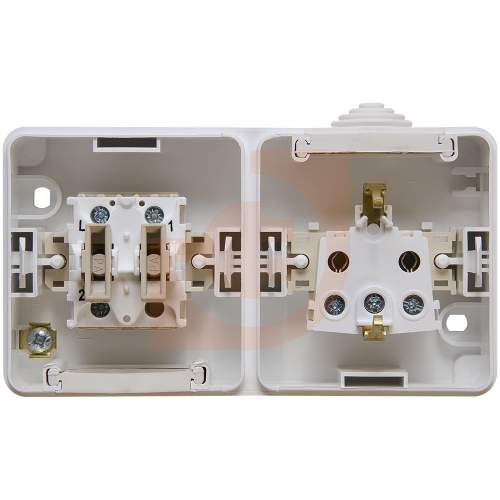

Розетка двойная накладная:

Как подключить двойную розетку

Давайте сначала рассмотрим стандартную схему подключения розетки, чтобы иметь общее представление о масштабах работы:

• необходимо обесточить электропровода, для этого нужно открыть электрощиток и отключить пробки (выкрутить или опустить тумблер вниз). Если вы делаете это впервые, то лучше всего эту работу выполнять в резиновых перчатках;
• теперь нужно проверить, все ли вы сделали правильно и убедиться в том, что ток отсутствует. Это можно сделать простым и банальным способом – включить в розетку любой электрический прибор: настольную лампу или фен. Если лампочка не загорелась, а фен не включился, значит можно приступать к работе. Или поступите так: проверьте ток специальным индикатором;
• вооружившись отверткой, отвинчиваем пластиковую крышку розетки, чтобы снять монтажные зажимы и аккуратно вытянуть рабочую часть розетки;
• в это время можно аккуратно, чтобы ничего не повредить, снять старые провода;
• если есть подрозетник (коробка в стене), то это место нужно хорошенько зачистить или вообще заменить старый короб на новый. Поставить лучше всего основу для крепления розетки на алебастровый или гипсовый раствор. Чтобы не повредить провода, их лучше всего предварительно извлечь;
• подготовка электропроводов к фиксации – обрезаем провода до нужной длины, обычно это 7-10 см, снимаем оплетку, зачищаем острым ножом концы на пару сантиметров, если нужно – придется запаять концы. Все, теперь можно подсоединять провода к рабочим клеммам на розетке;
• подгибаем провода, вставляем их в короб, чтобы потом «посадить» сердцевину розетки и прикрепляем ее к подрозетнику при помощи шурупов. Если у вашей розетки иная конструкция – просто подгибаем лапки, чтобы рабочая часть розетки надежно «сидела» в нише и не болталась;
• все, с основной работой мы справились – далее нужно установить рамку, зафиксировать шурупами и можно включать пробки на щитке, чтобы проверить работу.

Схема подключения обычной и двойной розетки:

Вроде бы все просто и понятно, но когда дойдет до дела, то оказывается, что не все так легко. Итак, чтобы при подключении розетки у вас не возникали вопросы, эти советы помогут вам быстрее справиться с задачей:

• если провода заземления в вашем доме нет, то тогда работа несколько упрощается, так как в данном случае не имеет значения, как подключать к клеммам провода (фаза и ноль). Просто нужно подсоединить провода, ничего не разделяя;
• если в вашей квартире есть заземление, то тогда подключаемых проводов будет не 2, а 3. Задача несколько усложняется, так как нужно понимать, какой кабель выбрать и подсоединить все правильно. Для удобства работы каждый проводок облачен в цветную оболочку. Белый, красный или коричневый цвет провода – это всегда фаза, черный, синий или голубой – ноль, а зеленый или желтый – это «земля»;
• в чем отличие обыкновенной розетки и с заземлением: провод к кабелю заземления нужно подсоединить к клемме с выступающими частями (усики), которые выходят за пределы корпуса розетки;
• подключение провода к зажиму клемм (винтовой) можно либо просто протянуть его между двумя пластинами или завернуть кольцом по часовой стрелке, с той стороны, где прикручивается винт;
• зачищаем концы проводов по правилам. Наиболее приемлемый способ – это использование специального инструмента для снятия обмотки, который не перекусывает провод. Не у каждого хозяина есть такой инструмент дома, поэтому будем делать все хорошо, но при помощи подручных инструментов. Чтобы снять аккуратно обмотку, понадобится нож и плоскогубцы. Сначала острым ножом подрезаем обмотку вкруговую, аккуратно снимаем. Если провод одножильный, то изоляцию нужно срезать так, как будто вы собираетесь заточить карандаш. Делаем это максимально аккуратно, чтобы не нарушить сам провод. Оголенную часть кабеля нужно запаять, чтобы продлить срок эксплуатации розетки.

Теперь, когда с правилами подключения стандартной розетки все стало ясно, можно приступить к более сложной задаче – установке двойной розетки.

Двойная розетка может быть с заземлением или с подключением напрямую без заземляющего провода.

Как установить двойную розетку. Тонкости работы:

1. Двойная розетка представляет собой монолитный корпус с двумя основными блоками. Разъемов у такой розетки тоже 2, но устанавливать ее нужно в обычный подрозетник.
2. Суммарный ток при подсоединении любого электрического прибора не должен превышать 10-16 А. Если это условие не соблюдается для двойной розетки, то лучше не создавать такую ситуацию и не подвергать себя опасности.
3. Перед началом работы нужно подготовить место для монтажа розетки, продумать, где будет проходить электрический кабель, вывести провода и установить заранее в стене (сделать углубления) подрозетники. Кроме этого, нужно купить розетки, подходящие к интерьеру помещения.
4. Выключаем в электрощите автоматы (выкручиваем или опускаем тумблер вниз). На этом пока не останавливаемся, сразу же проверяем, есть ли ток в розетке. Стандартный способ проверки – при помощи специального прибора – миллиамперметра. Если такового у вас не оказалось, тогда можно просто включить любой электрический прибор в розетку и убедиться, что ток не поступает.
5. Теперь внимательно осматриваем двойную розетку. Ее нужно разобрать, откручиваем винты и снимаем накладку. Вы увидите сердце розетки – или механизм. С ним и нужно работать, то есть – правильно подключить двойную розетку.
6. Оголяем провода на 1 см. При помощи острого ножа снимаем часть изоленты так, чтобы не повредить сам провод.
7. Особенность подключения двойной розетки в том, что нужно подсоединить одновременно 2 розетки к одной линии проводки. Делаем выводы: нам нужно для подсоединения одной розетки выбрать 6 проводков, а для второй проложить шлейф из 3-х проводов (основные).
8. В результате проделанной работы получится, что розетка, которая находится ближе к источнику тока, принимает на себя напряжение и по шлейфу (то если – удлинителю), передает его дальше на второй источник – то есть, вторую розетку.
9. При подключении проводов ничего выдумывать не нужно, так как цветовая маркировка проводов всегда стандартная. То есть если вы видите черный (красный/коричневый) проводок, то это будет фаза, ноль – голубой (синий), а зеленый или желтый – провод заземления. Делаем следующее: к крайним клеммам подключаем провода «ноль»/«фаза», к центральной клемме – только провод заземления (зеленая/желтая обмотка).
10. Если вы боитесь что-то перепутать, то воспользуйтесь специальной отверткой с индикатором, она покажет, где какая фаза расположена.
11. Проверив себя, вы исключите возгорание проводки, короткое замыкание и окисление металла проводов.
12. Полную электробезопасность работы розетки можно гарантировать только в том случае, если провод неразрывен, а подключение выполнялось при помощи ответвления электрических проводов.
13. Если вы все сделали правильно, то на этом этапе можно закрутить винты и прикрепить саму розетку. Для этого прочно закрепляем в нише рабочую часть, прикручиваем крепежные элементы и только после этого можно установить накладку (декоративный элемент).
14. Чтобы прикрепить декоративную часть розетки, воспользуйтесь карандашом и при помощи строительного уровня обозначьте на стене линию. Только так можно сделать всю работу правильно и качественно.
15. Поскольку накладка очень хрупкая, то прикручивая шурупы, сильно их не фиксируйте, чтобы крышка не лопнула.

Как подсоединить двойную розетку, вы можете узнать из этого видео:

Установка розетки | Заметки электрика

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

Совсем недавно я опубликовал статью про установку подрозетников в бетонной стене.

Сегодня я расскажу Вам как в такой подрозетник установить розетку.

Для этого нам потребуются следующие инструменты:

Итак, вот наш подрозетник (на фото синий пластиковый).

В него нам нужно установить и подключить розетку с заземляющими контактами турецкой фирмы Makel.

У себя в квартире я во всех комнатах установил розетки этого производителя. Оптимальный вариант — как по цене, так и по качеству. Да и просто нравится мне их внешний вид.

Насчет надежности и качества розеток «Makel» со мной многие могут не согласиться. Хорошо, тогда давайте обсудим этот вопрос в комментариях.

Еще раз напомню Вам, что при работе с электричеством необходимо соблюдать требования и правила по электробезопасности, т.е. при подключении проводов и кабелей нужно убедиться, что напряжение отсутствует.

Подготовка перед установкой розетки

Запас проводов, оставленных в подрозетнике составляет порядка 10 (см). Такого остатка вполне достаточно. Можно сделать запас и больше, но тогда его будет тяжелее вставлять в подрозетник.

Для начала нам необходимо зачистить провода примерно на 7-9 (мм), т.е. снять с них изоляцию. Делается это с помощью монтажного ножа или бокорезов.

Если собираетесь снимать изоляцию с проводов с помощью бокорезов, то сильно не сдавливайте их, иначе в месте надреза может образоваться насечка и провод в этом месте быстро обломится.

При больших объемах электромонтажных работ, для снятия изоляции с проводов или жил кабелей я применяю вот такой вот специальный инструмент. Это клещи МБ-1М. Про них я напишу отдельную статью — подписывайтесь на новости сайта, чтобы не пропустить интересное.

Еще будучи студентом, мне их подарили за призовое место в конкурсе профмастерства. Кстати, одним из этапов конкурса был монтаж реверсивной схемы управления двигателем.

Совсем недавно я приобрел клещи для снятия изоляции Knipex 12 40 200 — подробнее о них читайте здесь. Очень доволен ими.

Подключение розетки

Вскрываем упаковку, достаем розетку и снимаем с нее декоративную накладку с рамкой (лицевую сторону), открутив два винта.

Розетка «Makel» имеет заземляющие контакты и две клеммы для подключения питающих проводов, а значит, предназначена для трехпроводной сети (система TN-C-S или TN-S). В моем примере заземляющий проводник РЕ отсутствует, т.е. в подрозетнике всего два провода: фаза (L) и рабочий ноль (PEN).

Около года назад проводился ремонт электропроводки в нашем доме, согласно Федеральной программы. Помните, я писал об этом в статье монтаж электропроводки в жилом доме. Так вот нам заменили ВРУ-0,4 (кВ), произвели монтаж контура заземления и силовых магистральных линий электропроводки до вводных автоматов в квартире. Т.е. в настоящий момент наш дом перевели на питание с системой заземления TN-C-S. А вот заменить электропроводку в самой квартире я еще не успел. Как говорится, «сапожник без сапог».

Провода у нас уже зачищены. Теперь подключаем каждый провод (фазу и ноль) на свой контакт розетки и затягиваем отверткой зажимной винт.

В этой розетке очень удобно подключать сразу два провода под один винт (зажим). Для этого специально имеются два отверстия.

Особой разницы нет, куда именно подключать фазу, а куда ноль. Главное, чтобы они были подключены не на один зажим, иначе будет короткое замыкание в цепи. А про последствия коротких замыканий я уже рассказывал в своих предыдущих статьях (вот пример).

Заземляющий контакт в розетке представляет из себя фигурные скобки. Защитный проводник РЕ (обычно его выполняют желто-зеленого цвета) необходимо подключить под винт, расположенный на скобке.

Подключение розетки выполнено. Теперь переходим к ее установке.

Установка розетки в подрозетник

Первое, что нужно сделать при установке розетки, это правильно распределить и уложить провода в подрозетнике, чтобы они не попали под крепежные пластины. После этого плотно вставляем розетку в подрозетник и, поочередно, закручиваем винты металлических крепежных пластин («лапок»), которые упираются в стенки подрозетника.

При закручивании контролируем с помощью уровня или собственного глазомера положение розетки по отношению к стене.

В настоящее время при установке электроустановочных изделий я пользуюсь уровнем для электриков Stabila Pocket Electric.

На металлической рамке розетки (или выключателя) имеются специальные отверстия для крепления ее непосредственно к подрозетнику с помощью саморезов.

Не пренебрегайте этим креплением — рекомендую. Если же закрепить только металлическими крепежными пластинами («лапками»), то при частом пользовании розетка может выскользнуть из подрозетника наружу.

Вот практически и все. Осталось закрепить рамку и установить декоративную накладку.

Если установка розетки выполнена правильно, то между стеной и накладкой зазора не будет, и розетка будет плотно прилегать к стене.  Если зазор все таки имеется, попробуйте отрегулировать винты крепежных пластин.

Вот мой чистовой вариант после наклейки обоев.

P.S. Если в процессе чтения материала у Вас возникли вопросы, то задавайте их в комментариях. Спасибо за внимание.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

как подключить розетку с заземлением своими руками

схема подключения. ⋆ Руководство электрика

Содержание статьи

Как подключить розетку.

Нашу жизнь просто невозможно представить без электрических приборов. Большое количество бытовой техники уверенно вошло в наши квартиры, чтобы облегчить домашнюю работу и информационное пространство. Поэтому всё чаще требуется установка новой розетки для подключения различных электроприборов.

Какие правила нужно соблюдать при монтаже электрической розетки, как правильно подключить одинарную и двойную розетки, какие инструменты понадобятся и другие нюансы мы расскажем в этой статье.

Рис.1 — визуальная схема подключения розетки

При выполнении работ по подключению розетки необходимо:1. Перед электромонтажными работами обязательно нужно обесточить проводку на вводе в дом или квартиру.2. Внимательно изучите прилагаемую инструкцию к изделию и следуйте её указаниям.Не игнорируйте данные рекомендации, т.к. это может спасти вам жизнь.

Подготовка к подключению розетки.

Чтобы подключить самостоятельно розетку к электрической сети нужно подготовить следующее:

• определиться с выбором типа розетки и приобрести её;
• проложить провод к месту расположения будущего разъёма электросети;
• подготовить необходимый для монтажных работ инструмент;
• выполнить пошаговую инструкцию, которая описана ниже.

Сегодня в магазинах представлен широкий выбор разнообразных розеток для любых помещений, в различном исполнении:

• наружные;
• внутренние;
• одинарные, двойные, тройные и т.д.;

Больших отличий при подключении того или иного вида розеток нет. Разница лишь в способах их установок.

Рис.2 — исполнение розеток

Подрозетники – это коробки, изготовленные из пластмассы или материала не проводящего ток и стойкого к воспламенению. Для его установки требуется наличие ниши в стене.

Закреплять подрозетник необходимо очень прочно, чтобы розетка вместе с ним не вывалилась из места установки.Это правило нужно обязательно учесть, т.к. многие не выключают приборы из сети, взявшись за вилку, а тянут её из розетки за шнур.

Рис.3 — подрозетники

Как подключить розетку самостоятельно.

Никаких особых навыков, чтобы правильно подключить электро розетку, не нужно. Всё делается достаточно легко, просто следуйте нашим рекомендациям.

Итак, как правило, для подключения имеется три провода:

Обратите внимание, что заземляющий провод может отсутствовать, если при монтаже электропроводки его не прокладывали. Это не повлияет на работу электроприборов, но для обеспечения безопасности данный проводник должен быть установлен.

На всех розетках нанесены специальные символы, которые указаны выше (фазный провод, нулевой провод, заземление), поэтому вы точно не ошибётесь. В принципе, никакой разницы нет, если при подключении розетки вы поменяете местами фазный и нулевой провода — на работу электроприборов это не повлияет. Главное запомните, что заземляющий провод подключается к металлическому корпусу розетки.

На рисунке 4 вы можете видеть, как правильно подключить провода к розетке. Ничего сложного, просто следуйте обозначениям на корпусе.

Рис.4 — подключение розетки.

А на рисунке 5 представлена схема подключения розетки с заземлением. Напомним, что при отсутствии заземляющего проводника, ничего при подключении не меняется, за исключением заземлителя.

Рис.5 — схема подключения розетки.

Как подключить двойную розетку.

Процесс подключения двойной розетки аналогичен подключению одинарной. То есть, необходимо правильно подцепить провода:

Разница заключается лишь в том, что необходимо провести шлейф от одной розетки к другой.

Провода ко второй розетке необходимо подключать тем же образом, что и к первой, ошибиться здесь не реально.

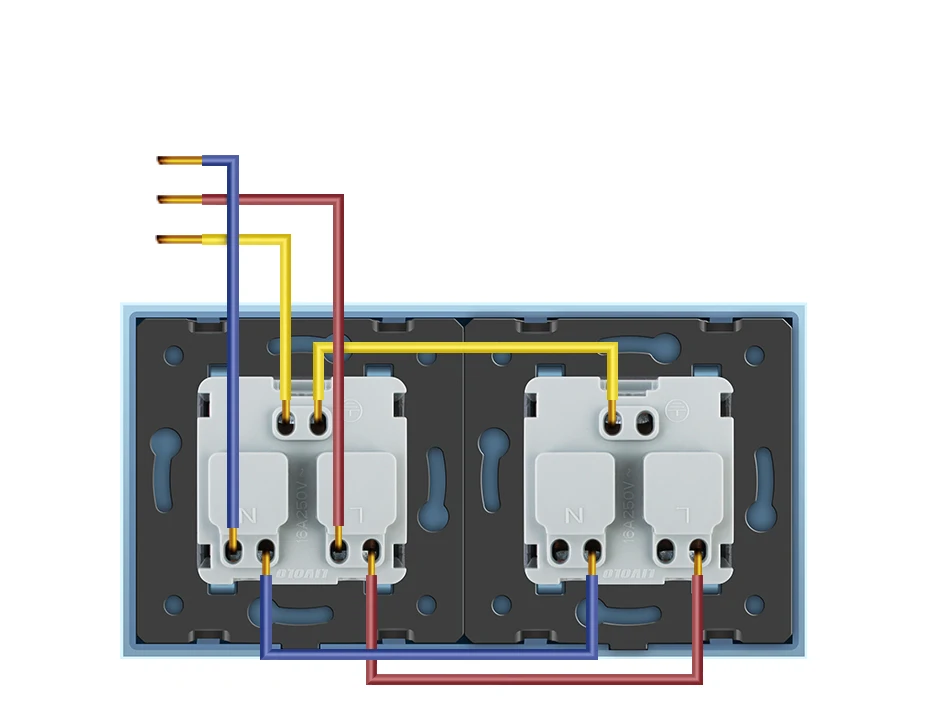

На рисунке 6 представлена схема подключения розетки с заземлением. Если необходимо подключить двойную розетку без заземления, то просто не задействуется заземляющий проводник.

Рис.6 — схема подключения двойной розетки.

Если же вам нужно подключить тройную розетку, либо четверную и т.д., то действуйте совершенно также, как и при подключении двойной розетки, то есть прокладыванием шлейфа проводов к каждой последующей розетки.

1. Шлейф — отрезок провода, соединяющий параллельно или последовательно несколько электроприборов.
