Как подключить телефонную розетку в 2, 4 провода, внутренней разводкой

Телефонные розетки используются как средство коммутации телефона с телефонными линиями или их отдельными направлениями. Они дают возможность быстро отсоединить телефонный аппарат от линии перенести его в другое помещение и быстро подключить. С появлением беспроводных радиотелефонов необходимость разветвление телефонной сети отпало. Но розетки для телефонов остаются, востребованы для подключения базового блока и интернет модемов. В статье расскажем, как подключить телефонную розетку, рассмотрим их виды и способы установки.

Виды телефонных розеток

Производители делают несколько видов телефонных розеток, старая конструкция РТШК-4 с развитием и увеличением видов техники подключаемой через телефонные линии постепенно вытесняются стандартом RJ. Этот стандарт позволяет сделать подключение любой аппаратуры универсальным, форма разъемов одинаковая, разница в количестве проводов в кабеле. Для двухпроводной телефонной сети можно использовать любой разъем выделив нужные контакты и провода. Рассмотрим подробнее конструкции розеток различных видов:

  • РТШК-4 — старая конструкция прошлого века в настоящее время практически уже не используется. Имеет прямоугольный пластиковый корпус с четырьмя контактами, на вилке четыре плоских металлических пластины которые входят в прорези розетки. Центральный пластиковый штырь для жесткости соединения вилки с розеткой.

  • RJ-11 и RJ-12 — самые распространенные коннекторы (разъемы) в розетках, применяют для подключения обычных телефонных аппаратов бытового назначения с двухпроводной линией, трубка с аппаратом тоже подключается разъемами такого типа. Коннекторы с обозначениями 4p4с в конструкции имеют 4Р – четыре контактные полосы, 4с – установлено четыре контакта, 4p2с указывает, что установлено 2 контакта. Аналогично читаются обозначения на моделях RJ-12, только там 6 посадочных мест для контактов, может быть установлено 2, 4 или шесть медных контактных пластин.
Внешний вид розетки с двумя коннекторами типа RJ-12 с четырьмя проводами на каждом.  В принципе при хорошем зрении это видно визуально во внутренней части коннектора.
  • RJ-14  эта модель устанавливается в офисных помещениях для телефонных аппаратов с функциями передачи и приема факсов. Подключения модемов компьютерной сети и приборов другого назначения. Он может иметь 4 контакта, подключаться к четырехжильному проводу с двумя витыми парами для подключения двух линий к двум различным аппаратам через разветвители.
  • RJ-25 имеет несть посадочных мест, используется для подключения телефонных линий, локальных компьютерных сетей, модемов, фасов, принтеров и другой офисной техники;
  • Бывают комбинированные корпуса розеток, где предусмотрены спаренные разъемы РТШК-4 и RJ стандарта.

В классическом варианте для подключения обычного телефонного аппарата используются розетки с коннекторами RJ-11 или RJ-12 с двумя проводами. Читайте также статью: → «Виды розеток и рекомендации по их выбору и монтажу».

Кроме как по виду коннекторов телефонные розетки отличаются по способу установки:

  • Накладные привинчиваются на стену, проводка в этом случае обычно прокладывается на поверхности;
  • Внутренние устанавливаются в углубление стены с подрозетником при скрытой проводке под слоем штукатурки или другого декоративного покрытия.

Особенности подключения телефонных розеток

Для старых дисковых или кнопочных телефонов можно поставить розетку марки РТШК-4 так как в них не предусмотрены гнезда для соединения с коннекторами серии RJ.

Схема подключения РТШК-4 к линии и вилки к аппарату

Для этого не требуется особых навыков, достаточно понять простую схему подключения и уметь пользоваться простой отверткой.

Подключение старых аппаратов к розетке РТШК-4

Для возможности подключения к одной линии параллельно двух телефонных аппаратов, один из которых современного образца рекомендуется установить комбинированную розетку, в которой соединения РТШК-4 и RJ стандарта. Розетка имеет четыре контакта, линия подключается к двум правым, аналогично к двум правым контактам вилки подключается провод от телефонного аппарата. Внутри корпуса соответствующие контакты соединены с перемычками с разъемом RJ.

Подключение новых розеток с коннектором типа RJ

Независимо от марки коннектора RJ12,14 или другой методика подключения остается одинаковой. По умолчанию для телефонных линий в коннекторах используются два центральных контакта 3 и 2- ой.

Схема подключения коннекторной розетки к телефонной линии

Для второй линии с четырьмя проводами подключают 1 и 4 контакты. Полярность обычно не учитывают, современная аппаратура автоматически адаптируется, но на всякий случай рекомендуется соблюдать при подключении. Плюсовой провод на телефонной линии по правилам должен быть с красной изоляцией, отрицательный зеленый, иногда эти требования не выполняются. Линия может быть проложена плоским двухжильным проводом без цветовой маркировки, поэтому надо проверять мультиметром.  Читайте также статью: → «Проверка цепей мультиметром или тестером».

Совет №1. В целях безопасности подключение и зачистку изоляции проводов линии АТС лучше проводить в сухих монтажных перчатках или в тонких резиновых. Это исключает поражение электрическим током во время сигнала вызова в телефонных сетях, напряжение в этот момент достигает 120 Вольт.

Особенности подключения телефонных розеток Legrand

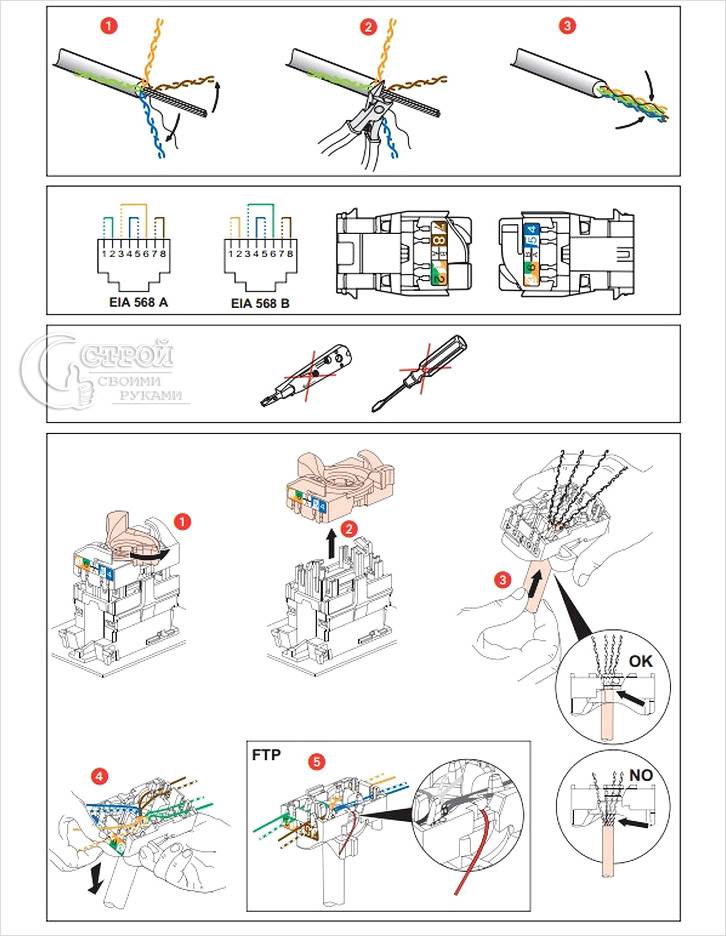

В отличие от обычных розеток для телефонных линий, где необходима зачистка контактов на концах проводов от изоляции, потом делается петля вокруг болта, который затягивается на контактной клемме. Некоторые французские и немецкие производители значительно упростили этот процесс, придумали конструкции, где этого не требуется. Провод с витой парой очищается на конце только от внешней оболочки на 2 – 3 см, тонкие концы не зачищаются, просто вставляются в отверстия клеммы.

Схема конструкции подключения линии к розетке Легранд

Зажимной винт, поворачивается отверткой всего на четверть оборота по часовой стрелке. Этот механизм обеспечивает надежный контакт и фиксацию провода, ножи контактной группы прорезают изоляцию, соединяясь с металлическим проводником. Такой способ соединения на много упрощает и ускоряет монтажные работы.

Технические характеристики некоторых телефонных розеток компании Легранд:

Степень защиты от влагиIP 20
Способ установкиСо скрытой проводкой
Цветабелый, алюминий или под слоновую кость
Материалполикарбонатовая
Количество розеток коннекторов1

В электрических характеристиках розетки оценивается максимально возможные параметры сигналов пропускаемых через контакты.

Электрические характеристики элементов для розеток телефона марки Легранд:

Рабочий ток, А20 – 32 А
напряжение250 В
Частота процессора4-2400 МГц
Огнеупорность650° C в течении 0. 5 минуты
Интервал Температура эксплуатации5 – 40 ̊ С

В мире есть много производителей розеток для телефонов, но по электрическим характеристикам они не существенно отличаются. При выборе, внимание обращают на:

  • Количество коннекторов;
  • Способ установки, наружная или накладная;
  • Метод крепления проводов, с зачисткой изоляции или упрощенный механизм;
  • Материал изготовления, цвет, формы и другие элементы чтобы вписывалась в интерьер.

Неплохие изделия серии REONE делают отечественные производители, их электрические параметры практически не отличаются от Легранд. остальные характеристики вполне устраивают отечественного покупателя по цене и качеству.

Характеристики телефонных розеток серии Reone:

ВесНе более 100 гр
производитсяРоссия
МатериалПоликорбанат, алюминий
МаркаReone
Цветбелый
Способ установкинакладная
Количество коннекторов1
Степень защитыIP 20

Особенности подключения и фиксации проводов с коннекторами

Обычно в комплекте телефонных аппаратов соединительные провода с коннекторами на концах идут в комплекте. В процессе эксплуатации, линия может быть порвана или разрушен корпус коннектора. При подключениях дополнительных направлений возникает необходимость замены проводов и подключения к ним коннекторов.

В старых розетках для подсоединения провода к контактам достаточно зачистить ножом изоляцию на концах провода, оголенные концы установить в клеммы, после чего отверткой закрутить зажимной винт. Набор инструментов простой, но процедура немного кропотливая и длительная по сравнению с коннекторным подключением телефонных линий.

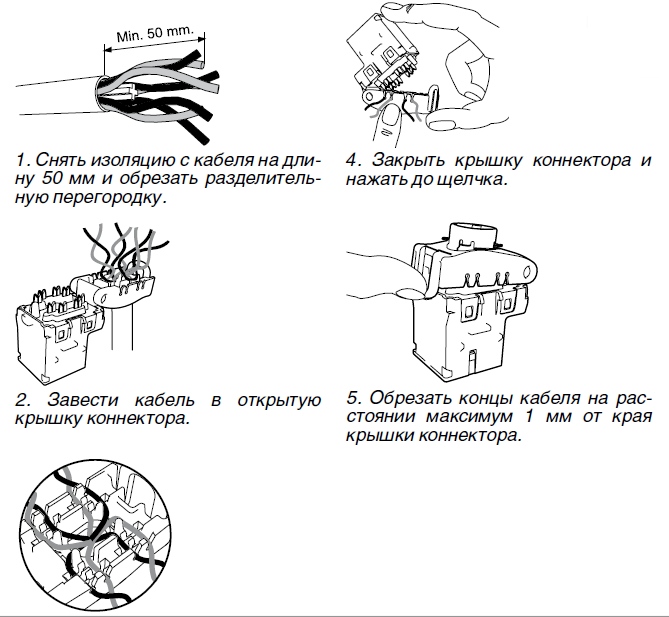

Подключение розеток, в корпусе которых коннекторы осуществляется быстро, но требует специального инструмента. Для обжима на концах кабеля контактов в коннекторе используются специальные плоскогубцы (Кримпер). Читайте также статью: → «Технология обжатия сетевого кабеля». Есть кримперы с гнездами под разные размеры коннекторов, в нашем случае используются стандарты RJ-11 или RJ-12 с четырьмя каналами для укладки проводов. Присоединения коннектора осуществляется в следующей последовательности:

  • Монтажным ножом или специальным стриммером с кабеля снимается внешняя оболочка не более 2 см от края;
  • Провода выравниваются, так чтобы направлены были в соответствующие средние гнезда коннектора, после чего вставляются до упора;
  • Внешняя оболочка кабеля должна входить в корпус стримера не менее чем на 0. 5 см, если она выступает надо подрезать провода и вставить снова;
  • Вся эта конструкция вставляется в паз кримпера и сжимается до характерного щелчка, иногда его не слышно.
Профессиональный кримпер с рабочими элементами различного назначения

Все на этом обжим и соединение закончено, проверьте визуально целостность коннектора и не сильно потяните за провод, оценив надежность крепления проводов. Кабель с четырьмя проводами подключается к коннектору так же, только надо учитывать, что одна пара вставляется в средние пазы, вторая в крайние.

Подключение коннектора к кабелям без кримпера, подручными инструментами

Описанный ранее метод хорошо подходит для профессиональных монтажников, которые постоянно занимаются установкой телефонных розеток и прокладкой линий. Им необходимы специальные инструменты стриммеры под провода различного диамета и кримперы под несколько стандартов коннекторов. Для обычного потребителя который решил установить телефон самостоятельно это лишние затраты.

Инструмент после выполненных работ будет редко востребован или вообще не понадобится. Поэтому рассмотрим, как закрепить провод на коннектор обычной плоской отверткой, размеры ее рабочей части должны быть соизмеримы с контактами на коннекторе. Ширина пера 3 – 4 мм, большие размеры непригодны для этой работы.

Последовательность операций:

  • Зачистка внешней оболочки и установка проводов в соответствующие пазы осуществляется, как и в предыдущем случае;
  • Плоской отверткой последовательно вдавливаются все контакты;
  • Потом прижимается общий зажим до характерного щелчка, фиксируя в коннекторе оболочку кабеля.

Используя этот метод надо быть предельно внимательным, чтобы чрезмерными усилиями не повредить кабель и не разрушить корпус коннектора.

Совет №2. Профессионалы проверяют качество соединения специальным тестером, на бытовом уровне это можно сделать просто, подключить кабель между телефоном и розеткой. Снимите трубку если все сделано правильно, будет характерный гудок, для верности позвоните на любой номер.

Установка телефонных розеток и прокладка линий в квартире или офисных помещениях

В случаях со скрытой проводкой под розетки делаются в стене отверстия, устанавливаются подрозетники после чего ставится отдельно телефонная розетка или блок розеток с различным назначением:

  • Телефонные;
  • Телевизионные;
  • Электрические на 220В.
Блок розеток различного назначения

Провода прокладываются в отдельных штробах, после чего закрываются штукатуркой. Как правило, основная телефонная розетка ставится в коридоре, от нее делаются параллельные подключения линий в различных направлениях в другие помещения. В данном случае провода к контактам розетки прикручиваются отверткой. Для прокладки телефонной линии с современными телефонными аппаратами используют телефонные кабели КСВП – 2х0.4 для обычных аппаратов. Аббревиатура расшифровывается как кабель с витой парой, цифры означают 2 – количество проводов, далее каким сечением 0.4 мм2 Для цифровых телефонов с программным управлением могут применятся кабели КСВП – 4 х 0. 4.

Чаще всего линии прокладывается вдоль стен, по возможности прячется в кабельканалах плинтуса.

Для наружной проводки концы проводов от входящей в квартиру линии не обязательно зачищать и винтами крепить на контакты розетки, подсоедините на его конец коннектор. Установите в нужном месте розетку с необходимым количеством коннекторных подключений, на вход подключается основная линия, на остальные отходящие в другие комнаты.

В сборке схем таких линий основное требование не перепутать парность подключения контактов, везде пара линии подключается на средние контакты или на крайние. Если все сделано правильно, можно подключать, телефон в любой комнате будет работать.

Основные ошибки при монтаже

  • Покупают розетки и коннекторы, не того стандарта, что приводит к сложностям в подключении проводов. Надо четко определиться, сколько будет линий, и их функциональное назначение. Для телефонов используются коннекторы RJ-11; RJ-12 или RJ-14 с четырмя каналами для укладки проводов. Для компьютерных сетей коннекторы RJ-45/25 могут иметь 8 проводов, 4 пары, через них конечно можно подключить телефон, но зачем усложнять себе жизнь, выясняя в какое гнездо надо уложить пару проводов. В нашем случае все понятно четыре полосы пара укладывается в средние каналы 2 и 3 контакты.
  • Пытаются подключить плоский телефонный провод к коннектору, контакты зажать можно, но внешнюю оболочку не получится. Соединение будет не надежным и при незначительной натяжке концы выскочат из коннектора.
  • При параллельном соединении коннекторов в одной розетке путают контакты, два средних контакта одного коннектора надо соединить перемычками с двумя средними контактами другого коннектора;
  • При подсоединении коннектора к кабелю не заводят в его корпус внешнюю оболочку. При этом обжимаются только контакты, кабель не фиксируется, так же как в случае с плоским телефонным проводом;
  • Некоторые при установке проводов в коннектор зачищают изоляцию для надежности контакта. Этого не следует делать особенно с многожильными проводами, повышается риск замыкания между проводами при отслоении даже одного волоска. Со снятой изоляцией многожильный провод сложнее вставить в пазы коннектора.

Часто задаваемые вопросы

Вопрос №1. Для надежного соединения плоского провода с коннектором можно в месте соединения на него надеть плотный кембрик?

На практике такого никогда не делал, теоретически можно, проверьте, если будет крепко держаться используйте этот метод как частный случай. Постоянно не рекомендую, зажим коннектора рассчитан на оболочку кабеля КСВП.

Вопрос №2. Можно плоский старый провод подключить к розетке Лезард?

Без проблем, на нем жесткая изоляция для надежности зачистите, и вставляйте в клеммы, остальное по инструкции поворачивайте винты и зажимайте.

Вопрос №3. Можно установить на корпусе основной розетке выключатель для отключения параллельного телефона?

Конечно можно, но не стоит изобретать велосипед, купите розетку с выключателем, производители такие делают.

Вопрос №4. В квартиру заходит кабель с четырьмя проводами как определить нужную пару?

Обычно это может быть красный и зеленый провод, но не факт, поэтому самый простой способ проверить телефоном. Подключите провод с коннектором к телефонной розетке, с внутренней стороны розетки подключите один провод ко второму контакту. Остальные три провода последовательно подключайте к третьему контакту, если гудок в трубке не появится, исключите этот провод и проделайте эту операцию с остальными. Так методом исключения вычислите свою пару.

Оцените качество статьи:

как подключить, что это такое RJ-11 (фото, видео)

На практике, процесс подключения телефонной розетки в разы проще и доступнее, чем электрической. Главный критерий основывается на полной безопасности, ведь присутствующая величина напряжения в подводе безопасна для человека. Так телефонная розетка для начинающего домашнего мастера может стать стартовой практикой.

Характеристики устройств

Ранее вопрос о подключении телефонной линии сводился к одному ответу. Ведь всего несколько лет назад установка телефонной розетки основывалась на использовании одного стандартного прибора типа РТШK-4. В современное время стандарты сменились европейским качеством в виде наиболее популярных приспособлений типа RJ11 и RJ-12 известного бренда Legrand (Легранд).

Схема подключения телефонных розеток

Аббревиатура RJ (Registered Jack) в переводе с английского языка расшифровывается, как зарегистрированное гнездо. Известный разъем RJ11 в народе называется «евро-розетка». Стандарт RJ11 на самом деле является первым, узаконенным в США, стандартом. При этом розетка телефонная RJ 12 на самом деле не существует в виде стандарта. Обычно под данным разъемом подразумевается изделия бренда Legrand RJ-14 либо RJ-25.

Получается, что на сегодняшний день в повсеместном использовании имеются современные устройства такого типа:

  1. RJ 11 с двумя проводами.
  2. RJ 14 с контактами и 4 проводами.

Накладная двойная разводка данного типа зачастую используется в офисных помещениях для нужд подключения дополнительных телефонных линий (офисные АТС).

  1. RJ 25 – подключение телефонной розетки данного типа не рекомендуют производить собственными руками.

Подготовка к подключению

Прежде, как перейти к непосредственным монтажным работам относительно подсоединения устройств бренда Legrand, рекомендовано подготовить набор следующих инструментов:

  • Канцелярский нож либо иной другой острый предмет для зачистки изоляционной оплетки на проводах.

При установке рассматриваемых приборов компании Legrand, необходимость зачищать провода ушла. Встроенный механизм в изделиях позволяет делать самозачистку.

  • Крестовая и плоская отвертка.
  • Тестер для измерения напряжения в сети.
  • Резиновые перчатки.

Напряжение в телефонных сетях минимально (при вызове в 120В) и не приносит вреда человеческому организму. Тем не менее, рукам будет чувствительно и неприятно работать.

  • Обжимной инструмент.

Если используется даже двойная вилка евроразъемов RJ11, а так же для штекеров, необходим инструмент для обжима контактных пластин. Допустимо проигнорировать данное требование. Двойная конструкция во внутреннем исполнении, конечно, получит не столь приглядный вид, но контактные пластины можно просто задавить при помощи плоской отвертки. Стоит последовательно вдавливать каждый контакт.

Непосредственный процесс

Торговая марка Легранд выпускает телефонные гнезда разнообразных декоративных расцветок и стилистики. Примечательность изделий бренда Легранд заключается в том, что самостоятельный процесс подсоединения линии телефона состоялся просто и быстро. Особой простотой монтажа отличается накладная серия коннекторов.

Схема подключения телефонной розетки RJ-11

Схема подсоединения розетки типа RJ 11:

  1. Разбирается прибор посредством откручивания, фиксирующего крышку крепления.

Схема конструкции подразумевает подсоединение всего двух проводов по типу старого образца телефонного включения.

  1. Накладная розетка RJ 11 подсоединяется к источнику питания.

Прежде стоит проверить тестером полярность. Известно, что зачастую «минус» обозначается красным цветом оплетки провода, а «плюс» всегда в зеленой оплетке.

  1. Провода от телефонного аппарата в вилке подключаются зеркально путем поворота контактного кабеля на четверть оборота во встроенном механизме зачистки.
  2. Поднимается телефонная трубка: при отсутствии гудка, стоит поменять полярность проводов (на контактах RJ11 поменять местами провода).

Сложностей с подключением собственными руками телефонных розеток нет. Торгово-производственная марка Legrand делает все для облегчения процесса подключения и монтажа. Стоит попробовать.

виды монтажа и способы установки

Установка и подключение телефонной розетки, является одним из основных этапов установки стационарного телефона. Неправильный  монтаж этого элемента, не приведёт к таким негативным последствиям, как неправильная установка электрической розетки, но при некачественном выполнении работ может быть нарушена работа телефона и линии связи. Как правильно осуществить установку розетки для телефонного аппарата будет подробно изложено ниже, но вначале следует определиться какой вид арматуры требуется установить для подключения стационарного аппарата.

Виды телефонных розеток

На сегодняшний день существует огромное количество различных типов розеток, многие из которых устарели, но могут использоваться с некоторыми моделями телефонов. Виды разъёмов для подключения телефона:

  1. 6P2C — этот вид телефонного разъёма, является самым распространённым. 6P2C полностью соответствует стандарту RJ11, по которому подключается большинство современных телефонов.
  2. 6P4C — этот стандарт разъёма отличается от 6P2C, дополнительной парой контактов. Этот вид разъёма, позволяет подключить два аналоговых аппарата или один цифровой телефон. К таким элементам арматуры могут быть подключены аппараты, имеющие стандарт подключения 6P2C. В этом случае, 2 контакта в разъёме останутся незадействованные.
  3. 6P6C — этот стандарт используется для подключения 3 линий или цифровых устройств. Он так же соответствует стандарту RJ11К разъёму этого вида можно подключаться телефонным аппаратам с кабелем стандарта 6P4C и 6P2C.
  4. РТШК-4 — устаревший стандарт, который по сей день используется для подключения телефонов старых моделей.

Подключение розетки

Для установки понадобятся следующие инструменты:

  • Электрическая дрель.
  • Отвёртка.
  • Нож.
  • Коронная насадка для подрозетников.
  • Зубило.
  • Молоток.

Вооружившись этими инструментами можно без труда установить телефонную розетку, как внутренней, так и наружной конструкции. Какой инструмент необходим для проведения работ обязательно ознакомьтесь в статье Собираем сумку электромонтажника.

При осуществлении работ с проводами телефонной линии, необходимо иметь в виду, что в момент, когда данному абоненту будет осуществлён вызов, напряжение в телефонной сети может достигать 120 В. Учитывая тот факт, что электрический ток будет переменным, то неприятные ощущения, человеку, который коснётся оголённых металлических элементов незащищённой частью тела, будут гарантированы. Чтобы избежать таких последствий все работы, следует выполнять только в прорезиненных перчатках.

Следующим этапом установки, является удаление изоляции на концах проводников. Производить эту операцию, необходимо с помощью ножа или специального устройства для очистки проводов. Если зачищать провода придётся с помощью ножа, то делать это необходимо с большой осторожностью, чтобы не повредить тонкие жилы кабеля. Каждая жила кабеля зачищается на 4 см, после чего провода зажимаются в контактах согласно схемы подключения.

Установка телефонной розетки

Установка телефонной розетки на стену начинается с определения  способа монтажа. Для того чтобы установить скрытую арматуру, потребуется сделать отверстие в стене, глубина которого должна быть достаточной для полного размещения внутренней части этого устройства. Для того чтобы сделать углубление в стене, потребуется дрель и специальная коронная насадка для подрозетников. Порядок установки подрозетника в стене обязательно прочитайте в статье. Если такой инструмент отсутствует, то можно сделать отверстие для розетки с помощью зубила и молотка. Затем к сделанному в стене монтажному отверстию необходимо прорубить штробу, в которой будет уложен телефонный кабель. Следующий этап подключения заключается в размещении  кабеля в штробе, и подводка его в подрозетник, который устанавливается в ранее сделанном отверстии. Провода подключаются согласно схеме, затем изделие устанавливается в установочную коробку и равномерным затягиванием винтов, с помощью специальных лапок, надёжно фиксируется. Как провести электромонтаж провода можете ознакомиться на нашем сайте.

Для устранения образовавшихся зазоров между установочной коробкой и стеной, необходимо приготовить гипсовый раствор и заделать все имеющиеся щели. Гипсовым раствором заделывается канал в стене, для прокладки кабеля.

Когда раствор застынет, на розетку устанавливается декоративная пластмассовая накладка.

Открытая установка

Подключение телефонной розетки накладного типа займёт намного меньше времени, чем монтаж скрытого устройства.

Открытая установка осуществляется в такой последовательности:

  • Зачищенные провода заводятся и фиксируются в клеммах устройства.
  • Розетка крепится к полу или в нижней части стены с помощью 2 саморезов или дюбелей.
  • На розетку устанавливается декоративная коробка, а поверх кабеля — электротехнический плинтус.
  • Подключается аппарат и производится проверка качества связи.

Если телефон будет работать в стандартном режиме, то монтаж телефонной розетки можно считать завершённым. Как подключить телефонную розетку видео смотрите ниже:

 Установка телефонной розетки фирмы Legrand

Продукция французской фирмы «Легранд», является наиболее качественной среди аналогичных элементов телефонной арматуры представленной на рынке. К некоторым видам розеток этой фирмы можно присоединить 2 телефонных аппаратов.  Особенностью изделий фирмы «Легранд», являются специальные зажимы, которые позволяют подсоединять к розетке провода, предварительно их не зачищая от изоляционного слоя. Соединение металлических проводников происходит за счёт специальных ножей, которые установлены в зажимах розеток. Ножи срезают защитный слой изоляции, во время затягивания специальных зажимов. Использование розеток Legrand позволяет сократить время на установку арматуры, а качество используемых для производства изделий этой фирмы материалов, позволит безупречно работать  домашней телефонной системе в течение длительного времени.

Заключение

Как подключить телефонную розетку, ясно из данного материала. Самостоятельная установка телефонной розетки займёт немного времени, также можно будет сэкономить некоторое количество денег на вызове мастера. Телефонная розетка, является обязательным элементом телефонной линии, и без неё невозможно будет произвести быструю замену телефона или правильно осуществить разводку нескольких линий. Схема подключения большинства моделей телефонов указана на корпусе устройства с нижней стороны. Каждой цветовой схеме соответствует набор проводов в телефонном кабеле, цвет которых является стандартным для всех моделей устройств, поэтому разобраться в имеющихся обозначений не составит труда. Распиновка, также может быть указана в инструкции к телефону.

Распайка проводов всегда соответствует схеме, поэтому можно смело устанавливать телефонную розетку по имеющимся обозначениям.

Чтобы правильно подключить телефонную розетку, не требуется специальных знаний в области электротехники, достаточно иметь элементарные представления о прохождении электрического сигнала по металлическому проводнику, чтобы подключить устройство по всем правилам. Телефонная связь в 21 веке приобрела новые виды, но использование проводных телефонов по прежнему актуально. Установленный стационарный телефон, позволяет пользоваться услугами связи даже в том случае, когда сотовая связь не будет принимать сигнал по причине магнитных бурь или вспышек на солнце. Стационарное устройство не прекратит работу в результате полного разряда батареи или самоуничтожения загрузочного файла. Стационарный телефон практически невозможно потерять или «утопить» на рыбалке, поэтому такие устройства будут востребованы ещё долгое время.

Подключение телефонной розетки Легранд . Электропара

Несмотря на стремительное развитие мобильной связи, стационарные телефоны продолжают оставаться востребованными практически у любой категории населения. Телефонные розетки можно встретить повсеместно – в частных домах и квартирах, офисах, на предприятиях, что уж говорить о государственных учреждениях. Прямой городской номер используется подавляющим количеством коммерсантов, поскольку внушает большее доверие, нежели мобильный. Вот почему спрос на телефонные розетки не падает даже с поступлением на рынок новейших беспроводных девайсов.

Подключение телефонной розетки Легранд довольно простое, если изучить инструкцию по ее монтажу. Довольно простая схема подключения, минимальное напряжение и связанная с этим почти полная безопасность позволят вам быстро подсоединиться к телефонной сети.

Следует отметить, что продукция компании Legrand соответствует всем необходимым нормам и уже давно полюбилась российским покупателям за превосходный дизайн, высокую степень надежности, долговечность. Электрические, телефонные, интернет розетки пользуются особым спросом у всех групп потребителей. Широкий ассортимент продукции позволяет подобрать выключатели и розетки в одном стиле под свой интерьер.

Подключение телефонной розетки Легранд под силу даже начинающему электрику и любому домашнему мастеру. Вы не испытаете никаких сложностей в процессе монтажа. Если вы ни разу не устанавливали телефонную розетку – не беда, причин для беспокойства нет абсолютно никаких. Это связано, в первую очередь, с очень низким напряжением в сети – нет вероятности удара электрическим током. Максимум, что вы можете почувствовать при прямом контакте с оголенным проводом – это легкое покалывание. Правда при вызове абонента напряжение увеличивается до 120 В, а это уже довольно неприятные ощущения. Схема подключения телефонной розетки Легранд довольно проста.

У розеток Легранд есть неоспоримое преимущество – встроенная система зачистки, поэтому вам не придется долго возиться с проводами. Как мы видим, подключение происходит путем поворота контактного механизма на четверть оборота без утомительной зачистки провода. Самые популярные телефонные розетки – RJ14 с 4 проводами и контактами. Если вы производите подключение телефонной розетки Легранд у себя дома, где есть только одна линия, используйте два средних контакта. Нужно установить розетку в офисе, где требуется еще одна телефонная линия – подключаются внешние контакты, все очень просто. Если у вас возникли трудности, помните – провода телефонной розетки подключаются по цвету.

Телефонный кабель имеет конструкцию с двумя жилами, которые соединяются последовательно с соответствующими контактами розетки. Помните – каждая клемма предназначена только для одной жилы, не надо зачищать провод! После подключения следует проверить его работоспособность, только после этого можно закрепить розетку в подрозетнике. Надеемся, что подключение телефонной розетки Легранд не вызовет у вас никаких трудностей.

Как подключить телефонную розетку . Электропара

С появлением мобильной связи стационарные телефоны не потеряли своей актуальности, особенно в административных и офисных зданиях. Чтобы обеспечить возможность установки такого телефонного аппарата, следует подключить телефонную розетку.

Подключение телефонной розетки своими руками гораздо проще и безопаснее, чем аналогичный процесс с обычной электрической розеткой на 220 В. Розетки для телефона работают в сети с гораздо более низким напряжением, поэтому даже при прямом контакте с оголенными частями провода никакого риска для жизни и здоровья нет. Один нюанс – если во время контакта произойдет входящий вызов, напряжение увеличится до 120 Вольт, а это уже довольно болезненно и неприятно.

Подключить телефонную розетку к проводу не представляет особой сложности – простая схема с двумя проводами понятна даже начинающему электрику. При этом можно подключить к одной линии несколько абонентов (телефонных аппаратов), что особенно актуально в больших помещениях. Розетки соединяются в одну цепь параллельным способом – один провод идет на все первые контакты розеток, второй – на следующие.

Телефонная розетка может иметь различную конструкцию с креплением на защелках или болтиках. Разобрать розетку довольно просто – для этого нужно с помощью отвертки подцепить защелки, а в случае винтового монтажа вывернуть болтики. Накладные розетки монтируются непосредственно на рабочую поверхность (на стену), а телефонные розетки скрытого монтажа устанавливаются в монтажный короб или блок.

Порядок подключения телефонной розетки

Выбор телефонной розетки зависит от типа используемого аппарата. Если модель устаревшая, к ней подойдет универсальная телефонная розетка, в которой совмещены и четырехконтактный разъем, и современный коннектор.

Подключение телефона к розетке старого образца довольно простое – с правой стороны от пластикового язычка находятся контакты, к которым и нужно подключить 2 провода. Нужно обратить особое внимание на то, чтобы и в розетке, и в телефонной вилке провода были подключены зеркально на соответствующие контакты.

В большей части случаев абонент обладает современным аппаратом, под который нужно подобрать современную розетку из трех существующих типов коннекторов.

Различают следующие типы розеток:

RJ11 c 2 проводами;

RJ14 с 4 проводами, контактами;

RJ25 с тремя парами контактов.

Телефонные розетки RJ14 являются отличным вариантом для установки своими руками. Они подходят почти ко всем телефонным аппаратам. Если в доме только один стационарный телефон, нужно использовать для подключения 2-ой и 3-ий контакты, расположенные в середине. Если есть необходимость подключить вторую линию, следует использовать 1-ый и 4-ый контакты.

Если телефонная розетка накладная, то используются только средние контакты, к которым идут провода красного и зеленого цвета.

Розетка RJ25 оснащена тремя парами контактов, это не самый лучший вариант для подключения телефонам своими руками. Чтобы подключить одну телефонную линию, нужно использовать 3-ий и 4-ый контакты, к которым подводится красный и зеленый провод.

Все телефонные розетки (RJ11, RJ14, RJ25) подключаются с использованием телефонного провода, оснащенного соответствующим коннектором, по сути, разница лишь в количестве контактов.


Какие провода использовать для подключения телефонной розетки? Все провода и кабели имеют конструкционные особенности, которые напрямую влияют на выбор области применения. В бытовых условиях (квартира, дача) применяется двужильный провод, однако с увеличением потенциального количества абонентов количество жил может увеличиваться до 6, а при подключении к компьютеру наиболее оптимальна витая пара.

Специфика подключения телефонной розетки Legrand

Что и говорить, электротехническая продукция компании Легранд пользуются огромной популярностью, поэтому очень часто пользователи задают вопросы, связанные с подключением телефонной розетки  этого брэнда.

Телефонные розетки Legrand производятся с использованием самых новейших технологий. Так, нет необходимость в зачистке проводов, поскольку в конструкции уже присутствует встроенный механизм самозачистки. Подключение кабеля и вовсе не требует никаких усилий – достаточно лишь повернуть контактный механизм на четверть оборота.

После окончания работ обязательно нужно проверить работоспособность телефонной линии. Для этого нужно снять трубку и прослушать, есть ли гудок. Если в телефонной трубке тишина, можно попробовать поменять провода местами, благо их всего два, и много времени это не займет. Если аппарат по-прежнему не работает, нужно проверить всю схему с самого начала.

Как подключить телефонную розетку: инструкция

Хоть и нечасто, но бывает необходимость поменять телефонную розетку или установить дополнительную в другой комнате или, например, на кухне. Такая ситуация может возникнуть при проведении ремонта в квартире или покупке дополнительного аппарата с необходимостью проводки новой линии. Сделать подключение телефонной розетки просто и практически безопасно. Как это выполнить, расскажем ниже.

Виды

В зависимости от типа монтажа телефонной линии все устройства можно разделить на два основных вида:

  • наружные, когда монтаж проводится непосредственно на поверхности стены. Линия в таких случаях тоже обычно проводится открытым (наружным) способом;
  • внутренние, при монтаже в специально предусмотренное для этих целей углубление. Имеет смысл устанавливать при наличии скрытого монтажа кабеля.

Еще одним способом классификации является тип используемых для соединения с телефонным аппаратом коннекторов (соединителей). Можно выделить такие виды:

  • советского образца РТШК-4;
  • современные RJ-11, используемые обычно в домашних условиях;
  • современные RJ-14, применяемые в офисах для подключения факсов, прокладки модемной линии и для другой техники;
  • современные RJ-25, являющиеся коннекторами специального назначения;
  • универсальные или комбинированные, сочетающие в себе два и более вида коннекторов, например, РТШК-4 и RJ-11.

Старые советские РТШК-4 практически уже нигде не используются, так как все современные телефонные аппараты имеют коннекторы (соединители) под евророзетку RJ-11. Вилка для этих старых розеток имела четыре плоских металлических коннектора и пластмассовый плоский язычок. Наверняка, многим визуально знакома эта конструкция. Подключение производилось посредством двухжильного провода.

Подключение аппарата в коннекторах типа RJ-11 также происходит двухжильным проводом. Этот же тип розеток в современных аппаратах используется для подсоединения телефонной трубки непосредственно к аппарату.

Коннекторы типа RJ-14 используют четырехжильный провод, а RJ-25 – уже шестижильный провод. Подсоединение последнего вида розеток необходимо поручать только квалифицированным специалистам.

Видео “Установка евро розетки”

Схема подключения

Схема подключения домашних аппаратов независимо от вида соединителей везде одна и та же. Необходимо два конца телефонного провода подключить к соответствующим контактам в розетке. Рассмотрим, как это выполняется в устройствах старого и нового типа. Подробно описывать процесс прокладки кабеля и установки устройства на стену в зависимости от вида монтажа мы не будем, а только опишем схему подключения. Отметим только, что из инструментов может понадобиться следующее:

  • отвертка;
  • кусачки;
  • дрель или перфоратор;
  • острый нож или лезвие для зачистки жил от изоляции;
  • коронка по кирпичу или бетону при выполнении скрытого монтажа.

В соединителях старого типа РТШК-4 при вскрытии крышки вы увидите два контакта с одной стороны и два с другой. Внизу коробки устройства будет находиться отверстие под плоский язычок вилки. Следует осуществить соединение с контактами, находящимися справа. Полярность проводов значения не имеет.

Для этого следует отрезать кабель телефонной линии с небольшим запасом, который потом скроется под крышкой розетки, и зачистить контакты с помощью острого ножа или лезвия. Выполнять эту операцию лучше в резиновых перчатках, так как напряжение в линии в режиме ожидания составляет 60В, а в режиме вызова — 120В. Такое напряжение не смертельно, но «укусить» может.

Схема подключения соединителей типа RJ-11 аналогична вышеописанному способу. При вскрытии крышки вы обнаружите контакты, к которым подходят провода красного и зеленого цвета (как правило). Красный цвет обозначает минусовую полярность, а зеленый – плюсовую. Если кабель вашей линии имеет такую же раскраску проводов, то произведите соответствующее соединение: красный с красным, зеленый с зеленым. Хоть обычно полярность не имеет значения, некоторые современные аппараты могут негативно реагировать на несоблюдение этого условия.

Особенности подключения розетки Легранд

Продукция французской компании Легранд пользуется устойчивым спросом благодаря высокому качеству изделий. Схема подсоединения телефонного кабеля такая же, как и в вышеописанных случаях, за исключением небольшого нюанса.

Продукция компании Легранд имеет встроенную систему зачистки контактов, которая избавляет от проведения этой процедуры вручную. При установке этого изделия в домашних условиях вам понадобится для подсоединения, как обычно, только два провода. Если розетка рассчитана на четыре контакта, то используйте два средних, стараясь при этом соблюдать соответствие цветов жил при подключении.

Провода необходимо вставить в отверстие соответствующих контактов (не зачищая изоляцию на жилах) и повернуть на четверть оборота вид зажимного устройства. Это все. Остается закрыть крышку и работа выполнена.

Видео “Подключаем розетку Lezard”

В данном выпуске вы узнаете, как монтировать розетки для сети телефона и интернета от компании «Lezard».

Как подключить телефонную розетку к двухжильному проводу. Подключение своими руками

Как подключить телефонную розетку к двухжильному проводу. Подключение своими руками

Прежде, чем говорить о подключении, нужно подвести к месту, предназначенному для установки розетки телефонный кабель.

В новых жилых помещениях он прокладывается в ходе строительных работ по скрытой проводке. Наружу выводится только пара контактов, но может быть установлена и розетка.

В используемых помещениях кабель часто прокладывают по плинтусу, однако это непрактично, поскольку его можно повредить во время уборки. Распространена укладка телефонного кабеля под плинтуса, для этого нет необходимости их демонтировать, достаточно немного отодвинуть его и уложить кабель в образовавшуюся щель. После этого поставить плинтус на место.

К месту установки кабель можно подвести непосредственно по стене, а можно проштробить канал и уложить его как скрытую проводку.

Материалы и инструменты

Основные приспособления, которые могут понадобиться при прокладке телефонной проводки:

  • бокорезы – для разделки кабеля;
  • нож – для зачистки концов проводов;
  • отвертка – крепление концов в розетке;
  • винты – крепление основания устройства к стене;
  • дрель – сверление отверстий для фиксации наружного устройства;
  • сверло с твердосплавными напайками – как правило, применяется диаметром 4,2 мм;
  • пластиковые вставки в отверстия;
  • «болгарка» с диском по бетону – для выполнения скрытой проводки;
  • перфоратор с корончатым сверлом, размер сверла в соответствии с габаритом коробки;
  • тестер  – для уточнения полярности контактов в разъеме при подсоединении;
  • защитные латексные перчатки – если при проведении работ случайно будет звонок на телефон, разность потенциалов может достигнуть 120В, что уже небезопасно при непосредственном контакте.

Порядок выполнения работ

  1. Если решено установить скрытую проводку, сначала следует выполнить канал для укладки телефонного кабеля. При помощи «болгарки» проштробить канал по всей длине и уложить в него провод, канал заделать цементным раствором.
  2. При изготовлении открытой проводки понадобятся специальные пластиковые скобы для крепления кабеля на стене и электродрель со сверлом. В отверстия глубиной порядка 20 мм вставить пластиковые вкладыши, и закрепить провод под скобой гвоздем или винтом. Весь крепеж продается в комплекте, проблем с совместимостью составляющих не возникает.
  3. Установка под плинтус потребует применения стамески, при помощи которой плинтус отстраняется от стены для укладки провода. После этого плинтус подбивается на место штатными гвоздями.
  4. При установке наружной коробки, ее сначала нужно подключить к кабелю. После этого закрепить на стене. Здесь возможны варианты, определяемы конструктивным исполнением самих коробок. Если ее основание имеет отверстия для крепления, нужно приложить е к месту установки и разметить на стене расположение отверстий. Воспользовавшись дрелью, просверлить отверстия, установить вставки и закрепить основание коробки винтами из комплекта. После чего установить крышку, имеющую для этого специальные защелки. Основание без отверстий для крепления можно установить на стену, воспользовавшись двусторонним скотчем. Крепление достаточно надежно, но при отключении разъема корпус желательно придерживать.
  5. При установке внутренней коробки нужно воспользоваться перфоратором и корончатым сверлом по диаметру коробки. Выполнив в стене глухое отверстие, установить в него коробку, подключить ее к кабелю и закрепить в отверстии. Поставить на место крышку.
  6. При подключении контактов нужно проверить тестером соответствие полюсов (расположение «+» и «-»).

Подключение телефонной розетки schneider. Подключение телефонной розетки

Между металлическими контактами необходимо заглубление для питающего провода. Если не поможет, тогда проверьте схему подключения, а так же целостность и надежность контактов проводов. Особенности и правила подключения розетки Каждый существующий тип розетки имеет свои особенности подключения, однако ниже перечислим особенности монтирования розеток типа RJ и RJ, которые пользуются большим спросом. Как это выполнить, расскажем ниже.
Почти все виды розеток подключаются к сети с помощью двух контактов.
Линия в таких случаях тоже обычно проводится открытым наружным способом; внутренние, при монтаже в специально предусмотренное для этих целей углубление.
Стандарты цветовой маркировки проводов Разные производители придерживаются разных стандартов цветовой маркировки.

Места стыков изолентой обматывать не нужно.Связная розетка для слаботочной сети является местом подключения телефона к сети связи. Второй вид включает в себя 4 провода, что удобно, например, для офиса, где необходимо большее количество каналов.Можно выделить такие виды: советского образца РТШК-4; современные RJ, используемые обычно в домашних условиях; современные RJ, применяемые в офисах для подключения факсов, прокладки модемной линии и для другой техники; современные RJ, являющиеся коннекторами специального назначения; универсальные или комбинированные, сочетающие в себе два и более вида коннекторов, например, РТШК-4 и RJПодключение телефонной розетки и ip-телефонии. Как установить и подключить телефонную розетку?

Телефонная розетка пересвет подключение. Разновидности коннекторов. Особенности применения RJ11, RJ12 и других видов

С развитием технологий телефонные аппараты усовершенствуются, но в целом принцип их работы остается неизменным. Для их подключения к линии связи все так же используют специальные розетки.

В России с 80 годов и до недавнего времени использовался единый стандарт — РТШК-4. Еще раньше провода соединяли, просто скручивая их между собой. Сейчас стандартов стало несколько.

Развитие микропроцессорных технологий привело к замене розеток типа РТШК-4 на другие — с маркировкой RJ. С их помощью можно подсоединять к линии до четырех телефонов. Аббревиатура RJ означает Registered Jack. С таким обозначением существует несколько стандартов телефонных розеток:

  • RJ 9 — коннектор, подсоединяющий трубку к стационарному телефонному аппарату,
  • RJ 11 — именно он чаще всего применяется в жилых домах и квартирах, первый стандарт, принятый в США, также называют «евро-розетка», имеет два контакта и подключает один телефон,
  • RJ 14 — часто используется в офисных помещениях, имеет контакты и 4 провода, удобна для подключения дополнительных линий — можно соединить два телефона отдельной линией, в квартирах для подключения телефона применяется редко,
  • RJ 25 — модель с тремя парами контактов, подключить ее своими руками сложно, лучше поручить такую работу специалистам.
  • RJ 45 — устройство с 4 парами контактов, с его помощью соединяют компьютерные и телефонные сети или подключают телефон к линии.

Существуют и совмещенные версии РТШК-4 и RJ 11 с обоими типами разъемов. Такие устройства используются для соединения компьютерных и телефонных сетей. Кроме того, с их помощью можно подключать к сети аппараты со старыми и новыми вилками.

Также есть розетки RJ 12, но они не являются стандартными, так обозначают изделия фирмы Legrand — RJ11 или RJ 25. Устройства типа ТАЕ применяют для подключения к линии немецких и французских телефонных аппаратов.

Розетку RJ 11 можно заменить моделью RJ 25. Это нежелательно, но если вы случайно купили версию с 6 контактами, то для подключения используйте только 3 и 4. Они промаркированы так же, как два контакта модели RJ 11.

К телефонным аппаратам старого стандарта подойдет универсальная розетка (РТШК-4 RJ-11). Также можно использовать переходник со старого стандарта на новый.

Перед началом работы следует узнать стандарты телефонных штекеров и розеток:

  • Советский РТШК-4 (розетка телефонная штепсельная с конденсатором) устанавливалась с 80-х годов до появления европейских стандартов. На вид как два спичечных коробка, соединенных 4 широкими контактами. Имеет модификацию, когда РТШК-4 совмещается с RJ-11, что позволяет одновременно подключить к одной сети телефон нового поколения и «винтажную» модель.
  • RJ-9, или микротелефонный стандарт – используется для соединения трубки с аппаратом. Этого стандарта как такового нет, ибо соединять трубку с аппаратом можно любым способом, не руководствуясь какими-либо стандартами, используя двужильный провод.
  • RJ-11 – самый популярный тип разъемов, используемый для подключения телефона к линии связи. Имеет два контакта, чего достаточно для работы обычного стационарного телефона.
  • RJ-12 – офисный вариант коннектора, имеет четыре контакта и предоставляет возможность подключения двух телефонов с разными номерами. Хотя на самом деле такого стандарта как такового не существует. Есть телефоны, работающие на 4 проводах, но к ним подключается шестипроводной коннектор RJ-25, перестраиваемый под 4 контакта. По сути, модифицированный RJ-25.
  • RJ-14 – универсальный коннектор, позволяющий подключаться одновременно к двум линиям.
  • RJ-25 имеет три пары контактов, сложен в сборке, но имеет преимущества перед предыдущими ввиду своей универсальности. Предназначен для офисного использования, где применяются схемы «директор – секретарь» и подобные.
  • RJ-45 и RJ-45S – компьютерный стандарт, используемый для подключения модемов и построения локальный сетей между компьютерами, а к телефонной линии. Сложно устроен, для сборки и наладки работы требуется специальное оборудование.

Подключение телефонной розетки ртшк-4. Конструкция телефонной розетки, устройство кабеля связи

Не беря во внимание некоторые конструктивные особенности и варианты подключения, телефонная розетка включает в себя следующее:

  • корпус — изготавливается из диалектических материалов, например, керамики или пластики;
  • контакты из латуни пружинистой формы, благодаря которым осуществляется легкое прохождение электрического тока, по данной цепи;
  • клеммы или специальные зажимы — используют для подключения контактов.

Все контактные гнезда находятся внутри корпуса, для безопасности в случае замыкания. Существуют модели с одним или несколькими разъемами, соответственно для подключения необходимого количества устройств. Посмотреть модели можно по представленным фото телефонных розеток.

Описанный ранее метод хорошо подходит для профессиональных монтажников, которые постоянно занимаются установкой телефонных розеток и прокладкой линий. Им необходимы специальные инструменты стриммеры под провода различного диамета и кримперы под несколько стандартов коннекторов. Для обычного потребителя который решил установить телефон самостоятельно это лишние затраты.

Инструмент после выполненных работ будет редко востребован или вообще не понадобится. Поэтому рассмотрим, как закрепить провод на коннектор обычной плоской отверткой, размеры ее рабочей части должны быть соизмеримы с контактами на коннекторе. Ширина пера 3 – 4 мм, большие размеры непригодны для этой работы.

Последовательность операций:

  • Зачистка внешней оболочки и установка проводов в соответствующие пазы осуществляется, как и в предыдущем случае;
  • Плоской отверткой последовательно вдавливаются все контакты;
  • Потом прижимается общий зажим до характерного щелчка, фиксируя в коннекторе оболочку кабеля.

Используя этот метод надо быть предельно внимательным, чтобы чрезмерными усилиями не повредить кабель и не разрушить корпус коннектора.

Подключение телефонной розетки legrand. Схема подключения rj 11 legrand. Установка телефонной розетки

На практике, процесс подключения телефонной розетки в разы проще и доступнее, чем электрической. Главный критерий основывается на полной безопасности, ведь присутствующая величина напряжения в подводе безопасна для человека. Так телефонная розетка для начинающего домашнего мастера может стать стартовой практикой.

  • Характеристики устройств
  • Подготовка к подключению
  • Непосредственный процесс

Характеристики устройств

Ранее вопрос о подключении телефонной линии сводился к одному ответу. Ведь всего несколько лет назад установка телефонной розетки основывалась на использовании одного стандартного прибора типа РТШK-4. В современное время стандарты сменились европейским качеством в виде наиболее популярных приспособлений типа RJ11 и RJ-12 известного бренда Legrand (Легранд).

Схема подключения телефонных розеток

Аббревиатура RJ (Registered Jack) в переводе с английского языка расшифровывается, как зарегистрированное гнездо. Известный разъем RJ11 в народе называется «евро-розетка». Стандарт RJ11 на самом деле является первым, узаконенным в США, стандартом. При этом розетка телефонная RJ 12 на самом деле не существует в виде стандарта. Обычно под данным разъемом подразумевается изделия бренда Legrand RJ-14 либо RJ-25.

Получается, что на сегодняшний день в повсеместном использовании имеются современные устройства такого типа:

  1. RJ 11 с двумя проводами.
  2. RJ 14 с контактами и 4 проводами.

Накладная двойная разводка данного типа зачастую используется в офисных помещениях для нужд подключения дополнительных телефонных линий (офисные АТС).

  1. RJ 25 – подключение телефонной розетки данного типа не рекомендуют производить собственными руками.

Подготовка к подключению

Прежде, как перейти к непосредственным монтажным работам относительно подсоединения устройств бренда Legrand, рекомендовано подготовить набор следующих инструментов:

  • Канцелярский нож либо иной другой острый предмет для зачистки изоляционной оплетки на проводах.

При установке рассматриваемых приборов компании Legrand, необходимость зачищать провода ушла. Встроенный механизм в изделиях позволяет делать самозачистку.

  • Крестовая и плоская отвертка.
  • Тестер для измерения напряжения в сети.
  • Резиновые перчатки.

Напряжение в телефонных сетях минимально (при вызове в 120В) и не приносит вреда человеческому организму. Тем не менее , рукам будет чувствительно и неприятно работать.

  • Обжимной инструмент.

Если используется даже двойная вилка евроразъемов RJ11, а так же для штекеров, необходим инструмент для обжима контактных пластин. Допустимо проигнорировать данное требование. Двойная конструкция во внутреннем исполнении, конечно, получит не столь приглядный вид, но контактные пластины можно просто задавить при помощи плоской отвертки. Стоит последовательно вдавливать каждый контакт.

Непосредственный процесс

Торговая марка Легранд выпускает телефонные гнезда разнообразных декоративных расцветок и стилистики. Примечательность изделий бренда Легранд заключается в том, что самостоятельный процесс подсоединения линии телефона состоялся просто и быстро. Особой простотой монтажа отличается накладная серия коннекторов.

Схема подключения телефонной розетки RJ-11

Схема подсоединения розетки типа RJ 11:

  1. Разбирается прибор посредством откручивания, фиксирующего крышку крепления.

Схема конструкции подразумевает подсоединение всего двух проводов по типу старого образца телефонного включения.

  1. Накладная розетка RJ 11 подсоединяется к источнику питания.

Прежде стоит проверить тестером полярность. Известно, что зачастую «минус» обозначается красным цветом оплетки провода, а «плюс» всегда в зеленой оплетке.

  1. Провода от телефонного аппарата в вилке подключаются зеркально путем поворота контактного кабеля на четверть оборота во встроенном механизме зачистки.
  2. Поднимается телефонная трубка: при отсутствии гудка, стоит поменять полярность проводов (на контактах RJ11 поменять местами провода).

Сложностей с подключением собственными руками телефонных розеток нет. Торгово-производственная марка Legrand делает все для облегчения процесса подключения и монтажа. Стоит попробовать.

Дляобжима сетевого кабеляпонадобится:

§ Обжимка

§ Коннектор RJ-45 (он же джек)

§ Устройство для снятия изоляции

На рисунке ниже можно посмотреть, как это выглядит

Процесс обжима сетевого кабеля

а. Убираем изоляцию с витой пары. Используем специальное приспособление. Зажимаем в нем сетевой кабель и проворачиваем на 360 градусов.

Как подключить телефонную розетку lezard. Как подключить телефонную розетку: подключение телефонной розетки lezard

Нам потребуется: Самая розетка с телефонным входом Провод и изолента (последнее необязательно) 2 телефон для проверки

Итак, производим следящие деяния и получаем 100% результат.

Любой мужчина просто должен уметь делать все по дому, до сего списка можно отнести и то, как подключить телефонную розетку, и в случае чего пролагать телефонный кабель, провести проводку и все другое. Для включения телефонной розетки не нужны никакие специальные знания, а эта работа не связана с риском получить удар током, например как по телефонной линии проходит, в среднем, от 9 до 12 вольт. Начать установка розетки нужно с проверки, подходит ли телефонная вилка непосредственно к данной розетке. Поэтому, что в некоторых моделях телефонных аппаратов вилки имеют заграничный стандарт, который не подходит к Российскому. В случае если же все выбрано верно, то возможно начинать разметку того, где и как несомненно будет крепиться розетка. Этому нужно уделить огромное внимание, на данный момент проблема болтается розетки имеет возможность не сильно взволновать, но когда о ней некоторое количество раз кто-то зацепит ногой, то это начнет досаждать. Так что для розетки следует выбрать мало проходное место

Для того, собственно что бы подключить телефонную розетку ее нужно разобрать, ведь ее же нужно несомненно будет подключать к основной сети питания. Звичайнисинька, среднестатистическая розетка закреплена 4 саморезами на своей тыльной стороне. Они находятся по углам самой розетки. Эти саморезы нужно открутить. Иногда встречается и один фронтовой саморез. После изъятия всех элементов коепления надо(надобно) снять основную крышку розетки. Во всех штатных розетках мается 4 гнезда для включения питания и телефонной линии. Соответственно 2 из их будут отвечать за непосредственное подключение питания, а 2 станут отвечать за телефонный сигнал. Не во всех розетках обозначенный порядок подключения, а в некоторых отсутствуют распознавательные знаки для включения телефонной сети. Здесь поможет очень незатейливый и легкий образ. В первейшую очередь нужно попытаться подключить питание розетки, и убедится в том, собственно что оно работает. Делается это специальной отверткой с лампой ревизии

После того, как телефонная розетка несомненно будет запрошена от сети можно переходить к телефонным включением. Для простого подключения сети, о котором рассказывалось выше, необходимо подключить рабочий телефон к розетки стереотипными средствами, то есть, подключить питание и телефонную сеть. Далее нужно взять в руки 2 контакта для включения в сети и поочередно замыкать их, и при данном нужно проверять или доходит сигнал к телефонному аппарату, или нет. Естественно при правильном включении телефон будет работать в штатном режиме, а при неверному сигнал не будет подавать. Конечно, это незатейливый метод «тика», но в большинстве случаев он есть единым легкодоступным, верным, а главное, самым оперативным. Хотелось бы подметить, что не все вышеописанное доступно для четырех контактного типа питания. Там придется поекспериментувати. Хотя и в этом нет ничего сложного или необычного. Очень важно учитывать конструктивные особенности розетки. Большое количество, кто решает собрать и подключить розетку сам натаскивает контакты, коие проходят в розетке, максимально сильно. А со временем в последствии любого рывка они просто срываются со собственных пазов. Этого делать не следует. Надо(надобно) подключать все контакты с запасом. Но есть розетки, в которых есть встроена заглушка, кот-ая максимально снижает возможность движения контактов снутри самой розетки

Очень большое значение при включении имеет и телефонный провод. Во многих магазинах возможно встретить просто нерабочие провода и естественно ревизия сети с помощью их не даст ничего, не считая того, что человек подумает, что сборник был изготовлен, не верная. До этого тоже идет по стопам отнестись с надлежащим вниманием. Если же все обстоит благополучно и все трудится, то можно собирать розетку, очень бережно и аккуратно. И здесь же следует обратить внимание на конструкционные особенности собственной розетки. Все розетки делятся на 2 на подобии. Первый тип имеет на тыльной стороне 2-х постороннюю клейкую полосу, кот-ая позволяет приклеивать розетку там, где охота хозяину. Это очень практически, удобно, а основное крепко. Второй тип предусматривает исключительно винтообразное крепление и ничего больше. Но ничто не не дает приклеить любую двустороннюю ленту и там. Как возможно заметить, процесс полного подключения довольно незатейливый и даже человек без опыта в этой сфере с легкостью с нимвпораеться.

Видео подключение телефонной розетки и ip-телефонии. Как установить и подключить телефонную розетку?

Схема подключения rj 11 legrand. Установка телефонной розетки

На практике подключение телефонной розетки во много раз проще и доступнее, чем электрическая. Главный критерий - полная безопасность, потому что имеющееся в питании напряжение безопасно для человека. Так что телефонная розетка для начинающего домашнего мастера может стать стартовой практикой.

  • Технические характеристики устройства
  • Подготовка к подключению
  • Прямой процесс

Характеристики устройства

Ранее вопрос о подключении телефонной линии сводился к одному ответу.Ведь всего несколько лет назад установка телефонной розетки основывалась на использовании одного стандартного устройства, такого как РТШК-4. В наше время на смену стандартам европейского качества пришли такие самые популярные устройства, как RJ11 и RJ-12 известной марки Legrand (Легранд).

Схема подключения телефонных розеток

Аббревиатура RJ (Registered Jack) в переводе с английского означает зарегистрированную розетку. Знаменитый разъем RJ11 в народе называют «евророзеткой».Стандарт RJ11 фактически является первым стандартизированным стандартом США. В данном случае телефонного разъема RJ 12 в виде стандартного фактически не существует. Обычно этот разъем относится к продукции марки Legrand RJ-14 или RJ-25.

Оказывается, сегодня в широкое распространение входят современные устройства такого типа:

  1. RJ 11 с двумя проводами.
  2. RJ 14 со штырями и 4 проводами.

Подвесная двойная проводка этого типа часто используется в офисных помещениях для нужд подключения дополнительных телефонных линий (офисных АТС).

  1. RJ 25 - подключение телефонной розетки данного типа не рекомендуется производить своими руками.

Подготовка к подключению

Перед тем, как приступить к прямым монтажным работам по подключению устройств марки Legrand, рекомендуется подготовить набор следующих инструментов:

  • Канцелярский нож или другой острый предмет для снятия изоляции тесьма на проводах.

С установкой рассматриваемых устройств Legrand отпала необходимость зачищать провода.Встроенный в изделия механизм позволяет производить самоочистку.

  • Отвертка с крестообразным шлицем и плоской головкой.
  • Тестер для измерения напряжения в сети.
  • Перчатки латексные.

Напряжение в телефонных сетях минимальное (при звонке 120 В) и не наносит вреда организму человека. Тем не менее руки работать будет чутко и неприятно.

Если вы используете даже двойной штекер евроразъемов RJ11, как и для штекеров, вам понадобится инструмент для обжима контактных пластин.Это требование допустимо игнорировать. Двойная конструкция во внутреннем исполнении, конечно, не получит такого красивого вида, но контактные пластины можно просто раздавить плоской отверткой. Необходимо последовательно нажимать каждый контакт.

Прямой процесс

Бренд Legrand производит телефонные разъемы различных цветов и стилей. Изюминкой продукции бренда Legrand является то, что самостоятельный процесс подключения телефонной линии прошел просто и быстро.Особенно легко установить патч-серии разъемов.


Схема подключения телефонной розетки RJ-11

Схема подключения розетки типа RJ 11:

  1. Разборка устройства производится путем откручивания фиксирующей крышки.

Расчетная схема подразумевает подключение всего двух проводов по типу старой модели телефонной коммутации.

  1. Верхняя розетка RJ 11 подключается к источнику питания.

Сначала проверьте полярность тестером. Известно, что часто «минус» обозначается красным цветом оплетки проволоки, а «плюс» всегда присутствует в зеленой оплетке.

  1. Зеркальное отражение проводов от телефона в вилке осуществляется поворотом контактного кабеля на четверть оборота во встроенном механизме снятия изоляции.
  2. Звонит телефон: если гудка нет, стоит поменять полярность проводов (на контактах RJ11 провода поменять местами).

С подключением телефонных розеток своими руками сложностей нет. Торгово-производственный бренд Legrand делает все, чтобы облегчить процесс подключения и установки. Стоит попытаться.

Для обжима сетевого кабеля понадобится:

§ Обжим

§ Разъем RJ-45 (он же jack)

§ Устройство для снятия изоляции

На картинке ниже вы можете увидеть, как это выглядит

Процесс обжима сетевого кабеля

а.Снимаем изоляцию с витой пары. Используем специальный прибор. Зажимаем в ней сетевой кабель и поворачиваем на 360 градусов.


Оставляем голым участок около 20 миллиметров. После этой процедуры проверьте целостность изоляции проводов.


Если у вас есть экранированная витая пара F / UTP, вы должны удалить фольгу


Зажимаем назад одиночную стальную проводку, для удобства обрезаем чуть позже


г.Располагаем провода в нужной нам последовательности


Вы можете увидеть эту последовательность на рисунке ниже.


дюйма. Надо убрать лишнее. Проведение измерений с помощью разъема RJ-45


Изоляция витой пары должна немного входить в разъем для надежной фиксации внутри.

г. Убираем излишки с помощью щипцов

.


или специальный инструмент.Также удобно делать опрессовку.


Если убрать слишком много (оставить немного), то штекер не сможет зафиксировать кабель и возможно, что качество связи со временем ухудшится. Если не трогать витую пару, то даже при слабом нажатии она прослужит долго. Снимаем одиночный стальной сердечник отложенный


e. Вставляем витую пару в джек

Как на картинке ниже

Что бы вы четко видели концы проводов

e.Заряжаем коннектор в опрессовку



г. Сожмите инструмент до упора


ч. Сетевой кабель пережат . Вид сбоку

Вид с торца. При обжиме ножи в домкрате срезают изоляцию проводов и создают надежный контакт


На другом конце кабеля делаем то же самое. У нас прямая связь. Вы можете подключить коммутатор или коммутатор или маршрутизатор к рабочей станции.Если вам нужно соединить два компьютера друг с другом, а не через коммутатор, то вам нужно использовать кросс-кабель.

Обжимной телефонный кабель RJ-11, RJ-12

RJ-11 RJ-14 Разъемы RJ-25 используются для обжима телефонного кабеля

Какой из них нужен, зависит от назначения кабеля, об этом обратите внимание на разницу между RJ-11 и RJ-12. Для обычного аналогового телефона, входящего в стандартную телефонную розетку, вполне подойдет RJ-11, разъемы RJ-12 (правильнее называть RJ-25) и RJ-14 предназначены для подключения цифровых телефонов и аналоговых 4-х проводных устройств. (в секретарской схеме директора), но эти разъемы тоже можно использовать просто для простого аналога.

Цветовая маркировка особого значения не имеет (в классической телефонии используются только 2 средних контакта), но лучше придерживаться принятых стандартов, чтобы в следующий раз не задумываться, придется ли заново сжимать только один конец кабеля.

Ниже представлена ​​распиновка контактов всех телефонных разъемов RJ, выбирайте нужную схему в зависимости от цвета вашего кабеля.

Распиновка разъемов RJ-11, RJ-12 (RJ-25), RJ-14

Возможность использования 4 проводов для стандартной сети 100 Мбит / с и 8 проводов для 1 Гбит / с

Восьмиядерный обжим используется для передачи данных со скоростью до 1 Гбит / с

Варианты обжима прямого кабеля:

1.Согласно стандарту EIA / TIA-568A

2. Согласно стандарту EIA / TIA-568B

3. Четырехъядерный обжим используется для передачи данных со скоростью до 100 Мбит / с

Есть несколько категорий пронумерованных кабелей витой пары. от CAT1 до CAT7 и определить эффективный диапазон передаваемых частот. Кабель более высокой категории обычно содержит больше пар проводов, и каждая пара имеет больше витков на единицу длины.Категории неэкранированной витой пары описаны в EIA / TIA 568 (Американский стандарт электропроводки в коммерческих зданиях).

CAT1 (полоса частот 0,1 МГц) - телефонный кабель, всего одна пара (в России использовался кабель и совсем без скручивания - «лапша» - характеристики не хуже, но влияние помех больше). В США его использовали раньше, только в скрученном виде. Используется только для передачи голоса или данных с помощью модема.

CAT2 (полоса частот 1 МГц) - старый тип кабеля, 2 пары проводов, поддерживал передачу данных со скоростью до 4 Мбит / с, использовался в сетях Token Ring и ARCNet.Сейчас иногда встречается в телефонных сетях.

CAT3 (полоса частот 16 МГц) - 4-парный кабель, используемый для построения локальных сетей 10BASE-T и Token Ring, поддерживает скорость передачи данных до 10 Мбит / с или 100 Мбит / с с использованием технологии 100BASE-T4. В отличие от двух предыдущих, он соответствует требованиям стандарта IEEE 802.3. Также до сих пор встречается в телефонных сетях.

CAT4 (полоса частот 20 МГц) - кабель состоит из 4 витых пар, использовался в сетях Token Ring, 10BASE-T, 100BASE-T4, скорость передачи данных не превышает 16 Мбит / с на одну пару, теперь это не используется.

CAT5 (полоса частот 100 МГц) - 4-парный кабель, используемый при построении локальных сетей 100BASE-TX поддерживает скорость передачи данных до 100 Мбит / с при использовании 2-х пар. При прокладке новых сетей используйте немного улучшенный кабель CAT5e , это то, что обычно называют кабелем витой пары, из-за высокой скорости передачи, до 100 Мбит / с при использовании 2 пар и до 1000 Мбит / с при использовании 4 пар. , до сих пор является наиболее распространенным сетевым носителем, используемым в компьютерных сетях.Ограничение на длину кабеля между устройствами (компьютер-коммутатор, коммутатор-компьютер, коммутатор-коммутатор) составляет 100 м. Ограничение хаба 5 м.

CAT6 (полоса частот 250 МГц) - используется в сетях Fast Ethernet и Gigabit Ethernet, состоит из 4 пар проводников и способен передавать данные со скоростью до 1000 Мбит / с. Добавлен в стандарт в июне 2002 года. Есть категория CAT6a, в которой частота передаваемого сигнала увеличена до 500 МГц. Согласно IEEE, 70% сетей, установленных в 2004 году, использовали кабель CAT6.

CAT7 - Спецификация на данный тип кабеля еще не утверждена, скорость передачи данных до 100 Гбит / с, частота передаваемого сигнала до 600-700 МГц. Кабель этой категории экранирован. Седьмая категория, строго говоря, это не UTP, а S / FTP (Screened Fully Shielded Twisted Pair).

Каждая витая пара, входящая в состав кабеля, предназначенного для передачи данных, должна иметь волновое сопротивление 120 Ом, иначе форма электрического сигнала будет необратимо искажена, и передача данных станет невозможной.Причиной тому может быть не только некачественный кабель, но и наличие «перекручиваний» в кабеле и использование розеток более низкой категории, чем кабель.

Установка дополнительной телефонной розетки не только избавит вас от намотки проводов, но и упростит подключение телефона при его замене. В этой статье мы расскажем, как самостоятельно подключить телефонную розетку с минимальным набором инструментов.

Инструменты и материалы:

  • телефонная розетка
  • отвертка
  • тестер (мультиметр)

Устаревшим, но наиболее распространенным эталоном телефонных розеток на просторах бывшего СССР является РТШК-4.Телефонные розетки данного типа подключаются двухжильным кабелем сечением 0,3-0,5 мм2. Примером такого кабеля может быть 2 × 0,5 КСПВ или ТРП.

Ранее выпускался и устанавливался с конденсатором на 1 мкФ. Конденсатор был необходим для проверки линии и во время вызова создавал эффект занятости линии для вызывающего абонента. Может быть подключен только к одной розетке.

В настоящее время производится и устанавливается без конденсатора, что только улучшает линейку. Как правило, такие розетки устанавливаются только на старые телефонные аппараты, так как все новые телефоны имеют розетку RJ-11.RJ-11 (также обозначаемый как «4p2s» или «4p4s». «4p» означает, что разъем имеет 4 гнезда для контактных ножей, а «2c» и «4c» означают, что в эти гнезда вставляются 2 или 4 соответственно. контактный нож). Разъемы RJ-11 чаще всего используются для подключения телефонов к трубкам.

1. Надевайте защитные перчатки. В момент «покоя» напряжение в телефонной линии около 60 вольт. Убивать не убьет, но если руки мокрые - ощущения будут крайне неприятными. В момент звонка появляется напряжение переменного тока порядка 100-120 вольт, а это очень важно!
2.С помощью специального инструмента или бокореза осторожно удалите изоляцию с проводов телефонной линии, стараясь не порезать жилы. Проволока может оборваться в месте надреза.
3. Откройте выпускной корпус. Подключите телефонную линию к красному и зеленому проводу в розетке (на картинке это верхние клеммы) - это стандартно. Бывают исключения, когда нужно подключать к средним контактам 3 и 4 (для розеток RJ-11) или даже к 2 и 5. Но это бывает крайне редко.

Красный цвет провода в розетке соответствует «минусу» в телефонной линии, а зеленый - плюсу. В принципе, в подавляющем большинстве случаев полярность включения не важна, хотя есть некоторые капризные телефоны, которые хотят, чтобы «все было правильно». Определить полярность в телефонной линии можно, подключив тестер (при включении он наоборот покажет отрицательное значение напряжения). А если его нет под рукой - воткните оголенные концы кабеля в только что нарезанную картошку, у «плюсового» конца цвет поменяется.На практике на полярность никто не обращает внимания.

4. Обычно к телефонной розетке приклеивается кусок двустороннего скотча. С его помощью закрепите корпус розетки в нужном месте и закрепите саморезами.
5. Закройте крышку гнезда и попробуйте ее в работе.

Утопленный телефонный разъем

Инструменты и материалы

  • Скрытая розетка
  • Перфоратор с коронкой для кирпича, бетона или гипсокартона
  • крепежные детали
  • Инструмент для зачистки проводов или бокорез
  • отвертки
  • тестер (мультиметр)

Если вы решили подключить телефонную розетку скрытой установки, то порядок ее подключения не изменится.Для начала нужно провести телефонный провод к месту розетки через стробоскоп, плинтус или кабельный канал и выполнить следующие действия:

1. Выбрать насадку для перфоратора диаметром, равным диаметру коробки и сделайте круглое отверстие достаточной глубины.


2. Установите коробку в отверстие и закрепите дюбелями и винтами.


3. Обрежьте телефонный кабель так, чтобы оставался запас по длине, который можно было положить в коробку с корпусом розетки (около 10 см).
4. Подключите кабель, как описано в шаге 3 инструкции по установке телефонной розетки.
5. Поместите смонтированный корпус розетки с небольшим запасом провода в коробку и надежно закрепите заподлицо с помощью распорных винтов заподлицо с поверхностью.


6. Установите внешнюю раму и облицовку.


7. Попробуйте на работе.

Особенности подключения розеток стандарта RJ11 и RJ12

RJ-11 обычно используется в общей телефонии - такой разъем можно встретить на шнурах современных телефонов.и RJ-12 обычно используется в телефонах, предназначенных для работы с офисными АТС, а также для подключения кабеля к сетевым картам ARCnet

Розетка может содержать от двух до четырех контактов в виде небольших металлических заглушек, между которыми находится необходимо углубить жилы кабеля. Телефонные аппараты подключаются к двум центральным контактам. Для установки розеток этого типа профессионалы используют специальный инструмент - крестовой нож. Но если процедуру нужно проделать 1 - 2 раза, от покупки можно отказаться и воспользоваться обычным ножом.

1. Снимите с кабеля внешнюю оплетку на 4 см и распрямите жилы.
2. Вставьте стержни в пазы и углубите их крестовым или обычным ножом. Края желобов выпускного отверстия заострены и сужаются к низу. Углубляя жилы, они прорезают изоляцию, обеспечивающую контакт.

Подготовительная и заключительная части установки аналогичны описанным выше.


РТШК-4 - советский образец розетки 80-х годов (4 широких контакта + ключ).

КСПВ - кабель, состоящий из медной однопроволочной жилы с изоляцией из полиэтиленовой композиции. Обычно оболочка такой ПВХ-проволоки - это пластик белого цвета. Предназначается проволока для внутренней стационарной прокладки.

ТРП - провод распределительный телефонный. ТРП однопарный, имеет медные однопроволочные жилы, изолированные полиэтиленом, и разделительное основание.

RJ11 Телефон к разъему RJ45

Эта статья представляет мое собственное мнение и может содержать партнерские ссылки.Пожалуйста, прочтите мои раскрытия для получения дополнительной информации. Кабели Cat5, Cat5e, Cat6 часто используются для подключения телефонных разъемов. Вы можете передать до 4 телефонных линий по одному 4-парному кабелю, который заканчивается разъемом RJ45 (8P8C). Проблема в том, что большинство телефонов, даже многолинейных, не подключаются напрямую к разъему RJ45. Мы обсудим некоторые варианты подключения телефонов с разъемами RJ11 к порту RJ45.

Конфигурация Джека

Прежде чем мы перейдем к разделению телефонных линий, давайте разберемся, что происходит в разъеме.Никто больше не использует старый четырехъядерный (зеленый, красный, черный, желтый) телефонный кабель в новой проводке. В основном это кабель Cat3 или лучше, который состоит из 4 витых пар проводов синего, оранжевого, зеленого и коричневого цветов, а также их белый провод с цветной полосой (бело-голубой, бело-оранжевый, бело-зеленый, бело-коричневый). Поскольку для стандартного телефона требуется только одна пара проводов на линию, мы можем отправить до 4 линий по каждому кабелю. Это обеспечивает большую гибкость и экономит время и трудозатраты на прокладку телефонных кабелей в многолинейной системе.Даже если вы собираетесь использовать только одну телефонную линию, у вас есть место для расширения.

Для обеспечения единообразия, возможности использовать все 4 линии и экономии места в настенной розетке, телефонные установки обычно заканчиваются разъемом 8P8C (8-контактный 8-проводной). Это тот же разъем, который используется для вашего кабеля Ethernet. Это больший разъем, чем вы обычно ожидаете от телефона, который обычно меньше 6P6C или аналогичный (RJ11, RJ12 и т. Д.). 6P6C поддерживает до 3 линий, 6P4C - 2 линии, а 6P2C - однолинейный разъем, но все они используют один и тот же штекер.Единственное отличие - количество жил в кабеле.

Есть три стандартных способа подключения телефонного разъема. T568A, T568B и USOC. Разница в том, какие цвета подключены к каким контактам на разъеме.

T568A - предпочтительный метод подключения телефонных разъемов и разъемов Ethernet, а также единственный метод, рекомендованный в спецификации TIA-570-B для жилых помещений. Каким-то образом T568B стал популярным в коммерческих установках в США, но T568A чаще используется за пределами США, и федеральное правительство определяет T568A для своих установок.Всем скептикам ... Видите, иногда правительство может делать что-то лучше, чем частный сектор. 🙂 USOC больше не используется, но это тип схемы подключения телефонов.

Было бы разумно подключать порты в соответствии со спецификацией USOC, но при использовании T568A кабель впоследствии можно будет легко переключить с передачи голоса на данные или наоборот. Вы заметите, что строки 1 и 2 на T568A и USOC идентичны. Если у вас двухлинейный телефон, вы можете подключить его непосредственно к проводному разъему T568A, и обе линии будут работать.Штекеры меньшего размера RJ11 / 12 подходят непосредственно к разъему RJ45. Это не рекомендуется, так как вы можете повредить другие контакты, но он предназначен для работы таким образом.

Если вам не нужно соответствовать текущему установленному плану распиновки, старайтесь всегда использовать T568A. В любом случае важно знать, как на самом деле подключены ваши разъемы.

Телефонный разъем

Сравните вышеуказанные разъемы со старыми 2-линейными телефонными разъемами, которые раньше использовались на стенах и все еще используются в телефонах. Они выглядят вот так.

Выше показано стандартное телефонное гнездо 6P4C, поддерживающее 2 телефонные линии. Линия 1 находится на центральных штырях, линия 2 - на следующем наборе внешних штифтов. Если используется витая пара, цвета будут бело-синими для зеленого, синими для красного, бело-оранжевыми для черного и оранжевыми для желтого.

Если вы подключите однолинейный телефон, он будет подключаться только к контактам 2 и 3 (линия 1). В двухлинейном телефоне вы будете использовать все 4 контакта.

Подключение стандартного телефона с 4 линиями к разъему RJ45

Джек поддерживает 4 линии, телефон поддерживает 4 линии, это должно быть легко, не так ли? Нет, обычно нет.Проблема в том, что в большинстве стандартных 4-линейных телефонов нет одного 4-линейного разъема RJ45, вместо этого у них обычно есть 2 разъема 6P4C (RJ11), каждый из которых поддерживает 2 линии.

Есть несколько способов справиться с этим правильно, но давайте сначала поговорим о том, как этого не делать. Вы можете подумать, что это упростит жизнь, если вы просто разделите пары кабелей за настенной пластиной и используете 2 гнезда для трапецеидальных искажений RJ11. Теоретически это будет работать, и, учитывая, что это просто телефон, возникнут минимальные проблемы с помехами при наличии множества открытых пар, но это может привести к проблемам.Очевидно, вы увеличите вероятность возникновения помех, провода будет легче повредить, вы займете дополнительное место в настенной пластине и потеряете возможность легко изменить этот порт на сетевой порт в будущем. Это тоже запрещено в спец.

RJ45, 4 линии на 2, RJ11, 2 линии, адаптер

Существует ряд различных разветвителей (обычно называемых 400E), таких как этот разветвитель Suttle 400E Cat5, которые подключаются к разъему RJ45 и имеют 2 разъема RJ11, каждый с 2 ​​линиями.Их довольно легко найти, но просто убедитесь, что у вас нет обычного телефонного разветвителя (с 1 RJ11 на 2 RJ11). У него должен быть мужской RJ45 с одной стороны и два женских RJ11 с другой.
Если внимательно посмотреть на схему подключения, то со стороны RJ45 видно, что он следует за T568B. Вы все еще можете использовать его с распиновкой T568A, но строки 2 и 3 будут поменяны местами. Если распиновка ваших телефонных разъемов соответствует USOC, этот адаптер работать не будет.

Разрыв кабеля

Если вы не можете найти сплиттер выше, вы можете сделать разрывной кабель из кабеля витой пары.

На одном конце вы обжмете разъем RJ45 в соответствии с распиновкой, используемой в вашей настенной розетке. С другой стороны, вы обжмете 1 или несколько разъемов RJ11. Если вы просто хотите вытащить одну линию для одного телефона, выберите пару проводов для нужной линии и вставьте их в центральные контакты RJ11. Вы также можете использовать 2 разъема RJ11 на 2 линии, 4 разъема RJ11 на 1 линию - все, что вам подходит.

Разрывная коробка

Производители структурированных систем электропроводки также имеют готовые разделительные коробки, которые позволят вам получить доступ к 4 линиям разными способами.Один из примеров - Leviton 47609-4x4 4x4 Breakout Module. Поскольку системы Leviton предназначены для использования в жилых помещениях, Leviton 47609-4x4 подключается в соответствии с распиновкой T568A, в отличие от разветвителя, расположенного выше, T568B.

Сделай сам RJ45 - RJ11 Break Out Box

Если вы не можете найти разделительную коробку выше или у вас есть особые потребности, вы можете сделать свой собственный выходной ящик.

Вы можете сделать его в любом случае, но чтобы дать вам пример, давайте сделаем коробку с 4 портами, которая принимает входящий кабель и разделяет его на L1 и 2, L2 и 1, L3 и 4, L4 и 3, аналогично Leviton.

Нам понадобится:

Для инструментов нам понадобится:

  • Пробойник с режущим и не режущим лезвием 110
  • Модульный обжимной штекер
  • Отвертка
Мы собираемся последовательно подключить 2 пары к 2 портам для линий 1 и 2, а затем сделать то же самое на 2 других портах для линий 3 и 4, так что у нас будет 4 разъема, подключенных следующим образом:
С помощью этой конфигурации мы можем подключить:
  • 4 отдельных телефона с 1 линией к одному разъему RJ45 для доступа ко всем 4 линиям.
  • 4 2-х линейных телефона
  • 2 2-х линейных телефона
  • или некоторые другие варианты, например, один 4-х линейный телефон, факсимильный аппарат и однолинейный телефон.

Идет снег, и у меня нет под рукой телефонных разъемов, поэтому я буду подключать его с помощью стандартных 8-проводных разъемов Cat5e. Тот же принцип, но я пробиваю провода к другим контактам, чем указано в инструкциях.

Шаг 1. Зачистите кабель

Зачистите внешнюю оболочку кабеля достаточно долго (может быть, 8–10 дюймов), чтобы у вас было много провода для работы.

Шаг 2: L2 и 1 Jack

Мы собираемся начать с одного из центральных домкратов (линии 2 и 1) и продвигаться по обеим сторонам. Раскрутите оранжевую пару проводов рядом с основанием (не раскручивайте пару полностью) и проткните их к контактам 3 и 4 (оранжевый и бело-оранжевый), используя неразрезной нож 110. Я использую пластиковый перфоратор, который идет в комплекте с домкратами. Повторите то же самое для синей пары на контактах 2 и 5 (бело-синий и синий).

Шаг 3: L1 и 2 Jack

Затем мы сделаем Гнездо линий 1 и 2, используя те же синие и оранжевые пары, за исключением того, что мы нанесем их на противоположные контакты, как и раньше.3 и 4 для синего и 2 и 5 для оранжевого. На этот раз, когда мы пробиваем проволоку, мы будем использовать режущее лезвие 110, чтобы обрезать излишки проволоки.

Взгляните на разъем и представьте, как вы хотите, чтобы он выглядел в коробке для поверхностного монтажа. Что касается меня, я хочу пробить следующий домкрат справа от первого. Ваши домкраты могут быть разными, поэтому остановитесь и проверьте. Помните, что при установке в коробку штифты будут сверху.

Кроме того, расположите следующий разъем достаточно далеко, чтобы у вас было достаточно проводов для размещения разъемов в портах на коробке для поверхностного монтажа.

Шаг 4: L3 & 4 Jack

Теперь с другой стороны разъема L2 и 1 мы собираемся добавить разъем для линий 3 и 4, используя зеленые и коричневые пары на контактах 3 и 4 и 2 и 5 соответственно, как показано на предыдущей диаграмме.

Используйте не режущее лезвие и оставьте достаточно провода, чтобы можно было разместить домкрат в коробке для поверхностного монтажа.

Шаг 5: L4 и 3 Jack

Последний валет - это линии 4 и 3 валет. Мы проткнем зеленую пару к контактам 2 и 5, а коричневую пару - к контактам 3 и 4, используя режущее лезвие 110.

Шаг 6: Вставьте домкраты в коробку для поверхностного монтажа

Установите пылезащитные крышки на гнезда, если они есть, затем установите гнезда в порты на корпусе для поверхностного монтажа. Отметьте коробку для поверхностного монтажа над разъемом, чтобы знать, что она работает (L1 и 2, L2 и 1, L3 и 4, L4 и 3 или какая-либо другая конфигурация, которую вы выберете).

Шаг 7: Обжать разъем RJ45

На другом конце провода обожмите разъем RJ45, используя соответствующую распиновку для настенной розетки.Либо T568A, T568B, либо USOC.

Страница не найдена - Legrand

| 05.06.2021 07:30

Значительный рост продаж и финансовых результатов

Органический рост продаж: +13.1%

Скорректированная операционная маржа до приобретений: 21,9% от продаж

Чистая прибыль, относящаяся к Группе: + 36,4%

Целевые показатели на 2021 год достигнуты

Бенуа Кокварт, генеральный директор Legrand, прокомментировал:

«В первом квартале 2021 года наша выручка резко выросла во всех регионах ...

Финансы | 04.12.2021 17:30

Универсальный регистрационный документ Legrand был подан 12 апреля 2021 года в Управление финансистов.

Группа | 03.26.2021

Победившими проектами для Legrand являются линейка электропроводки Mallia Senses и система домашней автоматизации и домофона KaiYun.
Это большое достижение демонстрирует наше лидерство в реагировании на потребности пользователей в улучшении жизни с помощью элегантных сетевых решений.

Финансы | 19.03.2021 18:00

В соответствии с разрешением, предоставленным очередным и внеочередным общим собранием акционеров 27 мая 2020 года для реализации программы обратного выкупа акций, Legrand сегодня объявила о подписании соглашения с поставщиком инвестиционных услуг на покупку до 1 200 000 акций в течение периода с 22 января. С марта по 21 мая 2021 г.

Целью данной транзакции является приобретение акций для распределения по планам акций с наступающим сроком погашения или, в зависимости от случая, их аннулирование.

Группа | 03.02.2021

В понедельник, 1 марта 2021 года, Legrand опубликовала свой индекс гендерного равенства за 2020 год.В этом году Группа набрала 91 балл из 100: этот результат идентичен результату 2019 года.

Группа | 02.11.2021

Legrand объявляет о запуске беспроводного и безбатарейного коммутатора нового поколения.Эта технологическая инновация была разработана в сотрудничестве с CEA, крупным игроком в области исследований, разработок и инноваций.

Финансы | 02.11.2021 06:45

Ответственное антикризисное управление

Сильные финансовые достижения и достижения в области ESG в 2020 году
Изменение продаж: -7.9%
Скорректированная операционная маржа: 19,0%
Свободный денежный поток: 16,9% от продаж
Достижение дорожной карты КСО: 128%

Объявлено о 3 новых приобретениях
Всего в 2020 году приобретено 4 новых компании
Постоянное активное развертывание продуктовых предложений недавно приобретенных компаний

Группа | 01.12.2021

Legrand был удостоен знака различия Европейского и международного стандарта гендерного равенства (GEEIS), учрежденного Arborus и прошедшего аудит Bureau Veritas Certification. Эта награда свидетельствует о прогрессе, достигнутом Группой за многие годы с точки зрения разнообразия, профессионального равенства и вовлеченности - принципов, которые лежат в основе стратегии Legrand в области управления персоналом и корпоративной социальной ответственности.

CSR | 12.02.2020

Legrand заняла 33-е место в общем рейтинге и 2-е место в категории «Электротехнические материалы и оборудование».

CSR | 26.11.2020

Legrand получил Гран-при Proxinvest «2020 ESG Innovation».Премия награждает европейскую компанию за ее инновационные методы в области «ESG».

Финансы | 11.05.2020 07:30

Хорошие результаты в третьем квартале
Стабилизация продаж по сравнению с третьим кварталом 2019 года
Восстановление скорректированной операционной маржи и свободного денежного потока

Первые девять месяцев: хорошие результаты в беспрецедентной кризисной среде
Органическое изменение продаж: -10%
Скорректированная операционная маржа: 18.7%
Свободный денежный поток: 13,8% от продаж

Продолжение внедрения модели Legrand

CSR | 10.01.2020

Эти решения являются результатом целенаправленной политики в области инноваций и приобретения, проводимой Группой.Legrand в настоящее время является второй по величине компанией в Европе на рынке вспомогательного жилья, особенно после приобретения Intervox (Франция), Tynetec, Jontek и Aidcall (Великобритания) и Neat (Испания).

группа | 21.09.2020

Международное жюри на конкурсе XXVI Compasso d’Oro ADI Award присудило Living Now революционному модельному ряду электрических элементов управления Bticino, итальянского отделения Legrand Group, награду Honorable Mention .

Финансы | 05.12.2020 20:30

Legrand сегодня завершила выпуск облигаций с фиксированной ставкой на сумму 600 миллионов евро, сроком погашения 10 лет и годовым купоном 0.75%.

Эта операция увеличивает средний срок погашения облигационного займа до 6,7 лет со следующей датой погашения, установленной на 19 апреля 2022 года, на сумму 400 миллионов евро.

Успех этого выпуска, на который были подписаны 3,2 раза, еще раз демонстрирует уверенность инвесторов в надежности модели развития Legrand.

Руководство по модульному кабелю и разъемам RJ

Что такое модульные разъемы?

Модульные соединители обычно используются для телефонных систем, сетей передачи данных и низкоскоростных последовательных соединений.Эти разъемы недороги, относительно просто подключать и отключать. Модульный соединитель обычно имеет прозрачный пластиковый корпус с выступом, который фиксирует штекер и гнездо на месте при подключении. На жаргоне, используемом в технологической индустрии, они называются разъемами «RJ». Это технически неточно, но соглашение об именах широко используется. RJ - это аббревиатура от Registered Jack, которая является частью системы кодирования, разработанной в 1970-х годах AT&T для классификации телефонных услуг и оборудования.В системе, называемой кодом универсального заказа на обслуживание (USOC), используются обозначения, начинающиеся с букв RJ, для обозначения возможностей розеток в здании и того, как они должны быть подключены для подключения к телефонной сети общего пользования. Штекерные соединения RJ обычно завершаются с помощью специального инструмента для обжима разъема на проводниках кабеля. Эти соединения часто для удобства выполняются в полевых условиях; однако кабель RJ заводской сборки обычно обеспечивает наилучшие характеристики.

Выберите модульный разъем, о котором вы хотите узнать больше:

Доступны другие разъемы:


6-контактный RJ-12

Мужской:

Женский:

Изображение для расширения

RJ-12 разъем имеет 6-контактный, 6-проводный, расположенный в один ряд. Этот разъем используется для приложений передачи голоса / данных: телефонной связи (двухпроводной), сетевых устройств, периферийных устройств большой дальности.

Магазин 6-контактный RJ-12


4-контактный RJ-11

Схема подключения для однолинейного телефона была обозначена как «RJ11», а название закрепилось за разъемом, используемым на телефонном кабеле.Сегодня RJ-11 широко используется в индустрии связи для обозначения 6-контактного 4-проводного модульного разъема или гнезда.

Shop 4-pin RJ-11


RJ-45

Male:

Female:

image to expand

8-контактный 8-проводной модульный разъем, который чаще всего используется для сетей передачи данных например Ethernet. Разъемы RJ-45 физически шире, чем разъемы RJ-11/12, используемые для телефона. В сетевых приложениях кабельные сборки RJ-45 используются для подключения коммутационной панели к сетевому коммутатору, а также для подключения сетевой карты компьютера к порту данных.

Магазин RJ-45


10-контактный RJ-45

Это 10-контактный 10-контактный модульный разъем. Это относительно необычный разъем. Типичное применение этого разъема - кабель T1.

Магазин 10-контактный RJ-45


RJ-48

RJ-48 фактически является тем же модульным разъемом, что и разъем RJ-45, в том, что он имеет 8 позиций и 8 проводов. Однако этот термин часто используется для описания экранированной версии разъема RJ-45.Соединения RJ-48 обычно используются для T1 или других приложений с выделенной линией.

Магазин RJ-48


DEC MMP / MMJ

Специальная версия 6-ти позиционного (RJ-11/12) штекера. MMP расшифровывается как Modified Modular Plug (MMJ для Modified Modular Jack), и его легко узнать по его фиксирующему выступу, который смещен от центра корпуса штекера. Соединения MMP / MMJ часто обнаруживались на оборудовании, производимом ныне несуществующей Digital Equipment Corporation (DEC), и поэтому название осталось в этом соединителе.


RJ-22

Уменьшенная версия модульного разъема RJ-11, RJ-22 имеет только 4 положения контактов. Обычно он используется в телефонных трубках. RJ-22 - это «неофициальное» обозначение, не являющееся частью официального USOC, признанного FCC.


Все еще не уверены?
Мы здесь, чтобы помочь, просто свяжитесь с нами!

Используйте SAVE20NOW при оформлении заказа, чтобы получить скидку 20% на
весь ваш заказ. Только рекомендованная производителем цена,
без учета налогов и стоимости доставки.

Извините, не сегодняЗакрыть

Телефонная розетка rj 11 подключение.Пошаговая инструкция по подключению телефонной розетки своими руками

На практике процесс подключения телефонной розетки в разы проще и доступнее, чем электрический. Главный критерий основан на полной безопасности, потому что текущее значение напряжения в питании безопасно для человека. Так что телефонная розетка для начинающего домашнего мастера может стать стартовой практикой.

  • Характеристики устройства
  • Подготовка к подключению
  • Немедленный процесс

Характеристики устройства

Ранее вопрос подключения телефонной линии сводился к одному ответу.Ведь еще несколько лет назад установка телефонной розетки основывалась на использовании одного штатного устройства типа РТХК-4. В наше время стандарты были заменены на европейское качество в виде самых популярных устройств, таких как RJ11 и RJ-12 известной марки Legrand (Легранд).

Схема подключения телефонных розеток

Аббревиатура RJ (Registered Jack) на английском языке расшифровывается как зарегистрированная розетка. Знаменитый разъем RJ11 в народе называют «евророзеткой».Стандарт RJ11 фактически является первым легализованным в США стандартом. При этом телефонной розетки RJ 12 в стандартной комплектации практически не существует. Обычно под этим разъемом подразумевается продукция марки Legrand RJ-14 или RJ-25.

Получается, что на сегодняшний день в массовом использовании есть современные устройства этого типа:

  1. RJ 11 с двумя проводами.
  2. RJ 14 с контактами и 4 проводами.

Двухпроводной патч этого типа часто используется в офисных помещениях для подключения дополнительных телефонных линий (офисных АТС).

  1. RJ 25 - не рекомендуется подключать телефонную розетку данного типа своими руками.

Подготовка к подключению

Перед тем, как приступить к непосредственным монтажным работам по подключению устройств марки Legrand, рекомендуется подготовить набор следующих инструментов:

  • Канцелярский нож или другой острый предмет для снятия изоляционной оплетки с проводов.

При установке рассматриваемых устройств фирмы Legrand необходимость в чистке проводов отпала.Встроенный в изделия механизм позволяет заниматься самоочисткой.

  • Крестовая и плоская отвертка.
  • Тестер для измерения напряжения в сети.
  • Перчатки латексные.

Напряжение в телефонных сетях минимальное (при звонке в 120В) и не наносит вреда организму человека. Тем не менее , своим рукам будет чутко и неприятно работать.

Если вы используете даже двойной штекер евроразъемов RJ11, как и для штекеров, вам понадобится инструмент для опрессовки контактных пластин.Это требование допустимо игнорировать. Двойной дизайн во внутреннем оформлении, конечно, будет смотреться не так аккуратно, но контактные пластины можно просто раздавить плоской отверткой. Стоит последовательно пробивать каждый контакт.

Непосредственный процесс

Торговая марка Legrand производит телефонные разъемы различных цветов и стилистики. Примечательной особенностью продуктов Legend является то, что самостоятельный процесс подключения к телефонной линии был простым и быстрым.Особая простота монтажа - накладные серии разъемов.


Схема подключения телефонной розетки RJ-11

Схема подключения розетки типа RJ 11:

  1. Разборка устройства осуществляется путем откручивания фиксирующей крышки.

Расчетная схема подразумевает подключение всего двух проводов как старый пример телефонной коммутации.

  1. Разъем RJ 11 подключен к источнику питания.

Сначала проверьте тестером полярность.Известно, что часто «минус» обозначается красным цветом проволочной оплетки, а «плюс» всегда присутствует в зеленой оплетке.

  1. Провода от телефонного аппарата в розетке подключаются зеркально путем поворота контактного кабеля на четверть оборота во встроенном механизме зачистки.
  2. Поднимается трубка: при отсутствии гудка надо поменять полярность проводов (на контактах RJ11 провода поменять местами).

Затруднения с подключением телефонных розеток своими руками.Торговая марка и производственная марка Legrand делает все, чтобы облегчить процесс подключения и установки. Стоит попробовать.

Механизм телефонной розетки 774438 продается без рамки. На фото товар представлен в комплекте для большей информативности, а сама монтажная рамка приобретается отдельно .
Розетка Legrand Valena телефонная с одним выходом 774438 имеет выход стандарта RJ11 (4 контакта). Телефонный кабель подключается к розетке поворотом контактного механизма на 1/4 оборота.Механизм розетки снабжен самоочищающимися контактами, благодаря чему нет необходимости очищать жилы при установке.
Розетка устанавливается в стандартную распределительную коробку для скрытого монтажа. Для настенного монтажа механизма следует использовать специальные коробки поверхностного монтажа (арт. 776181). Механизмы всех розеток оснащены надежным креплением на шурупах и захватах. Рама фиксируется на механизме. Его конструкция позволяет регулировать глубину посадки до 2 мм (например: если механизм установлен в стене с тканевым покрытием).
Очистите лицевую панель розетки и раму влажной тканью. Не используйте едкие и едкие химикаты.
Глушитель изготовлен из оцинкованной стали. Контактная группа - AgNi (без кадмия, который является элементом, загрязняющим окружающую среду). Цвет лицевой панели розетки: белый (RAL 9003).

Как подключить телефонную розетку legrand

Схема подключения телефонной розетки legrand 774438.

Схема подключения нескольких телефонных розеток 774438.

Телефонные розетки Legrand подключаются к проводу удобно и просто. Если для подключения телефонных розеток используется витая пара, то для телефонии достаточно одной пары, обычно синего и сине-белого провода. Эти провода подключаются к центральным контактам телефонных разъемов и розеток. При установке обратите внимание на то, как подключен кабель с обратной стороны. Обычно для подключения телефонов используются центральные контакты разъемов. В случае телефонных розеток Legrand подключение кабеля к механизму осуществляется удобно и быстро: достаточно вставить провод в клеммы 2 и 3 до упора и повернуть отверткой по часовой стрелке на 1/4 оборота.Контакт проводника и клемм будет надежным и долговечным.

С одной стороны, работы по устройству информационных коммуникаций проводить намного легче, чем по линиям электропередач, так как они не имеют опасного для жизни напряжения 220/50. Но простота установки (а точнее, подключения) телефонной розетки очевидна, если учесть, сколько типов стационарных устройств (телефоны, модемы и ряд других устройств) находятся в эксплуатации.

Для каждого из них необходимо подобрать собственное соединительное устройство, с соответствующими конструктивными особенностями. Рассмотрим все варианты телефонных розеток и специфику их автономного подключения.

В прошлом веке активно использовались розетки, которые отличались неразъемными соединениями (модель РТШК 4). В быту они не используются, поэтому говорить о таких телефонных розетках бессмысленно. Даже если у кого-то он есть в старых «запасах», то вряд ли будет желание.

Виды телефонных розеток

RJ 9

Данная версия продукта предназначена только для соединения компонентов устройства - самого телефона с трубкой.


RJ 11

Для подключения 1 телефонного аппарата. Эти модели розеток чаще всего встречаются в многоквартирных жилых домах, а не только старой планировки.


RJ 12, 14

В этой розетке 2 пары контактов для подключения 4-х проводов.Таким образом, с его помощью можно подключить 2 телефонных аппарата к разным линиям. В домах, где у абонентов редко бывает два номера, они практически не устанавливаются и считаются офисным вариантом розеток.

Особенности линейного подключения
  • Первый - на контакты 2 и 3 (основная группа).
  • Второй - к №№ 1 и 4.

RJ 25

Дизайн розетки аналогичен предыдущей модели. Единственное отличие в том, что это не 2, а 3 группы контактов.

Порядок подключения

Первое, на что нужно обратить внимание, это схемы внутренней коммутации. Он подключается к любой телефонной розетке. Как выбрать место для его установки, чем просверлить стену (или) и закрепить на ней изделие - вряд ли уместно объяснять такие детали человеку, который знает, что такое шуруповерт и электродрель.


Но моменты, которые необходимо учитывать, следует отметить.

В линии можно подобрать напряжение до 60 В.В момент звонка абоненту напряжение может доходить до 110 - 120. Не смертельно, но вряд ли "приятно". Поэтому, чтобы избавиться от подобных «сюрпризов», работы по перерезке телефонных кабелей и подключению их к розетке рекомендуется проводить в прорезиненных перчатках.

При снятии изоляции с жил ножом или бокорезами часто повреждается жила, особенно при недостаточном опыте проведения подобных операций. Затем это место легко ломается.Именно поэтому при прокладке телефонного кабеля необходимо делать некоторый запас по его длине. Сколько раз нужно повторять резку, зависит от аккуратности мастера, но в конечном итоге концы проводов должны быть целыми, без каких-либо дефектов. Использовать.

Есть общепринятое правило: красный провод - это линия (+), зеленый - (-). Во многих статьях говорится, что нужно делать. И это правильно, так как неизвестно, придерживался ли этого «стандарта» тот, кто подключил телефонную линию на другом конце маршрута.Но, во-первых, устройство не всегда под рукой, а во-вторых, пользоваться им может далеко не каждый. Как быть? Прикрепите все по схеме. Самое худшее, что случится - связи не будет. В этом случае контактной группе нужно только «перекинуть» провода.

Типовые электрические схемы


Эта методика (без устройства) была проверена много раз и имеет большое преимущество, в отличие от тех, которые говорят о процедуре тестирования кабелей с ее помощью.Дело в том, что в цветовой маркировке проводников можно просто запутаться - вариантов очень много. И часто в одной линейке представлены товары разных производителей, в том числе российских и зарубежных.

Для опрессовки сетевого кабеля понадобится:

§ Отек

§ Разъем RJ-45 (тот же разъем)

§ Устройство для снятия изоляции

На рисунке ниже вы можете увидеть, как это выглядит

Процесс обжима сетевого кабеля

а.Снимаем изоляцию с витой пары. Используем специальный прибор. Зажимаем в ней сетевой кабель и поворачиваем на 360 градусов.


Оставьте оголенный участок примерно на 20 миллиметров. После этой процедуры проверьте целостность изоляции проводов

.


Если у вас есть экранированная витая пара F / UTP, вам нужно удалить фольгу


Одинарную стальную проволоку держим назад, для удобства работы подрезаем чуть позже


г.Располагаем провода в нужной нам последовательности


Эту последовательность вы можете увидеть на картинке ниже


в. Нужно убрать лишнее. Измеряем с помощью домкрата RJ-45


Изоляция витой пары должна немного входить в разъем для надежной фиксации внутри.

удалить излишки кусачками


или специальный инструмент.Также удобно делать опрессовку.


Если вы удалите слишком много (оставите мало), разъем не сможет зафиксировать кабель и, возможно, качество связи со временем ухудшится. Если не трогать витую пару, то даже при слабом зажиме она прослужит достаточно долго. Удалите изолированный цельный стальной сердечник

.


и т.д. Вставляем витую пару в джек

Как показано на рисунке ниже

Что бы вы четко видели концы проводов

e.Заряжаем коннектор в опрессовку



ф. До предела сжимаем инструмент


ч. Сетевой кабель обжат . Вид сбоку

Вид из приклада. При сжатии лопастей в домкрате обрезается изоляция проводов и создается надежный контакт


Сделайте то же самое на противоположном конце кабеля. У нас прямая связь. Вы можете подключить коммутатор или коммутатор или маршрутизатор к рабочей станции.Если вам нужно соединить два компьютера друг с другом, а не через коммутатор, тогда вам понадобится кросс-кабель.

Обжим телефонного кабеля RJ-11, RJ-12

Для опрессовки телефонного кабеля используйте разъемы RJ-11 RJ-14 RJ-25

Какой нужен - зависит от назначения кабеля, в этом примечании разница между RJ-11 и RJ-12. Для стандартного аналогового телефона, который входит в стандартную телефонную розетку, вполне подойдет RJ-11, разъемы RJ-12 (правильнее называть RJ-25) и RJ-14 предназначены для подключения цифровых телефонов, а аналоговые 4- проводные устройства (в секретарше-директоре), но эти разъемы можно использовать и для простого аналога.

Цветовая маркировка особого значения не имеет (в классической телефонии используются только 2 средних контакта), но лучше придерживаться принятых стандартов, чтобы в следующий раз не думать, нужно ли переколоть только один конец кабеля.

Ниже представлена ​​распиновка всех телефонных разъемов RJ, выберите нужную схему в зависимости от цвета вашего кабеля.

Распиновка разъемов RJ-11, RJ-12 (RJ-25), RJ-14

Возможность использования 4 ядер для стандартной сети 100 Мбит / с и 8 для 1 Гбит / с

Восьмиядерный обжим используется для передачи данных со скоростью до 1 Гбит / с

Варианты сжатия прямого кабеля:

1.Согласно стандарту EIA / TIA-568A

2. Согласно стандарту EIA / TIA-568B

3. Четырехпроводной обжим используется для передачи данных со скоростью до 100 Мбит / с.

Существует несколько категорий кабелей витой пары, которые пронумерованы от CAT1 до CAT7 и определяют эффективную полосу частот передачи. Кабель более высокой категории обычно содержит больше пар проводов, и каждая пара имеет больше витков на единицу длины.Категории неэкранированной витой пары описаны в стандарте EIA / TIA 568 (американский стандарт для электропроводки в коммерческих зданиях).

CAT1 (полоса частот 0,1 МГц) - телефонный кабель, всего одна пара (в России кабель использовался и без всяких перекруток - «лапша» - характеристики не хуже, но больше помех). В США его использовали раньше, только в скрученном виде. Используется только для передачи голоса или данных с помощью модема.

CAT2 (диапазон 1 МГц) - старый тип кабеля, 2 пары проводов, поддерживается передача данных со скоростью до 4 Мбит / с, используется в сетях Token Ring и ARCNet.Сейчас иногда это происходит в телефонных сетях.

CAT3 (полоса пропускания 16 МГц) - это 4-парный кабель, используемый для построения локальных сетей 10BASE-T и Token Ring, поддерживает скорость передачи данных до 10 Мбит / с или 100 Мбит / с с использованием технологии 100BASE-T4. В отличие от двух предыдущих, он соответствует требованиям стандарта IEEE 802.3. Также до сих пор встречается в телефонных сетях.

CAT4 (полоса частот 20 МГц) - кабель состоит из 4-х витых пар, используется в сетях Token Ring, 10BASE-T, 100BASE-T4, скорость передачи данных не превышает 16 Мбит / с на одну пару, т.е. сейчас не используется.

CAT5 (полоса пропускания 100 МГц) - это 4-парный кабель, используемый для построения локальных сетей. 100BASE-TX поддерживает скорость передачи данных до 100 Мбит / с при использовании 2 пар. При прокладке новых сетей используйте несколько современных кабелей CAT5e , это то, что обычно называют кабелем витой пары из-за высокой скорости передачи, до 100 Мбит / с при использовании 2 пар и до 1000 Мбит / с при использовании 4 пар. , является наиболее распространенной сетевой средой, которая до сих пор использовалась в компьютерных сетях. Ограничение на длину кабеля между устройствами (компьютер-коммутатор, коммутатор-компьютер, коммутатор-коммутатор) 100 м.Ограничение ступица-ступица 5 м.

CAT6 (полоса пропускания 250 МГц) - используется в сетях Fast Ethernet и Gigabit Ethernet, состоит из 4 пар проводников и способен передавать данные со скоростью до 1000 Мбит / с. Добавлен в стандарт в июне 2002 года. Есть категория CAT6a, в которой частота передаваемого сигнала увеличена до 500 МГц. Согласно IEEE, 70% сетей, установленных в 2004 году, использовали кабель CAT6.

CAT7 - Спецификация на данный тип кабеля еще не утверждена, скорость передачи данных до 100 Гбит / с, частота передаваемого сигнала до 600-700 МГц.Кабель этой категории экранирован. Седьмая категория, строго говоря, это не UTP, а S / FTP (экранированная полностью экранированная витая пара).

Каждая отдельная витая пара, являющаяся частью кабеля для передачи данных, должна иметь волновое сопротивление 120 Ом, в противном случае форма электрического сигнала будет необратимо искажена и передача данных станет невозможной. Причиной тому может быть не только некачественный кабель, но и наличие «перекруток» в кабеле и использование розеток более низкой категории, чем у кабеля.

Подключение розетки с лапшой двумя контактами. Как подключить телефонные провода, их виды

Монтаж информационных коммутаций С одной стороны может показаться проще, чем электрические линии. Ведь в них нет опасного для жизни напряжения 220/50. Но установка и подключение телефонной розетки Не такой простой, как кажется на первый взгляд, случай. Это связано с большим разнообразием стационарных устройств, которые используются в быту, а также разъемов, с помощью которых осуществляется соединение.Далее мы расскажем, как подключить розетку своими руками, предоставив все необходимые схемы и фото-примеры.

Обрывы разъемов

Ниже представлены разновидности разъема нового образца:

Пошаговая инструкция по установке

Так как установить и подключить розетку для телефона? Прежде всего, необходимо проверить наличие устройства, подключающего устройство. Из инструментов понадобится отвертка, электродрель и непосредственно сама телефонная розетка.

Примечание: В рабочем состоянии напряжение в сети может повышаться до 120 В. Поэтому, чтобы ограничить себя от таких неприятных моментов при установке и подключении телефонной розетки к сети, лучше воспользоваться.

Перед началом монтажа необходимо обесточить электрическую сеть. Затем при помощи будок или ножей снимите изоляцию с проводников. Делать это нужно аккуратно, чтобы не повредить вены. Ведь при повреждении они легко сломаются.Чистить кабель нужен по длине 4 см. О прочтении в нашей статье.

С помощью тестера определите полярность проводов. Как правило, телефонная розетка имеет красный положительный провод, а зеленый - отрицательный. Но лучше проверить, так как неизвестно, как производилась установка и подключение. Если устройство не оказалось под рукой, подключение производится по существующему плану (схема прилагается к устройству).

Последующее действие после проверки полярности - подключение срока службы кабеля, как показано на фото ниже.После этого на стене записывается телефонная розетка. После установки необходимо подключиться к сети и протестировать установленное устройство.

Следует отметить, что корпус может быть как поломанного типа. Как установить и подключить скрытую розетку к телефону? В первую очередь необходимо нанести разметку на стене, где будет установлено устройство. С помощью перфоратора проделайте отверстие и шурупы для крепления элементов конструкции. Установка заканчивается закреплением защитного футляра и проверкой установленного устройства.

Если дома необходимо установить и подключить розетку для телефона на 2 выхода (установка нескольких устройств с разными телефонными номерами), следует учитывать один нюанс - установка происходит с большим количеством проводников. Но в целом существенных отличий в работе нет.

Схемы подключения

Метод определения полярности без прибора имеет ряд преимуществ. Проверяли не раз. Вариантов много и при установке и подключении устройства есть шанс еще больше запутаться.

Телефонная розетка устанавливается по определенным схемам. Такая схема разрабатывается заранее. Как правило, полярность значения не имеет. Но некоторые телекоммуникационные устройства могут отказывать или работать некорректно, если не принимать во внимание. Схема подключения Устройство представлено ниже:

Для упрощения монтажа производители проводят маркировку контактов (схема и обозначение должны быть прикреплены к прибору). Он может быть в виде цифр, которые написаны возле контактов или на схеме.Либо провода обозначены определенным цветом.

Как маркируются жилы кабелей витой пары при настройке и подключении розетки, указано в таблицах ниже:

Ну и последнее, что хотелось бы вам дать - полезный совет Подключив телефонную розетку своими руками. Итак, при установке учитывайте следующие нюансы:

  • На сегодняшний день самой популярной является внутренняя розетка для телефона.Так как способна гармонично вписаться в любой интерьер комнаты и не особо заметна. Но при его установке необходимо учитывать, что отделка стен может быть повреждена. Да и времени потратить побольше.
  • Проверить продукцию следует проверенным производителям. К ним относятся компании LEGRAND и VICO. Ведь они уже положительно зарекомендовали себя на современном рынке.
  • Если на корпусе приобретенного устройства не было нумерации контактов, то нужно ознакомиться с правилами маркировки проводов по цвету.Поэтому для обозначения положительных контактов используйте зеленый, синий и оранжевый вместе с белым. Для отрицательных контактов используют те же цвета, только без белого.
  • Телефонная розетка старого формата имеет другой стандарт маркировки. Поэтому, если установка такого приспособления проводится, то нужно знать эти правила. Например, для плюса используется черный, оранжевый и зеленый цвета. На минус - желтый, синий и красный.

Для самостоятельной установки в доме или квартире телефонную розетку не обязательно вызывать мастера.Подключить телефон к электросети проще и намного безопаснее, чем к электрической розетке.

Напряжение в телефонной розетке достигает 120 вольт только в момент звонка абоненту - это нужно учитывать при установке розетки своими руками.

Для подключения телефонной линии с двумя короткими участками не требуется профессиональных навыков. Как правило, если все сделать правильно, телефон сразу зарабатывает. В противном случае потребуется лишь поменять провода местами.

Овладев этим навыком, вы сможете установить у себя дома даже несколько телефонных розеток. Пошаговая инструкция по подключению телефона своими руками изложена в этой статье. Ниже также представлена ​​информация о том, как выбрать сокет, и приведены некоторые соединения сокетов LEGRAND.

Все телефонные розетки подключены к одной телефонной линии параллельно, поэтому вы можете подключить столько розеток, сколько вам нужно. Принцип параллельного подключения следующий: один провод подключается к первому контакту первой розетки и доходит до первого контакта второй розетки и т. Д.

Аналогично второй провод подключается ко второму выводу, который затем идет ко второму контакту второй розетки и всем последующим.

Телефонная розетка может держаться на болтах или защелках. Чтобы разобрать такую ​​накладную розетку, достаточно поддеть вставную отвертку или открутить болты в местах соединения двух половинок. Внутренняя розетка монтируется в блок, монтажная коробка также электрическая.

Инструкция по подключению телефонной розетки

Какую розетку выбрать, зависит от телефона.Универсальная телефонная розетка подходит как для старого блока, в котором есть современный разъем, так и для старого разъема с четырьмя контактами и пластиковым язычком.

Для подключения телефона к розетке старого образца подключите 2 провода к контактам справа от язычка внизу.

Очень важно, чтобы в вилке от телефона и в розетке провода одинаковые контакты попадали в одни и те же контакты.

Под новый телефон Выберите новую современную розетку из трех возможных телефонных типов разъемов.

Разъемы бывают следующих типов:

  • RJ11 C 2 провода;
  • RJ14 с 4 проводами, контактами;
  • RJ25 с тремя парами контактов.

Для подключения своими руками лучше использовать розетки второго типа - RJ14 с 4 проводами и контактами. Для подключения одной линии используйте 2-й и 3-й контакты, расположенные посередине. К ним подключаются красный и зеленый провода. Если вам нужна вторая телефонная линия, воспользуйтесь контактами №1, 4.

.

Подключите розетку третьего типа самостоятельно, RJ25, посложнее.В такой розетке для подключения одной телефонной линии к ним подводятся контакты 3, 4. Красный и зеленый провода.

Телефонный кабель с разъемами RJ11, RJ14, RJ25 подходит для любого из названий 3 типов розеток. Единственная разница между этими 3 разъемами - количество контактов.

Следует помнить, что контакты с красным и зеленым проводами используются в накладной любого типа для подключения одной линии.

Провода для подключения телефонной розетки дома и в офисе разные.В квартирах используется двухжильный провод, в то время как в эксплуатации используется двухжильный, четырех- и шестикручный плоский кабель или 2 скрученных телефонных провода, если машина подключена к компьютеру. Провода при подключении необходимо почистить.

Нюансы подключения розетки LEGRAND

Поводковая телефонная розетка настраивается проще, поскольку имеет «умную» конструкцию - встроенный бесшумный механизм проводки и упрощенный вариант телефонного кабеля. Для подключения такой розетки потребуется просто повернуть контактный механизм на четверть оборота (см. Рисунок).

После подключения проверьте, нет ли гудка в трубке. Если прибор не работает, поменяйте провода местами, чтобы поменять полярность на контактах. Не исключено, что нарушена схема подключения, целостность проводов и надежность контактов.

elektro-enot.ru.

способы монтажа и установки

Установка и подключение телефонной розетки - один из основных этапов установки стационарного телефона. Неправильная установка этого элемента не приведет к таким негативным последствиям, как неправильная установка электрической розетки, но телефон и линия связи могут выйти из строя при плохом выполнении работ.Как правильно установить розетку для телефона будет подробно рассказано ниже, но сначала необходимо определиться, какие клапаны вы хотите установить для подключения стационарной машины.

Виды телефонных розеток

На сегодняшний день существует огромное количество розеток разных типов, многие из которых устарели, но могут использоваться с некоторыми моделями телефонов. Типы соединений для подключения телефона:

Розетка

Для установки потребуются следующие инструменты:

  • Электродрель.
  • Отвертка.
  • Насадка Crown для травильных машин.
  • Долото.
  • Молоток.

Вооружившись этими инструментами, вы легко сможете установить телефонную розетку, как внутренней, так и внешней конструкции. Какой инструмент необходим для проведения работ, обязательно ознакомьтесь со статьей собираем электрическую сумку.

При работе с проводами телефонной линии необходимо учитывать, что в момент, когда к этому абоненту осуществляется вызов, напряжение в телефонной сети может достигать 120 В.С учетом того, что электрический ток будет переменным, то неприятное ощущение, которое испытывает человек, затронет металлические элементы штор в незащищенной части тела, будет гарантировано. Чтобы избежать таких последствий, все работы следует выполнять только в прорезиненных перчатках.

Следующим этапом установки является снятие изоляции с концов жил. Производить эту операцию необходимо с помощью ножа или специального приспособления для очистки проволоки. Если нужно чистить провода ножом, то делать это нужно с большой осторожностью, чтобы не повредить тонкие жилы кабеля.Каждая жилка кабеля зачищается на 4 см, после чего провода зажимаются в контактах согласно схеме подключения.

Установка телефонной розетки

Установка телефонной розетки на стену начинается с определения метода установки. Для того, чтобы установить скрытую фурнитуру, необходимо будет проделать в стене отверстие, глубина которого должна быть достаточной, чтобы полностью разместить внутреннюю часть этого устройства. Для того, чтобы сделать углубление в стене, вам понадобится сверло и специальная коронная насадка для переделки.Порядок установки травления в стене обязательно читайте в статье. Если такого инструмента нет, можно проделать отверстие для розетки с помощью стамески и молотка. Затем до проделанного в стене монтажного отверстия необходимо прорезать такт, в котором будет проложен телефонный кабель. Следующим этапом подключения является размещение кабеля в штоке, и он устанавливается в петлю, которая устанавливается в предварительно проделанное отверстие. Провода подключаются по схеме, затем изделие устанавливается в монтажную коробку и равномерно затягивая винты, с помощью специальных ножек надежно фиксируется.Как правильно проводить разводку проводов можно узнать на нашем сайте.

Для устранения образовавшихся щелей между монтажной коробкой и стеной необходимо приготовить гипсовый раствор и удалить все имеющиеся щели. Гипсовый раствор закрывается каналом в стене, для прокладки кабеля.

При замерзании раствора на розетку устанавливают декоративную пластиковую прокладку.

Открытая установка

Подключение телефонной розетки накладного типа займет намного меньше времени, чем установка скрытого устройства.

Открытый монтаж осуществляется в такой последовательности:

  • Зачищенные провода фиксируются и фиксируются в клеммах устройства.
  • Розетка крепится к полу или внизу стены с помощью 2 шурупов или дюбелей.
  • На розетку устанавливается декоративная коробка, а над кабелем - электротехнический плинтус.
  • Устройство подключено и проверено качество связи.

Если телефон будет работать в штатном режиме, то установку телефонной розетки можно считать завершенной.Как подключить видеорозетку видео ниже:

Установка телефонных розеток Legrand

Продукция французской компании «LEGRAND», является наивысшим качеством среди аналогичных элементов телефонного усиления, представленных на рынке. К некоторым типам розеток этой компании можно подключить 2 телефонных аппарата. Особенностью продукции компании «LEGRAND» являются специальные зажимы, которые позволяют подключать провода к розетке, предварительно имея их без изолирующего изоляционного слоя. Подключение металлических проводов происходит за счет специальных ножей, которые устанавливаются в зажимы розеток.Ножами срезают защитный слой утеплителя, затягивая при этом специальными зажимами. Использование розеток Legrand позволяет сократить время на установку арматуры, а качество продукции, используемой для производства продукции этой компании, позволит домашней телефонной системе долгое время оставаться безупречной.

Вывод

Как подключить телефонную розетку, понятно из этого материала. Самостоятельная установка телефонной розетки займет немного времени, также можно сэкономить на вызове мастера.Телефонная розетка - это обязательный элемент телефонной линии, и произвести быструю замену телефона или правильно распределить несколько линий не удастся. Схема подключения большинства моделей телефонов указана на корпусе устройства снизу. Каждой цветовой схеме соответствует набор проводов в телефонном кабеле, цвет которого стандартный для всех моделей устройств, поэтому существующие обозначения легко понять. Самовывоз, также можно указать в инструкции к телефону.

Нарезка проводов всегда соответствует схеме, поэтому можно смело устанавливать телефонную розетку по обозначениям.

Для того, чтобы правильно подключить телефонную розетку, не требуется специальных знаний в области электротехники, достаточно элементарных представлений о прохождении электрического сигнала по металлическому проводнику для подключения устройства по всем правилам. Телефонная связь В 21 веке появились новые виды, но использование проводных телефонов все еще актуально.Настроить стационарный телефон позволяет пользоваться услугами связи даже в том случае, когда сотовая связь не принимает сигнал из-за магнитных бурь или вспышек на солнце. Стационарное устройство не перестанет работать в результате полного разряда батареи или самоуничтожения загрузочного файла. Стационарный телефон практически невозможно потерять или «утонуть» на рыбалке, поэтому такие устройства будут востребованы еще долго.

electry.ru.

Розетка телефонная

TF RJ-11 одинарная Legrand Valena (белая)

Механизм телефонной розетки 774438 продается без рамки.На фото для большей информативности товар представлен в комплекте, а сама установочная рамка приобретается отдельно. Телефон LEGRAND VALENA Один выход 774438 имеет выход стандартного RJ11 (4 контакта). Подключение телефонного кабеля к розетке происходит поворотом контактного механизма на 1/4 оборота. Механизм розетки снабжен самозарядными контактами, благодаря которым нет необходимости очищать жилы проводов при установке. Розетка устанавливается в стандартную монтажную коробку скрытого монтажа.Для навесного механизма следует использовать специальные открытые коробки (артикул 776181). Механизмы всех розеток оснащены надежным креплением на шурупах и захватах. Рама защелкивается на механизме. Его конструкция позволяет регулировать глубину посадки до 2 мм (например: если механизм установлен в стене с тканевым покрытием). Спусковой механизм передней панели розетки и рамки следует производить влажной тканью. Запрещается использование агрессивных и едких химикатов.Комплимент розетки выполнен из оцинкованной стали. Контактная группа - AGNI (без содержания кадмия, являющегося элементом, загрязняющим окружающую среду). Лицевая сторона розетки на передней панели: белая (RAL 9003).

Как подключить телефонную розетку Legrand

CHEMA CHEME CONNECTING CONNECTING SET ROST LEGRAND 774438.

Схема подключения нескольких телефонных розеток 774438.

Телефонные розетки Legrand подключаются к проводу удобно и просто. Если для подключения телефонных розеток использовать кабель «витая пара», то для телефонии достаточно одной пары, как правило, это сине-сине-белый провод.Эти провода подключаются к центральным контактам телефонных разъемов и розеток. При установке обратите внимание на то, как кабель делается с противоположной стороны. Обычно центральные контакты разъемов используют телефонные аппараты. В случае телефонных розеток LEGRAND подключение кабеля к механизму происходит удобно и быстро: нужно всего лишь вставить провод в гнезда контактов 2 и 3 и повернуть отвертку по часовой стрелке на 1/4 поворот. Контактный провод и клеммы будут надежными и долговечными.

nika-electric.ru.

Как подключить телефонную розетку своими руками

В своем доме или квартире можно установить любое количество телефонных розеток - все они подключаются к линии параллельно, т.е. один провод подключается к первому контакту и оттуда переходит к первому контакту последующей розетки. Второй провод подходит к другому контакту розетки и тоже выходит из него, но только на втором последующем контакте.

Имеется телефонная розетка для выставления счетов.Достаточно просто откручиваем болт или воспользуемся фиксирующей отверткой в ​​специально отведенных местах. Внутренняя розетка устанавливается в монтажную коробку или блок полностью аналогично электрической по этой инструкции.

Если у вас старый телефон, то купите универсальную телефонную розетку, в которой установлен как современный разъем, так и старый 4-х пиновый разъем с пятым пластиковым язычком. Розетка старого образца подключается очень просто - 2 провода сидят на правильных контактах относительно пластиковой бирки, которая будет внизу.Но при этом необходимо следить за тем, чтобы провода были подключены к таким же контактам в вилке от телефонного аппарата, что и в розетке.

Считаем, что по общепринятой схеме цветовой маркировки контакты, от которых отходят провода красного и зеленого цветов на разъем, используются для подключения одной линии в розетке счёта.


jelektro.ru.

Как подключить телефонную розетку своими руками

Подключение телефонной розетки

Подключить своими руками розетку проще, чем электрическую.А главное безопаснее, ведь в розетке есть безопасное для человека напряжение. Но при этом учтите, что при звонке абоненту на линию подается напряжение 120 вольт, при этом руку оно попадает прилично.

Для подключения телефонной линии используются всего 2 провода небольшого сечения. Подключить телефон своими руками не составляет абсолютно никакого труда. А как это сделать или подключить несколько телефонных розеток вы узнаете далее из этой статьи. Если после правильного подключения телефон не работает, вероятно, есть возможность поменять провода провода.

В своем доме или квартире вы можете установить любое количество телефонных розеток - все они подключены к линии параллельно, т.е. один провод подключается к первому контакту, а оттуда идет к первому контакту последующей розетки. Второй провод подходит к другому контакту розетки и тоже выходит из него, но только на втором последующем контакте.

Счетная телефонная розетка оформляется достаточно просто - открутите болт или повторно закрутите отвертку в специально отведенных местах.Внутренняя розетка устанавливается в монтажную коробку или блок полностью аналогично электрической по этой инструкции.

Схема подключения телефонной розетки

Если у вас старый телефон. Тогда купите универсальную телефонную розетку, в которой установлен как современный разъем, так и старый 4-х контактный разъем с пятым пластиковым язычком. Розетка старого образца подключается очень просто - 2 провода сидят на правильных контактах относительно пластиковой бирки, которая будет внизу. Но при этом необходимо следить за тем, чтобы провода были подключены к таким же контактам в вилке от телефонного аппарата, что и в розетке.

Сегодня используется 3 современных типа телефонных разъемов и, соответственно, 3 типа телефонных розеток:

В розетку любого типа телефонный кабель может входить с любым типом разъема RJ11, RJ14 или RJ25. Они одинаковы и отличаются только количеством контактов.

Рассмотрим. Какие, по общепринятой схеме цветовой маркировки, контакты, от которых провода красного и зеленого цветов используются для подключения одной линии в розетке-фактуре.

Для подключения телефонной розетки в доме или квартире используется двухжильный провод. К телефонной розетке в офисах можно подключать как шести-, четырех- или длинный плоский телефонный кабель, так и витую пару (для компьютерной сети).

Характеристики телефонных розеток Legrand

При установке телефонной розетки не требуется ножка для зачистки проводов, благодаря встроенному механизму самозарядки. Подключение кабеля происходит поворотом контактного механизма на четверть оборота, как показано на рисунке.

После выполнения всех работ подобрать трубку, если юмор не сможет поменять полярность заменой местами на контактах. Если не поможет, то проверьте схему подключения, а также целостность и надежность проводов проводов.

По данным сайта сайта: http://jelektro.ru

fix-Builder.ru.

как подключить что это RJ-11 (фото, видео)

На практике процесс подключения телефонной розетки в разы проще и доступнее электрической.Главный критерий основан на полной безопасности, потому что текущее значение напряжения под водой безопасно для человека. Так что телефонная розетка для начинающего домашнего мастера может стать началом практики.

  • Характеристики устройств
  • Подготовка к подключению
  • Прямой процесс

Характеристики устройств

Ранее вопрос подключения телефонной линии сводился к одному ответу. Ведь всего несколько лет назад установка телефонной розетки основывалась на использовании одного стандартного устройства типа РТшк-4.В наше время стандарты европейского качества сменились в виде самых популярных устройств типа RJ11 и RJ-12 известной марки LEGRAND (LEGRAND).

Схема подключения телефонных розеток

Аббревиатура RJ (Registered Jack) В переводе с английского расшифровывается как именное гнездо. Всем известный в народе разъем RJ11 называют «евророзеткой». Стандарт RJ11 фактически является первым легализованным в США стандартом. В этом случае телефон RJ 12 в стандартной комплектации не существует.Обычно под этим разъемом подразумевается продукция марки LEGRAND RJ-14 или RJ-25.

Оказывается, сегодня широко используются современные устройства такого типа:

  1. RJ 11 с двумя проводами.
  2. RJ 14 с контактами и 4 проводами.

Накладная двойная планировка этого типа Часто используется в офисных помещениях для нужд подключения дополнительных телефонных линий (офисные АТС).

  1. RJ 25 - Подключение телефонной розетки данного типа не рекомендуется производить своими руками.

Подготовка к подключению

Перед тем, как перейти к непосредственным монтажным работам по подключению устройств марки LEGRAND, рекомендуется подготовить следующие инструменты:

  • Канцелярские товары или другой острый предмет для снятия изоляционной оплетки с проводов.
Наши читатели рекомендуют! Чтобы сэкономить на оплате электроэнергии, читатели советуют «Энергосберегающий ящик для экономии электроэнергии». Ежемесячные выплаты станут на 30-50% меньше, чем до использования экономии.Он удаляет из сети реактивную составляющую, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

При установке рассматриваемых приборов Legrand, необходимости в чистке проводов не осталось. Встроенный в изделия механизм позволяет производить самозарядку.

  • Крестовая и плоская отвертка.
  • Тестер для измерения напряжения в сети.
  • Латексные перчатки.

Напряжение в телефонных сетях минимальное (при звонке 120В) и не причиняет вреда организму человека. Тем не менее руки будут чувствительными и неприятно работать.

Если используется даже двойная вилка еврлементов RJ11, как и для вилок, понадобится инструмент для опрессовки пластин. Это требование допустимо игнорировать. Двойная конструкция во внутреннем варианте, конечно, не получит такого визуального вида, но контактные пластины можно просто раздавить плоской отверткой.Стоит последовательно нажимать на каждый контакт.

Прямой процесс

Леггинсы Mark Legrand производят гнезда для телефонов различных декоративных цветов и стилистик. Замечательный продукт бренда LEGRAND в том, что самостоятельный процесс подключения телефонной линии прошел просто и быстро. Особую простоту монтажа отличает накладной ряд разъемов.


Схема подключения телефона RJ-11

Схема подключения розетки типа RJ 11:

  1. Разборка устройства осуществляется путем откручивания фиксирующей крышки.

Расчетная схема предполагает подключение всего двух проводов по типу коммутации старого телефона.

  1. Счет-фактура RJ 11 подключена к источнику питания.

Перед тем как проверить полярность тестера. Известно, что часто «минус» обозначается красной оплеткой из проволоки, а «плюс» - всегда зеленой оплеткой.

  1. Провода от телефона в вилке подключаются к зеркалу поворотом контактного кабеля на четверть оборота во встроенном механизме зачистки.
  2. Поднимается трубка: при отсутствии гудка стоит поменять полярность проводов (на контактах RJ11 поменять провода провода).

Нет сложностей с подключением телефонных розеток своими руками. Legrand Trade and Production Brand делает все, чтобы облегчить процесс подключения и установки. Стоит попытаться.

electricvdele.ru.

Как самостоятельно подключить телефонную розетку? Схема подключения к Интернету Socket Learnd

Как правильно подключить телефонные розетки к кабелю

Если вам нужно перенести стационарный телефон из одной комнаты в другую или заменить имеющийся аппарат на более современный, необходимо будет провести работы по установке телефонная розетка.Эта операция занимает немного времени и может выполняться самостоятельно при наличии минимальных знаний электрика и умения обращаться с инструментом.

Рабочее напряжение телефонной линии заметно ниже электросети 220 вольт, но если производить монтажные работы без защитных перчаток, можно получить ощутимый разряд электрического тока, особенно в тот момент, когда по телефону при подключении к которому в данный момент происходит входящий звонок.

Для установки потребуются следующие инструменты:

  • отвертка;
  • перфоратор;
  • клещей для очистки проводов от изоляции;
  • молоток;
  • мультиметр
  • ;

Могут понадобиться материалы.

  • гипс строительный;
  • кабель
  • uTP;
Инструкция по подключению
Установка открытой розетки

Это самый простой вариант установки, занимает не более 10 минут.

Монтаж осуществляется в таком порядке:

  1. 2 провода, снятые с изоляции, надежно зажимаются на выводах розетки.
  2. Розетка устанавливается внизу стены или на полу с помощью шурупов.
  3. Для того, чтобы скрыть внешнюю проводку, используются электротехнические плинтусы или панели, внутри которых проложена телефонная проводка.

При установке телефонных розеток соблюдать полярность. В системе передачи информации посредством телефонного сигнала положительный провод выполняется в зеленой изоляции, а отрицательный - в красной.Но даже если при установке проводники будут проложены неправильно, ничего, что могло бы повредить оборудование, не произойдет, просто телефон не будет работать.

Установка розетки скрытого типа

Установка в этом случае более сложна и требует работ по выполнению углубления в стене для установки противоположной:

  1. Для этого перфоратор, со специальной насадкой подходящего диаметра, углубляется в стене в том месте, где предполагается установить телефонную розетку.Если перфоратора нет, то молоток и долото можно проделать одинаково, но времени на это уйдет гораздо больше.
  2. К месту установки следует врезать в стене канал для прокладки телефонного кабеля.
  3. Витая пара подключается к выводам розеток с соблюдением полярности, затем устанавливается в противоположную, которая уже установлена ​​в углублении стены.
  4. Равномерно затянуты болты, надежно фиксирующие специальными ножками внутреннюю часть втулки.
  5. Вареные гипсовые растворы устраняются зазорами между заливным и стеной, а также перекрывается канал с телефонным кабелем.
  6. После завершения «гипсовых» работ на розетку устанавливается внешняя декоративная деталь.

Если установлен телефон старого образца, то для дублирования его с тем же устройством необходимо будет установить розетку RTCH - 4. Этот вид относится к разряду внешних, поэтому его установка осуществляется в методе, описанном выше.

Отличие современных образцов розеток этого типа в том, что в их конструкции отсутствует конденсатор, с помощью которого он проверял работоспособность телефонной линии.

Сегодня для проверки используется тестер, который в «состоянии покоя» должен показывать наличие постоянного тока величиной в 60 В. При отсутствии тестера или мультиметра можно хорошо подключить исправный телефонный аппарат подключите к линии и попробуйте позвонить. Если вам это не удалось, телефонная сеть неисправна.

Как подключить телефонную розетку Legrand?

Продукция французской компании «Legrand» отличается высочайшим качеством, а также функцией, облегчающей процесс монтажа телефонной розетки. Для того, чтобы закрепить проводник на контактах розетки, не нужно очищать провода от изоляции.

В конструкции розетки предусмотрены специальные ножи, которые производят разрез изоляции при проведении провода внутри клеммы.Для этого достаточно на четверть оборота повернуть специальный прижимной механизм.

После того, как подключение проводов к розетке будет завершено, качество контактного соединения выполняется с помощью мультиметра. Для этого следует перевести прибор в режим постоянного тока и измерить напряжения на выводах розетки, которые при отсутствии входящего звонка должны быть в пределах 60 В.

Если нет напряжения, то оно следует за зажимным механизмом, чтобы вращаться в противоположном направлении, полностью освобождая проводник, а затем снова, чтобы остановить его по часовой стрелке.

Просмотры
RJ11

Телефонные розетки бывают нескольких разновидностей:

  1. РТШК-4 - этот стандарт, несмотря на свою «древность», используется и по сей день. В помещениях современного дизайна это выглядит неэстетично и, как правило, при проведении «ремонта» меняется на более современные варианты.
  2. RJ11 - наиболее распространенный вариант современных розеток для подключения телефона. Используется двухзадняя схема, что значительно облегчает монтажные работы.
  3. RJ12 - часто двойного типа, что позволяет одновременно подключать два телефонных аппарата.
  4. RJ14 - предназначен для подключения 2-х телефонных линий, но сделать это практически невозможно из-за наличия только одной телефонной линии в домах, поэтому эту розетку можно использовать как стандартный RJ12.
  5. RJ25 практически не используется для подключения индивидуальных телефонов из-за наличия трехконтактного разъема.

  1. Отключить телефонную линию во время монтажных работ невозможно, поэтому при работе обязательно используйте защитные перчатки, которые помогут избежать неприятных ощущений от воздействия электрического тока.Особенно это влияние может быть значительным в моменты, когда входящий звонок поступает на телефон абонента, ток переменного напряжения может достигать значительных значений.
  2. Если вы планируете капитальный ремонт в доме или квартире, то установка современного встроенного телефонного разъема займет довольно много времени, даже если на данный момент в этом нет необходимости.
  3. Не стоит экономить и приобретать телефонные розетки низкого ценового диапазона. Такие изделия не всегда соответствуют качеству продукции, а зачастую выходят из строя еще на этапе монтажа.

Телефонная розетка - это, по сути, разновидность слаботочных розеток, основными функциями которых являются:

  1. Подключение проводных и беспроводных устройств к соответствующей сети и телефонной связи.
  2. Упражнение Подключение модемов и факсов.
  3. Подключение и организация работы мини-АТС.

Подключить телефонную розетку на практике намного проще, чем электрическую разновидность. Однако этот процесс по-прежнему требует осторожности и точности, поскольку для его реализации необходимо выполнить ряд электрических установок, связанных с высоким напряжением.

Установка и подключение таких устройств идеально подходит людям, имеющим незначительный опыт в этой сфере, или начинающим специалистам, которые только набираются опыта.

Раньше этот процесс вызывал меньше вопросов, поскольку существовал единый стандарт, регулирующий установку таких устройств.На сегодняшний день существует несколько европейских стандартов под названием Registered Jack (RJ). Есть несколько способов подключения телефонных розеток, этот процесс можно осуществить с помощью устройств RJ-14 и RJ-25.

Характеристики и схема подключения

ROSET RJ-11

Телефонные розетки имеют свои индивидуальные особенности подключения, если говорить о современных и наиболее распространенных стандартах RJ-11 и RJ-12, то у них есть следующие нюансы подключения:

  1. В конструкции устройства могут быть предусмотрены 2-4 контакта, которые представляют собой вилки из металла с небольшими размерами.Между этими элементами требуется основная часть подающей проволоки.
  2. Подключение телефонных номеров Происходит исключительно через 2 центральных контакта.
  3. Для крепления устройств В соответствии с указанным стандартом профессиональные мастера пользуются специальным рабочим инструментом, называемым ножом с перекрестным ножом. Однако, если в будущем не планируется его частая эксплуатация, можно ограничиться самым обычным ножом с заточенным клинком. Этот инструмент используется для продувки жилы, контакт будет обеспечен прорезью изоляционного слоя.
  4. Перед исчезновением, корпус Необходимо удалить с провода внешние слои, для этого достаточно 4 см.
  5. Для внутренней полосы Рекомендуется использовать кабель CLP, имеющий в своей конструкции жилу от одного провода, чаще всего медного. Наружную оболочку обычно делают из пластиковых женщин белого цвета. Кабель TRP чаще всего используется в качестве распределителя.

Схема подключения

Необходимые инструменты и материалы

В зависимости от типа телефонной розетки, а также от используемого стандарта могут потребоваться различные инструменты и материалы.

  1. Отвертка , которая по типу рабочей поверхности и размерам соответствует винтам, используемым для крепления устройства. Во избежание переноски отверток необходимо иметь изоляцию.
  2. Кабель , если он не заменяет старое устройство, а прокладка абсолютно новая.
  3. Перфоратор , как и кабель, понадобится, если будет установлена ​​новая розетка.
  4. Сама розетка.
  5. Нож с острым лезвием.
  6. Пилы.
  7. Lubes.
  8. Изолента.
  9. Универсальный или тестер.
  10. Защитные перчатки.
  11. Клейкая лента односторонняя и двусторонняя.
  12. Графитный карандаш и маркер яркой краской, который потребуется для нанесения разметки.

Пошаговая инструкция

Изначально будет рассмотрен простой способ подключения универсальной телефонной розетки.На сегодняшний день наиболее распространены устройства, соответствующие европейским стандартам RJ-11 и RJ-12.

Для их подключения необходимо придерживаться следующего алгоритма действий:

  1. Изначально , необходимо будет обесточить электросеть и надеть защитные перчатки, так как показатель напряжения в телефонной сети равен 60В, а в рабочем состоянии может достигать показателей 110-120В.
  2. Использование будок Удалите изолирующий слой с проводов, при этом важно не повредить сами жилы.Длина зачищенного кабеля должна быть около 4 см.
  3. С помощью тестера Определите полярность контактов.
  4. Подсоедините провода к контактам. В телефонной розетке красный провод имеет отрицательную полярность, а зеленый - положительную. Соблюдайте правила подключения полярности относительно полярности, но есть определенный риск, что в будущем телефон будет время от времени отдавать во время работы.
  5. Кабель кабельное соединение , После этого затяните и обеспечьте надежную фиксацию специальными винтами для лазания.
  6. Некоторые модели Имеют в своей конструкции 2-4 контакта вилкообразной формы, эти элементы изготавливаются из стали. В такой ситуации используются 2 центральных контакта.
  7. Закрепите и телефонную розетку на поверхности стены. Сделать это можно с помощью двустороннего скотча, но самый эффективный способ - использование саморезов.
  8. Защелка крышки Это приспособление.

Существуют разновидности скрытых телефонных розеток.Процесс подключения для них не имеет принципиальных отличий от подключения классических устройств.

Существенные отличия имеются только в процессе их установки и заключаются в следующем:

  1. Нанесите разметку на поверхность стены Будущее расположение телефонной розетки.
  2. Предварительно , Надо будет проделать дырку в поверхности при помощи перфоратора, понадобится для последующей установки обратного.Фиксация и крепление этого элемента достигается за счет использования саморезов.
  3. Крепежные приспособления Внутри монтажной коробки можно реализовать с помощью специальных болтов.
  4. Наденьте внешний защитный чехол , после этого можно вернуть напряжение и протестировать установленное устройство.

В то же время необходимо знать, что абсолютно любые разновидности телефонных розеток могут не быть знакомы с одним и тем же, но двойным приспособлением.Такие устройства обычно устанавливают в офисах или других помещениях, где имеется несколько телефонных аппаратов с разными номерами, но иногда может возникнуть необходимость в установке и дома.

Процесс установки или подключения не имеет принципиальных отличий от работ, проводимых с единичной конструкцией. Единственное изменение - увеличение количества проводников, требующих подключения.

Виды телефонных розеток


При рассмотрении разных типов подобных устройств одной из основных классификаций является их разделение по способу установки:

  1. Устройства Для внешней установки.
  2. Устройства С внутренней разводкой.

Вторичной классификацией, применимой к обоим типам, является разделение этих устройств по количеству доступных разъемов:

  1. Утилизация моделей Предназначены для подключения 1 аппарата, являются наиболее популярным вариантом для установки в частных домах или жилых квартирах.
  2. Модели с несколькими отключениями позволяют одновременно подключать несколько различных устройств, чаще всего в офисах и офисных помещениях.

Также на современном рынке присутствуют розетки с разными разъемами.

РТШК-4.

Этот параметр определяется типом используемого стандарта:

  1. RJ-11 Один из самых распространенных вариантов, подразумевает наличие в конструкции 2-х проводников. Такие устройства чаще всего встречаются и рекомендуются к установке при наличии телефонной линии линейного типа, к которой подключено устройство.
  2. RJ-12 Реже, так как редко используется в бытовых целях.Основное предназначение - подключение к офисной мини-АТС или ряду разновидностей сетевых карт.
  3. RJ-14 Имеет в своей конструкции 4 проводника и такое же количество контактов. Это универсальный разъем, разработанный и подходящий для большинства современных моделей телефонного оборудования. Для подключения и обеспечения работы одной линии активируется 2 и 3 контакт, если по каким-либо причинам требуется наличие нескольких линий, подключение происходит после 1 и 4 контакта. В контурных розетках необходимо использовать зеленый и красный проводник, которые обычно располагаются в центре устройства.
  4. RJ-25 Включает в себя 3 пары рабочих контактов в вашем дизайне. Устройства этого типа чрезвычайно сложны и не подходят для установки своими силами. Для проведения этого процесса вам потребуется привлечь квалифицированного специалиста по демонтажу в вопросах электрики и телефонии.
  5. RJ-9. Это особый тип разъемов, основная задача которых - подключение телефонной трубки напрямую к устройству.
  6. РТШК 4. Это уже технически устаревшие виды розеток, которые в прошлом распространяются в СССР, в конструкцию включены 4 широких контакта и ключ.Рассчитан на конкретный вариант подключения на неопределенный срок, для его реализации необходимо наличие пазового типа. Наличие нескольких телефонных розеток в пределах одной комнаты способствует созданию особой электрической цепи, для ее замыкания требуется дополнительный конденсатор.

Независимо от типа телефонной розетки, внутри этого приспособления необходимо установить специальный силовой кабель. Различные варианты не имеют различий в конструкции, все вилки имеют одинаковые размеры и разъемы, но могут отличаться по количеству имеющихся контактов.

Маркировка телефонных проводов

Были рассмотрены все основные вопросы по установке и подключению телефонных розеток, резюмируя можно дать ряд следующих полезных рекомендаций:

  1. Самый популярный Сегодня это встраиваемая разновидность устройств, так как он гармонично вписывается в любую комнату и является крайне незаметным элементом. Однако необходимо учитывать, что его установка займет больше времени и пострадают стены.
  2. Самое лучшее Приобретите приспособления, выпущенные известными и проверенными производителями, у которых есть время, чтобы иметь положительные результаты в этой области.На сегодняшний день такими компаниями являются Legrand и Vico.
  3. На некоторых моделях Может отсутствовать нумерация контактов, обычно наносимая на корпус устройства. В этом случае может помочь знание правил цветовой маркировки: зеленый, оранжевый или синий в сочетании с белым цветом используется для обозначения положительных контактов; Те же цвета, только однообразные и без добавления белого, обозначают отрицательный контакт.
  4. Если в телефонной розетке установлена ​​розетка старого образца , то не помешает узнать правила цветовой маркировки, которые применялись ранее: оранжевый, черный или зеленый провод положительный; Красный, желтый или синий провод должен быть отрицательным.
Содержимое:

Монтаж телефонных сетей и других подобных коммуникаций намного проще, чем с электрическими линиями. Это связано с отсутствием напряжения, опасного для жизни и здоровья людей. Однако и здесь есть своя специфика и определенные сложности. Например, очень многие до конца не представляют, как подключить телефонную розетку. Большое количество современных конструкций телефонов и соединительных устройств требует тщательного выбора наиболее подходящего варианта.

Виды телефонных розеток

Все телефонные розетки делятся на три основные категории:

    розетки
  • евро встроенные.
  • Телефонные розетки внешние.
  • Розетки старого образца.

Все товары разные между собой. внешний вид. Порядок подключения у каждого типа практически одинаковый и существенных отличий не имеет. В свою очередь, все современные телефонные розетки и разъемы также делятся на три основные категории.

Модель RJ11 с двумя проводами встречается очень редко. Гораздо чаще встречается вариант RJ14, где 4 провода и 4 контакта. Для такого подключения разъема доступно большинство моделей телефонных розеток. Подключение одной домашней линии осуществляется с помощью двух средних контактов №2 и 3. Очень часто в офисах требуется подключение второй телефонной линии. Для таких случаев предусмотрены контакты №1 и №4, если розетка является розеточной конструкцией, подключение телефонной линии производится к двум средним контактам проводов красного и зеленого цветов.

Есть ребро RJ25 с тремя контактами. Такую розетку нежелательно приобретать, если ее планируется связать своими руками. В том случае, если такая розетка все же куплена, необходимо подключить одну телефонную линию с помощью контактов № 3 и 4. К ним идут провода красного и зеленого цветов.

Для подключения телефонного кабеля к розеткам любого типа подходят любые разъемы RJ11, RJ14 или RJ25. Они имеют одинаковые размеры и отличаются только количеством контактов.Цветовая маркировка проводов соблюдается по общепринятой схеме. Например, для воздушной розетки используются красный и зеленый провода, отходящие от контактов к разъему.

В доме или квартире подключение телефонной розетки обычно выполняется двухжильным проводом. В офисах и других местах, где используется несколько телефонов, подключение телефонных розеток может производиться с помощью телефонного кабеля с двумя, четырьмя или шестью жилами. В компьютерных сетях применяют.

Подготовка к подключению

Прежде чем приступить к самостоятельному подключению, необходимо провести определенную подготовительную операцию.Для монтажных работ понадобится сама розетка, будки или другое приспособление для снятия изоляции, отвертка и тестер.

Розетки старого образца марки РТЧК-4 все еще используются, так что есть возможность лицевать их или переустанавливать. Вам понадобится двухжильный кабель сечением от 0,3 до 0,5 мм 2, например 2х0,5 или ТРП. При установке розеток использовался конденсатор емкостью 1 мкФ для проверки телефонной линии в момент звонка. Использовался только для одной розетки.

В настоящее время конденсаторы для розеток не требуются, что позволяет улучшить качество телефонных линий. Поэтому для их установки требуется минимум инструментов и материалов.

Инструкция по подключению телефона

При подключении необходимо соблюдать определенные правила и последовательность работы. Все действия нужно выполнять в защитных перчатках. Дело в том, что даже в спокойном состоянии телефонная линия находится под напряжением примерно 60 вольт. При прослушивании проводов мокрыми руками возникают довольно неприятные ощущения.Во время разговора опаснее напряжение, достигающее от 100 до 120 вольт.

С помощью будок или других инструментов необходимо аккуратно снять изоляцию с проводов, чтобы на жилах не было шурупов. Листы на венах могут позже привести к возгоранию проволоки.

Далее снимается крышка корпуса розетки, внутри которой находятся красный и зеленый провода, расположенные по стандарту на верхних выводах. К ним подключена телефонная линия.Довольно редко встречается расположение проводов на средних контактах №№ 3 и 4 или даже на №№ 2 и 5.

Провода в розетке должны быть подключены к телефонной линии соответственно: красный соединен с минусом, а зеленый - с плюсом. Полярность при подключении не имеет значения, но для некоторых телефонных аппаратов это очень важно. Полярность в телефонной линии определяется с помощью тестера. Если значение напряжения неправильно подключено к устройству, будет отрицательным.Если тестера нет, можно использовать нарезанный сырой картофель, где застряли оголенные концы проволоки. Около положительного конца цвет картофеля будет другим.

После соединения корпуса розетка фиксируется в нужном месте с помощью двустороннего клея. После этого крышка отрывается и проверяется работоспособность телефона.

Скрытая установка телефонной розетки

Более сложным вариантом считается установка скрытой телефонной розетки. Для его установки потребуется перфоратор с коронкой, крепеж, инструмент для снятия изоляции, отвертка и тестер.

Предварительно к месту установки прокладывают телефонный провод, прокладывают его в штоке, кабельном канале или укладывают по плинтусу. После этого подбирается наиболее подходящая насадка для перфоратора, чтобы проделать отверстие под монтажную коробку на достаточную глубину. Короб устанавливается в готовое отверстие и фиксируется дюбелями или саморезами.

Тогда телефонный кабель нужно подключить к розетке по той же схеме, что и накладной. Корпус розетки с подключенным проводом помещается в монтажную коробку и фиксируется с помощью распорных шурупов к поверхности стены.Устанавливается внешний каркас и устанавливается крышка, после чего проверяется работоспособность розетки.

Телефонные розетки, схемы подключения

Для подключения телефонных розеток можно использовать разные схемы. Представленный вариант охватывает все возможные подключения, вплоть до параллельного телефона. При необходимости, особенно в офисах, телефон можно подключить к модему.

Схема дополнена другими полезными элементами. Например, для отключения параллельного телефона предусмотрен специальный переключатель.Для выравнивания сигнала на линии могут быть установлены специальные микрофильтры. К тому же та или иная схема подключения зависит от используемых деталей и элементов. Необходимо учитывать специфику дома, квартиры или офиса, их планировку и другие особенности.

На сегодняшний день сотовые телефоны есть у каждого человека. Однако стационарные устройства никуда не делись из квартир, офисов и административных зданий. Для их правильной установки, а также установки модемов и факсов необходима телефонная розетка.О ее типах, способах установки и схеме подключения расскажем ниже.

Подключенная розетка для слаботочной сети является местом подключения к сети связи. Внешне это маленькая коробочка , обычно белого цвета. Иногда его называют - «Телефонная будка».

По количеству разъемов различают одно- и многоразъемные коробки. Из набора разъемов стоит выделить несколько:

  • RJ 11 - имеет два провода.В основном используется для подключения к линейным телефонным сетям.
  • RJ 14 - с четырьмя контактами и таким же количеством проводов. Этот разъем используется в большинстве типов телефонов. Для подключения оборудования в здании, где необходимо подключить несколько линий, обращайтесь к контактам №1 и №4.
  • RJ 25 - Есть три пары контактов. Самостоятельное подключение связано с особыми трудностями, поэтому лучше обратиться к специалисту. Третий и четвертый контакты задействованы в подключении.
  • RJ 9 - Разъем этого вида соединяет трубку с самим аппаратом.
  • РТЧК 4 - В старых советских подключенных коробках четыре контакта и ключ. Эта модель предполагает постоянный тип подключения. Если в комнате несколько одинаковых розеток, то обычно они составляют небольшую цепочку. Для его закрытия используется конденсатор.

Для подключения розеток в квартире обычно используют двухжильный провод. В административных и офисных помещениях может применяться четырехжильный или шестинитный кабель. Иногда к выпускному отверстию можно приспособить витой пар.

RJ 11 Схема подключения телефонной розетки

Деталь Опишем схему подключения Самая распространенная подключаемая коробка. Он будет следующим:

Розетка для подключения скрытым способом

Для подключения материалов и инструментов необходимо следующее:

Подключенный кабель сначала подается к месту установки. Кабель можно провести на цоколе, в пластиковом ящике или на ножке.

Действие подключения:

  1. Изначально подбираем коронку для перфоратора, диаметром, равным размеру телефонной будки.
  2. Карандашом очерчивают контуры розетки, после чего просверливают отверстие в стене.
  3. Устанавливаем телефонную будку на стену и фиксируем с помощью фурнитуры.
  4. Для подключения понадобится отрезок кабеля не более 10 см. Остальное можно отрезать.
  5. Зачищаем кабель и подключаем. Установочный корпус телефонной коробки фиксируется распорными винтами.
  6. Установите внешнюю раму и облицовку.

Популярные типы телефонных розеток

Заключение

Подключаемые розетки позволяют быстро поменять телефон , факс или модем.Для этого достаточно вытащить кабель из розетки и подключить нужный. Установить и подключить саму розетку достаточно просто.

Схема подключения розетки

Legrand RJ45. 10-канальный телефонный модуль с разъемом RJ45 и разъемом RJ31X

Схема подключения Rj45 - схема подключения rj45, схема подключения rj45 b, схема подключения rj45 a или b. Каждая электрическая конструкция состоит из различных компонентов. Каждую часть следует размещать и соединять с другими частями определенным образом. В противном случае конструкция не будет работать должным образом.Чтобы убедиться, что электрическая цепь построена правильно, необходима электрическая схема Rj45.

Как эта диаграмма помогает при построении схем? На схеме наглядно показано электрическое устройство. Однако эта диаграмма представляет собой упрощенный вариант конструкции. Это упрощает процесс сборки схемы. На этой диаграмме даются рекомендации по компонентам схемы в дополнение к их собственному размещению. Практически на любой схеме подключения Rj45 присутствуют всего две вещи.Первый элемент - это эмблема, обозначающая электрическую составляющую схемы.

Схема обычно состоит из нескольких компонентов. Еще одна вещь, с которой вы столкнетесь на принципиальной схеме, - это линии. Линии на схеме показывают, как каждый элемент соединяется друг с другом. Порядок также не правдоподобен, в отличие от схем подключения. Диаграмма только показывает, где разместить компонент относительно других элементов в цепи.

Перед изучением принципиальной схемы вы должны усвоить свои символы.Самыми распространенными элементами являются конденсатор, резистор АКБ. Кроме того, есть другие элементы, такие как заземление, переключатель, двигатель и индуктор. Как указывалось ранее, следы на схеме подключения Rj45 представляют собой провода. Иногда провода пересекаются. Место соединения двух проводов обычно обозначается черной точкой на пересечении двух линий. Будут первичные линии, представленные L1, L2, L3 и т. Д.

Цвета также можно использовать для различения кабелей. Обычно существует два основных типа схемных соединений.Самый первый из них известен как строковое соединение. Поскольку электрический ток в каждой части сравним, в то время как напряжение в этой цепи соответствует напряжению в каждом компоненте. Схема подключения Legrand Rj45 - Если вы хотите получить эту фотографию, пожалуйста, щелкните правой кнопкой мыши и сохраните изображение, спасибо за посещение этого Интернет-сайта , мы предоставляем множество вариантов, связанных с магазином схем внутренней проводки cat5, искрящимся для сообщества на q legrand rj45 1, снимки для вас, не стесняйтесь возвращаться.

Если вам нравится это изображение, пожалуйста, щелкните правой кнопкой мыши и купите изображение, спасибо за посещение этого интернет-сайта, мы предлагаем множество вариантов, связанных со схемой подключения данных RJ45 socket indy legrand phone jack rj внутри на схеме подключения rj45 pix для вас, сделайте не стесняйтесь приходить снова.

Исключительная электрическая схема cat5e, как сделать сетевой кабель Ethernet со шпагатом, схема подключения cat5 legrand cat5e для аварийного освещения со шпагатом, схемы подключения cat5e, новый шнур, способ сразу сделать кабель rj45, cat five, 5e 6, электрическая схема и кабель cat5e, схема кабеля cat5e, схема подключения новый, схема cat5, проводка cat5e или вдохновляющая супер-провод, и, схема подключения cat5e, модная или b удобная фотография, электрический и шнур, схема шпагата cat5e, попробуйте меня и, схема подключения cat5e, tb, cat5 termination ta at cat 5e с кабелем и шнуром, схема Cat Five Legrand Cat5e, схема подключения проводов со шпагатом, конкретная схема подключения cat5e, Rj45, Cat 5e ta tb, Cat6 Ethernet с проводом, схема шпагата cat5e, попробуйте меня с помощью, схема подключения cat5e super ab australia новое качество провода, cat 6 схема подключения кабеля и кат5е шпагат, галерея.

Схема подключения

Cat5 лучшие схемы схемы с ethernet cat 5 четыре в схеме подключения rj45, схема подключения maxresdefault с разъемом RJ45, факты схема подключения разъем RJ45 разъем Indy Legrand для мобильного телефона RJ внутри на схеме подключения RJ45, схема подключения пластины RJ45 новая розетка в Legrand в RJ45 схема подключения, схема подключения кроссовера t1 cat Five с rj45 схема подключения для at rj45 схема подключения, схема подключения rj45 великолепная схема подключения настенной телефонной розетки австралия чистый милый rj45 at из rj45 схема подключения со схемой подключения rj45, великолепная схема подключения rj45 для изящного cat5 vs cat6 cat5e trend со шпагатом со схемой подключения rj45, схема подключения для разъема rj45 jacks cat5, разрыв кабеля, разъем cat 5e vs 6 jpg изменить размер ud 2c на схеме подключения rj45, схема подключения контактов rj45, схема подключения схемы для rj45, схема подключения rj45, вдохновляющая штрафа cat6 шпагат схема схема подключения rj45 внутри схема подключения rj45, галерея.Похоже, в вашем браузере отключен JavaScript.

Вы должны включить JavaScript в вашем браузере, чтобы использовать функциональные возможности этого веб-сайта. Продолжая посещать наш веб-сайт, вы соглашаетесь на использование файлов cookie для измерения посещаемости сайта и предоставления нам возможности предоставлять вам контент, соответствующий вашим интересам. Для получения дополнительной информации о нашей политике конфиденциальности щелкните здесь. Загрузите этот лист. Распечатайте этот лист. Электронная почта контакту. Информация, представленная в этом электронном каталоге, характеристики и размеры могут быть изменены, и поэтому не является обязательством с нашей стороны.

Электронный каталог предназначен только для профессионалов. Также напоминаем, что все продукты должны быть установлены квалифицированным специалистом в соответствии с правилами установки. Приветственное сообщение по умолчанию! Электронный каталог Legrand Международная версия электронного каталога. Библиотека документов Контакт. Корпуса и аксессуары закрываются.

Beat saber отсутствует картографирование расширений

Оборудование и аксессуары близко. Домашняя сеть, домашняя автоматизация и гостиничное оборудование рядом. Электромонтажные аксессуары Arteor International закрываются.Остальные электроустановочные изделия закрыть. Электромонтажные аксессуары британского стандарта закрываются. Всепогодные электроустановочные изделия и другое монтажное оборудование закрываются.

Управление освещением, аварийное освещение, контроль доступа и оборудование безопасности близко.

Мозаика, электромонтажные изделия и здания здравоохранения рядом. Название компании :. Имя и имя: Схема подключения настенной розетки .Rj45 - схема подключения настенной розетки cat5e, схема подключения настенной розетки cat5e, схема подключения настенной панели clipsal rj45, каждая электрическая конструкция состоит из различных частей.

Каждый компонент должен быть установлен и соединен с разными частями определенным образом. В противном случае устройство не будет работать должным образом. Чтобы убедиться, что электрическая цепь построена правильно, необходима электрическая схема настенной розетки Rj45. Как эта диаграмма может помочь в построении схем? На схеме наглядно показано электрическое устройство.

С другой стороны, диаграмма является упрощенной версией этого устройства. Это упрощает процесс построения схемы.Первый компонент - это символ, обозначающий электрический элемент схемы. Схема обычно состоит из нескольких компонентов. Другая вещь, которую вы увидите на принципиальной схеме, - это следы. Линии на схеме показывают, как каждый компонент соединяется с другим.

Рейтинг частей схемы является относительным, а не точным. Расположение тоже не логичное, в отличие от схемы подключения. Диаграмма только показывает, где разместить компонент относительно других компонентов в цепи.

Перед чтением принципиальной схемы вы должны усвоить свои символы. Наиболее распространенными компонентами являются конденсатор, резистор и аккумулятор. Кроме того, есть другие элементы, такие как пол, переключатель, двигатель и индуктор. Все это движется по строящейся трассе.

Иногда кабели пересекаются. Однако это не означает соединение между проводами. Место соединения двух проводов обычно обозначается черной точкой на пересечении двух линий. Цвета также используются для различения кабелей.

Обычно существует два основных типа каналов связи. Первичный называется строковой ссылкой. Поскольку электрический ток в каждом компоненте сопоставим, в то время как напряжение этой цепи является полным напряжением в каждом компоненте.

Схема подключения Rj45

Параллельное соединение сложнее последовательного. В отличие от строкового подключения, напряжение каждого компонента одинаковое. Эта цепь состоит из ветвей, через которые проходят различные уровни электрического тока.

Настоящее объединяется, когда ветви совпадают. От Xmultiple Management. Рисунок 1. Рисунок 1 представляет собой схему подключения разъема RJ со стороны штекера.

На схеме изображен «зажим с крючком» на нижней стороне. Типичный разъем RJ имеет шесть выводов. Обычно используются только четыре средних контакта. Центральные контакты Красный и Зеленый содержат первую телефонную линию. Обратите внимание, что системы бизнес-цифровых телефонов могут быть подключены по-другому. Рисунок 2. Рисунок 2 - это схема подключения разъема RJ со стороны штекера в соответствии со стандартами TB.

Чаще всего используется стандарт TB. Схема подключения показана с «зажимом-крючком» на нижней стороне. Настенная розетка может быть подключена в другой последовательности, потому что провода могут быть перекрещены внутри розетки.

Это обеспечит соответствие стандартам проводки Ethernet. Рисунок 3. Только для справки, Рисунок 3 показывает схему подключения в соответствии со стандартами TA. Не допускайте одновременного использования кабелей разных спецификаций в одной и той же установке. Кроссовер кабель. Для некоторых приложений может потребоваться перекрестный кабель.

Как сделать кабель RJ45 Cat6

Чаще всего перекрестный кабель используется при соединении двух концентраторов. Контакты 1 и 3 перекрещиваются, а контакты 2 и 6 перекрещиваются. Этот ответ полезен? Вернуться к поисковой базе знаний. Вернуться в дискуссионный форум. Назад к часто задаваемым вопросам. Разъем Keystone для работы с сетью, данными и телефонными приложениями. Посетите нашу страницу часто задаваемых вопросов, чтобы узнать больше. Цвет белый. Добавлено в вашу корзину.

Android размер текста для рисования

Добавить в избранное.Добавлено в избранное Перейти в избранное.

Bharat mein sabse pehle chand par kon gaya tha

Удалить из избранного? Да Нет. Характеристики Доступны в удобной упаковке по 5 штук для крупных проектов.

Armscor efs

В паре с 1-, 2- или 4-портовой декоративной рамкой для использования в любой декоративной настенной панели. Простая установка «один к одному» позволяет вам просто заменить существующие вставки на adorne за считанные минуты.

Разъем для данных / телефона Cat 5e RJ45, белый

Простая установка «один к одному» позволяет просто заменить существующую вставку HDMI на декоративную за считанные минуты.Инновационная сборка и система защелкивания делают установку быстрой и простой. Технические характеристики Общая информация. Брошюра украшает брошюру для потребителей. Инструкции по установке Подключение. Сопровождающий документ сопровождается ограниченной пожизненной гарантией.

Каталог украшают каталог продукции. Сопутствующие товары Добавить в избранное. Оценка 1 из 5 по красной рубашке от цветовых кодов. Как и в предыдущем обзоре, купил разъем, подключил провода в соответствии с цветовыми кодами на задней панели разъема, и он не работал.

Затем посмотрел на коды цветов на упаковке, и они не совпадают.Обыскивали веб-сайт в течение 30 минут, чтобы узнать третье мнение, но не смогли найти никаких схем или руководств по подключению.

Дата публикации: Джефф 1 комментарий. Упростить подключение RJ45, если у вас есть правильная схема расположения выводов RJ45. Ниже показаны несколько вариантов.

Я всегда ношу с собой кабель Ethernet, так что вы знаете, что он мне пригодится. Чтобы помочь вам запомнить это, я написал блестящее стихотворение, чтобы вы всегда запомнили самый популярный порядок цвета проводки кабеля. Также делюсь видео в помощь. Просто следуйте инструкциям ниже, чтобы создать свой собственный.Если вам нужен перекрестный кабель Ethernet, вы можете сделать его, выполнив следующие действия и обратив внимание на соответствующее примечание.

Читайте дальше!

Схема подключения Rj45

Первое, что вам нужно сделать при изготовлении кабеля Ethernet, - это убедиться, что у вас есть подходящие инструменты. Существует несколько стандартов, а также кроссовый кабель, поэтому обязательно изучите приведенные ниже схемы расположения выводов RJ45, чтобы выбрать подходящий для своих нужд.

Ниже приведен наиболее распространенный вариант T B.На этой схеме выводов RJ 45 TB показано все, что вам нужно, в одном удобном изображении с iso-view и порядком цветов RJ45, подходящим для печати довольно больших размеров. Мне нравится эта распиновка, потому что на ней показано все, что вам нужно. Он включает в себя изометрический вид и таблицу порядка цвета булавок, все на одной большой диаграмме. Вы можете распечатать его для стены, хотя на меньшем изображении ниже также показано, что вам нужно, на более мелкой диаграмме, которую лучше распечатать и носить с собой.

Возможно, вы уже знаете, что каждый кабель Ethernet имеет четыре пары проводов.Все ваши разъемы Ethernet 8P8C имеют восьмиконтактные разъемы. Всегда поворачивайте зажим от себя так, чтобы вы видели только плоскую сторону со штырями. Вы легко пересчитываете или маркируете кабели слева направо от 1 до 8!

Как я объяснил, наиболее популярным и распространенным является стандарт TB, который превзошел первый стандарт TA.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
