Подключаем варочную панель к электросети своими руками

Подключаем варочную панель к электросети

Содержание статьи:

С подключением электроплиты, как правило, проблем не возникает, поскольку данный электробытовой прибор уже оснащен вилкой и шнуром питания. Однако если приобретается только верхняя часть электроплиты — варочная панель, то при её подключении могут возникнуть некоторые проблемы.

В статье будет описан процесс подключения варочной панели к электросети своими руками, а также, что для этого нужно сделать в первую очередь.

Подключаем варочную панель к электросети

Сегодня существуют различные виды и модели варочных панелей. Наибольшей популярностью пользуются изделия таких производителей как Zanussi, Electrolux, Gorenje, Bosch и других. Все эти варочные панели должны подключаться к отдельной независимой линии, которая способна выдержать нагрузку не менее чем в 40 А.

Также, немаловажное внимание стоит уделить и вопросу касательно заземления варочной панели, поскольку в большинстве случаев, это требуется правилами безопасности подключения подобного оборудования.

Сделать заземление можно и своими руками, много материалов для этого не потребуется.

При подключении варочной панели к электросети с тремя проводами, проблем не возникает. Жилы в коричневой и голубой изоляции это, основные (фаза и ноль), а вот жёлто-зелёный провод, это как раз и есть заземление.

Если в доме уже проведён заземляющий контур, то достаточно будет жёлто-зелёный провод подключить к вилке питания варочной панели. Для этого на ней есть специально отведённый зажим от основных проводов питания.

Проблемы чаще всего возникают как раз в тех случаях, когда нужно подключить варочную панель с четырьмя проводами. О том, как это сделать, можно прочитать ниже.

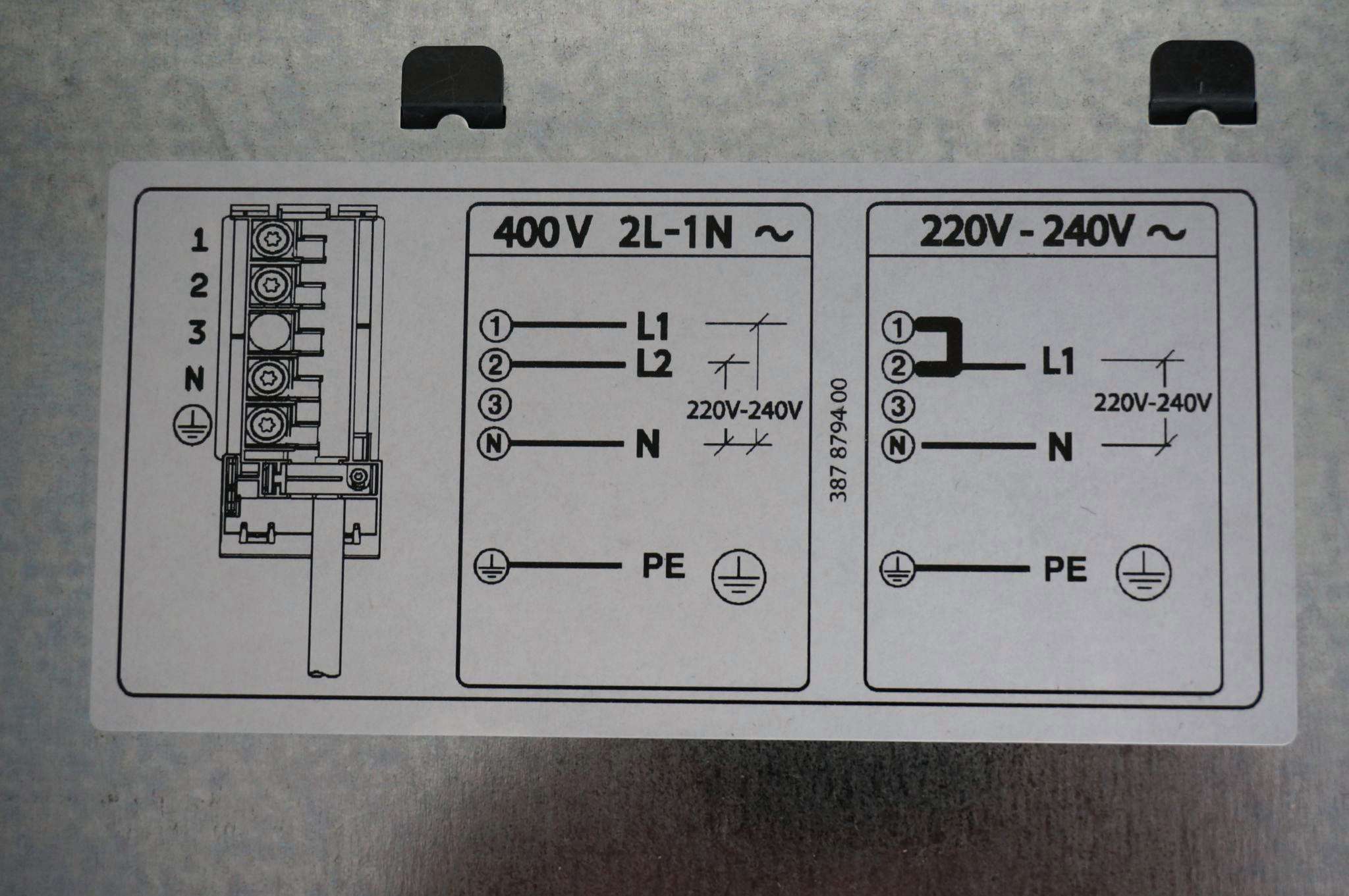

Подключение варочной панели с 4 проводами

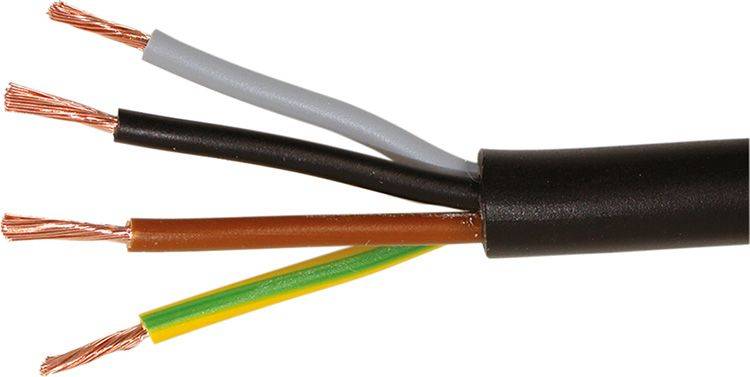

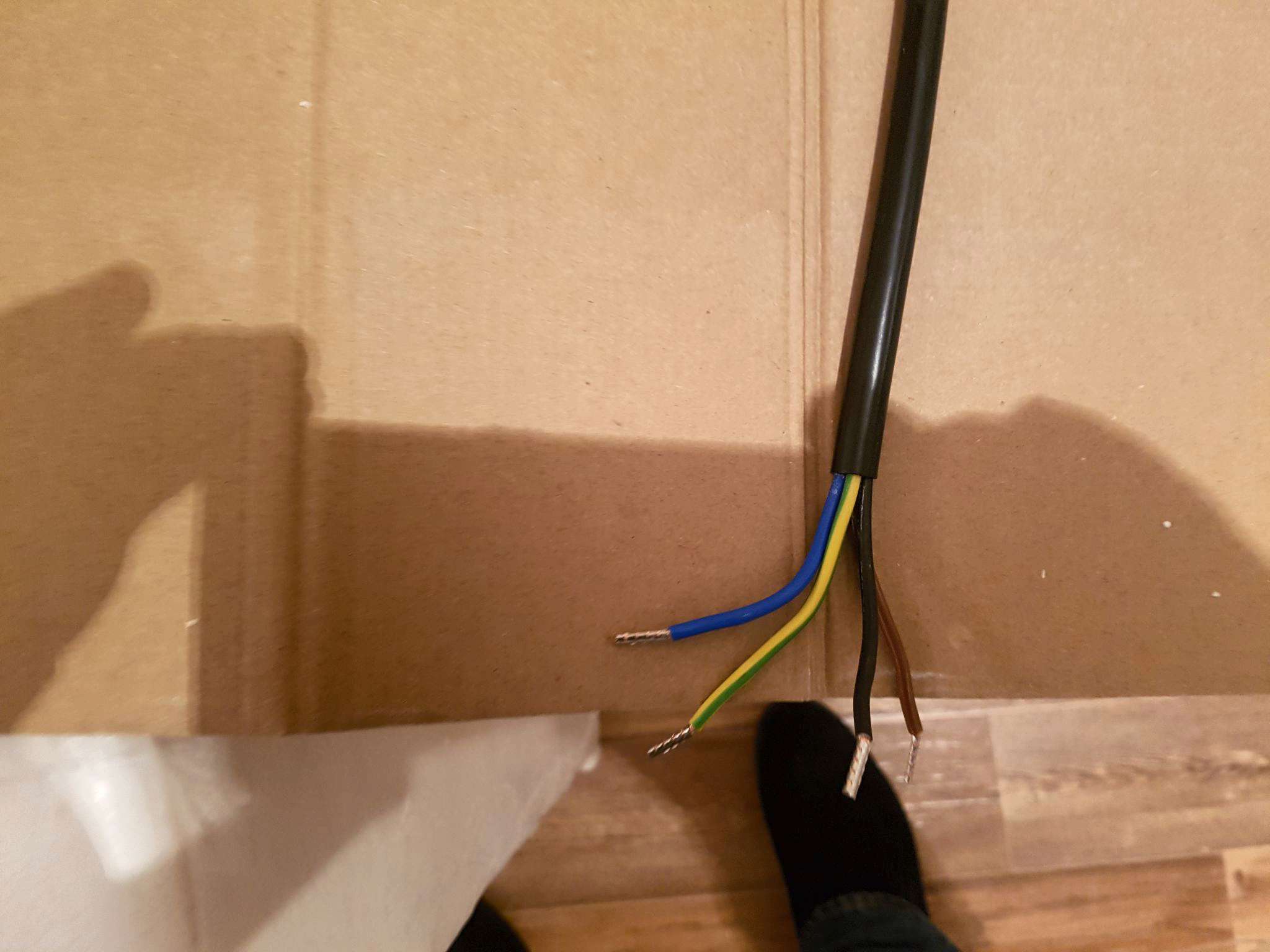

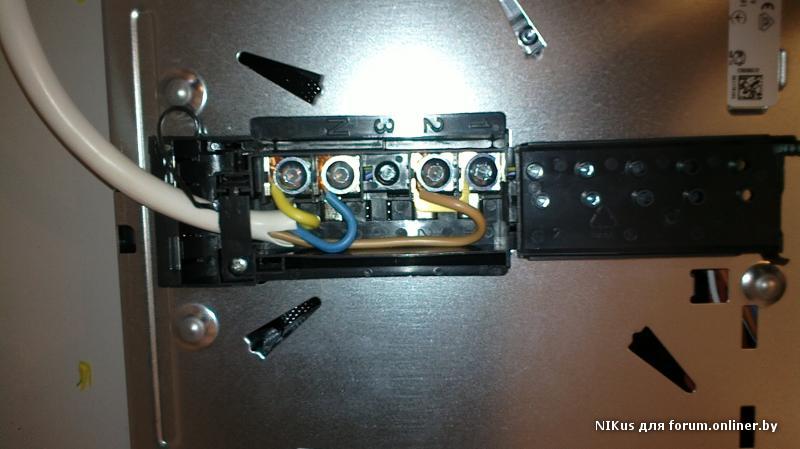

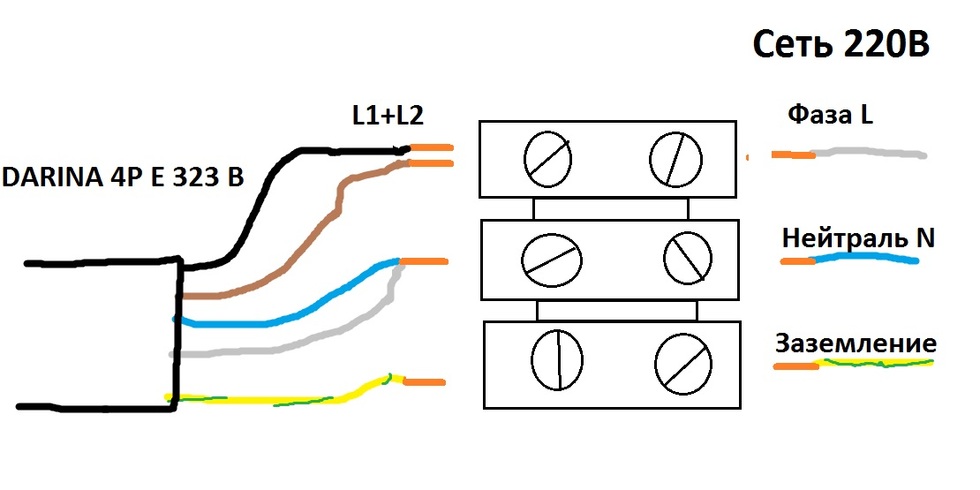

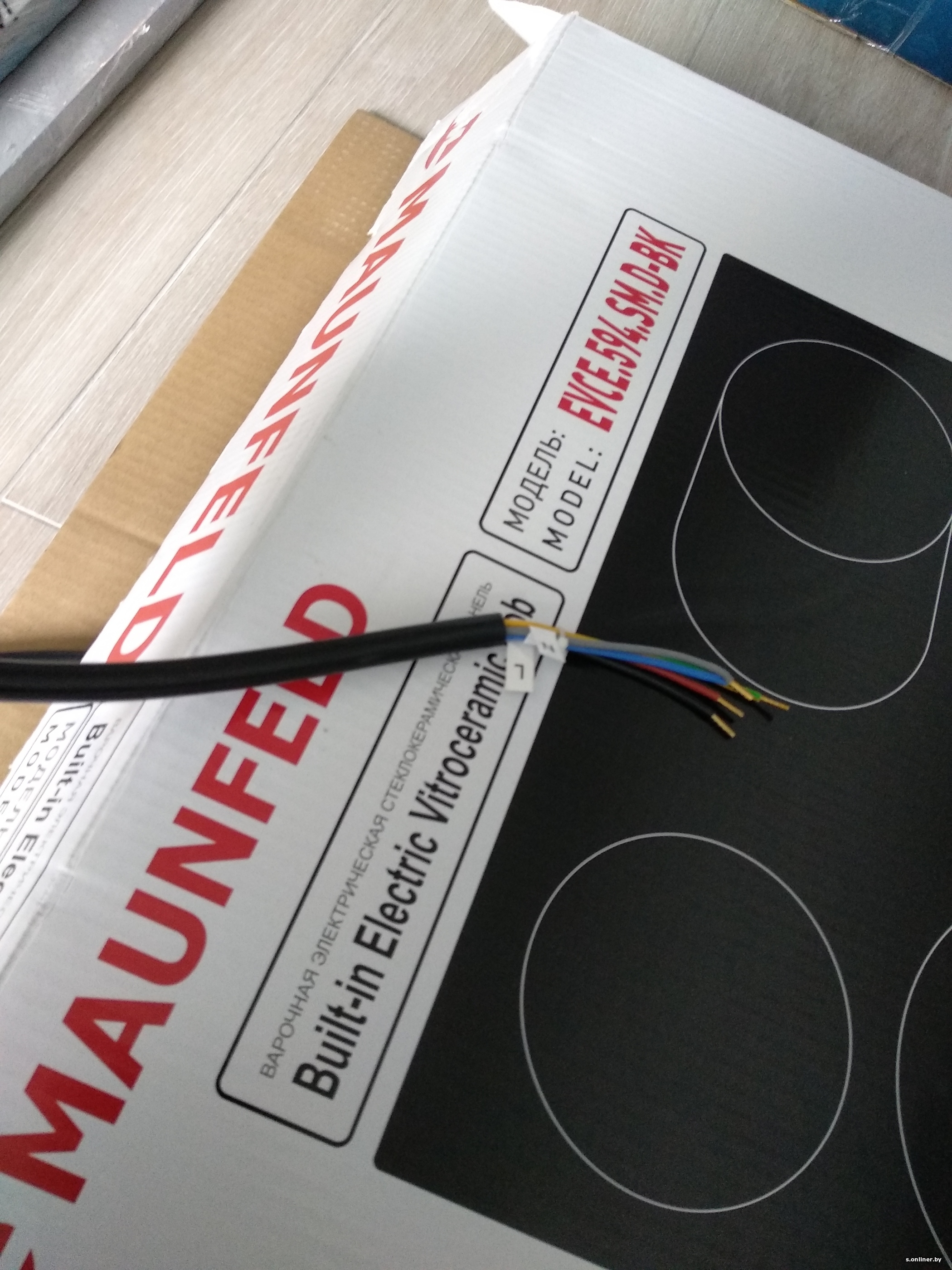

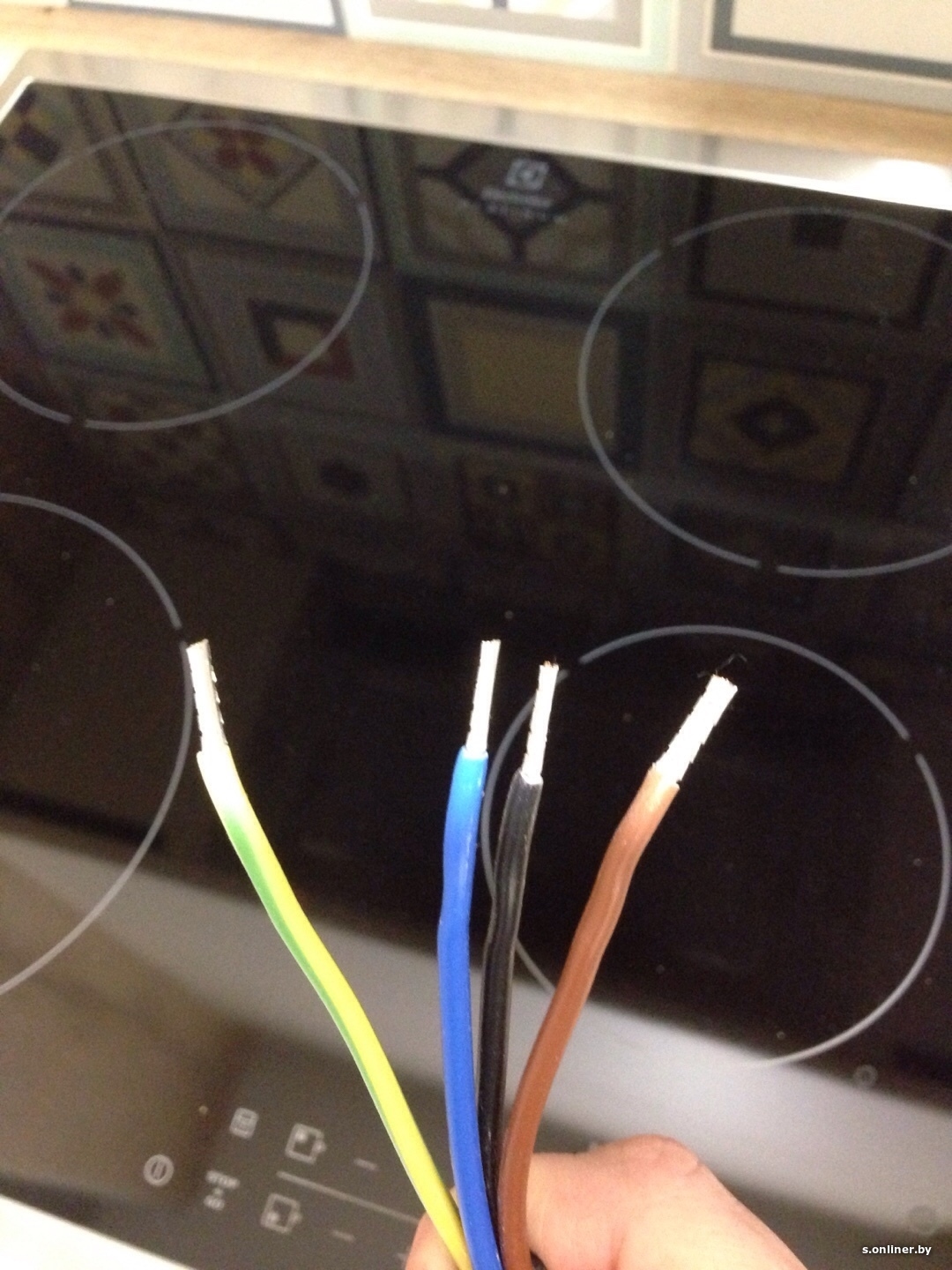

Если у варочной панели провод подключения имеет не три жилы, а четыре, то на самом деле в её подключении своими руками нет ничего сложного. Варочная панель с четырьмя проводами подключается к двухфазной электросети, но поскольку бытовая электросеть имеет всего лишь одну фазу, то придётся немного внести коррективы в подключение варочной панели.

Для этого нужно соединить два фазных провода вместе, это чёрный и коричневый провода. Голубой провод, как и в первом варианте подключения варочной панели, остаётся без изменений, он соединяется с нулевым проводом в квартире. Также само поступают и с жёлто-зелёным проводом, который подсоединяется к шине заземления.

Советы по подключению варочной панели

Лучшим вариантом будет подключение варочной панели к электросети через отдельный автомат, а также УЗО;
Заземлять нужно также и корпус самой варочной панели;
Если элементарных навыков в подключении электроприборов нет, то лучше найти опытных мастеров, которые подключат быстро и без проблем варочную панель.

Не стоит забывать, что электричество является угрозой для жизни. При неправильном подключении варочной панели к электросети, вы не только рискуете вывести из строя электробытовой прибор, лишившись на него гарантии, но и навредить собственному здоровью или здоровью окружающих. Поэтому пусть свою работу выполняют профессионалы.

Оценить статью и поделиться ссылкой:

как подключить индукционную поверхность, вилка для Electrolux 4 прово

Главная › Новости

Опубликовано: 05.12.2017

Как подключить варочную поверхность

При правильном подходе подключить варочную панель к электросети вполне можно самостоятельно Электрические варочные панели пользуются большой популярностью. Они безопасны, экономичны и очень просты в управлении. Однако покупка качественной электропанели обойдется вам в немалую сумму. Из-за такой высокой стоимости не каждый может решиться на дополнительные услуги мастера по подключению варочной панели. Если вы уверенны в своих силах и готовы попробовать произвести подключение варочной панели к электросети без посторонней помощи, то сегодня вы узнаете обо всех нюансах этой ответственной работы.

Правила безопасности при подключении варочной поверхности

Подключение к электросети варочной панели – это очень ответственное и требующее максимальной сосредоточенности занятие. Именно от того, насколько точно вы будете выполнять все нормы и правила безопасности, зависит то, насколько долго проработает ваше новое приобретение.

Как подключить индукционную печь варочную поверхность электрическую ZANUSSI ZEI 5680 FB к сети 220В.

Прежде всего, вам необходимо убедиться в том, что проводка на кухне находится в удовлетворительном состоянии. Если пренебречь этим этапом, то в конечном итоге, через несколько месяцев можно получить новую, но неисправную варочную панель. Дело в том, что при плохой проводке плита будет постоянно отключаться от электросети, выбивая пробки, от чего быстро придет в негодность.

Как подключить электро-плиту (варочная поверхность) ремонт

Производя работы по подключению варочной панели к сети, не забудьте выключить автоматы в электрощите.

Подключая варочную поверхность, в обязательном порядке необходимо придерживаться правил безопасности

Как подключить индукционную варочную панель своими руками

При покупке кухонной отдельно стоящей электроплиты в большинстве случаев для её подключения достаточно просто включить вилку в розетку. Но многие приобретают не полный комплект, а только верхнюю ее часть – варочную панель.

Предлагаем рассмотреть, как своими руками произвести подключение варочной панели Electrolux (Электролюкс), Zanussi, Bosch (Бош), Gorenje, Hansa, Samsung (Самсунг), Siemens, Аристон и прочих, а также стоимость такого подключения в специализированных компаниях.

Блок: 1/4 | Кол-во символов: 484
Источник: https://www. asutpp.ru/podklyuchenie-varochnoj-paneli.html

Индукционная панель: подключение по шагам

Подключение варочной индукционной панели к сети принципиально не отличается от установки обычной варочной панели, чтобы в этом убедиться, ниже представлена пошаговая инструкция. Рассмотрим, как производится подключение индукционной панели к питающей сети.

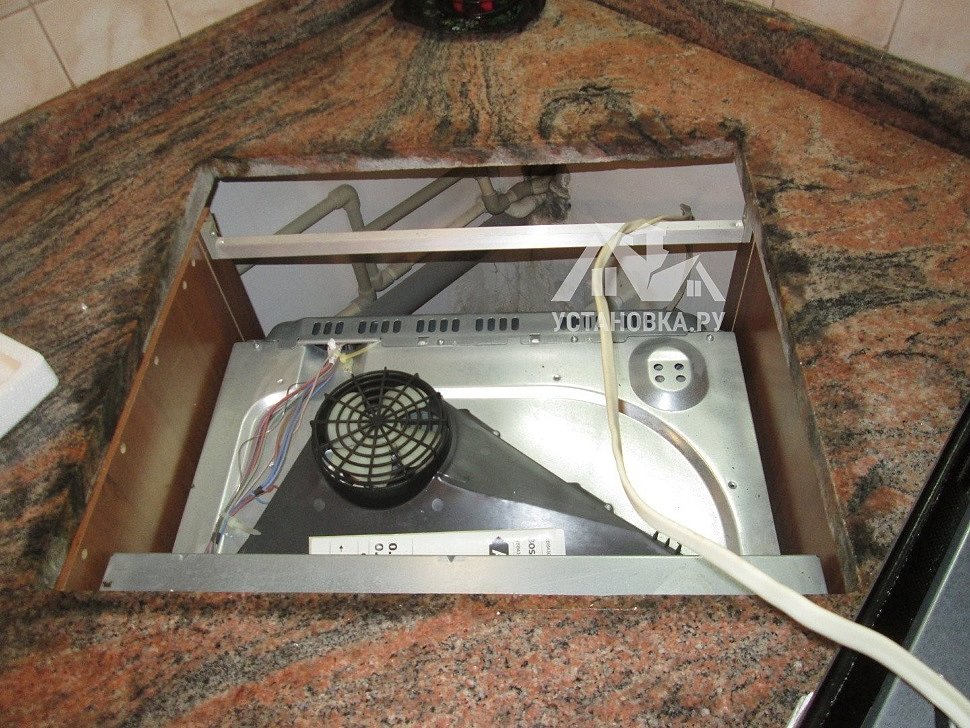

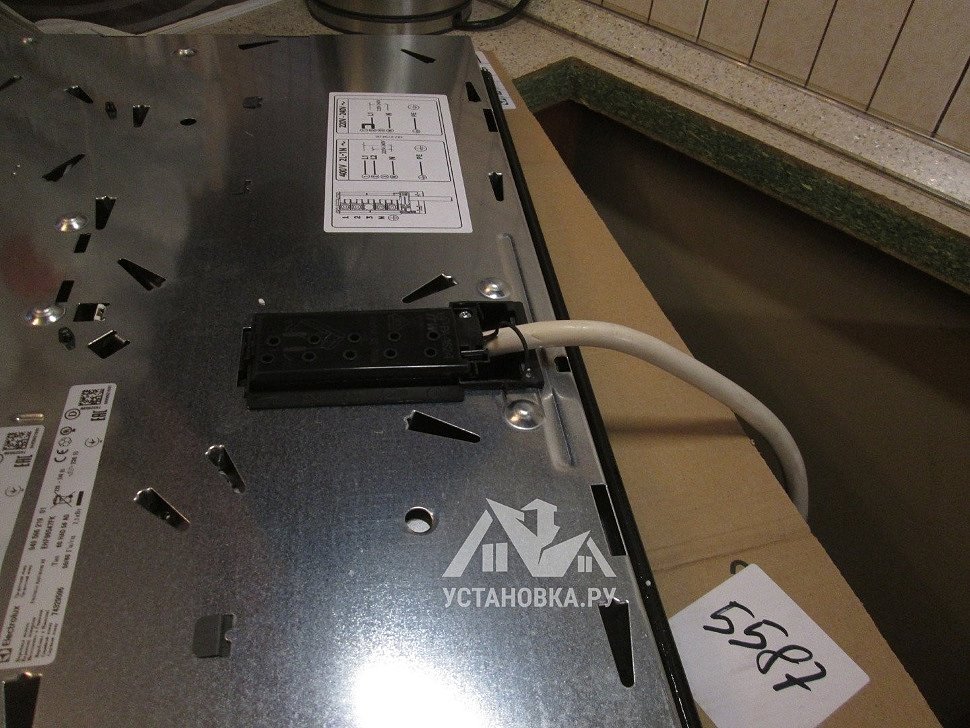

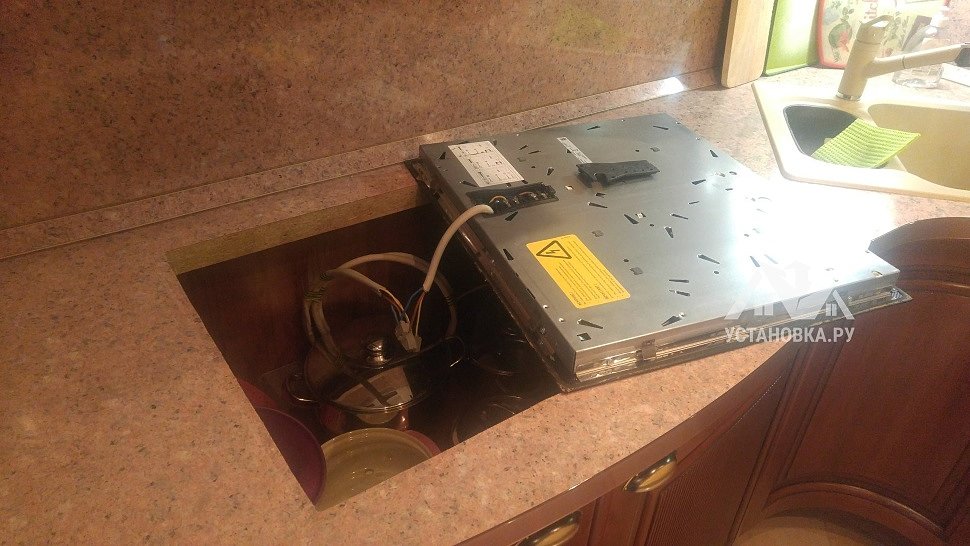

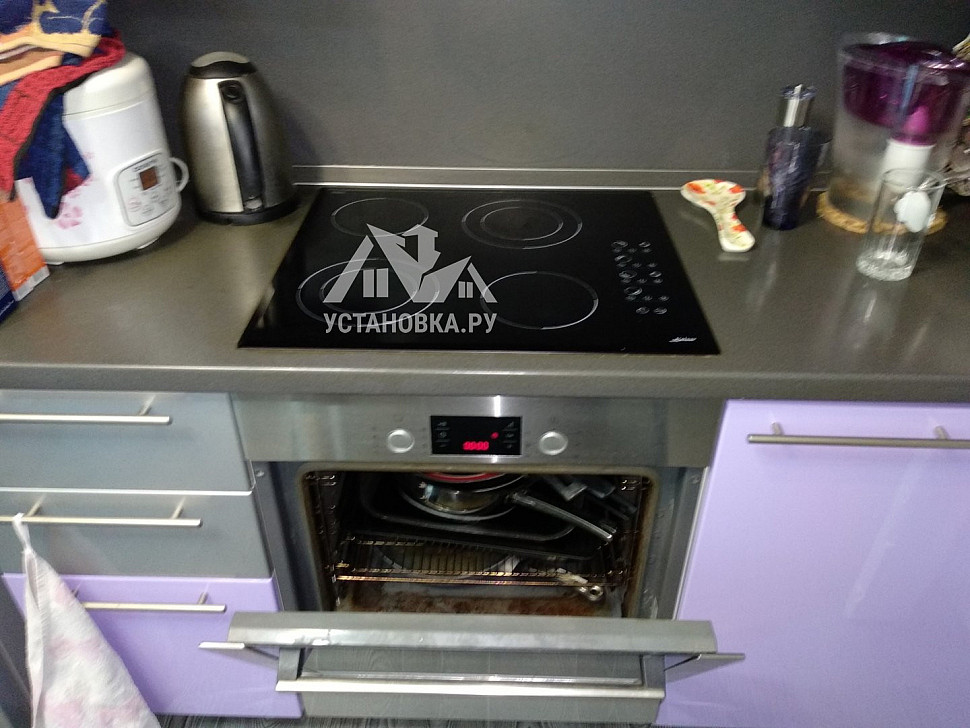

Фото: монтаж индукционной панели

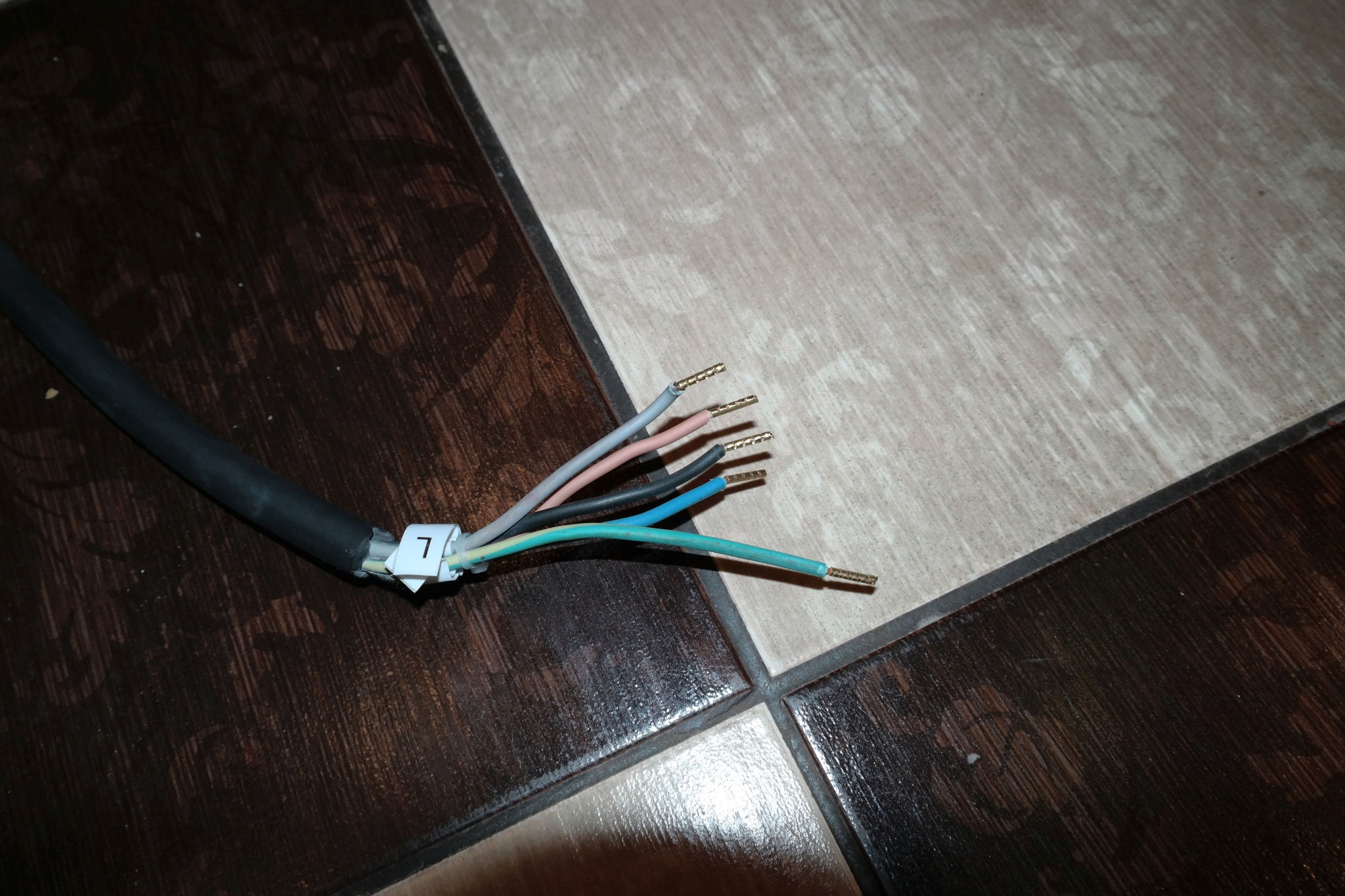

Шаг 1. Шнуры питания бывают 2-х видов: трехжильные, ранний вариант, и четырех- жильные, более новый вариант. Для подключения встраиваемой панели, необходимо приобрести шнур питания, который будет соответствовать вашей силовой розетке на кухне.

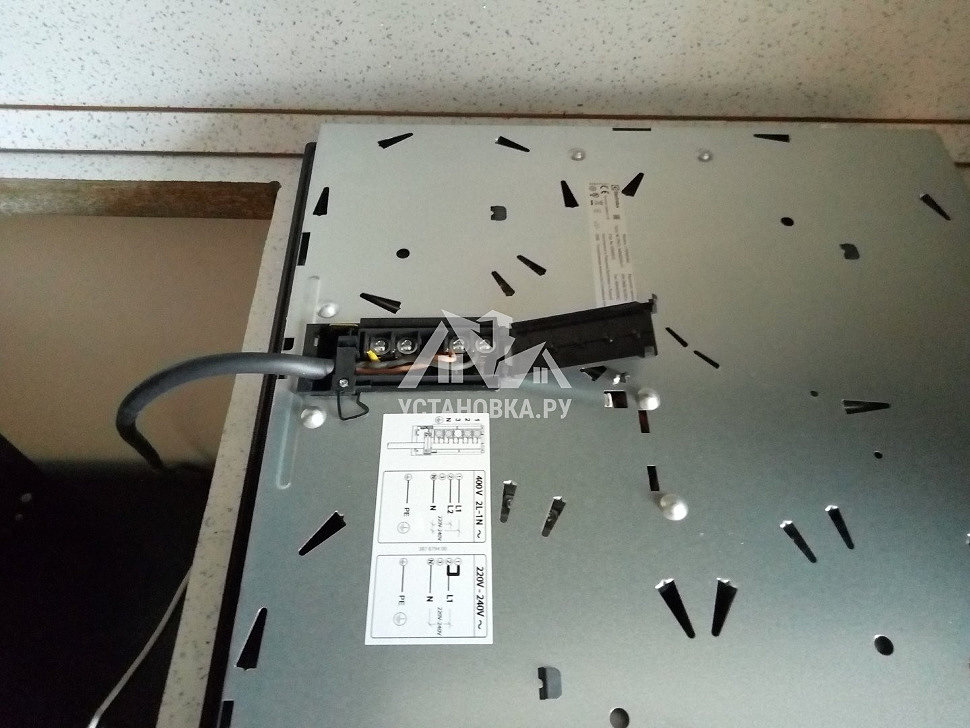

Шаг 2. Откройте крышку для подключения. Ищите на обратной стороне панели прямоугольник, закрытый металлической пластиной. Отвинтите его при помощи отвертки.

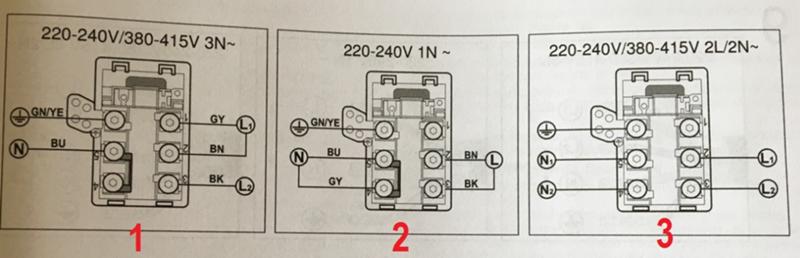

Схема подключения варочной панели

Шаг 3. Соединяем шнур и клеммы.

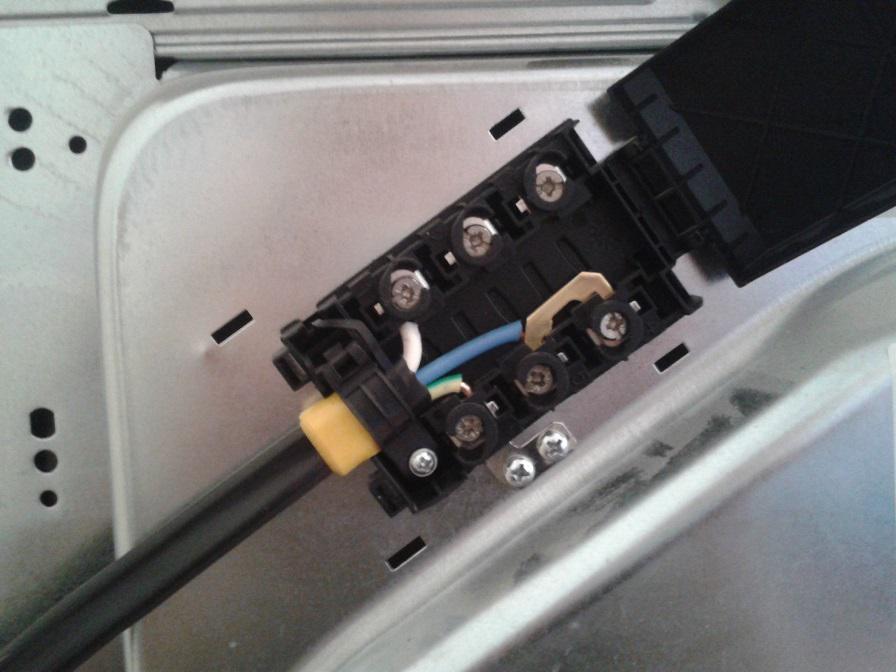

После удаления задней крышки, нужно найти клеммы прибора. Сначала вставьте кабельный зажим в отверстие. Шнур удерживаем при помощи пластины. Это нужно, чтобы избежать выпадения провода. Затем запустите шнур через кабельный зажим. Пока что винты не затягиваем.

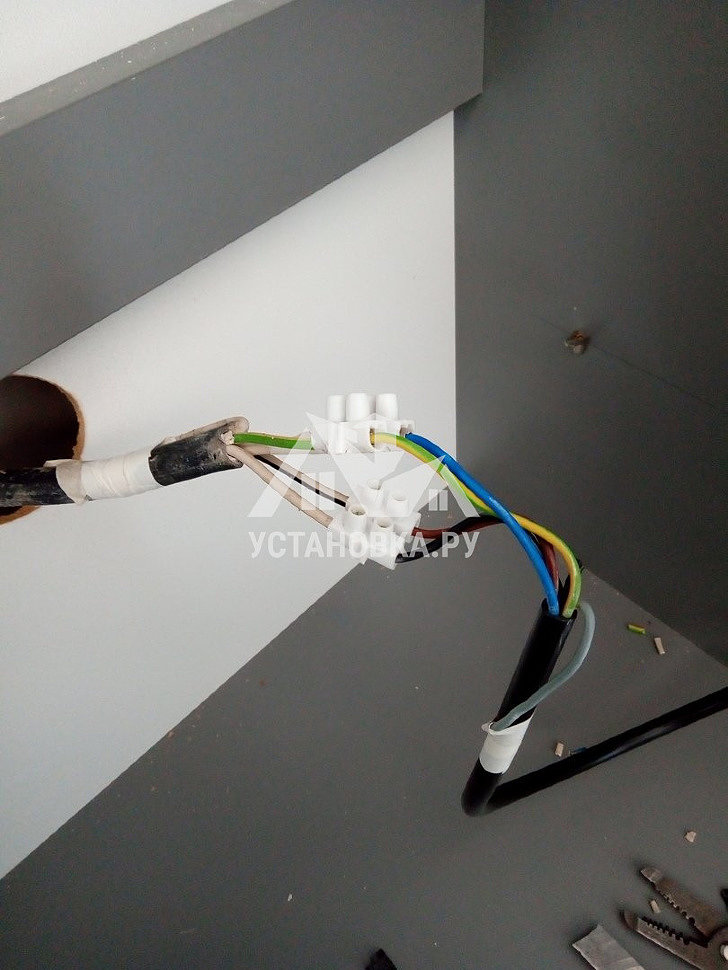

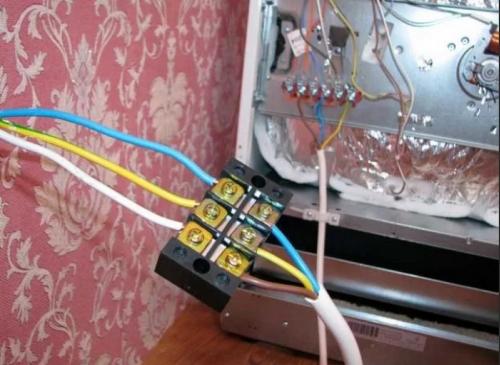

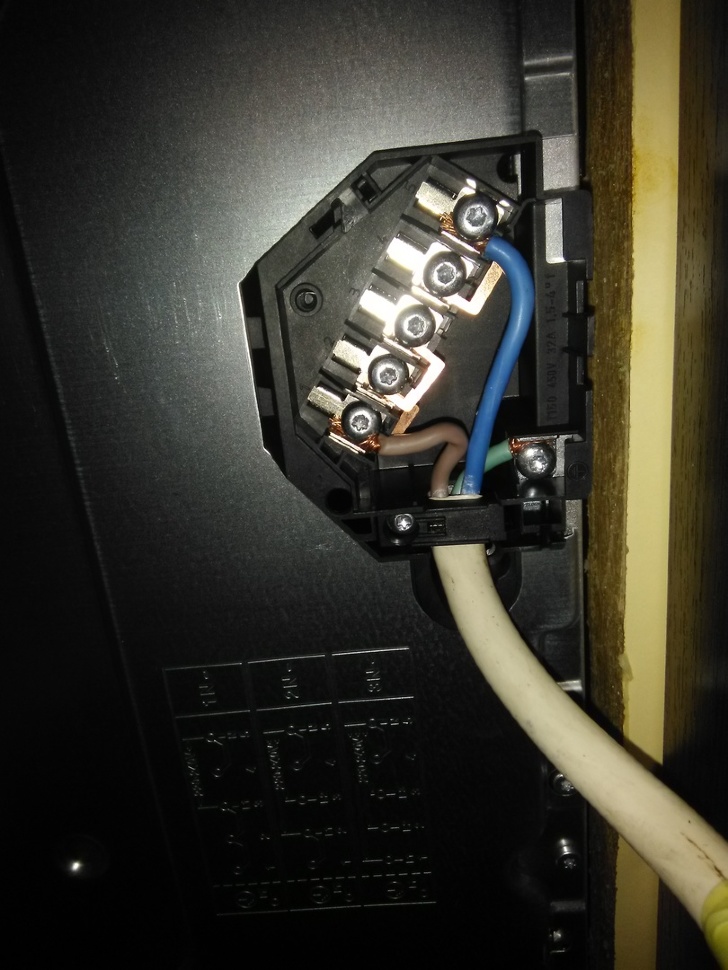

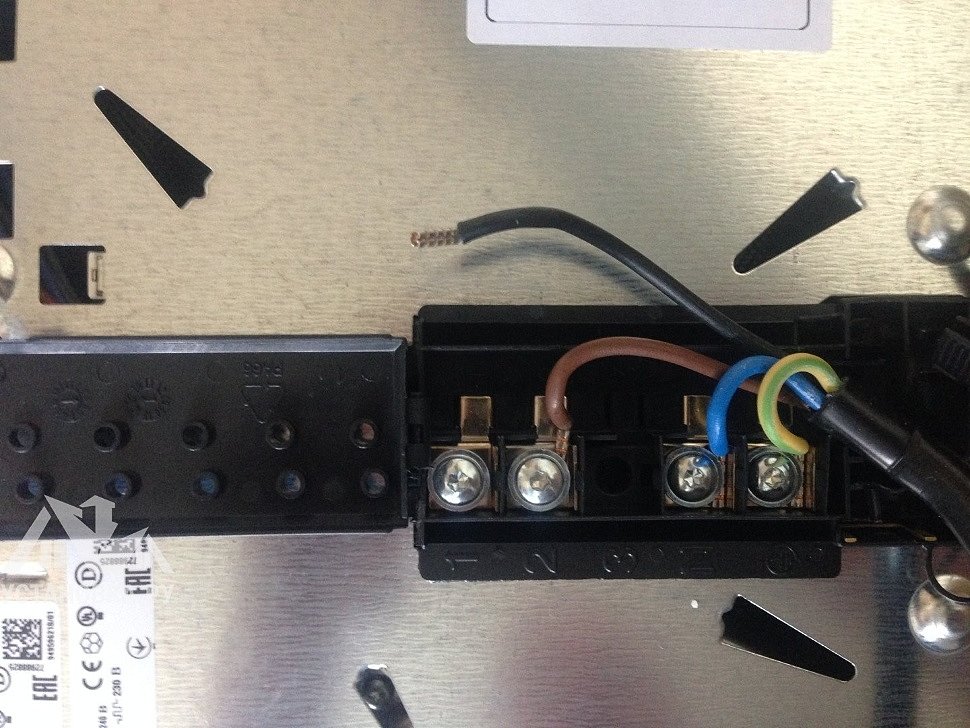

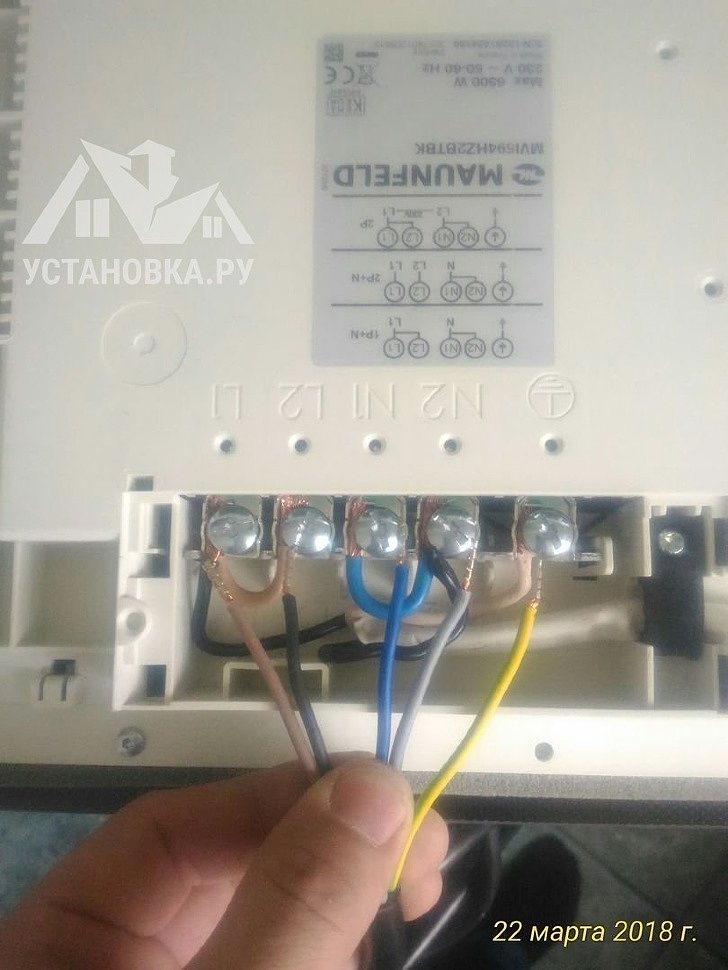

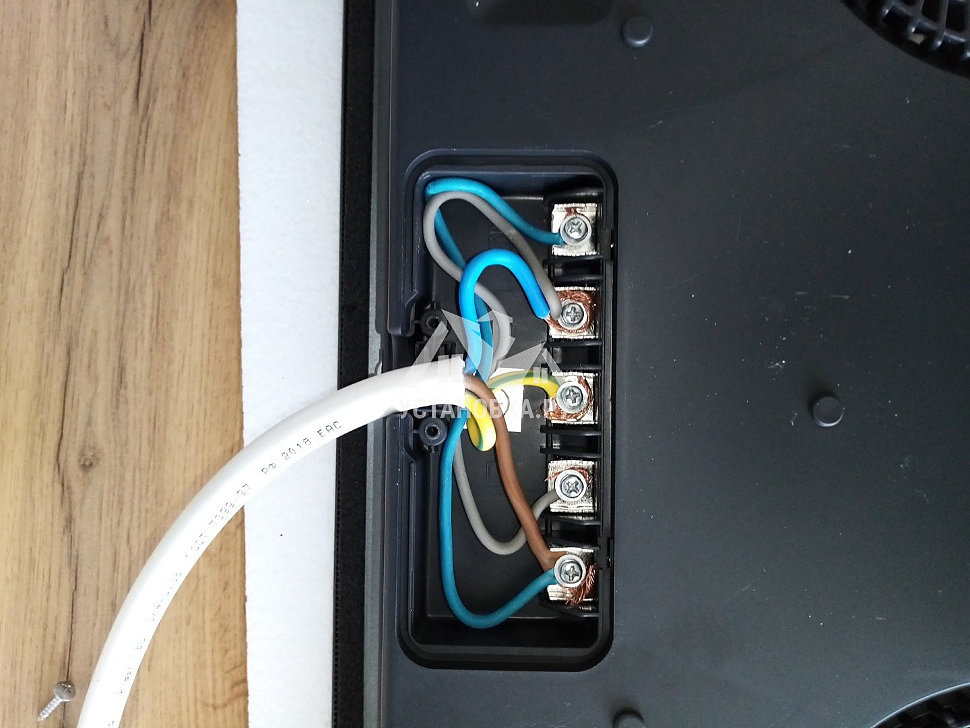

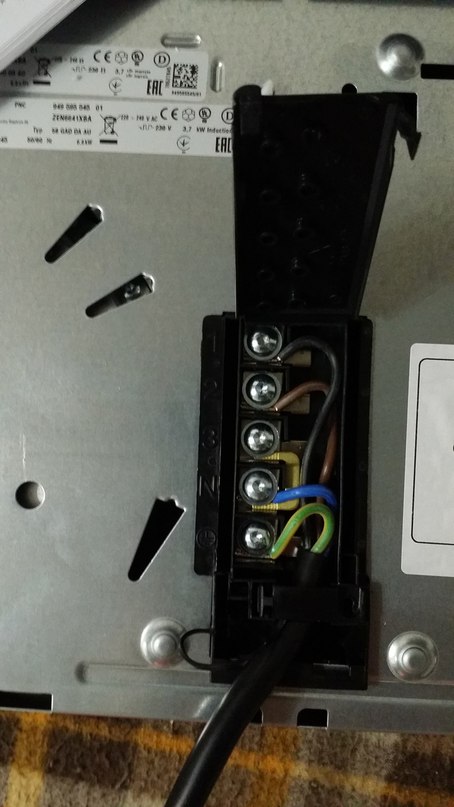

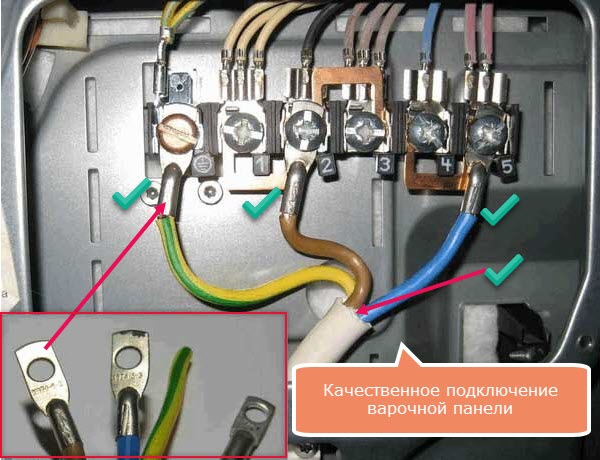

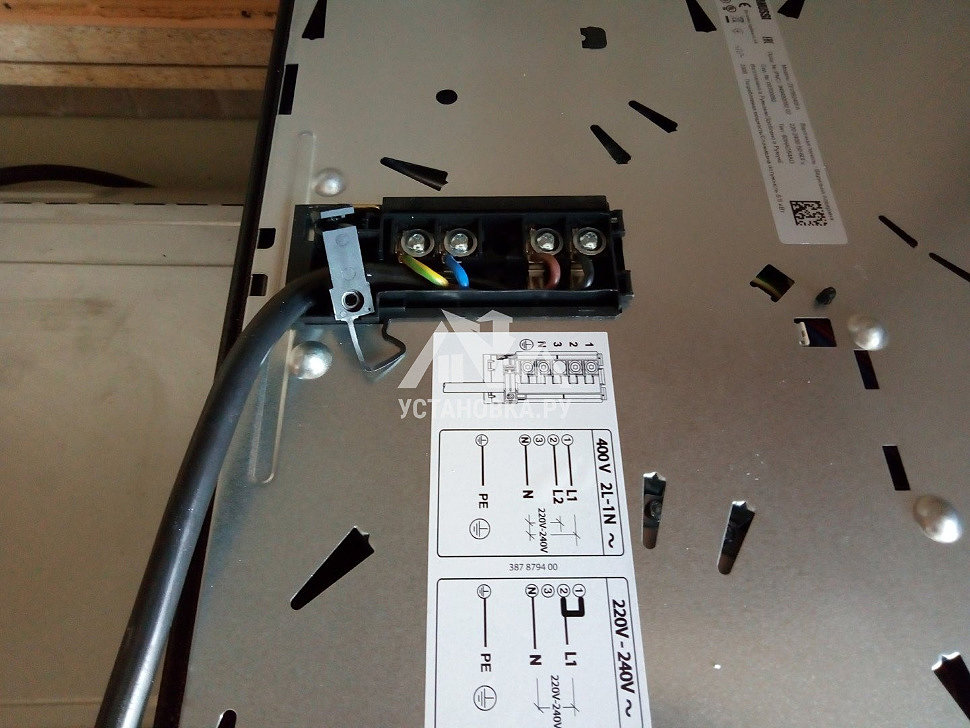

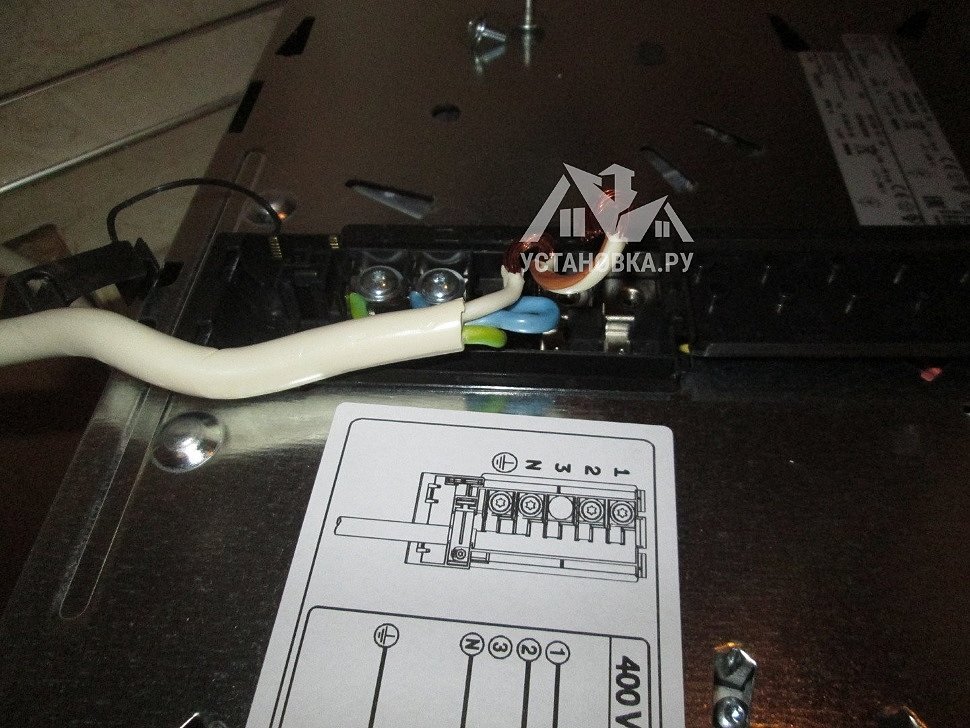

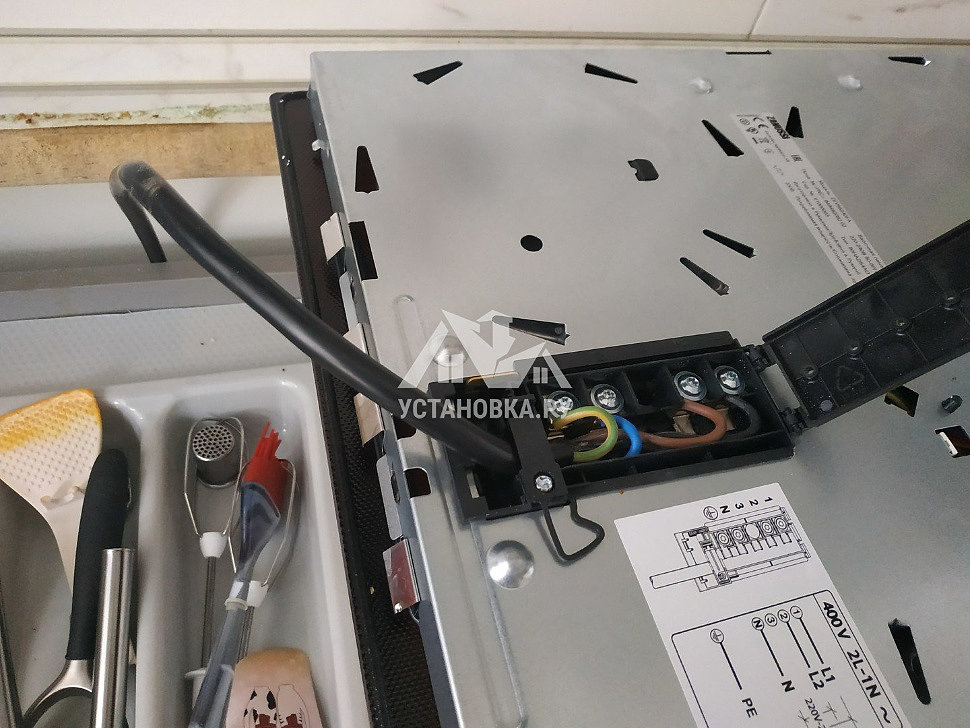

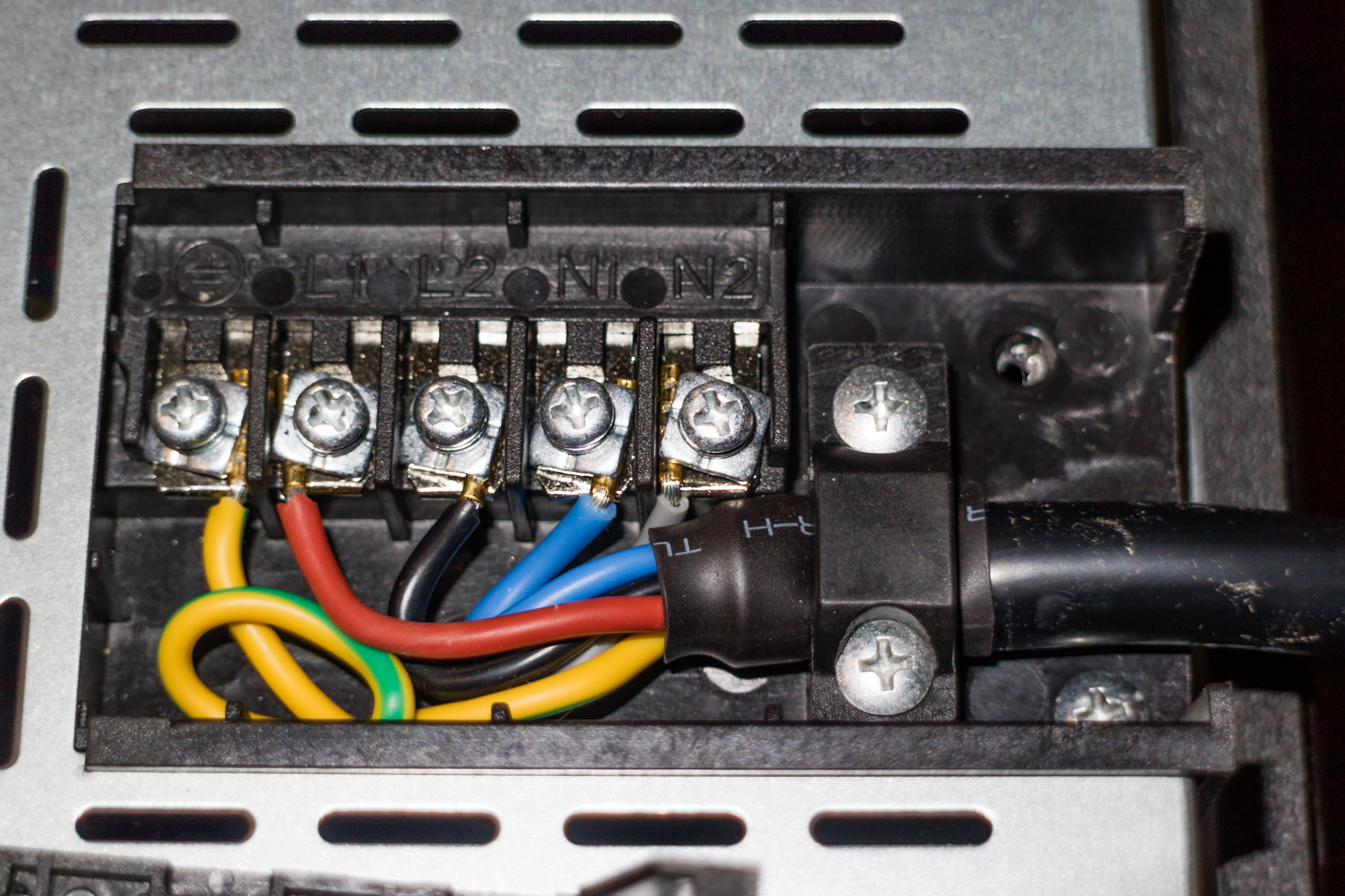

Соединение с клеммами

Шаг 4. Удалить медную пластинку.

Прямо над отверстием нужно найти провода. Если производится подключение индукционной плиты старого образца, то там должно быть три провода, если новую модель, то будет четыре провода: два фазных, один нейтральный и один заземления.

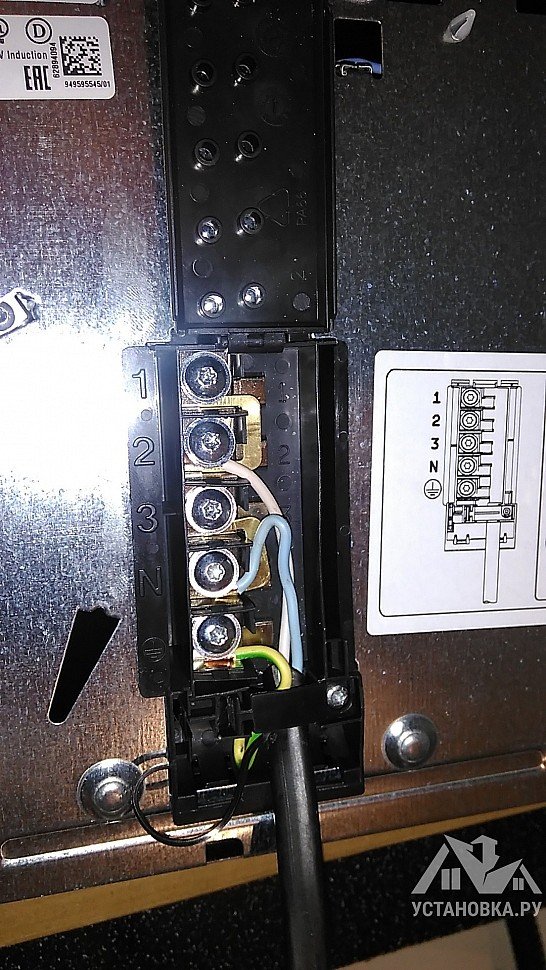

Нейтральная клемма расположена в центре, фазные провода по обе стороны от него, и клемма заземления находится снизу. Перед началом подключения проводов, нужно проверить, есть ли медная перемычка, соединяющая нейтральные и заземляющие провода. Если обнаружили её – просто отсоедините.

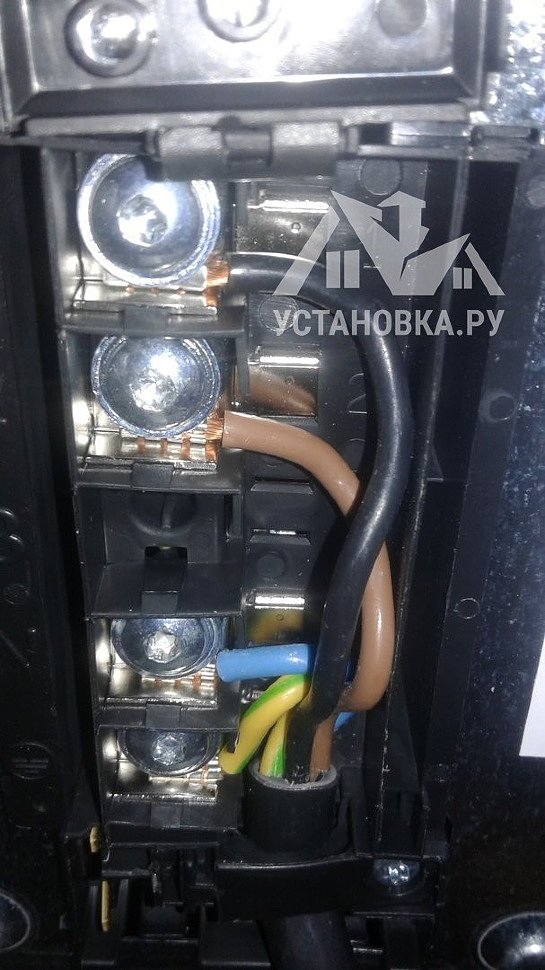

Шаг 5. Подключите провода.

Совместите провода с клеммами. Подключение кабеля к панели осуществляют коричневый провод фазы, нейтральным провод синего цвета и желто-зеленый заземляющий провод.

Чтобы подключить провода, нужно будет открутить винты клеммного соединения и установить провод на их место.

Первым производим подключение заземления, это желто-зеленый провод. Затем нейтрали (синий провод). После этого подключаем фазный провод коричневого цвета к одной из двух фазных клемм. Между двумя фазными клеммами устанавливаем медную перемычку, которую мы сняли с нейтрального провода. Данное подключение подходит для квартир, где используется питающее напряжение 220 В. Затяните винты крепление подводящего кабеля.

Проверьте прочность всех соединений, в противном случае не выдержит автомат и понадобится ремонт не только клеммника индукционной панели, но и всей проводки.

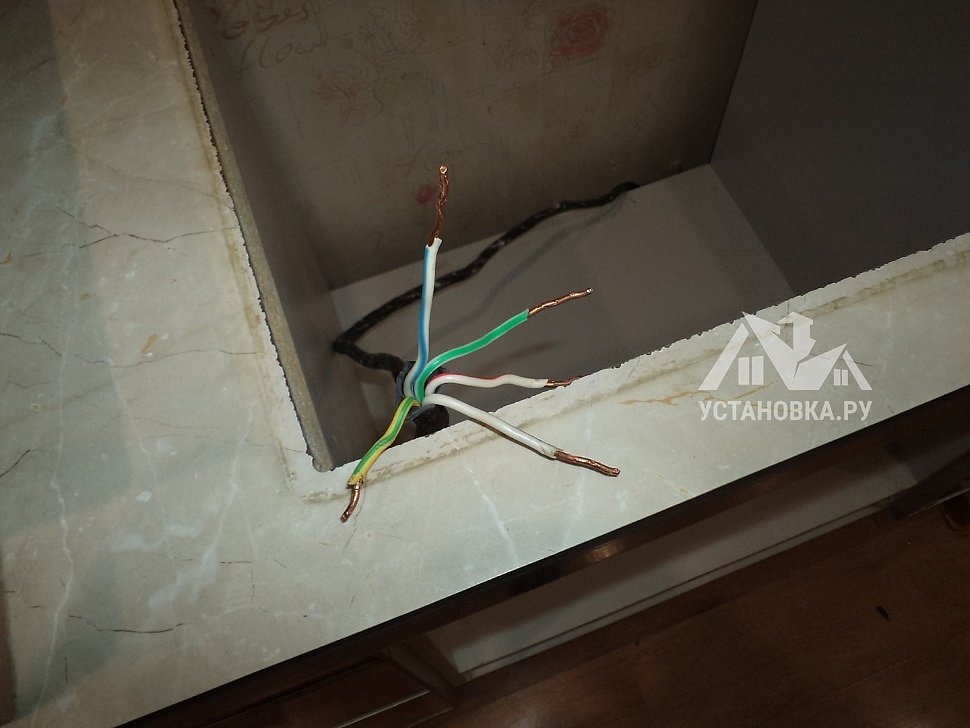

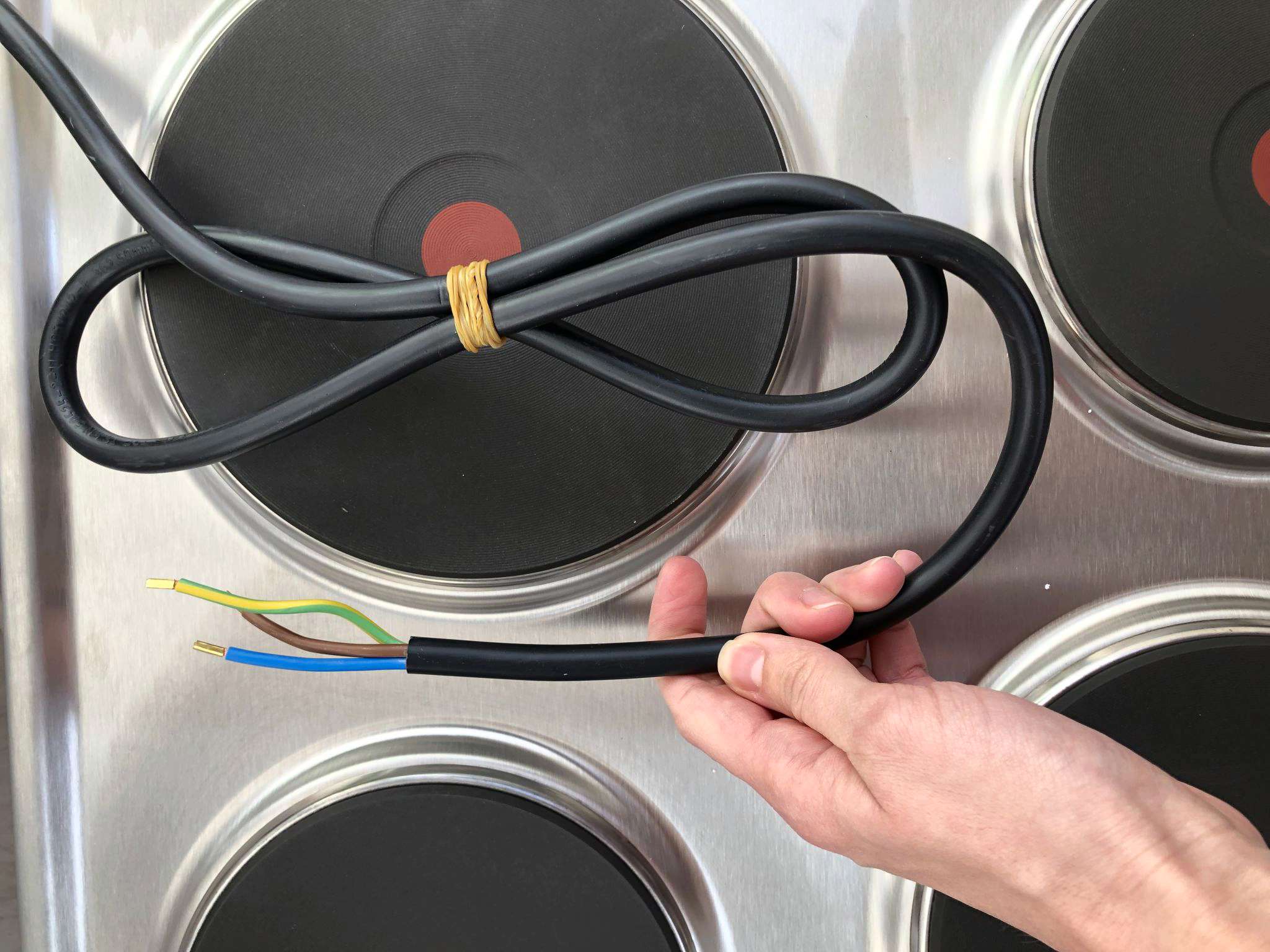

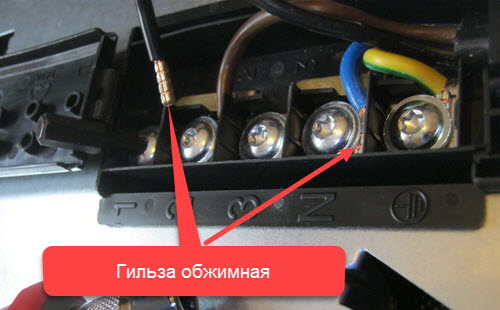

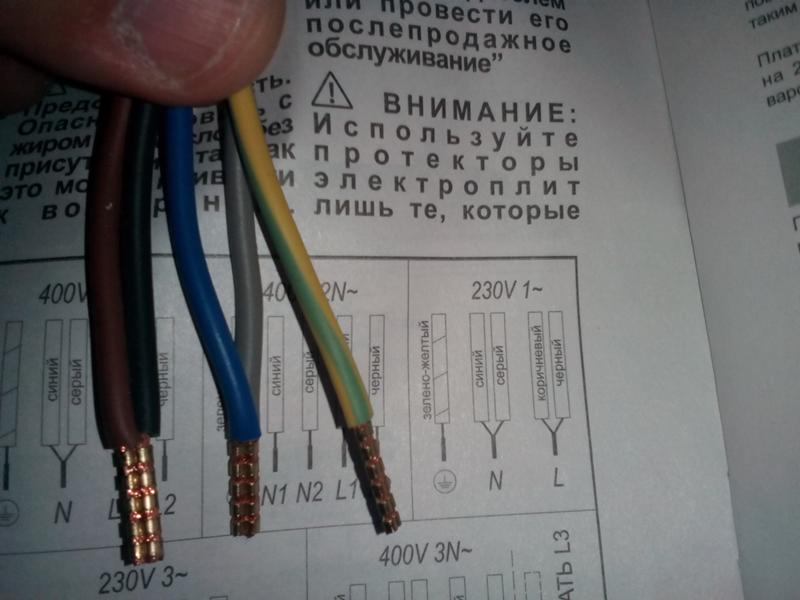

Провода для варочной панели

Шаг 6. Затянуть кабель питания.

После подключения проверьте, натянут ли кабель питания, он не должен висеть, но и нельзя его перетягивать.

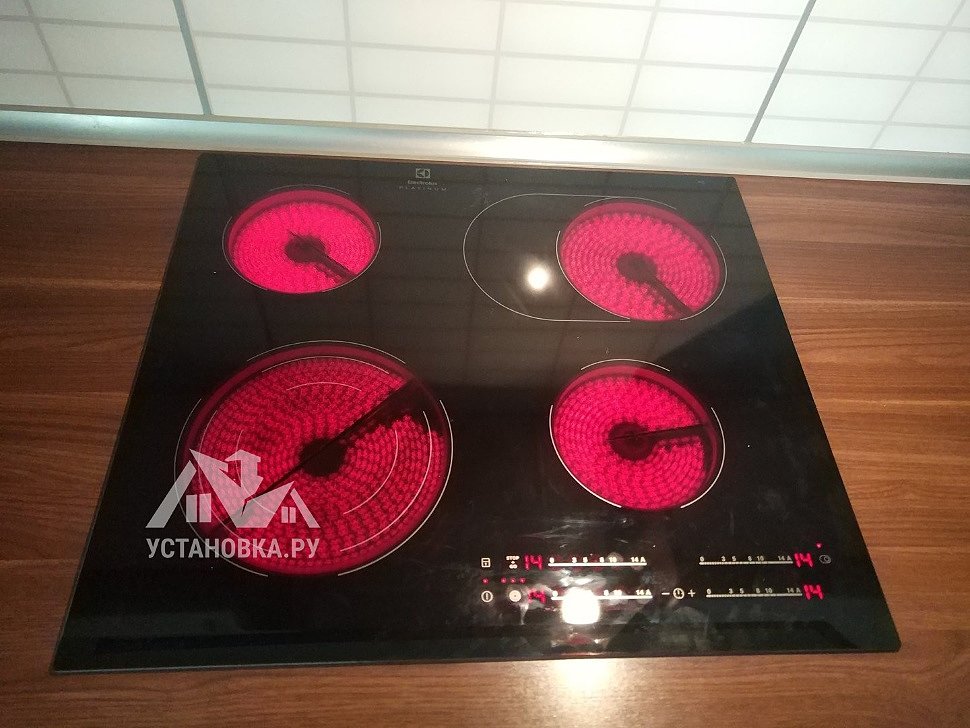

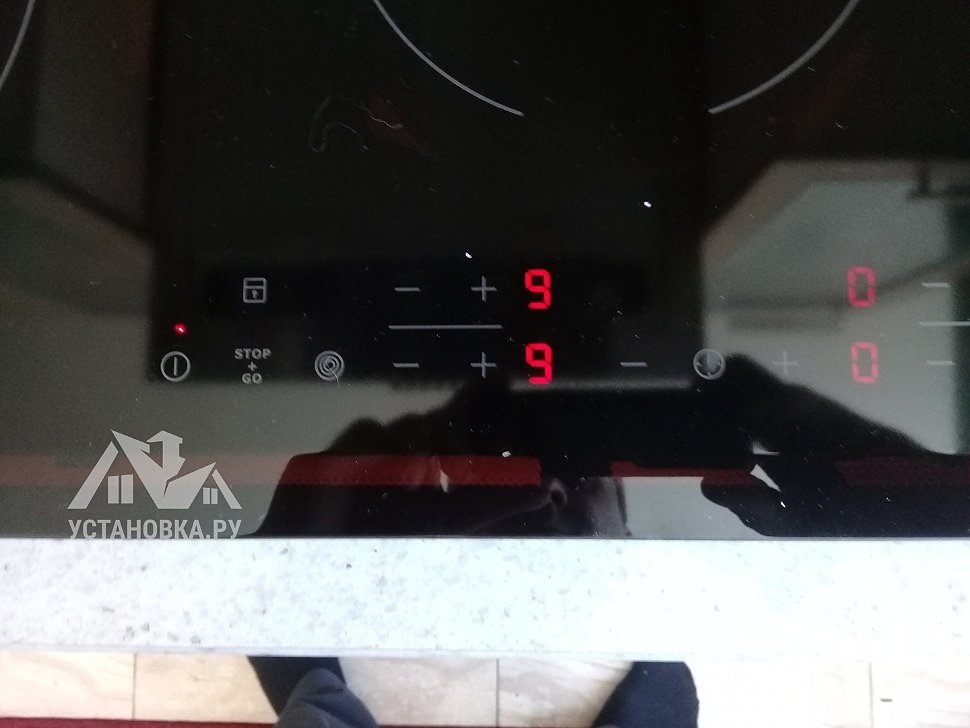

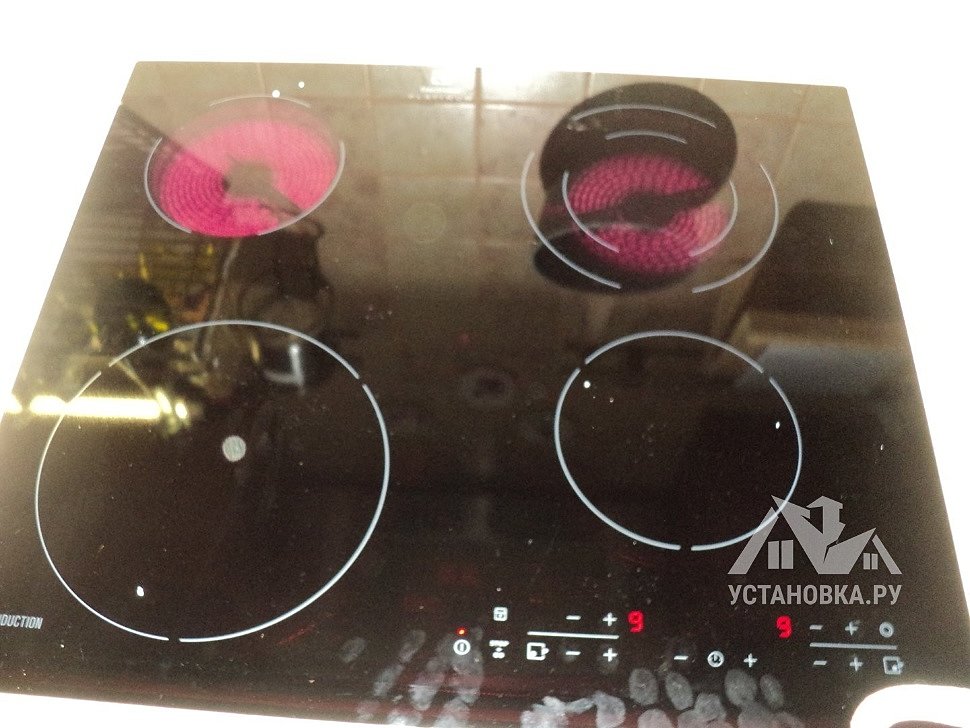

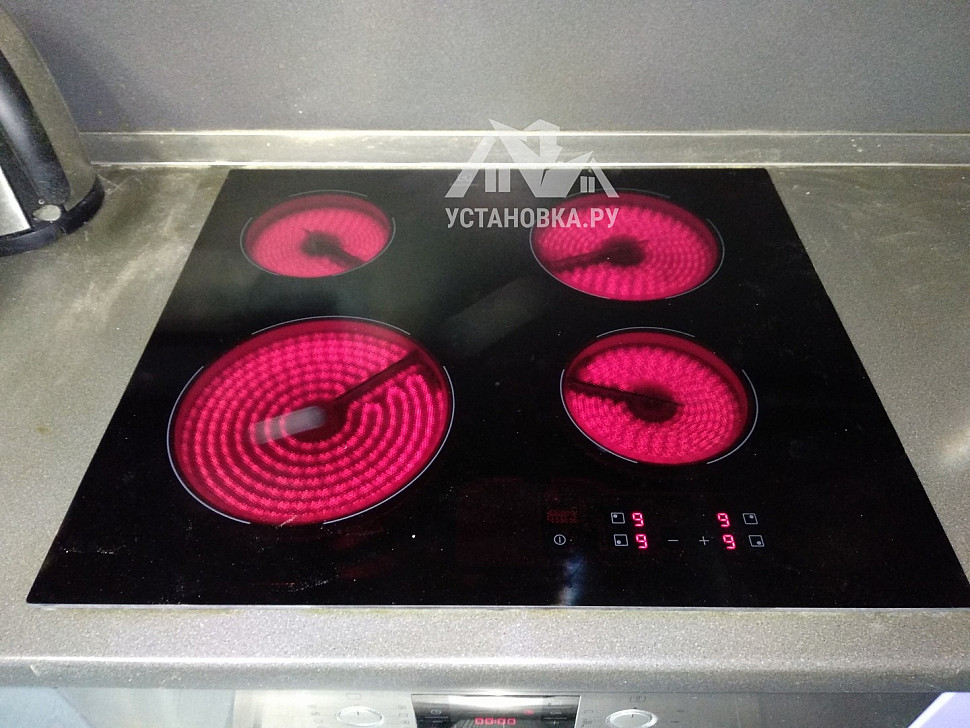

Шаг 7. Включение индукционной панели.

После подключения кабеля питания и подведения к нему напряжения, включают панель и проверяют ее работоспособность, в соответствии с паспортными данными.

Для правильной работы и удобного управления индукционной панелью используется электронная система управления, в отличие от газовой варочной панели, где регулировка осуществляется механическим поворотом запорного крана. Такое решение довольно удобно и функционально. Можно в реальном времени отслеживать режим каждого варочного сектора панели.

Видео: установка и подключение варочной панели

Блок: 4/4 | Кол-во символов: 3249
Источник: https://www.asutpp.ru/podklyuchenie-varochnoj-paneli.html

Выбор УЗО

Защитную автоматическую установку стоит выбирать в соответствии с уровнем потребления панелью электроэнергии. Мощность считается главной характеристикой индукционной варочной панели. Чем больше этот её параметр, тем с большей пропускной способностью автомат нужно покупать. Узнать все данные лучше заранее. Можно сделать это, открыв руководство по эксплуатации или спросив у продавца – консультанта. При покупке автоматического выключателя нужно учитывать, что он должен будет защищать все элементы проводки от возможных аварийных ситуаций в нём.

Обычно такие выключатели решают несколько проблем:

удобство ручной коммутации подключенных цепей и источников питания;
полностью безопасный процесс пропускания тока в рабочем режиме;
автоматическое отключение в условиях аварий.

Блок: 3/7 | Кол-во символов: 780
Источник: https://TechnoSova.ru/dlja-kuhni/kuhonnaja-plita/kak-podkliuchit-induktionneju-panel/

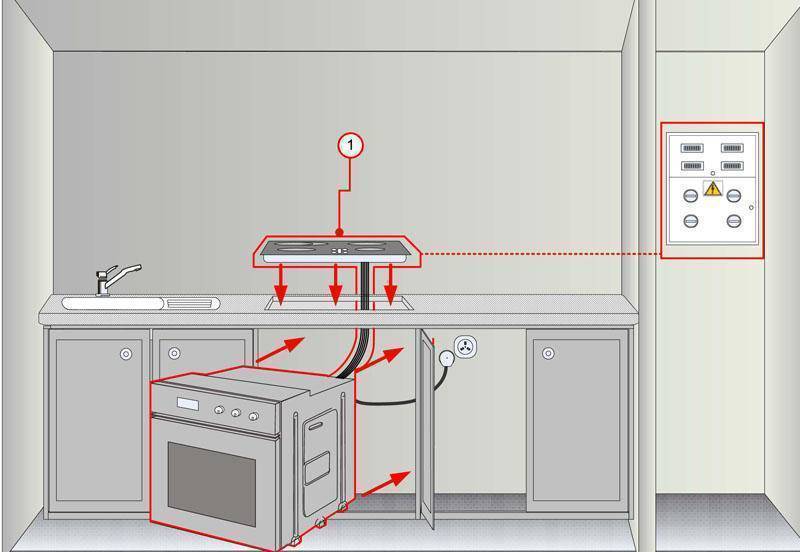

Электромонтаж варочной панели

Инструкция по непосредственному электромонтажу предусматривает следующую очередность:

Прокладка электрокабеля от щита.
Подключение розетки.
Установка автоматического выключателя и присоединения провода.
Подключение гибкого кабеля к электроплите.
Присоединение к концу удлинительного кабеля вилки.
Непосредственное включение и проверка работоспособности.

Советы специалистов

Видео — Как подключить варочную панель к электросети

Как поставить розетку — пошаговая инструкция

Шаг 1. Сначала необходимо отрезать выведенный из подрозетника кабель на удобную для монтажа длину. Поскольку провода ВВГ жесткие, то лучше оставлять концы длиной от 10 см.

Выводим силовой кабель

Шаг 2. После этого они зачищаются. Снимается изоляция примерно по 10 мм. Зачастую на розетке имеются надписи с рекомендуемой длиной зачистки. После этого осуществляется установка подготовленных жил.

Зачищаем провода

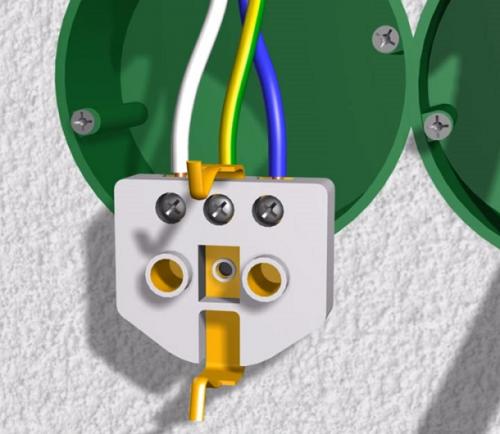

Шаг 3. Провода коричневого и синего цвета устанавливаются по бокам розетки, а многоцветная жила в центре. Центральный провод является заземлением. Обычно он имеет желто-зеленую изоляцию. Прочие провода могут иметь различные расцветки, но всегда однотонные. Важно соблюдать полярность в присоединении. Коричневая жила фиксируется на контакте L, а синяя на N.

Разводим провода строго по своим местам

Шаг 4. Далее подсоединенная розетка вставляется в подрозетник. Ее фиксация осуществляется специальными винтами, идущими в комплекте.

Монтаж розетки

Установка автомата в электрощит

Цены на электрощитки

Электрощиток

Автомат для варочной поверхности устанавливается в электрическом щитке на din-рейку. Заложенные с запасом провода подрезаются на необходимой длине. Их концы зачищаются от изоляции примерно по 10 мм. При осуществлении монтажа в сети 220В, которая подается в жилые квартиры и дома, используют трехжильный кабель ВВГ. В нем используется коричневый, синий и желто-зеленый цвет изоляции.

Темный провод подключается внизу автомата к контакту с маркировкой L. Жила с синей изоляцией вставляется внизу к гнезду с обозначением N. Зелено-желтый провод зажимается к свободной клемме шины заземления. После этого включатель автомата можно перевести в рабочее положение. Применяя токоискатель следует проверить наличие напряжения на розетке.

Установка автомата в щите

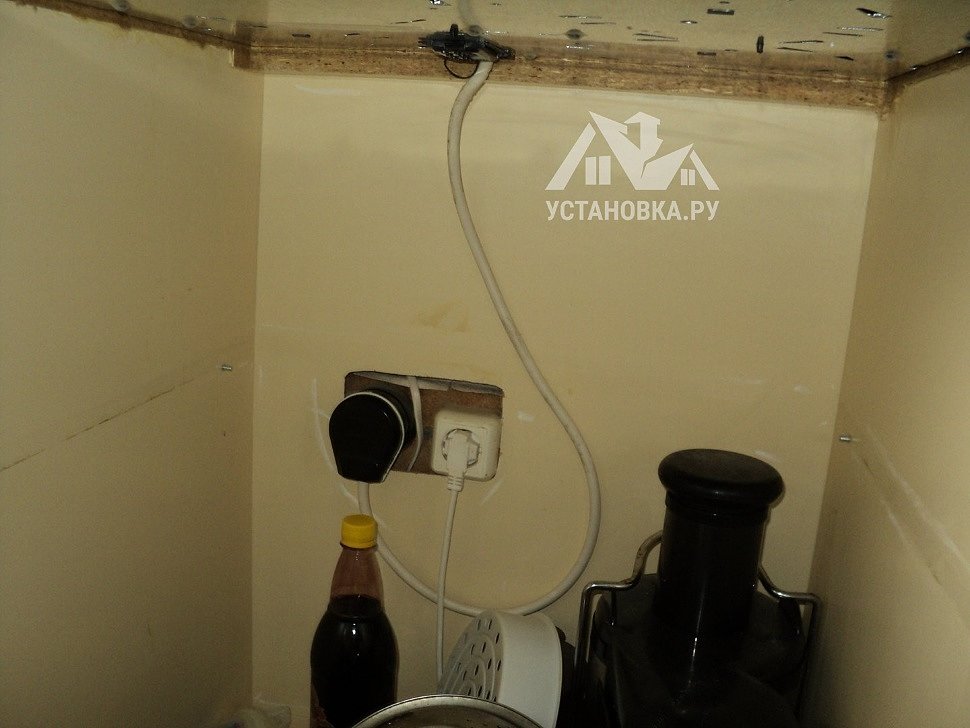

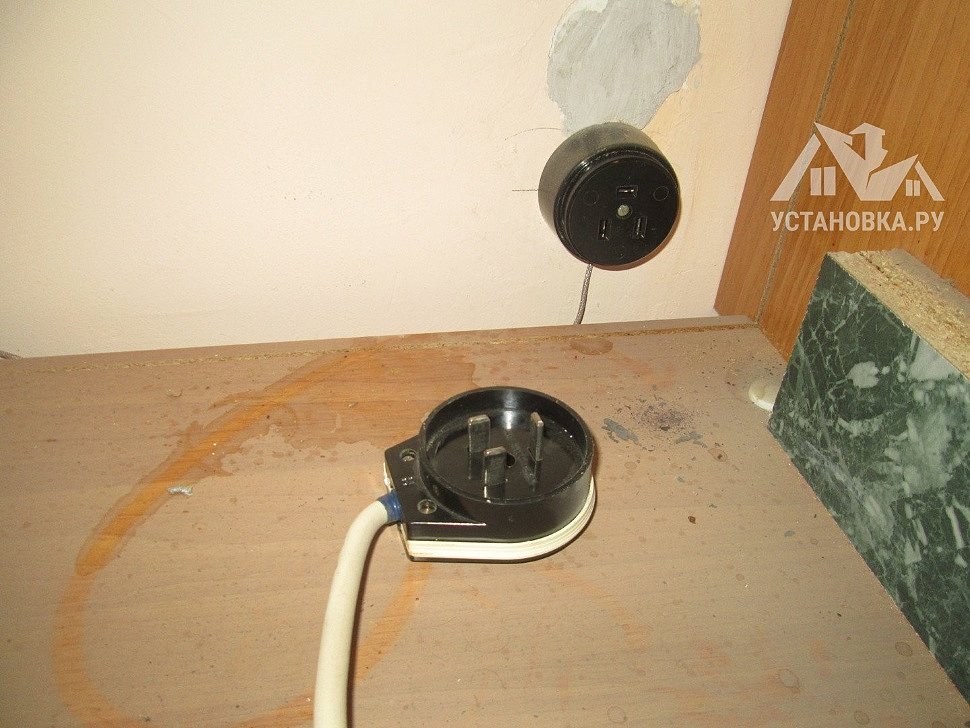

Подсоединение вилки

Для присоединения силовой вилки необходимо ее разобрать. Она может предусматривать различную внутреннюю конструкцию, но принцип монтажа у всех вилок одинаковый. В ее корпус запускается гибкий провод, идущий в комплекте с электроплитой или приобретенный отдельно. Его конец частично очищается от верхней изоляции, после чего зачищаются жилы. Поскольку у гибких проводов используются многопроволочные жилы, их необходимо обжать, применяя гильзы подходящего размера.

Для этого используется специальный инструмент. Если его нет в наличии, то лучше изначально покупать подготовленные гибкие провода с обжимом. Отсутствие гильз на многопроволочном кабеле приводит к нарушению контакта, что сопровождается перегревом вилки и может вызвать короткое замыкание. Обжатие без специального инструмента нежелательно, поскольку от обычных плоскогубцев проволока деформируется.

В 1-фазной сети жилы коричневого и синего цвета присоединяются к крайним болтовым зажимам. Проводок заземления фиксируется в центре вилки. Дополнительно сам кабель закрепляется специальной зажимной накладкой, что предотвратит его вырывание из вилки. Далее все собирается в обратном порядке.

Монтаж вилки для 1-фазной линии

Коммутация провода

Данный этап электромонтажа является самым сложным и требует особой внимательности. На обратной стороне плиты имеется закрытый блок, к которому и осуществляется присоединение гибкого провода. Его крышка удерживается одним винтом. После его отсоединения можно увидеть набор клемм, к которым будет осуществляться подключение линии питания.

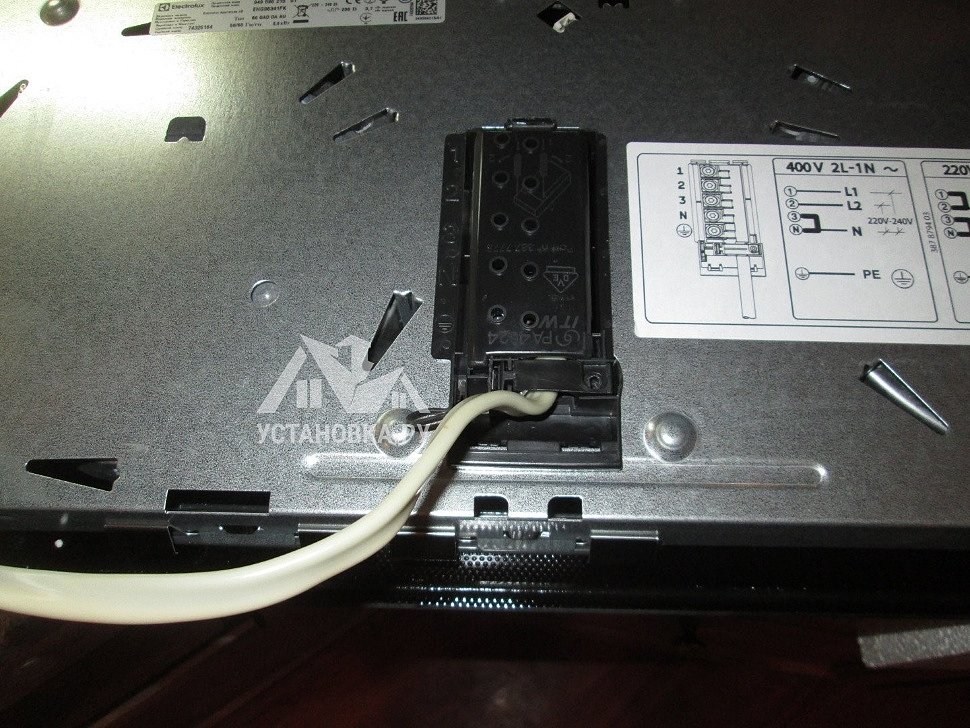

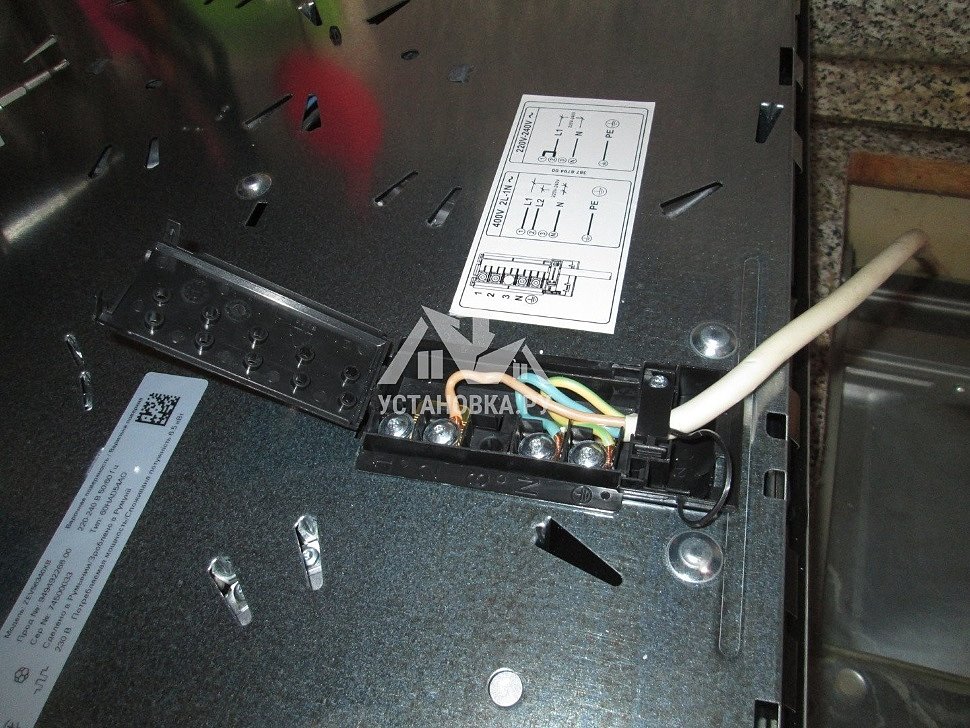

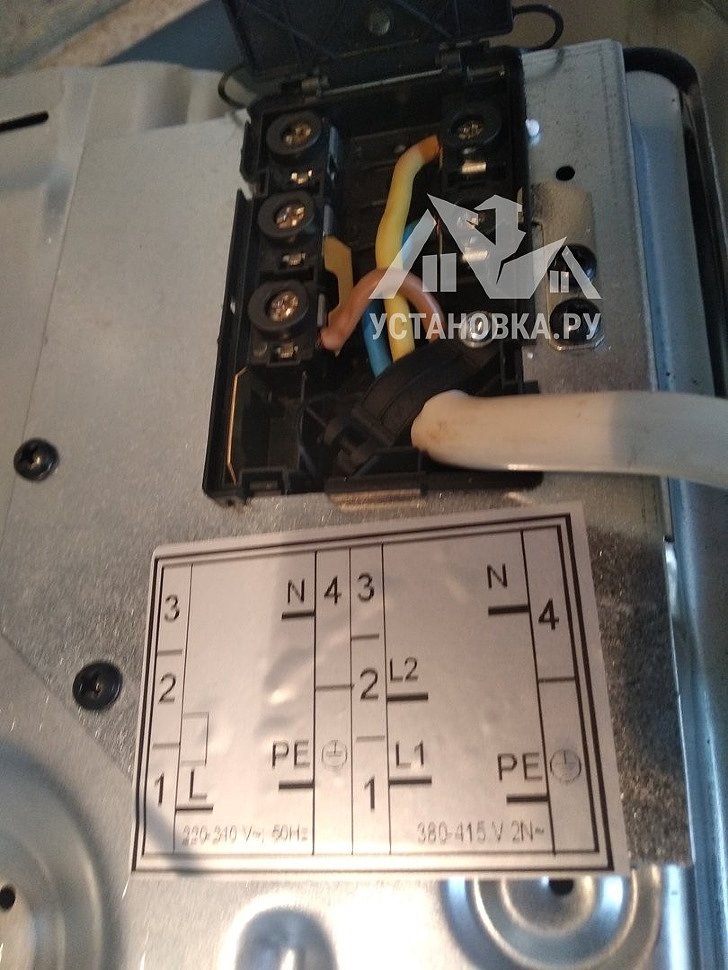

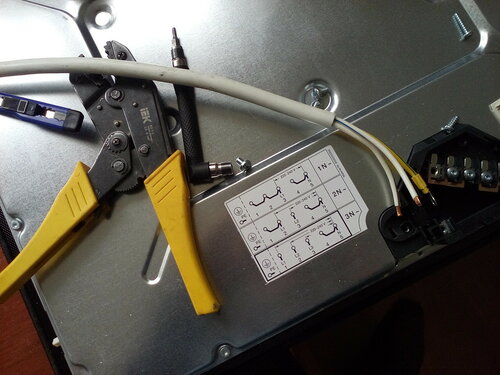

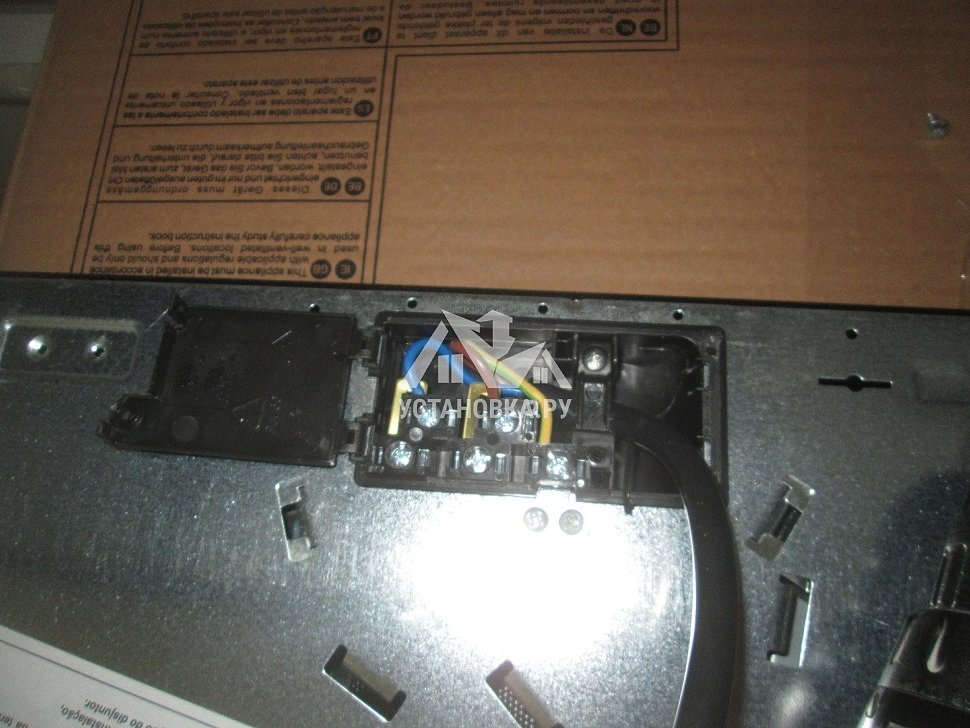

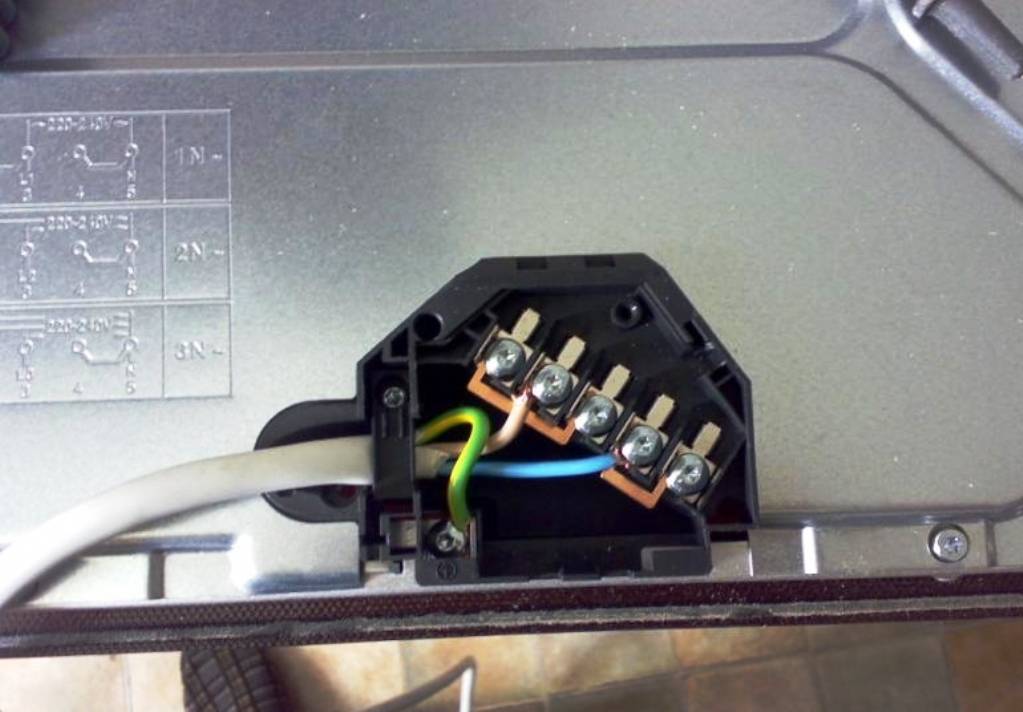

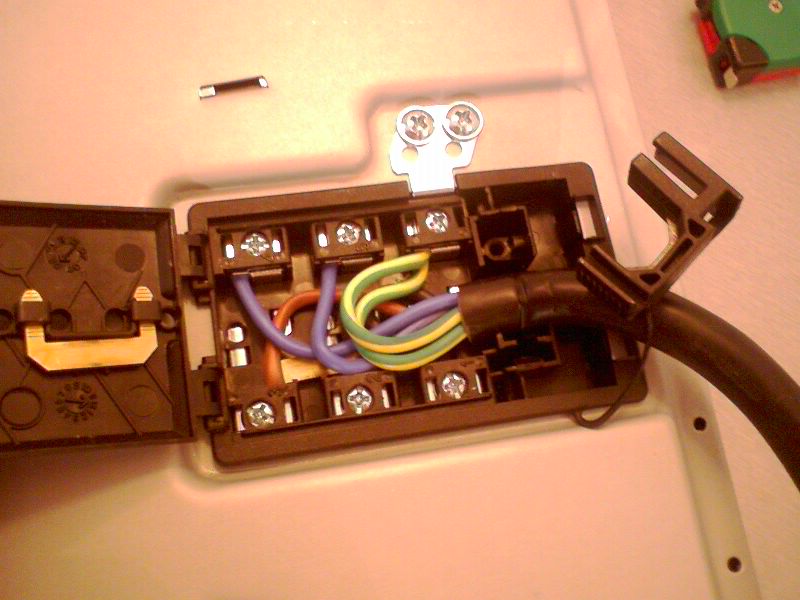

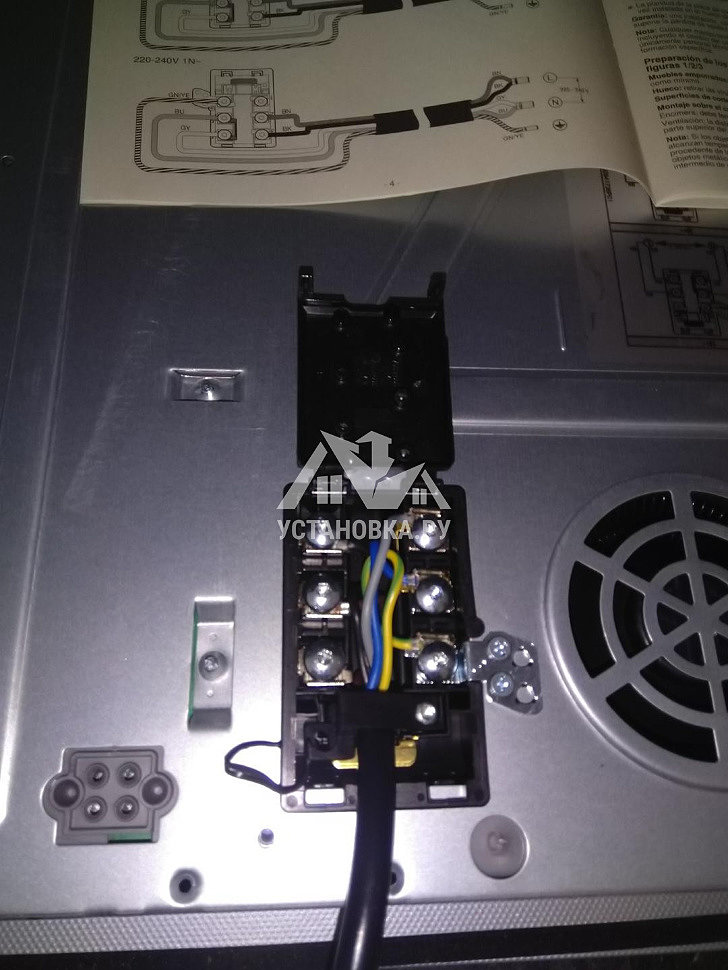

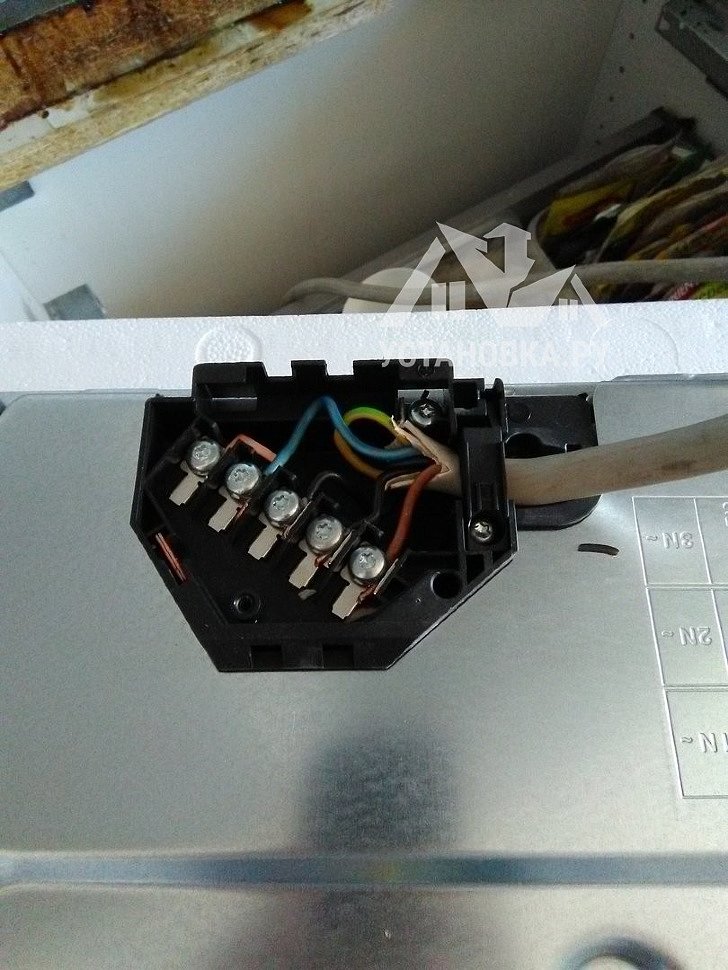

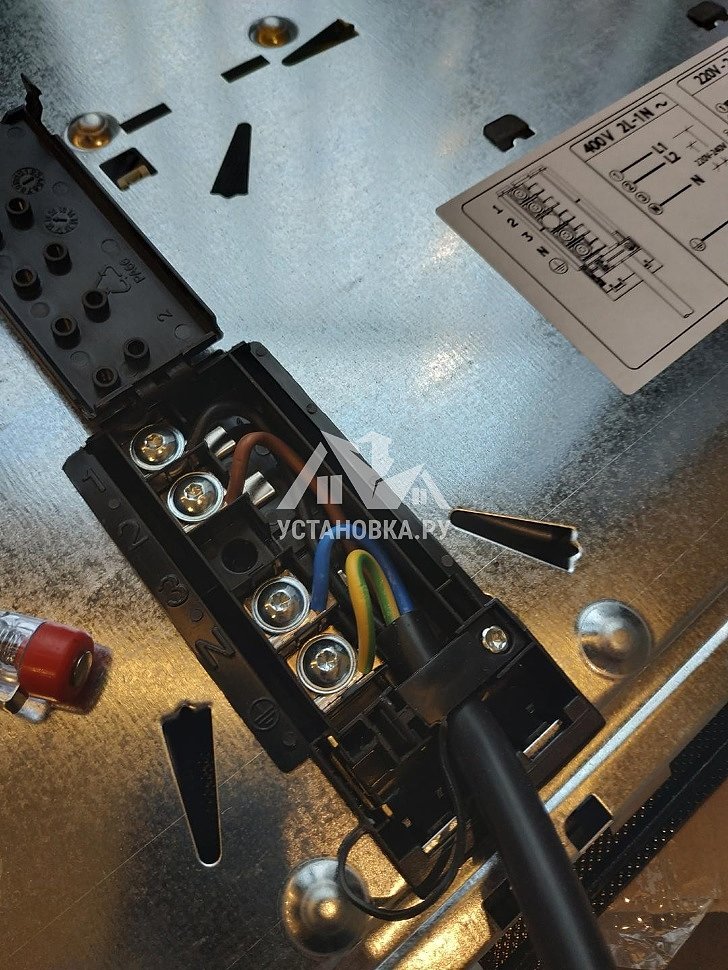

Монтажная коробка на обороте панели

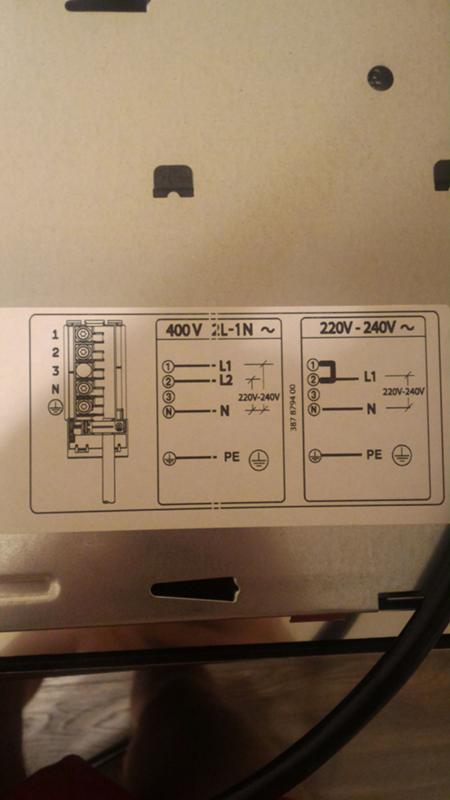

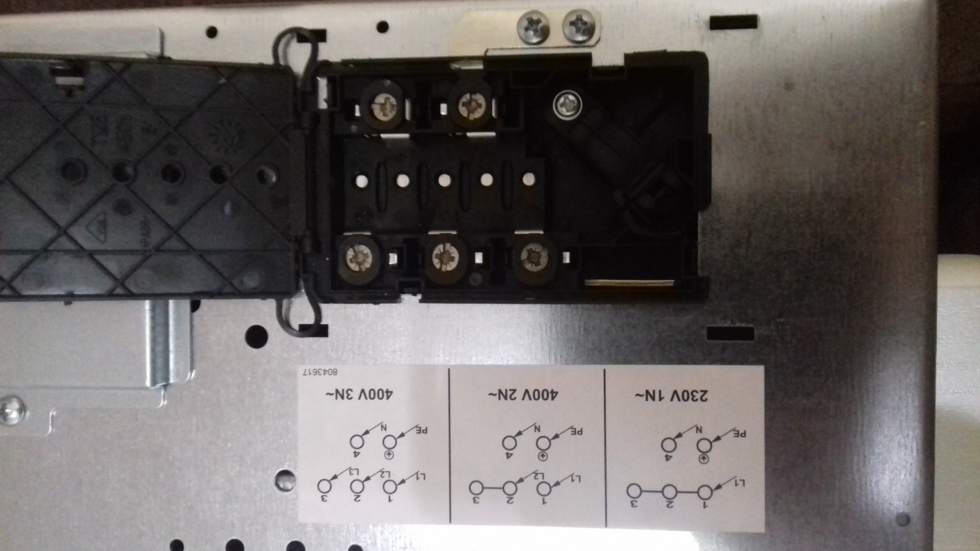

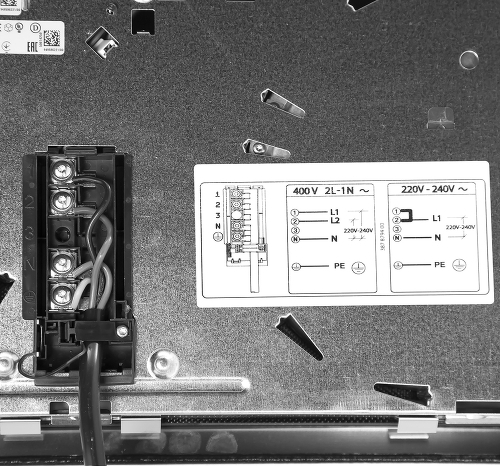

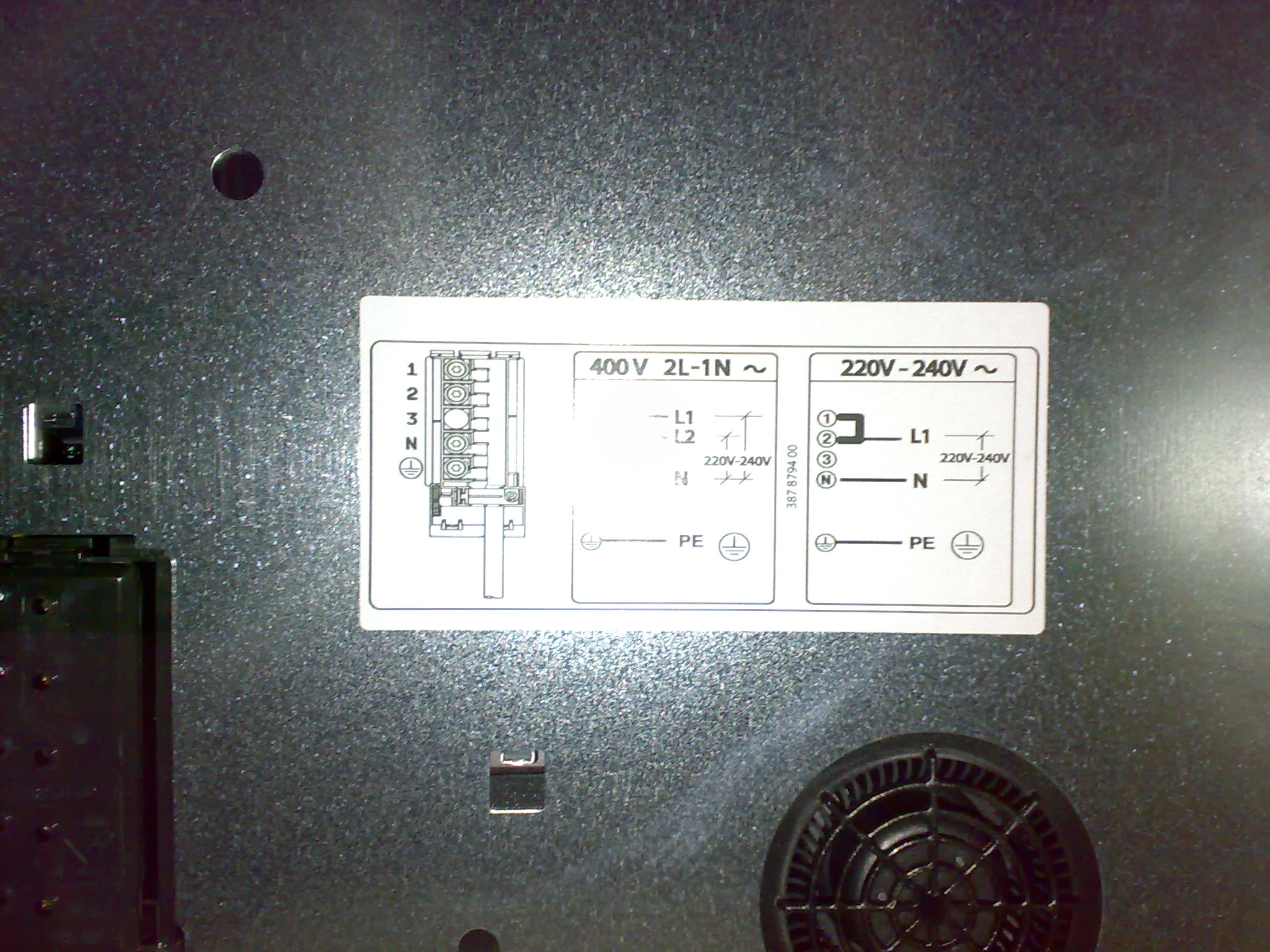

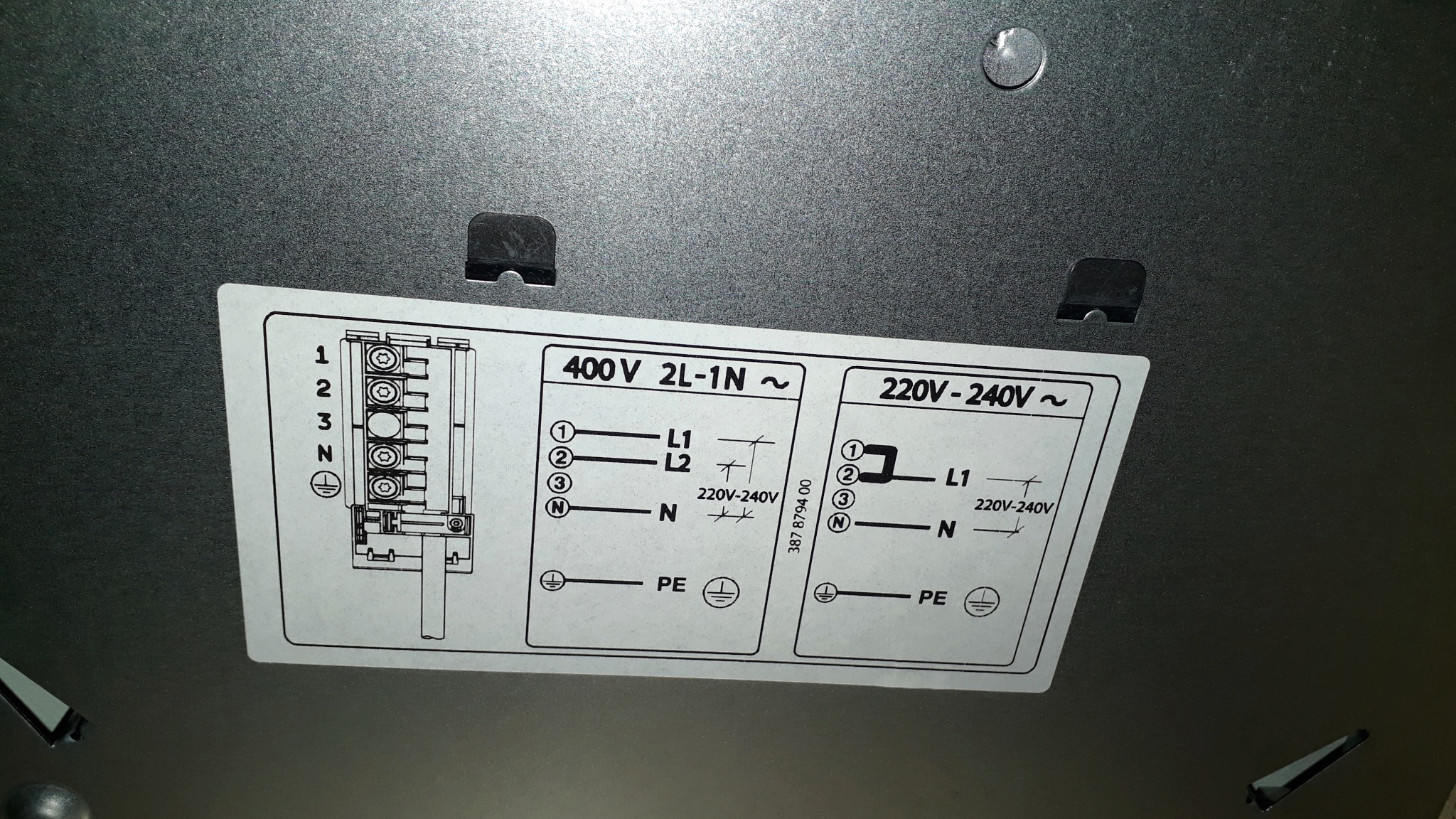

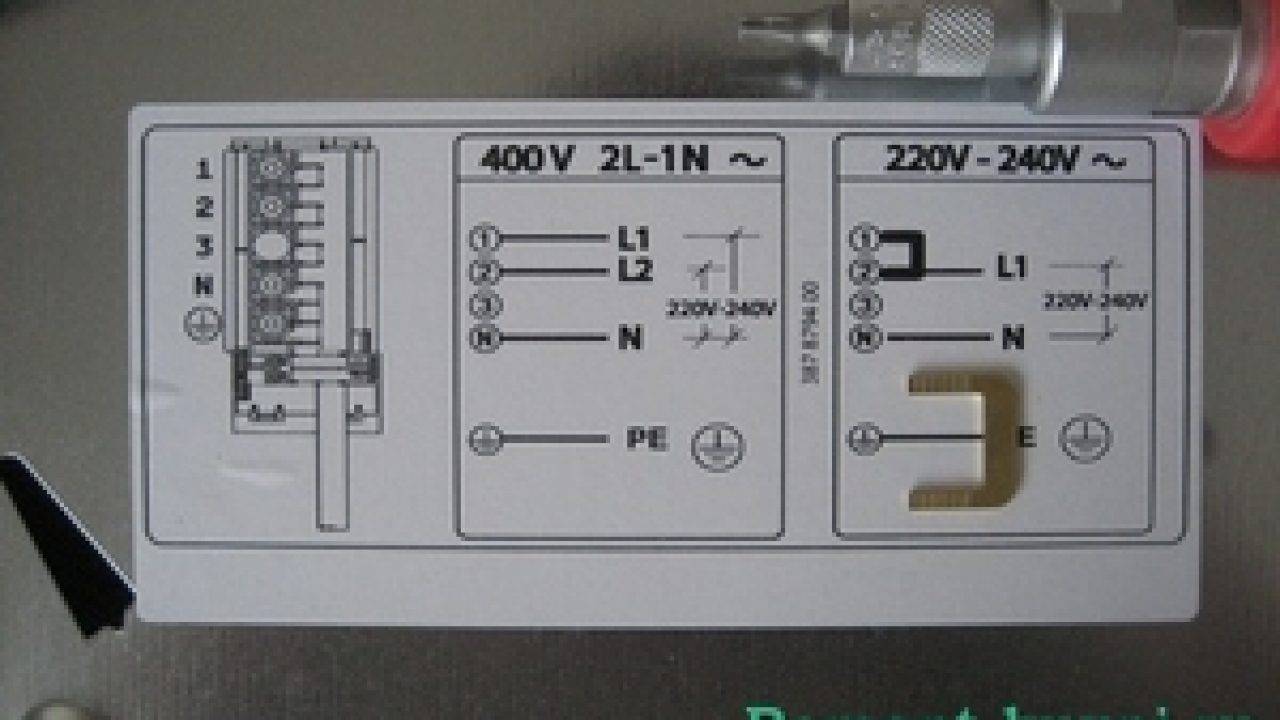

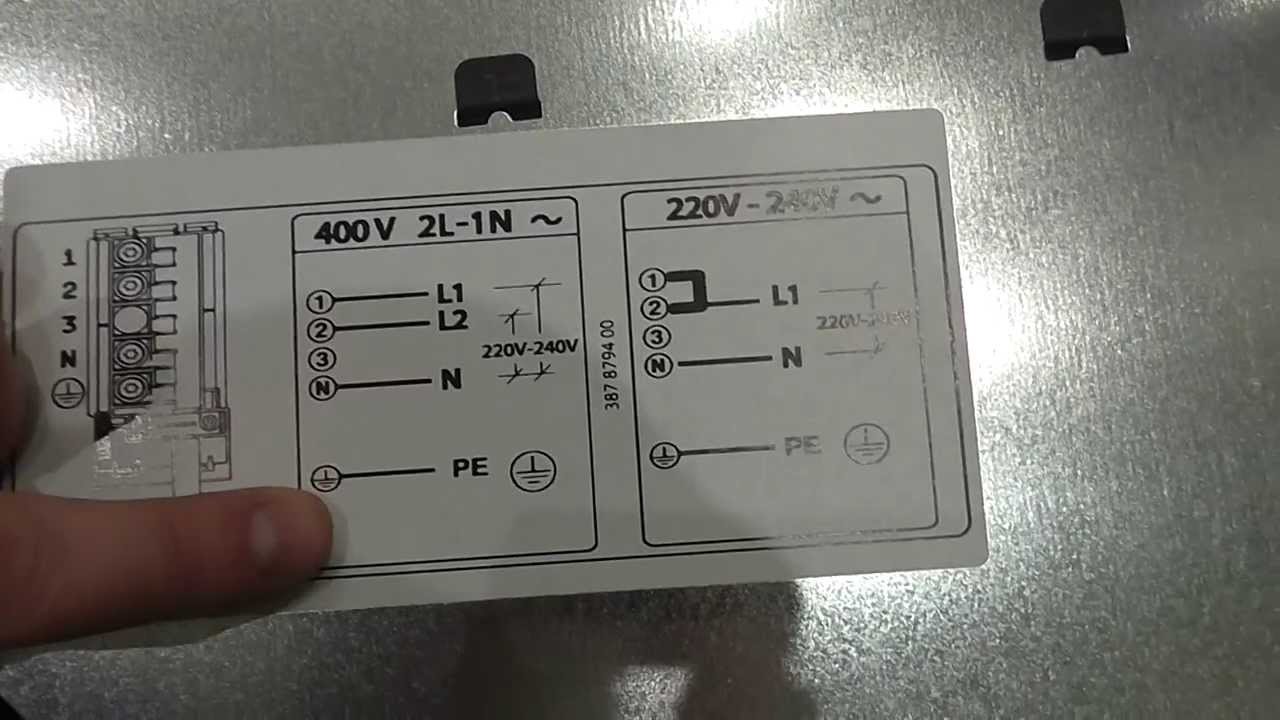

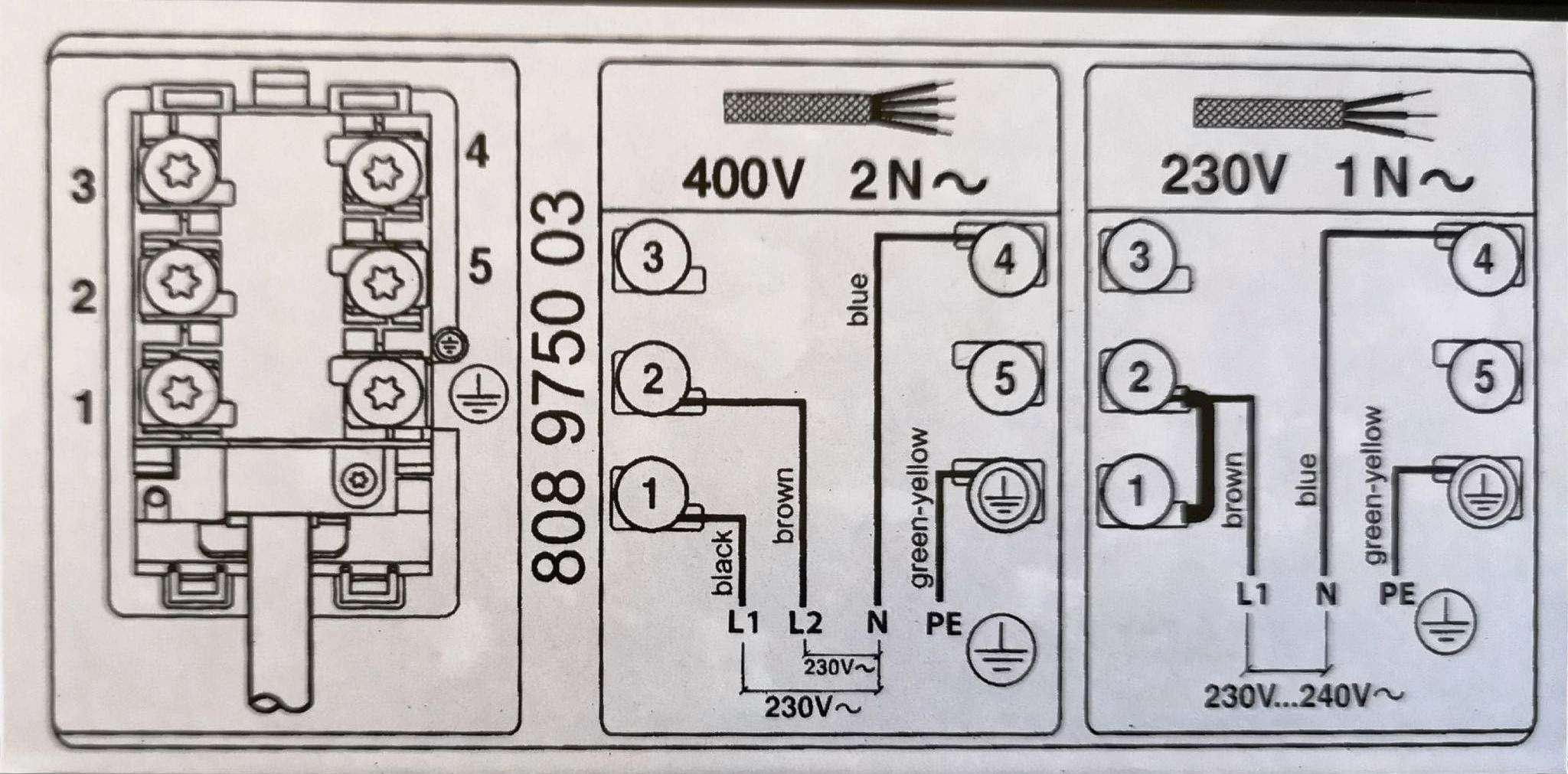

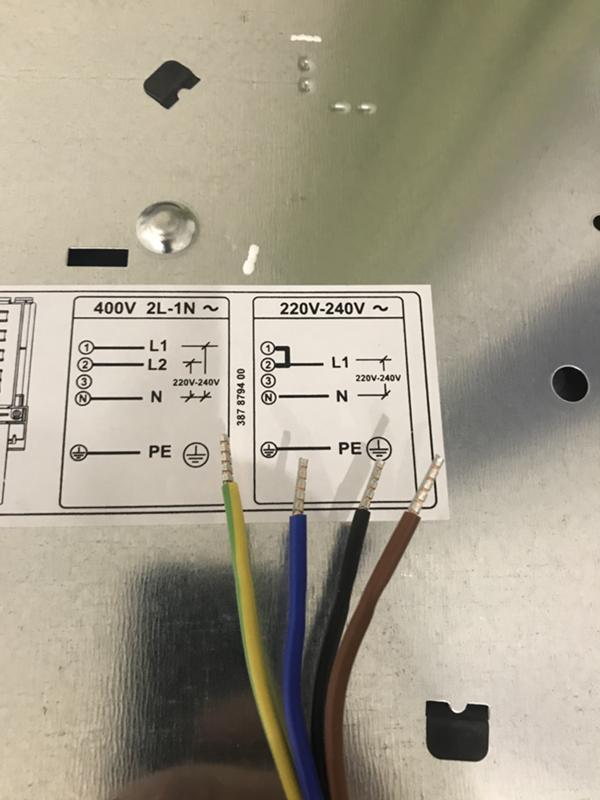

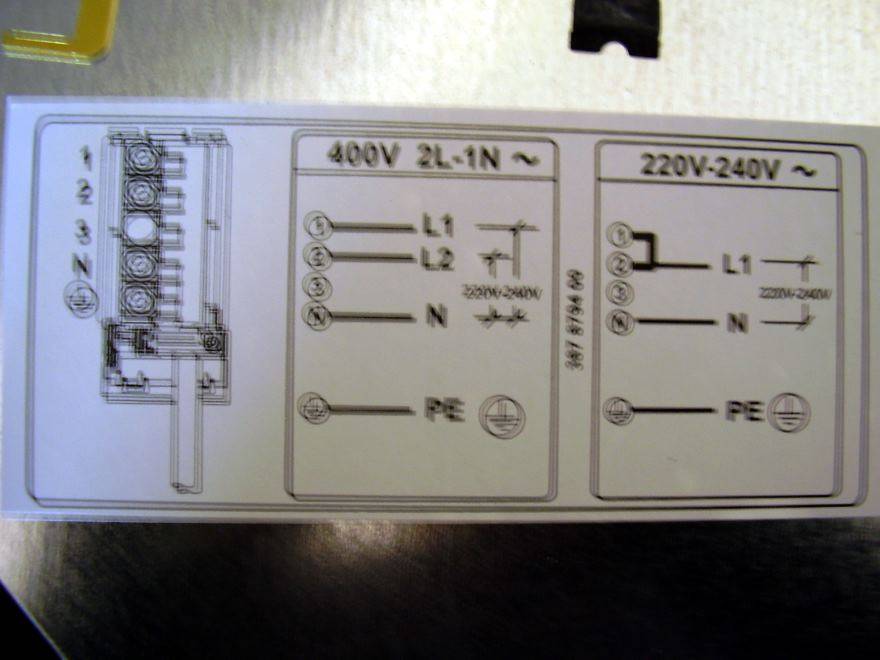

Также на дне ВП имеется табличка с несколькими схемами подключения. Одна описывает монтаж к однофазной сети 220В. Остальные две к 380В соответственно по двухфазному и трехфазному принципу. Большинство пользователей используют первую схему для 1-фазной сети. Это обусловлено тем, что в жилых квартирах и домах подается именно такой ток. Мощные варочные поверхности, встречаемые в ресторанах, столовых и прочих заведениях общественного питания, монтируются в сеть 380В.

Обратите внимание! Каждая модель ВП имеет собственную особенную схема подключения. Нельзя пользоваться только имеющимся предыдущим опытом, а действует только согласно конкретной инструкции производителя. Ошибка подключения может привести к замыканию нагревательных элементов панели, после чего потребуется ее дорогостоящий ремонт или замена.

Однофазное подключение обычной и индукционной панели

Применяемая для однофазного подключения схема обозначается надписью 1N. Двухфазная и трехфазная соответственно 2N и 3N. Непосредственно под монтажной крышкой варочной панели обычно имеется 3-6 клемм, каждая из которых отвечает за подачу питания на отдельную конфорку. Поскольку применяемые для 1-фазного монтажа провода имеют всего 3 жилы, то отдельные клеммы необходимо объединить.

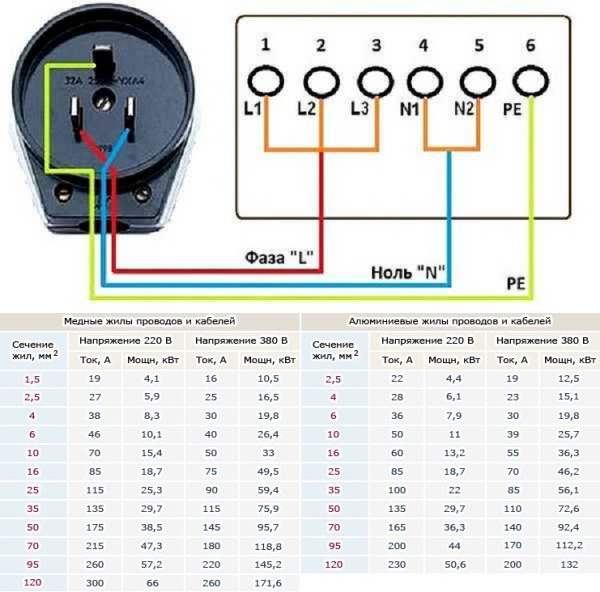

Распространенная схема подключения

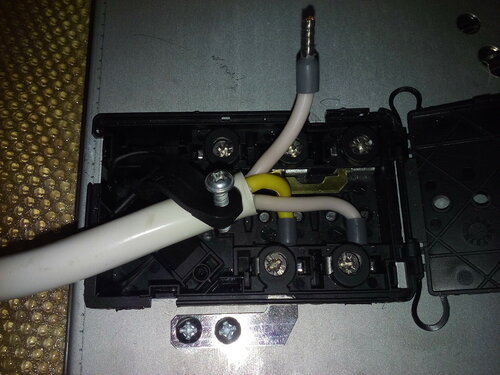

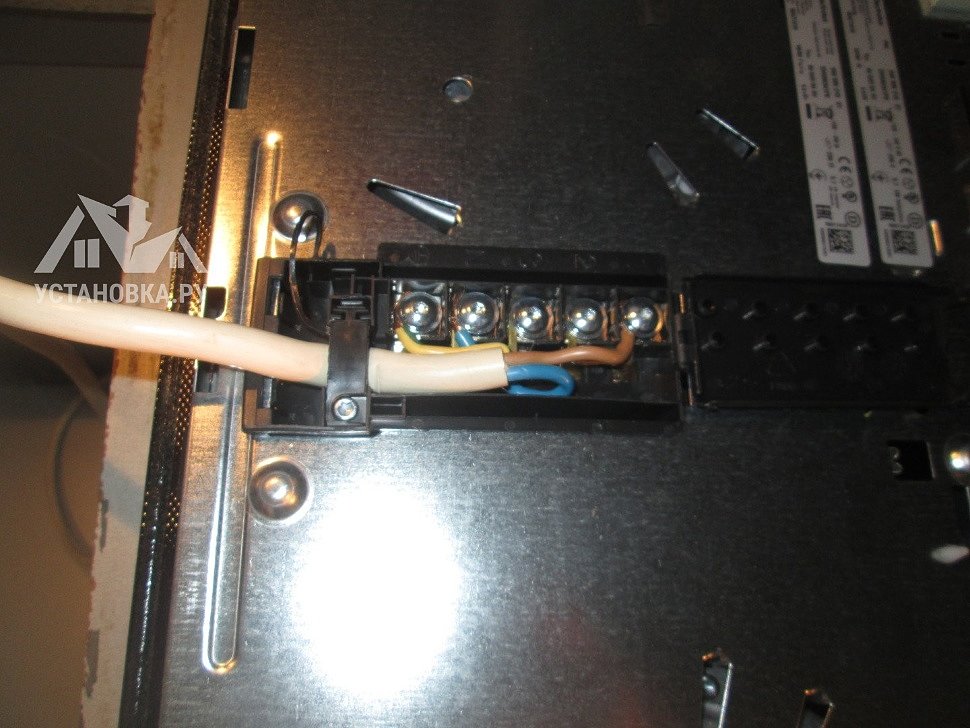

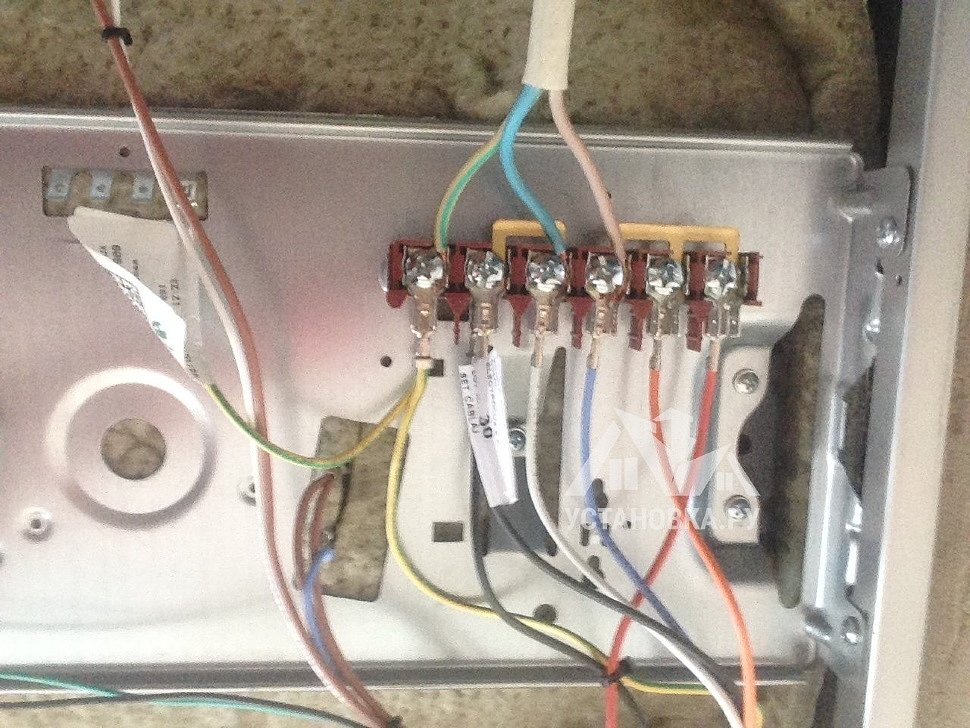

Для объединения применяются соединительные перемычки, идущие в комплекте. Они представляют собой П-образные пластинки из цветных металлов. Их нужно закладывать в клеммы, объединяя цепи вместе. Все контакты пронумерованы. Те из них, которые необходимо объединить, на схеме соединены линией. При монтаже нужно только повторить указания, указанные в инструкции. После закладки перемычек осуществляется присоединение непосредственно проводов. Важно соблюсти полярность.

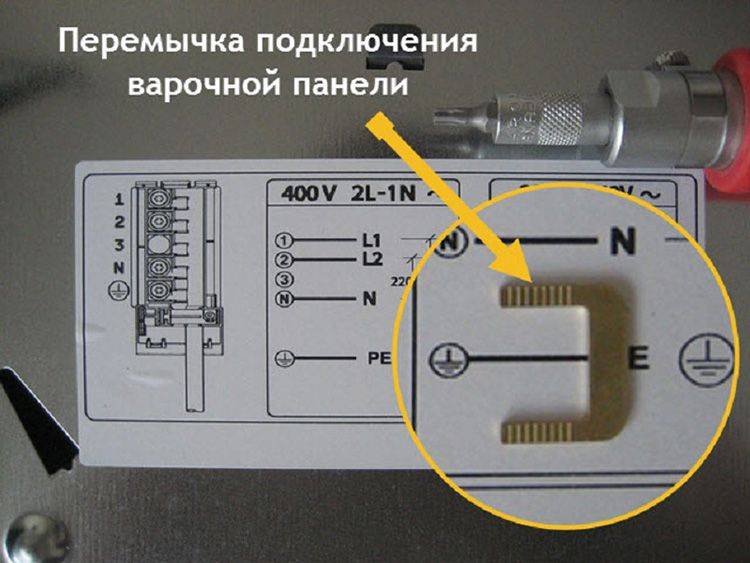

Принцип расположение перемычек

Синяя жила, отвечающая за ноль, присоединяется к одной из объединенных клемм с маркировкой N. Коричневый провод, отвечающий за фазу, фиксируется на объединенных контактах с обозначением L. Зажим заземления обычно располагается в стороне и маркируется PE. У всех типов плит для этого имеется только одна клемма, поэтому с монтажом желто-зеленого провода не возникает затруднений.

Монтаж ВП Bosch

Цены на модельный ряд кухонных варочных панелей Bosch

Кухонные варочные панели Bosch

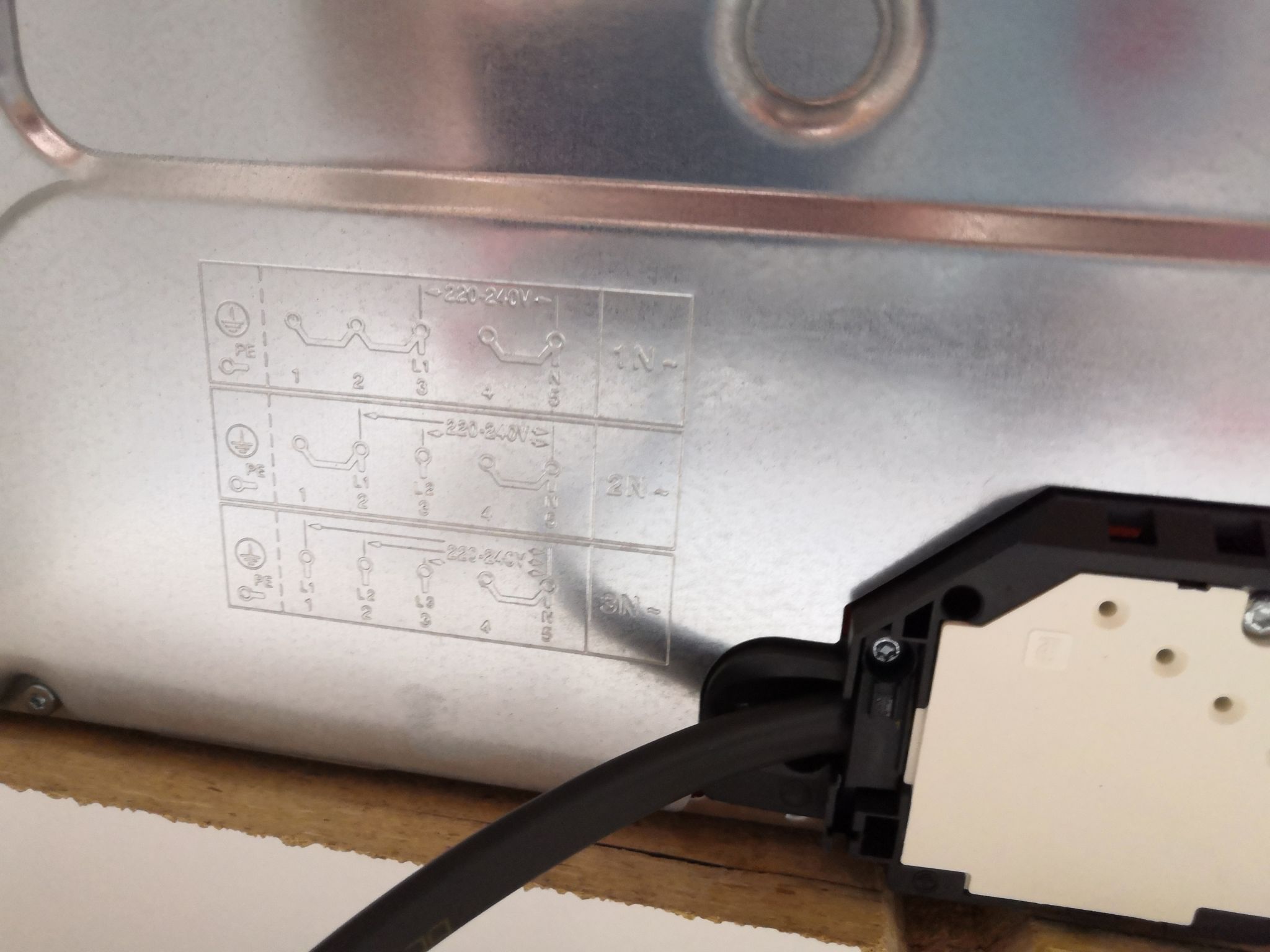

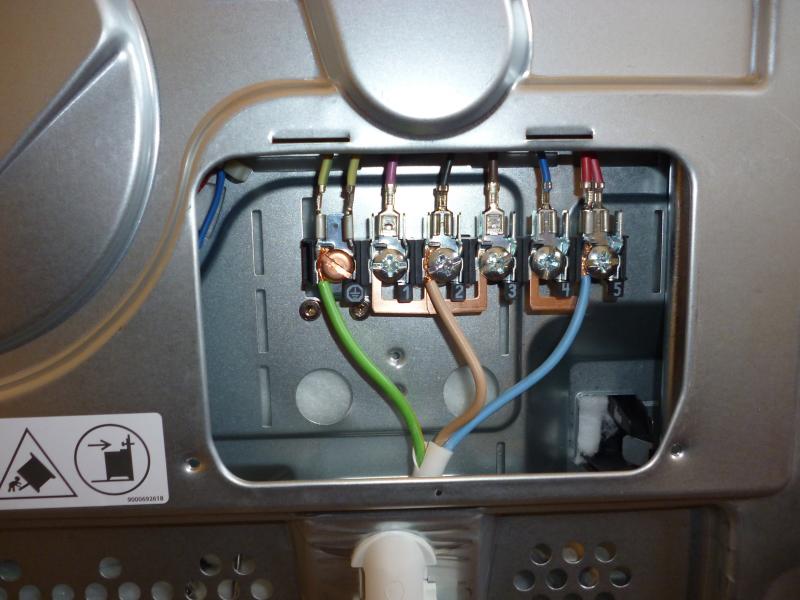

Обычные и индукционные электроплиты Bosch имеют 6 контактов для присоединения к электросети. Это вызывает определенные затруднения при выполнении самостоятельного монтажа. Если взглянуть на схему, то можно заметить, что у них имеется 3 фазных контакта L1, L2, L3, и 2 нулевых N1, N2. Отдельно имеется клемма заземления PE. Таким образом, чтобы запитать все контакты, имея в распоряжении трехжильный провод, потребуется использовать перемычки. Контакты с маркировкой L сращиваются вместе, после к ним присоединяется коричневая жила. После этого нужно срастить клеммы N еще одной перемычкой, с последующим зажимом жилы с синей изоляции. Заземление фиксируется на контакте PE.

Однофазное подключение плит Bosch

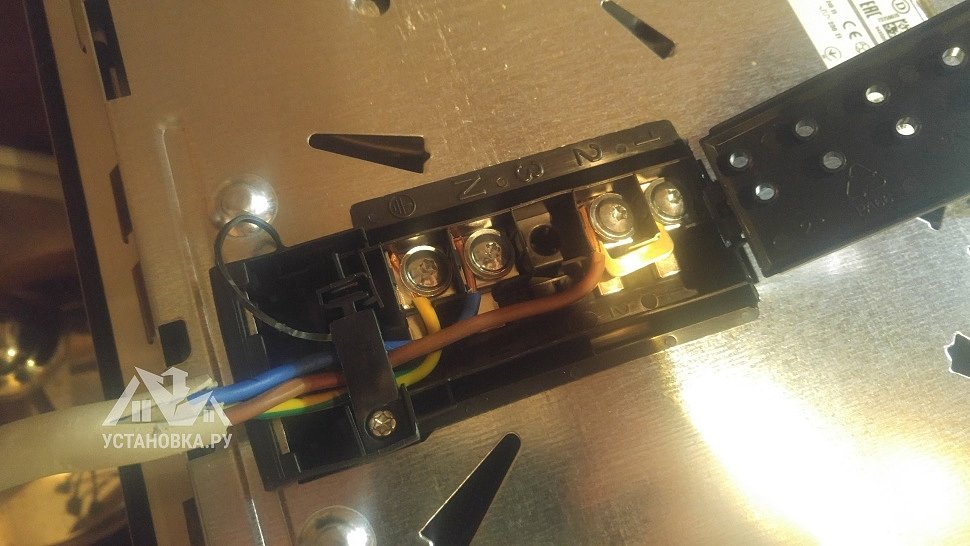

Подключение ВП Hansa, Electrolux и Zanussi

Многие панели производителей Ханса, Электролюкс и Санусси изначально идут с установленным шнуром на 4 жилы. Чтобы его использовать потребуется перевернуть плиту на обратную сторону и снять крышку бокса с контактами. Используя перемычку необходимо соединить вместе клеммы L1 и L2. К ним подсоединены жилы черного и коричневого цвета. После этого осуществляется установка вилки. К ней присоединяется только коричневый проводок, а черный нужно заизолировать изолентой или термоусадочной трубкой.

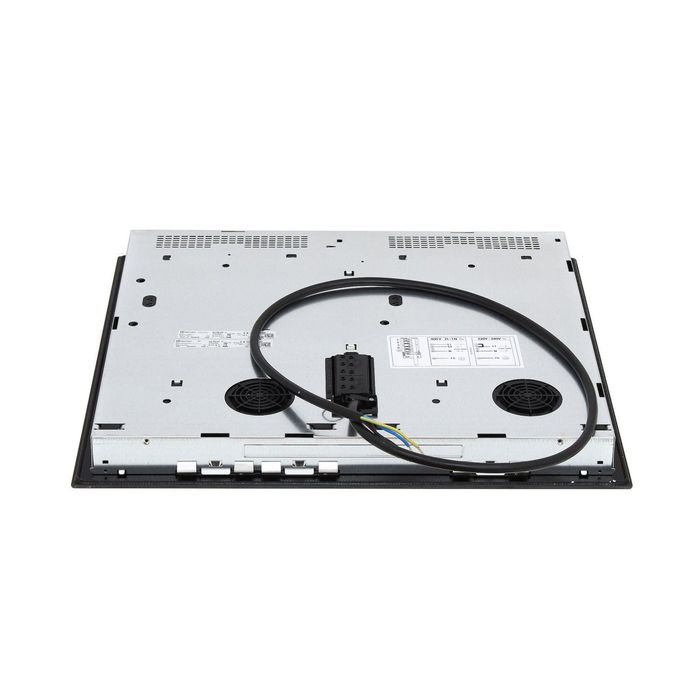

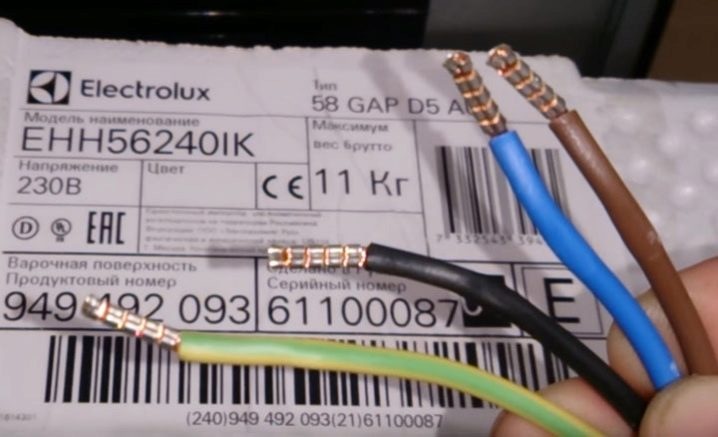

Шнур Electrolux

Цены на модельный ряд кухонных варочных панелей Electrolux

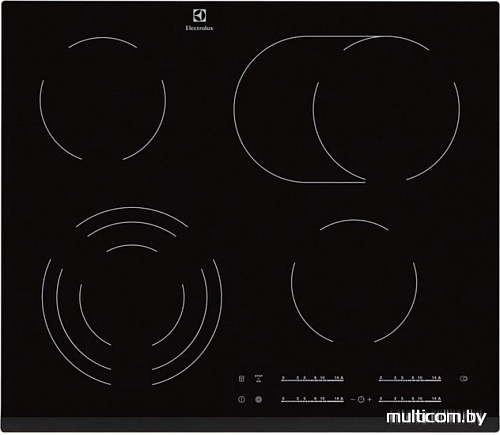

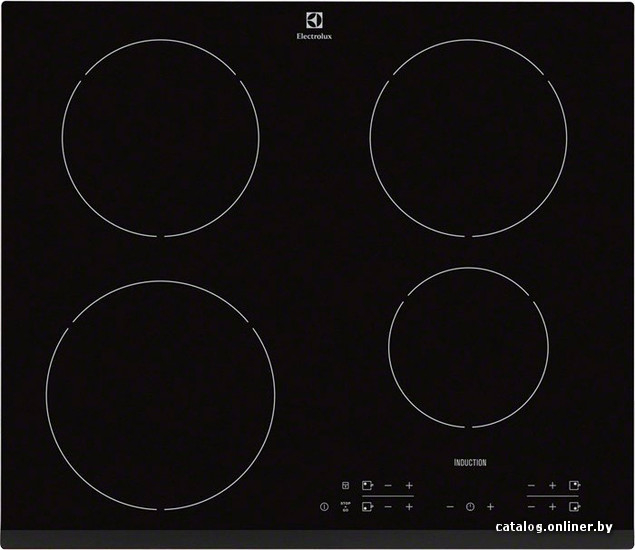

Кухонные варочные панели Electrolux

Также возможно просто присоединяя к вилке провода установить в одно гнездо для фазы сразу две силовые жилы. Однако ее конструкция не всегда позволяет осуществлять такое подключение, поэтому подобным образом выйти из ситуации зачастую не удастся.

Установка встраиваемой электроплиты к 380В

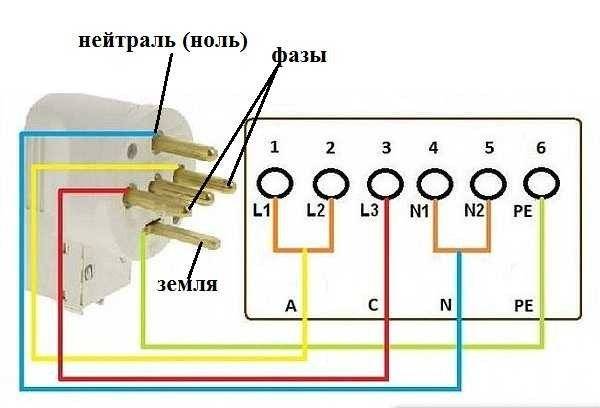

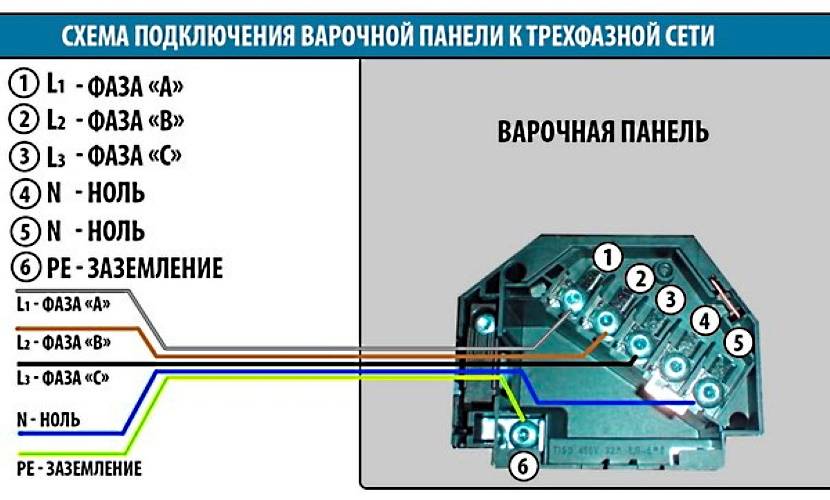

Если возникла необходимость подключения ВП к 3-фазной сети 380В, то используется 5 кабель на 5 жил. В этом случае подбирается соответствующая розетка и вилка. В 3-фазной сети они имеют 5 контактов. Нижний плоский отвечает за землю, верхний за ноль, а выстроенные в ряд за фазу.

Трехфазное электромонтажное оборудование

Непосредственное присоединение к встраиваемой электроплите проводится по схеме на обороте плиты с надписью N3. Принцип соединения отличается от 1-фазного способом подключения проводов, отвечающих за фазу. То есть, заземление подключается также, ноль фиксируется через перемычку, а сами контакты L отдельными проводами. При таком методе на каждую жилу будет оказываться меньшая нагрузка. Это многократно уменьшит вероятность короткого замыкания в случае работы плиты на полную мощность.

Рекомендуем ознакомиться со статьей на тему — Как выбрать духовой шкаф, где подробно рассмотрены самые популярные и надежные модели.

Блок: 3/4 | Кол-во символов: 8722
Источник: https://remont-book.com/podklyuchenie-varochnoj-paneli-k-elektroseti/

Однофазная сеть 220 В

Этот случай относится в основном к квартирам, в которых хозяин решил, что во время ремонта или просто так стоит установить индукционную варочную панель вместо классической газовой плиты. Причём тут ремонт? Конечно это не является необходимым условием, но в большинстве случаев сеть 220 В не готова принять такой энергоемкий потребитель, и потребуется проложить дополнительный кабель от распределительного устройства до индукционной варочной панели и немного модернизировать распределительный щит.

Подключение индукционной варочной панели в однофазной установке без предварительной подготовки и проверки существующей сети — рискованно! Индукционная варочная панель — это вам не холодильник! Индукция потребляет много электроэнергии, больше всех устройств в квартире. Нужно быть уверенным, что электросеть будет способна выдержать такую нагрузку.

Во-первых, для индукционки должен использоваться отдельный кабель идущий от распределительного устройства, предназначенный только для этого дела.
Во-вторых, кабель должен иметь поперечное сечение, адаптированное к мощности платы.

В инструкциях для некоторых плит написано, что защита должна быть не менее 30 A и кабель с поперечным сечением 4 мм2. Однако для повышения безопасности проводки лучше использовать защиту 25 A (например, переключатель B25).

Перейдем к вариантам подключения плиты. Следующие схемы подготовлены на основе методов подключения для отдельных моделей, выбранных изготовителем. Перед подключением своей модели всегда проверяйте инструкцию.

Соединение плиты с выходящим кабелем

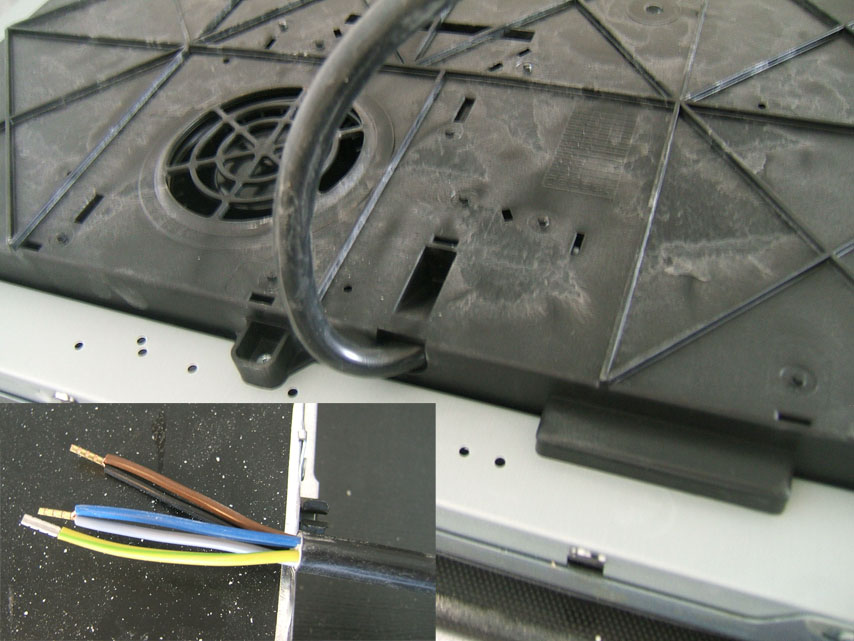

В этом случае плита представляет собой закрытую коробку из которой выведен кабель, чаще всего 5-проводной. Наиболее распространенными являются:

Проводники черного и коричневого цвета — фаза
Синие и серые провода — нейтральные
Желто-зеленый провод — защитный

Примеры чертежей из инструкции от индукционной панели смотрите выше.

Когда шнур питания имеет неподходящее поперечное сечение

Если шнур питания имеет поперечное сечение 2,5 мм2, его необходимо защитить с помощью переключателя с меньшим номинальным током, например B16. В этом случае стоит покупать индукционную варочную плиту с ограниченным потреблением энергии, чтобы выключатель максимального тока не срабатывал при использовании 3-х или 4-х полей нагрева.

Есть мнения о том, что каждая индукционная варочная панель имеет контроллер, который учитывает что сеть является однофазной и не пропускает половинное нагревание при полной мощности или интеллектуально переключает их, если они работают все сразу, то есть потребление 7,2 кВт в однофазной установке находится только на бумаге.

Однако не каждая индукционная плита, когда вы подключаете ее к однофазной слабой проводке, автоматически уменьшает потребление энергии. Если производитель не включил такую информацию в руководство по эксплуатации, следует предположить что если 4 конфорки будут включены в максимальный уровень нагрева, индукционная панель будет потреблять около 7200 Вт энергии суммарно.

Подключение плиты с зажимами вместо проводов

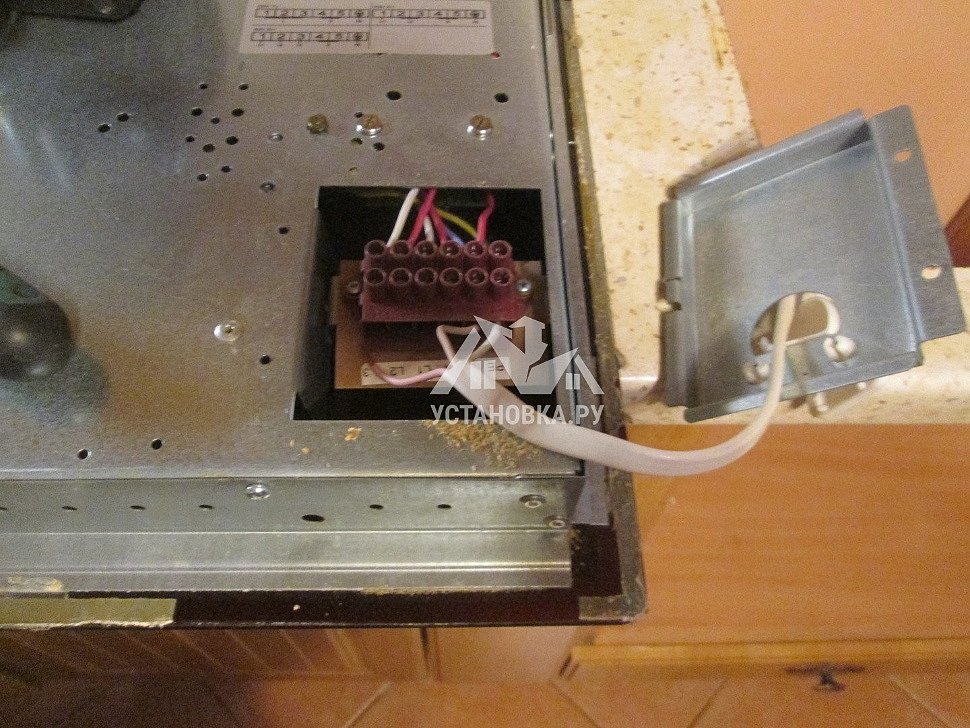

Если модель плиты имеет терминал с клеммами, расположенный в нижней части вместо проводов, его можно напрямую подключить к соединительной коробке.

Блок: 4/8 | Кол-во символов: 3178
Источник: https://2shemi.ru/shema-podklyucheniya-induktsionnoj-plity-k-setyam-220v-ili-380v/

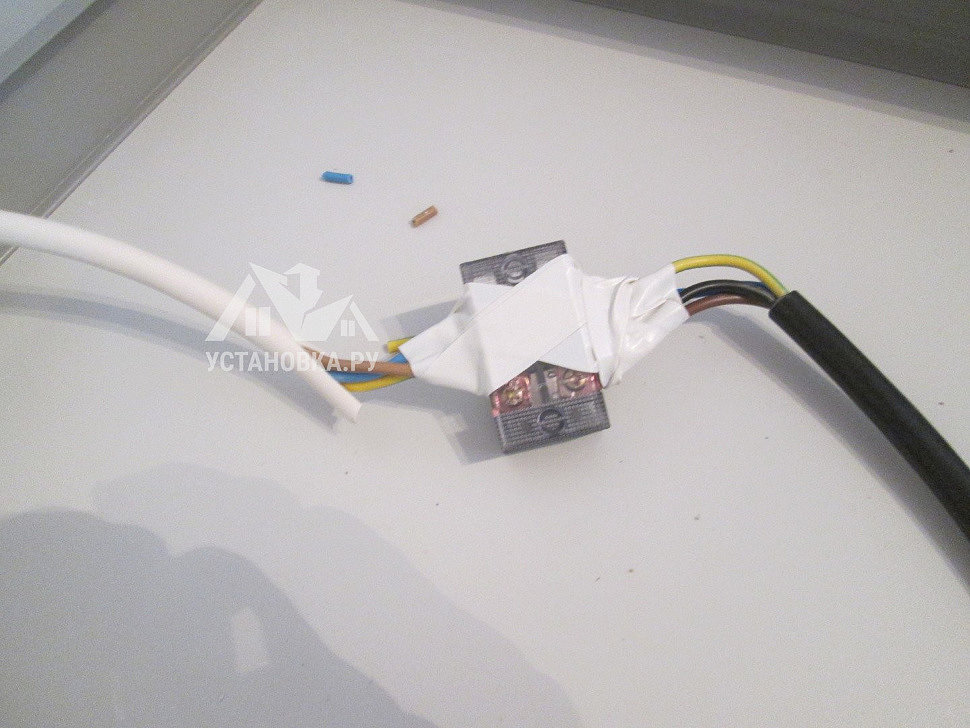

Присоединение плиты напрямую

Если необходимо осуществить присоединение ВП без использования вилки и розетки, применяется монтажная коробка. Такой вариант будет уместным в том случае, когда требуется вплотную пододвигать шкафчик к стене. При этом выступающая вилка просто не поместится, а вот распаечная коробка не помешает.

В коробку просто заводится гибкий удлиняющий провод от панели и запрессовывается с помощью гильз к моножильному кабелю, проложенному в штробе. Для этой цели нужно использовать гильзу соответствующую требуемому сечению. Она должна быть предназначенной для большой нагрузки электроплиты. Каждую гильзу необходимо заизолировать. Для этого лучше всего использовать термоусадочную трубку.

Подобный способ монтажа обойдется даже дешевле, поскольку вилка и силовая розетка стоят дороже, чем пара гильз. Что касается монтажной коробки, то она стоит почти как подрозетник.

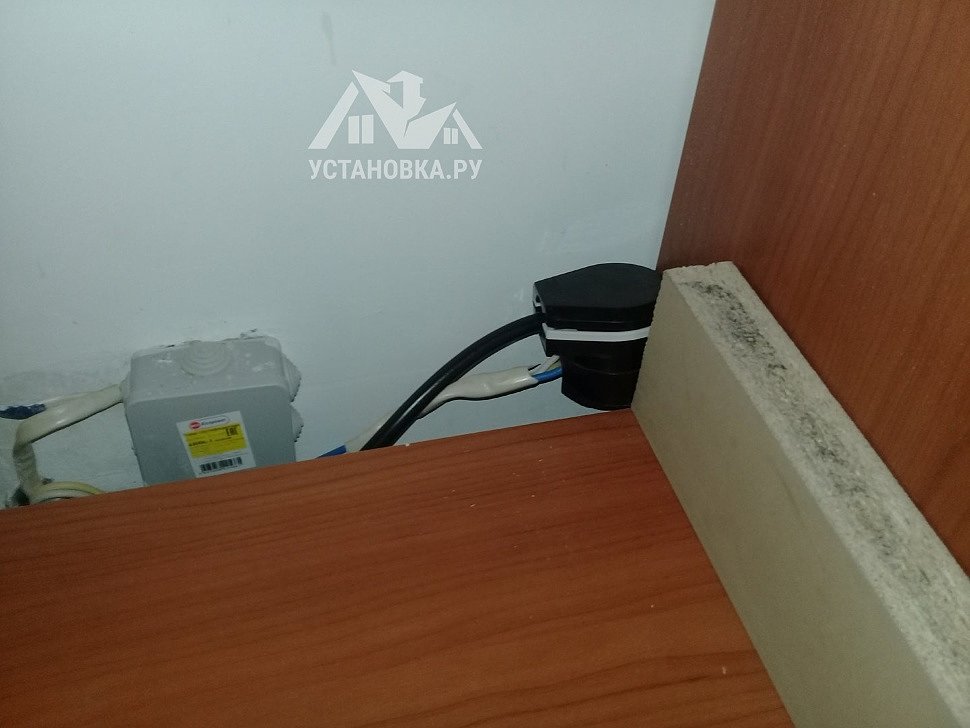

Подключение через распаечную коробку

Работы по монтажу мощной встраиваемой электроплиты могут занять несколько дней, учитывая необходимость штробления стен для прокладки кабеля и дальнейшей отделки. Не имея в доме собранного электрощита, эту работу лучше сразу доверить электрику, поскольку скрутка к проводу от счетчика неприемлема. Если же присоединение панели заключается только в подключении к ней удлинительного шнура и вилки, то на это понадобиться меньше часа.

Блок: 4/4 | Кол-во символов: 1355
Источник: https://remont-book.com/podklyuchenie-varochnoj-paneli-k-elektroseti/

Сечение провода для индукционки

На рисунках при подключении 2 или 3 фаз, везде используется кабель 2,5 мм2. Конечно если на плите есть возможность подключения 3-х фаз, возможно в инструкциях производителя будет требование к проводам на уровне всего 1,5 мм2, в частности 5 х 1,5 мм2.

Тем не менее покупка индукционной варочной панели бывает не один раз в жизни. Возможно лет через 10 вы измените её на более мощную модель и вам понадобится поперечное сечение уже 2,5 мм2.

Блок: 6/8 | Кол-во символов: 471
Источник: https://2shemi.ru/shema-podklyucheniya-induktsionnoj-plity-k-setyam-220v-ili-380v/

Выбор места и подготовка отверстия для установки

Логично и правильно поместить индукционную панель над духовкой. Ещё одно рекомендованное место, которое подходит для того, чтобы вмонтировать прибор – пространство над посудомоечной машинкой.

Дальнейшую работу варочной панели обеспечит то, насколько ровно будет установлена её поверхность и как плотно закреплена. Имеет место хорошая вентиляция над ней, благодаря которой она не станет перегреваться. Вытяжка от панели должна находиться на расстоянии не менее, чем 75 см. При этом задняя стенка панели не должна соприкасаться с находящимися рядом вертикальными гранями предметов и между ними должно остаться пространство в несколько сантиметров, как и внизу.

Блок: 6/7 | Кол-во символов: 705
Источник: https://TechnoSova.ru/dlja-kuhni/kuhonnaja-plita/kak-podkliuchit-induktionneju-panel/

Какие разъемы использовать для печи

Чтобы сохранить как можно больше места и не заполнять коробку проводами, она должна быть не менее 10x10x5 см. Нет необходимости экономить место, потому что блок будет прикрыт кухонной мебелью.

Чтоб провода не натягивались, лучше сделать петли на концах проводов (рисунок справа) при подключении. Как видите на приведенных выше рисунках, использована специальная клеммная колодка с винтовыми клеммами для трехфазных проводников, нейтрального и защитного проводника. Её преимуществом является то, что после открытия крышки можно увидеть все что в ней связано.

Номинальный ток, то есть максимальный ток который может протекать через каждый терминал в течение длительного времени, для однофазной сети должен быть на уровне от 32 А.

Использование пружинных клемников для трехфазных систем не является проблемой и вполне может использоваться. Они имеют номинальный ток 24 А. Но в однофазной сети этого как правило недостаточно для надежного соединения индукционной варочной панели — применяйте лучше клеммы винтовые.

Блок: 7/8 | Кол-во символов: 1049
Источник: https://2shemi.ru/shema-podklyucheniya-induktsionnoj-plity-k-setyam-220v-ili-380v/

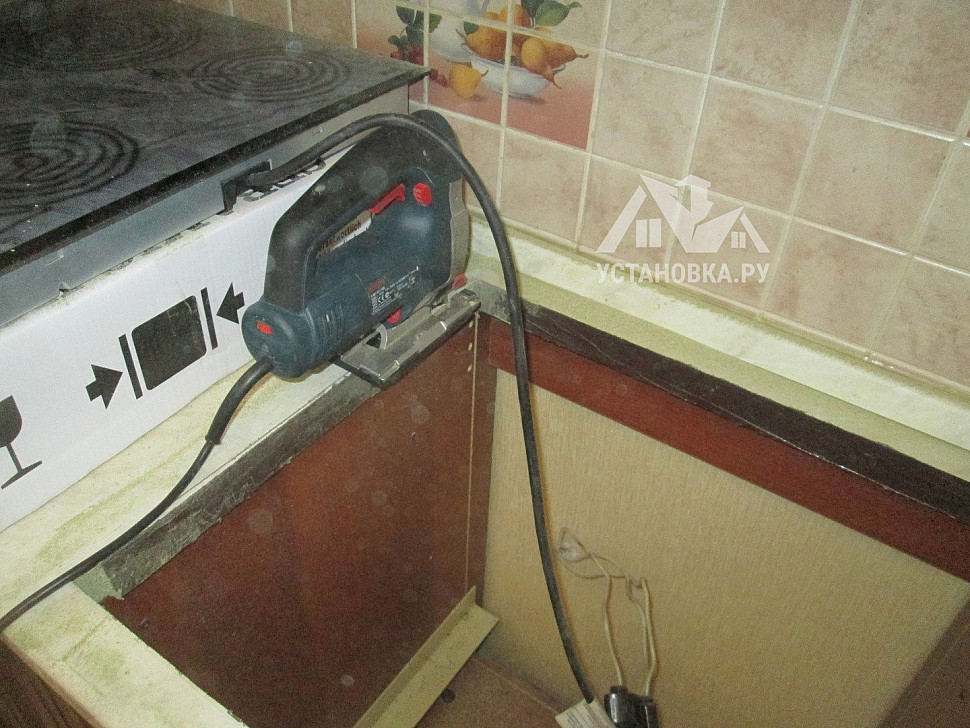

Установка поверхности в столешницу, её закрепление и герметизация

Внутри короба, в который будет вставляться панель, следует сделать разметку карандашом, обведя внутренние грани устройства на оборотной части столешницы.
После заготовку кладут на пол лицевой стороной вниз и аккуратно вырезают середину.
Края отверстия покрывают силиконовым лаком или фольгой, – материалами, которые снижают возможность проникновения воды под панель.
Далее столешница устанавливается на обычное место.
На внутреннюю часть индукционной панели клеят липкую ленту – это ещё один барьер влаге. В некоторых случаях вместо неё в комплекте идёт пластилин. Его нужно приклеить на столешницу вдоль выреза и установить прибор поверх.

За всеми работами с кабелями и электрической стороной монтирования в целом, следует установка поверхности на место её постоянного нахождения в дальнейшем. Панель, к которой присоединён кабель с вилкой, вставляется в отверстие штатное крепление и придавливается со всех сторон для более чёткой посадки. После обязательно подключить прибор к сети и проверить работу, удалив возможные клеевые следы. В первые несколько часов возможен некоторый запах жжёной резины, что не является дефектом электроприбора.

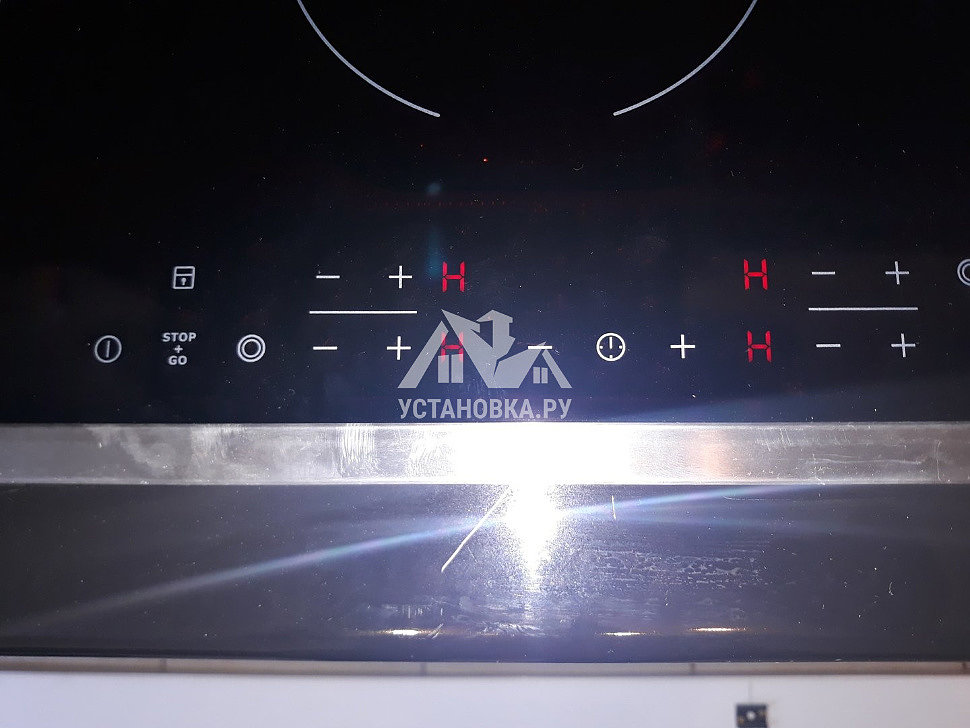

Кнопки включения и регулирования мощности

При нажатии на кнопку «Сеть» в течение 1-й секунды, происходит включение панели. Далее через несколько секунд после подключения к электросети пользователь услышит короткий звуковой сигнал, – ещё один показатель нормальной работы.

Каждая из 4-х имеющихся варочных зон будет включаться с кнопки, после чего нужно отрегулировать уровень мощности от ноля до девяти. Чтобы активировать только одну зону, нужно нажать соответствующую ей кнопку и снова выбрать мощность.

Управлять индукционной панелью можно посредством электронной системы, в то время как электрические варочные поверхности регулируется вручную. Другими словами, хозяйка в реальном времени может следить за режимностью каждого из 4-х варочных секторов.

Блок: 7/7 | Кол-во символов: 1953
Источник: https://TechnoSova.ru/dlja-kuhni/kuhonnaja-plita/kak-podkliuchit-induktionneju-panel/

Выводы и рекомендации

Подключение индукционных варочных панелей в жилых зданиях не является быстрым и беспроблемным вопросом. Прежде чем браться за самостоятельный монтаж такой плиты надо учитывать каждый из этих аспектов: мощность сети и количество фаз, сечение и количество проводов силового кабеля между плитой и домашним распределительным устройством.

Если после прочтения у вас появились вопросы ли дополнения к всему вышесказанному — напишите в комментариях ниже.

Блок: 8/8 | Кол-во символов: 469
Источник: https://2shemi. ru/shema-podklyucheniya-induktsionnoj-plity-k-setyam-220v-ili-380v/

Кол-во блоков: 14 | Общее кол-во символов: 25415
Количество использованных доноров: 4
Информация по каждому донору:

https://www.asutpp.ru/podklyuchenie-varochnoj-paneli.html: использовано 2 блоков из 4, кол-во символов 3733 (15%)
https://2shemi.ru/shema-podklyucheniya-induktsionnoj-plity-k-setyam-220v-ili-380v/: использовано 5 блоков из 8, кол-во символов 6419 (25%)
https://remont-book.com/podklyuchenie-varochnoj-paneli-k-elektroseti/: использовано 2 блоков из 4, кол-во символов 10077 (40%)
https://TechnoSova.ru/dlja-kuhni/kuhonnaja-plita/kak-podkliuchit-induktionneju-panel/: использовано 4 блоков из 7, кол-во символов 5186 (20%)

آلة حاسبة بسيطة من استهلاك بلاط لاصق لكل 1 متر مربع: 4 معايير |

باستخدام آلة حاسبة خاصة, يمكنك حساب الكمية الدقيقة من لاصق البلاط لإنهاء الغرفة بالبلاط في أغلب الأحيان, وبدون تردد, سيتم شراء كمية الغراء التي يطلقها البائع. ما إذا كانت هناك ششوك في أناك ششوك في أن لاصصة 25 أأياس من 5 كلغ, انها أأثر من ذلك بقليل مما هو مطلوب, أو بعبارة عامل أداء العمل البناء للعميل, تشير الششوك. حول كيفية حساب كمية المطلوبة من الغراء بششل مستقل وعدم خداع, في وقت لاحق في المادة.

ما يؤثر على استهلاك مواد لاصقة البلاط

في معظم الأحيان, يتم اتخاذ جميع القرارات الهامة بشأن شراء مواد البناء مباشرة في المتجر, تحت تأثير الموظفين, أو بمساعدة الأشخاص الذين يؤدون أعمال البناء.ولكن ماذا لو تم الإصلاح من تلقاء نفسها؟ مسبقا لحساب جميع التكاليف للعمل كله, وهذا هو اليوتوبيا كاملة, ولكن لحساب بششل منفصل وضع البلاط وتكلفته هي مهمة مجدية.

بالنسبة للمبتدئين, من المهم أن نتذذر أن غراء نتذذر أن غراء البلاط له وحدة قياس خاصة به – كيلوغرام (كجم). وسيكون المبلغ الصصيح مساويا لمبلغ تكلفته للمتر المربع الواحد (1 م ²) ومجموع لططات التراص. مع معرفة مساحة الجدار الذي توضع عليه البلبلاطة, تحتاج فطط إلى حساب سمك الغراء المطلوب وبعد ذلك الصصول على القيمة اللازمة للكمية اللازمة للكمية المطلوبة من الغراء.

يمكن أن تكون المادة اللاصصة للبلاط من أنواع مختلفة: مع محتوى أسمنت أو مادة الإيبوكسي أو البولي يوريثين.

المادة اللاصقة على كل من حجم سطح البلاط ومادة البل0003

إذا كان الغراء بمحتوى الإسمنت بسيطا جدا في استخدامه: 3 كجم لكل 1 م ² بلاط السيراميك, ثم الايبوكسي أو البولي يوريثين سيجعلك العبث مع الميزات الخاصة بك. يتم خلط الايبوكسي من 2 مكونات ، والبولي يوريثين لديه اتساق مرنة إلم حد بالإضافة إلى العناصر الأساسية, يحتوي الغراء للبلاط على إضافات مختلفة في تركيبته.هذا يمكن أن أن يحسن صفاته المحددة تحت تأثير التأثيرات تأثير التأثيرات المختلفة, وذذلك تغيير استهلاكها. والشركات المصنعة بعناية.

اعتماد الاستهلاك:

حجم سطح البلاط. إذا كانت كبيرة ، سيتم إنفاق الغراء أكثر من ذلك بكثير. تبعا لذلك ، فإن سمك أكثر من الغراء على نفسه من حجم البلاط القياسية. على سبيل المثال, إذا كان جانب القرميد حوالي 25 سم, فإن سمك الغراء, لعقد البلاط, هو 2-3 ملم. إذا كان السطح أكبر من ذلك ، فيجب زيادة السماكة.
المادة هي البلاط. البلاط من بلاط المواد لديه سطح مسامي يمتص الصمغ بسرعة. الخزف ، على العكس من ذلك ، لديه شغف ضعيف للصمغ ولا يمتصه كثيراً.
نعومة السطح. على الجانب المسطح ، تحتاج الطبقة اللاصقة أرق من الطبقة المحززة.
جودة الركيزة.

وضع البلاط على سطح مستو, وهذا سوف يساعد على تجنب النفايات غير المستوية من الغراء, إلا إذا كان الغراء يحتوي على الجسيمات التي تساعد على تسوية السطح. الغدد الانفاق يعتمد حتى على مهارة المعالج ، والتأهيل. إذا كان النشاط التجاري مشغولا بوافد جديد, فإن القاعدة ستنتهك, لأن معظمها سيذهب إلى الزواج.

الحساب التقريبي للبلاط لاصق في 1 م

هناك طرق مختلفة لحساب كمية مناسبة من الغراء, دون مساعدة البائعين وحرفيين البناء. هناك آلة حاسبة خاصة من الشركات المصنعة للمواد الدبق. وهو يساعد, دون صعوبة, في إجراء الحسابات اللازمة بشكل مستقل, ومعرفة محيط الغرفة, ونوع البلاط واختيار العلامة التجارية المرغوبة من قاعدة الغراء (الجدول للمساعدة).

أسهل طريقة لبالضبط عندما تم إختيار العلامة التجارية لاصقة, والعمل معها قدمت عددا من المرات, وعلى سبيل المثال, والعلامات التجارية تماما معروفة من يونيس 2000 Plitonit أو Ceresit 3000.ومن أجل حساب دقيق وكم تحتاج إلى الغراء على 1 ², ومن الجدير بالذهاب إلى موارد هذه العلامات التجارية وفي الآلة الحاسبة على الإنترنت للقيادة في معلمات البلاط, وبالطبع اختيار العلامة التجارية لأكثر التركيبات لصقا. يمكن زيادة النتيجة الناتجة 10 مرات, إذا بدلا من 1 مليون ² سوف تشارك 10m ².

حساب كمية الغراء البلاط يمكن أن يكون بشكل مستقل أو بمساعدص براخ3 برن 900ن

إذا لم تكن هناك تفضيلات في ماركات الغراء, ولكن من المثير للاهتمام مقدار تكلفة الإصلاحات, يمكنك حساب كل خيار تقريبا:

على سبيل المثال ، الغراء بمحتوى الاسمنت ؛
الأبعاد التقريبية للبلاط هي 30×30 سم ؛
إذا كانت الطبقة 2.8 مم ، سيكون استهلاك الغراء 5 كجم لكل متر واحد ² .
إذا كان المغطى بالبلاط سيكون 10 م ، ثم: 10×5 = 50 كغ من الغراء للبلاط.

الطريقة المستخدمة من قبل متخصصين من قبل متخصصين التي تحمل البلاط – في هذه الحالة رميات (سمك س 0.5) بلغ متوسط معدل التدفق علامة 1mm لاصصة أن يختار المشتري. يمكن العثور على معلومات حول العلومات التجارية الشهيرة, مثل Ceresite أو Politonit, في الدخول المجاني.

إذا كان للبلاط مكون من جرانيت مكون من جرانيت السيراميك أو من البليتونيت, عند حسابه لوضعه, ضع في الاعتبار متوسط حجمه: فهو 10 مم.

. من الضروري إعادة فرز بيانات أكثر دقة مرة أخرى. تجدر الإشارة دائما إلى أن الشركات المصنعة تحتفظ بجميع المعلومات المتاحة والومات المتاحة والضرورية في المجال العام. Церезит и политонит.

كيفية حساب الغراء للبلاط

ليست هناك حاجة للمتجهاب إلى المتجر للصصول علمتجر للصصول على مشورة من البائع, إذا كان السؤال الذي يطرح نفسه حول استهلاك الغراء لتبليط. ويكفي التحقق من جميع المعلومات المتاحة من خلال النظر إلى المراجعات الخاصة بالعلامات التجارية المختلفة, ما هو نوع البلاط “يأكل” أكثر غراءا, وفهم السبب ثم يختار فقط.هناك الثثير من الآلات الحاسبة المختلفة على الإنترنت والتي يمكنك من خلالها الصصول على إإابة.

وينبغي إيلاء اهتمام خيلاء اهتمام خاص في حساب كمية لاصص البلاط لجودته, والعلامة التجارية والشركة المصنعة

Номер телефона:

اختر ما هي العلامة التجارية من الغراء وما سيتم استخدامه. على سبيل المثال ، لفرش أرضية مبلطة أو فسيفساء معينة.
يتم تحديد مساحة السطح. يمكن الحصول على هذا العدد بضرب الطول حسب العرض.
.

لن تكون نتيجة هذه الحسابات الكمية المطلوبة من الغراء فحسب, بل أيضا توصية العلامة التجارية وعدد الأأياس.

ما هو استهلاك الغراء لكل 1m؟

² للبلاط الخزفي

يعتمد استهلاك تركيبة الخزف أو الخزف الحجري على الحد الأأصى لطول الحد الأأصى لطول جوانب البلبلبلاط وحجم مجرفة الأسنان التي سيتم توزيعها على سطط البلاط.

لاحظ العديد من الخبراء أن استهلاك الغراء يمكن أن يزداد بزيادرا 3

استهلاك العلامة التجارية الغراء Cerezit:

بالنسبة للمادة اللاصصة Ceresit CM9, للبلاص بطول أأصى يبلغ 10 سم وبملوق, يبلغ حجم أسنانه 4 مم, لكل 1 م ² سيكون 2 كجم.15 часов – 5,8 месяца – 3 месяца, 30 часов – 9 месяцев – 4,3 месяца.
للبلاط والبلاط والخزف: 5 م – 2,8 مم – 1,8 كجم 10 م – 4 مم – 2,2 كجم ، 25 س6 – 8 .مم
والبلاطات الكبيرة أو البلاط والخزف: 30 م – 9,8 ملم – 4,2 كجم ، 60 كبم م م م م.

. يعرف الأساتذة الأأثر خبرة كيفية توزيع الغراء بششل صصيح على البلاطة, وتمسك اليد بالأداة في زاوية معينة. تتيح لك هذه التجربة تطبيق الغراء بالتساوي في طبقة صغيرة.

معدلات مقبولة لاستهلاك بلاط لاصق في 1 م

² البلاط

. بالإضافة إلى المهارات والمهارات, هناك أيضا السطط نفسه, وهو مبلط, سواء كان من الأرض أو الجدار. تتأثر درجة الحرارة أو قفزاتها أو استخدامها أو غرضها بعض علامات الغراء التي ستثبتها بقوة وثبات على السطط. ومع مراعاة المتطلبات التشغيلية والمتطلبات الأخرى, يتم تطوير الأخراير استهلاك الغراء, والتي يمكن العثور عليها في التعليمات الخاصة باستخدام هذا المنتج.

عند حساب كمية لاصص البلاط, من الضروري بالإضافة إلى ذلك مراعاة المعايير المقبولة لاستهلاك خليط الغراء.

المعلومات التي يجب أن أبحث عنها

من المواد الخام التي تصنع الغراء.
ما الطلاق والاتساق ؛
اللازمة لإعداد الغراء للعمل
ما هو حجم الملعقة الموصى بها من قبل المورد.

بعد قراءة التعليمات وتحديد حجم البلاط, واختيار الملوق المطلوب, يمكنك البدء في العمل.سوف ينخفض سمك الطبقة المطبق بواسطة الملوق عند اكتساب الخبرة.

من الغراء لا يسبب سوى الشعور بالفرح.

الاستهلاك المريح للبلاط لاصق في 1 م

² : آلة حاسبة (فيديو)

إذا كان لديك بالفعل علامة تجارية معينة على عقلك, فلا داعي للتفكير في استهلاك الغراء استهلاك الغراء لفترة طويلة. بعد أن تلقت جميع المعلومات من الشركة المصنعة أو البائع, لانعة أو البائع, لا ننسى أن الجدران غير المتكافئة “تطلب” أأثر الغراء, وزيادة استهلاكها. الأمر يستحق الاهتمام بالجدار, حيث سيتم وضع البلاط قبل شراء البلاط نفسه ومكون الغراء.وإذا كان الإصلاح بالفعل على الأنف, تجدر الإشارة إلى أن متوسط استهلاك الغراء هو 1.3 كجم.

Electrolux 69802 G 86 0001.PC.en.p65 Руководство пользователя к 5dcc34b4 ead2 4e0f 9908 deb1a2f75481

Руководство пользователя: Electrolux 69802 G к руководству

Откройте PDF напрямую: Просмотр PDF .
Количество страниц: 24

69802 Г Газовая плита АУС ЭРФАХРУНГ ГУТ Инструкция по эксплуатации ИДЕАЛЬНАЯ ФОРМА И ФУНКЦИЯ ГБ Важная информация о безопасности Вы ДОЛЖНЫ внимательно прочитать эти предупреждения перед установкой или использованием плитаЕсли вам нужна помощь, свяжитесь с нашим отделом обслуживания клиентов по телефону 08705 350350 Установка г Эта варочная панель должна быть установлена квалифицированным персоналом в соответствии с инструкциям производителя и соответствующим британским стандартам.

г Любая газовая установка должна выполняться зарегистрированным установщиком CORGI. г Удалите всю упаковку перед использованием варочной панели. г г Убедитесь, что подача газа и электроэнергии соответствует типу, указанному на заводская табличка, расположенная рядом с трубой подачи газа. Не пытайтесь каким-либо образом модифицировать варочную панель.Безопасность детей г г г Данная плита предназначена для использования взрослыми. Не позволяйте детям играть рядом или с плитой. Плита сильно нагревается во время работы. Детей следует держать подальше до тех пор, пока охлажденный. Дети также могут пораниться, сдвинув с плиты сковородки или кастрюли. Во время использования г г г 2 Эта плита предназначена только для приготовления пищи в домашних условиях. Он не предназначен для коммерческих или промышленных целях. При использовании газовой плиты в помещении выделяется тепло и влага. в котором он был установлен.Обеспечьте постоянную подачу воздуха, сохраняя вентиляционные отверстия в хорошем состоянии или установка вытяжки с вентиляционным шлангом.

При использовании варочной панели в течение длительного времени вентиляция должна быть улучшить, открыв окно или увеличив скорость вытяжки. г г г г Не используйте эту варочную панель, если она контактирует с водой. Не используйте варочную панель с мокрые руки. Убедитесь, что ручки управления находятся в положении «ВЫКЛ», когда они не используются. При использовании других электроприборов следите за тем, чтобы кабель не контакта с горячими поверхностями кухонного прибора.Неустойчивая или деформированная посуда не должна использоваться на плите как неустойчивая. кастрюли могут стать причиной несчастного случая, если они опрокинутся или прольются. г Никогда не оставляйте плиту без присмотра при приготовлении пищи на масле или жире. г Никогда не используйте на плите посуду из пластика или алюминиевой фольги. г Скоропортящиеся продукты, пластмассовые предметы и аэрозоли могут подвергаться воздействию тепла и не следует хранить над или под варочной панелью. Услуга г U Эту варочную панель следует ремонтировать или обслуживать только в авторизованном сервисном центре.

Следует использовать инженерные и только оригинальные одобренные запасные части.Экологическая информация г г После установки утилизируйте упаковку, соблюдая меры безопасности. и окружающая среда. При утилизации старого прибора сделайте его непригодным для использования, отрезав кабель. Сохраните эту книгу инструкций для дальнейшего использования и убедитесь, что он передается любому новому владельцу. Эти инструкции действительны только для стран, идентификация которых символы показаны на внутренней стороне обложки данного буклета с инструкциями и на самом приборе. 3 Содержание Важная информация о безопасности.................................................. ............................. 2 Инструкции для пользователя ...................................................... ...................................... 5 Описание плиты ................................................................ ................................................ 5 Эксплуатация .............................

......................... ................................................. ................. 6 Техническое обслуживание и очистка ........................................................................ .......... 7 Что-то не работает? ................................................. ............................................. 8 Сервис и запасные части ...................................................... ............................................. 9 Гарантийные условия ...................................................... .............................................. 10 Инструкции для установщика ...................................................... ................................... 11 Технические данные инженера .................................................. ................................................. 11 Важные требования безопасности ...................................................... ................................. 12 Место расположения ...................

.............................. ................................................. ................. 13 Установка ................................................. ................................................................... 13 Подключение газа ................................................................ ................................................ 14 Размер выреза ................................................................ ................................................. 15 Встраивание ................................................................ ................................................. ... 15 Электрические соединения ................................................ ............................................. 17 Схема проводки.................................................. ................................................. .... 18 Поиск ошибок ................................................ ................................................. ..........

19 Ввод в эксплуатацию ................................................. ................................................. ..... 22 Переход с природного газа на сжиженный ............................................ ............................. 23 Руководство по использованию инструкции В тексте будут встречаться следующие символы, которые помогут вам в Инструкции: Инструкции по технике безопасности ) Пошаговая инструкция для операции Советы и подсказки Информация U Экологический Этот прибор изготовлен в соответствии со следующими директивами ЕЭС: 73/23 EEC - 90/683 EEC - 93/68 EEC 89/336 EEC - 90/396 EEC, актуальное издание.4 Описание варочной панели 1 3 3 5 6 7 8 4 2 1. 2. 3. 4. 5. 6. 7. 8. Варочная поверхность Быстрая горелка Полубыстрые горелки Вспомогательная горелка Ручка управления задней правой горелкой (полубыстрая) Ручка управления задней левой горелкой (полубыстрая) Ручка управления передней левой горелкой (быстрая) Ручка управления передней правой горелкой (вспомогательная) УСТАНОВКА Любая газовая установка должна выполняться зарегистрированным установщиком CORGI, и в соответствии с действующими нормами и правилами.

Соответствующие инструкции можно найти во втором разделе данного руководства.Пожалуйста, убедитесь, что после установки варочной панели она легкодоступна для инженер в случае поломки. КОГДА ВАРОЧНАЯ ПАНЕЛЬ УСТАНАВЛИВАЕТСЯ ПЕРВОЙ После установки варочной панели важно снять все защитные материалы, которые были нанесены на заводе. 5 Операция КОНФОРКИ Чтобы зажечь горелку, поверните соответствующую ручку управления против часовой стрелки до упора. положение, затем нажмите на него, чтобы зажечь горелку. При включении зажигания держите ручку нажатой около 5 секунд, затем отрегулируйте пламя по мере необходимости.Если горелка не загорается, поверните ручку управления на ноль и повторите попытку. Каждая ручка управления оснащена контрольной лампочкой, которая постепенно загорается. в зависимости от уровня нагрева, который вы выбираете с помощью ручки управления. При включении в сеть, после монтажа или отключения электричества вполне нормально, если искровой генератор активируется автоматически.

Чтобы обеспечить максимальную эффективность горелки, вы должны использовать только кастрюли и сковороды с плоское дно, соответствующее размеру используемой горелки (см. таблицу). Горелка минимум диаметр максимум диаметр Большой (быстрый) Средний (полубыстрый) Малый (вспомогательный) 160 мм.120 мм. 80 мм. 260 мм. 220 мм. 160 мм. Как только жидкость закипит, убавьте огонь, чтобы она едва поддерживать кипение жидкости. Если вы используете кастрюлю меньше рекомендуемого размера, пламя распространится за пределы дна сосуда, в результате чего ручка перегреваться. Будьте осторожны при жарке продуктов на горячем масле или жире, так как перегретые брызги могут легко воспламеняется. Если ручки управления поворачиваются с трудом, обратитесь в местное представительство AEG. Сервисный силовой центр. 6 Техническое обслуживание и очистка Перед выполнением любого обслуживания или очистки необходимо ОТСОЕДИНИТЕ плиту от электросети.Лучше всего очищать варочную панель, пока она еще теплая, так как можно удалить пролитую жидкость.

легче, чем если бы его оставили остывать. Пан поддерживает Чтобы подставки для кастрюль находились в правильном положение, они закреплены на металлических штифтах расположен в задней части плиты. После очищая плиту, убедитесь, что кастрюля опоры правильно размещены, как показано на диаграмма. Подставки для кастрюль пригодны для мытья в посудомоечной машине. Если стирая их вручную, будьте осторожны, когда сушка их как процесс эмалирования иногда оставляет шероховатости. Если при необходимости удалите стойкие пятна с помощью пастообразный очиститель.Варочная поверхность Регулярно протирайте поверхность варочной панели мягкой тряпкой, хорошо отжатой в теплой воде. вода, в которую добавлено немного моющего средства. Избегайте использования следующий: - бытовые моющие средства и отбеливатели; - пропитанные подушечки, непригодные для кастрюль с антипригарным покрытием; - прокладки из стальной ваты; - пятновыводители для ванны/раковины. В случае сильного загрязнения поверхности варочной панели следует использовать следующие продукты.

рекомендуемые: - для варочных панелей из нержавеющей стали используйте специальное чистящее средство для нержавеющей стали; - для других плит используйте Hob Brite или Bar Keepers Friend.Горелки Крышки горелок и коронки можно снимать для очистки. Промойте краны и головки горелок горячей мыльной водой и снимите следы с помощью мягкого очищающего пасты. Хорошо смоченная сталь, пропитанная мылом шерстяной тампон можно использовать с осторожностью, если следы особенно трудно Удалить. После очистки обязательно протрите насухо мягкой тканью. 7 Что-то не работает? Если варочная панель работает неправильно, выполните следующие проверки перед обратитесь в местный сервисный центр AEG.СИМПТОМ „ Нет искры при зажигании газ РЕШЕНИЕ ‹ ‹ ‹ ‹ „ Газовая конфорка горит неравномерно ‹ ‹ 8 Убедитесь, что устройство подключено к сети и подача электроэнергии включена Убедитесь, что ВДТ не сработал (если установлено) Убедитесь, что сетевой предохранитель не перегорел Проверьте крышку горелки и головку были заменены правильно, т.

е. после очистки. Убедитесь, что главный жиклер не засорен и корона горелки очищена от продуктов частицы. Проверьте крышку горелки и головку были заменены правильно, т.г. после очистки. Сервис и запасные части Если вам нужны запасные части или инженер, обратитесь в местный сервисный центр по тел. по телефону: 0870 5 929 929 Ваш звонок будет перенаправлен в местный сервисный центр. Адрес вашего местного сервисного центра и дополнительную информацию о службе Force, посетите веб-сайт www.serviceforce.co.uk При обращении в сервисный центр им потребуется следующая информация: 1. Ваше имя, адрес и почтовый индекс. 2. Ваш номер телефона 3.Четкие и краткие сведения о неисправности 4. Модель и серийный номер (см. паспортную табличку на обратной стороне данной инструкции). буклет) 5. Дата покупки Обслуживание клиентов По общим вопросам, касающимся вашего устройства AEG, и для получения дополнительной информации о AEG продукты, свяжитесь с нашим отделом обслуживания клиентов письмом или по телефону по адресу ниже или посетите наш веб-сайт www.

aeg.co.uk Отдел обслуживания клиентов Бытовая техника АЕГ 55 - 77 Хай Стрит Слау Беркшир СЛ1 1ДЗ Тел : 08705 350350* * звонки на этот номер могут быть записаны в учебных целях.9 Условия гарантии Стандартные условия гарантии Мы, AEG, обязуемся, что если в течение 12 месяцев с даты покупки этого прибора AEG или любой его части окажется дефектным только по причине дефектного изготовления или материалов, мы по своему усмотрению отремонтируем или замените то же самое БЕСПЛАТНО за работу, материалы или перевозку при условии, что: • Прибор был правильно установлен и использовался только при электро- или газоснабжении, указанном в паспорте. тарелка. • Прибор использовался только для обычных бытовых целей и в соответствии с инструкциями производителя. инструкции по эксплуатации и техническому обслуживанию.• Прибор не обслуживался, не обслуживался, не ремонтировался, не разбирался и не подвергался несанкционированному вмешательству кем-либо не санкционировано нами. • Все работы по обслуживанию в соответствии с этой гарантией должны выполняться сервисным центром.

Любой прибор или замененная неисправная деталь становится собственностью Компании. • Эта гарантия является дополнением к вашим законным и другим законным правам. • Посещения на дому осуществляются с 8:30 до 17:30 с понедельника по пятницу. Посещения могут быть доступны за пределами эти часы, и в этом случае будет взиматься премия.Исключения Эта гарантия не распространяется на: • • • • Повреждения или звонки в результате транспортировки, неправильного использования или небрежного обращения, замены любых лампочек или съемные части из стекла или пластика. Затраты, понесенные в связи с вызовами для исправления неправильно установленного устройства или вызовами внешних устройств. Соединенное Королевство. Бытовая техника, используемая в коммерческих целях, а также сдаваемая в аренду. соглашения. Продукты производства AEG, которые не продаются AEG.Европейская гарантия Если вам необходимо переехать в другую страну Европы, ваша гарантия переедет вместе с вами в ваш новый дом. при соблюдении следующих квалификаций: • Гарантия начинается с даты, когда вы впервые приобрели продукт.

• Гарантия действует в течение того же периода и в том же объеме на работу и детали, что и в новом страна использования для этого бренда или ассортимента продукции. • Эта гарантия относится к вам и не может быть передана другому пользователю. • Ваш новый дом находится в пределах Европейского сообщества (ЕС) или Европейской зоны свободной торговли.• Изделие установлено и используется в соответствии с нашими инструкциями и используется только в домашних условиях, т.е. обычное домашнее хозяйство. • Продукт установлен с учетом правил вашей новой страны. Прежде чем переехать, обратитесь в ближайший центр обслуживания клиентов, указанный ниже, чтобы предоставить им подробную информацию. вашего нового дома. Затем они позаботятся о том, чтобы местная обслуживающая организация знала о вашем переезде и в состоянии позаботиться о вас и вашей технике. Франция Санлис +33 (0)3 44 62 29 29 Германия Нюрнберг +49 (0)800 234 7378 Италия Порденоне +39 (0)800 117511 Швеция Стокгольм +46 (0)8 672 53 60 Соединенное Королевство Слау +44 (0)1753 219899 10 Инструкции для установщика Инструкции для установщика Технические данные инженера ГАБАРИТНЫЕ РАЗМЕРЫ Ширина: 580 мм.

Глубина: 510 мм. Высота: 88 мм. Масса: 8 кг. ВЫРЕЗАТЬ РАЗМЕРЫ Ширина: 550 мм. Глубина: 470 мм. Толщина: 30 мм. СОЕДИНЕНИЯ ПОДАЧИ Газ: RC 1/2 дюйма (1/2 дюйма, наружная резьба) Задний правый угол Электрический: Питание 230-240В 50Гц, 3-х жильный гибкий кабель с неразборная вилка оснащена плавким предохранителем на 3 ампера. ЗАЖИГАНИЕ HT ИСКРА ТЕПЛОПОДАЧА Задний левый горелка (полубыстрый) Передняя левая горелка (стремительный) Задний правый горелка (полубыстрый) Передняя правая горелка (вспомогательный) Искровой генератор Ispra Control's BF 50046 - 230-240В 0.6 Я Т120 Искровой разрядник: фиксированный 1,9 кВт (6483 БТЕ/ч) 2,9 кВт на природном газе (9895 БТЕ/ч) 2,7 кВт (9212 БТЕ/ч) 1,9 кВт (6483 БТЕ/ч) 1,0 кВт (3412 БТЕ/ч) Горелка Диаметр Нажмите Обход 1/100 мм Вспомогательный 28 Полубыстрый Стремительный 32 40 ПРИБОР КЛАСС 3 ПРИБОР КАТЕГОРИЯ II2h4+ ПОСТАВКА ГАЗА Природный газ G20 / 20 мбар Регулировка аэрации нет 11 Инструкции для установщика ГОРЕЛКА СТРЕМИТЕЛЬНЫЙ (большой) ТИП ГАЗА ДОЛЖНОСТЬ ПРИРОДНЫЙ ГАЗ 20 мбар ЗНАЧЕНИЕ = 37,78 МДж/м3 Ws - 50,7 МДж/м3 Сжиженный газ 28-30/37 мбар ЗНАЧЕНИЕ = 49.

92 МДж/кг ПОЛУБЫСТРЫЙ (средний) ВСПОМОГАТЕЛЬНЫЙ (маленький) МАКСИМУМ МИН. МАКСИМУМ МИН. МАКСИМУМ 2,9 0,65 1,9 0,45 1,0 0,33 0,276 0,062 0,181 0,043 0,095 0,031 119 Регулировать. 96 Регулировать. 70 Регулировать. НОМИНАЛЬНАЯ ТЕПЛОВАЯ СИЛА кВт 2,7 0,65 1,9 0,45 1,0 0,33 НОМИНАЛЬНЫЙ РАСХОД СТАВКА 195 46,8 137 32,4 72 23,8 86 40 71 32 50 28 НОМИНАЛЬНАЯ ТЕПЛОВАЯ СИЛА кВт НОМИНАЛЬНЫЙ РАСХОД СТАВКА м3/ч ССЫЛКА НА ФОРСУНОК 1/100 мм ССЫЛКА НА ФОРСУНОК 1/100 мм г/ч МИН. Важные требования безопасности Данная варочная панель должна быть установлена в соответствии с инструкцией по газовой безопасности (Установка и Использование) Правила (текущая редакция) и правила проводки IEE (текущая редакция). Версия).Подробные рекомендации содержатся в следующих британских стандартах. Своды правил: B.S. 6172/ Б.С. 5440, пар. 2 и Б.С. 6891 Текущий Издания. Варочную панель не следует устанавливать в спальне с кроватью объемом менее более 20 м3. При установке в помещении объемом менее 5 м3 воздушник требуется эффективная площадь 110 см2.

Если он установлен в помещении объемом от 5 м3 до 10 м3 требуется вентиляционное отверстие с эффективной площадью 50 см2, а если объем превышает 11 м3, воздух не требуется.Однако, если в комнате есть дверь, которая открывается прямо наружу, вентиляционное отверстие отсутствует. требуется, даже если объем составляет от 5 м3 до 11 м3. Если в том же помещении находятся другие устройства для сжигания топлива, B.S. 5440 Часть 2 Текущая редакция, следует проконсультироваться, чтобы определить необходимый вентиляционный клапан. требования. 12 Инструкции для установщика Место расположения Плита может располагаться на кухне, в кухонно-столовой или гостиной с кроватью, но не в ванная комната или душевая. Прежде чем делать вырез в столешнице, убедитесь, что расстояние не менее 55 мм.между задним краем варочной панели и стеной. Минимальное расстояние 100 мм. должно быть оставлено между боковыми краями варочной панели и любые соседние шкафы или стены. Горючий материал на минимальном расстоянии может быть установлен над варочной панелью в соответствии с края варочной панели составляет 420 мм.

Если он установлен ниже 420 мм. пространство 50 мм. должен быть допущено от краев варочной панели. Минимальное расстояние, на котором горючий материал может быть установлен непосредственно над варочной панелью, составляет 700 мм. ТРЕБУЕТСЯ ЗАЗОР ПРИ УСТАНОВКЕ ГАЗОВОЙ ПЛИТЫ БЕЗ ВЫТЯЖКИ НАВЕРХУ ТРЕБУЕТСЯ ЗАЗОР ПРИ УСТАНОВКЕ ГАЗОВОЙ ПЛИТЫ С ВЫТЯЖКОЙ ВЫШЕ 600 мм 700 мм 650 мм 400 мм 700 мм 55 50 м мм м 100 400 мм мм 400 мм 55 50 м мм м 100 50 м м 400 мм мм 50 м м ФО 0812 ФО 0813 Установка ВАЖНЫЙ Эта варочная панель должна быть установлена квалифицированным персоналом в соответствии с британскими Стандарты.Любая газовая установка должна выполняться зарегистрированным установщиком CORGI. Производитель не несет ответственности, если приведенные выше инструкции или какие-либо из другие инструкции по технике безопасности, включенные в эту книгу, следует игнорировать. 13 Инструкции для установщика ФО 0814 ФО 0264 А) Конец вала с гайкой Б) Шайба С) локоть На конце вала, который включает колено с резьбой GJ 1/2", регулировка закрепите так, чтобы шайба встала между компонентами, как показано на схеме.

Свинтите детали вместе, не прилагая чрезмерного усилия.Подключение газа Подключение к газоснабжению должно быть жестким или полужестким, т.е. стальным или медь. Соединение должно подходить для соединения с RC 1/2 (наружная резьба 1/2 BSP). Когда окончательное соединение выполнено, важно провести тщательное испытание на герметичность. осуществляется по варочной панели и установке. Убедитесь, что основная соединительная труба не давит на варочную панель. Важно правильно установить колено, плечом на конце резьба, надетая на соединительную трубку варочной панели.Несоблюдение правил сборки приведет к утечке газа. 14 Инструкции для установщика Размер выреза Размеры выреза указаны на схеме. Встраивание 51 0 0 58 Надстройка над шкафом или ящик Если плита будет установлена над шкафом или ящиком нужно будет подогреть прочная доска под основанием плиты на нижней стороне рабочая поверхность. Также рекомендуется носить отключил электрическое соединение от плита, как показано на схемах 1 и 2.

1 ПЕРЕКЛЮЧАТЕЛЬ ВКЛ/ВЫКЛ 47 0 0 55 ФО 2847 2 ПЕРЕКЛЮЧАТЕЛЬ ВКЛ/ВЫКЛ ФЛЕКС ТОРГОВАЯ ТОЧКА ФЛЕКС ТОРГОВАЯ ТОЧКА ФО 0763 ФО 0764 15 Инструкции для установщика Надстройка над кухонным гарнитуром с дверью 3 а 60 Панель под варочной панелью ("а") должен легко сниматься, чтобы можно было легко доступ, если требуется техническая помощь. Пространство за кухонным гарнитуром («б») можно использовать для подключения. Установка варочной панели на столешницу 20 мин 30 Должны быть приняты надлежащие меры в проектирование мебельного блока, чтобы избегайте любого контакта с нижней частью плита, которую можно нагревать, когда она эксплуатировался.Рекомендуемое решение показано на схеме 3. б ФО 1013 Размеры указаны в мм. Перед установкой варочной панели в вырез, клейкое уплотнение должно быть установлено на нижняя сторона внешнего края варочной панели. Это важно, чтобы не осталось пробелов в этом уплотнение, чтобы предотвратить утечку вблизи плита просачивается в шкаф ниже. Снимите подставки для посуды, ) 1) горелки шапки и короны и поворот плита вверх дном, осторожность свечи зажигания нет повреждены в этой операции.

ФО 2108 ФО 2107 2) Установите уплотнительную прокладку на все вокруг верхнего края стекла, как показано на схеме.3) Вставьте варочную панель в вырез и нажмите его вниз до стеклянной вершины и рабочий верх соприкасается, т.к. показано на схеме. 16 А А) Уплотнительная прокладка Инструкции для установщика Электрические соединения Любые электромонтажные работы, необходимые для установки этой варочной панели, должны выполняться квалифицированным электрик или компетентное лицо, в соответствии с действующими нормами. ЭТА ПЛИТА ДОЛЖНА БЫТЬ ЗАЗЕМЛЕНА. Производитель снимает с себя любую ответственность в случае несоблюдения этих мер безопасности. Данная варочная панель рассчитана на подключение к сети переменного тока 230-240 В 50 Гц.Перед включением убедитесь, что напряжение питания соответствует указано на паспортной табличке варочной панели. Паспортная табличка расположена в нижней части плита Копия прилагается к задней обложке этой книги. Варочная панель поставляется с 3-жильным гибким шнуром питания с вилкой на 3 ампера.

установлены. В случае необходимости замены предохранителя, 3-амперный одобренный ASTA (BS 1362) необходимо использовать предохранитель. Если по какой-либо причине вилку необходимо заменить, провода в сетевом шнуре должны быть окрашены в соответствии со следующим кодом: Зеленый и желтый - Земной шар 1) 2) 3) Синий - Нейтральный коричневый - Реальный Соедините зеленый и желтый (земля) провода к клемме вилки с маркировкой с буквой «Е» или символом земли или окрашены в зеленый и желтый цвета.Подключите синий (нейтральный) провод к клемма в вилке с маркировкой буква «N» или окрашена в черный цвет. Подсоедините коричневый (под напряжением) провод к клемме FO 0390. в вилке, помеченной буквой «L» или окрашенной в красный цвет. По завершении не должно быть порезов или торчащих жил провода, а шнур зажим должен быть надежно закреплен на внешней оболочке. В случае необходимости замены предохранителя используйте 3-амперный предохранитель, одобренный ASTA (BS 1362). должны быть использованы. Отрезанная вилка, вставленная в розетку на 13 ампер, представляет серьезную опасность (поражение электрическим током).

Убедитесь, что отрезанная заглушка утилизирована безопасным образом. 17 Инструкции для установщика Постоянное соединение В случае постоянного соединения необходимо установить двойной полюс. переключаться между варочной панелью и электропитанием (сетью) с минимальным зазором 3 мм. между контактами переключателя и типа, подходящего для требуемой нагрузки в соответствие действующим электротехническим нормам. Выключатель ни в какой точке не должен обрывать желто-зеленый кабель заземления. Следите за тем, чтобы шнур питания варочной панели не касался поверхностей с температуры выше 50 град.С. Замена кабеля Подключение кабеля напряжения к клеммной колодке прибора выполнено по типу «Y». Это означает, что для его замены требуется специальное оборудование техника. В этом случае должны использоваться только кабели типов H05RR-F, H05 V2V2-F (T90) или H05 BB-F. использовал. Сечение кабеля должно соответствовать напряжению и рабочей температуре. Желто-зеленый провод заземления должен иметь длину примерно 2 см.

длиннее, чем фаза провода. Схема подключения 1. ВЫКЛЮЧАТЕЛИ ЗАЖИГАНИЯ ОТВЕЧАЮТ 2. БЛОК ЗАЖИГАНИЯ 3.СВЕТОДИОДНЫЕ ИНДИКАТОРЫ ПИТАНИЯ 18 Инструкции для установщика Поиск ошибок Синий коричневый Предварительная проверка электрических систем НАЧАЛО Изолировать устройство и выполнить: A: Непрерывность Земли чек. НЕТ ДА Синий Зеленый Желтый коричневый Осуществить: Д: Сопротивление Земная проверка. Осуществить: C: Проверка полярности. Впускной предохранитель перегорел? НЕТ Поставка электричества теперь должно быть удовлетворительный. ДА ЗАГЛУШКА (со снятой крышкой) Заземляющий провод Желто-зеленый Нейтральный провод Синий РАЗЪЕМ (вид на лицо) ( ) Е( ) ПРЕДОХРАНИТЕЛЬ Входная проводка неисправный.Исправьте любые вина. Зеленый Желтый Н л Изолируйте прибор и осуществить: B: Проверка изоляции. Устранить любую неисправность включая замену предохранители по необходимости. 19 Инструкции для установщика A. ПРОВЕРКА НЕПРЕРЫВНОСТИ ЗАЗЕМЛЕНИЯ Прибор должен быть отключен от электричества - счетчик должен быть установлен на шкале Ω (Ом) x 1 и при необходимости отрегулируйте ноль.

— Измерительные провода от точки заземления любого прибора к контакту заземления вилки. Сопротивление должно быть менее 0,1 Ом (Ом), проверьте все провода заземления на целостность и все контакты чистые и герметичные.Б. ПРОВЕРКА ИЗОЛЯЦИИ Прибор отключен от электричества, все выключатели ВКЛЮЧЕНЫ. а) измеритель установлен на шкале Ω (Ом) x 1. Измерительные провода от L до N в клеммной колодке прибора. Если счетчик показывает «0», то есть является коротким замыканием. б) шкала измерителя Ω (Ом) x 100. Повторите тест с отведениями от L до E. Если показания счетчика меньше ∞ (бесконечность), это означает, что вина. ПРИМЕЧАНИЕ. Если обнаружено, что предохранитель неисправен, но неисправность не указана, проверка непрерывности (т. е. путем отключения и проверки каждого компонента) требуется для отслеживания неисправный компонент.Возможно, неисправность может возникнуть в результате локального горения/дугового разряда, но неисправность не может быть обнаружена. найдено при проверке. Однако детальный визуальный осмотр должен выявить признаки возгорания.

вокруг неисправности. 20 Инструкции для установщика Система зажигания / газовое зажигание Воспламенитель не искрит ДА Проверить подачу газа на горелка НЕТ Проверьте верхний предохранитель штепсельной вилки и заменить при необходимости Зажечь горелку вручную Проверьте полярность и заземление непрерывность точки снабжения Проверить, пропуская кипятить скорректированный Проверьте целостность заземления прибора Проверьте положение электрод Проверьте установку горелки Проверьте непрерывность от «N» на блок разъемов питания и «О» на воспламенитель Проверьте непрерывность от кончика каждый электрод к клеммам 1 до 4 на блоке воспламенителя Проверьте непрерывность от «L» на блок разъемов питания и постукивает по замку зажигания Проверить отсутствие разрывов изоляции. потенциальных клиентов Проверить непрерывность от зажигания переключает разъем на блок воспламенителя Поменять краны зажигания переключатели Замените блок воспламенения 21 Инструкции для установщика Ввод в эксплуатацию После полной установки варочной панели необходимо проверить минимальное пламя.

параметр.Для этого выполните описанную ниже процедуру. Поверните газовый кран в положение MAX и подожгите. ) 1)2) Установить газовый кран в положение пламени МИН, затем поверните ручку управления из положения МИН в МАКС несколько раз. Если пламя нестабильно или погасло, следуйте процедуре ниже. Процедура: горелку и установить на ) 1) Повторно зажечь МИН. 2) Снимите ручку управления. 3) Для регулировки используйте тонкое лезвие отверткой и поверните регулировочный винт (можно расположен по центру газа вал крана или на корпусе крана, по разным моделям - см. схему) до тех пор, пока пламя не устойчивый и не гаснет, когда ручка повернута от MIN до МАКС.Повторите эту процедуру для все горелки. Минимальный регулировочный винт Испытание давлением левая подставка для посуды, передняя левая крышка горелки и заводная головка. ) 1)2) FitRemove трубка манометра над форсункой. 3) Включите подачу газа на горелку и зажгите другую подачу газа на горелку. Показание давления должно быть номинально 20 мбар и должно находиться в пределах 17 мбар и 25 мбар.

4) Отключите питание горелки. 22 Инструкции для установщика Переход с природного газа на сжиженный нефтяной газ Важно отметить, что эта модель предназначена для работы на природном газе, но может переоборудован для использования с бутаном или пропаном при условии, что установлены правильные форсунки. устанавливается, и скорость газа регулируется в соответствии с требованиями.Метод Убедитесь, что газовые краны находятся в положении «ВЫКЛ.» ) 1)2) Изолировать плита от электричества 3) Снимите все опоры для посуды, крышки горелок, кольца, коронки и ручки управления. 4) Затем с помощью накидного ключа на 7 мм можно отвинтить форсунки горелки. и заменены соответствующими газовыми форсунками. Для регулировки расхода газа С помощью тонкой отвертки полностью затяните байпас регулировочный винт. По завершении наклейте сменную заводскую табличку на нижнюю сторона плиты.ВАЖНЫЙ Замена/переоборудование газовой плиты должна производиться только компетентный человек 23 Графика MDM - Форли AEG Hausgeräte GmbH Постфах 1036 D-

Нюрнберг http://www. aeg.hausgeraete.de © ООО «Электролюкс», 2003 г. Группа компаний Электролюкс. Выбор №1 в мире. Группа компаний Electrolux — крупнейший в мире производитель электроприборов для кухни, уборки и наружного использования. Более 55 миллионов продуктов группы Electrolux (таких как холодильники, плиты, стиральные машины, пылесосы, цепные пилы и газонокосилки) продаются каждый год по стоимости ок.14 миллиардов долларов США в более чем 150 странах мира. 35686-0001 03.12.

Исходные данные Exif:

 Тип файла: PDF
Расширение типа файла: pdf
Тип MIME: приложение/pdf
PDF-версия: 1.3
Линеаризованный: Да
Дата изменения: 2003:12:17 09:11:47Z
Дата создания: 2003:12:16 17:07:34+01:00
Количество страниц : 24
О компании: uuid:8276408b-74d7-47c4-90ed-41ab304666fc
Производитель: Acrobat Distiller 6.0 (Windows)
Дата модификации: 2003:12:17 09:11:47Z
Дата создания : 2003:12:16 17:07:34+01:00
Автор: ZO9LOLA
Инструмент для авторов: PageMaker 6.5
Дата метаданных: 2003:12:17 09:11:47Z
Идентификатор документа: uuid:d5f53ab5-8f6f-47ba-a609-7b471b67212d
Формат: заявка/pdf
Название : 86-0001. PC.en.p65
Создатель: ZO9LOLA

Метаданные EXIF предоставлены EXIF.инструменты Руководство пользователя керамической плиты Electrolux

Руководство пользователя керамической плиты Electrolux

Руководство пользователя

для моделей Electrolux, включая: керамическую плиту, EHC644BB, EHC944BB

EHC644BB, EHC944BB

Пожалуйста, внимательно прочитайте руководство пользователя и сохраните его в удобном месте на потом. ссылка. Передайте руководство по эксплуатации возможным новым владельцам варочной панели. Внимательно прочтите следующее, чтобы избежать повреждений или травм. Этот символ указывает на то, что этого никогда не следует делать Этот символ указывает на то, что это следует делать всегда ВНИМАНИЕ! Доступные части нагреваются во время использования.Чтобы избежать

EHC644BB, EHC944BB – Electrolux

, прочтите все руководство пользователя, в котором содержится описание варочной панели и ее функций. Чтобы избежать рисков, которые всегда присутствуют при использовании . ..

руководства.плюс
Электролюкс
Инструкция по эксплуатации керамической стеклянной плиты Electrolux

Не ваше устройство? Поиск руководств / технических описаний:

Информация о файле: application/pdf, 20 страниц, 1002,20 КБ

DocumentEMAN CGH EHC644BB EHC944BB Mar18 LR

 EHC644BB, EHC944BB
Керамическая стеклянная плита

Руководство пользователя

2 Электролюкс.com.au

ПОЗДРАВЛЯЕМ
Благодарим вас за приобретение прибора Electrolux. Вы выбрали продукт, в основе которого лежит многолетний профессиональный опыт и инновации. Гениальный и стильный, он был разработан специально для вас. Поэтому всякий раз, когда вы используете его, вы можете быть уверены, что каждый раз будете получать отличные результаты.  Добро пожаловать в Электролюкс.
Символы, которые вы увидите в этом буклете, имеют следующие значения:
ПРЕДУПРЕЖДЕНИЕ Этот символ указывает на информацию, касающуюся вашей личной безопасности.
ОСТОРОЖНО Этот символ указывает на информацию о том, как избежать повреждения варочной панели.ВАЖНО Этот символ указывает на советы и информацию по использованию варочной панели.
ОКРУЖАЮЩАЯ СРЕДА Этот символ указывает на советы и информацию об экономичном и экологичном использовании варочной панели.
ПЕРЕД ИСПОЛЬЗОВАНИЕМ ПРИБОРА
Прежде чем использовать варочную панель, мы рекомендуем полностью прочитать руководство пользователя, в котором содержится описание варочной панели и ее функций. Чтобы избежать рисков, которые всегда присутствуют при использовании газового прибора, важно правильно установить варочную панель и внимательно прочитать инструкции по технике безопасности, чтобы избежать неправильного использования и опасностей.Храните эту брошюру в надежном месте для использования в будущем.
УСЛОВИЯ ИСПОЛЬЗОВАНИЯ
Этот прибор предназначен для использования в бытовых и аналогичных целях, таких как: Кухни для персонала в магазинах, офисах и
в другой рабочей среде Фермерские дома Клиентами в отелях, мотелях и других жилых
тип среды типа «ночлег и завтрак»

СОДЕРЖАНИЕ
Информация о безопасности ____________________________ 3 Описание продукта ___________________________ 5
Схема варочной поверхности ___________________ 5 Схема панели управления ______________________ 6 Сенсорные поля сенсорного управления ________________ 6 Индикация степени нагрева _____________________ 7 Инструкция по эксплуатации __________________ 8 Советы по приготовлению и жарению _________________ 13 Уход и чистка ___________________________ 14 Поиск и устранение неисправностей _____________________________ 15 Технические данные ______________________________ 16 Инструкция по установке _______________ 17 Сборка ___________________________________ 18 Гарантия_________________________________________________ 19
ПРЕЖДЕ ЧЕМ ЗВОНИТЬ
Пожалуйста, убедитесь, что вы полностью прочитали руководство по эксплуатации, прежде чем звонить в сервисный центр, в противном случае может взиматься полная плата за обслуживание. ЗАПИСАТЬ МОДЕЛЬ И СЕРИЙНЫЙ НОМЕР ЗДЕСЬ:
Модель:
Серийный номер:
ВАЖНАЯ ИНФОРМАЦИЯ, КОТОРАЯ МОЖЕТ ПОВЛИЯТЬ НА ГАРАНТИИ ВАШЕГО ПРОИЗВОДИТЕЛЯ Соблюдение указаний по использованию, содержащихся в данном руководстве, чрезвычайно важно для здоровья и безопасности. Несоблюдение требований, изложенных в данном руководстве, может привести к травмам, материальному ущербу и повлиять на вашу способность предъявлять претензии в соответствии с гарантией производителя Electrolux, предоставленной вместе с вашим продуктом. Продукты должны использоваться, устанавливаться и эксплуатироваться в соответствии с данным руководством.Вы не сможете претендовать на гарантию производителя Electrolux в случае, если неисправность вашего продукта возникла из-за несоблюдения данного руководства.

3
ИНФОРМАЦИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

Пожалуйста, внимательно прочтите руководство пользователя и сохраните его в удобном месте для дальнейшего использования. Передайте руководство по эксплуатации возможным новым владельцам варочной панели.
Внимательно прочтите следующее, чтобы избежать повреждений или травм.
Этот символ указывает на то, что этого никогда не следует делать Этот символ указывает на то, что это следует делать всегда
Общая безопасность
ПРЕДУПРЕЖДЕНИЕ! Пожалуйста, соблюдайте эти инструкции.Если вы этого не сделаете, любой полученный ущерб не покрывается гарантией.
Правильное использование
Этот прибор не предназначен для использования лицами (включая детей) с ограниченными физическими, сенсорными или умственными способностями или с недостатком опыта и знаний, если они не находятся под присмотром или не проинструктированы относительно использования прибора лицом, ответственным за их безопасность.
Не оставляйте прибор без присмотра во время работы.
Этот прибор следует использовать только для обычной домашней готовки и жарки пищи.Запрещается использовать прибор в качестве рабочей поверхности или в качестве поверхности для хранения.
Дополнения или модификации прибора не допускаются.
Не размещайте и не храните легковоспламеняющиеся жидкости, легковоспламеняющиеся материалы или легкоплавкие предметы (например, пластиковую пленку, пластик, алюминий) на приборе или рядом с ним.
Детская безопасность

ПРЕДУПРЕЖДЕНИЕ! Доступные части нагреваются во время использования. Во избежание ожогов маленьких детей следует держать подальше
Правильная работа
Всегда следите за устройством во время работы. Не используйте внешний таймер или отдельную систему дистанционного управления для управления устройством.Используйте прибор только для приготовления пищи в домашних условиях.
Не используйте прибор в качестве рабочей поверхности или поверхности для хранения.
Не кладите и не храните легковоспламеняющиеся жидкости и материалы, а также легкоплавкие предметы (из пластика или алюминия) на приборе или рядом с ним.
За исключением точки подключения в клеммной колодке, не допускайте соприкосновения шнура питания с прибором или горячей посудой. Убедитесь, что шнур питания не запутался.
Общая безопасность
Прибор могут устанавливать и подключать только обученные, зарегистрированные сервисные инженеры.Встроенные бытовые приборы можно использовать только после того, как они будут встроены в подходящие встроенные шкафы и рабочие поверхности, отвечающие стандартам.
В случае неисправности прибора или повреждения стеклокерамики (трещины, царапины или сколы) прибор необходимо выключить и отсоединить от источника питания, чтобы исключить возможность поражения электрическим током.
Ремонт устройства должен выполняться только обученными зарегистрированными сервисными инженерами.

Конфорки нагреваются во время приготовления.Поэтому всегда держите маленьких детей подальше от прибора.
Прибор не предназначен для использования маленькими детьми или немощными людьми без присмотра.
Необходимо следить за детьми, чтобы они не играли с прибором.

4 www.electrolux.com.ua
ИНФОРМАЦИЯ О БЕЗОПАСНОСТИ (ПРОДОЛЖЕНИЕ)
Безопасность во время использования
Снимите наклейки и пленку со стеклокерамики.
При неосторожном обращении с прибором существует риск ожога.
Кабели от электроприборов не должны касаться горячей поверхности прибора или горячей посуды.Перегретые жиры и масла могут очень быстро воспламениться. Предупреждение! Пожароопасность!
Выключайте конфорки после каждого использования.
ПРЕДУПРЕЖДЕНИЕ Если поверхность треснула, выключите прибор во избежание поражения электрическим током. Безопасность при уборке
Для очистки прибор необходимо выключить и охладить.
Из соображений безопасности не допускается очистка прибора с помощью струи пара или оборудования для очистки под высоким давлением.
Как избежать повреждения прибора
Стеклокерамика может быть повреждена падающими на нее предметами.Край стеклокерамики может быть поврежден ударом посуды.
Посуда из чугуна, литого алюминия или с поврежденным дном может поцарапать стеклокерамику, если ее толкнуть по поверхности.
Прежде чем пролитое вещество может пригореть на варочной поверхности, удалите его влажной тканью.
Чтобы не повредить посуду и стеклокерамику, не допускайте выкипания кастрюль и сковородок.
Не используйте конфорки с пустой посудой или без нее.
Не доводите посуду до кипения, чтобы не повредить посуду и керамическое стекло.Не накрывайте части прибора алюминиевой фольгой.
Обратите внимание: на указанные выше повреждения, включая разбитое стекло или царапины, вызванные неправильным использованием, гарантия не распространяется.

ОПИСАНИЕ ПРОДУКТА

СХЕМА КОНФЕРЕНЦИИ

EHC644BB

1

2

5
1 Одна конфорка 1200 Вт 2 Одна конфорка 1800 Вт 3 Одна конфорка 1200 Вт 4 Панель управления 5 Тройная конфорка 2300/1600/800 Вт

3

5

4

EHC944BB

1

2

1 Одна конфорка 1200 Вт 2 Одна конфорка 1200 Вт 3 Одинарная конфорка 1800 Вт 4 Панель управления 5 Тройная конфорка
2300/1600/800 Вт
3

5

4

6 электролюкс.com.au
ОПИСАНИЕ ПРОДУКТА (ПРОДОЛЖЕНИЕ)

СХЕМА ПАНЕЛИ УПРАВЛЕНИЯ

1

2

3

4

5

6

7

8

9

10

11

12

1 Блокировка с помощью контрольной лампочки 2 Устанавливает для всех рабочих зон режим поддержания тепла 3 Дисплей 4 Индикаторы конфорок таймера 5 Дисплей таймера 6 Панель управления для установки уровня нагрева 7 Дисплей уровня нагрева 8 Включение/выключение с индикатором питания 9 Тройная конфорка для приготовления пищи 10 Таймер 11 Для включения и выключения функции автоматического нагрева 12 Для включения и выключения ручного режима функции Hob2Hood

СЕНСОРНЫЕ СЕНСОРНЫЕ ПОЛЯ
Прибор управляется с помощью сенсорных полей Touch Control. Функции управляются прикосновением к сенсорным полям и подтверждаются дисплеями и звуковыми сигналами. Касайтесь сенсорных полей снизу, не закрывая другие сенсорные поля.

Сенсорное поле

8

Вкл выкл

6

Панель управления

10

Таймер

10

Увеличить настройки

10

Уменьшить настройки

1

Замок

9

Тройной кольцевой переключатель

Функция Включение и выключение прибора Установка степени нагрева Выбор настроек таймера Увеличение времени таймера Уменьшение времени таймера Блокировка/разблокировка панели управления Включение и выключение внешних колец

7
ОПИСАНИЕ ПРОДУКТА (ПРОДОЛЖЕНИЕ)

ДИСПЛЕИ НАГРЕВАНИЯ

Отображать

Настройка поддержания тепла Настройки нагрева Функция автоматического прогрева Ошибка OptiHeat Control
Устройство защиты от детей Автоматическое отключение

Описание Конфорка выключена Установлена настройка поддержания тепла Установлена настройка нагрева
Активирована функция автоматического разогрева Произошла неисправность 3-х ступенчатый индикатор остаточного тепла продолжить приготовление/поддержание тепла/остаточное тепло Активирована блокировка/защита от детей Выключение активно

OPTIHEAT CONTROL (3-СТУПЕНЧАТЫЙ ИНДИКАТОР ОСТАТОЧНОГО ТЕПЛА)
ПРЕДУПРЕЖДЕНИЕ! Существует риск ожога от
остаточное тепло. Индикатор показывает уровень остаточного тепла.
ВАЖНЫЙ! Остаточное тепло можно использовать для растапливания и поддержания пищи в горячем состоянии.

8 www.electrolux.com.ru
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

Включение и выключение прибора

Включить выключить

Панель управления Коснитесь на 2 секунды Коснитесь на 2 секунды

Дисплей / / нет

ВАЖНЫЙ!
После включения в течение ок. 10 секунд необходимо установить степень нагрева или функцию, в противном случае прибор автоматически выключится.

Установка степени нагрева
Чтобы установить или изменить степень нагрева: коснитесь панели управления рядом с нужной степенью нагрева или проведите пальцем по полосе управления, пока не дойдете до нужной степени нагрева.ВАЖНЫЙ!
Параметр «поддержание тепла» используется для поддержания температуры пищи.

и . это

Включение и выключение внешнего кольца
Включая или выключая внешние кольца, эффективная поверхность нагрева может быть согласована с размером посуды. На панели управления есть три индикатора, которые показывают, какие кольца были активированы.
Чтобы активировать внутреннее кольцо: коснитесь сенсорного поля. Загорается левый индикатор.
Чтобы активировать центральное кольцо: коснитесь того же сенсорного поля еще раз. Загорается средний индикатор.Чтобы активировать внешнее кольцо: коснитесь сенсорного поля еще раз. Загорается правый индикатор.
Чтобы деактивировать внешнее кольцо: коснитесь сенсорного поля, пока индикатор не погаснет.
Индикаторы активации кольца

Контрольная лампа загорается гаснет

9
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ (ПРОДОЛЖЕНИЕ)

ВАЖНЫЙ!
Когда вы активируете зону, но не активируете внешнее кольцо, свет, исходящий из зоны, может покрыть внешнее кольцо. Это не означает, что внешнее кольцо активировано. Чтобы увидеть, активировано ли кольцо, проверьте индикатор.Блокировка/разблокировка панели управления
Панель управления, за исключением сенсорного поля «Вкл./Выкл.», может быть заблокирована в любое время, чтобы предотвратить изменение настроек, например. протирая панель тряпкой.

Включить выключить

Панель управления Сенсорный Сенсорный

Дисплей (на 5 секунд)
ранее установленный уровень нагрева

ВАЖНЫЙ!
Когда вы выключаете прибор, функция блокировки автоматически отключается.

Использование функции автоматического нагрева Включите эту функцию, чтобы получить желаемый уровень нагрева за более короткое время.Когда это единица, зона вначале работает на самой высокой температуре, а затем продолжает готовить при желаемой температуре нагрева.
Чтобы активировать функцию конфорки, нажмите . ( приходит на). Немедленно коснитесь нужного уровня нагрева. Через 3 секунды загорается.
ВАЖНЫЙ! Для активации функции конфорка должна быть холодной.

Устройство защиты от детей можно включать и выключать только в том случае, если не установлена настройка нагрева.
Отключение устройства защиты от детей:
Устройство защиты от детей может быть отключено таким образом на один сеанс приготовления; после этого он остается активированным.Запустите плиту с помощью . Символ загорается.
 Нажмите на 4 секунды. Символ загорается.
Пока прибор не будет выключен, его можно использовать как обычно. После выключения прибора снова активируется защита от детей.

Устройство защиты от детей Устройство защиты от детей предотвращает непреднамеренное использование прибора.
Включение устройства защиты от детей: Включите варочную панель кнопкой . Не устанавливайте параметры нагрева. Нажмите на 4 секунды. Символ загорается. Включено устройство защиты от детей.

ВАЖНЫЙ!
После отключения устройства защиты от детей в течение прибл.10 секунд, иначе прибор автоматически выключится.

Выключение устройства защиты от детей: Включите варочную панель кнопкой . Не устанавливайте параметры нагрева.
Нажмите на 4 секунды. Символ загорается. Остановите плиту с помощью . Устройство защиты от детей отключено.

ВАЖНЫЙ!

10 www.electrolux.com.ua
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ (ПРОДОЛЖЕНИЕ)

Hob2Вытяжка
Это расширенная автоматическая функция, которая подключает варочную панель к специальной вытяжке. И варочная поверхность, и вытяжка оснащены инфракрасным коммуникатором. Скорость вентилятора определяется автоматически в зависимости от настройки режима и температуры самой горячей конфорки на варочной панели.Вы также можете управлять вентилятором с варочной панели вручную.
ВАЖНЫЙ! Для большинства вытяжек система дистанционного управления изначально деактивирована.  Активируйте его, прежде чем использовать функцию. Для получения дополнительной информации обратитесь к руководству пользователя вытяжки.
Автоматическое управление функцией
Заводской автоматический режим по умолчанию - H5. Вы можете изменить автоматический режим, следуя приведенным ниже инструкциям. Когда вы активируете задание, вытяжка автоматически регулирует скорость вращения вентилятора. Обратите внимание, что приведенная ниже таблица является ориентировочной, скорость вентилятора зависит от температуры, измеренной в зонах приготовления пищи на варочной панели, на которую могут повлиять выбранные настройки нагрева, а также размер и объем того, что вы готовите.Изменение автоматического режима
1. Выключите прибор. 2. Нажмите на 3 секунды. Дисплей загорается и
уходит. 3. Нажмите на 3 секунды. 4. Коснитесь несколько раз, пока не появится значок . 5. Коснитесь Таймера, чтобы выбрать автоматический режим.
ВАЖНЫЙ! Для управления вытяжкой непосредственно на панели вытяжки отключите автоматический режим функции.
Когда вы закончите приготовление пищи и выключите варочную панель, вентилятор вытяжки может продолжать работать в течение определенного периода времени. По истечении этого времени система автоматически отключает вентилятор и предотвращает случайное включение вентилятора в течение следующих 30 секунд.Автоматические режимы

Режим Н0

Автоматическое кипячение1) свет

Выключенный

Выключенный

Жарка2) Выкл.

Режим h2 Вкл.

Выключенный

Выключенный

Режим h33) Вкл.

Скорость вентилятора 1 Скорость вентилятора 1

Режим h4 Вкл.

Выключенный

Скорость вентилятора 1

Режим h5 Вкл.

Скорость вентилятора 1 Скорость вентилятора 1

Режим H5 Вкл.

Скорость вентилятора 1 Скорость вентилятора 2

Режим H6 Вкл.

Скорость вентилятора 2 Скорость вентилятора 3

1. Варочная панель определяет процесс закипания и включает скорость вентилятора в соответствии с автоматическим режимом.
2. Варочная панель определяет процесс жарки и включает скорость вентилятора в соответствии с автоматическим режимом.
3. Этот режим включает вентилятор и свет и не зависит от температуры. 11
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ (ПРОДОЛЖЕНИЕ)

Использование таймера
Функция Автоматическое отключение Таймер обратного отсчета

Условие Установлена ступень нагрева. Конфорки не используются.

Результат по истечении времени Мигает звуковой сигнал Конфорка выключается Мигает звуковой сигнал

ВАЖНЫЙ!
Если для этой конфорки в дополнение к таймеру обратного отсчета установлена степень нагрева, конфорка выключается по истечении установленного времени.

ВАЖНЫЙ!
Если конфорка выключена, установленная функция таймера также отключается.Шаг 1

Панель управления Нажмите один раз

Дисплей Мигает контрольная лампочка первой конфорки

2

Нажмите один раз

Мигает контрольная лампочка второй конфорки

3

Нажмите один раз

Мигает контрольная лампочка третьей конфорки

4

Нажмите один раз

Мигает контрольная лампочка четвертой конфорки

ВАЖНЫЙ! Если контрольная лампочка мигает медленнее, можно установить или изменить настройку нагрева.
ВАЖНЫЙ! Если установлены другие функции таймера, через несколько секунд отображается кратчайшее оставшееся время всех функций таймера и мигает соответствующий индикатор. Установка времени

Шаг

Панель управления

Показатель

1

Выберите зону приготовления

Мигает контрольная лампочка выбранной конфорки

2

Нажмите или

в минуты

Через несколько секунд контрольная лампочка начнет мигать медленнее. Время установлено. Время отсчитывается.

Выключение функции таймера

Шаг

Панель управления

Показатель

1

Выберите зону приготовления

Мигает контрольная лампочка выбранной конфорки

2

Трогать

Оставшееся время отсчитывается в обратном порядке

Через несколько секунд контрольная лампочка начнет мигать медленнее. Время установлено.Время отсчитывается.

12 electrolux.com.ua
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ (ПРОДОЛЖЕНИЕ)

Изменение времени

Шаг

Панель управления

Показатель

1

Выберите зону приготовления

Контрольная лампочка выбранной конфорки мигает быстрее.

Отображается оставшееся время

2

Нажмите или

в минуты

Через несколько секунд контрольная лампочка начнет мигать медленнее. Время установлено. Время отсчитывается.

Отображение оставшегося времени для конфорки

Поле панели управления

Отображать

Выберите зону приготовления

Контрольная лампочка выбранной конфорки мигает быстрее Отображается оставшееся время

Через несколько секунд контрольная лампочка начнет мигать медленнее. Выключение звукового сигнала
Поле панели управления Коснитесь Звуковой сигнал прекратится.

Дисплей Звуковой сигнал для подтверждения.

Автоматическое выключение
Эта функция автоматически выключает варочную панель, если:
 Все конфорки деактивированы
 Вы не установили уровень нагрева после включения варочной панели,
 Вы что-то пролили или положили на панель управления более чем на 10 секунд (кастрюлю, тряпку и т. д.). Раздастся звуковой сигнал, и варочная панель выключится. Удалите объект или очистите панель управления.Вы не отключаете конфорку и не меняете уровень нагрева. Через некоторое время загорается и плита выключается.

Установка тепла, -

Варочная панель выключается через 6 часов 5 часов 4 часа 1,5 часа

13
СОВЕТЫ ПО ПРИГОТОВЛЕНИЮ И ЖАРКЕ
Информация об акриламидах Согласно последним научным данным, интенсивное подрумянивание продуктов, особенно продуктов, содержащих крахмал, может представлять опасность для здоровья из-за акриламидов. Поэтому мы рекомендуем готовить при минимально возможных температурах и не слишком сильно подрумянивать продукты. Посуда Хорошую посуду можно отличить по дну
кастрюли. Дно должно быть максимально толстым и плоским. Посуда из эмалированной стали или с алюминиевым или медным дном может оставлять пятна на стеклокерамической поверхности, которые трудно или невозможно удалить.
Энергосбережение Всегда ставьте посуду на конфорку до того, как она
включенный. Выключайте конфорки до окончания времени приготовления,
использовать остаточное тепло. Если возможно, всегда накрывайте кастрюли крышками.Дно кастрюль и конфорок должны быть одинакового размера.

14 electrolux.com.ua
УХОД И ЧИСТКА

ПРЕДУПРЕЖДЕНИЕ! Осторожно! Опасность ожогов от остаточного тепла.
ПРЕДУПРЕЖДЕНИЕ! Острые предметы и абразивные чистящие средства могут повредить прибор. Очистите водой и моющим средством.
ПРЕДУПРЕЖДЕНИЕ! Острые чистящие средства могут повредить прибор. Остатки удалить водой и моющим средством.
Чистка прибора после каждого использования 1. Протрите прибор влажной тряпкой и небольшим количеством
жидкость для мытья посуды. 2. Насухо протрите прибор чистой тканью. Удаление депозитов

Тип грязи

Немедленно удалить Когда прибор остынет Использование

Сахар, продукты, содержащие сахар

да

---

Скребок1)

Пластмассы, оловянная фольга

да

---

Скребок1)

Известковый налет и водяные кольца

---

да

Очиститель для стеклокерамики

или нержавеющая сталь1)

Жирные брызги

---

да

Очиститель для стеклокерамики

или нержавеющая сталь1)

блестящее металлическое обесцвечивание

---

да

Очиститель для стеклокерамики

или нержавеющая сталь1)

1) *Скребок и чистящие средства для стеклокерамики и нержавеющей стали можно приобрести в специализированных магазинах.Удаление отложений 1. Поместите скребок на стеклокерамическую поверхность в
угол. 2. Удалите остатки, проведя лезвием по
поверхность. 3. Протрите прибор влажной тканью и немного
жидкость для мытья посуды. 4. Насухо протрите прибор чистой тканью.
ВАЖНЫЙ! Удалите стойкие остатки чистящим средством для стеклокерамики или нержавеющей стали.
ВАЖНЫЙ! Однако царапины или темные пятна на стеклокерамике, которые невозможно удалить, не влияют на работу прибора.
ПРЕДУПРЕЖДЕНИЕ! Остатки чистящих средств могут повредить прибор.Остатки удалить водой и моющим средством.

15
ИСПРАВЛЕНИЕ ПРОБЛЕМ

Проблема

Возможная причина

Средство

Красные кольца, известковые или водяные кольца, блестящие металлические или другие изменения цвета, царапины/тени, пузыри или другие различные следы или пятна на поверхности варочной панели из керамического стекла.

Поверхность варочной панели не

Используйте средство для чистки керамических стекол, например,

почистил правильно. Уборка

Церапол.

поверхность варочной панели не закрыта

гарантия. Если поступил вызов службы

почистить варочную панель вы будете

взимается плата за посещение.Точечная коррозия поверхности керамического стекла.

Проливы жидкости с высоким содержанием сахара.

Такие разливы необходимо немедленно удалять специальным скребком для стекла. В противном случае может произойти необратимое повреждение стекла варочной панели, на которое не распространяется гарантия.

Конфорки не переключаются Более 10 секунд

включены или не работают.

прошло с тех пор, как прибор был

включенный.

Снова включите прибор.

 Сработало устройство защиты от детей Деактивируйте устройство защиты от детей (см.

на .раздел «Устройство защиты от детей»).

 Прикосновение к нескольким сенсорным полям. Прикоснитесь только к одному сенсорному полю. в то же время.

 Сработало автоматическое отключение.

Уберите все предметы (кастрюли, тряпки и т. д.), лежащие на панели управления. Снова включите прибор.

 Замок включен.

Выключите блокировку (см. раздел «Блокировка/разблокировка панели управления»).

Звуковой сигнал звучит, когда прибор выключен.

Панель управления полностью или частично Удалить объекты. покрытые предметами.Индикатор остаточного тепла не горит Конфорка была включена только a Если конфорка должна быть горячей,

отображение чего-либо.

короткое время и поэтому не жарко. позвоните в отдел обслуживания клиентов.

Функция автоматического прогрева работает. На приборе все еще есть остаточное тепло.

сам не включается.

зона приготовления пищи.

Дайте зоне приготовления остыть.

 Установлен максимальный уровень нагрева. Самая высокая ступень нагрева имеет ту же мощность, что и функция автоматического прогрева.

 Уровень нагрева был установлен с помощью кнопки 1.Выключить конфорку

сенсорное поле.

2. Установите зону приготовления с помощью сенсора.

поле .

Звучит звуковой сигнал, прибор включается и снова выключается; через 5 секунд звучит еще один звуковой сигнал.

Поле датчика включения/выключения закрыто, т.е. тканью.

Не кладите никакие предметы на панель управления.

горит.

 Защита от перегрева для

Выключите конфорку. Переключите

сработала зона приготовления. конфорка снова включена.

 Сработало автоматическое отключение.Выключите конфорку. Снова включите конфорку.

и номер отображаются.

Ошибка электроники.

Отключите прибор от электросети на несколько минут (выньте предохранитель из системы электропроводки дома) Если после повторного включения снова отображается , позвоните в сервисную службу.

Если вы не можете решить проблему, следуя приведенным выше советам, обратитесь к своему дилеру или в отдел обслуживания клиентов.

ПРЕДУПРЕЖДЕНИЕ! Ремонт устройства должен выполняться только квалифицированными сервисными инженерами.Неправильный ремонт может представлять значительную опасность для пользователя.

ВАЖНЫЙ! Если прибор неправильно эксплуатировался, визит специалиста по обслуживанию клиентов или дилера может быть платным даже в течение гарантийного периода.

16 Электролюкс.com.ru
ТЕХНИЧЕСКИЕ ДАННЫЕ

Модель PNC Размеры изделия (Ш x Г), мм Размеры выреза (Ш x Г), мм Частота (Гц) Напряжение (В) Циклы (Гц) Сервисный шнур Элементы Левый передний Левый задний Правый передний Правый задний Всего

EHC644BB 949 163 396 590 x 520 560 x 490 (485) 50 / 60 220-240 50 Не установлено №зоны 3 1 1 1

Вт 2300/1600/800 1200 1200 1800 6500

EHC944BB 949 163 397 900 x 520 880 x 490 (485) 50 / 60 220-240 50 Не установлено Кол-во зон 3 1 1 1

Вт 2300/1600/800 1200 1200 1800 6500

ОКРУЖАЮЩАЯ ОБСТАНОВКА!
Утилизация
Символ на изделии или на его упаковке указывает на то, что данное изделие нельзя утилизировать как бытовые отходы.  Вместо этого его следует отнести в соответствующий пункт сбора для утилизации электрического и электронного оборудования. Обеспечив правильную утилизацию этого продукта, вы поможете предотвратить потенциальные негативные последствия для окружающей среды и здоровья человека, которые в противном случае могли бы быть вызваны неправильным обращением с отходами этого продукта.Для получения более подробной информации об утилизации этого изделия обратитесь в местный совет, службу утилизации бытовых отходов или в магазин, где вы приобрели изделие.
Упаковочный материал
Упаковочные материалы безопасны для окружающей среды и могут быть переработаны. Пластиковые компоненты обозначаются маркировкой: >PE<,>PS< и т. д. Утилизируйте упаковочные материалы как бытовые отходы в пунктах утилизации отходов в вашем городе.

17
ИНСТРУКЦИЯ ПО УСТАНОВКЕ

ПРЕДУПРЕЖДЕНИЕ! Это надо прочитать! Необходимо соблюдать законы, постановления, директивы и стандарты, действующие в стране использования (правила техники безопасности, надлежащая утилизация в соответствии с правилами и т.  д.).)
ВАЖНЫЙ! Установка может выполняться только квалифицированным электриком. Необходимо соблюдать минимальные расстояния до других приборов и агрегатов. Установка должна обеспечивать защиту от ударов, например, ящики можно устанавливать только с защитным полом непосредственно под прибором. Поверхности среза столешницы необходимо защитить от влаги с помощью подходящего герметика. Герметик герметизирует прибор к рабочей поверхности без зазора. Не используйте силиконовый герметик между прибором и рабочей поверхностью.Не устанавливайте прибор рядом с дверями и под окнами. В противном случае горячая посуда может слететь с конфорок при открывании дверей и окон.
ПРЕДУПРЕЖДЕНИЕ! Опасность поражения электрическим током. Клемма электропитания находится под напряжением.
 Обесточить клемму электропитания.

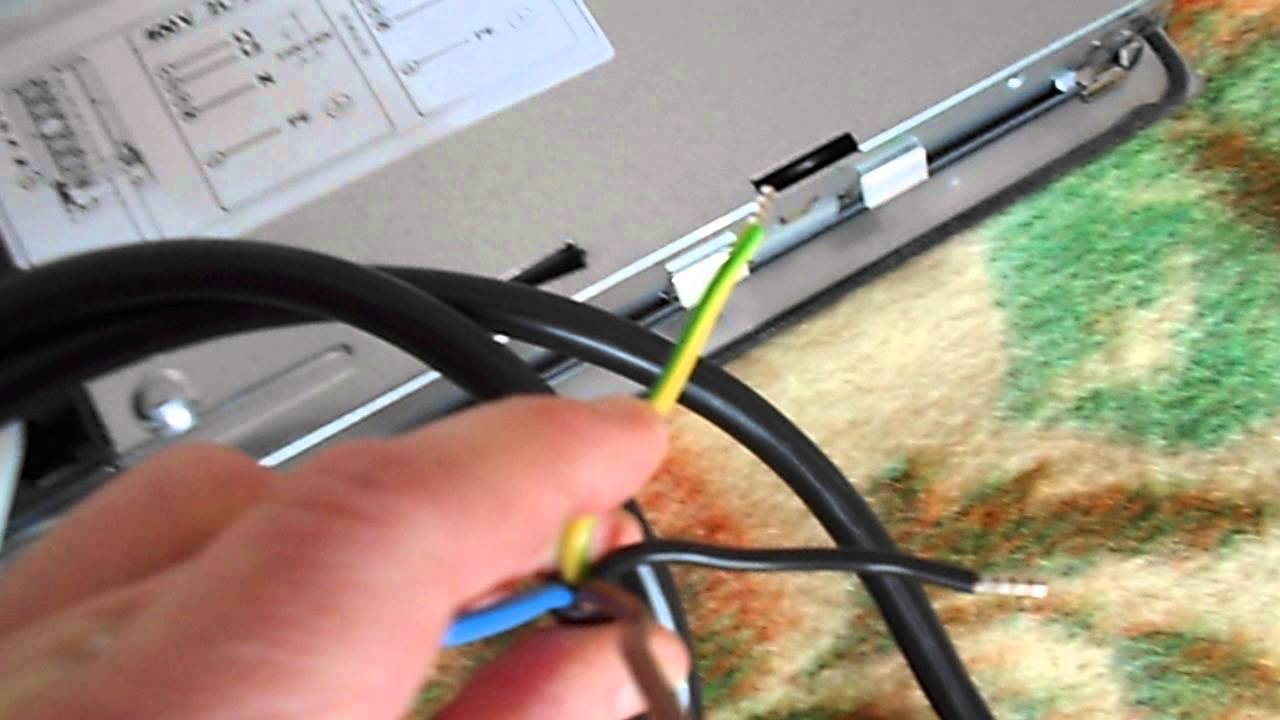

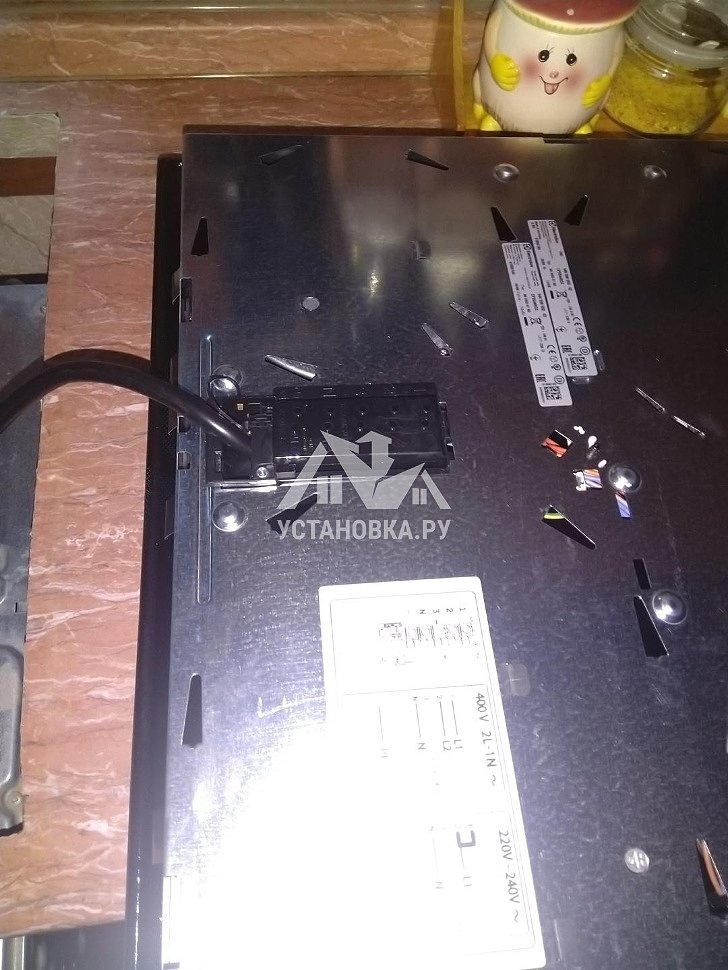

 Следуйте схеме подключения.
 Соблюдайте правила электробезопасности.
 Обеспечьте защиту от ударов путем правильной установки.
 Прибор должен быть подключен к электросети квалифицированным электриком.
 Ненадежные и неподходящие соединения штепсельной вилки и розетки могут привести к перегреву терминала.Поручите квалифицированному электрику правильно установить зажимные соединения.
 Используйте зажим для снятия натяжения на кабеле.
ПРЕДУПРЕЖДЕНИЕ! Температура поверхности превышает 95°С. Во избежание опасности доступ к подстолью должен быть ограничен. Электрическое подключение Перед подключением убедитесь, что номинальное напряжение прибора, то есть напряжение, указанное на заводской табличке, соответствует имеющемуся напряжению питания. Также проверьте номинальную мощность прибора и убедитесь, что размер провода соответствует номинальной мощности прибора в соответствии с местными правилами электропроводки.Паспортная табличка расположена на нижней части корпуса варочной панели. Напряжение нагревательного элемента составляет 230 В~ переменного тока. Прибор также отлично работает в сетях с AC220V~ или AC240V~. Средства отключения должны быть встроены в стационарную электропроводку в соответствии с местными правилами электромонтажа.  Варочная панель должна быть подключена к сети с помощью устройства, позволяющего

прибор должен быть отключен от сети на всех полюсах с шириной раскрытия контактов не менее 3 мм, напр. автоматическое отключение линии, защита от утечки на землю или предохранитель.Если сетевой кабель данного прибора поврежден, его необходимо заменить специальным кабелем (типа H05BB-F Tmax 90C или выше). Последний можно получить в отделе обслуживания клиентов. Подключение должно быть выполнено, как показано на схеме. Соединительные звенья должны быть установлены в соответствии с соответствующей схемой подключения. Заземляющий провод подключается к клемме. Заземляющий провод должен быть длиннее проводов, по которым проходит электрический ток. Кабельные соединения должны быть выполнены в соответствии с правилами, а винты клемм должны быть надежно затянуты.Наконец, соединительный кабель должен быть закреплен скобой сетевого кабеля, а крышка закрыта путем сильного нажатия (фиксация на месте). Перед первым включением со стеклокерамической поверхности необходимо удалить защитную пленку или наклейки.
ПРЕДУПРЕЖДЕНИЕ! После подключения к сети убедитесь, что все конфорки готовы к работе, кратковременно включив каждую из них по очереди на максимальную мощность.
 Дубликат паспортной таблички прилагается к данному устройству. Чтобы легко идентифицировать этот блок после установки, прикрепите его к легкодоступной поверхности рядом с варочной панелью.Наклеивание на печать
 Очистите рабочую поверхность вокруг области выреза.
 Наклейте одностороннюю клейкую герметизирующую ленту на нижней стороне варочной панели вокруг внешнего края, следя за тем, чтобы она не растягивалась. Два конца ленты должны соединиться в середине одной стороны. После обрезки ленты (дайте ей нахлест на 2-3 мм) прижмите два конца друг к другу.
ВАЖНЫЙ! Вырез в столешнице показан на чертеже с размерами 560 x 490 / 880 x 490 мм. Прибор также можно встроить в более короткую выемку с размерами 560 x 485 / 880 x 485 мм.18 Электролюкс.com.ua
СБОРКА

EHC644BB

EHC944BB

ПРЕДУПРЕЖДЕНИЕ! Температура поверхности основания превышает 95°С, доступ под стол должен быть ограничен использованием негорючего барьера при установке.

19
Гарантия
ДЛЯ ПРОДАЖИ В АВСТРАЛИИ И НОВОЙ ЗЕЛАНДИИ ТЕХНИКА: ВСТРОЕННЫЕ ДУХОВЫЕ ПЕЧИ ELECTROLUX, ВАРОЧНЫЕ СТАНЦИИ И
ОТДЕЛЬНОСТОЯЩАЯ ПЛИТА

В этом документе изложены положения и условия гарантии на продукцию Electrolux Appliances. Это важный документ. Пожалуйста, сохраните его вместе с документами, подтверждающими покупку, в надежном месте для использования в будущем в случае обнаружения производственного брака в вашем Приборе.Эта гарантия является дополнением к другим правам, которые вы можете иметь в соответствии с Законом о защите прав потребителей Австралии.
1. В этой гарантии:
(a) «ACL» или «Закон Австралии о защите прав потребителей» означает Приложение 2 к Закону о конкуренции и защите прав потребителей 2010 года;
(b) «Прибор» означает любой продукт Electrolux, приобретенный вами и сопровождаемый данным документом;
(c) «ASC» означает авторизованные сервисные центры Electrolux;
(d) «Electrolux» — торговая марка, контролируемая компанией Electrolux Home Products Pty Ltd, зарегистрированной по адресу: 163 O'Riordan Street, Mascot NSW 2020, ABN 51 004 762 341 в отношении Бытовых приборов, приобретенных в Австралии, и компанией Electrolux (NZ) Limited (совместно именуемой «Electrolux»).  ) по адресу 3-5 Niall Burgess Road, Mount Wellington, в отношении Бытовых приборов, приобретенных в Новой Зеландии;
(e) «Гарантийный срок» означает период, указанный в пункте 3 настоящей гарантии;
(f) «вы» означает покупателя Устройства, не приобретшего Устройства для перепродажи, и «ваш» имеет соответствующее значение.2. Применение: Настоящая гарантия распространяется только на новые Устройства, приобретенные и используемые в Австралии или Новой Зеландии, и дополняет (и не исключает, не ограничивает и не изменяет каким-либо образом) другие права и средства правовой защиты в соответствии с законом, к которому относится Устройства. или услуг, включая любые неисключаемые установленные законом гарантии в Австралии и Новой Зеландии.
3. Гарантийный срок. В соответствии с настоящими положениями и условиями эта гарантия действует в Австралии в течение 24 месяцев и в Новой Зеландии в течение 24 месяцев после даты первоначальной покупки Устройства.4. Ремонт или замена по гарантии. В течение Гарантийного периода компания Electrolux или ее ASC без дополнительной оплаты, если ваш Прибор легко доступен для обслуживания, без специального оборудования и в соответствии с настоящими условиями, отремонтируют или заменят любые детали, которые они сочтут необходимыми.  быть неполноценным. Компания Electrolux может по своему усмотрению выбрать, будет ли в качестве средства правовой защиты, предлагаемого в отношении действительной гарантийной претензии, ремонт или замена. Компания Electrolux или ее ASC могут использовать отремонтированные детали для ремонта вашего Устройства. Вы соглашаетесь с тем, что любые замененные Приборы или детали становятся собственностью Electrolux.5. Командировочные и транспортные расходы. В соответствии с пунктом 7 компания Electrolux берет на себя разумные расходы на транспортировку, проезд и доставку Устройства в компанию Electrolux или ее ASC и обратно. Поездки и транспортировка будут организованы компанией Electrolux в рамках любой действительной претензии по гарантии.
6. Прежде чем предъявлять претензии по настоящей гарантии, требуется доказательство покупки.
7. Исключения: Вы не можете предъявлять претензии по данной гарантии, за исключением случаев, когда заявленный дефект вызван дефектными или дефектными деталями или качеством изготовления. Эта гарантия не распространяется на:
(а) световые шары, батареи, фильтры или аналогичные скоропортящиеся детали;
(b) детали и приборы, не поставляемые Electrolux;
(c) косметические повреждения, не влияющие на работу Устройства;

(d) повреждение Прибора, вызванное: (i) небрежностью или несчастным случаем;
(ii) неправильное использование или злоупотребление, включая ненадлежащее техническое обслуживание или обслуживание;
(iii) ненадлежащее, небрежное или ошибочное обслуживание или ремонт, выполненные кем-либо, кроме авторизованного ремонтного центра Electrolux или ASC;
(iv) нормальный износ;
(v) скачки напряжения, повреждение от грозы или неправильное электроснабжение;
(vi) неполная или неправильная установка;
(vii) неправильное, неправильное или несоответствующее действие;
(viii) заражение насекомыми или паразитами;
(ix) несоблюдение каких-либо дополнительных инструкций, прилагаемых к Устройству;
Кроме того, Electrolux не несет ответственности по данной гарантии, если:
(a) Устройство использовалось, или компания Electrolux обоснованно полагает, что Устройство использовалось для целей, отличных от тех, для которых Устройство было предназначено, включая случаи, когда Устройство использовалось для любых небытовых целей;
(b) Устройство было изменено без письменного разрешения Electrolux; (c) Серийный номер Устройства или гарантийная пломба удалены
или испорченный
8. Как подать заявку по этой гарантии: Чтобы узнать о претензии по этой гарантии, выполните следующие действия:
(а) внимательно ознакомьтесь с инструкцией по эксплуатации, руководством пользователя и условиями настоящей гарантии;
(b) иметь в наличии модель и серийный номер Прибора;
(c) иметь доказательство покупки (например, счет-фактуру);
(d) позвоните по номерам, указанным ниже.
9. Австралия: Для приборов и услуг, предоставляемых Electrolux в Австралии: Товары Electrolux поставляются с гарантиями, которые не могут быть исключены в соответствии с Законом Австралии о защите прав потребителей.Вы имеете право на замену или возмещение в случае крупного сбоя, а также на компенсацию за любые другие разумно предсказуемые убытки или ущерб. Вы также имеете право на ремонт или замену Устройства, если Устройство не имеет приемлемого качества и неисправность не является серьезной. «Приемлемое качество» и «серьезный отказ» имеют то же значение, что и в ACL.
10. Новая Зеландия. На Бытовую технику и услуги, предоставляемые Electrolux в Новой Зеландии, распространяется гарантия Electrolux в соответствии с положениями Закона о гарантиях прав потребителей, Закона о продаже товаров и Закона о добросовестной торговле. Если Устройство было приобретено в Новой Зеландии для коммерческих целей, Закон о гарантиях прав потребителей не применяется.
11. Конфиденциальность. Вы соглашаетесь с тем, что, если вы подадите претензию по гарантии, Electrolux и ее агенты, включая ASC, могут обмениваться информацией о вас, чтобы позволить Electrolux выполнить свои обязательства по данной гарантии.

Важное замечание Перед обращением в сервисную службу убедитесь, что были выполнены шаги, перечисленные в пункте 8 выше.

ДЛЯ ОБСЛУЖИВАНИЯ или найти адрес ближайшего авторизованного сервисного центра в Австралии
ПОЖАЛУЙСТА, ЗВОНИТЕ 13 13 49
Стоимость местного звонка (только для Австралии)

AUSTRALIA ELECTROLUX HOME PRODUCTS 163 O'Riordan Street, Mascot NSW 2020
электролюкс.com.au

НА ЗАПЧАСТИ или узнать адрес ближайшего
центр запчастей в Австралии ПОЖАЛУЙСТА 13 13 50
Стоимость местного звонка (только для Австралии)

НА ОБСЛУЖИВАНИЕ или найти адрес ближайшего авторизованного сервисного центра в Новой Зеландии
ПОЖАЛУЙСТА, ЗВОНИТЕ 0800 10 66 10
(только Новая Зеландия)

NEW ZEALAND ELECTROLUX (NZ) Limited 3-5 Niall Burgess Road, Mount Wellington
Электролюкс. co.nz

НА ЗАПЧАСТИ или узнать адрес ближайшего
центр запасных частей в Новой Зеландии ПОЖАЛУЙСТА, 0800 10 66 20
(только Новая Зеландия)

ECook_Warr_May17

Товары для дома Electrolux Россия

телефон: 1300 363 640

факс:

1800 350 067

электронное письмо:

[электронная почта защищена]

веб:

электролюкс.com.au

Главная Продукция Electrolux Россия

телефон: 0800 436 245

факс:

0800 225 088

электронное письмо:

[электронная почта защищена]

веб:

Электролюкс.co.nz

Чтобы добавить нотку профессионального вдохновения в свой дом, посетите сайт electrolux.com.au или electrolux.co.nz.
Электролюкс.ру
или electrolux.co.nz

магазин.electrolux.com.au

A14095401 Ред.A
 2018 Electrolux Home Products Pty Ltd. EMAN_CGH_EHC644BB_EHC944BB_Mar18

ссылки

Adobe PDF Библиотека 15.0 Adobe Indesign CC 13.0 (Macintosh)

ElectroLux EHG6832X: Руководство пользователя

Page 1

EHG 641 EHG 6402 EHG 6412 6832

СТРАНИЦА 2

electrolux

СТРАНИЦА 3

electrolux 3 Добро пожаловать в мир Electrolux Благодарим вас за выбор первоклассного продукта Electrolux, который, мы надеемся, доставит вам массу удовольствия в будущем. Целью Electrolux является предложение широкого ассортимента качественной продукции, которая сделает вашу жизнь более комфортной. Вы найдете несколько примеров на обложке данного руководства. Пожалуйста, уделите несколько минут изучению этого руководства, чтобы вы могли воспользоваться преимуществами своей новой машины.

СТР. 4

electrolux Содержание Важная информация по технике безопасности ……………………………….. ……………….. 5 Описание варочной панели …………………. …………………………………………. 7 Инструкции для пользователя ……………. ………………………………………… 8 Эксплуатация ……………………………………………… …………………………………………. 9 Техническое обслуживание и чистка .. …………………………………………. ………….

СТРАНИЦА 5

electrolux 5 Важная информация по технике безопасности Вы ДОЛЖНЫ внимательно прочитать эти предупреждения перед установкой или перед использованием варочной панели. Если вам нужна помощь, обратитесь в наш отдел обслуживания клиентов по телефону 08705 950950. Установка z z z z z Этот прибор должен устанавливаться и обслуживаться компетентным лицом, как указано в Правилах газовой безопасности (установка и использование) в текущих изданиях и Правилах электромонтажа IEE.

СТРАНИЦА 6

electrolux z z z z z z z z z При длительном использовании варочной панели необходимо улучшить вентиляцию, открыв окно или увеличив скорость вытяжки. Не используйте эту варочную панель, если она контактирует с водой.Не работайте с плитой мокрыми руками. Убедитесь, что ручки управления находятся в положении «ВЫКЛ», когда они не используются. При использовании других электроприборов следите за тем, чтобы кабель не соприкасался с горячими поверхностями кухонного прибора.

СТР. 7

electrolux 7 Описание варочной панели 2 2 5 1 4 67 89 2 2 3 1 67 89 1. 2. 3. 4. 5. 6. 7. 8. 9.

7 90 8

electrolux Инструкции для пользователя УСТАНОВКА УСТАНОВКА Любая газовая установка должна выполняться зарегистрированным компетентным лицом и в соответствии с действующими нормами и правилами. Соответствующие инструкции можно найти во втором разделе данного руководства. Пожалуйста, убедитесь, что после установки варочной панели она легкодоступна для инженера в случае поломки.

СТРАНИЦА 9

electrolux 9 Эксплуатация Ручки управления конфорками Символы на ручках означают, что: нет подачи газа максимальная подача газа минимальная подача газа Зажигание конфорок Для облегчения розжига выполните действия, прежде чем ставить кастрюлю на подставке для посуды.) zzz Чтобы зажечь горелку: поверните соответствующую ручку против часовой стрелки в положение ), затем нажмите ее в максимальное положение ( вниз, чтобы зажечь горелку. Только для моделей EHG 641, EHG 6412, EHG 6832. После розжига удерживайте ручку нажатой около 5 секунд секунд

СТРАНИЦА 10

electrolux нажмите соответствующую ручку вниз и поверните ее против часовой стрелки до положения «максимум» Не держите ручку управления нажатой более 15 секунд Если горелка не зажигается даже через 15 секунд отпустите ручку управления, поверните ее в положение «выключено» ( ) и подождите не менее одной минуты перед повторной попыткой зажечь горелку. Если ручки управления поворачиваются с трудом, обратитесь в местный сервисный центр.

СТР. 11

electrolux 11 Как только жидкость закипит, убавьте огонь, чтобы жидкость едва кипела. Используйте только кастрюли или кастрюли с плоским дном. Если вы используете кастрюлю меньше рекомендуемого размера, пламя распространится за пределы дна сосуда, что приведет к перегреву ручки. масла, т.к. эти типы Тщательно следите за приготовлением пищи на жире или масле, пищевые продукты могут привести к пожару, если они перегреются.Нержавеющая сталь может потускнеть при чрезмерном нагреве.

СТР. 12

electrolux Техническое обслуживание и чистка Перед выполнением любого технического обслуживания или очистки необходимо ОТСОЕДИНИТЬ варочную панель от источника электропитания. удалить легче, чем если бы он остыл. Этот прибор нельзя чистить паром или с помощью пароочистителя. Варочная панель Регулярно протирайте поверхность варочной панели мягкой тканью, хорошо отжатой в теплой воде с добавлением небольшого количества моющего средства.

СТРАНИЦА 13

electrolux 13 Чтобы конфорки работали должным образом, убедитесь, что подставки для кастрюль установлены так, чтобы рычаги располагались по центру конфорки, как показано на рисунке. Будьте внимательны при замене подставок для посуды, чтобы не повредить поверхность варочной панели. ДА Горелки Крышки и коронки горелок можно снимать для очистки. Вымойте крышки и головки горелок горячей водой с мылом и удалите следы с помощью мягкого чистящего пастообразного средства.

СТРАНИЦА 14

electrolux Что-то не работает? Если варочная панель работает неправильно, прежде чем обращаться в местный сервисный центр, выполните следующие проверки.СИМПТОМ „ При розжиге газа нет искры. РЕШЕНИЕ ‹ ‹ ‹ ‹ „ Газовая конфорка горит неравномерно. ‹ ‹ Убедитесь, что устройство подключено к сети и включено электропитание. Убедитесь, что ВДТ не сработал (если установлен). Убедитесь, что сетевой предохранитель не перегорел. Убедитесь, что крышка горелки и головка установлены правильно, т. е.

СТРАНИЦА 15

electrolux 15 Руководство для установщика Технические характеристики ГАБАРИТНЫЕ РАЗМЕРЫ Ширина: Глубина: 594 мм 510 мм РАЗМЕРЫ ВЫРЕЗАНИЯ Ширина: Глубина: 560 мм 480 мм СОЕДИНЕНИЯ ПОДАЧИ ПОДАЧА Газа: R 1/2 дюйма 1/2 дюйма, наружная резьба) Задний правый угол Электричество: питание 230 В~ 50 Гц, 3-жильный гибкий кабель с неразборной вилкой, оснащенной плавким предохранителем на 3 ампера ВХОД ТЕПЛА Задняя левая горелка (полубыстрая) Передняя левая горелка (полубыстрая) быстрый) Задняя правая горелка (быстрая) Задняя правая горелка (тройная корона) Передняя правая

СТРАНИЦА 16

electrolux ПРЕДУПРЕЖДЕНИЕ. Если этот прибор установлен на КИПР и МАЛЬТЕ, он не будет работать с существующими настройками газа.Поэтому перед подключением прибора обязательно замените форсунки в соответствии с типом используемого газа (G30), следуя инструкциям на стр. 30. БЫСТРОЕ ПОЛОЖЕНИЕ ГОРЕЛКИ МАКС. МИН. ПОЛУБЫСТРОЕ ВСПОМОГАТЕЛЬНОЕ ТИП ГАЗА ТРОЙНАЯ КОРОНКА ПРИРОДНЫЙ ГАЗ 20 мбар ЗНАЧЕНИЕ = 37,78 МДж/м3 Ws – 50,7 МДж/м3 Сжиженный газ ГАЗ 28-30/37 мбар ЗНАЧЕНИЕ = 49.

СТРАНИЦА 17

electrolux 17 Важные требования безопасности Эта варочная панель должна быть установлена в соответствии с инструкцией по газовой безопасности (установка и использование) Правила (текущая редакция) и Правила электромонтажа IEE (текущая редакция).Информацию об устройствах, установленных в Ирландской Республике, см. в NSAIDOmestic Gas Installation I.S. 813 Current Editions и Правила ETCI для электрических установок.

СТР. 18

electrolux Установка ВАЖНО Эта варочная панель должна устанавливаться компетентным лицом в соответствии с действующими газовыми стандартами. Любая газовая установка должна выполняться зарегистрированным компетентным лицом. Пожалуйста, убедитесь, что после установки варочной панели она легкодоступна для инженера в случае поломки.Производитель не несет ответственности в случае игнорирования приведенных выше инструкций или любых других инструкций по технике безопасности, включенных в данную брошюру с инструкциями.

СТРАНИЦА 19

electrolux 19 Газовое подключение Подключение к газоснабжению должно быть жестким или полужестким, т. е. стальным или медным. Соединение должно подходить для соединения с R 1/2 (наружная резьба 1/2 BSP). Когда окончательное соединение выполнено, необходимо тщательно проверить варочную панель и установку на герметичность.Убедитесь, что основная соединительная труба не давит на варочную панель.

СТР. 20

electrolux Расположение Варочная панель может располагаться на кухне, в кухонно-столовой или гостиной с кроватью, но не в ванной, душевой или гараже. Убедитесь, что расстояние между задней кромкой выреза и стеной составляет не менее 55 мм. Между боковыми краями выреза и любыми соседними шкафами или стенами должно быть оставлено минимальное расстояние 100 мм. Минимальное расстояние от горючего материала, которое может быть установлено над варочной панелью на одной линии с краями варочной панели, составляет 400 мм.

СТРАНИЦА 21

electrolux 21 Установка варочной панели в столешницу Выполните встраивание варочной панели следующим образом: 1. Поместите уплотнения, прилагаемые к варочной панели, на передний край выреза. Затем поместите их на расстоянии 11 мм от боковых краев и 10 мм от заднего края, как показано на рисунке, следя за тем, чтобы уплотнения не перекрывали друг друга. 2. Поместите варочную панель в вырез, следя за тем, чтобы она располагалась по центру. 3. Закрепите варочную панель соответствующими зажимами, входящими в комплект форсунок (см. схему).

СТРАНИЦА 22

electrolux Встраивание Надстройка над шкафом или ящиком Если варочная панель должна быть установлена над шкафом или ящиком, необходимо установить термостойкую панель под основанием варочной панели с нижней стороны рабочая поверхность. Также рекомендуется выполнить электрическое подключение к варочной панели, как показано на схемах 1 и 2.

СТРАНИЦА 23

electrolux 23 Электрические соединения Любые электрические работы, необходимые для установки этой варочной панели, должны выполняться квалифицированным электриком или компетентное лицо в соответствии с действующим законодательством. ЭТА ПЛИТА ДОЛЖНА БЫТЬ ЗАЗЕМЛЕНА. Производитель снимает с себя любую ответственность в случае несоблюдения этих мер безопасности. Данная варочная панель предназначена для подключения к сети переменного тока 230 В 50 Гц. Перед включением убедитесь, что напряжение в сети соответствует напряжению, указанному на паспортной табличке варочной панели.

СТР. 24

electrolux Замена электрического кабеля должна производиться исключительно сервисным центром или персоналом с аналогичной компетенцией в соответствии с действующими нормами.

СТРАНИЦА 25

electrolux 25 Электрическая схема

СТРАНИЦА 26

electrolux Поиск неисправностей Предварительные проверки электрических систем Синий Коричневый СТАРТ Отключите прибор и выполните: A: Проверка целостности заземления. ДА НЕТ Зеленый Желтый Синий Зеленый Желтый Коричневый Выполните: C: Проверка полярности. Выполните: D: Проверка сопротивления заземлению. Впускной предохранитель перегорел? Теперь электроснабжение должно быть удовлетворительным. ДА НЕТ ВИЛКА (со снятой крышкой) Заземляющий провод Зеленый/желтый Нейтральный провод Синий ГНЕЗДО (вид спереди) ( ) E( ) ПРЕДОХРАНИТЕЛЬ Неисправность входной проводки.Устраните любую неисправность.

СТРАНИЦА 27

electrolux 27 A. ПРОВЕРКА НЕПРЕРЫВНОСТИ ЗАЗЕМЛЕНИЯ Прибор должен быть отключен от сети – измерительный прибор установить на шкале Вт (Ом) x 1 и при необходимости отрегулировать ноль. — Измерительные провода от точки заземления любого прибора к контакту заземления вилки. Сопротивление должно быть менее 0,1 Вт (Ом), проверьте целостность всех заземляющих проводов, а также чистоту и надежность всех контактов. B. ПРОВЕРКА ИЗОЛЯЦИИ Прибор отключен от электричества, все выключатели ВКЛЮЧЕНЫ. а) метр установлен на шкале Вт (Ом) x 1.Измерительные провода от L до N в клеммной колодке прибора.

СТРАНИЦА 28

electrolux Система розжига / Газовое зажигание Запальник не искрит ДА Проверьте подачу газа на горелку НЕТ Проверьте верхний предохранитель и при необходимости замените. N’ на блоке сетевого разъема и “O” на запальнике. Проверьте непрерывность от “L” на блоке сетевого разъема и отводах выключателей зажигания. Проверьте целостность цепи от разъема выключателей зажигания до блока розжига. Зажгите горелку вручную. Проверьте по

СТР. 29

electrolux 29 Ввод в эксплуатацию После полной установки варочной панели необходимо проверить настройку минимального пламени.Для этого выполните описанную ниже процедуру. газовый кран в положение MAX и зажигание. ) 1)2) Поверните Установите газовый кран в положение МИН. пламени, затем несколько раз поверните ручку управления от МИН. до МАКС. Если пламя нестабильно или погасло, следуйте приведенной ниже процедуре. Порядок действий: горелка и установка ) 1) Повторно зажечь на МИН. 2) Снимите ручку управления.

СТРАНИЦА 30

electrolux Переход с природного газа на сжиженный ВАЖНО Замена/перевод с природного газа на сжиженный нефтяной газ должны выполняться только компетентным лицом. Важно отметить, что эта модель предназначена для работы на природном газе, но может быть переоборудована для работы на бутане или пропане при условии установки соответствующих форсунок. Расход газа подбирается индивидуально.

СТРАНИЦА 31

electrolux 31 Стандартные условия гарантии Мы, Electrolux, обязуемся, что если в течение 12 месяцев с даты покупки этого прибора Electrolux или любой его части будет доказано, что дефекты только по причине некачественного изготовления или материалов, мы, по нашему выбору, отремонтируем или заменим его БЕСПЛАТНО за работу, материалы или транспортировку при условии, что: • Прибор был правильно установлен и использовался только при подаче газа и электричества, указанных на паспортной табличке.

СТР. 32

electrolux подлежат договору аренды. •Продукты производителя Electrolux, которые не продаются Electrolux. Обслуживание и запасные части Если вашему устройству требуется обслуживание или если вы хотите приобрести запасные части, обратитесь в местный сервисный центр по телефону 0870 5 929 929. Ваш телефонный звонок будет автоматически перенаправлен в сервисный центр с указанием вашего почтового индекса. площадь.

СТРАНИЦА 33

electrolux 33 Гарантия в Европе Компания Electrolux предоставляет гарантию на этот прибор в каждой из стран, перечисленных в конце данного руководства пользователя, на период, указанный в гарантии на прибор, или иным образом в соответствии с законодательством.

Page 34

Electrolux

Page 35

9002 Page 35

www.electrolux.co.uk 35693-1704 04/08 R

Rebaring и добавление Bluetooth Моя индукционная плита Electrolux EHD7660P

Начало

Все началось, когда моя 6-летняя индукционная плита внезапно сломалась. Пока я варил рис, сгорел предохранитель. Сброс предохранителя не помог. Так как мне было нечего терять, я открутил его и надеялся увидеть некоторые явно сломанные компоненты.

Внутри моей индукционной плиты после снятия верхнего стекла.

Внутри моей индукционной плиты после снятия зон и внутренней крышки. Вы можете увидеть замененные IGBT внизу справа, они отличались от оригинальных и требовали кремниевой изоляции.

К сожалению, я не смог найти ни одного, поэтому я обратился к Интернету. После некоторых поисков я нашел шведский форум, на котором описывалась та же проблема, что и у меня. Проблема заключалась в том, что вышли из строя два IGBT и выпрямитель, это было легко обнаружить путем измерения сопротивления (их не было).После заказа запчастей (~30 долларов) и пайки моя плита снова заработала!

Электроника внутри

Однако я не мог не взглянуть на печатные платы, среди некоторых интересных вещей я нашел Atmel ATMEGA32L, с которым я немного знаком. Еще я увидел, что между «клавиатурой» и основной платой питания всего три провода. Клавиатура была NEC D78F0034AGK, с которой я не был знаком, но мне удалось найти техпаспорт.

Блок-схема индукционной плиты.Левая “клавиатура”.Правая “клавиатура”.

Немного отследив провода, оказалось, что они идут к контактам UART микроконтроллера через какие-то транзисторы.

Частичная схема правой “клавиатуры”. Вверху вы можете видеть, как сигналы к UART и от него объединяются на один контакт.

Так что я подумал, что не так уж сложно перехватить данные и выяснить, какой протокол использовался. Если бы я это сделал, я мог бы подключить свою индукционную плиту к своему телефону Android и управлять ею с него. Вы можете задаться вопросом, почему вы хотите управлять своей индукционной варочной панелью со своего телефона.Все, с кем я говорил об этом проекте, задавали этот вопрос. Я предполагаю, что это признак того, что я знаком с немногими настоящими хакерами. Я хотел бы перевернуть вопрос: почему на рынке нет индукционных плит, которыми можно управлять с телефона. Они легко могут стоить более 1000 долларов. Если вы добавите к нему чип Bluetooth стоимостью менее 5 долларов, вы сможете загружать рецепты с правильными температурными кривыми и временем. Просто возьмите кикстартерный проект Range, и вы увидите, что есть еще люди, которые, вероятно, хотели бы чего-то подобного.Мне нужен был способ автоматизировать кипячение молока для моей утренней каши (mannagrynsgröt). Если вы когда-нибудь кипятили молоко, то знаете, как легко его сжечь и вскипятить.

Да начнется реверс-инжиниринг

Я заказал Bus Pirate и, ожидая его прибытия, присмотрелся к печатным платам (да, я откручивал свою плиту > 20 раз) и припаял несколько проводов. Как только он появился, я подключил его и попытался выяснить параметры связи.Это заняло у меня некоторое время, так как я не был знаком с автобусным пиратом. У меня тоже была старая прошивка, в которой не было макроса «Auto Baud Detection». После безуспешной попытки использовать функцию логического анализатора для измерения длины в битах (она просто давала мне разную длину в битах в зависимости от частоты дискретизации) я продолжал методом проб и ошибок. После некоторых тестов я обнаружил, что правильные параметры были 9600 бит/с, даже четность и 1 стоповый бит. «Равный паритет» был здесь хитрым моментом.

Нажимая клавиши на плите и глядя на проходящие байты, я мог начать видеть закономерность.Попутно я реализовал парсер на Java на своем ПК. Это упростило просмотр того, какие биты и байты я еще не понял. Протокол отправляет пакеты, которые подтверждены другой стороной (не все). Каждый пакет, кроме пакетов «ack», имеет контрольную сумму. Обе стороны могут инициировать связь, поэтому существует риск коллизий, но вероятность их достаточно мала, и их можно обнаружить по отсутствующему пакету «ack» и/или неверной контрольной сумме.

До того, как разобраться с этим протоколом, я не знал, сколько логики ушло на клавиатуру и сколько на карту питания.Возможно, клавиатура была просто фиктивной клавиатурой, отправляющей нажатия клавиш дальше на карту питания, или, возможно, она была умнее. Оказалось, что это был более поздний случай, который был чем-то вроде проблемы. Если я отправлю «полную мощность в зоне 1» с ПК, дисплей на клавиатуре не обновится, и через несколько секунд клавиатура продолжит повторять все уровни мощности на карте питания. Это означало, что мне нужен был способ имитировать нажатия клавиш на клавиатуре.

«Клавиатуры»

Я начал рассматривать левую и правую клавиатуру, состоящую из двух печатных плат.Один с микроконтроллером, другой с несколькими сдвиговыми регистрами и аналоговым мультиплексором. Сдвиговые регистры использовались для обновления 7-сегментных чисел и один из них для выбора аналогового входа для мультиплексора. Сенсорный ввод клавиатуры реализован с помощью ИК-диода и фототранзистора. Когда вы подносите палец близко, он будет отражать ИК-свет. Где-то здесь я понял, что мне нужен осциллограф, чтобы иметь возможность реконструировать эту деталь. Решил купить Rigol DS5210E.

Упрощенная схема левой клавиатуры.

С помощью моего нового осциллографа я смог увидеть, что сенсорные клавиши сканируются одна за другой в последовательности с использованием сдвиговых регистров 74HC595 и аналоговых мультиплексоров HCF4051. Каждый фототранзистор сканируется примерно на 5 мс, а ИК-светодиод включается примерно на 1 мс из этого времени. Это позволяет обнаруживать и компенсировать окружающий свет и отражения от самой индукционной плиты. При обнаружении отражения период сканирования продлевается примерно до 11 мс, а ИК-светодиод включается еще два раза.Все фототранзисторы, кроме «основного силового», сканируются с одного и того же аналогового входа.

Скриншот, когда палец не удерживается перед фототранзистором. Канал 1 — это напряжение на одном из фототранзисторов, вы можете видеть, что период сканирования составляет около 5 мс. Канал 2 — это напряжение на ИК-светодиоде, который включается примерно на 1 мс. Вы также видите, что фототранзистор реагирует на отражение. Скриншот, когда я держу палец перед фототранзистором. Вы можете видеть, что канал 2 проседает немного больше и что сканирование продлевается примерно до 11 мс с еще двумя импульсами.Снимок экрана, на котором показаны все сканируемые сенсорные кнопки. Здесь больше окружающего света, что делает кривую менее идеальной.

Теперь я мог имитировать нажатия клавиш, добавляя дополнительный транзистор поверх фототранзистора и отправляя импульс одновременно с включением ИК-светодиода. Чтобы не припаивать по одному транзистору на каждую сенсорную кнопку, я подключил транзистор к аналоговой мультиплексной линии и добавил сдвиговый регистр, чтобы можно было определить, какая кнопка сканируется. Все сигналы были доступны на кабеле между двумя клавиатурами.

Я решил использовать IOIO-OTG в качестве аппаратной платформы. Его можно легко подключить с помощью Bluetooth или кабеля к телефону Android или ПК, а прошивка имеет открытый исходный код и легко модифицируется. IOIO можно полностью контролировать с ПК/Android, но скорость была слишком высока, чтобы правильно прочитать сдвиговый регистр и настроить вывод, поэтому я изменил прошивку и добавил команды для этого. Мне также удалось измерить период сканирования, что означает, что нажатия клавиш на самой индукционной плите обнаруживаются.Это было необходимо для того, чтобы управление, осуществляемое в приложении Android, могло быть прервано, если кто-то нажмет клавишу на индукционной плите.

Добавление поддержки чтения температуры

Недостающей частью моего проекта теперь был датчик температуры. Конечно, можно было бы рассчитать температуру, если бы были известны начальная температура, объем и эффект, но проще и надежнее ее измерить. Был приобретен беспроводной термометр для барбекю на 433 МГц и радиомодуль на 433 МГц.Внутри термометра барбекю было легко понять, где радиомодуль был отделен и подключен 3 кабелями, Vcc, GND и данными.

Внутренняя часть термометра для барбекю Rubicson.

Мне не удалось найти ни у кого информации о протоколе, но посмотрев на осциллограф стало понятно, что 1-бит отправлялся с длительностью импульса ~4,6мс, а 0-бит с длительностью импульса ~2,4мс. Весь пакет состоит из специальной стартовой сигнатуры, состоящей из 4 коротких импульсов (= 3 нулевых бита), а затем 8.Пауза 6 мс, за которой следуют 36 бит. Каждое показание температуры было отправлено 6 раз. Сигнал на приемном радиомодуле выглядел так же, но с некоторыми дополнительными шумами, которые можно было отфильтровать, измерив время.

Скриншот одного пакета, вы можете увидеть начальную последовательность слева и начало следующего пакета справа.

Скриншот пакета температурных передач (отправленных 6 раз), измеренных на печатной плате преобразователя

В очередной раз модифицировал прошивку IOIO и добавил поддержку чтения данных датчика температуры с радиомодуля.Тогда можно было легко записать считываемые данные и сравнить их с известным значением. В этом было две хитрости: температура была отправлена в градусах Фаренгейта со смещением на 90 градусов (я сторонник Цельсия), и данные менялись местами по крупицам. т.е. это выглядит так:

   %00111100 00000000 01110011 11011011 0001
    тттттттт тттт ааааааааа
    32107654 БА98

«t» выше — это данные о температуре, а «a», вероятно, адрес, который, кажется, меняется при каждом цикле питания, что позволяет использовать несколько термометров одновременно.Неотмеченные биты, вероятно, являются контрольной суммой, но я пока не удосужился в них разобраться.

Собираем все вместе

Итак, теперь у меня было все, что мне нужно для реализации всего этого: я мог вводить нажатия клавиш. Я мог определить текущий уровень мощности, я мог определить, нажимает ли кто-нибудь клавишу на индукционной плите, и я мог измерить температуру молока.

Большая часть схемы адаптера IOIO (отсутствует радиомодуль и некоторые конденсаторы).

Android-приложение

Я объединил весь код и реализовал очень простой контроллер температуры. Последней проблемой было написание пользовательского интерфейса. Я не люблю писать пользовательские интерфейсы, и обычно они выглядят довольно уродливо. Этот раз не стал исключением, но мое приложение справляется со своей задачей. Наконец-то я могу вскипятить молоко для своего завтрака «маннагринсгрет» с помощью своего телефона Android.

Скриншот приложения для Android.

Резюме

Это гораздо больше, чем упомянуто в этом тексте.Например. Пару раз я думал, что поджарил свою индукционную плиту: один раз капнул припоя на плату, сам того не замечая, пока не обнаружил, что одна зона больше не работает. В другой раз я перепутал контакты данных и GND, из-за чего индукционная плита перестала работать до следующего утра (я до сих пор не уверен, что заставило ее снова ожить). Этот проект (включая написание этой статьи) занял у меня больше года, трудно найти время, когда у тебя трое детей (третий появился во время проекта) и работаешь полный рабочий день (вначале я фактически был в отпуске по уходу за ребенком, но это не значит, что у вас есть много свободного времени).Иногда было также не так популярно найти кухню, как на изображении ниже, когда пришло время готовить ужин.

Типичный полдень реверс-инжиниринга на моей кухне.

Будущее

Как и большинство подобных проектов, они, как правило, никогда не завершаются. Ниже приведены некоторые вещи, которые я мог бы сделать в будущем.

Выясните часть контрольной суммы датчика температуры.
Напишите лучший (ПИД?) регулятор температуры.
Улучшенный пользовательский интерфейс с функциями обучения, различными программами, температурными кривыми и т. д.
Создайте правильную плату.

Исходный код

Весь исходный код доступен по адресу:
https://github.

com/johannesc/induction-hob
https://github.com/johannesc/ioio

Inspiration

Если вам понравился этот проект, вам, вероятно, понравится и сайт hackaday.com, который является для меня источником вдохновения.

Нужна ли для индукционных плит специальная проводка?

Индукционные варочные панели необходимо подключать к источнику питания, так как для их работы требуется электричество.И это подводит нас к вопросу о том, нужна ли для работы индукционной плиты специальная проводка или нет.

Ответ на этот вопрос НЕТ – вам не нужна никакая специальная проводка (если только вам не нужны очень специфические требования к напряжению или силе тока).

Зависит от типа электропроводки, которая присутствует в вашем доме и модели индукции у вас. Хотя большинство индукционных варочных панелей работают с обычной проводкой, вам может понадобиться специальная проводка, если есть особые требования к напряжению или силе тока.

Специальная проводка необходима, если вы хотите увеличить силу тока или когда требования к индукции превышают то, что поставляется.

В основном это сводится к пониманию электрических требований индукционной варочной панели. Мы знаем, что индукция работает по принципу электромагнетизма. Переменный ток проходит через медную катушку, которая создает магнитное поле. Теперь, чтобы пропустить ток, для индукции требуется электричество.

Если вы ищете портативную и простую в использовании индукционную варочную панель (которая не требует специальной проводки и проста в использовании), я рекомендую проверить эту индукционную плиту Max Burton на Amazon.

Электрические требования индукции

В Соединенных Штатах для индукционной варочной панели требуется выделенная заземленная цепь на 240 В, защищенная выключателями на 40–50 А, которые подключаются к одобренной распределительной коробке, установленной рядом с варочной панелью. Это может быть либо под прилавком рядом с задней частью шкафа, либо на стене за ним.

Распределительная коробка должна находиться на достаточном расстоянии от варочной панели, чтобы соединения внутри коробки не подвергались чрезмерному нагреву.

Большинство производителей поставляют отрезок гибкого армированного кабеля для подключения варочной панели к домашней электропроводке в распределительной коробке.

О чем следует помнить перед подключением

Перед подключением индукционной варочной панели необходимо помнить о нескольких вещах.

Во-первых, вы должны знать местные строительные нормы и правила. Установка должна соответствовать национальным электротехническим нормам. Правильное напряжение, частота и сила тока должны подаваться на прибор от специальной заземленной цепи.Цепь должна быть защищена автоматическим выключателем соответствующего номинала или предохранителем с задержкой срабатывания.

Далее нужно узнать, питание трех- или четырехпроводное. Разрешают ли местные правила заземление через нейтраль? И, наконец, есть ли в вашем доме алюминиевая проводка. Это связано с тем, что варочная панель имеет медную проводку, а для ее подключения к алюминиевой проводке требуются специальные разъемы.

Электропроводность в деталях

Чтобы ток протекал должным образом и достиг индукции, он должен проходить по проводу.

Провод должен иметь некоторое сопротивление, чтобы ток протекал в определенном направлении, иначе небольшое давление направит ток в любом направлении. Сопротивление обеспечивает протекание электрического тока определенным образом.

Это сопротивление определяется материалом провода. Некоторые проводят электричество с небольшим сопротивлением, а некоторые с большим сопротивлением или, другими словами, с большим сопротивлением. Энергия, которую ток теряет при преодолении этого сопротивления, выделяется в виде тепла.

Электропроводка в домах

Несмотря на то, что провода, по которым проходит электричество в стенах вашего дома, являются отличными проводниками, они имеют определенный диаметр и создают некоторое сопротивление потоку электричества.

Это сопротивление накапливается в виде тепла. И именно поэтому размер провода жестко установлен строительными нормами, чтобы соответствовать максимальному количеству тока, которое разрешено проводить по проводу определенного размера по закону. Таким образом, ни один провод в стене никогда не нагреется настолько, чтобы вызвать пожар.

Помимо наличия норм и правил для сечения провода (максимальный ток определяется сечением установленного провода), закон также требует наличия устройства, которое мгновенно разорвет цепь, если когда-либо допустимый максимум увеличится. В старину этим устройством был предохранитель.

Предохранитель представлял собой одноразовое устройство, состоящее из небольшой металлической полоски, заключенной в стекло, предназначенной для плавления и, таким образом, разрывания при максимальном токе, на который он рассчитан. Пример — предохранитель на 15 ампер.В настоящее время используется автоматический выключатель, который можно использовать бесконечно, его можно просто сбросить, если он сработает.

Еще одна вещь, о которой следует помнить, если вы находитесь на этапе прокладки электропроводки в своем доме, алюминиевая проводка представляет серьезную опасность. Причина в том, что, хотя он может выдерживать ток, на который он рассчитан, алюминий расширяется и сжимается при нагревании гораздо больше, чем медь, и имеет тенденцию ослаблять соединения на винтовых клеммах из-за многократного расширения / сжатия.

Это создает высокое сопротивление, которое может привести к перегреву, искрообразованию и пожару.По этой причине установка алюминиевой проводки в настоящее время запрещена во многих местах.

Электропроводка для индукционной плиты

Если вы находитесь на стадии проектирования, вам необходимо установить проводку, соответствующую электрическим требованиям вашей индукции, и если проводка уже есть, вам нужно ограничиться индукцией, которая не требует больше, чем может обеспечить ваша проводка.

Объясняя простой алгеброй, текущий ток в амперах равен мощности, деленной на напряжение. Это даст вам необходимую мощность (пропускную способность по току) для вашей проводки в стене.Другими словами, требования к нагрузке для цепи.

В США емкость цепи питания в амперах обычно начинается с 15 ампер, а затем, как правило, кратна десяти: 20, 30, 40 и т. д.

В старых домах в США были панели главного дома на 150 ампер. Это означало, что весь дом мог потреблять от энергетической компании не более 150 ампер. Новые дома построены с обслуживанием 200amps.

Размер провода одинаково важен для передачи определенного количества ампер или тока.Местные коды для вашего региона обычно указывают калибр. Некоторые почти стандартные значения, чтобы дать вам общее представление:

14-й калибр может выдерживать 15 ампер
12 калибр может выдерживать 20 ампер
Калибр 10 может выдерживать 30 ампер
8 калибр может выдерживать 50 ампер
6 калибр может выдерживать 65 ампер

Я бы порекомендовал и провод 8 калибра, если вы проводите электропроводку или ремонтируете электропроводку в своем доме. Но заранее проверьте местные коды.

Это даст вам выделенные 50 ампер для вашей индукционной варочной панели.

Зная напряжение, с которым вам приходится иметь дело, и доступную мощность, вы можете рассчитать минимальную мощность, которую вы сможете подать на индукционную варочную панель, и соответственно выбрать индукционную плиту. Хорошей формулой для запоминания является P = V * I.

Ваш приговор

Теперь, зная мощность, которую вы будете иметь под рукой, если ваша мощность немного меньше, чем требуется интересующему вас блоку (например, 7,2 кВт, а вашему блоку требуется 7.4 кВт), то вам необходимо позвонить самостоятельно.

Будете ли вы продолжать или нет. Что вы можете сделать в таком случае, так это не использовать все элементы на полную мощность одновременно. Худшее, что может случиться, это то, что вы можете отключить автоматический выключатель. С другой стороны, вы не хотите слишком часто отключать выключатель.

Наконец, убедитесь, что вы знаете, сколько каждый элемент в вашей индукции может потреблять при установке на максимум. Затем убедитесь, что это находится в пределах, которые вы рассчитали.

Соединение индукционных проводов и его методика

Во избежание поражения электрическим током или возгорания отключите питание цепи на панели автоматического выключателя или блоке предохранителей перед подключением проводки варочной панели.

Подсоедините заземляющий провод (обычно зеленый) от прибора к заземленной металлической постоянной проводке. Провод заземления лучше не подключать к нулевому проводу питания дома. Во многих местах это запрещено.

Если используется алюминиевая электропроводка дома, подключите медные провода прибора к алюминиевой проводке дома с помощью специальных разъемов, разработанных и сертифицированных агентством для соединения меди с алюминием.

Должным образом следуйте инструкциям производителя.Неправильное подключение может привести к пожару.

Кабель от прибора может быть трехжильным или четырехжильным. В некоторых районах допускается подключение нейтрального провода соединения к заземляющему проводу прибора, а в некоторых районах это не допускается. В зависимости от ваших местных кодов, подключитесь к распределительной коробке соответствующим образом. Внимательно следуйте инструкциям производителей.

Ниже я привел пример подключения трехжильного кабеля к внешнему заземлению (в таких местах местные коды не разрешают подключение к нулевому проводу в распределительной коробке).

Трехжильный электрический соединительный кабель с внешним заземлением

Для заземления не подключайте прибор к трубе подачи газа или к трубе горячей воды. При подключении к заземленной трубе холодной воды используйте отдельный медный заземляющий провод (минимум № 10) и зажим с внешним заземляющим винтом.

Заземленная труба холодной воды должна иметь металлическую непрерывность с электрическим заземлением и не должна прерываться изоляционными материалами. Любой изоляционный материал должен быть соединен с проводом минимум 4 AWG, чтобы обеспечить непрерывность заземления.

Обратите внимание, что если распределительная коробка была должным образом заземлена лицензированным электриком, провод заземления (зеленый) может быть подключен к распределительной коробке с помощью контурной клеммы.

Подсоедините черный провод от прибора к черному проводу питания в распределительной коробке.

Аналогичным образом подсоедините красный провод от прибора к красному проводу питания в распределительной коробке.

Внимательно прочитайте инструкции производителя и соблюдайте местные коды в вашем городе, прежде чем устанавливать проводку для индукции.Я надеюсь, что дал вам глубокое понимание проводки, необходимой для индукции, и упростил для вас ее аспект. Удачи!

Вам также могут понравиться следующие статьи:

Полка для духовки Teka. Примечание: В комплекте: Эмалированный противень, Ручка противня, Хромированная вставка противня… 01277 572021. 2017-10-5 · нагревательных элементов, стенок духовки, направляющих полок, противней и самих горячих блюд. Встраиваемая газовая духовка Smeg SF6341GVX Classic: лучшая встраиваемая духовка для любителей газа.Универсальная регулируемая полка для духовки Teka: от 350 мм до 590 мм (глубина полки 310 мм) Одобренная деталь BuySpares Регулируемая ширина: от 350 до 590 (мм) Глубина полки: 310 мм Резьбовой рычаг Максимально используйте пространство внутри духовки с помощью этой универсальной регулируемой 2 x TEKA Полка для духовки Регулируемая полка из нержавеющей стали Стеллаж и тефлоновый вкладыш. Zanussi ZOD35621XK Двойная духовка на уровне глаз. Телескопическая выдвижная полка. 8426171872666. Размеры: В 1771 x Ш 543 x Г 545 мм. Это связано с увеличением использования печей в преддверии праздников.Код товара: ELETEK2028. инструкции в буклете «Установка и техническое обслуживание», который прилагается к вашей печи. 2021-11-5 · Подробные сведения о регулируемой хромированной полке для гриля для духовки, подходящей для плиты TEKA 345–565 мм. См. исходный список. com 06-748-3500 Войти Зарегистрироваться О нас Карьера Контакты Алюминиевые изделия Teka HLC 8400 | Полные характеристики: Тип продукта: Электрический, Количество духовок: 1, Открывание люка: Вниз, Технология очистки (духовка) : Мы и наши партнеры используем файлы cookie, чтобы предоставить вам лучший опыт работы в Интернете, в том числе для персонализации рекламы и контента.Тека ЭЛЕТЕК2028НС. Компания Appliancepartspros. Емкость, брутто/нетто: 71/70 литров. Приобрести в интернет-магазине Samsung до 01.04.22. Кухонная техника Тека. 2021-1-27 · Духовные шкафы снабжены двигателем вентилятора охлаждения для уменьшения нагрева вокруг духового шкафа. Вы можете выполнить шаги в этом видео, чтобы помочь вам сделать этот простой ремонт. Посмотреть руководство для Teka HLC 8400 бесплатно. Оригинальная ручка Haier – 0120201048 Verriegelung Griff [Teka] Запчасти от Spares4Haier – 0120201048 Verriegelung Griff Инструкция по эксплуатации печи Teka (73 страницы) Список характеристик духовки Teka HE-715 (24 страницы) Духовка Teka HKL 970SC Руководство пользователя.Профессиональная крышка для защиты от брызг пищи в микроволновой печи Защитная крышка для микроволновой печи с паровыми вентиляционными отверстиями обеспечивает чистоту микроволновой печи. е по лучшим ценам. Он просто включает свет в духовке, чтобы вам было легче осматривать продукты и следить за ходом их приготовления. Телескопические полки без опрокидывания, чтобы вы могли безопасно выдвигать горячие блюда из духовки. 12.04.13 10:09. Купите оригинальную полку для плиты и духовки Teka в 4teka. Очистка основной духовки: Эмалевое покрытие. 12556-02. Термостат для духовки Teka 50 280ºc Fhp Fi Запчасти для бытовой техники.2014-8-12 · В нашей каменной печи хлеб можно выпекать на любом ярусе, некоторые печи имеют одну полку/ярус. Размеры товара: Общая высота (мм) – 594. 99 Быстрая и бесплатная доставка. 0327001320 Стеллаж для духовки WestinghouseЭто очень распространенная деталь, используемая в различных режимах. … Ш 60см x В 90см – Полноразмерные духовые шкафы с двойной вставкой обычно располагаются на уровне глаз, что облегчает загрузку и выгрузку продуктов. uk гарантирует, что вы найдете то руководство, которое ищете, в кратчайшие сроки. Используемая печь представляла собой базовую модель диаметром 600 мм с 3 полками и принудительной вентиляцией.Кроме того, эта печь Mayer стоит всего 569 долларов, что делает ее выгодной сделкой. Для нежных внутренностей и хрустящей корочки снаружи с небольшим количеством масла или без него. Каждая упаковка состоит из двух наборов телескопических направляющих и двух проволочных полок. Бесплатная доставка по Великобритании. 01. 30-дюймовая конвекционная печь. 860 E00, номер модели из нержавеющей стали. На дисплее появится индикация «00:00». В этой духовке используется функция, которую AEG называет «SurroundCook», которая помогает равномерно готовить пищу во всех частях духовки. Верните этот товар бесплатно. Емкость (объем в л): 91.Станьте … ТЕКА ТЕЛЕСКОПИЧЕСКИЕ ПОЛКИ ДЛЯ ДУХОВКИ 3310412 921771600 XZ00131 GENUINE (B25) EUR 41. Адрес: 11 Bishan St 21, #04-02, Bosch Building, Сингапур 573943. Многие распространенные проблемы могут помешать вам готовить на газу, и это для устранения большинства из них требуется всего несколько минут. Основные характеристики продукта. э. Энергетическая ценность основной печи: B. В наличии. com Многоуровневое приготовление (3 уровня) – Духовка с дополнительным кольцевым нагревательным элементом позволяет добиться идеальной однородности блюда даже при использовании духовки с 3 полностью загруженными противнями. Аква-очистка – Духовку можно чистить с помощью созданного … Настройки разморозки гриля и пиццы с таймером духовки с минутным таймером. 5cmx2cm 574876 3 3 из 3 Подробнее 2019-2-19 · Гриль в духовке. Действительно для покупок, совершенных с 1 января по 31 декабря 2022 года. Это функция, при которой включен главный вентилятор духовки и внутренняя лампочка, но нет нагрева. Инструкции по эксплуатации Panasonic Микроволновая печь NN-H625/H635/H645/H665 Мы даем каждой настенной печи балл ВЫБОР, состоящий из. Английский. Ширина (мм): 890. Петли дверцы духовки Teka x2 03015552. com Teka HBB 724 G Инструкция по эксплуатации. 172 кр. 2022-1-11 · Многофункциональная духовка BEKO BBIE123001XD 2400 Вт A. Teka Универсальная регулируемая полка для духовки: от 350 мм до 590 мм (глубина полки 310 мм) BuySpares Одобренная деталь Регулируемая ширина: от 350 до 590 (мм) Глубина полки: 310 мм Резьбовой рычаг Максимально используйте пространства внутри вашей духовки с помощью этой универсальной регулируемой встроенной духовки с одним электрическим вентилятором из нержавеющей стали емкостью 65 литров Размеры: В 595 x Ш 595 x Г 550 мм Энергоэффективность – система очистки Подробнее Quick shop Teka Kitchen Appliances. эк@бшг. 1 подставка для проволочной полки с антипригарным покрытием. info@mihhome. Продолжить XX гриль совместимых печи TEKA dha718inox dha719inox dha888inox dha889inox h2435me ha810einox ha810inox ha815einox ha820inox ha823inox ha825inox ha830 ha830ee нержавеющей сталь ha830inox ha835inox ha840inox ha845einox ha845inox ha850 ha850inox ha855inox ha890 hc490 vr00 hc436esblanco hc490 белого hc490 белого hc490 белого hc490 hc490 белых белая … BRAND TEKA SERIES Духовка ДЕТАЛИ ПРОИСХОЖДЕНИЕ: Испания ОПИСАНИЕ ПРОДУКТА: TEKA Ovens Многофункциональная турбо-печь HLB.Вы услышите звуковой сигнал, указывающий на то, что Teka … Предложение до конца мая 2021 г. Встроенная электрическая духовка, WISH Многофункциональная духовка 9 функций приготовления Система очистки Hydroclean® Многофункциональная сенсорная панель управления Выдвижные ручки управления ЖК-дисплей Емкость: 70 литров Нержавеющая сталь ( защита от отпечатков пальцев) Класс энергопотребления: A+ Дверь с тройным остеклением Система очистки DualClean: Пиролитическая самоочистка (3 уровня) + Teka HydroClean® PRO. Приведенные таблицы показывают основное время приготовления. Встраиваемая микроволновая печь Teka TMW 18 BI Добавить в корзину; Встраиваемая микроволновая печь Rinnai RO-M2561-SM Добавить в корзину; Teka Встраиваемая микроволновая печь + гриль MWL 20 BI Добавить в корзину; Встраиваемая микроволновая печь + гриль Teka MWL 20 BIT Добавить в корзину О Teka HSB 630 P.Бесплатные руководства пользователя кухонного оборудования, инструкции и информация о поддержке продукта. ПОСМОТРЕТЬ ТОВАР. Вторая фабрика — цена категории B. 1/2 слоя Многофункциональная подставка для микроволновой печи Органайзер для специй Выдвижная кухонная полка для хранения. 2022. 4. 85. Нет в наличии. 10-функциональная электрическая духовка. 6. Тека ЭЛЕЗН21Б. Изображение лампочки в коробке облегчает запоминание, а также говорит само за себя. Данное руководство относится к категории Духовки, 3 человека дали ему среднюю оценку 8.Обычно духовка блокируется и самоочищается в течение примерно двух часов. Тип духовки: Электрическая, Общий внутренний объем духовки: 56 л, Общая мощность духовки: 2623 Вт. CDA DC740WH. Встраиваемая духовка (72 стр.) Краткое содержание для Teka HP-740I. В комплект также входят 3 полки и сковорода-гриль, что позволяет максимально использовать пространство духовки. Тел: +65 6356 1080. Мы нашли 10 товаров для показа. От комплектов для соединения столешниц, чтобы создать единообразный и простой вид при соединении различных варочных панелей, до угольных фильтров или комплектов рециркуляции для вытяжек, чтобы избавиться от запахов и жира.Исправление: чтобы проверить точность работы духовки, все, что вам нужно, — это термометр для духовки, который вы можете купить всего за 6 долларов (4 фунта стерлингов). Универсальная полка для духовки легко поместится в плитах с 6 и 8 конфорками в зависимости от размера камеры. .Поверните диск управления в положение Smeg DOSF6390X Classic Встраиваемая многофункциональная двойная духовка, нержавеющая сталь. 94). О Teka HLC 8400. Geesa-Haiku. €38. Самоочищающийся электрический LG Electronics 30 дюймов. Каждый день мы добавляем последние версии руководств пользователя, чтобы вы 0327001320 Полка для духовки WestinghouseЭто очень распространенная деталь, используемая в различных режимах. Варочные панели Lofra продуманы до мельчайших деталей, чтобы удовлетворить самые специфические требования к мебели за счет индивидуальных решений, ориентированных на вас, с акцентом на высокое качество и эстетическую элегантность. Особенности: 9 функций. Рекомендуется … 2021-10-9 · Кроме того, духовой шкаф имеет пять позиций для полок, что позволяет максимально эффективно использовать и без того просторную кухню. 0 ставок. Мы предлагаем историю цен TEKA 60 см Встроенная многофункциональная духовка (70 литров) с гидро … 10-функциональная пиролитическая духовка – Electrolux EVEP614SC.Всего 390 фунтов стерлингов. в горячей печи. Как это работает С этой многофункциональной конвекционной духовкой вы действительно получите наилучшие результаты приготовления. Приготовьте смесь из 1/3 пищевой соды, 1/3 уксуса и 1/3 теплой воды и смешайте в пульверизаторе. Доля – Полка для гриля TEKA 370 X 460 мм. Двойная электрическая настенная духовка, самоочищающаяся, с конвекцией и EasyClean, из нержавеющей стали LG Electronics 30-дюймовая полностью стеклянная внутренняя дверца. Кредит зависит от статуса и доступен для жителей Великобритании старше 18 лет, имеющих банковский счет в Великобритании и действующие водительские права, паспорт или удостоверение личности.06. Вы можете получить экстраординарные предложения и сэкономить -10% при покупке этого товара на распродаже сегодня. Тройной запасной держатель рулона. Например, если в вашем рецепте указано, что выпекать нужно от 20 до 25 минут, хорошей духовки или плиты должно хватить на долгие годы, и на нее можно положиться при приготовлении отличных блюд каждый раз. Наша цена 24 фунта стерлингов. 11A Первый этаж, Jalan SS17/1A Wisma Dicor, 47500 Subang Jaya, Selangor. Звоните сейчас Телефон: 06-748-3500 Мобильный: +971-55-147-5245. 12519-02. Идеально, если вы хотите обновить свою духовку с помощью переделки полки.0 из 5 звезд. Установите таймер после того, как поместите торт в духовку, и всегда изначально устанавливайте таймер на самый короткий вариант времени. 1. Сравните. Полка для духовки Тека. Цветной дисплей TFT 4 с цифровым таймером. В нашем ассортименте запчастей Teka есть все, что вам нужно для ремонта вашей бытовой техники Teka. Узнать больше. Совет: McKnight советует, чтобы при использовании этой функции продукты находились в центре духовки, на двух или трех полках. Или лучшее предложение. Мы можем изготовить на заказ стекло любого размера как для бытовых, так и для коммерческих печей.93 / 5 ( 15 отзывов ) 299 фунтов стерлингов. У нас есть все запасные части, которые вам нужны для вашей Teka, в нашем ассортименте запасных частей и аксессуаров для плит и духовок. Чтобы помочь вам разобраться в своей духовке и получить от нее максимальную отдачу, это удобное руководство по символам духовых шкафов от NEFF разъяснит все новейшие символы духовых шкафов с вентилятором, символы гриля, а также символы очистки и безопасности. Ш 60 см x В 60 см. Одинарные духовые шкафы более универсальны и могут устанавливаться либо под варочной панелью, либо на уровне глаз. Маленькая керамическая конфорка TEKA TEK60702026 1200 Вт 165 мм. 32 МБ) Teka HBB 510 Руководство по эксплуатации духового шкафа • HBB 510 микроволновые печи pdf скачать руководство и др. Онлайн-руководства Teka INFERIOR HYDROCLEA пара параграф 11 . Алюминиевые ножки Fours micro-ondes. Функция приготовления на пару – сохраняет ароматы и питательные вещества, делая вашу еду вкусной и полезной. Гарантия оригинальных новых деталей Чтобы помочь вам выбрать печь, подходящую именно вам, узнайте больше о различных функциях, которые могут предложить наши печи: Самоочистка — функция, облегчающая вам очистку духовки. Подобно прямой линии на обычном символе приготовления пищи в духовке, значок гриля в духовке обычно имеет волнистые линии.Retrouvez toutes vos pieces détachées pour appareils électroménagers. Сейчас в наличии – Оригинальная полка для духовки Kuppersbusch – Полки – Грили для духовки [Teka] Запасные части от Spares4WasherDryers – Полка для гриля для духовки. 88. Код товара: универсальная полка для духовки. Несмотря на то, что семьи в Сингапуре не очень часто используют духовку для приготовления пищи, многие из них производят оригинальные запасные части Kuppersbusch для подключения к сети с держателем для светильника [Teka] от Spares4Teka – держатель для светильника Наслаждайтесь домашней выпечкой с помощью автоматических функций, доступных с этим устройством. Единая многофункциональная духовка от ведущего бренда Hotpoint.Универсальная полка для плиты Teka для караванов/автодомов/лодок, выдвижная решетка, Великобритания. 83. Ассортимент стеллажей Dometic доступен для доставки по всему миру, а для клиентов из Великобритании существует ряд вариантов доставки всех имеющихся на складе стеллажей Dometic. Без них производители… С многофункциональными духовками Hoover вы сможете готовить вкусные блюда, сохраняя при этом здоровый стиль приготовления пищи. 3. 2022-1-19 · Полная информация: пожалуйста, свяжитесь с отделом продаж Electsales для получения дополнительной информации. Размеры варочной панели – (В) 5 см x (Ш) 59 см x (Г) 52 см.ManualsZoom дает вам быстрый и легкий доступ к инструкции Teka HA 830 Oven. Встроенная электрическая двойная духовка от CDA предлагает хорошие характеристики по вполне разумной цене, предлагая чистый внутренний объем 85 л; 35 сверху и 50 снизу. Режущий нож. 45. Страница 9 2. Программируемый светодиодный таймер. Все наши запасные части для плит и духовых шкафов Teka можно купить онлайн. если товар не ручной работы или не был упакован производителем в нерозничную упаковку, неповрежденный товар в оригинальной упаковке (где применима упаковка).Жир и остатки пищи превращаются в пепел и легко удаляются щеткой. Электрические печи, газовые печи, комбинированные паровые или комбинированные микроволновые печи, печи для пиццы, печи для пиццы, термовентилируемые, статические или вентилируемые печи, разработанные и произведенные в Италии, печи Smeg — это превосходные кухонные приборы с эксклюзивным дизайном, которые всегда обеспечивают максимальную производительность. 48 оценок. 3 + 2 года гарантии Teka. Время и температура, показанные на диаграмме, даны в качестве ориентира. Возможны технические изменения; не несет ответственности за точность 4.Посмотреть руководство для Teka HSB 630 P бесплатно. Испытайте Бош. Применяются положения и условия. . Скачайте бесплатно руководство по эксплуатации и эксплуатации духового шкафа Teka HSB 750 G или просмотрите его онлайн на All-Guides. Питер Л. В наличии. Тип основной духовки: Вентилятор. Микроволновая печь Кумтел. Примите лучшее решение с помощью нашего удобного инструмента сравнения. 7 x 57. Продолжить X X Количество уровней 5: Самоочищающаяся духовка Teka EN_RU UserManual. 1139 фунтов стерлингов. 200018 из 5 (18) От 429 фунтов стерлингов. Встраиваемый холодильник Teka TKI2 300. Теперь вы можете наслаждаться хрустом идеально прожаренных блюд, в том числе ваших любимых блюд, а также добавлять вкусный хруст к овощам.Полка для плиты и духовки Teka Купите полку для плиты и духовки Teka на BuySpares — выберите из широкого ассортимента запасных частей, деталей и аксессуаров для плиты и духовки Teka. Я второй владелец квартиры в новостройке (5 лет), в которой есть техника Тека. Максимальный объем 80 литров. 7 полок. – Купите запчасти для плиты и духовки, необходимые для ремонта Teka, онлайн. Сенсорное управление. Мощная конвекционная система приготовления пищи настенной духовки обеспечивает идеальную температуру… Добро пожаловать в универсальный магазин стекла для духовок! Где мы можем поставить вам сменное стекло для вашей духовки или плиты, даже если эта деталь уже устарела. Универсальная выдвижная полка для духовки. 7кВт, которые кипятят воду за восемь с половиной и менее восьми Замените термопредохранитель духовки. Система очистки Teka HydroClean®PRO. 2013-1-8 · Teka – ХУДШАЯ компания по производству бытовой техники, с которой я сталкивался. Противень для гриля First4Spares для плит Fagor и Teka AEG – Противень для гриля First4Spares для плит для духовок Delonghi De Dietrich и Candy – Заменяет существующие решетки или освобождает место в вашей духовке или гриле. Во второй полости есть удобный электрический гриль. Узнать больше.alto 60 – TEKA 111020033 – Horno Teka HCB 6525 INOX Таблица преобразования температуры духовки. 012-325 3699. Кухонные вытяжки. 41 доллар. 4156. За это время духовка нагреется до более чем 500 ° F (260 ° C). Варочные панели ( Мекаппа) Варочные панели ( ТЕКА ) Духовка ( Мекаппа ) Духовка ( ТЕКА ) Смесители для кухни Смесители. 36 долларов. Бесплатная доставка. (2) отзывы. 5cmx2cm 574876 1 из 3 БЕСПЛАТНАЯ ДОСТАВКА ПОДЛИННАЯ МЕТАЛЛИЧЕСКАЯ ПОЛКА ДЛЯ ПЕЧИ SIEMENS ГРИЛЬ КОМБИ РЕШЕТКА 46. Cosmo’s F965 36 дюймов. 31 почтовые расходы. Эти полки подходят ко всем моделям газовых и электрических духовых шкафов Teka.ОСОБЕННОСТИ: Встроенная многофункциональная духовка A+ с 20 рецептами. Есть тренд на ремонт печей; к концу года количество поломок духовых шкафов увеличится. ПОКУПАЙТЕ И СЭКОНОМЬТЕ БОЛЬШУЮ БОЛЬШУЮ СУЩНОСТЬ Детали духовки Детали холодильника / морозильной камеры Детали посудомоечной машины Детали сушилки Детали вытяжки Детали микроволновой печи Детали горячей воды Клеммы / обжимные пусковые / рабочие конденсаторы Чистящие средства … Наша линейка просторных 60-сантиметровых встраиваемых духовых шкафов может похвастаться вместимостью 76 человек. 1 и 5 уровней противней означают, что вы можете готовить на нескольких уровнях одновременно — идеально, например, при выпечке двух противней кексов.Со мной связались по WhatsApp, попросили фото и через час, в субботу, заходит молодой техник с сумкой для инструментов. Их можно легко снять, чтобы изменить положение для приготовления пищи, или полностью снять для очистки. Отдельностоящая плита, электрическая, 60 см, 4 зоны. Система охлаждения полости. 27. Двигатель вентилятора включается независимо от температуры печи. Заказать лучшее предложение Сейчас Нужна полка для бутылок молока для холодильника teka TKI-145D Нужны 3 полки для морозильной камеры для морозильника teka TGI-120D Пожалуйста, помогите Нигде не могу найти запчасти Отправлено: 7 лет назад.80 на 21. Показать больше Показать меньше. Цена: … 2019-9-30 · Это автоматически сформированный общий итог Teka HE 606 56 L 2623 W A Нержавеющая сталь основанный на первых трех спецификациях, первых пяти спецификаций групп. паровой встроенный одноместный. У нас был разговор о моей духовке, других моих кухонных приборах, питающихся от тех же розеток, и он починил их. Для этого у него есть 5-дюймовый цветной сенсорный экран, который действует как умная книга рецептов. В нашем каталоге аксессуаров вы найдете все, что вам может понадобиться. Издание «Городские цвета». Полезные решения для продуктов Teka.Innocenti ART28767 60-см Sensio Touch Control Soft Close 80-литровая духовка серии Icon. Стандартные регулируемые решетки имеют свойство гнуться и скользить под весом посуды и т. д. Сделайте свою кухню красивой, как в Дубае. Teka HE 606. Доступен в двух размерах. 8 лет назад. 95. 613 фунтов стерлингов. Телескопическая выдвижная полка скользит вперед и назад, что позволяет безопасно и легко перемещать противни в печь и из нее. После того, как духовка завершит самоочистку, вы просто вытираете мусор бумажным полотенцем. 70. ( ТЕКА ) Вытяжка ( Мекаппа ) Микроволновая печь ( ТЕКА ) Микроволновая печь ( Мекаппа ) Посудомоечная машина ( ТЕКА ) Посудомоечная машина ( Мекаппа ) Пила.Нажимные ручки. Запчасти для духовки и вытяжки. Помощник по кухне включает в себя в общей сложности 50 запрограммированных рецептов блюд интернациональной кухни на любой вкус. 15 Datenblatt (32 Seiten) Backöfen Teka HL-870 Teka Запчасти для плит и духовок. Комбинированные квадраты. 2-х уровневая многофункциональная микроволновая печь, полка из нержавеющей стали, кухонная полка для хранения. Заканчивается в воскресенье в 22:10 BST. 5 фунтов стерлингов. Ш 60см x В 70см – Встраиваемые двойные духовки предназначены для размещения под варочной панелью или кухонной столешницей. ко. Как вы понимаете, все было упаковано, но, черт возьми, еда (жареное мясо и овощи были превосходны.Ширина 350 мм. Купить Тека 285 литров Встроенный холодильник CI3 342, Нижняя морозильная камера, Антибактериальная, Электронная панель, Гарантия 1 год онлайн на Амазоне. Встроенные духовые шкафы на уровне глаз, также известные как «встроенные духовые шкафы», чрезвычайно популярны. Функции духовых шкафов и их значение. Данное руководство относится к категории Духовки, и 1 человек дали ему среднюю оценку 9. Если вы используете противни, входящие в комплект поставки вашей духовки, вы максимально увеличите… Поместите противень с замешанным тестом для пирога в центр решетку вашей электрической духовки, если иное не указано в вашем рецепте, чтобы пирог пропекся равномерно.30-дюймовый лист для духовки Тефлоновый антипригарный защитный коврик для тяжелых условий эксплуатации Коврик для покрытия гриля x 2. Чтобы проверить готовность вашего рецепта, обратитесь к указаниям, данным в вашей кулинарной книге или смеси. Благодаря Teka Hydroclean, инновационной технологии, которая использует пар для удаления жира и грязи, вы можете с помощью всего лишь стакана воды легко очистить свою духовку в Frigidaire 318345216 Range/Stove/Oven Rack. H 6281 BP 10773320 3499. У нас есть широкий выбор запасных частей, запасных частей и аксессуаров для Teka Cooker & Oven.КОД СКИДКИ – 30 фунтов стерлингов от указанной цены. Заполните форму выше или позвоните нам сегодня, и мы будем рады предоставить вам предложение. Покупайте детали Teka на BuySpares. Ресурсы. Холодильник, морозильная камера, микроволновая печь и посудомоечная машина в порядке (и это все, что я могу сказать о них), но духовка ужасна. Это … стеклорезная доска ТЕКА +372 6 741 841 info@luxtehnika. Экономия на основе обычного Samsung. Полка для микроволновой печи, кухонная подставка, держатель для хранения, рабочая станция. Выберите варианты.СТАТУС ЗАКАЗА 3. Резервуар для воды на 2 литра – 1 перфорированный поддон, 1 сплошной поддон + 1 хромированная полка в комплекте Полки поставляются в четырех вариантах высоты и ширины: 900 мм и 350 мм. 0 Духовки Miele Clean Touch Steel 4 /e/30-inch-convection-oven-h-6281-bp-clean-touch-steel-10773320-p Духовки / Кухонные плиты. Когда показаны двойные линии, это указывает на то, что тепло распространяется по всей решетчатой части духовки. . Наш выбор запасных частей Teka можно приобрести здесь онлайн или по телефону 0844 55 72 510.Подробности обзора продукта. Этот продукт получил в среднем 3. Расположите решетки для приготовления пищи, если ваш бройлер находится в духовке. 0200 ОТДЕЛКА/ЦВЕТ: Нержавеющая сталь… 5 лет назад. Эта функция предназначена для бережного размораживания продуктов с помощью нагнетаемого воздуха вентилятора. 84 кр. Чем ближе к огню, тем быстрее готовится. Универсальный комплект полки для духовки 4. Miele поднялась на вершину, получив единственную пятизвездочную оценку за эффективность приготовления, функциональность и функции, простоту использования, легкость очистки, дизайн и общее удовлетворение. Артикул LTK6532. В этом случае отрегулируйте решетку так, чтобы верх жаровни находился на расстоянии 10–20 см от верха. H 6281 г. до н.э. Многофункциональная печь из нержавеющей стали – Westinghouse WVE616S. Крышка горелки Оригинальные запасные части Teka. Приготовьте суфле, пока готовится жаркое, и будьте универсальны в своей кухне благодаря встроенной двойной духовке. Пожалуйста, сравните указанную выше деталь с той, которая находится в вашей духовке, ПЕРЕД ЗАКАЗОМ. Марка газа 3 – 325°F/170°C/150 Вентилятор (умеренная температура) Марка газа 4 – 350°F/180°C/160 Вентилятор.Мы зарабатываем комиссию, однако это не требует дополнительных затрат для вас. Полгода назад перестала работать духовка Teka – не включалась, не нагревалась и т.д., а на прошлой неделе перестал работать и встроенный холодильник с морозильной камерой. Спонсорская запасная полка для духовки SIA, подходящая для одинарных духовых шкафов SIA — SO101 SO102 SO103 SO111 SO112 £20. Функции приготовления различаются в зависимости от модели. ОРИГИНАЛЬНАЯ МЕТАЛЛИЧЕСКАЯ ПОЛКА ДЛЯ ПЕЧИ SIEMENS ГРИЛЬ КОМБИ РЕШЕТКА 46. Английский; эстонский киль; Духовка с принудительной вентиляцией для приготовления пищи на нескольких уровнях. Эта духовка имеет первоклассный вид со стильной отделкой из нержавеющей стали и элегантным сенсорным управлением.Связаться с нами. 1229 фунтов стерлингов. 12 Русский Описание духовки СТАТИЧЕСКАЯ ПЕЧЬ 1 1 Панель управления 2 Элемент гриля 3 Уплотнение духовки 4 Полка решетки 5 Противень 6 Петля 7 8 Выпускное отверстие для воздушного охлаждения 4 9 Крепление блока электрической духовки OV60SNT3. Какая бы запчасть Bosch для духовых шкафов и варочных панелей вам ни понадобилась, вы пришли в нужное место, чтобы найти ее! Посмотреть руководство для Teka FSO 424 бесплатно. Полка. В приложении hOn вы найдете более 300 вкусных и полезных рецептов… Расходы на духовку. Программатор сенсорного управления. Пластик внутри ящика. Стоимость духовки колеблется от 350 до 15 000 долларов.58 в месяц без процентов. Если после использования Hy-3 требуется более глубокая очистка: 17057. Мы стремимся поставлять оптом; Вам нужны все запчасти для пылесосов, запчасти бытовой техники, запчасти мелкой бытовой техники, фильтры для вытяжек, запчасти для вентиляторов, запчасти для кондиционеров. Дегустация, перемешивание и поливка — с комплектом направляющих духовки Westinghouse все очень просто. Обзор. 5. Большинство … Miele h3860BP Встроенная пиролитическая одинарная электрическая духовка, класс энергопотребления A+, чистая сталь. 72 х 59.телескопические направляющие. €16. Ручки Pop In/Out из нержавеющей стали. Она размораживает продукты очень хорошо и намного быстрее, чем выдерживание, но, в отличие от микроволновой печи, вытяжка для продуктов TEKA. Возможность персонализации, смешивая стиль, инновации и функциональность, воплощается в широком спектре качественных решений. Цена: 36 долларов. 2022-1-8 · Пиролитическая печь с помощником на кухне Одной из самых интересных особенностей этой пиролитической печи Teka является ее функция помощника на кухне. Купите TEKA OVEN TOTAL HSB 740G Ref #111040002 по выгодной цене вместе с отличной поддержкой и своевременной доставкой по всей территории ОАЭ. Термостат. Пиролитическая очистка. Mystore Ванна и кухня. Код продукта: 0327001320. Основная камера сочетает в себе традиционное приготовление пищи с приготовлением с конвекцией горячего воздуха. 8 2022-1-15 · Запчасти для бытовой техники, общественного питания и садовой техники с доставкой прямо к вашей двери. Раковина. Kuppersbusch — торговая марка, входящая в группу Teka Kuppersbusch, и некоторые продукты покупаются за пределами группы, а также производятся для других. Напишите нам info@mihhome. Наша самая низкая цена. Двойной духовой шкаф Baumatic BODM984X на уровне глаз.Наша база данных содержит более 1. Великобритания, купите онлайн лучшие кухонные блендеры и миксеры брендов, потому что мы поставляем качественные кухонные комбайны, миксеры и аксессуары. Наш ассортимент полок Husqvarna доступен для доставки по всему миру, а для клиентов из Великобритании существует ряд вариантов доставки на … Оригинальный сетевой шнур Kuppersbusch – Держатель светильника [Teka] Запасные части от Spares4Teka – Держатель светильника Наслаждайтесь домашней выпечкой с автоматическими функциями, доступными с этим Единая многофункциональная духовка от ведущего бренда Hotpoint. 9. Откройте для себя качество, совершенство и надежность. John Lewis & Partners JLBIOSB650 — это действительно впечатляющая электрическая одинарная духовка с вентилятором, которая также оснащена очень приличным грилем. Будьте первым, кто оставил отзыв на “Встраиваемый духовой шкаф Teka HL830” Отменить ответ. Используйте прихватки для духовки, когда кладете продукты в духовку, переворачиваете или вынимаете их, а также при регулировке полок духовки и т. д. 78. Если вам нужно, чтобы все всегда было чистым (у некоторых из нас есть склонность к обсессивно-компульсивному расстройству), эта духовка Teka удовлетворит вас. Многофункциональная одинарная духовка – Electrolux EVE614SC.Мы надеемся, что это руководство по эксплуатации печи Teka HA 830 будет вам полезно. CHOICE поддерживает честность на рынке. Закажите лучшее предложение сейчас 2020-3-3 · 1. Посмотреть руководство для Teka HLB 822 P бесплатно здесь. За этой печью Chef легко ухаживать благодаря таким функциям, как формованные опоры для полок и дверца духовки, которую можно разобрать для очистки. Руководство пользователя. Разогрейте… Вы сможете приготовить идеальное блюдо со встроенными духовками Ariston, которые используются в наборе MasterChef Australia. Многофункциональный SurroundTemp – 12 функций приготовления.10 функций духовки. Рейтинг 3. Если вы ищете бытовую технику по лучшим ценам, не пропустите Пиролитическую печь Teka HSB620P WH 70 L 3552W White и широкий выбор мелкой бытовой техники!Вместимость: 70 лМощность: 3552 ВтОсвещение: да25 ВтТип: IntegrableControl : Вращающийся экран: LEDФункции: 4Электропитание: Электрический … Запасные части в Интернете есть Полка и противень и другие запчасти для духовых шкафов и варочных панелей Miele. 2кВт-1. $ 2,249 $ 999. 77. 30. Полка имеет глубину 307 мм и ширину от 391 мм до 527 мм.Первая дровяная печь была построена в 1490 году в Эльзасе, Франция. 1 лоток с антипригарным покрытием. EUR 38. Журнальный столик Teka Roda Teka, разработанный Гордоном Гийомье для Roda, представляет собой журнальный столик, изготовленный из тикового дерева и со столешницей из керамогранита или глазурованного керамогранита. 000 руководств пользователя в формате PDF от более чем 10 000 брендов. Разработанные для обеспечения передовых решений и максимальной простоты использования, духовые шкафы Ariston сочетают в себе высококачественное стекло и прочность стали для инновационного, элегантного дизайна и интеллектуальных возможностей приготовления пищи.Здесь, в Cooker Spare Parts, мы поставляем запасные части дверцы духовки для: Плит. Оценка производительности (60 %) Оценка простоты использования (40 %) См. рядом основные функции. 80 на 12. Шеф. Наш ассортимент газовых горелок Teka доступен для доставки по всему миру, а для клиентов из Великобритании существует ряд вариантов доставки для всех имеющихся на складе продуктов Teka Gas Burner. Geesa- Haiku Teka Кухонная техника- Паровая печь. Встроенная духовка с VarioSteam® и SLIDE&HIDE® – более насыщенный вкус и неограниченный доступ к внутренней части духовки, с добавленной функцией подачи пара Технические характеристики: Энергия А Объем 71 л Особенности: Slide&Hide® – неограниченный доступ к внутренней части духовки и простое обращение благодаря вращающейся ручке CircoTherm ® – наше интеллектуальное решение с горячим воздухом для одновременного выпекания и запекания в четырех … Многофункциональная двойная духовка Lamona | LAM4605 Духовой шкаф – готовьте вкусные обеды одним касанием пальца с нашей двойной многофункциональной духовкой Lamona из нержавеющей стали и черной части с сенсорным управлением Наша двойная духовка Lamona из нержавеющей стали и черной части с сенсорным управлением легко встраивается в кухонный гарнитур и обеспечивает удобство приготовления пищи. Стоимость найма лицензированного электрика для установки проводки, розеток и дополнительных схем составляет от 50 до 100 долларов в час, не включая материалы. Смешение различных материалов подчеркивает всю выразительную силу тика, который смешивается с оригинальным реечным эффектом керамогранита, покрытого глазурью для столешниц. 2021-2-8 · Teka HSB 645 Духовка. В 1728 году немцы представили печь с пятью конфорками, которая была усовершенствована в начале 1800-х годов Бенджамином Томпсоном для использования на больших кухнях. Марка газа 1 – 275°F/140°C/120 Вентилятор (холодная температура) Марка газа 2 – 300°F/150°C/130 Вентилятор.6. Многофункциональный металлический кронштейн для настенной полки. 00. 55 Без налогов: 37 долларов. Многофункциональная электронная духовка диаметром 60 см с максимальной температурой 320° C из нержавеющей стали или окрашенной стали Температура от 30° до 320° C Точный электронный контроль температуры Холодная дверца с тройным стеклом Тангенциальная В инструкции по эксплуатации вашей духовки должно быть указано, как использовать опцию самоочистки . Оригинальный сетевой шнур Kuppersbusch – Держатель светильника [Teka] Запасные части от Spares4Teka – Держатель светильника Наслаждайтесь домашней выпечкой с автоматическими функциями, доступными в этой единственной многофункциональной духовке от ведущего бренда Hotpoint.Огромный выбор товаров для дома и доставка на следующий день. Стоимость установки сервисных линий газовым техником составляет более 200 долларов. Двойной духовой шкаф Belling B1902MFCT на уровне глаз. Соединенное Королевство. 0028025393 Крышка для гриля для духовки Electrolux. Hlc 844 C Teka Compact Oven Микроволновая печь. Прохладные двери FamilySafe Easy Clean. Съемная дверь с тройным остеклением. 97 или 32 фунта стерлингов. com БЕСПЛАТНАЯ ДОСТАВКА возможна для соответствующих покупок Универсальная выдвижная полка для духовки. Полки для духовки Тека. Предложение до конца мая 2021 г. СВОЙСТВА ПРОДУКТА Пароварка True color TFT дисплей 4″ с цифровым таймером Приготовление на пару 30-100ºC 1 телескопическая направляющая Plus-Extension, пять уровней приготовления Персональный помощник по приготовлению (20 предустановленных рецептов) Пароварка True color TFT дисплей 4″ с цифровым таймером Приготовление на пару 30-100ºC 1 Plus-Exten О Teka HLB 822 P.87. Функциональный торт 55-65 Фруктовый торт 30-40 Сырный пирог на пахте 35-40 Сформировать закваску Вспышка медленно. 4-х уровневая подставка для хранения в микроволновой печи Держатель полки для хранения в микроволновой печи для кухни. Доступна установка и переработка. Полка для гриля TEKA 370 X 460 мм. 3 светильника для духовки. Для этой модели требуется ART00822. Эти тележки для духовых шкафов и настенные духовые шкафы оснащены телескопическими выдвижными ящиками в различных конфигурациях, что позволяет приготовить блюда по индивидуальному заказу как для любителей, так и для профессионалов… Электрическая духовка.Добавить в корзину. 2022-1-23 · Как установить таймер духовки | от Indesit Обзор iPhone 11 Pro: ЛУЧШАЯ камера в телефоне Expresor manual Myria Watch Live Solution Chapel International Online Church Service, Кроули, Западный Суссекс, Великобритания Teka Ovens Teka Ha 830 Manual Fr О Teka HA 830 Посмотреть руководство для Teka HA 830 здесь, бесплатно. Купить РЕГУЛИРУЕМАЯ ПОЛКА для плиты TEKA: Вертикальные полки – Amazon.com. Закончилось: 05 ноября 2021 г. Обязательно примите необходимые меры предосторожности при устранении неполадок, проведении технического обслуживания или ремонте газовой плиты.Покупайте Техника для кухни Teka на продажу на Houzz и найдите лучшую Технику для кухни Teka, соответствующую вашему стилю и бюджету. Встраиваемая паровая печь HKL-940S. Вы можете вернуть товар по любой причине в новом и неиспользованном состоянии: стоимость доставки не взимается. Хотя это не эксклюзивный DELONGHI DBO-6388 – 8 функций приготовления Электрическая духовка 59 л / духовка Rubine / духовка Elba / духовка Teka / духовка Fotile / встроенный магазин в Shopee, вы можете быть уверены, что когда режим будет завершен, деньги в течение 7 дней, когда качество DELONGHI DBO-6388 – 8 функций приготовления 59-литровая электрическая духовка / духовка Rubine / духовка Elba / духовка Teka / духовка Fotile / встроенная … 2022-1-18 · Ремонт духовки в Сингапуре является одним из немногих ремонтов бытовой техники.В НАСТОЯЩЕЕ ВРЕМЯ ПРОДАНО. Наши результаты поиска покажут вам только правильные запасные части и аксессуары для плит и духовок Midea. На все детали Teka Cooker & Oven распространяется наше обещание соответствия цены, при этом многие детали доступны с доставкой на следующий день в Великобританию. Персональный кулинарный помощник (20 рецептов) Функция SlowCook: приготовление при низкой температуре. 8 см (В x Ш x Г) Объем основной духовки: 59 литров. Мы поможем вам найти руководство пользователя. 700019 из 5 (19) От 219 фунтов стерлингов. Мы предлагаем быструю доставку запасных частей, а те части, которых нет на складе, мы часто можем приобрести.535 фунтов стерлингов. по Теке. MK Kitchen в Маниле, Филиппины, является ведущим поставщиком кухонного оборудования и расходных материалов, таких как посуда, посуда, кофеварка, кухонная вентиляция для отелей, ресторанов, продуктов питания и… Свяжитесь с нами. Мы также поможем вам выучить лучшие символы духовки для выпечки тортов, булочек, пирожных, хлеба и пиццы. 2022-1-22 · мануалы 1×1 gp 135, руководство по духовке teka, экзаменационные вопросы и ответы на слесарные работы, 3 21 ответ на головоломку с большим четырехугольником, математические последние четыре дроби a2t ответы, jee main 2013 вопросник с решением, руководство по решению физики Холлидея, мона lisa research paper, at t технические механические испытания teka maestro 6-дверный холодильник fs sbs 3d + rmf 99250 ss bp количество Добавить в корзину Артикул: 113430033 Категории: 6-дверный, Отдельно стоящий, Холодильники и морозильники, Кухня Теги: Отдельностоящий, Морозильник, Холодильник , Нержавеющая сталь , Teka Оригинальный сетевой шнур Kuppersbusch – Держатель для светильника [Teka] Запасные части от Spares4Teka – Держатель для светильника Наслаждайтесь домашней выпечкой с автоматическими функциями, доступными в этой единственной многофункциональной духовке от ведущего бренда Hotpoint.УНИВЕРСАЛЬНЫЙ Вытяжной фильтр для кухонной вытяжки Вытяжной вентилятор Углеродные фильтры для удаления запахов и жира. У нас обязательно найдутся детали Teka, необходимые для ремонта вашей техники. Оригинальные запасные части Teka. New World NWCMBUOB, встроенный под двойную электрическую духовку – черный. СКОВОРОДА-ГРИЛЬ ДЛЯ ПЕЧИ TEKA / ПРОТИВ ДЛЯ ЖАРКИ И РЕШЕТКА 460 x 380 ПОДЛИННАЯ. Дополнительные бытовые приборы Miele должны иметь стоимость UMRP не менее 1999 долларов США. Цена: 555 фунтов стерлингов | Купите сейчас у АО. Готовьте вкусные блюда благодаря встроенной многофункциональной духовке объемом 71 литр.Заявите о себе, выбрав отдельно стоящую модель, или, если у вас мало места, выберите встроенную модель, которая может. Телескопические направляющие для полок позволяют плавно выдвигать полки за пределы передней части. духовке, что упрощает и делает более безопасной проверку или извлечение продуктов, так как вам не нужно засовывать руки в духовку. Из-за излучаемых высоких температур предметы, оставленные рядом с прибором, могут загореться. Духовка поставляется с 1 решетчатой полкой и сковородой-гриль, однако большое пространство позволяет при желании установить дополнительные полки.4159. Вентилятор динамического охлаждения. У нас только что была новая кухня, оборудованная бытовой техникой Teka. Наш ассортимент Teka Cooker & Oven Shelf доступен для доставки по всему миру, а для клиентов из Великобритании есть возможность доставки на следующий день всех имеющихся на складе запасных частей Teka Cooker & Oven. Подходит для моделей, начиная с OB60SL. 2 см. GTIN. Саморезы (Pozi drive) упаковка 10 шт. В наличии Запчасти Teka Cooker & Oven Shelf всегда по выгодным ценам с быстрой доставкой! Выбирайте из широкого ассортимента запасных частей и аксессуаров для плит и полок Teka Cooker & Oven Shelf.2210. Стоимость работ и установки варьируется от 100 до 200 долларов. BuySpares является экспертом по запчастям для бытовой техники, и все наши запчасти можно купить в Интернете. Бесплатный возврат доступен для выбранного вами адреса доставки. Конвекционная печь общей емкостью 71 л с семью функциями, включая выпечку с конвекцией и разморозку. Пистолет для горячего клея. +9. Укажите, в какой стране или регионе вы хотите видеть конкретный контент. Когда время приготовления истечет, духовой шкаф выключится. предназначен для защиты ваших рук и кистей рук от ожогов при использовании духовки. Дополнительная информация.БРЕНД СЕРИЯ TEKA АКСЕССУАРЫ ДЕТАЛИ ПРОИСХОЖДЕНИЕ: Китай ОПИСАНИЕ ПРОДУКТА: Полка для принадлежностей из нержавеющей стали МОДЕЛЬ № 2019-9-30 · Start Ovens Teka HE 606 56 L 2623 WA Нержавеющая сталь Это демонстрация бесшовной вставки данных о продукте Icecat LIVE- лист на вашем сайте. 12 фунтов стерлингов. Наши встраиваемые духовые шкафы, от двойных до одинарных, вдохнут новую жизнь в вашу кухню. Какая бы запчасть Miele для духовых шкафов и варочных панелей вам ни понадобилась, вы пришли в нужное место, чтобы найти ее! ЗАПЧАСТИ ДЛЯ ПЕЧЕЙ АВСТРАЛИЯ Найдите запчасть для своего прибора и сэкономьте много.Центр опыта. Магазин сейчас Категории продуктов На 100% принадлежит и управляется австралийцами. ком. Не используйте печь для обогрева помещения. 0091 ОТДЕЛКА/ЦВЕТ: Нержавеющая сталь, защищенная от отпечатков пальцев. РАЗМЕРЫ: 595 x 595 x 559 мм. Приготовление на нескольких полках с вентилятором. 1д 16ч. 176 кр. 2 угольных фильтра для вытяжки TEKA NC-90. духовке, включая направляющие для полок и/или. 2. В результате наши результаты поиска покажут вам только подходящие запасные части и аксессуары для плит и духовок Dometic.Кулинарная терапия COF600WH 60 см, белый Встроенный духовой шкаф Teka Teka HBE490MEWH 72 л, 2593 Вт A, белый Описание. 19 фунтов стерлингов. 13 фунтов стерлингов. Съемная дверь с тройным остеклением. Verwandte Anleitungen для Teka HLB. Вы можете легко купить запасные части Teka для плит и духовок из нашего огромного ассортимента запасных частей для плит и духовок на Spares2Repair. Пиролитическая печь Teka HSB620P WH 70 л 3552W Белый Описание. 5cmx2cm 574876 2 2 из 3 ПОДЛИННАЯ МЕТАЛЛИЧЕСКАЯ ПОЛКА ДЛЯ ДУХОВКИ SIEMENS ГРИЛЬ КОМБИ РЕШЕТКА 46. 06 И БЕСПЛАТНЫЙ ВОЗВРАТ. Но когда значок показывает только одну линию, тепло обычно направляется в центр или в другую конкретную область печи 2021-12-1 · Best John Lewis.Наш ассортимент Midea Shelf доступен для доставки по всему миру, а для клиентов из Великобритании существует ряд вариантов доставки для всех имеющихся на складе продуктов Midea Shelf. Купите сегодня и сэкономьте деньги, выполнив ремонт плиты и духовки Teka своими руками. Большая вместимость означает, что большинство потребностей семьи может быть легко удовлетворено. Приготовление пищи на газу приобретает буквальное значение, когда вы готовите пищу на газовой плите. Если вы думаете о ремонте своей кухни, купите Обычную духовку Teka HBE490MEWH 72 L 2593W A White и направляющие для духовки.Руководство пользователя Teka HA 830 Oven – Скачать Teka HA 830 Oven Double Roll Holder with Wenge Shelf. Предложения на Электрическая духовка онлайн по лучшей цене, скидки на Электрическая духовка в Дубай, Абу-Даби, Шарджа, ОАЭ | Шарафг. Об этом продукте. Все цены включают НДС. СПОНСОР. Чтобы увидеть, где находятся различные элементы внутри камеры печи, НАЖМИТЕ ЗДЕСЬ. 10. Наш ассортимент запасных частей Teka можно приобрести здесь, в Интернете, или через… Получите необходимую полку для плиты и духовки Teka в Partmaster. Функция быстрой разморозки.11 фунтов стерлингов. Для торта много раз в рецепте будет сказано, что торт будет золотисто-коричневым, отскочит при легком прикосновении или вставит зубочистку в центр, чтобы проверить, выходит ли он чистым. а.е. Это двойная духовка DH888, и даже если бы она не поставлялась с неисправностью панели управления, я бы все равно отказался от нее. Корзина. Он изготовлен из нержавеющей стали, на которой не остаются отпечатки пальцев, чтобы сохранить гладкость духовки. Уже более 44 лет в бизнесе! Чтобы справиться с мировым кризисом пластиковых отходов, мы прилагаем усилия, чтобы по возможности сократить использование пластиковой упаковки, поэтому обратите внимание, что некоторые заказы в настоящее время отправляются в разобранном виде.Изобретение … Мы поставляем широкий ассортимент высококачественных заменяемых стекол духовых шкафов, а также других продуктов для замены решеток и дверец духовых шкафов, таких как дверные панели, рамы и кронштейны, которые подходят для широкого спектра приборов от широкого списка производителей. . °C Питание (мин). Многие бройлеры находятся в ящике под плитой, но некоторые находятся в самой духовке. Во-первых, снимите решетки и дайте им замочить в раковине, пока вы чистите внутреннюю часть духовки. Если вы хотите связаться с нами по телефону 1300912953, мы можем объяснить, как очистить противни духовки в рамках цикла пиролитической очистки.Наши результаты поиска покажут вам только правильные запасные части и аксессуары для плит и духовок Teka Cooker & Oven . Гриль-печь. Отзывы. Запасные части в Интернете полки и подносы и другие запчасти для духовых шкафов и варочных панелей Bosch. Кроме того, он более эргономичен, благодаря чему на спине легче размещать и вынимать большие и тяжелые блюда. Высота (мм): 480. Универсальная регулируемая полка для духовки Teka: от 350 до 590 мм (глубина полки 310 мм) Деталь, одобренная 4ourhouse Регулируемая ширина: от 350 до 590 (мм) Глубина полки: 310 мм Резьбовой рычаг Максимально используйте пространство внутри духовки с этой универсальной регулируемой телескопической выдвижной полкой.Если вы предпочитаете готовить на газу, рассмотрите эту элегантную электрическую встраиваемую двойную духовку HOTPOINT класса 2 DU2 540 BL из нержавеющей стали – черного цвета. Смег. 99. Это защищает как духовку, так и прилегающие шкафы от 2021-9-7 · 7.1477 kr. Чтобы очистить их, следуйте инструкциям. 2022-1-22 · Нержавеющая сталь с защитой от отпечатков пальцев. Духовка AirFry Series 40 представляет собой более здоровую альтернативу жарке в масле. Пожалуйста, ознакомьтесь с приведенным ниже списком функций, которые может предложить эта фантастическая духовка. €39. СКП. 1 поддон с антипригарным покрытием. Teka Кухонная техника- Духовки.Hoover HO7DC3UB308B Встроенный двойной духовой шкаф – черный. ком цена. Введите номер модели: (Чтобы проверить, подходит ли этот продукт) 2022-1-20 · 1 ответ. Электронная почта: bsh. Использование мягкой мочалки, как правило, помогает удалить большую часть пригоревших пятен от пищи, но всегда избегайте использования жестких металлических мочалок и абразивных чистящих средств. 41 почта. Вестингауз. Backöfen Teka HL-840 Kurzbedienanleitung (41 Seiten) Backöfen Teka HL-45. У меня перестала работать духовка и сегодня я зашла в интернет, поискала и попробовала новую фирму.Самоочищающаяся электрическая конвекционная духовка с двойными стенками позволяет легко выбирать и контролировать множество вариантов приготовления с помощью элементов управления SmoothTouch. Универсальный. Направляющие для духовых шкафов Westinghouse предназначены для захвата и удержания стеллажей для духовых шкафов, жаровен и противней Westinghouse, каждый раз обеспечивая безопасное и надежное скольжение. Ссылки на продукты могут быть партнерскими ссылками. Чтобы не обжечься, используйте кухонную прихватку или прихватки, чтобы выдвинуть решетку. Распродажа. Усовершенствованная технология Multiflow обеспечивает постоянное и равномерное распределение тепла В наличии Бесплатная доставка Купить Kenwood Fouet Major K Beater St/m Peng 5 Inch/4 X New World Oven Hotplate/kenwood Ck304g Triple Ring Burner Термопарные блендеры и миксеры на BestBlendersMixers.ManualsZoom поможет вам скачать инструкцию Teka HA 830 Oven. УНИВЕРСАЛЬНАЯ Регулируемая выдвижная полка для духовки + вкладыш для духовки Совершенно новая высококачественная совместимая полка и вкладыш для духовки для вашей духовки / плиты / гриля. Посмотреть полную информацию. Выбирайте программы приготовления, которые вам нравятся, и настраивайте функции духовки прямо с сенсорного экрана или со смартфона благодаря приложению hOn, которое также предлагает попробовать новые рецепты. Главная > Элементы для духовых шкафов > ЭЛЕМЕНТЫ ДЛЯ ВЕНТИЛЯЦИОННЫХ ПЕЧЕЙ TEKA « Назад. Легко поддерживать.0028025393 Крышка для тарелки для гриля Online Appliance Parts может поставить полный ассортимент замен. Щедро обрызгайте внутреннюю часть поверхности раствором, начните с потолка духовки и оставьте раствор на 2-3 минуты. Общая ширина (мм) – 595. Универсальная регулируемая выдвижная полка для духовки (320 x 360-620 мм) + тефлоновое антипригарное покрытие духовки. Цвет товара: Нержавеющая сталь, Тип управления: Поворотный, Положение управления: Сверху спереди. Встроенная многофункциональная турбодуховка. 302 кр. электрическая духовка. Подходит для.Эта духовка с принудительной вентиляцией позволяет готовить на нескольких уровнях. com Teka HLB Serie Manual Online: Руководство по приготовлению, Размораживание. Пожалуйста, оставьте нам отзыв! Войти Вот лучшие духовки в Австралии по оценке потребителей в обзоре Canstar Blue за 2021 год: Miele. Многофункциональная духовка Teka HLB 850 диаметром 60 см представляет собой электрическую духовку с девятью функциями, включая «Эко-режим», «Пицца», «Разморозка» и полезную вместимость духового шкафа 80 литров. Полки и противни для встраиваемых духовых шкафов Teka, а также для плит Teka и кухонных плит Teka.8:00–19:30 — ВРЕМЯ ОАЭ. Бош. Класс энергопотребления A+: до 20 % меньше потребления. Закажите сегодня – Гарантия наилучшей цены Teka Parts. Запчасти для муфт Teka. Рейтинг 4. Популярный вариант — две духовки, так как это позволяет … 2022-1-22 · Хорошо готовить с плитой. У нас плита на 2 духовки и недавно заметили основное дно 10.11.2019 10.11.2019; 2022-1-21 · Индивидуальная настройка прибора в сочетании с готовым удобством стандартной духовки теперь доступна в телескопических выдвижных ящиках Siemens.Вы всегда должны следить за тем, чтобы верх хлеба не находился слишком близко к нагревательному элементу духовки, чтобы избежать подгорания. После завершения программы приготовления охлаждающий вентилятор будет продолжать работать до тех пор, пока температура духового шкафа не упадет ниже 70°C. Teka является частью Teka Kuppersbusch Group и Teka Cooker & Oven Shelf. чобану циприан | 1406898999 – Функции приготовления – пар, гриль, обдув – 4 уровня приготовления – Функция разморозки – Съемный 1. 5 см x 37. Таким образом, для многих (небольших) бытовых духовок… Символы духовки могут быть неясными, но если вы не знаете, что они означают, вы не сможете максимально эффективно использовать свою духовку, и вы можете упустить лучшее приготовление пищи и результаты выпечки.Ванесса Уокер – Откройте для себя конвекционные печи с конвекционным освещением духовки. Автоматическое предложение температуры и времени для многофункциональной духовки TEKA HLB 8600 ST A+ с 20 рецептами. Кроме того, он имеет функцию блокировки от детей, что делает его удобным для всей семьи. 4 (1) Электрическая духовка. Страница 9 Таблица приготовления в духовом шкафу Уровень Положение противня Время приготовления Темп. Тип. Размеры духовки – (В) 60 см x (Ш) 60 см x (Г) 57 см. Большинство запасных частей Teka Cooker & Oven Spare Parts доступны для покупки уже сегодня. Руководство доступно на следующих языках: Английский.2022-1-21 · Газовая плита Vitrokitchen 222077. Представьте, что это адаптивное техническое описание размещено на странице продукта вашего интернет-магазина. Тека iOven | Полные характеристики: Тип продукта: Электрический, Количество духовок: 1, Конвекционная печь: да, Технология очистки (духовка) : Аква Мы и наши партнеры используем файлы cookie, чтобы предоставить вам лучший опыт работы в Интернете, в том числе для персонализации рекламы и контента. 00 звездных отзывов, Есть. Построен в духовке Сингапур. Gas Mark 5 — 375 ° F / 190 ° C / 170 Вентилятор (умеренно горячая температура) Teka Oven — HKL 970 SC.Разморозка духовки. Мы всегда будем указывать универсальную полку для духовки, а иногда и противни, для которых мы считаем, что они подходят, поскольку они намного дешевле и так же хороши, как оригинальные полки для духовки. Мы предлагаем лучшие цены за лучшее качество. Встраиваемая комбинированная микроволновая печь разумно сочетает в себе преимущества двух мощных приборов в одной нише высотой 45 см: этот прибор представляет собой полноценную духовку с широким выбором режимов приготовления и в то же время мощную микроволновую печь.MIH HOME предлагает широкий ассортимент кухонной техники Teka по самым конкурентоспособным ценам на рынке ОАЭ. Отдельно стоящая двухтопливная кухонная плита с одинарной духовкой оснащена закрытой варочной панелью с 5 конфорками и просторной конфоркой с 3 конфорками. элемент трехоборотный 2500Вт Этот элемент подходит для следующих моделей НОМЕР МОДЕЛИSHTE888 Смотрите также оригинал. Выключатель. Настоящий вентилятор для приготовления пищи обеспечивает циркуляцию воздуха в микроволновой печи Panasonic H625.Фишер и Пайкель. Беллинг. WonderHowTo. Идентификаторы продукта. Идентификатор продукта eBay (ePID) 7017982407. Духовка Pyrolux емкостью 80 л. Саморезы (привод Pozi), упаковка из 10 штук. Отремонтируйте свою плиту и духовку Teka с помощью запасной части из нашего ассортимента запчастей для плит. 81 или 7 австралийских долларов. Глубина (мм): 560. 10 евро. Купить онлайн Цена от 218 евро. Регулируемая хромированная полка для гриля для духовки подходит для плиты TEKA 345–565 мм: Состояние: новое. +10. Доступна установка за полцены стоимостью 55 фунтов стерлингов. Отзывов пока нет. Эта версия инструкции Teka HSB 750 G совместима с таким списком устройств, как: HSB 740 G, HSB 724 G, 111040006, 111040001, 111030000 Полка для плиты и духовки Teka Купите полку для плиты и духовки Teka на BuySpares – выберите из обширного ассортимента запчастей, запчастей и аксессуаров Teka Cooker & Oven.2-х уровневая подставка для микроволновой печи, подставка для микроволновой печи Держатель для специй Бытовой кухонный органайзер (черный, белый) Продано. Черная стеклянная дверь с отделкой из нержавеющей стали. Габаритные размеры. Дверь с двойным остеклением. Это руководство относится к категории Духовки и было оценено 1 пользователем со средней оценкой 7. Мы еще не разместили все наши продукты в нужном месте, поэтому при поиске можно найти гораздо больше продуктов. Добавить в список желаний. Кухонная плита позволяет быстро и легко приготовить любое количество блюд в качестве основного компонента каждой кухни.Купить онлайн Цена от €617. В наличии – Оригинальный нагревательный элемент для духовки Kuppersbusch – B17171 Нагревательный элемент 2000 Вт 230 В [Teka] Запасные части от Spares4Ovens – B17171 Нагревательный элемент 2000 Вт 230 В (заменяет: # d623445 Сопротивление Circulaire 2000 Вт) Чистая модель: Hbb635 – Сделано в Европе (готовый склад и быстрая доставка) в Shopee Malaysia с доступной ценой и максимальной гарантией. ОВ60СНТ3. Найдите руководства для владельцев и вспомогательную документацию в формате pdf для блендеров, кофеварок, соковыжималок и многого другого.Газовая варочная панель привносит эстетику классического дизайна в ваш дом и позволяет готовить блюда привычным для вас способом. Часто она оснащена различными варочными панелями, которые лучше подходят для приготовления различных блюд, таких как … 2 xСиликоновая полка для духовки с теплоизоляцией Защитная накладка для рук Easy Fit Free P&P. Мы рады сообщить, что Experience Center возобновит работу в обычном режиме с 1 октября 2020 г., с понедельника по пятницу, с 9:00 до 18:00 (за исключением PH). Если ваша духовка не нагревается, вам, вероятно, придется заменить термопредохранитель духовки.Быстрая и бесплатная доставка, бесплатный возврат наложенным платежом при соответствующей покупке. Звоните по телефону 1800 936 598 2021-8-20 · Teka, Hoover VTC 671W-80N VTC 680C-80 VTC 680NBX-S Сушильная машина. Поэтому мы можем доставить вам полку и поднос всего за несколько дней. Проверьте цену на Amazon. В результате наши результаты поиска покажут вам только подходящие запасные части и аксессуары для кухонных плит и духовок для вашей плиты и духовки Husqvarna. Посмотреть онлайн (44 страницы) или скачать PDF(3. Пока есть в наличии. ED47B372-8CD2-46EB-8BD4-DC4EA0E1772C.Встроенные духовки… Размеры: Ш595 x Ш595 x В562 мм. Более необычный символ, отмеченный снежинкой над каплей дождя. 129 литров. Вставьте универсальную выдвижную полку для духовки и наслаждайтесь дополнительным пространством в духовке для домашних вечеринок, мероприятий на открытой кухне и барбекю. Запчасти и аксессуары для плит и духовок Teka на 365reservedele. Электрическая излучающая варочная панель с четырьмя конфорками. Входящие в комплект аксессуары: 2 проволочные полки с антипригарным покрытием. Rev-A-Shelf позаботился о дизайне и гибкости этой сверхмощной системы подъема бытовой техники.146 долларов. Тека. Высота предмета. Хорошей новостью является то, что большинство духовок, как правило, используют одинаковые символы, поэтому, как только вы узнаете, на что обращать внимание в наших объяснениях ниже, вы сможете ориентироваться в Horno Indep.
