Переделка компьютерного блока питания для шуруповёрта

Не нужно отчаиваться, если аккумулятор или зарядное устройство вашего шуруповерта вышли из строя, в то время как вам необходимо закончить срочную работу. Если у вас есть ненужный компьютерный блок питания, то после несложной доработки его можно использовать для подключения этого инструмента к сети электрического тока.

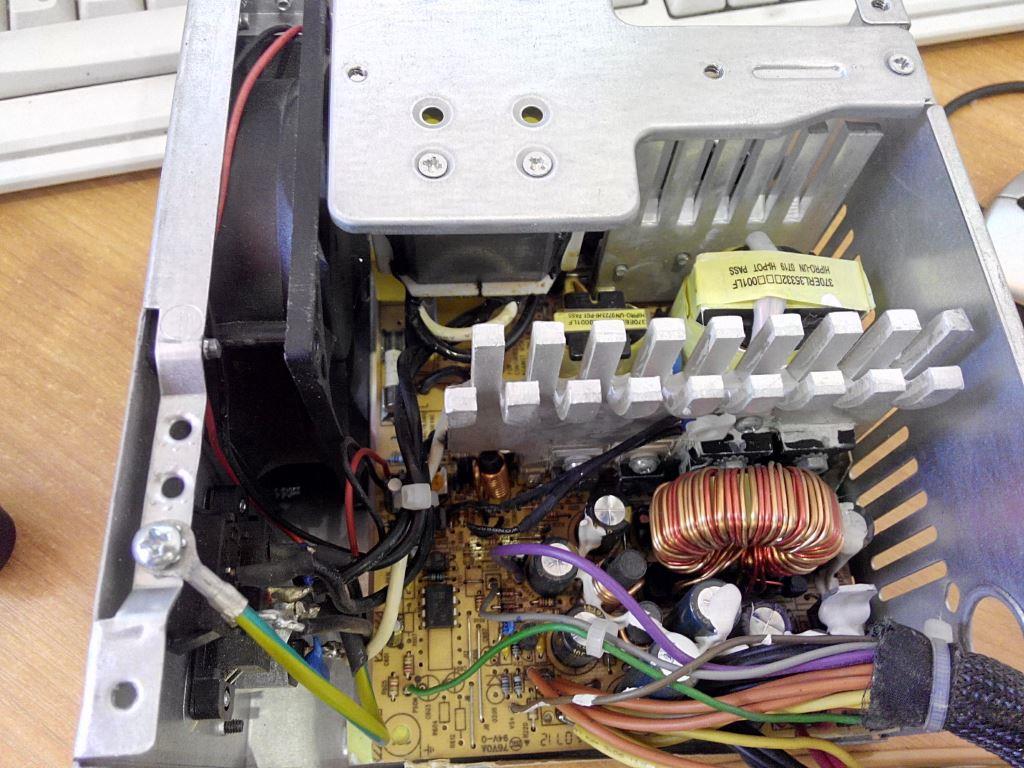

Переделка блока питания с компьютера своими руками

При работе со средней нагрузкой потребляемый ток значительно меньше пускового. Усредненный ток пуска различных шуруповертов с рабочим напряжением 12В приблизительно равен 18А. Предположим, что максимальный ток не превысит 20А. Тогда, так как P=U×I, вас устроит блок питания мощностью от 240Вт с выходным током не менее 20А. Теперь, когда вы знаете, какой преобразователь подойдет для питания вашего «Шурика», остается только немного доработать его.

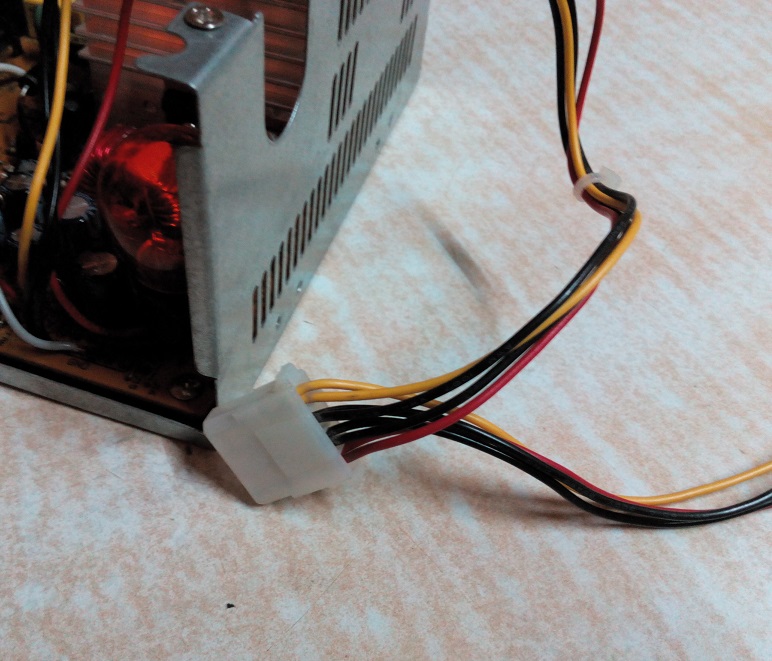

  • Пометьте выход +12В и «землю». Определить их можно даже без тестера. Общий провод имеет изоляцию черного цвета.
    Питание +12В – желтого.
  • Отпаяйте от платы БП выходные жгуты и удалите их вместе с разъемами. Оставьте только два провода – черный и зеленый.
  • Замкните оставленные провода между собой и заизолируйте соединение. Это нужно для имитации сигнала запуска БП с материнской платы.
  • К выходу +12В и к «земле» припаяйте 2 отрезка многожильного медного провода.
  • Выведите их из корпуса через отверстие для жгутов.
  • Сетевой кабель подключите к штатному гнезду блока питания.

Важно! Шуруповерт имеет низкое напряжение питания, поэтому необходимая мощность достигается за счет большого тока. Но потери в кабеле прямо пропорциональны величине электротока и сопротивлению проводов. Значит, чтобы мощность инструмента снижалась не очень заметно, выбирайте провода для его соединения с блоком питания как можно большого сечения. И не делайте их слишком длинными. Сечение лучше взять не меньше 3 мм

2. А длина не должна превышать 1,5 м.

Подключение

Устанавливать параллельно моторчику конденсатор емкостью несколько десятков тысяч микрофарад, как советуют некоторые мастера, не следует. Во-первых, при пусковом токе около 20 А от него будет мало прока. Во-вторых, он затруднит запуск блока питания. Если же при постепенном нажатии на пусковую кнопку патрон разгоняется и вращается нормально, а после резкого старта шуруповерта происходит остановка двигателя, значит, срабатывает защита БП по току. Удалять из устройства ее не следует, нужно только повысить порог отключения. Как это сделать на практике, зависит от конструкции вашего БП. Теоретически нужно ослабить на ее входе сигнал, пропорциональный выходному току.

Чтобы не разбирать шуруповерт и не паять провода к клеммам мотора, для подключения БП можно использовать негодную батарею.

  1. Разберите корпус неисправной батареи. Для этого при помощи крестовой отвертки или звездочки выверните саморезы из днища и снимите его;
  2. Удалите из корпуса аккумуляторы;
  3. В днище сделайте отверстие для проводов;
  4. Вставьте в него провода;
  5. Зачистите их концы, облудите и, соблюдая полярность, припаяйте к контактам на торце корпуса;
  6. Провода в отверстии зафиксируйте при помощи клеящего пистолета. А если у вас его нет, то намотайте на них несколько витков изоленты со стороны корпуса и вытяните провода так, чтобы днище делило намотку пополам;
  7. Соберите корпус, поставив днище на место, и вверните на место саморезы;
  8. Установка доработанного корпуса в рукоять шуруповерта закончена. Теперь вставьте вилку сетевого шнура в розетку 220В. Включите клавишу выключателя БП и, нажав на пусковую кнопку «Шурика», проверьте, все ли вы правильно сделали.

Целесообразность

Конечно, работать инструментом с коротким проводом далеко не так удобно как с аккумуляторным. Но переделка не займет у человека, владеющего навыками электромонтажа, много времени. Зато позволит закончить срочную работу. А затем не спеша решать, что делать с шуруповертом – ремонтировать его или выбрасывать и покупать новый. Постоянно работать таким инструментом вряд ли захочется, гораздо удобнее будет дешевая китайская электродрель с сетевым удлинителем. К тому же, при длительной работе блок питания заметно нагревается. Для того чтобы он остыл, нужно периодически делать перерывы в работе, что сказывается на результате.

пошаговая инструкция и необходимые материалы

При наличии шуруповерта, который применяется в основном внутри помещения нередко встает вопрос, как перевести его на питание от сети. Нужно серьезно подходить к выбору шуруповерта. Для примера можно взять инструмент на 12 В с ni-cd аккумулятором. Такой вариант изделия вполне можно питать от розетки, если правильно его переделать.

Стоит ли переводить на сеть

Многие могут не понять, зачем переводить инструмент на сеть. На самом деле со временем батарея ослабевает и рано или поздно питающий элемент нужно заменять. Как показала практика, это дорого, да и подбор качественной детали может занять время и финансы. Если перевести шуруповерт на работу от сети, можно:

  • Дать ему вторую жизнь;
  • Больше не зависеть от процесса зарядки;
  • Пользоваться им без оглядки на мощность крутящего элемента.

Последнее напрямую зависит от заряда батареи. Если же работать от сети, то мощность аппарата будет на одинаковом уровне. Единственным недостатком работы от сети — это зависимость от длины шнура. Поэтому в представленной ниже конструкции будет рассматриваться вариант со съемным элементом.

Материалы

Прежде чем приступать к поставленной задаче, нужно просмотреть, все ли есть для «модернизации» инструмента. В процессе обязательно понадобятся:

  • Блок питания от компьютера;
  • Шуруповерт мощностью 12 В;
  • Конденсатор;
  • Паяльник;
  • Дрель;
  • Изолента;
  • Силовой разъем XT60;
  • Лампочка на 6 Вт или две по 3 Вт.

Эти инструменты и материалы помогут перевести шуруповерт без вреда для инструмента в питание от сети. Причем далее будет рассмотрен вариант организации съемного шнура.

Как перевести шуруповерт на сеть

Почему же необходимо перевести домашний шуруповерт на сеть. Этот инструмент довольно мощный, причем даже при условии наличия слабого аккумулятора. То есть под нагрузкой он способен потреблять вплоть до 200 Вт. с этим аккумуляторы в целом справляются без проблем, но чтобы работать от розетки, требуется блок питания. Именно он сможет сделать из переменного напряжения в 220 В постоянное. Так как блоки питания в большей массе идут на 12 и 24 В, переделывать стоит именно 12-тивольтный инструмент.

Если смотреть блоки питания к шуруповертам на китайских площадках, то по цене выходит не на много дешевле, чем достаточно качественный шуруповерт. Потому для удешевения процесса решено использовать элемент от компьютера, у которого мощность обычно идет на 500 Вт. обычно на наклейке к блоку питания идет информация по линиям питания, например 25 А. На 12 В этот параметр равен в целом 300 Вт мощности.

Далее уже начинается непосредственно процесс переделки:

  • Для начала обязательно разбирается батарея шуруповерта. Из нее нужно изъять аккумуляторы. При этом важно сохранить клеммы. Это важно, так как блок будет делаться съемным, чтобы инструментом можно было работать как от аккумулятора, так и от сети.

В будущем, когда аккумуляторы изъяты, нужно в корпус поместить груз. Так рука в процессе эксплуатации инструмента не будет уставать из-за нарушенного баланса. В качестве груза можно использовать кусок резины или небольшую дощечку из дерева.

  • К клеммам необходимо припаять провод, у которого сечение будет равно 3 мм2. В таком варианте энергия не будет рассеиваться на тепло, даже если длина провода будет составлять 2 м.

Как показала практика, в процессе эксплуатации потери напряжения в проводе достаточно велики. Потому минимальная длина такового должна составлять не менее 1 м, а сечение — не меньше 2,5 мм2.

  • Нужно зачистить провода. Далее уже их с помощью паяльника нужно присоединить к клеммам.
  • Нужно запомнить, что провод под знаком «-» будет, к примеру, синим. Соответственно вставляем клеммы по имеющимся символам на корпусе батареи.
  • Следует подпереть снизу отверткой, а потом начать сверлить отверстие 3 мм диаметром. После уже большим сверлом снимается фаска так, чтобы потайная головка с винтиком m3 не торчала. Деталь затягивается гаечкой. В отверстие продевается провод.
  • Параллельно клеммам важно поставить конденсатор (16-25 В с емкостью на 10 000 мкФ). Его можно купить или взять в старом компьютерном блоке. Если такового нет, можно попробовать обратиться в сервис по ремонту компьютеров. Они эту деталь обычно просто выкидывают.

Конденсатор необходим для того, чтобы создавать энергетический буфер пускового тока, снижая при этом нагрузку на блок питания. Без данной детали он уйдет в защиту.
Припаивается конденсатор. Гаечка приклеивается на клей. В противном случае закрутить ее не удастся.

  • Следующим этапом становится вывод провода из корпуса. Для этого его нужно зафиксировать, чтобы не было дополнительной нагрузки на клеммы. Сделать это можно, обмотав провод на требуемой длине изолентой. Далее все собирается обратно.

Для закрепления провода можно также использовать термоусадочную трубку. Она поможет закрепить элемент и не дать ему вырываться в будущем при эксплуатации шуруповерта.

  • В итоге получилась своеобразная заглушка-батарея, от которой отходят провода. Они будут питать шуруповерт от блока питания.
  • Далее уже нужно испытать блок питания. для этого берутся по две «земли» и проводу, которые соединяются параллельно. У блока питания от компьютера две линии 12 В. На каждом проводе по 25 А.
  • Если только одна линия на 12 В,то нужно взять 2 желтых и 2 черных провода. Примечательно, что у многих такой инструмент отлично функционировал и при использовании старого 200-ватного блока с одной линией 12 В.
  • Чтобы сделать инструмент и его питание от сети более красивым, можно использовать силовой разъем XT60, который можно купить у китайцев за копейки. Таким образом удается сделать провод съемным. Провода, подобранные соответственно разъемам, припаивают.
  • Чтобы запустить работу блока питания без компьютера, следует на землю замкнуть контакт под маркировкой PS-ON. Если говорить проще, то зеленый провод замыкается на черный. Проделать такую манипуляцию можно с помощью обыкновенной скрепки, которая выполняет роль перемычки.
  • Лишние провода при необходимости можно обрезать, хотя это и вовсе не обязательно, особенно если блок питания планируется использовать в дальнейшем.
  • Если же решено резать, то хвостики зеленого и черного проводов нужно скрутить, заизолировать, а потом поместить в корпус блока питания. теперь уже можно проверять работу шуруповерта.

Если следовать инструкции, то сделать такую модернизацию достаточно просто. Как показала практика, удается врезать саморез в доску или брус без снижения мощности инструмента.

В конце стоит упомянуть, что при слабом блоке питания последний уходит в защиту. Если конденсатор установлен, то скорее всего идет защита по напряжению. Такую проблему можно решить с помощью дополнительной нагрузки на линию питания. для этого стоит взять черные и красные провода, к которым подключается дополнительная нагрузка, например, лампочка на 6 Вт (можно две на 3 Вт). Она будет светить и нагружать линию. В итоге шуруповерт продолжит нормально работать.

Питание аккумуляторного шуруповерта от сети 220 В. — Радиомастер инфо

Тема питания аккумуляторных шуруповертов от сети 220 В достаточно актуальна. Аккумуляторы выходят из строя, покупать новые дорого, а сам

шуруповерт еще рабочий. Вот и начинает народ изобретать. Информацией об этом заполнен интернет. Кто пишет нужно блок питания с током 10 А, кто 20 А и больше. Приводятся данные с фиксацией скачков тока до 40 А. К этим значениям подтягивают якобы требуемые значения выходного тока блоков питания для шуруповертов. Так какие же параметры должны быть у блока питания заменяющего аккумуляторы в шуруповерте? Об этом и пойдет речь в статье.

Разбираться будем на примере популярной недорогой модели аккумуляторного шуруповерта         “Einhell BAS 18-2/1HA ”.

В штатном режиме для питания этого шуруповерта использовались 15 аккумуляторов Ni-Cd напряжением 1,2 В и емкостью 1,2 А/час.

Внутри шуруповерта расположен двигатель, регулятор оборотов, переключатель направления вращения, двухскоростной редуктор с муфтой (трещеткой) позволяющей устанавливать требуемое значение крутящего момента.

Для начала выясним характеристики используемого двигателя.  На двигателе есть его модель:

HRS-550S DC 18V

Такие двигатели продаются отдельно с более полным указанием характеристик. Вот пример:

Нас интересует ток, потребляемый этим двигателем. Его максимальное значение составляет 4 А.

Отсюда определяем мощность двигателя как произведение питающего напряжения на максимальный ток:

P = U × I = 18 В × 4 А = 72 Вт

Разумно предположить, что при максимальном крутящем моменте 20 Н/м ток двигателя также максимальный, около 4 А. Чтобы двигатель не сгорел в шуруповертах используют муфту (трещетку) которая позволяет поддерживать требуемый крутящий момент и защищает двигатель от перегрева и выхода из строя.

Теперь у нас есть вся необходимая информация для того, чтобы подобрать блок питания.

Ориентируемся на напряжение 18 В и ток 4 А. Но поскольку в шуруповертах, из-за специфики работы (старт, срабатывание трещетки) присутствуют броски тока, желательно выбрать блок питания с запасом по мощности.

Я выбрал китайский импульсный блок питания ALC195615 с выходным напряжением 19,5 В и током 6,15 А.

Его мощность около 120 Вт. Это почти вдвое превышает мощность двигателя равную 70 Вт.

Необходимо учесть еще одну важную особенность. При бросках тока возможно срабатывание защиты импульсного блока питания. Чтобы этого избежать, можно последовательно с шуруповертом включить мощный резистор номиналом около 1 Ом. При бросках тока это позволит избежать срабатывания защиты. Возможно потребуется подобрать величину этого резистора. У меня его нет, а роль этого резистора выполняют провода от блока питания до шуруповерта, длиной около 2 метров.

Да, напряжение на шуруповерте будет проседать, но в переходные моменты оно проседает и на штатных заряженных аккумуляторах.

На качестве работы это существенно не отражается.

Важно не перегружать шуруповерт. Для закручивания больших шурупов 100 мм и более нужны мощные шуруповерты с крутящим моментом 40 Н/м и более. Можно и в слабом шуруповерте скрутить голову трещетке и заставить его работать при токах 10 и более ампер. Необходимо помнить, что в данной модели двигатель рассчитан на токи до 4 А, в нем обмотки намотаны проводом около 0,5 мм. Естественно при завышенных значениях рабочего тока он перегреется и сгорит.

На видео ниже приведены испытания по закручиванию шурупов до 75 мм при питании шуруповерта от такого блока питания.

Самодельный блок питания для аккумуляторного шуруповёрта

Аккумуляторный шуруповёрт это несомненно полезный инструмент, главным плюсом которого является мобильность. Но когда полностью или частично умирают родные аккумуляторы, покупка новых выливается в кругленькую сумму, сопоставимой половине стоимости нового инструмента. Многие просто покупают новый шуруповёрт, я же предлагаю за счёт потери мобильности сделать для него надёжный источник питания, который навсегда уберёт проблему постоянной зарядки полудохлых аккумуляторов.

Давайте разберём все за и против такой модернизации

Начнём пожалуй с минусов. Самая большая и единственная проблема — это привязка проводами шуруповёрта к розетке, которая с лихвой перекрывается нижеперечисленными плюсами:

  • Шуруповёрт всегда готов к работе, проблема незаряженных аккумуляторов (или не вовремя разрядившихся) отпадает.
  • Прекрасно чувствует себя в среде низких и отрицательных температур, в отличие от аккумулятора.
  • Если родные аккумуляторы сдохли, а покупать новые душит жаба, то блок питания полностью заменяет аккумуляторы.

Если вас устраивают такие условия, то начнём!

Блок питания можно сделать импульсным или трансформаторным. Почему я остановился именно на трансформаторном варианте, будет понятно по ходу прочтения статьи. Если ваш шуруповёрт работает от 12 или 14 вольт, то советую остановится именно на импульсном блоке питания от компьютера. Такой вариант требует минимум переделки и затрат.

Пациент №1

Причина модернизации: Аккумуляторы быстро садятся, даже тогда, когда они были новыми.

Цель модернизации: Получить гибрид, работающий от аккумуляторов и от сети.

Для питания нужен ток, порядка 10А. Тут встаёт вопрос применения компьютерного блока питания, но вот незадача — шуруповёрт работает от 18в. При подаче на него 12в крутит очень вяло и можно затормозить рукой почти не прилагая никаких усилий. Хотя некоторые утверждают, что шурупорвёрт нормально крутит и от 12 вольт, но теперь так сказать, миф проверен и разрушен.

Остаётся 2 варианта — переделывать ШИМ управление импульсного блока, чтобы он выдал нужное напряжение, либо использовать трансформатор с нужным напряжением.

Ещё одним минусом импульсного блока питания является то, что он рассчитан для работы при комнатной температуре, и не известно, как он поведёт себя при более низкой. Трансформатору в принципе практически всё равно в каких условиях его эксплуатируют. Хотя это всё предположения, не проверенные на практике.

Мощный трансформатор на 18 вольт довольно сложно найти, а для меня стало невозможно. Вот на этом моменте я хотел вернутся к варианту с компьютерным блоком питания, но вдруг, как говорят мастера 7 рязряда в руки случайно попал тороидальный трансформатор с намотанной первичной обмоткой. Осталось только намотать вторичку, у меня получилось около 90 витков проводом 1.5.

Если вы решились перемотать трансформатор на другое напряжение, то вам поможет программа Power Trans.

Блок питания выполнен в корпусе от AT блока. Роль выпрямителя играют 10 амперные диоды шоттки, включенные по мостовой схеме. 220 поступает на родной разъём блока, 18в выходит с разъёма, предназначенного для подключения монитора. Тумблер является выключаетем питания, а светодиод сигнализирует о наличии 18в.

Для удобства в работе и переноске блок оснащён складной ручкой:

Так как мне нужен гибрид, пришлось вывести отдельную линию питания для подключения блока:

При этом не стоит забывать отсоединять аккумуляторы при работе от блока.

Воспользовавшись случаем, при разборке шуруповёрта добавил подсветку рабочей зоны:

В итоге получился такой мутант:

Пациент №2

Причина модернизации: Умер родной аккумулятор, восстановление не оправдано.

Цель модернизации: Заменить аккумулятор блоком питания.

Вот тут мне попался агрегат на 12 вольт, и я подключил его к компьютерному блоку питания. Но не нут то было — блок стал уходить в защиту. Подключил его к более мощному БП, картина не изменилась. Причиной тому явилась короткозамкнутая обмотка двигателя. Щётки у двигателя оказались довольно большими, и я решил сделать трансформаторный блок питания, в нём защиты нет. В любом случае двигатель какое-то время поработает, а потом его можно будет заменить (прекрасно подходят от других шуруповёртов и от автомобильных помп).

Вот тут мне пригодился трансформатор от ИБП, удачно пролежавший у меня под столом пол десятка лет в ожидании своего звёздного часа. Как раз под искомые 12в.

Всё собрано по тому же принципу, только вместо диодов шоттки использовал 3 диодные сборки шоттки, добытые из компьютерных БП.

В предыдущем блоке я использовал целый шнур для подключения монитора, но так делать не стоит. Сечение родного шнура мало, и вызывает нагрев и потери. Правильнее использовать только разъём. К нему я подпаял двухжильный ПВС 2,5 квадрата:

Сильно длинный низковольтный шнур лучше не использовать, будут потери. Лучше сделать длиннее сетевой шнур.

Вынул из корпуса аккумулятора банки и подключил питание:

Машинка готова

Как переделать аккумуляторный шуруповерт

Главная › Новости

Опубликовано: 03.09.2018

Аккумуляторный шуруповерт от сети 220. Простейший способ

Аккумуляторный шуруповерт используется повсеместно, как в домашнем хозяйстве, так и на малых производствах. Мобильность и автономность позволяют выполнять работы вдали от электрической сети определенное время. Батарея имеет определенное количество циклов заряда, по истечении которых не пригодна к дальнейшему использованию. Причин существует несколько, батарея является очень капризным элементом, которая выходит из строя даже при не правильном хранении и бездействии. Высокая цена шуруповерта побуждает узнать, как переделать аккумуляторный шуруповерт в сетевой.



Аккумуляторный шуруповерт

Причины для переделки аккумуляторного шуруповерта

Отсутствие источника питания делает любую энергозависимую вещь бестолковой. Севший аккумулятор переделать практически невозможно, выход остается один – переделка шуруповерта в сетевой. Высокая цена нового аккумулятора делает покупку нецелесообразной, для экономии средств, владельцы не используемых инструментов задаются вопросом, как переделать аккумуляторный шуруповерт в сетевой.


как переделать аккумуляторный ШУРУПОВЁРТ на работу от СЕТИ 220 В.(how to DIY)

Бывают случаи, когда используемый шуруповерт снят с производства, тогда новую батарею найти практически невозможно. Шуруповерт без аккумулятора – совершенно бесполезная вещь, которая будет собирать пыль на полке гаража, если ничего не предпринять. Основные достоинства переделки:


🔌Как перевести шуруповёрт на питание от сети 220
Инструмент становится рабочим, вполне может заменить мини дрель. Нет необходимости контролировать уровень заряда батареи. Сила затяжки не зависит от остающегося заряда аккумулятора.

Минусами можно отметить только наличие провода, зависимость от электрической сети. После переделки, устройство обретает электрический кабель, что не позволяет производить работы в труднодоступных местах, вдали от источника питания.

Переделка шуруповерта своими руками

Умельцев в обиходе домашнего хозяйства достаточно, существует масса способов, как переделать шуруповерт на сетевое питание. Достаточно обеспечить требуемое напряжение для электрического привода устройства.

Аккумуляторный шуруповерт в разобранном виде

В некоторых случаях, для переделки, достаточно использовать зарядное устройство из комплекта, оно имеется в наличии, т.к. поставляется в комплекте с шуруповертом. Переделать такую конструкцию достаточно просто, достаточно разобрать шуруповерт, соединить контакты выхода на зарядке с проводами привода. Напряжение, выдаваемое зарядным устройством после переделки, соответствует техническим характеристикам привода, за сохранность электрической части беспокоится не стоит. Так же плюсом стоит отметить, что нет необходимости разбирать устройство полностью, т.к. необходимо соединить только провода, обозначенные для использования. Существенным недостатком, является размер ЗУ, постоянно перемещать его при работах не удобно и доставляет дискомфорт.

Питание от сети шуруповерта может достигаться несколькими разновидностями блоков. Корпус вмещает некоторые из них, остальные находятся снаружи.

Существует масса способов переделки аккумуляторного шуруповерта, все имеют плюсы и минусы.

В корпусе старого аккумулятора организовывается место для готового БП. Переделка несложная, вмешательство в электрическую схему не требуется, достаточно аккуратно выполнить работы, достичь совершенного внешнего вида. Недостатками можно отметить затраты времени на поиски блока с соответствующим напряжением и размерами. Также небольшие устройства обычно нагреваются при закрытом пространстве, необходимо обеспечить устройство вентиляцией, проделав дырки в корпусе. Установка самодельного источника энергии более сложное решение, требует отыскать необходимые радиодетали и разобраться со схемой. Плюсами данного способа переделки являются низкие финансовые затраты, отсутствие потерь при использовании кабеля с низким напряжением, нет изменений внешнего вида устройства. Внешний БП может использоваться при работах на одном месте, так как теряется мобильность устройства и компактность. Также происходят затраты на поиски подходящего напряжения к электроприводу шуруповерта. Наиболее распространенным устройством внешнего типа используется компьютерный блок питания. Достоинства в том, что его легко найти на разборках за приемлемую цену, нет сложных процессов переделки. Однако громоздкая конструкция придется не всем по вкусу.

Подключение шуруповерта к зарядному устройству

Необходимо понимать, что при низком напряжении имеют место потери в кабеле, поэтому он должен быть сечением не менее 2,5 мм, а длина не более 1,5 метра. Для того, чтобы разобраться, можно ли подключить шуруповерт к зарядному устройству, нужно выполнить ряд действий.

Последовательность переделки на питание от ЗУ:

Перепаять и переделать провода к зарядному устройству, обычно контакты расположены на видном месте, один отвечает за плюс, второй за массу. При работах ЗУ должно быть отключено от сети. Затем необходимо разобрать непригодный аккумулятор, демонтировать старые элементы; В корпусе просверливается отверстие для кабеля, для плотного соединения, кабель обматывается изолентой либо фиксируется терм усадочной лентой. Для сбалансированного веса, на оставшиеся место необходимо поместить кусок плотного дерева или резины, это поспособствует грамотной развесовке и рука не будет уставать при работе. Завершающим этапом необходимо припаять провода к питанию электрического привода, собрать корпус электроинструмента после переделки.

Монтаж готового блока питания в корпусе старого аккумулятора

Если удалось приобрести на рынке БП с соответствующими показателями, монтаж и переделка осуществляется несколькими простыми шагами:

Произвести демонтаж старого корпуса аккумулятора, извлечение отработавших элементов. Установить новый блок питания таким образом, чтобы он плотно находился при корпусе, при необходимости можно приклеить, подключить провода высокого напряжения (выход от розетки 220 вольт). Подключить клеммы низкого напряжения к питанию электромотора гайковерта, при отсутствии контактов, провода придется перепаять. Собрать корпус после переделки и установить блок на шуруповерт.

Монтаж готового блока питания в корпусе старого аккумулятора

Необходимо помнить, что компактные блоки питания греются в закрытом пространстве, поэтому необходимо просверлить несколько отверстий с разных сторон корпуса для вентиляции.

Самодельный блок питания

При работах с паяльником необходимо проверить подключение к сети элементов аккумулятора и самодельного блока, при наличии подключения необходимо обесточить все источники питания для безопасной работы.

Выполнение работ по переделке происходит пошагово, для получения результат понадобиться небольшой опыт при пайке и монтаже плат:

Разборка и демонтаж корпуса старого аккумулятора; В соответствие со схемой, установить элементы на монтажную плату, пропаять контакты и соединения. После пайки проверить напряжение на выходе мультиметром. Собрать плату на корпус аккумулятора. Подключить соответствующие провода к выходам низкого напряжения инструмента. Проверить работу, подключив переделанное устройство к сети.

Подключение к внешнему блоку питания

Внешний аккумулятор используется при недоступных компактных элементах или необходимости непрерывной работы инструмента.

Аккумуляторный шуруповерт, подключенный к внешнему блоку питания

Стоит запомнить действия при разборке или фотографировать, так как производиться вмешательство и переделка электрической схемы шуруповерта, сборку необходимо будет произвести точно в обратной последовательности.

Произвести разборку устройства, переделать монтаж разъема для источника питания. Соединение проводов скруткой недопустимо, рекомендуется пропаять контакты, изолировать изолентой. При необходимости заклеить разъем термоклеем внутри корпуса. В соответствие с параметрами электропривода устройства, подобрать и переделать необходимый аккумулятор. Как вариант зачастую используется БП от ноутбука со схожей конфигурацией, переходник для разъема низкого напряжения имеется при любом магазине радиодеталей. После сборки в обратной последовательно необходимо подключить инструмент к сети и проверить работу.

Подключение к блоку питания от компьютера

В любом компьютерном магазине или рынке радиодеталей возможно найти поддержанный или новый блоки питания от компьютера за небольшую плату. Также может понадобиться завалявшийся старый компьютер или зарядка от ноутбука. Наличие выключателя на корпусе будет плюсом для безопасной работы, формат должен соответствовать АТ или АТХ. Для использования среднего шуруповерта достаточно мощности компьютерного блока питания от 300W, на старых моделях информация указана честно, поэтому они легко выдают от 16 ампер, достаточных для работы гайковерта.

Шуруповерт, подключенный к блоку питания компьютера

Данные БП отличаются наличием собственной системы охлаждения, защитой от перепадов напряжения. Для подключения используется только два выводных провода, желтый – 12 вольт «плюс», черный масса.

Недостаток такого варианта, что блоки питания необходимо носить при работах и устанавливать на хорошо вентилируемое место.

Возможно приделать ручку для мобильности. Важно понимать, что аккумуляторные шуруповерты с требуемым напряжением более 14,4 вольта – работать от такого способа подачи энергии не будут.

Как запитать шуруповерт сохранив его автономность

Существуют ситуации, когда работать приходится при отсутствии электроэнергии. Запитать шуруповерт, не имея сети 220, возможно несколькими доступными способами. При таких случаях, если аккумулятор устройства неисправен, а переделка от сети невозможна, имеется несколько способов привести гайковерт в действие:

Заменить элементы аккумулятора внутри батареи на новые, приобретенные в радиодеталях. Использование внешнего источника питания аккумуляторного типа, например батарея UPS. Подключение и питанию от автомобильного аккумулятора.

Важно помнить, что любая переделка требует технических навыков и соблюдение техники безопасности.

Замена старых элементов

Приобретая в радиодеталях новые элементы аккумулятора, необходимо проверить на месте их емкость и напряжение.

При неправильном складировании аккумуляторы теряют емкость, не соответствуют заявленным характеристикам.

Последовательность действий:

Открутить винты крепления корпуса, извлечь крышку и старые элементы аккумулятора. Поместить новые элементы, перепаянные между собой в корпус аккумулятора. Сборку произвести при обратной последовательности, после переделки опробовать работу.

При пайке необходимо быстро действовать, иначе перегрев батарее может вызвать не пригодное к эксплуатации состояние из-за перепадов температур.

Подключение к автомобильному аккумулятору

Подключение к автомобильному аккумулятору даст возможность работать автономно без электросети. Параметры шуруповерта могут быть от 10,8 до 14,4 вольта, заряженная автомобильная батарея способна выдавать в среднем 12,5 вольт напряжения. Для использования необходимо присоединить к шуруповерту два силовых провода с крокодилами.

Подключение к автомобильному аккумулятору

Переделка производится после операции разборки, затем подключения силовых проводов к проводам электропривода шуруповерта. При отсутствии паяльника возможно просто соединить скруткой, однако это не гарантирует надежного контакта. После соединения контактов, изолировать провода и опробовать инструмент при работе, подключив к аккумулятору.

Подключение к внешнему аккумулятору

Внешний аккумуляторный источник может быть повышенной емкости, необходимо подобрать подходящий по напряжению элемент. В основном используется аккумулятор от бесперебойного источника питания. Переделка не составит труда, не требует больших финансовых затрат.

Для переделки понадобиться провод сечением не менее 2,5 мм, длинной до 2 метров. Необходимо разобрать инструмент, удалить старые элементы аккумулятора, подключить провод к клеммам. Сделать аккуратное отверстие для провода питания, собрать переделанный шуруповерт и опробовать при работе.

Меры предосторожности

После переделки аккумуляторного шуруповерта необходимо следовать простым правилам во время работы. Работы производятся с перерывом, после каждых 15 минут непрерывной работы электроинструментом, необходимо дать 2-3 минуты отдыха. Провод и блок фиксируются в доступном и комфортном месте для работ. Переделанный инструмент не используется при высотных работах, провод запрещается удлинять до сети.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.



Как переделать шуруповёрт на сеть 220 вольт

В то время, когда аккумулятор шуруповёрта совсем испортился, а заменить акб не представляется вероятным по тем либо иным обстоятельствам, остается лишь одно самоё оптимальное и бюджетное ответ — переделать его на сеть 220 вольт. Бологер Юрий Онищенко разглядел, какой нужен блок питания, что возможно подключить и без того потом.

Все необходимые радиодетали возможно купить дешево в этом китайском магазине.

Что имеется, к примеру, в нашем случае? Имеется блок питания от ноутбука на 15 вольт, 6 ампер. Имеется кроме этого блок питания от компьютера, мало переделанный, сделаны выводы, но в схеме трансформаций нет. Блок питания от галогеновой лампы. Мощность лампы 12 вольт, 50 ватт.

Имеется зарядное устройство для автомобильных аккумуляторная батарей с регулятором тока. Он будет использован и как источник питания и как отдельный амперметр.

Итак, приступим. Начнем подключение напрямую от блока питания. Выводы уже подключены.

12 вольт, холостой движение — 3 ампера. Большая трещотка. Как видно на приборе, ток доходит до 8 ампер.

Пробуем блок питания для ноутбука на 15 вольт, 6 ампер. Ток холостого хода 4 ампера. В режиме трещотки большой ток 9 ампер, напряжение 14 вольт.

Получается, что 6-амперный блок питания справляется с данной задачей.

Пришла очередь компьютерного блока питания. Блок питания нормально выдерживает нагрузку.

Шуруповерт, подключенный к  трансформатору мощностью 90 ватт, легко справляется с ввинчиванием громадных саморезов и сверления любых материалов. По окончании просмотра этого видео делается ясно, что отыскать источник питания для шуруповерта, у которого испортился аккумулятор, не проблематично. Отыскать компьютерный блок питания будет очень просто.  Еще более эргономичный вариант — блок питания от ноутбука на 6 и более ампер.

Нужно отыскать такое устройство с током более 10 вольт, поскольку 6-вольтовые иногда будут уходить в защиту.

Потом о том, как показывает себя на практике комбинация шуруповерта и БП от компьютера.

На работе имеется два шуруповерта, они приобретались 3 года назад и при ежедневном применении аккумуляторная батареи утратили емкость и их уже безтолку заряжать,весьма скоро садятся. Пробовали снять аккумулятор и как-то реанимировать, лишь из этого ничего не вышло и было нужно сделать блок питания, дабы хотя бы в мастерской трудиться на нем.

Был забран за базу блок питания от ветхого компьютера. Он на 220 вольт. Был выведен провод с разъемом, дабы его возможно было вставлять в шуруповёрт.

Удобство в том, что у даного устройства имеется индикатор и выключатель. Запаса его мощности достаточно. Провод сделан на 2,5 метра.

Протестируем в работе. Отлично вкручивает шурупы, просверливает отверстия.

На переделку блока ушло примерно 1,5 часа. Тест продемонстрировал, что запаса мощности достаточно для вкручивания шурупов в сосну, дсп. Попытаемся просверлить отверстие.

Как вы убедились, все трудится. Нет никаких перегрузок, дыма и т.п.

Потом о том, как был переделан шуруповерт на 12 вольт в сетевой на базе блока питания компьютера.

Дабы сделать такое устройство, подойдет фактически любой компьютерный блок питания, имеющий в базе генератор на микросхеме tl494. У нее имеется аналог. Это микросхема k 7500.

Был отыскан подходящий блок, у него генератор сделан на микросхеме tl494. Но перед тем как приступить к переделке, нужно убедиться в том, рабочий ли данный блок. Для этого нужна лампочка на 12 вольт и проволочная перемычка.

В каждом блоке питания имеется такие разъемы. Красный провод это + 5 Вольт, два тёмных провода это минусовые провода, а желтый провод, это плюс 12 вольт.

К 12 вольтовой линии мы подключаем автомобильную лампочку. Это будет собственного рода индикатор и нагрузка, говорящий том, что прибор рабочий.

Имеется еще один разъем. Нам нужен зеленый провод и тёмный. Нам необходимо их замкнуть, дабы включить блок и убедиться в том, чтобы он рабочий. Будем это делать посредством проволочной перемычки.

Подключаем 220 вольт и замыкаем зеленый и тёмный провода. Как видно, вентилятор закрутился, лампочка загорелась. Это показывает, что блок рабочий и его возможно переделать.

Разберем схему и переделаем подключение микросхемы tl494, как продемонстрировано на схеме в журнальной статье Радио, 2009 год, №1, стр. 38. «Компьютерный блок питания — зарядное устройство.» Издание данный возможно легко скачать в сети. Нам не нужна вся схема, но нужен узел, несущий ответственность за подключение микросхемы. Переделка в нашем случае должна быть сделана совершенно верно так же, как в данной части схемы. Делать это необходимо чтобы снять все защиты с блока и дать добро работу генератора.

Дабы блок питания сходу трудился и при нагрузке не отключался.

По окончании того, как сделана переделка коммуникаций схемы, подключаем сетевой шнур подключаем и блок питания обязан получить сходу и 12-вольтовая лампочка обязана сходу засветиться. Все защиты отключены, разрешена работа генератора. Затем мы все провода, каковые идут в блок питания, отпаиванием, на линии 12 вольт.

Этого нам для работы шуруповерта не хватает, необходимо напряжение поднять до 16 Вольт, чтобы был запас мощности. На выходе на схеме имеется электролитический фильтрующий конденсатор на 16 вольт. Его необходимо отпаять и поставить конденсатор на 25 вольт, по причине того, что мы будем напряжение поднимать до 16 Вольт и ранее установленный конденсатор не выдержит.

В схеме блока питания может находиться резистор на другие параметры, но направляться поставить резистор на 3 килоома. Необходимо заменить кроме этого участок схем в блоке, что идет на линии 12 вольт. Потом к линии данной мы подключаем мультиметр при трудящемся блоке и посредством переменного резистора повышаем напряжение до 16 вольт.

Затем переделку блока можно считать практически законченной. К 12 вольтовой линии нужно припаять провод, возможно вывести индикаторы, выключатели.

Случайные записи:

Как переделать шуроповерт на работу от сети 220 V


Похожие статьи, которые вам понравятся:

Переделка шуруповерта на питание от сети

Незаменимый помощник в хозяйстве — аккумуляторный шуруповёрт. Инструмент этот будет с вами везде, но работает он ровно до тех пор, пока аккумулятор не сядет, а вот количество циклов заряда у него ограничено, даже от безделья батарея может испортиться. Аккумуляторы живут около трёх лет, и по истечении этого времени придётся его заменить. Можно спасти инструмент, если переделать его из аккумуляторного в сетевой, и существуют различные способы такой переделки.

Блок: 1/4 | Кол-во символов: 461
Источник: https://100uslug.com/neskolko-sposobov-peredelat-akkumulyatornyj-shurupovyort-v-setevoj/

Особенности устройства шуруповерта

Шуруповерт и его основные части: 1 – патрон; 2 – регулятор крутящего момента; 3 – переключатель направления вращения; 4 – кнопка пуска и остановки электродвигателя; 5 – корпус аккумуляторного блока; 6 – переключатель частоты вращения вала электродвигателя; 7 – защелка для удержания аккумулятора с инструментом

Информация к изделиям. Появлению обычного аккумуляторного устройства для быстрого монтажа резьбовых соединений способствовало появление компактных цилиндрических аккумуляторов. В 1982 г. был представлен первый образец на выставке в Дрездене (ГДР). Тогда на интересную самоделку смотрели и восхищались. Смущала цена. Она доходила до 500 немецких марок (ГДР). Тогда полагали, что не всякий пользователь отважится купить подобное для постоянной работы.

Мало, кто мог предположить, что уже через 20 лет цена на подобный инструмент окажется довольно приемлемой для производства. Позже их станут покупать домашние мастера для механизации работ в быту.

Для переделки инструмента его придется разбирать, поэтому полезно знать внутреннее устройство.

Внутреннее устройство шуруповерта: 1 – электродвигатель; 2 – кнопка включения, совмещенная с реверсом; 3 – блок аккумуляторов; 4 – редуктор; 5 – муфта регулировки крутящего момента; 6 – патрон

Для разборки нужно открутить шурупы, которыми две половинки корпуса соединяют изделие в единое целое. Придется поставить лезвие отвертки встык и разомкнуть половинки. Весь монтаж выполняется на той части, в которую вворачивают шурупы.

При сборке необходимо контролировать положение выступающих элементов. Возможно потребуются дополнительные способы для фиксации подвижных частей.

Блок: 2/6 | Кол-во символов: 1663
Источник: https://metmastanki.ru/peredelat-akkumulyatornyy-shurupovert-v-setevoy

Как подключить к зарядной станции

Прежде, чем решать вопрос «можно ли заряжать аккумулятор шуруповерта зарядным устройством», нужно помнить, что зарядный блок шуруповерта подает невысокое напряжение, при большой протяженности провода напряжение теряется, поэтому рациональным будет подключение через метровый шнур с сечением 2.5 мм2 и более.

Этапы процедуры

  1. К контактам зарядного узла шуруповерта крепятся провода. Испорченные питательные элементы изымаются из гнезда.
  2. В корпусе проделывается паз, сквозь него пропускается кабель. Место входа предлагается уплотнить эластичным материалом, чтобы не было люфта и провод надежно держался на месте.
  3. Поскольку гнездо после удаления негодных элементов потеряло в тяжести, рекомендуется восстановить баланс вкладкой в освободившееся пространство какого-либо груза, иначе кисть при работе будет сильно уставать, со временем вредя здоровью суставов, связок.
  4. Кабель и прикрепленные ранее провода соединяются воедино, корпус собирается.

Блок: 2/3 | Кол-во символов: 995
Источник: https://MegaBattery.ru/articles/info/zaryadnye-ustrojstva-shurupovertov/mozhno-li-podklyuchit-shurupovert-napryamuyu-k-zaryadke/

Как переделать аккумуляторный шуруповёрт для работы от сети 220 вольт?

Методы переделки аккумуляторного шуруповёрта для работы от сети различаются по сложности, чаще всего для этого нужно подключить шуруповерт напрямую к зарядному устройству.  Подключение зарядки от ноутбука почти не требует знаний, для монтажа компьютерного блока питания нужно дружить с паяльником, а для перенастройки китайского блока мастер должен уметь обращаться с измерительными приборами.
Учтите, родной блок питания шуруповерта как правило не предназначен  для того, чтобы подключить шуруповерт напрямую, мощность его рассчитана только на зарядку АКБ.

Как подключить шуруповерт напрямую зарядку от ноутбука

Этот метод потребует от вас минимум технических знаний. Если возникла потребность переделать шуруповёрт в сетевой, вам сможет помочь ненужная зарядка от ноутбука, так как она имеет схожие характеристики и без труда найдётся в любом доме. Сперва необходимо посмотреть, какое выходное напряжение у зарядки. Подойдут зарядные устройства на 12–19В.

Важно проверить напряжение и ток зарядного устройства

Потребуется доработать аккумуляторный блок, для этого нужно его разобрать и достать оттуда вышедшие из строя аккумуляторные батареи.

  1. Взять зарядку от ноутбука.
  2. Отрезать разъём и зачистить провода от изоляции.
  3. Взять оголённые провода и припаять их. Если нет такой возможности, примотать их изолентой.
  4. Сделать в корпусе отверстие для провода и собрать конструкцию.

Используем внешний блок питания от компьютера

Итак, вам понадобится блок питания «АТ» формата. Вполне вероятно, что вы найдёте его у себя дома, но можно и без проблем приобрести старый работающий блок питания на любом радио рынке. Его стоимость вряд ли будет велика. Очень важно помнить, что подойдёт блок питания, мощность которого составляет 300–350 Вт, а ток в цепи 12 В — не ниже 16 А.

Компьютерный блок типа «АТ» запитает шуруповёрт

В этом плане тот самый блок питания «АТ» формата, который находится в корпусе любого стационарного компьютера, хорош тем, что на нём всегда честно указана мощность. У подобных блоков питания всегда есть кнопка включения, а также вентилятор для охлаждения, и система защиты от перегрузок.

Действия по переделке следующие:

  1. Раскрутить корпус блока питания. Под корпусом вы увидите вентилятор, плату и множество проводов, которые идут от платы к разъёмам.
  2. Требуется снять защиту от включения. Для этого надо найти на большом квадратном разъёме зелёный провод.
  3. Соединить зелёный провод с любым чёрным проводом из этого же разъёма. Для удобства можно обрезать его покороче и оставить внутри корпуса. Как вариант, можно использовать перемычку из маленького кусочка провода.

Далее нам понадобится разъём поменьше (MOLEX), с ним нужно сделать следующее:

Контакты разъёма: жёлтый провод +12 В, красный провод: +5 В, чёрный — земля

  1. Обрезать ненужные провода, оставив жёлтый и чёрный.
  2. Используя кусок провода как удлинитель, чтобы блок питания при работе мог находиться в удобном месте, припаиваем его к жёлтому и к чёрному проводам
  3. Другой конец провода прикрепляем на клеммы пустого аккумуляторного отсека, как и в предыдущей инструкции.

Видео: как переделать шуруповёрт для работы от сети

Используя автомобильный аккумулятор

Принцип такой переделки не отличается от способа с использованием зарядки от ноутбука. Благодаря нынешним тенденциям на компактные импульсные зарядки, линейные аналоговые приборы с ручным управлением можно купить на авторынке по весьма привлекательной цене. Если напряжение на аккумуляторе меняется плавным образом, то он подойдёт к абсолютно любому шуруповёрту, и переделка такого инструмента производится следующим образом:

  1. Для подключения шуруповёрта к автомобильному аккумулятору следует использовать недорогие провода с малым сечением, подойдут автомобильные провода для прикуривания.
  2. На всех сторонах каждого из проводов отрезать так называемые «крокодилы», на свободном конце зачистить провод от изоляции на 2–3 см.Отрезать зажимы и зачистить провода
  3. Далее присоединить провода. Для присоединения проводов к клеммам нужно согнуть часть вдвое ту часть, что зачищена, а затем продеть их внутри клемм, чтобы получился своего рода крючок.Согнуть провода крючком для подсоединения к клеммам
  4. Для более надёжной фиксации затянуть все соединения пластиковыми хомутами или припаять их. Не забывайте о полярности, обычно «крокодильчики» промаркированы.
  5. Следующим этапом идёт сборка, необходимо всё заизолировать. Для начала лучше обмотать каждое соединение таким образом, чтобы не выступали металлические части, а уже после обмотать всё вместе, клеммы не должны соприкасаться.

Взяв китайскую плату блока питания

Итак, речь идёт о блоке питания с выходным напряжением 24 В и максимальным током 9 А. Шуруповёрты обычно рассчитаны под напряжение 12 В либо 18 В, поэтому сначала придётся понизить напряжение до приемлемого уровня.

Чтобы изменить выходное напряжение, нужно внести доработку в цепь обратной связи. За выходное напряжение отвечает резистор под позицией R10. Его номинал 2320 Ом. Вместо этого резистора установим подстроечный резистор, таким образом появится возможность изменять выходное напряжение блока питания под наши нужды, номинал подстроечного резистора 10 кОм.

  1. Выпаять постоянный резистор.Необходимо выпаять постоянный резистор
  2. Перед монтажом подстроечного резистора рекомендуется выставить его сопротивление примерно равным 2300 Ом. Делается это для того, чтобы выходное напряжение блока питания было приблизительно 24 вольта, и блок питания не ушёл в защиту от чрезмерно высокого либо низкого выходного напряжения.
  3. Впаять подстроечный резистор.Впаять в плату подстроечный резистор вместо постоянного
  4. Включить блок питания и настроить напряжение, вращая подстроечный винт. После изменения выходного напряжения проверить характеристики блока питания: максимальный выходной ток и мощность. При токе больше 7,6 А блок питания переходит в перегрузку и резко понижает выходное напряжение.Настроить выходное напряжение и проверить характеристики блока
  5. Проверить, что будет при напряжении 12 В. Настроить выходное напряжение. Максимальный выходной ток более 9 А, отлично!

Блок: 3/4 | Кол-во символов: 6043
Источник: https://100uslug.com/neskolko-sposobov-peredelat-akkumulyatornyj-shurupovyort-v-setevoj/

Способы восстановления работоспособности шуруповерта

В случае выхода аккумуляторов из рабочего состояния необходимо искать пути решения проблемы. Возможные пути следующие:

  • приобрести новые аккумуляторные блоки. Часто цена на подобные изделия не намного меньше, чем та, которую придется заплатить за покупку нового инструмента. Поэтому покупают для дорогого профессионального шуруповерта;
  • купить сами аккумуляторы. Разобрать аккумуляторный блок и спаять его заново. Вариант немного дешевле предыдущего, но помогает восстановить работоспособность;
  • переделка аккумуляторного шуруповерта на сетевой. Обычно затраты невысоки. Проблема в покупке новых накопителей электричества отпадает навсегда.

Сборка нового аккумуляторного блока показана в видеоролике.

Блок: 3/6 | Кол-во символов: 752
Источник: https://metmastanki.ru/peredelat-akkumulyatornyy-shurupovert-v-setevoy

Другие способы подачи питания

Блок внутри

Решением проблемы «можно ли подключить шуруповерт через зарядное устройство» может стать альтернативный вариант запитки шуруповерта — установка блока питания в опустошенный корпус узла питания инструмента.

Перед началом действий нужно предотвратить перегрев блока, для чего в корпусе заранее устраивают отверстия, которые обеспечат воздушное движение, отвод жара. Время непрерывной работы шуруповертом с таким усовершенствованием целесообразно сократить до 15 минут.

Приобретается готовый блок, подбирается он по размеру корпуса, техническим показателям. Наиболее пригоден к использованию импульсный вариант модуля, он малогабаритен, легок. Не рекомендовано применение модулей отечественного производства времен прошлого века — они имеют большие объемы при малом КПД.

Непригодные элементы питания удаляются из ложа, на их место укладывается блок питания. Производится запитка контактов, корпус закрывается. Собранный гибридный гаджет готов к работе от сети.

Советы:

  • Провода можно удлинять для удобства.
  • Необходимо следить за качеством сборки: конструкция не должна иметь возможность прикоснуться к металлическим элементам, иначе замыкания не миновать. Лучше всего оставить между трансформатором и платой некоторое место, что положительно отразится на охлаждении.
  • Если какие-либо части конструкции сильно греются, возможен монтаж отводящих лишнее тепло модулей, либо устройство вентиляционных пазов.

Своими силами

Для пользователей, обладающих специальными знаниями, навыками, не окажется сложной проблема «можно ли запитать шуруповерт от зарядного устройства без специальных средств», т.к. сборка питательного блока возможна собственными руками. В корпус вместо испорченных элементов вставляется собранный по схеме модуль питания. Исходящее напряжение контрольно замеряется, провода запитываются, корпус запирается.

Совет: схема может потребовать дополнительной нагрузки, обеспечить ее может включение в систему лампочки на 15W, которая еще и обеспечит подсветку.

Компьютерный модуль тоже подойдет

Еще одно решение проблемы запитки шуруповерта — монтаж его к компьютерному блоку питания. Этот вариант применим к таким модулям, которые оснащены механическим рычажком включения. Позитивный аспект в том, что блок охлаждается кулером, защищается от преувеличений нагрузки встроенной спецсистемой.

Устраивается такая сборка только с применением модулей питания на 300-350 W и током 12 вольт, не менее 16 А. Для инструментов с напряжением более 14 вольт данный вариант запитки не действует.

Пользователь может пожелать упрятать неэстетичный блок в красивый корпус, тогда рекомендуется не забыть устроить в нем вентилирование.

Автомобильная зарядка

В поисках решения вопроса «можно ли подключить шуруповерт к зарядному устройству», можно остановиться на зарядке автомобильным АК-блоком. Применимы модули с регулируемыми вручную током, напряжением. Подключение абсолютно не сложное — достаточно соединить входные каналы мотора инструмента с контактами автомобильной зарядной установки.

Общие рекомендации

Все перечисленные способы включают один объединяющий их этап — разборка корпуса питающего модуля. Если остов закреплен на болтах, то это не являет собой трудность, крепление на клее требует осторожного вскрытия шва посредством постукивания по щели молотком, заглубления в нее ножа.

При монтаже соблюдают направление напряжения — оно не должно подаваться на батерею. Поэтому модуль монтируется параллельно питающим контактам, в плюсовую магистраль встраивается диодный осветитель на определенную мощность.

Резюме: на вопрос «может ли шуруповерт работать от зарядного устройства» присутствует положительный ответ, и несколько вариантов решения, однако требуется осторожность, некоторые научные познания и сноровка.

Зарядка шуруповерта автомобильной зарядкой

Шуруповерт с автономным источником питания, однозначно является одним из лучших изобретений человечества, и он существенно облегчает жизнь практически всей му…

Блок: 3/3 | Кол-во символов: 4061
Источник: https://MegaBattery.ru/articles/info/zaryadnye-ustrojstva-shurupovertov/mozhno-li-podklyuchit-shurupovert-napryamuyu-k-zaryadke/

Переделка шуруповерта на питание от сети 220В

При выходе из строя аккумуляторной батареи и невозможности её ремонта единственный выход – переделка аккумуляторного шуруповерта в сетевой.

При этом мощность блока питания должна превышать мощность двигателя с учётом возможных перегрузок в момент завершения закручивания. В паспорте устройства она не указана, но этот параметр написан на корпусе электромотора, или его можно вычислить, подключив аппарат к источнику постоянного напряжения через амперметр. Для двигателя мощностью 70Вт достаточно блока питания 120Вт.

Важно! Мощность зарядного устройства недостаточна для его работы. При переделке аккумуляторного шуруповёрта в сетевой, на 220 вольт, необходимо использовать другой блок питания.

Использование внешнего блока питания

Внешнее питающее устройство имеет большие габариты, чем встроенное, но в любом случае, если запитать шуруповерт от сети, то инструмент будет «привязан» проводом к розетке.

Внешний блок питания

Ток, идущий от блока питания, достигает 10-15А, поэтому сечение кабеля должно быть не менее 1мм².

Интересно. Шуруповёрт можно запитать от старого автомобильного аккумулятора или от машины, через гнездо прикуривателя.

Компьютерный блок питания

Самый простой и дешёвый вариант – использование блока питания от старого компьютера мощностью не меньше 300Вт и током 15А.

В старых блоках был выключатель, в современных – для включения необходимо замкнуть провода, идущие к аппарату. Цвет этих проводов зависит от модели. Это можно узнать в интернете или методом подбора.

Выход 12В находится в четырёхштырьковом разъёме: чёрный «–», жёлтый «+».

Такие приборы имеют встроенный вентилятор, поэтому при изготовлении для него корпуса необходимо сделать отверстия или устанавливать вентилятором наружу. Лучше всего просто спрятать лишние провода внутрь корпуса.

Важно! Шуруповёрт 14,4 или 18 вольтовый будет работать на пониженной мощности.

Зарядное устройство для автомобильного аккумулятора

Требования к этому устройству такие же, как и при использовании компьютерного блока.

Если есть, то желательно использовать устройство со встроенным вольтметром и регулировкой напряжения. В некоторых моделях внутри установлено токоограничивающее сопротивление. Его необходимо закоротить.

Как сделать самодельный блок питания

Кроме покупного, блок питания можно изготовить самостоятельно. Для этого необходим трансформатор мощностью 160Вт, такие устанавливались в ламповых телевизорах.

Прежде всего, необходимо определить необходимое количество витков. Порядок действий следующий:

  • разобрать трансформатор;
  • с катушки отмотать все вторичные обмотки;
  • намотать 10 витков провода;
  • собрать трансформатор;
  • подсоединить к сети 220В;
  • замерить напряжение на вторичной обмотке;
  • разделить количество витков (в данном случае 10) на измеренное напряжение.

Получившуюся величину умножают на напряжение питания шуруповёрта и получают необходимое число витков.

Трансформатор

Внимание! Количество витков на вольт можно получить, измерив напряжение и посчитав витки во вторичной обмотке.

Наматывается понижающая обмотка проводом, сечением 1мм² для уменьшения падения напряжения в трансформаторе.

На выходе трансформатора переменное напряжение, а устройству необходимо постоянное, поэтому дополнительно к трансформатору устанавливается диодный мост. Он собирается из диодов на радиаторах, напряжением более 20В и током 10А. Монтируется он вместе с трансформатором или в корпусе аккумулятора, из которого вынуты элементы.

Встроенный блок питания в корпусе от аккумулятора

При наличии желания, времени и «прямых» рук блок можно разместить в корпусе аккумулятора. Для этого приобретается готовое устройство с соответствующими параметрами, вынимается из своего корпуса и монтируется в корпусе аккумулятора. Вывода припаиваются проводом, сечением не менее 1мм² к клеммам батареи, и меняется сетевой шнур на более длинный.

Встроенный блок питания

Важно! Если в корпусе блока питания были вентиляционные отверстия, то необходимо сделать аналогичные в новой конструкции.

Блок: 5/7 | Кол-во символов: 3956
Источник: https://amperof.ru/elektropribory/peredelka-shurupoverta-pitanie-ot-seti.html

Как разместить БП в корпусе – 3 разные возможности

Сетевой блок питания для шуруповерта можно разместить в корпусе аккумулятора или в ручке. Возможные варианты:

  • любой подходящий по характеристикам и размеру БП;
  • китайский БП на 24 В;
  • самодельный.

На радиорынке подбирается БП с нужными параметрами. Дома его следует аккуратно извлечь из корпуса и поместить в свой шуруповерт, надежно закрепив все компоненты. Если провода короткие, удлините их, чтобы они не прикасались к металлическим частям. Трансформатор и плату разместите по отдельности. На микросхемах для лучшего охлаждения установите дополнительные радиаторы. Также не лишними будут отверстия в корпусе, чтобы циркулировал воздух, и отводилось тепло при работе.

Переделка аккумуляторного шуруповерта в сетевой

В магазине радиодеталей покупаем БП на 24 В, ток 9 А. Шуруповерты работают от 12 или 18 Вольт, поэтому стоит задача понижения напряжения до необходимого уровня. Чтобы выполнить такую работу, требуются минимальные знания радиотехники. Выходное напряжение поддерживается резистором R10 номиналом 2320 Ом. Вместо него следует установить подстроечный резистор на 10 кОм. Как сделать настройку блока питания, рассказано дальше:

  • выпаять постоянный резистор;
  • выставить по прибору сопротивление подстроечного резистора 2300 Ом;
  • подстроечный резистор впаять на место постоянного;
  • при включенном БП отрегулировать напряжение.

В основе конструкции самодельного БП будет лежать электронный трансформатор Feron или Taschibra на 60 Вт. Их можно купить в магазине электротоваров, предназначены они для галогенных ламп. Никакой переделки они не требуют. Отвод вторичной обмотки от средней точки позволил применить два диода Шоттки вместо обычных четырех. Работа БП контролируется по светодиоду HL1. На схеме видны все необходимые детали.

Трансформатор Т1 наматывается самостоятельно. Используется недефицитное ферритовое кольцо НМ2000 размером 28×16×9. Перед намоткой надфилем зачищают углы, кольцо обматывают ФУМ-лентой. Сделанный блок монтируется на алюминиевой пластине толщиной 3 мм и больше, помещенной в корпусе аккумулятора. Также она выполняет функцию общего провода.

Блок: 4/6 | Кол-во символов: 2114
Источник: http://obustroen.ru/instrumenty-i-oborudovanie/mehanizirovannye/dreli-i-perforatory/kak-peredelat-akkumulyatornyj-shurupovert-v-setevoj.html

Технология переделки шуруповёрта

Перед тем как приступать к работе над инструментом, следует понимать, что сетевой шуруповёрт имеет несколько ограничений в сравнении с беспроводным собратом.

Так, первым делом нужно отметить необходимость наличия питающей сети, ведь в отличие от аккумуляторного шуруповерта, сетевой нуждается в постоянном питании из-вне.

Вторым по значимости недостатком является наличие шнуров, которые могут препятствовать проведению работ (путаются, не всегда дотягиваются до нужного места и т. п.).

Тогда как среди достоинств такого решения можно выделить следующие:

  • Простота конструкции (отсутствие дорогостоящих элементов)
  • Возможность работы без ограничения по времени;
  • Постоянство крутящего момента (за счет исключения из схемы разряжаемых элементов).

Блок: 4/6 | Кол-во символов: 788
Источник: https://domgvozdem.ru/index.php/stroitelnyj-instrument/762-peredelat-akkumulyatornyj-shurupovert-v-setevoj

Подключение шуруповёрта к зарядному устройству

Внимание! При низком напряжении велики потери в проводе, поэтому кабель между зарядным устройством и инструментом должен быть не длиннее 1 метра, сечением не менее 2,5 кв. мм.

Последовательность действий:

  1. Припаять или прицепить зажимами «крокодил» к клеммам зарядного устройства два провода.

  2. Разобрать старый аккумулятор и вынуть из него севшие элементы.

    Разбор старого аккумулятора

  3. Просверлить в корпусе аккумулятора отверстие для кабеля, продеть кабель в отверстие. Желательно уплотнить соединение изолентой или термоусадочной трубкой, чтобы провод не вырвался из корпуса.

    Нужно продеть в корпус провод и закрепить в отверстии

  4. Удалённые из аккумулятора элементы нарушат развесовку шуруповёрта — рука будет уставать. Чтобы восстановить баланс, в корпус следует поместить груз — это может быть плотное дерево или кусок резины.

    Балласт в корпусе

  5. Припаять кабель к клеммам бывшего аккумулятора, подключаемым к шуруповёрту.

    Необходимо припаять провод к клеммам аккумулятора

  6. Собрать корпус аккумулятора.

    Установить крышку аккумулятора на место

  7. Остаётся испытать обновлённый инструмент в работе.

Монтаж готового блока питания в корпусе старого аккумулятора

Внимание! В закрытом корпусе блок питания плохо охлаждается. Рекомендуется проделать отверстия в стенках корпуса. Не работайте инструментом без перерыва дольше 15 минут.

Порядок действий:

  1. Разобрать старый аккумулятор и вынуть из него неработающие элементы.

    Нужно удалить из корпуса старые элементы

  2. Установить блок питания в корпус аккумулятора. Подключить контакты высокого напряжения и клеммы низкого напряжения.

    Блок питания в корпусе аккумулятора

  3. Собрать и закрыть корпус аккумулятора.

    Сборка корпуса

  4. Установить аккумулятор в шуруповёрт.

    В конце нужно установить аккумулятор на место

  5. Включить вилку блока питания в розетку и проверить обновлённый сетевой инструмент в работе.

Самодельный блок питания

Внимание! Соблюдайте правила электробезопасности. Пайку и подключение проводите при обесточенном устройстве.

Пошаговая инструкция:

  1. Разобрать корпус старого аккумулятора, вынуть из него севшие батареи.

    Сначала потребуется вытащить батареи из корпуса аккумулятора

  2. Установить элементы электрической схемы блока питания на монтажную плату, припаять контакты.

    Нужно собрать плату блока питания

  3. Установить собранную плату в корпус. Проверить тестером наличие напряжения на выходе.

    Блок питания в корпусе

  4. Подключить провода низкого напряжения к клеммам старого аккумулятора. Собрать корпус.

    Останется только собрать корпус аккумулятора

  5. Подключить шуруповёрт к электрической сети и проверить его работу.

Видео: самодельный литиевый аккумулятор для шуруповёрта

Подключение к внешнему блоку питания

Внимание! В процессе доработки потребуется разобрать корпус шуруповёрта и вмешаться в электрическую схему. Запомните последовательность разборки, чтобы собрать все части в обратной последовательности.

Что делать:

  1. Разобрать шуруповёрт и найти внутри провода питания мотора. Установить в корпус разъём для источника питания и припаять провода к разъёму. Закрепить провода термоклеем.

    Нужно найти провода питания шуруповёрта

  2. Подобрать подходящий блок питания, например, от ноутбука. Подобрать к нему переходник для разъёма низкого напряжения.

    Блок питания ноутбука

  3. Подключить шуруповёрт к новому блоку питания и проверить его работу.

Подключение к блоку питания от компьютера

Инструкция:

  1. Найти или купить блок питания от компьютера, мощностью не менее 300 Вт.

    Необходимо подобрать компьютерный блок питания

  2. Разобрать корпус шуруповёрта. Найти внутри провода питания двигателя. Припаять к проводам разъёмы для компьютерного блока питания.

    Далее разобрать шуруповёрт и найти провода питания

  3. Вывести из корпуса разъёмы для подключения компьютерного блока питания.

    Разъёмы питания

  4. Подключить шуруповёрт к новому блоку питания.

    После подключить шуруповёрт к блоку питания

  5. Включить блок питания в сеть и проверить работу прибора.

Видео: блок питания для шуруповёрта из компьютерного БП

Блок: 4/5 | Кол-во символов: 3909
Источник: https://grounde. ru/kak-peredelat-akkumulyatornyj-shurupovyort-dlya-raboty-ot-seti-220-v-ili-vneshnego-istochnika-pitaniya-instrukcii.html

Если аккумулятор неисправен: как сделать адаптер для шуруповёрта?

Есть два способа сделать адаптер: использовать старый аккумуляторный блок, ведь в нём уже есть разъём который подойдёт под шуруповёрт, или подсоединить провода напрямую в рукоять.

Подключив старый аккумуляторный блок

Подключение старого блока выполняется следующим образом:

  1. Для начала потребуется разобрать аккумуляторный блок, для этого открутить винты как показано на рисунке.Открутить винты крышки
  2. Достать отслужившие никель-кадмиевые аккумуляторы.Достать из корпуса неработающие аккумуляторы
  3. Далее отделить их от контактов разъёма.Контактные пластины разъёма держатся на пластмассовой защёлке
  4. После этого припаять с помощью паяльника к контактным пластинам провода. Если его нет под рукой, достаточно примотать провода к контактам, после этого можно приступить к сборке.
  5. Пластмассовую защёлку вместе с проводами поместить в разъём аккумуляторного блока, изнутри сделать отверстие для провода — можно использовать для этого кусачки или сверло.
  6. Протянуть провод в отверстие и закрутить винты на место.

Подсоединяя провода напрямую

Подсоединение проводов напрямую к шуруповёрту выполняется так:

  1. Чтобы подсоединить провода напрямую, нужно для начала разобрать шуруповёрт, то есть открутить болты, скрепляющие две половинки корпуса.Снять корпус и найти оголённые клеммы контактов
  2. Рассмотреть соединения, найти плюс и минус, запомнить полярность подключения. Для удобства было решено удалить нижнюю широкую часть ручки.Удалить ненужный пластик ножовкой
  3. Далее нужно присоединить провода, это можно сделать при помощи паяльника или старой доброй изоленты.Все открытые места следует обмотать изолентой
  4. Главное, всё хорошо заизолировать, обмотать так, чтобы никакие металлические части не выступали, затем обмотать ещё раз, чтобы клеммы не соприкасались. Можно приступать к сборке.
  5. Собрать корпус, повторив шаги разборки в обратном порядке.
  6. И финальный штрих — обмотать провода на выходе из рукояти для дополнительной фиксации и изоляции.Необходимо зафиксировать провода на выходе рукоятки

Поздравляем! Теперь, когда вы узнали, как переделать шуруповёрт в сетевой, вы сможете применить эти знания на практике. И неважно, заряжен ваш шуруповёрт или нет. Не придётся задумываться над тем, насколько хватит батареи. Удачи вам в переделке!

Блок: 4/4 | Кол-во символов: 2277
Источник: https://100uslug.com/neskolko-sposobov-peredelat-akkumulyatornyj-shurupovyort-v-setevoj/

Пошаговые технологии замены питания для шуруповерта

Подключение к зарядному устройству

Следует помнить. Зарядное устройство рассчитано на небольшой ток зарядки. Если в процессе работы будут возникать перегрузки, то блок питания может быстро выйти из строя.

При работе подобная переделка развивает не более 50% мощности, развиваемой при использовании аккумуляторов.

Установка блока питания внутрь корпуса от аккумуляторов

При работе блока питания в ограниченном пространстве выделяется довольно значительное количество теплоты. Поэтому необходимо сверлить отверстия для вентиляции.

При выполнении производственных задач следует придерживаться режима: 10…15 минут работы, а потом 5…7 минут выключать инструмент. Он должен остывать.

Поэтому опытные мастера переделывают подобным способом два старых аккумуляторных блока. Один остывает, а другой работает. Потом их заменяют. Производительность труда остается довольно высокой.

Изготовление самодельного блока питания, устанавливаемого внутрь корпуса аккумуляторов

Если взяться за самостоятельное изготовление блока питания, то для своего шуруповерта можно изготовить приспособление, рассчитанное на любое напряжение питания. В настоящее время используются инструменты, в которых напряжение изменятся от 9 до 24 В. Поэтому такой способ подойдет для умелых мастеров, которые не боятся заниматься сложным электронным монтажом.

Внимание! Мощность сетевых шуруповертов обычно составляет 300…400 Вт. Поэтому нужно изготавливать электрическую схему, рассчитанную на достаточно большие токи.

Блок: 5/6 | Кол-во символов: 1530
Источник: https://metmastanki.ru/peredelat-akkumulyatornyy-shurupovert-v-setevoy

Как правильно выполнить монтаж – нужен ли противовес?

От надежности монтажа электрической части зависит надежность в работе и безопасность. В качестве сетевого и низковольтного используется мягкий многожильный кабель. Если устройство внешнее, к его выводам следует подсоединить концы кабеля. Медную проводку и латунные контакты обрабатываем паяльной кислотой, после чего они легко спаиваются. На практике часто используются специальные зажимы – «крокодилы». В самом шуруповерте без пайки не обойтись, «крокодилы» держат не настолько сильно, чтобы контакты во время работы не разъединялись.

Изготовление блока питания на базе аккумулятора

Идеальный вариант — использование корпуса старого аккумулятора. Его разбирают и удаляют всю внутреннюю часть. При этом выделяются вредные вещества, следует позаботиться о защите дыхательных путей и кожи. Корпус промывают содовым раствором, проточной водой и высушивают. С внутренней стороны контактов припаиваем концы кабеля с соблюдением полярности. Чтобы не гадать, временно подсоединяем кабель, включаем шуруповерт и смотрим, в какую сторону вращается шпиндель, помечаем провода. В нижней части корпуса делаем отверстие, пропускаем провода. Внутри корпуса шнур следует надежно зафиксировать, намотав на него изоляционную ленту. Такое утолщение не даст проводке натягиваться и обрываться. Затем концы припаиваем к контактам.

Внутрь корпуса помещаем противовес. Лучшим материалом будет прессованная резина. Она обладает необходимыми характеристиками: высокой плотностью, изоляционными свойствами. Чтобы резина не болталась внутри, ее вырезаем с небольшим напуском. Чтобы поместить противовес в корпус, материал немного изгибаем и помещаем так, что он не будет колебаться и послужит дополнительной изоляцией. Возможно, кому-то противовес покажется лишним, но это не так. Конструкция шуруповерта предусматривает, что центр тяжести находится в рукоятке. Это нагружает руку, но разгружает кисть. Когда из корпуса удаляют аккумуляторы, центр тяжести смещается, увеличивается нагрузка на кисть. Работать становится неудобно и тяжело. Самодельный противовес восстанавливает центр тяжести, близкий к заводскому.

Блок: 5/6 | Кол-во символов: 2139
Источник: http://obustroen.ru/instrumenty-i-oborudovanie/mehanizirovannye/dreli-i-perforatory/kak-peredelat-akkumulyatornyj-shurupovert-v-setevoj.html

Как пользоваться сетевым шуруповертом – простые правила

Вы убедились, как несложно переделать аккумуляторный шуруповерт в сетевой. Практика умельцев подсказала простые и полезные советы по эксплуатации:

  • после 20 минут работы следует дать шуруповерту пятиминутный отдых;
  • электрический кабель фиксируйте на руке, чтобы он не мешал в работе;
  • блок питания следует регулярно чистить от пыли;
  • не используйте удлинители для включения БП в сеть;
  • БП обязательно заземляют;
  • на высотных работах сетевыми шуруповертами пользоваться запрещается.

Соблюдение этих правил продлит жизнь обновленного инструмента. Немного потерялась мобильность, зато агрегат не требует подзарядки, работает ровно и уверенно.

Блок: 6/6 | Кол-во символов: 683
Источник: http://obustroen.ru/instrumenty-i-oborudovanie/mehanizirovannye/dreli-i-perforatory/kak-peredelat-akkumulyatornyj-shurupovert-v-setevoj.html

Рекомендации по сборке и эксплуатации сетевого шуруповерта

Для безопасности работы, все элементы питания в корпусе аккумуляторной батареи должны быть демонтированы, а их место следует заполнить любым токонепроводящим материалом (например, резиной) с целью обеспечения противовеса.

С целью продления срока службы шуруповерта, через каждые полчаса, инструмент следует останавливать на 5-10 минут.

Стационарный блок питания для шуруповерта должен иметь надежное заземление.

Выполнив все вышеописанные рекомендации, вы сможете подарить своему инструменту новую жизнь и еще долго не задумываться о приобретении нового шуруповерта.

Видео о том как переделать аккумуляторный шуруповерт в сетевой:

Как пользоваться шуруповертом

Анализируем: какой шуруповерт выбрать

Как пользоваться перфоратором – основные рекомендации

Как пользоваться электролобзиком: житейские советы

Если Вам понравился материал буду благодарен, если порекомендуете его друзьям или оставите полезный комментарий.

Блок: 6/6 | Кол-во символов: 1017
Источник: https://domgvozdem.ru/index.php/stroitelnyj-instrument/762-peredelat-akkumulyatornyj-shurupovert-v-setevoj

Видео

Блок: 7/7 | Кол-во символов: 5
Источник: https://amperof.ru/elektropribory/peredelka-shurupoverta-pitanie-ot-seti.html

Кол-во блоков: 22 | Общее кол-во символов: 38198
Количество использованных доноров: 7
Информация по каждому донору:
  1. https://metmastanki. ru/peredelat-akkumulyatornyy-shurupovert-v-setevoy: использовано 3 блоков из 6, кол-во символов 3945 (10%)
  2. https://amperof.ru/elektropribory/peredelka-shurupoverta-pitanie-ot-seti.html: использовано 5 блоков из 7, кол-во символов 6909 (18%)
  3. https://grounde.ru/kak-peredelat-akkumulyatornyj-shurupovyort-dlya-raboty-ot-seti-220-v-ili-vneshnego-istochnika-pitaniya-instrukcii.html: использовано 2 блоков из 5, кол-во символов 4790 (13%)
  4. https://100uslug.com/neskolko-sposobov-peredelat-akkumulyatornyj-shurupovyort-v-setevoj/: использовано 3 блоков из 4, кол-во символов 8781 (23%)
  5. http://obustroen.ru/instrumenty-i-oborudovanie/mehanizirovannye/dreli-i-perforatory/kak-peredelat-akkumulyatornyj-shurupovert-v-setevoj.html: использовано 3 блоков из 6, кол-во символов 4936 (13%)
  6. https://domgvozdem.ru/index.php/stroitelnyj-instrument/762-peredelat-akkumulyatornyj-shurupovert-v-setevoj: использовано 4 блоков из 6, кол-во символов 3781 (10%)
  7. https://MegaBattery. ru/articles/info/zaryadnye-ustrojstva-shurupovertov/mozhno-li-podklyuchit-shurupovert-napryamuyu-k-zaryadke/: использовано 2 блоков из 3, кол-во символов 5056 (13%)

Поделитесь в соц.сетях:

Оцените статью:

Загрузка…

Как установить блок питания

Первый шаг в нашем руководстве «Как собрать компьютер» — это установка блока питания, или, сокращенно, блока питания. Однако, прежде чем мы начнем, нам нужно убедиться, что ваше дело подготовлено и готово к нему. Это означает, что нужно вынуть все оставшиеся детали, которые производитель вашего корпуса мог оставить там, когда вы его купили, так что приготовьте отвертку. Пришло время взломать это дело.

Шаг 1: На задней стороне корпуса вы должны найти четыре больших винта сверху и снизу с каждой стороны.Надеемся, что в вашем корпусе будут хорошие простые винты с накатанной головкой, которые вы сможете крутить, не прибегая к помощи отвертки, или у него даже может быть пара переключателей, которые вы можете нажать внутрь.

В любом случае, вам нужно сначала снять правую (если смотреть на нее сзади), так как она даст нам основной доступ к нашему строительному пространству. С левой стороны мы будем прокладывать большую часть наших кабелей и устанавливать наши устройства хранения, так что вы можете пока оставить его включенным, если хотите, или просто снять его, чтобы сэкономить время позже.

Шаг 2: Убедитесь, что вы достали все коробки с аксессуарами, которые все еще висят внутри вашего кейса. Иногда вы найдете коробки с винтами, спрятанными внутри полки для дисковода или в одном из отсеков для хранения, так что будьте внимательны, чтобы убедиться, что вы ничего не пропустили. По сути, вам нужно совершенно пустое рабочее пространство. Убедитесь, что вы держите эту коробку с винтами поблизости, так как она вам скоро понадобится.

Для многих современных видеокарт требуется как минимум два места на задней панели.

Шаг 3: Теперь пришло время снять задние панели корпуса, чтобы подготовить место для видеокарты и других дополнительных карт расширения, таких как сетевая карта. Все они совпадают со слотами PCIe на материнской плате, поэтому вам нужно будет удалить только те, в которые вы будете устанавливать свои карты. Как правило, в наши дни большинство видеокарт занимают две пластины, в то время как другим картам расширения требуется только одна.

В большинстве случаев для вашей видеокарты потребуется снять вторую и третью заднюю панели, но простой способ проверить это — быстро взглянуть на материнскую плату и поместить ее примерно в соответствии с точками крепления внутри корпуса. .Просто не забудьте положить материнскую плату обратно в антистатический пакет, как только вы закончите.

Опять же, в большинстве случаев для крепления задней панели корпуса используются винты с накатанной головкой, но вам может быть проще использовать для этого шага подходящую отвертку, поскольку иногда они могут быть немного неподатливыми.

В настоящее время в большинстве случаев блок питания располагается внизу.

Шаг 4: Теперь ваш корпус готов, пришло время блока питания! В настоящее время в большинстве корпусов блоки питания расположены в нижней части корпуса, но если у вас есть блок питания, который держит его вверху, вы должны найти для него специальную полку.

Также стоит отметить, что некоторые корпуса, такие как Corsair Carbide 270R (см. ниже), имеют специальные отсеки для блоков питания, которые не позволяют получить доступ спереди, поэтому вам, возможно, придется снять эту левую боковую панель на вашем корпусе в конце концов. и вставьте его оттуда.

Вы можете обнаружить, что в вашем корпусе есть специальный отсек для блока питания, и в этом случае вам нужно будет вставить его с другой стороны.

Вам, вероятно, потребуется обратиться к руководству, чтобы выяснить, каким путем вверх должен идти блок питания, но почти каждый блок питания, который я когда-либо использовал, слоты в перевернуты , то есть вентилятор направлен вниз к нижней части кейс.Это может показаться нелогичным, но это означает, что блок питания может втягивать воздух снаружи корпуса, чтобы охлаждать его внутри. Конечно, ваш корпус может позволить вам расположить вентилятор вверх, и в этом случае он будет втягивать горячий воздух изнутри корпуса и выталкивать его наружу, но не во всех случаях есть такая возможность.

В любом случае, все, что вам нужно сделать, это вставить его в футляр и убедиться, что он находится как можно дальше, пока он не совместится с отверстиями для винтов на задней части футляра.

Если вы не уверены, в какую сторону подключается ваш блок питания, проверьте, где отверстия для винтов совпадают с вашим корпусом…

Шаг 5: Теперь пришло время установить блок питания на место. Для этого вам понадобится отвертка, а также коробка с аксессуарами, которая идет в комплекте с корпусом, так как там вы найдете все необходимые винты. Убедитесь, что отверстия совпадают, закрутите их и работа сделана.

Возможно, на этом этапе также стоит подсоединить кабель питания и включить его в розетку с заземлением, так как это заземлит корпус и предотвратит накопление статического электричества во время работы. Лично у меня никогда не было проблем со статическим электричеством при работе с компонентами, но если вы собираете свой компьютер на полу с ковровым покрытием, вероятно, лучше перестраховаться, чем сожалеть. Просто пока не включайте розетку.

Ваш блок питания готов и очищен от пыли. Не волнуйтесь, мы вернемся к подключению кабелей позже. Теперь перейдем к следующему шагу: как установить материнскую плату.

Комплектация:

Руководство по сборке ПК
Как установить блок питания
Как установить материнскую плату
Как установить корпусной вентилятор
Как установить процессор
Как установить оперативную память
Как установить видеокарту
Как установить SSD / HDD
Как подключить разъем системной панели и кабели корпуса
Как снова собрать корпус и подключить периферийные устройства
Как установить Windows 10

Установка блока питания ПК

— как заменить блок питания компьютера

Замена блока питания компьютера – это достаточно простой процесс, который может выполнить любой, если вы знаете, как это сделать.Это руководство научит вас, как заменить/заменить блок питания в вашем компьютере, шаг за шагом.

Мы также рассмотрим основные причины, по которым вам может потребоваться заменить или модернизировать блок питания вашего компьютера, и на что следует обратить внимание при выборе сменного блока, чтобы вы могли получить тот, который прослужит долго.

Эти действия относятся к компьютерам в корпусе Tower и настольным компьютерам. Весь процесс может быть выполнен в течение 5–20 минут, в зависимости от того, насколько вы знакомы с задачей.

Необходимые инструменты: Отвертка для снятия блока питания и открытия корпуса компьютера (обычно крестовая)

Дополнительно: Антистатический ремешок для запястья (если ремешок не используется, перед началом работы просто разрядите себя, прикоснувшись к любой открытой металлической части корпуса компьютера).

Обзор

После того, как вы определили, что вам необходимо заменить блок питания в настольном или настольном компьютере, выполните следующие действия.

Замена достаточно проста, сначала нужно снять старый блок питания, а потом установить на его место новый.

Отключить и подключить блок питания очень просто — вам просто нужно убедиться, что вы подключаете/отключаете его ко всем правильным точкам подключения внутри вашего компьютера (если вы не уверены в этом, обратитесь к контрольному списку и рисункам далее в эта статья).

Помните, что основная функция блока питания заключается в обеспечении питания всех различных аппаратных компонентов вашего ПК, поэтому вам просто нужно убедиться, что он правильно подключен к каждому из них.

Типичный блок питания состоит из основного блока в форме коробки, а также подключенной внутренней проводки — вам нужно будет подключить соответствующие разъемы к различным аппаратным компонентам внутри вашего компьютера.

Хорошей новостью является то, что если вы заменяете существующий блок питания, вы можете просто использовать в качестве ориентира те же кабельные соединения, которые вы только что отсоединили от старого блока питания. Это позволяет легко узнать, что и где подключается, поскольку вы просто копируете то, что уже было.

Прежде чем что-либо начинать, убедитесь, что ваш компьютер выключен и отсоединен от сетевой розетки.

Снять блок питания с компьютера довольно просто, и вы можете выполнить следующие шаги.

Если вы не уверены, может помочь сфотографировать расположение блока питания, прежде чем что-либо отключать от сети — так вы сможете убедиться, что позже снова подключите все, что вам нужно.

Основная часть задачи по замене блока питания вашего компьютера — это подключение разъемов питания от блока питания ко всем аппаратным компонентам внутри вашего компьютера.Это самый большой из тех, что подключаются к материнской плате.

Как удалить существующий блок питания

  1. Выключите компьютер и отсоедините кабель питания от сетевой розетки и блока питания. Если он есть на вашем блоке питания, переведите его выключатель питания в положение «выключено».
  2. Откройте корпус компьютера. Обычно доступ к внутренней части корпуса можно получить, отвинтив крепежные винты на задней кромке корпуса и сдвинув боковую панель. Обычно проще всего работать с компьютером, лежащим на боку, с компонентами, обращенными к вам.
  3. Запишите существующие внутренние соединения от блока питания до компонентов вашего компьютера (это может помочь сделать фотографию или подсчитать количество подключенных соединений). Позже вам нужно будет снова подключить их к новому источнику питания.
  4. Отсоедините все аппаратные разъемы, подключенные к проводке блока питания. Вытягивайте каждый кабель из корпуса, когда вы отключаете его — это поможет предотвратить зацепление кабелей за предметы при последующем извлечении устройства, а также служит визуальной проверкой, чтобы вы могли убедиться, что все отключено.
    Контрольный список для отключения:
    a) Материнская плата
    b) ЦП
    c) Любой накопитель(-и) и/0r Оптический дисковод(-а) (если применимо)

    900 Графическая карта )
    e) Вентиляторы (если применимо)

  5. Блок питания крепится к корпусу компьютера крепежными винтами. Найдите и открутите их.
  6. Снимите старый блок питания и кабели.

Установка сменного блока питания в основном обратна действиям, которые вы выполняли для удаления старого блока питания.Если вы не меняли какое-либо оборудование на своем компьютере, просто снова подключите кабели от нового блока питания к каждому компоненту, воспроизводя то, как это было раньше.

Если вы изменили некоторые аппаратные компоненты (например, новую видеокарту), вам просто нужно убедиться, что вы следуете инструкциям производителя по подаче питания через соответствующий соединительный разъем.

Как установить новый блок питания

  1. Установите новый блок питания в корпус компьютера с помощью крепежных винтов.
  2. Подсоедините внутреннюю проводку от выхода блока питания к аппаратным компонентам внутри корпуса компьютера. Обязательно сверьтесь с примечаниями/фотографиями, которые вы сделали на этапе удаления, чтобы убедиться, что все компоненты снова подключены.
    Контрольный список для повторного подключения:
    а) Материнская плата
    б) Разъем питания процессора
    в) Жесткие диски, твердотельные накопители, оптические приводы
    г) любые подключения, необходимые для питания видеокарты при необходимости (не для всех моделей видеокарт требуется питание от блока питания)
    e) Вентиляторы (если применимо)
    f) Обратитесь к своим заметкам/фотографиям того, что было подключено ранее, и окончательно проверьте все разъемы, чтобы убедитесь, что они в безопасности
  3. Закройте корпус компьютера.
  4. Подсоедините входной кабель к источнику питания. (подключает настенную розетку к источнику питания). Если на вашем новом блоке питания есть выключатель питания, не забудьте включить его.
  5. Включите компьютер и проверьте.



На самом деле есть только две основные причины, по которым вам может понадобиться заменить блок питания в вашем компьютере, и если ни одна из них вас не беспокоит, то хорошая новость заключается в том, что вы, вероятно, можете оставить ее в покое.

  • Причина 1: блок питания не работает (не включается) или неисправен
  • Причина 2: блок питания не соответствует назначению
Что мы подразумеваем под «не соответствует назначению»?

По сути, это означает, что блок питания не будет надежно выполнять то, для чего он предназначен — безопасно и надежно питать компоненты вашего компьютера.

ПЕВ, не соответствующие назначению, обычно делятся на две категории:

  1. Номинальная выходная мощность блока питания слишком мала
    Обычно это может произойти при обновлении компонентов компьютера, которым требуется больше энергии. Номинальная выходная мощность блока питания измеряется в ваттах и ​​должна быть достаточно высокой для питания всех компонентов вашего компьютера.
    Классический пример того, когда выходная мощность вашего блока питания может внезапно стать слишком низкой, — это обновление других компонентов вашего компьютера.Например, установка новой видеокарты, требующей большего энергопотребления, во многих случаях может привести к необходимости замены существующего блока питания на блок с более высокой выходной мощностью.
  2. Блок питания дешевой марки или низкого качества
    Блок питания может быть дешевым, и вы ему не доверяете. К сожалению, это может иметь место со многими готовыми компьютерами, поскольку сокращение бюджетных расходов на блок питания очень распространено. Мы рекомендуем провести небольшое исследование в Интернете о вашей конкретной марке / модели блока питания, чтобы убедиться, что он не имеет репутации взорвавшегося или неисправного.

Как узнать, какой мощности должен быть блок питания?

«Размер» источника питания может означать две вещи, но обычно относится к выходной мощности устройства (измеряется в ваттах).

Выходная мощность

Выходная мощность блока питания вашего компьютера должна быть достаточно высокой, чтобы обеспечить достаточное питание для всех компонентов внутри корпуса компьютера одновременно.

Готовые компьютеры

Если у вас есть предварительно собранный компьютер, разработчики рассчитали максимальную потребляемую мощность в любой момент времени и выбрали размер блока питания в соответствии с этим, поэтому в этом случае вам не нужно беспокоиться о размере блока питания в вашем компьютере. .

Одна вещь, о которой вам, возможно, придется беспокоиться при использовании готовых компьютеров, — это качество блока питания. Если это дешевый/безымянный бренд, это может вызвать проблемы.

Сборка компьютеров своими руками

Если вы собираете свой собственный компьютер, вам необходимо самостоятельно определить максимальную потребляемую мощность, чтобы подобрать размер блока питания. Вы можете использовать калькуляторы, подобные этому, чтобы помочь вам понять это.

Обычно самым энергоемким компонентом является ваша видеокарта, если у вас есть выделенная.Многие производители видеокарт имеют рекомендацию «минимальная общая мощность системы» в своих спецификациях видеокарты, которую можно использовать в качестве ориентира для общей мощности блока питания, которая вам понадобится, если вы хотите собрать компьютер с этой видеокартой.

В спецификациях производителя Geforce GTX 1060 указано, что минимальная потребляемая мощность системы составляет 400 Вт. Это означает, что вам понадобится блок питания мощностью не менее 400 Вт на вашем компьютере, если вы хотите запустить эту видеокарту. Источник: веб-сайт GeForce
Форм-фактор

Однако имейте в виду, что «Размер» также может относиться к физическим размерам блока питания (это также может называться «форм-фактором», то есть формой и общим физическим расположением компонента).Не все блоки питания имеют одинаковый физический размер, поэтому вы обязательно должны знать об этом, прежде чем пытаться заменить один блок на другой, так как худшее, что может случиться, это обнаружить, что новый не будет работать. физически подходите туда, куда хотите!

Помните, что блок питания отвечает за питание каждого аппаратного компонента, входящего в состав вашей компьютерной системы.

Когда дело доходит до питания, есть такое понятие, как качество – когда мы говорим о качестве электроэнергии, это означает, что подаваемая мощность чистая, постоянная и находится в ожидаемых рабочих пределах.

Если у вас низкокачественный блок питания, он может не обеспечивать качественное питание аппаратных компонентов вашего компьютера, что может вызвать проблемы с производительностью или, в крайнем случае, даже повредить или сократить срок службы вашего компьютера. аппаратное обеспечение.

К сожалению, многие производители готовых компьютеров тратят большую часть своего бюджета на установку компонентов с высокими техническими характеристиками, таких как процессор и видеокарта, но при этом экономят на блоке питания. Конечный результат может быть катастрофическим, просто погуглите что-нибудь вроде «блок питания взорвался», чтобы понять, что может произойти…

Внимание! Номинальные значения мощности иногда могут вводить в заблуждение

Более дешевые бренды могут даже преувеличивать номинальную выходную мощность своих блоков питания (пример: мы видели блоки питания мощностью 300 Вт, но если вы присмотритесь, номинальная мощность составляет 300 Вт в пиковом режиме, а непрерывная номинальная мощность может быть меньше). чем это).

Если вы планируете установить новую графическую карту и по-прежнему использовать существующий блок питания, обязательно сначала проверьте выходную мощность. Будьте особенно внимательны, проверяя какие-либо номинальные рейтинги для блоков питания безымянных брендов, если вы выходите за верхние пределы вашего существующего номинального блока питания. (Обычно безопаснее увеличить размер блока питания, просто чтобы быть уверенным!).

Очень важно убедиться, что ваш блок питания исправен, чтобы защитить другие аппаратные компоненты и обеспечить их долгий срок службы.

Сертификация 80 Plus

Один из сертификатов, на который следует обратить внимание, — это сертификат 80+, который означает, что источник питания как минимум эффективен и имеет менее 20% потерь. Хотя это не имеет прямого отношения к общему качеству блока питания, тот факт, что блок питания, который вы рассматриваете для покупки, имеет какую-либо сертификацию, свидетельствует о том, что производители учитывают качество на определенном уровне.

Какие бренды использовать

Одной из наших любимых марок блоков питания является EVGA, потому что нам нравится их гарантия (на некоторые из их продуктов она составляет до 10 лет!), но существует множество известных брендов.

Топ-оф-лайн/премиум-бренды, такие как Seasonic и Superflower.

Если вы ищете что-то более бюджетное, то вам также подойдут такие бренды, как SilverStone, Cooler Master, Corsair, Thermaltake и EVGA. Опять же – не забывайте искать рейтинги 80 Plus!

Цены могут варьироваться в зависимости от марки и мощности.

Замена блока питания на вашем компьютере — это относительно простая задача, которую может выполнить каждый — просто следуйте инструкциям, описанным в этом посте.

Вам нужно заменить блок питания вашего компьютера только в том случае, если он неисправен или поврежден, или если он не соответствует назначению (либо дешевый/ненадежный бренд, либо он больше не соответствует вашим потребностям). Если вы обновляете другие компоненты своего компьютера, особенно видеокарты, это может вызвать необходимость замены существующего блока питания на более крупный.

Выходная мощность блока питания измеряется в ваттах и ​​должна рассчитываться на основе другого аппаратного обеспечения вашего компьютера — вы можете использовать онлайн-калькуляторы или спецификации производителя, чтобы найти необходимый размер блока питания, который вам нужен.

Обеспечьте безопасность при переключении аппаратных компонентов на вашем ПК, отключив питание от сети, прежде чем вы получите доступ к каким-либо внутренним частям вашего компьютера.



Вы когда-нибудь заменяли блок питания на своем компьютере, и вам было достаточно легко? У вас есть другие вопросы о том, как заменить блок питания на вашем компьютере? Дайте нам знать в комментариях ниже!

Как установить блок питания

Независимо от того, собираете ли вы игровой ПК в первый раз, модернизируете или заменяете детали, в какой-то момент вам понадобится знать, как установить блок питания (БП).Однако не позволяйте проводке сбить вас с толку, так как это может быть безболезненным процессом. Все, что вам нужно, это отвертка, легкий доступ к корпусу вашего ПК и, возможно, немного терпения, когда дело доходит до того, как вы управляете кабелями.

Блоки питания

часто остаются запоздалыми или находятся в нижней части списка желаний из-за их менее яркой природы, но они являются основой любого игрового ПК. Nvidia, AMD и Intel стараются сделать свои компоненты максимально эффективными, но лучшей видеокарте и лучшему игровому процессору по-прежнему требуется здоровая мощность для правильной работы.

Если вы не обеспечиваете достаточное количество сока для работы вашего ПК, тогда вы столкнетесь с сбоями, BSOD и ужасными короткими замыканиями, которые рискуют вашими дорогими деталями — или хуже. Но не волнуйтесь. Просто следуйте нашему руководству по установке блока питания, и вы сразу же загрузитесь.

Выбор правильного блока питания для вашей системы — это полдела, и это намного проще, чем вы думаете.

1. Выясните, какая мощность вам нужна

Каждый из ваших компонентов будет поставляться с указанием требуемой мощности на задней стороне коробки. Но в наши дни большинство производителей предлагают свои собственные калькуляторы блоков питания, чтобы определить, какая мощность вам понадобится, а это означает, что вы можете обратиться прямо к источнику, если планируете приобрести блок питания Cooler Master, be quiet!, Asus, Seasonic или EVGA. Однако калькулятор OuterVision сияет лучше остальных, предлагая базовый вариант для начинающих и более полную разбивку для экспертов.

Убедитесь, что выбранный вами блок питания имеет мощность, необходимую для питания всех компонентов вашего ПК

Даже на базовой вкладке OuterVision учитывает марку и модель ваших основных компонентов, а также учитывает вашу оперативную память, хранилище, оптические приводы, мониторы и то, как долго вы используете свой компьютер в течение дня.Однако вкладка «Эксперт» дает вам более точный контроль над вещами, принимая во внимание тактовые частоты и решения для охлаждения. Лучше всего добавить еще несколько дополнительных устройств, даже если вы ими не пользуетесь, так как это даст вам больше места для будущих обновлений.

Не забудьте проверить текущий блок питания с помощью любого из этих инструментов, прежде чем совершить еще одну крупную покупку. Вы можете просто обнаружить, что блок питания, который у вас есть, в конце концов подходит для этой задачи. Если да, то фантастика! Вам не нужно ничего делать. Но если нет, то следующее, что нужно учитывать, — это рейтинг эффективности устройства.

2. Насколько эффективным вы хотите быть?

Наклейки, которые вы видите на блоках питания, которые утверждают, что это 80 Plus, не просто для галочки. Это означает, что он более эффективно преобразует электроэнергию из настенной розетки в электроэнергию для вашего ПК. Меньше энергии впустую означает меньше тепла, выделяемого в результате.

Нагрузка источника питания 20% 50% 100%
80 плюс 70% 70% 70%
80 плюс бронза 80% 80% 80%
Серебро 80 ​​Plus 82% 85% 82%
Золото 80 плюс 85% 88% 85%
Платина 80 Plus 90% 92% 89%
80 Plus Титан 90% 92% 94%

Совсем недавно эти категории были расширены и теперь включают рейтинги 80 Plus Bronze, Silver, Gold, Platinum и Titanium от наименее эффективных до наиболее эффективных. Вы не будете слишком часто видеть блоки питания Platinum или Titanium, так как это, как правило, блоки питания с более высокой мощностью, которые продаются по более высокой цене. Однако бронзы, серебра и золота пруд пруди, поэтому трудно рекомендовать что-либо ниже.

Хотя это и не прямое измерение , эти рейтинги также являются свидетельством надежности блока питания. Компании иногда оправдывают повышение цены дополнительной гарантией качества, а это означает, что вы, вероятно, сможете выжать больше из модели премиум-класса.

3. Что такое модульный блок питания?

Стандартные блоки питания

поставляются со всеми проводами, предварительно встроенными в устройство. Проблема здесь в том, что вам редко нужно использовать их все, если только вы не укомплектовали свою систему несколькими графическими процессорами и множеством дополнений, обрекая многие провода висеть как бельмо на глазу или жить жизнью, сжатой за вашей материнской платой.

Модульные блоки питания

помогут вам в управлении кабелями

Модульные блоки питания

стоят дороже, но позволяют вам выбирать, какие провода использовать, и оставляют кабельную систему вашей системы в таком виде, как будто она принадлежит цеху. Вы даже можете купить больше кабелей у производителя, если, например, вам не хватает кабеля для особенно прожорливой видеокарты. Если это слишком дорого, то вам повезло, так как есть золотая середина.

Полумодульные блоки питания

, изображенные выше, заполняют пробел между модульными и стандартными моделями, в них встроены основные кабели, а другие оставлены как дополнительные. Они, как правило, немного добрее к вашему банковскому счету.

4. Найдите подходящую модель

Последнее, на что следует обратить внимание при выборе подходящего блока питания, — это его размер по сравнению с вашим корпусом.Стандартные блоки питания ATX имеют ширину 100 мм, но все они различаются по длине. Они не обязательно подходят для сборки Mini ITX или Micro ATX, для которой требуется ширина 80 мм, также известная как блок питания малого форм-фактора (SFX).

Убедитесь, что вы выбрали лучший корпус ПК для своей новой сборки

На другом конце шкалы есть более крупные блоки питания, которые могут создать проблемы даже в некоторых полных башнях.

5. Монтаж блока питания в корпус

После всех этих размышлений у вас должен быть блок питания, который идеально подходит для ваших нужд и может легко вписаться в ваш корпус.

Если вы пытаетесь обновить или заменить блок питания, вам сначала нужно отсоединить все провода блока питания от материнской платы и отвинтить старую коробку от корпуса. Вы можете оставить материнскую плату подключенной к корпусу и вентиляторам, чтобы сэкономить время, но если вам не хватает места для перемещения, вы можете отключить их и любые другие навязчивые компоненты, чтобы избежать ненужных повреждений.

В зависимости от выбранного вами типа блока питания желательно подключить необходимые кабели до установки блока питания, так как впоследствии это может стать труднодоступным.Вставьте блок питания в корпус, как только все будет готово, закрепив его винтами.

Узнайте, как разогнать ЦП и ГП

На кабель-менеджмент лучше всего прокладывать провода через заднюю часть корпуса, за материнской платой. Конструкции корпусов различаются, но часто поставляются с собственными решениями для укладки кабелей, позволяющими протянуть каждый из них к соответствующей вилке через ближайшее отверстие.

Не забудьте подключить ЦП, ГП, хранилище и материнскую плату, а также любые другие дополнения, которые могут у вас быть.Вы всегда можете обратиться к руководству по эксплуатации вашей материнской платы, если вы застряли в том, что куда подключать, но большинство материнских плат теперь имеют стандартную компоновку, если этот документ давно утерян. И не волнуйтесь, ваш компьютер не взорвется из-за небольшого неправильного подключения, так что не сдерживайтесь.

Если установка блока питания была лишь первым шагом в сборке вашего ПК, вам также необходимо знать, как установить видеокарту, выполнить обновление ЦП, установить твердотельный накопитель и, возможно, даже оптимизировать систему, давая вы повышение fps.Не волнуйтесь, мы обеспечим вас по всем фронтам.

Превратите компьютерный блок питания в настольный источник питания

Существует множество способов перепрофилировать и повторно использовать старую электронику. Например, компьютерный блок питания может стать отличным настольным блоком питания для вашей мастерской. В Интернете уже есть много руководств, в которых показано, как преобразовать старый компьютерный блок питания в настольный блок питания, но большинство из этих конструкций требуют, чтобы вы постоянно модифицировали его.

Эта конструкция внешнего адаптера позволяет использовать блок питания без его модификации. К адаптеру можно подключить любой блок питания ATX. В результате получается источник питания большой емкости, который может выдавать 3,3 В, 5 В, 12 В и -12 В.

Прежде чем мы начнем, вот некоторая справочная информация об источниках питания для компьютеров.

Компьютерный блок питания преобразует мощность переменного тока из настенной розетки в более низкое напряжение постоянного тока, которое питает различные компоненты компьютера. Он регулирует напряжения, быстро подключая и отключая цепь нагрузки (импульсный источник питания). Большинство современных компьютерных блоков питания следуют соглашению ATX: они выдают +3,3 В, +5 В, +12 В и -12 В на серии проводов с цветовой кодировкой.

Компьютерные блоки питания имеют ряд функций безопасности, которые помогают защитить вас и сам блок питания. Вот пара, о которой вам нужно знать:

  • Включение блока питания  Он не включается, если он не подключен к материнской плате компьютера.Это контролируется зеленым проводом «включение питания». Подключение этого провода к земле (любому черному проводу) позволит включить блок питания.
  • Требование минимальной нагрузки Многим источникам питания для работы требуется минимальный ток нагрузки. Без этой нагрузки выходные напряжения могут значительно отличаться от указанных напряжений или блок питания может отключиться. В компьютере ток, потребляемый материнской платой, достаточен для удовлетворения этих требований. Если ваш блок питания имеет минимальные требования к выходной мощности, вы можете удовлетворить их, подключив резистор большой мощности к выходным клеммам.Это обсуждается в шагах ниже.

[РЕШЕНО] Как проверить, получает ли процессор питание?

Всем привет! Мне еще раз!

Ранее упомянутый компьютер моего друга все еще имеет проблемы. Я сузил его до процессора. Я хочу исключить все другие возможности, прежде чем сказать ему заменить ЦП.

У меня есть ощущение, что это может быть питание. Как мне проверить, что я получаю питание через 8-контактный кабель питания процессора? У меня нет другого ПК, чтобы проверить его, но у меня есть мультиметр.

Блок питания — Corsair RM750x, а процессор — i7 7700k, если эта информация важна.

Проблема также может заключаться в охлаждении, но у меня есть идея, как это проверить.

Если кто-нибудь может дать мне знать, как проверить мощность с помощью имеющегося у меня оборудования, я был бы очень признателен.

Спасибо
-Брэндон


Хабанеро

ОП

2300peterw 21 июля 2020 г., 08:06 UTC

Главный эксперт по оборудованию

22 лучших ответа

155 благодарностей

К сожалению, нет надежного способа проверить, связана ли неисправность с ЦП или материнской платой, без исправной эталонной пары для замены частей.Как я уже говорил ранее, «процессор умирает необычно», и поэтому, если вы собираетесь поменять местами элементы, чтобы заставить его работать, угадайте на материнской плате.

Я не знаю, какие диагностические шаги вы предприняли, чтобы прийти к выводу, что это либо материнская плата, либо процессор. Если вы не сделали следующее, то сделайте это, прежде чем бросать деньги на случайные компоненты.

1. Разберите ПК на части и снимите ЦП с материнской платы. Замените ЦП, тщательно проверив ориентацию, погнутые контакты, контакты и т. д.

2. Проверьте напряжение на блоке питания с помощью DVM (подключите PS_On к земле, чтобы включить его.

3. Включите питание материнской платы вне корпуса. (Нередко крепления корпуса вызывают короткое замыкание цепей материнской платы) .Поэтому добавьте какой-нибудь радиатор к процессору (он не будет работать долго).И вам нужно просто мазок смазки между радиатором и процессором.Подключите только блок питания,клавиатуру и монитор.Короткое замыкание контактов питания на материнской плате. коротко отверткой, и он должен включиться.Если он работает, он должен зайти в BIOS и выключить его. Если это не сработает, вы вернетесь к дилемме процессор или материнская плата.

4. Если вы уверены, что неисправность связана с материнской платой или процессором, то визуально проверьте материнскую плату на наличие возможных проблем. Если не видно, вы можете попробовать оплавление припоя.

5. После всего этого вы снова гадаете. Ищите очень хорошего друга, используя совместимые детали, которые вы можете поменять, или попробуйте купить детали на e-bay.

Отвертки Wiha – поштучно или в наборе для ремесленников, промышленности, электрики, моделирования

Отвертки Wiha – поштучно или в наборе для ремесленников, промышленности, электрики, моделирования

При рассмотрении нашего ассортимента эргономичных отверток , вы можете найти подходящий крепежный инструмент для любой ситуации крепления.Будь то ремесленники, промышленники, электрики или моделисты — наш ассортимент крепежных инструментов включает в себя отвертки SoftFinish® для работы всухую, отвертки MicroFinish® для влажной и маслянистой рабочей среды, прецизионные отвертки для крепления компонентов, чувствительных к статическому электричеству, или изолированные отвертки, одобренные VDE для работы. на токоведущих частях, предоставляя правильный инструмент для каждого применения.

Кроме того, мы гарантируем безопасную работу в областях ESD и VDE. Это связано с тем, что все отвертки для электриков WIHA индивидуально испытаны при 10 000 В переменного тока и допущены к использованию при 1000 В переменного тока.Если вы часто работаете в переполненных и стесненных рабочих условиях и машинных залах, вам следует обратить внимание на Stubby, нашу короткую отвертку. Имея длину чуть более 10 см, он обеспечивает безопасную работу в рабочей среде с минимальным пространством. Наши тонкие лезвия Wiha обеспечивают дополнительную безопасность. Их встроенная защитная изоляция обеспечивает хороший защищенный доступ к глубоко посаженным винтам.
Вы часто работаете с компонентами, чувствительными к электростатическому разряду? Наши отвертки SoftFinish ESD защищают электронные компоненты от повреждений.Все инструменты Wiha ESD, такие как наши отвертки ESD и пассатижи ESD, соответствуют стандарту ESD IEC 61340-5-1.

У нас есть подходящая отвертка даже для самых тонких работ. Наши тонкие отвертки, также известные как прецизионные отвертки или отвертки для изготовления моделей для модельеров, идеально подходят для тонкого крепления в областях точной механики, моделирования и хобби.

Само собой разумеется, что отвертки и наборы отверток Wiha доступны с любым приводом: отвертки со шлицем, отвертки Phillips или крестообразные отвертки, отвертки TORX® или шестигранные отвертки — это лишь некоторые из большого ассортимента.Наш ассортимент включает в себя выбор очень разнообразных наборов отверток, отличающихся количеством отверток или выбором профилей. Просто нажмите на над. №

Что делает наши отвертки Wiha такими эргономичными? Признанная и рекомендованная AGR, наша концепция размеров рукояток предлагает небольшие рукоятки, которые оптимально ложатся в руку, обеспечивая оптимальную точность и контроль, в то время как большие рукоятки идеально подходят для мощного застегивания со встроенными жесткими и мягкими зонами. Он направлен на обеспечение более комфортной, продолжительной и, в особенности, безболезненной работы пользователей.

 [свернуто]

Инструменты и тестеры для ПК | Инструменты Newegg.com

для ПК помогут вам выполнить базовый ремонт и модернизацию ваших устройств. Антистатические коврики и браслеты повышают безопасность на рабочем месте и предотвращают повреждение электроники, а тестеры ПК помогают убедиться в правильности работы вашей системы. Существуют также наборы инструментов для сборки и обслуживания ПК, в которых содержатся специальные элементы, необходимые для этих действий.

Антистатические коврики и браслеты обеспечивают защиту от разряда

Антистатические коврики обладают высоким электрическим сопротивлением и помогают предотвратить повреждение компонентов компьютера за счет нейтрализации электростатического разряда (ЭСР).Электростатический разряд медленно перемещается по коврику, удаляясь от чувствительных электронных компонентов. К большинству антистатических ковриков прилагается персональный заземляющий браслет. Для еще лучшей защиты от электростатических разрядов браслет можно прикрепить к самому коврику или металлическому корпусу компьютера с помощью шнура и металлической защелки. Таким образом, электростатический заряд проходит через вашу кожу к браслету, а затем к земле. Большинство качественных антистатических ковриков сертифицированы по стандарту ISO для обеспечения безопасности.

Кабельные и компьютерные тестеры помогают проверить, правильно ли работает ваша система

Кабельный тестер позволяет проверить, правильно ли работает кабельная или проводная конфигурация.Каждый кабельный тестер способен проверять кабель определенного типа, но некоторые модели могут тестировать несколько типов. Тестер сетевого кабеля может проверить производительность ваших интернет-кабелей, позволяя вам увидеть, правильно ли они подключаются к компьютеру, чтобы найти причину медленного соединения или других проблем со сбоями. Тестеры блоков питания позволяют проверить, обеспечивает ли ваш блок питания нужное количество энергии для вашей установки.

Наборы компьютерных инструментов помогут вам собрать или отремонтировать ваш ПК

Наборы компьютерных инструментов содержат все основные аксессуары, необходимые для сборки собственного ПК или выполнения операций по обслуживанию. Большинство наборов поставляются с прочным футляром для хранения инструментов. Внутри вы найдете прецизионные отвертки, отвертки для гаек разных размеров, щипцы и плоскогубцы с тонкими губками, размер которых соответствует потребностям внутренних компонентов. В некоторые наборы также входят небольшие контейнеры для хранения винтов и перемычек, чтобы комплекты оставались организованными. Стандартные наборы инструментов — разумный выбор для новичков, поскольку они включают в себя все аксессуары, необходимые для начала работы над компьютерными аксессуарами и обновлениями. Ищите размагниченные инструменты, которые помогут избежать повреждения компонентов вашего компьютера.Инструменты в этих наборах также работают с другими компьютерными аксессуарами, такими как кабели, зажимы и кулеры, для простой модернизации и организации внутри корпуса ПК.

Инструменты для обжима кабелей помогают с проводкой Ethernet и другой проводкой

Добавьте обжимные инструменты к набору компьютерных инструментов и создавайте собственные кабели Ethernet, присоединяя нужные разъемы к проводам Cat5 или Cat6.

Добавить комментарий

Ваш адрес email не будет опубликован.
