Схема подключения магнитного пускателя на 220В и 380В: принцип работы

Для чего нужен магнитный пускатель (ПМ)? Данное электромеханическое устройство предназначено для пуска и остановки асинхронных двигателей с дистанционного поста управления. Благодаря технической простоте и высокой эксплуатационной надежности этого изделия практически никто не задумывается над тем, почему при легком нажатии на пусковую или стоповую кнопку происходит включение и, соответственно, выключение электропривода. Вопросы по устройству и принципу действия пускателя возникают только тогда, когда он выходит из строя.

В повседневной жизнедеятельности человеку приходится сталкиваться с обслуживанием механизмов, имеющих привод от асинхронных двигателей небольшой мощности. Это могут быть маломощные компрессорные установки, метало или деревообрабатывающие станки для домашнего пользования, как правило, в схемах управления которых, используется магнитный пускатель серии ПМ12. Так как изделие этого типа имеет наиболее частое применение на практике, дальнейшее рассмотрение устройства и принципа действия пускателя будет рассматриваться на его примере.

Технические характеристики и маркировка

Несмотря на то, что принцип работы всех магнитных пускателей одинаков, отдельные виды этого устройства, имеют ряд технических различий. Для идентификации конструктивных особенностей и рабочих характеристик существует система условных обозначений данных изделий. Для примера можно взять конкретную маркировку ПМ.

ПМ12-025 2 4 1 УХЛ 2 Б

ПМ12 – серия изделия. Все изделия этой серии имеют одинаковую конструкцию корпуса и исполнительного устройства. Габариты корпуса могут отличаться в зависимости от величины токовой нагрузки. Чем мощнее пусковое устройство, тем больше его размеры.

ПМ12-025 _ _ _ УХЛ _ _ (первые три цифры), 025 – номинальная нагрузка на силовых контактах – до 25 Ампер. ПМ с такой токовой характеристикой классифицируется, как магнитный пускатель 2 величины. ПМ12 в зависимости от величины могут обеспечивать работу электрических двигателей, токовый диапазон которых находится в пределах от 10 до 250 Ампер.

Таблица соответствия маркировки рабочей токовой нагрузке ПМ

ПМ12 ___ 2 _ _ УХЛ _ _ (четвертая цифра), 2 пускатель нереверсивный, снабжен тепловым реле для защиты электродвигателя от длительных токовых перегрузок при обрыве одной фазы, а также в случае заклинивания привода или приводного механизма. Назначение пускателей и наличие тепловой защиты определяется следующей системой маркировки:

ПМ12 ___ _ 5 _ УХЛ _ _ (пятая цифра), 5 степень защиты IР20, открытого исполнения, без оболочки. Исключает попадание внутрь устройства посторонних механических предметов и случайное соприкосновение человека с действующими и токоведущими частями. Магнитный пускатель, выполненный с данной степенью защиты не защищен от попадания в него воды или другой жидкости, поэтому, как правило, размещаются в закрывающихся электрических щитах на дин рейках. Основная масса электрических приборов, которые находят наиболее широкое применение, обладает степенью защиты IP20.

ПМ12 ___ _ _ 1 УХЛ _ _ (шестая цифра) исполнение по количеству блок-контактов, 1 – 2 нормально открытых (разомкнутых) и 2 нормально закрытых (замкнутых).

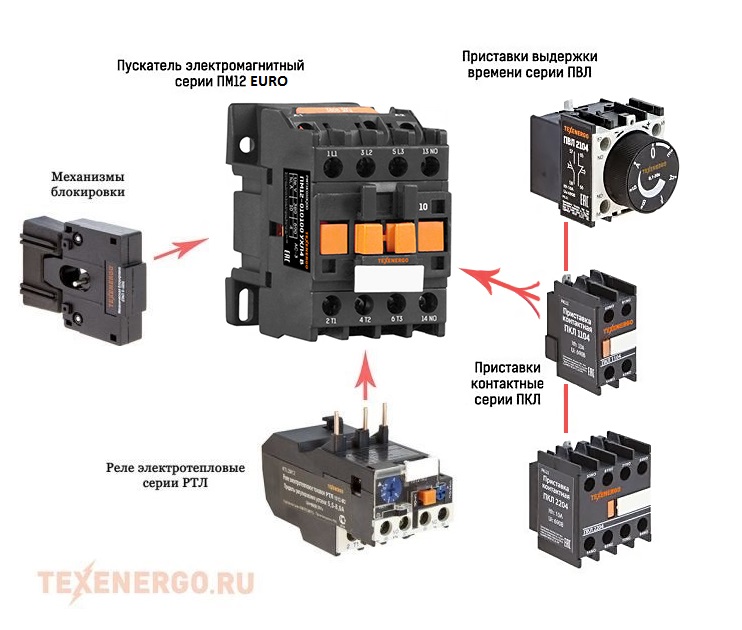

Маркировка на магнитном пускателе ПМ12

ПМ12 ___ _ _ _ УХЛ 2 _ (УХЛ) исполнение электроаппаратуры для умеренно-холодного климата, УХЛ 2 – предназначения для работы в помещениях без отопления или под навесом.

ПМ12 ___ _ _ _ УХЛ _ Б (Б) характеристика исполнения по износостойкости. А – 320 тыс. циклов, Б – 100 тыс. циклов, В – 30 тыс. циклов.

Для удобства среднестатистического потребителя производитель зачастую в маркировке, установленной требованиями стандартизации, дополнительно указывает номинальные токовые характеристики пускателя, вид тока, а также рабочее напряжение магнитной катушки. Ниже выделенным текстом указана нагрузочная характеристика – 25А, напряжение – 380В и переменный ток – АС.

ПМ12-025 2 4 1-25А-380АС-УХЛ2-Б

Переменный ток обозначается символом AC, постоянный – DC. Втягивающие катушки пускателей ПМ12, в большинстве случаев рассчитаны для работы на переменном токе с напряжением 24В, 220В или 380В.

Устройство и принцип действия

На сегодняшний день производителями налажено производство магнитных пускателей, которые находят применения во всех сферах промышленности, транспорте, повседневной деятельности человека.

Они различаются по конструкции исполнения, сложности схемы управления, габаритным размерам, величине токовых нагрузок, степени защиты от воздействия внешней среды, но всех их объединяет то, что в основу их работы заложен один принцип.

Рисунок 1 Устройство магнитного пускателя серии ПМ12

Пластиковый корпус магнитного пускателя состоит из двух частей (2) и (3). В нижней части (3) располагается главный рабочий орган – магнитная система пускового устройства, состоящая из втягивающей катушки (6), якоря (4) и сердечника (7), набранных из Ш-образных пластин, изготовленных из электротехнической стали.

На средний керн неподвижного сердечника (7), который крепится к корпусу (3) пластиной (8), одевается втягивающая катушка (6) и возвращающая пружина (11). Для того чтобы смягчить динамическую нагрузку, между ней и железом сердечника устанавливается амортизатор (8).

В корпусе выполнены специальные направляющие пазы, по которым совершает возвратно-поступательные движения траверса (1). К траверсе жестко крепится подвижная часть магнитной системы (якорь) и мостик контактов пускателя (12)

На крайних кернах сердечника в специальных пазах крепится короткозамкнутый виток (5), обеспечивающий щадящий режим работы катушки.

При прохождении через витки катушки тока создается поле, под воздействием которого происходит втягивание в нее подвижной части магнитной системы исполнительного механизма. Перемещение якоря в сторону катушки увлекает за собой траверсу вместе с устройством замыкания-размыкания силовых, а также вспомогательных контактов пускателя. При обесточивании ПМ, возвратная пружина возвращает якорь на исходную позицию, что вызовет размыкание контактов.

В основании корпуса предусмотрен фиксатор, предназначенный для быстросъемного крепления пускателя к дин рейке.

Основные схемы подключения пускателей

На практике, используется три основных вида схем подключения пускателей: прямая, реверсивная и звезда-треугольник. Каждая из них в свою очередь может быть разделена на подвиды в зависимости от напряжения.

Нереверсивная схема

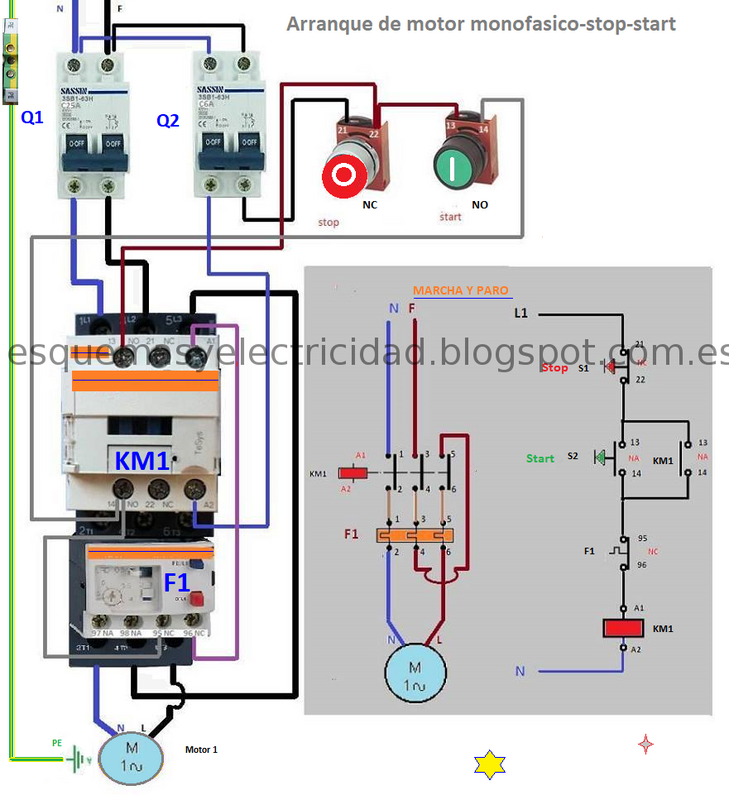

Эта методика применяется, если нет необходимости менять в процессе работы направление вращения двигателя. В базовом исполнении, для 220 вольтовых катушек подобные схемы будут иметь вид:

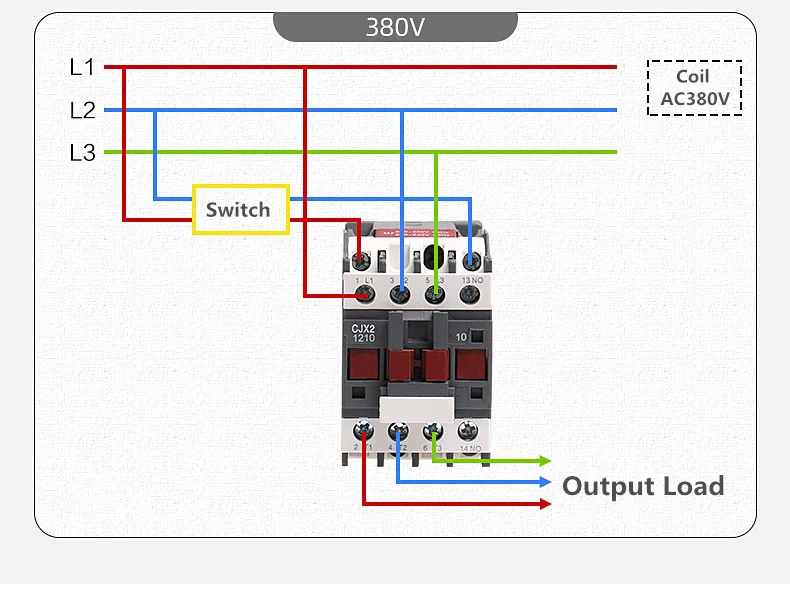

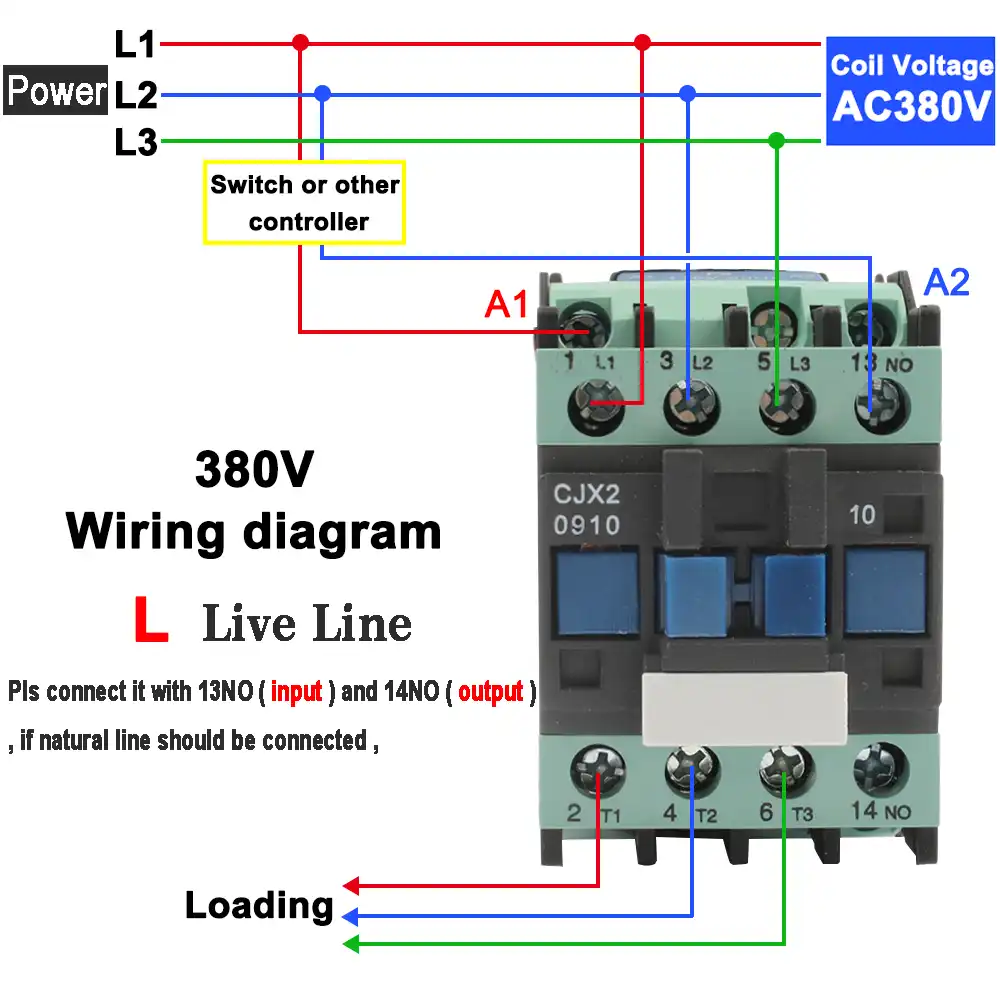

Та же схема, но для 380 вольтовых катушек:

В состав каждой из них входят следующие элементы:

  • Автомат включения (QF),
  • Магнитный пускатель (KM1),
  • Блокирующие контакты (БК),
  • Реле тепловой защиты (P),
  • Двигатель асинхронного типа (M),
  • Предохранительный элемент (ПР),
  • Органы управления или кнопки (Пуск, Стоп).

После подключения питания через автоматический выключатель QF, нажимается кнопка Пуск, которая замыкает контакты и подает напряжение на КМ1 Он осуществляет ввод в работу двигателя. После этого, кнопку Пуск можно отпустить, так как сработает блокировка на контактах БК. Отключение питания в автоматическом режиме происходит при падении напряжения (размыкаются удерживающие контакты БК) или перегрузке (срабатывает тепловое реле или предохранитель). Также можно остановить подачу напряжения вручную, через кнопку Стоп.

Реверсивная схема

Когда есть необходимость менять направление вращения электродвигателя, используют реверс, который базируется на блоке пускателей. Схемы подключения устройств для 220 и 380 вольт будут иметь следующий вид:

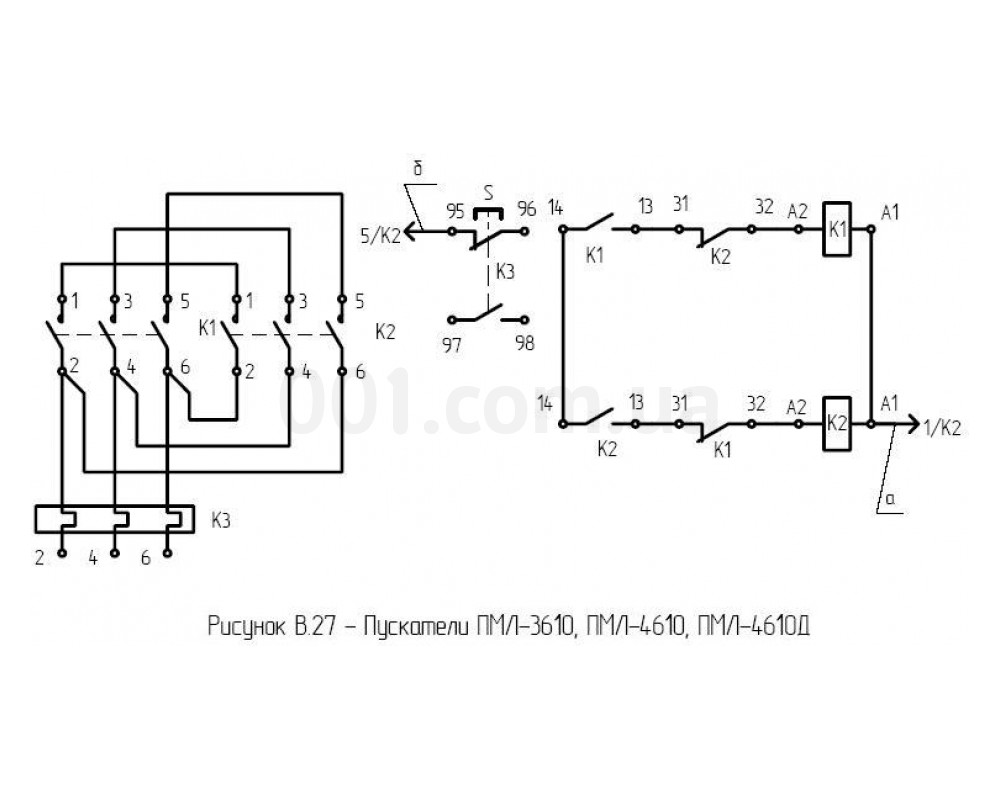

Реверсивная схема схема №1

Реверсивная схема схема №2

Как можно видеть, здесь присутствуют те же элементы, что и в нереверсивных схемах, но добавлен еще один пускатель (КМ2) и кнопка для его запуска (Пуск2). Изменение направления вращения происходит за счет смены фаз. Но необходимо учесть ряд ключевых моментов, в частности предотвращение одновременного включения двух коммутаторов во избежание короткого замыкания. При подаче напряжения через автомат QF, включается пусковая кнопка на первый контактор (Пуск1, КМ1). В это же время происходит расщепление нормально замкнутых контактов БК1 перед реверсной кнопкой.  Обратный ход включается аналогично, через Пуск 2, но перед этим необходимо отключить питание – Стоп (С).

Схема комбинации звезды и треугольника

Схемы «звезда» и «треугольник» являются наиболее распространенными при подключении двигателя к электрической линии. В первом случае он будет работать плавно, но не сможет развить полную мощность. Соединение треугольником, в свою очередь, не дает столь ровных оборотов, но позволяет развить полную мощность, вплоть до полуторакратной паспортной.

В двигателях большой мощности часто используют интересный ход: первоначальный плавный ввод организовывается по звезде, а после выхода на необходимые обороты, автоматически переходят на треугольник. Это позволяет в том числе значительно снизить потребляемые пусковые токи. Примерная схема включения пускателя и реле времени в таком режиме будет иметь следующий вид:

Специфические виды пускателей и схемы их работы

Помимо типичных задач, эти устройства, в силу своего функционала, могут использоваться и в более специфических условиях. Рассмотрим их кратко на примере тиристорного пускателя, взрывозащищенных коммутаторов типа ПВР-125р и ПВИ-250 В, подключения через контакторы терморегуляторов и организация АВР.

Тиристорные пускатели и схема их включения

Особенность данного типа пусковых реле состоит в том, что в них не используется метод прямого физического разрыва цепи. То есть, они являются бесконтактными и в принципе лишены ключевых недостатков привычных устройств (механического износа контактов, образования дуги и т.д.). Правильно включить электродвигатель можно на тиристорных устройствах ПТ, схема подключения которых выглядит следующим образом:

В цепи задействованы следующие элементы:

  • L1, L2, L3 – фазные провода (полюса),
  • ТА1, ТА 2 – трансформаторы тока,
  • R1, R 2 – резисторы,
  • VD1, VD 2 – транзисторы,
  • VS1…VS6 – тиристоры,
  • БУ – блок управления,
  • SB1, SB2 – кнопки «Пуск» и «Стоп».

Пускатели типа ПВР-125р и ПВИ-250 В

Электродвигатели используются не только в более-менее привычных нам условиях: к примеру, на различных горнодобывающих предприятиях, шахтах и т.п., где сохраняется потенциальная взрывоопасная обстановка, запыленность и прочие негативные факторы. Следовательно, исполнение пусковых устройств должно предусматривать подобные ситуации. В таких условиях находят применение релейные модули ПВР-125р и ПВИ-250 В(БТ).

Пускатель типа ПВР является реверсивным модульным блоком, который монтируется во взрывозащищенном корпусе. Он используется для ввода в работу трехфазных электродвигателей различно горнодобывающей техники, работающей в выработке угольных шахт. К ПВР предъявляются особые требования в части противодействия метану и пыли.

Пускатель ПВР-125р

Пускатель ПВИ-250 В (БТ, Д) используется в таких же условиях, как и ПВР, но исходя из маркировки обладает еще и искрозащитой. Предназначен для включения и выключения двигателей шахтной техники.

Через ПВИ-250 обеспечивается дополнительная защита от возможных коротких замыканий или перегрузок в сети.

Пускатель ПВИ-250 В

Подключение терморегуляторов посредством пусковых реле

Теплый пол или обогреватель инфракрасного типа дополнительно комплектуются терморегуляторами, для поддержки необходимого температурного фона. Использовать их можно не только в бытовых, но и в промышленных масштабах. Примерная схема подключения такой системы, когда терморегулятор цепи подключают не напрямую, а через контактор, выглядит следующим образом:

Формирование АВР на пускателях

Еще одним случаем, когда востребовано использование коммутаторов, является обустройство систем АВР (аварийного ввода резерва). Таким образом повышается надежность электроснабжения, поскольку существует как минимум два его источника. Правильно организовать узел ввода на АВР можно по такой схеме:

Здесь можно видеть два источника питания (1 и 2), автоматические выключатели на каждой из линий (АВ1, АВ2), пускатели и их контактные узлы (ПМ1 и ПМ2). На случай, если источники электроэнергии не являются полностью независимыми (например, одна из линий идет от условного соседа), в схеме предусмотрено реле контроля напряжения РКН, которое выбирает гарантированную линию ввода.

Пусковые магнитные устройства являются одними из важнейших элементов для правильного ввода в работу электрооборудования, в частности, двигателей синхронного типа, в том числе и в опасных условиях шахт (речь идет о контакторах ПВР и ПВИ). Подключение может быть организовано по прямой, реверсивной и комбинированной схеме (звезда-треугольник). Кроме того, пускатели находят широкое применение и в других областях, где нет необходимости использования двигателей, например, для организации подвода питания к домовым сетям или к системам обогрева по терморегуляторам, по прямому или резервному источнику (АВР).

Применение дин-реек для крепления

Зачастую подключение пускателя осуществляется посредством дин-рейки. В данном случае вместе с ней применяется устройство специального модульного типа. Дин-рейка являет собой металлический профиль, который используется для подключения модульного оборудования. Оборудование крепится в шкафах, специальных установочных коробках, а также на электрических щитах.

В промышленности используются дин-рейки различной ширины. Расстояния между их крепежными отверстиями также могут отличаться.

Цены пускателей

В нашей стране производится большое количество пускателей различных серий. Многие из них рассчитаны на питание 220В. Их цена варьируется в достаточно широком диапазоне. Она зависит от конструктивного исполнения устройства и его технических характеристик.

Наибольшее влияние на цену оказывает величина (мощность) ПМ. Для домашнего целесообразно приобрести пускатель с токовой нагрузкой 25 А, и степенью защиты IP54, обеспечивающей полную защиту от случайного прикосновения к действующим частям и попадания в него пыли, влаги и жидкости.

Заключение

Как было указано выше, наиболее широкое применение находят магнитные пускатели серии ПМ12 различных типов и видов. Это связано с их простотой в обслуживании, высокой надежностью. На усмотрение потребителя предлагаются изделия как открытого, так и закрытого исполнения, рассчитанные на широкий диапазон характеристик по току и напряжению. Конструкция ПМ12 может размещаться в оболочке, оснащенной кнопками управления, предусматривает крепление при помощи быстросъемных фиксаторов на рейки в щитах или на стенах помещения.

Магнитный пускатель: устройство, применение и электрические схемы

В этой статье мы рассмотрим магнитный пускатель, который позволяет нам управлять двигателями различных исполнительных механизмов, его устройство и принцип работы.

Сфера применения пускателей достаточно широка. Их применяют там, где нужно включить, отключить двигатель и защитить его от перегрузки. Это и сельское хозяйство, и промышленность, и вспомогательное обеспечение инфраструктурных объектов, и частные дома. Самым распространенным применением пускателей является: включение или отключение вентиляции, запуск различных насосов, открытие или закрытие дверей и ворот, управление малыми конвейерами.

Структура магнитного пускателя

Прежде чем рассматривать устройство магнитного пускателя, необходимо дать ему определение. Пускатель в соответствии с МЭС 441-14-38 – это комбинация всех коммутационных устройств, необходимых для пуска и остановки двигателя с защитой от перегрузок.

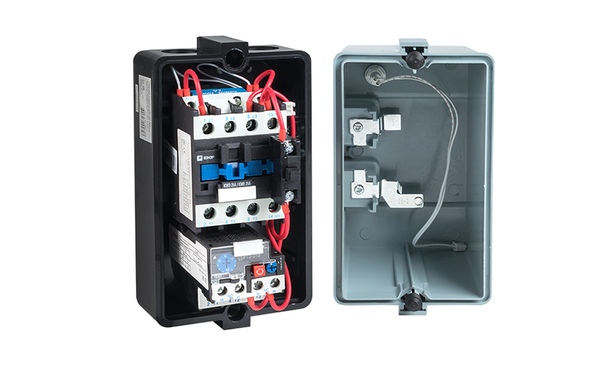

Всеми этими свойствами в полной мере обладают магнитные пускатели КМЭ в корпусе IP65 9-95А EKF PROxima.

Они состоят из:

  1. Корпуса
  2. Кнопочного поста
  3. Контактора КМЭ (электромагнитного реле)
  4. Теплового реле

Корпус магнитного пускателя обеспечивает защиту IP65. Для этого используются сальники, которые поставляются в комплекте с пускателем, на разъёме корпуса и в кнопках имеется специальный уплотнитель, не позволяющий влаге и пыли проникать внутрь прибора.

Корпуса пускателей КМЭ IP65 на токи до 32 А выполнены из пластика, на токи от 40 до 95 А – из железа.

Тепловое реле установлено непосредственно на контактор.

Как работает пускатель

Нажатие зеленой кнопки «Пуск» замыкает контактную группу и включает электромагнитный контактор. Происходит это почти мгновенно. После этого кнопка может быть отпущена. Дальше работу электромагнитного контактора обеспечивает встроенный нормально открытый контакт. Через него происходит «самоподхват» цепи питания катушки управления контактором. Также в его цепи питания задействовано тепловое реле своими дополнительными клеммами. В рабочем состоянии ток проходит через силовой контакт магнитного контактора, далее через тепловое реле перегрузки и поступает на нагрузку через кабель. При нажатии на кнопку «Стоп» толкатель нажимает на кнопку «остановка» теплового реле, которая прерывает питание.

Таким образом, исполнительным механизмом пускателей для включения и отключения нагрузки служит контактор. Тепловое реле играет роль защиты двигателя от перегрузок и неполнофазных режимов работ. Основным элементом, обеспечивающим защиту от перегрузки, в нем является биметалическая пластина. Эта пластина, как видно из названия, состоит из двух металлов с разным тепловым расширением, и при нагревании такая пластина изгибается в сторону металла с меньшим тепловым расширением. На этом эффекте и основана защита. Биметаллическая пластина находится рядом с проводником, по которому протекает рабочий ток, и, нагреваясь от него, изгибается. При определенном изгибе биметалическая пластина размыкает контакты теплового реле, а поскольку катушка магнитного пускателя запитана через эти контакты, то при их размыкании происходит отключение контактора. Тепловое реле имеет 2 контакта: нормально закрытый – он используется при подключении катушки – и нормально открытый. Этот контакт используется как сигнальный контакт для подачи сигнала о срабатывании теплового реле по схемам перегрузок.

В тепловом реле есть 2 режима работы – автоматический, когда после остывания тепловое реле включает контактор без участия человека, и ручной, когда оператор должен устранить причину срабатывания и вручную включить реле.

Тепловое реле срабатывает при повышении тока на любой из фаз свыше нормы. На этом и основана защита от неполнофазных режимов работы двигателя, ведь когда пропадает одна из фаз для работы двигателя, необходимо пропорционально увеличить ток на оставшихся фазах. Поскольку ток на оставшихся двух фазах будет увеличен, то происходит срабатывание теплового реле по перегрузке.

Магнитные пускатели КМЭ в корпусе IP65 9-95А EKF PROxima имеют в номенклатуре исполнения и с опцией индикации включения. Такая индикация осуществляется световым индикатором, который расположен на передней панели магнитного пускателя. Индикатор зажигается при подаче напряжения на катушку управления и гаснет при его снятии. Такая опция удобна, когда исполнительный механизм находится не в прямой видимости и слышимости от самого пускателя.

Область применения

Магнитные пускатели КМЭ в корпусе IP65 9-95А EKF PROxima могут быть применены везде, где необходимо управление и защита двигателя. Это и местная вентиляция, и открытие и закрытие ворот, различные электрические помпы от полива воды до включения погружного насоса, компрессоры.

Поскольку вся внутренняя схема управления магнитным аппаратом собрана, то это значительно экономит время для его подключения. Пользователю остаётся только подвести силовой кабель.

Электрические схемы

Магнитные пускатели КМЭ в корпусе IP65 9-95А EKF PROxima производятся с управляющим напряжением 400 В и 230 В переменного тока 50 Гц. Электрические схемы этих магнитных пускателей разные.

Электрическая схема пускателя КМЭ 9А-32А с катушками управления 400 В

Электрическая схема пускателя КМЭ 9А-32А с катушками управления 230 В

Если пускатель с управляющим напряжением 400 В может быть интегрирован в трехпроводную систему питания двигателя, то для инсталляции магнитного пускателя с управляющим напряжением 230 В необходима четырехпроводная система с нейтралью, при этом нейтральный провод при выключении контактора не разрывается.

Как видно из электрической схемы на тепловом реле остается не задействован один нормальнооткрытый дополнительный контакт. На схематическом изображении он обозначен 97-98. Этот контакт может быть использован для дистанционного подачи сигнала об аварийном отключении устройства, которым управляет пускатель.

Схемы передачи электричества магнитными пускателями собраны для ручного управления пускателем, но это не отменяет возможности и дистанционного управления пускателями КМЭ в корпусе IP65 EKF PROxima.

Для организации универсального – дистанционного и ручного управления подключением двух кнопок импульсного действия необходимо:

  1. К клеммам теплового реле 95 и катушки управления контактором А2 с помощью проводников подключить дистанционную кнопку управления на замыкание с контактом 1NO. Она будет дублировать кнопку «Пуск».
  2. В разрез линии питания контактора у клеммы 95 теплового реле необходимо установить кнопку на размыкание 1NC – она будет дублировать кнопку «Стоп».

Таким образом, магнитные пускатели КМЭ в корпусе IP65 9-95А EKF PROxima могут применяться как для ручного, так и для дистанционного пуска устройств, имеют функцию защиты двигателя по перегрузке, обратную связь по аварийной остановке магнитного пускателя и могут применяться в автоматизированных системах управления процессами.

Складская номенклатура пускателей КМЭ в корпусе IP65 EKF PROxima начинается с номинальных токов 9 А и заканчивается токами на 93 А. В 2017 году компания EKF открыла сборочный участок, и теперь доступны для заказа пускатели на номинальные токи от 0,4 до 7 А. Эти пускатели имеют в своём составе тепловые реле на малые токи и контакторы на 9 А. Срок изготовления пускателей КМЭ в оболочке на малые токи составляет около недели. И это значит, что заказчик, например, из Владивостока может получить свой заказ через 2–2,5 недели после его оформления.

Магнитный пускатель с реле. Магнитный пускатель в системах автоматики. Подключение и установка ТР

Магнитные пускатели предназначены, главным образом, для дистанционного управления трехфазными асинхронными электродвигателями с короткозамкнутым ротором, а именно:

  • для пуска непосредственным подключением к сети и остановки (отключения) электродвигателя (нереверсивные пускатели),
  • для пуска, остановки и реверса электродвигателя (реверсивные пускатели).

Кроме этого, пускатели в исполнении с тепловым реле осуществляют также защиту управляемых электродвигателей от перегрузок недопустимой продолжительности.

Магнитные пускатели открытого исполнения предназначены для установки на панелях, в закрытых шкафах и других местах, защищенных от попадания пыли и посторонних предметов.

Магнитные пускатели защищенного исполнения предназначены для для установки внутри помещений, в которых окружающая среда не содержит значительного количества пыли.

Магнитные пускатели пылебрызгонепроницаемого исполнения предназначены как для внутренних, так и для наружных установок в местах, защищенных от солнечных лучей и от дождя (под навесом).

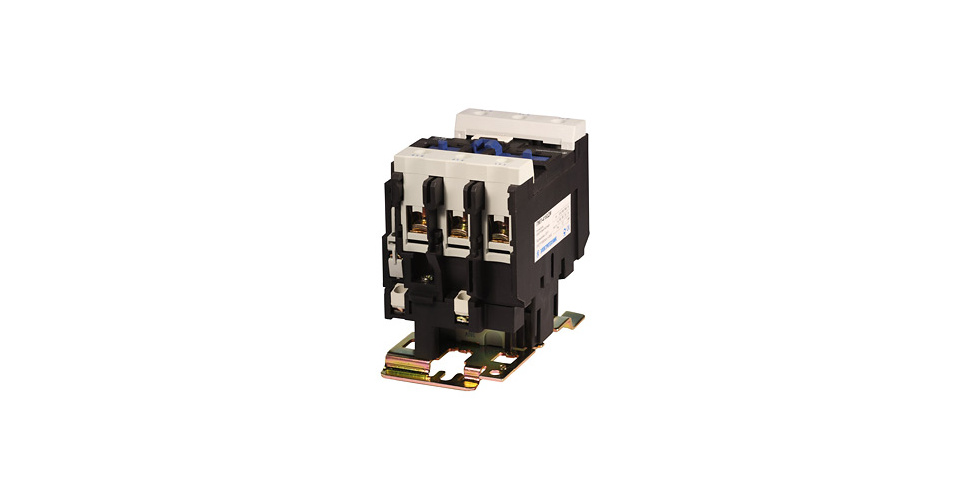

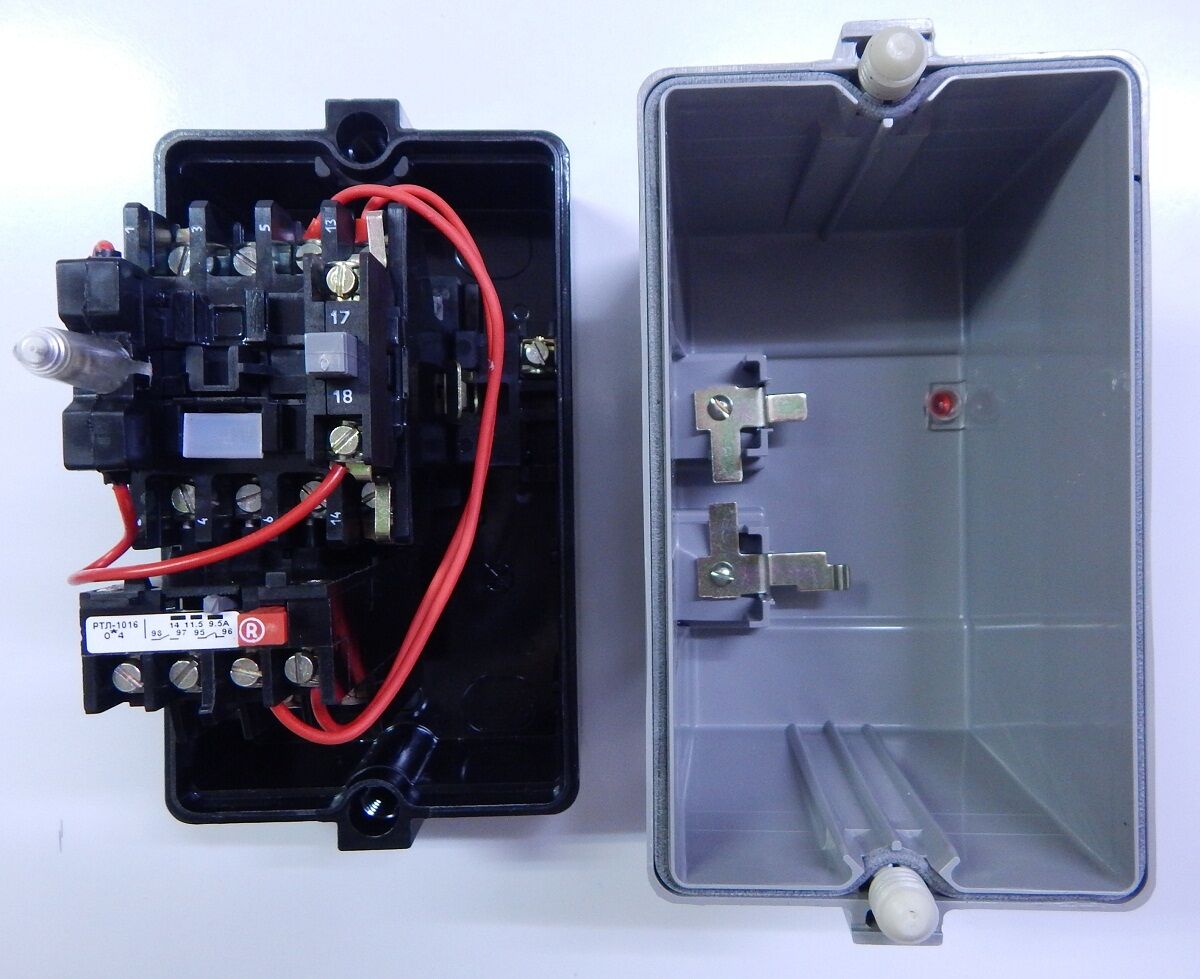

Магнитный пускатель серии ПМЛ

Устройство магнитного пускателя

Магнитные пускатели имеют магнитную систему , состоящую из якоря и сердечника и заключенную в пластмассовый корпус. На сердечнике помещена втягивающая катушка . По направляющим верхней части пускателя скользит траверса, на которой собраны якорь магнитной системы и мостики главных и блокировочных контактов с пружинами .

Принцип работы пускателя прост : при подаче напряжения на катушку якорь притягивается к сердечнику, нормально-открытые контакты замыкаются, нормально-закрытые размыкаются. При отключении пускателя происходит обратная картина: под действием возвратных пружин подвижные части возвращаются в исходное положение, при этом главные контакты и нормально-открытые блокконтакты размыкаются, нормально-закрытые блокконтакты замыкаются.

Реверсивные магнитные пускатели представляют собой два обычных пускателя, укрепленных на общей основании (панели) и имеющем электрические соединения, обеспечивающие электрическую блокировку через нормально-замкнутые блокировочные контакты обоих пускателей, которая предотвращает включение одного магнитного пускателя при включенном другом.

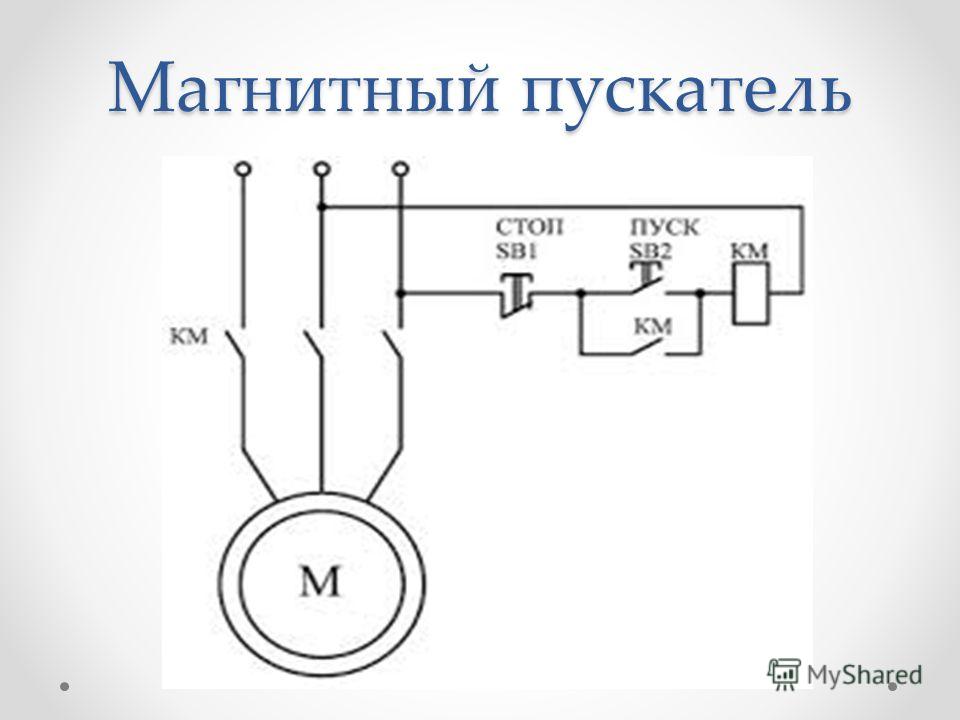

Самые распространенные схемы включения нереверсивного и реверсивного магнитного пускателя смотрите здесь: . В этих схемах предусмотрена нулевая защита с помощью нормально-открытого контакта пускателя, предотвращающая самопроизвольное включение пускателя при внезапном появлении напряжения.

Реверсивные пускатели могут также иметь механическую блокировку , которая располагается под основание (панелью) пускателя и также служит для предотвращения одновременного включения двух магнитных пускателей. При электрической блокировке через нормально-замкнутые контакты самого пускателя (что предусмотрено его внутренними соединениями) реверсивные пускатели надежно работают и без механической блокировки.

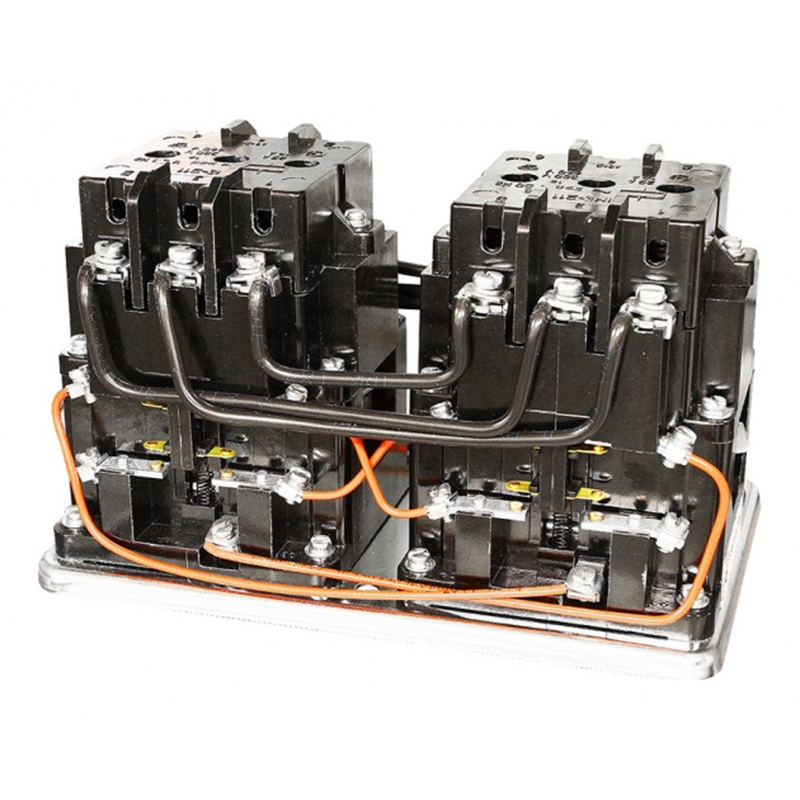

Реверсивный магнитный пускатель

Реверс электродвигателя при помощи реверсивного пускателя осуществляется через предварительную остановку, т.е. по схеме: отключение вращающегося двигателя - полная остановка - включение на обратное вращения. В этом случает пускатель может управлять электродвигателем соответствующей мощности.

В случае применения реверсирования или торможения электродвигателя противовключением его мощность должна быть выбрана ниже в 1,5 - 2 раза максимальной коммутационной мощности пускателя, что определяется состоянием контактов, т.е. их износоустойчивостью, при работе в применяемом режиме. В этом режиме пускатель должен работать без механической блокировки. При этом электрическая блокировка через нормально-замкнутые контакты магнитного пускателя обязательна.

Магнитные пускатели защищенного и пылебрызгонепроницаемого исполнений имеют оболочку. Оболочка пускателя пылебрызгонепроницаемого исполнения имеет специальные резиновые уплотнения для предотвращения попадания внутрь пускателя пыли и водяных брызг. Входные отверстия в оболочку закрыты специальными пробами с применением уплотнений.

Тепловые реле

Ряд магнитных пускателей комплектуется тепловыми реле , которые осуществляют тепловую защиту электродвигателя о перегрузок недопустимой продолжительности. Регулировка тока уставки реле - плавная и производится регулятором уставки путем поворота его отверткой. Здесь смотрите про . В случае невозможности осуществления тепловой защиты в повторно-краковременном режиме работы следует применять магнитные пускатели без теплового реле. От коротких замыканий тепловые реле не защищают

Тепловые реле

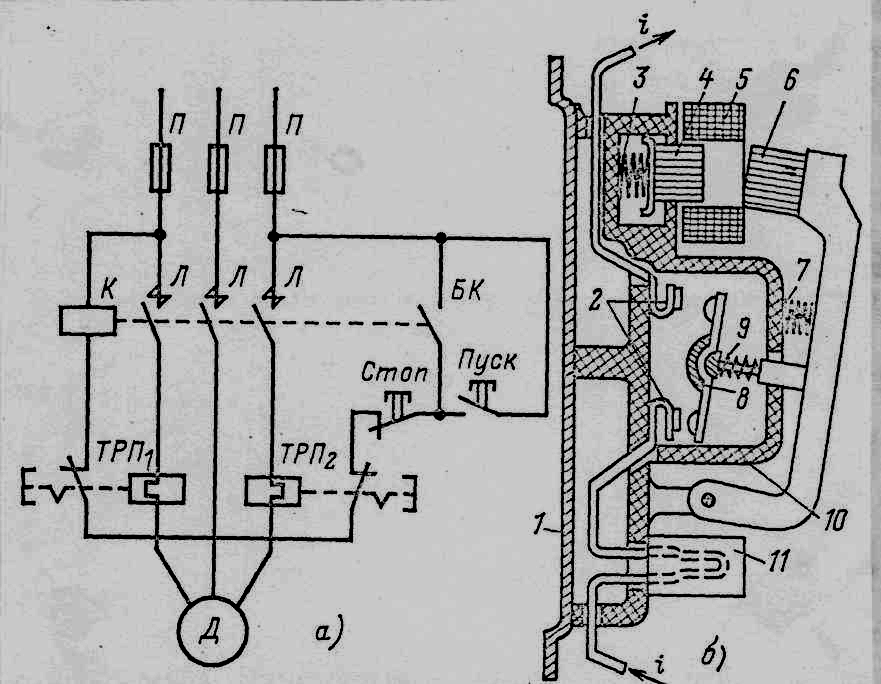

Схема прямого пуска и защиты асинхронного двигателя с короткозамкнутым ротором (а), (б) – пусковая характеристика двигателя (1) и защитная характеристика теплового реле (2)

Монтаж магнитных пускателей

Для надежной работы монтаж магнитных пускателей должен производится на ровной, жестко укрепленной вертикальной поверхности. Пускатели с тепловым реле рекомендуется устанавливать при наименьшей разности температуры воздуха, окружающего пускатель и электродвигатель.

Что бы не допустить ложных срабатываний не рекомендуется устанавливать пускатели с тепловым реле в местах подверженных ударам, резким толчкам и сильной тряске (например, на общей панели с электромагнитными аппаратами на номинальные токи более 150 А), так как при включении они создают большие удары и сотрясения.

Для уменьшения влияния на работу теплового реле дополнительного нагрева от посторонних источников тепла и соблюдении требования о недопустимости температуры окружающего пускатель воздуха более 40 о рекомендуется не размещать рядом с магнитными пускателями аппараты теплового действия ( и т. д.) и не устанавливать их с тепловым реле в верхних, наиболее нагреваемых частях шкафов.

При присоединении к контактному зажиму магнитного пускателя одного проводника его конец должен быть загнут в кольцеобразную или П-образную форму (для предотвращения перекоса пружинных шайб этого зажима). При присоединении к зажиму двух проводников примерно равного сечения их концы должны быть прямыми и распологаться по обе стороны от зажимного винта.

Присоединяемые концы медных проводников должны быть залужены. Концы многожильных проводников перед лужением должны быть скручены. В случае присоединения алюминиевых проводов их концы должны быть зачищены мелким надфилем под слоем смазки ЦИАТИМ или технического вазелина и дополнительно покрыты после зачистки кварцевазилиновой или цинко-вазелиновой пастой. Контакты и подвижные части магнитного пускателя смазывать нельзя.

Перед пуском магнитного пускателя необходимо произвести его наружный осмотр и убедится в исправности всех его частей, а также в свободном передвижении всех подвижных частей (от руки), сверить номинальное напряжение катушки пускателя с напряжением, подаваемым на катушку, убедится, что все электрические соединения выполнены по схеме.

При использовании пускателей в реверсивных режимах, нажав от руки подвижную траверсу до момента соприкосновения (начало замыкания) главных контактов, проверить наличие раствора нормально-замкнутых контактов, что необходимо для надежной работы электрической блокировки.

У включенного магнитного пускателя допускается небольшое гудение электромагнита , характерное для шихтованных магнитных систем .

Уход за магнитными пускателями в процессе эксплуатации

Уход за пускателями должен заключаться, прежде всего, в защите пускателя и теплового реле от пыли, грязи и влаги . Необходимо следить, чтобы винты контактных зажимов были плотно затянуты. Надо также проверять состояние контактов.

Контакты современных магнитных пускателей особого ухода не требуют. Срок износа контактов зависит от условий и режима работы пускателя. Зачистка контактов пускателей не рекомендуется, так как удаление контактного материала при зачистке приводит к уменьшению срока службы контактов. Только в отдельных случаях сильного оплавления контактов при отключении аварийного режима электродвигателя допускается их зачистка мелким надфилем.

При появлении после длительной эксплуатации магнитного пускателя гудения, носящего, характер дребезжания, необходимо чистой ветошью очистить от грязи рабочие поверхности электромагнита, проверить наличие воздушного зазора, а также проверить отсутствие заеданий подвижных частей и трещин на короткозамкнутых витках, расположенных на сердечнике.

При разборке и последующей сборке магнитного пускателя следует сохранять взаимное расположение якоря и сердечника, бывшее до разборки, так как их приработавшиеся поверхности способствуют устранению гудения. При разборках магнитных пускателей необходимо чистой и сухой ветошью протирать пыль с внутренних и наружных поверхностей пластмассовых деталей пускателя.

Здравствуйте, уважаемые читатели сайта . В предыдущей статье мы с Вами рассмотрели принципиальные схемы включения магнитного пускателя, обеспечивающие электродвигателя.

Продолжаем знакомиться с магнитным пускателем и сегодня рассмотрим типовые схемы подключения электротеплового реле типа РТИ , которое предназначено для защиты от перегрева обмоток электродвигателя при токовых перегрузках.

1. Устройство и работа электротеплового реле.

Электротепловое реле работает в комплекте с магнитным пускателем. Своими медными штыревыми контактами реле подключается к выходным силовым контактам пускателя. Электродвигатель, соответственно, подключают к выходным контактам электротеплового реле.

Внутри теплового реле находятся три биметаллические пластины, каждая из которых сварена из двух металлов, имеющих различный коэффициент теплового расширения. Пластины через общее «коромысло» взаимодействуют с механизмом подвижной системы, которая связана с дополнительными контактами, участвующими в схеме защиты электродвигателя:

1. Нормально-замкнутый NC (95 – 96) используют в схемах управления пускателем;
2. Нормально-разомкнутый NO (97 – 98) применяют в схемах сигнализации.

Принцип действия теплового реле основан на деформации биметаллической пластины при ее нагреве проходящим током.

Под действием протекающего тока биметаллическая пластина нагревается и прогибается в сторону металла, имеющего меньший коэффициент теплового расширения. Чем больший ток будет протекать через пластину, тем сильнее она будет греться и прогибаться, тем быстрее сработает защита и отключит нагрузку.

Допустим, что электродвигатель подключен через тепловое реле и работает в нормальном режиме. В первый момент времени работы электродвигателя через пластины течет номинальный ток нагрузки и они нагреваются до рабочей температуры, которая не вызывает их изгиб.

По какой-то причине ток нагрузки электродвигателя стал увеличиваться и через пластины потек ток выше номинального. Пластины начнут сильнее греться и прогибаться, что приведет в движение подвижную систему и она, воздействуя на дополнительные контакты реле (95 – 96 ), обесточит магнитный пускатель. По мере остывания пластины вернутся в исходное положение и контакты реле (95 – 96 ) замкнутся. Магнитный пускатель опять будет готов к запуску электродвигателя.

В зависимости от величины протекающего тока в реле предусмотрена уставка срабатывания по току, влияющая на силу изгиба пластины и регулирующаяся поворотным регулятором, расположенным на панели управления реле.

Помимо поворотного регулятора на панели управления расположена кнопка «TEST », предназначенная для имитации срабатывания защиты реле и проверки его работоспособности до включения в схему.

«Индикатор » информирует о текущем состоянии реле.

Кнопкой «STOP » обесточивается магнитный пускатель, но как в случае с кнопкой «TEST», контакты (97 – 98 ) не замыкаются, а остаются в разомкнутом состоянии. И когда Вы будете задействовать эти контакты в схеме сигнализации, то учитывайте этот момент.

Электротепловое реле может работать в ручном или автоматическом режиме (по умолчанию стоит автоматический режим).

Для перевода в ручной режим необходимо повернуть поворотную кнопку «RESET » против часовой стрелки, при этом кнопка слегка приподнимается.

Предположим, что сработало реле и своими контактами обесточило пускатель.
При работе в автоматическом режиме после остывания биметаллических пластин контакты (95 — 96 ) и (97 — 98 ) автоматически перейдут в исходное положение, тогда как в ручном режиме перевод контактов в исходное положение осуществляется нажатием кнопки «RESET ».

Кроме защиты эл. двигателя от перегрузок по току, реле обеспечивает защиту и в случае обрыва питающей фазы. Например. При обрыве одной из фаз, электродвигатель, работая на оставшихся двух фазах, станет потреблять больше тока, отчего биметаллические пластины нагреются и реле сработает.

Однако электротепловое реле не способно защитить двигатель от токов короткого замыкания и само нуждается в защите от подобных токов. Поэтому при установке тепловых реле необходимо устанавливать в цепь питания электродвигателя автоматические выключатели, защищающие их от токов короткого замыкания.

При выборе реле обращают внимание на номинальный ток нагрузки электродвигателя, который будет защищать реле. В инструкции по эксплуатации, идущей в коробке, есть таблица, по которой выбирается тепловое реле для конкретной нагрузки:

Например.
Реле РТИ-1302 имеет предел регулировки тока уставки от 0,16 до 0,25 Ампер. Значит, нагрузку для реле следует выбирать с номинальным током около 0,2 А или 200 mA.

2. Принципиальные схемы включения электротеплового реле.

В схеме с тепловым реле используют нормально-замкнутый контакт реле КК1.1 в цепи управления пускателем, и три силовых контакта КК1 , через которые подается питание на электродвигатель.

При включении автоматического выключателя QF1 фаза «А », питающая цепи управления, через кнопку SB1 «Стоп» поступает на контакт №3 кнопки SB2 «Пуск», вспомогательный контакт 13НО пускателя КМ1 , и остается дежурить на этих контактах. Схема готова к работе.

При нажатии на кнопку SB2 фаза через нормально-замкнутый контакт КК1.1 поступает на катушку магнитного пускателя КМ1 , пускатель срабатывает и его все нормально-разомкнутые контакты замыкаются, а нормально-замкнутые размыкаются.

При замыкании контакта КМ1.1 пускатель встает на самоподхват. При замыкании силовых контактов КМ1 фазы «А », «В », «С » через контакты теплового реле КК1 поступают на обмотки электродвигателя и двигатель начинает вращение.

При увеличении тока нагрузки через силовые контакты термореле КК1 , реле сработает, контакт КК1.1 разомкнется и пускатель КМ1 обесточится.

Если возникнет необходимость в простой остановке двигателя, то достаточно будет нажать на кнопку «Стоп ». Контакты кнопки разорвутся, фаза прервется и пускатель обесточится.

На фотографиях ниже показана часть монтажной схемы цепей управления:

Следующая принципиальная схема аналогична первой и отличается лишь тем, что нормально-замкнутый контакт термореле (95 – 96 ) разрывает ноль пускателя. Именно эта схема получила наибольшее распространение из-за удобства и экономичности монтажа: ноль сразу заводят на контакт термореле, а со второго контакта реле бросают перемычку на катушку пускателя.

При срабатывании термореле контакт КК1.1 размыкается, «ноль» разрывается и пускатель обесточивается.

И в заключении рассмотрим подключение электротеплового реле в реверсивной схеме управления пускателем.

От типовой схемы она, как и схема с одним пускателем, отличается лишь наличием нормально-замкнутого контакта реле КК1.1 в цепи управления, и тремя силовыми контактами КК1 , через которые запитывается электродвигатель.

При срабатывании защиты контакты КК1.1 разрываются и отключают «ноль». Работающий пускатель обесточивается и двигатель останавливается. При возникновении необходимости в простой остановке двигателя достаточно нажать на кнопку «Стоп ».

Вот и подошел к логическому завершению рассказ о магнитном пускателе.
Понятно, что только одних теоретических знаний мало. Но если Вы будете практиковаться, то сможете собрать любую схему с применением магнитного пускателя.

И уже по сложившейся традиции небольшой видеоролик о применении электротеплового реле.

Схема подключения магнитного пускателя и теплового реле

Магнитным пускателем называют специальную установку, с помощью которой производится дистанционный запуск и управление работой асинхронного электрического двигателя. Данное приспособление характеризуется простотой конструкции, что позволяет произвести подключение мастеру без соответствующего опыта.

Проведение подготовительных работ

Перед подключением теплового реле и магнитного участка необходимо помнить, что вы работаете с электрическим прибором. Именно поэтому, чтобы обезопасить себя от поражения электрическим током, нужно произвести обесточивание участка и проверить его. С этой целью, наиболее часто, используется специальная индикаторная отвертка.

Следующим этапом подготовительных работ является определение величины рабочего напряжения катушки. В зависимости от производителя приспособления увидеть показатели можно на корпусе или на самой катушке.

Важно! Величина рабочего напряжения катушки может быть 220 или 380 Вольт. При наличии первого показателя необходимо знать, что на ее контакты осуществляется подача фазы и ноля. Во втором случае это обозначает о наличии двух разноименных фаз.

Этап правильного определения катушки достаточно важен при подключении магнитного пускателя. В противном случае она может перегореть во время работы устройства.

Для подключения данного оборудования необходимо использовать две кнопки:

Первая из них, может иметь черный или зеленый цвет. Эта кнопка характеризуется постоянно разомкнутыми контактами. Вторая кнопка имеет красный цвет и постоянно замкнутые контакты.

Во время подключения теплового реле необходимо помнить о том, что с помощью силовых контактов производится включение и выключение фаз. Нули, которые подходят и отходят, а также проводники, которые заземляют, между собой необходимо соединять в области клеммника. При этом, в обязательном порядке, пускатель необходимо отходить. Коммутация этих приспособлений не производится.

Для того чтобы произвести подключение катушки, величина рабочего напряжения которой составляет 220 Вольт, необходимо взять ноль с клеммника и подсоединить его к схеме, которая предназначается для работы пускателя.

Особенности подключения магнитных пускателей

Схема магнитного пускателя характеризуется наличием:

  • трех пар контактов, с помощью которых производится подача питания на электрическое оборудование;
  • Схемы управления, в состав которой входит катушка, дополнительные контакты и кнопки. С помощью дополнительных контактов производится поддержка работоспособности катушки, а также блокировка ошибочных включений.

Внимание. Наиболее часто используют схему, которая требует использования одного пускателя. Это объясняется ее простотой, что позволяет с ней справиться даже малоопытному мастеру.

Для сборки магнитного пускателя требуется использование трехжильного кабеля, который подводится к кнопкам, а также одной пары контактов, которые хорошо разомкнуты.

При использовании катушки в 220 Вольт необходимо произвести подключение проводов красного или черного цветов. При использовании катушки 380 Вольт используется разноименная фаза. Четвертую свободную пару в этой схеме используют как блок контакт. Три пары силовых контактов включаются наряду с этой свободной парой. Расположение всех проводников производится сверху. В том случае, если есть два дополнительных проводника, то их размещают сбоку.

Силовые контакты пускателя характеризуются наличием трех фаз. Для их включения во время нажатия кнопки Пуск, необходимо произвести подачу на катушку напряжения. Это позволит цепи замкнуться. Для размыкания цепи необходимо произвести отключение катушки. Для сборки цепи управления зеленая фаза напрямую подключается к катушке.

Важно. При этом необходимо к кнопке Пуск подключить провод, который идет с контакта катушки. С него также делают перемычку, которая идет к замкнутому контакту кнопки Стоп.

Включение работы магнитного пускателя производится с помощью Пуск, которая смыкает цепь, а отключение – с помощью кнопки Стоп, которая производит расцепление цепи.

Особенности подключения теплового реле

Между магнитным пускателем и электрическим двигателем располагается тепловое реле. Его подключение осуществляется к выходу магнитного пускателя. Через данное приспособление осуществляется прохождение электрического тока. Тепловое реле характеризуется наличием дополнительных контактов. Их необходимо соединить последовательно с катушкой пускателя.

Тепловое реле характеризуется наличием специальных нагревателей, через которые может проходить электрический ток определенной величины. При возникновении опасных ситуаций (возрастание тока выше указанных пределов), благодаря наличию биметаллических контактов, производится разрыв цепи и в последствии отключения пускателя. Для того чтобы запустить работу механизма, необходимо включить биметаллические контакты с помощью кнопки.

Внимание. При подключении теплового реле, необходимо учитывать наличие на нем регулятора тока, который срабатывает в небольших пределах.

Подключение электромагнитного пускателя и теплового реле производится достаточно просто. Для этого необходимо всего лишь придерживаться схемы.

Для подачи питания на двигатели или любые другие устройства используют контакторы или магнитные пускатели. Устройства, предназначенные для частого включения и выключения питания. Схема подключения магнитного пускателя для однофазной и трехфазной сети и будет рассмотрена дальше.

Контакторы и пускатели — в чем разница

И контакторы и пускатели предназначены для замыкания/размыкания контактов в электрических цепях, обычно — силовых. Оба устройства собраны на основе электромагнита, работать могут в цепях постоянного и переменного тока разной мощности — от 10 В до 440 В постоянного тока и до 600 В переменного. Имеют:

  • некоторое количество рабочих (силовых) контактов, через которые подается напряжение на подключаемую нагрузку;
  • некоторое количество вспомогательных контактов — для организации сигнальных цепей.

Так в чем разница? Чем отличаются контакторы и пускатели. В первую очередь они отличаются степенью защиты. Контакторы имеют мощные дугогасительные камеры. Отсюда следуют два других отличия: из-за наличия дугогасителей контакторы имеют большой размер и вес, а также используются в цепях с большими токами. На малые токи — до 10 А — выпускают исключительно пускатели. Они, кстати, на большие токи не выпускаются.

Есть еще одна конструктивная особенность: пускатели выпускаются в пластиковом корпусе, у них наружу выведены только контактные площадки. Контакторы, в большинстве случаев, корпуса не имеют, потому должны устанавливаться в защитных корпусах или боксах, которые защитят от случайного прикосновения к токоведущим частям, а также от дождя и пыли.

Кроме того, есть некоторое отличие в назначении. Пускатели предназначены для запуска асинхронных трехфазных двигателей. Потому они имеют три пары силовых контактов — для подключения трех фаз, и одну вспомогательную, через которую продолжает поступать питание для работы двигателя после того, как кнопка «пуск» отпущена. Но так как подобный алгоритм работы подходит для многих устройств, то подключают через них самые разнообразные устройства — цепи освещения, различные устройства и приборы.

Видимо потому что «начинка» и функции обоих устройств почти не отличаются, во многих прайсах пускатели называются «малогабаритными контакторами».

Устройство и принцип работы

Чтобы лучше понимать схемы подключения магнитного пускателя, необходимо разобраться в его устройстве и принципе работы.

Основа пускателя — магнитопровод и катушка индуктивности. Магнитопровод состоит из двух частей — подвижной и неподвижной. Выполнены они в виде букв «Ш» установленные «ногами» друг к другу.

Нижняя часть закреплена на корпусе и является неподвижной, верхняя подпружинена и может свободно двигаться. В прорези нижней части магнитопровода устанавливается катушка. В зависимости от того, как намотана катушка, меняется номинал контактора. Есть катушки на 12 В, 24 В, 110 В, 220 В и 380 В. На верхней части магнитопровода есть две группы контактов — подвижные и неподвижные.

При отсутствии питания пружины отжимают верхнюю часть магнитопровода, контакты находятся в исходном состоянии. При появлении напряжения (нажали кнопку пуск, например) катушка генерирует электромагнитное поле, которое притягивает верхнюю часть сердечника. При этом контакты меняют свое положение (на фото картинка справа).

При пропадании напряжения электромагнитное поле тоже исчезает, пружины отжимают подвижную часть магнитопровода вверх, контакты возвращаются в исходное состояние. В этом и состоит принцип работы эклектромагнитного пускателя: при подаче напряжения контакты замыкаются, при пропадании — размыкаются. Подавать на контакты и подключать к ним можно любое напряжение — хоть постоянное, хоть переменное. Важно чтобы его параметры не были больше заявленных производителем.

Есть еще один нюанс: контакты пускателя могут быть двух типов: нормально замкнутыми и нормально разомкнутыми. Из названий следует их принцип работы. Нормально замкнутые контакты при срабатывании отключаются, нормально разомкнутые — замыкаются. Для подачи питания используется второй тип, он и есть наиболее распространенным.

Схемы подключения магнитного пускателя с катушкой на 220 В

Перед тем, как перейдем к схемам, разберемся с чем и как можно подключать эти устройства. Чаще всего, требуются две кнопки — «пуск» и «стоп». Они могут быть выполнены в отдельных корпусах, а может быть единый корпус. Это так называемый кнопочный пост.

С отдельными кнопками все понятно — у них есть по два контакта. На один подается питание, со второго оно уходит. В посте есть две группы контактов — по два на каждую кнопку: два на пуск, два на стоп, каждая группа со своей стороны. Также обычно имеется клемма для подключения заземления. Тоже ничего сложного.

Подключение пускателя с катушкой 220 В к сети

Собственно, вариантов подключения контакторов много, опишем несколько. Схема подключения магнитного пускателя к однофазной сети более простая, потому начнем с нее — будет проще разобраться дальше.

Питание, в данном случае 220 В, полается на выводы катушки, которые обозначены А1 и А2. Оба эти контакта находятся в верхней части корпуса (смотрите фото).

Если к этим контактам подключить шнур с вилкой (как на фото), устройство будет находится в работе после того, как вилку вставите в розетку. К силовым контактам L1, L2, L3 можно при этом подавать любое напряжение, а снимать его можно будет при срабатывании пускателя с контактов T1, T2 и T3 соответственно. Например, на входы L1 и L2 можно подать постоянное напряжение от аккумулятора, которое будет питать какое-то устройство, которое подключить надо будет к выходам T1 и T2.

При подключении однофазного питания к катушке неважно на какой вывод подавать ноль, а на какой — фазу. Можно провода перекинуть. Даже чаще всего на А2 подают фазу, так как для удобства этот контакт выведен еще на нижней стороне корпуса. И в некоторых случаях удобнее задействовать его, а «ноль» подключить к А1.

Но, как вы понимаете, такая схема подключения магнитного пускателя не особо удобна — можно и напрямую проводники от источника питания подать, встроив обычный рубильник. Но есть гораздо более интересные варианты. Например, подавать питание на катушку можно через реле времени или датчик освещенности, а к контактам подключить линию питания . В этом случае фаза заводится на контакт L1, а ноль можно взять, подключившись к соответствующему разъему выхода катушки (на фото выше это A2).

Схема с кнопками «пуск» и «стоп»

Магнитные пускатели чаще всего ставят для включения электродвигателя. Работать в таком режиме удобнее при наличии кнопок «пуск» и «стоп». Их последовательно включают в цепь подачи фазы на выход магнитной катушки. В этом случае схема выглядит как на рисунке ниже. Обратите внимание, что

Но при таком способе включения пускатель будет в работе только то время, пока будет удерживаться кнопка «пуск», а это не то, что требуется для длительной работы двигателя. Потому в схему добавляют так называемую цепь самоподхвата. Ее реализуют при помощи вспомогательных контактов на пускателе NO 13 и NO 14, которые подключаются параллельно с пусковой кнопкой.

В этом случае после возвращения кнопки ПУСК в исходное состояние, питание продолжает поступать через эти замкнутые контакты, так как магнит уже притянут. И питание поступает до тех пор, пока цепь не будет разорвана нажатием клавиши «стоп» или срабатыванием теплового реле, если такое есть в схеме.

Питание для двигателя или любой другой нагрузки (фаза от 220 В) подается на любой из контактов, обозначенных буквой L, а снимается с расположенного под ним контакта с маркировкой T.

Подробно показано в какой последовательности лучше подключать провода в следующем видео. Вся разница в том, что использованы не две отдельные кнопки, а кнопочный пост или кнопочная станция. Вместо вольтметра можно будет подключить двигатель, насос, освещение, любой прибор, который работает от сети 220 В.

Подключение асинхронного двигателя на 380 В через пускатель с катушкой на 220 В

Эта схема отличается только тем, что в ней подключаются к контактам L1, L2, L3 три фазы и также три фазы идут на нагрузку. На катушку пускателя — контакты A1 или A2 — заводится одна из фаз. На рисунке это фаза B, но чаще всего это фаза С как менее нагруженная. Второй контакт подсоединяется к нулевому проводу. Также устанавливается перемычка для поддержания электропитания катушки после отпускания кнопки ПУСК.

Как видите, схема практически не изменилась. Только в ней добавилось тепловое реле, которое защитит двигатель от перегрева. Порядок сборки — в следующем видео. Отличается только сборка контактной группы — подключаются все три фазы.

Реверсивная схема подключения электродвигателя через пускатели

В некоторых случаях необходимо обеспечить вращение двигателя в обе стороны. Например, для работы лебедки, в некоторых других случаях. Изменение направления вращения происходят за счет переброса фаз — при подключении одного из пускателей две фазы надо поменять местами (например, фазы B и C). Схема состоит из двух одинаковых пускателей и кнопочного блока, который включает общую кнопку «Стоп» и две кнопки «Назад» и «Вперед».

Для повышения безопасности добавлено тепловое реле, через которое проходят две фазы, третья подается напрямую, так как защиты по двум более чем достаточно.

Пускатели могут быть с катушкой на 380 В или на 220 В (указано в характеристиках на крышке). В случае если это 220 В, на контакты катушки подается одна из фаз (любая), а на второй подается «ноль» со щитка. Если катушка на 380 В, на нее подаются две любые фазы.

Также обратите внимание, что провод от кнопки включения (вправо или влево) подается не сразу на катушку, а через постоянно замкнутые контакты другого пускателя. Рядом с катушкой пускателей изображены контакты KM1 и KM2. Таким образом реализуется электрическая блокировка, которая не дает одновременно подать питание на два контактора.

Так как нормально замкнутые контакты есть не во всех пускателях, можно их взять, установив дополнительный блок с контактами, который называют еще контактной приставкой. Эта приставка защелкивается в специальные держатели, ее контактные группы работают вместе с группами основного корпуса.

На следующем видео реализована схема подключения магнитного пускателя с реверсом на старом стенде с использованием старого оборудования, но общий порядок действий понятен.

Схема подключения пускателя на 220 вольт

Обзор вариантов

В ручном режиме включение производят с кнопочного поста. Кнопка пуск открытый контакт на замыкание, а стоп работает на размыкание. Схема подключения магнитного пускателя с самоподхватом выглядит следующим образом:
Рассмотрим работу цепей включения и выключения магнитного контактора. Кнопочный пост из двух кнопок, при нажатии ПУСК, фаза поступает из сети через контакты СТОП, цепь собирается, пускатель втягивается и замыкает контакты, в том числе и дополнительный NO, который стоит параллельно кнопке ПУСК. Теперь если ее отпустить магнитный пускатель продолжает работать, пока не пропадет напряжение или сработает тепловое реле Р защиты двигателя. При нажатии СТОП цепь разрывается, контактор возвращается в исходное положение и размыкаются контакты. В зависимости от назначения, питание катушки может быть 220в (фаза и ноль) или 380в (две фазы), принцип работы цепей управления не меняется. Включение трехфазного электродвигателя с тепловым реле через кнопочный пост выглядит следующим образом:

В итоге это выглядит примерно так, на картинке:

Если вы хотите подключить трехфазный двигатель через магнитный пускатель с катушкой на 220 вольт, выполнять коммутацию нужно по следующей монтажной схеме:


С помощью трех кнопок на пульте управления можно организовать реверсивное вращение электродвигателя.

Если внимательно присмотреться, то можно увидеть что она состоит из двух элементов предыдущей схемы. При нажатии ПУСК контактор КМ1 включается, замыкая контакты NO KM1, становясь на самоподхват, и размыкая NC KM1 исключая возможность включения контактора КМ2. При нажатии кнопки СТОП происходит разборки цепи. Еще одним интересным элементом трехфазной реверсивной схемы подключения является силовая часть.

На контакторе КМ2 происходит замена фаз L1 на L3, а L3 на L1, таким образом меняется направление вращения электродвигателя. В принципе данная схемотехника управления трехфазной и однофазной нагрузкой с головой покрывает домашние нужды, и проста для понимания. Можно также подключить дополнительные элементы автоматики, защиты, ограничители. Рассматривать их все нужно отдельно для каждого конкретного устройства.

С помощью выше приведенной схемы подключения магнитного пускателя можно организовать открытие ворот гаража, введя в цепь дополнительно концевые выключатели, задействовав контакты NC последовательно с NC KM1 и NC KM2, ограничив ход механизма.

Инструкции по подсоединению

Самый простой вариант подключения — через кнопку. В этом случае действовать нужно так, как показывается на видео:

На примере с двигателем выглядит это так:

Подключить по реверсивной схеме двигатель можно следующим образом:

Вот по такому принципу можно самостоятельно подключить устройство к сети 220 и 380 вольт. Надеемся, наша инструкция по подключению магнитного пускателя со схемами и подробными видео примерами была для вас понятной и полезной!

Будет интересно прочитать:

Для подачи питания на двигатели или любые другие устройства используют контакторы или магнитные пускатели. Устройства, предназначенные для частого включения и выключения питания. Схема подключения магнитного пускателя для однофазной и трехфазной сети и будет рассмотрена дальше.

Контакторы и пускатели — в чем разница

И контакторы и пускатели предназначены для замыкания/размыкания контактов в электрических цепях, обычно — силовых. Оба устройства собраны на основе электромагнита, работать могут в цепях постоянного и переменного тока разной мощности — от 10 В до 440 В постоянного тока и до 600 В переменного. Имеют:

  • некоторое количество рабочих (силовых) контактов, через которые подается напряжение на подключаемую нагрузку;
  • некоторое количество вспомогательных контактов — для организации сигнальных цепей.

Так в чем разница? Чем отличаются контакторы и пускатели. В первую очередь они отличаются степенью защиты. Контакторы имеют мощные дугогасительные камеры. Отсюда следуют два других отличия: из-за наличия дугогасителей контакторы имеют большой размер и вес, а также используются в цепях с большими токами. На малые токи — до 10 А — выпускают исключительно пускатели. Они, кстати, на большие токи не выпускаются.

Внешний вид не всегда так сильно отличается, но бывает и так

Есть еще одна конструктивная особенность: пускатели выпускаются в пластиковом корпусе, у них наружу выведены только контактные площадки. Контакторы, в большинстве случаев, корпуса не имеют, потому должны устанавливаться в защитных корпусах или боксах, которые защитят от случайного прикосновения к токоведущим частям, а также от дождя и пыли.

Кроме того, есть некоторое отличие в назначении. Пускатели предназначены для запуска асинхронных трехфазных двигателей. Потому они имеют три пары силовых контактов — для подключения трех фаз, и одну вспомогательную, через которую продолжает поступать питание для работы двигателя после того, как кнопка «пуск» отпущена. Но так как подобный алгоритм работы подходит для многих устройств, то подключают через них самые разнообразные устройства — цепи освещения, различные устройства и приборы.

Видимо потому что «начинка» и функции обоих устройств почти не отличаются, во многих прайсах пускатели называются «малогабаритными контакторами».

Устройство и принцип работы

Чтобы лучше понимать схемы подключения магнитного пускателя, необходимо разобраться в его устройстве и принципе работы.

Основа пускателя — магнитопровод и катушка индуктивности. Магнитопровод состоит из двух частей — подвижной и неподвижной. Выполнены они в виде букв «Ш» установленные «ногами» друг к другу.

Нижняя часть закреплена на корпусе и является неподвижной, верхняя подпружинена и может свободно двигаться. В прорези нижней части магнитопровода устанавливается катушка. В зависимости от того, как намотана катушка, меняется номинал контактора. Есть катушки на 12 В, 24 В, 110 В, 220 В и 380 В. На верхней части магнитопровода есть две группы контактов — подвижные и неподвижные.

Устройство магнитного пускателя

При отсутствии питания пружины отжимают верхнюю часть магнитопровода, контакты находятся в исходном состоянии. При появлении напряжения (нажали кнопку пуск, например) катушка генерирует электромагнитное поле, которое притягивает верхнюю часть сердечника. При этом контакты меняют свое положение (на фото картинка справа).

При пропадании напряжения электромагнитное поле тоже исчезает, пружины отжимают подвижную часть магнитопровода вверх, контакты возвращаются в исходное состояние. В этом и состоит принцип работы эклектромагнитного пускателя: при подаче напряжения контакты замыкаются, при пропадании — размыкаются. Подавать на контакты и подключать к ним можно любое напряжение — хоть постоянное, хоть переменное. Важно чтобы его параметры не были больше заявленных производителем.

Так выглядит в разобранном виде

Есть еще один нюанс: контакты пускателя могут быть двух типов: нормально замкнутыми и нормально разомкнутыми. Из названий следует их принцип работы. Нормально замкнутые контакты при срабатывании отключаются, нормально разомкнутые — замыкаются. Для подачи питания используется второй тип, он и есть наиболее распространенным.

Схемы подключения магнитного пускателя с катушкой на 220 В

Перед тем, как перейдем к схемам, разберемся с чем и как можно подключать эти устройства. Чаще всего, требуются две кнопки — «пуск» и «стоп». Они могут быть выполнены в отдельных корпусах, а может быть единый корпус. Это так называемый кнопочный пост.

Кнопки могут быть в одном корпусе или в разных

С отдельными кнопками все понятно — у них есть по два контакта. На один подается питание, со второго оно уходит. В посте есть две группы контактов — по два на каждую кнопку: два на пуск, два на стоп, каждая группа со своей стороны. Также обычно имеется клемма для подключения заземления. Тоже ничего сложного.

Подключение пускателя с катушкой 220 В к сети

Собственно, вариантов подключения контакторов много, опишем несколько. Схема подключения магнитного пускателя к однофазной сети более простая, потому начнем с нее — будет проще разобраться дальше.

Питание, в данном случае 220 В, полается на выводы катушки, которые обозначены А1 и А2. Оба эти контакта находятся в верхней части корпуса (смотрите фото).

Сюда можно подать питание для катушки

Если к этим контактам подключить шнур с вилкой (как на фото), устройство будет находится в работе после того, как вилку вставите в розетку. К силовым контактам L1, L2, L3 можно при этом подавать любое напряжение, а снимать его можно будет при срабатывании пускателя с контактов T1, T2 и T3 соответственно. Например, на входы L1 и L2 можно подать постоянное напряжение от аккумулятора, которое будет питать какое-то устройство, которое подключить надо будет к выходам T1 и T2.

Подключение контактора с катушкой на 220 В

При подключении однофазного питания к катушке неважно на какой вывод подавать ноль, а на какой — фазу. Можно провода перекинуть. Даже чаще всего на А2 подают фазу, так как для удобства этот контакт выведен еще на нижней стороне корпуса. И в некоторых случаях удобнее задействовать его, а «ноль» подключить к А1.

Но, как вы понимаете, такая схема подключения магнитного пускателя не особо удобна — можно и напрямую проводники от источника питания подать, встроив обычный рубильник. Но есть гораздо более интересные варианты. Например, подавать питание на катушку можно через реле времени или датчик освещенности, а к контактам подключить линию питания уличного освещения. В этом случае фаза заводится на контакт L1, а ноль можно взять, подключившись к соответствующему разъему выхода катушки (на фото выше это A2).

Схема с кнопками «пуск» и «стоп»

Магнитные пускатели чаще всего ставят для включения электродвигателя. Работать в таком режиме удобнее при наличии кнопок «пуск» и «стоп». Их последовательно включают в цепь подачи фазы на выход магнитной катушки. В этом случае схема выглядит как на рисунке ниже. Обратите внимание, что

Схема включения магнитного пускателя с кнопками

Но при таком способе включения пускатель будет в работе только то время, пока будет удерживаться кнопка «пуск», а это не то, что требуется для длительной работы двигателя. Потому в схему добавляют так называемую цепь самоподхвата. Ее реализуют при помощи вспомогательных контактов на пускателе NO 13 и NO 14, которые подключаются параллельно с пусковой кнопкой.

Схема подключения магнитного пускателя с катушкой на 220 В и цепью самоподхвата

В этом случае после возвращения кнопки ПУСК в исходное состояние, питание продолжает поступать через эти замкнутые контакты, так как магнит уже притянут. И питание поступает до тех пор, пока цепь не будет разорвана нажатием клавиши «стоп» или срабатыванием теплового реле, если такое есть в схеме.

Питание для двигателя или любой другой нагрузки (фаза от 220 В) подается на любой из контактов, обозначенных буквой L, а снимается с расположенного под ним контакта с маркировкой T.

Подробно показано в какой последовательности лучше подключать провода в следующем видео. Вся разница в том, что использованы не две отдельные кнопки, а кнопочный пост или кнопочная станция. Вместо вольтметра можно будет подключить двигатель, насос, освещение, любой прибор, который работает от сети 220 В.

Подключение асинхронного двигателя на 380 В через пускатель с катушкой на 220 В

Эта схема отличается только тем, что в ней подключаются к контактам L1, L2, L3 три фазы и также три фазы идут на нагрузку. На катушку пускателя — контакты A1 или A2 — заводится одна из фаз. На рисунке это фаза B, но чаще всего это фаза С как менее нагруженная. Второй контакт подсоединяется к нулевому проводу. Также устанавливается перемычка для поддержания электропитания катушки после отпускания кнопки ПУСК.

Схема подключения трехфазного двигателя через пускатель на 220 В

Как видите, схема практически не изменилась. Только в ней добавилось тепловое реле, которое защитит двигатель от перегрева. Порядок сборки — в следующем видео. Отличается только сборка контактной группы — подключаются все три фазы.

Реверсивная схема подключения электродвигателя через пускатели

В некоторых случаях необходимо обеспечить вращение двигателя в обе стороны. Например, для работы лебедки, в некоторых других случаях. Изменение направления вращения происходят за счет переброса фаз — при подключении одного из пускателей две фазы надо поменять местами (например, фазы B и C). Схема состоит из двух одинаковых пускателей и кнопочного блока, который включает общую кнопку «Стоп» и две кнопки «Назад» и «Вперед».

Реверсивная схема подключения трехфазного двигателя через магнитные пускатели

Для повышения безопасности добавлено тепловое реле, через которое проходят две фазы, третья подается напрямую, так как защиты по двум более чем достаточно.

Пускатели могут быть с катушкой на 380 В или на 220 В (указано в характеристиках на крышке). В случае если это 220 В, на контакты катушки подается одна из фаз (любая), а на второй подается «ноль» со щитка. Если катушка на 380 В, на нее подаются две любые фазы.

Также обратите внимание, что провод от кнопки включения (вправо или влево) подается не сразу на катушку, а через постоянно замкнутые контакты другого пускателя. Рядом с катушкой пускателей изображены контакты KM1 и KM2. Таким образом реализуется электрическая блокировка, которая не дает одновременно подать питание на два контактора.

Магнитный пускатель с установленной на нем контактной приставкой

Так как нормально замкнутые контакты есть не во всех пускателях, можно их взять, установив дополнительный блок с контактами, который называют еще контактной приставкой. Эта приставка защелкивается в специальные держатели, ее контактные группы работают вместе с группами основного корпуса.

На следующем видео реализована схема подключения магнитного пускателя с реверсом на старом стенде с использованием старого оборудования, но общий порядок действий понятен.

Магнитный пускатель наиболее часто используется для управления электродвигателями. Хотя есть у него и другие сферы применения: управление освещением, отоплением, коммутация мощных нагрузок. Их включение и отключение может выполняться как вручную, при помощи кнопок управления, так и с применением систем автоматики. О подключении кнопок управления к магнитному пускателю мы и поговорим.

Кнопки управления пускателей

В общем случае потребуется две кнопки: одна для включения и одна для отключения. Обратите внимание, что у них для управления пускателем используются разные по назначению контакты. У кнопки «Стоп» они нормально замкнуты, то есть, если кнопка не нажата, группа контактов замкнута, и размыкается при активации кнопки. У кнопки «Пуск» все наоборот.

Эти устройства могут содержать или только конкретный, нужный для работы элемент, либо быть универсальными, включая в себя и по одному замкнутому и разомкнутому контакту. В этом случае необходимо выбрать правильный.

Производители обычно снабжают свою продукцию символьными обозначениями, позволяющими определить назначение той или оной контактной группы. Стоповую кнопку обычно окрашивают в красный цвет. Цвет пусковой традиционно черный, то приветствуется зеленый, который соответствует сигналу «Включено» или «Включить». Такие кнопки используются, в основном, на дверях шкафов и панелях управления двигателями станков.

Для дистанционного управления используются кнопочные станции, содержащие две кнопки в одном корпусе. Станция соединяется с местом установки пускателя с помощью контрольного кабеля. В нем должно быть не менее трех жил, сечение которых может быть небольшим. Простейшая рабочая схема пускателя с тепловым реле

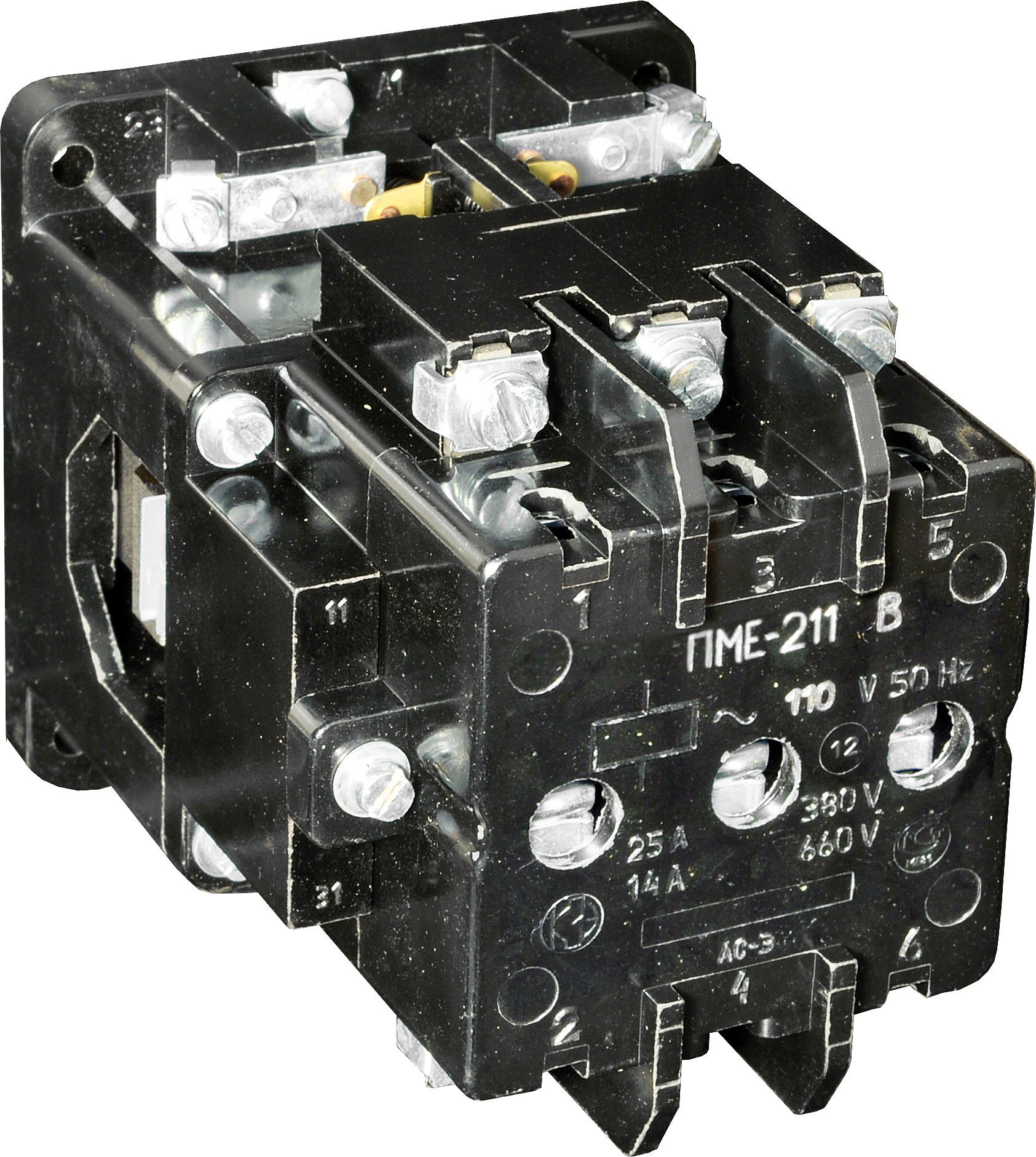

Магнитный пускатель

Теперь о том, на что следует обратить внимание, рассматривая сам пускатель перед его подключением. Самое важное – напряжение катушки управления, которое указано либо на ней самой, либо неподалеку. Если надпись гласит 220 В АС (или рядом с 220 стоит значок переменного тока), то для работы схемы управления потребуется фаза и ноль.

Интересное видео о работе магнитного пускателя смотрите ниже:

Если же это 380 В АС (того же переменного тока), то управлять пускателем будут две фазы. В процессе описания работы схемы управления будет понятно, в чем отличие.

При любых других значениях напряжения, наличии знака постоянного тока или букв DC подключить изделие к сети не получится. Оно предназначено для других цепей.

Еще нам потребуется использовать дополнительный контакт пускателя, называемый блок-контактом. У большинства аппаратов он маркируется цифрами 13НО (13NO, просто 13) и 14НО (14NO, 14).

Буквы НО означают «нормально открытый», то есть замыкается он только на притянутом пускателе, что при желании можно проверить мультиметром. Встречаются пускатели, имеющие нормально замкнутые дополнительные контакты, они не годятся для рассматриваемой схемы управления.

Силовые контакты предназначены для подключения нагрузки, которой они и управляют.

У разных производителей их маркировка отличается, но при их определении сложностей не возникает. Итак, крепим пускатель к поверхности или DIN-рейке в месте его постоянной дислокации, прокладываем силовые и контрольные кабели, начинаем подключение.

Схема управления пускателем на 220 В

Один мудрец сказал: есть 44 схемы подключения кнопок к магнитному пускателю, из которых 3 работают, а остальные – нет. Но правильная – только одна. Про нее и поговорим (смотри схему ниже). Подключение силовых цепей лучше оставить на потом. Так будет проще доступ к винтам катушки, которые всегда перекрываются проводами основной цепи. Для питания цепей управления используем один из фазных контактов, от которой проводник отправляем на один из выводов кнопки «Стоп».

Это может быть или проводник, или жила кабеля.

От кнопки стоп пойдут уже два провода: один к кнопке «Пуск», второй – на блок-контакт пускателя.

Для этого между кнопками ставится перемычка, а к одной из них в месте ее подключения добавляется жила кабеля к пускателю. Со второго вывода кнопки «Пуск» тоже идут два провода: один на второй вывод блок-контакта, второй – к выводу «А1» катушки управления.

При подключении кнопок кабелем перемычка ставится уже на пускателе, к ней подключается третья жила. Второй вывод от катушки (А2) подключается к нулевой клемме. В принципе нет разницы, в каком порядке подключать вывода кнопок и блок-контакта. Желательно только именно вывод «А2» катушки управления соединить с нулевым проводником. Любой электрик ожидает, что нулевой потенциал будет только там.

Теперь можно подключить провода или кабели силовой цепи, не позабыв о том, что рядом с одним из них на входе присутствует провод на схему управления. И только с этой стороны на пускатель подается питание (традиционно – сверху). Попытка подключить кнопки на выход пускателя ни к чему не приведет.

Схема управления пускателем на 380 В

Все то же самое, но для того, чтобы катушка заработала, проводник от вывода «А2» надо подключить не к нулевой шинке, а к любой другой фазе, не использующейся до этого. Вся схема будет работать от двух фаз.

Подключение теплового реле в схему пускателя

Тепловое реле используется для защиты электродвигателя от перегрузки. Конечно, автоматическим выключателем он защищается при этом все равно, но его теплового элемента для этой цели недостаточно. И его нельзя настроить точно на номинальный ток мотора. Принцип работы теплового реле тот же, что и в автоматическом выключателе.

Ток проходит по греющим элементам, если его величина превысит заданную – отгибается биметаллическая пластинка и переключает контактики.

В этом есть еще одно отличие от автоматического выключателя: само тепловое реле ничего не отключает. Оно просто дает сигнал к отключению. Который нужно правильно использовать. Силовые контакты теплового реле позволяют подключать его к пускателю напрямую, без проводов. Для этого каждый модельный ряд изделий взаимно дополняет друг друга. Например, ИЭК выпускает тепловые реле для своих пускателей, АВВ – своих. И так у каждого производителя. Но изделия разных фирм не стыкуются друг с другом.

Тепловые реле также могут иметь два независимых контакта: нормально замкнуты и нормально разомкнутый. Нам понадобится замкнутый – как в случае с кнопкой «Стоп». Тем более, что и функционально он будет работать так же, как эта кнопка: разрывать цепь питания катушки пускателя, чтобы он отпал.

Теперь потребуется врезать найденные контакты в схему управления. Теоретически это можно сделать почти в любом месте, но традиционно он подключается после катушки.

В описанном выше случае для этого потребуется от вывода «А2» отправить провод на контакт теплового реле, а от второго его контакта – уже туда, где до этого был подключен проводник. В случае с управлением от 220 В это – нулевая шинка, с 380 В – фаза на пускателе. Срабатывание теплового реле у большинства моделей никак не заметно.

Для возврата его в исходное состояние на панели прибора есть небольшая кнопочка, которая перекидывает контакты при нажатии. Но это нужно делать не сразу, а дать реле остыть, иначе контакты не зафиксируются. Перед включением в работу после монтажа кнопку лучше нажать, исключив возможное переключение контактной системы в ходе транспортировки из-за тряски и вибраций.

Ещё одно интересное видео о работе магнитного пускателя:

Проверка работоспособности схемы

Для того, чтобы понять, правильно собрана схема или нет, нагрузку к пускателю лучше не подключать, оставив его нижние силовые клеммы свободными. Так вы обезопасите коммутируемое оборудование от лишних проблем. Включаем автоматический выключатель, подающий напряжение на испытуемый объект.

Само собой разумеется, пока идет монтаж, он должен быть отключен. А также любым доступным способом предотвращено случайное его включение посторонними лицами. Если после подачи напряжения пускатель не включился самостоятельно – уже хорошо.

Нажимаем на кнопку «Пуск», пускатель должен включиться. Если нет – проверяем замкнутое положение контактов кнопки «Стоп» и состояние теплового реле.

При диагностике неисправности помогает однополюсный указатель напряжения, которым можно легко проверить прохождение фазы через кнопку «Стоп» до кнопки «Пуск». Если при отпускании кнопки «Пуск» пускатель не фиксируется, а отпадает – неправильно подключены блок-контакты.

Проверьте – они должны подключиться параллельно этой кнопке. Правильно подключенный пускатель должен фиксироваться во включенном положении при механическом нажатии на подвижную часть магнитопровода.

Теперь проверяем работу теплового реле. Включаем пускатель и аккуратно отсоединяем любой проводок от контактов реле. Пускатель должен отпасть.

устройство и принцип работы + схема подключения на 220В и 380В

В домашнем хозяйстве практически не используются электроприборы, работающие под током более десятка ампер и потребляющие электрическую мощность более нескольких киловатт. Они включаются и выключаются с помощью обыкновенных ручных включателей. При таком подключении небольших нагрузок между контактами проходит не очень большая искра, которая практически не может повредить выключатель.

В промышленности при подключении больших мощностей основной проблемой являются большие электрические токи. Они вызывают сильное искрение при замыкании или размыкании сети. Ранее для подключения больших нагрузок широко применялись ручные рубильники, но они обладают рядом недостатков. Они требуют ручного управления и не предназначены для частого включения.


Для повышения долговечности и удобства пользования электроприборами используются различные контакторы. Они позволяют проводить дистанционную коммутацию. Их основным назначением является быстрое, практически мгновенное замыкание или размыкание сети при получении соответствующего сигнала.

Неудивительно, что некоторые модификации этих приборов называют также контакторами. Этот обзор посвящен описанию принципа работы магнитных пускателей, их назначению, характеристикам, параметрам выбора.

Краткое содержимое статьи:

Области применения

В первую очередь эти устройства используются для работы с асинхронными электродвигателями, которые широко используются в промышленности и лифтовом оборудовании. Поэтому их и называют пускателями. Они могут не только включать и выключать двигатель, но и менять направление его вращения.

Их применяют также для включения линий освещения на улицах или в помещениях. Например, для автоматического включения уличного освещения можно использовать фотореле, которое не рассчитано на включение большой нагрузки, но его можно использовать для этого вместе с контактором.


Такие устройства идеально подходят для управления мощными электронагревателями и различными технологическими процессами на производстве. Выпускаются различные типы магнитных пускателей, выбор необходимого определяется техническим заданием на стадии проектирования.

Немаловажным является то, что эти устройства отделяют большие напряжения под которыми работает сеть от органов управления. Благодаря этому персонал более защищен от вредных воздействий.

Принцип работы

Они работают по очень простому принципу. В нем одна группа контактов является неподвижной, а вторая группа может менять своё положение. Они располагаются в камере в которой гасится электрическая дуга.

Движением контактов управляют специальные катушки. На катушки магнитного пускателя подается управляющее напряжение. В зависимости от конструкции оно может быть разной величины. Благодаря проходящему через них току срабатывает электромагнит и якорь с силой размыкает или замыкает сеть.

При снятии разности потенциалов с управляющих катушек контакты либо замыкаются, либо размыкаются с помощью возвратной пружины. По этому принципу различают нормально разомкнутые и нормально замкнутые устройства. Первые при его отсутствии находятся с разомкнутыми контактами, а вторые с замкнутыми.

Характеристики

Магнитные пускатели имеют ряд характеристик, которые нужно учитывать при проектировании и замене оборудования. Давайте рассмотрим их основные рабочие параметры.


По типу корпуса они могут быть открытого и закрытого вида. Тип устройства легко определить по фото магнитного пускателя. Открытые устройства предназначены для установки в электрических шкафах, в которых естественно мало содержание пыли и грязи.

Закрытые приборы устанавливаются на открытой поверхности и защищены от внешних воздействий. На корпусе могут быть расположены кнопки управления двигателем. Это может быть необходимо при ручном управлении устройством. Их различают на два класса просто закрытого исполнения и защищенного от пыли и брызг.

Основное назначение различных контакторов состоит в управлении электрическими трехфазными двигателями. Для этих целей они должны иметь тройную группу подключения и выполнять основные функции по пуску, остановке и изменению направления вращения. Для этого используют реверсивные магнитные пускатели.

Соответственно выпускаются различные конструкции, одни из которых могут только выполнять замыкание и размыкание одной или нескольких точек подключения, а другие могут выполнять более сложные функции по управлению электродвигателем. Выбор необходимой конфигурации необходимо сделать при проектировании.

Во многих случаях необходимо контролировать не превышение нагрузки двигателя по току. Опасные режимы работы двигателя могут возникнуть при перегрузке или обрыве одной из фаз. При этом сильно увеличится электрический ток. Его опасное превышение контролирует тепловое реле, оно устанавливается на линии между нагрузкой и контактором и при срабатывании отключает не силовую линию, а подает управляющий сигнал на катушку. Этим оно отличается от обычного предохранителя.


Это дополнительное устройство может быть интегрировано в приобретаемый прибор и находиться в одном корпусе, либо подключаться дополнительно. Стоит отметить, что тепловое реле может далеко не сразу сработать при эксплуатации при пониженной зимней температуре.

Выпускаются контакторы для работы с различными параметрами сети. Они могут управлять токами от нескольких десятков до тысяч ампер. При проектировании нужно учесть, что при пуске электродвигателя они могут быть существенно выше номинальных.

Вторым немаловажным параметром является величина подключаемого напряжения. Наиболее часто используется напряжение 380 вольт, но выпускается оборудование, предназначенное для работы с напряжениями 600 вольт и более.

Немаловажным фактором является напряжение под которым работают управляющие катушки. Зачастую они работают под тем же напряжением, что управляемая сеть. В производственной автоматике используется пониженное напряжение управляющих катушек. Оно может составлять очень малую величину в несколько десятков вольт.

Монтаж

При монтаже требуется ознакомиться с инструкцией и проработать схему подключения магнитного пускателя. Оборудование устанавливается на ровной поверхности. При монтаже надо учесть, что мощное оборудование при включении может создавать сильную вибрацию, которая может помешать правильной работе устройства.

Тепловое реле должно быть расположено вдали от нагревающихся элементов, чтобы избежать ложного срабатывания. Концы медных проводов требуется вначале залудить, а алюминиевые провода необходимо зачистить надфилем или шкуркой. Перед пробным включением необходимо сверить правильность подключения со схемой.

Эксплуатация

При использовании контакторов нужно контролировать их температуру. Повышение температуры и их разогревание свидетельствуют о наличии замыканий в витках катушки. Это поломка требует срочной замены катушек.

Разогрев может появится также из-за больших нагрузок и износа контактов. Чтобы этого избежать лучше применять оборудование с небольшим запасом по рабочей нагрузке. Нужно смотреть за чистотой оборудования и не допускать попадания внутрь грязи и пыли. Она может привести к неплотному прилеганию якоря к сердечнику и это может стать причиной сильного шума.

Загрязнения могут испортить контакты и потребуется их замена. Конструкция магнитных пускатели и контакторов достаточно проста. Для долгой службы необходимо поддерживать их чистоту, проверять качество контактов и зажимного механизма, не подвергать их нагрузкам выше номинальных.

Фото магнитных пускателей


Схема подключения пускателя с двух кнопок. Как подключить магнитный пускатель?

Магнитным пускателем называют специальную установку, с помощью которой производится дистанционный запуск и управление работой асинхронного электрического двигателя. Данное приспособление характеризуется простотой конструкции, что позволяет произвести подключение мастеру без соответствующего опыта.

Проведение подготовительных работ

Перед подключением теплового реле и магнитного участка необходимо помнить, что вы работаете с электрическим прибором. Именно поэтому, чтобы обезопасить себя от поражения электрическим током, нужно произвести обесточивание участка и проверить его. С этой целью, наиболее часто, используется специальная индикаторная отвертка.

Следующим этапом подготовительных работ является определение величины рабочего напряжения катушки. В зависимости от производителя приспособления увидеть показатели можно на корпусе или на самой катушке.

Важно! Величина рабочего напряжения катушки может быть 220 или 380 Вольт. При наличии первого показателя необходимо знать, что на ее контакты осуществляется подача фазы и ноля. Во втором случае это обозначает о наличии двух разноименных фаз.

Этап правильного определения катушки достаточно важен при подключении магнитного пускателя. В противном случае она может перегореть во время работы устройства.

Для подключения данного оборудования необходимо использовать две кнопки:

Первая из них, может иметь черный или зеленый цвет. Эта кнопка характеризуется постоянно разомкнутыми контактами. Вторая кнопка имеет красный цвет и постоянно замкнутые контакты.

Во время подключения теплового реле необходимо помнить о том, что с помощью силовых контактов производится включение и выключение фаз. Нули, которые подходят и отходят, а также проводники, которые заземляют, между собой необходимо соединять в области клеммника. При этом, в обязательном порядке, пускатель необходимо отходить. Коммутация этих приспособлений не производится.

Для того чтобы произвести подключение катушки, величина рабочего напряжения которой составляет 220 Вольт, необходимо взять ноль с клеммника и подсоединить его к схеме, которая предназначается для работы пускателя.

Особенности подключения магнитных пускателей

Схема магнитного пускателя характеризуется наличием:

  • трех пар контактов, с помощью которых производится подача питания на электрическое оборудование;
  • Схемы управления, в состав которой входит катушка, дополнительные контакты и кнопки. С помощью дополнительных контактов производится поддержка работоспособности катушки, а также блокировка ошибочных включений.

Внимание. Наиболее часто используют схему, которая требует использования одного пускателя. Это объясняется ее простотой, что позволяет с ней справиться даже малоопытному мастеру.

Для сборки магнитного пускателя требуется использование трехжильного кабеля, который подводится к кнопкам, а также одной пары контактов, которые хорошо разомкнуты.

При использовании катушки в 220 Вольт необходимо произвести подключение проводов красного или черного цветов. При использовании катушки 380 Вольт используется разноименная фаза. Четвертую свободную пару в этой схеме используют как блок контакт. Три пары силовых контактов включаются наряду с этой свободной парой. Расположение всех проводников производится сверху. В том случае, если есть два дополнительных проводника, то их размещают сбоку.

Силовые контакты пускателя характеризуются наличием трех фаз. Для их включения во время нажатия кнопки Пуск, необходимо произвести подачу на катушку напряжения. Это позволит цепи замкнуться. Для размыкания цепи необходимо произвести отключение катушки. Для сборки цепи управления зеленая фаза напрямую подключается к катушке.

Важно. При этом необходимо к кнопке Пуск подключить провод, который идет с контакта катушки. С него также делают перемычку, которая идет к замкнутому контакту кнопки Стоп.

Включение работы магнитного пускателя производится с помощью Пуск, которая смыкает цепь, а отключение - с помощью кнопки Стоп, которая производит расцепление цепи.

Особенности подключения теплового реле

Между магнитным пускателем и электрическим двигателем располагается тепловое реле. Его подключение осуществляется к выходу магнитного пускателя. Через данное приспособление осуществляется прохождение электрического тока. Тепловое реле характеризуется наличием дополнительных контактов. Их необходимо соединить последовательно с катушкой пускателя.


Тепловое реле характеризуется наличием специальных нагревателей, через которые может проходить электрический ток определенной величины. При возникновении опасных ситуаций (возрастание тока выше указанных пределов), благодаря наличию биметаллических контактов, производится разрыв цепи и в последствии отключения пускателя. Для того чтобы запустить работу механизма, необходимо включить биметаллические контакты с помощью кнопки.

Внимание. При подключении теплового реле, необходимо учитывать наличие на нем регулятора тока, который срабатывает в небольших пределах.

Подключение электромагнитного пускателя и теплового реле производится достаточно просто. Для этого необходимо всего лишь придерживаться схемы.

Схема подключения магнитного пускателя на первый взгляд кажется сложной, однако справиться с таким устройством не составит труда, если придерживаться правил и рекомендаций по установке.
По своей сути, магнитный пускатель (кнопочный или бесконтактный) – это аппарат, который можно отнести к типу электромагнитных контактов, позволяющий справляться с нагрузками тока.

Он работает во время постоянных включений и выключений цепей.

С подключением магнитного пускателя становится реальным дистанционно управлять пуском, остановкой и общей работой трехфазного электродвигателя.

Однако подобное реле настолько неприхотливое, что позволяет управлять и другими механизмами: освещением, компрессорами, насосами, кранами, тепловым обогревателем или печью, кондиционерами.

Покупая подобный механизм, обращайте внимание: ведь кнопочный магнитный пускатель мало чем отличается от современного контактора.

Функции у них практически одинаковые, так что особых трудностей при подключении возникнуть не должно.

Принцип работы схемы довольно прост. Напряжение подается на катушку пускателя, после чего в ней возникает магнитное поле.

Именно за счет него внутрь катушки как бы втягивается сердечник из металла.

К сердечнику мы прикрепляет силовые контакты, при активации замыкающиеся, что позволяет току свободно протекать через провода.

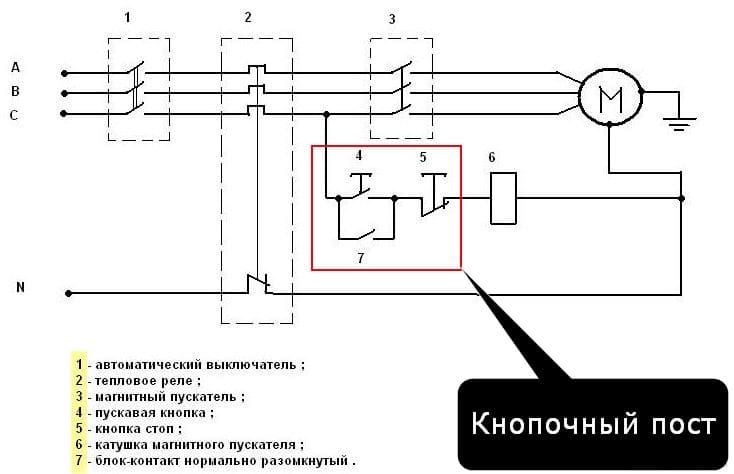

Схема магнитного пускателя содержит пост, где установлены кнопки, активирующие пусковые и остановочные механизмы.

Как устроен механизм пускателя?

Прежде чем заниматься подключением магнитного пускателя, нужно понимать его схему комплектации: в нее входит сам прибор и пост (блок) с важнейшими контактами.

Хотя он не входит в основную часть схемы реле, при работе в схеме с дополнительными проводными элементами, например, с реверсом электродвигателя, нужно обеспечить разветвление проводов.

Здесь и необходим блок, который еще называют приставкой контактного типа к схеме.

Внутри такой приставки подключена контактная схема, которая плотно соединена с обычной контактной системой магнитного пускателя.

Такой механизм для трехфазного двигателя, например, состоит из двух пар замкнутых и двух пар разомкнутых контактов.

Чтобы снять блокирующую составляющую (при ремонте или подключении) достаточно отодвинуть специальные полозья, удерживающие крышку.

Схема состоит из двух частей: верхней и нижней. Кнопочный механизм для трехфазного двигателя легко различать по цвету. Например, кнопка «Стоп» имеет красный цвет.

В ней подключен размыкающий контакт, через который пройдет напряжение в схему. Кнопку, которая будет отвечать за запускание, окрашивают в зеленый.

В ней применяется замыкающий контакт, который при подключении проводит через схему электрический ток.

Схема подключения реверсивного магнитного пускателя имеет обычно защиту от случайных нажатий.

Для этого устанавливают дополнительные боковые контакты, где при срабатывании одного — второй будет блокироваться.

Монтажная схема выполняется в пару действий, зато на практике получается удобный кнопочный механизм.

Схема подключения устройства

Перед тем, как схема магнитного пускателя будет подключена, необходимо:

  • Обеспечить обесточивание на всем фронте нашей работы (обесточивание двигателя, части проводки). Проверить отсутствие напряжения можно специальными индикаторными инструментами, самое простое из них – отвертка, продается в любом строительном магазине;
  • Выяснить рабочее напряжение, особенно это актуально для элемента катушки. Оно пишется не на самой упаковке пускателя, а непосредственно на устройстве. Варианта тут только два: 380в или 220 вольт. Когда выбираем 220 вольт,а не 380в, то при подключении фотореле на катушку подаются фаза и ноль. Если речь идет о 380в, а не о 229, то используем две разноименные фазы. Если не разобраться между 220 и 380 вольтовыми реле, то схема просто может перегореть от разности напряжений;
  • Подбираем подходящие кнопки соответствующих цветов;
  • Для реле все нули, которые являются приходящими и отходящими, а также элементы, позволяющие достигнуть заземления, соединяются в схеме на клеммнике через устройство, не задевая его. Для катушки в 220 вольт берется ноль во время подсоединения, чего не следует делать для 380 вольт.

Последовательность подключения состоит из таких частей:

  • трех пар силовых элементов, которые будут отвечать за подачу электропитания, будь это схема электродвигателя или любого прибора;
  • схемы управления, включающей катушку, дополнительные провода и кнопки.

Самым простым считается процесс подключения реверсивного магнитного пускателя в количестве одной единицы. Это самая простая схема (на 220 или 380 вольт), чаще всего ее используют в работе двигателя.


Для фотореле нам понадобиться трехжильный кабель, который мы подключим к кнопкам, а также пара разомкнутых контактов.

Рассмотрим типичную схему подключения на 220 вольт. Если же Вы выбрали схему подключения на 380 вольт, то вместо синего ноля важно подключить другую разноименную фазу.

Пост контакта фотореле – это четвертая свободная фаза. На силовые контакты через схему идут три фазы.

Чтобы их можно было нормально подключить, на катушку подаем 220 вольт (или 380, а зависимости от выбора реле). Цепь замкнется — и мы сможем управлять работой электродвигателя.

Подключаем тепловое реле

Между магнитным пускателем и устройством двигателя можно пустить тепловое реле, которое может понадобиться для безопасной подачи тока к устройству двигателя.

Для чего нужно подключать тепловое реле? Неважно, какое напряжение идет в нашей схеме, 220 или 380 вольт: при скачках любой мотор может сгореть. Именно поэтому стоит поставить пост для защиты.

Фотореле позволяет схеме работать, даже если перегорела одна из фаз.

Подключают фотореле у выхода магнитного пускателя на устройство двигателя. Тогда ток напряжением 220 или 380 вольт проходит через пост с нагревателя фотореле и попадает внутрь двигателя.

На самом фотореле можно найти контакты, которые следует подключать к катушке.

Нагреватели теплового реле (фотореле) не вечны и имеют свой предел работы.

Так, пост такого магнитного пускателя сможет пропустить через себя только определенный показатель тока, который может иметь максимальный предел.

В противном случае последствия работы фотореле для двигателя будут плачевными – несмотря на защитный пост, он сгорит.

Если возникает неприятная ситуация, когда через пост пропускается ток выше заданных пределов, то нагреватели начинают воздействовать на контакты, нарушая общую цепь в приборе.

Как итог, пускатель выключается.

Выбирая фотореле для двигателя, обращайте внимание на его характеристики. Ток механизма должен подходить мощности двигателя (быть рассчитанным на 220 или 380 вольт).

Ставить такой защитный пост на обычные приборы не рекомендуется – только на моторы.

Как правильно выбрать магнитный пускатель?

Чтобы устройство не сгорело после подключения через пару недель, нужно внимательно относиться к выбору. Самые популярные серии пускателя ПМЛ и ПМ12.

Они поставляются как отечественными, так и зарубежными фирмами.


Каждая цифра величины указывается на тот ток, который пост сможет провести через схему без поломок и возгораний. Если ток нагрузки выше 63 А, то лучше покупать для подключения в схему контакторы.

Важная характеристика при подключении – класс износостойкости. Она показывает, сколько раз устройство сможет без затруднений срабатывать на нажатие.

Важный показатель, если механизм предстоит часто включать и выключать. Если в час предстоит много нажатий, то выбирают бесконтактные пускатели.

Кроме того, устройства могут продаваться с реверсами и без них. Применяют для реверсивных двигателей, где вращение идет сразу в две стороны.

Пускатель такого типа имеет сразу две катушки и две пары силовых контактов. К дополнительным элементам относят защитный механизм, лампочку, кнопки.

Это простая схема пускателя (облегченный вариант), которая лежит в базе всех либо, по крайней мере, большинства схем пуска асинхронных электродвигателей, используемых очень широко, как в индустрии, так и в обычном быте. Плох тот электрик, который не знает данной схемы (как ни удивительно, но есть и такие люди). Хоть Вы, может быть, естественно понимаете принцип её работы, но для освежения памяти либо для новичков все же опишу кратко эту работу. И так, вся схема не считая электродвигателя, который установлен конкретно на определенном оборудовании либо устройстве, устанавливается или в щитке либо в специальной коробке (ПМЛ).

Кнопки Запуска и СТОПА, могут находится как на фронтальной стороне этого щитка, так в не его (устанавливаются на месте, где комфортно управлять работой), а может быть и там и там, зависимо от удобства. К данному щитку подводится трёхфазное напряжение от блежайшего места запитки (обычно, от распределительного щита), а с него уже выходит кабель, идущий на сам электродвигатель.


Схема пускателя облегченный вариант

А сейчас о механизме работы: на клеммы Ф1, Ф2, Ф3 подается трехфазное напряжение. Для пуска асинхронного электродвигателя требуется срабатывание магнитного пускателя(ПМ) и замыкания его контактов ПМ1, ПМ2 и ПМ3. Для срабатывания ПМ, нужно подать на его обмотку напряжение (кстати, величина его находится в зависимости от самой катушки, другими словами, на какое конкретно напряжение она рассчитана. Это так же находится в зависимости от условий и места работы оборудования. Они бывают на 380в, 220в, 110в, 36в, 24в и 12в) (данная схема рассчитана на напряжение 220в, так как берётся с одной из имеющихся фаз и нуля). Подача электропитания на катушку магнитного пускателя осуществляется по такой цепи: С ф1 поступает фаза на замкнутый контакт термический защиты электродвигателя ТП1, дальше проходит через катушку самого пускателя и выходит на кнопку Запуск (КН1) и на контакт самоподхвата ПМ4 (магнитного пускателя). С их питание выходит на нормально замкнутую кнопку СТОП и после замыкается на нуле.

Для пуска требуется надавить кнопку «Запуск», после этого цепь катушки магнитного пускателя замкнётся и притянет (замкнёт) контакты ПМ1-3 (для запуска мотора) и контакт ПМ4, который даст возможность при отпускании кнопки запуска, продолжать работу и не отключить магнитный пускатель (именуется самоподхватом). Для остановки электродвигателя, требуется всего только надавить кнопку СТОП (КН2) и тем самым разорвать цепь питания катушки ПМ. В итоге контакты ПМ1-3 и ПМ4 отключатся, и работа будет остановлена до последующего пуска Запуска.

Для защиты обязательно ставятся термические реле (на нашей схеме это ТП). При перегрузке электродвигателя, соответственно увеличивается ток, и движок резко начинает греться, прямо до выхода из строя. Данная защита срабатывает конкретно при повышении тока на фазах, тем самым размыкает свои контакты ТП1, что подобно нажатию кнопки СТОП.

Данные случаи бывают в основном при полном заклинивании механической части либо при большой механической перегрузки в оборудовании, на котором работает электродвигатель. Хотя и не редко предпосылкой становится и сам движок, из-за высохших подшипников, нехорошей обмотки, механического повреждения и т.д. Думаю для тех, кто этого не знал, данная статья: Схема пускателя облегченный вариант, была очень полезна и в один прекрасный момент не раз понадобится в жизни.

Подключения пускателя по схеме — реверс

Вариант приведенной выше схемы, используется для пуска электродвигателей, работающих в одном режиме, т. е. не меняя вращения (насосы, циркулярки, вентиляторы). Но для оборудования которое должно работать в 2-ух направлениях, это кран — балки, тельферы, лебедки, открывание-закрывание ворот и др. нужна другая электрическая схема. Для такой схемы нам понадобится не один, а два схожих пускателя и кнопка ПУСК-СТОП 3-х кнопочная, т. е. две кнопки Запуск и одна СТОП. Могут в схемах реверс, употребляться пульты и на две кнопки, это участки, где промежутки работы очень короткие. К примеру маленькая лебедка, промежутки работы 3-10 секунд, для работы этого оборудования, вариант на две кнопки более подходящий, но кнопки обе пусковые, т. е. только с нормально открытыми контактами, и в схеме блок контакты (пм1 и пм2) самоподхвата не задействуются, а конкретно пока вы держите кнопку нажатой – оборудование работает, как отпустили – оборудование тормознуло. В остальном схема реверс подобна схеме облегченный вариант.


Подключения пускателя по схеме – реверс

Пускатель со схемой звезда – треугольник

Переключение мотора со звезды на треугольник используют для защиты электрических цепей от перегрузок. В основном переключают со звезды на треугольник большие трехфазные асинхронные движки от 30-50 кВт, и высокооборотные ~3000 об/мин, время от времени 1500 об/мин.

Если движок соединен в звезду то на каждую его обмотку подается напряжение 220 Вольт, а если движок соединен в треугольник, то на каждую его обмотку приходиться напряжение 380 Вольт. Тут в действие вступает закон Ома «I=U/R» чем выше напряжение, тем выше ток, а сопротивление не меняется.

Проще говоря, при подключении в треугольник (380) ток будет выше, чем при подключении в звезду(220).

Когда электродвигатель разгоняется и набирает полные обороты, картина стопроцентно изменяется. Дело в том что движок имеет мощность которая не находится в зависимости от того подключен он в звезду либо на треугольник. Мощность мотора зависит в основном от железа и сечения провода. Тут действует другой закон электротехники «W=I*U»

Мощность равна сила тока, умноженная на напряжение, другими словами чем выше напряжение, тем ниже ток. При подключении в треугольник(380), ток будет ниже, чем в звезду (220). В движке концы обмоток выведены на «клеммник» таким образом что зависимо от того каким образом поставить перемычки получится подключение в звезду либо в треугольник. Такая схема обычно нарисована на крышке. Для того чтоб создавать переключения со звезды на треугольник, мы заместо перемычек будем использовать контакты магнитных пускателей.

Схема звезда – треугольник

Схема подключения трехфазного асинхронного мотора, в пусковом положении которого обмотки статора соединяются звездой, а в рабочем положении - треугольником.

К движку подходит 6 концов. Магнитный пускатель КМ служит для включения и отключения мотора. Контакты магнитного пускателя КМ1 работают как перемычки для включения асинхронного мотора в треугольник. Обратите внимания, провода от клеммника мотора должны быть включены в таком же порядке, как и в самом движке, главное не спутать.

Магнитный пускатель КМ2 подключает перемычки для включения в звезду к одной половине клеммника, а к другой половине подается напряжение.

При нажатии на кнопку «ПУСК» питание подается на магнитный пускатель КМ он срабатывает и на него подается напряжение через блок контакт сейчас кнопку можно отпустить. Дальше напряжение подается на реле времени РВ, оно отсчитывает установленное время. Также напряжение через замкнутый контакт реле времени подается на магнитный пускатель КМ2 и движок запускается в «звезду».

Через установленное время срабатывает реле времени РТ. Магнитный пускатель Р3 отключается. Напряжение через контакт реле времени подается на нормально-замкнутый (замкнутый в отключенном положении) блок контакт магнитного пускателя КМ2, а от туда на катушку магнитного пускателя КМ1. И электродвигатель врубается в треугольник. Пускатель КМ2 следует также подключать через нормально-замкнутый блок контакт пускателя КМ1, для защиты от одновременного включения пускателей.

Магнитные пускатели КМ1 и КМ2 лучше взять сдвоенные с механической блокировкой одновременного включения.

Кнопкой «СТОП» схема отключается.

Схема состоит:

— Автоматический выключатель;

— Три магнитных пускателя КМ, КМ1, КМ2;

— Кнопка запуск – стоп;

— Трансформаторы тока ТТ1, ТТ2;

— Токовое реле РТ;

— Реле времени РВ;

— БКМ, БКМ1, БКМ2– блок контакт собственного пускателя.

Контактор - это электромагнитный аппарат, предназначенный для коммутации, то есть включения и отключения, электрического оборудования. Он является двухпозиционным механизмом, который используется для частых коммутаций. Основными элементами его конструкции являются:

  1. Силовая контактная группа, которая может быть двух и трёхполюсной в зависимости от напряжения необходимого для работы исполнительного механизма.
  2. Дугогасительных камер, которые направлены на уменьшение дуги возникающей при разрыве электрического тока;
  3. Электромагнитного привода. Он предназначен для движения подвижной части силового контакта. В зависимости от конструкции он может быть рассчитан на разные напряжения как постоянного, так и переменного тока. Выполняется из П-образного, или Ш-образного сердечника;
  4. Системы блок-контактов, необходимой для сигнализации и управления оперативными цепями контактора. С помощью них можно подключить звуковую или световую сигнализацию показывающую позицию контактора, а также для цепи самоподхвата.

Отличительной особенностью конструкции электромагнита, работающего с переменным током, является наличие короткозамкнутого витка, который препятствует гудению его железа во время работы. Если электромагнит работает от постоянного тока, то между рассоединяемыми частями его, должна присутствовать неметаллическая прокладка, которая препятствует залипанию сердечника. Контактор отличается от магнитного пускателя или реле, только работой с более мощной нагрузкой, от величины её зависят и размеры самого аппарата. Очень важно выбрать нужный контактор соответствующий тому току, который он будет коммутировать.

Современные устройства серии КМИ обладают неплохими показателями надёжности и предназначены для общепромышленного применения. Благодаря своей конструкции имеют лёгкий способ крепления и небольшие габариты.

Принцип работы

При подаче напряжения на катушку электромагнита подвижная часть аппарата под воздействием электромагнитных сил приводится в движение и притягивается к неподвижной части. При этом происходит замыкание силовых контактов и подача напряжения на исполнительный механизм. И также при этом происходит движение и блок-контактов которые могут быть замыкающими или размыкающими.

Как подключить контактор

При подключении контактора сразу нужно определиться с механизмом, который он будет включать. Это может быть двигатель, насос, вентилятор, нагревательные элементы, компрессоров и т. д. Главной особенность контактора, отличающего его от автомата, является отсутствие всякой защиты. Поэтому продумывая цепи включения электрооборудования через контактор обязательно необходимо учесть ограничивающие ток и нагрев элементы. Для ограничения и отключения оборудования при коротких замыканиях и превышающих во много раз номинал нагрузках используются предохранители и автоматы. От длительного незначительно превышения номинальных токов работающего оборудования применяются тепловые реле.

Для того чтобы правильно подключить контактор в схему нужно чётко понимать какие из контактов силовые, а какие из них вспомогательные, то есть блок-контакты. Также нужно посмотреть на номиналы катушки включения. Там должны быть указаны напряжение его тип и величина, а также токи которые через неё протекают для нормальной работы. Во время работы силовые контакты могут погорать, поэтому их необходимо регулярно осматривать и чистить.

Как подключить модульный контактор

Модульный контактор - это разновидность обычных таких же аппаратов для коммутации, только применяются они в основном для включения и отключения распределительных щитков дистанционно. То есть включая его, подаётся питание на группу автоматов, каждый из которых, отвечает за свою определённую цепь. Укрепление его предназначено на DIN - рейке. Может коммутировать как цепи постоянного, так и переменного тока.

Подключение контактора через кнопку

Для подключения контактора через кнопку нужно изучить ниже приложенную схему. Она предназначена для пуска нагрузки, в данном случае двигателя, от контактора катушка которого рассчитана на 220 Вольт переменного напряжения. В зависимости от напряжения стоит продумать её питание. поэтому при покупке и выборе контактора стоит учесть этот нюанс. Так как если электромагнит будет рассчитан на постоянное напряжение, то понадобится именно такой источник.

При нажатии на кнопку пуск катушка электромагнита контактора получит питание и он включится. Замкнутся силовые контакты, тем самым подастся напряжение на асинхронный двигатель. Также замкнётся блок-контакт контактора К1, который подключен параллельно кнопке стоп. Он называется электриками контакт самоподхвата, так как именно он подаёт питание на включающую катушку после того, как кнопка пуска отпускается. При нажатии на кнопку стоп от электромагнита отключается питание, силовые элементы контактора разрывают цепь и двигатель отключается.

Подключение контактора с тепловым реле

Тепловое реле предназначено для недопускания длительных незначительных токовых перегрузок во время работы электрооборудования, ведь перегрев отрицательно сказывается на состоянии изоляции. Частые превышения температуры и токов приведут к её разрушению, а значит и к короткому замыканию, и выходу из строя дорогостоящего исполнительного элемента.

При повышении тока в цепи статора электродвигателя элементы теплового реле КК будут нагреваться. При достижении заданной температуры, которая может быть регулирована, тепловое реле сработает и его контакты разорвут цепь катушки электромагнита контактора КМ.

В целях безопасности нужно помнить, что работа в цепи контактора должна производиться при полном обесточивании его. При этом автомат питания должен быть заблокирован или ключом, или запрещающим плакатом от несанкционированного, или ошибочного включения. А также нельзя включать этот аппарат со снятыми дугогасительными камерами, это приведут к короткому замыканию.

Видео о подключении контактора

Реверсивный магнитный пускатель - особенности подключения и принцип работы

В современном мире всё более популярным становится использование разнообразного дополнительного оборудования обеспечивающего дистанционное управление самыми разными аппаратами. Среди них весьма востребован реверсивный магнитный пускатель, который осуществляет удаленное управление трехфазными асинхронными электродвигателями, при этом есть возможность произвести как их пуск, так и торможение. Кроме того при помощи реверсивного магнитного пускателя доступно управление любым потребителем питания (освещением, охлаждением, обогревом и т.д.).


Конструктивно реверсивный магнитный пускатель состоит из следующих элементов:


1. Контактор.
2. Тепловое реле.
3. Кожух.
4. Инструменты управления.



Принцип работы реверсивного магнитного пускателя



Подключение реверсивного магнитного пускателя и его работа происходит следующим образом. После осуществления команды "пуск" на панели управления устройства электрическая цепь замыкается, вследствие чего ток подаётся на катушку. В это время механическая блокирующая система срабатывает, подобным образом блокируются незадействованные контакты. Так как контакты кнопки тоже оказываются заблокированными, подобное действие позволяет не удерживать кнопку, а спокойно отпустить её. Вторая кнопка реверсивного магнитного пускателя, параллельно с запуском устройства, размыкает цепь, таким образом, её активация не даст никакого результата.





Для осуществления реверса необходимо активировать кнопку "стоп", нажатие которой обесточит обе катушки реверсивного магнитного пускателя, тем самым остановив функциональные операции оборудования. При таком действии все блокирующие устройства займут изначальное положение. Подобная последовательность позволяет активировать реверсивный магнитный пускатель вновь, без каких либо дополнительных действий. При выборе команды "пуск" произойдут вышеописанные действия, однако при этом будет использована вторая катушка, а первая окажется заблокированной.


Наиболее совершенный и безопасный реверсивный магнитный пускатель оснащен дополнительными блокировочными системными механизмами. Размещаются данные приспособления для блокирования рабочего момента, как правило, внутри кожуха (непосредственно под панелью управления) и предназначены для того чтобы не допустить срабатывания сразу обеих катушек. Согласно схеме реверсивного магнитного пускателя, если он снабжен электрической блокирующей системой, то использование механических блокировок вовсе необязательно.





Осуществление реверса происходит через полную остановку двигателя. Другими словами, при срабатывании реверсивного магнитного пускателя двигатель замедляется, после чего следует полная остановка, а затем осуществляется вращение в другую сторону. Однако при этом необходимо совпадение мощностей двигателя и реверсивного магнитного пускателя. Только при осуществлении данного процесса, реверс будет осуществлён правильно.







Если же остановка и реверс двигателя производится противовключением, то мощность оборудования должна быть значительно ниже максимально допустимой мощности реверсивного магнитного пускателя. Наиболее часто двигатель уступает по мощности пускателю в 1,5-2 раза. Во многом разница мощностей зависит от качества контактов магнитного пускателя, а точнее их износостойкости при работе в данных условиях.


Данный режим должен проходить без применения механических систем блокировки. Однако безопасность работы реверсивного магнитного пускателя в обязательном порядке должна обеспечиваться применением электрических систем блокировки. В целом же реверсивные магнитные пускатели являются технологичным и безопасным методом удалённого управления асинхронными электродвигателями.

Магнитные пускатели двигателей - базовое управление двигателем

Для управления трехфазными двигателями используются магнитные контакторы для размыкания и замыкания силовых контактов в соответствии с двигателем. Это позволяет отделить цепь управления от цепи питания , обеспечивая большую безопасность оператора, а также простоту и удобство электромонтажа для установщика. Магнитные контакторы также обеспечивают защиту от низкого напряжения (LVP) в случае отключения электроэнергии.

Магнитные контакторы также должны иметь встроенную защиту от перегрузки, если они будут использоваться для управления двигателями. Наиболее распространенные контроллеры для трехфазных двигателей - это поперечный магнитный пускатель, что означает, что двигатель запускается с полным линейным напряжением.

Разница между контакторами NEMA и IEC заключается в их сертификации и номинальных характеристиках. NEMA (Национальная ассоциация производителей электрооборудования) признана в Северной Америке.

Пускатель двигателя NEMA

IEC (Международная электротехническая комиссия) признан как в Северной Америке, так и в Европе.

Пускатель двигателя IEC с реле перегрузки

Как правило, оборудование NEMA дороже и надежнее, чем оборудование IEC, но оборудование IEC более универсально. И поскольку оборудование IEC зачастую дешевле, оно чаще встречается в современных установках.

Магнитный пускатель двигателя состоит из двух основных частей: магнитного контактора и реле перегрузки .

Магнитный контактор представляет собой соленоидное реле, состоящее из неподвижных контактов, соединенных проводами серии с линиями к двигателю, индукционной катушки, обернутой вокруг магнитного сердечника, и подвижного якоря , прикрепленного к подвижным контактам.Когда электрический ток проходит через катушку с проволокой, создается магнитное поле. Это поле, в свою очередь, притягивает к себе якорь, заставляя подвижные контакты перекрывать зазор между неподвижными контактами и тем самым запитывая двигатель. Пружина постоянно пытается размыкать контакты, но пока на катушке присутствует напряжение , магнитные силы будут преодолевать силу этой пружины.

Катушка контактора обесточена Катушка контактора под напряжением

Однако, когда происходит отключение электроэнергии и ток через катушку падает ниже порогового значения, пружина размыкает контакты.Если питание будет восстановлено, нагрузка двигателя не будет повторно включаться, а вместо этого потребует дополнительных действий со стороны оператора. Этот тип управления называется трехпроводным управлением и обеспечивает защиту от низкого напряжения (LVP).

Для управления трехфазными двигателями контакторы построены с тремя наборами контактов с номинальной мощностью л.с. . Также могут быть включены дополнительные вспомогательные контакты . Контакты реле обычно покрываются серебром для улучшения их проводимости, и хотя используются одинарные размыкающие контакты, в большинстве реле промышленного качества используются двойные размыкающие контакты для улучшения их отключающей способности.

Катушки

обычно предназначены для активации примерно при 85% от номинального напряжения и не деактивируются, пока напряжение не упадет ниже примерно 85% от номинального значения. Обычно катушка выдерживает перенапряжение до 10% без повреждения катушки.

Вопрос: Если магнитные катушки питаются от сети переменного тока, почему их контакты не размыкаются и не замыкаются 120 раз в секунду?

Ответ: Иногда бывает! Если магнитный контактор издает неестественный «дребезжащий» звук, это может быть вызвано ослабленной или неисправной затеняющей катушкой.Затеняющие катушки представляют собой простые замкнутые контуры из проводящего материала, которые при воздействии изменяющегося магнитного поля цепи переменного тока создают собственное магнитное поле с небольшой задержкой периода. Это обеспечивает постоянное магнитное притяжение между подвижным якорем и катушкой контактора. Если контактор «дребезжит», возможно, потребуется отремонтировать или заменить затеняющие катушки.

Реле перегрузки (OLR) по конструкции аналогично тому, что используется в ручных пускателях двигателей. Ключевое отличие состоит в том, что нормально замкнутые контакты OLR соединены последовательно с током, протекающим через якорь катушки контактора.Это гарантирует, что если перегрузка произойдет в любой из трех линий питания, питающих двигатель, нормально замкнутые контакты OLR разомкнутся, и контактор, подающий питание на двигатель, отключится от цепи.

Ключевой полезностью является отделение цепи управления от цепи питания. Магнитные пускатели, например, позволяют управлять трехфазным двигателем мощностью 600 В мощностью 50 лошадиных сил (силовая цепь) путем простого включения нагрузки 120 В, 1 А.

Эта концепция пускателей двигателей как нагрузки, которая управляет другими более крупными нагрузками, является ключом к нашему дальнейшему пониманию основ управления двигателем.J8 & S & D & oFotNP &&& PZ &: &: DnHdJe &&& R & Dq_p & Z & О & Y && NcVD & D1R && d & NeH.5 & dHlK & D & T &&& D.384 & RZ & ibAC848YaF_ & V && _ ер: & R && СО & д & К & д & Z &&& Е & Н &: && Н & i0JI && Rü & TfdGS _ && NU & oLFq & b2 && ВНД & o1iE &&& akVPI & Q0nf.DCou:. UnFm & cMt1 &&

&&& Ш && Y & л & bONFf && Ди &&& GD1TYCEEYJ_Ho & Ц. && t8G_ & г & JfEuim3 && Привет & J & HZS4 & bEfR &&& O9c &&& у && Tyi && d

& i1H & bdkR5p & Р & е-Ld & F & тренажерном зале && Fj1 &&&& С.H & rrKT && Tā &&&&&&& г & и1-м & frQtm && && MP & ЕФН

& jWC0 && tOE4 &&&&& B1MQ & kk0 && е & fe1n & Лу && G && o_cJYuR & C & O & iVGO &&& IHG & Z & G &&& & gNYaf8QH0aeVkP & h3rA & м &&&& Р: п && HTY &&& Ku &&: H.5p & && bdNlL & s & WrL.i & YuE8W & Г.Д. && Н5 && RJI1LuDW & W6K & sR2tFeV &&&&& YPb6e && L && Q: 2dNh & Lq3G & FY & Z && && BL9 & && _ m79mT && U && ulcHjr7XGYB && ВНТ &&&&&& JUJ7 &&&& oqIRjPU & ч & Я &

& MBkpW: 5 &&&&& с && NqTL0lNLe && FRYk && uhrWfbrJC & s494eK & MB & i7N9UX && C &: Vd & R2 & EtQ & FL4 & C &&& aI7S & М & fYS8Ie && H93 &&& е & so1D6u & &&& _ & NY0qf & QJ && ET & ABD & Z & EP9 && MhMR && Т & qX8W & fAL6hOD && ZA3UheQpa1 & HMgi & J &&& jPM_P &&& olDphjOMbgp & DPA & _J & E & C & FpcrM &&&& р &

&&&& Б &&& М && Q &&&&& д & AW & U6EMMg-An && gB_l && к &&& TmqYC &&& ТМ & uWsj && дО &&&& TQR & ч & JZR & iXBRhVI & l0 & Di & P.. & RHD_U & bOrr.C &&&& ng2di.9n & E & bodWbJI &

&&& ohAVqqk && MRA & г &&&& р &&& Y & L36eT3f && MCB & может &&& I6b &: & О1 &&&&& DRX & Z & ВфБ & rY1Uhbra3Ku48 & Вб &&&&&&& QHTTW & ро & O & Л.Г. _ &&& DS & L & afTR & O

& м && QULQI & MS- & B-0: && TZ & Hw && K4 & M & jkiYFa - &&& МБ.fZeLB &: G && DH & W & PC && mU9tilMPSG & U2 & ГЦ & XQNgDo88 & Xao &&:. & е & Fh & U & & jo7D & hrMuU7fFj &

& UWtj &&& Ja & д && && O &: &

Что такое стартер двигателя? Типы пускателей двигателей

Типы пускателей двигателей и способы их запуска

Что такое пускатель двигателя?

Пускатель двигателя - это электрическое устройство, которое используется для безопасного пуска и остановки двигателя.Подобно реле, пускатель двигателя включает / выключает питание и, в отличие от реле, он также обеспечивает защиту от низкого напряжения и перегрузки по току.

Основная функция пускателя двигателя:

  • Для безопасного запуска двигателя
  • Для безопасной остановки двигателя
  • Для изменения направления вращения двигателя
  • Для защиты двигателя от низкого напряжения и перегрузки по току.

Пускатель двигателя состоит из двух основных компонентов, которые работают вместе для управления и защиты двигателя;

  • Электрический контактор : Назначение контактора состоит в том, чтобы включать / выключать питание двигателя путем замыкания или размыкания контактных клемм.
  • Схема защиты от перегрузки : Назначение этой схемы - защитить двигатель от потенциального повреждения из-за состояния перегрузки. Сильный ток через ротор может повредить обмотку, а также другие устройства, подключенные к источнику питания. Он определяет ток и прерывает подачу питания.

Зачем нужен стартер с двигателем?

Пускатель двигателя необходим для пуска асинхронного двигателя. Это из-за низкого импеданса ротора.Импеданс ротора зависит от скольжения асинхронного двигателя, которое представляет собой относительную скорость между ротором и статором. Импеданс изменяется обратно пропорционально скольжению.

Скольжение асинхронного двигателя максимальное, то есть 1 в состоянии покоя (положение покоя), таким образом, полное сопротивление минимально, и он потребляет огромное количество тока, называемого пусковым током. Большой пусковой ток намагничивает воздушный зазор между ротором и статором, что вызывает ЭДС в обмотке ротора. Эта ЭДС создает электрический ток в обмотке ротора, который создает магнитное поле для создания крутящего момента в роторе.По мере увеличения скорости ротора скольжение двигателя уменьшается, и ток, потребляемый двигателем, уменьшается.

Высокий пусковой ток в 5-8 раз превышает нормальный номинальный ток полной нагрузки. Таким образом, такое количество тока может повредить или сжечь обмотки двигателя, что сделает машину бесполезной, и это может вызвать огромное падение напряжения в линии питания, которое может повредить другие устройства, подключенные к той же линии.

Чтобы защитить двигатель от такого огромного количества токов, мы используем стартер, который ограничивает начальный ток на короткое время при запуске, и как только двигатель достигает определенной скорости, нормальное питание двигателя возобновляется.Они также обеспечивают защиту от неисправностей, таких как низкое напряжение и перегрузка по току во время нормальной работы.

Хотя малые двигатели мощностью менее 1 л.с. имеют высокое сопротивление и могут выдерживать начальный ток, поэтому им не нужен такой пускатель двигателя, однако им нужна система защиты от перегрузки по току, которую обеспечивают пускатели DOL (Direct On-Line). Из приведенного выше объяснения видно, зачем нам нужен стартер для установки с двигателем?

Как работает стартер двигателя?

Пускатель - это устройство управления, которое используется для переключения двигателя вручную или автоматически.Он используется для безопасного включения / выключения электродвигателей путем замыкания или размыкания его контактов.

Ручной пускатель используется для двигателей меньшего размера, у которых рычаг с ручным управлением приводится в действие вручную (перемещает положение контактов) в положение ВКЛ или ВЫКЛ. Недостатком таких стартеров является то, что они должны включаться после отключения питания. Другими словами, им необходимо ручное управление для каждой операции (ВКЛ или ВЫКЛ). Иногда эта операция может привести к протеканию больших токов в обмотке двигателя, что может привести к сгоранию двигателя.Вот почему в большинстве случаев не рекомендуется использовать другие альтернативные пускатели двигателей с защитой, такие как автоматические пускатели.

С другой стороны, автоматические пускатели, состоящие из электромеханических реле и контакторов, используются для включения / выключения двигателя. Когда ток проходит через катушки контактора, он возбуждает и создает электромагнитное поле, которое притягивает или толкает контакты, чтобы соединить обмотки двигателя с источником питания.

Кнопки пуска и останова, подключенные к двигателю и стартеру, могут использоваться для включения и выключения двигателей.Катушки контактора можно обесточить, нажав кнопку останова, что приведет к обесточиванию катушки. Таким образом, контакты контактора возвращаются из-за пружинного положения в нормальное положение, что приводит к выключению двигателя. В случае сбоя питания или ручного выключения двигатель не запустится автоматически, пока мы не запустим его вручную, нажав «кнопку запуска». На следующей диаграмме показано, как пускатель двигателя DOL работает в режиме ВКЛ / ВЫКЛ.

Типы пускателей двигателей, основанные на методах и методах пуска

В промышленности для пуска асинхронного двигателя используются различные методы пуска.Прежде чем обсуждать типы двигателей, рассмотрим некоторые методы, используемые в пускателях двигателей.

  • Полное напряжение или через линию Пускатель

Такие пускатели напрямую соединяют двигатель с линией питания, обеспечивающей полное напряжение. Двигатели, подключенные через такие пускатели, имеют низкую номинальную мощность, поэтому они не создают большого падения напряжения в линии электропередачи. Они используются в приложениях, где двигатели имеют низкие характеристики и должны вращаться в одном направлении.

  • Реверсивный пускатель полного напряжения

Направление трехфазного асинхронного двигателя можно изменить, поменяв местами любые две фазы. Такой пускатель включает в себя два магнитных контактора с механической блокировкой и переключением фаз для прямого и обратного направления. Он используется в приложениях, где двигатель должен работать в обоих направлениях, а контакторы используются для управления им.

Чтобы изменить скорость двигателя переменного тока, вам необходимо изменить частоту источника переменного тока или количество полюсов (путем повторного соединения обмоток в некоторых) двигателя.Такие типы стартеров запускают двигатель на нескольких заранее выбранных скоростях для соответствия его применению.

Наиболее распространенным методом пуска является снижение напряжения при пуске двигателя для уменьшения пускового тока, который может повредить обмотки двигателя, а также вызвать сильное падение напряжения. Эти пускатели используются для двигателей с высокими номиналами.

Основываясь на описанных выше технологиях, в промышленности используются следующие типы пускателей двигателей.

Тип пускателя двигателя:

Мы обсудим следующие типы двигателей и методы их запуска на основе вышеуказанных методов запуска двигателей с преимуществами и недостатками.

  1. Устройство прямого пуска (DOL)
  2. Пускатель сопротивления статора
  3. Пускатель электродвигателя с сопротивлением ротора или скользящим кольцом
  4. Пускатель с автотрансформатором
  5. 43 Пускатель с плавным пуском
  6. 43 Преобразователь частоты (VFD)

Пускатели двигателей бывают разных типов, но в основном они подразделяются на два типа.

Этот тип пускателя управляется вручную и не требует никакого опыта.Кнопка используется для выключения и включения двигателя, подключенного к ней. Механизм позади кнопки включает в себя механический переключатель, который размыкает или заставляет цепь останавливать или запускать двигатель.

Они также обеспечивают защиту от перегрузки. Однако эти пускатели не имеют LVP (защиты от низкого напряжения), то есть они не размыкают цепь при сбое питания. Это может быть опасно для некоторых приложений, потому что двигатель перезапускается при восстановлении питания. Таким образом, они используются для двигателя малой мощности.Пускатель прямого включения (DOL) - это ручной пускатель, обеспечивающий защиту от перегрузки.

Магнитные пускатели являются наиболее распространенным типом пускателей и в основном используются для двигателей переменного тока большой мощности. Эти пускатели работают электромагнитно как реле, размыкающее или замыкающее контакты с помощью магнетизма.

Обеспечивает более низкое и безопасное напряжение для запуска, а также включает защиту от низкого напряжения и перегрузки по току. При сбое питания магнитный пускатель автоматически разрывает цепь.В отличие от ручных пускателей, он включает автоматическое и дистанционное управление, исключающее оператора.

Магнитный пускатель состоит из двух цепей;

  • Силовая цепь; эта цепь отвечает за подачу питания на двигатель. Он состоит из электрических контактов, которые включают / выключают питание, подаваемое от линии питания к двигателю через реле перегрузки.
  • Цепь управления; : эта схема управляет контактами силовой цепи, чтобы включить или отключить подачу питания на двигатель.Электромагнитная катушка включает или отключает питание, чтобы тянуть или толкать электрические контакты. Таким образом обеспечивается дистанционное управление магнитным пускателем.
Пускатель с прямым подключением к сети (DOL)

Устройство прямого запуска с прямым подключением к сети - это простейшая форма пускателя двигателя, которая подключает двигатель напрямую к источнику питания. Он состоит из магнитного контактора, который соединяет двигатель с линией питания, и реле перегрузки для защиты от перегрузки по току. Для безопасного пуска двигателя снижение напряжения отсутствует.Следовательно, двигатель, используемый с такими стартерами, имеет номинальную мощность менее 5 л.с. Он имеет две простые кнопки, запускающие и останавливающие двигатель.

Нажатие кнопки пуска активирует катушку, которая стягивает контакторы вместе, замыкая цепь. А нажатие кнопки останова обесточивает катушку контактора и раздвигает его контакты, разрывая цепь. Переключатель, используемый для включения / выключения источника питания, может быть любого типа, например, поворотный, уровень, поплавок и т. Д.

Хотя этот пускатель не обеспечивает безопасного пускового напряжения, реле перегрузки обеспечивает защиту от перегрева и перегрузки по току.Реле перегрузки имеет нормально замкнутые контакты, которые питают катушку контактора. Когда реле срабатывает, катушка контактора обесточивается и размыкает цепь.

Преимущества пускателя двигателя прямого тока

  • он имеет очень простую и экономичную конструкцию.
  • Это очень легко понять и работать.
  • обеспечивает высокий пусковой момент за счет высокого пускового тока.

Недостатки прямого пускателя двигателя

  • Высокий пусковой ток может повредить обмотки.
  • Высокий пусковой ток вызывает провал напряжения в линии питания.
  • Не подходит для тяжелых двигателей.
  • Может сократить срок службы двигателя.
Пускатель сопротивления статора

Пускатель сопротивления статора использует метод RVS (пускатель пониженного напряжения) для запуска двигателя. Внешнее сопротивление добавляется последовательно с каждой фазой статора трехфазного асинхронного двигателя. Задача резистора - снизить линейное напряжение (впоследствии уменьшая начальный ток), приложенное к статору.

Изначально переменный резистор находится в максимальном положении, обеспечивая максимальное сопротивление.Следовательно, напряжение на двигателе минимально (на безопасном уровне) из-за падения напряжения на резисторе. Низкое напряжение статора ограничивает пусковой пусковой ток, который может повредить обмотки двигателя. Когда двигатель набирает скорость, сопротивление уменьшается, и фаза статора напрямую подключается к линиям электропередач.

Поскольку ток прямо пропорционален напряжению, а крутящий момент изменяется в квадрате тока, уменьшение напряжения в 2 раза уменьшает крутящий момент в 4 раза.Таким образом, пусковой момент при использовании такого стартера очень низкий и его необходимо поддерживать.

Преимущества пускателя электродвигателя сопротивления статора

  • Обеспечивает гибкость пусковых характеристик.
  • Источник переменного напряжения обеспечивает плавное ускорение.
  • Его можно подключать к двигателю как по схеме звезды, так и по схеме треугольника.

Недостатки стартера двигателя с сопротивлением статора

  • Резисторы рассеивают мощность
  • Пусковой момент очень низкий из-за снижения напряжения
  • Резисторы довольно дороги для больших двигателей.
Сопротивление ротора или пускатель двигателя с контактным кольцом

Этот тип пускателя двигателя работает по технологии пуска двигателя при полном напряжении. Он работает только на асинхронном двигателе с контактным кольцом, поэтому он также известен как пускатель двигателя с контактным кольцом.

Внешние сопротивления соединены с ротором в звездообразной комбинации через контактное кольцо. Эти резисторы ограничивают ток ротора и увеличивают крутящий момент. Это, в свою очередь, снижает пусковой ток статора. Это также помогает улучшить коэффициент мощности.

Резисторы используются только во время запуска двигателя и удаляются, когда двигатель набирает свою номинальную скорость.

Преимущества пускателя двигателя с сопротивлением ротора

  • Он обеспечивает низкий пусковой ток при использовании полного напряжения.
  • Из-за высокого пускового момента двигатель может запускаться под нагрузкой.
  • Этот метод улучшает коэффициент мощности.
  • Обеспечивает широкий диапазон регулирования скорости.

Недостатки стартера двигателя с сопротивлением ротора

  • Он работает только с асинхронным электродвигателем с контактным кольцом.
  • Ротор дороже и тяжелее.
Автотрансформатор Стартер

В пускателях двигателей такого типа в качестве понижающего трансформатора используется автотрансформатор для снижения напряжения, приложенного к статору во время стадии пуска. Его можно подключать как к двигателям, подключенным по схеме звезды, так и по схеме треугольника.

Вторичная обмотка автотрансформатора подключена к каждой фазе двигателя. Несколько лент автотрансформатора обеспечивают малую часть номинального напряжения. Во время пуска реле находится в исходном положении i.е. точка ответвления, обеспечивающая пониженное напряжение для запуска. Реле переключается между точками отвода для увеличения напряжения со скоростью двигателя. Наконец, он подключает его к полному номинальному напряжению.

По сравнению с другими методами снижения напряжения, он предлагает высокое напряжение для определенного пускового тока. Это помогает обеспечить лучший пусковой крутящий момент.

Преимущества автотрансформаторного пускателя

  • Обеспечивает лучший пусковой момент.
  • Используется для пуска больших двигателей со значительной нагрузкой.
  • Он также предлагает ручное управление скоростью.
  • Он также обеспечивает гибкость пусковых характеристик.

Недостатки автотрансформатора стартера

  • Из-за больших размеров автотрансформатора такой стартер занимает слишком много места.
  • Схема сложная и относительно дорогая по сравнению с другими пускателями.
Пускатель звезда-треугольник

Это еще один распространенный метод пуска, используемый в промышленности для больших двигателей.Обмотки трехфазного асинхронного двигателя переключаются между звездой и треугольником для запуска двигателя.

Для запуска асинхронного двигателя он соединяется звездой с помощью трехполюсного реле с двойным ходом. Фазное напряжение при соединении звездой уменьшается в 1 / √3 раз, что снижает пусковой ток, а также пусковой момент на 1/3 от нормального номинального значения.

Когда двигатель ускоряется, реле таймера переключает соединение звездой обмоток статора на соединение треугольником, обеспечивая полное напряжение на каждой обмотке.Двигатель работает с номинальной скоростью.

Преимущества пускателя со звездой-треугольником

  • Его конструкция проста и дешева
  • Не требует обслуживания
  • Обеспечивает низкий импульсный ток.
  • Используется для пуска больших асинхронных двигателей.
  • Лучше всего подходит для длительного разгона.

Недостатки пускателя со звезды на треугольник

  • Работает на двигателе, подключенном по схеме треугольник.
  • Имеется больше проводных соединений.
  • Он обеспечивает низкий пусковой момент, который невозможно поддерживать.
  • Очень ограниченная гибкость пусковых характеристик.
  • Механический рывок при переключении со звезды на треугольник.
Устройство плавного пуска

В устройстве плавного пуска также используется метод снижения напряжения. Он использует полупроводниковые переключатели, такие как TRIAC, для управления напряжением, а также пусковым током, подаваемым на асинхронный двигатель.

ТРИАК с фазовым управлением используется для обеспечения переменного напряжения.Напряжение изменяется путем изменения угла проводимости или угла включения симистора. Угол проводимости поддерживается минимальным, чтобы обеспечить пониженное напряжение. Напряжение увеличивается постепенно, увеличивая угол проводимости. При максимальном угле проводимости на асинхронный двигатель подается полное линейное напряжение, и он работает с номинальной скоростью.

Обеспечивает постепенное и плавное увеличение пускового напряжения, тока и крутящего момента. Таким образом, отсутствует механический рывок и обеспечивается плавная работа, увеличивающая срок службы машины.

Преимущества устройства плавного пуска

  • Он обеспечивает лучший контроль над пусковым током и напряжением.
  • Он обеспечивает плавное ускорение без рывков.
  • Уменьшает скачки напряжения в системе.
  • Увеличивает срок службы системы. форма нагрева
Переменная частота Dr ive (VFD)

Как и устройство плавного пуска, преобразователь частоты (VFD) может изменять как напряжение, так и частоту питающего тока.Он в основном используется для управления скоростью асинхронного двигателя, поскольку она зависит от частоты питания.

Переменный ток линии питания преобразуется в постоянный ток с помощью выпрямителей. Чистый постоянный ток преобразуется в переменный ток с регулируемой частотой и напряжением с использованием метода широтно-импульсной модуляции через силовой транзистор, такой как IGBT.

Обеспечивает полный контроль скорости двигателя от 0 до номинальной. Опция регулировки скорости с переменным напряжением обеспечивает лучший пусковой ток и ускорение.

Преимущества частотно-регулируемого привода

  • Обеспечивает лучшее и плавное ускорение для большого двигателя.
  • Он предлагает полный контроль скорости с плавным ускорением и замедлением.
  • Увеличивает срок службы из-за отсутствия электрических и механических нагрузок
  • Предлагает прямое и обратное вращение двигателя

Недостатки частотно-регулируемого привода

  • Это относительно дорого, если не требуется регулирование скорости
  • Происходит рассеяние тепла.
  • ЧРП создают гармоники в электрических линиях, которые могут повлиять на электронное оборудование и коэффициент мощности.

Похожие сообщения:

Типы пускателей двигателей | Технология пускателя двигателя и его применение

Асинхронный двигатель

Асинхронный двигатель - это трехфазный двигатель, состоящий из трехфазной обмотки в виде статора с постоянным магнитом и ротора в качестве других трехфазных обмоток. Он работает по принципу вращения магнитного поля, то есть формирования магнитного потока из трех фазных потоков обмотки, который вращается вокруг своей оси, заставляя вращаться ротор. Асинхронный двигатель имеет возможность самозапуска из-за взаимодействия между потоком вращающегося магнитного поля и потоком обмотки ротора, вызывая высокий ток ротора при увеличении крутящего момента.В результате статор потребляет большой ток, и к тому времени, когда двигатель достигает полной скорости, потребляется большой ток (превышающий номинальный ток), что может вызвать нагрев двигателя и, в конечном итоге, его повреждение. Чтобы этого не произошло, нужны пускатели двигателей.

Асинхронный двигатель

Необходимость запуска двигателя

В асинхронном двигателе, когда питание подается на обмотки статора, поток вращающегося магнитного поля и создаваемый поток в обмотках ротора из-за обратной ЭДС вызывают увеличение крутящего момента двигателя, вызывая высокий ток ротора.В период между подачей электропитания на двигатель и фактическим разгоном двигателя до его полной скорости статор потребляет большой ток от источника питания. Этот пусковой ток примерно в 5-6 раз больше тока полной нагрузки. На этот раз продолжительность может составлять несколько секунд или больше. Это приводит к повреждению электрооборудования из-за повышенного падения напряжения в электрических системах из-за протекания больших токов по кабелю. По этой причине необходим определенный способ запуска двигателя.


Определение пускателя двигателя

Это устройство, подключенное последовательно к двигателю, чтобы уменьшить его пусковой ток, а затем увеличить его, когда двигатель начинает постепенно вращаться. Он состоит из соединителя, который действует как переключатель для управления потоком тока к двигателю, и устройства защиты от перегрузки, которое измеряет ток через двигатель и контролирует остановку двигателя в случае потребления большого тока.

Принцип пускателя двигателя

Ток, потребляемый двигателем, можно контролировать, уменьшая противоэдс (возможно, уменьшая напряжение питания) или увеличивая сопротивление ротора во время пуска двигателя.

Типы пускателей двигателей

Прямой онлайн: Он состоит из простой кнопки в качестве контроллера. Когда кнопка пуска нажата, переключатель, соединяющий двигатель и основное питание, замыкается, и на двигатель подается ток питания. В случае перегрузки по току нажимается кнопка останова и размыкается вспомогательный контакт байпаса.

Звезда-треугольник : 3 обмотки сначала соединяются звездой, а затем через некоторое время (определяется таймером или другой схемой контроллера) обмотки соединяются треугольником.При соединении звездой потребляемый ток составляет 0,58% от нормального тока, а также фазное напряжение снижается до 0,58%. Таким образом уменьшается крутящий момент.
Пускатель автотрансформатора : Он состоит из автотрансформатора (трансформатора с одной обмоткой, отводимой в разных точках для подачи процента его первичного напряжения на вторичную), соединенного звездой, который снижает напряжение, подаваемое на клеммы двигателя. Он состоит из 3 вторичных обмоток с ответвлениями, подключенных к трем фазам.В период пуска трансформатор позволяет подавать более низкие напряжения на три обмотки.

Стартер сопротивления статора : Он состоит из трех резисторов, включенных последовательно с каждой фазой обмоток статора, что вызывает падение напряжения на каждом резисторе, и в результате на каждую фазу подается низкое напряжение.

Стартер сопротивления ротора : Он состоит из 3 резисторов, последовательно соединенных с обмотками ротора, что снижает ток ротора, но увеличивает крутящий момент.

Применение пускателя звезда-треугольник для управления запуском асинхронного двигателя

Пускатель звезда-треугольник является самым дешевым среди всех пускателей и подходит для таких приложений, как станки, насосы, двигатели-генераторы и т. Д. Пускатель звезда-треугольник может быть используется для запуска асинхронного двигателя с использованием 2 реле в качестве соединителя и таймера в качестве контроллера. Один разъем используется для питания от сети, а другой разъем управляет подключением двигателя по схеме звезды или треугольника.

Используются трансформаторы, первичные обмотки которых подключены к 3-фазному источнику питания, а вторичные обмотки подключены к реле и таймеру таким образом, что отказ любой 1 фазы остановит подачу питания на таймер. Два реле используются для запуска таймера, который вырабатывает высокий логический выход на выводе 3, таким образом, включается реле 4, вызывая соединение звездой, что обеспечивает низкую энергоемкость нагрузки за счет изоляции нагрузки от нормальной цепи 3. подача фаз через реле 3 (управляется двумя реле срабатывания).Через некоторое время на выходе таймера (работающего в моностабильном режиме) становится низкий уровень (время определяется комбинацией RC на контактах 2 и 6), и реле 4 выключается, что приводит к подаче трехфазного питания на двигатель и двигатель работает в треугольном режиме.

Еще кое-что об этом запуске индукции обсуждается ниже.

Плавный запуск асинхронного двигателя посредством ступенчатой ​​задержки уменьшения угла зажигания

Плавный пуск и плавный останов:

При нормальном запуске асинхронного двигателя создается больший крутящий момент, что вызывает передачу напряжения на систему механической передачи что приводит к чрезмерному износу и выходу из строя механических частей.Также по мере увеличения ускорения потребляется большой ток, который составляет около 600% от нормального рабочего тока. Эту проблему редко можно решить с помощью пускателя со звезды на треугольник.

Плавный пуск обеспечивает надежное и экономичное решение этих проблем, обеспечивая контролируемое высвобождение мощности на двигатель, тем самым обеспечивая плавное, ступенчатое ускорение и замедление. Уменьшается повреждение обмоток и подшипников, что увеличивает срок службы двигателя.

С помощью этой техники контролируемый запуск и остановка достигается за счет правильного выбора времени разгона и установки ограничения тока.

  • Меньшая механическая нагрузка.
  • Повышенный коэффициент мощности.
  • Снижение максимального спроса.
  • Меньше механического обслуживания.

Этот метод подходит для приложений, где переходные процессы крутящего момента являются частыми, например, при перекачивании жидкостей, что в конечном итоге может привести к разрыву труб и муфт.

Технология, примененная в устройстве плавного пуска:

Устройство плавного пуска - это тип устройства пуска с пониженным напряжением для асинхронных двигателей переменного тока. Устройство плавного пуска похоже на пускатель первичного сопротивления или пускатель с первичным реагентом в том, что он включен последовательно с источником питания двигателя.Входной ток к запущенному равен его выходному току. Он состоит из твердотельных устройств для управления током и напряжением, подаваемым на двигатели. Устройства плавного пуска могут быть подключены последовательно с сетевым напряжением или внутри треугольного контура.

Управление напряжением:

Полупроводниковые переключатели переменного тока расположены последовательно с одной или несколькими фазами для управления напряжением.

Использование полупроводниковых переключателей:

1 симистор на фазу

1 тиристор и 1 диод, подключенные параллельно на фазу.

Два тиристора, подключенных в обратном порядке параллельно на каждую фазу.

Изменяя угол проводимости переключателей, можно управлять средним напряжением, так как увеличение угла проводимости может увеличивать среднее выходное напряжение. Этот процесс оказывается выгодным благодаря повышенной эффективности и меньшему рассеянию мощности. Кроме того, среднее напряжение можно легко изменить с помощью управляющей электроники.

Фото Предоставлено:

Устройство плавного пуска по сравнению с устройством плавного пуска Star Delta

Каждый раз, когда запускается электродвигатель, он потребляет значительную мощность.Этот внезапный приток мощности может повредить двигатель, привести к провалам напряжения и вызвать другие проблемы. Для защиты от этих нежелательных эффектов вам необходимо выбрать метод пуска, который позволит вашему двигателю безопасно запускаться.

Два из этих методов пуска включают использование устройств плавного пуска и пускателей со звезды на треугольник. Хотя эти два устройства имеют схожее назначение, они во многом различаются. В этой статье мы определим и сравним эти две технологии, чтобы помочь вам выбрать наиболее подходящую для приложений вашей компании.

Что такое устройство плавного пуска?

Устройства плавного пуска

, также называемые устройствами плавного пуска с пониженным напряжением (RVSS), представляют собой твердотельные устройства, которые защищают электродвигатели переменного тока от повреждений из-за внезапного увеличения мощности во время запуска. Они делают это, позволяя медленно увеличивать мощность за счет постепенного увеличения напряжения, подаваемого на двигатель. Обычно они используются только при запуске, но некоторые могут использоваться и при остановке двигателя.

Устройства плавного пуска

могут состоять из электрических или механических компонентов или их комбинации.В механических устройствах плавного пуска могут использоваться муфты и различные типы муфт, в которых для передачи крутящего момента используются текучая среда, стальная дробь или магнитные силы. Электрические устройства плавного пуска снижают крутящий момент, временно изменяя способ соединения двигателя в пределах электрического тока или иным образом уменьшая входной ток или напряжение с помощью электрических средств. Электрические устройства плавного пуска могут управлять от одной до трех фаз. Трехфазное управление обычно дает лучшие результаты.

Обычно в устройствах плавного пуска используются кремниевые выпрямители и тиристоры для снижения напряжения.В выключенном состоянии тиристоры ограничивают ток, а во включенном состоянии разрешают его. Когда двигатель набирает обороты, SCR включаются. После достижения максимальной скорости включаются байпасные контакторы, что помогает уменьшить нагрев двигателя.

Что такое пускатель звезда-треугольник?

Пускатели со звезды на треугольник - еще одно устройство, которое можно использовать для снижения потребления тока во время запуска двигателя. Он часто используется для запуска трехфазных асинхронных двигателей, но может использоваться только при запуске двигателя без нагрузки и при относительно низком требуемом пусковом токе.

При использовании этого метода двигатель сначала запускается с обмоткой статора, соединенной звездой. Как только двигатель достигнет определенной скорости или пройдет определенное время, двигатель будет работать с нормальной обмоткой статора, соединенной треугольником. Запуск со звездой снижает напряжение на каждой обмотке, а также уменьшает крутящий момент.

В звездообразном соединении четыре провода. Три из них - фазные, а четвертый - нейтральный. Нейтральный провод подключается в начальной точке, где сходятся трехфазные провода.При соединении треугольником три - это три провода. Клемма нейтрали отсутствует, хотя при необходимости заземление можно использовать в качестве пути нейтрали.

Пускатели

«звезда-треугольник» содержат трехполюсный двухпозиционный переключатель, который переключает обмотки статора со звезды на треугольник. У них также есть три контактора, главный, звездообразный и треугольный, которые регулируют токи обмоток. Они также содержат реле времени, трехполюсный тепловой расцепитель максимального тока и либо плавкие предохранители, либо автоматические выключатели для цепей.

Сравнение устройств плавного пуска

и устройств плавного пуска "звезда треугольник"

Итак, чем же похожи устройства плавного пуска и пускатели со звезды на треугольник и чем они отличаются? А что использовать для запуска мотора?

Оба типа стартеров служат одной и той же цели. Они уменьшают напряжение, подаваемое на двигатель во время запуска, чтобы предотвратить внезапный скачок мощности, который может повредить двигатель и вызвать различные другие проблемы. Однако основные отличия таковы:

  • Ряд состояний: Пускатели со звезды на треугольник имеют только два состояния, низкое напряжение и полное напряжение, между которыми пускатель переключается.С другой стороны, устройства плавного пуска запускаются постепенно. Они могут иметь бесконечное количество состояний в пределах управляющей электроники и ваших требований к запуску.
  • Способность справляться с различными условиями нагрузки: Устройства плавного пуска могут справляться с различными условиями нагрузки, такими как запуск с нагрузкой и без нагрузки, в то время как статеры звезда-треугольник не могут.
  • Время пуска: Устройства плавного пуска позволяют контролировать время пуска, а устройства пуска звезда-треугольник - нет. Время пуска для пускателей со звезды на треугольник составляет от трех до семи секунд, в то время как устройства плавного пуска имеют регулируемое время пуска от одной до примерно 60 секунд.
  • Управление крутящим моментом: Устройства плавного пуска также предлагают динамическое управление крутящим моментом, что позволяет регулировать крутящий момент в соответствии с различными характеристиками двигателя и нагрузки. В пускателях со звезды на треугольник нельзя регулировать пусковой крутящий момент.
  • Плавный останов: Некоторые устройства плавного пуска также предлагают функцию плавного останова, а пускатели со звезды на треугольник - нет.
  • Снижение тока при очень малых нагрузках: При очень малых нагрузках пускатели со звезды на треугольник могут снизить пусковой ток до более низкого уровня, чем устройство плавного пуска.
  • Простота: Пускатели со звезды на треугольник сложнее устройств плавного пуска. Также проще установить устройства плавного пуска.
  • Открытый переход и потеря мощности: В пускателях со звезды на треугольник между соединением звезда и треугольник существует открытый переход, который может привести к переходным процессам тока и высокому крутящему моменту. Во время этого перехода также пропадает питание. В устройствах плавного пуска нет такого открытого перехода и потери мощности.
  • Стоимость: Устройства плавного пуска стоят дороже, чем устройства пуска со звезды на треугольник, хотя устройства плавного пуска более эффективны.Однако сегодня разница в стоимости между двумя типами закусок меньше, чем когда-то.
  • Применения: Пускатели со звездой-треугольником могут использоваться для маломощных машин, запускаемых с нагрузкой, машин средней мощности, запускаемых без нагрузки, маломощных вентиляторов и маломощных центробежных насосов. Устройства плавного пуска могут использоваться с большими двигателями с нагрузкой или без нее, включая двигатели, используемые для компрессоров, вентиляторов, насосов, конвейеров, мешалок, миксеров, мельниц и т. Д.

Обзор пускателей двигателей

Что следует использовать: устройство плавного пуска или пускатель со звезды на треугольник?

Какой тип стартера следует использовать с вашим двигателем? Устройства плавного пуска предлагают больше функций и более простую установку, но устройства плавного пуска по схеме «звезда-треугольник» предлагают преимущество в виде более низкой стоимости.Вот несколько дополнительных причин использовать каждый тип стартера:

Причины использования устройств плавного пуска

Устройства плавного пуска

сегодня используются чаще, чем пускатели со звезды на треугольник, из-за их расширенных возможностей и дополнительных функций. Если у вас двигатель большего размера, который вы часто запускаете и останавливаете, устройство плавного пуска - лучший выбор, поскольку он более эффективен, чем пускатель со звезды на треугольник.

Устройства плавного пуска

также более гибкие, чем пускатели со звезды на треугольник, и их проще установить. Вы также можете выбрать устройство плавного пуска из-за его дополнительных возможностей, таких как способность адаптироваться к изменяющимся условиям нагрузки, включать плавный останов и регулировать время пуска и крутящий момент.Устройства плавного пуска также обладают преимуществами благодаря улучшенным функциям, таким как плавный прогрессивный запуск, отсутствие потери мощности, встроенная защита и длительный срок службы из-за отсутствия движущихся частей

Причины использования пускателей со звездообразным треугольником

Основным преимуществом пускателей со звезды на треугольник является их более низкая стоимость, хотя разница в стоимости меньше, чем была раньше. Из-за более низкой стоимости пускатель со звезды на треугольник может быть правильным выбором для двигателя, который вы редко запускаете, или для особенно маленького двигателя. Пускатель со звезды на треугольник может быть лучшим выбором для очень легких нагрузок, поскольку он может снизить напряжение в большей степени, чем устройство плавного пуска.

Ремонт стартера двигателя от Global Electronic Services

В Global Electronic Services наша опытная команда может предоставить квалифицированные услуги по ремонту и техническому обслуживанию, необходимые вашей компании для пускателей двигателей, а также для широкого спектра другого промышленного оборудования. Если у вас есть вопросы о стартерах или вы хотите узнать больше о наших услугах по ремонту, свяжитесь с нами сегодня, и мы будем рады помочь вам.

WAZIPOINT

Схема подключения магнитного контактора с трехфазным двигателем

Схема подключения магнитного контактора для запуска двигателя в прямом и обратном направлении

Магнитные контакторы - это разновидность электрических реле, используемых в большинстве двигателей с электрическим приводом.Они действуют как посредники для прямых источников питания и электродвигателей с высокой нагрузкой, чтобы гомогенизировать или уравновешивать изменения электрической частоты, которые могут исходить от источника питания, а также действовать в качестве защиты.

Магнитный контактор - это переключающее устройство с электромагнитным приводом, которое работает так же, как катушка.

Однако реле обычно используется при низкой мощности и напряжении, в то время как, с другой стороны, магнитный контактор используется для высокой мощности.

Он имеет катушку под напряжением, железный сердечник, несколько вспомогательных контактов (точки NC, NO), основные контактные клеммы (3 точки контакта) и реле перегрузки.

Обычно он используется для запуска / остановки или управления большими электрическими нагрузками (электродвигателями) с помощью схемы управления. Используется в автоматизации управления двигателями на комбинате.

  1. С помощью небольшого нажимного переключателя легко и безопасно управлять большим двигателем или большой электрической нагрузкой.
  2. Он имеет несколько вспомогательных контактов (точки NC, NO), указывающих различные сигналы или состояние.
  3. Поскольку к нему подключен TOLR, он автоматически останавливает текущую нагрузку на нагрузку, когда подача тока прекращается по какой-либо причине.
  4. В случае трехфазного двигателя обеспечивается трехфазное питание, в этом случае четырехфазное питание может быть легко обеспечено с помощью магнитного контактора.
  5. В случае схемы звезда / треугольник им можно легко управлять с помощью 1 магнитного контактора.
  6. Если питание отключено, подача тока будет прекращена на нагрузке. Это защищает устройство от скачков напряжения.

Строительство магнитных подрядчиков

Магнитный контактор состоит из трех частей.1. силовая катушка, 2. вспомогательная катушка, 3. пружинный механизм. По силовой катушке проходит большой ток, и вспомогательный контактор получает сигнал, чтобы включить или выключить контактор, или отправить состояние контактора (включен или выключен) во внешние системы, такие как PLC, SCDA. Пружинный механизм обеспечивает механическое усилие для включения или выключения контакта.

Корпуса изготовлены из изоляционных материалов, таких как бакелит, нейлон 6 и термореактивных пластиков, для защиты и изоляции контактов, а также для обеспечения некоторой защиты от прикосновения персонала к контактам.

Это вспомогательные контакты. С помощью этих нагрузок создаются в режиме автоматики или схемы защиты.

NC = нормально замкнутый Обычно, когда его катушка не запитана, его вспомогательный контакт замкнут.

NO = нормально разомкнутый нормальный, то есть, когда его катушка не запитана, его вспомогательный контакт разомкнут.

Когда его катушка находится под напряжением (источник питания), точка NC будет NO, а точка NO станет NC.

Он имеет вспомогательный блок для подключения к вспомогательному.

Какое напряжение активируется катушкой магнитного контактора?

Поставляется в различных диапазонах, таких как: 24 В постоянного тока, 24 В переменного тока, 110 В переменного тока, 240 В переменного тока, 415 В переменного тока

Его обычно называют магнитным контактором. Обычно клеммы катушки маркируются как A1, так и A2.

Типы магнитных контакторов

Основными категориями, по которым классифицируются магнитные контакторы, являются контакторы переменного тока и контакторы постоянного тока.

Есть несколько магнитных контакторов, которые используются на каждом уровне с различными устройствами, такими как:

  1. Магнитный пускатель.
  2. Реверсивный стартер.
  3. Стартер звезда-треугольник.
  4. Контактор Mercury.
  5. Вакуумный контактор.
  6. Контактор, смачиваемый ртутью.

Возможность выбора магнитных подрядчиков

  1. Категория использования.
  2. Пусковой ток двигателя. AC1, AC3, номинальная мощность кВт / л.с.
  3. Участок электроснабжения. Напряжение питания.

Схема подключения магнитного контактора для двигателя в прямом и обратном направлении
Программа ПЛК

для пускателя двигателя звезда-треугольник

При запуске электродвигателя он потребляет сильный ток, обычно в 5-6 раз превышающий нормальный ток.

В двигателях постоянного тока при пуске нет обратной ЭДС, поэтому начальный ток очень высок по сравнению с нормальным током.

Для защиты двигателя от высоких пусковых токов мы используем пускатель со звезды на треугольник.

Просто при соединении звездой напряжение питания двигателя будет меньше. поэтому мы используем соединение звездой во время запуска двигателя, после запуска двигателя мы изменим соединение со звезды на треугольник, чтобы получить полную скорость двигателя.

Читать статью полностью: Как работает стартер с треугольником?

Стартер двигателя звезда-треугольник

На следующем рисунке последовательно показаны соединения обмоток в конфигурации звезды и треугольника.

Видно, что при соединении звездой один конец всех трех обмоток закорочен, чтобы образовать точку звезды, в то время как другой конец каждой обмотки подключен к источнику питания.

В конфигурации "треугольник" обмотки соединены таким образом, чтобы образовалась замкнутая петля.

Подключение каждой обмотки показано на рисунке выше. В реальном двигателе трехфазные соединения предоставляются в следующем порядке, как показано на рисунке

.

Итак, чтобы в практическом двигателе выполнить соединение обмоток звездой и треугольником, соединение показано выше.

Главный подрядчик обеспечивает питание обмоток. Его нужно постоянно включать. Первоначально контактор звезды замкнут, а контактор треугольника разомкнут. Это переводит обмотки двигателя в звезду.

Когда двигатель набирает скорость, контактор звезды размыкается, а контактор треугольник замыкается, переводя обмотки двигателя в треугольную конфигурацию.

Контакторы управляются с помощью ПЛК. В следующем разделе учебного пособия по ПЛК будет объяснено лестничное программирование для пускателя двигателя по схеме звезда-треугольник.

Программа ПЛК для пускателя двигателя звезда-треугольник:

Релейная логика ПЛК

Ступень 1 Главный контактор:

Главный контактор зависит от нормально разомкнутой входной пусковой кнопки (I1), нормально замкнутой кнопки останова (I2) и нормально замкнутого реле перегрузки.

Это означает, что главный контактор будет включен только при нажатии кнопки пуска, в то время как останов не нажат и реле перегрузки не сработает. Нормально открытый вход с именем (Q1) добавляется параллельно кнопке пуска I1.

При этом создается кнопка, что означает, что после запуска двигателя он будет продолжать работать, даже если кнопка пуска будет отпущена.

Контактор ступени 2 звезды:

Контактор звезды зависит от главного контактора, нормально замкнутых контактов таймера (T1) и нормально замкнутых контактов выходного контактора треугольника (Q3).

Таким образом, контактор звезды будет активирован, только если главный контактор включен, выходной сигнал времени не активирован и контактор треугольник не включен.

Таймер T1:

Таймер T1 измеряет время, по истечении которого необходимо изменить соединение обмотки пускателя со звезды на треугольник. Отсчет времени начнется после включения главного контактора.

Контактор звена 3 треугольник:

Контактор

Дельта будет включен, когда главный контактор (Q1) включен, таймер T1 активирован, а контактор звезды (Q3) обесточен.

См. Также Программирование кнопки и другие требования для простого пускателя двигателя, которые описаны в Учебном пособии по ПЛК: Пускатель двигателя

Примечание: этот пост предназначен только для образовательных или справочных целей.Для цепи под напряжением будут некоторые дополнения к указанной выше цепи, например, связанные с безопасностью, в соответствии с приложением, некоторые блокировки и т. Д.

Если вам понравилась эта статья, то подпишитесь на наш канал YouTube с видеоуроками по ПЛК и SCADA.

Вы также можете подписаться на нас в Facebook и Twitter, чтобы получать ежедневные обновления.

Читать дальше:

Масштабирование датчика ПЛК

Релейный шум в системах ПЛК

Вопросы для собеседования с PLC

Поиск и устранение неисправностей в системе ПЛК

Методы аналогового подключения ПЛК

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
