Как правильно сделать разводку проходных выключателей

Проходные выключатели позволяют управлять одной моделью светотехнического оборудования (лампой, люстрой, торшером) из нескольких помещений, причем, делать это можно одновременно. Важно знать о том, как подключить проходной выключатель, чтобы все светильники работали исправно. Для этого следует использовать соответствующие схемы.

Характеристики проходных выключателей

Проходные выключатели — незаменимый вариант в частных домах, в планировке которых предусмотрено несколько помещений, расположенных на разных этажах. Соответствующие схемы подключения можно выбирать для больших квартир, учреждений с планировкой коридорного типа. К преимуществам подобных вариантов можно отнести не только удобство, но и возможность сократить объемы потребляемой электроэнергии: свет горит только там, где это нужно. В остальных помещениях освещение не включается, соответственно, и энергия не расходуется.

Подключение проходных выключателей в распределительной коробке

Проходные выключатели отличаются от стандартных моделей следующими особенностями:

  • В их конструкции предусмотрено три контакта, в отличие от типовых моделей, у которых контакта два
  • Оборудование позволяет оперативно менять «фазу» на второй либо на третий контакт с первого.

Важно! Функции источника света, в условиях соответствующей схемы, могут выполнять люминисцентные, светодиодные, энергосберегающие и любые другие лампы. Примечательно, что схема может использоваться в рамках подключения нагрузки практически любого типа, управление которой осуществляется из разных участков помещения.

Распределитель группы проходных выключателей

Схема подключения: 2 места

Тем, кто интересуется вопросом, как подключить проходной выключатель схема подключения на 2 места будет особенно полезна. По сути, процесс практически не отличается от аналогичной схемы, работающей в отношении выключателя стандартного типа. Основные отличия заключаются в следующем:

  • Общее число клемм контактного типа
  • Количество проводов, которые необходимо подвести к оборудованию.

Важно: подключение проходного выключателя осуществляется по трем проводам и по такому же числу клемм. Потребуется провод с тремя жилами, который нужно будет аккуратно протянуть к выключателю по направлению от коробки распределения.

Схема управления группой проходных выключателей из двух элементов

В рамках данной схемы подключения задействуется коробка распределения, также используются проходные выключатели в количестве двух штук. В коробку, как уже отмечалось выше, следует провести провода, ведущие от люстры или любого другого светильника. От выключателя протягиваются провода с тремя жилами. Подключение проходного выключателя по схеме с двух мест подразумевает использование фазного провода. Рекомендуется придерживаться выполнения работ в следующей очередности:

  • От коробки распаечного типа фазный провод протягивается к участку входа контактов на первом выключателе
  • Контакты фиксируются на проводах, которые тянутся от других таких же контактов в конструкции второго по счету выключателя
  • Входной контакт другого выключателя подсоединяется к проводу торшера, бра или другого светильника, установленного в помещении
  • Оставшийся провод фиксируется на нуле, причем, делать это следует напрямую.

Важно! Сечение провода с тремя жилами следует выбирать, ориентируясь на мощность светотехнического оборудования. Если нужно подключить несколько участков управления светотехникой, то нужно будет приобрести выключатели перекрестного типа. Схема расключения проходного выключателя, в данном случае, не сработает, ведь используется несколько контактов, и в проводе должно быть соответствующее количество жил.

Управление из двух мест с двумя нагрузками

Схема подключения: 3 места

В данном случае, выбираются выключатели стандартного типа. Они устанавливаются на последнем и на первом участках управления. Тем, кто хочет знать, как подключить проходной выключатель схема такого типа должна быть понятной. Она несколько сложнее, чем схема подключения с трех мест, но разобраться в ее специфике можно. В соответствии с ней, перекрестные переключатели следует устанавливать на оставшихся участках, то есть, не на последнем и не на первом.

Схема подключения трех проходных выключателей

Число участков управления светильников может быть любым. Их число обуславливает сложность соединения в коробке распределения, ведь к ней подводится гораздо больше проводов. В данном случае, потребуется их правильная и упорядоченная маркировка. В противном случае, возникает риск того, что в проводах будет не разобраться.

Работы по монтажу проходного выключателя схема которого не отличается сложностью, выполняются в такой очередности:

  • Два контакта на выходе, расположенные на участке первого выключателя, фиксируются на тех проводах, которые выводятся к паре на входе следующего по счету элемента перекрестного типа. Этот этап повторяется ровно до тех пор, пока не будет подсоединен последний по счету элемент
  • Общий контакт последнего элемента подводится к тому проводу, который ведет к торшеру, лампе, бра
  • Провод фазного типа присоединяется к контакту на входе в конструкции первого по счету выключателя
  • Второй провод лампы, торшера или другого светотехнического оборудования фиксируется на нулевом участке коробки.

Важно! К каждому элементу проходного типа нужно подвести провод с тремя жилами. К перекрестным выключателям подводятся провода из четырех жил.

Важные моменты

Как расключить проходной выключатель, подключить его — ответы на эти вопросы даст теория, практика. Следует четко понимать, по какому принципу работают предложенные схемы. В рамках каждой из них задействованы одни и те же элементы:

  • Выключатели проходного типа;
  • Коробки;
  • Провода, на определенных этапах заменяемые кабелями;
  • Лампы.

Первая схема считается самой простой. По ней легко понять, как сделать проходной выключатель: нулевой провод ведет от источника электроэнергии к светотехническому оборудованию. Кроме того, он помещается в коробку. Фазный провод тоже туда помещается, но ведет через нее непосредственно к контакту. Все контакты имеют соединение друг с другом. Фаза идет с общего контакта. Вторая схема является несколько более сложной, однако она действительно удобна.

Простая схема подключения проходного выключателя

Установка выключателей осуществляется одновременно с установкой коробки, в которую проводятся кабели от всех источников электроэнергии. В коробке их соединяют, руководствуясь выбранной схемой. Важно помнить, что участок установки должен выбираться правильно, в соответствии с характеристиками кабелей, в том числе, с их длиной.

Вас могут заинтересовать:

Проходной выключатель: устройство и подключение

На сегодняшний день достаточно популярным стало устанавливать проходной выключатель. Проходные выключатели позволяют облегчить жизнь многим людям. С их помощью вы легко сможете управлять освещением с двух или более мест. Иногда это является не только удобством, но и необходимостью. Проходной выключатель отлично подойдет для домов, в которых имеются длинные коридоры. Представьте, что пройдя длинный коридор для того чтобы выключить освещение необходимо, будет снова возвращаться к выключателю.

Схема проходного выключателя позволяет решить эту проблему, и выключить свет вы сможете на другом конце коридора.



Эти схемы в первую очередь многие используют для освещения лестницы. В этой статье мы поместили подробную информацию, которая включает в себя весь процесс монтажа. Также вы узнаете, как подключить проходной выключатель своими руками.

Как подключить проходной выключатель?

Для того чтобы подключить проходной выключатель вам может потребоваться его схема. Вот схема подключения двух проходных выключателей.

Для того чтобы воплотить ее в жизнь вам потребуется два переключателя. Каждый из них обязательно должен иметь три контакта и два положения переключения. Режим переключения обязательно должен иметь перекидной характер. Только благодаря этому вы сможете обеспечить выключение света с помощью двух переключателей.



Благодаря этому вы сможете избежать проблем с общей замкнутостью контактов. Импульсное реле имеет подобную схему работы.

Работа проходного выключателя

Для того чтобы правильно подключить проходной выключатель вам необходимо разобраться со схемой, которую мы предоставили выше. На схеме изображены следующие элементы:

  • Распределительная коробка.
  • Переходные выключатели.
  • Соединительные провода.

На первой схеме вашему вниманию предоставлена схема подключения проходного выключателя с управлением из двух разных мест. Как видите, один провод от источника питания будет идти в распределительную коробку, а с нее уже на лампу. Фазный провод будет подключаться к общему контакту одного из выключателей. Два контакта переключения одного проходного выключателя должны соединяться с двумя контактами второго выключателя. Также фаза с общего контакта пойдет на второй контакт к лампе.

Схема является достаточно простой. Для того чтобы установить проходной выключатель вам необходимо поставить проходные выключатели на свои места. После этого можно приступить к монтажу светильников, которые необходимо соединить параллельно.

Теперь в любом месте потребуется установить распределительную коробку. В нее будет вводиться кабель от светильников и проходных выключателей. В этой коробке вам необходимо будет связать все провода, как мы указали на схеме выше. Как видите, виды выключателя бывают разными.

Как управлять освещением из трех мест?

Если подробно разобраться, то схема подключения проходного выключателя с управлением из трех мест практически ничем не отличается от другой схемы. В нее был просто добавлен еще один проходной выключатель, который немного отличается от предыдущих.

Этот выключатель еще можно назвать спаренным. При его нажатии вы перекинете два контакта, которые будут не зависеть друг от друга. Также вы должны были заметить, что из него выходит четырехжильный кабель.

Схемы включения проходных выключателей достаточно просты. Но они могут ограничиваться местами для управления. Если вы желаете получить независимое управление освещением, тогда потребуется установить импульсное реле.

Читайте: разборка выключателя своими руками.

Проходной выключатель, схема подключения – Доктор Лом

Суть работы проходного выключателя хорошо описывается определением, присутствующим в названии. На один осветительный прибор ставятся 2 одноклавишных проходных выключателя, таким образом когда проходишь мимо первого выключателя, можно включить свет, а когда дошел до второго выключателя, если свет уже не нужен, его можно выключить вторым выключателем. При этом если следующему человеку нужен свет, когда он находится возле первого выключателя, то он действует точно также – очень удобно. У проходного выключателя в отличие от обычного нет определенного положения “включено” или “выключено”, если это клавишный выключатель, то в зависимости от положения клавиши второго выключателя, одно и то же положение клавиши первого выключателя может означать как “включено” так и “выключено”. Более наглядно представить это поможет следующий рисунок:

Рисунок 1.

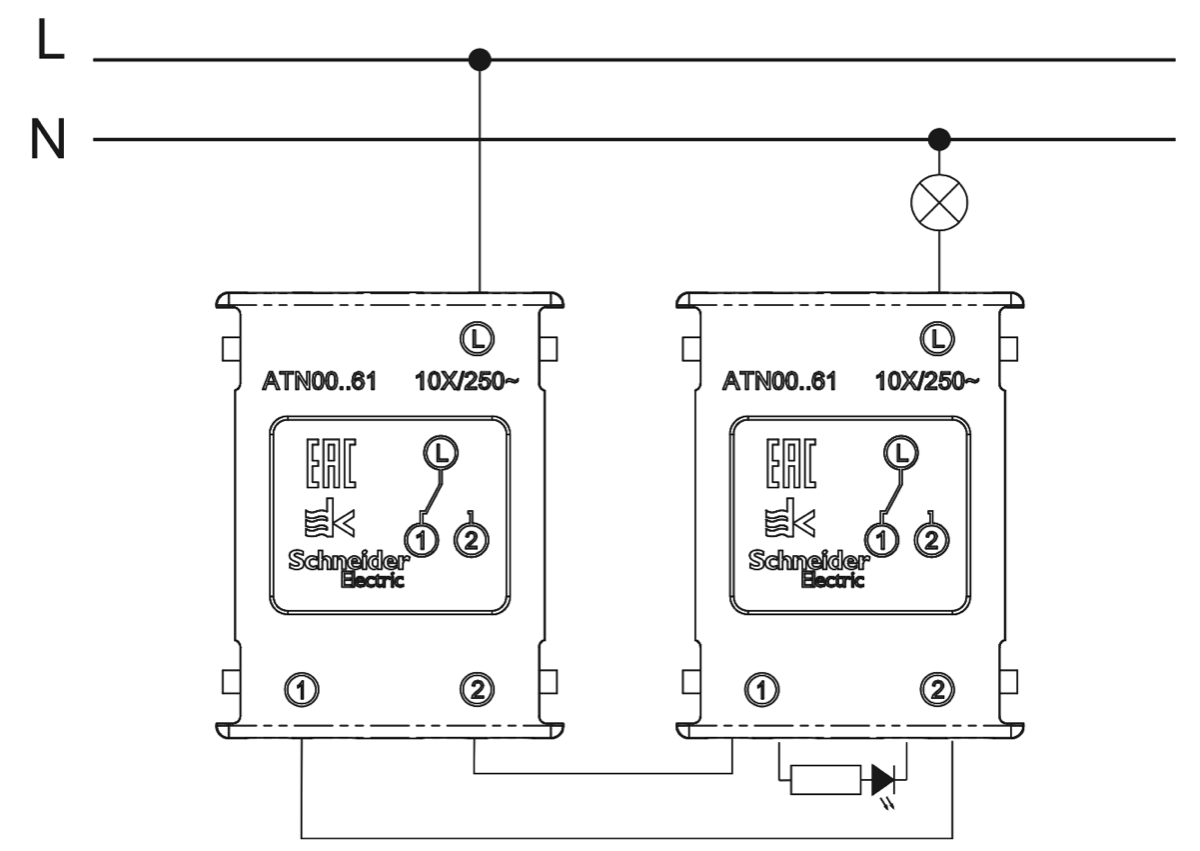

А – принципиальная схема работы проходных выключателей

В – схема подключения проводов в коробке

С – подключение проводов к проходным одноклавишным выключателям

На схемах показано положение выключателей в положении “выключено”. Голубым цветом обозначен Ноль, а оранжевым – Фаза, но в принципе это не имеет значения. Выключатели будут работать, если подключить провода наоборот, но тогда будет трудно проверить, идет ли ток на выключатель.

Очень часто при замене простого выключателя на проходной и соответственно добавлении второго проходного выключателя вести все провода в распределительную коробку, как показано на рисунке , не имеет смысла, особенно если проходные выключатели устанавливаются для управления освещением внутри и снаружи помещения или для освещения лестницы. Распределительная коробка не всегда на виду, да и штробить железобетонные стены не очень-то приятно. Намного проще в таком случае воспользоваться имеющейся электропроводкой и просто добавить провода от подрозетника первого выключателя до подрозетника второго выключателя:



Рисунок 1В2 – схема подключения проходных выключателей без использования распределительной коробки.

Как видно из приведенной схемы, старый подрозетник в котором стоял обычный выключатель, выполняет дополнительную функцию распределительной коробки. Такая схема подключения позволяет сэкономить и электрические провода, время, необходимое на выполнение электропроводки, ну и в итоге, деньги.

Иногда есть необходимость поставить проходные выключатели на два светильника. В этом случае используются двухклавишные проходные выключатели. Схема подключения, соответственно усложняется:



Рисунок 2.

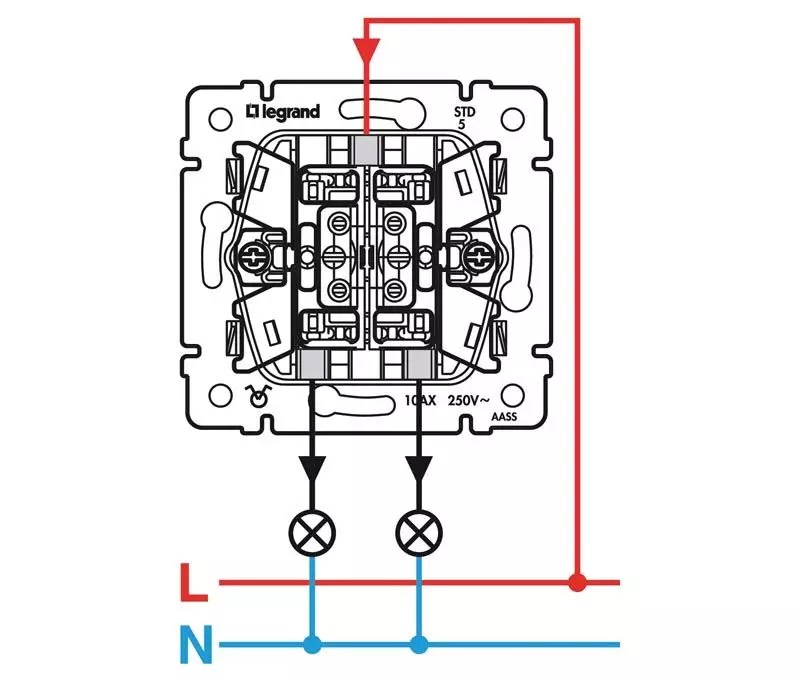

Примечание: 1. Подключение проводов к двухклавишным выключателям зависит от конструкции выключателя и может быть не таким, как показано на рисунке 2С, тут все зависит от фирмы-производителя выключателя. 2. Если нужно заменить простой двухклавишный выключатель на проходной и добавить второй двухклавишный проходной выключатель, то разводка проводов может выполняться по принципу, показанному на рисунке 2.

Таким образом, используя проходные выключатели, можно включать и выключать свет из 2 мест, причем эти места могут быть как в одном помещении, так и в разных. Но нашему человеку и этого мало, аппетит приходит во время еды и уже хочется включать и выключать свет не из двух мест, а из трех. Что ж, и эта проблема решаема, но для ее решения понадобится перекрестный выключатель.

Схема подключения проходного выключателя своими руками

«Проходной выключатель: схема подключения» – актуальный на сегодня вопрос. В наши дни люди стремятся улучшить комфортность своей жизни, именно поэтому разрабатываются инновации, новые подходы к быту, как интересные, так и полезные рекомендации. В тех же целях люди применяют разные механизмы, устройства, агрегаты, которые могут освободить от излишних действий. Это в том числе и проходные выключатели. Они существенно упрощают использование всем привычного электрического выключателя и позволяют не совершать лишних движений. Но если их подключать, такие выключатели лучше доверить профессионалам. Решившись все же на самостоятельную установку выключателя проходного, будьте внимательны.

Как начать работу над созданием выключателей

Устанавливая выключатель, необходимо подготовить место для него. Нужно помнить, что важна схема подключения устройства. Она позволит включать или выключать освещение с разных точек установки проходного выключателя. Порой это необходимая мера, а в целом, очень удобная система. Например, если в квартире или доме есть большой коридор, а свет включается у входной двери. Со схемой двойного подключения не надо будет возвращаться назад, чтобы выключить освещение. В этом и секрет 2х кнопок. Также они активно используются на лестницах – в начале и конце пролета.

В просторной комнате, где установлено много приборов освещения, с проходными выключателями вы получите возможность управлять ими легко из любой точки. Если это спальня, часто применяют три проходных выключателя, с помощью которых можно обеспечить себе управление освещением с любой точки помещения.

Создать схему для подключения проходного выключателя

Чтобы понять специфику схемы подключения проходных выключателей, нужно подробно ее рассмотреть. Для изготовления такого устройства нужны будут два выключателя. Очень важно, чтобы у каждого из них было 3 контакта и 2 положения для переключений.  При этом режим выключателей имеет «перекидной характер». Это значит, что для двух контактов есть один общий. Он замыкается на каждом из них, в разных положениях. Все три контакта не могут быть замкнутыми одновременно. Перед тем как подключить проходной выключатель, нужно позаботиться о схеме.

Схема проходного выключателя выглядит следующим образом:

  • проводок соединяет источник света и специальную коробочку, а потом уходит к лампе
  • другой проводок (он называется фазный) соединяет общий контакт выключателей
  • контакты выключателей соединяют между собой (тут используется коробка)
  • фазу подают с помощью контакта 2-го выключателя на 2-ой контакт светильника

Проходной выключатель: схема подключения

Еще несколько слов о схеме: устанавливаем каждый прибор на свои места, от одного идет несколько кабелей. Затем нужно монтировать лампы (они будут идти параллельно друг другу). После этого монтируют коробку (при этом следует учесть размер кабеля и выбор удобных мест для установки коробки). В нее нужно ввести кабель ламп собственно проходных выключателей и электропитания. Коробка позволяет соединить между собой проводки.

Очень важен этап, на котором происходит выбор мест для подключения выключателя проходного.

Разновидности приборов

Такие выключатели тоже имеют свои разновидности, как и обычные выключатели. Главный признак классификации – количество клавиш. Их может быть:

Выбирают их в зависимости от мест расположения.

Есть и более современные устройства – с сенсорным принципом подключения. Производители внедряют и инновационные разработки – это пример выключателя с дистанционной системой подключения, точнее с управлением на расстоянии. Не все оценивают такое решение как рациональное, зачастую данный принцип проходного выключателя называют «данью моде», тем не менее, подобные инновации также активно используются. С точки зрения рационального подхода, вместо «дистанционки» используются просто два дублирующих друг друга выключателя.

Чем проходные выключатели отличаются от обычных

Проходной выключатель имеет несколько отличий по сравнению с обычным. Но способ устройства схемы достаточно  похож, схож выбор мест для установки.

Исключения следующие:

  • проходные выключатели лишены положения «Выключен» (выкл. ) – дело в особенностях конструкции устройства. Разрыв цепи не происходит, а происходит переключение одного положения на другое
  • когда подключается дублирующий выключатель, применяется не 2, а 3 провода (в данном выключателе схему подключения можно охарактеризовать так: работу двух проходных выключателей обеспечивают 3 «жилы», и в итоге фаза не рвется)

Установка проходного электрического выключателя: сроки

Монтаж проходных электрических выключателей может занимать разное время – как правило, это несколько часов. Время установки проходных выключателей зависит от:

  • модели и типа устройства
  • опыта мастера, который устанавливает проходной выключатель
  • особенности мест, где будет расположено устройство
  • сложную ли создали для выключателя схему подключения

Как быстро подключить ваш проходной электрический выключатель?

Либо попрактиковаться самому на предмет монтажа проходных выключателей, либо обратиться к специалистам, которые профессионально осуществляют подключение проходного выключателя.

Выключатель и схема: профессиональные услуги

Для того чтобы нарисовать схему и смонтировать проходные выключатели, вовсе не обязательно обращаться в специализированную службу, нанимать электрика. Можно самостоятельно заняться выбором мест для устройств,  разобраться со схемой подключения проходного выключателя и, собственно, выполнить установку проходных выключателей.

Схемы Подключения Проходных Выключателей Одноклавишных

Для подключения первого проходного выключателя потребуется двухжильный и трехжильный кабель, а для подсоединения второго — два трехжильных. Как видите, для подсоединения к распределительной коробке двух проходных переключателей необходим трехжильный кабель, а для перекрестного — придется использовать два двухжильных.


Выполнить работы по инсталляции РК и подрозетниц. Чтобы правильно выполнить монтаж и подключение, необходимо сделать маркировку каждого проводника с помощью специальных приспособлений, надевающихся на провод и имеющих цифровое или буквенное значение.

Поделиться с друзьями: Добавить комментарий. Это считается самой простой схемой, поскольку она позволяет управлять только одним источником освещения.
Как подключить перекрестный промежуточный выключатель переключатель с трех мест схема перекрестного



Как выполнить реальный монтаж? Таких выключателей может быть сколь угодно большое количество.

Какой марки выключатели лучше использовать? Перфоратором высверливаем гнезда для выключателей и пробиваем штробы для укладки проводов.

Линия прохождения должна быть строго параллельна потолку и полу. В цоколе все немного проще: здесь в одном блоке можно включить светильник в любом помещении.

Коротко один из способов: Установите прибор в режим прозвонки: Прозвоните цепь без ламп, определив отсутствие короткого замыкания, все три провода между собой подключаемые к РЩ, фазу, ноль и заземление ; Вкрутите в каждую группу по одной лампе накаливания; Подсоедините щупы к фазному и нулевому проводам, при выключенных клавишах прибор будет показывать разрыв, при включенных замыкание, значит схема работает. Получится веселая дискотека с морганием светильников, но выиграть — невозможно!

Проложить сеть с учётом подводки фазных, нулевых, заземляющих проводников.

Проходные выключатели. Схема подключения.

Электричество, сантехника, установка бытовой техники. Просто о сложном

Мы поставили по одноклавишному проходному выключателю на трех участках: веранда-веранда, коридор-коридор, комната-комната. Управление освещением с двух мест: Для организации управления освещения с двух мест необходимо использовать 2 проходных выключателя. Разновидности перекрестных и проходных переключателей Давайте знакомиться поближе с предметом нашего интереса. В отличии от стандартных двухклавишных одноклавишных устройств, проходные выключатели могут работать только в паре, поскольку один и второй контролируют подачу фазы на прибор освещения и если одного из них не будет в схеме, то на источник освещения не будет приходить фазный провод, вследствие чего лампочка не засветится.

Фрагмент электропроводки в гостиной, которую мы видели в начале статьи Распредкоробки и подрозетники фиксируются с помощью алебастра.

Электронные схемы выглядят значительно проще.

Схема параллельного подключения ламп Устанавливайте светодиодные экономичные лампы, это существенно снизит затраты на электроэнергию, потребуются кабеля меньшего сечения, что сэкономит финансовые затраты.

Монтажная схема соединения двух переключателей с двумя раздельными светильниками Монтажная схема правильного подключения двухклавишного проходного выключателя с применением распредкоробки выглядит более внушительно.

Приходится выключать освещение у двери, а потом продвигаться в полной тьме на ощупь, рискуя налететь на угол кровати.

Оставшиеся проводники соединяются по номерам контактов согласно схемной обрисовке.
Как подключить двухклавишный проходной выключатель

Схемы подключения различных видов проходных переключателей

Электроустановочные изделия хорошего качества имеют не только современный вид, но и служат долго, а также легко монтируются.

Ставите щуп на один из контактов, находите с каким из двух он звонится прибор пищит или стрелка показывает КЗ — отклоняется вправо до упора.

Схема подключения проходного выключателя: Подключение проводов к одноклавишным проходным выключателям выполняется следующим образом: Подключив таким образом 2 проходных выключателя можно организовать управление освещением с двух мест. Все остальные элементы — перекрестные устройства.

Во-первых, чаще всего востребован только одинарный проходной выключатель. Сначала изучим существующие варианты, а потом научимся подключать их к электропроводке. При подключении 2 и 3 клавишных проходных приборов, чтобы не возникло путаницы с проводами, используют провода одного цвета попарно. Когда для управления освещением требуется более двух проходных переключателей в ход идут специальные перекрестные переключатели.

Пройдя по помещению или лестнице, пользователь нажмет на клавишу второго переключателя и произойдет размыкание цепи. Опускаемся в цоколь по освещенной лестнице В цокольный этаж опускаемся также по освещенной лестнице: управление освещением у входа в цоколь; управление освещением в цокольном этаже. Имеется видео инструкция Основные материалы — это, конечно же, провода, выключатели, соединительные коробки.


Проходной выключатель, если не использовать один из контактов, может работать как обычный. Для монтажа потребуется еще несколько элементов: Распределительная коробка; Подрозетники для внутренней проводки в бетонных или кирпичных стенах -2шт; Двухклавишные проходные выключатели — 2шт; Осветительные приборы, плафоны, лампы дневного света или другие. В одном положении рабочие контакты замкнуты — лампа светится, в другом положении рабочие контакты разомкнуты — лампа не светится. При отсутствии такого — используйте два трехжильных.

Сравним устройство обычного двойного выключателя, используемого в простом подключении и одноклавишного проходного выключателя. Установка трёхклавишного выключателя Схема подключения трёхклавишного выключателя Монтаж проходного трёхклавишного элемента очень непростое занятие по причине использования большего количества проводов. Однако это грубое нарушение, поскольку со временем в данных скрутках может пропасть контакт, в следствии чего провода начнут греться перегорят и возникнет пожар. Они очень удобные при монтажных работах, надежны во время эксплуатации, керамическая подложка, зажимные пружины пронумерованные контакты.

И наоборот. Такая схема будет состоять из двух выключателей с двумя клавишами и двух осветительных приборов.
Как подключить проходной выключатель Подробная схема подключения

Как работает 2х клавишный ПВ

Одно дело, когда между распределительными коробками кусок четырехжильного кабеля, другое дело, когда от переключателя до переключателя тянется шести жильный, затем четырехжильный к светильникам, затем делится на два трехжильных… Мрак одним словом. Вам нужен будет тестер или мультиметр.

Помните, я говорил, что в переключателях контакты между собой никак не связаны.

При этом они управляют освещением из разных мест.

Теперь осталось проверить который. Соответственно, смотрим две схемы и выбираем, которая понравится больше. Схема управления двумя светильниками из трех мест Данная схема подключения проходного выключателя из 3-х мест демонстрирует возможность управления двумя отдельными лампочками. Более подробно о монтаже электропроводки читайте в отдельной статье.

Статья по теме: Энергетики паспорт

Схема соединения четырех проходных выключателей для управления одним светильником По этому же принципу можно построить схему управления освещением из 4-х и более местоположений. Собрав всю схему, необходимо ее проверить перед подачей напряжения.

Для бытовых условий обычно применяют токопроводящие жилы 1. Управление несколькими светильниками из нескольких мест Бывают ситуации, когда необходимо управлять несколькими светильниками из нескольких местоположений. Поэтому сечение будет больше, надо тщательно учитывать и рассчитывать все параметры.

Следующим этапом необходимо проделать штробу, соединяющую оба прибора. Принцип подключения двухклавишных проходных выключателей Если необходимо организовать управление двумя источниками света из трех и более точек, придется в каждой точке ставить по два перекрестных переключателя: двухклавишных их просто нет. Нажимаем один из выключателей, одна из цепей соединяется и лампочка загорается.

Стандартный вариант установки в 2-х точках Вариант управления одним или несколькими параллельно соединенными лампами из двух местоположений наиболее востребован и прост. Коробка потребуется большого размера, так как в ней должно уместиться восемь соединений проводов.
Как подключить проходной выключатель Схема подключения

как подключить на 3 выхода с подсветкой и без, зачем это нужно и в чем особенность

Выключатель с трех мест пользуется популярностью за счет комфорта, который создает в доме, а также возможной экономии электроэнергии. Достаточно подобрать правильную модель и произвести монтаж.

Выключатель с трех мест – современное решение управление светом

Электроэнергия и прочие ресурсы растут в цене, а появление современных технологий позволяет значительно экономить. Так во многоэтажных или многоквартирных домах уже используют выключатели на 3 точки. Во-первых, это комфортно, ведь не нужно спускаться на первый этаж, чтобы выключить свет, а во-вторых, это реальная экономия. Если подобрать правильный прибор и грамотно установить.

Когда применяется выключатель с трех мест?

  1. На лестнице, чтобы разместить один вверху, второй на этаже. Включили свет, поднялись на верхний этаж и выключили.
  2. Один устанавливается на входе в спальню, остальные с левой и правой стороны кровати.
  3. В коридоре.
  4. В частных коттеджах и на дачах, чтобы осветить дорожку.

Типы выключателя на 3 точки

Выключатели с трех мест представлены двумя типа изделий: проходными и перекрестными. Последние не могут использоваться без первых. По принципу работы перекрестные делятся на:

  1. Клавишные.
  2. Поворотные. Для замыкания контактов используется поворотный механизм. Представлены разнообразным дизайном и обойдутся дороже обычных.

С учетом монтажа перекрестные делятся на:

  1. Накладные. Монтаж производится поверх стены, не требует создания в стене выемки для установки блока. Если отделка помещения не запланирована, то такой вариант идеален. Вот только такие модели недостаточно надежные, ведь подвержены внешним факторам.;
  2. Встроенные. Устанавливаются в стену, подходят для работ по разведению проводки во всех типах зданий. Предварительно готовится отверстие в стене по размерам коробки переключателя.

Проходной

В проходном выключателе в отличие от классической модели встроено три контакта и механизм, который объединяет их работу. Главное преимущество изделия – возможность проводить включение или выключение с двух, трёх или более точек. Второе наименование такого выключателя «перекидной» или «дублирующий».

Конструкция проходного выключателя с двумя клавишами напоминает два независимых друг от друга одноклавишных выключателя, но с шестью контактами. Внешне проходной от обычного выключателя не отличить, если бы не специальное обозначение на нем.

Перекрестный

Перекрестные модели с 4 контактами, что позволяет одновременно подключить два контакта. В отличие от проходных, перекрестные модели не могут использоваться самостоятельно. Их устанавливают в комплекте с проходными, на схемах обозначают идентично.

Напоминают такие модели два спаянных одноклавишных выключателя. Специальными металлическими перемычками соединены контакты. Всего одна кнопка выключателя отвечает за работу системы контактов. При необходимости перекрестную модель можно сделать самому.

Подключение выключателя на 3 точки

Еще на этапе строительства важно разработать электрическую схему и продумать ее монтаж. Необходимо учесть все места, где будет располагаться прибор для контроля освещения с 3-х точек. Речь идет о длинных коридорах, лестницах, подвальных помещениях. Если монтаж будет проводиться собственными силами, специалисты рекомендуют сначала объединить проводами 2 проходных выключателя и лампочку. Такой подход позволяет запомнить, какими контактами и как производилось подсоединение.

При монтаже переключатели устанавливаются так, чтобы в выключенном виде клавиши находились в одном направлении.

Проходной

Для подключения схемы из трех точек понадобится два переключателя на два направления и один перекрестный вариант.

Проходные переключатели в подобных схемах устанавливаются вначале и в самом конце. Число осветительных приборов при этом не ограничено, но с появлением каждого последующего требуется разводка в распредкоробке, что приводит к еще большему количеству проводов.

Принципы подключения следующие:

  1. Проходной переключатель соединяется с клеммами перекрестного. Замыкает цепочку осветительный прибор. Фазовый провод к входному контакту, а тот что от светильника, тянется к щитку.
  2. К проходным переключателям ведется трехжильный провод, а к перекрестным – четырехжильный.

Проходные и перекрестные варианты работают при номинальных показателях тока 6, 10 и 16А.

Перекрестный

  1. Нулевой провод протягивается от щитка в распределительную коробку. На контакты лампы его перекидывают только с разветвителя.
  2. Фазный кабель протягивается из щитка, рабочий провод отводится на контакты выключателя.
  3. Разветвительная коробка позволяет произвести последовательное соединение контактов. Фаза кидается на перекрестный выключатель, который устанавливается между двумя проходными моделями. Потом фаза кидается и на второй проходной.
  4. От второго проходного выключателя ведется кабель для подсоединения ламп.
  5. Завершающим этапом станет монтаж распределительной коробки на стену. Устанавливается поверх стены или монтируется в стену.

Советы безопасности

На щитке отключается электроэнергия при работе с любыми осветительными устройствами.

  1. Индикаторной отверткой проверьте наличие тока в сети.
  2. Если щит на лестничной площадке, повесьте объявление о том, что ведутся работы и перед совершением манипуляций с проводом, проверяйте наличие тока.
  3. Используйте защитные перчатки с изоляцией, которые защитят от удара током.
  4. При штроблении используется защитная одежда.

Проходные и перекрестные модели – лучшее решение для организации освещения в доме. А продуманная и грамотно спланированная схема размещения позволит обеспечить максимальный комфорт в доме. Выбирая подобные приборы, экономить на существующих моделях не стоит. Регулировка света с нескольких независимых точек – это комфорт и экономия электроэнергии. При этом такие устройства проработают дольше, чем любые датчики движения и хлопковые выключатели.

Полезное видео

Схема подключения проходного выключателя в распределительной коробке

Для электромонтажа в квартире или частном доме своими руками необходимо знать схему подключения проходного выключателя. Также, надо уметь правильно соединять провода в распределительной коробке. Для этого понадобятся принципиальная и монтажная схемы. При профессиональном монтаже: обязательна сварка всех скруток!
Для включения и выключения освещения с двух мест используются два одноклавишных проходных выключателя. Они включают и выключают один светильник или одну группу светильников. Такая схема управления освещением удобна в проходных помещениях или местах в частном доме или квартире – это коридоры, лестницы, помещения в которых есть две двери, пространство между забором с воротами и домом.
Принципиальная схема состоит из двух проходных (маршевых, лестничных) выключателей, которые по принципу своей работы являются переключателями, светильника, магистрали и ответвлений фазного, нулевого и нулевого защитного проводников:

Скачать принципиальную схему подключения проходных выключателей.
Монтажная схема соединений в распределительной коробке:

Скачать схему соединений в распределительной коробке для проходных выключателей и светильника.
Порядок действий при сборке распределительной коробки с четырьмя проводами – проводом питания, двумя проводами на проходные выключатели и проводом на светильник. Все провода трехжильные.

  1. Зачистить, скрутить и заизолировать белую жилу провода питания с белой жилой провода на выключатель №1.
  2. Зачистить, скрутить и заизолировать синюю жилу провода на выключатель №1 с синей жилой провода на выключатель №2.
  3. Зачистить, скрутить и заизолировать желтую жилу провода на выключатель №1 с желтой жилой провода на выключатель №2.
  4. Зачистить, скрутить и заизолировать белую жилу провода на выключатель №2 с белой жилой провода на светильник.
  5. Зачистить, скрутить и заизолировать синюю жилу провода питания с синей жилой провода на светильник.
  6. Зачистить, скрутить и заизолировать желтую жилу провода питания с желтой жилой провода на светильник.
  7. Уложить в коробку скрутки и закрыть крышкой.

Похожие статьи

  1. Схема подключения двухклавишного проходного выключателя в распределительной коробке.
  2. Схема подключения проходного выключателя с 3х мест: проходной перекрестный выключатель.
  3. Схема подключения одноклавишного выключателя в распределительной коробке.

Как сделать сквозной коммутатор из обычного коммутатора? Подробная схема подключения. Как сделать проходной выключатель своими руками

Цены на жилищно-коммунальные услуги ежегодно растут, что заставляет задуматься об экономии, в том числе на электричестве. Причем это касается тех мест, о которых человек раньше даже не думал. Например, освещение лестниц и лестниц в многоэтажных домах … В недавнем прошлом, когда цены на электроэнергию были мизерными, лестницы освещались круглосуточно.Эта проблема актуальна и в частных домах, в которых более одного этажа соединены лестницей. В целях экономии придется выключить свет, но для этого нужно либо спуститься по лестнице, либо снова подняться по ней. Это крайне неудобно, поэтому иногда его просто не выключают и горит до утра, когда уже не светло.

Для удобства освещения в таких помещениях были разработаны так называемые «проходные» переключатели. Их еще называют «дублирующими» или «перевернутыми».От классических выключателей их можно отличить наличием большего количества контактов. Поэтому для того, чтобы их соединить, нужно знать схему, а тем более уметь понимать принцип их работы. Естественно, это не совсем просто, но абсолютно реально.

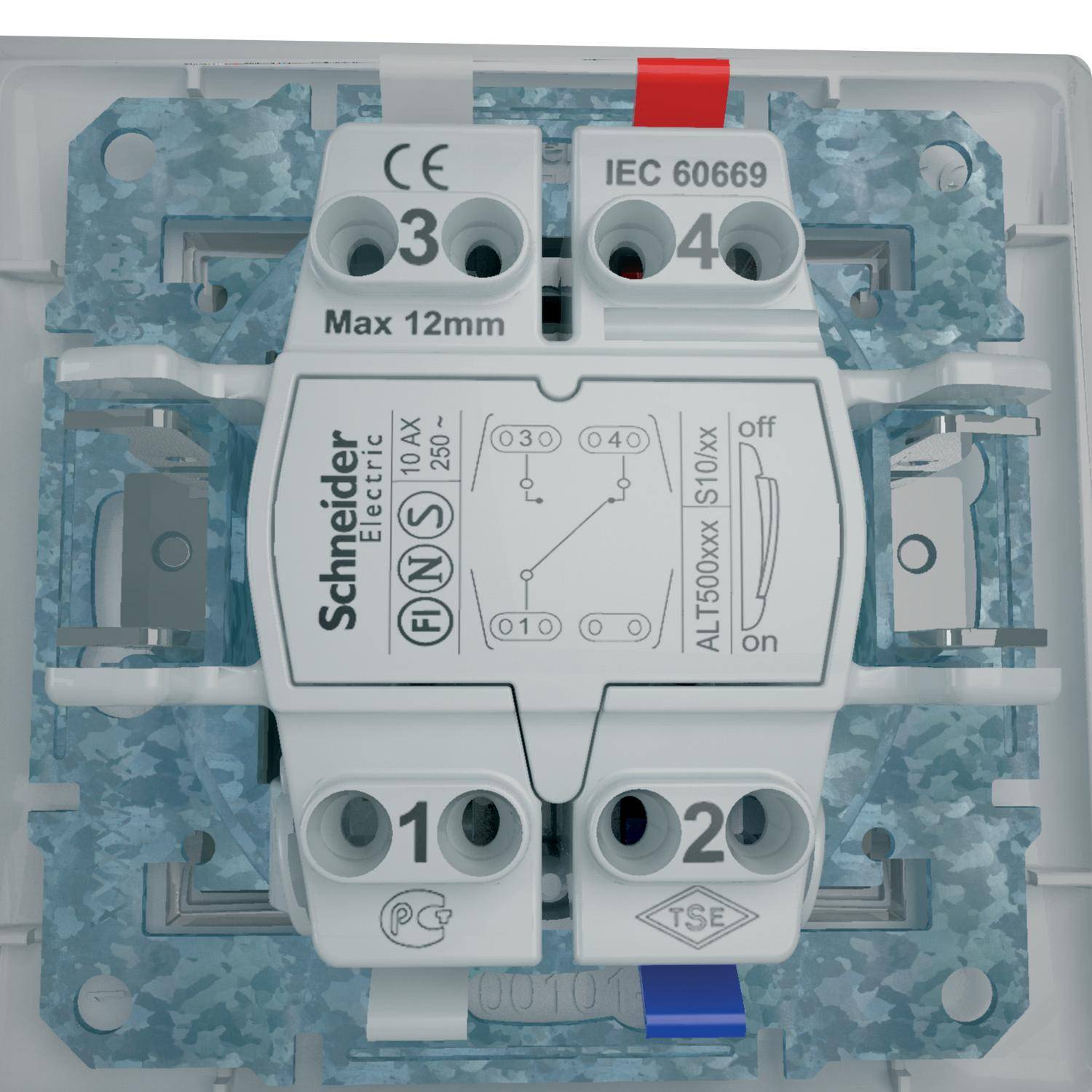

На ключевом проходном переключателе есть две стрелки (не большие), указывающие вверх и вниз.


Это форма одноклавишного проходного переключателя. На клавише могут быть двойные стрелки.

Схема подключения не намного сложнее, чем схема подключения классического выключателя. Единственное отличие состоит в большем количестве контактов: у обычного переключателя два контакта, а у прямого переключателя – три. Два из трех контактов считаются общими. В схеме переключения освещения задействованы два и более одинаковых переключателя.


Отличия – в количестве контактов

Переключатель работает следующим образом: при переключении ключом вход подключается к одному из выходов.Другими словами, сквозной переключатель рассчитан на два рабочих состояния:

  • Вход соединен с выходом 1;
  • Вход соединен с выходом 2.

У него нет промежуточных положений, поэтому схема работает как надо. Поскольку происходит простое соединение контактов, по мнению многих специалистов, их следовало называть «переключателями». Поэтому безбарьерный переключатель смело можно отнести к таким устройствам.

Чтобы не ошибиться, что это за переключатель, следует ознакомиться со схемой переключения, которая присутствует на корпусе переключателя.В основном схема имеется на фирменных изделиях, но на недорогих примитивных моделях вы ее не увидите. Обычно схему можно встретить на выключателях от Lezard, Legrand, Viko и др. Что касается дешевых китайских выключателей, то в принципе такой схемы нет, так что концы приходится называть устройством.


Как уже было сказано выше, при отсутствии схемы лучше называть контакты на разных ключевых позициях. Это тоже нужно, чтобы не перепутать концы, так как безответственные производители часто путают терминалы в процессе производства, а значит, работать он будет некорректно.

Для звонка на контакты у вас должен быть цифровой или циферблатный индикатор. Цифровое устройство следует переключить в режим набора с помощью переключателя. В этом режиме определяются короткозамкнутые участки электропроводки или других радиодеталей. Когда концы щупов закрыты, устройство издает звуковой сигнал, что очень удобно, так как нет необходимости смотреть на дисплей устройства. Если есть индикатор часового типа, то при закрытии концов щупов стрелка отклоняется вправо до упора.

В в этом случае важно найти общий провод. Для тех, у кого есть навыки работы с устройством, особых проблем не возникнет, а вот для тех, кто впервые взял в руки устройство, задача может быть не решаемой, несмотря на то, что нужно разбираться всего в трех контактах . В этом случае лучше сначала посмотреть видео, в котором четко объясняется, а главное, показано, как это делать.

Схема подключения двух сквозных переключателей

Такая схема может оказаться существенным подспорьем при организации освещения на лестнице (в двухэтажном доме), в длинном коридоре или в проходной комнате.Довольно удобно организовать освещение в спальне, когда один выключатель установлен у входа в спальню, а другой – рядом с кроватью. В этом случае вам не придется постоянно вставать с постели, чтобы выключить основной свет.


Схема подключения двух сквозных переключателей

Схема подключения очень проста и понятна: на вход одного переключателя подается фаза, вход другого переключателя подключается к одному из проводов люстры ( напольная лампа).Другой конец светильника подключается непосредственно к нейтральному проводу. Выходы N1 обоих переключателей соединены вместе, как выходы N2.

Схема работает довольно просто. Если посмотреть на схему, то в этом положении горит источник света. При последующем переключении любого из переключателей в произвольном порядке лампа затем погаснет, а затем включится.

Для большей наглядности следует внимательно посмотреть на картинку.


Проводка между двумя сквозными переключателями.

В случае установки таких выключателей в помещении, электромонтаж должен выполняться, как показано на рисунке ниже. Современные требования допускают разводку на расстоянии 15 см от потолка. Как правило, провода укладываются в специальные лотки или коробки, а концы проводов сосредоточены в распределительных (ответвительных) коробках. Такой подход имеет неоспоримые преимущества. Главное, что поврежденный провод всегда можно заменить. Подключение проводов в распределительных коробках осуществляется с помощью специальных зажимов (клеммников).При этом допускаются и скрутки, которые затем обязательно спаиваются и надежно изолируются.

Выход второго переключателя подключен к одному из проводников освещения, идущих к лампе. Белые провода – это провода, соединяющие выходы обоих переключателей.


Электропроводка в жилом районе

Как соединяются концы проводов в распределительной коробке, вы можете узнать, посмотрев соответствующее видео.

Опция трехточечного управления освещением

Если есть необходимость дистанционного управления светильником с трех мест, то также придется приобрести перекрестный переключатель.Он переключает одновременно не один, а два контакта, поэтому имеет два входа и два выхода.

Как подключить все три переключателя, можно увидеть на рисунке. Это несколько сложнее, чем в предыдущем случае, но вы можете понять, как это работает.


Электрическая схема включения лампы с трех мест.

Для подключения источника электрического света, согласно данной схеме, необходимо выполнить следующие операции:

  1. Нейтральный провод подключается к одному из проводов лампы.
  2. Фазный провод подключается к входному контакту одного из проходных переключателей.
  3. Свободный провод лампы подключается к входному контакту второго переключателя (сквозного).
  4. Два выходных контакта сквозного выключателя подключены к двум входным контактам автоматического выключателя.
  5. Два выходных контакта переключателя второго прохода подключены к двум выходным контактам перекрестного переключателя.

Схема такая же, но более наглядно показано, где именно подключать провода.


К каким клеммам подключены провода?

Примерно так должны быть проложены провода по комнате.

На основе трехточечной схемы управления можно собрать четырехточечную или пятиточечную схему. В таких случаях необходимо увеличить количество перекрестных переключателей. Их всегда следует устанавливать между двумя сквозными переключателями.


Схема включения / выключения 5-точечного светильника.

Если вы удалите один из перекрестных переключателей из этой схемы, вы получите 4-точечный вариант, а если вы добавите к нему один перекрестный переключатель, то выйдет 6-точечный вариант.

Двухклавишный переключатель: схема подключения

Для управления работой двух ламп с нескольких точек предусмотрены двухклавишные проходные переключатели. У них шесть контактов. Главное – определить общие контакты. Они определяются по тому же принципу, что и при поиске общего контакта в одноклавишных проходных выключателях.

В схеме, в которой используются два двухклавишных сквозных переключателя, используется значительно больше проводов.

Фазный провод подается на входы обоих переключателей, а остальные входы переключателей подключаются к одному из концов одной и другой лампы.Свободные концы лампы подключаются к нулевому проводнику. Два выхода одного переключателя подключены к двум выходам второго переключателя, а два других выхода этого переключателя подключены к двум другим выходам первого переключателя.

Обычные выключатели, которые устанавливаются в нашем доме, способны включать и выключать освещение из одного места. Согласитесь, люстру, которая находится в спальне, можно включить только переключателем, расположенным там же.

Но что делать, если нужно управлять одной лампой одновременно из разных комнат.С обычными переключателями такую ​​схему собрать сложно. На помощь придут сквозные переключатели или, как их еще называют, переключатели.

Такие переключатели используются для организации управления светильниками независимо с нескольких мест. Предлагаемая схема коммутации не только очень удобна, но и позволяет довольно много сэкономить электроэнергию.

Рассмотрим в этой статье, как собирается в распределительной коробке.

Особенно важно использование проходных выключателей для управления освещением лестничных клеток.Для этой цели часто используются схемы, использующие реле времени, но следует признать, что они не так удобны в использовании, менее надежны и экономичны.

Все движутся по лестнице с разной скоростью, и ты сам можешь сегодня подняться налегке, а завтра с тяжелым чемоданом. Ставить большие задержки с учетом маржи – значит сокращать экономию.

Предлагаемая схема позволяет одним выключателем включить лампы внизу, а после подъема по лестнице выключить другим.Если вам нужно спуститься, вы можете использовать переключатель наверху, чтобы включить свет, и внизу, чтобы выключить его. Подобную схему также удобно использовать для освещения длинных коридоров.

Однако проходные переключатели пригодятся не только владельцам длинных коридоров и многоэтажных домов … Они будут очень полезны жителям. малогабаритные квартиры … Типичная ситуация. В вашей квартире есть проходная комната, при входе в которую вы включаете свет, затем переходите в соседнюю комнату, включаете в ней свет, а в проходной комнате отключите ненужное освещение сквозным выключателем.Согласитесь – это очень удобно. Устраняет ненужные прогулки и экономит электроэнергию.

Еще один пример. Заходите в спальню и включаете свет у двери. Отправляясь спать, включите настольную лампу или бра, чтобы почитать книгу перед сном, но теперь вам придется снова встать, подойти к двери и выключить люстру! И нельзя этого сделать, если вы заранее установили в изголовье кровати сквозной выключатель.

Для реализации такой схемы управления используются так называемые «сквозные переключатели», которые, строго говоря, фактически являются переключателями.В отличие от обычных выключателей, они имеют не два, а три контакта и могут переключать «фазу» с первого контакта на второй или третий.

В качестве источника освещения в такой схеме может использоваться любой тип лампы – от обычных ламп накаливания до люминесцентных, энергосберегающих и светодиодных ламп. Однако по той же схеме можно подключать не только лампы, но и любую другую нагрузку, включением которой нужно управлять с нескольких мест.

Как подключить сквозной выключатель – схема управления 2-х местным светильником

Процедура подключения сквозного переключателя мало чем отличается от подключения обычного переключателя.Разница лишь в количестве контактных клемм и проводов в комплекте. У сквозного переключателя их три.

Заранее учтите, что от распределительной коробки до такого выключателя нужно протянуть трехжильный провод.

Схема подключения переключателя проходного типа – управление светильником с 2-х мест

В схеме используются два проходных переключателя и распределительная коробка, в которую вставляются провода от контролируемой лампы и трехжильные провода от переключателей.

Фазный провод от распределительной коробки подключается к общему входному контакту первого проходного переключателя. Два других (выходных) контакта подключаются к проводам, идущим от аналогичных контактов второго переключателя. А общий (входной) контакт второго переключателя подключен к проводу, идущему от лампы.

Второй провод от светильника подключается напрямую к нулю распределительной коробки.

Сечение трехжильного провода, подводимого к сквозным выключателям, необходимо подбирать в соответствии с мощностью управляемого светильника.

Как подключить сквозной выключатель – 3-х точечная схема управления светильником

В некоторых случаях возникает необходимость предусмотреть не две, а больше контрольных точек для светильников. Например, свет на лестнице в многоэтажном доме нужно включать и выключать на каждом этаже. Такая же ситуация с длинным коридором, в который выходят двери нескольких комнат.

Реализовать такую ​​схему можно, но помимо простых сквозных переключателей потребуются еще и перекрестные переключатели.В таких переключателях уже не три, а четыре контакта – два входных и два выходных, которые представляют собой две пары одновременно переключаемых контактов. Соответственно, к таким выключателям необходимо подключать четырехжильный провод.

Схема подключения переключателя проходного типа – управление светильником с 3-х мест

В такой схеме управления обычные проходные переключатели используются в первой и последней контрольных точках светильников и перекрестные переключатели во всех остальных.

Количество контрольных точек не ограничено, только увеличивается сложность коммутации в распределительной коробке из-за большого количества подключаемых к ней проводов. И здесь не обойтись без грамотной маркировки проводов при их прокладке, иначе вы просто запутаетесь в них.

Принцип подключения следующий – выходная пара контактов первого проходного переключателя подключается к проводам, идущим к входной паре следующего перекрестного переключателя, и так далее, до последнего проходного переключателя. , общий контакт которого подключен к проводу, идущему к светильнику.Фазный провод подключается к входному контакту первого переключателя, а второй провод от светильника подключается к нулю распределительной коробки.

Мы протягиваем трехжильный провод к каждому сквозному переключателю и четырехжильный провод к каждому перекрестному переключателю.

На представленной схеме показано подключение трех точек управления светильниками, состоящих из одного крестового и двух сквозных переключателей.

Небольшое пояснение к схемам подключения

Посмотрим, как это работает.На представленных схемах использованы следующие элементы: распределительная коробка, лампа, проходные переключатели и соединительные провода, для которых в процессе монтажа используются кабели различной конструкции.

Первой из предложенных схем является подключение сквозного переключателя, в котором управление осуществляется из двух разных мест, схемы данного типа считаются достаточно простыми в реализации.

При таком подключении один провод, равный нулю, направляется от источника электричества к лампе через распределительную коробку.Вторая фаза также направляется через распределительную коробку к контакту переключателя.

Таким образом, две пары контактов переключателя соединены между собой. Для зажигания лампы фаза подается на лампу с общего контакта второго сквозного переключателя.

На второй схеме показано соединение сквозных переключателей вместе с переключателем или кроссовером. Благодаря такому расположению можно управлять освещением из трех разных мест.

Со схемой подключения разобрались, теперь подробнее о его установке.Он заключается в установке проходных выключателей и дальнейшей прокладке от них трехжильных кабелей. Также установлены, подключенные параллельно, лампы, от которых отходит двухжильный кабель.

Параллельно монтируем распределительную коробку, в которую прокладываем кабели от выключателей, ламп и источника питания, чтобы соединить их вместе в соответствии с вышеприведенной схемой. В этом случае следует обратить внимание на выбор подходящего места установки распределительной коробки с учетом длины используемых кабелей.

Надеюсь, эта статья “” помогла вам разобраться со всеми вопросами подключения, если у вас есть вопросы или пожелания, задавайте их в комментариях, с радостью отвечу.

Осветительный прибор, который есть, например, в спальне, можно включить обычным выключателем, расположенным в той же комнате. Но возникают ситуации, когда одной лампой нужно одновременно управлять из разных комнат. В такой схеме обычный переключатель без доработки вряд ли поможет, поэтому используется другой тип – сквозной, который по назначению еще называют переключателем.

При этом ехать за таким устройством совсем не обязательно. Тут нужен штатный выключатель, переделать который на КПП сможет каждый домашний умелец.

Если вы зашли в офис, включили свет, а затем сели за стол, включили настольную лампу, то вы можете выключить верхний свет, не вставая из-за стола.

В частных домах, совмещенных с хозяйственными постройками, также очень удобно устанавливать проходной выключатель: перед выходом из дома в подсобное помещение он включал свет, а при выходе из этого помещения через дверь, ведущую на улицу, можно выключить свет, не возвращаясь в дом.Причем таких выключателей можно установить несколько на один источник света.

На приусадебном участке для светильников, устанавливаемых в беседках, возле дорожек, удобно иметь не менее двух выключателей, один для включения и выключения в доме, второй непосредственно возле осветительного прибора. Из двух независимых точек ток переходит от одной цепи к другой. Это очень удобно и вам не нужно тратить время на возвращение в исходное положение.

Процесс переделки доступен каждому!

Снаружи сквозной переключатель такой же, как и обычный; он может иметь один, два или более ключей.Более того, обычный переключатель можно превратить в контрольно-пропускной пункт. Разница между обычным и сквозным переключателем зависит только от «начинки», то есть схем подключения. Необходимо переключать ток с одной цепи на другую, поэтому правильнее называть это переключателем. Чаще всего в быту используют походный одноклавишный переключатель. Для больших помещений с несколькими источниками света необходим многоклавишный выключатель.

Переключатель проходного действия должен иметь три контакта – вместо двух, как у обычного.Между выключателями необходимо проложить трехжильный провод, который можно спрятать в стене, но для этого он вам понадобится, либо использовать внешнюю разводку.

Выключатели всегда подключаются, поэтому фаза всегда идет на выключатель, а не на светильник. Фаза всегда идет на размыкание цепи, а ноль всегда подключен к источнику света.

Через провод 0 идет к лампе, фаза на выключатель – на вход, на выход два провода – перемычка замыкает цепь поочерёдно, то тем или иным кабелем.Эти два провода идут к другому переключателю, а один кабель выходит к лампе. Ток передается с одной линии на другую.

Детекторы движения также широко используются для тех же целей. Последнее также можно делать в домашних условиях.

Чтобы переделать обычный выключатель на КПП, нужны два выключателя одной фирмы и всегда одного размера: одноклавишный и двухклавишный.

Необходимо купить такой двухкнопочный выключатель, у которого можно поменять местами клеммы, чтобы две цепи размыкались / замыкались независимо друг от друга.

Таким образом, в одном положении будет включен один контур, в другом – другой.

Для переделки чаще всего используются. Так как именно для наружной проводки сложно найти сквозной выключатель.

На лицевую панель ставится один ключ (от размера двухклавишный) вместо двух, и сквозной переключатель готов!

Зачем переделывать переключатель pass-through из обычного на ролике

Схема подключения выключателя , многие относятся к разряду электрического высшего пилотажа.

На самом деле любой может завершить его установку от начала до конца, для этого вам просто нужно иметь визуал и

подробное руководство. Это руководство, изложенное в этой статье. Для того, чтобы понять, как устроен и выполнен автоматический выключатель , подключение , давайте подробнее рассмотрим его установку от самого начала до конца.

Принцип действия выключателя основан на возможности управлять включением и выключением освещения одной комнаты из двух разных мест.Приведем пример, это может быть какая-то большая проходная комната, когда вы входите в нее, вы включаете свет одним выключателем, проходите через него и выходите, выключите свет вторым выключателем или наоборот. Из этого примера мы узнали, что сквозной переключатель, несмотря на множество заблуждений, не может работать с одним механизмом, их в схеме должно быть как минимум два.

Приступим к изучению материала по данному вопросу.

Монтируем провода и установочные элементы схемы

Установка

начинается с распределительной коробки, в которую мы вскоре последовательно соберем все провода, а потом будем их подключать.

Нам нужен блок питания, который с помощью проводов и устройств защиты будет подавать электрический ток на распределительную коробку.
Любая электрическая цепь должна быть защищена от токов короткого замыкания. Также должна быть возможность включать или отключать подачу электричества в эту цепь. В нашем примере все эти функции выполняет одно устройство – двухполюсный автоматический выключатель.

Напряжение на нем уже есть, так что запитать нашу распределительную коробку не составит труда.Для этого необходимо проложить провод от автоматического выключателя до распределительной коробки.

Запас провода для подключения лучше оставить с запасом в 10-15 сантиметров, так будет удобнее подключать провода и подключать оборудование.

Далее нам понадобятся две розеточные коробки (монтажные гильзы), в которые мы будем устанавливать выключатели.

Теперь прокладываем провод от первой монтажной втулки до распределительной коробки.

Потом со второго.

Последней необходимой деталью схемы является осветительный элемент (лампа, люстра, бра), который будет включаться и выключаться из разных мест с помощью наших выключателей. В нашем примере мы используем для этих целей обычный патрон лампы, он максимально наглядно продемонстрирует работу освещения в цепи.
Вносим провод для дальнейшего подключения осветительного элемента.

Все элементы готовы, будем их соединять.

Соединительные элементы схемы переключателя

Продолжаем разбирать тему схемы подключения сквозного выключателя.На этом этапе нам нужно соединить элементы схемы.

Сюда входят:

  • выключатель
  • переключатель проходной – 2 шт.
  • лампа

Начнем с подключения к двухполюсному выключателю проводов, идущих к распределительной коробке. Подготавливаем провода, снимаем внешнюю изоляцию.

Отмеряем для подключения нужное количество проводов, зачищаем провода и подключаем. Более подробно рассмотрено подключение двухполюсной машины.

Перед проведением работ по подключению проводов к токоведущим контактам и клеммам, во избежание поражения электрическим током, отключаем полное электроснабжение квартиры. Убеждаемся в отсутствии напряжения, с помощью, и только после этого приступаем к работе.

Обратите внимание на цвет проводов, синий ноль, белая фаза. Верх и низ машины должны совпадать. Провод заземления желтый с зеленой полосой, в нашем примере мы его не используем, изолируем и откладываем в сторону.

Наши переключатели имеют вставные контакты, и для их подключения требуется 1 сантиметр зачищенной жилы каждого провода. Обычно на задней панели коммутатора есть схема подключения проводов. Стрелка вверху обозначает подходящий или отходящий контакт фазного провода, а стрелки под контактами, по которым фаза будет переключаться по двум отходящим проводам.

В нашем примере фаза белая. Подключаем его к верхнему подходящему (исходящему) контакту.Синий и желтый с зеленой полосой подключаем к переключающим контактам, подключать какой не важно.

Устанавливаем в розетку (монтажную втулку).

Второй сквозной переключатель подключается так же, как и первый.

Коммутаторы установлены. Подробнее о том, как подключить другие элементы электропроводки (розетки, выключатели с подсветкой и без нее, люстры и лампы), вы можете увидеть.

Переходим к подключению электрического патрона. Так же зачищаем провода и подключаем. Провод заземления желтый с зеленой полосой не используем, изолируем изолентой и откладываем в сторону. Как вариант, его можно использовать в качестве заземления корпуса светильника, если он металлический, особенно это актуально в помещениях с повышенной влажностью.

Все элементы готовы и подключены.

Подключение проводов в цепи проходного переключателя

В нашей коробке четыре провода, давайте еще раз пройдемся по ним:

  • Фонарь (лампочка с цоколем).

Начнем с того, что перережем питающий провод и провод идущий к лампочке, снимем внешнюю изоляцию.

Нам не нужны заземляющие жилы, желтые с зелеными полосами, поэтому сразу изолируем их изолентой.

Зачищаем все остальные провода, снимаем изоляционный слой, голая жила должна получиться 3,5-4 сантиметра.

Убираем лишние провода внутри распределительной коробки, чтобы они нам не мешали.

Соединяем вместе, скручивая, два синих провода.

Теперь готовим провода, идущие к переключателю 1 и 2. Снимаем внешнюю изоляцию.

Здесь нам понадобятся все три жилы каждой проволоки. Убираем по 3,5-4 сантиметра.

Подключаем провод питания белой фазы к одному из проводов белой фазы переключателя. Вы можете использовать любой белый провод обоих переключателей 1 и 2, не принципиально.

Второй оставшийся белый фазовый провод переключателя подключается к белому фазному проводу лампочки.

Теперь подключаем коммутационные провода, фаза по ним будет ходить то тут, то там. Скрутите два желтых провода вместе.

Цепь выключателя готова.

Проверка работы

Вкручиваем лампочку в патрон.

Подаем напряжение на выключатель. Включаем (поднимаем рычаг вверх), на цепь подается напряжение.

Включаем первый сквозной выключатель, схема подключения в рабочем режиме, лампочка горит, выключатель выключаем, две лампочки выключены.Мы пробуем наоборот. Все работает. Хочу обратить ваше внимание на то, что в отличие от того, на котором есть правило настройки вверх и вниз, на переключателях такой разницы нет. Его можно включить или выключить в любом положении.

Отключаем электричество. Для этого просто переведите рычаг автоматического выключателя в нижнее положение. Убеждаемся в отсутствии напряжения, используя для этого индикатор напряжения. Все скрутки изолируем изолентой.

Ставим их в распределительную коробку.

Схема укомплектована, протестирована и готова к использованию.

Цепь выключателя.

Схема автоматического выключателя, сделанная своими руками, спасла нас:

  • поиск и вызов электрика – 200 руб.
  • установка двухполюсного выключателя – 300 руб.
  • установка внутренней распределительной коробки – 550 руб.
  • соединение проводов в распределительной коробке методом скрутки – 300 руб.
  • установка и подключение светильника, люстры (450 руб. За 1 светильник, люстру от 800 руб.) – средняя цена 600 руб.
  • установка розетки (Кирпичная стена 200 руб – 1 шт), у нас 2 шт – 400 руб
  • установка выключателя проходного скрытого монтажа (1 шт. По 200 руб.), У нас 2 шт – 400 руб.
  • прокладка открытого провода на высоту до 2 метров (35 рублей – 1 метр), например возьмем 4 метра – 140 рублей
  • прокладка провода открытая с высоты более 2 метров (50 рублей -1 метр), например возьмем 15 метров – 750 рублей
  • рубка стен 19 метров (120 руб – 1 метр) – 2280 руб

Общая экономия составила: 5920 рублей

Стоимость услуг по электромонтажным работам Вы можете посмотреть

Приятного использования! Надеюсь, эта информация была вам полезна.

Сквозной переключатель значительно расширяет возможности пользователя по управлению осветительными приборами. Конструкция и схема подключения проходного выключателя позволяет управлять одним осветительным прибором или группой светильников из нескольких мест. Он широко применяется в зданиях, отдельных помещениях и сооружениях различного назначения с большими площадями.

Использование проходных выключателей в доме

С помощью проходных выключателей на разных концах стадиона, концертного зала или других крупных объектов вы можете включить все освещение на входе.Если нужно выйти из конструкции с противоположной стороны, возвращаться к выключателю, которым был включен свет, не нужно – на другом выходе такой же проходной выключатель. Электрические схемы со сквозными переключателями позволяют управлять освещением из нескольких разных мест.

Такие схемы подключения очень удобно использовать в подземных переходах, тоннелях; Все чаще схемы с проходными выключателями используются в частных домах и на лестничных маршах в подъездах многоэтажных домов.

Конструкция и принцип работы

Переключатель сквозного действия по внешнему виду ничем не отличается от обычных изделий. Существенное отличие заключается в конструкции контактной группы, которая спрятана внутри корпуса. Простой выключатель замыкает и размыкает электрическую цепь на одном проводе. Схема подключения сквозного переключателя, при изменении положения клавиш размыкает одну цепь и сразу замыкает другую. Принцип переворота контактов схемы позволяет переключателям работать попарно для управления одним и тем же источником света.По техническому решению такой элемент в схеме было бы правильно называть не проходным переключателем, а переключателем. Профессиональная терминология уже сформировалась, и изменения могут внести только большую путаницу, поэтому все остается как есть.

При перекидывании контактов проходного переключателя одна секция цепи освещения размыкается, а другая замыкается. Схема подключения сквозного переключателя изменена так, чтобы любой из переключателей был готов включить или выключить свет.Сквозной переключатель можно использовать только вместе с другим. На самом деле можно подключить к схеме сквозной переключатель, чтобы он работал как простой, но тогда смысл всех элементов его конструкции теряется.

Просмотры

Как и обычные выключатели, вводы делятся в зависимости от типа проводки: для внешней проводки, для скрытой проводки.

По конструкции контактные клеммы: винтовые клеммы, пружинные клеммы.

По количеству ключей:

  • одноклавишный;
  • двухклавишный;
  • трехклавишный.

У них все как у обычных выключателей, разница в конструкции и работе контактной группы. Принцип одноклавишного проходного переключателя заключается в переводе входного контакта на один из двух выходных контактов. Как и трехклавишные переключатели, в своем корпусе содержат 2 или 3 исполнения контактной группы одноклавишного переключателя.

Подключить сквозной коммутатор просто, все можно сделать сам. Меняется количество контактов, ключей, размеры переключателей, принцип действия остается прежним.

Схема устройства одно-, двух- и трехкнопочных переключателей

  • Одноклавишный переключатель имеет одну входную клемму и две выходные клеммы;
  • переключатель двухкнопочный – два входа и четыре выхода;
  • Трехкнопочный переключатель – три входных клеммы и шесть выходных клемм.

Управление освещением из 2-х мест

Управление одним осветительным прибором или группой светильников возможно из двух мест: это могут быть бра в коридоре или фонарные столбы вдоль садовой дорожки… Вам понадобится обычная схема для подключения сквозного переключателя, точнее с двумя сквозными однокнопочными переключателями, потому что они работают только парами. На этом примере легче всего понять, как работают сквозные переключатели. На рисунке ниже показано, как выполнить схему.

Схема включения сквозных переключателей

Фаза от сети 220 В подключается к входной клемме одного из проходных переключателей, его выходные клеммы соединены с выходом второго.Остается свободная входная клемма второго переключателя, он подключен к осветительному прибору. Второй контакт осветительного прибора подключается к нулевым сетям. На схеме видно, что лампа находится в выключенном состоянии, при изменении положения контактной группы любого переключателя на нее подается ток. Следующий переключатель на одном из двух переключателей разрывает цепь, лампа гаснет.

Ближе к реальным условиям на схеме монтажа изображена разводка кабелей и проводов в.Согласно требованиям ПУЭ (Правила устройства электроустановок) в этом случае используется кабель с тремя медными жилами:

  • красный – фазный;
  • синий – 0;
  • желто-зеленый – провод массы.

Разъединение кабелей и проводов в распределительной коробке

Схема разделена на четыре участка цепи:

  1. Кабель питания 220 В: от выключателя в распределительном щите к коробке;
  2. кабель от одного проходного переключателя до коробки включения;
  3. кабель от другого переключателя к распределительной коробке;
  4. кабель от осветительного прибора до распределительной коробки.

В коробку вставлено четыре кабеля.

Требования к цвету проводов в соответствии с их функциональным назначением полностью выполняются только на двух участках. От распределительного щита и светильника до коробки при размыкании контактов проходных выключателей они выполняются частично. Допускается использование проводов любого цвета. Если запутались, проверьте в циферблатном режиме или другом измерителе … Фазный (красный) провод необходимо подключить к входным контактам переключателей.

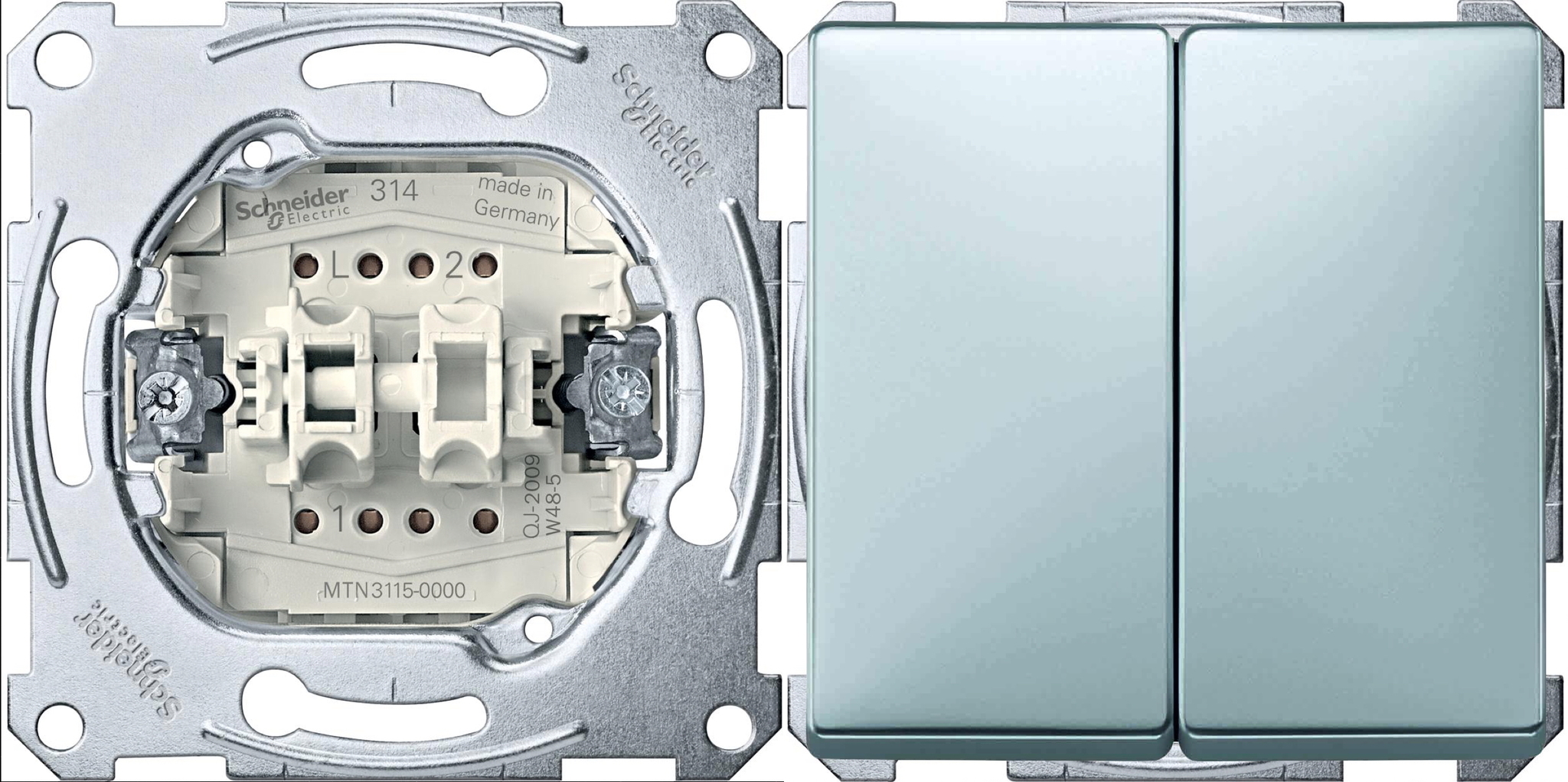

Для управления двумя группами освещения используется схема подключения двухклавишного проходного переключателя. Если человек поймет, как подключать, он разберется, как подключить тройной выключатель.

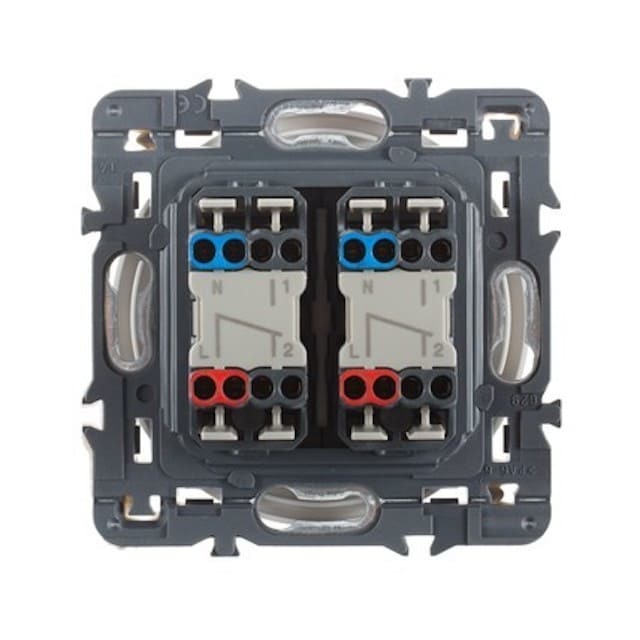

Схема подключения двухклавишного проходного переключателя

Управление освещением из 3 мест

Переключатель поперечной подачи требуется для управления освещением из трех мест. Вы можете установить его в любом удобном для использования месте. В схеме перекрестный переключатель включен между обычными сквозными переключателями.Их можно использовать на лестничных маршах, для освещения дворов и других объектов по желанию заказчика.

Перекрестный переключатель несложно сделать своими руками, для этого нужно немного переделать двухклавишный проходной переключатель. На выходные контакты ставятся две перемычки, а две клавиши объединены в одну, можно просто приклеить одну к другой. Приклеивать нужно так, чтобы монтажные отверстия на клавишах совпадали со штырями на переключателе. Зазор между клавишами можно компенсировать картонной прокладкой, на которую с двух сторон необходимо приклеить пластиковые полоски.

В магазинах есть готовая продукция, не нужно изобретать велосипед, просто купите и доставьте.

Схема управления освещением из 3 мест

На схемах А1 и А2 (внизу) показаны разные варианты подключения, но функциональное назначение остается прежним – соблюдается принцип спаривания перекидных контактов.

Варианты подключения кроссоверного переключателя

В случаях, когда осветительный элемент представляет собой большую люстру с двумя группами лампочек или всего двумя рядами бра вдоль длинного коридора, необходимо использовать двухклавишные проходные и перекрестные переключатели.Схема немного сложнее, но видно, что работает тот же принцип переворота контактов. Когда источник света выключается одним из переключателей, контакты замыкают цепи других переключателей.

Схема находится в таком состоянии, что при нажатии любой клавиши этой группы ламп ток течет на контакты ламп. На основе этих схем управление освещением из четырех и более мест может быть выполнено путем установки дополнительных перекрестных переключателей.

Схема подключения четырех выключателей

Пример использования

Для ситуации, когда нужно пройти в дом через темный двор, идеально подойдет схема с проходными выключателями в двух местах.В частном доме несложно реализовать этот проект своими руками. В коридоре рядом с распределительным щитом нужно установить распределительную коробку и один проходной выключатель. Второй – необходимо поставить внутрь на заборе возле ворот, можно использовать установленные вдоль дорожки фонарные столбы в качестве осветительных приборов. В крупных магазинах электротоваров немало вариантов с оригинальной декоративной отделкой.

Подключение должно быть выполнено, как описано выше. Кабели от уличного выключателя и между опорами под землей рекомендуется прокладывать в пластиковых трубах… Необязательно закапывать глубоко, 30-40 см для защиты от механических повреждений будет достаточно. Нет смысла учитывать глубину промерзания в каждом регионе, это не водопровод, медные провода не промерзнут.

Как подключиться. Видео

Как подключить сквозной коммутатор по всем правилам можно посмотреть в этом видео.

Изучив принципы работы схемы с двумя однокнопочными переключателями и собрав своими руками, вы можете без посторонней помощи приступить к редактированию более сложных схем с двухкнопочными переключателями в трех местах или трехклавишными – в в двух местах, если необходимо.

Link Pass-Through | Ethernet к Fiber Tech Note

Медиаконвертеры Fast Ethernet и медиаконвертеры 10/100

Медиаконвертеры Fast Ethernet

Perle объединяют существующий стандарт 802.3 с собственной функцией Link Pass-Through для обеспечения прозрачного соединения.

С помощью Link Pass-Through состояние медного приемника 100BASE-TX передается на оптоволоконный передатчик 100BASE-FX.Типичный сценарий может заключаться в том, что кабель к важному удаленному файловому серверу случайно отсоединяется от его интерфейса Ethernet. Медиаконвертер обнаруживает потерю медного канала и затем разрывает оптоволоконное соединение. В сочетании с функцией сбоя на дальнем конце удаленный медиаконвертер, подключенный к коммутатору Fast Ethernet, теперь может передавать состояние сбоя соединения с файловым сервером по коммутатору, который затем может отправлять оповещение SNMP в свою корпоративную систему NMS для принятия корректирующих мер. может иметь место.

Сбой на дальнем конце (FEF) – это стандарт IEEE 802.3u, разработанный для помощи оптоволоконным устройствам в обнаружении сбоев в оптоволоконном канале. В случае сбоя канала в соединении оптоволоконного приемника медиаконвертер передаст шаблон сигнала сбоя на дальнем конце по своему оптоволоконному соединению передачи 100BASE-FX. Медиаконвертер непрерывно контролирует оптоволоконное соединение 100BASE-FX на предмет наличия действительного сигнала. Как только проблема с оптоволокном устранена, медиаконвертер перестает передавать FEF.

Действия, выполняемые медиаконвертером при получении индикации сбоя на дальнем конце, зависят от настройки переключателя Link Pass-Through. При включенном сквозном канале сигнал FEF, полученный на его оптоволоконном приемнике, заставит медиаконвертер отключать медный канал, чтобы конечное устройство знало, что оптоволоконный канал не полностью функционирует.

Поэтому при рассмотрении медиаконвертера Fast Ethernet для важных сетевых каналов очень важно, чтобы медиаконвертер мог прозрачно отображать условия на всем оптоволоконном соединении.

Гигабитные медиаконвертеры и медиаконвертеры 10/100/1000

Микросхемы приемопередатчиков

Dual Gigabit, используемые медиаконвертерами, обычно отключают оптоволоконный интерфейс с помощью автосогласования с условием состояния удаленной неисправности, если сторона 1000Base-T отключена, но если оптоволоконный порт выйдет из строя, медный порт останется активным. Это означает, что устройства, подключенные к порту 1000Base-T, не будут знать о неисправности оптоволоконного канала.Медиаконвертеры со встроенными процессорами, такие как гигабитные медиаконвертеры Perle, могут обеспечивать необходимую сигнализацию с удаленным узлом, обеспечивая постоянную прозрачность.

Переключатель режима соединения, предусмотренный на медиаконвертерах, определяет поведение медных и оптоволоконных портов в различных условиях. В положении по умолчанию «Нормальное» медиаконвертер будет работать в соответствии с естественным поведением автосогласования гигабитного трансивера (с включенным автосогласованием оптоволокна), описанным выше.Если пользователь желает, чтобы медный порт отражал состояние оптоволоконного порта, переключатель режима связи можно поместить в Smart. Link Pass-Through Режим – расширенная функция, которая обеспечивает точное отражение того, что происходит на другом порте. Smart Link Pass-Through выполнит это независимо от того, включено или отключено автосогласование оптоволокна.

Несмотря на то, что большинство гигабитного оптоволоконного оборудования поддерживает согласование оптоволоконных сетей, некоторое оборудование было развернуто еще до того, как стандарты Gigabit были полностью ратифицированы.Чтобы разместить это оборудование и при этом сохранить прозрачность соединения, гигабитные медиаконвертеры Perle также предоставляют оптоволоконный кабель . Функция предупреждения о неисправности .

с автосогласованием оптоволокна, отключенным и отказом оптоволокна Включен переключатель оповещения , в случае отказа линии оптоволоконного приемника оптоволоконный передатчик будет отключен, предупреждая удаленный узел об отказе оптоволокна

Резюме

Если ваш проект преобразования среды передачи из Ethernet в оптоволокно включает в себя ссылки, которые критически важны для вашей работы, важно, чтобы Используемые преобразователи достаточно интеллектуальны, чтобы должным образом отражать условия на всех участках канала и обеспечивают полную прозрачность канала для конечных точек сетевого оборудования.

1. Базовая работа коммутатора – коммутаторы Ethernet [Книга]

Коммутаторы Ethernet связывают устройства Ethernet вместе путем ретрансляции кадров Ethernet между устройствами, подключенными к коммутаторам. Перемещая кадры Ethernet между портами коммутатора , коммутатор связывает трафик, переносимый отдельными сетевыми соединениями, в более крупную сеть Ethernet.

Коммутаторы

Ethernet выполняют свою функцию связи, соединяя кадры Ethernet между сегментами Ethernet .Для этого они копируют кадры Ethernet с одного порта коммутатора на другой на основе адресов Media Access Control (MAC) в кадрах Ethernet. Мостовое соединение Ethernet было первоначально определено в стандарте 802.1D IEEE для локальных и городских сетей: мосты управления доступом к среде (MAC). []

Стандартизация операций моста в коммутаторах позволяет покупать коммутаторы у разных поставщиков, которые будут работать вместе при объединении в сеть.Это результат большой работы инженеров по стандартизации, направленных на определение набора стандартов, которые поставщики могли бы согласовать и внедрить в свои конструкции коммутаторов.

Первые мосты Ethernet были двухпортовыми устройствами, которые могли связывать вместе два сегмента коаксиального кабеля исходной системы Ethernet. В то время Ethernet поддерживал подключения только к коаксиальным кабелям. Позже, когда была разработана витая пара Ethernet и стали широко доступны коммутаторы с множеством портов, они часто использовались в качестве центральной точки подключения или концентратора кабельных систем Ethernet, что привело к названию «коммутирующий концентратор».«Сегодня на рынке эти устройства называют просто переключателями.

С тех пор, как мосты Ethernet были впервые разработаны в начале 1980-х годов, многое изменилось. С годами компьютеры стали повсеместными, и многие люди используют на работе несколько устройств, включая ноутбуки, смартфоны и планшеты. Каждый телефон VoIP и каждый принтер – это компьютер, и даже системы управления зданием и средства контроля доступа (дверные замки) объединены в сеть. В современных зданиях есть несколько точек беспроводного доступа (AP) для обеспечения 802.11 сервисов Wi-Fi для смартфонов и планшетов, и каждая точка доступа также подключена к кабельной системе Ethernet. В результате современные сети Ethernet могут состоять из сотен коммутационных соединений в здании и тысяч коммутационных соединений в сети университетского городка.

Вы должны знать, что существует еще одно сетевое устройство, используемое для соединения сетей, которое называется маршрутизатором . Существуют большие различия в способах работы мостов и маршрутизаторов, и у них обоих есть преимущества и недостатки, как описано в разделе «Маршрутизаторы или мосты?».Вкратце, мосты перемещают кадры между сегментами Ethernet на основе адресов Ethernet с минимальной настройкой моста или без нее. Маршрутизаторы перемещают пакетов между сетями на основе адресов протокола высокого уровня, и каждая связываемая сеть должна быть настроена в маршрутизаторе. Однако и мосты, и маршрутизаторы используются для построения более крупных сетей, и оба устройства на рынке называются коммутаторами.

Совет

Мы будем использовать слова «мост» и «коммутатор» как синонимы для описания мостов Ethernet.Однако обратите внимание, что «коммутатор» – это общий термин для сетевых устройств, которые могут функционировать как мосты, или маршрутизаторы, или даже и то, и другое, в зависимости от их наборов функций и конфигурации. Дело в том, что с точки зрения сетевых экспертов, мост и маршрутизация – это разные виды коммутации пакетов с разными возможностями. В наших целях мы будем следовать практике поставщиков Ethernet, которые используют слово «коммутатор» или, более конкретно, «коммутатор Ethernet» для описания устройств, соединяющих кадры Ethernet.

В то время как стандарт 802.1D предоставляет спецификации для соединения фреймов локальной сети между портами коммутатора, а также для некоторых других аспектов базовой работы моста, стандарт также осторожен, чтобы не указывать такие вопросы, как производительность моста или коммутатора или то, как коммутаторы должен быть построен. Вместо этого поставщики конкурируют друг с другом, предлагая коммутаторы по разным ценам и с разными уровнями производительности и возможностей.

Результатом стал большой и конкурентный рынок коммутаторов Ethernet, увеличивающий количество вариантов, которые у вас есть как у клиента.Широкий спектр моделей и возможностей коммутаторов может сбивать с толку. В главе 4 мы обсуждаем переключатели специального назначения и их использование.

Сети существуют для передачи данных между компьютерами. Для выполнения этой задачи сетевое программное обеспечение организует перемещаемые данные в кадры Ethernet. Кадры передаются по сетям Ethernet, а поле данных кадра используется для передачи данных между компьютерами. Кадры – это не что иное, как произвольные последовательности информации, формат которой определен в стандарте.

Формат кадра Ethernet включает в себя адрес назначения , адрес в начале, содержащий адрес устройства, на которое отправляется кадр. [] Затем идет адрес источника, содержащий адрес устройства, отправляющего фрейм. За адресами следуют различные другие поля, включая поле данных, которое переносит данные, передаваемые между компьютерами, как показано на рисунке 1-1.

Рисунок 1-1. Формат кадра Ethernet

Кадры определены на уровне 2 или уровне канала передачи данных семислойной сетевой модели взаимодействия открытых систем (OSI) .Семислойная модель была разработана для организации видов информации, передаваемой между компьютерами. Он используется для определения того, как эта информация будет отправляться, и для структурирования разработки стандартов передачи информации. Поскольку коммутаторы Ethernet работают с фреймами локальной сети на уровне канала передачи данных, вы иногда можете услышать их, называемые устройствами канального уровня, а также устройствами уровня 2 или коммутаторами уровня 2. []

Коммутаторы Ethernet спроектированы таким образом, что их операции невидимы для устройств в сети, что объясняет, почему этот подход к соединению сетей также называется прозрачным мостом .«Прозрачный» означает, что когда вы подключаете коммутатор к системе Ethernet, никакие изменения не вносятся в кадры Ethernet, соединяемые мостом. Коммутатор автоматически начнет работать, не требуя какой-либо настройки коммутатора или каких-либо изменений со стороны компьютеров, подключенных к сети Ethernet, что делает работу коммутатора прозрачной для них.

Далее мы рассмотрим основные функции, используемые в мосте, чтобы сделать возможным пересылку кадров Ethernet с одного порта на другой.

Коммутатор Ethernet управляет передачей кадров между портами коммутатора, подключенными к кабелям Ethernet, с использованием правил пересылки трафика , описанных в стандарте моста IEEE 802.1D. Перенаправление трафика основано на изучении адресов. Коммутаторы принимают решения о пересылке трафика на основе 48-битных адресов управления доступом к среде (MAC), используемых в стандартах LAN, включая Ethernet.

Для этого коммутатор изучает, какие устройства, называемые в стандарте станциями , находятся в каких сегментах сети, просматривая адреса источников во всех получаемых им кадрах.Когда устройство Ethernet отправляет фрейм, оно помещает в него два адреса. Эти два адреса – это адрес назначения устройства, которому он отправляет фрейм, и адрес источника , который является адресом устройства, отправляющего фрейм.

Способ «обучения» коммутатора довольно прост. Как и все интерфейсы Ethernet, каждый порт на коммутаторе имеет уникальный присвоенный заводом-изготовителем MAC-адрес . Однако, в отличие от обычного устройства Ethernet, которое принимает только адресованные ему кадры, интерфейс Ethernet, расположенный в каждом порту коммутатора, работает в беспорядочном режиме .В этом режиме интерфейс запрограммирован на получение всех кадров , которые он видит на этом порту, а не только кадров, которые отправляются на MAC-адрес интерфейса Ethernet на этом порту коммутатора.

При получении каждого кадра на каждом порту программное обеспечение коммутации смотрит на адрес источника кадра и добавляет этот адрес источника в таблицу адресов, которую поддерживает коммутатор. Таким образом коммутатор автоматически определяет, какие станции доступны на каких портах.

На Рис. 1-2 показан коммутатор, соединяющий шесть устройств Ethernet.Для удобства мы используем короткие номера для адресов станций вместо фактических 6-байтовых MAC-адресов. Когда станции отправляют трафик, коммутатор принимает каждый отправленный кадр и строит таблицу, более формально называемую базой данных пересылки , которая показывает, какие станции и на каких портах доступны. После того, как каждая станция передала хотя бы один кадр, коммутатор получит базу данных пересылки, такую ​​как показано в Таблице 1-1.

Рисунок 1-2. Изучение адреса в коммутаторе

Таблица 1-1.База данных переадресации, поддерживаемая коммутатором

Порт Станция

1

10

3

30

4

Без пост.

5

Без пост. 7

25

8

35

Эта база данных используется коммутатором для принятия решения о пересылке пакетов в процессе, называемом адаптивная фильтрация .Без базы данных адресов коммутатор должен был бы отправлять трафик, полученный на любом заданном порту, через все другие порты, чтобы гарантировать, что он достиг пункта назначения. В базе данных адресов трафик фильтруется в соответствии с его адресатом. Коммутатор является «адаптивным» за счет автоматического изучения новых адресов. Эта способность к обучению позволяет вам добавлять новые станции в вашу сеть без необходимости вручную настраивать коммутатор, чтобы знать о новых станциях, или станциям, чтобы знать о коммутаторе. []

Когда коммутатор получает кадр, предназначенный для адреса станции, который он еще не видел, коммутатор отправляет кадр на все порты, кроме порта, на который он прибыл. [] Этот процесс называется лавинной рассылкой , и более подробно поясняется позже в разделе «лавинная рассылка кадров».

После того, как коммутатор создал базу данных адресов, он получает всю информацию, необходимую для выборочной фильтрации и пересылки трафика. Пока коммутатор изучает адреса, он также проверяет каждый кадр, чтобы принять решение о пересылке пакета на основе адреса назначения в кадре.Давайте посмотрим, как решение о переадресации работает в коммутаторе с восемью портами, как показано на рисунке 1-2.

Предположим, что кадр отправляется со станции 15 на станцию ​​20. Поскольку кадр отправляется станцией 15, коммутатор считывает кадр через порт 6 и использует свою базу данных адресов, чтобы определить, какой из его портов связан с адресом назначения. в этом кадре. Здесь адрес назначения соответствует станции 20, а база данных адресов показывает, что для достижения станции 20 кадр должен быть отправлен через порт 2.

Каждый порт коммутатора может сохранять кадры в памяти перед их передачей по кабелю Ethernet, подключенному к порту. Например, если порт уже занят передачей, когда фрейм прибывает для передачи, то фрейм может удерживаться в течение короткого времени, которое требуется порту для завершения передачи предыдущего фрейма. Для передачи кадра коммутатор помещает кадр в очередь коммутации пакетов для передачи на порт 2.

Во время этого процесса коммутатор, передающий кадр Ethernet с одного порта на другой, не вносит изменений в данные, адреса или другие поля. базового кадра Ethernet.В нашем примере кадр передается в неизменном виде на порт 2 точно так же, как он был получен на порту 6. Таким образом, работа коммутатора прозрачна для всех станций в сети.

Обратите внимание, что коммутатор не будет пересылать кадр, предназначенный для станции, которая находится в базе данных пересылки, на порт, если этот порт не подключен к целевому назначению. Другими словами, трафик, предназначенный для устройства на данном порту, будет отправляться только на этот порт; другие порты не увидят трафик, предназначенный для этого устройства.Эта логика коммутации обеспечивает изоляцию трафика только от тех кабелей или сегментов Ethernet, которые необходимы для получения кадра от отправителя и передачи этого кадра на устройство назначения.

Это предотвращает поток ненужного трафика в другие сегменты сетевой системы, что является основным преимуществом коммутатора. Это контрастирует с ранней системой Ethernet, где трафик с любой станции был замечен всеми другими станциями, независимо от того, хотели они данных или нет. Фильтрация трафика коммутатора снижает нагрузку на трафик, переносимую набором кабелей Ethernet, подключенных к коммутатору, тем самым более эффективно используя пропускную способность сети.

Коммутаторы автоматически удаляют записи в своей базе данных пересылки по истечении определенного периода времени – обычно пяти минут – если они не видят никаких кадров со станции. Следовательно, если станция не отправляет трафик в течение определенного периода времени, коммутатор удаляет запись о переадресации для этой станции. Это предохраняет базу данных пересылки от заполнения устаревшими записями, которые могут не отражать действительность.

Конечно, когда время ввода адреса истекло, коммутатор не будет иметь никакой информации в базе данных для этой станции в следующий раз, когда коммутатор получит предназначенный для него кадр.Это также происходит, когда станция вновь подключается к коммутатору или когда станция была выключена и снова включается более чем через пять минут. Так как же коммутатор обрабатывает пересылку пакетов для неизвестной станции?

Решение простое: коммутатор пересылает кадр, предназначенный для неизвестной станции, через все порты коммутатора, кроме того, на котором он был получен, таким образом, лавинно передает кадр всем остальным станциям. Флудинг фрейма гарантирует, что фрейм с неизвестным адресом назначения достигнет всех сетевых подключений и будет услышан правильным устройством назначения, предполагая, что он активен и находится в сети.Когда неизвестное устройство отвечает обратным трафиком, коммутатор автоматически узнает, к какому порту подключено устройство, и больше не будет лавинно перенаправлять трафик на это устройство.

Широковещательный и многоадресный трафик

В дополнение к передаче кадров, направленных на один адрес, локальные сети могут отправлять кадры, направленные на групповой адрес, называемый многоадресным адресом , который может быть получен группой станций. Они также могут отправлять кадры, направленные всем станциям, используя широковещательный адрес .Групповые адреса всегда начинаются с определенной битовой комбинации, определенной в стандарте Ethernet, что позволяет коммутатору определять, какие кадры предназначены для определенного устройства, а не для группы устройств.

Кадр, отправленный на адрес назначения многоадресной рассылки, может быть получен всеми станциями, настроенными на прослушивание этого адреса многоадресной рассылки. Программное обеспечение Ethernet, также называемое программным обеспечением «драйвер интерфейса», программирует интерфейс для приема кадров, отправленных на групповой адрес, так что интерфейс теперь является членом этой группы.Адрес интерфейса Ethernet, назначенный на заводе, называется одноадресным адресом , и любой данный интерфейс Ethernet может принимать одноадресные и многоадресные кадры. Другими словами, интерфейс может быть запрограммирован на прием кадров, отправленных на один или несколько групповых адресов многоадресной рассылки, а также кадров, отправленных на одноадресный MAC-адрес, принадлежащий этому интерфейсу.

Широковещательная и многоадресная пересылка

Широковещательный адрес – это специальная многоадресная группа: группа всех станций в сети.Пакет, отправленный на широковещательный адрес (адрес всех единиц), получает каждая станция в локальной сети. Поскольку широковещательные пакеты должны приниматься всеми станциями в сети, коммутатор достигнет этой цели путем лавинной рассылки широковещательных пакетов на все порты, кроме порта, на который он был получен, поскольку нет необходимости отправлять пакет обратно на исходное устройство. Таким образом, широковещательный пакет, отправленный любой станцией, достигнет всех других станций в локальной сети.

С многоадресным трафиком справиться труднее, чем с широковещательными кадрами.Более сложные (и обычно более дорогие) коммутаторы включают поддержку протоколов обнаружения групп многоадресной рассылки, которые позволяют каждой станции сообщать коммутатору об адресах групп многоадресной рассылки, которые она хочет услышать, поэтому коммутатор будет отправлять многоадресные пакеты только на порты. подключены к станциям, которые заявили о своей заинтересованности в приеме многоадресного трафика. Однако более дешевые коммутаторы, не имеющие возможности обнаруживать, какие порты подключены к станциям, прослушивающим данный многоадресный адрес, должны прибегать к лавинной рассылке многоадресных пакетов на все порты, кроме порта, на котором был получен многоадресный трафик, как и широковещательные пакеты.

Использование широковещательной и многоадресной передачи

Станции отправляют широковещательные и многоадресные пакеты по ряду причин. Сетевые протоколы высокого уровня, такие как TCP / IP, используют широковещательные или многоадресные кадры как часть процесса обнаружения адресов. Широковещательные и многоадресные рассылки также используются для динамического назначения адресов, которое происходит, когда станция впервые включается и ей необходимо найти сетевой адрес высокого уровня. Многоадресная рассылка также используется некоторыми мультимедийными приложениями, которые отправляют аудио- и видеоданные в кадрах многоадресной рассылки для приема группами станций, а также многопользовательскими играми как способ отправки данных группе игроков.

Следовательно, типичная сеть будет иметь некоторый уровень широковещательного и многоадресного трафика. Пока количество таких кадров остается на разумном уровне, проблем не будет. Однако, когда многие станции объединены коммутаторами в одну большую сеть, широковещательная и многоадресная лавинная рассылка коммутаторов может привести к значительному объему трафика. Большой объем широковещательного или многоадресного трафика может вызвать перегрузку сети, поскольку каждое устройство в сети должно принимать и обрабатывать широковещательные рассылки и определенные типы многоадресных рассылок; при достаточно высоких скоростях передачи пакетов могут возникнуть проблемы с производительностью станций.

Потоковые приложения (видео), отправляющие многоадресную рассылку с высокой скоростью, могут генерировать интенсивный трафик. Системы резервного копирования и дублирования дисков, основанные на многоадресной рассылке, также могут генерировать большой трафик. Если этот трафик в конечном итоге будет перенаправлен на все порты, сеть может перегружаться. Один из способов избежать этой перегрузки – ограничить общее количество станций, подключенных к одной сети, чтобы скорость широковещательной и многоадресной передачи не становилась настолько высокой, чтобы создавать проблемы.

Другой способ ограничить скорость многоадресных и широковещательных пакетов – разделить сеть на несколько виртуальных локальных сетей (VLAN) .Еще один способ – использовать маршрутизатор, также называемый коммутатором уровня 3. Поскольку маршрутизатор не пересылает автоматически широковещательные и многоадресные рассылки, это создает отдельные сетевые системы. [] Эти методы управления распространением многоадресных и широковещательных рассылок обсуждаются в Главе 2 и Главе 3 соответственно.

До сих пор мы видели, как один коммутатор может пересылать трафик на основе динамически созданной базы данных переадресации. Основная трудность этой простой модели работы коммутатора заключается в том, что множественные соединения между коммутаторами могут создавать петли, приводящие к перегрузке и перегрузке сети.

Конструкция и работа Ethernet требует, чтобы между любыми двумя станциями мог существовать только один путь передачи пакетов. Ethernet растет за счет расширения ветвей в топологии сети , называемой древовидной структурой, которая состоит из нескольких коммутаторов, ответвляющихся от центрального коммутатора. Опасность заключается в том, что в достаточно сложной сети коммутаторы с несколькими соединениями между коммутаторами могут создавать в сети кольцевые пути.

В сети с коммутаторами, соединенными вместе, чтобы сформировать петлю пересылки пакетов, пакеты будут бесконечно циркулировать по петле, создавая очень высокий уровень трафика и вызывая перегрузку.

Зацикленные пакеты будут циркулировать с максимальной скоростью сетевых каналов, пока скорость трафика не станет настолько высокой, что сеть станет насыщенной. Широковещательные и многоадресные кадры, а также одноадресные кадры неизвестным адресатам обычно лавинно рассылаются на все порты базового коммутатора, и весь этот трафик будет циркулировать в таком цикле. После образования петли этот режим отказа может произойти очень быстро, в результате чего сеть будет полностью занята отправкой широковещательных, многоадресных и неизвестных кадров, и станциям будет очень трудно отправлять фактический трафик.

К сожалению, таких петель, как пунктирный путь, показанный стрелками на рис. 1-3, слишком легко реализовать, несмотря на все ваши попытки их избежать. По мере того, как сети разрастаются и включают в себя все больше коммутаторов и коммутационных шкафов, становится трудно точно знать, как все соединено между собой, и не дать людям по ошибке создать замкнутый контур.

Рисунок 1-3. Петля пересылки между коммутаторами

Хотя петля на чертеже должна быть очевидной, в достаточно сложной сетевой системе любому, кто работает в сети, может быть сложно узнать, подключены ли коммутаторы таким образом, чтобы петлевые пути.Стандарт моста IEEE 802.1D предоставляет протокол связующего дерева, чтобы избежать этой проблемы, автоматически подавляя петли пересылки.

Назначение протокола связующего дерева (STP) состоит в том, чтобы позволить коммутаторам автоматически создавать набор путей без петель, даже в сложной сети с несколькими путями, соединяющими несколько коммутаторов. Он предоставляет возможность динамически создавать древовидную топологию в сети, блокируя пересылку любых пакетов на определенных портах, и гарантирует, что набор коммутаторов Ethernet может автоматически настраиваться для создания путей без петель.Стандарт IEEE 802.1D описывает работу связующего дерева, и каждый коммутатор, заявляющий о соответствии стандарту 802.1D, должен включать возможность связующего дерева. []

Работа алгоритма связующего дерева основана на сообщениях конфигурации, отправляемых каждым коммутатором в пакетах, называемых блоками данных протокола моста или BPDU. Каждый пакет BPDU отправляется на многоадресный адрес назначения, назначенный для операции связующего дерева. Все коммутаторы IEEE 802.1D присоединяются к группе многоадресной рассылки BPDU и прослушивают кадры, отправленные на этот адрес, так что каждый коммутатор может отправлять и получать сообщения конфигурации связующего дерева. []

Процесс создания связующего дерева начинается с использования информации в сообщениях конфигурации BPDU для автоматического выбора корневого моста . Выбор основан на идентификаторе моста (BID), который, в свою очередь, основан на комбинации настраиваемого значения приоритета моста (32768 по умолчанию) и уникального MAC-адреса Ethernet, назначенного каждому мосту для использования процессом связующего дерева. называется системный MAC. Мосты отправляют друг другу пакеты BPDU, и мост с наименьшим BID автоматически выбирается в качестве корневого моста.

Если для приоритета моста было оставлено значение по умолчанию 32 768, тогда мост с наименьшим числовым значением Ethernet-адреса будет выбран в качестве корневого моста. [] В примере, показанном на рисунке 1-4, коммутатор 1 имеет самый низкий BID, и конечный результат процесса выбора связующего дерева состоит в том, что коммутатор 1 стал корневым мостом. Выбор корневого моста создает основу для остальных операций, выполняемых протоколом связующего дерева.

Выбор пути с наименьшей стоимостью

После выбора корневого моста каждый некорневой мост использует эту информацию, чтобы определить, какой из его портов имеет наименее затратный путь к корневому мосту, а затем назначает этот порт корневым. порт (RP).Все остальные мосты определяют, какой из их портов, подключенных к другим каналам, имеет наименее затратный путь к корневому мосту. Мосту с наименее затратным путем назначается роль назначенного моста (DB), а порты в DB назначаются как назначенные порты (DP).

Рисунок 1-4. Операция связующего дерева

Стоимость пути основана на скорости, с которой работают порты, причем более высокие скорости приводят к более низким затратам. Когда пакеты BPDU проходят через систему, они накапливают информацию о количестве портов, через которые они проходят, и о скорости каждого порта.Пути с более медленными портами будут иметь более высокие затраты. Общая стоимость данного пути через несколько коммутаторов – это сумма затрат всех портов на этом пути.

Подсказка

Если существует несколько путей к корню с одинаковой стоимостью, то будет использоваться путь, подключенный к мосту с наименьшим идентификатором моста.

В конце этого процесса мосты выбрали набор корневых портов и назначенных портов, что позволяет мостам удалять все кольцевые пути и поддерживать дерево пересылки пакетов, которое охватывает весь набор устройств, подключенных к сети. , отсюда и название «протокол связующего дерева».”

После того, как процесс связующего дерева определил состояние порта, комбинация корневых портов и назначенных портов предоставляет алгоритму связующего дерева информацию, необходимую для определения наилучших путей и блокировки всех остальных путей. Пересылка пакетов на любом порту, который не является корневым портом или назначенным портом, отключается посредством , блокирующего пересылку пакетов на этом порту.

Пока заблокированные порты не пересылают пакеты, они продолжают получать BPDU. Заблокированный порт показан на рис. 1-4 буквой «B», указывающей, что порт 10 на коммутаторе 3 находится в режиме блокировки и что канал не пересылает пакеты. Rapid Spanning Tree Protocol (RSTP) отправляет пакеты BPDU каждые две секунды для отслеживания состояния сети, и заблокированный порт может стать разблокированным при обнаружении изменения пути.

Состояния портов связующего дерева

Когда активное устройство подключено к порту коммутатора, порт проходит через несколько состояний при обработке любых BPDU, которые он может получить, и процесс связующего дерева определяет, в каком состоянии должен находиться порт. в любой момент времени. Два состояния называются прослушивание, и обучение, , во время которых процесс связующего дерева прослушивает BPDU, а также изучает адреса источника из любых полученных кадров.

На рисунке 1-5 показаны состояния порта связующего дерева, которые включают следующее:

Отключено
Порт в этом состоянии был намеренно отключен администратором или автоматически отключен из-за разрыва соединения. Это также может быть порт, который вышел из строя и больше не работает. В отключенное состояние можно войти или выйти из любого другого состояния.
Блокировка
Порт, который включен, но не является корневым портом или назначенным портом, может вызвать петлю коммутации, если он был активен.Чтобы этого избежать, порт переводится в состояние блокировки. Данные станции не отправляются и не принимаются через блокирующий порт. После инициализации порта (соединение устанавливается, включается питание) порт обычно переходит в состояние блокировки. После обнаружения через BPDU или тайм-ауты того, что порту может потребоваться стать активным, порт перейдет в состояние прослушивания на пути к состоянию пересылки. Блокирующий порт также может перейти в состояние пересылки, если другие ссылки не работают. Данные BPDU все еще принимаются, пока порт находится в состоянии блокировки.
Прослушивание
В этом состоянии порт отбрасывает трафик, но продолжает обрабатывать пакеты BPDU, полученные через порт, и воздействует на любую новую информацию, которая может привести к возврату порта в заблокированное состояние. На основе информации, полученной в блоках BPDU, порт может перейти в состояние обучения. Состояние прослушивания позволяет алгоритму связующего дерева решить, будут ли атрибуты этого порта, такие как стоимость порта, заставлять порт стать частью связующего дерева или вернуться в состояние блокировки.
Обучение
В этом состоянии порт еще не пересылает кадры, но он изучает адреса источника из всех полученных кадров и добавляет их в базу данных фильтрации. Коммутатор заполнит таблицу MAC-адресов пакетами, полученными через порт (до истечения таймера), прежде чем перейти в состояние пересылки.
Пересылка
Это рабочее состояние, в котором порт отправляет и принимает данные станции. Входящие BPDU также отслеживаются, чтобы мост мог определить, нужно ли ему перевести порт в состояние блокировки, чтобы предотвратить образование петли.

Рисунок 1-5. Состояния портов связующего дерева

В исходном протоколе связующего дерева состояния прослушивания и обучения длились 30 секунд, в течение которых пакеты не пересылались. В новом протоколе Rapid Spanning Tree Protocol можно назначить тип порта «edge» для порта, что означает, что порт, как известно, подключен к конечной станции (пользовательский компьютер, VoIP-телефон, принтер и т. Д.) И не к другому переключателю. Это позволяет конечному автомату RSTP обходить процессы обучения и прослушивания на этом порту и немедленно переходить в состояние пересылки.Разрешение станции немедленно начать отправку и получение пакетов помогает избежать таких проблем, как тайм-ауты приложений на пользовательских компьютерах при их перезагрузке. [] Хотя это и не требуется для работы RSTP, полезно вручную настроить граничные порты RSTP в соответствии с их типом порта, чтобы избежать проблем на компьютерах пользователей. Установка типа порта на граничный также означает, что RSTP не нужно отправлять пакет BPDU при изменении состояния соединения (соединение вверх или вниз) на этом порту, что помогает уменьшить объем трафика связующего дерева в сети.

Подсказка

Изобретатель протокола связующего дерева, Радия Перлман, написала стихотворение, описывающее, как это работает. [] При чтении стихотворения полезно знать, что с точки зрения математики сеть может быть представлена ​​как тип графа, называемого сеткой, и что цель протокола связующего дерева – превратить любую заданную сетевую сетку в дерево. структура без петель, охватывающая весь набор сегментов сети.

Думаю, я никогда не увижу
График красивее дерева.
Дерево, ключевое свойство которого
– это соединение без петель.
Дерево, которое должно обязательно охватывать
Таким образом, пакеты могут достигать любой LAN.
Сначала нужно выбрать рут.
По ID избран.
Трассируются пути с наименьшей стоимостью от корня.
В дереве эти пути размещены.
Сетка создается такими людьми, как я,
Затем мосты находят остовное дерево.

– Радия Перлман Алгорим

Это краткое описание предназначено только для предоставления основных концепций, лежащих в основе работы системы.Как и следовало ожидать, есть больше деталей и сложностей, которые не описаны. Полная информация о том, как работает конечный автомат связующего дерева, описана в стандартах IEEE 802.1, с которыми можно ознакомиться для более полного понимания протокола и того, как он функционирует. Подробные сведения об улучшениях связующего дерева для конкретных поставщиков можно найти в документации поставщика. См. Приложение A для ссылок на дополнительную информацию.

Исходный протокол связующего дерева, стандартизованный в IEEE 802.1D определил единый процесс связующего дерева, работающий на коммутаторе, управляющий всеми портами и VLAN с помощью одного конечного автомата связующего дерева. Ничто в стандарте не запрещает поставщику разрабатывать собственные усовершенствования в развертывании связующего дерева. Некоторые поставщики создали свои собственные реализации, в одном случае предоставляя отдельный процесс связующего дерева для каждой VLAN. Этот подход был использован Cisco Systems для версии, которую они называют связующим деревом для каждой VLAN (PVST).

Стандартный протокол связующего дерева IEEE развивался на протяжении многих лет.Обновленная версия, получившая название Rapid Spanning Tree Protocol, была определена в 2004 году. Как следует из названия, Rapid Spanning Tree увеличила скорость работы протокола. RSTP был разработан для обеспечения обратной совместимости с исходной версией связующего дерева. Стандарт 802.1Q включает как RSTP, так и новую версию связующего дерева под названием Multiple Spanning Tree (MST), которое также разработано для обеспечения обратной совместимости с предыдущими версиями. [] MST дополнительно обсуждается в разделе «Виртуальные локальные сети».

При построении сети с несколькими коммутаторами вам необходимо обратить особое внимание на то, как поставщик ваших коммутаторов развернул связующее дерево, а также на версию связующего дерева, которую используют ваши коммутаторы. Наиболее часто используемые версии, классический STP и более новый RSTP, совместимы и не требуют настройки, что приводит к операции «подключи и работай».

Прежде чем вводить новый коммутатор в работу в сети, внимательно прочтите документацию поставщика и убедитесь, что вы понимаете, как все работает.Некоторые поставщики могут не включать связующее дерево по умолчанию для всех портов. Другие поставщики могут реализовывать специальные функции или версии связующего дерева для конкретных поставщиков. Как правило, поставщик будет упорно трудиться, чтобы убедиться, что его реализация связующего дерева «просто работает» со всеми другими коммутаторами, но существует достаточно вариаций в функциях и конфигурации связующего дерева, при которых вы можете столкнуться с проблемами. Чтение документации и тестирование новых коммутаторов перед их развертыванием в сети может помочь избежать любых проблем.

Одиночное полнодуплексное соединение Ethernet предназначено для перемещения кадров Ethernet между интерфейсами Ethernet на каждом конце соединения. Он работает с известной скоростью передачи данных и известной максимальной частотой кадров. [] Все соединения Ethernet с заданной скоростью будут иметь одинаковые характеристики скорости передачи данных и частоты кадров. Однако добавление коммутаторов в сеть создает более сложную систему. Теперь ограничения производительности вашей сети становятся комбинацией производительности соединений Ethernet и производительности коммутаторов, а также любых перегрузок, которые могут возникнуть в системе, в зависимости от топологии.Вы должны убедиться, что приобретаемые вами коммутаторы обладают достаточной производительностью для выполнения своей работы.

Производительность внутренней коммутирующей электроники может не поддерживать полную частоту кадров, поступающую со всех портов. Другими словами, если все порты одновременно представляют коммутатору высокие нагрузки трафика, которые также являются непрерывными, а не только короткими пакетами, коммутатор может не справиться с объединенной скоростью трафика и может начать отбрасывать кадры. Это известно как блокировка , , состояние в системе коммутации, в которой недостаточно ресурсов для обеспечения потока данных через коммутатор.Неблокирующий коммутатор – это коммутатор, который обеспечивает достаточную внутреннюю коммутационную способность для обработки полной нагрузки, даже когда все порты одновременно активны в течение длительных периодов времени. Однако даже неблокирующий коммутатор будет отбрасывать кадры, когда порт становится перегруженным, в зависимости от шаблонов трафика.

Производительность пересылки пакетов

Типичное оборудование коммутатора имеет выделенные вспомогательные схемы, которые предназначены для повышения скорости, с которой коммутатор может пересылать кадры и выполнять такие важные функции, как поиск адресов кадров в базе данных фильтрации адресов.Поскольку вспомогательные схемы и высокоскоростная буферная память являются более дорогими компонентами, общая производительность коммутатора представляет собой компромисс между стоимостью этих высокопроизводительных компонентов и ценой, которую готовы платить большинство клиентов. Таким образом, вы обнаружите, что не все переключатели работают одинаково.

Некоторые менее дорогие устройства могут иметь более низкую производительность пересылки пакетов, меньшие таблицы фильтрации адресов и меньшие размеры буферной памяти. Коммутаторы большего размера с большим количеством портов обычно имеют компоненты с более высокой производительностью и более высокую цену.Коммутаторы, способные обрабатывать максимальную частоту кадров на всех своих портах, также называемые неблокирующими коммутаторами, могут работать на скорости провода . В наши дни широко распространены полностью неблокирующие коммутаторы, которые могут обрабатывать максимальную скорость передачи данных одновременно на всех портах, но всегда полезно проверить спецификации на коммутатор, который вы рассматриваете.

Требуемая производительность и стоимость приобретаемых коммутаторов могут варьироваться в зависимости от их расположения в сети.Коммутаторы, которые вы используете в ядре сети, должны иметь достаточно ресурсов для обработки высоких нагрузок трафика. Это потому, что ядро ​​сети – это то место, где сходится трафик от всех станций в сети. Базовые коммутаторы должны иметь ресурсы для обработки нескольких разговоров, высокой нагрузки трафика и длительного трафика. С другой стороны, коммутаторы, используемые на границах сети, могут иметь более низкую производительность, поскольку они требуются только для обработки нагрузки трафика непосредственно подключенных станций.

Все коммутаторы содержат некоторую высокоскоростную буферную память, в которой фрейм сохраняется, хотя и ненадолго, перед переадресацией на другой порт или порты коммутатора. Этот механизм известен как коммутация с промежуточным хранением, . Все коммутаторы, совместимые с IEEE 802.1D, работают в режиме промежуточного хранения, в котором пакет полностью принимается портом и помещается в буферную память высокоскоростного порта (сохраняется) перед пересылкой. Больший объем буферной памяти позволяет мосту обрабатывать более длинные потоки последовательных кадров, повышая производительность коммутатора при наличии всплесков трафика в локальной сети.Обычная конструкция коммутатора включает пул высокоскоростной буферной памяти, которую можно динамически распределять по отдельным портам коммутатора по мере необходимости.

Учитывая, что коммутатор – это компьютер специального назначения, центральный процессор и оперативная память коммутатора важны для таких функций, как операции связующего дерева, предоставление управляющей информации , управление потоками многоадресных пакетов, а также управление портом коммутатора и конфигурацией функций.

Как обычно в компьютерной индустрии, чем выше производительность процессора и оперативной памяти, тем лучше, но вы также заплатите больше.Продавцы часто не упрощают клиентам поиск спецификаций ЦП и ОЗУ коммутатора. Как правило, более дорогие коммутаторы предоставляют эту информацию, но вы не сможете заказать более быстрый процессор или больше оперативной памяти для данного коммутатора. Вместо этого это информация, полезная для сравнения моделей от поставщика или среди поставщиков, чтобы увидеть, какие коммутаторы имеют лучшие характеристики.

Производительность коммутатора включает ряд показателей, включая максимальную полосу пропускания или коммутационную способность электронных компонентов коммутатора пакетов внутри коммутатора.Вы также должны увидеть максимальное количество MAC-адресов, которые может содержать база данных адресов, а также максимальную скорость в пакетах в секунду, которую коммутатор может пересылать на объединенный набор портов.

Здесь показан набор спецификаций коммутатора, скопированный из типовой таблицы данных поставщика. Спецификации поставщика выделены жирным шрифтом. Для простоты в нашем примере мы показываем спецификации небольшого недорогого коммутатора с пятью портами. Это предназначено, чтобы показать вам некоторые типичные значения переключателей, а также помочь вам понять, что означают значения и что происходит, когда маркетинг и спецификации встречаются на одной странице.

Экспедирование
С промежуточным хранением
Относится к стандартному мосту 802.1D, при котором пакет полностью принимается через порт и в буфер порта («хранилище») перед пересылкой.
Встроенная буферизация пакетов 128 КБ
Общий объем буферизации пакетов, доступный для всех портов. Буферизация распределяется между портами по запросу. Это типичный уровень буферизации для небольшого, легкого, пятипортового коммутатора, предназначенного для поддержки клиентских подключений в домашнем офисе.

Совет

Некоторые коммутаторы, разработанные для использования в центрах обработки данных и других специализированных сетях, поддерживают режим работы, называемый сквозной коммутацией , в котором процесс пересылки пакетов начинается до того, как весь пакет будет считан в буферную память. Цель состоит в том, чтобы сократить время, необходимое для пересылки пакета через коммутатор. Этот метод также пересылает пакеты с ошибками, поскольку он начинает пересылку пакета до того, как будет получено поле проверки ошибок.

Производительность
Пропускная способность: 10 Гбит / с (без блокировки)
Поскольку этот коммутатор может обрабатывать полную нагрузку трафика на всех портах, работающих с максимальной скоростью трафика на каждом порту, это неблокирующий коммутатор. Пять портов могут работать со скоростью до 1 Гбит / с каждый. В полнодуплексном режиме максимальная скорость через коммутатор со всеми активными портами составляет 5 Гбит / с в исходящем направлении (также называемом «исходящим») и 5 ​​Гбит / с во входящем направлении (также называемом «входящим». »).Производители любят указывать в своих спецификациях совокупную пропускную способность 10 Гбит / с, хотя входящие данные 5 Гбит / с на пяти портах отправляются как 5 Гбит / с исходящих данных. Если бы вы считали максимальную совокупную передачу данных через коммутатор равной 5 Гбит / с, вы были бы технически правы, но не преуспели бы в маркетинге. []
Скорость переадресации
Порт 10 Мбит / с: 14800 пакетов / с
Порт 100 Мбит / с: 148 800 пакетов / с
Порт 1000 Мбит / с: 1 480 000 пакетов / с
Эти спецификации показывают, что порты могут обрабатывать полную скорость коммутации пакетов, состоящую из кадров Ethernet минимального размера (64 байта), что соответствует максимальной скорости передачи пакетов при минимальном размере кадра.Фреймы большего размера будут иметь более низкую скорость передачи пакетов в секунду, поэтому это максимальная производительность коммутатора Ethernet. Это показывает, что коммутатор может поддерживать максимальную скорость передачи пакетов на всех портах на всех поддерживаемых скоростях.
Задержка (с использованием пакетов размером 1500 байт)
10 Мбит / с: 30 микросекунд (макс.)
100 Мбит / с: 6 микросекунд (макс.)
1000 Мбит / с: 4 микросекунды (макс.)
Это количество времени, необходимое для перемещения кадра Ethernet из принимающего порта в передающий порт, при условии, что передающий порт доступен и не занят передачей какого-либо другого кадра.Это мера внутренней задержки переключения, создаваемой электроникой переключателя. Это измерение также отображается как 30 мкс с использованием греческого символа «мю» для обозначения «микро». Микросекунда – это одна миллионная секунды, а задержка в 30 миллионных секунды на портах 10 Мбит / с – разумное значение для недорогого коммутатора. При сравнении переключателей меньшее значение лучше. Более дорогие коммутаторы обычно обеспечивают меньшую задержку.
База данных MAC-адресов: 4000
Этот коммутатор может поддерживать до 4000 уникальных адресов станций в своей базе данных адресов.Этого более чем достаточно для пятипортового коммутатора, предназначенного для домашнего и небольшого офисов.
Средняя наработка на отказ
(Среднее время безотказной работы):> 1 миллион часов (~ 114 лет) Среднее время безотказной работы велико, потому что этот коммутатор мал, не имеет вентилятора, который может изнашиваться, и имеет небольшое количество компонентов; не так много элементов, которые могут потерпеть неудачу. Это не означает, что коммутатор не может выйти из строя, но в этой электронике мало отказов, что приводит к большой средней наработке на отказ для данной конструкции переключателя.
Соответствие стандартам
IEEE 802.3i 10BASE-T Ethernet
IEEE 802.3u 100BASE-TX Fast Ethernet
IEEE 802.3ab 1000BASE-T Gigabit Ethernet
Уважает теги приоритета IEEE 802.1p и DSCP
Jumbo-фрейм: до 9720 байт
Под заголовком «Соответствие стандартам» поставщик предоставил подробный список стандартов, соответствие которым этот коммутатор может претендовать.Первые три пункта означают, что порты коммутатора поддерживают стандарты Ethernet для витой пары для скоростей 10/100/1000 Мбит / с. Эти скорости выбираются автоматически при взаимодействии с клиентским соединением с использованием протокола автосогласования Ethernet. Затем поставщик заявляет, что этот коммутатор будет учитывать теги приоритета Class of Service в кадре Ethernet, сначала отбрасывая трафик с тегами с более низким приоритетом в случае перегрузки порта. Последний пункт в этом подробном списке отмечает, что коммутатор может обрабатывать нестандартные размеры кадров Ethernet, часто называемые «jumbo-кадрами», которые иногда настраиваются на интерфейсах Ethernet для определенной группы клиентов и их серверов в попытке для повышения производительности. []

Этот набор спецификаций поставщика показывает, какие скорости портов поддерживает коммутатор, и дает представление о том, насколько хорошо коммутатор будет работать в вашей системе. При покупке более крупных и высокопроизводительных коммутаторов, предназначенных для использования в ядре сети, вам следует учитывать другие характеристики коммутатора. К ним относятся поддержка дополнительных функций, таких как протоколы управления многоадресной рассылкой, доступ к командной строке, позволяющий настраивать коммутатор, и простой протокол сетевого управления, позволяющий контролировать работу и производительность коммутатора.

При использовании коммутаторов необходимо учитывать требования к сетевому трафику. Например, если ваша сеть включает высокопроизводительных клиентов, которые предъявляют требования к одному серверу или набору серверов, то любой используемый вами коммутатор должен иметь достаточную производительность внутренней коммутации, достаточно высокие скорости портов и скорости восходящего канала, а также достаточное количество буферов портов для обработки задача. В общем, более дорогие коммутаторы с высокопроизводительными коммутационными матрицами также имеют хорошие уровни буферизации, но вам необходимо внимательно прочитать спецификации и сравнить различных поставщиков, чтобы убедиться, что вы получаете лучший коммутатор для работы.

Открытый водонепроницаемый сквозной коммутатор PoE

Открытый водонепроницаемый сквозной коммутатор PoE – чрезвычайно надежная сетевая система для наружных применений с высокой гибкостью установки.

Комбинация инжектора PoE мощностью 90 Вт, установка этого устройства на открытом воздухе без опасения повреждения водой и обеспечение быстрой сети и достаточной мощности для множества сетевых устройств с простой и быстрой установкой.

Открытый водонепроницаемый сквозной коммутатор PoE предназначен для использования вне помещений, где трудно найти локальный источник питания переменного тока, поскольку его сквозная пропускная способность и коммутатор хорошо защищены внутри водонепроницаемого металлического корпуса с полным классом защиты IP67. обеспечение более длительного использования.Кроме того, его можно закапывать прямо под землю.

Порт ввода данных PoE в коммутаторе получает питание и данные от другого коммутатора PoE или инжектора PoE, что обеспечивает высокий бюджет мощности до 71 Вт для удовлетворения различных требований по одному кабелю Ethernet, а сквозной коммутатор расширяется до 7 сетевые порты с PoE и гигабитной коммутационной способностью, обеспечивающие питание нескольких IP-устройств. Порт PoE соответствует стандарту IEEE802.3at (PoE +). Каждый порт PoE способен выдавать максимальную мощность до 30 Вт.

Коммутатор позволяет расширить доступ к сети в разумных количествах, экономя ненужные затраты, при этом повторяет возможности сети еще на 100 метров. Более того, отсутствие необходимости в розетке переменного тока идеально подходит для случая, когда источник питания не представлен в области развертывания IP-устройств.

Коммутатор PoE отличается компактными размерами, но с высоким бюджетом мощности, а также безвентиляторной конструкцией с естественным охлаждением. Коммутатор может работать в диапазоне температур от -5 ℃ до 50 ℃, в различных условиях окружающей среды.



Как это работает


90 / 95W 802.3bt Power Over Ethernet Midspan Injector

5720-74

2MP PoE IP-камера

6446-15

* Щелкните тег для просмотра детали продукта

Узнать больше


8-портовый коммутатор с питанием от PoE

5541-25

PoE Pass Through Switch

6100-56

H.265 2-мегапиксельная IP-камера PoE с переменным фокусным расстоянием

6446-15


5-мегапиксельная IP-камера с ИК-подсветкой и дистанционным фокусом

6469-53


+ Benifits

  • Не требуется адаптер переменного тока, питание от переключателя PoE или инжектор PoE.
  • Полная водонепроницаемая конструкция для стабильной работы
  • Степень водонепроницаемости IP67
  • Надежная конструкция с прямыми ягодами
  • Бюджет мощности 71 Вт, проходящий через бюджет
  • Поддерживаются как PoE, так и PoE +
  • Коммутационная способность гигабита
  • Широкий диапазон рабочих температур для использования вне помещений
  • Расширяйте и повторяйте свою сеть PoE до 7 IP-устройств

+ Спецификация

    буфер пакетов5M бит 907 907 907 907 907 907 Бюджет PoE 907
    Размеры 220 * 168 * 82 мм
    Вес 1.5 кг
    Сетевые интерфейсы (7) Порты PoE 10/100/1000 Мбит / с
    (1) 1 Гбит / с RJ45 PoE сквозные порты
    Интерфейс управления Plug & play
    Емкость коммутации 16 Гбит / с
    Скорость пересылки 11,9 млн пакетов в секунду
    Таблица MAC-адресов 4K , Автоматическое изучение, автоматические обновления
    Jumbo-фрейм 9216 байтов
    VLAN Двухпозиционный переключатель ВКЛ / ВЫКЛ
    Метод питания Внешний или сквозной PoE
    Источник питания 48V-55VDC
    светодиода на порт PWR, LNK / ACT, PoE
    Защита от ESD / EMP Воздух: ± 10 кВ, Контакт: ± 8 кВ
    Защита от перенапряжения Другой режим ± 4 кВ, общий режим ± 6 кв
    Рабочая температура -25 ° C ~ 60 ° C
    Рабочая влажность 5% ~ 90% без конденсации
    Сертификаты CE, FCC, IC
    Интерфейсы PoE PoE + IEEE 802.3af / at (контакты 1, 2+; 3, 6-),
    Макс. PoE + Мощность на порт от PSE 32 Вт
    Диапазон напряжения 802.3at Mode DC53V
    Уровень водонепроницаемости IP67
  • Нажмите здесь, чтобы открыть техническое описание

    016 9 в PDF19 905 Техническое описание Чертеж


    + Что входит?

    • 1. Водонепроницаемый сквозной коммутатор PoE для установки вне помещений
    • 2.Краткое руководство

    + Сопутствующий продукт


    Видео по установке


    У вас есть вопросы или проблемы?


    Служба технической поддержки


    Свяжитесь с нами

    Советы по развертыванию наружных приложений

    Хотя Wi-Fi-соединение стало обычным способом получения доступа к сети, у него есть несколько недостатков, которые невозможно решить в настоящее время, например узкое покрытие сигнала WiFi.На самом деле, проводные кабели – это более надежный способ получить более широкую полосу пропускания для передачи данных, а также более устойчивый к электромагнитным помехам. Что касается проводной кабельной разводки, вы можете столкнуться с проблемой развертывания на открытом воздухе. Прежде чем окунуться в мир развертывания проводных кабелей на открытом воздухе, вам следует знать несколько вещей. Сегодня мы поговорим о том, как выполнить развертывание наружных приложений. Подробнее

    Расширение PoE с помощью одного кабеля

    По мере развития Интернета вещей (IoT) в эпоху технологической ориентации сетевые устройства являются незаменимыми и являются незаменимыми. обычно используется в бизнесе и дома, например, IP-камера, точки беспроводного доступа (WAP), телефон VoIP и т. д.Кроме того, некоторые из них являются устройствами с поддержкой PoE, также называемыми устройствами с питанием от PoE. Следовательно, вы можете более или менее столкнуться с проблемой расширения существующей сетевой инфраструктуры из-за неожиданного роста спроса на несколько сетевых устройств в местах, где трудно найти или развернуть розетки переменного тока и сетевые порты, такие как столб, гараж и задний двор и т. д. Тем не менее, в этом сценарии требуется несколько портов RJ45. В то время как некоторые даже хотят расширить сеть и мощность с помощью одного сетевого кабеля.Что тогда делать? Сегодня давайте сосредоточимся на практичном и продвинутом продукте под названием PoE Powered Pass Through Switch, который может дать вам реальное решение. Подробнее

    характеристики, типы и схема устройства

    Проходные выключатели (переключатели) были Предназначены для удобного управления освещением в длинных коридорах, на лестницах, в проходных помещениях и в других местах. Устанавливаются между этажами, при спуске в подвал, у дверей помещений, имеющих несколько входов.Находясь в своем доме, удобно включать свет в гараже, подсобных помещениях. Или управлять фонарями на крыльце и приусадебном участке. Сквозной переключатель дает возможность управлять освещением из разных мест, избавляя людей от неудобств. Это также экономит электроэнергию.

    Обычный переключатель содержит двухпозиционный ключ и пару контактов. К ним подключаются провода. Напротив, встроенный переключатель сквозного переключателя состоит из трех контактов: одного общего и двух переключающих переключателей.Каждый из них также связан проводом. Для управления освещением из нескольких мест, например из двух, требуется коммутирующее устройство на 4 контакта. Кроме того, к каждой по одному проводу должны быть телеги. Итак, управлять можно не только освещением, но и любыми другими электроприборами, хотя монтаж схемы сложен.

    Как работает однокнопочный переключатель?

    Принцип действия заключается в том, что перекидным контактом одна цепь размыкается, а другая замыкается.Переключатель проводки всегда подключается с обратной стороны. Один из контактов – общий (1), а два других – триггерные (2, 3). Из двух таких устройств, расположенных в разных местах, можно собрать наиболее простую и распространенную схему управления светильником с двух разных точек.

    Соответствие по количеству клемм 2 и 3 переключатели PV1 и PV2 соединены между собой проводкой. Входная часть 1 от ПВ1 подключается к фазе, а ПВ2 – к светильнику. Другой конец лампы подключаем к нулевому проводу питания.Принцип работы выключателя проверяется включением. Для начала подается напряжение. При этом лампа загорается последовательно или гаснет при независимом включении любого из переключателей. При разрыве цепи одного из них цепь перестает работать. Но одновременно готовится к включению еще одна линия.

    Как подключить простейший сквозной коммутатор?

    Перед установкой нарисуйте схему всех подключений.

    Сначала устанавливается распределительная коробка (RC).В нем будут собраны и подключены все провода. Питание осуществляется от пульта управления. Для этого прокладывается трехжильный кабель 3 х 1,5 мм. Он наиболее распространен для всех схем подключения. Здесь питаются две жилы, а третья – для заземления электроприборов. Дополнительно установлены 2 подзоронца, в которых будут размещаться переключатели. От каждого стекла и от лампы проложены трехжильные кабели к ДУ.

    После того, как все провода и кабели будут на своих местах, производятся подключения.Сначала подключите провод фазы L между выходом машины и входом PV1 (№ 1). Затем соответствующие выходные контакты (2-2, 3-3) переключателей подключаются друг к другу. Далее они устанавливаются в подсекцию. Два вывода патрона лампы подключены к входу ПВ2 (№1) и к синей жиле нейтрали от ПКП. Если машина биполярная, она питается от своей выходной клеммы, если один полюс – от нулевой шины. Конец заземляющего проводника изолирован.Или присоединяется к корпусу светильника, если он металлический.

    Когда все подключения будут завершены, на картридже загорится лампа. Затем проверяется схема байпасного переключателя включением автомата в щите. Лампа может сразу загореться. Или после включения PV1 или PV2. Вы можете отменить его, нажав любой из переключателей. Важный! Переключатели не имеют фиксированных положений «включено» и «выключено».

    Cross Switch

    Подключение проходных выключателей в трех местах требует дополнительной установки устройства с перекрестной коммутацией контактов.Он представляет собой 2 однокнопочных устройства с внутренними перемычками, собранными в одном корпусе.

    Перекрестный переключатель (PCB) устанавливается между двумя обычными. Это относится только к ним. Его отличительной особенностью является наличие четырех клемм (2 входа и 2 выхода). Для управления с четырех точек нужно добавить в схему еще одно такое устройство. Подключите автоматический выключатель к переключающим контактам проходных выключателей таким образом, чтобы была создана рабочая цепь светильника.

    Сложные контактные группы требуют большого количества проводов и соединений.Желательно собрать несколько простых схем. Они работают надежно и просты в использовании. Примечание! Все основные подключения выполняются в распределительных коробках. Никаких скручиваний на подводящих проводах делать нельзя.

    Какую модель выбрать?

    Какой из них использовать сквозной переключатель, зависит от типа проводки. Накладные модели выбирают для открытых. Под скрытую потребуются подрозетники. Необходимо подобрать подходящие размеры, чтобы их можно было соединить между собой. Важно установить обычные и перекрестные переключатели с одинаковым внешним видом.Устройства поворотные, клавишные, рычажные, сенсорные. Контакты подбираются под соответствующую нагрузку. Переключение должно производиться легко. В этом случае устройства должны быть надежно закреплены.

    Установка трехточечной системы коммутации

    Для этого выполните следующие действия:

    1. Нарисуйте схему подключения.
    2. Отметить и продолжить пазы и пазы для проводов и коробок.
    3. Установить раздаточные детали. Их подбирают больших размеров, чтобы внутри можно было сделать 12 соединений.
    4. Установить подзроетники.
    5. Проложите кабель от экрана к точкам подключения.
    6. Подсоедините провода к переключателям и клеммам в коробках. Пометьте провода. Схему собирать последовательно, с проверкой правильности подключения.
    7. Установите переключатели на свои места.

    Подключение двухклавишных проходных переключателей

    Устройство состоит из 2-х одноклавишных независимых переключателей. Они собраны в один корпус.Работаем по такому же принципу закидывания контактов. Но количество входов – 2, а количество выходов – 4. Отличие заключается в том, что 2 переключателя расположены в разных точках. Их ключи работают с разными приборами.

    Установка двухклавишных переключателей для управления с двух мест

    Последовательность действий должна быть следующей:

    1. Сделана цепь, без которой сложно выполнить подключения.
    2. Установлены распределительные коробки и дополнительные коробки.
    3. Монтируются две группы освещения.
    4. Трехжильные кабели прокладываются из расчета подключения к 6 контактам каждого переключателя и светильникам.
    5. По разработанной схеме жилы кабеля соединены в распределительной коробке, патронах и выключателях.

    Двухкнопочный переключатель можно заменить схемой из четырех однокнопочных. Но это будет нерационально. Так как требуется больше распределительных коробок и увеличивается расход кабеля.

    Управление двумя системами освещения из трех мест

    Двухкнопочный переключатель проходит поперек. Устанавливается в комплекте. То есть в нем также есть два двухкнопочных концевых выключателя, если вы хотите управлять освещением с трех точек. У него будет 4 входа и 4 выхода.

    Установка выглядит следующим образом:

    1. Не хватает стандартной коробки диаметром 60 мм для монтажа схемы. Следовательно, его размер должен быть больше. Или нужно последовательно установить 2-3 штуки.обычный.
    2. Для соединительных проводов выполнено 12 соединений. Для этого нужно проложить 4 трехжильных кабеля. Здесь необходимо правильно провести разметку жил. Имеется 6 контактов с двумя концевыми выключателями и 8 контактов с перекрестными выключателями.
    3. К фазе подключения P1. После нужно произвести необходимые подключения. На тыльной стороне устройства изображена схема двухклавишного проходного переключателя. Он должен быть правильно совмещен с внешними подключениями.
    4. PV2 подключается от светильников.
    5. Четыре выхода PV1 подключаются к входам кросс-переключателя, а затем его выходы подключаются к 4 входам PV2.

    Вывод

    Проходной переключатель удобен. Не нужно лишних ходов по лестнице и длинным коридорам, чтобы включить или выключить лампочку. Иногда это просто необходимо. Кроме того, благодаря быстрому переключению экономится энергия. Важно правильно выбрать устройства и правильно выполнить электрические соединения.

    Link Fault Pass Through | Статьи

    EtherWAN

    ■ Справочная информация

    Волоконно-оптические преобразователи среды передачи позволяют соединять два разных типа среды передачи, например, витую пару, с помощью оптоволоконных кабелей.Представленные в 1990-х годах медиаконвертеры являются важными устройствами для соединения систем на основе волоконно-оптических кабелей с существующими системами на основе меди. Это позволяет сетям использовать преимущества оптоволокна (большее расстояние, защита от электромагнитных помех) экономически эффективным способом с использованием существующей сетевой инфраструктуры. Медиаконвертеры могут поддерживать несколько протоколов, включая Ethernet, Fast Ethernet и Gigabit Ethernet. Физически медиаконвертеры варьируются от небольших автономных устройств и плат ПК до систем с большим шасси. Некоторые медиаконвертеры также поддерживают Power Over Ethernet (PoE).

    В приведенном выше примере медиаконвертер PoE подает питание на IP-камеру и принимает данные от нее с помощью стандартного медного кабеля. Данные преобразуются и отправляются по оптоволоконной линии на коммутатор.

    ■ Приложения – парные медиаконвертеры

    Обычно медиаконвертеры используются для подключения нескольких локальных сетей в разных зданиях или географических точках. В этой настройке используются два медиаконвертера, по одному на каждом конце оптоволоконного канала.

    На приведенной выше схеме спаренные медиаконвертеры позволяют медным локальным сетям в офисе и на заводе обмениваться данными по оптоволоконному каналу, даже если физическое местоположение находится на большом расстоянии (оптоволоконный кабель может передавать данные на расстояние до 100 километров).

    ■ Возможные недостатки

    Однако в любой топологии оптоволокно-медь с парными медиаконвертерами есть недостаток. Если медный канал на одной стороне оптоволоконного соединения выходит из строя, устройства на другой стороне (например, коммутаторы) не могут узнать, что соединение не работает. Они будут продолжать работать, даже если данные не могут быть переданы, и не будут сообщать об ошибке системному администратору.

    В приведенном выше примере отказал медный канал слева.Коммутатор и компьютер справа продолжат работать так, как если бы соединение работало, даже если данные не могут быть успешно переданы.

    ■ Link Fault Pass Through

    Чтобы преодолеть этот недостаток, функция Link Fault Pass Through (LFPT) обеспечивает постоянный мониторинг каналов, подключенных к медиаконвертерам. Если какой-либо из медных каналов выходит из строя, медиаконвертер передает состояние отказа по всему каналу, отключая среднее оптоволоконное соединение, а также медное соединение на противоположном конце.Это предотвращает отправку подключенными коммутаторами пакетов, которые в конечном итоге могут быть потеряны, и значительно упрощает обнаружение и устранение неполадок. Если существует избыточное соединение, сеть может немедленно переключиться на него.
    Используя приведенный выше пример сбоя канала, LFPT вступит в силу, как показано ниже:

    1) Медный канал слева вышел из строя. Это могло произойти из-за чего-то столь же простого, как отключение кабеля, или из-за такой проблемы, как аппаратный сбой в коммутаторе.

    2) MC-A уведомляет MC-B о сбое канала и отключает оптоволоконное соединение с MC-B.

    3) MC-B отключает свой медный канал. Переключатель справа отобразит состояние неактивного соединения на соответствующем светодиодном индикаторе. Если SNMP включен, коммутатор отправит сетевому администратору уведомление SNMP.

    ■ Сбой на дальнем конце

    Для отказов, возникающих в оптоволоконном канале, Far-End Fault (FEF) – это стандарт IEEE 802.3u, который позволяет информировать оба конца пары оптоволокон при возникновении проблемы с одним оптоволокном. Без сбоя на дальнем конце оптоволоконный интерфейс медиаконвертера не может обнаружить проблему, которая затрагивает только его оптоволокно TX (передачи).При обнаружении неисправности медиаконвертер передает сигнал неисправности на дальнем конце по оптоволоконному соединению, чтобы проинформировать медиаконвертер на дальнем конце оптоволоконной пары о возникновении неисправности. Оба медных канала, подключенные к оптоволоконному каналу, будут автоматически отключены. Это не только помогает обнаруживать и устранять неполадки, но и предотвращает передачу данных по неработающему каналу.

    Работа при отказе на дальнем конце:
    1) MC-A обнаруживает потерю сигнала в приемном (приемном) кабеле оптоволоконного соединения.

    2) MC-A отправляет сигнал сбоя на дальнем конце, чтобы сообщить MC-B о возникновении сбоя. Это отключает передающее (передающее) волокно MC-A.

    3) MC-A отключает медное соединение. На соответствующем переключателе светодиодный индикатор показывает состояние неработающего канала, и отправляется прерывание SNMP (если SNMP включен).

    4) MC-B отключает медное соединение. Светодиодный индикатор подключенного коммутатора показывает состояние неработающего канала, отправляется прерывание SNMP (если SNMP включен).

    ■ Примечания по реализации

    LFTP должен использоваться с медиаконвертерами, расположенными попарно, и оба устройства должны поддерживать LFPT.Если используется только один медиаконвертер, функции Far End Fault и LFPT не будут работать должным образом, потому что коммутаторы не поймут сообщение LFPT. Кроме того, рекомендуется использовать медиаконвертеры одной марки для каждой пары, поскольку разные поставщики иногда используют собственные протоколы LFPT и FEF.

    ■ Сводка

    Медиаконвертеры

    – это гибкие и экономичные устройства для реализации и оптимизации оптоволоконных линий во всех типах сетей. Они играют важную роль в современных локальных и глобальных сетях, поскольку в этих сетях часто используется несколько протоколов и типов носителей.Link Fault Pass Through и Far End Fault – важные инструменты, которые помогают сетевым администраторам диагностировать и устранять неполадки в работе сети.

    Amazon.com: 5-портовый коммутатор PoE Gigabit Ethernet Intellinet с 5 портами PoE – с 1 входом Gigabit PoE, выходом 4 Gigabit PoE, бюджетом мощности 68 Вт от сети переменного тока и бюджетом мощности 26 Вт через PoE PD, гарантия 3 года

    Сэкономьте время и деньги на установку с помощью PoE и получите максимальную отдачу от каждого PoE-соединения с помощью сквозной передачи PoE!

    Сетевые решения Intellinet с питанием от PoE 5-портовый гигабитный коммутатор с PoE Passthrough предназначен для получения питания от коммутатора PoE и передачи данных и электроэнергии на ряд PoE-совместимых устройств через стандартные сетевые кабели Cat5e или Cat6.Оснащенный пятью портами Gigabit Ethernet, этот коммутатор может обеспечивать питание до четырех точек доступа и мостов беспроводной локальной сети, телефонов VoIP или IP-видеокамер, потреблять собственное питание от коммутатора PoE, к которому он подключен, и обеспечивать скорость сети до 1000 Мбит / с. .

    Идеальный коммутатор для рабочей группы При подключении порта PD (порт 1) к коммутатору PoE с поддержкой PoE +, совместимому с IEEE 802.3af / at, 5-портовый гигабитный коммутатор Intellinet Network Solutions с питанием от PoE использует часть электрического тока для питания себя и передает доступную избыточную мощность. до четырех граничных устройств PoE, таких как телефоны VoIP, что позволяет вам в полной мере реализовать потенциал каждого из портов PSE в вашем центре обработки данных.

    Питание через Ethernet 802.3at Сетевые решения Intellinet с питанием от PoE 5-портовый гигабитный коммутатор с PoE Passthrough поддерживает протокол IEEE 802.3at и предназначен для подачи до 25 Вт мощности на порт *. Устройства, совместимые с IEEE802.3af или IEEE802.3at, подключенные к коммутатору, не требуют дополнительного питания, что сокращает время и затраты на перемонтаж электропроводки и сводит к минимуму неприглядный беспорядок, вызываемый источниками питания и адаптерами в неудобных местах, таких как потолки и стены.Поддерживается любое сочетание устройств PoE и устройств без PoE, а благодаря функции защиты от короткого замыкания, перегрузки и высокого напряжения ваше оборудование хорошо защищено. Для устройств, не совместимых со стандартом 802.3at / af (устаревшие точки беспроводного доступа или сетевые камеры), мы предлагаем использовать разветвитель PoE / PoE + Intellinet Network Solutions.

    Устранение узких мест с помощью гигабитных скоростей Оснащенный пятью портами RJ45 Gigabit Ethernet 10/100/1000 Мбит / с с автоматическим определением, 5-портовый гигабитный коммутатор Intellinet Network Solutions с питанием от PoE и коммутационной матрицей 10 Гбит / с обеспечивает высокую производительность для ваших компьютеров и других сетевых устройств.

    Зеленая технология Ethernet Чаще всего сетевой коммутатор не всегда использует все свои порты. Когда компьютер, ноутбук, сетевой принтер или другое сетевое устройство отключаются, коммутатор продолжает потреблять такое же количество энергии, как если бы он был активен. Благодаря новой энергоэффективной технологии IEEE 802.3az, 5-портовый гигабитный коммутатор Intellinet Network Solutions с питанием от PoE и сквозной пересылкой PoE определяет состояние соединения со всеми подключенными устройствами и снижает энергопотребление неиспользуемых портов.Кроме того, коммутатор Intellinet Network Solutions может регулировать уровень выходной мощности в зависимости от длины сетевого кабеля, подключенного к определенному порту. С 5-портовым гигабитным коммутатором PoE + Passthrough от Intellinet Network Solutions вы получите максимальную производительность сети, но когда что-то замедляется, он автоматически снижает энергопотребление, чтобы сберечь энергию и сэкономить деньги.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
