Подключение проходного выключателя: как это делать правильно?

Проходные выключатели весьма удобны, когда необходимо включать и выключать лампочку из разных точек в квартире или доме. Например, в начале коридора можно включить лампочку, а пройдя через него выключить в другом конце. Или на первом этаже зажечь светильник на лестнице, а поднявшись на верх, выключить. Как правильно выполнить монтаж проходного выключателя, чтобы все работало как часы? Объясняем подробно со схемами и примерами.

Что потребуется для подключения проходного выключателя?

Для того, чтобы схема работала, нам потребуются следующие комплектующие:

  • Два проходных выключателя.
  • Трехжильный провод типа ВВГнг 3*1,5 мм2 или NYM 3*1,5 мм2
  • Светильник.
  • Фаза + ноль из щитка.

Проходные одноклавишные выключатели, в отличие от обычных, имеют не два контакта, а три, поэтому использовать обычные выключатели для таких целей не получится. В обычных двухклавишных выключателях тоже три контакта, однако для проходного монтажа они также не подойдут, так как работают иначе.

Схема подключения проходного выключателя

Для того, чтобы вся схема работала исправно, необходимо внутри выключателя правильно подсоединить провода к клеммам. В любом проходном одноклавишном выключателе клеммы обозначаются стрелочками: одна будет идти внутрь выключателя (фазная) и две наружу (выходные), как показано на рисунке ниже. Если перепутать и подключить фазный провод к стрелочке, которая идет наружу, то схема будет работать неправильно.

Схема подключения проходного выключателя следующая: ноль из счетчика подается через распредкоробку напрямую к лампочке. Фаза из счетчика подается на выключатель 1; два выхода выключателя 1 соединяются с выходами выключателя 2; фаза из выключателя 2 идет на лампочку.

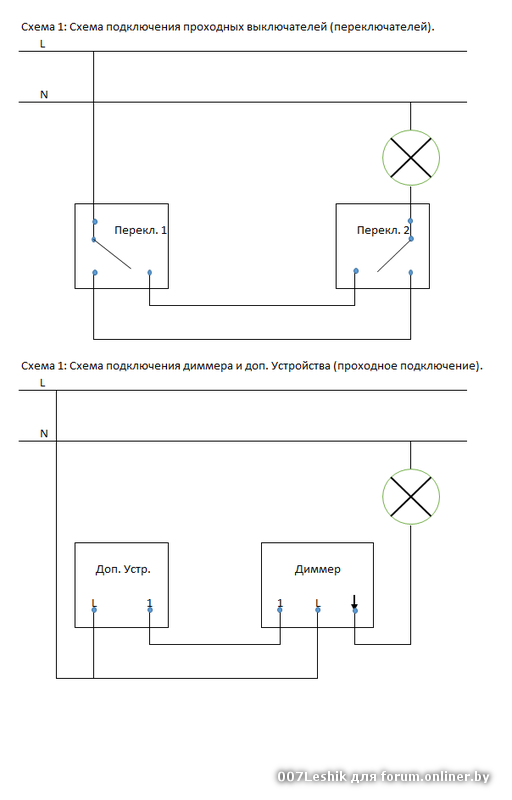

Обратите внимание на схему 1: здесь контакты на выключателе разомкнуты, поэтому лампочка выключена.

Предположим, человек проходя через коридор включает выключатель 1, тем самым замыкая цепь и включая лампочку. В этом случае схема становится такой:

В конце коридора он нажимает на выключатель 2, цепь размыкается, и лампочка выключается (схема 3). При этом, чтобы опять включить лампочку, ему не нужно возвращаться к выключателю 1 — достаточно нажать на клавишу выключателя 2.

При такой схеме лампочкой можно управлять любым выключателем, даже не задействуя второй. Теперь давайте посмотрим, как подключить выключатель непосредственно в распредкоробке.

Подключение проходного выключателя в распредкоробке

В распредкоробке мы наблюдаем 10 проводов: 2 приходит из щитовой, 2 от лампочки и по 3 от каждого выключателя. Соединяем провода следующим образом: синий ноль (1) из щитовой соединяем напрямую с синим нолем (1) лампочки. Фазу из щитовой (2) соединяем с белым проводом (

2) первого выключателя. Затем красный выход (3) первого выключателя с красным выходом (3) второго. Также соединяем и зеленые провода (4). Белый провод (5) второго выключателя соединяем с фазным проводом (5) лампочки. Как качественно соединять провода, мы писали здесь.

В некоторых квартирах из щитовой также идет желто-зеленый провод заземления. Он не заходит в проходные выключатели, но сажается на отдельную клемму. После того, как все подключили, подайте питание из электрощитовой, и проверьте работу каждого выключателя. Если любым можно и включить и выключить светильник, тогда схема подключена правильно.

Если остались вопросы по подключению проходного выключателя, задайте их в комментариях!

Еще пара советов домашним электрикам:

Теги выключатели электропроводка

Схема подключения проходного выключателя (переключателя) — RozetkaOnline.

COM

Проходной выключатель или переключатель света является несложным механическим устройством, основная функция которого – управление освещением, принцип действия: при взаимодействии с другим/другими переключателями, замыкание и размыкание электрической цепи на пути к светильнику. Переключатель разрывая одну электрическую цепь, замыкает другую, тем самым работая вместе с другим/другими переключателями, позволяет управлять освещением из разных мест. С каждым днем, схемы электропроводки освещения с использованием проходных выключателей получают все большее распространение. Самая простая схема переключения – это управление из двух мест, т.е. с использованием двух проходных выключателей,

схема с принципом работы переключателя на два направления представлена ниже.

Так же, вашему вниманию, схема электропроводки с вариантом коммутации проводов в распределительной коробке. По схеме видно, что для правильной разводки, необходимо из распределительной коробки, прокинуть по трехжильному кабелю до каждого механизма, а так же в нее должны заходить питающий провод с фазой, землей и рабочим нулем и провод идущий непосредственно к светильнику.

В общей сложности в распределительной коробке коммутируются четыре трехжильных кабеля.





Для возможности управления освещением больше чем из двух мест, в схему добавляется перекрестный переключатель. Принципиальная схема работы системы с тремя органами управления светом, представлена ниже.





При этом схема электропроводки коммутации проводов в распределительной коробке дополняется. В распределительную коробку добавляется четырехжильный провод, который прокинут к перекрестному выключателю.



Добавляя к схеме перекрестные переключатели, можно увеличивать количество мест управления освещением, до любого количества. Подробная пошаговая фото инструкция подключения системы переключателей с управлением из трех мест — здесь.

Как подключить переключатель (проходной выключатель)

Переключатели используются для включения и выключения света с двух мест.

Внизу на рисунке схема.

Любой из этих переключателей может включить или выключить лампочку. Когда они оба находятся в одинаковом положении, вверху или внизу — лампочка горит. Если они находятся в противоположных положениях, лампочка не горит. Т.е в отличии от выключателя, у переключателя нет определенного положения, показывающего включен он, или выключен. Он может быть включен и в верхнем положении, и в нижнем.

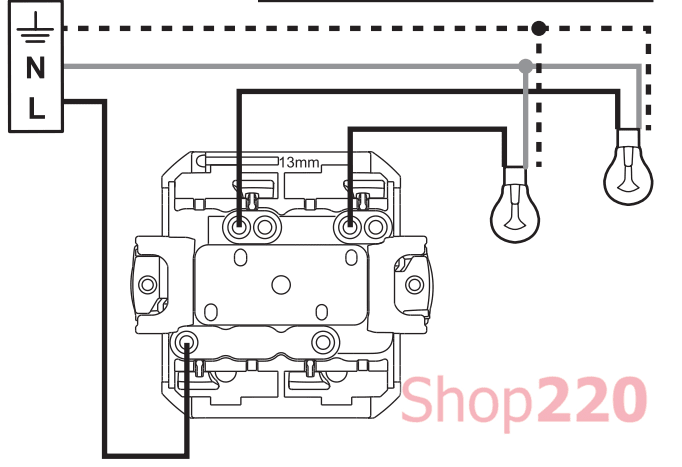

Несколько примеров подключения переключателей различных производителей.

Cхема подключения переключателей Legrand Valena:

LEGRAND 774406, VALENA ПЕРЕКЛЮЧАТЕЛЬ ОДНОКЛАВИШНЫЙ, БЕЛЫЙ

LEGRAND 774408, VALENA ПЕРЕКЛЮЧАТЕЛЬ ДВУХКЛАВИШНЫЙ, БЕЛЫЙ

LEGRAND 774426, VALENA ПЕРЕКЛЮЧАТЕЛЬ ОДНОКЛАВИШНЫЙ С ПОДСВЕТКОЙ, БЕЛЫЙ

LEGRAND 774212, VALENA ПЕРЕКЛЮЧАТЕЛЬ ДВУХКЛАВИШНЫЙ С ПОДСВЕТКОЙ, БЕЛЫЙ

LEGRAND 774306, VALENA ПЕРЕКЛЮЧАТЕЛЬ ОДНОКЛАВИШНЫЙ, СЛОНОВАЯ КОСТЬ

LEGRAND 774308, VALENA ПЕРЕКЛЮЧАТЕЛЬ ДВУХКЛАВИШНЫЙ, СЛОНОВАЯ КОСТЬ

LEGRAND 774326, VALENA ПЕРЕКЛЮЧАТЕЛЬ ОДНОКЛАВИШНЫЙ С ПОДСВЕТКОЙ, СЛОНОВАЯ КОСТЬ

LEGRAND 774112, VALENA ПЕРЕКЛЮЧАТЕЛЬ ДВУХКЛАВИШНЫЙ С ПОДСВЕТКОЙ, СЛОНОВАЯ КОСТЬ

LEGRAND 770106, VALENA ПЕРЕКЛЮЧАТЕЛЬ ОДНОКЛАВИШНЫЙ, АЛЮМИНИЙ

LEGRAND 770108, VALENA ПЕРЕКЛЮЧАТЕЛЬ ДВУХКЛАВИШНЫЙ, АЛЮМИНИЙ

LEGRAND 770126, VALENA ПЕРЕКЛЮЧАТЕЛЬ ОДНОКЛАВИШНЫЙ С ПОДСВЕТКОЙ, АЛЮМИНИЙ

LEGRAND 770212, VALENA ПЕРЕКЛЮЧАТЕЛЬ ДВУХКЛАВИШНЫЙ С ПОДСВЕТКОЙ, АЛЮМИНИЙ

Cхема подключения переключателей Legrand Celiane:

LEGRAND 067001 CELIANE, ПЕРЕКЛЮЧАТЕЛЬ:

Схема подключения переключателей Legrand Etika:

LEGRAND 672405 ETIKA, ПЕРЕКЛЮЧАТЕЛЬ ОДНОКЛАВИШНЫЙ, АЛЮМИНИЙ

LEGRAND 672605 ETIKA, ПЕРЕКЛЮЧАТЕЛЬ ОДНОКЛАВИШНЫЙ, АНТРАЦИТ

LEGRAND 672205 ETIKA, ПЕРЕКЛЮЧАТЕЛЬ ОДНОКЛАВИШНЫЙ, БЕЛЫЙ

LEGRAND 672305 ETIKA, ПЕРЕКЛЮЧАТЕЛЬ ОДНОКЛАВИШНЫЙ, СЛОНОВАЯ КОСТЬ

LEGRAND 672415 ETIKA, ПЕРЕКЛЮЧАТЕЛЬ ОДНОКЛАВИШНЫЙ С ПОДСВЕТКОЙ, АЛЮМИНИЙ

LEGRAND 672615 ETIKA, ПЕРЕКЛЮЧАТЕЛЬ ОДНОКЛАВИШНЫЙ, С ПОДСВЕТКОЙ, АНТРАЦИТ

LEGRAND 672215 ETIKA, ПЕРЕКЛЮЧАТЕЛЬ ОДНОКЛАВИШНЫЙ, С ПОДСВЕТКОЙ, БЕЗВИНТОВЫЕ КЛЕММЫ, БЕЛЫЙ

LEGRAND 672315 ETIKA, ПЕРЕКЛЮЧАТЕЛЬ ОДНОКЛАВИШНЫЙ, С ПОДСВЕТКОЙ, БЕЗВИНТОВЫЕ КЛЕММЫ, СЛОНОВАЯ КОСТЬ

Схема подключения переключателей Gira:

Gira 010600, Вставка одноклавишного переключателя (проходного выключателя)

Gira 010800, Вставка двухклавишного переключателя (проходного выключателя)

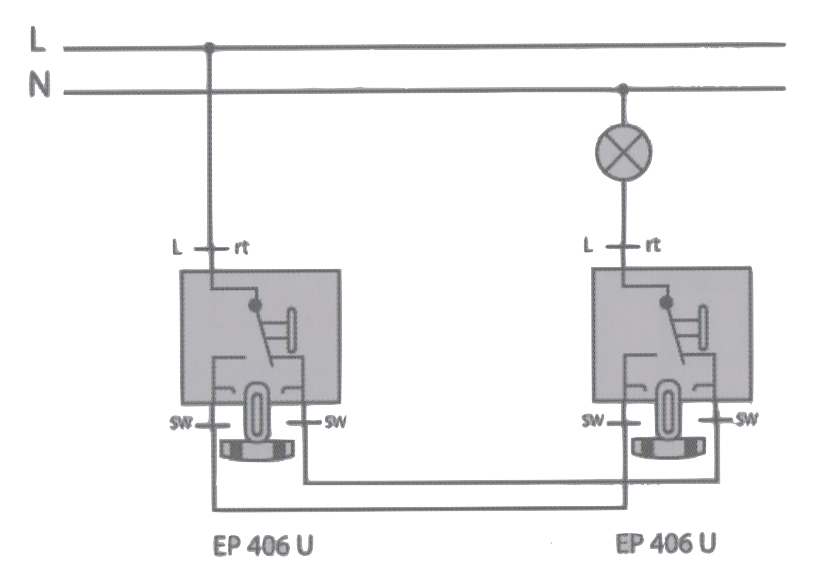

Схема подключения переключателей Jung:

Jung 506U Выключатель проходной (переключатель)

Jung 509U Выключатель 2-х клавишный проходной

Jung EP406U ECO profi, Механизм 1-клавишного переключателя

Jung EP409U ECO profi, Механизм 2-клавишного переключателя

Схема подключения переключателей Schneider Electric:

Схема подключения переключателей Schneider Electric серии Unica

Схема подключения переключателей Schneider Electric серии Odace

КАК ПОДКЛЮЧИТЬ ПРОХОДНОЙ ОДНОКЛАВИШНЫЙ ВЫКЛЮЧАТЕЛЬ SCHNEIDER ELECTRIC СЕРИИ ATLAS DESIGN

Схема подключения переключателей Bticino.

Подключение переключателей Bticino (лампочки работают в режиме подсветки).

Подключение переключателей Bticino (лампочки работают в режиме индикации включения).

Схема подключения переключателей (проходныых выключателей) ABB Zenit:

ABB N2102 AN, Переключатель (проходной выключатель), 1 модуль, антрацит

ABB N2202 AN, Переключатель (проходной выключатель), 2 модуля, антрацит

ABB N2102 BL, Переключатель (проходной выключатель), 1 модуль, белый

ABB N2202 BL, Переключатель (проходной выключатель), 2 модуля, белый

ABB N2102 PL, Переключатель (проходной выключатель), 1 модуль, серебристый

ABB N2202 PL, Переключатель (проходной выключатель), 2 модуля, серебристый

ABB N2102 CV, Переключатель (проходной выключатель), 1 модуль, шампань

ABB N2202 CV, Переключатель (проходной выключатель), 2 модуля, шампань

Как подключить (схема подключения) переключатели (проходные выключатели) ABB Basic55:

ABB 2006/6 UC-96-507 Проходной выключатель 1-клавишный, Chalet-белый

ABB 1012-0-2179 Переключатель (проходной выключатель) 1-клавишный, Chateau-черный

ABB 2006/6 UC-94-507 Проходной выключатель 1-клавишный, белый

ABB 1012-0-2149 Переключатель (проходной выключатель) 1-клавишный, слоновая кость

ABB 1012-0-2169 Переключатель (проходной выключатель) 1-клавишный, шампань

Схема подключения переключателей (проходныых выключателей) Anam:

Anam Zunis Переключатель одноклавишный с подсветкой бежевый

Anam Zunis Переключатель двухклавишный с подсветкой бежевый

Anam Zunis Переключатель трехклавишный с подсветкой бежевый

Anam Zunis Переключатель одноклавишный с подсветкой белый

Anam Zunis Переключатель двухклавишный с подсветкой белый

Anam Zunis Переключатель трехклавишный с подсветкой белый

Схема подключения переключателей (проходныых выключателей) Efapel:

Efapel 21071, Механизм одноклавишного проходного выключателя с двух мест

Efapel 21072, Механизм одноклавишного проходного выключателя с двух мест, с подсветкой

Efapel 21101, Механизм двухклавишного проходного выключателя с двух мест

Подключение проходного выключателя - 2 ошибки и недостатки.

схема подключения с двух и 3-х мест.

Принцип работы

Проходные выключатели своим внешним видом не имеют отличий от стандартных устройств для включения и выключения, а разница заключается в конструктивных особенностях контактной группы, скрытой под корпусом.

Простые выключатели способствуют замыканию и размыканию электрической цепи с применением одного провода. Принцип работы устройств проходного типа представлен размыканием одной и одновременным замыканием другой цепи в результате изменения положения клавиши.

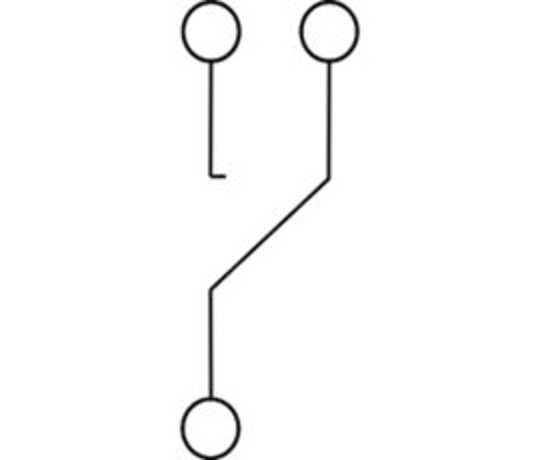

Принципиальная схема работы проходного выключателя

Процесс перекидывания контактов в проходном выключателе способствует размыканию одного участка осветительной цепи и замыкания другого участка.

Следует отметить, что выключатели такого типа устанавливаются исключительно попарно с другими устройствами. С практической точки зрения вполне допускается подключение в схему выключателя проходного типа таким образом, чтобы устройство срабатывало как простое, но в этом случае будет полностью потерян смысл использования всех конструктивных элементов.

В плане технического решения такой вид элемента в системе освещения правильнее было бы обозначить не проходным выключателем, а классическим переключателем.

Управление

Задача может оказаться немного сложнее, и несмотря на то, что количество точек проходного выключателя не меняется, может добавиться большее количество лампочек в одной люстре, или же добавиться еще одна зона – кроме спальни выключатель будет управлять и светом в коридоре, например.

В таком случае простой инструкции, как сделать проходной выключатель из простых будет мало. Дело в том, что такой выключатель будет уже обладать двумя контактами на входи, и четырьмя на выход.

Кроме того, что вам нужны двухкнопочные выключатели, а не однокнопочные, как было в первом примере, вам еще нужно будет разобраться со схемой их подключения. Если у вас есть проблемы с электрическими схемами, то лучше доверить эту задачу электрику. Если же вы уверены в себе, или же опыта уже хватает, то вам нужно будет сначала подключить ноль к нужным вам источникам света.

Все это будет происходить в переключательной коробке. Из нее же будет подключаться фаза на два входных контакта первого выключателя.

Дальше нужно соединить соответствующие выходные контакты на двух выключателях. После чего входные контакты второго выключателя подсоединить к источникам света.

Управление освещением с двух мест с помощью проходных выключателей

Внешне проходные выключатели, а правильное их название проходные переключатели выглядят как обычный одноклавишный выключатель.

А почему- переключатель? Тут дело в том, что это устройство при любом положении клавиши не разрывает электрическую цепь, а только переключает с одного контакта на другой. потому и- переключатели.

Вот типовая схема управления освещением с двух мест с помощью проходных переключателей:

При нажатии на клавишу любого переключателя можно включить/выключить лампу независимо от того в каком положении находится другой переключатель.

Фазный провод у меня показан красным цветом, нулевой- синим, переключатели для удобства подписаны №1 и №2.

При нажатии на клавишу переключателя №2 лампочка погаснет, так как в нем при этом “рвется” фазный провод, в том месте где кончается красная линия (зеленая стрелка показывает в какую сторону двигается контакт):

После этого нажимаем на клавишу проходного переключателя №1 и включаем лампу- путь прохождения электрического тока по фазному проводу обозначен красной линией (так будет на всех рисунках ниже):

Нажимаем клавишу проходного выключателя №2, контакт перекидывается вверх и гасит лампу освещения:

Затем нажимаем переключатель №1, его контакт перекидывается вверх и включает лампочку:

Так работает схема проходного выключателя для управления освещением с двух мест. Запомнить ее в принципе не сложно, несмотря на ее кажущуюся сложность.

Надо главное найти на переключателе общую клемму контакта, то есть ту клемму, в которой он не переключается и где контакт зафиксирован одной стороной.

Найдя эти клеммы на обоих переключателях просто к одному переключателю подключаем на эту клемму фазный провод, а ко второму- провод от лампочки.

А две оставшиеся клеммы между переключателями соединяем в любой последовательности- без разницы. Нулевой провод как обычно в схеме выключателя идет на лампочку напрямую через распредкоробку.

Итого в распредкоробке у этой схемы проходного выключателя будет 5 соединений проводов.

Кстати проходные переключатели бывают еще и двойные- то есть в одном корпусе размещены два отдельных независимых проходных переключателя, выглядит как обычный двухклавишный выключатель и имеет шесть клемм.

С этой схемой закончил, сейчас далее-

Основные ошибки при установке переключателей

Последовательное соединение ламп при повреждении элемента приводит к выходу из строя всей линии

В процессе подключения двухклавишных моделей выключателей новички допускают несколько ошибок:

  • Маленькая длина провода. В распредкоробе должно оставаться 15-20 см для скрутки.
  • На кабеле остается изоляция. С верхней части покрытие снимается почти полностью, с жил – на 3-5 см. Это нужно для удобства реализации схемы и качественной скрутки.
  • Лампочки подключаются последовательно. Параллельное подсоединение обеспечивает нормальную работу линии при перегорании одного элемента.
  • На ДПВ заводят нейтраль. Нужно брать фазу, чтобы предотвратить замыкание линии, приводящее к поломкам бытовой техники.
  • Распредкороб и подрозетники садят на гипс без завода концов кабелей. Прикосновение к оголенным проводам небезопасно.

Подрозетники стоит замаскировать декоративными панелями.

Особенности управления светильником с трёх мест


имеет аналогичную схему с управлением светильником

Первым шагом будет установка выключателей в подрозетниках, закреплённых в стене. Эта схема подразумевает подключение 12 проводов в распределительной коробке.
На следующем этапе выполняется установка двух отдельных источников света и прокладки к ним кабеля с задействованным нулём.
Кабель обрезается по необходимой длине, при этом используют трёхжильный провод

К концевым выключателям подводится 6 жил, а двухклавишный проходной перекрёстный переключатель имеет 8 контактов.
Фаза подводится к первому выключателю с двумя клавишами проходного типа, а дальше следуя схеме к остальным приборам.
Подключение второго конечного выключателя проходного типа будет происходить непосредственно от осветительного прибора.
Очень важно при прокладке схем повышенной сложности правильно промаркировать все кабеля и отдельные жилы. Чтобы не ошибиться в хитросплетении проводов, нужно выполнять пошаговую маркировку начиная с первого провода и продолжая от контакта к контакту

Нужно маркировать даже на первый взгляд простые в подключении кабели.
Как стало известно из практики, монтаж такой схемы требует использования увеличенной коробки или спаренного её аналога. Это в первую очередь обусловлено тем, что в стандартном распределительном коробе попросту не хватит места для качественного соединения проводов или же из-за большого количества соединительных колодок не удастся закрыть крышку.

Также любые двухклавишные выключатели проходного типа можно использовать как обычные аналоги. С этой целью одну контактную группу либо, вообще, не используют, либо через неё подключают ещё один отдельно взятый осветительный прибор. Ознакомившись с вышеприведёнными способами управления светильниками с разных мест можно разобраться, что такое схема подключения или как говорят электрики, схема расключения проходного выключателя.

Функции перекрёстного выключателя

Коммутационный аппарат, предназначенный для отключения и включения света и называемый перекрёстным, стал популярным из-за создания комфортных условий потребления искусственного света. Но главная причина стремления большинства людей установить в доме или квартире перекрёстный выключатель — это возможно сэкономить финансы, затрачиваемые на электроэнергию.

В подобных местах без перекрёстных выключателей не обойтись

Чаще всего обсуждаемый коммутационный аппарат монтируют в местах общего пользования в жилых домах в 5–9 этажей. Необходимость в этом возникает из-за обустройства в таких зданиях длинных коридоров с большим количеством дверей и отсутствия лифтов. В подобных местах перекрёстные выключатели устанавливают на выходах из квартир и при входе в общий коридор. Например, владелец какой-либо квартиры, выйдя из неё, может посредством перекрёстного выключателя сразу подать свет в подъезд, а придя туда, выключить его.

При такой системе подачи света функцию перекрёстных выключателей выполняют все коммутационные аппараты, находящиеся между первой и последней кнопкой подведения тока к осветительному прибору. Выключателей, позволяющих подавать свет из разных точек дома, может быть установлено более двух.

Схема подключения проходного светильника с управлением из 3-х мест.

Иногда возникает необходимость для обеспечения не двух пунктов управления светильниками, а трех и более. Например, на лестнице многоэтажного дома свет должен на каждом этаже включаться и выключаться. С длинным коридором, в который выходят двери нескольких комнат – ситуация такая же.

Для реализации данной схемы, кроме простых проходных выключателей, понадобятся также еще и перекрестные выключатели. Такие выключатели имеют уже не три контакта, а четыре – два входных и два выходных, которые представляют собой две пары одновременно переключаемых контактов. К таким выключателям требуется соответственно подводить четырехжильный провод.

Примеры использования трех проходных включателей

В длинном коридоре без проходных выключателей не обойтись

Такая система освещения предусматривает наличие одного светильника, к которому подключаются три включатели. Конечно, они размещаются в разных местах. Это очень удобно, поскольку включать/выключать лампочку можно из разных мест.

Лучше всего такая система проявила себя на лестничных маршах, в спальных комнатах, коридорах и длинных пролетах, а также на прилегающей к частному или дачному дому территории.

Если говорить о лестничных маршах, то проходные выключатели могут размещаться на первом, втором и высших этажах в тех местах, в которых есть выход на лестницу.

Думаю, что здесь не надо напоминать об уровне удобства или безопасности, поскольку, как только вы попали на лестницу, вы сразу можете осветить ее, а после поднятия или опускания на определенный этаж выключить осветительный прибор.

Другим примером использования проходных выключателей, которые монтируются в трех местах, является длинный коридор, в котором при этом есть несколько дверей.

То есть коридор имеет начало и конец и при этом посередине него находится еще вход в какую-то комнату. Получается так, что когда вы зашли в коридор, вы включаете светильник. Далее можете пройти до середины коридора и на входе в комнату выключить свет. Кроме этого можете пройти до конца коридора и там уже выключить свет. Это очень удобно. Не так ли?

Аналогичным образом можно подсвечивать и ландшафтные участки.

Подытоживая, можно сказать, что монтаж проходных выключателей является целесообразным в том помещении или на той территории, которая имеет два и больше выходов. Каждый проходной выключатель будет размещаться на каждом выходе.

Устройство одноклавишного прибора

Внешне такой механизм практически не отличается от простых выключателей. Если речь идет о лицевой стороне, то у одноклавишных проходных выключателей стоят две стрелочки на кнопке переключения.

Основным же отличием является большее количество контактов. В обычных устройствах их только два, а у одноклавишного механизма их три, причем пара из них — общие. Если у стандартного выключателя одно положение является рабочим, а второе — нет, то у проходного оба положения действующих, поэтому правильно их следует называть переключателями, то есть они не включают и выключают, а переключают вход с одного выхода на другой. Таким образом, у них оба положения рабочих. Любые другие положения выключателя отсутствуют.

На качественных заводских устройствах всегда нанесена схема, по которой можно определить, что это за механизм: простой или проходной

Если схемы нет, то следует обратить внимание на количество медных контактов: их должно быть три. Обычно с одной стороны выключателя расположен один контакт, а с другой — два

Кстати, одна клемма не означает, что это вход, зачастую они перепутаны. Тогда необходимо прозвонить тестером и найти общие контакты при разных положениях выключателя.

Оставляя щупы на месте, меняют положение клавиши, если стрелка не отклонилась, то, значит, одна из двух клемм — общая. Затем следует определить, какая именно. Для этого один щуп перемещают на третью клемму, при этом клавишу не трогают. Если стрелка переместилась, то та клемма, с которой не убирали щуп, и будет входом.

Характеристики сенсорных моделей выключателей

Сенсорный проходной выключатель

Сенсорный переключатель источников света коммутирует ток посредством высокомощного транзистора или тиристора. Сигнал для открытия или закрытия гаджета подается с датчика, реагирующего на внешний раздражитель.

В качестве сенсора используются два типа датчиков – акустические или движения. Существуют модели с емкостными датчиками, реагирующими на касания с 1-3 см. Управление приборами осуществляется дистанционно, что повышает их функциональные возможности.

Внешне сенсорный одноклавишный переключатель имеет вид гладкой стеклянной панели. Световая индикация заметна в момент подключения. Красный цвет отображает включение, голубой – отключение. К приборам могут подключаться лампы накаливания или газоразрядные. Группа из сенсорного выключателя и светодиодного светильника работает со сбоями, но проблема устраняет посредством специального адаптера.

Разновидности приборов

Перед тем как подключать ДПВ нужно разобраться с классификацией. Знание особенностей монтажа, типа активации поможет правильно подобрать коммутатор.

По способу установки

Накладной проходной выключатель

Существует две разновидности:

  • Внутренние, или «утопленные». Располагаются в стене как элемент скрытой проводки. Кабель прокладывается в штробе или внутри ГКЛ. Чтобы подсоединить переключатель, понадобится дополнительно поставить в отверстие подрозетник для рабочей части. На него подводятся монтажные канавки.
  • Наружные. Устанавливаются в случае прокладки проводов в гофре или коробе поверх стены. На фарфоровых изоляторах в коробах не укладываются. Наружные выключатели оправданы в деревянных дачах, хозпостройках и подсобках.

По типу работы клавишной пружины

Двухклавишный переключатель функционирует по таким принципам:

  • Сжатие: при надавливании на кнопку сила поступает на шарик, который сжимает пружину. Элемент скользит по оси качания коромысла, и двигаясь по его плечу, обеспечивает перемещение активного узла с контактами.
  • Растяжение: на клавише находится рамка, прижатая к основанию пружины. Деталь качается по оси, разрывая или создавая электроконтакт.

Вне зависимости от механизма переключается активная часть.

По способу коммутации элементов

Перекидной выключатель с винтовыми зажимами

Подключить ДПВ можно при помощи винтовых или безвинтовых зажимов.

При установке на винтовые зажимы основная сложность работ – отсутствие маркировки контактов. Для поиска входа понадобится индикаторная отвертка. Гнезда под фазу находятся вверху керамического корпуса. Перед подключением с проводов на 0,7 см снимают изоляцию.

На верхний контакт подводят фазу, вставляя зачищенный участок в зазор, образовавшийся при раскручивании винта. Два оставшихся контакта подсоединяют аналогично.

У безвинтовых моделей контакт проводников осуществляется при помощи токопроводящей арматуры. С провода снимается на 8-10 см длины изоляционный слой. Фазную жилу подкидывают на контакт входа вверху панели. Он определяется по маркеру 1 или L.

Зачищенную часть провода помещают в специальный проем. Фиксация происходит при помощи внутреннего пружинного узла. Остальные жилы без изоляционного покрытия устанавливаются в гнезда для контактов выхода.

Схема подключения на две лампочки

Самостоятельная коммутация осветительных приборов из разных точек основана на сборке схемы с применением устройств, представленных:

  • проходным переключателем;
  • перекрестным переключателем;
  • двухклавишным переключателем проходного типа;
  • двухклавишным переключателем перекрёстного типа.

Схема подключения двухклавишного выключателя на две лампочки

Применение одного проходного переключателя позволяет осуществлять переключение света между парой ламп, а также включать и выключать всего один источник освещения.

Подключение одноклавишного выключателя

Монтажные работы при использовании одноклавишных выключателей начинаются с разметки под установку распределительного короба. Коробку нужно монтировать под потолком, на одинаковом расстоянии от выключателей. От щитка к коробу проводится «ноль» и «фаза», после чего от распределителя до места установки выключателя прокладывается штроба под укладку трёхжильного кабеля. Перфоратором и специальной насадкой в стене проделывается углубление для установки подрозетника, который фиксируется гипсовой шпаклёвкой.

Подключение двух одноклавишных переключателей

Внутрь подрозетника заводится кабель, одна из жил которого подключается к фазе и входу на арматурный электрический элемент, а пара других – на выход выключателя, и в коробку-распределитель, где выполняется соединение с выходами на втором выключателе.

На заключительном этапе подключения входной провод от второго выключателя заводится на элементы осветительного прибора. В результате такого монтажа, включение светильника обеспечивается одновременным подключением в единый контур пары выключателей.

Подключение одноклавишного выключателя позволяет задействовать все электротехнические приборы для включения освещения и его отключения.

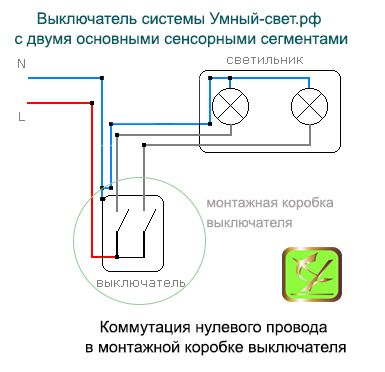

Подключение двухклавишного выключателя

Самостоятельное выполнение установки двухклавишного выключателя отличается от монтажа одноклавишной конструкции только количеством кабельных жил, подводимых к устройству, а также количеством клавиш. Процесс подключения двухклавишных проходных элементов требует заведения пяти отдельных кабельных жил на первую конструкцию, и шести жил кабеля – на второе устройство.

На первый выключатель запитывается фаза. Подключение фазного провода осуществляется к паре клемм или одному контакту на вход. Группа на выход, как правило, представлена четырьмя клеммами, поэтому подключение выполняется по типу «кабельная жила – провод».

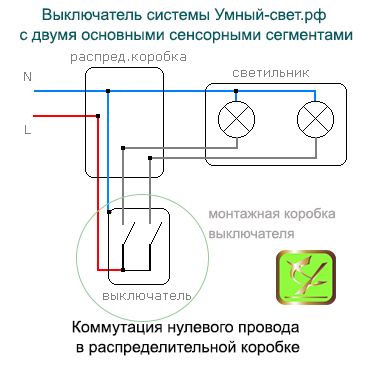

Схема подключения двухклавишного выключателя

Все подключаемые жилы должны подводиться к распределительной коробке, где выполняется подсоединение к четырём клеммам на входе второй конструкции.

В процессе подключения необходимо правильно распределить все пары электрических проводов

Очень важно пару кабельных жил от первого выключателя подсоединить к двум жилам второго арматурного элемента, используемого для включения осветительного прибора

Пара выходов на втором подключаемом выключателе последовательно подсоединяется на отдельный осветительный прибор, и именно эти электрические провода отвечают за питание «фазы».

Сфера использования

Часто применяют проходной выключатель для длинных коридоров

Установка двойного проходного выключателя по причине коммутационной способности в 16 А допускается только для управления линией с нагрузкой до 3 кВт. Устройство применяется:

  • для управления светом в ванной и туалете с одного элемента;
  • регулирования яркости лампы на люстре;
  • включения/выключения светодиодной ленты натяжного потолка;
  • активации и отключения ночников;
  • создания освещения в комнате с несколькими лампами;
  • группового управления лампочками в холлах и коридорах.

Применение двойных переключателей обеспечивает экономию провода, направленного к одинарным моделям.

Конструкция и отличия перекидных выключателей

Маркировка переключателя

Проходной переключатель применяется для включения и выключения света из разных концов комнаты или коридора. Активация источников света обычно осуществляется около входа в помещение, а отключение – из другой зоны.

Дублирующие модели внешне могут выглядеть как стандартные переключатели. На лицевой подвижной стороне имеется маркировка в виде стрелок, направленных вверх-вниз. Если у стандартного выключателя есть один вход и один выход, то у перекидного их по два. Подобный конструктивный прием исключает разрыв тока – он перенаправляется на выход.

Перекидные изделия имеют 3 медных контактных клеммы. Под корпусом можно посмотреть схему подсоединения. У простого выключателя – двухжильная коммутация, у проходного – трехжильная, для перенаправления напряжения с контакта на контакт.

Подключать для одного источника света нужно парные приборы, с подводом к каждому фазы и нуля. Изменяя положение кнопки, пользователь обеспечивает замыкание цепи – лампа загорится. Размыкание фазного кабеля происходит при выключении – свет тухнет.

Клавиши в одном положении – свет включен. В разных положениях – выключен.

Параметры выбора

Таблица степеней защиты

Перед приобретением коммутирующего устройства необходимо принять во внимание:

  • тип управления – клавиша, сенсор или пульт ДУ;
  • способ установки – монтаж осуществляется накладным (открытая проводка, на дюбель-саморезы) и встроенным (скрытая проводка, в подрозетниках на распорках) методом;
  • совместимость с источниками света – для люминесцентных ламп подойдут модели Х и АХ, для лампочек накаливания – А;
  • степень защиты – в спальнях допускается устанавливать коммутаторы с IP03, в ванных – с IP04-IP05, на улице – с не ниже IP55;
  • контактные зажимы – промежуточный аппарат оснащается винтовыми фиксаторами с прижимными пластинами или безвинтовым крепежом.

Основные ошибки при подключении

Одной из ошибок подключения является неправильный выбор общей клеммы

В процессе сборки синхронной конструкции начинающие мастера делают несколько ошибок:

  • Использование более 2-х переходных выключателей. Увеличиваются затраты на кабель и распредкоробки.
  • Неправильный выбор общей клеммы. Элемент с одним контактом может быть где угодно. Для его поиска нужно сделать прозвонку мультиметром или индикаторной отверткой.
  • Перепутанные провода. Проблема возникает при монтаже устройств разных производителей.
  • Неправильное подключение перекрестных моделей. Два кабеля прибора № 1 ставят на верхние контакты, а прибора № 2 – на нижние. Нужно произвести расключение и поставить их крест-на-крест.

Порядок монтажа схемы с двухклавишными проходными выключателями

Теперь вы знаете как правильно подключить, или как говорят электрики расключить, двухклавишный проходной выключатель.

Например схема подключения перекидного Legrand Valena: Естественно сам перекидной запихивать в распаечную коробку не нужно. Схема параллельного подключения ламп Устанавливайте светодиодные экономичные лампы, это существенно снизит затраты на электроэнергию, потребуются кабеля меньшего сечения, что сэкономит финансовые затраты.

Сделав подключение, можно сэкономить значительные средства и обеспечить комфортное использование освещения в доме.

К сожалению, далеко не все производители указывают маркировку контактов на корпусе устройства. Инструкция по монтажу: Схема управления с двух мест Правильно собранная схема подключения двойного выключателя позволяет управлять двумя разными группами освещения из двух мест независимо друг от друга.

Что особенного в коммутаторе с двумя клавишами

При ее отсутствии придется воспользоваться мультиметром для выяснения размещения клемм изделия. В схеме с трех мест устройство находится в любой точке между двумя остальными. Из двойного проходного выключателя можно сделать одинарный перекрестный выключатель.

Монтаж проходных выключателей при существующей проводке Вполне вероятно, что Вам захочется обустроить своими руками независимое управление светильниками при уже существующей электропроводке. Разберемся, в чем же состоит сложность этой ситуации: анализ приведенных выше схем поможет нам сделать несколько выводов: 1. Затем присоединяются четыре промежуточных проводника. Фазный конец подключается к первому контакту, между первым и вторым контактами устанавливается перемычка.

Разновидности перекрестных и проходных переключателей

Инструкции Cхема подключения двухклавишного проходного выключателя переключателя Двухклавишный проходной выключатель представляет собой объединенные в одном корпусе два одиночных проходных переключателя. Пример установки проходных выключателей в спальне Перед Вами вопиющий пример непредусмотрительности: в спальне нет проходных выключателей! Эта тема требует отдельного рассмотрения как пользоваться мультиметром или другими приборами для прозвонки цепи. Для данной схемы подключения необходимо качественно и правильно выполнить 12 соединений проводов. По принципу работы такое устройство эквивалентно двум проходным двухклавишникам в одном корпусе, на схеме ниже это наглядно видно.

Схема подключения переключателя фаз ПЭФ-301, автоматический переключатель фаз

Прибор переключает нагрузку на другую фазу при отсутствии напряжения на фазе, к которой была подключена нагрузка. При выходе значений напряжения за установленные пределы, также происходит переключение. При этом выбирается фаза с лучшими характеристиками, то есть с напряжением максимально близким к величине в 220 вольт.

Переключатель фаз целесообразно устанавливать на наиболее ответственные однофазные части электропроводки дома или квартиры с трёхфазный вводом. Например, для котельной или на группы питания сигнализации или другого оборудования связанного с безопасностью дома. При использовании переключателя без внешних контакторов, прибор рассчитан на мощность нагрузки до 3,5 кВт, клеммы рассчитаны на провода с сечением жилы до 1,5 мм квадратных. При использовании внешних контакторов мощность нагрузки ограничивается номинальной мощностью магнитных пускателей, верней наоборот - контакторы подбираются соответствующей нагрузке мощности.

ПЭФ-301 - это микропроцессорный прибор для автоматического переключения фаз, разработанный и запущенный в серийное производство в НПП (научно-производственное предприятие) "Новатек-Электро", Санкт-Петербург.

"Новатек-Электро" выпускает целый ряд силовой автоматики, и в этом ряду есть уже достаточно известные и распространённые ограничители мощности, однофазный ограничитель мощности - ОМ-110 и трёхфазный ограничитель мощности - ОМ-310. В модельном ряду автоматики "Новатек-Электро" есть заслуживающие внимание реле напряжения, одно из отличий от реле напряжений других производителей, которые в основном использовались до недавнего времени, это возможность использования контактора. ПЭФ-301 - прибор универсальный, в нём есть встроенное реле напряжения с уставками по нижнему порогу срабатывания 160-210 В и уставками по верхнему порогу срабатывания равному 230-280 В. Переключатель фаз предназначен для питания однофазной нагрузки от трехфазной сети.

Электронный переключатель фаз позволяет использовать все преимущества трёхфазного ввода в дом или квартиру, даже если есть трёхфазные потребители в доме или квартире - такие как трёхфазный двигатель, электрическая трёхфазная кухонная печка, сауна или другое трёхфазное оборудование. Принцип работы переключателя фаз достаточно прост. При отключении напряжения в питающей фазе или выходу значений напряжения за установленные пользователем пороги прибор переключается на другую фазу.

При мощности нагрузки до 3,5 кВт (16А) нагрузка питается через сам прибор, при большей мощности нагрузки прибор управляет магнитными катушками контакторов. Время переключения на резервные фазы не более 0,2 секунды, то есть моментально. Фаза подключенная к клемме 1 является приоритетной и если напряжение на ней лучшее, то нагрузка будет подключена всегда к ней, но при необходимости подключение на приоритетную фазу можно отключить, установив ручку регулировки времени возврата на приоритетную фазу на значке - бесконечность. В ПЭФ-301 есть защита от залипания контактов реле, как встроенных, так и силовых в контакторах внешней цепи. Прибор компактный, монтируется на стандартную DIN-рейку, диапазон рабочих температур от -35, до +55, монтаж возможен в любом щитке в помещении или на улице.

Для начала опишу, вкратце, весь процесс подключения с использованием контакторов: к прибору необходимо подключить, всего, восемь проводков. Сверху - четыре и снизу четыре. Первые три сверху необходимы для снятия показаний напряжения с фаз, четвёртый это рабочий ноль. Первые три снизу - сигнальные, они необходимы для управления электромагнитными катушками контакторов, то есть при появление в них напряжения - сигнала, катушка втягивает сердечник и замыкает контакты магнитного пускателя - контактора. Кстати, магнитный пускатель и контактор - это, примерно, одно и тоже. Четвёртый провод снизу необходим для контроля работы пускателей. Он служит для защиты от, так называемого, залипания контактов или другими словами для защиты от короткого замыкания, от фазного короткого замыкания, а оно громче и видней, чем замыкание между фазой и нулевым проводником.

Принципиальная схема подключения ПЭФ-301 при величине нагрузки более 3,5 кВт с использованием магнитных пускателей:

Микропроцессорный универсальный прибор для автоматического переключения фаз с встроенным реле напряжения поставляется в качественной упаковке компактного размера, кстати, в такой же упаковке поставляется ещё четыре устройства производства Новатек-Электро:

На лицевой панели расположены светодиоды индикации и ручки регулировки:

1 - индикация фаз

2 - индикация аварии

3 - регулировка порога срабатывания по минимальному значению

4 - регулировка порога срабатывания по максимальному значению

5 - регулировка времени автоматического повторного включения

6 - регулировка времени возврата на приоритетную фазу

Сверху расположены шесть клемм подключения, из них только четыре используются, это 1; 3; 5 и 6:

Снизу, тоже, шесть клемм и используется только четыре - 7; 9; 11 и 12, две перемычки необходимо удалить, они нужны при подключении ПЭФ-301 с нагрузкой до 16 А:

При компоновки щита устройства располагаются в удобных для монтажа местах:

Теперь, собственно, само подключение переключателя фаз ПЭФ-301. С трёхполюсного автоматического выключателя подводиться на верхние клеммы контакторов три фазы, на первый контактор - 1 фаза, на второй - 2 фаза, на третий - 3 фаза. С нижних трёх клемм контакторов, все три фазы подключаются к клеммам групповых автоматических выключателей соединенных перемычкой. Может показаться, что это опасно, но с 12 клеммы переключателя фаз ПЭФ-301 к этой шине подводится провод для контроля, никакие переключения не происходят при наличии напряжения на этой шине. То есть, к примеру, прибор включается и на групповые автоматы подаётся напряжение 1 фазы, затем величина напряжения на этой фазе изменилась - стала низкой и микропроцессорное устройство решает переключить нагрузку на другую фазу, с лучшим значением напряжения. Так вот, сначала прибор отключает напряжение, затем проверяет отсутствие напряжения на шине и после этого переключается на другую фазу.

Для контроля наличия и величины напряжения, проводами с сечение до 1,5 мм квадратных, соединяем 1 клемму прибора с клеммой контактора, к которой подключена 1 фаза, 3 клемму с клеммой контактора с 2 фазой и 5 клемму прибора с клеммой с 3 фазой:

Для работы устройства и для электромагнитных катушек контакторов необходим рабочий ноль N, для этого к 6 клемме ПЭФ и к нижним клеммам катушек на контакторах подводим проводники c нулевой шины N:

Клемму 7 соединяем с клеммой катушки контактора с 1 фазой, клемму 9 с клеммой катушки контактора с 2 фазой, клемму 11 прибора с клеммой катушки контактора с 3 фазой, именно эти проводники управляют электромагнитными катушками:

Это и всё подключение.

Принципиальная схема подключения переключателя фаз при нагрузке до 3,5 кВт:

При нагрузке до 16 А к верхних клемм 1; 3 и 5 подключается 1, 2 и 3 фазы соответственно. К клемме 6 подключается ноль N. К нижнему ряду клемм подключается только один проводник к 7 клемме, перемычки остаются. Устройство рассчитано на нагрузку до 3,5 кВт, при превышении прибор может выйти из строя.

Были рассмотрены две схемы подключения микропроцессорного универсального прибора для автоматического переключения фаз с встроенным реле напряжения ПЭФ-301. Желаю удачи!

Подключение проходного выключателя, схема подключения из двух и более мест



Проходной выключатель — что это такое

Исходя из элементарной экономии начинаешь задумываться, как не жечь свет круглыми сутками. Освещение в разных комнатах особенно на разных этажах. Свой ли дом или многоквартирный проблема у всех одна. В недалеком прошлом свет горел везде не выключаясь. Как же сделать подключение, которое позволит решить эту проблему. И выход есть. Чтобы свет не горел постоянно , существует возможность контроля из разных мест.

Включать и выключать светильники возможно из разных мест. И возможность такая есть благодаря проходным выключателям. Они могут называться «дублирующие» или «перекидные». Но это все один тип оборудования. От обычных они отличаются большим количеством контактов. По этому и подключение этих выключателей более сложное. И так разбираемся с проходным выключателем .



Как  работает проходной выключатель

  • Принцип работы выключателя
  • Схема подключения  выключателя с двух мест
  • Схема на три точки
  • Двух клавишный  выключатель: схема подключения

Если говорить о видимом отличии, то это единственное: едва заметная стрелочка на клавише вверх и вниз.



Выключатель проходной одноклавишный



 Выглядит проходной одно клавишный выключатель, есть двойные стрелочки





Схема  выключателя, не так уж сложна: в простых выключателях только два контакта, в проходных (еще дублирующими) три контакта, два из которых — общие. В схеме подключения присутствуют всегда два или больше таких выключателя,  при помощи  общих проводов они и собираются.



Подключение проходного выключателя — отличие в количестве контактов

Простой принцип, изменяя положения клавиши вход переключается к одному из выходов.  У проходных выключателей только два рабочих положения:

  • вход на выход 1;
  • вход на выход 2.

Других положений просто нет. Вследствии чего это все и работает. Поскольку контакт переключается из одного положения в другое,  правильнее называть их «переключатели». По этому проходной переключатель — это то же самое устройство.

Даже если стрелочки на клавишах не наблюдаются, разбираем контактную часть. На стандартных изделиях указывается схема подключения, позволяющая понять, оборудование какого типа у вас в руках. У всех более-менее уважающих себя производителях эта схема есть. На многих китайских эта схема отсутствует.





Проходной выключатель с тыла

Если схемы нет, посмотрев на контакты (медные зажимы в отверстиях): вы обнаружите  три контакта. Очень часто отдельный контакт, особенно у недорогих производителей, является входом. Часто они перепутаны. Для определения общего контакта, нужно просто прозвонить при разных положениях клавиши. Необходимо это сделать в любом случае, иначе возможно не будет работать, а сам  выключатель может и сгореть.

С помощью  тестера или мультиметра определяем какой  из этих трех — общий.

Посмотрев это видео вы поймете  как найти вход (общий контакт) для проходного выключателя.

Как найти общую клемму на 2-х клавишном проходном выключателе


Watch this video on YouTube

Подключение проходного выключателя с двух мест

Такое подключение понадобится на лестнице двухэтажного дома или в длинном коридоре. Также можно применять даже в спальне  — выключать верхний свет у входа и возле кровати (вспомните сколько раз вы с этим мучились)





Схема подключения проходного выключателя с двух мест

Выключатель проходной это система подключения, когда ноль и земля (если есть) подаются сразу на светильник. Фаза подключается на выход первого выключателя, вход второго подключается на свободный провод светильника, выходы двух выключателей соединяются между собой.

Посмотрев на схему, сразу понятно, как работает выключатель. Светильник на рисунке во включенном положении . При нажатии на клавишу любого из устройств, цепь разрывается. Также, при выключенном положении, нажав на клавишу, мы замкнем цепь через одну из перемычек и лампа загорится.



Для наглядности, приведем несколько примеров.

Выключатель схема



Разводка проводов на проходном выключателе

Говоря о помещении, то разводку нужно сделать начиная от электро-щита с автоматами и УЗО и продолжая, как показано на фото ниже. По правилам они должны находится на расстоянии 15 см от потолка. Укладка их возможна как в гофре, так и короба, заводятся провода в монтажные коробки. Для удобства возможной замены провода. По последним нормативам все соединения производятся только при помощи контакторов в монтажных коробках. При использовании  скрутки  их нужно пропаять и хорошо заизолировать.

Возвратный провод лампы подсоединяем ко выходу второго выключателя. Белым обозначены провода, соединяющие между собой выходы обоих устройств.





Разводка провода по помещению

Как все соединить в клеммной коробке рассказано в видео.

Подключение проходного выключателя на три точки

Для регулировки выключателем из трех мест, к двум выключателям добавляем перекрестный (крестовой) переключатель. От ранее описанных  отличается он наличием двух входов и двух выходов.  Переключает он сразу пару контактов. Схему подключения , смотрите на рисунке. Если разобрались с тем, что было выше, понять эту не составит труда.





Схема подключения с трех точек

  1. Ноль (и заземление, если есть) заводится сразу на лампу.
  2. Фаза подключается ко входу одного из проходных выключателей (с тремя входами).
  3. Вход второго подается на свободный провод лампы.
  4. Два выхода одного трех контактного устройства заводятся на вход перекрестного переключателя (с четырьмя входами).
  5. Два выхода второго трех контактного устройства заводятся на вторую пару контактов переключателя с четырьмя входами.

Та же схема, но уже в другом ракурсе — куда подключать провода на корпусах.





Куда подключать провода

А вот примерно так разводить по помещению.





Проводка при управлении лампой из трех мест

Если необходима схема на четыре, пять и боле точек, то отличие только в количестве перекрестных переключателей (на четыре входа/выхода). Выключателей (с тремя входами/выходами) всегда два — в  начале и в  конце цепи. Все остальные — перекрестные переключатели.





Подключения проходных выключателей на 5 точек

Если убрать один «перекрестник»,  получается схема управления из четырех точек. Добавите еще — будет уже схема на 6 точек управления.

Посмотрите еще это видео.

Как подключить перекрестный промежуточный выключатель переключатель с трех мест схема перекрестного


Watch this video on YouTube

Схема подключение проходного выключателя двух клавишного

Для управления с нескольких мест двумя или более лампами (или группой ламп) необходимо использовать двух клавишные проходные выключатели. У двух клавишного выключателя шесть контактов . Найти общие провода можно по тому же принципу, как и в обычном устройстве этого типа, увеличится только количество проводов.



Двухклавишный проходной выключатель — схема



Схема включения 2-х клавишного проходного выключателя отличается большим количеством проводов: фаза подается на оба входа первого выключателя, так же как и с двух входов второго должна уходить на две лампы (или две группы ламп, если речь идет о многорожковой люстре).





Принцип подключения двухклавишных проходных выключателей

Для организации управление двумя или более источниками света из трех и более точек, придется в каждой точке ставить по два перекрестных переключателя: двухклавишных их просто нет. В этом случае одна пара контактов заводится на один перекрестник, вторая — на другой. А в дальнейшем они между собой соединяются. На  двухклавишный переходной выключатель, который последний в цепи — подключают выходы обоих перекрестников.



Информация на заметку: Электропроводка в доме,  Электропроводка в квартире



принцип работы, схема подключения переключателя

Рост цен на электроэнергию заставил людей задуматься о необходимости экономии. Использовать простые выключатели для освещения лестниц в многоквартирных и в частных домах с несколькими этажами не очень удобно. Это связано с тем, что приходится возвращаться к месту установки устройства. Для повышения комфорта в таких местах часто используется проходной выключатель на 3 точки.

Принцип работы устройства

Внешне это устройство практически не отличается от классического. Однако схема подключения проходных выключателей из 3 мест несколько сложнее. Различие между ними заключается в количестве контактов. Если у обычного прибора их два, то у проходного — три. При этом два из них являются общими. Следует помнить, что во всех схемах подсоединения используется минимум два таких устройства.

Принцип работы переключателя проходного типа довольно прост — после нажатия на клавишу контакт входа замыкается с одним из выходов. Таким образом, выключатель проходного типа имеет сразу два рабочих положения, а промежуточные — отсутствуют. Так как во время работы устройства происходит простое переключение контактов, то его можно отнести к группе переключателей.

Работать с изделиями известных брендов проще, так как на их корпусе есть схема подключения. Дешевые китайские устройства, с этой точки зрения, менее привлекательны и при их подсоединении придется прозвонить клеммы. Некоторые производители во время изготовления могут спутать контакты и при неправильном подключении схема не будет работать.

Чтобы прозвонить проходной переключатель, можно использовать стрелочный либо цифровой прибор. Если применяется цифровой, то его предстоит перевести в соответствующий режим, который используется для определения короткозамкнутых участков электроцепей. При замыкании клемм электронный прибор подаст звуковой сигнал, а указатель стрелочного должен отклониться до упора вправо.

Прибор, с помощью которого можно управлять освещением из трех точек, позволит сделать систему уличного и внутридомового освещения практичной. Также он может стать отличным выбором для владельцев частных многоэтажных домов. Этот вариант управления светильниками вполне может использоваться и в помещениях, имеющих несколько спальных мест, чтобы выключать свет, не вставая с кровати.

Рекомендации по подсоединению

В продаже можно найти переключатели с одной и двумя клавишами. Отличаются они количеством контактов. Для подключения потребуются следующие устройства и материалы:

  • Переключатели проходного и перекрестного типа.
  • Провода.
  • Светильники.

Соединение двух выключателей

Схема переключателя света с двух мест довольно проста, реализовать ее сможет даже новичок. На выход одного выключателя требуется подать фазу, а входная клемма второго устройства подключается к проводу светильника. Второй контакт люстры должен быть соединен с нулевым проводником. Осталось лишь подключить выводы N 1 и N 2 проходных выключателей.

Следует помнить, что в соответствии с современными требованиями электропроводка должна располагаться на расстоянии в 15 см от потолка. Концы проводов выводятся в монтажные коробки, а между собой проводники соединяются с помощью колодок. Подключение выключателей проходного типа для управления светильниками из двух мест не должно вызвать проблем. А вот схема подключения переключателя из трех мест уже более сложная в реализации, но и с ней можно разобраться начинающим электрикам.

Управление из трех точек

В такой ситуации устройств проходного типа будет уже недостаточно и придется приобрести перекрестный. Он оснащен двумя клеммами входа-выхода и позволяет переключать сразу 2 контакта. Хотя схема проходного выключателя с трех мест и является более сложной, в принципе ее работы можно разобраться довольно быстро.

Для реализации такой схемы необходимо выполнить несколько действий:

  • Нулевой проводник соединяется с одной из клемм светильника.
  • Фазу следует подключить к входному контакту одного из переключателей проходного типа.
  • Свободная клемма люстры соединяется с входом второго проходного переключателя.
  • Два выхода выключателя проходного типа подсоединяются к 2 клеммам перекрестного выключателя. Аналогичным образом выполняется соединение свободных контактов второго проходного переключателя.

При необходимости эту схему можно изменить, добавив новые точки управления. Для решения поставленной задачи предстоит увеличить количество выключателей перекрестного типа, устанавливая их между проходными.

Монтаж двухклавишного устройства

Проходные двухклавишные выключатели используются для управления двумя лампами. Это стало возможным благодаря увеличению количества контактов до 6. При работе с этими устройствами в первую очередь необходимо определить общую клемму. Перезванивается двухклавишный переключатель аналогично одноклавишному.

Фаза должна подключаться на выходные клеммы переключателей, а их вторые выходные контакты соединяются с проводом каждой лампы. Два выхода проходных выключателей соединяются между собой. Эта схема может использоваться для управления освещением из двух мест. Если необходимо добавить третью точку, то придется приобрести перекрестный выключатель. Внимательно изучив каждую из этих схем, можно быстро разобраться в принципе их работы.

Использование двухклавишных переключателей менее практично и при этом требует больших затрат. Чаще всего достаточно подключить устройство с одной клавишей. Такие схемы подсоединения довольно просты, и даже обладая минимальными знаниями в электрике, их можно довольно легко реализовать на практике.

Как подключить две консоли Nintendo Switch для локальной беспроводной игры

Источник: Rebecca Spear / iMore

Локальная беспроводная игра может показаться странной для тех из нас, кто полагается на онлайн для многопользовательской игры. Но вам не нужно подключение к Интернету для локальной беспроводной игры. Все, что вам нужно, это две консоли Nintendo Switch (вы и ваш друг), один и тот же игровой картридж и простая задача быть рядом друг с другом. В этом руководстве мы использовали Mario Kart 8 Deluxe в качестве примера того, как настроить локальную беспроводную игру.Однако вы должны знать, что каждая игра, поддерживающая локальную беспроводную игру, имеет свой метод настройки.

Продукты, использованные в этом руководстве

Как подключить две консоли Switch для локальной игры

Убедитесь, что игра, в которую вы играете, поддерживает локальную игру

  1. Если у вас есть физическая копия. Посмотрите на на обратной стороне коробки рядом с нижней частью . Как видите, Mario Kart 8 Deluxe предлагает локальную игру для 8 игроков.
  2. Если у вас нет физической копии игры, перейдите на Nintendo .

    Источник: iMore
  3. Введите название игры в поле поиска.
  4. Если отображается несколько вариантов, щелкните нужную игру .

    Источник: iMore
  5. Прочтите информацию об игре , чтобы узнать, поддерживает ли она локальную беспроводную игру.

    Источник: iMore

Как подключить две консоли Switch для локальной игры

Подключение консолей Switch
  1. Сядьте рядом с человеком или людьми, с которыми вы собираетесь играть локально.Близость необходима для локальной беспроводной игры.
  2. Каждому игроку понадобится собственный Nintendo Switch и копия игры, цифровая или физическая. Если у вас есть физическая копия, вставьте картридж Mario Kart 8 в консоли Nintendo Switch.

    Источник: iMore
  3. Щелкните значок Mario Kart 8 Deluxe в меню Nintendo Switch, чтобы запустить игру.
  4. Нажмите любую кнопку , чтобы выйти из этого экрана.

    Источник: iMore
  5. Прокрутите вниз до Wireless Play .
  6. Выберите вариант local wireless play , который соответствует вашим потребностям. Если вы хотите играть с двумя людьми на этом Switch, нажмите 2p. В противном случае придерживайтесь 1p, когда один человек будет на этом Switch.

    Источник: iMore
  7. Только один игрок должен создать комнату. Этот человек должен нажать , чтобы создать комнату .
  8. Игрок (и) с первого Switch должен будет выбрать драйвер .

    Источник: iMore
  9. Затем этим игрокам из первого Switch нужно будет выбрать карт, набор колес и планер .
  10. Когда это будет сделано щелкните A , чтобы двигаться дальше. Ваши Mii появятся в гараже. Пришло время для всех других консолей Switch присоединиться к созданной комнате. Вместе могут играть до восьми игроков. Это может быть сделано с восемью людьми на каждом отдельном Switch или с четырьмя консолями Switch, на каждой из которых размещается по два игрока.

    Источник: iMore
  11. Любые дополнительные консоли Switch, которые хотят присоединиться к комнате, должны будут прокрутить вниз до главного меню Mario Kart 8 Deluxe, пока они не дойдут до local wireless play .
  12. Выберите, хотите ли вы разместить одного или двух игроков с консоли Switch, которые хотят присоединиться к комнате, нажав 1p или 2p .

    Источник: iMore
  13. Вы увидите гостевую комнату вашего друга на экране. Выберите комнату друга .
  14. Каждый игрок, присоединяющийся к комнате, должен будет выбрать своего персонажа .

    Источник: iMore
  15. На следующем экране игрокам нужно будет выбрать своего водителя , колеса и планер . Как только это будет сделано, Mii каждого игрока войдет в гараж.

    Источник: iMore
  16. Игрок 1 затем устанавливает правила гонки. После того, как все настроено, игрок 1 нажимает OK , чтобы начать гонку.

  17. Теперь все консоли Switch подключены. Наслаждайтесь гонкой!

    Источник: iMore

Одна из лучших особенностей Nintendo Switch заключается в том, что она предлагает множество игр, в которые вы можете играть с друзьями, а не полагаться на случайных онлайн-игроков. Некоторые игры поддерживают локальный беспроводной игровой процесс, но шаги по настройке различаются от одной игры к другой.

Наш лучший выбор оборудования

Если вам нравится играть в локальную беспроводную сеть, вам понадобится необходимое оборудование.Конечно, это означает наличие Nintendo Switch наготове и веселую игру, в которую можно играть с друзьями.

Многопользовательский гонщик

Марио Карт 8 Делюкс

Отличная игра для любого игрока

Эта веселая гоночная игра позволяет игрокам выбирать из огромного списка персонажей. Это семейная игра, в которую могут играть как маленькие дети, так и взрослые. Кроме того, это одна из лучших игр, в которую можно играть с друзьями.

Дополнительное оборудование

Если вы ищете другие игры, поддерживающие локальную беспроводную игру, мы вам поможем.Вот еще три другие многопользовательские игры Switch, которые мы настоятельно рекомендуем:

Мы можем получать комиссию за покупки, используя наши ссылки. Учить больше.

Общие сведения о подключении виртуального коммутатора к контроллеру OpenFlow на устройствах под управлением ОС Junos | Руководство пользователя OpenFlow

На устройствах под управлением операционной системы Juniper Networks Junos (Junos ОС), каждый виртуальный коммутатор OpenFlow устанавливает независимое соединение с контроллером и представлен уникальным путем времени выполнения ID, состоящий из MAC-адреса порта управления и внутреннего назначенный идентификатор виртуального коммутатора.Контроллер и виртуальный коммутатор подключаются друг к другу, используя соединение TCP / IP на плоскости управления. Таким образом, Устройства с поддержкой OpenFlow, которыми управляет контроллер, должны быть подключен к сети управления (например, подключен с помощью порт управления me0, fxp0, em0 или em1) и должен быть доступен с IP-адреса контроллера.

После установления соединения с контроллером коммутатор и контроллер обменивается приветственными сообщениями, в которых указывается последний Версия протокола OpenFlow, поддерживаемая отправителем.Если первый пакет полученное коммутатором не является сообщением OFPT_HELLO, коммутатор завершает работу соединение и пытается установить новое соединение с контроллер. Кроме того, если контроллер и коммутатор согласовывают версия протокола OpenFlow, не поддерживаемая одной из сторон, соединение разрывается с сообщением об ошибке, указывающим OFPET_HELLO_FAILED тип ошибки и код OFPHFC_INCOMPATIBLE.

Сеанс устанавливается, когда коммутатор и контроллер успешно обмениваться сообщениями Hello и согласовывать версию протокола OpenFlow.После установления сеанса контроллер отправляет коммутатору сообщение сообщение с запросом функции, запрашивающее возможности, поддерживаемые выключатель. Коммутатор отвечает сообщением об ответе функции, которое включает локальный MAC-адрес в поле идентификатора канала данных виртуального коммутатора. Если локальный MAC-адрес недоступен, коммутатор завершает соединение.

После установления сеанса контроллер и виртуальный коммутатор обмениваться эхо-запросами и ответными сообщениями в качестве механизма поддержки активности. Таймер поддержки активности сбрасывается, если виртуальный коммутатор или контроллер получает либо эхо-ответ, либо пакет.Эхо-запросы отправляются каждые 10 секунд во время простоя окон при отсутствии других сообщений. Если коммутатор не получает эхо-ответа или другого сообщения от контроллера на 120 секунд соединение считается потерянным, а переключатель пытается восстановить соединение в течение 10 секунд. Если подключение не может быть установлен, коммутатор переходит в аварийный режим, как определено в спецификации OpenFlow v1.3. В аварийном режиме переключатель удаляет нормальные записи потока и через 30 секунд очищает записи потока которые установлены в аппаратном обеспечении.

Если в любой момент после установления сеанса получатель получает сообщение OpenFlow, в котором указана неправильная версия OpenFlow, получатель отвечает сообщением об ошибке с указанием OFPET_BAD_REQUEST тип и код OFPBRC_BAD_VERSION. Если коммутатор не может обработать версия и тип пакета OpenFlow в буфере TCP, или если коммутатор не отправляет сообщения OpenFlow контроллеру, коммутатор завершает соединение.

Изменение, удаление или деактивация конфигурации виртуального коммутатора также влияет на подключение к контроллеру.Если вы измените существующий конфигурации виртуального коммутатора, виртуальный коммутатор завершает существующий подключение к контроллеру и устанавливает новый сеанс с обновленная информация о конфигурации. Если вы удалите или отключите существующая конфигурация виртуального коммутатора, виртуальный коммутатор автоматически отключается от контроллера.

Подводя итог, выключатель отключается от контроллера. при следующих обстоятельствах:

  • Первый пакет, который коммутатор получает от контроллера. это не приветственное сообщение.

  • Коммутатор получает приветственное сообщение с неподдерживаемым Версия OpenFlow.

  • Локальный MAC-адрес недоступен для включения в сообщение ответа функции.

  • Коммутатор не получает эхо-ответа или другого сообщения от контроллер на 120 секунд.

  • Существующая конфигурация виртуального коммутатора удалена или деактивировано.

  • Существующая конфигурация виртуального коммутатора изменена.В этом случае после отключения от контроллера переключатель пытается установить новое соединение и сеанс.

  • Коммутатор не может обрабатывать версию и тип OpenFlow пакет в буфере TCP.

  • Коммутатор не может отправлять сообщения OpenFlow на контроллер, что рассматривается как мертвое соединение сокета TCP.

Как работает коммутатор?

Сетевые концентраторы и коммутаторы

Сетевой концентратор - это центральная точка подключения устройств в локальной сети или LAN.Но есть ограничение на объем полосы пропускания, который пользователи могут совместно использовать в сети на основе концентратора. Чем больше устройств добавлено к сетевому концентратору, тем дольше данные достигают места назначения. Коммутатор позволяет избежать этих и других ограничений сетевых концентраторов.

Большая сеть может включать в себя несколько коммутаторов, которые соединяют вместе разные группы компьютерных систем. Эти коммутаторы обычно подключаются к маршрутизатору, который позволяет подключенным устройствам выходить в Интернет.

Что такое роутер и как он работает в сети?

В то время как коммутаторы позволяют различным устройствам в сети обмениваться данными, маршрутизаторы позволяют обмениваться данными между разными сетями.

Маршрутизатор - это сетевое устройство, которое маршрутизирует пакеты данных между компьютерными сетями. Маршрутизатор может подключать сетевые компьютеры к Интернету, поэтому несколько пользователей могут совместно использовать соединение. Маршрутизаторы помогают соединить сети внутри организации или соединить сети нескольких филиалов. А роутер работает диспетчером. Он направляет трафик данных, выбирая лучший маршрут для передачи информации по сети, чтобы она передавалась с максимальной эффективностью.

Как настроить сетевой коммутатор с маршрутизатором?

Вы можете обнаружить, что вам нужно увеличить количество портов, которые можно подключить к вашему маршрутизатору, чтобы вы могли настроить сетевой коммутатор для подключения к вашему маршрутизатору.Сетевой коммутатор подключается к маршрутизатору через один из портов маршрутизатора, увеличивая количество устройств в сети небольшого офиса, таких как настольные компьютеры, принтеры, ноутбуки и т. Д., Которые имеют проводное подключение к Интернету.

Начало работы с подходящим сетевым устройством Обратитесь к консультанту по продажам Cisco, который понимает ваши конкретные требования. Вы получите безопасную, надежную и доступную по цене сеть, поддерживаемую Cisco и настроенную в соответствии с вашими потребностями сегодня, что даст вам четкий путь в будущее.

Как подключить Nintendo Switch к Wi-Fi

Подключиться к общедоступной сети Wi-Fi, мобильной точке доступа или даже к Wi-Fi в отеле очень просто, если вы подключаетесь через традиционный веб-браузер или компьютер, но подключение через игровую систему может быть проблемой в «вы знаете что». Многие отели виноваты в слабом сигнале Wi-Fi, но даже в хороших из них возникает сложность из-за защиты IP-адреса и других протоколов безопасности, необходимых для работы защищенной сети Wi-Fi отеля.

Все больше и больше гостей путешествуют со своими игровыми консолями, и для менеджеров на стойке регистрации эти консоли могут доставить много головной боли. Подключить PS4, Nintendo Switch или Xbox к новой сети Wi-Fi, особенно защищенной паролем, никогда не бывает так просто, как может показаться. Но, учитывая популярность игровых консолей среди путешественников из поколения Z и миллениалов, вашей команде придется освоить этот процесс, чтобы оправдать ожидания гостей.

Вы, наверное, читали ветки Reddit и Gamespot по этой теме, но их может быть сложно прочитать, поэтому мы собрали всю лучшую информацию в одной четкой статье.

В этом руководстве будет рассказано о подключении Nintendo Switch к Wi-Fi в отеле (или, если это не удается, к альтернативному подключению к Интернету). Сообщается, что Nintendo Switch в США продала более чем вдвое больше консолей в марте 2020 года, чем в марте 2019 года, отчасти из-за популярности игры Animal Crossings. В конце этого руководства вы найдете дополнительную информацию об Animal Crossings, а также рекомендации по играм. Чтобы узнать, как настроить другие консоли, ознакомьтесь с нашими руководствами по PS4 и Xbox.

Что нужно для подключения коммутатора?

Если вы не знакомы с Nintendo Switch, посмотрите это видео, чтобы увидеть, как консоль Switch настраивается впервые.Убедитесь, что у вашего гостя есть все необходимые компоненты, прежде чем пытаться подключиться к сети Wi-Fi вашего отеля.

Большинство геймеров знают, что с этими предметами нужно путешествовать, но не забудьте перепроверить, прежде чем начать. Вам понадобится:

Если у вас нет оборудования, вы можете связаться со стойкой регистрации одним из этих предпочтительных способов в вашем отеле, чтобы запросить его, так как многие отели имеют игровое оборудование в собственности:

Программа для мобильных заказов

Приложение гостиницы

Таблетки для гостевой комнаты

Программа для обмена сообщениями с гостями

шагов для подключения к Wi-Fi в отеле на коммутаторе

Если у вас была бесконтактная регистрация в отеле, у вас, возможно, не было возможности спросить на стойке регистрации о подключении вашего устройства к развлекательной системе в номере и Wi-Fi.Процесс подключения Nintendo Switch к Wi-Fi немного сложен. Вот видео, которое вы можете использовать, чтобы наглядно представить шаги, которые вы связали с вашим гостем:

Попробуйте выполнить следующие действия:

1. Перейдите в «Настройки» в главном меню

2. В разделе «Настройки» в левом меню выберите «Интернет» и перейдите к «Настройки Интернета».

3. Коммутатор начнет поиск сети.

4. Должна появиться сеть вашего отеля.Щелкните сеть, чтобы коммутатор начал процесс регистрации.

5. Сеть требует пароль и запросит регистрацию. Нажмите «Далее»

6. Откроется окно браузера, в котором гость сможет ввести данные для входа.

7. Wi-Fi подключится, как только гость отправит пароль.

Устранение неполадок Nintendo Switch на Wi-Fi

Некоторые гости на Reddit и YouTube сообщают о проблемах с подключением к странице входа (шаг после нажатия кнопки «Далее для регистрации»).Один менеджер на стойке регистрации отеля заметил, что сообщение с отелем намного медленнее. Решение, которое он использовал, заключалось в том, чтобы настроить коммутатор так, чтобы он не переходил в спящий режим и не пытался подключиться: «Через некоторое время всплывает окно входа в систему. Я попробовал это сам, и он работает, он пытается подключиться в течение 15-20 минут, но в конце концов появляется окно, чтобы вы могли просто использовать учетные данные вашего отеля или что-то еще ».

Если ваш гость все еще не может подключиться, попробуйте один из этих вариантов.

Подключение через другой браузер Страница

Иногда, когда коммутатор застревает при попытке загрузить страницу регистрации / входа, вы можете запросить загрузку страницы, пытаясь получить доступ к другому веб-сайту. Например, если вы попытаетесь войти в Facebook, Wi-Fi отеля перенаправит вас для входа в систему. После входа в систему вы будете подключены к Интернету и сможете играть. Вот как вызвать перенаправление на страницу входа.

Попросите гостя зайти в настройки пользователя, а затем в настройки социальных сетей.Вы попадете в браузер. Вполне вероятно, что система безопасности вашего отеля перенаправит гостя на страницу входа. Оттуда действуйте как обычно.

Подключение через ноутбук

Один пользователь Reddit успешно подключился к Wi-Fi через свой ноутбук. Вот что они сделали:

  1. Подключение к Wi-Fi на ноутбуке

  2. Создайте специальную сеть на своем ноутбуке

  3. Подключитесь к вновь созданной сети Ad Hoc на коммутаторе

  4. Наслаждайтесь своим коммутатором с полным доступом в Интернет... хотя и немного медленнее из-за множества подключений.

  5. Не выключайте и не закрывайте ноутбук

Используйте стороннюю точку доступа

Программное приложение Connectify Hotspot позволяет получить доступ к Wi-Fi через ноутбук с Windows. Это не идеальная установка, так как у гостя должен быть уже установлен ноутбук и Connectify. Но Connectify бесплатен и работает с Nintendo Switch. Ознакомьтесь с этим руководством для получения дополнительной информации об использовании Connectify с Switch.

Рекомендации по играм на Nintendo Switch

Хотите создать у себя библиотеку игр? Вот несколько обязательных вещей, которые гости будут очень рады поиграть, когда приедут.

  • Для ностальгии: Super Mario Odyssey. Марио любит толпу, и эта версия игры необычна, увлекательна и полна сюрпризов.

  • Для детей: Lego City Undercover. Кто не любит Лего ?! В этой версии игры игроки узнают, как Lego представляет Grand Theft Auto.Подходит как для коротких тренировок, так и для длительной игры.

  • Для серьезных геймеров: Hollow Knight. CNET называет эту игру «хладнокровной классикой». Исследуйте руины павшей цивилизации, сражайтесь с чудовищными врагами и заблудитесь в хорошо продуманных визуальных эффектах.

  • Для любителей приключений: Legend of Zelda: Breath of the Wild. По словам Wired, эта игра Zelda более сложна, чем предыдущие версии, и отказывается от линейной сюжетной линии, что делает ее более масштабным и лучшим приключением.

  • Для всех: Animal Crossing: New Horizons. Во время пандемии популярность этой игры резко возросла. Сюжетная линия переносит игроков на необитаемый остров, который можно превратить в совершенно новый мир с помощью рецептов, созданных своими руками, крафта, совместной работы и этого печально известного енота.

Необходимо подключить Xbox или PS4 к Wi-Fi в отеле? Ознакомьтесь с другими нашими руководствами.

Автоматический переключатель для подключения генератора | Чино-Хиллз, Калифорния

Подключение переносного генератора к вашему дому

При рассмотрении вопроса о покупке генератора для домашнего резервного копирования вам также следует подумать об установке устройства автоматического переключения.Если вы планируете подключить генератор непосредственно к дому, , это единственный безопасный способ сделать это ! Эта опция требует установки лицензированным электриком и требует разрешения. Профессионально установленный безобрывный переключатель делает использование генератора простым и безопасным.

Что такое безобрывный переключатель?

Автоматический переключатель - это электрическое устройство, которое устанавливается рядом с вашей электрической панелью в вашем доме. Он подключается к цепям на вашей электрической панели, которые вы хотите запитать во время отключения электричества. Это позволяет вам питать эти цепи, подключив генератор к безобрывному переключателю, вместо того, чтобы подключать удлинители к различным элементам.

Зачем мне нужен безобрывный переключатель?

Автоматический выключатель требуется в соответствии с требованиями Калифорнийского электротехнического кодекса для любого подключения электропитания к дому. Безобрывный переключатель - единственный безопасный способ напрямую подключить генератор к вашему дому. Передаточный переключатель изолирует выбранные цепи в вашем доме от линий электропередач.Это предотвращает обратное питание, которое происходит, когда ваш поставщик коммунальных услуг повторно подает питание на входные проводники, которые подают электроэнергию в главную панель обслуживания вашего дома. Обратная подача может не только повредить генератор, но и вызвать пожар. Хуже того, обратная подача может привести к поражению электрическим током любого техника, работающего на линиях, что приведет к травмам или даже смерти.

Безобрывный переключатель устраняет риск обратного тока. Это единственный безопасный способ подключить генератор напрямую к дому.Передаточный переключатель - это самый простой способ запитать ваш дом во время отключения электричества.

Прокладка удлинителей к приборам и обратно может быть неудобной и отнимать много времени. Передаточный переключатель позволяет вам использовать домашнюю систему электропроводки для быстрого и легкого питания любого бытового прибора в вашем доме от генератора. Другие предметы, такие как насос для печи или бассейна, нельзя подключить к генератору с помощью удлинителя. Безобрывный переключатель - это самый простой и безопасный способ подключить эти элементы к генератору. Передаточный переключатель может увеличить полезность вашего генератора.Передаточный переключатель упрощает управление питанием. Вы можете легко включать и выключать различные цепи в соответствии с меняющимися потребностями в питании. Это поможет вам использовать меньший и менее дорогой генератор для удовлетворения ваших потребностей в электроэнергии. Это позволяет вам использовать ваш генератор более эффективно - с меньшими усилиями с вашей стороны.

Как работает безобрывный переключатель?

Лицензированный электрик установит передаточный переключатель в вашем доме и соединит его с главной сервисной панелью, на которой расположены ваши автоматические выключатели.Главный выключатель в безобрывном переключателе переключает источник питания с сети на генератор. Дом не может быть подключен одновременно к генератору и электросети - главный выключатель передает питание от одного источника к другому.

Это предотвращает обратную подачу энергии генератора через линии электроснабжения, а также предотвращает обратную подачу электроэнергии из электросети в генератор. Передаточный переключатель также содержит ряд цепей. Вы можете поручить электрику назначить каждую цепь разной нагрузке.Например, вы можете включить печь, холодильник и некоторые светильники. Вы можете назначить разные цепи для питания каждого прибора или комнаты.

У вас может быть больше элементов в разных цепях, чем генератор может одновременно запитать. Однако использование безобрывного переключателя упростит переключение между различными нагрузками. Просто выключите одну цепь, а другую включите.

Какие варианты доступны?

Ручные модели

Это очень простые переключатели.Вы вручную включаете и выключаете цепи, чтобы управлять нагрузкой на генератор и предотвращать перегрузки. Ручные переключатели обычно дешевле из-за более низких затрат на установку.

Автоматический (универсальный) переключатель

Универсальный переключатель без резерва (UTS) автоматически обрабатывает многие из ваших потребностей в электроэнергии во время отключения электроэнергии. UTS легко программируется. Вы можете определить, какие элементы имеют наивысший приоритет. Он автоматически регулирует поток мощности генератора по мере необходимости, чтобы предотвратить перегрузку генератора.Нет необходимости вручную переключать цепи или переключатели. UTS упрощает управление питанием, увеличивая количество элементов, которые вы можете запитать от своего генератора. UTS также контролирует состояние вашей электросети. Когда электричество восстанавливается, он автоматически подключает ваш дом к электросети и отключает его от генератора.

UTS также сконфигурирован для использования с ИБП (источником бесперебойного питания), резервной батареей. ИБП может обеспечить временное резервное питание для немедленных нужд перед запуском генератора.Например, вы можете использовать ИБП для питания гаражных ворот, нескольких фонарей или компьютера, чтобы узнать прогноз погоды.

Как пользоваться безобрывным переключателем?

Ручной переключатель

При отключении электроэнергии:

  • Подсоедините шнур генератора к безобрывному переключателю или входной коробке.
  • Переведите все автоматические выключатели в автоматическом переключателе в положение «Выкл.».
  • Запустите генератор и дайте ему прогреться.
  • Переведите главные выключатели в безобрывном переключателе в положение «генератор».
  • Включите цепи, которые вы хотите запитать, по очереди. Это поможет предотвратить перегрузку генератора.

При восстановлении электроснабжения:

  • Переведите главные выключатели в безобрывном переключателе обратно в положение «питание от сети».
  • Включите все остальные цепи, которые были выключены.
  • Выключить генератор.
  • Отсоедините все шнуры.

Автоматический (универсальный) переключатель передачи

Просто запустите генератор и подключите его к переключателю.UTS автоматически определит мощность и при необходимости отрегулирует цепи. Когда питание восстановится, отключите генератор и выключите его.

Что такое сетевой коммутатор и как он работает?

Сегодня сети

необходимы для поддержки предприятий, обеспечения связи и развлечений - этот список можно продолжать и продолжать. Основным общим элементом сетей является сетевой коммутатор, который помогает подключать устройства с целью совместного использования ресурсов.

Что такое сетевой коммутатор?

Сетевой коммутатор - это устройство, которое работает на уровне канала передачи данных модели OSI - уровне 2. Он принимает пакеты, отправляемые устройствами, подключенными к его физическим портам, и отправляет их снова, но только через порты, которые ведут к устройствам, для которых предназначены пакеты. Они также могут работать на сетевом уровне - уровне 3, где происходит маршрутизация.

Коммутаторы являются обычным компонентом сетей, основанных, среди прочего, на Ethernet, Fibre Channel, асинхронном режиме передачи (ATM) и InfiniBand.В целом, однако, сегодня большинство коммутаторов используют Ethernet.

Как работает сетевой коммутатор?

Как только устройство подключено к коммутатору, коммутатор записывает свой MAC-адрес управления доступом к среде передачи данных, код, который записан в карту сетевого интерфейса устройства (NIC), которая подключается к кабелю Ethernet, который подключается к коммутатору. Коммутатор использует MAC-адрес, чтобы определить, с какого подключенного устройства отправляются исходящие пакеты и куда доставлять входящие пакеты.

Таким образом, MAC-адрес идентифицирует физическое устройство в отличие от IP-адреса сетевого уровня (уровень 3), который может быть назначен устройству динамически и изменяться с течением времени.

Когда устройство отправляет пакет другому устройству, оно входит в коммутатор, и коммутатор считывает его заголовок, чтобы определить, что с ним делать. Он сопоставляет адрес или адреса назначения и отправляет пакет через соответствующие порты, ведущие к устройствам назначения.

Чтобы уменьшить вероятность коллизий между сетевым трафиком, идущим к коммутатору и от него, и к подключенному устройству одновременно, большинство коммутаторов предлагают полнодуплексную функциональность, при которой пакеты, поступающие от устройства и отправляемые на него, имеют доступ к полной полосе пропускания выключатель подключения.(Представьте, как два человека разговаривают по мобильному телефону, а не по рации).

Хотя это правда, что коммутаторы работают на уровне 2, они также могут работать на уровне 3, который необходим им для поддержки виртуальных локальных сетей (VLAN), логических сегментов сети, которые могут охватывать подсети. Чтобы трафик попадал из одной подсети в другую, он должен проходить между коммутаторами, и этому способствуют возможности маршрутизации, встроенные в коммутаторы.

Коммутаторы и концентраторы

Концентратор также может соединять несколько устройств вместе с целью совместного использования ресурсов, а набор устройств, подключенных к концентратору, известен как сегмент LAN.

Концентратор отличается от коммутатора тем, что пакеты, отправленные с одного из подключенных устройств, транслируются на все устройства, подключенные к концентратору. В коммутаторе пакеты направляются только на порт, ведущий к устройству, которому они адресованы.

Коммутаторы обычно подключают сегменты LAN, поэтому к ним подключаются концентраторы. Коммутаторы фильтруют трафик, предназначенный для устройств в одном сегменте локальной сети. Благодаря этому интеллекту коммутаторы более эффективно используют свои собственные ресурсы обработки, а также пропускную способность сети.

Коммутаторы и маршрутизаторы

Коммутаторы иногда путают с маршрутизаторами, которые также предлагают пересылку и маршрутизацию сетевого трафика, отсюда и их название. Но они делают это с другой целью и в другом месте.

Маршрутизаторы работают на уровне 3 - сетевом уровне - и используются для подключения сетей к другим сетям.

Самый простой способ понять разницу между коммутаторами и маршрутизаторами - это подумать о локальных и глобальных сетях. Устройства подключаются локально через коммутаторы, а сети подключаются к другим сетям через маршрутизаторы.Если вы думаете об общем пути, по которому пакет может попасть в Интернет, например: устройство> концентратор> коммутатор> маршрутизатор> Интернет, это тоже должно помочь.

Конечно, бывают случаи, когда функции коммутации встроены в оборудование маршрутизатора, и маршрутизатор также выполняет роль коммутатора.

Самый простой случай - это подумать о домашнем беспроводном маршрутизаторе. Он направляет к широкополосному соединению через свой порт WAN, но обычно он также имеет дополнительные порты Ethernet, которые можно использовать для подключения кабеля Ethernet к компьютеру, телевизору, принтеру или даже игровой консоли.В то время как другие устройства в сети, такие как другие ноутбуки и телефоны, подключаются через маршрутизатор Wi-Fi, он по-прежнему предлагает функции переключения через локальную сеть. Таким образом, маршрутизатор, по сути, также является коммутатором. И вы даже можете подключить к маршрутизатору отдельный коммутатор, чтобы обеспечить доступ к Интернету и локальной сети для дополнительных устройств.

Типы коммутаторов

Коммутаторы различаются по размеру в зависимости от того, сколько устройств вам нужно подключить в определенной области, а также от типа скорости / пропускной способности сети, необходимой для этих устройств.В небольшом офисе или домашнем офисе обычно достаточно четырех- или восьмипортового коммутатора, но для более крупных развертываний вы обычно видите коммутаторы до 128 портов. Форм-фактор меньшего коммутатора - это устройство, которое можно разместить на рабочем столе, но коммутаторы также можно монтировать в стойку для размещения в коммутационном шкафу, центре обработки данных или серверной ферме. Размеры монтируемых в стойку коммутаторов варьируются от 1U до 4U, но также доступны коммутаторы большей площади. Коммутаторы

также различаются по скорости сети, которую они предлагают, в диапазоне от Fast Ethernet (10/100 Мбит / с), Gigabit Ethernet (10/100/1000 Мбит / с), 10 Gigabit (10/100/1000/10000 Мбит / с) и даже 40 /. Скорость 100 Гбит / с.Выбор скорости зависит от пропускной способности, необходимой для поддерживаемых задач.

Коммутаторы также различаются по своим возможностям. Вот три типа.

Неуправляемые

Неуправляемые коммутаторы - это самые простые коммутаторы с фиксированной конфигурацией. Как правило, они работают по принципу plug-and-play, что означает, что у них есть несколько вариантов, из которых пользователь может выбирать. У них могут быть настройки по умолчанию для таких функций, как качество обслуживания, но их нельзя изменить. Плюс в том, что неуправляемые коммутаторы относительно недороги, но отсутствие у них функций делает их непригодными для большинства корпоративных применений.

Управляемые

Управляемые коммутаторы предлагают больше функций и возможностей для ИТ-специалистов и чаще всего встречаются в бизнес-среде или на предприятии. Управляемые коммутаторы имеют интерфейсы командной строки (CLI) для их настройки. Они поддерживают агентов простого протокола управления сетью (SNMP), которые предоставляют информацию, которая может использоваться для устранения сетевых проблем.

Они также могут поддерживать виртуальные локальные сети, настройки качества обслуживания и IP-маршрутизацию. Безопасность также лучше, защищая все типы трафика, с которым они работают.

Из-за своих расширенных функций управляемые коммутаторы стоят намного дороже, чем неуправляемые коммутаторы.

Интеллектуальные или интеллектуальные коммутаторы

Интеллектуальные или интеллектуальные коммутаторы - это управляемые коммутаторы, которые обладают некоторыми функциями, превосходящими возможности неуправляемого коммутатора, но меньшими, чем управляемый коммутатор. Таким образом, они более сложны, чем неуправляемые коммутаторы, но при этом дешевле, чем полностью управляемый коммутатор. Как правило, в них отсутствует поддержка доступа по telnet, и они имеют веб-интерфейс, а не интерфейс командной строки.Другие варианты, такие как VLAN, могут не иметь такого количества функций, как те, которые поддерживаются полностью управляемыми коммутаторами. Но поскольку они менее дорогие, они могут хорошо подходить для небольших сетей с меньшими финансовыми ресурсами и с меньшими потребностями в функциях.

Функции управления

Полный список функций и возможностей сетевого коммутатора будет зависеть от производителя коммутатора и любого дополнительного программного обеспечения, но в целом коммутатор предлагает профессионалам следующие возможности:

  • Включение и отключение определенных портов на переключателе.
  • Настройте параметры дуплекса (половинный или полный), а также пропускную способность.
  • Установить уровни качества обслуживания (QoS) для определенного порта.
  • Включите фильтрацию MAC-адресов и другие функции контроля доступа.
  • Настроить SNMP-мониторинг устройств, включая состояние канала.
  • Настройте зеркалирование портов для мониторинга сетевого трафика.

Другое применение

В больших сетях коммутаторы часто используются как способ разгрузки трафика в аналитических целях.Это может быть важно для безопасности, поскольку коммутатор можно разместить перед маршрутизатором WAN, прежде чем трафик попадет в локальную сеть. Он может облегчить обнаружение вторжений, аналитику производительности и брандмауэр. Во многих случаях зеркальное отображение портов используется для создания зеркального отображения данных, проходящих через коммутатор, прежде чем они будут отправлены, например, в систему обнаружения вторжений или анализатор пакетов.

В своей основе, однако, это простая задача для сетевого коммутатора - быстро и эффективно доставлять пакеты с компьютера A на компьютер B, независимо от того, расположены ли компьютеры в коридоре или на другом конце света.Несколько других устройств вносят свой вклад в эту доставку по пути, но коммутатор является неотъемлемой частью сетевой архитектуры.

Присоединяйтесь к сообществам Network World на Facebook и LinkedIn, чтобы комментировать самые важные темы.

Copyright © 2020 IDG Communications, Inc.

Как подключить двухпозиционный переключатель (со схемой)

Одна из простых, но интересных схем подключения, которую молодые инженеры изучают в своей лаборатории, - это комплект для подключения лестничного освещения . вверх. Возможно, большинство из нас уже использовали его, не обращая особого внимания на то, как он работает. Освещение лестницы дома или в любом другом месте обычно осуществляется с помощью так называемого двухпозиционного переключателя.Сейчас на рынке существует множество различных типов переключателей, и некоторые из них могут использоваться напрямую для двустороннего подключения без каких-либо специальных двусторонних проводных соединений. Но в этом уроке мы покажем вам, как сделать проводку двухпозиционного переключателя с обычными бытовыми переключателями. Двухстороннее переключающее соединение означает, что вы можете управлять электрическим оборудованием, таким как лампочка, с помощью двух переключателей, расположенных в разных местах, обычно используемых на лестнице. Двусторонним переключателем можно управлять независимо от любого переключателя, это означает, что независимо от положения другого переключателя (ВКЛ / ВЫКЛ), вы можете управлять светом с помощью другого переключателя.

Существует два метода подключения с двухпроводной коммутацией , один - это 2-проводное управление , а другое - 3-проводное управление . Мы объяснили оба метода ниже, и оба метода продемонстрированы в Video , приведенном в конце этой статьи.

Необходимые компоненты для подключения двухстороннего переключателя
  • Два двухпозиционных переключателя
  • Лампа
  • Электропитание переменного тока
  • Соединительные провода

Подключение двухпозиционного переключателя с использованием двухпроводного управления

Это первый метод создания двустороннего коммутационного соединения, это старый метод .Если вы собираетесь установить новый, используйте три метода управления проводом.

Как вы видите на схеме двухпозиционного переключателя ниже, вы обнаружите, что фаза / напряжение соединены с общим проводом первого двухпозиционного переключателя. PIN1 и PIN2 первого переключателя связаны с PIN1 и PIN2 второго переключателя соответственно. Один конец лампы подключен к общей клемме второго переключателя, а другой конец лампы подключен к нейтральной линии источника питания переменного тока.

Примечание: При 2-проводном методе управления, когда переключатели находятся в противоположном состоянии свет будет в состоянии ВЫКЛ. , как показано на схеме ниже:

Условие получения выхода в состоянии ВКЛ такое же, как и в таблице истинности выходных вентилей, которая приведена ниже:

Переключатель 1

Переключатель 2

Состояние лампы

0

0

1

0

1

0

1

0

0

1

1

1

Где 0 представляет состояние ВЫКЛЮЧЕНО, а 1 представляет состояние ВКЛЮЧЕНО.

Как подключить проводку двухпозиционного переключателя с помощью трехпроводного управления

Это новый метод подключения двухпроводного переключателя , который немного отличается от метода двухпроводного управления. Этот метод широко используется в настоящее время, поскольку он более эффективен, чем двухпроводная система управления.

Как вы можете видеть на принципиальной схеме двухпозиционного переключателя ниже , общий контур обоих переключателей закорочен.PIN1 обоих переключателей подключается к фазе или проводу под напряжением, а PIN2 обоих переключателей подключается к одному концу лампы. Другой конец лампы подключен к нейтрали источника питания переменного тока.

Примечание: При 3-проводном методе управления, когда переключатели находятся в том же состоянии , световой индикатор будет в состоянии ВЫКЛ. , как показано на схеме ниже:

Условие получения выхода в состоянии ВКЛ такое же, как в таблице истинности взрывозащиты или логического элемента, которая приведена ниже:

Переключатель 1

Переключатель 2

Состояние лампы

0

0

0

0

1

1

1

0

1

1

1

0

Где 0 представляет состояние ВЫКЛЮЧЕНО, а 1 представляет состояние ВКЛЮЧЕНО.

Применение двухстороннего переключателя:
  • В основном на лестничной клетке.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
