схема, способы подключения, в цепь постоянного тока

Электричество является неотъемлемой составляющей повседневной жизни человека. Его основными техническими показателями являются сила тока и напряжение. Они измеряются в амперах и соответственно в вольтах. Исходя из этого, амперметр является инструментом, который измеряет силу тока, а вольтметр — напряжение. Для получения точных результатов, и увеличения сроков эксплуатации приборов, нужно выяснить, как подключить амперметр к электрической цепи.

Что такое амперметр и вольтметр

Амперметры нашли свое применение в разных промышленных и бытовых сферах. Их регулярно используют на больших предприятиях, которые связаны с выработкой и распределением тепловой и электроэнергии. Кроме того, их применяют в:

  • электрических лабораториях;
  • строении автомобилей;
  • точных науках;
  • строительных работах.
Подключение амперметра

Важно! Однако, помимо средних и крупных компаний, рассматриваемую технику используют обычные люди.

Фактически каждый электрик с соответствующими навыками имеет в арсенале такое устройство, которое дает возможность провести измерения параметров потребления электрической энергии приборами, узлами автомобиля и др.

Чтобы определить параметры тока в электрической цепи, используют спецприборы — амперметры. Приспособление включается последовательно в изучаемую электроцепь, и, из-за очень малого внутреннего сопротивления, такой измерительный аппарат не будет вносить какие-то значительные изменения в электрических параметрах цепи.

Амперметр

Вольтметр является устройством, выступающим как измерительное приспособление показателей напряжения до 1000В в сетях с постоянным и переменным током, промышленной частоты и применяется для общего анализа и проведения статистических замеров. Лучшие приспособления будут обладать крайне высоким, бесконечным сопротивлением. Благодаря большому сопротивлению устройства будет достигнута крайне высокая точность, широкие сферы применения.

Вольтметр

Принцип работы

Когда рассматривается стандартный принцип функционирования амперметра, то его действие основывается на определенных аспектах. На оси кронштейна наряду с магнитом располагается якорь из стали, на котором закреплена стрелка. Оказывая воздействие на якорь, магнит будет передавать ему магнитные качества. В такой ситуации положение якоря будет находиться вдоль силовых линий, которые проходят вдоль самого магнита.

Подобное расположение якоря определит нулевое положение стрелки на шкале. Во время протекания тока от генератора либо иного источника по шине, возле нее появляется магнитный поток. Его силовые линии в месте положения якоря направлены под наклоном 90 градусов к магниту.

Магнитный поток, который образован электротоком, будет действовать на якорь, стремящийся развернуться под прямым углом. При этом ему будет препятствовать магнитный поток, который образован в постоянном магните. Взаимодействие каждого потока будет зависеть от направления и силы электротока, который протекает по шине. На такую величину и произойдет отклонение стрелки устройства от 0.

Работа амперметра

Основой функционирования вольтметра является метод аналогово-цифрового преобразования с 2-хтактным интегрированием. Преобразователи, которые установлены в устройстве, замеряя показатели напряжения постоянного и переменного тока, его силу, сопротивление, будут преобразовывать в нормализованное напряжение и в процессе применения АЦП трансформируют в код из цифр.

Функциональная схема вольтметра функционирует, используя 4 преобразователя:

  • Масштабирующий.
  • Низкочастотное устройство, которое преобразует напряжение переменного тока в постоянный.
  • Преобразователь силы тока в напряжение.
  • Преобразователь сопротивления в напряжение.
Работа вольтметра

Характеристики приборов

Конструкция амперметра достаточно проста: стрелка с катушкой, находящейся в поле постоянного магнита. Принцип функционирования рассматриваемого устройства крайне прост: во время его включения по катушке будет течь электроток. Под воздействием силы Ампера катушка будет поворачиваться до того момента, пока упругость возвратных пружин не совпадет с силой Ампера.

Нормальное функционирование вольтметра возможно при температурных показателях воздуха не более 25 — 30 градусов с влажностью до 80% и атмосферным давлением 650 — 800 мм ртутного столба.

Частота питающей электросети составляет 50 Гц и имеет показатели напряжения 220В (частота не более 400 Гц). На показатели замеров значительное воздействие окажет форма кривой переменного напряжения электросети.

Возможности приспособления оценивают посредством таких параметров и величин:

  • Сопротивление рассматриваемого устройства.
  • Диапазон замеряемых показателей напряжения.
  • Категория точности замеров.
  • Диапазон границ частоты напряжения в переменной цепи.

Разновидности

Точность измерений рассматриваемого устройства будет зависеть от принципа воздействия и разновидности приспособления. Согласно распространенной классификации все амперметры можно разделить на такие виды:

  • Магнитоэлектрические.
  • Электромагнитные.
  • Электродинамические.
  • Термоэлектрические.
  • Цифровые.
  • Ферродинамические.

Есть и иные аппараты специализированного назначения, чтобы измерять силу тока. Их применяют в узкопрофильных сферах, они не распространены настолько, как указанные выше.

Электромагнитный

Приспособления с электромагнитным принципом функционирования не оснащаются двигающейся катушкой, в отличие от магнитоэлектрических разновидностей приборов. Конструкция рассматриваемых устройств намного проще. В корпусе располагается спецустройство и 1 либо более сердечников, установленных на оси.

Рассматриваемый тип амперметра обладает меньшей восприимчивостью в сравнении с магнитоэлектрическим устройством, потому точность замеров аппарата будет значительно ниже. Достоинствами подобных приспособлений станет универсальность функционирования. Это значит, что они способны измерить силу тока в цепи постоянного и переменного токов. Это в значительной мере расширит сферу использования подобного устройства.

Электромагнитный амперметр

Магнитоэлектрический

Принцип воздействия подобной разновидности устройств основан на взаимодействии магнитного поля и двигающейся катушки, которая находится в конструкции приспособления.

Преимуществами рассматриваемого изделия станет невысокое энергопотребление при работе, повышенная восприимчивость и точность замеров. Каждый магнитоэлектрический прибор оснащается равномерным градуированием измерительной шкалы. Подобное даст возможность производить высокоточные замеры.

Важно! К минусам рассматриваемого приспособления относят сложность внутреннего устройства, присутствие двигающейся катушки. Подобное изделие не считается универсальным, поскольку оно подойдет лишь для постоянного тока.

Невзирая на минусы амперметра, такая разновидность аппарата широко распространена в разных промышленных сферах, в лабораториях.

Магнитоэлектрический амперметр

Термоэлектрический

Такая разновидность приспособлений для замера силы тока используется для электроцепей с высокочастотным током. В конструкции устройств есть магнитоэлектрический механизм, состоящий из проводов с припаянной термопарой. Во время прохождения тока подогреваются жилы проводки. Чем больше сила, тем выше поднимаются температурные показатели. По таким параметрам спецмеханизм будет проводить перевод нагрева в показатели тока.



Термоэлектрический амперметр

Электродинамический

Принцип функционирования рассматриваемых приспособлений основан на взаимодействии электрополей токов, проходящих по магнитным катушкам. Устройство амперметра включает в себя подвижную и неподвижную катушки. Универсальное функционирование на каждом виде тока станет главным преимуществом рассматриваемых видов амперметра.

Из минусов следует отметить большую восприимчивость, поскольку приспособления будут реагировать даже на наименьшие магнитные поля, которые расположены в непосредственной близости. Такие поля могут создать для рассматриваемого амперметра значительные помехи, потому подобные устройства используются лишь в защищенных экраном местах.

Электродинамический амперметр

Ферродинамический

Подобные приспособления отличаются самой большой эффективностью и точностью замеров. Электромагнитные поля, которые расположены в непосредственной близости с амперметром, не будут оказывать на прибор существенного воздействия, потому отсутствует необходимость в монтаже вспомогательных экранов для защиты.

Устройство подобного изделия включает в себя замкнутую ферримагнитную проводку, сердечник и неподвижную катушку. Подобная конструкция дает возможность улучшить надежность функционирования приспособления. Потому ферродинамические разновидности амперметров зачастую используют в военных сферах и оборонных предприятиях. К основным достоинствам аппарата также относят комфорт и простоту использования, точность замеров по отношению к ранее рассмотренным разновидностям приборов.

Ферродинамический амперметр

Цифровой

Наиболее современная и комфортная разновидность устройств для замеров силы тока. В них отсутствуют стрелки, которые регулярно колеблются. Подобные приспособления оснащены монитором, где будут выведены показатели, которые отображают силу тока в амперах. В то же время они будут давать достаточно точные сведения. К важным достоинствам цифровых устройств относят их невосприимчивость к вибрации и встряске.

Ввиду этого возможно провести замеры силы тока в автопроводке на ходу, не останавливаясь. Большинство цифровых устройств оснащаются водозащитным и антиударным корпусом, что сделает их более стойкими для применения в трудных условиях. Так как в приспособлении отсутствует стрелка, то его возможно разместить по горизонтали, по вертикали либо под наклоном. Направление устройств во время снятия замеров никоим образом не воздействует на получаемые данные.

Цифровой амперметр

Важно! Цифровым приспособлениям не страшны небольшие механические удары, которые возможны от функционирующего вблизи оборудования. Нахождение в вертикальной либо горизонтальной плоскости устройства не оказывает воздействия на его функциональность, как и изменения температурных показателей и давления. Потому подобное устройство также используют снаружи.

Схемы и способы подключения

Часто возникает вопрос, как подключать амперметр, последовательно или параллельно. Соединить рассматриваемое устройство в разрыв электроцепи не составит труда. В целях безопасности такая процедура выполняется, когда отключен источник питания. Заранее нужно удостовериться, что максимальный ток не будет превышать допустимые значения прибора. Такие шкалы дублируются в сопроводительной техдокументации. Когда подается питающее напряжение, снимаются показания. Необходимо выждать, когда прекратит колебаться стрелка. Когда она смещается в обратную сторону, то меняется полярность подключения. При чересчур сильном токе используется допшунтирование.

Схема подсоединения приспособления бывает прямой либо косвенной. В первом случае устройство непосредственно подключают в электроцепь меж источником питания и нагрузкой.

До того, как подключить приспособление необходимо учитывать:

  • постоянный либо переменный ток в электросети;
  • соблюдена ли полярность устройства;
  • стрелка приспособления должна располагаться за серединой шкалы;
  • границы измерения максимально возможных скачков тока в схеме;
  • соответствует ли внешняя среда рекомендованным показателям;
  • находится ли место измерений без влияния вибрации.
Подключение устройства

В цепь постоянного тока

Постоянный ток может проходить через разные электросхемы. В качестве примера можно привести всевозможные зарядные устройства, блоки питания. Чтобы ремонтировать подобные устройства, мастер должен иметь понимание, как подключается амперметр в электроцепь.

В домашних условиях такие навыки также не станут лишними. Они помогают человеку, который не слишком увлекается радиоэлектроникой, самому определять, например, время, на которое хватает зарядки батареи от фотоаппарата.

Чтобы провести эксперимент, понадобится в полной мере заряженный аккумулятор с номинальным напряжением, к примеру, в 3,5 В. Кроме того, нужно использовать лампу такого же номинала, чтобы создать последовательную схему:

  • аккумулятор;
  • амперметр;
  • лампочка.

Запись, которая обозначена на измерительном устройстве, фиксируется. К примеру, осветительный прибор будет потреблять электроэнергию мощностью в 150 миллиампер, а батарея имеет вместимость в 1500 миллиампер-часов. Следовательно, она будет работать в течение 10 часов, выдавая ток в 150 мА.

Цепь постоянного тока

К зарядному устройству

Часто возникает вопрос, как правильно подключать амперметр к зарядному устройству. В процессе применения зарядного устройства возникает надобность в измерении силы тока. Подобное даст возможность осуществлять контроль процесса накопления электроэнергии батареей, и избежать перезарядки с недозарядкой. Вследствие этого сроки эксплуатации аккумуляторной батареи существенно увеличатся.

Во время работы большого количества технических приспособлений появляется необходимость в контроле силы тока. Стрелки амперметра либо показатели на мониторе дискретного устройства покажут оператору такой физический параметр. Проводимые замеры нужны, чтобы поддержать рабоче состояние и для сигнализации о появлении аварийной ситуации.

Подсоединение к зарядному устройству

Как правильно использовать

Амперметр представляет собой измерительной устройство, которое предназначено в целях фиксации силы постоянного или переменного тока, который протекает в электроцепи. Вольтметр используется в аналогичных целях, только проводятся расчеты такого показателя, как напряжение. Алгоритм действий:

  • Необходимо открыть приспособление, чтобы хорошо были видны входящие и выходящие контакты: пользователь увидит как минимум 2 провода (положительный, красного цвета, и отрицательный, черного). Кроме того, иногда устройства оснащаются проводом заземления, который преимущественно окрашен в зеленый цвет.
  • Переключается измерительное устройство в позицию AC (переменный ток) либо DC (постоянный ток), с учетом того, какой ток необходимо измерить.
  • Разрывается соединение электроцепи с источником, отсоединяется от него проволока. Необходимо отметить, какой вход будет соответствовать плюсу, а какой — минусу.
  • Помещаются зонды устройства на входы источника тока. Когда в приборе источник постоянного тока, важно не перепутать положительный и отрицательный входы.
  • Снимаются показания устройства.
  • Когда первый показатель очень мал, уменьшается диапазон устройства для увеличения точности. В целях наилучшей сохранности приспособления нужно использовать наименьший диапазон, который достаточен для корректных замеров.
Использование приборов

Меры безопасности

Перед использованием амперметра или вольтметра крайне важно ознакомиться с правилами безопасной эксплуатации рассматриваемых устройств. Основные меры безопасности при работе с техникой:

  • До начала работ требуется проверить целостность изоляционного материала на проводах, который бывает нарушен вследствие длительного использования. В подобных ситуациях крайне велик риск удара электротоком.
  • Нужно не забывать, что работы производятся с электричеством, потому предпринимаются все необходимые меры, чтобы избежать повреждения и удар током. В этих целях необходимо проводить работы в сухом месте, не допускать проникновения влаги на электроцепь и измерительное устройство.
  • Запрещается подсоединять измерительный прибор к основной электросети в жилище, к примеру, к контактам распределительного щита.
  • До работ нужно удостовериться, какой тип электроцепи измеряется (переменный либо постоянный ток), так как это определяет, куда подключается положительный и отрицательный провода аппарата. Когда ток постоянный, в обязательном порядке подключается плюс к плюсу и минус к минусу. Когда же пользователь работает с переменным током, порядок подсоединения не будет играть роли.
  • Во время измерений прибор будет замыкать электроцепь, ток течет через него. Чтобы получить правильные замеры, нужно удостовериться в том, что каждый контакт правильно подключен.
  • Чтобы избежать удара током, необходимо воспользоваться зондами, которые заключены в оболочку из резины.
  • При поражении током, потерпевшему требуется оказать неотложную помощь. Потому, проводить измерения рекомендовано с напарником, который способен подстраховать при возникновении нештатной ситуации.

Для измерения силы тока в электроцепи используются устройства, которые называют амперметры. Они подключаются в электроцепь по последовательной схеме. Когда требуется измерить напряжение, то применяется вольтметр. Крайне важно при использовании рассматриваемых устройств соблюдать правила безопасности.

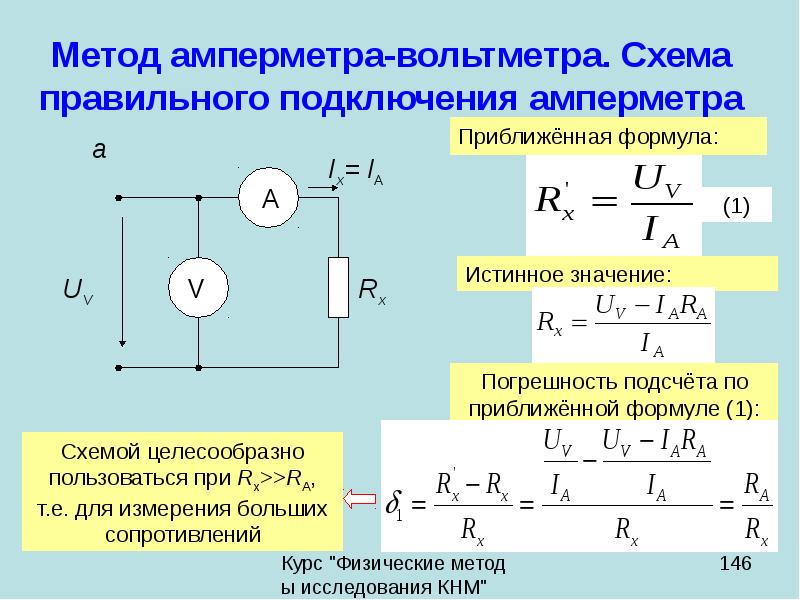

Схема подключения амперметра (вольтамперметра) в цепь постоянного тока

Если подключенный удлинитель перегревается, или быстро разряжается аккумуляторная батарея, уточнение силы тока в соответствующей цепи поможет выявить источник проблем. Для успешного решения этих и других задач нужен подходящий измерительный прибор. В этой публикации рассказано о том, как подключить амперметр правильно, выполнить необходимые операции в безопасном режиме.


Типовая схема измерений

Что такое амперметр, его виды

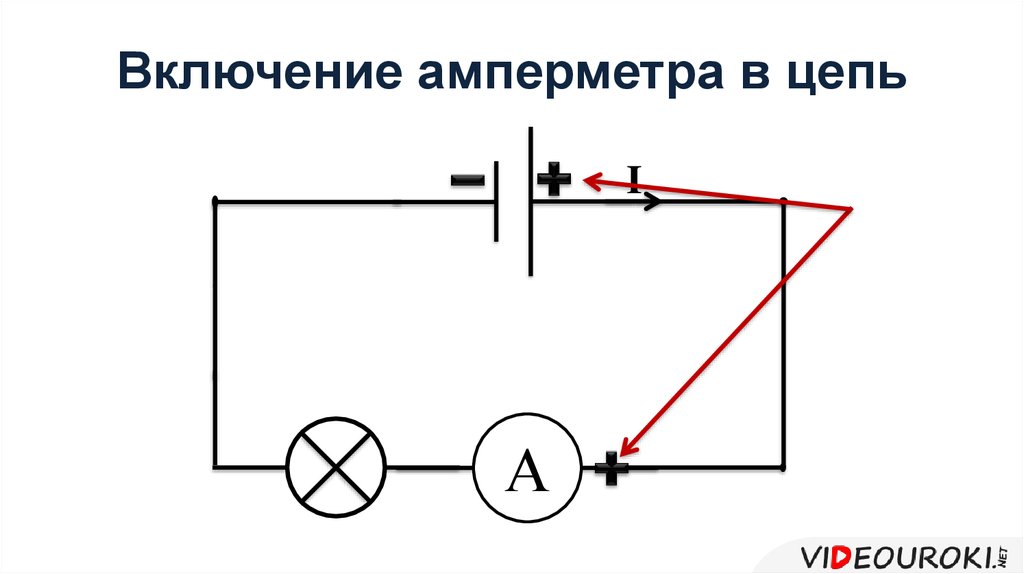

Как показано на рисунке, прибор включают последовательно в цепь, по которой идет электрический ток. Чтобы минимизировать влияние на реальные физические процессы, необходимо уменьшить внутреннее сопротивление амперметра. Для снятия показаний пригодится крупная шкала. При выборе подходящего оборудования также учитывают следующие факторы:

  • цифровой индикатор упрощает процесс измерений;
  • работать с малыми и сильными токами проще с применением разделения на несколько диапазонов;
  • при неблагоприятных внешних условиях (влажность, вибрации) следует учитывать соответствующую защищенность прибора.

Магнитоэлектрические

Измерительный блок приборов данной категории состоит из двух основных компонентов. Между полюсами постоянного магнита размещают индукционную катушку. При прохождении через обмотки тока она поворачивается. Присоединив стрелку и шкалу, фиксируют эти движения для получения результатов измерений. Встроенными пружинами ограничивают амплитуду отклонений, возвращают движущиеся компоненты в исходное положение. Встроенным поводком регулируют натяжение. Грузиками компенсируют силу тяжести.


Устройство и принцип действия магнитоэлектрического прибора

На двух схемах цифрой 1 обозначен источник поля, которое поворачивает катушку (3), жестко закрепленную на центральной оси. Устройство начинает функционировать, когда по цепи проходит ток. Спиральная пружина (4) корректирует движения. В первом варианте установлен ограничитель (2), предотвращающий повреждение стрелки.

Преимуществами такого инженерного решения являются:

  • высокая точность;
  • хорошая чувствительность;
  • отсутствие дополнительных источников питания;
  • демократичная стоимость.

На заметку. Главный недостаток – механические части. Сложность конструкции подразумевает ухудшение надежности. Следует помнить о негативном влиянии ударов и других внешних воздействий. Такой прибор подходит для измерения постоянного тока.

Электромагнитные

Вряд ли обычному пользователю придется ремонтировать сложные устройства. Поэтому далее подробно рассмотрены выбор и подключение амперметра. Электромагнитные приборы универсальны. Они подходят для измерения постоянного и переменного тока. Чувствительность в данном случае несколько ниже, по сравнению с предыдущим примером. Однако в некоторых ситуациях ее вполне достаточно.

Термоэлектрические

Приборы этой категории выполняют измерения по косвенной методике. С помощью термопары или аналогичного устройства происходит преобразование переменного тока в постоянный. Его значение контролируют включением в дополнительную цепь магнитоэлектрического или другого амперметра. В контактном исполнении обеспечивается повышенная чувствительность. Чтобы исключить гальваническую связь, датчик помещают в слой из нейтрального материала (стекла, полимера).

Электродинамические

В этом варианте устанавливают рядом две катушки. Через одну, подсоединенную к индикаторному устройству, пропускают ток. Вторая – фиксируется неподвижно. Такая схема отличается повышенной чувствительностью. Даже слабые магнитные поля оказывают на движущийся элемент достаточно сильные воздействия. Чтобы получить точные измерения, максимально удаляют прибор от источников помех, применяют экранировку.

Ферродинамические

Особенным элементом устройства является проводник с ферритовыми свойствами. Высокая напряженность поля в рабочей зоне существенно уменьшает внешние паразитные воздействия. Такие приборы даже без специальной экранировки можно подключать в цепь около силовых линий электропередач.

Устройство амперметра

Чтобы осознать необходимость включения амперметра через шунт, напомним вкратце его устройство.

Внутри поля постоянного магнита находится катушка – рамка. По ее виткам протекает измеряемый ток. В зависимости от величины измеряемого параметра положение катушки относительно постоянного магнитного поля изменяется. На ее оси жестко закреплена стрелка прибора. Чем больше измеряемый ток, тем больше отклоняется стрелка.

Чтобы рамка могла поворачиваться, ее ось крепят в подпятниках, либо вывешивают на растяжках. При использовании подпятников ток рамки проходит по спиральным пружинам, если же подвижная часть прибора подвешена на растяжках, то они являются проводниками тока.

Из этой конструкции следует, что величина тока в рамке конструктивно ограничена. Пружины и растяжки не могут одновременно быть достаточно упругими и иметь большое сечение.

Как определить цену деления амперметра

Разнообразие приборов создает естественные затруднения в ходе проведения измерений. Следующий пример поможет разобраться с методикой правильного определения значений на стрелочном индикаторе. В любом случае начинают с буквенного обозначения на циферблате:

  • «А» – это амперы, пересчет не нужен;
  • «mA» – миллиамперы, итоговое значение вычисляют умножением на 0,001.


Как считывают показания

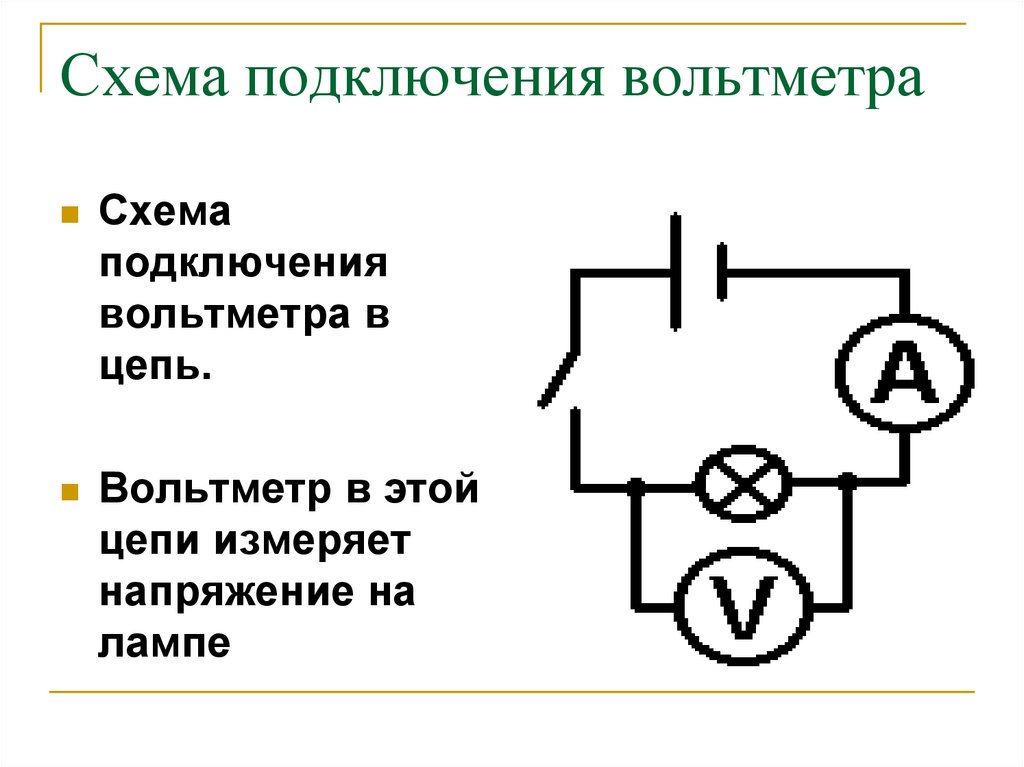

Как подключить вольтметр

Этим прибором измеряют силу тока до 4 ампер включительно. Перевод значений не нужен, потому что есть о. Чтобы узнать цену одного деления, вычитают из большего меньшее значение соседних цифр. Далее делят на количество пустых промежутков между рисками.

Справка. «РИСКА – линия (штрих), нанесённая … на шкалу измерительного прибора». Большая политехническая энциклопедия под редакцией Рязанцева, вып. 2011 г.

В приведенном примере:

(3-2)/5=0,2 А.

В описании к прибору можно найти допустимую производителем погрешность. Эту величину, как правило, указывают в процентах.

Схема подключения блока

Почти все они малогабаритные и могут быть установлены в небольшие корпуса блоков питания. Здесь весьма часто протягивает руку помощи Алиэкспресс, оперативно поставляя китайские цифровые измерительные приборы.

Но новичкам ввод в эксплуатацию подключение в схему ампервольтметра может оказаться задачей проблематичной, т. Сегменты светятся прилично ярко, цветовая гамма подобрана очень удачно.

Измеряемое напряжение В; ток А.

А ток на выходе легко достигал практически одного ампера. Подключение При помощи вольтметра можно измерить текущее напряжение в сети электроснабжения.

За небольшую плату можно узнать, работает ли техника в подходящих условиях. Подав питание на схему, индикатор начнет светиться. Практически близнец прошлого вольтметра, отличается маркировкой проводов и сниженной ценой.

При неправильном подключении табло прибора будет показывать нулевые значения. Подав питание на схему, индикатор начнет светиться.

Чтобы он начал измерять напряжение менее 3 Вольт, нужно выпаять резистор-перемычку R1 и на ее правую по схеме контактную площадку подать напряжение В с внешнего источника выше можно, но нежелательно — стабилизатор DA1 сильно греется. Поскольку на странице продавца нет данной информации, то пришлось покопаться в сети и набросать пару схем. Толстые провода: черный минус амперметра, красный выход амперметра. Достаточно будет подключить зарядное, где установлен вольтамперметр к батареи, и мы увидим какое сейчас на ней напряжение. Иногда бывают амперметры без встроенного токоизмерительного шунта.

Как работают амперметр и вольтметр

Разбираемся с электроизмерительными приборами

Рассмотренные выше конструкции пригодны для создания одного и другого прибора. Разница – не только в схеме подключения. Отличаются разметка и сопротивление индукционной катушки. Встроенным резистором ограничивают силу тока/ мощность в амперметре/ вольтметре, соответственно.

В первом варианте он выполняет функции шунта. Параллельное подсоединение с минимальным электрическим сопротивлением обеспечивает прохождение большей части тока именно по этой цепи. Этим защищают индуктивный элемент от повреждений.

Во втором – подбирают сопротивление, во много раз превосходящее соответствующий показатель катушки. Другой особенностью является выбор материала резистора с минимальным изменением рабочих параметров при росте (уменьшении) температуры.

Характеристики приборов

Конструкция амперметра достаточно проста: стрелка с катушкой, находящейся в поле постоянного магнита. Принцип функционирования рассматриваемого устройства крайне прост: во время его включения по катушке будет течь электроток. Под воздействием силы Ампера катушка будет поворачиваться до того момента, пока упругость возвратных пружин не совпадет с силой Ампера.

Вам это будет интересно Прибор для поиска скрытой проводки

Нормальное функционирование вольтметра возможно при температурных показателях воздуха не более 25 — 30 градусов с влажностью до 80% и атмосферным давлением 650 — 800 мм ртутного столба. Частота питающей электросети составляет 50 Гц и имеет показатели напряжения 220В (частота не более 400 Гц). На показатели замеров значительное воздействие окажет форма кривой переменного напряжения электросети.

Возможности приспособления оценивают посредством таких параметров и величин:

  • Сопротивление рассматриваемого устройства.
  • Диапазон замеряемых показателей напряжения.
  • Категория точности замеров.
  • Диапазон границ частоты напряжения в переменной цепи.

Как подключают амперметр в электрическую цепь

Подсоединить прибор в разрыв цепи несложно. Для безопасности эту процедуру выполняют после отключения источника питания. Предварительно надо убедиться, что максимальный ток не превышает возможности амперметра. Данные шкалы дублированы в сопроводительной технической документации.

После подачи питающего напряжения снимают показания. Следует дождаться прекращения колебаний стрелки. Если она перемещается в обратную сторону, меняют полярность подключения. При чрезмерно большом токе используют дополнительное шунтирование.

FakeHeader

Comments 26

Спасибо за подробный отчёт! Имеет ли смысл ставить второй амперметр, вот по такой схеме? www.drive2.ru/l/5562018 Хочу поставить электроподогрев АКПП (поэксперементировать) — переживаю за генератор.

Да, читал этот отчет. Это пожалуй единственный вариант как подцепить китайский амперметр. Есть неск моментов. 1. Да, нужно отдельное питание как правильно написано. Т.е. преобразователь 12в в 12 в. 2. Подключение на генератор — не очень правильное — показывает только работу генератора. По моей схеме — имхо — самое правильное -показывает работу И генератора И аккумулятора.

Про электроподогрев коробки…:) — не думаешь ли поставить тен? как раньше предлагали вместо щупа в картер?:))) Это существенно вредное занятие! Получаем местный перегрев в точке контакта тена с маслом. При этом -перемешивание масла — очень медленное. Вообще — есть теплообменник масла и антифриза. А масло в коробке — специально греть имхо -нет смысла.

Я хотел спросить, имеет ли смысл поставить ДВА ампереметра: по Вашей схеме, по этой (из ссылки)? Чтобы видеть, на сколько загружен генератор, при включении дополнительных потребителей.

У меня отключён теплообменник в коробке (стоит переходник и масляный радиатор, с термостатом). В холод (да какой холод, +3 градуса) — очень долго сама себя греет. Минут 20 до 40 градусов. Я, в качестве эксперимента, обклеил термостат акпп нагревающими элементами от курка газа снегохода (они нагреваются выше 100 град, но очень маломощные). Субъективно, с ними чуть быстрее греется коробка. Хочу попробовать подключить в поток масла — свечи накаливания (как вот тут: www.drive2.ru/b/454642011845165115/ )

Почему не хочу обратно теплообменник? — Боюсь эмульсии, машина «летняя», зимой ездить не планирую. А летом — от него лишниее тепло коробке.

И это просто эксперимент. Хочу попробовать. (У меня вся коробка термометрами облеплена — разницу увижу

Разница между амперметром и вольтметром – Разница Между

Разница Между2022

Видео:

Видео: Вольтметр и амперметр (видео 11) | Введение в электрические цепи | Электротехника

Содержание:

Ключевая разница: Амперметр – это инструмент, который используется для измерения токов в цепи. Вольтметр – это прибор, который используется для измерения напряжения между двумя точками в цепи.

Есть два разных способа измерения электричества; токи и напряжения. Такие устройства, как амперметры и вольтметры, основанные на гальванометре, устройстве, используемом для обнаружения малых токов, используются для измерения электричества. В то время как амперметры используются для измерения токов, вольтметр используется для измерения напряжения. Оба устройства отличаются по функциональности и схемотехнике.

Амперметр – это инструмент, который используется для измерения токов в цепи. Токи измеряются в амперах (А). Приборы, используемые для измерения меньших токов в миллиамперах или микроампер, обозначаются как миллиамперметры или микроамперметры. Ранние амперметры должны были быть выровнены с магнитным полем Земли, чтобы работать должным образом, хотя новые амперметры могут быть установлены на любой цепи для обеспечения текущих измерений. Чтобы получить показания с помощью амперметра, цепь должна быть отключена, чтобы подключить амперметр к цепи. Для приложений, где отключение цепи является проблемой, доступен альтернативный тип амперметра, известный как бесконтактный амперметр.

Чтобы амперметр мог измерять ток, ток должен проходить через амперметр и, следовательно, он должен находиться в последовательном режиме внутри цепи. Полярности должны соответствовать, положительная и отрицательная полярность должны совпадать с положительными и отрицательными на схеме. Хотя в идеале амперметры должны иметь нулевое сопротивление, в действительности они имеют относительно низкое сопротивление по сравнению с вольтметрами. Если сопротивление слишком высокое, оно может заблокировать слишком большой ток и повлиять на токи в цепи и изменить показания. Если случайно подключить амперметр параллельно источнику напряжения, это может вызвать короткое замыкание и привести к перегоранию предохранителя. Показания амперметра не всегда могут быть точными, так как многие факторы, такие как выход из строя диода в выпрямителе генератора или проскальзывание ремня генератора, могут изменить показания.

Вольтметр – это прибор, который используется для измерения напряжения между двумя точками в цепи. Ранние вольтметры были основаны на гальванометрах с подвижной катушкой и создавались путем последовательного включения резистора с прибором. Он использует небольшую катушку из тонкой проволоки, подвешенную в сильном магнитном поле. При подаче электрического тока индикатор гальванометра вращается и сжимает небольшую пружину. Последовательное сопротивление также добавляется, так что угловое вращение становится пропорциональным приложенному напряжению. Цифровые вольтметры были изобретены Эндрю Кей из нелинейных систем в 1954 году. В отличие от амперметров, для присоединения вольтметра не требуется отключать цепь.

Чтобы вольтметр мог измерять напряжение, он не требует прохождения тока через него. Он размещен параллельно цепям, которые они должны измерять. Также ожидается, что полярность будет наблюдаться при размещении вольтметров. В идеале вольтметры должны иметь бесконечный импеданс, но это не так с реальным вольтметром; они имеют конечное значение сопротивления. Хотя вольтметры не должны потреблять ток из цепи, им требуются токи для создания отталкивающего магнитного поля. Токи, извлекаемые из схемы, можно минимизировать, используя усилители для более точного считывания. Если внутреннее сопротивление вольтметра слишком мало, оно не заблокирует достаточный ток и не даст неверные показания. Точность вольтметра зависит от многих факторов, включая изменения температуры и напряжения питания. Вольтметры проще и намного безопаснее в установке, а также обеспечивают более точное считывание по сравнению с амперметрами.

Мультиметры также могут использоваться вместо амперметров и вольтметров. Мультиметр – это инструмент, который можно использовать для измерения как токов, так и напряжений. Он также может выступать в качестве омметра, устройства, используемого для измерения сопротивления. Мультиметры доступны в аналоговом или цифровом формате.

Амперметр

Вольтметр

соединение

Должен быть подключен в последовательном режиме

Это должно быть подключено в параллельном режиме

сопротивление

Имеет сравнительно низкое сопротивление

Имеет высокое сопротивление

Пользы

Он используется для определения количества тока, протекающего в цепи

Используется для нахождения разности потенциалов в цепи

схема

Цепь должна быть отключена, чтобы присоединить амперметр

Цепь не должна быть отключена

точность

Считается менее точным

Считается более точным по сравнению с амперметром

Что произойдет, если амперметр подключить параллельно, а вольтметр – последовательно?

Общеизвестно, что амперметр всегда подключается последовательно с элементом, через который измеряется ток. На рисунке ниже показаны два случая, в одном случае амперметр подключен последовательно, а в другом случае амперметр подключен параллельно.

Поскольку амперметр имеет очень низкое внутреннее сопротивление, поэтому амперметр соединен последовательно, так что весь ток, протекающий в элементе цепи, должен проходить через амперметр, чтобы он мог измерять ток.Поэтому, если мы подключим его параллельно, т. е. параллельно любому элементу цепи, мы закоротим этот элемент. Из-за этого короткого замыкания элемента ток в цепи увеличится, что обязательно сожжет счетчик. Если MCB установлен в источнике питания, то MCB сработает из-за перегрузки по току. Приведенный выше сценарий изображен на рисунке выше.

Теперь мы знаем, что вольтметр всегда подключается параллельно элементу, на котором измеряется разность потенциалов, т.е. напряжение.Это сделано для того, чтобы наша цель не изменить значение тока, протекающего по цепи, а измерить падение напряжения на элементе. Идеальный вольтметр имеет бесконечное сопротивление.

Как уже говорилось, вольтметр имеет очень большое внутреннее сопротивление. Он подключен параллельно элементу схемы, так что все напряжение падает на него, и он может измерять напряжение. Таким образом, соединив его последовательно, мы снизим ток почти до нуля. Другими словами, это приведет к разомкнутой цепи.

Поэтому необходимо соблюдать осторожность при измерении напряжения с помощью мультиметра. Перед измерением напряжения между двумя точками необходимо убедиться, что мультиметр выбран в режиме измерения напряжения. Если по ошибке мультиметр выбран в токовом режиме, и мы измеряем напряжение между двумя точками, это просто означает, что мы подключаем амперметр параллельно, что означает большой ток через измеритель, а также цепь. Современный мультиметр имеет встроенный предохранитель, который в этом случае сгорит. Но для личной безопасности необходимо убедиться, что перед измерением был сделан правильный выбор в мультиметре.

Как подключить амперметр к цепи? – Restaurantnorman.

com

Как подключить амперметр к цепи?

Соедините простую цепь так, чтобы через амперметр протекал ток. Подключите положительный щуп амперметра к положительной клемме источника питания. Подключите отрицательный щуп амперметра к одному концу резистора.

В каком месте следует разместить амперметр?

позиция 1

Что делает амперметр в цепи?

Устройство, называемое амперметром, используется для измерения силы тока.Некоторые типы амперметров имеют стрелку на циферблате, но большинство из них имеют цифровой дисплей. Чтобы измерить ток, протекающий через компонент в цепи, необходимо последовательно с ним подключить амперметр.

Что происходит при параллельном подключении амперметра?

Когда амперметр подключен параллельно цепи, результирующее сопротивление цепи уменьшается. Следовательно, от батареи потребляется больший ток, что повреждает амперметр.

Как рассчитать амперметр?

V=IR, здесь V — разность потенциалов на сопротивлении R, через которое протекает ток I. Амперметр включен последовательно с цепью. Таким образом, его чтение покажет значение тока, протекающего в цепи. Следовательно, показание амперметра равно 1А.

Как работает аналоговый амперметр?

Амперметр Функция Амперметры предназначены для измерения электрического тока путем измерения тока через набор катушек с очень низким сопротивлением и индуктивным сопротивлением. Если амперметр был подключен параллельно, цепь может стать короткозамкнутой, так что весь ток будет течь через амперметр, а не через цепь.

Что измеряет аналоговый амперметр?

Аналоговые амперметры, также известные как амперметры, представляют собой измерительные приборы, которые измеряют ток в амперах. Они необходимы для измерения тока в цепи и поэтому подключаются последовательно с компонентами, по которым течет ток.

Что считает амперметр?

Амперметр (от амперметра) — это измерительный прибор, используемый для измерения силы тока в цепи. Электрические токи измеряются в амперах (А), отсюда и название.

Амперметр измеряет напряжение?

Амперметр — это измерительный прибор, используемый для измерения электрического тока в цепи. Вольтметр подключается параллельно к устройству для измерения его напряжения, а амперметр подключается последовательно к устройству для измерения его тока.

Может ли амперметр измерять сопротивление?

Как и вольтметры, амперметры влияют на величину тока в цепях, к которым они подключены. Однако, в отличие от идеального вольтметра, идеальный амперметр имеет нулевое внутреннее сопротивление, чтобы падать как можно меньше напряжения при протекании через него тока.

Почему амперметр имеет низкое сопротивление, а вольтметр имеет высокое сопротивление?

Амперметр

имеет низкое сопротивление, потому что это прибор, который измеряет электрический ток в амперах в ветви цепи. Он должен быть включен последовательно с измеряемой ветвью и должен иметь очень низкое сопротивление, чтобы избежать значительного изменения тока, который он должен измерять. Поэтому он должен иметь высокое сопротивление.

Амперметр измеряет полярность?

Клещи переменного тока на встроенном амперметре не имеют полярности.Измеритель постоянного тока может иметь полярность в зависимости от того, как устроена его шкала.

Имеет ли вольтметр полярность?

Итак, и амперметры, и вольтметры не имеют полярности. Причина, по которой людей часто вводят в заблуждение, заключается в том, что он дает вам показания только в том случае, если вы подключаете провода в правильной ориентации по отношению к стрелке указателя в устройстве.

Имеет ли амперметр положительные и отрицательные клеммы?

Амперметр может быть подключен последовательно с нагрузкой как к положительному, так и к отрицательному концу нагрузки, что обычно является вопросом удобства, в то время как вольтметр всегда подключается параллельно нагрузке.

Как подключить положительный и отрицательный амперметр?

Шаг 2: Подсоедините красный и черный провода к амперметру. Черный провод всегда будет подключаться к отрицательной/заземленной клемме. Красный провод подключается к плюсовой клемме амперметра. Шаг 3: Подключите амперметр к вашей цепи.

Что такое клеммы амперметра?

Обычно амперметр с одним диапазоном имеет две клеммы. По соглашению красный вывод положительный, а черный отрицательный.Если это многодиапазонный амперметр, то сторона 0А положительная, а другая отрицательная.

Имеет ли гальванометр положительные и отрицательные клеммы?

Гальванометр имеет положительный и отрицательный выводы.

Что такое клеммы вольтметра?

Чтобы использовать вольтметр, сначала подсоедините положительный входной контакт к положительному концу цепи. Затем подключите отрицательный входной контакт к отрицательному концу цепи.

Каков принцип работы гальванометра?

Гальванометр с подвижной катушкой работает по принципу, согласно которому катушка с током, помещенная в магнитное поле, испытывает крутящий момент. Винтовые пружины вместе с радиальным полем обеспечивают отклонение, пропорциональное силе тока.

Как мы можем преобразовать гальванометр в амперметр и вольтметр?

Гальванометр можно преобразовать в амперметр, подключив параллельно гальванометру низкоомный шунт. Вольтметр — это прибор, используемый для измерения разности потенциалов между двумя точками цепи.

Можем ли мы преобразовать гальванометр в амперметр?

Преобразование гальванометра в амперметр Гальванометр можно преобразовать в амперметр, зашунтировав его очень малым сопротивлением.Разности потенциалов на гальванометре и сопротивлении шунта равны.

Можно ли преобразовать вольтметр в амперметр?

Преобразуйте заданный вольтметр в амперметр подходящего диапазона и откалибруйте подготовленный таким образом амперметр. Следовательно, падение напряжения (ir R), измеренное на сопротивлении с помощью вольтметра, также почти такое же, как падение напряжения на сопротивлении без вольтметра.

Почему мы превращаем гальванометр в вольтметр?

Чтобы преобразовать гальванометр с подвижной катушкой в ​​вольтметр, мы добавляем большое последовательное сопротивление, но зачем?Высокое сопротивление приводит к падению большей части напряжения на нем, оставляя небольшое падение напряжения на гальванометре. Это также приводит к тому, что вольтметр имеет очень высокое сопротивление.

Как преобразовать гальванометр в вольтметр?

Гальванометр можно преобразовать в вольтметр, подключив к нему последовательно большое сопротивление. Шкала откалибрована в вольтах. Значение сопротивления, соединенного последовательно, определяет диапазон вольтметра. Сопротивление рассчитывается по этому уравнению, которое соединено последовательно.

Почему в вольтметре используется высокое сопротивление?

Вольтметр измеряет разность напряжений между двумя разными точками (скажем, по разные стороны резистора), но он не должен изменять величину тока, проходящего через элемент между этими двумя точками. Поэтому он должен иметь очень высокое сопротивление, чтобы через него не проходил ток.

4.10 Вольтметры и амперметры постоянного тока – Douglas College Physics 1207

Резюме

  • Объясните, почему вольтметр должен быть подключен параллельно цепи.
  • Нарисуйте схему, показывающую правильное подключение амперметра к цепи.
  • Опишите, как можно использовать гальванометр как вольтметр или амперметр.
  • Найдите сопротивление, которое нужно включить последовательно с гальванометром, чтобы его можно было использовать как вольтметр с заданными показаниями.
  • Объясните, почему измерение напряжения или тока в цепи никогда не может быть точным.

Вольтметры измеряют напряжение, тогда как амперметры измеряют ток.Некоторые счетчики в автомобильных приборных панелях, цифровых камерах, сотовых телефонах и тюнерах-усилителях являются вольтметрами или амперметрами. (См. рис. 1.) Внутренняя конструкция простейших из этих счетчиков и то, как они подключены к системе, которую они контролируют, дают дополнительное представление о применении последовательных и параллельных соединений.

Рисунок 1. Датчики уровня топлива и температуры (крайний правый и крайний левый соответственно) в этом Volkswagen 1996 года выпуска представляют собой вольтметры, которые регистрируют выходное напряжение «датчиков», которое, как мы надеемся, пропорционально количеству бензина в баке и температура двигателя.(кредит: Кристиан Гирсинг)

вольтметра подключены параллельно любому устройству, напряжение которого нужно измерить. Параллельное соединение используется потому, что параллельные объекты испытывают одинаковую разность потенциалов. (См. рис. 2, где вольтметр обозначен символом V.)

Амперметры подключаются последовательно к устройству, ток которого измеряется. Последовательное соединение используется потому, что последовательно соединенные объекты имеют одинаковый ток, проходящий через них. (См. рис. 3, где амперметр представлен символом А.)

Рисунок 2. (a) Для измерения разности потенциалов в этой последовательной цепи вольтметр (V) помещают параллельно источнику напряжения или одному из резисторов. Обратите внимание, что напряжение на клеммах измеряется между точками a и b. Невозможно подключить вольтметр непосредственно к ЭДС без учета его внутреннего сопротивления r . (b) Используемый цифровой вольтметр. (кредит: Messtechniker, Wikimedia Commons) Рис. 3. Амперметр (A) подключен последовательно для измерения тока.Весь ток в этой цепи протекает через счетчик. Амперметр будет иметь такое же показание, если он будет расположен между точками d и e или между точками f и a, как показано на рисунке. (Обратите внимание, что заглавная буква E обозначает ЭДС, а r обозначает внутреннее сопротивление источника разности потенциалов.)

Аналоговые счетчики имеют стрелку, которая поворачивается, указывая на числа на шкале, в отличие от цифровых счетчиков , которые имеют числовые показания, подобные ручному калькулятору.Сердцем большинства аналоговых счетчиков является устройство, называемое гальванометром , обозначаемым буквой G. Протекание тока через гальванометр I G вызывает пропорциональное отклонение стрелки. (Это отклонение происходит из-за силы магнитного поля, действующей на провод с током.)

Двумя важнейшими характеристиками данного гальванометра являются его сопротивление и чувствительность к току. Чувствительность по току — это ток, который дает полное отклонение стрелки гальванометра, максимальный ток, который может измерить прибор.Например, гальванометр с токовой чувствительностью 50 мкА имеет максимальное отклонение стрелки при протекании через него 50 мкА , считывает половину шкалы при протекании через него 25 мкА и т.д.

Если такой гальванометр имеет сопротивление 25 Ом, то напряжение только V = IR = ( 50 мкА ) (25 Ом) = 1,25 мВ дает полное показание. Подключив резисторы к этому гальванометру различными способами, вы можете использовать его как вольтметр или амперметр, который может измерять широкий диапазон напряжений или токов.

Гальванометр как вольтметр

На рис. 4 показано, как можно использовать гальванометр в качестве вольтметра, подключив его последовательно с большим сопротивлением R Значение сопротивления R определяется максимальным измеряемым напряжением. Предположим, вы хотите, чтобы 10 В производили полное отклонение вольтметра, содержащего гальванометр 25 Ом с чувствительностью 50 мкА . Тогда 10 В, подаваемые на счетчик, должны давать ток 50 мкА .Общее сопротивление должно быть

R настолько велико, что сопротивлением гальванометра, r , почти можно пренебречь.) Обратите внимание, что 5 В, приложенные к этому вольтметру, вызывают отклонение на половину шкалы, создавая 25 мкА ток через измеритель, и поэтому показания вольтметра пропорциональны напряжению по желанию.

Этот вольтметр бесполезен при напряжении менее половины вольта, потому что отклонение измерителя будет небольшим и его трудно будет точно считывать. Для других диапазонов напряжения последовательно с гальванометром включают другие сопротивления. Многие счетчики имеют выбор шкалы. Этот выбор включает последовательное включение соответствующего сопротивления с гальванометром.

Рис. 4. Большое сопротивление R , включенное последовательно с гальванометром G, дает вольтметр, отклонение которого на полную шкалу зависит от выбора R . Чем больше измеряемое напряжение, тем больше должно быть R .(Обратите внимание, что r представляет собой внутреннее сопротивление гальванометра.)

Гальванометр как амперметр

Тот же гальванометр также можно превратить в амперметр, поместив его параллельно с небольшим сопротивлением R , часто называемым шунтирующим сопротивлением , как показано на рисунке 5. Поскольку шунтирующее сопротивление мало, большая часть тока проходит через него, что позволяет амперметру измерять токи, намного большие, чем те, которые вызывают полное отклонение гальванометра.

Допустим, например, нужен амперметр, дающий полное отклонение на 1,0 А, и содержащий такой же гальванометр 25 мкА с его чувствительностью 50 мкА . Поскольку R и r соединены параллельно, напряжение на них одинаковое.

Эти капли IR составляют IR = I г r , так что . Решая для R и отмечая, что I G равно 50 мкА , а I равно 0.999950 А, у нас

Рис. 5. Небольшое шунтирующее сопротивление R , помещенное параллельно с гальванометром G, дает амперметр, отклонение на полную шкалу которого зависит от выбора R . Чем больше измеряемый ток, тем меньше должны быть R . Большая часть тока ( I ), протекающего через счетчик, шунтируется через R для защиты гальванометра. (Обратите внимание, что r представляет собой внутреннее сопротивление гальванометра.) Амперметры также могут иметь несколько шкал для большей гибкости в применении. Различные масштабы достигаются включением различных шунтирующих сопротивлений параллельно с гальванометром — чем больше максимальный измеряемый ток, тем меньше должно быть шунтирующее сопротивление.

Когда вы используете вольтметр или амперметр, вы подключаете другой резистор к существующей цепи и, таким образом, изменяете схему.В идеале вольтметры и амперметры не оказывают заметного влияния на цепь, но полезно изучить обстоятельства, при которых они влияют или не влияют.

Сначала рассмотрим вольтметр, который всегда ставится параллельно измеряемому устройству. Через вольтметр протекает очень небольшой ток, если его сопротивление на несколько порядков больше, чем сопротивление устройства, и поэтому на цепь не оказывается заметного влияния. (См. рис. 6(а).) (Большое сопротивление, включенное параллельно с малым, имеет общее сопротивление, практически равное малому. ) Если, однако, сопротивление вольтметра сравнимо с сопротивлением измеряемого устройства, то два параллельно включенных имеют меньшее сопротивление, что заметно влияет на цепь. (См. рис. 6(b).) Напряжение на устройстве не такое, как если бы вольтметр не был включен в цепь.

Рисунок 6. (a) Вольтметр, сопротивление которого значительно превышает сопротивление устройства ( R Вольтметр >> R ), с которым он соединен параллельно, создает параллельное сопротивление, практически такое же, как и устройство, и не оказывает заметного влияния измеряемая цепь.(b) Здесь вольтметр имеет то же сопротивление, что и устройство ( R Вольтметр около R ), так что параллельное сопротивление вдвое меньше, чем когда вольтметр не подключен. Это пример существенного изменения схемы, которого следует избегать.



Амперметр помещают последовательно в измеряемую ветвь цепи, так что его сопротивление добавляется к этой ветви. Обычно сопротивление амперметра очень мало по сравнению с сопротивлениями устройств в цепи, поэтому лишнее сопротивление незначительно.(См. рис. 7(а).) Однако, если задействованы очень малые сопротивления нагрузки или если сопротивление амперметра не такое низкое, как должно быть, то общее последовательное сопротивление будет значительно больше, а ток в ответвлении составит измеряемое уменьшается. (См. рис. 7(б).)

При неправильном подключении амперметра может возникнуть практическая проблема. Если бы он был подключен параллельно резистору для измерения тока в нем, вы могли бы повредить счетчик; низкое сопротивление амперметра позволило бы большей части тока в цепи проходить через гальванометр, и этот ток был бы больше, поскольку эффективное сопротивление меньше.

Рис. 7. (a) Обычно амперметр имеет настолько малое сопротивление, что общее последовательное сопротивление в измеряемой ветви не увеличивается заметно. Схема практически не изменилась по сравнению с отсутствием амперметра. (б) Здесь сопротивление амперметра такое же, как сопротивление ответвления, так что общее сопротивление удваивается, а ток вдвое меньше, чем без амперметра. Этого значительного изменения схемы следует избегать.

Одним из решений проблемы помех вольтметров и амперметров в измеряемых цепях является использование гальванометров с большей чувствительностью.Это позволяет создавать вольтметры с большим сопротивлением и амперметры с меньшим сопротивлением, чем при использовании менее чувствительных гальванометров.

Существуют практические пределы чувствительности гальванометра, но можно получить аналоговые измерители, точность измерений которых составляет несколько процентов. Обратите внимание, что неточность возникает из-за изменения схемы, а не из-за неисправности счетчика.

Связи: пределы знаний

Выполнение измерения изменяет измеряемую систему таким образом, что возникает неопределенность в измерении.Для макроскопических систем, таких как схемы, обсуждаемые в этом модуле, изменение обычно можно сделать пренебрежимо малым, но полностью устранить его нельзя. Для субмикроскопических систем, таких как атомы, ядра и более мелкие частицы, измерение изменяет систему таким образом, что ее нельзя сделать произвольно малой. Это фактически ограничивает знание системы — даже ограничивает то, что природа может знать о себе. Мы увидим глубокие последствия этого, когда принцип неопределенности Гейзенберга будет обсуждаться в модулях по квантовой механике.

Существует еще один метод измерения, основанный на полном отсутствии тока и, следовательно, на полном отсутствии изменения схемы. Они называются нулевыми измерениями и являются темой главы 21.5 «Нулевые измерения». Цифровые счетчики, в которых используется твердотельная электроника и нулевые измерения, могут достигать точности в одну часть 10 6 .

Проверьте свое понимание

1: Цифровые измерители способны обнаруживать меньшие токи, чем аналоговые измерители, использующие гальванометры.Как это объясняет их способность измерять напряжение и ток более точно, чем аналоговые измерители?

PhET Explorations: набор для построения схемы (только DC), виртуальная лаборатория

Стимулируйте нейрон и следите за происходящим. Делайте паузы, перематывайте назад и двигайтесь вперед во времени, чтобы наблюдать за движением ионов через мембрану нейрона. Прямая ссылка:  https://phet.colorado.edu/sims/html/circuit-construction-kit-dc/latest/circuit-construction-kit-dc_en.html



Рис. 8. Набор для построения схемы (только для постоянного тока), виртуальная лаборатория
  • Вольтметры измеряют напряжение, а амперметры измеряют ток.
  • Вольтметр размещается параллельно источнику напряжения для получения полного напряжения и должен иметь большое сопротивление, чтобы ограничить его влияние на цепь.
  • Амперметр включен последовательно, чтобы получить полный ток, протекающий через ветвь, и должен иметь небольшое сопротивление, чтобы ограничить его влияние на цепь.
  • Оба могут быть основаны на комбинации резистора и гальванометра, устройства, которое дает аналоговое считывание тока.
  • Стандартные вольтметры и амперметры изменяют измеряемую цепь и, таким образом, имеют ограниченную точность.

Концептуальные вопросы

1: Почему нельзя подключать амперметр непосредственно к источнику напряжения, как показано на рис. 9? (Обратите внимание, что буква E на рисунке означает ЭДС.)

Рисунок 9.

2: Предположим, вы используете мультиметр (предназначенный для измерения диапазона напряжений, токов и сопротивлений) для измерения тока в цепи и случайно оставили его в режиме вольтметра.Какое влияние счетчик окажет на цепь? Что произойдет, если вы измеряете напряжение, но случайно переведете мультиметр в режим амперметра?

3: Укажите точки, к которым можно подключить вольтметр для измерения следующих разностей потенциалов на рисунке 10: (а) разность потенциалов источника напряжения; (b) разность потенциалов между R 1 ; (c) через R 2 ; (d) через R 3 ; (e) между R 2 и R 3 . Обратите внимание, что может быть более одного ответа на каждую часть.

Рисунок 10.

4: Чтобы измерить токи на рисунке 10, вы должны заменить провод между двумя точками амперметром. Укажите точки, между которыми вы поместите амперметр для измерения следующих параметров: (а) общий ток; (b) ток, протекающий через R 1 ; (c) через R 2 ; (d) через R 3 . Обратите внимание, что может быть более одного ответа на каждую часть.

Проблемные упражнения

1: Какова чувствительность гальванометра (т. е. какой ток дает полное отклонение) внутри вольтметра, имеющего сопротивление 1,00 МОм на шкале 30,0 В?

2: Какова чувствительность гальванометра (то есть какой ток дает полное отклонение) внутри вольтметра, имеющего сопротивление 25,0 – Ом на его 100-вольтовой шкале?

3: Найдите сопротивление, которое нужно включить последовательно с 25. 0 – гальванометр Ом с чувствительностью 50 мкА (такой же, как обсуждается в тексте), что позволяет использовать его в качестве вольтметра с полным отсчетом 0,100 В.

4: Найдите сопротивление, которое необходимо включить последовательно с гальванометром 525 мкА с чувствительностью 50 мкА (такой же, как обсуждается в тексте), чтобы его можно было использовать в качестве вольтметра с Полномасштабное показание 3000 В. Включите принципиальную схему с вашим решением.

5: Найдите сопротивление, которое необходимо подключить параллельно гальванометру 25 мкА , имеющему чувствительность 50 мкА (такую ​​же, как обсуждается в тексте), чтобы его можно было использовать в качестве амперметра с 10,0-полное показание. Включите принципиальную схему с вашим решением.

6: Найдите сопротивление, которое необходимо включить параллельно гальванометру 25 мкА с чувствительностью 50 мкА (такой же, как обсуждается в тексте), чтобы его можно было использовать в качестве амперметра с Полномасштабное показание 300 мА.

7: Найдите сопротивление, которое необходимо включить последовательно с гальванометром 10,0  Ом с чувствительностью 100 мкА , чтобы его можно было использовать в качестве вольтметра с: , и (b) показание полной шкалы 0,300 В.

8: Найдите сопротивление, которое должно быть подключено параллельно гальванометру 10 мкА с чувствительностью 100 мкА , чтобы его можно было использовать в качестве амперметра с: (a) полным показанием 20,0 А и (b) 100-мА полномасштабное показание.

9: Предположим, вы измеряете напряжение на выводах щелочного элемента на 1,585 В с внутренним сопротивлением 0,100  Ом , поместив вольтметр 1,00–k Ом на его выводы. (См. рис. 11.) а) Какой ток течет? (b) Найдите напряжение на клеммах. в) Чтобы увидеть, насколько близко измеренное напряжение на клеммах к ЭДС, рассчитайте их отношение.

Рисунок 11.

10: Предположим, вы измеряете напряжение на клеммах литиевого элемента на 3200 В, имеющего внутреннее сопротивление  5.00 Ом , поместив вольтметр 1,00 – k Ом на его клеммы. а) Какой ток течет? (b) Найдите напряжение на клеммах. в) Чтобы увидеть, насколько близко измеренное напряжение на клеммах к ЭДС, рассчитайте их отношение.

11: Некоторый амперметр имеет сопротивление 5,00 x 10 -5 Ом по шкале 3,00 А и содержит гальванометр 10,0 Ом . Какова чувствительность гальванометра?

12: Вольтметр 1,00 МОм Ом устанавливается параллельно с 75.0 – k Ω  резистор в цепи. а) Нарисуйте схему соединения. б) Чему равно сопротивление комбинации? (c) Если напряжение на комбинации остается таким же, как и на одном резисторе 75,0–k Ом , на сколько процентов увеличится ток? (d) Если ток через комбинацию остается таким же, как и через один резистор 75,0 – кОм Ом , на сколько процентов уменьшится напряжение? (e) Являются ли существенными изменения, обнаруженные в частях (c) и (d)? Обсуждать.

13: Амперметр 0,0200 Ом включен в цепь последовательно с резистором 10,00 Ом . а) Нарисуйте схему соединения. (b) Рассчитайте сопротивление комбинации. (c) Если напряжение остается таким же на комбинации, как и на одном резисторе 10,00 Ом , на сколько процентов уменьшится ток? (d) Если ток поддерживается таким же через комбинацию, как и через один резистор 10,00 – Ом , на сколько процентов увеличится напряжение? (e) Являются ли существенными изменения, обнаруженные в частях (c) и (d)? Обсуждать.

14: необоснованные результаты

Предположим, у вас есть гальванометр 40,0 Ом с чувствительностью 25,0 – мкА . (a) Какое сопротивление вы бы включили с ним последовательно, чтобы его можно было использовать в качестве вольтметра, имеющего полное отклонение на 0, 500 мВ ? б) Что неразумного в этом результате? (c) Какие предположения ответственны?

15: необоснованные результаты

(a) Какое сопротивление вы бы подключили параллельно с 40. 0 Ом  Гальванометр с чувствительностью  25 мкА  , что позволяет использовать его в качестве амперметра с полным отклонением для 10 мкА  ? б) Что неразумного в этом результате? (c) Какие предположения ответственны?

Глоссарий

вольтметр
прибор для измерения напряжения
амперметр
прибор для измерения силы тока
аналоговый счетчик
измерительный прибор, дающий показания в виде движения стрелки по маркированному калибру
цифровой счетчик
измерительный прибор, дающий показания в цифровой форме
гальванометр
аналоговое измерительное устройство, обозначенное буквой G, которое измеряет ток, используя отклонение стрелки, вызванное силой магнитного поля, действующей на проводник с током
чувствительность по току
максимальный ток, который может считывать гальванометр
полное отклонение
максимальное отклонение стрелки гальванометра, также известное как токовая чувствительность; гальванометр с полным отклонением 50 мкА имеет максимальное отклонение стрелки при протекании через нее 50 мкА
Шунтирующее сопротивление
небольшое сопротивление  IR , помещенное параллельно с гальванометром G для получения амперметра; чем больше измеряемый ток, тем меньше должны быть R ; большая часть тока, протекающего через счетчик, шунтируется через для защиты гальванометра
.

Решения

Проверьте свое понимание

1: Поскольку цифровые счетчики потребляют меньший ток, чем аналоговые счетчики, они меньше изменяют схему, чем аналоговые счетчики.Их сопротивление в качестве вольтметра может быть намного больше, чем у аналогового измерителя, а их сопротивление в качестве амперметра может быть намного меньше, чем у аналогового измерителя. Обратитесь к рисунку 2 и рисунку 3 и их обсуждению в тексте.

Пробные упражнения

1: 30 мкА

3: 1,98 кОм Ом

5: 1,25 x 10 -4 Ом

7: (а) 3,00 М Ом . (б) 2,99 кОм Ом

9: (а) 1.58 мА (b) 1,5848 В (необходимо четыре цифры, чтобы увидеть разницу)

(c) 0,99990 (нужно пять цифр, чтобы увидеть отличие от единицы)

11:   15 мкА

13: (а)

Рис. 12.

(b) 10,02 Ом

(c) 0,9980 или уменьшение в 2,0 x 10 -1 процентов

(d) 1,002 или увеличение на 2,0 x 10 -1  %

(e) Не имеет значения.

15: (а) -66.7 Ом. (b) У вас не может быть отрицательного сопротивления.

(c) Неразумно, что I G больше, чем I всего (см. рис. 5). Вы не можете добиться полного отклонения, используя ток, меньший, чем чувствительность гальванометра.



Измерение тока и разности потенциалов — Электрический ток и разность потенциалов — KS3 Physics Revision

Вы можете измерять ток и разность потенциалов в цепях.Это разные вещи и поэтому измеряются по-разному.

Ток

Ток является мерой того, сколько электрического заряда проходит через цепь. Чем больше заряда течет, тем больше ток.

Ток измеряется в амперах. Символ ампера — А. Например, 20 А — это больший ток, чем 5 А. Слово «ампер» часто сокращается до «ампер», поэтому люди говорят о том, сколько ампер течет.

Измерение тока

Устройство, называемое амперметром, используется для измерения тока.Некоторые типы амперметров имеют стрелку на циферблате, но большинство из них имеют цифровой дисплей. Чтобы измерить ток, протекающий через компонент в цепи, необходимо последовательно с ним подключить амперметр.

Цепь с амперметром, соединенным в двух разных местах, последовательно с ячейкой и лампой

Когда два компонента соединены последовательно, вы можете проследить путь через оба компонента, не отрывая пальца и не возвращаясь к уже пройденному пути взятый.

Разность потенциалов

Разность потенциалов является мерой разности энергий между двумя частями цепи.Чем больше разница в энергии, тем больше разность потенциалов.

Разность потенциалов измеряется в вольтах. Вольт обозначается символом В. Например, 230 В — это большая разность потенциалов, чем 12 В. Вместо того, чтобы говорить о разности потенциалов, люди часто говорят о напряжении, поэтому вы можете услышать или увидеть «напряжение» вместо «разность потенциалов».

Измерение разности потенциалов

Разность потенциалов измеряется с помощью устройства, называемого вольтметром. Как и амперметры, некоторые типы имеют стрелку на циферблате, но большинство из них имеют цифровой дисплей.Однако, в отличие от амперметра, вы должны подключить вольтметр параллельно, чтобы измерить разность потенциалов на компоненте в цепи.

Принципиальная схема, показывающая вольтметр, подключенный параллельно с лампой

Когда два компонента соединены параллельно, вы не можете проследить цепь через оба компонента с одной стороны на другую, не пошевелив пальцем или не вернувшись по уже пройденному пути.

Элементы

Вы можете измерить разность потенциалов элемента или батареи.Если две или более ячеек указывают в одном направлении, чем больше ячеек, тем больше разность потенциалов.

Каждая ячейка имеет разность потенциалов 1,5 В, поэтому три ячейки дают 4,5 В

Контрольная точка

Глава 16 Принципы

Глава 16 Принципы

Глава 18

Концептуальные вопросы: 4, 6, 9, 10, 13, 17, 21, 22, 23

| ВЕРНУТЬСЯ К ДОМАШНИМ ЗАДАНИЯМ |

4. Джеффу нужен резистор на 100 Ом для цепи, но у него есть только коробка резисторов на 300 Ом. Что он может сделать?

У Джеффа есть несколько вариантов. Во-первых, он мог пойти в магазин резисторов и купить другую коробку, на этот раз резисторов на 100 Ом, как он должен был купить в первый раз. Но это не совсем то, к чему мы шли с этим вопросом.

Джефф должен уменьшить общее сопротивление. Если он соединит резисторы последовательно, то они только увеличат общее сопротивление. Однако если он соединит их параллельно друг другу, то они уменьшат общее сопротивление.Три резистора по 300 Ом, включенные параллельно, будут иметь общее сопротивление 100 Ом, поскольку 1/100 = 1/300 + 1/300 + 1/300. (Попробуйте сами.)

6. Сравните сопротивление идеального амперметра с сопротивлением идеального вольтметра. Что имеет большее сопротивление? Почему?

Амперметр должен измерять ток без изменения величины тока, который обычно проходит через определенную марку цепи. В результате он должен иметь очень низкое сопротивление.С другой стороны, вольтметр измеряет разницу напряжений между двумя разными точками (скажем, по разные стороны резистора), но он не должен изменять величину тока, проходящего через элемент между этими двумя точками. Таким образом, он должен иметь очень высокое сопротивление, чтобы через него не «тянулся» ток. Вопрос 10 (ниже) предлагает более подробную информацию об этом, и на него действительно следует ответить одновременно с этим вопросом, поэтому давайте перейдем к этому:

10. Почему амперметры подключаются последовательно к элементу цепи, в котором измеряется ток, а вольтметры подключаются параллельно к элементу, для которого измеряется разность потенциалов?

Амперметры измеряют ток, поэтому они должны «входить» в цепь и фактически перехватывать и подсчитывать все проходящие заряды.Вы разрываете ветвь цепи, в которой измеряете ток, а затем вставляете этот измеритель, снова соединяя цепь с ним, «видя» все эти заряды, проходящие через него. (В этом случае он должен иметь очень-очень низкое сопротивление, чтобы не изменять условия цепи и не изменять ток.) ​​

Вольтметры нужны для сравнения двух разных точек и их напряжений. В силу сравнения двух точек вы должны подключиться к этим двум одновременно, что требует параллельного подключения. (Вольтметр должен иметь очень высокое сопротивление, чтобы через него не протекал ток и, таким образом, не изменялись токи в остальной части цепи.)

Что произойдет, если вы подключите амперметр в конфигурации, предназначенной для вольтметра (т. е. параллельно)? Это действительно хороший экзаменационный вопрос.



9. Почему электрические плиты и сушилки для белья питаются от 240 В, а светильники, радиоприемники и часы – от 120 В?

Поскольку мощность (коэффициент энергии) является произведением I и V, вы можете получить повышенную энергию от этих печей и сушилок, просто увеличив ток (за счет уменьшения сопротивления элементов внутри них).Тем не менее, не всегда хорошая идея просто продолжать увеличивать ток, потому что это требует физических усилий: больше зарядов, проходящих через провод, означает, что вам нужен более толстый провод с меньшим сопротивлением, иначе провод может слишком сильно нагреться и расплавить провод. изоляция. Таким образом, другим способом увеличения мощности без слишком большого увеличения тока является увеличение напряжения. Это не обязательно для большинства электрических устройств, но хорошо подходит для мощных вещей.



13.Некоторые аккумуляторы можно «перезарядить». Означает ли это, что аккумулятор имеет запас заряда, который истощается по мере использования аккумулятора? Если «подзарядка» буквально не означает зарядку батареи, что означает ?

Мы не создаем и не уничтожаем заряд. И аккумулятор всегда заряжается нейтрально. Он перемещает заряд, но всегда с тем же током, который проходит через один конец батареи и выходит из противоположного конца.

То, что делается с батареей, заключается в увеличении ее потенциальной энергии по мере ее «перезарядки».” В батареях это означает, что происходит какое-то химическое изменение, и накопленная в нем энергия позже используется в виде электрической энергии.



17. Электромонтер, работающий на «живых» цепях, носит утепленную обувь и держит одну руку за спиной. Почему?

Утепленная обувь изолирует электрика от земли, что, как мы надеемся, увеличивает сопротивление в цепи, соединяющей его с землей. Это более высокое сопротивление приведет к низкому (надеюсь, близкому к нулю) току.Тот же человек держит одну руку за спиной, просто чтобы покрасоваться. Нет, на самом деле, вторая рука была бы отличным способом соединить полную цепь, проходящую прямо через сердце, и держать ее за спиной гарантирует, что вы не сделаете эту связь. (Позже в этом семестре я создам схему с рассолом, по причинам, которые вы тогда поймете, и вы увидите похожую технику. Надеюсь.)



21. а. Если сопротивление R1 уменьшится, что произойдет с падением напряжения на R3? Переключатель S все еще разомкнут, как на рисунке.

Ток в резисторе R3 будет больше, что приведет к увеличению падения напряжения.

21. б. Если сопротивление R1 уменьшится, что произойдет с падением напряжения на R2? Переключатель S все еще разомкнут, как на рисунке.

Уменьшается из-за большего тока, проходящего через R1 (и R2 должен делиться с R1).

21. в. В показанных схемах, если ключ S замкнут, что произойдет с током через R1?

Увеличивается.В этом случае через резистор R3 не будет проходить ток — мы говорим, что он «закорочен». Это означает, что общее сопротивление в цепи меньше, поэтому больший ток приходится на R1 и R2.



22. Четыре одинаковые лампочки помещены в две разные цепи с одинаковыми батареями. Лампы А и В соединены последовательно с батареей. Лампы C и D подключены параллельно к батарее.

а. Оцените яркость лампочек.

C и D будут одинаково яркими и ярче, чем A и B; А и В одинаково яркие.

б. Что произойдет с яркостью лампочки В, если лампочку А заменить проводом?

B увеличивает яркость.

в. Что произойдет с яркостью лампочки С, если лампочку D убрать из цепи?

Его яркость остается прежней.



23. Три одинаковые лампочки соединены в цепь, как показано на схеме.

а. Что произойдет с яркостью остальных лампочек, если лампочку А убрать из цепи и заменить ее проволокой?

Лампы B и C становятся ярче.

б. Что произойдет с яркостью ламп повторного накачивания, если лампочку В убрать из цепи?

Лампа A становится тусклее, а лампа C становится ярче. При всех трех сопротивлениях в цепи токи равны
I А = 2 В /(3 R ), I В = I Кл = В /(3 R ).Когда B удаляется, ток как в A , так и в C составляет В / (2 R ). (Вы все это получили?)

в. Что произойдет с яркостью лампочек повторного накачивания, если лампочку В заменить проводом?

Лампочка A становится ярче, лампочка C полностью перестает светиться. (Лампа C закорочена проводом с нулевым сопротивлением, поэтому ток не идет на C.)



| ВЕРНУТЬСЯ К ДОМАШНИМ ЗАДАНИЯМ |

Почему амперметр подключен последовательно, а вольтметр параллельно

Привет, ребята, добро пожаловать обратно в мой блог.В этой статье я расскажу, почему амперметр подключен последовательно и почему вольтметр подключен параллельно, я также расскажу, что произойдет, если мы подключим амперметр параллельно, что произойдет, если мы подключим вольтметр последовательно.

Все постараюсь объяснить доступно. Если вам нужна статья на другие темы, прокомментируйте нас ниже в разделе комментариев. Вы также можете поймать меня в Instagram — нажмите здесь.

Также прочтите – Основные вопросы и ответы по электротехнике.

Что такое амперметр и вольтметр?

В настоящее время амперметры и вольтметры используются во многих местах, таких как промышленность, станции, колледжи и т. д.Амперметр и вольтметр являются измерительными приборами, они используются для измерения параметров. Функция амперметра заключается в измерении тока, протекающего в цепи, а функция вольтметра — в измерении напряжения между нагрузкой или источником и т. д.

Почему амперметр подключается последовательно?

Амперметр используется для измерения тока, протекающего по цепи, поэтому для получения точного результата ток должен протекать внутри амперметра правильно. А амперметр имеет низкое сопротивление, поэтому его подключают последовательно.И еще одно, мы используем амперметр для измерения тока, протекающего через нагрузку, поэтому амперметр должен быть подключен последовательно между источником и нагрузкой.

Что произойдет, если амперметр подключить параллельно?

Если мы подключили амперметр параллельно, то через амперметр протекает ток, потому что ток выбирает ванну с малым сопротивлением по закону Ома. Весь ток начинает течь через амперметр, а амперметр не дает должных результатов.И максимальный ток, протекающий через амперметр, приводит к перегоранию предохранителя, иначе амперметр может быть поврежден.

Почему вольтметр подключен параллельно?

Вольтметр используется для измерения разности потенциалов между нагрузкой или источником, поэтому он подключен параллельно. Мы можем измерить напряжение только тогда, когда вольтметр подключен параллельно. Вольтметр имеет большое сопротивление, поэтому он подключен параллельно. Используя вольтметр, мы измеряем разность потенциалов, а не ток.

Что произойдет, если вольтемпер соединить последовательно?

Если вольтметр подключен последовательно, то он заблокирует ток, протекающий по цепи, потому что вольтметр имеет высокое сопротивление, большее сопротивление означает большее предотвращение тока. Таким образом, если мы подключим напряжение последовательно, нагрузка не получит никакого тока.

Ребята, теперь вы узнали, почему амперметр подключен последовательно, а вольтметр параллельно. Если у вас есть какие-либо сомнения, прокомментируйте нас ниже в разделе комментариев. Чтобы узнать больше интересных статей, регулярно заходите на наш сайт, я вас всех не разочарую. Скоро много интересных тем публикую.

Я надеюсь, что эта статья поможет вам всем. Спасибо за чтение.

Теги: Почему амперметр подключается последовательно, а вольтметр параллельно, Что происходит, если вольтметр подключается последовательно, Почему вольтметр подключается параллельно, Что происходит, если амперметр подключается параллельно, Почему амперметр подключается последовательно, Что такое амперметр И вольтметр.

Также читайте:

Любители обучения, блоггеры, специалисты по цифровому маркетингу, программисты, инженеры, YouTube-блогеры, для получения дополнительной информации свяжитесь с нами

Правильное подключение амперметра.

Если вы не знаете примерное значение тока в цепи, вам следует взять чтение в самом высоком диапазоне амперметра; затем вы должны постепенно переключаться на более низкие диапазоны до тех пор, пока не будет получено подходящее показание. Большинство шкал амперметра показывают ток измеряется в возрастающих значениях слева направо.Если вы подключаете счетчик без соблюдая полярность, указатель можно отклонять назад (справа налево). Это действие часто повреждает механизм счетчика. Вы должны убедиться, что амперметр всегда подключен так, чтобы ток протекал на отрицательную клемму и вытекал из положительной Терминал. На рис. 3-6 показаны различные варианты схемы и правильное подключение амперметра. методы измерения тока на различных участках цепи.

Рис. 3-6.- Правильное подключение амперметра.

Q.12 Амперметр всегда должен быть подключен так, чтобы ток протекал к какой клемме. и из какого терминала?

Чувствительность амперметра

Чувствительность амперметра определяется величиной тока, требуемой катушкой измерителя. производить полное отклонение стрелки. Чем меньше величина тока требуется произвести это отклонение, тем выше чувствительность измерителя. метр движение, требующее только 100 микроампер для полного отклонения, имеет большую чувствительность, чем движение метра, которое требует 1 миллиампер для того же отклонения.

Q.13 (верно или неверно) Чем больше ток, необходимый для полного отклонения катушки измерителя, тем лучше чувствительность измерителя.

Хорошая чувствительность особенно важна для амперметров, используемых в цепях, в которых текут малые токи.Так как счетчик включен последовательно с нагрузкой, ток течет через метр. Если внутреннее сопротивление счетчика составляет большую часть нагрузки сопротивления, произойдет эффект, известный как ЗАГРУЗКА СЧЕТЧИКА. Счетчик нагрузки – это условие которая существует, когда включение счетчика в цепь изменяет работу этого схема. Это условие нежелательно. Цель включения счетчика в цепь предназначен для измерения тока цепи в нормальном рабочем состоянии.Если счетчик изменяет работу схемы и изменяет количество протекающего тока, показания вы получите будет по ошибке. Пример этого показан на рисунке 3-7.

Рис. 3-7. – Эффект нагрузки амперметра.

Q.14 Какое условие существует, когда включение счетчика в цепь изменяет работа схемы?

На виде А на рис. 3-7 проверяемая цепь имеет приложенное напряжение 100 Ом. мВ и сопротивлением 100 Ом.Ток, обычно протекающий в этой цепи, равен 1 миллиампер. На виде B амперметр, требующий 1 миллиампер для полного отклонения. и который имеет внутреннее сопротивление 100 Ом. Поскольку 1 миллиампер текущий расход показан на виде A, естественно предположить, что при вставленном расходомере в цепь произойдет полное отклонение. Вы также можете предположить, что 1 будет измеряться миллиампер тока цепи. Однако ни одно из этих предположений не правильный.Когда амперметр вставлен в цепь, как показано на рисунке B, общее сопротивление цепи 200 Ом. При приложенном напряжении 100 мВ, подавая Закон Ома показывает, что фактический ток (I цепь ) равен 0,5 миллиампер.

Поскольку счетчик показывает 0,5 мА вместо нормального значения тока, счетчик показывает, что имеет место определенный эффект нагрузки. В подобных случаях использование амперметры, которые имеют меньшее внутреннее сопротивление и лучшую чувствительность к току. желательно.

ВОЛЬТМЕТР ПОСТОЯННОГО ТОКА

До сих пор мы обсуждали 100-микроамперный механизм Д’Арсонваля и его использование в качестве амперметра. Однако его также можно использовать для измерения напряжения, если МУЛЬТИПЛИКАТОР (высокое сопротивление) включается последовательно с подвижной катушкой счетчика. Для низкого напряжения приборов, это сопротивление физически монтируется внутри корпуса счетчика с Движение Д’Арсонваля. Последовательное сопротивление состоит из проволочного сопротивления, которое имеет низкий температурный коэффициент, намотанный либо на катушку, либо на каркас карты.Для высокого напряжения диапазонов, последовательное сопротивление может быть подключено снаружи.

Добавить комментарий

Ваш адрес email не будет опубликован.
