Асинхронные электродвигатели: схема, принцип работы и устройство

Асинхронный электродвигатель – это электрический агрегат с вращающимся ротором. Скорость вращения ротора отличается от скорости, с которой вращается магнитное поле статора. Это – одна из важных особенностей работы агрегата, так как если скорости выровняются, то магнитное поле не будет наводить в роторе ток и действие силы на роторную часть прекратится. Именно поэтому двигатель называется асинхронным (у синхронного показатели скоростного вращения совпадают).

В данной статье мы сфокусируемся на том, что представляет собой схема работы такого двигателя и – самое главное, насколько она эффективна при его эксплуатации.

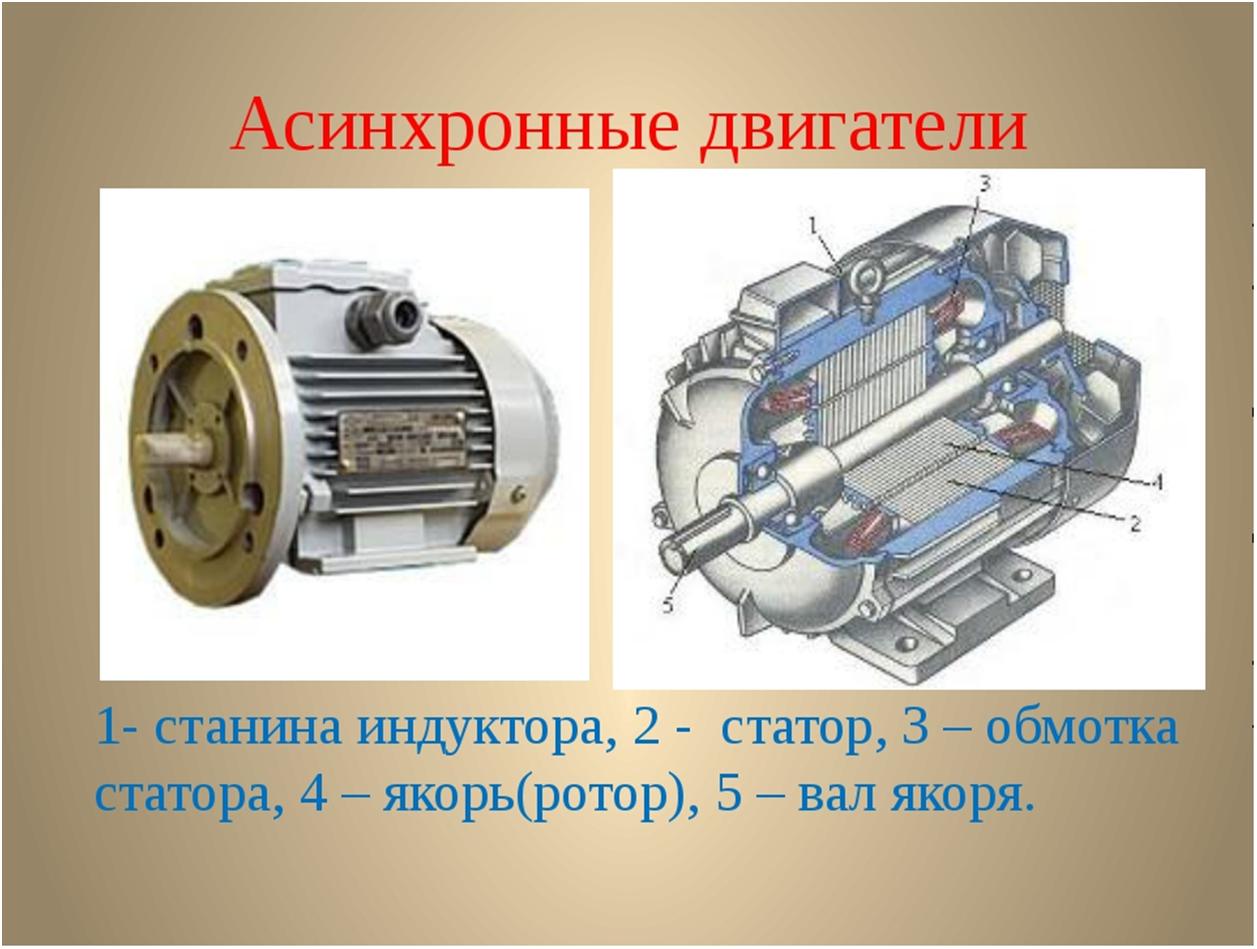

Устройство и принцип действия

Ток в обмотках статора создает вращающееся магнитное поле. Это поле наводит в роторе ток, который начинает взаимодействовать с магнитным полем таким образом, что ротор начинает вращаться в ту же сторону, что и магнитное поле.

Относительная разность скоростей вращения ротора и частоты переменного магнитного поля называется скольжением. В установившемся режиме скольжение невелико: 1-8% в зависимости от мощности.

Асинхронный двигатель

Подробнее о принципах работы асинхронного электродвигателя – в частности, на примере агрегата трехфазного тока, вы можете прочесть здесь, на сайте, в одном из наших материалов. Далее же мы разберем, какие бывают разновидности асинхронных электрических машин.

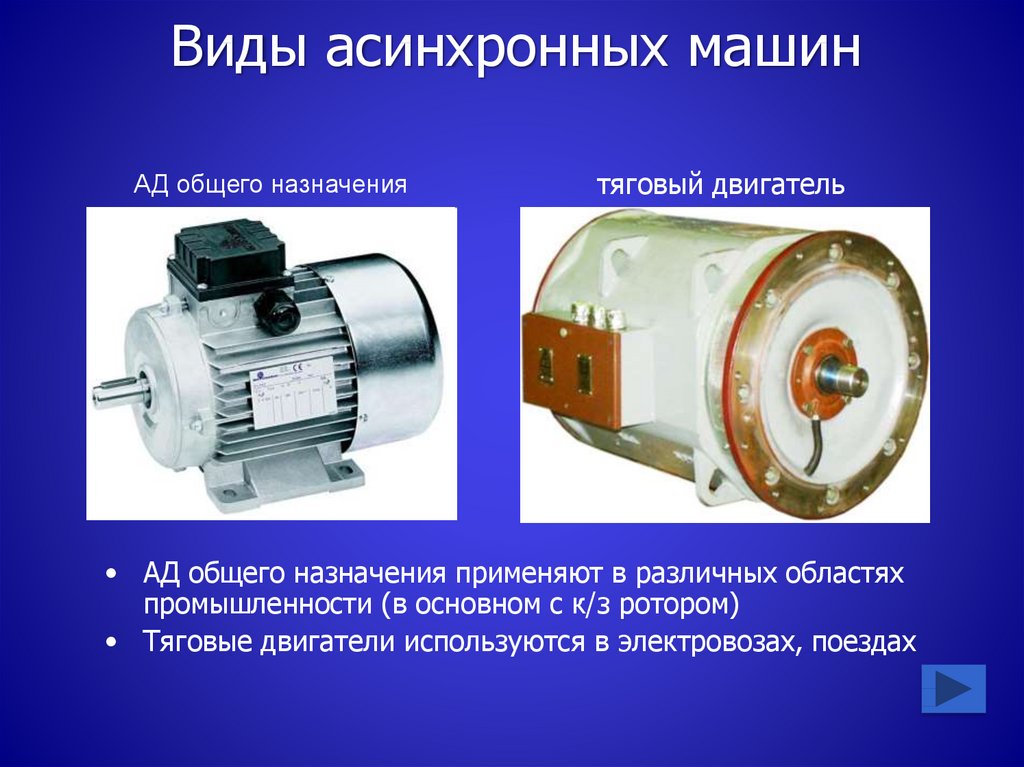

Виды асинхронных двигателей

Можно выделить 3 базовых типа асинхронных электродвигателей:

  • 1-фазный – с короткозамкнутым ротором
  • 3-х фазный – с короткозамкнутым ротором
  • 3-х фазный – с фазным ротором

Схема устройства асинхронного двигателя с короткозамкнутым ротором

То есть, двигатели классифицируются по количеству фаз (1 и 3) и по типу ротора – с короткозамкнутым и с фазным. При этом число фаз с установленным типом ротора никак не взаимосвязано.

Ещё одна разновидность – асинхронный двигатель с массивным ротором. Ротор сделан целиком из ферромагнитного материала и фактически представляет собой стальной цилиндр, играющий роль как магнитопровода, так и проводника (вместо обмотки). Такой вид двигателя очень прочный и обладает высоким пусковым моментом, однако в роторе могут возникать большие потери энергии, а сам он может сильно нагреваться.

Какой ротор лучше, фазный или короткозамкнутый?

Преимущества короткозамкнутого:

  • Более-менее постоянная скорость вне зависимости от разных нагрузок
  • Допустимость кратковременных механических перегрузок
  • Простая конструкция, легкость пуска и автоматизации
  • Более высокие cos φ (коэффициент мощности) и КПД, чем у электродвигателей с фазным ротором

Недостатки:

  • Трудности в регулировании скорости вращения
  • Большой пусковой ток
  • Низкий мощностной коэффициент при недогрузках

Преимущества фазного:

  • Высокий начальный вращающий момент
  • Допустимость кратковременных механических перегрузок
  • Более-менее постоянная скорость при разных перегрузках
  • Меньший пусковой ток, чем у двигателей с короткозамкнутым ротором
  • Возможность использования автоматических пусковых устройств

Недостатки:

  • Большие габариты
  • Коэффициент мощности и КПД ниже, чем у электродвигателей с короткозамкнутым ротором

Какой двигатель лучше выбрать?

Асинхронный или коллекторный? Синхронный или асинхронный? Сказать однозначно, что определенный тип двигателя лучше, точно нельзя. В пользу асинхронных моделей говорят их следующие преимущества.

  • Относительно небольшая стоимость
  • Низкие эксплуатационные затраты
  • Отсутствие необходимости в преобразователях при включении в сеть (только для нагрузок, не нуждающихся в регулировании скорости)
  • Отсутствие потребности в дополнительном источнике питания – в отличие от синхронных аналогов

Тем не менее, у асинхроников есть недостатки. А именно:

  • Малый пусковой момент
  • Высокий пусковой ток
  • Отсутствие возможности регулировки скорости при подключении к сети
  • Ограничение максимальной скорости частотой сети
  • Высокая зависимость электромагнитного момента от напряжения питающей сети
  • Низкий мощностной коэффициент – в отличие от синхронных агрегатов

Тем не менее, все перечисленные недостатки можно устранить, если питать асинхронный двигатель от статического частотного преобразователя. Кроме того, если соблюдать правила эксплуатации и не перегружать агрегаты, то они исправно прослужат длительный срок.

Но даже несмотря на то, что синхронные машины обладают довольно конкурентными преимуществами, большинство двигателей сегодня – именно асинхронные. Промышленность, сельское хозяйство, ЖКХ и многие другие отрасли используют именно их за счет высокого КПД. Но коэффициент полезного действия может значительно снижаться за счет таких параметров, как:

  • Высокий пусковой ток
  • Слабый пусковой момент
  • Рассинхрон между механическим моментом на валу привода и механической нагрузкой (это провоцирует высокий рост силы тока и избыточные нагрузки при запуске, а также снижение КПД при пониженной нагрузке)
  • Невозможность точной регулировки скорости работы прибора

Другими факторами, от которых зависит КПД асинхронного электродвигателя, являются:

  • степень загрузки двигателя по отношению к номинальной
  • конструкция и модель
  • степень износа
  • отклонение напряжения в сети от номинального.

Как избежать снижения КПД?

  • Обеспечение стабильного уровня загрузки – не ниже 75%
  • Увеличение мощностного коэффициента
  • Регулировать напряжение и частоту подаваемого тока

Для этого используются:

  • Частотные преобразователи – они плавно изменяют скорость вращения двигателя путем изменения частоты питающего напряжения
  • Устройства плавного пуска – они ограничивают скорость нарастания пускового тока и его предельное значение, как одни из факторов, из-за которых падает КПД

Итак, асинхронный двигатель имеет довольно широкую область использования и применяется во многих хозяйственных и производственных сферах деятельности. У нас, в компании РУСЭЛТ, представлен широкий выбор электродвигателей данного типа, приобрести который вы можете по ценам, которые ощутимо выгоднее, чем у конкурентов.


Асинхронный двигатель - принцип работы и устройство

8 марта 1889 года величайший русский учёный и инженер Михаил Осипович Доливо-Добровольский изобрёл трёхфазный асинхронный двигатель с короткозамкнутым ротором.

Современные трёхфазные асинхронные двигатели являются преобразователями электрической энергии в механическую. Благодаря своей простоте, низкой стоимости и высокой надёжности асинхронные двигатели получили широкое применение. Они присутствуют повсюду, это самый распространённый тип двигателей, их выпускается 90% от общего числа двигателей в мире. Асинхронный электродвигатель поистине совершил технический переворот во всей мировой промышленности.

Огромная популярность асинхронных двигателей связана с простотой их эксплуатации, дешивизной и надежностью.

Асинхронный двигатель - это асинхронная машина, предназначенная для преобразования электрической энергии переменного тока в механическую энергию. Само слово “асинхронный” означает не одновременный. При этом имеется ввиду, что у асинхронных двигателей частота вращения магнитного поля статора всегда больше частоты вращения ротора. Работают асинхронные двигатели, как понятно из определения, от сети переменного тока.

Устройство



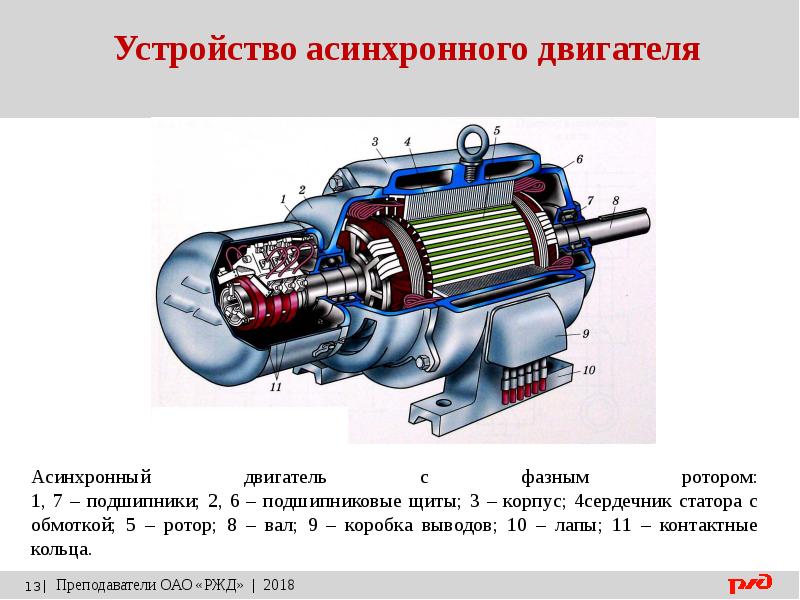

На рисунке: 1 - вал, 2,6 - подшипники, 3,8 - подшипниковые щиты, 4 - лапы, 5 - кожух вентилятора, 7 - крыльчатка вентилятора, 9 - короткозамкнутый ротор, 10 - статор, 11 - коробка выводов.

Основными частями асинхронного двигателя являются статор (10) и ротор (9).

Статор имеет цилиндрическую форму, и собирается из листов стали. В пазах сердечника статора уложены обмотки статора, которые выполнены из обмоточного провода. Оси обмоток сдвинуты в пространстве относительно друг друга на угол 120°. В зависимости от подаваемого напряжения концы обмоток соединяются треугольником или звездой.

Роторы асинхронного двигателя бывают двух видов: короткозамкнутый и фазный ротор.

Короткозамкнутый ротор представляет собой сердечник, набранный из листов стали. В пазы этого сердечника заливается расплавленный алюминий, в результате чего образуются стержни, которые замыкаются накоротко торцевыми кольцами. Эта конструкция называется "

беличьей клеткой". В двигателях большой мощности вместо алюминия может применяться медь. Беличья клетка представляет собой короткозамкнутую обмотку ротора, откуда собственно название.

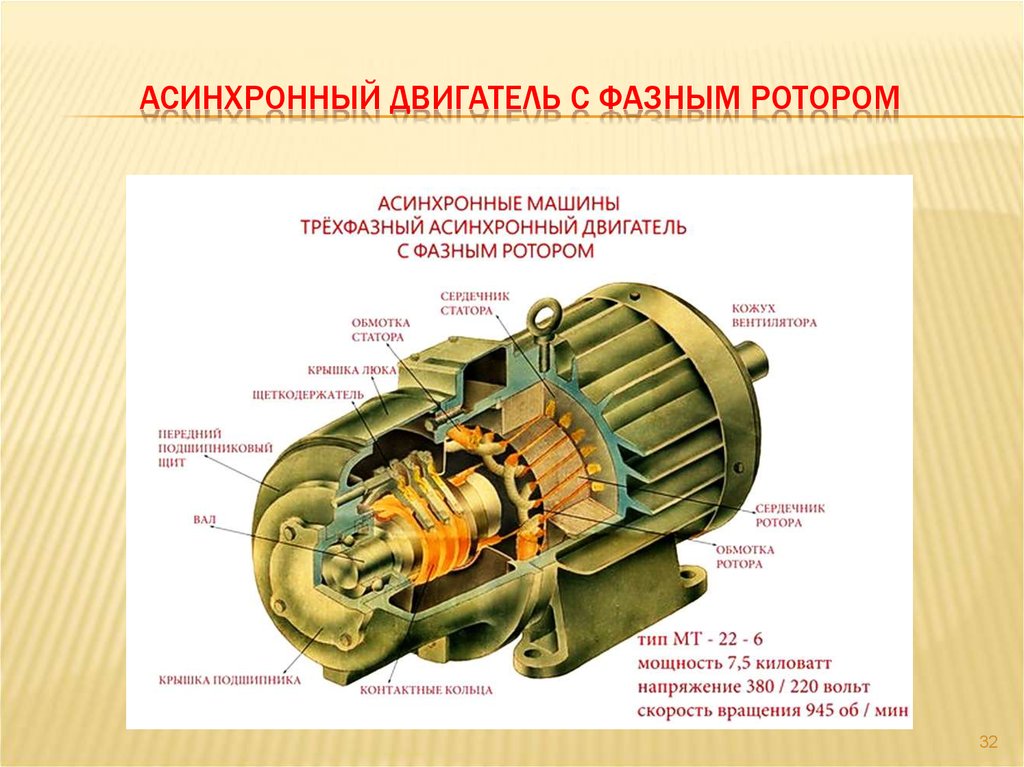

Фазный ротор имеет трёхфазную обмотку, которая практически не отличается от обмотки статора. В большинстве случаев концы обмоток фазного ротора соединяются в звезду, а свободные концы подводятся к контактным кольцам. С помощью щёток, которые подключены к кольцам, в цепь обмотки ротора можно вводить добавочный резистор. Это нужно для того, чтобы можно было изменять активное сопротивление в цепи ротора, потому что это способствует уменьшению больших пусковых токов. Подробнее о фазном роторе можно прочитать в статье - асинхронный двигатель с фазным ротором.

Принцип работы

При подаче к обмотке статора напряжения, в каждой фазе создаётся магнитный поток, который изменяется с частотой подаваемого напряжения. Эти магнитные потоки сдвинуты относительно друг друга на 120°, как во времени, так и в пространстве. Результирующий магнитный поток оказывается при этом вращающимся.

Результирующий магнитный поток статора вращается и тем самым создаёт в проводниках ротора ЭДС. Так как обмотка ротора, имеет замкнутую электрическую цепь, в ней возникает ток, который в свою очередь взаимодействуя с магнитным потоком статора, создаёт пусковой момент двигателя, стремящийся повернуть ротор в направлении вращения магнитного поля статора. Когда он достигает значения, тормозного момента ротора, а затем превышает его, ротор начинает вращаться. При этом возникает так называемое скольжение.

Скольжение s - это величина, которая показывает, насколько синхронная частота n1 магнитного поля статора больше, чем частота вращения ротора n2, в процентном соотношении.

Скольжение это крайне важная величина. В начальный момент времени она равна единице, но по мере возрастания частоты вращения n

2 ротора относительная разность частот n1-n2 становится меньше, вследствие чего уменьшаются ЭДС и ток в проводниках ротора, что влечёт за собой уменьшение вращающего момента. В режиме холостого хода, когда двигатель работает без нагрузки на валу, скольжение минимально, но с увеличением статического момента, оно возрастает до величины sкр - критического скольжения. Если двигатель превысит это значение, то может произойти так называемое опрокидывание двигателя, и привести в последствии к его нестабильной работе. Значения скольжения лежит в диапазоне от 0 до 1, для асинхронных двигателей общего назначения оно составляет в номинальном режиме - 1 - 8 %.

Как только наступит равновесие между электромагнитным моментом, вызывающим вращение ротора и тормозным моментом создаваемым нагрузкой на валу двигателя процессы изменения величин прекратятся.

Выходит, что принцип работы асинхронного двигателя заключается во взаимодействии вращающегося магнитного поля статора и токов, которые наводятся этим магнитным полем в роторе. Причём вращающий момент может возникнуть только в том случае, если существует разность частот вращения магнитных полей.

Рекомендуем к прочтению - однофазный асинхронный двигатель.

  • Просмотров: 91002
  • Асинхронные двигатели | Электротехника и электрооборудование

    Страница 5 из 39

    РАЗДЕЛ ВТОРОЙ
    ЭЛЕКТРИЧЕСКИЕ МАШИНЫ
    Электрические машины, действия которых основаны на электромагнитных явлениях и которые служат для преобразования механической энергии в электрическую, называют электромашинный и генераторами, а преобразующие электрическую энергию в механическую — электродвигателями. Применяют также электрические машины для преобразования электрической энергии одних параметров в другие, которые называют преобразователями. Преобразовываться могут: род тока, частота, напряжение, число фаз и другие параметры электроэнергии.
    Электрические генераторы приводятся во вращение паровыми и водяными турбинами, двигателями внутреннего сгорания и др. Электродвигатели служат для приведения в действие станков, различных машин, транспортного оборудования и др. К электрическим машинам часто относят также трансформаторы — статические аппараты, не имеющие движущихся частей, но по своему устройству и принципу действия имеющие много общего с электрическими машинами. Электрические машины обладают свойством обратимости, т. е. могут работать генератором, если их вращать каким-либо двигателем или если к ним подводить электроэнергию, могут использоваться как электродвигатели. Однако при проектировании электромашин учитывают требования, предъявляемые особенностями их работы генератором или электродвигателем. Электрические машины подразделяются на машины переменного тока и машины постоянного тока. Электрические машины переменного тока разделяют на синхронные, асинхронные и коллекторные. Наибольшее применение имеют синхронные генераторы переменного трехфазного тока и трехфазные асинхронные электродвигатели. Коллекторные электродвигатели переменного тока имеют ограниченное применение вследствие сложности устройства, обслуживания и более высокой стоимости. Основным их преимуществом является возможность регулирования скорости вращения в широких пределах, что затруднительно в асинхронных двигателях. Электрические машины постоянного тока представляют собой сочетание машин переменного тока с механическим выпрямителем- коллектором, являющимся неотъемлемой частью этих машин. С помощью коллектора переменный ток преобразуется в постоянный ток. Электрические машины постоянного тока имеют ограниченную область применения вследствие более высокой стоимости этих машин и их эксплуатации по сравнению с машинами переменного тока.
    ГЛАВА СЕДЬМАЯ
    ЭЛЕКТРИЧЕСКИЕ МАШИНЫ ПЕРЕМЕННОГО ТОКА
    АСИНХРОННЫЕ ДВИГАТЕЛИ
    Асинхронные электродвигатели переменного тока были изобретены и впервые применены русским инженером М. О. Доливо-Добровольским в 1889 г. Асинхронные электродвигатели переменного трехфазного тока вследствие простоты устройства и эксплуатации, надежности действия и низкой стоимости по сравнению с электродвигателями других конструкций, получили самое широкое применение во всех отраслях народного хозяйства, в том числе и для привода строительных машин и механизмов. Питание электродвигателей переменного тока производят через трансформаторы непосредственно от районных электросетей, что уменьшает потери электроэнергии, имеющейся при применении двигателей постоянного тока. В последнем случае помимо трансформации высокого напряжения переменного тока применяется его преобразование в постоянный ток, связанное с дополнительными потерями электроэнергии.
    Асинхронные электромашины, присоединенные к электросети, как и все электрические машины, обладают свойством обратимости, т. е. могут работать как двигатели и как генераторы.
    В первом случае электроэнергия, получаемая из сети, расходуется на приведение электродвигателя во вращение, во втором случае вращение ротора асинхронной машины с помощью механического двигателя (внутреннего сгорания или парового) с определенной скоростью приводит к получению электроэнергии, передаваемой в электросеть.
    Примером работы асинхронной машины в качестве электродвигателя и электрогенератора может быть подъемный кран. При подъеме груза машина работает как электродвигатель, потребляя электроэнергию из сети. Эта же машина может при известных условиях работать генератором, если под весом опускаемого груза ее ротор будет вращаться со скоростью, превышающей определенную величину. В последнем случае энергия будет передаваться в электросеть (рекуперация энергии).

    § 7.1. Принцип действия асинхронного электродвигателя

    Принцип действия трехфазного асинхронного электродвигателя основан на явлении вращающегося магнитного поля, описанном в гл. 5.
    Вращающееся магнитное поле может быть двухполюсным, четырехполюсным, шестиполюсным и т. д.
    Скорость вращения поля определяется соотношением
    (7.1)
    где η — скорость вращения поля, об/мин;
    f — частота трехфазного тока;
    р — число пар полюсов,
    В асинхронном электродвигателе катушки из провода, необходимые для получения вращающегося магнитного поля, размещаются на неподвижной части двигателя — его статоре. В качестве примера на рис. 7.1 схематически показано размещение шести катушек на статоре асинхронного электродвигателя.
    Принцип действия асинхронного двигателя состоит в следующем. Во вращающееся двухполюсное магнитное поле помещен один или несколько замкнутых витков (рис. 7.2).

    Рис. 7.1. Схема расположения шести катушек на статоре асинхронного электродвигателя

    Рис. 7.2. Принцип действия асинхронного электродвигателя

    На рисунке вращающееся поле условно изображено в виде двух полюсов электромагнита, вращающегося по часовой стрелке. Магнитные силовые линии при вращении поля пересекают виток и по известному нам закону электромагнитной индукции наводят в нем э. д. с. Если замкнуть виток, в нем под действием э. д. с. будет протекать электрический ток.
    Направление тока в проводах витка, определяемое по правилу правой руки*, показано на рисунке крестиком и точкой. Магнитный поток, создаваемый током вокруг витка, будет взаимодействовать с вращающимся магнитным полем статора и в результате этого взаимодействия проводник будет двигаться. Направление механических сил, действующих на проводники, составляющие виток, определяется по правилу левой руки. На рисунке эти силы показаны стрелками. Из рисунка видно, что под действием указанных сил виток будет вращаться в ту же сторону, в какую вращается магнитное поле. Скорость вращения витка оказывается близкой к скорости вращения магнитного поля, но не равной ей (несколько меньшей).
    Таков принцип действия асинхронного электродвигателя. Двигатель называется асинхронным потому, что его ротор вращается не синхронно с вращающимся магнитным полем, т. е. несколько отстает от него. Ни при каких условиях синхронного вращения ротора быть не может, так как в этом случае магнитные силовые линии поля не будут пересекать проводники ротора, а следовательно, в них не будет протекать ток, на взаимодействии которого с вращающимся магнитным полем основана работа электродвигателя.

    § 7.2. Конструктивное устройство асинхронных электродвигателей

    Асинхронный электродвигатель состоит из следующих основных частей: неподвижной части — статора, вращающейся части — ротора и двух подшипниковых щитов, в которые помещают концы вала ротора (рис. 7.3).
    Короткозамкнутый ротор с обмоткой в виде беличьего колеса показан на рис. 7.3. Медные стержни «беличьего колеса» закладываются в пазы ротора и накоротко замыкаются двумя медными торцевыми кольцами (7.3, а).

    * Пользуясь в данном случае правилом правой руки, следует учесть, что направление движении проводника относительно линий магнитного поля будет обратно направлению вращения поля, т. е. будет направлено против часовой стрелки.


    Рис 7.3. Электродвигатель с короткозамкнутым ротором:
    а — беличье колесо ротора; б — короткозамкнутый ротор; в — общий вид

    Рис. 7.4. Стальной лист статора
    Часто «беличье колесо» ротора выполняется из алюминия, путем заливки пазов ротора расплавленным алюминием (7.3, б).
    В чугунный или алюминиевый корпус статора запрессовывается кольцеобразный сердечник, собранный из стальных листов (рис. 7.4), толщиной 0,5 мм, изолированных друг от друга слоем лака или тонкими листами бумаги.  Из таких же стальных штампованных листов собирают ротор. Сердечники служат магнитопроводом для магнитного потока, создаваемого обмоткой статора и ротора, которая размещается в пазах, выштампованных в сердечниках. Устройство сердечников из тонких стальных листов приводит к уменьшению вихревых токов, образуемых в них при пересечении магнитными потоками.
    Обмотка статора выполняется в виде катушек из изолированного провода, заранее заготовленных и уложенных в пазы.
    Шесть концов трехфазной обмотки статора выводятся наружу и крепятся к контактным зажимам специального щитка на корпусе электродвигателя или снабжаются маркированными наконечниками.

    Рис. 7.5. Щитки с зажимами асинхронного двигателя

    Рис. 7.6. Электродвигатель с фазным ротором:
    а — ротор с контактными кольцами; б — общий вид

    Выведенные концы дают возможность соединить обмотку статора и в звезду и в треугольник. При наличии щитка концы фаз подводятся к его зажимам (для удобства пересоединения обмотки) по схеме, указанной на рис. 7.5. Пересоединяя металлические планочки, имеющиеся на щитке, в одном случае получается соединение обмотки в треугольник, в другом — в звезду. При конструкциях электродвигателя без выводного щитка соединение обмотки в звезду или в треугольник достигается соответственным соединением ее выведенных маркированных концов.

    Рис. 7.8. Схема включения асинхронного- двигателя с контактными кольцами:
    1 — обмотка статора; 2 — обмотка ротора; 3 — контактные кольца; 4 — щетки; 5 — реостат

    Рис. 7.7. Пружинный щеткодержатель: а—общий вид; б —щетка
    Пересоединение обмотки статора позволяет использовать один и тот же электродвигатель при двух напряжениях. Так, например, если электродвигатель рассчитан на работу при соединении обмоток статора в звезду под напряжением 380 В, то он может развивать ту же мощность и при тех же оборотах под напряжением 220 В при соединении обмоток статора в треугольник.  Обмотки роторов асинхронных электродвигателей небольшой мощности выполняют короткозамкнутыми, а средней и большой мощности с трехфазной обмоткой из изолированных проводов так же, как и обмотка статора. На рис. 7.6 показан электродвигатель с фазным ротором, трехфазные обмотки которого выполнены из изолированного провода. Обмотка уложена в пазы ротора так, что концы их соединены в звезду на самом роторе, а начала проводов присоединяются к трем контактным кольцам, насаженным на вал ротора и изолированным от вала и друг от друга. Ротор с контактными кольцами, называемый также фазным ротором, позволяет включать в свою цепь добавочное сопротивление реостата при пуске электродвигателя или для регулирования его оборотов. Обмотка ротора соединяется с кольцами изолированным проводом, пропущенным через отверстие, высверленное в валу. По кольцам скользят щетки, через которые обмотка ротора соединяется с реостатом. Щетки изготовляют из угля или смеси угля с графитом. Для машин с контактными кольцами применяются также щетки с содержанием меди или бронзы. На рис. 7.7 показан пружинный щеткодержатель со щеткой и часть контактного кольца. Схема включения асинхронного двигателя с фазным ротором (с контактными кольцами) представлена на рис. 7.8.

    § 7.3. Синхронная скорость вращения и скольжения

    При включении асинхронного двигателя в сеть по обмоткам статора начинает протекать ток, создающий вращающийся магнитный поток. Скорость вращения этого потока % определяется формулой, приведенной в § 7.1, и называется синхронной.  Вслед за вращающимся магнитным потоком начинает вращаться ротор со скоростью n2< n1.
    Отношение

    (7.2)
    называется скольжением, так как показывает, насколько скорость вращения ротора отстает от вращающегося магнитного поля.
    В момент включения электродвигателя, когда его ротор еще не стронулся с места, n2 = 0 и s = 1. Если предположить, что ротор вращается со скоростью магнитного поля, то п2 = щ и s = 0. Таким образом, теоретически скольжение меняется от 0 до 1 и от 0 до 100%. При увеличении нагрузки на валу электродвигателя, т. е. тормозного момента, скольжение ротора возрастает потому, что только при этом будет увеличиваться э. д. с. в обмотке ротора и ток, обусловливающий вращающий момент. В зависимости от номинальной мощности и типов электродвигателей при полной нагрузке скольжение обычно колеблется в пределах от 2 до 8%. У выпускаемых промышленностью электродвигателей повышенного скольжения при полной нагрузке скольжение составляет 8—12%.

    § 7.6. Механическая характеристика асинхронного электродвигателя

    Для электропривода машин, в том числе и строительных, большое значение имеют механические характеристики электродвигателей.
    Механической характеристикой называют зависимость скорости вращения электродвигателя от нагрузки на его валу, т. е. п = f (М), или s = f (М), где п — скорость вращения, s — величина скольжения, М — момент вращения, развиваемый двигателем.

    Рис. 7.10. Механическая характеристика асинхронного двигателя с короткозамкнутым ротором:
    Рис. 7.11. Механические характеристики асинхронного электродвигателя с фазным ротором:
    1 — естественная характеристика; 2 и 3 — искусственные характеристики

    Механические характеристики подразделяются на естественные и и с к у с с т в е н н ы е. Естественной называют такую характеристику электродвигателя, которая образуется без какого-либо изменения схемы его включения (т. е. без введения дополнительного сопротивления в его цепи или изменения величины подводимого напряжения и др.). Искусственными же называют характеристики, получаемые изменением указанных выше величин (дополнительных сопротивлений, величины подводимого напряжения и т. д.).
    На рис. 7.10 приведены механические характеристики асинхронных электродвигателей. На рис. 7.10 показана естественная характеристика двигателя с короткозамкнутым ротором. На участке кривой характеристики а — б — в, соответствующей устойчивой работе двигателя при увеличении вращающего момента от нуля до максимального его значения, скорость вращения уменьшается незначительно. Такая ме ханическая характеристика называется жесткой. Итак, асинхронный двигатель с короткозамкнутым ротором обладает жесткой механической характеристикой.
    На рис. 7.11 показаны механические характеристики асинхронного двигателя с фазным ротором. Кривая 1 — естественная характеристика этого двигателя аналогична рассмотренной выше характеристике двигателя с короткозамкнутым ротором. Остальные кривые 2 и 3 представляют собой искусственные (так называемые — реостатные) механические характеристики того же двигателя, получаемые введением в цепь ротора дополнительных сопротивлений: RY и /?2, причем /?2 > Rx. Как видно из рисунка, искусственные характеристики изменяют характер зависимости п = f (М): при увеличении момента М скорость вращения п значительно уменьшается и тем скорее, чем больше дополнительное сопротивление, вводимое в цепь ротора. Такого рода характеристики называются мягкими. Итак, у асинхронного электродвигателя с фазным ротором есть жесткая естественная механическая характеристика и мягкие искусственные механические характеристики, получаемые при введении в цепь ротора дополнительных сопротивлений: при одном и том же значении М скольжение s, а следовательно, и скорость вращения п могут быть различными. Это свойство двигателя используется в качестве одного из способов регулирования числа оборотов асинхронных двигателей (см. следующий параграф).

    устройство, принцип работы, виды, способы пуска

    Способы пуска и схемы подключения

    Асинхронный электродвигатель с короткозамкнутым ротором обладает низкой себестоимостью, большими пусковыми токами и низким усилием на старте. Поэтому для различных целей могут применять различные способы пуска, снижающие бросок тока в обмотках и улучшающие рабочие характеристики:

    • прямой – напряжение на электродвигатель подается через пускатели или контакторы;
    • переключение схемы соединения обмоток электродвигателя со звезды на треугольник;
    • понижение напряжения;
    • плавный пуск;
    •  изменение частоты питающего напряжения.

    Однофазного асинхронного двигателя.

    Для асинхронного однофазного электродвигателя могут использоваться три основных способа пуска:

    • С расщеплением полюсов – используется в электродвигателях особой конструкции, но недостатком методы является постоянная потеря мощности.
    • С конденсаторным пуском – вводит пусковой конденсатор в момент запуска асинхронного двигателя и убирает его со схемы через несколько секунд после начала работы. Обладает максимальным вращательным моментом.
    • С резисторным пуском электродвигателя – обеспечивает начальный сдвиг между векторами ЭДС обмоток для скольжения в асинхронной машине.

    Трехфазного асинхронного двигателя.

    Трехфазные асинхронные агрегаты могут подключаться такими способами:

    • Напрямую в цепь через пускатель или контактор, что обеспечивает простоту процесса, но формирует максимальные токи. Этот способ не подходит в случае больших механических нагрузок на вал.
    • Переключением схемы со звезды на треугольник – применяется для снижения токов в обмотках электродвигателя за счет уменьшения питающего напряжения с линейного на фазное.
    • Путем подключения через преобразователь напряжения, реостаты или автотрансформатор для снижения разности потенциалов. Также используется изменение числа пар полюсов, частоты питающего напряжения и прочие.

    Помимо этого трехфазные асинхронные двигатели могут использовать прямую и реверсивную схему включения в цепь. Первый вариант применяется только для вращения вала электродвигателя в одном направлении. В реверсивной схеме можно переключать движение рабочего органа в прямом и обратном направлении.

    Рис. 9: прямая схема без возможности реверсирования

    Рассмотрим нереверсивную схему пуска асинхронного электродвигателя (рисунок 9). Здесь, через трехполюсный автомат QF1 питание подается на пускатель KM1. При нажатии кнопки SB2 произойдет подача напряжения на обмотки электродвигателя, его остановка осуществляется кнопкой SB1. Тепловое реле KK1 применяется для контроля температуры нагрева, а лампочка HL1 сигнализирует о включенном состоянии контактора.

    Рисунок 10: схема прямого включения с реверсом

    Реверсивная схема (смотрите рисунок 10) устроена аналогичным образом, но в ней используются два пускателя KM1 и KM2. Прямое включение асинхронного электродвигателя производиться кнопкой SB2, а обратное SB3.

    Асинхронные электродвигатели

    Асинхронный электродвигатель – электрическая машина переменного тока, у которой скорость вращения ротора не равна скорости изменения электромагнитного поля статора. Скорости вращения не синхронизированы, поэтому он и называется асинхронным. Разность скоростей вращения называют скольжением.

    Принцип действия и конструкция

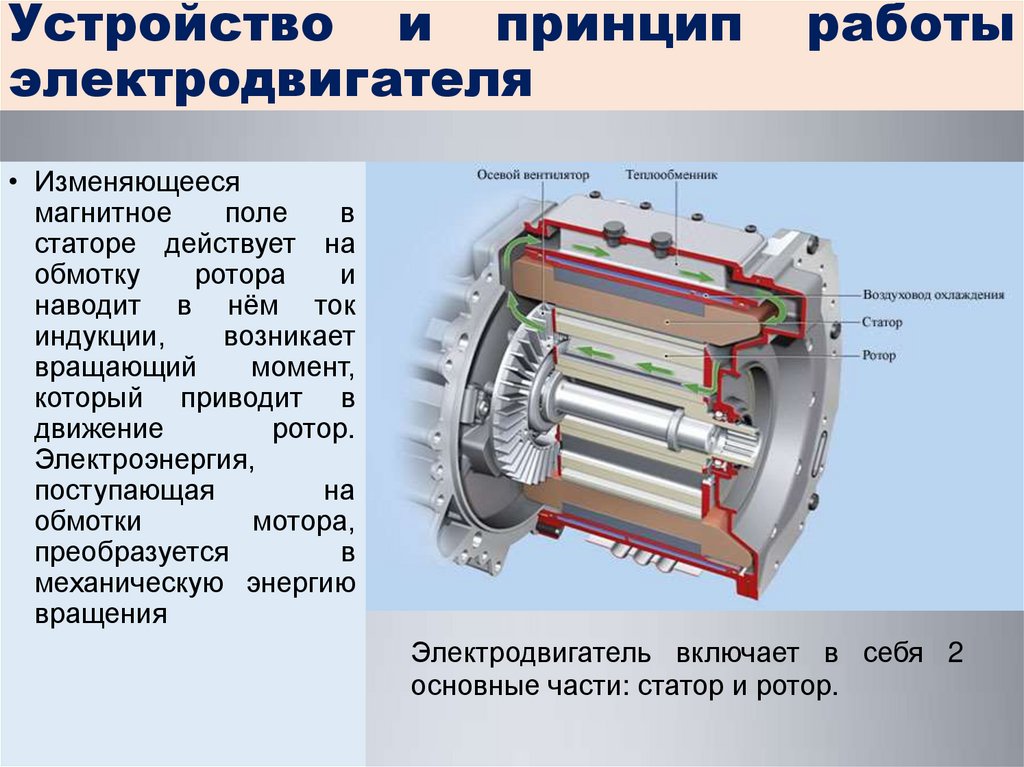

    Две основные части асинхронного двигателя: неподвижный статор и вращающийся ротор, разделенные воздушным зазором. На обмотки статора подается переменный ток, который формирует изменяющееся магнитное поле статора. Асинхронные двигатели бывают однофазными или трехфазными, в зависимости от количества подключенных фаз.
    Строго говоря, поскольку рабочая обмотка всего одна, в однофазном двигателе магнитное поле ротора не вращается, а пульсирует. То есть изменяет свое значение во времени, не меняя положения в пространстве. Такое магнитное поле может поддерживать вращение уже раскрученного ротора, но не способно стронуть с места неподвижный ротор, то есть создать начальный крутящий момент. Для этой цели в однофазном двигателе применяют пусковую (вспомогательную) обмотку. Ее задача – вместе с рабочей обмоткой разогнать ротор до определенной частоты вращения. После этого, вспомогательную обмотку отключают.

    В трехфазном асинхронном двигателе вращение магнитного поля статора наводит электрический ток в роторе. На замкнутый контур ротора, по закону Ампера действует сила, которая и заставляет ротор вращаться.
    Если скорости вращения ротора и магнитного поля статора равны, ЭДС не наводится, поэтому ротор всегда вращается со скольжением, то есть угловой скоростью отличной от скорости изменения магнитного поля статора. Разница, как правило, лежит в пределах 2-8%.

    Разновидности асинхронных двигателей по конструкции ротора
    • С короткозамкнутым ротором. Из-за внешней схожести, их еще называют «беличье колесо» или «беличья клетка». Представляют собой стержни расположенные вдоль оси вращения ротора, замкнутые на концах кольцами. Конструкция отличается простотой и надежностью ввиду отсутствия щеточного узла.
    • Двигатели асинхронные с фазным ротором. Более сложная конструкция. Ротор содержит в себе обмотки, аналогичные статорным. Обмотки подключаются к контактным кольцам, к которым через щетки присоединяется реостат. Обладает лучшими пусковыми и регулировочными характеристиками по сравнению с короткозамкнутым ротором.
    Двигатели асинхронные двухскоростные

    Частота вращения магнитного поля статора прямо пропорциональна частоте электрического тока и обратно пропорциональна количеству полюсов статора. Изменить частоту вращения поля без изменения частоты тока можно только изменив количество полюсов статора. Двухскоростные двигатели имеют специальную конструкцию обмоток статора, позволяющую менять количество полюсов. Соединяя обмотки параллельно или последовательно можно получить две скорости вращения в соотношении 1 к 2: 3000/1500, 1500/750, 1000/500.

    Асинхронные двигатели выпускаются как в обычном исполнении, так и взрывобезопасные. Последние предназначены для работы в условиях, где возможно образование взрывоопасной газовой среды.

    Типы асинхронных электродвигателей

    Асинхронные электродвигатели применяются в самых различных областях по причине отличных эксплуатационных характеристик и особых качеств продукции. К основным их особенностям можно отнести независимость частоты вращения от поступающей нагрузки и широкую сферу применения.

    Конструкционные особенности асинхронных электрических двигателей

    Асинхронные электродвигатели состоят из статора и ротора, где внутренняя часть – ротор, который при вращении несет обмотку. Корпус прикрывает внутренние детали и защищает двигатель от попадания различных посторонних предметов, а также в некоторой степени от пыли и влаги, но не на 100%.

    Внутри статора имеются пазы, которые выполняют роль магнитопровода. В них поэтапно уложены секции обмотки, фазы которой соединяются по типу звездочки или треугольника. Обе детали выполнены из прочных листов штампованной стали, толщина которых примерно 5 мм, минимум 3 мм. В машинах с большой мощностью используются двигателя, зазор в которых от 1 до 1,5 мм, соответственно, в маленьких он может составлять менее 3 мм.

    Типы асинхронных двигателей

    Асинхронные двигатели подразделяются на два типа:

    • С короткозамкнутым ротором;
    • Фазным ротором.

    На электродвигателях имеется статорная обмотка – стержни, замкнутые с торцов двумя кольцами. Обмотка электродвигателей с фазным ротором соединена в форме звезды, такой вид называют с контактными кольцами – в конце обмотки три кольца из меди.

    Асинхронные электродвигатели действуют практически по одному принципу: на обмотку подается напряжение, которое образует вращающее магнитное поле. Оно воздействует на обмотку, что создает электрическое поле. Все это ведет к вращению механизмов и образованию движения.

    Купить различные типы асинхронных электродвигателей можно в нашей компании по привлекательной цене. Вся продукция подлежит сертификации и соответствует ГОСТ. Мы даем гарантию на всю продукцию, которая имеется у нас в наличии и под заказ.

    Вам помогут выбрать подходящий электродвигатель наши консультанты по тел. (495) 668 32 90.

    Просмотров: 3104

    Дата: Пятница, 06 Сентябрь 2013

    Асинхронные двигатели - MirMarine

    Асинхронными называются двигатели, у которых число оборотов ротора отстает от скорости вращения магнитного поля статора при прохождении в его обмотках трехфазного тока. При прохождении в обмотках статора трехфазной машины трехфазного тока возникает вращающееся магнитное поле, под действием которого в роторе индуктируется электрический ток. В результате взаимодействия вращающегося магнитного поля статора стоками, индуктируемыми в проводниках ротора, возникает механическое усилие, действующее на проводник с током, которое и создает вращающий момент, приводящий в движение ротор. При этом число оборотов ротора у асинхронного двигателя всегда меньше числа оборотов вращающегося магнитного поля статора за счет скольжения ротора, которое у современных двигателей составляет примерно 2—5%.

    Таким образом, асинхронный двигатель получает энергию, подводимую к ротору вращающимся магнитным потоком (индуктивно) в отличие от двигателей постоянного тока, у которых энергия подводится по проводам.

    Асинхронные двигатели в отличие от синхронных возбуждаются переменным током.

    Асинхронный двигатель, так же как и синхронный, состоит из двух основных частей: статора с фазными обмотками, по которым проходит трехфазный переменный ток, и ротора, ось которого уложена в подшипниках. Ротор может быть коротко-замкнутым и фазным (рис. 175).

    Короткозамкнутый ротор(рис. 175, в) представляет из себя цилиндр, по окружности которого параллельно его оси расположены проводники, замкнутые между собой с обеих сторон ротора кольцами (в виде беличьего колеса).

    Асинхронный двигатель с таким ротором называется короткозамкнутым. К недостаткам их относятся малый пусковой момент и большой ток в обмотках статора при пуске. Если хотят увеличить пусковой момент или уменьшить пусковой ток, применяют асинхронные двигатели с фазным ротором (рис. 175,г).

    У этих двигателей на роторе размещают такую же обмотку, как и на статоре. При этом концы обмоток соединяют с контактными кольцами (рис. 175, д), расположенными на валу двигателя. Контактные кольца при помощи щеток соединяются с пусковым реостатом. Для пуска двигателя в питающую сеть включают статор, после чего постепенно выводят из цепи ротора сопротивление пускового реостата. Когда двигатель пущен в ход, контактные кольца при помощи особых приспособлений замыкаются накоротко, а щетки поднимаются над кольцами. Остановка электродвигателя производится простым выключением рубильника. После остановки двигателя необходимо опустить щетки и разомкнуть контактные кольца. На рис. 176 показан продольный разрез асинхронного двигателя с фазным ротором. На валу 1 двигателя имеется механизм для замыкания контактных колец 8 и подъема щеток ручкой 7. В корпусе 6 статора помещена обмотка 5, уложенная в пазы 4 стали статора. В пазах 2 стали ротора лежит обмотка 3 ротора.

    Пуск в ход электродвигателя с короткозамкнутым ротором может быть осуществлен непосредственным включением рубильника на полное рабочее напряжение сети (способ прямого пуска.) Однако вследствие резкого возрастания индуктируемой э. д. с. и величины пускового тока напряжение в сети в пусковой момент снижается, что отрицательно сказывается на работе приводного двигателя и других потребителей, питающихся от этой сети. В случае большой величины пускового тока, для его уменьшения асинхронные двигатели с короткозамкнутым ротором обычно пускают двумя способами: переключением обмоток статора в момент пуска со звезды на треугольник, если обмотки статора при нормальной работе электродвигателя соединены треугольником или включением электродвигателя через пусковое сопротивление (или автотрансформатор) в цепи статора.

    Остановка электродвигателя производится выключением рубильника. После остановки электродвигателя пусковой реостат или автотрансформатор полностью вводится. Скорость вращения асинхронных двигателей регулируют, изменяя сопротивление реостата, включенного в цепь ротора (у электродвигателей с фазным ротором) и переключением статорных обмоток для изменения числа пар полюсов (у электродвигателей с коротко-замкнутым ротором).

    Изменение направления вращения асинхронных электродвигателей достигается изменением направления вращающегося магнитного поля статора путем переключения любых двух из трех фаз обмотки статора (с помощью проводов, соединяющих зажимы статорной обмотки с сетью) при помощи обычного двухполюсного переключателя.

    Асинхронные двигатели

    • просты по конструкции
    • обладают по сравнению с двигателями постоянного тока меньшими габаритами и весом, вследствие чего он значительно дешевле
    • более надежны в эксплуатации
    • требуют меньшего внимания при обслуживании из-за отсутствия у них вращающегося коллектора и щеточного аппарата
    • обладают более высоким к. п. д.
    • аппаратура управления ими значительно проще и дешевле, чем у двигателей постоянного тока
    • Асинхронные двигатели работают без искрообразования, которое возможно в машинах постоянного тока с нарушенной коммутацией, поэтому они более безопасны в пожарном отношении.

    Перечисленными основными преимуществами асинхронных двигателей объясняется современная тенденция повсеместного внедрения переменного тока на морских судах. Следует отметить, что в промышленности асинхронные двигатели давно завоевали господствующее положение по сравнению с другими типами электродвигателей. Асинхронные двигатели строятся мощностью от долей киловатта до многих тысяч киловатт. На судах морского флота в основном применяются асинхронные двигатели с короткозамкнутым ротором, которые выпускаются в водозащищенном и брызгозащищенном исполнении и рассчитаны на напряжение 380/220 в.

    Похожие статьи

    Почему асинхронный двигатель называется асинхронным?

    Поскольку асинхронный двигатель не может вращаться с синхронной скоростью, он всегда вращается со скоростью меньше синхронной. Короче говоря, асинхронный двигатель никогда не вращается с синхронной скоростью, поэтому он называется асинхронным двигателем.

    Асинхронный двигатель - это электродвигатель, работающий от переменного тока. Этот тип двигателя также известен как асинхронный двигатель. Асинхронный двигатель основан на токах, индуцируемых в роторе вращающимся магнитным полем статора.Вот почему это называется индукционной машиной.

    Какое еще название используется для асинхронного двигателя? Асинхронный двигатель или асинхронный двигатель - это электродвигатель переменного тока, в котором электрический ток в роторе, необходимый для создания крутящего момента, получается за счет электромагнитной индукции из магнитного поля обмотки статора. Таким образом, асинхронный двигатель может быть изготовлен без электрических соединений с ротором.

    Почему синхронный двигатель не запускается автоматически? Синхронные двигатели больше определенного размера не являются двигателями с самозапуском.Это свойство связано с инерцией ротора; он не может мгновенно следить за вращением магнитного поля статора. Как только ротор приближается к синхронной скорости, возбуждается обмотка возбуждения, и двигатель синхронизируется.

    Как узнать, что двигатель асинхронный? Асинхронный двигатель работает только с отстающим коэффициентом мощности. Ротор асинхронного двигателя не требует тока. Скорость двигателя не зависит от изменения нагрузки.Это постоянно.

    Синхронный генератор самозапускается? Нет, они не запускаются самостоятельно. Вам нужно повернуть его до скорости, близкой к рабочей, используя другие средства, такие как небольшой мотор, прикрепленный к валу. Некоторые конструктивные особенности облегчают этот процесс, поскольку синхронный двигатель запускается как асинхронный, а после набора скорости поддерживается синхронизм.

    Дополнительные вопросы

    Можно ли использовать синхронный двигатель в качестве генератора?

    Синхронный двигатель становится генератором, когда «нагрузка», приводящая двигатель, сильнее, чем двигатель, и может вращать двигатель, преодолевая крутящий момент, создаваемый двигателем.

    Что такое синхронный двигатель?

    Синхронный двигатель
    Синхронный электродвигатель - это двигатель переменного тока, в котором в установившемся режиме вращение вала синхронизируется с частотой питающего тока; период вращения в точности равен целому числу циклов переменного тока.
    Википедия

    Коэффициент мощности
    об / мин
    Преимущества
    КПД

    Асинхронный двигатель асинхронный?

    Все асинхронные двигатели являются асинхронными двигателями.Асинхронный характер работы асинхронного двигателя происходит из-за скольжения между скоростью вращения поля статора и несколько меньшей скоростью ротора.

    В чем разница между синхронным двигателем и асинхронным двигателем?

    Трехфазный синхронный двигатель - это машина с двойным возбуждением, тогда как асинхронный двигатель - это машина с одним возбуждением. Обмотка якоря синхронного двигателя питается от источника переменного тока, а его обмотка возбуждения - от источника постоянного тока. Обмотка статора асинхронного двигателя питается от источника переменного тока.

    Каково основное применение синхронного двигателя?

    Некоторыми из типичных областей применения высокоскоростных синхронных двигателей являются такие приводы, как вентиляторы, нагнетатели, генераторы постоянного тока, линейные валы, центробежные насосы, компрессоры, поршневые насосы, резиновые и бумажные фабрики. Синхронные двигатели используются для регулирования напряжения на концах линий электропередачи.

    Как работают синхронные двигатели?

    Синхронный двигатель - это двигатель, в котором ротор обычно вращается с той же скоростью, что и вращающееся поле в машине.Статор подобен статору асинхронной машины, состоящей из цилиндрической железной рамы с обмотками, обычно трехфазными, расположенными в пазах по внутренней периферии.

    Какая польза от синхронного?

    В диапазоне дробных лошадиных сил большинство синхронных двигателей используются там, где требуется точная постоянная скорость. Эти машины обычно используются в аналоговых электрических часах, таймерах и других устройствах, где требуется точное время. В промышленных масштабах большой мощности синхронный двигатель выполняет две важные функции.

    Почему он называется синхронным двигателем?

    Следовательно, ротор вращается с той же скоростью, что и вращающееся магнитное поле. Это связано с тем, что двигатель называется синхронным двигателем. Это двигатель с постоянной скоростью, потому что, несмотря на увеличение нагрузки, двигатель работает с той же синхронной скоростью.

    Что такое синхронный двигатель и как он работает?

    Синхронный двигатель - это двигатель, в котором ротор обычно вращается с той же скоростью, что и вращающееся поле в машине.Статор подобен статору асинхронной машины, состоящей из цилиндрической железной рамы с обмотками, обычно трехфазными, расположенными в пазах по внутренней периферии.

    Что такое синхронный двигатель и асинхронный двигатель?

    Синхронный двигатель - это машина, скорость ротора которой равна скорости магнитного поля статора. Асинхронный двигатель - это машина, ротор которой вращается со скоростью меньше синхронной. Асинхронный двигатель переменного тока известен как асинхронный двигатель.Синхронный двигатель не имеет пробуксовки. Значение скольжения равно нулю.

    Каков принцип работы синхронного двигателя?

    Принцип работы синхронного двигателя можно понять, если рассмотреть обмотки статора, подключенные к трехфазному источнику переменного тока. Влияние тока статора заключается в создании магнитного поля, вращающегося со скоростью 120 f / p оборотов в минуту для частоты f герц и для p полюсов.

    В чем разница между синхронными и асинхронными двигателями?

    Трехфазный синхронный двигатель - это машина с двойным возбуждением, тогда как асинхронный двигатель - это машина с одним возбуждением.Обмотка якоря синхронного двигателя питается от источника переменного тока, а его обмотка возбуждения - от источника постоянного тока. Обмотка статора асинхронного двигателя питается от источника переменного тока.

    Откуда произошло название «синхронный двигатель»?

    Отсюда термин синхронный двигатель, поскольку скорость ротора двигателя такая же, как и вращающееся магнитное поле. Это двигатель с фиксированной скоростью, потому что у него только одна скорость - синхронная. Эта скорость синхронизирована с частотой питания.

    В чем разница между синхронным и асинхронным двигателем?

    В чем разница между синхронным и асинхронным двигателем?

    Какой синхронный двигатель не запускается самостоятельно?

    Следовательно, на роторе возникает движение вперед и назад, и в результате ротор не вращается. В результате средний крутящий момент на роторе равен нулю. Следовательно, трехфазный синхронный двигатель не является двигателем с самозапуском.

    Что подразумевается под асинхронным двигателем?

    Асинхронный двигатель или асинхронный двигатель - это электродвигатель переменного тока, в котором электрический ток в роторе, необходимый для создания крутящего момента, получается за счет электромагнитной индукции из магнитного поля обмотки статора.Таким образом, асинхронный двигатель может быть изготовлен без электрических соединений с ротором.

    Асинхронный двигатель

    против синхронного: в чем разница?

    Все вращающиеся электродвигатели переменного и постоянного тока работают за счет взаимодействия двух магнитных полей. Один из них стационарный и (обычно) связан с внешним кожухом двигателя. Другой вращается и связан с вращающимся якорем двигателя (также называемым его ротором). Вращение вызвано взаимодействием двух полей.

    В простом двигателе постоянного тока есть вращающееся магнитное поле, полярность которого меняется каждые пол-оборота с помощью комбинации щеточного коммутатора. Щетки - в основном проводящие углеродные стержни, которые касаются проводов на роторе при их вращении - также служат для подачи электрического тока во вращающийся якорь. В бесщеточном двигателе постоянного тока ситуация несколько иная. Вращающееся поле все еще меняется на противоположное, но посредством коммутации, которая происходит в электронном виде.

    Асинхронный двигатель обладает уникальным качеством, заключающимся в отсутствии электрического соединения между неподвижной и вращающейся обмотками.Сетевой переменный ток подается на клеммы двигателя и питает неподвижные обмотки.

    Все асинхронные двигатели являются асинхронными двигателями. Асинхронное название возникает из-за разницы между скоростью вращения поля статора и несколько меньшей скоростью ротора.

    Ротор с короткозамкнутым ротором от асинхронного двигателя. Этот пример взят из небольшого вентилятора.

    Большинство современных асинхронных двигателей имеют ротор в виде беличьей клетки. Цилиндрическая беличья клетка состоит из тяжелых медных, алюминиевых или латунных стержней, вставленных в канавки и соединенных с обоих концов токопроводящими кольцами, которые электрически замыкают стержни вместе.Твердый сердечник ротора состоит из листов электротехнической стали.

    Также можно найти асинхронные двигатели, содержащие роторы, состоящие из обмоток, а не из короткозамкнутого ротора. Это асинхронные двигатели с фазным ротором. Смысл конструкции состоит в том, чтобы обеспечить средство уменьшения тока ротора, когда двигатель впервые начинает вращаться. Обычно это достигается путем последовательного подключения каждой обмотки ротора к резистору. Обмотки получают ток через некое контактное кольцо.Как только ротор достигает конечной скорости, полюса ротора замыкаются на короткое замыкание, таким образом, электрически становятся такими же, как у ротора с короткозамкнутым ротором.

    Стационарная часть обмоток асинхронного двигателя (статор) подключается к источнику переменного тока. Подача напряжения на статор вызывает прохождение переменного тока в обмотках статора. Прохождение тока индуцирует магнитное поле, которое воздействует на ротор, создавая напряжение и ток в элементах ротора.

    Северный полюс статора индуцирует южный полюс ротора.Но положение полюса статора меняется при изменении амплитуды и полярности переменного напряжения. Индуцированный полюс в роторе пытается следовать за вращающимся полюсом статора. Однако закон Фарадея гласит, что электродвижущая сила генерируется, когда петля из проволоки перемещается из области с низкой напряженностью магнитного поля в область с высокой напряженностью магнитного поля, и наоборот. Если бы ротор точно следовал за движущимся полюсом статора, напряженность магнитного поля не изменилась бы. Таким образом, ротор всегда отстает от вращения поля статора, потому что поле ротора всегда на некоторую величину отстает от поля статора.Это отставание заставляет ротор вращаться со скоростью, несколько меньшей, чем скорость поля статора. Разница между ними называется скольжением.

    Размер скольжения может быть разным. Это зависит, главным образом, от нагрузки двигателя, но также зависит от сопротивления цепи ротора и напряженности поля, создаваемого магнитным потоком статора. Скольжение в двигателе конструкции B составляет от 0,5% до 5%.

    Когда двигатель остановлен, обмотки ротора и статора фактически являются первичной и вторичной обмотками трансформатора.Когда к статору изначально подается переменный ток, ротор не движется. Таким образом, индуцированное в роторе напряжение имеет ту же частоту, что и на статоре. Когда ротор начинает вращаться, частота индуцированного в нем напряжения f r падает. Если f - частота напряжения статора, то скольжение s связывает эти два значения через f r = sf. Здесь s выражается в виде десятичной дроби.

    Поскольку асинхронный двигатель не имеет щеток, коллектора или подобных движущихся частей, его производство и обслуживание дешевле, чем другие типы двигателей.

    Для сравнения, рассмотрим синхронный двигатель. Здесь ротор вращается с той же скоростью, то есть синхронно, с магнитным полем статора. Как и асинхронный двигатель, синхронный двигатель переменного тока также содержит статор и ротор. Обмотки статора также подключаются к сети переменного тока, как в асинхронном двигателе. Магнитное поле статора вращается синхронно с частотой сети.

    Обмотка ротора синхронного двигателя может получать ток различными способами, но обычно не за счет индукции (за исключением некоторых конструкций, только для обеспечения пускового момента).Тот факт, что ротор вращается синхронно с частотой сети переменного тока, делает синхронный двигатель полезным для управления высокоточными часами.

    Следует подчеркнуть, что ротор синхронного двигателя переменного тока вращается синхронно с целым числом циклов переменного тока. Это не то же самое, что сказать, что он вращается со скоростью, равной частоте сети. Частота вращения ротора двигателя, то есть синхронная скорость N, составляет:

    N = 120 футов / P = 60 футов / точек

    Где f - частота сети переменного тока в Гц, P - количество полюсов (на фазу), а p - количество пар полюсов на фазу.

    Соответственно, чем больше полюсов, тем медленнее вращается синхронный двигатель. При равной мощности дороже построить более медленный двигатель. При 60 Гц:

    • Двухполюсный / фазный синхронный двигатель переменного тока вращается со скоростью 3600 об / мин.
    • Четырехполюсный / фазный синхронный двигатель переменного тока вращается со скоростью 1800 об / мин.
    • Шестиполюсный / фазный синхронный двигатель переменного тока вращается со скоростью 1200 об / мин.
    • Восьмиполюсный / фазный синхронный двигатель переменного тока вращается со скоростью 900 об / мин
    • Десятиполюсный / фазный синхронный двигатель переменного тока вращается со скоростью 720 об / мин.
    • Двенадцатиполюсный / фазный синхронный двигатель переменного тока вращается со скоростью 600 об / мин.
    Промышленный синхронный двигатель. Синхронные двигатели переменного тока

    малой мощности полезны там, где требуется точное время. Синхронные двигатели переменного тока высокой мощности, хотя и более дорогие, чем трехфазные асинхронные двигатели, обладают двумя дополнительными качествами. Несмотря на более высокую начальную стоимость, они могут окупиться в долгосрочной перспективе, поскольку они более энергоэффективны, чем другие типы двигателей. Во-вторых, иногда одновременно, они могут работать с опережающим или единичным коэффициентом мощности, поэтому один или несколько синхронных двигателей переменного тока могут обеспечивать коррекцию коэффициента мощности, а также выполнять полезную работу.

    Существует несколько различных типов синхронных двигателей переменного тока. Обычно их классифицируют по способам создания магнитного поля. Двигатели с независимым возбуждением имеют магнитные полюса, питаемые от внешнего источника. Напротив, магнитные полюса возбуждаются самим двигателем в самовозбуждаемой (также иногда называемой невозбужденной и непосредственно возбужденной) машиной. Типы без возбуждения включают реактивные двигатели, двигатели с гистерезисом и двигатели с постоянными магнитами. Кроме того, существуют двигатели с возбуждением постоянным током.

    Синхронные двигатели без возбуждения имеют стальные роторы. В процессе работы ротор намагничивается необходимыми магнитными полюсами аналогично тому, как это происходит в асинхронном двигателе. Но ротор вращается с той же скоростью и синхронно с вращающимся магнитным полем статора. Причина в том, что в роторе есть прорези. Двигатели запускаются как асинхронные. Когда они приближаются к синхронной скорости, прорези позволяют синхронному магнитному полю фиксироваться на роторе. Затем двигатель вращается с синхронной скоростью до тех пор, пока требуемый крутящий момент низкий.

    В реактивном электродвигателе ротор имеет выступающие полюса, напоминающие отдельные зубцы. Ротора меньше, чем полюсов статора, что препятствует совмещению полюсов статора и ротора, и в этом случае вращения не будет. Реактивные двигатели не запускаются автоматически. По этой причине в ротор часто встраивают специальные обмотки (так называемые обмотки с короткозамкнутым ротором), поэтому реактивный двигатель запускается как асинхронный.

    Двигатель с гистерезисом использует широкую петлю гистерезиса в высококоэрцитивном роторе из кобальтовой стали.Из-за гистерезиса фаза намагничивания в роторе отстает от фазы вращающегося магнитного поля статора. Эта задержка создает крутящий момент. При синхронной скорости поля ротора и статора блокируются, обеспечивая непрерывное вращение. Одним из преимуществ гистерезисного двигателя является то, что он самозапускается.

    Синхронный двигатель переменного тока с постоянными магнитами имеет постоянные магниты, встроенные в ротор. Последние лифты приводятся в действие этими двигателями, и коробка передач не требуется.

    Пример двигателя с постоянными магнитами с электронной коммутацией, в данном случае от небольшого воздушного вентилятора.Этот стиль называется аутраннером, потому что ротор находится вне статора и встроен в лопасти вентилятора. Это четырехполюсный двигатель, о чем свидетельствуют четыре обмотки статора (внизу). Также виден датчик Холла, который обеспечивает часть электронной коммутации.

    Синхронный двигатель с прямым возбуждением может называться различными именами, включая ECPM (постоянный магнит с электронной коммутацией), BLDC (бесщеточный двигатель постоянного тока) или просто бесщеточный двигатель с постоянным магнитом. Ротор содержит постоянные магниты.Магниты могут устанавливаться на поверхности ротора или вставляться в узел ротора (в этом случае двигатель называется внутренним двигателем с постоянными магнитами).

    Пример того, как на катушки двигателя постоянного тока подается питание в последовательности, которая приводит в движение ротор.

    Компьютер контролирует последовательное включение питания обмоток статора в нужное время с помощью твердотельных переключателей. Питание подается на катушки, намотанные на зубья статора, и если выступающий полюс ротора идеально совмещен с зубом статора, крутящий момент не создается.Если зуб ротора находится под некоторым углом к ​​зубу статора, по крайней мере, некоторый магнитный поток пересекает зазор под углом, не перпендикулярным поверхностям зуба. В результате возникает крутящий момент на роторе. Таким образом, переключение мощности на обмотки статора в нужное время вызывает структуру магнитного потока, которая приводит к движению либо по часовой стрелке, либо против часовой стрелки.

    Еще один тип синхронного двигателя - это реактивный двигатель с регулируемым сопротивлением (SR).
    Его ротор состоит из многослойных стальных пластин с рядом зубцов.Зубы магнитопроницаемы, а окружающие их области слабо проницаемы из-за прорезанных в них пазов.

    В отличие от асинхронных двигателей, здесь нет стержней ротора и, следовательно, в роторе отсутствует ток, создающий крутящий момент. Отсутствие проводов какой-либо формы на роторе SR означает, что общие потери в роторе значительно ниже, чем в других двигателях, в которых ротор содержит проводники.

    Крутящий момент, создаваемый двигателем SR, регулируется путем регулировки величины тока в электромагнитах статора.Затем скорость регулируется путем регулирования крутящего момента (через ток в обмотке). Этот метод аналогичен способу регулирования скорости с помощью тока якоря в традиционном щеточном двигателе постоянного тока.

    Двигатель SR создает крутящий момент, пропорциональный величине тока, подаваемого на его обмотки. На производство крутящего момента не влияет скорость двигателя. Это отличается от асинхронных двигателей переменного тока, в которых при высоких скоростях вращения в области ослабления поля ток ротора все больше отстает от вращающегося поля по мере увеличения числа оборотов двигателя.

    И, наконец, синхронный двигатель переменного тока с возбуждением постоянным током. Для создания магнитного поля требуется выпрямленный источник питания. Эти двигатели обычно имеют мощность, превышающую одну лошадиную силу.

    Разница между синхронным и асинхронным двигателем (со сравнительной таблицей)

    Разница между синхронным двигателем и асинхронным двигателем объясняется с учетом таких факторов, как его тип, скольжение, потребность в дополнительном источнике питания, требования к контактным кольцам и щеткам, их стоимость, эффективность, коэффициент мощности, источник тока, скорость, самозапуск , влияние на крутящий момент из-за изменения напряжения, их рабочей скорости и различных применений как синхронного, так и асинхронного двигателя.

    Различия между синхронным и асинхронным двигателем объясняются ниже в табличной форме.

    Асинхронный двигатель
    BASIS СИНХРОННЫЙ ДВИГАТЕЛЬ АСИНХРОННЫЙ ДВИГАТЕЛЬ
    Определение Синхронный двигатель - это машина, скорость ротора которой равна скорости магнитного поля статора.
    N = NS = 120f / P
    Асинхронный двигатель - это машина, ротор которой вращается со скоростью, меньшей, чем синхронная скорость.
    N
    Тип Бесщеточный двигатель, двигатель с переменным сопротивлением, двигатель с регулируемым сопротивлением и двигатель с гистерезисом являются синхронными двигателями. переменного тока известен как асинхронный двигатель.
    Скольжение Без проскальзывания. Значение скольжения равно нулю. Имеют пробуксовку, поэтому величина пробуксовки не равна нулю.
    Дополнительный источник питания Требуется дополнительный источник питания постоянного тока для первоначального вращения ротора, близкого к синхронной скорости. Не требует дополнительного источника запуска.
    Контактное кольцо и щетки Требуются контактное кольцо и щетки Контактное кольцо и щетки не требуются.
    Стоимость Синхронный двигатель дороже по сравнению с асинхронным двигателем Дешевле
    КПД КПД выше, чем у асинхронного двигателя. Менее эффективный
    Коэффициент мощности Изменяя возбуждение, коэффициент мощности может быть соответственно отрегулирован как отстающий, опережающий или единичный. Асинхронный двигатель работает только с отстающим коэффициентом мощности.
    Электропитание Ток подается на ротор синхронного двигателя Ротор асинхронного двигателя не требует тока.
    Скорость Скорость двигателя не зависит от изменения нагрузки. Это постоянно. Скорость асинхронного двигателя уменьшается с увеличением нагрузки.
    Самозапуск Синхронный двигатель не самозапускается Самозапуск
    Влияние на крутящий момент Изменение приложенного напряжения не влияет на крутящий момент синхронного двигателя Изменение приложенного напряжения влияет на крутящий момент асинхронного двигателя
    Рабочая скорость Они работают плавно и относительно хорошо на низкой скорости, ниже 300 об / мин. Скорость вращения двигателя выше 600 об / мин отличная.
    Приложения Синхронные двигатели используются на электростанциях, обрабатывающей промышленности и т. Д. Они также используются в качестве регулятора напряжения. Используется в центробежных насосах и вентиляторах, воздуходувках, бумажных и текстильных фабриках, компрессорах и подъемниках. и т. д.

    Синхронный двигатель - это двигатель, который работает с синхронной скоростью, то есть скорость ротора равна скорости статора двигателя.Отсюда следует соотношение N = N S = 120f / P, где N - скорость ротора, а Ns - синхронная скорость.

    Асинхронный двигатель - это асинхронный двигатель переменного тока. Ротор Асинхронного двигателя вращается со скоростью меньше синхронной, то есть N S

    Разница между синхронным и асинхронным двигателем

    1. Синхронный двигатель - это машина, скорость ротора которой равна скорости магнитного поля статора. Асинхронный двигатель - это машина, ротор которой вращается со скоростью меньше синхронной.
    2. Бесщеточный двигатель, двигатель с регулируемым сопротивлением, двигатель с регулируемым сопротивлением и двигатель с гистерезисом являются синхронными двигателями. Асинхронный двигатель переменного тока известен как асинхронный двигатель.
    3. Синхронный двигатель не имеет скольжения. Значение скольжения равно нулю. Асинхронный двигатель имеет скольжение, поэтому значение скольжения не равно нулю.
    4. Синхронному двигателю требуется дополнительный источник постоянного тока для первоначального вращения ротора, близкого к синхронной скорости. Асинхронный двигатель не требует дополнительного источника пуска.
    5. Контактное кольцо и щетки необходимы в синхронном двигателе, тогда как асинхронный двигатель не требует контактного кольца и щеток. Только асинхронный двигатель с обмоткой требует и контактного кольца, и щеток.
    6. Синхронный двигатель дороже асинхронного двигателя.
    7. КПД синхронного двигателя больше, чем у асинхронного двигателя.
    8. Путем изменения возбуждения коэффициент мощности синхронного двигателя может быть отрегулирован соответственно как отстающий, опережающий или единичный, тогда как асинхронный двигатель работает только с отстающим коэффициентом мощности.
    9. Ток подается на ротор синхронного двигателя. Ротор асинхронного двигателя не требует тока.
    10. Скорость синхронного двигателя не зависит от изменения нагрузки. Это постоянно. Скорость асинхронного двигателя уменьшается с увеличением нагрузки.
    11. Синхронный двигатель не запускается автоматически, тогда как асинхронный двигатель запускается автоматически.
    12. Изменение приложенного напряжения не влияет на крутящий момент синхронного двигателя, но влияет на крутящий момент асинхронного двигателя.
    13. Синхронный двигатель работает плавно и относительно хорошо на низкой скорости, которая ниже 300 об / мин, тогда как скорость выше 600 об / мин работа асинхронного двигателя превосходна. Асинхронные двигатели используются в центробежных насосах и вентиляторах, воздуходувках, бумажных и текстильных фабриках, компрессорах и лифтах. и т. д.
    14. Синхронный двигатель используется в различных сферах применения на электростанциях, в обрабатывающей промышленности и т. Д. Он также используется в качестве регулятора напряжения.

    Таким образом, синхронный двигатель отличается от асинхронного двигателя.

    Лаборатория автомобильной электроники Клемсона: Асинхронные двигатели переменного тока

    Асинхронные двигатели переменного тока

    Базовое описание

    Двигатели переменного тока - это электрические машины, преобразующие электрическую энергию (поставляемые в виде синусоидально изменяющегося во времени или «переменного» тока) до вращательной механической энергии посредством взаимодействие магнитных полей и проводников. В отличие от двигателей, которые работают напрямую от постоянного тока, Двигатели переменного тока обычно не требуют щеток или коммутаторов.Одним из типов двигателей переменного тока является асинхронный или асинхронный двигатель переменного тока.

    Асинхронные или асинхронные двигатели состоят из статора с обмоткой, способной производить вращающийся магнитный поле, и ротор с закороченной обмоткой проводника, в котором ток индуцируется вращающееся магнитное поле. Поля, создаваемые током, наведенным в ротор создает восстанавливающий момент, отвечающий за вращение ротора. Вращающееся магнитное поле, создаваемое статором, легко настраивается с помощью многофазного источника переменного тока.

    Термин «асинхронный» относится к тому факту, что вращение ротора всегда медленнее, чем скорость вращения магнитного поля. Разница в скорости поля и ротора называется «скольжением», а крутящий момент двигателя пропорциональна этому скольжению. Таким образом, частота вращения двигателей зависит как от частоты возбуждения, так и от нагрузки.

    Синхронная скорость или теоретическая максимальная скорость асинхронный двигатель зависит от частоты питания (например,грамм. часто 60 Гц в США) и количество полюсов. Асинхронные двигатели часто называемые двигателями с короткозамкнутым ротором из-за конструкции обмотки ротора.

    Асинхронный двигатель запускается с максимальным скольжением и имеет склонность рисовать изначально очень высокий ток, особенно при запуске с высокой нагрузкой. Это приводит к необходимости иметь отдельный пусковой механизм. В случае однофазных двигателей переменного тока сначала необходимо привести в движение ротор, чтобы запустить двигатель.Это достигается за счет использования механического пусковое усилие или с помощью отдельной пусковой обмотки.

    Хотя большинство электрических и гибридно-электрических автомобилей используют синхронные двигатели переменного тока для главного привода, Tesla Roadster, Tesla Model S, электрический привод Mercedes B-Class и некоторые другие используют асинхронный двигатель переменного тока.

    Производителей
    Baldor, Bircraft, Century, Circor, Emerson, Empire Magnetics, Fasco, Groschopp, Kinetek, Leeson, Met Motors, Motion Control Group, North American Electric, Pittman, Powertec, Remy, Siemens, Sterling Electric, Teco, Toshiba, WEG, Чжунда
    Для получения дополнительной информации
    [1] Асинхронный двигатель, Википедия.
    [2] Двигатели переменного тока, CoolMagnetMan.com.
    [3] Induction Motor Action, учебное пособие на веб-сайте HyperPhysics Университета штата Джорджия.
    [4] Сборка электродвигателя, YouTube, 15 января 2009 г.
    [5] Трехфазный асинхронный двигатель переменного тока, Freescale.com.
    [6] AC Motors, YouTube, 19 мая 2010 г.
    [7] Squirrel Cage Motors, YouTube, 18 июля 2010 г.

    Строительство, работа, различия и применение

    В электрических машинах, таких как двигатели, мы часто путаемся с типами двигателей, такими как синхронный двигатель, а также с асинхронным двигателем с их применением.Эти двигатели используются в различных приложениях благодаря надежности, а также прочности. Как следует из названия, название этого двигателя происходит от того факта, что ротор в двигателе работает асинхронно с вращающимся магнитным полем. Итак, в этой статье дается обзор асинхронного двигателя, конструкции, принципа работы и т. Д.


    Что такое асинхронный двигатель?

    Определение: Электродвигатель, работающий с переменным током, известен как асинхронный двигатель.Этот двигатель в основном работает на индуцированном токе внутри ротора от вращающегося магнитного поля статора. В этой конструкции двигателя движение ротора не может быть синхронизировано через движущееся поле статора. Поле вращающегося статора этого двигателя может индуцировать ток в обмотках ротора. В свою очередь, этот ток будет создавать силу, толкающую ротор в направлении статора. В этом двигателе, поскольку ротор не совпадает по фазе со статором, создается крутящий момент.

    Асинхронный двигатель

    Это наиболее распространенный тип двигателя.В частности, в промышленности используется трехфазный асинхронный двигатель по таким причинам, как низкая стоимость, простота обслуживания и простота обслуживания. Характеристики этого двигателя хороши для сравнения с однофазным двигателем. Основная особенность этого мотора в том, что скорость не может быть изменена. Рабочая скорость этого двигателя в основном зависит от частоты, а также от номера. полюсов.

    Конструкция асинхронного двигателя

    В этой конструкции двигателя нет магнитов.В этой конструкции двигателя фазы могут быть соединены с катушками. Так что магнитное поле может быть создано. В этом двигателе ток внутри ротора может быть активирован за счет индуцированного напряжения вращающегося поля. Как только магнитное поле проходит через ротор, на роторе индуцируется напряжение. Потому что магнитное поле ротора может быть создано за счет магнитного поля статора. Обычно магнитное поле ротора движется асинхронно по направлению к магнитному полю статора или с задержкой во времени.Таким образом, задержка между двумя магнитными полями может быть известна как «проскальзывание».

    Конструкция асинхронного двигателя

    Асинхронный двигатель рабочего

    Принцип работы этого двигателя почти такой же, как и у двигателя синхронного типа, за исключением внешнего возбудителя. Эти двигатели, также называемые асинхронными двигателями, работают по принципу электромагнитной индукции, когда ротор в этом двигателе не получает никакой электроэнергии за счет теплопроводности, как в случае двигателей постоянного тока. У этих двигателей нет внешних устройств для стимуляции ротора внутри двигателя.Таким образом, скорость вращения ротора в основном зависит от нестабильной магнитной индукции.

    Изменяющееся электромагнитное поле может вызвать вращение ротора с меньшей скоростью, чем магнитное поле статора. Когда скорость ротора, а также скорость магнитного поля внутри статора изменяется, эти двигатели называются асинхронными двигателями. Изменение скорости можно назвать скольжением.

    Разница между синхронным и асинхронным двигателем

    Различия между синхронным и асинхронным двигателем указаны в следующей таблице.


    Индукция переменного тока
    Функция Синхронный двигатель

    Асинхронный двигатель

    Определение Это один из видов машин, в котором скорость ротора и скорость магнитного поля статора эквивалентны.

    N = NS = 120f / P

    Это один из видов машин, в которых ротор вращается с меньшей скоростью по сравнению с синхронной скоростью.

    N меньше NS

    Тип Типы синхронных: переменное сопротивление, бесщеточный, гистерезисное и переключаемое сопротивление. также известна как асинхронный двигатель.
    Клинья Значение скольжения этого двигателя равно нулю Значение скольжения этого двигателя не равно нулю
    Стоимость Дорого Меньше стоимости
    КПД Высокоэффективный Низкоэффективный
    Скорость Скорость двигателя не зависит от несоответствия нагрузки. Скорость двигателя уменьшается при увеличении нагрузки.
    Электропитание Электропитание может подаваться на ротор двигателя Ротор в этом двигателе не нуждается в токе.
    Самозапуск Этот двигатель не запускается автоматически Этот двигатель самозапускающийся
    Крутящий момент Как только приложенное напряжение изменится, это не повлияет на крутящий момент этого двигателя Как только приложенное напряжение изменится, это повлияет на крутящий момент этого двигателя
    Коэффициент мощности Коэффициент мощности может быть изменен после изменения возбуждения на основе запаздывания, единицы или опережения. Он просто работает с отстающим коэффициентом мощности.
    Приложения Эти двигатели применяются в промышленности, на электростанциях и т. Д. Этот двигатель также используется в качестве регулятора напряжения Эти двигатели применяются в вентиляторах, центробежных насосах, бумажных фабриках, воздуходувках, лифтах, компрессорах, текстильных фабриках и т. Д.

    Преимущества

    К преимуществам асинхронного двигателя можно отнести следующее.

    • Стоимость за вычетом
    • Простота обслуживания
    • КПД высокий при работе с частичной нагрузкой
    • Подходит для высоких скоростей вращения, что позволяет достигать высоких оборотов в секунду вместе с инверторами VECTOPOWER

    Приложения

    Большинство двигателей, используемых в различных приложениях в мире, являются асинхронными.Приложения в основном включают следующее.

    • Центробежные насосы
    • Воздуходувки
    • Вентиляторы
    • Конвейеры
    • Компрессоры
    • Краны большой грузоподъемности
    • Подъемники
    • Станки токарные
    • Бумажные фабрики
    • Масляные заводы
    • Текстиль

    Часто задаваемые вопросы

    1). Почему асинхронный двигатель еще называют асинхронным двигателем?

    Асинхронный двигатель зависит от индуцированного тока внутри ротора от вращающегося магнитного поля в статоре.

    2). Какие бывают типы асинхронных двигателей?

    Это однофазные и трехфазные двигатели

    3). В чем главная особенность асинхронного двигателя?

    Основной особенностью этого двигателя является то, что скорость не может изменяться.

    4). Каков коэффициент мощности асинхронного двигателя?

    Этот мотор работает просто на отстающей п.ф.

    Итак, это все об асинхронном двигателе. Эти двигатели часто используются в 90% приложений по всему миру из-за высокой прочности и надежности.Эти двигатели используются в различных движущихся или вращающихся машинах, таких как лифты, вентиляторы, шлифовальные машины и т. Д. Вот вопрос к вам, каковы недостатки асинхронного двигателя?

    ▷ Синхронные и асинхронные двигатели - где их использовать?

    Многие люди часто не понимают, что такое синхронные и асинхронные двигатели, и каковы их области применения. Именно поэтому один из новейших членов сообщества электротехники написал эту статью.Проверьте это ниже:

    Следующая информация касается общих принципов работы синхронных и асинхронных двигателей, их преимуществ, а также где они обычно используются и что можно достичь с помощью каждого из этих двигателей.

    Давайте сначала сконцентрируемся на их принципах работы…

    Синхронные и асинхронные двигатели - Принципы работы

    Синхронные двигатели

    Это типичный электродвигатель переменного тока, способный развивать синхронную скорость.В этих двигателях и статор, и ротор вращаются с одинаковой скоростью, что обеспечивает синхронизацию. Основной принцип работы заключается в том, что когда двигатель подключен к сети, электричество течет в обмотки статора, создавая вращающееся электромагнитное поле. Это, в свою очередь, индуцируется на обмотках ротора, который затем начинает вращаться.

    Требуется внешний источник постоянного тока, чтобы синхронизировать направление и положение вращения ротора с направлением вращения статора. В результате такой блокировки двигатель либо должен работать синхронно, либо не вращаться совсем.

    Двигатели асинхронные

    Принцип работы асинхронных двигателей почти такой же, как и у синхронных двигателей, за исключением того, что к ним не подключен внешний возбудитель. Проще говоря, асинхронные двигатели, также известные как асинхронные двигатели, также работают по принципу электромагнитной индукции, в которых ротор не получает никакой электроэнергии за счет теплопроводности, как в случае двигателей постоянного тока.

    Единственная загвоздка здесь в том, что в асинхронных двигателях нет внешнего устройства, подключенного для возбуждения ротора, и, следовательно, скорость ротора зависит от переменной магнитной индукции.Это изменяющееся электромагнитное поле заставляет ротор вращаться со скоростью, меньшей, чем скорость магнитного поля статора. Поскольку скорость ротора и скорость магнитного поля статора меняются, эти двигатели известны как асинхронные двигатели. Разница в скорости известна как «проскальзывание».

    Синхронные и асинхронные двигатели - преимущества и недостатки

    1. Синхронный двигатель работает с постоянной скоростью и заданной частотой независимо от нагрузки. Но скорость асинхронного двигателя уменьшается с увеличением нагрузки.
    2. Синхронный двигатель
    3. может работать в широком диапазоне коэффициентов мощности, как с запаздыванием, так и с опережением, тогда как асинхронный двигатель всегда работает с запаздывающим коэффициентом мощности, который может быть очень низким при уменьшающихся нагрузках.
    4. Синхронный двигатель не запускается автоматически, тогда как асинхронный двигатель может запускаться самостоятельно.
    5. На крутящий момент синхронного двигателя не влияют изменения приложенного напряжения, как на асинхронный двигатель.
    6. Для запуска синхронного двигателя требуется внешнее возбуждение постоянного тока, но асинхронный двигатель не требует внешнего возбуждения для работы.
    7. Синхронные двигатели обычно дороги и сложны по сравнению с асинхронными двигателями, которые менее дороги и удобны для пользователя.
    8. Синхронные двигатели
    9. особенно хороши для низкоскоростных приводов (ниже 300 об / мин), потому что их коэффициент мощности всегда можно отрегулировать до 1,0, и они очень эффективны. С другой стороны, асинхронные двигатели отлично подходят для скоростей выше 600 об / мин.
    10. В отличие от асинхронных двигателей, синхронные двигатели могут работать на сверхнизких скоростях за счет использования мощных электронных преобразователей, которые генерируют очень низкие частоты.Их можно использовать для привода дробилок, вращающихся печей и шаровых мельниц с регулируемой скоростью.

    Синхронные и асинхронные двигатели - применение

    Приложения для синхронных двигателей
    1. Они обычно используются на электростанциях для достижения соответствующего коэффициента мощности. Они работают параллельно шинам и часто перегружаются извне для достижения желаемого коэффициента мощности.
    2. Они также используются в обрабатывающих отраслях, где используется большое количество асинхронных двигателей и трансформаторов для преодоления отставания р.f.
    3. Используется на электростанциях для выработки электроэнергии с заданной частотой.
    4. Используется для управления напряжением путем изменения его возбуждения в линиях передачи.
    Применение асинхронных двигателей

    Более 90% двигателей, используемых в мире, являются асинхронными двигателями, и они находят широкое применение в самых разных областях. Некоторые из них:

    1. Центробежные вентиляторы, нагнетатели и насосы
    2. Компрессоры
    3. Конвейеры
    4. Подъемники, а также краны большой грузоподъемности
    5. Станки токарные
    6. Нефтяные, текстильные, бумажные комбинаты и т. Д.
    Заключение

    В заключение, синхронные двигатели используются только тогда, когда от машины требуются характеристики низкой или сверхнизкой скорости, а также при желаемых коэффициентах мощности (как отстающих, так и опережающих). В то время как асинхронные двигатели преимущественно используются в большинстве вращающихся или движущихся машин, таких как вентиляторы, подъемники, шлифовальные машины и т. Д.

    Что вы думаете об этой статье? Вам это помогло?

    Основное различие между синхронным и асинхронным двигателем

    В чем разница между синхронным и асинхронным двигателем (асинхронным двигателем)

    Электродвигатели - это машины, которые преобразуют электрическую энергию в механическую для выполнения механических операций.Эти двигатели могут быть предназначены для работы на переменном (AC) или постоянном (DC) токе. Двигатели переменного тока подразделяются на два типа; Синхронные двигатели и асинхронные двигатели. Оба они имеют некоторые общие черты, например, в конструкции, но совершенно разные по принципу действия и производительности.

    Прежде чем перейти к списку различий между синхронным двигателем и асинхронным двигателем, мы собираемся обсудить их основы и то, как они работают. Для ясного объяснения вы можете знать разницу между однофазным и трехфазным источником питания, относящуюся к работе однофазных и трехфазных двигателей переменного тока.

    Как работает двигатель переменного тока?

    Как мы знаем из нашей предыдущей статьи «Различия между двигателями переменного и постоянного тока», двигатели постоянного тока работают по принципу магнитного поля, действующего на проводник с током, который испытывает механическую силу. Где статор генерирует статическое магнитное поле, а ротор, состоящий из нескольких обмоток, несет входной постоянный ток.

    В двигателях переменного тока используется идея вращательного магнитного поля RMF. Статор состоит из нескольких обмоток, которые создают переменное магнитное поле при подаче входного переменного тока.Это магнитное поле вращается вокруг ротора.

    Ротор, сделанный из обмоток или проводников с замкнутым контуром, пропускает ток либо через индукцию, либо через внешний источник тока, генерирующий собственное магнитное поле. Магнитное поле, создаваемое ротором, взаимодействует с вращающимся магнитным полем и начинает вращаться в его направлении.

    Относительная разница между полем вращения статора и скоростью ротора называется скольжением. если скольжение двигателя равно нулю или ротор имеет ту же скорость вращения, что и поле вращения статора, двигатель называется синхронным двигателем переменного тока.если двигатель переменного тока имеет скольжение или существует разница между скоростью возбуждения статора и ротором, двигатель называется асинхронным двигателем. Чтобы узнать больше о различных типах двигателей, обратитесь к предыдущим сообщениям о двигателях BLDC (бесщеточный постоянного тока), шаговых двигателях и серводвигателях.

    Связанные сообщения:

    Синхронный двигатель

    Как следует из названия, синхронный двигатель имеет ротор, который предназначен для вращения с той же скоростью, что и его вращающееся магнитное поле статора, называемой синхронной скоростью .

    Статор создает вращающееся магнитное поле при подаче переменного тока. Ротор может быть спроектирован для создания собственного магнитного поля с использованием внешнего источника постоянного тока через контактные кольца или постоянного магнита .

    Ротор предназначен для создания магнитных полюсов, равных полюсам статора или целых кратных полюсов. Когда статор и ротор находятся под напряжением, магнитное поле ротора блокируется с вращающимся магнитным полем статора, и он вращается с точной скоростью поля статора.

    Из-за инерции синхронный двигатель не запускается сразу с синхронной скоростью (вращательное магнитное поле). Поэтому для обеспечения пускового момента используется дополнительная обмотка, называемая « демпферная обмотка ». Во время запуска он действует как асинхронный двигатель. Таким образом, предполагается, что синхронные двигатели не самозапускающиеся , им нужен дополнительный пусковой механизм.

    Это может быть двигатель с отдельным возбуждением или без возбуждения, т.е. первый требует отдельного источника постоянного тока, возбуждает обмотки ротора и генерирует магнитное поле, а второй описывает синхронный двигатель, ротор которого предназначен для намагничивания вращающимся магнитным полем статора. и вращается вместе с ним.

    Ротор синхронного двигателя вращается с синхронной скоростью, которая зависит от частоты питания и полюсов обмоток статора. Следовательно, скорость двигателя не зависит от нагрузки. Чтобы изменять скорость синхронного двигателя, необходимо изменять частоту питания. Это достигается за счет использования частотно-регулируемого привода (VFD).

    Связанные сообщения:

    Асинхронный двигатель

    Название асинхронного двигателя предполагает, что скорость ротора асинхронна со скоростью вращения магнитного поля статора.Точнее, ротор асинхронного двигателя вращается с относительно меньшей скоростью, чем статор RMF. Это связано с наличием проскальзывания между скоростью статора и ротора.

    Ротор асинхронного двигателя представляет собой короткозамкнутый ротор с обмоткой. Ротор с короткозамкнутым ротором построен с использованием тяжелых медных стержней, соединенных на конце с помощью токопроводящего кольца, которое электрически закорачивает их вместе. Ротор с обмоткой состоит из нескольких обмоток поверх многослойного стального сердечника.

    Вращающееся магнитное поле статора вызывает индуцированный ток в роторе. Этот индуцированный ток течет внутри ротора, создавая собственное магнитное поле. Согласно закону Ленца, это поле ротора противодействует причине, которая его порождает, и пытается устранить ее, догоняя скорость статора RMF (синхронную скорость). При этом ротор вращается в направлении RMF статора. Асинхронный двигатель также известен как асинхронный двигатель , поскольку он работает по принципу индукции.

    Асинхронный двигатель никогда не может работать на синхронной скорости, вместо этого она всегда ниже, чем синхронная скорость, и это зависит от скольжения двигателя. Причина в том, что индуцированный ток в роторе генерируется из-за разницы между полем статора и ротора. если в случае, если он работает с синхронной скоростью, это означает, что ротор магнитно заблокирован, и между полем статора и ротора нет разницы. Следовательно, не будет магнитного потока, индуцирующего ток в роторе.Магнитный поток необходим для асинхронного двигателя, поэтому он должен работать с меньшей скоростью, чем его синхронная скорость.

    Ротор с короткозамкнутым ротором имеет более простую конструкцию и позволяет наведенному току проходить через медные шины. В то время как заведенный ротор позволяет пользователю изменять ток ротора во время его запуска, как это используется в «Пускателе двигателя». Дело в том, чтобы безопасно запустить двигатель, уменьшив огромный пусковой ток, потребляемый асинхронным двигателем. Обычно это делается путем последовательного подключения переменного резистора к обмоткам ротора с помощью контактных колец.

    Скорость асинхронного двигателя зависит от скольжения двигателя, которое изменяется в зависимости от нагрузки и сопротивления ротора. Другими словами, скорость асинхронного двигателя может изменяться в зависимости от нагрузки или за счет изменения сопротивления ротора.

    Связанное сообщение:

    Различия между синхронным двигателем и асинхронным двигателем

    В следующей таблице показаны основные различия между синхронным двигателем и асинхронным (асинхронным) двигателем.

    Синхронный двигатель Асинхронный двигатель
    Синхронный двигатель - это тип двигателя переменного тока, который работает с синхронной скоростью. Асинхронный двигатель - это тип двигателя переменного тока, который работает со скоростью, меньшей, чем синхронная скорость.
    Он работает по принципу магнитной блокировки между полем ротора и статора. Он работает по принципу электромагнитной индукции между статором и ротором.
    Нет скольжения, т.е. скольжение синхронного двигателя равно 0. В асинхронном двигателе есть скольжение, и оно всегда больше 0.
    Скорость двигателя зависит от частоты питания и количество полюсов статора.

    N s = 120 f / P

    Скорость двигателя зависит от нагрузки, сопротивления ротора и скольжения, s. она всегда меньше синхронной скорости.

    N = N с (1-с)

    N с

    Скорость не меняется при изменении нагрузки, подключенной к двигателю. Скорость меняется в зависимости от нагрузки двигателя.
    Это не самозапуск и требует дополнительных обмоток для запуска двигателя. Асинхронные двигатели самозапускаются и не требуют дополнительного механизма.
    Ротор требует дополнительного источника тока. Ротор асинхронного двигателя не требует дополнительного питания.
    Синхронному двигателю с отдельным возбуждением требуется дополнительный источник постоянного тока для питания обмотки ротора. Не требует дополнительных источников.
    Также необходимы контактные кольца и щетки для подачи постоянного тока на обмотки ротора. Он не требует контактных колец, однако намотанный тип может использовать контактные кольца для управления скоростью.
    Скорость двигателя регулируется только путем изменения частоты питания с помощью частотно-регулируемого привода. Скорость двигателя можно регулировать с помощью переменного сопротивления ротора, а также устройств с частотно-регулируемым приводом.
    Источник входного напряжения не изменяет скорость или крутящий момент синхронного двигателя. Источник входного напряжения можно использовать для изменения крутящего момента и скорости двигателя.
    Колебания основного напряжения питания не влияют на работу синхронного двигателя. Колебания напряжения сети влияют на его скорость и работу.
    Начальная стоимость выше, чем у асинхронного двигателя. Асинхронные двигатели дешевле.
    Операция сложная. Операция проста и удобна для пользователя.
    Если предлагают высокую эффективность и точность. Они не так эффективны, как синхронный двигатель.
    Может легко работать на очень низкой скорости с помощью частотно-регулируемого привода. Работать на малой скорости довольно сложно.
    Лучше всего работает на более низких оборотах, обычно ниже 300 об / мин. Лучше всего подходит для работы на скорости выше 600 об / мин.
    Он может работать с отстающим, опережающим или единичным коэффициентом мощности, регулируя его возбуждение. Асинхронный или асинхронный двигатель всегда работает с отстающим коэффициентом мощности.
    Его также можно одновременно использовать для коррекции коэффициента мощности, используя его в качестве опережающего коэффициента мощности. Его нельзя использовать для корректировки коэффициента мощности, а только для управления механическими нагрузками.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
