Площадь сечения провода: Расчет сечения провода по току и мощности

Содержание

Площадь сечения проводов и кабелей в зависимости от силы тока, расчет необходимого сечения кабеля

Грамотный подбор кабеля для восстановления или прокладки электропроводки гарантирует безупречную работу системы. Приборы будут получать питание в полноценном объеме.

Не случится перегрева изоляции с последующими разрушительными последствиями. Разумный расчет сечения провода по мощности избавит и от угроз воспламенения, и от лишних затрат на покупку недешевого провода.

Давайте разберемся в алгоритме расчетов.

Упрощенно кабель можно сравнить с трубопроводом, транспортирующим газ или воду. Точно так же по его жиле перемещается поток, параметры которого ограничены размером данного токоведущего канала. Следствием неверного подбора его сечения являются два распространенных ошибочных варианта:

Слишком узкий токоведущий канал, из-за которого в разы возрастает плотность тока. Рост плотности тока влечет за собой перегрев изоляции, затем ее оплавление. В результате оплавления по минимуму появятся «слабые» места для регулярных утечек, по максимуму пожар.
Излишне широкая жила, что, в сущности, совсем неплохо. Причем, наличие простора для транспортировки электро-потока весьма положительно отражается на функционале и эксплуатационных сроках проводки. Однако карман владельца облегчится на сумму, примерно вдвое превышающую по факту требующиеся деньги.

Первый из ошибочных вариантов представляет собой откровенную опасность, в лучшем случае повлечет увеличение оплаты за электроэнергию. Второй вариант не опасен, но крайне нежелателен.

«Протоптанные» пути вычислений

Все существующие расчетные способы опираются на выведенный Омом закон, согласно которому сила тока, помноженная на напряжение, равняется мощности. Бытовое напряжение – величина постоянная, равная в однофазной сети стандартным 220 В.

Значит, в легендарной формуле остаются лишь две переменные: это ток с мощностью. «Плясать» в расчетах можно и нужно от одной из них. Через расчетные значения тока и предполагаемой нагрузки в таблицах ПУЭ найдем требующийся размер сечения.

Обратите внимание, что сечение кабеля рассчитывают для силовых линий, т.е. для проводов к розеткам. Линии освещения априори прокладывают кабелем с традиционной величиной площади сечения 1,5 мм².

Если в обустраиваемом помещении нет мощного диско-прожектора или люстры, требующей питания в 3,3кВт и больше, то увеличивать площадь сечения жилы осветительного кабеля не имеет смысла. А вот розеточный вопрос – дело сугубо индивидуальное, т.к. подключать к одной линии могут такие неравнозначные тандемы, как фен с водонагревателем или электрочайник с микроволновкой.

Тем, кто планирует нагрузить силовую линию электрической варочной поверхностью, бойлером, стиральной машиной и подобной «прожорливой» техникой, желательно распределить всю нагрузку на несколько розеточных групп.

Если технической возможности разбить нагрузку на группы нет, бывалые электрики рекомендуют без затей прокладывать кабель с медной жилой сечением 4-6 мм².

Почему с медной токоведущей сердцевиной? Потому что строгим кодексом ПУЭ прокладка кабеля с алюминиевой «начинкой» в жилье и в активно используемых бытовых помещениях запрещена.

Сопротивление у электротехнической меди гораздо меньше, тока она пропускает больше и не греется при этом, как алюминий. Алюминиевые провода используются при устройстве наружных воздушных сетей, кое-где они еще остались в старых домах.

Обратите внимание! Площадь сечения и диаметр жилы кабеля – вещи разные. Первая обозначается в квадратных мм, второй просто в мм. Главное не перепутать!

Для поиска табличных значений мощности и допустимой силы тока можно пользоваться обоими показателями. Если в таблице указан размер площади сечения в мм², а нам известен только диаметр в мм, площадь нужно найти по следующей формуле:

Расчет размера сечения по нагрузке

Простейший способ подбора кабеля с нужным размером — расчет сечения провода по суммарной мощности всех подключаемых к линии агрегатов.

Алгоритм расчетных действий следующий:

для начала определимся с агрегатами, которые предположительно могут использоваться нами одновременно. Например, в период работы бойлера нам вдруг захочется включить кофемолку, фен и стиралку;
затем согласно данным техпаспортов или согласно приблизительным сведениям из приведенной ниже таблицы банально суммируем мощность одновременно работающих по нашим планам бытовых агрегатов;
предположим, что в сумме у нас вышло 9,2 кВт, но конкретно этого значения в таблицах ПУЭ нет. Значит, придется округлить в безопасную большую сторону – т.е. взять ближайшее значение с некоторым превышением мощности. Это будет 10,1 кВт и соответствующее ему значение сечения 6 мм².

Все округления «направляем» в сторону увеличения. В принципе суммировать можно и силу тока, указанную в техпаспортах. Расчеты и округления по току производятся аналогичным образом.

Как рассчитать сечение по току?

Табличные значения не могут учесть индивидуальных особенностей устройства и эксплуатации сети. Специфика у таблиц среднестатистическая.

Не приведены в них параметры максимально допустимых для конкретного кабеля токов, а ведь они отличаются у продукции с разными марками. Весьма поверхностно затронут в таблицах тип прокладки.

Дотошным мастерам, отвергающим легкий путь поиска по таблицам, лучше воспользоваться способом расчетаразмера сечения провода по току. Точнее по его плотности.

Начнем с освоения азов: запомним на практике выведенный интервал 6 — 10.
Это значения, полученные электриками многолетним «опытным путем». В указанных пределах варьирует сила тока, протекающего по 1 мм² медной жилы. Т.е.

кабель с медной сердцевиной сечением 1 мм² без перегрева и оплавления изоляции предоставляет возможность току от 6 до 10 А спокойно достигать ожидающего его агрегата-потребителя.

Разберемся, откуда взялась и что означает обозначенная интервальная вилка.

Согласно кодексу электрических законов ПУЭ 40% отводится кабелю на неопасный для его оболочки перегрев, значит:

6 А, распределенные на 1 мм² токоведущей сердцевины, являются нормальной рабочей плотностью тока. В данных условиях проводник работать может бесконечно долго без каких-либо ограничений по времени;
10 А, распределенные на 1 мм² медной жилы, протекать по проводнику могут краткосрочно.

Например, при включении прибора.

Потоку энергии 12 А в медном миллиметровом канале будет изначально «тесно». От тесноты и толкучки электронов увеличится плотность тока. Следом повысится температура медной составляющей, что неизменно отразиться на состоянии изоляционной оболочки.

Обратите внимание, что для кабеля с алюминиевой токоведущей жилой плотность тока отображает интервал 4 – 6 Ампер, приходящийся на 1 мм² проводника.

Выяснили, что предельная величина плотности тока для проводника из электротехнической меди 10 А на площадь сечения 1 мм², а нормальные 6 А. Следовательно:

кабель с жилой сечением 2,5 мм² сможет транспортировать ток в 25 А всего лишь несколько десятых секунды во время включения техники;
он же бесконечно долго сможет передавать ток в 15А.

Приведенные выше значения плотности тока действительны для открытой проводки.

Если кабель прокладывается в стене, в металлической гильзе или в пластиковом кабель канале, указанную величину плотности тока нужно помножить на поправочный коэффициент 0,8.

Запомните и еще одну тонкость в организации открытого типа проводки. Из соображений механической прочности кабель с сечением меньше 4 мм² в открытых схемах не используют.

Изучение схемы расчета

Суперсложных вычислений снова не будет, расчет провода по предстоящей нагрузке предельно прост.

Сначала найдем предельно допустимую нагрузку. Для этого суммируем мощность приборов, которые предполагаем одновременно подключать к линии. Сложим, например, мощность стиральной машины 2000 Вт, фена 1000 Вт и произвольно какого-либо обогревателя 1500 Вт. Получили мы 4500 Вт или 4,5 кВт.
Затем делим наш результат на стандартную величину напряжения бытовой сети 220 В. Мы получили 20,45…А, округляем до целого числа, как положено, в большую сторону.

Далее вводим поправочный коэффициент, если в нем есть необходимость. Значение с коэффициентом будет равно 16,8, округленно 17 А, без коэффициента 21 А.
Вспоминаем о том, что рассчитывали рабочие параметры мощности, а нужно еще учесть предельно допустимое значение. Для этого вычисленную нами силу тока умножаем на 1,4, ведь поправка на тепловое воздействие 40%. Получили: 23,8 А и 29,4 А соответственно.
Значит, в нашем примере для безопасной работы открытой проводки потребуется кабель с сечением более 3 мм², а для скрытого варианта 2,5 мм².

Не забудем о том, что в силу разнообразных обстоятельств порой включаем одновременно больше агрегатов, чем рассчитывали. Что есть еще лампочки и прочие приборы, незначительно потребляющие энергию. Запасемся некоторым резервом сечения на случай увеличения парка бытовой техники и с расчетами отправимся за важной покупкой.

Видео-руководство для точных расчетов

Следуя жестким рекомендациям ПУЭ, покупать для обустройства личной собственности будем кабельную продукцию с «литерными группами» NYM и ВВГ в маркировке. Именно они не вызывают нареканий и придирок со стороны электриков и пожарников. Вариант NYM – аналог отечественных изделий ВВГ.

Лучше всего, если отечественный кабель будет сопровождать индекс НГ, это означает, что проводка будет пожароустойчивой. Если предполагается прокладывать линию за перегородкой, между лагами или над подвесным потолком, купите изделия с низким дымовыделением. У них будет индекс LS.

Вот таким нехитрым способом рассчитывается сечение токопроводящей жилы кабеля. Сведения о принципах вычислений помогут рационально подобрать данный важный элемент электросети. Необходимый и достаточный размер токоведущей сердцевины обеспечит питанием домашнюю технику и не станет причиной возгорания проводки.

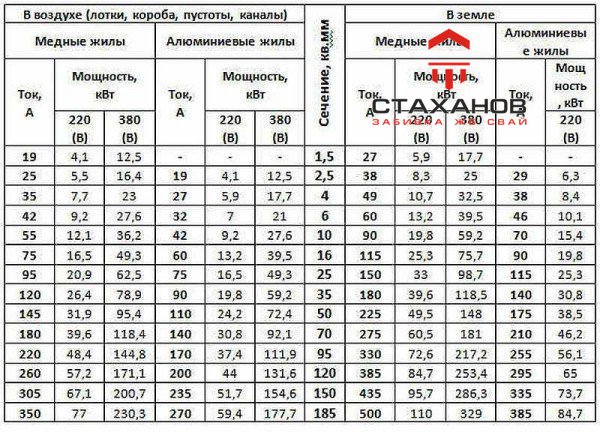

Таблица соответствия сечения кабеля току и мощности

Большое значение в электротехнике имеет такая величина, как поперечное сечение провода и нагрузка. Без этого параметра невозможно проведение каких-либо расчетов, особенно, связанных с прокладкой кабельных линий.

Ускорить необходимые вычисления помогает таблица зависимости мощности от сечения провода, применяемая при проектировании электротехнического оборудования.

Правильные расчеты обеспечивают нормальную работу приборов и установок, способствуют надежной и долговременной эксплуатации проводов и кабелей.

Правила расчетов площади сечения

На практике расчеты сечения любого провода не представляют какой-либо сложности. Достаточно всего лишь вычислить сечение кабеля по диаметру с помощью штангенциркуля, а затем полученное значение использовать в формуле: S = π (D/2)2, в которой S является площадью сечения, число π составляет 3,14, а D представляет собой измеренный диаметр жилы.

В настоящее время используются преимущественно медные провода. По сравнению с алюминиевыми, они более удобны в монтаже, долговечны, имеют значительно меньшую толщину, при одинаковой силе тока.

Однако, при увеличении площади сечения стоимость медных проводов начинает возрастать, и все преимущества постепенно теряются. Поэтому при значении силы тока более 50-ти ампер практикуется применение кабелей с алюминиевыми жилами. Для измерения сечения проводов используются квадратные миллиметры.

Наиболее распространенными показателями, применяемыми на практике, являются площади 0,75; 1,5; 2,5; 4,0 мм2.

Таблица сечения кабеля по диаметру жилы

Основным принципом расчетов служит достаточность площади сечения, для нормального протекания через него электрического тока. То есть, допустимый ток не должен нагревать проводник до температуры свыше 60 градусов.

Падение напряжения не должно превышать допустимого значения. Этот принцип особенно актуален для ЛЭП большой протяженности и высокой силы тока.

Обеспечение механической прочности и надежности провода осуществляется за счет оптимальной толщины провода и защитной изоляции.

Сечение провода по току и мощности

Прежде чем рассматривать соотношение сечения и мощности, следует остановиться на показателе, известном, как максимальная рабочая температура. Данный параметр обязательно учитывается при выборе толщины кабеля.

Если этот показатель превышает свое допустимое значение, то из-за сильного нагрева металл жилы и изоляция расплавятся и разрушатся. Таким образом, происходит ограничение рабочего тока для конкретного провода его максимальной рабочей температурой.

Важным фактором является время, в течение которого кабель сможет функционировать в подобных условиях.

Основное влияние на устойчивую и долговечную работу провода оказывает потребляемая мощность и сила тока.

Для быстроты и удобства расчетов были разработаны специальные таблицы, позволяющие подобрать необходимое сечение в соответствии с предполагаемыми условиями эксплуатации.

Например, при мощности 5 кВт и силе тока в 27,3 А, площадь сечения проводника составит 4.0 мм2. Точно так же подбирается сечение кабелей и проводов при наличии других показателей.

Необходимо учитывать и влияние окружающей среды. При температуре воздуха, на 20 градусов превышающей нормативную, рекомендуется выбор большего сечения, следующего по порядку.

То же самое касается наличия нескольких кабелей, содержащихся в одном жгуте или значения рабочего тока, приближающегося к максимальному.

В конечном итоге, таблица зависимости мощности от сечения провода позволит выбрать подходящие параметры на случай возможного увеличения нагрузки в перспективе, а также при наличии больших пусковых токов и существенных перепадов температур.

Читать также: Внешнее освещение загородного дома

Формулы для расчета сечения кабеля

Качество проведения электромонтажных работ оказывает воздействие на безопасность целого здания. Определяющим фактором при проведении таких работ является показатель сечения кабеля. Для осуществления расчета нужно выяснить характеристики всех подключенных потребителей электричества. Необходимо провести расчет сечения кабеля по мощности. Таблица нужна, чтобы посмотреть требуемые показатели.

Качественный и подходящий кабель обеспечивает безопасную и долговечную работу любой сети

Расчет сечения кабеля по мощности: таблица с важными характеристиками

Оптимальная площадь сечения кабеля позволяет протекать максимальному количеству тока и при этом не нагревается.

Выполняя проект электропроводки, важно найти правильное значение для диаметра провода, который бы подходил под определенные условия потребляемой мощности.

Чтобы выполнить вычисления, требуется определить показатель общего тока. При этом нужно выяснить мощность всего оборудования, которое подключено к кабелю.

Такая таблица поможет подобрать оптимальные параметры

Перед работой вычисляется сечение провода и нагрузка. Таблица поможет найти эти значения. Для стандартной сети 220 вольт, примерное значение тока рассчитывается так, I(ток)=(Р1+Р2+….+Рn)/220, Pn – мощность. Например, оптимальный ток для алюминиевого провода – 8 А/мм, а для медного – 10 А/мм.

Расчет по нагрузке

Даже определив нужное значение, можно произвести определенные поправки по нагрузке. Ведь нечасто все приборы работают одновременно в сети. Чтобы данные были более точными, необходимо значение сечения умножить на Кс (поправочный коэффициент). В случае, если будет включаться всё оборудование в одно и то же время, то данный коэф-т не применяется.

Чтобы выполнить вычисления правильно применяют таблицу расчетов сечения кабеля по мощности. Нужно учитывать, что существует два типа данного параметра: реактивная и активная.

Так проводится расчет с учетом нагрузки

В электрических сетях протекает ток переменного типа, показатель которого может меняться. Активная мощность нужна, чтобы рассчитать среднее показатели. Активную мощность имеют электрические нагреватели и лампы накаливания.

Если в сети присутствуют электромоторы и трансформаторы, то могут возникать некоторые отклонения. При этом и формируется реактивная мощность. При расчетах показатель реактивной нагрузки отражается в виде коэффициента (cosф).

Особенности потребления тока

Полезная информация! В быту среднее значение cosф равняется 0,8. А у компьютера такой показатель равен 0,6-0,7.

Расчет по длине

Вычисления параметров по длине необходимы при возведении производственных линий, когда кабель подвергается мощным нагрузкам. Для расчетов применяют таблицу сечения кабеля по мощности и току. При перемещении тока по магистралям проявляются потери мощности, которые зависят от сопротивления, появляющегося в цепи.

По техническим параметрам, самое большое значение падения напряжения не должно быть больше пяти процентов.

Применение таблицы помогает узнать значение сечения кабеля по длине

Использование таблицы сечения проводов по мощности

На практике для проведения подсчетов применяется таблица. Расчет сечения кабеля по мощности осуществляется с учетом показанной зависимости параметров тока и мощности от сечения. Существуют специальные стандарты возведения электроустановок, где можно посмотреть информацию по нужным измерениям. В таблице представлены распространенные значения.

Узнать точный показатель можно, используя различные параметры

Чтобы подобрать кабель под определенную нагрузку, необходимо провести некоторые расчеты:

рассчитать показатель силы тока;
округлить до наибольшего показателя, используя таблицу;
подобрать ближайший стандартный параметр.

Читать также: Нормы браковки канатных и цепных стропов

Статья по теме:

Как повесить люстру на натяжной потолок. Видео пошагового монтажа позволит всю работу произвести самостоятельно без обращения к специалистам. Что нужно подготовить для работы и как избежать ошибок мы и расскажем в статье.

Формула расчетов мощности по току и напряжению

Если уже имеются какие-то кабели в наличии, то чтобы узнать нужное значение, следует применить штангенциркуль. При этом измеряется сечение и рассчитывается площадь. Так как кабель имеет округлую форму, то расчет производится для площади окружности и выглядит так: S(площадь)= π(3,14)R(радиус)2. Можно правильно определить, используя таблицу, сечение медного провода по мощности.

Стандартные формулы для определения силы тока

Важная информация! Большинство производителей уменьшают размер сечения для экономии материала.

Поэтому, совершая покупку, воспользуйтесь штангенциркулем и самостоятельно промеряйте провод, а затем рассчитайте площадь. Это позволит избежать проблем с превышением нагрузки.

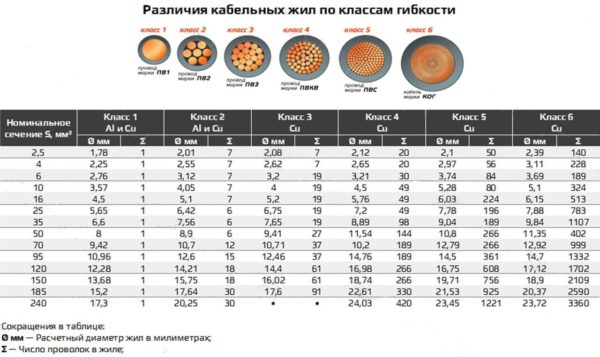

Если провод состоит из нескольких скрученных элементов, то нужно промерить сечение одного элемента и перемножить на их количество.

Варианты кабеля для разных назначений

Какие есть примеры?

Определенная схема позволит вам сделать правильный выбор сечения кабеля для своей квартиры. Прежде всего, спланируйте места, в которых будут размещаться источники света и розетки.

Также следует выяснить, какая техника будет подключаться к каждой группе. Это позволит составить план подсоединения всех элементов, а также рассчитать длину проводки.

Не забывайте прибавлять по 2 см на стыки проводов.

Определение сечения провода с учетом разных видов нагрузки

Применяя полученные значения, по формулам вычисляется значение силы тока и по таблице определяется сечение. Например, требуется узнать сечение провода для бытового прибора, мощность которого 2400 Вт. Считаем: I = 2400/220 = 10,91 А. После округления остается 11 А.

Схемы прокладки кабелей

Чтобы определить точный показатель площади сечения применяются разные коэффициенты. Особенно данные значения актуальны для сети 380 В. Для увеличения запаса прочности к полученному показателю стоит прибавить еще 5 А.

Схема трехжильной проводки

Стоит учитывать, что для квартир применяются трехжильные провода. Воспользовавшись таблицами, можно подобрать самое близкое значение тока и соответствующее сечение провода. Можно посмотреть какое нужно сечение провода для 3 кВт, а также для других значений.

У проводов разного типа предусмотрены свои тонкости расчетов. Трехфазный ток применяется там, где нужно оборудование значительной мощности. Например, такое используется в производственных целях.

Для выявления нужных параметров на производствах важно точно рассчитать все коэффициенты, а также учесть потери мощности при колебаниях в напряжении. Выполняя электромонтажные работы дома, не нужно проводить сложные расчеты.

Следует знать о различиях алюминиевого и медного провода. Медный вариант отличается более высокой ценой, но при этом превосходит аналог по техническим характеристикам. Алюминиевые изделия могут крошиться на сгибах, а также окисляются и имеют более низкий показатель теплопроводности. По технике безопасности в жилых зданиях используется только продукция из меди.

Основные материалы для кабелей

Так как переменный ток передвигается по трем каналам, то для монтажных работ используется трехжильный кабель. При установке акустических приборов применяются кабели, имеющие минимальное значение сопротивления. Это поможет улучшить качество сигнала и устранить возможные помехи. Для подключения подобных конструкций применяются провода, размер которых 2*15 или 2*25.

Подобрать оптимальный показатель сечения для применения в быту помогут некоторые средние значения. Для розеток стоит приобрести кабель 2,5 мм2, а для оформления освещения – 1,5 мм2. Оборудование с более высокой мощностью требует сечения размером 4-6 мм2.

Варианты соединения проводов

Специальная таблица окажет помощь, если возникают сомнения при расчетах. Для определения точных показателей нужно учитывать все факторы, которые оказывают влияние на ток в цепи.

Это длина отдельных участков, метод укладки, тип изоляции и допустимое значение перегрева.

Все данные помогают увеличить производительность в производственных масштабах и более эффективно применять электрическую энергию.

Расчет сечения кабеля и провода по мощности и току, для подключения частного дома (видео)

Привет. Тема сегодняшней статьи «Сечение кабеля по мощности«. Эта информация пригодиться как в быту, так и на производстве. Речь пойдет о том, как произвести расчет сечения кабеля по мощности и сделать выбор по удобной таблице.

Для чего вообще нужно правильно подобрать сечение кабеля ?

Если говорить простым языком, это нужно для нормальной работы всего, что связано с электрическим током. Будь-то фен, стиральная машина, двигатель или трансформатор. Сегодня инновации не дошли еще до безпроводной передачи электроэнергии (думаю еще не скоро дойдут), соответственно основным средством для передачи и распределения электрического тока, являются кабели и провода.

При маленьком сечении кабеля и большой мощности оборудования, кабель может нагреваться, что приводит к потере его свойств и разрушению изоляции. Это не есть хорошо, так что правильный расчет необходим.

Итак, выбор сечения кабеля по мощности. Для подбора будем использовать удобную таблицу:
Таблица простая, описывать ее думаю не стоит.

Теперь нам нужно рассчитать общую потребляемую мощность оборудования и приборов, используемых в квартире, доме, цехе или в любом другом месте куда мы ведем кабель. Произведем расчет мощности.

Допустим у нас дом, выполняем монтаж закрытой электропроводки кабелем ВВГ. Берем лист бумаги и переписываем перечень используемого оборудования. Сделали? Хорошо.

Как узнать мощность? Мощность вы сможете найти на самом оборудовании, обычно имеется бирка, где записаны основные характеристики:

Мощность измеряется в Ваттах ( Вт, W ), или Киловаттах ( кВт, KW ). Нашли? Записываем данные, затем складываем.

Допустим, у вас получилось 20 000 Вт, это 20 кВт. Цифра говорит нам о том, сколько энергии потребляют все электроприемники вместе. Теперь нужно подумать сколько вы будете использовать приборов одновременно в течении длительного времени? Допустим 80 %. Коэффициент одновременности в таком случае равен 0,8 . Делаем расчет сечения кабеля по мощности:

Считаем:

20 х 0,8 = 16 (кВт)

Чтобы сделать выбор сечения кабеля по мощности, смотрим на наши таблицы:

Для трехфазной цепи 380 Вольт это будет выглядеть вот так:

Как видите, не сложно. Хочу также добавить, советую выбирать кабель или провод наибольшего сечения жил, на случай если вы захотите подключить что-нибудь еще.

Выбор сечения медного и алюминиевого провода кабеля для электропроводки по нагрузке

Стандартная квартирная электропроводка рассчитывается на максимальный ток потребления при длительной нагрузке 25 ампер (на такую силу тока выбирается и автоматический выключатель, который устанавливается на вводе проводов в квартиру) выполняется медным проводом сечением 4,0 мм2, что соответствует диаметру провода 2,26 мм и мощности нагрузки до 6 кВт.

Согласно требований п 7.1.35 ПУЭ сечение медной жилы для квартирной электропроводки должно быть не менее 2,5 мм2, что соответствует диаметру проводника 1,8 мм и силе тока нагрузки 16 А. К такой электропроводке можно подключать электроприборы суммарной мощностью до 3,5 кВт.

Что такое сечение провода и как его определить

Чтобы увидеть сечение провода достаточно его перерезать поперек и посмотреть на срез с торца. Площадь среза и есть сечение провода. Чем оно больше, тем большую силу тока может передать провод.

Как видно из формулы, сечение провода легко вычислить по его диаметру. Достаточно величину диаметра жилы провода умножить саму на себя и на 0,785. Для вычисления сечения многожильного провода нужно вычислить сечение одной жилы и умножить на их количество.

Диаметр проводника можно определить с помощью штангенциркуля с точностью до 0,1 мм или микрометра с точностью до 0,01 мм. Если нет под рукой приборов, то в таком случае выручит обыкновенная линейка.

Выбор сечения медного провода электропроводки по силе тока

Величина электрического тока обозначается буквой «А» и измеряется в Амперах. При выборе действует простое правило, чем сечение провода больше, тем лучше, по этому округляют результат в большую сторону.

Приведенные мною данные в таблице основаны на личном опыте и гарантируют надежную работу электропроводки при самых неблагоприятных условиях ее прокладки и эксплуатации. При выборе сечения провода по величине тока не имеет значение, переменный это ток или постоянный.

Не имеют значения также величина и частота напряжения в электропроводке, это может быть бортовая сеть автомобиля постоянного тока на 12 В или 24 В, летательного аппарата на 115 В частотой 400 Гц, электропроводка 220 В или 380 В частотой 50 Гц, высоковольтная линия электропередачи на 10000 В.

Если неизвестен ток потребления электроприбором, но известны напряжение питания и мощность, то рассчитать ток можно с помощью приведенного ниже онлайн калькулятора.

Следует отметить, что на частотах более 100 Гц в проводах при протекании электрического тока начинает проявляться скин-эффект, заключающийся в том, что с увеличением частоты ток начинает «прижиматься» к внешней поверхности провода и фактическое сечение провода уменьшается. Поэтому выбор сечения провода для высокочастотных цепей выполняется по другим законам.

Определение нагрузочной способности электропроводки 220 В выполненной из алюминиевого провода

В давно построенных домах электропроводка, как правило, выполнена из алюминиевых проводов.

Если соединения в распределительных коробках выполнены правильно, срок службы алюминиевой проводки может составлять и сто лет.

Ведь алюминий практически не окисляется, и срок службы электропроводки будет определяться только сроком службы пластмассовой изоляции и надежностью контактов в местах присоединения.

В случае подключения дополнительных энергоемких электроприборов в квартире с алюминиевой электропроводкой необходимо определить по сечению или диаметру жил проводов способность ее выдержать дополнительную мощность. По приведенной ниже таблице это легко сделать.

Если у Вас проводка в квартире выполнена из алюминиевых проводов и возникла необходимость подключить вновь установленную розетку в распределительной коробке медными проводами, то такое соединение выполняется в соответствии с рекомендациями статьи Соединение алюминиевых проводов.

Для выбора сечения жил провода кабеля при прокладке электропроводки в квартире или доме нужно проанализировать парк имеющихся электробытовых приборов с точки зрения одновременного их использования.

В таблице представлен перечень популярных бытовых электроприборов с указанием потребляемого тока в зависимости от мощности.

Вы можете узнать потребляемую мощность своих моделей самостоятельно из этикеток на самих изделиях или паспортам, часто параметры указывают на упаковке.

В случае если сила потребляемого тока электроприбором неизвестна, то ее можно измерять с помощью амперметра.

Таблица потребляемой мощности и силы тока бытовыми электроприборами при напряжении питания 220 В

Обычно мощность потребления электроприборов указывается на корпусе в ваттах (Вт или VA) или киловаттах (кВт или кVA). 1 кВт=1000 Вт.

Ток потребляют еще холодильник, осветительные приборы, радиотелефон, зарядные устройства, телевизор в дежурном состоянии. Но в сумме эта мощность составляет не более 100 Вт и при расчетах ее можно не учитывать.

Если Вы включите все имеющиеся в доме электроприборы одновременно, то необходимо будет выбрать сечение провода, способное пропустить ток 160 А. Провод понадобится толщиной в палец! Но такой случай маловероятен. Трудно представить, что кто-то способен одновременно молоть мясо, гладить утюгом, пылесосить и сушить волосы.

Пример расчета. Вы встали утром, включили электрочайник, микроволновую печь, тостер и кофеварку. Потребляемый ток соответственно составит 7 А + 8 А + 3 А + 4 А = 22 А. С учетом включенного освещения, холодильника и в дополнение, например, телевизора, потребляемый ток может достигнуть 25 А.

Выбрать сечение провода можно не только по силе тока но и по величине потребляемой мощности. Для этого нужно составить перечень всех планируемых для подключения к данному участку электропроводки электроприборов, определить, какую мощность потребляет каждый из них по отдельности. Далее сложить полученные данные и воспользоваться нижеприведенной таблицей.

Если имеется несколько электроприборов и для некоторых известен ток потребления, а для других мощность, то нужно определить из таблиц сечение провода для каждого из них, а затем полученные результаты сложить.

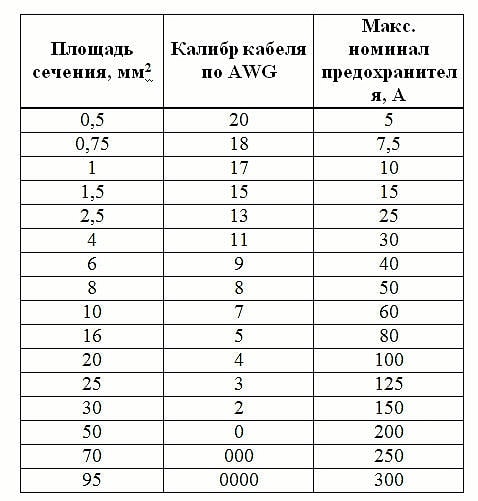

Выбор сечения медного провода по мощности для с бортовой сети автомобиля 12 В

Если при подключении к бортовой сети автомобиля дополнительного оборудования известна только его мощность потребления, то определить сечение дополнительной электропроводки можно с помощью ниже приведенной таблицы.

Выбор сечения провода для подключения электроприборовк трехфазной сети 380 В

При работе электроприборов, например, электродвигателя, подключенных к трехфазной сети, потребляемый ток протекает уже не по двум проводам, а по трем и, следовательно, величина протекающего тока в каждом отдельном проводе несколько меньше. Это позволяет использовать для подключения электроприборов к трехфазной сети провод меньшего сечения.

Для подключения электроприборов к трехфазной сети напряжением 380 В, например электродвигателя, сечение провода для каждой фазы берется в 1,75 раза меньше, чем для подключения к однофазной сети 220 В.

Внимание, при выборе сечения провода для подключения электродвигателя по мощности следует учесть, что на шильдике электродвигателя указывается максимальная механическая мощность, которую двигатель может создать на валу, а не потребляемая электрическая мощность. Потребляемая электрическая мощность электродвигателем с, учетом КПД и сos φ приблизительно в два раза больше, чем создаваемая на валу, что необходимо учитывать при выборе сечения провода исходя из мощности двигателя, указанной в табличке.

Например, нужно подключить электродвигатель потребляющий мощность от сети 2,0 кВт. Суммарный ток потребления электродвигателем такой мощности по трем фазам составляет 5,2 А.

По таблице получается, что нужен провод сечением 1,0 мм2, с учетом вышеизложенного 1,0 / 1,75 = 0,5 мм2.

Следовательно, для подключения электродвигателя мощностью 2,0 кВт к трехфазной сети 380 В понадобится медный трехжильный кабель с сечением каждой жилы 0,5 мм2.

Гораздо проще выбрать сечение провода для подключения трехфазного двигателя, исходя из величины тока его потребления, который всегда указывается на шильдике.

Например, в шильдике приведенном на фотографии, ток потребления двигателя мощностью 0,25 кВт по каждой фазе при напряжении питания 220 В (обмотки двигателя подключены по схеме «треугольник») составляет 1,2 А, а при напряжении 380 В (обмотки двигателя подключены по схеме «звезда») всего 0,7 А.

Взяв силу тока, указанную на шильдике, по таблице для выбора сечения провода для квартирной электропроводки выбираем провод сечением 0,35 мм2 при подключении обмоток электродвигателя по схеме «треугольник» или 0,15 мм2 при подключении по схеме «звезда».

О выборе марки кабеля для домашней электропроводки

Делать квартирную электропроводку из алюминиевых проводов на первый взгляд кажется дешевле, но эксплуатационные расходы из-за низкой надежности контактов со временем многократно превысят затраты на электропроводку из меди.

Рекомендую делать проводку исключительно из медных проводов! Алюминиевые провода незаменимы при прокладке воздушной электропроводки, так как они легкие и дешевые и при правильном соединении служат надежно продолжительное время.

А какой провод лучше использовать при монтаже электропроводки, одножильный или многожильный? С точки зрения способности проводить ток на единицу сечения и монтажа, одножильный лучше. Так что для домашней электропроводки нужно использовать только одножильный провод.

Многожильный допускает многократные изгибы, и чем тоньше в нем проводники, тем он более гибкий и долговечнее.

Поэтому многожильный провод применяют для подключения к электросети нестационарных электроприборов, таких как электрофен, электробритва, электроутюг и все остальных.

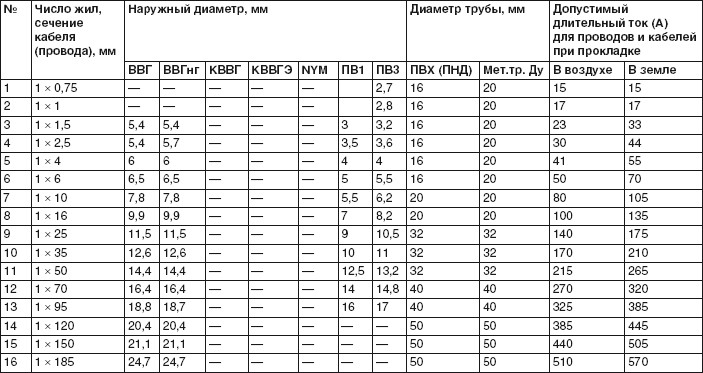

После принятия решения по сечению провода встает вопрос о марке кабеля для электропроводки. Тут выбор не велик и представлен всего несколькими марками кабелей: ПУНП, ВВГнг и NYM.

Кабель ПУНП с 1990 года, в соответствии с решением Главгосэнергонадзора «О запрете применения проводов типа АПВН, ППБН, ПЕН, ПУНП и др., выпускаемых по ТУ 16-505. 610-74 вместо проводов АПВ, АППВ, ПВ и ППВ по ГОСТ 6323-79*» к применению запрещен.

Кабель ВВГ и ВВГнг – медные провода в двойной поливинилхлоридной изоляции, плоской формы. Предназначен для работы при температуре окружающей среды от −50°С до +50°С, для выполнения проводки внутри зданий, на открытом воздухе, в земле при прокладке в тубах.

Срок службы до 30 лет. Буквы «нг» в обозначении марки говорят о негорючести изоляции провода. Выпускаются двух-, трех- и четырехжильные с сечением жил от 1,5 до 35,0 мм2. Если в обозначении кабеля перед ВВГ стоит буква А (АВВГ), то жилы в проводе алюминиевые.

Кабель NYM (его российский аналог – кабель ВВГ), с медными жилами, круглой формы, с негорючей изоляцией, соответствует немецкому стандарту VDE 0250. Технические характеристики и область применения, практически одинаковые с кабелем ВВГ. Выпускаются двух-, трех- и четырехжильные с сечением жил от 1,5 до 4,0 мм2.

Как видите, выбор для прокладки электропроводки не велик и определяется в зависимости от того, какой формы кабель более подходит для монтажа, круглой или плоской.

Кабель круглой формы удобнее прокладывается через стены, особенно если делается ввод с улицы в помещение. Понадобится просверлить отверстие чуть больше диаметра кабеля, а при большей толщине стены это становится актуальным.

Для внутренней проводки удобнее применять плоский кабель ВВГ.

При прокладке квартирной электропроводки, как правило, возникает вопрос и о выборе автоматического выключателя, или, как его часто называют, автомата. Этот вопрос и о выборе счетчика, УЗО, дифференциального автомата подробно освещен в статье сайта «Об электрическом счетчике, УЗО и автоматах защиты».

Параллельное соединение проводов электропроводки

Бывают безвыходные ситуации, когда срочно нужно проложить проводку, а провода требуемого сечения в наличии нет. В таком случае, если есть провод меньшего, чем необходимо, сечения, то можно проводку сделать из двух и более проводов, соединив их параллельно. Главное, чтобы сумма сечений каждого из них была не меньше расчетной.

Например, есть три провода сечением 2, 3 и 5 мм2, а нужен по расчетам 10 мм2. Соединяете их все параллельно, и проводка будет выдерживать ток до 50 ампер. Да Вы и сами многократно видели параллельное соединение большего количества тонких проводников для передачи больших токов.

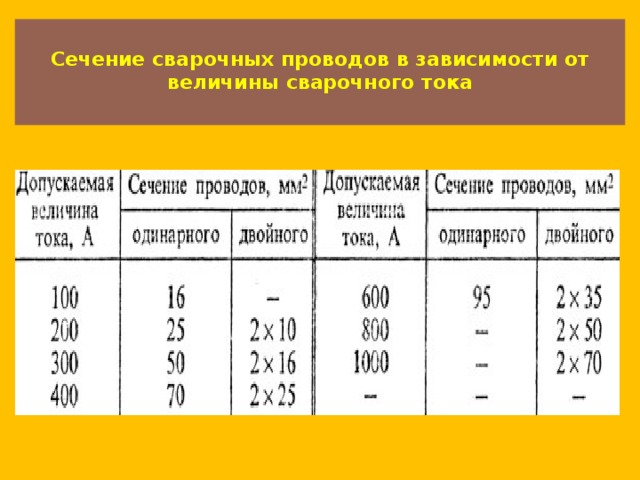

Например, для сварки используется ток до 150 А и для того, чтобы сварщик мог управлять электродом, нужен гибкий провод. Его и делают из сотен параллельно соединенных тонких медных проволочек. В автомобиле аккумулятор к бортовой сети тоже подключают с помощью такого же гибкого многожильного провода, так как во время пуска двигателя стартер потребляет от аккумулятора ток до 100 А.

А при установке и снятии аккумулятора необходимо провода отводить в сторону, то есть провод должен быть достаточно гибким.

Способ увеличения сечения электропровода путем параллельного соединения нескольких проводов разного диаметра можно использовать только в крайнем случае. При прокладке домашней электропроводки допустимо соединять параллельно только провода одинакового сечения, взятые из одной бухты.

Онлайн калькуляторы для вычисления сечения и диаметра провода

С помощью онлайн калькулятора, представленного ниже можно решить обратную задачу – определить по сечению диаметр проводника.

Как вычислить сечение многожильного провода

Многожильный провод, или как его называют еще многопроволочный или гибкий, представляет собой свитые вместе одножильные проволочки. Для вычисления сечения многожильного провода нужно сначала вычислить сечение одной проволочки, а затем полученный результат умножить на их число.

Рассмотрим пример. Есть многожильный гибкий провод, в котором 15 жил диаметром 0,5 мм. Сечение одной жилы равно 0,5 мм×0,5 мм×0,785 = 0,19625 мм2, после округления получим 0,2 мм2. Так как у нас в проводе 15 проволочек , то для определения сечения кабеля нужно перемножить эти числа. 0,2 мм2×15=3 мм2. Осталось по таблице определить, что такой многожильный провод выдержит ток 20 А.

Можно оценить нагрузочную способность многожильного провода без замера диаметра отдельного проводника, измеряв общий диаметр всех свитых проволочек.

Но так как проволочки круглые, то между ними находятся воздушные зазоры. Для исключения площади зазоров нужно полученный по формуле результат сечения провода умножить на коэффициент 0,91.

При замере диаметра надо проследить, чтобы многожильный провод не сплющился.

Рассмотрим на примере. В результате измерений многожильный провод имеет диаметр 2,0 мм. Рассчитаем его сечение: 2,0 мм×2,0 мм×0,785×0,91 = 2,9 мм2. По таблице (смотри ниже) определяем, что данный многожильный провод выдержит ток величиной до 20 А.

Рассчитать сечение многожильного провода удобно с помощью онлайн калькулятора, достаточно ввести диаметр одной проволочки и количество жил в многожильном проводе.

Расчёт сечения провода по мощности и току

Вы планируете заняться модернизацией электросети или дополнительно протянуть силовую линию на кухню для подключения новой электроплиты? Здесь пригодятся минимальные знания о сечении проводника и влиянии этого параметра на мощность и силу тока.

Согласитесь, что неправильный расчёт сечения кабеля приводит к перегреву и короткому замыканию или к неоправданным расходам.

Очень важно провести вычисления на стадии проектирования, так как выход из строя скрытой проводки и последующая замена сопряжена со значительными издержками. Мы поможем вам разобраться с тонкостями проведения расчетов, чтобы избежать проблем при дальнейшей эксплуатации электросетей.

Чтобы не нагружать вас сложными расчетами, мы подобрали понятные формулы и варианты вычислений, привели информацию в доступном виде, снабдив формулы пояснениями. Также в статью добавили тематические фото и видеоматериалы, позволяющие наглядно понять суть рассматриваемого вопроса.

Расчет сечения по мощности потребителей

Основное назначение проводников – доставка электрической энергии к потребителям в необходимом количестве. Поскольку в обычных условиях эксплуатации сверхпроводники не доступны, приходится принимать в расчет сопротивление материала проводника.

Расчет необходимого сечения проводников и кабелей в зависимости от общей мощности потребителей основан на продолжительном опыте эксплуатации.

Общий ход вычислений начнем с того, что сначала проводим расчеты, используя формулу:

P = (P1+P2+..PN)*K*J,

Где:

P – мощность всех потребителей, подключенных к рассчитываемой ветке в Ваттах.
P1, P2, PN – мощность первого потребителя, второго, n-го соответственно, в Ваттах.

Получив результат по окончанию вычислений по вышеприведенной формуле, настал черед обратиться к табличным данным.

Этап #1 — расчет реактивной и активной мощности

Мощности потребителей указаны в документах на оборудование. Обычно в паспортах оборудования указана активная мощность вместе с реактивной мощностью.

Устройства с активным видом нагрузки превращают всю полученную электрическую энергию, с учетом КПД, в полезную работу: механическую, тепловую или в другой ее вид.
К устройствам с активной нагрузкой относятся лампы накаливания, обогреватели, электроплиты.
Для таких устройств расчет мощности по току и напряжению имеет вид:
P = U * I,
Где:

P – мощность в Вт;
U – напряжение в В;
I – сила тока в А.

Устройства с реактивным видом нагрузки способны накапливать энергию поступающую от источника, а затем возвращать. Происходит такой обмен за счет смещения синусоиды силы тока и синусоиды напряжения.

При нулевом смещении фаз мощность P=U*I всегда имеет положительное значение. Такой график фаз силы тока и напряжения имеют устройства с активным видом нагрузки (I, i – сила тока, U, u – напряжение, π – число пи, равное 3,14)

К устройствам с реактивной мощностью относятся электродвигатели, электронные приборы всех масштабов и назначений, трансформаторы.

Когда есть смещение фаз между синусоидой силы тока и синусоидой напряжения, мощность P=U*I может быть отрицательной (I, i – сила тока, U, u – напряжение, π – число пи, равное 3,14). Устройство с реактивной мощностью возвращает накопленную энергию обратно источнику

Электрические сети построены таким образом, что могут производить передачу электрической энергии в одну сторону от источника к нагрузке.

Поэтому возвращенная энергия потребителя с реактивной нагрузкой является паразитной и тратится на нагрев проводников и других компонентов.

Реактивная мощность имеет зависимость от угла смещения фаз между синусоидами напряжения и тока. Угол смещения фаз выражают через cosφ.

Для нахождения полной мощности применяют формулу:
P = Q / cosφ,
Где Q – реактивная мощность в ВАрах.
Обычно в паспортных данных на устройство указана реактивная мощность и cosφ.
Пример: в паспорте на перфоратор указана реактивная мощность 1200 ВАр и cosφ = 0,7. Следовательно, общая потребляемая мощность будет равна:
P = 1200/0,7 = 1714 Вт
Если cosφ найти не удалось, для подавляющего большинства электроприборов бытового назначения cosφ можно принять равным 0,7.

Этап #2 — поиск коэффициентов одновременности и запаса

K – безразмерный коэффициент одновременности, показывает сколько потребителей одновременно может быть включено в сеть. Редко случается, чтобы все устройства одновременно потребляли электроэнергию.

Маловероятна одновременная работа телевизора и музыкального центра. Из устоявшейся практики K можно принять равным 0,8. Если Вы планируете использовать все потребители одновременно, K следует принять равным 1.

J – безразмерный коэффициент запаса. Характеризует создание запаса по мощности для будущих потребителей.

Прогресс не стоит на месте, с каждым годом изобретаются все новые удивительные и полезные электрические приборы. Ожидается, что к 2050 году рост потребления электроэнергии составит 84%. Обычно J принимается равным от 1,5 до 2,0.

Этап #3 — выполнение расчета геометрическим методом

Во всех электротехнических расчетах принимается площадь поперечного сечения проводника – сечение жилы. Измеряется в мм2.

Часто бывает необходимо узнать, как грамотно рассчитать сечение провода по диаметру проволоки проводника.
В этом случае есть простая геометрическая формула для монолитного провода круглого сечения:
S = π*R2 = π*D2/4, или наоборот
D = √(4*S / π)
Для проводников прямоугольного сечения:
S = h * m,
Где:

S – площадь жилы в мм2;
R – радиус жилы в мм;
D – диаметр жилы в мм;
h, m – ширина и высота соответственно в мм;
π – число пи, равное 3,14.

Если Вы приобретаете многожильный провод, у которого один проводник состоит из множества свитых проволочек круглого сечения, то расчет ведут по формуле:
S = N*D2/1,27,
Где N – число проволочек в жиле.

Провода, имеющие свитые из нескольких проволочек жилы , в общем случае имеют лучшую проводимость, чем монолитные. Это обусловлено особенностями протекания тока по проводнику круглого сечения.

Электрический ток представляет собой движение одноименных зарядов по проводнику. Одноименные заряды отталкиваются, поэтому плотность распределения зарядов смещена к поверхности проводника.

Другим достоинством многожильных проводов является их гибкость и механическая стойкость. Монолитные провода дешевле и применяют их в основном для стационарного монтажа.

Этап #4 —рассчитываем сечение по мощности на практике

Задача: общая мощность потребителей на кухне составляет 5000 Вт (имеется ввиду, что мощность всех реактивных потребителей пересчитана). Все потребители подключаются к однофазной сети 220 В и имеют запитку от одной ветки.

Решение:

Коэффициент одновременности K примем равным 0,8. Кухня место постоянных инноваций, мало ли что, коэффициент запаса J=2,0. Общая расчетная мощность составит:

P = 5000*0,8*2 = 8000 Вт = 8 кВт

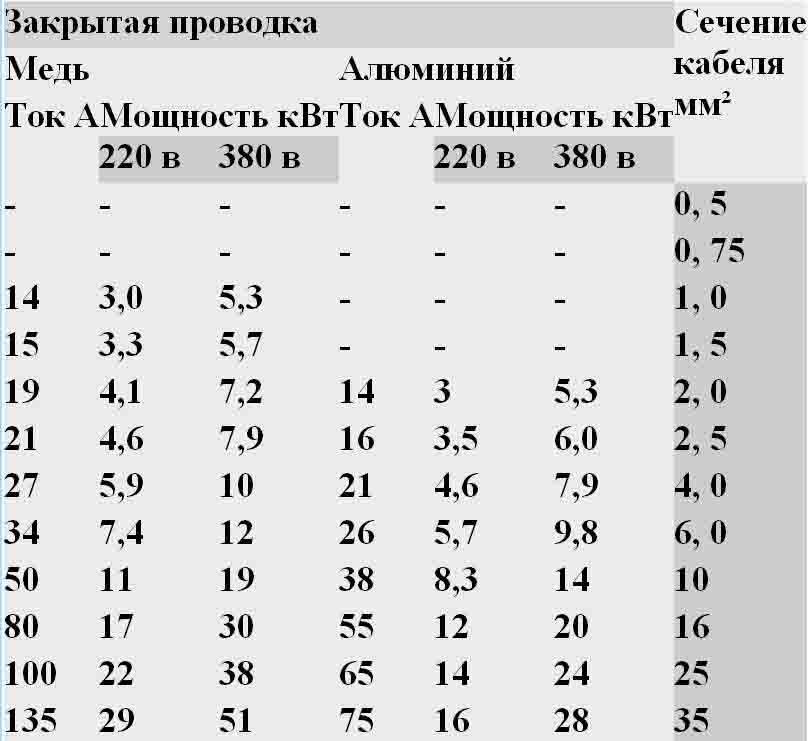

Используя значение расчетной мощности, ищем ближайшее значение в таблице 1.

Ближайшим подходящим значением сечения жилы для однофазной сети является медный проводник с сечением 4 мм2. Аналогичный размер провода с алюминиевой жилой 6 мм2.

Для одножильной проводки минимальный диаметр составит 2,3 мм и 2,8 мм соответственно. В случае применения многожильного варианта сечение отдельных жил суммируется.

Расчет сечения по току

Расчеты необходимого сечения по току и мощности кабелей и проводов представят более точные результаты. Такие вычисления позволяют оценить общее влияние различных факторов на проводники, в числе которых тепловая нагрузка, марка проводов, тип прокладки, условия эксплуатации т.д.

Весь расчет проводится в ходе следующих этапов:

выбор мощности всех потребителей;
расчет токов, проходящих по проводнику;
выбор подходящего поперечного сечения по таблицам.

Для этого варианта расчёта мощность потребителей по току с напряжением берется без учета поправочных коэффициентов. Они будут учтены при суммировании силы тока.

Этап #1 — расчет силы тока по формулам

Тем, кто подзабыл школьный курс физики, предлагаем основные формулы в форме графической схемы в качестве наглядной шпаргалки:

«Классическое колесо» наглядно демонстрирует взаимосвязь формул и взаимозависимость характеристик электрического тока (I — сила тока, P — мощность, U — напряжение, R — радиус жилы)

Выпишем зависимость силы тока I от мощности P и линейного напряжения U:
I = P/Uл,
Где:

I — cила тока, принимается в амперах;
P — мощность в ваттах;
Uл — линейное напряжение в вольтах.

Линейное напряжение в общем случае зависит от источника электроснабжения, бывает одно- и трехфазным.

Взаимосвязь линейного и фазного напряжения:

Uл = U*cosφ в случае однофазного напряжения.
Uл = U*√3*cosφ в случае трехфазного напряжения.

Для бытовых электрических потребителей принимают cosφ=1, поэтому линейное напряжение можно переписать:

Uл = 220 В для однофазного напряжения.
Uл = 380 В для трехфазного напряжения.

Далее суммируем все потребляемые токи по формуле:
I = (I1+I2+…IN)*K*J,
Где:

I – суммарная сила тока в амперах;
I1..IN – сила тока каждого потребителя в амперах;
K – коэффициент одновременности;
J – коэффициент запаса.

Коэффициенты K и J имеют те же значения, что были применены при расчете полной мощности.

Может быть случай, когда в трехфазной сети через разные фазные проводники течет ток неравнозначной силы.

Такое происходит, когда к трехфазному кабелю подключены одновременно однофазные потребители и трехфазные. Например, запитан трехфазный станок и однофазное освещение.

Возникает естественный вопрос: как в таких случаях рассчитывают сечение многожильного провода? Ответ прост — вычисления производят по наиболее нагруженной жиле.

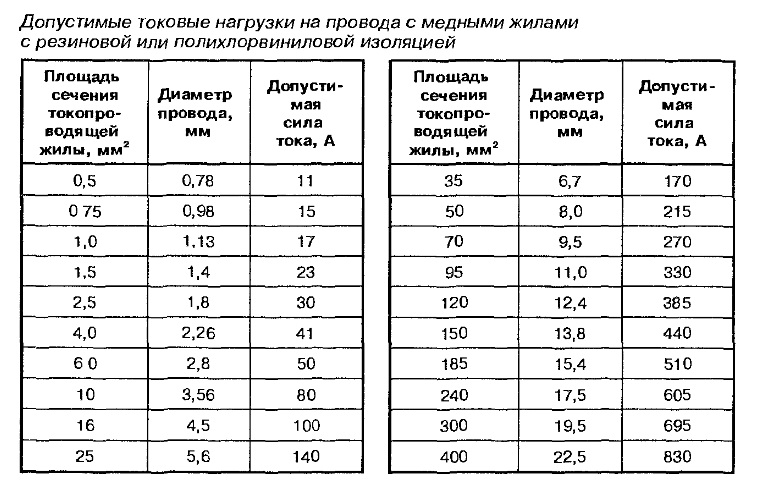

Этап #2 — выбор подходящего сечения по таблицам

В правилах эксплуатации электроустановок (ПЭУ) приведен ряд таблиц для выбора требуемого сечения жилы кабеля.

Проводимость проводника зависит от температуры. Для металлических проводников с повышением температуры повышается сопротивление.

При превышении определенного порога процесс становится автоподдерживающимся: чем выше сопротивление, тем выше температура, тем выше сопротивление и т.д. пока проводник не перегорает или вызывает короткое замыкание.

Следующие две таблицы (3 и 4) показывают сечение проводников в зависимости от токов и способа укладки.

При использовании таблиц к допустимому длительному току применяются коэффициенты:

0,68 если 5-6 жил;
0,63 если 7-9 жил;
0,6 если 10-12 жил.

Понижающие коэффициенты применяются к значениям токов из столбца «открыто».
Нулевая и заземляющая жилы в количество жил не входят.
По нормативам ПЭУ выбор сечения нулевой жилы по допустимому длительному току, производится как не менее 50% от фазной жилы.
Расчет и выбор медных жил до 6 мм2 или алюминиевых до 10 мм2 ведется как для длительного тока.
В случае больших сечений возможно применить понижающий коэффициент:
0,875 * √Тпв
где Tпв — отношение продолжительности включения к продолжительности цикла.

Продолжительность включения берется из расчета не более 4 минут. При этом цикл не должен превышать 10 минут.

При выборе кабеля для разводки электричества в деревянном доме особое внимание уделяют его огнестойкости.

Этап #3 — расчет сечения проводника по току на примере

Задача: рассчитать необходимое сечение медного кабеля для подключения:

трехфазного деревообрабатывающего станка мощностью 4000 Вт;
трехфазного сварочного аппарата мощностью 6000 Вт;
бытовой техники в доме общей мощностью 25000 Вт;

Подключение будет произведено пятижильным кабелем (три жилы фазные, одна нулевая и одна заземление), проложенным в земле.

Изоляция кабельно-проводниковой продукции рассчитывается на конкретное значение рабочего напряжения. Следует учитывать, что указанное производителем рабочее напряжение его изделия должно быть выше напряжения в сети

Решение.
Шаг # 1. Рассчитываем линейное напряжение трехфазного подключения:
Uл = 220 * √3 = 380 В
Шаг # 2. Бытовая техника, станок и сварочный аппарат имеют реактивную мощность, поэтому мощность техники и оборудования составит:
Pтех = 25000 / 0,7 = 35700 Вт
Pобор = 10000 / 0,7 = 14300 Вт
Шаг # 3. Ток, необходимый для подключения бытовой техники:
Iтех = 35700 / 220 = 162 А
Шаг # 4. Ток, необходимый для подключения оборудования:
Iобор = 14300 / 380 = 38 А

Шаг # 5. Необходимый ток для подключения бытовой техники посчитан из расчета одной фазы. По условию задачи имеется три фазы. Следовательно, ток можно распределить по фазам. Для простоты предположим равномерное распределение:

Iтех = 162 / 3 = 54 А
Шаг # 6. Ток приходящийся на каждую фазу:
Iф = 38 + 54 = 92 А

Шаг # 7. Оборудование и бытовая техника работать одновременно не будут, кроме этого заложим запас равный 1,5. После применения поправочных коэффициентов:

Iф = 92 * 1,5 * 0,8 = 110 А

Шаг # 8. Хотя в составе кабеля имеется 5 жил, в расчет берется только три фазные жилы. По таблице 8 в столбце трехжильный кабель в земле находим, что току в 115 А соответствует сечение жилы 16 мм2.

Шаг # 9. По таблице 8 применяем поправочный коэффициент в зависимости от характеристики земли. Для нормального типа земли коэффициент равен 1.

Шаг # 10. Не обязательный, рассчитываем диаметр жилы:

D = √(4*16 / 3,14) = 4,5 мм

Если бы расчет производился только по мощности, без учета особенностей прокладки кабеля, то сечение жилы составит 25 мм2. Расчет по силе тока сложнее, но иногда позволяет экономить значительные денежные средства, особенно когда речь идет о многожильных силовых кабелях.

Как определить поперечное сечение провода? – Общий раздел – Каталог статей по электрике

В быту каждому из нас регулярно приходится иметь дело с электропроводкой и техникой. Нас повсюду окружают всевозможные провода и кабели: в доме, в гараже, в строительных постройках, в автомобиле и так далее. Никакой ремонт не обходится без диагностики или замены электропроводки. В этой статье мы расскажем о том, как определить поперечное сечение одножильных и многожильных кабелей.

Электрики, имеющие солидный опыт работы в области электромонтажа, редко прибегают к научным методам определения поперечного сечения проводов, прикидывая его «на глаз». Чтобы избежать ошибок, площадь поперечного сечения лучше определять математическими расчетами.

Расчет площади сечения одножильного провода

Сначала разрезаем кабель и замеряем диаметр его жилы, после чего приступаем к расчетам. Так как форма сечения проводов круглая, то рассчитывать ее будем за формулой определения площади круга:

S = π • d²/4, где:

S — искомая площадь поперечного сечения, кв. мм;

d — диаметр жилы, мм;

π — 3,14.

В принципе, формулу можно сразу сократить, разделив π на 4, в итоге мы получим: S = 0,8 • d².

Давайте рассмотрим конкретный случай. Допустим, диаметр жилы составляет 2 мм, тогда S = 0,8 • 2² = 3,2 кв.мм.

Расчет площади сечения многожильного провода

После того, как мы разрежем провод, необходимо подсчитать точное количество жил в связке. Теперь измеряем диаметр одной из них и за уже знакомой формулой S = π • d²/4 определяем площадь ее сечения. Общая площадь поперечного сечения провода будет сумой площади сечения его жил.

Например, мы имеем провод, в котором 25 жил, диаметр каждой из них – 0,5 кв. мм.

s = 0,8 • d² = 0.8 • 0.5 • 0.5 = 0,2 кв. мм.

Следовательно, общая площадь провода будет: S = 25 • s = 25 • 0,2 = 5 кв. мм.

Что касается диаметра жил, то его можно измерить с помощью штангенциркуля или микрометра. Поскольку, не каждый имеет дома эти инструменты, то диаметр жилы будем определять, воспользовавшись линейкой и карандашом. Плотно наматываем жилу на карандаш (чем больше вы сделаете витков, тем точнее будет измерение), а затем линейкой измеряем длину намотки. Полученное число разделяем на количество витков и получаем нужный нам размер диаметра жилы.

– – – – –
Статью подготовил: samparam (from Advego – прим. ред.) специально для официального сайта компании “Электро911”.

Расчёт площади сечения проводов осветительной сети

Расчёт и выбор сечения проводов осветительной сети обеспечивают: отклонение напряжения у источников света в допустимых пределах; нагрев проводов не выше допустимой температуры; достаточную механическую прочность проводов.

Поэтому сечение проводов обычно рассчитывают по допустимой потере напряжения, а затем проверяют по нагреву и механической прочности. При этом индуктивное сопротивление проводов внутренних осветительных сетей можно не учитывать. Индуктивное сопротивление осветительной нагрузки не учитывают, так как коэффициент мощности не ниже 0,9.

Площадь сечения проводов рассчитывается по формуле:

, (5.1.)

где – сумма электрических моментов нагрузки, кВт×м; С- коэффициент сети, зависящий от ее напряжения, материала проводов и единиц измерения, входящих в формулу величин (определяют по справочным таблицам П4.4) DU – расчётная допустимая потеря напряжения, %.

Для внутренних осветительных сетей при номинальном напряжении на вводе допустимая (располагаемая) потеря равна 2,5%, кроме жилых зданий, для которых это значение, как и для наружного и аварийного освещения, равно 5 %. В общем случае величина допустимых (располагаемых) потерь в сети определяется из выражения:

, (5.2.)

где DU – располагаемая потеря напряжения в сети, В; U_х.х. – номинальное напряжение при холостом ходе трансформатора, В; U_мин – допускаемое напряжение у наиболее удаленных ламп, В; DU – потеря напряжения в трансформаторе, приведенная ко вторичному напряжению, В.

Все значения в формуле указаны в процентах.

Площадь сечения, «g», проводов сети, у которой на магистральных участках и ответвлениях различное число проводов, находят по формуле:

, (5.3)

где – сумма моментов расчётного и всех последующих участков с тем же числом проводов, кВт×м; – сумма приведенных моментов всех последующих ответвлений с числом проводов, отличным от рассчитываемого участка, кВт×м; a – коэффициент приведения моментов, зависящий от числа проводов рассчитываемого участка и участков ответвлений (табл. П4.2).

Моменты нагрузок определяют от самой удаленной от осветительного щита точки с наибольшей мощностью. Нагрузки потребителей ответвлений прикладывают к точке ответвлений. Любую равномерно распределенную нагрузку можно заменять равнодействующей, приложенной в центре нагрузки.

После расчёта выбирают ближайшую стандартную площадь сечения провода и проверяют на нагрев:

I_p £ I_доп, (5.4)

где I_p – расчётный ток провода, А; I_доп – длительно допустимый для выбранной площади сечения провода ток, А. (табл. П4.4.)

Для трехфазной сети, с нулём и без нуля, при равномерной нагрузке фаз расчетный ток находят по формуле::

I_p = или I_р = (5.5)

Для двухфазной сети с нулём при равномерной нагрузке фаз:

I_p =

Для двухпроводной сети:

I_p = , (5.6)

где Р – расчётная активная мощность нагрузки одной, двух или трёх фаз, Вт;

U_л ; U_ф; U_н – линейное, фазное и номинальное напряжение сети, В;

cosj – коэффициент мощности нагрузки.

В случае, если подключены потребители с различными значениями cosj, необходимо определить его средневзвешенное значение:

(5.7)

При использовании в осветительных и облучательных установках разрядных источников излучения необходимо учитывать потери мощности в пускорегулирующих устройствах. Расчётная мощность в этом случае для РЛНД определяется по формуле:

Р_расч.=1,2Р_уст.(5.8.)

а для ламп высокого давления Р_расч. = 1,1 Р_уст., где Р_уст. – установленная мощность источников излучения, определенная в светотехническом расчёте, Вт.

Затем сечение проверяют на механическую прочность по условию:

g_c_т³g_доп, (5.9)

где g_ст – выбранная площадь сечения провода, мм²; g_доп – допустимая для данного вида сети и принятого способа прокладки площадь сечения провода, мм². (табл. П4.1).

Определяются действительные потери напряжения DU_{действ.%}. по формуле:

DU_{действ.%} = (5.10)

Существуют следующие стандартные сечения жил проводов: 0,5; 0,75; 1,0;1,2; 1,5; 2,0; 2,5; 3,0; 5,0; 6,0; 8,0; 10,0; 16,0; 25,0; 35,0; 50,0; 70,0; 95,0; 120,0; 150…

Задача 5

Произвести расчет электрической сети осветительной установки, расчетная схема которой приведена на рис. 5.1. Исходные данные для расчета принять по таблице 5.1 в соответствии с заданным преподавателем вариантом.

Рис.5.1. Расчетные схемы осветительной сети к задаче 5

№ вариа-нта	Расче-тная схема	Тип источ-ников света	Наименование освещаемого объекта	Длина расчетных участков, м	Расчетная мощность, кВт
ℓ₁	ℓ₂	ℓ₃	ℓ₄	ℓ₅	ℓ₆	ℓ₇	ℓ₈	ℓ₉	ℓ₁₀	Р₁	Р₂	Р₃	Р₄	Р₅	Р₆	Р₇

	а	ЛН	столовая										-	2,0	2,5	1,5	1,0	1,0	0,5	0,8
	б	ДРЛ	мастерская										-	2,5	2,0	1,5	0,5	1,0	0,8	2,0
	в	ЛЛ	библиотека										-	1,5	0,5	1,0	0,8	2,0	3,5	2,0
	г	ЛН	склад									-	-	0,5	1,0	0,8	2,0	2,5	2,0	1,5
	д	ДРЛ	мастерская											1,0	0,8	2,0	2,5	1,5	2,0	0,7
	а	ЛЛ	столовая										-	2,0	2,0	2,0	4,0	2,0	1,0	2,0
	б	ЛН	Администр.										-	2,5	2,5	1,5	2,0	1,5	1,5	2,0
	в	ДРЛ	Производ.										-	1,0	0,8	1,5	1,8	5,0	8,0	5,0
	г	ЛЛ	торговое									-	-	2,5	3,0	3,5	4,0	4,5	2,0	4,0
	д	ЛН	учебное											3,0	3,2	3,5	4,0	3,0	2,5	5,0
	а	ДРЛ	мастерская										-	2,0	2,5	2,5	3,0	2,2	2,8	3,0
	б	ЛЛ	библиотека										-	1,5	2,5	1,7	3,0	2,5	2,0	3,5
	в	ЛН	склад										-	4,0	3,5	1,5	1,0	1,5	2,0	2,0
	г	ЛЛ	торговое									-	-	2,0	2,5	1,5	1,0	1,5	0,5	0,8
	д	ЛН	Администр.											2,5	2,0	1,5	0,5	1,0	0,5	0,8
	а	ДРЛ	Производств.										-	1,5	0,5	1,0	0,8	2,0	2,5	2,0
	б	ЛЛ	торговое										-	2,5	4,0	3,5	3,0	2,0	2,5	3,0
	в	ЛН	учебное										-	1,5	2,5	1,7	3,0	2,5	2,0	3,5
	г	ДРЛ	мастерская									-	-	4,0	3,5	3,0	0,8	2,0	2,5	3,5
	д	ЛЛ	столовая											1,5	1,0	2,5	3,0	3,0	2,5	2,0
	а	ЛН	склад										-	1,0	1,5	3,0	3,5	4,0	3,5	2,5
	б	ДРЛ	Производ.										-	2,0	2,5	3,5	3,0	3,5	4,0	3,0
	в	ЛЛ	торговое										-	1,5	1,5	2,0	3,5	3,5	1,0	2,0
	г	ЛН	Администр.									-	-	1,5	1,5	2,0	3,0	3,5	4,0	2,0
	д	ДРЛ	Производств.											2,0	3,5	2,5	4,5	3,0	2,5	1,5
	а	ЛЛ	библиотека										-	4,0	3,5	2,0	2,5	2,0	1,0	1,5

Таблица 5.1. Варианты исходных данных к задаче 5.

*) В таблице приняты следующие сокращения: ЛН – лампа накаливания, ЛЛ – люминесцентная лампа, ДРЛ – лампа типа ДРЛ.

Пример расчета

По допустимой потере напряжения DU=3% рассчитать площадь сечения проводов внутренней открыто проложенной (неподвижная прокладка) осветительной сети на напряжение 380/220В, схема которой показана на рисунке 5.2. Значения cosφ принять равным 1.

Отдельными лампами на схеме изображены центры нагрузок каждой группы.

Р Е Ш Е Н И Е. Определяем моменты нагрузок на всех участках: М₁=Р₁L₁=9,9×50=495 кВт×м; М₂=Р₂L₂=6×30=180 кВт×м; m₃=Р₃L₃=2×20=40кВт×м; М₄=156 кВт×м; m₅ = 13 кВт×м.

Вычисляем площадь сечения первого участка:

q^¢_1расч. = =

Для трехфазной сети напряжением 380/220 В, выполненной медными проводами, С=72. Коэффициенты приведения моментов берем из справочников.

Принимаем ближайшие значения стандартной площади сечения на первом участке q₁ =6,0мм². Это сечение проверяем на нагрев по длительно допустимому току:

I₁ = Р₁/(3U_ф) = 9900/(3×220) = 15А

Рисунок 5.2

Для выбранного сечения I_доп.1 =38А, т.е. I₁<I_доп.1. Минимальная площадь сечения по механической прочности равна 1,0 мм². Следовательно, сечение проводов q₁=6,0мм² удовлетворяет всем условиям выбора.

Фактическая потеря напряжения на первом участке

Допустимая потеря напряжения для оставшейся сети

Площадь сечения проводов на втором участке:

q ‘₂ =

Принимаем стандартное сечение q ₂=4 мм²; I₂ = 6000/ (3х220) = 9,1 А, а I_доп.2 = 31 А, т.е. условие соблюдается и выбранное сечение проходит по всем условиям.

Потеря напряжения на втором участке

DU₂ = 180/(4·72) = 0,63 %

Допустимая потеря напряжения для третьего участка

DU^¢₃ = 1,85-0,63 = 1,22%.

Площадь сечения проводов на третьем участке

q^{^¢₃ =}

Принимаем q₃ = 4,0мм², I₃=2000/220=9,1А, а I_доп.3 = 37 А, т.е. сечение удовлетворяет условиям выбора.

Потеря напряжения на третьем участке

DU₃ = 40/(4,0·12) = 1,33%

Площадь сечения проводов на четвертом участке

q^{^¢₄=}

Принимаем q₄=2,5 мм², I₄=3900/(3×220)=5,9 А, а I_доп.4.=22А и I₄< I _доп.4, т.е. сечение удовлетворяет условиям выбора.

Потеря напряжения на четвертом участке

DU₄ = 156/(2,5·72) = 0,87 %

Допустимая потеря напряжения на пятом участке

D ₅ = 1,85-0,87 = 0,98%

Площадь сечения проводов на пятом участке

q^{^¢₅ =}

Принимаем q₅ =2,5мм², I₅ =1300/220=5,9А, а I_доп.5. = 19А, т.е. I₅< I_доп.5

Потеря напряжения на пятом участке

DU₅ = 13/(1,5·12) = 0,72%

Общие потери напряжения от начала линии

Принятые сечения участков сети в целом удовлетворяют условию выбора по потере напряжения.

Как определить сечение провода на глаз. Способы определения сечения провода

Говорят, что ремонт в доме сродни пожару. И в какой-то степени это действительно так. Ведь даже если начать делать только небольшую косметику, одна работа начинает тянуть за собой другую, а так и до полного ремонта недалеко.

И, конечно же, редко ремонт проходит без замены проводки. Ведь где-то необходимо поставить дополнительную розетку, а где-то и сам провод уже приходит в негодность (особенно это касается алюминиевых изделий). И вот тогда приходится думать, какую толщину провода выбрать, чтобы и в монтаже он был не слишком сложен, и не переплатить за лишние, ненужные квадратные сантиметры, но, в то же время, и чтобы хватило на все электроприборы, которых с каждым годом становится в квартирах все больше и больше.

Конечно, вопрос характеристик провода не только очень важен, но и сложен. Он требует серьезного подхода, расчетов и внимательности.

Сейчас попытаемся понять, как правильно определить сечение провода по диаметру, мощности, силе тока, а также как приобрести правильную толщину (измеряется в мм 2). Ведь иногда и маркировка может не совпадать с реальным диаметром.

Маркировка кабеля

Для начала имеет смысл разобраться с сечением токопроводящих изделий, которая указана на маркировке, на внешней стороне. К примеру, провод маркирован как АВВГ 3х2,5. Из этого обозначения можно узнать, что это алюминиевый проводник с изоляцией жил из ПВХ, с общей изоляцией из того же материала, без брони, т говоря на языке электриков, «голый». Но эта информация, которую можно узнать из буквенного обозначения, хотя и важна, но не настолько, как числовая маркировка. А по цифрам можно узнать, что кабель трехжильный, а площадь поперечного сечения проводника, то есть жилы, равна 2,5 мм.

Но часто бывает, что маркировка не совсем точна, погрешность может составить до 40 %, а это величина немалая (к примеру, написано КГ 3х16, а в действительности не более 12 мм 2). Ну а последствия такой неточности, естественно – прогоревшие кабеля (хорошо, если не сгоревшая квартира), а возможно, и испорченная бытовая техника.

Но, о способах, при помощи которых можно выполнить измерение сечения кабеля при покупке чуть ниже, а сейчас стоит рассмотреть материалы, из которых изготавливаются провода. Необходимо помнить что для одной и той же нагрузки сечение алюминиевого кабеля требуется большее, нежели медного. К тому же медь дает меньшие потери электропроводности, а также намного долговечнее. Конечно, и стоимость медных проводов выше, но это компенсируется при эксплуатации, а потому, такие кабеля предпочтительнее.

Расчет сечения провода по диаметру

Первое, что необходимо сделать перед тем, как идти в магазин за проводом – это вычислить необходимое сечение кабеля для того или иного помещения. Для этого нужно понять, какие приборы будут «нагружать» помещение. Суммировав мощности всех бытовых приборов, взять общую, и уже по ней, согласно таблице, выбрать нужные характеристики кабеля.

Аналогичным образом ведутся расчеты и по силе тока. Главное в этом деле ничего не упустить. Оптимальным будет кабель, толщина которого на 15–20 % больше требуемой по нагрузке. Тогда, при необходимости, можно подключить еще какие-то приборы, которые могут со временем появиться в помещении.

Все таблицы для выбора сечения провода по мощности или силе тока приведены в этой статье. Но как определить сечение кабеля, не глядя на маркировку, ведь она может не соответствовать действительности? Высчитать площадь сечения провода несложно.

Как посчитать сечение при покупке

При приобретении кабеля необходимо убедиться, что его сечение соответствует заявленной маркировке. Для этого можно приобрести пробный образец. Обычно минимальная длина в продаже составляет 0,5 метра – этой длины вполне будет достаточно.

Для замера найдите и возьмите с собой с собой штангенциркуль (механический или электронный, что предпочтительнее) или микрометр. Электронные приборы, конечно же, точнее, но они не у каждого имеются, а вот механический найдется практически у каждого.

Но даже если его нет, может выручить простая отвертка и линейка. Сейчас попробуем разобраться, как вычислить параметры сечения по рассчитанному радиусу.

Замеры микрометром или штангенциркулем

Для того, чтобы высчитать площадь сечения проводника, для начала необходимо зачистить одну из жил провода, диаметр которого нам требуется. Достаточная длина для замера подобным способом – 1 см. Далее, при помощи штангенциркуля или микрометра замеряется толщина жилы – это, как можно догадаться, и будет диаметр кабеля. Но для расчета соотношения сечения к диаметру по формуле нужна такая величина, как радиус, а потому делим полученное значение на 2. После такого перевода диаметр больше не используется, все считают с данными радиуса.

После произведенных замеров используется формула, по которой и вычисляется поперечное сечение кабеля, то есть площадь сечения кабеля – S = π*r2, где π – постоянная величина, равная 3,14.

Таким образом, если диаметр жилы составил 3,6 мм, тогда расчеты будут следующими:

3,6:2 = 1,8; после 3,14 х (1,8х1,8) = 3,14 х 3,24 = 10,17. Отсюда следует, что площадь сечения определяемого кабеля, диаметр жилы которого составила 3,6 мм. равна 10,17 кв. мм.

Аналогичным образом можно рассчитать толщину многопроволочного гибкого токопроводящего изделия, но при подобных расчетах нужно замерить диаметр одной проволоки из жилы, после умножить получившуюся цифру на количество проволок, которые составляют жилу, а потом уже высчитать толщину кабеля по вышеуказанной формуле.

Как становится ясно, вычислить толщину проводника по диаметру не так уж и сложно, причем, еще на стадии проекта можно перевести сечение в диаметр, тогда не нужно будет высчитывать данные, стоя у прилавка, в чем и плюс данного действия.

Замеры кабеля линейкой

При отсутствии высокоточных приспособлений для замера толщины провода, можно воспользоваться обычной линейкой и отверткой. Для замера понадобится зачистить не менее 10 см жилы (чем больше будет зачищено, тем точнее можно вычислить диаметр).

После снятия изоляции голая жила наматывается на отвертку таким образом, чтобы между витками не было зазоров, а получившаяся на жале отвертки спираль замеряется при помощи линейки. Для удобства желательно брать целое число в миллиметрах. Для примера, от начального края провода до края 10 витка получилось 23 мм. Тогда необходимо 23 мм разделить на количество витков, что будет равно 23:10 = 2.3 мм. Это и будет необходимое значение для того, чтобы вычислить толщину жилы кабеля. Ну а дальше снова по той же формуле – 2.3:2 = 1.15х1.15 = 1.3225х3.14 = 4.15. Вот и перевели диаметр в сечение проводника.

Аналогично производятся расчеты и по гибким многопроволочным проводам.

Определение сечения провода по таблицам

Как определить поперечное параметры кабеля, если не хочется возле прилавка производить расчеты? Для подобных случаев есть таблица для определения сечения и диаметра провода, которая также представлена в данной статье. Но при этом необходимо быть готовым к тому, что нужного диаметра жилы в них не окажется. В таком случае лучше принять за необходимое ближайшее меньшее значение. По крайней мере, в таком случае образуется небольшой запас по мощности.

Также, еще на стадии проектирования электромонтажа, необходимо определение при помощи таблиц сечения кабеля, которое будет нужно. Надо понимать, что на этот параметр провода влияет много факторов.

Конечно же, главным образом необходимо учесть потребляемую мощность или потребляемый ток всех бытовых электроприборов. Но, кроме этого, учитывается и длина кабеля, то есть расстояние от распределительного щита до прибора или до распределительной коробки, от которой могут пойти кабеля меньшего диаметра. Также на толщину провода влияет и окружающая температура. Если проводка монтируется в помещении с повышенной температурой, то смело можно добавлять 15–20%.

Опять же, если монтаж электропроводки ведется наружным способом, возможно применение кабеля меньшего диаметра, так как окружающий воздух будет лучше охлаждать жилы провода.

Материал изготовления провода

Как известно, медный и алюминиевый провода имеют разное сопротивление, равно как и различный срок службы, из чего можно сделать вывод, что и расчеты по мощности или току их сечения требуется производить отдельно.

Медный провод, как уже упоминалось, требуется меньшей толщины, чем алюминиевый, при одинаковой нагрузке на кабель, и вот почему. Удельное сопротивление у алюминия выше, чем у меди, а потому токовые потери больше. А как раз за счет этого и идет нагрев кабеля, так как бытовые электроприборы не разбирают, посредством какого материала на них поступило напряжение. Они берут именно столько, сколько им необходимо.

А вот медь, которая имеет сопротивление, равное 0,017 Ом*кВ мм/м. потребляет на нагрев меньшее количество электроэнергии, чем алюминий с его удельным сопротивлением в 0.028 Ом*кв. мм/м. В результате нагрев меди меньший, провод необходим тоньше, а коэффициент полезного действия медного кабеля выше.

Именно по этому, несмотря на высокую стоимость по сравнению с алюминием, медные провода более востребованы на рынке электротехники.

Особенности сечения провода на 380 вольт

Выбирая сечение или диаметр провода, который будет работать с напряжением в 380 вольт, необходимо учитывать, что фаза по такому кабелю подается не по одной, а по трем жилам. А потому и нагрузка будет распределена по всем трем. Как узнать сечение провода с тремя жилами? Да очень просто. Нужно также определить диаметр одной из жил, после, зная как найти сечение двухжильного провода, произвести перевод в этот параметр.

А после этого полученную цифру можно смело умножать на три. Либо изначально делить максимальную нагрузку на то же.

Вообще, подобные кабеля используются в основном в промышленности, так как в обычной жилой квартире нет оборудования, которое работает на подобном напряжении, а потому слишком глубоко рассматривать этого вопрос не стоит.

Вместо послесловия

Теперь вопрос определения сечение провода по диаметру не кажется таким уж сложным.

Выбирая необходимый диаметр кабеля для монтажа электропроводки в квартире не стоит слишком надеяться на добросовестность производителя, в любом случае большая их часть заботится не о нашей безопасности, а о своем финансовом благополучии. Многие из них увеличивают толщину изоляции, уменьшая при этом реальные параметры. В итоге товар выглядит внешне так, как и должен, но мощность, на которую должен быть рассчитан, уже не выдерживает. А потому имеет смысл всегда пересчитывать толщину вышеописанным способом, даже если это изделие проверенного производителя.

Как говорится, доверяй, но проверяй. Ведь не производителю пользоваться смонтированной проводкой, и не ему переделывать ее в случае прогорания. А потому, каждый сам должен заботиться о своем удобстве и комфорте проживания.

Определить какого сечения провода вам нужны — это только пол дела. Надо еще требуемое сечение найти. Дело в том, что некоторые производители для увеличения прибыли выпускают кабели с проводами намного меньшего сечения, чем заявлено в сопроводительных документах. Например, заявлены жилы по 4 мм 2 , а в реале — 3,6 мм 2 или даже меньше. Это приличная разница. Если ее во время не заметить, проводка может греться а это, в свою очередь, может привести к пожару. Потому дальше будем говорить о том, как узнать сечение провода по диаметру, ведь диаметр всегда можно измерить. Дальше по результатам измерений узнаем фактические параметры жилы.

При покупке электрического кабеля или провода для проверки сечения жилы необходимо измерить ее диаметр. Для этого есть несколько способов. Можно использовать измерительные приборы типа штангенциркуля или микрометра. Ими измеряют размер оголенной части проводника. Прибор просто приставляется к жиле, зажимается между губками, а результат отображается на шкале.

Как измерить диаметр жилы — взять штангенциркуль или микрометр

Для частного применения измерения достаточно точные, с небольшой погрешностью. Особенно, если приборы электронные.

Для второго способа нужны только линейка и какой-то ровный стержень. Но в этом случае еще придется заниматься расчетами, правда, очень простыми. Об этом способе — дальше.

Линейка+стержень

Если измерительных приборов в хозяйстве нет, можно обойтись обычной линейкой и любым стержнем одинакового диаметра. Этот метод имеет высокую погрешность, но если постараться будет достаточно точно.

Берем кусок провода длиной около 10-20 см, снимаем изоляцию. Оголенную медную или алюминиевую проволоку накручиваем на стержень одинакового диаметра (подойдет любая отвертка, карандаш, ручка и т.п.). Витки укладываем аккуратно, вплотную один к другому. Количество витков — 5-10-15. Считаем количество полных витков, берем линейку и измеряем расстояние, которое на стержне занимает намотанный провод. Затем делим это расстояние на количество витков. В результате получаем диаметр проводника.

Как видите, тут присутствует погрешность. Во-первых, можно неплотно уложить провод. Во-вторых, недостаточно точно провести измерения. Но если делать все тщательно, расхождения с реальными размерами будут не такими уж большими.

Как измерять диаметр многожильного провода

Если вам надо узнать диаметр многожильного провода, измерения проводят с одной из проволочек, его составляющих. Процесс такой же: снять изоляцию, удалить оплетку (если она есть), распушить проволочки, выделив одну, провести измерения любым способом (микрометром или намотав на стержень).

Найденный размер умножить на количество проволочек в одном проводнике (распушите и пересчитайте). Вот и все, диаметр многожильного проводника вы нашли. Осталось узнать, как узнать сечение провода по диаметру, потому что при планировании проводки используется именно площадь сечения проводов.

Как вычислить по формуле

Так как сечение провода — круг, использовать будем формулу площади круга (на фото). Как видим, рассчитать сечение провода можно используя измеренный диаметр или высчитать радиус (поделить диаметр на 2). Для наглядности приведем пример. Пусть измеренный размер провода 3,8 мм. Подставляем эту цифру в формулу и получаем: 3,14 / 4 * 3,8 2 = 11.3354 мм 2 . Можно результат округлить — это будет 11,3 мм 2 . Внушительный кабель.

Вторая часть формулы использует радиус. Это — половина диаметра. То есть, чтобы найти радиус, диаметр делим на 2, получаем 3,8 / 2 = 1,9 мм 2 . Далее подставляем в формулу и получаем: 3,14 * 1,9 2 = 11.3354 мм 2 .

Цифры совпадают, что и должно быть. Итак, при диаметре провода 3,8 мм, площадь его сечения — 11,34 мм 2 . Вы знаете, как узнать сечение провода по формуле. Но не всегда есть возможность заниматься подсчетами. В этом случае могут помочь таблицы.

Определение сечения провода по диаметру по таблицам

Для кабельно-проводниковой продукции есть определенный набор сечений, которые прописаны в нормативах. Зная какое сечение вам требуется, по таблице находим диаметр проводника. Далее только надо найти продукцию с нужными параметрами.

Сечение проводника	Диаметр
0,5 мм2	0,8 мм
0,75 мм2	0,98 мм
1,0 мм2	1,13 мм
1,5 мм2	1,38 мм
2,0 мм2	1,6 мм
2,5 мм2	1,78 мм
4,0 мм2	2,26 мм
6,0 мм2	2,76 мм
10,0 мм 2	3,57 мм

Теперь немного о том, как работать с этой таблицей. Вы идете за продукцией с определенными параметрами. Например, вы знаете, что вам нужен кабель с сечением жилы 4 мм 2 . Найдя по таблице соответствующее значение, ищем требуемые параметры в кабельной продукции. В данном случае надо будет найти провода диаметром 2,26 мм. Если в магазине или на рынке находим близкие параметры — это уже хорошо. Но чаще на кабелях с заявленными на бирках 4 квадратами оказываются гораздо более тонкие провода и кабель с требуемыми данными приходится искать.

Есть два пути найти требуемое. Первый — искать продукцию, которая соответствует заявленным параметрам. Возможно, потратив какое-то время, вам удастся найти. Но времени на поиски уйдет много. Слишком мало стало ответственных производителей. Есть, кстати признак, по которому можно ориентироваться. Это цена. Она значительно выше средней. Это потому, что потрачено большее количество меди или алюминия. Если пользоваться этим признаком, времени уйдет меньше.

Второй вариант — посмотреть продукцию с заявленным большим номиналом. В нашем случае рассуждаем так: нам нужен провод в 4 квадрата. Следующий по — 6 мм 2 . Очень вероятно, что параметры этого кабеля в реале будут близки к требуемым 4 квадратам. Возможно, сечение проводников будет больше, но это хорошо — проводка точно не будет греться. Минус этого варианта в том, что потратите вы больше денег, так как такие кабели стоят больше.

В общем, вы знаете не только как узнать сечение провода по диаметру, но и то, как выбрать нужный. Даже если заявленные характеристики не совпадают с реальными.

Нередко случается, что продавцы проводов непроизвольно завышают реальное значение поперечного сечения жилы провода, и на деле оказывается, что указанные на ценнике 2,5 квадрата, оказываются в реальности, например, 2,1 квадратами. Это совсем не удивительно, поскольку в промышленных масштабах экономия меди получается колоссальной, и продавец не виноват в желании производителя сэкономить.

В этих условиях и сам покупатель не должен терять бдительности. Ну представьте себе: вы хотите проложить проводку, скажем, в доме, прикинули типичную нагрузку, которую проводка должна гарантированно выдерживать, вычислили требуемое сечение провода, купили его, поверив заводским маркировкам, и в один прекрасный день проводка вдруг начинает неожиданно плавиться, происходит замыкание, а так и до пожара не далеко, хорошо, если при замыкании сработает автомат.

Зачастую причина, приходящая на ум горе-монтажнику, представляется как неправильно рассчитанное сечение провода. Однако, при пересчете выясняется, что все было рассчитано правильно, к тому же нагрузка не превысила по току допустимого предела, но почему-то произошел перегрев и расплавилась изоляция. Взглянув на проблему более внимательно, вооружившись штангенциркулем, человек обнаруживает, что диаметр то на 0,15 миллиметра меньше, а для тока это уже критичная разница в 2 ампера.

Как же быть? Прежде всего нужно уметь самостоятельно вычислить реальное сечение провода (жилы), прежде чем его покупать. Далее рассмотрим простой способ вычисления сечения жилы.

В первую очередь, вооружившись штангенциркулем, измерьте диаметр жилы проводника в миллиметрах. Разделите полученное значение на 2, так вы получите радиус. Следующим шагом возведите значение радиуса в квадрат (умножьте его значение на него же), и умножьте результат на число Пи, равное 3,1416. Вы получите значение сечения круглого проводника в квадратных миллиметрах.

У меня есть медный провод, сечение жилы которого я хочу узнать. Измеряю диаметр штангенциркулем, получается 1,2 мм, это диаметр жилы. Значит радиус жилы 0,6 мм. Возвожу в квадрат, и получаю 0,36, затем умножаю 0,36 на Пи, равное 3,1416, получаю 1,13 квадратных миллиметра. Делаю вывод: 3 киловатта при 220 вольтах этот провод точно выдержит.

Но что же делать, если под рукой штангенциркуля не оказалось? Достаточно оголить провода побольше, и намотать плотно несколько витков, скажем на стержень отвертки, а затем измерить линейкой длину намотки в миллиметрах, и разделить ее на количество витков.

Все тот же провод, с все той же жилой. Намотали на отвертку плотно 10 витков этой жилы, измеряем линейкой: они занимают 12 миллиметров, – значит жила имеет диаметр 1,2 миллиметра. Следовательно радиус 0,6 мм, и площадь сечения получается 0,6*0,6*3,1416 = 1,13 квадратных миллиметра.

Конечно, не всегда удобно наматывать толстый провод на стержень, гораздо удобней пользоваться штангенциркулем, но если выбора нет, то линейки, отвертки (или другого цилиндрического предмета, да хоть куска фанеры) и калькулятора оказывается достаточно, ну и плюс знание формулы.

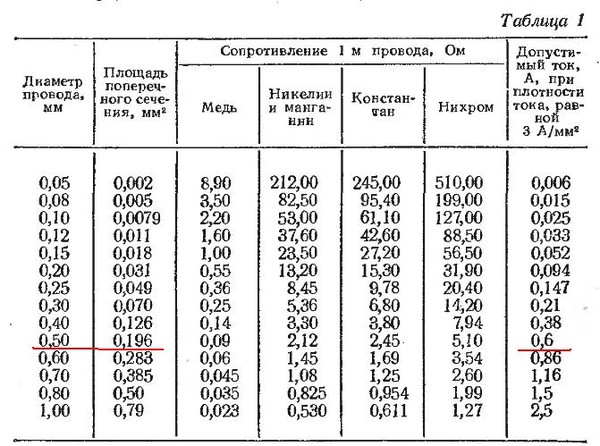

Вообще, существуют таблицы, по которым можно легко определить площадь сечения жилы одножильного провода зная ее диаметр, и наоборот. Эти таблицы относятся и к гибким одножильным проводам, тогда берется в расчет диаметр проводящей части провода, состоящей из множества жил, и определяется общая площадь сечения проводящей многожильной части.

Надеемся, что эта краткая статья была для вас полезной, и теперь вы сможете легко определить реальное сечение провода, независимо от того, что написано на этикетке. Обычно, зная реальное сечение проводника и допустимый для этого сечения предельный ток, можно легко рассчитать, какого диаметра провод будет наиболее подходящим для ваших целей, чтобы работа силовых цепей была безопасной.

Кабель – основа любой электрической сети. При прокладке проводки и ремонтных работах возникает необходимость монтажа электропроводки. Сечение кабеля по диаметру кабеля должно быть определено по соответствующим параметрам, дабы предотвратить дальнейшие проблемы с использованием домашних электроприборов.

Цена кабеля достаточно высокая, это ещё одна причина тщательно отнестись к выбору продукции. При покупке товара многие ориентируются на стоимость, а не на фирму изготовителя. Поэтому для правильного проведения работ, важно научиться самому определять и проверять диаметр кабеля.

Метод 1
Метод 2
Метод 3
- Перевод ватт в киловатт
- Выбираем материал
- Выбираем марку кабеля

Метод 1

Если нет возможности использовать специальный прибор. Можно применить подручные средства. Для этого нужен предмет имеющий круглую продолговатую форму, это может быть любая пишущая принадлежность – ручка или карандаш, линейка. Провод зачищаем на длину минимум 30 см. Потом наматываем плотно на ручку спиралькой. Между витками не должно быть щелей.

Считаем количество витков и длину проволоки, использованную для них. Затем длину делим на количество.

Например, провод имеет 21 виток при длине 40 миллиметров. Для расчёта диаметра, длину делим на количество. То есть 40 делим на 21, получается 1,904 миллиметра.

Формула: S = πr 2 , где π – 3,14, S – площадь круга, r – радиус окружности.

Так как посчитанное число является диаметром, а не радиусом. То формулу изменяем для данного измерения: S = (πd 2)/4, где d — диаметр.

Полученное число подставляет в формулу. Результат и будет диаметр.

Например, d = 3,635. 3,14 × 3,635 ÷ 4 = 2,84

Метод 2

Для этого метода нужен механический или электронный штангенциркуль и микрометр.

Измерить микрометром. Прибор имеет две основные части – ручки и выемки полукругом для измерения. Провод вставляется в разъём микрометра, ручка закручивается до упора. Когда винты сошлись по сторонам, крутят трещотку на ручке прибора, пока она не начнёт прокручиваться. Замер выполнен, его показывает шкала на барабане микрометра.

Электронный микрометр показывает точные цифры, чем исключает ошибку расчёта человеком.

Расчёт сечения штангенциркулем. Для правильного использования необходимо знать структуру прибора. Он состоит из шкалы с разметкой в 1 мм, длина стандартной линейки 15см, губки для измерения, линейки для глубины, винта для зажатия предмета.

Кабель разделать, развести жилы. Зачистить одну из них. Раздвинуть губки, вставить жилу,так чтобы губки плотно облегали её. Зафиксировать винтом. Теперь можно увидеть длину предмета. Далее считаем по уже известной формуле.

Метод 3

Узнать сечение жил можно и с помощью готовой таблицы.

Для определения необходимого медного кабеля КГ предлагается воспользоваться таблицей.

Для определения нужного алюминиевого кабеля предлагается воспользоваться следующей таблицей.

Почему важно определять сечение кабеля?

Способность кабеля проводить ток зависит от его сечения.

При использовании неправильно подобранного провода напряжение падает. При тонком слое изоляции и недостаточном сечении провода при аварийной ситуации может возникнуть замыкание, а изоляция расплавится. Это может привести к пожару. Оплавится может не только провод, но и розетка к которой он ведёт, также вилка прибора и его провод.

Перевод ватт в киловатт

Для электроприборов, которые используют больше электрического тока – утюг, плита, нагреватель, для немощных изделий, типа лампы накаливания, мощность указывается в ваттах. Возникает необходимость перевести ватт в киловатт или наоборот. В одном кВт содержится 1 тыс.Вт.

Определение провода для мощности 380В

При использовании приборов, требующих большую мощность электроэнергии, необходимо подсоединение к сети из трёх фаз. Электричество поступает по трём линиям, а не по двум, как обычно, таким образом, требуется меньшее сечение провода.

Каждая жила использует меньше напряжения на 1,75 на каждую фазу. Это необходимо учитывать в расчетах по таблице.

Рассчитать сечение трёхжильного провода

Многожильный провод состоит из трёх одножильных жилок. Принцип подсчета тот же, как и у одножильного. Можно использовать высокотехнический прибор, а можно обычные предметы. Диаметр каждой жилы считается отдельно. Сначала распушите жилу, сосчитайте, сколько жилок. И рассчитать диаметр по одному из трёх методов.

Затем полученное число умножить на количество проволок. Это и будет сечение всего кабеля.

Например, диаметр одной жилы КГ равен 2,52. По формуле: S = πr 2

2,52×2,52×3,14= 19,94

В данном случае, разделили на четыре готовый результат кабеля КГ, учитывая, что это не радиус, а диаметр одной жилы. Получаем сечение одного проводка КГ.

Затем рассчитываем общее сечение провода КГ = 4,98× 3 = 14,95

Для примерного расчёта можно вычислить общее значение без разделения на отдельные проволочки. Но необходимо учитывать воздушный зазор. Поэтому полученную величину умножить на 0,91.

По этому принципу вычисляется сечение многожильных кабелей.

Важный момент — соединение проводов. При объединении нескольких жил возникают потеря напряжения. Особенно возрастают потери при большом количестве соединений.

Выбираем материал

Лучшим материалом считается медь, так как обладает большей проводимостью и прочностью. Алюминий при сгибании легко ломается, окисляется при соединении с воздухом. Если алюминий контактирует с медью, он подвергается электрокорозии и разрушается. Контакты ухудшаются, провод греется, искрится. Это может привести к пожару.

Выбираем марку кабеля

Марка провода – это буквенное значение, означает характеристику материала, степень гибкости, изоляцию. В отечественных кабелях следующая маркировка:

1 буква – материал жилы (А – алюминий). Медь буквы не имеет.

2 буква – провод.

3 буква – состав изоляции (резина (Р), капрон (К), полиэтилен (П)).

В некоторых проводах стоит буква, означающая вид резиновой изоляции. Это может быть найритовая (Н) или поливинилхлорид (В).

4 буква – конструкция асфальтированная (А), бронированная лентами (Б), защищена оплеткой (О).

Например – АПП, ТРП, ПВС, АППВ.

Определение сечения кабеля является необходимым этапом для безопасного монтажа электропроводов и дальнейшей их эксплуатации. Значимым оно становится из-за использования многочисленных приборов. Сечение кабеля должно соответствовать напряжению, требуемому электроприборами.

Как рассчитать поперечное сечение проводника

Как рассчитать поперечное сечение провода и его диаметр

Не зная, как рассчитать сечение провода, электрик не сможет произвести даже самые элементарные электромонтажные работы. Чтобы правильно подобрать проводку, ему необходимо знать определённые параметры и нагрузку. К примеру, какое сечение провода нужно для 5 квт, можно понять, лишь имея определённые знания. Неграмотно выбранное сечение может привести к довольно-таки плачевным последствиям, начиная от выхода из строя самой линии и заканчивая её возгоранием.

Довольно распространённый пример, когда у вас вдруг выходит из строя проводка, а при вскрытии канала видно, что оплавилась изоляция и сам провод перегорел. Происходит подобное лишь в двух случаях:

неправильно произведён расчёт сечения;
недостоверность или отсутствие информации о проводнике.

Порядок проведения расчётов

Для того чтобы определить сечение провода, необходимо сперва измерить его диаметр. Для этого нам понадобится штангенциркуль либо микрометр. Так как нас интересует непосредственно окружность самого проводника, то предварительно необходимо будет зачистить его от изоляции. Если при покупке вам сделать это не позволят, тогда можно приобрести минимально допустимый кусок, после чего и проводить следующие манипуляции.

Когда необходимый параметр замерен, уже несложно будет рассчитать непосредственно и само сечение. Если интересует вопрос, чем производить замер предпочтительнее, то, можно сказать, что чем выше точность замера, тем и более точным будет конечный результат.

Бывают ситуации, когда в наличии просто нет ни штангенциркуля, ни микрометра. В таком случае сделать соответствующие замеры мы вполне сможем и при помощи простой линейки. Но здесь может встать необходимость покупать тестовый кусок, так как очистить от изоляции придётся сантиметров 10-15, и маловероятно, что это разрешат сделать бесплатно.

Как только провод освобождён от изоляции, его стоит намотать на цилиндрическую часть отвёртки. Обращайте внимание, чтобы витки прилегали как можно плотнее друг к другу, не оставляя зазоров. Концы с краёв должны быть выведены в одну из сторон, чтобы получившиеся витки имели законченную форму. Что касается количества витков, то это не принципиально, хотя лучше делать их 10, так как легче будет вести расчёт.

Осталось лишь измерить и высчитать непосредственно толщину нашего провода. Для этого измеряем длину используемых витков. Далее это значение делим на количество витков – полученный результат и будет искомым диаметром. В качестве примера возьмём количество витков 10. Длина всех этих десяти витков — 6,8 мм. Следовательно, 6,8 делим на 10, получаем 0,68. Именно это значение и есть искомый результат. Имея эти данные, можно искать и непосредственно сечение.

Вычисление с помощью формулы

Когда мы выяснили, каков диаметр провода, можно переходить непосредственно к определению его сечения. Понятно, что провод имеет форму круга в поперечнике. Следовательно, для расчёта необходимо применить формулу площади круга. Таким образом мы узнаем площадь поперечного сечения проводника.

r – радиус круга,
D – диаметр круга,
π = 3,14.

В качестве примера вычислим интересующий нас параметр провода по уже известным данным из вышеприведённых расчётов. Так, у нас диаметр равен 0,68 мм. Следовательно, необходимо ещё найти радиус. Получается 0,68/2 = 0,34 мм. Теперь полученные результаты подставляем в формулу:

S = π * R² = 3,14 * 0,34² = 0,36² мм

То же самое можно проделать и по второй части уравнения. Значение получится аналогичным:

Теперь вы всегда сможете определить сечение кабеля, зная диаметр. При этом можно пользоваться любой из приведённых двух формул – какая понравится, ту и применяйте.

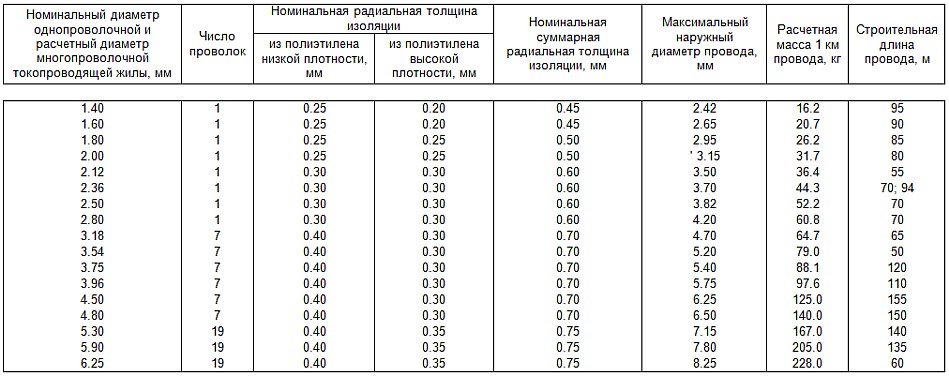

Таблица диаметров и их площадь сечения

Знать формулы и уметь благодаря им высчитать в любой момент необходимые данные — это прекрасно. Но есть и более простой способ узнать сечение, не прибегая к не всегда удобным расчётам. Для этого существует таблица соответствия диаметров к площади. Она содержит наиболее ходовые данные, благодаря которым легко определить сечение, зная диаметр. Достаточно просто распечатать эту таблицу на маленьком листке и носить в кармане или портмоне.

Пользоваться этой таблицей предельно просто. Практически все кабели имеют свою маркировку, которая указывается непосредственно на изоляции и/или на бирке. Нередко бывает, что фактическое сечение кабеля не совпадает с предъявленным на маркировке. Таблица может стать незаменимым помощником в таких случаях. Для этого стоит всего лишь посмотреть маркировку (к примеру, АВВГ 3х2,5). Значение, идущее после знака «х», и есть заявленное сечение, в нашем случае — это 2,5 мм. Первая цифра означает, что кабель имеет 3 жилы, но в нашей ситуации это не имеет значения.

Также легко высчитать и диаметр кабеля по сечению, таблица в этом нам сможет прекрасно помочь, но делать это нужно в обратном порядке.

Чтобы проверить верность утверждения, что сечение данного кабеля 2,5 мм, нам необходимо измерить его диаметр любым вышеописанным способом. Так, если в конкретном случае диаметр составит 1,78 мм или близкое к нему значение (погрешности всё же допускаются), то всё верно, нас не обманули и провод действительно удовлетворяет заявленным требованиям. Увидеть это мы можем из таблицы, найдя значение 1,78 (диаметр), которому соответствует показатель 2,5 мм.

Кроме этого, нелишним будет внимательно проверить изоляцию. Она должна быть ровной, однородной, без повреждений и других дефектов. В погоне за прибылью производители дешёвой продукции идут на любые ухищрения, чтобы как-то сэкономить на материале. Поэтому дешевизна далеко не всегда может оказаться выгодной.

Нередко в кабелях используются не цельный провод, а многожильный – состоящий из множества мелких проволочек, скрученных между собой. Может показаться, что замер сечения подобных кабелей невозможен или слишком сложен. Но это глубокое заблуждение. Узнать интересующие нас данные многожильного кабеля предельно просто. Делается это аналогично предыдущему методу с помощью одноцельного провода, т.е. сначала замеряем диаметр, а после высчитываем или узнаём из таблицы интересующие нас данные.

Но делать это необходимо правильно. Нельзя просто взять и замерить общий диаметр всей конструкции. Между отдельными «волосками» всегда есть некое расстояние, поэтому если измерения проводить по общему диаметру, то на выходе мы можем получить совершенно неправильные данные.

Для того чтобы узнать искомую величину многожильного кабеля, нам необходимо высчитать общее сечение проводов. Просто нужно взять отдельную проволоку и измерить её диаметр. Далее подсчитываем количество всех таких проволочек в проводе и умножаем на диаметр одной из них. В итоге мы и получим общий диаметр всего провода. Зная эти параметры, уже несложно узнать и сечение.

Определение сечения провода

Одним из основных показателей качества и надёжности электропроводки является сечение провода. Именно от того, насколько правильно произведён расчёт его сечения, зависит длительность службы и пожаробезопасность электропроводки.

Что такое сечение провода

Оно представляет собой площадь среза проводящей ток жилы. Если срез круглый, как это чаще всего бывает, и представлен одним проводом, то его площадь рассчитывается по формуле S = пr2. Если проводов в жиле несколько, то общим показателем будет сумма габаритов всех проводников.

Важно! В расчёт поперечного среза должны быть заложены используемая мощность электрооборудования и предельно допустимые токи, которые данная проводка сможет выдержать при обычной рабочей нагрузке.

Зачем нужно измерять сечение провода

Главная ошибка многих электриков заключается в том, что они не утруждают себя проведением каких-либо расчётов. Результатом этой халатности является использование заниженного либо, напротив, завышенного поперечного размера электропровода. Это может привести к довольно неприятным последствиям, начиная от перерасхода средств, до выгорания всей кабельной линии.

Площадь сердечника занижена

Если при проведении работ был выбран кабель с габаритами значительно меньшими, чем потребляемая мощность, это может привести к повреждению изоляции, короткому замыканию и порче оборудования. В подобной ситуации смонтированное изделие не способно выдержать напряжение при подключении приборов, значительно превосходящих его по мощности. Более того, именно из-за недостаточного поперечного размера проводки часто возникают пожары, уносящие человеческие жизни.

Площадь сердечника завышена

Если при монтаже электропроводки используется завышенный габарит, это, конечно, не так опасно, как при его занижении, однако влечёт за собой неоправданный перерасход финансов.

При кажущейся незначительности отклонения в цене на кабели разного габарита, подсчёт в масштабах квартиры или дома даст ощутимую разницу в денежном эквиваленте.

В чём измеряется сечение провода

Так как сечение провода – это площадь среза, то измеряется данная величина в квадратных миллиметрах. Если изделие одножильное, то габарит рассчитывается по стандартной формуле для определения площади круга:

S – искомая площадь; π – константа 3,14; R – радиус круга.

Если возникает вопрос, как рассчитать на практике сечение провода по мощности, применяется формула определения поперечного среза по диаметру:

S=1/4πД² = 0,785*Д², где

Д – диаметр жилы провода в мм.

Если нужно вычислить габарит многожильного кабеля, в котором все жилы одинаковые, то применяют формулу

Sо= общая площадь кабеля; n – количество проводов; Sі – площадь одного провода.

Как правильно выбрать нужное сечение провода

Расчёт сечения провода можно выполнить различными способами:

По мощности – учитывается номинальный показатель всех приборов, которые будут использоваться. Если на изделии отсутствуют соответствующие данные о потребляемой мощности, их можно взять из стандартной справочной таблицы;

По току – в этом случае собирается информация о подключаемой нагрузке используемых приборов. Расчёт максимального тока по сечению провода должен проводиться с учётом всего присутствующего в доме электрооборудования.

Как узнать и рассчитать сечение провода

Вычисление поперечного среза провода можно производить разными методами. Всё зависит от того, в каких условиях будет производиться замер, и что из необходимых для процесса измерения предметов окажется под рукой.

Основными способами определения сечения являются:

При помощи штангенциркуля или микрометра. Используя данные приспособления, измеряют диаметр освобождённого от изоляции металлического сердечника. Желательно осуществить замеры на нескольких участках жилы и использовать наименьшее из них. Если используется микрометр, то замеряемый участок должен быть ровным. Далее, применяя формулу, без особого труда можно посчитать площадь.
При помощи линейки и карандаша. Этот способ применяется, когда в наличии нет ни штангенциркуля, ни микрометра. На обычный карандаш плотно наматывают очищенный от изоляции кабель. С помощью школьной линейки измеряют длину полученного витка и, разделив её на количество оборотов, получают диаметр жилы.

Обратите внимание! При использовании данного метода важно, чтобы витков было не менее 18-20 для достижения максимальной точности. Чем тоньше кабель, тем больше витков следует намотать, чтобы избежать погрешностей в вычислениях.

При помощи готовой таблицы. Измерив толщину изделия и используя специальную таблицу, выясняют его геометрический параметр. Этот способ применяется для жил стандартного диаметра.
С помощью листа бумаги и линейки. Тонкой полоской бумаги оборачивают кабель и замеряют полученную длину окружности. Далее вычисляют диаметр, пользуясь формулой D =L/2π, где D = диаметр провода, L – длина окружности. А уже при известном диаметре определение сечения по формуле не составляет труда. Данный способ применяют для измерения крупных жил, так как он даёт наименьший процент погрешности.

Важно! Чем тоньше будет измеряемое изделие, тем менее точными окажутся расчёты.

Какие бывают ошибки при расчёте и как их не допускать

Самой распространённой ошибкой является установка на розетки и освещение завышенных номиналов выключателей-автоматов. Это приводит к оплавлению и может стать причиной возгорания.

Расчёт сечения кабеля является очень важным этапом при проведении монтажа электрооборудования или замене проводки. Это одно из главных условий безопасной эксплуатации устройств, так как использование заниженного сечения может привести к повреждению оборудования и стать причиной пожара. Поэтому к выбору площади проводника следует подходить серьёзно и рассчитывать его максимально точно.

Поперечное сечение проводника

При строительстве зданий и сооружений наступает момент, когда требуется выполнить монтаж электропроводки. Возникают вопросы, какой марки выбрать провода или кабели, какие у них должны быть поперечное сечение и класс изоляции. Материал, из которого изготовлены проводящие ток жилы, выбирается исходя из того, на какую нагрузку будут рассчитаны проектируемые сети.

Особенности электрических проводов

При всём многообразии кабельной продукции и огромном выборе проводов для прокладки электрических сетей существуют правила подбора. Не обязательно учить наизусть все марки кабелей и проводов, нужно уметь читать и расшифровывать их маркировку. Для начала стоит выяснить различие между проводом и кабелем.

Провод – проводник, используемый для соединения двух участков цепи. Может иметь одну или несколько токопроводящих жил. Жилы могут быть:

Голые линии применяются там, где прикосновение к токоведущим жилам невозможно. В большинстве случаев они используются для воздушных линий электропередач.

Изоляционное покрытие применяется однослойное или двухслойное. Провода, имеющие два или три проводника в двойной изоляции, путают с кабелем. Путаница происходит из-за того, что изоляция покрывает каждую жилу, а снаружи выполнено общее полимерное или иное покрытие. Такие проводники нашли применение внутри электрических устройств, щитов или шкафов. В быту они скрыты в стене или проложены в специальных каналах.

Изолированная продукция используется повсеместно. В зависимости от степени электробезопасности помещения и места прокладки, выбирается класс изоляции.

Многожильные проводники используются там, где необходимы изгибы малого радиуса при прокладке сложных трасс, где не могут пройти одножильные аналоги. Такой тип тоководов удобно монтировать в кабельных каналах. Одножильные провода в таких условиях изгибать труднее, нужно прикладывать силу, и существует опасность повреждения жилы.

К сведению. Маркировка АППВ 3*2,5 обозначает провод с алюминиевыми жилами, поливинилхлоридной изоляцией, плоский, имеющий разделительное основание. Расшифровку маркировки уточняют в справочной литературе.

По строению кабель – это сколько-то жил, имеющих индивидуальную изоляцию, помещённых в защитный внешний слой из диэлектрического материала. Пространство между сердечниками и оболочкой, для предотвращения слипания, заполняется бумажными лентами, пластмассовыми нитями или кабельной пряжей. Дополнительно изделие может быть усилено бронёй из лент или стальной оплёткой для защиты от механических повреждений.

Что такое поперечное сечение

Если какой-то предмет распилить под прямым углом к его продольной оси, то в результате распила получится фигура. Её форма зависит от конфигурации предмета. Сечение трубы – это фигура, образованная двумя окружностями и имеющая некоторую толщину. Если поперёк рассечь круглый металлический пруток, то его поперечным сечением является круг, а не шар.

Площадь поперечного сечения проводника

На чертежах сечение – это изображение фигуры, образованное разрезом детали плоскостью. Что такое сечение в электротехнике? Применимо к электричеству, рассматривает сечение проводника под прямым углом к его продольной стороне. Сечение жилы, через которую проходят электроны, представляет собой круг и измеряется в мм2.

Важно! Часто путают диаметр жилы с её сечением. Чтобы узнать, какое сечение у провода, нужно определить площадь полученного круга, рассчитав её по формуле.

Так как у провода сечение – это круг, то расчёт площади производится по формуле:

S кр = π*R2, где:

S кр. – площадь круга, мм2;
π = 3,14;
R – радиус круга, мм.

Зная величину площади поперечного сечения жилы, её длину и удельное сопротивление материала, из которого она изготовлена, можно вычислить сопротивление проводника электрическому току, протекающему через него.

Информация. Учитывая, что радиус равен 1/2 диаметра, формулу можно преобразовать для удобства пользования. Она будет иметь вид Sкр = π*D2/4 = 0,8 * D2. Для расчёта площади сечения проводника чаще используют значение диаметра.

Неправильно подобранный диаметр провода вызывает его перегрев и оплавление, что, в свою очередь, может стать причиной возгорания электропроводки.

Соответствие диаметров проводов и площади их сечения

Каждый раз пользоваться формулой для вычисления площади поперечного сечения – это процесс долгий. Практичнее использовать уже готовые таблицы.

Таблица для проводников с медными жилами

d, мм	Sсеч, мм2	Moщнocть (Р), для ceти 220 B, кВт	Ток, А	Moщнocть (Р), для ceти 380 B, кВт
1,12	1,0	3,0	14	5,3
1,38	1,5	3,3	15	5,7
1,59	2,0	4,1	19	7,2
1,78	2,5	4,6	21	7,9
2,26	4,0	5,9	27	10.0
2,76	6,0	7,7	34	12,0
З,57	10,0	11,0	50	19,0
4,51	16,0	17,0	80	30,0
6,68	З5,0	29,0	135	51,0

В приведённой таблице указаны следующие значения:

диаметр проводника;
сечение, соответствующее этому диаметру;
допустимая величина тока для этого сечения;
мощность нагрузки, которую можно подключать через этот проводник к сетям 220/380 В.

При выборе провода или кабеля по справочнику предварительно необходимо определиться с материалом, из которого изготовлены жилы.

Как определить сечение многожильного провода

Многожильный провод состоит из нескольких вместе взятых жил. Поэтому общее сечение можно определить в два приёма:

вычисляется площадь поперечного сечения одной жилы;
полученное значение умножается на количество жил в проводе.

Концы проводов, имеющих много жил, при подсоединении нужно обжать специальной гильзой подходящего диаметра. Для этого применяют обжимные клещи.

Самостоятельный расчёт

Иногда приходится иметь дело с проводом без нанесённой маркировки. Это не повод отказаться от его использования. В начале выясняют, из какого материала выполнена жила. Различают по цвету: алюминий белый, медь красная, латунь жёлтая. После этого приступают к расчёту площади сечения. Для этого выясняют диаметр проводника, предварительно сняв с него изоляцию, в случае многожильного провода – выпутав одну жилу.

Диаметр можно определить несколькими способами, например:

при помощи штангенциркуля или микрометра;
карандаша и линейки.

Второй способ даёт приблизительный результат и используется только в крайнем случае.

Штангенциркуль

Измерить при помощи штангенциркуля можно провода любых размеров. Для этого помещают провод между губок штангенциркуля и смотрят на деления шкалы. Целое число миллиметров отсчитывают по верхней шкале, десятичные доли миллиметра – по нижней.

Карандаш + линейка

Если под рукой нет измерителя, а длина оголённой части измеряемого провода позволяет накрутить его на карандаш виток к витку длиной не менее 1 см, то используют этот метод. Считают количество витков N, поместившихся на отрезке L = 1 см. Значение диаметра получают путём деления длины отрезка на количество витков. Точность измерения зависит от плотности намотки и её длины.

Таблица

После того, как диаметр определён одним из способов, Sсеч определяют по формуле или при помощи таблиц.

Простейшая таблица для диаметров провода до 4,5 мм

Диаметр провода, мм	Сечение, мм	Диаметр провода, мм	Сечение, мм
0,8	0,5	2	3
1,0	0,75	2,3	4
1,1	1	2,5	5
1,2	1,2	2,8	6
1,4	1,5	3,2	8
1,6	2	3,6	10
1,8	2,5	4,5	16

Более точные значения можно подобрать из таблиц, размещённых в Правилах Устройств Электроустановок (ПУЭ).

Как узнать сечение вводного провода

Провод от опоры ЛЭП к дому выбирают сечением 10 мм. Новое подключение к электросетям выполняется согласно выданным техническим условиям. Обычно мощность, отпускаемая для подключения, составляет максимум 7,5 кВт для однофазной сети напряжением 220 В. В соответствии с таблицей, минимальное сечение для вводного кабеля следует выбирать 10 мм2. С учётом максимальной пиковой нагрузки потребителей и для обеспечения запаса мощности желательно использовать провод СИП 2*16 на улице и ВВГнг-ls 2*10 – внутри помещений до приборов учёта.

Определение сечения провода розеточных линий

При определении диаметра провода для комнатной проводки считают максимальную нагрузку потребителей, которые могут быть включены одновременно. Ориентируясь на эту мощность, выбирают сечение основных линий, которые идут от счётчика и вводных автоматов к распределительным коробкам. Это те участки, которые будут нести суммарную нагрузку всех подключенных потребителей. Выбирают провод с медными жилами не менее 6 мм2.

Проводники ответвлений от распределительных коробок к розеткам выбираются индивидуально для каждой комнаты. Тут учитываются бытовые электроприборы, которые могут быть присоединены к розетке. Сечение жил подбирается с запасом на один порядок. Это на тот случай, если возникнет необходимость запитать от розетки какой-то строительный инструмент: перфоратор, сварочный инвертор.

Если суммарная мощность потребителей в комнате будет составлять 4 кВт, то проводник с медной жилой, питающий розетку, должен быть сечением 2,5 мм2.

Внимание! Сечение токопроводящей жилы должно позволять выдерживать нагрузку по току и во время работы бытовой техники не перегреваться. На практике определяют прибор самой большой мощности и выбирают подходящий диаметр провода относительно характеристик прибора.

В итоге получается, что отводящий проводник с медными жилами на каждую розетку будет иметь сечение 2,5 мм2. Основной провод для разводки берут сечением 6 мм2. При этом следует учесть, что весь контур электропроводки выполняют проводами, имеющими жилы из одного материала. Скручивать между собой жилы из меди и алюминия нельзя.

Видео

Как определить сечение кабеля (провода) по диаметру

По идее, диаметр проводников должен соответствовать заявленным параметрам. Например, если указано на маркировке, что кабель 3 x 2,5, значит сечение проводников должно быть именно 2,5 мм 2 . На деле получается, что отличаться реальный размер может на 20-30%, а иногда и больше. Чем это грозит? Перегревом или оплавлением изоляции со всеми вытекающими последствиями. Потому, перед покупкой, желательно узнать размер провода, чтобы определить его поперечное сечение. Как именно считать сечение провода по диаметру и будем выяснять дальше.

Как и чем измерить диаметр провода (проволоки)

Для измерения диаметра провода подойдет штангенциркуль или микрометр любого типа (механический или электронный). С электронными работать проще, но они есть не у всех. Измерять надо саму жилу без изоляции, потому предварительно ее отодвиньте или снимите небольшой кусок. Это можно делать, если продавец разрешит. Если нет — купите небольшой кусок для тестирования и проводите измерения на нем. На очищенном от изоляции проводнике замеряете диаметр, после чего можно определить реальное сечение провода по найденным размерам.

Измерения диаметра провода микрометром более точные, чем механическим штангенциркулем

Какой измерительный прибор в данном случае лучше? Если говорить о механических моделях, то микрометр. У него точность измерений выше. Если говорить об электронных вариантов, то для наших целей они оба дают вполне достоверные результаты.

Если нет ни штангенциркуля, ни микрометра, захватите с собой отвертку и линейку. Придется зачищать довольно приличный кусок проводника, так что без покупки тестового образца на этот раз вряд ли обойдетесь. Итак, снимаете изоляцию с куска провода 5-10 см. Наматываете проволоку на цилиндрическую часть отвертки. Витки укладываете вплотную один к другому, без зазора. Все витки должны быть полными, то есть «хвосты» провода должны торчать в одном направлении — вверх или вниз, например.

Определение диаметра провода при помощи линейки

Количество витков не важно — около 10. Можно больше или меньше, просто на 10 делить проще. Витки считаете, затем прикладываете полученную намотку к линейке, совместив начало первого витка с нулевой отметкой (как на фото). Измеряете длину участка, занятого проводом, потом его делите на количество витков. Получаете диаметр провода. Вот так все просто.

Например, посчитаем каков размер проволоки, изображенной на фото выше. Количество витков в данном случае — 11, занимают они 7,5 мм. Делим 7,5 на 11, получаем 0,68 мм. Это и будет диаметр данного провода. Далее можно искать сечение этого проводника.

Ищем сечение провода по диаметру: формула

Провода в кабеле имеют в поперечном сечении форму круга. Потому при расчетах пользуемся формулой площади круга. Ее можно найти используя радиус (половину измеренного диаметра) или диаметр (смотрите формулу).

Определяем сечение провода по диаметру: формула

Например, посчитаем площадь поперечного сечения проводника (проволоки) по размеру, рассчитанному ранее: 0,68 мм. Давайте сначала используем формулу с радиусом. Сначала находим радиус: делим диаметр на два. 0,68 мм / 2 = 0,34 мм. Далее эту цифру подставляем в формулу

S = π * R 2 = 3,14 * 0,34 2 = 0,36 мм 2

Считать надо так: сначала возводим в квадрат 0,34, потом умножаем полученное значение на 3,14. Получили сечение данного провода 0,36 квадратных миллиметров. Это очень тонкий провод, который в силовых сетях не используется.

Давайте посчитаем сечение кабеля по диаметру, используя вторую часть формулы. Должно получиться точно такое же значение. Разница может быть в тысячные доли из-за разного округления.

S = π/4 * D 2 = 3.14/4 * 0,68 2 = 0,785 * 0,4624 = 0,36 мм 2

В данном случае делим число 3,14 на четыре, потом возводим диаметр в квадрат, две полученные цифры перемножаем. Получаем аналогичное значение, как и должно быть. Теперь вы знаете, как узнать сечение кабеля по диаметру. Какая из этих формул вам удобнее, ту и используйте. Разницы нет.

Таблица соответствия диаметров проводов и их площадь сечения

Проводить расчеты в магазине или на рынке не всегда хочется или есть возможность. Чтобы не тратить время на расчеты или не ошибиться, можно воспользоваться таблицей соответствия диаметров и сечений проводов, в которой есть наиболее распространенные (нормативные) размеры. Ее можно переписать, распечатать и захватить с собой.

Диаметр проводника	Сечение проводника
0,8 мм	0,5 мм2
0,98 мм	0,75 мм2
1,13 мм	1 мм2
1,38 мм	1,5 мм2
1,6 мм	2,0 мм2
1,78 мм	2,5 мм2
2,26 мм	4,0 мм2
2,76 мм	6,0 мм2
3,57 мм	10,0 мм2
4,51 мм	16,0 мм2
5,64 мм	25,0 мм2

Как работать с этой таблицей? Как правило, на кабелях есть маркировка или бирка, на которой указаны его параметры. Там указывается маркировка кабеля, количество жил и их сечение. Например, ВВНГ 2х4. Нас интересуют параметры жилы а это цифры, которые стоят после знака «х». В данном случае заявлено, что есть два проводника, имеющих поперечное сечение 4 мм 2 . Вот и будем проверять, соответствует ли эта информация действительности.

Как работать с таблицей

Чтобы проверить, проводите измерение диаметра любым из описанных методов, после сверяетесь с таблицей. В ней указано, что при таком сечении в четыре квадратных миллиметра, размер провода должен быть 2,26 мм. Если измерения у вас такие же или очень близкие (погрешность измерений существует, так как приборы неидеальные), все нормально, можно данный кабель покупать.

Заявленные размеры далеко не всегда соответствуют реальным

Но намного чаще фактический диаметр проводников значительно меньше заявленного. Тогда у вас два пути: искать провод другого производителя или взять большего сечения. За него, конечно, придется переплатить, но первый вариант потребует достаточно большого промежутка времени, да и не факт, что вам удастся найти соответствующий ГОСТу кабель.

Второй вариант потребует больше денег, так как цена существенно зависит от заявленного сечения. Хотя, не факт — хороший кабель, сделанный по всем нормам, может стоит еще дороже. Это и понятно — расходы меди, а, часто, и на изоляцию, при соблюдении технологии и стандартов — значительно больше. Потому производители и хитрят, уменьшая диаметр проводов — чтобы снизить цену. Но такая экономия может обернуться бедой. Так что обязательно проводите измерения перед покупкой. Даже и проверенных поставщиков.

И еще: осмотрите и пощупайте изоляцию. Она должна быть толстой, сплошной, иметь одинаковую толщину. Если кроме изменения диаметра еще и с изоляцией проблемы — ищите кабель другого производителя. Вообще, желательно найти продукцию, отвечающую требованиям ГОСТа, а не сделанную по ТУ. В этом случае есть надежда на то, что кабель или провод буде служить долго и без проблем. Сегодня это сделать непросто, но если вы разводите проводку в доме или подключаете электричество от столба, качество очень важно. Потому, стоит, наверное, поискать.

Как определить сечение многожильного провода

Иногда проводники используются многожильные — состоящие из множества одинаковых тонких проволочек. Как посчитать сечение провода по диаметру в этом случае? Да точно также. Проводите измерения/вычисления для одной проволоки, считаете их количество в пучке, потом умножаете на это число. Вот вы и узнаете площадь поперечного сечения многожильного провода.

Сечение многожильного провода считается аналогично

Расчет сечения кабеля: зачем он необходим и как правильно выполнить

Самое уязвимое место в сфере обеспечения квартиры или дома электрической энергией – это электропроводка. Во многих домах продолжают использовать старую проводку, не рассчитанную на современные электроприборы. Нередко подрядчики и вовсе стремятся сэкономить на материалах и укладывают провода, не соответствующие проекту. В любом из этих случаев необходимо сначала сделать расчет сечения кабеля, иначе можно столкнуться с серьезными и даже трагичными последствиями.

Для чего необходим расчет кабеля

В вопросе выбора сечения проводов нельзя следовать принципу «на глаз». Протекая по проводам, ток нагревает их. Чем выше сила тока, тем сильнее происходит нагрев. Эту взаимосвязь легко доказать парой формул. Первая из них определяет активную силу тока:

где I – сила тока, U – напряжение, R – сопротивление.

Из формулы видно: чем больше сопротивление, тем больше будет выделяться тепла, т. е. тем сильнее проводник будет нагреваться. Сопротивление определяют по формуле:

где ρ – удельное сопротивление, L – длина проводника, S – площадь его поперечного сечения.

Чем меньше площадь поперечного сечения проводника, тем выше его сопротивление, а значит выше и активная мощность, которая говорит о более сильном нагреве. Исходя из этого, расчет сечения необходим для обеспечения безопасности и надежности проводки, а также грамотного распределения финансов.

Что будет, если неправильно рассчитать сечение

Без расчета сечения проводника можно столкнуться с одной из двух ситуаций:

Слишком сильный перегрев проводки. Возникает при недостаточном диаметре проводника. Создает благоприятные условия для самовозгорания и коротких замыканий.
Неоправданные затраты на проводку. Такое происходит в ситуациях, когда были выбраны проводники избыточного диаметра. Конечно, опасности здесь нет, но кабель большего сечения стоит дороже и не столь удобен в работе.

Что еще влияет на нагрев проводов

Из формулы (2) видно, что сопротивление проводника зависит не только от площади поперечного сечения. В связи с этим на его нагрев будут влиять:

Материал. Пример – у алюминия удельное сопротивление больше, чем у меди, поэтому при одинаковом сечении проводов медь будет нагреваться меньше.
Длина. Слишком длинный проводник приводит к большим потерям напряжения, что вызывает дополнительный нагрев. При превышении потерь уровня 5% приходится увеличивать сечение.

Пример расчета сечения кабеля на примере BBГнг 3×1,5 и ABБбШв 4×16

Трехжильный кабель BBГнг 3×1,5 изготавливается из меди и предназначен для передачи и распределения электричества в жилых домах или обычных квартирах. Токопроводящие жилы в нем изолированы ПВХ (В), из него же состоит оболочка. Еще BBГнг 3×1,5 не распространяет горение нг(А), поэтому полностью безопасен при эксплуатации.

Кабель ABБбШв 4×16 четырехжильный, включает токопроводящие жилы из алюминия. Предназначен для прокладки в земле. Защита с помощью оцинкованных стальных лент обеспечивает кабелю срок службы до 30 лет. В компании «Бонком» вы можете приобрести кабельные изделия оптом и в розницу по приемлемой цене. На большом складе всегда есть в наличии вся продукция, что позволяет комплектовать заказы любого ассортимента.

Порядок расчета сечения по мощности

В общем виде расчет сечения кабеля по мощности происходит в 2 этапа. Для этого потребуются следующие данные:

Суммарная мощность всех приборов.
Тип напряжения сети: 220 В – однофазная, 380 В – трехфазная.
ПУЭ 7. Правила устройства электроустановок. Издание 7.
Материал проводника: медь или алюминий.
Тип проводки: открытая или закрытая.

Шаг 1. Потребляемую мощность электроприборов можно найти в их инструкции или же взять средние характеристики. Формула для расчета общей мощности:

где P₁, P₂ и т. д. – мощность подключаемых приборов, К_с – коэффициент спроса, который учитывает вероятность включения всех приборов одновременно, К_з – коэффициент запаса на случай добавления новых приборов в доме. К_с определяется так:

для двух одновременно включенных приборов – 1;
для 3-4 – 0,8;
для 5-6 – 0,75;
для большего количества – 0,7.

К_з в расчете кабеля по нагрузке имеет смысл принять как 1,15-1,2. Для примера можно взять общую мощность в 5 кВт.

Шаг 2. На втором этапе остается по суммарной мощности определить сечение проводника. Для этого используется таблица расчета сечения кабеля из ПУЭ. В ней дана информация и для медных, и для алюминиевых проводников. При мощности 5 кВт и закрытой однофазной электросети подойдет медный кабель сечением 4 мм 2 .

Правила расчета по длине

Расчет сечения кабеля по длине предполагает, что владелец заранее определил, какое количество метров проводника потребуется для электропроводки. Таким методом пользуются, как правило, в бытовых условиях. Для расчета потребуются такие данные:

L – длина проводника, м. Для примера взято значение 40 м.
ρ – удельное сопротивление материала (медь или алюминий), Ом/мм 2 ·м: 0,0175 для меди и 0,0281 для алюминия.
I – номинальная сила тока, А.

Шаг 1. Определить номинальную силу тока по формуле:

где P – мощность в ваттах (суммарная всех приборов в доме, для примера взято значение 8 кВт), U – 220 В, К_с – коэффициент одновременного включения (0,75), cos φ – 1 для бытовых приборов. В примере получилось значение 36 А.

Шаг 2. Определить сечение проводника. Для этого нужно воспользоваться формулой (2):

Потеря напряжения по длине проводника должна быть не более 5%:

Потери напряжения dU = I · R, отсюда R = dU/I = 11/36 = 0,31 Ом. Тогда сечение проводника должно быть не меньше:

В случае с трехжильным кабелем площадь поперечного сечения одной жилы должна составить 0,75 мм 2 . Отсюда диаметр одной жилы должен быть не менее (√S/ π) · 2 = 0,98 мм. Кабель BBГнг 3×1,5 удовлетворяет этому условию.

Как рассчитать сечение по току

Расчет сечения кабеля по току осуществляется также на основании ПУЭ, в частности, с использованием таблиц 1.3.6. и 1.3.7. Зная суммарную мощность электроприборов, можно по формуле определить номинальную силу тока:

Для трехфазной сети используется другая формула:

где U будет равно уже 380 В.

Если к трехфазному кабелю подключают и однофазных, и трехфазных потребителей, то расчет ведется по наиболее нагруженной жиле. Для примера с общей мощностью приборов, равной 5 кВт, и однофазной закрытой сети получается:

BBГнг 3×1,5 – медный трехжильный кабель. По таблице 1.3.6. для силы тока 18 А ближайшее в значение – 19 А (при прокладке в воздухе). При номинальной силе тока 19 А сечение его токопроводящей жилы должно составлять не менее 1,5 мм 2 . У кабеля BBГнг 3×1,5 одна жила имеет сечение S = π · r 2 = 3,14 · (1,5/2) 2 = 1,8 мм 2 , что полностью соответствует указанному требованию.

Если рассматривать кабель ABБбШв 4×16, необходимо брать данные из таблицы 1.3.7. ПУЭ, где указаны значения для алюминиевых проводов. Согласно ей, для четырехжильных кабелей значение тока должно определяться с коэффициентом 0,92. В рассматриваемом примере к 18 А ближайшее значение по таблице 1.3.7. составляет 19 А.

С учетом коэффициента 0,92 оно составит 17,48 А, что меньше 18 А. Поэтому необходимо брать следующее значение – 27 А. В таком случае сечение токопроводящей жилы кабеля должно составлять 4 мм 2 . У кабеля ABБбШв 4×16 сечение одной жилы равно:

Согласно таблице 1.3.7. этот кабель рациональнее использовать при номинальном токе 60 А (при прокладке по воздуху) и до 90 А (при прокладке в земле).

Площадь сечения проводов. Формулы и таблицы

Сечение провода – что это и как рассчитать

Выбору площади поперечного сечения проводов (иначе говоря, толщины) уделяется большое внимание на практике и в теории.

В этой статье попробуем разобраться с понятием “площадь сечения” и проанализируем справочные данные.

Расчет сечения провода

Строго говоря, понятие “толщина” для провода используется в разговорной речи, а более научные термины – диаметр и площадь сечения. На практике толщину провода всегда характеризуют площадью сечения.

Рассчитать сечение провода на практике можно очень просто. Зная диаметр (например, измерив его штангенциркулем), можно легко вычислить площадь сечения по формуле

S = π (D/2) 2 , где

S – площадь сечения провода, мм 2
π – 3,14
D – диаметр токопроводящей жилы провода, мм. Его можно измерить, например, штангенциркулем.

Формулу площади сечения провода можно записать в более удобном виде: S = 0,8 D².

Поправка. Откровенно говоря, 0,8 – округленный коэффициент. Более точная формула: π (1/2) 2 = π / 4 = 0,785. Спасибо внимательным читателям 😉

Рассмотрим только медный провод, поскольку в 90% в электропроводке и электромонтаже применяется именно он. Преимущества медных проводов перед алюминиевыми – удобство в монтаже, долговечность, меньшая толщина (при том же токе).

Но с ростом диаметра (площади сечения) высокая цена медного провода съедает все его преимущества, поэтому алюминий в основном применяют там, где ток превышает значение 50 Ампер. В данном случае используют кабель с алюминиевой жилой 10 мм 2 и толще.

Площадь сечения проводов измеряется в квадратных миллиметрах. Самые распространенные на практике (в бытовой электрике) площади сечения: 0,75, 1,5, 2,5, 4 мм 2

Есть и другая единица измерения площади сечения (толщины) провода, применяемая в основном в США, – система AWG. На Самэлектрике есть таблица сечений проводов по системе AWG и перевод из AWG в мм 2 .

По поводу подбора проводов – я обычно пользуюсь каталогами интернет-магазинов, вот пример медного. Там самый большой выбор, какой я встречал. Ещё хорошо, что всё подробно описывается – состав, применения, и т.д.

Рекомендую почитать также мою статью про выбор сечения провода для постоянного тока там много теоретических выкладок и рассуждений о падении напряжения, сопротивлении проводов для разных сечений, и какое сечение выбрать оптимальнее для разных допустимых падений напряжения.

И ещё статья – Падение напряжения на трехфазных кабельных линиях большой длины. приведен реальный пример объекта, приводятся формулы и рекомендации, как уменьшить потери. Потери на проводе прямо пропорциональны току и длине. И обратно пропорциональны сопротивлению.

При выборе площади сечения проводов следует руководствоваться тремя основными принципами.

Площадь сечения провода (иначе говоря, его толщина) должна быть достаточной для прохождения через него электрического тока. Достаточной – это означает, что при прохождении максимально возможного в данном случае тока нагрев провода будет допустимым (как правило, не более 60 0 С)
Сечение провода должно быть достаточным, чтобы падение напряжения на нём не превышало допустимое значение. Это особенно актуально для длинных кабельных линий (десятки и сотни метров) и больших токов.
Толщина провода и его защитная изоляция должна обеспечивать его механическую прочность, а значит надежность.

Например, для питания люстры в гостиной используются лампочки с суммарной потребляемой мощностью 100 Вт (ток чуть более 0,5 А). Вроде бы, вполне достаточно проводов с площадью сечения 0,5 мм 2 ? Но какой электрик в здравом уме будет закладывать такой провод в потолочную плиту? В данном случае как правило применяют 1,5 мм 2 .

На самом деле, выбор толщины провода зависит от одного параметра – максимальной рабочей температуры. При превышении этой температуры провод и изоляция на нём начнут плавиться и разрушаться. Иначе говоря, максимальный рабочий ток для провода с определенным сечением ограничивается только максимальной его рабочей температурой. И временем, которое сможет проработать провод в таких условиях.

Ниже дана общеизвестная таблица сечения проводов для подбора площади сечения медных проводов в зависимости от тока. Исходные данные – площадь сечения проводника.

Максимальный ток для разной толщины медных проводов

Таблица 1

(Данные из таблицы 1.3.4 ПУЭ)

Сечение токо-проводящей жилы, мм 2	Ток, А, для проводов, проложенных
	открыто	в одной трубе
	открыто	одного двух жильного	одного трех жильного
0,5	11	–	–
0,75	15	–	–
1	17	15	14
1,2	20	16	14,5
1,5	23	18	15
2	26	23	19
2,5	30	25	21
3	34	28	24
4	41	32	27
5	46	37	31
6	50	40	34
8	62	48	43
10	80	55	50
16	100	80	70
25	140	100	85
35	170	125	100
50	215	160	135
70	270	195	175
95	330	245	215
120	385	295	250

Выделены номиналы проводов, используемых в бытовой электрике. “Один двужильный” – это кабель с двумя проводами, один из них – Фаза, другой – Ноль. То есть, это однофазное питание нагрузки. “Один Трехжильный” – это при трехфазном питании.

Эта таблица показывает, при каких токах и в каких условиях можно эксплуатировать провод данного сечения.

Животрепещущий пример из практики – если на розетке написано “Max.16A”, то можно для этой одной розетки проложить провод сечением 1,5мм 2 . Но обязательно защитить розетку автоматическим выключателем на ток не более 16А, а лучше – 13, или даже 10А. На эту тему можно почитать мою статью Про замену и выбор защитного автомата.

В таблице одножильный провод – означает, что рядом (на расстоянии менее 5 диаметров провода) не проходит больше никаких проводов. Двужильный провод – два провода рядом, как правило, в одной общей изоляции. Это более тяжелый тепловой режим, поэтому максимальный ток меньше. И чем больше проводов в кабеле или пучке, тем меньше должен быть максимальный ток для каждого проводника из-за возможного взаимного нагрева.

Эту таблицу я считаю не совсем удобной для практики. Ведь чаще всего исходный параметр – это мощность потребителя электроэнергии, а не ток, и исходя из этого нужно выбирать провод.

Как найти ток, зная мощность? Нужно мощность Р (Вт) поделить на напряжение (В), и получим ток (А):

I = P/U

Как найти мощность, зная ток? Нужно ток (А) умножить на напряжение (В), получим мощность (Вт):

P = I U

Эти формулы – для случая активной нагрузки (потребители в жилах помещениях, типа лампочек и утюгов). Для реактивной нагрузки обычно используется коэффициент от 0,7 до 0,9 (в промышленности, где работают мощные трансформаторы и электродвигатели).

Предлагаю вам вторую таблицу, в которой исходные параметры – потребляемый ток и мощность, а искомые величины – сечение провода и ток отключения защитного автоматического выключателя.

Выбор толщины провода и автоматического выключателя, исходя из потребляемой мощности и тока

Ниже – таблица выбора сечения провода, исходя из известной мощности или тока. А в правом столбце – выбор автоматического выключателя, который ставится в этот провод.

Таблица 2

Макс. мощность, кВт	Макс. ток нагрузки, А	Сечение провода, мм 2	Ток автомата, А
1	4.5	1	4-6
2	9.1	1.5	10
3	13.6	2.5	16
4	18.2	2.5	20
5	22.7	4	25
6	27.3	4	32
7	31.8	4	32
8	36.4	6	40
9	40.9	6	50
10	45.5	10	50
11	50.0	10	50
12	54.5	16	63
13	59.1	16	63
14	63.6	16	80
15	68.2	25	80
16	72.7	25	80
17	77.3	25	80

Красным цветом выделены критические случаи, в которых лучше перестраховаться и не экономить на проводе, выбрав провод потолще, чем указано в таблице. А ток автомата – поменьше.

Глядя в табличку, можно легко выбрать сечение провода по току, либо сечение провода по мощности.

А также – выбрать автоматический выключатель под данную нагрузку.

В этой таблице данные приведены для следующего случая.

Одна фаза, напряжение 220 В
Температура окружающей среды +30 0 С
Прокладка в воздухе или коробе (в закрытом пространстве)
Провод трехжильный, в общей изоляции (кабель)
Используется наиболее распространенная система TN-S с отдельным проводом заземления
Достижение потребителем максимальной мощности – крайний, но возможный случай. При этом максимальный ток может действовать длительное время без отрицательных последствий.

Если температура окружающей среды будет на 20 0 С выше, или в жгуте будет несколько кабелей, то рекомендуется выбрать большее сечение (следующее из ряда). Особенно это касается тех случаев, когда значение рабочего тока близко к максимальному.

Вообще, при любых спорных и сомнительных моментах, например

возможное в будущем увеличение нагрузки
большие пусковые токи
большие перепады температур (электрический провод на солнце)
пожароопасные помещения

нужно либо увеличивать толщину проводов, либо более детально подойти к выбору – обратиться к формулам, справочникам. Но, как правило, табличные справочные данные вполне пригодны для практики.

Толщину провода можно узнать не только из справочных данных. Существует эмпирическое (полученное опытным путем) правило:

Правило выбора площади сечения провода для максимального тока

Подобрать нужную площадь сечения медного провода исходя из максимального тока можно, используя такое простое правило:

Необходимая площадь сечения провода равна максимальному току, деленному на 10.

Это правило дается без запаса, впритык, поэтому полученный результат необходимо округлять в большую сторону до ближайшего типоразмера. Например, ток 32 Ампер. Нужен провод сечением 32/10 = 3,2 мм 2 . Выбираем ближайший (естественно, в бОльшую сторону) – 4 мм 2 . Как видно, это правило вполне укладывается в табличные данные.

Важное замечание. Это правило работает хорошо для токов до 40 Ампер. Если токи больше (это уже за пределами обычной квартиры или дома, такие токи на вводе) – надо выбирать провод с ещё большим запасом – делить не на 10, а на 8 (до 80 А)

То же правило можно озвучить для поиска максимального тока через медный провод при известной его площади:

Максимальный ток равен площади сечения умножить на 10.

И в заключение – опять про старый добрый алюминиевый провод.

Алюминий пропускает ток хуже, чем медь. Этого знать достаточно, но вот немного цифр. Для алюминия (того же сечения, что и медный провод) при токах до 32 А максимальный ток будет меньше, чем для меди всего на 20%. При токах до 80 А алюминий пропускает ток хуже на 30%.

Для алюминия эмпирическое правило будет таким:

Максимальный ток алюминиевого провода равен площади сечения умножить на 6.

Считаю, что знаний, приведенных в данной статье, вполне достаточно, чтобы выбрать провод по соотношениям “цена/толщина”, “толщина/рабочая температура” и “толщина/максимальный ток и мощность”.

Вот в принципе и всё что хотел рассказать про площадь сечения проводов. Если что-то не понятно или есть что добавить – спрашивайте и пишите в комментариях. Если интересно, что я буду публиковать на блоге СамЭлектрик дальше – подписывайтесь на получение новых статей.

Таблица зависимости тока защитного автомата (предохранителя) от сечения

(Дополнение к статье, июнь 2014)

А вот как к максимальному току в зависимости от площади сечения провода относятся немцы. В правом столбце – рекомендация по выбору автоматического (защитного) выключателя.

Таблица 3

Таблица выбора защитного автомата для разного сечения проводов

Как видно, немцы перестраховываются, и предусматривают больший запас по сравнению с нами.

Хотя, возможно, это от того, что таблица взята из инструкции из “стратегического” промышленного оборудования.

По поводу подбора проводов — я обычно пользуюсь каталогами интернет-магазинов, вот пример медного. Там самый большой выбор какой я встречал. Ещё хорошо, что все подробно описывается — состав, применения, и т.д.

Как рассчитать сечение кабеля? – «Электро Проф»

Подбор сечения кабеля является важным моментом при проектировании электросетей различных объектов. Именно от него зависит сопротевление проводки электрическому току, поэтому, необходимо правильно рассчитать необходимую толщину жил. При использовании слишком тонкого проводника возникает перегрев жил, который может повлечь их разрушение, перегорание изоляции, короткое замыкание и стать причиной пожара. Слишком толстый кабель затрудняет прокладку, увеличивает стоимость монтажа сети, но не дает, при этом, никакого выигрыша.

Как правильно подобрать провод

Самым главным параметром, который необходимо учитывать при подборе сечения, является допустимая нагрузка в длительном режиме работы. Этот показатель равен силе тока, которую кабель способен пропускать в нормальном режиме на протяжении длительного отрезка времени.

Чтобы определить величину нагрузки в доме, необходимо рассчитать суммарную мощность всех потребителей (электроприборов), установленных в доме или квартире. В табличке ниже приведены усредненные показатели мощности электроприборов, используемых в типичной однокомнатной квартире и суммарная их нагрузка.

Но, так как сечение электропроводки необходимо рассчитывать по силе тока, а нам известно только энергопотребление, придется прибегнуть к некоторым расечтам.

Для стандартных бытовых электросетей, напряжением 220 вольт, применяется следующая формула перевода значений мощности электроприборов в силу тока.

Где:

Р – общая мощность всех потребителей (см. таблицу выше).

U – напряжение. Для бытовой сети, как правило, составляет 220 вольт.

Ки – коэффициент одновременности. Этот параметр равен 0.75.

cos – косинус. Равен единице для домашних электрических устройств, поэтому можно не учитывать.

Приведем небольшой пример:

Есть двухкомнатная квартира, в которой присутствует следующее электрооборудование: 4 лампочки по 100 Вт, 2 телевизора разных размеров, 50 и 150 Вт мощностью, холодильник 300 Вт, компьютер 400 Вт, пылесос с потреблением 1 кВт, такой же мощности микроволновка, чайник на 2 кВт, стиральная машина 2 кВт и утюг с таким же потреблением энергии.

4х100 + 50 + 150 + 300 + 400 + 2х1000 + 3х2000 = 10300 Вт

Посмотреть, какую мощность потребляют ваши электроприборы можно в документации к ним или на самом устройстве. Как правило, эти показатели размещены на этикетке или шильдике сзади или на дне прибора.

Получившийся показатель (10300 Вт в нашем случае) подставляем в формулу и производим расчет силы тока.

I = 10300х0.75/220х1 = 35.2 А (округлено до десятых в большую сторону)

Итак, сила тока известна, можно переходить к подбору сечения. Ниже расположена таблица подбора сечения медного кабеля для электросетей. Данные взяты из стандартов ГОСТ для силовых кабелей. В первом столбце указана площадь сечения проводника, в последующих – предельные значения силы тока для различныхтипов провода. Если ни один кабель не соответствует вашему значению силы тока – следует выбрать ближайшее значение, с округлением в большую сторону. Например, для 35.2 А (наш показатель), при прокладке кабеля по воздуху (наружный монтаж) следует выбрать многожильный медный провод, сечением 4 мм².

Если вы планируете монтировать алюминиевую проводку – подбор производится аналогично предыдущему, только по следующей таблице:

То есть, для значения тока 35.2 А необходимо использовать кабель с сечением жил 6 мм².

Расчет кабеля для розеточных линий

После того, как с основным силовым кабелем разобрались – следует переходить к подбору сечения провода для подключения розеток. В целом, формула аналочична предыдущей, только для подсчета используется не суммарное электропотребление квартиры, а каждой розетки. Конечно, можно использовать тот же провод, что для монтажа основных линий, но такое решение является более трудоемким и дорогостоящим.

Чтобы определить нагрузку на розетку, следует выяснить, какие приборы к ней будут подключены. Если это небольшая бытовая техника малой мощности (светильник, компьютер, телевизор, зарядные устройства портативной электроники) – можно ограничиться кабелем, сечение которого составляет 1.5 мм (медь) или 2.5 мм (алюминий).

Важно: вдумчиво подходите к расположению розеток, чтобы не допускать перегрузок и избегать использования тройников, удлинителей и переносок. Лучше грамотно продумать их расположение, чем обременять себя внешними проводами, понижая стабильность и безопасность сети.

Если к розетке будет подключено мощное обогревательное оборудование или другие приборы, требующие высоких затрат энергии, подсчет сечения проводится согласно общей формуле.

Расчет сечения кабеля по току

Без электричества жизнь современного человека представить сейчас просто невозможно. Но при небрежном отношении к себе оно способно становиться не другом, а смертельно опасным врагом. Даже на бытовом уровне эксплуатация электрических сетей, систем и приборов требует строгого соблюдения целого ряда непреложных правил.

Расчет сечения кабеля по току

И, кстати, одним из наиболее уязвимых мест именно в сфере конечного потребления электроэнергии, то есть в жилых домах и квартирах, является электропроводка. А именно – неправильно выполненный расчет сечения кабеля по току нагрузки, из-за чего чаще всего случаются аварии с очень тяжелыми, а иногда – и трагичными последствиями.

Проблема часто в том, что владельцы жилья попросту не видят связи между сечением проводника и мощностью подключаемой нагрузки: «идет ток – и ладно». Встречаются и такие ситуации, когда при строительстве подрядчики явно «халтурили», и, пытаясь максимально сэкономить на материалах, скрытно уложили некачественные или не соответствующие проекту провода. Сплошь и рядом случаи, когда продолжает эксплуатироваться старая проводка, смонтированная может быть и правильно, но когда-то очень давно, то есть явно не рассчитанная на современную насыщенность жизни людей электрическими бытовыми приборами.

В настоящей публикации будет рассмотрено несколько путей оценки соответствия сечения проводника реальным условиям эксплуатации электроприборов.

Несколько базовых понятий

А для чего вообще необходимо рассчитывать сечение проводов? Нельзя ли ограничиться подбором «на глаз»?

Нет, нельзя, так как совсем несложно впасть в две крайности:

Проводник недостаточного сечения начинает сильно перегреваться. Это ведет к оплавлению изоляции проводки, созданию условий для самовозгорания, для коротких замыканий. Все это становится причиной разрушительных пожаров, часто сопровождающихся человеческими трагедиями.
Проводники избыточного диаметра, безусловно, такими опасностями не грозят. Но зато они и существенно дороже (особенно если разговор идет о медных кабелях), и не столь удобны в работе. Получаются совершенно неоправданные материальные и трудовые затраты.

Так что руководствоваться следует принципом разумной достаточности. Тем более что произвести необходимые вычисления – по силам каждому, кто хоть немного разбирается в азах математики и физики.

Для начала вспомним некоторые понятия, многим, наверное, и без того хорошо известные. Но просто для того, чтобы в дальнейшем изложении не появилось разночтений.

Провода одножильные и многожильные

С этим вопросом часто бывает путаница, в том числе в статьях, опубликованных на интернет-сайтах.

Итак, в качестве проводника в проводах и кабелях может использоваться одна проволока — с точки зрения электрической проводимости — это оптимальный вариант.

Но для достижения гибкости кабельной продукции приходится использовать более сложные конструкции – множество тонких проволочек, обычно скрученных при этом в «косичку». Чем больше таких проволочек – тем более гибким получается проводник.

Однако, это не следует путать с многожильностью провода. Под отдельной жилой подразумевается именно отдельный проводник. Чтобы стало понятнее – смотрим на иллюстрацию.

На картинке ниже – примеры одножильного провода. Просто с левой стороны – жесткий однопроволочный, а с правой – более гибкий многопроволочный вариант.

И слева, и справа — это одножильный провод.

Если провод (кабель) конструктивно совмещает два изолированных друг от друга проводника или больше, он становится двухжильным, трехжильным и т.п. Но он также может оставаться одно- или многопроволочным.

Двухжильный многопроволочный провод

Аналогичная ситуация и с кабелями. По определению, кабель – это конструкция из нескольких изолированных друг от друга проводников, заключенных в общую изолирующую и защитную оболочку. А вот проводники также могут быть одно- или многопроволочными.

Трехжильные силовые кабели – с однопроволочными или многопроволочными жилами

Жесткие однопроволочные изделия хороши для неподвижных участков проводки, например, вмуровываемых в стены. Многопроволочные провода и кабели отлично подходят для тех участков, где бывает нужна подвижность — типичным примером являются шнуры питания бытовой техники и осветительных приборов.

Итак, все последующие расчеты будут вестись для сечения жилы провода или кабеля.

При оценке условий расположения проводов в дальнейшем могут быть варианты, когда придется представлять разницу, например, между тремя одножильными проводами, протянутыми в одной трубе, или одним трехжильным кабелем.

Диаметр и площадь поперечного сечения провода

Два взаимосвязанных параметра, которые порой по неопытности путают. Смотрим на схему – по ней все станет понятно.

Слева – диаметр проводника (жилы), измеряется в миллиметрах. Справа – площадь поперечного сечения проводника, измеряется в мм².

Во всех справочника обычно используется параметр сечения, так как именно по этому критерию производится классификация различных марок проводов и кабелей.

Но это хорошо, если известна марка кабеля (провода). Если нет, то сечение остается подсчитать, опираясь на диаметр, который можно измерить штангенциркулем или микрометром.

Диаметр жилы (проволоки) поддается обычному измерению. Площадь сечения – только расчёту.

Формулу площади круга должны, наверное, помнить все. Но тем не менее – приведем ее на всякий случай.

Sc = π × d² / 4 ≈ 3.14 × d² / 4 ≈ 0.785 × d²

Знак «примерно равно» применен только потому, что взято округление числа π до сотых, всем известное значение π ≈ 3,14. Но в нашем случае такой точности – более чем достаточно!

Это формула сечения однопроволочного проводника. А если нужно найти сечение неизвестного провода, с многопроволочной жилой?

Тоже ничего сложного. Жила распушается, чтобы появилась возможность подсчитать количество проволочек в «косичке». И останется только микрометром или штангенциркулем промерить диаметр одной проволочки.

Sc = n × π × d² / 4 ≈ n × 3.14 × d² / 4 ≈ 0.785 × n × d²

где n – это количество проволочек в одной жиле.

Калькулятор пересчёта диаметра проводника в площадь его поперечного сечения

Перейти к расчётам

Основные электрические параметры цепи

При проведении расчетов нам могут понадобиться формулы, показывающими взаимосвязь между основными электрическими параметрами.

Базовой формулой для цепей переменного и постоянного тока является известный закон Ома, гласящий¸ что сила тока в проводнике (на участке цепи) прямо пропорциональна напряжению и обратно пропорциональна сопротивлению этого участка.

I = U / R

I — сила тока, ампер, А.

U — напряжение (разность потенциалов), вольт, В.

R — электрическое сопротивление, ом, Ом.

Из этой формулы несложно вывести другие:

U = I × R

R = U / I

Теперь обратимся к мощности электрического тока.

Для начала – работа, выполняемая электрическим током. Она равна произведению силы тока на напряжение и на длительность промежутка времени, в течение которого она выполнялась.

А = I × U × Δt

А — работа электрического тока, джоулей, Дж.

Δt — длительность периода, секунд, с.

Но более наглядной величиной всегда является мощность, то есть показатель работы, выполненной за единицу времени, например, секунду.

P = A / Δt = I × U × Δt / Δt = I × U

P — мощность электрического тока, джоулей в секунду или ватт, Вт.

Отсюда напрашивается целый каскад производных формул, описывающих взаимосвязи напряжения, силы тока, сопротивления и мощности между собой. Чтобы не перечислять все формулы «в столбик», можно привести хорошо понятное графическое их представление.

Графическое представление формул взаимосвязей основных электрических параметров.

Вернемся к сопротивлению проводника. Как оно выражается через ток и напряжение – мы уже знаем.

Но оно в первую очередь зависит от материала изготовления проводника и его геометрических размеров. Описывается эта зависимость следующей формулой:

R = ρ × L / S

ρ — удельное сопротивление материала, из которого изготовлен проводник. Показывает, какое сопротивление имеет проводник длиной 1 метр с площадью поперечного сечения 1 мм².

Как правило, на практике в электротехнике чаще всего встречаются алюминий и медь. Реже применяются стальные проводники, но обычно – лишь в качестве каких-то токонесущих деталей электротехнической арматуры.

Для алюминия удельное сопротивление равно 0,029 Ом×м, у меди оно пониже – 0,0175 Ом×м.

L — длина линии (участка цепи) метров, м.

S — площадь поперечного сечения проводника, мм²

Эти соотношения полезно знать, так как иногда приходится оценивать собственные резистивные потери мощности на линиях большой протяженности.

Акцентируем внимание еще на одном взаимоотношении, которое, в принципе, уже было рассмотрено выше. Это – количество тепла, выделяемое проводником при прохождении по нему электрического тока. Описывается уравнением Джоуля-Ленца.

Q = I² × R × Δt

Как видно, нагрев проводника (Q) лежит в квадратичной зависимости от силы тока (I) и от сопротивления (R). Понятно, что при всех остальных равных параметрах медный провод будет иметь более низкое сопротивление, нежели алюминиевый, то есть при одинаковой нагрузке греться станет существенно меньше.

Так оно и есть – это будет очень хорошо заметно дальше, при работе с таблицами.

Можно еще вспомнить понятие плотности тока. Здесь все относительно просто – это количество ампер на единицу площади сечения проводника. Этот термин будет задействован в одном из способов оценки проводки.

Далеко не все их показанных формул и определений понадобятся для правильного подбора сечения проводника. Но зато они помогают более «рельефно» представить взаимосвязи между разными величинами.

Материалы изготовления проводки

Об этом уже вкратце говорилось – в подавляющем большинстве случаев используются медь и алюминий. Провода из иных металлов и сплавов если и встречаются, то имеют очень узкую специализацию.

Медь выигрывает у алюминия практически по всем статьям!

Сравнение меди и алюминия практически по всем статьям показывает ее преимущество.

Удельное сопротивление даже просто в «чистом виде» у меди практически в полтора раза ниже.
Оба этих металла от контакта с кислородом покрываются тонким слоем окислов. Однако, к меди этот слой практически не становится препятствием для токопроводимости. То есть в местах контактных соединений особых проблем не возникает (низкое переходное сопротивление).

А вот окислы алюминия по своим качествам близки к диэлектрикам. И проводимость обеспечивается только тем, что этот слой очень тонок. В местах механических контактов проблем значительно больше. Поэтому рекомендуется зачистка проводников, а также использование специальных смазок, предотвращающих поверхностную коррозию алюминия.

Медь прочнее алюминия. Она в меру пластична, что позволяет достигать надёжных контактов при обжиме. Сломать медный проводник механическим воздействием – довольно сложно.

Переломить же алюминиевый провод можно буквально через несколько изгибов по одному месту. Недостаток упругости этого металла (слишком уж высокая пластичность) приводит к тому, что после выполнения скруток или обжима в клеммах, то есть при стабилизировавшейся механической нагрузке, алюминий продолжает «течь». А это значит, что надежность механических контактных соединений всегда постоянно снижается и требует регулярной подтяжки.

Оптимальный вариант контактов для любого металла – это сварка или пайка. Но и по этим позициям медь впереди. Произвести пайку меди можно, не прибегая к каким-то сложным технологическим приёмам. Пайка или сварка алюминия требует использования специальных припоев и флюсов, и неопытному человеку выполнить эту операцию – крайне затруднительно.
Единственные позиции, по которым алюминий обходит медь – он втрое легче и значительно дешевле. Этим и объясняется его широкое использование в эпоху массового городского многоэтажного строительства. Сейчас же по действующим СНиП в качестве проводки в жилых домах должна использоваться исключительно медь.

Как правильно определить сечение провода

С теорией закончили. Пора переходить к основному вопросу темы – как же определить требуемое сечение токонесущей жилы для различных условий эксплуатации электропроводки.

Здесь возможны несколько вариантов поиска нужного результата.

Выбрать можно тот, который покажется наиболее удобным или подходящим к конкретному случаю.

Расчет через допустимую плотность тока

Изо всего изложенного выше уже должно быть понятно, что главным ограничителем при выборе требуемого сечения является резистивный нагрев проводников, способный привести к плавлению изоляции, к коротким замыканиям, к перегреву окружающих материалов вплоть до вероятности самовозгорания.

То есть выбираемое сечение провода должно исключать подобные явления.

Проведение точных теплотехнических расчетов – дело очень непростое. Но специалисты уже многое сделали в этом плане, так что можно воспользоваться их наработками.

В частности, ими просчитана безопасная плотность тока, которая не вызывает опасного нагрева проводника до температур, способных вызвать плавление наиболее распространенной в наше время ПВХ или ПЭ изоляции.

Так, для проводников, находящихся в условиях условной комнатной температуры (+20℃), эта плотность тока составляет:

Материал проводов	Оптимальная плотность тока, А/мм²
Расположение проводки	Открытая	Закрытая
Алюминий	3.5	3
Медь	5	4

Сразу оговорим разницу между открытой и закрытой проводками.

Открытая встречается не столь часто. Она прокладывается по стенам или потолкам на хомутах или изоляторах, может быть воздушной — самонесущей или же удерживаться несущим тросом. К открытым проводкам можно отнести и сетевые шнуры, удлинители, если, конечно, они не намотаны на катушки, бобины и т.п.
Все остальное, по сути – это закрытая проводка: расположенная к кабель-каналах, коробах или гофротрубах, вмурованная в стены, проложенная в грунте и т.п. Иными словами, в любых условиях, где отсутствует нормальный теплоотвод. С опорой на этот критерий к закрытой проводке следует отнести и те участки, которые располагаются в распределительных щитах и монтажных коробках – нормального теплообмена здесь тоже нет.

Выше не зря было оговорено, что указанные показатели справедливы для комнатной температуры. Случается, что проводку приходится прокладывать в помещениях с особым температурным режимом, то есть в которых поддерживается нагрев выше обычного (предбанники, сушилки, оранжереи и т.п.) В таком случае в значение допустимой плотности тока вносятся коррективы – применяется коэффициент 0,9 на каждые 10 градусов температуры свыше + 20 ℃.

Например, на какую плотность тока следует ориентироваться, если планируется проложить медную проводку в кабель-канале для подключения ТЭНа в сушилке, в которой будет поддерживаться температура +50 ℃?

По таблице плотность тока G для закрытой медной проводки равна 4 А/мм².

Разница между нормой температуры и планируемым режимом равна

50 – 20 = 30 ℃.

То есть понижающий коэффициент должен быть учтен трижды. Но столько это означает не 0,9 × 3, а 0,9³:

G = 4 × 0,9 × 0,9 × 0,9 = 4 × 0,9³ = 4 × 0,729 = 2,92 А/мм²

На этот показатель плотности и придется ориентироваться для создания безопасной в данных условиях проводки.

Еще один пример. Скажем, в уже рассмотренных условиях проводка прокладывается для подключения двух обогревателей мощностью по 750 ватт каждый.

Суммарная нагрузка по мощности на линию получается:

Р = 750 + 750 = 1500 Вт

Пересчитаем ее в необходимый ток при напряжении 220 вольт:

I = P / U = 1500 / 220 = 6.8 А

Нормальная плотность тока для таких условий эксплуатации была нами подсчитана – 2,92 А/мм². То есть ничего уже не стоит подсчитать то сечение медной жилы, которое обеспечит безопасную плотность:

S = I / G = 6.8 / 2.92 = 2.33 мм²

Естественно, полученное значение приводится к ближайшему с округлением в большую сторону. То есть для прокладки проводки в указанных условиях подойдет медный провод сечением 2.5 мм².

В принципе, по такому же принципу можно проводить расчеты и для любых других помещений. В том числе для линий, к которым планируется подключить несколько электрических приборов различной мощности.

При этом суммарную мощность линии можно подсчитать так:

ΣP = (P₁ + Р₂ + … + Рₙ) × Кс × Кз

В скобках — мощности подключаемых к линии электроприборов, от 1 до n.

Кс – так называемый коэффициент спроса. Вряд ли все подключенные в линии приборы будут работать одновременно. То есть этот коэффициент учитывает вероятность их одновременного включения.

Расчет этого коэффициента – задача непростая, так как учитывает немало нюансов. Но так как наша публикация предназначена для электриков-любителей, которые в своей работе наверняка ограничиваются своими небольшими жилыми владениями, можно задачу упростить. А конкретно: при двух приборах коэффициент оставляем равным единице. При трех ÷ четырех – 0,8. Пять ÷ шесть – 0,75. Большего количества потребителей на линии в условиях дома или квартиры вряд ли встретится, но на всякий случай, если вдруг… – коэффициент 0,7.

Кз – коэффициент запаса. Величина необязательная. Но рачительный хозяин может подумать и наперед, что, возможно, через год-другой к этой же линии придется подключать и дополнительную нагрузку, о которой пока можно только догадываться. Так что имеет смысл сразу заложить резерв, приняв коэффициент, например, от 1,5 до 2,0. Но, повторимся, дело – добровольное, и этот коэффициент можно вообще исключить из расчетов.

Еще один важный нюанс. Реальная мощность электрического прибора может оказаться выше номинальной, указанной в паспорте. Это связано с понятиями активной и реактивной мощностей.

Не будем вдаваться особо в физику этого явления, скажем лишь, что полная мощность для некоторых типов нагрузки рассчитывается по формуле:

Pп = Pn / cos φ

Pп — полная мощность;

Pn — указанная в паспорте номинальная мощность;

cos φ — коэффициент мощности, равный косинусу угла φ — смещения фаз тока и напряжения.

Такое смещение свойственно приборам с мощным электроприводом, с высокой индуктивной нагрузкой (трансформаторами, дросселями). Значение cos φ для такой техники также указывается в паспорте изделия.

Значения номинальной мощности и cos φ на шильдике асинхронного двигателя

В бытовых условиях подобные приборы встречаются нечасто, но все же если линия проводится, скажем, для питания мощного насоса, компрессора, электродвигателя, для сварочного поста – лучше этим показателем не манкировать.

А теперь можно попробовать произвести полный расчет с учетом всего сказанного выше. Для этого читателю предлагается онлайн-калькулятор.

В поля ввода программы необходимо ввести запрашиваемые данные:

Какая проводка будет использоваться: медная или алюминиевая, расположенная открыто или закрытая.
Напряжение в планируемой линии.
Если в помещении предполагается какой-то специфический температурный режим, то это следует указать – выбрать из предлагаемых вариантов. Температура в комнате ниже +25℃ будет считаться нормальной – она стоит в перечне первой и учитывается по умолчанию.
Далее, указывается мощность планируемой к подключению нагрузки. Предусмотрено до 6 разных единиц – для бытовых условий этого обычно достаточно. При этом если поле не заполняется, то мощность считается равной нулю, то есть поле в расчет не принимается.

Два последних поля позволяют учесть нагрузку с реактивной составляющей мощности, если таковая есть. Для этого помимо номинала необходимо указать и значение cos φ. По умолчанию cos φ = 0, то есть как для обычной активной нагрузки.

В зависимости от количества подключаемых к линии приборов в алгоритме автоматически учитывается коэффициент спроса.
Наконец, пользователь может заложить резерв мощности, повысив коэффициент запаса, от 1 до 2 с шагом 0,1.

Результат расчета будет выдан в квадратных миллиметрах сечения жилы провода (кабеля) с точностью до сотой. Естественно, после этого придется сделать округление до ближайшего стандартного размера в большую сторону.

Калькулятор расчета площади сечения токонесущей жилы кабеля или провода

Поиск нужного сечения кабеля с помощью таблиц

Не все и не всегда любят заниматься самостоятельными расчетами. Таким пользователям можно порекомендовать воспользоваться таблицами.

По сути, это те же расчеты, выполненные специалистами по приведённым формулам. Но только для удобства их результаты сведены в табличное представление.

Например, таблица для определения допустимого сечения (и соответствующего диаметра) жилы исходя из мощности нагрузки и (или) значения силы тока для переменного напряжения 220 вольт (ОП и ЗП — открытая и закрытая проводка соответственно):

Мощность нагрузки, Вт	Ток, А	МЕДЬ				АЛЮМИНИЙ
		ОП		ЗП		ОП		ЗП
		S, мм ²	d, мм	S, мм ²	d, мм	S, мм ²	d, мм	S, мм ²	d, мм
100	0,43	0,09	0,33	0,11	0,37	0,12	0,40	0,14	0,43
200	0.87	0,17	0,47	0,22	0,53	0,25	0,56	0.29	0,61
300	1,30	0,26	0,58	0,33	0,64	0,37	0,69	0,43	0,74
400	1,74	0,35	0,67	0,43	0,74	0,50	0,80	0,58	0,86
500	2.17	0,43	0,74	0,54	0,83	0,62	0,89	0.72	0,96
750	3,26	0,65	0,91	0,82	1,02	0,93	1,09	1,09	1,18
1000	4,35	0,87	1,05	1,09	1,18	1,24	1,26	1,45	1,36
1500	6,52	1,30	1,29	1,63	1,44	1,86	1,54	2,17	1,66
2000	8,70	1,74	1,49	2,17	1,66	2,48	1,78	2,90	1,92
2500	10,87	2,17	1,66	2,72	1,86	3,11	1,99	3.62	2,15
3000	13.04	2,61	1,82	3,26	2,04	3,73	2.18	4,35	2,35
3500	15,22	3,04	1,97	3,80	2,20	4,35	2,35	5.07	2,54
4000	17.39	3,48	2,10	4,35	2,35	4.97	2.52	5,80	2.72
4500	19,57	3,91	2,23	4,89	2,50	5,59	2,67	6,52	2,88
5000	21,74	4,35	2,35	5,43	2,63_	6,21	2,81	7.25	3,04
6000	26.09	5,22	2,58	6,52	2,88	7,45	3,08	8,70	3,33
]000	30,43	6,09	2,78	7,61	3,11	8,70	3,33	10,14	3,59
8000	34.78	6,96	2,98	8,70	3,33	9,94	3,56	11,59	3,84
9000	39.13	7,83	3,16	9,78	3,53	11,18	3,77	13,04	4,08
10000	43,48	8,70	3,33	10,87	3,72	12,42	3,98	14.49	4,30

Чаще встречаются несколько иные таблицы. В них приведены стандартные сечения выпускаемой кабельной продукции, и соответствующие им допустимые значения силы тока и мощности нагрузки.

Вот такая таблица для кабелей с медными жилами:

Сечение токонесущей жилы, мм ²	Напряжение 220 В		Напряжение 380 В
	I, A	P, кВт	I, A	P, кВт
1.5	19	4.1	16	10.5
2.5	27	5.9	25	16.5
4	38	8.3	30	19.8
6	46	10.1	40	26.4
10	70	15.4	50	33
16	85	18.7	75	49.5
25	115	25.3	90	59.4
35	135	29.7	115	75.9
50	175	38.5	145	95.7
70	215	47.3	180	118.8
95	260	57.2	220	145.2
120	300	66	260	171.6

Аналогичная таблица – для кабелей с алюминиевыми проводниками:

Сечение токонесущей жилы, мм ²	Напряжение 220 В		Напряжение 380 В
	I, A	P, кВт	I, A	P, кВт
2.5	20	4,4	19	12,5
4	28	6,1	23	15,1
6	36	7,9	30	19,8
10	50	11,0	39	25,7
16	60	13,2	55	36,3
25	85	18,7	70	46,2
35	100	22,0	85	56,1
50	135	29,7	110	72,6
70	165	36,3	140	92,4
95	200	44,0	170	112,2
120	230	50,6	200	132,2

Есть таблицы, которые сразу учитывают количество токонесущих жил в одном кабель-канале (коробе, трубе и т.п.). То есть принимается в расчет взаимное тепловое влияние в условиях ограниченности теплоотвода.

Такая таблица для медных кабелей показана ниже.

(Сокращения: ОЖ – одножильный, ДЖ – двужильный, ТЖ – трехжильный).

Сечение токонесущей жилы, мм²	Ток, А, для проводов, проложенных
	открыто	в одном кабель-канале
		2×ОЖ	3×ОЖ	4×ОЖ	1×ДЖ	1×ТЖ
0.5	11	–	–	–	–	–
0.75	15	–	–	–	–	–
1	17	16	15	14	15	14
1.2	20	18	16	15	16	14.5
1.5	23	19	17	16	18	15
2	26	24	22	20	23	19
2.5	30	27	25	25	25	21
3	34	32	28	26	28	24
4	41	38	35	30	32	27
5	46	42	39	34	37	31
6	50	46	42	40	40	34
8	62	54	51	46	48	43
10	80	70	60	50	55	50
16	100	85	80	75	80	70
25	140	115	100	90	100	85
35	170	135	125	115	125	100
50	215	185	170	150	160	135
70	270	225	210	185	195	175
95	330	275	255	225	245	215
120	385	315	290	260	295	250

Аналогичная таблица – для кабелей с алюминиевыми проводами:

Сечение токонесущей жилы, мм²	Ток, А, для проводов, проложенных
	открыто	в одном кабель-канале
	открыто	2×ОЖ	3×ОЖ	4×ОЖ	1×ДЖ	1×ТЖ
2	21	19	18	15	17	14
2.5	24	20	19	19	19	16
3	27	24	22	21	22	18
4	32	28	28	23	25	21
5	36	32	30	27	28	24
6	39	36	32	30	31	26
8	46	43	40	37	38	32
10	60	50	47	39	42	38
16	75	60	60	55	60	55
25	105	85	80	70	75	65
35	130	100	95	85	95	75
50	165	140	130	120	125	105
70	210	175	165	140	150	135
95	255	215	200	175	190	165
120	295	245	220	200	230	190

При желании можно отыскать таблицы более узкой специализации, например, для воздушной прокладки проводов или для подземной, причем — еще и с учетом теплоотводных качеств того или иного грунта. Но не станем ими перегружать настоящую публикацию – она рассчитана все же на начинающих электриков, которые в своем дебюте выполняют задачи попроще.

Некоторые мастера и вовсе рекомендуют брать во внимание упрощенный вариант таблицы сечений проводов и кабелей, используемых для домашней проводки. Вот такой:

Сечение жилы медного провода, мм ² (в скобках – алюминиевого)	Максимальный ток при длительной нагрузке, А	Максимальная мощность нагрузки. кВт	Номинальный ток защиты автомата, А	Предельный ток защиты автомата, А	Сфера применения в условиях дома (квартиры)
1,5 (2,5)	19	4.1	10	16	приборы освещения, сигнализации
2,5 (4,0)	27	5.9	16	25	розеточные блоки, системы подогрева полов
4,0 (6,0)	38	8.3	25	32	мощное климатическое обрудование, водонагреватели, стиральные и посудомоечные машины
6,0 (10,0)	46	10.1	32	40	электроплиты и электродуховки
10,0 (16,0)	70	15.4	50	63	входные линии электропитания

По большому счету, так оно обычно и получается.
Но напоследок рассмотрим еще один важный нюанс.

Возможная поправка сечения жилы на сопротивление линии

Любой проводник обладает собственным сопротивлением – об этом мы говорили в самом начале статьи, когда приводили значения удельного сопротивления материалов, меди и алюминия.

Оба этих металла обладают весьма достойной проводимостью, и на участках небольшой протяженности собственное сопротивление линии не оказывает сколь-нибудь значимого влияния на общие параметры цепи. Но если планируется прокладка линии большой протяженности, или, например, изготавливается удлинитель-переноска большой длины для работы на значительном удалении от дома, то собственное сопротивление желательно просчитать, и сравнить вызываемое им падение напряжения с напряжением питания. Если падение напряжения получается более 5% от номинала напряжения в цепи, правила эксплуатации электроустановок предписывают брать кабель с жилами большего сечения.

Например, изготавливается переноска для сварочного инвертора. Если сопротивление самого кабеля будет чрезмерным, провода под нагрузкой будут сильно перегреваться, а напряжения и вовсе может оказаться недостаточно для корректной работы аппарата.

Собственное сопротивление кабеля можно вычислить по формуле:

Rk = 2 × ρ × L / S

Rk — собственное сопротивление кабеля (линии), Ом;

2 — длина кабеля удваивается, так как учитывается весь путь прохождения тока, то есть «туда и обратно»;

ρ — удельное сопротивление материала жил кабеля;

L — длина кабеля, м;

S — площадь поперечного сечения жилы, мм².

Предполагается, что нам уже известно, с каким током придется иметь дело при подключении нагрузки — об этом уже не раз рассказывалось в настоящей статье.

Зная силу тока, несложно по закону Ома вычислить падение напряжения, а затем сравнить его с номиналом.

Ur = Rk × I

ΔU (%) = (Ur / Uном) × 100

Если проверочный результат получается более 5%, то следует увеличить сечение жил кабеля на один шаг.

Быстро провести такую проверку поможет еще один онлайн-калькулятор. Дополнительных пояснений он, думается, не потребует.

Калькулятор проверки падения напряжения на линии большой протяженности

Перейти к расчётам

Как уже говорилось, при значении до 5% можно ничего не менять. Если получается больше – увеличивается сечение жилы кабеля, также с последующей проверкой.

* * * * * * *

Итак, были рассмотрены основные вопросы, касающиеся необходимого сечения кабеля в зависимости от планируемой нагрузки на него. Читатель волен выбрать любой из предлагаемых способов расчета, какой ему больше понравится.

Завершим статью видеосюжетом на эту же тему.

Видео: Основные правила выбора сечения проводов

Калибр провода – Energy Education

Рис. 1. Схема, на которой показаны провода разных размеров и их количество в зависимости от его поперечного сечения. ^[1]

Калибр провода измеряет площадь поперечного сечения провода. Знать калибр важно, потому что он определяет, какой электрический ток может выдержать провод без повреждения – эта величина называется допустимой допустимой нагрузкой.

Американская система калибров для проволоки

Американская система калибра проводов или AWG стандартизирует площадь поперечного сечения проводов, присваивая им номер AWG.Как видно на Рисунке 1, провод с меньшим номером имеет больший диаметр и, следовательно, может пропускать более высокие токи. Всего существует 40 манометров различных размеров с площадью поперечного сечения от 0,013 мм ² до 107,22 мм ², причем их диаметры постепенно изменяются между каждым номером калибра.

Калибры проводов

Цифры в таблице ниже взяты из Таблица 310.15 (B) (16) в Национальном электротехническом кодексе (США) от 2014 года и предполагают номинальную температуру 90 ° C.^[2] Кроме того, таблица 3.1 на стр. 69 в документе Введение в электричество использовалась в качестве шаблона и справочного материала. ^[3]

Номер AWG	Площадь поперечного сечения (мм ²)	Ом / км (/ км)	Емкость (А)	Пример использования
18	0,82	20,95	14	Освещение низковольтное
16	1.31	13,18	18	Удлинители
14	2,08	8,28	25	Светильники
12	3,31	5,21	30	Кухонная техника
10	5,26	3,28	40	Электрические сушилки
8	8.37	2,06	55	Электрические печи
6	13,30	1,30	75	Крупные электронагреватели
4	21,15	0,81	85	Большие печи
3	26,67	0,65	115	Крупная коммерческая проводка
2	33.63	0,51	130	Кабель автомобильного аккумулятора
1	42,41	0,41	145	Распределение энергии
1/0	53,47	0,32	170	Распределение энергии
2/0	67,43	0,26	195	Распределение энергии
3/0	85.03	0,20	225	Распределение энергии
4/0	107,22	0,16	260	Распределение энергии
250	126,68	0,13	290	Распределение энергии
350	177,35	0,10	350	Распределение энергии
400	202.68	0,08	380	Распределение энергии

Более полный список см. На странице отделения доктора Роулетта.

Для дальнейшего чтения

Для получения дополнительной информации см. Соответствующие страницы ниже:

Список литературы

Европейская диаграмма скручивания кабелей

– Mueller Group

Правила были установлены для измерения размеров проводов в европейской кабельной промышленности.Раньше проводники обычно измерялись либо по площади поперечного сечения, либо по количеству и диаметру отдельных жил, либо по обоим параметрам. Новая система гибких проводов (столбцы 3 и 4 ниже) ориентирована на максимальный диаметр жилы и сопротивление проводника. В связи с этим некоторые кабели могут иметь меньше жил и меньший диаметр, чем указано ниже, но все же соответствовать BS 6360: VDE 0295 и Leo 228, имея правильное сопротивление проводника.

Европейская схема скрутки кабелей PDF
Поперечное сечение мм ² Жилы VDE-0295 BS-6360 Класс 2 Многопроволочные жилы Тонкие жилы VDE-0295 BS- 6360 Класс-5 Сверхтонкие жилы VDE- 0295 BS-6360 Class-6 Прядь сверхтонкой проволоки Прядь сверхтонкой проволоки Прядь сверхтонкой проволоки
0.05 25 x 0,05
0 .08 41 x 0,05
0,14 18 x 0,10 18 x 0,1 36 x 0,07 72 x 0,05
0,25 14 x 0.16 32 x 0,10 32 x 0,1 65 x 0,07 128 x 0,05
0,34 7 x 0,25 19 x 0,16 42 x 0,10 42 x 0,1 88 x 0,07 174 x 0,05
0,38 7 x 0,27 12 x 0,21 21 x 0,16 48 x 0,1 100 x 0,07 194 x 0,05
0,5 7 x 0.30 7 x 0,30 16 x 0,21 28 x 0,16 64 x 0,1 131 x 0,07 256 x 0,05
0,75 7 x 0,37 7 x 0,37 24 x 0,21 42 x 0,16 96 x 0,1 195 x 0,07 384 x 0,05
1,0 7 x 0,43 7 x 0,43 32 x 0,21 56 x 0,16 128 x 0,1 260 x 0.07 512 x 0,05
1,5 7 x 0,52 7 x 0,52 30 x 0,26 84 x 0,16 192 x 0,1 392 x 0,07 768 x 0,05
2,5 7 x 0,67 19 x 0,41 50 x 0,26 140 x 0,16 320 x 0,1 651 x 0,07 1280 x 0,05
4 7 x 0,85 19 x 0,52 56 x 0.31 224 x 0,16 512 x 0,1 1040 x 0,07
6 7 x 1,05 19 x 0,64 84 x 0,31 192 x 0,21 768 x 0,1 1560 x 0,07
10 7 x 1,35 49 x 0,51 80 x 0,41 320 x 0,21 1280 x 0,1 2600 x 0,07
16 7 x 1.70 49 x 0,65 128 x 0,41 512 x 0,21 2048 x 0,1
25 7 x 2,13 84 x 0,62 200 x 0,41 800 x 0,21 3200 x 0,1
35 7 x 2,52 133 x 0,58 280 x 0,41 1120 x 0,21
50 19 x 1.83 133 x 0,69 400 x 0,41 705 x 0,31
70 19 x 2,17 189 x 0,69 356 x 0,51 990 x 0,31
95 19 x 2,52 259 x 0,69 485 x 0,51 1340 x 0,31
120 37 x 2.03 336 x 0,67 614 x 0,51 1690 x 0,31
150 37 x 2,27 392 x 0,69 765 x 0,51 2123 x 0,31
185 37 x 2,52 494 x 0,69 944 x 0,51 1470 x 0,41
240 61 x 2.24 627 x 0,70 1225 x 0,51 1905 x 0,41
300 61 x 2,50 790 x 0,70 1530 x 0,51 2385 x 0,41
400 61 x 2,89 2035 x 0,51
500 61 x 3.23 1768 x 0,61
поперечных сечений кабеля | Внутри кабеля
Кабели разных типов имеют разные функции, и любой кабель легко рассматривать как единое целое. Но каждый кабель состоит из разных слоев, каждый из которых выполняет свою функцию. Изучение того, как эти части взаимодействуют, упрощает понимание того, как работает кабель и что можно сделать, чтобы не повредить кабель.
Поперечное сечение коаксиального кабеля
Коаксиальный кабель – один из наиболее распространенных типов кабеля, который используется уже более 100 лет. Хотя технология со временем улучшилась, базовая схема коаксиальных кабелей сегодня во многом такая же, как и во время их изобретения. Современные коаксиальные кабели чаще всего используются для телевидения, радио, Интернета и подключения камер видеонаблюдения.
Внешний слой кабеля – это оболочка, предназначенная для защиты более уязвимых внутренних компонентов.Куртки чаще всего изготавливают из пластика и бывают нескольких разных видов. Наряду с защитой от внешних элементов оболочки также действуют как внешний изолятор, сдерживая любые электрические или магнитные сигналы, которые проходят через другие слои.
Следующий слой – это экран, который может быть плетеным или фольгированным. Хотя экран действительно помогает удерживать электрический кабель сигнала, он больше предназначен для защиты от других сигналов. Если коаксиальный кабель находится рядом с чем-то еще, что излучает сильные сигналы, которые потенциально могут вызвать помехи, например, мощные линии электропередач или вышка сотовой связи, экран сокращает потенциальные проблемы.
Далее следует диэлектрик, изолятор, который удерживает сигнал коаксиального кабеля внутри центрального проводника. Диэлектрики предназначены для минимизации утечки, сохраняя сигнал, передаваемый по кабелю, сфокусированным и сильным. Они действительно помогают удерживать внешние сигналы от создания помех, но это скорее второстепенная функция, поскольку в идеальных условиях помехи не должны проходить мимо экрана.
Последняя часть – это центральный проводник в сердечнике кабеля.Это токопроводящая металлическая линия (обычно сделанная из меди или стали с медным покрытием), предназначенная для передачи сигнала, проходящего через кабель. Сердечник может быть сплошным или многожильным. Как наиболее важная часть кабеля, он надежно защищен первыми тремя слоями. Повреждение трех других слоев может сделать кабель слабее, но повреждение проводника с большей вероятностью приведет к поломке кабеля.
Ethernet в разрезе
Кабель Ethernet
похож на коаксиальный, с металлическими жилами, защищенными несколькими другими слоями.Ключевое отличие состоит в том, что Ethernet состоит из нескольких проводов меньшего размера, содержащихся в основном кабеле.
Подобно коаксиальному кабелю и многим другим кабелям, внешняя оболочка Ethernet в основном служит для защиты более мелких и уязвимых частей внутри. Оболочка чаще всего изготавливается из пластика, доступны разные типы в зависимости от того, в какой среде будет находиться кабель.
Если кабель Ethernet экранирован, экран будет расположен непосредственно под оболочкой. Экраны кабеля Ethernet можно приклеить к оболочке с помощью какого-либо клея, например алюминиевой ленты или майларовой ленты.Некоторые даже используют липкий гель; Хотя гель отлично работает как изолятор, работать с ним может быть немного неудобно. Многие кабели Ethernet также включают в себя разрывной шнур, небольшой пушистый кусочек волокна, предназначенный для отслаивания экрана и обнажения внутренних проводов.
Внутри оболочки восемь проводов меньшего размера. Каждый провод имеет цветовую маркировку, поэтому пользователи могут легко отличить их друг от друга. В соответствии с отраслевым стандартом эти провода соединяются попарно и скручиваются друг с другом. Это позволяет тонким проводам поддерживать друг друга и предотвращать повреждение кабеля при изгибах, скручиваниях и поворотах.Он также позволяет выровнять провода для наиболее распространенных распиновок Ethernet. Эти провода покрыты изоляцией из полиэтилена высокой плотности, поэтому сигналы проходят по каждому проводу отдельно.
Сердцевиной каждого провода является металлический провод, который может быть одножильным или многожильным. Эти жилы подключаются к металлическим контактам ( контакты ) на разъемах Ethernet для передачи сигналов. Жилы хрупкие, и их повреждение может ослабить передачу сигнала или полностью остановить работу кабеля. С помощью тестера сигналов можно проверить, какой из внутренних проводов не функционирует.
Телефонный перекресток
Телефонный кабель намного проще, чем многие другие типы кабелей. Простые плоские телефонные шнуры обычно используются в местах, где электрические помехи не являются проблемой, например в офисе или гостиной. В результате не всегда требуется экранирование. Наружная оболочка по-прежнему действует как изолятор, но в большей степени направлена на поддержание правильной и равномерной формы внутренних проводов, чем что-либо еще.
Как и кабели Ethernet, телефонные кабели содержат отдельные провода меньшего размера, которые имеют цветовую маркировку.Эти цветные кабели не всегда подключаются к разъемам одинаково; в зависимости от приложения они могут использовать прямую или обратную распиновку. Количество проводов тоже не всегда одинаковое. В новых кабелях используется шесть проводов, а в старых шнурах – четыре. Шнуры с большим количеством проводов могут обрабатывать дополнительные линии при разделении одного кабеля между несколькими телефонами, факсами и другими устройствами.
Круглые версии телефонных кабелей также существуют, но, как правило, используются для специальных функций. Эти кабели включают в себя функции, отсутствующие в стандартных телефонных кабелях, такие как двойное экранирование для кабелей интернет-модема или ультрафиолетового излучения (солнечного света) и водонепроницаемость для кабелей, предназначенных для установки вне помещений / для прямой прокладки в землю.Поскольку эти кабели имеют круглую форму, их внутреннее расположение больше соответствует внутренней части кабеля Ethernet, чем других телефонных шнуров.
Диаграммы площади поперечного сечения, Транспортная инженерия (TE), Проектирование
Поперечное сечение кабелепровода разного диаметра
Единицы измерения площади в квадратных миллиметрах (1 дюйм = 25,381 мм)
ТОРГОВЫЙ РАЗМЕР КАБЕЛЯ ЖЕСТКИЙ МЕТАЛЛИК НЕМЕТАЛЛИЧЕСКИЙ ЖЕСТКИЙ (ПРИЛОЖЕНИЕ 40)
ПЛОЩАДЬ 100% 40% ПЛОЩАДЬ ПЛОЩАДЬ 100% 40% ПЛОЩАДЬ
41 1334.380 533,752 1279.091 511.637
53 2195.260 878.104 2120.035 848.014
63 3134.420 1253.768 3024,580 1209.832
78 4830,858 1932,343 4681.939 1872,776
Приведенные выше значения кабелепровода взяты из таблицы 4, глава 9 Национального электротехнического кодекса (NEC).
Площадь поперечного сечения проводов различных типов и размеров
Единицы измерения площади указаны в квадратных миллиметрах (1 дюйм = 25.381 ММ)
КОЛИЧЕСТВО ПРОВОДНИКОВ ДЕТЕКТОР КОНТУРА XHHW ТИП СИГНАЛЬНОГО КАБЕЛЯ XHHW
2 / С № 14 2 / C # 14 5 / С # 14 10 / С # 14
1 73.059 67,405 107.059 207,237
2 146.118 134,810 214.118 414,474
3 219.177 202,215 321.177 621.711
4 292,237 269.621 428,236 828.948
5 365,296 337.026 535,295 1036.185
6 438,355 404,431 642.354 1243.422
7 511.414 471,836 749,413 1450.659
8 584,473 539,241 856,472 1657,896
9 657,532 606.646 963,531 1865.133
10 730.591 674.051 1070,590 2072.370
Указанные выше значения петлевого детектора и кабеля светофора являются фактические размеры кабеля из материала, утвержденного NJDOT в соответствии с примечанием 5, глава 9 НИК.
КОЛИЧЕСТВО ПРОВОДНИКОВ НЕСКОЛЬКО ПРОВОДОВ ДЛЯ ОСВЕЩЕНИЯ ТИПА RHW ПРОВОД ЗАЗЕМЛЕНИЯ THW
# 2 AWG # 4 AWG # 6 AWG # 8 AWG # 10 AWG # 8 AWG (голый) # 8 AWG (ИЗОЛИРОВАННАЯ)
1 112.717 85,882 67,036 53,770 28,179 10,785 35,799
2 225,435 171,764 134.073 107,541 56,359 21,570 71.598
3 338,152 257,646 201.109 161,311 84,538 32,354 107,397
4 450,870 343,528 268.145 215.081 112.717 43,139 143,196
5 563,587 429.410 335,182 268,852 140,897 53,924 178,995
6 676.305 515,292 402.218 322,622 169.076 64,709 214.794
7 789.022 601.173 469,254 376.392 197,256 75,494 250,593
8 901.740 687.055 536,290 430,162 225,435 86,279 286.392
9 1014,457 772,937 603,327 483,933 253,614 97.063 322.191
10 1127,175 858,819 670,363 537,703 281.794 107,848 357.990
Вышеуказанные значения нескольких проводов освещения и заземления взяты из таблицы 5 и таблицы 8 главы 9 NEC. (NEC)
Оптимизация формы поперечного сечения жил проволоки, подверженных чисто растягивающим нагрузкам, с использованием уменьшенной спиральной модели | Расширенное моделирование и моделирование в технических науках
Уменьшенная спиральная модель
Когда спиральная конструкция деформируется равномерно по всей своей длине, переменные состояния (деформации и напряжения) однородны по спиральным линиям.Его общий отклик можно точно проанализировать, взяв репрезентативную двумерную поверхность. Это свойство называется трансляционной инвариантностью [14], и оно используется для получения редуцированной модели конечных элементов [7], формулировка которой аналогична по идее обобщенным элементам плоской деформации [16]. Были предложены и другие модели, использующие это же свойство, например модели Зубова [17], Трейсседе [13], Фрихи и др. [14] и Каратанасопулос и Кресс [15]. В отличие от вышеупомянутых моделей, модель, использованная в этой работе, была получена в рамках модели конечной деформации, поэтому она может лучше описывать движения проволоки.Кроме того, он был разработан для сложных геометрий и взаимодействий в поперечном сечении.
Рис. 3
Осевой отклик жилы проволоки 1 + 6. Геометрические параметры приведены в Таблице 3, а свойства материала – в Таблице 2
Уменьшенная модель позволяет иметь сложную геометрию, сохраняя при этом небольшое количество элементов. Это позволяет изучать мелкие сетки, а также локальные деформации и напряжения без необходимости использования объемного КЭ и очень дорогостоящего в вычислительном отношении моделирования.С другой стороны, он ограничен исходным предположением: можно изучать только однородные варианты нагружения, такие как осевое удлинение и скручивание, радиальное уплотнение и тепловое расширение [15]. Соответственно, можно рассматривать любой вариант нагружения, определяющий, что каждое поперечное сечение конструкции ведет себя одинаково.
Требования к подходам к моделированию
Для нашей оптимизации необходимы четыре требования, которые должны быть удовлетворены выбранной техникой моделирования. Аналитическая модель, предложенная Фейрером [5], и две трехмерные модели КЭ (основанные на твердых объемных или балочных элементах) сравниваются с сокращенной моделью.
Осевой отклик Поскольку осевое удлинение является вариантом нагрузки, для которого необходимо оптимизировать, наша модель должна иметь возможность полностью отражать взаимодействие между проволоками, в том числе жесткость из-за контакта между проволоками и пластичности материала. На рисунке 3 показано, как все модели могут предсказать общее осевое поведение.
Вычислительная эффективность Основное внимание при приближении к программе оптимизации состоит в том, чтобы обеспечить максимальную эффективность основного моделирования, которое вычисляет целевое значение, поскольку оно выполняется несколько раз.Поэтому на рис. 4 показано сравнение времени решения для количественной оценки скорости каждой модели. Помимо аналитической модели, балочная и редуцированная модели сопоставимы в решении анализа, при этом твердотельный КЭ работает значительно медленнее.
Сложная геометрия С целью настройки оптимизации формы выбранная модель должна быть способна полностью описывать геометрию пряди (и, в частности, внешней проволоки). Твердые и сокращенные модели КЭ – единственные, которые удовлетворяют этому требованию, поскольку как аналитическая, так и балочная КЭ-модели полагаются на узкую базу данных сечений для определения контакта.
Рис. 4
Сплошные элементы континуума (слева), балочные элементы (в центре) и редуцированные элементы (справа), с соответствующими временами вычислений для моделирования, показанного на рис. 3
Таблица 1 Требования, соответствующие каждой модели
Реакция на изгиб Расчет реакции на изгиб также требуется в программе оптимизации, чтобы ограничить гибкость пряди. Сплошные и балочные КЭ-модели и аналитические модели могут напрямую описывать такой вариант нагружения. С другой стороны, сокращенная модель, поскольку поперечные срезы не будут вести себя независимо от их осевого положения, по своей сути не способна моделировать изгиб.
В таблице 1 показано, чем сокращенная модель отличается от альтернативных подходов к моделированию.
Расширение уменьшенной спиральной модели для учета контакта
Поскольку влияние контакта между проволоками важно для полной характеристики напряженного состояния внутри пряди, потребовалось расширение модели, найденной в [7] (рис. 5b) . Изначально модель была разработана для анализа отдельного компонента, либо свободных спиралей, либо твердых участков (например, твердого цилиндра с включениями).Вместо этого пряди имеют отдельные компоненты, которые могут свободно вращаться и перемещаться относительно друг друга. Следовательно, необходимо ввести закон взаимодействия. Вместо простого слияния точек контакта [15], в настоящей работе используется закон контакта с экспоненциальной зависимостью от избыточного давления.
Чтобы использовать определения контактов, уже доступные в Abaqus, вводится геометрический прием. Поскольку каждый компонент является локально плоским и имеет место относительное вращение вне плоскости, для обеспечения трехмерного контакта должна быть определена вспомогательная эталонная поверхность .Это позволяет взаимодействию фактически представлять контакт поверхность-поверхность, а не контакт между линиями, что в конечном итоге приведет к искусственному – локализованному изгибу. Эта поверхность получается путем выдавливания узлов внутреннего сердечника перпендикулярно плоскости отсчета. Эти узлы затем соединяются элементами оболочки и жестко связаны с соответствующими родительскими узлами, чтобы гарантировать спиральную симметрию. На рис. 5b показана такая контактная поверхность с выделенными узлами, подключенными к соответствующему главному узлу, лежащему в эталонном поперечном сечении.
Рис. 5
a Поперечное сечение нити 1 + 6 с выделенной сокращенной областью модели. b Вспомогательная поверхность для определения контакта. Узловые степени свободы полностью привязаны к соответствующему узлу, лежащему в исходном поперечном сечении, уравнениями связи. c Экструдированный жгут, соответствующий поперечному сечению, указанному в a
Приблизительная жесткость на изгиб
Рис. 6
Результаты Фоти [18] и значения жесткости, рассчитанные аналитически
Как предполагается в работе Фоти [18], изгиб нити имеет две отличительные крайности.
Фаза стержня , где кривизна изгиба достаточно мала, чтобы трение между компонентами препятствовало их скольжению относительно друг друга. Все провода образуют поперечное сечение с соединенными элементами, что связано с высокой жесткостью на изгиб.
Фаза скольжения , кривизна достаточно велика, чтобы трением можно было пренебречь, и предполагается, что каждый компонент свободно изгибается вокруг своей нейтральной плоскости, что определяет общее снижение жесткости на изгиб.6 E_ {i} I_ {i} \ end {align} $$
(2)
, где E – модуль Юнга, I – момент инерции каждого провода относительно его собственной нейтральной плоскости, а \ ({\ tilde {I}} \) – момент инерции относительно нейтральная плоскость пряди. Нижний индекс 0 относится к сердечнику провода, а значения \ (i> 0 \) относятся к внешним проводам (\ (i = 1 \ cdots 6 \)).
Это приближение позволяет нам рассматривать изгиб без привлечения более сложных моделей.На рисунке 6 показано, как аналитически вычисленные значения жесткости соответствуют результатам, полученным Фоти [18]. Однако возможность охарактеризовать переход между двумя фазами (который зависит от коэффициента трения \ (\ mu \)) не сохраняется.
Осевое усилие, приложенное к пряди, также влияет на реакцию на изгиб [18] из-за повышенного трения в контакте между проволоками, когда прядь удлиняется. Принимая во внимание тот факт, что для приложений, рассматриваемых в этой работе, осевые силы велики, а кривизны малы, будет рассматриваться жесткость фазы прилипания \ (K_ {stick} \).
Модель материала
На протяжении всех представленных здесь симуляций модель материала представляет собой основной закон упругости и идеальной пластичности. На рисунке 7 показана кривая напряжения-деформации, соответствующая параметрам материала, указанным в таблице 2. Такой выбор определяющего закона позволяет моделировать разрушение с помощью анализа предельной нагрузки . Материал анализируемой конструкции заменен на идеально пластичный материал с меньшим пределом текучести. Это делает предельную нагрузку, то есть максимальную нагрузку, которую конструкция может выдержать до пластического обрушения, представляет разрушающую нагрузку .
Рис. 7
Кривая напряжение-деформация линейного упруго-идеально пластичного материала
Таблица 2 Свойства материала, использованные как эталонные для анализа предельной нагрузки (\ (H = 0,0 \) ГПа)
Flatwire – Fort Wayne Металлы
Flatwire
Технологии производства
Flatwire, часто называемый ленточным проводом, обычно используется в устройствах, предназначенных для уменьшения профиля катетера или увеличения доступного размера просвета. Типичные применения включают страховочную проволоку в проволочном проводнике катетера, спиральные катушки в проволочном проводнике катетера и плетеную проволоку.Fort Wayne Metals использует две технологии производства для производства плоской проволоки с закругленными краями разных типов: катаная плоская проволока и тянутая плоская проволока.
Сравнение Flatwire
Оба продукта обладают гладкой блестящей поверхностью и жесткими допусками по размеру. Однако у каждого есть свои преимущества. Катаная плоская проволока имеет более крупный литой, меньший изгиб, меньшее напряжение, вызываемое проволокой, и более низкую стоимость по сравнению с тянутой плоской проволокой, поскольку соотношение ширины / толщины увеличивается. Преимущество вытянутой плоской проволоки заключается в улучшенных допусках по размеру, но ее часто рекомендуют для применений, требующих более постоянных и жестких размеров.
Доступность размера
Максимальная доступная ширина для обоих типов плоской проволоки зависит от толщины и сплава. Максимальное соотношение ширины и толщины катаной плоской проволоки составляет приблизительно десять к одному, с учетом сплава. Толщина скрученной плоской проволоки составляет 0,0003 дюйма, а толщина вытянутой плоской проволоки – 0,0015 дюйма. Стандартные допуски для каждого типа проволоки описаны ниже. В зависимости от ширины, толщины, сплава и соотношения ширина / толщина могут быть предложены как тянутый плоский провод, так и катанный плоский провод.
Катушка Flatwire
Допуск толщины:
± 10% толщины с округлением в большую сторону до следующих 0,0001 дюйма с минимальным значением ± 0,0002 дюйма.
Допуски по ширине:
± 10% ширины с округлением до следующих 0,0001 дюйма.
Нарисованный Flatwire
Ширина или толщина Допуск
Более в т.ч. Плюс или Минус
0.0000 “ 0,0080 “ 0,0002 “
0,0080 “ 0,0120 “ 0,0003 “
0,0120 “ 0,0240 “ 0,0004 “
0,0240 “ 0,0330 “ 0,0005 “
0,0330 “ 0,0440 “ 0,0008 “
0.0440 “ – 0,0010 “
Предел прочности
Предел прочности на разрыв плоской проволоки определяется технологией изготовления. Предел прочности на растяжение в большинстве сплавов варьируется от отожженного до пружинного. Максимальный предел прочности на разрыв зависит как от самого сплава, так и от других требований, предъявляемых к указанной проволоке, например от литой.
Расчет площади поперечного сечения
При определении прочности на разрыв необходимо правильно рассчитать площадь поперечного сечения, используя коэффициенты преобразования плоской проволоки (см. Таблицу ниже).Поскольку скрученный и вытянутый плоский провод имеет кромки полного радиуса, необходимо определить необходимые корректировки для удаления углов прямоугольника из расчета площади. Точный расчет имеет жизненно важное значение, поскольку мельчайшие различия в площади поперечного сечения могут существенно повлиять на прочность на разрыв.
Коэффициенты преобразования Flatwire
Первый столбец – это ширина, разделенная на толщину. Коэффициент должен использоваться для расчета площади поперечного сечения (т.е. 0,010 “÷ 0,003” = 3.3; посмотрите 3,3, чтобы получить 0,984; 0,003 дюйма x 0,010 дюйма x 0,984 = 0,0000295; это площадь поперечного сечения).
Коэффициенты преобразования Flatwire
Ширина Толщина Фактор Ширина Толщина Фактор
1,1 0,836 3,0 0,981
1.2 0,867 3,1 0,982
1,3 0,890 3,2 0,983
1,4 0,907 3,3 0,984
1,5 0,920 3,4 0,985
1,6 0.930 3,5 0,986
1,7 0,939 3,6 0,987
1,8 0,946 3,7–3,8 0,988
1,9 0,952 3,9-4,0 0,989
2,0 0,957 4.1-4,2 0,990
2,1 0,961 4,3–4,4 0,991
2,2 0,964 4,5–4,7 0,992
2,3 0,968 4,8-5,0 0,993
2,4 0,970 5.1-5.5 0,994
2,5 0,973 5,6-6,0 0,995
2,6 0,975 6,1-6,9 0,996
2,7 0,977 7,0-8,1 0,997
2,8 0,978 8.2-10.00 0,998
2,9 0,980 > 10,0 0,999
Прямолинейность: литье и изгиб
Если прямолинейность критична для применения с плоской проволокой, то можно указать минимальный литой и / или максимальный изгиб. Бросок измеряется путем отрезания трехфутового куска от катушки и укладывания ее на край на плоской поверхности так, чтобы она образовывала круг или дугу.Размер круга или дуги – это слепок. Чтобы определить изгиб, отрезают небольшой отрезок плоской проволоки. Затем он размещается по ширине, а не по краю. Затем, удерживая провод посередине напротив прямой линии, расстояние, на которое свободные концы выступают от линии, измеряется как изгиб.
Медный провод калибра 14 имеет площадь поперечного сечения 2,081 мм2. Удельное сопротивление меди при 20 градусах Цельсия составляет 1,7 x 10-8 Ом · м. Температурный коэффициент меди 3,9 х 10-3 К-1. Какое сопротивление 100 метров медного провода 14 калибра на 100
?
Вопрос:
Медный провод 14-го калибра имеет поперечное сечение 2.2 \ tau} {/ eq} – удельное сопротивление материала. Можно видеть, что удельное сопротивление материала зависит от массы электрона m , величины заряда электрона e , плотности свободных электронов n и средней продолжительности времени между двумя последовательными столкновениями свободные электроны или время релаксации {eq} \ tau {/ eq}.
Время релаксации свободных электронов в проводниках и полупроводниках зависит от температуры, и в результате удельное сопротивление материала изменяется с температурой.Сопротивление проводника при более высокой температуре {eq} T_2 {/ eq} можно выразить как:
{eq} R (t) = R_1 \ times [1 + \ alpha \ times (T_2 – T_1)] {/ eq}, где:
{eq} R_1 {/ eq} – сопротивление проводника при температуре {eq} T_1 {/ eq}.

Площадь сечения провода: Расчет сечения провода по току и мощности – СамЭлектрик.ру

Площадь сечения проводов и кабелей в зависимости от силы тока, расчет необходимого сечения кабеля

«Протоптанные» пути вычислений

Расчет размера сечения по нагрузке

Как рассчитать сечение по току?

Изучение схемы расчета

Видео-руководство для точных расчетов

Таблица соответствия сечения кабеля току и мощности

Правила расчетов площади сечения

Сечение провода по току и мощности

Формулы для расчета сечения кабеля

Считаем:

Для трехфазной цепи 380 Вольт это будет выглядеть вот так:

Выбор сечения медного и алюминиевого провода кабеля для электропроводки по нагрузке

Что такое сечение провода и как его определить

Выбор сечения медного провода электропроводки по силе тока

Определение нагрузочной способности электропроводки 220 В выполненной из алюминиевого провода

Таблица потребляемой мощности и силы тока бытовыми электроприборами при напряжении питания 220 В

Выбор сечения медного провода по мощности для с бортовой сети автомобиля 12 В

Выбор сечения провода для подключения электроприборовк трехфазной сети 380 В

О выборе марки кабеля для домашней электропроводки

Параллельное соединение проводов электропроводки

Онлайн калькуляторы для вычисления сечения и диаметра провода

Как вычислить сечение многожильного провода

Расчёт сечения провода по мощности и току

Как определить поперечное сечение провода? – Общий раздел – Каталог статей по электрике

Расчет площади сечения одножильного провода

Расчет площади сечения многожильного провода

Расчёт площади сечения проводов осветительной сети

Как определить сечение провода на глаз. Способы определения сечения провода

Маркировка кабеля

Расчет сечения провода по диаметру

Как посчитать сечение при покупке

Замеры микрометром или штангенциркулем

Замеры кабеля линейкой

Определение сечения провода по таблицам

Материал изготовления провода

Особенности сечения провода на 380 вольт

Вместо послесловия

Линейка+стержень

Как измерять диаметр многожильного провода

Как вычислить по формуле

Определение сечения провода по диаметру по таблицам

Метод 1

Метод 2

Метод 3

Почему важно определять сечение кабеля?

Перевод ватт в киловатт

Определение провода для мощности 380В

Рассчитать сечение трёхжильного провода

Выбираем материал

Выбираем марку кабеля

Как рассчитать поперечное сечение проводника

Как рассчитать поперечное сечение провода и его диаметр

Порядок проведения расчётов

Вычисление с помощью формулы

Таблица диаметров и их площадь сечения

Определение сечения провода

Что такое сечение провода

Зачем нужно измерять сечение провода

Площадь сердечника занижена

Площадь сердечника завышена

В чём измеряется сечение провода

Как правильно выбрать нужное сечение провода

Как узнать и рассчитать сечение провода

Какие бывают ошибки при расчёте и как их не допускать

Поперечное сечение проводника

Особенности электрических проводов

Что такое поперечное сечение

Площадь поперечного сечения проводника

Соответствие диаметров проводов и площади их сечения

Как определить сечение многожильного провода

Самостоятельный расчёт

Штангенциркуль

Карандаш + линейка

Таблица

Как узнать сечение вводного провода

Определение сечения провода розеточных линий

Видео

Как определить сечение кабеля (провода) по диаметру
