Пластиковый короб — эстетический вид электропроводки своими руками

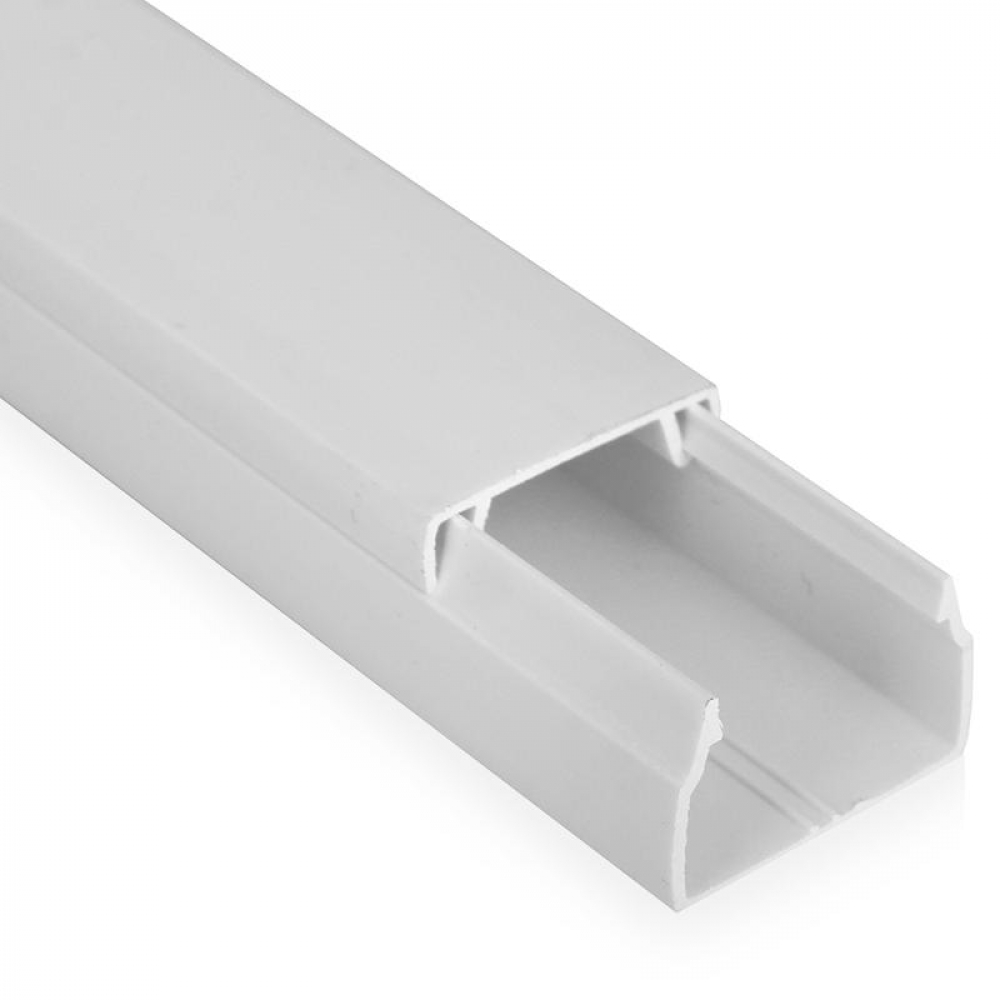

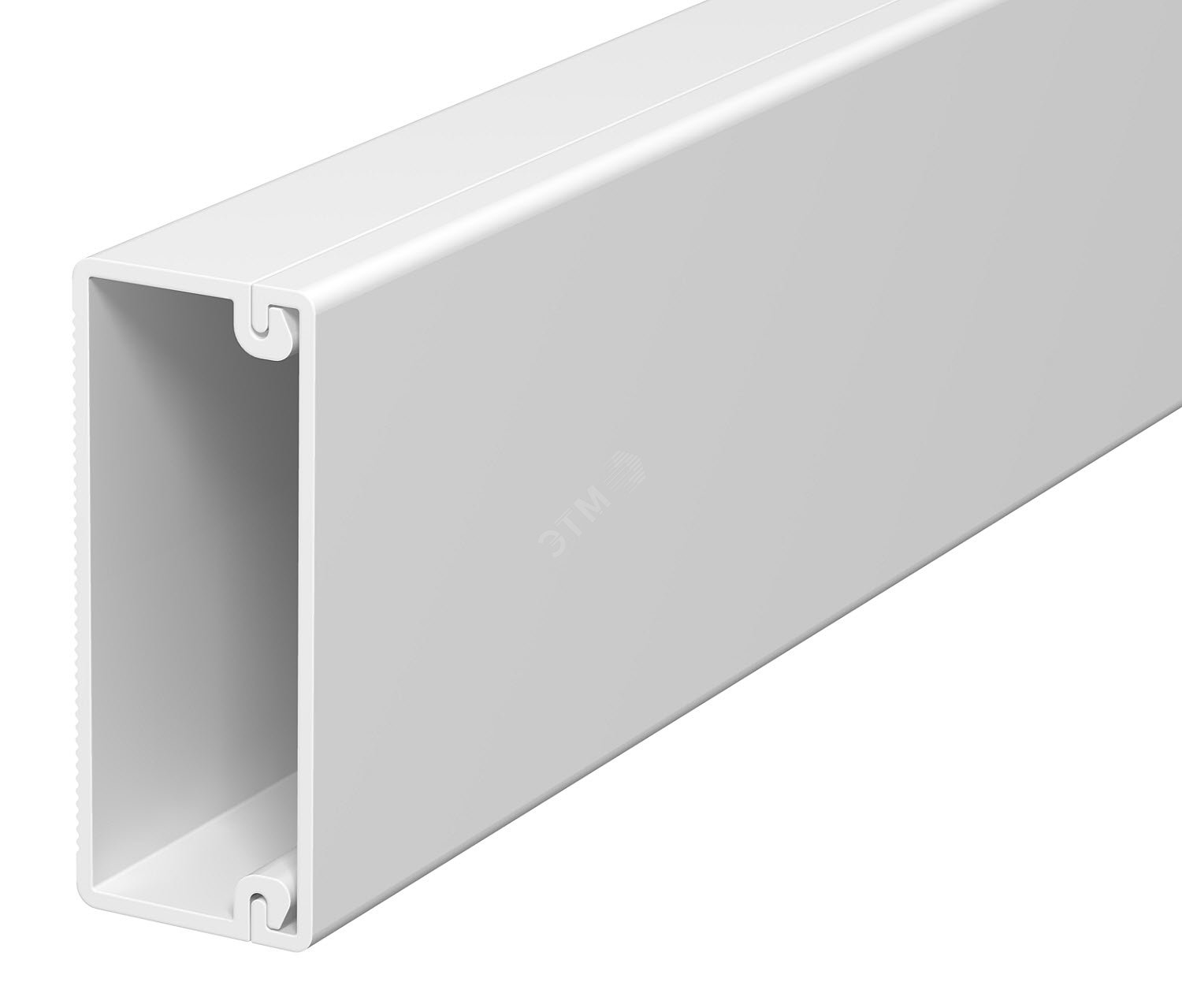

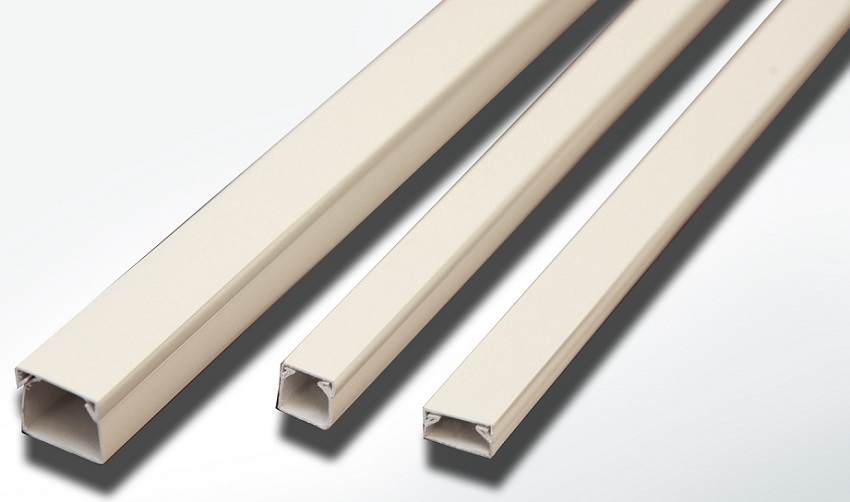

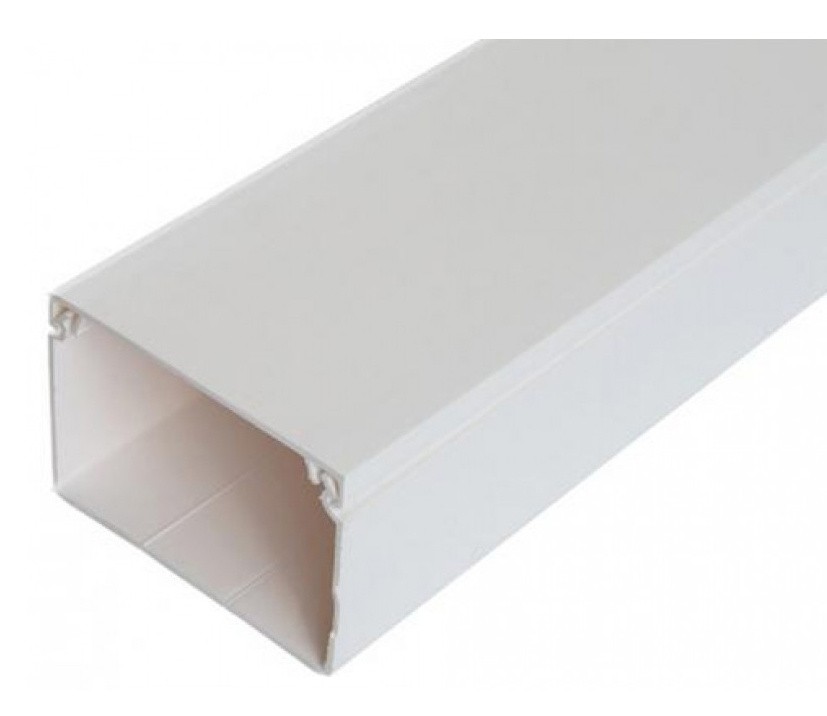

Пластиковый короб

Содержание:

Нередки случаи, когда в административных и жилых помещениях появляется необходимость установки внешней электропроводки. Такая необходимость возникает, когда в помещении устанавливаются новые электрические приборы или приходит в негодность участок проводки, проходящей в стене.

Штробление стен не всегда возможно или приводит к затяжному ремонту, а в промышленных помещениях нет необходимости прятать провода в стену. Хорошим решением для аккуратной и безопасной укладки проводки поверх стен является пластиковый короб.

Преимущества

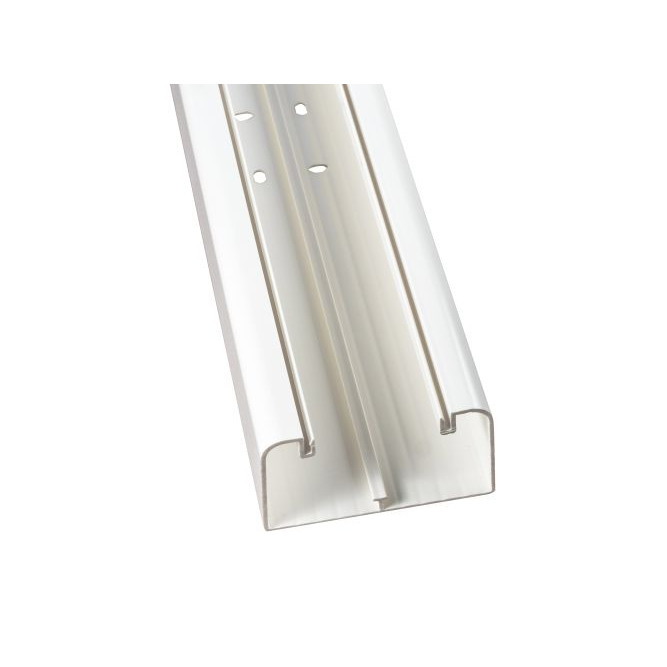

Пластиковый кабель-канал, как по-другому называется пластиковый короб для кабеля, представляет собой довольно удачную конструкцию из поливинилхлорида. Так, по сравнению с другими приспособлениями или видами укладки, короб из пластика обладает такими преимуществами:

  • эстетический внешний вид;
  • многообразие цветов, что позволяет подобрать короб к интерьеру квартиры;
  • прочность изделия, которое стойко к ударам и позволяет выдерживать вес тяжелого кабеля;
  • пожарная безопасность, соответствующая действующим правилам;
  • устойчивость к перепадам температуры;
  • простота монтажа и обслуживания.

Благодаря таким свойствам, пластиковые короба для проводов пользуются все большей популярностью при проведении установки наружной электропроводки.

Заглушки

Кроме этого, наиболее известные производители пластиковых кабель-каналов, такие, как «Элекор» и «Legrand», комплектуют свои изделия различной фурнитурой, которая помогает значительно окультурить и облагородить конструкцию пластикового короба для проводов. Такие элементы, как торцевые заглушки, тройники, внутренние и внешние углы, позволяют избавиться от дыр в магистрали и существенно ускорить ее установку. Производство кабель-каналов из ПВХ, осуществляется с применением современных технологий и постоянно совершенствуется.

Также читайте: Электрический пластиковый короб.

Выбор и расчет материала

Для того, чтобы сделать нормальную и надежную установку ПВХ-короба, необходимо определить некоторые детали и условия предстоящей работы.

При планировании монтажа кабель-канала из ПВХ, учитываются следующие факторы:

  1. Толщина электропроводки и других кабелей, которые будут устанавливаться.
  2. Размеры короба для отдельных участков монтажа.
  3. Возможность установки дополнительных проводов и кабелей в будущем.
  4. Материал поверхности, на которую будет установлен кабель-канал.
  5. Возможностью использования ПВХ-плинтуса с кабель-каналом для расположения в нем проводов, при разводке внутри комнат.

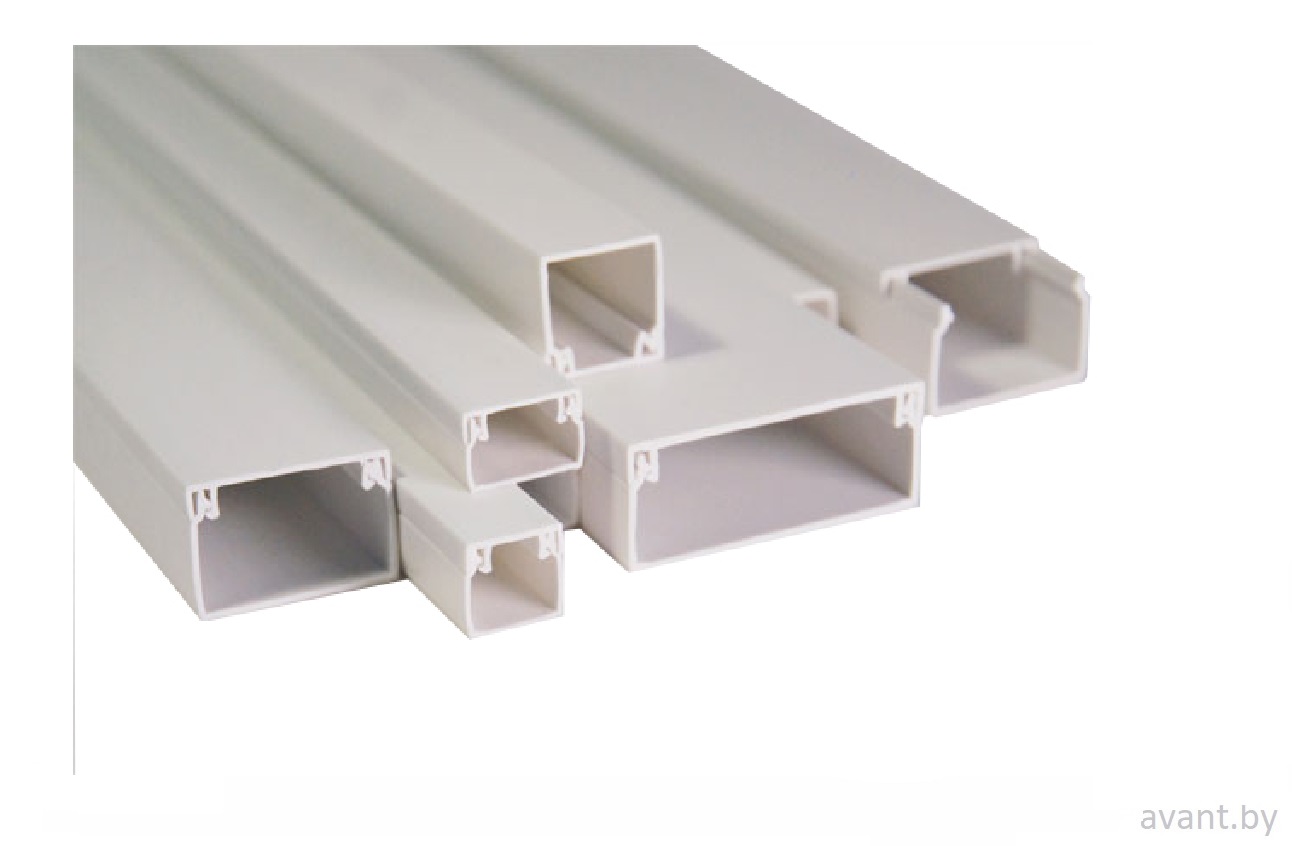

Разнообразие короба

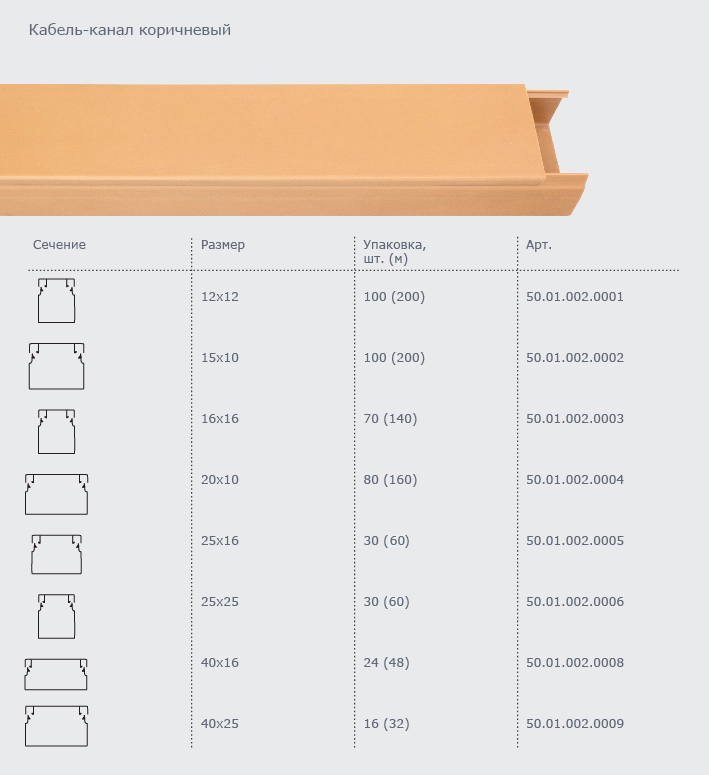

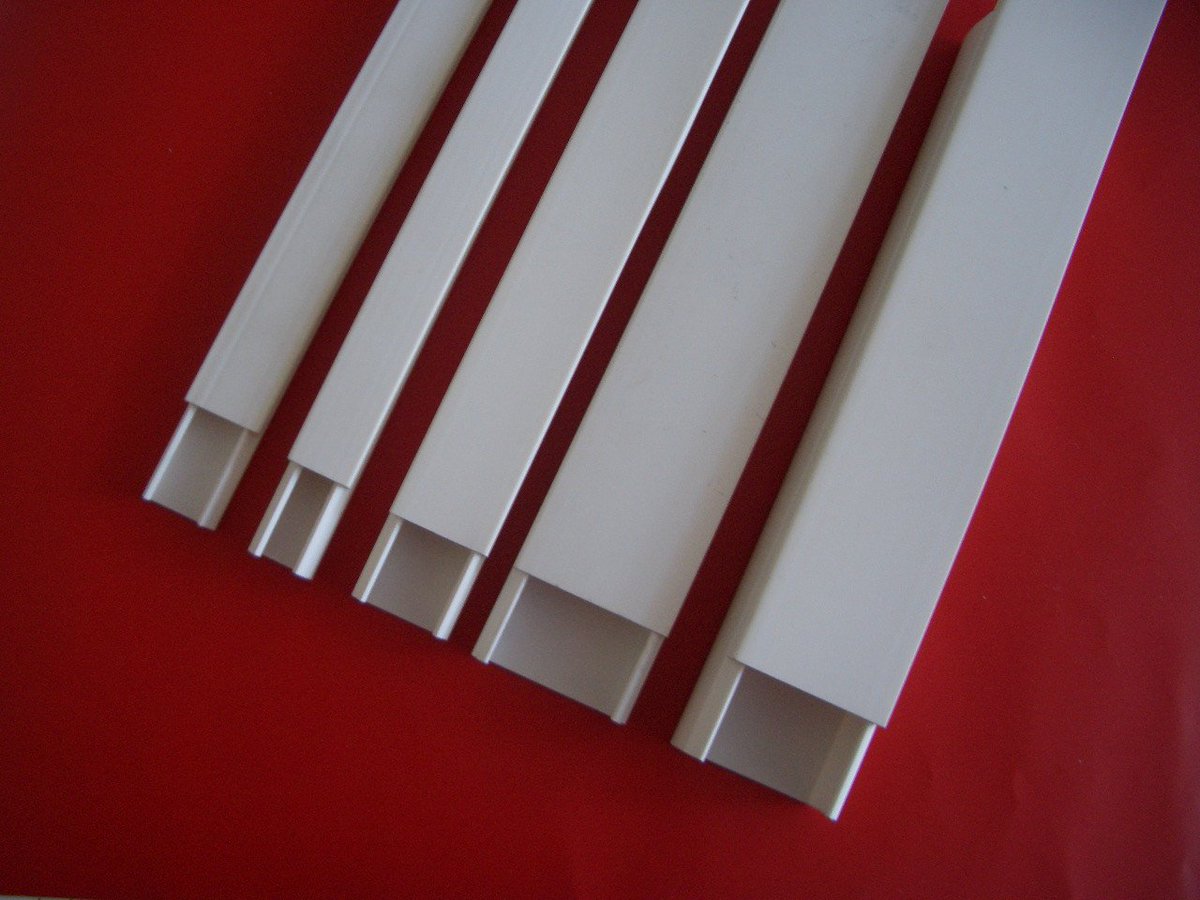

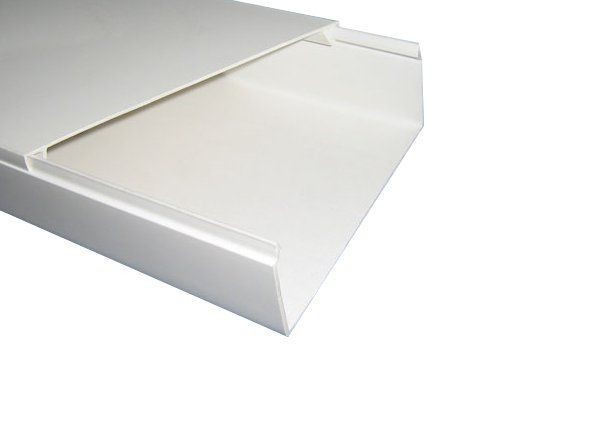

В продаже имеется пластиковый короб для проводов размером 2 м в длину и самых различных размеров ширины и высоты. Форма пластиковых кабельных коробов может быть самой разнообразной.

Они могут быть изготовлены в следующей форме:

  • прямоугольника;
  • квадрата;
  • треугольника;
  • полукруга.

Исходя из формы и размера, пластиковый короб может быть:

  1. Потолочного типа. Это изделие имеет самый маленький размер, так как в нем располагаются тонкие провода, предназначенные для люстр или точечных светильников. Применяется, как правило, при прокладке новой линии по плите перекрытия. Кроме этого, при монтаже подвесного потолка из ПВХ-панелей, короб применяется для разводки электричества к вентиляторам и светильникам. Хорошим решением является использование перфорированного пластикового короба для размещения проводов на потолке при монтаже натяжных потолков из ПВХ-пленки. Возможность быстро сделать боковое отверстие в стенках короба, когда он закреплен на поверхности, существенно экономит силы и время.
  2. Стенового типа. Стеновой вариант служит для того, чтобы подвести провода к розеткам и на потолок. Для розеток необходимы довольно толстые провода, способные выдерживать мощные электроприборы. Исходя из этого, для них подбираются соответствующего размера короба. Вывод провода на потолок, лучше всего осуществлять по кабель-каналу, установленному в углу. Там он не будет бросаться в глаза, а со вкусом подобранный по цвету — может гармонично дополнить интерьер комнаты.
  3. Полового типа. Напольный пластиковый кабель-канал вполне успешно заменяет обычный деревянный или пластиковый половой плинтус. Размер здесь не имеет такого значения, как для настенных и потолочных изделий. Большой размер полового короба можно расценивать, скорее, как плюс. Кроме того, что он закрывает щель между стеной и полом, наличие запасного пространства под крышкой, может пригодиться для последующей прокладки в нем кабелей спутникового телевидения, сигнализации или интернета.

На заметку: Пластиковые изделия белого цвета представлены в самом большом ассортименте. Им легко придать нужный цвет, покрасив или оклеив пленкой.

Монтаж пластикового кабель-канала

Перед монтажом кабель канала необходимо определиться с размерами формой, количеством и цветом изделий, которые будут применяться при работе.

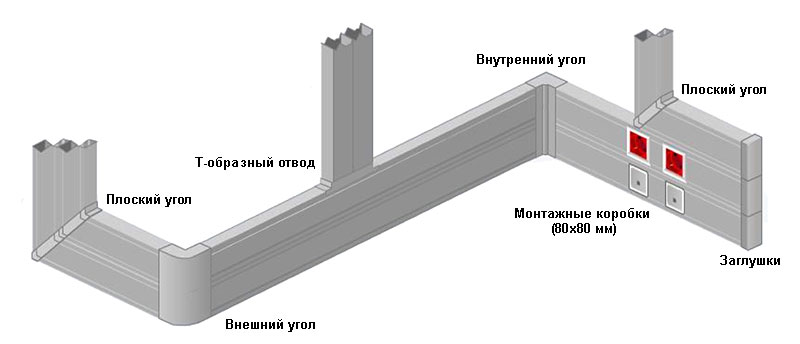

Составление проекта

Проектирование заключается в составлении схемы расположения электропроводки, телевизионных и оптических кабелей в помещении. Исходя из толщины одного провода или их пучка, подбирается тип и размер короба. На схеме подробно отмечаются все эти нюансы.

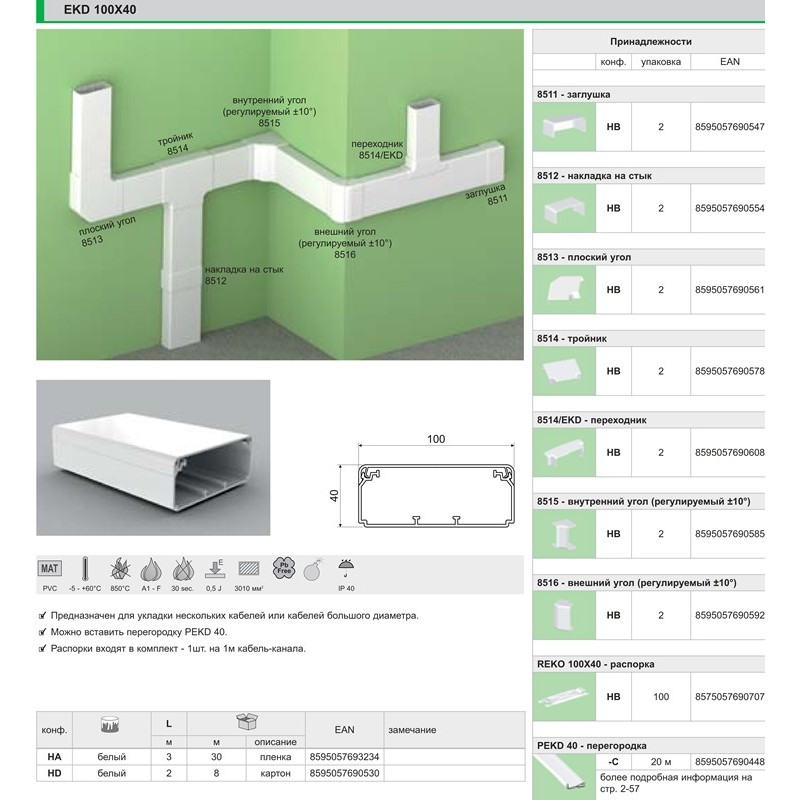

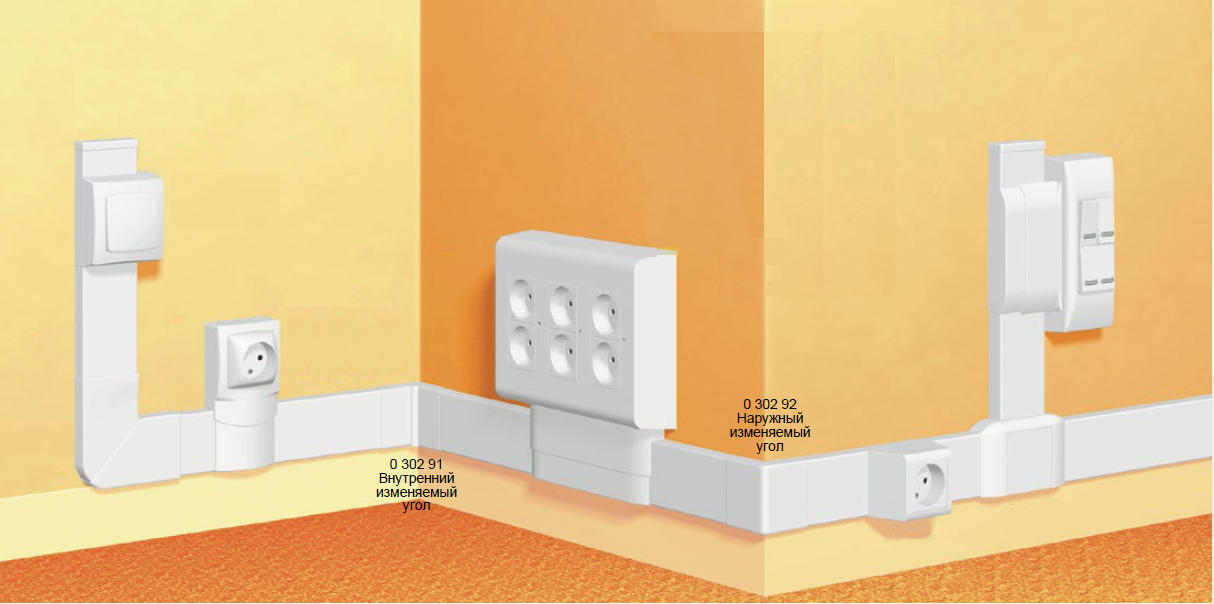

Угол внешний

Кроме этого, необходимо подсчитать сколько потребуется:

  • соединительных планок;
  • внутренних и внешних углов;
  • монтажных ПВХ-коробов для разводки проводов;
  • заглушек;
  • тройников;
  • крепежного материала.

Когда будет высчитано требуемое количество разного вида короба, можно узнать количество крепежа. Обычно, для крепления используются саморезы и пластмассовые дюбеля. Магистраль закрепляется на поверхности каждые 30 см. Следует умножить ее общий метраж на 3,3, чтобы получить количество саморезов.

Рекомендация: приобретать материал на 10-15% больше от расчетного. При работе могут быть допущены ошибки, плюс неизбежные отрезки.

Приобретение материала

Прежде чем отправляться в магазин за покупками, рекомендуется ознакомиться с ассортиментом товара и его ценами на сайтах строительных магазинов. Это поможет сэкономить не только деньги, но и время.

Если покупки придется делать в нескольких местах, то лучше нанять грузовое такси. Так товар будет в сохранности и под контролем. Возить изделия из ПВХ в багажнике легковой машины не рекомендуется — они могут сломаться или поцарапаться.

Во время покупки необходимо тщательно осмотреть, как панели, так и комплектующие.

Внимание нужно обратить на следующее:

  1. Отсутствие деформации. При хранении деталей на коротких стеллажах или сложенных неровно, они искривляются и принимают неправильную геометрическую форму, которую невозможно изменить.
  2. Наличие механических повреждений. Трещины в изделиях могут привести к поломке отдельных фрагментов в процессе монтажа.
  3. Состояние покрытия. Оно не должно быть испачканным, потертым или выгоревшим на солнце. Такие дефекты будут сильно портить общий вид конструкции.

Приобретать следует материал с прочными стенками. Опробовать надежность замкового соединения можно на одном из фрагментов короба при осмотре — его крышка должна мягко, с небольшим усилием сниматься и, легко, без ударов по ней, закрываться.

Отсутствие резкого щелчка говорит о качестве изделия.

Инструменты

Сам процесс устройства магистрали, после того, как этот процесс спроектирован и подготовлен, представляет довольно простое мероприятие. Все, что осталось — подготовить инструмент.

Один из инструментов для монтажа

Для работы потребуется:

  • перфоратор;
  • шуруповерт;
  • ножовка по металлу;
  • стусло;
  • молоток;
  • острый нож;
  • плоскогубцы;
  • карандаш или маркер.

Набор прост и есть в каждом доме. Собрав его и проверив исправность, можно приступать к работе.

Установка кабель-канала

Имея на руках проект, материал и нужный набор инструментов, работать легко и в удовольствие.

Этапы этой работы следующие:

Завершение установки

  1. Проведение разметки на поверхности. Наносится место расположения магистрали, делаются отметки для сверления.
  2. В поверхности делаются отверстия, в них вставляются пластмассовые дюбеля.
  3. Прикручивается корпус короба.
  4. Проводится укладка проводов и кабелей. Они могут укладываться по одному или в связке с использованием пластиковой стяжки.
  5. Осуществляется разводка проводов.
  6. Устанавливаются розетки, углы, заглушки и крышка корпуса.

Работа закончена.

Видео про сборку кабель-канала

Как выбрать кабель-канал для электропроводки

При монтаже электропроводки возникает вопрос о способе прокладки кабелей. Есть два варианта — наружный и внутренний. У каждого из них есть свои преимущества и недостатки. В этой статье речь пойдёт о том как выбрать кабель-канал для электропроводки, его используют для того чтобы скрыть открыто проложенный кабель. Кстати, кроме электрических кабелей есть ещё и информационные: для ЛВС и интернета, телевизионные, телефонные и пр. Их также можно скрыть кабельным каналом.

Типы кабельных каналов

Для начала нужно определиться с выбором типа кабельного канала. О том, какие бывают виды кабель-каналов, мы рассказывали подробно в отдельной статье, сейчас вкратце еще раз повторим. Их различают по 4-м критериям:

  1. По способу монтажа и расположения в пространстве.
  2. По материалу, из которого он изготовлен.
  3. По конструкции.
  4. По внешнему виду.

Чтобы выбрать кабельный канал для электропроводки, нужно учесть все различия, давайте рассмотрим, какими они бывают.

По способу монтажа различают:

  • Настенные. В разрезе имеют прямоугольную или квадратную форму в зависимости от габаритов и числа прокладываемых проводов. Здесь выделяют отдельный вариант — мини кабель-каналы, они нужны для прокладки одиночных или просто тонких проводов и кабелей, как, например, телевизионный и интернет-кабель.
  • Напольные. Имеют полукруглую форму. Такая форма кабельного короба нужна, потому что он располагается на полу, чтобы об него не споткнуться.
  • Угловые-потолочные. В разрезе напоминают прямоугольный треугольник, в зависимости от модели и производителя могут быть и другой формы. Это ваш выбор, если вы делаете разводку проводки под потолком. Их устанавливают на стыке потолка и стены.
  • Плинтуса с кабельным каналом. Бывают совершенно разных форм и дизайнов. Устанавливаются вместо обычного плинтуса, на стыке стены и пола. Отлично подходят для скрытой прокладки кабелей телевидения и интернета, а также электричества. Для выбора плинтуса для прокладки кабельной продукции нужно определиться с числом и размерами пазов под провода, иначе они могут просто не влезть и придется выходить из ситуации иначе, а это может ухудшить внешний вид комнаты.

По материалу, из которого он изготовлен, разделяют на множество типов:

  • ПВХ.
  • Металлические (оцинкованная сталь или алюминий). Подходят для использования на улице, в помещениях с повышенной пожароопасностью и сложными условиями окружающей среды.
  • Безгалогенные (не содержат брома, фтора, йода, хлора, астата), рекомендуются к применению в закрытых непроветриваемых помещениях.

По конструкции различают следующие кабельные каналы:

  • Гладкие. Сплошной гладкий корпус.

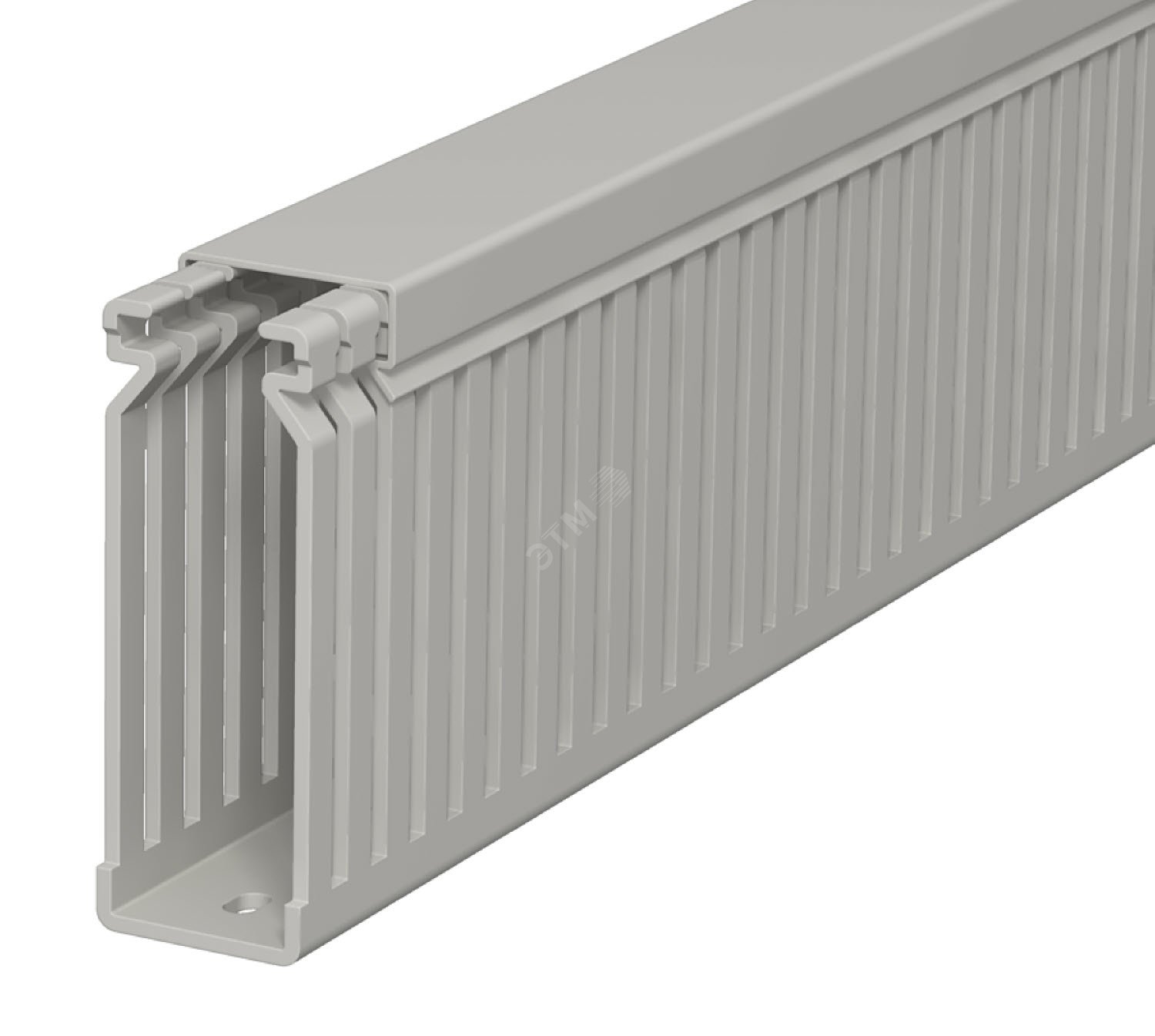

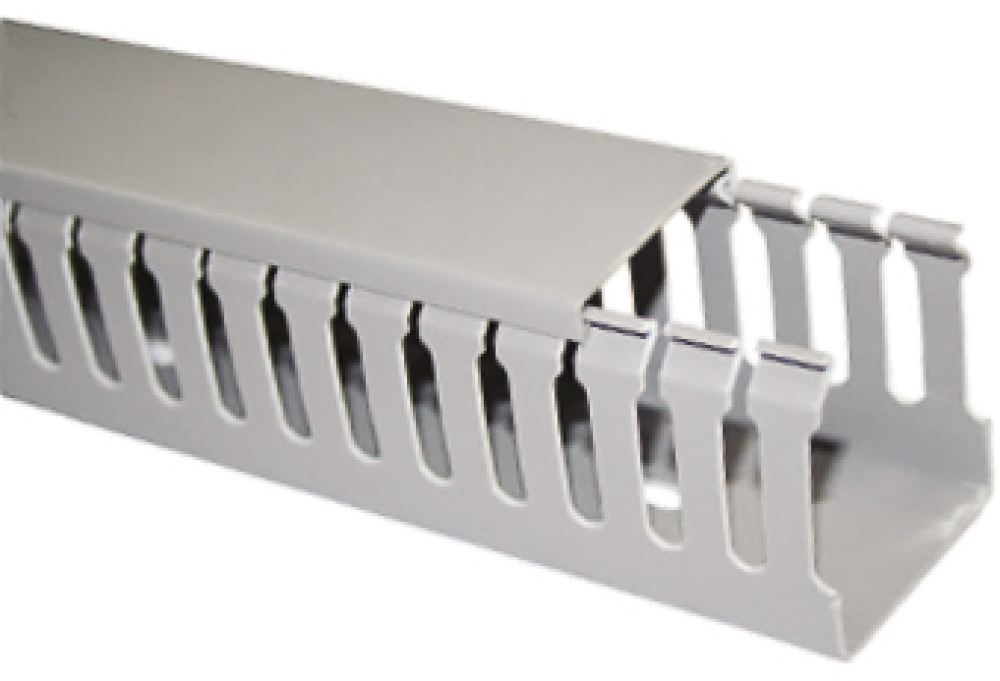

  • Перфорированные. Легче и дешевле обычных.
  • Гибкие. Могут быть гофрированными или состоять из звеньев, подобно цепи. Их выбирают для установки и прокладки кабельной линии на геометрически сложных участках, например, вдоль полукруглого выступа на стене или колонне.
  • Прозрачные. Скорее не конструктивное, а дизайнерское решение. Подходят для осуществления подсветки потолка светодиодной лентой. Могут быть и настенными, и потолочными и в виде плинтуса.

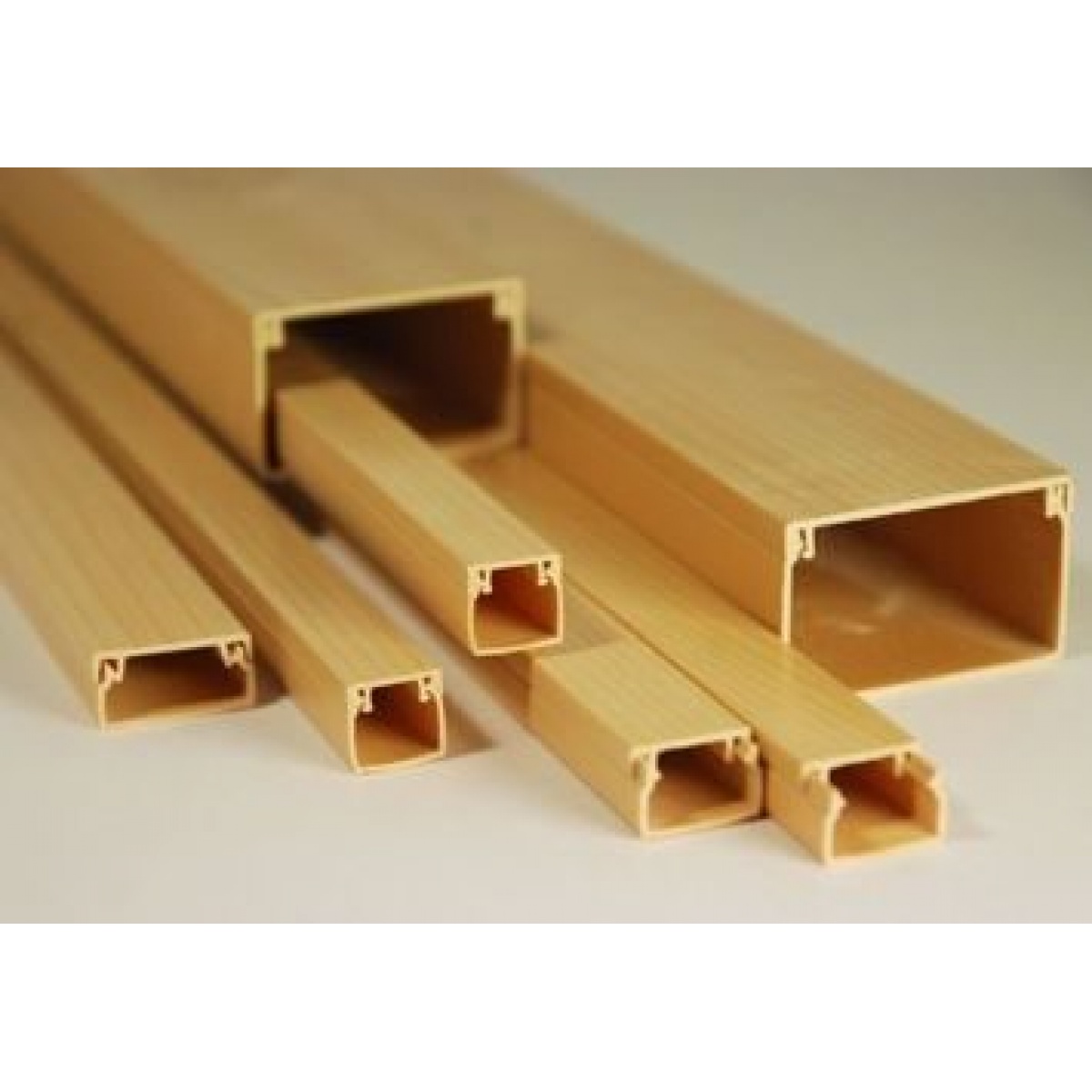

По внешнему виду кабельные каналы различаются по цвету, могут быть выполнены с текстурой дерева и т.д. Фактически, среди всего этого разнообразия для дома и офиса чаще всего выбирают простые гладкие кабель-каналы из ПВХ белого цвета для наружного монтажа проводки.

На рынке есть много производителей, их продукция отличается как качеством, так и внешним видом и конструкцией, но суть остается одинаковой. Популярными являются производители Легранд и ИЕК.

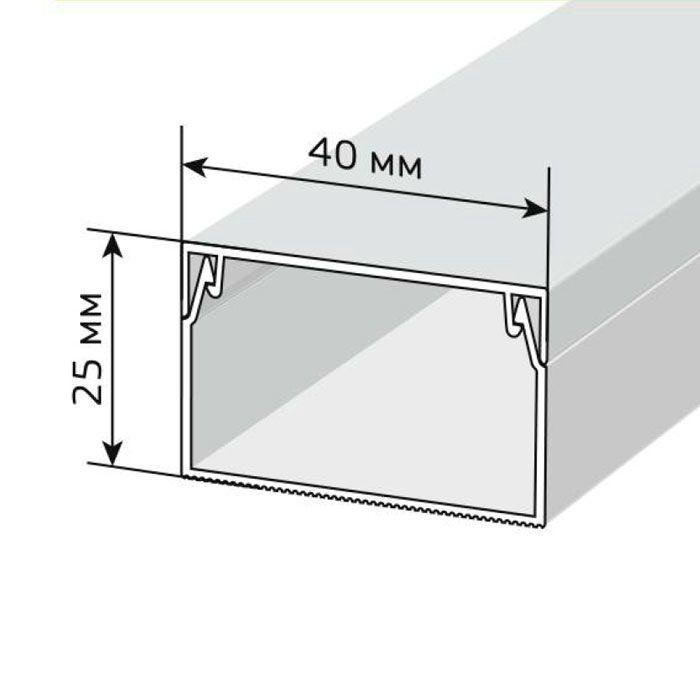

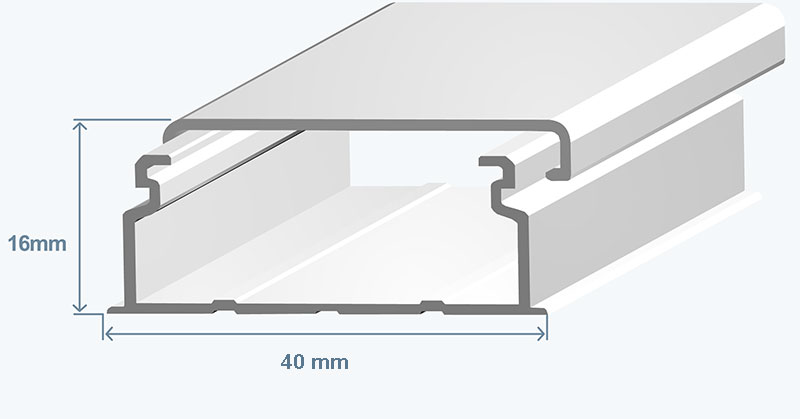

Как выбрать размер кабель-канала

Некоторые «специалисты» советуют выбирать размер по принципу «лишь бы влезло». То есть размер канала должен быть таким, чтобы при наполнении его группой кабелей выполнялось основное требование — чтобы закрылась его крышка. Это в корне неверно.

Кабеля под действием электрического тока греются. Независимо от тока и сечения кабеля — выделение тепла происходит всегда, это описано законом Джоуля-Ленца, о котором, кстати, на сайте есть целая статья. Значит, кабеля должны остывать, а до этого они должны отдавать тепло окружающей среде. Если кабеля будут полностью заполнять пространство кабель-канала, то они будут отдавать тепло друг другу, тем самым ещё больше нагреваясь.

В ПУЭ написано, что при прокладке кабелей в трубе не рекомендуется её заполнять более чем на 40%. Мы считаем, что-то же правило разумно применять при выборе кабель-канала для проводки. Но делать коэффициент заполнения можно чуть большим – процентов до 50-60%, иначе вы просто не сможете сделать поворот при монтаже кабеля, либо короб на нем не закроется.

То есть кабель канал нужно выбирать под сечение провода и их количество. Поэтому если вы собрались в одном коробе прокладывать два кабеля (например 3х2,5 для розетки и 3х1,5 для освещения), исходя из размеров кабелей, габариты кабель канала должны быть от 25х16. По такой логике считать и для большего количества кабелей разных сечений.

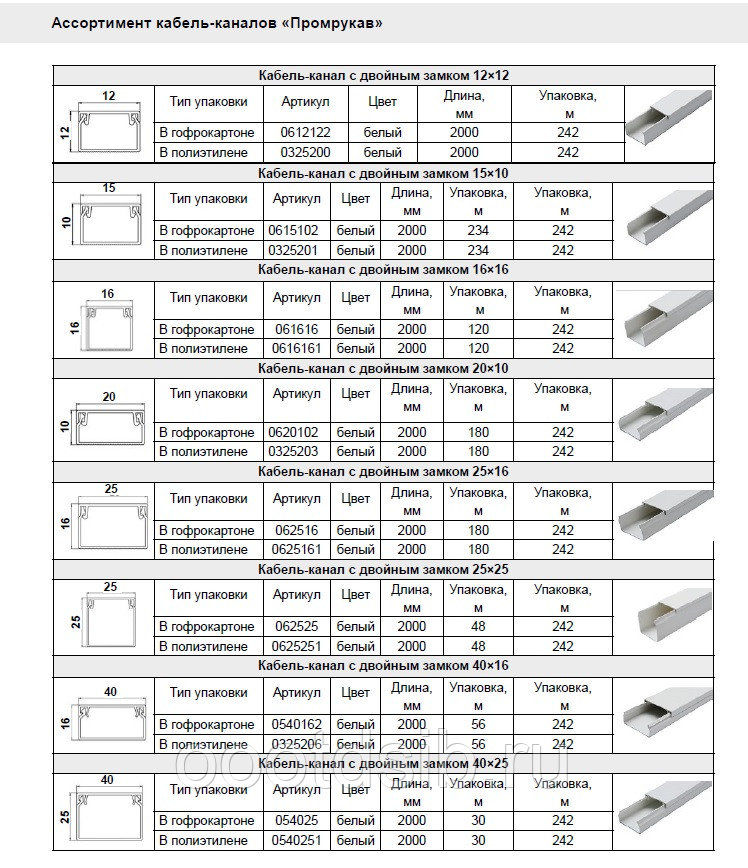

Таблица заполнения кабель-канала, которая поможет подобрать подходящий размер по сечению кабеля (для увеличения нажмите на картинку):

Напоследок рекомендуем просмотреть полезное видео по теме:

Подведя итог хотелось бы отметить. Чтобы правильно выбрать кабель-канал для электропроводки, в первую очередь нужно определиться с его типом по способу монтажа и расположению в пространстве, далее — с требуемым размером, а только потом с внешним видом и цветом. Не забывайте о необходимых размерах короба под кабель, иначе провода будут греться, а в случае ремонта проводки вам будет сложно найти нужный кабель, если их слишком много в малом объеме канала.

Наверняка вы не знаете:

Короб пластиковый Elettrocanali – Электроинжиниринг

Короб пластиковый производства Elettrocanali

Очень часто в жилых или офисных помещениях беспорядочно лежащие кабели и провода приносят большую головную боль, путаясь и загибаясь, тем самым создавая хаотичный вид, а в дальнейшем данная проблема может привести и к повреждениям проводов. И в случае неисправности даже одного провода может быть проблематично его отыскать. Как раз использование специальных коробов, кабель-каналов, позволит избежать данных проблем, компактно спрятав провода, увеличив безопасность работы всей системы. Короба представляют собой профиль прямоугольного сечения, в котором находится один или несколько проводов. Материал, из которого изготавливается этот короб, преимущественно алюминий или негорючий полимер, не поддерживающий горение. Данное приспособление достаточно легко крепится на стену, где не только не мешает, но и прекрасно вписывается в интерьер.

Elettrocanali – это итальянская группа предприятий, которая имеет четыре производственные мощности в Европе, при этом экспортируя свою продукцию в более чем сорок пять стран мира. Ассортимент итальянской компании очень разнообразен, постоянно расширяясь. Продукция компании имеет широкий диапазон: от распределительных щитов и систем крепления, до коробов, промышленных вилок и розеток. Благодаря 40-летнему опыту работы, Elettrocanali  гарантирует надежность своего оборудования. В линейке кабель-каналов компании представлены перфорированные и неперфорированные короба, находящие широкое распространение в строительстве и монтаже кабельных линий.

Пластиковые неперфорированные короба Elettrocanali применяются для наружной прокладки электропроводки с напряжением до 1000В. Монтаж осуществляется на наружные стены сооружений для защиты кабеля от воздействий погодных условий и ветра. Короб представляет собой полностью закрытое изделие. Благодаря специальной защелке гарантируется надежное удержание крышки кабеля-канала. Кабельные короба защищают кабели и провода от механических и коррозийных повреждений. Главное отличие между двумя коробами состоит в том, что в перфорированном коробе присутствует процесс перфорации, то есть обеспечивается доступ к кабелям за счет вырезки дополнительных отверстий. Но выбор осуществляется в зависимости от потребностей покупателя. Кабельный лоток, кабель-канал или так называемый неперфорированный короб обеспечивает наиболее надежную защиту.

Характеристики коробов Elettrocanali

  • класс защиты: IP44
  • минимальные размеры: 15х17
  • материал: пластик

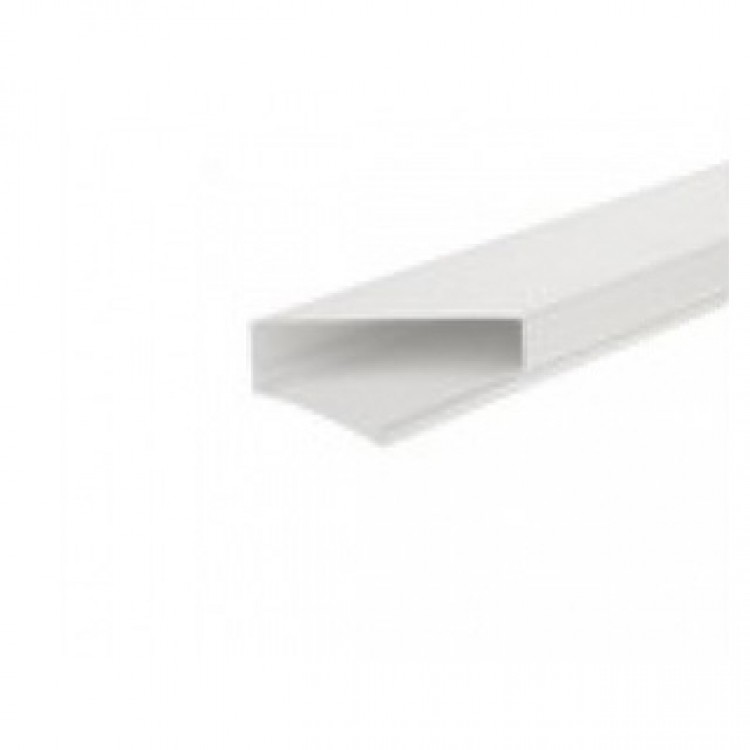

Миникороб пластиковый
Артикул     Размеры, мм        Кол-во секций         Упаковка, м
ECMC2010 20×10 1 100
ECMC2210 22×10 2 100
ECMC3010 30×10 2 80
ECMC4010 40×10 3 60
ECMC1517 15×17 1 100
ECMC2517 25×17 80
ECMC4017 40×17 2 50
ECMC6017 60×17 3 70
ECMC5020 50×20 1 50
ECMC5021 2 50
ECMC5022 3 50
ECMC2525 25×25 1 100
ECMC4025 40×25 80

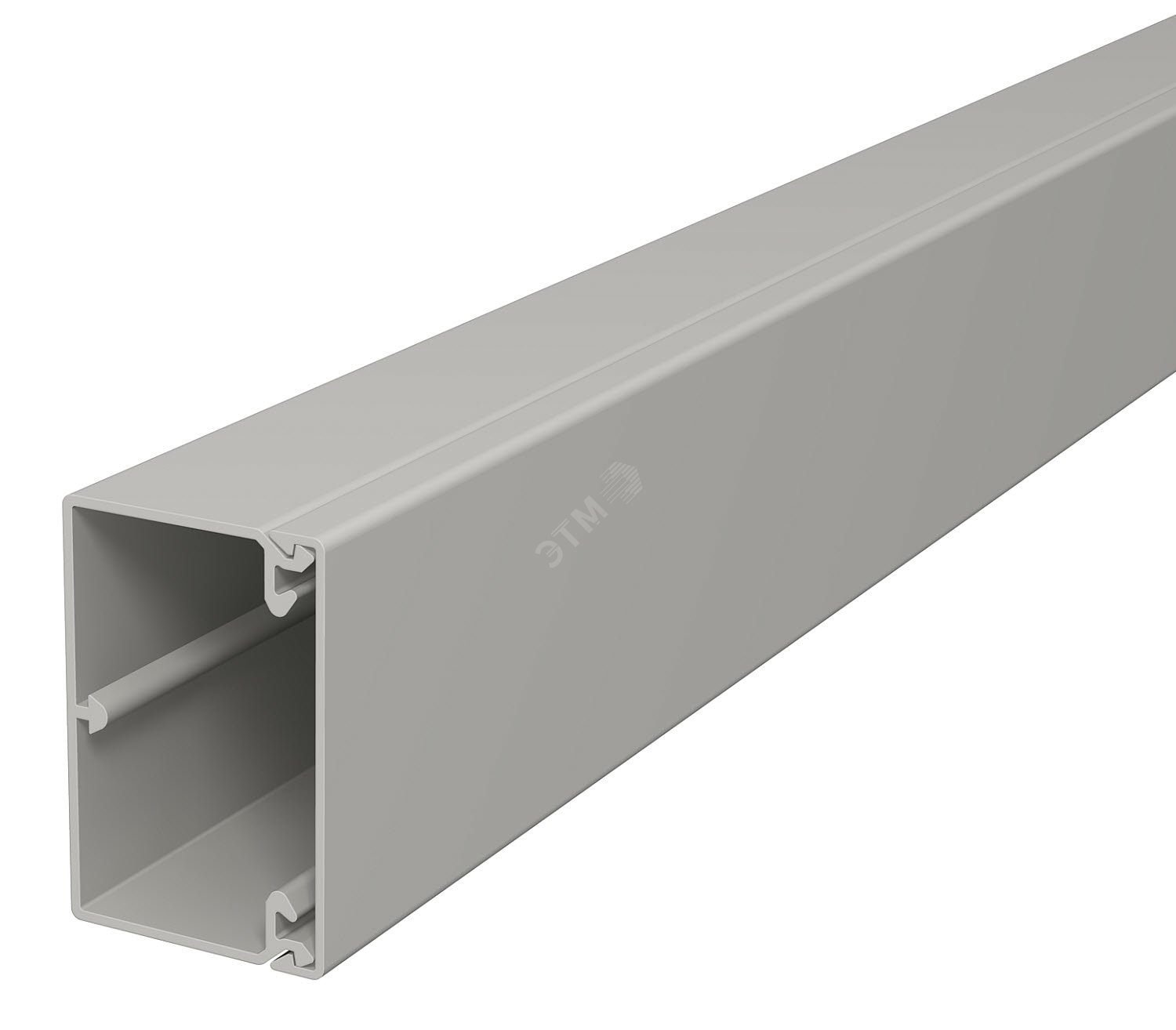

Короб пластиковый
Артикул Размеры, мм Кол-во секций Упаковка, м
ECCP2540 25×40   100
ECCP2560 25×60   70
ECCP2580 25×80   56
ECCP4040 40×40   70
ECCP4060 40х60   56
ECCP4080 40х80   40
ECCP40100 40х100   32
ECCP6040 60х40   50
ECCP6060 60х60   32
ECCP6080 60х80   36
ECCP60100 60х100   24
ECCP8040 80х40 2 40
ECCP8060 80х60 28
ECCP8080 80х80 30
ECCP80100 80х100 24
ECCP10040 100х40 28
ECCP10060 100х60 20
ECCP10080 100х80 24
   ECCP100100    100х100 16
ECCP12040 120х40 24
ECCP12060 120х60 20
ECCP12080 120х80 16
ECCP15060 150х60 4 16
ECCP20060 200х60 16

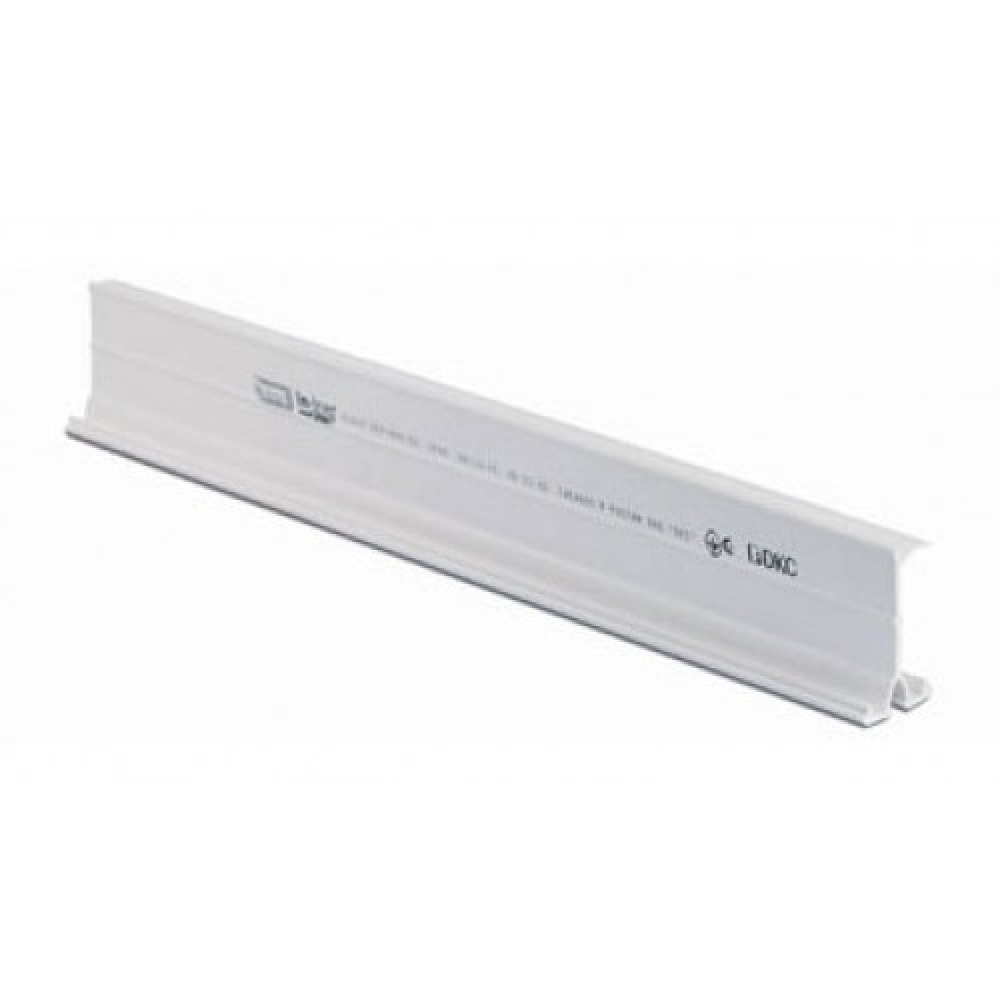

  Разделитель
ECSES 80-60-40   50
Угол внутренний
Артикул Размеры, мм
Упаковка, м
ECAI2010 20×10   10
ECAI2210 22х10   10
ECAI3010 30х10   10
ECAI4010 40х10   10
ECAI1517 15х17   10
ECAI2517 25х17   10
ECAI4017 40х17   10
ECAI6017 60х17   10
ECAI2525 25х25   10
ECAI4025 40х25   10
ECAI4040 40х40   10
ECAI6040 60х40   10
ECAI6060 60х60   10
ECAI8040 80х40   10
ECAI8060 80х60   10
ECAI8080 80х80   10
ECAI10040 100х40   10
ECAI10060 100х60   10
ECAI10080 100х80   10
ECAI12040 120х40   10
ECAI12060 120х60   10
ECAI12080 120х80   10
ECAI15060 150х60   8
Угол внешний
Артикул Размеры, мм
Упаковка, м
ECAE2010 20х10   10
ECAE2210 22х10   10
ECAE3010 40х10   10
ECAE4010 15х17   10
ECAE1517 25х17   10
ECAE2517 40х17   10
ECAE4017 60х17   10
ECAE6017 25х25   10
ECAE2525 40х25   10
ECAE4025 40х40   10
ECAE4040 60х40   10
ECAE6040 60х60   10
ECAE8040 80х40   10
ECAE8060 80х60   10
ECAE8080 80х80   10
ECAE10040 100х40   10
ECAE10060 100х60   10
ECAE10080 100х80   10
ECAE12040 120х40   10
ECAE12060 120х60   10
ECAE12080 120х80   10
ECAE15060 150х60   8
Угол плоский
Артикул Размеры, мм   Упаковка, м
ECAP2010 20х10   10
ECAP2210 22х10   10
ECAP3010 30×10   10
ECAP4010 40х10   10
ECAP1517 15х17   10
ECAP2517 25х17   10
ECAP4017 40х17   10
ECAP6017 60х17   10
ECAP2525 25х25   10
ECAP4025 40х25   10
ECAP4040 40х40   10
ECAP6040 60х40   10
ECAP6060 60х60   10
ECAP8040 80х40   10
ECAP8060 80х60   10
ECAP8080 80х80   10
ECAP10040 100х40   10
ECAP10060 100х60   10
ECAP10080 100х80   10
ECAP12040 120х40   10
ECAP12060 120х60   10
ECAP12080 120х80   10
ECAP15060 150х60   8
Соединитель линейный
Артикул Размеры, мм   Упаковка, м
ECGU2010 20х10   10
ECGU2210 22х10   10
ECGU3010 30×10   10
ECGU4010 40х10   10
ECGU1517 15х17   10
ECGU2517 25х17   10
ECGU4017 40х17   10
ECGU6017 60х17   10
ECGU2525 25х25   10
ECGU4025 40х25   10
ECGU4040 40х40   10
ECGU6040 60х40   10
ECGU6060 60х60   10
ECGU8040 80х40   10
ECGU8060 80х60   10
ECGU8080 80х80   10
ECGU10040 100х40   10
ECGU10060 100х60   10
ECGU10080 100х80   10
ECGU12040 120х40   10
ECGU12060 120х60   10
ECGU12080 120х80   10
ECGU15060 150х60   10
Соединитель Т-образный
Артикул Размеры, мм   Упаковка, м
ECT2010 20х10   10
ECT2210 22х10   10
ECT3010 30х10   10
ECT4010 40х10   10
ECT1517 15х17   10
ECT2517 25х17   10
ECT4017 40х17   10
ECT6017 60х17   10
ECT2525 25х25   10
ECT4025 40х25   10
ECT4040 40х40   10
ECT6040 60х40   10
ECT6060 60х60   10
Заглушка
Артикул Размеры, мм   Упаковка, м
ECTT2010 20х10   10
ECTT2210 22х10   10
ECTT3010 30×10   10
ECTT4010 40х10   10
ECTT1517 15х17   10
ECTT2517 25х17   10
ECTT4017 40х17   10
ECTT6017 60х17   10
ECTT2525 25х25   10
ECTT4025 40х25   10
ECTT4040 40х40   10
ECTT6040 60х40   10
ECTT6060 60х60   10
ECTT8040 80х40   20
ECTT8060 80х60   20
ECTT8080 80х80   20
ECTT10040 100х40   20
ECTT10060 100х60   20
ECTT10080 100х80   20
ECTT12040 120х40   20
ECTT12060 120х60   20
ECTT12080 120х80   10
ECTT15060 150х60   10
Держатель для провода
Артикул Размеры, мм   Упаковка, м
ECCO4040 40х40   25
ECCO4060 40х60   25
ECCO4080 40х80   25
ECCO40100 40х100   25
ECCO6040 60х40   25
ECCO6060 60х60   25
ECCO6080 60х80   25
ECCO60100 60х100   25
ECCO8040 80х40   25
ECCO8040 80х60   25
ECCO8080 80х80   25
ECCO80100 80х100   25
ECCO10040 100х40   25
ECCO10060 100х60   25
ECCO10080 100х80   25
ECCO100100 100х100   25
ECCO12040 120х40   25
ECCO12060 120х60   25
ECCO12080 120х80   25

Кабель каналы.

Короб пластиковый. Цены от компании СветЭлектро.

Способ прокладки электрических проводов в пластиковых коробах требует меньше усилий, обеспечивая свободный доступ к проводке при необходимости. Без лишних проблем можно изменить конфигурацию разведения проводов и устранить неисправности.


Короба предназначены для открытого способа укладки проводов. Многообразие видов, форм и цветов каналов позволяют выполнить работы эстетично и быстро, не нарушив общий вид помещения.

Выбираем короб

Для начала необходимо определить размеры канала, для того, чтобы провода свободно размещались внутри него. Лучше выбрать короб сразу с запасом, так вы обеспечите себе возможность добавить провода при необходимости.




Критерии:

Подготовительные работы и монтаж

Полезно: Короба изготавливают из металла (сталь, алюминий) или пластика. Работы по их крепежу будут различаться некоторыми нюансами.



Вам потребуется инструмент для разрезания короба. Единого мнения нет, каждый использует то, чем ему удобнее работать: полотном по металлу, строительным ножом, болгаркой.

Внимание! При работе с болгаркой не забывайте о мерах предосторожности и защиты дыхательных путей респиратором.


Кабельные короба из металла

Универсальность этого вида кабель-канала заключена в самом материале, который позволяет устанавливать его вне помещений. Он не подвержен влиянию низких температур, долговечен. Кроме того, обеспечивает пожарную безопасность.

Разновидности металлических коробов:

  • Простые без отверстий (глухие).
  • Перфорированные.
  • Тройниковые. Используются при монтаже ответвлений.
  • Угловые (для изменения направления кабеля).

Способы укладки:

  1. Рядный. Расстояние между кабелями не менее 5 мм.
  2. Пучком или пакетом. Должен соблюдаться 20 мм зазор. Причем количество кабелей в пучке не должно быть больше 12 штук, а его диаметр превышать 10 см.

Горизонтальная укладка кабелей в коробе требует увязывать их через каждые 4,5 м. На прямолинейных участках можно обойтись без этого. При вертикальном монтаже увязывают кабели через 1 м.

Работы проводить при температуре ниже – 40° C воспрещается! От -40° C до -15° C кабели перед укладкой в короба надо предварительно прогреть.

При укладке проводов надо оставлять небольшой запас длины, чтобы компенсировать температурные перепады и возможные смещения почвы.

Внимание! Запас кабеля может быть только прямолинейным. Закрутка кольцами или витками противоречит технике безопасности!

Для крепежа используют шурупы и дюбеля. Выбор будет зависеть от материала основания для короба.

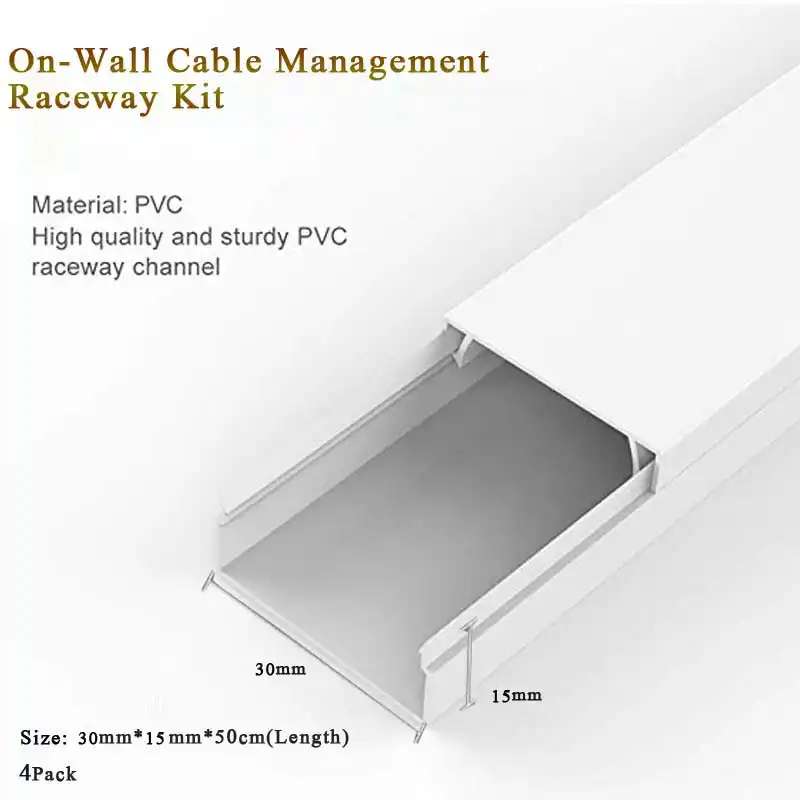

Пластиковые кабель-короба

Для изготовления профиля применяют самозатухающий ПВХ, который повышает уровень пожарной безопасности. Пластик удешевляет стоимость готового изделия и облегчает работу при монтаже.


Виды пластиковых коробов:

  • Настенный.
  • Половой.
  • Плинтус.

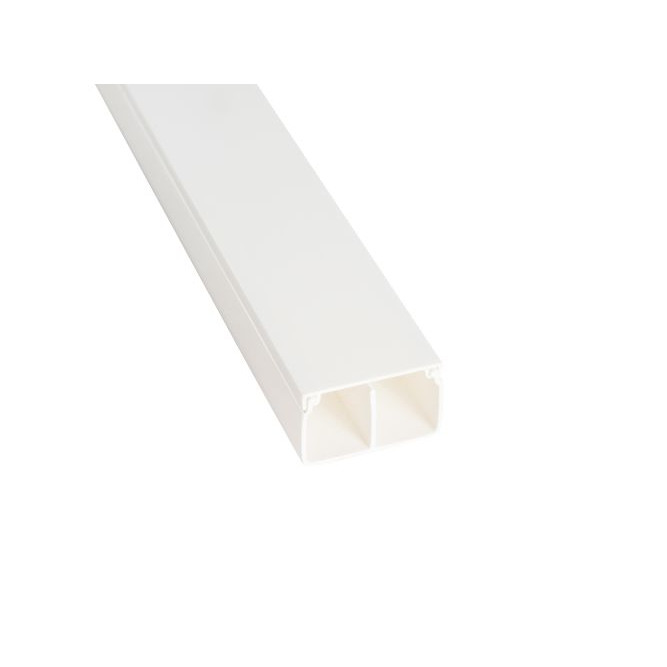

В большинстве своем изготовлены кабель-короба с одним или двумя желобами. Многосекционные позволят удобно и компактно разложить провода различного назначения.

Применять ПВХ короба можно только для внутренних работ. Они подвержены сильному температурному влиянию.



Особенности монтажа:

  • Делайте минимальное количество соединений проводов.
  • Закрепляйте провода внутри короба, дополнительно фиксируйте в местах изменения направления.
  • Короб можно заполнять кабелем не более чем на 50%.
  • Не забывайте делать запас для компенсации температурного воздействия.

Важные детали

При монтажных работах следует предотвратить деформацию короба, поэтому учитывайте:

  1. Вес кабеля.
  2. Механическое напряжение, возникающее из-за перепадов температуры.
  3. Магнитные воздействия.

Установка кабель-коробов должна исключать накапливание влаги внутри конструкции.

Грамотное и последовательное выполнение монтажа обеспечит комфорт и удобство в помещении и за его пределами.

Электротехнический короб – оптимальное решение для организации проводки в банях. Проложить электросеть в строении из бруса или бревна скрытым способом слишком дорого и сложно. Однако строгим регламентом ПУЭ запрещен открытый монтаж силового кабеля в помещениях с характерным для них парообразованием и с высоким содержанием влаги. Проще, дешевле и удобнее установить короба, совмещающие плюсы проводки открытого и закрытого типа. С установкой данных защитных приспособлений без проблем справится любой домашний мастер. Никаких затруднений не возникнет, если будущий исполнитель узнает, как крепить кабель канал и как правильно проложить в нем провод.

Электротехнические короба представляют собой простейшую конструкцию, выполненную из оцинкованного стального сплава, алюминия или из прочного, не поддерживающего горение пластика. Основной их элемент двухметровый профиль с П-образным сечением, который предстоит прикрепить к стене. В него укладывают силовой кабель и слаботочные провода, затем закрывают крышкой. Вот, собственно, и все дела.

Но у простейшего на первый взгляд процесса есть несколько важных нюансов. Их то и следует выяснить самостоятельному мастеру, чтобы результат не требовал доработок или глобальных переделок.

К семейству электротехнических коробов, применяемых в организации электропроводки по открытой схеме, относятся:

  • настенные кабель каналы с односторонним или двухсторонним замком;
  • напольный плинтус с секциями для проводов, преимущественно слаботочных;
  • потолочный аналог предшественника;
  • напольные системы с защитой от механического воздействия;
  • лотки и гофоротрубы, используемые в основном для устройства проводки в подсобных помещениях и на внешних сторонах стен.

Т.к. условия эксплуатации обязывают во главу выбора ставить практичность, напольные варианты рассматривать не имеет смысла даже для обустройства комнат отдыха в банях. Из эстетических соображений оставим мысли о проводке в гофротрубе и в лотках для наружных работ.


Рассмотрим самую распространенную разновидность прокладки кабеля в настенном канале из пластика. Это наиболее дешевые и простые в обработке короба, не требующие от исполнителя мастерских навыков и особых знаний.

Какой кабель канал нужен владельцу бани?

Для организации электропроводки открытого типа выпускают сейчас обширный диапазон различных по форме, габаритам и цвету изделий. Преобладают в продаже демократичные белые пластиковые короба длиной от 2х м с вариациями в пару-тройку десятков см.

У желающих подобрать продукцию точно в тон деревянным стенам есть шанс купить каналы необходимого цвета. Имеются в магазинах комплексные системы с полным набором аксессуаров для формирования сети любой степени сложности. Есть мини-каналы без дополнительных приспособлений, облегчающих монтаж.

Резку кабель каналов по требующимся покупателю размерам в магазинах не выполняют. Готовить отрезки к монтажу магистрали нужно будет самостоятельно. Запастись нужно будет ножовкой по металлу, лучше болгаркой. Потребуется стусло для разрезания заготовок под углом.

Выбор определяет цель работы:

  • если задача заключается в или розетки, достаточно приобрести накладную разновидность данного электроустановочного изделия и купить к ней один мини-канал;
  • если электрификация бани будет производиться с нуля, есть смысл купить частично или полностью комплекс каналов с аксессуарами: угловыми и Т-образными разводными элементами, заглушками, приспособлениями для устройства розеток, распределительных коробок, выключателей и др.;
  • если планируется собственноручно устроить несложную цепь с прокладкой кабеля в недорогих пластиковых коробах, нужно предварительно составить схему, подсчитать метраж каналов и запастись аксессуарами той же марки.

Покупатели комплексной системы вместе с приятным приобретением получат подробную инструкцию об установке основных и дополнительных элементов для состыковки их в единую магистраль.

Домашним умельцам, принявшим решение использовать мини-короба для организации электропроводки, инструкцию не предложат. Им-то и пригодится статья о том, каким образом осуществляется прокладка кабель канала и какие правила требуется соблюдать.

Устройство проводки в кабель канале

К реализации любой идеи, а уж тем более такой ответственной, как электрификация бани, следует подготовиться. Нужно заранее все продумать, предусмотреть и, естественно, распределить этапы работ.

Тем, кто решил проложить кабель в электротехническом коробе, предстоит:

  • составить чертеж обустраиваемого объекта с точными размерами;
  • определиться с количеством и типом проводов, уложить которые потребуется в кабель канал;
  • выбрать оптимальную трассу проводки и нанести ее на план;
  • купить короба с аксессуарами согласно сделанной схеме;
  • разметить путь электропроводки;
  • правильно подготовить короба к установке;
  • соорудить канал для укладки кабеля;
  • уложить провода, правильно закрепить их и закрыть крышки;
  • установить выключатели и розетки.

Для прокладки силовых и слаботочных проводов в одном кабель канале желательно приобрести короб с секциями. Силовые и слаботочные линии не должны пересекаться или скручиваться в жгут, иначе при передаче сигнала возникнут помехи.

Осуществлять прокладку кабеля следует в кабель канале, размер которого позволяет свободно расположить в нем весь набор требующихся проводов. Крышка должна без усилий защелкиваться, чтобы вся конструкция не «распахивалась» от случайного прикосновения.

При покупке обязательно нужно проверить крышку кабель канала «на предмет» закрывания. Не стесняясь продавца «пощелкайте» замком несколько раз. Будет обидно, если в уже установленном основании крышка просто не будет «держаться».

Планирование – гарантия успеха в работе

Прокладка проводки в коробе относится к разряду открытых схем, потому в обязательном соблюдении горизонталей, перпендикуляров и вертикалей нет необходимости. Ведь трасса полностью обозрима. Т.е. при желании повесить полочку на стену, угрозы случайно пробить кабель не возникнет. Допустимы диагональные линии, всевозможные зигзаги, ступени. Однако непреодолимая тяга хозяев к четкой геометрии чаще всего заставляет придерживаться строгих направлений, свойственных закрытой схеме проводки. Обычно линии параллельны плоскостям пола и стен, вытянуты вдоль оконных и .

Вычертить трассу можно, как душе будет угодно. Главное, чтоб не возникало ситуаций для случайного повреждения электросети, а также чтобы «привязанными» к ней выключателями и розетками было удобно пользоваться.

Нормативных регламентов по поводу устройства открытой проводки нет, есть рекомендации:

  • удобно пользоваться выключателем, если он установлен возле двери со стороны ручки на высоте 90 – 160 см от плоскости пола;
  • от потолка желательно отступить min 15 см, от оконного проема min 10 см;
  • ближе 30 см от плоскости пола горизонтальные линии проводки и электроустановочные устройства располагать не стоит из-за возможности случайного увлажнения в ходе уборки. Исключение – плинтус с кабель каналом, но его зачастую используют для прокладки слаботочных проводов, применяемых для подключения интернета, телефона, антенны.

Согласно собственноручно сделанной схеме закупаем материал, приобретаем аксессуары, запасаемся инструментом для резки.

Начинающим мастерам желательно запастись коробом на 10-15% больше расчетного метража. Не нужно сразу весь материал нарезать на требующиеся для монтажа отрезки. По факту обязательно выявятся отклонения, свойственные отечественному строительству.

Лучше действовать последовательно: 7 раз померил – для уверенности приложил к месту установки – аккуратно отрезал – прикрепил. И так с каждым отрезком, для крепления которого на стене нужно заранее разметить место установки простым карандашом. В процессе разметки будущей трассы не нужно ориентироваться на линии сопряжения пол/стена, стена/потолок и т.д. Реальное положение выверяйте уровнемером и отвесом.

Варианты крепления электротехнического короба

Способ крепления электротехнических коробов определен материалом, из которого сложены стены. Желающие заняться самостоятельной установкой пластикового кабель канала могут:

  • банально приклеить основание к деревянной, оклеенной обоями, окрашенной стене, к перегородке, выполненной из влагостойкого гипсокартона или обшитой фанерой, любой плитой из прессованных отходов деревообработки;
  • привинтить оцинкованными саморезами к деревянной поверхности;
  • зафиксировать основание на бетонной или кирпичной стене с помощью дюбель-гвоздей;
  • совместить клеевой метод с монтажом на саморезы.

В продаже имеются короба с липкой лентой, посаженной на основание в заводских условиях, но их предпочитают применять для организации временной проводки из-за сомнений в надежности.

Резать короба нужно вместе с защелкнутыми на них крышками. При сооружении трассы из нескольких отрезков нужно стараться, чтобы места состыковки двух оснований не совпадали с местами состыковки крышек. Проще говоря, меняйте крышки местами: длинный отрезок закройте сначала короткой крышкой, затем длинной и наоборот.

Специфика приклеивания кабель канала

Приклеивать проще простого, но нужно учесть, что о демонтаже приклеенного короба нужно забыть окончательно. Просто так оторвать его не получиться, только вместе с куском стены или ее отделки. Правда, для установки понадобится минимум усилий и времени, из расходных материалов только клей, к примеру, «жидкие гвозди».

Алгоритм следующий:

  • клеевой состав наносим своеобразным зигзагом с шагом между «вершинами», равным приблизительно увеличенной в 1,5 раза ширине короба;
  • обработанное клеем основание прикладываем к стене, но не фиксируем на ней, а убираем в сторону;
  • ждем, пока оставшийся на стене клеевой след загустеет;
  • устанавливаем канал на место и с усилием прижимаем;
  • опять ждем застывания клея.

Для собственного успокоения и повышения надежности можно дополнить клеевое крепление гвоздями, забитыми вдоль центральной оси короба с шагом 50-60 см.

Только после застывания можно будет приступить к укладке кабеля, который для удобства нужно зафиксировать в канале. Для постоянной фиксации пригодятся специальные пластиковые держатели. Экономные мастера могут воспользоваться подручными приспособлениями: отрезками крышки или самого кабель канала. Временные приспособления вне сомнений нужно убирать перед креплением крышки.

Совет. Прокладку кабеля в сооруженной системе удобнее выполнять, чередуя с защелкиванием крышки. Установили часть проводки в канале, затем защелкнули и т.д.

Нюансы применения саморезов

На внутренней поверхности основы канала нужно предварительно сделать отверстия. В узком профиле их расположить можно по одной линии, в широком коробе по зигзагообразной схеме. Шаг между отверстиями зависит от качества выравнивания стены. Для ровной поверхности достаточно 50 см. Если между приложенным к месту установки кабель каналом и стеной есть незначительные щели, шаг нужно уменьшить до 30-40 см. Вообще «просветы» между стеной и электротехническим коробом нежелательны. Установка каналов производится на тщательно выравненное основание.

Подготовленный к монтажу отрезок кабель канала прикладываем к стене и завинчиваем саморезы через сформированные отверстия.

Тонкости использования дюбелей с шурупами

Метод достаточно трудоемкий, применяемый для сооружения кабельной магистрали поверх кирпичных или бетонных стен:

  • готовим основу канала: заранее высверливаем отверстия;
  • прикладываем ее к месту крепления для того чтобы отметить через имеющиеся отверстия точки предстоящего бурения стены;
  • 6-миллиметровым буром сверлим по отмеченным точкам отверстия под дюбель-гвозди рекомендованного размера 6×40;
  • снова прикладываем основу короба к месту крепления;
  • вставляем дюбеля и закручиваем шурупы.

Без опыта в сфере установки коробов сверлить основу сразу на стене и тут же вставлять дюбеля нежелательно. Хорошо, если результат ошибок закроется в последствие непосредственно кабель каналом. А если нет?

Инструктаж по выполнению угловых стыков

Основное требование данной работы – отсутствие видимых глазу «прорех» между элементами после защелкивания крышек. Чтобы не получалось щелей нужно тщательно мерить и аккуратно резать, пользуясь полотном по металлу и стуслом или торцовкой. Потому желающим самостоятельно соорудить систему кабель каналов настойчиво рекомендуют пользоваться аксессуарами, скрывающими все огрехи.

Незначительные ошибки можно замаскировать подобранным в цвет герметиком, но есть еще способ для формирования аккуратного углового перехода. Вместо разрезания двух заготовок под традиционным 45º-ным углом можно просто подрезать стенки оснований на их полную ширину. Короба в таких случаях устанавливаются внахлест. Надрезы и вырезы на стенках кабель канала делают ножницами по металлу.

Убедились, особых премудростей в креплении электротехнических коробов нет. Подключение розеток и выключателей к проложенной в них магистрали производится стандартным способом. Если исполнитель запасется терпением и мобилизует собственную аккуратность, результатом по праву можно будет гордиться.

Нередки случаи, когда в административных и жилых помещениях появляется необходимость установки внешней электропроводки. Такая необходимость возникает, когда в помещении устанавливаются новые электрические приборы или приходит в негодность участок проводки, проходящей в стене.

Штробление стен не всегда возможно или приводит к затяжному ремонту, а в промышленных помещениях нет необходимости прятать провода в стену. Хорошим решением для аккуратной и безопасной укладки проводки поверх стен является пластиковый короб.

Преимущества

Пластиковый кабель-канал, как по-другому называется пластиковый короб для кабеля, представляет собой довольно удачную конструкцию из поливинилхлорида. Так, по сравнению с другими приспособлениями или видами укладки, короб из пластика обладает такими преимуществами:

  • эстетический внешний вид;
  • многообразие цветов, что позволяет подобрать короб к интерьеру квартиры;
  • прочность изделия, которое стойко к ударам и позволяет выдерживать вес тяжелого кабеля;
  • пожарная безопасность, соответствующая действующим правилам;
  • устойчивость к перепадам температуры;
  • простота монтажа и обслуживания.

Благодаря таким свойствам, пластиковые короба для проводов пользуются все большей популярностью при проведении установки наружной электропроводки.

Кроме этого, наиболее известные производители пластиковых кабель-каналов, такие, как «Элекор» и «Legrand», комплектуют свои изделия различной фурнитурой, которая помогает значительно окультурить и облагородить конструкцию пластикового короба для проводов. Такие элементы, как торцевые заглушки, тройники, внутренние и внешние углы, позволяют избавиться от дыр в магистрали и существенно ускорить ее установку. Производство кабель-каналов из ПВХ, осуществляется с применением современных технологий и постоянно совершенствуется.

Выбор и расчет материала

Для того, чтобы сделать нормальную и надежную установку ПВХ-короба, необходимо определить некоторые детали и условия предстоящей работы.

При планировании монтажа кабель-канала из ПВХ, учитываются следующие факторы:

  1. Толщина электропроводки и других кабелей, которые будут устанавливаться.
  2. Размеры короба для отдельных участков монтажа.
  3. Возможность установки дополнительных проводов и кабелей в будущем.
  4. Материал поверхности, на которую будет установлен кабель-канал.
  5. Возможностью использования ПВХ-плинтуса с кабель-каналом для расположения в нем проводов, при разводке внутри комнат.


В продаже имеется пластиковый короб для проводов размером 2 м в длину и самых различных размеров ширины и высоты. Форма пластиковых кабельных коробов может быть самой разнообразной.

Они могут быть изготовлены в следующей форме:

  • прямоугольника;
  • квадрата;
  • треугольника;
  • полукруга.

Исходя из формы и размера, пластиковый короб может быть:

  1. Потолочного типа. Это изделие имеет самый маленький размер, так как в нем располагаются тонкие провода, предназначенные для люстр или точечных светильников. Применяется, как правило, при прокладке новой линии по плите перекрытия. Кроме этого, при монтаже подвесного потолка из ПВХ-панелей, короб применяется для разводки электричества к вентиляторам и светильникам. Хорошим решением является использование перфорированного пластикового короба для размещения проводов на потолке при монтаже натяжных потолков из ПВХ-пленки. Возможность быстро сделать боковое отверстие в стенках короба, когда он закреплен на поверхности, существенно экономит силы и время.
  2. Стенового типа. Стеновой вариант служит для того, чтобы подвести провода к розеткам и на потолок. Для розеток необходимы довольно толстые провода, способные выдерживать мощные электроприборы. Исходя из этого, для них подбираются соответствующего размера короба. Вывод провода на потолок, лучше всего осуществлять по кабель-каналу, установленному в углу. Там он не будет бросаться в глаза, а со вкусом подобранный по цвету – может гармонично дополнить интерьер комнаты.
  3. Полового типа. Напольный пластиковый кабель-канал вполне успешно заменяет обычный деревянный или пластиковый половой плинтус. Размер здесь не имеет такого значения, как для настенных и потолочных изделий. Большой размер полового короба можно расценивать, скорее, как плюс. Кроме того, что он закрывает щель между стеной и полом, наличие запасного пространства под крышкой, может пригодиться для последующей прокладки в нем кабелей спутникового телевидения, сигнализации или интернета.

На заметку: Пластиковые изделия белого цвета представлены в самом большом ассортименте. Им легко придать нужный цвет, покрасив или оклеив пленкой.

Монтаж пластикового кабель-канала

Перед монтажом кабель канала необходимо определиться с размерами формой, количеством и цветом изделий, которые будут применяться при работе.

Составление проекта

Проектирование заключается в составлении схемы расположения электропроводки, телевизионных и оптических кабелей в помещении. Исходя из толщины одного провода или их пучка, подбирается тип и размер короба. На схеме подробно отмечаются все эти нюансы.


  • соединительных планок;
  • внутренних и внешних углов;
  • монтажных ПВХ-коробов для разводки проводов;
  • заглушек;
  • тройников;
  • крепежного материала.

Когда будет высчитано требуемое количество разного вида короба, можно узнать количество крепежа. Обычно, для крепления используются саморезы и пластмассовые дюбеля. Магистраль закрепляется на поверхности каждые 30 см. Следует умножить ее общий метраж на 3,3, чтобы получить количество саморезов.

Приобретение материала

Прежде чем отправляться в магазин за покупками, рекомендуется ознакомиться с ассортиментом товара и его ценами на сайтах строительных магазинов. Это поможет сэкономить не только деньги, но и время.

Если покупки придется делать в нескольких местах, то лучше нанять грузовое такси. Так товар будет в сохранности и под контролем. Возить изделия из ПВХ в багажнике легковой машины не рекомендуется – они могут сломаться или поцарапаться.

Во время покупки необходимо тщательно осмотреть, как панели, так и комплектующие.

Внимание нужно обратить на следующее:

  1. Отсутствие деформации. При хранении деталей на коротких стеллажах или сложенных неровно, они искривляются и принимают неправильную геометрическую форму, которую невозможно изменить.
  2. Наличие механических повреждений. Трещины в изделиях могут привести к поломке отдельных фрагментов в процессе монтажа.
  3. Состояние покрытия. Оно не должно быть испачканным, потертым или выгоревшим на солнце. Такие дефекты будут сильно портить общий вид конструкции.

Приобретать следует материал с прочными стенками. Опробовать надежность замкового соединения можно на одном из фрагментов короба при осмотре – его крышка должна мягко, с небольшим усилием сниматься и, легко, без ударов по ней, закрываться. Отсутствие резкого щелчка говорит о качестве изделия.

Инструменты

Сам процесс устройства магистрали, после того, как этот процесс спроектирован и подготовлен, представляет довольно простое мероприятие. Все, что осталось – подготовить инструмент.

Для работы потребуется:

  • перфоратор;
  • шуруповерт;
  • ножовка по металлу;
  • стусло;
  • молоток;
  • острый нож;
  • плоскогубцы;
  • карандаш или маркер.

Набор прост и есть в каждом доме. Собрав его и проверив исправность, можно приступать к работе.

Установка кабель-канала

Имея на руках проект, материал и нужный набор инструментов, работать легко и в удовольствие.

Этапы этой работы следующие:


  1. Проведение разметки на поверхности. Наносится место расположения магистрали, делаются отметки для сверления.
  2. В поверхности делаются отверстия, в них вставляются пластмассовые дюбеля.
  3. Прикручивается корпус короба.
  4. Проводится укладка проводов и кабелей. Они могут укладываться по одному или в связке с использованием пластиковой стяжки.
  5. Осуществляется разводка проводов.
  6. Устанавливаются розетки, углы, заглушки и крышка корпуса.

Работа закончена.

Видео про сборку кабель-канала

Если Вы решили в доме, то лучшим способом спрятать кабельную линию будет покупка специальных пластиковых коробов. Чтобы Вы смогли правильно выбрать изделия по цвету и конструкции, далее мы предоставим к Вашему вниманию все виды и размеры кабель каналов для проводки.

Конструкция

Итак, первое, на что хотелось бы обратить Ваше внимание – различие в конструкции кабельных каналов. На сегодняшний день лучшие производители электротехнических изделий (к примеру, Легранд, ИЕК либо ДКС) имеют у себя в ассортименте следующие виды пластиковых коробов для электропроводки:

Это все самые популярные виды кабель-каналов, которые могут использоваться в домах, административных и производственных помещениях. Что касается материалов изготовления, короба могут быть изготовлены из негорючего ПВХ-пластика, алюминия, стекла и нержавеющей стали. Последние, металлические, имеют грубый внешний вид, поэтому в жилых помещениях практически не используются. Более подробно увидеть, что собой представляют лотки и как их собирать, Вы можете на видео ниже.

Обзор продукции

Размеры

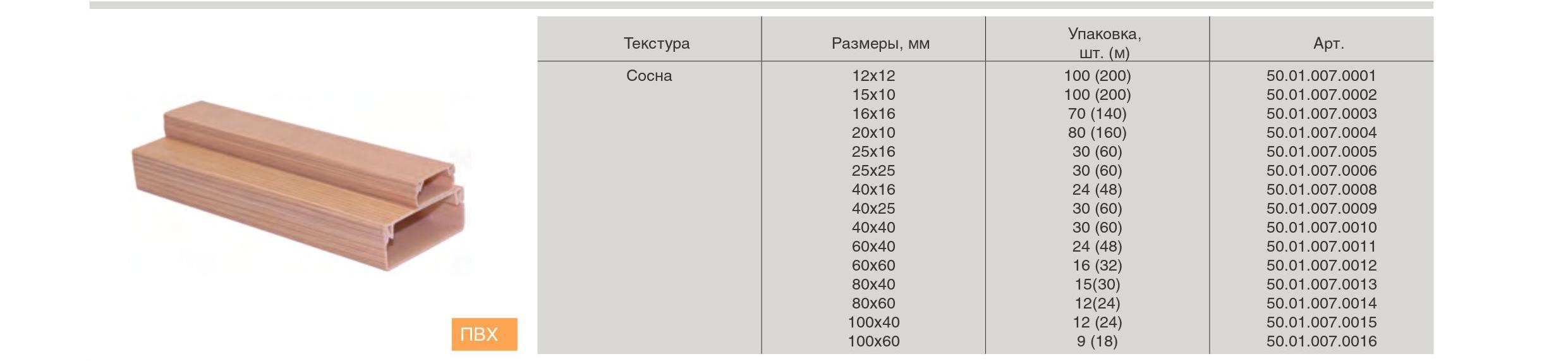

С размерами кабель каналов все намного проще. Ассортимент сечений Вы можете увидеть в таблице ниже:


Следует отметить, что у некоторых производителей могут быть еще и другие размеры кабельных каналов, к примеру, 80*45 мм. Самыми популярными считаются 12*12 (для прокладки кабелей связи), 40*40 и 100*60 мм. У угловых лотков наиболее практичным считается сечение 40*40 мм.

Цветовые решения

Ну и последнее, о чем хотелось поговорить – какие бывают цвета кабель каналов. На сегодняшний день Вы можете заказать любой подходящий под интерьер комнат окрас коробов. Очень популярными считаются кабельные каналы под дерево, которые рекомендуется использовать при

Современные условия обстановки в доме не всегда являются комфортными. Например, протягивая электропроводку в жилищных условиях часто сталкиваются с проблемой неэстетичного расположения проводов. В таких ситуациях на помощь приходят кабель каналы для прокладки открытой электропроводки. Они имеют определенные свойства и преимущества. В этой статье мы обсудим все вопросы касательно этой конструкции.

Итак, что из себя представляет кабельканал? Это корпус, напоминающий нишу, выполненный из пластика или металла, предназначенный для скрытия кабельной проводки в доме с целью сохранения дизайнерских решений.

Подобная конструкция разделяется на некоторые виды. Каждый из коробов имеет свои особенности, следовательно, выбирая приспособление, придется от них отталкиваться. Давайте рассмотрим какие типы кабельканалов существуют.

Важно! Любой, выбранный вами короб должен отвечать качествам прочности и долговечности.

Виды кабельных каналов

Конструкции для помещения электропроводки подразделяют на следующие виды:

Важно! Для невозможности монтажа кабелей стандартных коробов, рекомендуется использовать мини кабельканалы.

Выбираем кабельканалы для электропроводки

Выбор коробов, предназначенных для помещения электрики основывается не только на разновидностях конструкции, но и еще на некоторых факторах. Разумеется, перед покупкой хозяин должен точно знать какого размера ему необходимо защитное приспособление. В торговых точках обычно не разрезают каналы на нужные вам габариты, поэтому лучше взять приспособление с небольшим запасом.

Для планировки распределения кабелей дома лучше использовать пластиковые или легкие металлические короба. Подбирая их под основной цвет своего интерьера, придется заранее заказать конструкции, так как помимо белых кабельканалов вы навряд ли найдете подходящий по оттенку именно вам.

Что сказать по поводу габаритов конструкции? Важно, чтобы внутри короба было достаточно пространства для помещения определенного количества кабелей, а лучше, – если останется некоторый запас.

Наличие фурнитуры к кабельканалу – это обязательное условие. На месте покупки сразу обратите внимание, чтобы все заглушки, монтажные крепежи и замки были на месте. Попробуйте замок короба на эффективность работы: он должен легко открываться без любых приспособлений.

Главная » Электрика » Кабель каналы. Короб пластиковый. Цены от компании СветЭлектро.

виды и размеры, достоинства, цвет, производители

Электрические сети являются неотъемлемой частью каждого здания. При их прокладке используются специальные кабель каналы, виды и размеры которых стандартизированы. Такие изделия призваны защитить находящиеся внутри проводники от возможного механического повреждения или воздействия иных негативных внешних воздействий. Монтаж кабель-каналов может осуществлять внутри и снаружи здания. Широкая цветовая гамма позволяет подобрать подходящий вариант для конкретного интерьера. Стоит ознакомиться с предлагаемым производителями ассортиментом, чтобы при покупке сделать осознанный выбор.

Кабель канал поможет защитить проводку

Читайте в статье

Кабель-каналы для электропроводки: информация, актуальная для потребителя

В состав кабель-канала входит корпус и крышка, соединяемые при помощи специальных замков-защелок. Количество замков может быть различным. У изделий с одним замком намного проще открывать и закрывать крышку, что значительно упрощает процесс контроля находящихся внутри проводов. Каналы с двумя замками позволяют более надежно соединить элементы системы между собой.

Изделия с двумя замками более надежные

Используемые при изготовлении ГОСТ кабель-каналы могут иметь внутренние перегородки либо изготавливаться без них. Первый тип позволяет одновременно в одном коробе разместить проводку и малоточный кабель, несмотря на то, что их не рекомендуется прокладывать совместно.

Короб для электропроводки может быть жестким и гибким. Степень жесткости во много определяет возможность выполнения монтажных работ в определенных условиях, например, при высоком риске механического повреждения или сложной геометрии основания. Гибкие короба востребованы при прокладке системы электроснабжения в помещении с неровными стенами, например, в бревенчатом доме.

Для гибких коробов нет непреодолимых преград

Жесткие изделия принято делить на глухие и с отверстиями. Первые могут быть парапетными или перфорированными. Вторые – напольными, парапетными, плинтусными.

Перфорированный жесткий короб

Глухие короба для кабеля представлены в виде:

  • Гофротрубы, то есть литых трубок, изготавливаемых из резины или мягкого пластика;
  • Цепей, траков. Такая конструкция полузакрытого типа состоит из большого количества одинаковых секций, допускающих изгиб изделия под произвольным углом.
При монтаже электропроводки используются изделия различного вида

В зависимости от конструктивных особенностей монтажных лотков производители предлагают:

  • Мини кабель-каналы с набольшими поперечными размерами, внутри которых могут находиться всего 1 – 2 провода;

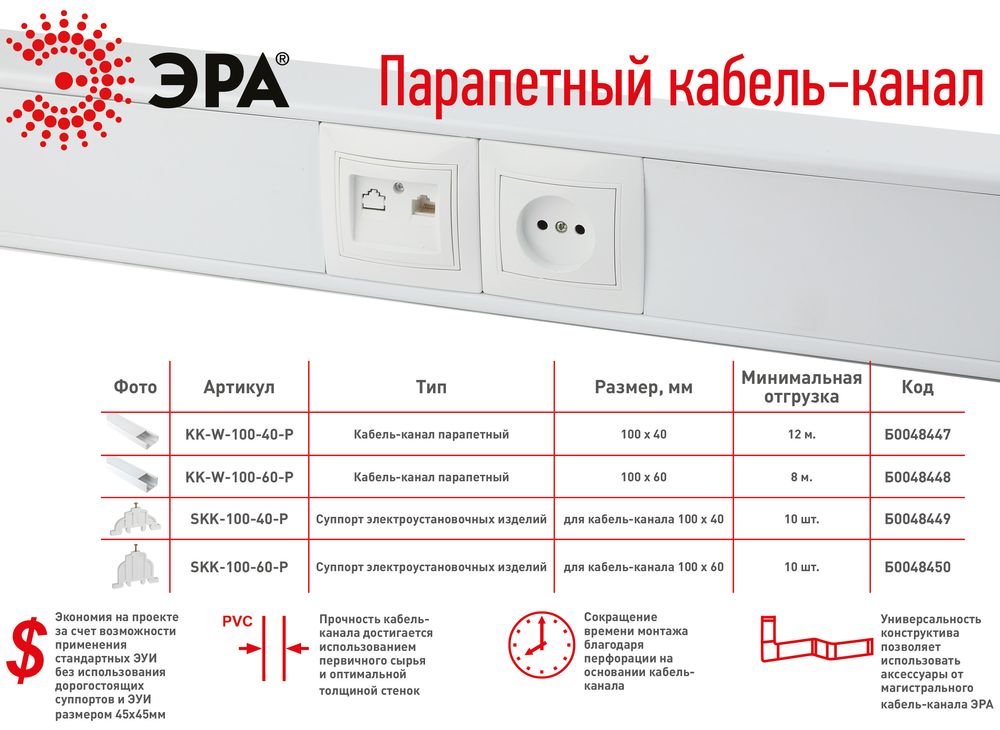

  • Парапетные направляющие с Т-образным, фигурным, W-образным, Г-образным и универсальным профилем. По своим конструктивным особенностям они близки к мини кабель-каналам, но имеют большие поперечные размеры. Допускают использование нестандартных переходников с регулированием угла поворота в диапазоне 7 – 45 градусов. К ним удобно крепить розетки и выключатели;
  • Плинтусные конструкции, монтируемые в месте соединения пола и стен и имеющие специальные полости для прокладки проводов. Могут состоять из нескольких секций;
  • Гибкие каналы. Производители предлагают гофрированные и цепные изделия. Последние включают большое количество металлических или пластиковых элементов. Востребованы на промышленных предприятиях. Для производства гофрированных изделий используются негорючие пластмассы. Допускают монтаж под различным углом. Востребованы при прокладке закрытой и открытой проводки, а также при устройстве подвесных потолков;
  • Уплощенный напольный короб с характерной овальной крышкой. Востребованы, если необходимо подвести электропитание к оборудованию, установленному на столе посередине комнаты. Особая овальная формы не создает помех для передвигающихся людей. Представлены в широкой цветовой гамме;
  • Перфорированный канал, для изготовления которого может использоваться металл и пластик. Предназначены для группировки кабелей, монтируемых в электрощитке производственного помещения;
  • Угловая потолочная конструкция. Изделие характерной треугольной формы, монтируемой в месте соединения потолка и стен;
  • Проволочный лоток, для изготовления направляющих которого используется металлическая проволока. Используются на промышленных предприятиях;
  • Прозрачные каналы, предназначенные для размещения светодиодных лент. По своему конструктивному исполнению близки к угловым направляющим, но имеют расположенные под углом 45 градусов перегородки, используемые для крепления светодиода.
Для светодиодных лент выпускаются прозрачные короба

Статья по теме:

В данной статье рассмотрена современная гофра для проводов, которая обеспечивает дополнительную защиту кабельной продукции от неблагоприятных внешних воздействий: критерии выбора, обзор моделей, монтаж, рекомендации опытных электриков.

Материалы, используемые для изготовления кабель-каналов, их преимущества и недостатки

Для изготовления кабельных каналов для электропроводки используются различные материалы. Это определяет не только внешний вид выпускаемых изделий, но и их технические характеристики. Не стоит думать, что короба для проводов выполняют исключительно декоративную функцию. Их основным назначением является защита находящихся внутри здания людей от последствий чрезвычайной ситуации, например, короткого замыкания. Учитывая нагрузку на электрическую сеть, внутри жилых помещений чаще всего монтируются изделия из пластика, а на промышленных предприятиях. Каждый вид имеет свои отличительные особенности, с которыми стоит обязательно ознакомиться до покупки.

К выбору следует подходить индивидуально

Металлические короба для прокладки кабелей: виды и особенности монтажа

Внешний вид металлических коробов для электропроводки сложно назвать привлекательным. Однако с точки зрения безопасности значительно превосходят пластиковые аналоги. Могут быть открытыми и закрытыми.

Металлические изделия отличаются повышенной прочностью

При прокладке системы электроснабжения на промышленном предприятии достаточно часто используются открытые изделия из стали, монтируемые на стенах или закрепляемых прямо под потолком. Такой металлический короб для проводки имеет достаточную ширину, чтобы внутри него можно было разместить толстые жгуты кабелей.

Открытые модели популярны на промышленных предприятиях

От использования закрытых изделий отказываются из неизбежного нагрева кабеля из-за встречи магнитных полей соседних проводов. Это может стать причиной воспламенения электропроводки и отключения автоматики. В открытых системах естественная вентиляция обеспечивает своевременный теплоотвод.

Металл является хорошим проводником. Чтобы гарантировать безопасность находящихся рядом людей при монтаже электротехнических стальных коробов обязательно предусматривается заземление.

Статья по теме:

В этом материале пойдет речь о том, как сделать заземление в частном доме своими руками. 220В – стандартное напряжение в сети, и мы подробно обсудим, как сделать так, чтобы оно не причинило вреда ни людям, ни бытовой технике.

Заземление выполняется обязательно

Внимание! Укладку кабелей в стальной электрический короб следует производить рядом друг с другом, чтобы обеспечить контакт токопроводящих жил с металлом.

Еще одним видом металлических кабельных коробов являются изделия из анодированного алюминия. Они используются преимущественно при прокладке систем электроснабжения на промышленных предприятиях. Иногда их используют в домашних интерьерах, оформленных в стиле Hi-Tech. Они состоят из короба с крышкой, колонны, поликарбонатных креплений и разводки.

К преимуществам таких изделий стоит отнести:

  • Возможность защиты от электромагнитного воздействия;
  • Высокую ударную прочность;
  • Стойкость к ультрафиолету;
  • Огнеупорность;
  • Способность выдерживать значительные температурные колебания без потери геометрической формы.

К недостаткам следует отнести сложность выполнения монтажных работ. Для крепления короба и крышки используются дюбеля, что значительно усложняет монтаж и требует наличие специального инструмента.

Короб из анодированного алюминия

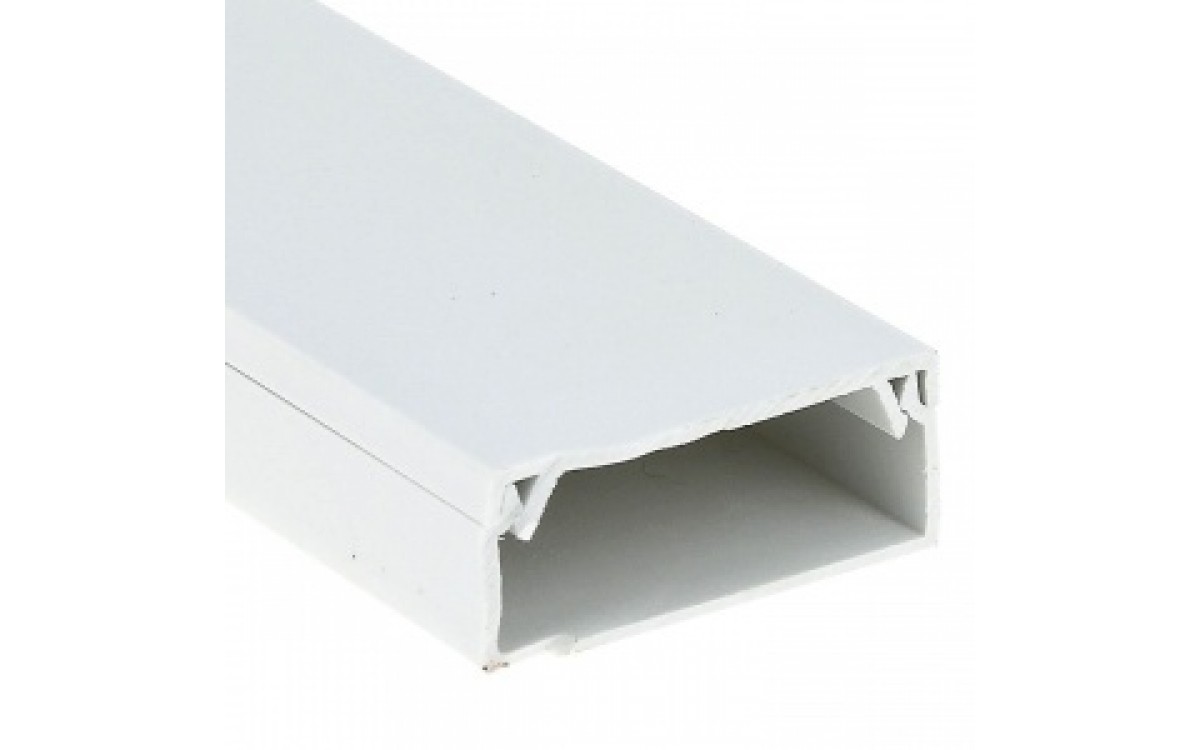

Разновидности и особенности пластиковых коробов для проводов

Пластиковые короба для электропроводки стоят намного меньше своих металлических аналогов. Могут быть открытыми и закрытыми. Учитывая, что пластик не относится к числу электропроводных материалов, при монтаже пластиковых систем заземление не предусматривают.

Пластиковые изделия представлены в широком ассортименте

Для их изготовления используется самозатухающий ПВХ, что исключает вероятность распространения пламени при возникновении чрезвычайной ситуации. В закрытых изделиях крышка плотно прилегает к каналу. Это также способствует повышению уровня безопасности, так как полноценное горение становится невозможным из-за ограниченного доступа кислорода.

Пластиковый плинтус позволит спрятать провода

Внимание! При возникновении чрезвычайно ситуации короб только на время может предотвратить распространение пламени. Основным элементом безопасности системы должна являться автоматика, способная сработать в случае внештатной ситуации.

Несмотря на то, что кабель-канал ПВХ можно приобрести по сравнительно невысокой цене, их использование на промышленных предприятиях ограничено. Из-за низких прочностных характеристик такие изделия имеют ограниченный срок службы. Открытые модели приобретают при прокладке небольшого количества кабелей.

Закрытые пластиковые кабель-каналы широко используются при монтаже бытовой проводки. Производители предлагают изделия различного цвета, формы и типоразмера, а потому подобрать подходящий вариант для конкретного помещения не составит особого труда.

Широкий выбор типоразмеров позволит подобрать подходящий вариант

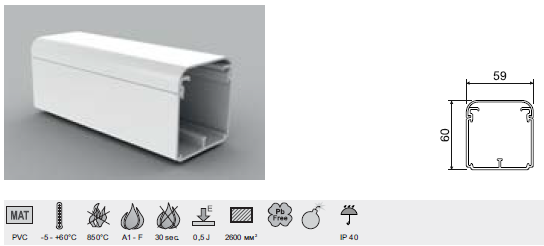

Типовые размеры кабель-каналов для электропроводки

Размеры пластиковых кабель-каналов стандартизированы. Производители предлагают изделия:

  • Стандартные, используемые при монтаже силовой электропроводки, предназначенной для питания бытовых приборов, линий освещения, розеток;

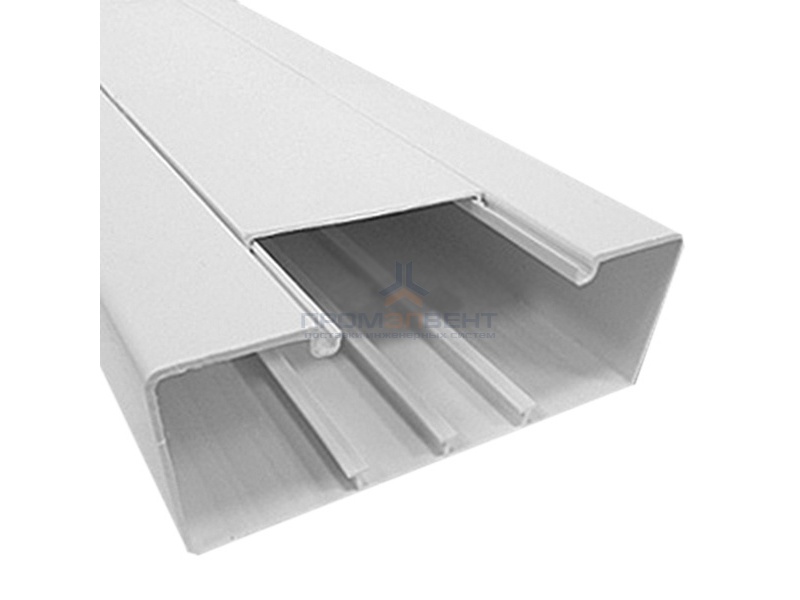

  • Широкие, предназначенные для монтажа нескольких независимых коммуникаций. Короба имеют специальные продольные перегородки, облегчающие процесс укладки и последующей диагностики проводов;
  • Мини короба. Изделия небольшого размера, применяемые преимущественно при прокладке телефонных линий, интернета, сигнальных коммуникаций. Позволяют разместить провода небольшого размера.

Поперечные габариты изделий могут меняться от 0,7 х 1 до 6 х 10 при толщине стенки 0,7 – 2,4 мм. Чтобы узнать, какие бывают размеры кабель-каналов, следует обратиться к справочной литературе.

Размеры коробов можно найти в справочных таблицах

Внимание! Размеры коробов для электропроводки подбираются таким образом, чтобы внутри можно было разместить требуемое количество проводов.

Для частного дома можно приобрести размером 25×16 мм. Такого размера достаточно для укладки нескольких силовых проводов. Если же предстоит монтаж системы на промышленном предприятии – такого размера недостаточно. Учитывая количество укладываемых проводов, может потребоваться кабель-канал 150×100 мм.

Оптимальный размер короба для частного дома

Варианты цветового оформления кабель-каналов

При оформлении интерьера расцветка используемых элементов имеет важное значение. Благодаря тому, что производители предлагают цветные кабель-каналы, можно подобрать подходящий вариант для конкретного помещения.

Расцветка короба может быть любой

Необязательно отдавать предпочтение широко распространенному белому цвету. Можно приобрести кабель-канал черного цвета, если такая расцветка будет более уместной в конкретном интерьере.

Черный кабель-канал способен добавить стиля интерьеру

При выборе цветного короба для проводов следует помнить, что он должен гармонично вписываться в интерьер. Следует аккуратно выбирать изделия насыщенного цвета. Они неизбежно будут притягивать к себе внимание, что в ряде случаев может оказаться не лучшим вариантом.

Особенности монтажа кабель-каналов для прокладки открытой электропроводки

На начальном этапе электропроводки следует определиться со способом и местом крепления кабель-каналов. Выбор может быть сделан в пользу напольных кабель-каналов или настенных моделей, для каждой из которых место крепления выбирается индивидуально. Способ фиксации во многом зависит от материала и конструктивных особенностей приобретаемого изделия. Предпочтение может быть отдано саморезам, двустороннему скотчу или жидким гвоздям. Первый вариант предпочтителен, так как при необходимости короб можно будет легко демонтировать. Учитывая, что большинство моделей изначально поставляется со специальными отверстиями для крепежа, фиксация короба не вызовет трудностей.

Монтаж кабель канала можно доверить специалистам

Выбор инструмента будет зависеть от способа крепления. Для закручивания шурупов следует подготовить шуруповерт. Сами шурупы выбираются в зависимости от основания, к которому предстоит прикрутить кабель-каналы. Так, если стена выполнена из гипсокартона, следует отдать предпочтение пятнадцатимиллиметровым метизам с плоской головкой. Также потребуется нож или ножницы, с помощью которых отдельные элементы будут отрезаться в размер.

Внимание! Монтажные отверстия должны располагаться на расстояние 30 – 50 см.

Для закручивания шурупов потребуется шуруповерт

Монтаж настенного короба для проводов для проводов выполняется в следующей последовательности:

ФотоОписание работ
Снимаем с изделия упаковку и верхние крышки. Выполняем разметку на стене и начинаем прикручивать кабель канал по выполненной разметке. Монтаж начинается от розетки или светильника
Пространственное положение стыкуемых элементов следует тщательно контролировать.
После фиксации короба начинаем закладывать провод.
По мере закладки провода на место устанавливается крышка кабель-канала.

Если будет монтироваться гибкий кабель-канал для проводов, подготавливать основание не обязательно. Такое изделие можно надежно зафиксировать на любой поверхности. До начала монтажа жесткого типа основание следует тщательно выровнять.

В местах соединения элементов под углом 90 градусов следует использовать угловой кабель-канал. Это позволит сформировать надежную и красивую систему. Для каждого угла не составит труда подобрать изделие нужной конфигурации. Стыковку производят с небольшим зазором, чтобы избежать коробления в случае теплового расширения.

Для угловых стыков найдется подходящее изделие

При монтаже кабель-каналов на пол следует выбирать подходящие изделия, которые не только смогут гармонично вписаться в интерьер, но и позволят разместить необходимое количество проводов. Модели с перегородками в данном случае являются предпочтительным вариантом.

Напольные короба лучше выбирать с перегородками

К монтажу уличного кабель-канала часто прибегают, чтобы защитить электропроводку от транспорта или пешеходов. Выбор модели зависит от количества проводов, которые планируется протянуть по земле. Если одни изделия предназначены только для одного провода, то внутри других может быть спрятано сразу три. Специальная перегородка позволит избежать контакта соседних кабелей.

Форма уличного кабель-канала может отличаться

Можно ли использовать кабель-каналы в декоративных целях: фото интересных вариантов

Иногда бывает сложно решить, как красиво развести проводку и при этом обеспечить подвод энергии к каждому бытовому прибору. В этом случае на помощь приходит декоративный кабель-канал, с помощью которого можно добиться желаемого результата. Выбор изделия зависит от стилистического оформления комнаты. Иногда обычная имитация медных трубочек позволяет добиться уникального результата.

Нестандартное решение для современной квартиры

С помощью гибкого круглого кабель-канала для электропроводки или обычного провода на стене можно сформировать красивый рисунок, который станет стильным элементом декора. Грамотно подобранный крепеж придаст рисунку законченный внешний вид.

Крепление провода, подходящее для круглых кабель-каналов

Используя прозрачные кабель-каналы, можно получить дополнительный источник света. Находящиеся внутри светодиодные ленты можно использовать для подсветки определенных объектов или в качестве ночника.

Прозрачный короб, закрепленный у самого потолкаВариант размещения подсветки на стенах

Используя треугольный кабель-канал, можно разместить провода в месте соединения стен и пола. Особая конфигурация изделия позволит одновременно протянуть несколько кабелей без риска их случайного соприкосновения.

Плинтус не только красивый, но и функциональный объект

Кабель-каналы для электропроводки: виды, типы, цены наиболее популярных типоразмеров от разных производителей

Чтобы купить кабель-каналы нужного типоразмера по выгодной цене, стоит ознакомиться с имеющими предложениями. При одинаковой форме и размерах изделия могут существенно отличаться по стоимости, в зависимости от того, кто является производителем конкретной модели. Не всегда переплата за бренд является выгодным решением. Среди продукции отечественных производителей можно найти предложения, имеющие оптимальное качество и стоимость.

Предлагаем ознакомиться с видами, размерами и ценами кабель-каналов, предлагаемых различными производителями. Длина одного изделия 2 метра:

Заключение

Таким образом, кабель-каналы позволяют не только предотвратить случайное поражение током, но и способны стать стильным элементом декора. Широкий ассортимент, предлагаемый ведущими производителями, позволяет подобрать оптимальное решение для своего дома или офиса. Монтаж изделия, при желании, можно выполнить своими руками.

ПОНРАВИЛАСЬ СТАТЬЯ? Поддержите нас и поделитесь с друзьями

Для большего количества проводов требуются коробки большего размера

Расчеты заполнения коробки выполняются, чтобы убедиться, что в электрической коробке достаточно места для безопасного размещения проводов, сращиваний, кабельных зажимов (обычно в пластиковых коробках их нет) и розеток или выключателей, которые вы собираетесь разместить в коробке.

Объем в кубических дюймах обычно указывается внутри неметаллических коробок. Если это не так, вы можете измерить внутренние размеры коробки и прикинуть сами.

Вот как определить размер коробки, соответствующий требованиям NEC.

Шаг первый

Суммируйте провода и устройства, A K A «эквиваленты проводников» (провода, которые начинаются и заканчиваются в коробке — косички — не считаются)

Каждый токонесущий провод = 1
Все провода заземления вместе = 1
Все зажимы вместе = 1
Каждая розетка или выключатель = 2

Шаг второй

Умножьте количество эквивалентов проводника (общее с первого шага) на их объемный коэффициент в кубических дюймах (указан ниже)

14-ga.провод занимает 2 куб. дюймов на проводник
12-ga. провод занимает 2,25 куб. дюймов на проводник
10-ga. провод занимает 2,5 куб. дюймов на проводник
Если коробка содержит провода разного сечения, используйте фактические объемные коэффициенты для проводов и наибольший объемный коэффициент для заземляющих проводов, устройств и зажимов.

Пример

Коробка из ПВХ содержит два кабеля 14/2, один кабель 14/3 и одну розетку. Коробка не имеет внутренних зажимов. Какой минимальный объем ящика нужен?

Шаг 1.Подсчитайте проводники:
2 проводника на кабель 14/2 x 2 кабеля = 4
3 проводника в кабеле 14/3 = 3
Все заземления вместе = 1
Без внутренних зажимов = 0
Розетка = 2
Итого эквивалент проводника = 10

Шаг 2. Коэффициент объема для 14-ga. провод 2 куб. в., так:

10 эквивалентов проводников
x 2 куб. дюймов
 = 20 куб. в коробке

Одинарные ящики бывают трех размеров: 18 куб.д., 20,4 куб. д. и 22,5 куб. дюймов. Меньший размер дешевле, но больший размер позволяет избежать нарушений правил заполнения. 4-дюймовый. распределительная коробка решает большинство проблем с заполнением коробки. Добавьте одинарное или двойное гипсовое кольцо, которое идет заподлицо с гипсокартоном, и вы получите коробку, которую трудно переполнить.

Клиффорд А. Попеджой — лицензированный подрядчик по электроснабжению в Сакраменто, Калифорния. См. его статью «Добавление внешней розетки» в выпуске журнала Fine Homebuilding за февраль/март 2004 г. (№ 161).

Фото: Энди Энгель

Получайте советы, предложения и рекомендации специалистов по строительству дома на свой почтовый ящик

×

Корпус из поликарбоната с откидной прозрачной крышкой

АРКА – JIC

Поликарбонатные корпуса Fibox ARCA – JIC (Объединенный промышленный совет) NEMA 4X предоставляют пользователям традиционных электрических шкафов, навесных пластиковых электрических шкафов и распределительных коробок простой способ модернизировать их конструкцию до надежного и высокопроизводительного решения для ограждения.

Серия навесных корпусов из поликарбоната ARCA – JIC, доступная в стандартных размерах JIC, внесена в список UL и имеет рейтинг NEMA (Национальная ассоциация производителей электрооборудования) 4X. Поэтому рейтинги NEMA 4X и 6P обеспечивают защиту от проникновения переносимой ветром пыли, воды, снега и мусора.

Посмотреть аксессуары ARCA JIC можно здесь

ARCA с прозрачной крышкой – JIC

Корпус из поликарбоната

с прозрачной крышкой, ARCA – JIC Fibox предлагает решения для электрических корпусов с рейтингом NEMA для самых суровых условий, а не просто пластиковую коробку или пластиковый электрический корпус на петлях.Защита чувствительного оборудования от проникновения воды отчасти благодаря формованной на месте полиуретановой прокладке. Точно так же наш корпус предохраняет электрические системы от пыли и грязи и поэтому является идеальным электрическим корпусом как внутри помещения, так и снаружи. Серия ARCA – JIC устойчива к ультрафиолетовому излучению и ударопрочна и имеет рейтинг IK 09. Следовательно, Fibox настолько хорошо сконструирован, что его можно использовать в течение многих лет на открытом воздухе. Нержавеющий поликарбонат обладает превосходной химической стойкостью по сравнению с металлическими или стекловолоконными ящиками.

 Корпуса из поликарбоната Природа, дружественная к Wi-Fi, предлагает своевременный ответ на революцию 5G, устраняя любые внешние антенны. Примечательным достижением является наличие прозрачных крышек. Прозрачные пластиковые электрические корпуса обеспечивают наибольшую площадь обзора по сравнению со вставленным смотровым окном.



Специальные электрические шкафы


Fibox может легко настроить ваш корпус ARCA и настроить его в соответствии с вашими потребностями. Благодаря вырезам, печати, маркировке и индивидуальной окраске ваш индивидуальный корпус будет представлять вас и ваш бренд.Кроме того, в Fibox есть все стандартное оборудование и аксессуары, которые могут вам понадобиться. Размеры серии ARCA – JIC варьируются от 6,0 x 6,0 x 4,0 до 24,0 x 24,0 x 10,0 дюймов. Эта серия корпусов NEMA имеет множество вариантов крышек. Fibox предлагает приподнятые непрозрачные и прозрачные крышки на петлях и винтах, а также гладкую плоскую непрозрачную крышку для некоторых размеров.

Больше, чем пластиковый корпус шкафа

ARCA – JIC  – это водонепроницаемый корпус шкафа NEMA 4X и 6P, превосходящий по своим характеристикам металл и стекловолокно и являющийся идеальным корпусом промышленной панели управления.Fibox с гордостью предлагает первый и единственный в отрасли корпус NEMA 4X JIC с формованными выбивными отверстиями (KO). Предварительно сформированные выбивные отверстия ½ и ¾ дюйма, соответствующие отраслевым стандартам, экономят время по сравнению с индивидуальной настройкой. Используйте кабельные сальники Fibox, соответствующие стандарту NEMA, чтобы сохранить статус NEMA 4X для ваших корпусов.

Отправьте электронное письмо в службу поддержки клиентов Fibox, если вы хотите указать заявку и получить предложение

Знакомство с ARCA – JIC

ARCA – JIC так же универсален и надежен, как и ваш бизнес, и имеет множество вариантов для удовлетворения потребностей вашего бизнеса; код заказа доступен для просмотра.

ARCA – Корпуса JIC

Символ заказа Размер в В x Ш x Г Размер мм В x Ш x Г
Корпус из поликарбоната, приподнятая непрозрачная крышка винта
AR664SC 6 х 6 х 4 152 х 152 х 102
AR865SC 8 х 6 х 5 203 х 152 х 127 АР884СК 8 х 8 х 4 203 х 203 х 102 АР1084СК 10 х 8 х 4 254 х 203 х 102 АР1086СК 10 х 8 х 6 254 х 203 х 152 АР10106СК 10 х 10 х 6 254 х 254 х 152 АР12106СК 12 х 10 х 6 305 х 254 х 152 АР14127СК 14 х 12 х 7 356 х 305 х 178 АР16148СК 16 х 14 х 8 406 х 356 х 203 АР181610СК 18 х 16 х 10 457 х 406 х 254
Корпус из поликарбоната, на петлях, непрозрачный, приподнятый, крышка винта
AR664CHSC 6 х 6 х 4 152 х 152 х 102
AR865CHSC 8 х 6 х 5 203 х 152 х 127 АР884ЧСК 8 х 8 х 4 203 х 203 х 102 АР1084ЧСК 10 х 8 х 4 254 х 203 х 102 АР1086ЧСК 10 х 8 х 6 254 х 203 х 152 АР10106ЧСК 10 х 10 х 6 254 х 254 х 152 АР12106ЧСК 12 х 10 х 6 305 х 254 х 152 АР14127ЧСК 14 х 12 х 7 356 х 305 х 178 АР16148ЧСК 16 х 14 х 8 406 х 356 х 203 АР181610ЧСК 18 х 16 х 10 457 х 406 х 254
Корпус из поликарбоната, откидная непрозрачная винтовая крышка с пластиковой быстросъемной защелкой
AR664CHL 6 х 6 х 4 152 х 152 х 102
AR865CHL 8 х 6 х 5 203 х 152 х 127 АР884ЧЛ 8 х 8 х 4 203 х 203 х 102 АР1084ЧЛ 10 х 8 х 4 254 х 203 х 102 АР1086ЧЛ 10 х 8 х 6 254 х 203 х 152 АР10106ЧЛ 10 х 10 х 6 254 х 254 х 152 АР12106ЧЛ 12 х 10 х 6 305 х 254 х 152 АР14127ЧЛ 14 х 12 х 7 356 х 305 х 178 АР16148ЧЛ 16 х 14 х 8 406 х 356 х 203 АР181610ЧЛ 18 х 16 х 10 457 х 406 х 254
Корпус из поликарбоната, откидная непрозрачная винтовая крышка с крышкой. S. Запираемая защелка
AR664CHSSL 6 х 6 х 4 152 х 152 х 102
AR865CHSSL 8 х 6 х 5 203 х 152 х 127 AR884CHSSL 8 х 8 х 4 203 х 203 х 102 AR1084CHSSL 10 х 8 х 4 254 х 203 х 102 AR1086CHSSL 10 х 8 х 6 254 х 203 х 152 АР10106ЧССЛ 10 х 10 х 6 254 х 254 х 152 АР12106ЧССЛ 12 х 10 х 6 305 х 254 х 152 AR14127CHSSL 14 х 12 х 7 356 х 305 х 178 AR16148CHSSL 16 х 14 х 8 406 х 356 х 203 АР181610ЧССЛ 18 х 16 х 10 457 х 406 х 254 AR20168CHSSL 20 х 16 х 8 508 х 406 х 205 AR24208CHSSL 24 х 20 х 8 611x 510×205 АР242410ЧССЛ 24 х 24 х 10 611 х 611 х 254
Корпус из поликарбоната, откидная непрозрачная винтовая крышка с крышкой. S. Быстродействующая защелка
AR664CHSS 6 х 6 х 4 152 х 152 х 102
AR865CHSS 8 х 6 х 5 203 х 152 х 127 AR884CHSS 8 х 8 х 4 203 х 203 х 102 АР1084ЧСС 10 х 8 х 4 254 х 203 х 102 АР1086ЧСС 10 х 8 х 6 254 х 203 х 152 АР10106ЧСС 10 х 10 х 6 254 х 254 х 152 АР12106ЧСС 12 х 10 х 6 305 х 254 х 152 АР14127ЧСС 14 х 12 х 7 356 х 305 х 178 АР16148ЧСС 16 х 14 х 8 406 х 356 х 203 АР181610ЧСС 18 х 16 х 10 457 х 406 х 254 АР20168ЧСС 20 х 16 х 8 508 х 406 х 205 АР24208ЧСС 24 х 20 х 8 611x 510×205 АР242410ЧСС 24 х 24 х 10 611 х 611 х 254
Корпус из поликарбоната, откидная непрозрачная винтовая крышка с крышкой. S. Запираемая поворотная защелка
АР664ЧТСС 6 х 6 х 4 152 х 152 х 102
АР865ЧТСС 8 х 6 х 5 203 х 152 х 127 АР884ЧТСС 8 х 8 х 4 203 х 203 х 102 АР1084ЧТСС 10 х 8 х 4 254 х 203 х 102 АР1086ЧТСС 10 х 8 х 6 254 х 203 х 152 АР10106ЧТСС 10 х 10 х 6 254 х 254 х 152 АР12106ЧТСС 12 х 10 х 6 305 х 254 х 152 АР14127ЧТСС 14 х 12 х 7 356 х 305 х 178 АР16148ЧТСС 16 х 14 х 8 406 х 356 х 203 АР181610ЧТСС 18 х 16 х 10 457 х 406 х 254 АР20168ЧТСС 20 х 16 х 8 508 х 406 х 205 АР24208ЧТСС 24 х 20 х 8 611x 510×205 АР242410ЧТСС 24 х 24 х 10 611 х 611 х 254
Корпус из поликарбоната, прозрачная крышка для винтов
AR664SCT 6 х 6 х 4 152 х 152 х 102
AR865SCT 8 х 6 х 5 203 х 152 х 127 AR884SCT 8 х 8 х 4 203 х 203 х 102 АР1084СКТ 10 х 8 х 4 254 х 203 х 102 AR1086SCT 10 х 8 х 6 254 х 203 х 152 АР10106СКТ 10 х 10 х 6 254 х 254 х 152 АР12106СКТ 12 х 10 х 6 305 х 254 х 152 АР14127СКТ 14 х 12 х 7 356 х 305 х 178 АР16148СКТ 16 х 14 х 8 406 х 356 х 203 АР181610СКТ 18 х 16 х 10 457 х 406 х 254
Корпус из поликарбоната, прозрачная крышка на петлях
AR664CHSCT 6 х 6 х 4 152 х 152 х 102
AR865CHSCT 8 х 6 х 5 203 х 152 х 127 AR884CHSCT 8 х 8 х 4 203 х 203 х 102 АР1084ЧСКТ 10 х 8 х 4 254 х 203 х 102 АР1086ЧСКТ 10 х 8 х 6 254 х 203 х 152 АР10106ЧСКТ 10 х 10 х 6 254 х 254 х 152 АР12106ЧСКТ 12 х 10 х 6 305 х 254 х 152 АР14127ЧСКТ 14 х 12 х 7 356 х 305 х 178 АР16148ЧСКТ 16 х 14 х 8 406 х 356 х 203 АР181610ЧСКТ 18 х 16 х 10 457 х 406 х 254
Корпус из поликарбоната, на шарнирах Прозрачная винтовая крышка с пластиковой быстросъемной защелкой
AR664CHLT 6 х 6 х 4 152 х 152 х 102
AR865CHLT 8 х 6 х 5 203 х 152 х 127 AR884CHLT 8 х 8 х 4 203 х 203 х 102 AR1084CHLT 10 х 8 х 4 254 х 203 х 102 AR1086CHLT 10 х 8 х 6 254 х 203 х 152 AR10106CHLT 10 х 10 х 6 254 х 254 х 152 AR12106CHLT 12 х 10 х 6 305 х 254 х 152 AR14127CHLT 14 х 12 х 7 356 х 305 х 178 AR16148CHLT 16 х 14 х 8 406 х 356 х 203 АР181610ЧЛТ 18 х 16 х 10 457 х 406 х 254
Корпус из поликарбоната, прозрачная откидная крышка с резьбой. S. Запираемая защелка
AR664CHSSLT 6 х 6 х 4 152 х 152 х 102
AR865CHSSLT 8 х 6 х 5 203 х 152 х 127 AR884CHSSLT 8 х 8 х 4 203 х 203 х 102 AR1084CHSSLT 10 х 8 х 4 254 х 203 х 102 AR1086CHSSLT 10 х 8 х 6 254 х 203 х 152 AR10106CHSSLT 10 х 10 х 6 254 х 254 х 152 AR12106CHSSLT 12 х 10 х 6 305 х 254 х 152 AR14127CHSSLT 14 х 12 х 7 356 х 305 х 178 AR16148CHSSLT 16 х 14 х 8 406 х 356 х 203 АР181610ЧССЛТ 18 х 16 х 10 457 х 406 х 254
Корпус из поликарбоната, прозрачная винтовая крышка на петлях с крышкой. S. Быстродействующая защелка
АР664ЧССТ 6 х 6 х 4 152 х 152 х 102
АР865ЧССТ 8 х 6 х 5 203 х 152 х 127 АР884ЧССТ 8 х 8 х 4 203 х 203 х 102 АР1084ЧССТ 10 х 8 х 4 254 х 203 х 102 АР1086ЧССТ 10 х 8 х 6 254 х 203 х 152 АР10106ЧССТ 10 х 10 х 6 254 х 254 х 152 АР12106ЧССТ 12 х 10 х 6 305 х 254 х 152 АР14127ЧССТ 14 х 12 х 7 356 х 305 х 178 АР16148ЧССТ 16 х 14 х 8 406 х 356 х 203 АР181610ЧССТ 18 х 16 х 10 457 х 406 х 254
Корпус для ПК с выбивным основанием, резьбовой крышкой Непрозрачная или прозрачная крышка (T)
АРК865СК 8 х 6 х 5 203 х 152 х 127
АРК865СКТ 8 х 6 х 5 203 х 152 х 127 АРК1086СК 10 х 8 х 6 255 х 206 х 153 АРК1086СКТ 10 х 8 х 6 255 х 206 х 153 АРК12106SC 12 х 10 х 6 306 х 255 х 153 АРК12106СКТ 12 х 10 х 6 306 х 255 х 153 АРК14127SC 14 х 12 х 7 357 х 306 х 178 АРК14127СКТ 14 х 12 х 7 357 х 306 х 178
Корпус для ПК с выбивным основанием, откидной крышкой с резьбой Непрозрачная или прозрачная крышка (T)
АРК1086ЧСК 10 х 8 х 6 255 х 206 х 153
АРК1086ЧСКТ 10 х 8 х 6 255 х 206 х 153 АРК12106ЧСК 12 х 10 х 6 305 х 254 х 152 АРК12106ЧСКТ 12 х 10 х 6 305 х 254 х 152 АРК14127ЧСК 14 х 12 х 7 356 х 305 х 178 АРК14127ЧСКТ 14 х 12 х 7 356 х 305 х 178
Корпус из поликарбоната с выбивным основанием, шарнирными непрозрачными или прозрачными (T) защелками из нержавеющей стали
АРК1086ЧССЛ 10 х 8 х 6 255 х 206 х 153
АРК1086ЧССЛТ 10 х 8 х 6 255 х 206 х 153 АРК12106ЧССЛ 12 х 10 х 6 305 х 254 х 152 АРК12106ЧССЛТ 12 х 10 х 6 305 х 254 х 152 АРК14127ЧССЛ 14 х 12 х 7 356 х 305 х 178 АРК14127ЧССЛТ 14 х 12 х 7 356 х 305 х 178
Корпус из поликарбоната, плоская непрозрачная винтовая крышка
AR864FSC 8 х 6 х 4 203 х 127 х 152
AR1083FSC 10 х 8 х 3 254 х 203 х 76 AR1085FSC 10 х 8 х 5 254 х 203 х 127 AR12105FSC 12 х 10 х 5 305 х 254 х 127 AR14126FSC 14 х 12 х 6 356 х 305 х 152
Корпус из поликарбоната, откидная непрозрачная крышка с плоским винтом
AR864CHFSC 8 х 6 х 4 203 х 127 х 152
AR1083CHFSC 10 х 8 х 3 254 х 203 х 76 AR1085CHFSC 10 х 8 х 5 254 х 203 х 127 AR12105CHFSC 12 х 10 х 5 305 х 254 х 127 AR14126CHFSC 14 х 12 х 6 356 х 305 х 152
Корпус из поликарбоната, непрозрачная плоская крышка на петлях с защелкой
AR864CHFSSL 8 х 6 х 4 203 х 127 х 152
AR1083CHFSSL 10 х 8 х 3 254 х 203 х 76 AR1085CHFSSL 10 х 8 х 5 254 х 203 х 127 AR12105CHFSSL 12 х 10 х 5 305 х 254 х 127 AR14126CHFSSL 14 х 12 х 6 356 х 305 х 152

Аксессуары ARCA – JIC

Электрические установки: определение размера вытяжной коробки

Вытяжные коробки используются вместе с кабелепроводом для упрощения монтажа проводки, отсюда и их название. Они изготавливаются из листового металла, литого металла или неметаллического материала и позволяют протягивать проводники на большие расстояния без чрезмерной нагрузки на провод или изоляцию. Коробки для вытягивания позволяют устанавливать длинные участки проводки с более короткими интервалами и могут использоваться как для прямых, так и для угловых протяжек.

Несмотря на то, что они выглядят так же, как распределительные коробки, внутри они не имеют проводных соединений. Они являются только точками доступа для протягивания и подачи проводников в систему кабельных каналов.Их использование обязательно в кабелепроводах, где количество изгибов между розетками превышает максимальное количество, разрешенное NEC (Национальным электротехническим кодексом).

Размер выдвижной коробки зависит от размера и количества проводников, а также от количества каналов и их диаметра. Для проводников 4 AWG и больше размеры вытяжных и соединительных коробок должны соответствовать требованиям статьи 314. 28 NEC. В этом посте будет представлен обзор правил определения размеров для наиболее распространенных типов натяжек, а также пример расчета.

Прямые тяги

При прямолинейном протягивании кабелепровод входит и выходит с противоположных сторон коробки. Глубина коробки для прямой тяги определяется размером самого большого канала и пространством, которое требуется для контргаек и втулок. С другой стороны, длина вытяжной коробки должна быть не менее в восемь раз больше диаметра самого большого канала:

  • Предположим, что в вытяжной коробке имеется четыре кабелепровода, а наибольший диаметр составляет 4 дюйма
  • Минимальная длина коробки = 8 x 4 дюйма = 32 дюйма

Угловые тяги, U-образные тяги и соединения

Коробки и корпуса кабелепроводов, содержащие проводники 4 AWG или больше, а также уголки или U-образные прокладки, должны иметь размеры в соответствии со спецификациями статьи 314 NEC.28(А)(2).

Угловые тяги

Для угловых тяг расстояние между каждым входом в коробку и противоположной стенкой коробки должно быть суммой следующих величин:

  • В шесть раз больше, чем самая большая дорожка подряд.
  • Сумма диаметров всех других входов в дорожки качения в ряду.

Предположим, что тяговая коробка имеет поворот на 90° с тремя дорожками качения диаметром 4 дюйма, 2 дюйма и 2 дюйма. Процедура расчета будет следующей:

  • В шесть раз больше диаметра дорожки качения = 6 x 4 дюйма = 24 дюйма
  • Сумма всех других диаметров дорожек качения = 2 дюйма + 2 дюйма = 4 дюйма
  • Итого = 24 дюйма + 4 дюйма = 28 дюймов

Кроме того, расстояние по прямой между точками входа и выхода каждого контура должно в шесть раз превышать диаметр соответствующего канала.В приведенном выше примере требуемые разделения:

  • Разделение цепей в кабелепроводе 4 дюйма = 6 x 4 дюйма = 24 дюйма
  • Разделение цепей в кабелепроводе 2 дюйма = 6 x 2 дюйма = 12 дюймов

Ищете электротехнические услуги?


П-образные тяги

Когда проводники входят и выходят из одной и той же стены, расстояние от места входа кабельных каналов до противоположной стены рассчитывается по той же процедуре, что и для угловых поворотов:

  • В шесть раз больше, чем самая большая дорожка подряд.
  • Сумма диаметров всех других дорожек на той же стене и в том же ряду.

Обратите внимание, что точки входа и выхода учитываются отдельно для каждого участка проводника. Если в цепи используется 3-дюймовый кабелепровод и используется тяговая коробка для разворота, процедура выглядит следующим образом:

  • В шесть раз больше диаметра дорожки качения = 6 x 3 дюйма = 18 дюймов
  • Сумма всех других диаметров дорожек качения = 3 дюйма
  • Итого = 18 дюймов + 3 дюйма = 21 дюйм

Расстояние по прямой между точкой входа и выхода такое же, как и при повороте под углом: в шесть раз больше диаметра трубопровода.В приведенном выше примере требуемое расстояние составляет 18 дюймов (6 x 3 дюйма).

Комбинированные коробки с прямыми и угловыми тягами

Если в одном и том же ящике есть прямые и угловые тяги, расчеты должны выполняться в соответствии с обоими наборами правил, и применяется наибольший полученный размер. Предположим, что следующая комбинация тянет:

  • Прямая тяга с дорожкой качения 2 дюйма
  • Угловая тяга с дорожкой качения 3 дюйма

Расчет высоты

Этот расчет прост, потому что есть только одна возможность: шесть умножить на большую дорожку качения плюс сумму остальных.Существует только одна дорожка для качения, поэтому она умножается на шесть и больше ничего не добавляется.

  • Высота = 6 x 3 дюйма = 18 дюймов

Расчет ширины

В этом случае есть две возможности, поэтому выполняются оба расчета и выбирается наибольшее значение. Вариант № 1 в 8 раз превышает диаметр прямой тяги, а вариант № 2 — в 6 раз больше диаметра дорожки качения плюс все другие диаметры.

  • Ширина (вариант 1) = 8 x 2 дюйма = 16 дюймов
  • Ширина (вариант 2) = 6 x 3 дюйма + 2 дюйма = 18 дюймов + 2 дюйма = 20 дюймов

Размеры тяговой коробки

Этот выдвижной ящик должен иметь высоту 18 дюймов и ширину 20 дюймов. Для угловой тяги расстояние между входом и выходом составляет 18 дюймов (в шесть раз больше размера трубы, равного 3 дюймам).

Важность процедуры проектирования

Хотя выдвижные ящики удобны, имейте в виду, что они требуют материалов и рабочей силы и могут увеличить стоимость проекта при чрезмерном использовании. Лучшая рекомендация — нанять квалифицированную проектную фирму для оптимизации электрической схемы, гарантируя, что вытяжные коробки используются только там, где это необходимо.

Энергоэффективность также помогает оптимизировать затраты на электромонтаж.Меньшая нагрузка требует проводки меньшего размера, что, в свою очередь, требует меньшего диаметра кабелепровода и аксессуаров. Разница в цене может быть небольшой для одного контура, но быстро увеличивается в большом проекте, таком как высотное здание.

Примечание редактора: этот пост был первоначально опубликован в ноябре 2017 года и был переработан и обновлен для обеспечения точности и полноты.

Можно ли повесить потолочный вентилятор на пластиковую распределительную коробку? | Домашние руководства

Автор Chris Deziel Обновлено 28 декабря 2018 г.

В соответствии с Национальным электротехническим кодексом требуются защитные коробки для каждого электрического соединения в жилом или коммерческом здании, и эти коробки часто выполняют двойную функцию, поддерживая электрическую арматуру.Электрики используют как металлические, так и пластиковые коробки, причем в некоторых случаях предпочтение отдается последним, поскольку они недороги, просты в использовании и обладают естественной изоляцией. Однако они не предназначены для поддержки большого веса и не должны использоваться для поддержки потолочного вентилятора.

Потолочные распределительные коробки

В большинстве случаев электрик устанавливает черновую электрическую коробку перед тем, как подвешивать какие-либо потолочные светильники. Он может быть изготовлен из металла или пластика, обычно он круглый и крепится к потолочной балке с помощью шурупов или гвоздей. Если приспособление весит менее 5 фунтов, его можно заменить коробкой для реконструкции, которая крепится непосредственно к гипсокартону. Цель ремоделирования коробки, как следует из ее названия, состоит в том, чтобы облегчить проводку на существующих стенах и потолках. Обычно он пластиковый и позволяет размещать светильник в любом месте на потолке, а не только рядом с балкой.

Что нужно для потолочного вентилятора

Потолочные вентиляторы не только весят больше, чем светильники, но и вибрируют, что увеличивает силу, прикладываемую к корпусу.Более того, величина этой направленной вниз силы увеличивается с увеличением длины лопасти. Обычные металлические или пластиковые ящики для грубой обработки не должны выдерживать более 50 фунтов, и большинство вентиляторов прилагают больше усилий, чем это. Следовательно, чтобы повесить его, вам нужна система поддержки, состоящая из металлического ящика, прикрепленного к блокировке, или металлических стержней, которые вы можете закрепить на потолочных балках. Для очень больших вентиляторов могут потребоваться еще более сложные средства поддержки. Если да, то он обычно поставляется с вентилятором.

Замена светильника на вентилятор

Если вы хотите заменить подвесную люстру или плафон на потолочный вентилятор, вам, вероятно, не удастся просто прикрутить вентилятор к старой коробке.Если светильник был достаточно легким, чтобы использовать пластиковую коробку для реконструкции, старую коробку определенно придется убрать. Пластиковая коробка для грубой обработки с умеренно тяжелым приспособлением не подходит для потолочного вентилятора. Проблема с пластиковыми коробками заключается в том, что они могут треснуть под воздействием интенсивных вибраций от вентилятора. Треснувшая коробка может в конечном итоге сломаться, и вентилятор может упасть, что приведет к катастрофе.

Установка блока вентилятора

После того, как вы решили, где вы хотите установить вентилятор, загляните внутрь чердака и подскажите, как лучше всего поддерживать вентилятор. Вы можете сделать это, установив блокировку два на шесть между балками и прикрутив коробку к блокировке. Вы также можете использовать стержневую систему, регулируя положение коробки на стержнях, а затем прикручивая стержни к лагам. В любом случае передний край коробки должен выходить из потолка на одном уровне с гипсокартоном, чтобы вы могли прикрутить монтажные кронштейны вентилятора.

Как рассчитать размеры подземного тягового ящика

Определение размеров подземных тяговых и распределительных коробок в соответствии со стандартом NEC 314.16 стандартов кодов требуется для предотвращения повреждения изоляции проводников. Расчет правильного размера необходимого ящика может быть сложным, поэтому, пожалуйста, не стесняйтесь обращаться к нам или звонить по телефону 800-767-1576, если вам нужна помощь.

Требования стандарта

NEC 314.28 применяются к установкам с проводниками 4 AWG или больше, которые должны быть изолированы, а также к кабелям, содержащим проводники 4 AWG или больше. Они применимы к соединениям, прямым тягам, U-образным тягам и угловым тягам.

Расчет размеров корпуса Pull Box:

Требования к минимальному размеру:  Минимальное расстояние от входа проводника до противоположной стены не может быть меньше, чем в восемь раз больше торгового размера самого большого прохода.

Прямые тяги

Прямые протяжки — это когда канал входит в коробку с одной стороны и выходит из коробки с противоположной стороны, как показано на схеме ниже. Прямые тяги должны в 8 раз превышать диаметр самого большого кабелепровода/канала.

В этом случае просто умножьте самый большой размер дорожки качения на 8, и это даст вам минимальную длину коробки.

Наибольший размер дорожки качения x 8 = минимальная длина коробки

Например, если ваша дорожка качения 3 дюйма:

3 дюйма x 8 = 24 дюйма



Соединения, угловые тяги, U-образные тяги

Угловые натяжения — это когда труба входит в коробку, делает поворот на 90 градусов, а затем выходит из коробки на соседней стене. U-образные тяги состоят из кабелепровода, входящего и выходящего с одной и той же стороны коробки.

Эти расчеты также начинаются с наибольшего размера дорожки качения, но затем становятся немного сложнее. Вам нужно умножить самый большой канал на 6, а затем добавить размеры любых других каналов на той же стене и в том же ряду, чтобы получить минимальный размер коробки.

(наибольший размер дорожки качения x 6) + размеры дорожек качения в одном ряду = минимальная длина коробки

Например, если у вас одинарное соединение, угол или U-образная тяга 3-дюймовой дорожки качения:

3 дюйма x 6 = 18 дюймов





Несколько дорожек

Если у вас есть несколько рядов дорожек качения, рассчитайте каждый из них отдельно и выберите наибольшее расстояние.

Если у вас несколько рядов дорожек качения, используйте наибольший рассчитанный размер.

Например, если у вас есть ряд с дорожками качения 3-3 дюйма и другой ряд с дорожками качения 3-1 дюйм:

Вычислить ряд 1: (3” x 6) + 3” + 3” = 24”

Вычислить ряд 2: (1 дюйм x 6) + 1 дюйм + 1 дюйм = 8 дюймов

Выберите 24 дюйма, больший из двух размеров.





Расстояние между дорожками качения

Кроме того, расстояние между кабельными дорожками, окружающими один и тот же проводник, не может быть меньше, чем шестикратное значение самой большой кабельной дорожки, измеренной от ближайшего края кабельных каналов до ближайшего края.

Наибольший размер дорожки качения x 6 = минимальное расстояние между дорожками качения

Например, если у вас 3-дюймовая дорожка качения слева направо:

3 дюйма x 6 = 18 дюймов





Несколько типов тяг

В одном и том же ящике можно выполнять несколько типов тяг, например, прямую тягу с угловой тягой в одном и том же ящике.

Если у вас есть несколько типов натяжения, вы должны рассчитать для каждого из различных типов натяжения, используя правильные формулы, а затем выбрать наибольший из рассчитанных размеров.

Например, если у вас есть коробка с прямой тягой с дорожкой качения 3 дюйма и угловой тягой с дорожкой качения 3 дюйма:

Рассчитайте прямое натяжение слева направо: 3 дюйма x 8 = 24 дюйма

Рассчитайте угловую тягу слева направо: (3” x 6) + 3″ = 21”

Выберите 24 дюйма, больший из двух размеров для расчета слева направо.

Рассчитайте угловую тягу сверху вниз: 3 дюйма x 6 = 18 дюймов

Ваша коробка должна быть не менее 24 дюймов в ширину и 18 дюймов в высоту.









Шаги расчета тяговой коробки:

Вам потребуется рассчитать как горизонтальные (слева направо и справа налево), так и вертикальные (сверху вниз и снизу вверх) размеры, а также рассчитать расстояние между дорожками качения.Поскольку это может сбивать с толку, вам нужно нарисовать конфигурацию.

Например, если у вас есть тяговая коробка с дорожкой качения 1–3 дюйма слева, дорожкой качения 1–2 дюйма слева, дорожкой качения 1–2 дюйма справа и дорожкой качения 1–3 дюйма внизу . Таким образом, у вас есть 2-дюймовая прямая тяга и 3-дюймовая угловая тяга.

ШАГ 1 :

Определите размер каждого канала, который вы будете использовать.

ШАГ 2 :

Определите, нужна ли вам прямая или стыковая/угловая/U-образная тяга, так как вам нужно использовать разные формулы.

ЭТАП 3 :

Расчет горизонтального размера:

  • Прямая тяга:
    • Слева направо: 8 дюймов x 2 = 16 дюймов
    • Справа налево: 8 дюймов x 2 = 16 дюймов
    • Ширина ящика для вытягивания должна быть не менее 16 дюймов.
  • Угловая тяга:
    • Слева направо: (3 дюйма x 6) + 2 дюйма = 20 дюймов
    • Справа налево: нет



ШАГ 4 :

Расчет вертикального размера:

  1. Угловая тяга (только угловая/соединительная/U-образная тяга)
    • Сверху вниз: нет
    • Снизу вверх: 3 дюйма x 6 = 18 дюймов



ШАГ 5 :

Расчет расстояния между дорожками качения (только угловые/стыковые/U-образные тяги)

  1. Расстояние между дорожками качения: 3 дюйма x 6 = 18 дюймов



ШАГ 6 :

Сравните расстояние между дорожками качения и расстоянием между ними. Расстояние по вертикали и горизонтали и выберите большее из 2. (Только угол/соединение/U-образное натяжение)

  1. (Расстояние между дорожками качения = 18 дюймов) = (Расстояние по вертикали = 18 дюймов)
  2. (расстояние между дорожками качения = 18 дюймов) < (горизонтальное расстояние = 120 дюймов)
  3. Размер ящика для вытягивания должен быть не менее 20 дюймов в ширину и 18 дюймов в высоту.
ШАГ 7 : Определите размеры при наличии нескольких рядов дорожек качения (пропустите этот шаг, если у вас одна дорожка качения) и выберите наибольший расчетный размер.

Например, если у вас есть ряд с дорожками качения 3-3 дюйма и другой ряд с дорожками качения 3-1 дюйм:

  1. Рассчитать ряд 1: (3” x 6) + 3” + 3” = 24”
  2. Вычислить ряд 2: (1 дюйм x 6) + 1 дюйм + 1 дюйм = 8 дюймов
  3. Выберите 24 дюйма, больший из двух размеров.



Нужна помощь в выборе ящиков подходящего размера? Наш квалифицированный персонал будет рад помочь вам. Свяжитесь с нами по телефону или позвоните по телефону 800-767-1576 .



Другие статьи, которые могут вам понравиться:

Правильный выбор подземных ограждений

Определение надлежащей номинальной нагрузки ANSI для подземных тяговых коробов

Пластиковая электрическая распределительная коробка IP65, размер: 6×6 дюймов, 75 рупий / шт.

IP65 Пластиковая электрическая распределительная коробка, размер: 6×6 дюймов, 75 рупий / шт | ID: 16281598291

Спецификация продукта

Заинтересованы в этом товаре?Уточнить цену у продавца

Связаться с продавцом

Изображение продукта


О компании

Год основания2012

Юридический статус фирмы Limited Company (Ltd./Pvt.Ltd.)

Характер деятельностиПроизводитель

Количество сотрудниковДо 10 человек

Годовой оборотRs. 50 лакхов – 1 крор

IndiaMART Член с февраля 2014 г.

GST33AAFCG1221R1ZM

Код импорта-экспорта (IEC) 04130 *****

Основанная в 2012 году, «GK Global Trade Private Limited» занимается производством и продажей тепловых извещателей , электрических кабелей , тестер дымовых извещателей, аэрозоль и т. д.

Видео компании

Вернуться к началу 1

Есть потребность?
Лучшая цена

1

Есть потребность?
Лучшая цена

Варианты плиты переключателя с узкой стенкой

Найдите варианты узких настенных переключателей для электрической коробки в труднодоступном месте рядом с плиткой, отделкой или шкафами

Потребность в узкой настенной пластине обычно возникает, когда шкафы, отделка или плитка закрывают часть распределительной коробки, что препятствует установке стандартной пластины в труднодоступное место. Например, узкая крышка розетки используется, чтобы скрыть открытую коробку и примыкает к шкафу или молдингу.

Узкая электрическая коробка — не изготовлена, не нужна

Клиенты часто спрашивают об узких электрических коробках, но это не обязательно при использовании узкой настенной панели. На самом деле размеры электрических коробок не производятся в узких версиях, потому что вам по-прежнему нужен такой же зазор вокруг ваших устройств, поэтому вам нужно будет использовать стандартную 2-дюймовую удобную коробку в стене.

Обратите внимание, что все, что меньше 2.25 дюймов не полностью закрывает электрическую коробку и ее края. Стандартная 2-дюймовая металлическая коробка имеет ширину 2-1/8 дюйма от внешнего края до внешнего края.

Распределительная пластина шириной 2 дюйма закрывает отверстие коробки, но оставляет открытыми края.

Более узкие пластины не будут закрывать все отверстие коробки. Смотрите изображения ниже для примеров и всегда обязательно измеряйте свою конкретную коробку.


Устройство можно перемещать в коробке

Устройство крепится к электрической коробке через овальное резьбовое отверстие.

Это овальное отверстие на ремешке устройства позволяет смещать выключатель или розетку влево или вправо на 1/8 дюйма.


Если у вас возникли трудности с размещением тарелки рядом с соседней стеной или близлежащей плиткой, сначала попробуйте выполнить следующие действия, чтобы изменить положение устройства:

ослабить винты крепления устройства к электрической коробке

толкнуть устройство полностью влево или вправо, чтобы изменить его положение по мере необходимости

повторно затяните винты

Ваша накладка может подойти после внесения этой незначительной регулировки.


Узкие или полуузкие настенные панели — что выбрать

В зависимости от типа препятствий выберите между крышкой, обрезанной как с левой, так и с правой стороны, или крышкой, обрезанной только с одной стороны (полноразмерная пластина со смещенными отверстиями).

Оба варианта имеют аккуратно обработанные края со скосами со всех сторон. Тонкие пластины лучше всего подходят для сбалансированного вида или если кирпич, плитка или отделка блокируют обе стороны.

Выберите полуузкую крышку, чтобы скрыть неровности поверхности вокруг электрической коробки, такие как сколы плитки, сломанный гипсокартон или комки краски.

2,75-дюймовые крышки — стандартная панель переключателей

2,75″ в ширину x 4,5″ в высоту  — Для сравнения: стандартная настенная панель имеет размеры 4-1/2″ в высоту и 2-3/4″ в ширину.

Он закрывает электрическую коробку с небольшим свободным пространством по краям.


Стандартная пластина шириной 2,75 дюйма.

Расстояние от центра отверстия под винт до края пластины составляет 1,375 (1-3/8″).

Если у вас нет полных 1-3/8 дюйма с обеих сторон, стандартная крышка не подойдет.Если часть вашей электрической коробки закрыта, стандартная крышка не подходит, и вы хотите закрыть то, что все еще открыто, выберите узкий размер пластины переключателя ниже.

Если плитка или шкаф ограничивают пространство только с одной стороны, приобретите половинчатую узкую пластину.


2,5-дюймовая узкая пластина переключателя, размер

2,5 дюйма в ширину x 4,5 дюйма в высоту — Нужна крышка розетки, пустая удобная крышка коробки или панель переключателя света, которая немного уже стандартной?

Получите этот промежуточный размер, добавив удлинитель плоской пластины под более узкую пластину.На этом рисунке показана перекидная пластина шириной 2,25 дюйма поверх белой плоской пластины шириной 2,5 дюйма.

Идеально подходит для тех случаев, когда стандартный выключатель света или крышка розетки не подходят, но уменьшение размера на полдюйма слишком много.


Расстояние от центра отверстия для винта до края нижней 2,5-дюймовой пластины с каждой стороны составляет 1,25 дюйма.



Узкие настенные пластины 2,25 дюйма

2. 25 дюймов в ширину и 4,5 дюйма в высоту . Эти крышки выключателей и розеток на 1/4 дюйма уже стандартных крышек, но при этом достаточно широкие, чтобы можно было прочесть края одноблочной электрической коробки.

Если вы установили обшивку, доску и рейку или какую-либо декоративную отделку шкафа, вам может потребоваться уменьшить размер накладки, чтобы она соответствовала новому материалу.


Расстояние 1-1/8 дюйма от края пластины до центра отверстия под винт.



2-дюймовые узкие накладки

Ширина 2 дюйма, 4 шт.5 дюймов в высоту  – Это самый узкий размер для диммеров GFCI/Decora Rocker & Slider.

У нас есть более узкие размеры для тумблера, дуплекса, качельки Decora и некоторых других.

Это популярное решение для розеток и выключателей кухонного острова, которые расположены слишком близко к встроенному шкафу или краю плитки.


От центра до края пластины 1″.



1,75-дюймовые узкие крышки выключателей освещения

1.75 дюймов в ширину и 4,5 дюйма в высоту  — это самый узкий размер крышки выхода для двусторонней печати. Также поставляется с переключателем, заглушкой, разъемом для телефона / кабеля и деспардом.

Он слишком узкий для кулисных переключателей и розеток GFCI, потому что отверстие блока (Decora) само по себе составляет 1-5/16 дюйма и может врезаться в скошенные края.

Одинарные металлические коробки имеют отверстие 2 дюйма. Использование пластины 1,75 дюйма для закрытия электрической коробки не полностью закроет открытую область. Учтите, что узких электрических коробок не существует, потому что в них нельзя было бы кодировать.Вам по-прежнему нужен зазор вокруг самих электрических устройств внутри настенной коробки.


Расстояние от края пластины до центра резьбового отверстия 7/8″.



1,5-дюймовые переключатели — самые узкие крышки

1,5 дюйма в ширину и 4,5 дюйма в высоту  — Самая узкая крышка, которую вы можете получить для тумблера освещения, кабельного разъема, выключателя или крышки коробки-пустышки.

Этот размер слишком мал для более широких дуплексных розеток, розеток GFI и клавишных выключателей, поскольку отверстие блока почти такое же широкое, как и сама крышка.


Расстояние от центра до края крышки 3/4″.



Узкие крышки переключателей 2 Despard

1,75 дюйма в ширину и 6,125 дюйма в высоту — более специализированный, но все же вариант, если нужны только выключатели света (а не розетки, заглушки или кабельные разъемы) в определенном месте. Может потребоваться замена существующих коммутаторов на коммутаторы Despard.

Купить Настенные панели Despard с 2 вертикальными тандемными выключателями


Узкие крышки переключателей 3 Despard

1.75 дюймов в ширину x 8,125 дюймов в высоту  — более специализированный вариант, когда вам нужны три выключателя света (но не розетки, заглушки или кабельные разъемы) в тесном месте по бокам, но требуется дополнительное покрытие сверху и снизу. Потребуется замена текущих переключателей на взаимозаменяемые переключатели Despard.

Комплект из 3 тандемных переключателей Despard


Полуузкие крышки для выключателей и розеток со смещенными отверстиями

«Наполовину узкие» относятся к пластинам, которые обрезаны с одной стороны, чтобы пластина могла поместиться там, где стандартная пластина не помещается.

Габаритная плита тех же размеров, но вырезы под приборы смещены или смещены к одному краю.

Например, у вас может быть выключатель или розетка, расположенная близко к соседней стене. Если позже вы добавите фартук из плитки с выпуклой кромкой (как на изображении здесь), вы можете обнаружить, что у типичной накладки больше нет места, чтобы поместиться между выступающей закругленной кромкой и переключателем с 1 стороны.

Полуузкая пластина решит эту распространенную проблему ремонта.Отверстия пластины смещены в одну сторону так, что 1 край пластины просто достигает края электрощита, а не выходит за его пределы.

Габаритные размеры пластин одинаковы, поэтому пластина будет выступать за противоположный край распределительной коробки.



Узкая сторона находится на расстоянии 1-1/8 дюйма от центра отверстия для винта до края.

Более широкая сторона находится на расстоянии 1-5/8 дюйма от края пластины до центра отверстия для винта.

Пластина

может быть установлена ​​узкой стороной как слева, так и справа.


Крупногабаритные смещенные накладки имеют вырезы, которые смещены, а не расположены в центре пластины.

Узкий край такой же, как у стандартной накладки, размером 1-3/8 дюйма от отверстий для винтов до самого узкого края.


Половина узких смещенных двухстенных переключающих пластин

4,5″ В x 4,56″ Ш (такой же, как у стандартной пластины — отверстия смещены в одну сторону)

Разработанные для того, чтобы просто закрыть 4-дюймовую настенную коробку, эти обрезанные пластины переключателей имеют полный зазор с 3 сторон, но полностью обработанный тонкий край на одной половине для узких мест рядом с отделкой, шкафами, мебелью или плиткой.

Поверните пластину, чтобы использовать узкий край слева или справа, чтобы создать эквивалент 4-дюймовой пластины с двойным выключателем света (или 4-дюймовой крышки с двойной розеткой).

Купить узкие пластины с 2 тумблерами и узкие пластины с 2 клавишами/розетками


Узкая сторона находится на расстоянии 1-3/16 дюйма от центра отверстия для винта до края. Найдите отверстие для винта, в котором крышка крепится к устройству, затем измерьте расстояние от него до ближайшего препятствия, чтобы увидеть, есть ли более короткий 1- 3/16-дюймовый край крышки подходит для вашего пространства.

Более широкий край находится на расстоянии 1-5/8 дюйма от края крышки до центра отверстия для винта.


Полуузкие пластины с тройными стенками

4,5″ В x 6,38″ Ш (такой же, как у стандартной пластины — отверстия смещены в одну сторону)

Эти полутонкие пластины для выключателей света, предназначенные только для покрытия 3-местной электрической коробки, имеют полный зазор сверху, снизу и с одной стороны, но с обрезанным краем на одной половине для ограниченного пространства рядом с молдингом, другими декоративными пластинами, шкафами. , мебель или плитка.


Узкая сторона измеряет 1-1/8 дюйма от центра отверстия для винта до края тройной крышки.

Ширина широкой стороны составляет 1-5/8 дюйма от краев настенной пластины до центра отверстий для винтов.

Переверните пластину, чтобы использовать узкий конец либо с левой, либо с правой стороны, чтобы создать эквивалент 6-дюймовой тройной пластины выключателя света (или 6-дюймовой крышки тройной розетки).

Приобретите полуузкие крышки выключателя света с 3 тумблерами или полуузкие настенные крышки 3-Decora.


Полуузкие крышки для выключателей света на 4 группы

4-1/2″ В x 8-3/16″ Ш  (то же, что и стандартная 4-местная пластина – отверстия смещены в одну сторону, чтобы создать один узкий край, чтобы поместиться в ограниченном пространстве.)

Предназначен для простого покрытия 4-местной электрической коробки с полным покрытием сверху, снизу и с одной стороны.

Имеет одинарную обрезанную кромку для небольших помещений, где стандартная пластина не подходит.


Узкий край находится на расстоянии 1-3/16 дюйма от центра отверстия для винта в сторону.

Широкая сторона 1-5/8″.

Узкий край можно использовать с любой стороны (слева, как показано; поверните пластину, чтобы сделать узкую сторону справа).

Нужна 4-местная пластина? Найдите 4 крышки пластины узкого настенного переключателя наполовину коромысла.



Решения для расположенных рядом электрических коробок:

Для двух электрических коробок, установленных бок о бок, не будет достаточно места на стене между коробками для установки стандартных крышек.

Решение для покрытия соседних электрических коробок, которые примыкают друг к другу, заключается в использовании половинчатых узких пластин с узкими краями внутри.Используйте дополнительное пространство в слотах для установки устройства, чтобы отрегулировать расстояние между крышками, отодвигая переключатели дальше для большего расстояния и сдвигая их ближе друг к другу для плотного размещения настенных коробок.

Металлические переносные ящики, установленные вплотную:

Для металлических электрических коробок, расположенных рядом друг с другом, расстояние между устройствами составляет 2-3/16″.

Хотя стандартная крышка не подходит, две узкие крышки размером 2,25 дюйма подходят друг к другу.



Пластиковые электрические коробки, смонтированные вместе:

Для пластиковых электрических коробок расстояние между устройствами в соседних коробках 2-5/16″.

Используйте полуузкие пластины, расположенные рядом друг с другом, чтобы закрыть коробки, установленные таким образом.

Этот подход может быть использован для нескольких комбинаций смежных настенных коробок – одинарная/одинарная, одинарная/двойная, двойная/тройная, одинарная/тройная, тройная/тройная, тройная/четверная и т.д.


Выстраивание в линию узких пластин для нестандартных конфигураций

Создайте свою собственную конфигурацию Узких крышек, устанавливаемых друг на друга: Расположите ряд узких настенных панелей рядом, чтобы закрыть несколько устройств.

Здесь мы выстроили две дуплексные крышки 1,75 дюйма по центру и две 2-дюймовые дуплексные пластины по краям.

Ослабьте крепежные винты устройства, чтобы сдвинуть его влево или вправо по мере необходимости.


Создание конфигураций пластин меньшего размера с помощью вставок

Существует множество вариантов переделки отверстия коромысла под устройство другого типа.Если вам нужна, например, узкая крышка для телефонного или кабельного разъема, вы можете создать ее, добавив вставку к одной из наших узких качающихся пластин.

Используйте вставки и заглушки в 1-, 2- или 3-местных полуузких пластинах для создания необходимой конфигурации.


Узкая пластина Вопросы и ответы

Q: Узкие пластины предназначены только для узких электрических коробок?

A: Нет – узких электрических коробок не существует. Эти пластины предназначены для решения сложных ситуаций, когда стандартная крышка распределительной коробки не подходит.

Q: Можно ли обрезать деревянную стеновую пластину?

A: Как правило, нет, потому что деревянные панели переключателей часто подпираются металлическим кронштейном, и поэтому их нельзя обрезать.

В: Где я могу купить пластины переключателей, которые тоньше стандартной ширины 2,75 дюйма?

A: Купить узкие чехлы можно здесь. Вы найдете более узкие решения для тумблеров, клавишных переключателей, ползунковых диммеров, розеток GFI, дуплексных штекеров, кабельных и телефонных разъемов, заглушек и многого другого.

В:  Как я могу купить узкую накладку в нужной мне нечетной двойной или тройной конфигурации?

A:  Для более сложных компоновок на 2-местных или 3-местных настенных панелях с одной обрезанной стороной мы рекомендуем использовать вставки, которые подходят к отверстиям Decora, чтобы преобразовать большое прямоугольное отверстие в тумблер, кабель или дуплексное отверстие в любое положение на обложке. Если в накладной планке нет нужной вам формы отверстия, то мы рекомендуем обновить ваши электроприборы на современные выключатели и розетки Decora.Если вам нужно большое количество нестандартного размера, то более доступным вариантом может быть изготовление настенной пластины нестандартного размера.

Подходящая пластина для вашей установки

У вас есть выбор из множества узких пластин — узких крышек электрических розеток, узких пластин тумблеров, узких крышек кабельных выводов, узких пластин клавишных переключателей или даже узких глухих настенных пластин, чтобы закрыть коробку, пока вы не добавите электрическое устройство позднее. . Используя вставные ремни, вы можете создавать еще больше конфигураций — узкие пластины для телефонных разъемов, комбинированные настенные пластины смешанного назначения и т. д.

.

Добавить комментарий

Ваш адрес email не будет опубликован.

Материал Plastic
6×6 дюйма IP65 цвет
белый
Pay один путь
Отделка Матовый
Страна происхождения Сделано в Индии
Минимальный заказ 1 500 шт.
