Классификация кабелей типа «витая пара»

03.07.2020

При прокладке сетей Ethernet важное значение имеет правильный выбор кабеля типа «витая пара», а также коннекторов и типа обжима. В данном сводном обзоре приведены данные по наиболее часто встречающимся типам кабеля. Все материалы взяты из открытых источников.

Типы витой пары по экранированию

UTP (U/UTP) (Unshielded Twisted Pair) – витая пара без экрана, неэкранированная витая пара, кабель не имеет защитного экрана.

FTP (F/UTP) (Foiled Twisted Pair) – фольгированная витая пара, имеет один внешний общий защитный слой из фольги.

STP (S/UTP) (Shielded Twisted Pair) – экранированная витая пара, имеет экран, внешнюю защиту в виде сетки, оплётки.

S/FTP (SF/UTP) (Screened Foiled Unshielded Twisted Pair) – фольгированная экранированная витая пара, имеет фольгированную защиту каждой пары, а также внешний экран из медной сетки.

U/FTP – экранирование фольгой каждых отдельных пар. Защищает от внешних помех и от перекрёстных наводок между витыми парами.

F/FTP – индивидуальные экраны из фольги для каждой витой пары, плюс общий экран из фольги, оплётки, или фольги с оплёткой. Защищает от внешних помех и от перекрёстных наводок между витыми парами.

SF/FTP – кабель с общим для всех экраном в виде фольги и наружной оплетки для защиты от наводок.

Виды оболочки

PVC – оболочка из ПВХ-пластика. Для внутреннего применения.

PP – оболочка из полипропилена. Для внешней прокладки, способен выдерживать высокие температуры – до +140°С.

PE – оболочка из полиэтилена. Для внешней прокладки.

FR – огнестойкий. Может работать в открытом пламени заданное время: на текущий момент стандартизированы огнестойкие оболочки на 30, 90 и 180 мин.

LS (Low Smoke) – пониженное дымовыделение при горении.

ZH (Zero Halogen) – изготовлен из материалов, которые при горении не выделяют отравляющие галогеновые газы.

В – бронирование. Чаще всего для брони используется стальная лента, которая обвивается вдоль кабеля.

С – трос. Трос нужен для повышения стойкости кабеля к натяжению при прокладке между строениями.

Дополнительные обозначения

CMR (Communications Multipurpose cable, Riser) – огнестойкий кабель для прокладки в том числе между этажами зданий в специально предназначенных для этого телекоммуникационных каналах.

CMP (Communications Multipurpose cable, Plenum) – огнестойкий кабель для прокладки в том числе между этажами зданий в вентиляционных каналах. Имеет более высокий рейтинг огнестойкости, чем CMR.

Категории кабеля «Витая пара»

Схема обжима кабеля типа «витая пара»

Для обжима кабеля используется специализированный инструмент. Коннекторы должны соответствовать типу кабеля по категории и экранированию.

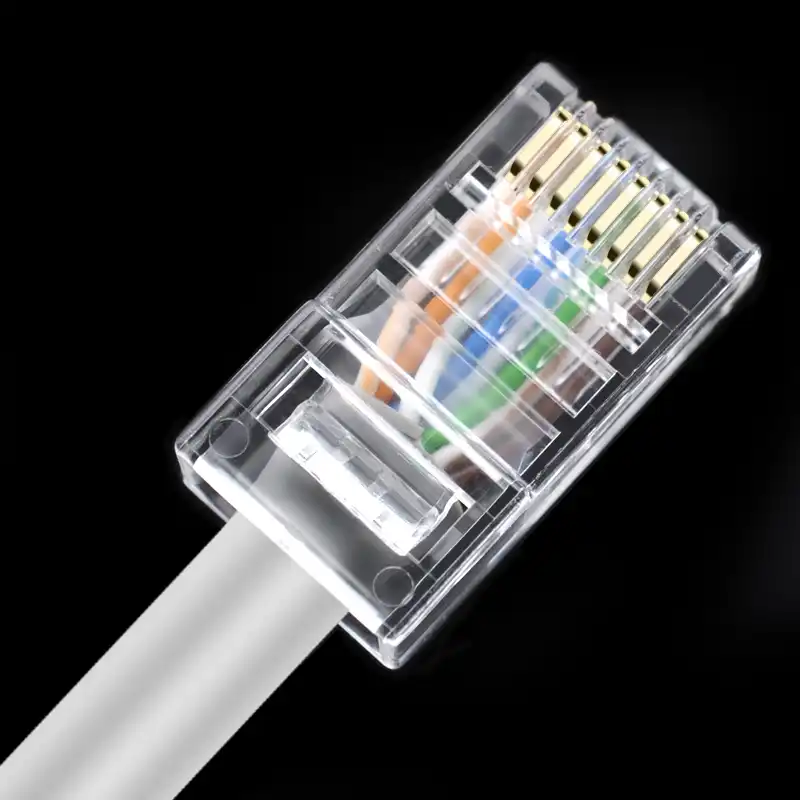

Неэкранированный коннектор категории 5e

Экранированный коннектор категории 6e

Обжимной инструмент (кримпер)

Прямой кабель

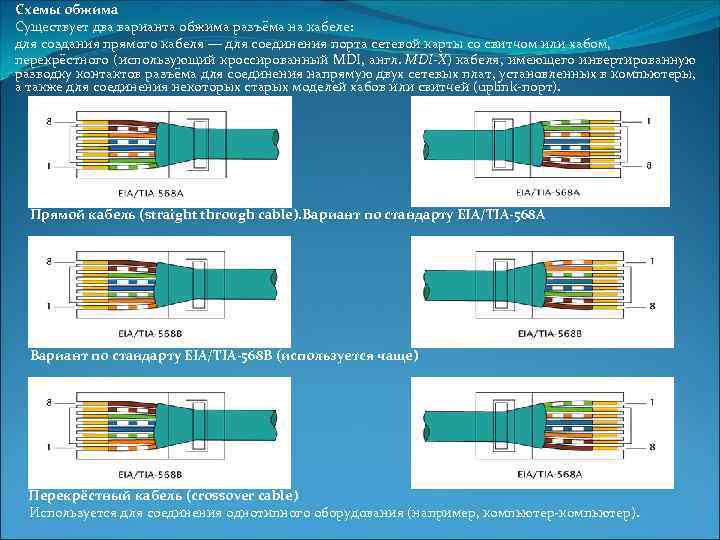

Вариант по стандарту TIA/EIA-568A

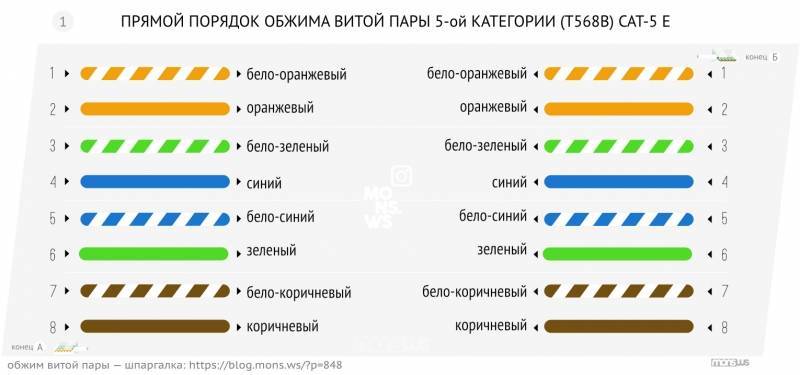

Вариант по стандарту TIA/EIA-568B (используется чаще)

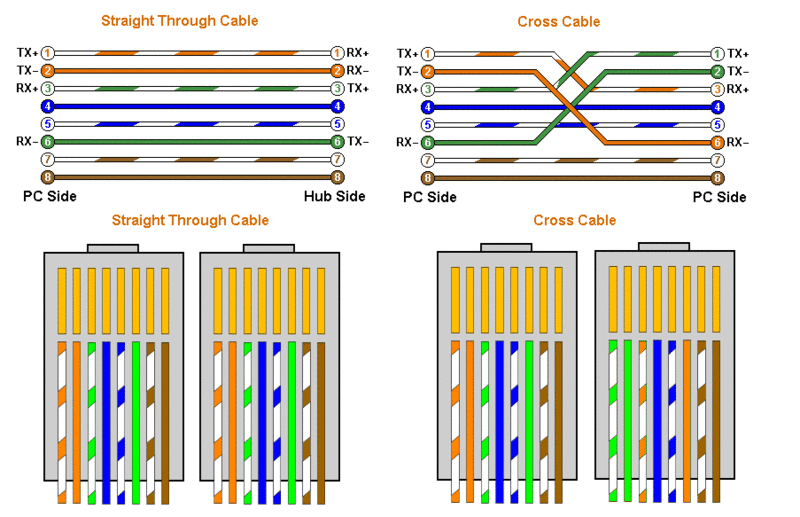

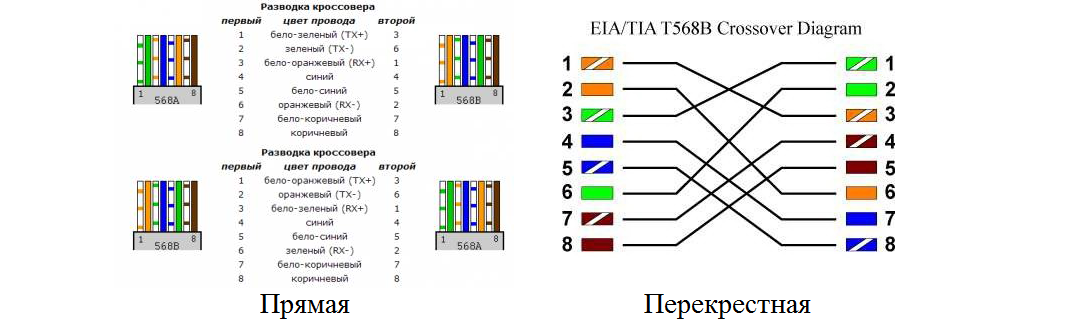

Перекрёстный кабель

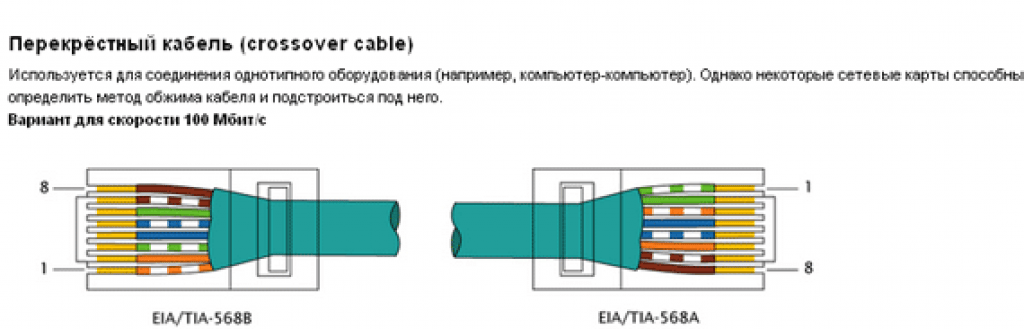

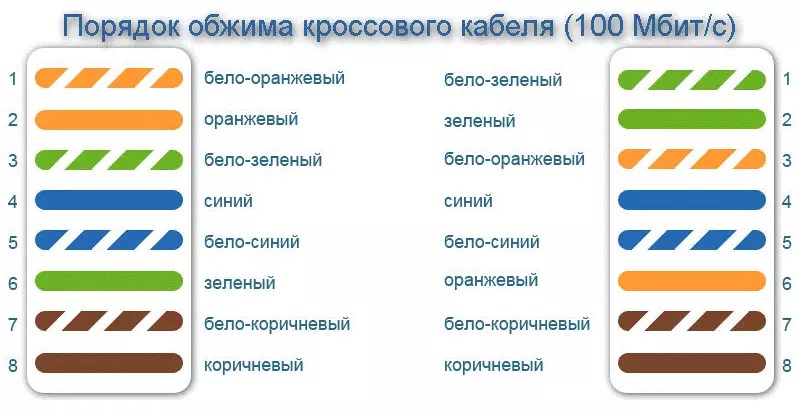

Вариант для скорости 100 Мбит/с

Вариант для скорости 1000 Мбит/с

Консольный кабель


Что нужно для того чтобы обжать витую пару

Витая пара — вид кабеля связи. Представляет собой одну или несколько пар изолированных проводников, скрученных между собой (с небольшим числом витков на единицу длины), покрытых пластиковой оболочкой.

Порой многим из нас приходится сталкиваться с проблемой поломки или случайного обрыва коннектора от интернет-кабеля. В качестве такого кабеля сегодня используют витую пару, состоящую, как правило, из четырех пар свитых медных жил, имеющих индивидуальную цветовую маркировку изоляции.

Витую пару традиционно используют для передачи сигналов между роутером или модемом и компьютером, либо просто между компьютерами, поскольку она идеально подходит для этого, и в достаточной степени позволяет не допустить помех от различных внешних источников к передаваемому сигналу. Давайте поговорим о том, как же правильно обжать витаю пару, как правильно присоединить к ней новый коннектор.

Нарушение исправности коннектора — явление нередкое. Мы переносим модемы и роутеры, делаем перестановку в квартире, переставляем компьютер, случайно задеваем незакрепленный кабель ногой. Даже кошка может играючи перегрызть кабель, который мы просто не успели вовремя проложить и как следует зафиксировать.

Самостоятельно обжать кабель заново не особенно трудно, тем более что это выйдет куда дешевле, чем вызывать мастера с набором инструментов. В хозяйстве достаточно иметь стриппер — инструмент для аккуратной зачистки изоляции и обрезки кабеля, а также кримпер — клещи с возможностью обжима коннектора RJ-45 (8P8C). В крайнем случае стриппер можно будет заменить ножом, а кримпер — плоскогубцами и плоской отверткой.

Процесс обжима подразумевает установку на конце кабеля разъема, укладку жил в данный разъем с соблюдением определенной их последовательности в соответствии с цветовой маркировкой и требуемой схемой обжима (внутри разъема для проводов предусмотрены специальные канавки).

На первом этапе важно соблюсти расположение жил относительно нумерации контактов. Контакты нумеруются с 1 по 8 справа налево, если держать разъем контактами кверху, направив их к себе.

Кабель можно обжать по одной из двух схем: патчкорд — прямой кабель, либо кросс-овер — перекрестный кабель. Прямой кабель (патчкорд) используется для соединения компьютера со свитчем/хабом, а перекрестный (кросс-овер) кабель — применяется для соединения двух компьютеров друг с другом напрямую. Различие данных кабелей заключается в распиновке коннектора на одном из концов кабеля.

Прежде чем обжимать витую пару, сначала необходимо обрезать лишнюю часть кабеля и снять кусок его внешней изоляции при помощи стриппера или ножа (если решили действовать ножом, работайте аккуратно, чтобы не повредить изоляцию самих жил). После этого нужно рассортировать жилы, сложить их в правильной последовательности по цветам. Для этого распустите пары, расправьте жилы, выпрямите их и сложите в порядке, соответствующем нужной схеме обжима коннектора.

Ровно обрежьте жилы, оставив примерно сантиметр до края основной изоляции кабеля, чтобы после завершения монтажа часть основной изоляции оказалась внутри корпуса коннектора.

Аккуратно наденьте коннектор на жилы, следите при этом чтобы каждая жила легла в свою канавку и вставилась до упора (чтобы это увидеть, смотрите на торец коннектора).

Зафиксировав кабель в коннекторе, смело приступайте к обжиму. Вставьте коннектор в соответствующее гнездо кримпера и плавно сожмите его рукоятки несколько раз. Если вы делаете это впервые, то с первого раза может не получиться, и придется взять новый коннектор. Заранее приобретите несколько штук.

А если кримпера в хозяйстве нет, то возьмите плоскогубцы. Взглянув на коннектор сбоку, вы увидите что контакты немного выступают. Сначала их нужно все вместе вдавить внутрь при помощи плоскогубцев.

Далее плоской отверткой необходимо вдавить по очереди все контакты до конца так, чтобы они прорезали изоляцию жил и образовали хороший проводящий контакт с медными проводниками внутри.

Наконец, чтобы закрепить кабель в разъеме намертво, придавите отверткой зажим у основания коннектора вглубь — так кабель не будет болтаться туда-сюда. Фиксация коннектора RJ-45 закончена. Обжим витой пары с одного конца завершен.

Ранее ЭлектроВести писали, что эксперимент на южнокорейском шоссе подтвердил, что пара автономных грузовиков, следующих друг за другом поддерживают расстояние между собой и реагируют на изменения дорожной ситуации. В компании уверены: будущее именно таким способом перевозки грузов. Наиболее эффективной стратегией для беспилотных грузовиков считается движением колоннами. Этот способ перемещения может снизить количество пробок и аварий, а также расход топлива и выбросы парниковых газов.

По материалам: electrik.info.

Витая пара кроссовер. Обжимаем перекрестный кабель (кроссовер)

Бывают такие ситуации, когда нужно соединить два компьютера по сети, но при этом нет сетевого оборудования, через которое можно это сделать. В таком случае, дам несколько советов как соединить два компьютера своими силами.

Если на одном из компьютеров установлено две сетевые карты, тогда можно будет открыть доступ к интернету на обоих компьютерах.

Рассмотрим два варианта подключения. Первый вариант – когда на обоих компьютерах установлено только по одной сетевой карте. Второй вариант – когда на одном из компьютеров установлено две сетевые карты, в таком случае можно будет подключить к обоим компьютерам интернет.

Что нам понадобиться для подключения двух компьютеров по сети?

1. Само собой два компьютера, которые будем соединять в сеть.

2. Кросс кабель для подключения компьютеров напрямую.

3. Пара прямых рук.

Если у вас нет кросс кабеля, его можно приобрести в любом компьютерном магазине или на радио рынке. Если есть тяга сделать его самому, привожу ниже его распиновку

Выглядит готовый кабель вот так:

Если у вас есть кабель, можно приступать к настройке сети между компьютерами.

Подключение компьютер+компьютер (с одной сетевой картой)

Первый и самый часто встречающийся вариант, когда в каждом из подключаемых компьютеров только по одной сетевой карте. В таком случае компьютеры можно соединить между собой, но они не будут иметь доступ к интернету. Схема подключения приведена ниже на картинке:

После физического подключения компьютеров кросс кабелем, вам нужно настроить сеть. Если вы знаете как настраивать сеть в компьютере, тогда вам просто нужно настроить сеть так, как показано на картинке. Если вы не знаете как настроить сеть, читаем далее.

Для настройки сети, заходим в Панель управления Сеть и интернет — нажимаем на ссылку “Изменение параметров адаптера “.

Два раза кликаем по сетевому подключению (у меня их два, физическая карта и виртуальная от )

и открываем свойства подключения

В открывшемся окне, вам нужно открыть свойства “Протокола интернете версии 4 TCP/IPv4

В открывшемся окошке устанавливаем галочку “Использовать следующие параметры ” и указываем параметры сети

IP-адрес: 192.168.0.1

Маска подсети: 255.255.255.0

Основной шлюз: пусто

После этого жмем “ОК” — “Применить” и проделываем такую же манипуляцию на втором компьютере, только в IP-адресе указываем 192. 168.0.2.

После этого, компьютеры начнут работать в одной сети. Проверить это можно с помощью пинга. Откройте командную строку на втором компьютере (Win+R — команда “cmd”) и введите в ней следующее:

ping 192.168.0.1

в ответ вы должны получить отчет об успешном обмене пакетами:

Точно так же проверьте и с первого компьютера, указав адрес 192.168.0.2. Если вы видите тоже самое, значит все сделали правильно и теперь у вас два компьютера в сети. Если пинг не проходит, проверяйте что сделали не так. Так же обращаю внимание что блокировать сеть могут брандмауэр или антивирус.

Подключаем в сеть компьютер+компьютер с возможностью выхода в интернет

Теперь поговорим о том как соединить два компьютера по сети с возможностью выхода обеих в интернет. Все это возможно при условии что на одном из компьютеров будет установлена дополнительная сетевая карта, в которую будет воткнут кабель интернета

Настройки аналогичны описанным выше, единственно различие: вам нужно будет указать шлюз на обоих компьютерах.

Так же на компьютере который имеет выход в интернет нужно настроить раздачу интернета по сети. Для этого зайдем в свойства сетевого подключения (в котором указан адрес 192.168.0.1) и во вкладке “Доступ ” установим галочку

Вот и все, после этого на обоих компьютерах должен работать интернет.

Как видите соединить два компьютера по сети не так уж и сложно, если остались вопросы, буду рад помочь в комментариях.

Инструкция

Купите два коннектора для сетевого кабеля, или лучше четыре, если раньше вам не доводилось кабель. Технически они называются RJ-45 или 8P8С, продаются в любом магазине компьютерной техники. Кроме этого подготовьте сам сетевой кабель и обжимной инструмент.

Отмерьте нужное количество восьмижильного сетевого кабеля, если у вас уже есть бухта этого провода. Либо померяйте расстояние, на котором будут находиться ваши компьютеры, и купите кабель в магазине. Сетевой кабель бывает разных типов, экранированный, двойной экранированный, многожильный или одножильный. Для комнаты или для прокладки в подъезде подойдет любой кабель, хотя многожильный будет более гибким, что пригодится для соединения с ноутбуком.

Зачистите от изоляции и экранирующего слоя (если он есть) примерно по 2,5 сантиметра с каждого конца кабеля. Это можно сделать ножом, кусачками или специальным инструментом – стриппером. Следите за тем, чтобы не повредить цветную изоляцию самих жил кабеля. Если заметите надлом или разрыв проводка, просто отрежьте эту часть кабеля и зачистите заново пару сантиметров кабеля с этой стороны.

Провода обычно скручены между собой, за это сетевой кабель называют «витая пара». Распутайте их так, чтобы можно было разложить проводки в одну линию и подровняйте длину всех жил. Сделать это можно ножницами, кусачками, или клещами для обжимки.

Для обжимки кабеля по схеме «кросс», для соединения компьютера с компьютером, применяется особое расположение проводов. С одного конца кабеля порядок жил должен быть такой: бело-оранжевый, оранжевый, бело-зеленый, синий, бело-синий, зеленый, бело-коричневый, коричневый. Выложите провода в ряд, зажмите двумя пальцами и до упора вставьте в коннектор. Посмотрите, насколько правильно попали в канавки жилы сетевого кабеля. Вставьте в обжимные клещи пластиковый сетевой разъем с проводами и сильно сожмите ручки обжимного инструмента. Половина дела сделана – вы обжали одну сторону кросс-кабеля.

Разложите жилы свободного конца вашего кабля в таком порядке: бело-зеленый, зеленый, бело-оранжевый, синий, бело-синий, оранжевый, бело-коричневый, коричневый. Как видите, раскладка отличается. Посмотрите на коннектор: с одной стороны он плоский, а с другой имеет выступ-фиксатор. Вставьте жилы в RJ-45 так, чтобы справа в ряду проводов оказался коричневый. Проверьте порядок и насколько хорошо уложены проводки в коннекторе. Вставьте в обжимные клещи и сильно сожмите. Если все сделано правильно, вы получили готовый кросс-кабель. Проверить это можно на сетевом тестере или попытаться настроить связь между компьютерами.

Аннотация: В работе ниже мы выполним обжим перекрестного кабеля, предназначенного для соединения двук ПК и проверим правильность обжима. К данной работе имеется видеоролик. Далее мы изучим вопрос доступа в Интернет для нескольких ПК через одно подключение.

Монтируем кроссовер

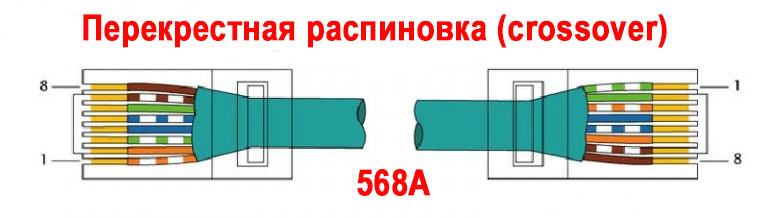

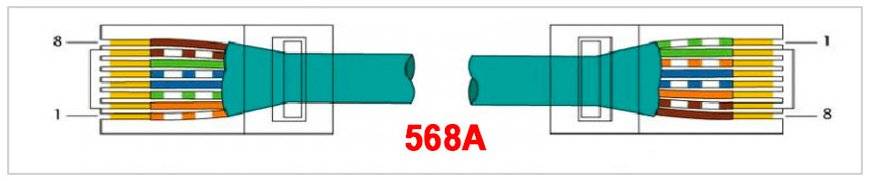

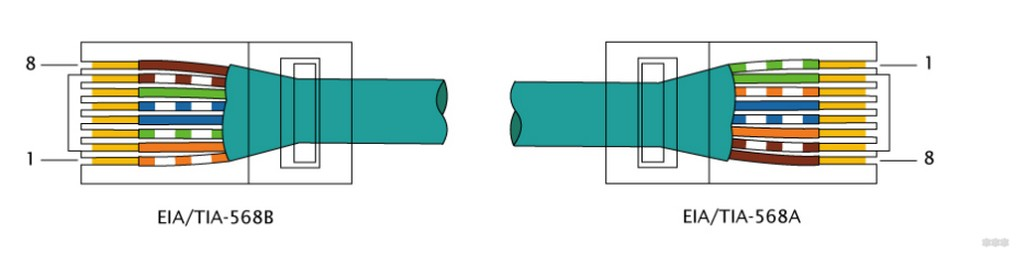

Если на одном конце кабеля проводники расположены по стандарту 568A, а на другом – по стандарту 568В, то это будет перекрестный кабель – кроссовер ( рис. 5.1).


Рис. 5.1.

Обратите внимание на то, какой контакт первый ( рис. 5.2).


Рис. 5.2.

Обжатая таким образом витая пара может вам понадобиться в 2 случаях: для соединения ПК-ПК или ХАБ-ХАБ.

Проверка правильности обжима витой пары ПК-ПК

Давайте после опрессовки проверим сделанный нами перекрестный кабель (кроссовер). Вставьте один коннектор в порт LAN первого компьютера так, чтобы раздался щелчок. Коннектор на другом конце кабеля вставьте в порт LAN сетевой карты второго компьютера. Вот и всё, физически компьютеры уже соединены в сеть . Переходим к настройке соединения двух ПК в ОС Windows XP.

Шаг 1.

На ПК1 щелкните правой кнопкой мыши по значку Мой компьютер на рабочем столе и выберите Свойства . В открывшемся окне выберите вкладку Имя компьютера и нажмите на кнопку Изменить . Введите имя компьютера (например, 408-1) и имя рабочей группы, например, 408. Нажмите на кнопку “ОК” в этом и в следующем окне. Затем перезагрузите компьютер , чтобы изменения вступили в силу. То же самое проделайте со вторым компьютером. Рабочая группа на обоих компьютерах должна быть одинаковой – 408. По окончании настройки, второй компьютер также нужно перезагрузить.

Шаг 2.

На ПК1 проделайте команду Пуск – Настройка и дважды щелкните мышью по пункту Сетевые подключения . Далее выполните команду Подключение по локальной сети-Свойства-Протокол Интернета TCP/IP и нажмите кнопку Свойства . Отметьте пункт Использовать следующий IP-адрес . В поле IP-адрес введите адрес вашего компьютера (от 192. 168.0.100 до 192.168.0.110). Щелкните мышью по полю Маска подсети – там появится соответствующая адресу компьютера величина. Нажмите кнопку “ОК” в этом окне и “Закрыть” в следующем. Подождите несколько секунд, пока настройки вступят в силу. Закройте окно Сетевых подключений.

Шаг 3.

Для проверки связи между ПК откройте меню Пуск Выполнить . В поле команд введите cmd и нажмите “ОК”. Откроется командный интерпретатор Windows . Мы будем пинговать ПК1 с адресом 192.168.0.100 . Введите ping 192.168.0.100 и нажмите на клавиатуре Enter . Процесс пошел, мы видим как ПК2 отправляет пакеты, а ПК1 отвечает на них ( рис. 5.3). Значит, связь есть, сеть работает, провод обжат правильно.


Рис. 5.3.

Можете теперь сесть за ПК1 и пропинговать, например, ПК6 командой ping 192.168.0.6

Доступ в Интернет для нескольких ПК через одно подключение

Ниже мы рассмотрим два варианта настройки Интернета на два компьютера через одно подключение. Работы выполним в ОС Windows XP.

Вариант 1. Раздаем компьютерам Интернет через сетевой мост

Постановка задачи такова: у нас есть розетка с одним гнездом. Надо к ней подключиться двумя компьютерами с целью получения на обоих Интернет . Для решения соединим эти два ПК перекрестным кабелем и разведем одно Интернет подключение на два ПК. Потребуется создать сетевой мост .

Сетевой мост представляет собой программное или аппаратное обеспечение , объединяющее две или более сетей. Приведем пример. Предположим, есть две сети: в одной компьютеры соединены кабелями, в другой – по беспроводной технологии. Компьютеры проводной сети могут взаимодействовать только с другими компьютерами проводной сети, а компьютеры беспроводной сети – только с компьютерами беспроводной. С помощью сетевого моста все компьютеры могут взаимодействовать друг с другом.

Программный сетевой мост , встроенный в Windows XP, не требует покупки дополнительного оборудования. На компьютере можно создать только один сетевой мост , но в его состав может входить любое число сетевых подключений.

Итак, мы соединили два ПК перекрестным кабелем. Для создания моста между такой локальной сетью и Интернет откройте компонент Сетевые подключения , выполнив команду Пуск-Панель управления-Сеть и Интернет-Центр сети и общего доступа-Управление сетевыми подключениями . Удерживая нажатой клавишу Ctrl , выберите все сетевые подключения, добавляемые в мост – рис. 5.4 .


Рис. 5.4.

Щелкните правой кнопкой мыши одно из выбранных сетевых подключений и затем в меню найдите строчку Подключения типа мост ( рис. 5.5 и рис. 5.6).


Рис. 5.5.


Рис. 5.6.

Все – теперь Интернет будет работать на обоих ПК.

Примечание

Если мост не работает, то установите IP не фиксированный, а получаемый автоматически. Брандмауэр также лучше выключить.

Однако, наша практическая работа имеет два существенных недостатка. Во-первых, для выхода в сеть второго компьютера необходимо, чтобы в сети был так же и первый компьютер . Во-вторых, если у вас подключение к Интернет идет по сетевой карте, то необходима дополнительная сетевая карта для подключения второго компьютера к первому, т.к. встроенная сетевая карта уже занята (она принимает Интернет ).

Примечание

Для удаления программного сетевого моста откройте компонент Сетевые подключения , щелкните правой кнопкой мыши на значок удаляемого сетевого моста и в меню встаньте на строчку Удалить . Введите пароль администратора, если появится соответствующий запрос.

Практически ни одна локальная сеть не обходится без проводных сегментов, где компьютеры подключаются к сети с помощью кабелей. В этом материале вы узнаете, какие виды, и типы кабелей используются для создания локальных сетей, а так же научитесь самостоятельно их изготавливать.

Практически ни одна локальная сеть, будь она домашней или офисной, не обходится без проводных сегментов, где компьютеры подключаются к сети с помощью кабелей. Это и не удивительно, ведь такое решение для передачи данных между компьютерами до сих пор является одним из самых скоростных и надежных.

Виды сетевого кабеля

В проводных локальных сетях для передачи сигнала используется специальный кабель под названием «витая пара». Называется он так, потому что состоит из четырех пар свитых между собой медных жил, что позволяет снизить помехи от различных источников.

Помимо этого витая пара, имеет общую внешнюю плотную изоляцию из поливинилхлорида, которая так же очень мало подвержена электромагнитным помехам. Более того, в продаже можно встретить как неэкранированный вариант кабеля UTP (Unshielded Twisted Pair), так и экранированные разновидности, имеющие дополнительный экран из фольги – или общий для всех пар (FTP – Foiled Twisted Pair), или для каждой пары по отдельности (STP – Shielded Twisted Pair).

Применять дома модификацию витой пары с экраном (FTP или STP) имеет смысл только при больших наводках или для достижения максимальных скоростей при очень большой длине кабеля, которая желательно не должна превышать 100 м. В остальных случаях сгодится более дешевый неэкранированный кабель UTP, который можно найти в любом компьютерном магазине.

Кабель витая пара разделяется на несколько категорий, которые маркируются от CAT1 до CAT7. Но не стоит сразу пугаться такого разнообразия, так как для построения домашних и офисных компьютерных сетей используется в основном кабель без экрана категории CAT5 или его несколько усовершенствованная версия CAT5e. В некоторых случаях, например, когда сеть прокладывается в помещениях с большими электромагнитными наводками, можно воспользоваться кабелем шестой категории (CAT6), имеющий общий экран в виде фольги. Все вышеописанные категории способны обеспечить передачу данных на скоростях 100 Мбит/c при использовании двух пар жил, и 1000 Мбит/с при использовании всех четырех пар.

Схемы обжима и типы сетевого кабеля (витой пары)

Обжимом витой пары называют процедуру закрепления специальных разъемов на концах кабеля, в качестве которых используются 8-контактные коннекторы 8P8C, которые обычно называют RJ-45 (хотя это несколько неверно). При этом разъемы могут быть как неэкранированными для кабеля UTP, так и экранированными для кабелей FTP или STP.

Избегайте покупки, так называемых коннекторов со вставкой. Они предназначены для использования с мягкими многожильными кабелями и для их установки требуется определенная сноровка.

Для укладки проводов, внутри коннектора нарезаны 8 маленьких канавок (по одной для каждой жилы), над которыми в конце располагаются металлические контакты. Если держать разъем контактами вверх, защелкой к себе, а вход для кабеля будет смотерть на вас, то первый контакт будет располагаться справа, а слева – восьмой. Нумерация контактов важна в процедуре обжима, так что запомните это.

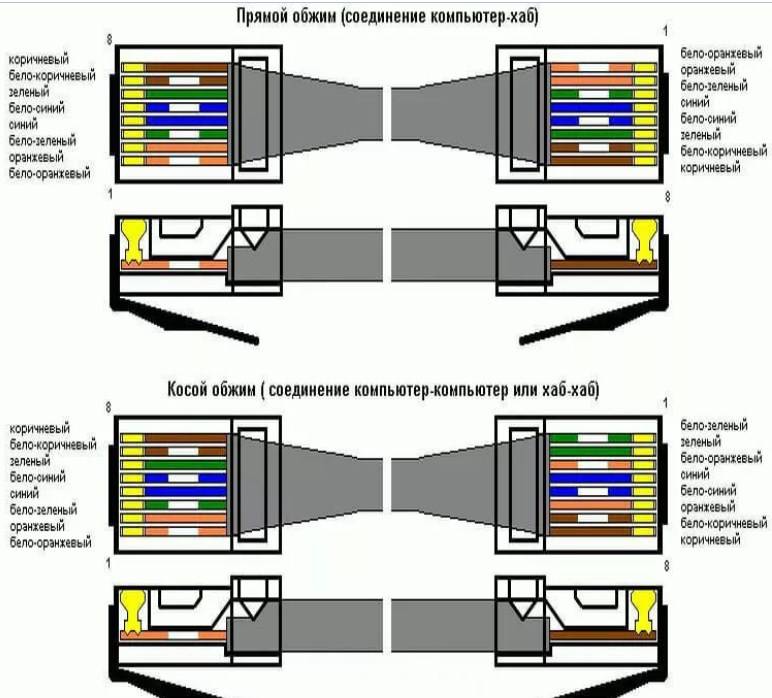

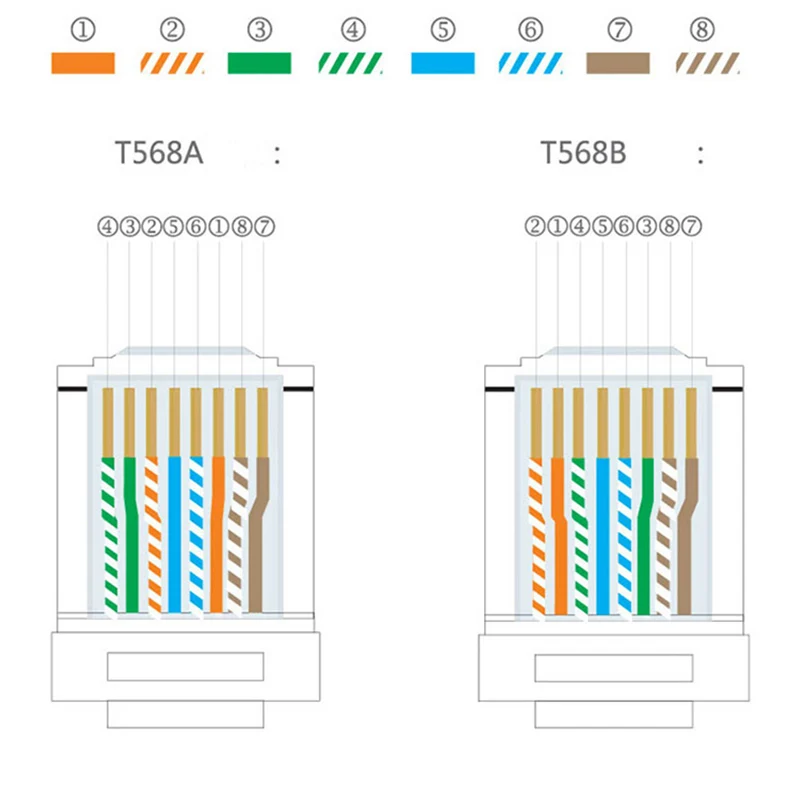

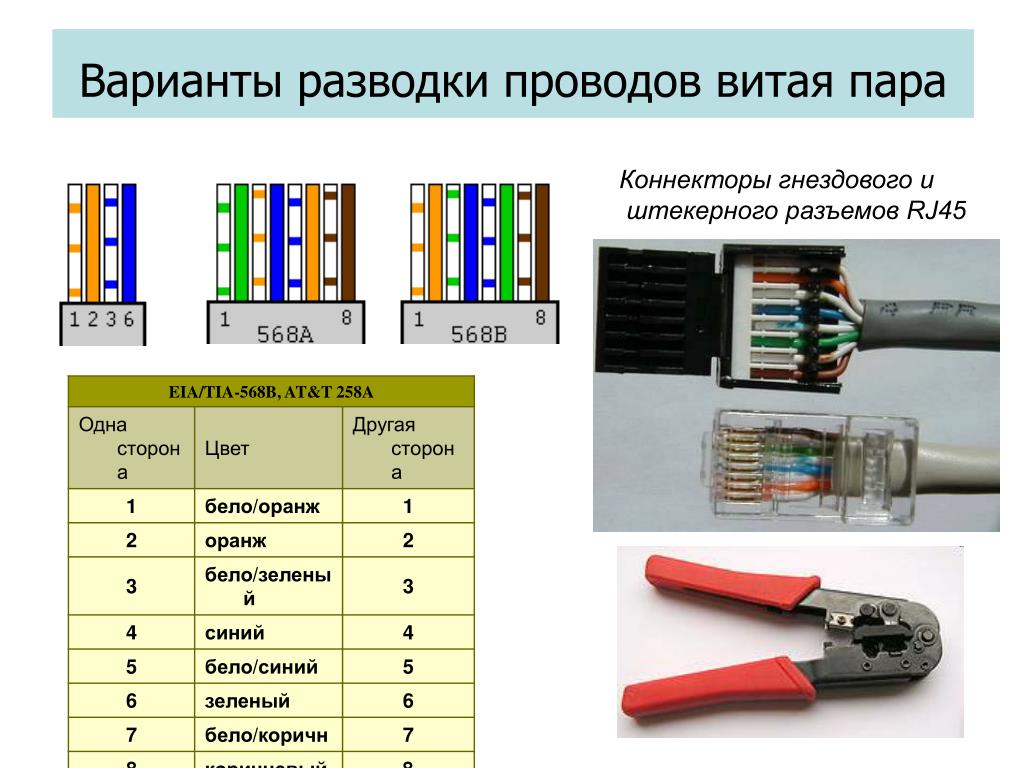

Существует две основные схемы распределения проводов внутри разъемов: EIA/TIA-568А и EIA/TIA-568B.

При использовании схемы EIA/TIA-568A провода с первого по восьмой контакт укладываются в следующем порядке: Бело-зеленый, Зеленый, Бело-оранжевый, Синий, Бело-синий, Оранжевый, Бело-коричневый и Коричневый. В схеме EIA/TIA-568В провода идут так: Бело-оранжевый, Оранжевый, Бело-зеленый, Синий, Бело-синий, Зеленый, Бело-коричневый и Коричневый.

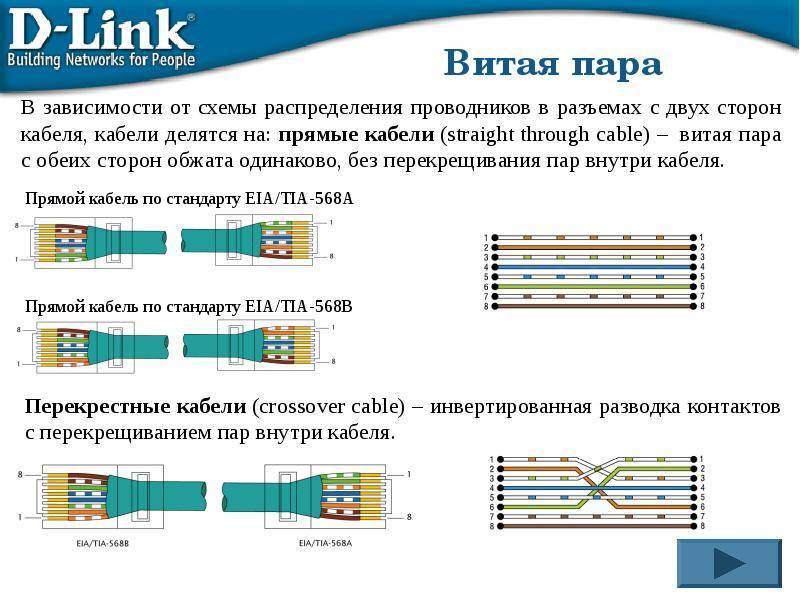

Для изготовления сетевых кабелей, используемых при коммутации между собой компьютерных устройств и сетевого оборудования в различных сочетаниях, применяется два основных варианта обжима кабеля: прямой и перекрестный (кроссовый). С помощью первого, самого распространённого варианта, изготавливаются кабели, которые используются для подключения сетевого интерфейса компьютера и прочих клиентских устройств к коммутаторам или маршрутизаторам, а так же соединения между собой современного сетевого оборудования. Второй, менее распространенный вариант, используется для изготовления кроссового кабеля, позволяющего через сетевые карты соединить напрямую между собой два компьютера, без использования коммутационного оборудования. Так же перекрестный кабель вам может понадобиться для объединения старых коммутаторов в сеть через порты up-link.

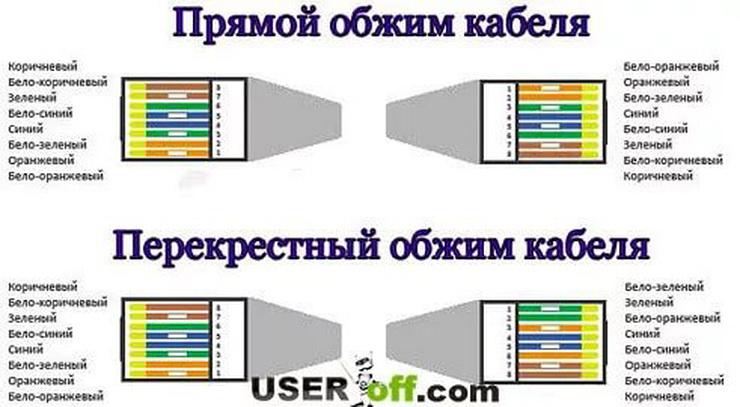

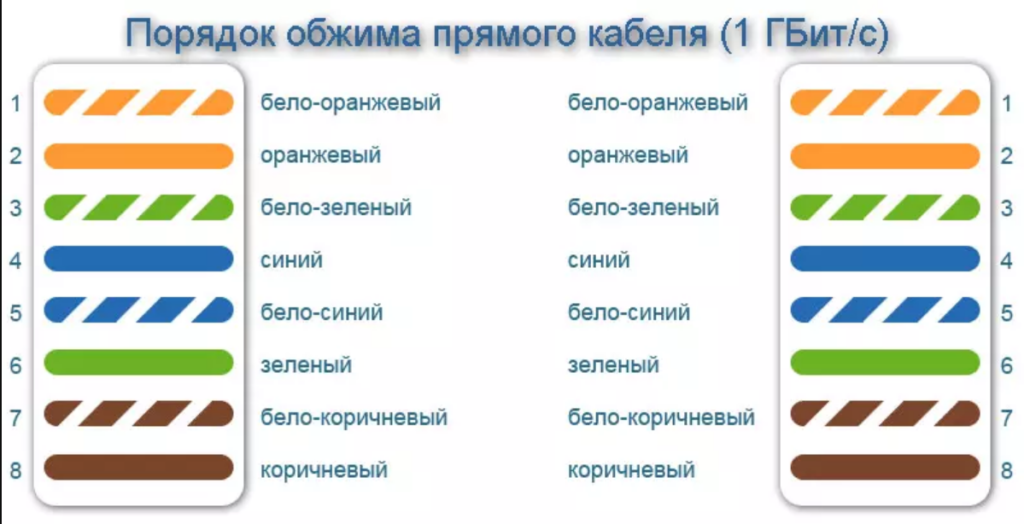

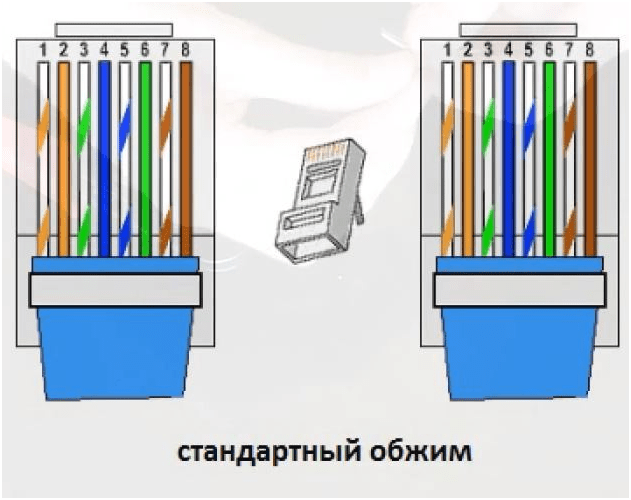

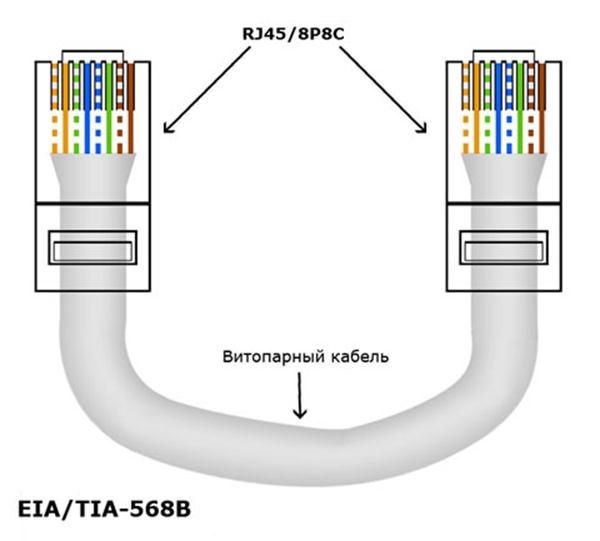

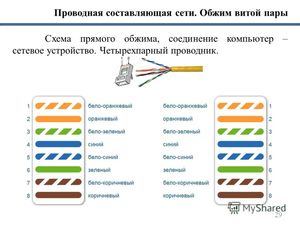

Что бы изготовить прямой сетевой кабель , необходимо оба его конца обжать по одинаковой схеме. При этом можно использовать как вариант 568А, так и 568В (применяется гораздо чаще).

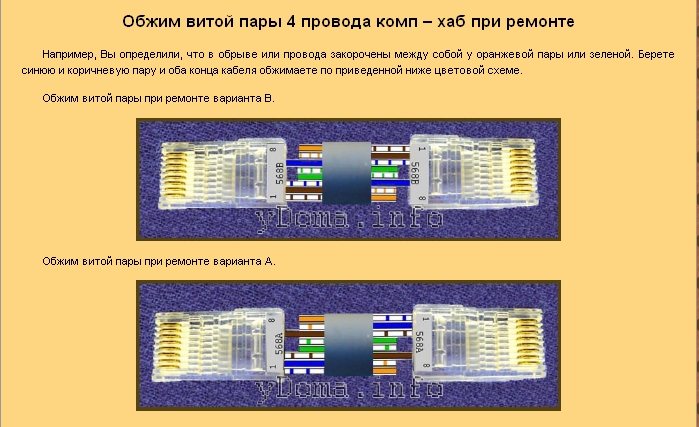

Стоит отметить, что для изготовления прямого сетевого кабеля совсем не обязательно использовать все четыре пары – будет достаточно и двух. В этом случае, с помощью одного кабеля «витая пара» можно подключить к сети сразу два компьютера. Таким образом, если не планируется высокий локальный трафик, расход проводов для построения сети можно уменьшить в два раза. Правда, учтите, что при этом, максимальная скорость обмена данными у такого кабеля упадет в 10 раз – c1 Гбит/с до 100 Мбит/c.

Как видно из рисунка, в данном примере используются Оранжевая и Зеленая пары. Для обжима второго разъема, место Оранжевой пары занимает Коричневая, а место Зеленой – Синяя. При этом схема подключения к контактам сохраняется.

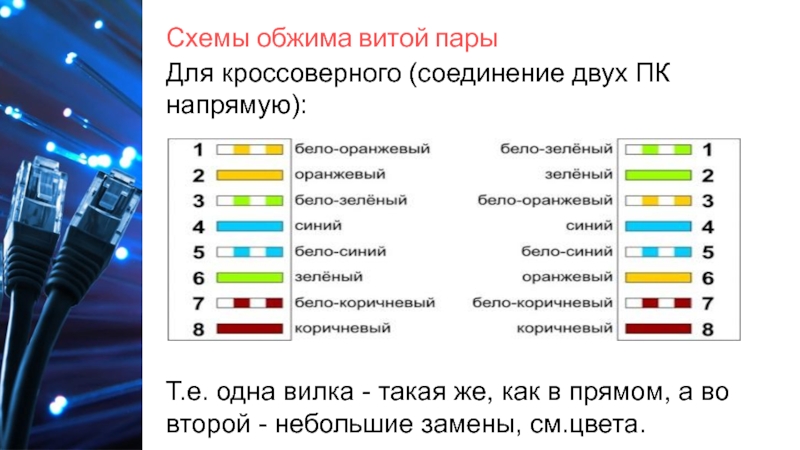

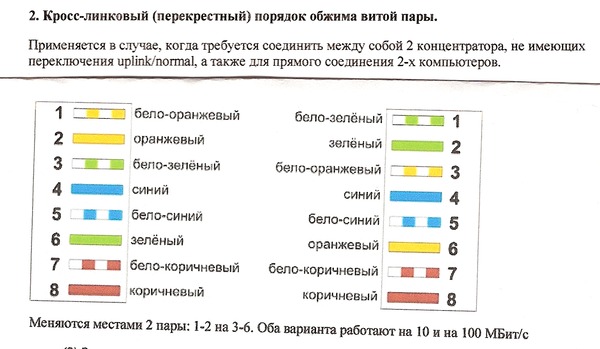

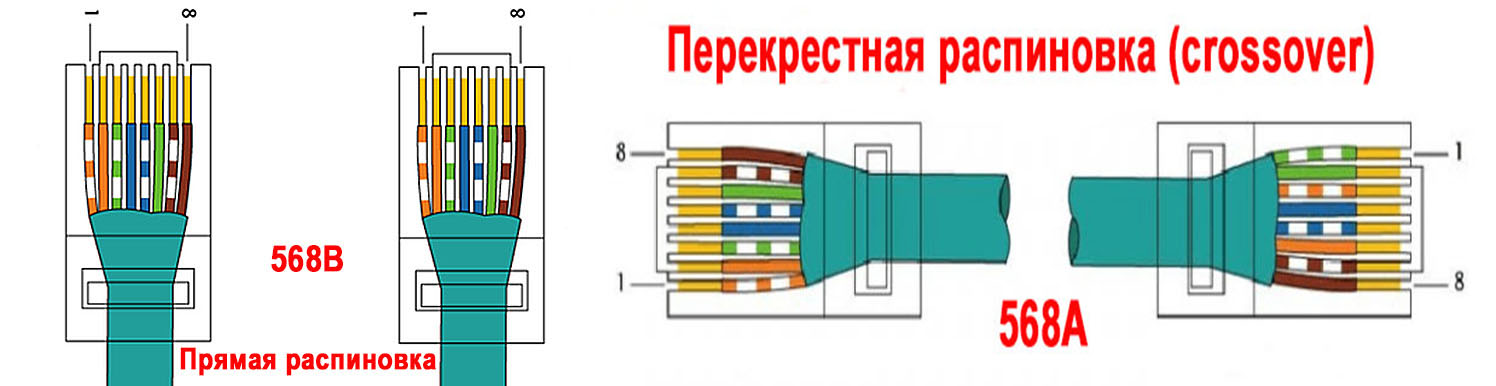

Для изготовления кроссового (перекрестного) кабеля необходимо один его конец обжать по схеме 568А, а второй – по схеме 568В.

В отличие от прямого кабеля, для изготовления кроссовера всегда требуется использовать все 8 жил. При этом перекрестный кабель для обмена данными между компьютерами на скоростях до 1000 Мбит/c изготавливается особенным способом.

Один его конец обжимается по схеме EIA/TIA-568В, а другой имеет следующую последовательность: Бело-зелёный, Зелёный, Бело-оранжевый, Бело-коричневый, Коричневый, Оранжевый, Синий, Бело-синий. Таким образом, видим, что в схеме 568А местами поменялись Синяя и Коричневая пары с сохранением последовательности.

Заканчивая разговор о схемах, резюмируем: обжав оба конца кабеля по схеме 568В (2 или 4 пары), получаем прямой кабель для соединения компьютера с коммутатором или роутером. Обжав один конец по схеме 568А, а другой по схеме 568В, получаем кроссовый кабель для соединения двух компьютеров без коммутационного оборудования. Особняком стоит изготовление гигабитного перекрестного кабеля, где требуется специальная схема.

Обжим сетевого кабеля (витой пары)

Для самой процедуры обжимки кабеля нам понадобится специальный обжимной инструмент, называемый кримпером. Кримпер представляет из себя клещи с несколькими рабочими областями.

В большинстве случаев, ближе к рукояткам инструмента, размещаются ножи для обрезания проводов витой пары. Здесь же в некоторых модификациях можно найти специальную выемку для зачистки внешней изоляции кабеля. Далее, в центре рабочей области, располагается одно или два гнезда для обжимки сетевого (маркировка 8Р) и телефонного (маркировка 6Р) кабелей.

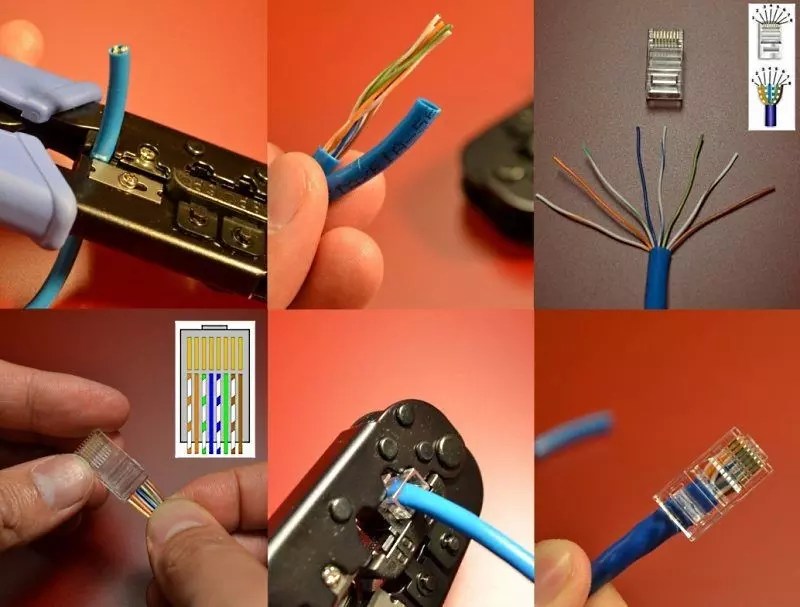

Перед обжимкой разъемов, отрежьте под прямым углом кусок кабеля нужной длины. Затем с каждой его стороны снимите общую внешнюю изоляционную оболочку на 25-30 мм. При этом не повредите собственную изоляцию проводников, находящихся внутри витой пары.

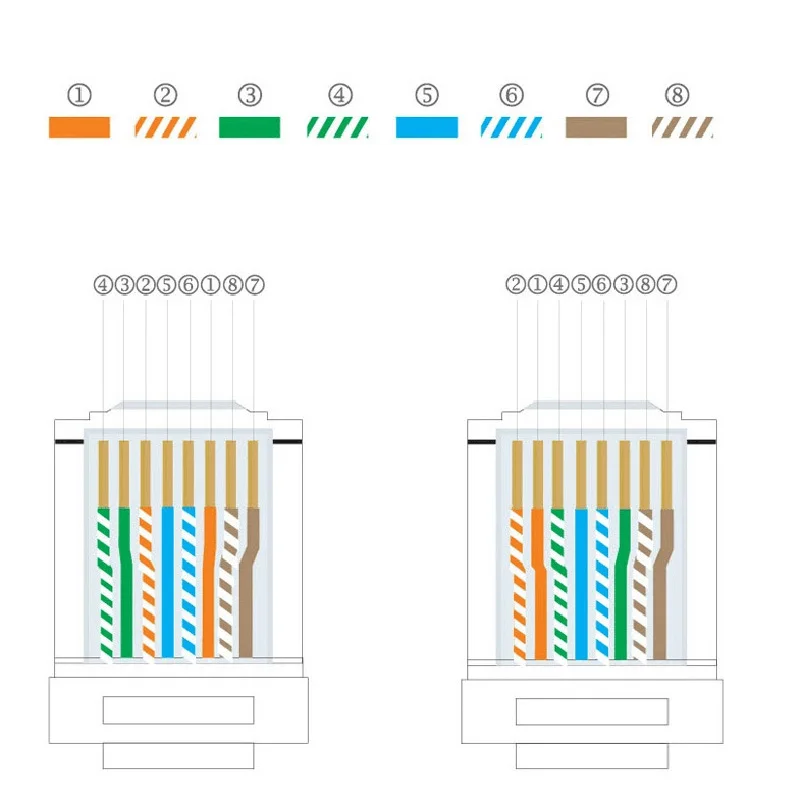

Далее начинаем процесс сортировки жил по цветам, согласно выбранной схеме обжима. Для этого, расплетите и выровняйте провода, после чего разложите их в ряд в нужном порядке, прижав, плотно друг к другу, а затем обрежьте концы ножом кримпера, оставив приблизительно 12-13 мм от края изоляции.

Теперь аккуратно одеваем коннектор на кабель, следя за тем, чтобы жилы не перепутались, и каждая из них вошла в свой канал. Проталкивайте жилы до конца, пока они не упрутся в переднюю стенку разъема. При правильной длине концов проводников, все они должны зайти в разъем до упора, а изоляционная оболочка должна обязательно оказаться внутри корпуса. Если это не так, то вытащите жилы и несколько укоротите их.

После того, как вы одели разъем на кабель, остается его только там зафиксировать. Для этого вставьте коннектор в соответствующее гнездо, расположенное на обжимном инструменте и до упора плавно сожмите рукоятки.

Конечно, хорошо, когда дома имеется кримпер, ну а что делать, если его нет, а обжать кабель очень нужно? Понятно, что снять внешнюю изоляцию можно с помощью ножа, а для обрезки жил использовать обычные кусачки, но как быть с самой обжимкой? В исключительных случаях для этого можно использовать узкую отвертку или тот же нож.

Установите сверху на контакт отвертку и нажмите на нее так, что бы зубцы контакта врезались в проводник. Понятно, что проделать эту процедуру необходимо со всеми восемью контактами. В заключении продавите центральную поперечную часть для закрепления в разъеме изоляции кабеля.

И напоследок дам небольшой совет: Перед первой обжимкой кабеля и коннекторов купите с запасом, так как хорошо выполнить эту процедуру с первого раза получается далеко не у каждого.

Витая пара – это тип медного кабеля, который используется в телефонной связи и в большинстве сетей Ethernet. Пара проводов образует цепь, по которой можно передавать данные. Провода пары переплетены для защиты от перекрестных помех, представляющих собой шумы, генерируемые соседними парами проводов кабеля. Пары медных проводов заключены в цветную пластиковую изоляцию и сплетены воедино. Пучки витых пар защищает внешняя оплетка.

Когда по медному проводу протекает электричество, вокруг провода создается магнитное поле. Цепь состоит из двух проводов, каждое из которых имеет магнитное поле противоположного заряда. Если два провода цепи находятся близко друг к другу, магнитные поля подавляют друг друга. Это называется эффектом взаимной компенсации. Без него сетевая связь была бы медленной вследствие интерференции, вызванной магнитными полями.

Существует два основных типа кабелей “витая пара”:

    Неэкранированная витая пара (НВП) – кабель, состоящий из двух или четырех пар проводов. Кабель такого типа функционирует исключительно благодаря эффекту взаимной компенсации, создаваемому парами витых проводов, который ограничивает искажение сигнала, возникающее вследствие электромагнитных и радиопомех. НВП чаще всего используется в качестве кабельной проводки в сетях. Кабели НВП имеют диапазон 100 м (328 футов).

    Экранированная витая пара (ЭВП) – каждая пара проводов оплетена металлической фольгой для лучшего экранирования проводов от шумов. Кроме того, четыре пары проводов обернуты металлической оплеткой или фольгой. ЭВП уменьшает электрический шум изнутри кабеля. Кроме того, она снижает электромагнитные и радиопомехи снаружи кабеля.

Несмотря на то что ЭВП снижает помехи лучше НВП, она является более дорогостоящей за счет дополнительного экранирования и более сложной для установки вследствие большей толщины.

Кроме того, металлический экран должен быть заземлен на обоих концах. При неправильном заземлении экран действует подобно антенне, улавливающей нежелательные сигналы.

ЭВП используются в основном за пределами Северной Америки.

    количества проводов в кабеле,

    количества витков в этих проводах.

Кабели категории 5 и 5е состоят из четырех пар проводов со скоростью передачи данных 100 Мбит/с. В проводах категории 5е больше витков на один фут по сравнению с проводами категории 5. Эти дополнительные витки препятствуют помехам, наводимым внешними источниками и другими проводами в пределах кабеля.

Кабели категорий 5 и 5е выглядят одинаково, но кабель 5е производится в соответствии с более высокими стандартами для того, чтобы обеспечивать более высокие скорости передачи данных. Кабель 6е создается в соответствии с еще более высокими стандартами по сравнению с категорией 5e. В кабеле категории 6е может присутствовать даже центральный разделитель, который отделяет пары внутри кабеля.

Наиболее распространенным кабелем, используемым в сети, является кабель категории 5е. Он подходит для стандарта Fast Ethernet, а его длина составляет до 100 м. В некоторых офисах и домах устанавливают кабель 6е для того, чтобы в будущем можно было без проблем увеличить пропускную способность. Некоторые приложения, такие как видео, видеоконференции и игры, требуют большой пропускной способности.

Самой последней разновидностью кабелей типа витая пара является кабель категории 6А. По нему можно передавать сигналы Ethernet на скорости 10 Гбит/с. Сокращением для 10-гигабитного Ethernet по кабелю типа витая пара является спецификация 10GBase-T, которая описана в стандарте IEEE 802.3an-2006. Клиенты, которым требуются сети с большой пропускной способностью, могут выиграть от установки кабеля, поддерживающего стандарт Gigabit Ethernet или 10 Gb Ethernet.

В зависимости от наличия защиты – электрически заземлённой медной оплетки или алюминиевой фольги вокруг скрученных пар, определяют разновидности данной технологии: незащищенная витая пара

    (UTP – Unshielded twisted pair) – отсутствует защитный экран вокруг отдельной пары;

    фольгированная витая пара (FTP – Foiled twisted pair) – также известна как F/UTP (см. : Screened Shielded Twisted Pair (S/STP)), присутствует один общий внешний экран в виде фольги;

    защищенная витая пара (STP – Shielded twisted pair) – присутствует защита в виде экрана для каждой пары и общий внешний экран в виде сетки;

    фольгированная экранированная витая пара (S/ FTP – Screened Foiled twisted pair) – внешний экран из медной оплетки и каждая пара в фольгированной оплетке;

    незащищенная экранированная витая пара (SF/UTP – Screened Foiled Unshielded twisted pair) – двойной внешний экран из медной оплетки и фольги, каждая витая пара без защиты.

Экранирование обеспечивает лучшую защиту от электромагнитных наводок как внешних, так и внутренних, и т. д. Экран по всей длине соединен с неизолированным дренажным проводом, который объединяет экран в случае разделения на секции при излишнем изгибе или растяжении кабеля. В зависимости от структуры проводников – кабель применяется одно- и многожильный. В первом случае каждый провод состоит из одной медной жилы, а во втором – из нескольких. Одножильный кабель не предполагает прямых контактов с подключаемой периферией. То есть, как правило, его применяют для прокладки в коробах, стенах и т. д. с последующим терминированием розетками. Связано это с тем, что медные жилы довольно толсты и при частых изгибах быстро ломаются. Однако для «врезания» в разъемы панелей розеток такие жилы подходят как нельзя лучше. В свою очередь многожильный кабель плохо переносит «врезание» в разъёмы панелей розеток (тонкие жилы разрезаются), но замечательно ведет себя при изгибах и скручивании. Кроме того, многожильный провод обладает бо́льшим затуханием сигнала. Поэтому многожильный кабель используют в основном для изготовления патчкордов (англ. patchcord), соединяющих периферию с розетками.

Стандарты по разводке цветов

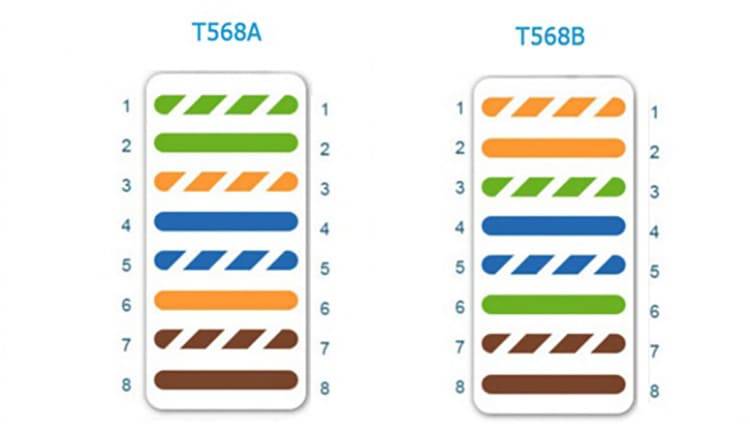

Существует два наиболее распространенных стандарта по разводке цветов по парам:

На разъеме RJ45(правильно 8P8C ) цвета проводников располагаются так:

Как правильно обжимать кабель “витая пара”?

Кабель UTP обжимается в соответствии с установленными стандартами цветовых маркировок 568А и 568В. В качестве коннектора используется разъем RJ – 45, имеющий 8 контактов.

Реально используется только 4 из них: 1 и 2 – передающие (Tx) и 3 и 6 – приемные (Rx).

На практике были случаи, когда некоторые устройства с POE питанием отказывались работать с витой парой обжатой по стандарту EIA/ TIA -568A. Поскольку большинство производителей ориентируется на стандарт EIA/ TIA -568B, мы рекомендуем использовать именно его .

MDI, MDIX, Auto-MDIX

Medium Dependent Interface (англ. интерфейс, зависящий от передающей среды) или MDI – порт Ethernet абонентского устройства (например, сетевых карт ПК). Позволяет таким устройствам, как сетевые концентраторы или коммутаторы подключаться к другим концентраторам без использования кроссоверного кабеля или нуль-модема. MDI немного отличается подключением контактов от своей вариации MDIX. Контакты 1 и 2 используются для передачи (Tx) информации (сигналов), 3 и 6 – для приема (Rx).

Чтобы соединить один концентратор с MDI-портом с MDIX-портом компьютера или другого концентратора используется обычный кабель. Однако, чтобы соединить MDI-порт с MDI-портом другого устройства нужен кроссоверный кабель (так же, как и для соединения двух MDIX-портов).

Некоторые производители сетевого оборудования (Planet, Danpex, Level One, Zelax и др.) используют обозначение MPR и DTE, что соответствует MDI и MDI-X

И к чему может привести произвольный обжим?

В принципе, витую пару можно обжимать произвольно, лишь бы контакты с обоих сторон совпадали. Однако, делать это не рекомендуется. По стандарту, в кабеле жилы обжимаются таким образом, чтобы передающие и приемные провода были свиты вместе (оранжевый с оранжево-полосатым и зеленый с зелено-полосатым), для защиты от помех. На расстоянии 5-6 метров разница не будет чувствоваться, но вот на большем расстоянии, обжатый не по стандарту кабель, будет непригодным для использования. При оконцовывании главное что бы пары распологались в порядке:

1 и 2 контакты – вторая пара. 3 и 6 контакты – третья пара 4 и 5 контакты – первая пара 7 и 8 контакты – четвёртая пара

Принятая цветовая последовательность такая:

Синий – первая пара Оранжевый – 2 Зелёный – 3 Коричневый – 4

Хотя от перемены цветов абсолютно ничего не изменится.

Если недообжать или обжать неправильно (провода не из тех пар), то скорость передачи данных заметно падает. В случае использования хаба производительность падает во всей сети при обращении к данной станции. Хаб является широковещательным повторителем – любое обращение слышат все сетевые станции, подключенные к хабу. Соответственно, повторно посланные пакеты, не дошедшие в целости до места назначения, и загружают трафик.

Перекрёстный кабель (crossover cable)

Перекрёстный кабель (crossover cable) – предназначен для соединения однотипного оборудования (например, компьютер-компьютер). Однако большинство современных сетевых устройств способно автоматически определить метод обжима кабеля и подстроиться под него (Auto MDI/MDI-X ), и перекрёстный кабель сегодня потерял свою актуальность.

Волоконно-оптический кабель (Оптоволокно) – это стеклянный или пластиковый проводник, передающий информацию при помощи световых волн. Волоконно-оптический кабель состоит из одного или нескольких оптоволокон, заключенных в оплетку или оболочку. В связи с тем, что волоконно-оптический кабель изготовлен из стекла, он не подвержен электромагнитным или радиопомехам. На входе в кабель все сигналы преобразовываются в световые импульсы, а на выходе они преобразовываются обратно в электрические сигналы. Это означает, что сигналы, передаваемые по волоконно-оптическому кабелю, являются более четкими, могут передаваться на большие расстояния и имеют большую пропускную способность по сравнению с кабелем из меди или других металлов.

Волоконно-оптический кабель может иметь длину в несколько километров до того, как сигнал потребуется регенерировать. Волоконно-оптический кабель обычно более дорогостоящий в использовании по сравнению с медным кабелем, а разъемы тоже более дорогие и более сложные для сборки. Наиболее распространенными для оптоволоконных сетей являются разъемы SC, ST и LC. Эти три типа оптоволоконных разъемов являются полудуплексными , что позволяет данным двигаться только в одном направлении. Следовательно, необходимо два кабеля.

Существует два типа волоконно-оптических кабелей:

    Многомодовый – кабель, у которого сердечник толще, чем у одномодового. Его легче изготовить, с ним можно использовать более простые источники света (светодиоды), и он хорошо работает на расстояниях не более нескольких километров. Многомодовое волокно имеет больший диаметр – 50 или 62,5 микрона. Этот тип оптоволокна чаще всего применяется в компьютерных сетях. Большее затухание во многомодовом волокне объясняется более высокой дисперсией света в нем, из-за которой его пропускная способность существенно ниже – теоретически она составляет 2,5 Гбит/с.

    Одномодовый – кабель с очень тонким сердечником. Его тяжелее изготовить, в качестве источника света используются лазеры, а сигнал может легко передаваться на расстояния в десятки километров. Одномодовое волокно очень тонкое, его диаметр составляет порядка 10 микрон. Благодаря этому световой импульс, проходя по волокну, реже отражается от его внутренней поверхности, что обеспечивает меньшее затухание. Соответственно одномодовое волокно обеспечивает большую дальность без применения повторителей. Теоретическая пропускная способность одномодового волокна составляет 10 Гбит/с. Его основные недостатки – высокая стоимость и высокая сложность монтажа. Одномодовое волокно применяется в основном в телефонии.

Монтаж соединителей на оптоволоконный кабель – очень ответственная операция, требующая опыта и специального обучения, поэтому не стоит заниматься этим в домашних условиях, не будучи специалистом. Если уж вам “приспичило” строить сеть с использованием оптоволокна, легче приобрести кабели с соединителями. Впрочем, учитывая стоимость кабеля, соединителей, а также активного оборудования для оптики, можно предположить, что в домашних и небольших ЛВС это оборудование будет использоваться еще нескоро.

Выбор и обжим сетевого кабеля

Despite advances in wireless technologies, many computer networks still rely on cables as a physical medium for devices to transfer data. Several standard types of network cable exist, including coaxial cable, twisted pair cable, USB cable, crossover cable, patch cable, fiber optic cable , etc. Among these different types of network cable, many people may be unfamiliar with patch cable and crossover cable. In fact, patch cable and crossover cable are two types of Ethernet cable, and they have the same physical characteristics. But what on earth is the difference between patch cable and crossover cable?

Before talking about patch cable and crossover cable, it’s very necessary to learn about the T-568A and T-568B standard. With regard to these two network cable wiring schemes, there are two different connectivity forms. The T-568B wiring scheme is by far the most common, though many devices support the T-568A wiring scheme as well. If both ends of the patch cords are wired on the basis of one standard, it is a straight through connection. Both the standards can be used for straight through cable. If not, it is a crossover connection. Some networking applications require a Ethernet crossover cable, which has a T-568A connector on one end and a T-568B connector on the other. This type of cable is typically used for direct computer-to-computer connections. The following section will introduce the straight through cable (or patch cable) and crossover cable in details.

В этой статье мы рассмотрим, как правильно и самостоятельно сделать обжим витой пары для подключения к интернету, а также сделать перекрестный (кроссоверный) кабель для объединения двух или более компьютеров между собой. Кроссоверный кабель может быть использован для прямого соединения двух компьютеров друг с другом без использования концентратора или коммутатора.

Как обжать витую пару?

Концы такого кабеля отличаются друг от друга, в то время как в обычной обжимке кабеля провода расположены одинаково. Их применение показано на рисунках ниже.

Использование обычного кабеля:

Использование кроссоверного кабеля:

Обычно в концентраторах (от англ. hub) используются MDIX порты. Это значит, что одна из функций концентратора – замена кроссоверного сетевого кабеля. При отсутствии концентратора (hub) или коммутатора (switch) ваш кабель должен сам выполнять функцию кроссовера.

Теперь, когда мы знаем, для чего нужны обычный и кроссоверный кабель, мы можем подробно рассмотреть обжим витой пары.

Вам потребуется:

Кабель. Вы можете взять уже готовый кабель, используемый ранее для и обрезать одну сторону для того, чтобы сделать кроссоверный кабель.

Разъемы RJ-45. кроссовер кабель обжимается модульным разъемом RJ-45 (RJ расшифровывается как «Registered Jack»). RJ-45 аналогичны по виду тем, которые вы можете увидеть на конце телефонного кабеля, за исключением того, что они имеют восемь контактов.

Существуют также различные типы разъемов, которые используются для разных типов кабелей. Убедитесь, что вы покупаете правильный разъем.

Обжимник. Вам будет нужен модульный обжимной инструмент. Какой лучше купить? Лично я не имею каких-либо предпочтений по фирмам, но убедитесь, что вы покупаете хороший инструмент. Если вы тратите 200 — 300 гривен, лучше купить один, который будет служить вам всю жизнь.

Потратив на данный инструмент 50 — 150 гривен, вы рискуете оказаться в положении, когда, обжав несколько кабелей с его помощью, он может сломаться.

Инструмент для зачистки витой пары. Есть несколько видов специализированных инструментов, которые можно использовать для зачистки изоляции. Если у вас нет такого инструмента, вы можете использовать любой острый предмет (нож, ножницы, лезвие и т.д.).

Важно! Используя лезвие, будьте аккуратны! Не повредите сами провода.

Ножницы. Они есть дома у всех и нужны для того, чтобы края провода перед тем, как обжать сетевой кабель. Можно также использовать подручный инструмент или обжимник (на нем также имеются специальные ножи).

Теперь вы знаете, что вам необходимо, чтобы сделать обжим витой пары его самостоятельно, так что, я думаю, вы готовы … Первое, что вам нужно будет сделать – отрезать кабель необходимой длины. Помните, если у вас не получится с первого раза, вам придется отрезать снова, так что лучше взять с запасом, чтобы не тратить лишний провод. Как говориться в пословице: «Семь раз отмерь и один раз отрежь».

Если вам нужно протянуть кабель через отверстия, учтите, что с разъемами это может оказаться сложнее. Итак, убедившись в наличии всех комплектующих, вы можете приступать непосредственно к процессу.

Обжимаем кабель правильно.

1) Для начала, снимите около 5 см пластиковой изоляции с конца кабеля. Будьте очень осторожны, очень важно не повредить внутреннюю изоляцию проводов. Это может изменить характеристики кабеля, или ухудшить качество передаваемого сигнала. Внимательно проверьте провода. Если имеются повреждения, просто обрежьте зачищенную часть и начните сначала.

2) Разветвление проводов друг от друга и их выравнивание. Это нужно для того, чтобы подготовленный кабель плотно и правильно зашел в разъем RJ-45.

3) На данном этапе вы должны решить, какой конец кабеля вы сделаете с обратной обжимкой. Ниже приведен рисунок, на котором показано, как правильно и в каком порядке располагать провода по цветам перед обжатием.

После того, как вы выровняли провода, расположите их в такой последовательности, как было показано выше, возьмите ножницы и все провода, оставив по 13 мм провода.

4) Теперь возьмите разъем RJ-45 и аккуратно начинайте вставлять в него подготовленный провод. Как только провода упрутся в торцевую часть коннектора вам необходимо взять обжимщик и вставить в него джек с проводами. Затем просто зажмите покрепче ваш коннектор.

Обратите внимание, чтобы выступающие шлицы обжимщика попали на контакты джека, иначе можно сломать пластмассу между контактами. Также убедитесь, что все контакты достали до провода и прокололи изоляцию.

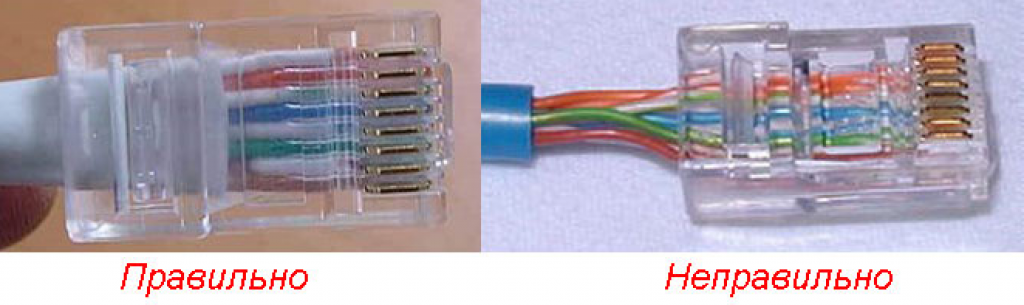

Немаловажно, чтобы в конечном результате джек фиксировался именно на не зачищенном проводе!

6) Теперь давайте проделаем все тоже самое для второго края кабеля, но теперь вам нужно разместить провода так, как на рисунке выше.

После того, как вы обжали и второй край кабеля, теперь у вас есть полноценный кабель. Если вы сделали кроссоверный кабель, вы можете свободно передавать любые данные с одного компьютера на другой на высокой скорости.

Если он не работает — перепроверьте оба края. Всегда существует вероятность того, что вы что-то упустили. Если это так — испорченный край и сделайте новый.

Вот несколько фактов к вашему сведению:

Максимальная длина кабеля не должна превышать 100 метров.

Не допускайте ситуаций, когда кабель может сильно перегнуться.

Не затягивайте кабельные стяжки.

Это видео заставит вас улыбнуться:

Сегодня мы рассмотрели, как сделать обжим витой пары самостоятельно, для чего нужен обычный и кроссоверный сетевые кабели. Надеюсь, данная статья оказалась полезной для вас!

Подписывайтесь на новые полезные статьи! Удачи!

Возможно, вас также заинтересует:

Инструкция

Купите два коннектора для сетевого кабеля, или лучше четыре, если раньше вам не доводилось кабель. Технически они называются RJ-45 или 8P8С, продаются в любом магазине компьютерной техники. Кроме этого подготовьте сам сетевой кабель и обжимной инструмент.

Отмерьте нужное количество восьмижильного сетевого кабеля, если у вас уже есть бухта этого провода. Либо померяйте расстояние, на котором будут находиться ваши компьютеры, и купите кабель в магазине. Сетевой кабель бывает разных типов, экранированный, двойной экранированный, многожильный или одножильный. Для комнаты или для прокладки в подъезде подойдет любой кабель, хотя многожильный будет более гибким, что пригодится для соединения с ноутбуком.

Зачистите от изоляции и экранирующего слоя (если он есть) примерно по 2,5 сантиметра с каждого конца кабеля. Это можно сделать ножом, кусачками или специальным инструментом – стриппером. Следите за тем, чтобы не повредить цветную изоляцию самих жил кабеля. Если заметите надлом или разрыв проводка, просто отрежьте эту часть кабеля и зачистите заново пару сантиметров кабеля с этой стороны.

Провода обычно скручены между собой, за это сетевой кабель называют «витая пара». Распутайте их так, чтобы можно было разложить проводки в одну линию и подровняйте длину всех жил. Сделать это можно ножницами, кусачками, или клещами для обжимки.

Для обжимки кабеля по схеме «кросс», для соединения компьютера с компьютером, применяется особое расположение проводов. С одного конца кабеля порядок жил должен быть такой: бело-оранжевый, оранжевый, бело-зеленый, синий, бело-синий, зеленый, бело-коричневый, коричневый. Выложите провода в ряд, зажмите двумя пальцами и до упора вставьте в коннектор. Посмотрите, насколько правильно попали в канавки жилы сетевого кабеля. Вставьте в обжимные клещи пластиковый сетевой разъем с проводами и сильно сожмите ручки обжимного инструмента. Половина дела сделана – вы обжали одну сторону кросс-кабеля.

Разложите жилы свободного конца вашего кабля в таком порядке: бело-зеленый, зеленый, бело-оранжевый, синий, бело-синий, оранжевый, бело-коричневый, коричневый. Как видите, раскладка отличается. Посмотрите на коннектор: с одной стороны он плоский, а с другой имеет выступ-фиксатор. Вставьте жилы в RJ-45 так, чтобы справа в ряду проводов оказался коричневый. Проверьте порядок и насколько хорошо уложены проводки в коннекторе. Вставьте в обжимные клещи и сильно сожмите. Если все сделано правильно, вы получили готовый кросс-кабель. Проверить это можно на сетевом тестере или попытаться настроить связь между компьютерами.

Практически ни одна локальная сеть не обходится без проводных сегментов, где компьютеры подключаются к сети с помощью кабелей. В этом материале вы узнаете, какие виды, и типы кабелей используются для создания локальных сетей, а так же научитесь самостоятельно их изготавливать.

Практически ни одна локальная сеть, будь она домашней или офисной, не обходится без проводных сегментов, где компьютеры подключаются к сети с помощью кабелей. Это и не удивительно, ведь такое решение для передачи данных между компьютерами до сих пор является одним из самых скоростных и надежных.

Виды сетевого кабеля

В проводных локальных сетях для передачи сигнала используется специальный кабель под названием «витая пара». Называется он так, потому что состоит из четырех пар свитых между собой медных жил, что позволяет снизить помехи от различных источников.

Помимо этого витая пара, имеет общую внешнюю плотную изоляцию из поливинилхлорида, которая так же очень мало подвержена электромагнитным помехам. Более того, в продаже можно встретить как неэкранированный вариант кабеля UTP (Unshielded Twisted Pair), так и экранированные разновидности, имеющие дополнительный экран из фольги – или общий для всех пар (FTP – Foiled Twisted Pair), или для каждой пары по отдельности (STP – Shielded Twisted Pair).

Применять дома модификацию витой пары с экраном (FTP или STP) имеет смысл только при больших наводках или для достижения максимальных скоростей при очень большой длине кабеля, которая желательно не должна превышать 100 м. В остальных случаях сгодится более дешевый неэкранированный кабель UTP, который можно найти в любом компьютерном магазине.

Кабель витая пара разделяется на несколько категорий, которые маркируются от CAT1 до CAT7. Но не стоит сразу пугаться такого разнообразия, так как для построения домашних и офисных компьютерных сетей используется в основном кабель без экрана категории CAT5 или его несколько усовершенствованная версия CAT5e. В некоторых случаях, например, когда сеть прокладывается в помещениях с большими электромагнитными наводками, можно воспользоваться кабелем шестой категории (CAT6), имеющий общий экран в виде фольги. Все вышеописанные категории способны обеспечить передачу данных на скоростях 100 Мбит/c при использовании двух пар жил, и 1000 Мбит/с при использовании всех четырех пар.

Схемы обжима и типы сетевого кабеля (витой пары)

Обжимом витой пары называют процедуру закрепления специальных разъемов на концах кабеля, в качестве которых используются 8-контактные коннекторы 8P8C, которые обычно называют RJ-45 (хотя это несколько неверно). При этом разъемы могут быть как неэкранированными для кабеля UTP, так и экранированными для кабелей FTP или STP.

Избегайте покупки, так называемых коннекторов со вставкой. Они предназначены для использования с мягкими многожильными кабелями и для их установки требуется определенная сноровка.

Для укладки проводов, внутри коннектора нарезаны 8 маленьких канавок (по одной для каждой жилы), над которыми в конце располагаются металлические контакты. Если держать разъем контактами вверх, защелкой к себе, а вход для кабеля будет смотерть на вас, то первый контакт будет располагаться справа, а слева – восьмой. Нумерация контактов важна в процедуре обжима, так что запомните это.

Существует две основные схемы распределения проводов внутри разъемов: EIA/TIA-568А и EIA/TIA-568B.

При использовании схемы EIA/TIA-568A провода с первого по восьмой контакт укладываются в следующем порядке: Бело-зеленый, Зеленый, Бело-оранжевый, Синий, Бело-синий, Оранжевый, Бело-коричневый и Коричневый. В схеме EIA/TIA-568В провода идут так: Бело-оранжевый, Оранжевый, Бело-зеленый, Синий, Бело-синий, Зеленый, Бело-коричневый и Коричневый.

Для изготовления сетевых кабелей, используемых при коммутации между собой компьютерных устройств и сетевого оборудования в различных сочетаниях, применяется два основных варианта обжима кабеля: прямой и перекрестный (кроссовый). С помощью первого, самого распространённого варианта, изготавливаются кабели, которые используются для подключения сетевого интерфейса компьютера и прочих клиентских устройств к коммутаторам или маршрутизаторам, а так же соединения между собой современного сетевого оборудования. Второй, менее распространенный вариант, используется для изготовления кроссового кабеля, позволяющего через сетевые карты соединить напрямую между собой два компьютера, без использования коммутационного оборудования. Так же перекрестный кабель вам может понадобиться для объединения старых коммутаторов в сеть через порты up-link.

Что бы изготовить прямой сетевой кабель , необходимо оба его конца обжать по одинаковой схеме. При этом можно использовать как вариант 568А, так и 568В (применяется гораздо чаще).

Стоит отметить, что для изготовления прямого сетевого кабеля совсем не обязательно использовать все четыре пары – будет достаточно и двух. В этом случае, с помощью одного кабеля «витая пара» можно подключить к сети сразу два компьютера. Таким образом, если не планируется высокий локальный трафик, расход проводов для построения сети можно уменьшить в два раза. Правда, учтите, что при этом, максимальная скорость обмена данными у такого кабеля упадет в 10 раз – c1 Гбит/с до 100 Мбит/c.

Как видно из рисунка, в данном примере используются Оранжевая и Зеленая пары. Для обжима второго разъема, место Оранжевой пары занимает Коричневая, а место Зеленой – Синяя. При этом схема подключения к контактам сохраняется.

Для изготовления кроссового (перекрестного) кабеля необходимо один его конец обжать по схеме 568А, а второй – по схеме 568В.

В отличие от прямого кабеля, для изготовления кроссовера всегда требуется использовать все 8 жил. При этом перекрестный кабель для обмена данными между компьютерами на скоростях до 1000 Мбит/c изготавливается особенным способом.

Один его конец обжимается по схеме EIA/TIA-568В, а другой имеет следующую последовательность: Бело-зелёный, Зелёный, Бело-оранжевый, Бело-коричневый, Коричневый, Оранжевый, Синий, Бело-синий. Таким образом, видим, что в схеме 568А местами поменялись Синяя и Коричневая пары с сохранением последовательности.

Заканчивая разговор о схемах, резюмируем: обжав оба конца кабеля по схеме 568В (2 или 4 пары), получаем прямой кабель для соединения компьютера с коммутатором или роутером. Обжав один конец по схеме 568А, а другой по схеме 568В, получаем кроссовый кабель для соединения двух компьютеров без коммутационного оборудования. Особняком стоит изготовление гигабитного перекрестного кабеля, где требуется специальная схема.

Обжим сетевого кабеля (витой пары)

Для самой процедуры обжимки кабеля нам понадобится специальный обжимной инструмент, называемый кримпером. Кримпер представляет из себя клещи с несколькими рабочими областями.

В большинстве случаев, ближе к рукояткам инструмента, размещаются ножи для обрезания проводов витой пары. Здесь же в некоторых модификациях можно найти специальную выемку для зачистки внешней изоляции кабеля. Далее, в центре рабочей области, располагается одно или два гнезда для обжимки сетевого (маркировка 8Р) и телефонного (маркировка 6Р) кабелей.

Перед обжимкой разъемов, отрежьте под прямым углом кусок кабеля нужной длины. Затем с каждой его стороны снимите общую внешнюю изоляционную оболочку на 25-30 мм. При этом не повредите собственную изоляцию проводников, находящихся внутри витой пары.

Далее начинаем процесс сортировки жил по цветам, согласно выбранной схеме обжима. Для этого, расплетите и выровняйте провода, после чего разложите их в ряд в нужном порядке, прижав, плотно друг к другу, а затем обрежьте концы ножом кримпера, оставив приблизительно 12-13 мм от края изоляции.

Теперь аккуратно одеваем коннектор на кабель, следя за тем, чтобы жилы не перепутались, и каждая из них вошла в свой канал. Проталкивайте жилы до конца, пока они не упрутся в переднюю стенку разъема. При правильной длине концов проводников, все они должны зайти в разъем до упора, а изоляционная оболочка должна обязательно оказаться внутри корпуса. Если это не так, то вытащите жилы и несколько укоротите их.

После того, как вы одели разъем на кабель, остается его только там зафиксировать. Для этого вставьте коннектор в соответствующее гнездо, расположенное на обжимном инструменте и до упора плавно сожмите рукоятки.

Конечно, хорошо, когда дома имеется кримпер, ну а что делать, если его нет, а обжать кабель очень нужно? Понятно, что снять внешнюю изоляцию можно с помощью ножа, а для обрезки жил использовать обычные кусачки, но как быть с самой обжимкой? В исключительных случаях для этого можно использовать узкую отвертку или тот же нож.

Установите сверху на контакт отвертку и нажмите на нее так, что бы зубцы контакта врезались в проводник. Понятно, что проделать эту процедуру необходимо со всеми восемью контактами. В заключении продавите центральную поперечную часть для закрепления в разъеме изоляции кабеля.

И напоследок дам небольшой совет: Перед первой обжимкой кабеля и коннекторов купите с запасом, так как хорошо выполнить эту процедуру с первого раза получается далеко не у каждого.

Бывают такие ситуации, когда нужно соединить два компьютера по сети, но при этом нет сетевого оборудования, через которое можно это сделать. В таком случае, дам несколько советов как соединить два компьютера своими силами.

Если на одном из компьютеров установлено две сетевые карты, тогда можно будет открыть доступ к интернету на обоих компьютерах.

Рассмотрим два варианта подключения. Первый вариант – когда на обоих компьютерах установлено только по одной сетевой карте. Второй вариант – когда на одном из компьютеров установлено две сетевые карты, в таком случае можно будет подключить к обоим компьютерам интернет.

Что нам понадобиться для подключения двух компьютеров по сети?

1. Само собой два компьютера, которые будем соединять в сеть.

2. Кросс кабель для подключения компьютеров напрямую.

3. Пара прямых рук.

Если у вас нет кросс кабеля, его можно приобрести в любом компьютерном магазине или на радио рынке. Если есть тяга сделать его самому, привожу ниже его распиновку

Выглядит готовый кабель вот так:

Если у вас есть кабель, можно приступать к настройке сети между компьютерами.

Подключение компьютер+компьютер (с одной сетевой картой)

Первый и самый часто встречающийся вариант, когда в каждом из подключаемых компьютеров только по одной сетевой карте. В таком случае компьютеры можно соединить между собой, но они не будут иметь доступ к интернету. Схема подключения приведена ниже на картинке:

После физического подключения компьютеров кросс кабелем, вам нужно настроить сеть. Если вы знаете как настраивать сеть в компьютере, тогда вам просто нужно настроить сеть так, как показано на картинке. Если вы не знаете как настроить сеть, читаем далее.

Для настройки сети, заходим в Панель управления Сеть и интернет — нажимаем на ссылку “Изменение параметров адаптера “.

Два раза кликаем по сетевому подключению (у меня их два, физическая карта и виртуальная от )

и открываем свойства подключения

В открывшемся окне, вам нужно открыть свойства “Протокола интернете версии 4 TCP/IPv4

В открывшемся окошке устанавливаем галочку “Использовать следующие параметры ” и указываем параметры сети

IP-адрес: 192.168.0.1

Маска подсети: 255.255.255.0

Основной шлюз: пусто

После этого жмем “ОК” — “Применить” и проделываем такую же манипуляцию на втором компьютере, только в IP-адресе указываем 192.168.0.2.

После этого, компьютеры начнут работать в одной сети. Проверить это можно с помощью пинга. Откройте командную строку на втором компьютере (Win+R — команда “cmd”) и введите в ней следующее:

ping 192. 168.0.1

в ответ вы должны получить отчет об успешном обмене пакетами:

Точно так же проверьте и с первого компьютера, указав адрес 192.168.0.2. Если вы видите тоже самое, значит все сделали правильно и теперь у вас два компьютера в сети. Если пинг не проходит, проверяйте что сделали не так. Так же обращаю внимание что блокировать сеть могут брандмауэр или антивирус.

Подключаем в сеть компьютер+компьютер с возможностью выхода в интернет

Теперь поговорим о том как соединить два компьютера по сети с возможностью выхода обеих в интернет. Все это возможно при условии что на одном из компьютеров будет установлена дополнительная сетевая карта, в которую будет воткнут кабель интернета

Настройки аналогичны описанным выше, единственно различие: вам нужно будет указать шлюз на обоих компьютерах.

Так же на компьютере который имеет выход в интернет нужно настроить раздачу интернета по сети. Для этого зайдем в свойства сетевого подключения (в котором указан адрес 192. 168.0.1) и во вкладке “Доступ ” установим галочку

Вот и все, после этого на обоих компьютерах должен работать интернет.

Как видите соединить два компьютера по сети не так уж и сложно, если остались вопросы, буду рад помочь в комментариях.

Как обжать собственный кабель Ethernet

Очень часто у всех есть целая связка кабелей, особенно кабели Ethernet , проложенные вокруг компьютеров, маршрутизаторов и точек доступа. Это абсолютно нормально, если у вас есть только пара устройств или вы просто используете беспроводные гаджеты. Однако, когда в доме есть несколько человек, которые используют всевозможные устройства, будет большой беспорядок с кабелями.

Использование этих Ethernet-кабелей Cat5E или Cat6 от интернет-провайдеров является одной из основных причин беспорядка.Кабели в основном предварительно нарезаются на фиксированную длину. Это приводит к тому, что соединения каждого кабеля имеют избыточную длину провода, забивающую область.

Таким образом, обжатие ваших собственных кабелей Ethernet может очень помочь вам убрать беспорядок с кабелями.

Это все основные инструменты для обжима кабелей Ethernet. Вам понадобятся разъемы RJ-45, катушка кабелей Cat5E или Cat6, обжимной инструмент, ножницы и инструмент для зачистки проводов (необязательно). Вы также можете выбрать ботинки для снятия напряжения, если хотите.

Разъемы RJ-45КабелиCat5EИнструмент для зачистки проводов

Все инструменты необходимо установить на ярко освещенную поверхность. Обратите внимание, что вы можете заменить инструмент для зачистки проводов ножницами. Аккуратно разрежьте пластик на конце кабеля, обнажая 8 проводов.

4 пары проводов (8 проводов) разных цветов

Затем вам нужно выпрямить провода, если в вашем кабеле Ethernet есть витые пары. Вы выстраиваете провода в правильном порядке: бело-оранжевые слева и сплошные коричневые справа.

На фотографиях мои кабели красного = оранжевого, белого = бело-оранжевого, светло-зеленого = бело-зеленого, голубого = бело-синего и светло-коричневого = белого = коричневого.

Обжимные инструменты

Вы можете использовать лезвие обжимного инструмента, чтобы обрезать конец проводов, чтобы облегчить их ввод в разъем.

После того, как вы расположили провода в правильном порядке, осторожно вставьте их в разъем RJ-45. Убедитесь, что все провода вставлены в соответствующие гнезда разъема. Прежде чем переходить к следующим шагам, еще раз проверьте заказ.

Вставьте коннектор в обжимной инструмент

. Вам нужно протолкнуть все провода до самого конца металлических контактов в коннекторе, иначе кабели не будут работать. Напоминаем, что однажды обжав коннектор, вы не сможете использовать его в следующий раз.

Повторяйте описанные выше процедуры до тех пор, пока не будет достаточно длины или количества кабелей. Теперь вы можете настроить желаемую длину кабеля, чтобы избавиться от нежелательного беспорядка с кабелями. Начните чистить кабели!

Необходимые инструменты:

  • Разъемы RJ-45
  • Кабели Cat5E или Cat6
  • обжимной инструмент
  • ножницы
  • Инструмент для зачистки проводов (дополнительно)
  • сапоги для снятия натяжения (дополнительно)

Не стесняйтесь оставлять комментарии ниже, если у вас есть мнение об этом сайте. Поделитесь веб-сайтом, если вам нравится его читать. Подпишитесь на нашу рассылку или следите за нашими Google+, Facebook и Twitter.

Поддержите этот веб-сайт, просто совершая покупки на Amazon. Это даст нам небольшие откаты, если вы будете использовать вышеуказанные партнерские ссылки для совершения любых покупок, что поможет нам расти.

7-парные обжимные и закрученные вилки типа «банан» для провода динамика

.
  • Штекерный разъем типа «банан» для провода динамика премиум-класса обеспечивает чистый аудиосигнал от провода динамика 12, 14, 16 или 18 AWG; Банановые штекеры для динамиков соединяют динамики от AV-ресивера к домашнему кинотеатру 7. 1 система объемного звучания

  • Закрытые винтовые разъемы типа «банан» обеспечивают быструю и надежную заделку с помощью 3-компонентного обжимного и поворотного разъема для создания кабелей нестандартной длины без какой-либо пайки; Вилки для динамиков представляют собой чистую и долговечную альтернативу скручиванию проводов динамиков через открытые клеммы

  • Прочная конструкция разъемов для динамиков обеспечивает стабильное и надежное соединение на 360 градусов, удобный для захвата металлический корпус; Медная конструкция корпуса с устойчивыми к коррозии наконечниками из ферромарганца с покрытием из 24-каратного золота обеспечивает надежное соединение для передачи звука без искажений. Съемный наконечник и завинчивающееся основание облегчают вставку и фиксацию кабеля; Подсоедините динамики к нужным разъемам с цветными красными и черными кольцами полярности на кабельных парах штекеров типа «банан»

  • Экономичность 7 пар штекеров типа «банан» можно подключить от AV-ресивера к 7 динамикам; Подсоедините к соединительному штырю с банановой вилкой, настенной пластине с банановой вилкой или трапецеидальному камню с банановой вилкой; На эти штекеры типа «банан» распространяется пожизненная гарантия, поэтому вы можете быть спокойны при покупке

  •

  • Руководство

  • Статья базы знаний

  • Загрузка драйвера
  • По любым вопросам обращайтесь в службу поддержки Cable Matters.
  •

    Platinum Tools® | Продукты | Соединители

    Platinum Tools® | Продукты | Соединители | Доставка сейчас

    Артикул несколько

    Печать:

    Новая оконечная система ezEX-RJ45™ предлагает решение для концевой заделки кабелей витой пары большего диаметра, с жилой размеры до . 048”. Разъем ezEX-RJ45™ имеет расположение в шахматном порядке. дизайн для повышения производительности и размещения проводников большего размера можно найти в кабелях Cat5e, Cat6 и Cat6A, сохраняя при этом сквозной дизайн EZ®. Это позволяет проверить проводку. последовательность перед завершением. Новый профессиональный обжимной инструмент EXO™ инструмент и набор штампов EXO-EX сочетаются с ezEX-RJ45™; соединители к каждый раз обеспечивайте ровный срез и надежную заделку. Экономия времени и деньги, не жертвуя производительностью на высококлассных работах.

    Разъемы ezEX-RJ45™:

  • 2 разъема для проводников диаметром 0,039–0,048 дюйма

  • Сквозная конструкция позволяет легко проверить последовательность проводки

  • Цельная конструкция — шины или вкладыши не требуются превосходная производительность

  • Работает с одножильными или многожильными проводниками

  • Соответствует требованиям FCC, RoHS 2 и UL

  • Сделано в США

  • Рама и матрицы для обжима EXO-EX:
  • Одношаговый обжим и обрезка/обрезка проводов ezEX-RJ45™ заподлицо

  • Наборы матриц легко взаимозаменяемы

  • Реверсивные наборы матриц для работы обеими руками

  • Разъемы фиксируются в порте набора матриц для облегчения обжима
  • замок для удобного хранения

  • Эргономичная удобная ручка Ручки TPR

  • Номера деталей

    100061С
    Обжимная рамка EXO + набор штампов EXO-EX для разъемов ezEX-RJ45™
    100062C
    Обжимная рамка EXO + матрица EZ-RJ45 для разъемов EZ-RJ45
    202044J
    Разъемы ezEX-RJ45™. Банка 100 шт. для .039 – .044″
    202048J
    Разъемы ezEX-RJ45™. Баночка на 100 шт. для .043 – .048″

    Советы

    То, как вы используете свои инструменты, так же важно, как и то, какой инструмент вы выбираете для приложения.

    Схема подключения T568A/T568B
    Отличная шпаргалка.
    Схема подключения T568A/T568B —
    Отличная шпаргалка.
    Провод 1 2 3 4 5 6 7 8
    T568A Вт / G G W / O BL W / BL O W / BR BR
    T568B 9006B W / O O W / G BL W / BL G W/BR BR
    F и RG6 Quad
    Колотых ранений больше нет.
    F и RG6 Quad —
    Колотых ранений больше нет.

    Установка разъема F на коаксиальный кабель RG6 QUAD может оказаться настоящим испытанием, НО не отчаивайтесь. Объедините эти два инструмента, чтобы сделать его EZ!

    1. Используйте шайбу EZ-GRIP для удерживания и захвата кабеля.

    2. Навинтите разъем на инструмент для снятия узла F-разъема.

    Спасибо!


    Загрузка должна начаться через несколько секунд.Если это не так, пожалуйста, НАЖМИТЕ ЗДЕСЬ.

    КУПИТЬ СЕЙЧАС

    Введите свое местоположение, чтобы найти торгового посредника рядом с вами!

    Где купить

    Введите свой почтовый индекс, чтобы найти ближайшего к вам торгового посредника!

    Где купить

    Введите свой почтовый индекс, чтобы найти ближайшего к вам торгового посредника!

    Где купить

    Введите свой почтовый индекс, чтобы найти ближайшего к вам торгового посредника!

    Где купить

    Введите свой почтовый индекс, чтобы найти ближайшего к вам торгового посредника!

    ПРЕДУПРЕЖДЕНИЕ. Разъемы EZ-RJ45 и обжимные инструменты Platinum предназначены для работы в качестве системы.Продукты Platinum Tools НЕ предназначены для совместимости с другими брендами, и такое непреднамеренное использование может привести к плохому соединению, поломке и угрозе безопасности человека, а также к аннулированию гарантии. Platinum не несет ответственности за непреднамеренное использование своей продукции.

    Типы обжимных инструментов и обзор операций

    Обжимной инструмент используется для создания соединения между двумя металлическими деталями или другими материалами с хорошей пластичностью. Соединение, образованное опрессовкой, должно быть прочным, чтобы приложение работало должным образом.Обжимные инструменты доступны в различных типах для поддержки различных типов приложений. FiberStore является хорошим поставщиком обжимного инструмента. Мы предоставляем множество видов обжимного инструмента во всех возможных вариантах, чтобы покупатели могли сделать правильный выбор, находясь в нашем магазине.

    Например, в структурированной кабельной системе особое внимание уделяется следованию методам, которые придадут кабелям элегантность, дисциплину, методичность и надежность. Инструменты, которые используются при установке кабельной системы, имеют большое значение и могут широко использоваться в полевых условиях.Модульный обжимной инструмент можно использовать для обжима оптоволоконных разъемов RJ-45 (сопутствующие продукты: штекер rj45 ) и RJ-11. Это очень компактный и прочный инструмент, предназначенный для непрерывного использования в полевых условиях. Конструкция параллельного действия сохраняет точность.

    Ручные обжимные клещи являются наиболее часто используемыми инструментами для обжима кабеля. Большинство из них имеют базовую форму плоскогубцев с одной или несколькими точками обжима, выточенными на губках. Инструмент этого типа обычно используется для выполнения небольших обжимов на стальных кабелях, электрических соединениях и наконечниках, предварительно изолированных наконечниках и наконечниках, а также вилках типа RJ. Точки обжима на ручных обжимных станках представляют собой либо полукруглые компрессионные, либо обжимные чашечки и язычки. Этот тип обжимного инструмента обычно используется для обжима стальных или медных наконечников или гильз для соединения двух отрезков стального или электрического кабеля.

    Типы обжимных инструментов

    Прежде всего, вы должны предлагать их, изготовленные в разных типах. Разные клиенты могут прийти и попросить определенный тип. узнайте о различных типах инструментов, используемых для обжима, из приведенного ниже списка:

    1.Инструменты для кабельных стяжек — это обжимные инструменты, используемые для затягивания стяжек вокруг жгутов проводов или кабелей.
    2. Обжимные инструменты используются для заделки модульных вилок витой пары и коаксиальных обжимных разъемов. Обжимные инструменты
    3.RJ45 используются для обжима проводов различных разъемов, таких как RJ45, RJ-11, RJ-12 и так далее.
    4. Инструмент для обжима наконечников используется с обжимными гильзами круглого сечения. Кроме того, существуют инструменты от чашки к чаше, доступные в различных вариантах, такие как стандартный инструмент, инструмент для тяжелых условий эксплуатации и инструмент для жима лежа.

    Работа с обжимным инструментом

    Инструмент для обжима является неотъемлемой частью процесса обжима, другими частями являются клемма и провод. Размер клеммы в значительной степени универсален и может принимать провода многих размеров, которые также могут широко варьироваться в пределах одного и того же номинального значения. Таким образом, обжимной инструмент является средством прижатия клеммы как к изоляции провода (для позиционирования), так и к щетке провода (для проводимости).

    Качество оснастки определяет качество конструкции обжима.Общие соображения включают в себя, заслуживает ли объем обжима автоматизированная машина для зачистки и обработки проводов, или если приложение лучше подходит для ручного обжимного инструмента на месте. Многие инструменты будут иметь две обжимные полости для правильного обжима клеммы и, возможно, больше, если в проводе два проводника.

    Добавить комментарий

    Ваш адрес email не будет опубликован.
