Переключатель фаз ручной на дин рейку 3 х позиционный: Переключатели фаз механические купить в интернет магазине 👍

Содержание

Как подключить переключатель фаз?

Прибор переключает нагрузку на другую фазу при отсутствии напряжения на фазе, к которой была подключена нагрузка. При выходе значений напряжения за установленные пределы, также происходит переключение. При этом выбирается фаза с лучшими характеристиками, то есть с напряжением максимально близким к величине в 220 вольт.

Переключатель фаз целесообразно устанавливать на наиболее ответственные однофазные части электропроводки дома или квартиры с трёхфазный вводом. Например, для котельной или на группы питания сигнализации или другого оборудования связанного с безопасностью дома. При использовании переключателя без внешних контакторов, прибор рассчитан на мощность нагрузки до 3,5 кВт, клеммы рассчитаны на провода с сечением жилы до 1,5 мм квадратных. При использовании внешних контакторов мощность нагрузки ограничивается номинальной мощностью магнитных пускателей, верней наоборот — контакторы подбираются соответствующей нагрузке мощности.

ПЭФ-301 — это микропроцессорный прибор для автоматического переключения фаз, разработанный и запущенный в серийное производство в НПП (научно-производственное предприятие) «Новатек-Электро», Санкт-Петербург.

«Новатек-Электро» выпускает целый ряд силовой автоматики, и в этом ряду есть уже достаточно известные и распространённые ограничители мощности, однофазный ограничитель мощности — ОМ-110 и трёхфазный ограничитель мощности — ОМ-310. В модельном ряду автоматики «Новатек-Электро» есть заслуживающие внимание реле напряжения, одно из отличий от реле напряжений других производителей, которые в основном использовались до недавнего времени, это возможность использования контактора. ПЭФ-301 — прибор универсальный, в нём есть встроенное реле напряжения с уставками по нижнему порогу срабатывания 160-210 В и уставками по верхнему порогу срабатывания равному 230-280 В. Переключатель фаз предназначен для питания однофазной нагрузки от трехфазной сети.

Электронный переключатель фаз позволяет использовать все преимущества трёхфазного ввода в дом или квартиру, даже если есть трёхфазные потребители в доме или квартире — такие как трёхфазный двигатель, электрическая трёхфазная кухонная печка, сауна или другое трёхфазное оборудование. Принцип работы переключателя фаз достаточно прост. При отключении напряжения в питающей фазе или выходу значений напряжения за установленные пользователем пороги прибор переключается на другую фазу.

При мощности нагрузки до 3,5 кВт (16А) нагрузка питается через сам прибор, при большей мощности нагрузки прибор управляет магнитными катушками контакторов. Время переключения на резервные фазы не более 0,2 секунды, то есть моментально. Фаза подключенная к клемме 1 является приоритетной и если напряжение на ней лучшее, то нагрузка будет подключена всегда к ней, но при необходимости подключение на приоритетную фазу можно отключить, установив ручку регулировки времени возврата на приоритетную фазу на значке — бесконечность. В ПЭФ-301 есть защита от залипания контактов реле, как встроенных, так и силовых в контакторах внешней цепи. Прибор компактный, монтируется на стандартную DIN-рейку, диапазон рабочих температур от -35, до +55, монтаж возможен в любом щитке в помещении или на улице.

Для начала опишу, вкратце, весь процесс подключения с использованием контакторов: к прибору необходимо подключить, всего, восемь проводков. Сверху — четыре и снизу четыре. Первые три сверху необходимы для снятия показаний напряжения с фаз, четвёртый это рабочий ноль. Первые три снизу — сигнальные, они необходимы для управления электромагнитными катушками контакторов, то есть при появление в них напряжения — сигнала, катушка втягивает сердечник и замыкает контакты магнитного пускателя — контактора. Кстати, магнитный пускатель и контактор — это, примерно, одно и тоже. Четвёртый провод снизу необходим для контроля работы пускателей. Он служит для защиты от, так называемого, залипания контактов или другими словами для защиты от короткого замыкания, от фазного короткого замыкания, а оно громче и видней, чем замыкание между фазой и нулевым проводником.

Принципиальная схема подключения ПЭФ-301 при величине нагрузки более 3,5 кВт с использованием магнитных пускателей:

Микропроцессорный универсальный прибор для автоматического переключения фаз с встроенным реле напряжения поставляется в качественной упаковке компактного размера, кстати, в такой же упаковке поставляется ещё четыре устройства производства Новатек-Электро:

На лицевой панели расположены светодиоды индикации и ручки регулировки:

1 — индикация фаз

2 — индикация аварии

3 — регулировка порога срабатывания по минимальному значению

4 — регулировка порога срабатывания по максимальному значению

5 — регулировка времени автоматического повторного включения

6 — регулировка времени возврата на приоритетную фазу

Сверху расположены шесть клемм подключения, из них только четыре используются, это 1; 3; 5 и 6:

Снизу, тоже, шесть клемм и используется только четыре — 7; 9; 11 и 12, две перемычки необходимо удалить, они нужны при подключении ПЭФ-301 с нагрузкой до 16 А:

При компоновки щита устройства располагаются в удобных для монтажа местах:

Теперь, собственно, само подключение переключателя фаз ПЭФ-301. С трёхполюсного автоматического выключателя подводиться на верхние клеммы контакторов три фазы, на первый контактор — 1 фаза, на второй — 2 фаза, на третий — 3 фаза. С нижних трёх клемм контакторов, все три фазы подключаются к клеммам групповых автоматических выключателей соединенных перемычкой. Может показаться, что это опасно, но с 12 клеммы переключателя фаз ПЭФ-301 к этой шине подводится провод для контроля, никакие переключения не происходят при наличии напряжения на этой шине. То есть, к примеру, прибор включается и на групповые автоматы подаётся напряжение 1 фазы, затем величина напряжения на этой фазе изменилась — стала низкой и микропроцессорное устройство решает переключить нагрузку на другую фазу, с лучшим значением напряжения. Так вот, сначала прибор отключает напряжение, затем проверяет отсутствие напряжения на шине и после этого переключается на другую фазу.

Для контроля наличия и величины напряжения, проводами с сечение до 1,5 мм квадратных, соединяем 1 клемму прибора с клеммой контактора, к которой подключена 1 фаза, 3 клемму с клеммой контактора с 2 фазой и 5 клемму прибора с клеммой с 3 фазой:

Для работы устройства и для электромагнитных катушек контакторов необходим рабочий ноль N, для этого к 6 клемме ПЭФ и к нижним клеммам катушек на контакторах подводим проводники c нулевой шины N:

Клемму 7 соединяем с клеммой катушки контактора с 1 фазой, клемму 9 с клеммой катушки контактора с 2 фазой, клемму 11 прибора с клеммой катушки контактора с 3 фазой, именно эти проводники управляют электромагнитными катушками:

Это и всё подключение.

Принципиальная схема подключения переключателя фаз при нагрузке до 3,5 кВт:

При нагрузке до 16 А к верхних клемм 1; 3 и 5 подключается 1, 2 и 3 фазы соответственно. К клемме 6 подключается ноль N. К нижнему ряду клемм подключается только один проводник к 7 клемме, перемычки остаются. Устройство рассчитано на нагрузку до 3,5 кВт, при превышении прибор может выйти из строя.

Были рассмотрены две схемы подключения микропроцессорного универсального прибора для автоматического переключения фаз с встроенным реле напряжения ПЭФ-301. Желаю удачи!

Бесперебойная работа электрических приборов всегда является актуальной задачей для электриков и специалистов в области энергоснабжения. Требования бесперебойной работы предъявляются на производстве, в медучреждениях, охранных комплексах и дома. Такое требование можно выполнить разными способами: используя

автоматический ввод резерва

(АВР) с дополнительной линии, АВР с блоками бесперебойного питания либо переключатель фаз. Первый вариант чаще всего используется в трёхфазных установках, второй и третий и в однофазных. По сути, переключатель между фазами — это АВР, где дополнительные линии берутся с одной из двух незадействованных фаз обычной трёхфазной сети. Однако, это сказано в обобщенном виде, давайте рассмотрим подробнее устройство и принцип работы переключателя фаз.

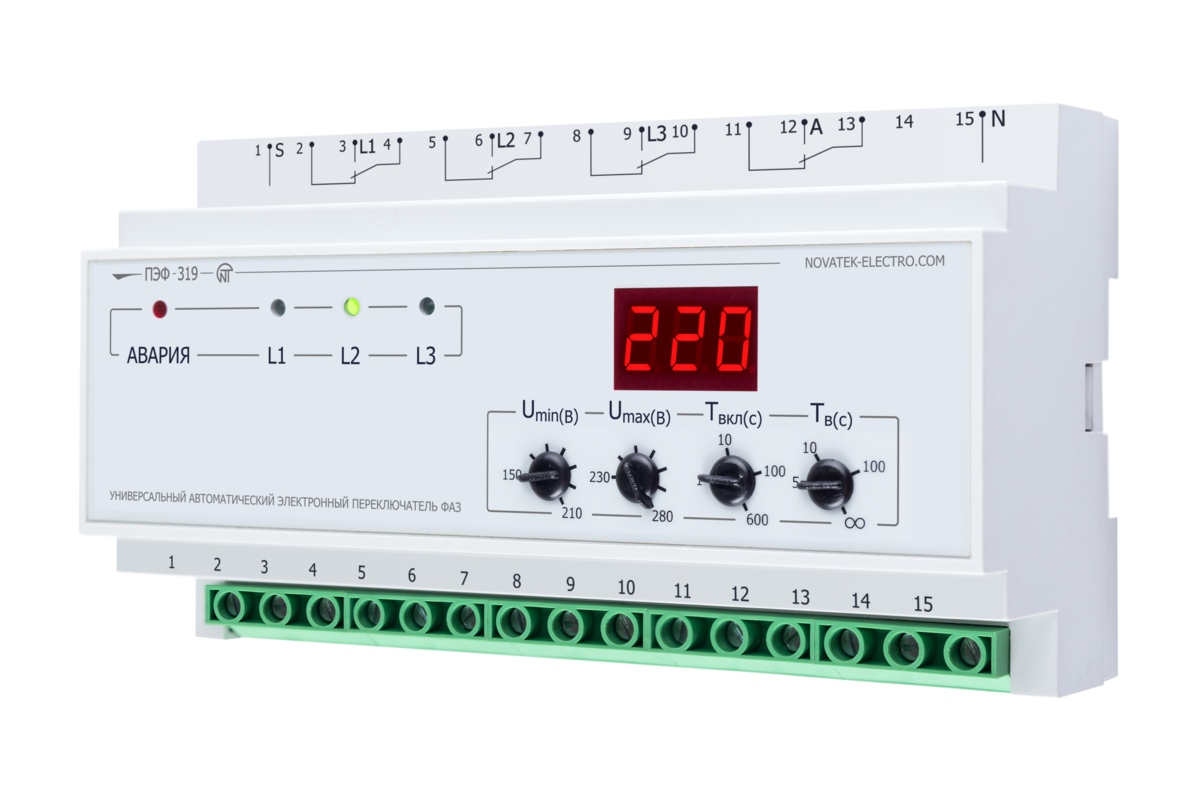

Устройство и принцип работы

Переключатель фаз – это устройство, которое подключает вместо основной фазы любую другую, в которой напряжение ближе к норме, когда на основной линии питание пропадает или выходит за установленные пределы. Если вы еще не поняли, для чего нужен этот прибор, давайте рассмотрим подробнее.

Из определения следует, что на вводные клеммы переключателя фаз поступает трёхфазное питание, а выходит из него одна, качество напряжения которой ближе всех к норме. Само переключение происходит при скачках, просадках или полном исчезновении основной. Выбор основной линии осуществляется в зависимости от конкретного варианта. Отсюда следует ограничение – работать переключатель фаз должен в трёхфазной сети. Он может быть использован и для генератора, но тогда, нужно продумать, как сформировать управляющий импульс для его запуска. Аппарат может быть ручным и автоматическим.

Принцип работы заключается в переборе линий, до момента нахождения той, у которой оптимальные параметры с помощью переключения группы реле микроконтроллером.

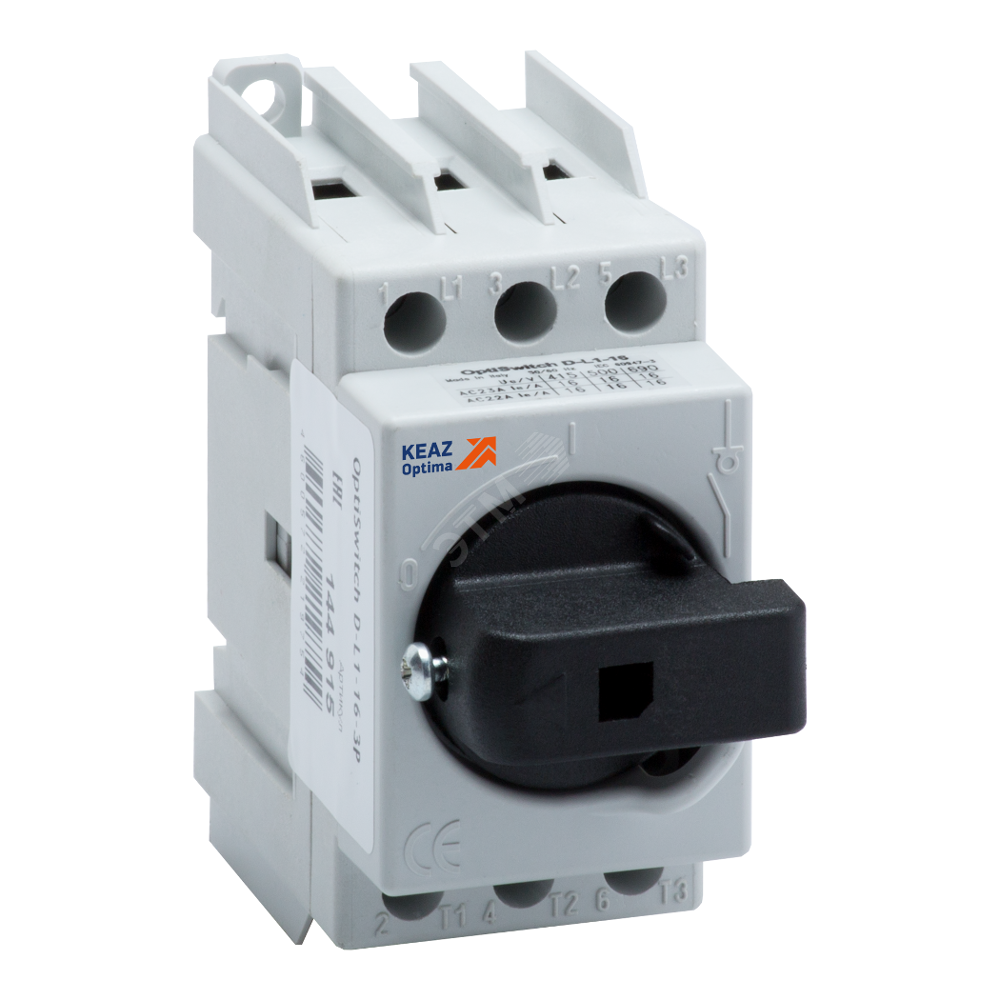

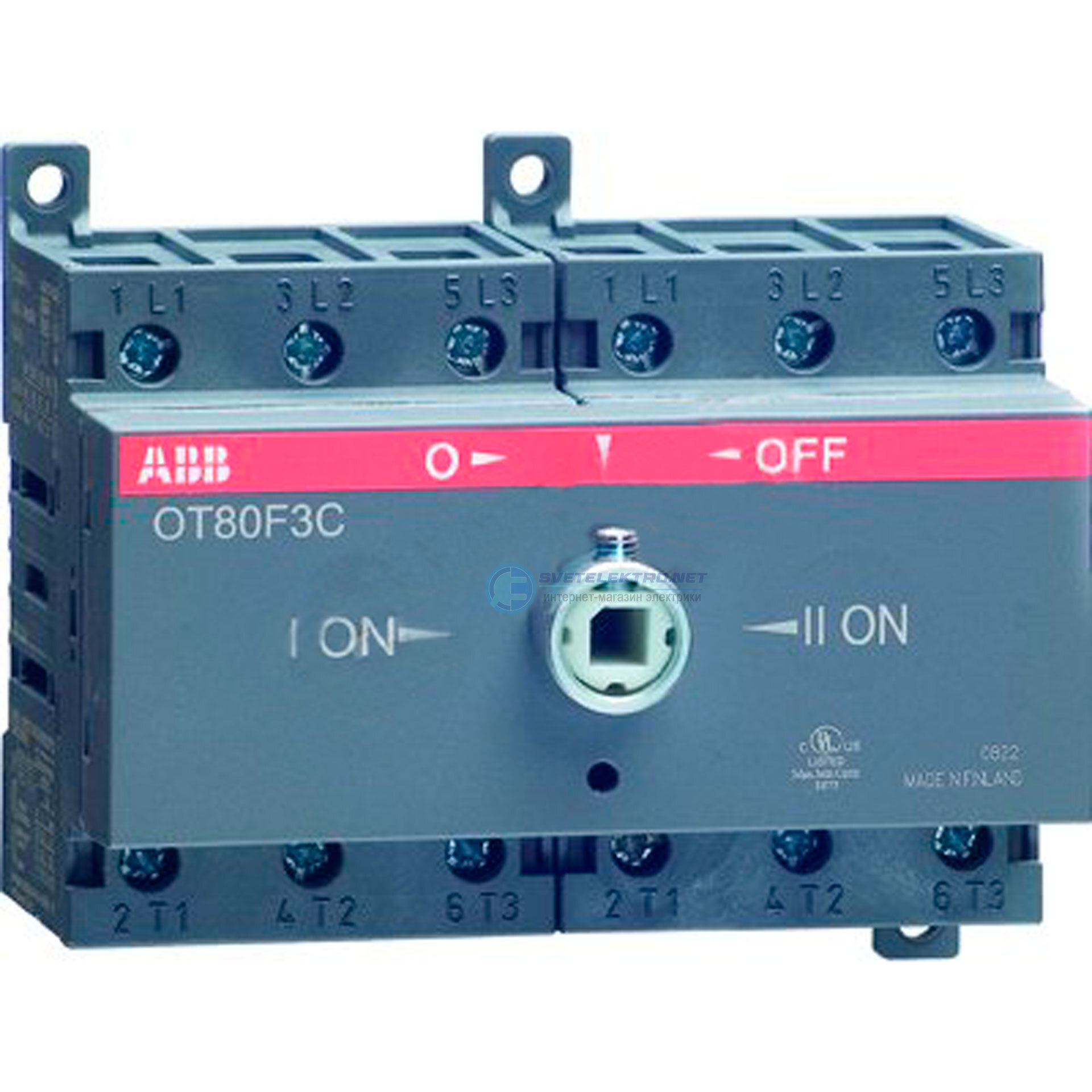

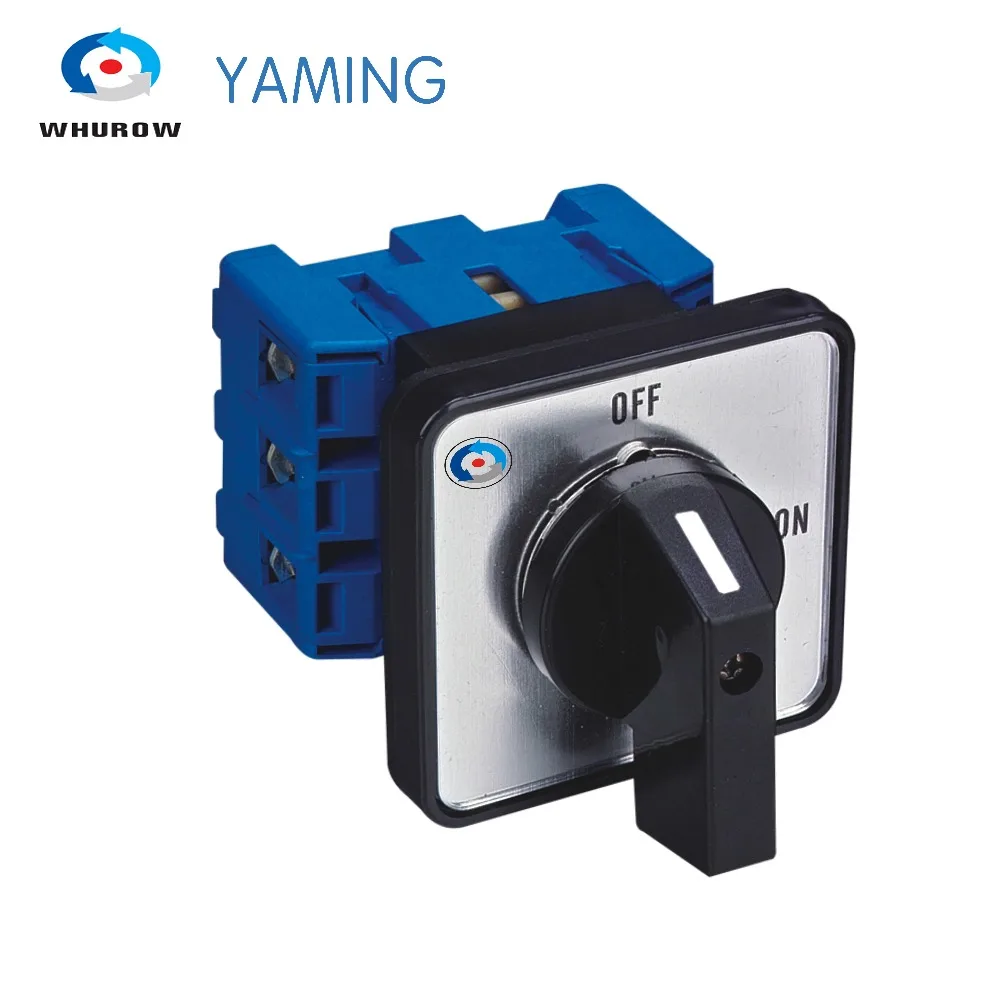

Кроме автоматических переключателей фаз часто встречаются и ручные варианты. Ручной переключатель представляет собой 3-х позиционный кулачковый переключатель, иногда его называют «пакетник». При этом встречается в продаже и 2-х позиционный и 4-х позиционный переключатель в зависимости от потребностей потребителя.

Маломощные механические модели переключателей нужны не для коммутации нагрузки, а для переключения измеряемой вольтметром линии. Порядок переключения может отличаться, например 0-1-0-2-0-3, где 0 – отключены все фазы, а 1,2 и 3 – это номер выбранной линии. Мощные модели удобно использовать для реверса двигателя или подключения нагрузки, можно производить переключения под напряжением.

Будьте внимательны переключатель на 3 положения не факт, что будет переключать три фазы, возможно, его позиции – 1-0-2, т.е. первая пара контактов замкнута, отключено и вторая пара контактов. Ознакомьтесь с документацией на него и проверьте схему переключений, если документации нет – проверить можно обычной прозвонкой.

Как выбрать переключатель фаз

Мы рассмотрели, как работает переключатель фаз, теперь давайте узнаем, на что нужно смотреть при выборе автоматических моделей. Кроме силовых параметров в ПФ добавляют функции, которые упрощают процесс настройки и эксплуатации.

Первое и самое главное – это ток. Чтобы переключатель фаз подошёл к вашей системе электроснабжения, главный критерий, на который нужно смотреть при выборе – это допустимый ток. Не стоит покупать аппарат, ток которого превышает номинальный ток вводного автомата. Хотя и селективность защиты должна обеспечить безопасный режим работы, но не будет лишним привести электросеть в соответствие по допустимому току и мощности.

Второй параметр – возможность регулировки. На дешевых переключателях вообще нет возможности выставить величину минимального и максимального напряжения в электропитающей сети, при котором происходит переключение, выбор приоритетной фазы. Минимальный набор регулировок – это установка минимального напряжения, при котором могут работать приборы, максимального. В более совершенных моделях можно отрегулировать время, через которое нужно попытаться перейти на основную фазу и прочие настройки.

Третий параметр – способ отображения и индикации. В более простых моделях имеется светодиодная индикация, обычно по одному светодиоду на фазу и дополнительный индикатор «АВАРИЯ». Когда линия в норме и к ней подключена нагрузка, соответствующий светодиод горит, например, зеленым цветом, когда линия в норме, но она находится в резерве – светодиод мерцает, когда по всем линиям имеются проблемы – горит индикатор «АВАРИЯ». В более продвинутых моделях установлен семисегментный индикатор или LCD дисплей. Назначение индикаторов: отображать величину напряжения, параметры настроек, включенную и приоритетную фазу. Наименее наглядный способ индикации – отдельные светодиоды, а самый очевидный – ЖК-дисплей.

Четвертый параметр – функционал. Простейший ПФ имеет набор предустановленных параметров питающей сети, принятых за норму, и стремится придерживаться их. Но каждый электроприбор требует индивидуальный подход к питанию, обычно это 220 +/- 10% В, а в некоторых случаях допуск может быть увеличен, или наоборот – уменьшен. В более продвинутых моделях эти величины устанавливаются путем поворачивания винтов или ручек в нужное положение, согласно градуировке. Самые функциональные – это модели с дисплеем и сенсорным управлением. При этом не стоит считать, что чем проще – тем хуже, часто не стоит переплачивать деньги за функции, которые не пригодятся.

Если мощности вашего переключателя не хватает для обеспечения нужд, решить эту проблему можно двумя способами:

Купить переключатель, рассчитанный на больший ток.
Установить электромеханический коммутатор так, чтобы к выходным клеммам переключателя фаз была подключена катушка пускателя или контактора. Таким образом, вся нагрузка ляжет на силовые контакты последнего.

Область применения

Повторимся, что прежде чем заказать переключатель, вы должны знать – для его работы нужно 3 фазы. Резервные линии берутся именно с дополнительных фаз. Между фазами напряжение 380 Вольт, его называют «линейное», а между фазой и нулем 220 Вольт, его называют «фазным». Они связаны между собой, но в пределах этой статьи мы не будем углубляться в основы электротехники. Главное чтобы вы поняли, что для подключения к электросетям нужно наличие трёхфазной сети именно 380 Вольт.

Как уже было сказано, применяется этот прибор для подключения резервной линии. Это работает только в том случае, если одна из фаз трансформатора перегружена или произошел перекос. В случаях, когда на ввод трансформатор поступает «плохое» напряжение нужен автоматический ввод резерва с другой линии, переключатель фаз в этой ситуации не поможет.

Питание установок с непрерывным режимом работы осуществляется от переключателя фаз. Предлагаю рассмотреть область применения в наглядных примерах.

В медицине:

аппараты жизнеобеспечения;
холодильники с лекарствами в аптеках;

На производстве и в офисах:

средства автоматизации;
управляющая и аппаратура отслеживающая, записывающая сигналы;
средства связи, стационарные радиостанции, диспетчерское оборудование;
системы вентиляции;

В доме:

газовый котел;
система охраны;
видеонаблюдение;
система «умный дом»;

Схема подключения

После покупки у вас может возникнуть трудности с тем, как подключить переключатель фаз. Если у вас нет опыта работы с электричеством, лучше не стоит пробовать, так как вам придется работать с высоким напряжением в трёхфазной сети – 380 Вольт. Кроме того неправильное использование и подключение подобного оборудования может привести к замыканию между фазами.

Переключатель фаз – это модульный прибор, который устанавливается в щиток на объекте на дин рейку. Перед ним устанавливается трёхфазный автоматический выключатель. После монтажа первичной цепи переходим к выходным. Но как подключить вторичные цепи зависит от модели переключателя. Схема подключения обязательно указывается в техническом паспорте или другой подобной документации и может отличаться от производителя к производителю.

Напоследок рекомендуем просмотреть видео, на котором более подробно рассказывается, что такое переключатель фаз и как его подключить в щитке:

Переключатель фаз – бюджетный способ повысит стабильность подачи электроэнергии, особенно актуально это может быть за городом в коттедже, в дачном поселке, где обычно бывают перебои с электричеством. Мы рассказали о том, как подключить и где установить, а также обо всех параметрах таких устройств. Выбор бесперебойной подачи остаётся за вами исходя из потребностей и бюджета.

Будет полезно прочитать:

Как выбрать ИБП для дома
Что такое реле контроля фаз
Для чего нужен кулачковый переключатель

Автоматический переключатель фаз 3х400/230В + N (на выходе 230В) 16А на DIN-рейку Евроавтоматика F&F PF-431

Автоматический переключатель фаз 3х400/230В + N (на выходе 230В) 16А на DIN-рейку Евроавтоматика F&F

Переключатель фаз автоматический предназначен для резервного питания однофазных потребителей от трехфазнрого ввода с выбором приоритетной фазы (L1). При выходе параметров напряжения за допустимый уровень (нижний или верхний предел) питание переключится на исправную фазу:

нижний порог отключения – 180В
верхний порог отключения – 253В

Внешний вид

“Состояние фаз (L1, L2, L3)”

погашен: отсутствие фазы / понижение напряжения
светится: фаза используется
кратковременно зажигается: напряжение есть, фаза не используется
кратковременно гаснет: напряжение в норме, идет отсчет времени восстановления
часто моргает: превышение допустимого напряжения

“Авария”

светится: параметры напряжения на фазах не соответствуют заданным (выход отключен)
погашен: параметры сети в норме
моргает: залипание контактов реле / контактора

Технические параметры

Параметры сети: вход: 3х400/230В+N 50Гц; выход:230В 50Гц
Максимальный ток:16А
Нижний порог переключения: 180В;
Задержка переключения по нижнему порогу – регулируемая (1-15 с)
Верхний порог переключения: 253В;
Гестерезис: 5В
Время переключения: 0,3с
Время реакции (ускоренное):
- при U<100B <0,3 с.
- при U>300B <0,1 с.
Приоритетная фаза: L1
Время восстановления: 10 с.
Диапазон рабочих температур: от -25 до +50^оС
Габариты: 52х65х90мм
Производитель: Евроавтоматика F&F

Схема подключения

Размеры

Видеобзор

Евроавтоматика F&F – известный белорусский производитель релейной защитной автоматики. Продукция завода Евроавтоматика F&F популярна в России и странах СНГ. Производство осуществляется по технологии и лицензии польской компании F&F.

Продукция F&F известна европейским потребителям с 1992 года. Компания Евроавтоматика F&F имеет собственные конструкторские и производственные подразделения, тесно сотрудничает с проектными и эксплуатационными организациями. Ассортимент оборудования Евроавтоматика F&F постоянно дополняется новыми, удобными и качественными устройствами, позволяющими решать множество важных задач. Жесткий контроль на всех этапах производства является гарантией долгой и эффективной работы приборов торговой марки Евроавтоматика F&F

Автоматический переключатель фаз 3х400/230В + N (на выходе 230В) 16А на DIN-рейку Евроавтоматика F&F
Изображения и характеристики данного товара, в том числе цвет, могут отличаться от реального внешнего вида. Комплектация и габариты товара могут быть изменены производителем без предварительного уведомления. Описание на данной странице не является публичной офертой.

Автоматический переключатель фаз 3х400/230В + N (на выходе 230В) 16А на DIN-рейку Евроавтоматика F&F — цена, фото, технические характеристики. Для того, чтобы купить Автоматический переключатель фаз 3х400/230В + N (на выходе 230В) 16А на DIN-рейку Евроавтоматика F&F в интернет-магазине prestig.ru, нажмите кнопку “В КОРЗИНУ” и оформите заказ, это займет не больше 3 минут. Для того чтобы купить Автоматический переключатель фаз 3х400/230В + N (на выходе 230В) 16А на DIN-рейку Евроавтоматика F&F оптом, свяжитесь с нашим оптовым отделом по телефону +7 (495) 664-64-28

ожидается Щелковская. Пункт самовывоза
в наличии Щелковская. Магазин
ожидается Удаленный склад (доставка +2 дня)

Количество фаз

3 фазное (трехфазное)

автоматический и ручной, область применения и особенности работы

На чтение 7 мин Просмотров 762 Опубликовано 12. 08.2019 Обновлено 31.07.2019

На производственных предприятиях и иных учреждениях предъявляются строгие требования к бесперебойной работе электросети. Основные средства ее обеспечения — автоматический ввод резерва, используемый в однофазных электросетях, и переключатель фаз, отличающийся от классического АВР использованием добавочных линий с неактивной фазы трехфазной сети.

Устройство и принцип работы

Автоматический переключатель фаз DigiTOP PS-63A

На входные зажимы устройства идет питание с трех фаз, а выходит из него только одна, имеющая максимально близкий к оптимальному показатель напряжения. При прекращении питания главной линии или резком скачке напряжения трехфазный переключатель задействует другую фазу – где показатель наиболее приближен к нормальному. По большей части прибор используют в сетях с тремя фазами, но также применяют и для генератора – в этом случае надлежит продумать форму запускающего импульса.

Выпускаются механические и автоматические устройства. Автоматический трехфазный переключатель фаз работает с опорой на микроконтроллер. Переключая конструкцию из нескольких реле, автоматический переключатель ищет среди электролиний наиболее приближенную к целесообразным показателям. Позиционные 3 фазные ручные переключатели выпускаются с разным числом позиций (от двух до четырех). Цифровой порядок переключения у них может быть разный. Один из примеров: 0-1-0-2-0-3: тут нуль обозначает выключение всех линий, а остальные цифры соответствуют фазам. Механические аппараты с большой мощностью часто применяются для реверсивных двигателей.

Как выбрать переключатель фаз

Ручной и автоматический переключатель фаз

При выборе переключателя напряжения прежде всего нужно обращать внимание на параметры тока, на которые рассчитан прибор. Именно они определяют, подойдет ли прибор для использования в конкретной сети. Не рекомендуется приобретение переключателя, ток которого больше номинального показателя для входного автомата.

Другими значимыми параметрами при приобретении ручного или автоматического фазоискателя являются:

гибкость и вариативность настроек: как минимум, должны быть предусмотрены установка границ нормального напряжения и основной фазы;
тип индикации: предпочтительный – жидкокристаллический дисплей; в дешевых моделях используются светодиоды;
дополнительные возможности – например, сенсорное управление.

Если обнаружилось, что у распределителя фаз недостаточная мощность для обслуживания сети, можно поставить коммутационное устройство. При этом обмотка контактора или пускателя должна соединяться с выходными зажимами прибора.

Область применения, назначение и параметры

Пример использования устройства

Сфера использования устройств выбора фаз обширна: приборы устанавливаются на производственных предприятиях – в системах автоматизации, управления, вентиляции и других; в больницах и аптеках – аппараты жизнеобеспечения, хранение медикаментов. Применяются они и в жилых домах: для обеспечения сигнализационных установок, газовых котлов.

Использование 3 фазного выключателя практикуется для перенесения питания с активной линии на другую. Такая опция целесообразна в ситуациях, если в основной линии возникают перебои, резкие скачки, напряжение становится слишком высоким или перестает подаваться вообще. Для обеспечения бесперебойного снабжения сети и предотвращения аварийных инцидентов нужно правильно выставить значения ключевых параметров.

Минимальный предел напряжения

Он показывает лимит, ниже которого опускаться нельзя, в противном случае сеть будет работать с перебоями. Устанавливают границу в соответствии с документами, прилагаемыми к прибору.

Время возврата

Важной настройкой является время возврата

Это промежуток, по прошествии которого происходит попытка перенаправления контактов к основному источнику при использовании резервной жилы. Когда пройдет этот период, аппарат проверяет параметры ведущей фазы. Если они соответствуют нормальным показателям, питание переходит на нее, если же нет, позже проводится повторная проверка по истечении такого же периода времени. Использование такого механизма дает возможность сэкономить ресурсы – например, покидая помещение, снабжаемое генератором, можно отключать двигатель на некоторый интервал (час-два). Выключать его на продолжительное время чревато сильным падением температуры в холодное время года и выходом электроприборов из строя, а использование обозначенной опции будет рациональным решением.

Время включения

Характеризует время, спустя которое прибор постарается включить питание в ситуации его отсутствия на всех токоведущих проводах. Создать сигнал можно посредством реле.

Схема подключения и порядок работы

Типовая схема подключения

Самостоятельное подсоединение автомата переключения фаз рекомендуется проводить только при наличии достаточного опыта работ с электросетями, так как придется иметь дело с высоким напряжением. Некорректные операции способны вызвать межфазовое замыкание. Размещают аппарат на дин рейку внутри щитка. Обычно схема монтажа прибора описывается в прилагаемых к нему технических документах. Сначала производится подключение первичных цепей, затем – вторичных.

Когда мастер производит подключение переключателя линий электропитания в сеть, в роли питающего провода он может предпочесть любую из тройки фазовых жил. Для предотвращения заклинивания контактов реле выхода у прибора есть специальный блокиратор. Также внедрение устройства в цепь предотвращает возникновение перегрузок. Автоматические приборы оснащены опцией мониторинга контактов пускателей внешней электрической цепи.

Чтобы контакты встроенных в прибор выходных реле не залипали, устройство оснащено внутренней блокировкой. Кроме того, оно контролирует состояние контактов пускателей, которые имеются во внешней электроцепи. Использование этого прибора позволяет не допустить перегрузки по фазам.

Параметры установки АПФ

В технической документации к прибору и на его корпусе указываются два параметра – минимум и максимум напряжения, при которых возможна корректная работа сети. Особенно важен второй – при его превышении проводка перегорает, что может инициировать пожар. Если же напряжение падает слишком низко, устройство будет все время срабатывать.

Большое значение также имеют временные параметры – периоды включения и возврата. Помимо этого, монтер должен выбрать основную фазу. Ее используют по умолчанию, а если на ней возникают скачки напряжения, в дело идет резервная жила. При ее эксплуатации прибор продолжает мониторинг состояния ведущее жилы и, когда оно придет в норму, переключается на нее.

Особенности подключения и функционирования устройства

Как правило, прибор устанавливают в цепь следом за счетчиком электроэнергии. Подключенный переключатель обследует параметры напряжения в кабелях и подключает цепь к наиболее отвечающему требованиям. Аппарат непрерывно мониторит напряжение не только на основной фазе, но и на запасных, чтобы при внезапном выходе параметров ведущей жилы за заданные рамки без промедлений выбрать кабель, на который будет переключено питание. Когда в обоих резервных проводах параметры находятся в допустимых пределах, аппарат переключается от L1 к L2 и далее. При несоответствии разницы потенциалов всех кабелей заданным параметрам питаться не будет никакой из них. Когда на основной линии нормализуется напряжение, она будет включена в цепь.

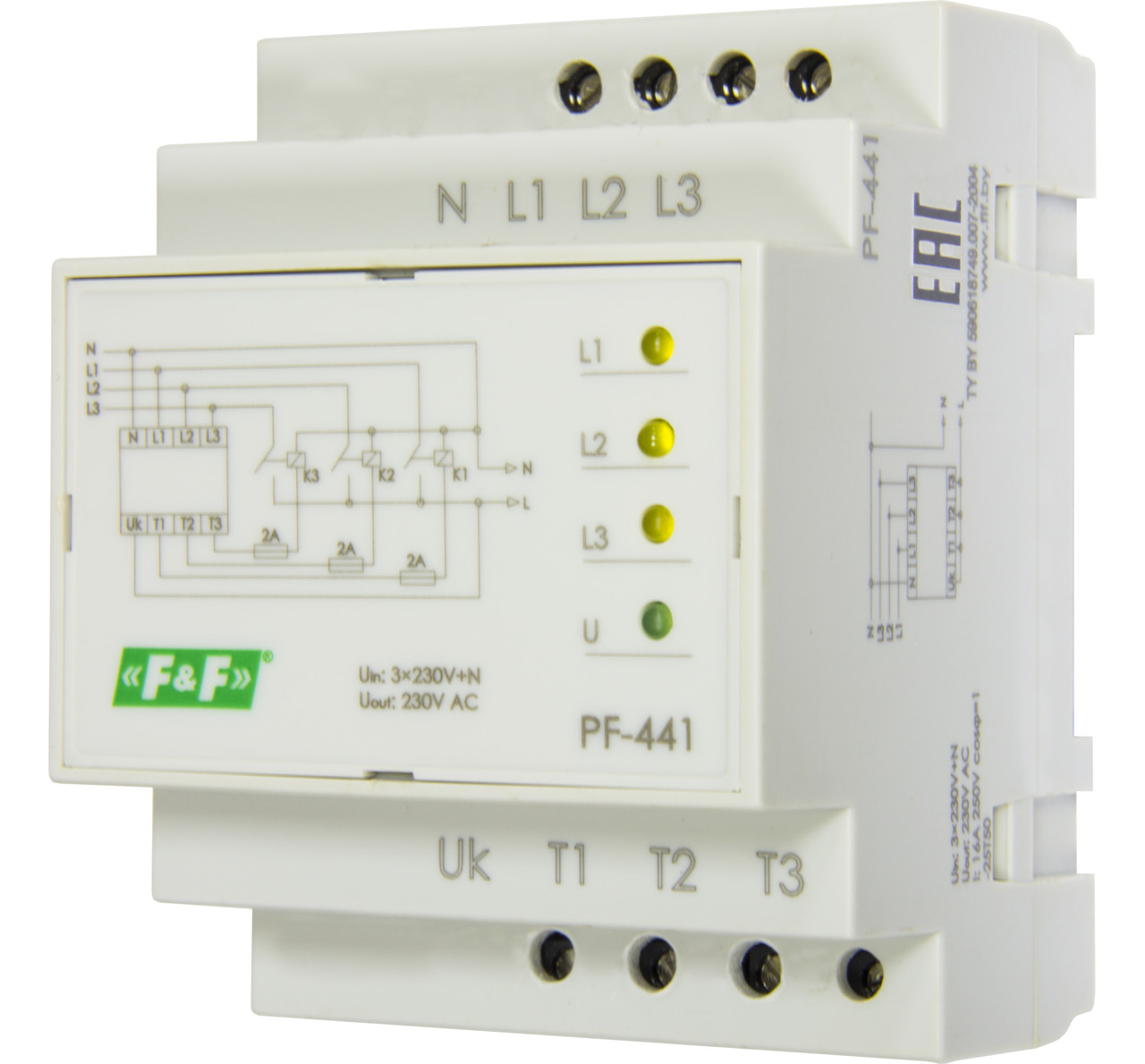

Основные виды АПФ

В российских электросетях чаще всего используются два типа приборов – PF 451 и PF 431. Для выбора нужной модели пользователь должен представлять себе отличия между ними.

PF 431

PF-431

Защищает бытовые приборы от перепадов напряжения. Подойдет для домашней эксплуатации, в том числе владельцам холодильников, потребляющих более 1,5 кВт в сутки, систем видеонаблюдения и прочей аппаратуры, функционирующей продолжительное время ежедневно и потребляющей много мощности. Прибор контролирует разницу потенциалов на выходе. На вход ставят трехфазное напряжение, на выход – одну фазу в 220 В частотой в 50 Гц.

PF 451

Обеспечивает бесперебойную работу однофазной линии. От предыдущего отличается отсутствием опции установки ведущей фазы. Подключает ту из них, параметры напряжения которой близки к оптимальным.

Подключение устройства переключения фаз – хороший способ обеспечить стабильность снабжения промышленной или бытовой аппаратуры питанием. Также оно повышает степень электробезопасности, предохраняя цепь от перегорания проводки.

Автоматический переключатель фаз – АВР для однофазной сети

Схема АВР с реле контроля фаз.

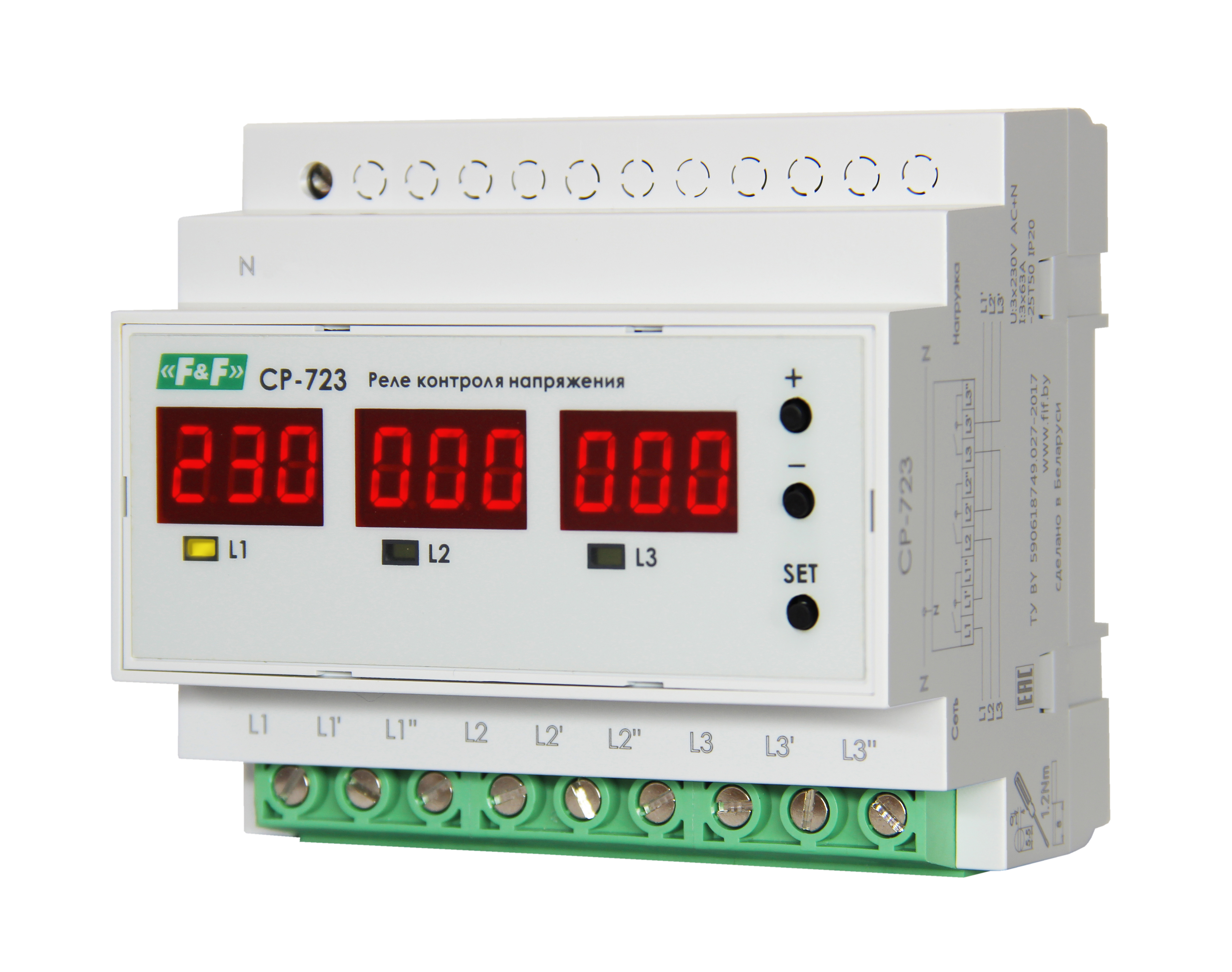

Рассмотренная выше схема прекрасно работает в однофазной сети. Однако при наличии трехфазного напряжения схема АВР не обходится без реле контроля фаз. Такое реле выполняет функцию постоянного слежения за параметрами напряжения основной сети. В случае превышения показателей или падения напряжения, а также при неисправностях одной из фаз, реле обеспечит переход на резервный ввод. Но этим возможности реле не ограничиваются. Так, в зависимости от выбранной модели оно может следить за фазировкой (порядок чередования фаз) и асимметрией напряжения (перекос фаз).

С технической точки зрения реле контроля трехфазного напряжения состоит из измерительной и силовой части. Первая, как правило, имеет регулируемые параметры. Например, можно установить порог для верхнего и нижнего значения напряжения. Также незаменимой окажется возможность регулировки параметров задержки срабатывания реле. Это позволит избежать ложного срабатывания устройства во время кратковременных колебаний напряжения основной электрической сети.

Схема АВР для вводно-распределительного устройства с секционным переключателем.

А теперь настало время перейти к более сложным распределительным системам электроэнергии. Таковыми являются вводно-распределительные устройства с секционным переключателем. Чтобы бесперебойно принимать и распределять электроэнергию, вся система разделена на секции, каждая из которых питается от своего источника. В случае аварийной ситуации на одной из секций потребители будут запитаны от смежной секции через секционный выключатель. Звучит достаточно просто, но на практике схема АВР должна учитывать не только отсутствие напряжения на указанной секции. Учитывается также наличие напряжения на соседнем участке, иначе переход на питание от него не имеет смысла. Помимо этого, контроллер АВР проверяет отсутствие короткого замыкания, в противном случае подача энергии на эту секцию недопустима. Схема АВР обязана учитывать и то, что вводной выключатель должен быть включен. Чтобы не получилось ситуации, когда секцию обесточили намеренно, а в этот момент АВР вступает в работу. Все эти особенности делают создание схемы АВР для вводно-распределительного устройства весьма нетривиальной задачей. Особенно если количество секций ВРУ больше двух.

Основные выводы.

Даже самая простая схема АВР подразумевает наличие сразу нескольких компонентов. Неправильное расположение или подключение хотя бы одного из них может привести к печальным последствиям. И даже если все элементы задействованы правильно, их подключение и настройка занимают массу времени. При этом не стоит забывать и о том, что все контакторы, автоматические выключатели и прочие составляющие должны быть одного производителя! Только в этом случае можно гарантировать отлаженную и бесперебойную работу автоматического ввода резерва. В связи с этим невольно возникает вопрос — не лучше ли воспользоваться готовым модульным решением вместо того, чтобы самостоятельно пытаться собрать АВР из различных компонентов?

Готовое решение от CHINT — модульный АВР серии NZ7 с моторным приводом.

Специалисты CHINT уже все сделали за вас, остается только подключить два ввода и выход питания. Все до безумия просто, не правда ли?! Да, и вы сейчас сами в этом убедитесь. CHINT серии NZ7 представляет собой модульную конструкцию, от начала и до конца собранную на заводе. Это исключает сборку «кривыми руками», все уже протестировано, настроено и полностью готово к работе. АВР от CHINT легко помещается в типовой шкаф.

Неоспоримое преимущество серии NZ7 заключается в двойной блокировке обоих вводов! Контакты прерывателей цепи обеспечивают электрическую блокировку, а моторный привод выполняет механическую блокировку. Таким образом, полностью исключается вероятность подключения к нагрузке сразу обоих источников питания. Более того, электродвигатель используется только один, а переключение вводов осуществляется его вращением вперед и назад. Это дает существенную экономию пространства, делая устройство компактным, практически бесшумным и с пониженным энергопотреблением.

Еще одной отличительной чертой АВР CHINT серии NZ7 можно назвать универсальность в выборе источника ввода. То есть питание можно осуществлять как от централизованной электрической сети, так и от любого генератора. При этом АВР от CHINT сможет самостоятельно управлять не только запуском, но и остановкой генератора. А регулировка задержки при переходе на резерв позволит избежать ложного срабатывания в случае кратковременного падения напряжения.

В общем готовый модульный АВР от CHINT позволит избежать мучительного поиска подходящей схемы АВР и длительного монтажа оборудования. Всего за полчаса автоматический ввод резерва будет смонтирован и станет обеспечивать бесперебойное снабжение электроэнергией заданного объекта. А все что для этого потребуется — просто подключить вводы и вывод!
