универсальный релейный переключатель 20А

Описание

Универсальный электронный приемник PWM, переключатель камеры, контроллер света, и другого оборудования с нагрузкой до 20A.

Особенности:
Поддерживается только приемник напряжения 5 В, в противном случае модуль может быть поврежден. Если приемник и сервопривод используют систему высокого напряжения, модуль должен подключен с понижающим модулем BEC.
1-канальный сигнал, одно реле управления.
Максимальный ток 20 А.
Светодиод указывает на рабочее состояние.
С защитой от нагрузки, прост в эксплуатации.
Входной канал не обязательно должны быть откалиброваны, совместимы с различными брендами устройств дистанционного управления.
Малый размер и легкий вес.

Применение:
Модель запуска ракеты с дистанционным управлением.
Контроль RC системы оружия.
Контроль дыма модели самолета.
Управление различными системами дистанционного управления.

Переключение сигнала камеры.
Контроль открытия и закрытия различных источников электропитания, таких как навигационные огни, прожекторы, стробоскопические огни, гудки и т. д.
Управляйте затвором камеры или переключайте режим записи камеры.

Функциональное описание:
1 LED светодиод динамически демонстрирует текущее состояние переключателя в режиме реального времени.
Данное устройство не требует калибровки и может быть точно Совместимо с устройствами дистанционного управления различных брендов.

Подключение:
Подключите входной кабель сигнала в свободный канал приемника, который соответствует переключателю на пульте дистанционного управления.
Индикатор питания будет гореть при подключении к приемнику.
Рабочий индикатор загорается, когда переключатель канала открыт и наоборот.

Режим работы:
Красный светодиод указывает на индикатор питания.
Зеленый светодиод показывает рабочий статус реле.

Триггер управление:
Включите переключатель на пульте дистанционного управления (Выкл. -> Вкл.), зеленый светодиод загорится и реле начнет работать.

В комплект входит:
1 шт. Реле K1 RC.

двойной релейный переключатель 40А

Описание

Универсальный электронный приемник PWM, переключатель камеры, контроллер света, и другого оборудования с нагрузкой до 40A.

Особенности:
Поддерживается только приемник напряжения 5 В, в противном случае модуль может быть поврежден. Если приемник и сервопривод используют систему высокого напряжения, модуль должен подключен с понижающим модулем BEC.
1-канальный сигнал, два реле управления.
Параллельный максимальный ток 40 А.
Светодиод указывает на рабочее состояние.
С защитой от нагрузки, прост в эксплуатации.
Входные каналы не обязательно должны быть откалиброваны, совместимы с различными брендами устройств дистанционного управления.

Малый размер и легкий вес.

Применение:
Модель запуска ракеты с дистанционным управлением.
Контроль RC системы оружия.
Контроль дыма модели самолета.
Управление различными системами дистанционного управления.
Переключение сигналов двух камер.
Контроль открытия и закрытия различных источников электропитания, таких как навигационные огни, прожекторы, стробоскопические огни, гудки и т. д.
Управляйте затвором камеры или переключайте режим записи камеры.

Функциональное описание:
1 LED светодиод динамически демонстрирует текущее состояние переключателя в режиме реального времени.
Данное устройство не требует калибровки и может быть точно Совместимо с устройствами дистанционного управления различных брендов.

Подключение:
Подключите входной кабель сигнала в свободный канал приемника, который соответствует переключателю на пульте дистанционного управления.
Индикатор питания будет гореть при подключении к приемнику.
Рабочий индикатор загорается, когда переключатель канала открыт и наоборот.

Режим работы:
Красный светодиод указывает на индикатор питания.
Синий светодиод указывает на рабочее состояние реле.

Триггер управление:
Включите переключатель на пульте дистанционного управления (OFF-> ON), синий светодиод загорится и реле начнет работать.

В комплект входит:
1 шт. Реле K2 RC.

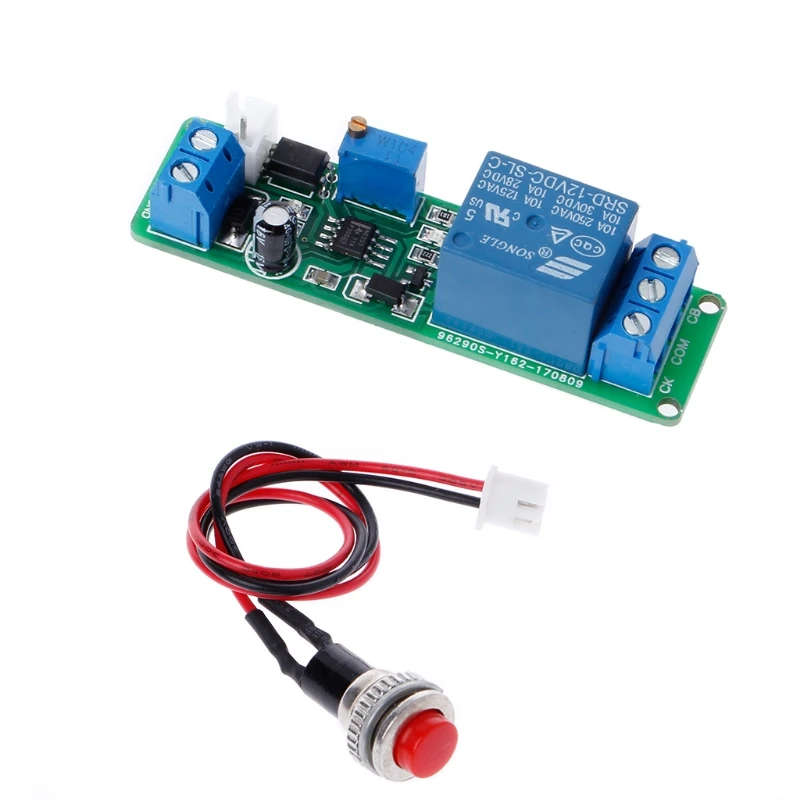

Реле времени ,задержки, триггера, таймер, контроль цикла, регулируемый переключатель, релейный модуль 12В

Описание Реле времени ,задержки, триггера, таймер, контроль цикла, регулируемый переключатель, релейный модуль 12В

Краткое введение в функцию:

1. Сигнал запускает реле для включения, когда время истекло, реле отключается,
 в течение периода задержки
A: Снова активировать недействительный триггер. B: Снова активировать триггер
для повторного отсчета. C: Снова активировать триггер, чтобы сбросить реле и остановить время

2. Сигнал запускает время начала T1, время до момента включения реле T2 выключено (сброс), T1 и T2 регулируются
3. Переработка: включите T1, выключите T2, бесконечный цикл.Время T1 и T2 оба регулируются
4. Есть сигнал, реле включается, продолжает тянуть, сигнал исчезает, и таймер запускается, когда время истекло, реле выключается, в течение периода задержки, сигнал подается снова, задержка отменяется, сигнал Исчезни, заново время.
Описание:
1. Новое обновление для упрощения и удовлетворения потребностей клиентов.
2. Увеличьте функцию обратного хода блока питания.
3. Принять фотоэлектрическую изоляцию входа и выхода, повысить потребление помехоустойчивости.
4. Установите параметры после подачи питания для постоянной памяти.
5. Сигнал напряжения сигнальной клеммы может сохраняться в течение длительного времени.
6. Обеспечьте стабильность, промышленный класс, класс PLC.
Параметры продукта:
1. Размер: 64,2 мм * 34,8 мм * 18,5 мм
2. Характеристики реле: AC 220V 10A или DC 30V 10A.
3. Ток покоя: 20 мА, рабочий ток: 50 мА.
4. Рабочее напряжение: 12 В [10-16 В]

5. Напряжение сигнала: 4 В ~ 20 В
6. Срок службы: около 100 000 раз, рабочая температура: -40 ~ 85 ℃
Выбор режима работы: после загрузки нажмите и удерживайте K1 и через 2 секунды войдите в режим выбора функции, можно выбрать P1-1 ～ P1-4
Рабочий режим P1-1: сигнал вызывает срабатывание реле. Когда время истекло, реле отключается. Пользователь может установить время срабатывания реле T. Нажмите трубку с сотыми цифрами K2, чтобы начать мигать, затем нажмите K3, изменение сотен цифр ; Нажмите десять разрядов K2, чтобы начать мигать, нажмите K3 в это время, измените десять цифр; нажмите один раз K2, чтобы начать мигать, нажмите K3 в это время, цифры изменятся; снова нажмите K2; цифровой Трубка больше не мигает. В это время нажмите K3, десятичная точка сдвигается. Десятичная точка указывает от 0 до 999 минут в одной цифре и от 0 до 99,9 секунд в десятичной цифре. Никакая десятичная точка не указывает от 0 до 999 секунд; после выбора устанавливается время. Короткое нажатие K1 для входа в настройки точной настройки функции, триггер по умолчанию недопустим в течение периода задержки, нажмите K1, триггер действителен в течение периода задержки (таймер повторного таймера), нажмите K1, сброс в течение периода задержки (тайм-аут, сброс реле), Нажмите еще раз, чтобы повторить первую настройку по умолчанию.
Рабочий режим P1-2: сигнал срабатывает, чтобы начать отсчет времени X, и реле включается, и открывается Y. Пользователь может установить время X, Y срабатывания реле, настройка времени аналогична P1-1, за исключением того, что синий свет указывает настройку времени срабатывания реле, а синий индикатор выключения указывает настройку времени выключения реле. Коротко нажмите K1, чтобы войти в настройки точной настройки функции, триггер недействителен во время задержки по умолчанию, нажмите K1, триггер действителен во время задержки (время ожидания), и нажмите снова, чтобы повторить первую настройку по умолчанию.
Рабочий режим P1-3: включить X секунд, выключить Y секунд, бесконечный цикл. Пользователь может установить время X, Y, на которое подает реле, установка времени аналогична P1-2.Коротко нажмите K1, чтобы войти в настройки точной настройки функции, сначала включите X и выключите Y секунд, нажмите K1, сначала выключите X и включите Y секунд, затем нажмите еще раз, чтобы повторить первую настройку по умолчанию.
Рабочий режим P1-4: сигнал запускает реле для включения, но не запускает синхронизацию. Сигнал запуска исчезает и начинает синхронизацию T. Когда время истекло, реле отключается, в течение периода задержки сигнал подается снова, задержка отменяется, подтягивание сохраняется, сигнал исчезает, Перезапуск синхронизации; (эквивалентно отпусканию кнопки для запуска синхронизации, часто используется для задержки отключения питания). Пользователь может установить время Т для включения реле, настройка времени аналогична P1-1.

Китай 4-контактный релейный переключатель производителей и поставщиков – оптовый завод

4-контактный релейный переключатель

4-контактный релейный переключатель MAA-S-112-AR представляет собой реле 35A 12v 4pin с резистором, подходящим для обогревателя, автоматической дверью.

4-контактный релейный переключатель

Контактное соглашение	1A, открытый нормальный тип
Контактный материал	AgNi, AgSnO2
Рейтинг контактов	35А
Напряжение катушки	12VDC
Электрический лифт	100 000 циклов
Механическая жизнь	1 000 000 циклов

4-контактный переключатель реле Дата катушки

Напряжение (VDC)	Управляйте напряжением (VDC)	Напряжение выключения (VDC)	Сопротивление катушки (Ω ± 10%)	Мощность катушки (Вт)	Параллельное сопротивление (Ом ± 10%)	Эквивалентное сопротивление (Ом ± 10%)	Максимально допустимый напряжение на катушке (Постоянный ток)
							20 ℃	85 ℃
12	≤7. 2	≥1.2	80	1,8	–	–	20	15
12	≤7.2	≥1.2	90	1,6	–	–	20	15
12	≤7.2	≥1.2	90	1,8	680	79,5	20	15

4-контактный релейный переключатель Размеры и схема подключения

4-контактный релейный переключатель

4-контактный релейный переключатель
50pcs / tray, 500pcs / cartons, размер коробки: 45 * 40 * 22cm
Высокопрочные картонные коробки, пригодные для транспортировки на дальние расстояния

1. Мы являемся продюсером, у нашей работы надстройки есть десять лет.

13. Наша компания делает некоторые благотворительные акции, чтобы помочь другим.

18. Мы – информационная компания, у нас есть система OA, система ERP, система PLM ……, которые могут помочь нам управлять, контролировать качество …

19. Чтобы иметь тесный контакт с клиентами, мы каждый год посещаем посетителей и посещаем 4-6 международных выставок. Во время и после шоу мы обычно посещаем нашего клиента, чтобы получить больше отзывов и предложений от наших клиентов. Это еще больше помогает нам обеспечить лучшее качество и лучшие услуги.

Hot Tags: 4-контактный релейный выключатель, Китай, производители, поставщики, завод, опт, цена, купить, индивидуальный, бесплатный образец

Релейный переключатель режима работы магнитофона

Что-то не так?

Пожалуйста, отключите Adblock.

Портал QRZ.RU существует только за счет рекламы, поэтому мы были бы Вам благодарны если Вы внесете сайт в список исключений. Мы стараемся размещать только релевантную рекламу, которая будет интересна не только рекламодателям, но и нашим читателям. Отключив Adblock, вы поможете не только нам, но и себе. Спасибо.

Как добавить наш сайт в исключения AdBlock

Релейный переключатель рода работы предназначен для магнитофона с электрическим управлением лентопротяжным механизмом. Его достоинства — простота схемы и экономичность использования контактных групп реле (все они используются только для коммутации исполнительных цепей в магнитофоне).

Принципиальная схема

В момент подачи питания все реле оказываются под напряжением, но ни одно из них не срабатывает, так как токи через их обмотки значительно меньше токов срабатывания. Это достигнуто соответствующим выбором сопротивлений резисторов R1—RN.

Выбранный режим работы включают одной из кнопок S2—SN, но только после того, как предварительно на короткое время будет нажата кнопка S1 и конденсатор С1 зарядится до напряжения источника питания. При нажатии на кнопку выбранного режима конденсатор С1 разряжается через обмотку соответствующего реле, оно срабатывает и остается в этом состоянии, так как ток через его обмотку превышает ток отпускания. Для возврата устройства в исходное состояние достаточно нажать на кнопку S1.

Ее контакты разорвут цепь питания сработавшего ранее реле и подключат конденсатор С1 на зарядку, подготовляя тем самым условия для включения следующего режима.

Детали

В переключателе применены реле РЭС-9 (паспорт РС4.524.003). При использовании других реле необходимо заново подобрать резисторы R1—RN так, чтобы токи через обмотки были меньше токов срабатывания, но больше токов отпускания. Емкость конденсатора С1 выбирают из условия надежного срабатывания только одного реле. Это исключает возможность одновременного включения нескольких реле при случайном нажатии на несколько кнопок.

Источник: Борноволоков Э. П., Фролов В. В. – Радиолюбительские схемы.

Электромагнитное реле NNC68BVL | Релейный переключатель | Clion

Электромагнитное реле NNC68BVL (релейный переключатель HH52P, HH53P, HH54P) используется в бытовых электроприборах, схемной плате блока управлением процессора (БУП), промышленной и автоматической системе управления, и так далее.

Особенности

• Электромагнитное реле NNC68BVL (релейный переключатель HH52P, HH53P, HH54P) имеет перекидной контакт, который включает две группы 6.5A/10A и четыре группы 5A.
• Устройство приваривается на плату печатной схемы и имеет розеточный тип подключения.
• Устройство оснащается световыми индикаторами и диодами по запросу.

Маркировка

CCC: 2011010303473351
CQC: CQC14002115332
CE: 5399090516
TUV: R50260442
UL:E235027

Объяснение обозначений модели

NN: фирменное наименование

Параметры контакта реле

Конфигурации контактов	2Z,2H,2D
Контактная нагрузка	6. 5A	10A
Макс.напряжение переключения	240VAC 6.5A 28VDC 6.5A	240VAC 10A 28VDC 10A
Материал контактов реле	Сплав серебра

Электромагнитная катушка реле

Номинальное напряжение в	DC12V	DC24V	DC110V	DC220V
Номинальный ток (±10%) мA	75	37.5	8	4
Сопротивление обмотки(±10%) Ом	160	640	13750	55000
Номинальная мощность Вт	0.9W
Напряжение втягивания(Макс.)в	Ниже 75%
Напряжение отпадания(Мин.)в	Выше 10%
Допустимое напряжение(Макс.)в	Номинальное напряжение ×110%
Номинальное напряжение в	AC12V	AC24V	AC110V	AC220V
Номинальный ток (±10%) мA	100	50	10. 9	5.4
Сопротивление обмотки(±10%) Ом	42	168	3532	14259
Номинальная мощность Вт	1.2VA
Напряжение втягивания(Макс.)в	Ниже 80%
Напряжение отпадания(Мин.)в	Выше 30%
Допустимое напряжение(Макс.)в	Номинальное напряжение ×110%

Размер и установка

① Вид спереди; ② Вид сбоку; ③ Установочный размер; ④ Схема соединения

Схожая продукция
релейный переключатель, электрический выключатель, электроустройство

HELTUN Relay Switch Quinto User Manual

Релейный переключатель HELTUN Quinto

Обзор

Это руководство пользователя для усовершенствованного программируемого релейного переключателя HELTUN HE-RS01 «Quinto» (т.е. пятиканального). Он разработан для установки в стандартные круглые, квадратные или прямоугольные электрические распределительные коробки, устанавливаемые за существующим в стене выключателем или внутри панели автоматического выключателя. Релейный переключатель Quinto позволяет включать / выключать освещение, диммеры, жалюзи, двери, ворота, клапаны и двигатели либо вручную с помощью переключателя с прямым подключением, либо удаленно через сеть Z-Wave ™.

Благодаря пятиканальным реле HE-RS01 он может управлять до пяти устройств включения / выключения, или тремя устройствами включения / выключения и одним двухсторонним двигателем, или одним устройством включения / выключения и двумя двухсторонними двигателями. Он имеет два независимых входа для релейных каналов, что позволяет ему управлять системами с разными источниками питания или использовать релейные выходы в качестве сухих контактов. Каждое реле может быть нагружено до пяти ампер и использует технологию HELTUN Advanced Zero Cross, чтобы продлить срок службы устройства и подключенной системы.

HE-RS01 также может использоваться для управления моторизованными системами; например, гаражные ворота, оконные жалюзи и т. д. Это позволяет соединиться с релейными переключателями и рольставнями для управления открытием и закрытием системы.

HE-RS01 имеет встроенные часы реального времени (RTC), которые позволяют сценарии, в которых подключенные устройства могут запускаться по расписанию.

HE-RS01 имеет пять полностью настраиваемых входов для внешних переключателей. Каждый вход можно настроить для управления состоянием релейного выхода (от одного до пяти) в любом из девяти различных режимов. Входы также могут использоваться для активации сцен на контроллере ZWave.

HE-RS01 объединяет платформенный модуль Z-Wave Plus ™ v2 700, позволяющий использовать его с системами домашней автоматизации Z-Wave. Он поддерживает протоколы безопасности Z-Wave ‘S0’ и ‘S2’, технологию SmartStart и может быть подключен (т.е. «связан») с 15 другими устройствами Z-Wave, такими как реле, переключатели, диммеры, контроллеры двигателей и т. Д. .

HE-RS01 также является отличным выбором для управления системами освещения, позволяя подключать диммеры Z-Wave, управляя как включением, так и выключением, а также плавным увеличением яркости (вверх) и плавным затемнением (вниз) с помощью внешних переключателей, подключенных к HE- Входы RS01.

Технические характеристики

• Размеры: 50 мм (В) х 50 мм (Ш) х 27 мм (Г)
• Материалы: негорючий пластик
• Светодиодный индикатор состояния устройства
• Пятиканальные релейные выходы, резистивная нагрузка до 5А каждый
• Два независимых релейных входа, сухой контакт
• Температура эксплуатации: от 0 ° С до 50 ° С
• Источник питания: 85-265 В переменного тока, 50 Гц / 60 Гц или 24-48 В постоянного тока
• Потребляемая мощность: 1W
• Активные элементы: электромагнитное реле переключателя
• Релейное переключение с помощью HELTUN Advanced Zero-Cross Technology
• Срок службы реле: 000 переключений
• Управление устройством
  • Через сеть Z-Wave
  • Непосредственно с пилотными проводами
• Класс IP: IP21
• Пакет SDK для Z-Wave Plus V2: 11
• Модуль Z-Wave: ZGM130S
• Требуется установка на электрическую распределительную коробку заподлицо: круглого, квадратного или прямоугольного типа – глубина 40 мм.

Функции и особенности

• Варианты включения / исключения в / из сети Z-Wave
  • Небезопасный
  • S0 Безопасный
  • S2 неавторизовано, S2 авторизовано с помощью ключа
• Управление ассоциацией 15 устройств из сети
• Режим расписания
• Моторизованное управление устройством (например, режим рольставни)
• Каждый из пяти внешних входов может управлять любым релейным выходом.
• Один внешний вход может управлять до пяти различных релейных каналов.
• Каждый внешний вход можно настроить для управления устройствами из связанных групп.
• Каждый внешний вход и релейный выход могут управляться шлюзом или связанным устройством.
• Каждый внешний вход может запускать сцены (т.е. действует как контроллер сцены)
• Любой релейный канал может быть исключен из управления
• Для каждого реле доступны девять режимов:

1. Включить
2. Выключить
3. Таймер: ВКЛ.> ВЫКЛ.
4. Обратный таймер: ВЫКЛ.> ВКЛ.
5. обратный
6. Двухрелейный инверсный
7. моментальный
8. Мгновенный перевернутый
9. Рольставни

• Регулируемые периодические измерения от:
  • Счетчик потребления энергии
• Программная логика энергопотребления
• Функция сброса к заводским настройкам
• Технология SmartStart для быстрого добавления в сети Z-Wave
• Обновление прошивки с шифрованием OTA (по воздуху)

Установка

HELTUN рекомендует устанавливать релейный переключатель HE-RS01 лицензированным электриком в соответствии с местными правилами и строительными нормами. Передайте эти инструкции лицензированному электрику, который устанавливает HE-RS01.

ВНИМАНИЕ: Во время установки необходимо отключить электропитание.

1. В первую очередь УБЕДИТЕСЬ, ЧТО ПИТАНИЕ ОТКЛЮЧЕНО на главном автоматическом выключателе (Рис 1), а затем проверьте провода с помощью щупа или мультиметра.

2. Вставьте провода питания в клеммы «POWER» HE-RS01, вставив небольшую отвертку с крестообразным шлицем в прорезь под каждой клеммой, и открутите, чтобы открыть. Следуйте рис. 2: Подключение
   Схема и инструкции ниже:
   • Провода питания: для питания переменного тока (85-265 В переменного тока) подключите линейный и нейтральный провода к клеммам L и N, обозначенным «POWER». Для питания постоянного тока (24-48 В постоянного тока) подключите провод «+» к клемме L, а провод «-» к клемме N.
   • Провод источника 1: подключите требуемый источник питания для реле 1, 2 и 3 к клемме с надписью «IN 1-3».
   • Провод источника 2: подключите требуемый источник питания для реле 4 и 5 к клемме с надписью «IN 4-5».
   • Нагрузки: подключите необходимые нагрузки к выходным клеммам реле, обозначенным «OUT-1», «OUT-2», «OUT-3», «OUT-4», «OUT-5».
   Примечание: HELTUN рекомендует устанавливать кабельные наконечники (наконечники для электрических проводов) на концах проводов перед подключением их к выходам HE-RS01 (клеммы различных цветов входят в комплект).
   Примечание: Технология Zero-Cross недоступна, если устройство использует напряжение постоянного тока (24 48 В постоянного тока).
3. Затем подключите клеммы S1, S2, S3, S4, S5 к внешним клавишам управления (переключателям), следуя инструкциям Рис 2 левая диаграмма или Рис 2 правая диаграмма.

   Примечание: В случае использования Рисунок 2 правая диаграмма, ОБЯЗАТЕЛЬНО подключите внешние переключатели к тому же проводу, который подключен к клемме L на устройстве.
4. Включите основное питание автоматическим выключателем. HE-RS01 запустится с исходными заводскими настройками по умолчанию, а светодиодный индикатор будет медленно мигать красным, что означает, что устройство исключено из сети Z-Wave.

разборка

1. УБЕДИТЕСЬ, что ПИТАНИЕ ОТКЛЮЧЕНО на главном автоматическом выключателе, И СВЕТОДИОДНЫЙ ИНДИКАТОР НЕ ГОРИТ.
2. Отсоедините провода, вставив небольшую отвертку с крестообразным шлицем в прорезь под каждым проводом, затем открутите, чтобы освободить.

операция

HE-RS01 имеет пять реле и пять внешних входов (S1, S2, S3, S4, S5).

1. Каждое реле может управляться любым внешним входом или через сеть Z-Wave (с использованием шлюза Z-Wave).
2. Каждый внешний вход можно настроить для управления любым состоянием релейного выхода (от одного до пяти) в следующих режимах:



1. ВКЛЮЧЕНИЕ: Нажмите кнопку на внешнем переключателе: выход реле переходит в состояние ВКЛ (т.е. контакты замкнуты).
2. ВЫКЛЮЧЕНИЕ: Нажмите кнопку на внешнем переключателе: релейный выход перейдет в состояние ВЫКЛ (т.е. контакты разомкнуты).
3. ТАЙМЕР: ВКЛ> ВЫКЛ: Нажмите кнопку на внешнем переключателе: релейный выход переключается в состояние ВКЛ на указанное время, затем возвращается в состояние ВЫКЛ. (Совет: эта функция полезна для открытия / закрытия гаражных ворот, жалюзи, штор и т. Д.)
4. ТАЙМЕР РЕВЕРСИРУЕТСЯ: ВЫКЛ.> ВКЛ .: Нажмите кнопку на внешнем переключателе: релейный выход переключается на ВЫКЛ на указанное время, затем снова переключается на ВКЛ. (Совет: эта функция полезна для кратковременного отключения систем безопасности.)
   Примечание: Время можно настроить от 0 до 12 часов (от 0 до 43200 секунд).
5. ОБРАТНОЕ СОСТОЯНИЕ: Нажмите кнопку на внешнем переключателе: релейный выход инвертирует состояние: (ВКЛ в ВЫКЛ) или (ВЫКЛ в ВКЛ).
6. ДВУХРЕЛЕЙНОЕ ОБРАТНОЕ: Когда два реле находятся в инверсном режиме, после нажатия кнопки на внешнем переключателе соответствующее реле (подключенное к этой кнопке) меняет свое состояние: (из ВКЛ в ВЫКЛ или из ВЫКЛ в ВКЛ), и второе реле будет быть выключенным.
   Примечание: В этом режиме оба реле не могут быть включены одновременно. Может использоваться для управления направлением двигателя.
7. МГНОВЕННЫЙ (заводской режим по умолчанию): когда кнопка на внешнем переключателе удерживается, релейный выход включается. Как только кнопка будет отпущена, состояние релейного выхода изменится на ВЫКЛ.
8. МГНОВЕННОЕ ПЕРЕВЕРТЫВАНИЕ: Когда кнопка на внешнем переключателе удерживается, релейный выход выключается. Как только кнопка будет отпущена, состояние релейного выхода изменится на ВКЛ.
9. РОЛЬСТАВНИ: Когда два реле подключены к одному и тому же внешнему переключателю, они будут работать в режиме «рольставни». После входа в этот режим реле переключатся в состояние ВЫКЛ и никогда не включатся одновременно. Поведение четырехциклового реле выглядит следующим образом (в этом порядке):
   • 1-е нажатие: первое реле будет включено, второе реле выключено
   • 2-е нажатие: оба реле выключатся.
   • 3-е нажатие: второе реле будет включено, первое реле выключено
   • 4-е нажатие: оба реле выключатся.
   Вышеупомянутые два реле определяются в соответствии с параметрами 40 и 41 (например, если «54» установлено в качестве значения параметра, это означает, что пятое реле и четвертое реле будут работать в инверсном режиме).
   Примечание: Это можно использовать для управления направлением двигателя с помощью только одной кнопки.

Переключатели, подключенные к внешним входам (клеммы S1-S5), также могут использоваться для запуска сценариев или изменения режимов в подключенном шлюзе или связанных устройствах.

Если HE-RS01 связан со шлюзом Z-Wave, появится контроллер сцены и пять бинарных переключателей. Контроллер сцены указывает, какой внешний вход был нажат, удержан или отпущен, и позволяет запускать сцены на шлюзе Z-Wave. Пять бинарных переключателей позволяют управлять релейными выходами.

Сценарии

Можно создавать сценарии, которые позволяют подключенным устройствам запускаться с помощью встроенных часов реального времени (RTC) HE-RS01. Пользователь должен настроить номер выхода, состояние, время, условие изменения состояния в параметрах (от 42 до 51), которые будут запускать сцены.

Заводские настройки (RES)

Чтобы сбросить HE-RS01 до заводских настроек по умолчанию, нажмите и удерживайте кнопку в течение шести секунд. В случае успеха светодиодный индикатор будет медленно мигать белым в течение двух секунд, затем устройство перезагрузится.
ПРИМЕЧАНИЕ: Эта процедура сброса к заводским настройкам изменит все параметры на исходные заводские значения по умолчанию, а также исключит устройство из любой связанной сети Z-Wave.
Используйте эту процедуру только в том случае, если первичный сетевой контроллер отсутствует или не работает по другим причинам.

Мощность и потребление энергии

HE-RS01 отслеживает активную (т.е. «в реальном времени») мощность всех подключенных нагрузок и общее энергопотребление с помощью программной логики энергопотребления. Эти данные периодически передаются в главный контроллер Z-Wave в соответствии с параметром 05.

Общее потребление энергии это электрическая мощность, используемая подключенным устройством в реальном времени во время использования. Энергопотребление рассчитывается программным обеспечением с использованием значений, которые были вручную установлены при настройке параметров 52-56, умноженных на время, отслеживаемое, когда соответствующий выход HE-RS01 находился во включенном состоянии. Используя характеристики потребляемой мощности подключенного устройства (см. Соответствующее руководство пользователя), установите нагрузку в ваттах для: «OUT-1» в
Параметры 52, «OUT-2» в параметре 53, «OUT-3» в параметре 54, «OUT-4» в параметре 55 и «OUT-5» в параметре 56.

Сброс совокупной потребляемой памяти:
HE-RS01 позволяет стирать сохраненные данные о потреблении через сеть Z Wave следующим образом:

1. Убедитесь, что HE-RS01 включен.
2. Если это еще не сделано, включите устройство в сеть Z-Wave Gateway.
3. Сбросьте данные о потреблении памяти с помощью команды сброса в COMMAND_CLASS_METER (см. Руководство пользователя шлюза).
   Примечание: При повторном включении HE-RS01 (Вкл.> Выкл.> Вкл.) Данные о потреблении не стираются, поскольку они хранятся в энергонезависимой памяти.

Сеть Z-Wave

HE-RS01 может работать в любой сети Z-Wave с другими сертифицированными Z-Wave устройствами других производителей.
HELTUN HE-RS01 будет действовать как «повторитель» (то есть «расширитель диапазона») для других устройств, независимо от производителя или бренда, чтобы повысить надежность всей сети.

Добавление HE-RS01 в ​​сеть Z-Wave

Чтобы добавить HE-RS01 в ​​сеть Z-Wave (то есть «включение»), сделайте следующее:

1. Убедитесь, что HE-RS01 включен, а светодиодный индикатор медленно мигает красным (т. Е. Он исключен).
2. Запускаем режим включения со шлюза / контроллера
3. Чтобы начать процесс включения на HE-RS01, дважды нажмите сервисную кнопку на устройстве (с интервалом не более одной секунды между нажатиями).
4. Светодиодный индикатор будет быстро мигать зеленым.
5. Если включение прошло успешно, светодиодный индикатор загорится зеленым на три секунды, а затем продолжит медленно мигать зеленым светом, пока HE-RS01 включен.
6. Если включение не было успешным, светодиодный индикатор загорится красным на три секунды, а затем продолжит медленно мигать красным цветом при включенном питании. В этом случае повторите процесс включения (2-5) выше.

Удаление HE-RS01 из сети Z-Wave

Чтобы удалить HE-RS01 из сети Z-Wave (т. Е. «Исключение»), сделайте следующее:

1. Убедитесь, что HE-RS01 включен, а светодиодный индикатор медленно мигает зеленым (т.е. он включен в сеть Z-Wave).
2. Запустите режим исключения со шлюза / контроллера.
3. Чтобы запустить процесс исключения на HE-RS01, дважды нажмите сервисную кнопку на устройстве (с интервалом не более одной секунды между нажатиями).
4. Светодиодный индикатор будет быстро мигать красным.
5. Если включение было успешным, светодиодный индикатор загорится красным на три секунды, а затем продолжит медленно непрерывно мигать красным, пока HE-RS01 включен.
6. Если включение не было успешным, светодиодный индикатор загорится зеленым на три секунды, а затем продолжит медленно мигать зеленым все время, пока устройство включено. В этом случае повторите процесс исключения (2-5) выше.

Примечание: Если HE-RS01 ранее был частью сети Z-Wave и с тех пор не исключался (светодиодный индикатор будет медленно мигать зеленым). Включение невозможно без предварительного выполнения процедуры исключения или восстановления заводских настроек.

Безопасность

Поддерживаются режимы включения S0, S2 неавторизованный и авторизованный S2. Если вы используете авторизованный режим включения S2, во время процесса включения следует использовать «ключ безопасности» (DSK, предоставленный на карте безопасности HE-RS01 и напечатанный на устройстве).
Примечание: Обязательно сохраните этот ключ. Без ключа невозможно выполнить включение в авторизованном режиме S2.

SmartStart

Продукты с поддержкой SmartStart могут быть добавлены в сеть Z-Wave путем сканирования QR-кода Z-Wave, показанного на продукте (см. Рис. 3), с помощью шлюзов / контроллеров, которые позволяют включить SmartStart. В этом случае никаких дальнейших действий не потребуется, и продукт SmartStart будет добавлен автоматически в течение десяти минут после включения в непосредственной близости от сети.

Чтобы добавить HE-RS01 в ​​сеть Z-Wave с помощью SmartStart:

1. Введите код DSK HE-RS01 в ​​список подготовки узлов контроллера (см. Руководство к контроллеру)
2. Включите устройство.
3. Дождитесь завершения процесса включения.
4. Успешное «Добавить» будет подтверждено сообщением на контроллере Z-Wave (в зависимости от типа контроллера), а светодиодный индикатор на HE-RS01 загорится зеленым на три секунды, а затем продолжит медленно мигать зеленым цветом, пока устройство находится под напряжением. На.

Примечание: QR-код устройства и DSK напечатаны на передней и задней части HE-RS01 plus на дополнительной карте безопасности, входящей в комплект.

Прошивка OTA Обновление

Чтобы обновить прошивку HE-RS01 по беспроводной сети, выполните следующие действия:

1. Проверьте текущую версию прошивки HE-RS01 в ​​шлюзе / контроллере.
2. Запустите процесс со шлюза / контроллера Z-Wave.
3. Загрузите последнюю версию прошивки, соответствующую HE-RS01 (см. https://support.heltun.com/ )
4. Установите главный контроллер в режим обновления прошивки OTA («по воздуху») (см. Руководство к шлюзу / контроллеру).
5. Как только начнется обновление прошивки, светодиод будет последовательно мигать красным → зеленым → синим (это займет несколько минут).
6. После обновления прошивки светодиодный индикатор загорится оранжевым на две секунды, а затем HE-RS01 перезагрузится.
7. Когда обновление будет завершено, HE-RS01 вернется к нормальной работе.
8. Убедитесь, что обновление прошло успешно, проверив версию прошивки на шлюзе / контроллере.

ассоциации

Конечные точки и 16 групп ассоциаций. Каждая группа ассоциаций (кроме группы 1) может включать в себя еще одно устройство от разных брендов и / или производителей.

EndPoint 0 Группы:

Корневое устройство (конечная точка 0) HE-RS01 имеет 16 групп ассоциаций.

Группа 1 – «Мост жизни»: сообщает о состоянии устройства и используется для связи со шлюзом Z-Wave. Эта группа поддерживает один узел.
Примечание: Не рекомендуется изменять эту группу.

Группа 2 – «Внешний вход S1 Basic Set»: назначается состоянию входа S1 и срабатывает при нажатии кнопки на переключателе, подключенном к входу S1. Используется для отправки команд базовой настройки ВКЛ (значение 255) и базовой настройки ВЫКЛ (значение 0) на связанные устройства. Группа поддерживает один узел.

Группа 3 – «Многоуровневый набор внешнего входа S1»: назначен входу S1. Он отправляет кадр класса команды MULTILEVEL SWITCH, когда удерживается кнопка на переключателе, подключенном к входу S1. Используется для отправки команды ВВЕРХ / ВНИЗ на связанные устройства. Группа поддерживает один узел.

Группа 4 – «Внешний вход S2 Basic Set»: назначается состоянию входа S2 и срабатывает при нажатии кнопки на переключателе, подключенном к входу S2. Используется для отправки команд базовой настройки ВКЛ (значение 255) и базовой настройки ВЫКЛ (значение 0) на связанные устройства. Группа поддерживает один узел.

Группа 5 – «Многоуровневый набор внешнего входа S2»: назначен входу S2. Он отправляет кадр класса команды MULTILEVEL SWITCH, когда удерживается кнопка на переключателе, подключенном к входу S2. Используется для отправки команды ВВЕРХ / ВНИЗ на связанные устройства. Группа поддерживает один узел.

Группа 6 – «Внешний вход S3 Basic Set»: назначается состоянию входа S3 и срабатывает при нажатии кнопки на переключателе, подключенном к входу S3. Используется для отправки команд базовой настройки ВКЛ (значение 255) и базовой настройки ВЫКЛ (значение 0) на связанные устройства. Группа поддерживает один узел.

Группа 7 – «Многоуровневый набор внешнего входа S3»: назначен входу S3. Он отправляет кадр класса команды MULTILEVEL SWITCH, когда удерживается кнопка на переключателе, подключенном к входу S3. Используется для отправки команды ВВЕРХ / ВНИЗ на связанные устройства. Группа поддерживает один узел.

Группа 8 – «Внешний вход S4 Basic Set»: назначается состоянию входа S4 и срабатывает при нажатии кнопки на переключателе, подключенном к входу S4. Используется для отправки команд базовой настройки ВКЛ (значение 255) и базовой настройки ВЫКЛ (значение 0) на связанные устройства. Группа поддерживает один узел.

Группа 9 – «Многоуровневый набор внешнего входа S4»: назначен входу S4. Он отправляет кадр класса команды MULTILEVEL SWITCH, когда удерживается кнопка на переключателе, подключенном к входу S4. Используется для отправки команды ВВЕРХ / ВНИЗ на связанные устройства. Группа поддерживает один узел.

Группа 10 – «Внешний вход S5 Basic Set»: назначается состоянию входа S5 и срабатывает при нажатии кнопки на переключателе, подключенном к входу S5. Используется для отправки команд базовой настройки ВКЛ (значение 255) и базовой настройки ВЫКЛ (значение 0) на связанные устройства. Группа поддерживает один узел.

Группа 11 – «Многоуровневый набор внешнего входа S5»: назначен входу S5. Он отправляет кадр класса команды MULTILEVEL SWITCH, когда удерживается кнопка на переключателе, подключенном к входу S5. Используется для отправки команды ВВЕРХ / ВНИЗ на связанные устройства. Группа поддерживает один узел.

Группа 12 – «Базовый комплект реле 1»: назначается реле N1 и срабатывает при изменении состояния реле. Используется для отправки команд базовой настройки ВКЛ (значение 255) и базовой настройки ВЫКЛ (значение 0) на связанные устройства. Группа поддерживает один узел.

Группа 13 – «Базовый комплект реле 2»: назначается реле N2 и срабатывает при изменении состояния реле. Используется для отправки команд базовой настройки ВКЛ (значение 255) и базовой настройки ВЫКЛ (значение 0) на связанные устройства. Группа поддерживает один узел.

Группа 14 – «Базовый комплект реле 3»: назначается реле N3 и срабатывает при изменении состояния реле. Используется для отправки команд базовой настройки ВКЛ (значение 255) и базовой настройки ВЫКЛ (значение 0) на связанные устройства. Группа поддерживает один узел.

Группа 15 – «Базовый комплект реле 4»: назначается реле N4 и срабатывает при изменении состояния реле. Используется для отправки команд базовой настройки ВКЛ (значение 255) и базовой настройки ВЫКЛ (значение 0) на связанные устройства. Группа поддерживает один узел.

Группа 16 – «Базовый комплект реле 5»: назначается реле N5 и срабатывает при изменении состояния реле. Используется для отправки команд базовой настройки ВКЛ (значение 255) и базовой настройки ВЫКЛ (значение 0) на связанные устройства. Группа поддерживает один узел.

Конечные точки 1-5 Группы:

Группа 1 – «Мост жизни»: сообщает о состоянии устройства и используется для связи со шлюзом Z-Wave. Группа поддерживает один узел.
Примечание: Не рекомендуется изменять эту группу.

Группа 2 – «Базовый набор»: Используется для отправки команд базовой настройки ВКЛ (значение 255) и базовой настройки ВЫКЛ (значение 0) на связанные устройства. Группа поддерживает один узел и сопоставлена ​​с группами EndPoint 0. Вот таблица истинности для

Сопоставление групп EndPoints 1-5 с группами корневого устройства (EndPoint 0):

Конечные точки 1-10 групп	Корневые (EndPoint 0) группы
Конечная точка 1, группа 2 – «Базовый набор реле 1»	Группа 12 – «Базовый комплект реле 1»
Конечная точка 2, группа 2 – «Базовый набор реле 2»	Группа 13 – «Базовый комплект реле 2»
Конечная точка 3, группа 2 – «Базовый набор реле 3»	Группа 14 – «Базовый комплект реле 3»
Конечная точка 4, группа 2 – «Базовый набор реле 4»	Группа 15 – «Базовый комплект реле 4»
Конечная точка 5, группа 2 – «Базовый набор реле 5»	Группа 16 – «Базовый комплект реле 5»

Требование совместимости шлюза

Чтобы обеспечить надежное соединение и обмен данными со шлюзом, убедитесь, что шлюз / контроллер поддерживает многоканальность. Связь между шлюзом и контроллером должна быть настроена как «многоканальная связь». Некоторые шлюзы нуждаются в настройке этого параметра вручную.

Примечание: Fibaro Home Center 2: Чтобы обеспечить правильную связь между шлюзом / контроллером Fibaro и HE-RS01, ассоциация жизненного пути должна быть настроена как «многоканальная ассоциация». Убедитесь, что установлен только флажок «Многоканальная ассоциация» в разделе «Устройство»> «Настройки»> «Дополнительно»> «Настройка ассоциации»> вкладка «Группа 1» (линия жизни).
Примечание: По умолчанию есть два флажка для одноканальных и многоканальных ассоциаций. Снимите флажок в разделе “Одноканальные ассоциации”.

Z-Wave Plus v2 технические характеристики

Общий класс устройства: GENERIC_TYPE_WALL_CONTROLLER
Конкретный класс устройства: SPECIFIC_TYPE_NOT_USED

Поддерживаемые классы команд

Командный класс	Версия	Требуемый класс безопасности
Z-Wave Plus Информация	V2	никто
Объединение	V2	наивысший предоставленный (S2 аутентифицирован, S2 не аутентифицирован или S0)
Информация о группе ассоциаций	V3	наивысший предоставленный (S2 аутентифицирован, S2 не аутентифицирован или S0)
Многоканальная ассоциация	V3	наивысший предоставленный (S2 аутентифицирован, S2 не аутентифицирован или S0)
Многоканальный	V4	наивысший предоставленный (S2 аутентифицирован, S2 не аутентифицирован или S0)
Переключить двоичный	V2	наивысший предоставленный (S2 аутентифицирован, S2 не аутентифицирован или S0)
Центральная сцена	V3	наивысший предоставленный (S2 аутентифицирован, S2 не аутентифицирован или S0)
Метр	V5	наивысший предоставленный (S2 аутентифицирован, S2 не аутентифицирован или S0)
Часы	V1	наивысший предоставленный (S2 аутентифицирован, S2 не аутентифицирован или S0)
Транспортная служба	V2	никто
Безопасность 0	V1	никто
Безопасность 2	V1	никто
Версия	V3	наивысший предоставленный (S2 аутентифицирован, S2 не аутентифицирован или S0)
Специфичный для производителя	V2	наивысший предоставленный (S2 аутентифицирован, S2 не аутентифицирован или S0)
Сброс устройства локально	V1	наивысший предоставленный (S2 аутентифицирован, S2 не аутентифицирован или S0)
Уровень мощности	V1	наивысший предоставленный (S2 аутентифицирован, S2 не аутентифицирован или S0)
надзор	V1	никто
Индикатор	V3	наивысший предоставленный (S2 аутентифицирован, S2 не аутентифицирован или S0)
Конфигурация	V4	наивысший предоставленный (S2 аутентифицирован, S2 не аутентифицирован или S0)
Статус приложения	V1	никто
Метаданные обновления прошивки	V5	наивысший предоставленный (S2 аутентифицирован, S2 не аутентифицирован или S0)
Basic	V2	наивысший предоставленный (S2 аутентифицирован, S2 не аутентифицирован или S0)

Командный класс счетчика:

Тип счетчика	Шкала	Тип ставки	Точность	Size
Электрический [0x01]	Электроэнергия_кВтч [0x00]	Импорт [0x01]	2	4
Электрический [0x01]	Electric_W [0x02]	Импорт [0x01]	0	2

Настройки HE-RS01 с использованием протокола Z-Wave (шлюз)

Доступ ко всем параметрам конфигурации осуществляется через COMMAND_CLASS_CONFIGURATION

Конфигурация времени

Параметр 01 – Временная коррекция контроллером
Если значение этого параметра = 1 и HE-RS01 подключен к шлюзу Z-Wave, время и день HE-RS01 будут периодически опрашиваться и корректироваться со шлюза. Чтобы отключить автокоррекцию времени, установите значение параметра на 0.
Заводское значение по умолчанию – 1.
Примечания. Когда автокоррекция отключена, шлюз установит время один раз при включении устройства в сетевое время Z-Wave.

Параметр 02 – День недели
Этот параметр позволяет вручную настроить день недели в случае, если HE-RS01 не подключен к какому-либо шлюзу ZWave, или параметр 01 (автокоррекция) выбран как 0. Заводское значение по умолчанию: 1. 1 = понедельник,
2 = вторник, 3 = среда, 4 = четверг, 5 = пятница, 6 = суббота, 7 = воскресенье.

Параметр 03 – Час
Этот параметр позволяет вручную настроить время: часы в случае, если HE-RS01 не подключен к какому-либо шлюзу Z-Wave, или параметр 01 (автокоррекция) выбран как 0. Заводское значение по умолчанию – 00.

Параметр 04 – Минута
Этот параметр позволяет вручную настроить время: минуты в случае, если HE RS01 не подключен к какому-либо шлюзу Z-Wave, или параметр 01 (автокоррекция) выбран как 0. Заводское значение по умолчанию – 00

Конфигурация датчика

Параметр 05 – Интервал последовательных отчетов счетчика энергопотребления
Этот параметр определяет интервал между последовательными отчетами в реальном времени и совокупными данными о потреблении энергии на шлюз. Значение может быть изменено от 1 мин. до 120 мин. Заводское значение по умолчанию – 10 минут.
Примечание: Если показания датчика изменятся, устройство отправит отчет на шлюз независимо от значения этого параметра.
Чтобы не увеличивать трафик в вашей сети, не рекомендуется уменьшать значение этого параметра.

Параметры 06-10 – Номер внешнего входа для управления релейным выходом (соответственно).
0 – Управляется шлюзом или связанным устройством
1 – Управляется внешним входом S1
2 – Управляется внешним входом S2
3 – Управляется внешним входом S3
4 – Управляется внешним входом S4
5 – Управляется внешним входом S5
Заводское значение по умолчанию: каждое реле соответствует своему внешнему входу (например, для реле «3» значением по умолчанию является внешний вход «S3»).

Параметры 11-15 – Hold Control Mode для внешних входов S1-S5 (соответственно).

0 – функция удержания отключена
1 – Действуйте как щелчок (параметры 16-20)
2 – Переключатель мгновенного действия: когда кнопка на переключателе, подключенном к внешнему входу, удерживается, (ключ закрыт) состояние релейного выхода находится в состоянии ВКЛ, как только кнопка отпускается (ключ открывается), состояние выхода реле изменяется на ВЫКЛ.
3 – Реверсивный переключатель мгновенного действия: когда кнопка на переключателе, подключенном к внешнему входу, удерживается, состояние релейного выхода ВЫКЛ, как только кнопка отпускается, состояние выхода реле меняется на ВКЛ. Заводское значение по умолчанию: 2

Параметры 16-20 – Выберите режим управления внешними входами S1-S5 (соответственно).
0 – функция щелчка отключена
1 – Тумблер: реле меняет состояние (ВКЛ на ВЫКЛ, ВЫКЛ на ВКЛ).
2 – Реле переходит только в состояние ВКЛ.
3 – Реле переключается только в состояние ВЫКЛ.
4 – Таймер: Вкл.> Выкл. Режим: релейный выход переключается в состояние ВКЛ (контакты замкнуты), а затем через заданное время переключается обратно в состояние ВЫКЛ (контакты разомкнуты). Время указывается в параметрах 21 25.
5 – Таймер: ВЫКЛ.> ВКЛ. Режим: релейный выход переключается в состояние ВЫКЛ. (Контакты разомкнуты), а затем через заданное время переключается обратно в состояние ВКЛ (контакты замкнуты). Время указывается в параметрах 21-25.
Заводское значение по умолчанию: 1

Параметры 21-25 – Продолжительность режима реле таймера

Эти параметры определяют продолжительность в секундах для режима таймера (значение 4 или 5 в параметрах 16-20 соответственно).
Нажмите кнопку на переключателе, подключенном к внешнему входу, и релейный выход перейдет в состояние ВКЛ / ВЫКЛ на указанное время, а затем снова переключится на ВЫКЛ / ВКЛ. Эту функцию можно использовать для открытия / закрытия гаражных ворот, жалюзи, занавесок и т. Д. Или для кратковременного отключения подключенных устройств, например безопасности. Значения времени можно настроить от 0 секунд до 43200 секунд (12 часов).
Заводское значение по умолчанию: «0».
Примечание: Если значение параметра установлено на «0», релейный выход будет работать как короткий контакт (длительность около 0.5 сек).

Параметры 26, 27 – Релейный инверсный режим
Значения в этом параметре будут указывать номера реле, которые будут работать в инверсном режиме. Для этого значение будет закодировано как двухзначное число «AB», где «A» – номер первого реле, а «B» – номер второго реле. Например, если значение параметра равно «2» или «35», это означает, что реле N53 и N3 будут работать в инверсном режиме. Реле могут работать в инверсном режиме двумя разными способами:

1. Когда первое и второе реле подключены к двум разным внешним переключателям. В этом случае после нажатия кнопки соответствующее реле, подключенное к этой кнопке, переключит свое состояние («ВКЛ.» На ВЫКЛ. Или «ВЫКЛ. На ВКЛ.»), А другое реле будет выключено.
2. Когда два реле подключены к одному и тому же внешнему переключателю. В этом случае реле будут работать в режиме рольставни, и их поведение будет соответствовать этим четырем циклам:

• 1-е нажатие кнопки: первое реле будет включено, второе реле выключено
• 2-е нажатие кнопки: оба реле будут выключены
• 3-е нажатие кнопки: второе реле будет включено, первое реле выключено
• 4-е нажатие кнопки: оба реле будут выключены

Заводское значение по умолчанию: «0».
Примечание: В этом режиме оба реле не могут быть включены одновременно (т.е. одновременно).
Примечание: Выключение одного реле всегда срабатывает перед включением другого реле, чтобы предотвратить одновременное включение обоих реле.
Примечание: Можно указать две группы обратных реле, одну группу в параметре 35, другую группу в параметре 36.

Параметры 28-30
Зарезервировано производителем

Параметры 31-40- Управление реле с помощью датчиков
В этих параметрах состояние реле меняется в зависимости от дня и времени. Для этих конфигураций значения параметров кодируются как 8-значные числа: (ABCDEFGH).
A = Номер реле (от 1 до 5)
B = День недели
0-каждый день
1-7-соответствующий день
8-каждый будний день
9-каждые выходные,
C: изменение состояния,
0-выключить
1-Включите
DEFG: Условие Значение0
DE представляет час (от 0 до 23),
FG представляет минуты (от 0 до 59).

Все остальные номера зарезервированы и не влияют на работу. Чтобы отключить эту опцию, просто установите для этого параметра значение 0.
Заводское значение по умолчанию: «0».
Пример: Значение параметра 1200350 означает A = 1 (выход реле 1), B = 2 (вторник), C = 0 (выключить реле), DEFG = 0350 (время 03:50). В этом случае каждый вторник в 03:50 выход реле 1 будет отключаться.
Примечание: Реле по-прежнему можно управлять вручную с помощью внешних входов S1-S5 в соответствии с параметрами 06-11 или через контроллер / шлюз.
Примечание: Логика выполнит операцию, когда время пересечет значение в параметре. Это означает, что если логика включает реле, и вы вручную выключаете его, реле включится в следующий раз, когда значение пересечет установленный параметр.

Параметры 41-45 – мощность нагрузки реле в ваттах.
Вы можете указать потребление нагрузки (в ваттах) для каждого канала реле (с 1 по 5), чтобы рассчитать общее потребление энергии относительно времени включения каждого реле.
Заводское значение по умолчанию: 0

Параметры 46-50 – Режим ассоциаций
Эти параметры предназначены для использования, когда активированы многоуровневые ассоциации групп коммутации (группы 3, 5, 7, 9 и 11). Они определяют логику изменения значений, если одна из кнопок на переключателе, подключенном к внешним входам S1-S5, удерживалась более одной секунды. Это полезные опции для управления диммерами или устройствами рольставен тремя следующими способами:
«0» – при каждом событии удержания на связанные устройства будут попеременно отправляться команды «ВВЕРХ (яркость)» и «ВНИЗ (затемнение)».
«1» – при каждом событии удержания на связанные устройства будет отправлена ​​команда «ВВЕРХ (увеличение яркости)».
«2» – при каждом событии удержания на связанные устройства будет отправлена ​​команда «DOWN (dim)».
Заводское значение по умолчанию: 0

Параметры 51-60
Зарезервировано производителем

Заводские параметры по умолчанию

Число	Size	Имя	Описание	Значение по умолчанию	Доступно Ценности
01	1 байт	ВРЕМЕННАЯ КОРРЕКЦИЯ	Коррекция времени контроллером	1	0, 1
02	1 байт	WEEKDAY	День недели	1	1 = понедельник, 2 = вторник, 3 = среда, 4 = четверг, 5 = пятница, 6 = суббота, 7 = воскресенье
03	1 байт	ЧАС	Время Час	0	0 – 23
04	1 байт	ПУТЕВКИ	Время Минуты	0	0 – 59
05	1 байт	ИНТЕРВАЛ ОТЧЕТА СЧЕТЧИКА	Интервал последовательных отчетов счетчика энергопотребления, минут	10	1 – 120
06	1 байт	ИСТОЧНИК УПРАВЛЕНИЯ РЕЛЕ 1	Реле 1 управляет внешним источником	1	0 – контролируется шлюзом или связанным устройством 1 – Управляется внешним входом S1 2 – Управляется внешним входом S2 3 – Управляется внешним входом S3 4 – Управляется внешним входом S4 5 – Управляется внешним входом S5
07	1 байт	ИСТОЧНИК УПРАВЛЕНИЯ РЕЛЕ 2	Реле 2 управляет внешним источником	2
08	1 байт	ИСТОЧНИК УПРАВЛЕНИЯ РЕЛЕ 3	Реле 3 управляет внешним источником	3
09	1 байт	ИСТОЧНИК УПРАВЛЕНИЯ РЕЛЕ 4	Реле 4 управляет внешним источником	4
10	1 байт	ИСТОЧНИК УПРАВЛЕНИЯ РЕЛЕ 5	Реле 5 управляет внешним источником	5
11	1 байт	РЕЖИМ УПРАВЛЕНИЯ HOLD1	Удерживать режим управления реле 1	2	0 – функция удержания отключена 1 – действует как щелчок 2 – Мгновенный переключатель 3 – Мгновенный переключатель реверсирован
12	1 байт	РЕЖИМ УПРАВЛЕНИЯ HOLD2	Удерживать режим управления реле 2	2
13	1 байт	РЕЖИМ УПРАВЛЕНИЯ HOLD3	Удерживать режим управления реле 3	2
14	1 байт	РЕЖИМ УПРАВЛЕНИЯ HOLD4	Удерживать режим управления реле 4	2
15	1 байт	РЕЖИМ УПРАВЛЕНИЯ HOLD5	Удерживать режим управления реле 5	2
16	1 байт	РЕЖИМ УПРАВЛЕНИЯ CLICK1	Нажмите режим управления реле 1	1	0 – функция щелчка отключена 1 – реле инвертирует состояние 2 – Реле включается только 3 – Реле только выключается 4 – Режим таймера ВКЛ – ВЫКЛ 5 – Режим таймера ВЫКЛ – ВКЛ
17	1 байт	РЕЖИМ УПРАВЛЕНИЯ CLICK2	Нажмите режим управления реле 2	1
18	1 байт	РЕЖИМ УПРАВЛЕНИЯ CLICK3	Нажмите режим управления реле 3	1
19	1 байт	РЕЖИМ УПРАВЛЕНИЯ CLICK4	Нажмите режим управления реле 4	1
20	1 байт	РЕЖИМ УПРАВЛЕНИЯ CLICK5	Нажмите режим управления реле 5	1
21	2 байт	ДЛИТЕЛЬНОСТЬ ТАЙМЕРА РЕЛЕ 1	Продолжительность режима таймера для реле 1	0	0 – 43200
22	2 байт	ДЛИТЕЛЬНОСТЬ ТАЙМЕРА РЕЛЕ 2	Продолжительность режима таймера для реле 2	0	0 – 43200
23	2 байт	ДЛИТЕЛЬНОСТЬ ТАЙМЕРА РЕЛЕ 3	Продолжительность режима таймера для реле 3	0	0 – 43200
24	2 байт	ДЛИТЕЛЬНОСТЬ ТАЙМЕРА РЕЛЕ 4	Продолжительность режима таймера для реле 4	0	0 – 43200
25	2 байт	ДЛИТЕЛЬНОСТЬ ТАЙМЕРА РЕЛЕ 5	Продолжительность режима таймера для реле 5	0	0 – 43200
26	1 байт	РЕЛЕ ОБРАТНАЯ ГРУППА 1	Реле группы 1 в инверсном режиме	0	0, 12, 13, 14, 15, 21, 23, 24, 25, 31, 32, 34, 35, 41, 42, 43, 45, 51, 52, 53, 54
27	1 байт	РЕЛЕ ОБРАТНАЯ ГРУППА 2	Реле группы 2 в инверсном режиме	0	0, 12, 13, 14, 15, 21, 23, 24, 25, 31, 32, 34, 35, 41, 42, 43, 45, 51, 52, 53, 54
28-30	1 байт	ЗАрезервировано ПРОИЗВОДИТЕЛЕМ		0
31	4 байт	СЦЕНАРИЙ УПРАВЛЕНИЯ РЕЛЕ 1	Управление реле в дневное время Группа 1	0	0, 10000000 к 5912359
32	4 байт	СЦЕНАРИЙ УПРАВЛЕНИЯ РЕЛЕ 2	Управление реле по дневному времени Группа 2	0	0, 10000000 к 5912359
33	4 байт	СЦЕНАРИЙ УПРАВЛЕНИЯ РЕЛЕ 3	Управление реле в дневное время Группа 3	0	0, 10000000 к 5912359
34	4 байт	СЦЕНАРИЙ УПРАВЛЕНИЯ РЕЛЕ 4	Управление реле по дневному времени Группа 4	0	0, 10000000 к 5912359
35	4 байт	СЦЕНАРИЙ УПРАВЛЕНИЯ РЕЛЕ 5	Управление реле в дневное время Группа 5	0	0, 10000000 к 5912359
36	4 байт	СЦЕНАРИЙ УПРАВЛЕНИЯ РЕЛЕ 6	Управление реле по дневному времени Группа 6	0	0, 10000000 к 5912359
37	4 байт	СЦЕНАРИЙ УПРАВЛЕНИЯ РЕЛЕ 7	Управление реле в дневное время Группа 7	0	0, 10000000 к 5912359
38	4 байт	СЦЕНАРИЙ УПРАВЛЕНИЯ РЕЛЕ 8	Управление реле по дневному времени Группа 8	0	0, 10000000 к 5912359
39	4 байт	СЦЕНАРИЙ УПРАВЛЕНИЯ РЕЛЕ 9	Управление реле в дневное время Группа 9	0	0, 10000000 к 5912359
40	4 байт	СЦЕНАРИЙ УПРАВЛЕНИЯ РЕЛЕ 10	Управление реле по дневному времени Группа 10	0	0, 10000000 к 5912359
41	2 байт	РЕЛЕ1 МОЩНОСТЬ НАГРУЗКИ	Мощность нагрузки Реле 1 в ваттах	0	0 – 1100
42	2 байт	РЕЛЕ2 МОЩНОСТЬ НАГРУЗКИ	Мощность нагрузки Реле 2 в ваттах	0	0 – 1100
43	2 байт	РЕЛЕ3 МОЩНОСТЬ НАГРУЗКИ	Мощность нагрузки Реле 3 в Watts	0	0 – 1100
44	2 байт	РЕЛЕ4 МОЩНОСТЬ НАГРУЗКИ	Мощность нагрузки Реле 4 в ваттах	0	0 – 1100
45	2 байт	РЕЛЕ5 МОЩНОСТЬ НАГРУЗКИ	Мощность нагрузки Реле 5 в Watts	0	0 – 1100
46	1 байт	S1 РЕЖИМ АССОЦИАЦИИ	Режим ассоциаций для внешнего входа S1	0	0 – При каждом событии удержания команды «ВВЕРХ (яркость)» и «ВНИЗ (затемнение)» будут попеременно отправляться на связанные устройства. 1 – При каждом событии удержания на связанные устройства будет отправлена ​​команда «UP (яркость)». 2 – При каждом событии удержания на связанные устройства будет отправлена ​​команда «DOWN (dim)».
47	1 байт	S2 РЕЖИМ АССОЦИАЦИИ	Режим ассоциаций для внешнего входа S2	0
48	1 байт	S3 РЕЖИМ АССОЦИАЦИИ	Режим ассоциаций для внешнего входа S3	0
49	1 байт	S4 РЕЖИМ АССОЦИАЦИИ	Режим ассоциаций для внешнего входа S4	0
50	1 байт	S5 РЕЖИМ АССОЦИАЦИИ	Режим ассоциаций для внешнего входа S5	0
51-60	1 байт	ЗАрезервировано ПРОИЗВОДИТЕЛЕМ

Ограниченная гарантия

HELTUN гарантирует, что этот продукт не будет иметь дефектов изготовления или материалов при нормальном использовании и обслуживании в течение одного (1) года с даты покупки потребителем («Гарантийный период»). HELTUN продлит этот Гарантийный период до двух (2) лет с даты покупки потребителем для любого потребителя, который зарегистрирует свою гарантию в HELTUN на этой странице веб-сайта: http://bonus.heltun.com/. Настоящая ограниченная гарантия распространяется только на первого конечного пользователя продукта и не подлежит передаче.

Если в течение Гарантийного периода будет установлено, что продукт неисправен или неисправен из-за качества изготовления или материалов, HELTUN, по усмотрению HELTUN, либо отремонтирует, либо заменит дефектный продукт. Если товар неисправен,

(i) вернуть его с датой, подтверждающей покупку, на место, где он был куплен; или (ii) связаться со службой поддержки клиентов HELTUN по электронной почте по адресу [электронная почта защищена] Служба поддержки клиентов HELTUN примет решение о том, следует ли вернуть продукт или вам будет отправлен продукт на замену.

ЗА ИСКЛЮЧЕНИЕМ МОЖЕТ БЫТЬ ПРЕДУСМОТРЕНО ПРИМЕНИМЫМ ЗАКОНОДАТЕЛЬСТВОМ, НАСТОЯЩАЯ ОГРАНИЧЕННАЯ ГАРАНТИЯ ЗАМЕНЯЕТ ВСЕ ДРУГИЕ ОБЯЗАТЕЛЬСТВА И ГАРАНТИИ, ЯВНЫЕ ИЛИ ПОДРАЗУМЕВАЕМЫЕ, ВКЛЮЧАЯ БЕЗ ОГРАНИЧЕНИЙ, ЛЮБЫЕ ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИ, ОТНОСЯЩИЕСЯ К ТОВАРНОМУ ОБЯЗАТЕЛЬСТВУ ИЛИ ДЕЙСТВИТЕЛЬНЫМ ДАННЫМ. HELTUN НЕ ДАЕТ НИКАКИХ ДРУГИХ ГАРАНТИЙ, ЯВНЫХ ИЛИ ПОДРАЗУМЕВАЕМЫХ.

НАСТОЯЩАЯ ОГРАНИЧЕННАЯ ГАРАНТИЯ НЕ ПОКРЫВАЕТ РАСХОДЫ НА УДАЛЕНИЕ ИЛИ ПЕРЕУСТАНОВКУ. ДАННАЯ ОГРАНИЧЕННАЯ ГАРАНТИЯ НЕ ПРИМЕНЯЕТСЯ, ЕСЛИ HELTUN ПОКАЗЫВАЕТ, ЧТО ДЕФЕКТ ИЛИ НЕИСПРАВНОСТЬ ЯВЛЯЕТСЯ ПРИЧИНЕННЫМ ПОВРЕЖДЕНИЕМ ПОТРЕБИТЕЛЯ, ВКЛЮЧАЯ ВО ВРЕМЯ УСТАНОВКИ. ДАННАЯ ОГРАНИЧЕННАЯ ГАРАНТИЯ АННУЛИРУЕТСЯ, ЕСЛИ ДЕФЕКТ (И) ЯВЛЯЕТСЯ РЕЗУЛЬТАТОМ НЕПРАВИЛЬНОЙ УСТАНОВКИ ДАННОГО ПРОДУКТА.

ИСКЛЮЧИТЕЛЬНАЯ ОТВЕТСТВЕННОСТЬ HELTUN И ЕДИНСТВЕННОЕ СРЕДСТВО ЗАЩИТЫ ПОТРЕБИТЕЛЯ ПО ДАННОЙ ОГРАНИЧЕННОЙ ГАРАНТИИ ДОЛЖНЫ ОТРЕМОНТИРОВАТЬ ИЛИ ЗАМЕНИТЬ ПРОДУКТ В СРОКИ, УКАЗАННЫЕ ВЫШЕ. HELTUN НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА ЛЮБЫЕ УБЫТКИ ИЛИ ПОВРЕЖДЕНИЯ ЛЮБОГО ВИДА, ВКЛЮЧАЯ ЛЮБЫЕ СЛУЧАЙНЫЕ ИЛИ КОСВЕННЫЕ УБЫТКИ, ПРЯМО ИЛИ КОСВЕННЫЕ ПРИЧИНЫ НАРУШЕНИЯ ЛЮБОЙ ГАРАНТИИ, ЯВНЫХ ИЛИ ПОДРАЗУМЕВАЕМЫХ, ИЛИ ЛЮБЫХ ДРУГИХ НЕИСПРАВНОСТЕЙ. НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ ОТВЕТСТВЕННОСТЬ HELTUN НЕ ПРЕВЫШАЕТ СУММУ, ДЕЙСТВИТЕЛЬНО УПЛАЧЕННУЮ ЗА ПРОДУКТ, ЕСЛИ ТАКАЯ ОТВЕТСТВЕННОСТЬ ВОЗНИКАЕТ ИЗ ПРЕТЕНЗИИ, ОСНОВАННОЙ НА ГАРАНТИИ, ПРАКТИКЕ ИЛИ ДОГОВОРА. ДАННЫЕ ОГРАНИЧЕНИЯ ОТВЕТСТВЕННОСТИ ДЕЙСТВУЮТ ДАЖЕ, ЕСЛИ HELTUN БЫЛ СОВЕТСАН О ВОЗМОЖНОСТИ ТАКИХ ТРАВМ, ПОТЕРЯНИЙ ИЛИ УБЫТКОВ.

В НЕКОТОРЫХ ЮРИСДИКЦИЯХ НЕ ДОПУСКАЕТСЯ ИСКЛЮЧЕНИЕ ИЛИ ОГРАНИЧЕНИЕ СЛУЧАЙНЫХ ИЛИ КОСВЕННЫХ УБЫТКОВ, ПОЭТОМУ ДАННОЕ ОГРАНИЧЕНИЕ МОЖЕТ НЕ ОТНОСИТЬСЯ К ВАМ. ДАННАЯ ОГРАНИЧЕННАЯ ГАРАНТИЯ ЯВЛЯЕТСЯ ЕДИНСТВЕННОЙ ЯВНОЙ ГАРАНТИЕЙ, которую HELTUN ПРЕДОСТАВЛЯЕТ НА ДАННЫЙ ПРОДУКТ.

Если у вас есть какие-либо вопросы относительно этой ограниченной гарантии, напишите в службу поддержки клиентов HELTUN по адресу [электронная почта защищена]

HELTUN, INC. | A USA DELAWARE CORPORATION УЛ. АРМЕНАКЯНА 2/5, ЕРЕВАН, 0047, АРМЕНИЯ
WWW.HELTUN.COM | [электронная почта защищена]

Распределительная коробка для автомобилей | Автомобильное электрическое реле

Управление и защита в одном маленьком корпусе

От высокоскоростных вычислений модуля управления двигателем автомобиля до чистой мощности сверхмощной лебедки – практически все в автомобиле так или иначе регулируется переключателями и реле, и не зря. Автомобильные электрические реле и переключатели обеспечивают непревзойденный уровень управления и защиты для многочисленных электрических компонентов современных транспортных средств.Эти небольшие, но мощные инструменты могут пригодиться даже для ваших фонарей и аксессуаров на вторичном рынке. Независимо от того, устанавливаете ли вы новый набор стробоскопов или чистите существующую проводку, добавление автомобильной распределительной коробки, водонепроницаемого релейного жгута или кулисного переключателя со светодиодной подсветкой обеспечит вам надежную защиту и полный контроль, который вам нужен.

Электрические реле – простые устройства. В своей основной форме реле – это просто переключатели, управляемые другими переключателями, и на первый взгляд может показаться ненужным дополнительным шагом при установке осветительных приборов.Тем не менее, реле – один из самых простых и экономически эффективных способов превратить вашу электромонтажную работу из посредственной в мастерскую, в то же время защищая ваш автомобиль и ваши новые фары. Вы хотите получить все 20 тыс. Люмен из своей новой световой панели? Вы хотите активировать послепродажное освещение имеющимся заводским выключателем? Вы хотите управлять несколькими стробоскопами одним переключателем? Тогда пора подумать о реле.

ПРОСМОТРЕТЬ СЕЙЧАС

и

Нет, они не носят гитары и не рвут гостиничные номера, но наши кулисные переключатели могут устроить довольно эпическое световое шоу.Наши переключатели не являются чем-то однозначным, у них есть сет-лист, наполненный умопомрачительной универсальностью. От одиночных соло световых маяков до полностью оркестрованных рок-опер со стробоскопами – ничто не выходит за пределы досягаемости этих клавишных переключателей. Так что независимо от того, любите ли вы плавные удары светодиодного кулисного переключателя или быстрые взрывы энергии от мгновенного кулисного переключателя, одно можно сказать наверняка: мы отправляем это шоу в дорогу.

ПРОСМОТРЕТЬ СЕЙЧАС

и

Подобно красной “ядерной” кнопке для вашего автомобиля, распределительные коробки позволяют вам управлять разрушительным арсеналом светодиодных прожекторов, стробоскопов и сирен.В высшей степени гибкие и спроектированные для адаптации, они еще не встретили свет, который они не могли бы включить, или поверхность, на которую они не могли бы подняться. Созданные с достаточной грубой силой для выполнения работы и точным контролем, необходимым для правильного выполнения работы, наши распределительные коробки являются экспертами в области управления и организации коммутаторов. Ничто не мешает распределительной коробке из Интернет-магазина светодиодов, и ничто не желает этого.

ПРОСМОТРЕТЬ СЕЙЧАС

и

Большинство светодиодных фонарей вторичного рынка требуют добавления переключателей для управления тем, когда и как включаются фонари.Во многих автомобилях достаточно установить один или даже два переключателя. Однако для полицейских, пожарных и других аварийных и служебных автомобилей наличие большого количества огней означает наличие множества различных переключателей; и отслеживание всех этих различных переключателей может быстро стать сложной задачей. Никогда не отступая перед вызовом, мы в Online LED Store с гордостью предлагаем решение … панели переключателей. Панели переключателей – это самый простой способ упорядочить и идентифицировать несколько переключателей и в то же время придать приборной панели чистый, профессиональный вид.

ПРОСМОТРЕТЬ СЕЙЧАС

и

Переключатели и реле

• 21,50 долл. США

  Бесплатная стандартная доставка

• 29,99 долл. США

  Бесплатная стандартная доставка

• 26,95 долл. США

  Бесплатная стандартная доставка

• 24,95 долл. США

  Бесплатная стандартная доставка

• 8,99 долл. США

  Бесплатная стандартная доставка

• 9 долларов.99

  Бесплатная стандартная доставка

• 5,99 долл. США

  Бесплатная стандартная доставка

• 46,95 $

  Бесплатная стандартная доставка

• 5,95 долл. США

  Бесплатная стандартная доставка

• 4,99 доллара США

  Бесплатная стандартная доставка

• 17,95 долл. США

  Бесплатная стандартная доставка

• 4 доллара.50

  Бесплатная стандартная доставка

Что такое электрическое реле? | Основы работы с реле 1-1 | OMRON

Определение электрического реле

Реле

– это переключатели с электрическим приводом, которые размыкают и замыкают цепи, получая электрические сигналы от внешних источников. Некоторые люди могут ассоциировать «эстафету» с гоночными соревнованиями, когда члены команды по очереди передают дубинки, чтобы завершить гонку.
«Реле», встроенные в электрические изделия, работают аналогичным образом; они получают электрический сигнал и отправляют сигнал другому оборудованию, включая и выключая выключатель.

Например, когда вы нажимаете кнопку на пульте дистанционного управления для просмотра телевизора, он посылает электрический сигнал на «реле» внутри телевизора, включая основное питание. Существуют различные типы реле, которые используются во многих приложениях для управления разным количеством токов и количеством цепей.

Типы и классификация электрических реле

Релейную технологию

можно разделить на две основные категории: подвижные контакты (механическое реле) и неподвижные контакты (реле MOS FET, твердотельное реле).

Подвижные контакты

(механическое реле)

Этот тип реле имеет контакты, которые механически приводятся в действие для размыкания / замыкания под действием магнитной силы для переключения сигналов, токов и напряжений в положение ВКЛ или ВЫКЛ.

Без подвижных контактов

(реле MOS FET, твердотельное реле)

В отличие от механических реле, этот тип реле не имеет подвижных контактов, а вместо этого использует полупроводниковые и электрические переключающие элементы, такие как симистор и МОП-транзистор.При работе этих электронных схем сигналы, токи и напряжения включаются или выключаются электронным способом.

Устройство электрического реле и принципы действия

1. Реле механическое

Базовая конструкция механических реле

Реле состоит из катушки, которая принимает электрический сигнал и преобразует его в механическое действие, и контактов, размыкающих и замыкающих электрическую цепь.

Принцип действия механических реле

Рассмотрим подробнее, как включается лампа с помощью переключателя и реле.

Чтобы перейти к следующему слайду: Щелкните мышью.

2. Реле на полевых МОП-транзисторах

Базовая структура реле MOS FET

Реле

MOS FET – это полупроводниковое реле, в выходных элементах которого используются силовые MOS FET. Реле
MOS FET состоит из следующих трех компонентов:

1. Светодиод (светодиод) микросхема
2. микросхема КПК (фотодиодная матрица)

   * Фотодиодная матрица (солнечная батарея + цепь управления)

3. MOS FET чип

   * Металлооксидный полупроводниковый полевой транзистор (металл, оксид, полупроводник, полевой, эффектный, транзисторный)

Принцип работы реле MOS FET

Реле

MOS FET работают в соответствии со следующими принципами.

Чтобы перейти к следующему слайду: Щелкните мышью.

Электрическое реле Характеристики и механизм

1. Характеристики электрического реле

Механическое реле

Одной из основных характеристик механического реле является физическое расстояние между катушкой и контактным элементом для достижения соответствующего уровня изоляции (изоляционного расстояния) как на входе, так и на выходе.

Катушка

Электромагнит притягивает якорь.

MOS FET реле

Одной из основных характеристик реле MOS FET является то, что в нем используется полупроводник, поэтому контакты не размыкаются / закрываются механически. В результате преимущества включают уменьшение занимаемой площади, бесшумную работу, более длительный срок службы и устранение необходимости в дополнительном обслуживании.

Реле

Сверхмалый и вес	В дополнение к SSOP и USOP, наш новый сверхкомпактный пакет VSON обеспечивает значительную экономию места для всей системы.
Низкий управляющий ток	Стандартный управляющий ток должен составлять 2-15 мА. Также доступны сверхчувствительные модели с приводными токами от 0,2 мА (макс.), Что позволяет экономить энергию всей системы.
Увеличенный срок службы	В конструкции используется световой сигнал, следовательно, нет контактов; предотвращает сокращение срока службы из-за износа контактов и продлевает срок службы.
Малый ток утечки	MOS FET может выдерживать внешний импульсный ток без добавления демпфирующей цепи.В нормальных условиях ток утечки составляет около 1 нА или ниже, а в закрытом состоянии утечка очень мала. (Модель: G3VM- □ GR □, – □ LR □, – □ PR □, – □ UR □)
Отличная ударопрочность	Все внутренние части изготовлены методом литья, подвижные части не используются; повышает устойчивость к ударам и вибрации.
Тихая работа	В отличие от электромеханического реле, реле MOS FET не использует механические контакты; следовательно, отсутствует шум переключения, что способствует бесшумной работе системы.
Высокая изоляция	Обеспечивает электрическую изоляцию входов / выходов путем преобразования сигнала напряжения в световой сигнал для передачи. Стандартные модели выдерживают напряжение 2500 В переменного тока между входом и выходом. Также доступны превосходные продукты, предлагающие 5000 В переменного тока, обеспечивающие высокий уровень изоляции.
Высокоскоростное переключение	Достигает 0,2 мс (SSOP, USOP, VSON) времени переключения; намного более высокая скорость по сравнению с механическим реле (от 3 до 5 мс), что обеспечивает быстрое срабатывание.
Точное управление аналоговым микро-сигналом	По сравнению с симистором, МОП-транзистор значительно уменьшает мертвую зону, позволяя очень мало искажений формы входного сигнала микроаналогового сигнала для правильного преобразования в форму выходного сигнала.

2. Три действия электрических реле

1. Реле пропускает небольшое количество электрического тока для управления сильноточными нагрузками.

Когда на катушку подается напряжение, через катушку проходит небольшой ток, в результате чего через контакты проходит большее количество тока для управления электрической нагрузкой.

2. Реле посылает различные типы электрических сигналов.

Нагрузки переменного тока также могут электрически управляться (переключаться) от источника постоянного тока.

3. Реле управляет несколькими выходами только с одним входом.

Один входной сигнал катушки может одновременно управлять несколькими независимыми цепями (переключаемыми).

Разница между реле и коммутатором

В электротехнике и переключатель, и реле являются важными электрическими компонентами.Это электромеханические устройства, предназначенные для управления и защиты системы. Их можно найти во многих домашних электрических системах, таких как автомобилестроение, телекоммуникации, системы энергоснабжения и системы управления. Давайте посмотрим на разницу между реле и переключателем и их использование.

Что может быть проще переключателя? У нас они есть в домах на стенах, в автомобилях, и они довольно недорогие по стоимости. Выключатели более старые и имеют меньшую пропускную способность по току.Доступны различные типы переключателей в зависимости от требований электронного проекта. Некоторые из них – тумблер, ползунковый переключатель, кнопочный переключатель, кулисный переключатель и т. Д. Есть и другие переключатели, такие как ртутный переключатель (переключатели движения), используемые в охранной сигнализации и автоматизации.

Реле

– это специальные электрические переключатели, которые можно включать и выключать дистанционно из удаленной точки. В зависимости от количества полюсов существуют разные типы реле. Это SPST (однополюсный одинарный бросок), SPDT (однополюсный двойной бросок), DPST (двухполюсный одинарный бросок), DPDT (двухполюсный двойной бросок).Они имеют стандартные рабочие напряжения (5 В, 6 В, 12 В, 18 В, 24 В и 48 В).

Электрические символы

Вот некоторые из схемных обозначений реле и переключателей, которые обычно используются в электронных схемах.

1. Переключатели без короткого замыкания

Примечание: стрелкой показано подключение к электрическим цепям.

2. Обозначения цепей реле

Практический пример

Как управлять лампой (лампочкой) с помощью переключателя?

В этом примере показано управление лампой с помощью SPST (однополюсного переключателя на одно направление).Аккумулятор 12 В подключается к лампе 12 В. Когда переключатель (S1) нажат, через батарею будет протекать ток, и лампа будет гореть. При отпускании переключателя лампа будет выключена. Эта схема управления с использованием переключателя полезна для управления нагрузками переменного и постоянного тока.

Управление лампой с помощью реле

На схеме ниже показано управление лампой с помощью реле. Эта схема реле управляет двумя лампочками (Bulb 1 и Bulb 2).

Когда реле находится под напряжением (переключатель находится в состоянии ON), лампа 2 светится, а лампа 1 находится в выключенном состоянии.В этом состоянии реле включено, когда управляющее напряжение превышает рабочее. Если напряжение ниже рабочего напряжения, реле обесточивается (переключатель находится в выключенном состоянии). Теперь лампочка 2 не будет светиться, а лампочка 1 находится в состоянии ВКЛ.

Разница между реле и переключателем

Вот сравнение переключателя и реле.

	Переключатель	Реле
1	Переключатель – это электромеханическое устройство, используемое для замыкания или размыкания цепей	Реле – это электромеханическое устройство, используемое для замыкания или размыкания цепей
2	Переключатели могут управляться механически	Реле могут управляться электронно
3	Он управляет протеканием тока путем размыкания или замыкания цепей	Управляет цепями высокой мощности с сигналами низкой мощности путем размыкания или замыкания контактов
4	Они управляются вручную с помощью рычага или нажатия кнопок	Он может посылать электромагнитный или оптический сигнал для включения цепи нагрузки
5	Используется для размыкания или замыкания контактов	Используется для защиты системы от повреждений
6	Он работает медленно по сравнению с реле, потому что для внесения изменений требуется физический объект	Он работает быстрее
7	Переключатель обеспечивает прямой контакт или соединение.	Это переключатель дистанционного управления
8	Пример: ручное управление переключателем (физическое управление вентиляторами, освещением в домах)	Пример: включение / выключение кондиционера, уличный фонарь LDR (автоматический)

Заключение

Реле и переключатели – это основные электронные компоненты, используемые в домах и в промышленных системах управления. Они представляют собой некоторую разницу между реле и переключателем в их функциональности, механической конструкции и стабильности.Оба они имеют свои уникальные преимущества и недостатки. Например, переключатели лучше всего подходят для недорогих приложений, а реле используются для дистанционного управления приборами в умных домах.

Релейный переключатель

| Руководства FIBARO

Ассоциация (связывающие устройства) – прямое управление другими устройствами в сети системы Z-Wave, например Диммер, релейный переключатель, розетка, рольставни или сцена (можно управлять только с помощью контроллера Z-Wave).

Объединение обеспечивает прямую передачу команд управления между устройствами, выполняется без участия главного контроллера и требует, чтобы связанное устройство находилось в прямой зоне действия.

Релейный переключатель FIBARO позволяет объединять три группы:

1-я группа ассоциаций назначена терминалу S1 – отправка командных кадров ассоциированным устройствам всякий раз, когда нажимается кнопка, подключенная к терминалу S1.
2-я группа ассоциаций назначена терминалу S2 – отправка командных кадров ассоциированным устройствам всякий раз, когда нажимается кнопка, подключенная к терминалу S2.
3rd Association Group сообщает о состоянии устройства и позволяет назначить только одно устройство (по умолчанию главный контроллер).

Релейный переключатель

FIBARO в 1-й и 2-й группе позволяет управлять 5 обычными и 5 многоканальными устройствами на группу ассоциации. 3-я группа зарезервирована исключительно для контроллера и, следовательно, может быть назначен только 1 узел.

Обычно не рекомендуется связывать более 10 устройств, так как время отклика на команды управления зависит от количества связанных устройств. В крайних случаях реакция системы может быть отложена.

Чтобы добавить связь (с помощью контроллера Home Center):

1. Перейдите к параметрам устройства, щелкнув значок:
2. Выберите вкладку «Дополнительно»
3. Укажите, к какой группе и какие устройства необходимо связать
4. Дождитесь завершения процесса настройки.Отправка соответствующей информации на устройства, добавленные в связанные группы, может занять даже несколько минут.

Любой новый порядок связывания, отданный в то время, когда какие-либо команды связывания уже отправляются устройствам, отменяет предыдущий.

Признаки неисправности релейного переключателя

Релейные переключатели вызывают действие посредством электрического тока. Эти устройства используются в ряде машин, транспортных средств и другого оборудования. Они обычно встречаются в автомобилях и используются для решения множества задач.Они используются с автоматическими окнами; они также используются для фар, кондиционирования воздуха и других функций автомобиля, требующих схемотехники. Когда в вашей машине что-то пойдет не так, вы можете определить, связана ли проблема с неисправным релейным переключателем.

Идентификация

В случае релейного переключателя в вашем автомобиле, который управляет фарами, вы сможете распознать, что релейный переключатель вышел из строя и нуждается в замене, или он перегружен, если фары вашего автомобиля тусклый или слабый.Недостаточное количество производимого света означает, что электрический ток, идущий от автомобильного аккумулятора и к фарам от релейного переключателя, недостаточно силен.

Значение

Если вы заметили, что автоматические стеклоподъемники вашего автомобиля не работают должным образом или вообще не работают, это может быть связано с вашим релейным переключателем. Когда релейный переключатель становится слишком забитым грязью или другим материалом, он не будет работать, и ваши окна могут застрять или не смогут двигаться должным образом. Иногда вы можете вынуть релейные переключатели, почистить их, а затем снова вставить в машину; однако иногда они старые и перегруженные, и вам нужно покупать новые.

Соображения

Вы можете выяснить, не работают ли ваши релейные переключатели для других функций вашего автомобиля должным образом, выполнив простой тест. Снимите приборную панель вашего автомобиля, так как это основное место для релейных переключателей, а затем включите автомобиль. Приложив конец зажима «крокодил» к заземленному месту, вы затем коснетесь провода переключателя реле с помощью мультиметра. Запишите измеренное напряжение, и если оно не правильное, значит, ваш релейный переключатель работает плохо.

Идентификационные особенности

Точно так же, когда вы теперь выключаете машину и смотрите, есть ли непрерывность между электрическим устройством и релейным переключателем, значит, ваш релейный переключатель не работает должным образом. Вы можете проверить это снова с помощью мультиметра. Этот метод работает точно так же, если релейный переключатель находится в вашем доме; вместо того, чтобы включать машину, просто включите соответствующий переключатель, который, как вы подозреваете, может быть проблемой.

Теории / предположения

Если во время вождения автомобиля вы заметили запах гари или если он вообще не включается, это признаки того, что реле вашего автомобиля, управляющее топливным насосом, не работает должным образом.Если вы также заметите, что релейный переключатель всегда горячий, когда вы это чувствуете, это верные признаки того, что вам нужен новый. Вы можете проверить разъемы реле топливного насоса на механическом участке, чтобы быть уверенным; но если вы столкнулись с каким-либо из этих предупреждений, вам лучше приобрести новый релейный переключатель.

Как проверить релейный переключатель

Если компонент, на который подается электричество через реле (Видеть Как работают электрические системы автомобиля ) Терминал принадлежащий аккумулятор к клемме питания на компоненте, минуя реле и проводку питания.

Если компонент по-прежнему не работает, он неисправен; если он работает, значит, питание неисправно, и неисправность будет в реле или его соединениях.

Проследите провод питания назад, чтобы найти реле – это небольшая металлическая или пластиковая коробка, которая обычно имеет четыре плоских клеммы и расположена рядом с аккумулятор .

Убедитесь, что провод питания не отсоединен от клеммы. Проверьте каждую клемму на предмет коррозии, особенно тонкий провод от одной клеммы, которая идет на массу на кузове автомобиля – возможно, закрепленную под винтом или болтом поблизости.

Выверните винт и очистите клемму и нижнюю часть головки винта.

Реле имеет один толстый кабель, идущий от положительный (+) полюс АКБ. Второй толстый кабель идет от реле к компоненту. Тонкий провод идет от пульта управления выключатель на рулевое управление столбец или щиток приборов , а второй тонкий провод идет к точке заземления.

Используйте схема тестер, чтобы проверить, есть ли Текущий достигает реле. Прикрепите один провод к массе на неокрашенной части автомобиля и проверьте клемму питания на реле.

Если тестер светится, на реле поступает питание. Если он не горит, проверьте соединение с аккумулятором.

Если тестер загорается, включите выключатель в машине, который управляет компонентом, и снова воспользуйтесь тестером, чтобы проверить наличие питания на тонком проводе, идущем от выключателя к реле.

Если нет питания, используйте лампу для проверки входных и выходных клемм переключателя. Это сообщит вам, достигает ли ток переключателя от батареи, и если переключатель пропускает ток при включении.

Если на реле есть напряжение, используйте тестер на клемме заземления реле, втором тонком проводе. Отсутствие тока на землю означает, что блок реле неисправен и его необходимо заменить.

Если реле заземлено правильно, оставьте переключатель управления включенным и используйте тестер на клемме реле, которая питает компонент.

Если нет питания, неисправность снова в реле – вероятно, контакты сгорели или застряли в разомкнутом положении.

Сгоревшие контакты тоже могут предохранитель вместе, так что они прилипают в закрытом положении, поэтому компонент не выключается.В любом случае замените реле.

Некоторые реле имеют небольшие штыревые разъемы и подключаются к закрытой розетке.

Удалите подозрительное реле и замените его другим такого же типа. Если компонент работает, оригинальное реле неисправно.

Если компонент по-прежнему не работает, проверьте клеммы в основании блока разъемов реле с помощью щупа тестера цепей. Для того, чтобы лампочка тестера загорелась, в контрольных точках должен быть хороший контакт. Это причина острого зонда и острых зубцов на зажиме.

Зонд полезен для того, чтобы заглядывать под пластиковые крышки лопаточных клемм и защелкивающихся разъемов без необходимости их отсоединения.

Иногда удобно использовать зонд, чтобы проколоть изоляция провода, если другой доступ затруднен.

Помимо тестера цепей, еще одним полезным помощником является измерительный провод – провод длиной 10 футов (3 м) с зажимом типа «крокодил» на каждом конце. Это позволяет напрямую подключать аккумулятор к компонентам, находящимся на некотором расстоянии, например, к задним фонарям, установленным сзади электрическим устройствам. топливный насос а также топливный бак отправители.

Батарея заземляется на корпус с помощью короткого толстого кабеля или плетеной проволочной ленты.

На большинстве автомобилей отрицательная клемма аккумуляторной батареи заземлена. От плюсовой клеммы еще один тяжелый кабель идет к стартер соленоид выключатель, который подает ток на стартер по третьему тяжелому кабелю.

Провод идет от токоведущей стороны соленоида (не через сам переключатель) к выключатель зажигания .

Другой провод ведет от токоведущей стороны соленоида к амперметр (если есть) на приборной панели.Таким образом, амперметр всегда под напряжением и всегда показывает, разряжается ли какая-либо мощность. Затем этот контур замыкается на генератор , так что ток в обратном направлении заставляет амперметр показывать уровень заряда батареи.

От точки после амперметра другой провод (не показан) идет к выключателям освещения и к блоку предохранителей, где он обеспечивает питание для цепей, не управляемых устройством. зажигание выключатель.

Если цепи автомобиля могут быть случайно оставлены под напряжением, когда автомобиль не работает, аккумулятор будет разряжаться без необходимости.По этой причине управление большинством цепей осуществляется через выключатель зажигания. (Исключения составляют те, которые могут быть необходимы для безопасности – в основном фары, габаритные огни и аварийные мигалки.)

От замка зажигания простой провод идет к блоку предохранителей, где он подключается к предохранителям всех цепей, которые включаются при зажигании.

От каждого предохранителя к каждой цепи идет простой провод, который приобретает цвет следа после первого подключения.

Электромеханическое или электрическое реле »Электроника

Электромеханическое реле – это электрический переключатель, который обычно приводится в действие с помощью электромагнетизма для приведения в действие механического переключающего механизма.

---

Технология реле включает:
Основы реле Герконовое реле Характеристики герконового реле Цепи реле Твердотельное реле

---

Электрическое реле – это электрический выключатель с электромагнитным управлением – электромеханический выключатель. Относительно небольшой ток используется для создания магнитного поля в катушке внутри магнитного сердечника, и он используется для управления переключателем, который может управлять гораздо большим током.

Таким образом, электромеханическое реле или электрическое реле может использовать небольшой ток для переключения гораздо большего тока и обеспечения электрической изоляции обеих цепей друг от друга.

Электрические реле бывают разных размеров и могут быть разных типов с использованием немного разных технологий, хотя все они используют одну и ту же базовую концепцию.

Хотя в некоторых отношениях электромеханические реле могут рассматриваться как использующие старую технологию, а твердотельные реле / ​​твердотельные переключатели могут считаться более эффективным средством переключения электрического тока.

Тем не менее, электромеханические реле обладают некоторыми уникальными свойствами, которые делают их идеальными для многих приложений, где другие типы могут быть не такими эффективными.При этом твердотельные переключатели, твердотельные реле или электронные переключатели широко используются и используются во многих областях, где электромеханические реле ранее использовались в качестве электрических переключателей.

Обозначение цепи реле

Обозначения схем электромеханических реле могут несколько отличаться – как и большинство обозначений схем. В наиболее распространенном формате катушка реле представлена ​​в виде коробки, а контакты расположены рядом, как показано ниже.

Обозначение цепи реле
Обратите внимание, что на этом символе показаны как нормально разомкнутые, так и нормально замкнутые контакты.Если один или несколько наборов контактов не используются, они часто не отображаются.

В других схемах, особенно новых, которые могут быть немного старше, катушка реле может отображаться как настоящая катушка. Хотя это не соответствует последним стандартам обозначений схем реле, тем не менее, это может быть замечено в некоторых случаях и хорошо описывает внутреннюю часть реле.

Обозначение цепи реле
Старый стиль, показывающий катушку реле.

Возможны дополнительные комплекты контактов электрического переключателя.Точно так же, как на переключателе может быть несколько полюсов, то же самое можно сделать и с реле. Можно использовать несколько наборов переключающих контактов для переключения нескольких цепей.

Обозначение цепи реле
Старый стиль, показывающий катушку реле.

Основы релейного переключателя

Реле – это разновидность электрического переключателя, который приводится в действие электромагнитом, который переключает переключение при подаче тока на катушку.

Эти реле могут управляться схемами переключателя, где переключатель не может выдерживать высокий ток электрического реле, или они могут управляться электронными цепями и т. Д.В любом случае они предоставляют очень простую и привлекательную возможность для электрического переключения.

Основная концепция работы переключателя электрического реле.

Реле состоит из нескольких основных частей, которые образуют реле.

• Рама: Для удержания компонентов на месте требуется механическая рама. Эта рама обычно достаточно прочная, поэтому она может надежно удерживать дополнительные элементы электромеханического реле без относительного перемещения.
• Катушка: Необходима катушка, намотанная на железный сердечник для увеличения магнитного притяжения.Катушка с проволокой создает электромагнитное поле при включении тока и притягивает якорь.
• Якорь: Это подвижная часть реле. Этот элемент реле размыкает и замыкает контакты и имеет ферромагнитный металл, который притягивается электромагнитом. Узел имеет прикрепленную пружину, которая возвращает якорь в исходное положение.
• Контакты: Контакты приводятся в действие движением якоря.Некоторые из электрических переключающих контактов могут замкнуть цепь при срабатывании реле, тогда как другие могут разомкнуть цепь. Они известны как нормально открытые и нормально закрытые.

Конструкция реле включает несколько аспектов. Это ключевой элемент конструкции, позволяющий получить необходимый магнитный поток для достаточно быстрого притяжения якоря без чрезмерного потребления тока. Также необходимо убедиться, что реле может быстро размыкаться после снятия тока питания.Магнитное удержание в материалах должно быть низким.

Когда через катушку течет ток, создается электромагнитное поле. Поле притягивает железный якорь, другой конец которого сближает контакты, замыкая цепь. При отключении тока контакты снова размыкаются, отключая цепь.

При выборе электромеханических реле будет видно, что контакты электрического переключателя бывают разных форматов. Как и обычные электрические переключатели, электромеханические реле определяются с точки зрения разрывов, полюсов и бросков, которые имеет устройство.

• Перерыв: Хотя некоторые термины, применяемые к электромеханическим реле, также применимы к электрическим переключателям малой мощности, этот больше применим к коммутации более высокой мощности. Это количество отдельных мест или контактов, где переключатель используется для размыкания или замыкания одной электрической цепи.

  Все реле либо одинарные, либо двойные. Одиночный разрыв, контакт SB разрывает электрическую цепь только в одном месте. Затем, как видно из названия, двойной разрыв, контакт DB разрывает цепь в двух местах.

  Одинарные размыкающие контакты обычно используются при переключении устройств малой мощности, возможно, электронных схем или электрических коммутационных устройств малой мощности. Контакты с двойным разрывом используются для электрического переключения устройств большой мощности. Если один из контактов заедает, то другой, скорее всего, все равно переключится и разомкнет цепь.

• Полюс: Количество полюсов электрического переключателя – это количество различных наборов переключающих контактов, которые он имеет.Однополюсный переключатель может переключать только одну цепь, тогда как двухполюсный переключатель может переключать две разные изолированные цепи одновременно. Однополюсный переключатель часто обозначается буквами SP, а двухполюсный – DP. Реле могут иметь один, два или несколько полюсов.
• Бросок: Количество бросков электрического переключателя – это количество доступных положений. Для электромеханического реле обычно есть только один или два хода. Реле одиночного перехода замыкает и разрывает цепь, тогда как реле двойного направления будет действовать как переключающее, маршрутизирующее соединение от одной конечной точки к другой.Одиночный и двойной бросок часто обозначают буквами ST и DT.

Например, в спецификации электрического реле может указываться однополюсный, однополюсный: SPST, или одно может быть описано как двухполюсное, одинарное: DPST и т. Д. Эти термины определяют количество наборов переключающих контактов и то, являются ли они разомкнутыми / close или с функцией переключения.

Контакты электромеханического реле

Для обеспечения надежного обслуживания и увеличения срока службы реле.На контактах используются различные материалы, чтобы обеспечить их правильную работу по назначению.

Одна из проблем, возникающих с контактами, заключается в том, что происходит точечная коррозия – обычно материал имеет тенденцию накапливаться в центре одного контакта, в то время как происходит потеря материала из другого, где возникает «ямка». Это одна из основных причин выхода из строя контактов, особенно при возникновении искр.

В разных реле используются разные типы материалов для переключающих контактов в зависимости от области применения и требуемых характеристик.Есть много готовых изделий, которые можно использовать, некоторые из наиболее широко используемых перечислены ниже с их атрибутами.

• Серебро: Во многих отношениях серебро является одним из лучших материалов общего назначения для контактов реле с высоким уровнем проводимости. Однако он подвержен процессу сульфидирования, который, очевидно, зависит от атмосферы, в которой работает реле – в городских районах он намного выше. В результате этого процесса на поверхности образуется тонкая пленка с пониженной проводимостью, хотя более сильное контактное воздействие при замыкании контактов реле может прорваться через это.Пленка также может вызвать напряжение интерфейса в несколько десятых вольта, что может повлиять на производительность для некоторых приложений.
• Никель-серебро: Этот тип контакта был разработан для уменьшения эффекта точечной коррозии. Серебряный контакт легирован никелем, чтобы придать ему мелкозернистую структуру, и в результате перенос материала происходит более равномерно по всей поверхности контакта, что продлевает срок службы.
• Серебро-кадмиевый оксид: Контакты, изготовленные из оксида серебра-кадмия, не могут сравниться с очень высокой проводимостью тонких серебряных контактов, но они действительно обеспечивают повышенное сопротивление переносу материала и потери контакта в результате дугового разряда.Это означает, что эти контакты обычно служат дольше, чем контакты из серебра при тех же условиях.
• Золото: Высокая проводимость и отсутствие окисления означает, что золото идеально подходит для многих коммутационных приложений. Он используется только для коммутации слабых токов, так как не отличается особой надежностью. Обычно для снижения затрат используется оклейка золотом, и в результате низкого уровня сульфидирования контакты остаются в хорошем состоянии в течение длительных периодов времени.Одна проблема с реле заключается в том, что, если они не используются какое-то время, в то время как контактное сопротивление может увеличиваться – этого не происходит с золотом.
• Вольфрам: Вольфрам используется в реле, предназначенных для высоковольтных устройств. Обладая высокой температурой плавления, превышающей 3380 ° C, он обладает превосходной стойкостью к дуговой эрозии, необходимой для этого типа переключения.
• Ртуть: Ртуть используется в герконовом реле особого типа, называемом герконовым реле с ртутным контактом.Он имеет хорошую электропроводность, а так как это жидкость, то не возникает точечной коррозии, вызванной переносом материала между контактами. После размыкания контактов переключателя ртуть возвращается в резервуар ртути, необходимый для этого типа реле, и новая ртуть используется для следующего переключения. Это действие сводит на нет эффект переноса материала во время переключения.

Хотя используется много различных типов материалов и сплавов, это наиболее часто используемые материалы для контактов и отделки.

Ограничение броска для повышения надежности

Одна из ключевых проблем, с которой сталкиваются электрические коммутационные системы: электромеханические реле, а также твердотельные переключатели, – это пусковой ток.

Существует множество примеров того, насколько велики могут быть уровни пускового тока. Простая бытовая электрическая лампочка накаливания хорошо иллюстрирует это. В холодном состоянии нить накала имеет низкое сопротивление, и только когда лампа нагревается, ее сопротивление уменьшается.Обычно пусковой ток при включении может в десять-пятнадцать раз превышать ток в установившемся режиме. Хотя в настоящее время обычно используются твердотельные лампы, этот пример хорошо иллюстрирует суть дела.

Кроме того, индуктивные нагрузки, такие как двигатели и трансформаторы, которые часто переключаются с помощью электромеханических реле, имеют очень высокий пусковой ток. Часто пусковой ток может легко в десять раз превышать ток в установившемся режиме, поэтому контакты должны быть рассчитаны соответствующим образом.

Во многих областях делается поправка на пусковой ток.Используется коэффициент, на который умножается установившийся ток, чтобы получить номинал контакта. Таблица типичных коэффициентов умножения приведена ниже.

Общие умножители, используемые для компенсации пускового тока на реле
Коммутируемая нагрузка	Множитель
Люминесцентные лампы (переменного тока)	10
Лампы накаливания	6
Двигатели	6
Резистивные нагреватели	1
Трансформаторы	20

Поэтому, используя приведенную ниже таблицу, если люминесцентные лампы должны быть включены и они обычно потребляют 1 А, тогда контакты реле должны быть рассчитаны на 20 А.

Другая проблема возникает при разрыве цепи. Обратная ЭДС, создаваемая индуктивной нагрузкой, может легко привести к искрообразованию, которое может быстро разрушить контакты реле.

Такие методы, как установка ограничителей броска тока на нагрузку, которые часто представляют собой резисторы с отрицательным температурным коэффициентом, могут помочь ограничить пусковой ток, а ограничители переходных процессов могут помочь ограничить обратную ЭДС.

Срок службы реле

Одной из ключевых проблем, связанных с электромеханическими реле, является срок службы контактов.В отличие от твердотельных реле и электронных переключателей, механические контакты изнашиваются при переключении и имеют ограниченный срок службы.

Возможны две цифры срока службы электромеханического реле:

• Ожидаемый электрический срок службы: Ожидаемый электрический срок службы – это количество переключений, которые выполняются, когда переключение, то есть контакты, обеспечивают требуемый уровень проводимости. Это очень зависит от приложения, так как пусковой ток и обратная дуга, создаваемая обратной ЭДС и т. Д.Ожидаемый электрический срок службы многих силовых реле, возможно, составляет 100 000 срабатываний, хотя, как уже упоминалось, это очень зависит от нагрузки, которую они переключают.
• Механический срок службы: Механический срок службы зависит от механических аспектов реле. Это количество механических переключений, которые могут быть выполнены независимо от электрических характеристик. Часто механический срок службы реле составляет около 10 000 000 срабатываний, а то и больше.

Истечение срока службы контактов обычно наступает, когда контакты прилипают или свариваются, или когда искрение и т. Д. Вызывало контактный ожог и перенос материала, что не позволяет достичь достаточного контактного сопротивления. Условия для этого будут зависеть от реле и его применения. Их характеристики обычно определяются в таблице данных реле.

Коаксиальное реле
См. Точки ввода коаксиального кабеля

Преимущества и недостатки реле

Как и у любой технологии, у использования электромеханических реле есть свои преимущества и недостатки.При проектировании схемы необходимо взвесить плюсы и минусы, чтобы выбрать правильную технологию для данной схемы.

Преимущества

• Обеспечивает физическую изоляцию между цепями.
• Обычно выдерживает высокое напряжение.
• Может выдерживать кратковременные перегрузки, часто без вредных воздействий или с небольшими побочными эффектами – переходные процессы часто могут непоправимо повредить твердотельные реле / ​​электронные переключатели.

Недостатки

• Механический характер реле означает, что оно работает медленнее по сравнению с полупроводниковыми переключателями.
• Имеет ограниченный срок службы из-за механической природы реле. Твердотельные переключатели, как правило, имеют более высокий уровень надежности при условии, что они не подвержены переходным процессам, выходящим за пределы их номинальных значений.
• Страдает от дребезга контакта, когда контакты начинают контактировать, а затем физического отскока, создавая и прерывая контакт и вызывая дугу в большей или меньшей степени.

Иногда еще одним вариантом, который можно рассмотреть, когда требуется электрическая изоляция между двумя цепями, может быть оптоизолятор.Эти оптоизоляторы часто включаются в твердотельные переключатели, часто также называемые твердотельными реле, благодаря чему достигается высокий уровень изоляции. Использование оптоизоляторов в твердотельных переключателях / твердотельных реле обеспечивает полную изоляцию между входной и выходной цепями.

Электромеханические реле используются в качестве электрических переключателей в течение очень многих лет, и эта технология хорошо зарекомендовала себя. Эти электромеханические или электрические реле могут выдерживать некоторые злоупотребления, и они обычно относительно устойчивы к скачкам или скачкам переходного напряжения.В этом отношении они лучше, чем твердотельные переключатели / твердотельные реле, и хотя они изнашиваются быстрее, особенно при переключении индуктивных нагрузок, они должны выдерживать скачки включения в своих нагрузках.
