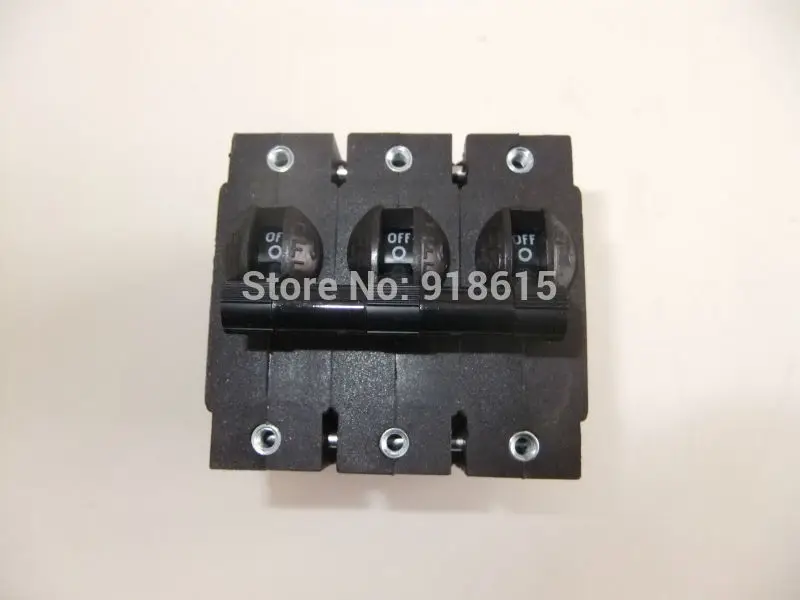

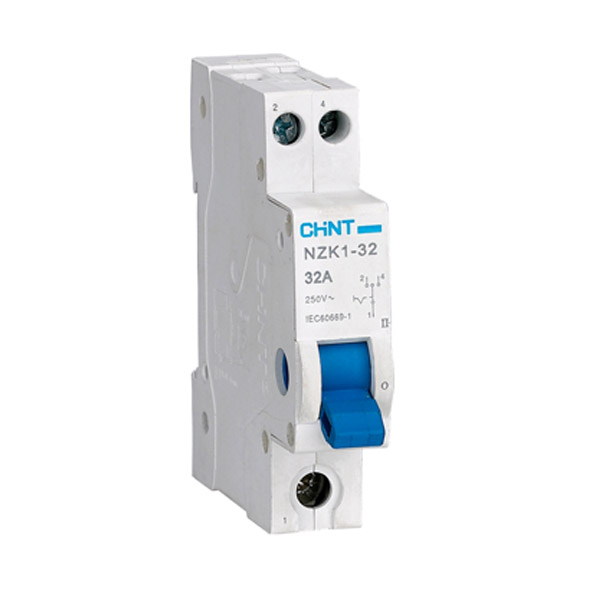

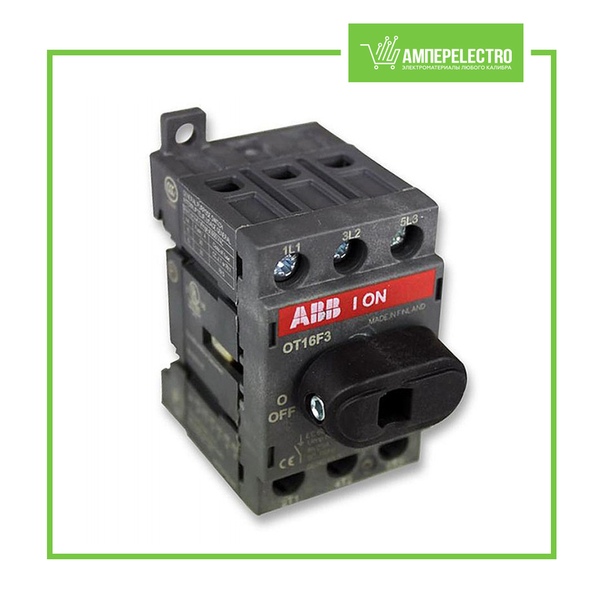

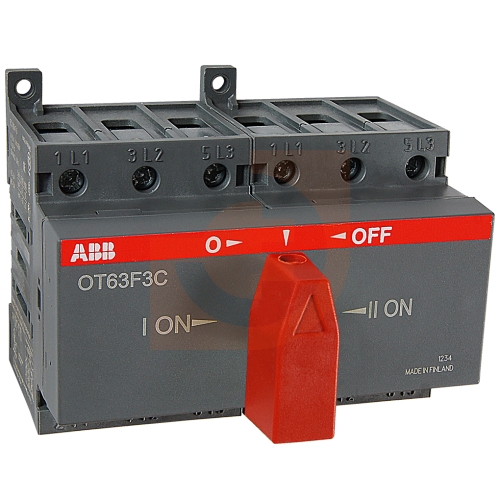

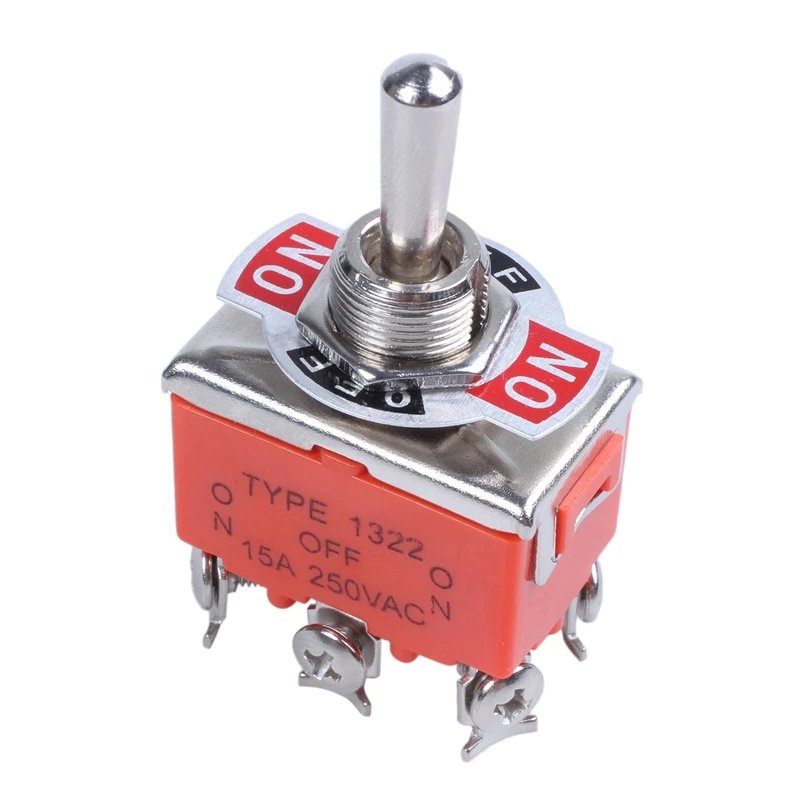

Безопасный и эффективный переключатель передачи генератора по превосходным предложениям

Пока вы используете электричество, вы всегда будете его использовать. переключатель передачи генератора в вашем доме. Идеально. переключатель передачи генератора должен быть удобным, безопасным и простым в использовании. Они также должны улучшить эстетический вид дома или любого другого места, в котором они используются. Если вы ищете такие атрибуты, которые можно было бы использовать в своем доме или офисе, приобретите их. переключатель передачи генератора на Alibaba.com и наслаждайтесь максимальной производительностью и эффективностью.

Эти. переключатель передачи генератора представлены в изумительных стилях, которые упрощают установку и замену, обеспечивая при этом максимальную безопасность для пользователей. Эти. переключатель передачи генератора работают с плавными и легкими нажатиями на их кнопки, потому что. В них используется кулисный механизм с плавным переключением, что делает их простыми и эффективными в эксплуатации. Эстетическая привлекательность этих. переключатель передачи генератора provide не могут остаться незамеченными, особенно с их гладкими монтажными пластинами.

Просматривая Alibaba.com, вы обнаружите это. переключатель передачи генератора представлены в широком ассортименте с множеством потрясающих дизайнов и учитывают вкусы и предпочтения разных пользователей. Все. переключатель передачи генератора дизайн хорошо сочетается со стенами зданий и дополняет различный домашний декор, позволяя каждому найти идеальное сочетание. Файл. переключатель передачи генератора также обладают высокой устойчивостью к пламени и ультрафиолетовым лучам, что гарантирует их достаточный срок службы и высочайшую эффективность.

Делайте покупки сегодня на Alibaba. com и наслаждайтесь невероятными результатами. Широкий ассортимент. переключатель передачи генератора гарантирует выполнение всех ваших требований к производительности, качеству и карману. Высокая эффективность и эстетический вид стоят каждого потраченного на них цента.

Селекторный переключатель аккумуляторной батареи среднего размера (опция с полевым отключением генератора (AFD) и блокировкой клавиш)

Селекторные переключатели батареи Perko серии 8501 являются одними из самых популярных переключателей батареи, когда-либо производимых. Использование традиционного круга для болтов Perko упрощает установку как новых, так и заменяемых. Эти переключатели можно устанавливать в различных местах. И как выключатели с защитой от зажигания, они могут быть установлены в машинных отделениях лодок с бензиновым двигателем.

В дополнение к тому, что делает выключатель батареи, селекторный переключатель батареи позволяет выбрать батарею (из двух или более батарей) для определенных целей, включая запуск двигателей, вспомогательные устройства для работы или даже подзарядку. Они позволяют использовать одну или несколько батарей в системах с одним или несколькими двигателями и облегчают параллельную установку батарей для аварийного запуска, когда одна или обе батареи существенно разряжены.

Выключатели аккумуляторных батарей Perko предназначены для поверхностного монтажа. Выключатели стандартного режима имеют ярко-красный поликарбонатный корпус для безопасности с большой легко поворачиваемой черной ручкой. Корпус переключателей для тяжелых условий эксплуатации выполнен из красного поликарбоната, армированного волокном. Селекторные переключатели спроектированы с функцией «замыкать перед отключением». Это позволяет переключаться между положениями «1», «ВСЕ» и «2» при работающем двигателе. Модели с функцией «Отключение возбуждения генератора» предлагают защиту для генераторов без агрегата, если переключатель случайно переключится в положение «ВЫКЛ» при работающем двигателе.

Версии коммутаторов серии 8501 предлагают дополнительные функции, такие как отключение генератора и безопасность блокировки клавиш.

Функция поворота на 90 ° позволяет пользователям чувствовать положение переключателей в условиях отсутствия освещения, а классическая форма ручки позволяет легко поворачивать.

Шпильки с высокой проводимостью достаточно длинные, чтобы работать с более чем одним кабелем, и достаточно сильны для крутящего момента, необходимого для надежных соединений. Дополнительное разделительное кольцо (PN 0462DP0RED) позволяет использовать более крупные кабели.

строительство
  • Корпус из поликарбоната с латунными выводами
  • Для использования с морскими электрическими системами от 6 до 50 В
  • При использовании с генераторами переменного тока без агрегатов эти модели прерывают ток возбуждения (снижая вероятность повреждения), если они выключены при работающем двигателе.



Техническая информация
имяЗначение
Размер [дюйм]5 – 1/4 кв.
Глубина [дюйм]2–5/8
Емкость непрерывная [A]250
Емкость прерывистая [A]360, 5 мин.
Размер клеммы [дюйм]5/16



Запчасти

ОписаниеНомер статьиЗамечание
Распорка1-й010462DP0REDПрокладка для больших кабелей

информация о производителе

  • производительr: Perko Inc.
  • Номер части: 8504DP

переключатели фаз и реле выбора фаз

ШУН-1-2 (однофазный АВР на базе PF-441)

Для защиты и обеспечения электроснабжения потребителей, подключенных к однофазной сети 230 В 50 Гц и генератора.
Функционально представляет собой устройство для работы с двумя однофазными вводами, в котором к одному из вводов подключен генератор с возможностью автоматического пуска, к другому – питающая сеть. Применяется на объектах, не допускающих длительного перерыва в электроснабжении, при нестабильных электрических сетях, для электроснабжения домов, котельных, теплиц, ферм, вентиляции, освещения и т.д. внешней АКБ 1,2 A*h 12V.

 Отличительные особенности (от аналогичной продукции собственного производства):

  • Работа от генератора.
  • Возможно изготовление на заказ изделий с разными: ток нагрузки, степень защиты корпуса, климатическое исполнение, вариантами монтажа корпуса (встраиваемый/накладной).

Номинальное напряжение питания:

– от контролируемой сети (Ввод 1)

230 В AC

– от генератора (Ввод 2)

230 В AC

– от внешней АКБ

12 В DC

Диапазон питающих напряжений, В:

– от контролируемой сети (Ввод 1)

50-450 В AC

– от генератора (Ввод 2)

50-450 В AC

– от внешней АКБ

10-14 В DC

Максимальный ток нагрузки

32 А AC-1 / 250 В

Порог напряжения:

– верхний

270 В

– нижний (регулируемый)

150-210 В

Гистерезис

5 В

Время отключения:

– по верхнему порогу

0,3 с

– по нижнему порогу (регулируемое)

1-15 с

Время срабатывания при напряжении >300В

0,1 с

Время переключения

0,3 с

Время восстановления

10 с

Время запуска генератора (регулируемое)

5-120 с

Коммутационная износостойкость

1000000 циклов

Электрическая износостойкость

100000 циклов

Степень защиты

IР54

Степень загрязнения среды

2

Категория перенапряжения

III

Диапазон рабочих температур

-25 – +50°С

Монтаж

на плоскость

Схема подключения

Диаграмма





PF-431

С приоритетной фазой L1 порог переключения нижний 180 В порог переключения верхний 253 В 16 А Задержка отключения по нижнему порогу/

Назначение
Переключатель фаз автоматический PF-431 предназначен для резервного питания однофазных потребителей от 3-х фазного ввода, выбора исправной фазы и питания нагрузки от нее.

Область применения
Обеспечение бесперебойного питания особо ответственных однофазных потребителей и защиты их от недопустимых колебаний напряжения в сети.

Принцип работы
Переключатель фаз питается от 3-х фазной сети, и на выходе устройства будет присутствовать одна из фаз, параметры которой находятся в норме, как только напряжение на ней выйдет за допустимые пределы к выходу устройства будет подключена, иная исправная фаза (если таковая имеется).

Напряжение питания

3×230+N В; 50 Гц

Макс. допустимое фазное напряжение

400 В

Максимальный коммутируемый ток (AC1)

16 А

Максимальный ток катушки контактора (AC15)

3 А

Индикатор подключенной фазы

зеленый светодиод

Порог переключения

нижний

180 В

верхний

253 В

Время реакции:

по нижнему порогу, регулируемый

1-15 с

по верхнему порогу

0,3 с

Время переключения

0,3 с

Время реакции (ускоренное)

при U<100B

<0,3 с

при U>300B

<0,1 с

Время восстановления

10 с

Гистерезис

Диапазон рабочих температур

от -25 до +50 °С; от -40 до +55 °С – под заказ

Коммутационная износостойкость

>100000 циклов

Потребляемая мощность

1,5 Вт

Подключение

винтовые зажимы 2,5 мм2

Габариты (ШхВхГ)

52х90х65 мм

Монтаж

на DIN-рейке 35 мм



PF-441

Для работы с однофазными генераторами.

Порог переключения: нижний 150-210 В, верхний 270 В. 16 А.

Назначение
Переключатель фаз автоматический PF-441 предназначен для контроля напряжения в однофазной сети питания и переключения потребителей на резервный ввод от генератора при выходе напряжения в сети за установленные пределы.

Принцип работы
Если напряжение в сети в допустимых пределах, нагрузка через замкнутые контакты 2-7 подключена к сети. При выходе напряжения за установленные пределы контакты 2-7 размыкаются, и нагрузка отключается. Через 15 секунд замыкаются контакты 11-12 и подается сигнал на запуск генератора. После выхода его в рабочий режим (напряжение генератора стабильно и находится в допустимых пределах) контакты 3-9 замыкаются, и нагрузка подключается к генератору. При восстановлении напряжения в сети через 10 секунд контакты 3-9 размыкаются, через 0,3 секунды замыкаются контакты 2-7 и нагрузка подключается к сети питания.

Отличительные особенности:

  • работа с генераторными установками;
  • регулируемое время переключения;
  • регулируемый верхний порог переключения.

Функциональные возможности:
– контроль верхнего и нижнего допустимых пределов напряжения;
– защита нагрузки от пониженного и повышенного напряжения;
– контроль включения нагрузки, защита от «встречного» напряжения;
– формирование сигнала запуска генератора;
– контроль запуска генератора;
– аварийное отключение нагрузки внешним сигналом;
– работа от внешней аккумуляторной батареи и ее поддержание в рабочем состоянии.

Руководство по эксплуатации: pf441



PF-451

Без приоритетной фазы, с выходами для контакторов, порог переключения: нижний 150-210 В, верхний 240-270 В. 16 А.

Назначение
Переключатель фаз автоматический PF-451 предназначен для резервного питания однофазных потребителей от 3-х фазного ввода, выбора исправной фазы и питания нагрузки от нее. Обеспечение бесперебойного питания особо ответственных однофазных потребителей и защиты их от недопустимых колебаний напряжения в сети.

Принцип работы
Переключатель фаз питается от 3-х фазной сети, и на выходе устройства будет присутствовать одна из фаз, параметры которой находятся в норме, как только напряжение на ней выйдет за допустимые пределы к выходу устройства будет подключена, иная исправная фаза (если таковая имеется).

Особенности
Возможность выбора режима работы (с приоритетной фазой, либо без приоритета), с приоритетной фазой L1, например, если напряжение в ней находится в допустимых пределах,  то питание будет производиться от нее; без приоритетной фазы –  если напряжение находится в допустимых пределах на какой либо из фаз, то выбор рабочей фазы будет производиться автоматически. Наличие регулировки задержки отключения по нижнему порогу ограничения.

Руководство по эксплуатации: pf451



PF-452

Два выхода для питания однофазной нагрузки, порог переключения: нижний 150-210 В, верхний 230-270 В. Контакт 6NO, 16 А.

Назначение
Переключатель фаз автоматический PF-452 предназначен для повышения надежности питания однофазных потребителей. Применяется там, где необходимо  непрерывное питание напряжением, не выходящим за пределы допустимых норм, например в холодильных установках и кондиционерах воздуха, компьютерной сети, кабельном телевидении, системах безопасности и т.д.

Принцип работы
К переключателю подведено 3-х фазное напряжение питания, а   на   выходе  2-е  фазы  подключенные  в  данный момент. Электронная схема переключателя  контролирует  напряжение на выходе, и  как только оно выходит за пределы установленных значений, выход переключателя подключается к другой  входной фазе. Порог  переключения  нижний  (150-210В) и  верхний (230-270В)  устанавливаются  потребителем  при  помощи   потенциометров на передней панели переключателя.

Внимание!
Переключатель не имеет приоритетной фазы, т. е., в случае понижения (пропадания) напряжения в фазе L1 он переключит выход на фазу L2,  но восстановление напряжения в фазе L1 не вызовет переключение на эту фазу.
Наличие перемычки [P] запрещает подключение обоих выходов к одной фазе. Таким образом при наличии только одной фазы на входе, будет подключен только выход R1.

Руководство по эксплуатации: pf452



Реле выбора фаз РВФ-02



  • До 3 вводов источников напряжения (3 фазы) АС230В 45-65Гц с общим нулём

  • Переключаемая задержка повторного включения – 1с, 5с, 30с, 2мин, 10мин

  • Работа с приоритетом фазы L1 или без приоритета

  • Индикация наличия фазных напряжений на входе и включённой фазы на выходе

  • Двухпороговая защита от перенапряжения >АС265В/0,1с и >АС300В/0,02с

  • Двухпороговая защита от снижения напряжения: <АС157-209В/10с (плавная регулировка порога) и <АС130В/0,1с (фиксированный порог)

  • Защита от межфазных замыканий при переключении за счёт контроля срабатывания контактов встроенных реле или внешних пускателей

  • Постоянный контроль исправности пускателей

НАЗНАЧЕНИЕ РЕЛЕ

 Реле выбора фаз РВФ-02 (коммутатор фаз, переключатель фаз) однофазный блок автоматического ввода резерва (далее – АВР) подключается, как правило, к трёхфазной питающей сети и обеспечивает переключение однофазных потребителей на фазу питания оптимальную по уровню напряжения, при колебаниях или полных провалах питающего напряжения “рабочей” фазы. АВР обеспечивает постоянный мониторинг наличия и качества напряжения на фазах и, в зависимости от параметров, автоматически производит выбор наиболее оптимальной фазы и с высоким быстродействием переключает питание однофазной нагрузки на эту фазу. При переключении с фазы на фазу, для исключения межфазных замыканий, АВР проверяет отключение аварийной фазы, и только потом, включает резервную.
 В случае залипания контактов реле или контактора, АВР не переключает на другую фазу, даже при выходе напряжения в этой фазе за установленные пределы (защита от замыкания между фазами).
 РВФ-02 – с функцией контроля состояния внешних контакторов (обрыв обмотки, выгорание контактов и т.д.).
 АВР может работать с 2-мя или 3-мя независимыми источниками однофазного напряжения, частотой от 45 до 65 Гц. Может использоваться в однофазной сети, а в качестве дополнительной фазы – электрогенератор.
 Применяется в сетях с нестабильным напряжением для питания систем охранно-пожарной сигнализации, видеонаблюдения, санкционированного доступа, производственного и технологического и прочего однофазного оборудования с непрерывным циклом работы.
 Имеется функция возврата на приоритетную фазу после переключения на резервную, т.е. возврата питания нагрузки от приоритетной фазы после восстановления напряжения.

РАБОТА РЕЛЕ

 АВР имеет три независимых ввода, клеммы «А1» (приоритетная фаза) и «А2», «А3» (резервные фазы) и выходные клеммы «В1»,«В2», «В3» соответственно для подключения нагрузки. Клемма «N» для подключения нулевого провода, клемма «Y1» предназначена для контроля состояния коммутирующих контактов реле или дополнительных контакторов необходимых для увеличения нагрузочной способности. АВР позволяет подключать нагрузку до 16А (3,5кВт) непосредственно к прибору. При мощности превышающей 3,5кВт (16А) АВР управляет катушками однофазных магнитных пускателей соответствующей мощности.
 При подаче питания АВР проверяет напряжение на приоритетной фазе и, если все параметры в пределах допустимых значений, подключает нагрузку, через заданную пользователем задержку на включение. Если значение напряжения приоритетной фазы не соответствует установленным параметрам, АВР проверяет резервную фазу и подключает через нее нагрузку. При восстановлении напряжения питания на приоритетной фазе, АВР переключает на нее нагрузку, через заданное пользователем время возврата.

Рекомендации:

 Если АВР коммутирует нагрузку большой мощности, рекомендуется включать режим приоритета, который позволяет, после восстановления параметров питающей сети, вернуться на приоритетную фазу. Это позволяет избежать перегрузки резервной фазы. Во всех остальных случаях функция приоритета не обязательна.

 Подключение клеммы “Y1” обязательно и при питании нагрузки через встроенные реле, и при питании нагрузки через магнитные пускатели.

 При кратковременных просадках напряжения рекомендуется использовать задержку срабатывания по времени.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЛЕ РВФ-02

ПараметрЕд.изм.РВФ-02

Uном/частота

В/Гц

230/45-65

Umax

В

400

Регулируемый порог переключения (отключения) при понижениинапряжения Uниз;

время реакции 10с

В

160, 165, 170, 175, 180, 185, 190, 195, 200, 205

Гистерезис по напряжению

В

5-7

Точность определения порога срабатывания

В

±3

Порог переключения (отключения) при повышении напряжения; время реакции 0,1с

В

>265

Порог ускоренного переключения (отключения) при повышении напряжения; время реакции 20мс

В

>300

Порог ускоренного переключения (отключения) при понижении напряжения; время реакции 0,1с

В

<130

tвкл повторное

с

1с, 5с, 30с, 2мин,10мин

tвозвр.  на приоритетную фазу

с

от 5 до 150

Возможность отключения приоритета фазы



есть

Время переключения на резервные фазы, не более

с

0,1

Коммутируемый ток выходных контактов, не более

А

16

Потребляемая мощность (под нагрузкой), не более

ВА

1,0

Ресурс выходных контактов под нагрузкой 16А, циклов не менее

шт.

1х106

Степень защиты по корпусу/по клеммам по ГОСТ 14254-96



IР40/IР20

Климатическое исполнение и категория размещения по ГОСТ 15150-69 УХЛ4 или УХЛ2

Диапазон рабочих температур

оС

-25…+55 (УХЛ4)

 -40…+55 (УХЛ2)

Температура хранения

оС

-45…+70

Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317. 4.4-99 (IEC/EN 61000-4-4) уровень 3 (2кВ/5кГц)
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) уровень 3 (2кВ А1-А2)
Степень загрязнения в соответствии с ГОСТ 9920-89 2
Относительная влажность воздуха до 80 (при 250C)
Высота над уровнем морямдо 2000

Рабочее положение в пространстве



произвольное

Режим работы круглосуточный

Габаритные размеры

мм

18х93х62

Масса

кг

0,2



CHAMPION GLOBAL POWER EQUIPMENT Reliance Controls Arm Series Автоматический переключатель резерва Руководство по эксплуатации

ИНСТРУКЦИЯ ПО УСТАНОВКЕ
МОДЕЛЬ № 101380
СЕРИЯ АРМ УРОВНЯ НАДЕЖНОСТИ
АВТОМАТИЧЕСКИЙ ПЕРЕКЛЮЧАТЕЛЬ

РЕГИСТРАЦИЯ ПРОДУКТА ОНЛАЙН на championpowerequipment. com

или посетите championpowerequipment.com

ПРОЧИТАЙТЕ И СОХРАНИТЕ ДАННОЕ РУКОВОДСТВО.
В этом руководстве содержатся важные меры предосторожности, которые необходимо прочитать и понять перед использованием продукта.
Несоблюдение этого правила может привести к серьезной травме. Это руководство должно оставаться вместе с продуктом. Технические характеристики, описания и иллюстрации в этом руководстве точны, насколько известно на момент публикации, но могут быть изменены без предварительного уведомления.

Сделано в США – REV 20200111
Champion Power Equipment, Inc., Санта-Фе-Спрингс, Калифорния, США

ВВЕДЕНИЕ

Поздравляем с покупкой Champпродукт ion Power Equipment (CPE).
При обращении в CPE по поводу запасных частей и / или услуг вам необходимо будет указать полную модель и серийные номера вашего продукта. Перепишите информацию, содержащуюся на паспортной табличке вашего продукта, в таблицу ниже.

КОМАНДА ТЕХНИЧЕСКОЙ ПОДДЕРЖКИ CPE

1-877-338-0999

НОМЕР МОДЕЛИ

101380

СЕРИЙНЫЙ НОМЕР
ДАТА ПОКУПКИ
МЕСТО ПОКУПКИ
ОПРЕДЕЛЕНИЯ БЕЗОПАСНОСТИ

Символы безопасности предназначены для привлечения вашего внимания к возможным опасностям. Знаки безопасности и их объяснения заслуживают вашего внимательного внимания и понимания. Предупреждения о безопасности сами по себе не устраняют никакой опасности. Приведенные в них инструкции или предупреждения не заменяют надлежащих мер по предотвращению несчастных случаев.

ОПАСНО указывает на опасную ситуацию, которая, если ее не предотвратить, приведет к смерти или серьезной травме.



ПРЕДУПРЕЖДЕНИЕ указывает на опасную ситуацию, которая, если ее не предотвратить, может привести к смерти или серьезной травме.



ВНИМАНИЕ указывает на опасную ситуацию, которая, если ее не предотвратить, может привести к травмам легкой или средней степени тяжести.



ВНИМАНИЕ указывает на информацию, которая считается важной, но не относящейся к опасности (например, сообщения о материальном ущербе).



Символы безопасности

На этом продукте могут использоваться некоторые из следующих символов. Пожалуйста, изучите их и узнайте их значение. Правильная интерпретация этих символов позволит вам более безопасно работать с изделием.

SYMBOLИМЕЯ В ВИДУ
Прочтите руководство по установке. Чтобы снизить риск получения травмы, пользователь должен прочитать и понять руководство по установке перед использованием этого продукта.
Основание. Перед началом работы проконсультируйтесь с местным электриком для определения требований к заземлению.
Поражение электрическим током. Неправильное подключение может создать опасность поражения электрическим током.
Безопасность повеситьtag

Эти ярлыки предупреждают о потенциальных опасностях, которые могут привести к серьезным травмам. Прочтите их внимательно.
Если этикетка отклеивается или становится трудночитаемой, обратитесь в службу технической поддержки для возможной замены.

HANGTAGОПИСАНИЕНОМЕР
Альтернативный источник питания1681-Т-ОП
(2 на единицу)
Свободно в сумке IM
ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ

Инструкции для автоматического резерва Reliance Controls серии ARM
АВТОМАТИЧЕСКИЙ ПЕРЕКЛЮЧАТЕЛЬ СЕРИИ АРМ RELIANCE CONTROLS НЕ ПРЕДНАЗНАЧЕН ДЛЯ УСТАНОВКИ «САМОСТОЯТЕЛЬНО». Он должен быть установлен квалифицированным электриком, хорошо знакомым со всеми применимыми электротехническими и строительными нормами.
Серия Reliance Controls ARM – это автоматический переключатель резерва, разработанный для обеспечения безопасного и простого метода питания жилого помещения от постоянно установленного резервного источника переменного тока. Электрическое переключение на механическое переключение и система блокировки предотвращают случайную обратную связь резервного питания с линиями электроснабжения.
Это руководство было подготовлено для ознакомления дилеров / установщиков с конструкцией, применением, установкой и обслуживанием оборудования.
Внимательно прочтите руководство и соблюдайте все инструкции.
Это руководство или его копия должны оставаться в коммутаторе. Были предприняты все усилия, чтобы содержание этого руководства было точным и актуальным.
Производитель оставляет за собой право изменять, изменять или иным образом улучшать эту литературу и продукт в любое время без предварительного уведомления и без каких-либо обязательств или ответственности.
Производитель не может предвидеть все возможные обстоятельства, которые могут повлечь за собой опасность.
Предупреждения в этом руководстве, tags, и наклейки, прикрепленные к устройству, не являются исчерпывающими. При использовании процедуры, метода работы или техники работы производитель особо не рекомендует соблюдать все правила для обеспечения безопасности персонала.
Многие несчастные случаи вызваны несоблюдением простых и фундаментальных правил, кодексов и мер предосторожности. Перед установкой, эксплуатацией или обслуживанием этого оборудования внимательно прочтите ПРАВИЛА БЕЗОПАСНОСТИ.
Публикации, посвященные безопасному использованию ATS и установке, включают следующие NFPA 70, NFPA 70E, UL 1008 и UL 67. Важно использовать последнюю версию любого стандарта / кодекса, чтобы гарантировать правильную и актуальную информацию. Все установки должны соответствовать местным муниципальным, государственным и национальным кодексам.

Перед установкой

Согласно публикации OSHA 3120; «Локаут /Tagout »относится к конкретным методам и процедурам для защиты людей от неожиданного включения или запуска машин и оборудования, или выброса опасной энергии во время установки, обслуживания или технического обслуживания.



Перед началом этой процедуры убедитесь, что питание от утилиты отключено и все источники резервного копирования заблокированы. Несоблюдение этого может привести к серьезным травмам или смерти. Помните, что генераторы с автоматическим запуском будут запускаться при отключении сетевого питания, если они не заблокированы в положении «выключено». Обратитесь к разделу руководства оператора генератора, чтобы найти модули ATS CONTROL и ENGINE CONTROL, чтобы убедиться, что оба переключателя находятся в положении ВЫКЛ.



Проконсультируйтесь с местными муниципальными, государственными и национальными электротехническими нормативами для получения правильных методов обязательного подключения.

Осторожно распакуйте АВР. Внимательно осмотрите устройство на предмет повреждений, которые могли возникнуть во время транспортировки. Перед установкой убедитесь, что весь упаковочный материал полностью удален с АВР. При установке обращайтесь с ATS осторожно. Не урони. Всегда защищайте ATS от ударов, а также от строительного песка и металлической стружки. Никогда не устанавливайте поврежденный АВР.

НЕОБХОДИМЫЕ ИНСТРУМЕНТЫНЕ ВКЛЮЧЕНО
Шестигранный ключ 5/16 дюймаМонтажное оборудование
Шестигранный ключ на 1⁄4 дюймаПровод связи
Плоская отвертка 5/32 дюймаLine Voltage Wire
Устройства для зачистки проводовТрубопровод
Скрутите провода на разъемахАрматура
ВЫКЛЮЧАТЕЛЬ АВР

Это устройство может быть подключено к нескольким моделям АВР (автоматический переключатель резерва). Селекторный переключатель находится на борту генератора возле разъема сигнального провода АВР. Выберите положение «1», если вы подключаетесь к ATS50 или ATS100, и выберите положение «2», если вы подключаетесь к ATS управления входом услуги (до 200 А).

Если не установить этот переключатель на соответствующий установленный ATS, это может привести к повреждению как ATS, так и HSB.
УПРАВЛЕНИЕ И ФУНКЦИИ

Перед установкой безобрывного переключателя прочтите это руководство по установке. Ознакомьтесь с расположением и функциями элементов управления и функций. Сохраните это руководство для использования в будущем.
Автоматический переключатель резерва серии ARM

1. 12-контактная клеммная колодка
2. Нейтральная полоса
3. Терминал Utility L1
4. Тестовый переключатель
5. Диск привода
6. Терминал Utility L2
7. Полоса заземления
8. Нагрузите клемму L1.
9. Нагрузите клемму L2.
10. Клемма L1 генератора.
11. Клемма L2 генератора.
12. Внешний ряд реле.
13. Внутренний ряд реле.
14. Модуль управления нагрузкой (LMM15. Монтажные отверстия (1 сверху, 2 снизу)
16. Мертвый фронт

С 1 января 2017 года вступили в силу повышенные требования безопасности UL 67, применимые ко всем щитам и центрам нагрузки с приложениями для сервисного оборудования. Чтобы соответствовать требованиям, любая панель или центр нагрузки с отдельным сервисным разъединителем должны иметь такие приспособления, чтобы при размыкании сервисного разъединителя ни один человек в полевых условиях, обслуживающий сторону нагрузки оборудования, не мог случайно прикоснуться к частям цепи, находящимся под напряжением. Барьеры для защиты от непреднамеренного контакта должны быть сконструированы таким образом, чтобы их можно было легко устанавливать и снимать, не касаясь и не повреждая оголенные или изолированные токоведущие части. Барьер может быть установлен на рукоятке, щитке или центре нагрузки.

Время от времени мы предпочитаем использовать монтажные шкафы разного стиля. Ниже приведены размеры для монтажа любого стиля, который вы можете получить. Тип 1 может потребовать крышки ступицы для верхних отверстий, использовать крышку ступицы HS типа Siemens или аналогичную, а также оборудование ступицы ECHSXXX или подобное.

Не прокладывайте провода ниже или выше ведущего диска, так как это будет препятствовать перемещению ведущего диска.

Переключатель теста ARM

Функциональное описание переключателя тестирования ARM

Переключатель тестирования ARM позволяет установщику или домовладельцу смоделировать питание от электросети.tage без требования к коммунальной компании отключать электроэнергию от дома, потянув за счетчик или другими способами.
После установки автоматического безобрывного переключателя ARM убедитесь, что тестовый переключатель внутри ARM находится в положении «АВТО», прежде чем устанавливать переднюю глухую панель.
Использование тестового переключателя для имитации выхода из электросетиtage

Для проведения имитационного теста электросети

outage:

• На ARM ATS должно быть электроснабжение.
• Генератор должен быть в автоматическом режиме.
• Полная домашняя резервная система должна быть проверена как полностью работоспособная.

Чтобы смоделировать энергоснабжение от сетиtage и заставьте ARM выполнить переключение с электросети на мощность генератора.

  1.  Снимите мертвую переднюю часть с ARM. Внимание: под мертвой передней частью ARM находятся электрические цепи под напряжением.
  2.  Найдите переключатель тестирования и установите его в положение «ТЕСТ». После того, как переключатель переведен в положение «ТЕСТ», его необходимо оставить в этом положении до тех пор, пока не произойдет полная передача, что составляет примерно 30 секунд.
  3.  Как только переключатель будет установлен в положение «ТЕСТ», домашний резервный генератор запустится примерно через 30 секунд. После того, как генератор проработает примерно 30 секунд, он подает команду автоматическому переключателю ARM, чтобы начать переключение с электросети на мощность генератора. Эта передача должна быть завершена в течение примерно 30 секунд с момента перевода переключателя тестирования в положение «ТЕСТ».
  4. На этом переход на генераторную мощность завершен.
  5.  Дайте генератору поработать 5-10 минут, чтобы он достиг нормальной рабочей температуры.
  6.  Чтобы выйти из теста, установите переключатель тестирования в положение «АВТО».
  7. Примерно через 30 секунд генератор подаст команду на безобрывный переключатель ARM, чтобы начать переключение с питания генератора на электросеть.
  8. После завершения передачи генератор отключится.
  9. На этом тестирование ARM с помощью тестового переключателя завершено.
  10.  Переустановите мертвую переднюю часть на ARM.

Установка автоматического резерва (ATS) серии ARM

  1.  ARM – это устройство с допуском на обслуживание. Это неприемлемо для использования в качестве не обслуживающего устройства входа (например, субпанели). Установите ARM в удобном месте. Корпус соответствует требованиям NEMA 3R, поэтому его можно устанавливать как в помещении, так и на открытом воздухе.
  2. Откройте дверь и снимите мертвую переднюю часть, открутив четыре винта, наклонив нижнюю часть мертвой передней части наружу и сдвинув мертвую переднюю часть наружу и вниз из-под выступов дверной защелки. Коммуникационная проводка
  3.  Проложите многожильный кабель (мин. AWG 18, макс. AWG 12) от генератора к 12-контактной клеммной колодке в ARM через меньшую выемку около середины или другую меньшую выемку, в зависимости от вашей установки. Зачистите провода на 1/4 дюйма и подключите каждый провод к клемме с соответствующим номером. Затяните с усилием 28-32 дюйм-унций.
    – Обратите внимание, что некоторые из 12-контактных позиций клеммной колодки намеренно не используются.

    – Цвет и номер провода должны совпадать на обоих концах между 10-контактными и 12-контактными разъемами.

    Позиция

    функция

    Voltage

    1Переключитесь на мощность привода генератора120 В переменного тока
    2Переключитесь на питание от сетевого привода120 В переменного тока
    3Перейти на – общий возвратНейтральный
    4неиспользуемый
    5Микровыключатель положения генератораЗакрытие переключателя
    6Микровыключатель рабочего положенияЗакрытие переключателя
    7Положение общего микровыключателяЗакрытие переключателя
    8неиспользуемый
    9Нагрузка автобусной линии 1 из120 В переменного тока
    10Нагрузка автобусной линии 2 из120 В переменного тока
    11Коммунальная линия 1 выход120 В переменного тока
    12Коммунальная линия 2 выход120 В переменного тока
    10-контактный разъем подключается к домашнему резервному устройству. Этот разъем поставляется с домашним резервным генератором. Кабеля в комплекте нет.


    Line Voltage Электропроводка

  4. Установите медные или алюминиевые провода соответствующего размера (мин. AWG 60 – макс. AWG 1) с температурой не менее 000 ° C от электросчетчика обслуживающей сети через более крупную выемку в левом нижнем углу или другую более крупную выемку, в зависимости от настроек установки в ARM. Проложите и подключите провода L1 и L2 к автоматическому выключателю (слева) внутри шкафа. Проложите нейтральный провод и подключите его к верхней клеммной колодке. Проложите и подключите заземляющий провод от заземляющего стержня к нижней клеммной колодке. Затяните всю линию vol.tagе соединения до 250 фунтов на дюйм.
  5. Установите медные или алюминиевые провода подходящего размера с температурой не менее 60 ° C (см. Руководство по установке генератора) от выходных клемм питания генератора через более крупную выемку в центре или другую более крупную выемку в зависимости от вашей установки в ARM.
  6. При использовании управления питанием проложите и подключите провода L1 и L2 через трансформатор тока (CT) и к автоматическому выключателю на генераторе (справа) внутри шкафа. Убедитесь, что оба L1 и L2 проходят через один трансформатор тока.
    Требуется правильная заделка проводов, поскольку этот прерыватель намеренно установлен в перевернутом виде под приводной пластиной.

  7. Проложите нейтральный провод и подключите его к верхней клеммной колодке (шина нейтрали). Проложите и подключите заземляющий провод к нижней клеммной колодке (шине заземления). Затяните всю линию vol.tagе соединения до 250 фунтов на дюйм.
  8. Проложите медные или алюминиевые провода соответствующего сечения (AWG 60 – AWG 1) с температурой не менее 000 ° C от выходных клемм питания L1 и L2 безобрывного переключателя через другую заглушку в нижней части ARM к входу в центр нагрузки (домашнее распределение панель). Затяните всю линию vol. tagе соединения до 250 фунтов на дюйм.
  9. Проложите и подключите провода L1 и L2 к установочным винтам клеммы нагрузки L1 и L2 под пластиной привода. Доступ к установочным винтам осуществляется через два отверстия в приводной пластине. Затяните всю линию vol.tagе соединения до 250 фунтов на дюйм.
  10. Если по какой-либо причине отверстия не совпадают должным образом с установочным винтом на проушине питания, приводную пластину можно привести в приемлемое положение, временно подключив удлинитель 120 В переменного тока к 12-контактной клеммной колодке в верхней левой части. переключателя (клемма 1, подключенная к нейтрали 3; или клемма 2, подключенная к нейтрали 3) (Рис. C). Приводная пластина автоматически остановится, когда достигнет точки остановки.
  11. Проложите нейтральный провод и подключите его к верхней клеммной колодке (шина нейтрали) от центра нагрузки. Проложите и подключите заземляющий провод к нижней клеммной колодке (шине заземления) от центра нагрузки. Затяните всю линию vol. tagе соединения до 250 фунтов на дюйм.Подключите нейтральный провод к верхней клеммной колодке (шина нейтрали) от центра нагрузки. Подключите заземляющий провод к нижней клеммной колодке (шине заземления) от центра нагрузки.
    Подключение систем управления нагрузкой
  12.  Установите перемычку в верхнем левом углу модуля управления нагрузкой (LMM) на выход домашнего резервного генератора в соответствии с таблицей ниже.1. ……………………………………………………………… .. 8500 Вт
    2. ……………………………………………………………… .. 9500 Вт
    3. ………………………………………………………………. 11000 Вт
    4. ……………………………………… .12500 Вт (exampле показано)
    5. ……………………………………………………………… 14000 Вт
    6. ……………………………………………………………… 15500 Вт
    7. ………………………………………………………………. 17000 Вт
    8. ……………………………………………………………… 18500 Вт
    9. ……………………………………………………………… 20000 Вт
    Если установленный генератор не входит в число этихtagКак показано, установите перемычку в положение, наиболее близкое к фактическому номинальному значению мощности генератора, но не превышающее его.
    Выберите до восьми контуров в центре нагрузки для управления нагрузкой. Установщик несет ответственность за то, чтобы убедиться, что для управления нагрузкой выбраны правильные типы цепей и что выбранные цепи обладают достаточной потребляемой мощностью, чтобы гарантировать правильную работу домашнего резервного генератора в случае возникновения условия перегрузки. Выберите нагрузки 240 В, такие как кондиционер, тепловой насос и т. Д.

    LMM содержит схему, которая контролирует потребление тока на фидерах L1 и L2 генератора. Если в любой момент потребляемый ток превысит значение, установленное перемычкой, устройство обесточит все восемь цепей. В течение 5 минут схема повторно активирует четыре цепи во внутреннем ряду LMM. Еще через 4 минуты схема повторно активирует четыре цепи во внешнем ряду.

  13. Для 240 В 50 А через LCM: Установите LCM (продается отдельно, поз. A) в удобном месте между центром нагрузки (поз. B) и управляемой нагрузкой. Отсоедините существующие провода от автоматического выключателя центра нагрузки управляемой нагрузки. Проложите и подключите провода нагрузки L1 и L2 от автоматического выключателя центра нагрузки к LCM, используя провод того же калибра. Подключите исходящие линии нагрузки L1 и L2 vol.tagе провода к управляемой нагрузке. Затяните всю линию vol.tagе соединения до 250 фунтов на дюйм.
  14. Проложите и подключите провод катушки контактора LCM (сигнал L1) к ​​нормально замкнутому (NC) порту на LMM, затем проложите его от порта COM обратно к реле катушки контактора (возврат сигнала L1) на LCM, используя низкое напряжение.tagпроволока и жгут ¼ ”
    Терминал.
  15. Для 240 В 20 А или меньше – Для каждой цепи отсоедините выводной провод от автоматического выключателя в Центре нагрузки (позиция E) и подключите его к проводу того же AWG, используя винтовые соединители. (Пункт F)
  16. Проложите этот новый провод к ARM через меньшую заглушку, в зависимости от настроек вашей установки, и подключите его к общим клеммам с L1 к реле 1 и L2 к реле 2 двух соседних реле на LMM (позиция D), используя зажим ” Терминал.
  17.  Подключите другой провод того же AWG к нормально замкнутой (NC) клемме на том же реле LMM, а также к соседнему реле, в данном случае реле 1 и 2, также используя нажимную клемму ¼ ”. Используйте соседние реле в вашей конкретной установке, если используете другие реле (позиция D).
  18.  Проведите этот провод обратно к центру нагрузки (поз. E) и вставьте его в автоматический выключатель, из которого был удален исходный провод. LMM содержит схему, которая контролирует потребление тока на фидерах L1 и L2 генератора.
    Не подключайте LMM к линии vol.tagе более 120 В 20 А для каждого реле.

    Для низкого объемаtage
    Для кондиционирования воздуха или других низковольтныхtage управления, проведите провод к ARM через меньшую заглушку в зависимости от вашего Ввод в эксплуатацию серии ARM

  19. Убедитесь, что сетевой выключатель (левая сторона) находится в положении «включено» (ручка вверху), а выключатель генератора (правая сторона) находится в положении «выключено» (также ручка вверх).
    Выключатель генератора перевернут, поэтому в выключенном положении ручка должна быть вверху.



    Перед установкой мертвой передней панели убедитесь, что переключатель проверки находится в положении АВТО.
  20.  Установите на место мертвую переднюю часть, задвинув ее снизу в шкаф под выступами дверной защелки. Прикрепите его к мертвым передним кронштейнам четырьмя (4) винтами, удаленными ранее.
  21. Закройте и защелкните дверь. Если ARM установлен на открытом воздухе, заприте дверь на замок. Установите на место два (2) винта с накатанной головкой.
    дверь.
  22. Повторно включите сетевое питание.
  23.  Снимите устройство блокировки генератора и включите генератор.
    Теперь ваш автоматический переключатель резерва серии ARM полностью работоспособен. Чтобы проверить его работоспособность, следуйте инструкциям производителя генератора. Проверяйте устройство ежемесячно. Ежегодное обслуживание в соответствии с инструкциями по техническому обслуживанию.

ПРОВЕРКИ

Модуль контроллера двигателя 100666 горит зеленым светом для подачи питания. Селекторный переключатель модуля 100666 контроллера двигателя установлен в положение ATS. Модуль управления ATS 100667 будет указывать на сеть или GENSET в зависимости от того, какая мощность подается в дом. Утилита: 3 светодиода слева от модуля АВР загораются, когда источник питания подключается к сети. GENSET: 3 светодиода справа от модуля ATS будут гореть, когда источник питания проходит через генератор HSB.

Переведите селекторный переключатель в положение ТЕСТ на модуле управления ATS.

Тест – это положение позволяет проверить работоспособность цепи подачи питания HSB. Когда переключатель находится в положении TEST, двигатель запустится, и ATS перейдет из UTILITY в GENSET.
Необходимо соблюдать правила техники безопасности.
Разрешить HSB работать в течение 1:30 – 5:00 (минут)

Установите переключатель ATS в положение AUTO.
ATS перейдет к утилите и завершит тест.
После передачи в энергосистему генератор HSB остынет в течение одной минуты и автоматически отключится.

ЕЖЕГОДНОЕ ОБСЛУЖИВАНИЕ

ARM следует обслуживать ежегодно.
1. Осмотрите устройство, чтобы убедиться, что в шкафу нет сломанных предметов или ослабленных проводов.
2. Осмотрите ведущую пластину. Для этого отключите генератор и снимите мертвую переднюю часть. При необходимости нанесите тонкий слой универсальной автомобильной смазки на основе стеарата лития вокруг всех прорезей в приводной пластине, за исключением двух прямоугольных отверстий, через которые выступают ручки автоматического выключателя.

ХАРАКТЕРИСТИКИ

Reliance Controls Автоматическая серия ARM
Передаточный переключатель от iexpdamspefro
Номер модели …………………………………………… .. ARM20208R
Тип корпуса …………………………………… . .NEMA 3R для установки вне помещений
максимальная Ampс ……………………………………………………… .200
Номинальное напряжение ……………………………………………………. 120/240
Цепи управления нагрузкой ……………………………………………. 8

Технические характеристики
– 22kAIC, без кратковременного тока.
– Подходит для использования в соответствии с Национальным электротехническим
Кодекс, NFPA 70.
– Подходит для управления двигателями, электрический разряд lamps, вольфрамовая нить lamps, и электрическое отопительное оборудование, где сумма полной нагрузки двигателя ampрейтинги и ampПри этом номинальные значения других нагрузок не превышают ampМаксимальный номинал переключателя, а нагрузка на вольфрам не превышает 30% номинала переключателя.
– Продолжительная нагрузка не должна превышать 80% от номинального значения выключателя.
– Line vol.tagЭлектропроводка: Cu или AL, мин. 60 ° C, мин. AWG 1 – макс.
AWG 000, крутящий момент до 250 фунт-дюймов.
– Сигнальная или коммуникационная проводка: только Cu, мин. AWG 22 – макс. AWG 12,
крутящий момент до 28-32 дюйм-унций.

ГАРАНТИИ

На каждый автоматический переключатель или аксессуар Reliance предоставляется гарантия от механических или электрических отказов из-за производственных дефектов в течение 24 месяцев после отгрузки с завода. Ответственность производителя в течение этого гарантийного периода ограничивается бесплатным ремонтом или заменой продуктов, дефектных при нормальном использовании или обслуживании при возврате на завод, с предоплатой транспортных расходов. Гарантия недействительна для продуктов, которые были подвергнуты неправильной установке, неправильному использованию, модификации, неправильному обращению или несанкционированному ремонту. Производитель не дает никаких гарантий относительно пригодности каких-либо товаров для конкретного применения пользователем и не несет ответственности за правильный выбор и установку своих продуктов. Эта гарантия заменяет все другие гарантии, явные или подразумеваемые, и ограничивает ответственность производителя за ущерб стоимостью продукта. Эта гарантия дает вам определенные юридические права, и вы можете иметь другие права, которые варьируются от штата к штату.

Документы / Ресурсы

дело
Связанные руководства / ресурсы

Как работает система управления в автоматическом резервирующем переключателе


Блок питания от электросети

Обычно нормальное питание обеспечивается коммунальной компанией и подключается к местным приложениям. Когда основной источник питания перестает работать, мощность от нового или бывшего в употреблении генератора может быть вручную или автоматически передана в приложение на месте через переключатель.


Основная задача передаточных переключателей – перераспределение мощности от сети к резервному источнику энергии.В этой статье объясняется, как панель управления управляет автоматическим переключателем.

Система панели управления автоматического выключателя – это то, что делает устройство автоматическим по своей природе. Ручные автоматические переключатели приводятся в действие персоналом на объекте и используются в ситуациях, когда нагрузка не является аварийной, требующей немедленного восстановления электроснабжения. Благодаря автоматическому переключателю перебои в электроснабжении обнаруживаются немедленно, а переход от электросети к электросети происходит плавно.

Задача панели управления заключается в обнаружении сбоя питания и запуске процедур для запуска двигателя нового или бывшего в употреблении генератора. Как только новый или подержанный генератор достигает правильного напряжения и частоты (для конечного использования), система управления сигнализирует переключателю о переходе от обычного источника энергии к генератору.

Конструкция автоматического переключателя передачи довольно сложна, поскольку временные задержки и другие компоненты играют ключевую роль в получении мгновенного резервного питания.

Измерение частоты и напряжения Одна из основных функций панели управления – обнаружение падения напряжения или полного отказа штатного источника питания. В целом отслеживаются все фазы. Точки отказа определяются как падение напряжения ниже заданного значения на любой фазе. Информация о напряжении и частоте предоставляется датчиками на панели управления для определения доступности нагрузки. Минимальные напряжение и частота должны быть достигнуты перед переключением нагрузки на новый или б / у генератор.Это необходимо для того, чтобы генераторная установка могла принять нагрузку.

Время задержки Автоматические переключатели резерва поставляются с широким спектром систем задержки времени. Функция временной задержки является необходимой функцией для автоматического переключателя резерва из-за ложных срабатываний тревожных сигналов от обычного источника питания от коммунальной компании.

Наиболее распространенная временная задержка отменяет любые кратковременные нормальные отключения, которые могут вызвать ложный запуск двигателя и, таким образом, переключить нагрузку. Эта временная задержка находится в диапазоне 0-6 секунд, причем одна секунда является наиболее распространенной настройкой.

Задержка должна быть достаточно короткой для подключения резервного источника питания в соответствии с городскими, государственными и федеральными законами. Джеймс Наас, менеджер по продажам генераторов в Generator Source, заявил, что многие компании также купят батареи для источников бесперебойного питания, чтобы сократить любые задержки.

После восстановления нормального питания требуется еще одна временная задержка, чтобы убедиться, что нагрузка достаточно стабильна для переключения с резервного питания. Обычно эта задержка составляет от нуля до тридцати минут. Панель управления должна автоматически обходить эту временную задержку и возвращаться к нормальному источнику, если новый или использованный генератор выходит из строя и нормальный источник питания снова работает должным образом.

Третья по частоте задержка связана с периодом охлаждения двигателя. В течение этого времени органы управления запускают двигатель без нагрузки, прежде чем выключить его.

В большинстве случаев обычно желательно, чтобы нагрузка переключалась на резервный генератор, как только будут достигнуты нужные напряжение и частота. Однако в некоторых ситуациях конечные пользователи хотят последовательно подключать разные переключатели к резервному генератору.

Когда требуется это приложение, элементы управления должны включать дополнительную временную задержку, которую можно регулировать на каждом автоматическом переключателе, чтобы нагрузки можно было переключать на новый или использованный генератор в любом желаемом порядке.

Контактный пункт управления двигателем Элементы управления включают в себя точку контакта, которая сигнализирует органам управления двигателем о запуске при отказе нормальной мощности от сети. В большинстве современных конструкций этот контакт обычно представляет собой сухой контакт, который замыкается при сбое нормального питания.

Когда контакт замыкается, он замыкает цепь от пусковых аккумуляторов до систем управления запуском двигателя. И наоборот, эта точка контакта открывается для отключения нового или бывшего в употреблении генератора.

Следует регулярно проверять точку контакта, чтобы убедиться в отсутствии неисправности цепи. В некоторых автоматических переключателях имеются резервные контактные точки в дублирующих цепях, чтобы гарантировать отсутствие единой точки отказа.

Тестирование системы управления Периодические испытания должны быть регулярной частью обслуживания системы аварийного электроснабжения. Все системы управления должны включать ручной переключатель для имитации нормального сбоя питания источника. Элементы управления, описанные в этой статье, считаются стандартными для работы с автоматическим переключателем резерва.

Описанные рекомендации должны быть минимальным стандартом, который конечные пользователи должны учитывать перед покупкой автоматического резерва.Существует ряд специальных систем управления для различных приложений. Лучше всего поговорить с подрядчиком по электрике, чтобы определить, какая система управления соответствует вашим конкретным потребностям.
Ссылка: Догерти, Герберт. «Автоматические переключатели резерва» стр. 190 200 Электроэнергетика на месте, 4-е издание. Бока-Ратон, Флорида: Ассоциация электрических генерирующих систем, 2006.


>> Вернуться к статьям и информации <<

Автоматический переключатель для генераторных установок

Автоматический переключатель для генераторных установок должен считаться необходимостью для любого коммерческого владельца генератора.Плавный переход от аварийного источника питания после отключения основного источника питания является одним из наиболее распространенных предпочтений, связанных с владением резервным генератором.

Понимание значения автоматических переключателей резерва для генераторных установок помогает понять, когда они обязательно должны быть использованы. Содержимое ниже поможет ответить на любые вопросы, которые могут у вас возникнуть об автоматических переключателях, а также объяснить их важность для создания решения для аварийного электроснабжения.

Общие сведения о генераторных переключателях

Автоматические переключатели генератора – важный компонент, используемый как в коммерческих, так и в жилых установках генераторов. Передаточный переключатель генератора, по сути, действует как средство управления переключением между источниками питания.

Есть два различных варианта переключателей резерва генератора: ручное и автоматическое. Ручные безобрывные переключатели требуют, чтобы пользователь вышел и вручную переключился на аварийный источник питания после перебоя в подаче электроэнергии.

Напротив, автоматические переключатели для генераторных установок переключаются между источниками энергии автоматически, как следует из названия. Этот плавный переход мощности происходит напрямую, без какого-либо вмешательства со стороны пользователя, что повышает безопасность и удобство.

Причины выбрать автоматический переключатель резерва для генераторов

Хотя есть некоторые настройки, которые не требуют использования автоматического переключателя включения генератора, многие должны считать это необходимостью. Например, на крупных предприятиях, использующих тяжелую технику, условия труда могут стать чрезвычайно опасными для сотрудников в случае отключения электроэнергии.

Автоматический переключатель для генераторов предотвращает опасность потери мощности, одновременно повышая удобство переключения мощности. Многие компании предпочитают плавное переключение питания, а не прямое подключение самих компонентов или ручное переключение источников питания. Это не только опасно, но также снижает или полностью останавливает производительность бизнеса.

Покупка автоматического резерва для генераторных установок

MTS Power Products гордится тем, что является одним из ведущих производителей и поставщиков генераторов и автоматических переключателей в Южной Флориде.Мы производим нашу собственную линию запчастей для генераторов по индивидуальному заказу для продажи и предлагаем их напрямую через нашу собственную линейку продуктов McPherson Controls.

Наши базовые и автоматические переключатели имеют множество вариантов силы тока, чтобы соответствовать различным требованиям к питанию каждой из генераторных установок, используемых клиентами. Свяжитесь с нашими специалистами по генераторам, чтобы найти идеальную генераторную установку или передаточный переключатель для ваших нужд, и будьте уверены, что ваше решение для аварийного электроснабжения находится в руках опытных специалистов.

Facebook | Twitter | YouTube

Автоматический переключатель для генератора

Переносной переключатель генератора

: почему это важно?

Раскрытие информации: этот пост может содержать партнерские ссылки. Это означает, что мы можем бесплатно для вас заработать небольшую комиссию за соответствующие покупки.

Последнее обновление: 12 сентября 2021 г.

Если вы знакомы со многими голливудскими фильмами, вы слишком хорошо знакомы с сценой, в которой отключается питание, а затем актеры сидят и ждут, пока включится резервное питание. на.Вы когда-нибудь задумывались, как именно работают эти системы?

Это действие управляется так называемым переключателем . Эти устройства устанавливаются в электрическую систему и функционируют, чтобы обеспечить питание от одного источника, когда другой выходит из строя. Многие люди предпочитают устанавливать передаточные переключатели, подключенные к своим генераторам, чтобы они могли включить питание генератора для питания чего угодно. Всегда важно выбрать лучший передаточный переключатель, и в то же время важно использовать передаточный переключатель генератора.

Ищете безбарьерный переключатель? См. Передаточные переключатели, которые покупает большинство людей:

Зачем нужен генераторный переключатель?

Некоторые люди ждут до последнего момента, чтобы достать свой генератор, будь то перед капитальным ремонтом или сильным штормом, который, как ожидается, приведет к отключению электроэнергии. Без безобрывных переключателей генераторы сложно и часто опасно использовать, поэтому важно установить безобрывный переключатель.

Большинство людей не понимают, что для того, чтобы правильно подключить электрическую систему, потребителям нужно многое сделать, прежде чем потребители смогут насладиться простым подключением и воспроизведением, присущим обычной электрической розетке. Если вы планируете использовать переносной генератор для временного питания некоторых бытовых приборов в вашем доме, безбарьерный переключатель абсолютно необходим .

Однако невозможно запитать все ваши устройства дома, просто установив безобрывный переключатель, это зависит от электрической мощности вашего портативного генератора и безобрывного переключателя.

Помимо , требуемого электрическими кодами большинства юрисдикций, использование генератора без безобрывного переключателя подвергает вас риску необратимого повреждения ваших приборов или самого генератора. Именно по этой причине не рекомендуется использовать удлинители.

По сути, без переключателя вы рискуете нанести больше вреда, чем пользы, и, возможно, даже навредить себе в процессе.

Как работает безобрывный переключатель?

Это привлекательный вариант, чтобы иметь возможность снабдить свой дом электроэнергией в случае отключения электроэнергии или аналогичного неприятного происшествия, поэтому многие люди предпочитают иметь под рукой генератор, чтобы они могли контролировать все свои потребности в электроэнергии в случае бедствия.

Но ваша бытовая техника и дом могут получать питание от сети или от генератора одновременно, а не от обоих одновременно. Это означает, что две системы должны отличаться друг от друга в том, что касается проводки, а передаточный переключатель – это соединение, которое разделяет две системы.

Выключатель питания предназначен для переключения источника питания с электросети на генератор. Это предотвращает обратное попадание в электрические линии и наоборот.

Автоматические выключатели устанавливаются в автоматический выключатель в доме лицензированным электриком, который проинструктирован, к каким цепям необходимо подключить автоматические выключатели.В большинстве случаев люди предпочитают подключать свой генератор только к абсолютно необходимым автоматическим выключателям, чтобы их холодильники, морозильники и другие важные приборы, которые помогут им справиться с отключением электроэнергии, все еще работали. Мало того, генератор ограничен своей мощностью, насколько много вещей он может запитать, поэтому передаточный переключатель должен быть подключен только к достаточному количеству цепей, поскольку он может адекватно обеспечивать питание.

Выбор правильного безобрывного переключателя для генератора

Итак, хотя это и не обязательно в чистом виде, безопасное подключение генератора к дому совершенно необходимо.Не все генераторы сделаны одинаково, поэтому не все переключатели одинаковы. Во время простоя вам нужно будет включить переносной генератор, подключить его к коробке ввода питания.

Вот некоторые вещи, которые необходимо учитывать при выборе собственного безобрывного переключателя, переключатели бывают двух типов:

Ручные переключатели резерва или автоматические переключатели

В зависимости от ваших личных предпочтений вы Сначала нужно решить, является ли ваш безобрывный переключатель ручным или автоматическим.Ручной переключатель передачи означает, что вам придется запускать генератор самостоятельно, а также переключать переключатель, что дает вам полную автономию в процессе и снижает вероятность того, что что-то пойдет не так, даже если вы этого не заметите. Стационарные резервные генераторы устанавливаются с автоматическим переключателем, но для портативных генераторов требуется отдельный ручной переключатель

Некоторым портативным генераторам с электрическим запуском потребуется автоматический переключатель, который немедленно включит генератор в случае отключения электроэнергии .Это даст вам возможность закончить то, что вы делали, и спланировать свои следующие действия, не беспокоясь о том, чтобы прикасаться к портативному генератору.

Мощность

Какая часть вашего дома вы сможете получать электроэнергию от генератора, это будет полностью зависеть от номинальной мощности вашего портативного генератора или резервного генератора, а также от того, сколько ватт переключит передаточный переключатель. сам сможет разрешить пробегать через это.

Для справки, портативный генератор мощностью 5000 погонных ватт может питать в среднем около шести различных цепей.Однако вам придется решить, какие цепи вам нужны, и вам следует сложить мощность в каждой цепи, чтобы увидеть, не превышает ли она то, что может обеспечить ваш генератор. Для этого проверьте все приборы, подключенные к определенной цепи, а затем сложите их мощности. Если общая мощность меньше того, что может обеспечить ваш генератор, то у вас все будет в порядке.

Сила тока

Еще одно соображение, когда дело доходит до передаточных переключателей, заключается в том, что генератор должен иметь возможность фактически подключаться к переключателю и безопасно передавать мощность.Это означает, что пользователю нужно взглянуть на свой шнур питания, а затем оттуда найти усилитель и тип вилки NEMA. Обладая этой информацией, вы сможете определить, какая вилка вам понадобится для правильной работы безобрывного переключателя. Например, если переключатель передачи может выдерживать максимум 50 ампер, его размер будет указан как 50 ампер.

Короче говоря, безобрывный переключатель генератора – это сторож между питанием вашего генератора и электрической системой, находящейся внутри дома. Установка одного из них – это не процедура, которую нужно делать своими руками, и потребуются некоторые электрические ноу-хау, чтобы убедиться, что все работает должным образом.

Невозможность использования безобрывного переключателя может привести к повреждению электрической системы дома, а также самого портативного генератора, не говоря уже о добавлении огромного риска поражения электрическим током для любого, кто в конечном итоге будет работать с какой-либо частью системы. Например, если передаточный переключатель не используется и некоторая мощность возвращается в сеть, люди, работающие на линиях электропередач, могут в конечном итоге получить удар током.

Проще говоря, безобрывные переключатели делают возможным питание чего-либо с помощью генератора.

Связанная статья:

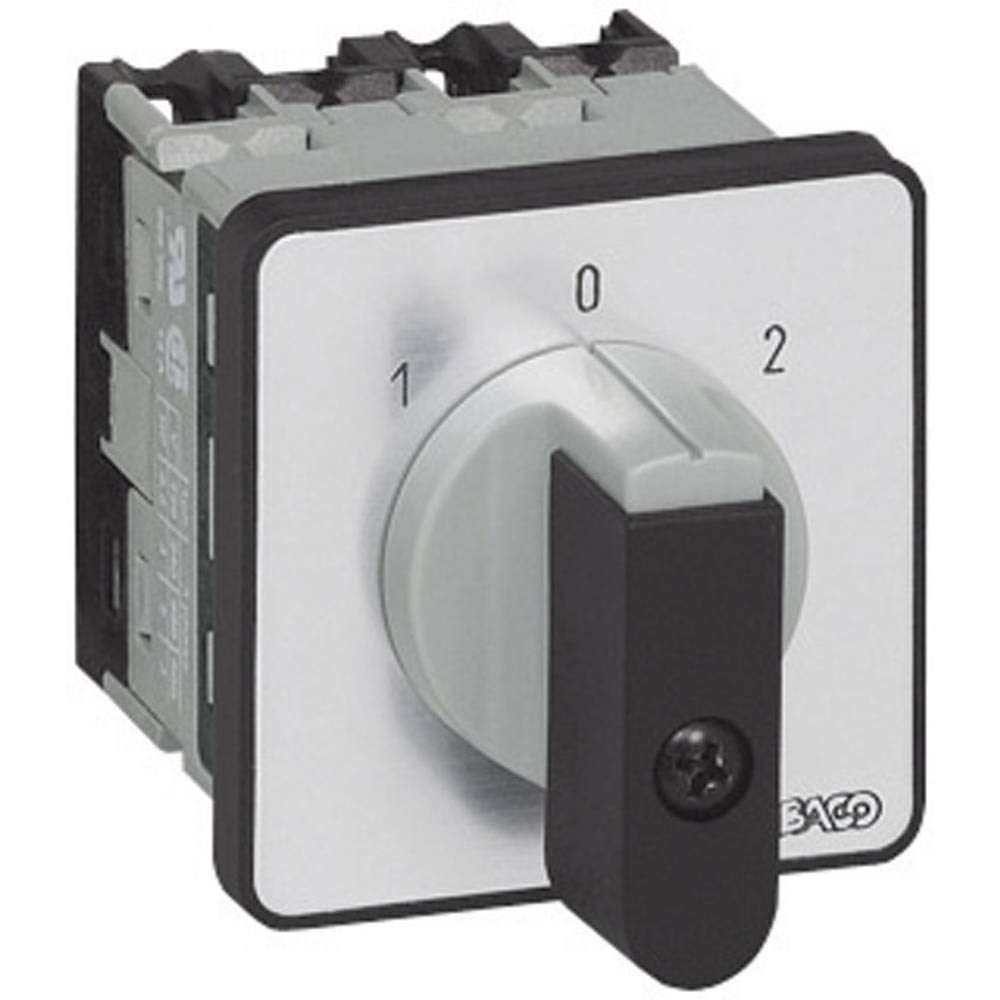

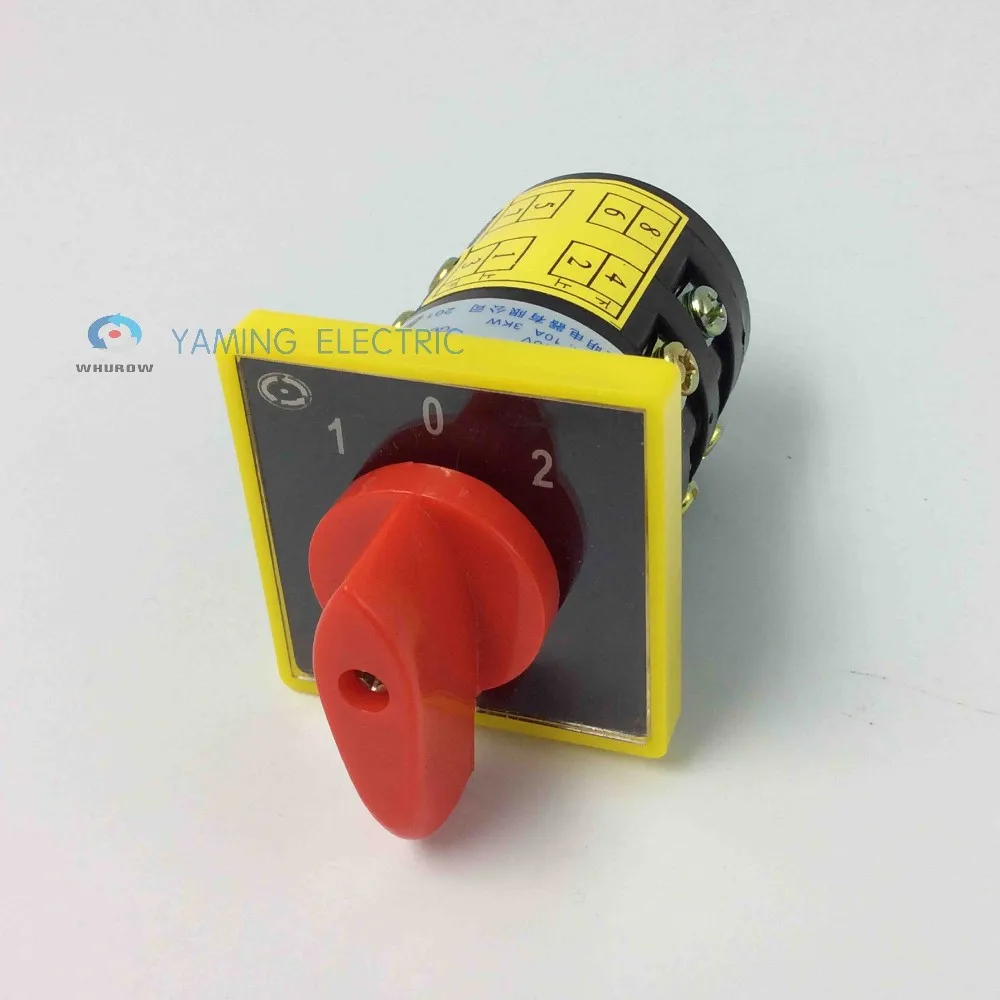

Панели переключателей генератора, ручные переключатели

Панель переключателей генератора необходима, когда обычное энергоснабжение от электросети прерывается на длительные периоды времени.Эти распределительные щиты необходимы для подключения переносных генераторов к временным решениям по электроснабжению. Ручной переключатель панели подключения генератора разработан для безопасной и с минимальными усилиями передачи энергии источника между переносным генератором и главной панелью установки. Это предотвращает перекрестное соединение электросети, использующей генератор в качестве источника энергии. Самый безопасный и простой способ выполнить подключение – через панель подключения генератора, специально разработанную для этого применения.

Панель подключения генератора Union Connector содержит 16 входных кулачков для кабельного подключения к портативному генератору. Эти разъемы Series 16 Cam Inlet являются стандартными, недорогими и привычными для операторов генераторов.

Расположение 16 кулачков серии

Кулачки устанавливаются внутри шкафа NEMA 3R, 4 или 4X с безопасным входом в люк в нижней части шкафа. Через этот люк осуществляется быстрое и безопасное подключение переносных кабелей квалифицированным персоналом.Входная дверь может быть закрыта замком для дополнительной безопасности, и теперь объект можно безопасно вернуть в оперативный режим.

Типы панелей переключателей генератора

Есть несколько типов панелей переключателей генератора, доступных для ваших временных потребностей в электроэнергии. Другие блоки распределительного щита могут обеспечивать переключение внутри щита. Переключение мощности может состоять либо из ручных переключателей, либо из автоматически управляемых механизмов переключения. Двухходовые переключатели могут быть с предохранителями или без предохранителей в зависимости от тока короткого замыкания.Выключатели или прерыватели в литом корпусе в большинстве ситуаций обеспечивают более низкую альтернативу техническому обслуживанию выключателям DT. Автоматические выключатели для подрядчиков являются наиболее «удобными в использовании», имеют рейтинг UL1008 и просты в эксплуатации.

Доступны опции для индивидуальной разработки устройства для соответствия конкретным приложениям. Эти варианты включают в себя различные типы разъемов, корпусов, OCPD и контрольно-измерительные приборы. Чтобы получить помощь в подборе GCP для вашего учреждения, обратитесь в технический отдел Union Connector.

Характеристики панели переключателей генератора

  • Оцинкованная сталь, порошковое покрытие, NEMA Type 3R, 4 корпуса
  • Шкафы из нержавеющей стали 4X (опционально из алюминия)
  • Запирание люка для переносного кабельного ввода
  • Зарегистрировано в UL
  • Номинальная пропускная способность от 100А. до 1200А.
  • Доступные значения напряжения:
    • 1 Ø 120 В. 2 Вт + G
    • 1 Ø 120/240 В. 3 Вт + G
    • 3 Ø 120/208 В. 4 Вт + G
    • 3 Ø 480 В. 3 Вт + G
    • 3 Ø 277/480 В. 4 Вт + G
  • Серия 16 Кулачковые устройства с цветовой кодировкой в ​​соответствии с электрическими стандартами
  • Медная шина с клеммами двойного номинала для подключения объекта
  • Подходит для использования в качестве сервисного оборудования (SUSE)
  • Двухходовые переключатели (с предохранителями или без предохранителей)
    – или –
  • Автоматические выключатели / переключатели в литом корпусе с блокировкой
    – или –
  • Подрядчики с электроприводом и механическим приводом
  • Мертвая конструкция передней панели

Свяжитесь с нами Об этом продукте

Мы были бы рады получить известия от вас! Заполните эту форму, и мы свяжемся с вами в ближайшее время.

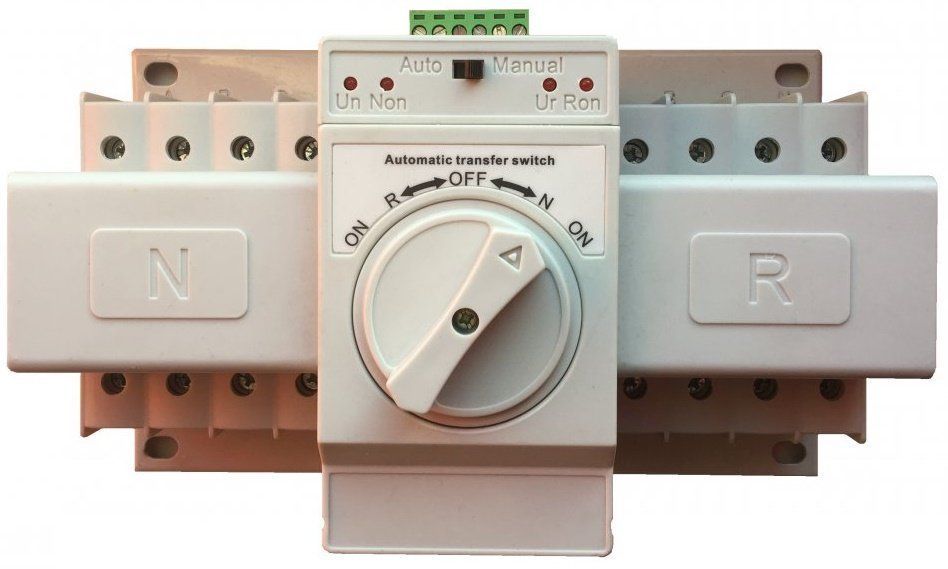

Автоматический переключатель для подключения генератора

Автоматический переключатель резерва состоит из устройства управления мощностью, которое перенаправляет электричество при определенных условиях питания. Это обеспечивает безопасное переключение питания с одного источника на другой. Следовательно, это обеспечивает безопасную и надежную передачу энергии, сводя к минимуму риски возгорания, повреждения или обратной подачи энергии в инженерные сети.

Как работает автоматический переключатель резерва

Автоматический переключатель резерва (ATS) обнаруживает перебои в подаче электроэнергии или восстановление.Он автоматически передает нагрузку от одного источника к другому. Например, как только он обнаруживает сбой питания в линии электроснабжения, АВР инициирует процедуры для запуска альтернативного источника, такого как резервный генератор. Затем он ждет, пока напряжение и частота генератора не стабилизируются. Наконец, он передает нагрузку с вышедшей из строя электросети на генератор.

В конце операции он физически отключает цепь от сети и подключает ее к генератору или другому резервному источнику питания.Между моментом отключения от одного источника и моментом подключения другого источника существует небольшой интервал.

АВР продолжает контролировать линию электроснабжения, пока не обнаружит, что питание было восстановлено. Как только электроснабжение стабилизируется, АВР автоматически переключает нагрузку обратно на электросеть и отключает генератор. Затем он ожидает, пока генератор остынет на холостом ходу, прежде чем выключить двигатель.

Определение колебаний напряжения и частоты

Устройство ATS переключает нагрузку на генератор или любой другой источник, как только проверяет, что источник достиг заданного минимального напряжения или частоты.Во многом это зависит от датчиков частоты и напряжения. Они предоставляют схеме управления информацию о линии и, следовательно, возможность обнаруживать отказ или частичное падение напряжения питания первичной линии.

Трехфазный АВР контролирует все фазы и реагирует, когда напряжение на любой из фаз падает ниже заданного значения.

Время задержки

Функция временной задержки предотвращает переключение устройства из-за ложных тревог, например, когда напряжение питания на мгновение падает.Без задержки автоматический резервирующий переключатель продолжает запускать генератор и без необходимости переключать нагрузку. Настройка отличается от одного устройства к другому, а также от приложения. Типичные временные задержки находятся в диапазоне от 0 до 6 секунд.

АВР контролирует мощность до тех пор, пока не произойдет стабилизация переключения. Время варьируется от нуля до 30 минут. Однако ATS игнорирует настройку задержки и подключает нагрузку к восстановленной мощности в случае, если генератор или альтернативный источник, такой как солнечная энергия, станет нестабильным.

АВР требует дополнительного времени, чтобы дать генератору остыть перед выключением двигателя. Охлаждение происходит за счет того, что генератор работает без нагрузки.

Автоматическое переключение критических нагрузок

АВР обеспечивает бесперебойное питание нагрузки. Однако время между потерей мощности в электросети и моментом подключения нагрузки к альтернативному источнику питания остается критическим в некоторых приложениях. Например, отключение электроэнергии на несколько секунд недопустимо в некоторых больницах или с оборудованием для оказания экстренной помощи.В некоторых из этих установок используется промежуточный источник питания. К ним относятся аккумуляторный инвертор или источник бесперебойного питания, чтобы заполнить промежуток между потерей мощности и подключением к источнику питания генератора.

Устройства

Advanced ATS могут иметь возможность обнаруживать провалы напряжения, характерные для сбоев питания, и автоматически запускать генератор до полного отключения электроэнергии от электросети.

Соображения при выборе автоматического резерва

Потребители должны убедиться, что АВР будет иметь достаточную мощность для обработки мощности генератора. Следует учитывать номинальное напряжение, номинальный постоянный ток и тип нагрузки. Кроме того, примите во внимание режим передачи, желаемое время задержки передачи, стиль ATS и многое другое.

Режим работы передачи

Четыре основные категории устройств ATS определяются следующими переходными режимами.

Открытый переход: режим открытой транзакции отключает первичное питание перед подключением питания от вторичного источника. Эта операция прерывания перед включением означает короткую продолжительность, когда нет подключения ни к одному из источников питания.

Быстрый закрытый переход: ATS основан на операции переключения перед размыканием. Он подключает два источника параллельно примерно на 100 миллисекунд, после чего отключает один из источников. Эта операция гарантирует, что нагрузка никогда не будет отключена от питания.

Мягкий закрытый переход: мягкий закрытый переход синхронизирует мощность генератора с линией электросети, а затем переключает нагрузку с электросети на генератор. При передаче нагрузки обратно в энергосистему выполните аналогичный процесс.В этом случае мощность генератора медленно уменьшается до полного отключения.

Субцикловое переключение: они основаны на полупроводниковых переключателях и являются самыми быстрыми автоматическими переключателями резерва. При обнаружении сбоя питания АВР переключает нагрузку на другой источник в течение первой четверти электрического цикла. Это гарантирует отсутствие перебоев в подаче питания на нагрузку. Устройства субциклового АВР являются наиболее сложными и дорогими по сравнению с устройствами, использующими механические переключатели.

Тип автоматического включения резерва

Обычно используемые стили включают:
• Стандартные переключатели: ATS, используемый с его субпанелью
• Центры нагрузки, которые объединяют ATS и связанную субпанель в одну цепь.Подходит для небольших индивидуальных нагрузок, максимум от 8 до 16 цепей
• Сервисный выключатель ATS: для больших генераторов с номиналом до 200 А и обычно размещается между электрической панелью и счетчиком

Привлечение экспертов-электриков

Поскольку потребители могут не обладать всеми необходимыми техническими знаниями для выбора правильного применения, может быть хорошей идеей нанять квалифицированного подрядчика по электрике, чтобы выбрать правильные размеры и установку.

Электрораспределители, например, работающие с USESI, обладают широким спектром знаний.Они понимают принципы, лежащие в основе генераторов, безобрывных переключателей и связанных с ними распределительных устройств. Таким образом, эти профессионалы помогают клиентам принимать правильные решения, планируют ли они модернизировать существующие генераторы или покупать новые. Кроме того, большинство дистрибьюторов электрооборудования предлагают как квалифицированных специалистов по установке, так и отношения с надежными сторонними подрядчиками.

Это гарантирует, что установка оборудования соответствует всем электрическим нормам, требованиям страхования и гарантии.

Заключение

Переключение мощности между различными параллельными источниками требует тщательного контроля и управления.Например, в случае отключения электроэнергии потребитель, операторы должны обеспечить безопасность повторного включения электросети после возобновления подачи электроэнергии. Принятие такого решения в ручном режиме представляет собой большую проблему. ATS помогает сделать это автоматически и безопасно. Посетите USESI, чтобы узнать больше.

25-футовый генератор SJTW 10/4 для шнура питания переключателя

Обработка и транспортировка

  • Все заказы обрабатываются и отправляются в течении 3-5 рабочих дней
  • Налог с продаж взимается с заказов из Калифорнии.
  • Происхождение: Корабли из Лос-Анджелеса.
  • Пользовательская печать: увеличивает время обработки на 1 день.
  • Если требуется ускорение, пожалуйста, позвоните или напишите по электронной почте, используя контактную информацию, указанную ниже.

Варианты доставки

  • ИБП Земля 4-6 рабочих дней
  • UPS 2-й день 2 рабочих дня (без учета доставки)
  • UPS на следующий день, 1 рабочий день (без учета предложения по доставке)

Акция на бесплатную доставку

  • Заказы на сумму от 99 долларов США имеют право на бесплатную наземную доставку UPS в пределах континентальной части США. С.
  • Исключено: Аляска, Гавайи, территории США, Гуам, APO. К этим направлениям применяется стандартная ставка доставки UPS плюс 10%.
  • Налог и доставка рассчитываются при оформлении заказа.
  • Расчеты бесплатной доставки не включают стоимость доставки, налог с продаж и послепродажные акции.

Политика возврата

  • Предметы должны быть в неиспользованном и пригодном для продажи состоянии.
  • Товар, снятый с производства, не подлежит возврату (за исключением дефектов после утверждения).
  • Нет возврата по товарам распродажи или перепродажи.
  • Товары под индивидуальным заказом, под торговой маркой или под частной торговой маркой возврату не подлежат.
  • При несанкционированном возврате взимается плата за возврат в размере 25%.
  • Заказчик несет ответственность за оплату всех затрат на обратный фрахт.

Разрешение на возврат (RA)

  • Напишите нам по адресу customerservice@badassextensioncords. com
  • Позвоните нам (833) 674-1699
  • Включите номер RA и полную контактную информацию
  • Возврат применяется к используемому способу оплаты и зависит от получения продукта, за вычетом сборов за доставку и пополнение запасов.
  • Все продажи окончательны через 90 дней.
Генераторные автоматические переключатели

| Кливленд Электрики

Независимо от того, устанавливаете ли вы переносной или постоянный резервный генератор, безобрывный переключатель позволяет безопасно переключать питание от электрической сети на ваш генератор и возвращает электроэнергию в коммунальные службы, когда генератор отключен.

Безобрывный переключатель – это не просто удобный способ переключения между источниками питания, но и важное предохранительное устройство.Передаточный переключатель предотвращает передачу напряжения от домашнего генератора обратно в сеть и из сети в ваш генератор, что является опасным состоянием, известным как обратная подача. Обратная подача может привести к поражению электрическим током обслуживающих бригад, работающих на линиях электропередач, возгоранию электрического тока и повреждению вашего генератора.

Как работает автоматический переключатель резерва (АВР)

  1. Отказ источника питания от электросети из-за удара молнии, обрыва линии электропередачи или другого отказа.
  2. Передаточный переключатель обнаруживает потерю напряжения в электросети и немедленно переключает нагрузку на аварийный источник питания, когда мощность от генератора стабильна и находится в пределах заданных допусков по напряжению и частоте.
  3. Когда электроснабжение от электросети восстанавливается, безобрывный переключатель переключает нагрузку с резервного источника питания на нормальный источник питания.

Установка безобрывного переключателя

Переносные генераторы обычно используют ручной переключатель резерва, в то время как генераторы постоянного резерва требуют автоматического резерва. Ручной переключатель передачи не работает с постоянно работающим резервным генератором. Переключатель резерва требуется Национальным электрическим кодексом для любого подключения электроэнергии к дому и должен быть установлен лицензированным электриком.

В зависимости от ваших потребностей в питании, автоматические переключатели могут обеспечивать ток от 50 до 400 ампер. Перед установкой вам нужно будет узнать, хотите ли вы запитать всю электрическую панель или только основные домашние приборы, такие как холодильник и система отопления, вентиляции и кондиционирования воздуха.

Типы автоматических выключателей

Чтобы обеспечить питание 8–16 критических цепей от вашей главной панели выключателя, ваш электрик может установить переключатели центра нагрузки , , также известные как переключатели основных цепей .Для многих старых домов в районе Кливленда с мощностью 100 А или ниже это хороший вариант. Вы не сможете запитать все, что подключено к цепи без резервного копирования, поэтому вам придется определить, что является наиболее важным во время установки.
