назначение, принцип действия, схема правильного подключения
Для организации резервного питания в частных домах и на предприятиях устанавливают генераторы. Это вызвано необходимостью, особенно в зимнее время, иметь бесперебойную подачу электроэнергии, так как большинство современных систем отопления снабжены электроникой, без которой они не функционируют.
Коммутацию генераторов проводят путем соединения их параллельно центральной линии электропередач через специальный переключатель, исключающий параллельное включение.
Выключатель перекидной: принцип действия
Аппарат электрического типа, который служит для разъединения электрической нагрузки с одним источником энергии и подсоединения ее к другому источнику, называется выключателем перекидным, или рубильником перекидного типа (переключателем со средней точкой). Устройства бывают как с дугогасителями, так и без них. В первом случае коммутация сетей может происходить при полностью подключенной нагрузке.
Во втором – только при ее отключении.
Работа выключателя осуществляется вручную, то есть при необходимости переключить источники энергоснабжения оператор воздействует на изолированный рычаг управления выключателя. Также существуют и автоматические системы переключения.
Схема перекидного выключателя
Перекидной выключатель состоит из корпуса, подвижных контактов ножевого типа, закрепленных на валу, стационарных контактов, ручки управления, дугогасительной камеры (если такая присутствует) и клемм для подключения к линии. Устройство имеет два рабочих положения (контакты 1 и 2) и одно нейтральное (промежуточное), при котором ни к одной из линий нагрузка не подключена.
Простая схема включения на два источника питания и одну линию нагрузки выглядит так: к контактам 1, например, подсоединено центральное энергоснабжение, к контактам 2 – дизельный либо другой вид электрического генератора. Самыми ходовыми являются рубильники четырехполюсные и двухполюсные переключатели.
Подключение перекидного выключателя в случае ввода в здание трехфазного напряжения следующее:
- рубильник должен быть на четыре полюса;
- четыре клеммы идут на ввод сети;
- четыре клеммы идут на ввод генератора;
- к четырем клеммам подключается нагрузка.
Три из четырех клемм идут на фазы, одна – к нулю.
Характеристики
Основными характеристиками выключателя перекидного являются:
- Номинальный ток, который он может пропускать. Устройства выпускают на 15.0, 25.0, 32.0, 40.0, 63.0, 80.0, 100.0 и 125.0 А.
- Тепловой ток, не разрушающий элементы.
- Допустимое напряжение сети.
- Кратковременное импульсное напряжение, которое выдерживает изоляция.
- Число полюсов, которые одновременно способен коммутировать выключатель перекидной.
- Износостойкость электрических контактов определяется рабочим напряжением и величиной пропускаемого тока.
- Износостойкость механических элементов определяется количеством циклов переключения.
Модификации перекидных выключателей
Двухходовые рубильники применяют для работы в цепях однофазных. Снабжены такие выключатели конденсаторами проходного типа. Бывают двух- и трехмодульного исполнения. В паре с рубильником перекидным может работать блок питания, рассчитанный на величину напряжения до 300 вольт. Устанавливают такой выключатель перекидной в электрощитах разного типа. При использовании с генератором допустимое напряжение не должно превышать 350 вольт. Для нагрузки же средний показатель пропускаемого тока равен 30 ампер.
Трехходовые рубильники конструкцию имеют, основанную на расширительных переключателях. Чаще всего применяют их для цепей двухфазного типа и устанавливают на промышленных предприятиях. Выключатели такого вида могут иметь блокираторы. Как правило, трехходовые рубильники обладают высоким показателем порога чувствительности. Также устройства снабжены системой защиты.
Все представленные выше перекидные выключатели имеют один недостаток – требуют присутствия человека для проведения манипуляций с коммутацией схем.
Это неудобно, особенно тогда, когда центральное электроснабжение пропадает часто и непредсказуемо. Поэтому разработан перекидной автоматический выключатель. Точнее, это целый блок, называемый автоматическим вводом резерва (АВР).
АВР – это сложная конструкция, но народные умельцы собирают такие системы из сравнительно недорогих релейных устройств (контакторов). Применяют для этого модели с нормально замкнутыми и разомкнутыми контактами.
Когда используют самодельный перекидной выключатель, схема подключения работает по определенному принципу. Например, в линии присутствует электричество центрального снабжения, тогда реле с нормально разомкнутыми контактами замыкает цепь с нагрузкой. Реле с нормально замкнутыми контактами, куда подключен генератор, в этом случае разомкнуто. Как только ток пропадает, комбинация меняется на противоположную, и сеть начинает питать генератор.
Заключение
Применение выключателей перекидных для коммутации генератора представляет целесообразное решение, позволяющее иметь существенные преимущества.
Кроме облегчения процесса технического обслуживания индивидуального источника питания, этот аппарат дает возможность держать под контролем состояние функционирования сети и обеспечивает безопасность работы всех элементов, включенных в линию. Для выбора оптимального варианта рубильника перекидного в первую очередь ориентируются на индивидуальные особенности электрической сети и включенных в нее устройств. Исходя из этого, подбирается выключатель перекидной с характеристиками, удовлетворяющими таким требованиям.
Последние отзывы 07. 11.2021Эти лючки везде по 470грн. Вопрос-где минус 25??? 25.05.2021А до отделения курьерской службы посылка сама идёт? 04.05.2020В каталоге WURTH нет такого инструмента. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Автоматический выключатель двигателя зажигания автомобиля панель с 3 перекидной переключатель
Быстрый сведения
Название торговой марки: MAIYU
Номер модели: YJ-3018
Max. Ток: 400A
Max. Напряжение питания: 12 В
Механические узлы и агрегаты жизни: 500000
Упаковка и доставка
Упаковка: | 50ПК в окне обычной коробки |
|---|---|
| О 5-7дней |
12В При включенном зажигании запуска двигателя Автомобиля панели переключателей
Спецификации:
– Пункт аукциона – 100% новых торговых марок в оригинальной упаковки.
– Выступил со сверхнизким энергопотреблением и легкого алюминиевого сплава с лицевой панели из углеродного волокна и красный светодиодный индикатор.
– Лицевой панели: Эффект из углеродного волокна
– Поставляется с 1 набор переключатель запуска двигателя.
– Размер: 150 x 670мм.
– Толщина панели: 77мм / 3, 03”
– Ток и напряжение: 400A и 12V
– Вес: 0, 40 кг
– Панель управления включает в себя:
1 x кнопка запуска двигателя с красный светодиодный индикатор.
1x перекидной переключатель вкл. /выкл. С красными самолет стиле flip крышка и красный светодиодный индикатор.
3x тумблерные переключатели для дополнительного использования.
– Напряжение входного сигнала: DC 12V.
– Ток: 30A.
– Поставляется с 1x переключатель запуска двигателя, 1x реле с помощью проволоки, жгут проводов и 4x.
– Настоятельно рекомендуется устанавливать.
(Дополнительные изменения или сверления не требуется).
Контактное лицо: Эвиане Хуан
Тел.: +86 0769-88002382
Веб-сайт: Http: //dgmaiyu. En. Made-in-china. Com
Выкл.
нагрузки реверсивный OT25F3C, 3P, схема I-0-II, без рукояткиПринцип работы выключателей нагрузки ABB заключается в ручном прерывании поступления тока в систему, что позволяет обесточить все участки конкретного электротехнического контура. Основная область использования рубильников ABB – обслуживание электродвигателей и генераторов промышленных систем, а также установка в бытовых электросетях с потребностью периодического отключения большого количества источников энергопотребления.

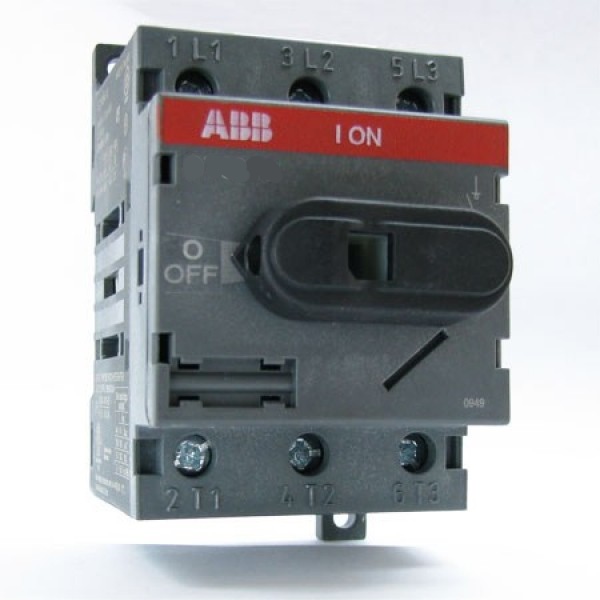

Рубильник ABB OT25F3 25A 3-полюсный – компактный 3-полюсный выключатель нагрузки, используется в качестве локального выключателя безопасности, аварийного рубильника, секционного выключателя для управления нагрузкой, для ручной коммутации электрических цепей. Выключатель нагрузки OT16F3 применяется в цепях переменного и постоянного тока в жилых помещениях, на промышленных и бытовых объектах.
Рубильник ABB OT25F3 25A 3-полюсный монтируется на DIN-рейку посредством системы быстрого крепления, на монтажной плате или винтами на дверце шкафа.
Рубильник можно устанавливать под пластрон с вырезом 45 мм. Имеет невыпадающие винты с крестообразным/прямым шлицем под отвертку. Предусмотрена возможность установки замка в положении ВКЛ или ОТКЛ. Возможно подключение дополнительного силового полюса. OTPS40FPN1 устанавливается слева, а OTPS40FPN2 – справа.
Рубильник ABB 3р OT25F3 25 А по своим техническим характеристикам отвечает последним требованиям к современной низковольтной аппаратуре. Одно из наиболее важных достоинств выключателей серии OT является запатентованный автоматический, не зависимый от оператора механизм быстрого включения и выключения.
Технические характеристики Рубильник ABB OT25F3 25A 3-полюсный
Прочность изоляции: 8 кВ.
Степень защиты: IP20
Механическая износостойкость: 20000 циклов
Рабочая температура: -40 °C… +60 °C
Крепление: На DIN-рейку, монтажную плату.
Сечение провода: 0.75…10 мм2
Рукоятка: передняя поворотная
Размер: 35х68х56 мм.
Масса: 0,11 кг.
| Серия | Tmax T |
| Ед. измерения | шт. |
| Ширина, мм | 140 |
| Глубина, мм | 103.5 |
| Высота, мм | 205 |
| Масса, кг | 3.25 |
| Номинальный ток, А | 400 |
| Род тока | Переменный |
| Номинальная отключающая способность, кA | 36 |
| Предельная отключающая способность, кA | 36 |
| Кратность уставки расцепителя Km,, о.е. | 1/1.5/2/2.5/3/3.5/4.5/5.5/6.5/7/7.5/8/8.5/9/10 |
| Способ задания уставки расцепителя | По кратности (Km) |
| Климат. исполнение | У3 |
| Токи уставки расцепителя в зоне перегрузки Ir, А | (0.4…1)*In |
| Электронный расцепитель | Да |
Коэффициент гарантированного срабатывания, о. е. | 1.1 |
| Коэффициент гарантированного несрабатывания, o.e. | 0.9 |
| Взрывозащита | Без взрывозащиты |
| Активное сопротивление полюса R, мОм | 0.1031 |
| Кратности тока для времени, tm | да |
| Модульный | Нет |
| Дифф. расцепитель | Нет |
| Время срабатывания расцепителя в зоне КЗ tm, c | 0.1/0.25 |
| Электромагнитный расцепитель | Нет |
| Тип расцепителя | Электронный |
| Вид привода | Ручной |
| Механическая износостойкость, кол-ко циклов | 20 000 |
| Тип доп. расцепителя | Нет |
| Мат. проводника | Cu/Al |
| Номинальный ток, корпуса А | 400 |
| Коммутационная износостойкость, циклы | 7 000 |
| Время срабатывания в зоне перегрузки tr, А | 3/6/12 |
Кратность тока для времени tr, o. e. | 6 |
| Способ задания уставки мгновенного расцепителя | По кратности (Ki) |
| Кратность тока для времени tm (для функции I2t), о.е. | 8 |
| Кратности уставки расцепителя Ki, о.е. | 1/1.5/2/2.5/3/3.5/4.5/5.5/6.5/7/7.5/8/8.5/9/10 |
| Время срабатывания расцепителя в зоне КЗ tm с (шкала) | 0.02 |
под шину ABBРеверсивный переключатель | Автоматический выключатель
Это ссылки для перемещения по этой странице
Переключатель переключения: один корпус Переключатель переключения: один комплект Переключатель переключения: панель управления Применяется к электрооборудованию Синкансэн
Многочастотный импульсный выключатель вакуумной цепи, который мгновенно переключает тяговое питание для различных секций переключения
Свяжитесь с нами
Характеристики продукта
Два разных источника питания мгновенно переключаются с этим продуктом в секции переключения Синкансэн; поэтому поезд синкансэн может пройти секцию переключения без снижения скорости.
Что касается метода работы, благодаря использованию соленоидного типа работы, он не требует технического обслуживания компрессора, как в случае с традиционной пневматической моделью. Мы стремимся к трудосберегающему проектированию объекта. Это модель с многочастотным переключением, поскольку она должна переключаться каждый раз, когда проезжает поезд Синкансэн. Кроме того, чтобы решить проблемы, связанные с разной частотой и питанием, мы выпустили на рынок модель с высоким выдерживаемым напряжением.
- Гарантия многочастотного переключения
- Слаботочный соленоидный тип
- Легко заменяется с модели с пневматическим приводом
- Модель с высоким выдерживаемым напряжением также продается.
Технические характеристики
| Пост поставленной подстанции | Подстанция Шин-Куробе (ПС) | Стойка секционирования (SP) Shin-Takada (высоковольтная) |
|---|---|---|
| Тип | Вакуумный выключатель | |
| Место использования | В помещении | |
| Количество полюсов | Однополюсный | |
| Приложение | Для переключения | |
| Метод работы | Электромагнитный тип срабатывания | |
| Номинальное напряжение (кВ) | 36 | |
| Напряжение изоляции между электродами (кВ) | 42 | 60 |
| Номинальная частота (Гц) | 50/60 | |
| Номинальный ток (A) | 1200 | |
| Рабочий режим | O- (1s) -C, C- (1s) -O | |
- Вопросы по продукту
Это конец страницы
Effective Electric Электрический автоматический выключатель Сертифицированные продукты
Купите невероятный электрический автоматический выключатель на Alibaba.
com и станьте свидетелем отличной защиты ваших электрических цепей дома или на работе. Эти электрические переключающие автоматические выключатели исключительно разработаны, чтобы гарантировать, что ваши устройства будут полностью защищены от избыточных токов от перегрузок и коротких замыканий. При обнаружении дефекта в протекании тока электрический переключающий выключатель прерывает этот ток и затем сбрасывается для продолжения нормальной работы.
Электрический переключающий выключатель – это высокотехнологичные инновации, обеспечивающие невероятные отключающие характеристики.Они могут отключать большое количество ошибочных токов без повреждений. Материалы в этом электрическом автоматическом выключателе прочные, чтобы поддерживать оптимальную эффективность в различных условиях. Например, автоматический автоматический выключатель эффективен в широком диапазоне температур. Они также обладают высокой устойчивостью к влаге, что делает их эффективными даже в помещениях с высокой влажностью.
автоматический выключатель переключающий на Alibaba.com значительно устойчивы к механическим ударам. Тем не менее, доступны амортизаторы, позволяющие убедиться в том, что автоматический выключатель с переключаемым электрическим переключением поддерживает свои лучшие выходные уровни, особенно когда он подвергается очень сильным механическим ударам. Эти электрические переключающие выключатели соответствуют нормативным стандартам, таким как Underwriters Laboratories, для обеспечения качества и гарантии правильной калибровки. Они доступны в широкой категории, состоящей из различных классов напряжения, номинальных значений тока и типов, чтобы удовлетворить потребности всех людей.
Выберите Alibaba.com сегодня и наслаждайтесь продуктами самого высокого качества. Найдите различные привлекательные предложения электрического переключающего автоматического выключателя и станьте свидетелями неограниченных возможностей.
Ценность, которую вы собираетесь получить с точки зрения защиты ваших гаджетов, будет достаточным доказательством того, что они достойны каждой копейки, которую вы на них потратите.
Сертифицированная продукция Эффективный переключающий автоматический выключатель
Купите невероятный переключающий автоматический выключатель на Alibaba.com и станьте свидетелем отличной защиты ваших электрических цепей дома или на работе. Эти переключающие автоматические выключатели исключительно разработаны для обеспечения полной защиты ваших устройств от избыточных токов от перегрузок и коротких замыканий. Как только дефект обнаружен в протекании тока, переключающий автоматический выключатель прерывает этот ток и затем сбрасывается, чтобы продолжить нормальную работу.
Переключающий автоматический выключатель воплощает в себе высокотехнологичные инновации, которые обеспечивают невероятные характеристики отключения.
Они могут отключать большое количество ошибочных токов без повреждений. Материалы, из которых изготовлен перекидной выключатель , прочные, что обеспечивает оптимальную эффективность в различных условиях. Например, переключающий автоматический выключатель эффективен в широком диапазоне температур. Они также обладают высокой устойчивостью к влаге, что делает их эффективными даже в помещениях с высокой влажностью.
на Alibaba.com значительно устойчив к механическим ударам.Однако легко доступны амортизаторы, позволяющие убедиться в том, что переключающий автоматический выключатель поддерживает свои лучшие уровни выходной мощности, особенно когда они подвергаются очень сильным механическим ударам. Эти переключающие автоматические выключатели соответствуют нормативным стандартам, таким как Underwriters Laboratories, для обеспечения качества и гарантии правильной калибровки.
Они доступны в широкой категории, состоящей из различных классов напряжения, номинальных значений тока и типов, чтобы удовлетворить потребности всех людей.
Выберите Alibaba.com сегодня и наслаждайтесь продуктами самого высокого качества. Найдите различные привлекательные предложения переключающего автоматического выключателя и станьте свидетелями безграничных возможностей. Ценность, которую вы собираетесь получить с точки зрения защиты ваших гаджетов, будет достаточным доказательством того, что они достойны каждой копейки, которую вы на них потратите.
1000А 4POLE автоматический переключатель переключения
Описание

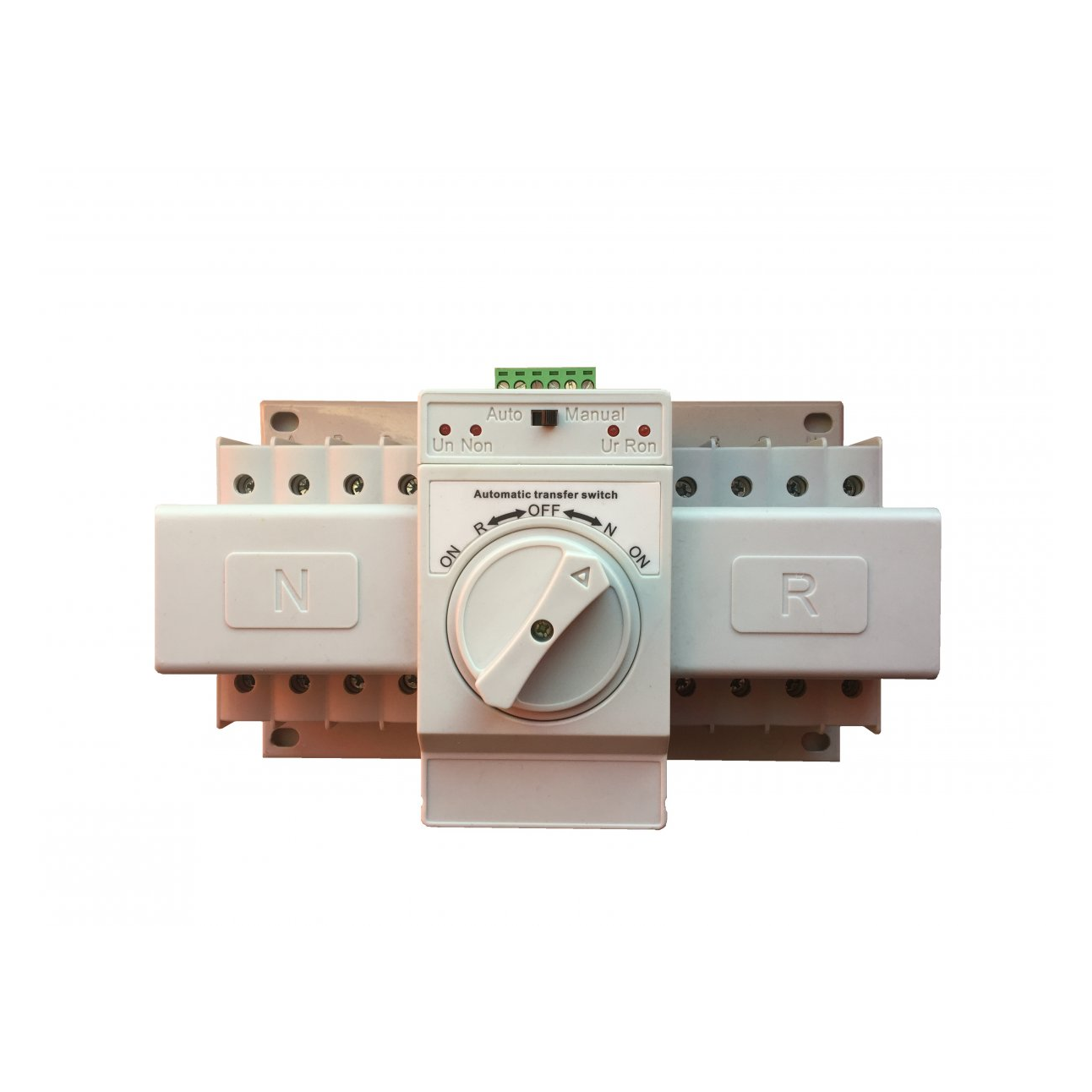

Если у вас большой генератор, вам понадобится автоматический переключатель резерва, способный обеспечить необходимую мощность.Это устройство очень эффективно удовлетворяет ваши потребности в энергии. Он автоматически переключится на генератор, когда обнаружит падение уровня напряжения или тока. Когда он включил генератор и генератор работал плавно, он будет передавать мощность от сети к генератору.
Когда сетевое питание снова включается, автоматический переключатель передачи посылает сигнал генератору, чтобы выключить и восстановить сетевое питание. Если в здании есть участки, которые не могут быть без электричества, автоматический переключатель резерва направит питание на них в первую очередь.Пользователь может настроить переключатель таким образом, чтобы он удовлетворял всем требованиям, предъявляемым к критическим областям.
Эти блоки могут быть установлены как в коммерческих, так и в домашних условиях. Переключатель может часто включать генератор, когда он обнаруживает падение мощности от основного источника питания. Как только генератор выдает достаточную мощность, он открывает соединение с домом или фабрикой. Если генератор представляет собой небольшой резервный блок, мощности может быть достаточно только для основных блоков, и АВР будет иметь приоритетные цепи, на которые затем будет подаваться питание.
Если генератор большой, он может питать все здание, используя мягкую нагрузку, которая будет беспрепятственно передавать мощность от одного источника к другому и обратно. Это две полностью отдельные энергосистемы, которые всегда должны быть полностью изолированы друг от друга. Когда основное питание будет восстановлено, автоматический переключатель питания выключит генератор и восстановит основное питание.
Устройство может похвастаться системой самоввода и самовосстановления.Если у вас есть критически важные системы, которые не могут позволить себе оставаться без электроэнергии в течение длительного времени, вам необходимо установить автоматический переключатель резерва для вашего генератора. Больше не нужно вставать в любое время суток, чтобы вручную включать и выключать генератор, а также передавать энергию от сети к генератору. Это устройство позаботится обо всех проблемах с питанием, независимо от того, находится ли пользователь на объекте или нет, и в любое время дня и ночи.
Сделайте свою жизнь проще, установив автоматический переключатель резерва.
Китай Вакуумный автоматический выключатель 33 кВ с большой скидкой – 400A 4P ручной разъединитель нагрузки с переключением – завод и производители Aiso
Обычно мы считаем, что от персонажа зависит высокое качество продукции, детали определяют качество продукции, а также РЕАЛИСТИЧНЫЙ, ЭФФЕКТИВНЫЙ И ИННОВАЦИОННЫЙ командный дух в отношении 3-фазного силового конденсатора квар, автоматического выключателя с выдержкой времени, переключателя ножевого типа, страсти , Честность, качественные услуги, заинтересованное сотрудничество и развитие »- наши цели.Мы ждали здесь близких друзей по всей земле!Вакуумный автоматический выключатель на 33 кВ с большими скидками – 400 А, 4 полюсный выключатель нагрузки с ручным переключением – Aiso Деталь:
Сводка
A: Выключатель нагрузки переменного тока ASGL широко используется в системах распределения и автоматических системах архитектуры, электроэнергетики, нефтехимии и других отраслях промышленности.
Он подходит для переменного тока 50 Гц, номинального напряжения до 660 В, номинального напряжения постоянного тока до 440 В, Номинальный ток до 3150 А .
B: Многие формы структур и операций, в которых состояние включения и выключения сохраняется через окна.
C: Есть много типов переключателей: управление внутри или снаружи платы, управление спереди или сбоку, есть также соединения за платой.
D: Все контактные материалы изготовлены из медного сплава с серебряным покрытием и имеют две разделительные контактные поверхности.
E: находясь в положении «O», он может заблокировать ручку тремя замками одновременно и, таким образом, может избежать ошибочной операции.
Основные технические параметры
| Арт. | Описание | Агрегат | Данные | ||
| 1 | Условный тепловой ток | А | 400 | ||
| 2 | Электрическая прочность | В | 8000 | ||
| 3 | Номинальное напряжение изоляции | В | 800 | ||
| 4 | Частота номинальная | Гц | 50 | ||
| 5 | Номинальный ток le (A) | 380 В | AC-21 | В | 400 |
| AC-22 | 400 | ||||
| AC-23 | 340 | ||||
| 660 В | AC-22 | 400 | |||
| AC-23 | 200 | ||||
| AC-21 | 125 | ||||
| 6 | Механическая стойкость | раз | 5500 | ||
Подробные изображения продукта:
Руководство по сопутствующей продукции:
Мы убеждены, что совместными усилиями совместный бизнес принесет нам обоюдную выгоду.
Мы можем гарантировать вам качество продукции и конкурентоспособные цены на вакуумный автоматический выключатель 33 кВ с большой скидкой – 400A 4P ручной переключатель нагрузки с переключением – Aiso, продукт будет поставляться во все страны мира, такие как: Маврикий, Свазиленд, Йемен, Мы пользуемся преимуществами Опыт изготовления, научное администрирование и современное оборудование, обеспечение качества продукции, мы не только завоевываем доверие клиентов, но и укрепляем наш бренд. Сегодня наша команда привержена инновациям, просвещению и слиянию с постоянной практикой, выдающейся мудростью и философией, мы удовлетворяем рыночный спрос на высококачественные продукты, чтобы создавать профессиональные продукты.Ведущий производитель малых автоматических выключателей в Китае – 1P 100A ручной переключающий переключатель – завод и производители Aiso
Чтобы иметь возможность идеально удовлетворить требования клиента, все наши операции строго выполняются в соответствии с нашим девизом «Высокое качество, конкурентоспособная цена, быстрое обслуживание» для однофазных силовых конденсаторов, молниеотводов на основе оксида цинка, заземления разрядников для перенапряжения, Мы искренне приветствуем клиентов как из дома, так и из-за рубежа, чтобы они пришли к нам для ведения переговоров.
Ведущий производитель малых автоматических выключателей – 1P 100A переключатель с ручным переключением – Aiso Деталь:
Нормальные рабочие условия
1. Температура воздуха -5 ℃ ~ + 40 ℃, среднее значение в течение 24 часов не должно быть
.выше 35 ℃.
2. Относительная влажность не должна превышать 50% при максимальной температуре + 40 ℃, более высокая
Относительная влажностьдопустима при более низких температурах, например 90% при + 20 ℃, но
конденсация будет образовываться из-за изменения температуры, которая должна быть
считается.
3. Высота места установки не должна превышать 2000м. Классификация: IV. 4. Наклон не более ± 23 °.
4. Степень загрязнения: 3.
Основные технические параметры
| Имя | АС (М) 1П-125, 100А |
| Кол-во полюсов: | 1П |
| Номинальное рабочее напряжение Ue | 230 В / 400 В |
| Частота | 50 Гц |
| Номинальный ток | 100A |
| Механический | 30000 |
| Электрооборудование | 10000 |
| Категория применения | AC22B |
| Степень защиты | IP20 |
Подробные изображения продукта:
Руководство по сопутствующей продукции:
Надежное высокое качество и фантастическая кредитоспособность – это наши принципы, которые помогут нам занять лидирующие позиции.
Придерживаясь вашего принципа «качество прежде всего, высший клиент» для ведущего производителя малых автоматических выключателей – ручного переключателя 1P 100A – Aiso, продукт будет поставляться во все страны мира, такие как: Армения, Монреаль, Сербия, Мы Надеюсь, мы сможем установить долгосрочное сотрудничество со всеми клиентами. И надеемся, что мы сможем повысить конкурентоспособность и достичь беспроигрышной ситуации вместе с клиентами. Мы искренне приветствуем клиентов со всего мира, которые обращаются к нам по любым вопросам!ATS Тип ACB – Автоматический выключатель типа воздушного выключателя (ACB)
ATS Номинальный рабочий ток и номинальная отключающая способность по переменному току
| Номинальный ток (A) Температура окружающей среды 40 ° C | Поляки | Версия | Тип | Номинальная отключающая способность по переменному току (кА) IEC 60947-2 Icu / Ics | ||
| 220 В / 415 В | 440В | 500 В | ||||
| 800 – 1600 (А) | 3P и 4P | Исправить | ч2 | 65 | 65 | 65 |
| h3 | 100 | 100 | 85 | |||
| 2000-3200 (А) | 3P и 4P | Исправить | ч2 | 75 | 75 | 75 |
| h3 | 100 | 100 | 85 | |||
* По вопросам особых требований к высокой отключающей способности обращайтесь к нам.
| Корпус P / N. | CA-3PACB | CA-4PACB |
|---|---|---|
| H | 2150 мм | 2150 мм |
| Вт | 1000 мм | 1200 мм |
| D | 1000 мм | 1200 мм |
| Толщина | 2,0 / 3,0 мм | 2,0 / 3,0 мм |
| Фиксированный тип | Этаж | Этаж |
| MCCB Вместимость | 3P 800 – 3200A | 4P 800 – 3200A |
| Размеры портала для проводов | Открыто снизу | Открыто снизу |
| Класс IP | IP33 | IP33 |
| Наружные шкафы | Свяжитесь с нами, если требуется водонепроницаемый (для использования вне помещений) кожух. |
