Что делать если перебит кабель в стене? Ремонт проводки в стене

В статье рассматриваются операции, которые нужно выполнить при повреждении скрытого кабеля в квартире. Поиск места повреждения и действия для восстановления подачи электричества.

Что делать при повреждении скрытого кабеля?

Ситуации, при которых кабель скрытой проводки повреждаются, случаются довольно часто. Например, семья повесила ковер на стену, но позитивные эмоции от этого длились недолго. Ведь лампа в комнате перестала работать. Или же человек пытается сделать дырку в стенке с целью поставить полку. Но потом внезапно начало искрить, проводка стала трещать, и затем выключился свет.

Все это четкие проявления нарушения целостности скрытого в стене кабеля. В первом случае с большой вероятностью был пробит нулевой или фазный провод. Второй случай более жесткий, и были повреждены обе жилы, из-за чего произошло короткое замыкание (кстати, дрель теперь можно смело сдать на металлолом).


Для начала необходимо определить, в каком месте была повреждена электролиния. В случае с установкой полки проблем с этим возникнуть не должно. В том месте, в котором человек делал отверстие, и кроется проблема. Если же речь идет про ковер, то определить точное место будет сложнее, потому что при его закреплении делалось много отверстий.

Что делать при повреждении кабеля?

Последовательность действий следующая:

  1. Найти точное место повреждения провода.

  2. Понять, была нарушена целостность нулевого кабеля или фазного? Это необходимо определить еще и потому, что при повреждении фазного саморезом повышается вероятность поражения током. Другие объекты квартиры также нередко проводят электричество, если проводка была смонтирована неправильно.

  3. Определить степень возможной опасности. Для этого нужно всегда иметь при себе работающий индикатор.

    Не стоит забывать о том, что кабель может быть поврежден в нескольких местах. Поэтому перед выполнением работ необходимо обесточить жилье, выкрутить саморезы и убрать все металлические детали, которые могли бы взять на себя часть напряжения.

  4. Определить, какая часть проводки перестала работать. Как правило, при повреждении одной жилы свет остается. Лишь одна розетка или отдельный прибор может оказаться без тока.

  5. Если перестала функционировать розетка, в ней надо проверить, есть ли «фаза». Если она определяется, то повреждение находится на нулевом проводе. Если же ее нет, то необходимо воспользоваться специальными чувствительными к электромагнитному излучению приборами, чтобы найти место повреждения. Например, это может быть специальная отвертка с фазоискателем.

    Но здесь важно понимать, что приборы могут давать неправильные показания, поскольку посторонние провода могут создавать помехи. Чтобы не допустить этого, необходимо выключить непроверяемые автоматические выключатели.

  6. Если проблемы с освещением, то с большой вероятностью, повреждение касается непосредственно того кабеля, который ведет к лампе. Также возможно нарушение работы вводного или ведущего к выключателю провода. По месту расположения коробки можно понять, что именно за кабель перед человеком. Перед тем как пробовать найти место нарушения целостности фазных жил возле лампы, необходимо отключить выключатель. Хотя особых трудностей при поиске места обрыва проводника фазы не возникает. А вот с нулевым все сложнее. Это невозможно сделать без специфических подготовительных мероприятий – отключения автоматического выключателя с дальнейшим отцеплением нулевого кабеля от шины и подачей фазы.

  7. С нулевым проводом последовательность действий для поиска поврежденного места аналогична. Этот метод используется для поиска повреждений провода выключателя освещения в комнате, если они находятся возле него. Поскольку каждая жила кабеля фазная, то здесь не получится что-то понять под напряжением.
    Поэтому «автомат» и «выключатель» отключаются, а светильник обеспечивается током на фазе. Лишь в такой ситуации будет возможность найти место, в котором провод поврежден.

  8. После определения места повреждения необходимо восстановить поврежденный участок кабеля. В ряде случаев достаточно просто полной смены кабеля или отдельного его участка (если повреждение в одном месте, порой достаточно и этого). Далее монтируется ответвительная коробка, выравнивается стена, клеятся обои. После этого можно подать напряжение.

А также рекомендуется при выполнении работ пользоваться прибором, который позволяет выявлять проводники, находящиеся под напряжением. Это даст возможность проводить работы более безопасно.


Как соединить перебитый провод в стене: своими руками

Приветствую всех читателей блога. Тема поста как соединить перебитый провод в стене своими руками.

Скажем, не часто, но все же бывают моменты, когда мы сверлим отверстие под полку, картину или еще что-нибудь, и уверены, что там провода нет, и ошибаемся.

Теперь, когда перестали, работать розетки или не светят лампочки светильника, нужно восстановить перебитый провод.

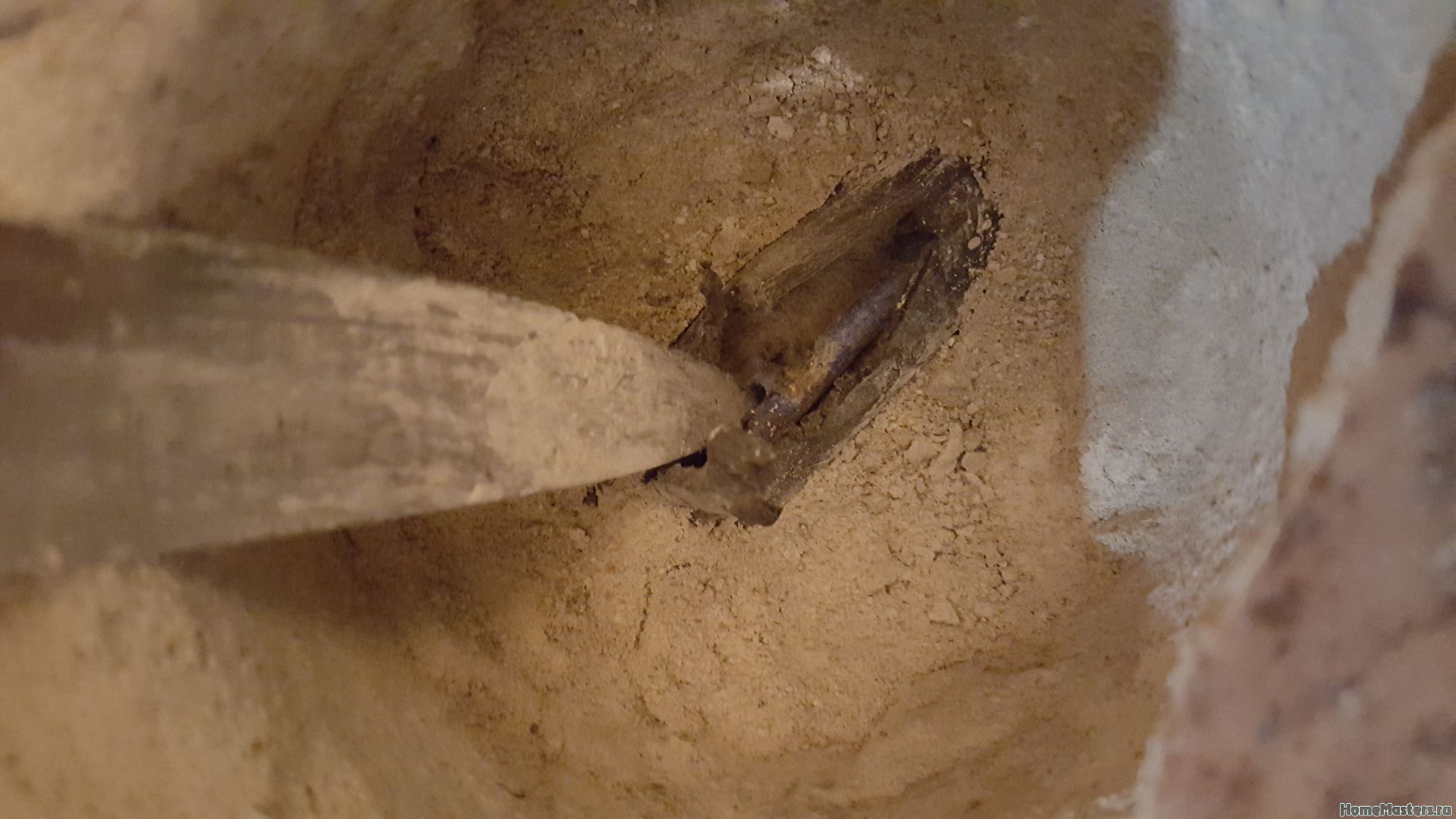

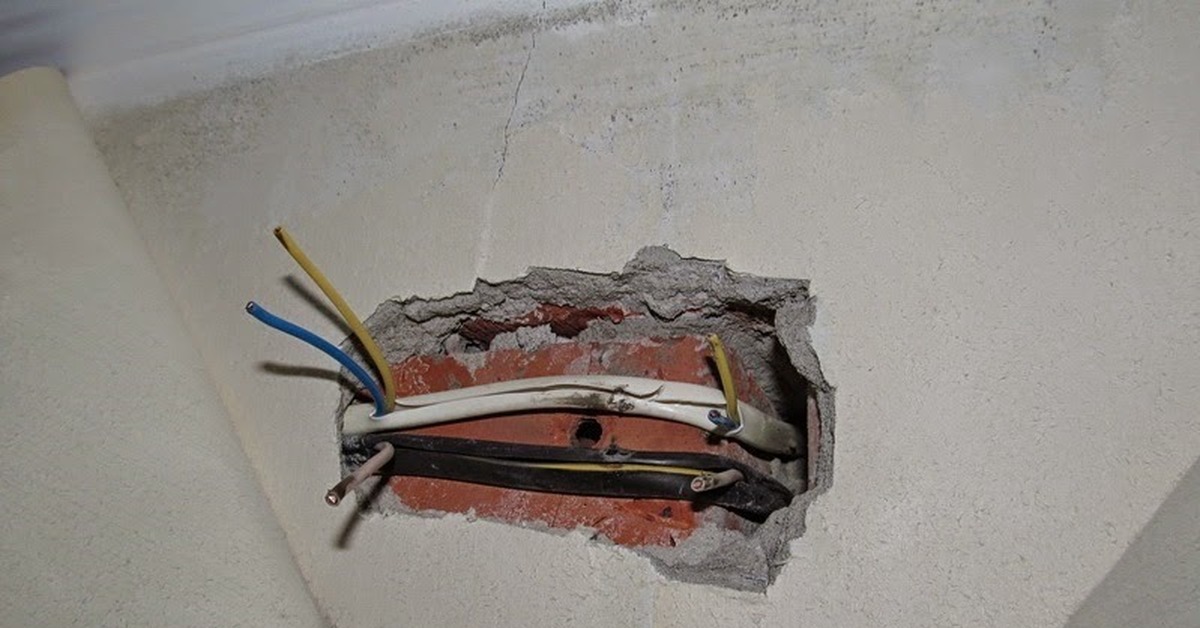

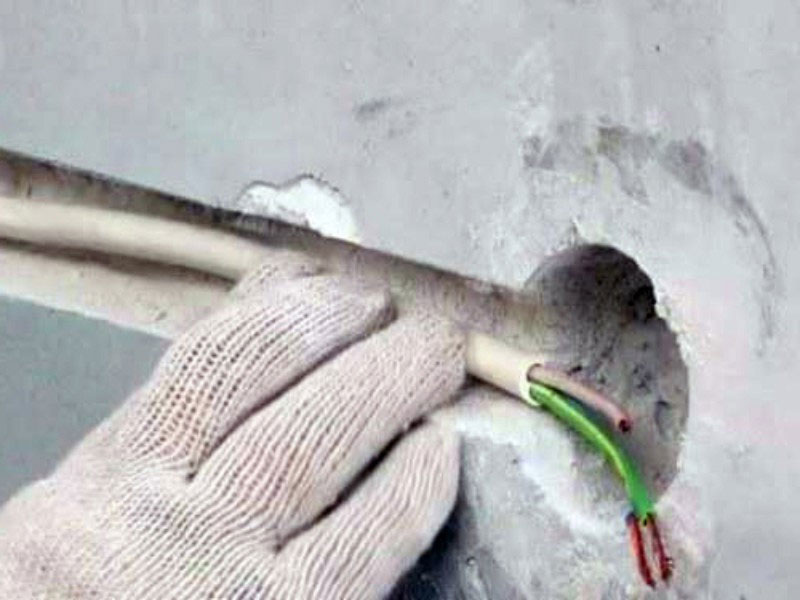

Просверленный провод

Перед началом ремонта следует обесточить ремонтируемый участок цепи.

Самым лучшим вариантом будет заменить поврежденный участок, между распред коробкой и розеткой, или выключателем.

Но для этого нужно будет пробить штробу и заново уложить провод, что не всегда возможно, придется нарушить отделку стены: обои, декоративная штукатурка, покраска и так далее.

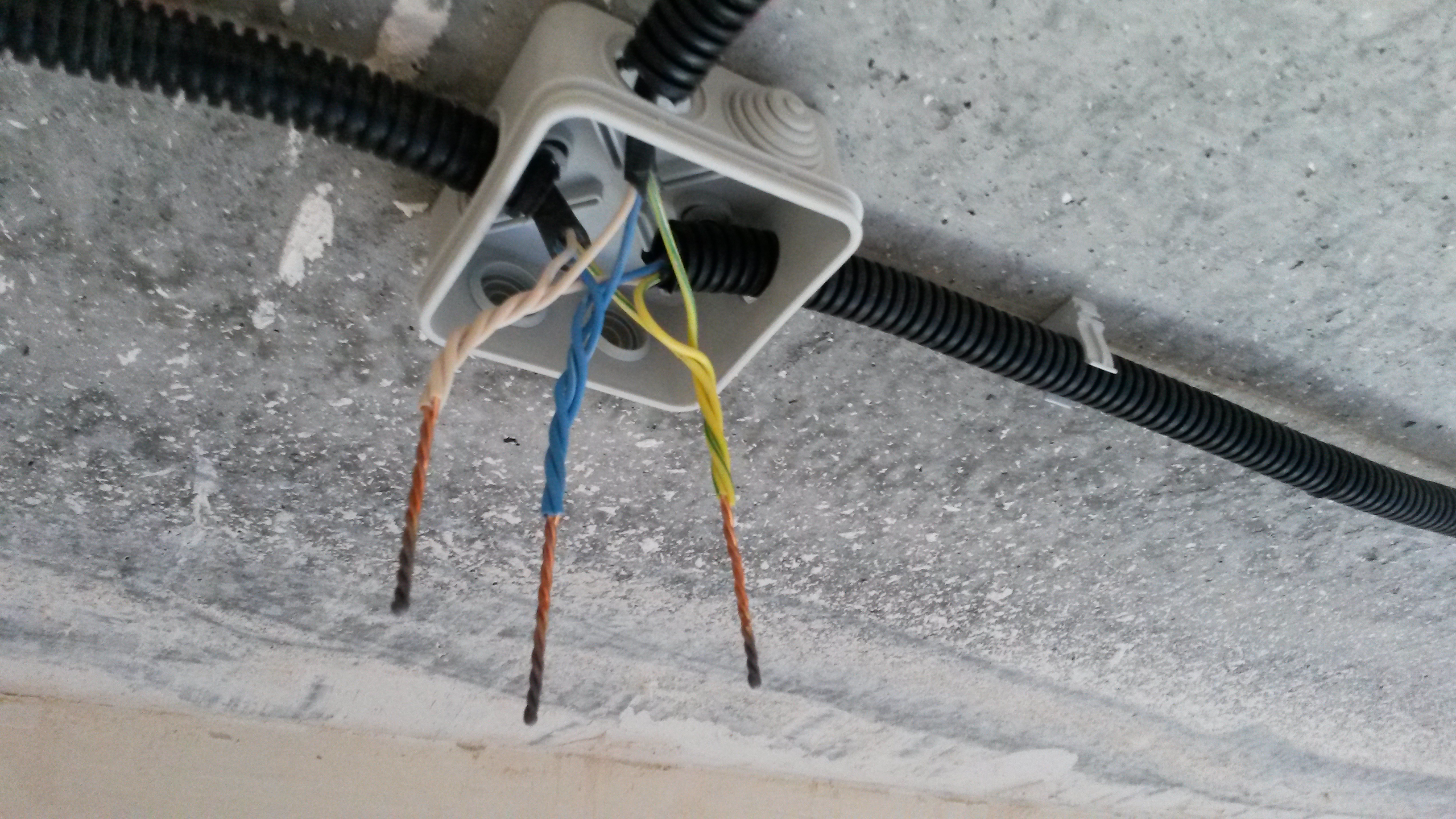

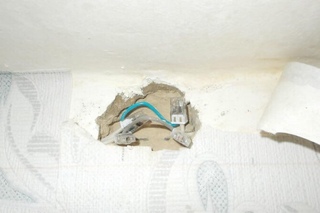

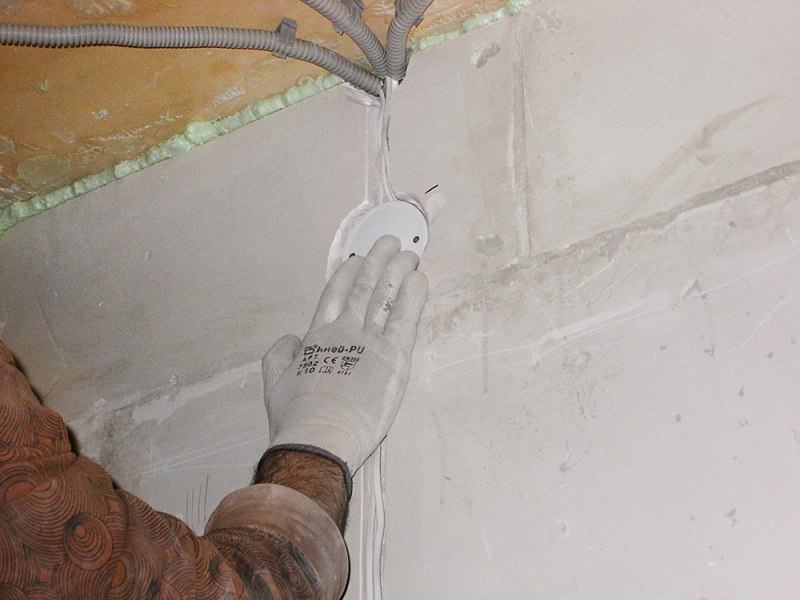

Можно в месте повреждения поставить распределительную коробку и соединить провода с помощью клемника. Если разрыв минимальный.

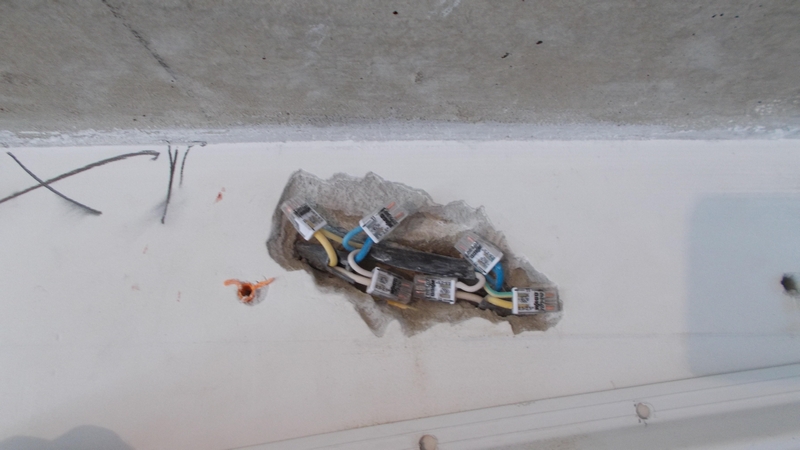

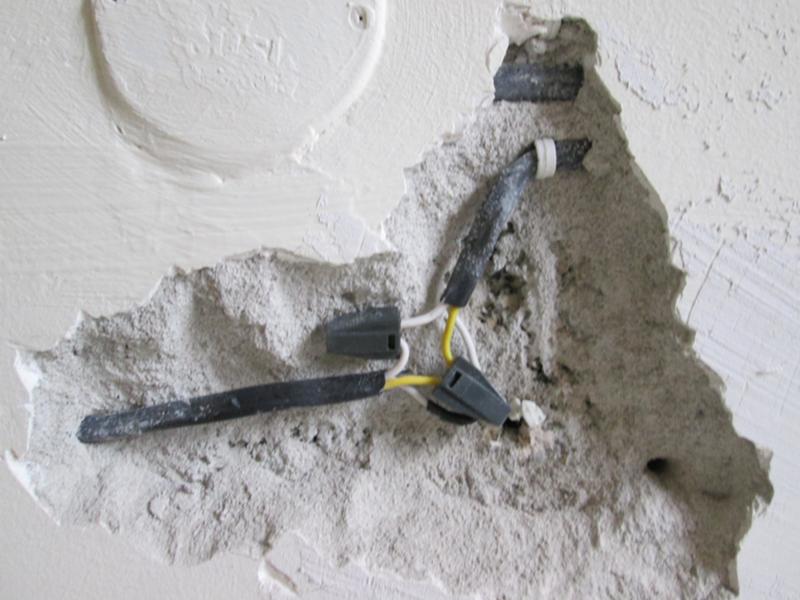

Соединение с помощью клемника

Если разрыв провода несколько сантиметров, тогда ставятся две коробки и поврежденный провод соединяется с помощью вставки из провода такого же материала и сечения.

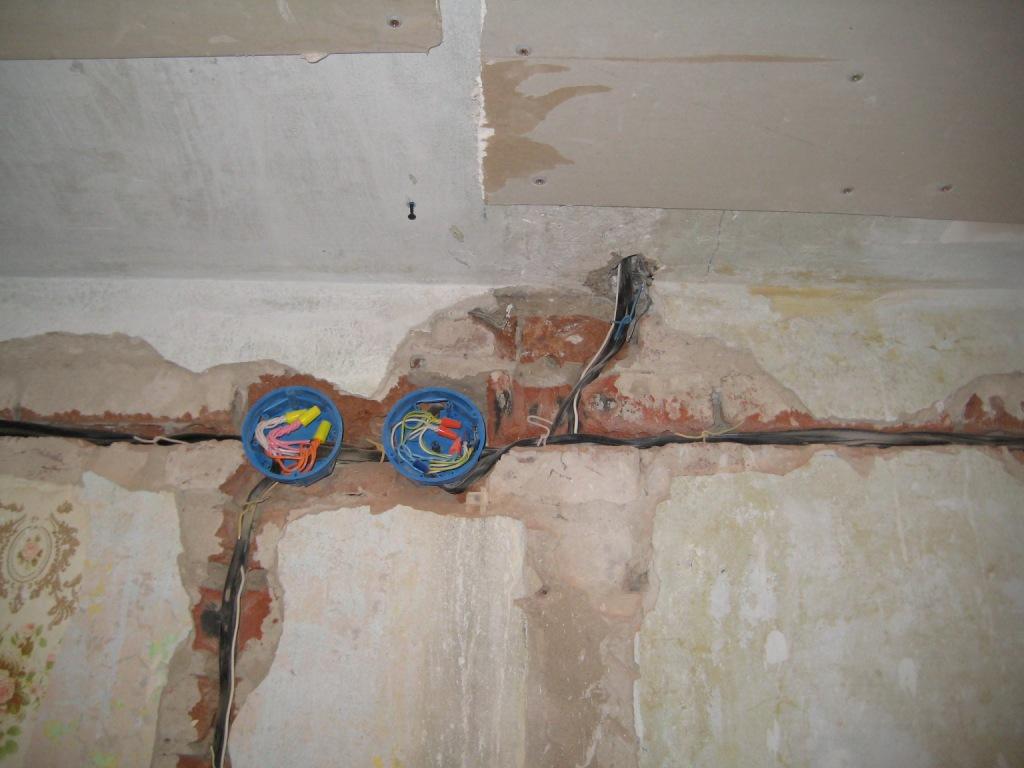

Две распределительные коробки

И опять же ремонтируемая поверхность будет внушительная, ведь нужно будет установить две коробки, это  около 15 сантиметров в длину и 7 сантиметров в ширину, если использовать распределительную коробку диаметром 60 мм.

Если хочется минимального повреждения стенки, тогда придется исключить коробки.

Возможные варианты соединения перебитых проводов

  • соединения перебитой части провода перемычками используя пайку
  • соединение перебитых проводов с помощью специальных гильз с последующей их опрессовкой

Предположим, что нам известно место повреждения провода. Предварительно следует отключить электропитание, а затем начинать чинить провод.

Соединение проводов с помощью пайки

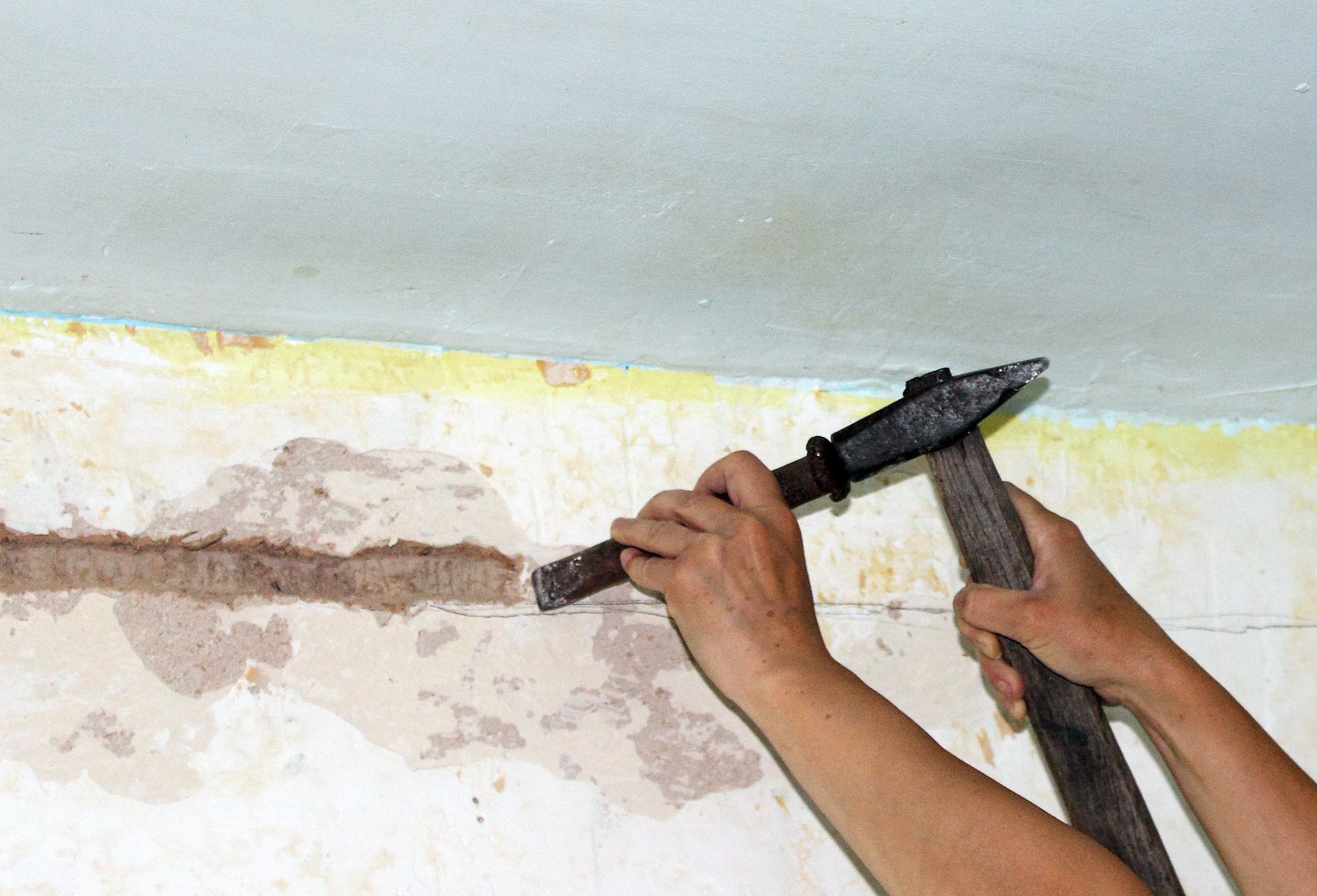

Берем молоток и зубило, и потихоньку в месте повреждения удаляем штукатурку. Зубилом работаем аккуратно, что бы ни испортить провод в другом месте.

Для удобства соединения неисправности разбиваем штукатурку на 4-5 сантиметров в каждую сторону от места повреждения провода. Удалив штукатурку, будет видно, сколько проводов перебито, какого сечения и металла.

Прежде чем приступить к починке, нужно будет углубить штробу в месте соединения на 1,5 — 2 сантиметра, что бы легче потом спрятать отремонтированный провод. Далее следует разрезать изоляцию посередине, вдоль провода, что бы разъединить провода друг от друга.

Разделив провод, берем поврежденные концы и зачищаем (снимаем изоляцию) их на 12 – 15 миллиметров. Оголенные участки хорошо лудим, используя припой, флюс и паяльник (газовую горелку).

Далее на любой из проводов под пайку одеваем термоусадочную трубку на 1,5 – 2 сантиметра длиннее ремонтируемого участка. Готовим небольшую перемычку из провода такого же материала и сечения, что и перебитый провод.

Перемычку хорошо лудим. Перемычка с зачищенными концами проводов паяется внахлест, нахлест должен быть 10 – 12 миллиметров.

Перемычка для ремонта поврежденного участка

После пайки сдвигаем трубку и нагреваем ее, горелкой, зажигалкой, так, что бы трубка хорошо сжалась.

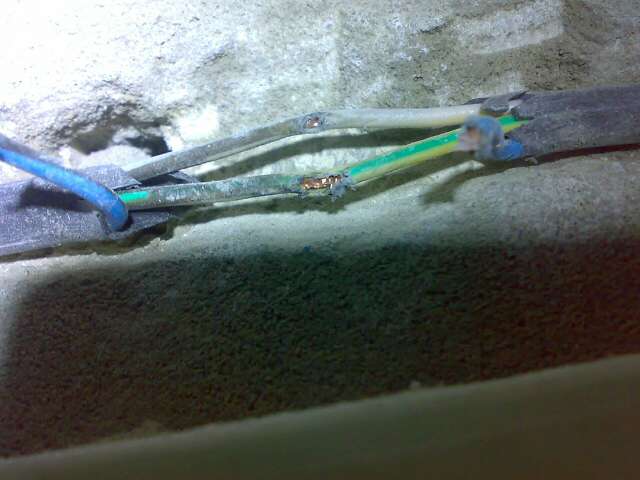

Ремонт с использованием перемычки и пайки

Затем для большей уверенности место пайки изолируем и проверяем работоспособность отремонтированного провода. Провод обесточиваем, укладываем в штробу и замазываем раствором, обычно это делается гипсом или шпаклевкой.

Рассмотрим другой вариант, на мой взгляд, надежнее, чем пайка внахлест.

Соединение проводов с использованием гильз

С помощью молотка и зубила, как и в предыдущем варианте, аккуратно разбиваем штукатурку в месте повреждения провода.

Перед тем, как начать разбивать, следует отключить электропитание на данном участке.

Разбиваем штробу на 5 – 6 сантиметров в каждую сторону от места повреждения и так же следует в месте соединения углубиться на 2 – 3 сантиметра, возможно и больше, что бы можно было подобраться пресс инструментом.

Разрезаем изоляцию между проводами и разделяем их друг от друга, данную процедуру делаем с каждым проводом от места повреждения.

Затем зачищаем концы проводов на длину половины гильзы (гмл), в нашем случае провода медные. На провод одеваем термоусадочную трубку, диаметром, чуть больше диаметра гильзы, а длиной на три сантиметра больше длины гильзы.

Далее на оголенную часть провода одеваем гильзу и опрессовываем ее, ручными клещами либо клещами с гидравлическим или механическим приводом. Такие действия производим с остальными проводами.

Опрессованная гильза



Гильза для опрессовки проводов



Клещи с гидравлическим приводом



Простые ручные клещи

Гильза должна быть из такого же материала, что и ремонтируемый провод, медная или медно луженая.

Теперь берем противоположную сторону ремонтируемых проводов, зачищаем. Берем синий зачищенный провод и вставляем в гильзу, опрессовываем. Затем желто-зеленый опрессовываем и белый.

Цветность соединения не нарушаем. Синий провод с синим, белый провод с белым, желтый с желтым. Иначе фаза, ноль и заземление поменяются местами. У вас, возможно, будут другие цвета, но принцип соединения по цветности одинаков.

Опрессовка другой части ремонтируемого провода

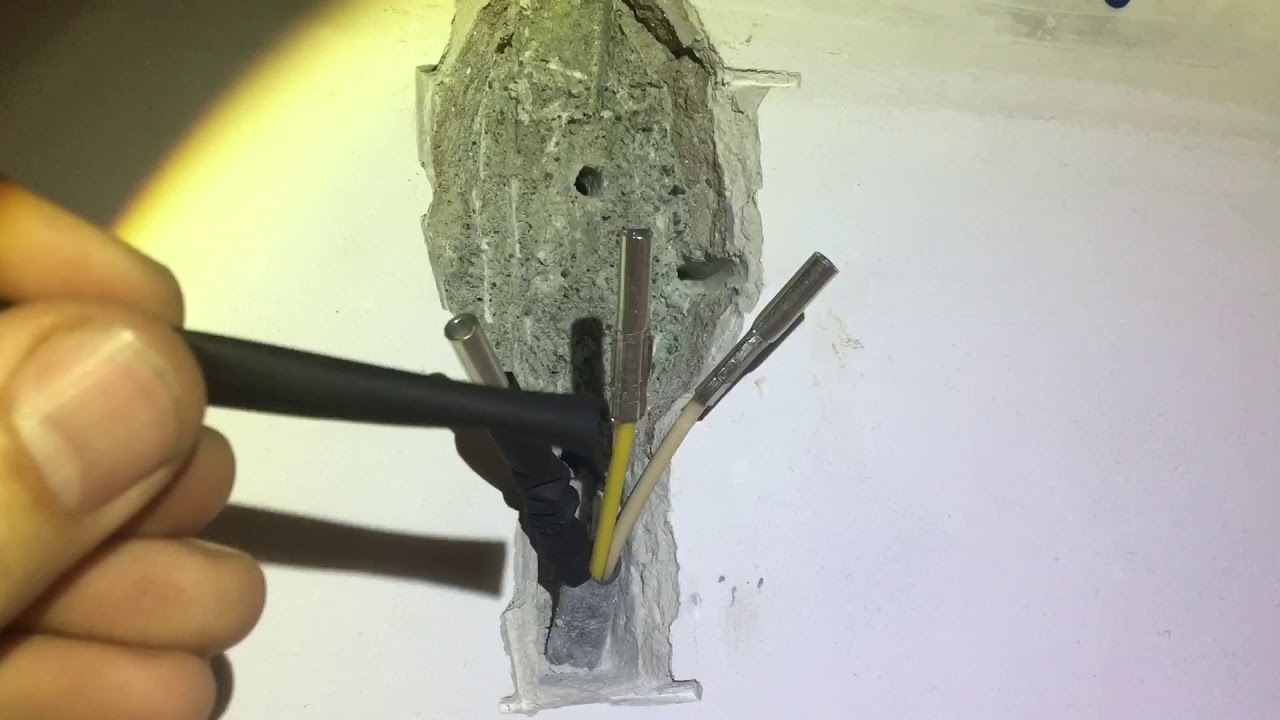

На опресованные гильзы протягиваем термоусадочные трубки, и нагреваем их феном, газовой горелкой или зажигалкой.

Далее отремонтированный участок изолируем и проверяем работоспособность линии, подав напряжение.

Так как провод после ремонта будет почти внатяжку, изолировать, будет неудобно, поэтому предварительно, после того, как мы разделали провода, можно одеть термоусадочную трубку с клеем большого диаметра и длиной превышающую весь разделанный провод, что бы в нее можно было продеть отремонтированный провод с гильзами, на которых одеты термоусадочные трубки.

Большую трубку так же нагреваем, что бы она хорошо обжала весь участок проводов. Далее укладываем починенный провод в штробу и заделываем раствором, обычно это делается строительным гипсом или шпаклевкой.

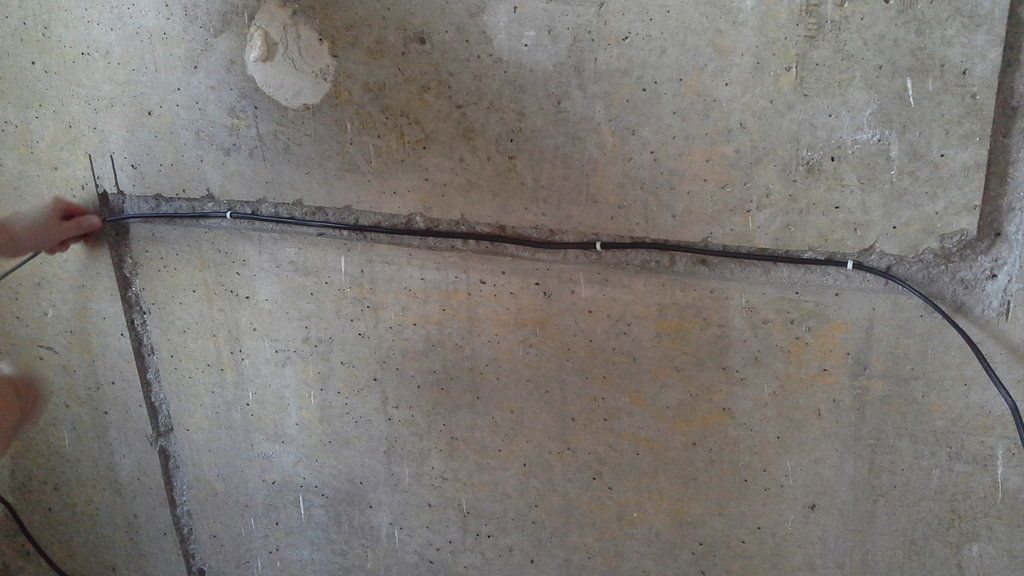

Укладка отремонтированного провода в штробу

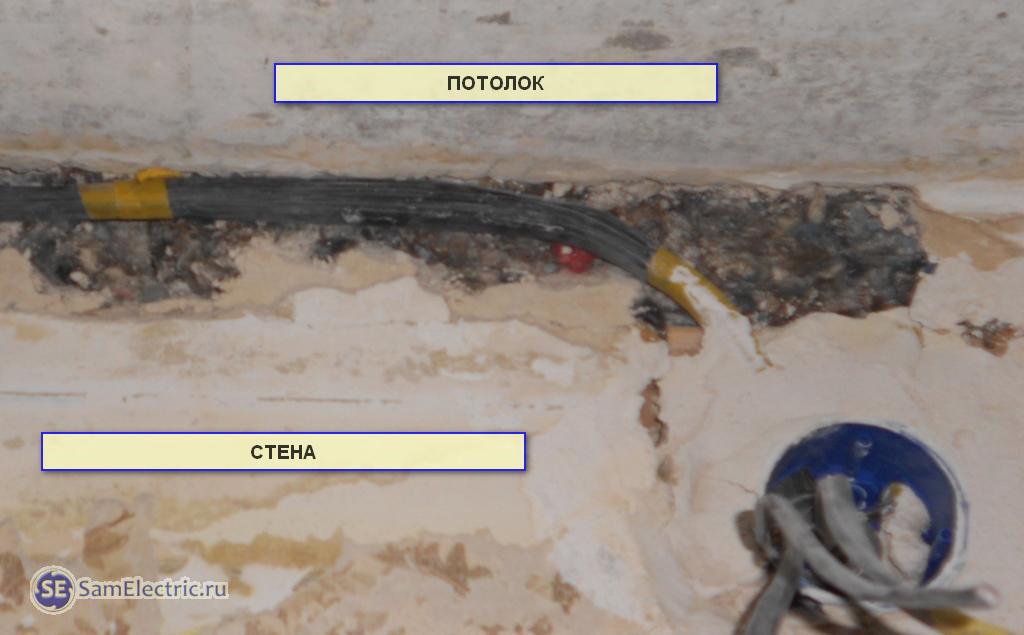

В данном варианте провод был просверлён возле потолка, поэтому свобода действия большая, и провод можно подтянуть и легко монтировать.

Если провод перебит на участке ниже и между проводами большой зазор, то тремя гильзами не обойтись. В таком случае придётся делать вставку и с каждой стороны ставить гильзы.

Длинная вставка для ремонта поврежденного провода

Получится шесть гильз, но принцип опрессовки и изоляции такой же. Вот и весь принцип ремонта перебитого кабеля. Удачного соединения.

С уважением, Игорь Вилков.

Как не попасть в проводку при сверлении стен и потолка

Необходимость сверления стен возникает достаточно часто. Например, нужно повесить картину, кухонные шкафчики, установить новую люстру или же выполнить монтаж натяжного потолка. Нередко при сверлении стены перфоратором домашние мастера и горе-электрики умудряются повредить электропроводку. В лучшем случае сработает автомат в щитке и придется отремонтировать поврежденный участок. Однако, если защитная автоматика не сработает, случайное попадание в силовой кабель под напряжением может закончиться летальным исходом. В этой статье мы расскажем читателям сайта samelectrik.ru, как не попасть в проводку при сверлении стен и потолка, рассмотрев наиболее простые способы обнаружения электрических проводов.

Стены

Со стенами дела обстоят намного легче, т.к. можно опираясь на логику и общепринятые стандарты определить, где проходит проводка, благодаря чему можно избежать попадания в нее перфоратором. Итак, как правило, кабельная линия проходит параллельно под потолком на расстоянии 15 см от него и спускается вниз к электрическим точкам под прямым углом, как показано на фото ниже:

Чтобы не попасть в электропроводку при сверлении достаточно обнаружить распределительные коробки в стенах (это можно сделать невооруженным глазом), что покажет точную высоту прохождения проводов. После этого вам нужно просмотреть, где находятся розетки, выключатели, электрощиток. От всех этих точек кабель поднимается вверх, поэтому над ними лучше не сверлить стену, иначе шанс попасть в проводку будет практически 100%.

Однако такой способ прокладки кабелей встречается не всегда. В панельных домах проводка проложена в каналах (полостях) в плитах. Они, из-за конструктивных особенностей плиты и требований к её жесткости, проходят по диагонали. Пример их расположения вы видите на рисунке ниже.

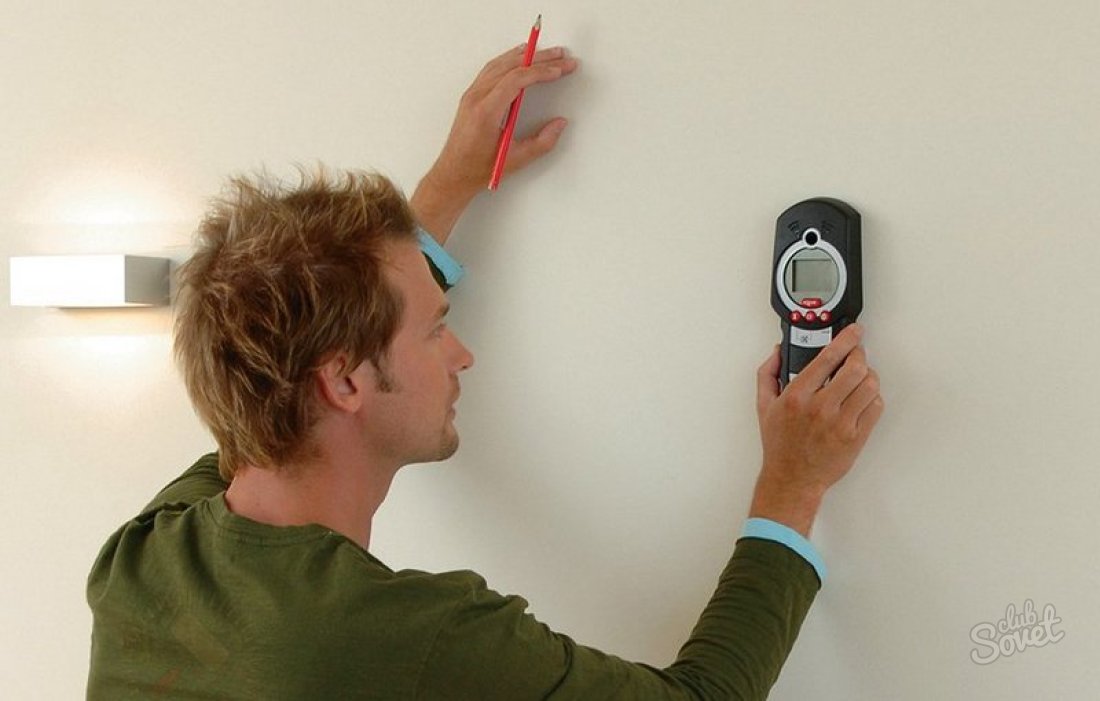

Если же вам не удается описанными способами определить местонахождение электрической линии в квартире либо доме, лучше использовать специальный детектор. Существуют недорогие приборы для поиска скрытой проводки. Точность у них, конечно же, не на высшем уровне, однако с погрешностью 10-15 см можно отыскать провода в стене, что позволит избежать попадания в них сверлом.

Если же вам нужно просто повесить телевизор на стену или осуществить монтаж кухни (имеется в виду подвесных шкафчиков), покупать детектор не целесообразно. В этом случае рекомендуем сделать металлоискатель своими руками.

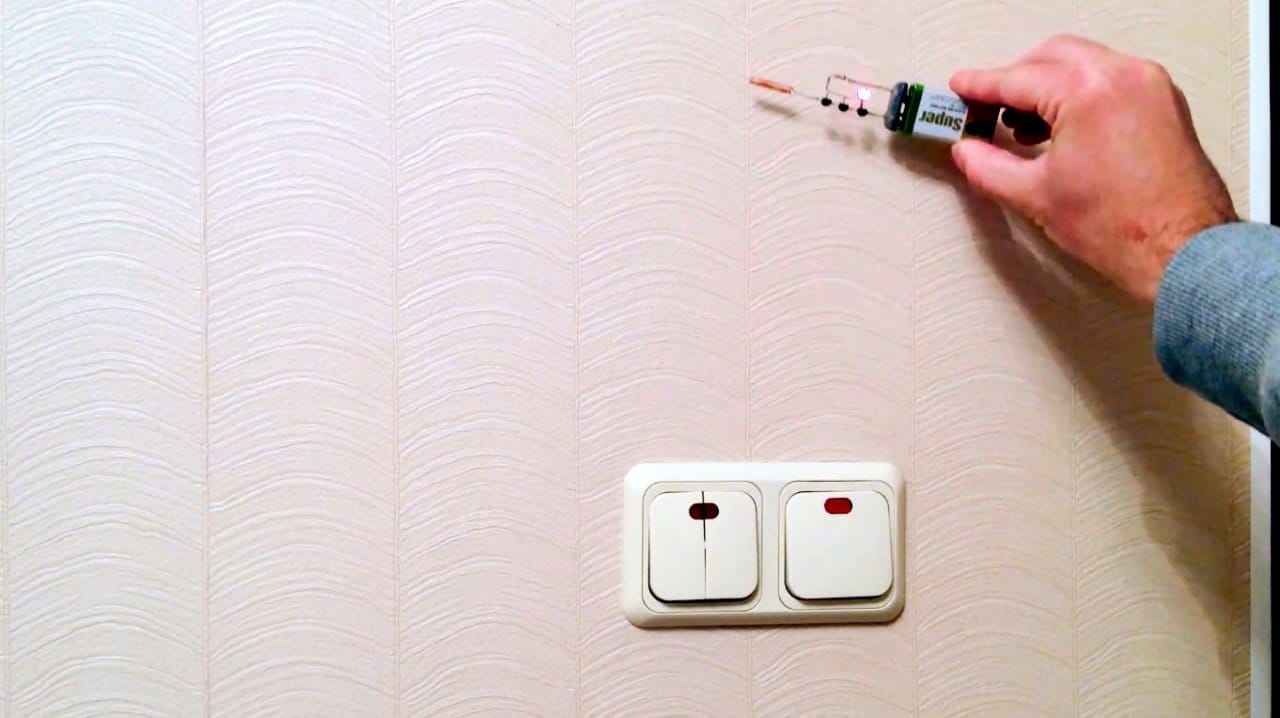

Простой самодельный прибор также покажет примерное местонахождение проводки.

Также можете попробовать для обнаружения скрытой проводки использовать индикаторную отвертку, но не ту что с неоновой лампой, а ту в которой батарейки и светодиод. Если взять её за жало и водить тыльной стороной вдоль стены – она светится около линии, хотя этот метод и не слишком точен. Также советуем простукивать стену вокруг предполагаемого места сверления – так есть вероятность «выстучать» полости и кабельные линии.

Потолок

Желание не задеть проводку при сверлении потолка возникает чаще всего во время установки люстры. Если крюк для подвешивания светильника не предусмотрен, но провода выведены для подключения, тут в первую очередь важно знать следующее:

  1. В панельных домах чаще всего кабели по потолку проводят в пустотах, поэтому чтобы не попасть в проводку при сверлении плиты, рекомендуем изначально немного расковырять место вывода проводов. Так вы увидите, куда они идут, и сможете отступить на безопасное расстояние.
    Дырку в последующем можно заштукатурить, к тому же, тарелка от люстры скроет все дефекты.
  2. Если перекрытие из монолита, то, как правило, электропроводка к люстре заводится вертикально от расположенного выше этажа, поэтому нужно отступить немного от выведенных проводов и просверлить отверстие.
  3. В частном доме электрику проводят под штукатуркой, поэтому, как и в первом случае, рекомендуется немного расковырять перекрытие и определить направление, по которому проходит электропроводка.

Чтобы не попасть в проводку при сверлении потолка можно также использовать специальный детектор, поэтому если вы сомневаетесь в своих силах или по каким-либо причинам не смогли найти провод в стене по нашим советам, лучше вызовите профессионального электрика. Мастер за небольшую оплату по своему опыту и с помощью детектора сделает все безопасно, а это главное.

Напоследок рекомендуем просмотреть видео, в котором наглядно показывается работа детектором скрытой проводки:

Надеемся, что теперь вы знаете, как не попасть в проводку при сверлении стен и потолка перфоратором. Не забывайте, что сверлить нужно только при отключенном напряжении, а уже после создания отверстия можно включить автомат и проверить, не срабатывает ли он.

Материалы по теме:

Что делать, если в квартире поврежден кабель скрытой проводки? | Вечные вопросы | Вопрос-Ответ

В случаях, когда в квартире или доме необходимо повесить картину, полку, ковер или что-либо еще, возникает необходимость в том, чтобы эту стену, собственно, просверлить, чтобы впоследствии закрепить на ней предмет. И в итоге может оказаться, что в нужном вам месте проходил кабель скрытой проводки, повреждение которого привело к печальным последствиям. В такой ситуации, естественно, лучше всего обращаться к электрику. Но и понять, что конкретно произошло и какие действия последуют, лишним не будет.

При повреждении кабеля скрытой проводки необходимо выяснить, какая его часть вышла из строя. Это может быть один из двух проводников (либо нулевой, либо фазный). Если вы повредили проводку, например, прибивая картину к стене, то, скорее всего, поврежденный участок находится в месте отверстия или рядом, что логично. Если вы сделали несколько отверстий, то определить место повреждения будет сложнее.

Первый шаг

При обрыве скрытой проводки нужно проверить, поступает ли напряжение на счетчик. Для этого нужно отключить автоматы в электрощите и при помощи тестера измерить напряжение на контактах счетчика. Если напряжения нет, то проблема в доме.

Сначала надо отключить напряжение. Потом — выяснить, какая конкретно часть проводки перестала работать. Как правило, выходит из строя не вся проводка, а одна или несколько ламп или розеток. Если повреждена одна или несколько розеток, то с помощью индикатора нужно выяснить, есть ли на них «фаза». Если есть, то повреждена нулевая жила. Если «фазы» нет — то, соответственно, фазная.

Если перебит фазный провод, то вас может ударить током: все металлические элементы могут оказаться под напряжением. Отключив предварительно напряжение, нужно убрать металлические элементы интерьера и строительные детали. Если перебитым оказался нулевой проводник, необходимо отключить автоматический выключатель, отцепить поврежденный нулевой провод от шины и подать на него «фазу».

Как найти поврежденный участок?

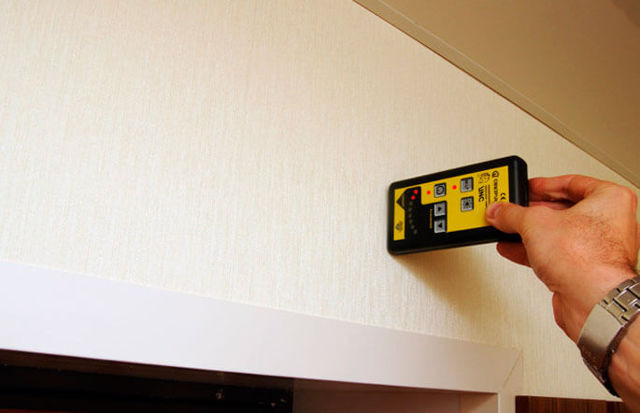

Место обрыва скрытой проводки можно найти с помощью приборов, реагирующих на изменение электромагнитного поля. В пункте обрыва скрытой проводки в наушниках будет слышно характерные щелчки. Поиск проводки на глубине до 5 см можно вести и с помощью обычного радиоприемника. Прибор настраивается на частоту 100 кГц и проводится вдоль стены, если приемник начинает издавать шум, значит, в этом месте скрыт провод. При обнаружении разрыва прибор перестанет издавать звуковые сигналы.

После обнаружения поврежденного участка нужно заменить проводку полностью или частично, это уже зависит от ситуации. Скорее всего, придется штробить стену. Специалисты говорят, что расчищать штробу нужно примерно на 15 сантиметров от поврежденного места в каждую сторону. Затем кабель помещается в ответвительную коробку, ее нужно закрыть, а затем можно штукатурить стену и заново клеить обои.

Смотрите также:

Повреждение электропроводки. Скрытая проводка, как найти повреждение в скрытой электропроводке, полезные советы

Независимо от причины возникновения, замыкание электропроводки это одна из самых неприятных (в плане диагностики и ремонта) неисправностей любой электроцепи – в квартире, частном доме или производственном помещении. Особенно тяжелым случаем является замыкание скрытой электропроводки, ведь провода при этом спрятаны под слоем штукатурки. Даже если в инструментах домашнего электрика есть приборы, которые помогут найти место повреждения и без вскрытия стен, то для ремонта провода все равно понадобится извлекать.

Разновидности замыканий проводки, их причины и методы поиска

Казалось бы, причины короткого замыкания силовой электропроводки и их разновидности это разные вопросы, но на деле они тесно переплетаются между собой. По сути, замыкание это следствие ряда причин, по которым фазный провод напрямую соприкасается с нулевым, либо изоляция между ними не препятствует возникновению дугового разряда (разумеется, при наличии на проводниках напряжения). Основные причины из-за чего коротит проводка и какие могут быть последствия, по которым можно определить место поломки, следующие:

Физический износ изоляции

Происходит с течением времени и вследствие даже незначительных, но регулярных перепадов температур.

Обычно в таком случае изоляция постепенно из гибкой становится хрупкой – на ней появляются трещины в которых может скапливаться влага или пыль. В случае неблагоприятного стечения обстоятельств это может спровоцировать возникновение КЗ через микродугу, причем это самый тяжелый случай с точки зрения поиска неисправности.

При этом внешне вся проводка выглядит целой, но когда на нее подается напряжение, то со временем выбивает автомат защиты.

Поиск подавляющего большинства неисправностей в электроцепи происходит по принципу проверки «слабых звеньев» — это любые контакты, переходы – все те места, где при монтаже вскрывается наружная изоляция кабеля. Поэтому в скрытой проводке поиск неисправности всегда надо начинать в розетках, коробах и щитках.

Как итог – в этом случае проводится внимательный осмотр проводки – если уже выбивает автомат защиты, то возможно место повреждения изоляции будет подгоревшим и его станет видно. В некоторых случаях приходится устаивать проводке «стресс-тест» – подавая на нее повышенное напряжение. Это достаточно экстремальный способ, ведь по сути приходится провоцировать полноценное короткое замыкание электропроводки, после которого место неисправности видно «невооруженным глазом.

Для скрытой проводки и нахождения микротрещин в изоляции также можно воспользоваться и мегаомметром, но он только покажет наличие КЗ на локализованном участке электроцепи, а место его возникновения определить не сможет.

После того, как находим неисправность, то уже в зависимости от общего состояния проводки надо решать, менять кабель или обойтись восстановлением изоляции посредством изоленты.

Пример работы мегаомметра – на видео:

Повреждение изоляции грызунами

Это достаточно частое явление в сельской местности, да и в промышленных условиях такие поломки далеко не редкость – мыши прогрызают наружную изоляцию кабелей, затем внутреннюю и замыкают собой фазу с нолем.

Сложность поиска такой неисправности может заключаться в том, что неизвестно где мышь могла облюбовать себе место для «трапезы». Но с другой стороны, обычно место повреждения хорошо заметно, поэтому достаточно поверхностного осмотра провода, хоть и по всей его длине.

Надо учитывать, что здесь не всегда происходит полноценное замыкание – иногда мышь может частично повредить изоляцию и замкнуть провода не напрямую, а через себя. В таком случае велика вероятность найти место повреждения провода по погибшему животному, которого судорога от электрического тока приковывает к перегрызенному проводу. Хотя иногда бывает и такое, что мышь отбрасывает от кабеля, особенно если у нее получается замкнуть провода напрямую и произойдет полноценное короткое замыкание погрызенной проводки.

Значительный перегрев изоляции кабелей

Это не всегда заметно глазу, но при подаче напряжения на провода, на них начинает действовать электромагнитное поле, которое стремится распрямить их металлическую часть. Пока провод работает в штатном режиме, это не имеет особого значения, но если к нему подключен слишком мощный потребитель, то жилы начнут нагреваться. Когда вследствие этого изоляция станет мягкой, то жилы под воздействием электромагнитного поля расшатают пластик изнутри, а со временем и полностью его прорвут. В итоге произойдет полноценное замыкание и выбьет автомат защиты, а если совсем не повезет, то загорится сама изоляция кабеля.

Пока не расплавится изоляция провода, визуально заметить, что она становится мягкой невозможно – поэтому после прокладки новой линии или подключении на нее дополнительного электрооборудования, надо обязательно проконтролировать, не нагревается ли кабель.

Производители проводов обычно указывают на бирках, сколько кратковременных нагревов может выдержать изоляция, но в любом случае, если перегревы уже происходили, то кабель лучше менять.

Прямое соединение фазного и нулевого проводов

Причины, по которым напрямую коротнуло силовую проводку могут быть самыми разнообразными – от банальной невнимательности, которую иногда допускают выполняя монтаж, до аварии вследствие бури или другого стихийного бедствия.

Главное здесь то, что при прямом соприкосновении фазы и ноля всегда происходит скачкообразное повышение силы тока и температуры на токоведущих жилах. В большинстве случаев провода не рассчитаны на то, чтобы выдерживать токи короткого замыкания, поэтому в месте соприкосновения происходит мини-взрыв, вследствие которого выгорает изоляция, а разлетающиеся расплавленные частицы токоведущих жил разносят ее пепел вокруг. В этом случае нет особой проблемы в том, как найти короткое замыкание в проводке – все видно невооруженным глазом – провода оплавлены и все вокруг в саже.

Здесь особо надо учитывать, что сажа, которая покрывает всю прилегающую поверхность, как и пыль, в определенных концентрациях способна проводить электрический ток, поэтому при ликвидации последствий замыкания ее надо тщательно вычищать.

Как предупредить короткое замыкание

Самый простой способ – это соблюдать рекомендации, прописанные в ПУЭ – практически всем записям в этой книге предшествует какая-либо авария либо как минимум нештатная ситуация. Ну а так как заучивать правила скорее всего никто не будет, то хотя бы надо руководствоваться здравым смыслом, который диктует следующее:

  • Если проводка старая, то настоятельно рекомендуется ее замена. Если по каким-либо причинам это невозможно, то, как минимум, надо осмотреть контакты розеток и оценить, требуется ли им дополнительная изоляция.
  • Если квартиру затопили соседи сверху, то, даже если ничего не замкнуло, это повод пересмотреть скрутки проводов в распределительных коробах – под воздействием влаги липкая сторона изоленты теряет свои свойства.
  • Нужна осторожность при вбивании гвоздей в стены – неудачно забитый гвоздь приносит с собой большое количество «головной боли» по замене перебитого провода.

Также можно просто сделать фото проводов до того, как они будут спрятаны в стену.

  • В частном секторе обязательно надо применять дополнительные меры по защите проводки от крыс и мышей – есть достаточно большое количество найденных домашними электриками способов борьбы с грызунами – это могут быть металлические гофры, промазывание кабелей мастикой и прочие методы.
  • Если в розетку приходилось включать мощный прибор, то потом стоит перепроверить, не подгорели ли контакты и состояние изоляции.

Пример поиска короткого замыкания специальным прибором — на видео:

Устранение последствий короткого замыкания

Чаще всего все сводится к замене поврежденного участка проводки, причем практически гарантированно потребуется наращивать кабель вместо его выгоревшего куска. Основные правила следующие:

  • Пространство прилегающее к месту возникновения КЗ надо тщательно вычистить от сажи – она может спровоцировать повторение замыкания.
  • Не стоит экономить на проводе и пытаться оставить токоведущую жилу, на которой сгорела изоляция – всегда лучше полностью заменить провод.
  • Если полноценного замыкания еще не произошло, но розетки начали подплавляться, то не стоит пробовать их ремонтировать – после многочисленных нагревов/охлаждений меняется структура металла и устройство становится более уязвимым.

Если проводка начала коротить «от старости» (изоляция стала хрупкой), то это настоятельный сигнал к полноценному ремонту – он в любом случае обойдется дешевле, чем устранение последствий возможного пожара.

Как итог – надо ли бояться короткого замыкания

Обычно сам процесс возникновения полноценного короткого замыкания электропроводки проходит очень быстро – все происходит в течение долей секунды, после чего срабатывает защита. У электриков старой школы даже есть черный юмор на эту тему: «Включай – если оно коротит, то мы это сразу увидим». Это значит, что все необходимые меры безопасности надо применять до возникновения нештатной ситуации, а если она все-таки произошла, то остается только устранять последствия.

Как правило, ремонт электропроводки начинается, когда появляются проблемы с электроснабжением. Рано или поздно возникают ситуации, когда в доме или квартире перестает работать розетка или пропадает освещение. В этом случае любой хозяин приступает самостоятельно к ремонту электропроводки либо нанимает специалистов.

Причины неисправности электропроводки могут быть различные. Самые распространенные из них:

  • – короткое замыкание, возникает, как правило из-за повреждения изоляции между проводами. Чаще всего причиной короткого замыкания становятся места где провода перегибаются – вход подключения розетки, в патронах светильников, перекрученные провода электроприборов – утюг, фен, настольная лампа.

Также причиной короткого замыкания может послужить подключение к одной розетке большого количества электроприборов через тройники, в результате – контакты сильно нагреваются, а это приводит к оплавлению изоляции проводов.

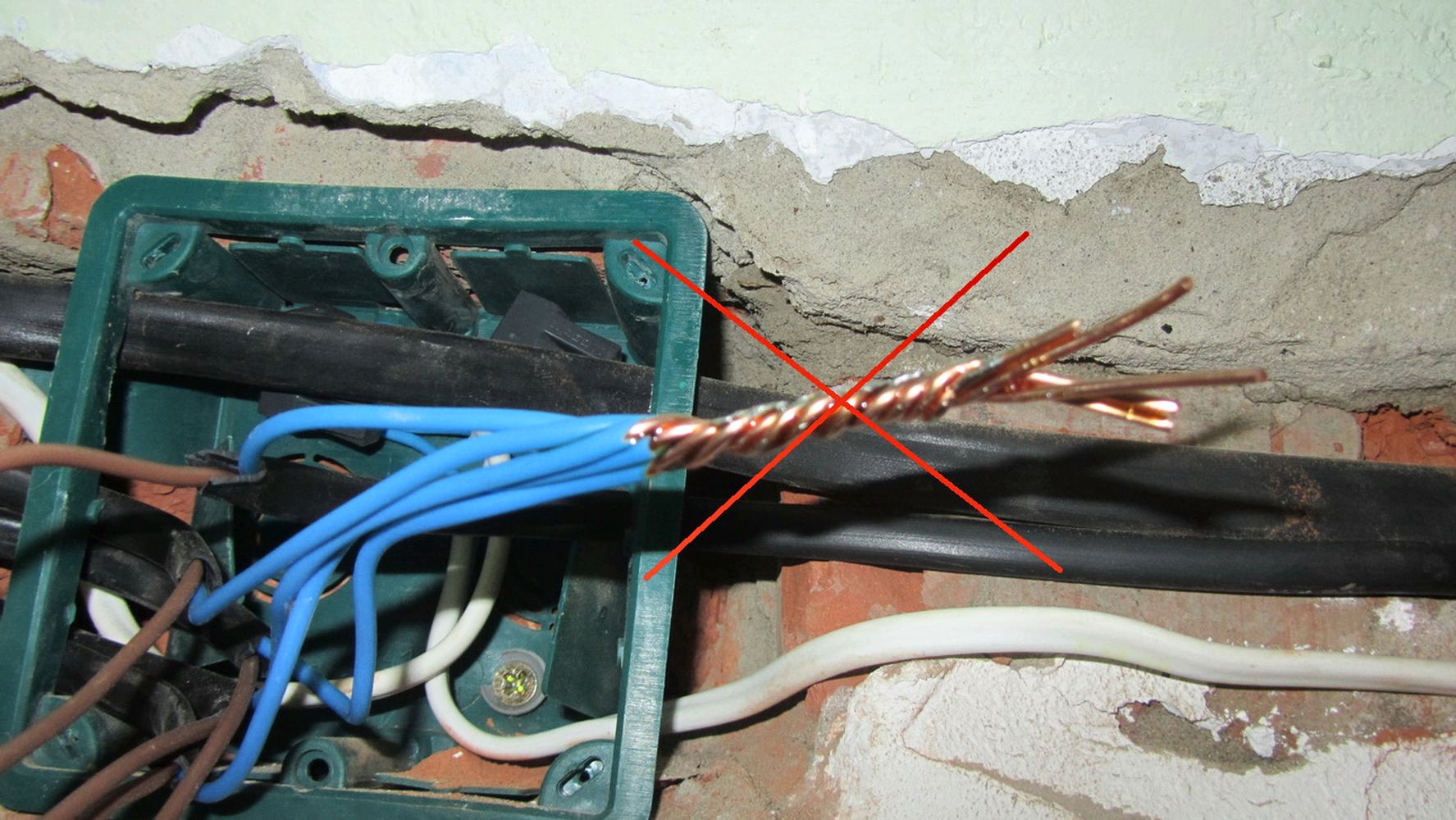

  • – плохой контакт в местах соединения проводов . Этот вид неисправности появляется, когда нарушается контакт между соединенными проводами.
  • – механическое повреждение проводов. Такое часто случается, когда хозяева, начинают сверлить или забивать гвозди в стену, в которой расположена скрытая электропроводка.

С чего начинается ремонт электропроводки

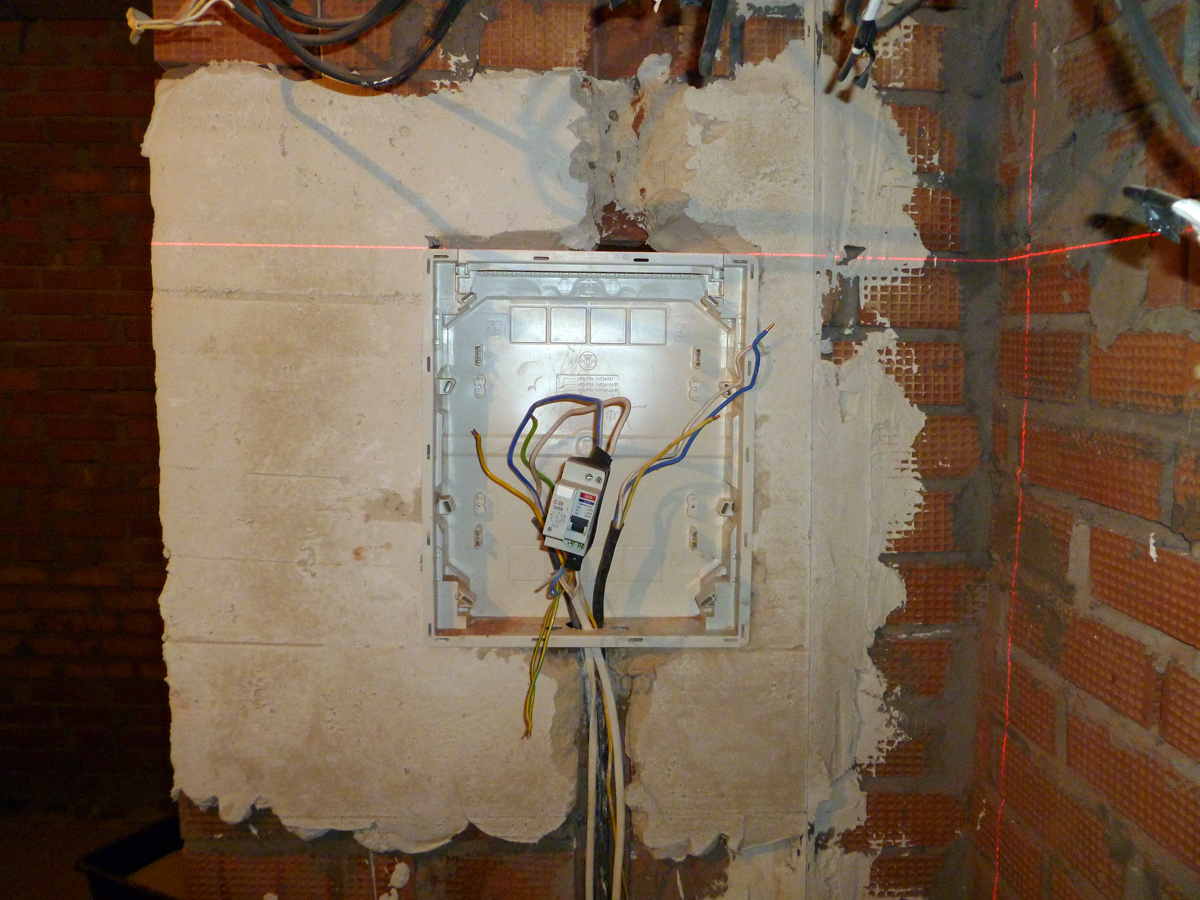

Так как электропитание дома или квартира приходит с вводного электрощита , ремонт электропроводки начинается именно с него. В первую очередь нужно проверить включенное положение защитных аппаратов (автоматические выключателей, УЗО и т. п.).

Возможно, причиной отсутствия напряжения в доме может быть отключенные автоматические выключатели или перегорание предохранителей. Если в процессе осмотра электрощита аппараты защитной автоматики находятся в отключенном положении, значит, следует предположить короткое замыкание в элементах электропроводки.

Также причиной отключения автоматических выключателей может быть перегрузка по току. Это происходит, когда автомат перегружен при одновременном включении мощной техники. Для этого нужно отключить часть электроприборов и через некоторое время снова включить автомат.

Если окажется что напряжения в доме или квартире отсутствует, а защитные аппараты в вводном электрощите находятся во включенном положении, попробуйте несколько раз проделать операции «включение-отключение» автоматических выключателей. Возможно, причиной неисправности может быть отсутствие контакта внутри самого автомата.

Поиск неисправности электропроводки

Итак, если описанные выше действия не принесут результата нужно приступать к поиску неисправности и непосредственному ремонту электропроводки.

Поиск неисправности заключается в делении всей электропроводки на отдельные участки. Чтобы знать, как электропроводка делится по участкам, желательно иметь под рукой схему электропроводки .

Небольшой пример ремонта электропроводки в частном доме

Исходные данные : Допустим, не работают розетки и освещение на кухне и в спальне.

Причина неисправности: Поврежден провод-2 (но мы про это пока не знаем).

Ремонт электропроводки разобьем на несколько этапов. Для начала нужно проверить питание в распределительной коробке №2 так как именно от нее запитывается кухня и спальня.

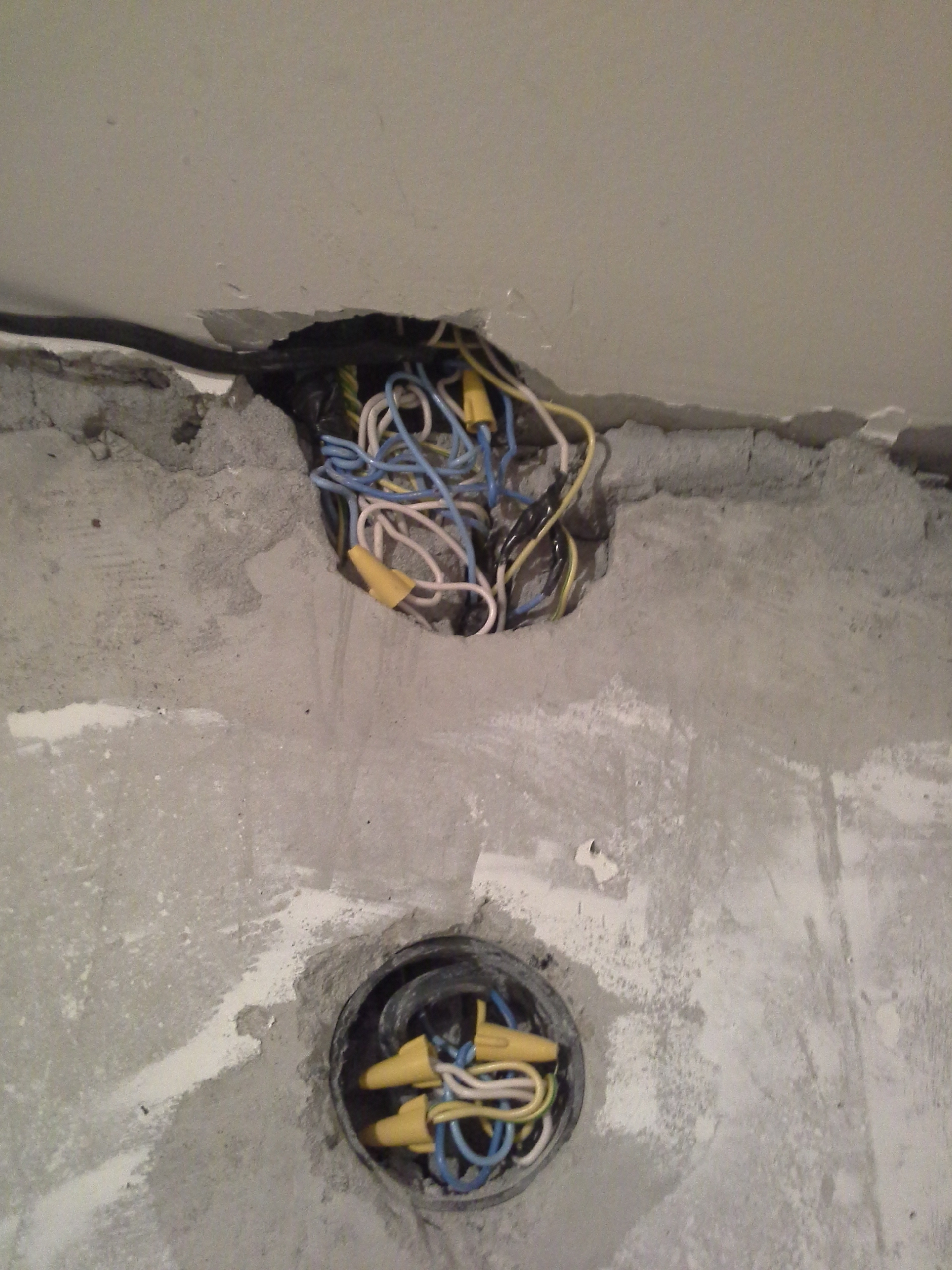

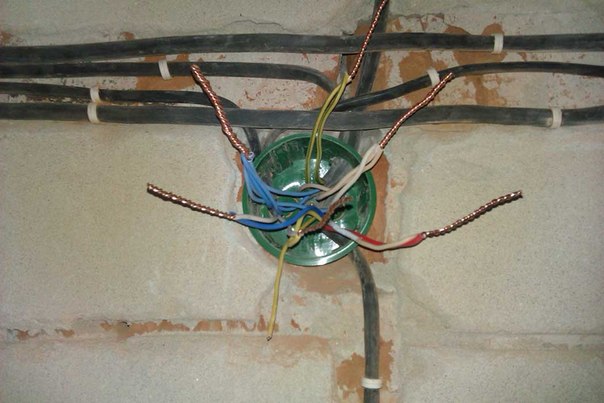

Открываем эту коробку и смотрим. Места соединения проводов должны быть целыми, не оборванным (отгоревшими в случае к.з) и в хорошем состоянии (без оплавления изоляции проводов). При необходимости поджимаем скрученные провода для лучшего контакта (если для соединения проводов использовалась скрутка).

Если в коробке видимых повреждений нет, после осмотра проверяем наличие напряжения в местах соединения (на скрутке) проводов 1 и 2 (коробка №2). Напряжение должно быть! Если его нет, значит проблема в плохом контакте.

Идем дальше, теперь нужно проверить приходит ли напряжение в распределительную коробку №3. Для этого открываем ее и также указателем проверяем наличие напряжения на токопроводящих жилах провода. Напряжения нет! Значит проблема в проводе (например, был поврежден электродрелью при установке картины).

Чтобы окончательно убедится, что провод поврежден нужно проверить его на целостность. Для этого отключаем автомат на вводе в дом, откручиваем провод-2 с обеих сторон (в распределительной коробке №2 и №3) и с помощью «прозвонки» проверяем жилы провода на целостность.

Решить проблему с поврежденным участком провода в данном случае можно тремя способами:

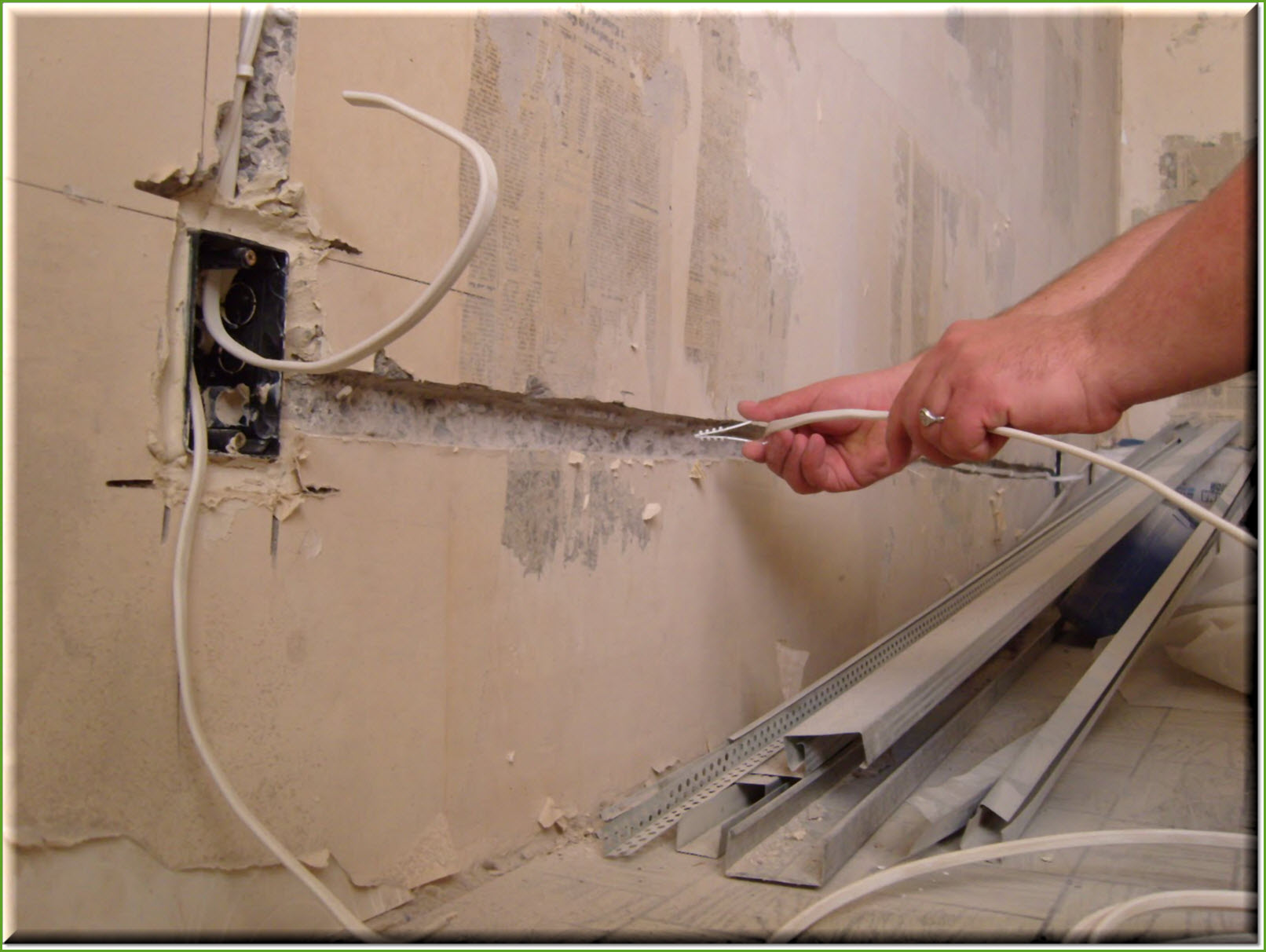

  1. 1 . Извлечь поврежденный провод и вместо него в стене проложить новый. Для этого нужно штробить участок стены с поврежденным проводом;
  2. 2 . Поверх поврежденного провода проложить открытым способом новый в кабель канале (открытая проводка).
  3. 3 . Если при монтаже электропроводки изначально прокладывался трехжильный провод, а заземление в доме отсутствует, то можно задействовать третью жилу как рабочую (это при условии что в нерабочем проводе повреждена одна из жил).

Если электричества нет во всем доме, то в первую очередь проверяется наличие напряжения на вводном автомате. Если автоматический выключатель исправен напряжение будет как на входе, так и на выходе автомата (разумеется, во включенном положении последнего), а далее действовать по выше изложенной схеме.

Инструмент для ремонта электропроводки

Основными инструментами для ремонта электропроводки являются.

Что же делать, если перебил электропроводку в стене? Обычно в такой ситуации человек теряется, но ничего страшного не произошло, электропроводку можно успешно починить своими руками одним из приведенных ниже способом.

При сверлении стен для крепления предметов редко кто задумывается о том, что в стенах проложена электропроводка. Но даже если вспомнить, и мысленно провести взглядом возможный путь проводов от соединительной коробки к розеткам и выключателям, то все равно нет гарантий от попадания сверла в провод.

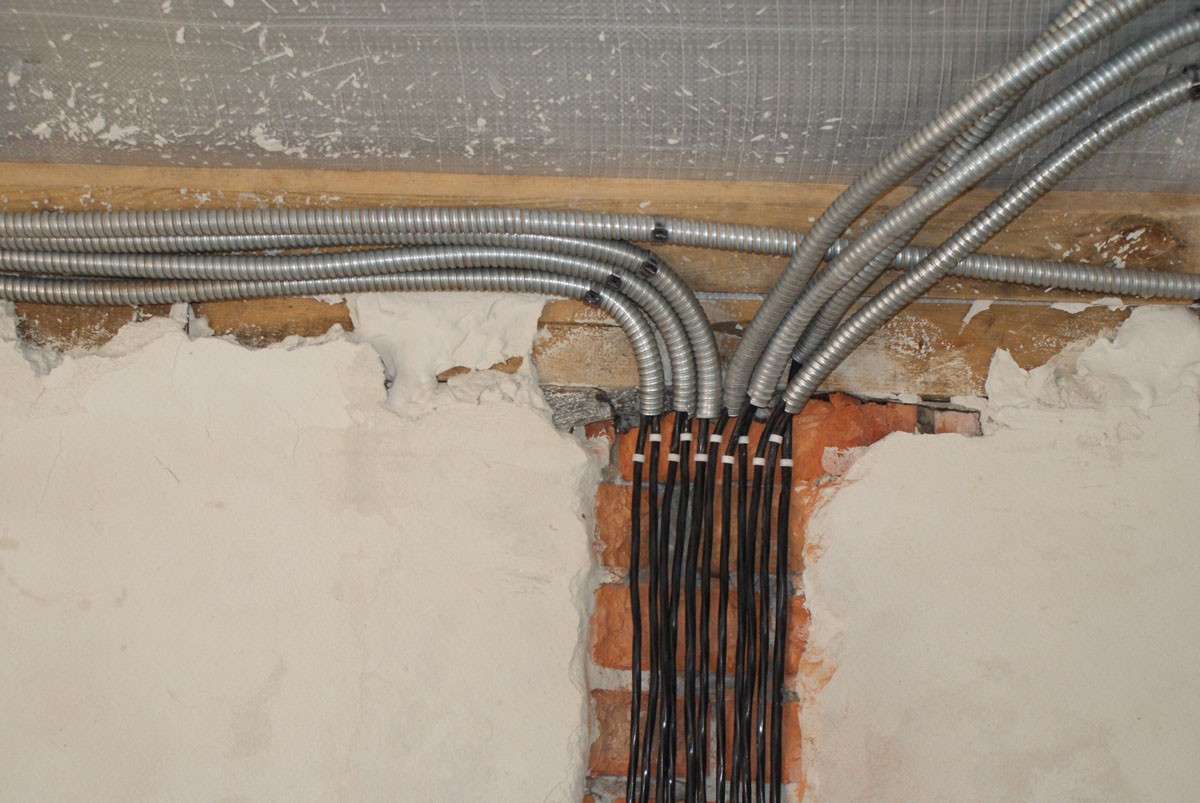

Особенно часто повреждается электропроводка при установке натяжных и подвесных потолков . Удерживающие потолок уголки или багет крепятся на стене саморезами и линия крепления их проходит как раз на уровне прокладки проводов.

Согласно требованиям правил устройства электроустановок (ПУЭ) соединение проводов скруткой при монтаже электропроводки запрещено. При соединении проводников скрытой проводки в стене это правило категорически нельзя нарушать!

Лучше всего заменить весь отрезок перебитого провода от распределительной коробки до места его присоединения, но не всегда это приемлемо.

Так как перебитые проводники короткие, то соединение можно выполнить с помощью клеммных колодок . Но в таком случае для клеммной колодки придется устанавливать распределительную коробку, что трудоемко и не всегда устраивает.

Предлагаемая технология соединения перебитых проводов в стене под штукатуркой проверена мною на практике и показала высокую надежность. В моей квартире более 16 лет работает скрытая электропроводка с несколькими подобными соединениями, две пары проводников пришлось соединять при переносе счетчика, одну пару соединял в двух местах при переносе стены и две пары при переносе электрических розеток .

При ремонте электропроводки в обязательном порядке необходимо ее обесточить!

Ремонт следует начинать с очень аккуратного удаления штукатурки в зоне повреждения проводов. Такую работу выполняют зубилом и молотком. В качестве зубила при прокладке электропроводки в стене я обычно использую стержень от сломанной отвертки с остро заточенным концом лопатки.

Таким зубилом хорошо делать небольшие штробы в стене при прокладке проводов скрытой проводки, например при переносе розетки, или установки дополнительной.

Когда обнажатся провода скрытой проводки, станет ясно, перебит один провод, два или три. Из какого металла сделаны проводники электропроводки, меди или алюминия.

Соединение перебитых медных проводов электропроводки

Соединение перебитого медного провода в стене пайкой обеспечивает надежность контакта проводов не хуже, чем не поврежденного и позволяет закрыть соединение штукатуркой без установки распределительной коробки.

Перебит один из двух медных проводов

Вскрытие показало, что перебит один медный проводник, второй провод не задет и изоляция вокруг него не повреждена.

Для ремонта сначала необходимо выбрать штукатурку в стороны от места повреждения на 3-5 сантиметров на глубину сантиметра под поврежденным местом провода. Это необходимо для создания условий для соединения проводов. Далее необходимо разъединить провода и разрезать изоляцию вдоль по центру.

Обязательным условием для получения надежного механического соединения алюминиевых проводов является применение шайбы типа гровер. Сборка соединения выполняется следующим образом. На винт М4 надевается гровер, затем обыкновенная плоская шайба, колечки соединяемых проводов, далее простая шайба и гайка.


Винт ввинчивается в гайку с максимально возможным усилием руки. Осталось покрыть соединение изолентой.


Для защиты от механических повреждений следует полученное соединение закрыть изолирующей трубкой. Сверху можно еще раз обвернуть одним слоем изоленты.


По выше описанной технологии соединяются и несколько перебитых алюминиевых проводов. Только понадобится больше винтов и перемычек.

На основании личного опыта осмелюсь утверждать, что соединение алюминиевых проводников скрытой электропроводки по выше описанной технологии, обеспечит безотказную ее работу до конца срока службы при условии, что ток нагрузки не будет превышать допустимый.

Если электропроводка правильно спроектирована и смонтирована в соответствии с требованиями ПУЭ, неисправности в ней возникают редко.

Однако, если подача электроэнергии на каком-либо участке цепи прекратилась, следует найти и устранить возникшую проблему. В этой статье мы расскажем, как найти обрыв в скрытой проводке в стене.

Давайте разберемся, как же найти неисправность в электропроводке? Неисправности возникают вследствие неправильного или небрежного монтажа , нарушения целостности изоляции, обрыва проводов, плохого контакта между элементами цепи или перегрузки сети. На неисправность указывают:

  • Отсутствие нуля;
  • Отсутствие ;
  • Отсутствие фазы и нуля одновременно;
  • Искрение;
  • Короткое замыкание.

Косвенным образом на неисправность указывает слишком частое срабатывание защитной автоматики.

Классификация

Чаще всего неисправности возникают в местах соединения проводов в , в местах подключения к контактам автоматов или выключателям осветительной сети. Такие неисправности относят к первому классу , они составляют более половины случаев неполадок электрической сети. Все они сравнительно легко обнаруживаются и устраняются.

Второй класс неисправностей – повреждения скрытой проводки во время ремонта при сверлении, долблении и прочих работ, связанных с необходимостью проникновения в толщу бетонной конструкции. Вследствие ремонта в проводку может быть вкручен шуруп или вбит гвоздь. В таких случаях высока вероятность короткого замыкания в стене.

Незначительные повреждения изоляции не всегда проявляются сразу же, проблема может возникнуть через несколько месяцев или даже лет.

Третий класс – обрыв провода непосредственно в стене без вмешательства извне. Это достаточно редкое явление и на долю неисправностей третьего класса приходится около 20% случаев неполадок. Обрыв может произойти вследствие сильного износа проводки, выполненной из алюминиевого провода, перегрузок в сети или неисправности .

Причиной обрыва могут быть и нарушения технологии монтажа , например, соединения скруткой, механические повреждения изоляции или неправильный расчет сечения провода для конкретной группы подключения.

Самое «безобидное» последствие обрыва провода – отсутствие напряжения в отдельно взятой точке подключения, всей группе подключения или в целом в квартире. При обрыве нулевого проводника кроме обесточивания отдельно взятой ветви или квартиры в целом возникает угроза перегрузки исправной части сети . Искрящая проводка или короткое замыкание могут привести к более серьезным последствиям, вплоть до возникновения пожара.

Порядок действий при поиске

Для поиска обрыва понадобятся:

  • Трассоискатель или другое устройство для поиска обрыва скрытой проводки в стене;
  • Отвертка;
  • Пассатижи;
  • Нож с изолированной рукоятью;
  • Изолента.

В первую очередь нужно определить аварийную группу подключения. Если у вас есть , ничего сложного в этом нет. Если на поврежденной розетке есть фаза, то включая-выключая автоматы, можно найти искомый провод . Наличие фазы проверяется индикатором. Группу подключения, в которой выявлена проблема, следует полностью отсоединить от автомата, отключая все жилы кабеля.

После этого нужно последовательно прозвонить все соединения, начиная от кабеля в щите до обнаружения места, где розетки соединены одной жилой. Если есть доступ к распределительным коробкам, их нужно вскрыть. Если внутри неполадок нет, производится прозвон поврежденной жилы от соединения.

Если коробки недоступны или разводка выполнена без них, нужно снимать розетки по всей длине поврежденного участка и прозванивать через них. Чаще всего проблемы возникают в первой розетке, так как на нее приходится максимальная нагрузка. Если повреждение так и не обнаружено, значит оно находится внутри стены .

Ищем в стене

Самый быстрый способ обнаружения места разрыва фазного проводника – поиск с помощью трассоискателя . Прибор состоит из приемника и генератора. Генератор подключают к поврежденному проводу: минусовая клемма прибора крепится к целой жиле и заземляется на подъездном щите, плюсовую клемму подсоединяют к поврежденной жиле.

После этого генератор включается и в целую жилу, от него подаются импульсы. Приемник трассоискателя нужно перемещать вдоль маршрута проводки.

Приемник реагирует на импульсы от генератора и издает звуковой сигнал. Над местом разрыва подача звукового сигнала прекращается .

Для уточнения локализации разрыва генератор подключают к другому концу поврежденного участка и повторяют процедуру поиска. В конечном итоге звуковой сигнал пропадает в ранее обнаруженной точке.

Встречный поиск места аварии – условие необходимое, так как точность определения разрывов обычно составляет примерно 10-15 см. Чем точнее будет обнаружено расположение повреждения, тем меньший объем работ придется выполнять.

Иногда проблемы возникают с нулевым проводом. В таких случаях во время проверки контактов на индикаторной отвертке наблюдается слабое свечение при соприкосновении с нулевым контактом. Люди, не имеющие опыта устранения неисправностей электросети, трактуют это как «две фазы». При проверке мультимером на контакте может фиксироваться любое напряжение в пределах от 0 до 220 В .

Следует помнить, что при обрыве нуля неисправная розетка может ударить током, поскольку в ней есть фаза. Поиск обрыва нуля производится точно так же, как и поиск повреждения фазного проводника.

Если трассоискателя под руками нет, найти место обрыва можно с помощью радиоприемника. Приемник настраивают на любой канал средневолнового диапазона, в аварийную розетку включают электроприбор небольшой мощности, например, электробритву. Включенный приемник медленно перемещают вдоль следования трассы.

На целостность провода указывают шумы, треск или другие помехи . Над повреждением характер помех меняется либо они исчезают вовсе. Какими ещё приборами можно определить обрыв скрытой проводки, узнайте из этой .

В месте нарушения целостности кабеля штробу вскрывают перфоратором или с помощью молотка.

Устранение проблемы

Если проблема возникла в новой проводке, концы провода нужно соединить. Соединение выполняется следующим образом:

В некоторых случаях поврежденный участок следует полностью заменить, протягивая его сквозь с помощью протяжного устройства.

Порядок ремонта поврежденного нулевого проводника немного отличается от ремонта фазы. От шины отсоединяется нулевой провод и к нему прикрепляется фазный . После этого все остальные действия производятся так же, как при устранении обрыва фазы.

Профилактика

Выявить и устранить скрытые дефекты проводки крайне сложно, однако некоторых неприятностей вполне возможно избежать . Прежде чем приступать к любым ремонтным работам, связанным с проникновением в толщу стен, следует найти скрытую проводку с помощью трассоискателя или любого другого доступного устройства.

Если речь идет о проводке старого образца, выполненной из алюминиевого провода, желательно как можно быстрее заменить ее полностью.

Главная мера профилактики неполадок электросети – правильное проектирование и точное соблюдение правил монтажа.

Что же делать, если перебил электропроводку в стене? Обычно в такой ситуации человек теряется, но ничего страшного не произошло, электропроводку можно успешно починить своими руками одним из приведенных ниже способом.

При сверлении стен для крепления предметов редко кто задумывается о том, что в стенах проложена электропроводка. Но даже если вспомнить, и мысленно провести взглядом возможный путь проводов от соединительной коробки к розеткам и выключателям, то все равно нет гарантий от попадания сверла в провод.

Особенно часто повреждается электропроводка при установке натяжных и подвесных потолков . Удерживающие потолок уголки или багет крепятся на стене саморезами и линия крепления их проходит как раз на уровне прокладки проводов.

Согласно требованиям правил устройства электроустановок (ПУЭ) соединение проводов скруткой при монтаже электропроводки запрещено. При соединении проводников скрытой проводки в стене это правило категорически нельзя нарушать!

Лучше всего заменить весь отрезок перебитого провода от распределительной коробки до места его присоединения, но не всегда это приемлемо.

Так как перебитые проводники короткие, то соединение можно выполнить с помощью клеммных колодок . Но в таком случае для клеммной колодки придется устанавливать распределительную коробку, что трудоемко и не всегда устраивает.

Предлагаемая технология соединения перебитых проводов в стене под штукатуркой проверена мною на практике и показала высокую надежность. В моей квартире более 16 лет работает скрытая электропроводка с несколькими подобными соединениями, две пары проводников пришлось соединять при переносе счетчика, одну пару соединял в двух местах при переносе стены и две пары при переносе электрических розеток .

При ремонте электропроводки в обязательном порядке необходимо ее обесточить!

Ремонт следует начинать с очень аккуратного удаления штукатурки в зоне повреждения проводов. Такую работу выполняют зубилом и молотком. В качестве зубила при прокладке электропроводки в стене я обычно использую стержень от сломанной отвертки с остро заточенным концом лопатки.

Таким зубилом хорошо делать небольшие штробы в стене при прокладке проводов скрытой проводки, например при переносе розетки, или установки дополнительной.

Когда обнажатся провода скрытой проводки, станет ясно, перебит один провод, два или три. Из какого металла сделаны проводники электропроводки, меди или алюминия.

Соединение перебитых медных проводов электропроводки

Соединение перебитого медного провода в стене пайкой обеспечивает надежность контакта проводов не хуже, чем не поврежденного и позволяет закрыть соединение штукатуркой без установки распределительной коробки.

Перебит один из двух медных проводов

Вскрытие показало, что перебит один медный проводник, второй провод не задет и изоляция вокруг него не повреждена.

Для ремонта сначала необходимо выбрать штукатурку в стороны от места повреждения на 3-5 сантиметров на глубину сантиметра под поврежденным местом провода. Это необходимо для создания условий для соединения проводов. Далее необходимо разъединить провода и разрезать изоляцию вдоль по центру.

Обязательным условием для получения надежного механического соединения алюминиевых проводов является применение шайбы типа гровер. Сборка соединения выполняется следующим образом. На винт М4 надевается гровер, затем обыкновенная плоская шайба, колечки соединяемых проводов, далее простая шайба и гайка.


Винт ввинчивается в гайку с максимально возможным усилием руки. Осталось покрыть соединение изолентой.


Для защиты от механических повреждений следует полученное соединение закрыть изолирующей трубкой. Сверху можно еще раз обвернуть одним слоем изоленты.


По выше описанной технологии соединяются и несколько перебитых алюминиевых проводов. Только понадобится больше винтов и перемычек.

На основании личного опыта осмелюсь утверждать, что соединение алюминиевых проводников скрытой электропроводки по выше описанной технологии, обеспечит безотказную ее работу до конца срока службы при условии, что ток нагрузки не будет превышать допустимый.

Как найти обрыв фазы в стене


Как найти обрыв провода в стене, простые способы поиска видео

Бытовыми электроприборами пользуются все и даже те, кто далёк от электричества. И когда дома неожиданно погасает свет, начинает казаться, что жизнь остановилась, поскольку лишаешься привычных условий существования. Вот почему в подобных ситуациях каждому из нас, неплохо знать, как найти электрический провод в стене, тем более, что для этого вовсе не обязательно прибегать к услугам электрика. Даже если дома нет специального прибора для определения проводки в стене, есть методы, позволяющие сделать это без каких либо устройств.

Чаще всего к самостоятельному определению проводки приходится прибегать в следующих случаях:

  1. При установке выключателя света или розеток, чтобы просверлить стену или забить гвоздь, не опасения получить удар током.
  2. При возникновении короткого замыкания, представляющего опасность, поскольку оно может стать причиной возгораний, а, следовательно, надо очень быстро найти, где произошел обрыв проводки.
  3. Во время ремонта или перепланировки квартиры. При сносе или возведении перегородок, а также при изменении месторасположения дверного проема. В данном случае желательно знать, как найти проводку в стене без прибора, это позволит избежать повреждения электрокабеля.
  4. При заселении в купленную квартиру. Чтобы определить местонахождения существующих электрических коммуникаций, если нет документов с планов их размещения.

Прибор для поиска проводки



Самым простым подобным устройством является отвертка-индикатор. Многие имеют ее дома, а если нет – можно позаимствовать у соседей. Хотя индикатор стоит совсем недорого, но он очень слабый. Определить точное местонахождение проводов даже при успешном их обнаружении невозможно, индикатор укажет на опасную зону в 30 см. Не удастся с помощью индикаторной отвертки найти провод, находящийся не под напряжением.

Сигнализатором Е-121 прозванным в народе «дятлом» пользуются многие электрики. Он настолько прост в обращении, что с ним сможет справиться даже абсолютный дилетант. Тем не менее, данным устройством можно определить не только  месторасположение проводов, но и где произошел порыв. Глубина его действия доходит до 7 см. Этого вполне достаточно для обнаружения порыва жилы за гипсокартонной обшивкой.  В отношении цены и качества «дятла» можно назвать лучшим отечественным прибором для поиска скрытой проводки.

У сигнализатора MS, выпускаемого в Китае много модификаций, но наиболее востребована модель MS-18. Особенностью китайского детектора проводки является высокая чувствительность ко всему металлическому, поэтому он одинаково реагируют и на токопроводящую жилу, и на гвозди, и даже на арматуру в плитах панельных домов. Но приловчившись можно найти отличие в силе сигнала. Выбирая любую модель сигнализатора MS, стоит учесть, что на фольгированный кабель они не будут реагировать. Среди электриков эти тестеры популярностью не пользуются, а для дома это вполне приемлемый вариант, особенно с учетом их невысокой цены.

Приборы поиска электорпроводки  профессиональные

В продаже можно встретить тестеры GVD-504A, BOSCH DMF 10 zoom, GVT-92, GVD-503, VP-440, выпускаемые европейскими производителями. Ими обычно пользуются для обнаружения , скрытого под отделкой и анализа его состояния профессиональные электрики. От китайских аналогов они отличаются качеством сборки, компактным и красивым исполнением. Принцип работы их примерно тот же, но стоимость довольно высока, особенно если покупать для разового использования.

Водная таблица цен рассматриваемых приборов

Старинные дедовские способы поиска проводов в стене

Высокая цена специальных устройств – это одна из причин, почему домашние мастера, интересуются, как найти провод в стене без прибора и зачастую отдают предпочтение дедовским не раз проверенным на практике методам решения этой проблемы. Ведь в прежние времена при обнаружении проводки в стене обходились без приборов, находя электросети под штукатуркой и обоями безопасными методами.

Таких способов, позволяющих найти скрытую проводку в стене без специальных технических средств, есть несколько, и каждый из них может обеспечить разную степень точности.

  1. Визуальное определение места прокладки трасс. Данный способ подходит для кирпичных и бетонных стен, оклеенных обоями, которые при ремонте снимают, это позволяет без труда найти штробу, куда обычно укладывают провода. Поскольку при штроблении нарушается целостность поверхности и даже после заделки место, где оно проводилось, остается заметным. Если стена оштукатурена или покрыта шпаклевкой под обои, то визуально обнаружить электрический провод в стене не возможно.
  2. С помощью радио или приемника. Данный способ мастера советуют дилетантам, интересующимся, как определить где проходит проводка в стене. Причем для этой цели сгодится самый обычный, настроенный на средневолновую частоту приемник. Под приятную музыку его надо водить вдоль стены, следя за появлением потрескиваний.
  3. Микрофон, подключенный к магнитоле, может стать альтернативой приемнику. Работать с ним следует, как с радиоприемником, появление шумов и треска будет означать обнаружение скрытой проводки.

Надо помнить, что с помощью радио или микрофона можно определить нахождение проводки в стене с погрешностью 15–20 см. Поэтому при использовании данных устройств лучше сделать небольшой отступ, чтобы избежать удара током и такая подстраховка будет не лишней.

Попробуем заняться логикой

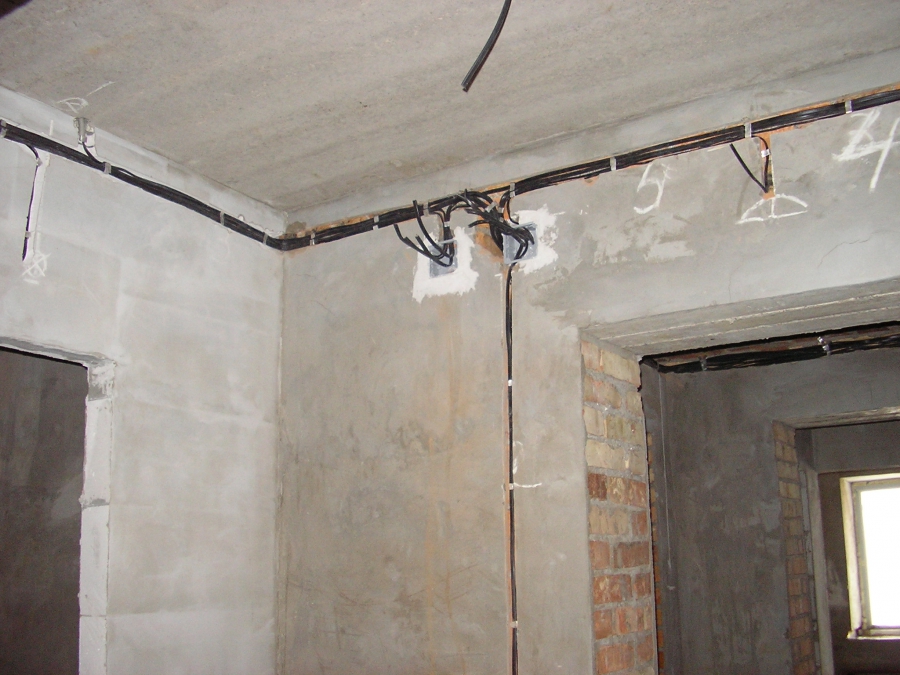

Если монтаж проводки выполнял профессиональный электрик, то все проводники в полости ограждающих конструкций им прокладывались параллельно потолку или перпендикулярно полу, а все повороты делались под прямым углом.

Схема поиска скрытой проводки в квартире

Исходя из этого, можно предположить следующее:

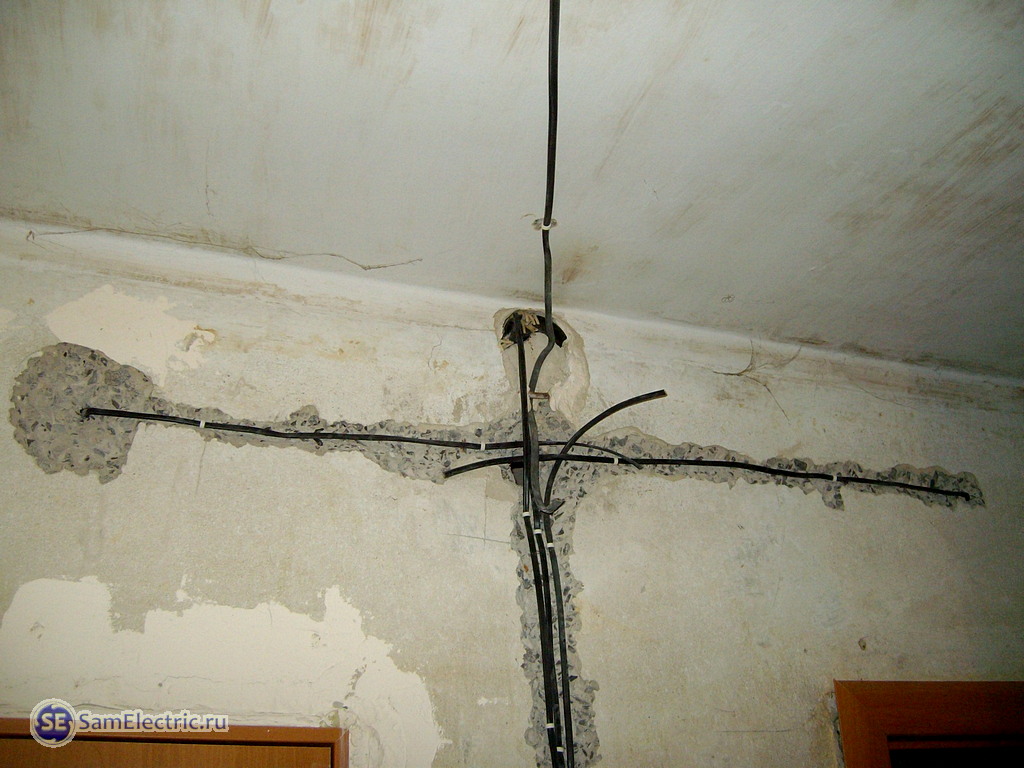

  1. От розетки или выключателя провод поднимается строго вверх и дальше под потолком поворачивает в сторону распределительной коробки, следовательно, в этом месте вбивать гвоздь не стоит.

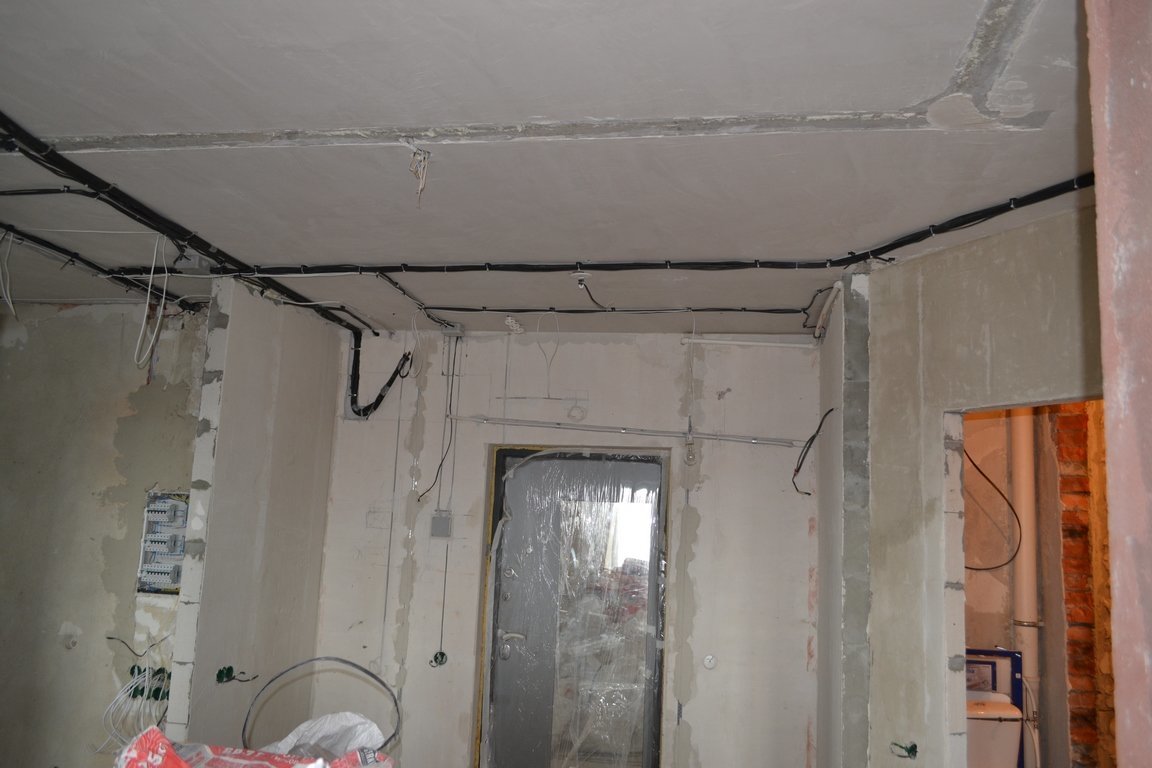

  2. Линию, как правило, тянут отступив на 10–15 см от потолка и на 10 см от плинтусов.
  3.  Можно представить визуально по установленным ранее электро точкам схему прокладки кабеля и набросать ее на бумаге.

Надо иметь в виду, что безопасным подобное визуальное представление назвать нельзя. Схему прокладки кабеля необходимо проверить хотя бы с помощью радио, но лучше специальными приборами.

Причины обрыва проводки

Обрыв в проводке может произойти в любое время, на чаще всего это случается, когда электропроводники, находятся под напряжением. Причиной повреждения кабеля может быть некачественное изделие, неправильно выполненный электромонтаж и многое другое. В том месте, где есть повреждение, провод постоянно нагревается и при повышении напряжения может оборваться. Помимо этого разрыв кабеля может случиться из–за внешнего механического воздействия на него, при забивании гвоздей или сверлении отверстий. К обрыву кабеля приводит и перегрузка сети.

Чем найти обрыв провода в стене

Если раньше приборы позволяли лишь обнаружить провода или металлические предметы, то  современные электронные устройства помогают в определении обрыва скрытой проводки. Например, бесконтактным индикатором скрытой проводки можно найти место разрыва фазного проводника. Индикатор необходимо перемещать вдоль токопроводящей жилы, и в месте ее обрыва он просигнализирует. Обычно при определении обрыва проводки звуковой сигнал прекращается.

Если иметь представление, как узнать где проводка расположена в стене, можно выбрать подходящий вариант поиска исходя из своих возможностей.

Видео о детекторах и методах поиска скрытой проводки





sdelalremont.ru

Как определить обрыв проводки в стене

Совет 1: Как найти обрыв проводки

  • Для нахождения места обрыва понадобятся: отвертка-индикатор; тестер; бесконтактный индикатор скрытой электропроводки, хотя бы самый простой – их часто встраивают в отвертки-индикаторы (правда, непрофессионал может получить от такого индикатора приемлемый результат лишь в том случае, когда в стене отсутствует какой-либо металл, кроме проводов). Плюс «дежурный» инструмент – отвертка, пассатижи, нож с изолированной ручкой, изолента.

Прежде всего, необходимо определить, какой из проводников оборван – фазный или «нулевой». Для этого индикаторной отверткой «щупаем» контакты неработающей розетки или выключателя. В розетке под напряжением должен находиться один из контактов, в выключателе – один (в положении «выключено») или все (в положении «включено»). Если «фаза» имеется, значит, оборван «ноль». При скрытой электропроводке единственный выход – обратиться к профессионалам, самостоятельно локализовать место такого обрыва не удастся.

При открытой прокладке (то есть когда провод доступен на всем участке от распределительной коробки до неработающей точки) место повреждения находится при помощи тестера. Для этого отключается напряжение в квартирном распределительном щите, затем на проводе, возле его выхода из распределительной коробки, делается первая «засечка» – надрез изоляции, позволяющий обнажить металл проводника; примерно через метр надрезается еще одна засечка (вторая). Измеряется сопротивление на участке между надрезами – если оно имеет малую величину, то на этом промежутке разрыва нет. Тогда примерно через метр от второй засечки делается третья, замеряется сопротивление между второй и третьей засечками, и т.д.

Отсутствие сопротивления укажет на то, что между щупами прибора имеется место повреждения. На выявленном участке провода вновь делаются засечки, уже ближе друг к другу – через полметра, например. Локализовав очередной, уже меньший по длине, поврежденный участок, на нем вновь повторяют описанную процедуру. Подобной методикой место разрыва проводов определяется с точностью до миллиметров, но обычно это излишне – обрыв находится визуально намного раньше. После устранения неисправности тщательно изолируются все оголенные участки провода.

Место разрыва фазного проводника в кирпичной или бетонной (без металлической арматуры) стене находится при помощи бесконтактного индикатора скрытой проводки. Провода от распределительных коробок обычно прокладываются вертикально или горизонтально, повороты делаются под прямыми углами, поэтому «трассу» от коробки до розетки можно определить довольно точно. Вдоль нее, по поверхности стены, перемещается индикатор – о месте повреждения он просигнализирует тем или иным способом, зависящим от конструкции прибора. Обычно это звуковой сигнал – в месте обрыва он пропадает.

Совет 2: Как найти обрыв кабеля
Как найти обрыв провода в стене.
Обрыв проводки.

Порядок действий при поиске обрыва провода в квартире следующий.

Первоначально определяем, от какого автомата подключена поврежденная розетка. Если на ней есть фаза, определить автомат можно по наличию/отсутствию фазы на розетке, включая – выключая автомат. Фазу проверяем индикатором. Найдя кабель, отсоединяем его от щита. Причем отсоединяем все жилы кабеля: ноль, фазу и (если есть) землю.

Далее с помощью мультиметра последовательно, начиная от кабеля в щите, прозвоним все соединения в розетках и установим участок, на котором две розетки соединены только одной жилой, например нулевой. Соответственно на этом участке обрыв провода. В исправном состоянии любые две розетки на одной группе должны быть соединены двумя (или тремя, если есть заземление) жилами.

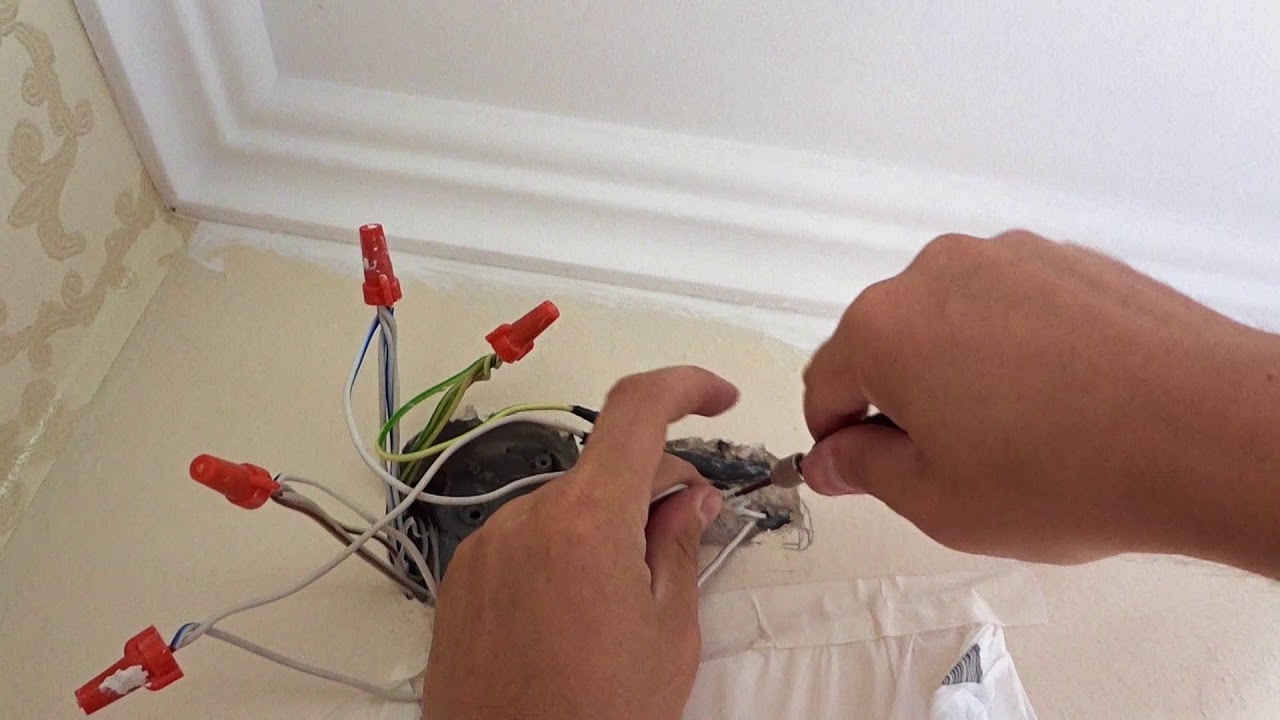

Если доступны клеммные коробки, вскрываем их. Чаще всего разрыв в коробке. Если в коробках все в порядке, прозваниваем поврежденную жилу от скруток. При необходимости разбираем скрутки (или клеммник) и прозваниваем так. К сожалению, чаще всего клеммные коробки недоступны, т.к. закрыты отделкой и прозвонить через них не получится.

Возможно, что разводка сделана вообще без коробок. Кабеля идут непосредственно от одной розетки к другой. Это видно по тому, что в каждый подрозетник заходит 2 кабеля (4 жилы). Если это так снимаем розетки в начале и конце поврежденного участка. Потом прозваниваем мультиметром.

Если до сих пор обрыв не найден. Значит у вас обрыв в скрытой проводке внутри стены.

Как найти обрыв провода в стене?

Быстро найти обрыв провода в квартире можно с помощью трассоискателя. Для этого подключим трассоискатель к поврежденному кабелю.

Трассоискатель состоит из генератора и приемника. Генератор подключается к кабелю двумя проводами. Плюсовая клемма подключается к поврежденной жиле кабеля. Минусовая клемма к целой жиле. Кроме того, минусовая клемма заземляется отдельным проводом на электрощит в подъезде.

Включаем генератор. Он подает частоту в поврежденную жилу. Приемником трассоискателя ведем по стене в местах предполагаемого прохождения скрытой проводки. Над проводкой, чувствуя сигнал генератора, приемник издает звуковой сигнал. Таким образом мы отслеживаем прохождение проводки в стене.

В месте разрыва провода в стене сигнал генератора пропадет.

Для точного определения обрыва скрытой проводки поиск необходимо повторить с другой стороны. Подключим генератор к другому концу поврежденного кабеля. И повторяем поиск. В итоге мы должны выйти к той же точке, что и в первый раз. Поиск обрыва скрытой проводки завершен. Берем перфоратор и вскрываем обнаруженное место повреждения.

Обрыв нулевого провода в квартире.

Итак, у вас нет ноля, но есть фаза. При разрыве нулевого провода на контактах розетки присутствует фаза, но отсутствует ноль. Индикаторная отвертка на нулевом контакте слабо светится – показывает наводку. Нередко заказчики ошибочно говорят, что в розетке “две фазы”. Проверка напряжения мультиметром в таком случае может показывать любое произвольное значения от 0 до 220 В.

Важно! Несмотря на то, что на контакте нет ноля и розетка не работает, в ней присутствует фаза и вас может ударить током!

Принципиальных отличий поиск обрыва нулевого провода от поиска обрыва фазы не имеет. Порядок поиска описан выше.

Как крайнюю меру, если электричество разведено трехжильным кабелем, для передачи ноля можно использовать жилу заземления. Однако в неисправной розетке теперь заземления не будет. Но отключение заземления нежелательно, а если речь идет о мощных приборах, таких как например, стиральная машина, вообще недопустимо.

В любом случае, если есть возможность неисправность лучше найти и устранить, кто знает какие еще сюрпризы преподнесет подгоревшая скрутка или клеммник.

  Как найти провода в стене без прибора.

Как найти провода в стене совсем без прибора? Очень просто – берем перфоратор и вскрываем провод.

Как найти обрыв провода в стене

Распространенной неисправностью скрытой электропроводки является обрыв проводов. Проблема эта может доставить массу хлопот и потянуть за собой финансовые вложения, связанные с монтажом нового участка скрытой проводки взамен поврежденного. А для поиска этого участка потребуется помощь профессионального электрика. Но иногда можно обойтись без этого, минимизировав затраты. Рассмотрим поиск и устранение обрыва провода скрытой электропроводки своими силами.

Поиск поврежденного участка

Признаками наличия обрыва проводов является отсутствие напряжения в розетке (розетках) или не работающее освещение. Либо частичное исчезновение электричества в квартире.

Для начала нужно точно определить все элементы электропроводки, которые остались без напряжения. Для поиска потребуется:

  • Подключая нагрузку ко всем розеткам без исключения или измеряя напряжение мультиметром, найти, какие из них не работают;
  • Определить работоспособность освещения во всех комнатах, коридоре, кухне.

Чтобы определить поврежденный участок скрытой электропроводки, нужно найти, где произошел обрыв: между коробкой и розеткой, между двумя соседними коробками. Для этого на соединениях в коробках и розетках мультиметром измеряется напряжение. Проверить мультиметром проводники на целостность будет сложно из-за значительных расстояний между концами проводников.

Немного сложнее ситуация с освещением: обрыв может произойти как между коробкой и выключателем, так и между коробкой и осветительным прибором. Для точного поиска места повреждения понадобится однополюсный указатель напряжения (индикатор) – прибор, показывающий наличие «фазы».

Сначала вскрывается выключатель, проверяется наличие «фазы» на одном из его контактов при выключенном положении. Если прибор ее не покажет, то обрыв находится между коробкой и выключателем. Если «фаза» там есть, то определяется ее наличие на светильнике при включенном выключателе. Если прибор не покажет «фазу» ни на одном из проводов, повреждение нужно искать между коробкой и светильником.

Возникают ситуации, когда освещение не работает, «фазы» на выключателе нет, но она есть на светильнике. Это свидетельствует о том, что «фаза» с «нулем» поменяны местами. Прохождение фазного проводника в этом случае придется отслеживать от коробки к выключателю через светильник. Если до контакта выключателя она доходит, то повреждение – между ним и коробкой. Потом придется устранить эту проблему: найти место, где поменяны местами провода, затем – правильно соединить их. Иначе менять лампочки даже при отключенном выключателе опасно.

Поиск точного места повреждения

Теперь потребуется найти трассу поврежденного участка скрытой проводки. Проводники ее по правилам располагаются строго вертикально или горизонтально. Поэтому между коробками кабели проходят по прямой линии, соединяющей их, параллельно потолку. Спуски к выключателям и розеткам выполняются вертикально.

Точнее маршрут кабеля в стене можно найти трассоискателем. Это специальный прибор, предназначенный для поиска скрытой проводки. Он же покажет и место повреждения. Но для этого необходимо, чтобы поврежденным был фазный, а не нулевой провод. При обрывах «нуля» нужно временно поменять его местами с «фазой». До места повреждения прибор показывает наличие провода под напряжением, а после – нет.



При неглубоком залегании проводников в стенах место обрыва трассу можно попробовать уточнить, используя другой прибор – бесконтактный указатель напряжения. Проводя им по стене поперек предполагаемого места расположения в ней кабеля, фиксируют максимум свечения индикатора прибора или его звукового сигнала. Отмечают найденную точку карандашом на стене, отступают 10-20 см в сторону выключателя или розетки и повторяют операцию. И так – до тех пор, пока вся трасса не определится. Таким же образом можно найти маршрут скрытой проводки трассоискателем.

Проводка в стене не повреждается сама собой. Обычно это связано со сверлением отверстий, а реже – с браком при работе строителей, выполнивших соединение проводов в неположенном месте. Встречаются скрутки, сделанные ранее проживающими в квартире жильцами, попавшими в аналогичную ситуацию.

Поэтому при поиске повреждения, сначала осмотрите участок стены. Если там недавно повесили картину, то не исключено, что забитый гвоздь или завернутый саморез попал в провод и перебил его. Будет не лишним коснуться его индикатором – на нем может оказаться напряжение.

Если прибор не доступен, а стенка ровная, в нее ничего не забивали и не сверлили, участок проводки придется заменить целиком. Это решение будет правильным, так как соединение проводов в стене даже пайкой – не самый лучший вариант. А соединение алюминиевых проводников хорошим не получится.

Для этого старые провода в коробках, выключателях и розетках отключаются и изолируются, либо демонтируются. По стене прокладывается кабель-канал, в него укладывается новый кабель. Концы его, немного раздолбив стену, заводят в коробку и розетку (выключатель). Можно выполнить скрытую прокладку, проштробив стену, но лучше оставить это до ближайшего косметического ремонта помещения, ограничившись пока кабель-каналом.

Ремонт провода в стене

Если точное место повреждения удалось найти, то провод в стене потребуется соединить. Для этого аккуратно вскрывается штроба, в которую он уложен, на расстояние около 10 см в каждую сторону. От кабеля или провода отделяется поврежденная жила, при этом нельзя повредить изоляцию на других проводах.

Самый лучший способ соединения медных проводов – пайка. Для этого понадобится кусок медного провода, выполняющий роль ремонтной перемычки. На жилу ремонтируемого кабеля желательно заблаговременно надеть ПВХ или термоусдочную трубку. Затем скрутить концы перемычки с соединяемыми проводами и пропаять соединения. На это место сначала плотно накладывается изоляционная лента в несколько слоев, затем одевается ПВХ трубка или термоусадка. Соединение должно получиться герметичным. Не исключено, что вас когда-нибудь зальют соседи, а намокшая стена будет биться током.

Можно соединить провода в стене при помощи клеммы WAGO. Для соединения алюминиевых проводников этот способ самый надежный. Паять алюминий можно, но это умеют далеко не все электрики. К тому же нужны специальный флюс и припой. Соединение также лучше обмотать изолентой, а для надежности – покрыть герметиком.

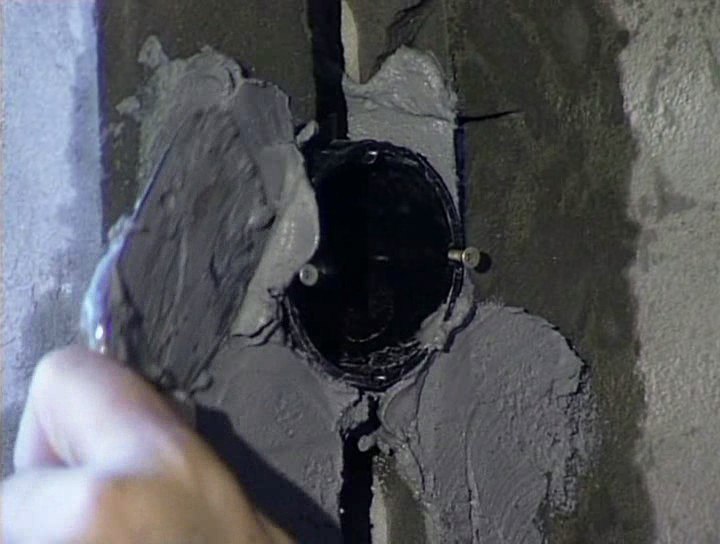

После ремонта штробу заштукатуривают. До полного высыхания штукатурки лучше не подавать напряжение на отремонтированный участок проводки.

krovati-i-divany.ru

Как найти обрыв провода в стене

Как обнаружить скрытую проводку в стене

Бытовыми электроприборами пользуются все и даже те, кто далёк от электричества. И когда дома неожиданно погасает свет, начинает казаться, что жизнь остановилась, поскольку лишаешься привычных условий существования. Вот почему в подобных ситуациях каждому из нас, неплохо знать, как найти электрический провод в стене, тем более, что для этого вовсе не обязательно прибегать к услугам электрика. Даже если дома нет специального прибора для определения проводки в стене, есть методы, позволяющие сделать это без каких либо устройств.

Чаще всего к самостоятельному определению проводки приходится прибегать в следующих случаях:

  • При установке выключателя света или розеток, чтобы просверлить стену или забить гвоздь, не опасения получить удар током.
  • При возникновении короткого замыкания, представляющего опасность, поскольку оно может стать причиной возгораний, а, следовательно, надо очень быстро найти, где произошел обрыв проводки.
  • Во время ремонта или перепланировки квартиры. При сносе или возведении перегородок, а также при изменении месторасположения дверного проема. В данном случае желательно знать, как найти проводку в стене без прибора, это позволит избежать повреждения электрокабеля.
  • При заселении в купленную квартиру. Чтобы определить местонахождения существующих электрических коммуникаций, если нет документов с планов их размещения.

Прибор для поиска проводки

Самым простым подобным устройством является отвертка-индикатор. Многие имеют ее дома, а если нет – можно позаимствовать у соседей. Хотя индикатор стоит совсем недорого, но он очень слабый. Определить точное местонахождение проводов даже при успешном их обнаружении невозможно, индикатор укажет на опасную зону в 30 см. Не удастся с помощью индикаторной отвертки найти провод, находящийся не под напряжением.

Сигнализатором Е-121 прозванным в народе «дятлом» пользуются многие электрики. Он настолько прост в обращении, что с ним сможет справиться даже абсолютный дилетант. Тем не менее, данным устройством можно определить не только месторасположение проводов, но и где произошел порыв. Глубина его действия доходит до 7 см. Этого вполне достаточно для обнаружения порыва жилы за гипсокартонной обшивкой. В отношении цены и качества «дятла» можно назвать лучшим отечественным прибором для поиска скрытой проводки.

У сигнализатора MS, выпускаемого в Китае много модификаций, но наиболее востребована модель MS-18. Особенностью китайского детектора проводки является высокая чувствительность ко всему металлическому, поэтому он одинаково реагируют и на токопроводящую жилу, и на гвозди, и даже на арматуру в плитах панельных домов. Но приловчившись можно найти отличие в силе сигнала. Выбирая любую модель сигнализатора MS, стоит учесть, что на фольгированный кабель они не будут реагировать. Среди электриков эти тестеры популярностью не пользуются, а для дома это вполне приемлемый вариант, особенно с учетом их невысокой цены.

Приборы поиска электорпроводки профессиональные

В продаже можно встретить тестеры GVD-504A, BOSCH DMF 10 zoom, GVT-92, GVD-503, VP-440, выпускаемые европейскими производителями. Ими обычно пользуются для обнаружения. скрытого под отделкой и анализа его состояния профессиональные электрики. От китайских аналогов они отличаются качеством сборки, компактным и красивым исполнением. Принцип работы их примерно тот же, но стоимость довольно высока, особенно если покупать для разового использования.

Водная таблица цен рассматриваемых приборов

Старинные дедовские способы поиска проводов в стене

Высокая цена специальных устройств – это одна из причин, почему домашние мастера, интересуются, как найти провод в стене без прибора и зачастую отдают предпочтение дедовским не раз проверенным на практике методам решения этой проблемы. Ведь в прежние времена при обнаружении проводки в стене обходились без приборов, находя электросети под штукатуркой и обоями безопасными методами.

Таких способов, позволяющих найти скрытую проводку в стене без специальных технических средств, есть несколько и каждый из них может обеспечить разную степень точности.

1. Визуальное определение места прокладки трасс. Данный способ подходит для кирпичных и бетонных стен, оклеенных обоями, которые при ремонте снимают, это позволяет без труда найти штробу, куда обычно укладывают провода. Поскольку при штроблении нарушается целостность поверхности и даже после заделки место, где оно проводилось, остается заметным. Если стена оштукатурена или покрыта шпаклевкой под обои, то визуально обнаружить электрический провод в стене не возможно.

2. С помощью радио или приемника. Данный способ мастера советуют дилетантам, интересующимся, как определить где проходит проводка в стене. Причем для этой цели сгодится самый обычный, настроенный на средневолновую частоту приемник. Под приятную музыку его надо водить вдоль стены, следя за появлением потрескиваний.

3. Микрофон, подключенный к магнитоле, может стать альтернативой приемнику. Работать с ним следует, как с радиоприемником, появление шумов и треска будет означать обнаружение скрытой проводки.

Надо помнить, что с помощью радио или микрофона можно определить нахождение проводки в стене с погрешностью 15−20 см. Поэтому при использовании данных устройств лучше сделать небольшой отступ, чтобы избежать удара током и такая подстраховка будет не лишней.

Попробуем заняться логикой

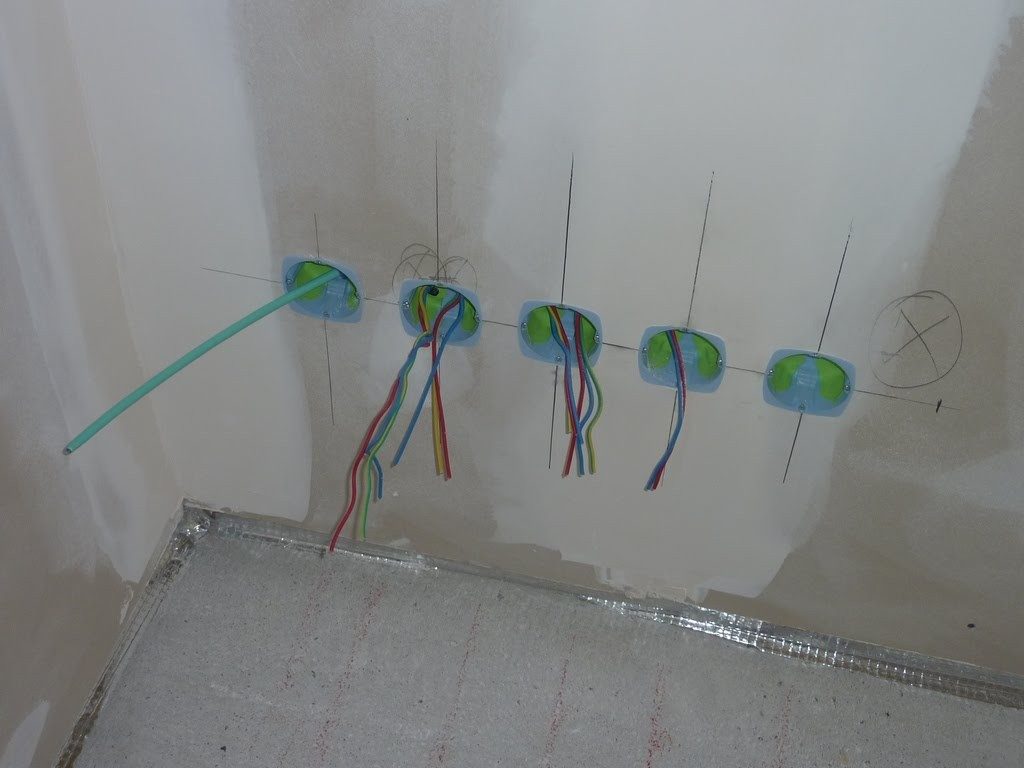

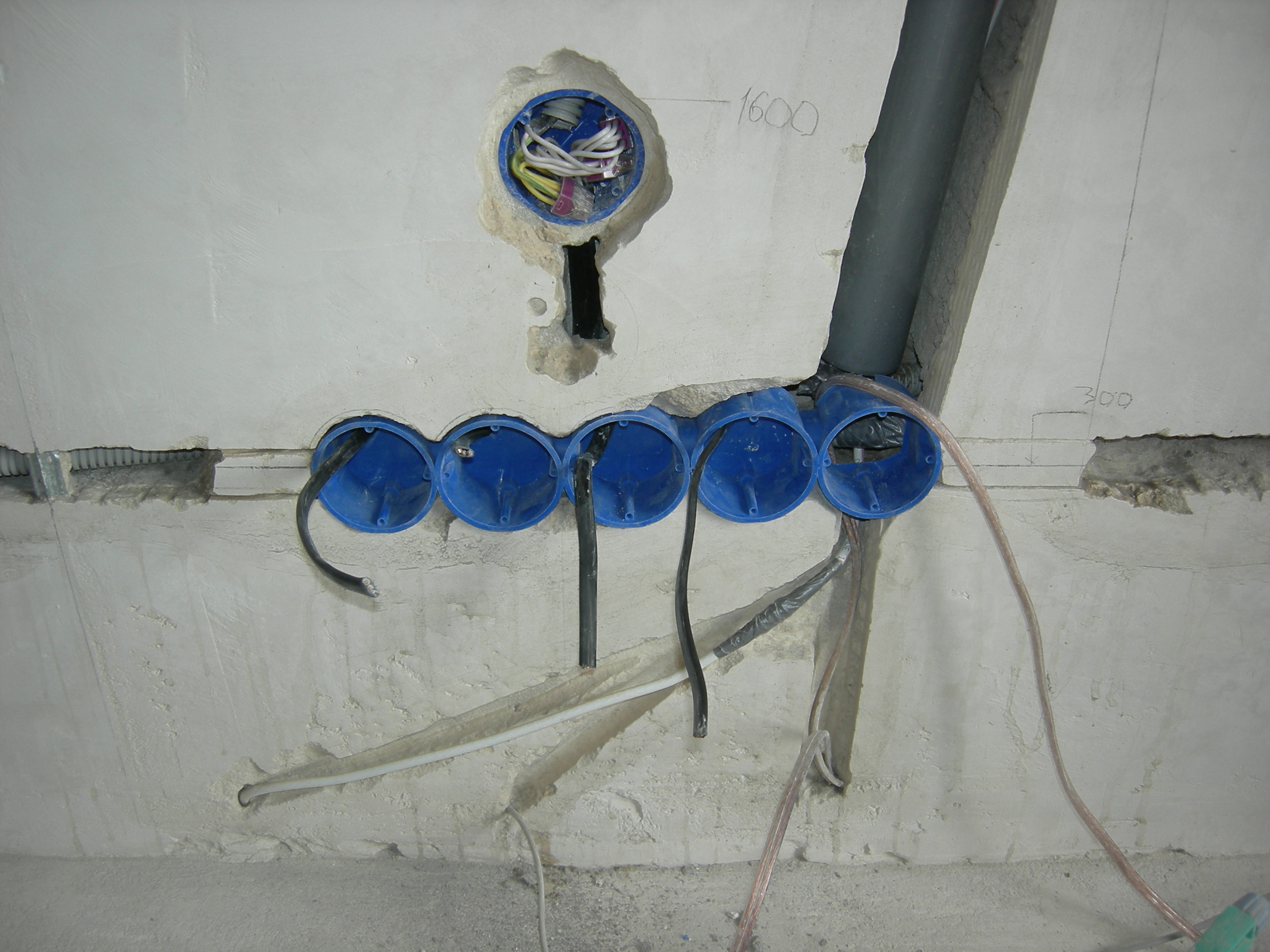

Если монтаж проводки выполнял профессиональный электрик, то все проводники в полости ограждающих конструкций им прокладывались параллельно потолку или перпендикулярно полу, а все повороты делались под прямым углом.


Схема поиска скрытой проводки в квартире



Исходя из этого, можно предположить следующее:

  • От розетки или выключателя провод поднимается строго вверх и дальше под потолком поворачивает в сторону распределительной коробки, следовательно, в этом месте вбивать гвоздь не стоит.
  • Линию, как правило, тянут отступив на 10-15 см от потолка и на 10 см от плинтусов.
  • Можно представить визуально по установленным ранее электро точкам схему прокладки кабеля и набросать ее на бумаге.

Надо иметь в виду, что безопасным подобное визуальное представление назвать нельзя. Схему прокладки кабеля необходимо проверить хотя бы с помощью радио, но лучше специальными приборами.

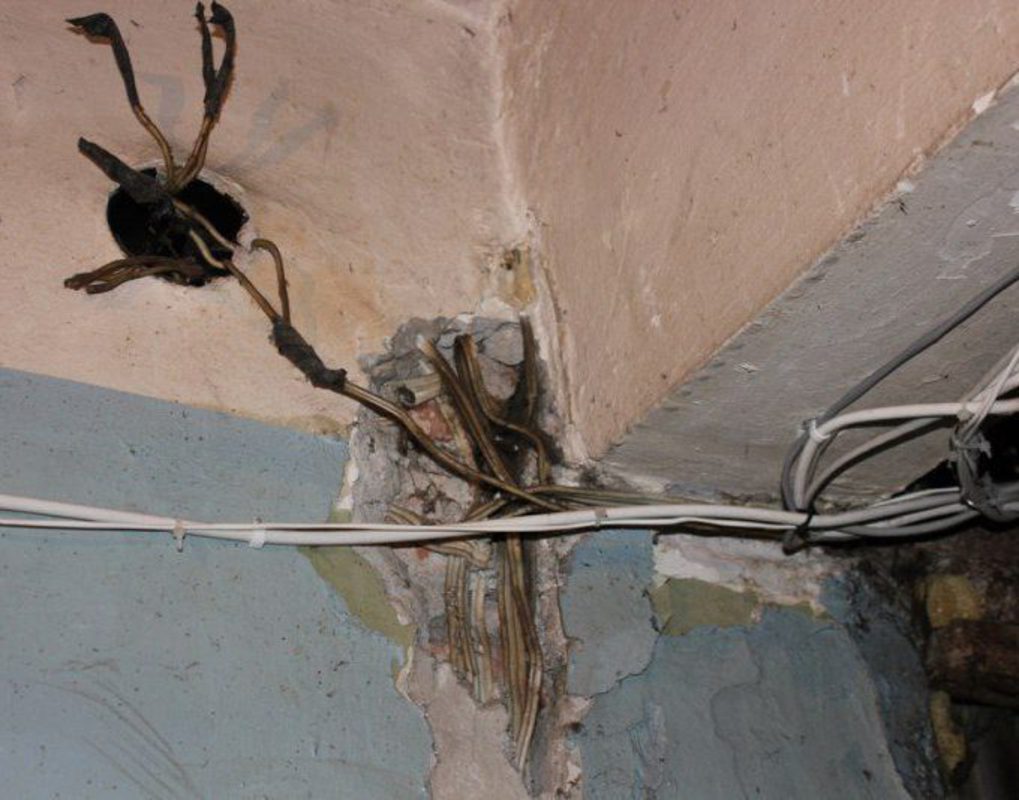

Причины обрыва проводки

Обрыв в проводке может произойти в любое время, на чаще всего это случается, когда электропр оводники, находятся под напряжением. Причиной повреждения кабеля может быть некачественное изделие, неправильно выполненный электромонтаж и многое другое. В том месте, где есть повреждение, провод постоянно нагревается и при повышении напряжения может оборваться. Помимо этого разрыв кабеля может случиться из-за внешнего механического воздействия на него, при забивании гвоздей или сверлении отверстий. К обрыву кабеля приводит и перегрузка сети.

Чем найти обрыв провода в стене

Если раньше приборы позволяли лишь обнаружить провода или металлические предметы, то современные электронные устройства помогают в определении обрыва скрытой проводки. Например, бесконтактным индикатором скрытой проводки можно найти место разрыва фазного проводника. Индикатор необходимо перемещать вдоль токопроводящей жилы, и в месте ее обрыва он просигнализирует. Обычно при определении обрыва проводки звуковой сигнал прекращается.

Если иметь представление, как узнать где проводка расположена в стене, можно выбрать подходящий вариант поиска исходя из своих возможностей.

Видео о детекторах и методах поиска скрытой проводки

Видео: Поиск скрытой проводки (Дятел)

Похожие записи:

Строительные калькуляторы
Мы вконтакте

Сайт SdelalRemont.ru – поможет Вам сделать ремонт квартиры своими руками качественно и экономно. Благодаря подобранным фото и видео материалам, Вы узнать о ремонте в квартире от А до Я!

Если Вы нашли ошибку в тексте выделите ее и нажмите Shift + Enter или нажмите здесь и мы постараемся быстро исправить ошибку.

Спасибо за Ваше сообщение об ошибке. В ближайшее время мы ее исправим.

Популярные

Правила и секреты работы с гипсокартоном

  • Причины появления бликов на потолке и как от них избавится.

  • 8 способов установить маячки для стяжки пола

  • Лучшие варианты установки маяков на стену

  • Новые записи раздела

    Виды потолочного освещения

  • Подсветка потолка светодиодной лентой

  • Освещение гостиной в квартире

  • Сколько может прослужить электропроводка?

  • Ремонт варочной панели Bosch своими руками

  • Советы по выбору электросчетчика для дома

  • Как выбрать светодиодные лампы

  • VoltLand.ru

    Распространенной неисправностью скрытой электропроводки является обрыв проводов. Проблема эта может доставить массу хлопот и потянуть за собой финансовые вложения, связанные с монтажом нового участка скрытой проводки взамен поврежденного. А для поиска этого участка потребуется помощь профессионального электрика. Но иногда можно обойтись без этого, минимизировав затраты. Рассмотрим поиск и устранение обрыва провода скрытой электропроводки своими силами.

    Поиск поврежденного участка

    Признаками наличия обрыва проводов является отсутствие напряжения в розетке (розетках) или не работающее освещение. Либо частичное исчезновение электричества в квартире.

    Для начала нужно точно определить все элементы электропроводки, которые остались без напряжения. Для поиска потребуется:

    • Подключая нагрузку ко всем розеткам без исключения или измеряя напряжение мультиметром, найти, какие из них не работают;
    • Определить работоспособность освещения во всех комнатах, коридоре, кухне.

    Чтобы определить поврежденный участок скрытой электропроводки, нужно найти, где произошел обрыв: между коробкой и розеткой, между двумя соседними коробками. Для этого на соединениях в коробках и розетках мультиметром измеряется напряжение. Проверить мультиметром проводники на целостность будет сложно из-за значительных расстояний между концами проводников.

    Немного сложнее ситуация с освещением: обрыв может произойти как между коробкой и выключателем, так и между коробкой и осветительным прибором. Для точного поиска места повреждения понадобится однополюсный указатель напряжения (индикатор) – прибор, показывающий наличие «фазы».

    Сначала вскрывается выключатель, проверяется наличие «фазы» на одном из его контактов при выключенном положении. Если прибор ее не покажет, то обрыв находится между коробкой и выключателем. Если «фаза» там есть, то определяется ее наличие на светильнике при включенном выключателе. Если прибор не покажет «фазу» ни на одном из проводов, повреждение нужно искать между коробкой и светильником.



    Возникают ситуации, когда освещение не работает, «фазы» на выключателе нет, но она есть на светильнике. Это свидетельствует о том, что «фаза» с «нулем» поменяны местами. Прохождение фазного проводника в этом случае придется отслеживать от коробки к выключателю через светильник. Если до контакта выключателя она доходит, то повреждение – между ним и коробкой. Потом придется устранить эту проблему: найти место, где поменяны местами провода, затем – правильно соединить их. Иначе менять лампочки даже при отключенном выключателе опасно.

    Поиск точного места повреждения

    Теперь потребуется найти трассу поврежденного участка скрытой проводки. Проводники ее по правилам располагаются строго вертикально или горизонтально. Поэтому между коробками кабели проходят по прямой линии, соединяющей их, параллельно потолку. Спуски к выключателям и розеткам выполняются вертикально.

    Точнее маршрут кабеля в стене можно найти трассоискателем. Это специальный прибор, предназначенный для поиска скрытой проводки. Он же покажет и место повреждения. Но для этого необходимо, чтобы поврежденным был фазный, а не нулевой провод. При обрывах «нуля» нужно временно поменять его местами с «фазой». До места повреждения прибор показывает наличие провода под напряжением, а после – нет.

    При неглубоком залегании проводников в стенах место обрыва трассу можно попробовать уточнить, используя другой прибор – бесконтактный указатель напряжения. Проводя им по стене поперек предполагаемого места расположения в ней кабеля, фиксируют максимум свечения индикатора прибора или его звукового сигнала. Отмечают найденную точку карандашом на стене, отступают 10-20 см в сторону выключателя или розетки и повторяют операцию. И так – до тех пор, пока вся трасса не определится. Таким же образом можно найти маршрут скрытой проводки трассоискателем.

    Проводка в стене не повреждается сама собой. Обычно это связано со сверлением отверстий, а реже – с браком при работе строителей, выполнивших соединение проводов в неположенном месте. Встречаются скрутки, сделанные ранее проживающими в квартире жильцами, попавшими в аналогичную ситуацию.

    Поэтому при поиске повреждения, сначала осмотрите участок стены. Если там недавно повесили картину, то не исключено, что забитый гвоздь или завернутый саморез попал в провод и перебил его. Будет не лишним коснуться его индикатором – на нем может оказаться напряжение.

    Если прибор не доступен, а стенка ровная, в нее ничего не забивали и не сверлили, участок проводки придется заменить целиком. Это решение будет правильным, так как соединение проводов в стене даже пайкой – не самый лучший вариант. А соединение алюминиевых проводников хорошим не получится.

    Для этого старые провода в коробках, выключателях и розетках отключаются и изолируются, либо демонтируются. По стене прокладывается кабель-канал, в него укладывается новый кабель. Концы его, немного раздолбив стену, заводят в коробку и розетку (выключатель). Можно выполнить скрытую прокладку, проштробив стену, но лучше оставить это до ближайшего косметического ремонта помещения, ограничившись пока кабель-каналом.

    Ремонт провода в стене

    Если точное место повреждения удалось найти, то провод в стене потребуется соединить. Для этого аккуратно вскрывается штроба, в которую он уложен, на расстояние около 10 см в каждую сторону. От кабеля или провода отделяется поврежденная жила, при этом нельзя повредить изоляцию на других проводах.

    Самый лучший способ соединения медных проводов – пайка. Для этого понадобится кусок медного провода, выполняющий роль ремонтной перемычки. На жилу ремонтируемого кабеля желательно заблаговременно надеть ПВХ или термоусдочную трубку. Затем скрутить концы перемычки с соединяемыми проводами и пропаять соединения. На это место сначала плотно накладывается изоляционная лента в несколько слоев, затем одевается ПВХ трубка или термоусадка. Соединение должно получиться герметичным. Не исключено, что вас когда-нибудь зальют соседи, а намокшая стена будет биться током.

    Можно соединить провода в стене при помощи клеммы WAGO. Для соединения алюминиевых проводников этот способ самый надежный. Паять алюминий можно, но это умеют далеко не все электрики. К тому же нужны специальный флюс и припой. Соединение также лучше обмотать изолентой, а для надежности – покрыть герметиком.

    После ремонта штробу заштукатуривают. До полного высыхания штукатурки лучше не подавать напряжение на отремонтированный участок проводки.

    Понравилась статья? Поделитесь:

    6 способов поиска скрытой проводки в стене без специальных детекторов


    Найти электропроводку с помощью специальных приборов, задача не сказать чтобы сложная. Здесь все зависит от качества, стоимости аппарата, а также от правильной настройки и умения им пользоваться. А что делать, если приборов у вас никаких нет, от слова вообще, а проводку найти необходимо прямо сейчас. Тут уже надо вспоминать старые действенные методы, которые зачастую помогают, но полагаться на них со 100% вероятностью все же не стоит. Тем более, что некоторые китайские индикаторы проводки, стоят сущие копейки, а позволяют сузить пространство для поиска до нескольких сантиметров.

    Демонтаж обоев


    Если вы проводите дома капитальный ремонт, и нынешнее состояние стен и обоев вас не слишком беспокоит, можно попросту содрать все лишнее со стены, вплоть до основания (кирпич или бетон). Старые штробы после этого могут быть видны визуально, либо прощупываться наощупь, благодаря выпуклостям или наоборот характерным углублениям.

    Если стена вообще не оштукатурена, а под обоями голый бетон, то кабельные штробы будут 100% видны даже невооруженным взглядом.

      Поиск проводов в стене радиоприемником


    Еще один способ — задействование обыкновенного радиоприемника. Настраиваете его на частоту сто килогерц и максимально, насколько возможно приближаете его к стене в том месте, где предположительно должен проходить провод. Провод обязательно должен быть под напряжением.

    Для создания существенных шумов и помех включите в розетку бритву, или высокоскоростную болгарку, дрель, пылесос.

    Если вы угадали с местом прохождения кабеля, приемник начнет трещать. Чем ближе к штробе, тем сильнее.

    Вместо радиоприемника можно еще использовать катушечный микрофон, подключите его к магнитофону с колонками, для воспроизведения звуковых помех.

    Поиск проводки мультиметром

    Данный метод подойдет для радиолюбителей. Специальных тестеров для поиска здесь не нужно, но требуется иметь простой китайский мультиметр и полевой транзистор. Полевик может быть одним из следующих марок: КП103А, КП303 или 2SK241.

    Включаете мультиметр на измерение сопротивления (200кОм), а его щупы присоединяете к левому и среднему выводу транзистора (сток+исток).

    Правый вывод используется в качестве антенны. Принцип работы устройства заключается в том, что при попадании полевого транзистора в электромагнитное поле, изменяется его внутреннее сопротивление. А мультиметр как раз это фиксирует.

    Там где изменение сопротивления максимально — там и центр залегания проводки.


    Если приделать к третьему выводу дополнительную антенку (кусочек медного провода), то чувствительность устройства резко увеличится.

    Видео по тематике поиска проводки мультиметром:

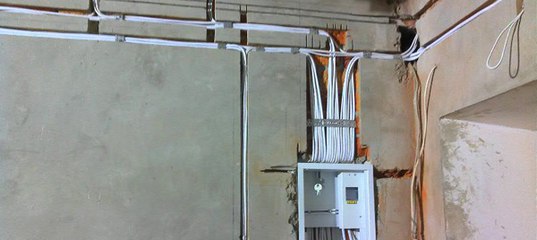

    Правильная схема эл.проводки


    Этот способ применим, когда проводку в вашем доме делали профессионалы своего дела. По правилам прокладывать эл. кабели и провода можно только по вертикальным и горизонтальным направлениям. Укладка проводки по диагонали запрещена. При этом должны выдерживаться минимальные расстояния от штробы до потолка, дверей и т.д. Ознакомиться с этими расстояниями можно в статье Как штробить стены под проводку.


    Зная расположение распредкоробки, можно брать ее за ориентир и виртуально прокладывая линии под 90 и 180 градусов, предположительно определить места залегания провода. После этого обязательно воспользуйтесь ранее приведенными методами, чтобы подтвердить свои предположения.

    С помощью слухового аппарата


    Используя старые слуховые аппараты, например марки АК-1, можно с довольно большой точностью найти скрытую проводку. Выставляете на аппарате режим «телефон» — он нужен, чтобы плохо слышащий человек мог свободно разговаривать по телефону в шумной обстановке. В этом случае аппарат становится восприимчив только к электромагнитным колебаниям. что нам и нужно. Подносите датчик к предполагаемому месту прохождения скрытой проводки, и фиксируете шумы.

    Кассетный плеер


    К головке плеера припаиваете гибкий кабель (можно взять от USB шнура). Отключаете двигатель моторчика в плеере (меньше шума, да и батарейки экономятся). В проводку подключаете нагрузку. Нажимаем кнопку Play и подводя головку плеера ищем место образования наибольшего гула.
    Правда чувствительность данного девайса довольно мала. При удалении проводов от 1см и далее, тем более под штукатуркой, прибор почти не реагирует.

    Методы которые не работают
    Поиск проводов компасом


    Хоть некоторые и рекомендуют данный метод, в реалии вы попросту не сможете создать нагрузкой в домашних условиях такую электромагнитную индукцию, чтобы обыкновенный компас среагировал на это, да еще и точно указал, что это электропроводка, а не обычная арматура. А если еще учесть несколько сантиметров штукатурки под которыми залегает кабель, то что это за чудо компас должен быть и сколько он будет стоить?


    Современные программы рассчитанные на всякого рода айфоны и другие гаджеты, хоть и уверяют, что с легкостью могут найти металлические предметы и реагировать на магнитные поля, следует все же воспринимать как дорогие игрушки, а не приборы способные найти скрытую проводку. И доверять им не стоит ни в коем случае.

    Исключение составляет дополнительный девайс-сканер к смартфону от фирмы walabot. Ознакомиться с ним можно в статье Поиск проводки смартфоном — сканер Walabot DIY .

    Подводя итого нужно еще раз напомнить, что все вышеприведенные методы имеют очень большую погрешность обнаружения скрытой проводки (зачастую до нескольких десятков сантиметров). И доверять им не стоит. Чтобы точно определить где залегает провод под штукатуркой, лучше воспользоваться недорогими приборами (Дятел, детектор MS 158), о которых говорится в статье Прибор для определения скрытой проводки. ну а профессионалы могут воспользоваться качественным инструментом Мультидетектором Hilti PS 38.

    Статьи по теме

    Поделись с друзьями:

    krovati-i-divany.ru

    Как найти обрыв провода в стене

    Если в квартире неожиданно потух свет или не работает розетка, то это может свидетельствовать об обрыве проводки. Для устранения неисправности можно вызвать электрика или же попробовать ликвидировать это повреждение самостоятельно. Как же найти обрыв провода в стене и какие приборы для этого могут понадобиться?


    Причины обрыва проводов

    Причиной повреждения электрического провода может стать некачественный или слишком тонкий кабель, нарушение технологии монтажа, повреждение при выполнении ремонтных или строительных работ, перегрузка сети и т.д.

    На неисправность в работе электросети могут указывать такие моменты, как:

    • Искрение;
    • Частое срабатывание автомата на щитке;
    • Короткое замыкание;
    • Отсутствие фазы.

    Рассмотрим классы обрывов в таблице:

    Класс Краткая характеристика
    1 Первый 50% от всех неисправностей приходится именно на этот тип. Обрыв происходит в местах соединения проводов, их подключения к розеткам, электрощитам, выключателям.
    2 Второй

    Если, например, при выполнении ремонта забили гвоздь в провод, то это может привести к короткому замыканию.

    3 Третий В 20% случаях происходит обрыв проводов без постороннего вмешательства. Он может возникнуть вследствие износа провода, обрыв проводов в работе или перегрузки сети.


    Часто обрыв проводов происходит в местах соединения, а также подключения проводков к контактам. Данные неполадки достаточно легко обнаружить и отремонтировать. Кроме того, небольшие повреждения о себе могут дать знать через какое-то время, например, может пройти месяц или год.

    Инструменты для поиска обработки проводов

    Сегодня существуют специальные инструменты, с помощью которых можно без труда обнаружить обрыв проводов в электрической системе:

    Название инструмента Характеристика
    1. Специальная отвертка Это самое простое в использовании устройство. Кроме того, стоит она не так дорого. С помощью индикатора можно найти поврежденную зону, которая расположена в пределах 30 см от места диагностики.
    2. Трассоискатель Он предназначен для поиска скрытого или же открытого кабеля, который находится под напряжением.
    3. Сигнализатор MS Он одинаково реагирует на проводник тока и металлические элементы арматуры. За счет невысокой цены его можно часто использовать.
    4.  Сигнализатор E121 (“дятел) С помощью этого устройства можно отыскать провод, который находится на глубине 7 см.

    Для устранения неисправностей в электрической сети также необходимо подготовить, изоляционную ленту, пассатижи и острый нож. Для работы подойдет нож только с изолированной ручкой.

    Поиск неисправности с помощью тестера

    Если в квартире резко пропало электричество, то может использоваться тестер для определения подачи напряжение на счетчик. Если ток есть, то это означает, что обрыв произошел в квартире.

    Вся проводка располагается в горизонтальном и вертикальном положении, ее повороты выполняются под прямым углом. Подобная схема значительно упрощает поиск проводников, которые ведут от розетки к коробке. Иногда для того, чтобы решить возникшую проблему, просто нужно заменить предохранители. Достаточно часто кабель перегорает в разводной коробке.


    Поиск обрыва проводки

    Подробная схема поиска неисправности:

    1. Перед тем приступать к работе, следует обесточить помещение.
    2. Чтобы понизить сопротивление, необходимо очистить провода от изоляции.

    Для поиска обрыва проводки, необходимо знать все ее составляющие. Разрыв может возникнуть на участке между коробкой и выключателем, коробкой и розеткой, коробкой и осветительным прибором.

    1. Для поиска неисправности нужно снять коробку, поставить тумблер во включенном состоянии, проверить фазы на контактах. Если они отсутствуют, то это означает, что поломка произошла между коробкой и выключателем.
    2. Если же прибор показывает наличие фазы, то необходимо проверить контакты на включенном осветительном приборе. Если контакт отсутствует, то это означает, что поломка найдена, она находится где-то на участке между светильником и коробкой.
    3. Если же света так и нет, на выключателе фаза есть, а на самом приборе нет, то это означает, что при монтаже была допущена ошибка, нуль и фаза были поменяны местами. В этом случае неисправность следует искать на участке между выключателем и коробкой.

    Какими способами пользовались наши дедушки?

    Раньше, когда под рукой не было приборов, наши дедушки находили обрыв проводки с помощью подручных средств. Рассмотрим их.

    Радио

    Да-да, не стоит удивляться. Обнаружить неисправность можно с помощью портативного радио. Для этого прибор необходимо установить на средневолновую частоту и провести вблизи стены. После того, как в звучании появятся искажения, то это будет означать, что Вы обнаружили проводку. Обнаружив ее, Вы можете переходить к следующей фазе.

    На этом этапе у Вас также не должно возникнуть никаких проблем, т.к. водя радио вдоль направления прокладки проводов помехи будут пропадать и заметно изменяться в том месте, где произошел обрыв проводов.

    Микрофон

    Если Вы современный человек, то радио может попросту не оказаться в доме. Зато с большей вероятностью найдется микрофон, который подключается к устройству, считывающему звуки. Это может быть DVD-проигрыватель, музыкальная система и т.д.

    Что касаемо самого процесса поиска, то он точно такой же, как и в предыдущем случае.

    Также необходимо помнить, что эти два способа не дают 100% гарантии, т. к. в их “результатах” могут быть погрешности. То есть, обнаруженная на слух поломка может находиться не совсем в том месте, где возникли помехи.

    videogorod.ru

    Как найти обрыв в скрытой проводке в стене?

    При условии, что электрические провода правильно спроектированы и вмонтированы, особых проблем с ними возникнуть не должно. Однако если непрерывная подача электричества оборвалась на определенном участке цепи, следует как можно быстрее найти и устранить поломку. Давайте рассмотрим принципы определения и ремонта неисправного участка.

    1

    Признаки и типы неисправностей – 3 класса поломок

    В большинстве случаев неисправности с проводами возникают в результате неправильного монтажа, повреждения изоляции, нарушения целостности элементов цепи или слишком высокой нагрузки на нее, а также обрыва проводов.

    Неправильный монтаж может в дальнейшем привести к неисправностям в проводке

    Определить поломку удается по следующим признакам:

    • отсутствие нуля или фазы;
    • одновременное отсутствие и фазы, и нуля;
    • появление искр;
    • короткие замыкания;
    • регулярные срабатывания защитных автоматических устройств.

    Зачастую поломки образуются в местах, где провода подсоединяются к розеткам, распределительным коробкам, а также на участках подключения проводов к контактам автоматических приборов электрощита и выключателей освещения. Такие поломки относятся к первому классу неисправностей. Вместе они составляют больше половины всех случаев проблем с электрической сетью. В таких случаях найти неисправную проводку в стене достаточно просто, так как неисправный участок, скорее всего, расположен вблизи розеток или выключателей.

    Второй класс поломок включает в себя проблемы со скрытой проводкой. Они становятся результатами монтажных работ во время ремонта, когда мастера вынуждены нарушать целостность бетонных конструкций. К примеру, зачастую провода повреждаются при вкручивании в них шурупа или сверления дрелью. Все эти случаи часто приводят к короткому замыканию в стене. Такие проблемы с электрической сетью могут проявиться гораздо позже, уже после окончания ремонтных работ. К примеру, нарушение целостности изоляции проводов дает о себе знать через несколько месяцев после контакта с прибором или шурупом.

    К третьему классу неисправностей относятся обрывы проводки, возникающие в стене без прямого вмешательства сторонних приборов или предметов. Такие явления считаются крайне редкими и служат результатом износа алюминиевых проводов или слишком больших нагрузок на сеть. В подобных случаях найти обрыв электрического провода в стене без применения специальных приборов достаточно проблематично.

    Короткие замыкания – один из признаков неисправности

    К распространенным причинам обрыва также относится нарушение технологии прокладки проводки: монтаж и подключение проводов с неправильным сечением, их соединение методом скрутки.

    Самое “безобидное” последствие обрыва электропроводов – отсутствие тока на определенном участке цепи. Гораздо опаснее искрение и короткое замыкание. Нередко это приводит к воспламенению предметов интерьера и потери недвижимости жильцами.

    2

    Подготовка к поиску поврежденного участка цепи

    Чтобы найти неисправный провод в стене, необходимо придерживаться определенного алгоритма. Вам потребуются такие инструменты:

    • индикаторная отвертка;
    • трассоискатель;
    • мультиметр;
    • отвертка;
    • плоскогубцы;
    • нож с заизолированной рукоятью;
    • моток изоленты.

    С помощью трассоискателя можно найти неисправность

    В первую очередь вам потребуется определить неисправную группу подключений. Для этого нужно воспользоваться планом электропроводки. Если неисправная розетка имеет фазу, то путем включения-выключения автоматов вам удастся найти скрытую поломку проводки в стене. Узнать о наличии фазы можно при помощи индикатора. Для этого нужно обесточить цепь и вставить устройство в отверстие розетки. Если индикатор загорится, значит, фаза есть. Поврежденную группу подключений необходимо полностью обесточить, отсоединив от автомата.

    Вторым шагом станет последовательная проверка всей линии, начиная от розетки, и заканчивая кабелем внутри щита. Если у вас есть доступ к коробкам распределителя, то обязательно вскройте и проверьте их. Если при разводке цепи обошлось без коробок, то потребуется демонтировать все розетки на линии и проверять провода через их внутренности. В большинстве случаев неисправности находили в первой розетке, так как именно она поддается самым большим нагрузкам. Если после тщательной проверки вы так и не нашли неисправность, значит, проблема кроется снаружи стены.

    3

    Как найти неисправную линию с помощью трассоискателя и радиоприемника

    При помощи трассоискателя вы сможете быстро найти неисправный участок проводки. В конструкцию прибора входит генератор и приемник. Генератор предназначен для подключения к неисправному проводу: для этого минусовая клемма подключается к целой жиле и заземляется посредством переносного щита. Плюсовая клемма при этом подключается к неисправной жиле. После включения трассоискателя генератор подает в целую жилу импульсы. Чтобы найти неисправный участок, приемник требуется перемещать вдоль маршрута, по которому пролегает электрическая проводка.

    Во время работы приемник будет реагировать на импульсы, подающиеся генератором. В это время вы будете слышать характерный писк. Если неисправный участок будет найден, звуковые сигналы прекратятся. Чтобы поиск места обрыва скрытой электрической проводки дал более точные результаты, генератор следует подключить ко второму концу неисправной линии и снова провести процедуру определения неисправности. Зачастую основная проблема кроется в нулевом проводе. В подобных случаях при проверке розетки индикатором на приборе наблюдается крайне слабое свечение. Неопытные в ремонте проводки люди объясняют это, как наличие “двух фаз”. Во время проверки розетки мультиметром на контакте фиксируется напряжение в границах 0–220 В.

    Если трассоискателя у вас нет, провести обнаружение неисправности можно при помощи радиоприемника. Для этого прибор нужно настроить на любой средневолновой канал и включить в неисправную розетку электробритву или другой бытовой прибор невысокой мощности. После этого перемещайте приемник вдоль маршрута проводки. О том, что вы нашли неисправный участок, подскажут помехи или треск, издаваемые приемником. Как только вы найдете поломку, провода нужно осмотреть. Для этого штробу нужно вскрыть молотком или перфоратором.

    4

    Самостоятельный ремонт – 10 последовательных шагов

    Выполнив поиск неисправной электрической проводки в стене, следует попытаться устранить поломку. Если проблема кроется в новых проводах, то их нужно соединить в месте обрыва. Для этого действуйте по такому алгоритму:

    1. 1. отключите фазный проводник от подачи тока;
    2. 2. снимите штукатурку на 5 см справа и 5 см слева от участка, в котором проводка обрывается;
    3. 3. разведите концы аварийного провода в стороны;
    4. 4. просверлите в стене отверстие под коробку для распределения;
    5. 5. отверстие отметьте корончатой насадкой перфоратора;
    6. 6. сделайте лунку долотом;
    7. 7. поместите коробку в лунку, закрепите ее алебастром и заведите к ней провода;
    8. 8. если есть запас проводов, их концы соедините между собой и заизолируйте;
    9. 9. проверьте подключение;
    10. 10. если все работает, закройте коробку для распределения крышкой, заштукатурьте стены и восстановите отделку.

    Для ремонта неисправной электрической проводки в стене придется снять штукатурку

    В определенных случаях участок проводки нужно заменить полностью. Для этого провода протягиваются при помощи специального устройства для протягивания. Ремонт неисправного нулевого провода не сильно отличается от ремонта проблемной фазы. Для этого нулевой провод отключается от шины и подключается к фазному проводу. После этого провода подключаются к распределительной коробке, а стена восстанавливается.

    5

    Профилактика сбоев в работе электричества

    Чтобы избежать появления проблем с электропроводкой, нужно придерживаться ряда правил. В первую очередь, доверяйте монтажные работы только квалифицированным специалистам, а не соседу-самоучке. Во-вторых, установите реле напряжения. Этот прибор монтируется на вводе домашнего щитка распределения электричества. Реле защитит от перепадов напряжения проводку и розетки, а значит, ваши бытовые приборы будут в полной безопасности. Для лучшей защиты также установите отдельный автоматический включатель, который будет срабатывать каждый раз, когда нагрузка на электросистему становится слишком высокой.

    Отдельного внимания заслуживает профилактическое обслуживание аварийных, но все еще действующих линий электропередач. В них вероятность неисправности провода совмещения в точке разделения в доме достаточно высока. В результате заземление системы в таком доме может привести к нежелательным и даже фатальным последствиям. Чтобы не переделывать всю электросистему и продолжать ее эксплуатацию, владельцы квартир на первом этаже должны сделать индивидуальный контур заземления. Он будет полностью независимым от нейтрального проводника электрической сети всего дома.

    Следующий фактор – это выбор проводов для прокладки электричества в жилье. Для этой цели подходят алюминиевые или медные провода. При этом преимуществ у меди гораздо больше. Так, медь дольше окисляется, что увеличивает сроки эксплуатации таких проводов. Медь не ломается уже после 2–3 изгибов, как это бывает в случае с алюминием. Алюминий чаще выскакивает из винтовых зажимов. В результате контакт пропадает. Чтобы избежать этой проблемы, зажимы с алюминиевыми проводами требуется регулярно проверять. С медной проводкой делать этого не потребуется – она надежно удерживается в фиксаторах, поэтому контакт не пропадает. Помимо всего прочего, медь обладает более высокой проводимостью.

    obustroen.ru

    Как найти обрыв провода в стене: эффективные методы и рекомендации

    Электроэнергия в наше современное время играет важную роль, поскольку от нее многое зависит. Все мы пользуемся электрическими приборами, которые существенно упрощают нашу жизнь. К тому же, любая производственная сфера не обходится без данного вида энергии. Но время от времени может возникнуть вопрос – как найти обрыв провода в стене? В домах жилого сектора проводка бывает открытой либо скрытой, причем последний вариант встречается в большинстве случаев.

    Для решения задачи не обязательно обладать профессиональными навыками либо вызывать на дом квалифицированного специалиста. Иногда достаточно простого желания и некоторых усилий, и тогда проводка станет «открытой для взора». Причем можно даже обойтись без использования специальных приборов.

    Когда возникает необходимость

    Необходимость в поиске скрытой проводки возникает обычно по разным причинам:

    • проведение перепланировки;
    • обрыв цепи;
    • сверление перегородки.

    Перепланировкой обычно занимаются те жильцы, которых со временем не устраивает их обстановка, и они желают привнести в свое жилище что-то новое. К примеру, сделать дверной проем в новом месте. Для этого необходимо знать способы, как найти проводку в стене, чтобы избежать неприятностей. Также есть и другие причины для проведения таких работ.

    Что касательно обрыва цепи, то это настоящая проблема. Необходимо не только найти месторасположение проводки, но и определить, где именно произошел обрыв фазного либо нулевого проводника.

    Необходимость в сверлении перегородки возникает при желании повесить настенное крепление для телевизора или прочей бытовой техники. Также это может быть актуально в случае монтажа настенных светильников, если надо повесить картину, полку и т. д. А поскольку в этом случае следует проделать несколько отверстий, следует знать, как располагаются провода. В противном случае это чревато многими неприятностями, включая и риск для жизни.

    Подобная необходимость еще возникает при покупке новой квартиры, так как новый владелец должен знать все техническое оснащение своего жилища. И первым делом стоит знать, где именно проходит электрическая линия.

    Характер неисправностей

    Многих домашних мастеров интересует, как найти и устранить обрыв провода в стене своими руками. Но также важно понимать, что подразумевается под неисправностью электрической сети.

    Как правило, неполадки обусловлены рядом факторов:

    • неправильный монтаж;
    • повреждение изолирующего слоя;
    • обрыв проводов;
    • нарушения целостности элементов цепи;
    • высокая нагрузка на проводку.

    Сами симптомы неисправности при этом следующие:

    • отсутствие признаков наличия нуля либо фазы;
    • нет ни фазы, ни нуля;
    • наличие искр;
    • короткие замыкания;
    • защитные автоматические устройства срабатывают регулярно.

    Зачастую причина неисправностей проводки заключается в нарушении технологии прокладки электросетей. Либо для монтажа и подключения было подобрано неверное сечение, либо использовалась старая добрая и известная многим домашним умельцам методика – скрутка проводов.

    По этой причине, если квартира была приобретена на вторичном рынке, желание знать, как найти обрыв провода в стене своими руками, будет более чем оправдано. При необходимости лучше исправить сразу все недочеты после переселения на новое место.

    Классификация неисправностей

    В большинстве случаев поломки локализуются в местах соединения проводов с выключателями освещения, розетками. Также неисправность может быть в районе местонахождения распределительных коробок и на участках подключения проводки к автоматическим приборам электрощита. Данный характер поломок соотносят с I классом, что составляет более половины всех случаев проблем с электропроводкой.

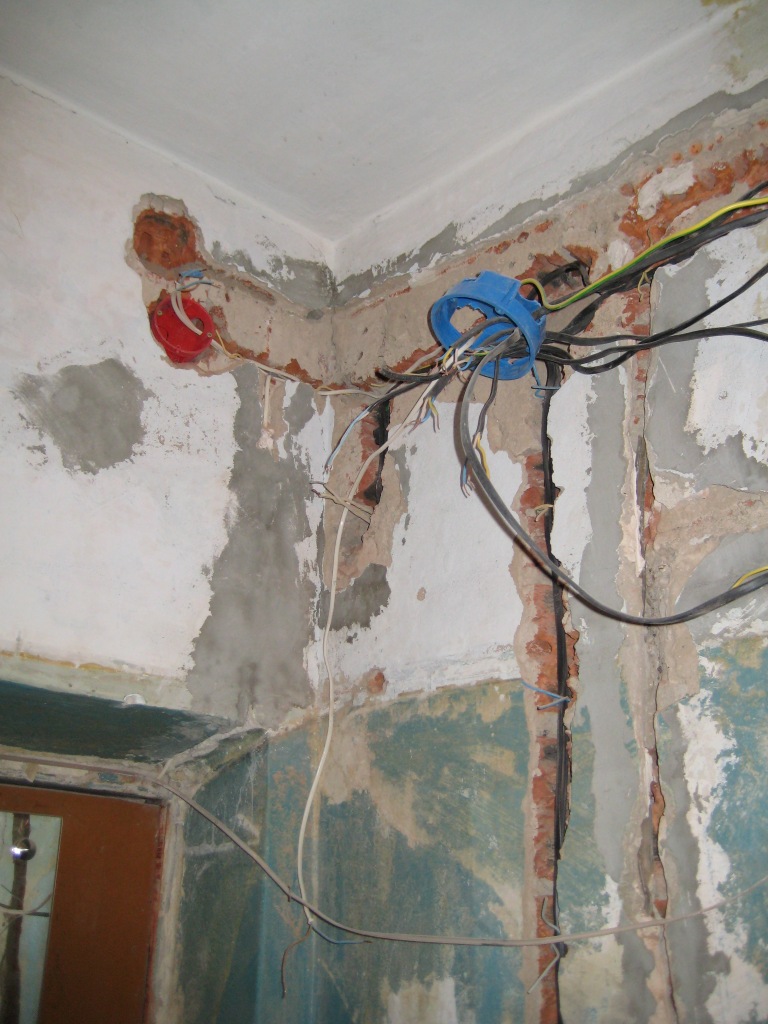

    II класс неисправностей – это проблемы в отношении скрытой проводки. В свою очередь это связано с проведением монтажных работ при ремонте, когда мастера вынуждены нарушать целостность бетонных перекрытий. К примеру, провод легко можно повредить в процессе вкручивания шурупа либо сверления дрелью, что приводит к нарушению его изоляции.

    В результате это заканчивается коротким замыканием в стене. Причем сама проблема может начать проявляться не сразу после окончания ремонта, а гораздо позднее.

    То есть нарушение изоляционного слоя проводов после контакта со сверлом или шурупом в полной мере даст о себе знать спустя несколько месяцев.

    Как найти обрыв в скрытой проводке в стене? Здесь мы плавно переходим к III классу поломок, что обычно не связано с вмешательством сторонних предметов либо оборудования. К счастью, такое явление встречается достаточно редко и происходит в результате износа алюминиевых проводов либо повышенной нагрузки на электрическую сеть. В этом случае найти место обрыва без использования специальных приборов практически невозможно.

    Самое безобидное, что может случиться в результате обрыва – это отсутствие напряжения на каком-либо участке цепи. А вот искрение и короткое замыкание – это уже более серьезная проблема.

    Способы определения проводки

    Если возникла необходимость найти скрытую проводку в квартире, то можно привлечь к делу специалиста, хотя все не так уж и трудно выполнить самостоятельно. Для этого стоит ознакомиться с разными способами. Причем как с привлечением дополнительных приборов, так и обходясь без их помощи.

    Проверенные временем простые способы, как найти обрыв провода в стене, до сих пор пользуются успехом. Но какой из них стоит использовать зависит от конкретной ситуации.

    Методика наших предков

    Высокая стоимость профессиональных приборов не каждому домашнему мастеру по карману. И поэтому они ищут способы, как отыскать нужную проводку в стене без помощи специального оборудования. А ведь дедовские способы были не раз проверены временем на практике и хорошо себя зарекомендовали.

    Это сейчас, когда прогресс шагнул далеко вперед, реализовано множество приборов и инструментов, а тогда, во время СССР такого многообразия не было. Наши деды и прадеды прекрасно обходились без специального технического оснащения. Но и в наше время старые методики могут прийти на помощь, и каждая из них отличается по степени точности.

    Визуальная диагностика

    Обычно такая методика работает в случае проведения запланированного капитального ремонта. Причем она актуальна по большей части в отношении кирпичных либо бетонных стен. Как найти проводку в стене без прибора своими руками? Для этого достаточно снять все старые обои и тщательно осмотреть стены.

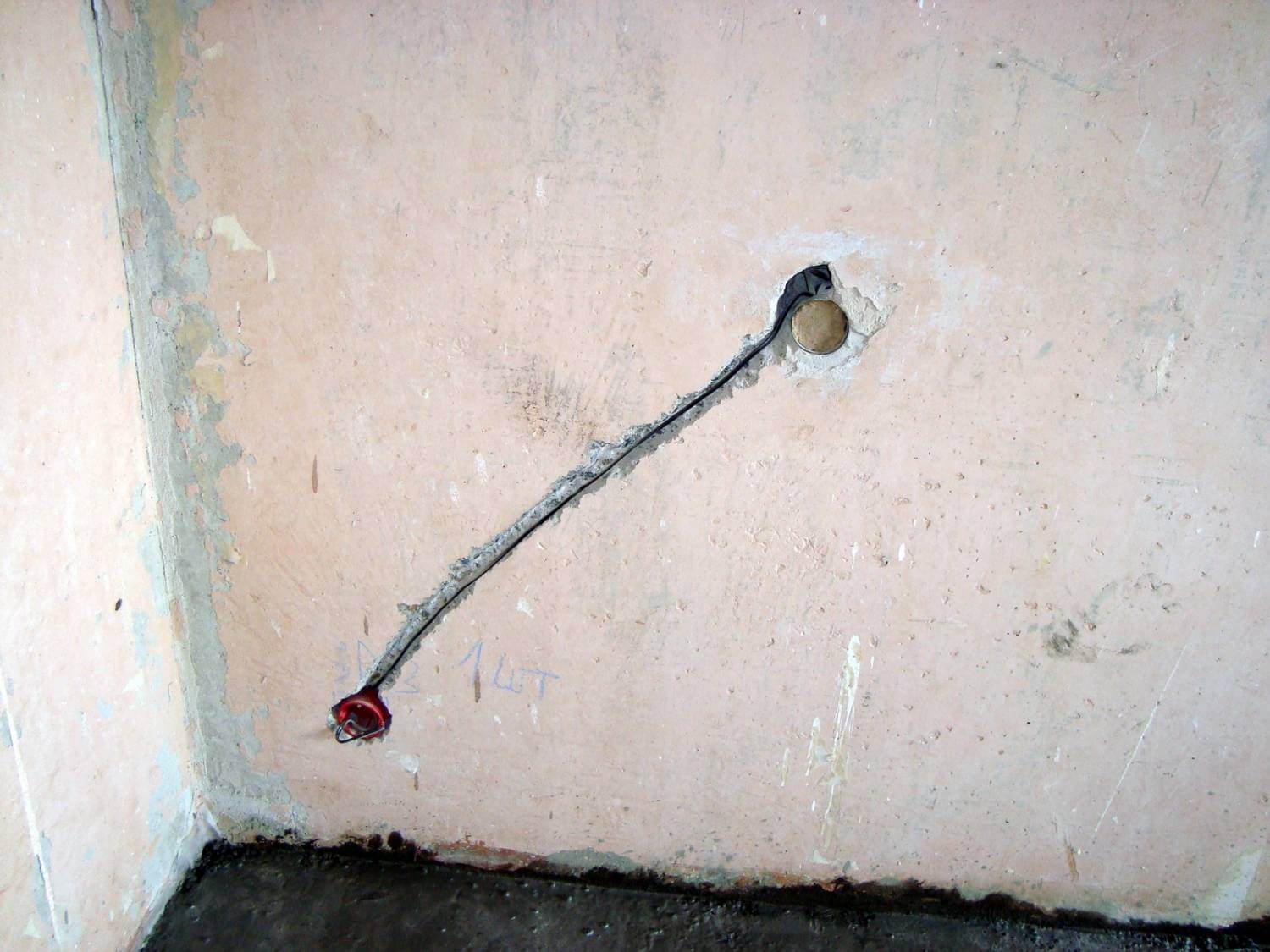

    Как правило, скрытую укладку проводов можно обнаружить сразу – ее выдают штробы, под которыми как раз и располагаются провода. Эти линии не так сложно заметить, так как они выделяются на общем фоне: шпаклевка в этих местах более шершавая, оттенок также другой.

    «Прослушиваем» стены

    При использовании данного метода понадобится радиоприемник, которые следует настроить на определенную частоту (100 кГц). Прибором следует провести вдоль стен, в местах предполагаемой электропроводки. Там, где есть напряжение, приемник начнет издавать шум.

    Также в качестве хорошей альтернативы радиоприемнику можно воспользоваться микрофоном, подключенным к магнитоле. Технология здесь такая же – аккуратно вести его вдоль поверхности стен. При вхождении в зону с током будет слышен треск либо шум – электрическая сеть найдена.

    При решении, как найти и устранить обрыв провода в стене посредством микрофона либо радиоприемника, следует учесть высокую погрешность – 150 мм. В связи с этим, руководствуясь сигналами с данных приборов, желательно соблюсти меры предосторожности. Во избежание поражения током следует немного отступить.

    Логика в помощь

    Отыскать месторасположение проводки можно, подключив толику логики. Если монтажом электрической сети занимался профессионал, то все провода обычно располагаются в горизонтальной либо вертикальной плоскости в перегородках квартиры или дома. При этом каждый специалист в области электрики знает, что все повороты должны делаться исключительно под прямым углом (90°).

    Чтобы решить, как найти обрыв провода в стене, цепь логических рассуждений выглядит следующим образом:

    1. От любого выключателя либо розетки провод поднимается вверх, а далее у самого потолка направлен в сторону распределительной коробки. В связи с чем, в данном месте лучше не вбивать гвозди, не вкручивать шурупы и не работать дрелью.
    2. В соответствии с правилами, электрическая линия проходит в 10-15 см от потолка и в 10 см от пола.
    3. С учетом всех определенных электрических точек можно визуально представить всю схему проводки, зарисовав ее на бумаге.

    В то же время полностью безопасным данное визуальное восприятие назвать никак нельзя. Полученные сведения лучше закрепить проверенными дедовскими способами. Однако все же надежнее воспользоваться специальными приборами.

    «Прозвонка» электропроводки или как найти место разрыва мультиметром

    Данная методика по определению проводки в квартире или частном доме придется по вкусу многим радиолюбителям. Здесь потребуется использование мультиметра – данное устройство сочетает в себе функции нескольких электронных приборов (амперметр, омметр, вольтметр). Среди них наибольшее распространение получили модели:

    1. LA-1014 – способен точно определить месторасположение не только электрической сети, но и обнаружить места обрыва. С его помощью можно оценить состояние компьютерной либо телефонной линии, а также места, где есть замыкание.
    2. ПМВ-504Фб ПМВ-503б ПМЕ-92б МЗ-440 – с помощью этих приборов тоже можно найти места обрыва проводов и оценить состояние скрытых кабелей.

    Естественно, профессиональные приборы стоят дорого, но для наших целей можно воспользоваться дешевым аналогом – подойдет любой китайский мультиметр. Также еще необходим полевой транзистор марки КП103А, КП303,2SK241.

    Прибор следует перевести в режим измерения сопротивления (200кОм), а щупы соединить с контактами электронной детали – один с левым (сток), другой со средним (исток). Правый контакт используется как антенна.

    Как найти обрыв провода в стене? Принцип действия основывается на следующем – как только полевой транзистор попадает в электромагнитное поле, его внутреннее сопротивление меняется. Это легко фиксируется мультиметром. Таким ручным приспособлением также следует водить вдоль стен, как при использовании радиоприемника или микрофона. И в том месте, где тестер покажет максимальное значение – проводка найдена. Прикрепив к свободному выводу кусочек медной проволоки, можно заметно повысить чувствительность прибора.

    Специальные приборы

    При использовании специальных приборов месторасположение проводки или даже разрыва будет обнаружено с высокой степенью точности. И если средства позволяют, стоит воспользоваться ими. И первое, что приходит на ум – металлоискатель. Как известно, провода делаются из металла, в силу хорошей проводимости материала. Следовательно, электросеть с помощью этого прибора легко обнаружить.

    Однако не имеет смысла задумываться над тем, как найти обрыв проводки в отношении железобетонных стен – металла здесь очень много. Тем не менее, в большинстве случаев устройство считается практически незаменимым. К тому же у многих людей имеется такой прибор для разных целей.

    Тепловизоры отличаются более точными результатами, однако их цена очень высока, чтобы применять их в быту. Рациональнее вызвать мастера на дом, что обойдется гораздо дешевле, нежели стоимость дорогой вещи. К тому же применять такое профессиональное оборудование придется в редких случаях, а поэтому эта трата в полной мере неоправданна. В то же время услуги специалиста тоже стоят недешево.

    Доступные варианты

    Такое устройство, как сигнализатор Е-121 или всем известный «Дятел» будет лучшим вариантом для поиска скрытой проводки в своей квартире либо доме. Соотношение цена-качество у такого прибора находится на оптимальном уровне. Причем с помощью данного детектора можно не только определить точное местонахождение проводов, но и обнаружить места их обрыва. Глубина залегания электрической линии, с которой способен работать прибор, составляет до 70 мм, чего более чем достаточно для большинства квартир.

    Другой не менее полезный помощник в решении задачи, как найти обрыв провода в стене – это сигнализатор «MS» от китайского производителя. Только к такому тестеру следует приноровиться, поскольку устройство одинаково реагирует и на проводку, и на вбитый в стену гвоздь. «Набив руку», уже можно различать сигналы.

    Прибор не способен находить провода, «одетые» в фольгированный экран, и поэтому многие электрики обходят его стороной. Однако в бытовых условиях использование сигнализатора оправдывает себя.

    Кроме того, отыскать проводку можно индикаторной отверткой. Только способ работает при неглубоком залегании токопроводящих жил. К тому же обесточенные и экранированные провода данный инструмент тоже определить не способен.

    fb.ru

    Как найти обрыв провода у бытовых приборов и в домашней сети

    Любые технические устройства, как бы надежно ни были изготовлены, в процессе эксплуатации ломаются, совершают отказы. Бытовая электрическая проводка не является исключением из этого общего правила.

    В публикуемой статье на основе личного опыта электрика собраны практические советы домашнему мастеру по поиску места обрыва проводов электропитания и способам устранения обнаруженных неисправностей.

    Они дополняются во время изложения материала поясняющими картинками, схемами и видеороликом.

    Содержание статьи

    Конструкция провода

    Любой бытовой электроприбор работает, когда на него поступает электрический ток от источника напряжения по проводам, кабелям и шнурам питания. Если внутри схемы образуется разрыв, то работа прекращается.

    Электрический провод состоит из:

    • токопроводящей магистрали, выполненной металлическими жилами из проволоки меди или алюминия;
    • слоя изоляции (лак, полимерные покрытия, бумага, хлопок, шелк или другие диэлектрические материалы из их комбинаций).

    Металл жилы проводника может быть выполнен:

    • многожильной скруткой из тонких проволок:
    • или сплошной, монолитной конструкцией.

    В быту встречаются провода обоих видов:

    • монолитные жилы используются для работы в стационарной схеме электропроводки;
    • многопроволочные скрутки из проволочек применяются для передачи высокочастотных сигналов или там, где на металл воздействуют механические изгибающие усилия (шнуры блоков питания, переносных приборов, наушников, других подобных устройств).

    Во время изготовления, транспортировки, монтажа и эксплуатации на металлическую часть жилы воздействуют не только электрические, но и механические нагрузки. От излишнего усилия она разрушается. Обрыв провода исключает работоспособность электрической схемы. Его необходимо найти и устранить.


    Дефекты в шнурах питания

    Проблемные места

    Чаще всего поломка металлической жилы возникает:

    • около корпуса;
    • у места крепления вилки или штекера;
    • в месте соединения нескольких проводов.
    Крепление у корпуса

    Электрический провод любого переносного бытового прибора (фена, утюга, дрели и других ручных электроинструментов) выходит из корпуса, в котором он жестко зафиксирован, как показано ниже на фото.

    При работе прибора шнур постоянно изгибается. Около места крепления наиболее часто создаются крутящие усилия, воздействующие на металл жилы. Для уменьшения радиуса изгиба со снижением разрушающей нагрузкой используется защитная трубка из резины или пластичных материалов.

    Она выполняет свою роль, продлевая ресурс провода, но ограничена по длине. Место возле окончания трубки, как показывает практика, чаще всего создает обрыв провода.

    Крепление вилки

    Около этого места довольно часто создается изгиб, который со временем может обеспечить обрыв провода.

    Другие проблемные участки

    Большое количество людей пользуется наушниками. Их проводники выполнены многопроволочным плетением из очень тонких жил: они часто подвергается скручиваниям и деформациям.


    При таких изгибах создается обрыв. Чаще всего он происходит около:

    • наушников;
    • штекера;
    • соединителя.

    Участки провода, подвергающиеся частым изгибам, наиболее склонны к повреждениям. Они требуют бережного обращения при эксплуатации и пристального внимания во время ремонта.

    Методика поиска обрыва провода в шнурах питания

    Благодаря относительно короткой магистрали удобно использовать три метода:

    1. Визуального наблюдения;
    2. Прощупывания руками;
    3. Электрических проверок.
    Визуальный осмотр

    Если внимательно присмотреться к проблемным местам, то можно обнаружить на них следы обрыва по повреждениям изоляции, изменению цвета или снижению общей толщины.

    Это явные признаки того, что здесь произошел обрыв провода или он скоро наступит.

    Проверка пальцами
    Прощупывание

    Тонкие проводники от наушников, зарядок и подобных устройств можно аккуратно проверить руками на ощупь.

    Их изоляцию следует с усилием понажимать пальцами, немного погнуть в проблемных местах, подвергнуть растяжению или сжатию.

    Проверка под нагрузкой

    Шнур низковольтных устройств допускается подключить с обеих сторон к блоку питания и работающему прибору, несколько раз изогнуть его в проблемных местах, чтобы наблюдать по поведению устройства о восстановлении или пропадании электрических контактов.

    Отдельные провода 220 вольт

    Рекомендую выполнять их проверку только при отключенном питании. Работать с проводом под напряжением могут только обученные электрики, обязанные пользоваться электрозащитными средствами, строго соблюдать организационные мероприятия.

    Если в проблемном месте потянуть проводник в разные стороны двумя руками, то нагрузка разделенным металлом не будет восприниматься, а ляжет на изоляцию, которая станет растягиваться. Повреждение обрыва металла жилы будет видно при изгибе.

    Электрические проверки

    Пользование индикаторами и измерительными приборами обеспечивает быстрый и достоверный поиск места, где произошел обрыв провода. Ими можно поочередно прозвонить каждый участок цепи, сразу выявить его неисправность.

    Принцип определения электрического сопротивления основан на свойстве тока протекать только по замкнутому контуру.

    Электрическое сопротивление металла целой жилы имеет очень маленькую величину. Многие современных приборы при прозвонке дополнительно указывают на него звуковыми эффектами.

    Если в проверяемой схеме возникает разрыв жилы, то тока не будет: измерительный прибор покажет сопротивление воздушной среды, которое близко к бесконечности.

    Технологию поиска и ремонта провода в наушниках Fhillips показывает владелец видеоролика Антон Баитов.

    Неисправности стационарной электропроводки

    Для их поиска потребуется:

    • учесть особенности схемы;
    • подготовить указатели и приборы;
    • проанализировать технологию проведения работы при открытом или закрытом способе монтаже.

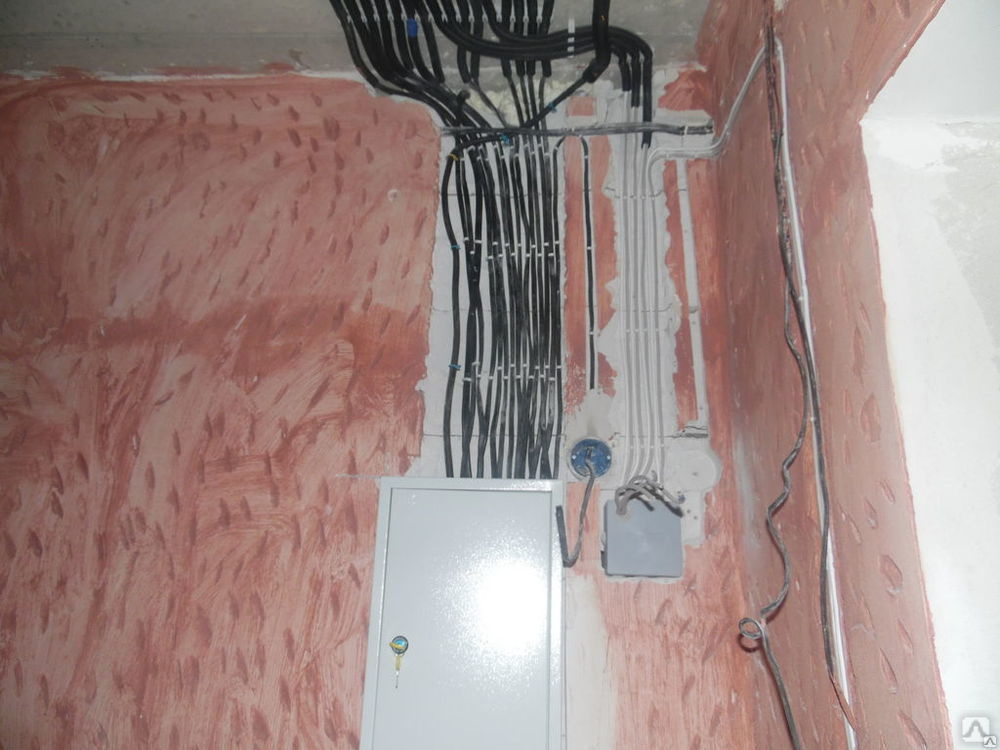

    Схемы прокладки проводов

    Монтаж токопроводящих жил может быть выполнен двумя технологиями:

    1. Открытой прокладкой по стенам;
    2. Скрытно внутри полостей и штроб строительных конструкций.

    В обоих случаях необходимо разобраться с действующей схемой заземления, проверить напряжение, найти фазу, рабочий ноль и защитный РЕ-проводник.

    В трехфазной проводке особую опасность представляет обрыв нуля.

    За счет перераспределения потенциалов по различным цепочкам на них сдвигается падение напряжения. Это может привести к появлению высоких линейных значений на потребителях, подключенным к фазам при обычной схеме.

    Приборы проверки напряжения

    Осуществлять поиск неисправности можно:

    • емкостным указателем напряжения;
    • двухполюсным индикатором;
    • тестером или мультиметром в режиме вольтметра;
    • контрольной лампой.

    Работа с контрольной лампой опасна и запрещена современными правилами.

    Этим методом раньше пользовались массово, да и сейчас имеется много его приверженцев.

    Информацию о контрольной лампе публикую с целью разъяснения степени рисков, которым подвергает себя человек. Работать ею не рекомендую.

    Как определить провод фазы, рабочего нуля и защитного РЕ-проводника

    Электрические схемы бытовой проводки создаются по трем правилам:

    1. Потенциал фазы имеет самую большую величину относительно контура земли, а в его проводах всегда устанавливают коммутационные аппараты и защиты, которыми обесточивают работающие приборы. Фазный проводник отделен от заземления сопротивлением подключенной нагрузки;
    2. Рабочий ноль подключен к контуру земли на питающей трансформаторной подстанции и может разрываться в квартирном щите вводным автоматом или переключателем, а также срабатыванием защит УЗО и дифференциальных автоматов;
    3. Защитный РЕ-проводник всегда подключен к заземлению на трансформаторной подстанции и дополнительно может быть соединен с контуром заземления здания в системах TN-C-S и TT. Во время эксплуатации схемы его нельзя разрывать ни при каких обстоятельствах. В нем запрещена установка любых коммутационных аппаратов и защит, действующих на отключение цепи.

    Для определения фазы, нуля и РЕ-проводника достаточно:

    1. выполнить замеры потенциалов участков сети указателями напряжения или индикаторами;
    2. пользуясь коммутационными аппаратами и защитами уточнить принадлежность каждого провода к действующей схеме заземления.

    Оба пункта необходимо проверять комплексно, ибо иначе высока вероятность ошибки.
    Для облегчения поиска и монтажа проводов они маркируются расцветкой, которой рекомендуют придерживаться всех монтажников. Например, магистрали защитного РЕ-проводника необходимо обозначать желто-зелеными полосками.

    На практике это правило может нарушаться по различным причинам, например:

    • пренебрежением нормативами;
    • ошибками работников;
    • наличием большого запаса проводов другой расцветки, которые необходимо быстро использовать.

    Цветовая маркировка изоляции призвана облегчить работу электрика, но судить по ней о состоянии схемы нельзя: необходима проверка участков цепи электрическими замерами.


    Дефекты открытой проводки

    Эта схема отличается доступным расположением токоведущих магистралей и коммутационных точек: наиболее проста для обнаружения неисправностей. Все токоведущие части хорошо заметны.

    Достаточно вскрыть корпуса розетки, выключателя, патрона лампочки или распределительной коробки и можно на их контактах прозванивать состояние жил проводов и кабелей. Использование кабельных плинтусов, пластиковых каналов практически не осложняет этот процесс.

    Открытая схема проводки наиболее удобна для поиска и устранения повреждений, возникающих в ней.

    Неисправности закрытой схемы питания

    Поиск обрыва в проводе затрудняется, если он скрыт внутри стены, пола или потолка. Но его можно найти различными способами:

    • с помощью самодельных индикаторов;
    • промышленными приборами.
    Самодельные конструкции поиска скрытой проводки

    Среди радиолюбителей популярны следующие схемы:

    • на полевом транзисторе;
    • микросхеме К561ЛА7;
    • транзисторе ВС 547;
    • двух микросхемах.

    Вполне возможно найти маршруты проводников питания по шумам, улавливаемым радиоприемником или смартфоном.

    Эффективность этих способов зависит от глубины заделывания в стену токопроводящих магистралей, отсутствия экранирующих материалов, чувствительности измерительного механизма.

    Промышленные приборы

    Многообразные конструкции профессиональных указателей работают намного лучше, чем самодельные устройства.

    Они обладают рядом дополнительных функций обнаружения различных материалов со скрытным расположением.

    Владелец видеоролика Mobotix Webcams наглядно показывает, как кабель трекер Mastech MS6812 ищет оборванный провод в стене.

    Особые преимущества в поиске скрытых магистралей имеет тепловизор. Он позволяет дистанционно измерять и наблюдать температуру контактов и проводников в схеме электрического питания.

    Если у вас еще остались вопросы по этой теме, то задавайте их в комментариях.

    Полезные товары

    housediz.ru

    Как найти обрыв нулевого провода в стене — Electro

    Вы столкнулись с ситуацией, когда срочно нужно найти провод в стене. Разумеется, он скрыт под слоем штукатурки или обоев. Но нет, раскурочивать и восстанавливать заново все это не придется. Достаточно приложить небольшую толику усилий и вы обнаружите всю скрытую проводку в стене так сказать «неразрушающим методом».

    Как это сделать? Об этом сегодня и поговорим.

    Содержание статьи

    • Причины поиска
    • Помогут специальные приборы
    • Теперь подключим логику
    • Старые проверенные методы
    • Сделаем вывод

    Причины поиска

    Их может быть масса. Зачастую проблема возникает в подобных ситуациях:

    1. Перепланировка. Допустим, вы собрались что-то поменять в своей квартире или в частном доме – скажем, решили сделать дверной проем в новом месте. Разумеется, в такой ситуации необходимо понимать, где конкретно проложена электрическая линия.
    2. Обрыв цепи. Это весьма неприятная и даже в чем-то болезненная причина. В таком случае придется не просто искать проводку в стене, но и находить точное место обрыва фазного либо же нулевого провода.
    3. Необходимость в сверлении перегородки. Нередко люди хотят повесить на стену монитор или телевизор (либо же установить настенные осветительные приборы). В таком случае необходимо проделать отверстие в стене, для чего тоже нужно понимать, где именно идут провода.

    Также поиск электропроводки в стене– нужная вещь при приобретении, скажем, новой квартиры. Ведь хороший хозяин всегда должен быть проинформирован относительно всех технических особенностей своего жилища. Место прохождение электролинии – как раз одна из таких особенностей. Если не хотите вызывать для поиска мастера и платить ему деньги – сделайте это сами.

    Помогут специальные приборы

    В первую очередь на ум приходит обычный металлоискатель. Не спешите бежать в магазин, потому что такой агрегат можно с легкостью сделать самостоятельно из подручных средств. Устройство сможет найти проводник под напряжением, который будет залегать за слоем декоративной отделки толщиной до 10 сантиметров. Инструкций по конструированию прибора из подручных средств в интернете предостаточно.

    Если же вы готовы потратиться на качественную вещь, лучше купите специальное устройство, которое нацелено на поиск скрытой проводки в стенах дома. Чем такое приспособление лучше? Ну хотя бы тем, что оно не только находит кабель, но и позволяет обнаружить точное место его неисправности (например, при перегоревшем участке). Согласитесь, это весьма удобно. Если говорить о соотношении качества и стоимости, сигнализатор Е-121 (он же так называемый «Дятел») – лучший вариант. Глубина залегания линии, с которой работает детектор, составляет 7 сантиметров. Для вашего дома этого показателя будет вполне достаточно.

    Следующий прибор, о котором хотелось бы упомянуть – сигнализатор «MS». Это китайский тестер, а к ним необходимо приловчиться. Например, устройство одинаково отреагирует как на вбитый в стену гвоздь, так и на проводящую электрический ток жилу. Чтоб начать комфортно им пользоваться, нужно будет «набить руку» и научиться отличать друг от друга разные сигналы. А еще прибор не находит кабель, который защищен фольгированным экраном. В принципе, как раз по этим причинам многие электрики избегают использовать подобные приборы. Однако для применения дома сигнализатор вполне себе подойдет.

    Для нахождения проводов в стене также применяются приборы: Bosh DMF 10 zoom, VP-440, ПОСП-1, GVD-504A и прочие им подобные. Устройства успешно зарекомендовали себя для поиска разрывов, а также для поиска линии под штукатуркой.

    Отдельного упоминания достойны тепловизоры. Благодаря им можно не только найти перебитый кабель, но и отыскать утечку тока и

    pc.616days.info

    Отключение коммунальных услуг | Услуги | Город Филадельфия

    Плохая погода, упавшие деревья и оборванные линии электропередач могут вызвать перебои в подаче электроэнергии. Выполните следующие действия, чтобы подготовить свою семью и дом к отключению электроэнергии.

    Перед отключением коммунальных услуг

    Подготовьтесь сейчас
    • Держите фонарик с дополнительными батарейками на каждом этаже вашего дома.
    • Иметь часы на батарейках и радио с дополнительными батарейками.
    • Держите запас воды в бутылках и простых в приготовлении нескоропортящихся продуктов в своем наборе для самоизоляции.
    • Используйте устройства защиты от перенапряжений с такими приборами, как микроволновые печи, телевизоры и компьютеры.

    Если вы живете с кем-то, у кого есть проблемы со здоровьем, разработайте план получения альтернативного источника питания или определите другое место, куда вы можете пойти, если произойдет длительное отключение электроэнергии.

    Использование сухого льда

    Сухой лед связан с некоторыми проблемами безопасности, но его можно использовать для хранения замороженных продуктов более 24 часов.Если вы планируете использовать сухой лед, помните, что:

    • Сухой лед опасен и требует осторожного обращения. Это может вызвать сильные ожоги.
    • Пищевые продукты, соприкоснувшиеся с сухим льдом, могут получить ожоги от замораживания.
    • Сухой лед нельзя использовать в небольшом холодильнике с едой или лекарствами, которые вы хотите использовать сразу, так как они могут замерзнуть.
    • PECO не выдает сухой лед во время погодных явлений.
    Если вы используете генератор:
    • Используйте его безопасно и ответственно.
    • Используйте кабели питания производителя.
    • Не подключайте генератор к домашней электропроводке.
    • Не перегружайте генератор.
    • Не используйте генератор в замкнутом пространстве.
    • Перед отключением генератора отключите все подключенное оборудование.

    Во время перерыва в работе

    Берегите себя
    • Старайтесь не использовать свечи.Если вы используете свечи, никогда не оставляйте их горящими, когда выходите из комнаты.
    • При необходимости укрыться.
    • Остерегайтесь деревьев и оборванных проводов.
    • Не прикасайтесь, не приближайтесь и не пытайтесь передвигать упавшие провода. Считайте все сбитые линии живыми и опасными.
    • Сообщите о неисправных линиях на горячую линию экстренной помощи PECO Energy по телефону (800) 841-4141.

    Если вы находитесь в автомобиле и на него упали линии электропередач, оставайтесь в автомобиле до тех пор, пока вам не помогут сотрудники службы экстренной помощи.

    Потеря телефонной связи

    Вы можете потерять телефонную связь во время отключения электроэнергии, если для работы телефона требуется электрическая розетка. Хорошей идеей будет телефон, который не нуждается в электричестве и просто подключается к телефонной розетке. Если вы потеряли телефонную связь, воспользуйтесь своим мобильным телефоном — или одолжите его у друга или соседа — и позвоните своему поставщику услуг, чтобы сообщить об отключении.

    Если вы чувствуете запах газа:
    • Не курите и не пользуйтесь зажигалками или спичками. Если запах сильный, не пользуйтесь телефоном и не используйте выключатели света или электрические устройства.Любая искра может вызвать пожар.
    • Откройте окна.
    • Немедленно эвакуируйтесь и позвоните по номеру 911.
    При отключении электроэнергии

    Немедленно позвоните в сервисную службу и сообщите об отключении. Позвоните в службу поддержки клиентов PECO Energy по телефону (800) 494-4000. Также не забудьте:

    • Отключите от сети или выключите все устройства, которые могут автоматически включаться при возобновлении подачи электроэнергии. (Если несколько приборов включаются одновременно, это может привести к перегрузке цепей.)
    • Держите дверцы холодильника и морозильной камеры максимально закрытыми, чтобы продукты не испортились.Каждый раз, когда дверь открывается, тепло поступает и ускоряет процесс оттаивания.
    • По возможности оставайтесь дома.
    • Не сжигайте древесный уголь в помещении и не используйте кухонную газовую плиту, плиту или духовку для обогрева помещений. Это может привести к пожару или опасному задымлению.
    • Используйте радио с батарейным питанием, чтобы слушать новости по радио и узнавать об обновлениях.
    Проблемы с водой и канализацией

    Всегда держите в доме бутилированную воду и запасной комплект на случай проблем с водой или канализацией.Если вы видите, что вода течет из-под земли или дороги, или думаете, что это может быть прорыв водопровода, позвоните в Департамент водоснабжения Филадельфии по телефону (215) 685-6300. Будьте готовы предоставить следующую информацию по телефону:

    • Описание проблемы
    • Точное местонахождение воды (улица, подвал, метро)
    • Точное местонахождение проблемы
    • Ваше имя, адрес и номер телефона

    Если у вас нет воды или давление воды очень низкое, позвоните в Департамент водоснабжения Филадельфии.Если есть опасения по поводу качества питьевой воды, чиновники скажут вам, что делать.

    Почему пожарная сигнализация может сработать при отсутствии дыма?

    Почему пожарная сигнализация может сработать при отсутствии дыма?

    Любая из этих ситуаций может вызвать нежелательные сигналы тревоги:

    • Крышка или камера датчика покрыты пылью или грязью .
      Сигнализация может выглядеть чистой, но внутри крышки может скапливаться пыль, особенно в недавно построенных домах. Регулярно аккуратно пылесосьте датчики дыма с помощью насадки с мягкой щеткой. Убедитесь, что электрики установили прилагаемую пылезащитную крышку, чтобы сохранить сигнализацию в чистоте во время строительства.
    • Насекомые закрыли или засорили сенсорную камеру .
      Очистите датчик дыма с помощью насадки с мягкой щеткой на пылесосе.
    • Тревога сработала из другой части дома
      В системе взаимосвязанных тревог переменного или переменного/постоянного тока устройство, вызвавшее тревогу, находится в другой части дома — дым может присутствовать, но вы не можете видеть Это.
    • Перебои питания для дымовых извещателей переменного/постоянного тока
      Дымовые извещатели могут кратковременно срабатывать при отключении питания, а затем восстанавливаются. Перебои с подачей электроэнергии распространены в районах, где коммунальные предприятия переключают сети рано утром.
    • A Ненадежное электрическое соединение в дымовых извещателях переменного или переменного/постоянного тока
      В дымовых извещателях переменного или переменного/постоянного тока плохое соединение горячего провода может периодически отключать питание дымового извещателя. Эффект такой же, как при сбое питания.Когда питание восстанавливается, блоки могут кратковременно подавать сигнал тревоги. Примечание. Незакрепленный или отсоединенный нейтральный провод может привести к тому, что сигнализация начнет издавать звуковой сигнал или перейдет в режим тревоги. В жилых помещениях подключение многожильного провода 18 AWG от дымовой сигнализации к одножильному проводу 14 AWG может быть затруднено. Убедитесь, что провод обеспечивает надежное соединение.
    • Есть ли какие-либо приборы в той же цепи, что и сигнализация?
      Большая токовая нагрузка, например, пылесос, в той же цепи может вызвать ложные сигналы тревоги. Эта ситуация усугубляется, если нагрузка расположена в конце участка проводки, то есть электрически далеко от монтажной коробки, и если сопротивление проводки нагрузке велико.Падение напряжения проводки к нагрузке будет воздействовать на соединительный провод, вызывая звуковой сигнал тревоги. Примечание. В соответствии с NEC датчики дыма должны быть подключены к общему освещению или розеткам в спальнях. Это было сделано для того, чтобы домовладелец с большей вероятностью узнал, что его автоматический выключатель сработал и подача питания на его сигнализацию была прервана, по сравнению с тем, когда сигнализация была на выделенных цепях, где им пришлось бы распознавать, что индикатор питания не горит на их сигнализации. К сожалению, это может увеличить вероятность ложных сигналов тревоги.
    • При включении печи для первого использования:
      • Масло и остатки присутствуют на печах и воздуховодах и в них с завода для защиты металлических поверхностей. Это может привести к выделению дыма в течение определенного периода времени и, возможно, к срабатыванию пожарной сигнализации.
      • Грязь, пыль от гипсокартона и строительный мусор часто присутствуют в воздуховодах. Первое использование печи может привести к тому, что мелкие частицы разлетятся по дому, что может вызвать ложные сигналы тревоги. Вот почему домовладелец может находиться в доме в течение нескольких месяцев без каких-либо происшествий, и поэтому ложные сигналы тревоги, как правило, увеличиваются осенью.
    • Влажность
      Ионизационные дымовые извещатели более чувствительны к ложным срабатываниям, если они расположены рядом с ванной комнатой или другим помещением с потенциально высокой влажностью.
    • Рядом с возвратом холодного воздуха
      Детекторы дыма, расположенные рядом с возвратом холодного воздуха, более восприимчивы к ложным тревогам, поскольку пыльный воздух может проходить через камеру датчика сигнализации.
    • Датчик дыма может потребовать перемещения
      По возможности устанавливайте датчики дыма на расстоянии не менее 20 футов от таких приборов, как печи и печи, которые выделяют частицы горения.Сигнализаторы должны находиться на расстоянии не менее 10 футов от зон с высокой влажностью, таких как душевые и прачечные, и, по возможности, не менее 3 футов от вентиляционных отверстий тепла / кондиционера и флуоресцентных ламп. В местах, где расстояние 20 футов (6 метров) невозможно — например, в модульных, мобильных или небольших домах — рекомендуется размещать дымовую пожарную сигнализацию как можно дальше от этих источников горения топлива. Рекомендации по размещению предназначены для размещения этих аварийных сигналов на разумном расстоянии от источника сжигания топлива и, таким образом, уменьшения количества «нежелательных» аварийных сигналов.Нежелательные сигналы тревоги могут возникнуть, если пожарный извещатель находится непосредственно рядом с источником горения топлива. По возможности проветривайте эти помещения.

    »Загрузить этот FAQ в формате pdf

    Избегайте распространенных ошибок при прокладке кабелей

    Наиболее трудоемким аспектом установки системы контроля доступа является прокладка проводки. Каждая электрическая защелка, магнитный замок и считыватель учетных данных жестко подключены к блоку управления доступом (ACU), который обычно устанавливается в ИТ-комнате. К сожалению, мы слишком часто сталкиваемся с ошибками в прокладке кабелей, когда осматриваем объекты клиентов.

    В этой статье рассматриваются наиболее распространенные ошибки подключения систем контроля доступа, с которыми мы сталкиваемся в нашей повседневной работе. Обладая небольшими дополнительными знаниями и визуальным осмотром, вы также можете легко обнаружить эти ошибки в разводке кабелей и попросить поставщика систем принять меры для их устранения, прежде чем они вызовут сбои в работе системы и перебои в работе.

    Принципиальная схема подключения системы контроля доступа

    ACU выполняет функции регулировщика трафика, а также основного источника питания для всех устройств, подключенных к системе контроля доступа.Когда действительные учетные данные предъявляются считывателю, расположенному у двери, ACU временно прерывает подачу питания на метод запирания этой двери (который настроен в отказоустойчивом режиме), позволяя пользователю войти.

    На этой упрощенной схеме показано, как основные компоненты системы контроля доступа связаны друг с другом:

    Семь наиболее распространенных ошибок при подключении кабеля системы контроля доступа

    Итак, какие самые распространенные ошибки в проводке мы наблюдаем в системах контроля доступа?

    1. Использование кабеля неправильного типа
    2. Не использовать кабели, рассчитанные на пленум, в потолке пленума
    3. Неправильные методы подключения
    4. Отсутствие отделения низковольтных проводов от высоковольтных электрических проводов
    5. Неиспользование лицензированного подрядчика по лифтам
    6. Создание ненужных визуальных отвлекающих факторов
    7. Отсутствие проверки электрической схемы у поставщика системы контроля доступа

    Ниже мы подробно рассмотрим каждую из этих тем.

    1. Использование кабеля неправильного типа

    Многие считают, что кабель категории 5 (Cat 5) подходит для всего, но это не так. Cat 5 следует использовать только для сетевого подключения. В системе контроля доступа используйте Cat 5 для подключения ACU к локальной сети (интернету).

    Для подключения считывателей учетных данных к ACU используйте 6-жильные экранированные кабели калибра 22 калибра. Считыватели учетных данных должны находиться на расстоянии не более 500 футов от ACU, чтобы считыватели работали должным образом. Когда считыватели учетных данных расположены дальше 500 футов, мы часто устанавливаем дополнительный ACU или используем другой метод, использующий кабель Cat 5.

    Для подключения электрической защелки или магнитного замка к ACU используйте двухжильные кабели калибра 18. Для выходных и выходных устройств используйте 4-жильные (или 6-жильные, в зависимости от выходного устройства) кабели калибра 22 калибра.

    Эти кабели не похожи на Coca-Cola и Pepsi или Energizer на Duracell. Никогда не заменяйте один тип кабеля другим. Если технический специалист случайно использует неправильный тип кабеля, устройство будет испытывать необъяснимые сбои или перестанет работать.

    2.Не использовать кабели, рассчитанные на пленум, в потолке пленума

    Если в вашем помещении есть пленумный потолок, кабели, используемые в потолочном пространстве, должны быть рассчитаны на пленум во избежание нарушения строительных норм и правил. Пленум — это пространство между несущим потолком и опускающимся потолком, используемое для циркуляции воздуха для обогрева, охлаждения и вентиляции. Кабель класса «пленум» имеет специальную изоляцию, которая делает его огнестойким и нетоксичным в условиях пожара.

    Даже для очень опытного техника иногда может быть трудно подтвердить, является ли потолок потолком камерного типа, особенно в старых зданиях.Если есть сомнения, мы используем кабели, предназначенные для пленумов, несмотря на их более высокую стоимость, потому что один раз подключить дешевле, чем дважды.

    3. Неправильные методы подключения

    Мы часто видим провода, протянутые через острые металлические детали потолка, закрепленные скобами или прикрепленные к электрическим кабелепроводам и спринклерным трубам. Эти неправильные методы подключения могут повредить металлические жилы внутри проводов, что может привести к короткому замыканию и сокращению срока службы кабелей.

    Также следите за проводами кабеля без достаточной поддержки. Если они выглядят как гирлянды, висящие на рождественской елке, вероятно, работа по прокладке проводки не соответствует местным строительным нормам и правилам, которые диктуют требования к опоре для проводки.

    4. Отсутствие отделения низковольтных проводов от высоковольтных электрических проводов

    Все кабели, используемые для системы контроля доступа, являются низковольтными. Они должны быть полностью отделены от высоковольтных электрических проводов, чтобы предотвратить наведенное напряжение или помехи, которые могут помешать правильной передаче сигналов вашими кабелями контроля доступа.

    5. Отсутствие лицензированного подрядчика по лифтам

    Авторитетная охранная компания не будет пытаться подключиться к лифту самостоятельно, потому что каждый лифт настроен по-разному. Если вам нужно подключить вашу систему контроля доступа к системе управления лифтом, убедитесь, что ваш провайдер доступа координирует свои действия с лицензированным подрядчиком по лифтам.

    6. Создание ненужных визуальных отвлекающих факторов

    Эстетика имеет огромное значение для многих предприятий, и не только для элитных художественных галерей и розничных бутиков.Важно заранее спланировать, как проводка повлияет на внешний вид помещения. Когда это возможно, квалифицированные специалисты прокладывают кабели через стены, потолок и другие незаметные места, чтобы обеспечить бесшовный вид интерьера. Даже если вы не можете полностью скрыть провода, есть приемы, позволяющие свести к минимуму зрительное отвлечение.

    Обсудите свои эстетические ожидания с поставщиком системы контроля доступа на ранней стадии процесса планирования. Обычно мы отправляем консультанта для проверки элементов дизайна интерьера, выявления потенциальных проблем и проведения технической оценки, чтобы найти решения для сложных областей, прежде чем отправлять техников.

    7. Отказ от проверки электрической схемы у поставщика системы контроля доступа

    Попросите ознакомиться с подробной схемой подключения, чтобы убедиться, что все считыватели и замки имеют правильную маркировку и будут использоваться правильные типы кабелей. Вот пример диаграммы, которую мы используем с нашими техническими специалистами и клиентами.

    Читайте соответствующие сообщения:

    Установка электрических защелок и электромагнитных замков

    Система контроля доступа: как выбрать правильные типы учетных данных

    Вы оцениваете новую систему контроля доступа для своего бизнеса? Загрузите это руководство по дизайну, чтобы получить полезные советы и избежать распространенных ошибок.



    Что делать, если ваша электрическая розетка намокла

    Влажная электрическая розетка представляет серьезную опасность в вашем доме. Чтобы снизить эти риски, необходимо немедленно принять меры по ремонту или замене поврежденной розетки. Если вам неудобно обращаться с розеткой самостоятельно, обязательно обратитесь за помощью к профессионалам. Вы также можете использовать советы здесь, чтобы предотвратить серьезные проблемы.

    Заглушка на выходе GFCI

    GFCI, что означает прерыватель цепи замыкания на землю, представляет собой уникальную розетку, предназначенную для автоматического отключения, если по какой-либо причине поток электроэнергии прерывается.Это отключение является автоматическим и может произойти, когда небольшое количество воды, например, влажность в вашей ванной комнате, попадает в один из ваших выходов.

    Вы можете отключить розетку, чтобы предотвратить повреждение водой, которое может вызвать избыточная влажность. Чтобы отключить мокрую розетку GFCI вручную, все, что вам нужно сделать, это одновременно нажать кнопку сброса и кнопку проверки. Когда розетка выключена, проверьте ее с помощью вольтметра. Если произошло более серьезное повреждение, то вам придется предпринимать дополнительные действия, либо вызывать профессионалов для помощи в ремонте.

    Вода может привести к перебою, из-за которого выходное отверстие перестанет работать; однако по проводам, подключенным к розетке, может протекать электрический ток. Этот ток представляет два серьезных риска – пожароопасность и опасность поражения электрическим током. Если вы хотите свести к минимуму эти риски, вам нужно будет как можно скорее отключить питание в блоке выключателя.

    Коробка выключателя Отсечка

    Также рекомендуется отключать питание на блоке выключателя, если вы имеете дело с влажной розеткой, даже если розетка соответствует стандарту GFCI и больше не работает.Если на ваших выключателях есть этикетки, просто поверните правую, чтобы электрический ток не попал во влажную розетку.

    Если ваши выключатели не помечены, вам придется переворачивать каждый, пока не будет найден правильный. Проверьте свою розетку, чтобы убедиться, что она выключена, или обратитесь за помощью к специалисту. Никогда не используйте, не снимайте и не пытайтесь ремонтировать розетку, если вы не уверены, что выключатель выключен.

    Если есть несколько розеток с повреждением водой, то может быть хорошей идеей отключить питание на главном выключателе.Это лучший способ обезопасить себя и свой дом.

    Просушка влажного выпускного отверстия

    Обычно лучше всего заменить розетку, поврежденную водой. Это особенно важно, если выпускные отверстия подвергались воздействию большого количества воды.

    Когда вы столкнулись с повреждением воды в вашем доме, что повлияло на ваши электрические компоненты, лучшее, что вы можете сделать, это обратиться за помощью к профессионалам. Они смогут гарантировать, что розетки будут отремонтированы или заменены, а также что их можно будет снова безопасно использовать.Это лучший способ обезопасить себя, свою семью и свой дом.

    Почему исторические дома имеют ужасные связи и как это исправить

    Фотолюминат ООО/Shutterstock

    Если вы живете в старом или историческом доме, вы, возможно, заметили, что сигнал Wi-Fi может быть затруднен, или в некоторых комнатах сигнал практически отсутствует. Это может быть правдой в комнатах, расположенных далеко от вашего WiFi-маршрутизатора, но в некоторых исторических домах часто бывает трудно получить сигнал прямо в коридоре.Если вы убедились, что ваш маршрутизатор находится в рабочем состоянии — и ваш интернет не отключен — виновником может быть вовсе не ваше интернет-соединение; это может быть ваш дом.

    Реальность такова, что старые и исторические дома, как правило, имеют плохое подключение к Интернету из-за материалов, которые использовались для строительства стен. 20 -й век построены из гораздо более прочных (и менее экономичных) материалов, чем сегодняшние дома.Современные дома также спроектированы с учетом проводки, что упрощает установку домашних интернет-соединений, таких как кабельный или даже оптоволоконный интернет. Если вам надоело плохое соединение WiFi в вашем старом доме, у вас нет продать его, чтобы решить проблему. К счастью, есть несколько решений, которые вы можете реализовать, чтобы решить эту проблему.

    Получите промокод на электронику!

    Электроника со скидкой и другие выгодные предложения в один клик.

    Посмотреть предложения

    Что находится в стенах вашего дома и почему это мешает вашему сигналу WiFi

    Некоторые типы материалов, используемых в строительстве старых домов, особенно неблагоприятны для сигналов Wi-Fi. Хотя многие домовладельцы знают, что при покупке домов, построенных в 1800-х годах, возникнут проблемы, не все знают о влиянии строительных материалов на сигналы Wi-Fi. Например, по данным Министерства сельского хозяйства США, Национального совета страховщиков пожарной безопасности. возглавил кампанию в 1900-х и 1910-х годах, которая «поощряла разработку новых материалов и продуктов, обработанных или изготовленных из асфальта, металла, гипса, пластика и асбеста.В 1920-х и 1930-х годах «новые продукты включали изоляцию из войлока (некоторые с алюминиевыми или медными отражающими поверхностями), передовые пластмассы, перфорированные акустические плитки и оргстекло». К сожалению, многие из этих типов материалов имели дополнительный эффект нарушения WiFi. сигналы. Если вы не знаете, какие материалы использовались для строительства вашего дома, обратитесь к предыдущим домовладельцам или к риелтору, который продал вам дом, чтобы узнать больше. Вот некоторые из наиболее распространенных материалов, найденных в старом доме, которые нарушают сигнал Wi-Fi. – и почему.

    Металлическая гипсовая планка

    Металлическая решетка представляет собой тип сетки, образованной путем расширения перфорированного металлического листа (иногда вместо него используется мелкоячеистая сетка). В старых домах и в некоторых современных домах он использовался в штукатурке для поддержки внутренних стен и в качестве каркаса. Ее также иногда использовали для заливки бетонных потолков и полов. К сожалению, эта металлическая рейка действует почти как щит, нарушая высокочастотные радиосигналы (WiFi). Если ваши внутренние стены покрыты этим материалом, у вас могут возникнуть проблемы с поиском сигнала WiFi в комнатах, которые отделены от вашего маршрутизатора WiFi.Как мы увидим, металл, возможно, является самым разрушительным материалом для строительства дома для WiFi. Металл проводит электричество и магнетизм, а также поглощает радиоволны.

    Металлическая лепнина

    Штукатурные системы

    часто используются для наружных стен, и та же система металлических реек может использоваться в качестве каркаса или опоры. Подобно металлической проводке, используемой в гипсовой рейке, металлическая проводка в гипсовой рейке также может блокировать беспроводные сигналы.

    Фольгированная изоляция

    Фольга может быть хорошим изолятором благодаря своим отражающим свойствам.Это одна из причин, по которой НАСА использует так много фольги на своих космических кораблях. Но в качестве изолятора фольга уступила место более доступным вариантам, таким как стекловолокно, целлюлоза и пена. Помимо своих отражающих свойств, фольга также может нарушать беспроводной сигнал. Фольга может быть вашей проблемой, если у вас возникли проблемы с подключением к Интернету в вашем историческом доме.

    Стальные балки

    Стальные балки чаще всего используются для строительства крупных конструкций, таких как мосты и небоскребы. Они также могут присутствовать в старых многоквартирных домах и квартирах.Тем не менее, они также используются в жилых домах в качестве опорных балок, а некоторые современные здания середины века (MCM) включают их в свой эстетический дизайн. Как и другие типы металла, стальные балки и балки могут нарушать сигнал WiFi.

    Металлический воздуховод

    Металлические воздуховоды

    используются в системах отопления, вентиляции и кондиционирования воздуха. То есть они являются постоянным решением для передачи горячего и холодного воздуха из одного места в другое. Их также можно использовать для вытяжки, например, если в доме есть дровяная печь.Металлические воздуховоды могут создавать помехи для Wi-Fi, как и другие металлы. Кроме того, кондиционеры и другие электроприборы также могут мешать сигналу WiFi.

    Стальной железобетон

    Для армирования бетона перед заливкой бетона укладывается стальной каркас, поэтому два материала действуют вместе в силах сопротивления. Сталежелезобетон из-за своей прочности чаще всего используется при строительстве мостов и крупных зданий, но может присутствовать и в некоторых домах или многоквартирных домах.Стальные каркасы, используемые для армирования бетона, могут нарушать сигнал Wi-Fi, как и металлическая решетка.

    Вода или другие жидкости

    Немногие стены сделаны из воды (если только у вас нет особенно большого аквариума в вашем доме), но вода, протекающая по трубам, также может иногда прерывать сигнал Wi-Fi. Другие водные объекты, такие как бассейны, также могут создавать проблемы для вашего сигнала WiFi, в зависимости от того, где они расположены.

    Как эра дома влияет на ваш интернет-сигнал?

    Вам не нужно бить кувалдой по своим стенам, чтобы узнать, что у них внутри.Связаться со своим риелтором или предыдущим домовладельцем — хорошая идея, но вы также можете оценить, какие материалы использовались, исходя из эпохи, в которой был построен ваш дом. Дома довоенной и викторианской эпох могут не включать много металлических компонентов — если только они не был дооснащен ими. Но во время и после эдвардианской эпохи вы можете ожидать, что больше домов будет оснащено проводкой и другими изделиями из металлической сетки.

    Довоенная эра

    1815 – 1861 В Америке довоенная эра была периодом до начала Гражданской войны в США в 1861 году.Согласно Chicago Tribune , довоенные дома «были построены со стенами толщиной от четырех до шести дюймов, что обеспечивало значительную изоляцию». Дворцовые плантации этого периода часто строились из дерева и кирпича, что увеличивало толщину стен. Кирпич и толщина стен могут значительно повлиять на сигнал WiFi.

    Викторианская эпоха

    1837 – 1901 Дома в викторианском стиле чаще всего строились из кирпича и раствора и имели дощатую или шиферную крышу.В то время как толстые кирпичные стены могут резко снизить сигнал Wi-Fi, то же самое можно сказать и об решетке, которая широко использовалась в то время. Дома эпохи Виктории часто строились с использованием планок из дерева и мелкоячеистой сетки – металлического материала, который также может создавать помехи для сигнала.

    Эдвардианская эпоха

    1901 – 1910 (или 1914) Хотя эдвардианская эпоха была короткой, она привела к значительным изменениям в жилищном строительстве. Это была эпоха, когда новые здания в городских районах начали оснащаться электропроводкой и водопроводом.Это означало, что в эдвардианских домах использовалось больше металлических компонентов в дополнение к традиционным материалам, таким как кирпич, строительный раствор и обрезная древесина.

    Эпоха модернизма

    1918 – середина 20-го век Строительные материалы в стиле модерн похожи на те, которые можно встретить в доме сегодня. Бетон, стекло, сталь и алюминий были характерны для этого периода. К сожалению, многие дома, построенные в этот период, содержат материалы, которые могут нарушить сигнал WiFi.В 1950-х и 1960-х годах изоляция, обернутая фольгой, часто использовалась при строительстве домов. Интенсивное использование фольги может резко повлиять на силу сигнала WiFi.

    Варианты расширения сигнала WiFi

    Размещение маршрутизатора для получения лучшего сигнала

    Если вы не хотите разрушать свой дом, вы можете попробовать переместить маршрутизатор в более удобное место. Некоторые люди не понимают, что место, где они размещают свой маршрутизатор, играет большую роль в силе их сигнала WiFi. Ваш маршрутизатор транслирует сигнал в радиусе около 100 футов или более.Чем дальше вы от него, тем слабее будет сигнал. По возможности разместите роутер в комнате, где вы, скорее всего, будете пользоваться интернетом. Если вы используете сигнал Wi-Fi в нескольких комнатах, постарайтесь разместить маршрутизатор в центре, например, в фойе, чтобы сигнал одинаково достигал всех комнат. проникать в деревянные полы. Однако, согласно CNET, «маршрутизаторы имеют тенденцию распространять сигнал вниз, поэтому лучше всего установить маршрутизатор как можно выше, чтобы максимизировать покрытие.Поэтому вы можете разместить свой маршрутизатор на деревянной книжной полке или в шкафу, вдали от любых металлических предметов, чтобы получить наилучший сигнал. Изучите свой маршрутизатор, чтобы определить, на какое расстояние он может передавать сигнал. Вам также следует ознакомиться с документацией о вашем интернет-провайдере и вашем интернет-пакете. Если у вас медленный интернет, это может быть связано с типом вашего интернета и приобретенным вами пакетом. Спутниковый, беспроводной и DSL-интернет обычно намного медленнее, чем кабельный и оптоволоконный, а более дешевые тарифные планы обычно имеют более низкую скорость.Если ваши интернет-услуги не соответствуют вашим потребностям, возможно, пришло время переключиться на нового провайдера, известного своей высокой скоростью и надежностью.

    Другие варианты расширения сигнала WiFi

    Если перемещения вашего маршрутизатора недостаточно, и вы не хотите ремонтировать свой дом, инвестируйте в технологии, которые усиливают или расширяют ваш сигнал WiFi. Вот несколько инструментов, которые вы должны рассмотреть:

    Беспроводные повторители

    Беспроводные ретрансляторы ретранслируют существующий сигнал Wi-Fi на небольшую территорию с тем же уровнем качества.Они идеально подходят, если вы просто хотите расширить свою сеть Wi-Fi до одной комнаты. Однако они, как правило, увеличивают время, необходимое вашей сети Wi-Fi для ответа на запрос (задержка).

    Расширители беспроводного диапазона

    Ретранслятор работает аналогично ретранслятору. Однако он вещает по другому беспроводному каналу, отличному от вашего маршрутизатора, по сути, создавая новую сеть WiFi. Некоторые удлинители работают с электрическими розетками, отправляя ваш интернет-сигнал по собственной электрической проводке вашего дома, от маршрутизатора к подключенному удлинителю.

    Расширители беспроводной сети

    Удлинитель — самый надежный тип усилителя WiFi. Вместо того, чтобы использовать сигнал или систему проводки вашего дома, он подключается непосредственно к вашему маршрутизатору для передачи вашего сигнала WiFi в другое место. К сожалению, это также означает, что у вас может быть неприглядный провод, проходящий через ваш дом.

    Сокрытие вашей технологии

    Некоторые из этих устройств неприглядны, но есть несколько хитростей, чтобы скрыть их. Небольшие устройства, такие как повторители, можно спрятать в шкафах, под столами или на книжных полках.Вы даже можете поместить свой маршрутизатор в поддельные книги, чтобы скрыть его. В противном случае подумайте о том, чтобы скрыть технику с помощью комнатных растений или мебели.

    На что обратить внимание при ремонте

    Если вы подумываете о ремонте своего дома, у вас может быть возможность удалить или заменить некоторые материалы, которые блокируют ваш сигнал WiFi. У вас может возникнуть соблазн сделать ремонт самостоятельно, если у вас есть навыки. Прежде чем начать, необходимо рассмотреть несколько вещей. Во-первых, крупномасштабная и структурная реконструкция, в том числе удар кувалдой по стене, может потребовать осмотра вашего дома до и после него, чтобы убедиться, что он безопасен.Вам также необходимо соблюдать местные законы и постановления или даже законы о зонировании, если вы собираетесь сделать пристройку к своему дому. При работе с проводкой, изоляцией из стекловолокна или другими опасными материалами в вашем доме лучше всего работать с профессионалом. В некоторых случаях это может даже требоваться по закону. Незначительный ремонт, например удаление поверхностных объектов, таких как шкафы или перила, обычно может быть выполнен кем угодно. Но если вы пытаетесь усилить сигнал Wi-Fi в старом доме, вам, вероятно, придется проникнуть в стены.

    Подключение вашего старого дома к Wi-Fi

    То, что вы живете в старом доме, не означает, что вам придется довольствоваться плохим сигналом Wi-Fi. Хотя ремонт и замена проводки не всегда могут быть реалистичными, вы можете усилить сигнал Wi-Fi, применив некоторые из этих советов и приемов. Если ничего не помогает, не стесняйтесь обращаться к подрядчику, который поможет оптимизировать ваш дом для WiFi.

    Подростки во время пандемии коронавируса: одиночество прерванного подросткового возраста

    «Однажды я порезался», — продолжил звонивший.— Четыре дня назад, может быть. Просто чтобы почувствовать что-то другое».

    «Вы думаете, что могли бы сделать это снова?» — спросил доброволец.

    «Я определенно не хочу, чтобы люди считали меня сумасшедшим», — сказал звонивший. «Но если бы я мог сделать это в месте, где никто этого не увидит — да, я бы это сделал».

    История продолжается под рекламой

    Пандемия наказала людей всех возрастов, подавляя родителей, изолируя бабушек и дедушек, обсчитывая детей. Но эмоциональные последствия для подростков были исключительно жестокими.Как раз в том возрасте, когда они биологически предрасположены к поиску независимости от своих семей, подростки оказались в ловушке дома. Друзья, которые приобретают первостепенное значение в подростковом возрасте, в основном недосягаемы, доступны в основном через социальные сети, которые приносят свою собственную смесь приятных и токсичных элементов.

    Опрос, проведенный в июне Центром по контролю за заболеваниями, показал, что ошеломляющие 26 процентов молодых людей в возрасте от 18 до 24 лет сообщили о серьезных суицидальных мыслях за последние 30 дней, по сравнению с 16 процентами в возрасте от 25 до 44 лет. и менее 4 процентов людей в возрасте 45 лет и старше.А количество посещений психиатрических отделений неотложной помощи детьми в возрасте от 12 до 17 лет увеличилось на 31 процент в 2020 году по сравнению с предыдущим годом. Другие исследования показывают, что подростки стали больше спать и чувствовать себя менее утомленными своим прежде безумным графиком. Но академическая скороварка никуда не делась; он перенесен в онлайн, где учащиеся вынуждены распоряжаться своим временем и обучением самостоятельно, с ограниченным доступом к помощи учителей. Важные моменты, такие как выпускной и возвращение домой, были стерты. И время для подростков течет по-другому; год для 14-летнего — это не год, это четырнадцатая часть их жизни, четверть школьного опыта.

    «Большая часть их социальной жизни и социального развития связана с пребыванием в школе и общением с людьми», — говорит Мишель Карлсон, исполнительный директор некоммерческой организации Teen Line из Лос-Анджелеса. «В школе так много социальной поддержки, которая не обязательно доступна. Так что им тяжело».

    История продолжается под рекламой

    Молодые волонтеры организации Teen Line, основанной в 1980 году для того, чтобы позволить подросткам, находящимся в кризисе, довериться другим подросткам, имеют уникальный взгляд на то, как подростки переживают эмоциональные последствия пандемии.В течение дня эти добровольцы переживают взлеты, падения и промежутки своей жизни в тени вируса и вызванных им потрясений. Ночью на них обрушивается поток звонков, сообщений и электронных писем от сверстников, которые чувствуют, как на них надвигается тьма.

    Как та 17-летняя девушка, которая звонила в ноябре и говорила о том, чтобы порезаться. Злой и растерянный, отчаянно нуждающийся в помощи.

    «Я просто хочу залезть под камень», — сказала она. «Если бы я мог отрезать весь мир, я бы это сделал.

    В начале пандемии Teen Line приостановила работу, пока сотрудники не научились работать удаленно. Когда они вернулись в сеть прошлым летом, звонки посыпались потоком. Проблемы в отношениях по-прежнему были самой распространенной жалобой среди подростков, но на горячей линии заметно увеличилось количество подростков, борющихся с членовредительством, суицидальными мыслями и жестоким обращением с детьми. Они ссорятся со своими родителями, устали от своих братьев и сестер и упускают когда-то надежные эмоциональные выходы, такие как общение с друзьями между уроками.

    Продолжение истории под рекламой

    Американские подростки боролись до пандемии. В период с 2007 по 2018 год число самоубийств среди молодежи выросло на 57 процентов. По оценкам Национального института здравоохранения, треть всех подростков в США в юности будут страдать от тревожного расстройства. Многие психологи указывают на рост использования смартфонов и социальных сетей как на основной фактор, способствующий подростковому отчаянию, усиливающий социальную драму и заставляющий подростков постоянно сравнивать себя со сверстниками.

    Теперь, в результате пандемии, подростковые психологи сообщают о резком увеличении запросов на терапию и списков ожидания для стационарных психиатрических отделений по всей стране. «Они пытаются справиться с этим огромным изменением — огромным изменением в их социальной жизни, огромным изменением в их семейной жизни и изменением в их учебе. Они пытаются понять, каким будет их будущее, и это повергает многих подростков в кризис», — говорит Колби Тайсон, заместитель директора стационарной психиатрической службы Детской национальной больницы в Вашингтоне.«Мы наблюдаем значительное бремя психического здоровья. Мы все пытаемся понять, как заботиться о наших детях».

    Тем временем некоторые дети пытаются понять, как заботиться друг о друге.

    До пандемии волонтеры Teen Line каждую смену собирались в палате больницы Cedars-Sinai. Теперь они входят в Zoom из своих спален, окруженные незаконченными домашними заданиями и оборванными мягкими животными, ожидая, когда им назначат звонки, текстовые сообщения и электронные письма от обученных терапевтов, которые наблюдают за программой.

    История продолжается ниже объявления

    Аби Радерман, 18 лет, начала волонтерскую деятельность в июне 2019 года. Сколько себя помнит, она боролась со своим психическим здоровьем, борясь с тревогой, депрессией и паническими атаками. Ничто из этого не было легким, но это многому научило ее о человеческом состоянии. Старшая кузина когда-то работала волонтером в Teen Line, и Рейдерману это показалось хорошим способом применить ее с трудом приобретенные знания.

    «Если я бегаю в этом мире, я могу, например, приносить ему пользу», — говорит Рейдерман из своей спальни в районе Шерман-Оукс в Лос-Анджелесе.Она пробежала более 100 часов обучения, необходимого для выездных звонков, ролевых сценариев с сотрудниками горячей линии, притворяющимися подростками в разгар срывов и расставаний.

    Когда ее обучение было завершено, Рейдерман, которая надеется когда-нибудь стать клиническим психологом, добровольно вызвалась на столько смен Teen Line, сколько смогла.

    Продолжение истории под рекламой

    «После каждой смены так приятно осознавать, что в ту ночь я была рядом с кем-то», — говорит она.«Я помог тому, кто не чувствовал себя услышанным, быть услышанным».

    Когда коронавирус впервые появился в марте прошлого года, домашний карантин был благом для Радермана, интроверта, который жаждет проводить время в одиночестве. «У меня всегда были небольшие проблемы с физическим аспектом учебы в школе, — говорит она. «Просто, например, ходить каждый день и быть окруженным таким количеством людей. Меня очень легко вывести из себя». Но ее облегчение убывало по мере того, как шли недели, а ее мрачные мысли множились.

    «Большую часть времени я провела в своей комнате, полностью изолированная ото всех и всего, — говорит она.Когда она не посещала виртуальную школу, она проводила бесконечные часы, просматривая свой телефон, отключившись от своих друзей и родственников. «Я действительно боролся, и я не мог получить необходимое мне лечение, потому что все было заблокировано. Так что все становилось все хуже».

    Продолжение истории ниже объявления

    В начале апреля Рейдерман была направлена ​​в стационар психиатрического учреждения по поводу тревожности и депрессии, но койки ей пришлось ждать три недели. По ее словам, пять недель лечения были для нее настоящей находкой.Это дало ей возможность отдохнуть от социальных сетей и создать благоприятную среду, «где я чувствовала себя в безопасности, работая над вещами».

    Время, проведенное в учреждении, помогло Рейдерман стать достаточно хорошим местом, чтобы насладиться летом и начать выпускной год с оптимизмом. Но Рейдерман знает, что таятся тени — для нее и для молодых людей, которые анонимно звонят в Teen Line.

    В ту ноябрьскую пятницу вечером Радерману впервые позвонил 17-летний парень, который только что уличил свою девушку в измене.Он звонил из-за пределов ее дома.

    Продолжение истории под рекламой

    Раньше Радерман не сталкивалась с подобной ситуацией, но после 10-минутного разговора она смогла уговорить звонившего поехать домой и успокоиться перед тем, как столкнуться со своей девушкой.

    Она услышала, как выключился его двигатель, затем линия оборвалась.

    Большинство подростков, которые звонили или писали сообщения, так или иначе передавали одно и то же сообщение:

    Пандемия украла так много, в том числе то, чего они больше всего хотели: время друг с другом.

    В первый вторник декабря сообщения в Teen Line накапливались быстрее, чем шесть дежурных волонтеров успевали на них ответить.

    Моя школа недавно перешла в режим онлайн из-за covid, и теперь у меня гораздо больше заданий и работы, и моя мама записала меня на онлайн-подготовительный курс, который очень интенсивен, И я участвую в школьных выступлениях и дебатах. команда и наш турнир в эти выходные, и я очень нервничаю и боюсь за него

    История продолжается под рекламой

    Волонтер Teen Line Джонатан Гельфонд, 16 лет, с марта видел десятки подобных сообщений.Он может представить, что сам пишет такой текст в момент паники.

    Навигация по школе, пока школы ориентируются в covid, была стрессовой. Гельфонд, который первую половину дня ходит на онлайн-занятия, а затем часами делает домашнюю работу во второй половине дня и вечером, считает, что рабочая нагрузка увеличилась, а поддержка достигла дна. «Вся рутина, к которой мы привыкли — ходить на очные занятия, иметь возможность поговорить с учителем после занятий — вся эта система полностью изменилась», — говорит он.

    Но даже подростки, которые все еще зарегистрированы и входят в систему из дома, чувствуют себя отключенными.

    «У меня были дети, просящие милостыню и желающие вернуться в школу, что нетипично», — говорит Тайсон из Детской национальной больницы. Она говорит, что подростки жаждут структуры и социализации; школы предлагают оба. И они могут быть убежищем для детей ЛГБТК, у которых нет семейной поддержки, и для детей, чья домашняя жизнь отмечена жестоким обращением.

    Гельфонд, волонтер Teen Line, знает, как ему повезло.Оба его родителя имеют работу. Он ладит со своим старшим братом, который должен быть в колледже, но учится дома. Тем не менее, пандемическая жизнь была тяжелой. Гельфонд — прокрастинатор, и виртуальная школа усугубила эту тенденцию.

    «Работать за компьютером четыре часа в день, затем делать перерыв, а потом еще три-четыре часа делать домашнюю работу за компьютером было очень сложно», — говорит он. «Я не настолько организован, чтобы делать это из дома».

    Обычные жизненные трудности, только усугубленные пандемией.В сентябре у 90-летней бабушки Гельфонда диагностировали рак поджелудочной железы. Семья не могла быть с ней, когда она попала в хоспис после Дня Благодарения. «Было трудно не обнять дедушку, когда он больше всего в этом нуждался», — сказал Гельфонд на следующий день после похорон своей бабушки.

    «Ты не можешь быть там так же, как раньше», — говорит он. «Трудно иметь те ограничения, которые ограничивают нашу способность поддерживать друг друга».

    Ну, до того, как начался весь карантин, у меня все было хорошо, я был счастлив и процветал.Примерно через 5 месяцев меня бросили 2 моих лучших друга, и я почувствовал себя более грустным и, возможно, немного подавленным. Мне просто нужно с кем-нибудь поговорить, потому что в последнее время я чувствую себя более одинокой, чем обычно.

    Драка с друзьями всегда была проклятием для подростков и девочек-подростков. Социальные сети позволили драме разыграться публично с фотографиями. Затем пандемия изгнала почти всю подростковую социальную жизнь в этот онлайн-аквариум.

    Лили Крамон, 16 лет, только вздыхает, когда начинает думать об этом.Крамон, второкурсник старшей школы, работает волонтером в Teen Line с февраля прошлого года. Она в Instagram с седьмого класса, в Snapchat с восьмого. Как и многие подростки, она знает, что социальные сети — это обоюдоострый меч, который во время пандемии стал как более незаменимым, так и более вредным.

    Еще до коронавируса приложения могли вызывать у нее тревогу. «Так легко начать просто, например, чрезмерно анализировать свою группу друзей. Например: «Этот человек действительно мой друг?» — говорит она.«А социальные сети теперь позволяют вам видеть, когда ваши друзья тусуются без вас».

    Крамон — общительная, общительная бабочка — «очень любит обниматься», — говорит она. S он был разочарован отсутствием у некоторых друзей усилий, чтобы установить связь во время пандемии, и разрушен фотографическими доказательствами того, что другие друзья собрались без ее приглашения. Из-за пандемии личные встречи в наши дни стали более эксклюзивными, и это только делает приглашение более желанным.

    Этого было недостаточно, чтобы Крамон оторвалась от телефона. Иногда она работает на двух экранах одновременно — учится виртуально и прокручивает одновременно.

    «Когда тебе скучно, например, так просто взять телефон», — говорит она. — Там нет никого, кто бы сказал тебе не делать этого.

    Выход из социальных сетей не кажется приемлемым вариантом: некоторые из ее друзей общаются исключительно через приложения. Они даже не утруждают себя текстовыми сообщениями. Больше, чем когда-либо, все происходит на маленьком экране.Но это тоже черная дыра. Постоянная прокрутка сделала Крамона более неуверенным. «Я сравниваю себя с инфлюенсерами и другими людьми, за которыми я слежу. И это становится важным фактором уверенности», — говорит она. «Это небольшое соревнование. Пока я в социальных сетях, позвольте мне взглянуть на Чарли Д’Амелио. А потом я такой: «Боже мой, посмотри на ее тело».

    Психологи отмечают рост расстройств пищевого поведения среди подростков в ходе пандемии. В Детской больнице в Вашингтоне врачи обычно лечат пять или шесть пациентов с расстройствами пищевого поведения в любой день.Но за последние шесть месяцев их стало в два раза больше, многие из них в гораздо худшем состоянии, потеряв до 40 фунтов к моменту госпитализации.

    Терапевты подозревают, что скачок отчасти связан с увеличением воздействия отфильтрованных, отфотошопленных изображений людей в социальных сетях и уменьшением воздействия реальных человеческих тел, какими они на самом деле являются. Пандемия не создала этот источник беспокойства у подростков, но, возможно, сделала его более безжалостным.

    «Когда вы учитесь в школе, у вас другое отношение, — говорит Крамон, — потому что вы действительно видите правду о разных телах каждого и больше принимаете друг друга.

    Волонтерство для Teen Line помогло Крамон сохранить надежду, пока она ждет вакцины, чтобы ускорить возвращение к нормальной жизни. Некоторые звонки были тяжелыми. В конце прошлого года она разговаривала с мальчиком, у которого в прошлом году тетя и дядя погибли в автокатастрофе, двоюродный брат покончил жизнь самоубийством, бабушка умерла от covid-19, и оба родителя серьезно заболели этой болезнью.

    «Я не могу понять, через что ты проходишь, но я хочу понять», — вспоминает она.Звонивший говорил почти полчаса и в конце сказал Крамону, что чувствует себя немного лучше после того, как рассказал свою историю.

    Это то, что Крамон ценит даже в самых болезненных звонках. Каждый раз, когда она разговаривает с звонящим, связь кажется реальной, даже если это тот, с кем она больше никогда не заговорит. Там нет позирования или создания фронта. По крайней мере, эти моменты не фильтруются.

    «У меня проблемы с доверием к людям», — сказал 16-летний звонивший в пятницу вечером в декабре.У нее был конфликт с родителями, которые думали, что она лгала о мальчике, с которым встречалась. Под давлением некоторые из друзей подростка выдали ее секреты.

    «Теперь я даже не знаю, с кем поговорить».

    «Я весь в ушах», — сказала Селена Лэм. «Я постараюсь быть человеком, которому вы можете доверять».

    Лам, 18 лет, сидела в своей спальне, в очках в проволочной оправе, капюшон толстовки натянут на голову, постель не заправлена. Специфика этого призыва была уникальна, но тема была общим рефреном.Семьи — угу.

    «Если вы проводите каждый день в доме со своей семьей, трудно не сходить с ума от своих родителей», — говорит Лам, старшеклассник чартерной школы Лос-Анджелеса. «Поэтому многие подростки звонили и писали о том, что семья вторгается в их личное пространство».

    В отличие от некоторых детей, с которыми она общается в Teen Line, Лам чувствует, что пандемия улучшила ее отношения с семьей, особенно с мамой. «У нас не было, типа, самой сильной связи до пандемии только потому, что мы оба были так заняты своими делами», — говорит Лэм.Но за последние девять месяцев «я стал проводить с ней больше времени».

    В школе тоже стало легче из-за пандемии. Лам говорит, что она всегда стремилась к учебе, но в этом году смогла немного расслабиться. И для Лама выход из типичной школьной среды был освобождением.

    «Из-за пандемии я стала более уверенной в себе, — говорит она. «Говорить за ширмой гораздо проще, чем выступать перед публикой, перед всем классом. Я более склонен высказывать свое мнение.”

    В последнее время Лэм начала клеить стикеры на стену над своим столом. Некоторые из них содержат химические формулы, которые она запоминает для изучения химии AP. («Серная кислота, h3SO4».) Остальное — это список вещей, за которые Лам благодарен. «Обертывания Spotify». “Овсяное молочко.” «Мама складывает одежду».

    Лам иммигрировала в США из Гонконга в возрасте 14 лет, провела здесь свои первые несколько лет, пытаясь запомнить песни Тейлор Свифт, избавиться от акцента и ассимилироваться. Время, проведенное вне школы, дало ей возможность больше подумать о том, кем она хочет быть, а не только о том, кем она должна быть.

    Недавно Spotify показал Лам список 100 ее самых популярных песен года. Все они были на английском языке. «Я поняла, что у меня нет ни одной из моих китайских песен, на которых я выросла», — говорит она. Поэтому она начала добавлять в смесь некоторые из своих старых кантонских фаворитов.

    Пандемия не всегда плохо отразилась на подростках. Терапевты, работающие с подростками, говорят, что для многих их клиентов карантин, особенно в начале прошлой весной, казался выпускным клапаном в их напряженной жизни.Для подростков, предрасположенных к депрессии и тревоге, «много времени наедине со своими депрессивными мыслями не очень хорошо», — говорит Николь МакГарри, терапевт из Северной Вирджинии, которая работает со многими молодыми людьми. В то же время она говорит: «У некоторых из моих клиентов был действительно глубокий опыт одиночества. Это было похоже на то, как будто они были на детоксикации».

    Лам провел время лучше, чем многие другие. Но работа волонтером в Teen Line дала ей представление о том, насколько сильно пандемия ударила по некоторым из ее сверстников.

    «В этом году у меня больше беспокойства, потому что все вокруг сумасшедшее», — сказал ей звонивший Лам в пятницу вечером. «Я плачу каждый день, потому что жизнь сейчас отстой».

    Звонивший этого не видел, но Лам слегка кивнула, слушая. Они разговаривали почти 30 минут, прежде чем Лам указала звонившей на веб-сайты, где она могла найти информацию о здоровых механизмах выживания, таких как глубокое дыхание и ведение дневника, а также об организациях, которые могли бы помочь ей найти терапевта.

    «Я очень надеюсь, что вы сможете сделать то, что будет лучше для вас», — сказал Лам, прежде чем они повесили трубку.— И я надеюсь, что тебе спокойной ночи.

    Надежда важна, и волонтеры Teen Line стараются ее удержать. Лам надеется на то, что весной будет поступать в колледж. Радерман надеется в ближайшее время получить водительские права. Гельфонд надеется, что его последний год в старшей школе будет проходить в школьном здании. Крамон надеется снова обнять своих друзей в ближайшее время.

    Но их самая большая надежда, как для них самих, так и для детей, которые звонят, заключается в том, что в скором времени они все почувствуют себя немного менее одинокими.

    Испытания на прерывистую усталость с периодической томографией для контроля дефектов пористости в проволоке + дуговая добавка производства Ti-6Al-4V

    https://doi.org/10.1016/j.addma.2019.04.026Получить права и содержание

    Основные моменты

    Специально введенные газовые поры в титане, изготовленном с использованием проволоки +дуги (WAAM Ti-6Al-4 V).

    Прерывистые испытания на усталость с рентгеновским компьютерным томографическим сканированием через определенные промежутки времени.

    Изменения морфологии пористости, наблюдаемые при циклах усталостного нагружения.

    Циклическая реакция напряжения-деформации вблизи газовых пор, рассчитанная методом конечных элементов.

    Усталостная долговечность, рассчитанная с использованием традиционного усталостного подхода с надрезом.

    Abstract

    Дефекты пористости остаются проблемой для структурной целостности аддитивных материалов, особенно для деталей, подвергающихся усталостным нагрузкам. Хотя сборки Ti-6Al-4 V, изготовленные с использованием проволочной + дуговой добавки, обычно полностью плотные, нельзя полностью избежать появления изолированных пор из-за загрязнения исходного сырья.В этом исследовании использовалась загрязненная проволока для создания контрольной секции усталостных образцов, чтобы преднамеренно ввести сферические газовые поры размером в диапазоне 120–250 микрометров. Изменения в морфологии дефектов контролировали с помощью прерывистых испытаний на усталость с периодическим рентгеновским компьютерным томографическим (КТ) сканированием. Перед разрушением образца приповерхностные поры увеличились примерно в 2 раза, и зародились извилистые усталостные трещины, которые распространяются по направлению к ближайшей свободной поверхности. Упруго-пластический анализ конечных элементов показал циклическую пластическую деформацию в корне поры в результате концентрации напряжения; следовательно, для приложенного циклического напряжения растяжения-растяжения (коэффициент напряжения 0.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
