Проходной выключатель – конструктивная особенность и отличие

Проходной выключатель – конструктивная особенность и отличие

             Если вы являетесь истинным ценителем комфортного проживания, то перекрестные и проходные выключатели вам также необходимы как, например, мягкий диван или пульт управления телевизором.

             Вместе с тем, абсолютно не имеет значения параметры вашего жилища: и в небольшой квартире, и в многоэтажном коттедже можно с успехом использовать подобного рода выключатели. Давайте более детально рассмотрим те электротехнические изделия, которые способны повысить комфортабельность вашего жилья.



              На самом деле, проходные выключатели – это не выключатели в привычном понимании, скорее это – переключатели. По внешнему исполнению и внутренней конструкции, а также сама установка проходного выключателя ни чем не отличается от обычных.

Однако отличия все же присутствуют.

Так, одноклавишный проходной выключатель имеет три контакта в отличии, от привычного выключателя, снабженного только двумя контактами. Таким образом, при соответствующем подключении, при помощи проходных выключателей есть возможность включать/выключать освещение из двух и более точек.





                Если же вам требуется выключать один световой прибор или целую группу таких приборов более чем из двух мест, то для решения этой задачи вы можете использовать перекрестный выключатель. С его помощью возможно управлять освещением сразу из трех и более точек.

              Конструктивно выключатель имеет четыре клеммы, которые располагаются на обратной стороне устройства и предназначены для подключения к нему электрических проводов. При этом через такой переключатель проходит две электрические линии, переключение которых осуществляется «в крест».

               Таким образом, при нажатии на одну клавишу осуществляется перекидывание двух контактов, которые не имеют между собой электрической связи.

Примечание: Данные выключатели могут применяться, к примеру, в длинных коридорах, где довольно много дверей, на многоэтажных лестницах, в залах с более чем двумя входами и, наконец, в простой комнате, чтобы не вставая с места иметь возможность включить освещение из любой точки помещения.

Например, перекрестные выключатели устанавливают по обеим сторонам кровати, чтобы и муж и жена могли отключать свет каждый своим отдельным выключателем.

Внимание! Проходные выключатели, как правило, продаются парами, так как покупать один выключатель не имеет смысла (разве что при выходе из строя одного из рабочих).



Установка проходных и перекрестного выключателей

             Следует отметить, что предусмотреть установку таких выключателей желательно в процессе строительства или в процессе капитального ремонта квартиры для того, чтобы заранее проложить электропроводку, ведь по окончании отделочных работ произвести прокладку кабеля будет довольно проблематично.



                Рассмотрим вариант подключения системы переключателей состоящую из трех единиц, которая позволяет управлять освещением с трех мест. Схема включает в себя два проходных и один перекрестный выключатель, поэтому установить нужно будет три механизма. Будем выполнять все действия поочередно, по схеме подключения.





Для установки нам понадобится:
    – Отвертка крестовая
    – Отвертка плоская (индикаторная)
    – Монтажный нож или устройство для снятия изоляции
     – Пассатижи или бокорезы

     – Уровень





Внимание! Отключаем электричество! Для этого в электрощите, нужно рычаги автоматических выключателей перевести в состоянии «выкл.», обычно это положение, при котором рычаг направлен вниз. Какой именно автомат необходимо выключить, если они не подписаны, определяется опытным путем, выключая их по очереди, и проверяя, например “электрическим пробником”, наличие напряжения в проводке переключателя. В крайнем случае, выключайте все. Но затем еще раз обязательно убедитесь, в отсутствии электрического тока, в месте установки!





                Подготавливаем провода в установочной коробке. С помощью пассатижей или бокорезов, укорачиваем их, чтоб длинна была примерно 10см, снимаем с концов изоляцию на 10-15мм.





           Начинаем установку с проходного выключателя, к которому подходит фаза, помещаем провода в клеммы переключателя при этом провод, который под напряжением (фаза), в клемму с маркировкой “L”, в нашем случае это БЕЛЫЙ, а два остальных провода ГОЛУБОЙ и ЗЕЛЕНО-ЖЕЛТЫЙ, в клеммы со стрелками. Если у вас нет схемы подключения, и вы не знаете, как проложены и соединены провода в распределительной коробке, нужно поступить следующим образом. Выключив электричество, определить фазу – провод под напряжением, например с помощью “электрического пробника”. Будет такой провод в одном из проходных переключателей, соответственно в таком подрозетнике должно быть три провода. Найдя в одной из установочных коробок, фазу поместите ее в “L” клемму переключателя, а два остальных произвольно в клеммы со стрелками.





              Подключаем перекрестный переключатель – в подрозетнике должно быть 4 провода. В нашем случае это пара проводов с БЕЛОЙ И ГОЛУБОЙ жилами каждый. На перекрестном переключателе маркировка клемм следующая, сверху две стрелки «внутрь выключателя», снизу стрелки с направлением «от выключателя». Подключаем первую пару проводов, идущую от проходного выключателя с фазой, в верхние клеммы, а два оставшиеся в нижние. Для определения проводов идущих от переключателя под напряжением, нужно включив электричество найти фазы поочередно, сперва одну, затем поменяв положение клавиши на первым в схеме проходном выключателе, вторую, на проводах перекрестного выключателя. Оставшиеся жилы, помещаем в нижние клеммы.





                Переходим к последнему в схеме переключателю, в нем находим два провода, по которым подводится напряжение с перекрестного выключателя, в нашем случае это ГОЛУБОЙ И ЖЕЛТЫЙ.

Помещаем их в клеммы со стрелками, а оставшийся БЕЛЫЙ провод, в клемму с маркировкой “L”. Для определения этих проводов, если схема проводки не известна, воспользуйтесь тем же методом, что описан в пункте выше, на одном из проводов ни при каком варианте напряжения не будет, его и поместите в клемму с маркировкой «L».





             Аккуратно устанавливаем механизмы переключателей в установочные коробки, при этом довольно жесткие провода с осторожностью подгибаем к основанию. Затем с помощью крепежа в установочной коробке, либо с помощью «лапок» зажима механизмов (2 винта расположенные по бокам) закрепляем строго по уровню.







             Для каждого переключателя прикладываем рамку, а после фиксируем ее с помощью застежки, идущей в комплекте. Далее устанавливаем клавишу. Установка завершена. Включаем электричество и тестируем, управление освещением должно работать с любого из трех переключателей, при любой последовательности.



Примечание: Если в дальнейшем планируется оклеивать стены обоями, то смысла ставить на место рамку, клавиши выключателя нет, целесообразнее провести эту операцию после завершения «обойных» работ.



P. S. Обязательно подпишитесь на новые статьи информационного портала «azbukainfo-tlt.ru» и получайте свежую,  полезную информацию по  ремонту своего жилища – своими руками, по оптимизации бюджета,  полезную информацию по строительству вашего дома, купле-продаже квартир, аренды и всего, что касается недвижимости. Хотите оперативно узнавать о новых статьях — установите Виджет Яндекса.



Если Вы неуверенны в своих силах и полученных знаний, опасаетесь за жизнь свою и своих близких, переживаете за безопасность своего жилища Оставить заявку – Специалисты компании, помогут Вам, в решении всех насущных проблем и вопросов.



P.S. S. Надеюсь, смог до Вас донести преимущества Проходного выключателяи

как подключить его самостоятельно. Ну что ж читайте, оставляйте комментарии, спрашивайте, может что не понятно. Так же не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных ниже.



На главную



Проходной выключатель своими руками из обычных выключателей. Подключение проходного выключателя своими руками

Осветительный прибор, который находится, допустим, в спальне, можно включить обычным выключателем, расположенным в этом же помещении. Но возникают ситуации, когда одним светильником требуется одновременно управлять из разных комнат. В такой схеме обычный выключатель без модификации вряд ли поможет, поэтому используют другой вид — проходной, который по функциональному признаку ещё называют переключателем.

При этом не совсем обязательно идти покупать такой прибор. Тут нам и пригодится обычный выключатель, который переделать на проходной по силам каждому домашнему мастеру.

Если вы зашли в рабочий кабинет ‒ включили свет, а потом сели за рабочий стол, включили настольную лампу, то можно не вставая из-за стола выключить верхний свет.

В частных домах, объединённых с пристройками, тоже очень удобно устанавливать проходной выключатель: перед выходом из дома в подсобное помещение включил свет, а при выходе из этого помещения через дверь, ведущую на улицу, можно выключить свет, не возвращаясь обратно в дом. И таких выключателей можно установить несколько для одного источника света.

На приусадебном участке для ламп, установленных в беседках, возле дорожек, удобно иметь как минимум два выключателя, один для включения ‒ выключения в доме, второй непосредственно возле осветительного прибора. Из двух независимых точек происходит перекидывание тока с одной цепи на другую. Очень удобно и не надо тратить время для возвращения на первоначальную позицию.

Процесс переделки — доступно каждому!

Снаружи проходной выключатель такой же как и обычный, он может иметь одну, две и больше клавиш. Более того, обычный выключатель можно переделать на проходной. Различие между обычным и проходным выключателем зависит только от «начинки», т.е. схемы подключения. Он необходим для переключения тока с одной цепи на другую, поэтому правильнее его называть переключателем. Чаще всего в быту используется маршевый одноклавишый выключатель. Для больших помещений с несколькими источниками света нужен переключатель с несколькими клавишами.

В проходном выключателе должны быть три контакта ‒ вместо двух, как в обычном. Между выключателями должен быть проложен трехжильный провод, который можно спрятать в стену, но для этого её надо , или использовать наружную проводку.

Выключатели всегда подключают так, чтобы фаза шла всегда на выключатель, а не на светильник. Фаза идёт всегда в разрыв цепи, а ноль всегда подключается на источник света.

Через провод 0 идёт на лампу, фаза на переключатель ‒ на вход, на выход идёт два провода ‒ перемычка замыкает цепь попеременно, то с одним, то с другим кабелем. Эти два провода идут на другой переключатель, а выходит из него один кабель на лампу. Ток перебрасывается с одной линии на другую.

Широкое применение в этих же целях получили и детекторы движения. Последние из них также можно в домашних условиях.

Чтобы переделать обычный выключатель на проходной необходимо два выключателя одной фирмы и обязательно одного размера: одноклавишный и двухклавишный.

Необходимо купить такой двухклавишный выключатель, у которого можно поменять местами клеммы, чтобы две цепи замыкались / размыкались независимо друг от друга.

Таким образом, в одном положении будет включена одна цепь, в другом – другая.

Для переделки чаще всего используются . Так как именно для наружной проводки сложно найти проходной выключатель.

На лицевую панель ставится одна клавиша (от такого же по размеру, как и двухклавишный) вместо двух и проходной переключатель готов!

Для чего нужно переделывать проходной выключатель из обычного на видео ролике

Возможно вас может заинтересовать данная тема, в которой мы подробно разберем, как сделать проходной выключатель своими руками. Цель проекта собрать всю схему самому и при этом не накладно для семейного бюджета. Первое что можно найти в интернете, по интересующей теме, это переделка обычной двухклавишной модели в проходной. Путем вмешательства в конструкцию механизма и переворачивания замыкающего коромысла на 180 градусов, а также замены местами зажимных контактов. Достоинство данного способа — это возможность хорошо сэкономить, поскольку в продаже на много дороже обычных и не все производители имеют данную единицу в своем каталоге предложений. Однако если говорить о недостатках данного способа — не многие варианты исполнения поддаются такой переделке, при этом нет гарантии, что после изменения устройство станет корректно работать и не выйдет из строя преждевременно. Поэтому далее мы рассмотрим несколько схем сборки проходного выключателя в домашних условиях.

Переделка двухклавишного выключателя

Аккуратно разбираем устройство, снимаем клавиши, поддеваем крышку механизма и снимаем, убеждаемся что конструкция позволяет переместить контакт с зажимом, а коромысло подвижного контакта будет также хорошо работать перевернутой на 180 градусов. Если ответ положительный, производим данную процедуру переделки.

Необходимо произвести манипуляции, что бы получилось как на фото ниже:

Теперь аккуратно собираем получившийся механизм и проверяем его работоспособность. Две клавиши необходимо объединить в одну большую, чтобы контакты переключались синхронно.

На видео ниже наглядно показан один из вариантов переделки:

Использование кнопочных переключателей

Вторая идея — использовать вместо проходных конструкций, кнопочные переключатели на два положения, контакты которых не рассчитаны на большую нагрузку, что стоит учитывать при проектировании схемы. Необходимо приобрести переключатели на два положения ON-ON, которые работают следующим образом:

• одна группа включена, другая нет;
• вторая группа включена, первая обесточена.

С помощью этой пары кнопок можно организовать схему проходного управления светом.

Также вместо кнопочных переключателей возможно применение тумблеров, схема подключения не отличается от выше описанной.

Берем за основу промежуточное реле

Последний предложенный нами вариант — использование обычных одноклавишных выключателей совместно с . Предложенная схема подходит больше для размышления, поскольку в реализации она не сложна, а в эксплуатации могут быть нюансы. Дело в том, что данный способ сборки проходного выключателя подразумевает постоянную работу одного из реле, а это дополнительный расход электроэнергии, не сильно большой мощности, но все же потребитель. Учитывайте данный нюанс в процессе эксплуатации предложенной схемы.

Проходным выключателем называется устройство, с помощью которого можно управлять одним источником света из различных мест. Эти приспособления устанавливаются в длинных коридорах, а также в переходах и на лестницах. В последнее время их все чаще стали использовать в спальнях: один переключатель на входе в помещение, а второй – около кровати. Удобство их заключается в том, что для того, чтоб выключить свет в коридоре или комнате, нет нужды возвращаться. Используются они и в кабинетах: в этом случае, усевшись за стол и включив настольный светильник, можно, не вставая с рабочего места, погасить верхнюю лампу. В этой статье речь пойдет о том, как сделать проходной выключатель из обычного самому.

Особенности проходного выключателя

В отличие от обычного двойного выключателя, проходной имеет три контакта. Эти устройства соединяются между собой посредством трехжильного кабеля, который может проходить открыто снаружи, а может быть спрятан внутрь стены в проштробленную канавку.

Подключение осуществляется таким образом, чтобы нулевой провод шел к источнику света, а фаза – в разрыв электроцепи к выключателю. Нулевой кабель идет через коробку электрораспределения на лампу, фаза – на вход.

К выходу подключается два кабеля, и посредством перемычки происходит попеременное замыкание электрической цепи. Эти провода подключаются ко второму переключателю, и один из них выходит дальше, на светильник. Таким образом, осуществляется переброска электричества с первой линии на вторую.

Такое устройство, как выключатель тройной проходной, сегодня имеется в свободной продаже, вот только стоимость его достаточно велика. И если у вас нет желания переплачивать немалые деньги, можно сделать проходной выключатель своими руками. Для этого не понадобится ни специального инструмента, ни каких-то особых профессиональных навыков.

Внешне проходной выключатель неотличим от обычного, и может иметь одну или более клавиш переключения. Разница между ними заключается во внутреннем устройстве. В домашних условиях обычно используются маршевые выключатели с одной клавишей. Впрочем, переходное устройство правильнее называть переключателем, поскольку оно предназначено для переключения электроцепей. Если помещение имеет большую площадь, может понадобиться приспособление с несколькими клавишами.

Переделка: порядок действий

Переработка обычного выключателя в проходной заключается в добавлении третьего контакта. Для этой операции нам желательно иметь два выключателя, сделанных одним производителем: на одну и на две клавиши.

По размеру они не должны отличаться друг от друга. При покупке двухклавишного устройства нужно обратить внимание, имеется ли возможность поменять клеммы местами таким образом, чтобы замыкание и размыкание каждой из цепей происходило независимо от другой. Таким образом, одно из положений клавиши переключателя будет соответствовать включению первой цепи, другое – второй.

Теперь переходим непосредственно к самой работе по переделке устройства:

• Ослабляем зажимы подходящих кабелей, а также винты распорок подрозетника – это нужно для того, чтобы вытащить выключатель из гнезда в стене. Естественно, электричество при этом должно быть выключено. Желательно также определить при помощи щупа местонахождение фазы и сделать соответствующие метки на пластиковой изоляции провода. Это позволит максимально облегчить обратный монтаж приспособления.
• Сняв выключатель, переворачиваем его на обратную сторону, разгибаем корпусные зажимы и извлекаем электрическую часть. При помощи обычной отвертки это можно сделать за две-три минуты. Затем толстой шлицевой отверткой вынимаем толкатели-пружинки, находящиеся в станине. Тонкой отверткой сделать это не получится. При извлечении толкателей будьте аккуратны и не торопитесь, чтобы не поломать и не погнуть элементы.

• С торцов демонтированной части выключателя имеется два зубца – их нужно поддеть при помощи шлицевой отвертки.
• Переходим к основному этапу процедуры. На керамической основе устройства имеется три группы контактов: общие, индивидуальные и подвижные (коромысла). Один из контактов-коромысел должен быть развернут на 180 градусов, после чего одну контактную площадку, относящуюся к общей группе, нужно срезать (изолировать после этого не нужно). После этого ранее снятая часть изделия устанавливается на место.

• Затем клавишу с одинарного выключателя снимается и устанавливается на переделанное двухклавишное устройство. Если одинарного выключателя у вас нет, можно две кнопки склеить между собой. Проще всего это сделать с помощью специального пистолета. Теперь при замыкании контактов одной цепи другая повиснет в воздухе.

Как видно из вышеописанного, процедура достаточно несложна и не отнимет у вас много времени.

Недостатки проходных выключателей

Необходимо отметить, что эти устройства в силу своей специфики имеют небольшие недостатки:

• Невозможно определить, выключено или включено устройство, по расположению его клавиш.
• Нельзя одновременно из разных мест включать или выключать лампу.

Эти незначительные минусы никак не сказываются на работе устройства и вряд ли могут повлиять на решение про их установку или самостоятельное изготовление, но надо быть готовым, что в первое время после установки переключателя может возникать некоторая путаница.

Наглядно процесс переделывания обычного выключателя в проходной на видео:

Если нет желания разбирать выключатель, то в следующем видео рассмотрен способ подключения напрямую. Он не так эффективен как первый, но как вариант в случае крайней необходимости может пригодиться:

Заключение

Проходной переключатель, как приобретенный в магазине, так и сделанный самостоятельно – очень удобное приспособление. Включение и выключение осветительного прибора из разных мест позволяет избежать необходимости возвращаться из одного конца помещения в другой только для того, чтобы щелкнуть клавишей.

В этом материале мы подробно разобрались с тем, как можно переделать обычный выключатель в проходной. При определенной сноровке вы не только сэкономите свои финансы, но и сами сделаете вполне работоспособный и аккуратный переключатель, практически ничем не уступающий фабричному. Применять его можно точно так же, как и заводское изделие. А похвастаться наличием такого самодельного устройства в своем доме может далеко не каждый, поэтому для вас это будет дополнительным поводом гордиться собой.

Свет в помещении необходимо включать и выключать. Для этого существуют выключатели. Но обычный выключатель включает лампы только из одного места и установка параллельно выключателя не решает эту проблему.

Для управления освещением из двух мест необходим проходной выключатель. В схеме управления освещением с трех мест к двум проходным добавляются перекрестные выключатели.

Устройство и принцип действия проходных выключателей

Проходной выключатель – это устройство, позволяющее включать и отключать свет из двух мест и устанавливается парой, например, в разных концах длинного коридора или вверху и внизу лестницы.

Не путать с двухпозиционным выключателем – это обычный двойной выключатель, в котором обе группы контактов замыкаются одновременно.

Как подключить проходной выключатель

В схеме подключения проходных выключателей, к каждому устройству приходит три провода:

• один подает фазу на выключатель или от выключателя к лампе;
• два других соединяют переключатели между собой.

При прокладке проводки вместо трех отдельных проводов в схеме расключения проходного выключателя можно использовать один трехжильный кабель.

Фактически, это не выключатель, а переключатель. У этих устройств нет определенного положения «включено». Фаза приходит на коммутатор, затем, в зависимости от положения клавиши, подается на один из проводов, соединяющих аппараты. У дублирующего выключателя также два положения и отходящий провод подключается к одному из соединяющих проводов.

Если оба устройства подключены к одному из проводов, то цепь замыкается и светильник горит, в обратном случае цепь разомкнута и свет отключен. Поэтому для включения и отключения люстры необходимо переключить проходной выключатель в другое положение.

В отличие от обычного коммутатора, имеющего два контакта – подвижный и неподвижный и две клеммы для подключения проводов, в проходных переключателях клемм и контактов три – два неподвижных для соединяющих проводов и один подвижный для подключения фазы или люстры.

Двойные проходные выключатели являются двумя независимыми конструкциями в одном корпусе с шестью клеммами. Этим они отличаются от обычных двойных выключателей, в которых подвижные контакты соединены встроенной перемычкой.

Как сделать проходной выключатель света своими руками

При отсутствии проходного выключателя его можно сделать своими руками из двух обычных – одноклавишного и двухклавишного и использовать его вместо проходного выключателя в схеме включения света с двух мест. Устройства должны быть одной фирмы.

Конструкция аппаратов должна позволять развернуть один из подвижных контактов и переставить неподвижный:

• вынуть из корпуса двухклавишный выключатель;
• снять один из подвижных контактов;
• демонтировать неподвижный контакт, относящийся к снятому подвижному контакту, развернуть на 180° и установить на место;
• установить ранее снятый подвижный контакт, также развернув его на 180°;
• собрать переключатель и установить клавишу от одноклавишного выключателя.

После переделки при переключении клавиши один из контактов будет замыкаться, а другой размыкаться.

Неподвижный контакт можно снять с одноклавишного устройства. В этом случае его не нужно демонтировать с двухклавишного аппарата.

Управление светом из трех и более мест

Кроме включения ламп из двух мест есть ситуации, в которых этого недостаточно. Нужно отключать свет из разных углов комнаты, в длинном коридоре с большим количеством дверей и других. Для этого используются перекрестные или промежуточные переключатели. Другое название этого прибора – реверсивный выключатель.

Проходные выключатели соединяются двумя проводами. Если оба выключателя подключены к одному из них, то цепь замкнута и лампа светится, в обратном случае она не горит.

На схеме перекрестный выключатель включен в разрыв двух проводов, соединяющих проходные. Он называется перекрестным, потому, что меняет местами подключение приходящих и отходящих проводов и подключение друг к другу проходных коммутаторов.

Подключается такое устройство двумя парами проводов. Количество мест управления может быть любым, а число перекрестных выключателей всегда на два меньше – в начале и конце схемы устанавливаются проходные устройства.

В обычных, одноклавишных устройствах, способных управлять только одной группой светильников, 6 контактов – 2 подвижных и 4 неподвижных. Схему прибора производители наносят на его обратной стороне. Это делается для удобства подключения.

Двух- и трехклавишные аппараты, способные управлять двумя или тремя электроприборами соответственно, представляют собой два или три отдельных прибора в одном корпусе и имеют удвоенный или утроенный комплект контактов и клемм для подключения.

Перекрестный выключатель можно установить вместо проходного. В этом случае часть клемм остаются не подключенными.

При отсутствии перекрестного переключателя вместо него можно установить двойной проходной выключатель. В этом случае неподвижные контакты соединяются перемычками таким образом, чтобы схема переключений соответствовала промежуточному устройству.

Подключение проходных и перекрестных выключателей

Устанавливаются такие устройства аналогично обычным розеткам и выключателям в монтажные коробки или прямо на стенку. Установленные коммутаторы необходимо подключить согласно составленной схеме.

Условные обозначения разных видов выключателей

На принципиальных электросхемах, на которых нанесены все провода, вместо переключателей изображают их контакты. Но на однолинейных схемах и плане расположения электроприборов эти устройства указываются условными обозначениями.

Обычный одинарный (одноклавишный) выключатель, замыкающий цепь только в одном положении, имеет вид кружочка, от которого вверх отходит косая линия, имеющая вид буквы «Г».

На изображении двойного (двухклавишного) выключателя, по отдельности включающего две группы ламп в люстре, таких линий две. Направлены они в разные стороны.

Проходной переключатель, позволяющий включать свет из двух мест, также изображается кружком, но косых линий в форме буквы «Г» две. Направляют их в противоположные стороны.

Сдвоенный проходной переключатель изображается как два рядом расположенных одинарных.

Перекрестный или промежуточный переключатель имеет вид кружка с четырьмя буквами «Г», причем направлены они в разные стороны.

Прокладка проводов

Провода к этим аппаратам прокладываются при скрытой проводке в штробах, а при открытой в кабель-каналах.

Ретропроводка прокладывается открытым способом, на роликах.

Число проводов, необходимых для подключения зависит от конструкции устройства:

• к одинарным проходным – 3;
• к первому двойному проходному (на который подается фаза) двойному – 5;
• ко второму двойному проходному (к которому подключаются лампы) – 6;
• к промежуточным переключателям прокладываются 8 проводов на каждую клавишу.

Для удобства подключения желательно использовать кабеля с разноцветными проводами.

Проходные и перекрестные выключатели – это приборы, позволяющие управлять освещением из разных мест. Они делают более удобным включение и отключение света жильцами дома.

Как подключить проходной выключатель – видео

Проходной выключатель позволяет организовать удобное управление системой освещения из двух-трех мест одновременно. Это очень практичная система для длинных помещений, коридоров, лестниц и других комнат, в которых неудобно возвращаться к одному переключателю, чтобы выключить и включить свет. Разберем, как сделать проходной выключатель своими руками и в каких случаях он необходим.

Рассмотрим, как правильно организовать процесс подключения. Для этого вам понадобятся специальные выключатели с тремя контактами. Они так и называются — проходные. Они позволяют включать и выключать свет с нескольких мест.

Схема подключения двух точек

Это очень удобно, если вы проживаете в своем доме, имеете крупные комнаты или длинные коридоры. Представьте — вам нужно пройти шестиметровый коридор ночью. На входе вы включаете свет, пересекаете его, а на выходе — выключаете. То же самое можно проделать и в спальне, выключая свет в кровати, в кабинете и других комнатах. Поможет такая схема и на улице для освещения дорожек, беседок, участков и пр. Она позволяет экономить силы, время и электроэнергию. Конечно, можно заменить ее датчиком движения, но это не всегда удобно, да и тратиться на его покупку в большинстве случаев нецелесообразно.

Виды переключателей

Проходные переключатели выпускаются отдельным видом — они могут иметь одну/две/три клавиши для управления. Но если вы не хотите тратиться, то всегда можете переделать обычное устройство под него. По сути, все зависит только от разводки.

В квартирах обычно используют классический выключатель с одной клавишей. Если вы решили создать в большой комнате, особенно если в ней несколько источников света, то можно выбрать устройства с двумя или тремя клавишами включения.

Основное отличие проходного блока от обычного — в наличии трех контактов и работе от трехжильного провода. Учитывайте это при создании проводки.

Обратите внимание: при подключении делайте так, чтобы размыкалась фаза, а ноль шел на лампочку. В этом случае вас не ударит током при ее замене или во время ремонта.

Схема выглядит следующим образом:

1. Ноль из коробки подается на лампу.
2. Через переключатель фаза уходит на вход.
3. На выход уходит два кабеля, оба идут на второй выключатель.
4. Из второго выключателя идет кабель на лампу.

По сути, в создании схемы нет ничего сложного. Любой сможет быстро разобраться, посмотрев на картинку.

Делаем сами

Если в вашем магазине не продают специализированные переключатели, то не нужно расстраиваться — их можно сделать самому. Рассмотрим, как из обычного выключателя сделать проходной выключатель. Для этого вам надо купить один классический однокнопочный переключатель и один двухкнопочный. Выбирайте устройства от одного производителя и имеющие одинаковый размер. Затем в двухклавишном механизме произведите замену клемм местами так, чтобы цепи могли включаться и выключаться независимым способом. Получится, что в одном положении всегда включается первая цепь, во втором — вторая. Затем поменяйте две клавиши на одну, и ваш выключатель готов — его можно устанавливать в любом месте.

Схема переделки обычного в проходной

Если вам необходимо установить три переключателя, то понадобится более сложные системы на 4 контакта — два на вход и два на выход. Питать подобную схему нужно четырехжильным проводом, подключая контакты попарно.

Теперь вы знаете, Чтобы все вопросы отпали, посмотрите наши схемы подключения устройств.

понятие, отличия, техника выполнения (этапы), необходимые материалы и инструменты

В статье вы узнаете, как сделать проходной выключатель из обычного. Это такое устройство, при помощи которого появляется возможность управлять источником освещения из нескольких мест одновременно. Как правило, такие выключатели монтируются в коридорах большой длины, на переходах или лестницах. Их использование очень удобно, не приходится носить с собой фонарик или возвращаться по темной комнате.

Где можно использовать выключатели?

Очень часто их применяют в спальнях. При этом один выключатель вешается непосредственно у входа в комнату, а второй возле кровати. Они довольно удобные, так как для включения или выключения света в комнате или коридоре не придется возвращаться к основному выключателю возле двери. Также можно использовать в рабочем кабинете, чтобы отключить основное освещение и включить настольный светильник. И намного эффективнее использовать проходной выключатель вместо обычного.

В этой статье мы поговорим о том, как самостоятельно сделать выключатель проходного типа из обычных. Стоит отметить, что стоимость проходных конструкций довольно высокая, поэтому позволить что сможет себе далеко не каждый. Поэтому и возникает вопрос, а можно ли из пары обычных выключателей самостоятельно изготовить проходной, но чтобы не нарушить работу всей системы в целом.

Особенности конструкции

Если сравнивать с обычными двойными выключателями, то отличия в количестве контактов – у проходных их три. Соединения необходимо осуществлять с помощью трехжильных кабелей. Допускается прокладка как открытой проводки, так и закрытой. В последнем случае провода прячутся в стене, в специально подготовленную для этого штробу. Это канавка в стене, сделанная при помощи зубила.

При подключении провод, по которому подается ноль, идет к осветительному прибору. Что касается фазы, то необходимо, чтобы она поступала непосредственно к выключателю, который будет разрывать электрическую цепь. Следовательно, можно упростить конструкцию так: фаза поступает ко входу выключателя, ноль – сразу на осветительный прибор через распределительную коробку. Как вы можете видеть, все управление идет исключительно по фазному проводу.

Особенности подключения

На выход устройства нужно подключать два провода – перемычка, которая имеется в конструкции, попеременно замыкает электрическую цепь. Эти кабели, соединенные с выходом, соединяются со вторым выключателем, но при этом одна жила поступает сразу к осветительному прибору. Следовательно, проходной выключатель просто позволяет осуществить переброску электроэнергии с одной линии на другую.

На сегодняшний день в продаже можно встретить тройные выключатели проходного типа. Конечно, из-за сложности конструкции его стоимость просто запредельная. Вряд ли у кого-то возникнет желание переплачивать за такой девайс, если его можно изготовить из простых. Причем не нужно иметь семь пядей во лбу, специальный инструмент и диагностическую аппаратуру. Работы по изготовлению не отличаются сложностью и выполнить их можно строго по инструкции, приведенной ниже.

Внешний вид устройства

Внешний вид проходного выключателя практически такой же, как у обычного. Причем у проходных также может быть одна или несколько клавиш для переключения линий. Разница наблюдается только лишь во внутренней конструкции. Как правило, в домах используют выключатели маршевого типа, у которых всего одна клавиша.

Но проходные устройства нужно называть скорее переключателями, а не выключателями. Дело в том, что они предназначены для того, чтобы переключать электрические цепи между собой. В том случае, если помещение, в котором устанавливается выключатель, большое по площади, возможно, придется использовать устройство с двумя или даже тремя клавишами. Поэтому нужно внимательно ознакомиться со схемой подключения проходного выключателя. Как обычный его включить нельзя, система здесь немного иная.

Переделка выключателя

Изготовление из обычного выключателя проходного заключается только лишь в том, что нужно добавить еще один контакт. Чтобы это сделать, вам придется приобрести сразу два выключателя. Обязательно они должны быть изготовлены одним и тем же производителем, только на одном выключателе должно быть две клавиши, а на втором одна.

Также рекомендуется использовать устройства одинакового размера. Когда будете приобретать двухклавишный выключатель, обратите внимание, можно ли поменять местами клеммы так, чтобы размыкание и замыкание электрических цепей производилось независимо.

Следовательно, в одном положении клавиши произойдет подключение первой цепи, а во втором вы замкните соседнюю линию. А теперь поговорим о том, как изготовить и как подключить проходной выключатель. Как обычный не получится – в линии большее число проводов, которые необходимо коммутировать. Простые выключатели не смогут это сделать.

Последовательность работ

А теперь начинаем проводить работы по переделке обычного выключателя в проходной. Для этого вам нужно выполнить такие манипуляции:

1. Сначала ослабляете зажимы для подключения подходящего кабеля. Обязательно распорки подрозетника необходимо ослабить. Это необходимо для того, чтобы спокойно демонтировать выключатель из отверстия в стене.
2. Как вы понимаете, при этом обязательно необходимо отключать полностью электричество в доме. Определите с помощью щупа перед отключением электроэнергии, на каком проводе находится фаза. Обязательно сделайте метки на проводе. В этом случае вы максимально облегчите монтаж устройства.
3. Снимите выключатель и переверните его внутренней частью вверх. После этого разогните зажимы на корпусе и извлеките всю электрическую часть конструкции. Используя простую отвертку, вы это сделаете за пару минуту.
4. Затем при помощи плоской толстой отвертки необходимо вынуть пружинки, которые находятся внутри корпуса. Использовать тонкую отвертку не рекомендуется, так как вряд ли получится извлечь пружины. Будьте аккуратны, старайтесь не торопиться, чтобы не погнуть и не сломать элементы конструкции.
5. С помощью плоской отвертки необходимо на торцах снятой части выключателя поддеть два зубца.

Завершающие работы

А теперь завершающие этапы изготовления проходного выключателя своими руками. Из обычных выключателей сделать его можно, но для этого осталось выполнить несколько действий:

1. Проводите основной этап процедуры. Для этого на основной части из керамики найдите группы контактов. Всего их три: индивидуальные, общие, подвижные.
2. Один из подвижных контактов нужно развернуть на 180 градусов, после чего необходимо площадку контактную, которая относится к общей цепи, немного срезать. Изолировать при этом ничего не нужно.
3. Как только это сделаете, всю демонтированные часть потребуется установить обратно.
4. С одинарного выключателя снимите клавишу и установите ее на новое устройство. В том случае, если у вас нет одинарного выключателя, то допускается склеивание между собой двух клавиш. Очень просто это сделать при помощи клеевого пистолета.

Как вы видите, процесс изготовления довольно прост, не отнимет много времени. Конечно, придется немножко повозиться с механизмом выключателя.

Какие недостатки у проходных конструкций

Давайте поговорим о том, какие недостатки можно выделить у выключателя проходного типа. Специфика использования этих устройств довольно оригинальная, поэтому существуют маленькие недостатки:

1. По положению клавиш нельзя понять, включен осветительный прибор или же выключен.
2. Не получится из разных мест одновременно выключать или включить осветительную лампу.

Но такие минусы незначительные, при работе устройства вряд ли они смогут сильно повлиять на решение, касаемо их монтажа или же на самостоятельное изготовление. Но вы должны быть готовы, что сразу же после монтажа вы будете немного путаться при включении и выключении осветительных приборов. Но это быстро проходит, человек привыкает ко всему.

Заключение

Как видите, проходные выключатели хоть заводского изготовления, хоть кустарного, являются достаточно удобными приспособлениями. Управление осветительными приборами из различных мест позволит вам избежать необходимости возвращаться, чтобы отключить свет. Причем идти обратно придется по темному коридору.

Особенно это актуально, если в доме прохладно, а вы улеглись в теплую кровать и так не хочется вылезать из-под одеяла, чтобы отключить свет. В этом случае нужно ставить либо проходной выключатель возле изголовья кровати, либо же монтировать детектор хлопков, который позволит отключать свет посредством звука.

И вряд ли кто-то задумается, как из проходного выключателя сделать обычный двухклавишный. Это попросту не нужно – стоимость проходного намного выше, нежели простого. Поэтому, с экономической точки зрения, это делать просто нецелесообразно.

Проходной выключатель возможность управлять источником освещения из двух или нескольких точек

Каждый человек, хоть сколько-нибудь разбирающийся в электротехнике, понимает, что управление электрическим освещением – процесс несложный. К сети подключается выключатель, нагрузкой к которому является освещение. А вот если сделать управление светом из двух мест, задача несколько усложняется.

Но и она вполне разрешима, нужно только воспользоваться для этой цели одинарными проходными выключателями. От обыкновенных выключателей они отличаются тем, что происходит не просто разрыв электрической цепи при выключении. В проходных одинарных выключателях имеется три контакта, между которыми встроен механизм переключения.

Такой выключатель очень удобен в ситуации, когда необходимо управлять источником освещения из двух или нескольких точек. Одна из них может, к примеру, располагаться в прихожей, а вторая рядом с местом отдыха. Вошли в квартиру, включили свет в прихожей.

Отдохнули, посмотрели телепрограмму, расслабились. Идти в прихожую, чтобы выключить свет, уже не хочется. Да и зачем? Второй выключатель находится рядом. Вот им и воспользовались. То есть, свет в прихожей можно отключить, не поднимаясь с дивана. Если в доме есть лестница, выключатель удобно расположить в начале и конце ее.

Отличие обычного выключателя от проходного состоит в том, что в нем стоит замыкатель, работающий на два контакта, а в проходном выключателе имеется три контакта, т. е. вход один, а выходов два. От того, в каком положении находится клавиша выключателя, зависит замыкание контактов. При монтаже таких выключателей сложностей не возникает, поскольку схема, по которой устанавливаются проходные выключатели в двух разных местах, не очень сложная.

Иногда нужно сделать так, чтобы управление источником света можно было производить из трех или более точек. Это тоже нетрудно сделать, так как существуют двойные спаренные проходные выключатели. В таких выключателях два контакта расположены на входе, а на выходе имеется четыре контакта.

Можно, если в этом есть необходимость, еще более увеличить число точек управления источником света. Первую и последнюю точку выполняют с помощью проходного одноклавишного выключателя, а спаренные двойные устанавливаются между ними.

Таким образом, нет ничего сложного в монтаже такой схемы. Просто нужно знать, что при таком подключении придется использовать больше проводов, чем обычно. Ну и, конечно, нужно тщательно продумать, как эти провода спрятать, чтобы не испортить внешний вид помещения.

проходные выключатели. Проходной выключатель — конструктивная особенность и отличие

Если вы являетесь истинным ценителем комфортного проживания, то перекрестные и проходные выключатели вам также необходимы как, например, мягкий диван или пульт управления телевизором.

Вместе с тем, абсолютно не имеет значения параметры вашего жилища: и в небольшой квартире, и в многоэтажном коттедже можно с успехом использовать подобного рода выключатели. Итак, давайте более детально рассмотрим те электротехнические изделия, которые способны повысить комфортабельность вашего жилья.

На самом деле, проходные выключатели — это не выключатели в привычном понимании, скорее это — переключатели. По внешнему исполнению и внутренней конструкции, а также сама ни чем не отличается от обычных.

Однако отличия все же присутствуют. Так, одноклавишный проходной выключатель имеет три контакта в отличии от привычного выключателя, снабженного только двумя контактами. Таким образом, при соответствующем подключении, при помощи проходных выключателей есть возможность включать/выключать освещение из двух и более точек.

Если же вам требуется выключать один световой прибор или целую группу таких приборов более чем из двух мест, то для решения этой задачи вы можете использовать перекрестный выключатель. С его помощью возможно управлять освещением сразу из трех и более точек.

Конструктивно выключатель имеет четыре клеммы, которые располагаются на обратной стороне устройства и предназначены для подключения к нему электрических проводов. При этом через такой переключатель проходит две электрические линии, переключение которых осуществляется «в крест».

Таким образом, при нажатии на одну клавишу осуществляется перекидывание двух контактов, которые не имеют между собой электрической связи.

Данные выключатели могут применяться, к примеру, в длинных коридорах, где довольно много дверей, на многоэтажных лестницах, в залах с более чем двумя входами и, наконец, в простой комнате, чтобы не вставая с места иметь возможность включить освещение из любой точки помещения.

Например, перекрестные выключатели устанавливают по обеим сторонам кровати, чтобы и муж и жена могли отключать свет каждый своим отдельным выключателем.

Проходные выключатели, как правило, продаются парами так как покупать один выключатель не имеет смысла (разве что при выходе из строя одного из рабочих).

Установка проходного выключателя

Следует отметить, что предусмотреть установку таких выключателей желательно в процессе строительства или в процессе капитального ремонта квартиры для того, чтобы заранее проложить электропроводку, ведь по окончании отделочных работ произвести прокладку кабеля будет довольно проблематично.

Для того, что произвести установку проходного выключателя изначально необходимо установить в требуемом месте монтажную коробку. Предварительно из нее следует выкрутить шурупы и аккуратно выломать в ней заглушки отверстий для подвода электрических проводов.

Дальше можно приступать непосредственно к установке. Вначале работы необходимо удостовериться в том, что монтажная коробка свободно перемещается в предварительно выдолбленной под нее нише. Далее потребуется приготовить раствор из строительного гипса (алебастра), смешав его с водой до получения средней густоты.

При помощи узкого шпателя небольшое количество этого раствора помещают в выдолбленную нишу и немного раствора наносят на внешнюю заднюю часть коробки. После этого коробку аккуратно вставляют в нишу, устанавливая ее таким образом, чтобы край коробки находился в одной плоскости с поверхностью стены.

При необходимости, для того, чтобы обеспечить максимально прочную фиксацию коробки, добавляют алебастровый раствор. Теперь появилось немного свободного времени, пока гипс полностью не застынет.

За это время можно зачистить концы электропроводов, удалив с них изоляцию на 5-7 мм. Следует отметить, что общая длина свободных проводов не должна превышать 10 сантиметров. Обусловлено это тем, что чрезмерно длинный провод не позволит разместить выключатель в коробке, в то время как с чрезмерно коротким проводником будет проблематично работать.

Как зафиксировать проходной выключатель в подрозетнике

Перед тем, как монтировать выключатель в монтажную коробку его следует разобрать. В большинстве случаев, для этого достаточно снять клавишу (или клавиши, если выключатель двойной или тройной), аккуратно поддев ее плоской отверткой.

Далее требуется снять фиксатор, удерживающий верхнюю накладку. После удаления накладки к выключателю можно подключать электропровода, для чего зачищенные концы вставляют в технологические гнезда и закрепляют их винтом-фиксатором.

После того как подключение и установка проходного выключателя будет завершена необходимо хорошенько закрепить его в монтажной коробке. Осуществляется посредством специальных рычажков, предусмотренных на выключателе, а также при помощи шурупов, ранее вывинченных из монтажной коробки.

Если в дальнейшем планируется оклеивать стены обоями, то смысла ставить на место клавиши выключателя нет, целесообразнее провести эту операцию после завершения «обойных» работ.

Похожие материалы на сайте:

Можно ли на лестнице включать-выключать полное освещение с любого этажа? Легко! Для этого нужны проходные выключатели.

Вы зашли в длинный коридор, включили свет; прошли по нему до выхода, выключили свет… Как это получилось?

Коммутация тока выполняется при помощи проходных выключателей, поэтому можно управлять одним и тем же светильником из разных мест.

Проходной выключатель внешне похож на обычный. Более того, он может работать как обычный выключатель, если подвести к нему два провода: вход и выход.

Отличие проходного от простого в том, что проходной выключатель является, в сущности, переключателем.

Подаваемое на вход напряжение он передает на один из выходов; при обратном включении – на один выход передается напряжение с одного из двух входов.

Рис.1. Схемы выключателя и проходных переключателей

Для того, чтобы выполнять коммутацию светильников из разных точек, собирают схему с использованием устройств:

• Проходной переключатель
• Перекрестный переключатель
• Двухклавишный проходной переключатель
• Двухклавишный перекоестный переключатель

Используя один проходной переключатель, можно переключать свет между двумя лампочками, или включать- выключать одну.

Что такое проходной выключатель, схема подключения на 3 точки?

Это не одно устройство, а схема из нескольких – об этом разговор впереди.

Вначале рассмотрим, как организовать управление одной лампочкой при помощи двух проходных выключателей, установленных в разных концах длинного коридора.

Схема подключения проходного выключателя с 2х мест

Рассмотрим схему на рисунке 2.

При положении переключателей, которое показано, лампочка горит. Если щелкнуть любым переключателем – она погаснет. Но самое главное вот что: если потом щелкнуть любым переключателем, свет снова загорится. Очень простая схема позволяет решить проблему: как выключить свет на втором этаже, включив его на первом; как включить свет, зайдя в спальню, и выключить его, лежа в кровати.

Рис.2 Схема включения и выключения света с двух точек

Схема включения света из трех точек

В предыдущем разделе рассмотрено включение-выключение электричества из двух точек: схема очень простая.

Ну а если нужно включать-выключать свет из трех точек?

Такая задача возникает при попытке экономить свет в многоэтажном доме и при этом не ходить по лестницам в темноте. Ничего сложного в этом нет. Но потребуется дополнительный переключатель, и не проходной, а перекрестный.

Рис. 3 Схема перекрестного переключателя

При помощи перекрестного переключателя можно передать фазу с любого входа на любой выход, и можно разъединить цепь между любой парой вход-выход.
Используя перекрестный переключатель и два проходных переключателя, можно собрать схему включения-выключения света из тех точек, например на лестнице в трехэтажном доме:

Рис.4 Схема включения-выключения света из трех точек

На рис.4 показано положение переключателей, при котором лампочка горит.

Щелкнув клавишей на любом из тех переключателей, погасим свет. После этого стоит нажать клавишу на любом переключателе – свет загорится.

А если этажей не три, а пять, шесть?

Можно собрать схему так, что свет будет включаться и выключаться с любого этажа.

Проходных переключателя всегда нужно только два: в начале и конце цепочки. Между ними ставят перекрестные переключатели. Пример схемы для четырехэтажной лестницы показан на рис.5.

Рис. 5. Схема включения-выключения света из четырех точек

Вооружившись карандашом и бумагой, можно прорисовать разные варианты и убедиться, что нажатие любой клавиши на любом переключателе ведет к изменению ситуации: включенный свет гаснет, а если лампочка была выключена – загорается.

Эта замечательная схема может расти, если добавлять в нее новые перекрестные выключатели.

Сколько бы ни было перекрестных переключателей с четырьмя контактами, проходных выключателя должно быть только два: в начале и в конце.

Схема подключения двухклавишного проходного выключателя

Схемы, показанные в предыдущих разделах, можно охарактеризовать так: одна лампочка и много выключателей, вернее проходных и перекрестных переключателей.

403 Forbidden

Эти устройства похожи на обычные выключатели и имеют одну клавишу.

Но в продаже есть проходные двухклавишные выключатели, схема подключения которых на рис.6,
а также перекрестные двухклавишные переключатели. Эти устройства применяются, если нужно управлять двумя светильниками независимо друг от друга.

Рис.6 Переключатели для включения-выключения двух лампочек

Нужно различать управление несколькими лампочками, которые синхронно зажигаются и гаснут, и такими, которые можно включать независимо друг от друга.

В первом случае применяют проходной выключатель, схема подключения на 1 клавиши , во втором случае нужны двухклавишные.

Одноклавишные проходные переключатели могут коммутировать две, три, четыре лампочки, включенных параллельно; ограничение накладывается допустимым током, который может коммутироваться контактами.

Двухклавишные переключатели – это два независимых переключателя в одном корпусе.

Они могут коммутировать две независимых группы лампочек. Схемы соединения переключателей – это две независимых цепочки, каждая из которых управляет своим светильником или группой светильников.

Проходной выключатель схема подключения на 2 клавиши

Коммутация двух светильников, в которой использован проходной выключатель шнайдер, схема подключения показана на рис.

7.

Рис. 7. Схема включения-выключения 2 лампочек с 3 точек.

Двухклавишные выключатели требуют внимательного обращения. Если при нажатии на единственную клавишу свет или загорится, или погаснет (в зависимости от текущего состояния), то в двухклавишном устройстве каждая клавиша отвечает за коммутацию своей группы светильников.

Переключатель транзитного коридора

Чтобы включить, отключите двухточечное освещение переключатель коридора . Покупайте и устанавливайте их парами. После ввода разума короткое замыкание очень похоже на обычное, но большинство из них включает ключ или изменяет два треугольника. Кстати, с помощью переключателя они могут использоваться вместо обычной, цены, они примерно одинаковы.

Переключатель переключения он имеет три разъема — вход (по центру) (иногда приближается к стрелке ввода) и два переключателя (одна клавиша подключается к входной клемме к входному разъему, а другая — к другой).

На фотографии слева отображается включение и выключение с подсветкой (вид снизу). Справа находится переходный выключатель.

Учитывайте это Подключение терминалов к коммутаторам разных производителей устанавливается по-разному, имеет разные метки и метки. Перед подключением необходимой непрерывности определите, где входной терминал (нижняя фотография обозначен L) и где он выключается (на изображении ниже, обозначенном стрелками).

Вы можете подключить два терминала к каждому терминалу.

Способ переключения отличается от обычного

Зв для провода — два входных отверстия. Картина окружена черным.

На рисунке слева показан транзитный переключатель сверху с удаленной клавишей и правый вид снизу. «L» — это входной терминал, стрелки указывают выходной / коммутируемый. На двойном переключателе передний (передний) имеет две клавиши, последние три клипа — один вход и два выхода.

На проходе передняя часть имеет один ключ, а последний имеет три клипа — один вход и два выхода.

Для сравнения вы можете увидеть обычный двухкнопочный переключатель. Вид снизу почти такой же, как и вход.

Вербальное описание схемы для подключения коммутатора:

1. Входной фазовый провод подключается к ближайшему входному контакту.
2. Коммутационные переключатели первого переключателя подключены к коммутируемым контактам другого.

   Порядок ссылок не имеет значения. Часто рядом с переключающими контактами тяните стрелки, указывающие наружу.

3. От центрального контакта второго переключателя провод входит в держатель лампы, его центральный контакт.
4. Со стороны контакта держателя лампы провод проходит к нулевому электрическому проводу.

Ниже приведены схемы ссылок для различных вариантов компонентов: с коробкой и без контроля.

Для неупакованной версии сборки теперь доступны специальные свободные монтажные поля

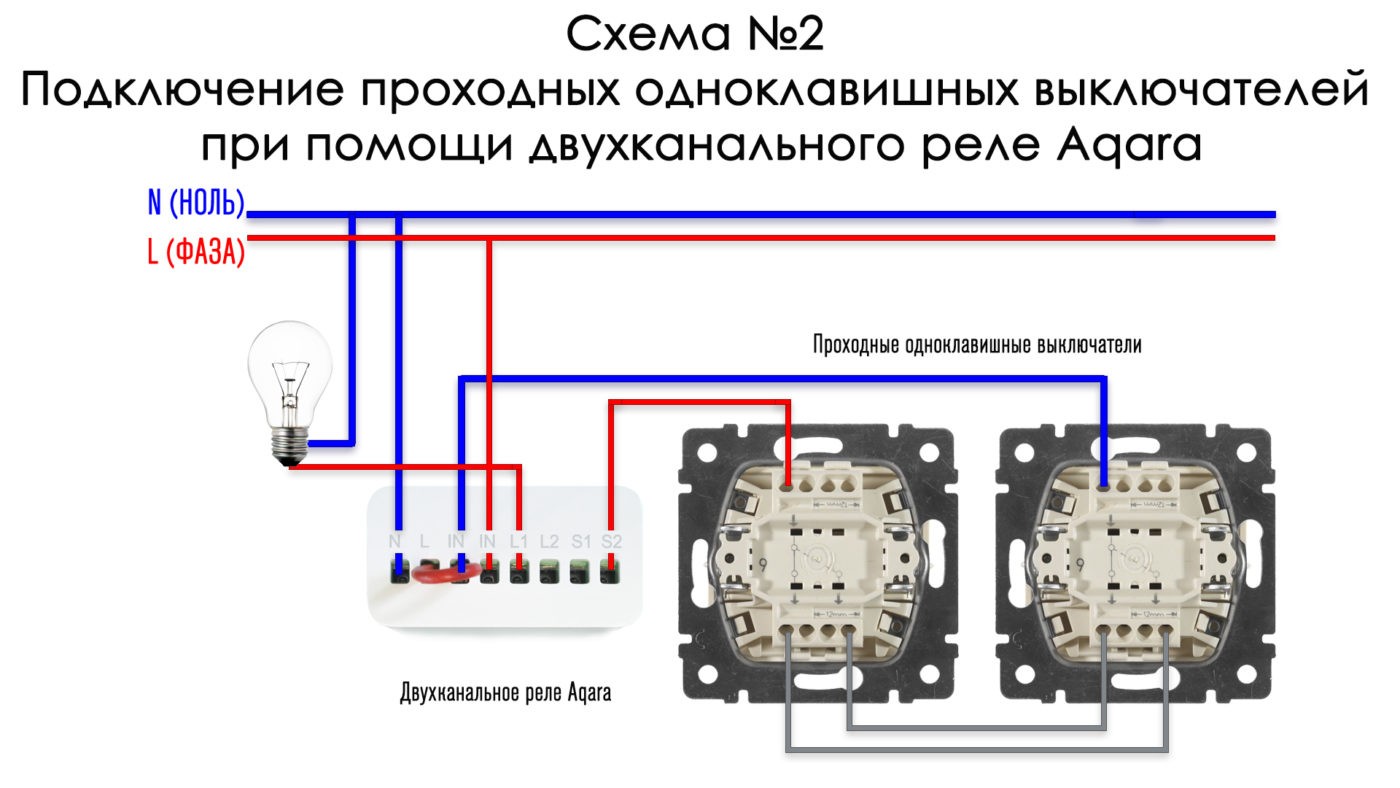

Существует также значительно иной подход к лампам управления с несколькими людьми.

Он состоит из использования специального реле. И вместо переключателя поместите кнопку (она не может выглядеть иначе, чем внешний вид замка). Если вы нажмете любую кнопку, напряжение на лампе будет включено или выключено.

Создано: 20:14:07 Дата регистрации: 10.06.2012 | Обновлено: 07:49:28

Смена выключателя представляет собой достаточно распространенную проблему, с которой приходится сталкиваться почти всем. Необходимо знать основные нюансы подключения выключателя и особенности работы.

Ключевые моменты выбора выключателя

Лучше всего приобретать выключатели в специализированных магазинах, в которых присутствует достаточно большой ассортимент для того, чтобы подобрать оптимальный вариант.

Таким образом, наверняка удастся выбрать хорошее изделие и по дизайну, и по функциональности. В магазине обычно можно найти качественные фирменные выключатели от лучших производителей.

Во время покупки выключателя для электрической проводки общего назначения, в которой уровень напряжения составляет 250 В, а нагрузка – 10 А, надо убедиться в его соответствии государственным стандартам. На изделии в обязательном порядке должен находиться знак качества страны, которая является изготовителем.

Например, если выключатель был изготовлен в России, то на нем обязан находиться значок Ростеста.

Надо обратить внимание, на какой уровень тока и напряжения рассчитан выключатель. К примеру, изделия с металлокерамическим контактом, в котором есть серебро, смогут надежно функционировать при токе до 4 А.

В обязательном порядке нужно узнать количество полюсов и коммутирующих цепей. Надо также обратить внимание на конструкцию механизма переключателя и его корпуса.

К примеру, одноклавишный выключатель скрытой электрической проводки имеет отличительные черты в конструкции, предусматривающей присоединение проводов после закрепления самого выключателя в гнездо на стене.

Одноклавишный выкючатель может быть открытой установки. Его принято монтировать на специальных деревянных подразетниках.

Он крепится при помощи пары шурупов. Если выключатель будет устанавливаться в том месте, в котором есть риск проникновения влаги вовнутрь, то надо учесть тот факт, что такие выключатели брызгозащищенные.

Когда будет выбрана оптимальная по характеристикам модель, нужно проверить, насколько мягко будут работать клавиши. Нужно для этого просто нажать на клавишу. Все должно функционировать достаточно плавно. Не должно быть никаких зацепов и скрипов.

В конце надо обратить внимание на качество сборки.

Установка проходного выключателя может применяться там, где традиционное управление освещением является не очень практичным и удобным. Например, можно отметить длинные коридоры, лестничные пролеты и прочие подобные места. Обычно там используются уникальные одноклавишные выключатели, которые оборудуются тремя контактами.

В них реализована особая схема соединения. Во время функционирования данного устройства электрическая цепь не разрывается, а переключается между парой контактов выходного типа.

Выключатель одноклавишный проходной

Во время выбора проходного выключателя нужно оценить модификацию устройства. Она способна отличаться в зависимости от конкретной проводки, которая в свою очередь может быть открытой и закрытой.

Во время покупки стоит учитывать основные характеристики устройства, потому что контакты обычно рассчитываются на разные нагрузки и силу тока.

Отличия традиционного выключателя от проходного

Ключевым отличием между данными изделиями является наличие специального механизма в проходном выключателе. С его помощью обеспечивается нормальное переключение между тремя контактами. Функционирование проходного выключателя основывается на возможности переключения, а не на простом прерывании электрической цепи.

Схема подключения проходного выключателя

Схема подключения выключателя проходного

Из всего этого следует основное достоинство проходных выключателей.

Оно состоит в том, что можно включать осветительные приборы из двух или более точек. Ранее говорилось, что такие устройства можно устанавливать на лестничных пролетах или в длинных коридорах. Можно, например, включить освещение лестницы на первом этаже, а на втором можно его выключить.

Проходные устройства также можно установить в обычной спальной комнате.

Например, один можно установить у двери, а другой – непосредственно около кровати. Можно использовать такие выключатели и на приусадебных участках, когда актуальной является необходимость осветить дорожки в темное время суток.

Установка одноклавишного выключателя

Когда нужно произвести замену старого выключателя, который поломался, такие работы отнимут совсем немного времени. Обычно во время данного процесса не возникает особенных сложностей.

Но, если речь заходит об обустройстве новой цепи в частном доме либо же квартире, то работы могут быть весьма сложными.

Установка распределительной коробки для конкретной осветительной группы

Перед работами в обязательном порядке нужно проверить факт, что электроэнергия отключена.

Если нужно создать новую цепь, провести новую проводку, то надо заранее решить, какой именно она будет, то есть закрытой или открытой. Конечно, с открытой проводкой проблем будет меньше, потому что ее можно проложить по поверхности строения.

Для этого типа проводки можно использовать накладной выключатель.

Но если хочется сделать скрытую проводку, то придется использовать достаточно серьезное оборудование для штробления стен. В этом случае выключатель устанавливается в коробку, которая вмонтирована в стену.

Если проводится новая цепь и будет установлена распределительная коробка, то нужно провести шесть проводов. Два из них пойдут на светильник, пара – на выключатель, а еще два будут питающими.

После заведения каждого провода в распределительную коробку надо при помощи омметра определить состояние проводов.

Схема подключения проходного выключателя

Нужно найти нулевой рабочий проводник, который присоединяется непосредственно к проводу светильника. Фазный проводник при этом соединяется с тем проводом, который идет к выключателю. Два провода, которые останутся, нужно соединить между собой.

Установка накладного выключателя

Процесс монтажа является достаточно простым, потому что не нужно штробить стены, а также устанавливать монтажную коробку.

Размер является единственным минусом наружного одноклавишного выключателя.

Category: Выключатели и розетки

Очень часто мы встречаемся с недопониманием Покупателей в отличиях выключателей от переключателей. Так же не совсем понятно, что это за такие проходные, промежуточные и перекрестные переключатели и переключатели на «два направления».

Давайте разберемся, в чем же разница между этими устройствами.

Постараемся писать языком доступным для всех, поэтому заранее просим не придираться к стилистике написания, терминам и т.п.

Выключатель

Выключатель – устройство, обычно имеющее два контакта, которое во включенном состоянии соединяет контакты (включает лампу), а в выключенном
состоянии соответственно, разъединяет контакты (выключает лампу).

Здесь все очень очевидно и понятно. Как выглядит белый выключатель артикул 774401 серия Valena (Валена) с обратной стороны показано на фото справа.

Обычно производители стрелочками указывают, где какие контакты. Стрелочками показано, что «фазный» проводник должен подключаться к «входу» (это стрелочка, указывающая к центру выключателя) выключателя, а проводник идущий на нагрузку (т.е.

Проходной выключатель — конструктивная особенность и отличие

лампочку) к «выходу» (стрелочка указывающая направление от центра выключателя). «Почему же именно так должен подключатся выключатель? Он же будет работать, если подключить его наоборот!» — спросите Вы. Правильно, работать будет и так, и так, но есть два нюанса:

• У правильно смонтированных выключателей, во включенном состоянии клавиша занимает положение «вверх», а в выключенном положение «вниз».

  При подключении по схеме , если фазный проводник подключить к «выходу» выключателя, а «нагрузку» к входу, то клавиша выключателя будет всегда «перевернута». То есть во включенном состоянии клавиша будет занимать положение «вниз», а должна занимать положение «вверх», и наоборот.

• При подключении по схеме «фаза» -> нагрузка (лампа) -> выключатель -> «ноль» , фаза будет сначала проходить через лампу, а разрываться на выключателе (т.е.

  в выключенном состоянии выключателя лампа будет всегда находиться под напряжением). А это неправильно! При правильной схеме подключения, «фаза» в выключенном состоянии разрывается на выключателе и напряжения на лампе не будет (т.е. когда Вы будете менять сгоревшую лампу, то Вас не ударит током).

Еще бывают двух полюсные выключатели, которые разрывают не только фазный провод, а еще и нулевой (нейтральный) проводник, но они, как правило, используются только в специфичных случаях.

Переключатель

Переключатель — устройство, имеющее три контакта (или более).

Во «Включенном состоянии» замыкает первый и второй контакты, а в «Выключенном состоянии» замыкает первый и третий контакты. По сути, переключатель постоянно находится во включенном состоянии – либо в одном, либо в другом.

Отсюда и название «Переключатель» — переключает с одного контакта на другой.

Если у переключателя задействовать только два контакта, он будет работать как выключатель.

В своих каталогах Legrand применяет понятие «переключатель на два направления» — так оно и есть, потому что переключатель переключает между двумя контактами.

Вообще переключатель может переключать между тремя и более контактами, но в электроустановочных механизмах если и встречается такие, то крайне редко, поэтому никто не уточняет на сколько направлений переключают переключатели. Еще часто переключатели называют «проходными выключателями», но это понятие, по нашему мнению, некорректное и его применять не стоит.

Одно из самых популярных применений переключателя – это управление освещением с двух мест.

Для управления освещением потребуется всего два переключателя, а для управления освещением с трех и более мест не обойтись без применения проходных (перекрестных) переключателей.

Переключатели в нашем каталоге:

Проходной переключатель

Промежуточный (он же перекрестный) переключатель – устройство, переключающее две отдельные линии накрест (то есть, если до перекрестного переключателя фаза шла справа, а ноль слева, то при переключении они поменяются местами).

Внешний вид промежуточных переключателей ничем не отличается от обычных выключателей. Для наглядности смотрите схемы на рисунках.

Промежуточный переключатель обычно применяют для управления освещением с трех и более мест.

Этот переключатель называют «перекрестным», потому что он при переключении как бы перекрещивает линии, а «Промежуточным» называют за то что он в схеме включения при управлении с трех или более мест находится в промежутке между «переключателями на два направления».

Элеко — Интернет магазин электрики в Иркутске www.eleko.pro

Для протяжённого коридора или на лестницах включать освещение бывает неудобно, так как часть пути приходиться идти в полной темноте. Самое простое решение – это использование в разных местах проходные переключатели. Если требуется ещё больше переключателей, используется перекрёстные. В проходных используется три контакта, а в перекрёстных четыре контакта. Благодаря таким переключателям можно замкнуть одну из линий.

Чтобы контролировать освещение из нескольких мест, приборы освещения подсоединяются к пункту управления. Для этого применяются одноклавишные и двухклавишные перекрёстные переключатели. Рассмотрим каждый из них подробнее.

Подключение перекрёстного переключателя

В отличие от большинства блоков управления, в которых используются три контакта в перекрёстном переключателе только четыре контакта. В этой конструкции можно сразу включать или выключать два контакта . Из-за этого сразу же замыкаются или размыкаются линии, по которым поступает питание. Схема наглядно показывает, как работает перекрёстный переключатель. В этой схеме нет ничего сложного.

Схема подключения

В отличие от перекрёстных выключателей проходные можно использовать независимо. Обязательно перекрёстные выключатели должны применяться вместе с проходными . На схемах они обозначаются одинаково.

Эти две модели представлены как два соединённых одноклавишных выключателя. Их контакты соединяются специальными перемычками. В этой конструкции можно все сделать самому.

Есть два вида переключателей, различающихся по механизму работы:

1. Клавишный.
2. Поворотный.

Поворотный благодаря поворотному механизму замыкает контакты. В отличие от клавишных переключателей поворотные стоят в два раза дороже , а их дизайнерские варианты разнообразны.

По варианту установки выделяются два типа:

1. Накладные.
2. Встроенные.

Накладные устанавливаются на поверхность стенки. Установка такого типа выключателя избавляет от установки внутрь стены дополнительного блока. Этот вариант монтажа удобен, так как не нужно подготавливать стены для прокладки проводов . Среди недостатков стоит отметить что вид установки подвержен физическому воздействию и воздействию окружающей среды.

Встроенные переключатели устанавливаются внутрь стены. Их используют при прокладке проводов во всех видах строений. Прежде чем начать их устанавливать нужно, сделать небольшое отверстие в стенке, при этом отверстие должно соответствовать по размерам встроенному переключателю.

Подключение проходного переключателя

На лестницах и в длинных коридорах часто используют проходные переключатели благодаря этому управлять освещением можно с разных мест. Благодаря проходному переключателю человек может идти в освещённом коридоре или гараже.

При использовании проходных выключателей провод с фазой нужно подключать к двум выключателям, соединённых друг с другом проводом, а нулевой провод подключается к осветительному прибору . При замыкании двух контактов на двух двухклавишных выключателях цепь замыкается и на лампочку начинает поступать ток. Для размыкания цепи достаточно нажать на клавишу любого выключателя.

Особенности:

1. Для его подключения необходимо использовать четырехжильный кабель. Можно вместо четырехжильного кабеля использовать два кабеля с двумя жилами в каждом, при этом у них должна быть хорошая изоляция. Но использовать такие кабели нерационально.
2. Переключатель может быть любым. Можно использовать одноклавишный или двухклавишный. Рекомендуется его монтировать только тогда, когда нужно выключить свет из разных мест. Классический проходной вариант используется в остальных случаях.
3. Промежуточный переключатель монтируется в местах разводки проводов по помещению.
4. У этой конструкции есть одно достоинство, она износоустойчива. Это объясняется использованием в качестве перемычек легированной стали.

Как надо подключать перекрёстный двойной переключатель?

Давайте подробнее рассмотрим, как устанавливается легранд. Прежде чем начать устанавливать двойной выключатель легранд , необходимо создать план будущих работ. Благодаря этому удастся рассчитать количество кабеля. После создания плана необходимо в стенах сделать каналы для будущего кабеля.

Рассмотрим, как подключается спаренный и проходной выключатель:

1. Вначале используется стандартная схема с использованием проходных моделей. От щита необходимо протянуть нулевой провод до распределительной коробки. С распределительной коробки кабель подсоединяется к осветительному прибору;
2. Затем от щита необходимо протянуть фазовый провод. С распределительной коробки он подводится не к осветительному прибору, а к контактам выключателя;
3. В распределительной коробке все контакты соединяются последовательно. Провод с фазой подсоединяется к перекрёстному выключателю, при этом он располагается между нескольких проходных.
4. Затем от последнего проходного выключателя общий контакт соединяется с осветительным устройством. После того как протяжка кабелей будет закончена, устанавливается распределительная коробка. Её можно устанавливать на стену или внутрь стены.

В представленной схеме на пару контактных групп одновременно перебрасывается импульс. Хотя это соединение очень простое и удобное, его редко применяют электрики, так как они считают, что две проходные модели надёжнее.

Вывод

В схеме обязательно должны быть использованы проходные модели. Исключение может быть только в том случаи, когда необходимо изменить полярность. Представленная система включения освещения из разных мест очень простая. Главное, промаркировать провода и не перепутать контакты проводов. Двухклавишные выключатели чаще всего используются в помещениях.

Коммутационные устройства — это большая группа элементов электро- и радиоаппаратуры, предназначенных для включения, выключения и переключения различных электрических цепей (выключатели, переключатели, реле и т. п.). Любой из этих элементов содержит одну или несколько групп контактов и механизм, с помощью которого они могут быть замкнуты или разомкнуты.

Условные графические обозначения подавляющего большинства выключателей , переключателей и реле построены на основе базовых символов замыкающего, размыкающего и переключающего контактов и их разновидностей.

Рис. 1. Выключатель и условное обозначение на схемах.

Выключатели

Выключатели используют для соединения и разъединения электрических цепей. У этих изделий два рабочих положения: «включено» и «выключено». Соединение и разъединение цепи (замыкание и размыкание) осуществляется подвижным контактом, который либо постоянно соединен с одним из неподвижных контактов, а с другим соединяется при установке ручки переключателя в положение «включено», либо выполнен в виде перемычки, соединяющей неподвижные контакты в этом же положении.

Однако независимо от конструкции коммутационного узла замыкающий контакт изображают на схемах одинаково — в виде наклонной линии в разрыве линии электрической связи (рис. 1 слева).

В отличие от замыкающего контакта, который всегда показывают в разомкнутом положении, размыкающий контакт изображают в замкнутом положении. ГОСТ 2.755—74 устанавливает три равноправных символа такого контакта (рис. 1 справа), однако в пределах одной схемы рекомендуется пользоваться каким-либо Одним из них. Н

аправление движения подвижного контакта (как размыкающего, так и замыкающего) из начального положения в конечное стандарт не устанавливает (за исключением случаев, о которых будет сказано далее).

Предназначенные для одновременной коммутации нескольких электрических цепей, могут содержать несколько замыкающих или размыкающих контактов или их комбинации.

При совмещенном изображении такого выключателя (т. е. в одном месте схемы) линии, обозначающие подвижные контакты, изображают параллельно одна другой и соединяют символом механической связи — двумя сплошными линиями. Символы двух таких выключателей приведены на рис. 2. Первый из них (рис. 2,а) содержит два замыкающих контакта.

Рис. 2. Сложные выключатели.

Им можно включить (замкнуть) две электрические цепи, например оба провода сетевого питания прибора или по одному проводу в цепях питания сразу двух приборов. С помощью второго выключателя (рис. 2,6) можно, например, включить питание измерительного прибора и одновременно разомкнуть чувствительный стрелочный измеритель тока.

Если по каким-либо причинам контактные группы сложного выключателя приходится изображать в разных частях схемы, каждый из символов подвижных контактов снабжают отрезком штриховой линии механической связи, а принадлежность к одному изделию указывают в позиционном обозначении (рис. 2,в, контактные группы SA1.1, SA1.2 и SA1.3 принадлежат выключателю SA1).

Говоря о символах замыкающего и размыкающего контактов, мы имели в виду, что их подвижные части могут быть зафиксированы как в замкнутом, так и в разомкнутом положениях. Однако есть выключатели, у которых в одном из этих положений контакты не фиксируются, т. е. после устранения действующей на них силы они возвращаются в исходное состояние.

Такие контакты изображают на схемах иначе. Если хотят показать, что контакт не фиксируется в замкнутом положении, на конце линии электрической связи, символизирующем неподвижный контакт, изображают небольшой треугольник,” вершина которого как бы отталкивает символ подвижного контакта (рис. 3,а). Аналогично поступают и с символом размыкающего контакта, не фиксирующегося в разомкнутом положении (рис. 3,6).

Рис. 3 и Рис. 4. Сдвоенные выключатели.

Среди выключателей есть и такие, у которых один подвижный контакт может одновременно замыкать или размыкать две электрические цепи . Символы такого контакта наглядно передают эту идею (рис. 4,в — контакт с двойным замыканием, рис. 4, б — с двойным размыканием).

Стандарт ЕСКД предусматривает обозначение и таких особенностей выключателей, как неодновременность срабатывания контактов в группе, наличие фиксации в замкнутом или разомкнутом положении контактов выключателей, управляемых кнопками (имеется в виду, что в обычном исполнении такие коммутационные изделия не имеют фиксации), чувствительность к воздействию внешних факторов и т. д.

Отличительным признаком контакта, срабатывающего раньше остальных , является короткая черточка на конце символа подвижного контакта, направленная в сторону его движения при срабатывании. Обозначение срабатывающего с опережением замыкающего контакта показано на рис. 4,а, размыкающего — на рис. 4,б. Если же необходимо указать, что контакт, наоборот, срабатывает позже других в группе, черточку направляют в противоположную сторону (рис. 4,в, г).

Рис. 5. Обозначение срабатывающего с опережением замыкающего контакта.

Символы контактов без самовозврата после срабатывания используют в обозначениях кнопочных выключателей , поэтому, кроме знака отсутствия самовозврата (небольшой кружок на символе неподвижного контакта) в них вводят и символ ручного привода — кнопки.

Рис. 6. Обозначение кнопочных выключателей.

Для примера на рис. 6,а приведено условное обозначение кнопочного выключателя с возвратом в исходное положение путем вытягивания кнопки, на рис. 6,6 — с возвратом посредством повторного нажатия на кнопку, а на рис. 6,а — с возвратом посредством отдельного привода, например нажатием специальной кнопки «Сброс».

Признаком контактов, автоматически возвращающихся в исходное положение при перегрузке цепи или превышении допустимых пределов изменения внешних факторов (например, температуры), является знак в виде небольшого прямоугольника на символе подвижного контакта.

Физическую величину, под действием которой контакт возвращается в исходное положение, обозначают общепринятым буквенным символом и математическим знаком «>» (больше) или «

Так, если рядом с обозначением контакта помещена надпись «>» (см. рис. 7,а), то это означает, что он реагирует на превышение напряжения сверх допустимого уровня, а этот же буквенный символ со знаком «

Рис. 7. Обозначение контсктов с реакцией на уровень.

Буквенный код изделий этой группы (как, впрочем, и переключателей) в позиционном обозначении определяется коммутируемой цепью и конструктивным исполнением выключателя (вернее, способом управления).

Если выключатель применен в цепи управления, сигнализации, измерения и т. д., его обозначают латинской буквой S, а если в цепи питания, — буквой Q. Способ управления находит отражение во второй букве кода: кнопочные выключатели и переключатели обозначают буквой В (SB), автоматические (см. далее)—буквой F (SF), все остальные — буквой A (SA).

Переключатели

Переключатели — это устройства, коммутирующие одну или несколько цепей на несколько других. Условное графическое обозначение переключающего контакта, по сути, состоит из комбинации символов замыкающего и размыкающего контактов (рис. 8), при этом также имеется в виду, что подвижный контакт фиксируется в обоих крайних положениях.

Рис. 8. Переключатель и его обозначение на схемах.

Символ подвижного контакта переключателя с фиксацией не только в крайних, но и в среднем (нейтральном) положении изображают между обозначениями неподвижных контактов (на одинаковом расстоянии от них) и выделяют жирной точкой (рис. 9,а).

Если необходимо показать контакт с фиксацией в нейтральном и одном из крайних положений или без фиксации в крайних положениях , один или оба символа неподвижных контактов снабжают треугольниками (рис. 9,б).

Рис. 9. Переключатели с фиксацией, обозначение на схемах.

В некоторых случаях применяют переключатели с безобрывным переключением . При переводе такого переключателя из одного положения в другое подвижный контакт не разрывает цепи, соответствующей предыдущему положению, до тех пор, пока не соединит новую цепь. Контакт с безобрывным переключением изображают с короткой черточкой на конце (рис. 9,в).

Другие особенности переключающих контактов (срабатывание с опережением или запаздыванием, отсутствие самовозврата и т. п.) указывают теми же знаками, что и у замыкающих и размыкающих контактов. Символы многоконтактных переключателей строят на базе соответствующих переключающих контактов, соединяя их линиями механической связи (рис. 10).

Рис. 10. Многоконтактный переключатель и его обозначение на схемах.

Сложные переключатели характеризуют числом положений и направлений (под последним понимают число независимых коммутируемых цепей, обычно равное числу подвижных контактов).

Конструкция таких переключателей может быть самой различной. Например, широко применяемые в радиоприборах галетные переключатели состоят из одной или нескольких галет и фиксирующего механизма.

Каждая галета, в свою очередь, состоит из двух частей: неподвижной (статора), закрепленной на основании фиксирующего механизма, и подвижной (ротора).

На статоре закреплены 12 пружинящих неподвижных контактов, часть из которых (от одного до четырех) длиннее остальных, а на роторе — в зависимости от числа положений — от одного до четырех контактов в форме кольца или секторов с выступами.

Удлиненные контакты статора постоянно соединены с подвижными контактами ротора, остальные соединяются с ними при переводе ротора из одного положения в другое. В зависимости от числа галет и подвижных контактов переключатель может иметь разное число положений и направлений.

На схемах переключатели такого типа изображают, как показано из рис. 11,а. Здесь символ в виде длинной линии с изломом на левом конце обозначает вывод подвижного контакта, перечеркивающая ее короткая линия — сам подвижный контакт, а расположенные напротив нее концы линий электрической связи — неподвижные контакты, число которых равно числу положений переключателя.

Рис. 11. Галетные переключатели с разным числом положений и напрявлений.

Если переключатель на несколько направлений, число таких контактных групп соответственно увеличивают, изображая их одну под другой (рис. 11,6) или рядом (рис. 11,в).

При расположении символов контактных групп в разных участках схемы их принадлежность к одному коммутационному устройству, как и в ранее рассмотренных случаях, указывают соответствующей нумерацией в позиционных обозначениях (например, SAl.l, SA1.2 и т. д.).

В положениях, в которых подвижный контакт не должен соединяться ни с какой цепью, символ соответствующего неподвижного контакта укорачивают (рис. 11,г). Точно так же поступают и в том случае, если несколько неподвижных контактов соединены вместе (рис. 86,(3). Подвижный контакт с безобрывным переключением цепей выделяют короткой черточкой (рис. 11,е).

Встречаются пёреключатели, у которых подвижный контакт соединяется сразу с несколькими неподвижными контактами. Эту особенность коммутации показывают линией на конце символа подвижного контакта, «охватывающей» соответствующее число символов неподвижных контактов.

Для примера на рис. 11,ж изображен переключатель, у которого одновременно замыкаются три соседние цепи в каждом положении. Если же подобный переключатель в каждом последующем положении подключает параллельную цепь к цепям, замкнутым в предыдущем положении, символ подвижного контакта видоизменяют, как показано на рис. 11,з.

Среди галетных переключателей есть такие, у которых подвижные контакты представляют собой тонкие валики, соединяющие концами пары неподвижных контактов каждый в своей группе (переключатели независимых цепей ).

Эту особенность конструкции наглядно отражает и условное обозначение такого переключателя, где символ подвижного контакта — короткая черточка — изображен между символами неподвижных контактов (рис. 12).

Рис. 12. Переключатель независимых цепей.

В практике можно встретить переключатели (например, кулачковые), одни и те же контакты которых многократно замыкаются и размыкаются в зависимости от положения ручки управления.

Изобразить такой коммутационный узел, пользуясь базовыми символами замыкающего, размыкающего и переключающего контактов, очень трудно, поэтому в подобных случаях ГОСТ 2.755—74 рекомендует иные способы построения обозначений переключателей.

Два из них йллюстрируют рис. 13 и 14.

Рис. 13. Переключатель на пять положений.

Рис. 14. Переключатель на пять положений с иным принципом.

На первом из них изображен переключатель на пять положений (они обозначены цифрами 1—5; буквы а—д введены только для пояснения описания его работы). В этом переключателе соединение цепей а—д между собой показывают отрезки перпендикулярных им линий с жирными точками На концах (символы электрического соединения).

В положении 1 (линии-соединители напротив цепей о, б и г, д) переключатель соединяет цепи а и б, г и д, в положении 2 — цепи б и г, в положении 3 — айв, гид, в положении 4t-s« д, в положеиии 5 — а и б, в и д.

Иной принцип действия у переключателя, обозначение которого приведено на рис. 14. Он также на пять положений, но соединяет цепи а—а, б—б и т. д. (по сути, это переключатель на основе замыкающих контактов, которые при более простой коммутации можно было бы изобразить в разрывах цепей).

В его первом положении замыкаются цепи а—а и б—б (об этом говорят изображенные под ними жирные точки, символизирующие электрическое соединение), во втором — цепи в—в и б—б, в третьем — а—а и г—г, в четвертом — б—б, в пятом — все четыре цепи.

Литература: В.В. Фролов, Язык радиосхем, Москва, 1998.

Выключатель и переключатель представляют собой электротехнические приборы, которые предназначены для выполнения схожих функций. Вместе с тем, данные устройства имеют принципиальные отличия друг от друга.

Что такое выключатель

Выключатель предназначен для прерывания электрической цепи . С его помощью происходит управления осветительными приборами. Такие изделия работают в режиме включения и выключения. Соответственно, они выполняют две функции – включение освещения или электротехнического прибора и его выключение. Простейшим примером изделия может служить выключатель с одной клавишей, который можно встретить в любом помещении, которое освещается электрическими осветительными приборами.
Изделие замыкает на себе электрическую цепь и является средством для управления освещением.

Что такое переключатель

Такие устройства используются для коммутации контактов электрической цепи . Их работа выражается в перебрасывании контактов и создании новой электрической цепи. По своему внешнему виду переключатель имеет большую схожесть с выключателем. Однако данные устройства имеют различное число контактов.

Так, стандартный выключатель имеет три контакта, а переключатель — шесть . Во включенном положении, устройство замыкает первый, а также второй контакты. А при переводе в положение выключено, замыкаются третий и первый контакты. Таким образом, говорить о выключенном положении можно весьма условно. Переключатель постоянно находится во включенном состоянии.

Различия

Указанные приборы отличаются по принципу работы , поэтому они используются в разных ситуациях. В числе наиболее характерных особенностей выключателей и переключателей, необходимо выделить следующие:

1. Выключатель характеризуется наличием всего двух контактов . Его работа выражается в соединении и разъединении электрической цепи. Таким образом и осуществляется включение и выключение света. Между тем, переключатель обладает более широкими возможностями. Он способен соединять, разъединять электрическую цепь, то есть выполнять функции выключателя. Но помимо этого, переключатель может еще и создавать новую электрическую цепь. Это достигается за счет наличия у него трех контактов.
2. Выключателя устанавливаются в соответствующих помещениях и используются для включения или выключения осветительных приборов, которые находятся в этом же помещении. При этом с помощью переключателей можно управлять одним и тем же осветительным прибором из нескольких мест. В качестве примера можно привести управление светильниками в коридоре. Заходя в коридор, можно при помощи переключателя включить свет. А пройдя по нему и оказавшись в конце коридора, с помощью другого переключателя удастся выключить свет.
3. Для того, чтобы иметь возможность включать или выключать освещение из трех и даже более различных точек, следует использовать так называемые проходные переключатели . В этом случае, ближе к началу и к концу электрической цепи следует смонтировать по одному одноклавишному переключателю. А уже между ними можно устанавливать любое количество переходных переключателей.

Таким образом, переключатель представляет собой более функциональное изделие . Оно отлично подходит в случаях, когда освещается довольно большое пространство. Это может быть протяженный коридор или несколько лестничных пролетов. Благодаря возможностям переключателей, управлять работой осветительных приборов на всем протяжении электрической цепи можно будет из любого места.

При этом такие места может определить сам заказчик, при выполнении электромонтажных работ. То есть удастся создать простую, надежную и комфортную систему управления осветительными приборами. При этом принципиальное отличие выключателей и переключателей заключается именно в количество контактов. Данное значение и обуславливает более широкие полезные возможности переключателей.

В чем сходство

Несмотря на серьезные отличия, данные приборы имеют немало и общих черт. Среди них, следует указать основные:

• Они предназначены для управления освещением и электротехническими приборами.
• Указанные изделия имеют несколько видов. Они могут монтироваться внутри помещений и на улице.
• Существуют модели, имеющие влагозащищенные корпуса. Именно они предназначены для уличного монтажа, так как адаптированы к различным погодным явлениям.

Таким образом, переключатель имеет более сложную конструкцию и большее количество полезных возможностей, чем выключатель. При этом они не уступают выключателям в прочности и дизайнерском исполнении.

Прежде всего, перед выбором и покупкой нужно определиться, что же это такое — проходной выключатель, для чего он нужен, и в чем его отличие от обычных одно, двух и трехклавишных.

Одноклавишный проходной выключатель необходим для управления одним контуром или линией освещения из нескольких точек, расположенных в разных частях комнаты или всего дома. То есть одним выключателем вы включаете освещение при входе в комнату или коридор, а другим, но уже в другой точке, вы это же самое освещение выключаете.

Очень часто это применяется в спальных комнатах. Зашел в спальню, включил свет возле двери. Лег на кровать и у изголовья или возле тумбочки свет отключил.
В двухэтажных особняках — включил лампочку на первом этаже, поднялся по лестнице на второй и там ее отключил.

Выбор, конструкция и отличия проходных выключателей

Прежде чем собирать такую схему управления вот на что следует обратить особое внимание:

1 Для подключения проходного выключателя света необходим трехжильный кабель — ВВГнг-Ls 3*1,5 или NYM 3*1.5мм2
2 Не пытайтесь собрать подобную схему на обычных выключателях.

Основное отличие обычных от проходных заключается в количестве контактов. Простые одноклавишные имеют две клеммы для подключения проводов (вход и выход), а проходные — три!

На простом, цепь освещения может быть либо замкнута, либо разомкнута, третьего не дано.

Проходной же правильнее называть не выключателем, а переключателем.

Так как он, именно переключает цепь с одного рабочего контакта на другой.

По внешнему виду, спереди они могут быть абсолютно одинаковыми. Только на клавише проходного может присутствовать значок из вертикальных треугольников. Однако не перепутайте их с перекидными или перекрестными (подробнее о них ниже). У этих треугольнички смотрят в горизонтальном направлении.

А вот с обратной стороны сразу видна вся разница:

• у проходного 1 клемма сверху и 2 снизу

• у обычного 1 сверху и 1 снизу

Многие по этому параметру путают их с двухклавишными. Однако двухклавишные здесь также не подойдут, хотя и имеют тоже три клеммы.

Существенна разница именно в работе контактов. При замыкании одного контакта у проходных переключателей автоматически происходит замыкание другого, а в двухклавишных такой функции нет.

Причем промежуточное положение, когда обе цепи разомкнуты у проходного вообще отсутствует.

Подключение проходного переключателя

В первую очередь необходимо правильно подключить сам выключатель в подрозетнике. Снимаете клавишу и накладные рамки.

В разобранном состоянии можно легко увидеть три контактных клеммы.

Самое главное – это найти общую из них. На качественных изделиях с обратной стороны должна быть нарисована схема. Если вы в них разбираетесь, то можно легко сориентироваться по ней.

Если же у вас бюджетная модель, или для вас любые электрические схемы темный лес, то на помощь придет обыкновенный китайский тестер в режиме прозвонки цепи, или индикаторная отвертка с батарейкой.

При помощи щупов тестера попеременно касаетесь всех контактов и ищете тот, на котором тестер будет “пищать” или показывать “0” при любом положении клавиши ВКЛ или ВЫКЛ. Еще проще это сделать индикаторной отверткой.

После того как вы нашли общую клемму, на нее нужно подключить фазу с кабеля питания. На остальные клеммы присоединяете два оставшихся провода.

Причем какой из них куда, не имеет существенной разницы. Выключатель собирается и закрепляется в подрозетнике.

Со вторым выключателем проделываете ту же самую операцию:

• ищите общую клемму

• подключаете на нее фазный проводник, который будет идти на лампочку

• на оставшиеся подсоединяете две другие жилы

Схема подключение проводов проходного выключателя в распредкоробке

Схема без заземляющего проводника

Теперь самое главное это правильно собрать схему в распределительной коробке. В нее должны заходить четыре 3-х жильных кабеля:

• кабель питания с автомата освещения распредщитка

• кабель на переключатель №1

• кабель на переключатель №2

• кабель на светильник или люстру

При подключении проводов удобнее всего ориентировать по цвету. Если будете использовать трехжильный кабель ВВГ, то у него наиболее распространены две цветовые маркировки:

• белый(серый) – фаза

• желто зеленый – земля

или второй вариант:

Чтобы подобрать более правильную фазировку во втором случае, ориентируйтесь на советы из статьи ” “

1 Сборка начинается с нулевых проводников.

Соединяете нулевую жилу с кабеля вводного автомата и ноль отходящий на светильник в одну точку посредством клемм ваго.

2 Далее нужно соединить все жилы заземления, если у вас есть заземляющий проводник.

Аналогично нулевым проводам “землю” с вводного кабеля объединяете с “землей” отходящего кабеля на освещение.

Этот провод подключается к корпусу светильника.

3 Осталось правильно и без ошибок подключить фазные проводники.

Фазу с вводного кабеля нужно соединить с фазой уходящего провода на общую клемму проходного выключателя №1.

А общий провод с проходного выключателя №2 отдельным зажимом wago соединить с фазной жилой кабеля на освещение.

Выполнив все эти подключения остается лишь соединить между собой второстепенные (отходящие) жилы с выключателя №1 и №2 между собой. Причем абсолютно не важно как вы их соедините.

Можно даже перепутать цвета. Но лучше все же придерживаться расцветки, чтобы не запутаться в будущем.

Основные правила подключения в этой схеме которые вам нужно запомнить:

• фаза с автомата должна приходить на общий проводник первого выключателя

• и эта же фаза должна выйти с общего проводника второго выключателя на лампочку

• два остальных вспомогательных проводника, соединяются между собой в распредкоробке

• ноль и земля подаются напрямую без выключателей сразу на лампочки

Перекидные выключатели — схема управления освещением из 3-х мест

А что делать, если вы хотите управлять одним освещением из трех точек и более. То есть выключателей в цепи будет 3, 4 и т.д. Казалось бы нужно взять еще один проходной выключатель и все.

Однако выключатель с тремя клеммами здесь уже не подойдет. Так как соединяемых проводов в распредкоробке будет четыре.

Здесь вам на помощь придет перекидной, или как его еще называют крестовой, перекрестный, промежуточный выключатель. Его ключевое отличие состоит в том, что он имеет четыре выхода – два снизу и два сверху.

И устанавливается он как раз таки в промежутке между двумя проходными. Находите в распаечной коробке два второстепенных (не основных) провода от первого и второго проходного выключателя.

Рассоединяете их, и подключаете между ними перекидной. Те провода что приходят с первого подключаете – на вход (ориентируйтесь по стрелочкам), а те что уходят на второй – к выходным клеммам.

Всегда проверяйте схему на выключателях! Зачастую бывает, что вход и выход у них находится на одной стороне (верх и низ). Например схема подключения перекидного Legrand Valena:

Естественно сам перекидной запихивать в распаечную коробку не нужно. Достаточно завести туда концы 4-х жильного кабеля от него. А сам выключатель тем временем располагаете в любом удобном месте – возле кровати, в середине длинного коридора и т.д. Свет вы сможете включать и выключать из любой точки.

Самое главное преимущество этой схемы в том, что ее можно изменять до бесконечности и добавлять сколько угодно перекидных выключателей. То есть проходных будет всегда два (в начале и конце), а в промежутке между ними 4, 5 или хоть 10 перекидных.

Ошибки подключения

Многие на этапе поиска и подключения общей клеммы в проходном выключателе совершают ошибку. Не проверяя схему, наивно считают, что общая клемма это та, где всего один контакт.

Собирают таким образом схему, а потом переключатели у них почему-то некорректно работают (зависят друг от друга).

Запомните, что на разных выключателях общий контакт может быть где угодно!

И лучше всего вызванить его, что называется “вживую”, тестером или индикаторной отверткой.

Чаще всего с такой проблемой сталкиваются при монтаже или замене проходных переключателей от разных фирм. Если раньше все работало, а после замены одного схема перестала работать – значить перепутали провода.

Но может быть и такой вариант, что новый переключатель вовсе и не проходной. Также запомните, что подсветка внутри изделия никак не может влиять на сам принцип переключения.

Еще одна распространенная ошибка – неправильное подсоединение перекрестных. Когда оба провода, с проходного №1 сажают на верхние контакты, а с №2 на нижние. А между тем у крестового выключателя схема и механизм переключения совсем иной. И подключать провода нужно крест-накрест.

Недостатки

1 Первый из недостатков проходных выключателей – это отсутствие конкретного положения клавиши ВКЛ/ВЫКЛ, которое есть в обычных.

Если у вас перегорела лампочка и ее нужно заменить, при такой схеме не сразу можно понять, свет включен или выключен.

Будет неприятно, когда при замене, лампа просто может взорвать перед глазами. В этом случае самый простой и надежный способ отключить автомат освещения в щитке.

2 Второй недостаток – большое количество соединений в распаечных коробках.

И чем больше у вас светоточек, тем большее их количество будет в распредкоробках. Подключение кабеля напрямую по схемам без распаечных коробок уменьшает количество соединений, но в разы может увеличить либо расход кабеля, либо количество его жил.

Если у вас проводка идет под потолком, то придется оттуда опускать провод к каждому переключателю, а потом обратно поднимать его вверх. Лучший вариант здесь, применение импульсных реле.

Супер простое руководство для всех

Введение

По мере развития технологий количество и разнообразие компонентов для эффективной телекоммуникационной сети также меняется. Одним из компонентов, который будет иметь решающее значение для бесперебойной работы любой сети, является сетевой коммутатор. На выбор предлагается два основных типа коммутаторов – обычный сетевой коммутатор или коммутатор с питанием через Ethernet (PoE).

Чтобы убедиться, что вы приняли обоснованное и информированное решение, которое наилучшим образом соответствует требованиям вашего устройства, прочтите (1) объяснение PoE; и (2) соображения при выборе между коммутатором PoE и обычным сетевым коммутатором.

Что такое PoE?

Обычно, когда устройство подключено к сети, ему требуются два входа: шнур питания и сетевой кабель. PoE – это технология, которая позволяет кабелю Ethernet передавать электроэнергию.

В сети PoE оборудование источника питания может подавать питание и передавать данные на сетевые устройства. Все это делается с помощью одного кабеля PoE.

Чтобы устройства могли устанавливать сетевое соединение с помощью кабеля PoE, сеть должна включать либо (1) коммутатор PoE; или (2) обычный коммутатор и дополнительное устройство, такое как инжектор или разветвитель PoE.

Методы передачи мощности по кабелям Ethernet были стандартизированы рабочей группой IEEE 802.3 Ethernet. Эти стандарты PoE включают четыре категории, каждая с разным бюджетом мощности для устройств, соответствующих этому стандарту.

Какие устройства могут использовать PoE?

PoE обеспечивает ценность для устройств и сетей, которые требуют питания, но также включают передачу данных. Количество устройств, управляемых удаленно и требующих даты, растет в геометрической прогрессии по мере того, как компании используют преимущества Интернета вещей (IoT).Согласно прогнозам, количество устройств IoT в 2017 году составит 8,4 миллиона.

Столь быстрое расширение подключенных к сети устройств только повысит важность технологии PoE для большинства сетевых инфраструктур.
Хотя PoE имеет множество приложений, три наиболее распространенных области реализации в настоящее время:

• VoIP-телефоны : VoIP-телефоны – это оригинальные устройства PoE, с PoE, позволяющим однократное подключение к настенной розетке и возможность удаленного питания. вниз
• IP-камеры : Технология камер видеонаблюдения постоянно развивается, и одним из улучшений является использование PoE, обеспечивающего быстрое развертывание и простое перемещение.
• Беспроводная связь : Многие точки беспроводного доступа совместимы с PoE, что позволяет осуществлять удаленное позиционирование. Считыватели RFID также часто совместимы с PoE, что позволяет легко перемещать их.

Новейшая технология, использующая PoE, – это автоматизация умного дома. Сюда входят светодиодное освещение, системы отопления и охлаждения, бытовая техника, голосовые помощники и станции зарядки электромобилей.

Коммутаторы PoE v. Обычные коммутаторы

Основные различия между коммутаторами PoE и обычными коммутаторами связаны с доступностью PoE.Обычный коммутатор не поддерживает PoE для подачи питания через Ethernet. Однако обычный коммутатор может стать включенным через PoE, подключив инжектор PoE или разветвитель PoE.

При выборе коммутатора, который лучше всего подходит для вашей сетевой инфраструктуры, вы должны учитывать преимущества и ограничения устройств PoE для вашей сети.

Преимущества коммутаторов PoE

Когда вы решаете, какой коммутатор выбрать, важно понимать преимущества коммутаторов PoE:

• Снижение затрат .PoE устраняет необходимость в прокладке дополнительных силовых кабелей к устройствам, экономит затраты на силовые кабели, розетки и инфраструктурное оборудование, необходимое для электрического монтажа. Кабели Ethernet стоят дешевле и часто уже проложены в зданиях. Если еще не установлено, удаленная установка стоит меньше, чем оптоволоконная, потому что электрика не требуется.
• Адаптивность . Устройства с питанием от PoE можно легко перемещать в места, где нет розеток. Это позволяет размещать устройства в труднодоступных местах или в других местах, менее близких к источнику питания.Одним из примеров этого являются камеры видеонаблюдения, поскольку электрические розетки редко бывают выше потолка.
• Максимизируйте энергоресурсы . Коммутатор PoE может автоматически определять потребление энергии устройствами с питанием от PoE и подавать необходимое количество энергии. Эта способность распределять электроэнергию сводит к минимуму потери энергии и помогает предприятиям экономить деньги.
• Перспективы развития . Пространство Интернета вещей переживает бум. Включение коммутаторов PoE в вашу сетевую инфраструктуру гарантирует, что она сможет поддерживать все большее количество устройств, оптимизированных для использования этой технологии.

Ограничения коммутаторов PoE

Однако в некоторых сценариях лучше использовать обычный сетевой коммутатор:

• Максимальное расстояние, на котором коммутатор PoE может передавать данные, составляет 100 метров. Это проблематично для больших сетей, охватывающих предприятия, университетские городки, отели или розничные предприятия. Однако удлинитель Ethernet PoE может увеличить расстояние передачи до 4000 футов.
• Если устройство не поддерживает PoE, для подключения к коммутатору PoE потребуется либо инжектор, либо разветвитель.
• Если устройства потребляют значительную мощность, они могут превышать бюджет PoE на мощность. Однако мощность PoE значительно выросла за последние несколько лет. По состоянию на 2017 год PoE может питать такие мощные устройства, как компьютеры и телевизоры.

Что выбрать?

Хорошая новость заключается в том, что устройства PoE и устройства без PoE могут одновременно работать в одной сети, но на самом деле устройство без поддержки PoE – неправильный выбор.

Если вы не планируете поддерживать большое количество устаревших устройств, ваша сеть простирается на невероятно большое расстояние или у вас есть устройства, требующие значительного энергопотребления, коммутатор PoE, вероятно, будет лучшим решением.Учитывая быстрое распространение Интернета вещей, все признаки указывают на то, что новые устройства поддерживают PoE. Подготовка вашей сети к поддержке этих устройств позволит вам быстро воспользоваться преимуществами новых технологий.

Найдите подходящий коммутатор

Независимо от того, как вы решите настроить свою сеть, Planet Technology предлагает широкий выбор продуктов для удовлетворения ваших потребностей. Рассматривая варианты сетевых коммутаторов, убедитесь, что понимаете, сколько портов вам понадобится для ваших устройств и какие требования к мощности.После того, как вы получите общее представление о потребляемой мощности, вам также необходимо будет убедиться в наличии достаточного бюджета мощности. Коммутатор должен обеспечивать достаточную мощность для каждого порта.

Свяжитесь с нами сегодня, чтобы узнать, как мы можем помочь предоставить продукты, необходимые для оптимизации подключения ваших устройств. Мы рады помочь со сложными проектами и предоставить индивидуальные расценки по мере необходимости.

BY: Planet Technology USA

Сравнение сетей с коммутацией пакетов и сетей с коммутацией каналов | Computerworld

Определения: Сети с коммутацией пакетов перемещают данные отдельными небольшими блоками – пакетами – в зависимости от адреса назначения в каждом пакете.При получении пакеты повторно собираются в правильной последовательности, чтобы составить сообщение. Сети с коммутацией каналов требуют выделенных двухточечных соединений во время вызовов.

Сети с коммутацией каналов и сети с коммутацией пакетов традиционно занимали разные пространства внутри корпораций. Сети с коммутацией каналов использовались для телефонных звонков, а сети с коммутацией пакетов обрабатывали данные. Но из-за досягаемости телефонных линий, эффективности и низкой стоимости сетей передачи данных эти две технологии на протяжении многих лет выполняли общие обязанности.

Разработанные в 1878 году сети с коммутацией каналов резервируют выделенный канал для всей связи.

Основным оборудованием для сети с коммутацией каналов является система частной телефонной станции (PBX). Компьютерные серверы питают сети с коммутацией пакетов.

В современных сетях с коммутацией каналов электронные сигналы проходят через несколько коммутаторов, прежде чем будет установлено соединение. И во время разговора никакой другой сетевой трафик не может использовать эти переключатели.

В пакетных сетях, однако, сообщение разбивается на небольшие пакеты данных, которые ищут наиболее эффективный маршрут по мере того, как каналы становятся доступными.Каждый пакет может идти своим маршрутом; адрес его заголовка сообщает ему, куда идти, и описывает последовательность повторной сборки на конечном компьютере, – говорит Джоэл Малофф, президент консалтинговой компании Maloff Group International Inc. в Анн-Арборе, штат Мичиган.

Technologies Converge

Ранее использовалась коммутация пакетов цифровые сети будут подключаться к портам с коммутацией каналов, чтобы получить доступ к компьютерным сетям в разных местах. Но в настоящее время удаленный коммутируемый доступ к корпоративным компьютерам обычно осуществляется через Интернет с использованием глобальных поставщиков Интернет-услуг (ISP), говорит Рон Вестфолл, аналитик Current Analysis Inc.в Стерлинге, штат Вирджиния.

«Для крупной организации выгода очевидна», – говорит Вестфолл. “Если вы можете перейти от оплаты одного междугороднего звонка из отеля в Сингапуре к (оплате) одного местного звонка к провайдеру в Сингапуре и другого звонка к провайдеру рядом с вашей штаб-квартирой в Нью-Йорке, вы платите только за две платы за местный доступ “.

Аналитики прогнозируют постепенный отход от сетей с коммутацией каналов с расширением использования Интернета для передачи голоса и видео.

“Сеть с коммутацией каналов хороша для определенных типов приложений с ограниченным количеством точек доступа.Если вы выполняете исключительно голосовые приложения, это здорово, – говорит Малофф. – Но если у вас есть несколько мест для доступа и большие объемы данных для передачи, лучше разбить их на пакеты ».

Voice-over- Поставщики IP отмечают, что IP-вызовы дешевле, чем телефонные, но аналитики говорят, что пройдет еще много времени, прежде чем корпорации откажутся от проверенных систем PBX и будут использовать пакетные сети для передачи данных, голоса и видео. Самое большое препятствие для передачи голоса -over-IP – это плохое качество передачи голоса и задержка вызова, говорит аналитик Майкл Ареллано из Degas Communications Group Inc.в Вестпорте, штат Коннектикут. «Что произойдет в сетях с коммутацией пакетов, если пакеты, содержащие голосовые сигналы, поступят в разное время или в другом порядке? (Перегруженная сеть) также может отбрасывать пакеты».

«В настоящее время в доме есть офисная АТС, а в доме – ИТ», – говорит Вестфолл. «Но если вы опросите ИТ-менеджеров, они не прыгают туда-сюда, чтобы передать голос в сети передачи данных. У них достаточно проблем с обслуживанием сети передачи данных».

«УАТС – проверенная технология. Несмотря на то, что это проприетарная технология, она эффективна для доставки голосового трафика и предлагает такие функции, как голосовая почта», – говорит Вестфолл.

«Коммутация пакетов более эффективна», – соглашается Малофф. «Но в ближайшие несколько лет у нас будут гибридные системы».

См. Дополнительные Computerworld QuickStudies

Copyright © 2000 IDG Communications, Inc.

Общие сведения о функциях транзитного коммутатора FCoE | Руководство пользователя хранилища

Транзитный коммутатор Fibre Channel over Ethernet (FCoE) коммутатор уровня 2 центра обработки данных (DCB), который может передавать FCoE кадры. При использовании в качестве коммутатора доступа для устройств FCoE транзит FCoE Switch реализует отслеживание протокола инициализации FCoE (FIP).DCB Коммутатор передает трафик FCoE и Ethernet LAN по одному и тому же сетевой инфраструктуры при сохранении класса service (CoS) обработка трафика Fibre Channel (FC) требует.

Примечание:

Запуск в ОС Junos Коммутаторы версии 20.1R1, EX4650-48Y и QFX5120-48Y поддерживают отслеживание FIP. В предыдущих выпусках коммутаторы EX4650 и QFX5120, которые не поддержка отслеживания FIP может действовать как транзитные коммутаторы FCoE, но FCoE шлюз или адаптер конвергентной сети (CNA) должны позаботиться о фильтрации трафик без FCoE к узлам FCoE.

Коммутаторы

QFX10000 не поддерживают отслеживание FIP. Ты не необходимо включить отслеживание FIP на устройствах агрегации, поскольку отслеживание FIP выполняется на границе доступа FCoE.

Преимущества транзитного коммутатора FCoE

• Поддерживает как сеть хранения данных, так и традиционные IP-адреса передача данных, передача трафика FCoE и Ethernet LAN на одном коммутаторе без дополнительных затрат на питание, охлаждение, обеспечение, обслуживание и управление вашей сетью.

• Обеспечивает класс обслуживания трафика Fibre Channel. требует.

Как работают транзитные коммутаторы FCoE

Транзитный коммутатор FCoE не инкапсулирует и не деинкапсулирует Кадры FC в Ethernet. Он транспортирует кадры FC, которые уже были инкапсулированы в Ethernet между инициаторами FCoE, такими как серверы и коммутатор FC сети хранения данных (SAN), поддерживающий как Ethernet и собственный трафик FC на его интерфейсах. Переключатель транзита действует как сквозной коммутатор и прозрачен для коммутатора FC, который обнаруживает каждое соединение с устройством FCoE как прямое соединение точка-точка.

FCoE VLAN

FCoE трафик должен использовать VLAN, выделенную только для трафика FCoE. Интерфейсы Ethernet, которые подключаются к устройствам FCoE, должны включать собственная VLAN для передачи трафика FIP, поскольку устройства обмениваются FIP Кадры обнаружения и уведомления VLAN в виде немаркированных пакетов. Как результат, мы рекомендуем держать собственный VLAN отдельно от VLAN. которые передают трафик FCoE. Другие типы немаркированного трафика могут использовать собственный VLAN.

Имейте в виду следующее при настройке сетей FCoE VLAN на FCoE. транзитные переключатели:

• Когда коммутатор работает как транзитный коммутатор, VLAN объединяет вас configure для трафика FCoE может использовать любой из портов коммутатора, потому что трафик в обоих направлениях является стандартным трафиком Ethernet, а не собственным FC трафик.

• На коммутаторах и узлах системы QFabric, которые не используйте программное обеспечение Enhanced Layer 2 (ELS), вы используете только одну команду CLI для настройки собственной VLAN на интерфейсах FCoE, принадлежащих FCoE VLAN:

  набор интерфейсов имя-интерфейса модуль модуль семейство Ethernet-коммутация native-vlan-id native-vlan-id

  На коммутаторах, использующих программное обеспечение ELS, используются две команды интерфейса командной строки. для настройки собственной VLAN на интерфейсах FCoE:

  • Настройте собственный VLAN на интерфейсе: установите интерфейсы имя-интерфейса native-vlan-id vlan-id

  • Настройте порт как член собственной VLAN: установить интерфейсы имя-интерфейса модуль модуль семейство Ethernet-коммутация собственный-vlan-id vlan-id

• FCoE VLAN (любая VLAN, передающая трафик FCoE) поддерживает только протокол связующего дерева (STP) и группа агрегации каналов (LAG) Особенности уровня 2.

• Трафик FCoE не может использовать стандартную LAG, потому что трафик могут быть хешированы в разные физические каналы LAG при разных передачах. Это разрывает (виртуальный) канал связи точка-точка, по которому трафик Fibre Channel требует. Если вы настроите стандартный интерфейс LAG для трафика FCoE, Трафик FCoE может быть отклонен FC SAN.

• Системы QFabric поддерживают особую группу LAG, называемую FCoE LAG, который вы можете использовать для передачи трафика FCoE и обычного трафика Ethernet (трафик, который не является трафиком FCoE) через одну и ту же агрегацию каналов пучок.Стандартные группы LAG используют алгоритм хеширования, чтобы определить, какие физические ссылка в LAG используется для передачи, поэтому связь между два устройства могут использовать разные физические ссылки в LAG для разных трансмиссии. FCoE LAG гарантирует, что трафик FCoE использует тот же физическая ссылка в LAG для запросов и ответов, чтобы сохранить виртуальный двухточечный канал между устройством FCoE конвергентным сетевой адаптер (CNA) и коммутатор FC SAN в системе QFabric Узловое устройство. FCoE LAG не обеспечивает балансировку нагрузки или избыточность каналов. для трафика FCoE.Однако для обычного трафика Ethernet используется стандартный алгоритм хеширования и получает обычные преимущества LAG для балансировки нагрузки и резервирование каналов в FCoE LAG.

Примечание:

IGMP snooping включен по умолчанию во всех VLAN во всех версиях программного обеспечения до ОС Junos Выпуск 13.2. Вы должны отключить отслеживание IGMP в FCoE VLAN, если вы используете программное обеспечение старше Junos OS Выпуск 13.2.

Примечание:

На коммутаторе QFX3500 или на устройстве узла системы QFabric вы нельзя использовать одну и ту же VLAN в режиме транзитного коммутатора и FCoE-FC режим шлюза.(Вы можете настроить коммутаторы QFX3500 только в FCoE-FC режим шлюза.) Если вы настроили и транзитный коммутатор, и FCoE-FC шлюз на том же коммутаторе QFX3500 или устройстве узла системы QFabric, тогда вы должны настроить различные FCoE VLAN для транзитного коммутатора. и шлюз FCoE-FC.

DCB Транспортировка без потерь на транзитных коммутаторах FCoE

Для поддержки трафика FCoE транзитным коммутаторам требуется конфигурация DCB для реализации передачи трафика FCoE без потерь через Ethernet часть сети.На транзитных коммутаторах на краю доступа вы включить отслеживание FIP на портах доступа FCoE.

За исключением виртуального шасси и смешанного режима виртуального Конфигурации Chassis Fabric (VCF), коммутаторы поддерживают стандарты DCB для обеспечения передачи без потерь и низкой задержки, а также обеспечить скорость 10 Гбит / с порты для трафика FCoE. Конфигурации VCF, в которых используются только коммутаторы QFX5100 поддержка стандартов DCB. Чтобы транспорт без потерь работал правильно, необходимо использовать управление потоком на основе приоритета (PFC, описанное в IEEE 802.1Qbb) для предотвращения потери пакетов FCoE во время периоды перегрузки и обеспечить надлежащий CoS для трафика FCoE.

Для размещения фреймов, инкапсулированных в Ethernet, большего размера, настроить интерфейсы FCoE с максимальным размером блока передачи (MTU) не менее 2180 байт.

Отслеживание FIP для фильтрации на границе доступа FCoE

На границе доступа FCoE отслеживание FIP повышает безопасность за счет фильтрации доступ. Только трафик с серверов, которые успешно вошли в систему к сети FC может проходить через транзитный коммутатор и достигать Сеть FC.Технический Спецификации организации комитета T11 описывают два типа отслеживания FIP:

• Спецификация FC-BB-5 описывает порт виртуального узла (VN_Port) к виртуальному порту фабрики (VF_Port) Отслеживание FIP, которое обеспечивает безопасность связи между VN_Ports устройства FCoE в сети Ethernet сеть и перенаправитель FCoE или коммутатор FC VF_Ports.

• Спецификация FC-BB-6 описывает VN_Port для VN_Port Отслеживание FIP, обеспечивающее безопасность связи между FCoE устройство VN_Ports в сети Ethernet.

На границе доступа транзитный коммутатор прозрачно подключается Устройства с поддержкой FCoE, такие как серверы в локальной сети Ethernet с коммутатором FC или к коммутатору шлюза (в дальнейшем именуемому коммутатором FC), как показано на рисунке 1. Транзитный коммутатор действует как прозрачный уровень доступа DCB между серверами FCoE и переключатель FC.

Рисунок 1: Транзитный коммутатор FCoE Подключение устройств FCoE к коммутатору FC

Транзитный коммутатор выполняет отслеживание FIP на подключенных портах. к устройствам FCoE.Для отслеживания FIP от VN_Port к VF_Port в сети SAN Edge, коммутатор FC должен иметь возможность преобразовывать трафик FCoE в собственный FC трафик. (Отслеживание FIP от VN_Port к VN_Port переключает трафик между VN_Ports напрямую через транзитный коммутатор, не проходя через коммутатор FC, поэтому нет преобразования трафика FCoE в собственный трафик FC необходимо.)

Инкапсулированный трафик FCoE проходит через транзитный коммутатор к порты FCoE на коммутаторе FC. Коммутатор FC удаляет Ethernet инкапсуляция из кадров FCoE для восстановления исходных кадров FC.Собственный трафик FC проходит через собственные порты FC на устройства хранения данных. FC SAN.

Собственный трафик FC от устройств хранения перетекает на коммутатор FC Порты FC, и коммутатор FC инкапсулирует этот трафик в Ethernet. как трафик FCoE. Трафик FCoE проходит через транзитный коммутатор. на соответствующее устройство FCoE.

Примечание:

Коммутатор FC и матрица FC применяют соответствующие проверки зонирования. по трафику к каждому узлу FCoE и от него и предоставлять услуги FC (для например, сервер имен, сервер входа в матрицу или сервер событий).

Примечание:

Отслеживание FIP от VN_Port к VN_Port поддерживается, чтобы разрешить инициаторам FCoE и цели для связи напрямую через коммутатор, не переходя через перенаправитель FCoE или коммутатор FC. FCoE VLAN может поддерживать отслеживание FIP от VN_Port к VF_Port (FC-BB-5) или от VN_Port к VN_Port Отслеживание FIP (FC-BB-6), но не оба сразу. Один и тот же переключатель может иметь несколько FCoE VLAN настроены – некоторые FCoE VLAN для VN_Port к VF_Port Трафик отслеживания FIP и другие данные для VN_Port to VN_Port Отслеживание FIP движение.

Транзитный коммутатор FCoE между границей доступа FC и коммутатором FC (FIP Отслеживание не требуется)

Транзитные коммутаторы не обязательно должны быть граничными коммутаторами доступа FCoE. Транзитные переключатели могут быть промежуточными переключателями между транзитным переключателем. на границе доступа FCoE и коммутаторе FC. В этом случае промежуточный транзитные коммутаторы не нуждаются в отслеживании FIP, потому что только транзитный коммутатор на границе доступа должен фильтровать трафик между устройство FCoE и сеть FC. После однократной обработки трафика, фильтры отслеживания FIP не нуждаются в повторной фильтрации.Однако промежуточный транзитные коммутаторы должны поддерживать стандарты DCB для сохранения без потерь транспорт и другие характеристики CoS, необходимые для трафика FC.

Список коммутаторов Ethernet с поддержкой AVB

Biamp использует открытый стандарт IEEE 802.1 Audio Video Bridging (AVB) для передачи AV-трафика между устройствами Tesira. AVB встроен в Ethernet и включает другие стандарты 802.1 для автоматической настройки VLAN, автоматического назначения адресов многоадресной рассылки, резервирования потоков, формирования трафика, гарантированной доставки и синхронизации времени.Как и все стандарты 802.1, на коммутаторе требуется поддержка AVB.

Все переключатели, описанные в этой статье, были неофициально протестированы с продуктами Biamp Tesira ¹ . Из-за различий в конструкции коммутаторов (коммутационная способность, скорость ЦП и т. Д.) Каждая модель имеет разные возможности для максимального количества потоков AVB и устройств, которыми она может управлять. Свяжитесь с производителем переключателя для получения более подробной информации.

Biamp настоятельно рекомендует использовать переключатели, сертифицированные Avnu, при использовании устройств от разных производителей.Avnu Alliance – это сообщество, создающее интероперабельную экосистему высоконадежных сетевых устройств с малой задержкой и синхронизацией по времени с использованием открытых стандартов посредством сертификации. Устройства, прошедшие независимые лабораторные испытания, получают сертификат Avnu. Конечные точки Biamp Tesira AVB сертифицированы Avnu. Посетите веб-сайт Avnu Alliance для получения списка сертифицированных продуктов.

Biamp

TesiraCONNECT TC-5 – это 5-портовое устройство расширения для продуктов конференц-связи Biamp. TesiraCONNECT размещается в центре любого конференц-зала Biamp для обеспечения питания и потоковой передачи мультимедиа для компонентов Biamp.TesiraCONNECT сразу же работает с продуктами Biamp, упрощая развертывание в конференц-залах и избегая дополнительных шагов по настройке, которые требуются в традиционных коммутаторах мультимедиа. Это устройство небольшого форм-фактора можно установить за дисплеем, под столом или просто разместить в стойке или в шкафу в комнате. TesiraCONNECT также соединяет несколько DSP с поддержкой AVB в системе. Поддерживаемые топологии включают подключение до 4 устройств TesiraCONNECT в один кластер мультимедийной сети.

TesiraCONNECT TC-5D также представляет собой 5-портовое устройство расширения с теми же возможностями, что и TC-5, дополненное встроенными интерфейсами AVB и Dante.TC-5D может быть развернут точно так же, как TC-5. Дополнительные сведения, относящиеся к TC-5D, см. В этой статье.

Модель	Порты	802.1at PoE +	Прошивка	Ограничение потока AVB
TesiraCONNECT TC-5	5 с поддержкой AVB	4 порта, бюджет 120 Вт	Тесира 3.12 или новее	150 потоков
TesiraCONNECT TC-5D	5 с поддержкой AVB	4 порта, бюджет 120 Вт	Tesira 3.16 или более поздняя	150 потоков

Устройства TesiraCONNECT позволяют легко развертывать устройства Tesira в конференц-залах. Устройства TesiraCONNECT не предназначены для использования для потоковой передачи видео TesiraLUX, сетей со смешанным протоколом, мультимедийных сетей AVB на территории кампуса и взаимодействия с другими производителями устройств AVB, для которых требуется сетевой коммутатор, сертифицированный Avnu.В разделах ниже приведен список коммутаторов, сертифицированных Avnu.

См. Статью TesiraCONNECT для получения информации о поддерживаемых топологиях и установке.

Cisco

AVB поддерживается на некоторых моделях следующих серий Catalyst.

Всегда проверяйте Cisco AVB на наличие обновлений для их текущих моделей.

Пожалуйста, всегда обращайтесь в службу поддержки Cisco для получения информации о последних обновлениях программного обеспечения.

Catalyst серии 3650	Catalyst серии 3850	Catalyst серии 9300	Catalyst серии 9500
Требуемый уровень лицензии: ipbase или ipsevices	Требуемый уровень лицензии: ipbase или ipsevices	Требуемый уровень лицензии: Network Advantage	Требуемый уровень лицензии: Network Advantage
Cisco рекомендует: IOS XE Гибралтар 16.12,5б	Cisco рекомендует: IOS XE Гибралтар 16.12.5b	Cisco рекомендует: IOS XE Амстердам-17.3.3	Cisco рекомендует: IOS XE Амстердам-17.3.3
C3650-24PDM C3650-48FQM C3650-8X24PD C3650-8X24UQ C3650-12X48FD C3650-12X48UQ C3650-12X48UR C3650-12X48UZ	C3850-12X48U C3850-24XU C3850-12XS C3850-16XS C3850-24XS C3850-32XS C3850-48XS	Все модели.	C9500-12Q C9500-16X C9500-24Q C9500-40X

Для поддержки AVB требуются следующие уровни лицензии Cisco.

• Уровень лицензии ipbase или ipservices для семейства Catalyst 3000.
• Бессрочная лицензия Network Advantage для семейства Catalyst 9000.
• DNA Subscription Лицензия не требуется для поддержки AVB.

Следующие версии выпуска программного обеспечения Cisco IOS® XE требуются для поддержки AVB.

• IOS XE Gibraltar-16.12.5b для семейства Catalyst 3000.
• IOS XE Amsterdam-17.3.3 для семейства Catalyst 9000.

Cisco применяет следующие ограничения, когда включен AVB:

• AVB не поддерживается коммутаторами, подключенными к StackWise. Поддерживаются оптоволоконные и медные восходящие каналы.
• AVB не поддерживается на портах, которые объединены с помощью агрегации каналов (EtherChannel).
• Поддерживается до 200 потоков на один коммутатор ***
Семейство
• Catalyst 9000 не поддерживает AVB для соединений со скоростью 100 Мбит / с.(Все устройства Biamp AVB имеют скорость 1 Гбит / с.)

Пожалуйста, прочтите Cisco AVB FAQ для получения полного списка вопросов и рекомендаций по проектированию сетей с поддержкой AVB с коммутацией Catalyst.

См. Включение AVB на коммутаторах Cisco Catalyst для получения дополнительных сведений о настройке коммутатора. Для получения поддержки TesiraLUX см. Наше руководство по проектированию видеосети.

Экстремальные сети

Коммутаторы

Extreme Networks с поддержкой AVB, сертифицированные Avnu, включают в себя избранные коммутаторы серии Summit® и масштабируются от гигабитных до 10 / 40GbE, медных / оптических кабелей, с PoE + или без них.Поддержка AVB доступна на коммутаторах Extreme Networks, работающих под управлением ExtremeXOS® версии 15.3 или более поздней, при покупке пакета функций AVB. Пожалуйста, свяжитесь с Extreme Networks или Extreme Networks Channel Partners для получения более подробной информации.

Biamp рекомендует E XOS 22.7.1.2 (патч 1-8 ) для смешанных сетей. Последние рекомендации по прошивке Extreme доступны в разделе Рекомендации по выпуску ExtremeXOS.

Extreme поддерживает AVB в следующих сериях Summit:

Summit Series	Ограничения потока
Summit X430 (EOL) Требуемая лицензия: X430 AVB Multimedia Feature Pack Примечание. X430 поддерживает до 8 подключенных портов AVB, независимо от размера коммутатора.С этим переключателем не рекомендуется использовать видеопотоки AVB.	100
Summit X440, X440-G2 Требуемая лицензия: X440 Multimedia (AVB) Feature Pack (16523) Примечание: X440 первого поколения не рекомендуется с более чем 20 активированными портами AVB, независимо от размера коммутатора. При использовании AMP-450P или TCM-1 / TCM-1A также необходимо включить LLDP. Примечание. Модели X440-G2 с 24 и 48 портами поддерживают AVB на портах 1-24 и задних комбинированных портах SFP + 51-52.AVB не поддерживается на портах 25-48, 49 или 50	1024
Summit X450-G2 Требуемая лицензия: X450-G2 Multimedia (AVB) Feature Pack (16169)	1024
Summit X460, X460-G2 Требуемая лицензия: X460 Multimedia (AVB) Feature Pack (16426) Примечание: при использовании продуктов семейства AMP-450P или TCM-1 необходимо также включить X460, LLDP .	1024
Summit X620 Требуемая лицензия: X620 Multimedia (AVB) Feature Pack (17433)	1024
Summit X670, X670-G2 Требуемая лицензия: X670 Multimedia (AVB) Feature Pack (17135)	4096
Summit X770 Требуемая лицензия: X770 Multimedia (AVB) Feature Pack (17728)	1024

Примечание: 802.1X на динамических портах VLAN (AVB) не поддерживается Extreme Networks. Поддерживаются порты управления.

Общие сведения об использовании сетевых коммутаторов Extreme см. В разделе «Подключение к коммутатору Extreme». Чтобы включить функции AVB на коммутаторах Extreme Network, см. Включение AVB на коммутаторах Extreme Network. Для получения поддержки TesiraLUX см. Наше руководство по проектированию видеосети.

Netgear

M4250 Pro AV Line

Линия коммутаторов Netgear M4250 AV содержит ряд конфигураций, которые предлагают поддержку нескольких протоколов Ethernet для аудио и видео, включая AVB, Dante и AES67.В дополнение к широкому спектру стандартных сетевых функций, эта линейка коммутаторов включает специальные функции, адаптированные для индустрии AV.

• Коммутаторы сертифицированы Avnu Alliance для поддержки AVB.
• Выделенный AV-интерфейс на основе веб-интерфейса с графическим интерфейсом, который позволяет применять профили на основе портов для различных AV-протоколов, чтобы упростить настройку коммутатора для различных поддерживаемых AV-протоколов.
• Порты на задней панели для обеспечения чистой аудио-видео установки.При необходимости возможен обратный монтаж, а вторая пара стоек позволяет устанавливать коммутаторы с углублением на 2 дюйма для прокладки кабелей.
Светодиодные индикаторы
• расположены как на передней панели, так и на задней панели устройства для улучшения видимости состояния.
• Интеллектуальное управление охлаждением, используемое для минимизации акустического шума. Регулировка вентилятора с программным управлением позволяет отключать вентиляторы, когда температура окружающей среды и нагрузки PoE подходят для работы без вентилятора.
• Выделенная консоль (последовательный и USB) и внеполосные сетевые порты для настройки и управления.
• Поддержка методов конфигурации с графическим веб-интерфейсом или интерфейсом командной строки.
• Поддержка до 255 потоков AVB.

Примечания:

• Biamp рекомендует версию прошивки 13.0.2.24 для коммутаторов Netgear Pro AV Line.
• Существует несколько различных способов настройки этого коммутатора для работы с AVB.Следующие статьи содержат инструкции по этим различным методам:
• AVB не поддерживается через LAG.
• Лицензия AVB приобретается отдельно.
• Netgear предлагает поддержку дизайна через свою группу Pro AV Design Services. Biamp рекомендует обращаться к ним по адресу ProAVDesign@netgear.com для получения поддержки по проектированию сети.
• Netgear также предоставляет комплексную техническую поддержку бизнес-клиентам. Щелкните эту ссылку, чтобы получить информацию о том, как связаться с Netgear ProSUPPORT для бизнеса за помощью по вопросам производительности или конфигурации коммутатора.

GS7 серии

Некоторые модели Netgear серии GS7 поддерживают функцию AVB. Все коммутаторы Netgear требуют лицензии EAV для использования функциональности AVB. На все коммутаторы GS724Tv4, приобретенные у Biamp Systems, уже установлена ​​эта лицензия. Для коммутаторов, приобретенных у других поставщиков, может потребоваться отдельная покупка и установка этой лицензии. Все коммутаторы Netgear с поддержкой AVB показаны в таблице ниже:

Обратите внимание, что коммутаторы Netgear AVB нельзя использовать вместе с коммутаторами AVB других производителей.При использовании коммутаторов Netgear AVB все коммутаторы в сети, которые используются для трафика AVB, должны быть одного производителя и модели. Совместное использование моделей GS724Tv3 и GS724Tv4 не поддерживается.

Коммутатор Netgear GS724Tv3 снят с производства. Он не работает со следующими продуктами Biamp:

• Микрофоны Parle: TCM-1, TCM-1A, TCM-X, TCM-XA, TTM-X
• AMP-450P и AMP-450BP
• ЭКС-УБТ
• TesiraLUX
• TesiraXEL

Коммутаторы Netgear не сертифицированы Avnu и подходят для малых и средних реализаций AVB.Следует избегать использования одного коммутатора для устройств AVB, количество которых превышает 16, независимо от плотности портов из-за высоких требований к ЦП, предъявляемых к коммутатору при управлении потоками и портами AVB.

Потоковое видео

AVB с использованием TesiraLUX не поддерживается коммутаторами Netgear.

Дилеры

Biamp могут приобрести коммутатор Netgear GS724Tv4 в компании Biamp Systems, и в этом случае коммутатор будет полностью настроен для работы с AVB из коробки. Любой коммутатор, приобретенный не у Biamp Systems, необходимо будет настроить для AVB (см. Ссылки на инструкции по установке в таблице выше).

Оптоволоконный трансивер GBIC

Коммутаторы Netgear GS7xxT включают два порта GBIC для оптоволоконных соединений. Совместимые модули GBIC для этих коммутаторов включают:

• Netgear AGM731F: 1000BASE-SX (многомодовый; до 550 м с кабелем 50/125, до 275 м с кабелем 62,5 / 125)
• Netgear AGM732F: 1000BASE-LX (одномодовый; до 10 км с кабелем 9/125)
• Netgear AGM733: 1000BASE-ZX (одномодовый; до 70 км с кабелем 9/125)

• Avago AFBR-5715APZ
• Кабель Diablo GE-SFP-SX – многомодовый, 2 км Арт. № 18530
• Кабель Diablo GE-SFP-LX / LH, одномодовый – 10 км Mini GBIC Арт. № 18531

Люминекс

Следующие модели коммутаторов Luminex GigaCore сертифицированы Avnu для совместимости с AVB.Для поддержки AVB требуется прошивка GigaCore 2.8.0. Все коммутаторы GigaCore имеют стандартные варианты и варианты PoE +. Максимальный ток для всех медных и оптоволоконных портов составляет 1 Гбит / с.

Модель	Порты	Бюджет PoE +	Прошивка
GigaCore 10	8x etherCON RJ45, 2x прочное волокно	Дополнительно 130 Вт	2.8.0
GigaCore 12	12x etherCON RJ45	Дополнительно 160 Вт	2.8,0
GigaCore 14R	12x etherCON RJ45, 2x SFP	Дополнительно 160 Вт	2.8.0
GigaCore 16RFO	12x etherCON RJ45, 4x прочное волокно	Дополнительно 160 Вт	2.8.0
GigaCore 16Xt	12x etherCON RJ45, 4x SFP	Дополнительно 160 Вт	2.8,0
GigaCore 26i	24x RJ45, 6x SFP	Дополнительно 370 Вт	2.8.0

Выпуск GigaCore 2.8.0 применяет следующие ограничения, когда включен AVB:

• PTPv2 отключен в каждой группе
• MultiLinkX (агрегация каналов) отключена
• VID 2 не разрешен для группы
• Используйте только каналы порта FDX со скоростью 100 Мбит / с / 1 Гбит / с
• AVB может быть активен только в одной группе
• Jumbo-кадры отключены Switch Wide
• Медные модули SFP не поддерживаются

См. Включение AVB на коммутаторах Luminex GigaCore для получения инструкций по настройке коммутатора.Для получения поддержки TesiraLUX см. Наше руководство по проектированию видеосети.

L-Акустикс

L-Acoustics LS10 – это 10-портовый коммутатор с поддержкой технологии Plug-and-Play, сертифицированный Avnu, с поддержкой AVB и поддерживающий до 150 потоков AVB. Время загрузки коммутатора составляет 5 секунд.

LS10 – это 10-портовый коммутатор, все порты – 1 Гбит / с. 8 портов представляют собой разъемы RJ-45 EtherCON (поддерживают стандартные разъемы CAT-5 или EtherCON), оставшиеся 2 порта представляют собой отсеки SFP, поддерживающие либо медные, либо оптические GBIC 1 Гбит / с.LS10 не поддерживает PoE или PoE + ни на одном из портов.

Программное обеспечение

L-Acoustics Network Manager используется для доступа к интерфейсу коммутатора для обновления прошивки, настройки и мониторинга. Коммутатор позволяет настраивать RSTP и настраивать параметры порога задержки распространения. Соединение GPIO позволяет удаленно контролировать неисправность коммутатора.

LS10 оснащен внутренним источником питания от сети (100–240 В переменного тока / 50–60 Гц), и оба принимают , а обеспечивает резервное питание 24 В постоянного тока на другой LS-10 и обратно.Имеется дополнительная полка с одним стоечным пространством (1 RU), которая позволяет использовать 1 или 2 коммутатора LS10 на каждой полке.

Более подробную информацию об интеграции устройств L-Acoustics AVB с Tesira можно найти в нашей статье о L-Acoustics AVB .

MOTU

Biamp рекомендует Biamp TesiraCONNECT TC-5 для новых установок. TesiraCONNECT TC-5 предоставляет 5 портов для потоковой передачи AVB и устраняет необходимость в инжекторах, обеспечивая PoE + на 4 портах без каких-либо ограничений по мощности.

MOTU предлагает 5-портовый коммутатор AVB, который был подтвержден для работы с устройствами Biamp Tesira с поддержкой AVB. Номер модели коммутатора просто «AVB Switch». Посетите веб-сайт MOTU для получения дополнительной информации.

Biamp провела неофициальные испытания коммутатора и определила, что он способен обрабатывать не менее 36 потоков AVB, всего 144 аудиоканала AVB. В сетях, состоящих из нескольких коммутаторов MOTU, могут быть дополнительные ограничения канала / потока.

Переключатель MOTU следует использовать только в небольших установках с относительно легким использованием AVB.Biamp не рекомендует строить большие сети AVB с использованием нескольких переключателей MOTU, подключенных напрямую друг к другу, или использовать переключатель MOTU в системах с интенсивным использованием AVB. Коммутатор MOTU нельзя использовать вместе с коммутатором Netgear AVB или коммутаторами других производителей. Оптоволоконные медиаконвертеры не поддерживаются.

Потоковое видео

AVB с использованием TesiraLUX не поддерживается коммутаторами MOTU.

Control4 / Pakedge

Примечание. Переключатели Pakedge S3-24P и S3L-24P сняты с производства и больше не доступны для покупки.

Некоторые модели серии Control4 / Pakedge S3 сертифицированы Avnu и поддерживают AVB. Лицензия AVB включена в прошивку коммутатора при покупке или при обновлении прошивки. Все переключатели Pakedge с поддержкой AVB, сертифицированные Avnu, показаны в таблице ниже:

Модель	Количество портов Gigabit Copper	Бюджет PoE +	Количество портов 10 Gigabit SFP +	Ограничение сетевого потока
S3-24P (EOL)	24	370 Вт	4	225
S3L-24P (EOL)	24	370 Вт	4	70

Для получения дополнительных сведений о включении AVB на коммутаторах серии Pakedge S3 посетите страницу конфигурации и ресурсов Pakedge AVB.Для получения поддержки TesiraLUX см. Наше руководство по проектированию видеосети.

Медиаконвертеры

AVB можно преобразовать для работы по оптоволоконным кабелям с помощью медиаконвертеров. Однако важно использовать настоящие медиаконвертеры, в которые не встроены встроенные коммутаторы Ethernet. Следующие медиаконвертеры были неофициально протестированы с продуктами Tesira: ¹

• Кабель Diablo 18243 – 1310 нм / 10 км от GBIC 10/100 / 100Base TX до 1000Base FX

(Убедитесь, что устройство используется в режиме «конвертер», а не «переключатель».SW-1 должен быть установлен в положение OFF, SW-2 должен быть установлен в положение ON.)

• Luxcom OM1000E – от 1000BASE-T до 1000BASE-X
• TP-Ссылка MC220L

Требуется регулировка задержки однорангового узла при использовании медиаконвертеров

Длина оптоволоконной линии и медиаконвертера влияет на задержку распространения. Если задержка распространения канала превышает порог задержки однорангового узла, синхронизация AVB не будет работать правильно, и порты сообщат о невозможности AS. И на коммутаторе, и на Tesira должен быть настроен порог задержки однорангового узла с учетом преобразования мультимедиа.Задержка распространения канала должна быть проверена в коммутаторе, и должно быть введено значение задержки однорангового узла, превышающее задержку распространения. Значения задержки однорангового узла не обязательно должны совпадать на обоих концах, если оба они больше, чем задержка распространения.

Порог задержки однорангового узла по умолчанию в Tesira составляет 1200 нс. Порог задержки однорангового узла в Tesira настраивается до 2 147 483 647 наносекунд.

Коммутаторы

MOTU AVB не имеют настраиваемой задержки однорангового узла и не должны использоваться с оптоволоконными медиаконвертерами.

Модули TesiraLUX 10GB SFP +

TesiraLUX IDH-1 и OH-1 имеют порт 10G AVB SFP + в дополнение к медному порту AVB 1G.

TesiraLUX должен поддерживать любой модуль приемопередатчика SFP + стандарта 10GBASE от известного производителя. Настоятельно рекомендуется использовать один и тот же модуль на обоих концах кабеля (например, Extreme SFP + s на обоих концах и т. Д.). Обратитесь к производителю коммутатора, чтобы узнать, есть ли на его стороне какие-либо ограничения в отношении поддерживаемых модулей.

TesiraLUX поддерживает одномодовое или многомодовое волокно.Обычно SMF (одномодовое волокно) является излишним для коротких расстояний, но в остальном работает нормально. Ограничения по расстоянию будут зависеть от длины волны лазера и мощности установленного модуля приемопередатчика, что, в свою очередь, определяет необходимую конструкцию волокна. Для многих новых установок нормально подойдет 10GBASE-SR (краткосрочный) с недорогим MMF (многомодовое волокно). Перед установкой узнайте у производителя модуля SFP + характеристики, уникальные для его продукта.

TesiraLUX поддерживает только скорость канала 10G на порту SFP +.Используйте медный порт 1 ГБ для подключений 1 ГБ. TesiraLUX не поддерживает динамическое переключение между медным и оптоволоконным портом; он будет использовать только один из двух портов.

Если входной блок AV находится в видеоразделе 10G, он будет всегда использовать оптоволоконный порт 10G на IDH-1, даже если требуемая полоса пропускания ниже 0,75 Гбит / с.

Дополнительная литература

1. Технические характеристики производителя могут быть изменены без предварительного уведомления.Компания Biamp Systems стремится поддерживать этот список в актуальном состоянии, но не всегда осведомлена об изменениях, внесенных третьими сторонами в указанные коммутаторы Ethernet, и поэтому Biamp Systems не может гарантировать совместимость с любым из продуктов, перечисленных на этой странице.

Nintendo Switch OLED против Nintendo Switch: параллельное сравнение

Источник: Ребекка Спир / iMore

OLED-дисплей Nintendo Switch – это последняя итерация игровой системы Switch.Хотя это не Switch Pro с улучшенными возможностями обработки и разрешения, которые многие хотели, он может похвастаться несколькими улучшениями по сравнению с оригинальным Switch, а также Switch V2. Самым существенным отличием является 7-дюймовый OLED-дисплей, у которого меньше лицевых панелей, и благодаря ему изображение становится ярче и четче. Но какие еще есть отличия? Я здесь, чтобы просматривать все изменения, большие или маленькие, и предоставил десятки изображений для параллельного сравнения.

Для сравнения с моделью OLED я использовал свой Nintendo Switch V2, который имеет ярко-зеленые Joy-Cons и соответствующую черную док-станцию.Мой Switch V2 использовался сотни, если не тысячи часов, так что извините за изношенный вид корпуса и пыль внутри док-станции. Хватит разговоров! Давайте приступим к делу!

Коммутатор

OLED против оригинального Switch

Глазная конфета

Коммутатор Nintendo OLED

Великолепный OLED-дисплей

Визуальные эффекты из ваших любимых игр можно наслаждаться еще больше на этом большом 7-дюймовом экране. Цвета становятся более яркими, а детали более четкими, чем в предыдущих версиях Switch.

Что нужно знать Коммутатор OG

, коммутатор V2 и коммутатор OLED

Источник: Ребекка Спир / iMore

Прежде чем вы начнете читать дальше, важно знать, что это третья итерация гибридного коммутатора, которую мы видел до сих пор. Оригинальный Switch , выпущенный в 2017 году , но затем Nintendo незаметно выпустила модернизированную модель в 2019 году , которая выглядела идентично, но имела значительно улучшенное время автономной работы. Некоторые розничные продавцы называют этот улучшенный коммутатор Switch V2; Таким образом, Интернет назвал это.Наконец, у нас есть OLED-дисплей Switch , который появится на полках магазинов в 2021 году .

Я буду ссылаться на эти три устройства на протяжении всего этого сравнения, поэтому важно понимать различия .

Отличается ли новый OLED-дисплей Switch от предыдущих консолей Switch?

Источник: Ребекка Спир / iMore

Конечно. Наиболее существенным отличием является более крупный 7-дюймовый OLED-экран, который немного уменьшает лицевую панель вокруг дисплея консоли.Недавно мы узнали из обновления Switch 13.0.0, что док-станция Switch OLED также может получать обновления. Это интересно, учитывая, что оригинальная док-станция Switch не могла этого сделать. Некоторые предполагают, что это означает, что док-станция Switch OLED может получить обновление в будущем, которое позволит системе работать с более высоким разрешением, чем это возможно в настоящее время. В противном случае я не уверен, зачем нам док-станция, которая может получать обновления.

Также изменились подставка, док-станция и даже кнопки на самой консоли.Давайте рассмотрим эти различия по порядку.

Новый коммутатор OLED по сравнению с оригинальным коммутатором

Неужели экраны действительно так отличаются?

OLED-дисплей Switch имеет те же возможности разрешения, что и предыдущие гибриды Switch: до 1080p при подключении к док-станции и до 720p в портативном режиме. Однако любой, кто держит в руках Switch OLED и сравнивает его с оригинальным Switch или Switch V2, заметит сильную разницу.

Экран кажется намного больше, и это технически так, но не так много, как вы думаете.У Switch OLED рамка намного меньше (черный контур вокруг экрана), а сам экран имеет 7 дюймов, а не 6,2 дюйма у старых моделей. Тем не менее, эффект от этих изменений кажется огромным. Кроме того, на OLED-дисплее цвета отображаются намного ярче, с более глубоким черным и более яркими оттенками каждого градиента, не говоря уже о том, что линии вокруг символов, слов и объектов проходят намного резче, чем на предыдущих дисплеях Switch. Я изо всех сил старался понять разницу, но изображения действительно не передают то, как это выглядит вживую.

Коммутатор OLED

Док-станция

Источник: Ребекка Спир / iMore

Одна из вещей, которая меня удивила, заключалась в том, что внутренняя подставка док-станции для модели Switch OLED позволяет модели Switch OLED сидеть ниже на несколько сантиметров. Этого может быть достаточно места для маневра, чтобы он немного легче поместился на узкой полке стойки для СМИ. Подставка также блестящая и светоотражающая на OLED-экране Switch, в то время как на предыдущих доках она очень тусклая и матовая.

Источник: Ребекка Спир / iMore

На обеих сторонах док-станции одинаковые отверстия, порты и индикаторы, хотя их форма немного отличается друг от друга.

Источник: Ребекка Спир / iMore

Маленький индикатор питания на передней стороне док-станции намного меньше на новой модели Switch OLED. Кроме того, защитная стена, закрывающая экран Switch, имеет более закругленную кривую сверху, в то время как предыдущие док-станции Switch более угловаты.

Источник: Ребекка Спир / iMore

Этот округлый дизайн продолжается на задней стороне док-станции. Отверстие на задней панели, предназначенное для прокладки кабелей, также получило красивую изогнутую форму, которая продолжает эту круглую тему.

Источник: Ребекка Спир / iMore

Когда открываешь крышку док-станции, сразу видно, что произошли еще какие-то изменения. Некоторые элементы переместились, и наклонные линии указывают на одну сторону на OLED-экране Switch, придавая ему более выразительный вид.

Источник: Ребекка Спир / iMore

Самым странным в новом Switch OLED является то, что задняя крышка док-станции не прикреплена. Он просто открывается сразу, а не имеет распашную дверь, как в предыдущем доке.Это может упростить потерю, но, учитывая, что док-станция, скорее всего, будет оставаться на одном месте большую часть своей жизни, это, вероятно, не будет большой проблемой для большинства людей.

Источник: Ребекка Спир / iMore

Последним большим отличием док-станции Switch OLED является наличие порта LAN. Это первая консоль Nintendo с прямым подключением к сети Ethernet, которая должна сделать многопользовательские онлайн-игры в режиме док-станции намного более последовательными.

К сожалению, порт USB 3.0 на предыдущих моделях док-станций был заменен на указанный порт Ethernet, поэтому вы теряете одно USB-соединение на док-станции Switch OLED.

Переключатель OLED

Кнопки, подставка и слот для карт памяти microSD

Источник: Ребекка Спир / iMore

Слот для картриджей и вентиляционные отверстия получили новый вид с Switch OLED. Это относительно небольшие различия, но в целом это делает новую консоль намного интереснее. На мой взгляд, этот новый слот для картриджей открыть намного сложнее, особенно если вы только что подрезали ногти.

Источник: Ребекка Спир / iMore

Кнопки включения и регулировки громкости тоже имеют немного другой вид. Вместо круга, как раньше, кнопка питания теперь имеет овальную форму, и ее немного легче нажимать (не то, чтобы это было сложно сделать на предыдущих консолях Switch). Кнопки регулировки громкости уже и имеют более гладкий вид.

Источник: Ребекка Спир / iMore

Подставка – безусловно, самая большая разница на задней стороне.Мне никогда не нравилась оригинальная хлипкая заслонка, которая использовалась на первых двух итерациях Switch. Похоже, это была поделка в гараже, и она была не очень прочной. Однако подставка на OLED-экране Switch проходит по всей задней части консоли и придает Switch более профессиональный вид. Во время тестирования я ни разу не чувствовал, что мой Switch упадет.

Источник: Ребекка Спир / iMore

Еще одна замечательная особенность подставки – это то, что она может удерживать Switch OLED под несколькими немного разными градусами.Все, что вам нужно сделать, это использовать ноготь, чтобы открыть заслонку, а затем сдвинуть ее, насколько хотите. Существует просто идеальное количество сопротивления, так что не требуется никакой работы, чтобы получить его под нужным вам углом, но достаточное сопротивление, чтобы оно не расширялось дальше само по себе.

Источник: Ребекка Спир / iMore

Как и в оригинальной модели, слот для карты памяти microSD находится под подставкой на левой задней стороне консоли. Таким образом он чувствует себя хорошо защищенным. Не говоря уже о том, что подставку Switch OLED намного легче поднять, чтобы получить доступ к слоту для карт памяти microSD.Для сравнения, подставка на моем Switch V2 имеет тенденцию прилипать и ее трудно открыть, поэтому я отколол немало пластика там, где приходилось вонзать ноготь.

Источник: Ребекка Спир / iMore

64 ГБ встроенной памяти OLED коммутатора вдвое больше, чем у любого предыдущего коммутатора. Тем не менее, это все еще не так много места. Этого места примерно достаточно для пяти-шести больших игр, так что вам стоит приобрести карту памяти. Размер необходимой вам карты microSD будет зависеть от того, в какие игры вы собираетесь играть, и от того, покупаете ли вы в основном цифровые или физические игры, обе из которых имеют свои плюсы и минусы.

Новый коммутатор OLED по сравнению с оригинальным коммутатором

Срок службы батареи и вычислительная мощность

Источник: Ребекка Спир / iMore

OLED-дисплей Nintendo Switch имеет такое же время автономной работы и вычислительную мощность, что и Nintendo Switch V2. Это означает, что они загружают игры с одинаковой скоростью и предлагают одинаковые кадры в секунду (FPS), что в среднем составляет около 60 FPS на моделях Switch, Switch V2, Switch Lite и Switch OLED. Но это меняется в зависимости от игры, в которую вы играете, и имеющихся настроек.

Как и Switch V2, модель Switch с OLED-дисплеем может играть в любом месте за 4,5–9 часов до того, как разрядится аккумулятор. Это улучшение по сравнению с оригинальным Switch, который мог работать только 2,5-6,5 часа. Тем не менее, Nintendo уточняет, что при игре в более крупные игры, такие как The Legend of Zelda: Breath of the Wild, которые разряжают батарею быстрее, батареи хватает только на три часа на оригинальном Switch, а затем на пять с половиной часов на Switch V2 и Модель OLED. Я уже знал, что это время, в течение которого мой Switch V2 может работать.Итак, я сел и поиграл в Breath of the Wild на своей недавно заряженной модели OLED, чтобы посмотреть, как долго она продержится. Как и утверждала Nintendo, мой Switch проработал почти ровно пять часов 28 минут.

Совместимы ли аксессуары Switch с OLED-дисплеем Switch?

Зависит от комплектующих. Например, Switch OLED немного больше, чем предыдущие версии Switch, поэтому он может использовать только защитные пленки Switch OLED и корпуса Switch OLED, а не те, которые использовались на предыдущих устройствах Switch.Однако он по-прежнему работает с Joy-Cons, Pro Controller и всем, что соответствует большему размеру новой консоли.

Новый коммутатор OLED по сравнению с оригинальным коммутатором

Улучшены ли Joy-Cons?

Источник: Ребекка Спир / iMore

Ранее в этом году веб-сайт Nintendo UK уже подтвердил, что Joy-Cons модели OLED не является улучшением по сравнению с предыдущими, заявив, что «контроллеры Joy-Con, включенные в Nintendo Switch (модель OLED), такие же, как контроллеры в настоящее время доступный.«

Это, к сожалению, означает, что они подвержены смещению Joy-Con, неприятной проблеме, когда джойстики отправляют сигналы на консоль Switch, а вы их не касаетесь. Это может заставить персонажей двигаться во время игры, даже если вы этого не хотите. Nintendo на протяжении многих лет вносила небольшие изменения в контроллеры, чтобы исправить это, но сообщения об этом все еще есть. Надеюсь, вы никогда не испытаете этого на себе. Однако есть несколько исправлений для дрейфа Joy-Con, которые вы можете попробовать из дома, если вам нужно.

Какой коммутатор мне выбрать?

Новый коммутатор OLED или коммутатор V2?

Источник: Ребекка Спир / iMore

Это действительно зависит от того, что вы собираетесь делать со своим коммутатором. Если у вас еще нет коммутатора, приобретение Switch V2 даст вам лучшую вычислительную мощность и время автономной работы из всех коммутаторов, при этом он будет на 50 долларов дешевле, чем Switch OLED. Однако, если вам нравится идея этого большего OLED-экрана, то, заплатив эту дополнительную сумму за Switch OLED, вы получите все, что предлагает Switch V2, но также сделают ваши игры намного лучше в портативном режиме.Мое единственное условие заключается в том, что если вы обновляетесь с оригинального коммутатора, возможно, стоит приобрести модель OLED только из-за значительно улучшенного времени автономной работы и комбинации экрана.

Конечно, все игровые системы Nintendo Switch в этом году были невероятно популярны, и их трудно достать. Так что, если вы хотите получить что-то на праздники, вам, возможно, просто нужно прихватить все, что попадется вам в руки.

Какой коммутатор мне выбрать?

Новый коммутатор OLED или Switch Lite?

Источник: Ребекка Спир / iMore

Более крупные гибридные консоли Nintendo Switch гораздо более полезны и доступны для совместного использования, чем меньшие портативные Switch Lite.Таким образом, я всегда рекомендую людям переходить к более крупной системе, когда они могут. Это потому, что он действительно может стыковаться с телевизором для многопользовательской игры для всей семьи. Между тем, Switch Lite вообще не имеет надлежащего внутреннего оборудования, которое позволяло бы подключать его к телевизору. Switch Lite также не имеет съемных Joy-Cons, поэтому вам придется покупать их отдельно для многопользовательских игр или для игр, требующих управления движением.

Не говоря уже о том, что некоторые игры для Switch лучше работают на обычном Switch и либо не поддерживаются, либо не работают на Switch Lite.Так что вам не нужно сомневаться в том, будет ли игра работать плавно, если вы получите Switch OLED.

Как узнать, что вы покупаете Switch OLED, а не старые

Источник: Ребекка Спир / iMore На фото слева направо: оригинальная коробка переключателя, коробка модели Switch OLED, коробка Switch V2.

Switch OLED – это первая итерация Switch, в которой прямоугольник выше по вертикали, чем по ширине. Он поставляется либо с черной док-станцией с красными и синими Joy-Cons, либо с белой док-станцией и белыми Joy-Cons, впервые в истории.Поскольку белый никогда раньше не был официальным цветом Switch, это самая большая распродажа. Ну, это и большое слово «OLED», которое появляется прямо под изображением коммутатора.

Если вам интересно, в оригинальной коробке Switch была изображена консоль на белом фоне, а в коробке Switch V2 – на красном фоне. Так что, если вы знаете, что ищете, вы легко сможете отличить коробки друг от друга.

Включение

OLED-дисплей Switch, возможно, не является главным обновлением, на которое надеялись некоторые люди, но он вносит несколько улучшений в конструкцию коммутатора.В частности, этот OLED-дисплей невероятно красив и действительно имеет значение, когда вы видите его сами. Однако, если этого недостаточно, чтобы соблазнить вас, возможно, вам будет удобнее придерживаться Switch V2 или Switch Lite.

Глазная конфета

Коммутатор Nintendo OLED

Великолепный OLED-дисплей

Визуальные эффекты из ваших любимых игр можно наслаждаться еще больше на этом большом 7-дюймовом экране. Цвета становятся более яркими, а детали более четкими, чем в предыдущих версиях Switch.

Мы можем получать комиссию за покупки, используя наши ссылки. Учить больше.

Руководство по настройке центра управления огневой мощью

, версия 6.5 – Стандартные интерфейсы межсетевого экрана для защиты от угроз огневой мощи [Центр управления огневой мощью Cisco]

Этот раздел описывает, как предотвратить подмену IP-адреса, разрешить полную повторную сборку фрагментов и переопределить настройку фрагмента по умолчанию, установленную для на уровне устройства в Настройки платформы.

Антиспуфинг

Этот раздел позволяет вы включаете Unicast Reverse Path Forwarding на интерфейсе. Одноадресная охрана ППФ против IP-спуфинга (пакет использует неверный IP-адрес источника, чтобы скрыть его истинный источник), гарантируя, что все пакеты имеют исходный IP-адрес, который соответствует правильному исходному интерфейсу в соответствии с таблицей маршрутизации.

Обычно FTD устройство смотрит только на адрес назначения при определении, куда пересылать пакет. Unicast RPF указывает устройству также посмотреть на источник. адрес; Вот почему это называется переадресацией по обратному пути.Для любого трафика, который вы хотите позволить FTD устройство, таблица маршрутизации устройства должна включать маршрут обратно к источнику адрес. См. RFC 2267 для получения дополнительной информации.

Для внешнего движения, например, FTD устройство может использовать маршрут по умолчанию для обеспечения защиты Unicast RPF.Если трафик поступает из внешнего интерфейса, и адрес источника неизвестен в таблицу маршрутизации, устройство использует маршрут по умолчанию для правильной идентификации внешний интерфейс в качестве исходного интерфейса.

Если трафик входит внешний интерфейс с адреса, известного в таблице маршрутизации, но связан с внутренним интерфейсом, то FTD устройство отбрасывает пакет.Точно так же, если трафик входит во внутренний интерфейс из неизвестный адрес источника, устройство отбрасывает пакет, потому что совпадающий route (маршрут по умолчанию) указывает внешний интерфейс.

Unicast RPF – это реализовано следующим образом:

• пакетов ICMP нет сеанса, поэтому проверяется каждый пакет.

• UDP и TCP имеют сеансов, поэтому начальный пакет требует поиска обратного маршрута. Последующий пакеты, поступающие во время сеанса, проверяются с использованием существующего состояния поддерживается как часть сеанса.Не начальные пакеты проверяются, чтобы убедиться, что они прибыли на тот же интерфейс, который использовался для исходного пакета.

Фрагментов в пакете

По умолчанию FTD устройство допускает до 24 фрагментов на IP-пакет и до 200 фрагментов ожидает повторной сборки.Вам может потребоваться разрешить фрагменты в вашей сети, если вы есть приложение, которое регулярно фрагментирует пакеты, например NFS поверх UDP. Однако, если у вас нет приложения, которое фрагментирует трафик, мы рекомендуем что вы не пропускаете фрагменты через FTD устройство. Фрагментированные пакеты часто используются в качестве DoS-атак.

Повторная сборка фрагментов

FTD устройство выполняет следующие процессы сборки фрагментов:

• IP-фрагментов собираются до тех пор, пока не будет сформирован набор фрагментов или пока не истечет интервал тайм-аута. прошло.

• Если фрагмент комплект формируется, на нем проводятся проверки целостности. Эти проверки включают без перекрытия, без переполнения хвоста и без переполнения цепочки.

• IP-фрагментов которые заканчиваются в FTD устройство всегда полностью собрано.

• Если Полный Повторная сборка фрагментов отключена (по умолчанию), набор фрагментов – пересылается на транспортный уровень для дальнейшей обработки.

• Если Полный Включена повторная сборка фрагментов, сначала выполняется объединение набора фрагментов в один IP-пакет.Затем один IP-пакет пересылается на транспортный слой для дальнейшей обработки.

Все о коммутаторах уровня 2 и уровня 3 в сетевой системе

Разница между коммутаторами уровня 2 и уровня 3 в компьютерной сетевой системе:

В этом учебном курсе для начинающих по сетевым технологиям серии наш предыдущий учебник подробно проинформировал нас о подсетях и сетевых классах .

Мы изучим различные функции и применение коммутаторов на уровне 2 и уровне 3 эталонной модели OSI.

Здесь мы исследуем фундаментальные различия между методами работы переключателей уровня 2 и уровня 3.

Основная концепция, которая разветвляет способ работы между обоими типами коммутаторов, заключается в том, что коммутаторы уровня 2 направляют пакет данных в заранее определенный порт коммутатора, основанный на MAC-адресе хоста назначения.

Нет никакого алгоритма маршрутизации для этих типов коммутаторов.В то время как коммутаторы уровня 3 следуют алгоритму маршрутизации, и пакеты данных предназначены для следующего определенного перехода, а хост-адресат размещается на определенном IP-адресе на стороне получателя.

Мы также рассмотрим, как эти переключатели помогают тестерам программного обеспечения, находящимся на большом расстоянии друг от друга, при отправке и получении программного инструмента.

Коммутаторы уровня 2

Из приведенного выше введения о обоих переключателях уровней у нас возникает интересный вопрос.Если коммутаторы на уровне 2 не следуют какой-либо таблице маршрутизации, то как они узнают MAC-адрес (уникальный адрес машины, такой как 3C-95-09-9C-21-G2 ) следующего перехода?

Ответ заключается в том, что он будет делать это, следуя протоколу разрешения адресов, известному как ARP.

Работа этого протокола выглядит следующим образом:

Мы взяли пример сети, в которой коммутатор подключен к четырем хост-устройствам, известным как ПК1, ПК2, ПК3 и ПК4. Теперь ПК1 хочет впервые отправить пакет данных на ПК2.

Хотя ПК1 знает IP-адрес ПК2, когда они обмениваются данными впервые, он не знает MAC-адрес (аппаратный) хоста получения. Таким образом, ПК1 использует ARP для обнаружения MAC-адреса ПК2.

Коммутатор отправляет запрос ARP на все порты, за исключением порта, к которому подключен ПК1. ПК2, получив запрос ARP, затем ответит сообщением ответа ARP со своим MAC-адресом. ПК2 также собирает MAC-адрес ПК1.

Таким образом, с помощью описанного выше потока сообщений коммутатор узнает, какие MAC-адреса назначены каким портам.Точно так же, когда ПК2 отправляет свой MAC-адрес в ответном сообщении ARP, коммутатор теперь собирает MAC-адрес ПК2 и сохраняет его в своей таблице MAC-адресов.

Он также сохраняет MAC-адрес ПК1 в таблице адресов, поскольку он был отправлен ПК1 для переключения с сообщением запроса ARP. С этого момента, когда ПК1 хочет отправить какие-либо данные на ПК2, коммутатор просто просматривает свою таблицу и пересылает их на порт назначения ПК2.

Таким образом, коммутатор будет поддерживать аппаратный адрес каждого подключенного хоста.

Конфликт и широковещательный домен

Конфликт может возникнуть при коммутации уровня 2, когда два или более хоста пытаются обмениваться данными в один и тот же интервал времени по одному и тому же сетевому каналу.

Эффективность сети здесь будет снижаться, так как фреймы данных будут конфликтовать, и мы должны их повторно отправить. Но каждый порт в коммутаторе обычно находится в разных доменах конфликтов. Домен, который используется для пересылки всех типов широковещательных сообщений, известен как широковещательный домен.

Все устройства уровня 2, включая коммутаторы, находятся в одном и том же широковещательном домене.

VLAN

Чтобы преодолеть проблему коллизии и широковещательного домена, в компьютерную сетевую систему введена технология VLAN.

Виртуальная локальная сеть, обычно известная как VLAN, представляет собой логический набор конечных устройств, лежащих в идентичной группе широковещательного домена. Конфигурация VLAN выполняется на уровне коммутатора с использованием различных интерфейсов. Различные коммутаторы могут иметь разную или одинаковую конфигурацию VLAN и настраиваться в соответствии с потребностями сети.

Хосты, подключенные к двум или более различным коммутаторам, могут быть подключены к одной и той же VLAN, даже если они не подключены физически, поскольку VLAN ведет себя как виртуальная сеть LAN. Следовательно, хосты, подключенные к разным коммутаторам, могут совместно использовать один и тот же домен широковещательной рассылки.

Для лучшего понимания использования VLAN, давайте рассмотрим пример сети, в которой одна использует VLAN, а другая не использует VLAN.

В приведенной ниже топологии сети не используется технология VLAN:

Без VLAN широковещательное сообщение, отправленное с хоста 1, достигнет всех сетевых компонентов сети.

Но при использовании VLAN и настройке VLAN на обоих коммутаторах сети путем добавления интерфейсной карты с именами Fast Ethernet 0 и Fast Ethernet 1, обычно обозначаемых как Fa0 / 0, в двух разных сетях VLAN, широковещательное сообщение от узла 1 будет доставлено только к Хосту 2.

Это происходит во время настройки, и только хост 1 и хост 2 определены в одном и том же наборе VLAN, в то время как другие компоненты являются членами какой-либо другой сети VLAN.

Здесь важно отметить, что коммутаторы уровня 2 могут позволить хост-устройствам достигать хоста только той же VLAN.Чтобы подключиться к хост-устройству другой сети, требуется коммутатор или маршрутизатор уровня 3.

Сети

VLAN – это сети с высокой степенью защиты, так как из-за их типа конфигурации любой конфиденциальный документ или файл может быть отправлен через два предопределенных хоста одной и той же VLAN, которые физически не связаны.

Широковещательный трафик также управляется этим, поскольку сообщение будет передаваться и приниматься только в набор определенных VLAN, а не для всех в сети.

Схема сети, использующей VLAN, показана ниже:

Порты доступа и магистрали

На портах коммутатора выполняются различные типы конфигураций.Чтобы получить доступ к одной сети VLAN, мы назначаем порт доступа к этой VLAN.

Порты доступа используются, когда нам нужно просто настроить только конечные хост-устройства для конкретной сети VLAN.

Для доступа к нескольким коммутаторам и разным VLAN интерфейс назначен магистральному порту коммутатора. Порт грузовика достаточно умен, чтобы выдерживать трафик нескольких VLAN.

Настройка VLAN

• Чтобы настроить VLAN на коммутаторе, сначала включите на коммутаторе режим IOS.
• Команда для создания VLAN находится в режиме конфигурации НОМЕР VLAN, т.е. Switch (config) # VLAN 10.
• Используя команду интерфейса, мы можем выделить порт Fast Ethernet в VLAN.
• Теперь, используя командную строку switchport access, мы можем указать, что интерфейс является режимом доступа.
• Следующая команда будет назначать НОМЕР VLAN режиму доступа к порту коммутатора.

Пример серии команд будет следующим:

 Коммутатор (config) #vlan 10
Переключатель (config-vlan) #exit
Переключатель (config) #int fa0 / 1
Switch (config-if) #switchport режим доступа
Коммутатор (config-if) #switchport access vlan 10

Из приведенной выше серии команд видно, что создается VLAN 10 и порт fa0 / 1 коммутатора перемещается в VLAN 10.

• Команда режима доступа switchport может быть назначена только одной VLAN. Для настройки нескольких VLAN используется команда интерфейса режима транка switchport, поскольку она может передавать трафик нескольких VLAN.

Характеристики коммутаторов уровня 2

Ниже перечислены различные функции коммутаторов уровня 2.

• Коммутатор уровня 2 действует как сетевой мост, который связывает различные конечные устройства компьютерной сетевой системы на одной платформе.Они могут очень быстро и компетентно передавать данные от источника к месту назначения в сетях LAN.
• Коммутаторы уровня 2 выполняют функцию переключения для переупорядочивания кадров данных от источника к конечному пункту назначения путем изучения MAC-адреса узла назначения из таблицы адресов коммутатора.
• Таблица MAC-адресов предоставляет уникальный адрес каждого устройства уровня 2, на основе которого она может идентифицировать конечные устройства и узел, на который должны быть доставлены данные.
Коммутатор
• Layer-2 разделяет громоздкую сложную сеть LAN на небольшие сети VLAN.
• При настройке нескольких VLAN в обширной сети LAN переключение становится быстрее, так как она не имеет физического соединения.

Применение коммутаторов уровня 2

Ниже приведены различные применения коммутаторов уровня 2.

• Через коммутаторы уровня 2 мы можем легко отправлять фрейм данных из источника в пункт назначения, который находится в той же VLAN, без физического подключения или нахождения в одном месте.
• Таким образом, серверы компании-разработчика программного обеспечения могут быть централизованно размещены в одном месте, а клиенты, рассредоточенные в других местах, могут легко получить доступ к данным без задержки и тем самым сэкономить затраты на сервер и время.
• Организации могут осуществлять внутренние коммуникации, настраивая хосты в одной и той же VLAN, используя эти типы коммутаторов без необходимости подключения к Интернету.
Тестеры программного обеспечения
• также используют эти коммутаторы для совместного использования своего инструмента, сохраняя его централизованно на одном сервере, а другой сервер может получить к ним доступ, находясь далеко друг от друга и физически не подключаясь, путем настройки всех в одной и той же VLAN сетевой системы.

Коммутаторы уровня 3

Коммутатор уровня 2 выходит из строя, когда нам нужно передать данные между разными LAN или VLAN.

Именно здесь коммутаторы уровня 3 фигурируют, поскольку метод, который они используют для маршрутизации пакетов данных к месту назначения, основан на использовании IP-адресов и подсетей.

Коммутаторы уровня 3 работают на 3-м уровне эталонной модели OSI и выполняют маршрутизацию пакетов данных с использованием IP-адресов. Они имеют более высокую скорость переключения, чем переключатели уровня 2.

Они даже быстрее, чем обычные маршрутизаторы, поскольку они выполняют маршрутизацию пакетов данных без использования дополнительных переходов, что приводит к повышению производительности. Благодаря функциональным возможностям этого метода маршрутизации в коммутаторах уровня 3 они используются для построения внутренних и внутренних сетей.

Чтобы понять функции коммутаторов уровня 3, нам нужно сначала понять концепцию маршрутизации.

Устройство уровня 3 на стороне источника сначала просматривает свою таблицу маршрутизации, которая содержит всю информацию об IP-адресах источника и назначения и маске подсети.

Позже, на основе информации, которую он собирает из таблицы маршрутизации, он доставляет пакет данных в пункт назначения и может передавать данные дальше между различными сетями LAN, MAN и WAN. Он следует по кратчайшему и безопасному пути для доставки данных между конечными устройствами. Это общая концепция маршрутизации.

Различные сети могут быть связаны вместе с помощью каналов STM с очень высокой пропускной способностью, а также каналов DS3. Тип подключения зависит от различных параметров сети.

Характеристики коммутаторов уровня 3

Различные функции коммутаторов уровня 3 приведены ниже:

• Он выполняет статическую маршрутизацию для передачи данных между различными VLAN. В то время как устройство уровня 2 может передавать данные только между сетями одной и той же VLAN.
• Он также выполняет динамическую маршрутизацию так же, как и маршрутизатор. Этот метод динамической маршрутизации позволяет коммутатору выполнять оптимальную маршрутизацию пакетов.
• Он предоставляет набор из нескольких путей в соответствии со сценарием сети в реальном времени для доставки пакетов данных.Здесь коммутатор может выбрать наиболее подходящий путь для маршрутизации пакета данных. К наиболее популярным методам маршрутизации относятся RIP и OSPF.
• Коммутаторы имеют возможность распознавать информацию, относящуюся к IP-адресу, которая направляется к коммутатору о трафике.
Коммутаторы
• имеют возможность развертывать классификации QoS в зависимости от подсетей или тегирования трафика VLAN вместо настройки порта коммутатора вручную, как в случае коммутаторов уровня 2.
• Они требуют большей мощности для работы и обеспечивают каналы связи между коммутаторами с более высокой пропускной способностью, которая составляет почти более 10 Гбит.
• Они предоставляют высокозащищенные пути для обмена данными. Таким образом, они реализуются в таких случаях, когда безопасность данных является первоочередной задачей.
• Функции, связанные с коммутаторами, такие как проверка подлинности 802.1x, обнаружение петли и проверка ARP, делают его эффективным для использования в тех случаях, когда важна безопасная передача данных.

Применение коммутаторов уровня 3

Ниже перечислены приложения коммутаторов уровня 3:

• Он широко используется в центрах обработки данных и обширных университетских городках, таких как университеты, где есть очень большие компьютерные сети.Благодаря своим функциям, таким как статическая и динамическая маршрутизация, и более высокой скорости переключения, чем у маршрутизатора, он используется при подключении к локальной сети для соединения нескольких сетей VLAN и LAN.
• Коммутатор уровня 3 в сочетании с рядом коммутаторов уровня 2 поддерживает подключение большего числа пользователей к сети без необходимости внедрения дополнительного коммутатора уровня 3 и увеличения полосы пропускания. Таким образом, он широко применяется в университетах и ​​на малых предприятиях. В случае, если количество конечных пользователей на сетевой платформе увеличивается, то без какого-либо расширения сети ее можно легко приспособить к тому же сценарию работы.
• Таким образом, коммутатор уровня 3 может легко работать с ресурсами с высокой пропускной способностью и приложениями конечного пользователя, поскольку он предлагает полосу пропускания 10 Гбит.
• У них есть навыки, чтобы разгрузить перегруженные маршрутизаторы. Это можно сделать, настроив коммутатор уровня 3, каждый с основным маршрутизатором в сценарии глобальной сети, чтобы коммутатор мог управлять всей маршрутизацией VLAN на локальном уровне.
• Следуя описанному выше сценарию, эффективность работы маршрутизатора повысится, и его можно будет использовать специально для подключения на большие расстояния (WAN) и передачи данных.
• Коммутатор уровня 3 достаточно умен, чтобы обрабатывать и управлять маршрутизацией и контролем трафика локально подключенных серверов и конечных устройств, используя его высокую пропускную способность. Таким образом, компании обычно используют коммутатор L-3 для подключения своих серверов мониторинга и узловых узлов в любых центрах NOC подсистемы, которые являются частью большой компьютерной сетевой системы.

Маршрутизация между VLAN на коммутаторе L-3

На приведенной ниже диаграмме показана работа маршрутизации между VLAN с коммутатором уровня 3 в сочетании с коммутатором L-2.

Давайте рассмотрим это на примере:

В университете ПК преподавателей, сотрудников и студентов подключаются через переключатели L-2 и L-3 к другому набору VLAN.

ПК 1 факультетской VLAN в университете хочет установить связь с ПК 2 какой-либо другой VLAN сотрудника. Поскольку оба конечных устройства относятся к разным VLAN, нам нужен коммутатор L-3 для маршрутизации данных от хоста 1 к хосту 2.

Во-первых, с помощью аппаратной части таблицы MAC-адресов коммутатор L-2 определит местонахождение хоста назначения.Затем он узнает адрес назначения хоста получения из таблицы MAC. После этого коммутатор уровня 3 будет выполнять часть коммутации и маршрутизации на основе IP-адреса и маски подсети.

Он обнаружит, что ПК1 хочет установить связь с конечным ПК, какая из сетей VLAN присутствует там. Как только он соберет всю необходимую информацию, он установит связь между ними и направит данные получателю со стороны отправителя.

Заключение

В этом руководстве мы исследовали основные функции и приложения переключателей уровня 2 и уровня 3 с помощью живых примеров и графического представления.

Мы узнали, что у обоих типов коммутаторов есть несколько достоинств, а также недостатков, и в зависимости от типа топологии сети мы развертываем тип коммутатора в сети.

PREV Tutorial | СЛЕДУЮЩИЙ Учебник

.
