ГОСТ 2.755-87 ЕСКД. Обозначения условные графические в электрических схемах. Устройства коммутационные и контактные соединения

ГОСУДАРСТВЕННЫЕ СТАНДАРТЫ

Единая система конструкторской документации

ОБОЗНАЧЕНИЯ УСЛОВНЫЕ
ГРАФИЧЕСКИЕ В ЭЛЕКТРИЧЕСКИХ СХЕМАХ

УСТРОЙСТВА КОММУТАЦИОННЫЕ
И КОНТАКТНЫЕ СОЕДИНЕНИЯ

ГОСТ 2.755-87
(CT СЭВ 5720-86)

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ

Москва 1998

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Единая система конструкторской документации

ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ
В ЭЛЕКТРИЧЕСКИХ СХЕМАХ.

УСТРОЙСТВА КОММУТАЦИОННЫЕ

И КОНТАКТНЫЕ СОЕДИНЕНИЯ

Unified system for design documentation.

Graphic designations in diagrams.

Commutational devices and contact connections

ГОСТ
2.755-87

(CT СЭВ 5720-86)

Дата введения 01.01.88

Настоящий стандарт распространяется на схемы, выполняемые вручную или автоматизированным способом, изделий всех отраслей промышленности и строительства и устанавливает условные графические обозначения коммутационных устройств, контактов и их элементов.

Настоящий стандарт не устанавливает условные графические обозначения на схемах железнодорожной сигнализации, централизации и блокировки.

Условные графические обозначения механических связей, приводов и приспособлений - по ГОСТ 2. 721.

Условные графические обозначения воспринимающих частей электромеханических устройств - по ГОСТ 2.756.

Размеры отдельных условных графических обозначений и соотношение их элементов приведены в приложении.

1. Общие правила построения обозначений контактов.

1.1. Коммутационные устройства на схемах должны быть изображены в положении, принятом за начальное, при котором пусковая система контактов обесточена.

1.2. Контакты коммутационных устройств состоят из подвижных и неподвижных контакт-деталей.

1.3. Для изображения основных (базовых) функциональных признаков коммутационных устройств применяют условные графические обозначения контактов, которые допускается выполнять в зеркальном изображении:

1) замыкающих

2) размыкающих

3) переключающих

4) переключающих с нейтральным центральным положением

1.

4. Для пояснения принципа работы коммутационных устройств при необходимости на их контакт-деталях изображают квалифицирующие символы, приведенные в табл. 1.

Таблица 1

Наименование

Обозначение

1. Функция контактора

2. Функция выключателя

3. Функция разъединителя

4. Функция выключателя-разъединителя

5. Автоматическое срабатывание

6. Функция путевого или концевого выключателя

7. Самовозврат

8. Отсутствие самовозврата

9. Дугогашение

Примечание .

Обозначения, приведенные в пп. 1 - 4, 7 - 9 настоящей таблицы, помещают на неподвижных контакт-деталях, а обозначения в пп. 5 и 6 - на подвижных контакт-деталях.

2. Примеры построения обозначений контактов коммутационных устройств приведены в табл. 2.

Таблица 2

Наименование

Обозначение

1. Контакт коммутационного устройства:

1) переключающий без размыкания цепи (мостовой)

2) с двойным замыканием

3) с двойным размыканием

2. Контакт импульсный замыкающий:

1) при срабатывании

2) при возврате

3) при срабатывании и возврате

3. Контакт импульсный размыкающий:

1) при срабатывании

2) при возврате

3) при срабатывании и возврате

4. Контакт в контактной группе, срабатывающий раньше по отношению к другим контактам группы:

1) замыкающий

2) размыкающий

5. Контакт в контактной группе, срабатывающий позже по отношению к другим контактам группы:

1) замыкающий

2) размыкающий

6. Контакт без самовозврата:

1) замыкающий

2) размыкающий

7. Контакт с самовозвратом:

1) замыкающий

2) размыкающий

8. Контакт переключающий с нейтральным центральным положением, с самовозвратом из левого положения и без возврата из правого положения

9. Контакт контактора:

1) замыкающий

2) размыкающий

3) замыкающий дугогасительный

4) размыкающий дугогасительный

5) замыкающий с автоматическим срабатыванием

10. Контакт выключателя

11. Контакт разъединителя

12. Контакт выключателя-разъединителя

13. Контакт концевого выключателя:

1) замыкающий

2) размыкающий

14. Контакт, чувствительный к температуре (термоконтакт):

1) замыкающий

2) размыкающий

15. Контакт замыкающий с замедлением, действующим:

1) при срабатывании

2) при возврате

3) при срабатывании и возврате

16. Контакт размыкающий с замедлением, действующим:

1) при срабатывании

2) при возврате

3) при срабатывании и возврате

Примечание к пп. 15 и 16. Замедление происходит при движении в направлении от дуги к ее центру.

3. Примеры построения обозначений контактов двухпозиционных коммутационных устройств приведены в табл. 3.

Таблица 3

Наименование

Обозначение

1. Контакт замыкающий выключателя:

1) однополюсный

Однолинейное

Многолинейное

2) трехполюсный

2. Контакт замыкающий выключателя трехполюсного с автоматическим срабатыванием максимального тока

3. Контакт замыкающий нажимного кнопочного выключателя без самовозврата, с размыканием и возвратом элемента управления:

1) автоматически

2) посредством вторичного нажатия кнопки

3) посредством вытягивания кнопки

4) посредством отдельного привода (пример нажатия кнопки-сброс)

4. Разъединитель трехполюсный

5. Выключатель-разъединитель трехполюсный

6. Выключатель ручной

7. Выключатель электромагнитный (реле)

8. Выключатель концевой с двумя отдельными цепями

9. Выключатель термический саморегулирующий

Примечание. Следует делать различие в изображении контакта и контакта термореле, изображаемого следующим образом

10. Выключатель инерционный

11. Переключатель ртутный трехконечный

4. Примеры построения обозначений многопозиционных коммутационных устройств приведены в табл. 4.

Таблица 4

Наименование

Обозначение

1. Переключатель однополюсный многопозиционный (пример шестипозиционного)

Примечание. Позиции переключателя, в которых отсутствуют коммутируемые цепи, или позиции, соединенные между собой, обозначают короткими штрихами (пример шестипозиционного переключателя, не коммутирующего электрическую цепь в первой позиции и коммутирующего одну и ту же цепь в четвертой и шестой позициях)

2. Переключатель однополюсный, шестипозиционный с безобрывным переключателем

3. Переключатель однополюсный, многопозиционный с подвижным контактом, замыкающим три соседние цепи в каждой позиции

4. Переключатель однополюсный, многопозиционный с подвижным контактом, замыкающим три цепи, исключая одну промежуточную

5. Переключатель однополюсный, многопозиционный с подвижным контактом, который в каждой последующей позиции подключает параллельную цепь к цепям, замкнутым в предыдущей позиции

6. Переключатель однополюсный, шестипозиционный с подвижным контактом, не размыкающим цепь при переходе его из третьей в четвертую позицию

7. Переключатель двухполюсный, четырехпозиционный

8. Переключатель двухполюсный шестипозиционный, в котором третий контакт верхнего полюса срабатывает раньше, а пятый контакт - позже, чем соответствующие контакты нижнего полюса

9. Переключатель многопозиционный независимых цепей (пример шести цепей)

Примечания к пп. 1 - 9:

1. При необходимости указания ограничения движения привода переключателя применяют диаграмму положения, например:

1) привод обеспечивает переход подвижного контакта переключателя от позиции 1 к позиции 4 и обратно

2) привод обеспечивает переход подвижного контакта от позиции 1 к позиции 4 и далее в позицию 1; обратное движение возможно только от позиции 3 к позиции 1

2. Диаграмму положения связывают с подвижным контактом переключателя линией механической связи

10. Переключатель со сложной коммутацией изображают на схеме одним из следующих способов:

1) общее обозначение

(пример обозначения восемнадцатипозиционного роторного переключателя с шестью зажимами, обозначенными от А до F)

2) обозначение, составленное согласно конструкции

11. Переключатель двухполюсный, трехпозиционный с нейтральным положением

12. Переключатель двухполюсный, трехпозиционный с самовозвратом в нейтральное положение

5. Обозначения контактов контактных соединений приведены в табл. 5.

Таблица 5

Наименование

Обозначение

1. Контакт контактного соединения:

1) разъемного соединения:

- штырь

- гнездо

2) разборного соединения

3) неразборного соединения

2. Контакт скользящий:

1) по линейной токопроводящей поверхности

2) по нескольким линейным токопроводящим поверхностям

3) по кольцевой токопроводящей поверхности

4) по нескольким кольцевым токопроводящим поверхностям

Примечание . При выполнении схем с помощью ЭВМ допускается применять штриховку вместо зачернения

6. Примеры построения обозначений контактных соединений приведены в табл. 6.

Таблица 6

Наименование

Обозначение

1. Соединение контактное разъемное

2. Соединение контактное разъемное четырехпроводное

3. Штырь четырехпроводного контактного разъемного соединения

4. Гнездо четырехпроводного контактного разъемного соединения

Примечание . В пп. 2 - 4 цифры внутри прямоугольников обозначают номера контактов

5. Соединение контактное разъемное коаксиальное

6. Перемычки контактные

Примечание. Вид связи см. табл. 5 , п. 1.

7. Колодка зажимов

Примечание . Для указания видов контактных соединений допускается применять следующие обозначения:

1) колодки с разборными контактами

2) колодки с разборными и неразборными контактами

8. Перемычка коммутационная:

1) на размыкание

2) с выведенным штырем

3) с выведенным гнездом

4) на переключение

9. Соединение с защитным контактом

7. Обозначения элементов искателей приведены в табл. 7.

Таблица 7

Наименование

Обозначение

1. Щетка искателя с размыканием цепи при переключении

2. Щетка искателя без размыкания цепи при переключении

3. Контакт (выход) поля искателя

4. Группа контактов (выходов) поля искателя

5. Поле искателя контактное

6. Поле искателя контактное с исходным положением

Примечание. Обозначение исходного положения применяют при необходимости

7. Поле искателя контактное с изображением контактов (выходов)

8. Поле искателя с изображением групп контактов (выходов)

8. Примеры построения обозначений искателей приведены в табл. 8.

Таблица 8

Наименование

Обозначение

1. Искатель с одним движением без возврата щеток в исходное положение

2. Искатель с одним движением с возвратом щеток в исходное положение.

Примечание. При использовании искателя в четырехпроводном тракте применяют обозначение искателя с возвратом щеток в исходное положение

3. Искатель с двумя движениями с возвратом щеток в исходное положение

4. Искатель релейный

5. Искатель моторный с возвратом в исходное положение

6. Искатель моторный с двумя движениями, приводимый в движение общим мотором

7. Искатель с изображением контактов (выходов) с одним движением без возврата щеток в исходное положение:

1) с размыканием цепи при переключении

2) без размыкания цепи при переключении

8. Искатель с изображением контактов (выходов) с одним движением с возвратом щеток в исходное положение:

1) с размыканием цепи при переключении

2) без размыкания цепи при переключении

9. Искатель с изображением групп контактов (выходов) (пример искателя с возвратом щеток в исходное положение)

10. Искатель шаговый с указанием количества шагов вынужденного и свободного искания (пример 10 шагов вынужденного и 20 шагов свободного искания)

11. Искатель с двумя движениями с возвратом в исходное положение и с указанием декад и подсоединения к определенной (шестой) декаде

12. Искатель с двумя движениями, с возвратом в исходное положение и многократным соединением контактных полей несколькими искателями (пример, двумя)

Примечание. Если возникает необходимость указать, что искатель установлен в нужное положение с помощью маркировочного потенциала, поданного на соответствующий контакт контактного поля, следует использовать обозначение (пример, положение 7)

9. Обозначения многократных координатных соединителей приведены в табл. 9.

Таблица 9

Наименование

Обозначение

1. Соединитель координатный многократный.

Общее обозначение

2. Соединитель координатный многократный в четырехпроводном тракте

3. Вертикаль многократного координатного соединителя

Примечание. Порядок нумерации выходов допускается изменять

4. Вертикаль многократного координатного соединителя с m выходами

5. Соединитель координатный многократный с n вертикалями и с m выходами в каждой вертикали

Примечание. Допускается упрощенное обозначение: n - число вертикали, m - число выходов в каждой вертикали

ПРИЛОЖЕНИЕ

Справочное

Размеры (в модульной сетке) основных условных графических обозначений приведены в табл. 10.

Таблица 10

Наименование

Обозначение

1. Контакт коммутационного устройства

1) замыкающий

2) размыкающий

3) переключающий

2. Контакт импульсный замыкающий при срабатывании и возврате

3. Переключатель двухполюсный шестипозиционный, в котором третий контакт верхнего полюса срабатывает раньше, а пятый контакт - позже, чем соответствующие контакты нижнего полюса

4. Искатель с двумя движениями с возвратом в исходное положение и многократным соединением контактных полей несколькими искателями, например двумя

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Государственным комитетом СССР по стандартам

РАЗРАБОТЧИКИ

П.А. Шалаев, С.С. Борушек, С.Л. Таллер, Ю.Н. Ачкасов

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 27.10.87 № 4033

3. Стандарт полностью соответствует СТ СЭВ 5720-86

4. ВЗАМЕН ГОСТ 2.738-68 (кроме подпункта 7 табл. 1) и ГОСТ 2.755-74

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 2.721-74

Вводная часть

ГОСТ 2.756-76

Вводная часть

6. ПЕРЕИЗДАНИЕ. Октябрь 1997 г.

Электротехнические обозначения на схемах. Условные обозначения на электрических схемах по гост: буквенные, графические

Уметь читать специальные электрические обозначения должен уметь каждый человек, который имеет отношение к электричеству. Обозначений существует огромное количество, но знать их нужно всегда, или просто изредка подглядывать в нашу статью. Здесь мы разберем, какие существуют условные обозначения в электрических схемах гост, и разберем все возможные варианты.

Какие бывают условные обозначения в электрических схемах

Всего существует две основных группы обозначений на схемах, они используются повсеместно, поэтому их стоит знать. Ведь по-другому вы не узнаете, как обозначаются: выключатели, светильники, розетки и другие элементы цепи на вашей электрической схеме. Если вы только думаете, составить схему, тогда обязательно используйте только правильные обозначения, ведь рано или поздно вы к ней вернетесь, если разобрать не сможете – будет очень плохо.

Если говорить за два вида электрических обозначений, то стоит назвать:

  1. Графические.
  2. Буквенные.

Графические обозначения в электрических схемах

Изначально мы поговорим об графических обозначениях электрических элементов, которые используются в стандартных схемах. Чтобы вам проще было вникнуть в суть, мы решили сделать для вас подборку в виде таблиц, которые мы встретили в интернете.

Первая таблица означает схемы: электрических коробок, щитов, пультов и шкафов на стандартных электросхемах.

Вот так обозначаются розетки и выключатели, более подробно вы найдете в статье, обозначение розеток.

Если говорить за элементы освещение обозначения, то по ГОСТу они обозначаются образом:

Следующим образом обозначаются трансформаторы и генераторы.

Если говорить за более серьезные схемы, то можно сразу назвать различные электродвигатели, элементы на них обозначаются вот так:

Такие обозначения важно будет узнать начинающим электрикам, ведь следующим образом выглядит контур заземления и силовая линия.

Опытные электрики всегда заинтересуются сложными графическими электрическими обозначениями в виде контактных соединений. Таким образом, обозначаются устройства на электросхемах по ГОСТУ.

Вот так выглядит радиоэлементы, сюда можно отнести: диоды, резисторы, транзисторы и прочее.

Итак, мы с вами разобрали все графические обозначения на электрических схемах, которые применяются в силовых сетях для освещения. Как вы могли заметить, обозначений много, но запомнить их всех можно, с электродвигателями ситуация немного сложней, но такие обозначения используют только профессиональные электрики. Мы рекомендуем сохранить эту страницу, она станет для вас спасением рано или поздно.

Буквенное обозначения в электрических схемах

Мы уже разбирали похожую статью: расшифровка кабелей и проводов, если вы читали эту статью, вам будет проще разобраться со всеми буквенными обозначениями. Согласно ГОСТ 7624-54 буквенное обозначение элементов на электрических схемах выглядит вот так:

  1. КВ – конечный выключатель.
  2. ПВ – путевой выключатель.
  3. ДО – двигатель насоса охлаждения.
  4. ДП – двигатель подач.
  5. ДШ – двигатель шпинделя.
  6. ДБХ – двигатель быстрых ходов.
  7. ДГ – главный двигатель.
  8. КК – командо-контроллер.
  9. КУ – кнопкауправления.
  10. Напряжение, мощность, время, указательное, реле тока, соответственно – РТ, РН, РМ, РС, РВ, РП, РУ, РГ, РТВ.

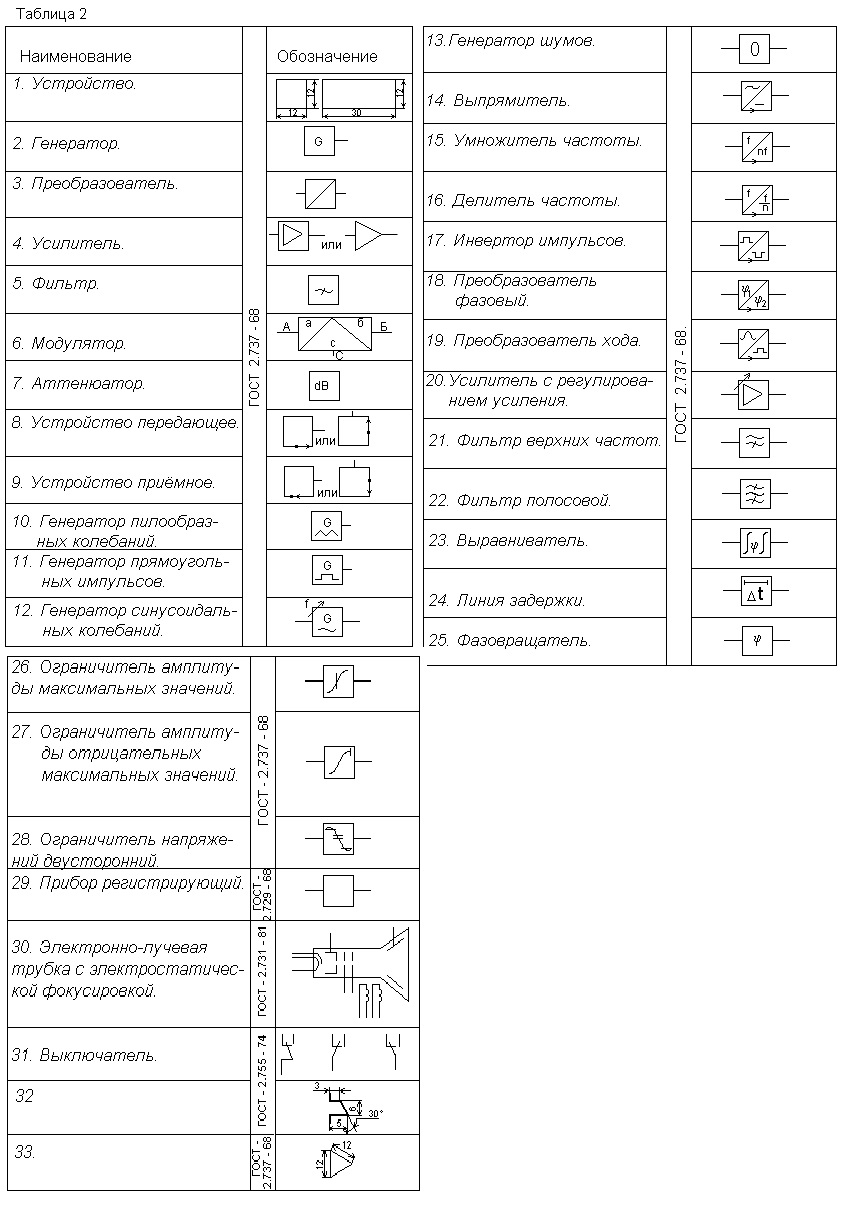

Радиотехнические элементы на электронных схемах обозначаются следующим образом.

Вот мы с вами и разобрали, какие существуют электрически обозначения на схемах, посмотрите еще вот такое интересное видео, оно поможет понять некоторые особенности.

При проведении электротехнических работ каждый человек, так или иначе, сталкивается с условными обозначениями, которые есть в любой электрической схеме. Эти схемы очень разнообразны, с различными функциями, однако, все графические условные обозначения приведены к единым формам и во всех схемах соответствуют одним и тем же элементам.

Основные условные обозначения в электрических схемах ГОСТ, отображены в таблицах






В настоящее время в электротехнике и радиоэлектронике применяются не только отечественные элементы, но и продукция, производимая иностранными фирмами. Импортные электрорадиоэлементы составляют огромный ассортимент. Они, в обязательном порядке, отображаются на всех чертежах в виде условных обозначений. На них определяются не только значения основных электрических параметров, но и полный их перечень, входящих в то или иное устройство, а также, взаимосвязь между ними.

Чтобы прочитать и понять содержание электрической схемы

Нужно хорошо изучить все элементы, входящие в ее состав и принцип действия устройства в целом. Обычно, вся информация находится либо в справочниках, либо в прилагаемой к схеме спецификации. Позиционные обозначения характеризуют взаимосвязь элементов, входящих в комплект устройства, с их обозначениями на схеме. Для того, чтобы обозначить графически тот или иной электрорадиоэлемент, применяют стандартную геометрическую символику, где каждое изделие изображается отдельно, или в совокупности с другими. От сочетания символов между собой во многом зависит значение каждого отдельного образа.

На каждой схеме отображаются

Соединения между отдельными элементами и проводниками. В таких случаях немаловажное значение имеет стандартное обозначение одинаковых комплектующих деталей и элементов. Для этого и существуют позиционные обозначения, где типы элементов, особенности их конструкции и цифровые значения отображаются в буквенном выражении. Элементы, применяемые в общем порядке, обозначаются на чертежах, как квалификационные, характеризующие ток и напряжение, способы регулирования, виды соединений, формы импульсов, электронную связь и другие.

Электрическая схема - это текст, описывающий определенными символами содержание и работу электротехнического устройства или комплекса устройств, что позволяет в краткой форме выразить этот текст.

Для того чтобы прочесть любой текст, необходимо знать алфавит и правила чтения. Так, для чтения схем следует знать символы - условные обозначения и правила расшифровки их сочетаний.

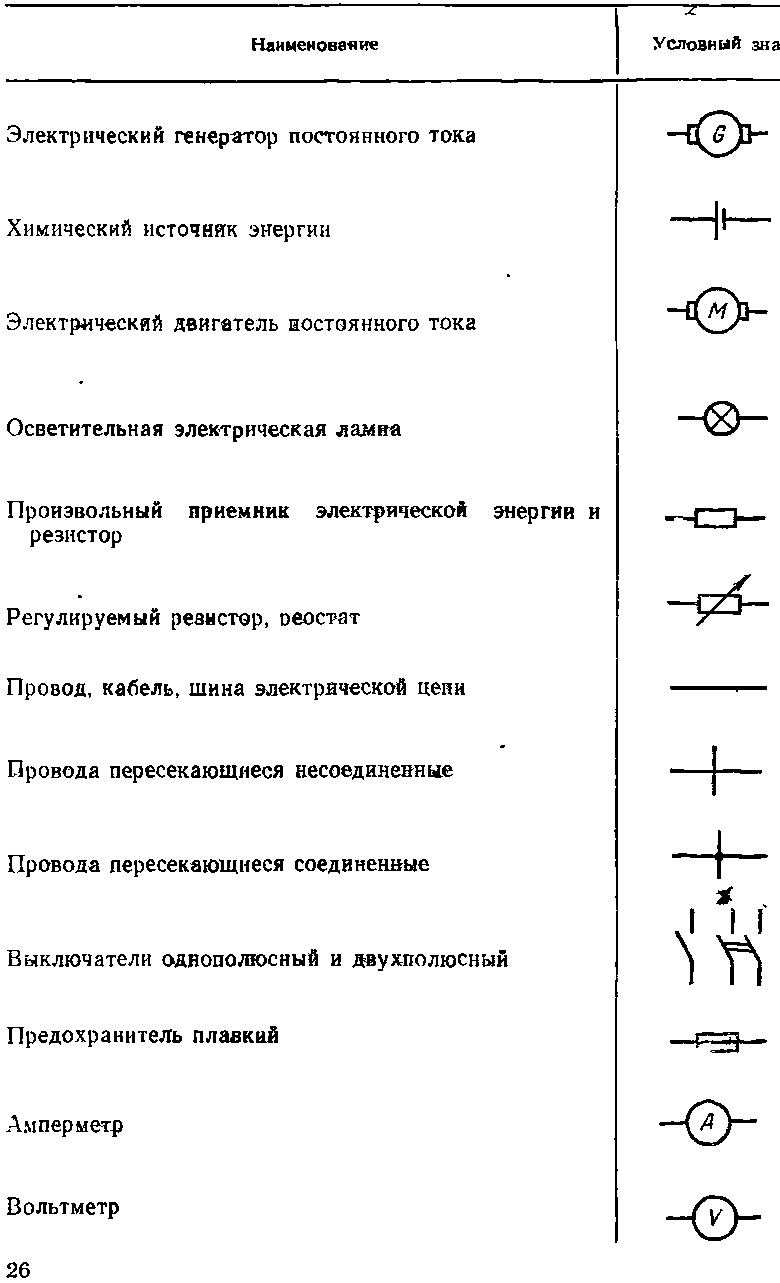

Основу любой электрической схемы представляют условные графические обозначения различных элементов и устройств, а также связей между ними. Язык современных схем подчеркивает в символах подчеркивает основные функции, которые выполняет в схеме изображенных элемент. Все правильные условные графические обозначения элементов электрических схем и их отдельных частей приводятся в виде таблиц в стандартах.

Условные графические обозначения образуются из простых геометрических фигур: квадратов, прямоугольников, окружностей, а также из сплошных и штриховых линий и точек. Их сочетание по специальной системе, которая предусмотрена стандартом, дает возможность легко изобразить все, что требуется: различные электрические аппараты, приборы, электрические машины, линии механической и электрической связей, виды соединений обмоток, род тока, характер и способы регулирования и т. п.

Кроме этого в условных графических обозначениях на электрических принципиальных схемах дополнительно используются специальные знаки, поясняющие особенности работы того или иного элемента схемы.

Так, например, существует три типа контактов - замыкающий, размыкающий и переключающий. Условные обозначения отражают только основную функцию контакта - замыкание и размыкание цепи. Для указания дополнительных функциональных возможностей конкретного контакта стандартом предусмотрено использование специальных знаков наносимых на изображение подвижной части контакта. Дополнительные знаки позволяют найти на схеме контакты кнопок управления, реле времени, путевых выключателей и т.д.

Отдельные элементы на электрических схемах имеют не одно, а несколько вариантов обозначения на схемах. Так, например, существует несколько равноценных вариантов обозначения переключающих контактов, а также несколько стандартных обозначений обмоток трансформатора. Каждое из обозначений можно применять в определенных случаях.

Если в стандарте нет нужного обозначения, то его составляют, исходя из принципа действия элемента, обозначений, принятых для аналогических типов аппаратов, приборов, машин с соблюдением принципов построения, обусловленных стандартом.


Стандарты. Условные графические обозначения на электрических схемах и схемах автоматизации:

В этой статье рассмотрим условные обозначения в электрических схемах: какие бываю, где найти расшифровку, если в проекте она не указана, как правильно должен быть обозначен и подписан тот или иной элемент на схеме.

Но начнем немного издалека...
Каждый молодой специалист, который приходит в проектирование, начинает либо со складывания чертежей, либо с чтения нормативной документации, либо нарисуй «вот это» по такому примеру. Вообще, нормативная литература изучается по ходу работы, проектирования.

Невозможно прочитать всю нормативную литературу, относящуюся к твоей специальности или, даже, более узкой специализации. Тем более, что ГОСТ, СНиП и другие нормативы периодически обновляются. И каждому проектировщику приходится отслеживать изменения и новые требования нормативных документов, изменения в линейках производителей электрооборудования, постоянно поддерживать свою квалификацию на должном уровне.

Помните, как Льюиса Кэролла в «Алисе в Стране Чудес»?

«Нужно бежать со всех ног, чтобы только оставаться на месте, а чтобы куда-то попасть, надо бежать как минимум вдвое быстрее!»

Это я не к тому, чтобы поплакаться «как тяжела жизнь проектировщика» или похвастаться «смотрите, какая у нас интересная работа». Речь сейчас не об этом. Учитывая такие обстоятельства, проектировщики перенимают практический опыт от более опытных коллег, многие вещи просто знают как делать правильно, но не знают почему. Работают по принципу «Здесь так заведено».

Порой, это достаточно элементарные вещи. Знаешь, как сделать правильно, но, если спросят «Почему так?», ответить сразу не сможешь, сославшись хотя бы на название нормативного документа.

В этой статье я решил структурировать информацию, касающуюся условных обозначений, разложить всё по полочкам, собрать всё в одном месте.

Виды и типы электрических схем

Прежде, чем говорить об условных обозначения на схемах, нужно разобраться, какие виды и типы схем бывают. С 01.07.2009 на территории РФ введен в действие ГОСТ 2.701-2008 «ЕСКД. Схемы. Виды и типы. Общие требования к выполнению».
В соответствии с этим ГОСТ, схемы разделяются на 10 видов:

  1. Схема электрическая
  2. Схема гидравлическая
  3. Схема пневматическая
  4. Схема газовая

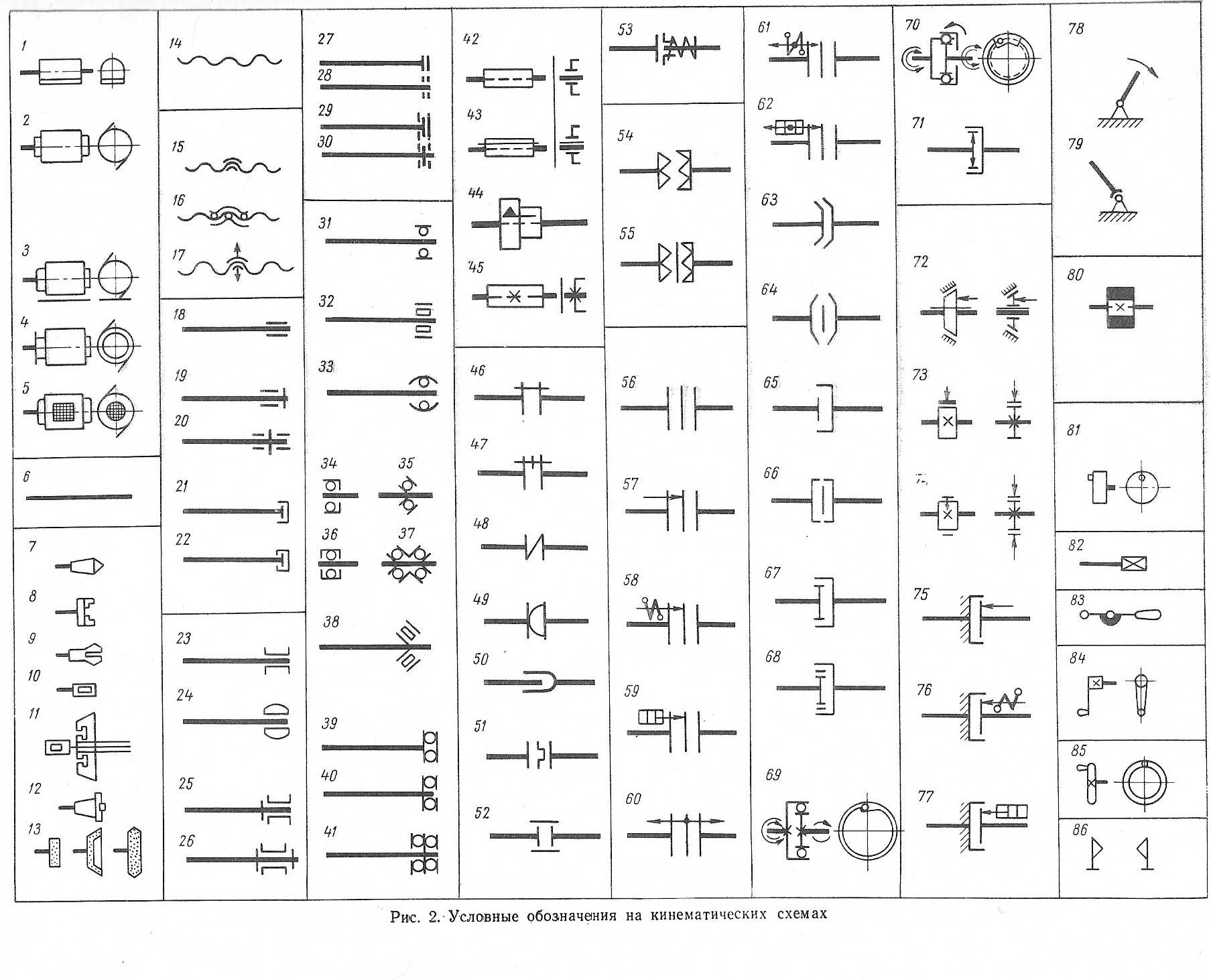

  5. Схема кинематическая
  6. Схема вакуумная
  7. Схема оптическая
  8. Схема энергетическая
  9. Схема деления
  10. Схема комбинированная

Виды схем подразделяются на восемь типов:

  1. Схема структурная
  2. Схема функциональная
  3. Схема принципиальная (полная)
  4. Схема соединений (монтажная)
  5. Схема подключения
  6. Схема общая
  7. Схема расположения
  8. Схема объединенная

Меня, как электрика, интересуют схемы вида «Схема электрическая». Вообще, описание и требования к схемам приведены в ГОСТ 2.701-2008 на примере электрических схем, но с 01 января 2012 действует ГОСТ 2.702-2011 «ЕСКД. Правила выполнения электрических схем». Большей частью текст этого ГОСТ дублирует текст ГОСТ 2.701-2008, ссылается на него и другие ГОСТ.

ГОСТ 2.702-2011 подробно описывает требования к каждому виду электрической схемы. При выполнении электрических схем следует руководствоваться именно этим ГОСТ.

ГОСТ 2.702-2011 дает следующее определение понятия электрической схемы: «Схема электрическая — документ, содержащий в виде условных изображений или обозначений составные части изделия, действующие при помощи электрической энергии, и их взаимосвязи». Далее ГОСТ ссылается на документы, регламентирующие правила выполнения условных графических изображения, буквенных обозначений и обозначений проводов и контактных соединений электрических элементов. Рассмотрим каждый отдельно.

Графические обозначения в электрических схемах

В части графических обозначений в электрических схемах ГОСТ 2.702-2011 ссылается на три других ГОСТ:

  • ГОСТ 2.709-89 «ЕСКД. Обозначения условные проводов и контактных соединений электрических элементов, оборудования и участков цепей в электрических схемах».
  • ГОСТ 2.721-74 «ЕСКД. Обозначения условные графические в схемах. Обозначения общего применения»
  • ГОСТ 2.755-87 «ЕСКД. Обозначения условные графические в электрических схемах. Устройства коммутационные и контактные соединения».

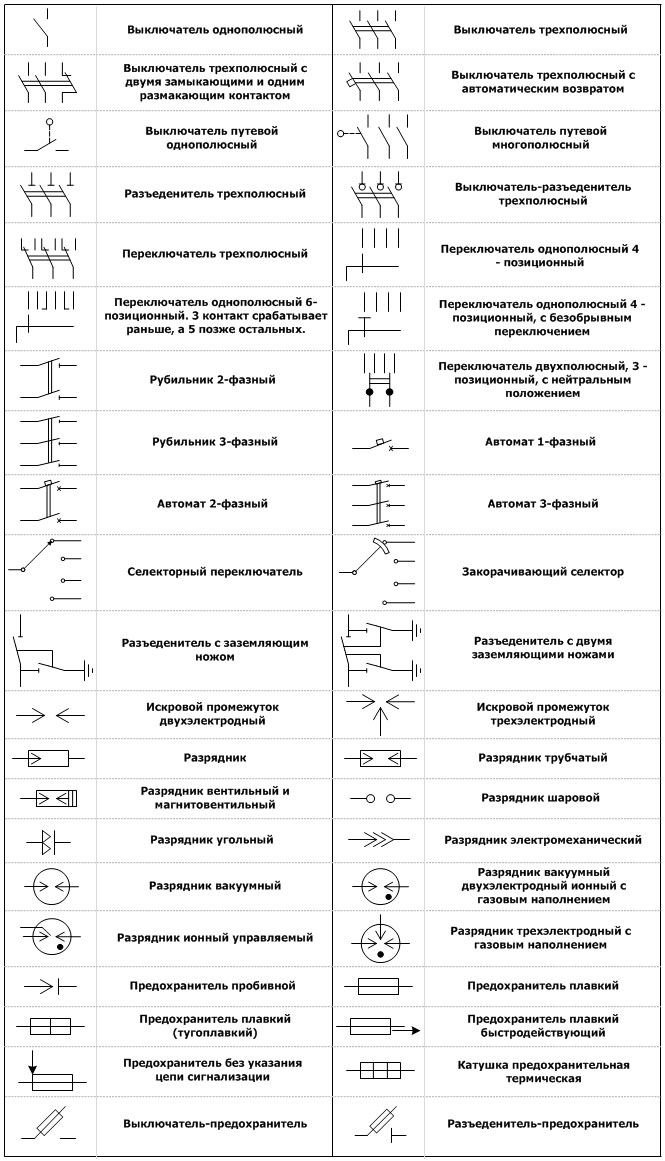

Условные графические обозначения (УГО) автоматов, рубильников, контакторов, тепловых реле и прочего коммутационного оборудования, которое используется в однолинейных схемах электрических щитов, определены в ГОСТ 2.755-87.

Однако, обозначение УЗО и дифавтоматов в ГОСТ отсутствует. Думаю, в скором времени он будет перевыпущен и обозначение УЗО будет добавлено. А пока, каждый проектировщик изображает УЗО по собственному вкусу, тем более, что ГОСТ 2.702-2011 это предусматривает. Достаточно привести обозначение УГО и его расшифровку в пояснениях к схеме.

Дополнительно к ГОСТ 2.755-87 для полноты схемы понадобится использование изображений из ГОСТ 2.721-74 (в основном для вторичных цепей).

Все обозначения коммутационных аппаратов построены на четырех базовых изображениях:


с использованием девяти функциональных признаков:

Наименование Изображение
1. Функция контактора
2. Функция выключателя
3. Функция разъединителя
4. Функция выключателя-разъединителя
5. Автоматическое срабатывание
6. Функция путевого или концевого выключателя
7. Самовозврат
8. Отсутствие самовозврата
9. Дугогашение
Примечание: Обозначения, приведенные в пп. 1 — 4, 7 — 9, помещают на неподвижных контактах, а обозначения в пп. 5 и 6 — на подвижных контактах.

Основные условные графические обозначения, используемые в однолинейных схемах электрических щитов:

Наименование Изображение
Автоматический выключатель (автомат)
Контакт контактора
Тепловое реле
УЗО
Дифференциальный автомат
Предохранитель
Автоматический выключатель для защиты двигателя (автомат со встроенным тепловым реле)
Выключатель нагрузки с предохранителем (рубильник с предохранителем)
Трансформатор тока
Трансформатор напряжения
Счетчик электрической энергии
Частотный преобразователь
Замыкающий контакт нажимного кнопочного выключателя с размыканием и возвратом элемента управления автоматически
Замыкающий контакт нажимного кнопочного выключателя с размыканием и возвратом элемента управления посредством вторичного нажатия кнопки
Замыкающий контакт нажимного кнопочного выключателя с размыканием и возвратом элемента управления посредством вытягивания кнопки
Замыкающий контакт нажимного кнопочного выключателя с размыканием и возвратом элемента управления посредством отдельного привода (например, нажатия кнопки-сброс)
Контакт замыкающий с замедлением, действующим при срабатывании
Контакт замыкающий с замедлением, действующим при возврате
Контакт размыкающий с замедлением, действующим при срабатывании
Контакт размыкающий с замедлением, действующим при возврате
Контакт замыкающий с замедлением, действующим при срабатывании и возврате
Катушка контактора, общее обозначение катушки реле
Катушка импульсного реле
Катушка фотореле
Катушка реле времени
Мотор-привод
Лампа осветительная, световая индикация (лампочка)
Нагревательный элемент
Разъемное соединение (розетка):
гнездо
штырь
Разрядник
Ограничитель перенапряжения (ОПН), варистор
Разборное соединение (клемма)
Амперметр
Вольтметр
Ваттметр
Частотометр

Обозначения проводов, шин в электрических щитах определяется ГОСТ 2.721-74.

Наименование Изображение
Линия электрической связи, провода, кабели, шины, линия групповой связи
Защитный проводник (PE) допускается изображать штрихпунктирной линией
Графическое разветвление (слияние) линий групповой связи
Пересечение линий электрической связи, линий групповой связи электрически не соединенных проводов, кабелей, шин, электрически не соединенных
Линия электрической связи с одним ответвлением
Линия электрической связи с двумя ответвлениями
Шина (если необходимо графически отделить от изображения линии электрической связи)
Ответвление шины
Шины, графически пересекающиеся и электрически не соединенные
Отводы (отпайки) от шины

Буквенные обозначения в электрических схемах

Буквенные обозначения определены ГОСТ 2.710-81 «ЕСКД. Обозначения буквенно-цифровые в электрических схемах».

Обозначения дифавтоматов и УЗО в этом ГОСТ отсутствует. На различных сайтах и форумах в интернете долго обсуждали как же правильно обозначать УЗО и дифавтомат. ГОСТ 2.710-81 в п.2.2.12. допускает использование многобуквенных кодов (а не только одно- и двухбуквенных), поэтому до введения нормативного обозначения я для себя принял трехбуквенное обозначение УЗО и дифавтомата. К двухбуквенному обозначению рубильника я добавил букву D и получил обозначение УЗО. Аналогично поступил с дифавтоматом.

Думаю, в скором времени он будет перевыпущен и обозначение УЗО будет добавлено.

Обозначения основных элементов, используемых в однолинейных схемах электрических щитов:

Наименование Обозначение
Автоматический выключатель в силовых цепяхQF
Автоматический выключатель в цепях управленияSF
Автоматический выключатель с дифференциальной защитой (дифавтомат)QFD
Выключатель нагрузки (рубильник)QS
Устройство защитного отключения (УЗО)QSD
КонтакторKM
Тепловое релеF, KK
Реле времениKT
Реле напряженияKV
ФоторелеKL
Импульсное релеKI
Разрядник, ОПНFV
Плавкий предохранительFU
Трансформатор токаTA
Трансформатор напряженияTV
Частотный преобразовательUZ
АмперметрPA
ВольтметрPV
ВаттметрPW
ЧастотометрPF
Счетчик активной энергииPI
Счетчик реактивной энергииPK
ФотоэлементBL
Нагревательный элементEK
Лампа осветительнаяEL
Прибор световой индикации (лампочка)HL
Штепсельный разъем (розетка)XS
Выключатель или переключатель в цепях управленияSA
Выключатель кнопочный в цепях управленияSB
КлеммыXT

Изображение электрооборудования на планах

Хотя ГОСТ 2.701-2008 и ГОСТ 2.702-2011 предусматривают вид электрической схемы «схема расположения» , при проектировании зданий и сооружений следует руководствоваться ГОСТ 21.210-2014 «СПДС. Изображения условные графические электрооборудования и проводок на планах». Данный ГОСТ устанавливает условные обозначения электропроводок, прокладок шин, шинопроводов, кабельных линий, электрического оборудования (трансформаторов, электрических щитов, розеток, выключателей, светильников) на планах прокладки электрических сетей.

Эти условные обозначения применяются при выполнении чертежей электроснабжения, силового электрооборудования, электрического освещения и других чертежей. Также данные обозначения используются для изображении потребителей в однолинейных принципиальных схемах электрических щитов.

Условные графические изображения электрооборудования, электротехнических устройств и электроприемников

Наименование Изображение
Устройство электротехническое. Общее изображение
Устройство электрическое, в т.ч. с двигателем
Устройство с генератором
Двигатель-генератор
Комплектное трансформаторное устройство с одним трансформатором
Комплектное трансформаторное устройство с несколькими трансформаторами
Установка комплектная конденсаторная
Установка комплектная преобразовательная
Батарея аккумуляторная
Устройство электронагревательное. Общее обозначение

Условные графические обозначения линий проводок и токопроводов

Наименование Изображение
Линия проводки с указанием сведений (о роде тока, напряжения, материале, способе прокладки, отметки и пр.)
Линия проводки с указанием количества проводников (количество проводников указывают засечками; при количестве проводников более трех, вместо засечек используют цифры)

К сожалению, AutoCAD в базовой поставке не содержит все необходимые типы линий.

Проектировщики решают эту проблему по-разному:

  • большинство выполняет отрисовку проводки обычной линией, а потом дополняет обозначениями кружков, квадратиков и пр.;
  • продвинутые пользователи AutoCAD создают собственные типы линий.

Я — сторонник второго способа, т.к. он гораздо удобнее. Если вы используете специальный тип линии, то при её перемещении все «дополнительные» обозначения также перемещаются, ведь они часть линии.

Создать собственный тип линии в AutoCAD достаточно просто. Вы потратите некоторое время на освоение этого навыка, зато сэкономите потом массу времени при проектировании.

Изображение вертикальной прокладки удобнее всего сделать при помощи блоков AutoCAD, а лучше при помощи динамических блоков.

Условные графические изображения шин и шинопроводов

Наименование Изображение
Примечание. Изображение места крепления шинопровода должно соответствовать его проектному положению

Отрисовку шин и шинопроводов в AutoCAD удобно выполнять при помощи полилинии и/или динамических блоков.

Условные графические изображения коробок, шкафов, щитов и пультов

Наименование Изображение

Отрисовку в AutoCAD удобно выполнять при помощи блоков и динамических блоков.

Условные графические обозначения выключателей, переключателей

ГОСТ 21.210-2014 не предусматривает условных изображения для светорегуляторов (диммеров) и отдельного изображения для кнопочных выключателей, поэтому я ввёл для них собственные обозначения в соответствии с п.4.7.

Наименование Изображение
Выключатель для открытой установки со степенью защиты от IP20 до IP23
однополюсный
однополюсный сдвоенный
однополюсный строенный
двухполюсный
трехполюсный
Выключатель для скрытой установки со степенью защиты от IP20 до IP23
однополюсный
однополюсный сдвоенный
однополюсный строенный
двухполюсный
Выключатель для открытой установки со степенью защиты не ниже IP44
однополюсный
двухполюсный
трехполюсный
Переключатель на два направления без нулевого положения со степенью защиты от IP20 до IP23
открытой установки
скрытой установки

Отрисовку в AutoCAD удобно выполнять при помощи динамических блоков. Я себе сделал один динамический блок для всех типов выключателей.

Условные графические обозначения штепсельных розеток

Наименование Изображение
Штепсельная розетка открытой установки со степенью защиты от IP20 до IP23
двухполюсная
двухполюсная сдвоенная
Штепсельная розетка скрытой установки со степенью защиты от IP20 до IP23
двухполюсная
двухполюсная сдвоенная
двухполюсная с защитным контактом
двухполюсная сдвоенная с защитным контактом
трехполюсная с защитным контактом
блок из нескольких компьютерных розеток (цифра указывает число розеток в блоке)
блок из нескольких бытовых розеток (цифра указывает число розеток в блоке)
Штепсельная розетка со степенью защиты не ниже IP44
двухполюсная
двухполюсная сдвоенная
двухполюсная с защитным контактом
двухполюсная сдвоенная с защитным контактом
трехполюсная с защитным контактом
блок из нескольких компьютерных розеток (цифра указывает число розеток в блоке)
блок из нескольких бытовых розеток (цифра указывает число розеток в блоке)

Отрисовку в AutoCAD удобно выполнять при помощи динамических блоков. Я себе сделал один динамический блок для всех типов розеток.

Чтобы понять, что конкретно нарисовано на схеме или чертеже, необходимо знать расшифровку тех значков, которые на ней есть. Это распознавание еще называют чтением чертежей. А чтоб облегчить это занятие почти все элементы имеют свои условные значки. Почти, потому что стандарты давно не обновлялись и некоторые элементы рисуют каждый как может. Но, в большинстве своем, условные обозначения в электрических схемах есть в нормативны документах.

Условные обозначения в электрических схемах: лампы,трансформаторы, измерительные приборы, основная элементная база

Нормативная база

Разновидностей электрических схем насчитывается около десятка, количество различных элементов, которые могут там встречаться, исчисляется десятками если не сотнями. Чтобы облегчить распознавание этих элементов, введены единые условные обозначения в электрических схемах. Все правила прописаны в ГОСТах. Этих нормативов немало, но основная информация есть в следующих стандартах:


Изучение ГОСТов дело полезное, но требующее времени, которое не у всех есть в достаточном количестве. Потому в статье приведем условные обозначения в электрических схемах — основную элементную базу для создания чертежей и схем электропроводки, принципиальных схем устройств.

Некоторые специалисты внимательно посмотрев на схему, могут сказать что это и как оно работает. Некоторые даже могут сразу выдать возможные проблемы, которые могут возникнуть при эксплуатации. Все просто — они хороша знают схемотехнику и элементную базу, а также хорошо ориентируются в условных обозначениях элементов схем. Такой навык нарабатывается годами, а, для «чайников», важно запомнить для начала наиболее распространенные.


Электрические щиты, шкафы, коробки

На схемах электроснабжения дома или квартиры обязательно будет присутствовать обозначение или шкафа. В квартирах, в основном устанавливается там оконечное устройство, так как проводка дальше не идет. В домах могут запроектировать установку разветвительного электрошкафа — если из него будет идти трасса на освещение других построек, находящихся на некотором расстоянии от дома — бани, гостевого дома. Эти другие обозначения есть на следующей картинке.


Если говорить об изображениях «начинки» электрических щитков, она тоже стандартизована. Есть условные обозначения УЗО, автоматических выключателей, кнопок, трансформаторов тока и напряжения и некоторых других элементов. Они приведены следующей таблице (в таблице две страницы, листайте нажав на слово «Следующая»)

Элементная база для схем электропроводки

При составлении или чтении схемы пригодятся также обозначения проводов, клемм, заземления, нуля и т.д. Это то, что просто необходимо начинающему электрику или для того чтобы понять, что же изображено на чертеже и в какой последовательности соединены ее элементы.

Пример использования приведенных выше графических изображений есть на следующей схеме. Благодаря буквенным обозначениям все и без графики понятно, но дублирование информации в схемах никогда лишним не было.


Изображение розеток

На схеме электропроводки должны быть отмечены места установки розеток и выключателей. Типов розеток много — на 220 В, на 380 в, скрытого и открытого типа установки, с разным количеством «посадочных» мест, влагозащищенные и т.д. Приводить обозначение каждой — слишком длинно и ни к чему. Важно запомнить как изображаются основные группы, а количество групп контактов определяется по штрихам.


Обозначение розеток на чертежах

Розетки для однофазной сети 220 В обозначаются на схемах в виде полукруга с одним или несколькими торчащими вверх отрезками. Количество отрезков — количество розеток на одном корпусе (на фото ниже иллюстрация). Если в розетку можно включить только одну вилку — вверх рисуют один отрезок, если два — два, и т.д.


Если посмотрите на изображения внимательно, обратите внимание, что условное изображение, которое находится справа, не имеет горизонтальной черты, которая отделяет две части значка. Эта черта указывает на то, что розетка скрытого монтажа, то есть под нее необходимо в стене сделать отверстие, установить подрозетник и т.д. Вариант справа — для открытого монтажа. На стену крепится токонепроводящая подложка, на нее сама розетка.

Также обратите внимание, что нижняя часть левого схематического изображения перечеркнута вертикальной линией. Так обозначают наличие защитного контакта, к которому подводится заземление. Установка розеток с заземлением обязательна при включении сложной бытовой техники типа стиральной или , духовки и т.д.


Ни с чем не перепутаешь условное обозначение трехфазной розетки (на 380 В). Количество торчащих вверх отрезков равно количеству проводников, которые к данному устройству подключаются — три фазы, ноль и земля. Итого пять.

Бывает, что нижняя часть изображения закрашена черным (темным). Это обозначает что розетка влагозащищенная. Такие ставят на улице, в помещениях с повышенной влажностью (бани, бассейны и т.д.).

Отображение выключателей

Схематическое обозначение выключателей выглядит как небольшого размера кружок с одним или несколькими Г- или Т- образными ответвлениями. Отводы в виде буквы «Г» обозначают выключатель открытого монтажа, с виде буквы «Т» — скрытого монтажа. Количество отводов отображает количество клавиш на этом устройстве.


Кроме обычных могут стоять — для возможности включения/выключения одного источника света из нескольких точек. К такой же небольшой окружности с противоположных сторон пририсовывают две буквы «Г». Так обозначается одноклавишный проходной переключатель.


В отличие от обычных выключателей, в этих при использовании двухклавишных моделей добавляется еще одна планка, параллельная верхней.

Лампы и светильники

Свои обозначения имеют лампы. Причем отличаются лампы дневного света (люминесцентные) и лампы накаливания. На схемах отображается даже форма и размеры светильников. В данном случае надо только запомнить как выглядит на схеме каждый из типов ламп.


Радиоэлементы

При прочтении принципиальных схем устройств, необходимо знать условные обозначения диодов, резисторов, и других подобных элементов.


Знание условных графических элементов поможет вам прочесть практически любую схему — какого-нибудь устройства или электропроводки. Номиналы требуемых деталей иногда проставляются рядом с изображением, но в больших многоэлементных схемах они прописываются в отдельной таблице. В ней стоят буквенные обозначения элементов схемы и номиналы.

Буквенные обозначения

Кроме того, что элементы на схемах имеют условные графические названия, они имеют буквенные обозначения, причем тоже стандартизованные (ГОСТ 7624-55).

Название элемента электрической схемыБуквенное обозначение
1Выключатель, контролер, переключательВ
2ЭлектрогенераторГ
3ДиодД
4ВыпрямительВп
5Звуковая сигнализация (звонок, сирена)Зв
6КнопкаКн
7Лампа накаливанияЛ
8Электрический двигательМ
9ПредохранительПр
10Контактор, магнитный пускательК
11РелеР
12Трансформатор (автотрансформатор)Тр
13Штепсельный разъемШ
14ЭлектромагнитЭм
15РезисторR
16КонденсаторС
17Катушка индуктивностиL
18Кнопка управленияКу
19Конечный выключательКв
20ДроссельДр
21ТелефонТ
22МикрофонМк
23ГромкоговорительГр
24Батарея (гальванический элемент)Б
25Главный двигательДг
26Двигатель насоса охлажденияДо

Обратите внимание, что в большинстве случаев используются русские буквы, но резистор, конденсатор и катушка индуктивности обозначаются латинскими буквами.

Есть одна тонкость в обозначении реле. Они бывают разного типа, соответственно маркируются:

  • реле тока — РТ;
  • мощности — РМ;
  • напряжения — РН;
  • времени — РВ;
  • сопротивления — РС;
  • указательное — РУ;
  • промежуточное — РП;
  • газовое — РГ;
  • с выдержкой времени — РТВ.

В основном, это только наиболее условные обозначения в электрических схемах. Но большую часть чертежей и планов вы теперь сможете понять. Если потребуется знать изображения более редких элементов, изучайте ГОСТы.

Размеры условных графических обозначений

Выборка материалов из ГОСТ, имеющих отношение к размерам изображений условных графических обозначений элементов электрических схем.

Все изображения вставлены из ГОСТ без изменений.


ГОСТ 2.701-84 Схемы виды и типы. Общие требования к выполнению (фрагмент)

2.4.2. Условные графические обозначения элементов изображают в размерах, установленных в стандартах на условные графические обозначения. Условные графические обозначения, соотношения размеров которых приведены в соответствующих стандартах на модульной сетке, должны изображаться на схемах в размерах, определяемых по вертикали и горизонтали количеством шагов модульной сетки М (черт. 2а). При этом шаг модульной сетки для каждой схемы может быть любым, но одинаковым для всех элементов и устройств данной схемы.


Черт. 2а





Условные графические обозначения элементов, размеры которых в указанных стандартах не установлены, должны изображать на схеме в размерах, в которых они выполнены в соответствующих стандартах на условные графические обозначения.

Размеры условных графических обозначений, а также толщины их линий должны быть одинаковыми на всех схемах для данного изделия (установки).

Примечания:

1. Все размеры графических обозначений допускается пропорционально изменять.

2. Условные графические обозначения элементов, используемых как составные части обозначений других элементов (устройств), допускается изображать уменьшенными по сравнению с остальными элементами (например, резистор в ромбической антенне, клапаны в разделительной панели).


ГОСТ 2.722-68 Машины электрические (фрагмент)

9. Размеры основных элементов условных графических обозначений, табл. 3.


ГОСТ 2.721-74 Обозначения общего применения. Таблица 7


ГОСТ 2.728-74 Резисторы, конденсаторы (фрагмент)

7. Размеры условных графических обозначений приведены в табл. 6.
Все геометрические элементы условных графических обозначений следует выполнять линиями той же толщины, что и линии электрической связи.

Таблица 6




ГОСТ 2.730-73 Приборы полупроводниковые (фрагмент)

ПРИЛОЖЕНИЕ 2
Справочное
Размеры (в модульной сетке) основных условных графических обозначений




ГОСТ 2.732-68 ИСТОЧНИКИ СВЕТА (фрагмент)

4. Размеры условного графического обозначения лампы накаливания


ГОСТ 2.747-68 Размеры условных графических обозначений (фрагмент)

2. Размеры условных графических обозначений приведены в таблице.




ГОСТ 2.755-87 УСТРОЙСТВА КОММУТАЦИОННЫЕ И КОНТАКТНЫЕ СОЕДИНЕНИЯ (фрагмент)

Размеры (в модульной сетке) основных условных графических обозначений приведены в табл.10.
Таблица 10


ГОСТ 2.756-76 ВОСПРИНИМАЮЩАЯ ЧАСТЬ ЭЛЕКТРОМЕХАНИЧЕСКИХ УСТРОЙСТВ (фрагмент)

Таблица 2


ГОСТ 2.767-89 РЕЛЕ ЗАЩИТЫ (фрагмент)

Размеры (в модульной сетке) основных условных графических обозначений
Таблица 4




ГОСТ 2.768?90 ИСТОЧНИКИ ЭЛЕКТРОХИМИЧЕСКИЕ, ЭЛЕКТРОТЕРМИЧЕСКИЕ И ТЕПЛОВЫЕ (фрагмент)

СООТНОШЕНИЕ РАЗМЕРОВ ОСНОВНЫХ УСЛОВНЫХ ГРАФИЧЕСКИХ ОБОЗНАЧЕНИЙ


Дополнительно рекомендую прочитать статью: Размеры обозначений в электрических схемах.




Сам себе электрик. Всё об электричестве.

Однобук-
венный код
Группы видов элементов Примеры видов элементов Двухбук-
венный код
A Устройства (общее обозначение) - -
B Преобразователи неэлектрических величин в электрические
(кроме генераторов и источников питания) или наоборот
Сельсин - приемник BE
Сельсин - датчик BC
Тепловой датчик BK
Фотоэлемент BL
Датчик давления BP
Тахогенератор BR
Датчик скорости BV
C Конденсаторы - -
D Схемы интегральные,
микросборки
Схема интегральная,аналоговая DA
Схема интегральная,цифровая,
логический элемент
DD
Устройство задержки DT
Устройство хранения информации DS
E Элементы разные Нагревательный элемент EK
Лампа осветительная EL
F Разрядники,предохранители,
устройства защитные
Дискретный элемент защиты по
току мгновенного действия
FA
Дискретный элемент защиты по
току инерционного действия
FP
Дискретный элемент защиты по
напряжению
FV
Предохранитель FU
G Генераторы, источники питания Батарея GB
H Элементы индикаторные и сигнальные Прибор звуковой сигнализации HA
Индикатор символьный HG
Прибор световой сигнализации HL
K Реле, контакторы, пускатели Реле указательное KH
Реле токовое KA
Реле электротепловое KK
Контактор, магнитный пускатель KM
Реле поляризованное KP
Реле времени KT
Реле напряжения KV
L Катушки индуктивности,дроссели Дроссель люминисцентного освещения LL
M Двигатели - -
P Приборы, измерительное оборудование Амперметр PA
Счётчик импульсов PC
Частотометр PF
Счётчик реактивной энергии PK
Счётчик активной энергии PI
Омметр PR
Регистрирующий прибор PS
Измеритель времени, часы PT
Вольтметр PV
Ваттметр PW
Q Выключатели и разъединители в силовых цепях Выключатель автоматический QF
Разъединитель QS
R Резисторы Термистор RK
Потенциометр RP
Шунт измерительный RS
Варистор RU
S Устройства коммутационные в цепях управления, сигнализации и измерительных

Примечание. Обозначение применяют для аппаратов не имеющих контактов силовых цепей

Выключатель или переключатель SA
Выключатель кнопочный SB
Выключатель автоматический SF
Выключатели, срабатывающие от различных воздействий:
-от уровня
SL
-от давления SP
-от положения SQ
-от частоты вращения SR
-от температуры SK
T Трансформаторы, автотрансформаторы Трансформатор тока TA
Трансформатор напряжения TV
Стабилизатор TS
U Преобразователи электрических величин в электрические Преобразователь частоты,
инвертор, выпрямитель
UZ
V Приборы электровакуумные и полупроводниковые Диод, стабилитрон VD
Приборы электровакуумные VL
Транзистор VT
Тиристор VS
X Соединения контактные Токосъёмник XA
Штырь XP
Гнездо XS
Соединения разборные XT
Y Устройства механические с электромагнитным приводом Электромагнит YA
Тормоз с электромагнитным
приводом
YB
Электромагнитная плита YH

Условные обозначения на эл схемах

Электрическая схема – это текст, описывающий определенными символами содержание и работу электротехнического устройства или комплекса устройств, что позволяет в краткой форме выразить этот текст.

Для того чтобы прочесть любой текст, необходимо знать алфавит и правила чтения. Так, для чтения схем следует знать символы – условные обозначения и правила расшифровки их сочетаний.

Основу любой электрической схемы представляют условные графические обозначения различных элементов и устройств, а также связей между ними. Язык современных схем подчеркивает в символах подчеркивает основные функции, которые выполняет в схеме изображенных элемент. Все правильные условные графические обозначения элементов электрических схем и их отдельных частей приводятся в виде таблиц в стандартах.

Условные графические обозначения образуются из простых геометрических фигур: квадратов, прямоугольников, окружностей, а также из сплошных и штриховых линий и точек. Их сочетание по специальной системе, которая предусмотрена стандартом, дает возможность легко изобразить все, что требуется: различные электрические аппараты, приборы, электрические машины, линии механической и электрической связей, виды соединений обмоток, род тока, характер и способы регулирования и т. п.

Кроме этого в условных графических обозначениях на электрических принципиальных схемах дополнительно используются специальные знаки, поясняющие особенности работы того или иного элемента схемы.

Так, например, существует три типа контактов – замыкающий, размыкающий и переключающий. Условные обозначения отражают только основную функцию контакта – замыкание и размыкание цепи. Для указания дополнительных функциональных возможностей конкретного контакта стандартом предусмотрено использование специальных знаков наносимых на изображение подвижной части контакта. Дополнительные знаки позволяют найти на схеме контакты кнопок управления, реле времени, путевых выключателей и т.д.

Отдельные элементы на электрических схемах имеют не одно, а несколько вариантов обозначения на схемах. Так, например, существует несколько равноценных вариантов обозначения переключающих контактов, а также несколько стандартных обозначений обмоток трансформатора. Каждое из обозначений можно применять в определенных случаях.

Если в стандарте нет нужного обозначения, то его составляют, исходя из принципа действия элемента, обозначений, принятых для аналогических типов аппаратов, приборов, машин с соблюдением принципов построения, обусловленных стандартом.

Условные графические обозначения и размеры некоторых элементов принципиальных схем:

Любые электрические цепи могут быть представлены в виде чертежей (принципиальных и монтажных схем), оформление которых должно соответствовать стандартам ЕСКД. Эти нормы распространяются как на схемы электропроводки или силовых цепей, так и электронные приборы. Соответственно, чтобы «читать» такие документы, необходимо понимать условные обозначения в электрических схемах.

Нормативные документы

Учитывая большое количество электроэлементов, для их буквенно-цифровых (далее БО) и условно графических обозначений (УГО) был разработан ряд нормативных документов исключающих разночтение. Ниже представлена таблица, в которой представлены основные стандарты.

Таблица 1. Нормативы графического обозначения отдельных элементов в монтажных и принципиальных электрических схемах.

Номер ГОСТаКраткое описание
2.710 81В данном документе собраны требования ГОСТа к БО различных типов электроэлементов, включая электроприборы.
2.747 68Требования к размерам отображения элементов в графическом виде.
21.614 88Принятые нормы для планов электрооборудования и проводки.
2.755 87Отображение на схемах коммутационных устройств и контактных соединений
2.756 76Нормы для воспринимающих частей электромеханического оборудования.
2.709 89Настоящий стандарт регулирует нормы, в соответствии с которыми на схемах обозначаются контактные соединения и провода.
21.404 85Схематические обозначения для оборудования, используемого в системах автоматизации

Следует учитывать, что элементная база со временем меняется, соответственно вносятся изменения и в нормативные документы, правда это процесс более инертен. Приведем простой пример, УЗО и дифавтоматы широко эксплуатируются в России уже более десятка лет, но единого стандарта по нормам ГОСТ 2.755-87 для этих устройств до сих пор нет, в отличие от автоматических выключателей. Вполне возможно, в ближайшее время это вопрос будет урегулирован. Чтобы быть в курсе подобных нововведений, профессионалы отслеживают изменения в нормативных документах, любителям это делать не обязательно, достаточно знать расшифровку основных обозначений.

Виды электрических схем

В соответствии с нормами ЕСКД под схемами подразумеваются графические документы, на которых при помощи принятых обозначений отображаются основные элементы или узлы конструкции, а также объединяющие их связи. Согласно принятой классификации различают десять видов схем, из которых в электротехнике, чаще всего, используется три:

  • Функциональная, на ней представлены узловые элементы (изображаются как прямоугольники), а также соединяющие их линии связи. Характерная особенность такой схемы – минимальная детализация. Для описания основных функций узлов, отображающие их прямоугольники, подписываются стандартными буквенными обозначениями. Это могут быть различные части изделия, отличающиеся функциональным назначением, например, автоматический диммер с фотореле в качестве датчика или обычный телевизор. Пример такой схемы представлен ниже. Пример функциональной схемы телевизионного приемника
  • Принципиальная. Данный вид графического документа подробно отображает как используемые в конструкции элементы, так и их связи и контакты. Электрические параметры некоторых элементов могут быть отображены, непосредственно в документе, или представлены отдельно в виде таблицы. Пример принципиальной схемы фрезерного станка

Если на схеме отображается только силовая часть установки, то она называется однолинейной, если приведены все элементы, то – полной.

Пример однолинейной схемы

  • Монтажные электрические схемы. В данных документах применяются позиционные обозначения элементов, то есть указывается их место расположения на плате, способ и очередность монтажа. Монтажная схема стационарного сигнализатора горючих газов

Если на чертеже отображается проводка квартиры, то места расположения осветительных приборов, розеток и другого оборудования указываются на плане. Иногда можно услышать, как такой документ называют схемой электроснабжения, это неверно, поскольку последняя отображает способ подключения потребителей к подстанции или другому источнику питания.

Разобравшись с электрическими схемами, можем переходить к обозначениям указанных на них элементов.

Графические обозначения

Для каждого типа графического документа предусмотрены свои обозначения, регулируемые соответствующими нормативными документами. Приведем в качестве примера основные графические обозначения для разных видов электрических схем.

Примеры УГО в функциональных схемах

Ниже представлен рисунок с изображением основных узлов систем автоматизации.

Примеры условных обозначений электроприборов и средств автоматизации в соответствии с ГОСТом 21.404-85

Описание обозначений:

  • А – Основные (1) и допускаемые (2) изображения приборов, которые устанавливаются за пределами электрощита или распределительной коробки.
  • В – Тоже самое, что и пункт А, за исключением того, что элементы располагаются на пульте или электрощите.
  • С – Отображение исполнительных механизмов (ИМ).
  • D – Влияние ИМ на регулирующий орган (далее РО) при отключении питания:
  1. Происходит открытие РО
  2. Закрытие РО
  3. Положение РО остается неизменным.
  • Е — ИМ, на который дополнительно установлен ручной привод. Данный символ может использоваться для любых положений РО, указанных в пункте D.
  • F- Принятые отображения линий связи:
  1. Общее.
  2. Отсутствует соединение при пересечении.
  3. Наличие соединения при пересечении.

УГО в однолинейных и полных электросхемах

Для данных схем существует несколько групп условных обозначений, приведем наиболее распространенные из них. Для получения полной информации необходимо обратиться к нормативным документам, номера государственных стандартов будут приведены для каждой группы.

Источники питания.

Для их обозначения приняты символы, приведенные на рисунке ниже.

УГО источников питания на принципиальных схемах (ГОСТ 2.742-68 и ГОСТ 2.750.68)

Описание обозначений:

  • A – источник с постоянным напряжением, его полярность обозначается символами «+» и «-».
  • В – значок электричества, отображающий переменное напряжение.
  • С – символ переменного и постоянного напряжения, используется в тех случаях, когда устройство может быть запитано от любого из этих источников.
  • D – Отображение аккумуляторного или гальванического источника питания.
  • E- Символ батареи, состоящей из нескольких элементов питания.

Линии связи

Базовые элементы электрических соединителей представлены ниже.

Обозначение линий связи на принципиальных схемах (ГОСТ 2.721-74 и ГОСТ 2.751.73)

Описание обозначений:

  • А – Общее отображение, принятое для различных видов электрических связей.
  • В – Токоведущая или заземляющая шина.
  • С – Обозначение экранирования, может быть электростатическим (помечается символом «Е») или электромагнитным («М»).
  • D — Символ заземления.
  • E – Электрическая связь с корпусом прибора.
  • F – На сложных схемах, из нескольких составных частей, таким образом обозначается обрыв связи, в таких случаях «Х» это информация о том, где будет продолжена линия (как правило, указывается номер элемента).
  • G – Пересечение с отсутствием соединения.
  • H – Соединение в месте пересечения.
  • I – Ответвления.

Обозначения электромеханических приборов и контактных соединений

Примеры обозначения магнитных пускателей, реле, а также контактов коммуникационных устройств, можно посмотреть ниже.

УГО, принятые для электромеханических устройств и контакторов (ГОСТы 2.756-76, 2.755-74, 2.755-87)

Описание обозначений:

  • А – символ катушки электромеханического прибора (реле, магнитный пускатель и т.д.).
  • В – УГО воспринимающей части электротепловой защиты.
  • С – отображение катушки устройства с механической блокировкой.
  • D – контакты коммутационных приборов:
  1. Замыкающие.
  2. Размыкающие.
  3. Переключающие.
  • Е – Символ для обозначения ручных выключателей (кнопок).
  • F – Групповой выключатель (рубильник).

УГО электромашин

Приведем несколько примеров, отображения электрических машин (далее ЭМ) в соответствии с действующим стандартом.

Обозначение электродвигателей и генераторов на принципиальных схемах (ГОСТ 2.722-68)

Описание обозначений:

  • A – трехфазные ЭМ:
  1. Асинхронные (ротор короткозамкнутый).
  2. Тоже, что и пункт 1, только в двухскоростном исполнении.
  3. Асинхронные ЭМ с фазным исполнением ротора.
  4. Синхронные двигатели и генераторы.
  • B – Коллекторные, с питанием от постоянного тока:
  1. ЭМ с возбуждением на постоянном магните.
  2. ЭМ с катушкой возбуждения.

Обозначение электродвигателей на схемах

УГО трансформаторов и дросселей

С примерами графических обозначений данных устройств можно ознакомиться на представленном ниже рисунке.

Правильные обозначения трансформаторов, катушек индуктивности и дросселей (ГОСТ 2.723-78)

Описание обозначений:

  • А – Данным графическим символом могут быть обозначены катушки индуктивности или обмотки трансформаторов.
  • В – Дроссель, у которого имеется ферримагнитный сердечник (магнитопровод).
  • С – Отображение двухкатушечного трансформатора.
  • D – Устройство с тремя катушками.
  • Е – Символ автотрансформатора.
  • F – Графическое отображение ТТ (трансформатора тока).

Обозначение измерительных приборов и радиодеталей

Краткий обзор УГО данных электронных компонентов показан ниже. Тем, кто хочет более широко ознакомиться с этой информацией рекомендуем просмотреть ГОСТы 2.729 68 и 2.730 73.

Примеры условных графических обозначений электронных компонентов и измерительных приборов

Описание обозначений:

  1. Счетчик электроэнергии.
  2. Изображение амперметра.
  3. Прибор для измерения напряжения сети.
  4. Термодатчик.
  5. Резистор с постоянным номиналом.
  6. Переменный резистор.
  7. Конденсатор (общее обозначение).
  8. Электролитическая емкость.
  9. Обозначение диода.
  10. Светодиод.
  11. Изображение диодной оптопары.
  12. УГО транзистора (в данном случае npn).
  13. Обозначение предохранителя.

УГО осветительных приборов

Рассмотрим, как на принципиальной схеме отображаются электрические лампы.

Пример того, как указываются лампочки на схемах (ГОСТ 2.732-68)

Описание обозначений:

  • А – Общее изображение ламп накаливания (ЛН).
  • В — ЛН в качестве сигнализатора.
  • С – Типовое обозначение газоразрядных ламп.
  • D – Газоразрядный источник света повышенного давления (на рисунке приведен пример исполнения с двумя электродами)

Обозначение элементов в монтажной схеме электропроводки

Завершая тему графических обозначений, приведем примеры отображения розеток и выключателей.

Пример изображения на монтажных схемах розеток скрытой установки

Как изображаются розетки других типов, несложной найти в нормативных документах, которые доступны в сети.

Обозначение выключатели скрытой установки Обозначение розеток и выключателей

Буквенные обозначения

В электрических схемах помимо графических обозначений также используются буквенные, поскольку без последних чтение чертежей будет довольно проблематичным. Буквенно-цифровая маркировка так же, как и УГО регулируется нормативными документами, для электро это ГОСТ 7624 55. Ниже представлена таблица с БО для основных компонентов электросхем.

Буквенные обозначения основных элементов

К сожалению, размеры данной статьи не позволяют привести все правильные графические и буквенные обозначения, но мы указали нормативные документы, из которых можно получить всю недостающую информацию. Следует учитывать, что действующие стандарты могут меняться в зависимости от модернизации технической базы, поэтому, рекомендуем отслеживать выход новых дополнений к нормативным актам.

Если для обычного человека восприятие информации происходит при чтении слов и букв, то для слесарей и монтажников их заменяют буквенные, цифровые или графические обозначения. Сложность в том, что пока электрик закончит обучение, устроится на работу, научится чему-то на практике, как появляются новые СНиПы и ГОСТы, согласно которым вносятся коррективы. Поэтому не стоит пытаться выучить всю документацию и сразу же. Достаточно почерпнуть базовые познания, а по ходу трудовых будней добавлять актуальные данные.

Введение

Для конструкторов цепей, слесарей КИПиА, электромонтеров, умение прочитать электросхему – ключевое качество и показатель квалификации. Без специальных знаний сходу разобраться в тонкостях проектирования приборов, цепей и способах соединения электроузлов невозможно.

Условные обозначения можно считать особым криптографическим кодом, поясняющим работу и принцип действия конкретной схемы. В Японии, США и Европе значки существенно отличаются от отечественной маркировки, что необходимо учитывать.

Виды и типы электрических схем

Перед тем, как начать изучать существующие обозначения электрооборудования и его соединения, необходимо разобраться с типологией схем. На территории нашей страны введена стандартизация по ГОСТ 2.701-2008 от 1.07.2009 года, согласно «ЕСКД. Схемы. Типы и виды. Общие требования».

  1. Объединенные.
  2. Расположенные.
  3. Общие.
  4. Подключения.
  5. Монтажные соединений.
  6. Полные принципиальные.
  7. Функциональные.
  8. Структурные.

Среди существующих 10 видов, указанных в данном документе, выделяют:

  1. Комбинированные.
  2. Деления.
  3. Энергетические.
  4. Оптические.
  5. Вакуумные.
  6. Кинематические.
  7. Газовые.
  8. Пневматические.
  9. Гидравлические.
  10. Электрические.

Для электриков представляет наибольший интерес среди всех вышеперечисленных типов и видов схем, а также самая востребованная и часто используемая в работе – электрическая схема.

Последний ГОСТ, который вышел, дополнен многими новыми обознвачениями, актуальный на сегодня с шифром 2.702-2011 от 1.01.2012 года. Называется документ «ЕСКД. Правила выполнения электрических схем», ссылается на другие ГОСТы, среди которых упомянутый выше.

В тексте норматива изложены четкие требования в подробностях к электросхемам всех видов. Поэтому руководствоваться при монтажных работах с электрическими схемами следует именно данным документом. Определение понятия электрической схемы, согласно ГОСТ 2.702-2011 следующее:

«Под электрической схемой следует понимать документ, содержащий условные обозначения частей изделия и/или отдельных деталей с описанием взаимосвязи между ними, принципов действия от электрической энергии».

После определения в документе содержатся правила реализации на бумаге и в программных средах обозначений контактных соединений, маркировки проводов, буквенных обозначений и графического изображения электрических элементов.

Следует заметить, что чаще в домашней практике используются всего три типа электросхем:

  • Монтажные – для прибора изображается печатная плата с расположением элементов при четком указании места, номинала, принципа крепления и подведения к другим деталям. В схемах электропроводки для жилых помещений указывается количество, место расположения, номинал, способ подключения и другие точные указания для монтажа проводов, выключателей, светильников, розеток и т.п.
  • Принципиальные – на них указываются подробно связи, контакты и характеристика каждого элемента для сетей или приборов. Различают полные и линейные принципиальные схемы. В первом случае изображается контроль, управление элементами и сама силовая цепь; в линейной схеме ограничиваются только цепью с изображением остальных элементов на отдельных листах.
  • Функциональные – здесь без детализации физических габаритов и других параметров указывается основные узлы прибора или цепи. Любая деталь может изображаться в виде блока с буквенным обозначением, дополненного связями с другими элементами устройства.

Графические обозначения в электрических схемах

  • 2.755-87 – графические условные обозначения контактных и коммутационных соединений.
  • 2.721-74 – графические условные обозначения деталей и узлов общего применения.
  • 2.709-89 – графические условные обозначения в электросхемах участков цепей, оборудования, контактных соединений проводов, электроэлементов.

В нормативе с шифром 2.755-87 применяется для схем однолинейных электрощитов, условные графические изображения (УГО) тепловых реле, контакторов, рубильников, автоматических выключателей, иного коммутационного оборудования. Отсутствует обозначение в нормативах дифавтоматов и УЗО.

На страницах ГОСТ 2.702-2011 допускается изображение этих элементов в произвольном порядке, с приведением пояснений, расшифровки УГО и самой схемы дифавтоматов и УЗО.
В ГОСТ 2.721-74 содержатся УГО, применяемые для вторичных электрических цепей.

ВАЖНО: Для обозначения коммутационного оборудования существует:

4 базовых изображения УГО

УГОНаименование
Замыкающий
Размыкающий
Переключающий
Переключающий с наличием нейтрального положения

9 функциональных признаков УГО

ВАЖНО: Обозначения 1 – 3 и 6 – 9 наносятся на неподвижные контакты, 4 и 5 – помещаются на подвижные контакты.

Основные УГО для однолинейных схем электрощитов

УГОНаименование
Тепловое реле
Контакт контактора
Рубильник – выключатель нагрузки
Автомат – автоматический выключатель
Предохранитель
Дифференциальный автоматический выключатель
УЗО
Трансформатор напряжения
Трансформатор тока
Рубильник (выключатель нагрузки) с предохранителем
Автомат для защиты двигателя (со встроенным тепловым реле)
Частотный преобразователь
Электросчетчик
Замыкающий контакт с кнопкой «сброс» или другим нажимным кнопочным выключателем, с возвратом и размыканием посредством специального привода элемента управления
Замыкающий контакт с нажимным кнопочным выключателем, с возвратом и размыканием посредством втягивания кнопки элемента управления
Замыкающий контакт с нажимным кнопочным выключателем, с возвратом и размыканием посредством повторного нажатия на кнопку элемента управления
Замыкающий контакт с нажимным кнопочным выключателем, с возвратом и размыканием автоматически элемента управления
Замыкающий контакт с замедленным действием, который инициируется при возврате и срабатывании
Замыкающий контакт с замедленным действием, который срабатывает только при возврате
Замыкающий контакт с замедленным действием, который инициируется только при срабатывании
Замыкающий контакт с замедленным действием, который приводится в работу при возврате и срабатывании
Замыкающий контакт с замедленным действием, который срабатывает только при возврате
Замыкающий контакт с замедленным действием, который включается только при срабатывании
Катушка временного реле
Катушка фотореле
Катушка реле импульсного
Общее обозначение катушки реле или катушки контактора
Лампочка индикационная (световая), осветительная
Мотор-привод
Клемма (разборное соединение)
Варистор, ОПН (ограничитель перенапряжения)
Разрядник
Розетка (разъемное соединение):
Нагревательный элемент

Обозначение измерительных электроприборов для характеристики параметров цепи

УГОНаименование
PFЧастотомер
PWВаттметр
PVВольтметр
PAАмперметр

ГОСТ 2.271-74 приняты следующие обозначения в электрощитах для шин и проводов:

Буквенные обозначения в электрических схемах

Нормативы буквенного обозначения элементов на электрических схемах описываются в нормативе ГОСТ 2.710-81 с названием текста «ЕСКД. Буквенно-цифровые обозначения в электрических схемах». Здесь не указывается отметка для дифавтоматов и УЗО, что в п. 2.2.12 этого норматива прописывается, как обозначение многобуквенными кодами. Для основных элементов электрощитов приняты следующие буквенные кодировки:

НаименованиеОбозначение
Выключатель автоматический в силовой цепиQF
Выключатель автоматический в управляющей цепиSF
Выключатель автоматический с дифференциальной защитой или дифавтоматQFD
Рубильник или выключатель нагрузкиQS
УЗО (устройство защитного отключения)QSD
КонтакторKM
Реле тепловоеF, KK
Временное релеKT
Реле напряженияKV
Импульсное релеKI
ФоторелеKL
ОПН, разрядникFV
Предохранитель плавкийFU
Трансформатор напряженияTV
Трансформатор токаTA
Частотный преобразовательUZ
АмперметрPA
ВаттметрPW
ЧастотомерPF
ВольтметрPV
Счетчик энергии активнойPI
Счетчик энергии реактивнойPK
Элемент нагреванияEK
ФотоэлементBL
Осветительная лампаEL
Лампочка или прибор индикации световойHL
Разъем штепсельный или розеткаXS
Переключатель или выключатель в управляющих цепяхSA
Кнопочный выключатель в управляющих цепяхSB
КлеммыXT

Изображение электрооборудования на планах

Несмотря на то, что ГОСТ 2.702-2011 и ГОСТ 2.701-2008 учитывает такой вид электросхемы как «схема расположения» для проектирования сооружений и зданий, при этом нужно руководствоваться нормативами ГОСТ 21.210-2014, в которых указывается «СПДС.

Изображения на планах условных графических проводок и электрооборудования». В документе установлено УГО на планах прокладки электросетей электрооборудования (светильников, выключателей, розеток, электрощитов, трансформаторов), кабельных линий, шинопроводов, шин.

Применение этих условных обозначений используется для составления чертежей электрического освещения, силового электрооборудования, электроснабжения и других планов. Использование данных обозначений применяется также в принципиальных однолинейных схемах электрощитов.

Условные графические изображения электрооборудования, электротехнических устройств и электроприемников

Контуры всех изображаемых устройств, в зависимости от информационной насыщенности и сложности конфигурации, принимаются согласно ГОСТ 2.302 в масштабе чертежа по фактическим габаритам.

Условные графические обозначения линий проводок и токопроводов

Условные графические изображения шин и шинопроводов

ВАЖНО: Проектное положение шинопровода должно точно совпадать на схеме с местом его крепления.

Условные графические изображения коробок, шкафов, щитов и пультов

Условные графические обозначения выключателей, переключателей

На страницах документации ГОСТ 21.210-2014 для кнопочных выключателей, диммеров (светорегуляторов) отдельно отведенного обозначения не предусмотрено. В некоторых схемах, согласно п. 4.7. нормативного акта используются произвольные обозначения.

Условные графические обозначения штепсельных розеток

Условные графические обозначения светильников и прожекторов

Обновленная версия ГОСТ содержит изображения светильников с лампами люминесцентными и светодиодными.

Условные графические обозначения аппаратов контроля и управления

Заключение

Приведенные графические и буквенные изображения электродеталей и электрических цепей являются не полным списком, поскольку в нормативах содержится много специальных знаков и шифров, которые в быту практически не применяются. Для чтения электрических схем потребуется учитывать много факторов, прежде всего – страну производителя прибора или электрооборудования, проводки и кабелей. Существует разница в маркировке и условном обозначении на схемах, что может изрядно сбить с толку.

Во-вторых, следует внимательно рассматривать такие участки, как пересечение или отсутствие общей сети для расположенных с накладкой проводов. На зарубежных схемах при отсутствии у шины или кабеля общего питания с пересекающими объектами, рисуется полукруговое продолжение в месте соприкосновения. В отечественных схемах это не используется.

Если схема изображается без соблюдения установленных ГОСТами нормативов, то ее называют эскизом. Но для этой категории также есть определенные требования, согласно которым по приведенному эскизу должно составляться примерное понимание будущей электропроводки или конструкции прибора. Рисунки могут использоваться для составления по ним более точных чертежей и схем, с нужными обозначениями, маркировкой и соблюдением масштабов.

Условные обозначения в электрических схемах ГОСТ

При проведении электротехнических работ каждый человек, так или иначе, сталкивается с условными обозначениями, которые есть в любой электрической схеме. Эти схемы очень разнообразны, с различными функциями, однако, все графические условные обозначения приведены к единым формам и во всех схемах соответствуют одним и тем же элементам.

Основные условные обозначения в электрических схемах ГОСТ, отображены в таблицах

В настоящее время в электротехнике и радиоэлектронике применяются не только отечественные элементы, но и продукция, производимая иностранными фирмами. Импортные электрорадиоэлементы составляют огромный ассортимент. Они, в обязательном порядке, отображаются на всех чертежах в виде условных обозначений. На них определяются не только значения основных электрических параметров, но и полный их перечень, входящих в то или иное устройство, а также, взаимосвязь между ними.

Чтобы прочитать и понять содержание электрической схемы
Нужно хорошо изучить все элементы, входящие в ее состав и принцип действия устройства в целом. Обычно, вся информация находится либо в справочниках, либо в прилагаемой к схеме спецификации. Позиционные обозначения характеризуют взаимосвязь элементов, входящих в комплект устройства, с их обозначениями на схеме. Для того, чтобы обозначить графически тот или иной электрорадиоэлемент, применяют стандартную геометрическую символику, где каждое изделие изображается отдельно, или в совокупности с другими. От сочетания символов между собой во многом зависит значение каждого отдельного образа.

На каждой схеме отображаются
Соединения между отдельными элементами и проводниками. В таких случаях немаловажное значение имеет стандартное обозначение одинаковых комплектующих деталей и элементов. Для этого и существуют позиционные обозначения, где типы элементов, особенности их конструкции и цифровые значения отображаются в буквенном выражении. Элементы, применяемые в общем порядке, обозначаются на чертежах, как квалификационные, характеризующие ток и напряжение, способы регулирования, виды соединений, формы импульсов, электронную связь и другие.

Обозначения условные графические - Энциклопедия по машиностроению XXL

Группа содержит стандарты, устанавливающие обозначения (условные графические) общего применения (721), стандарты с обозначениями различных электротехнических изделий, устройств, элементов, включая стандарт с обозначениями элементов и устройств цифровой вычислительной техники (743).  [c.363]

Обозначения условные графические общего назначения содержит ГОСТ 2.721—74 (СТ СЭВ 1984—79) размеры условных графических обозначений заземлений, измерительных приборов, предохранителей, контактов, разъемов, конденсаторов, диодов, триодов и т. п. элементов приведены в ГОСТ 2.747—68. По схемам выпущено довольно большое число стандартов. Более подробные сведения о них можно получить, обратившись к указателю стандартов по состоянию на 1 января данного года (класс Т52).  [c.349]


СТ СЭВ 1188—78). Правила выполнения электрических схем. (СТ СЭВ 1187—78). Правила выполнения кинематических схем. Правила выполнения гидравлических и пневматических схем. ГОСТ 2.710—75. Правила выполнения электрических схем. Обозначения условные графические в схемах. Обозначения общего применения.  [c.215]

ГОСТ 2.756—76. Обозначения условные графические в электрических схемах.  [c.215]

ГОСТ 2.794—79. Обозначения условные графические в схемах.  [c.215]

ВИДЫ И ТИПЫ СХЕМ ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ В СХЕМАХ  [c.181]

К). ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ НА ЭЛЕКТРИЧЕСКИХ СХЕМАХ  [c.192]

ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ ПРИБОРОВ ЭЛЕКТРОВАКУУМНЫХ  [c.193]

Обозначения условные графические электровакуумных приборов, согласно ГОСТ 2,731—68, составляются из обозначений их элементов.  [c.193]

ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ ПОЛУПРОВОДНИКОВЫХ ПРИБОРОВ  [c.194]

ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ В СХЕМАХ ИЗДЕЛИЙ, ПОСТРОЕННЫХ НА ОСНОВЕ ДВОИЧНЫХ ЛОГИЧЕСКИХ ЭЛЕМЕНТОВ  [c.195]

Обозначения условные графические устройств телемеханики в схемах, согласно ГОСТ 2.752—71, составляются иу общих обозначений и обозначений функции, выполняемых устройствами телемеханики. При построении условных обозначений конкретных устройств телемеханики внутри общих обозначений помещают обозначения функций.  [c.197]

ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ ЭЛЕКТРИЧЕСКОГО ОБОРУДОВАНИЯ И  [c.198]

Обозначения условные графические в схемах.  [c.205]

Обозначения условные графические в схемах детекторов ионизирующих излучений. . . 2.733—68  [c.205]

Обозначения условные графические электрического оборудования и проводок на планах 2.754—72  [c.205]

ГОСТ 2. 784—70. Обозначения условные графические. Элементы трубопроводов.— Введ. впервые янв., 1971—45 с.  [c.278]

ГОСТ 2. 785—70. Обозначения условные графические. Арматура трубопроводная.—Введ. впервые янв., 1971—22 с.  [c.278]

ГОСТ 24.303—80. Обозначения условные графические технических средств  [c.163]

ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ В СХЕМАХ  [c.1]

ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ В СХЕМАХ. ЭЛЕМЕНТЫ КИНЕМАТИКИ  [c.3]

ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ.  [c.36]

ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ. АППАРАТУРА РАСПРЕДЕЛИТЕЛЬНАЯ И РЕГУЛИРУЮЩАЯ ГИДРАВЛИЧЕСКАЯ И ПНЕВМАТИЧЕСКАЯ  [c.45]


Таблица 18.1. Обозначения условные графические общего применения в схемах по ГОСТ 2.721—74
Константы, т. е. постоянные изображения. Например, обозначения условные графические в схемах по ГОСТ 2.722—68.  [c.35]

Обозначения условные графические на  [c.363]

Размеры условных графических обозначений 2,747—68 Обозначения условные графические электростанций и подстанций в схемах эиергоснабже  [c.205]

Обозначения условные графические. Элементы гидравлических и пневматических сетей 2.780 -68 Аппаратура распределитслышн и регулирующая, гидравлическая и пневматическая 2.781—68  [c.205]

В стандартах, регламентирующих организационно-технические или другие комплексные системы, например в стандартах ЕСКД, после регистрационного номера указывается через точку обозначение стандарта по классификатору стандартов данной комплексной системы (для ЕСКД —по ГОСТ 2.001—70). Например ГОСТ 2.753—79 Единая система конструкторской документации. Обозначения условные графические в схемах. Телефонные сети, линейные сооружения и устройства . Здесь 2 — регистрационный номер 7 —шифр группы по классификатору 53 — порядковый номер стандарта в группе 71—год утверждения стандарта. Изложенные выше обозначения однозначно определяют данный стандарт.  [c.9]

Условные обозначения графических элементов, устройств в электрических схемах регламентированы стандартами 7-й группы ЕСКД Обозначения условные графические в схемах (ГОСТ 2.721-74 и др.).  [c.209]

ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ. НАСОСЫ И ДВИГАТЕЛИ ГИДРАВЛИЧЕСКИЕ И ПНЕеМАТИЧЕСКИЕ  [c.69]

ГОСТ 2.721 — 74. ЕСКД. Обозначения условные графические в схемах. Обозначения общего применения. (Изменение 1, ИУС № 6, 1981 г.).  [c.464]

ГОСТ 2.770—68 (СТ СЭВ 2519—80). ЕСКД. Обозначения условные графические в схемах. Элементы кинематики.  [c.464]

По отношению к графическ11м документам в ЕСКД сформулированы а) основные требования к рабочим чертежам б) основные надписи в) правила выполнения чертежей (деталей, сборочных, общих видов, габаритных, монтажных) г) общие правила выполнения чертежей (форматы, масштабы, линии, шрифты, виды и т. д.) д) правила выполнения чертежей различных изделий (пружин, зубчатых колес, соединений, трубопроводов и т. д.) е) обозначения условные графические в схемах (общего применения, электрических машин, полупроводниковых приборов и т. д.).  [c.32]

ГОСТ 2.784-70. ЕСКД. Обозначения условные графические. Элементы трубопроводов.  [c.92]

ГОСТ 2.785-70. ЕСКД- Обозначения условные графические. Арматура трубопроводная.  [c.92]

ГОСТ 21.403-80. СПДС. Обозначения условные графические в схемах. Оборудование энергетическое.  [c.92]

ГОСТ 2.722-68. ЕСКД. Обозначения условные графические в схемах. Машины электрические.  [c.92]

ГОСТ 2.780-68. ЕСКД. Обозначения условные графические. Элементы гидравлических и пневматических сетей.  [c.92]

ГОСТ 2.781-68. ЕСКД. Обозначения условные графические. Аппаратура распределительна и регулирующая гидравлическая и пневматическая.  [c.92]


Соглашение о знаках в электрических цепях

Знаковое соглашение - это обобщенный способ решения и анализа электрических цепей. Он определяет положительный или отрицательный знак для различных электрических параметров, а именно. ток, напряжение, мощность и т. д. Соглашение о знаках обеспечивает единообразие значений электрических параметров, так что каждый может понять анализ цепей.

Наша Вселенная разнообразна во всех аспектах и ​​полна разнообразия! Чтобы понять что-то и заставить других понять то же самое и его ценность, мы используем разные инструменты и уловки.Эти инструменты широко называются «соглашениями», которым следуют одинаково во всей вселенной. Поскольку наука и технологии развиваются быстрыми темпами, очень важно делать такие условные обозначения, чтобы профессионалы могли понять конкретный проект или числовые значения, независимо от страны. Для полярности напряжения, направления тока, мощности, потребляемой или передаваемой в электрических цепях, приняты различные условные обозначения

Например, существует два типа тока: один - постоянный, а другой - ток, изменяющийся во времени.Теперь, поскольку оба являются текущими, но разными по свойствам, для их понимания должны быть разные соглашения. Итак, мы обозначаем «I» для постоянного тока и «i» для переменного тока. Точно так же в области электрических цепей существует гораздо больше условных обозначений для различных элементов. Давайте изучим каждую из них по очереди:

Элемент схемы: Обычно представлен прямоугольным блоком, как показано на рис. ниже.

Текущий поток: Текущий поток всегда берется в направлении движения положительного заряда.то есть от положительной клеммы к отрицательной клемме цепи. Как показано на рис. ниже, где I обозначает ток.

Направление тока: На основании соглашения, упомянутого в первом пункте, если ток с положительным зарядом течет в одном направлении (i), то ток той же величины с отрицательным зарядом будет течь в противоположном направлении (ii) , как показано на рис. ниже.

Полярность напряжения: Более высокое значение потенциала напряжения представлено как положительный вывод, а более низкий потенциал - как отрицательный вывод.Предположим, что на рис. ниже одинаковое напряжение на двух токовых элементах. В (i) точка A находится на + 5 В выше точки B. В (ii) точка B на -5 В выше точки A. то есть падение напряжения от A до B эквивалентно повышению напряжения от B до A.

Потребляемая или передаваемая мощность: Мощность, подаваемая на элемент, обозначается положительным знаком, тогда как мощность, подаваемая элементом, обозначается отрицательным знаком. На рис. ниже (i), когда ток поступает через положительный вывод цепи, мощность имеет положительный знак.В (ii), когда ток покидает положительный вывод, мощность имеет отрицательный знак.

Остерегайтесь «призрачного» напряжения - HVAC School

Отказ от ответственности: «Призрачное напряжение» - это термин, используемый техническими специалистами для объяснения явления, когда они измеряют напряжение, которого они не ожидают, или когда напряжение, которое они видят, не работает они ожидают. Более продвинутые специалисты знают, как использовать режим Lo-Z (низкий импеданс) на своем вольтметре, если он есть, чтобы помочь устранить это. Подавляющее большинство того, что техники называют «призрачным напряжением», представляет собой просто цепь с высоким падением напряжения под нагрузкой, а не паразитную индуктивность от других проводников.Я написал этот отказ от ответственности, чтобы более опытные специалисты могли понять контекст этой статьи.


Эта статья служит двум целям. Во-первых, это статья для технических специалистов, которые слышали о страшном «призрачном» напряжении, но никогда не понимали, почему это происходит. Во-вторых, это для моих собственных учеников и техников, которых я сегодня утром поставил в тупик из-за диагностической проблемы, связанной с «призрачным» напряжением, которое они не смогли диагностировать.

Если они прочитают мои технические советы, они получат ответ… хитрый, правда?

Итак, что подразумевается под фантомным напряжением?

В некоторых случаях вы будете диагностировать электрическую проблему, обычно это проблема управления / низкого напряжения.Вы измеряете потенциал в цепи, а затем, когда цепь подключена к нагрузке, напряжение исчезнет, ​​как «призрак».

Например, вы можете измерять 24 В на конденсаторе в цепи контактора «Y», когда проводник отсоединен. Как только вы подключаете его к контактору / плате управления, напряжение «исчезает» при измерении на нагрузке (на катушке контактора) или, проще говоря, от Y до C.

В других случаях напряжение может исчезнуть не полностью, он может просто упасть, или, в других случаях, контактор может дребезжать, свет на плате тусклый и т. д.

Я слышал, что все эти ситуации называются «призрачным» напряжением, но на самом деле это просто падения напряжения, и эти симптомы вызваны дополнительным сопротивлением в цепи, ДРУГОМ, чем расчетная нагрузка.

Краткое примечание: также существуют «индуцированные» напряжения, которые могут проявляться как паразитное напряжение из-за проводников, идущих параллельно с другими проводниками с током. Это чаще встречается в коммерческих и промышленных приложениях, где много проводов связано или находится в непосредственной близости на больших расстояниях.Эти заряды обычно небольшие и часто «исчезают» под нагрузкой.

Нам редко требуется более одной электрической нагрузки (точки сопротивления) в одной цепи. Когда это действительно происходит, это обычно не спроектировано и вызвано большой длиной провода, проводом неправильного размера и плохими соединениями.

Теперь для УТОЧНЕНИЯ, когда мы говорим о цепи, мы имеем в виду один полный путь между электрически разными точками (скажем, L1 и L2 в однофазных 240 или 24 В, горячих до 24 В общих на управляющем трансформаторе).Некоторые думают о параллельных цепях как о единой цепи, но, хотя они могут иметь общие проводники, у них есть отдельный путь нагрузки.

Чтобы перейти к делу, всякий раз, когда диаметр провода недостаточен, длина его участков слишком велика или в цепи плохие соединения, в схему будет добавлено дополнительное сопротивление. Когда большее сопротивление добавляется в местах, отличных от нагрузки (в данном случае катушки контактора), произойдет падение напряжения. Следовательно, напряжение, приложенное к нагрузке, будет уменьшено.Когда провод не подключен к нагрузке, это падение будет невидимым, потому что нагрузки нет в цепи. Следовательно, вы просто читаете ДРУГОЙ, непреднамеренную нагрузку (сопротивление), которое часто будет полным напряжением, в зависимости от конкретной проблемы и того, когда вы проводите измерение.

В каждой полной и независимой цепи, включая последовательную, сила тока одинакова, независимо от того, в какой части цепи вы ее измеряете. До нагрузки, между нагрузками, после нагрузок - это не имеет значения.Сила тока определяется общим приложенным напряжением и сопротивлением (или, точнее, импедансом) всей цепи.

Напряжение, приложенное к каждой нагрузке, зависит от сопротивления нагрузки по сравнению с общим сопротивлением цепи. В приведенном ниже примере показано, что сила тока одинакова для каждой нагрузки и должна составлять 500 мкА, поскольку общее сопротивление цепи составляет 18000 Ом.

Падение напряжения на каждой последовательно включенной нагрузке равно ее проценту от общего сопротивления цепи.Поскольку нагрузка R1 составляет 16,5% от общего сопротивления цепи, падение напряжения на R1 составляет 1,5 В, поскольку 1,5 составляет 16,5% (0,165) от 9 В.

Есть несколько других факторов, которые усугубляют проблему падения напряжения. Допустим, вы используете проволоку меньшего размера для питания лампочки. Провод меньшего диаметра означает, что проводник имеет меньшую допустимую нагрузку (емкость ампер), чем должна быть. Как только цепь будет под напряжением, провод начнет нагреваться; по мере нагревания молекулы в проволоке начинают двигаться быстрее, увеличивая сопротивление проволоки.Чем больше сопротивление провода, тем больше падение напряжения на проводе, что приводит к горячему и опасному проводу, увеличению падения напряжения на лампе, меньшему количеству света от лампы и уменьшению силы тока цепи (на меньше выполненных общих работ ) .

В случае многих нагрузок, включая индуктивные (магнитные) нагрузки, такие как контактор компрессора, сопротивление в катушке - это не просто сопротивление, которое вы можете измерить при обесточенном контакторе. Это сопротивление, которое создается внутри электромагнита, когда он находится под напряжением, называется «индуктивным реактивным сопротивлением» и измеряется в омах импеданса.(Подробнее об индуктивном реактивном сопротивлении ЗДЕСЬ.) Для правильного включения катушки контактора требуется правильное приложенное напряжение. Без правильно приложенного напряжения сопротивление катушки остается низким. На грубо нарисованной диаграмме ниже (я не художник) показана безупречная цепь катушки контактора и ток 0,5 А при 48 Ом.

Когда вы добавляете 200 Ом «плохое соединение» или сопротивление любого другого типа, это не только создает огромное падение напряжения, но также снижает импеданс самой катушки контактора, что приводит к очень низкому приложенному сопротивлению. напряжение (3.13 В) на катушке контактора при подключении и под нагрузкой. В этих условиях контактор вообще не будет пытаться втягиваться. В менее экстремальных условиях он может стучать или становиться шумным.

Это гипотетическая ситуация, но вы заметите, что плохое соединение происходит ПОСЛЕ катушки контактора в том, что мы называем общей схемой в элементах управления 24 В. Не имеет значения, ГДЕ добавлено сопротивление в цепи, перед переключателем (в данном случае термостатом) на линии или после переключателя на стороне нагрузки.Это могло быть даже общее или в самом переключателе.

Каждый раз, когда в цепь добавляется дополнительное сопротивление, это приводит к падению напряжения, когда цепь не повреждена. Когда мы отсоединяем провода для проверки напряжения или тестового напряжения от цепи с разомкнутым переключателем, мы можем создать путаницу и наблюдать «фантомное» напряжение. На самом деле это просто резкое падение напряжения, вызванное дополнительным сопротивлением, включенным последовательно с нагрузкой.

—Bryan

Связанные

Это обратное или индуцированное напряжение?

Вы собираетесь проверить отсутствие напряжения и прошли процедуру блокировки / маркировки.Вы носите соответствующие средства индивидуальной защиты. У вас есть подходящий тестер напряжения, и вы знаете, как им пользоваться. Прикоснувшись к цепи измерительными щупами, вы получите напряжение там, где его не должно быть! В чем дело?

1. Возможно, вы выбрали не то оборудование. Уж точно не ты! Это настолько большая проблема, что NFPA 70E включил новую статью об этом в редакцию 2009 года в статье 130.7 (E), Методы оповещения. Он гласит: «(4) Двойное оборудование.Если работа, выполняемая на оборудовании, которое обесточено и находится в электрически безопасном состоянии, существует в рабочей зоне с другим находящимся под напряжением оборудованием, аналогичным по размеру, форме и конструкции, один из методов изменения в 130.7 (E) (1), (2) или (3) должны использоваться для предотвращения доступа сотрудника к похожему оборудованию ».

2. Неужели он выключен? Если прерыватель или предохранитель, питающий нашу цепь, не имеет четкой маркировки, или если сработал автоматический выключатель в литом корпусе, происходят шокирующие вещи! Я несколько раз бывал от «сработавшего» автоматического выключателя в литом корпусе только для того, чтобы обнаруживать, что контакты не полностью размыкаются.Они не будут проводить ток, но они точно несут напряжение! Перед тем, как приступить к работе, всегда устанавливайте сработавший выключатель в положение полного ВЫКЛЮЧЕНИЯ.

3. Могут присутствовать индуцированные или «паразитные» напряжения. Многие думают, что индуцированные напряжения возникают только на высоковольтных подстанциях вне помещения. Хотя это самая большая опасность из-за наведенных напряжений, низковольтные цепи, проложенные в кабельных лотках, могут также индуцировать напряжение в обесточенных кабелях, которые находятся в том же кабельном лотке (см. Рисунок 1). Применение статического заземления к этой цепи без проблем рассеяло бы напряжение, поскольку индуцированное напряжение не имеет способности к току короткого замыкания.

Рис. 1. Сценарий низковольтного наведенного напряжения

4. Возможна обратная подача. Управляющие силовые трансформаторы (CPT), сигнальные лампы и «посторонние» цепи (исходящие от другой панели или области) могут быть виноваты. Применение статического заземления к цепи с обратным питанием может вызвать искрение, что небезопасно.

Напряжение с обратной связью

Часто обратные напряжения и индуцированные напряжения могут быть очень похожими.Индуцированные напряжения обычно намного ниже номинального напряжения схемы, но обратные токи могут быть в том же диапазоне напряжений, что и индуцированные напряжения. Поскольку заземлять обратное питание небезопасно, что мы можем сделать?

Обратные напряжения - это напряжения, которые часто исходят из другой цепи или части оборудования, но «подаются» через световые индикаторы, управляющие силовые трансформаторы или даже резисторы в оборудовании. Эти напряжения обычно меньше номинального напряжения цепи и могут быть примерно такими же, как индуцированные напряжения.

Может быть трудно отличить обратное или индуцированное напряжение. Если индуцированное напряжение подключено к земле, источник генерации (тока) отсутствует, и напряжение будет рассеиваться. Напряжение с обратной связью, даже если оно ниже номинального, имеет источник, питающее его, и при подключении к земле возникает дуга.

Инструменты для испытаний с низким сопротивлением и высоким сопротивлением

Решение состоит в том, чтобы использовать комбинацию инструментов тестирования, чтобы определить, является ли это резервным или индуцированным, а затем проверить первоначальные результаты.

Качественные тестеры напряжения обычно имеют высокий входной импеданс. Я понял ценность этого, когда тестировал чиллер на 9000 тонн, у которого периодически возникала проблема. Я подключил испытательный зонд к одной стороне катушки, и когда я коснулся земли другим зондом, катушка замкнулась, отключив чиллер. Это был не момент для карьерного роста.

Входной импеданс измерителя, который я использовал, составлял всего несколько тысяч Ом. Когда я подключил катушку под напряжением к земле, через измеритель протекло достаточно тока для работы катушки.Измеритель с высоким входным импедансом не пропустит через измеритель достаточный ток, чтобы катушка заработала. Я взял свой недорогой мультиметр с низким входным сопротивлением домой и купил устройство хорошего качества с высоким входным сопротивлением.

Итак, после первого измерения напряжения с помощью стандартного вольтметра с высоким входным импедансом, используйте измеритель с опцией низкого импеданса, такой как Fluke 117 или 289. Эти измерители предлагают функции как с высоким входным сопротивлением, так и с низким входным сопротивлением. Если напряжение индуцируется, низкоомный вход должен рассеивать напряжение после того, как он подключен к земле.

Используя низковольтный бесконтактный тестер, произведите измерения вдоль тестируемой цепи, пока еще подключен низкоомный тестер напряжения. На рисунке 2 показаны конечные показания; нет напряжения, показываемого бесконтактным тестером, и нет напряжения, отображаемого тестером с низким входным сопротивлением.

Рисунок 2. Индикация наведенного напряжения

Рисунок 3. Индикация обратного напряжения

Если тестер напряжения с низким входным импедансом измеряет напряжение, как на рисунке 3, даже если оно может составлять всего несколько вольт, а бесконтактный тестер показывает наличие напряжения, напряжение в цепи, вероятно, является обратным током и его необходимо определить. прежде чем продолжить.Заземление этой цепи приведет к дуговой сварке!

Измеритель двойного импеданса идеально подходит для этого теста - лучше, чем носить с собой два отдельных измерителя или делать небезопасное измерение.

Резюме

Если вы обнаружите цепь, которая показывает напряжение, хотя его не должно быть, будьте осторожны, что делать дальше. Создание дуги небезопасно и может привести к увольнению или намного хуже. Быть в безопасности. Определите, индуцируется ли напряжение расположенными поблизости кабелями под напряжением или оно создается из неизвестного источника.

Об авторе:
Джим Уайт - директор по обучению в Shermco Industries в Ирвинге, штат Техас, и технический специалист уровня IV NETA. Джим представляет NETA в комитетах NFPA 70E и B, а также в Рабочей группе по опасностям дугового разряда и является председателем семинара по электробезопасности IEEE 2008 года.

Характеристика индуцированного электрическим полем слияния в призрачных мембранах эритроцитов

J Cell Biol.1984 Dec 1; 99 (6): 1989–1996.

Эта статья распространяется на условиях лицензии Attribution – Noncommercial – Share Alike – No Mirror Sites в течение первых шести месяцев после даты публикации (см. Http://www.rupress.org/terms). Через шесть месяцев он становится доступным по лицензии Creative Commons License (Attribution – Noncommercial – Share Alike 4.0 Unported License, как описано на http://creativecommons.org/licenses/by-nc-sa/4.0/).Эта статья была процитирована. другими статьями в PMC.

Abstract

Сообщалось, что слияние происходит в различных мембранных системах в ответ на приложение определенных электрических токов к среде (Zimmermann, U., 1982, Биохим. Биофиз. Acta., 694: 227-277). Приложение слабого, но непрерывного переменного тока заставляет мембраны во взвешенном состоянии перестраиваться в образование «жемчужной цепочки». Затем сплавление может быть вызвано одним или несколькими сильными импульсами постоянного тока, которые вызывают образование пор. Это приводит к превращению отдельных мембран в форме «жемчужной цепочки» в единую мембрану с одним или несколькими сужениями в виде песочных часов, которые образуют просветы, соединяющие цитоплазматические компартменты.По мере увеличения диаметра просветов общая форма мембраны вырастает до одной большой сферы. Чтобы дополнительно охарактеризовать индуцированное электрическим полем слияние, были проведены эксперименты с использованием призрака эритроцита в качестве модельной мембраны и новой комбинации электрической цепи и камеры слияния, которая является более простой и улучшенной по сравнению с предыдущими системами. Все призраки странной формы (сжатые или частично сжатые сферические формы, эхиноциты, дискоциты и стоматоциты) в 30 мМ фосфатном буфере сначала преобразовывались в сфероциты, а затем сливались с увеличением выхода за счет увеличения количества импульсов.После слияния наблюдалась латеральная диффузия флуоресцентной липидорастворимой метки (Dil) от меченых к немеченым мембранам как с появлением в фазово-контрастной оптике отчетливой связи (просветов) между цитоплазматическими компартментами слитых мембран, так и без таковой. Однако связи между цитоплазматическими компартментами были безошибочными благодаря мгновенному переносу флуоресцентной водорастворимой метки (флуоресцеинизотиоцианат-декстран) из меченых цитоплазматических компартментов в немеченые при слиянии.Хотя импульсы все еще приводили к латеральной диффузии Dil к немеченым мембранам, присутствие глицерина в среде сильно снижало выход люменов, наблюдаемых с помощью фазово-контрастной оптики в событиях слияния. Присутствие глицерина также ингибировало превращение мембран в сфероциты, но не ингибировало латеральную диффузию Dil от меченых мембран к немеченым.

Полный текст

Полный текст этой статьи доступен в формате PDF (1,4 МБ).

Избранные ссылки

Эти ссылки находятся в PubMed.Это может быть не полный список ссылок из этой статьи.

  • Zimmermann U. Термоядерный синтез, опосредованный электрическим полем, и связанные с ним электрические явления. Biochim Biophys Acta. 1982, 30 ноября; 694 (3): 227–277. [PubMed] [Google Scholar]
  • Zimmermann U, Vienken J. Слияние клетки с клеткой, индуцированное электрическим полем. J Membr Biol. 1982. 67 (3): 165–182. [PubMed] [Google Scholar]
  • Фаулер В., Брантон Д. Боковая подвижность интегральных мембранных белков эритроцитов человека. Природа. 7 июля 1977 г., 268 (5615): 23–26.[PubMed] [Google Scholar]
  • Фрай Л.Д., Эдидин М. Быстрое перемешивание антигенов клеточной поверхности после образования гетерокарионов мыши и человека. J Cell Sci. 1970 Сен; 7 (2): 319–335. [PubMed] [Google Scholar]
  • Schindler M, Koppel DE, Sheetz MP. Модуляция латеральной подвижности мембранных белков полифосфатами и полиаминами. Proc Natl Acad Sci U S. A. 1980 Mar; 77 (3): 1457–1461. [Бесплатная статья PMC] [PubMed] [Google Scholar]
  • Sowers AE. Слияние внутренних мембран митохондрий электрическими полями приводит к образованию пузырьков, вывернутых наизнанку.Визуализация с помощью электронной микроскопии замерзания-разрушения. Biochim Biophys Acta. 23 ноября 1983 г.; 735 (3): 426–428. [PubMed] [Google Scholar]
  • Хендерсон Р., Анвин П.Н. Трехмерная модель фиолетовой мембраны, полученная с помощью электронной микроскопии. Природа. 1975, 4 сентября; 257 (5521): 28–32. [PubMed] [Google Scholar]
  • Benz R, Zimmermann U. Процесс повторного запечатывания липидных бислоев после обратимого электрического пробоя. Biochim Biophys Acta. 1981, 8 января; 640 (1): 169–178. [PubMed] [Google Scholar]
  • Стулен Г.Влияние электрического поля на структуру липидной мембраны. Biochim Biophys Acta. 1981 6 февраля; 640 (3): 621–627. [PubMed] [Google Scholar]

Здесь представлены статьи из журнала Cell Biology, любезно предоставленные The Rockefeller University Press


Как владельцы призраков могут повлиять на вашу ассоциацию - Новости - seacoastonline.com

Надеюсь, заголовок этой колонки привлек ваше внимание.

К сожалению, это не имеет ничего общего с духами, реальными или воображаемыми.Скорее, это название в отрасли для владельцев квартир кондоминиумов, которые являются либо владельцами за пределами участка, которые снимают свою квартиру, либо владельцами, которые покидают свою квартиру на длительные периоды времени, например, снежными птицами. Без некоторых размышлений это может стать проблемой.

Например, может быть проблемой заставить призрачного владельца появляться на собраниях ассоциации. В свою очередь, это затрудняет полное участие сообщества и принятие таких вещей, как поправки к декларации или уставу, поскольку они требуют двух третей голосов всех владельцев.Но вы можете изменить свои документы, чтобы разрешить электронное присутствие и, например, чтобы кто-то позвонил. Мы делаем это для собраний по всему миру, почему бы не ассоциациям кондоминиумов?

Еще одно предложение - ввести требование о том, чтобы в вашем совете директоров было хотя бы одно место, занимаемое кем-то, кто арендует его или ее квартиру. Таким образом, он может узнать больше о местной экономике, например, о том, какая арендная плата взимается в вашей ассоциации (иногда это показатель того, растет ли стоимость единиц жилья, растет, падает или остается на прежнем уровне), а также о различных проблемах, связанных с арендой. , например, что делать с мебелью, когда один арендатор переезжает, а другой заходит, и получить представление об ассоциации от кого-то, кто живет за пределами ассоциации.Иногда мы не видим лес за деревьями, поэтому присутствие на доске кого-то, кто живет за пределами леса, может дать полезные советы и рекомендации.

Тогда возникает проблема доступа к устройству при необходимости. В отличие от домов на участках в два акра, нет ничего необычного в том, чтобы иметь единицы выше, ниже и по обе стороны от единицы. В свою очередь, это увеличивает вероятность возникновения проблем, таких как неисправная электрическая проводка, разрыв водопроводных труб, заражение насекомыми и многое другое. А по мере приближения зимы возникает слишком знакомая проблема отключения тепла в блоке, когда он уезжает в более теплый климат на несколько месяцев подряд, что увеличивает риск разрыва труб и последующего бедствия.

Проще говоря, платам иногда нужно получить доступ к юниту. Закон о кондоминиумах Нью-Гэмпшира позволяет всем советам директоров каждой ассоциации кондоминиумов объединяться в единицу с разумным уведомлением владельца и без уведомления в случае возникновения чрезвычайной ситуации. (У меня была одна ассоциация, которая связалась со мной и спросила, достаточно ли чрезвычайной ситуации, чтобы войти, не уведомив отсутствующего владельца, когда они увидели собаку, задушившуюся на шнурах жалюзи. Я сказал, между прочим, да.) Но проблема в том, что не имеет права входить; проблема в доступе для входа.

Конечно, если владелец призрака желает избежать проблемы, он / она может оставить ключ или код доступа управляющей компании, надежному другу в ассоциации или правлению. Если вы не хотите этого делать, имейте в виду, что советники могут обратиться к слесарю, чтобы помочь войти в устройство, и, вероятно, могут выставить вам счет на эту стоимость. В настоящее время все больше ассоциаций устанавливают кодированные системы, при этом каждой группе, имеющей возможность войти, предоставляется отдельный код, например, полиция / пожарная служба, управляющая компания или сантехник.Затем код изменяется после выхода, чтобы предотвратить передачу кода другим пользователям.

Одно предостережение. С точки зрения ассоциаций, было бы разумно никогда не входить в единицу или позволять подрядчику входить в единицу, в то время как владелец отсутствует, без регистрации всего от входа до выхода, чтобы защитить ассоциацию, подрядчика (ов) и владельца.

Опять же, если код входа тот, который вы не создавали, возможно, у вас есть владелец-призрак.

Полезный совет: установите в своей ассоциации элементы управления животными.Требуйте, чтобы владельцы получили урны для мусора с защитой от медведя. (Это не шутка. Владелец ТСЖ за пределами штата был растерзан в 2013 году. Они будут работать и с менее крупными, но одинаково голодными и любопытными животными.) Требуйте от владельцев обоих держать гаражные ворота закрытыми от заката до рассвета. , а также для удаления остатков пищи с грилей.

Поверенный Роберт Э. Дюшарм - бывший учитель, чья гражданская практика ограничивается законодательством о кондоминиумах, в основном в округах Рокингем и Страффорд. С ним можно связаться по адресу red @ newhampshirecondolaw.com и Ducharme Law, P.L.L.C., можно найти на сайте www.newhampshirecondolaw.com. Его колонка выходит раз в две недели.

Почему выбирают цифровые мультиметры AEMC?

Высшее качество

Серия портативных цифровых мультиметров

AEMC Instruments компактна, проста в использовании, точна и разработана и протестирована инженерами-электриками, предлагающими превосходные знания в области безопасности и экономии времени, которые помогут вам уверенно выявлять и устранять неисправности.

Расширенные возможности

Мультиметры

AEMC предлагают функции, которые можно найти только в счетчиках по гораздо более высокой цене, такие как бесконтактное обнаружение напряжения и интеграция Bluetooth для синхронизации с другими записывающими приборами.

Экономичная и быстрая доставка

Наши мультиметры созданы с исключительным качеством по отличной цене, и мы предлагаем быструю доставку в течение одной недели (в наличии).

Безопасность

Наши мультиметры разработаны, изготовлены и испытаны в соответствии с последними стандартами безопасности и измерения (NF EN 61010-1 / 61010-2-030 / 033, 600 / 1000V, CAT IV / CAT III).

Сравнение мультиметров

Мы создали следующий универсальный одностраничный сравнительный лист, чтобы помочь вам выбрать лучший цифровой мультиметр для ваших конкретных нужд.

СРАВНИТЕЛЬНАЯ ТАБЛИЦА МУЛЬТИМЕТРОВ

- (английский) СРАВНИТЕЛЬНАЯ ТАБЛИЦА МУЛЬТИМЕТРОВ
- (Испанский)

Техническая поддержка

AEMC ® обеспечивает полную техническую поддержку по нашей горячей технической линии 800-945-2362 (доб. 351), поговорите прямо сегодня с одним из сотрудников нашей службы технической поддержки. Или отправьте свои вопросы нашей технической команде по электронной почте[email protected]

Отличное обслуживание клиентов

Наша компетентная и дружелюбная сервисная команда обеспечивает лучшую поддержку в отрасли. Мы стараемся с уважением и ответственно отреагировать на ваш запрос или отзыв. Наша цель в AEMC® Instruments - превзойти ваши ожидания. Свяжитесь с нами сегодня! Звоните: 1 (800) 945-2362 x361 или по электронной почте: [email protected]

Цифровые мультиметры

Характеристики

  • Определить кабельные трассы в стене, кабелепроводах и других поверхностях
  • Диапазон моделей: от базовых приборов на 4000 отсчетов до высокоточных дисплеев на 100000 отсчетов
  • Легко читаемое графическое отображение тенденций и множества параметров.
  • Курсоры трассировки и увеличение записей
  • Расширенные функции, включая связь Wi-Fi и Bluetooth, регистрацию данных и бесконтактное обнаружение напряжения, доступны во многих моделях
  • Для более требовательных приложений доступны искробезопасные и водонепроницаемые модели
  • и более ...

Приложения (в зависимости от модели)

  • Электромонтажники и профессионалы
  • Техническое обслуживание электрооборудования, электроники и машин (числовое программное обеспечение, двигатели, генераторы и т. Д.))
  • Электрики и специалисты по отоплению или кондиционированию воздуха
  • Тестирование компонентов электропроводки компьютеров или медицинского оборудования
  • Автоматические системы и процессы охлаждения (Сферы: продукты питания, пластмассы, бетон, металл, бумага, дерево, нефть, атомная промышленность и т. Д.)
  • и многое другое ...

Гаджеты для слежения за привидениями: NPR

При исследовании дома с привидениями в лесистой местности в часе езды к югу от Ричмонда, штат Вирджиния., называемая Эджвудской плантацией, одна команда охотников за привидениями недавно использовала свои высокотехнологичные инструменты, чтобы выследить духов, которые всегда вызывают интерес в это время года.

Исследователь паранормальных явлений Ной Восс направляет видеокамеру на устройство с электромагнитной частотой для записи любой аномальной активности на кладбище Сан-Прери в Сан-Прери, штат Висконсин. Энди Манис / AP скрыть подпись переключить подпись Энди Манис / AP

Исследователь паранормальных явлений Ной Восс направляет видеокамеру на устройство с электромагнитной частотой, чтобы зафиксировать любую аномальную активность на кладбище Сан-Прери в Сан-Прери, штат Висконсин.

Энди Манис / AP

Дом с неровными половицами и скрипучими дверями - отличное место для отдыха. Его владелец нанял частную фирму Richmond Investigators of the Paranormal - или RIP - для сканирования ее собственности на предмет призраков.

Технический менеджер группы RIP Крис Уильямс перечисляет несколько важных устройств, которые они берут с собой для исследований, например, детектор электромагнитного поля (ЭМП) и термопистолет.

Измеритель ЭМП измеряет электромагнитные поля, излучаемые неисправными проводами и радиоволнами, но следователи настаивают на том, что измеритель также может обнаруживать духов. Температурные пушки измеряют воздух в холодных местах, которые, как говорят рассказы о привидениях, отмечают места с привидениями. Williams также рекомендует носить с собой камеры ночного видения, устройства наблюдения, детекторы движения и пару раций - .

Но в его наборе инструментов есть один предмет, который не совсем техничный.

«Я всегда предпочитаю, чтобы у каждого была по одной бутылке святой воды или святой мази», - объясняет он.«Мне никогда не приходилось его использовать, и я надеюсь, что никогда не буду».

Команда не встречает ничего опасного, но считает, что нашла одного привидения в старых помещениях для рабов на плантации - за исключением кошачьего привидения, что несколько усложняет ситуацию.

«Можете ли вы мурлыкать для нас? Вы боитесь собак?» - спрашивает член команды.

Измеритель ЭДС достигает пика в вопросе о собаках. По их мнению, это свидетельство в сочетании с любопытными фотографиями вокруг дома доказывают, что в нем обитают привидения.

Подозрительные мысли

Лойд Ауэрбах скептически относится к такой зависимости от технологий. Он профессор единственной в своем роде программы парапсихологии в Атлантическом университете в Вирджиния-Бич, штат Вирджиния, и считает, что человек с экстрасенсорными способностями лучше подходит для охоты на призраков , чем тот, у кого много гаджетов.

Однако Ауэрбах говорит, что технологии могут дать некоторые подсказки, которые он связывает с отслеживанием невидимой лодки на озере.

«Мы действительно используем технологию для обнаружения следа от лодки; исходя из этого, мы можем сделать вывод, что некоторые вещи происходят в окружающей среде, при условии, что мы с самого начала знаем, что там есть лодка», - говорит он.

Это уже самое главное. Многие думают, что призраки так же реальны, как и невидимые лодки на озерах.

«Вера в призраков - это всего лишь вера. На самом деле это суеверие», - говорит Джо Никелл, старший научный сотрудник Центра расследований, независимой исследовательской организации.

Работа Никелла - научить понимать то, что он видит при расследовании паранормальных явлений. Он нашел природные явления, чтобы объяснить все доказательства, которые охотники за привидениями показывали ему на своих различных устройствах.Никелл говорит, что высокие показания ЭМП, которые, по мнению исследователей, были получены от предполагаемой кошки-призрака, особенно подозрительны.

«Они удивлены тем, что получают результаты в старом доме, когда на самом деле есть всевозможные источники, не являющиеся призраками, такие как неисправная проводка, близлежащие микроволновые башни, солнечные пятна и т. Д. Даже электронное оборудование - рации, телекамеры и все другие электронные устройства, которые они носят с собой, имеют электромагнитные поля ».

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
