Содержание

Названия дополнительных и основных электрозащитных средств до и выше 1000В: описание и применение

У основных электрозащитных средств предусмотрена изоляция, которая длительный период может выдерживать рабочее сетевое напряжение. Дополнительные средства не защищают пользователя от поражения током. Они только дополняют основные изделия защиты, защищая человека от прикосновенного и шагового напряжения. Любое средство этой группы обеспечивает эффективную электробезопасность при работе в распределительном устройстве.

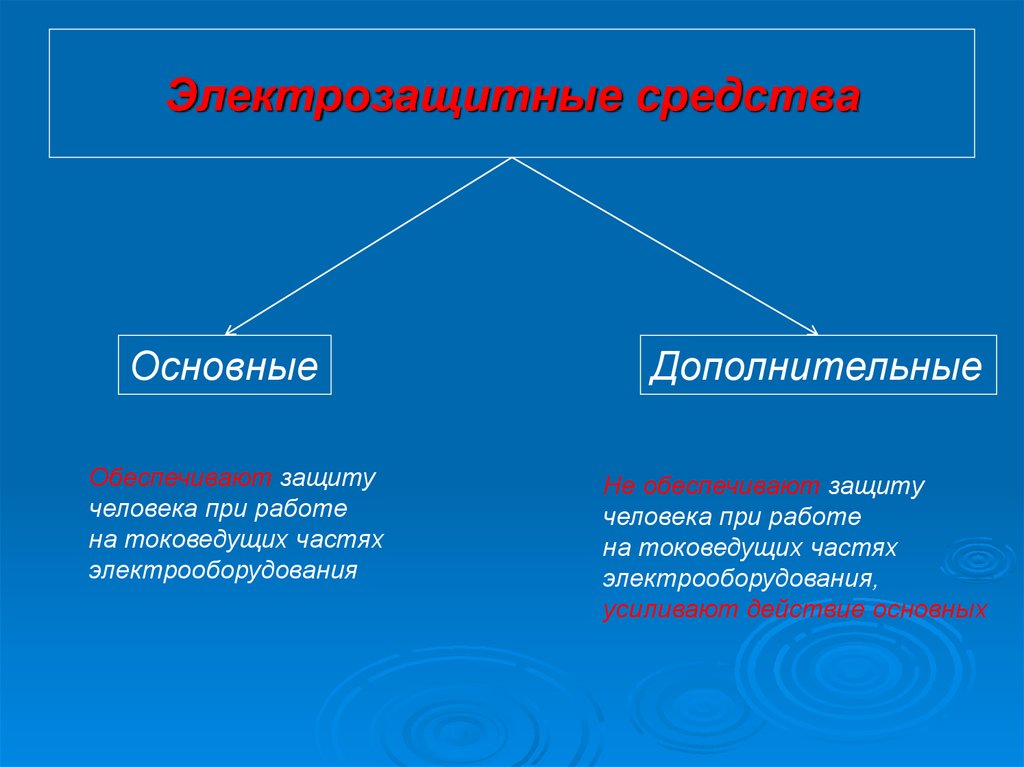

Принципы классификации

В электроустановках предусмотрены основные и дополнительные защитные средства, которые с учетом класса напряжения используются до 1000 В и выше. При эксплуатации оборудования любое средство защиты не может на 100% обеспечить безопасность для работника. К примеру, при нахождении человека вблизи токоведущего устройства существует вероятность случайного касания.

Чтобы предотвратить отрицательное воздействие такого явления, требуется специальная изоляция для инструмента и работника.

Еще один пример: случайная подача тока на отключенную сеть, находящуюся на ремонте. Чтобы предотвратить удар тока, используют основные и дополнительные средства защиты в электроустановках.

У каждой группы есть свои характеристики, по которым изделия отличаются друг от друга. К примеру, перчатки, боты и галоши используют с учетом диапазона рабочей температуры, размера. У более сложного устройства параметров больше. Кроме условий эксплуатации и габаритов, для приборов характерны определенные диапазоны параметров сети.

Основная группа

В перечень основных средств защиты, используемых в сети выше 1000 В, входят клещи и штанги, указатели напряжения, измерительные клещи, а также прочие приборы, которые обеспечивают безопасность при испытаниях. Из дополнительных средств выделяют боты, перчатки, ковры, диэлектрические подставки, штанги и лестницы.

Если в сети нет 1000 В, используют дополнительные СЗ в виде накидок, ковров, галош, стремянок. Чтобы предотвратить воздействие на сотрудника электрического поля с высоким напряжением, используют экранирующий костюм. Для защиты головы, верхних и нижних конечностей, органов дыхания, применяют специальные каски, очки, рукавицы, противогазы. Чтобы работник не упал, надевается страховочный пояс. От электродуги защищают специальные костюмы.

В другую группу СЗ входят комплекты, защищающие от электрического поля с высоким напряжением. К ним относят экранирующие комплекты и устройства, плакаты, разные знаки безопасности, заземление переносного типа. К третьему виду относят средства индивидуальной защиты:

  • каски;
  • очки;
  • щиты ограждения;
  • рукавицы;
  • респираторы;
  • канаты для страховки.

Рекомендации специалистов

Выбирая средства электрозащиты, необходимо учитывать некоторые рекомендации профессионалов. Если используется устройство с изолирующей диэлектрической рукояткой, на её конце должно быть кольцо. Приборы, которые работают в сети выше 1000 В, эксплуатируются с рукоятками более 5 мм в высоту. Если напряжение ниже указанного значения, высота рукоятки может равняться 3 мм.

Изолирующая часть представлена в виде диэлектрического материала, который не поглощает влагу.

Для него характерны высокие, стабильные механические свойства. Поверхность рукоятки гладкая, без дефектов. Конструктивные особенности не допускают короткого замыкания фазы на землю.

К спецодежде относят специальные комбинезоны, которые должны быть на многих предприятиях. Нитриловые каучуковые перчатки устойчивы к высокой температуре. К ручным изолированным инструментам относят отвертки, кусачки, пассатижи.

Их изготавливают в 2-х вариантах:

  • проводящие частично либо полностью покрытые изоляцией;
  • изоляционные с металлическими вставками.

Стандартные требования

Рассматриваемые СЗ перед покупкой нужно проверять на соответствие некоторых требований. Изоляционный слой не должен сниматься. Для его нанесения используется прочный влагостойкий материал. Изоляция стержня оканчивается за 10 мм до конца жала.

Кусачки, пассатижи и плоскогубцы должны иметь рукоятки с упорами до 5−10 мм. Если покупаются монтерские ножи, обращается внимание на длину изоляции — более 10 см. На производстве можно использовать диэлектрические перчатки:

  • бесшовные;
  • со швом;
  • 3-х и 5-ти палые.

Их длина — до 350 мм. Лучше покупать перчатки с таким размером, который позволит их надеть на тканевые рукавицы. Ширина защитных перчаток обеспечивает их натягивание на рукава одежды. Перед покупкой изделие проверяется на отсутствие загрязнений и разных повреждений, включая проколы.

Из защитной обуви чаще используют галоши и боты. Первое изделие применяется при работе в сети до 1000 В, а боты — в любой сети.

В состав защитной обуви входит резиновый верх, рифленая подошва, текстильная подкладка. Высота бот не должна быть меньше 160 мм. Лучше приобретать обувь с отворотами.

Условия хранения

Кроме правил выбора и эксплуатации, работник обязан знать условия хранения защитных средств. СЗ сохраняют в условиях, обеспечивающих их исправность и возможность последующего применения.

К таким условиям специалисты относят:

  • защиту от влаги, грязи, повреждений разного характера;
  • нахождение в закрытом помещении;
  • хранение в специально оборудованном месте.

Крупное устройство в виде штанги либо клещей необходимо хранить в специальном щитке с крючками, а малогабаритное СЗ — на стеллаже либо в шкафу.

Эксплуатация электроустановки потенциально опасна для персонала, так как может поразить током. Чтобы предупредить такое явление, рекомендуется применять электрозащитные средства. Они бывают индивидуальными, коллективными, дополнительными и основными. При выборе производится тщательная проверка их внешнего вида, а также соответствия на качество ГОСТа.

Электрозащитные средства – Энциклопедия по машиностроению XXL

В помещении котельной должны постоянно находиться проверенные электрозащитные средства (диэлектрические перчатки, коврики и т. д.).  [c.164]

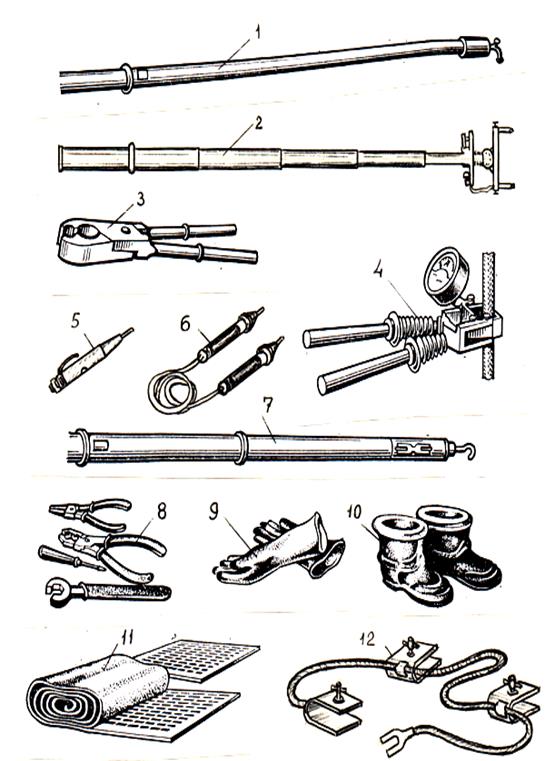

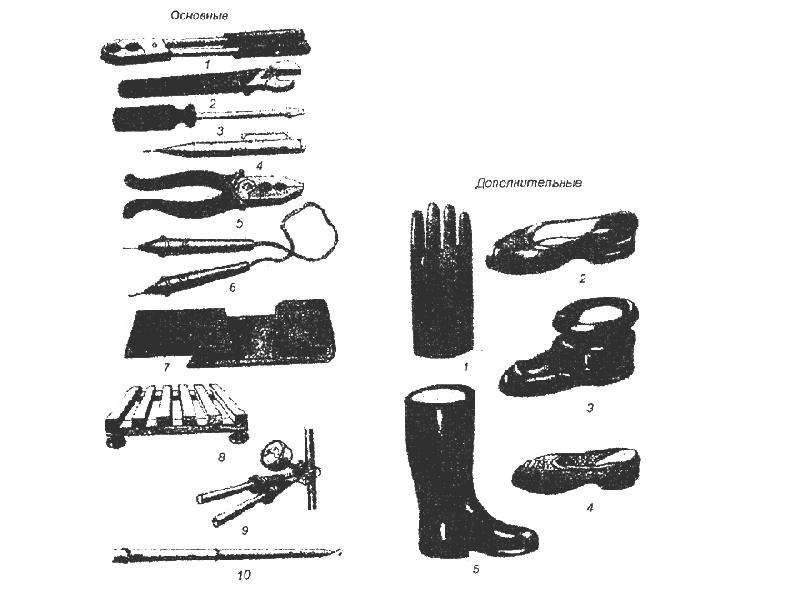

Рис. 11.6. Некоторые электрозащитные средства

Дополнительные электрозащитные средства обладают изоляцией, не способной выдерживать рабочее напряжение электроустановки. Их назначение дополнить (усилить) защитные свойства основных электрозащитных средств, с которыми они должны применяться совместно. К дополнительным электрозащитным средствам относятся диэлектрические боты, галоши, ковры и колпаки изолирующие подставки и накладки переносные заземления, оградительные устройства, знаки и плакаты безопасности, а также (в электроустановках напряжением выще 1000 В) диэлектрические перчатки.
[c.432]

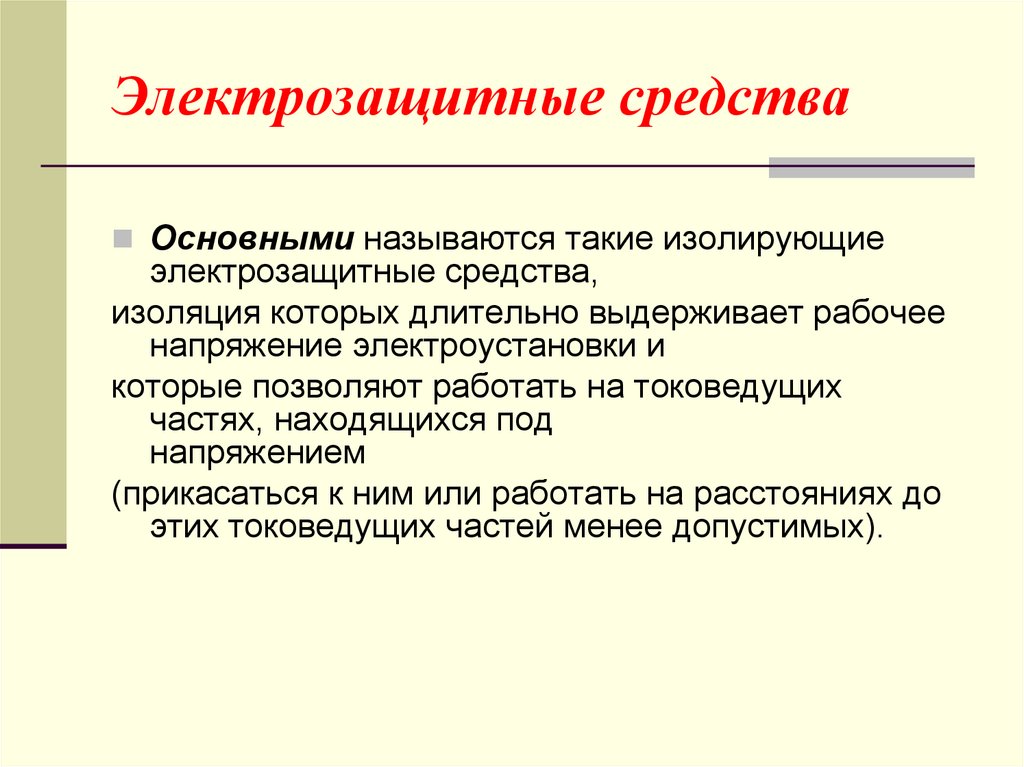

Основные электрозащитные средства — средства защиты, изоляция которых длительно выдерживает рабочее напряжение электроустановок и позволяет прикасаться к токоведущим частям, находящимся под напряжением.  [c.495]

Дополнительные электрозащитные средства — средства защиты, дополняющие основные средства, а также служащие для защиты от напряжения прикосновения и напряжения шага, которые сами по себе не могут при данном напряжении обеспечить защиту от поражения током, а применяются совместно с основными электрозащитными средствами.  [c.495]

К основным электрозащитным средствам, применяемым в электроустановках напряжением до  [c.495]

К дополнительным электрозащитным средствам напряжением выше 1 кВ относятся диэлектрические перчатки, диэлектрические боты, диэлектрические ковры, индивидуальные экранирующие комплекты, изолирующие подставки и накладки, диэлектрические колпаки, переносные заземления, оградительные устройства, плакаты и знаки безопасности.

[c.495]

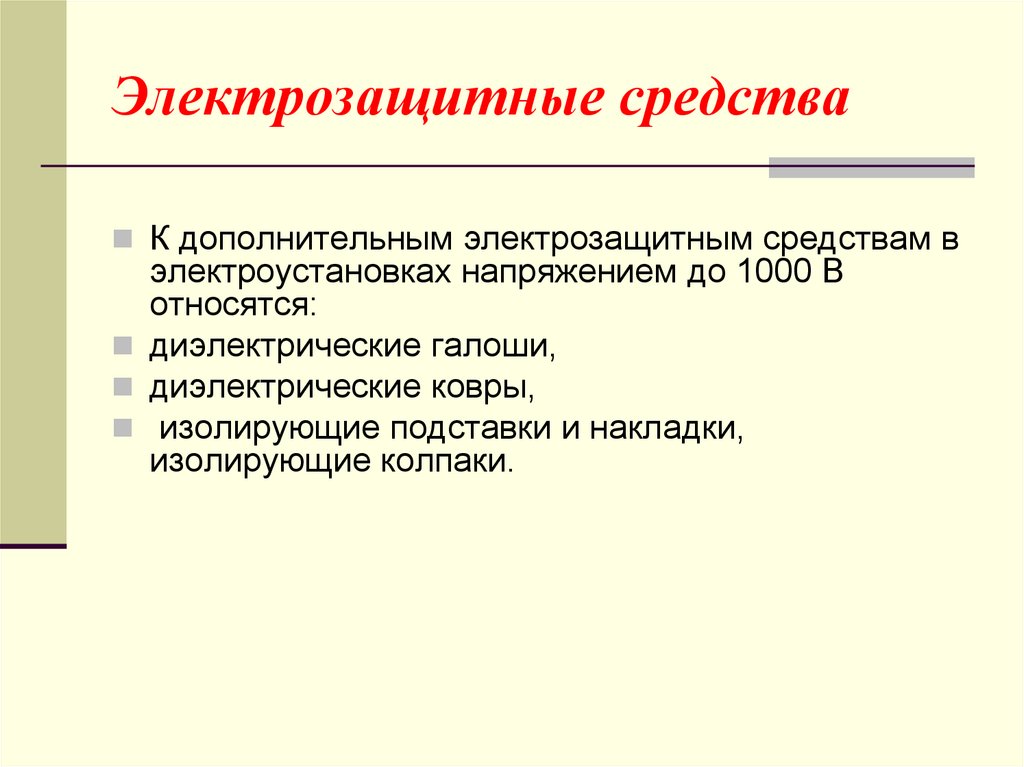

К дополнительным электрозащитным средствам напряжением до 1 кВ относятся диэлектрические галоши, диэлектрические ковры, переносные заземления, изолирующие подставки и накладки, оградительные устройства, плакать и знаки безопасности. Электрозащитные средства рассчитываются на применение при наибольшем допустимом рабочем напряжении электроустановки.  [c.495]

Индивидуальные средства защиты предназначены для защиты человека во время работы от воздействия внешней среды. Для предохранения от попадания серной кислоты, щелочи и электролита на кожу все работы с ними выполняют в специальном костюме, резиновом фартуке, резиновых перчатках и сапогах, защитных очках. Для защиты персонала от поражения электрическим током используют электрозащитные средства. Данные средства, находящиеся в эксплуатации, хранят в условиях, обеспечивающих их исправность и пригодность к употреблению их необходимо предохранять от механических повреждений, увлажнения, загрязнения, воздействия масел, бензина.

Резиновые электрозащитные средства хранят отдельно от инструмента и в отдалении от нагревательных приборов. Находящиеся в эксплуатации электрозащитные сред ства должны быть пронумерованы и учтены в журналах учета. Все электрозащитные средства при приеме в эксплуатацию проверяют и испытывают независимо от заводских испытаний, а во время эксплуатации их подвергают периодическим контрольным осмотрам и электрическим испытаниям (табл, 15.1).  [c.248]


Перед каждым применением электрозащитных средств персонал обязан очистить их и обтереть, проверить исправность и убедиться в том, что нет внешних повреждений и проколов, проверить по штампу, для какого напряжения можно использовать данное средство и не истек ли срок его очередного периодического испытания.  
[c.248]

Все сварщики должны быть обеспечены средствами индивидуальной защиты согласно отраслевым нормам выдачи спецодежды, спецобуви и предохранительных приспособлений. При выполнении электросварочных работ в условиях повышенной опасности поражения электрическим током (сварка в емкостях и отсеках, атомноводородная сварка) электросварщикам кроме спецодежды должны выдаваться электрозащитные средства диэлектрические перчатки, диэлектрические галоши и диэлектрические коврики, специальные каски.  [c.216]

Для защиты электросварщиков от действия электрического тока электросварочные установки снабжают автоматическими ограничителями холостого хода. Сварщики используют электрозащитные средства и предохранительные пояса со стропами, концы которых должны находиться снаружи свариваемой установки.  [c.228]

Электрический исполнительный механизм 475 Электрозащитные средства изолирующие, ограждающие 522 Электроино-лучевой индикатор 426 Энергетика теплотехнологии 12 Энергетическая эффективность теплофикации 306 Энергетический баланс установки 229  [c.541]

Основные злектрозащитные средства обладают изоляцией, способной длительно выдерживать рабочее напрялсение электроустановки ими можно прикасаться к тсковедущим частям, находящимся под рабочим напряжением. К основным электрозащитным средствам относятся изолирующие штанги и клещи, электроизмери-  [c.431]

Электрическое смещение 208 Электродвижущая сила 210 Электродные потенциалы стандартные 255 Электроемкость 209 Электрозащитные средства 431 Электрокинетические явления 273 Электрокинетическнй потенциал 273 Электролит 211  [c.450]

Электрозащитные средства — переносимые, перевозимые изделия, служащие для защиты людей, работающих с электроустановками, от пораже-нря электрическим током, от воздействия электрической дуги и электромагнитного поля. Электрозащитные средства могут быть основными и дополнительными [41].  [c.495]

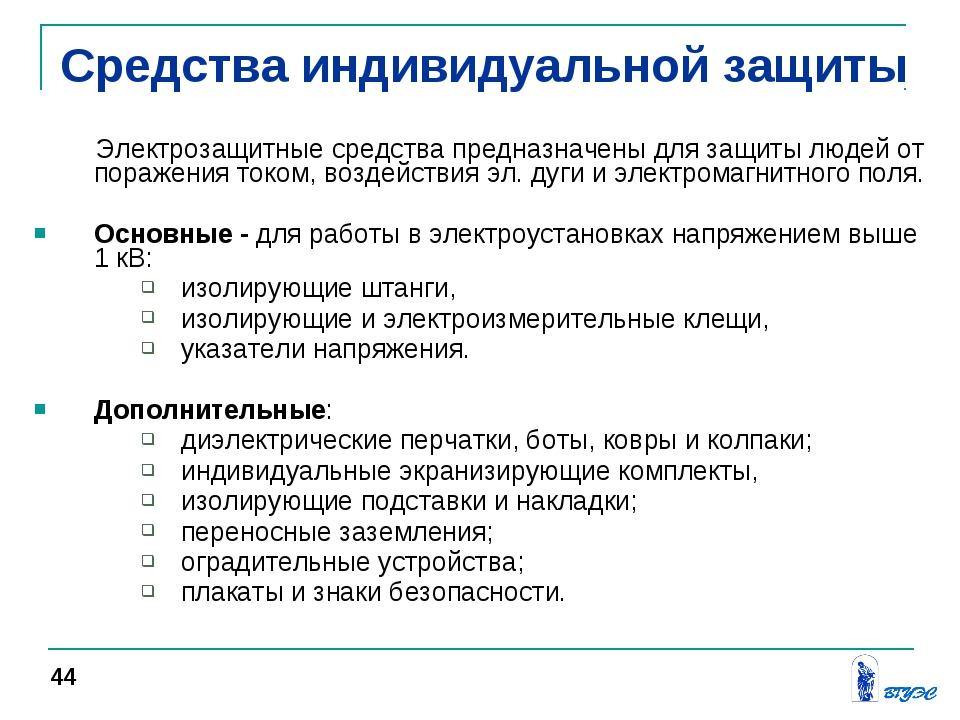

К основным электрозащитным средствам в электроустановках выше 1 кВ относятся изолирующие штанги, изолирующие и электроизмерительные клещИ указатели напряжения, указатели напря-  [c.495]

Таблица 15.1. Нормы и сроки периодических электрических испытаний электрозащитных средств, находящихся в эксплуатации, для электроустановок на напряженме до 1000 В

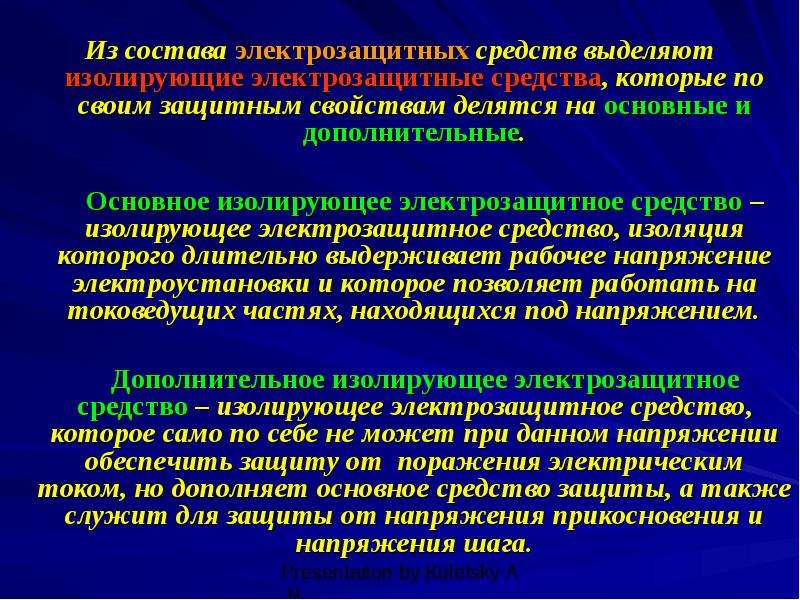

Электрозащитные средства подразделяют иа основные и дополнительные. К основным изолирующим средствам при обслуживании электроустановок напряжением выше I кВ относят оперативные и измерительные штанги изолирующие и токоизмерительпые клещи указатели напряжения изолирующие устройства и приспособления для ремонтных работ (изолирующие nJЮщaдки, лестницы, изолирующие 1яги и др.). Их изготавливают из изоляционных материалов (фарфор, бакелит, эбонит, пластмассы и др.).  [c.12]

Средства защиты, обеспечивающие безопасность обслуживания электроустановок. Персонал, обслуживающий электроустановки, должен быть снабжен всеми необходимыми электрозащитными сре 1ствами, обеспечивающими безопасность обслуживания этих электроустановок.  [c.12]


Электрозащитные средства (основные и дополнительные, индивидуальные и коллективные). Правила пользования. Требования к средствам защиты

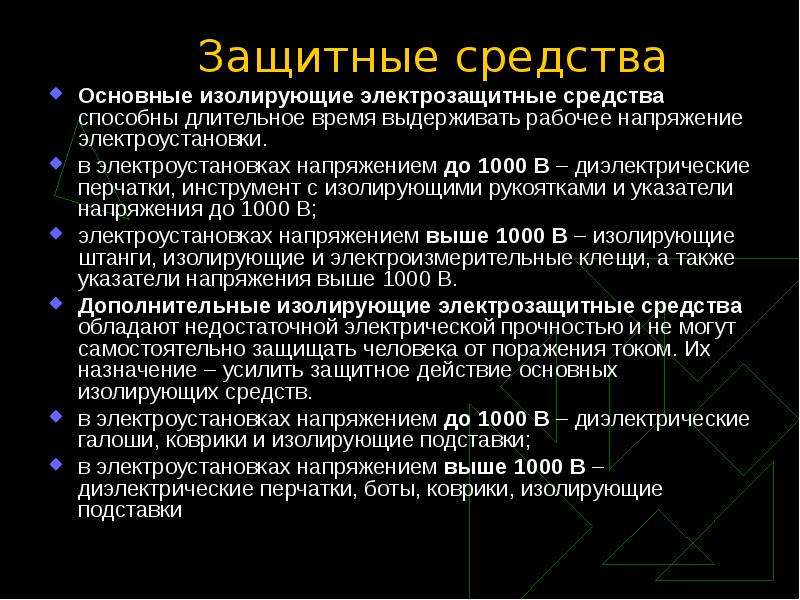

Электрозащитные средства – средства, служащие для защиты людей, работающих с электроустановками, от поражения электрическим током, воздействия электрической дуги и электромагнитного поля.

Основные защитные средства – средства защиты, изоляция которых длительно выдерживает рабочее напряжение электроустановок и которые позволяют прикасаться к токоведущим частям, находящимся под напряжением.

Дополнительные защитные средства – средства защиты, которые при их использовании не могут обеспечить защиту от поражения электрическим током; они являются дополнительной к основным средствам мерой защиты, а также служат для защиты от напряжения прикосновения и шагового, от ожогов электрической дугой.

Различают до 1000В и выше 1000В.

До 1000В: – основные: изолирующие штанги, клещи; указатели напряжения; электроизмерительные клещи; диэлектрические перчатки; ручной изолирующий инструмент;

– дополнительные: диэлектрические галоши; диэлектрические ковры и изолирующие подставки; изолирующие колпаки и накладки; лестницы приставные, стремянки изолирующие стеклопластиковые.



Выше 1000В:

– изолирующие штанги всех видов; изолирующие клещи; указатели напряжения; клещи электроизмерительные и др. ;

– дополнительные: диэлектрические перчатки и боты; диэлектрические ковры и изолирующие подставки; изолирующие колпаки и накладки; штанги для переноса и выравнивания потенциала; лестницы приставные, стремянки изолирующие стеклопластиковые; диэлектрические галоши.

Средство индивидуальной защиты – средство защиты, используемое одним человеком (каски защитные, очки и щитки защитные, противогазы и респираторы, рукавицы, пояса предохранительные и канаты страховочные, комплекты для защиты от электрической дуги, диэлектрические перчатки).

Средство коллективной защиты – средство защиты. конструктивно или функционально связанное с производственным процессом, производственным оборудованием, помещением, зданием, производственной площадкой: от повышенного уровня электромагнитных излучений; напряженности магнитных и электрических полей; статического электричества (оградительные устройства, защитные покрытия, защитные заземления, устройства автоматического контроля, знаки безопасности, молниеотводы и разрядники, нейтрализаторы, увлажняющие устройства, антиэлектростатические вещества).

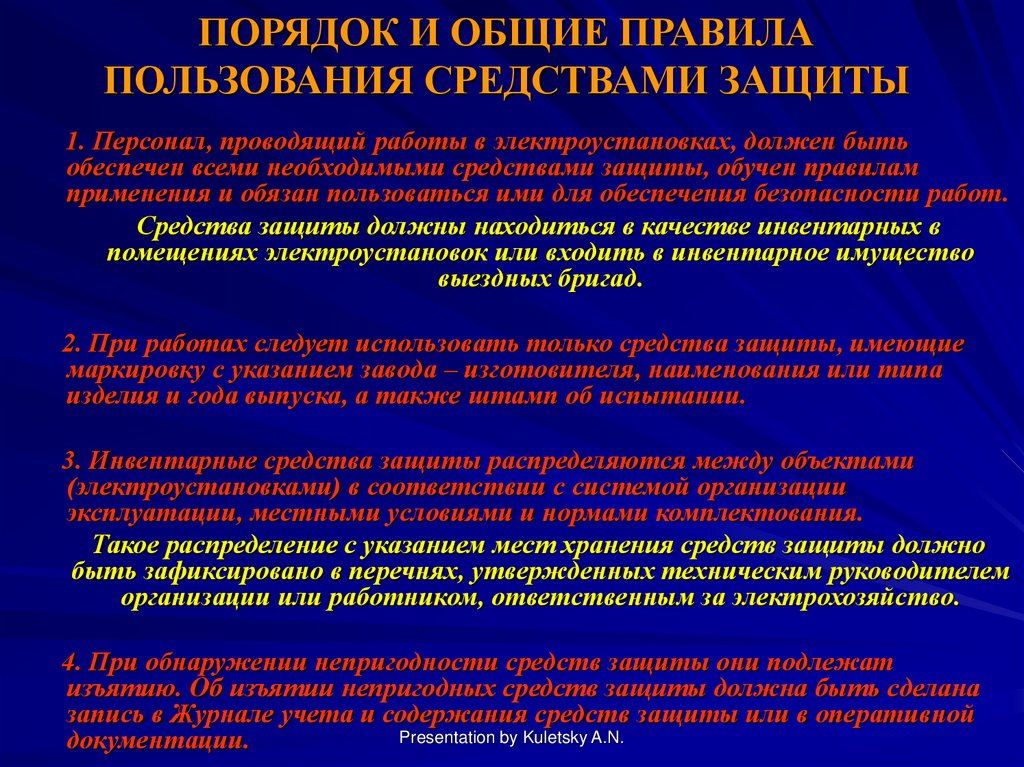

Порядок и общие правила пользования средствами защиты

При работах следует:

– использовать только средства защиты, имеющие маркировку с указанием завода-изготовителя, наименования и типа изделия и года выпуска, а также штамп об испытании. При обнаружении непригодности, средства защиты подлежат изъятию;

-пользоваться изолирующими электрозащитными средствами только по их прямому назначению в электроустановках напряжением не выше того, на которое они рассчитаны, в соответствии с руководствами по эксплуатации;

– использовать в сухих помещениях и в сухую погоду;

– перед каждым применением проверять исправность;

– не прикасаться к рабочей части, а также к изолирующей части за ограничительное кольцо или упор;

– при напряжении свыше 1000 В пользоваться изолирующими штангами, клещами и указателями напряжения в диэлектрических перчатках.

– при использовании диэлектрических перчаток проверить трещины, прорези, проколы и т. п., закручивая для этого каждую перчатку от запястья к пальцем. Перчатки надо натягивать на рукава одежды, длина их должна быть не менее 350 мм.



Требования к защитным средствам

1) Изолирующие части должны быть выполнены из электроизоляционных материалов, не поглощающих влагу, с устойчивыми диэлектрическими и механическими свойствами.

2) Поверхности изолирующих частей должны быть гладкими, без трещин, расслоений и царапин.

3) Конструкция должна предотвращать попадание внутрь пыли и влаги, предусматривать возможность их очистки.

4) Заземляющие проводники должны быть выполнены из неизолированного гибкого медного или алюминиевого провода. Обрыв жил в проводнике допускается не более 5%.

5) Слесарно-монтажный инструмент должен иметь рукоятки длиной не менее 100 мм. Высота ограничительного кольца или упора должна быть не менее 3 мм. Изоляция стержней отверток должна оканчиваться на расстоянии не более 10 мм от конца лезвия отвертки.

6) Боты и галоши должны изготавливаться из специальных сортов резины, должны иметь в нутрии матерчатую прокладку.

7) Следует проводить периодические испытания:

слесарно-монтажный инструмент – 1 раза год;

диэлектрические перчатки – 1 раз в 6 месяцев;

боты – 1 раз в 3 года;

галоши – 1 раз в год.



Изолирующая часть электрозащитных средств, содержащих диэлектрические штанги или рукоятки, должна ограничиваться кольцом или упором (выше 1000В высота кольца не менее 5мм, до 1000В высота не менее 3мм) из электроизоляционного материала со стороны рукоятки. Изолирующие части должны быть выполнены из влагостойких, маслобензостойких, не хрупких материалов, с устойчивыми диэлектрическими свойствами. Поверхности должны быть гладкими, без трещин, расслоений и царапин.

Длина диэлектрических перчаток должна быть не менее 35 см. Размер должен быть таким, чтобы можно было надевать под них хлопчатобумажные или шерстяные перчатки. Перчатки испытываются раз в полгода.

Боты и галоши изготавливают из специальных сортов резины. Хранят в темном сухом помещении в закрытых шкафчиках отдельно от инструментов, на расстоянии не менее 1м от печей и отопительных батарей. Испытания бот проводят раз в 3 года, галош – раз в год.



Электрозащитные средства и инструменты

Поражение электричеством практически всегда непредсказуемо. Ведь его невозможно почувствовать обонянием или осязанием. А последствия поражения очень плачевные и могут привести даже к смерти. Чтоб избежать этого, нужно применять электрозащитные средства.

Неосторожность и невнимательность человека являются  основной причиной поражения электрическим током. Чтоб предотвратить это, нужно соблюдать все правила безопасности и быть очень осторожным.  Для предотвращения аварии на предприятиях используют следующие защитные методы:

  1. Электрозащитные средства. Практически все это диэлектрические инструменты и принадлежности.
  2. Инструменты защиты от электрических полей.
  3. Средства индивидуальной защиты.

Опасность поражения электрическим током определяются следующими факторами:

  1. Электрический – напряжение и сила тока, частота, электрическое сопротивление человека.
  2. Состояние окружающей среды. Например, влажность воздуха.
  3. Не электрический – особенности человека.

Рассмотрим, какие средства защиты используют в электроустановках для предотвращения поражения электрическим током человека.

Электрозащитные средства при работах в электроустановках

Электрозащитные инструменты и приспособления – это маленькая частица технических мер защиты во время проведения работ от поражения электрическим током.

Также это средства защиты в электроустановках, которые используют для предотвращения поражением электрическим током и для обеспечения безопасности сотрудников при выполнении ремонта в электрических устройствах.

Защитные мероприятия от поражения электрическим током подразделяются на 2 группы:

  1. Основные.
  2. Вспомогательные.

Основные электрозащитные средства — это методы изоляции.

Они предназначены выдерживать рабочее напряжение на протяжении длительного периода. Их использует, если есть необходимость выполнения задачи под напряжением.

Вспомогательные инструменты электрика – это дополнительные средства защиты в электроустановках, которые недопустимо применять самостоятельно и они идут, как дополнение к основным. Применяют для предохранения сотрудника от шагового напряжения. Например, диэлектрические коврики.

Основные и дополнительные методы защиты в электроустановках вместе обеспечивают полноценную безопасность сотрудника на  рабочем месте, при выполнении задачи с различными электроустановками.

Вспомогательные средства защиты используются совместно с основными.

Орудия защиты от поражения электрическим током подразделяются по классу напряжения:

  • до 1000 (В)
  • выше 1000 (В).

Каждый инструмент имеет свой класс защиты от поражения электрическим током. Его наносят на сам инструмент. Это означает, что данный инструмент можно использовать только при определенном напряжении. Использование не по назначению может привести к неприятным последствиям.

Основные электрозащитные средства выше 1000 В

Основные изолирующие защитные средства от напряжения используют для работ под напряжением, и обеспечивают полную безопасность жизни человека. Рассмотрим, какие технические средства от поражения электрическим током применяют чаще всего (категория выше 1000 В):

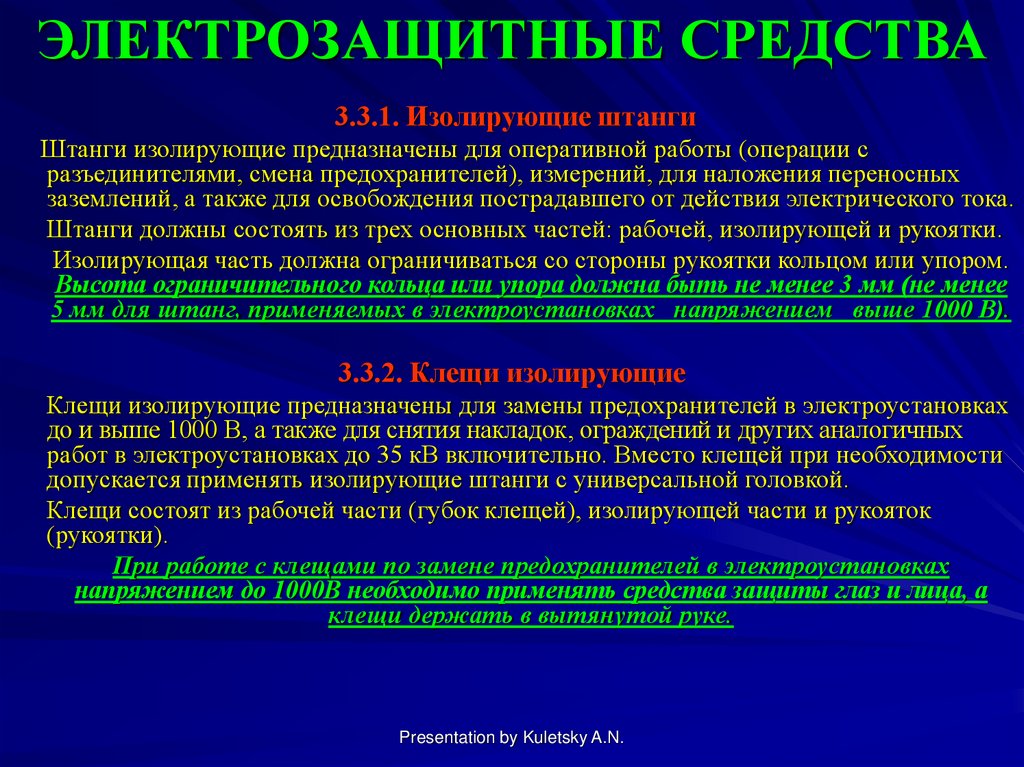

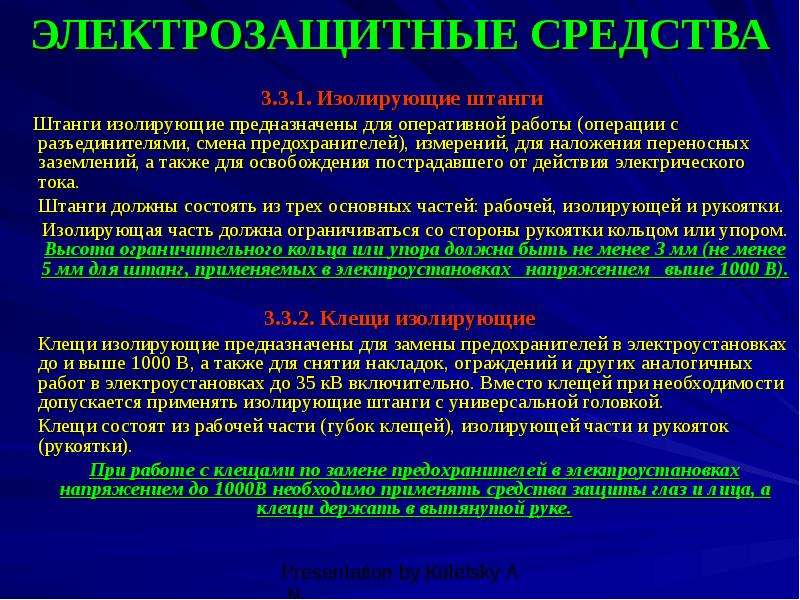

  1. Все разновидности изолирующих штанг. Используют для установки и демонтажа различных деталей. А так же помогают освободить потерпевшего. Их можно использовать только внутри помещения. Если ремонт будет проходить снаружи здания, то не должно быть влажно. Обратите внимание, что при использовании штанги необходимо надевать перчатки.
  2. Клещи с изоляцией. С их помощью проводят установку или демонтаж предохранителей. Их используют строго по назначению и с учетом на сколько рассчитана изоляция. Размеры клещей зависят от напряжения. При работе необходимо надевать очки и перчатки. Клещи должны соответствовать степени защиты.
  3. Указатели высокого напряжения. Перед началом любой работы электрику необходимо определить, находится ли оборудование под напряжение. Его наличие или отсутствие определяют с помощью указателя.
  4. Устройства для измерений.

Дополнительные электрозащитные средства выше 1000 В

Кроме основного инвентаря для полноценного и безопасного труда электрика необходима дополнительная защита. К дополнительным средствам электрозащиты свыше 1000 (В) относят:

  1. Диэлектрические перчатки, галоши, коврики, щит или подставка, колпак и накладки. Перчатки защищают руки работника от воздействия тока. в электроустановках применяют диэлектрические галоши, чтоб обезопасить работника от тока, который может, проходит в основании. Коврик выполняет ту же функцию, что и галоши. Особо актуальны, если пол влажный. Подставка необходима при работе свыше 1000 (В). Они защищают от действия тока, если он есть в основании. Колпаки диэлектрические и накладки – это СИЗ, которые применяются во избежание короткого замыкания.
  2. Штанги для выравнивания потенциала. Применяют для переноса напряжения.
  3. Лестницы, изготовленные из стеклопластика. Они безопасны, так как по них не проходит ток.

Основные электрозащитные средства до 1000 В

Основные изолирующие защитные средства от напряжения во многом повторяют дополнительные орудия защиты свыше 1000 (В). Основные электрозащитные средства до 1000 (В) включают:

  1. Изолирующие штанги. Позволяют избежать поражения электрическим током.
  2. Диэлектрические перчатки бесшовные. Защищают руки электрика от поражения.
  3. Клещи с изоляцией и электроизмерительные клещи. Они необходимы для безопасной работы с приборами. Второй вариант клещей помогает определить напряжение. Если электрик пользуется клещами, то он должен быть оснащен перчатками и очками.
  4. Указатели низкого напряжения.
  5. Ручной инструмент с изоляцией. Он необходим для различных работ. К ним относят слесарный инструмент, на рукоятках которого есть изоляция. При этом толщина изоляции зависит от типа выполняемой задачи.

Рассмотренные электрозащитные средства в электроустановках до 1000 (В) гарантируют нужную безопасность сотрудника.

Дополнительные электрозащитные средства до 1000 В

Дополнительные электрозащитные средства в электроустановках до 1000 (В) необходимы для полной комплектации и защиты электрика. Технические способы защиты от поражения электрическим током включают в себя:

  1. Изолирующая подставка, колпаки, покрытия и накладки. Подставки размещают на полу, там, где будут проходить, работать электрики.
  2. Диэлектрический коврик. Используется, как и подставка. Он более удобен в использовании. Но коврик не подходит, если на полу есть вода. Перед использованием периодически необходимо проводить осмотр и проверку, так как он может быть поврежден.
  3. Изолирующие стеклопластиковые (диэлектрические) стремянки и приставные лестницы.
  4. Диэлектрические галоши.
  5. Штанги для выравнивания и переноса потенциала.

Средства защиты от электрических полей

При работе в электроустановках возможно поражение не только током, но и электрическим полем. Действие электрического поля не так пагубно отражается на здоровье человека, как удар током. Тем не менее, длительное пребывание в электрическом поле негативно сказывается на нервной системе человека. Рассмотрим второй вид защиты при работе в электроустановках от электрического поля.

  1. Для электрика необходимо предоставить индивидуальный комплект. Который, защищает от поля при работах в открытом распределительном устройстве и на потенциале воздушной линии электропередачи. В него входит костюм и дополнительная комплектация
  2. Экранирующие устройства. Они предотвращают влияние электрического поля на человека. Они необходимы для ремонта и обслуживания электрооборудования.
  3. На территории должны быть предупредительные знаки и плакаты. Они имеют различные функции. Некоторые информируют, некоторые предупреждают о безопасности.
  4. Переносное заземление. Используют для обеспечения безопасности электрика.

Средства индивидуальной защиты


Последний тип – СИЗ электрика. Средства индивидуальной защиты от поражения электрическим током используются только одним сотрудником. К индивидуальным средства защиты электромонтера относят:

  1. Очки. Защищают глаза от поражения мелкими частицами.
  2. Ограждение.
  3. Рукавицы.
  4. Пояса и канаты.
  5. Пластиковые каски.
  6. Респираторы и противогазы.

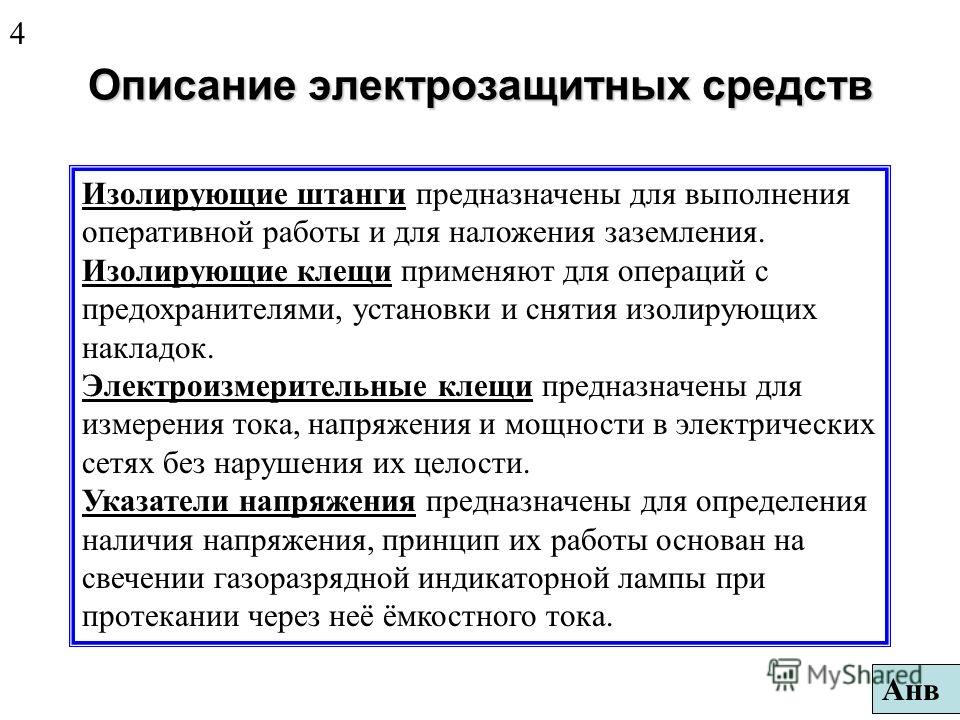

Описание наиболее распространенных дополнительных и основных средств защиты

Наиболее распространенным инвентарем считают перчатки. Их используют при всех работах. Перед проверкой их обязательно проверяют на герметичность. Перчатки не прошедшие проверку  использовать запрещают.

Слесарно-монтажные инструменты используют для работ при напряжении не выше 380 В. Их рукоятки изолированы пластмассовыми рукоятками. Они выполняют защитную функцию.

Указатели напряжения оснащены специальным индикатором. Светящий индикатор указывает о наличии напряжения в технике.

Изолирующие клещи выполняют только из пластмассы. Ими монтируют и демонтируют различные элементы, чаще всего предохранители.

Проверка снаряжения

Каждый инвентарь должен иметь соответствующие документы, в которых должны быть указаны следующие данные: название, производитель, дата изготовления и срок испытания. Последний пункт самый важный.


Все методы защиты испытывают при поступлении в эксплуатацию. Остальные проверки и их количество зависят от типа защитного инвентаря. В ГОСТ и ТУ указано условия и время проведения испытаний, частота проверки и осмотров. Например, стремянки осматривают раз в пол года, а перчатки перед каждым использованием.

Общие правила использование защитных средств

  1. Все приспособления должны проходить осмотр и испытания.
  2. Если прибор имеет загрязнения, или хоть немного поврежден, срок эксплуатации пришел к концу, повреждена изоляция, то его использование запрещено. Так как во время выполнения задачи человек может пострадать от электричества. Такие приборы выводят из эксплуатации.
  3. Все приборы должны быть сухими. Для ремонта на улице, в условиях сырой погоды, существуют иные методы защиты.
  4. Все инструменты должны быть чистыми. Это в первую очередь касается перчаток и галош.
  5. Каждый инструмент и приспособление защиты рассчитывают для работы под разным напряжением. Этот класс указывают на корпусе инструмента.

Все СИЗ согласно правил безопасности должны находится в помещениях с электроустановкой в качестве инвентаря или должно быть у каждой бригады, выдаваться для индивидуального пользования.

Ответственность за инвентарь и его своевременную выдачу несет начальник цеха и мастер участка.

Каждый электрик должен быть оснащен инвентарем электрозащиты в зависимости от типа выполняемой работы. Обратите внимание, что все инструменты должны пройти осмотр до начала работы и под напряжением. Перед каждой работой проверяют исправность инструментов.

Электрозащитные средства – Справочник химика 21

    Электрозащитные средства — это переносимые и перевозимые изделия, служащие для защиты людей, работающих с электроустановками, от поражения электрическим током, от воздействия электрической дуги. Эти средства должны обеспечивать высокую степень защиты и удобство при эксплуатации. Их выбирают с учетом требований безопасности дЛя данного вида работ. В первую очередь безопасность обеспечивается применением средств коллективной защиты, а затем, если она не может быть обеспечена, применяют средства индивидуальной защиты.[c.46]
    Электрозащитные средства — переносимые и перевозимые изделия, служащие для защиты людей, работающих с электроустановками, от поражения электрическим током, от воздействия электрической дуги и электромагнитного поля. [c.177]

    ЭЛЕКТРОЗАЩИТНЫЕ СРЕДСТВА И ИНСТРУМЕНТЫ [c.215]

    Электрозащитные средства и инструменты [c.219]

    Все защитные средства изготовляют на заводах по установленным стандартам и снабжают клеймом с указанием допустимого напряжения тока, при котором они могут использоваться. На заводах-изготовителях и периодически в процессе эксплуатации электрозащитные средства осматривают и испытывают повышенным напряжением по установленным нормам. [c.221]

    Для обеспечения безопасности человека в этом случае целесообразны изоляция проводов, увеличение сопротивления обуви й пола. Это достигается также применением резиновых ковриков, перчаток и других электрозащитных средств.[c.43]

    Какие существуют электрозащитные средства  [c.49]

    ГЛАВА 15. ЭЛЕКТРОЗАЩИТНЫЕ СРЕДСТВА 203 [c.5]

    Классификация электрозащитных средств 203 [c.5]

    Глава 15 ЭЛЕКТРОЗАЩИТНЫЕ СРЕДСТВА [c.203]

    КЛАССИФИКАЦИЯ ЭЛЕКТРОЗАЩИТНЫХ СРЕДСТВ [c.203]

    Кроме перечисленных электрозащитных средств при работах электроустановками можно применять такие средства индивидуальной защиты, как очки, каски, противогазы, рукавицы, предохранительные монтерские пояса и страховочные канаты. [c.203]

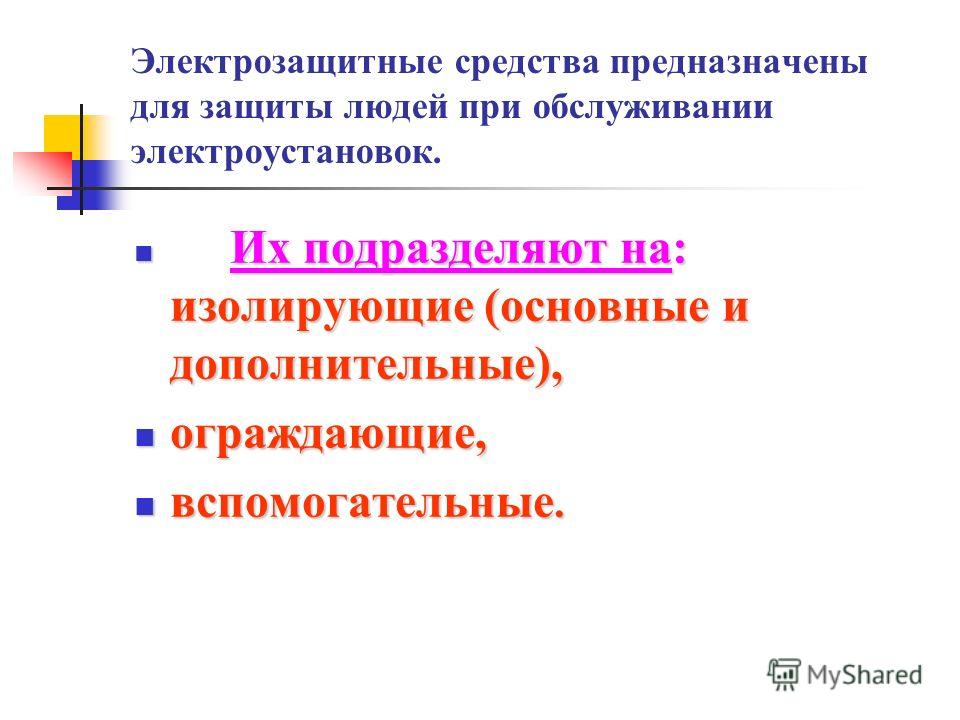

    По назначению изолирующие электрозащитные средства подразделяют на основные и дополнительные. [c.203]

    В электроустановках напряжением до 1000 В основными электрозащитными средствами являются изолирующие штанги, [c.203]

    Места хранения электрозащитных средств должны быть зафиксированы в списках, утвержденных главным инженером предприятия.[c.204]

    При эксплуатации действующих электроустановок важную роль в обеспечении безопасности электротехнического персонала играют различные электрозащитные средства. [c.62]

    Индивидуальными средствами защиты являются спецодежда (защитная одежда), белье, спецобувь, головные уборы, перчатки и рукавицы, фартуки и пр., противогазы и респираторы, защитные очки, противошумные устройства, защитные пасты и мази для предупреждения профессиональных заболеваний кожи, предохранительные пояса и электрозащитные средства [c.113]

    Осмотр и испытание. Электрозащитные средства в точно установленные сроки осматривают и испытывают. Так, например, токоизмерительные клещи, предназначенные для работы при напряжении до 10 KS, и измерительные штанги, предназначенные для работы при напряжении до ПО кв, испытывают в течение 5 мин трехкратным линейным напряжением (не менее 40 кв) не реже одного раза в год.  [c.181]

    Для предохранения работающих в производстве хлора и каустической соды от вредного воздействия токсических веществ используются средства личной защиты и специальные защитные приспособления. Индивидуальными средствами защиты являются приборы для защиты органов дыхания, защитные очки, спецодежда (защитная одежда), нательное белье, спецобувь, головные уборы, перчатки и рукавицы, фартуки, а также защитные пасты и мази для предупреждения профессиональных заболеваний кожи, предохранительные пояса и электрозащитные средства [65]. [c.179]


    Все, находящиеся в эксплуатации электрозащитные средства и предохранительные пояса должны быть пронумерованы, за исключением касок защитных, диэлектрических ковриков, изолирующих подставок, плакатов и знаков безопасности, защитных ограждений, штанг для переноса и выравнивания потенциала. Допускается использование заводских номеров. [c.185]

    Комплектация электрозащитными средствами……………………………………………………………………..208 [c.197]

    КОМПЛЕКТАЦИЯ ЭЛЕКТРОЗАЩИТНЫМИ СРЕДСТВАМИ [c. 208]

    Во всех подразделениях должен быть типовой перечень электрозащитных средств, инструмента и приспособлений для оснащения оперативно-ремонтного персонала, выезжающего для производства работ на электроустановках линейной части нефтепровода. Перечень должен быть утвержден главным инженером РНУ. Все приспособления, инструмент и защитные средства, применяемые при работах, должны удовлетворять требованиям Правил применения и испытания средств защиты, используемых в электроустановках . Эксплуатация электрозащитных средств, их хранение и транспортировка должны осуществляться в соответствии с требованиями этих правил. [c.208]

    Типовой набор электрозащитных средств для бригады, работающей на ВЛ, кабельных линиях и электроустановках линейной части нефтепровода выше 1000 В представляет собой  [c.209]

    Индивидуальные изолирующие электрозащитные средства (ИИЭС) (диэлектрические перчатки, боты или сапоги) необходимо применять для обеспечения безопасной работы персонала и пожарных, участвующих в тушении пожаров электроустановок, находящихся под напряжением.[c.375]

    Перед принятием смены машинист коксовой машины должен убедиться в исправности путей машины, тормозов, троллеев и токоприемников, электроблокировки, сигнализации, механизмов и электрооборудования. Он должен проверить исправность наружного и внутреннего освещения, убедиться в наличии электрозащитных средств. При этом машинист принимает по 254 [c.254]

    Индивидуальные защитные средства предназначены для защиты кожного покрова (спёцодежда, спецобувь, перчатки, защитные пасты и мази), головы (каски, шлемы), органов дыхания (противогазы, респираторы), органов зрения (защитные очки, маски, светофильтры), органов слуха (антифоны, противошумы), а также для предупреждения электротравм (электрозащитные средства) и падения с высоты (предохранительные пояса). [c.51]

    Персонал, обслуживающий электролизные установки, обязан пользоваться индивидуальными средствами электрозащиты (диэлектрические перчатки, боты, галощи и др. ), применение которых должно быть предусмотрено инструкциями. Электрозащитные средства, применяемые при обслуживании и ремонте электролизеров, их частей и ошиновки, подвергают контрольным осмотрам и испытаниям по мере необходимости (но не реже одного раза в месяц) на электрическую прочность в соответствии с установленными нормами периодичности испытаний защитных средств. Проведение испытания подтверждается маркировкой на заищтныч средствах. [c.186]

    В электроустановках напряжением выше 1000 В к основным электрозащитным средствам для работы относятся изрлирую-щие штанги, изолирующие и электроизмерительные клещи, указатели напряжения, указатели напряжения для фазировки, изолирующие устройства и приспособ 1еция для ремонтных работ (изолирующие лестницы, площадкр, тяги, канаты, корзины телескопических выщек и др.). [c.203]

    Дополнительные электрозащитные средства это такие средства защиты, которые при данном напряжении не могут обесиечить защиту от поражения током, поэтому их применяют совместно с основными электрозащитными средствами, [c.204]

    К дополнительным электрозащитным средствам в электроустановках напряжением выше 1000 В относятся диэлектрические перчатки, диэлектрические боты, диэлектрические ковры, индивидуальные экранирующие комплекты, изолирующие под-етавки и накладки, диэлектрические колпаки, переносные за- 1смления, оградительные устройства, плакаты и знаки безопасности. [c.204]

    К дополнительным электрозащитным средствам в электроустановках напряжением до 1000 В относятся диэлектрические алоши, диэлектрические ковры, переносные заземления, изолирующие подставки и накладки, оградительные устройства, плакаты и знаки безопасности, [c.204]

    Электрозащитные средства, используемые оперативно-выездными и ремонтными бр-игадами в лаборатории или индивидуально, необходимо хранить в ящиках, сумках или чехлах. [c.208]

    К электрозащитным средствам относятся перчатки, резиновые диэлектрические, резиновые галоши (боты), ножницы для резки электропроводов с изолированными ручками, коврик резиновый диэлектрический размером 50×50 см. [c.380]


Виды электрозащитных средств и инструментов

Классификация защитных средств

Электрозащитными средствами называют приборы, аппараты, приспособле­ния и устройства, служащие для защиты персонала от поражения электрическим током, воздействия электромагнитного поля, ожо­гов электрической дугой. Они подразделяются на основные и дополнительные.

Электрозащитные средства.

Основными называют такие защитные средства, изоляция которых надежно выдерживает рабочее напряжение электроустановок. С их помощью можно касаться токоведущих частей, находящихся под напряжением.

Основными защитными средствами служат:

  • в установках 1000 В и ниже – клещи токоизмерительные и изолирующие, диэлектрические перчатки, инструмент с изолиро­ванными ручками, указатели напряжения;
  • в установках выше 1000 В – штанги изолирующие (опера­тивные и измерительные), клещи изолирующие и токоизмеритель­ные, указатели напряжения, изолирующие устройства и приспо­собления для ремонтных работ, изолирующие лестницы, площадки, тяги, щитовые габаритники, изолирующие звенья телескопической вышки.

Рисунок 1. Изолирующие штанги.

Основные защитные средства изготовляют из материалов с ус­тойчивой диэлектрической характеристикой (бакелит, фарфор, эбонит, гетинакс, специальные пластмассы, древеснослоистые пла­стики и др.).

Дополнительными называют такие защитные средства, которые сами по себе не могут при данном напряжении обеспечить безопас­ность от поражения током. Они могут использоваться только вместе с основными средствами защиты и служат также для защиты от напряжения прикосновения и шагового напряжения, от ожогов дугой и продуктами ее горения.

Дополнительными защитными средствами служат:

  • в установках до 1000 В – диэлектрические галоши, диэлек­трические коврики, изолирующие подставки;
  • в установках выше 1000 В – диэлектрические перчатки и диэлектрические боты. В помещениях с повышенной опасностью, кроме того, изолирующие подставки и диэлектрические коврики.

Находящиеся в эксплуатации основные и дополнительные за­щитные средства (кроме изолирующих подставок, диэлектриче­ских ковриков и штанг для наложения заземления) периодически подвергают электрическим испытаниям. Величина испытательного напряжение, допустимая величина тока утечки через испытуемое изделие, время и сроки испытаний, осмотров регламентируются «Правилами пользования и испытания защитных средств, применяемых в электроустановках».

Рисунок 2. Изолирующие клещи.

Изолирующие штанги – используются для работ вблизи или на токоведущих частях любого напряжения. Они состоят из 3-х основных частей (рис. 1а): рабочей 1, изолирующей 2 и ручки- захвата 3. В зависимости от назначения рабочая часть штанги имеет различную конструкцию. Например, в штангах для измере­ния напряжения на отдельных изоляторах в гирлянде рабочая часть выполнена в виде съемной головки, бакелитовой трубки 4, закрытой колпачками 5, в которых крепятся сменные щупы 6, соединенные с измерительным прибором 7. При замерах головку можно наклонять на угол до 45° с помощью шарнирно-пружинящего соединения 8.

В оперативных штангах рабочая часть выполнена в виде сталь­ного наконечника 1 с пальцем 2 (рис. 1б) для захвата вежей разъединителя или в виде струбцины.

Имеется кольцо 3 с резьбой для крепления указателя напря­жения.

Изолирующая часть штанг любого назначения может состоять из нескольких звеньев 2, соединенных муфтами 10 (рис. 1а). Число и длина звеньев зависят от рабочего напряжения. Ручка захват 3 отделена от изолирую­щей части ограничительным кольцом 11. На ручку ставят штамп 9 с указанием даты сле­дующего испытания, рабочего напряжения, номера штанги и наименования лаборатории, производившей испытание.

Изолирующие клещи (рис.2) – используются для работы в электроустановках напряже­нием 35 кВ и менее. С их по­мощью меняют вставки предо­хранителей, снимают или наде­вают изолирующие колпаки на ножи однополюсных разъеди­нителей и т. п. Клещи состоят также из 3-х частей: рабочей части — губок 1, изолирующей части 2 и ручки захвата 3.

Рисунок 3. Токоизмерительные клещи.

Токоизмерительные клещи, например типа Ц-91 (рис.3), используются для измерения переменного тока до 500 А в одиноч­ных проводниках без разрыва цепи при напряжении до 600 В. Рабочая часть токоизмерительных клещей состоит из разъемного магнитопровода 1, на котором внутри корпуса 2 размещена вторич­ная обмотка. К этой обмотке подключен амперметр 4, пределы измерения которого изменяются переключателем 3. Таким образом, токоизмерительные клещи представляют собой трансформатор тока, первичной обмоткой которого является проводник 5, охваты­ваемый разъемным магнитонроводом. Разъем осуществляется нажатием на рычаг 6. Прибор может быть использован и для измерения напряжений 0-300 и 0-600 В. Для этого он снабжен 2-мя проводниками 7 с наконечниками, которые вставляются в специальные гнезда на корпусе прибора.

Для измерений в установках напряжением до 10 кВ применяют клещи с амперметром, установленным на рабочей части. Ими можно производить замеры тогда, когда исключена возможность электрического пробоя между фазами или на землю (из-за уменьшения изоляционных расстояний рабочей частью клещей при измерении). На кабелях напряжением выше 1000 В замеры разрешается производить только в том случае, если жилы кабеля изолированы, а расстояние между ними более 250 мм. Измерения производят в диэлектрических перчатках, держа клещи на весу и не нагибаясь к амперметру.

Рисунок 4. Указатель.

Указатели напряжения. Для проверки наличия или отсутствия напряжения на токоведущих частях электроустановок напряжением до 110 кВ применяют указатели напряжения. В указателях напряжения выше 1000 В для обнаружения напряжения используется свечение неоновой лампы, при протекании через нее емкостного тока. Указатель – это переносной прибор, состоящий из 3-х частей: рабочей, изолирующей 5 и ручки-захвата 6  (рис. 4). Рабочая часть состоит из бакелитовой трубки 1, в которую вмонтирована неоновая лампа 2, соединенная с метал­лическим щупом 3 и конденсатором 4. На штампе 7 указываются рабочее напряжение указателя и дата следующего его испытания.

Перед проверкой отсутствия напряжения проверяют исправ­ность указателя, приближая его щуп к токоведущей части, заве­домо находящейся под напряжением, и убеждаясь, что лампа при этом светится. Затем прикасаются щупом ко всем 3-м фазам на выключателях и разъединителях  с обеих сторон отключен­ной части установки и убеждаются, что лампа не светится. Ни в коем случае нельзя делать вывод об отсутствии напряжения по показа­ниям сигнальных ламп и вольтмет­ров, так как они являются только вспомогательными средствами кон­троля.

Рисунок 5. Токоискатель типа ТИ.

При проверке отсутствия на­пряжения на линиях напряжением до 20 кВ, когда измерения ведутся с деревянных опор или лестниц, емкостный ток недостаточен для свечения лампы. В этом случае допускается заземление указа­теля специальным проводником в месте разъема изолирующей ча­сти 8. Проверку исправности указателя и отсутствия напряжения выполняют в диэлектрических перчатках.

В электроустановках напряжением до 500 В используют ука­затели, называемые токоискателями типа ТИ-2 (рис. 5) (УНН-90, МИН-1), работающие по принципу протекания через лампу тлеющего разряда 3 активного тока, ограничиваемого сопротивлением 2. Лампа, сопротивление и щупы 1, которыми касаются токоведущих частей, вмонтированы в рукоятки, выпол­ненные из изолирующего материала. Использование контрольных ламп для обнаружения напряжения запрещено.

Инструмент с изолированными рукоятками как основное сред­ство защиты применяют только в установках напряжением до 1000 В. Рукоятки инструмента должны иметь гладкое, без трещин и заусенцев изоляционное покрытие из влагостойкого нехрупкого изоляционного материала длиной не менее 10 см. Оно должно плотно прилегать к металлическим частям, полностью изолируя от металла руку рабочего. После изготовления или ремонта инстру­мент испытывают напряжением 2,5 кВ в течение 1 мин. На (рис. 6а )показан комплект слесарно-монтажного инструмента, который используют в качестве основного защитного средства при напряжении до 1000 В.

Изолирующие подставки  применяют в том случае, когда зазем­ление или зануление выполнить трудно либо требования безопасности повышены. Изолирующая подставка (рис. 6б) представляет собой деревянный настил, укрепленный на опорных изоляторах из фарфора. Высота изоляторов от пола до нижней поверхности настила не менее 5 см для установок всех напря­жений.

Рисунок 6. Защитные средства из диэлектрической резаны.

Защитные средства из диэлектрической резаны. Для изоляции, человека от земли и от токоведущих частей применяют изделия из диэлектрической резины: перчатки боты, галоши и коврики (рис. 6в). В отличие от обычной резиновая диэлектрическая обувь не имеет лакировки. Резина легко подвергается механиче­ским повреждениям, особенно под влиянием влаги, света, высокой температуры, масел, бензина, кислот. Защитные средства из ре­зины, поэтому должны храниться в закрытых шкафах или ящиках.

Временные ограждения – применяют при ремонтных работах для предохранения персонала от случайного приближения к токо­ведущим частям, находящимся под напряжением и расположенным вблизи места работы. Временные ограждения — это деревянные щиты (ширмы), изолирующие накладки, колпаки, ограждения, клетки. На (рис. 7) приведены некоторые виды таких ограждений: изолирующая накладка для рубильника из текстолита (рис. 7а), резиновый колпак, надеваемый на ножи разъединителей (рис. 7б), подвесная ширма для ограждения изоляторов и проводов (рис. 7в).

Переносные заземления  применяют при отсутствии стационар­ных заземляющих ножей для защиты от ошибочной подачи напря­жения на отключенные для работы части электроустановок и от появления на них наведенного напряжения. Переносное заземле­ние типа ШЗП состоит (рис. 8) из проводов 2 для соединения накоротко токоведущих частей всех 3-х фаз электроустановки, провода 6 для соединения их с заземляющим устройством, зажи­мов 1 или струбцины 5 для подключения заземления к оборудова­нию и заземляющей шине.

Заземление накладывается с помощью постоянной или съем­ной штанги для наложения заземления, представляющей собой изолирующую часть 3 с ручкой-захватом, которая ограничивается кольцом 4.

Рисунок 7. Изолирующая накладка для рубильника из текстолита.

На линиях электропередачи разрешается использовать одно­фазные переносные заземления. Провода выполняются гибкими из медных жил, сечение их выбирают по термической устойчивости при коротком замыкании, но не менее 25 мм2 в электроустановках напряжением выше 1000 В и не менее 16 мм2 в установках 1000 В и ниже.

Перед наложением заземления его исправность проверяют осмотром. Наложение заземления производят в следующей после­довательности. Проверяют указатель

напряжения, с помощью кото­рого будет проверяться отсутствие напряжения на заземляемой части электроустановки. Присоединяют к заземлителю заземля­ющий провод. Проверяют отсутствие напряжения. Сразу же после проверки заземляющей штангой зажим заземления накладывают на токоведущую часть и закрепляют его. Снимают заземление в обратном порядке. Все операции выполняют в диэлектрических перчатках.

Применять для заземления случайные проводники и соединять заземляющие провода путем скрутки не разрешается.

На токоведущих частях места наложения заземления выделяют 2-мя черными полосами, промежуток между которыми зачищают до блеска. На заземляющей шине для присоединения заземления обычно монтируют специальные винтовые зажимы типа «барашек».

Правила пользования защитными средствами

Рисунок 8. Переносное заземле­ние типа ШЗП.

Изолирующие защитные средства должны использоваться в электроустановках с напряжением не выше того, на которое они рассчитаны и которое указано в штампе. Защитные средства следует применять в сухую погоду; использовать их на открытом воздухе во время дождя, снега, тумана, изморози не разрешается. Для этого имеются специальные защитные средства. Не допускаются к употреблению как непригодные защитные средства, срок испытания которых, ука­занный в штампе, истек. Перед использованием защитные средства очищают от пыли, осматривают, проверяют отсутствие на них внешних повреждений.

Для хранения защитных средств в распределительных устрой­ствах отводится специальное место, которое оборудовано крюч­ками для подвешивания штанг, переносных заземлений, предупре­дительных плакатов, шкафами или ящиками для размещения перчаток, бот, ковриков, защитных очков, противогазов и указа­теля напряжения. При транспортировке защитные средства обе­регают от увлажнения, загрязнения и механических повреждений, их держат отдельно от остального инструмента.

За обеспечение электроустановки защитными средствами, их учет, правильное хранение и периодичность осмотров и испытаний, изъятие и замену непригодных средств несут ответственность на­чальники цехов, служб, подстанций, районов электрической сети, а в целом по предприятию — главный инженер. За наличие, пра­вильное хранение, использование и пригодность защитных средств отвечает персонал, обслуживающий электроустановку. Непригод­ные и неисправные защитные средства немедленно убираются из электроустановки, об этом уведомляется руководящий админи­стративно-технический персонал.

Основные защитные средства до 1000 вольт. Изолирующие электрозащитные средства

Что относится к средствам защиты в электроустановках?

Основные и дополнительные средства защиты до 1000 В и выше 1000 В.

Нормы комплектования СИЗ. Требования к учету защитных средств.

СИЗ

Защитные средства делятся на 2 категории: коллективные и индивидуальные.

Защитные средства классифицируются на:

1. Изолирующие
2. Ограждающие
3. Приспособления для работы на высоте
4. Вспомогательные приспособления
5. Экранирующие.

Изолирующие защитные средства.

Обеспечивают электроизоляцию человека от токоведущих или заземленных частей электрооборудования, а также от земли.

Все изолирующие защитные средства делятся на:

  1. Основные
  2. Дополнительные

Основные изолирующие защитные средства – средства, изоляция которых надежно выдерживает рабочее напряжение электроустановок и при помощи которых допускаются прикосновение к токоведущим частям, находящимся под напряжением, без опасности поражения электрическим током.

Дополнительными изолирующими защитными средствами являются такие, которые, обладая недостаточной изоляцией, не могут обеспечить безопасность работающего. Они могут применяться только в сочетании с основными средствами, усиливая их действие.

В электроустановках до 1000 В:

  1. диэлектрические перчатки,
  2. изолирующие токоизмерительные клещи,
  3. монтерский инструмент с изолированными рукоятками,
  4. токоискатели.
  1. диэлектрические галоши
  2. коврики
  3. изолирующие подставки

В электроустановках выше 1000 В:

основные изолирующие средства:

  1. изолирующие штанги
  2. изолирующие токоизмерительные клещи
  3. указатели напряжения

дополнительные изолирующие средства:

  1. монтерский инструмент с изолированными ручками
  2. диэлектрические перчатки
  3. коврики
  4. изолирующие подставки

НОРМЫ КОМПЛЕКТОВАНИЯ СРЕДСТВАМИ ЗАЩИТЫ В соответствии с приложением №8 к Инструкции по применению и испытанию средств защиты, используемых в электроустановках СО 153-34.03.603-2003

Распределительные устройства напряжением до 1000 В

По местным условиям

Указатель напряжения

Изолирующие клещи

Диэлектрические перчатки

Диэлектрические галоши

Диэлектрический ковер или изолирующая подставка

По местным условиям

Защитные ограждения, изолирующие накладки, переносные плакаты и знаки безопасности

Защитные щитки или очки

Переносные заземления

По местным условиям

Распределительные устройства напряжением выше 1000 В

Изолирующая штанга (оперативная или универсальная)

2 шт. на каждый класс напряжения

Указатель напряжения

Изолирующие клещи (при отсутствии универсальной штанги)

1 шт. на каждый класс напряжения (при наличии соответствующих предохранителей)

Диэлектрические перчатки

Не менее 2 пар

Диэлектрические боты (для ОРУ)

Переносные заземления

Не менее 2 на каждый класс напряжения

Защитные ограждения (щиты)

Не менее 2 шт.

Плакаты и знаки безопасности (переносные)

По местным условиям

Противогаз изолирующий

Защитные щитки или очки

Требования к защитным средствам

Все находящиеся в эксплуатации электрозащитные средства и средства индивидуальной защиты должны быть пронумерованы, за исключением касок защитных, диэлектрических ковров, изолирующих подставок, плакатов безопасности, защитных ограждений, штанг для переноса и выравнивания потенциала. Допускается использование заводских номеров.

В подразделениях предприятий и организаций необходимовести журналы учета и содержания средств защиты. Средства защиты, выданные в индивидуальное пользование, также должны быть зарегистрированы в журнале.

Наименование Переодичность
осмотров испытаний
Диэлектрические перчатки перед применениемОдин раз в 6 мес
Инструмент (на изоляцию) перед применением Один раз в год
Указатели (УНН) перед применением Один раз в год
Изолирующие клещиОдин раз в годОдин раз в 2 года

На выдержавшие испытания средства защиты, применение которых зависит от напряжения электроустановки, ставится штамп следующей формы:

Насредства защиты, применение которых не зависит от напряженияэлектроустановки (диэлектрические перчатки, галоши,боты и т.п.), ставится штамп следующей формы.

Здравствуйте, дорогие читатели сайта «Заметки электрика».

Цель моей сегодняшней статьи — это довести до Вас информацию о средствах защиты в электроустановках.

Скажу сразу, что все средства защиты, применяемые в электроустановках должны отвечать требованиям соответствующих ГОСТов.

При работах в распределительных устройствах применяются следующие виды средств защит:

Рассмотрим каждое средство более подробно.

Электрозащитные средства при работах в электроустановках

Для начала давайте познакомимся с данным определением.

Электрозащитные средства — это средства защиты, которые применяют от поражения электрическим током, необходимые для обеспечения эффективной при работах в распределительных устройствах.

Все электрозащитные средства делятся на 2 группы:

  • основные
  • дополнительные

Основные электрозащитные средства — это изолирующие электрозащитные средства, у которых изоляция долгое время способна выдерживать рабочее напряжение сети, и с помощью которых разрешено производить работы под напряжением на токоведущих частях.

Дополнительные электрозащитные средства — это изолирующие электрозащитные средства, которые не защищают человека от поражения электрическим током, а только являются дополнением к основным средствам защиты. А также они предназначены для защиты работающего от шагового напряжения и напряжения прикосновения.

По классу напряжения электрозащитные средства разделяются:

  • до 1000 (В)
  • выше 1000 (В)

Основные электрозащитные средства выше 1000 (В)

Приведем перечень всех изолирующих электрозащитных средств, относящихся к категории основные выше 1000 (В).

  • различные
  • различные устройства для и в распределительных устройствах (указатели напряжения для фазировки, устройства для прокола кабелей, и другое)
  • различные устройства и специальные средства защиты, необходимые для работ в электроустановках выше 110 (кВ), сюда не относятся

Основные электрозащитные средства до 1000 (В)

Приведем перечень всех изолирующих электрозащитных средств, относящихся к категории основные до 1000 (В).

  • (УНН, )
  • диэлектрические перчатки
  • (изолирующий)

Дополнительные электрозащитные средства выше 1000 (В)

Приведем перечень всех изолирующих электрозащитных средств, относящихся к категории дополнительные выше 1000 (В).

  • изолирующая подставка
  • изолирующие колпаки и накладки
  • штанги для выравнивания и переноса потенциала

Дополнительные электрозащитные средства до 1000 (В)

Приведем перечень всех изолирующих электрозащитных средств, относящихся к категории дополнительные до 1000 (В).

  • диэлектрический коврик
  • изолирующая подставка
  • изолирующие колпаки, покрытия и накладки
  • штанги для выравнивания и переноса потенциала
  • изолирующие стеклопластиковые (диэлектрические) стремянки и приставные лестницы

Вторым видом средств защит являются средства защиты от электрических полей повышенной напряженности.

К ним относятся:

1. Индивидуальный экранирующий комплект — необходим для выполнения работ на потенциале земли в ОРУ (открытом распределительном устройстве) и на потенциале ВЛ (воздушной линии электропередачи)

2. Различные экранирующие устройства (переносные и съемные)

Средства индивидуальной защиты (СИЗ)

Ну вот мы добрались и до третьего вида средств защит — это средства индивидуальной защиты, т.е. средства защиты, применяемые одним человеком.

К ним относятся:

  • защитные пластиковые каски
  • защитные очки
  • различные респираторы и противогазы
  • рукавицы
  • предохранительные пояса и страховочные канаты
  • комплекты для защиты работающего от электрической дуги ()

Почитайте статью о том, как я ездил на , где были представлено множество вариантов СИЗ, как для энергетиков, так и для пожарных служб (МЧС), нефтяников, железнодорожников и др.

Послесловие

В данной статье я познакомил Вас с тремя видами средств защиты, используемых в электроустановках. О каждом средстве защиты мы поговорим более подробно в следующих статьях. После прочтения всего материала Вы научитесь самостоятельно выбирать и использовать средства защиты в зависимости от условий выполняемой работы.

Насколько ВАЖНО применять средств защиты в электроустановках, Вы можете узнать из статей про и .

P.S. На этом статью на тему средства защиты в электроустановках я заканчиваю. Узнайте первым о новых статьях на сайте, подписавшись на рассылку. А сейчас Вы можете посмотреть интересное видео по теме статьи:

Добавить сайт в закладки

Классификация защитных средств

Электрозащитными средствами называют приборы, аппараты, приспособле­ния и устройства, служащие для защиты персонала от поражения электрическим током, воздействия электромагнитного поля, ожо­гов электрической дугой. Они подразделяются на основные и дополнительные.

Основными называют такие защитные средства, изоляция которых надежно выдерживает рабочее напряжение электроустановок. С их помощью можно касаться токоведущих частей, находящихся под напряжением.

Основными защитными средствами служат:

  • в установках 1000 В и ниже – клещи токоизмерительные и изолирующие, диэлектрические перчатки, инструмент с изолиро­ванными ручками, указатели напряжения;
  • в установках выше 1000 В – штанги изолирующие (опера­тивные и измерительные), клещи изолирующие и токоизмеритель­ные, указатели напряжения, изолирующие устройства и приспо­собления для ремонтных работ, изолирующие лестницы, площадки, тяги, щитовые габаритники, изолирующие звенья телескопической вышки.

Основные защитные средства изготовляют из материалов с ус­тойчивой диэлектрической характеристикой (бакелит, фарфор, эбонит, гетинакс, специальные пластмассы, древеснослоистые пла­стики и др.).

Дополнительными называют такие защитные средства, которые сами по себе не могут при данном напряжении обеспечить безопас­ность от поражения током. Они могут использоваться только вместе с основными средствами защиты и служат также для защиты от напряжения прикосновения и шагового напряжения , от ожогов дугой и продуктами ее горения.

Дополнительными защитными средствами служат:

  • в установках до 1000 В – диэлектрические галоши, диэлек­трические коврики, изолирующие подставки;
  • в установках выше 1000 В – диэлектрические перчатки и диэлектрические боты. В помещениях с повышенной опасностью, кроме того, изолирующие подставки и диэлектрические коврики.

Находящиеся в эксплуатации основные и дополнительные за­щитные средства (кроме изолирующих подставок, диэлектриче­ских ковриков и штанг для наложения заземления) периодически подвергают электрическим испытаниям. Величина испытательного напряжение, допустимая величина тока утечки через испытуемое изделие, время и сроки испытаний, осмотров регламентируются «Правилами пользования и испытания защитных средств, применяемых в электроустановках».

Изолирующие штанги – используются для работ вблизи или на токоведущих частях любого напряжения. Они состоят из 3-х основных частей (рис. 1а ): рабочей 1, изолирующей 2 и ручки- захвата 3. В зависимости от назначения рабочая часть штанги имеет различную конструкцию. Например, в штангах для измере­ния напряжения на отдельных изоляторах в гирлянде рабочая часть выполнена в виде съемной головки, бакелитовой трубки 4, закрытой колпачками 5, в которых крепятся сменные щупы 6, соединенные с измерительным прибором 7. При замерах головку можно наклонять на угол до 45° с помощью шарнирно-пружинящего соединения 8.

В оперативных штангах рабочая часть выполнена в виде сталь­ного наконечника 1 с пальцем 2 (рис. 1б) для захвата вежей разъединителя или в виде струбцины.

Имеется кольцо 3 с резьбой для крепления указателя напря­жения.

Изолирующая часть штанг любого назначения может состоять из нескольких звеньев 2, соединенных муфтами 10 (рис. 1а ). Число и длина звеньев зависят от рабочего напряжения. Ручка захват 3 отделена от изолирую­щей части ограничительным кольцом 11. На ручку ставят штамп 9 с указанием даты сле­дующего испытания, рабочего напряжения, номера штанги и наименования лаборатории, производившей испытание.

Изолирующие клещи (рис.2 ) – используются для работы в электроустановках напряже­нием 35 кВ и менее. С их по­мощью меняют вставки предо­хранителей, снимают или наде­вают изолирующие колпаки на ножи однополюсных разъеди­нителей и т. п. Клещи состоят также из 3-х частей: рабочей части – губок 1, изолирующей части 2 и ручки захвата 3.

Токоизмерительные клещи, например типа Ц-91 (рис.3 ), используются для измерения переменного тока до 500 А в одиноч­ных проводниках без разрыва цепи при напряжении до 600 В. Рабочая часть токоизмерительных клещей состоит из разъемного магнитопровода 1, на котором внутри корпуса 2 размещена вторич­ная обмотка. К этой обмотке подключен амперметр 4, пределы измерения которого изменяются переключателем 3. Таким образом, токоизмерительные клещи представляют собой трансформатор тока, первичной обмоткой которого является проводник 5, охваты­ваемый разъемным магнитонроводом. Разъем осуществляется нажатием на рычаг 6. Прибор может быть использован и для измерения напряжений 0-300 и 0-600 В. Для этого он снабжен 2-мя проводниками 7 с наконечниками, которые вставляются в специальные гнезда на корпусе прибора.

Для измерений в установках напряжением до 10 кВ применяют клещи с амперметром, установленным на рабочей части. Ими можно производить замеры тогда, когда исключена возможность электрического пробоя между фазами или на землю (из-за уменьшения изоляционных расстояний рабочей частью клещей при измерении). На кабелях напряжением выше 1000 В замеры разрешается производить только в том случае, если жилы кабеля изолированы, а расстояние между ними более 250 мм. Измерения производят в диэлектрических перчатках, держа клещи на весу и не нагибаясь к амперметру.

Указатели напряжения. Для проверки наличия или отсутствия напряжения на токоведущих частях электроустановок напряжением до 110 кВ применяют указатели напряжения. В указателях напряжения выше 1000 В для обнаружения напряжения используется свечение неоновой лампы, при протекании через нее емкостного тока. Указатель – это переносной прибор, состоящий из 3-х частей: рабочей, изолирующей 5 и ручки-захвата 6 (рис. 4 ). Рабочая часть состоит из бакелитовой трубки 1, в которую вмонтирована неоновая лампа 2, соединенная с метал­лическим щупом 3 и конденсатором 4. На штампе 7 указываются рабочее напряжение указателя и дата следующего его испытания.

Перед проверкой отсутствия напряжения проверяют исправ­ность указателя, приближая его щуп к токоведущей части, заве­домо находящейся под напряжением, и убеждаясь, что лампа при этом светится. Затем прикасаются щупом ко всем 3-м фазам на выключателях и разъединителях с обеих сторон отключен­ной части установки и убеждаются, что лампа не светится. Ни в коем случае нельзя делать вывод об отсутствии напряжения по показа­ниям сигнальных ламп и вольтмет­ров, так как они являются только вспомогательными средствами кон­троля.

При проверке отсутствия на­пряжения на линиях напряжением до 20 кВ, когда измерения ведутся с деревянных опор или лестниц, емкостный ток недостаточен для свечения лампы. В этом случае допускается заземление указа­теля специальным проводником в месте разъема изолирующей ча­сти 8. Проверку исправности указателя и отсутствия напряжения выполняют в диэлектрических перчатках.

В электроустановках напряжением до 500 В используют ука­затели, называемые токоискателями типа ТИ-2 (рис. 5 ) (УНН-90, МИН-1), работающие по принципу протекания через лампу тлеющего разряда 3 активного тока, ограничиваемого сопротивлением 2. Лампа, сопротивление и щупы 1, которыми касаются токоведущих частей, вмонтированы в рукоятки, выпол­ненные из изолирующего материала. Использование контрольных ламп для обнаружения напряжения запрещено.

Инструмент с изолированными рукоятками как основное сред­ство защиты применяют только в установках напряжением до 1000 В. Рукоятки инструмента должны иметь гладкое, без трещин и заусенцев изоляционное покрытие из влагостойкого нехрупкого изоляционного материала длиной не менее 10 см. Оно должно плотно прилегать к металлическим частям, полностью изолируя от металла руку рабочего. После изготовления или ремонта инстру­мент испытывают напряжением 2,5 кВ в течение 1 мин. На (рис. 6а )показан комплект слесарно-монтажного инструмента, который используют в качестве основного защитного средства при напряжении до 1000 В.

Изолирующие подставки применяют в том случае, когда зазем­ление или зануление выполнить трудно либо требования безопасности повышены. Изолирующая подставка (рис. 6б ) представляет собой деревянный настил, укрепленный на опорных изоляторах из фарфора. Высота изоляторов от пола до нижней поверхности настила не менее 5 см для установок всех напря­жений.

Защитные средства из диэлектрической резаны. Для изоляции, человека от земли и от токоведущих частей применяют изделия из диэлектрической резины: перчатки боты, галоши и коврики (рис. 6в). В отличие от обычной резиновая диэлектрическая обувь не имеет лакировки. Резина легко подвергается механиче­ским повреждениям, особенно под влиянием влаги, света, высокой температуры, масел, бензина, кислот. Защитные средства из ре­зины, поэтому должны храниться в закрытых шкафах или ящиках.

Временные ограждения – применяют при ремонтных работах для предохранения персонала от случайного приближения к токо­ведущим частям, находящимся под напряжением и расположенным вблизи места работы. Временные ограждения – это деревянные щиты (ширмы), изолирующие накладки, колпаки, ограждения, клетки. На (рис. 7 ) приведены некоторые виды таких ограждений: изолирующая накладка для рубильника из текстолита (рис. 7а), резиновый колпак, надеваемый на ножи разъединителей (рис. 7б), подвесная ширма для ограждения изоляторов и проводов (рис. 7в).

Переносные заземления применяют при отсутствии стационар­ных заземляющих ножей для защиты от ошибочной подачи напря­жения на отключенные для работы части электроустановок и от появления на них наведенного напряжения. Переносное заземле­ние типа ШЗП состоит (рис. 8 ) из проводов 2 для соединения накоротко токоведущих частей всех 3-х фаз электроустановки, провода 6 для соединения их с заземляющим устройством, зажи­мов 1 или струбцины 5 для подключения заземления к оборудова­нию и заземляющей шине.

Заземление накладывается с помощью постоянной или съем­ной штанги для наложения заземления, представляющей собой изолирующую часть 3 с ручкой-захватом, которая ограничивается кольцом 4.

На линиях электропередачи разрешается использовать одно­фазные переносные заземления. Провода выполняются гибкими из медных жил, сечение их выбирают по термической устойчивости при коротком замыкании, но не менее 25 мм 2 в электроустановках напряжением выше 1000 В и не менее 16 мм 2 в установках 1000 В и ниже.

Перед наложением заземления его исправность проверяют осмотром. Наложение заземления производят в следующей после­довательности. Проверяют указатель

напряжения, с помощью кото­рого будет проверяться отсутствие напряжения на заземляемой части электроустановки. Присоединяют к заземлителю заземля­ющий провод. Проверяют отсутствие напряжения. Сразу же после проверки заземляющей штангой зажим заземления накладывают на токоведущую часть и закрепляют его. Снимают заземление в обратном порядке. Все операции выполняют в диэлектрических перчатках.

Применять для заземления случайные проводники и соединять заземляющие провода путем скрутки не разрешается.

На токоведущих частях места наложения заземления выделяют 2-мя черными полосами, промежуток между которыми зачищают до блеска. На заземляющей шине для присоединения заземления обычно монтируют специальные винтовые зажимы типа «барашек».

Правила пользования защитными средствами

Изолирующие защитные средства должны использоваться в электроустановках с напряжением не выше того, на которое они рассчитаны и которое указано в штампе. Защитные средства следует применять в сухую погоду; использовать их на открытом воздухе во время дождя, снега, тумана, изморози не разрешается. Для этого имеются специальные защитные средства. Не допускаются к употреблению как непригодные защитные средства, срок испытания которых, ука­занный в штампе, истек. Перед использованием защитные средства очищают от пыли, осматривают, проверяют отсутствие на них внешних повреждений.

Для хранения защитных средств в распределительных устрой­ствах отводится специальное место, которое оборудовано крюч­ками для подвешивания штанг, переносных заземлений, предупре­дительных плакатов, шкафами или ящиками для размещения перчаток, бот, ковриков, защитных очков, противогазов и указа­теля напряжения. При транспортировке защитные средства обе­регают от увлажнения, загрязнения и механических повреждений, их держат отдельно от остального инструмента.

За обеспечение электроустановки защитными средствами, их учет, правильное хранение и периодичность осмотров и испытаний, изъятие и замену непригодных средств несут ответственность на­чальники цехов, служб, подстанций, районов электрической сети, а в целом по предприятию – главный инженер. За наличие, пра­вильное хранение, использование и пригодность защитных средств отвечает персонал, обслуживающий электроустановку. Непригод­ные и неисправные защитные средства немедленно убираются из электроустановки, об этом уведомляется руководящий админи­стративно-технический персонал.

Содержание:

Для обеспечения электробезопасности лиц, допущенных к работе с распределительными устройствами, предусмотрены защитные средства в электроустановках до 1000 В и выше. Их основной функцией является надежная защита от поражения электротоком, поэтому все средства должны строго соответствовать ГОСТам. Все они классифицируются как электрозащитные средства, защита от электрических полей, а также индивидуальные защитные средства. Каждую группу следует рассмотреть более подробно.

Классификация и назначение электрозащитных средств

К электрозащитным относятся средства, использующиеся от поражения непосредственно электротоком. Они обеспечивают надежную электробезопасность во время работ с различными электроустановками и распределительными устройствами.

Все виды электрозащитных средств разделяются на две группы: основные и дополнительные.

  • Основные средства защиты в электроустановках включают в себя перечень изолирующих электрозащитных средств, имеющих изоляцию, способную выдерживать рабочее напряжение сети в течение продолжительного времени. Они позволяют безопасно выполнять работы на токоведущих частях, находящихся под напряжением.
  • К дополнительным также относятся изолирующие средства электрозащиты. Однако, в отличие от основных, они не защищают напрямую от поражения током, а лишь дополняют их, повышая тем самым степень защищенности работающих людей. Кроме того, дополнительные средства защищают персонал от и напряжении прикосновения.
  • В соответствии с классом напряжения, все виды электрозащитных средств разделяются на используемые при напряжении до 1000 вольт и свыше 1000 вольт.

Электрозащита при напряжение свыше 1000 вольт

К средствам защиты в электроустановках, применяемые в работе с напряжением более 1000 вольт, относятся различные виды изолирующих штанг и клещей, указатели высокого напряжения, а также различные виды устройств, используемых при испытаниях и электрических измерениях в распределительных устройствах.

Отдельно классифицируются различные устройства и специальные защитные средства, применяемые в электроустановках, с напряжением более 110 киловольт. В этот перечень не входят штанги, с помощью которых осуществляется выравнивание и перенос потенциала.

Электрозащита при напряжение до 1000 вольт

К основным средства защиты в электроустановках до 1000в, относятся изолирующие клещи и штанги, электроизмерительные клещи, указатели низкого напряжения, диэлектрические перчатки, а также различные виды ручного изолирующего инструмента.

Дополнительные защитные средства

Классификация дополнительных электрозащитных средств производится таким же образом. При работе с напряжением свыше 1000 вольт персонал должен пользоваться диэлектрическими перчатками, ботами и . В случае необходимости применяются изолирующие подставки, колпаки и накладки, а также штанги для выравнивания и переноса потенциала.

Во время работ на высоте персонал должен пользоваться изолирующими стремянками и приставными лестницами, изготовленными из стеклопластика и других диэлектрических материалов. Дополнительные средства электрозащиты при напряжении до 1000 вольт представлены такими же изделиями, что и для напряжения свыше 1000 В.

Защита от электрических полей

На втором месте по своей значимости находятся защитные средства от воздействия электрических полей повышенной напряженности. В первую очередь весь персонал, работающий в опасных местах должен пользоваться индивидуальными экранирующими комплектами. Их применение обязательно во время производства работ в открытых распределительных устройствах на потенциале земли и на потенциале воздушных линий электропередачи.

Рабочие должны пользоваться различными переносными и съемными экранирующими устройствами, а также . На объектах повышенной опасности вывешиваются информационные плакаты, а также запрещающие, предупреждающие, предписывающие и указательные знаки безопасности.

Перечень средств индивидуальной защиты

Важным элементом является индивидуальная защита в электроустановках до 1000 В и выше. Она должна применяться индивидуально каждым работником, в той или иной ситуации, связанной с повышенной опасностью поражения электротоком.

При выполнении таких работ персонал пользуется защитными пластиковыми касками и очками, ограждающими щитами, респираторами и противогазами, рукавицами, страховочными канатами и предохранительными поясами. Работающие должны быть обеспечены защитными комплектами от электрической дуги (термостойкими костюмами).

Электрозащитные средства – средства, служащие для защиты людей, работающих с электроустановками, от поражения электрическим током, воздействия электрической дуги и электромагнитного поля.

Основные защитные средства – средства защиты, изоляция которых длительно выдерживает рабочее напряжение электроустановок и которые позволяют прикасаться к токоведущим частям, находящимся под напряжением.

Дополнительные защитные средства – средства защиты, которые при их использовании не могут обеспечить защиту от поражения электрическим током; они являются дополнительной к основным средствам мерой защиты, а также служат для защиты от напряжения прикосновения и шагового, от ожогов электрической дугой.

Различают до 1000В и выше 1000В.

До 1000В: – основные: изолирующие штанги, клещи; указатели напряжения; электроизмерительные клещи; диэлектрические перчатки; ручной изолирующий инструмент;

Дополнительные: диэлектрические галоши; диэлектрические ковры и изолирующие подставки; изолирующие колпаки и накладки; лестницы приставные, стремянки изолирующие стеклопластиковые.

Выше 1000В:

Изолирующие штанги всех видов; изолирующие клещи; указатели напряжения; клещи электроизмерительные и др.;

Дополнительные: диэлектрические перчатки и боты; диэлектрические ковры и изолирующие подставки; изолирующие колпаки и накладки; штанги для переноса и выравнивания потенциала; лестницы приставные, стремянки изолирующие стеклопластиковые; диэлектрические галоши.

Средство индивидуальной защиты – средство защиты, используемое одним человеком (каски защитные, очки и щитки защитные, противогазы и респираторы, рукавицы, пояса предохранительные и канаты страховочные, комплекты для защиты от электрической дуги, диэлектрические перчатки).

Средство коллективной защиты – средство защиты. конструктивно или функционально связанное с производственным процессом, производственным оборудованием, помещением, зданием, производственной площадкой: от повышенного уровня электромагнитных излучений; напряженности магнитных и электрических полей; статического электричества (оградительные устройства, защитные покрытия, защитные заземления, устройства автоматического контроля, знаки безопасности, молниеотводы и разрядники, нейтрализаторы, увлажняющие устройства, антиэлектростатические вещества).

Порядок и общие правила пользования средствами защиты

При работах следует:

Использовать только средства защиты, имеющие маркировку с указанием завода-изготовителя, наименования и типа изделия и года выпуска, а также штамп об испытании. При обнаружении непригодности, средства защиты подлежат изъятию;

Пользоваться изолирующими электрозащитными средствами только по их прямому назначению в электроустановках напряжением не выше того, на которое они рассчитаны, в соответствии с руководствами по эксплуатации;

Использовать в сухих помещениях и в сухую погоду;

Перед каждым применением проверять исправность;

Не прикасаться к рабочей части, а также к изолирующей части за ограничительное кольцо или упор;

При напряжении свыше 1000 В пользоваться изолирующими штангами, клещами и указателями напряжения в диэлектрических перчатках.

При использовании диэлектрических перчаток проверить трещины, прорези, проколы и т.п., закручивая для этого каждую перчатку от запястья к пальцем. Перчатки надо натягивать на рукава одежды, длина их должна быть не менее 350 мм.

Требования к защитным средствам

1) Изолирующие части должны быть выполнены из электроизоляционных материалов, не поглощающих влагу, с устойчивыми диэлектрическими и механическими свойствами.

2) Поверхности изолирующих частей должны быть гладкими, без трещин, расслоений и царапин.

3) Конструкция должна предотвращать попадание внутрь пыли и влаги, предусматривать возможность их очистки.

4) Заземляющие проводники должны быть выполнены из неизолированного гибкого медного или алюминиевого провода. Обрыв жил в проводнике допускается не более 5%.

5) Слесарно-монтажный инструмент должен иметь рукоятки длиной не менее 100 мм. Высота ограничительного кольца или упора должна быть не менее 3 мм. Изоляция стержней отверток должна оканчиваться на расстоянии не более 10 мм от конца лезвия отвертки.

6) Боты и галоши должны изготавливаться из специальных сортов резины, должны иметь в нутрии матерчатую прокладку.

7) Следует проводить периодические испытания:

слесарно-монтажный инструмент – 1 раза год;

диэлектрические перчатки – 1 раз в 6 месяцев;

боты – 1 раз в 3 года;

галоши – 1 раз в год.

Изолирующая часть электрозащитных средств, содержащих диэлектрические штанги или рукоятки, должна ограничиваться кольцом или упором (выше 1000В высота кольца не менее 5мм, до 1000В высота не менее 3мм) из электроизоляционного материала со стороны рукоятки. Изолирующие части должны быть выполнены из влагостойких, маслобензостойких, не хрупких материалов, с устойчивыми диэлектрическими свойствами. Поверхности должны быть гладкими, без трещин, расслоений и царапин.

Длина диэлектрических перчаток должна быть не менее 35 см. Размер должен быть таким, чтобы можно было надевать под них хлопчатобумажные или шерстяные перчатки. Перчатки испытываются раз в полгода.

Боты и галоши изготавливают из специальных сортов резины. Хранят в темном сухом помещении в закрытых шкафчиках отдельно от инструментов, на расстоянии не менее 1м от печей и отопительных батарей. Испытания бот проводят раз в 3 года, галош – раз в год.

Какие электрические СИЗ нужны электрикам?

Управление по охране труда (OSHA) установило критерии для общих средств индивидуальной защиты (СИЗ) для электриков, работающих в зонах, где есть источники электрического тока под напряжением и общая электрическая среда. Несмотря на то, что существует множество различных типов этих электрических сред, таких как подслушанные линии электропередач, оборудование под напряжением и системы электроснабжения крупных объектов, которые требуют более высоких уровней защиты, в этом блоге будут рассмотрены основные средства индивидуальной защиты электрика.

Обзор:

  1. Каски:

Непроводящие каски следует носить, когда существует опасность травмы головы в результате поражения электрическим током или ожогов из-за контакта с токоведущими частями или летящими объектами в результате электрического взрыва.

  1. Защитные очки:

Сотрудники должны носить СИЗ для глаз всякий раз, когда существует опасность получения травмы в результате работы с электричеством, когда какой-либо предмет может попасть в их глаза.Необходимо носить непроводящие защитные очки или защитные очки.

  1. Одежда:

Существует ряд различных электрических сред, для которых требуются разные уровни защиты одежды, но для большинства электриков нижеследующее удовлетворит ваши основные потребности.

  • Брюки и рубашки электрика – огнестойкие, легкие, дышащие и прочные.
  • Жилеты безопасности – Высокая видимость / Светоотражающие
  • Защитная обувь и рабочая обувь
    1. Подошвы с гальванической изоляцией.
    2. Водонепроницаемый верх.
    3. Защищенные носки.
    4. Противоскользящие подошвы.
  • Ремни – Ремни должны быть изготовлены из непроводящих материалов, таких как кожа или нейлон со степенью защиты FR, с пряжкой из сверхпрочного пластика.

Какая дополнительная защита может потребоваться при работе над более крупными системами или проектами?

В некоторых электрических средах может потребоваться дополнительная защита для конкретного проекта.Они включают следующее.

  • Защита органов слуха – требуется при работе в зоне вспышки дуги, в пределах определенного радиуса находящихся под напряжением частей электрооборудования. Вкладыши для защиты слуха используются для защиты сотрудника в случае возникновения дуги. Уровень звукового давления при вспышке дуги может превышать 140 децибел.
  • Защита рук
    1. Сотрудники должны носить резиновые изоляционные перчатки и кожаные протекторы подходящего размера, если существует опасность травм рук или кистей рук из-за контакта с токоведущими частями или возможного воздействия дугового ожога.
    2. Резиновые перчатки используются для защиты от ударов. Резиновые перчатки необходимо проверять после каждого использования, если они не используются с кожаными протекторами.

В зависимости от выполняемой рабочей задачи, средства индивидуальной защиты для электроэнергетики обычно включают в себя защитные очки, маски для лица, каски, защитную обувь, изолирующие (резиновые) перчатки с кожаными протекторами, изоляционные рукава и огнестойкие ( FR) одежду, как указано выше. Убедитесь, что вы полностью понимаете требования к каждой электротехнической работе и то, какие СИЗ требуются для любых более крупных работ или какие-либо рабочие требования по безопасности, такие как защита от падения и более высокие уровни энергии в каждой среде для дополнительных электрических СИЗ.

Электробезопасность Защитные методы | Управление гигиены окружающей среды и безопасности

Использование средств защиты

Сотрудники, работающие в зонах, где существует потенциальная опасность поражения электрическим током, должны быть обеспечены и использовать электрические средства защиты, соответствующие защищаемым частям тела и выполняемой работе. Защитное оборудование должно поддерживаться в безопасном и надежном состоянии и периодически проверяться или тестироваться в соответствии с требованиями 29 CFR 1910.137, Электрические защитные устройства. Если изоляционная способность защитного оборудования может быть повреждена во время использования, изоляционный материал должен быть защищен кожей или другими подходящими материалами. Во всех случаях, когда существует опасность травмы головы в результате поражения электрическим током или ожогов из-за контакта с открытыми частями, находящимися под напряжением, необходимо носить непроводящую защиту головы. Защитное снаряжение для глаз необходимо носить там, где существует опасность получения травмы глаз и / или лица из-за электрической дуги и вспышек или летящих предметов в результате поражения электрическим током.

Средства общей защиты и инструменты

Изолированные инструменты и погрузочно-разгрузочное оборудование должны использоваться сотрудниками, работающими рядом с открытыми проводниками под напряжением или частями цепей, если инструменты и / или оборудование могут соприкасаться с проводниками или частями. Изоляционный материал инструментов и оборудования должен быть защищен там, где он может быть поврежден. Оборудование для работы с предохранителями, изолированное по напряжению цепи, должно использоваться для снятия или установки предохранителей, когда клеммы предохранителей находятся под напряжением.Все веревки и стропы, используемые рядом с открытыми частями под напряжением, должны быть непроводящими. Защитные экраны, защитные барьеры или изоляционный материал должны использоваться для защиты сотрудников от удара током, ожогов или других травм, связанных с электричеством, когда сотрудники работают рядом с открытыми частями под напряжением, с которыми может произойти контакт, или где может возникнуть опасный электрический нагрев или искрение. Когда обычные закрытые токоведущие части открыты для обслуживания или ремонта, эти части должны быть защищены, чтобы защитить неквалифицированных лиц от контакта с токоведущими частями.

Методы оповещения

Необходимо использовать методы оповещения для предупреждения и защиты сотрудников от опасности поражения электрическим током, ожогов или выхода из строя частей электрического оборудования. При необходимости следует использовать знаки безопасности, символы безопасности или бирки для предупреждения несчастных случаев, чтобы предупредить сотрудников об опасности поражения электрическим током, которая может им угрожать. Баррикады следует использовать вместе со знаками безопасности, где это необходимо, чтобы предотвратить или ограничить доступ сотрудников к рабочим зонам, подвергая сотрудников воздействию неизолированных проводов под напряжением или частей цепи.Электропроводящие заграждения нельзя использовать там, где они могут вызвать опасность электрического контакта. Дежурный должен быть размещен для предупреждения и защиты сотрудников в тех случаях, когда знаки и заграждения не обеспечивают достаточного предупреждения и защиты.

Базовая электрическая безопасность – OMAG

Мы все полагаемся на электричество, но иногда недооцениваем его способность вызывать травмы. Даже обычный бытовой ток (120 вольт) может остановить ваше сердце. Муниципальный персонал должен знать об опасностях, связанных с электричеством, таких как удар, пожар и взрыв, и либо устранять, либо контролировать эти опасности в своей рабочей среде.

Удар (поражение электрическим током)

Удар электрическим током происходит, когда через тело проходит ток. Электричество проходит по замкнутым цепям, и люди иногда трагически становятся их частью. Когда человек получает электрический ток, электричество течет между частями тела или через тело на землю. Это может произойти, если кто-то коснется обоих проводов цепи под напряжением, коснется одного провода цепи, стоя без защиты, или коснется металлической части, которая находится под напряжением.Удар электрическим током относится к травмам или смертельной дозе электрической энергии. Электричество также может вызвать сильное сокращение мышц или падение. Тяжесть травмы зависит от силы тока, протекающего через тело, пути тока через тело, продолжительности времени, в течение которого тело остается в цепи, и частоты тока.

Пожар / взрыв

Возгорание электрического тока может быть вызвано чрезмерным сопротивлением, которое выделяет тепло, из-за следующих факторов:

  • Слишком большой ток, протекающий по проводке, при которой защита от перегрузки по току не работает или отсутствует

  • Неисправная электрическая розетки, приводящие к плохому контакту или возникновению дуги

  • Плохое соединение проводки и старая проводка, которая повреждена и не может поддерживать электрическую нагрузку

Взрыв может произойти, когда электричество воспламеняет горючий газ или горючую смесь пыли в воздухе.Возможно возгорание от короткого замыкания или статического заряда.

Что вам нужно знать

Основы электробезопасности

  • Не работайте с оголенными проводниками на 50 В или более

  • Убедитесь, что электрическое оборудование правильно подключено, заземлено и в в хорошем рабочем состоянии

  • Удлинители не должны использоваться в качестве постоянной проводки для электроприборов или офисного оборудования.Подключите их прямо к розетке. Удлинители следует отключать и снимать, когда они не используются.

  • Ограничители перенапряжения со встроенными автоматическими выключателями можно использовать в течение длительного времени, но не используйте все розетки на устройстве

  • Оборудование с высоким током такие как обогреватели, портативные кондиционеры, копировальные аппараты и т. д., должны быть подключены непосредственно к постоянной настенной розетке.

  • . уполномочены на это

  • Влажная среда увеличивает риск поражения электрическим током.Используйте соответствующие средства индивидуальной защиты и инструменты при работе в воде или с водой

Уход и техническое обслуживание

  • Держите все горючие и легковоспламеняющиеся вещества на расстоянии не менее 36 дюймов от источников тепла, таких как резервуары с горячей водой, контур распределительные коробки и блоки HVAC в ваших кладовых / комнатах

  • Убедитесь, что все отсеки автоматических выключателей закрыты, если в них нет автоматического выключателя, и что дверца панели остается закрытой, когда не обслуживается

Избегайте действий, требующих обучения, если у вас нет обучения

  • Работа с оголенными проводниками, на которые подается напряжение более 50 В

  • Ремонт или изменение электрического оборудования

  • Обход или снятие защитных ограждений с любого оборудования, которое использует электроэнергию

  • Используя инструменты или счетчик для измерения наличия электричества

  • Сброс сработавшего выключателя или сгоревшего предохранителя

Заземление

Во избежание поражения электрическим током всегда проверяйте правильность заземления оборудования.Электрическое заземление обеспечивает альтернативный путь прохождения электричества, а не через человека. Оборудование с заземляющим контактом необходимо подключить к розетке или удлинителю с заземлением; вилку с заземлением нельзя вынимать из оборудования, чтобы подключить к незаземленной розетке.

Влажные места

При использовании электричества во влажных или сырых местах необходимо использовать прерыватель цепи замыкания на землю (GFCI). GFCI гарантирует, что любое поражение электрическим током будет кратковременным.Хотя это и болезненно, это не будет фатальным, потому что GFCI вызывает замыкание на землю или утечку тока. Устройства GFCI следует устанавливать рядом с раковинами или резервуарами для воды, электрическая розетка которых находится в пределах 4 футов от воды.

Блокировка / маркировка

Если задачи по обслуживанию и ремонту связаны с электричеством и электрическим оборудованием, вы должны предотвратить неожиданный запуск оборудования. Всегда выполняйте процедуры блокировки / маркировки перед началом работ на оборудовании с электричеством.

Устройства электробезопасности – Energy Education

Рис. 1: Блок предохранителей в подвале [1] – это один из типов устройств электробезопасности.

Многие из энергетических служб вокруг дома используют электричество. Чрезвычайно важно иметь различные предохранительные устройства для защиты от пожара и поражения электрическим током. Аналогичные проблемы возникают при использовании электроэнергии в промышленности. На этой странице рассматриваются эти устройства электробезопасности. А именно предохранители, автоматические выключатели и прерыватели цепи замыкания на землю. Подробности читайте в основных статьях.

Предохранители и автоматические выключатели являются точкой соединения между электросетью и отдельным домом.

Подробнее см. Подключение домов к электросети.

Предохранитель

основная статья

Предохранитель – это устройство электробезопасности, способное защищать электрическую цепь от чрезмерного электрического тока. Он предназначен для пропускания тока через цепь, но в случае, если ток превышает какое-то максимальное значение, он размыкается, разрывая цепь.

Автоматический выключатель

Рисунок 1: Коробка автоматического выключателя. [2]
основная статья

Автоматические выключатели – это устройства, которые защищают цепи от условий перегрузки по току. Они выполняют ту же работу, что и предохранители, но не разрушаются при активации. Их установка дороже, чем предохранители, но, поскольку компоненты редко нужно заменять, в долгосрочной перспективе это может быть дешевле. Автоматические выключатели часто считаются более безопасными, поскольку пользователь не может так легко отключить их (например, установить предохранитель неправильного размера).

Автоматические выключатели функционально размыкают выключатель, который выключает весь электрический ток до того, как избыточный электрический ток может вызвать пожар.Перед сбросом автоматического выключателя всегда выключайте или отсоединяйте электронные устройства, которые использовались с включенным выключателем.

Прерывание цепи замыкания на землю

Рисунок 1: Штекер GFCI. [3]
прерыватель цепи замыкания на землю

Прерыватель цепи замыкания на землю – это устройство, предназначенное для обнаружения крошечного несоответствия токов (входящих и выходящих из цепи), чтобы предотвратить поражение электрическим током. Они обязательны в ванных комнатах и ​​кухнях, а также в любом другом месте дома, где вода может контактировать с электрической цепью. [4]

Для дальнейшего чтения

Для получения дополнительной информации см. Соответствующие страницы ниже:

Список литературы

  1. ↑ Это изображение предоставлено кем-то из группы по образованию в области энергетики.
  2. ↑ Автор BrokenSphere (собственная работа) [GFDL (http://www.gnu.org/copyleft/fdl.html) или CC BY-SA 3.0 (http://creativecommons.org/licenses/by-sa/3.0) ], через Wikimedia Commons Wikimedia Commons [Online], доступно: https://upload.wikimedia.org/wikipedia/commons/6/62/Eaton_circuit_breaker_panel_open.JPG
  3. ↑ Wikimedia Commons [Online], доступно: https://commons.wikimedia.org/wiki/File:GFCIReceptacle.jpg
  4. ↑ R.T. Пэйнтер, «Основные электрические компоненты и счетчики», в Введение в электричество , 1-е изд. Нью-Джерси: Прентис-Холл, 2011, гл. 8, сек. 8.2, стр. 341-346.

Устройство электрической защиты – Типы устройств защиты цепей

Устройства защиты электрических цепей выполняют две основные функции, а именно согласованность и защиту.Защита обеспечивается отключением источника питания в цепи через максимальную токовую защиту , которая устраняет опасность возгорания и поражения электрическим током. Кроме того, для соблюдения организационных принципов для некоторых продуктов может потребоваться точная защита. Разработчикам необходимо время, чтобы узнать о различных устройствах защиты для схем. Устройства защиты, используемые для защиты цепей от экстремальных напряжений или токов. В этой статье обсуждается, что такое защитное устройство, и типы защитных устройств, используемых в электрических и электронных схемах.


Что такое защитное устройство?

Устройство защиты цепи – это электрическое устройство, используемое для предотвращения ненужного тока в противном случае короткого замыкания. Чтобы обеспечить высочайшую безопасность, на рынке доступно множество защитных устройств, которые предлагают вам полный спектр защитных устройств для цепей, таких как предохранители, автоматические выключатели, RCCB, газоразрядные трубки, тиристоры и многое другое.

Различные типы устройств защиты

Различные типы устройств защиты цепей Примеры включают следующее.

  • Предохранитель
  • Автоматический выключатель
  • PolySwitch
  • RCCB
  • Варистор из оксида металла
  • Ограничитель пускового тока
  • Газоразрядная трубка
  • Искровой разрядник
  • Грозозащитный разрядник
Типы устройств защиты цепей

Предохранитель

В электрических цепях предохранитель – это электрическое устройство, используемое для защиты цепи от перегрузки по току. Он состоит из металлической полосы, которая разжижается при сильном прохождении через нее тока.Предохранители являются важными электрическими устройствами, и сегодня на рынке доступны различные типы предохранителей в зависимости от конкретных номинальных значений напряжения и тока, применения, времени отклика и отключающей способности.

Характеристики предохранителей, такие как время и ток, выбраны так, чтобы обеспечить достаточную защиту без ненужных сбоев. Пожалуйста, обратитесь к ссылке, чтобы узнать больше о: Различные типы предохранителей и их применение

Предохранитель

Автоматический выключатель

Автоматический выключатель – это один из видов электрических переключателей, используемых для защиты электрической цепи от короткого замыкания, в противном случае может возникнуть перегрузка, вызванная избыточным током.Основная функция автоматического выключателя – остановить прохождение тока при возникновении неисправности. В отличие от предохранителя, автоматический выключатель может включаться автоматически или вручную для возобновления нормальной работы.

Автоматические выключатели доступны в различных размерах от небольших устройств до больших коммутационных аппаратов, которые используются для защиты цепей низкого тока, а также цепей высокого напряжения. Пожалуйста, перейдите по ссылке, чтобы узнать больше о: Типы автоматических выключателей и их значение

Автоматический выключатель

Полиэтиленовый выключатель или самовосстанавливающийся предохранитель

Восстанавливаемый предохранитель – это пассивный электронный компонент, используемый для защиты электронных схем от ошибок, связанных с перегрузкой по току.Это устройство также называется полифункциональным переключателем, мульти-предохранителем или полифункциональным предохранителем. Эти предохранители работают так же, как термисторы PTC в определенных ситуациях, однако работают на механические преобразования, а не на эффекты носителей заряда в полупроводниках.

Восстанавливаемые предохранители

используются в нескольких приложениях, например, в источниках питания в компьютерах, ядерной или аэрокосмической промышленности, где замена не является простой.

Polyswitch

RCCB или RCD

УЗО-устройство защитного отключения (или) устройство защитного отключения RCCB – это устройство безопасности, которое обнаруживает проблему в вашем домашнем источнике питания, а затем отключается через 10-15 миллисекунд, чтобы предотвратить поражение электрическим током.Устройство защитного отключения не обеспечивает защиты от короткого замыкания или перегрузки в цепи, поэтому мы не можем заменить предохранитель вместо УЗО.

УЗО часто объединяются с автоматическими выключателями какого-либо типа, такими как MCB (миниатюрный автоматический выключатель) или предохранитель, который защищает цепь от тока перегрузки. Устройство защитного отключения также не может заметить человека из-за ошибочного прикосновения к обоим проводам одновременно.

Эти устройства могут быть как тестируемыми, так и сбрасываемыми.Кнопка тестирования надежно формирует крошечную утечку; вместе с кнопкой сброса снова подключает проводники после того, как состояние ошибки было очищено.

RCCB

Ограничитель пускового тока

Это один из типов электрических компонентов, используемых для остановки пускового тока, чтобы избежать регулярного повреждения оборудования и избежать отключения автоматических выключателей и срабатывания предохранителей. Лучшими примерами устройства ограничения пускового тока являются фиксированные резисторы, а также термисторы NTC.

Во-первых, они обладают высоким сопротивлением, которое предотвращает протекание больших токов при включении.Поскольку протекание тока будет продолжаться, термисторы NTC нагреваются, позволяя протекать току в большом количестве во время нормальной работы. Эти термисторы, как правило, намного превосходят термисторы измерительного типа, которые специально предназначены для применения в энергетике.

Ограничитель пускового тока

Молниезащита

Молниезащита включает MOV (металлооксидный варистор) и газоразрядную трубку

Варистор оксида металла

Варистор или VDR (резистор, зависящий от напряжения) – это электронный компонент, сопротивление которого может изменяться и зависит от приложенного напряжения.Термин варистор был взят от переменного резистора. Когда напряжение этого компонента увеличивается, сопротивление уменьшается. Точно так же, когда повышается экстремальное напряжение, сопротивление значительно уменьшается.

Благодаря этим характеристикам они подходят для защиты электрических цепей во время прохождения напряжения. Истоки потока могут включать электростатические разряды, а также удары молнии. Наиболее распространенным типом резисторов, зависящих от напряжения, является MOV (металлооксидный варистор).Пожалуйста, обратитесь по ссылке, чтобы узнать больше о схеме варистора / резистора, зависимого от напряжения с рабочим

Газоразрядная трубка

Газоразрядная трубка или газонаполненная трубка – это набор электродов в газе внутри термостойкой оболочки и изолирующий. Эти трубки используют явления, связанные с электрическим разрядом в газах, а также работают за счет ионизации газа приложенным напряжением, достаточным для того, чтобы вызвать электрическую проводимость через фундаментальные явления изгнания Таунсенда.

Выталкивающая лампа – это электрическое устройство, в котором используется газовая трубка, такая как металлогалогенные лампы, люминесцентные лампы, неоновые лампы и натриевые лампы. Специальные газонаполненные трубки, а именно тиратроны, игнитроны и критроны, используются в качестве переключающих устройств в различных электрических устройствах.

Напряжение, необходимое для начала и поддержания разряда, зависит от силы, геометрии трубки и состава наполняющего газа. Несмотря на то, что крышка обычно стеклянная, в силовых лампах часто используется керамика, а в военных лампах часто используется металл с морщинистым стеклом.

Газоразрядная трубка

Лом в сравнении с зажимом

Термины Лом против зажима регулярно используется для объяснения того, как устройства защиты от перенапряжения работают во временном событии. Устройство защиты ломом снижает напряжение ниже рабочего напряжения системы. Когда непостоянство завершено, устройство лома перенастраивается и позволяет схеме нормально функционировать. При временном возникновении зажимное устройство захватывает напряжение, чуть превышающее рабочее напряжение системы.

Защита от электростатического разряда

Это устройство защищает электрическую цепь от электростатического разряда (ESD), чтобы избежать поломки устройства. Murata предлагает широкий спектр устройств защиты от электростатических разрядов, включающих в себя очень маленькие устройства для высокоскоростной связи и включенные фильтры шума. ESD Protection Устройства также могут использоваться для замены стабилитронов (TVS), варисторов, а также супрессоров.

Защита от электростатического разряда

Устройство защиты от перенапряжения

Термин SPD означает «Устройство защиты от перенапряжения» и является одним из типов компонентов, используемых в системе безопасности электрической арматуры.Устройство SPD включено параллельно в цепь питания, которая может использоваться на всех этапах системы питания. Устройство защиты от перенапряжения является наиболее часто используемым и хорошо организованным видом устройств защиты от перенапряжения .

Устройство защиты от перенапряжения

Это все об устройстве защиты и его типах. Защита схемы может быть выполнена с помощью различных защитных устройств в электрической цепи, специально предназначенных для прекращения чрезмерного тока.Чтобы обеспечить максимальную безопасность, в этой статье дается обзор методов защиты цепей , а именно автоматических выключателей, защиты от электростатического разряда , электронных предохранителей , газоразрядных трубок, тиристоров и многого другого.

Принципы электробезопасности – Электробезопасность

Электроэнергия ведет себя одинаково независимо от того, в какой стране вы находитесь. Не имеет значения, находитесь ли вы в Северной и Южной Америке или Европе, Азии или Африке. Также не имеет значения, являетесь ли вы электриком, исследователем, инженером или даже офисным работником, который время от времени выполняет ремонт дома.Если вы прикоснетесь к опасной детали цепи, находящейся под напряжением, ваша жизнь окажется под угрозой. В этом смысле простое соблюдение местных национальных правил имеет меньшее значение, чем понимание основных принципов электробезопасности. Эта страница, в частности, намеренно написана без каких-либо нормативных требований или формулировок соответствия.

Если вы больше ничего не делаете,

то хоть так сделай!

Работа с электрическим оборудованием, находящимся под напряжением, может быть чрезвычайно опасной.Большинство установок и ремонтов можно и нужно выполнять мертвым, а не живым. Это изменившееся ожидание, которое выросло из признания того, что слишком много рабочих погибли или серьезно пострадали в результате работы с электрическим оборудованием под напряжением или рядом с ним. Раньше электрики должны были выполнять монтаж и ремонт под напряжением. Уже нет! Мы на собственном горьком опыте убедились, что время, затрачиваемое на то, чтобы должным образом выключить оборудование, чтобы работать мертвым, не только спасает жизни, но также в конечном итоге спасает время и деньги.Работодатели, которые просят своих сотрудников произвести ремонт в рабочем состоянии, часто не осознают риск, связанный с их сотрудниками или их бизнесом. Работать в режиме реального времени следует только в крайнем случае и там, где работа в режиме ожидания невозможна, например, для некоторых типов тестирования и устранения неполадок.

Фундаментальный аспект работы мертвых, наряду с Принципом № 3, – это контроль источников опасной энергии. Без надлежащего контроля оборудование может быть непреднамеренно включено снова, пока на нем работают люди.Это могло быть ужасно. Фундаментальная передовая практика в области электробезопасности состоит в том, чтобы заблокировать выключатель или прерыватель изоляции навесным замком, чтобы поддерживать изоляцию на протяжении всей работы. Этот процесс называется блокировкой или блокировкой / маркировкой (LOTO).

Во многих странах и у работодателей есть высокоразвитые программы контроля за опасными источниками энергии, которые определяют, когда и как блокировать оборудование. Надежная политика блокировки потребует индивидуальных блокировок для каждого сотрудника и письменных процедур блокировки, когда требуется более одной точки изоляции.Каждый человек несет ответственность за блокировку и защиту своей жизни. И наоборот, работодатель также несет ответственность за реализацию эффективной политики локаута.

Опасное напряжение не может быть обнаружено человеческим чутьем, пока не стало слишком поздно. Не полагайтесь на то, что шум исчезнет или погаснет свет. Это еще могло быть вживую. Не полагайтесь и на собственные знания. Большинство людей, попавших в шок, удивляются: они были на 100% уверены, что цепь мертва. Однако они не проводили тест для проверки.

Правильный тест на отсутствие напряжения, иногда называемый проверкой нулевого напряжения (ZVV), всегда проводится с помощью контактного мультиметра или аналогичного тестера напряжения. Чтобы убедиться, что счетчик находится в надлежащем рабочем состоянии, его необходимо проверить на известном источнике под напряжением ДО И ПОСЛЕ измерения нулевого напряжения. Это называется процедурой LIVE-DEAD-LIVE. Помните, что даже неисправный измеритель может показывать нулевое напряжение, поэтому вам нужно доказать, что ваш измеритель работает.

Электробезопасность требует достаточно глубоких технических знаний.Различные страны и местные администрации определяют квалификацию по-разному. Это может быть лицензирование, окончание ученичества, формальное образование, обучение на рабочем месте или сочетание всего вышеперечисленного. В конечном итоге важно одно: достаточно ли вы компетентны, чтобы работать с системой и распознавать опасности? Вы знаете, какие части находятся / могут быть под напряжением и на какое напряжение? Можете ли вы распознать, когда что-то не так? Можете ли вы следовать принципиальной схеме, чтобы помочь в поиске и устранении неисправностей? Вы знаете, как правильно выбрать инструменты и средства индивидуальной защиты (СИЗ), необходимые для выполнения поставленной задачи? Наконец, есть ли у вас практический опыт и техники позиционирования тела, чтобы обезопасить себя?

Человек с должной квалификацией должен уметь отвечать ДА на эти вопросы и при этом чувствовать себя комфортно.И наоборот, каждый квалифицированный специалист также должен осознавать свои собственные ограничения. Никто не знает всего, и иногда нам нужно искать помощи у кого-то с другим набором навыков или уровнем знаний.

Разумеется, ношение надлежащих СИЗ необходимо при работе с оборудованием, которое находится или потенциально может находиться под напряжением. Это может включать защиту от ударов и / или защиту от дугового разряда. Однако СИЗ – ПОСЛЕДНЯЯ линия защиты. Неприемлемо просто одевать людей в СИЗ и отправлять их на работу.Вместо этого СИЗ будут указаны после надлежащего анализа объема работ и связанных с этим опасностей. Хорошая оценка риска определит способы устранения или снижения риска, так что СИЗ не всегда необходимы.

15 Меры предосторожности при работе с электричеством

Впервые опубликовано здесь

При работе с электричеством крайне важно соблюдать технику безопасности. Безопасность не должна ставиться под угрозу, и в первую очередь необходимо соблюдать некоторые основные правила.Основные инструкции по безопасному обращению с электричеством, изложенные ниже, помогут вам при работе с электричеством.

1. Всегда избегайте воды при работе с электричеством. Никогда не прикасайтесь и не пытайтесь ремонтировать какое-либо электрическое оборудование или цепи мокрыми руками. Увеличивает проводимость электрического тока.

2. Никогда не используйте оборудование с изношенными шнурами, поврежденной изоляцией или сломанными вилками.

3. Если вы работаете с какой-либо розеткой в ​​своем доме, всегда отключайте сеть.Также неплохо повесить табличку на сервисной панели, чтобы никто не включил случайно главный выключатель.

4. Всегда используйте изолированные инструменты во время работы.

5. Опасности поражения электрическим током включают открытые части под напряжением и неохраняемое электрическое оборудование, которое может неожиданно оказаться под напряжением. На таком оборудовании всегда есть предупреждающие знаки вроде «Риск поражения электрическим током». Всегда обращайте внимание на такие знаки и соблюдайте правила безопасности, установленные электрическими правилами страны, в которой вы находитесь.

6. Всегда используйте соответствующие изолированные резиновые перчатки и защитные очки при работе с любой ответвленной цепью или любой другой электрической цепью.

7. Никогда не пытайтесь ремонтировать оборудование, находящееся под напряжением. Всегда проверяйте, чтобы он был обесточен, с помощью тестера. Когда электрический тестер касается провода под напряжением или горячего провода, лампочка внутри тестера загорается, показывая, что электрический ток течет по соответствующему проводу. Перед тем, как продолжить работу, проверьте все провода, внешнее металлическое покрытие сервисной панели и любые другие свисающие провода с помощью электрического тестера.

8. Никогда не используйте алюминиевую или стальную лестницу, если вы работаете с какой-либо высотой в вашем доме. Электрический скачок заземлит вас, и весь электрический ток пройдет через ваше тело. Вместо этого используйте бамбуковую, деревянную или стеклопластиковую лестницу.

9. Знайте телефонный код своей страны.

10. Всегда проверяйте все свои GFCI один раз в месяц. GFCI (прерыватель цепи замыкания на землю) – это устройство защитного отключения (RCD). Они стали очень распространены в современных домах, особенно во влажных помещениях, таких как ванная и кухня, поскольку помогают избежать опасности поражения электрическим током.Он предназначен для достаточно быстрого отключения, чтобы избежать травм из-за перегрузки по току или короткого замыкания.

Читать статью полностью на SafetyRisk.net

Для получения дополнительных материалов по электробезопасности посетите наши PowerPoints и инфографику, посвященную этой теме.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
