Основная система уравнивания потенциалов в электроустановках до 1 кв: ПУЭ-7. Глава 1.7 / Pozhproekt.ru

Содержание

Присоединение неметаллических труб к ОСУП

Проектирование системы уравнивания потенциалов – важнейшая часть любого проекта электроснабжения. Чтобы проектировать не нужно знать все нормы и требования, поскольку запомнить все очень тяжело, главное иметь все нормативные документы под рукой.

При таком подходе мы можем упустить важные детали. Я проектирую уже достаточно давно и удивить меня какими-то простыми вещами крайне тяжело.

И вот один из таких случаев…

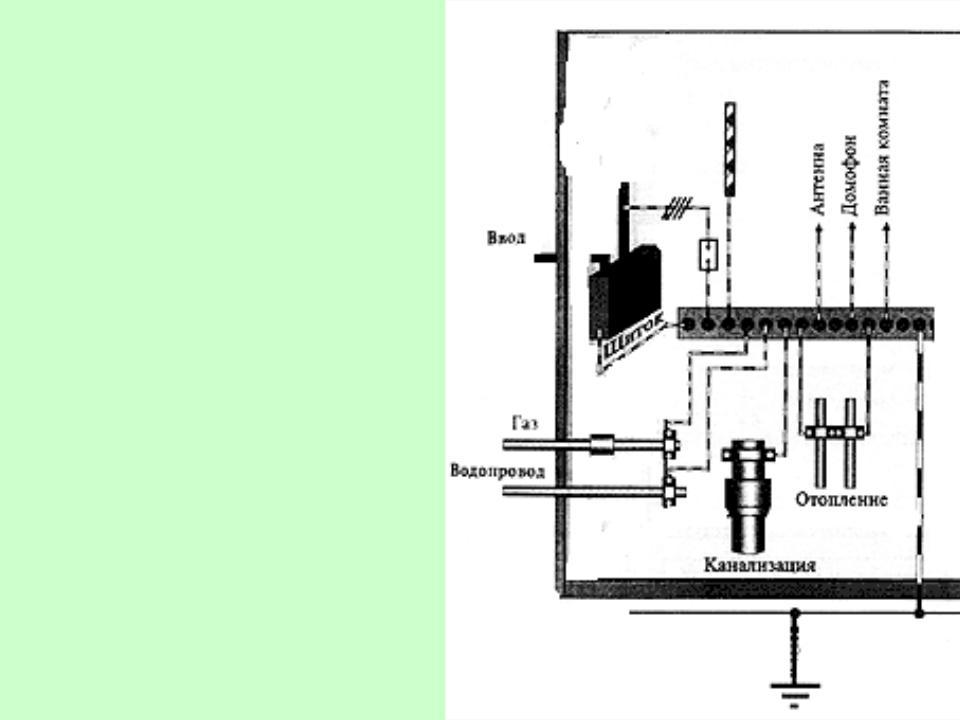

Поговорим про присоединение неметаллических труб к основной системе уравнивания потенциалов.

С одной стороны мне даже стыдно, что я на это не обращал внимание ранее, с другой стороны я вижу некоторое противоречие в нормативных документах.

В первую очередь сегодняшняя тема относится к частным домам. Возможно еще жилые многоквартирные дома и общественные здания сюда можно подтянуть.

В чем суть? Раньше я никогда не присоединял неметаллические трубы входящие в здание к основной системе уравнивания потенциалов.

Самое интересное, что никто ни разу даже не давал замечаний, ни экспертиза, ни энергонадзор.

Оказывается, есть нормы, которые обязывают в определенных случаях присоединять неметаллические трубы к основной системе уравнивания потенциалов.

В первую очередь я всегда руководствуюсь этими требованиями при построении ОСУП:

ТКП 339-2011 (Электроустановки на напряжение до 750кВ…):

4.3.5.8 Основная система уравнивания потенциалов в электроустановках до 1 кВ должна соединять между собой следующие проводящие части (рисунок 4.3.7):

4) металлические трубы коммуникаций: горячего и холодного водоснабжения, канализации, отопления, газоснабжения и т.п.

Если трубопровод газоснабжения имеет изолирующую вставку на вводе в здание, к основной системе уравнивания потенциалов присоединяется только та часть трубопровода, которая находится относительно изолирующей вставки со стороны здания;

ПУЭ-7 (Правила устройства электроустановок):

1. 7.82. Основная система уравнивания потенциалов в электроустановках до 1 кВ должна соединять между собой следующие проводящие части (рис. 1.7.7):

4) металлические трубы коммуникаций, входящих в здание: горячего и холодного водоснабжения, канализации, отопления, газоснабжения и т.п.

Как видим, в РБ и РФ представлены одинаковые требования по присоединению труб коммуникаций к ОСУП.

Но, имеются еще другие требования:

ТКП 339-2011 (Электроустановки на напряжение до 750кВ…):

8.7.20.2 В индивидуальных жилых домах при устройстве автономной системы канализации существует вероятность заноса потенциала локальной земли со стороны канализационных стоков. Для обеспечения безопасности в этом случае необходимо установить специальную токопроводящую вставку в фановой трубе (трубе стока), подключенную к системе уравнивания потенциалов, и/или подключить к системе уравнивания потенциалов проводящие части накопителя канализационных стоков.

8.7.20.3 При выполнении водопроводных сетей зданий в трубах, изготовленных из изолирующих материалов, для обеспечения эффективной работы основной системы уравнивания потенциалов независимо от качества подаваемой воды следует обеспечить электрическую связь воды с основной системой уравнивания потенциалов непосредственно на вводе водопровода в здание и внутри здания.

Технический циркуляр №23/2009 (Об обеспечении электробезопасности и выполнении системы дополнительного уравнивания потенциалов в ванных комнатах, душевых и сантехкабинах):

6 В индивидуальных жилых домах при устройстве автономной системы канализации, например типа люфт-клозет, существует вероятность заноса потенциала локальной земли со стороны канализационных стоков. Для обеспечения безопасности в этом случае необходимо установить специальную токопроводящую вставку в фановой трубе (трубе стока), подключенную к системе уравнивания потенциалов, и/или подключить к системе уравнивания потенциалов проводящие части накопителя канализационных стоков

7 В зданиях, где водоснабжение осуществляется ответвлениями от внешней распределительной сети (магистрали), что характерно для большинства индивидуальных жилых домов, последнюю следует рассматривать как локальную землю. При повреждениях во внешних питающих электросетях, выполненных в соответствии с требованиями ПУЭ 7-го изд., на защитном РЕ (РЕN) проводнике установки относительно локальной земли возможно появление напряжения до 50 В, а при повреждении (обрыве) РЕN проводника питающей линии – до значений, близких к фазному напряжению.

При выполнении водопроводного ввода в трубах, изготовленных из изолирующих материалов, для обеспечения эффективной работы основной системы уравнивания потенциалов независимо от качества подаваемой воды, следует обеспечить электрическую связь воды с системой уравнивания потенциалов непосредственно на вводе водопровода в здание.

13 В индивидуальных жилых домах и других малоэтажных зданиях при наличии единственного вводно-распределительного устройства (щитка) система дополнительного уравнивания потенциалов объединяется с основной системой уравнивания потенциалов.

Как я понимаю, при проектировании в РФ можно выполнить только ДСУП (или наоборот) и сказать, что у нас одна общая система уравнивания потенциалов.

На мой взгляд, одна из проблем при присоединении неметаллических труб на вводе – необходимость выполнения металлической вставки в пластиковую трубу. Поэтому предупреждайте своих ВК-ов о данном требовании.

Как присоединяют неметаллические трубы к ДСУП я уже показывал:

Все ошибаются, я не исключение. Главное понять свою ошибку и поделиться с другими

А вы присоединяете неметаллический водопровод, канализацию к ОСУП на вводе?

Советую почитать:

Вы можете пролистать до конца и оставить комментарий. Уведомления сейчас отключены.

Защитное и функциональное заземления. Основная и дополнительная системы уравнивания потенциалов

Защитное и функциональное заземления.
Основная и дополнительная системы
уравнивания потенциалов.

www.poligonspb.ru
Защитное заземление и основная система уравнивания потенциалов.
Занос потенциала в электроустановку.
Выбор сечения проводников основной системы уравнивания
потенциалов.

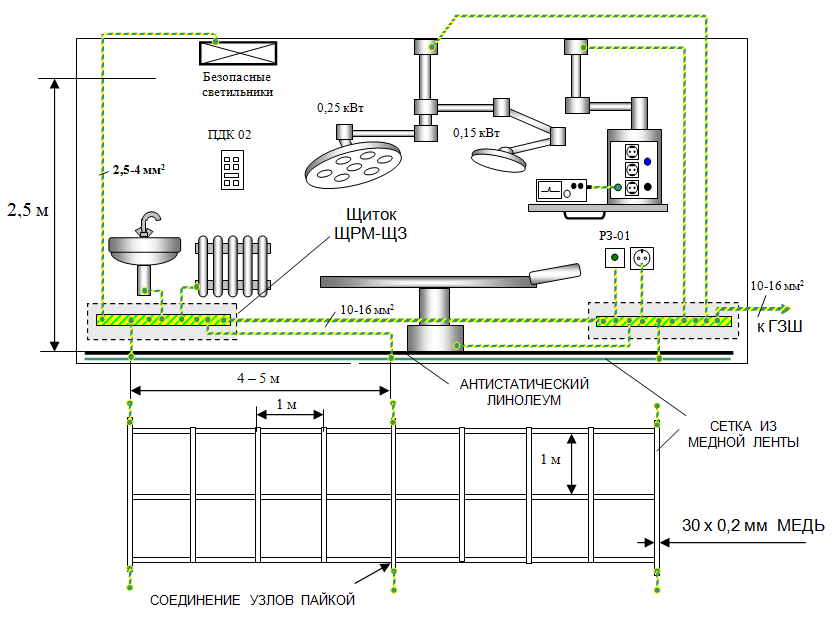

Дополнительная система уравнивания потенциалов (СДУП).
Открытые проводящие части.
Устройство и выбор сечения СДУП.
Борьба со статическим электричеством и устройство
антистатического пола.
Рабочее (функциональное) заземление.
Ошибки проектирования рабочего заземления.
Фильтры заземления и способы улучшения защиты оборудования.
Варианты схем с использованием функционально заземления.

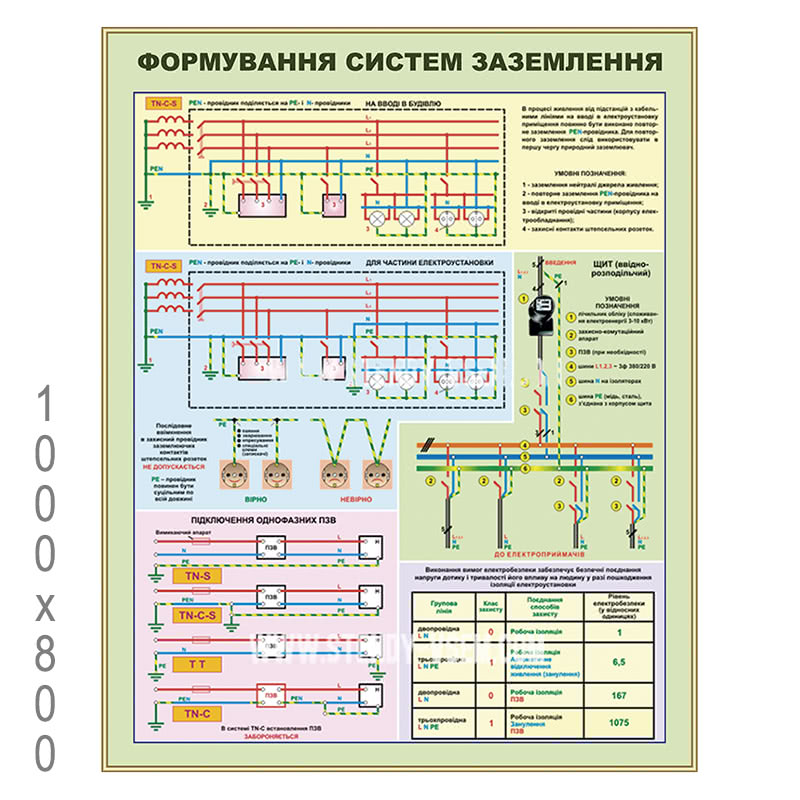

Защитное заземление.
Защитное заземление – заземление, выполняемое в целях электробезопасности. ( ПУЭ п.1.7.29 )
www.poligonspb.ru
Корпус без защитного
заземления
Напряжение
прикосновения
L
220 В, 50 Гц
Rч=1кОм

Корпус заземлен
Напряжение
прикосновения не
более 40 В, 50 Гц
L
Повторное заземление РЕN проводника.

N
PEN
Ток через тело
человека 0,0008 А
1 кОм
L
N
Токи делятся
пропорционально
сопротивлению.
N
Ток через тело
человека 0,22 А
TN-С-S
подстанция
PE
ГЗШ
PE
4 Ом
Существенное влияние на ток проходящий через человека оказывает величина тока короткого
замыкания и сопротивление системы заземления.
Наибольшее допустимое значение сопротивления заземления в установках до 1000 В:
10 Ом — при суммарной мощности генераторов и трансформаторов 100 кВА и менее,
4 Ом — во всех остальных случаях.
ЗАПРЕЩЕНО !
РЕ
ПРАВИЛЬНО
РЕ
Повторное заземление уменьшает
вероятность поражения электрическим
током при обрыве PEN-проводника.
Заземляющее устройство — это совокупность заземлителя и заземляющих проводников,
соединяющих заземляемые части электроустановки с заземлителем.
«классические» заземлители в вечной
мерзлоте спустя три года
ЗАЗЕМЛИТЕЛИ
www.

poligonspb.ru
ЕСТЕСТВЕННЫЕ
ИСКУСТВЕННЫЕ
– металлические конструкции здания и фундаменты,
надежно соединенные с землей
– металлические оболочки кабелей
– обсадные трубы артезианских скважин
Запрещено:
– газопроводы и трубопроводы с горючими жидкостями
– алюминиевые оболочки подземных кабелей
– трубы теплотрасс
– трубы холодного и горячего водоснабжения
Электролитический заземлитель
Соединение с естественным заземлителем должно быть не
менее чем в двух разных местах.
ВЫНОСНЫЕ
КОНТУРНЫЕ
При контурном заземлении обеспечивается
выравнивание потенциалов в защищаемой зоне и

уменьшается напряжение шага.
ГРУППОВЫЕ
ОДИНОЧНЫЕ
Позволяют выбрать место с минимальным сопротивлением
грунта.
zandz.ru
В гражданском законодательстве отсутствует понятие
электролитического заземлителя. Однако эффективен и
используется в качестве дополнительного.

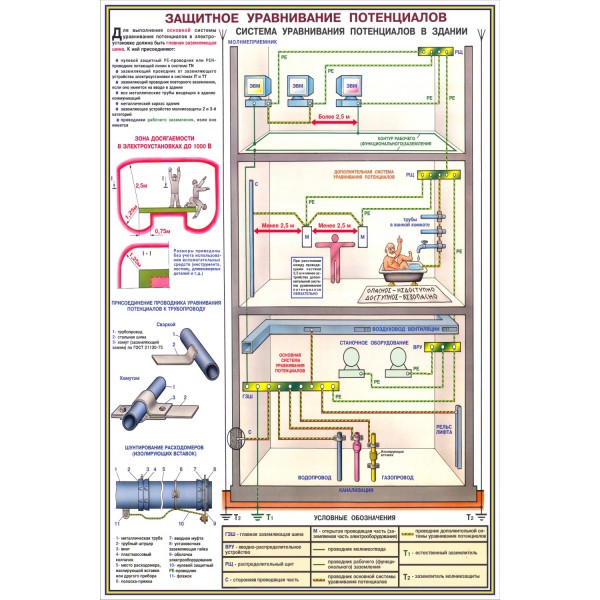

Основная система уравнивания потенциалов.

www.poligonspb.ru

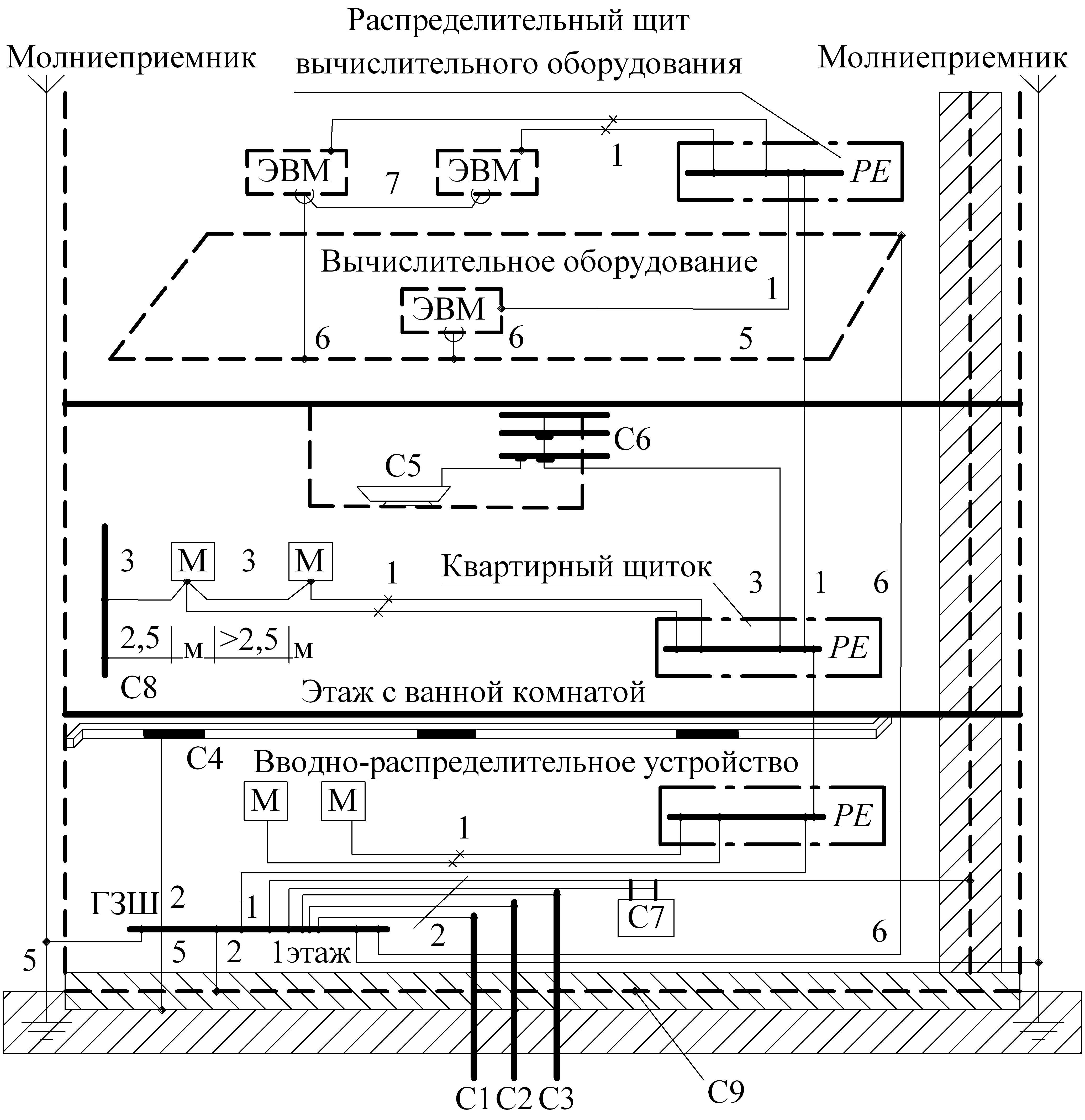

Основная система уравнивания потенциалов в
электроустановках до 1 кВ должна соединять между собой
следующие проводящие части:
1 ) нулевой защитный РЕ- или РЕN- проводник питающей
линии в системе TN;
2 ) заземляющий проводник, присоединенный к заземляющему
устройству электроустановки, в системах IT и TT;
3 ) заземляющий проводник, присоединенный к заземлителю
повторного заземления на вводе в здание;
4) металлические трубы коммуникаций , входящих в здание…
5 ) металлические части каркаса здания;
6 ) металлические части централизованных систем
вентиляции и кондиционирования….
7 ) заземляющее устройство системы молниезащиты 2-й и 3й категории;
8 ) заземляющий проводник функционального ( рабочего )
заземления, если таковое имеется и отсутствуют
ограничения на присоединение сети рабочего заземления к
заземляющему устройству защитного заземления;
9 ) металлические оболочки телекоммуникационных кабелей.

( ПУЭ п. 1.7.82. )
Построение основной системы уравнивания потенциалов –
создание эквипотенциальной зоны в пределах электроустановки с
целью обеспечения безопасности персонала и самой
электроустановки при срабатывании системы молниезащиты,
заносе потенциала и коротких замыканиях.

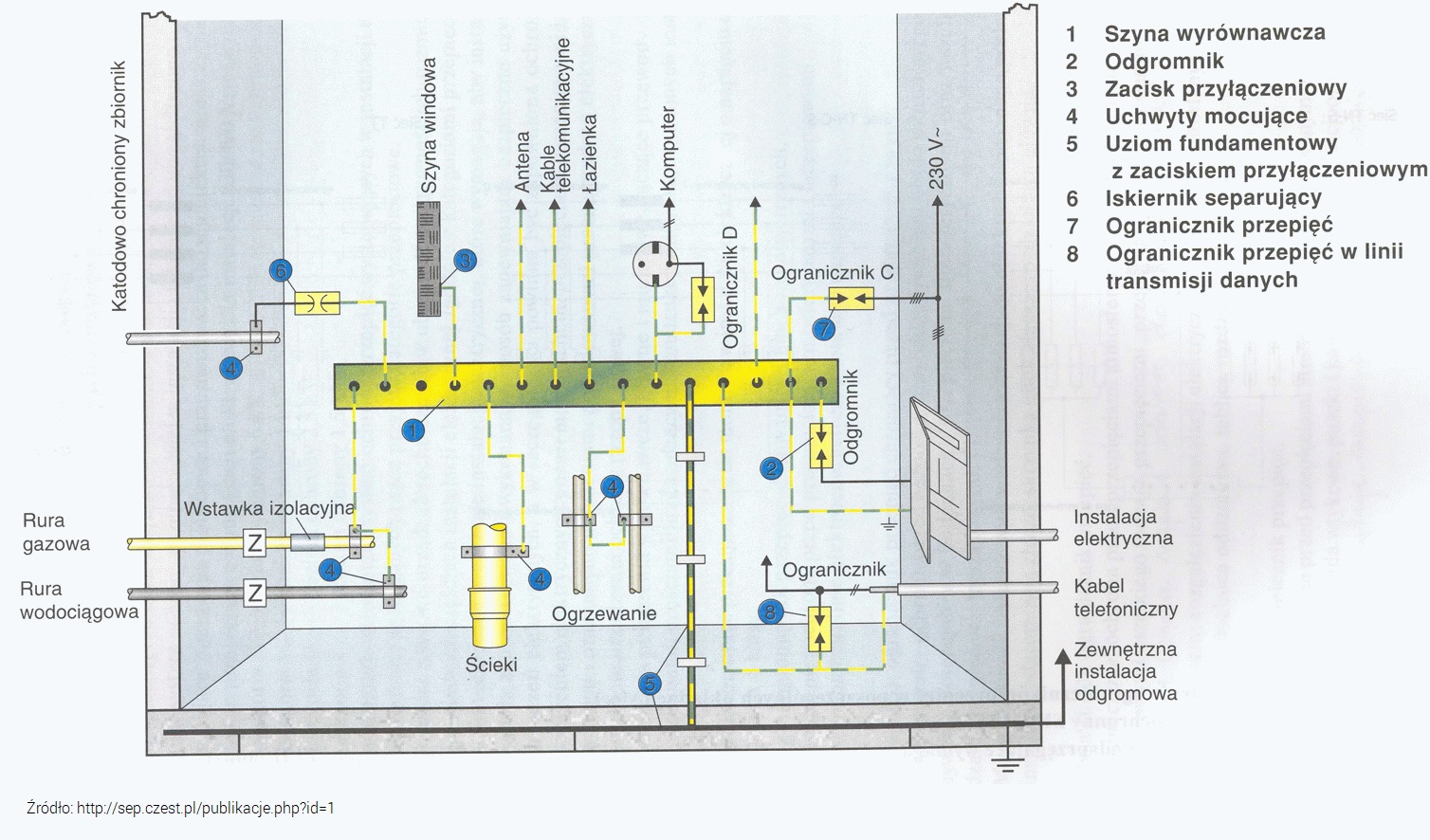

Появление разницы потенциалов при нарушении в основной
системе уравнивания потенциалов.
Молниеотвод
вентиляция
экраны кабелей
передачи данных
кабельные лотки
шахта
лифта
PEN
U
ГЗШ
газ
водопровод
канализация
трубопроводы и емкости с
катодной защитой
Трубопровод, не соединенный с ГЗШ
При токе молнии 35кА разница потенциалов может
достигать 160 кВ !!!
Занос потенциала в электроустановку.
www.poligonspb.ru
Схема заноса потенциала при ударе молнии в
сторонний объект.
Схема заноса потенциала с учетом линии питания от
подстанции.
Стальной пруток
D 10 мм
R= 0,038 Ом при
длине 30 м.

Злая
тучка
100 кА
Инженерная система
не подключенная к здание
ГЗШ, заземленная
вне зоны растекания 400 кВ !!!
разряда
подстанция
здание
Проводящие
100 кА элементы UП = 3800 В
конструкции
стены
RЛ
RЛ
UZ2
UП 30
м
PEN
ГЗШ
UZ1
Зона
растекания
разряда
4 Ом
4 Ом
48%
4 Ом
Контурный
заземлитель
52%
Контролируемая
точка соединения
молниепроводника
с ГЗШ
Соединение молниеотвода с
контурным заземлителем.
Неконтролируемое
Схема протекания токов при срабатывании
отдельно стоящего молниеприемника.
www.poligonspb.ru
Потенциал на ГЗШ:
UZ1
25 кА х 4 Ом = 100 кВ
Схема заноса потенциала через подземные
коммуникации.
Протекание тока разряда
способно повреждать
прокладки трубопровода
100 кА
подстанция
RЛ
UZ2
PEN
4 Ом
UZ1
4 Ом
4 Ом
10 Ом
19%
21%
60%
Значительную роль играют:
1.

Расстояние до молниеприемника ( большим быть не может
( 7 – 20 м ), так как это сказывается на эффективности
молниезашиты ).
2. Проводимость грунта и величина зоны растекания.
3. Отношение сопротивлений заземлителей
электроустановки и молниеприемника.
В случае катодной защиты
трубопровода устанавливается
разрядник.
Выбор сечения проводников основной системы уравнивания потенциалов.
Внимание!
www.poligonspb.ru
Нулевые защитные
проводники
Обособленный
ввод 1
Обособленный
ввод 2
N
N
2×240
2
5
Нулевые рабочие проводники
( нейтрали )
35
10
ГЗШ 1 (PE)
120
Согласно этому ГОСТу п. 444.4.6
этой связи не должно быть!
70
120
max
ГОСТ Р 50571.4.44-2019
«Электроустановки низковольтные.
Часть 4.44. Защита для обеспечения
безопасности. Защита от резких
отклонений напряжения и
электромагнитных возмущений.»
16
35
ГЗШ 2 (PE)
ГШФЗ (FE)
25
25
1
25
240
PEN
4
240
25
95*
3
PEN
6
PE
Контурное заземление 4 Ом
95
25
10
7
8
> 15м
FE 2 Ом
Примечание: указанные сечения проводников по меди ( исключая PEN проводники ).

При замене на сталь
или алюминий расчет сечения можно провести согласно ТЕХНИЧЕСКОМУ ЦИРКУЛЯРУ №6/2004,
приложение 2.
Как правило, прокладывается
отдельным медным проводом в
гофрированной трубе, для
избежания контакта с
металлическими частями здания.
Иногда прокладывают в
металлической заземленной (РЕ)
трубе для исключения
электромагнитных наводок.
Пояснения к рисунку.
1. PEN – совмещенный нулевой защитный и нулевой рабочий проводник. В данном примере это могут быть алюминиевые проводники от подстанции в
www.poligonspb.ru
составе двух кабелей питания АВБбШа 4х240 мм2.
В качестве ГЗШ используется шина заземления ВРУ. Шина может выполняться и выносной. Сечение шины должно быть равно или более суммарного
сечения РЕN проводников
( ПУЭ 1.7.119 ). Брать минимальное сечение не рекомендуется. Шина должна иметь достаточную конструктивную прочность и хорошую площадь
подключения, чтобы выдержать механические напряжения при подключении довольно жестких кабелей и «грубую» работу монтажников.

В нашем
случае для ввода 1 можно выбрать медную шину 60х10 мм.
2. Сечение проводника ( шины ) соединения ГЗШ с шиной нейтрали должно быть равно или более суммарного сечения PEN-проводников.
3. В примере максимальное сечение РЕN-проводников -480 мм2 ( 2 x 240 ) на вводе 1. Соответственно, согласно ПУЭ 1.7.120, проводник уравнивания
потенциалов между ГЗШ 1 и ГЗШ 2 должен быть 240 мм2 ( ½ PEN ).
ПУЭ п.1.7.120. «Если здание имеет несколько обособленных вводов, главная заземляющая шина должна быть выполнена для каждого вводного
устройства. При наличии встроенных трансформаторных подстанций главная заземляющая шина должна устанавливаться возле каждой из них.
Эти шины должны соединяться проводником уравнивания потенциалов, сечение которого должно быть не менее половины сечения РЕ (PEN)проводника той линии среди отходящих от щитов низкого напряжения подстанций, которая имеет наибольшее сечение. Для соединения
нескольких главных заземляющих шин могут использоваться сторонние проводящие части, если они соответствуют требованиям 1.

7.122 к
непрерывности и проводимости электрической цепи».
*Примечание: в ТЕХНИЧЕСКОМ ЦИРКУЛЯРЕ №6/2004 согласно п.1 сечение проводника уравнивания потенциалов между ГЗШ 1 и ГЗШ 2 должен быть
равно меньшему сечению из соединяемых шин и соответственно в нашем примере 95 мм2.
Этот вариант более логичен, так как конструктивно ВРУ 2 не предназначено для подсоединения проводников сечением более 95 мм2.
4. Сечения проводников основной системы уравнивания потенциалов определяется с учетом максимального сечения групповых нулевых защитных
проводников. В нашем примере это проводник 120 мм2.
ПУЭ п. 1.7.137 «Сечение проводников основной системы уравнивания потенциалов должно быть не менее половины наибольшего сечения
защитного проводника электроустановки, если сечение проводника уравнивания потенциалов при этом не превышает 25 мм2 по меди или
равноценное ему из других материалов. Применение проводников большего сечения, как правило, не требуется. Сечение проводников основной
системы уравнивания потенциалов в любом случае должно быть не менее: медных – 6 мм2,алюминиевых –
16 мм2, стальных – 50 мм2».

www.polgonspb.ru
www.poligonspb.ru
Если перевести на русский язык, то сечение проводников основной системы уравнивания потенциалов выглядит так, как представлено в таблице
ниже:
Максимальное сечение группового РЕ
Сечение проводника основной системы
проводника, мм2 Сu
уравнивания потенциалов, мм2 Cu
10
6
16
10
25
16
35
16 – 25
50
70
95
25
120 и более
5. Проводник соединения молниеприемника с ГЗШ относится к системе основного уравнивания потенциалов, где сечение 25 мм2 Сu уже
определено. Если имеется специальный контур молниезащиты, к которому подключены молниеотводы, то такой контур также должен
подключаться к ГЗШ ( ТЕХНИЧЕСКИЙ ЦИРКУЛЯР №6/2004 согласно п.3 ).
6. Сечение заземляющего проводника к повторному заземлению больше или равно 16 мм2 по меди для защищенных проводников, 25 мм2 по
меди и 50 мм2 по стали для проводников не защищенных от коррозии ( ГОСТ 30331.

10 п. 542.3.1 ).
7, 8. ПУЭ 1.7.117. «Заземляющий проводник, присоединяющий заземлитель рабочего (функционального) заземления к главной заземляющей
шине в электроустановках напряжением до 1 кВ, должен иметь сечение не менее: медный – 10 мм2, алюминиевый – 16 мм2, стальной- 75 мм2».
Система дополнительного уравнивания потенциалов
www.poligonspb.ru
– должна соединять между собой все одновременно доступные прикосновению открытые проводящие части
стационарного электрооборудования и сторонние проводящие части, включая доступные прикосновению
металлические части строительных конструкций здания, а также нулевые защитные проводники в системе
TN и защитные заземляющие проводники в системах IT и ТТ, включая защитные проводники штепсельных
розеток. ( ПУЭ п. 1.7.83. ).
линия 1
линия 1
первичный
пробой
( L-PE )
линия 2
U2
U1
первичный
пробой
( L-PE )
линия 2
0
0
2,5м
переносной,
передвижной
электроприемник
стационарный
Розетка
заземления
сторонняя
проводящая часть
10 – 16 мм2 Cu
4 мм2 Cu
шина дополнительного
уравнивания потенциалов
Изменения порядка подключения защитного заземления при требовании
организации системы дополнительного уравнивания потенциалов ( СДУП ).

www.poligonspb.ru
Розетка
заземления
L N PE
L N PE
Корп.
розетка
Стационарный
прибор
Корп.
розетка
Стационарный
прибор
к ГЗШ или шине заземления
щита питания помещения
Чрезвычайно важно обеспечить соединение контактов заземления розеток и клемм заземления стационарных
приборов на шину дополнительного уравнивания потенциалов. При этом, даже если не будет выполнено
соединение корпусов приборов с шиной ( безалаберная эксплуатация, особенно переносных приборов ) система
сохранит свою эффективность по безопасности.
Ситуация, когда «земли» розеток и приборов не подключены к шине, а сторонние проводящие части
гарантированно соединены с шиной уравнивания потенциалов, в разы ухудшает электробезопасность в помещении
даже по сравнению с классической схемой питания.

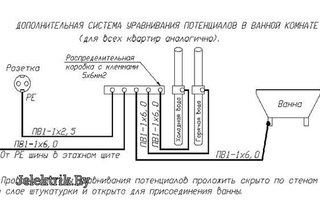

Схема системы дополнительного уравнивания потенциалов ванных и
душевых помещений.
Сушилка
для рук
www.

poligonspb.ru
Металлическая
мойка
Металлическая
вставка
( для стояков из
пластиковых труб )
Штепсельные
розетки
DEHN
Специальный
контакт.
N L
L N
Металлически
й поддон
ПУГВ-1х2,5 ж/з
ПУГВ-1х2,5 ж/з
ПУГВ-1х4 ж/з
L
Металлическая
ванна
ПУГВ-1х4 ж/з
ПУГВ-1х4 ж/з
ПУГВ-1х4 ж/з
N
PE
ПУГВ-1х4 ж/з
ПУГВ-1х4 ж/з
Дополнительная система уравнивания потенциалов должна быть выполнена в соответствии с данной схемой. Монтаж должен соответствовать ПУЭ
п.7.1.87, 7.1.88 и Техническому циркуляру №23/2009.
Места для подключения проводников дополнительной системы уравнивания потенциалов к сторонним проводящим частям ( металлические корпуса
ванн, поддонов, металлических моек и тд.) должны указываться специалистами организаций, осуществляющими сантехнические и другие
работы.
Прокладка проводников должна быть выполнена скрыто в поливинилхлоридных трубах диаметром 16 мм.

В качестве шины дополнительного уравнивания потенциалов использовать коробку КУП.
Коробка КУП скрытого монтажа устанавливается на высоте 800 мм от поверхности пола.
Должен быть обеспечен доступ ко всем соединениям системы для возможности осмотра, индивидуального отключения и замены проводников.
Отключение соединений проводников и доступ в коробку КУП только с помощью инструмента.
КУП
Практика выполнения дополнительной системы уравнивания потенциалов.
www.poligonspb.ru
Вариант 1. С использованием стандартных коробок уравнивания потенциалов ( КУП ).
Вариант 2. Стальная шина 4х40 ( 4х50 ) с приварными болтами опоясывающая помещение.
Вариант 3. Стальная шина, уложенная в стандартный пластиковый короб.
Вариант 4. Использование шины заземления в РЩ ( для небольших помещений ).
Вариант 5. С использованием специализированного щитка типа ЩРМ – ШЗ
( встроенный щиток с шиной 100 мм2 ( Cu ) со степенью защиты IP54 ).
Вне зависимости от конструкции должны быть соблюдены два основных условия:
1.

Возможность осмотра соединения.
2. Возможность индивидуального отключения.
Вероятный и непрезентабельный вариант
исполнения.
«Остальные мелочи Вы додумаете сами…»
Зачастую в проекте по выполнению шины дополнительного уравнивания потенциалов
содержится минимум информации: «…шина 4х20мм ( медь ) по периметру помещения на
высоте 150 мм от пола…»
Далее у строителей возникает множество «мелких» вопросов по технологии:
– самим изготовить шину с отверстиями и болтами или заказать где-нибудь ?
– шина с гальваническим покрытием или без ?
– как соединять секции шин между собой ( сварка или болтовое соединение ) ?
– как сделать аккуратно присоединение проводников к шине при скрытой проводке…….
Проводники уравнивания
потенциалов и защитного заземления,
торчащие из стены
( к этому добавить гофру )
Торчащий болт
Открытая
медная шина
Пример выполнения подключений к системе дополнительного уравнивания потенциалов
( вариант 5 )
www.

poligonspb.ru
Щиток ЩРМ-ШЗ
Стационарное
электрооборудование
Стандартные розетки
Переносное и передвижное
электрооборудование
Специализированный
электрощиток розеточный
РЗ- 01
4 мм2
L N PE
Корп.
Корп.
L
4 мм2
N
2,5 мм2
Сторонние
проводящие
части
4 мм2
4 мм2
16мм2 Cu
К шине защитного
заземления щита
питания или к ГЗШ*
16мм2 Cu
4 – 5м
ЩРМ – ШЗ
ЩРМ – ШЗ
Сетка антистатического пола
Статическое электричество.
Поражение электронных компонентов.
www.poligonspb.ru
Воспламенение газов, горючих жидкостей и
воздушно-пылевых взвесей.
100%
90%
Пример формы тока
статического разряда
Система
дополнительного
уравнивания
потенциалов.
Антистатическое
покрытие пола.
Кондиционирование
воздуха.
При температуре 2123 С влажность не
менее 55% !!!!!
Применение специальных материалов и использование
специальной одежды.

30%
10%
0
Мероприятия по борьбе со статическим
электричеством
t
30нс
60нс
0,8-1нс
Сочетание высокой крутизны фронта и
напряжения (до десятка кВ) – основной
поражающий фактор.
ГОСТ Р 53734.1-2014 (МЭК 61340-1:2012)
Электростатика. Часть 1. Электростатические явления.
Физические основы, прикладные задачи и методы
измерения.
Пример выполнения антистатического пола ( советская классика ):
Вне зависимости от типа покрытия обязательным элементом любого антистатического пола является металлическая
сетка, которая укладывается под покрытие.
Классический вариант изготовления медной сетки показан на рисунке ниже:
www.poligonspb.ru
От стены 0,3-0,5м
Сетка из медной
ленты
1м
Соединение узлов пайкой
1м
30 х 0,2 мм медь
Сечение медной ленты выбрано не случайно. Малая толщина
ленты позволяет выполнить качественную пропайку узлов
обычным 100 Вт паяльником даже +5 С
Количество соединений с
шиной дополнительного
уравнивания потенциалов:
минимум 2.

+ одно соединение
на каждые 30м2
Примеры выполнения подключения антистатического пола:
Внешнее подключение
Скрытое подключение
Чистовая панель
Капитальная
стена
www.poligonspb.ru
Монтажная коробка
Антистатический линолеум с
заходом на чистовую панель
Медная лента
Соединение ленты в монтажной
коробке с проводником
заземления методом пайки или
сварки.
При использовании щитка
заземления ЩРМ-ШЗ лента
крепится непосредственно к
шине болтом.
пол
В последнее время появляются новые материалы и технологии в данной области. Например, вместо обычных медных полос используются медные
самоклеющиеся ленты, которые в зависимости от фирмы производителя могут быть разной ширины и толщины. Применение таких лент
безусловно сокращает время и затраты при изготовлении антистатического пола.
При выборе поставщика материалов для изготовления антистатического пола в учреждениях ЛПУ обязательным являются два условия:
1.

Наличие у поставщика разрешительной документации на применение материалов в учреждениях здравоохранения.
РЕРЕ150 -200 мм один из рекомендуемых производителем вариантов укладки медной сетки при использовании антистатического линолеума.
2. Наличие подробной инструкции по технологии монтажа с указанием сопутствующих материалов ( марка токопроводящих клея и грунтовок,
технология электрического соединения самоклеющихся лент в узлах и выходов подключения сетки к системе заземления ).

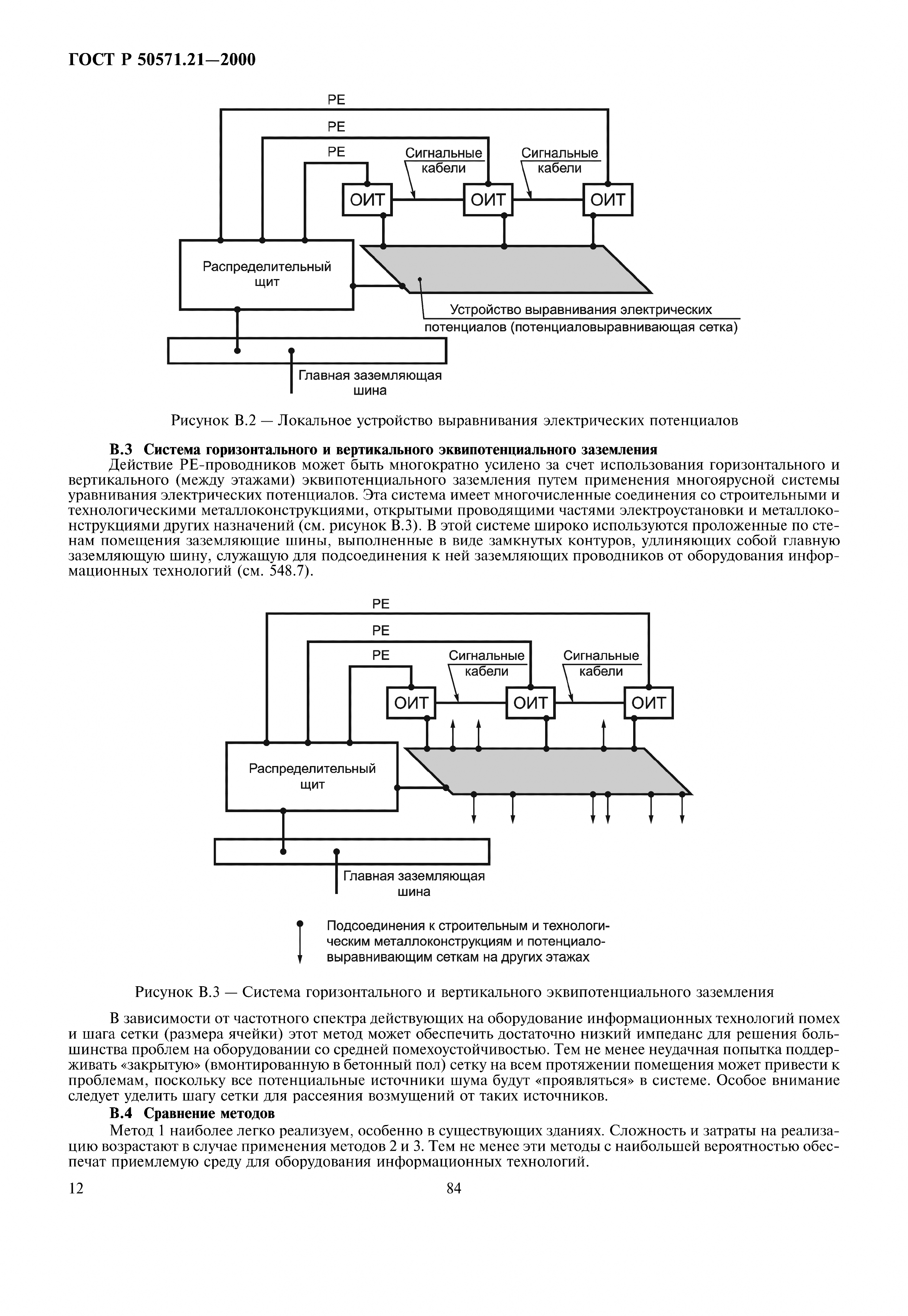

Рабочее ( функциональное, технологическое ) заземление.
www.poligonspb.ru
Рабочее ( функциональное ) заземление – заземление точки или точек токоведущих частей электроустановки,
выполняемое для обеспечения работы электроустановки ( не в целях электробезопасности ). ( ПУЭ п. 1.7.30 )
«Функциональное заземление: заземление для обеспечения нормального функционирования аппарата, на корпусе
которого по требованию разработчика не должен присутствовать даже малейший электрический потенциал
( иногда для этого требуется наличие отдельного электрически независимого заземлителя )» ГОСТ Р 50571.

22-2000
п. 3.14 ( 707.2)
«Функциональное заземление может выполняться путем использования защитного проводника ( РЕ-проводника )
цепи питания оборудования информационных технологий в системе заземления TN-S.
Допускается функциональный заземляющий проводник ( FE-проводник ) и защитный проводник ( РЕ-проводник )
объединять в один специальный проводник и присоединять его главной заземляющей шине ( ГЗШ )» ГОСТ Р 50571.212000 п. 548.3.1
ПУЭ 1.1.17. Для обозначения обязательности выполнения требований ПУЭ применяются слова “должен”, “следует”,
“необходимо” и производные от них.
Слова “как правило” означают, что данное требование является преобладающим, а отступление от него должно быть
обосновано.
Слово “допускается” означает, что данное решение применяется в виде исключения как вынужденное (вследствие стесненных
условий, ограниченных ресурсов необходимого оборудования, материалов и т. п.).
Слово “рекомендуется” означает, что данное решение является одним из лучших, но не обязательным.

Слово “может” означает, что данное решение является правомерным.
www.poligonspb.ru
ГОСТ Р 50571.4.44-2019
ЭЛЕКТРОУСТАНОВКИ
НИЗКОВОЛЬТНЫЕ
Ч а с т ь 4-44
Требования по обеспечению
безопасности.
Защита от отклонений
напряжения
и электромагнитных помех.
Настоящий стандарт является модифицированным по отношению к международному
стандарту МЭК 60364-4-44:2007* “Электроустановки низковольтные. Часть 4-44. Защита
для обеспечения безопасности. Защита от резких отклонений напряжения и
электромагнитных возмущений” (IEC 60364-4-44:2007 “Low-voltage electrical installations Part 4-44, Ed. 2.1: Protection for safety – Protection against voltage disturbances and
electromagnetic disturbances”, MOD), включая изменения Amd1(2015), Amd2(2018), путем
изменения отдельных фраз,слов, ссылок, которые выделены в тексте курсивом**.
Схема использования FE по ГОСТ Р 50571.4.44-2019
1
www.poligonspb.ru
1. Непонятно в какое место подключается FE для
аппаратуры 1-го класса защиты.

На корпусе согласно
рисунку РЕ.
1
2
Разделительный
трансформатор
2. Установлен разделительный трансформатор. Где
защитное заземление корпуса прибора 1-го класса
защиты ?
www.poligonspb.ru
Пример рекомендаций по
электрообеспечению
операционной от компании
Bender
Тотальный контроль за токами утечки в
системе заземления, нейтрали и за
дифференциальными токами.
СДУП разделена на шину для сторонних
проводящих частей и для защитного
заземления оборудования. Между собой
соединены.
В хирургическом светильнике
собственный разделительный
трансформатор ( по российской традиции
данные светильники подключают
непосредственно к IT-сети ).
Контроль токов утечки и дифференциальных токов с помощью модуля
«Реле тока утечки РТУ – 300» ( дифференциальное реле ).
www.poligonspb.ru
Крепление токового трансформатора
на шине с помощью переходной
втулки ( опция ).

D 15
Технические характеристики:
Напряжение питания ——————————————————————————- 220В =/-10%, 50Гц
Уставка тока утечки ———————————————– 5, 10, 20, 30, 50, 100, 150, 200, 250, 300 мА
Гистерезис включения/включения сигнализации на пороговых значениях, не более ————– 5%
Временная задержка на вкл. сигнализации при превышении уставки тока утечки ( регулир.) –- 0-4с
Коммутируемый ток контакта (АС1 250 В), не более ——————————————————— 5А
Диапазон рабочих температур ———————————————————————— -40 ….. +60оС
L1
L1, L2, L3
Нагрузка
N
D 8,5
Токовый трансформатор в
комплекте.
модель
Внутренний
диаметр
Предельный рабочий ток в режиме
дифференциального измерения
РТУ-300-15
15
32А
РТУ-300-30
30
65А
РТУ-300-50
50
85А
РТУ-300-80
80
160А
РТУ-300-120
120
250А
РТУ-300-200
200
400А
РТУ-300-300
300
630А
L
L
N
РЕ
N
РЕ
Нагрузка
Варианты построения системы функционального заземления.

www.poligonspb.ru
Вариант «А».
«ОПАСНЫЙ!»
ГЗШ
ШФЗ
ГЗШ
Изолированная
шина
FE
PE
2 Ом
Разрушение основной
системы уравнивания
потенциалов и ухудшение
электробезопасности.
ШФЗ
ГЗШ
PE
2 Ом
ШФЗ
Изолированная
шина
Изолированная шина
> 15м
4 Ом
Вариант «С».
«Классический»
Вариант «В».
«Допустимый»
FE
PE
ШФЗ – главная шина
функционального
заземления
> 15м
4 Ом
2 Ом
«Недостатки» независимой системы функционального заземления ( вариант «А» ).
Занос потенциала в
ответственное
оборудование
Маленький ток первичного короткого
замыкания!!!
www.poligonspb.ru
I КЗ =
220 ( В )
= 36,6 ( А )
4 + 2 ( Ом )
Подстанция
КЗ
С16
L
TN-S
L
RН
L
N
U
220В, 50Гц
~219В
N
ГЗШ
U
ШФЗ
PEN
160 кВ
PE
N
FE
Убей ответственную
нагрузку независимым
заземлением!
PE
( 4 Ом )
FE
( 2 Ом )
Какое время срабатывания защиты?
( норма не более 0,4с )
www.

poligonspb.ru
Выдержки из статьи «Ошибки при проектировании
молниезащиты» на одном из сайтов….
……..
2.2. Объединение рабочего заземления с заземлением молниезащиты на примере
МРТ
Задача: Выполнить заземление молниезащиты, заземление рабочее (ВРУ) и
функциональное.
Ошибка: Делать контур молниезащиты и защитное заземление щитка отдельно,
дабы избежать наводок.
Как правильно:
ПУЭ-7 п.1.7.49-1.7.66 ЗАЗЕМЛЕНИЕ И ЗАЩИТНЫЕ МЕРЫ
ЭЛЕКТРОБЕЗОПАСНОСТИ. Общие требования.
«1.7.55..Для заземления в электроустановках разных назначений и напряжений,
территориально сближенных, следует, как правило, применять одно общее
заземляющее устройство…», «..Заземляющие устройства защитного заземления
электроустановок зданий и сооружений и молниезащиты 2-й и 3-й категорий этих
зданий и сооружений, как правило, должны быть общими.»
СО 153-34.21.122-2003 «..3.2.3. Заземлители. 3.2.3.1. Общие соображения. Во
всех случаях, за исключением использования отдельно стоящего
молниеотвода, заземлитель молниезащиты следует совместить с
заземлителями электроустановок и средств связи.

Если эти заземлители
должны быть разделены по каким-либо технологическим соображениям, их
следует объединить в общую систему с помощью системы уравнивания
потенциалов..»
Но функциональное заземления чувствительного оборудования должно быть
отдельным.
?????
Или вот такое….
Основной контур тока кондуктивной помехи от нагрузки R1.
www.poligonspb.ru
R1
R2
R1- нагрузка создающая
помеху при работе
R3
L
R2 – нагрузка в зоне риска
N
PEN
ШФЗ
ГЗШ
путь тока помехи
PE
FE
ШФЗ – шина функционального заземления
ГЗШ – главная заземляющая шина
Минимизация воздействия помех на нагрузку R3 с помощью функционального
заземления и радиальной (лучевой) схемы подключения.
из-за магистральной схемы
подключения
Варианты построения системы функционального заземления. Продолжение.
www.poligonspb.ru
ГЗШ
ШФЗ
Вариант «F».
«Классический с ФЗ».
Вариант «Е».
«Условно опасный»
Вариант «D».
«Компромисс».
ГЗШ
ШФЗ
ГЗШ
ШФЗ
ФЗ
PE
FE
Изолированная
шина
Изолированная
шина
Изолированная
шина
FE
PE
> 15м
> 15м
Контурное заземление 2 Ом
Промежуточный между «B» и «С».
Нарекание может вызвать
отсутствие контролируемого
проводника между ГЗШ и ШФЗ.
4 Ом
FE
PE
2 Ом
Если решена проблема
электробезопасности при малых
токах КЗ, то допустимо.
4 Ом
2 Ом
ФЗ – фильтр заземления,
препятствующий проникновению
ВЧ-помех от ГЗШ до ШФЗ
Например «КвазарФ-хххРЕ»
Варианты построения системы функционального заземления. Продолжение.
Вариант «К».
Вариант «H».
Вариант «G».
Сеть TN-S
IT-сеть
www.poligonspb.ru
Ф
ГЗШ
ШФЗ
ГЗШ
ФЗ
FE
PE
ГЗШ
ФЗ
или
или
FE
Нагрузка дополнительно
защищена магистральным
фильтром
4 Ом
FE
PE
> 15м
> 15м
2 Ом
ШФЗ
ФЗ
PE
> 15м
4 Ом
ШФЗ
2 Ом
4 Ом
2 Ом
Максимум эффективности и
безопасности
Использование функционального заземления (FE) для помещений гр.2.
Вариант 1.
В данном варианте функциональное заземление подключается только к заземляющим контактам розеток питания ( консоли, щитки IT-сети ) в
окружении пациента. Второй класс защиты аппаратуры – внутренняя электронная часть отдельно, корпус отдельно. FE для надежной,
безопасной работы аппарата.
Схема противоречит ПУЭ п.1.7.83.
www.poligonspb.ru
ПУГВ-1х4 ж/з
ПУГВ-1х4 ж/з
Металлическая
рама окна
Рециркулятор
бактерицидный
I кл. защиты
Хирургический
светильник
IT-сеть
РЗ-01
Консоль
медицинская
( хирургическая )
IT-сеть
Консоль
медицинская
( анестезиолога )
Сантехнические
приборы
Розетка
заземления
FE
TN-S -сеть
ЩРМ – ШЗ
TN-S -сеть
РЗ-01
FЕ
ПУГВ* 1-10 ж/з
ПУГВ-1х4 ж/з
ПУГВ 1-16 ж/з
ЩРМ-ШЗ
РЕ
ПУГВ* 1-16 ж/з
РЕ
ПУГВ-1х4 ж/з
К главной шине
функционального
заземления ( ГШФЗ )
К шине защитного
заземления щита
операционной или к ГЗШ*
Использование функционального заземления (FE) для помещений гр.2.
Вариант 2.
Щит питания
помещения гр.2
Помещение гр.2
www.poligonspb.ru
Светильники рабочего и аварийного освещения
Перемычка между РЕ и FE
необходима для сохранения
целостности основной системы
уравнивания потенциалов и
обеспечения достаточного тока
короткого замыкания L – FE в
сети TN-S.
Корп.
РЕ
РЕ в составе
кабеля
FE
Изолированная
шина
ГЗШ
ШФЗ
ФЗ
Фильтр заземления
препятствует распространению
высокочастотных помех из
одной системы заземления в
другую.
ЩРМ – ШЗ
ЩРМ – ШЗ
Шина дополнительного уравнивания
потенциалов используется в том числе и
для защитного заземления оборудования.
Изолированная
шина
Фильтр заземления.
FE
PE
> 15м
«35» означает внутреннее сечение фильтра по меди.
4 Ом
2 Ом
Использование функционального заземления (FE) для помещений гр.2.
Вариант 3.
www.poligonspb.ru
Щит питания
помещения гр.2
Так как светильники не относятся к
ответственному оборудованию,
создают лишние гармоники в сети и
расположены на высоте более
2,5м, то они подключаются к
защитному заземлению.
светильники
Корп.
РЕ
РЕ в составе
кабеля
2,5м
FE
Изолированная
шина
Вариант 4.
Аналогично варианту 3, но
токопроводящие
конструкции помещения
изолируются от конструкций
здания.
Помещение гр.2
ГЗШ
ШФЗ
ФЗ
> 15м
4 Ом
ЩРМ – ШЗ
Шина дополнительного уравнивания
потенциалов используется в том числе и
для защитного заземления оборудования.
Изолированная
шина
FE
PE
ЩРМ – ШЗ
2 Ом
Проводник FE прокладывается в гофрированной или
заземленной металлической трубе изолированно от
токопроводящих конструкций. Сечение выбирается в
зависимости от длины проводника.
Электрообеспечение
операционной.
IT-сеть
С16
2р
С16
2р
Розетка заземления РЗ-01
С6
2р
С16
2р
С16
2р
TN-S
www.poligonspb.ru
C6/0,03
C16/0,03
C16/0,03
УФО
C10/0,03
TN-S
IT-сеть
16 мм2 Cu
Дополнительный
розеточный блок
Щиток ЩРМ-ШЗ
ЩРМ – ШЗ
16 мм2 Cu
Встроенный, IP54.
Сетка антистатического пола.
Консоль.
IT-сеть
Технический директор АО Полигон
www.poligonspb.ru
Соснин Владимир Вячеславович
[email protected]

Ошибка 404: страница не найдена!

На сайте ведутся работы по актуализации информации, возможны временные перебои. Приносим извинения за возможные неудобства. ТЕЛЕФОН ДОВЕРИЯ ПО НАРУШЕНИЯМ ПРОМЫШЛЕННОЙ БЕЗОПАСНОСТИ: 8 (3842) 34-08-31 В Сибирском управлении Ростехнадзора имеются вакансии: государственный инспектор, главный государственный инспектор, заместитель начальника отдела. Справки по тел. (3842) 71-63-20 доб. 42-17 Сибирское управление информирует, что с 1 сентября 2018 года осуществляет государственные услуги по ведению реестра организаций, занимающихся обслуживанием лифтов, эскалаторов.

К сожалению, запрошенный вами документ не найден. Возможно, вы ошиблись при наборе адреса или перешли по неработающей ссылке.

Для поиска нужной страницы, воспользуйтесь картой сайта ниже или перейдите на главную страницу сайта.

Поиск по сайту

Карта сайта

Об управлении
Новости
Деятельность
- Публичные обсуждения результатов правоприменительной практики Сибирского управления Ростехнадзора
- Проведение проверок
- Государственный контроль и надзор
- Лицензирование
- Выдача разрешений
- Регистрация ОПО
- Аттестация работников по промышленной безопасности
- Проверка знаний в области энергетического надзора
- Судебный и административный порядок обжалования нормативных правовых актов и иных решений, действий (бездействия) Сибирского управления Федеральной службы по экологическому, технологическому и атомному надзору и их должностных лиц
- Использование выделяемых бюджетных средств
- Готовые документы
- Графики рассмотрения планов развития горных работ
- Государственные услуги предоставляемые Сибирским управлением Ростехнадзора
  - Ведение реестра заключений экспертизы промышленной безопасности
  - Выдача разрешений на ведение работ со взрывчатыми материалами промышленного назначения
  - Выдача разрешений на допуск к эксплуатации теплопотребляющих установок потребителей тепловой энергии, устройств и сооружений объектов по производству и передаче тепловой энергии, теплоносителя (в случаях, предусмотренных нормативными правовыми актами Российской Федерации)
  - Выдача разрешений на допуск к эксплуатации энергопринимающих устройств потребителей электрической энергии, объектов по производству электрической энергии, а также объектов электросетевого хозяйства, принадлежащих сетевым организациям и иным лицам (в случаях, предусмотренных нормативными правовыми актами Российской Федерации)
  - Лицензирование деятельности по производству маркшейдерских работ
  - Лицензирование деятельности по эксплуатации взрывопожароопасных и химически опасных производственных объектов I, II и III классов опасности
  - Лицензирование деятельности, связанной обращением взрывчатых материалов промышленного назначения
  - Оформление документов, удостоверяющих уточненные границы горного отвода
  - Прием и учет уведомлений о начале осуществления юридическими лицами и индивидуальными предпринимателями отдельных видов работ и услуг по перечню, утвержденному Правительством Российской Федерации
  - Регистрация опасных производственных объектов в государственном реестре опасных производственных объектов
  - Согласование планов и схем развития горных работ по видам полезных ископаемых
  - Сведения из реестра лицензий Федеральной службы по экологическому, технологическому и атомному надзору, предоставленных в соответствии с Федеральным законом от 04.05.2011 № 99-ФЗ
  - Сведения из реестра лицензий Федеральной службы по экологическому, технологическому и атомному надзору, предоставленных в соответствии с Федеральным законом от 21.11.1995 № 170
- План проведения плановых проверок Сибирским управлением Ростехнадзора
- Ведение Реестра заключений экспертиз промышленной безопасности
- Прием отчетов о производственном контроле
- Регистрация уведомлений о начале осуществления предпринимательской деятельности
- Реквизиты для уплаты денежных взысканий (штрафов)
- Регистрация ЭТЛ
- Доклады о правоприменительной практике контрольно-надзорной деятельности в Сибирском управлении Федеральной службы по экологическому, технологическому и атомному надзору
Противодействие коррупции

Выравнивание потенциалов (SPE) | Рейн Медикал

ВАЖНОСТЬ ПОТЕНЦИАЛЬНОГО УРАВНЕНИЯ

Армин Гертнер Дипл. Инж. [MEng.]

В следующей статье описывается важность дополнительного выравнивания потенциалов (SPE) для медицинских технологий. Следует различать стационарно установленные системы общего выравнивания потенциалов в соответствии с DIN VDE 0100, части 410 и 540 и SPE, которые должны отдельно подключаться с помощью гибкого кабеля со специальной вилкой для мобильных активных и неактивных медицинских устройств, которые мобильный и мобильный в определенном месте.SPE стандартизирован в соответствии с VDE 0107 (старый) и VDE 0100 часть 710 (новый).

Из-за своей конструкции, как правило, на частях устройства, к которым прикасаются, существуют лишь очень небольшие напряжения прикосновения, которые при прикосновении становятся токами утечки устройства. В случае неисправности могут возникнуть более высокие токи утечки устройства в виде токов повреждения. При первом повреждении эти остаточные токи могут привести к высоким напряжениям прикосновения, если отсутствует дополнительное выравнивание потенциалов.

Дополнительное выравнивание потенциалов, таким образом, представляет собой превентивную меру для защиты пациента, пользователя и третьих лиц от напряжений прикосновения, которые могут возникать из-за потенциалов напряжения между прикосновенными проводящими частями и мобильным оборудованием.

Далее описывается необходимость выравнивания потенциалов и соответствующая философия безопасности, связанная с дополнительным выравниванием потенциалов (SPE), чтобы мера, которой часто пренебрегают или игнорируются на практике, лучше понимается и применяется.

1. ПОСТОЯННО УСТАНОВЛЕННОЕ ДОПОЛНИТЕЛЬНОЕ УРАВНЕНИЕ ВОЗМОЖНОСТИ

Рис. 1: Схема прокладки кабеля защитного проводника и выравнивания потенциалов в операционных с указанием возможных направлений потока компенсационных токов

В зданиях больницы, помимо электроустановок, проложено большое количество токопроводящих трубопроводов, например.грамм. из меди для воды или газов, которые могут хорошо проводить электричество благодаря своему большому поперечному сечению. Эти трубопроводы являются посторонними токопроводящими частями в соответствии с DIN VDE 0100 часть 200. К ним также относятся токопроводящие строительные конструкции или монтаж, который вставляется в бетон.

Поскольку в последние годы объем силовых установок все больше и больше увеличивается, следует ожидать, что электрические токи будут протекать не только через предусмотренные защитные проводники, но также и через токопроводящие трубопроводы в соответствии с законами Кирхгофа.Такие токи могут течь не только в случае неисправности, но и во время нормальной работы.

По этой причине, например, в трубопроводную систему может подаваться напряжение во время нормальной работы, а тем более в случае повреждения. Если выравнивание потенциалов отсутствует, электрический ток может протекать через человека, касающегося двух разных систем трубопроводов, одна из которых заземлена. В зависимости от контактных сопротивлений контактное напряжение при простом замыкании на землю ниже сетевого напряжения 230 В.

Эти напряжения прикосновения (потенциалы) должны быть уменьшены до значений, безвредных для человека, путем соединения всех проводящих систем, таких как трубопроводы или корпуса оборудования, с помощью проводников выравнивания потенциалов. Для полного выравнивания потенциалов к основной шине выравнивания потенциалов рядом с главным распределительным щитом низкого напряжения подключаются вилки заземления фундамента и молнии, внутренние газовые трубы, водопроводные трубы, линии подачи и возврата отопления, паропроводы, трубы медицинского газа и т. Д.

На рисунке 1 показаны проблемы электробезопасности и безошибочное протекание компенсирующих токов.

На иллюстрации показано, как возможные компенсирующие токи, которые во время работы двигателей, лифтов, систем кондиционирования воздуха и т. Д., Могут представлять опасность для пациента из-за армирования железом из других зон здания через операционные, блоки питания операционных, оборудование и т. Д. ., если выравнивание потенциалов отсутствует или не подключено.

Вольтметр, изображенный над операционным столом, показывает возможные разности потенциалов между отдельными частями оборудования.Они могут позволить компенсационным токам течь во время операции через сердце пациента.

Требования предыдущих систем электропитания VDE 0107 в больницах и помещениях, используемых для медицинских целей за пределами больниц.

VDE 0107 делит помещения, используемые в медицинских целях, на группы приложений (AG) 0, 1 и 2. Для помещений AG 2 обычно требуется медицинская ИТ-сеть с плавающим потенциалом и дополнительным специальным выравниванием потенциалов. Медицинские ИТ-сети используются таким образом, чтобы при первом замыкании на землю или на землю не происходило отключение.Только в случае короткого замыкания или чрезмерной перегрузки невозможно продолжить работу медицинского электрооборудования.

Примечание. Термин «ИТ-сеть» как обозначение этой конкретной формы источника питания не следует путать с идентичным термином «ИТ-сеть информационных технологий (ИТ)».

В помещениях AG 2 (операционные, отделения интенсивной терапии, отделения катетеризации левых отделов сердца) в соответствии с DIN VDE 0107, в дополнение к мерам защиты согласно DIN VDE 0100, часть 410, все посторонние проводящие части в окружающей среде пациента электрически соединены друг с другом и с шиной защитного проводника.С помощью этой меры можно достичь даже очень низкого напряжения прикосновения.

Это означает, например, для операции, что все:

стационарные операционные столы, кроме устройств класса защиты I,
пол хирургический токопроводящий,
потолочные подвески, если они не являются устройствами класса защиты I
раковин при условии, что они установлены рядом с пациентом и являются инородными токопроводящими частями,
металлических каркасов при условии, что они находятся рядом с пациентом и являются инородными токопроводящими частями, и
при условии, что они установлены в среде пациента и являются посторонними токопроводящими частями

должен быть включен в уравнение потенциалов.Установление дополнительного выравнивания потенциалов требует функциональности основного выравнивания потенциалов. Номинальное поперечное сечение основного проводника выравнивания потенциалов рассчитывается в соответствии со стандартом DIN VDE 0100, часть 540.

За этими мерами стоят соображения и опыт, позволяющие избежать возможных перепадов напряжения, которые могут возникать в качестве источников напряжения в непосредственной близости от пациента. или на пациенте. Эти источники напряжения могут вызывать токи через сопротивление тела, которые не только проходят через пациента, но также могут нанести вред врачу и медперсоналу или даже подвергнуть их опасности.Кроме того, функционирование активного медицинского оборудования также ухудшается из-за утечки тока или даже из-за их неисправности.

ТРЕБОВАНИЯ НОВОГО VDE 0100 ЧАСТЬ 710

Предыдущий VDE 0107 был заменен новым VDE 0100 Part 710 в конце 2002 года. Дополнительное выравнивание потенциалов требуется без изменений, как предписано. Метрологическая проверка разности потенциалов в помещениях 2-й группы не проводится. От этого требования отказались, поскольку оно является стандартом для строительства новых установок или адаптации старых установок после существенной модификации.Новый стандарт содержит строгий запрет PEN, т.е. PE-проводники и N-проводники больше не могут объединяться до напольного распределителя в качестве сетей TN-C, а должны быть отделены от главного распределителя, как показано на рис. 2. Новая часть VDE 0100 Part 710 предписывает сеть TN-S для новых зданий и переоборудования, в которых нет соединения между PE и N при правильной установке. На рисунке 2 слева показана сеть TN-C, а справа – сеть TN-S, которая будет установлена для переоборудования и строительства новых зданий.

Рис.2: TN-C и TN-S-net

В сети TN-C необходимо соблюдать параллельное соединение с трубами, экранами сетей EDP, арматурой и другими проводящими телами, в результате чего происходит разделение обратных токов в зависимости от проводимости и диаметра материалов. Частичные токи текут обратно к источнику через PEN. Токовые клещи можно использовать для определения тока, протекающего в основном потенциальном кабеле. Токи протекают по всем проводящим частям, т.е.е. по всем материалам, которые являются проводящими и соединены с землей, то есть даже система металлических труб представляет собой потенциальный проводник.

Соединение между PE и N или вызванное повреждением изоляции может быть установлено непреднамеренно, что никто бы не заметил без измерения и контроля с помощью так называемой процедуры RCM (RCM = Контроль остаточного тока). Мониторы RCM – это устройства контроля остаточного тока в соответствии с DIN EN 62020, которые позволяют осуществлять целенаправленный контроль отдельных устройств или компонентов системы.

Новый стандарт также требует, чтобы сеть TN-S была полностью установлена от главного низковольтного распределительного щита, а не только от главного распределительного щита здания; с помощью мониторинга RCM срабатывает аварийный сигнал, если происходит нарушение изоляции или перемычка между замыканиями PE и N.

В принципе, согласно VDE 0100, часть 710, блуждающие токи больше не должны возникать, если сеть TN-S полностью контролируется от источника. По этой причине измерение разности напряжений 10 мВ между осязаемыми проводящими частями в операционной также было исключено из нового стандарта, поскольку философия стандарта основана на предположении, что мониторинг обратного тока означает наличие больше никакой опасности.

Поэтому рекомендуется постоянно контролировать системы TN-S. В этих условиях при нормальной работе не может возникнуть вредных блуждающих токов. Однако важно отметить, что мониторинг с помощью RCM не ограничивает ток, а только дает индикацию, когда достигнут предел срабатывания сигнализации! Следовательно, это не защитная мера и не указывает, где находится источник токов выравнивания потенциалов или источники напряжения.

Ток в проводнике защитного заземления никогда не будет равен нулю, так как всегда есть токи утечки устройства из-за пределов изоляции и естественных изменений из-за старения изоляции.Чем больше оборудования подключено к источнику, тем выше токи утечки. Таким образом, в зависимости от использования помещения, предел сигнализации цепей RCM должен превышать сумму токов утечки, чтобы обнаруживать спонтанные события, которые вызывают повышение тока утечки или указывают на возрастающее старение изоляции.

Предельное значение для измерения в группе 2 зоны кардиологического наблюдения с помощью катетера для левого сердца должно быть соответствующим образом скорректировано. Следовательно, увеличение компенсационных токов, измеренных методом RCM, может указывать на опасную разность потенциалов.Увеличение общих токов утечки можно контролировать, следя за изменением отображения измеренных значений при включении приборов.

Таким образом, в случае изменения типа использования помещений, используемых для медицинских целей, или существенного изменения оборудования помещения, электрическая установка должна быть адаптирована к новому VDE 0100, часть 710; в таких случаях необходимо адаптироваться.

Выполнение и соблюдение требований к электромонтажу в соответствии с VDE 0100, часть 710 имеет смысл только в том случае, если философия установки VDE 0100, которая заканчивается сетевой розеткой, последовательно продолжается в помещениях, используемых для медицинских целей, а также в медицинских помещениях. оборудование подключено.Однако важно отметить, что непреднамеренные и ошибочные соединения между различными группами помещений 1 и 2 с ИТ-сетями через антенны, системы внутренней связи, видео / аудиолинии, сети EDP или системы молниезащиты могут свести на нет философию безопасности VDE 0100, часть 710.

Во всех зданиях с помещениями, используемыми в медицинских целях, необходимо проверить, присутствует ли по крайней мере общее локальное выравнивание потенциалов в соответствии с предыдущим стандартом VDE 0107.

При рассмотрении проблемы установки необходимо проверить следующие моменты:

образование петли
индукций
векторное сложение токов
гармоник

В медицинских помещениях группы 2 соединительные болты для кабелей выравнивания потенциалов в соответствии с DIN 42801 должны быть установлены рядом с положением пациента, чтобы включить мобильное медицинское электрическое оборудование и мобильные хирургические светильники в дополнительное выравнивание потенциалов (рис.3).

Рис. 3: Дополнительное выравнивание потенциалов на интенсивном рельсе

ШИНА ЭКВИПОТЕНЦИАЛЬНОГО ЗАЗЕМЛЕНИЯ

Шина выравнивания потенциалов для дополнительного выравнивания потенциалов должна располагаться в или рядом с областью медицинского назначения (комнатой или группой помещений). Шина уравнивания потенциалов должна быть расположена внутри или рядом с каждым назначенным распределителем, к которому должны быть подключены провод уравнивания потенциалов и защитный провод. Подключения должны быть такими, чтобы два провода были четко различимы и разделялись.

2. ДОПОЛНИТЕЛЬНОЕ УРАВНЕНИЕ ПОТЕНЦИАЛА ДЛЯ МОБИЛЬНОГО МЕДИЦИНСКОГО ОБОРУДОВАНИЯ

При обсуждении важности выравнивания потенциалов для мобильного портативного медицинского оборудования необходимо также соблюдать все еще действующие правила применения VDE 0753 Часть 2 / 02.83 для электромедицинского оборудования для внутрисердечных вмешательств. VDE 0753 предусматривает, что при использовании активного мобильного медицинского оборудования с классом безопасности I в медицинских помещениях Группы 2 перед использованием медицинского оборудования необходимо проверить правильность подключения дополнительных кабелей выравнивания потенциалов и оборудования для выравнивания потенциалов в помещении.

Токи утечки от электрического оборудования, токи выравнивания потенциалов между металлическими частями помещения, а также токи измерительных цепей от электрического оборудования могут протекать через сердце через внутрисердечные катетеры или датчики, размещенные на обнаженном сердце; та же проблема относится к мозгу.

Согласно VDE 0753, часть 2, постоянный ток или низкочастотный переменный ток до 1000 Гц или 10 мА по-прежнему считаются физиологически совместимыми. Все электрическое оборудование, которое излучает энергию в любой форме пациенту или только проводящим образом соединено с пациентом, может излучать эти крошечные количества энергии и, следовательно, представлять источник опасности в любое время.

Дополнительное выравнивание потенциалов для мобильного или портативного медицинского оборудования по-прежнему представляет собой превентивную меру, позволяющую избежать податливого напряжения, которое может возникнуть из-за разницы напряжений (потенциалов) между прикосновенным оборудованием и пациентом, и привести все напряжения к общему потенциалу.

Согласно закону Ома, I = U / R, для операционной требуются низкие значения 10 мВ или 10 мА, поскольку коэффициент защиты кожи обычно отменяется с предполагаемым средним значением прибл.1 кОм для медицинских приложений.

На рис. 4 схематично показаны электрические законы в соответствии с законом Ома (напряжение прикосновения Ub = 10 мВ, среднее сопротивление тела Rbody = 1 кВт, предельное значение для фибрилляции сердца = 10 мА) и, таким образом, электротехническая основа для ограничения токов и напряжения в непосредственной близости от пациента.

На рис. 4 показана все еще преобладающая необходимость измерения и поддержания максимального напряжения прикосновения 10 мВ, даже если оно больше не включено в новую часть 710 стандарта VDE 0100 по причинам, указанным выше.

Во время применения оборудования, непосредственно контактирующего с пациентом, должна быть создана зона с выравниванием потенциалов, по крайней мере, вокруг пациента (так называемая среда пациента) через центральную точку выравнивания потенциалов рядом с пациентом, к которой выравнивается потенциал. проводники оборудования подключены.

Рис.5: Подключение выравнивания потенциалов для различного оборудования

Рис.6: Выравнивание потенциалов подключения оборудования

Рис.7: Дополнительные соединительные элементы для выравнивания потенциалов согласно DIN 42801

Рис. 8: Установка дополнительного устройства выравнивания потенциалов на тележке для мобильного оборудования

Рис.9: Сетевой кабель управления приоритетом и кабель выравнивания потенциалов

В помещениях группы 2 необходимо установить соединительные болты для проводов выравнивания потенциалов рядом с положением пациента, с помощью которых мобильное медицинское электрическое оборудование для внутрисердечных вмешательств и мобильные операционные столы должны быть включены в выравнивание потенциалов при проведении ВЧ хирургии.Выравнивание потенциалов должно быть ограничено областью, непосредственно окружающей пациента, то есть в пределах 1,5 м от операционного стола или кровати в отделении интенсивной терапии.

Если в этой зоне находится более одного пациента, различные точки выравнивания потенциалов должны быть подключены к центральной шине выравнивания потенциалов, которая соединена с защитным проводом источника питания для рассматриваемой области.

В случае медицинских устройств (рис. 6) с версиями класса безопасности I и II, металлические части устройств, доступные для прикосновения, также должны быть подключены к дополнительным точкам подключения для выравнивания потенциалов в помещении через гибкие кабели для выравнивания потенциалов с использованием соединительных элементов в в соответствии с DIN 42801 (см. рис.7).

Выравнивание потенциалов может состоять из фиксированных постоянных соединений или ряда отдельных соединений, которые устанавливаются при установке оборудования рядом с пациентом. Необходимые точки подключения для кабелей выравнивания потенциалов, отмеченные зеленым / желтым (стандартное обозначение ЗЕЛЕНО-ЖЕЛТЫЙ), конечно, должны быть предусмотрены как на устройствах, так и в системе. На рис. 8 показан пример правильной установки или дооснащения кабелей выравнивания потенциалов на тележке с мобильным оборудованием в операционной.

В случае мобильного мобильного медицинского оборудования дополнительное выравнивание потенциалов решает несколько задач:

Предотвращение или компенсация разности потенциалов между корпусами электрического оборудования и стационарно установленными токопроводящими частями в непосредственной близости от пациента
или уменьшение повышенных токов утечки согласно Приложению BBB DIN EN 60601-1-1: 2001 (системный стандарт)
резервирование подключения защитного провода согласно DIN EN 60601-1-1: 2001 в случае обрыва защитного провода оборудования

ОБОРУДОВАНИЕ ДЛЯ ДОПОЛНИТЕЛЬНОГО ПОТЕНЦИАЛЬНОГО УРАВНЕНИЯ НА АКТИВНОМ МЕДИЦИНСКОМ ОБОРУДОВАНИИ

DIN VDE 0750 / EN 60601 / IEC 601 (области действия: Германия / Европа / мир) прямо не требует наличия заземляющего штыря для каждой единицы оборудования.Хотя в стандарте описаны механические размеры болта, он не содержит никаких требований к установке, так что медицинское оборудование без этого соединения также может быть предложено на рынке.

Это означает, что оператору, возможно, придется модернизировать подключение к медицинскому продукту или прибору или, возможно, придется указать это требование при выборе / тендере или спецификациях услуг.

Мобильные тележки для оборудования, предназначенные для размещения медицинской электрической системы в соответствии с DIN EN 60601-1-1, всегда должны содержать подходящее устройство для дополнительного выравнивания потенциалов в виде звезды (см.5).

Дополнительное выравнивание потенциалов может потребоваться, если эквивалентные токи утечки оборудования превышают допустимые предельные значения и не установлен разделительный трансформатор.

Это означает, что на практике медицинское устройство без болтов заземления использовать нельзя, и поэтому следует приобретать только медицинские устройства с соединением для выравнивания потенциалов. Это требование также распространяется на немедицинские устройства, такие как видеомониторы, видеопринтеры и записывающие устройства, используемые в медицинских помещениях Группы 1 и Группы 2.

Каким образом медицинское устройство или прибор можно включить в систему дополнительного выравнивания потенциалов без болта? Поэтому производителю рекомендуется с самого начала прикреплять такое устройство к компонентам, которые связаны или могут быть связаны с инвазивными компонентами в самом широком смысле.

Если этого требует приложение (группа помещений 2, инвазивный, общий ток утечки> 1 мА), болт необходимо дооснастить тележками для мобильного оборудования или медицинскими изделиями.

В случае старых устройств, которые были закуплены до и во время действия MedGV (Регламента по медицинским устройствам), это может сделать опытный медицинский техник (с учетом всех применимых технических регламентов – в частности, должны (что иногда может быть проблематично для дочерних мониторов), при необходимости ввод в эксплуатацию должен выполняться специалистом.

ДОПОЛНИТЕЛЬНОЕ УРАВНЕНИЕ ВОЗМОЖНОСТЕЙ ДЛЯ СИСТЕМ, КАК МЕДИЦИНСКОЕ ЭЛЕКТРИЧЕСКОЕ ОБОРУДОВАНИЕ В СООТВЕТСТВИИ С DIN EN 60601-1-1

Информационное приложение AAA к Стандарту 60601-1-1 добавляет к разделу 19.201 токи утечки, указывая, что для немедицинского оборудования в соответствующих стандартах могут быть разрешены более высокие токи утечки корпуса, чем предельные значения в 60601-1-1. Если немедицинское оборудование эксплуатируется вне помещения, в котором находится пациент, эти повышенные токи утечки в корпусе могут быть допустимы.

Дополнительное выравнивание потенциалов для систем медицинского электрооборудования

В настройках пациента необходимо ограничить разность потенциалов между различными частями системы. В ограничении этой разности потенциалов в системе защитных проводов существенную роль играет качество соединения и центральное уплотнение. Поэтому важно не допускать прерывания защитных мер в любой части системы.

Допускается использование дополнительных проводов выравнивания потенциалов, если ток утечки корпуса превышает допустимые пределы при первом повреждении.
Дополнительные защитные проводники для медицинского электрооборудования, соответствующие IEC 60601-1-1, не требуются. Однако в случае немедицинского электрического оборудования эта мера может предотвратить превышение допустимых пределов тока утечки корпуса.

Как показано на рис. 9, желто-зеленый дополнительный провод выравнивания потенциалов всегда должен быть обязательно подсоединен к сетевому кабелю до сетевой вилки, чтобы пользователь вставлял оба кабеля, а значит, и кабель выравнивания потенциалов в предназначенный для этого разъем подключения.

РЕЗЮМЕ

Необходимость выравнивания потенциалов для предотвращения разницы потенциалов как источника рабочего напряжения с опасными потенциалами все еще очевидна.

Мониторинг обратного тока в PE-проводнике с помощью технологии RCM не заменяет философию превентивного предотвращения перепадов напряжения как движущей силы для источников напряжения с потенциальной опасностью для пациентов и пользователей в медицинских помещениях. Следовательно, все пользователи медицинского оборудования должны быть подробно проинформированы о важности и необходимости дополнительного выравнивания потенциалов.Для мобильного оборудования кабель выравнивания потенциалов должен быть проложен к сетевой вилке вместе с сетевым кабелем, и следует приобретать только медицинские изделия и оборудование, у которых есть соединительный болт для дополнительного выравнивания потенциалов.

ЛИТЕРАТУРА

VDE 0753 Часть 2 / 02.83 Правила использования электромедицинского оборудования во внутрисердечной хирургии
VDE 0100 Part 710: 2002.11.01 Монтаж низковольтных систем в областях медицинского назначения
VDE 0107 Высоковольтные системы в больницах и медицинских помещениях вне больниц
Гертнер, А.; Безопасность медицинского оборудования – Руководство для оператора, TÜV-Publishing Company Cologne, 2001, ISBN 3-8249-0672-4
Gärtner, A .; Требования к тележкам для мобильной техники, мт медицинской техники, 6/2002, с. 211 – 217
Hofheinz, W .; Электробезопасность в помещениях медицинского назначения, VDE Publishing Company 2001, ISBN 3-800-2527-4
Sudkamp, N .; Электрические системы в больницах, TÜV-Publishing Company Cologne, 2001, ISBN 3-8249-0533-7
DIN EN 62020: 1999-07, Электромонтажные материалы. Устройства контроля остаточного тока для домашнего и аналогичного использования (RCM)
DIN 42801 Издание: 1980-04, Соединительные болты для кабелей выравнивания потенциалов
DIN 42801-2, редакция: 1984-01 Кабели выравнивания потенциалов; розетка

Datenbank durchsuchen – Европейская комиссия

500 Ошибка

Ошибка проверки атрибута для тега cfcontent.

java.lang.String не является поддерживаемым типом переменной. Ожидается, что переменная будет содержать двоичные данные.

Колонка: 0
ID: CFCONTENT
Линия: 74
Необработанная трассировка: в cfdetail2ecfm183428175._factor14 (/ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/plugins/_tris/public/views/search/detail.cfm:74)
Шаблон: / ec / prod / app / cf_by_DG / GROW / tris / growth / tools-databases / tris / plugins / _tris / public / views / search / detail.куб. метр
Тип: CFML

Колонка: 0
ID: CF_DETAIL
Линия: 67
Необработанная трассировка: cfdetail2ecfm183428175._factor16 (/ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/plugins/_tris/public/views/search/detail.cfm:67)
Шаблон: /ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/plugins/_tris/public/views/search/detail.cfm
Тип: CFML

Колонка: 0
ID: CF_DETAIL
Линия: 63
Необработанная трассировка: cfdetail2ecfm183428175._factor17 (/ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/plugins/_tris/public/views/search/detail.cfm:63)
Шаблон: /ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/plugins/_tris/public/views/search/detail.cfm
Тип: CFML

Колонка: 0
ID: CF_DETAIL
Линия: 1
Raw Trace: cfdetail2ecfm183428175.runPage (/ ec / prod / app / cf_by_DG / GROW / tris / growth / tools-databases / tris / plugins / _tris / public / views / search / detail.куб.м: 1)
Шаблон: /ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/plugins/_tris/public/views/search/detail.cfm
Тип: CFML

Колонка: 0
ID: CFINCLUDE
Линия: 1538
Необработанная трассировка: в cffw12ecfc762076720 $ funcINTERNALVIEW.runFunction (/ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/plugins/_tris/fw1.cfc:1538)
Шаблон: / ec / prod / app / cf_by_DG / GROW / tris / growth / tools-databases / tris / plugins / _tris / fw1.cfc
Тип: CFML

Колонка: 0
ID: CF_UDFMETHOD
Линия: 549
Необработанная трассировка: cffw12ecfc762076720 $ funcONREQUEST.runFunction (/ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/plugins/_tris/fw1.cfc:549)
Шаблон: /ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/plugins/_tris/fw1.cfc
Тип: CFML

Колонка: 0
ID: CF_TEMPLATEPROXY
Линия: 168
Необработанная трассировка: в cfpluginEventHandler2ecfc1443721534 $ funcDOACTION.runFunction (/ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/plugins/tris/pluginEventHandler.cfc:168)
Шаблон: /ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/plugins/tris/pluginEventHandler.cfc
Тип: CFML

Колонка: 0
ID: CF_UDFMETHOD
Линия: 80
Необработанная трассировка: в cfpluginEventHandler2ecfc1443721534 $ funcSEARCH.runFunction (/ ec / prod / app / cf_by_DG / GROW / tris / growth / tools-databases / tris / plugins / tris / pluginEventHandler.cfc: 80)
Шаблон: /ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/plugins/tris/pluginEventHandler.cfc
Тип: CFML

Колонка: 0
ID: CFINVOKE
Линия: 2780
Необработанная трассировка: в cfpluginManager2ecfc1150186747 $ funcDISPLAYOBJECT.runFunction (/ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/core/mura/plugin/pluginManager80.cfc: Шаблон: / ec / prod / app / cf_by_DG / GROW / tris / growth / tools-databases / tris / core / mura / plugin / pluginManager.cfc
Тип: CFML

Колонка: 0
ID: CF_TEMPLATEPROXY
Линия: 1605
Необработанная трассировка: в cfcontentRenderer2ecfc1626016642 $ funcDSPOBJECT_INCLUDE.runFunction (/ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/core/mura/content/contentRenderer.c5) Шаблон: /ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/core/mura/content/contentRenderer.cfc
Тип: CFML

Колонка: 0
ID: CF_UDFMETHOD
Линия: 1535
Необработанная трассировка: cfcontentRenderer2ecfc1626016642 $ funcDSPOBJECT_RENDER.runFunction (/ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/core/mura/content/contentRenderer.cfc:1535)
Шаблон: /ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/core/mura/content/contentRenderer.cfc
Тип: CFML

Колонка: 0
ID: CF_TEMPLATEPROXY
Линия: 1286
Необработанная трассировка: в cfcontentRendererUtility2ecfc168068460 $ funcDSPOBJECT.runFunction (/ ec / prod / app / cf_by_DG / GROW / tris / growth / tools-databases / tris / core / mura / content / contentRendererUtility.cfc: 1286)
Шаблон: /ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/core/mura/content/contentRendererUtility.cfc
Тип: CFML

Колонка: 0
ID: CF_TEMPLATEPROXY
Линия: 2369
Необработанная трассировка: в cfcontentRenderer2ecfc1626016642 $ funcDSPOBJECT.runFunction (/ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/core/mura/content/contentRenderer.cfc:2369) 900 Шаблон: / ec / prod / app / cf_by_DG / GROW / tris / growth / tools-databases / tris / core / mura / content / contentRenderer.cfc
Тип: CFML

Колонка: 0
ID: CF_TEMPLATEPROXY
Линия: 1508
Необработанная трассировка: cfcontentRendererUtility2ecfc168068460 $ funcDSPOBJECTS.runFunction (/ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/core/mura/content/contentRendererUtility.cf900) Шаблон: /ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/core/mura/content/contentRendererUtility.cfc
Тип: CFML

Колонка: 0
ID: CF_TEMPLATEPROXY
Линия: 2396
Необработанная трассировка: cfcontentRenderer2ecfc1626016642 $ funcDSPOBJECTS.runFunction (/ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/core/mura/content/contentRenderer.cfc:2396)
Шаблон: /ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/core/mura/content/contentRenderer.cfc
Тип: CFML

Колонка: 0
ID: CF_UDFMETHOD
Линия: 229
Необработанная трассировка: в cfcfobject2ecfc731184072 $ funcINVOKEMETHOD.runFunction (/ ec / prod / app / cf_by_DG / GROW / tris / growth / tools-databases / tris / core / mura / cfobject.cfc: 229)
Шаблон: /ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/core/mura/cfobject.cfc
Тип: CFML

Колонка: 0
ID: CF_TEMPLATEPROXY
Линия: 103
Необработанная трассировка: в cfMuraScope2ecfc14

995 $ funcONMISSINGMETHOD.runFunction (/ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/core/mura/MuraScope.cfc:103)
Шаблон: / ec / prod / app / cf_by_DG / GROW / tris / growth / tools-databases / tris / core / mura / MuraScope.cfc
Тип: CFML

Колонка: 0
ID: CF_TEMPLATEPROXY
Линия: 32
Необработанная трассировка: в cfdatabase2ecfm1643989587.runPage (/ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/sites/de/includes/themes/TRIS_2019_HEROES3/templates/database.c43:40 Шаблон: /ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/sites/de/includes/themes/TRIS_2019_HEROES3/templates/database.cfm
Тип: CFML

Колонка: 0
ID: CFINCLUDE
Линия: 98
Необработанная трассировка: cfstandardHTMLTranslator2ecfc1219597621 $ funcTRANSLATE.runFunction (/ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/core/mura/Translator/standardHTMLTranslator.cfc:98)
Шаблон: /ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/core/mura/Translator/standardHTMLTranslator.cfc
Тип: CFML

Колонка: 0
ID: CF_TEMPLATEPROXY
Линия: 137
Необработанная трассировка: в cfpluginStandardEventWrapper2ecfc404395939 $ funcTRANSLATE.runFunction (/ ec / prod / app / cf_by_DG / GROW / tris / growth / tools-databases / tris / core / mura / plugin / pluginStandardEventWrapper.cfc: 137)
Шаблон: /ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/core/mura/plugin/pluginStandardEventWrapper.cfc
Тип: CFML

Колонка: 0
ID: CF_TEMPLATEPROXY
Линия: 87
Сырая трассировка: в cfstandardEventsHandler2ecfc1692667890 $ funcSTANDARDTRANSLATIONHANDLER.runFunction (/ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/core/mura/Handler/standardEventsHandler:87 Шаблон: / ec / prod / app / cf_by_DG / GROW / tris / growth / tools-databases / tris / core / mura / Handler / standardEventsHandler.cfc
Тип: CFML

Колонка: 0
ID: CFINVOKE
Линия: 1372
Необработанная трассировка: в cfutility2ecfc933643816 $ funcINVOKEMETHOD.runFunction (/ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/core/mura/utility.cfc:1372)
Шаблон: /ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/core/mura/utility.cfc
Тип: CFML

Колонка: 0
ID: CF_TEMPLATEPROXY
Линия: 87
Необработанная трассировка: в cfpluginStandardEventWrapper2ecfc404395939 $ funcHANDLE.runFunction (/ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/core/mura/plugin/pluginStandardEventWrapper.cfc:87)
Шаблон: /ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/core/mura/plugin/pluginStandardEventWrapper.cfc
Тип: CFML

Колонка: 0
ID: CF_TEMPLATEPROXY
Линия: 422
Необработанная трассировка: в cfstandardEventsHandler2ecfc1692667890 $ funcSTANDARDDORESPONSEHANDLER.runFunction (/ ec / prod / app / cf_by_DG / GROW / tris / growth / tools-databases / tris / core / mura / Handler / standardEventsHandler.cfc: 422)
Шаблон: /ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/core/mura/Handler/standardEventsHandler.cfc
Тип: CFML

Колонка: 0
ID: CFINVOKE
Линия: 1372
Необработанная трассировка: в cfutility2ecfc933643816 $ funcINVOKEMETHOD.runFunction (/ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/core/mura/utility.cfc:1372)
Шаблон: / ec / prod / app / cf_by_DG / GROW / tris / growth / tools-databases / tris / core / mura / utility.cfc
Тип: CFML

Колонка: 0
ID: CF_TEMPLATEPROXY
Линия: 87
Необработанная трассировка: cfpluginStandardEventWrapper2ecfc404395939 $ funcHANDLE.runFunction (/ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/core/mura/plugin/pluginStandardEventWrapper) 900 Шаблон: /ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/core/mura/plugin/pluginStandardEventWrapper.cfc
Тип: CFML

Колонка: 0
ID: CF_TEMPLATEPROXY
Линия: 845
Необработанная трассировка: cfcontentServer2ecfc918395266 $ funcDOREQUEST.runFunction (/ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/core/mura/content/contentServer.cfc:845)
Шаблон: /ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/core/mura/content/contentServer.cfc
Тип: CFML

Колонка: 0
ID: CF_UDFMETHOD
Линия: 259
Необработанная трассировка: cfcontentServer2ecfc918395266 $ funcPARSEURL.runFunction (/ ec / prod / app / cf_by_DG / GROW / tris / growth / tools-databases / tris / core / mura / content / contentServer.cfc: 259)
Шаблон: /ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/core/mura/content/contentServer.cfc
Тип: CFML

Колонка: 0
ID: CF_UDFMETHOD
Линия: 345
Необработанная трассировка: в cfcontentServer2ecfc918395266 $ funcPARSEURLROOT.runFunction (/ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/core/mura/content/contentServer.c43c:345) 900 Шаблон: / ec / prod / app / cf_by_DG / GROW / tris / growth / tools-databases / tris / core / mura / content / contentServer.cfc
Тип: CFML

Колонка: 0
ID: CF_TEMPLATEPROXY
Линия: 716
Необработанная трассировка: в cfcontentServer2ecfc918395266 $ funcHANDLEROOTREQUEST.runFunction (/ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/core/mura/content/contentServer16.c43c:7 Шаблон: /ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/core/mura/content/contentServer.cfc
Тип: CFML

Колонка: 0
ID: CF_TEMPLATEPROXY
Линия: 43
Необработанная трассировка: cfindex2ecfm1998698015.runPage (/ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/index.cfm:43)
Шаблон: /ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/index.cfm
Тип: CFML

Что такое рост потенциала земли в вашем доме и почему вы должны относиться к нему серьезно

Это не просто «земля – земля»

Люди, знакомые с электричеством, часто принимают идею, что «земля – это земля», т. Е. Что в доме, особенно с системой заземления, соответствующей требованиям NEC или CEC, все точки системы заземления находятся под одинаковым напряжением.

Что такое рост потенциала земли и почему вы должны относиться к нему серьезно (фото предоставлено blakley.co.uk)

NEC / CEC поддерживает это впечатление, требуя, чтобы через заземляющую проводку не проходил переменный ток, за исключением четко определенных исключений: условия неисправности (короткое замыкание на землю или утечка) или действие устройств защиты от перенапряжения, посылая импульсные токи в систему заземления.

Без молнии, в доме с правильной разводкой такое впечатление верное.

Для наиболее распространенного источника поражения молнией , показанного на Рисунке 1 (как режим 1), с хорошим устройством защиты от перенапряжения, установленным на входе в здание (Рисунок 2 ниже), действительно, основные токи молнии останавливаются на служебном входе.

Однако при наличии поблизости молнии или молнии, которая может присоединяться к проводам, идущим в дом по другим путям (режимы 2, 3, 4 на Рисунке 1), молния может генерировать большие токи в системе заземления дома.

Рис. 1. Как молния создает повреждающее напряжение внутри дома. Наиболее частым источником повреждений являются удары по линиям электропередачи и связи, которые затем передают скачки напряжения непосредственно в оборудование. Прямые удары по зданию, хотя и редкие, могут повредить конструкцию, а также ее содержимое.

Для длинных заземляющих проводов во многих реальных установках (рис. 5 и рис. 6 ниже) падение напряжения в проводе может быть намного больше.

Для примеров, показанных на рисунках 5 и 6, с выбросом 3000 А (10% умеренно сильного импульса молнии), с временем нарастания 3 мкс и заземлением длиной 30 футов (~ 9 метров) между A и B или C, напряжение, развиваемое в проводе A – B, составляет ~ 10 000 В !

Эта разница напряжений между разными точками системы заземления называется повышением потенциала земли, сокращенно GPR. Это неизбежно, когда через систему заземления дома протекают большие токи грозовых перенапряжений.

Рисунок 2 – Дополнительная защита, описанная NEC. NEC позволяет добавлять молниеотводы («молниеотводы»), подключенные к заземлению здания, а также дополнительные устройства защиты переменного тока, коаксиальные устройства защиты и устройства защиты телекоммуникационных сетей. Три заземляющих электрода и связи между ними образуют систему заземляющих электродов здания.

Повышение потенциала земли в здании

На рисунках 5 и 6 показаны упрощенные схемы для телевизоров, подключенных к электросети кабельного телевидения.Единственная защита, требуемая NEC / CEC, – это блок заземления , который соединяет оболочку кабеля с землей , где кабель CATV входит в здание. Аналогичная диаграмма действительна для спутниковых приемников с небольшой тарелкой.

Если бы блок заземления был заменен на телефонную (первичную) защиту от входа (NID) , схема была бы действительна для факсимильного аппарата или ПК с модемом.

Во всех этих случаях оборудование (телевизор, спутниковый ресивер или факсимильный аппарат) на стороне переменного тока привязано к точке B (через нейтраль и землю ответвленной цепи), а на стороне сигнала – к точке A (через коаксиальная оболочка).Как указано выше, даже при небольшом ударе молнии по сигнальным кабелям разница напряжений (GPR) между A и B может легко достигать 10 000 В .

Этого перепада напряжений достаточно, чтобы пробить самые обычные изолирующие перегородки в оборудовании . В этом случае оборудование, вероятно, будет серьезно повреждено.

ПРИМЕЧАНИЕ: Если требуемое NEC заземление ОТСУТСТВУЕТ (например, если входной заземляющий блок подключен только к несвязанному заземляющему стержню, водопроводной трубе и т. Д.)), ситуация значительно хуже, и это может привести к пожару или другим повреждениям в самом доме.

Если кабели кабельного телевидения, спутниковые или телефонные кабели не входят в здание рядом со служебным входом, единственным эффективным способом защиты оборудования является использование многопортового устройства защиты, как показано на рисунке 1.

Рисунок 3 – Многопортовый Сетевые фильтры (фото: thewirecutter.com) Многопортовые устройства защиты
(Рисунок 3) устраняют повреждения из-за разницы потенциалов земли за счет использования устройств ограничения напряжения или прямого соединения для связи сигнальных проводов и проводов переменного тока, когда разница напряжений превышает безопасный уровень. , обычно несколько сотен вольт.
Многопортовые устройства защиты точек использования (также называемые съемными устройствами защиты) обычно состоят из устройства защиты переменного тока и одного или нескольких устройств защиты сигнальной линии в единой сборке, предназначенной для установки рядом с оборудованием, которое подключается к линии переменного тока и сигнальные линии (рисунок 4).
Рисунок 4 – Базовый съемный многопортовый протектор (эквалайзер опорного напряжения). Есть протектор для каждого порта (кабеля), и заземления для всех протекторов соединены (скреплены).
Эти устройства защиты служат трем целям:
Устройства защиты переменного тока обычно имеют более низкое эффективное ограничивающее напряжение перенапряжения, чем устройства защиты панели, а также могут защищать от продолжительного перенапряжения переменного тока.
Устройства защиты сигнальной линии обычно имеют более низкое напряжение ограничения перенапряжения, чем устройства защиты первичного сигнала, и могут также защищать от напряжения (например, напряжения переменного тока от случайного контакта с линиями электропередач), которые слишком малы, чтобы их можно было остановить с помощью устройства защиты первичного сигнала.
Заземления для всех устройств защиты соединены (скреплены), так что межсистемные напряжения минимизированы.
В условиях молнии больших напряжений могут возникать между, например, телефоном, заземлением кабельного телевидения и переменного тока , и эти различия напряжений часто являются причиной поражения молнией.
Важно понимать , что многопортовые предохранители обычно не уменьшают значительно GPR между точкой A и точкой B .
В большинстве случаев полное сопротивление сигнального провода к оборудованию плюс полное сопротивление проводки переменного тока намного больше, чем полное сопротивление соединения между A и B.
Таким образом, подавляющее большинство входящего ударного тока молнии протекает. через заземляющий провод A – B и выходит из дома через заземляющий электрод, как и предполагали авторы NEC / CEC.
Рисунок 5 – Даже при заземлении коаксиального кабеля, отвечающем требованиям норм, если коаксиальная линия входит далеко от земли здания, длинный заземляющий провод A – B может создавать очень большие напряжения, которые могут повредить телевизор. Многопортовый предохранитель, показанный на телевизоре, может значительно снизить напряжение между землей переменного тока и коаксиальным кабелем, предотвращая повреждение телевизора.
Если напряжение от A до B составляет 10 кВ, а напряжение между сигнальным и переменным током на оборудовании составляет всего несколько сотен вольт, оставшаяся часть 10 кВ должна появиться внутри переменного тока и сигнальных кабелей, делятся пропорционально их импедансам.
Таким образом, вполне возможно, что между двумя концами провода переменного тока или сигнального провода будет 5 кВ или более в течение короткого времени, в течение которого длится ток молнии.
Из-за малой продолжительности тока даже небольшие провода обычно не будут повреждены этими относительно небольшими (несколько сотен ампер) остаточными токами молнии. Однако действие многопортовой защиты создает дополнительных помех GPR .
Напряжение между заземлением переменного тока (зеленый провод) на оборудовании может отличаться на несколько кВ от напряжения в точке B.
Если телевизор подключен к другому оборудованию, которое независимо подключено к B с помощью проводки переменного тока, эта разница напряжений появится на другом оборудовании и может повредить его .
Рисунок 6 – Разность потенциалов земли в здании в условиях удара молнии
Пояснение к рисунку 6 – Разность потенциалов земли внутри здания в условиях удара молнии: Как повреждаются подключенные к сети телевизоры.
При скачке напряжения 3000 А, возрастающем за 3 мкс, и 30-футовом заземлении (A – C) между A и C возникает ~ 10 000 В.Даже с многопортовым устройством защиты (D) для TV1 , напряжение земли в точке D передается на TV2 по коаксиальному кабелю, в результате чего на TV2 возникает потенциал 8000 В, который, вероятно, его разрушит. Второй многопортовый предохранитель, показанный на рис. 5, необходим для защиты TV2.
На рисунке 6 показано очень распространенное неправильное использование многопортовых защитных устройств, которое не обеспечивает полную защиту от повреждения молнией из-за этого эффекта. Один (AC + Coax) многопортовый предохранитель, D , использовался при попытке защитить два телевизора.
Установщик предположил, что коаксиальный протектор в D устранит грозовой перенапряжение, и любые телевизоры, расположенные ниже по потоку, будут безопасными без дополнительной защиты. Это предположение имеет ограниченное значение для разницы напряжений между сердечником и оболочкой коаксиального кабеля.
Но это совершенно неверно при описании разности потенциалов земли!
Если протектор и TV1 находятся рядом с кабельным вводом в точке A , большая часть георадара в точке A появится на протекторе D и TV1 .Но без защиты на TV2 полный потенциал 8000 В на D подводится к точке E , входу TV2 . Разница в 8000 В между точкой E и напряжением в точке B , подключение TV2 к сервисной панели приведет к повреждению TV2 . Для защиты TV2 требуется второй многопортовый предохранитель, расположенный на TV2 .
Полная защита оборудования с несколькими портами может быть достигнута только с помощью защиты от перенапряжения, которая защищает все входящие линии и межсоединения (связи) между портами .Это можно сделать у главного входа, если все коммуникации (электроснабжение, кабельное телевидение, телефон и т. Д.) Будут объединены, а устройства защиты от перенапряжения подключены к общей точке заземления .
Если этого не сделать, оборудование может быть защищено только многопортовыми предохранителями, расположенными на защищаемом оборудовании.
Одной защиты от перенапряжения недостаточно для защиты оборудования. Также требуется межсистемное соединение.

Повышение потенциала земли для оборудования вне здания
Оборудование, установленное вне здания, уязвимо для повреждения георадаром , потому что оно обычно относится к двум площадкам .Компрессоры, скважинные насосы, нагреватели спа и бассейнов, а также другое наружное оборудование часто устанавливают на бетонные площадки, контактирующие с влажной почвой (см. Рисунок 7).
В некоторых случаях эта контактная площадка может быть более эффективным заземлением, чем заземляющий электрод здания. Таким образом, заземление оборудования связано с заземлением контактной площадки, в то время как линия оборудования и соединения нейтрали связаны с землей здания.
Во время удара молнии, даже если заземление оборудования связано с землей здания (зеленым проводом заземления оборудования) согласно NEC, провод все еще имеет индуктивное сопротивление.
Для быстрорастущих грозовых скачков индуктивность заземляющего провода оборудования не позволяет напряжению на удаленной площадке соответствовать напряжению на земле здания.
Таким образом, может быть разностей в десятки тысяч вольт между заземлением здания и заземлением площадки .
Рисунок 7 – Повышение потенциала земли для оборудования за пределами здания
Рисунок 7 объяснение – Оборудование, имеющее собственное заземление, может быть повреждено из-за разницы потенциалов между двумя заземлениями.Во время удара молнии в заземляющий электрод напряжение возрастает на 750 кВ при разряде 30 кА и заземлении 25 Ом.
Изоляция между катушкой двигателя и корпусом / корпусом воспринимает значительную часть 750 кВ, создаваемых на земле здания, и может нарушить изоляцию двигателя, органов управления или проводки.
Напряжение на катушках двигателя привязано к заземлению здания, потому что изначально ток не течет через линию и нейтральный провод, поэтому напряжение на двигателе следует за напряжением на заземлении здания.Разность потенциалов земли между землей здания и землей контактной площадки появляется между обмотками двигателя и (заземленной) рамой двигателя и мигает над изоляцией.
Сетевой фильтр на сервисной панели не может решить эту проблему. Только с соответствующим предохранителем, установленным на оборудовании, соединяющим все линейные провода, нейтраль и землю, может предотвратить повреждение . Это устройство защиты также может защитить от повреждений от удара молнии в само оборудование или рядом с ним, как показано в режиме 2 на Рисунке 1.
Отсутствие осведомленности об этой причине повреждения и способах устранения является причиной многих случаев повреждения внешнего оборудования. Повреждение может быть предотвращено с помощью относительно простой дополнительной защиты от перенапряжения, установленной на оборудовании.
Ссылка // Руководство IEEE по защите от перенапряжения оборудования, подключенного к сети переменного тока и коммуникационным цепям
Страница не найдена | Conductix Wampfler Global
*
Твоя страна * Ваш countryAfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBonaire, Синт-Эстатиус и SabaBosnia и HerzegovinaBotswanaBouvet IslandBrazilBritish Индийский океан TerritoryBruneiBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral африканских RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCongo (Браззавиль) Конго (Киншаса) Кук IslandsCosta RicaCroatiaCubaCuraçaoCyprusCzech RepublicCôte d’IvoireDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland IslandsFaroe IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Южный TerritoriesGabonGambiaGeorgiaGermanyGhanaGibraltarGreeceGreenlandGrenadaGuadeloupeGuamGuatemalaGuernseyGuineaGuinea- БисауГайанаГаитиОстров Херд и острова МакдональдГондурасГонконгВенгрияI celandIndiaIndonesiaIranIraqIrelandIsle из ManIsraelItalyJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKuwaitKyrgyzstanLaosLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacaoMacedoniaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesiaMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorth KoreaNorthern Mariana IslandsNorwayOmanPakistanPalauPalestinian TerritoryPanamaPapua Новый GuineaParaguayPeruPhilippinesPitcairnPolandPortugalPuerto RicoQatarRomaniaRussiaRwandaRéunionSaint BarthélemySaint Елены, Вознесения и Тристан-да CunhaSaint Китса и NevisSaint LuciaSaint Мартин (французская часть) Сен-Пьер и MiquelonSaint Винсент и GrenadinesSamoaSan MarinoSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSint Маартен (Голландская часть) SlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Грузия и Со UTH Sandwich IslandsSouth KoreaSouth SudanSpainSri LankaSudanSurinameSvalbard и Ян MayenSwazilandSwedenSwitzerlandSyriaSão Tomé и PríncipeTaiwanTajikistanTanzaniaThailandTimor-LesteTogoTokelauTongaTrinidad и TobagoTunisiaTurkeyTurkmenistanTurks и Кайкос IslandsTuvaluUgandaUkraineUnited арабского EmiratesUnited KingdomUnited StatesUnited Штаты Внешние малые острова IslandsUruguayUzbekistanVanuatuVaticanVenezuelaVietnamVirgin, BritishVirgin остров, U.Сан-Уоллис и Футуна Западная Сахара Йемен Замбия Зимбабве Аландские острова
Ваша электронная почта *
Обзор требований MIL-STD-1399-300-1 | Технология создания помех
Введение
Электроэнергетическая система корабля функционирует как городская электрическая сеть, от выработки электроэнергии до распределения среднего напряжения до сетей низкого напряжения, расположенных в различных частях конструкции судна. Имеет смысл рассматривать энергосистему как городскую энергосистему, ведь более крупные суда включают в себя услуги, которые город мог бы предоставлять, и население, которое могло бы конкурировать с городом, включая военную базу и аэропорт.
Эта статья ограничивает сферу применения стандарта качества электроэнергии низкого напряжения, выпущенного в сентябре 2018 года, где стандарт среднего напряжения (MIL-STD-1399-300-2) был разработан для работы с напряжением более 1 кВ (обычно 4 кВ). ) части энергосистемы. Обратите внимание, что MIL-STD-1399C – это стандарт интерфейса для судов, многие разделы которого опубликованы в виде отдельных документов, и в этом обзоре рассматривается раздел 300, часть 1, для низковольтного переменного тока. Обычно напряжение ниже 1 кВ считается низким.
Тип I – это первичная мощность низкого напряжения, определяемая как 440 или 115 В среднеквадратического значения, 60 Гц. Интерфейсы на 440 В среднеквадр. Могут быть трехфазными или однофазными, либо незаземленными, либо заземленными с высоким сопротивлением. Интерфейсы 115 В среднеквадр. Являются трехфазными или однофазными, либо незаземленными, либо глухозаземленными. Мощность Типа I используется, если не утверждено отклонение.
Мощность типа II составляет 440 или 115 В (среднекв.), 400 Гц без заземления для ограниченных приложений.
Мощность Типа III составляет 440 или 115 В среднеквадратического значения, 400 Гц без заземления с более жесткими допусками, чем Тип II.
Специальная классификация мощности предусмотрена для избранных приложений, таких как 115/200 В среднеквадратичного значения, 60 или 400 Гц для обслуживания самолетов и эксплуатации или гостиничных услуг и 230 В среднеквадратичного значения, 60 Гц для однофазного оборудования нагрузки НАТО.
Источниками питания могут быть генераторы низкого напряжения или источники среднего напряжения, которые распределяются по трансформатору низкого напряжения и распределительным щитам. Преобразовательное оборудование используется для создания необходимого напряжения и частоты для источников питания, отличных от типа I.
Электромагнитная совместимость (ЭМС) прямо не покрывается стандартом, но тестирование MIL-STD-461 CE101 может использоваться для измерения искажений, связанных с требованиями к форме волны входного тока.Также решение проблем ЭМС с конденсаторами между фазой и землей ограничено, чтобы гарантировать, что ток заземления человеческого тела не превышает пределы безопасности персонала.
Предпосылки
MIL-STD-1399 Раздел 300 был введен в августе 1978 года с обновлениями: редакция «A» в октябре 1987 года, редакция A1 в марте 1992 года и редакция «B» в апреле 2008 года. В сентябре 2018 года раздел 300 был разделены на части с низким (300-1) и средним (300-2) напряжением для работы с системой питания корабля, которая в течение некоторого времени использовала источник среднего напряжения.
Потребность в распределении среднего напряжения стала очевидной по мере увеличения требований к мощности, особенно для крупных судов. Потребляемая мощность требовала, чтобы распределительные фидеры от первичных двигателей поддерживали очень высокие токовые нагрузки, требующие проводки с большим поперечным сечением. Необходимые длинные кабели вызвали значительные падения напряжения, связанные с потерями I ² R в проводке. Распределение с использованием более высокого напряжения уменьшило ток в основных линиях подачи, уменьшило калибр проволоки, потому что ток был ниже для требуемой мощности.Преобразование в низкое напряжение может быть выполнено рядом с пользовательским оборудованием для отдельных цепей с большей эффективностью.
Описание элементов данных (DID)
MIL-STD-1399-300-01 утверждает, что DI-EMCS-80201 (текущая версия) используется для содержания процедуры тестирования, а DI-EMCS-80200 (текущая версия) – для отчет об испытаниях (стандартная процедура указывает, но DID связан с отчетами). Параграфы испытаний, процитированные для документа DI-EMCS-80200, обычно связаны с результатами, рассчитанными на основе данных испытаний.Оба DID связаны с MIL-STD-461, поэтому предоставляются инструкции для изменения «EMI» на «Interface» и ссылки на MIL-STD-1399-300-1 для преобразования документации для тестирования и оценки качества электроэнергии.
Требования
По мере прохождения требований я попытаюсь расширить содержание стандарта, добавив некоторую информацию о том, как подтвердить соответствие. Я не собираюсь повторять подробную информацию, представленную в стандарте, но хочу дополнить эту информацию для пояснения.
Многие тесты требуют, чтобы испытуемый образец работал до тех пор, пока перед тестом не будет достигнута термостабильность. Термическая стабильность достигается, когда последовательные измерения температуры, выполненные с 30-минутными интервалами, изменяются менее чем на 1 ° C. Точка измерения обычно находится в верхней части EUT из-за нормального повышения температуры. При определении отклонения температуры убедитесь, что условия окружающей среды на предприятии не влияют на отклонение.
1. Заземление
Требования к источнику питания, который должен быть незаземленным, если оборудование не подключено к специальной системе напряжения.На работу незаземленного оборудования не повлияет заземление одной из линий электропередачи. Фильтры должны быть межфазными, но если требуется емкость между фазой и землей, емкость конденсатора ограничивается, а ток между фазой и землей на основной частоте питания ограничивается до 30 миллиампер на линию. Исключения предусмотрены для определенных позиций оборудования. На рисунке 1 показана базовая тестовая конфигурация, в которой резисторы 100 кОм подключаются к незаземленным линиям электропередачи с помощью байпасного выключателя или предохранителя.Источник питания должен быть изолирован, чтобы предотвратить заземление линий электропередач. После установления работы EUT автоматические выключатели включаются по одному для заземления тестируемой линии. Дайте EUT проработать достаточно долго, чтобы оценить снижение производительности, с требованием не менее пяти минут на каждую тестируемую линию. Если автоматический выключатель срабатывает, отображается заземленная нейтраль. Тестирование повторяется для каждого рабочего режима. Трехфазное питание показано на схеме, но тестирование также применимо к одиночной фазе
Рисунок 1: MIL-STD-1399-300-1 Конфигурация наземного тестирования
2.Профиль мощности: тип питания
Информация предоставляется на основе измерений, полученных в ходе испытания на допуск по напряжению / частоте (см. Пункт 17 ниже).
3. Профиль мощности: количество фаз
Информация предоставляется на основе измерений, полученных при испытании на допуск по напряжению / частоте (см. Пункт 17 ниже).
4. Профиль мощности: рабочая частота
Информация предоставляется на основе измерений, полученных при испытании на допуск по напряжению / частоте (см. Пункт 17 ниже).
5. Профиль мощности: рабочее напряжение
Информация предоставляется на основе измерений, полученных в ходе испытания на допуск по напряжению / частоте (см. Параграф 17 ниже).
6. Профиль мощности: величина линейного тока
Информация предоставляется на основе измерений тока, полученных при испытании на допуск переходных процессов напряжения / частоты (см. Пункт 18 ниже).
7. Профиль мощности: Мощность
Информация должна быть задокументирована, подтверждающая, что оборудование работает должным образом с указанным типом мощности на основе мощности, потребляемой оборудованием.Мощность рассчитывается на основе рабочего напряжения, умноженного на величину сетевого тока, задокументированную в параграфах 5 и 6 выше и записанную в киловольт-амперах (кВА).
8. Профиль мощности: коэффициент мощности
Для нагрузок оборудования> 1 кВА коэффициент мощности должен быть задокументирован в профиле мощности. Коэффициент мощности обычно измеряется анализатором мощности, и измерения записываются в профиле мощности.
9. Профиль мощности: рабочий цикл
Информация о рабочем цикле оборудования должна быть задокументирована в профиле мощности.
10. Профиль мощности: импульсный / пусковой ток
Измерения импульсного / пускового тока выполняются и записываются в профиле мощности. Токовый пробник помещается в каждую линию, пока оборудование находится под напряжением, чтобы измерить пиковый ток с помощью осциллографа при включенном питании. Измерения производятся, когда синусоидальная волна источника питания проходит через 0 градусов и через 90 градусов. Более высокий пусковой ток должен быть записан в профиле мощности. Если для синхронизации измерений требуется несколько циклов подачи питания, дайте конденсаторам достаточно времени для полной разрядки между циклами.
11. Профиль мощности: дисбаланс тока (нагрузки)
Используя измерения линейного тока, записанные в параграфе 6 выше, подтвердите, что фазный ток находится в пределах допуска по дисбалансу.
12. Профиль мощности: Импульсная нагрузка
Обсуждение в этом обзоре пропущено из-за ограниченности приложений, а подробная информация представлена в стандарте.
13. Профиль мощности: линейная нагрузка
Обсуждение опущено в этом обзоре из-за ограниченного применения, а подробная информация представлена в стандарте.
14. Профиль мощности: Генерация пиков
Пики, производимые оборудованием, измеряются и отражаются в профиле мощности. При измерении напряжения между фазой и землей и между фазами работайте с оборудованием таким образом, чтобы это могло вызвать переходные процессы, такие как включение / выключение питания, переключение нагрузок или переключение по шине. Запишите переходные процессы, которые появляются на мощности, с помощью осциллографа и зафиксируйте измерения переходных процессов в профиле мощности.
15. Профиль мощности: емкость между фазой и землей
Емкость между фазой и землей рассчитывается с использованием измерений тока между фазой и землей, полученных в параграфе 16. Выведите полное сопротивление (Xc) путем деления линии на землю. -напряжение заземления по току между фазой и землей, затем рассчитать емкость по:
Запишите в профиле мощности.
16. Профиль мощности: ток между фазой и землей
Измерьте ток между фазой и землей, изолировав EUT от земли, поместив его на незаземленную поверхность и отсоединив заземляющий провод. Установите перемычку между шасси оборудования и землей и установите токовый пробник на перемычку. Включите источник питания и измерьте ток в перемычке. Разделите на два, чтобы получить ток между фазой и землей, предполагая, что линии сбалансированы. Запишите измерения в профиль мощности.Дополнительные шаги применимы для трехфазного оборудования.
17. Допустимое отклонение напряжения и частоты
Требуется, чтобы оборудование работало нормально с входным напряжением и частотой с крайними допусками в устойчивом состоянии. Величина предельных значений напряжения и частоты указывается в стандарте для различных типов мощности. Тестирование использует метод четырех углов для оценки, устанавливая напряжение и частоту на нижние пределы допуска, устанавливая напряжение и частоту на верхние пределы допуска, устанавливая напряжение на верхнем пределе допуска с частотой на нижнем пределе допуска и устанавливая напряжение на нижнем пределе допуска с частотой на верхнем пределе допуска.С настройками для каждого из четырех углов, ИО работает до тех пор, пока не будет достигнута термостабильность плюс 30 минут. На рис. 2 представлена диаграмма тестовой конфигурации с добавлением токового пробника для поддержки испытаний на устойчивость к переходным напряжениям и частоте. Обратите внимание, что осциллограф используется для измерения напряжения и частоты в этом устройстве, поэтому убедитесь, что измерение осциллографа обеспечивает истинные измерения среднеквадратичного значения, особенно если форма сигнала мощности искажена.Повторите тестирование для каждой линии и каждого рабочего режима.
Рисунок 2: MIL-STD-1399-300-1 Конфигурация допуска напряжения / частоты
18. Допуск переходных процессов напряжения и частоты
Допуск переходных процессов напряжения и частоты используется для оценки характеристик EUT, когда потребляемая мощность в течение короткого промежутка времени изменяется в экстремальных значениях, превышающих нормальную. Рисунок 2 , приведенный выше, используется в качестве базовой тестовой конфигурации, включающей использование токового пробника.Величина напряжения и частоты указаны в стандарте с продолжительностью переходных режимов. Испытание требует термостабилизации с нормальными условиями до применения переходных процессов. Измерьте частоту напряжения и линейный ток перед применением, если переходный процесс, а затем запишите эти параметры до, во время и после переходного процесса. EUT должно нормально работать во время и после переходного процесса, чтобы продемонстрировать соответствие требованиям.
19. Скачок напряжения
Испытание скачка напряжения используется для проверки того, что EUT может выдерживать переходные процессы, которые могут возникать в линиях электропередач.Для обеспечения соответствия требуется работа до во время и после подачи скачка напряжения. Рисунок 3 представляет собой базовую схему тестовой конфигурации, но обратите внимание, что различные типы мощности требуют некоторых корректировок конфигурации. В зависимости от генератора всплесков, запланированного для тестирования, конфигурация будет варьироваться, поэтому внесите изменения в конфигурацию для поддержки используемого генератора. Перед тестированием сигнал необходимо проверить с помощью двойной экспоненциальной формы сигнала 12/50 мкс в разомкнутой цепи.Устанавливается заданная амплитуда, и настройка записывается для использования при настройке для тестирования. Тестирование между линиями и землей применимо с синхронизацией с тестируемой линией, чтобы гарантировать, что пик применяется при правильных фазовых углах. Пять положительных пиков применяются под углами 0 и 90 градусов, а затем применяются отрицательные пики под углами 0 и 270 градусов.
Рисунок 3: Конфигурация скачка напряжения MIL-STD-1399-300-1
20.Аварийные условия: tr Прерывание питания
Кратковременное прерывание питания (tr) установлено на 70 мсек, если иное не определено судовой энергосистемой. Оборудование, отнесенное к категории критически важных, должно работать без перебоев. При тестировании используется конфигурация, показанная на , рис. 2, , где программируемый источник питания настроен на обеспечение указанного прерывания питания, в то время как EUT контролируется на предмет работоспособности. Во время испытания регистрируются частота напряжения и линейный ток.
21. Аварийные условия: ts Прерывание питания
Расширенное прерывание питания (ts) устанавливается на две минуты, если иное не определено судовой энергосистемой. Оборудование, отнесенное к категории критически важных, должно автоматически восстанавливать работу без вмешательства оператора и не допускать потери данных. В параграфе испытаний в стандарте есть несколько двусмысленностей относительно вмешательства оператора, но параграф требований не требует вмешательства оператора. Следует четко указать критерии приемки в отношении восстановления мощности в процедуре испытания.При тестировании используется конфигурация, показанная на , рис. 2, , где программируемый источник питания настроен на обеспечение указанного прерывания питания, в то время как EUT контролируется на предмет работоспособности. Во время испытания регистрируются частота напряжения и линейный ток. Включите пусковой ток как часть записанных данных.
22. Аварийные условия: выход из строя источника питания
Потеря первичного двигателя электростанции может привести к постепенному снижению напряжения и частоты, подаваемых на оборудование.Хотя затухание различается в зависимости от типа первичного двигателя, стандарт предоставляет набор кривых на основе генераторной установки с приводом от паровой турбины. Используя конфигурацию, показанную на , рис. 2, , программируемый источник питания работает для обеспечения мощности после Кривая половинной нагрузки в стандарте Рисунок 9. Тестирование требует экстраполяции кривой до тех пор, пока частота и напряжение не достигнут нуля. Однако источник питания может не поддерживать очень низкие частоты, поэтому предусмотрены меры по снижению частоты до менее 50% и последующему обесточиванию источника питания.Запишите напряжение, частоту и ток во время тестирования.
23. Аварийные условия: положительное отклонение
Отклонения источника питания могут возникать во время аварийных условий, когда нагрузки отключены от энергосистемы, что позволяет увеличить напряжение и частоту. Как и в случае вышеупомянутого теста на спад, конфигурация показана на Рис. 2 используется для тестирования на соответствие. Программируемый источник питания используется для обеспечения напряжения на 35% выше номинального.После продолжительности испытания (обычно две минуты) напряжение возвращается к номинальному. После того, как EUT стабилизируется, частота увеличивается на 12% выше номинальной на время испытания. Верните частоту к номинальной, а затем увеличьте напряжение и частоту до тестовых уровней на указанную продолжительность. Запишите напряжение, частоту и линейный ток во время тестирования.
24. Форма кривой тока
Измерения формы кривой тока позволяют оценить гармонический ток, создаваемый EUT.Ток индивидуальной гармонической частоты должен быть меньше предела, установленного в стандарте для различных токов и частот нагрузки. Обратите внимание, что оборудование с несколькими входами питания от одного и того же источника суммирует входные мощности для определения применимой предельной кривой. В тестовой конфигурации используется токовый пробник, как показано на , рис. 2, выше, без порта измерения напряжения осциллографа. Полный входной ток измеряется при номинальном напряжении для получения тока основной гармоники, а предел гармоник – это указанный процент от основного тока.Метод испытаний MIL-STD-461 CE101 может использоваться для получения результатов измерений, сравниваемых с линией ограничения формы сигнала тока.
25. Напряжение и частотная модуляция
Напряжение и частотная модуляция присущи распределению мощности в результате изменений нагрузки и первичного двигателя. Например, добавление нагрузки может привести к небольшому падению скорости первичного двигателя, что приведет к небольшому снижению частоты до тех пор, пока регулирование не произведет корректировку для компенсации нагрузки. Рисунок 2 представляет собой базовую тестовую конфигурацию, в которой программируемый источник питания настроен на изменение напряжения или частоты, либо того и другого.При номинальной частоте напряжение изменяется от минимального до максимального в течение периодов 50 мс, 500 мс, 1 с и 10 с. Это повторяется 10 раз подряд перед переходом к следующему периоду модуляции. Скорость изменения для изменения не указана, поэтому тест можно интерпретировать как изменение напряжения с минимального на максимальное один раз за период модуляции и повторение этого периода модуляции 10 раз. Испытание также может означать изменение напряжения от минимального до максимального 10 раз в течение каждого периода модуляции.При подготовке процедуры испытания ваш подход должен четко задокументировать ваш подход и быть представлен на утверждение. Испытание повторяется с номинальным напряжением и частотой, изменяющейся от минимума до максимума, для тех же самых периодов модуляции, повторяющихся 10 раз подряд. После завершения частотной модуляции испытание повторяется для каждого периода модуляции, одновременно изменяя как напряжение, так и частоту.
26. Имитация тока заземления человеческого тела
Емкость между фазой и землей представляет риск протекания тока через человека, контактирующего с металлическими частями корпуса оборудования, если заземление нарушено.Испытание на моделирование тока заземления человеческого тела оценивает потенциальную опасность этого тока с точки зрения поражения электрическим током. Требование составляет менее 5 мА для частот ниже 700 Гц и 70 мА для частот от 700 Гц до 100 кГц. Частотный диапазон тока определяется с помощью двух разных измерительных преобразователей. Схемы для двух преобразователей показаны в стандарте. В стандарте представлены схемы испытательной конфигурации для различных типов мощности, включая размещение измерительной цепи.Напряжение на измерительной цепи измеряется, а ток определяется делением напряжения на сопротивление измерительной цепи. Помните, что указан вольтметр True RMS. Также обратите внимание, что используемый вольтметр должен иметь необходимую полосу пропускания – диапазон высокочастотных измерений составляет до 100 кГц, поэтому использование вольтметра 20 кГц приведет к неверным измерениям.
27. Выдерживаемое напряжение оборудования
Выдерживаемое напряжение оборудования предусматривает два отдельных испытания: 1) сопротивление изоляции и 2) активное обнаружение заземления (AGD).В любом случае к источнику переменного тока прикладывается постоянное напряжение, и оценивается способность оборудования выдерживать это напряжение. При испытании сопротивления изоляции между входными проводами питания (входное питание отключается) и заземлением оборудования устанавливается мегомметр. Напряжение мегаомметра повышают до тестового уровня на 60 секунд. Требуется, чтобы ИО выдерживало приложенное напряжение без повреждений или дуговой перегрузки, а требуемое сопротивление составляет 10 МОм или более. Испытание на устойчивость с помощью AGD оценивает допуск оборудования для наихудшего напряжения между фазой и землей путем добавления линейного напряжения напряжение постоянного тока заземления к линейному напряжению переменного тока.Испытательное напряжение постоянного тока устанавливается для обеспечения линейного переменного тока с учетом факторов допуска. Уровни испытаний, рассчитанные в стандарте, включают испытательные напряжения с коэффициентом допуска. Напряжение постоянного тока подается в течение трех минут во время контроля правильности работы EUT, и работа снова проверяется после снятия напряжения постоянного тока. Программируемый источник питания может обеспечивать возможность установки смещения постоянного тока, которое может быть установлено на уровне тестирования для выполнения тестирования.
Резюме
EMC и MIL-STD-1399-300-1 рассматриваются как отдельные требования, но ни одно из них не может не учитывать другое, чтобы гарантировать функциональность корабля и отсутствие помех.
Многие оценки указаны в стандарте, но при использовании программируемого источника питания тесты могут быть автоматизированы. Конфигурации относительно распространены, поэтому последовательность тестов для завершения всех тестов с каждой конфигурацией может минимизировать время, затрачиваемое на настройку теста. Время, необходимое для установления и проверки термостабильности, имеет тенденцию увеличивать период тестирования – но вам не нужно смотреть, как он разогревается – просто запишите и проверьте по истечении предсказуемого времени.
Как и во многих тестах, присутствуют опасные напряжения, поэтому убедитесь, что вы применяете надлежащие методы безопасности, особенно при работе с неизвестным током заземления, ожидающим оценки.Изоляция системы заземления может привести к поражению испытательного оборудования электрическим током, поэтому обратите внимание на место проведения работ.
Надеюсь, эта информация окажется для вас полезной, и я приветствую вопросы. Если у вас есть тема, связанная с EMC, которую вы хотели бы изучить, дайте мне знать, и я постараюсь поставить ее в очередь для будущих статей.
Силовая электроника для распределенных энергетических систем и приложений передачи и распределения: оценка технических потребностей для коммунальных приложений (технический отчет)
Толберт, Л. М. Силовая электроника для распределенных энергетических систем и приложений передачи и распределения: оценка технических потребностей для коммунальных приложений . США: Н. П., 2005. Интернет. DOI: 10,2172 / 885985.
Толберт, Л. М. Силовая электроника для распределенных энергетических систем и приложений передачи и распределения: оценка технических потребностей для коммунальных приложений .Соединенные Штаты. https://doi.org/10.2172/885985
Толберт, Л. М. Ср. «Силовая электроника для распределенных энергетических систем и приложений передачи и распределения: оценка технических потребностей для коммунальных приложений». Соединенные Штаты. https://doi.org/10.2172/885985. https://www.osti.gov/servlets/purl/885985.
@article {osti_885985, title = {Силовая электроника для распределенных энергетических систем и приложений передачи и распределения: оценка технических потребностей для коммунальных приложений}, author = {Толберт, Л. М.}, abstractNote = {Силовая электроника может предоставить коммунальным предприятиям возможность более эффективно доставлять электроэнергию своим клиентам, обеспечивая при этом повышенную надежность основной энергосистемы.В общем, силовая электроника - это процесс использования полупроводниковых переключающих устройств для управления и преобразования потока электроэнергии из одной формы в другую для удовлетворения конкретной потребности. Эти методы преобразования произвели революцию в современной жизни, упростив производственные процессы, повысив эффективность продукции и улучшив качество жизни за счет улучшения многих современных удобств, таких как компьютеры, и они могут помочь улучшить доставку надежного питания от коммунальных служб. В этом отчете обобщены технические проблемы, связанные с использованием устройств силовой электроники во всем спектре от приложений до производства и разработки материалов, а также представлены рекомендации по исследованиям и разработкам (НИОКР) для систем силовой электроники, в которых U.S. Министерство энергетики (DOE) могло бы оказать существенное влияние на повышение надежности основной энергосистемы.}, doi = {10.2172 / 885985}, url = {https://www.osti.

Полезные товары

Магазин бытовой техники

Основная система уравнивания потенциалов в электроустановках до 1 кв: ПУЭ-7. Глава 1.7 / Pozhproekt.ru

Присоединение неметаллических труб к ОСУП

Советую почитать:

Защитное и функциональное заземления. Основная и дополнительная системы уравнивания потенциалов

Ошибка 404: страница не найдена!

Поиск по сайту

Карта сайта

Выравнивание потенциалов (SPE) | Рейн Медикал

Datenbank durchsuchen – Европейская комиссия

500 Ошибка

Ошибка проверки атрибута для тега cfcontent.

java.lang.String не является поддерживаемым типом переменной. Ожидается, что переменная будет содержать двоичные данные.

Что такое рост потенциала земли в вашем доме и почему вы должны относиться к нему серьезно

Это не просто «земля – земля»

Повышение потенциала земли в здании

Повышение потенциала земли для оборудования вне здания

Страница не найдена | Conductix Wampfler Global

Обзор требований MIL-STD-1399-300-1 | Технология создания помех

`Добавить комментарий Отменить ответ`

Основная система уравнивания потенциалов в электроустановках до 1 кв: ПУЭ-7. Глава 1.7 / Pozhproekt.ru

Присоединение неметаллических труб к ОСУП

Советую почитать:

Защитное и функциональное заземления. Основная и дополнительная системы уравнивания потенциалов

Ошибка 404: страница не найдена!

Поиск по сайту

Карта сайта

Выравнивание потенциалов (SPE) | Рейн Медикал

Datenbank durchsuchen – Европейская комиссия

500 Ошибка

Ошибка проверки атрибута для тега cfcontent.

java.lang.String не является поддерживаемым типом переменной. Ожидается, что переменная будет содержать двоичные данные.

Что такое рост потенциала земли в вашем доме и почему вы должны относиться к нему серьезно

Это не просто «земля – ​​земля»

Повышение потенциала земли в здании

Повышение потенциала земли для оборудования вне здания

Страница не найдена | Conductix Wampfler Global

Обзор требований MIL-STD-1399-300-1 | Технология создания помех

Добавить комментарий Отменить ответ

Это не просто «земля – земля»

`Добавить комментарий Отменить ответ`
