Электрическая цепь. Электрическая схема – презентация онлайн

1. Электрическая цепь. Электрическая схема.

2. Цель урока:

•познакомиться с понятием электрическая цепь;
•узнать, из чего она состоит;
•как графически
обозначаются элементы
цепи;
• научиться собирать простую эл.
цепь по электричекой схеме.

3. Электрическая цепь


Набор устройств, по которым течет
электрический ток, называется
электрической цепью.
• Электрические цепи изучают в
разделе электротехника

4. Электрическая цепь

Самая простая электрическая цепь
состоит из 4-х частей:
1. источника;
2. потребителя;
3. соединительных проводов;
4. ключа.

5. Источник

это то, что дает начало
чему-либо,
-служит основанием
чего-то,
-является тем, откуда
исходит, берется,
черпается что-то…

6. Источник Например:

• Струя подземной воды,
вытекающая на
поверхность земли;
Родник-источник
воды
• Солнце – источник
света и тепла.

• Летопись – основной
источник для русской
исторической науки.

7. Источники электрического тока- это устройства вырабатывающие эл. энергию

Источники электрического токаэто устройства вырабатывающие эл. энергию
батарейки
ветряной генератор
аккумуляторы
генератор
Гидроэлектростанция

8. Потребители – это устройства, которые работают от эл. энергии

Бытовые приборы

9. Соединительные провода –для передачи эл. энергии от источника к потребителю

10. Ключи(выключатели)- для вкл. и выкл. потребителей эл. энергии

В Париже в 1881 году
на электротехнической
выставке все были в
восторге от этого
изобретение.
Это – выключатель.
Роль его – замыкать и
размыкать
электрическую цепь.

11. Условные обозначения

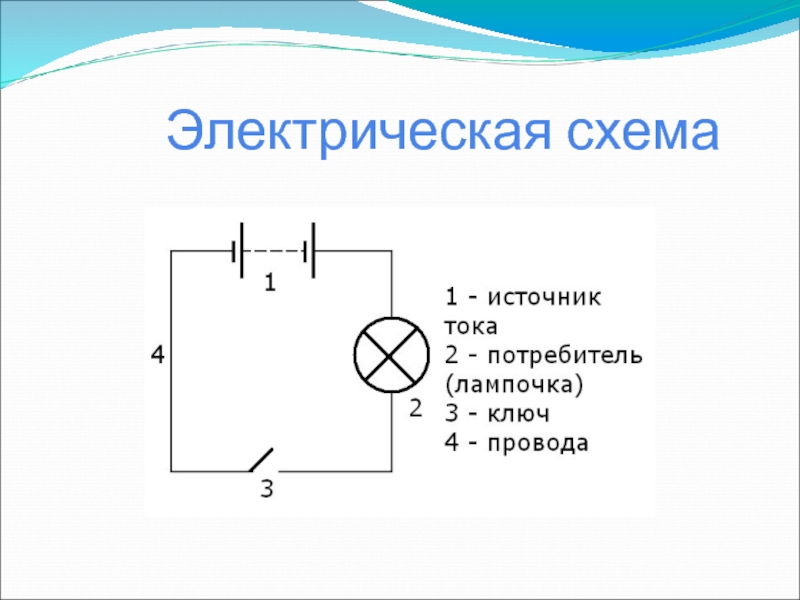

12. Электрическая схема Простой светильник

13. Электрическая схема Простой светильник

14. Фото и схема электрического фонаря

15. Задание 1: соедини названия частей электрической цепи и рисунок условного обозначения

А. батарея
Б.ключ
В. лампа
Г. гальванический
элемент
Д. соединение проводов
Е. пересечение проводов
Ж. клеммы

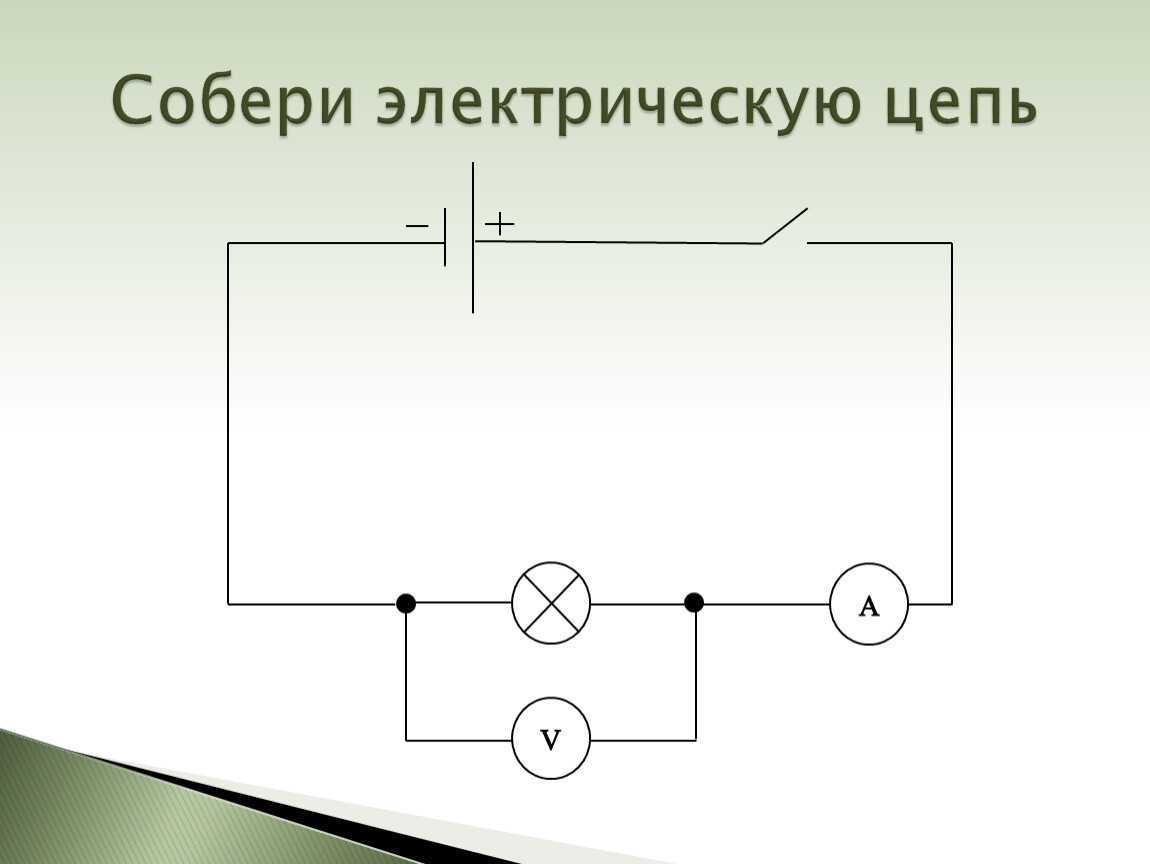

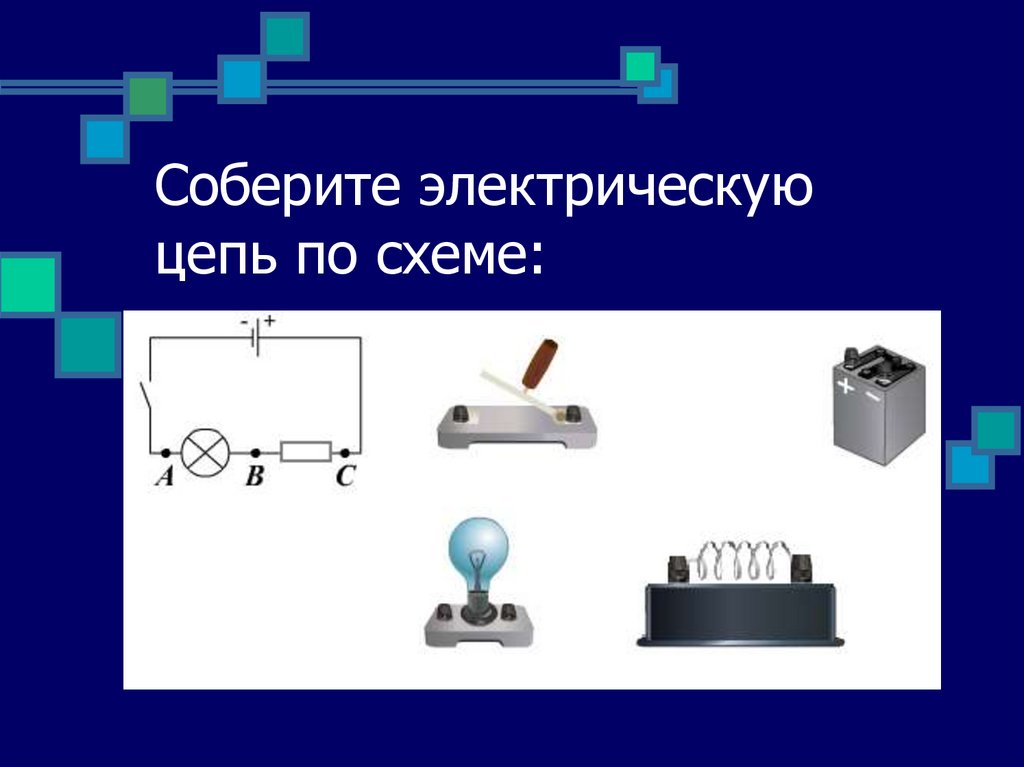

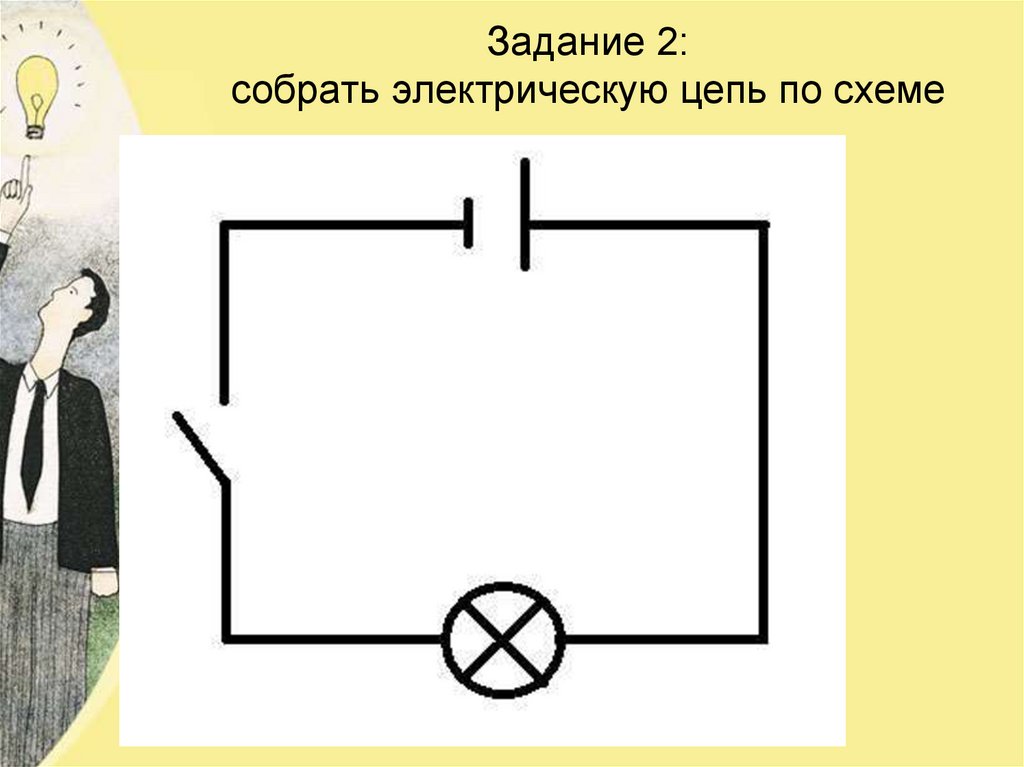

16. Задание 2: собрать электрическую цепь по схемам

17. Памятка по технике безопасности при работе с электрическим током

• Не используйте при сборке электрических
цепей повреждённые провода.
• Следите за исправностью всех креплений в
приборах.
• При сборке электрических цепей избегайте
пересечения проводов.
• Источники тока подключайте в последнюю
очередь.
• Не определяйте наличие тока в цепи на
ощупь.

18. Рефлексия.

Продолжите:
На уроке я узнал о………
Мне понравилось….
Я хотел бы…………

19. Словарь


Электрическая цепь
Электротехника
Источники
Потребители
Соединительные
провода
Ключи(выключатели)
Лампа
Звонок
Батарейка(батарея)
Гальванический
элемент
