Охранная зона ВЛЗ-(6)10кВ исполнение СИП-3
По Постановлению Правительства РФ от 24 февраля 2009 г. № 160 устанавливаются следующие охранные зоны для ВЛЗ-6(10)кВ в исполнении СИП-3:
10м – Воздушная линия, выполненная изолированным проводником (СИП-3) ВЛЗ-6(10)кВ (в не границ населенного пункта);
5м – Воздушная линия, выполненная изолированным проводником (СИП-3) ВЛЗ-6(10)кВ (только в границах населенного пункта);
Охранные зоны устанавливаются вдоль воздушных линий электропередачи – в виде части поверхности участка земли и воздушного пространства (на высоту, соответствующую высоте опор воздушных линий электропередачи (Значение Н на Рисунке №1), ограниченной параллельными вертикальными плоскостями, отстоящими по обе стороны линии электропередачи от крайних проводов при неотклоненном их положении на следующем расстоянии (Значение В на Рисунке №1)
[полный текст приведен в статье]Информационные знаки для обозначения охранных зон линий электропередачи рекомендуется изготавливать из листового металла или пластического материала толщиной не менее 1 мм и размером 280×210 мм.

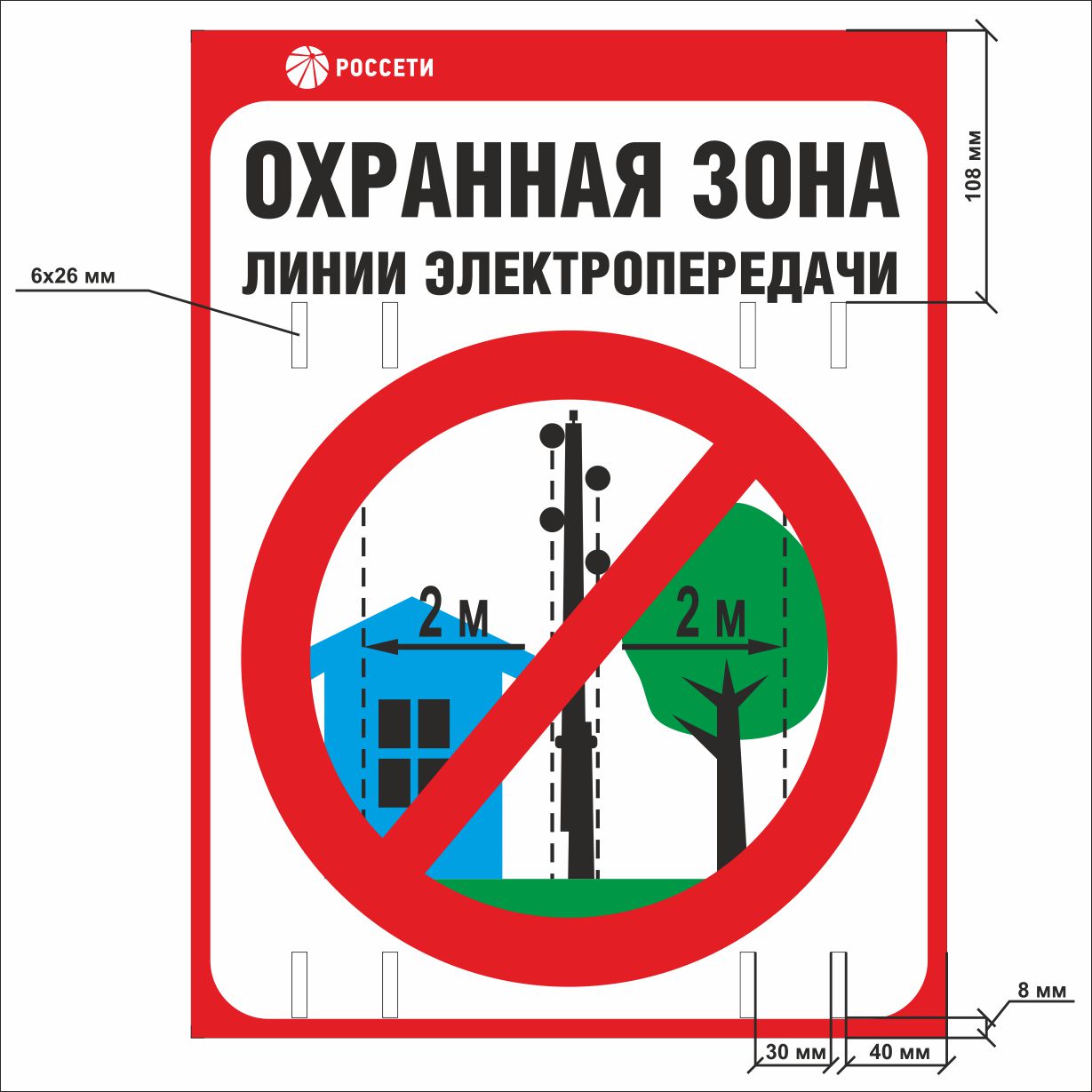

На информационном знаке размещаются слова “Охранная зона линии электропередачи” (для воздушной линии), значения расстояний от места установки знака до границ охранной зоны, стрелки в направлении границ охранной зоны, номер телефона (телефонов) организации-владельца линии и кайма шириной 21 мм.
Фон информационного знака белый, кайма и символы черные. На железобетонных опорах воздушных линий (ВЛ) информационные знаки могут быть нанесены непосредственно на поверхность бетона. При этом в качестве фона допускается использовать поверхность бетона, а размеры знака могут быть увеличены до 290×300 мм. Информационные знаки устанавливаются в плоскости, перпендикулярной к оси линии электропередачи (на углах поворота – по биссектрисе угла между осями участков линии).
Для ВЛ их установка осуществляется на стойках опор на высоте 2,5-3,0 м.
2.4.7. На опорах ВЛ на высоте не менее 2 м от земли через 250 м на магистрали ВЛ должны быть установлены (нанесены): порядковый номер опоры; плакаты, на которых указаны расстояния от опоры ВЛ до кабельной линии связи (на опорах, установленных на расстоянии менее 4 м до кабелей связи), ширина охранной зоны и телефон владельца ВЛ.
Статьи по теме:
Охранная зона ВЛ-0,4кВ, ВЛИ-0,4кВ
Охранная зона трансформаторной подстанции
Охранная зона КЛ-0,4кВ, КЛ-6(10)кВ
Охранная зона ВЛ-35-1150кВ
Постановление Правительства РФ от 24 февраля 2009 г. № 160 “О порядке установления охранных зон объектов электросетевого хозяйства и особых условий использования земельных участков, расположенных в границах таких зон”
Охранная зона подземных кабельных линий электропередачи
]]>Подборка наиболее важных документов по запросу Охранная зона подземных кабельных линий электропередачи (нормативно–правовые акты, формы, статьи, консультации экспертов и многое другое).
Подборка судебных решений за 2019 год: Статья 60 “Восстановление положения, существовавшего до нарушения права на земельный участок, и пресечение действий, нарушающих право на земельный участок или создающих угрозу его нарушения” ЗК РФ
(ООО юридическая фирма “ЮРИНФОРМ ВМ”)Руководствуясь статьей 60 Земельного кодекса РФ и учитывая, что истец является собственником земельного участка, посредством которого обеспечивается доступ к 6 земельным участкам, суд правомерно отказал в признании сетей электроснабжения самовольной постройкой и освобождении земельных участков, установив, что линия электропередачи построена ответчиком на основании технических условий и проекта, положительного заключения по проекту и принята в эксплуатацию в соответствии с требованиями законодательства; с собственником земельных участков – истцом было согласовано возведение трансформаторной подстанции и ЛЭП 10 кВ, а также спорные объекты – воздушно-кабельная и подземная линия ЛЭП 10 кВ находятся в охранной зоне ТП (трансформаторной подстанции) и 26 опоры ЛЭП, которые согласованы истцом, в пределах красных линий, утвержденных уполномоченными административными органами.
Подборка судебных решений за 2018 год: Статья 1083 “Учет вины потерпевшего и имущественного положения лица, причинившего вред” ГК РФ
(ООО “Центр методологии бухгалтерского учета и налогообложения”)Суд, частично удовлетворяя требование общества к муниципальному унитарному предприятию о взыскании денежных средств – в возмещение вреда в виде убытков, включающих прямые расходы на восстановление принадлежащей истцу линии связи, поврежденной в результате производства ответчиком земляных работ, разъяснил, что согласно пункту 10 Правил охраны линий и сооружений связи РФ, утвержденных Постановлением Правительства РФ от 09.06.1995 N 578, в городах и других населенных пунктах прохождение трасс подземных линий связи определяется по табличкам на зданиях, опорах воздушных линий связи, линий электропередачи, ограждениях, а также по технической документации. Границы охранных зон на трассах подземных кабельных линий связи определяются владельцами или предприятиями, эксплуатирующими эти линии.
Исходя из материалов дела, а также изложенных в апелляционной жалобе доводов, следует, что на месте аварии указанных табличек не имелось. согласно представленным в дело фотографиям места аварии в непосредственной близости находилось два здания, на которых было возможно установление данных табличек. Иного из материалов дела не следует.Статьи, комментарии, ответы на вопросы: Охранная зона подземных кабельных линий электропередачи Открыть документ в вашей системе КонсультантПлюс:Статья: Охранные зоны
(Подготовлен для системы КонсультантПлюс, 2021)Охранные зоны устанавливаются вдоль подземных кабельных линий электропередачи в виде части поверхности участка земли, расположенного под ней участка недр (на глубину, соответствующую глубине прокладки кабельных линий электропередачи), ограниченной параллельными вертикальными плоскостями, отстоящими по обе стороны линии электропередачи от крайних кабелей на расстоянии 1 метра (согласно п.
“Использование земель и земельных участков с объектами электроэнергетики: право и практика: Учебное пособие”
(Игнатьева И.А.)
(“Проспект”, 2019)Примечательно, что у рассмотрения названного выше дела N А41-35367/11 большая история, что еще раз подтверждает неоднозначность правового регулирования соответствующих общественных отношений и сложность складывающихся правоотношений, что анализировалось в § 2 гл. 1. Среди принятых по делу решений – отказ в иске в первой и апелляционной инстанции, отмена решения и передача дела на новое рассмотрение в кассации, вновь отказ в удовлетворении иска Арбитражным судом Московской области, отмена решения в апелляционной инстанции и взыскание убытков с ответчика, подтверждение Постановления суда апелляционной инстанции в кассационной инстанции.
Причем суд первой инстанции исходил из того, что в материалах дела отсутствуют доказательства того, что ответчиком проводились земляные работы в охранной зоне подземных кабельных линий электропередач, а также доказательства, свидетельствующие о том, что на арендуемом ответчиком земельном участке, а также прилегающих к нему территориях были установлены охранные зоны, и ответчик должен был соблюдать следующие из этого ограничения.Нормативные акты: Охранная зона подземных кабельных линий электропередачиОхранные зоны электрических сетей | Новости района
Для воздушных линий каждого класса напряжения существует своя охранная зона и чем выше класс напряжения воздушной линии, тем большая устанавливается зона (в метрах) для охраны этих электрических сетей. Охранная зона ВЛ представляет собой зону в виде земельного участка и воздушного пространства, ограниченных вертикальными плоскостями, отстоящими по обе стороны воздушной линии от крайних проводов при не отклоненном их положении на соответствующее расстояние при классе напряжений: До 1кВ – 2м; 6 -10 кВ -10м; 20-35-15м; 110-20м; 220-25м; 330 -30м.
В вышеуказанной зоне запрещается выполнять (производить) действия какого–либо рода, которые могут нарушить нормальную работу электросетей, или действия которые могут привести, как результат, к повреждению электрических сетей и печальным последствиям с людьми.
В августе 2020года произошло два несчастных случая, связанных с проведением погрузочно-разгрузочных работ в охранных зонах воздушных линий электропередачи.
19.08.2020г в Барановичском районе Брестской области индивидуальный предприниматель по договору с ОАО «Птицефабрика «Дружба» при проведении разгрузочных работ зерна в охранной зоне ВЛ-10кВ на автомобиле МАЗ, не опуская кузов полуприцепа, задел провод в пролете опор. Выйдя из автомобиля, увидел загоревшиеся передние колеса, решил отогнать автомобиль на безопасное расстояние.
При прикосновении к ручке двери попал под напряжение и был смертельно травмирован электрическим током.
01.09.2020г. в г. Гомеле при проведении разгрузочных работ водителем самосвала строительного треста №14установил автомобиль при выгрузке речного песка в охранной зоне ВЛ-10кВ приблизился и зацепил провод ВЛ-10кВ, в результате чего произошел обрыв провода с возгоранием автомобиля. По счастливой случайности водитель успел «унести ноги».
Особенностью электрических сетей выше 1000В является тот факт, что при нарушении нормального режима работы электрической сети, воздушная линия электропередачи (ВЛ) при успешном включении ее автоматикой еще остается в работе , а значит под высоким напряжением. Также, при приближении к неизолированным проводам на минимально допустимое расстояние (0,6 метра), возникает электрическая дуга, через которую человек оказывается включенным в электрическую цепь между высоковольтной электроустановкой и заземленной частью (земля, водоем). Через тело человека и его внутренние органы начинает протекать электрический ток.
И в зависимости от сочетания влияющих факторов (величина напряжения электроустановки, сопротивление тела человека, время действия тока на тело человека, окружающая среда) происходит электротравма человека (ожоги 3-4 степени тяжести, нарушение деятельности сердца и легких, смертельный исход).
Земельные участки. Входящие в охранные зоны электрических сетей, не изымаются у землепользователей и используются ими для проведения сельскохозяйственных и иных работ с обязательным соблюдением требований Правил охраны электрических сетей напряжением до и свыше 1000В.
В целях обеспечения сохранности жизни и здоровья работников сельского хозяйства и строительных организаций, производящих работы в охранных зонах воздушных линий электропередачи, а также надежной и бесперебойной работы электроустановок не лишним будет напомнить основные действия людей при создании аварийной ситуации .
При работе автотранспорта в охранной зоне ВЛ ЗАПРЕЩАЕТСЯ:
Находиться обслуживающему персоналу на машине вне кабины или защитного козырька;
Выполнять ремонтно-профилактические и погрузо-разгрузочные работы;
Работать при приближении или во время грозы;
Приближаться и тем более прикасаться к проводам ВЛ, в т.
ч. какими-либо предметами;
Заправка машин горючими жидкостями;
При падении провода ВЛ на машину водитель должен немедленно остановить машину. Если при этом можно освободить машину от оборванного провода передвижением машины, то необходимо сделать как можно быстрее и сообщить о случившимся в предприятие электрических сетей.
В случае отсутствия такой возможности наблюдающий должен сообщить о случившимся предприятию электрических сетей. И до прибытия аварийной бригады ни водитель, ни наблюдающий не должны предпринимать никаких самостоятельных действий. Приближаться к такой машине на расстояние менее (ближе) 20м запрещается;
При работе машины без наблюдающего водитель должен сигналом тревоги привлечь внимание водителя ближайшей машины, который, оценив обстоятельства, должен сообщить о случившимся в предприятие электрических сетей;
Если в результате падения провода или возникновения электрического разряда машина загориться, то обслуживающий персонал должен немедленно ее покинуть, но так, чтобы не было одновременного соприкосновения человека с машиной и землей.
Лучше всего спрыгнуть на землю на обе согнутые ноги, не держась за машину, а удаляться от нее можно только прыжками на одной или двух сомкнутых вместе ногах или мелкими шажками, не отрывая ног от земли, проделав таким образом путь от машины на расстояние до 20 метров.
Основным же требованием к автотранспорту и механизмам сельскохозяйственных и строительных организаций остается:
К работам в охранной зоне ВЛ допускаются машины, имеющие высоту не более: 4,5м –для ВЛ напряжением до 220кВ; 4 м- для ВЛ 330кВ;
Машины и механизмы, используемые в работе в охранной зоне ВЛ-330кВ, как правило. Должны иметь металлически остекленную кабину для водителя, а для обслуживающего персонала- защитный козырек. Машины с неметаллической кабиной допускаются к работе при условии наложения на крышу кабины металлической сетки с ячейками размером не более 50*50мм, соединенных с металлическим корпусом машины (по углам) не менее чем в четырех точках;
На каждой высокогабаритной машине, предназначенной для работы в охранной зоне ВЛ должна быть выполнена надпись несмываемой краской: «При работе в охранной зоне ВЛ не подниматься на верх машины».
Основной и безотказно действующей мерой по обеспечению безопасности от электрических разрядов при работе в охранной зоне ВЛ-330кВ является заземление машин и механизмов на резиновых шинах. Заземление машин исключает возможность самовозгорание горючего. В качестве заземлителей корпусов мвшин и механизмов рекомендуется применять стальную волочащуюся по земле цепь с толщиной звена 1—12мм. Длина цепи, лежащей на земле, должна быть не менее 1 метра. Цепь приваривается к корпусу машины и в походном положении должна висеть на крюке. Цепь следует опускать на землю перед въездом в охранную зону ВЛ.
Будьте осторожны, берегите себя и свою жизнь.
Филиал Госэнергогазнадзор по гомельской области Гомельское МРО Государственный инспектор Е.П.Мельник
“Блуждающие” столбы
“Блуждающие” столбы
11.07.2018 16:45 1057 1
“Просим ответить на вопрос, интересующий всех жителей с.
Михайловского, проживающих на ул. Р. Люксембург, 2 – 90 (четная сторона улицы).
Дело в том, что в свое время столбы линии электропередачи были на 6–7 метров смещены к домам жителей. Не предупредив о том, что часть законно приватизированных земель с жилплощадями оказалась в охранной зоне ЛЭП, в Росреестр республики передали данные о них. А он получил право на издевательства над жителями. Если собственники продают, дарят или обменивают жилье, то в договор обязательно требуют вписать сведения о наличии в данном домовладении охранной зоны ЛЭП. Как так получилось, почему одна сторона улицы оказалась в таком положении, ведь земля, еще раз повторяю, была законно приватизирована до переноса столбов?
Роза ВАСИЛЕНКО”.
КОММЕНТАРИЙ “СО”:
Врио заместителя руководителя Управления Федеральной службы государственной регистрации, кадастра и картографии по РСО–А (Управление Росреестра по РСО–А) М.
З. Тубеев дает такой ответ: “Согласно сведениям графической и семантической частей Единого государственного реестра недвижимости (ЕГРН) земельный участок, предназначенный для ведения личного подсобного хозяйства, с соответствующим кадастровым номером, площадью в 1360 кв. м, расположенный по адресу: с. Михайловское, ул. Р. Люксембург, 76, находится в собственности гражданки Василенко Р.В. Указанное право на основании выписки из похозяйственной книги, выданной АМС Михайловского сельского поселения Пригородного района, зарегистрировано в установленном порядке. В последующем на часть данного земельного участка для обеспечения безопасного функционирования установлены ограничения прав со стороны ул. Р. Люксембург в соответствии со статьей 56 Земельного кодекса РФ и Правилами установления охранных зон объектов электросетевого хозяйства и особых условий использования земельных участков, расположенных в границах таких зон, утвержденных Постановлением Правительства РФ от 24.02.2009 года № 160.
Согласно приложению к указанным Правилам, охранные зоны устанавливаются вдоль воздушных линий электропередачи по обе стороны от крайних проводов для напряжения до 20 кВ на расстоянии 10 метров (5 м – для линий с самонесущими или изолированными проводами, размещенных в границах населенных пунктов).
В соответствии с пунктом 6 Правил границы охранной зоны в отношении отдельного объекта электросетевого хозяйства определяются организацией, которая владеет им на праве собственности или ином законном основании.
После определения границ охранной зоны и их согласования (при необходимости) сетевая организация обращается в орган кадастрового учета с заявлением о внесении сведений о границах охранной зоны в документы государственного кадастрового учета недвижимого имущества.
Внесение в сведения ЕГРН охранных зон линии электропередачи 6 кВ Ф-6 ПС “Ногир 110” с входящей КТП-6-3 ПС “Ногир” в установленном порядке было осуществлено 14.02.2017 г. на основании кадастровых работ, выполненных ООО “ГЕО Инвест-Информ” по заданию ПАО “МРСК Северного Кавказа”.
В ходе рассмотрения жалобы, выезда на место, визуального осмотра и осуществления контрольных замеров установлено, что между газонной и тротуарными частями ул. Р. Люксембург располагается линия электропередачи BЛ-6 кВ с 1963 года.
Указанная линия (крайний провод) фактически проходит вдоль домовладения Василенко Р.В. на расстоянии 5,7 м от его границы.
Согласно вышеуказанным Правилам охранная зона объекта электросетевого хозяйства и ограничения в использовании в отношении земельного участка, находящегося в собственности Василенко Р.В., должна была быть установлена на площади около 90 кв. м (10 м – 5,7 м = 4,3 м х 20,4 = 88 кв. м).
Методическими рекомендациями по проведению межевания объектов землеустройства, утвержденных Росземкадастром 17.02.2003 г. и Требованиями к точности и методам определения координат характерных точек границ земельного участка, требованиями к точности и методам определения координат характерных точек контура здания, сооружения или объекта незавершенного строительства на земельном участке, утвержденных приказом Минэкономразвития № 90 от 01.03.2016 г. установлена нормативная точность определения координат положения характерных точек относительно ближайших пунктов исходной геодезической основы.
Согласно указанным требованиям в населенном пункте допустимая ошибка не должна превышать 0,1 м.
Вместе с этим по результатам выноса координат местоположения поворотных точек границ данного земельного участка со стороны ул. Р. Люксембург (фасада) выявлено, что их местоположение в сведениях ЕГРН смещено более чем на 10 метров на запад с наложением на проезжую часть улицы.
Учитывая, что кадастровые работы в отношении данного земельного участка выполнены с нарушениями установленных требований, существует необходимость в исправлении допущенной ошибки.
Ограничения прав в сведениях ЕГРН большей частью обусловлены и касаются запрета на временное размещение объектов, а также капитального строительства зданий, строений сооружений в охранной зоне ЛЭП.
Установление охранных зон не влечет запрет на совершение сделок с земельными участками, расположенными в этих охранных зонах.
Кроме того, домовладение гражданки Василенко Р.В. существовало до прокладки линии электропередачи ВЛ 6 кВ, и в силу статьи 35 Конституции РФ она имеет право использовать и распоряжаться имуществом, находящимся в ее собственности, как единолично, так и совместно с другими лицами, при этом право наследования гарантируется”.
КТП 110 кВ, электроподстанции 35 кВ, ПС 10 кВ по ПУЭ, сколько метров в каждую сторону санитарно-защитная территория
Охранная зона ТП – показатель, определяемый, согласно Постановлению Правительства РФ № 160 от 2009 года, которое разработано по нормам ПУЭ. Принятие постановления было продиктовано необходимостью привести в надлежащий вид все термины и определения, которыми оперируют в рабочих процессах. Охранная зона трансформаторной подстанции – особым образом сформированная территория. Защитная зона трансформаторной будки (ТП) не может использоваться в иных целях, кроме ограничения объекта и предотвращения на нем повреждений, вызванных наружными воздействиями.
ТП в населенном пункте
Цели ограничения и основные нормативные документы
Внимательное изучение Постановления № 160 показывает, что необходимость разграничения его разработки и последующего утверждения была продиктована рядом насущных требований. Они возникли при эксплуатации электросетевых хозяйств и землевладений, на которых осуществляется их продуктивная деятельность.
ТП в городе
В населенном пункте и в безлюдной местности охранная зона ПС создается с двойными целями. Требуется обезопасить население от воздействия электромагнитного поля и предпринять необходимые меры для защиты сооружений, которыми снабжена электроподстанция (ТП).
Определение границы, решение, сколько метров в каждую сторону от линии электропередачи, зависит от многих параметров. В том числе от дислокации объекта, способа транспортировки, напряжения и количества проводов и изоляторов в гирлянде.
При этом непременно учитывается, что у других объектов доставки потребителю, которые располагаются в непосредственной близости, могут быть свои охранные зоны. Особенно если речь идет о положении в населенном пункте.

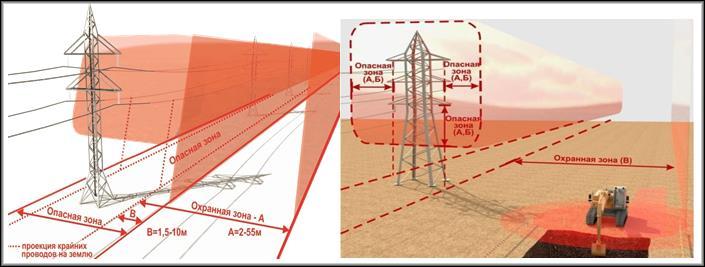

Схема с размерами охранной территории ЛЭП
Это касается тепловой станции, а также установки для подачи локального или центрального отопления, водопровода и газопровода.
В Москве, например, задача определения, сколько метров нужно отступать в каждую сторону при постройке ТП (трансформаторной подстанции), упрощается существованием МОЭК.
Это объединенная компания, которая занимается централизованным отоплением и горячей водой жилых домов. С ней проводится согласование взаимной дислокации теплопроводных сетей, СЗЗ подстанций и кабельных сетей.
Трансформаторная подстанция 10 кВ рядом с жилым домом
Величина расстояния определяется и другими документами:
- санитарно-защитная зона трансформаторной подстанции определяет, сколько метров необходимо выдерживать согласно требованиям СанПиН 2971-84;
- противопожарные расстояния, как и в случае с ЛЭП, можно посмотреть в СНиП 21-01-97 «Пожарная безопасность»;
- непременно требует учета и ПТЭЭП – загадочная для неспециалиста аббревиатура расшифровывается как «Правила технической эксплуатации электроустановок потребителей».
ПУЭ, или правила устройства электроустановок, неоднократно обновленные и трансформированные по мере появления разных типов оборудования. На сегодняшний день они регламентируют все нюансы, в том числе, наряду с СанПиН, и санитарно-защитный барьер.
Охранные территории трансформаторных подстанций многие годы регламентировались именно ими.
Схема распределения электричества в населенных пунктах
В 2019 году все они по-прежнему актуальны, включая запреты на действия, способные нарушать нормальное функционирование зданий, которые включены в собирательное понятие «охранная зона электроподстанции». В первую очередь учитывают их принадлежность и целевую предназначенность.
Виды охранных территорий ТП
Постановление Правительства РФ № 160 определяет следующие типы охранных зон вокруг трансформаторных подстанций (ТП). Это земельный надел и воздушное пространство, расстояние до ближайших объектов, противопожарные мероприятия, противошумовая защита.
Чертеж типовой подстанции
Соблюдение защитных предосторожностей предусматривает вариативность в зависимости от типа подстанции (ТП). Кроме этого постановления, при проектировании и строительстве непременно соблюдаются СП 256.1325800.2016 «Электроустановки жилых и общественных зданий».
Таблица, представленная ниже, наглядно демонстрирует нормы расстояния в зависимости от проектного класса входного напряжения ТП в кВ. Согласно Постановлению Правительства они равны размерам защитной зоны ВЛ.

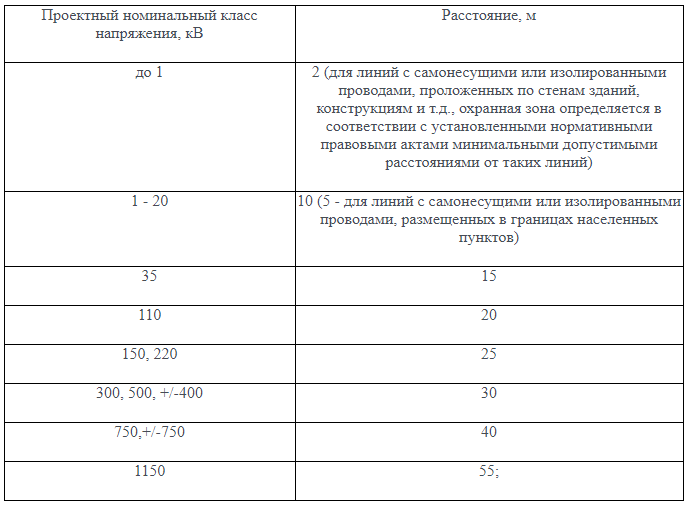

| Класс напряжения | Расстояние, в м | Чем определяется |
| До 1 кВ | Не менее 2 м | ПУЭ |
| 1 кВ, 10 кВ, 20 кВ | 10 м – для любых объектов, 5 м – до линий СИП в пределах населенных пунктов | Нормы ПУЭ |
| 35 кВ | Не менее 15 м | ПУЭ |
| 110 кВ | От 20 метров | Нормы ПУЭ |
| 150–220 кВ | От 25 метров | Нормативы ПУЭ |
| От 300 до 500 кВ | Не менее 30 м | Нормы ПУЭ |
| 750 кВ | 40 метров | ПУЭ |
| 1150 кВ | 55 м | Нормативы ПУЭ |
Нюансы размещения трансформаторных подстанций
Охранная зона подстанции определяется видом и типом электротехнической установки.
Эти установки проектируются и сооружаются для снабжения электроэнергией населенных пунктов различного масштаба, промышленных и сельскохозяйственных объектов различной величины и дислокации.
Обозначение защитной зоны ТП на чертеже
Практически каждая из них представляет собой КТП – комплектную трансформаторную подстанцию.
В нее входит определенный набор оборудования, обусловленный функциями, для которых она спроектирована.
В комплект подстанции (ПС) включены:
- силовой трансформатор (один или несколько) для преобразования получаемого переменного тока в его более безопасный вид;
- распределительное устройство, в функции которого входит дифференциация энергии в ТП на потоки для снабжения различных цепей;
- автоматы, необходимые для поддержки частоты электротока в ТП на требуемом уровне;
- специальные конструкции, разработанные для обеспечения беспроблемной работы трансформаторов и всей электроподстанции по выполнению требуемых функций;
- разнообразные вспомогательные сооружения, которые проектировщик считает необходимым для полноценной и безопасной работы трансформаторов и ТП.
Новая ПС в деревне
Охранная зона КТП определяется по охвату территории данным типом трансформаторной подстанции. Например, локальной, для обеспечения объектов, расположенной в непосредственной близости.
Либо местной, для микрорайона или более крупной группы объектов. А также районные (ЦТП), которые преобразовывают и распределяют энергию для определенного населенного пункта.
Санитарная зона от ТП определяется типом сооружения. В частности, столбовым или мачтовым, киосковым, относительно редким открытым или установленным внутри (закрытым).
Трансформаторная будка
Дополнительные факторы создания охранной территории ТП
В 2018 г. в СНиП 2.07.01-89 были внесены изменения, продиктованные современными реалиями. Распределительные ПС от 6 кВ и до 20 кВ, при условии противошумовой защиты и других необходимых мероприятий, могут быть на удаленности не менее 10 метров.
Принцип подачи электроэнергии в города и поселки
При размещении от АЗС, ГРЗ, детских образовательных учреждений и площадок охранная зона по-прежнему регламентируется ПУЭ, а санитарная – СанПиН.
Скорректировать санитарную зону подстанции до 5 м можно, установив модель ТП 10/0.4 кВ, если она оборудована самонесущими изолированными проводами (СИП).
В остальных случаях территория воздушного пространства и земельный участок с каждой из сторон ограничиваются стандартными 10 метрами охранной зоны. Тем не менее сближение с территорией жилой застройки возможно только при соблюдении на объекте требований противопожарной безопасности, противошумовой изоляции, грозозащитных мероприятий, нормативов ПУЭ.
Подстанция 35 кВ в селе
Тонкости проектирования трансформаторных станций
Расчет при проектировке и размещении ТП подразумевает и тип использованного в трансформаторной станции оборудования. Сколько может составлять расстояние от парковки или дома, зависит от габаритов сближения, заземления и прочих условий. Например:
- Трансформаторная подстанция (ТП) 10/0.4 кВ располагается в 10 метрах от зданий. Данную дистанцию выдерживают при любых вариантах прохождения, если оно выполнено неизолированными проводниками.
- ТП-10/0.4 кВ, назначение которых – преобразование напряжения на 0,4 кВ. Они могут быть с разным количеством трансформаторов, что и служит критерием надежности устройства. Ее можно подключать к разным видам сети – локальной, магистральной и кольцевой. И это определяет нормы ее размещения на производстве.
- Вокруг внутренних ТП (трансформаторных станций) обустраивается сетчатый забор. Для ТП 10/0.4 предусмотрены разные типы силовых трансформаторов – сухие, масляные, негорючие. Все это может повлиять на размещение и СЗЗ.
- Охранная зона подстанции 35 кВ регламентирована ДБН 360-92. Здесь противопожарные разрывы межу жилыми и промышленными зданиями могут варьироваться по степени огнестойкости и составлять от 9 до 27 метров. Тем не менее минимальное расстояние от ПС 35/10 кВ подразумевает защитную зону в 15 метров согласно ПУЭ, СанПиН и нормам СНиП (СП).
- Охранная зона подстанции 110 кВ определяется уровнем производимого шума. Этот показатель можно посмотреть в инструкции изготовителя трансформаторов. Пункт 7.7 ВСН 97-83 относится не только к ПС 35/10 кВ. Он может использоваться и при вводе других, более мощных ТП (трансформаторных подстанций). Это обозначено и в СП 256.1325800.2016 «Электроустановки жилых и общественных зданий».
Пункт 7.7 ВСН 97-83 относится не только к ПС 35/10 кВ. Он может использоваться и при вводе других, более мощных ТП (трансформаторных подстанций). Это обозначено и в СП 256.1325800.2016 «Электроустановки жилых и общественных зданий».Цеховые подстанции 6/0.4 кВ обладают надежной релейной защитой.
Однако на контейнерных площадках, крупных электростанциях с высокой потребляемой мощностью в кВт для сокращения расстояния применяются установки 6/0.4 кВ с повышенным уровнем надежности.
Габаритные размеры КТП
Охранная зона трансформаторной станции – необходимое разграничение, обеспечивающее сохранность и безопасность населения и самого сооружения. Расчет необходимой удаленности от ТП (трансформаторной будки) производится с учетом многих параметров и основан на нормативно-правовых документах.
youtube.com/embed/hMbZfxK6G-4?feature=oembed” frameborder=”0″ allow=”accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture” allowfullscreen=””/>
МРСК Центра: МРСК Центра модернизирует сети в населенных пунктах Белгородской области
21 сентября 2015 г.Накануне осенне-зимних пиковых нагрузок МРСК Центра повысила надежность электроснабжения города Белгорода и 34 населенных пунктов области. На мероприятия по модернизации старых и просроченных сетей израсходовано 525 млн рублей инвестиционных средств.
Комплексная реконструкция охватила электрические сети 12 муниципальных районов Белгородской области и ряд улиц двух крупнейших городов области – Белгорода и Старого Оскола.
Линии электропередач, построенные 25-30 лет назад, демонтированы энергетиками МРСК Центра, а затем практически построены заново. Заодно пересматривают схемы электроснабжения, устраняют все нарушения охранных зон ЛЭП, заменяют устаревшее, перегруженное оборудование на новое.
К наступлению холодов в районе реконструирован 221 км линий электропередачи и установлено 70 современных трансформаторных подстанций.В первую очередь реконструируются те сети, которые питают социально значимую и критическую инфраструктуру. Так, в г. Строитель Яковлевского района проведена модернизация оборудования ВЛ-6 кВ, питающего объекты водоснабжения.
На сегодняшний день практически или полностью завершена реконструкция в поселках Яковлевский, Красногвардейский, Новооскольский, Волоконовский, Валуйский, Красненский и Алексеевский районы. Проведена большая работа по разделению длинных очередей в Старом Осколе, работа подходит к концу в Губкинском и Ивнянском районах.В областном центре перепланировано 19 километров кабельных сетей. Помимо линий и подстанций в населенных пунктах установлены современные системы наружного освещения и энергосберегающие лампы, заменены вводы в домах, установлены приборы учета электроэнергии на фасадах.
Для бесперебойного электроснабжения удаленных от основной сети потребителей используются полюсные трансформаторные подстанции – продукт НИОКР МРСК Центра, запатентованный и активно применяемый в филиалах при реконструкции 0.Сети 4-10 кВ и подключение мелких фермеров или частных лиц с относительно низкой нагрузкой.
Ежегодно программа реконструкции старых и просроченных сетей только в Белгородской области включает 30-35 населенных пунктов, реконструируется до 300 км линий электропередачи и более 80 трансформаторных подстанций. За пять лет в Белгородской области модернизировано около 2000 км в 150 небольших фермерских дворах и поселках. Как показывает практика, количество отключений электроэнергии после этой работы сводится к минимуму, что особенно важно в период эксплуатации при низких температурах.
