Обжимка витая пара: Обжим витой пары (8-, 4 жилы)

Содержание

Как обжать витую пару | Обжим витой пары за 3 шага

Итак, перед Вами отрезок кабеля, несколько коннекторов и вопрос – как обжать витую пару? К вышеизложенному комплекту также необходим специальный инструмент для обжима “кримпер” или по простому обжимка. Необходимось обжать витую пару возникает тогда, когда нужно либо изготовить патч-корд из многожильного провода, либо осуществить оконечивание витой пары, которую завел провайдер интернета к Вам в помещение. Во втором случае, скорее всего, это будет одножильный провод, т.к. именно такие разновидности используются для подключения абонентов к сети интернет.

Чаще всего требуется обжать витую пару, когда разъем RJ-45 по какой-то причине отсоединился от интернет-кабеля абонента. Незачем вызывать, ждать а потом платить монтажнику – давайте сами научимся и выясним вопрос “как обжать витую пару” самостоятельно, это на самом деле довольно просто!

Например, модель HT-500 RJ-45 RJ-12 Hypernet

Первое с чем нужно определиться перед непосредственным обжимом витой пары, это схема по которой и будет производиться опрессовка.

В подавляющем большинстве при производстве заводских патч-кордов и других соединительных Ethernet шнуров используется прямой порядок обжима. Данное расположение проводников используется для реализации подключения сетевой карты компьютера к маршрутизатору, хабу, коммутатору, приставке и так далее. Перекрестный порядок обжима (crossover) витой пары не так широко распространен и используется для соединения сетевых карт двух компьютеров между собой. Другими словами, для создания сети из двух компьютеров.

В свою очередь, стандартов и прямого и перекрестного обжима существует два:

T568А (Стандарт “А” на рисунке)
T568В (Стандарт “В” на рисунке)

Скорее всего, если Вы намереваетесь обжать витую пару для дальнейшей эксплуатации дома или в офисе, то речь идет расстановке по схеме T568В. Данная порядок размещения имеет самое широкое распространение. Следовательно, обжатая витая пара в соответствии с инструкцией T568В будет выглядеть следующим образом:

Порядок расположения в контактных пазах считается слева направо:

Шаг 1.

Зачистка изоляции

Для доступа к начинке провода нам необходимо выполнить зачистку внешней оплетки. С этой функцией могут справиться:

специальный инструмент для зачистки и обрезки
кримпер (обжимка) с функцией обрезки оболочки
в самом крайнем случае подручные средства (нож, лезвие), но при этом главное не повредить внутренние проводники и их изоляцию

Согласно протоколов по СКС, удаление оболочки не должно превышать 13 мм. На практике расстояние иногда выходит больше, но суть заключается в том, что чем меньше снято оплетки, тем лучше. Полностью разобраться в вопросе Вы можете ознакомившись с отдельной статьей “Как правильно зачистить витую пару”.

При использовании зачистной функции в обжимном устройстве, нужно поместить кабель в паз для снятия изоляции, зажать рукояти и произвести круговое движение устройства. В результате у Вас должно получиться приблизительно так:

Шаг 2.

Развитие и ровная обрезка

После удаления оболочки нужно расплести жилы и расположить их согласно цветовой схемы. Развитие пар также должно быть минимально возможным, т.к. чрезмерная размотка приводит к значительному ухудшению характеристик обратных потерь. Разумно развить пары на один виток или 90 градусов. Этого должно хватить для осуществления нашей цели.

После необходимого расплетения пар и распределения по цветам, осуществляем обрезку для выравнивания общей длинны всех порводников. Удобнее всего это делать теми же инструментами, которые использовались для снятия оболочки.

Шаг 3. Обжим

Еще раз проверяем правильность расположения проводников. Берем коннектор, держа защелкой вниз и вставляем в него горизонтально расположенные жилы – до упора. Каждый проводок должен зайти в свое посадочное место. Провода должны равномерно распределиться в корпусе разъема.

Повторно проверьте правильное размещение проводов. Все верно? Отлично! Аккуратно помещаем разъем с жилами в соответствующий паз обжимки.

И медленно сжимаем ручки до самого упора. При обжиме не бойтесь приложить слишком много усилия, это не страшно. Здесь важнее сжать максимально сильно пока ход рукоятей не закончится. Разжимаем клещи – вуаля, все готово. Теперь Вы знаете как обжать витую пару!

Как происходит обжим витой пары. Схемы и советы.

Основным преимуществом медного кабеля над оптическим заключается в простоте прокладки и подсоединения, а также в дешевизне. Чтобы произвести оконечивание потребуется только кримпер и коннекторы RJ45. К тому же нет необходимости в специальном обучении. Для прокладки внутри помещений витой паре не нужны защитные чехлы и гофротрубы. А вот оптическим патч-кордам они необходимы. При загрязнении разъёма тот легко очистить или попросту заменить.(+р)

Медные кабели для их использования должны быть обжаты нужными разъёмами. Зачастую используется 8P8C или как знает его большинство – RJ-45.

О схемах обжима витой пары

В мире используется в основном только 2 схемы обжима:

Прямая.

Как видите, при использовании прямой схемы обжима витой пары оба конца обжимаются полностью идентично. Такая схема применяется, когда нужно соединить компьютер с роутером, модемом или коммутатором. Такая же схема подключения используется для связи коммутатора с роутером.

Кросс.

Схема обжима используется для соединения компьютера с другим компьютером или роутера с другим роутером. В этой схеме первая и вторая пара меняется местами. В новых устройствах эта схема уже не используется от слова совсем, так как устройства стали намного умнее и умеют сами перенастраивать контакты в разъёме на программном уровне.

Для обжима кабеля нужен специальный инструмент, который называется кримпер. Многие этот инструмент называют просто клещами.

Как происходит обжим витой пары на 8 жил

Предлагаем Вам подробное руководство обжима витой пары на 8 жил (4 пары).

Первый шаг – это снятие оболочки, внешнего экрана и брони с кабеля. Чтобы этот процесс проходил без проблем используйте стриппер, который является идеальным инструментом для резки оболочки кабеля.

Второй шаг заключается в раскручивании пар, выпрямлении жил кабеля и размещении этих жил в соответствующем порядке как на фото.

Третий шаг – это ровная обрезка жил.

Четвёртый шаг – на жилы надевается коннектор RJ-45. В этот момент внимательно проконтролируйте, стала ли каждая жила на свое место до самого конца и находится ли оболочка в разъёме.

Пятый шаг – это использование кримпера. Разъём вставляется в специальное гнездо для обжима и плавно сжимается рукоятка инструмента до самого упора.

Советы, которые помогут облегчить монтаж витой пары

Предлагаем обратить внимание на ряд тонкостей, которые облегчат монтаж витой пары:

Для получения длины в 1 метр не обязательно искать отметки на кабеле. Ведь 1 метр длины можно измерить весьма просто – это расстояние от кончиков пальцев до удалённого плеча по линии груди мужчины среднего роста.
При обжиме в разъём должна зайти оболочка кабеля. Так не нужно будет бояться о случайных срывах разъёма. А если было снято уж много оболочки, тогда попытайтесь растянуть остаток. Только не забывайте, что при толстой оболочке это будет сделать весьма трудно.
Во время установки коннектора обратите внимание на то, чтобы каждая жила достигала упора. Потому что, если будет зазор, то контакт будет плохим или вообще отсутствовать.
После обжимки кабеля лучше всего использовать тестер витой пары. С его помощью легко проверить качество обжима. Будет достаточно самой дешёвой модели. Только вот продвинутые варианты тестеров позволяют получить всю информацию и даже получить отчёт об этом.

Если стоит задача в соединении кабеля с использованием скотчлоков для витой пары, тогда применяйте специальный инструмент в виде кримпера для кнопочных коннекторов. Отличаются они от пассатижей тем, что не смогут навредить соединителям и сильно сокращают время монтажа скотчлоков.
Если стоит задача по обжиму кабеля FTP/STP экранированными коннекторами для витой пары, тогда советуем изначально подготовить провода как для UTP-кабеля и после срезать дополнительно часть оболочки, а только после обжимать нетронутый экран.(+р)
Сечение витой пары приблизительно равно 0.5 мм и поэтому проводником оно может работать толькослаботочных системах. Для подачи питания активному оборудованию витую пару не используют.

Если Вы постоянно работаете с медными кабелями в виде витой пары, тогда стоит подумать о собственном полноценном наборе инструментов. Для этого можно просто купить уже готовый набор инструментов или же отдельно подобрать все его составляющие.

Обжим витой пары – схема и порядок действий

На сегодняшний день очень просто найти информацию о том, как правильно обжать витую пару для Интернета или локальной сети в разъём RJ45. Кругом много разных инструкций — одна красивее другой. Но почему-то когда доходит до практики, то люди допускают много простых ошибок, из-за которых потом возникают проблемы. К тому же, мне часто поступают вопросы как сделать обжим кабеля если 4 жилы, а во всех инструкциях схема для 8. Я хочу собрать воедино необходимую информацию и показать всё так, чтобы эта инструкция была максимально удобной и полезной.

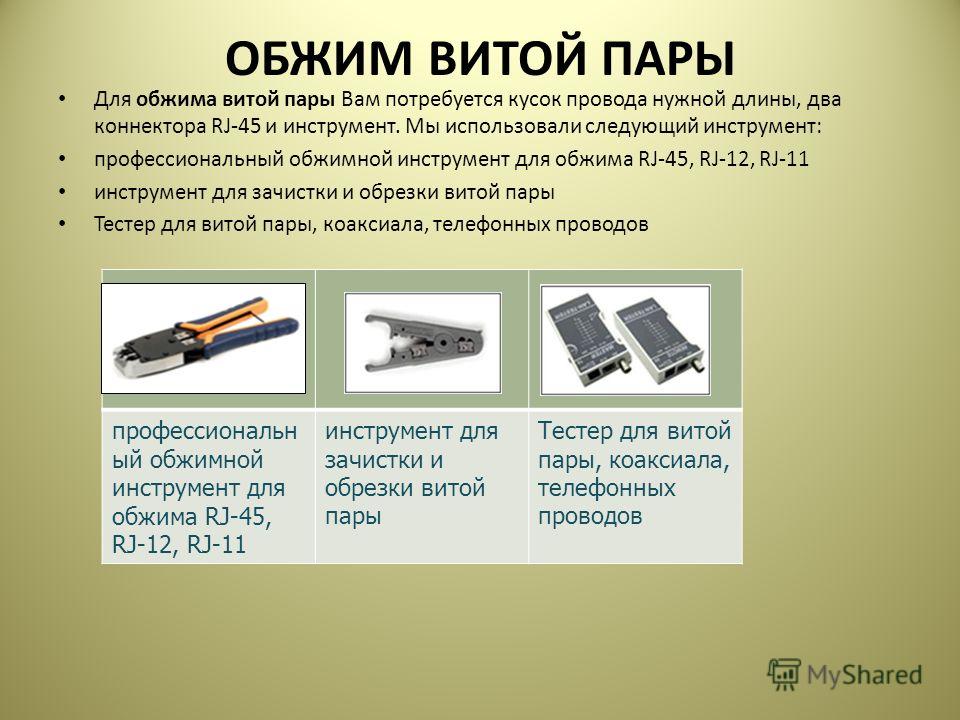

Инструмент для заделки кабеля

Прежде, чем что-либо делать, надо подготовиться, вернее подготовить инструмент. Минимум, что понадобится, это специальная обжимной инструмент для заделки и обрезки витой пары. Его ещё называют, как обжимка, пресс-клещи или кримпер.

Примечание: У меня в качестве примера показан профессиональный дорогой инструмент. Он тяжёлый, массивный и уже обжал около 1000 патч-кордов, но для него это не предел. Есть более дешевые, легкие и простые клещи, но смысл у всех один — зажать кабель ножами в коннекторе RJ45. Просто дешёвые подходят лишь для разовых операций, а вот монтеру или сисадмину нужны клеши более надёжные.

На любом кримпере есть лезвия для обрезки кабеля и лезвия для снятия оплётки с витой пары, поэтому человеку, у которого уже набита рука будет вполне достаточно его одного. А вот тем, кто этим занимается от случая к случаю или вообще первый раз в жизни, большую помощь окажет ещё один инструмент для снятия изоляции стриппер.

Иногда, он может идти в комплекте с обжимкой. Если его под рукой нет, то подойдёт обычный канцелярский или прорезной строительный нож. Только действуйте им очень осторожно — пальцы режет с непривычки мгновенно, глубоко и очень больно.

Так же лично я, когда заделываю кабель, предпочитаю обрезать его нормальными кусачками, а не лезвием на кримпере. Вот как то сразу так привык и мне так удобнее.

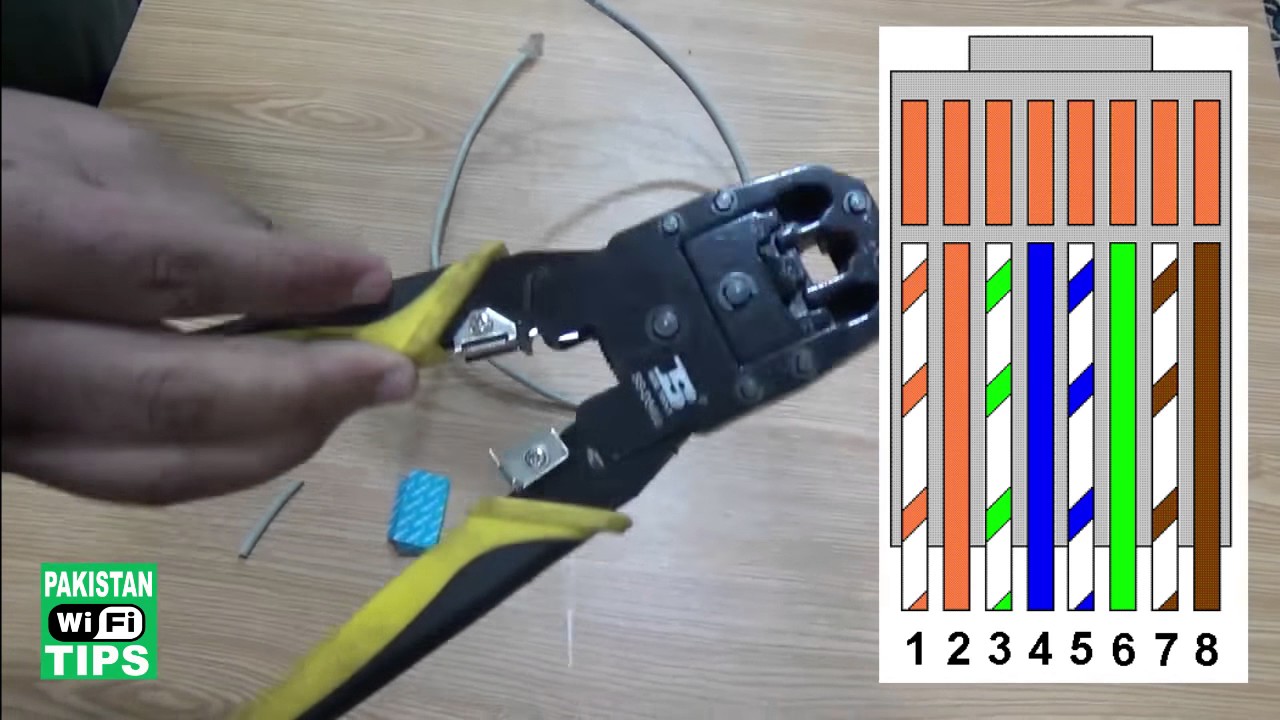

Цветовая схема раскладки проводов

Кабель UTP или так называемая витая пара состоит из четырех пар проводов. В сетях Ethernet 10/100BASE-T используются только две пары проводов (оранжевая и зеленая). Две других цветных пары (коричневая и голубая) используются для в сетях Gigabit Ethernet. В настоящее время есть два стандарта раскладки проводов по цветам для обжима из в коннектор — T568A и T568B.

Как правило, обжимка витой пары может быть выполнена по одному из двух вариантов:

Прямой. Это обычный патч-корд, который сейчас используется повсеместно. Для него оба конца кабеля обжимаются по стандарту T568A или по стандарту T568B. Главное, чтобы распиновка разъёма с обоих концов была одинаковой. Такой патч-корд подойдёт, чтобы подключить компьютер к роутеру или коммутатору, а так же соединить между собой два роутера или свитча.
Перекрёстный или Кросс-Овер. Этот стандарт использовался для соединения между собой двух компьютеров по Ethernet напрямую. Сейчас, когда сетевые адаптеры уже достаточно умные и сами способны распознать тип подключения, необходимость в перекрёстный патч-кордах практически отпала, но всё же я рассмотрю и её.

Витая пара 4 жилы

Как я уже сказал выше, для обычного 100-мегабитного сетевого подключения используются всего 2 пары — оранжевая и зеленая, то есть всего 4 жилы из 8. Поэтому сейчас на рынке есть удешевлённый UTP-кабель для провайдеров, который имеет всего 4 жилы. По моему опыту он значительно хуже по качеству и нормально работает на длине линии до 90 метров. Но работать с ним тоже приходится достаточно часто. Распиновка RJ45 по цветам здесь точно такая же. Просто надо «вычесть» оставшиеся 4 жилы из обычной раскладки.

Таким образом получаем, что у нас используются контакты 1,2,3 и 6. Да, в шестую дорожку разъёма порой достаточно сложно попасть и с непривычки придётся помучиться. Но опыт — дело наживное и после десятого коннектора уже всё идёт значительно проще.

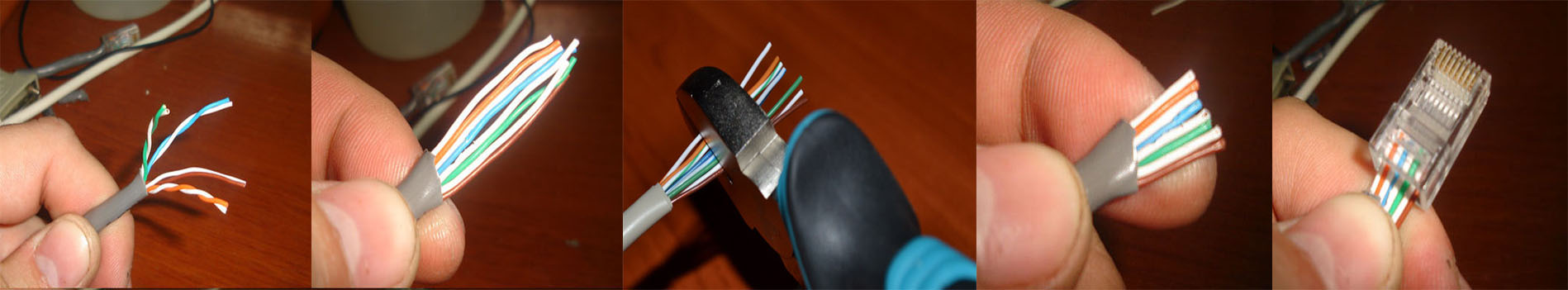

Как обжать витую пару в RJ45 — последовательность действий

Начинаем с того, что с помощью стриппера или ножа удаляем оплётку кабеля UTP примерно на 2-3 сантиметра. При такой длине раскладка кабеля по цветам проходит значительно проще. Удаляется только внешняя оплётка — жилы зачищать не нужно!

Расплетаем каждую пару и раскладываем жилы по цветам. Я обычно пальцами их разглаживают до тех пор, пока они более-менее будут держать ровную форму. После этого подрезаем концы на расстоянии примерно 5-7 миллиметров от внешней оплётки и примеряем коннектор RJ45.

Почему я оставляю такой короткий конец? Посмотрите на фото! Такой длины хватает как раз чтобы жилы встали на свои места, а внешняя оплётка зашла почти до начала дорожек в разъёме. При обжиме пластиковая лапка надежно зажимает оплётку и кабель очень крепко и надёжно сидит на своём месте.

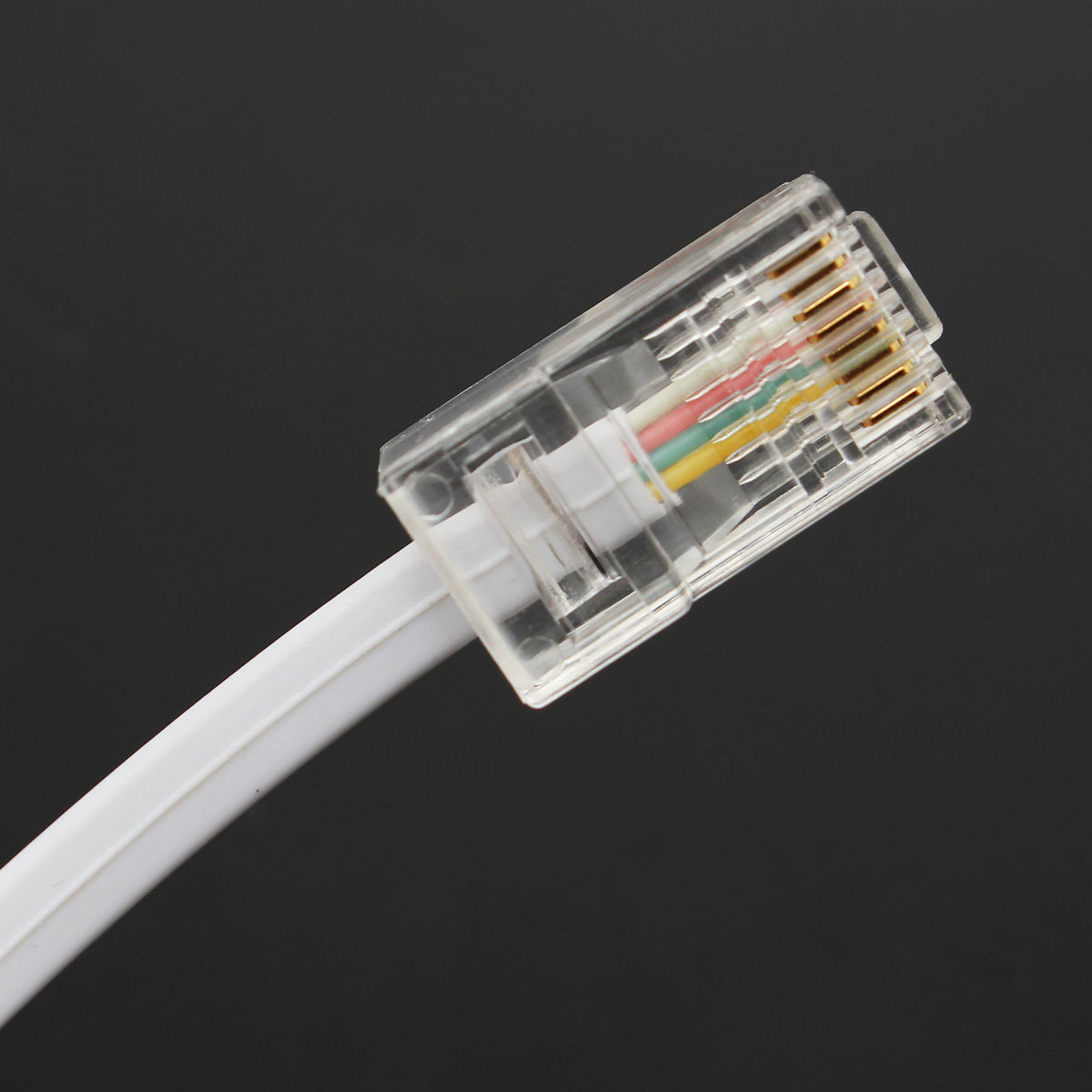

Обжать UTP на 4 жилы в RJ45 с одной стороны проще, проводков-то меньше:

Но вот с последней жилой с непривычки придётся помучиться. Для фото я специально не подрезал жилы, чтобы было видно, как они зашли в коннектор. На практике же их надо так же делать длинной не более 70 миллиметров.

Как только удастся правильно заправить кабель — вставляем коннектор в гнездо пресс-клещей и сжимаем ручки до упора. Так как часто приходится сталкиваться с тем, что частенько ножи бывают недожаты, я обычно советую после этого ручки отпустить и сжать их ещё раз. Патч-корд готов и можно его проверять!

Как обжать Интернет-кабель отверткой

В Интернете много разного треша и одним из такого можно считать обжим витой пары в RJ45 отверткой. Много-много лет назад, когда только учился, я нашёл в сети такую инструкцию и по неопытности поверил, что это нормальный способ.

На самом деле, это далеко не так! Тогда я сломал несколько коннекторов и на следующий день пошёл за кримпером. Сейчас, имея достаточно большой опыт, я смогу обжать кабель отверткой более-менее нормально, но! Качество такого патч-корда крайне низкое. Нормально довести нож коннектора до конца всё равно не получится. Поэтому я крайне не рекомендую такой способ!

Как проверить патч-корд

Итак, вы обжали свой первый патч-корд и теперь надо его проверить. Вообще, для этих целей есть специальный прибор — LAN-тестер. Он состоит из передатчика и приёмника.

Одну сторону кабеля включаем в передатчик, а другую — в приёмник и смотрим. Тестер по очереди проверяет каждую жилу. Если всё нормально, то напротив её номера загорается индикатор. Если где-то по жиле обрыв, то индикатор не горит.

Всё это хорошо, только по факту редко кто покупает LAN-тестер, тем более, когда необходимость обжать Интернет-кабель возникает один раз за несколько лет. В этом случае есть способ проще. Для этого нам понадобится коммутатор (свитч) или роутер. Отключаем от него все провода, после чего в любые LAN-порты включаем проверяемый патч-корд. Выглядит это так:

Если индикаторы LAN загорятся — патч-корд рабочий. Если нет — значит он где-то повреждён. Внимание! Нельзя проводить такой тест, если коммутатор или роутер включен в локальную сеть или сеть провайдера через порт WAN, так как Вы фактически делаете петлю, что может привести к проблемам на сети. Но если ничего, кроме патч-корда не будет подключено к устройству, то никакого вреда от этого не будет.

Витая пара – самостоятельный обжим

Монтаж структурированных кабельных систем (СКС) – сфера работы только для профессионалов с большим опытом работы. Тем не менее, бывают ситуации, когда мелкий ремонт или подключение устройства может осуществить и рядовой пользователь, выполнив так называемый обжим витой пары. Вита́я па́ра (англ. twisted pair) — вид кабеля связи, представляет собой одну или несколько пар изолированных проводников, скрученных между собой (с небольшим числом витков на единицу длины), покрытых пластиковой оболочкой. Обжим осуществляется следующим образом:

С помощью резака или лезвий обжимного инструмента, отрежьте кусок витой пары нужной длины;
Аккуратно зачистите изоляцию с поверхности кабеля на длину приблизительно 3см, стараясь не повредить поверхность проводников. Рекомендуется использовать специальный инструмент, лезвия которого имеют глубину, соответствующую толщине изоляции. Если такого устройства под рукой нет, используйте нож или ножницы, соблюдая все вышеуказанные меры предосторожности;

Расплетите проводники между собой приблизительно на 2см, чтобы исключить появление электромагнитных помех, затем разведите их друг от друга по цвету, начиная с первого и заканчивая восьмым проводником, соблюдая последовательность, согласно схеме обжима;

С помощью ножниц обжимного инструмента, обкусите каждый из проводников;
Аккуратно вставьте проводники слева направо в коннектор RG-45, который смотрит “лапкой вниз”, до упора, следя за тем, чтобы последовательность проводников на обоих концах кабеля полностью совпадала, согласно вышеприведенной схеме. Перед обжимом второго конца кабеля, еще раз проверьте последовательность расположения проводов, согласно цвету изоляции;

Вставьте коннектор RG-45 в соответствующий разъём обжимного инструмента. Выполните обжим, нажав плавно, но сильно на рукоятки инструмента, чтобы надежно закрепить проводники в коннекторе;

Вставьте концы кабеля в сетевые устройства (например компьютер и роутер) до щелчка, если соответствующие светодиоды(как правило зеленые лампочки) загорятся – значит сигнал есть и обжим выполнен успешно. Поздравляем!

Приобрести кабель любой длины можно, обратившись в компьютерный магазин – здесь вам будет предложен широкий выбор проводниковой продукции для подключения компьютерной техники и периферии. Если же для вас этот процесс является слишком сложным и затратным по времени, то Вы всегда можете пригласить нашего специалиста для выполнения необходимых работ с кабелем.

Обжим витой пары категории 6а

Рекомендации для обжима витой пары категории 6а

Приведенное руководство пользователя для обжима коннектора категории 6а Netko (код 55117) применимо при работе с кабелем категории 6а Netko (код 53573 ; 54046) или другом кабеле, внешний диаметр жил которого не превышает 1.08мм ± 0.02мм

1. Снимаем внешнюю изоляцию
– делаем круговой надрез на расстоянии примерно 10 см от конца кабеля.
– изгибаем кабель на месте надреза до тех пор пока отрезанный сегмент оболочки не отделится от основной оболочки
– снимаем 10 см внешней изоляции с кабеля.

2. Удаляем разделитель пар из той части кабеля, которая зайдет в коннектор
– делаем продольный надрез глубиной 1 см на внешней оболочке кабеля
– выводим пластиковый разделитель в сделанный надрез в оболочке и отрезаем его.

3. Подготовка пар кабеля к монтажу
– расплетем свивку всех пар
– отметим маркером порядок заведения в коннектор для белых пар
– распрямим жилы кабеля с помощью ватного круглого диска. Важно, жилы должны быть ровными.
– подготовим концы жил для протяжки в пластиковую вставку, отрезав с помощью специального инструмента. Допустимо использовать обычные бокорезы или острые ножницы, но нужно убедиться, что конец кабеля не принял форму овала, т.к. это помешает протяжке кабеля через вставку

4. Протяжка кабеля через пластиковую вставку
– убедитесь, что изоляция на месте отреза жилы не повреждена или деформирована
– при протяжке пар, сначала убедитесь, что каждый из кабелей пары по отдельности заходит в отверстия вставки, затем протяните оба кабеля одновременно для спаренных отверстий
– после того, как все жилы прошли вставку, притяните вставку коннектора вплотную к изоляции, протаскивая через нее жилы по одной
– установленная вставка для коннектора должна находиться на расстоянии максимум 2 мм от края внешней изоляции
– обрежем провода, которые выходят из края пластиковой вставки

примечания к п.4:
– не рекомендуется зачищать HDPE изоляцию и протаскивать жилы через вставку за медный проводник – это приведет к деформации изоляции, поврежденную изоляцию не получится завести во вставку
– не рекомендуется проталкивать жилы с помощью тонких плоскогубцев или подобных инструментов – это приведет к деформации изоляции, поврежденную изоляцию не получится завести во вставку
– если у вас не получилось с первого раза завести кабель в отверстие вставки и вы повредили оболочку – лучше отрезать поврежденный участок и повторить операцию заново на не поврежденном участке

5. Обжим коннектора
– заведем кабель с подготовленной вставкой в коннектор
– необходимо убедиться, что вставка заведена в коннектор до упора
– используя инструмент для RJ-45 коннекторов выполним обжим коннектора.

Общие рекомендации по упрощению процесса протяжки
– допуски у вставки для коннектора cat.6a практически отсутствуют, что предъявляет повышенные требования к аккуратности заделки концов кабеля
– жилы кабеля должны быть полностью распрямлены, для этого удобно пользоваться круглым ватным диском
– отрез кабеля перед протягиванием через вставку необходимо делать инструментом который меньше деформирует (плющит) конец кабеля, т.к. иначе кабель на срезе может принимать форму овала, что вызовет проблемы с протяжкой через вставку
– возможна ситуация, что край входного отверстия в пластиковой вставке имеет микро задиры или неровности. Для упрощения проводки кабеля, входное отверстие можно подготовить с помощью толстой иголки, шила или любого подобного инструмента. Процесс занимает не более 20 секунд для одной вставки но значительно снижает неудобства при заведении кабеля.
– т.к. монтаж в коннекторе категории 6а очень плотный, рекомендуется взять круглый ватный диск, смазанный маслом и протереть им концы протаскиваемых жил – это упростит процесс протяжки кабеля по пластиковой вставке

Также нужно отметить что монтаж коннектора категории 6а на кабель мало распространен, как правило на конец кабеля устанавливают модуль, который имеет более удобный тип монтажа и далее для соединения используются заводские патч корды категории 6а.

Как обжать витую пару

Приводим видеоролик и пошаговую инструкцию, которые позволят вам правильно обжать сетевой кабель “витая пара”.

Чтобы обжать витую пару вам потребуется кабель, длиной до 100 м (это предельная длина, на которой используется стандартный UTP кабель), коннекторы RJ-45 и специальный инструмент — обжимные клещи или, как еще их называют, кримпер («обжимка»). Или обратиться к специалистам компании canmos если Вы находитесь в Москве ЦАО.

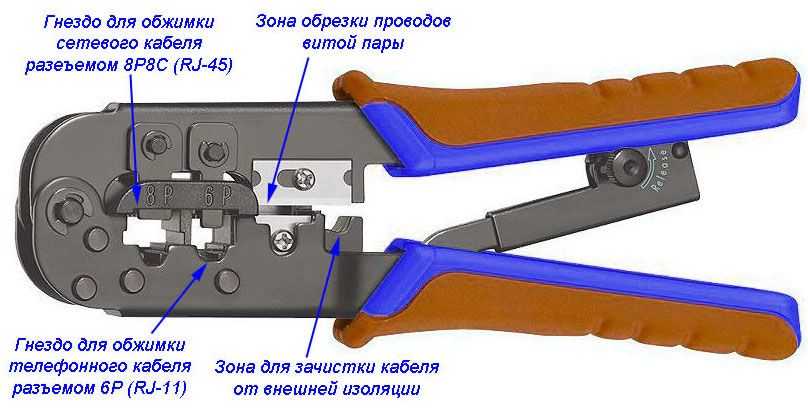

Обжимные клещи имеют три рабочих области. У рукоятки располагается нож для обрезания проводников, у некоторых кримперов есть выемка, необходимая для снятия внешней изоляции с круглого кабеля. Кримпер имеет специальное гнездо, в котором и обжимается разъем.

Обжимка витой пары начинается с того, что необходимо зачистить кабель примерно на 2 см от внешней изоляции. Следите за тем, чтобы не была надрезана изоляция самих проводов. Затем пары нужно развести, расплести и выровнять провода. Проводники после этого располагаются в соответствии с выбранной схемой подключения. Для подключения компьютера к коммутатору или маршрутизатору оба конца витой пары обжимаются по одной схеме прямого линка, т.е. если развернуть разъем RJ-45 контактами вверх, то они должны располагаться слева направо в следующей последовательности:

бело-оранжевый

оранжевый

бело-зеленый

синий

бело-синий

зеленый

бело-коричневый

коричневый

Удалять изоляцию самих проводов не надо, просто подравнять проводки под одну линию. Когда проводники расположены в нужной последовательности и выровнены, их следует вставить в коннектор. При этом срезы проводников должны доходить до конца углублений, предназначенных для них и не перепутываться. После этого нужно поместить коннектор в гнездо обжимки до упора. Сжав ручки клещей до характерного щелчка фиксатора вилки мы получим обжатый кабель. Штекер готов к использованию. Подобным образом и по той же схеме разводки обжимают и другой конец кабеля.

Для проверки как обжата витая пара, можно воспользоваться специальным тестером, либо проверить, подключив кабель к двум компьютерам или к компьютеру и роутеру: если “нет сети” или сеть работает неустойчиво, то скорее всего кабель обжат неверно или недожат в разъемах.

В данном видеоролике демонстрируется, как обжать витую пару для подключения компьютера к коммутатору или маршрутизатору. Оба конца витой пары обжимаются по одной схеме.

Это же видео “Как правильно обжимать коннекторы RJ-45” есть в сети на youtube, rutube и множественных перепостах.

Обжим витой пары RJ-45

Для проведения процедуры обжимки кабеля нам потребуется:

А) Кабель типа UTP. Для примера будем использовать кабель UTPcat5 или, иначе говоря, витая пара (twisted pair) – Рис.1. Длина кабеля не должна быть более 100 метров, это связано с ограничениями, накладываемыми технологией передачи сигнала по данному типу кабеля.

Рисунок 1. Кабель UTPcat 5

Б) Обжимные клещи или кримпер (crimper) – Рис. 2.

Рисунок 2. Обжимные клещи

В) Несколько коннекторов типа RG-45 (Рис. 3).

Рисунок 3. Коннектор RG-45

Ход выполнения процедуры

1. Возьмем один из концов кабеля и снимем внешнюю изоляцию (внутреннюю изоляцию самих проводников снимать не нужно). Для этого берем обжимные клещи, которые включают в себя несколько областей. Первая область от рукоятки служит для обрезки проводников, вторая область служит для непосредственного обжима. Воспользуемся областью для обрезки проводников. Вставляем в область один из концов кабеля. Надрезаем по окружности изоляцию примерно 5 см от края провода. Снимаем изоляцию – Рис. 4.

Рисунок 4. UTP-кабель без изоляции

2. После снятия внешней изоляции видим 4 витые пары разных цветов. Расплетаем и выравниваем их в следующей последовательности в соответствии со стандартом T568B (слева-направо).

3. В итоге мы должны получить следующую картину (Рис. 5)

Рисунок 5. Расположение проводников. Стандарт T568B

4. Откусываем проводки с помощью обжимных клещей так, чтобы до внешней изоляции осталось 1,5 – 2 см, в соответствии с Рис. 6.

Рисунок 6. Обрезание и выравнивание проводников

5. Вставляем проводки в коннектор RG-45, который располагаем защелкой вниз от себя, в соответствии с Рис. 7.

Рисунок 7. Коннектор RG-45, подготовленный к обжиму

6. Помещаем коннектор со вставленным кабелем в обжимные клещи до характерного щелчка – Рис. 8.

Рисунок 8. Процесс обжима

7. Плавно, но сильно производим обжим. Повторяем 2 – 3 раза.

Витая пара обжата, повторяем операцию для второго коннектора и коммутационный кабель или как говорят патч-корд (patching cord) готов.

Обжимка витой пары. POE-технология. | Помощник Админа

Поговорим сегодня о обжимке сетевого кабеля. Сколько, какие жилы нужны для каких скоростей, какие виды кабеля могут нам понадобиться в тех или иных условиях прокладки.

Самое главное в обжимке – это обжимной инструмент, коннекторы RJ-45 и кабель.

Витая пара.
Самые популярные типы кабелей, которые используются при прокладке это UTP, FTP.
Есть четырехжильные (двухпарки), восьмижильные (четырехпарки).
UTP – неэкранированная витая пара.
FTP – экранированная фольгой.
Оба варианта есть и с металлическим тросом, для прокладки между зданиями.

Типы обжимки.
Есть два варианта обжимки – это Прямой и crossover. Crossover c каждый днем уходит в прошлое, так как современное оборудование умеет при необходимости подстраиваться под “стандартную” схему обжимки.
Ранее crossover нужен был для подключение двух ПК между собой, если же между ними поставить хаб, то обжимка уже должна быть прямой. Так же по схеме хаб – хаб.

Стандартная обжимка – B:
БО, О, БЗ, С, БС, З , БК, К

Crossover обжимка – A:
БЗ, З, БО, С, БС, О, БК, К

Если есть необходимость подключить дома ethernet-розетку, на ней также указаны два варианта A и B с указанием цветов жил для обжима, поэтому не составит труда правильно ее обжать.

Схемы разводки кабелей и скорость передачи данных.
Для 10/100 мбитных скоростей обжимки достаточно 4 жильной витой пары, обжимать по схеме 1-2-3-6 БО-О-БЗ-З
Для 1000 мбитных скоростей обязательно должен быть 8 жильный кабель, где должны быть обжаты все жилы.

POE-технология.
Что такое POE? Технология передачи электрической энергии и данных по витой паре.
Очень актуально в ip-телефонии и видеонаблюдении.
Что позволяет не задумываться надо вопросом: где нам найти на крыше здания розетку для камеры?!?!
Есть как коммутаторы c POE-портами, так и отдельно POE-инжекторы, в которые мы отдельно подключаем камеры и коммутатор.

Для данного подключения витая пара обжимается 8 жилами по B стандарту.
Схема передачи информации и питания выглядеть будет так:

Входная розетка		Выходная вилка
1	Tx+	Tx+	1
2	Tx−	Tx−	2
3	Rx+	Rx+	3
4	V+	—	4
5	V+	—	5
6	Rx−	Rx−	6
7	V−	—	7
8	V−	—	8

Как установить кабельные соединители для витой пары?

В настоящее время медные кабели с витыми парами (особенно кабели UTP) наиболее распространены для локальных сетей и телефонных сетей. Основной метод установки разъемов на витую пару – это опрессовка. Вы можете использовать инструмент для обжима кабеля, чтобы протолкнуть металлические контакты внутри разъема на отдельные проводники в кабеле, тем самым установив соединение.Из этого руководства вы шаг за шагом узнаете, как установить разъемы кабеля для витой пары.

Типы кабельных разъемов для витой пары

В основном используются два типа разъемов / штекеров для подключения кабелей витой пары в установках передачи голоса и данных.

Разъемы RJ-11

Разъемы RJ-11 исторически использовались как в служебных, так и в жилых телефонных приложениях из-за их малого форм-фактора и простоты, и они по-прежнему широко используются в домашних условиях.

Разъемы RJ-45

Разъемы RJ-45 используются в основном в приложениях LAN из-за количества поддерживаемых проводников (всего восемь). Текущие рекомендации заключаются в установке разъемов RJ-45 для телефонных приложений, поскольку эти разъемы поддерживают как разъемы RJ-11, так и RJ-45.

Оба разъема выполнены из пластика с металлическими «пальцами» внутри. Пальцы вставляются в отдельные жилы кабеля витой пары во время процесса обжима.Когда пальцы обжаты и соприкасаются с проводниками в кабеле витой пары, они становятся точками контакта между проводниками и контактами внутри разъема RJ-11 или RJ-45.

Советы: обратите внимание, что эти разъемы в основном одинаковы, за исключением того, что RJ-45 вмещает больше проводников и, следовательно, немного больше. А разъем типа RJ-11 сконфигурирован только с двумя металлическими контактами вместо шести, при этом он имеет шесть позиций. Это обычная практика экономии средств для вилок типа RJ-11, когда для телефонной связи требуется только два проводных контакта.И наоборот, вы редко встретите разъем RJ-45, у которого менее чем все восемь позиций сконфигурированы с контактами.

Типы кабелей витой пары

В зависимости от разъемов RJ существует два типа кабелей с витой парой.

Многожильный кабель с витой парой

Многожильный кабель типа витая пара состоит из множества крошечных волосков медных жилок, скрученных вместе в более крупный провод.Эти проводники имеют большую площадь поверхности для контакта, но их труднее обжимать, поскольку они легко меняют форму. Из-за сложности подключения их обычно используют в качестве соединительных кабелей.

Одножильный кабель с витой парой

Большинство кабелей UTP, устанавливаемых в стенах и потолках между коммутационными панелями и настенными панелями, представляют собой одножильные кабели. Хотя они обычно не используются в качестве коммутационных кабелей, одножильные кабели легче всего соединять, поэтому многие люди делают свои собственные коммутационные шнуры из одножильных проводов.

Инструменты для опрессовки разъемов

В предстоящей установке потребуются в основном три инструмента.

Инструмент для зачистки оптоволоконного кабеля

Первый инструмент – это устройство для зачистки оболочки кабеля. Он прорежет только внешнюю оболочку кабеля, но не внутренние проводники. Существует множество различных видов приспособлений для снятия изоляции с кабеля, но наиболее распространенными являются маленькие пластиковые приспособления, которые легко помещаются в кармане рубашки.Их производство и покупка дешевы.

Обжимные клещи для кабельных разъемов

При установке разъемов на кабель UTP или STP необходим обжим для разъемов кабеля. Обжимные клещи для кабелей разных стилей позволяют обжимать разъемы на кабелях UTP или STP. Вот пример обжима, который может обжимать разъемы RJ-11 и RJ-45.

Тестер сетевого кабеля

Последний инструмент, который вы собираетесь использовать, – это тестер кабеля.Это устройство проверяет наличие непрерывного сигнала от разъема источника до пункта назначения, а также проверяет качество этого соединения.

Установка шагов

Теперь перейдем к этапам установки разъемов. Обратите особое внимание на порядок выполнения этих шагов и неукоснительно следуйте им. Оборудование некоторых производителей может потребовать от вас выполнения предупреждений несколько иначе. Перед установкой любого разъема ознакомьтесь с инструкциями производителя.

Шаг 1: Отмерьте кабель, на который вы хотите надеть концы, и обрежьте его до нужной длины с помощью ножа для кабеля.

Шаг 2: Используйте инструмент для зачистки кабеля, чтобы снять примерно 1,5 дюйма оболочки с конца кабеля. Затем дважды поверните инструмент для зачистки кабеля вокруг кабеля. Это позволит разрезать оболочку.

Шаг 3: Снимите устройство для зачистки с кабеля и снимите обрезанную оболочку с кабеля, обнажив внутренние проводники.Если присутствует шнур для разрезания куртки (обычно это белая нить), отделите его от проводов и обрежьте до края куртки.

Шаг 4: Раскрутите все пары внутренних проводников и разведите их в стороны, чтобы вы могли видеть каждый проводник в отдельности.

Шаг 5: Выровняйте отдельные кондукторы таким образом, чтобы цветовой код совпадал со стандартом цветовой кодировки, который вы используете.

Шаг 6: Этот шаг включает два пункта.Сначала обрежьте жилы так, чтобы концы были на одном уровне друг с другом, убедившись, что оболочка кабеля находится внутри разъема. Во-вторых, общая длина открытых соединителей после обрезки не должна превышать 0,5–0,625 дюйма.

Шаг 7: Вставьте проводники в разъем, убедившись, что все проводники точно совпадают с контактами, как на предыдущем шаге. Если они не выстраиваются в линию, вытащите их и выровняйте. Делайте это осторожно, так как это последний шаг перед обжимом разъема.

Шаг 8: Осторожно вставьте разъем и кабель в обжимной инструмент, у которого есть две матрицы, которые вдавливаются в разъем, и вставьте штыри разъема в проводники внутри разъема. Теперь установка завершена.

После всей установки вы должны убедиться, что все проводники контактируют и все штыри вставлены в соответствующие проводники. Если разъем не обжался должным образом, отрежьте разъем и заново установите его.

Как обжать разъемы RJ45 с помощью сетевого кабеля

Сегодня мы узнаем, как обжать разъемы RJ45 с помощью сетевого кабеля. Инженер Комнена расскажет вам самый простой и надежный способ.

Шаг 1

Выберите кабель и подходящие разъемы RJ45

Прежде всего, вы должны подтвердить, что кабель и разъемы относятся к одной категории, это означает, что кабель cat5e соединен с разъемами cat5e rj45, кабель cat6 с разъемами cat6, кабель cat6a с разъемами cat6a, кабели cat 7 с разъемами cat 7 rj45 разъемы.Во-вторых, наружный диаметр жил кабеля должен совпадать с каналом для проводов разъемов (24AWG – 0,95 мм; 26AWG – 0,9 мм; 28AWG – 0,75 мм; 30AWG – 0,6 мм; 32AWG – 0,55 мм)

При необходимости вы также можете вставить кабель в загрузочную коробку RJ45, как показано на следующем рисунке. Загрузочная колодка RJ45 защитит зажим разъема, когда кабели протягиваются через жгуты.

Шаг 2
Зачистите 1,8–2 см куртки на конце кабеля

Step3
Обрезать жилу кабеля и выбросить

Шаг 4
Выпрямите 4 пары скрученных проводов и расположите провода между пальцами

Есть 2 вида заказов: T568-A и T568-B

Поворот проводов T568-A (зеленый-белый / зеленый, оранжево-белый / синий, сине-белый / оранжевый, коричнево-белый / коричневый)
Поворот проводов T568-B (оранжево-белый / оранжевый, зеленый-белый / синий, Сине-белый / зеленый, коричнево-белый / коричневый)

Шаг 5
Обрезать около 0.5 см проводов и аккуратно держите левые провода в порядке

Левые провода должны быть аккуратными и легко подключаться к разъемам

Шаг 6
Вставьте провода в разъемы RJ45

Будьте осторожны и убедитесь, что витки проводов не пропадают.

Если вы вставили кабель в разъем RJ45, после вставки провода вставьте чехол RJ45 в разъем, оставив два зажима для вставки в разъем.

Шаг 7
Обожмите разъемы RJ45 на кабеле

Используя обжимной инструмент и с усилием нажимая, убедитесь, что контакты разъемов полностью соединены с проводами.

Если вы вставили пыльник RJ45 в разъем, когда вы обжимаете разъемы RJ45 в кабеле, два зажима пыльника RJ45 также были зажаты в разъем.

Шаг 8
Проверить кабель

Используйте кабельный тестер, чтобы убедиться, что ваш кабель работает правильно, когда оба конца обжаты.

Являясь ведущим производителем патч-кордов Ethernet в Китае, мы обновляем свои сетевые кабельные системы с использованием новейших технологий. Если вам нужны сетевые патч-кабели, обращайтесь к нам!

Завершение кабеля Ethernet (CAT5e / CAT6): 6 шагов

Шаг 1:
Разделите витые пары в виде «x», как показано. Если вы посмотрите на кабель с конца, вы не увидите, чтобы витые пары пересекались друг с другом.Кроме того, провода не обязательно должны иметь ту же конфигурацию, что и на изображении, если провода не пересекаются друг с другом.

Шаг 2:
Разделите провода витых пар. Когда провода разделены, они не должны пересекаться друг с другом.

Шаг 3:
Соберите провода в форме веера и поместите их в разъем для передачи данных. Есть два распространенных способа организовать провода для разъема данных. Независимо от того, какой из них вы используете, оба конца кабеля ДОЛЖНЫ использовать одинаковую конфигурацию, иначе кабель не будет работать.
Я использую следующую конфигурацию движения слева направо (по часовой стрелке из положения «9 часов»)
• Оранжевый-белый
• Оранжевый
• Зелено-белый
• Синий
• Сине-белый
• Зеленый
• Коричнево-белый
• Коричневый

СОВЕТ: Если это второй конец провода, посмотрите на конец, который уже заделан, чтобы убедиться, что кабели одинаковы на обоих концах. Если вы допустили ошибку на первом конце, это ваша возможность исправить ее, настроив провода так же, как и на оконечном конце.

ПРИМЕЧАНИЕ. Конфигурация проводов, использованная выше, – это конфигурация T-568B, которая является наиболее распространенной конфигурацией. Конфигурация T-568A работает точно так же и не влияет на качество передачи по кабелю. Обе эти конфигурации используют конструкцию проводов (витые пары) для изоляции проводов друг от друга и предотвращения помех и потери данных. Полезно запомнить любую конфигурацию, которую вы предпочитаете. Если вы заинтересованы в изготовлении перекрестного кабеля Ethernet, просто выполните поиск изображений по запросу «Схема перекрестного кабеля Ethernet», чтобы получить схему конфигурации проводов.

Шаг 4:
Крепко возьмитесь за все провода рядом с оболочкой и проведите пальцами вверх, собирая все провода в ровную линию. Убедитесь, что ни один из проводов не перескакивает. Если смотреть на цвета проводов слева направо, они должны иметь такую же конфигурацию, как описано выше.

Шаг 5:
Выпрямите провода. Провода не обязательно должны быть ровными, просто распрямите их как можно лучше.

СОВЕТ. Если у вас стол с острым (не закругленным) краем, зажать кабель между большим пальцем и краем стола.Затем протяните провода между большим пальцем и краем. Это выпрямит провода и упростит работу с ними в следующих шагах.

Шаг 6:
Используя кусачки, обрежьте концы проводов так, чтобы все провода были ровными. Убедитесь, что разрез перпендикулярен проводам.

Завершение неэкранированного прохода через разъем RJ45

Написано Доном Шульцем, техническим торговым представителем trueCABLE и сертифицированным техником Fluke Networks

Неэкранированный кабель Ethernet необходимо заделать.Ух ты! Звучит серьезно. Нет, мы не выступаем за то, чтобы отыскивать весь неэкранированный кабель Ethernet и делать это внутри. Терминатор означает прикрепление чего-либо к необработанному концу кабеля, чтобы его можно было подключить к чему-то еще, например, к коммутатору или компьютеру. Это можно сделать несколькими способами, и в этом блоге мы сосредоточимся на самом быстром, простом и распространенном способе «Сделай сам» … через неэкранированный разъем RJ45. Давайте погрузимся в этот процесс, и я покажу вам, как это сделать правильно.

Что мы покрываем?

Если говорить о вилках RJ45, то их довольно много.Этот блог представляет собой блог, состоящий из трех частей, в котором описаны шаги по завершению работы Cat5e, Cat6 и Cat6A.

Выберите яд ниже, чтобы перейти в соответствующий раздел:

Как: заделить неэкранированный Cat5e сквозной разъем RJ45

Как: заделить неэкранированный Cat6 сквозной разъем RJ45

Как: заделать неэкранированный Cat6A Проход Через разъем RJ45

Итак, вы приобрели неэкранированный переходник Cat5e от trueCABLE и неэкранированный переходник Cat5e от trueCABLE через разъемы RJ45, но теперь вы не совсем уверены, что с ними делать.Вы спрашиваете себя: «Как вставить кабель в вилку?»

Не волнуйтесь, мы здесь, чтобы помочь вам!

Разъемы RJ45 или 8P8C также называются штекерами или концами. Все они означают одно и то же – .

Как узнать, что данный кабель будет работать с вилкой в руке? Вы должны знать, как выбрать правильный соединитель.

Необходимые инструменты:

Дополнительные инструменты, которые я рекомендую иметь дома:

Легкие перчатки и отвертка.Отвертка?! Ага. Гладкий вал будет использоваться для выпрямления проводов, пока вы в перчатке. Это спасет ваши пальцы, поверьте мне.

Вы A или B?

Следующий шаг – решить, хотите ли вы использовать шаблон T568A или T568B. Неважно, какой из них вы выберете, если вы его придерживаетесь. Я предпочитаю узор «В», но это только я. (Если вы хотите сделать более обоснованное предположение, вы можете прочитать больше о различиях)

Собери инструменты, поехали!

С этого момента я позволю изображениям говорить сами за себя с небольшими дополнительными указаниями…

Шаг 1:

Снимите примерно 2 дюйма оболочки кабеля.

Отрегулируйте режущее лезвие устройства для зачистки кабеля так, чтобы оно касалось только оболочки кабеля. Это требует практики, и вам, возможно, придется повторить этот шаг несколько раз, чтобы получить высшую оценку на куртке. Не прорезай … забей. Если вы прорежете, скорее всего, вы порезали проводник, и вам следует отрезать конец и начать все сначала.

После того, как оболочка кабеля будет порезана, несколько раз согните ее вперед и назад, чтобы порвать оболочку.Оставьте полую часть куртки – это ваш новый бесплатный инструмент.

Оболочка кабеля с маркировкой

Шаг 2:
Удалите вытяжной шнур, полиэтиленовую или водонепроницаемую ленту до конца оболочки кабеля, используя кусачки для заподлицо. Будьте осторожны, чтобы при этом не порезать проводники.
Обрезка рипкорда заподлицо

Шаг 3:
Теперь пора раскрутить проводники с помощью вашего бесплатного инструмента.Раскрутите каждую пару вниз к оболочке кабеля.
А вы думали, что в жизни нет ничего свободного… Все пары раскручены
Шаг 4:
Теперь, когда все пары раскручены, пора надеть перчатку и с помощью отвертки удалить изгибы проводов. Вы хотите, чтобы проводники были как можно более прямыми, и для этого может потребоваться два-три прохода от конца оболочки кабеля до конца проводника.Работайте по одному. Не применяйте такое сильное давление, чтобы сломать проводники!
Легко. Практика приведет к совершенству. Это после правки
Шаг 5:
Расположите проводников по порядку. Здесь вы будете играть с выстраиванием проводников. Цель состоит в том, чтобы свести к минимуму пересечение проводов при сохранении последовательности T568B (в моем случае).
Показана последовательность T568B
Шаг 6:
Следующим шагом является обрезка проводов заподлицо, чтобы они равномерно входили в вилку RJ45.Осторожно, соблюдая правильную последовательность цветов проводников, «задушите» проводники вверх. Сделайте резку заподлицо, чтобы удалить примерно ¾ дюйма.

Шаг 7:
Наденьте штекер RJ45. Я использую «нижнюю» сторону заглушки (противоположную от фиксирующей защелки) в качестве ориентира. Если вы решите использовать «верхнюю» часть вилки, вам нужно будет знать последовательность цветов в обратном порядке и иметь возможность видеть сквозь пластиковую защелку.С нижней стороны это сделать проще.
Шаг 8:
Когда вы убедитесь, что последовательность цветов правильная, протяните проводники через носок и протяните оболочку кабеля в вилку. Идея состоит в том, чтобы как можно глубже вставить оболочку кабеля в заднюю часть вилки, чтобы внутри вилки не было перекрученных проводов.
Тяни-толкай… Все на месте.Эта оболочка кабеля больше не идет.
Шаг 9:
Возьмите инструмент для обжима и заделки RJ45. Вставьте штекер в инструмент (он пойдет только в одном направлении). Убедитесь, что проводники, выходящие из носика вилки, выходят за режущее лезвие с другой стороны инструмента. Продолжайте нажимать на кабель и вилку, слегка проталкивая их в полость для инструмента.
Одновременно нажмите на рычаг одним плавным движением вниз.Этот единственный шаг делает три вещи:
Присоединяет металлические штыри внутри вилки RJ45 к проводникам кабеля
Вставляет фиксатор натяжения на задней части штекера в оболочку кабеля, чтобы надежно удерживать его
Сбривает излишки проводника
Рычаг полностью опущен. Цикл завершен.
Шаг 10:
T Выньте вилку и кабель из инструмента и проверьте свою работу.Убедитесь, что восемь золотых штырей (также называемых булавками) полностью опущены и ни один из них не выскакивает. Если какие-то всплывают, ваше завершение плохое. Попробуйте возобновить заделку, снова обжав инструмент. Если это не сработает, вам придется отключить вилку и начать все сначала. Такое случается.
После того, как вы заделали оба конца кабеля, пришло время для тестирования. Для этого есть несколько инструментов, и чем проще и информативнее тест, тем дороже он будет.Ознакомьтесь с советами по решению проблем в этом блоге: Устранение основных проблем с сетевым кабелем: что я сделал не так?
Вот оно. Довольно легко сделать, если у вас есть пара. Имейте в виду, что подключение вилки RJ45 – это отчасти наука, а отчасти искусство. Если вы новичок в этом, потренируйтесь на ломе кабеля и купите достаточное количество вилок на случай, если у вас плохие концевые заделки. Поверьте мне, за эти годы у меня было немало плохих увольнений. Практика ведет к совершенству.
СЧАСТЛИВЫЙ СЕТИ!
trueCABLE представляет информацию на нашем веб-сайте, включая блог «Кабельная академия» и поддержку в чате, в качестве услуги для наших клиентов и других посетителей нашего веб-сайта в соответствии с условиями и положениями нашего веб-сайта.Хотя информация на этом веб-сайте касается сетей передачи данных и электрических проблем, это не профессиональный совет, и вы полагаетесь на такие материалы на свой страх и риск.
Итак, вы приобрели Unshielded Cat6 Riser и trueCABLE Cat6 Unshielded pass через разъемы RJ45, но теперь вы не совсем уверены, что с ними делать. Вы спрашиваете себя: «Как вставить кабель в вилку?»
Не волнуйтесь, мы здесь, чтобы помочь вам!
Разъемы RJ45 или 8P8C также называются штекерами или концами.Все они означают одно и то же.
Как узнать, что данный кабель будет работать с вилкой в руке? Вы должны знать, как выбрать правильный соединитель.
Необходимые инструменты:

Дополнительные инструменты, которые я рекомендую иметь дома:
Легкие перчатки и отвертка. Отвертка?! Ага. Гладкий вал будет использоваться для выпрямления проводов, пока вы в перчатке.Это спасет ваши пальцы, поверьте мне.
Вам также могут понадобиться электрические линейные клещи (справа) для особенно толстых кабелей Ethernet.
Вы пятёрка или пятерка?
Следующий шаг – решить, хотите ли вы использовать шаблон T568A или T568B. Неважно, какой из них вы выберете, если вы его придерживаетесь. Я предпочитаю узор «В», но это только я. (Если вы хотите сделать более обоснованное предположение, вы можете прочитать больше о различиях)
Собери инструменты, поехали!
С этого момента я позволю изображениям говорить сами за себя с небольшими дополнительными указаниями…
Шаг 1:
Снимите примерно 2 дюйма оболочки кабеля.
Снимите примерно 2 дюйма оболочки кабеля
Отрегулируйте режущее лезвие устройства для зачистки кабеля так, чтобы оно касалось только оболочки кабеля. Это требует практики, и вам, возможно, придется повторить этот шаг несколько раз, чтобы получить высшую оценку на куртке. Не прорезай … забей. Если вы прорежете, скорее всего, вы порезали проводник, и вам следует отрезать конец и начать все сначала.
После того, как оболочка кабеля будет порезана, несколько раз согните ее вперед и назад, чтобы порвать оболочку. Оставьте полую часть куртки – это ваш новый бесплатный инструмент.
Оболочка кабеля с маркировкой
Шаг 2:
Теперь удалите вытяжной шнур, полиэтиленовую или водонепроницаемую ленту полностью до конца оболочки кабеля, используя кусачки для заподлицо. Будьте осторожны, чтобы при этом не порезать проводники.
Расположите пары проводов в виде «звезды» под углом около 90 градусов к оболочке кабеля, как показано ниже.
Разрезание заподлицо рипкорд, разделенный на s рисунок смолы
Шаг 3:
Под небольшим углом вниз разрежьте каждое «крыло» шлица (пластмассовый поперечный каркас) с помощью резцов для заподлицо. Сделайте четыре надреза, но не разрезайте шлиц прямо поперек. Будьте предельно осторожны. В этом процессе вы не хотите порезать проводника. Идея состоит в том, чтобы удалить шлиц так, чтобы он был как можно более ровным с верхом куртки.
После обрезки шлицевых крыльев поверните шлиц, чтобы снять его.
Чем больше выступает шлиц, тем труднее будет полностью вставить штекер RJ45. Как та старая песня … давайте сделаем поворот и удалим шлиц
Шаг 4:
Теперь пора раскрутить проводники с помощью вашего бесплатного инструмента. Раскрутите каждую пару вниз к оболочке кабеля.
А вы думали, что в жизни нет ничего свободного… Все пары раскручены
Шаг 5:
Теперь, когда все пары раскручены, пора надеть перчатку и с помощью отвертки удалить изгибы проводов. Вы хотите, чтобы проводники были как можно более прямыми, и для этого может потребоваться два-три прохода от конца оболочки кабеля до конца проводника.Работайте по одному. Не применяйте такое сильное давление, чтобы сломать проводники!
Легко. Практика приведет к совершенству, t он такой, какой вы есть после
Шаг 6:
Расположите проводников по порядку. Здесь вы будете играть с выстраиванием проводников. Шлиц внутри оболочки кабеля будет бороться с вами на каждом этапе пути. Максимально работайте со шлицем.Для любого кабеля Ethernet, имеющего шлицы, этот шаг, в частности, требует терпения и практики. Цель состоит в том, чтобы свести к минимуму пересечение проводов при сохранении последовательности T568B (в моем случае).
Все в очередь. Показана последовательность T568B. С этого момента вам необходимо поддерживать правильную последовательность до тех пор, пока вилка не будет фактически отключена.
Шаг 7:
Обрежьте провода заподлицо, чтобы они равномерно входили в разъем RJ45.Осторожно, сохраняя правильную последовательность цветов проводников, «задушите» проводники вверх, чтобы удалить примерно ¾ ». Прямой разрез заподлицо.
Резка заподлицо перед вставкой RJ45. Любой ценой держите проводники выровненными.

Шаг 8:
Пора надеть вилку RJ45. Я использую «нижнюю» сторону заглушки (противоположную от фиксирующей защелки) в качестве ориентира. Если вы решите использовать «верхнюю» часть вилки, вам нужно будет знать последовательность цветов в обратном порядке и иметь возможность видеть сквозь пластиковую защелку.С нижней стороны это сделать проще.
Еще раз проверьте последовательность проводов на передней части штекера
Шаг 9:
Убедившись, что последовательность цветов правильная, протяните жилы методом выталкивания и вытягивания, а также подтолкните оболочку кабеля вверх. Идея состоит в том, чтобы как можно глубже загнать оболочку кабеля в заднюю часть вилки и не допускать перекручивания проводов внутри вилки.
Этот шаг может потребовать овализации для особенно толстого кабеля OD Ethernet.Наш неэкранированный кабель Ethernet для наружной установки Cat6 CMX является отличным примером. Для овализации используются клещи электромонтажника. Этот тип плоскогубцев имеет овальную вырезку возле носа, с помощью которой вы можете придать кабелю форму, чтобы он соответствовал вилке. Еще одна характеристика плоскогубцев этого типа – они не регулируются. Если вам нужно сделать овальную форму, используйте овальную вырезку и не разбивайте кабель. Я предлагаю компактные модели длиной 6 дюймов, так как они легко поместятся в сумке для инструментов.
Толкай и тяни… Все на сиденье.Эта оболочка кабеля больше не идет. Это заделка 3/16 дюйма, которая намного жестче, чем требование ½ дюйма ANSI / TIA. Более плотное согласование = уменьшение перекрестных помех.
Шаг 10:
Возьмите инструмент для обжима и заделки RJ45. Вставьте вилку в инструмент (она будет проходить только в одном направлении) и убедитесь, что проводники, выходящие из носика, касаются режущего лезвия с другой стороны инструмента. Продолжайте нажимать на кабель и вилку, слегка вдавив их в полость для инструмента.
Одновременно нажмите на рычаг одним плавным движением вниз. Этот единственный шаг делает три вещи:
Присоединяет металлические штыри к проводникам
Вставляет фиксатор натяжения на задней части штекера в оболочку кабеля, чтобы надежно удерживать его
Сбривает излишки проводника
Рычаг полностью опущен. Цикл завершен.

Шаг 11:
Выньте вилку и кабель из инструмента и проверьте свою работу.Убедитесь, что восемь золотых контактов полностью опущены и ни один из них не выскакивает. Если какие-то всплывают, ваше завершение плохое. Повторите попытку повторного определения с помощью инструмента. Если это не сработает, вам придется отключить вилку и начать все сначала. Такое случается.
Смотри, мама! Никаких выскакивающих контактов.
После того, как вы заделали оба конца кабеля, пришло время для тестирования. Для этого существует ряд инструментов, и чем проще и информативнее тест, тем дороже он будет.Загляните в этот блог, чтобы найти советы по решению проблем:
Вот оно. Довольно легко сделать, если у вас есть пара. Имейте в виду, что подключение вилки RJ45 – это отчасти наука, а отчасти искусство. Если вы новичок в этом, потренируйтесь на ломе кабеля и купите достаточное количество вилок на случай, если у вас плохие концевые заделки. Поверьте мне, за эти годы у меня было немало плохих увольнений. Практика ведет к совершенству. Устранение основных неисправностей сетевого кабеля: что я сделал не так?
СЧАСТЛИВЫЙ СЕТИ!
trueCABLE представляет информацию на нашем веб-сайте, включая блог «Кабельная академия» и поддержку в чате, в качестве услуги для наших клиентов и других посетителей нашего веб-сайта в соответствии с условиями и положениями нашего веб-сайта.Хотя информация на этом веб-сайте касается сетей передачи данных и электрических проблем, это не профессиональный совет, и вы полагаетесь на такие материалы на свой страх и риск.
Итак, вы приобрели неэкранированный переходник Cat6A от trueCABLE и неэкранированный переходник Cat6A через разъемы RJ45 от trueCABLE, но теперь вы не совсем уверены, что с ними делать. Вы спрашиваете себя: «Как вставить кабель в вилку?»
Не волнуйтесь, мы здесь, чтобы помочь вам!
Разъемы RJ45 или 8P8C также называются штекерами или концами.Все они означают одно и то же.
Как узнать, что данный кабель будет работать с вилкой в руке? Вы должны знать, как выбрать правильный соединитель.
Примечание о неэкранированных сквозных заглушках trueCABLE Cat6A:
Жилы проводов расположены «в шахматном порядке»: четыре высоких и четыре низких
Причина такой конструкции – физическая совместимость. Размер разъема RJ45 снаружи ограничен в соответствии со спецификациями ANSI / TIA, но толщина провода Cat6A часто больше, чем Cat6.Если бы все проводники Cat6A были размещены по восемь в поперечнике, как в вилках Cat6 или Cat5e, для них не было бы места.
Дополнительным преимуществом гибких проводов является уменьшение перекрестных помех. Когда частота кабеля Ethernet превышает 350 МГц, перекрестные помехи начинают вызывать особую озабоченность. Тем лучше, если физическая конструкция вилки также уменьшит явление перекрестных помех.
Необходимые инструменты:

Дополнительные инструменты, которые я рекомендую иметь дома:
Легкие перчатки и отвертка.Отвертка?! Ага. Гладкий вал будет использоваться для выпрямления проводов, пока вы в перчатке. Это спасет ваши пальцы, поверьте мне.
Вам также могут понадобиться электрические линейные клещи (справа) для особенно толстых кабелей Ethernet.
Вы пятёрка или пятерка?
Следующий шаг – решить, хотите ли вы использовать шаблон T568A или T568B. Неважно, какой из них вы выберете, если вы его придерживаетесь. Я предпочитаю узор «В», но это только я.(Если вы хотите сделать более обоснованное предположение, вы можете прочитать больше о различиях)

Собери инструменты, поехали!
С этого момента я позволю изображениям говорить сами за себя с небольшими дополнительными указаниями …
Шаг 1:
Снимите примерно 2 дюйма оболочки кабеля.
Снимите примерно 2 дюйма оболочки кабеля
Отрегулируйте режущее лезвие устройства для зачистки кабеля так, чтобы оно касалось только оболочки кабеля.Это требует практики, и вам, возможно, придется повторить этот шаг несколько раз, чтобы получить высшую оценку на куртке. Не прорезай … забей. Если вы прорежете, скорее всего, вы порезали проводник, и вам следует отрезать конец и начать все сначала.
После того, как оболочка кабеля будет порезана, несколько раз согните ее вперед и назад, чтобы порвать оболочку. Сохраните полый кусок куртки – это ваш новый бесплатный инструмент.
Оболочка кабеля с маркировкой

Шаг 2:
Теперь удалите вытяжной шнур, полиэтиленовую или водонепроницаемую ленту до конца оболочки кабеля, используя резаки для заподлицо.Будьте осторожны, чтобы при этом не порезать проводники.
Отрежьте шнур заподлицо и разместите в виде звезды
Шаг 3:
Под небольшим углом вниз разрежьте каждое «крыло» шлица (пластмассовый поперечный каркас) с помощью резцов для заподлицо. Сделайте четыре надреза, но не разрезайте шлиц прямо поперек. Будьте предельно осторожны, чтобы не порезать проводник в этом процессе. Идея состоит в том, чтобы удалить шлиц так, чтобы он был как можно более ровным с верхом куртки.
После обрезки шлицевых крыльев поверните шлиц, чтобы снять его.
Чем больше выступает шлиц, тем сложнее вам будет полностью вставить штекер RJ45, и, как в той старой песне … давайте сделаем поворот!
Шаг 4:
Теперь пора раскрутить проводники с помощью вашего бесплатного инструмента. Раскрутите каждую пару вниз к оболочке кабеля.
А вы думали, что в жизни нет ничего свободного… Все пары раскручены
Шаг 5:
Теперь, когда все пары раскручены, пора надеть перчатку и с помощью отвертки удалить изгибы проводов.Вы хотите, чтобы проводники были как можно более прямыми, и для этого может потребоваться два-три прохода от конца оболочки кабеля до конца проводника. Работайте по одному. Не применяйте такое сильное давление, чтобы сломать проводники!
Легко. Практика приведет к совершенству. Проводники без перегибов
Шаг 6:
Расположите проводников по порядку. Здесь вы будете играть с выстраиванием проводников.Шлиц внутри оболочки кабеля будет бороться с вами на каждом этапе пути. Максимально работайте со шлицем. Для любого кабеля Ethernet, имеющего шлицы, этот шаг, в частности, требует терпения и практики. Цель состоит в том, чтобы свести к минимуму пересечение проводников при сохранении последовательности T568B (в моем случае).
Все в очередь. Показана последовательность T568B. С этого момента вам необходимо поддерживать правильную последовательность до тех пор, пока вилка не будет фактически отключена.
Шаг 7:
Следующим шагом является обрезка проводов заподлицо, чтобы они равномерно входили в вилку RJ45.Осторожно, сохраняя правильную последовательность цветов проводников, «задушите» проводники вверх, чтобы удалить примерно ¾ ». Прямой разрез заподлицо.
Резка заподлицо перед вставкой RJ45
Шаг 8:
Наденьте штекер RJ45. Я использую «нижнюю» сторону заглушки (противоположную от фиксирующей защелки) в качестве ориентира. Если вы решите использовать «верхнюю» часть вилки, вам нужно будет знать последовательность цветов в обратном порядке и иметь возможность видеть сквозь пластиковую защелку.С нижней стороны это сделать проще.
Еще раз проверьте последовательность проводов на передней части вилки!
Шаг 9:
Как только вы убедитесь, что последовательность цветов правильная, протяните проводники через носок и вдавите оболочку кабеля методом выталкивания и вытягивания. Идея состоит в том, чтобы как можно глубже вставить оболочку кабеля в заднюю часть вилки, чтобы внутри вилки не было перекрученных проводов.
На этом этапе, вероятно, потребуется овализация, на которой вы будете формировать оболочку кабеля. Это значительно упрощает процесс, но требует дополнительного инструмента. Для овализации используются клещи электромонтажника. У этого типа плоскогубцев вырез овальной формы возле носа. Еще одна характеристика плоскогубцев этого типа – они не регулируются. Используйте овал, вырезанный рядом с носиком плоскогубцев, и не разбивайте кабель! Я предлагаю компактные модели длиной 6 дюймов, так как они легко поместятся в сумке для инструментов.
Сделайте последние ¾ дюйма оболочки кабеля овальной формы. Старайтесь, чтобы овал находился «на одной линии» с прямоугольным вырезом в задней части вилки RJ45. Толкай и тяни…
Куртка полностью сидит, вид сверху. Это заделка 3/16 дюйма, что намного жестче, чем требуется ½ дюйма ANSI / TIA. Более плотное согласование = уменьшение перекрестных помех. Теперь вы можете понять, зачем нужна овализация.Кабель наелся слишком много пиццы и растолстел!
Шаг 10:
Возьмите инструмент для обжима и заделки RJ45. Вставьте вилку в инструмент (она будет проходить только в одном направлении) и убедитесь, что проводники, выходящие из носика, касаются режущего лезвия с другой стороны инструмента. Продолжайте нажимать на кабель и вилку, слегка вдавив их в полость для инструмента.
Одновременно нажмите на рычаг одним плавным движением вниз.Этот единственный шаг делает три вещи:
Присоединяет металлические штыри к проводникам
Вставляет фиксатор натяжения на задней части штекера в оболочку кабеля, чтобы надежно удерживать его
Сбривает излишки проводника
Рычаг полностью опущен. Цикл завершен.
Шаг 11:
Выньте вилку и кабель из инструмента и проверьте свою работу. Убедитесь, что восемь золотых контактов полностью опущены и ни один из них не выскакивает.Если какие-то всплывают, ваше завершение плохое. Повторите попытку повторного определения с помощью инструмента. Если это не сработает, вам придется отключить вилку и начать все сначала. Такое случается.
Смотри, мама! Никаких выскакивающих контактов.
После того, как вы заделали оба конца кабеля, пришло время для тестирования. Для этого существует ряд инструментов, и чем проще и информативнее тест, тем дороже он будет. Ознакомьтесь с советами по решению проблем в этом блоге: Устранение основных проблем с сетевым кабелем: что я сделал не так?
Вот оно.Довольно легко сделать, если у вас есть пара. Имейте в виду, что подключение вилки RJ45 – это отчасти наука, а отчасти искусство. Если вы новичок в этом, потренируйтесь на ломе кабеля и купите достаточное количество вилок на случай, если у вас плохие концевые заделки. Поверьте мне, за эти годы у меня было немало плохих увольнений. Практика ведет к совершенству.
СЧАСТЛИВЫЙ СЕТИ!
trueCABLE представляет информацию на нашем веб-сайте, включая блог «Кабельная академия» и поддержку в чате, в качестве услуги для наших клиентов и других посетителей нашего веб-сайта в соответствии с условиями и положениями нашего веб-сайта.Хотя информация на этом веб-сайте касается сетей передачи данных и электрических проблем, это не профессиональный совет, и вы полагаетесь на такие материалы на свой страх и риск.
Обзор сетевого кабеля Cat5 / Cat5e / Cat6 / Cat7 / Cat8 RJ-45 Тип разводки и расположение выводов
В чем разница между кабелями Cat5, Cat5e, Cat6, Cat7 и Cat8?
Каждое обозначение сетевых кабелей Ethernet по существу представляет собой улучшение по сравнению с предыдущими. Например, Категория 5e (Cat5 Enhanced) обеспечивает лучшую производительность по сравнению с Cat5.Как правило, каждая версия предлагает лучшее экранирование и более высокую скорость передачи данных, чем предыдущая версия. Количество витков различается для каждой категории кабелей, и, как правило, чем выше категория, тем больше витков. Спецификация для каждой категории определяется стандартом IEEE 802.3.
Cat5 / Cat5e Cat6 / Cat6a Cat7 / Cat7a Cat8
Частота 100-250 МГц 250-500 МГц 600 МГц – 1 ГГц 1-2 ГГц
Максимальная пропускная способность 100 Мбит / с / 1000 Мбит / с (1 Гбит / с) 1 Гбит / с / 10 Гбит / с 10 Гбит / с / 40 Гбит / с 40 Гбит / с
Максимальная длина 100 кв.м 100 м (или 50 м при 10 Гбит / с) 100 м (или 50 м при 40 Гбит / с) 30 кв.м
Конструкция кабеля Неэкранированная витая пара (UTP) или экранированная витая пара (STP) Неэкранированная витая пара (UTP) или экранированная витая пара (STP) Экранированная витая пара (STP) Экранированная витая пара (STP)
Стоимость Низкая ярмарка Умеренный Высокая
Комментарий Считается устаревшим, не должен использоваться для новых построек.Подходит для большинства домов и малого бизнеса. Хороший бюджетный вариант для построения новых сетей с пропускной способностью для большинства малых и средних предприятий. Кабель очень жесткий, поэтому его сложно сгибать и ловить рыбу из-за дополнительного экранирования. Рекомендуется для новостроек. Очень дорого, и его следует рассматривать только в сетевых средах, где скорость очень важна.

Как долго я могу использовать кабель Cat5 / Cat5e / Cat6 / Cat7?
Согласно стандарту ANSI / TIA / EIA-568-A, «горизонтальная проводка» от коммутационного шкафа до розетки должна составлять 90 метров или меньше, плюс еще 3 метра для коммутационного шнура к рабочей станции.В круглых цифрах это примерно 100 метров (328 футов) .
Если вы планируете соединить здания с разными источниками питания или выйти за пределы 300 футов, вам следует рассмотреть возможность использования оптоволоконной линии с медиаконвертером на каждом конце.

Что выбрать: кабель Cat5e, Cat6 или Cat7?
Для большинства сетей домашнего и малого офиса / домашнего офиса (SOHO) Cat5e должен быть вашим минимумом. Если вы строите или модернизируете свою сеть, рекомендуется Cat6.Cat6 доступен по цене и обеспечит запас полосы пропускания для обработки дополнительного сетевого трафика в будущем.
Если вы представляете малый или средний бизнес с десятками пользователей компьютеров и серверов, Cat6 – это минимальная рекомендация. Он доступен по цене и обеспечивает достаточную пропускную способность для типичного сетевого трафика предприятия. Однако, если ваш бизнес ежедневно обрабатывает большие файлы, стоит подумать о Cat7. Это дорого, но вы можете получить выгоду от более быстрой передачи файлов, чтобы повысить производительность.

Какой разъем используется?
В этих кабелях используется разъем RJ-45. Он состоит из 8-контактного 8-контактного разъема, как показано на рисунке.

В чем разница между 568A и 568B?
TIA / EIA-568A и -568B – два стандарта для подключения Провода категорий 3 и 5 к разъемам. Оба подходят для высокоскоростных данных, хотя 568B несколько более распространен для Установлена проводка и 568А чаще встречается в перемычках.Там в любом случае нет преимущества в производительности. Единственная реальная разница между ними – порядок, в котором используются пары (оранжевый и зеленый).
Удерживайте кабель так, как если бы он вставлялся в розетку, фиксирующим выступом вниз (контакты лицом к вам). Контакты пронумерованы от 1 до 8 слева направо. Вот что вы увидите:
EIA / TIA-568A:
Контакт 1: зеленый
Контакт 2: зеленый
Контакт 3: оранжевый / белый
Контакт 4: синий
Контакт 5: синий / белый
Контакт 6: оранжевый
Контакт 7: коричневый / белый
Контакт 8: коричневый
EIA / TIA-568B (наиболее распространенный):
Контакт 1: оранжевый / белый
Контакт 2: оранжевый
Контакт 3: зеленый / белый
Контакт 4: синий
Контакт 5: синий / белый
Контакт 6: зеленый
Контакт 7: коричневый / белый
Контакт 8: коричневый
568A и 568B могут использоваться взаимозаменяемо в системе ТАК ДЛИННАЯ, КАК оба конца данного кабеля оконцовываются одинаково.

Могу ли я использовать модульный соединитель для соединения двух сетевых кабелей?
Есть несколько соединителей, предназначенных для сетевых кабелей, но большинство из них – нет. предназначен для расширения сотовых и служебных телефонов. И это не всегда очевидно какие есть какие. В общем, лучше использовать один кабель правильного длины, чем объединение нескольких, чтобы свести к минимуму отрицательное влияние на производительность сети.

Что это за пластиковые зажимы, которые идут в комплекте с моими гнездами RJ-45?
Они обеспечивают некоторое ослабление натяжения (чтобы провод не выскакивал из соединения) и не допускайте попадания грязи и влаги.Они не заменяют использование правильной перфорации. инструмент для подключения проводов.

Почему разъемы RJ-45, которые я обжал, выходят из строя?
Существует две разновидности сетевых кабелей, которые следует использовать: один с одножильными жилами и обычно используется для постоянной проводки; другой имеет многожильные проводники и обычно используется для изготовления гибких патч-кордов. Некоторые вилки RJ-45 предназначены для одножильных проводов (их контакты охватывают каждый проводник), другие предназначены для многожильного провода (и проткнуть между жилами).Использование неправильного тип вилки для данного типа кабеля приведет к плохому соединению, которое может выйти из строя периодически. Существует третья разновидность вилки RJ-45, которая будет работать с любым одножильный или многожильный провод.
Другая причина плохих обжимных соединений – неправильное использование обжимной инструмент для данной марки разъема. В частности, многие разъемы марки AMP имеют разгрузочные приспособления, расположенные в другом месте чем большинство. Использование стандартного инструмента с этими заглушками может повредить заглушку.
Кроме того, убедитесь, что обрезанные провода имеют одинаковую длину и все проталкиваются. путь вверх в вилку, чтобы медь была заподлицо наверху.

Почему у некоторых коммутационных кабелей есть ботинки?
Они хорошо выглядят, и компании, производящие коммутационные кабели, могут продавать их за большие деньги. Также, когда вы протягиваете кабель обратно через множество других проводов, пыльник удерживает фиксатор на штекере, чтобы не зацепиться и не сломаться. (Это вероятно не представляет большого беспокойства для большинства домашних сетей!)
Защищают ли ботинки пыль? Возможно, но в розетку с вилкой все равно не должно попадать пыль… это пустые домкраты, которые собирают пыль.

В чем разница между кабелями из ПВХ, стояка и пленума?
Термины ПВХ (CM), стояк (CMR) и камера статического давления (CMP) относятся к материалу оболочки сетевых кабелей. Это не имеет отношения к категории кабеля (например, CAT5e, CAT7a) или его характеристикам. Эти термины относятся к материалу, из которого изготовлена внешняя оболочка кабеля, чтобы соответствовать определенным требованиям безопасности.
Пленум-кабель требуется некоторыми правилами пожарной безопасности, если вы прокладываете сетевые кабели в местах, где система обработки воздуха перемещает воздух, например, над подвесными потолками (приточные камеры).Нагнетательные кабели часто используются в коммерческих помещениях и спроектированы так, чтобы выдерживать более высокие температуры, чем обычная оболочка из ПВХ, горит хуже, чем ПВХ, и при горении выделяет менее токсичные пары. Таким образом, если в офисе произойдет пожар, вероятность распространения токсичных паров по всему зданию снижается. Если в офисном здании используются воздуховоды, приточные кабели могут не потребоваться – уточните, что требуется в вашем здании или местном городском кодексе.
Кабель для стояка – это тип кабеля из ПВХ, предназначенный для использования в стенах или в вертикальных кабельных трассах между этажами в неперенапорных зонах.Как правило, они устанавливаются внутри кабельных каналов, а материал оболочки спроектирован таким образом, чтобы свести к минимуму распространение огня с одного этажа на другой. Тем не менее, огнестойкость кабелей стояка не такая строгая, как у камеры статического давления, и поэтому они не должны заменять ее.
Кабель из ПВХ (поливинилхлорида) – это то, что вы обычно покупаете для большинства сетевых кабелей дома или офиса. Они часто используются в серверных комнатах и в офисных помещениях. Однако они не пожароопасны и поэтому не должны использоваться в приточных пространствах.
Большинству домовладельцев не нужны кабели, рассчитанные на пленум, и они обычно стоят в два-три раза дороже. больше, чем ПВХ. Между ними нет разницы в электричестве или производительности, и оба они будут работать одинаково хорошо.

Что это за скрутки (витая пара)?
Каждый сетевой кабель содержит четыре пары проводов с цветовой кодировкой, каждая пара скручена с постоянной скоростью. Лучше марки кабеля намеренно применяют разную скрутку к каждой паре.Линии 10-Base-T и 100-Base-T используют две пары: одну для передачи и одну для приема. данные, медь Gigabit использует все четыре пары. Скручивания обеспечивают постоянный импеданс по всей длине кабеля, уменьшают перекрестные помехи (электромагнитные помехи) между парами. и имеют тенденцию подавлять наведенный шум.
Для сохранения этих качеств важно сохранять скрутку при установке соединителей, вплоть до расторжения. Не следует раскручивать проволоку больше, чем на полдюйма.И при установке кабеля старайтесь не тянуть плотно или круто изгибайте, так как это нарушит целостность пар.

В чем разница между неэкранированной витой парой (UTP) и экранированной витой парой (STP)?
Существует два типа сетевых кабелей Ethernet – неэкранированная витая пара (UTP) и Shield витая платная (STP). Разница между этими двумя проводами заключается в том, что STP имеет экран из фольги, закрывающий четыре пары проводов.Это добавляет дополнительный уровень защиты от перекрестных помех (электромагнитных помех) между парами.
Среди них наиболее часто используется UTP – как для дома, так и для бизнеса – и он дешевле. STP обычно используется на промышленных объектах, где установлено тяжелое оборудование и другое электрическое оборудование, которое может создавать помехи, или при использовании высокопроизводительных кабелей, таких как Cat7. Для многих UTP Cat5e или Cat6a достаточно для большинства сред. Для большинства домов и небольших офисов от более дорогого STP мало пользы.

Неэкранированная витая пара

Экранированная витая пара
Что такое блоки 66 и 110?
Оба являются «перфорированными» блоками, используемыми для упорядоченного соединения систем передачи голоса и данных. способ. Блоки типа 66 существуют дольше и были разработаны для телефонной компании; они упрощают подключение нескольких телефонных кранов к заданной линии, а использование перемычек обеспечивает простой способ отключения внутренней проводки от цепи для устранения неполадок.Старые 66 блоков не подходят для проводки категории 5, хотя несколько производителей выпустили пересмотренные 66 блоков, которые будут работать.
110 блоков новее и предпочтительнее для работы на компьютере: во-первых, они позволяют сохранить скрутку в каждой паре вплоть до точки соединения. Большинство разъемов категории 5 также используют тип 110 клемм для подключения к проводу.
Традиционный ударно-ударный инструмент со сменными насадками, например, Harris / Dracon, будет стоить около 75 долларов и может пробивать 66 или 110 блоков (или любое количество других типов).Менее дорогие ударные инструменты без сменных бит стоят около 25 долларов. Оба вида Ударные инструменты соединяют и обрезают провод до нужной длины. За пару долларов вы можете получить пластиковый инструмент на 110 блоков, который может обойтись вам за мало соединений, но он не обрежет провод. Лично я бы предпочел ударный инструмент.

Разве коаксиальный кабель не лучше?
Коаксиальный кабель с разъемом RG-58 для работы в сети (Thin Ethernet или 10Base2) был обычным явлением в 1980-х и начале 1990-х годов.Однако использование 10-Base2 сегодня ограничено. Организации, которые все еще используют этот тип сетевых кабелей, скорее всего, делают это потому, что их сетевое оборудование все еще использует их. Коаксиальный кабель в то время обладал очень высокой пропускной способностью (10 Мбит / с) при максимальной рекомендуемой длине 185 метров. Однако в большинстве современных сетевых кабелей используется витая пара Cat6 или выше.

В чем разница между категорией 5 и категорией 5e?
Категория 5e (Cat-5e) – это усовершенствованная версия кабеля Cat-5.Единственная разница между двумя кабелями UTP (неэкранированная витая пара) – это проверенный сигнал. уровень. Cat-5e тестируется на более высокой частоте или уровне сигнала, чем обычный Cat-5. Это означает, что с Cat-5e вы получаете сетевой кабель, протестированный в соответствии с более высокими стандартами. Поскольку разница в цене между Cat-5 и Cat-5e минимальна, рекомендуется выбирать Cat-5e вместо Cat-5.

Что такое перекрестный или перекрестный кабель Ethernet и как его сделать?
Перекрестный кабель Ethernet используется для связи между двумя компьютерами без использования сетевого оборудования, такого как маршрутизатор, коммутатор или концентратор.
Чтобы идентифицировать перекрестный кабель Ethernet, удерживайте один конец так, как если бы он вставлялся в розетку, с фиксирующим выступом. вниз (контакты обращены к вам). Контакты пронумерованы от 1 до 8 слева направо. Один конец будет иметь другую последовательность цветов по сравнению с другим. Перекрестный кабель, как и прямой, работает в обоих направлениях.
При использовании стандарта 568B последовательность перекрестной разводки для ОДНОГО конца:
PIN 1 – оранжевый / белый
PIN 2 – оранжевый
PIN 3 – зеленый / белый
PIN 4 – синий
PIN 5 – синий / белый
PIN 6 – зеленый
PIN 7 – коричневый / белый
PIN 8 – коричневый
И для ДРУГОГО конца:
PIN 1 – зеленый / белый
PIN 2 – зеленый
PIN 3 – оранжевый / белый
PIN 4 – коричневый / белый
PIN 5 – коричневый
PIN 6 – оранжевый
PIN 7 – синий
PIN 8 – синий / белый

Один конец перекрестного кабеля подключен в виде прямой последовательности 568B, как показано в левой части этой иллюстрации.
В то время как другой конец перекрестного кабеля подключен, как показано на правой стороне этой иллюстрации.
На практике для прямых кабелей последовательность цветов не имеет значения. Он по-прежнему будет работать, и не будет снижения производительности сети. Однако с точки зрения дизайна вам следует принять один из двух стандартов и использовать его на протяжении всего проекта. Если вы добавляете сетевые кабели к существующей настройке, следуйте стандарту, который используется в помещении.В большинстве случаев вы, вероятно, увидите, что используется EIA / TIA-568B.

Набор инструментов для подключения к сети Cat6 с разъемами STP Quick Feed
В этом наборе инструментов для подключения к сети есть все необходимое для изготовления, тестирования и установки нестандартных соединительных кабелей STP Cat6.
Разъемы, входящие в комплект инструментов для заделки, легко и быстро устанавливаются и доступны в магазине для пополнения вашего набора. Ботинки для снятия натяжения-компаньона легко устанавливаются и имеют профессиональный вид.
Инструмент для зачистки кабеля и резак
Этот инструмент предназначен для снятия изоляции с сетевого кабеля Cat6. Его подпружиненная конструкция позволяет быстро и чисто разрезать и снимать полосы. Большая петля для пальца позволяет легко вращать инструмент вокруг кабеля, а также имеет очень легкий вес.
Инструмент для обжима с храповым механизмом Quick Feed RJ45
Прямое обжимное движение с храповым механизмом обеспечивает эффективный обжим каждый раз, а также срезание лишнего кабеля с передней части разъема – все за одно действие !.
Тестер сетевого кабеля
Используйте тестер кабеля, чтобы быстро и легко проверить исправность кабеля. Он может тестировать кабели неэкранированной витой пары (UTP) и экранированной витой пары (STP). Он может обнаруживать следующие условия:
Обрыв
Короткий
Неправильное соединение
Перевернутое соединение
Разделенные пары
Cat6 Quick Feed STP RJ45 Connector for Solid and Stranded Cable
выступают через переднюю часть разъема, что позволяет идеально выровнять все 8 проводов перед обжимом.Просто воспользуйтесь нашим обжимным инструментом с быстрой подачей, чтобы обжать и отрезать проволоку одним простым действием.
Для одножильного или многожильного кабеля Cat6
Совместимость с кабелями от 23 AWG до 26 AWG (внешний диаметр менее 8,0 мм)
Трехконтактные позолоченные проводники
Штанга для снятия натяжения
Более быстрая вставка проводов с меньшими отходами
UL по стандарту
Пыльник для разгрузки натяжения RJ45 с быстрой подачей
Эти манжеты для снятия натяжения разработаны для нашей линейки модульных заглушек RJ45 с быстрой подачей.В отличие от стандартных ботинок, они не увеличивают ширину заглушки.
Просто наденьте их на заднюю часть разъема, чтобы ослабить натяжение кабеля и защитить фиксатор.
Как сделать кабель Ethernet ИЛИ обжать кабель UTP для RJ-45
Чтобы создать сеть LAN в любом месте, мы всегда измеряем длину кабеля LAN, необходимую для прохождения интернет-соединения по проводам из одного места в другое. Но очень важно правильно обжать кабель LAN в правильном порядке, поэтому мы будем обжимать кабель UTP с помощью разъема RJ-45, который будет использоваться для подключения компьютерного оборудования.
Что ж, прежде чем мы начнем, материалы, которые необходимо подготовить, это кабель UTP , разъем RJ-45 и клещи для обжима , и если это лучше, если у вас есть тестер Lan для проверки кабеля, если нет, все еще можно использовать другой способ чтобы проверить это.
Инструменты, которые используются для обжима кабеля UTP
Инструмент для обжима / обжима Tang – это инструмент, который используется для обжима телефонных кабелей 8P8C 6P6C RJ45 RJ11.
Кабель UTP – неэкранированная витая пара (UTP) – это широко распространенный тип медных кабелей, используемых в телефонной проводке и локальных сетях (LAN).
Тестер LAN – Тестер кабеля – это электронное устройство, используемое для проверки электрических соединений в кабеле или другом проводном узле.
Разъем RJ 45 – RJ45 – это тип разъема, обычно используемый для сетей Ethernet.
Кабель UTP
состоит из 2 типов, а именно прямого и перекрестного, прямой кабель используется для подключения двух разных аппаратных средств, таких как подключение ПК к коммутатору / концентратору, а перекрестный кабель используется для подключения двух таких же устройств, как от ПК к ПК, ноутбуку. к ноутбуку.
Для создания прямого кабеля используется следующая цветовая схема:
Цветовая последовательность на кончике 1 = белый оранжевый, оранжевый, белый зеленый, синий, белый синий, зеленый, бело-коричневый, коричневый. Цветовой букет при использовании 2 такой же, как и у 1-го конца.
Для изготовления перекрестного кабеля используются следующие цвета: Цветовое расположение на кончике 1 = белый оранжевый, оранжевый, бело-зеленый, синий, бело-синий, зеленый, бело-коричневый, коричневый
Цветовая комбинация в конце 2: белый зеленый, зеленый, оранжевый оранжевый, синий, белый синий, оранжевый, бело-коричневый, коричневый
Как сделать кабель Ethernet ИЛИ обжать кабель UTP в RJ-45
Снимите кожицу кабеля на расстоянии 2 дюйма от конца.
Теперь разделите восемь проводов, как на соответствующем изображении.
Поместите провода в правильном порядке, например, T568A , и подготовьте их для обжима
После того, как вы разместите провода по порядку, отрежьте лишний провод так, чтобы осталось только около полдюйма, как на изображении.
Теперь вставьте провод в разъем RJ 45 в том же порядке и протолкните кабель до упора, пока все восемь проводов не коснутся конца разъема
Теперь используйте обжимной инструмент и вставьте разъем в паз для обжима.Как только разъем войдет в обжимной инструмент, надавите на инструмент, чтобы обжать разъем.
После выполнения всех шагов используйте тестер LAN, чтобы проверить, правильно ли обжат кабель и его можно использовать.
.

Обжимка витая пара: Обжим витой пары (8-, 4 жилы)

Как обжать витую пару | Обжим витой пары за 3 шага

Шаг 1.

Шаг 2.

Шаг 3. Обжим

Как происходит обжим витой пары. Схемы и советы.

Обжим витой пары – схема и порядок действий

Инструмент для заделки кабеля

Цветовая схема раскладки проводов

Витая пара 4 жилы

Как обжать витую пару в RJ45 — последовательность действий

Как обжать Интернет-кабель отверткой

Как проверить патч-корд

Витая пара – самостоятельный обжим

Обжим витой пары категории 6а

Как обжать витую пару

Обжимка витой пары. POE-технология. | Помощник Админа

Как установить кабельные соединители для витой пары?

Как установить кабельные соединители для витой пары?

Типы кабельных разъемов для витой пары

Разъемы RJ-11

Разъемы RJ-45

Типы кабелей витой пары

Многожильный кабель с витой парой

Одножильный кабель с витой парой

Инструменты для опрессовки разъемов

Инструмент для зачистки оптоволоконного кабеля

Обжимные клещи для кабельных разъемов

Тестер сетевого кабеля

Установка шагов

Как обжать разъемы RJ45 с помощью сетевого кабеля

Шаг 1

Завершение кабеля Ethernet (CAT5e / CAT6): 6 шагов

Завершение неэкранированного прохода через разъем RJ45

Шаг 3:

Шаг 6:

Шаг 8:

Шаг 9:

Обзор сетевого кабеля Cat5 / Cat5e / Cat6 / Cat7 / Cat8 RJ-45 Тип разводки и расположение выводов

В чем разница между кабелями Cat5, Cat5e, Cat6, Cat7 и Cat8?

Как долго я могу использовать кабель Cat5 / Cat5e / Cat6 / Cat7?

Что выбрать: кабель Cat5e, Cat6 или Cat7?

Какой разъем используется?

В чем разница между 568A и 568B?

Могу ли я использовать модульный соединитель для соединения двух сетевых кабелей?

Что это за пластиковые зажимы, которые идут в комплекте с моими гнездами RJ-45?

Почему разъемы RJ-45, которые я обжал, выходят из строя?

Почему у некоторых коммутационных кабелей есть ботинки?

В чем разница между кабелями из ПВХ, стояка и пленума?

Что это за скрутки (витая пара)?

В чем разница между неэкранированной витой парой (UTP) и экранированной витой парой (STP)?

Что такое блоки 66 и 110?

Разве коаксиальный кабель не лучше?

В чем разница между категорией 5 и категорией 5e?

Что такое перекрестный или перекрестный кабель Ethernet и как его сделать?

Набор инструментов для подключения к сети Cat6 с разъемами STP Quick Feed

Как сделать кабель Ethernet ИЛИ обжать кабель UTP для RJ-45

Как сделать кабель Ethernet ИЛИ обжать кабель UTP в RJ-45

Добавить комментарий Отменить ответ
