Как правильно обжать коннектор RJ-45 с 4 и 8 жилами

Прокладка локальной сети, как и подключение к интернету, требует не только специального сетевого оборудования, но и наличия еще одной маленькой, но крайне важной детали – соответствующего кабеля, которым и будет производиться коммутация отдельных устройств.

Кабель этот, соответственно, носит название «коммутационный шнур» или «патч-корд» и состоит из самого кабеля и двух стандартных разъtмов. И поскольку иногда возникает необходимость их самостоятельной установки, мы решили подробнее рассказать о том, как обжать коннектор RJ-45 и подключить его к оборудованию.

Немного теории

Привычное для многих название коннектора RJ-45 на самом деле ошибочно, поскольку непосредственно разъем называется 8P8C (8 позиций, 8 контактов) и фактически является универсальным, а «Ар-Джей-45» – это название стандарта обеих частей разъема (вилки и розетки) и схемы их подключения.

Самое важное в этом то, что при подключении могут использоваться далеко не все контакты, а порядок отдельных проводов может меняться в зависимости от предназначения получаемого кабеля.

Сам кабель также называется витой парой. Он бывает двух типов, в зависимости от количества жил – отдельных проводков, расположенных внутри общей изоляции:

• 4 жилы – более дешевый, рассчитан на пропускную способность не более 100 Мбит/с. Из-за дешевизны используется большинством интернет-провайдеров.
• 8 жил – дорогой, обеспечивает скорость соединения до 1000 Мбит/с и обычно применяется для монтажа высокоскоростных сетей.

Витая пара изначально не имеет коннекторов (если, конечно, речь идет не о готовом патч-корде), и их установка (обжимка) может потребоваться в разных случаях:

• при самостоятельном изготовлении коммутационного шнура необходимой длины,
• при замене старого разъема, пришедшего в негодность, например, из-за повреждения одной из жил на интернет-кабеле, входящем в квартиру.

Учитывая все вышесказанное, стоит рассмотреть, как обжать коннектор для интернета обоих типов – с 4 и 8 жилами. Соответственно, для работы вам потребуется кусок витой пары подходящей длины и несколько новых RJ-45.

Как обжать коннектор с 4 жилами

Для начала нужно подготовить конец кабеля, удалив общую изоляцию. 2-2,5 см будет более чем достаточно. К слову, эту процедуру можно выполнить обычным канцелярским ножом, но монтажники обычно используют специальное оборудование – стриппер. Это отдельный инструмент, который позволяет аккуратно и быстро надрезать изоляцию, не повредив жилы провода.

Далее нужно примерно прикинуть, какой длины должны быть жилы, прислонив их к боковине прозрачного коннектора. Должно соблюдаться 2 условия: концы жил при расположении внутри должны упираться в переднюю стенку разъема, а общая изоляция заходить под фиксирующую планку – выступ у основания разъема. Лишнюю длину жил можно обрезать.

Каждую отдельную жилу зачищать не нужно.

Следующий шаг один из самых важных – необходимо соблюсти порядок жил. При обжимке 4-жильного кабеля он всегда одинаков, но цвета жил в витой паре от разных производителей могут отличаться. Правильный порядок и номера каналов, в которых нужно разместить жилы, указаны на иллюстрации ниже, но вместо синих жил в кабеле также иногда встречаются зеленые. К слову, в данном случае обжимка выполнена с ошибкой – общая изоляция не входит в коннектор и не зафиксирована прижимной планкой, что в итоге приведет к более быстрому повреждению проводов.

Когда жилы будут расставлены по местам, приходит черед второго специального инструмента – кримпера. Он также называется обжимными клещами или просто «обжимкой». Моделей клещей существует множество, но основная задача у них одна – сильно прижать контакты на коннекторе, пробив ими изоляцию на каждом проводе и тем самым обеспечив надежный контакт с самой медной жилой. Кроме того, многие модели кримперов также оснащаются стриппером, что позволяет монтажникам носить с собой один инструмент вместо двух.

После того, как коннектор будет вставлен в клещи, останется лишь сжать рукоятки и следить за тем, чтобы жилы не выскользнули в момент обжима.

Как обжать коннектор с 8 жилами

Подготовительный этап и список инструментов в этом случае абсолютно такие же. Меняется только порядок расположения жил в коннекторе. И поскольку их 8, заняты будут все гнезда. Правильный порядок выглядит следующим образом:

Как обжать коннекторы на патч-корде?

Рассмотренный пример отлично иллюстрирует, как установить один разъем, например, на кабеле, подведенном в квартиру или офис. Но что делать в случае с патч-кордом? Как правильно коннектор разместить со второго конца, а точнее, в каком порядке расположить в нем жилы?

Существуют 2 стандартные схемы установки:

Прямая (Straight-through) – жилы размещаются во втором коннекторе в том же порядке. Подобная схема изначально предназначалась для подключения устройств через свитч или роутер.

Перекрестная (Cross-Over) – во втором коннекторе меняются местами бело-зеленый и бело оранжевый, а также зеленый и оранжевый провода. Эта схема использовалась для подключения одинаковых устройств, например ПК к ПК.

В настоящий момент все современные устройства сами могут определять тип подключенного патч-корда, поэтому можно всегда использовать только прямую схему, как наиболее простую, и все будет прекрасно работать.

Что ж, непосредственно на заглавный вопрос – как правильно обжать коннектор RJ-45 – мы ответили, но напоследок стоит рассмотреть еще два вопроса, которые могут появиться у того, кто занимается обжимкой впервые.

Как обжать коннектор без инструмента?

Если установка коннектора – разовая работа или вынужденная мера, кримпер можно не покупать. Вполне аккуратно можно обжать разъем шлицевой отверткой. Сделать это чуть сложнее: нужно придерживать кабель, чтобы проводки не выскочили из гнезд, и по очереди сильно надавливать на каждый контакт кончиком отвертки. Главное, убедиться, что нажим был достаточно сильным и каждый контакт пробил изоляцию.

Как снять коннектор?

Разъемы RJ-45 – одноразовые, то есть специалисты не занимаются их демонтажем, а просто отрезают и переобжимают конец витой пары заново. В быту может возникнуть ситуация, когда кабель нужно обжать «здесь и сейчас», а нового коннектора в запасе нет. В этом случае контакты можно аккуратно извлечь иголкой, поддев их с одной стороны и постепенно раскачивая. Задача эта сама по себе достаточно сложная и занимает много времени, к тому же еще и сами маленькие контакты выпадают из коннектора, но если других вариантов решения проблемы нет, как временную меру это решение вполне можно использовать.

RJ-45. Разводка. Обжим. — Andrew BLOG

Как правильно обжимать коннекторы RJ-45 (5 категории, витая пара). Прямая-разводка. Кросс-разводка

1. Прямой порядок обжима витой пары, ведущей от рабочей станции к концентратору.



2. Кросс-линковый (перекрестный, кроссоверный) порядок обжима витой пары.

Применяется в случае, когда требуется соединить между собой 2 концентратора, не имеющих переключения uplink/normal, а также для прямого соединения 2-х компьютеров.



Варианты разводки (разделки) восьмижильной витой пары

Для стандарта Ethernet 100Base-T используются четыре жилы (оранжевая и зеленая пара), а оставшиеся четыре зарезервированы для стандарта Gigabit Ethernet (1000Base-T). Есть два варианта разводки 568A или 568B, выбор за Вами. Чаще используется второй вариант (568B). Самое главное чтобы во всей сети использовался один из вариантов.

Внешний вид коннектора RJ-45 с нумерацией контактов

Разводка кабеля для соединения компьютера с сетевым оборудованием (патчкорда) представлена в таблице, на рисунках справа от таблицы изображен внешний вид кабеля подготовленного к вставке в коннектор (оба коннектора обжимаются одинаково) :





EIA/TIA-568A
первый	цвет провода	второй
1	бело-зеленый (TX+)	1
2	зеленый (TX-)	2
3	бело-оранжевый (RX+)	3
4	синий	4
5	бело-синий	5
6	оранжевый (RX-)	6
7	бело-коричневый	7
8	коричневый	8



EIA/TIA-568B
первый	цвет провода	второй
1	бело-оранжевый (TX+)	1
2	оранжевый (TX-)	2
3	бело-зеленый (RX+)	3
4	синий	4
5	бело-синий	5
6	зеленый (RX-)	6
7	бело-коричневый	7
8	коричневый	8

Разводка кабеля для соединения сетевых карт двух компьютеров напрямую отличается только тем, что на одном из концов кабеля зеленая и оранжевая пары меняются местами. Проще говоря мы получаем кабель у которого один коннектор обжат по варианту 586A, а второй по варианту 586B. Такой кабель называют кроссовером (crossover) или нуль-хабным кабелем. Эта же разводка используется для каскадирования (соединения) хабов. В виде таблицы этот вариант выглядит так :



Разводка кроссовера первый цвет провода второй 1 бело-зеленый (TX+) 3 2 зеленый (TX-) 6 3 бело-оранжевый (RX+) 1 4 синий 4 5 бело-синий 5 6 оранжевый (RX-) 2 7 бело-коричневый 7 8 коричневый 8



Разводка кроссовера первый цвет провода второй 1 бело-оранжевый (TX+) 3 2 оранжевый (TX-) 6 3 бело-зеленый (RX+) 1 4 синий 4 5 бело-синий 5 6 зеленый (RX-) 2 7 бело-коричневый 7 8 коричневый 8



Два компьютера можно соединить использовав и разводку приведенную в таблице ниже, но она гораздо сложнее для запоминая, поэтому привожу этот вариант только для полноты обзора вопроса.



Разводка кроссовера первый цвет провода второй 1 бело-зеленый (TX+) 3 2 зеленый (TX-) 6 3 бело-оранжевый (RX+) 1 4 синий 7 5 бело-синий 8 6 оранжевый (RX-) 2 7 бело-коричневый 4 8 коричневый 5



Разводка кроссовера первый цвет провода второй 1 бело-оранжевый (TX+) 3 2 оранжевый (TX-) 6 3 бело-зеленый (RX+) 1 4 синий 7 5 бело-синий 8 6 зеленый (RX-) 2 7 бело-коричневый 4 8 коричневый 5



P. S. В зависимости от производителя цвет провода может быть вместо оранжевого красным, а вместо коричневого — серым.



Обжимаем RJ-45 и проводим сетевой кабель на 4 / 8 жил

Решил бросить кабель от роутера до компа. Купил кабель каналы еще три года назад, вот только руки дошли до них :). Не помню когда уже последний раз обжимкой RJ-45 занимался, вспоминал, много думал. Делюсь.

Что нам понадобится ?

Выбираем кабель, прокладываем

Отмерьте от точки А до Б сколько вам нужно кабеля. Прикиньте сразу как он будет идти в кабель-канале или крепиться к стенам. Возможно, вы собираетесь прятать его под плинтусом. Перед прокладкой желательно прозвонить кабель :).

До операции «обжима» кабель уже надо проложить, оставив с концов адекватный запас. К примеру, желательно, чтобы компьютер с подключенным кабелем, можно было выдвинуть из ниши, развернуть, выполнить какое-то обслуживание системного блока без необходимости отсоединения проводов.

Кабели для прокладки сети используют с 2мя и 4мя витыми парами проводов. Вам подойдет любой из них, но 4х жильный (где всего 2 пары) позволит вам подключиться только на скорости до 100 Мбит. Такой кабель дешевле, его проще обжимать, а часто большей скорости и не требуется.

Обратите внимание, каждая пара жил маркирована своим цветом. К примеру, оранжевый провод переплетен с бело-оранжевым. Каждая из пар абсолютно ничем не отличается от другой, кроме цвета изоляции. На схемах соединения и обжима жил всегда конкретизируют цвета проводов, но на самом деле если вы поменяете местами две пары — все будет точно также работать.

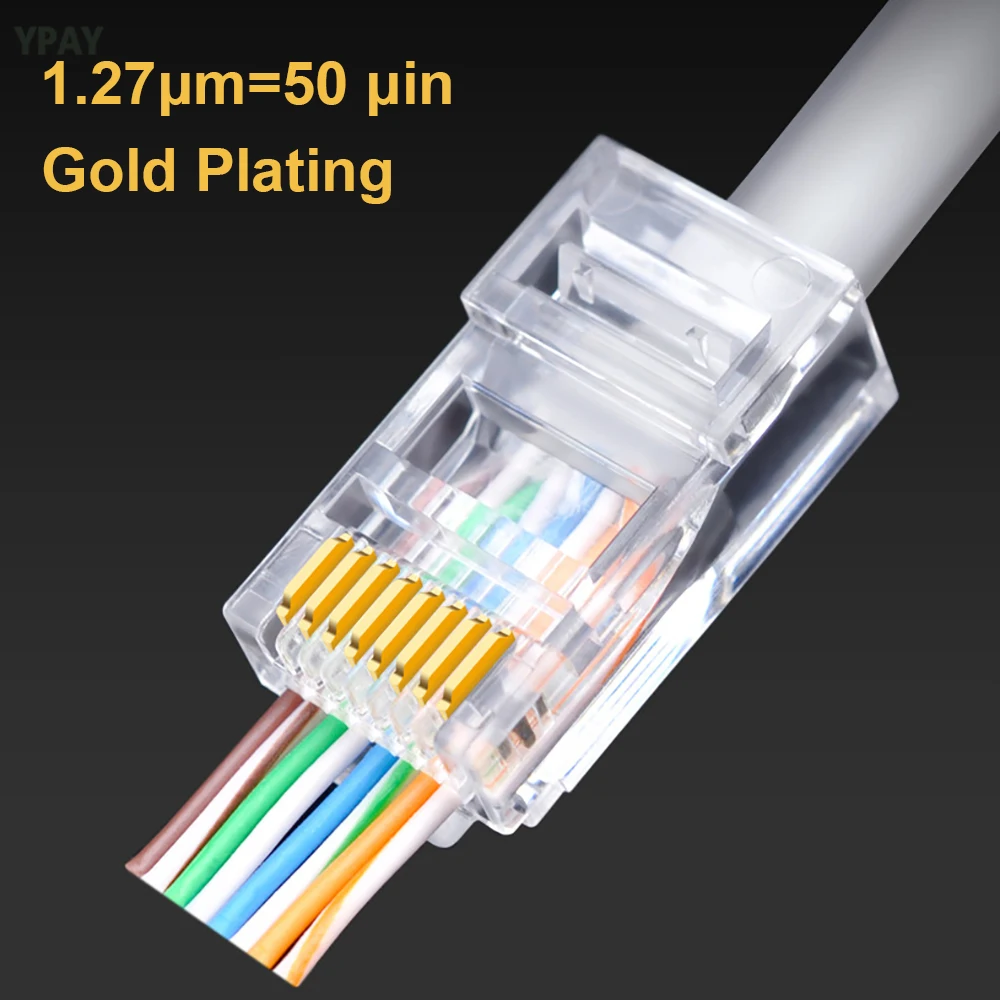

Коннекторы RJ-45

Сквозь прозрачный корпус коннектора видны 8 позолоченных контактов. Нумерация контактов от 1 до 8 показана на картинке.

Для обжима нам понадобится всего пара таких разъемов-соединителей. Но никогда не бывает лишним взять несколько штук про запас. 🙂

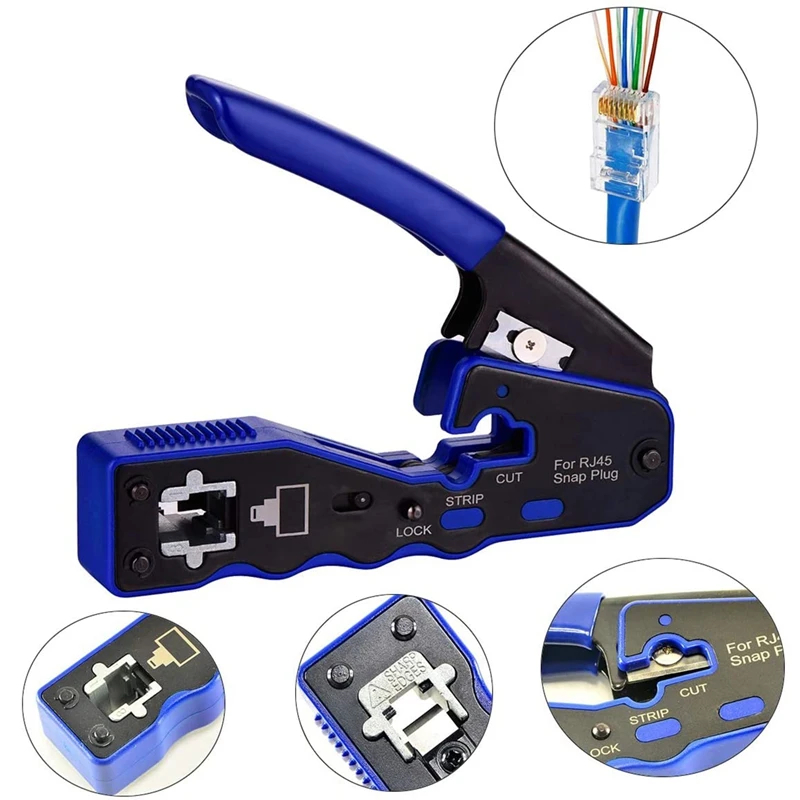

Обжимные клещи

На рисунке отмечены три типовые операции, которые позволяют выполнить обжимные клещи.

Зачистка общей изоляции кабеля. Ножи (1) смыкаются не до конца, и провод можно упереть в специальную планочку. Планка позволит отмерить оптимальную длину кабеля (около 1,5 см). При снятии изоляции конец кабеля можно повернуть, тогда ножи срежут защитный слой по кругу.

Обжим RJ-45 коннектора.

Клещи (2) используются в самом финале, когда проводники пропущены в нужные канальцы. Зубчатая грань вдавливает ножи контактов в проводники, а специальный выступ защелкивает фиксатор провода RJ-45.

Нож. 3-ий типовой элемент обжимных клещей обычно используется для выравнивая проводников и резки кабеля. Этот нож полностью касается противоположной кромки, работает как кусачки.

Что мы соединяем?

Различают два типа соединения, поэтому надо разобраться, что мы будет соединять. Наиболее распространен случай, когда мы соединяем компьютер с каким то коммутирующим устройством — роутер (router), свич (switch), коммутатор… Здесь подойдет прямая схема соединения (рабочая станция — концентратор).

Прямая схема соединения

Вам нужно с обоих концов сделать совершенно одинаковый обжим кабеля по вот этой схеме. Выбирайте картинку для вашего случая — 8 или 4 жилы в кабеле.

Порядок цвета пар показан для примера. Вместо оранжевой пары к контактам 1 и 2 вы можете подключить, например, зеленую пару. Но оба коннектора должны быть разведены на концах провода одинаково.

Кросс схема разводки кабеля

Второй случай — это соединение двух концентраторов или двух рабочих станций. В данной схеме нужно, чтобы оранжевая и зеленая пары на концах провода поменялись местами.

Процесс обжима RJ-45

1. Снимите клещами внешнюю изоляцию кабеля.
2. Распутайте и выставьте проводники в нужном порядке.
3. Вставьте их в каналы разъема RJ-45, пока для примерки, чтобы они приняли форму каналов, распрямились.
4. Выньте их и, при необходимости, подровняйте кусачками «обжимки».
5. Снова вставьте их в каналы разъема, проверьте, что все — на своих местах и каждый проводник входит до упора в свой канал.
6. Используйте клещи для обжима.

Как обжать витую пару коннектором RJ-45 – ErgoZoom

Основой самых распространенных сетей являются стандарты 100BaseTX и 1000BaseT, в которых используется восьмижильный кабель «витая пара». Кабель связи состоит из одной или нескольких пар изолированных проводников, скрученных между собой и покрытых пластиковой оболочкой. Сетевой кабель, применяемый для соединения с интернетом, состоит из 4-х пар проводников. Вне зависимости от категории и стандарта, обжим витой пары чаще всего осуществляется коннектором RJ-45 (может иметь маркировку «8P8C») в соответствии с цветовой схемой.

Что понадобится для выполнения работы?

Если вы решитесь делать это самостоятельно, то вам непременно понадобятся, кроме инструмента и комплектующих, терпение и внимание. В принципе, процесс выполняется быстро и несложно, но нужна ловкость и опытность. Для работы нужны следующие материалы и приспособления:

• 8-жильный кабель «витая пара» (его еще называют патч-корд) 5-й категории необходимой длины (лучше взять с небольшим запасом).
• Несколько коннекторов RJ-45. Понадобится один, но поскольку они одноразовые, выгоднее сразу купить про запас.

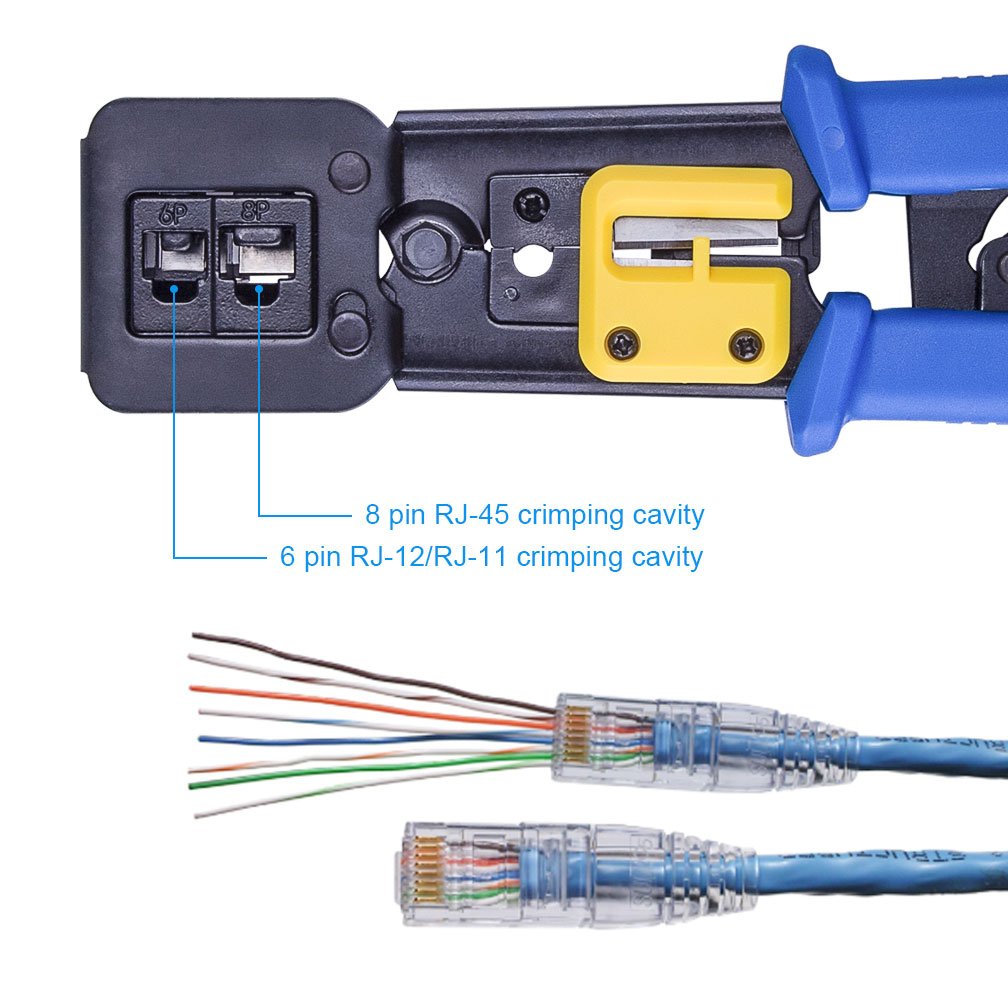

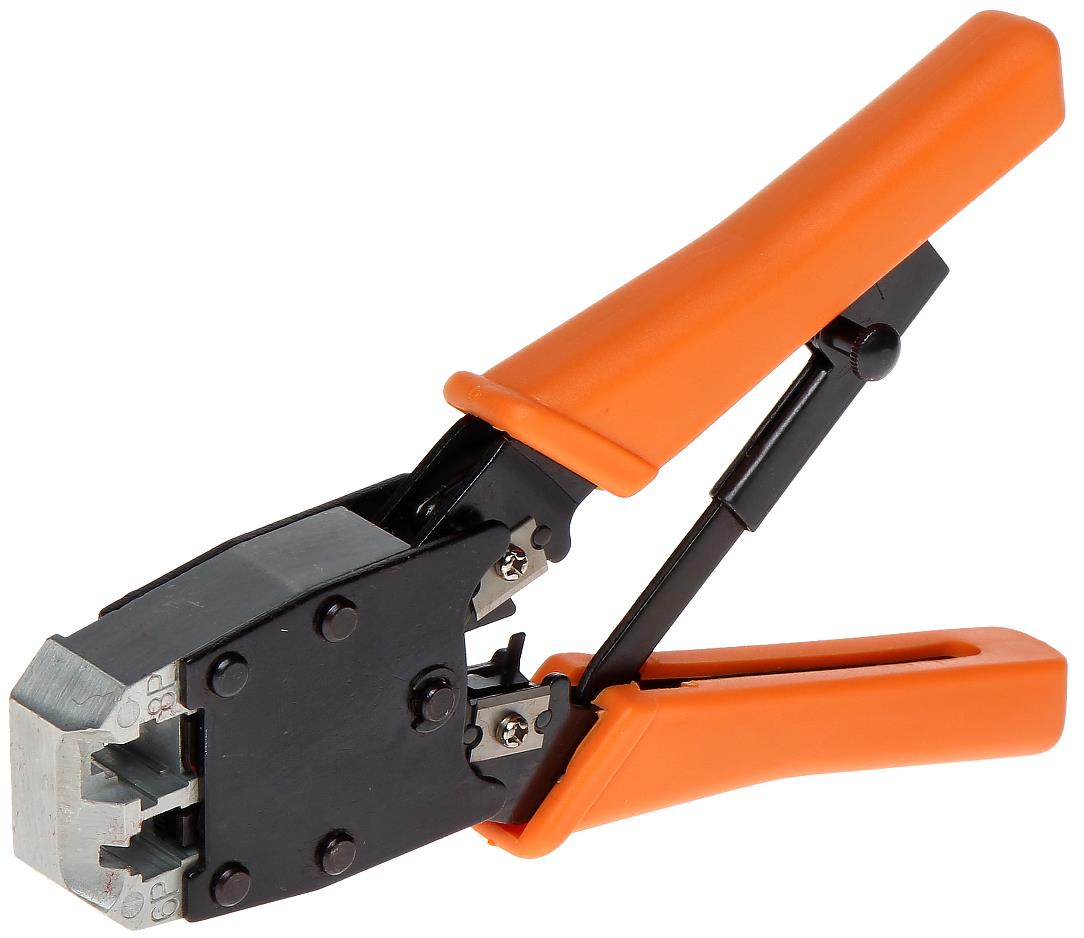

• Кримпер – профессиональный инструмент для обжима витой пары. Обжимные клещи нельзя отнести к бытовым инструментам, но поскольку в каждом доме есть телефонные и интернет-соединения, целесообразно иметь такое приспособление. Цена его невысокая, кроме того, кримпер обычно дополнен кусачками и специальным отверстием с лезвием для снятия изоляции с витой пары.

Схемы обжима

Существует две основных схемы обжима витой пары – попробуем рассмотреть, в чем их разница.

1. Прямой тип – подходит именно для случая обжима сетевого интернет-кабеля, чтобы впоследствии подключить компьютер к интернету или роутеру. Прямой – поскольку оба конца кабеля обжимаются одинаково. Учитывая, что 1 конец уже подключен в коробке интернет- провайдера, то проделать эту процедуру нужно только 1 раз.
   Прямой линк можно создать по двум стандартам: T568B и T568A. Отличаются они между собой тем, что меняются местами оранжевые и зеленые проводки (вместо оранжевого – зеленый, вместо оранжево-белого – зелено-белый).
   Обжим витой пары прямого линка по стандарту T568B предполагает расположение проводников в следующем порядке: бело-оранжевый / оранжевый / бело-зеленый / синий / бело-синий / зеленый / бело-коричневый / коричневый.
2. Перекрестный тип (crossover) – применяется для соединения двух компьютеров напрямую ПК-ПК, без роутеров и другого интернет-оборудования. Перекрестный линк подразумевает, что один конец витой пары обжимается по прямой схеме, а второй – по crossover. Порядок соединения проводников таков: бело-зеленый / зеленый / бело-оранжевый / синий / бело-синий / оранжевый / бело-коричневый / коричневый.

Современные сетевые карты скорее всего «поймут» и прямой линк при соединении двух компьютеров, но лучше перестраховаться.

Технология обжима витой пары

1. Надрезать внешнюю оболочку кабеля и снять изоляционное покрытие на длину 2-3 см.
2. Расплести проводники витой пары и упорядочить их согласно выбранной схеме.
3. Разровнять проводки и обрезать, чтобы осталось примерно 10-12 мм.
4. Вставить проводки в коннектор RJ-45, который лучше держать защелкой к низу.
5. Проверить правильность расположения проводков в коннекторе – они должны зайти под блестящие контакты и упереться в стенку.
6. Вставить коннектор в кримпер и аккуратно обжать кабель, сжав ручки кримпера.

Правила обжима

• Проводники в коннекторе RJ-45 не должны перекрещиваться и ложиться по 2 в одно гнездо.
• Перед непосредственным обжимом кримпером нужно окончательно проверить правильность расположения проводников согласно схеме.
• Рукоятки кримпера при обжиме следует сдавливать сильно, но без фанатизма.

Обжим витой пары – схема и порядок действий

На сегодняшний день очень просто найти информацию о том, как правильно обжать витую пару для Интернета или локальной сети в разъём RJ45. Кругом много разных инструкций — одна красивее другой. Но почему-то когда доходит до практики, то люди допускают много простых ошибок, из-за которых потом возникают проблемы. К тому же, мне часто поступают вопросы как сделать обжим кабеля если 4 жилы, а во всех инструкциях схема для 8. Я хочу собрать воедино необходимую информацию и показать всё  так, чтобы эта инструкция была максимально удобной и полезной.

Инструмент для заделки кабеля

Прежде, чем что-либо делать, надо подготовиться, вернее подготовить инструмент. Минимум, что понадобится, это специальная обжимной инструмент для заделки и обрезки витой пары. Его ещё называют, как обжимка, пресс-клещи или кримпер.

Примечание: У меня в качестве примера показан профессиональный дорогой инструмент. Он тяжёлый, массивный и уже обжал около 1000 патч-кордов, но для него это не предел. Есть более дешевые, легкие и простые клещи,  но смысл у всех один — зажать кабель ножами в коннекторе RJ45. Просто дешёвые подходят лишь для разовых операций, а вот монтеру или сисадмину нужны клеши более надёжные.

На любом кримпере есть лезвия для обрезки кабеля и лезвия для снятия оплётки с витой пары, поэтому человеку, у которого уже набита рука будет вполне достаточно его одного. А вот тем, кто этим занимается от случая к случаю или вообще первый раз в жизни, большую помощь окажет ещё один инструмент для снятия изоляции стриппер.

Иногда, он может идти в комплекте с обжимкой. Если его под рукой нет, то подойдёт обычный канцелярский или прорезной строительный нож. Только действуйте им очень осторожно — пальцы режет с непривычки мгновенно, глубоко и очень больно.

Так же лично я, когда заделываю кабель, предпочитаю обрезать его нормальными кусачками, а не лезвием на кримпере. Вот как то сразу так привык и мне так удобнее.

Цветовая схема раскладки проводов

Кабель UTP или так называемая витая пара состоит из четырех пар проводов. В сетях Ethernet 10/100BASE-T используются только две пары проводов (оранжевая и зеленая). Две других цветных пары (коричневая и голубая) используются для в сетях Gigabit Ethernet. В настоящее время есть два стандарта раскладки проводов по цветам для обжима из в коннектор — T568A и T568B.

Как правило, обжимка витой пары может быть выполнена по одному из двух вариантов:

1. Прямой. Это обычный патч-корд, который сейчас используется повсеместно. Для него оба конца кабеля обжимаются по стандарту T568A или по стандарту T568B. Главное, чтобы распиновка разъёма с обоих концов была одинаковой. Такой патч-корд подойдёт, чтобы подключить компьютер к роутеру или коммутатору, а так же соединить между собой два роутера или свитча.
2. Перекрёстный или Кросс-Овер. Этот стандарт использовался для соединения между собой двух компьютеров по Ethernet напрямую. Сейчас, когда сетевые адаптеры уже достаточно умные и сами способны распознать тип подключения, необходимость в перекрёстный патч-кордах практически отпала, но всё же я рассмотрю и её.

Витая пара 4 жилы

Как я уже сказал выше, для обычного 100-мегабитного сетевого подключения используются всего 2 пары — оранжевая и зеленая, то есть всего 4 жилы из 8. Поэтому сейчас на рынке есть удешевлённый UTP-кабель для провайдеров, который имеет всего 4 жилы. По  моему опыту он значительно хуже по качеству и нормально работает на длине линии до 90 метров. Но работать с ним тоже приходится достаточно часто. Распиновка RJ45 по цветам здесь точно такая же. Просто надо «вычесть» оставшиеся 4 жилы из обычной раскладки.

Таким образом получаем, что у нас используются контакты 1,2,3 и 6. Да, в шестую дорожку разъёма порой достаточно сложно попасть и с непривычки придётся помучиться. Но опыт — дело наживное и после десятого коннектора уже всё идёт значительно проще.

Как обжать витую пару в RJ45 — последовательность действий

Начинаем с того, что с помощью стриппера или ножа удаляем оплётку кабеля UTP примерно на 2-3 сантиметра.  При такой длине раскладка кабеля по цветам проходит значительно проще. Удаляется только внешняя оплётка — жилы зачищать не нужно!

Расплетаем каждую пару и раскладываем жилы по цветам. Я обычно пальцами их разглаживают до тех пор, пока они более-менее будут держать ровную форму. После этого подрезаем концы на расстоянии примерно 5-7 миллиметров от внешней оплётки и примеряем коннектор RJ45.

Почему я оставляю такой короткий конец? Посмотрите на фото! Такой длины хватает как раз чтобы жилы встали на свои места, а внешняя оплётка зашла почти до начала дорожек в разъёме. При обжиме пластиковая лапка надежно зажимает оплётку и кабель очень крепко и надёжно сидит на своём месте.

 Обжать UTP на 4 жилы в RJ45 с одной стороны проще, проводков-то меньше:

Но вот с последней жилой с непривычки придётся помучиться. Для фото я специально не подрезал жилы, чтобы было видно, как они зашли в коннектор. На практике же их надо так же делать длинной не более 70 миллиметров.

Как только удастся правильно заправить кабель — вставляем коннектор в гнездо пресс-клещей и сжимаем ручки до упора. Так как часто приходится сталкиваться с тем, что частенько ножи бывают недожаты, я обычно советую после этого ручки отпустить и сжать их ещё раз. Патч-корд готов и можно его проверять!

Как обжать Интернет-кабель отверткой

В Интернете много разного треша и одним из такого можно считать обжим витой пары в RJ45 отверткой. Много-много лет назад, когда только учился, я нашёл в сети такую инструкцию и по неопытности поверил, что это нормальный способ.

На самом деле, это далеко не так! Тогда я сломал несколько коннекторов и на следующий день пошёл за кримпером. Сейчас, имея достаточно большой опыт, я смогу обжать кабель отверткой более-менее нормально, но! Качество такого патч-корда крайне низкое. Нормально довести нож коннектора до конца всё равно не получится. Поэтому я крайне не рекомендую такой способ!

Как проверить патч-корд

Итак, вы обжали свой первый патч-корд и теперь надо его проверить. Вообще, для этих целей есть специальный прибор — LAN-тестер. Он состоит из передатчика и приёмника.

Одну сторону кабеля включаем в передатчик, а другую — в приёмник и смотрим. Тестер по очереди проверяет каждую жилу. Если всё нормально, то напротив её номера загорается индикатор. Если где-то по жиле обрыв, то индикатор не горит.

Всё это хорошо, только по факту редко кто покупает LAN-тестер, тем более, когда необходимость обжать Интернет-кабель возникает один раз за несколько лет. В этом случае есть способ проще. Для этого нам понадобится коммутатор (свитч) или роутер. Отключаем от него все провода, после чего в любые LAN-порты включаем проверяемый патч-корд. Выглядит это так:

Если индикаторы LAN загорятся — патч-корд рабочий. Если нет — значит он где-то повреждён. Внимание! Нельзя проводить такой тест, если коммутатор или роутер включен в локальную сеть или сеть провайдера через порт WAN, так как Вы фактически делаете петлю, что может привести к проблемам на сети. Но если ничего, кроме патч-корда не будет подключено к устройству, то никакого вреда от этого не будет.

Правильный обжим коннектора RJ-45 – EServer

09 февраля 2017 18:24

Каждый человек, который так или иначе работает с компьютерными сетями, рано или поздно столкнется с необходимостью самостоятельно произвести обжим коннектора RJ 45. Для начинающих эта процедура может показаться слишком трудной и ответственной. Трудность в этом случае относительна – набив руку и глаз, специалист начинает спокойно относиться к рабочему и неизбежному процессу. Но ответственность действительно велика, поэтому желательно все делать максимально внимательно.

• Без чего невозможно осуществить обжим коннектора. Конечно, вам понадобится сам коннектор, а лучше – не один. Если вы делаете это впервые, нужно быть готовым к ошибкам по неопытности и запастись дополнительными коннекторами. Далее нужен сам кабель, который будет обжат. И не обойтись без обжимного инструмента – им может стать качественный кримпер. Желательно обзавестить специализированным инструментом для зачистки и обрезки кабеля.

• Снимаем внешнюю изоляцию и зачищаем кабель. Перед тем, как подключить коннектор, необходимо зачистить кабель от внешней оболочки. На многих кримперах есть подходящие для этого лезвия, но если есть специальный инструмент стриппер, то лучше воспользоваться им. Буквально одного оборота стриппером вокруг кабеля примерно за два сантиметра от его конца – и ненужная изоляция снята. Между четырьмя парами жил можно увидеть нитку – она не нужна, ее можно осторожно обрезать, не задев проводников.

• Выбор схемы обжима. Если вы обжимаете кабель с двух концов, необходимо выбрать, придерживаться прямой схемы обжима или перекрестной. Прямая схема актуальна при соединении компьютера и, например, маршрутизатора. В этом случае необходимо разделить все пары и выпрямить жилы. Теперь возьмите коннектор в левую руку пластмассовым защелкивателем вниз, а в левую – кабель с расправленными жилами. Цветовая схема проводников должна быть следующей (снизу вверх): бело-оранжевый, оранжевый, бело-зеленый, синий, бело-синий, зеленый, бело-коричневый, коричневый. При этом на другом конце кабеля схема будет отражена зеркально.

Перекрестное соединение коннекторов требуется, когда кабель напрямую соединяет два компьютера. Если один коннектор будет обжат по описанной выше схеме, то для второго последовательность следующая (снизу вверх): бело-синий, синий, оранжевый, коричневый, бело-коричневый, бело-оранжевый, зеленый, бело-зеленый.
Перед обжимом следует подровнять жилы и аккуратно вставить в коннектор, контролируя, чтобы каждый проводник попал в соответствующий контакт в коннекторе.

• Обжим. Когда кабель вставлен в коннектор, наступает время воспользоваться кримпером. Вставьте коннектор в отверстие с подписью “RJ 45” и зажмите ручки инструмента. Если все сделано верно, пины коннектора зафиксируют проводники, а специальный элемент закрепит кабель на входе в коннектор. В идеале после обжатия следовало бы проверить готовность кабеля к работе тестером. Если тестер показал положительный результат, можно осуществлять подключение коннектора к оборудованию и пользоваться преимуществами витой пары.

Детальнее о коннекторах для витой пары

✓ Узнать больше о коннекторах

✓ Страницы на тему: “Коннекторы”

Обжимка витой пары для сети и Интернета RJ45

На сегодняшний день витая пара UTP — это самый популярный способ организации локальной сети и подключения к Интернет. Коаксиал устарел, оптоволокно ещё достаточно дорогое, а WiFi ненадёжен. Обжимка витой пары в патч-корд — достаточно простая операция, занимающая у профессионала пару минут. Даже неподготовленный человек сможет самостоятельно, в домашних условиях обжать сетевой кабель UTP в коннектор RJ45, если под рукой будет инструмент и инструкция. В качестве инструмента для обжима используются специальные клещи, называемые «кримпер» или в простонародье «обжимка».

Для обрезки оплётки можно дополнительно использовать либо специальный зачистной инструмент, либо обычный канцелярский или строительный нож.

Теперь давайте рассмотрим последовательность действий, позволяющую самостоятельно в домашних условиях сделать сетевой патч-корд из куска кабеля и пары коннекторов.

Как обжать витую пару 8 жил

Самый обычный вариант — это обжим сетевого кабеля UTP имеющего 8 жил. Этот вариант подходит как для 100 мегабит (4 жилы), так и для гигабитных сетей (8 жил).
Итак, берём в руки кабель для Интернета и ровно его отрезаем.

У кримпера для этого есть специальное лезвие. Если есть кусачки — можно воспользоваться ими.
Дальше надо очистить конец кабеля от оплетки примерно но 0,5-1 см. Обычно это делают опять же используя специальные лезвия на обжимке.

Но новичку ими пользоваться не всегда удобно, так как чуть более сильное нажатие начинает уже резать жилы. Поэтому начинающим я советую выполнять эту операцию канцелярским ножом.
После того, как мы освободили жилы от общей изолирующей оплетки:

их необходимо расплести и правильно разложить по цветам. Вот цветовая схема обжима сетевого Интернет-кабеля UTP:

Для обычного сетевого патч-кода надо использовать первый вариант. Он называется «прямой» кабель, то есть когда обжимка витой пары выполнена одинаково с обоих сторон кабеля. Раньше применялся еще вариант по схеме 2 — это так называемый «обратный» кабель или «кросс-овер». Но сейчас он нигде практически не используется.
Дальше надо взять коннектор RJ45 в руки нижней стороной к себе, то есть чтобы лапка-защелка была с обратной от Вас стороны.

Аккуратно заправляем жилы в коннектор так, чтобы каждая жила попала в свой канал. Старайтесь заправить кабель в коннектор так, чтобы его оплетка при обжимке витой пары зашла под край разъёма.
Внимательно следите чтобы каждая жила дошла до конца коннектора.

После этого можно вставлять кабель с коннектором RJ45 в гнездо кримпера и делать обжимку витой пары в патч-корд.

Зажмите коннектор пару раз, так как с первого ножи в разъеме не всегда доходят до конца. Проверить обжатый патч-корд можно достаточно просто, если у Вас под рукой есть ЛАН-тестер или простой свитч-коммутатор, не подключенный к локальной сети. Включаем в него оба конца патч-корда и смотрим на индикаторы — они должны загорется. Это значит что Вам удалось обжать витую пару правильно! На подключенном к локалке свитче делать этого нельзя, так как получится петля и это повлечёт проблемы в работе ЛВС.

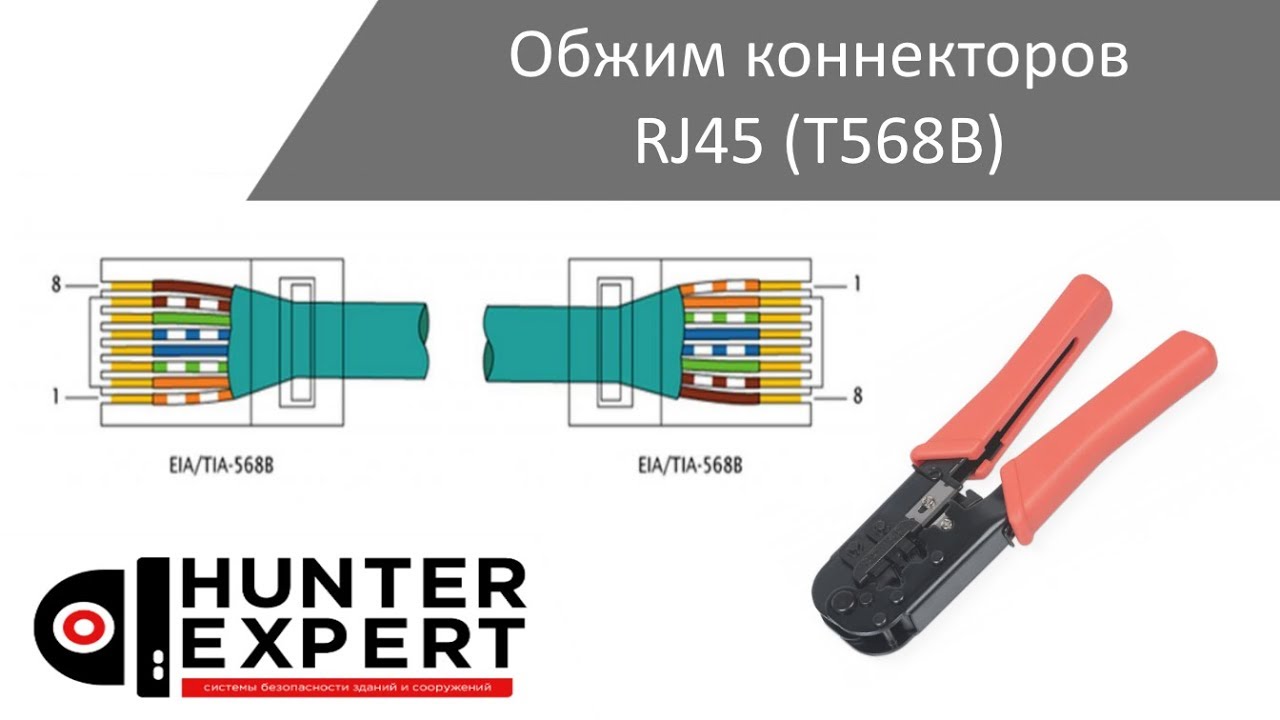

Как обжать Интернет-кабель 8 проводков — видео:

Обжим сетевого кабеля 4 жилы

Обжимка витой пары в 4 жилы технически ничем не отличается от обычной, 8-жильной витухи UTP. Клещи для обжима используются обычные, под разъём RJ45. Так же обрезаем сетевой кабель, зачищаем его от общей изоляции и расплетаем по цветам:

Схема обжима сетевого кабеля 4 жилы (так называемая распиновка витой пары) выглядит следующим образом:

Схема 1 — обычный прямой патч-корд, схема 2 — кросс-оверный. Как Вы видите, разницы со схемой обжимки витой пары 8 жил разницы нет — всё то же самое, только без 2 пар — синей и коричневой.

Вставляем получившийся Интернет-кабель в коннектор RJ45:

Следите чтобы жилы дошли до конца канальцев и упёрлись в край разъёма. После этого вставляем кабель в порт кримпера и зажимаем несколько раз. После этого надо проверить сетевой Интернет-кабель на работоспособность.

Обжим кабеля 4 жилы — видео-инструкция:

Как обжать RJ45 | Последние сообщения в блоге

Разъемы

RJ45 – это маленькие квадратные вилки и соответствующие розетки, которые используются в сетевых кабелях. Большинство офисов будут использовать их как для телефонных подключений, так и для передачи данных, чтобы не усложнять ситуацию из-за необходимости иметь два разных типа подключения.

Для подключения новых устройств к сети требуется патч-провод. Их можно купить в готовом виде. Они бывают разной длины и упрощают подключение различных устройств.Однако время от времени вам неизбежно понадобится провод нечетной длины или для того, чтобы где-то установить одноразовое соединение. В этих обстоятельствах знание того, как собрать свои собственные соединения RJ45, облегчает жизнь и избавляет вас от необходимости вызывать установщика или заказывать специальный кабель. Это означает, что это тоже может сэкономить вам деньги.

Что вам нужно

Чтобы сделать свои собственные сетевые кабели, вам понадобится кабель и несколько разъемов, которые легко достать. Вам также понадобится обжимной инструмент и, в идеале, тестер, чтобы вы могли убедиться, что выполнили работу должным образом.Большинство обжимных инструментов также позволяют снимать изоляцию и отрезать кабели до нужной длины.

Если вы устанавливаете собственные розетки, вам также понадобится перфоратор или инструмент «Krone». Вы можете купить все инструменты, необходимые для сборки разъемов RJ45, в виде набора, что немного облегчит жизнь.

Изготовление разъема RJ45

Хорошо, у вас есть все, что вам нужно; пора сделать разъем RJ45 всего за семь простых шагов.

1. Снимите внешнюю изоляцию

Прежде всего необходимо снять от трех до пяти сантиметров внешней изоляции.Вы можете использовать для этого свой обжимной инструмент. В противном случае используйте нож для ручной работы и осторожно проведите лезвием по окружности кабеля, стараясь не порезать изоляцию на внутренних кабелях. Слегка надрезать, а затем многократно сгибать, чтобы вызвать сдвиг внешней изоляции, обычно безопаснее, чем более глубокий надрез. Когда вы увидите внутренние кабели по всей длине разреза, вы можете снять внешнюю изоляцию.

2. Выпрямить пары кабелей

Без внешней оболочки внутри вы найдете четыре пары скрученных кабелей и центральную жилу.Пары имеют следующую цветовую кодировку:

• Оранжевый и оранжевый / белый
• Зелено-зелено-белый
• Синий и синий / белый
• Коричнево-коричневый / белый

Осторожно сложите каждую из пар, чтобы обнажить сердцевину. Отрежьте оголенный кусок сердечника и выбросьте его. Теперь аккуратно раскрутите каждую из оголенных пар и распрямите провода – в этом может помочь осторожное протягивание их через плоскогубцы.

3. Расположите провода в последовательности справа налево, как показано ниже:
   • Оранжевый / белый
   • Оранжевый
   • зеленый / белый
   • Синий
   • Синий / белый
   • зеленый
   • коричневый / белый
   • коричневый
4. Обрезать провода по длине

На этом этапе вы можете обнаружить, что ваши провода немного различаются по длине.Прижмите разъем RJ45 к краю внешней изоляции и обрежьте провода так, чтобы они были на одном уровне с верхом разъема.

5. Вставьте провода в разъем

Теперь вы можете вставить провода в разъем, убедившись, что они имеют правильную цветовую последовательность и что каждый идет в свой канал. Возможно, вам будет легче аккуратно удерживать разъем в губках обжимного инструмента, когда вы это сделаете. Обратите внимание, что нет необходимости снимать изоляцию с этих проводов, разъем спроектирован таким образом, что его штыри при обжиме проникают сквозь изоляцию.Убедитесь, что провода идут прямо к верхней части разъема.

6. Сожмите разъем, чтобы зафиксировать

Теперь поместите разъем в инструмент для обжима и сожмите его, чтобы зафиксировать все вместе. Теперь вы можете повторить процесс на другом конце кабеля.

7. Проверьте подключение

Наконец, используйте тестер кабеля, чтобы убедиться, что у вас хорошее соединение. Если возникла ошибка, попробуйте повторно обжать разъем.

Обжать разъемы RJ45 несложно, но вам может потребоваться небольшая практика, чтобы разобраться в этом. Не волнуйтесь, если ваши первые попытки потерпят неудачу, попробуйте еще раз, пока не добьетесь успеха.

Platinum Tools® | Продукты | Кримперы

Platinum Tools® | Продукты | Кримперы | 100004C

P / N кратный

Печать:

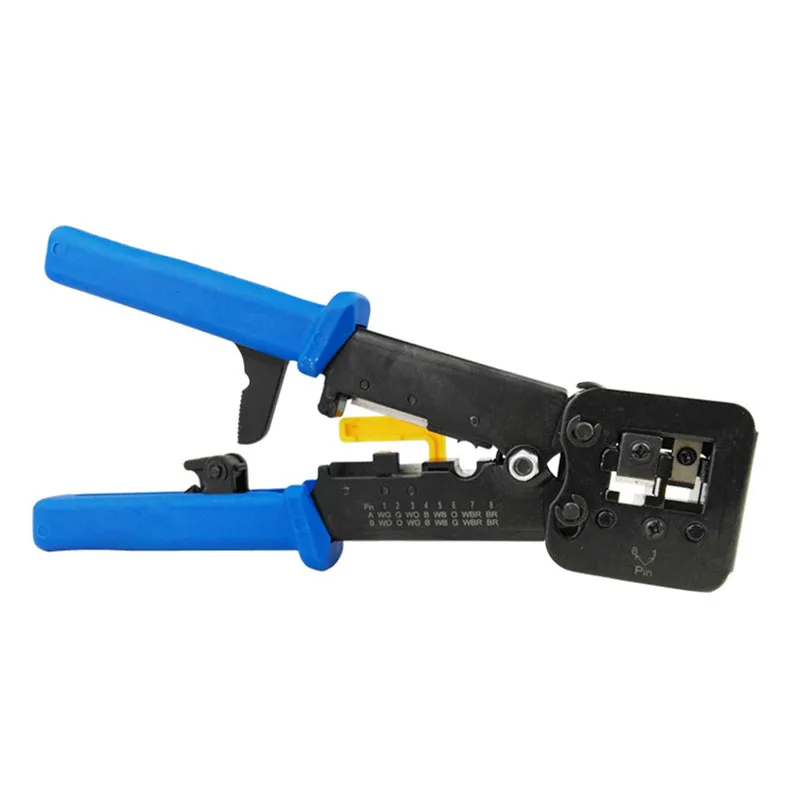

Этот высококачественный обжимной инструмент предназначен для быстрого обжима и обрезки проводов EZ-RJ45; Разъем в одной простой операции! Прямое обжимное движение с храповым механизмом обеспечивает равномерную обжимку в каждом цикле.Имеет прецизионные литые обжимные матрицы для высочайшей точности. Встроенный кусачки. Полностью стальная рама с черным оксидным покрытием, устойчивым к ржавчине.

• Обжимает и обрезает удлиненный провод в EZ-RJ45; Коннектор за один цикл. (EZ-RJ12 / 11; требуется ручная обрезка)
• Для использования с EZ-RJ45; Разъемы Cat 5 / 5e и Cat 6.
• Также будет работать с большинством других разъемов RJ-11, RJ-12 и RJ-45. (Кроме AMP).
• Отличается прецизионными литыми матрицами для обжима, обеспечивающими высочайшую точность.
• Встроенный кусачки.
• Лазерная маркировка и направляющая для правильной последовательности проводки.
• НЕ предназначен для совместимости с другими брендами>

Номера деталей

100004C

Обжимной инструмент EZ-RJ45®

100004BL

Запасной триммер для полости EZ-RJ45®, 2 шт. В упаковке

Спасибо!

Ваша загрузка должна начаться через несколько секунд.Если это не так, НАЖМИТЕ ЗДЕСЬ.

КУПИТЬ СЕЙЧАС

Введите свое местоположение, чтобы найти ближайшего к вам продавца!

Где купить

Введите свой почтовый индекс, чтобы найти ближайшего к вам продавца!

Где купить

Введите свой почтовый индекс, чтобы найти ближайшего к вам продавца!

Где купить

Введите свой почтовый индекс, чтобы найти ближайшего к вам продавца!

Где купить

Введите свой почтовый индекс, чтобы найти ближайшего к вам продавца!

ПРЕДУПРЕЖДЕНИЕ. Разъемы и обжимные инструменты Platinum EZ-RJ45 предназначены для работы как единая система.Продукты Platinum Tools НЕ предназначены для совместимости с продуктами других производителей, и такое непреднамеренное использование может привести к плохим соединениям, поломкам и угрозам безопасности человека, а также приведет к аннулированию гарантии. Platinum не несет ответственности за любое непреднамеренное использование своей продукции.

Как обжимать rj45 Cat6 – Цветовой код обжима кабеля EtherNet – Electric Hut

EtherNet завоевывает мир в последние несколько десятилетий. Знание , как обжимать кабели rj45 cat6 , а также знание цветового кода обжима cat6 критически важно для электрика, специалиста по сетям, инженера и всех, кто заинтересован в установке кабеля EtherNet.

Разъемы

RJ45 использовались для телефонных соединений и соединений EtherNet в течение долгого времени, но их первоначальная разработка предназначалась в первую очередь для использования в телефонных и DSL-сетях. Эти разъемы доминировали на рынке и вытеснили всех конкурентов, поскольку стандарт Cat6 оказался чрезвычайно надежным. Кроме того, разъемы RJ45 чрезвычайно просто установить с некоторой практикой и подходящими инструментами.

В этом посте я расскажу, как установить разъем RJ-45 на кабель EtherNet.Основное внимание будет уделено разъемам Cat6, но имейте в виду, что Cat5 очень похож на .

Как обжимать rj45 Cat6 – Необходимые инструменты

Прежде чем мы начнем процесс, важно собрать правильные материалы. Вот список предметов, которые вам понадобятся для завершения процесса обжима.

• Экранированный кабель EtherNet Cat6 – Если вам нужен кабель класса Cat6, убедитесь, что вы покупаете кабель правильного типа.Убедитесь, что вы покупаете экранированный кабель с этикеткой Cat6 на упаковке.

• Разъемы Cat6 RJ-45 – Как и кабель, убедитесь, что приобретаемые разъемы рассчитаны на применение Cat6.

• Инструмент для обжима RJ45 – Вы можете легко найти этот инструмент на Amazon или в местном универмаге. Иногда они поставляются с разъемами RJ45 в комплекте.

• (Необязательно) Инструмент для зачистки проводов – Вам нужно будет удалить изоляцию с вашего кабеля.Для этой цели лучше всего использовать инструмент для зачистки проводов, но вы можете обойтись ножом или ножницами.

• (дополнительно) Кабельный тестер – Проверка вашей работы чрезвычайно важна. Хотя многие электрики пропускают этот шаг, вы будете считаться мастером своего дела, если вытащите один из них на глазах у менеджеров, инженеров или кого-то еще. Проверить свою работу можно быстро и легко с помощью одного из этих инструментов. К тому же они относительно дешевы.

Шаг 1 – Подготовьте кабель и удалите изоляцию

Начинающие техники и электрики приступят к монтажу разъемов перед тем, как проложить весь кабель.В некоторых случаях это работает, но вам определенно не захочется протягивать разъем через кабелепровод, стену или даже за мебелью.

Начните с снятия всей длины кабеля с катушки и уложите его там, где он будет использоваться.

Используя пару инструментов для зачистки проводов или нож, удалите внешнюю изоляцию с вашего кабеля . Если у вашего кабеля есть сердечник и неметаллический экран, отрежьте и их.

У вас должно остаться 4 пары стандартных проводов Ethernet.Эти пары состоят из оранжевого, зеленого, синего, коричневого, а также их белых аналогов.

Шаг 2 – Цветовой код обжима кабеля Cat6

Одним из важнейших моментов в руководстве «Как обжимать rj45 Cat6» является схема цветовой кодировки проводов, которые вы обнажили. Суть в том, что вам нужно следовать простой схеме, чтобы правильно разместить провода ваших кабелей в разъеме RJ45.

На этом этапе вам следует внимательно изучить приведенную ниже схему, сравнить ее с тем, что у вас есть под рукой, и разделить провода на ряд соответствующих цветов.

Прямые и перекрестные кабели

Если у вас есть опыт или вы провели некоторое исследование кабелей и протоколов EtherNet, вы, возможно, наткнулись на перекрестную и прямую терминологию.

Эти термины возникли на ранних стадиях создания сетевого оборудования. Они ссылались на способ подключения кабелей к аналогичным или различным устройствам. Например, вам понадобится прямой кабель при подключении ПК к маршрутизатору. При соединении двух маршрутизаторов или двух компьютеров вам понадобится перекрестный кабель.

Хотя эти стандарты все еще существуют, большинство карт EtherNet оснащены технологией автоматического обнаружения. Это означает, что устройство автоматически определит тип кабеля и соответственно переключится. Суть в том, что в 99% случаев следует обжимать только прямые кабели . Однако, если вы работаете в сетевой индустрии, важно знать об этих различных стандартах.

Шаг 3 – Подготовьте провода для разъема RJ45

Провода, которые вы наблюдали на предыдущем шаге, не так просты в маневрировании, как можно было бы ожидать.Важно, чтобы нашли время, чтобы выпрямить провода , , чтобы правильно установить их внутри разъема RJ45. Если вы не потратите на это время, вам будет сложно вставить провода в вилку, и у вас будет больше шансов сделать плохой обжим. Кроме того, легко ошибиться, вставив провод в неправильное положение, если вы не совсем уверены в их ориентации.

Этот шаг легко выполнить с помощью плоскогубцев.Некоторые могут сделать это вручную, но использование инструмента значительно ускоряет процесс.

Наконец, вы должны обрезать провода примерно до четверти дюйма. Цель состоит в том, чтобы соединитель RJ45 прикусил изоляцию вашего кабеля. Если это не так, вы создадите большую нагрузку на сигнальные проводники, чем следовало бы.

Знание как обжимать кабели RJ45 Cat6 – это отчасти навык, а отчасти практика!

Шаг 4 – Подготовка разъема RJ45 и обжимного инструмента

Пришло время вынуть инструмент и подготовить его к обжиму!

Выньте разъемы RJ45 и вставьте их в инструмент .В большинстве случаев в инструменте есть паз, который надежно удерживает разъем на месте.

Обратите внимание, чтобы не сжимать инструмент преждевременно, так как он вставит штыри разъема в «тонкий воздух», и вам придется его выбросить. К сожалению, разъемы RJ45 нельзя использовать повторно, даже если они не прижимаются к кабелю.

Шаг 5 – Вставьте провода в разъем и обожмите

Некоторые предпочитают вставлять провода, когда разъем RJ45 находится вне инструмента, а некоторые иначе.Лично я предпочитаю иметь его в инструменте, так как он дает вам лучший захват. Вам потребуется немного практики, прежде чем вы полностью освоитесь с этой практикой, поскольку не так легко увидеть, где провода входят в разъем.

Вставьте провода, как указано на схеме, размещенной выше, и надавите на ручку, как только вы будете довольны их положением.

Шаг 6 – Проверка вашей работы

Последним шагом вашей установки должна быть проверка работы. Поскольку обжатие RJ45 может привести к ошибкам, важно проверить кабель.

Этот шаг завершается инструментом под названием Cable Checker . Инструмент обычно поставляется с двумя модулями. Один будет размещен с обеих сторон кабеля, и инструмент определит, установлено ли надежное соединение или вам нужно вернуться, чтобы повторно обжать кабель.

Опытный электрик или техник всегда проверяет кабель. Неразумно предполагать, особенно когда выполнено несколько подключений, что кабель идеальный.

Заключение о том, как обжать кабели rj45 Cat6

Обжать кабель EtherNet несложно, но это требует некоторой практики.Если вы хотите создать большое количество надежных обжимов, я настоятельно рекомендую отрезать небольшие отрезки кабеля и сначала потренироваться. Вы сэкономите много времени, так как вам не придется повторно выполнять подключения.

Я бы также рекомендовал вам приобрести кабельный тестер , так как все ваши коллеги будут любить вас за проверку вашей работы, а не за то, что вы ушли после обжима. Я не могу сказать вам, сколько раз меня благодарили инженеры за то, что они убедились, что у них нет проблем после того, как сеть была подключена к сети.

Обжимной инструмент

| 8P8C | Модульные вилки RJ45

8P8C Обжимной инструмент для модульных вилок RJ45. Инструмент для резки, зачистки и обжима.

$ 15,85

Состояние: Новое Вернуться наверх

8P8C Обжимной инструмент для модульных вилок RJ45

Легкий и прочный обжимной инструмент RJ45 для концов RJ45, таких как Cat5, Cat5e, Cat6.

Включает в себя лезвие для зачистки внутри инструмента, чтобы отрезать или зачистить провод.

Вернуться наверх

Модель #	RJ45CRIMPTOOL
Наличие:	115 в наличии
Корабли:	Сегодня
Доступно дополнительное количество: Отправка в течение 10 дней
Гарантия:	Пожизненная гарантия
Состояние:	Новый
Вес:	0.65 фунтов
Марка	Кабели и комплекты

8P8C Обжимной инструмент для модульных вилок RJ45	$ 15,85

Вернуться наверх Awesome ГАРАНТИРУЕТСЯ.

Покупка без риска, возврат без проблем. УДИВИТЕЛЬНЫЙ ГАРАНТИРОВАНО

После получения заказа потратьте целый месяц на то, чтобы опробовать его. Если вы решите, что это вам не подходит, или если вы не полностью удовлетворены во всех отношениях – если это не УДИВИТЕЛЬНО, мы вернем вам деньги.Ваше полное удовлетворение ГАРАНТИРУЕТСЯ или ваши деньги возвращаются. Это потрясающе.

Великолепное, что никогда не кончится.

На все, что вы покупаете в CablesAndKits, распространяется ПОЖИЗНЕННАЯ гарантия, включая пожизненную гарантию предварительной замены. УДИВИТЕЛЬНОЕ никогда не заканчивается.

Мы понимаем, что в случае неисправности или поломки изделия длительные простои невозможны. Если у вас возникнет неисправность или сбой в работе продукта на любом этапе вашего владения, мы отправим вам замену в тот же день, когда вы сообщите о проблеме.Если потребуется, мы даже ускорим доставку, указав дату и время доставки, соответствующие вашим потребностям. Это потрясающе.

Применяются правила и условия

. Щелкните здесь, чтобы узнать подробности.

Клиенты, купившие этот товар, также приобрели:

В настоящее время на складе имеется 115 этого продукта (номер детали RJ45CRIMPTOOL), готовые к отправке со склада в Бьюфорде, штат Джорджия. Подсчет запасов, отраженный для каждого из наших продуктов, представляет собой числа в режиме реального времени.Мы прилагаем все усилия, чтобы поддерживать эти цифры как можно более актуальными, чтобы быть уверенными, что у нас есть количество в наличии и доступно для удовлетворения потребностей наших клиентов. Очень редко отраженное здесь количество товара на складе бывает неточным.

Когда для продукта указана будущая дата отгрузки, это означает одно из двух. 1. Если товар есть в наличии, это означает, что срок доставки истек, и мы отправим товар на следующий рабочий день. 2. Если продукта нет на складе или он помечен как «Доступен», это означает, что мы закажем этот продукт, когда получим ваш заказ, и отправим его в кратчайшие сроки.Отображаемая дата является довольно точной оценкой того, когда ваш заказ будет отправлен, если вы разместите его сегодня. Обычно мы выполняем все расчетные даты отгрузки или превышаем их.

Если вам нужно точно знать, когда вы можете ожидать получения этого предмета, или если он вам нужен раньше, чем дата, указанная на веб-сайте, позвоните нам; иногда есть другие варианты для более быстрой доставки товаров (например, доставка напрямую от нашего поставщика, предложение альтернативного товара и т. д.).

Когда элемент запрашивает, что вы звоните, чтобы проверить наличие, это обычно означает, что у нас нет источника для этого элемента, который является 100% надежным.Это не значит, что мы не сможем быстро получить этот предмет; это просто означает, что мы недостаточно уверены, чтобы сказать это с полной уверенностью здесь, на сайте. (Если бы мы почувствовали, что вообще не можем найти предмет, его бы даже не перечислили на веб-сайте). Поэтому мы просто просим вас позвонить нам, связаться с нами по электронной почте или в режиме реального времени, чтобы проверить наличие этого товара. Обычно мы можем получить ответ довольно быстро. Или, возможно, у нас есть альтернативный товар, который мы можем отправить прямо сейчас.Мы будем рады возможности помочь вам с вашими потребностями и с нетерпением ждем вашего ответа.

На этот продукт (номер детали RJ45CRIMPTOOL) распространяется наше предложение БЕСПЛАТНОЙ стандартной доставки. Если общая сумма вашего заказа превышает 250 долларов и состоит из товаров, которые соответствуют требованиям для бесплатной стандартной доставки, вы получите бесплатную доставку заказа или этих товаров. Как правило, некоторые товары в нашем магазине не могут претендовать на бесплатную доставку из-за размера или веса, и это не один из них! Как всегда, вы также можете бесплатно перейти на другие способы доставки, включая наземную и экспресс-доставку, чтобы получить этот товар уже в 10 часов утра следующего рабочего дня.

Покупка без риска, возврат без проблем. УДИВИТЕЛЬНОЕ ГАРАНТИРОВАНО.

После получения заказа потратьте целый месяц на то, чтобы опробовать его. Если вы решите, что это вам не подходит, или если вы не полностью удовлетворены во всех отношениях – если это не УДИВИТЕЛЬНО, мы вернем вам деньги. Ваше полное удовлетворение ГАРАНТИРУЕТСЯ или ваши деньги возвращаются. Это потрясающе.

Применяются правила и условия

. Щелкните здесь, чтобы узнать подробности.

На все, что вы покупаете в CablesAndKits, распространяется ПОЖИЗНЕННАЯ гарантия, включая пожизненную гарантию предварительной замены.

Мы понимаем, что в случае неисправности или поломки изделия длительные простои невозможны. Если у вас возникнет неисправность или сбой в работе продукта на любом этапе вашего владения, мы отправим вам замену в тот же день, когда вы сообщите о проблеме. Мы даже можем ускорить доставку, если потребуется, постараясь указать дату и время доставки, которые соответствуют вашим потребностям.

Чтобы ознакомиться с полными положениями и условиями, нажмите здесь

Купить обжимной инструмент RJ45 онлайн

БЕСПЛАТНАЯ ДОСТАВКА от 50 долларов США с кодом FREESHIP

Чтобы получить бесплатную наземную доставку, введите промокод в поле промокода в сеансе оформления заказа.Это предложение распространяется только на стандартную доставку заказов через Интернет и не распространяется на товары, которых нет в наличии. БЕСПЛАТНАЯ ДОСТАВКА НА ЗЕМЛЮ применяется только при отправке в 48 нижних штатах. При выборе способа доставки в разделе «Информация о доставке / оплате» при оформлении заказа обязательно выберите Бесплатная наземная доставка . Бесплатная доставка не распространяется на на почтовый ящик, APO, APE, FPO, DPO или аналогичный адрес. Акция «Бесплатная доставка» действует ТОЛЬКО для онлайн-заказов, за исключением заказов по телефону, почтовых отправлений, заказов по факсу или заказов на покупку.

ВНИМАНИЕ: Бесплатная доставка не подлежит передаче другому лицу. Чтобы воспользоваться бесплатной доставкой, ДОЛЖЕН выбрать UPS GROUND. Мы не будем соблюдать «БЕСПЛАТНУЮ ДОСТАВКУ ПО ЗЕМЛЕ», если вы не выбрали ее во время оформления заказа. Бесплатная доставка будет вычтена на последней странице оформления заказа перед окончательным подтверждением оплаты. Бесплатная наземная доставка распространяется только на заказы на сумму не менее 50 долларов США (без налогов и сборов за обработку) только во все 48 штатов ниже.

*** Бесплатная доставка не распространяется на оптовые продукты или кабели, некоторые продукты для сетей, сетевые стойки, напольные стойки, настенные стойки, рабочие станции и системы резервного копирования ИБП.См. Полный список товаров, не отвечающих требованиям для бесплатной доставки.

*** Для одного заказа можно использовать только 1 код купона ***

*** Каждый промокод не суммируется с другими предложениями ***

Чтобы начать покупки, нажмите здесь.

Подробная информация о гарантии

SFCable.com предлагает пожизненную гарантию на кабели и неэлектронные продукты. Если вы считаете, что приобретенный у нас продукт неисправен, позвоните по телефону 1-888-275-8755 (бесплатно) или 510-264-9988, и мы устраним проблему.Если товар будет признан дефектным (в течение гарантийного срока), мы будем рады обменять товар на новый. Отправьте продукт обратно на наш завод для тестирования. Ознакомьтесь с нашей политикой возврата и подробностями процедуры.

** Вы несете ответственность за возврат груза. SF Cable возместит стоимость перевозки, если причиной возврата является дефект продукта / гарантийная замена. **

Гарантийный срок (начинается с даты выставления счета):

• Кабельная и неэлектронная продукция: пожизненная гарантия
• Переключатели и другая электронная продукция: 1 год
• Аккумуляторы для ноутбуков и адаптеры переменного тока: 6 месяцев
• Тонеры для принтера: 1 год
• Сетевые стойки и аксессуары: 25 лет

Информация о гарантии на определенные продукты находится на каждой странице продукта.Просто найдите название продукта на нашем сайте.

SFCable.com ни при каких обстоятельствах не несет ответственности за особые, случайные или косвенные убытки, включая упущенную выгоду, даже если было сообщено о возможности таких убытков; максимальная ответственность за весь прямой ущерб, если таковой имеется, возникший в результате каких-либо действий, ограничивается суммой, не превышающей покупную цену продукта.

Кабельная разводка

– методы упрощения работы с разъемами RJ45?

Я не знаю ни одного инструмента, но дам свои советы.

Общий процесс

1. Снимите куртку на 2-3 дюйма сзади. Инструменты для снятия изоляции отлично подходят для этого: нож работает, но он занимает больше времени, и вы с большей вероятностью порежете провод (= начнете заново) или случайно порежетесь.

2. Если вы используете загрузочную систему, установите ее сейчас.

3. Разматывайте провода, разматывая их, и начинайте выстраивать их по порядку по ходу движения. Постарайтесь не раскручиваться дальше, чем сняли куртку.При этом держите их плотно и ровно одной рукой.

4. Продолжайте удерживать провода плоско, но другой рукой слегка согните их вперед и назад, чтобы они «уселись» (чтобы расслабиться в этом положении). Идея в том, что когда вы отпускаете, они останутся выстроенными в линию и почти не будут двигаться (но не отпускайте их, пока вы их не порежете). Это намного проще, если вы используете кабели с одножильным проводом (в основном, кабели для установки в стену), в отличие от многожильных проводов (используемых для коммутационных кабелей).

5. Используйте пару бокорезов, чтобы обрезать провода до нужной длины, примерно 1/2 дюйма. Сделайте это за один отрезок и убедитесь, что это прямой отрез, чтобы все провода были одинаковой длины.

6. Вставьте провода в разъем. По сути, это первый раз, когда вы отпускаете их после того, как выстраиваете их в ряд. Вы хотите, чтобы провода доходили до самого конца (красная стрелка), а жакет располагался под блоком, который прижимается к нему (синяя стрелка).

Если оболочка срезана слишком далеко, разъем не будет обжиматься, и единственное, что удерживает разъем, – это соединения проводов.Хотя это может немного сработать, эти провода легко сломать, иногда неочевидным образом, потому что выходит из строя только один провод.

7. Используйте тестер, чтобы убедиться, что все в порядке. Те, с индикаторами на обоих концах, можно купить за десятки долларов. Гораздо легче исправить, если вы сразу же обнаружите, что это неправильно, плюс это помогает сразу же понять, что вы делаете неправильно.

---

Еще один совет: не сжимайте их, если можете! 🙂

Блоки

Punchdown на патч-панелях и домкратах для трапецеидальных искажений легче сделать должным образом (особенно для категории 6), и они могут упростить установку.

Патч-кабели

(любые короткие участки, которые не проходят через стену) дешевле покупать в собранном виде, чем вы можете купить запчасти для них (даже с объемным кабелем и разъемами и оценивая ваше время в 0 долларов в час), а также кабели. лучше, чем то, что вы можете сделать вручную. Поскольку многожильный кабель сложнее собрать, отказ от сборки соединительных кабелей означает, что вы избегаете многожильных кабелей.

Тем не менее, много лет назад, в конце 1990-х, я провел вечер за телевизором и создал пару дюжин ~ 1.5-дюймовые соединительные кабели для офисной сети моего отца, и это был довольно хороший ускоренный курс. С тех пор я редко облажался. 🙂

Действительно, это просто практика. Например, я непрофессионал, делаю несколько кабелей / кончиков тут и там, и каждые несколько лет мне кажется, что я делаю более крупную работу, например, объединяю дом в сеть, но потом я делаю месяцы между тем, чем занимаюсь. Я могу обжать конец меньше, чем за минуту, и быстрее, когда вернусь к этому.

.
