Обжимные наконечники для проводов с доставкой

При проведении электромонтажных работ в проводах используются специальные обжимные наконечники для проводов, они обеспечивают скоростное соединение. В них предусмотрена особая гильза, в которую определяется провод, а затем, обжимается. После нагрева трубка принимает его форму, а клеевая основа заливает все полости.

Установка обжимного наконечника для проводов на конец кабеля является частой операцией при подключении проводов. Он позволяет упростить и ускорить этот процесс. Кроме того, повышает прочность и жесткость оконечной части и защищает кабель от повреждений.

Обжимные наконечники для проводов имеют неодинаковые конструкцию и форму. Материалом изготовления чаще всего выступает медь или алюминий. Каждый отдельный вид наконечника зависит от провода, с которым он применяется. Чтобы выбрать правильный тип, нужно учитывать такие параметры, как диаметр, форма, интенсивность отключений, размеры и материалы.

Также важно не забывать о методе опрессовки и обжима.

Обжимные наконечники для проводов соединяют с помощью пайки или механической фиксацией. Последний метод подразделяется на опрессовку (точечную и гексагональную), винтовое соединение и зажим по периметру. Пайку применяют в основном для подключения кабелей невысокой мощности.

Таким образом, обжимные наконечники для проводов позволяют создавать быстрое и удобное соединение. Это свойство ценят все специалисты электромонтажа и обязательно используют в своей работе.

Виды обжимных наконечников

Классификация обжимных наконечников для проводов:

По способу монтажа:

• Опрессовка.
• Пайка.
• Срывные болты.
• Сварка.

Первый способ монтажа является наиболее эффективным, он не нуждается в применении энергии электричества или особого оборудования. Наконечник обжимается клещами, поверхность жилы тщательно зачищается.

Для второго способа нужно очистить обжимной наконечник для проводов от окисла за счет специального флюса. Пайку осуществляют тигелем с расплавленным оловом. Газовая сварка предоставляет хорошую связь гильзы и жилы, однако нуждается в особом оборудовании. Точечная — дает хорошую жесткость и постоянность контактов, но требует наличия электроэнергии. Для термитной сварки условия более просты.

Срывные болты осуществляют соединение жил с разнообразным материалом и сечением. Они защищены от окисления, обеспечивают механическую фиксацию электросоединения.

По материалу:

• Алюминиевый наконечник;
• Медный;
• Комбинированный.

Чаще всего используются комбинированные обжимные наконечники для проводов. Независимо от вида, все они имеют следующие обозначения: Марка-А(сечение проводника под обжим)-Б(диаметр отверстия под обжимной болт для монтажа).

Зная эту маркировку, можно подбирать качественные обжимные наконечники для проводов, соответствующие различным проводам. Чтобы сделать правильный выбор, звоните по номеру, указанному на сайте, и получите профессиональную помощь консультантов.

Все товары, представленные в данном разделе каталога, имеют необходимые гарантийные талоны и сертификаты качества. Перед поступлением в продажу они проходят обязательные строгие испытания. Поэтому в компании «Мир ISO» предлагаются только качественные обжимные наконечники для проводов от известных мировых производителей. Устанавливаются минимально низкие цены, продажа осуществляется оптом и на выгодных условиях. Предоставляются услуги доставки.

Обжимной инструмент для наконечников в изоляции. Обжимные клещи для опрессовки наконечников проводов. Какой тип и сечение наконечника выбрать

Приехал набор для обжима клемм. Обжимает автоклеммы на провода от 0.5 мм² до 6 квадратов и все, которые обжимаются по этому же принципу; изолированные клеммы трех цветов-размеров и концевики НШВИ (НШВИ2).

Кому интересно что получится, если смешать пункт 18, несколько десятков правильно и неправильно обжатых клемм и уйму времени читаем дальше.

Клещи приходят в обычном сером пакете без пузырей. Они и не нужны, содержимое посылки можно уничтожить лишь целенаправленно, просто методами нашей почты повредить его сложно.

Никакой заводской упаковки, типа блистера или коробки, нет, почтовый пакет давно потерян и фотографировать его смысла нет. На подарок пойдет. И вообще, не люблю обзоры распаковки.

Прямоугольная сумка из плотной ткани, форму придает видимо два куска картона внутри. Размеры 28*14*4 см. Немного меньше листа бумаги А4. Есть хвост для переноски. Молния снаружи по трем сторонам сумки.

Смотрим что внутри.

Внутри находятся сами пресс-клещи, отвертка, сменные матрицы и запасные винты.

Первая меньшая (0.5-1.5мм²) матрица для обжима автоклемм уже установлена в пресс-клещах.

Отвертка хранится под резинками на боковой стенке сумки.
Отвертка двухсторонняя, на одной стороне крестик размера Ph2 для регулировки усилия срабатывания храповика. На другой стороне шестигранник размера 3мм для смены матриц. Отвертка не магнитная, стержень фиксируется в ручке с помощью подпружиненного шарика.

Еще три матрицы лежат в кармашках сумки. Там же лежат и 4 запасных винта для смены матриц.
Винты с полукруглой головкой под внутренний шестигранник, резьба обычная М4, заменить не проблема.

Кармашки закрываются на липучки. Лайфхак – можно положить все матрицы и винты в один кармашек – вполне входят – а остальные три занять мешочками с клеммами разного типа. Или матрица + клеммы для этой матрицы в этом кармашке. Наверное я так и поступлю.

Сумка универсальная, в ней еще есть два свободных места. Одно место предназначено для клещей снятия изоляции, второй предназначен для ключей разъемов MC4 солнечных батарей.
Например такой лот

Клещи сделаны из металлических пластин толщиной около 2 мм.

Ручки из пластика с резиновыми вставками. Ручки не шатаются, снять обычным усилием не удалось – ручки защелкнуты в фиксаторы. Сползать не будут, приклеивать не придется. Металлическая основа идет до конца пластиковой ручки – магнит липнет и в конце ручек.

На резиновых вставках нанесены знаки ++++, я думал что на второй ручке будет знак —-, но на обоих нанесен ++.

Клещи собраны на заклепках и штифтах. Внутри можно увидеть две пружины, одна малая для механизма срабатывания храповика, вторая, большая, основная прикрыта крышкой.

На клещах есть зубчатое колесо, зафиксированное винтом. Поворачивая это зубчатое колесо, можно регулировать конечное положение сжатия матриц. То есть можно сделать так, чтоб храповик размыкался когда матрицы сходятся не полностью.

Винт на храповике можно открутить крестовым концом комплектной отвертки.
Там же возле храповика есть рычажок, потянув за который, можно прервать процесс обжима и разомкнуть губки матриц.

обжимает автоклеммы от 0.5 мм² до 1.5 мм². Ширина первой матрицы в месте обжима 7 мм.

Внутри матрицы есть ступенька, по этому эта матрица обжимает клеммы в один проход – сразу и изоляцию и жилы.

Берем самую распространенную автоклемму, вставляем в матрицу и фиксируем на один щелчок храповика.
Зачищенный провод вставляется в клемму и обжимается одним нажатием до того, как сработает храповик.

Провод нужно зачищать так, чтоб жилы обжались в той части клеммы, где обжимаются жилы, а более узкие и длинные усы обжимают изоляцию.

Ну и сам процесс обжима в GIF. Полное в видео в конце.

Результат обжима клемма 6.3мм провод 1.5 мм², место в матрице 1.5

Я пробовал обжимать и другие клеммы, провод нужно подбирать под конкретную клемму.
Справа хорошо обжатые клеммы, слева клеммы для которых провод слишком толстый.

Клеммы и провод нужно подбирать, нельзя просто взять клемму, предназначенную для провода 1.5 мм² и обжать в ней провод 0.75 мм². Нужно или складывать провод в два раза или подбирать клемму с меньшим размером обжимных усов. Иначе провод не держится должным образом. Аналогично и с большим размером провода, при обжиме провода 2.5 мм² в клемме для 1.5 мм², в какой бы матрице не было обжато, провод будет обжат некачественно и края усиков не завернутся обратно в жилы и в изоляцию, им просто не хватит длины.

Можно посмотреть например такой лот –
в нем шесть видов кольцевых неизолированных клемм под разные диаметры провода, в том числе и под эту матрицу. На картинке в клемму слева можно обжать провод сечением 0.3-1 мм² а в клемму справа 8-10 мм² а клеммы как бы одинаковые по размеру.

Примерно то же с плоскими авто клеммами. Например лот
Одинаковые клеммы под разные размеры проводов.
Сложно найти продавца с таблицей размеров провода. Даже у этого продавца не на все клеммы есть описание, какой провод можно обжать. Приходится определять диаметр провода опытным путем. Кстати продавца рекомендую, приходит от него быстро.

И интересная ссылочка на то, как правильно должна выглядеть обжатая клемма и какие возможны ошибки при обжиме. Все на английском, но с картинками все понятно даже без знания языка.

Вторая матрица JX2546 обжимает провода от 2.5 мм² до 6 мм².

Ширина матрицы в месте обжима 6 мм, более тонкая матрица может оказать большее давление на более толстый провод.

в ней нет ступеньки и обжимать нужно в два прохода – сначала жилы потом изоляцию.

Клемма так же вставляется в матрицу, фиксируется храповиком, вставляется провод и обжимаются жилы.

Потом клемма вставляется в больший размер и обжимается изоляция. На фото кольцевая клемма с проводом 2.5 мм² обжата в позиции 4мм – жилы и в позиции 6 мм – изоляция. Так что место обжима в клещах нужно подбирать под конкретное сечение провода и клемму.

Аналогично обжимается клемма 9.6мм на провод 6 мм² – жилы в позиции 6 мм и изоляция в этой же позиции не до щелчка. Изоляцию нужно было бы обжать в позиции 8 или 10, если бы она была, но так как матрица жмет максимум 6 то приходится обжимать изоляцию в позиции 6.

Ну и GIF обжима.

Третья матрица обжимает изолированные клеммы трех цветов.

Цвет позиции в матрице обозначает максимальный диаметр провода, который можно обжать. Синий самый большой, красный меньше и желтый самый маленький. Берем красную изолированную кольцевую клемму НКИ 1.25-3 и обжимаю на провод 2.5 мм².

Если провод не полностью заполняет отверстие в клемме, то нужно будет обжимать в позиции другого цвета.

Четвертая матрица JX1601-06 обжимает наконечники НШВИ от 0.25 до 6 квадратов.

Обжимает вроде трапецией.

Наконечники НШВИ предназначены для того, чтоб сделать многожильный провод жестким, например для того чтоб вставить многожильный провод в клеммник.
В разных странах разные стандарты цветового обозначения сечения провода для наконечника НШВИ. Вот например таблица цветов и сечений провода, которые принято использовать у нас.

Согласно этой таблице наконечники сечением 6 мм² имеют длину 12 или 18мм, ширина матрицы 12мм – то есть ширины хватает чтоб обжать наиболее часто используемые по длине наконечники. Удлиненные встречаются редко.

Обжимает просто – подбираем наконечник чтоб он плотно садился на жилы провода и жмем в месте с соответствующим обозначением в матрице, здесь ничего подбирать не пришлось. Обжал несколько наконечников, результат виден на фото.

Всем добра и хороших контактов в нужных местах!

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Планирую купить +60 Добавить в избранное Обзор понравился +60 +97

Инструменты для обжима наконечников – устройства, которые упрощают механическое сжатие разъемов, контактов проводов. При помощи прессов, кримперов, обжимных клещей устанавливают электрическое соединение в сети, устраняют неполадки. Мы предлагаем устройства для таких видов обжима:

гексагональный;

клиновидный;

трапециевидный.

Конструкция и преимущества пресс-аппаратов

Инструменты для опрессовки изготавливают из закаленной стали. Они имеют небольшой вес, компактный размер, простой принцип работы. Состоят приборы из храпового механизма, матриц, приспособления для разблокировки и регулировки уровня обжима, эргономичных ручек. Они широко используются на производстве, в ремонтных центрах, домашних условиях благодаря функциональным особенностям:

обеспечивают равномерную опрессовку кабельных жил и концевых гильз;

создают максимально возможную площадь контактного объединения;

подходят для зажима изолированных наконечников различного сечения, телекоммуникационных разъемов.

Отличаются методами опрессовки: овальная, квадратная или четырьмя матрицами. Есть так же универсальные аппараты со сменными насадками.

Продажа обжимных инструментов онлайн в «АВС-электро»

Инструмент для обжима купить можно в нашем интернет-магазине. В каталоге представлены модели механизмов со съемными матрицами и фиксированными насадками. Продукция производства ABB, DKC, IEK, Legrand, Schneider Electric и других брендов соответствует международным стандартам, безопасна в эксплуатации.

Современная электротехника постоянно совершенствуется, в том числе и в области соединения проводов и кабелей различного назначения, мощности и проводимости. Качество электропроводки во многом зависит от того, насколько хорошо будут подготовлены ведущие жилы и их контакты. Они должны быть обжаты определенным способом, и эту задачу полностью решают специальные клещи для обжима наконечников проводов. Они получили широкое распространение среди электриков. С помощью инструмента выполняется опрессовка не только обычных кабелей, но и различных коннекторов, применяющихся в нестандартных разъемах.

Применение обжимных клещей

Все пресс-клещи, независимо от их размеров, предназначены для выполнения двух основных задач. В первом случае несколько проводов надежно закрепляются между собой, а во втором – токоведущие жилы подготавливаются для их последующего закрепления в клеммах различных электротехнических устройств.

В первую очередь опрессовка требуется при соединении многожильных проводов. Если их вставить в контактные клеммы неподготовленными, то постепенно под влиянием микровибраций, создаваемых электрическим током, отдельные жилы будут уплотняться. Между ними образуется свободное пространство, в связи с чем контакт станет значительно слабее. По этой причине силовая электропроводка ранее всегда прокладывалась одножильными проводами. Однако, после того как появились пресс-клещи, эта рекомендация потеряла свою актуальность.

Соединение кабелей большого сечения методом опрессовки применялось еще с давних пор, когда бытовых инструментов еще не было. Качество таких операций обеспечивалось применением специальных мощных прессов, способных создать необходимое усилие. Эти устройства работают по принципу домкрата, а многие из них имеют отдельный гидравлический привод. С помощью таких прессов надежно соединяется даже самые толстые кабели.

Метод опрессовки хорошо зарекомендовал себя при выполнении соединения двух и более проводов. С этой целью используются клещи для обжима и проводов. На их концы, собранные вместе, надевается специальная втулка, после чего производится обжим. В зависимости от типа соединения, провода вставляются с одной или с двух сторон втулки. Первый вариант позволяет получить надежную скрутку, а второй – качественную .

Основные типы и разновидности клещей

Конструктивно все обжимные клещи – кримперы могут быть двух типов. Первые работают как , а вторые относятся к диафрагменным. Первый вариант получил наиболее широкое распространение. В этом случае сдавливание выполняется лишь с двух сторон. Основным отличием от пассатижей служат вырезы специальной формы, расположенные в губках. Они выполняют функцию направляющих и обеспечивают качественное крепление наконечников на жиле провода.

Подобные клещи для опрессовки считаются в определенной степени универсальными, поскольку могут захватывать наконечники со всех сторон. Основным недостатком таких клещей является наличие на губках всего лишь 3-4 вырезов под разные размеры гильз. Поэтому во время работ приходится пользоваться несколькими инструментами. Наиболее оптимальным вариантом считается использование универсального кримпера, в комплект которого входят сменные матрицы, закрепленные на специальной кассете. Для того чтобы обжать провод выбирается наиболее подходящий наконечник, а ненужный вставляется в кассету на его место и фиксируется.

Диафрагменными клещами можно выполнить четырех- или шестистороннее обжатие , в зависимости от конструкции рабочего механизма. Полный обхват со всех сторон позволяет добиться максимально плотного обжима концов кабеля. В процессе работы выполняется автоматическая подстройка клещей под конкретный диаметр гильзы. Основным недостатком такого инструмента является возможность опрессовки гильз лишь с одной стороны по причине замкнутой головки.

В отдельную категорию можно включить кримперы, предназначенные для обжима компьютерных кабелей. Они работают так же, как и клещи с двумя губками, за исключением самих матриц, имеющих специфическую конфигурацию под компьютерные и телефонные штекеры. В этом случае суть обжима заключается в смещении контактов, прорезающих изоляцию провода и плотно прижатых к его жилам.

В зависимости от назначения, весь обжимной инструмент разделяется на следующие категории:

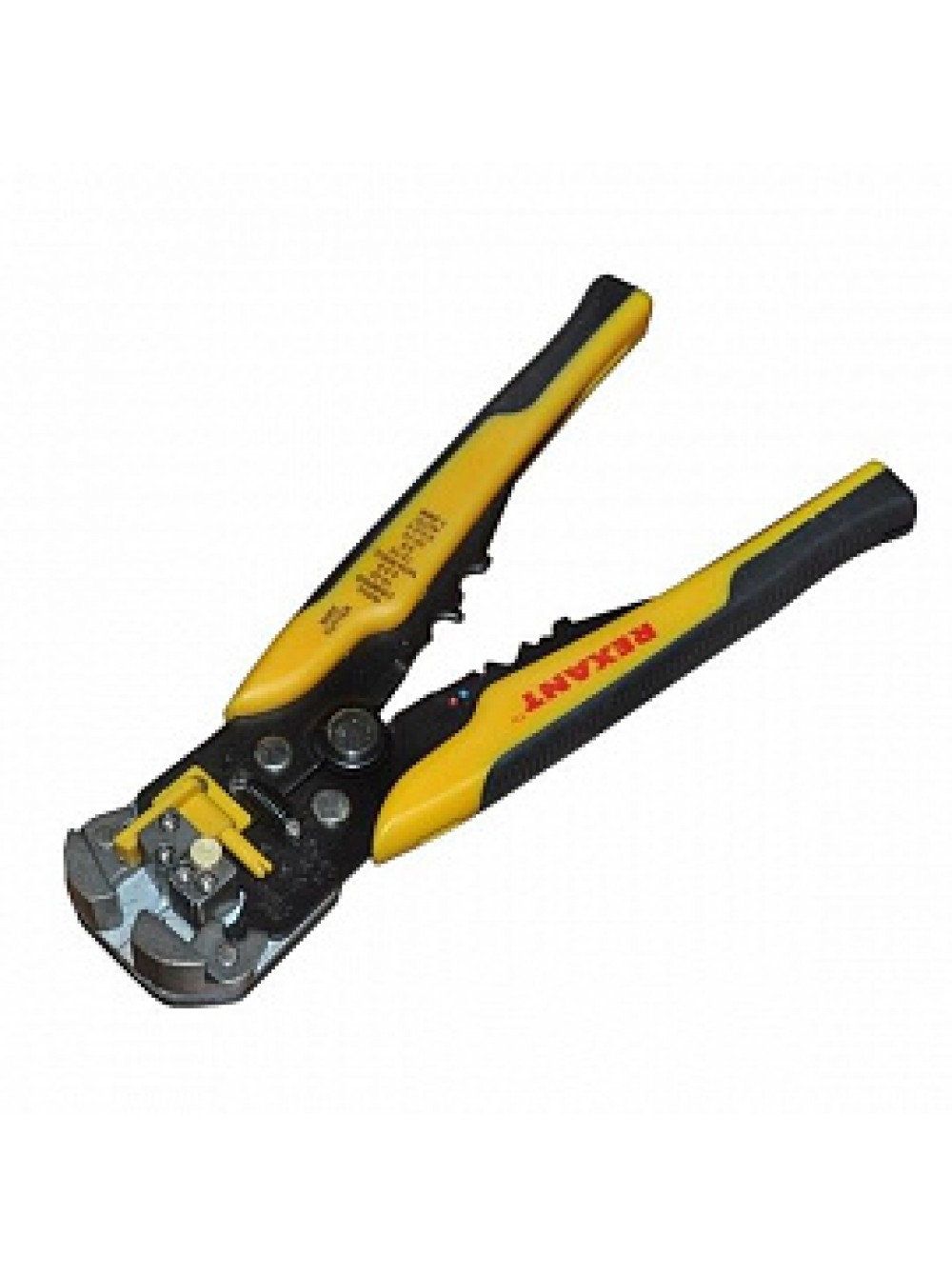

• Снятие с проводов и кабелей изоляции и оболочки. С помощью этих клещей участок изоляции отрезается без повреждения жил. Они могут быть настроены на нужный диаметр вручную или автоматически. Необходимо обязательно следить за остротой режущей кромки, чтобы внешняя изоляция срезалась за одно движение.
• Опрессовка конечных гильз. Инструмент для опрессовки наконечников имеет гнезда трапециевидной или квадратной формы. Они могут быть с фланцами или без них. Чтобы зажим контактов был надежным и точным, клещи нужно выбирать по цветовой маркировке, которая соответствует определенному диаметру.
• Клещи для обжима изолированных наконечников. Инструмент имеет овальную форму, а в матрице расположены гнезда для пресса в количестве трех. Они промаркированы красным, синим и желтым цветом. Этим цветам соответствуют гильзы, наконечники и другие виды разъемов с аналогичной цветовой индикацией. Такая маркировка выполняет соединение изолированных наконечников, расположив их в нужном гнезде.
• Опрессовка неизолированных наконечников. Основным рабочим элементом служит специальный стержень, расположенный по разделительному шву и обжимающий гильзу по центру.

Обжим гидравлическим инструментом

Качественное выполнение опрессовки существенно улучшает проводимость тока в местах соединений, предотвращает перегрев и аварийные ситуации из-за плохого контакта. В домашних условиях для этих целей используются обычные бытовые клещи, рассчитанные на работу с проводами сечением до 4 мм2.

Для сплошного или комбинированного обжатия кабеля сечением 4-400 мм2 необходимо использовать более мощные инструменты, обеспечивающие высокое рабочее давление. К этой категории относятся гидравлические клещи или гидравлические прессы.

В конструкции использованы цилиндры различного диаметра, связанные между собой и представляющие систему сообщающихся сосудов. В каждом из них расположен поршень. Внутренняя полость цилиндров заполняется водой, маслом или другой подходящей жидкостью, поэтому такой инструмент – гидравлический.

В соответствии с законом Паскаля, усилие, воздействующее на любую точку жидкости, находящейся в состоянии покоя, равномерно распределяется по всему объему. Таким образом, если к поршню меньшего диаметра приложить определенную силу, то при передаче на большой поршень, она будет увеличиваться. Чем больше разница между площадями поршней, тем сильнее будет усилие, возникающее на большом поршне.

Каждый гидравлический инструмент этого типа обладает простым, двойным или тройным действием. Аппаратура простого действия оборудована одним рабочим органом – подвижной перегородкой. В прессах двойного или тройного действия имеется соответственно два или три рабочих органа. Их рабочие процессы согласованы между собой, а общее управление осуществляется с помощью специальной распределительной аппаратуры.

Конструктивно гидравлический пресс может быть вертикальным или горизонтальным, закрытого или открытого типа. С помощью этого инструмента можно обжимать не только металлические, но и другие материалы.

При выборе гидравлического инструмента, необходимо учитывать наличие клапана ограничения давления. Данный элемент обеспечивает дополнительную надежность, исключая перегрузки из-за давления. Следует обращать внимание на типы прессующих головок, которые бывают открытыми или закрытыми, а также на диаметры рабочих сечений. Все гидравлические инструменты состоят из подгрупп, каждая из которых выполняет действия с кабелями сечением до 70, 120 300 и 400 мм2.

Как правильно работать обжимными клещами

Каждые клещи используются в соответствии с их предназначением. Тем не менее, существуют общие принципы, касающиеся любого инструмента. При выполнении каждой операции потребуется провод или кабель определенного сечения, сами клещи, а также трубки гильзы или другие соединительные элементы.

Для примера можно взять интернет провода.

1. Концы проводов очищаются от внешней изоляции. Для этой операции потребуются клещи с полукруглой выемкой снизу и режущей кромкой сверху. В выемку укладывается провод, после чего его верхняя сторона прижимается лезвием. Вокруг кабеля делается 1-2 оборота, изоляция становится надрезанной и снимается без каких-либо усилий. Для нормальной опрессовки потребуется зачищенный участок, длиной 3-5 см.
2. Жилы кабельных проводников выравниваются и размещаются в нужной последовательности по типу коннектора. Они тесно прижимаются друг к другу и обрезаются таким образом, чтобы оставалось 1-1,5 см для соединения.
3. Провода заводятся в соединительное устройство с сохранением последовательности. При этом нижняя выемка коннектора должна доставать до изоляции кабеля, чтобы не нанести повреждений, когда совершаются обжимающие действия.
4. Все устройство помещается в посадочное место клещей. После повторной проверки правильного расположения цветов выполняется опрессовка.
5. По завершении проверяется целостность коннектора и прочность соединения.

Для качественных соединений различных проводов и кабелей с источниками и потребителями электроэнергии применяются металлические обжимные наконечники и гильзы. Их крепление на концах проводной продукции осуществляется с помощью пресс клещей для опрессовки наконечников.

Особенности обжимных клещей

Принцип действия инструмента похож на работу пассатижей. Отличием обжимных клещей для наконечников является сложный профиль прессовочных губок. Клещи обжимные или кримперы имеют различные размеры и форму посадочного ложа. Каждый вид инструмента предназначен для опрессовки проводов и кабелей с определённым сечением и количеством жил.

Инструменты для обжима наконечников проводов и жил кабелей позволяют быстро и качественно осуществить коммутационные связи между энергетическими узлами. Сам процесс обжимки для наконечников кабельных изделий довольно прост. На оголенный конец провода или многожильную скрутку одевают втулку. Её заводят в проём клещей. Усилием пальцев руки сжимают рычаги инструмента, и кримпер обжимает гильзу с проводом.

Основные типы клещей

Клещи обжимные подразделяют на два типа. Самый распространённый вид – это конструкция, работающая как пассатижи. То есть гильза сжимается с двух сторон. Другие клещи – это диафрагменные кримперы.

Пассатижный

Наконечник обжимают так, как плоскогубцы захватывают какую-либо деталь. Рабочая поверхность матриц имеет вырезы, в которые продевают хвостовик наконечника. Такая конструкция годится для тех креплений, которые не нуждаются в особой надёжности.

Для увеличения силы обжатия были изобретены гидравлические обжимные инструменты для наконечников. Благодаря этому усовершенствованию, клещи стали обладать большей эффективностью применения. В конструкции использованы цилиндры с поршнями, заполненные маслом, что создаёт большое давление матриц на гильзу наконечника.

Важно! Некоторые кримперы комплектуются несколькими видами съёмных матриц. Универсальность инструмента устраняет потребность в клещах под каждый размер сечения проводников.

Оригинальность конструкции диафрагменных обжимников заключается во всестороннем охвате хвостовика наконечника. Принцип действия схож с движением лепестков диафрагмы фотообъективов. Единственным недостатком таких устройств является невозможность заведения клещей в соединение двух концов проводов.

Обратите внимание! Диафрагменный инструмент используют как пресс для металлических наконечников штыревой или плоской формы. Всесторонний зажим намного эффективнее пассатижного типа охвата концевиков проводной продукции.

Область применения

Клещи для обжима наконечников проводов определённых конструкций применяются в зависимости от состава сечения кабельной продукции. Основные направления использования кримперов можно представить следующим перечнем:

• многожильные провода и тонкостенные наконечники;
• многожильные провода и толстостенные наконечники;
• наконечники и электрический кабель большого сечения;
• последовательное обжатие проводов;
• обжимка компьютерных кабелей.

Многожильные провода и тонкостенные наконечники

Тонкостенные наконечники применяют для проводов малого сечения – от 0,5 до 3,5 мм2. Элементы имеют маркировку НШВИ. Аббревиатура расшифровывается следующим образом:

• Н – наконечник;
• Ш – штыревой;
• В – втулочный;
• И – изолированный.

НШВИ наконечники применяются для опрессовки медных многожильных проводов с последующей вставкой в гнёзда различных электронных приборов. Рукоятки кримперов сжимают до тех пор, пока не сработает пружинный механизм устройства.

Обратите внимание! Многоступенчатые матрицы клещей позволяют работать одновременно с проводами сечением в диапазоне, указанным выше. Этим исключается потребность в большом количестве скобообжимных ручных инструментов.

Пресс клещи создают крепкое и надёжное обжатие наконечников. Без них пришлось бы скручивать многожильные сердечники или заниматься пайкой клемм распределительных устройств. Применение отпрессованных концевиков полностью устраняет проблемы, связанные с ломкой тонких жилок, обрывом проводов, риском короткого замыкания.

Многожильные провода и толстостенные наконечники

Толстостенные хвостовики используются для опрессовки многожильных силовых кабелей. Их предельное сечение достигает 16 мм2. Пресс клещи ПК-16 применяют только для многожильных проводов. Инструмент может обжать гильзу настолько сильно, что легко переломит одиночную жилу.

Процесс опрессовки кабеля происходит в несколько этапов:

1. На конце провода отмечают длину гильзы.
2. Специальными кусачками удаляют изоляцию с отмеченного участка.
3. Одевают отрезок термоусадочной трубки так, чтобы она не заходила на оголённый провод.
4. Очищенный конец кабеля заводят внутрь гильзы. Вхождение провода должно быть плотным, но без усилия.
5. Клещами делают обжим наконечника.
6. Торчащие жилки обкусывают.
7. Феном греют термоусадочную трубку, пока она плотно ни обхватит кабель.

Если в маркировке инструмента указана литера «У», то это означает расположение храпового механизма внутри рукояток, чем создаётся большое усилие на губках кримпера. Клещи ПК-16-У легче сжимаются во время опрессовки кабеля.

Наконечники и электрический кабель большого сечения

Обжимка для наконечников электрического кабеля большого сечения производится ручным гидравлическим прессом. Изначально клапан устройства приоткрыт, и шток медленно сдвигается в исходное положение. В начале хода поршня клапан открывается полностью, что обеспечивает сжатие матриц с большим усилием.

Во внутридомовом оборудовании кабели большого сечения мало встречаются. В основном гидравлические клещи используются для установки наконечников на высоковольтных кабелях для крепления их в щитах промышленных объектов. Обжимные гидравлические клещи для габаритных наконечников также применяются при прокладке и коммутации силовых кабелей в энергощитах подъездов жилых домов, административных сооружений и зданий гражданского назначения.

Гидравлический пресс комплектуется кассетами со сменными матрицами. Верхний рычаг оснащён магнитом, который после обжатия возвращает рукоятку в исходное положение. Рычаги оснащены прорезиненными оболочками, которые обеспечивают электрическую безопасность работы устройства. Обжим двух кабелей двусторонней гильзой производят при переносе электрического щита. Данные клещи для одновременного обжима двух проводов применяются также при наращивании медных жил диаметром 6-12 мм2.

Последовательное обжатие проводов

Такой способ применяется при соединении отрезков проводов в единое целое. Особенно это важно для последовательного обжатия проводников с жилами из разных металлов. Например, когда нужно сделать смычку алюминиевого и медного провода, используют обжимную втулку.

Дело в том, что скрутка из разноимённых металлов будет вызывать разрушительные процессы от их непосредственного контакта между собой. Соединительная гильза становится своеобразным мостиком между алюминием и медью.

Оголённые провода вставляют с двух сторон в гильзу. После этого втулку сдавливают клещами. Сжатая гильза не допускает попадания воздуха внутрь соединения, что препятствует возникновению окислительных процессов в металле проводов.

Обжимка компьютерных кабелей

Нередко встаёт вопрос обжимки кабеля интернета для подключения его к компьютеру или объединения нескольких ПК локальной сетью. Для этого используется кабель – витая пара. Провода расплетают и распределяют параллельно по отношению друг к другу. При этом соблюдают строгое цветовое расположение проводов.

В качестве наконечников используют пластиковые разъёмы RJ-45. Полимерные наконечники предназначаются для вставки в гнёзда хабов и сетевых адаптеров. Витая пара состоит из восьми проводов. Перевитые попарно изолированные жилы минимизируют помехи при прохождении в них электрических токов.

Для опрессовки концов кабелей применяют специальные кримперы. Разъём RJ-45 представляет собой пластиковую коробочку с проёмом под кабель с одной стороны и контактными клеммами с другой стороны.

Процесс установки разъёмов на сетевых кабелях происходит следующим образом:

• снимают один сантиметр изоляции, для этого на клещах есть специальный разъём;
• витые пары расплетают, выравнивают в определённом порядке;
• кусачками ровно обрезают провода таким образом, чтобы сформировались оголённые торцы жил;
• провода вставляют в разъём RJ-45, обрезанные провода своими жилами должны плотно примыкать к тыльной стороне клемм;
• пластиковый коннектор вставляют в проём клещей, затем сжимают рукоятки инструмента.

Провода витой пары должны располагаться слева направо в следующем порядке (смотреть сверху со стороны входа в разъём):

1. Бело-оранжевый.
2. Оранжевый.
3. Зелёно-белый.
4. Синий.
5. Сине-белый.
6. Зелёный.
7. Бело-коричневый.
8. Коричневый.

Как правильно работать обжимными клещами

Самостоятельное овладение опрессовочными клещами первоначально может сопровождаться созданием некачественного соединения гильзы или наконечника с проводом. Нередко бывает, что с виду надёжно выполненный обжим скрывает плохой контакт. Это может происходить по двум причинам.

Если не выдерживается форма клемм

Несовпадение размера наконечника или гильзы с проёмом между губками матриц может вызвать перекос сдавливаемого элемента. Прежде, чем приступить к обжимке, следует примерить наконечник к проёму в клещах. Также важно плотное вхождение оголённого конца провода в отверстия хвостовика или гильзы.

Пучок проводков или одиночная жила должна входить в соединительный элемент с лёгкой натяжкой. Если возникают какие-либо сомнения в надёжности крепления, стоит потренироваться на отдельных отрезках кабеля. После обжима усилием рук нужно проверить прочность соединения. При малейшем люфте обжим следует забраковать и возобновить опрессовку с другим концевиком.

Чрезмерный зажим может повредить жилы внутри гильзы. В сопроводительной документации клещей для обжима обычно указывают размеры поперечного сечения наконечников непосредственно для каждого проёма клещей. Следует избегать применения разъёмов из мягких металлических сплавов. Со временем наконечник может потерять прочность, и контакт станет ненадёжным.

Скручивание многожильных проводов перед обжимом

Ошибка может совершиться по привычке скручивания жил, которую производят перед изолированием или пайкой ручных соединений. Так делать категорически нельзя.

Проверить пагубность скрутки можно простым способом. Стоит сжать плоскогубцами скрутку многожильных кабелей, чтобы убедиться в деформации и повреждении целостности проводков.

Если при снятии изоляции с монтажного участка кабеля обнаруживаются скрученные жилы, то их надо распрямить. Только после этого жилы вставляют в проём наконечника или гильзы.

Цветовая маркировка наконечников

Маркировка цветом применяется для наконечников НШВИ. Цвет юбки коннектора соответствует определённому сечению провода:

• чёрный – 1,5 мм2;
• синий – 2,5 мм2;
• серый – 4 мм2;
• жёлтый – 6 мм2;
• красный – 10 мм2.

Таблица цветовой маркировки наконечников НШВИ

Обжим проводов с помощью клещей по качеству и быстроте соединений не может сравниться с ручной скруткой или пайкой. Для любых соединений всегда можно подобрать нужную модель кримпера.

Видео

Залогом любого качественного электрического соединения является площадь соприкосновения проводов – чем она больше, тем надежнее контакт. Разумеется, все это подбирается относительно сечения соединяемых проводов, поэтому здесь главное обойтись без фанатизма. Если первые соединения такого типа представляли собой длинные скрутки, обжатые плоскогубцами, то сейчас это ровные провода, которые клещи обжимные скрепляют между собой внутри специальной опрессовочной втулки. Минус такого способа соединения в необходимости иметь инструмент для обжима и расходники в виде втулок или наконечников, но это полностью компенсируется увеличением скорости работы и улучшением ее качества.

Где используются обжимные клещи

Независимо от размера кримпера, у него есть только два основных способа применения – подготовка токоведущих жил для закрепления их в клеммах розеток, выключателей и прочих электроприборов, а также соединение нескольких проводов между собой.

В первом случае опрессовка оправдана, если используются многожильные провода. Если их зажать в клеммы контактов без подготовки, то со временем под действием электрического тока (он создает микровибрацию) жилки «утрясутся», между ними появится свободное пространство и контакт в целом ослабеет.

Это одна из причин, по которой для прокладки силовой электропроводки советуют использование одножильных проводов, но с распространением устройств для обжима наконечников проводов эта рекомендация потеряла смысл.

Также опрессовка используется при работе с кабелями большого сечения – она применялась даже задолго до появления «бытовых» устройств. Правда качественное соединение возможно получить только используя специальный пресс для обжима кабельных наконечников, который и сейчас далеко не карманных размеров. Чтобы создать необходимое усилие, в таких устройствах используется принцип домкрата или отдельный гидравлический привод – силы человека, даже приложенной через обычный рычаг, чтобы качественно обжать толстый кабель, недостаточно. Пример такого устройства на видео:

Полезной будет обжимка и при необходимости соединить два и больше проводов. В таком случае они собираются вместе, на них надевается втулка и обжимается. При этом провода могут быть вставляться во втулку как с одной, так и с двух сторон: в первом случае получается подобие скрутки, а во втором – муфты.

Преимущество такого вида крепления в том, что после опрессовки внутрь гильзы не проникает воздух – по сути получается герметичное соединение. Это позволяет соединять таким способом даже медные и алюминиевые провода, контакт между которыми в обычных условиях со временем окисляется.

Разновидности обжимных клещей

Конструкционно клещи для обжима делятся на два основных типа – действующие по принципу пасатижей или диафрагменные.

Первые из них более распространенные – они выполняют сдавливание только с двух сторон, но в отличие от пасатажей имеют в губках вырезы специальной формы, которые работают в качестве направляющих. Это позволяет выполнять качественное крепление на жиле провода наконечников, основание которых в сечении имеет «П»-образную форму.

На видео различные виды инструмента для обжима проводов:

Преимущество таких устройств, выполняющих обжим жил проводов в их относительной универсальности – к наконечниками ими можно «подобраться» с любой стороны. Главный недостаток кроется в необходимости иметь «на подхвате» несколько таких клещей, так как на губках обычно помещаются вырезы для 3-4 размеров гильз. Как вариант можно приобрести универсальный кримпер для обжима со сменными матрицами, которые крепятся на специальной кассете. При необходимости поработать с другими видами наконечников, старые защелкиваются в кассете и на их место выбираются подходящие.

Диафрагменные устройства могут обжимать гильзы с четырех или шести сторон – в зависимости от механизма диафрагмы. За счет полного обхвата ими выполняется более качественный и плотный обжим конца кабеля, а также устройство автоматически подстраивается под любую толщину гильзы.

Перед выбором такого инструмента надо учитывать его главный недостаток – опрессовать можно только гильзу, в которую провода вставлены с одной стороны – в противном случае клещи останутся на проводе, так как их головка замкнута.

Несколько отдельной категорией идут кримперы, что выполняют обжим компьютерного кабеля типа «витая пара» и ему подобных. Принцип действия такого инструмента такой же, как и двухгубочных клещей, но вместо железных или медных втулок, их матрицы «заточены» для работы со штекерами для компьютеров или телефонов. Здесь производится не обжим как таковой, а смещение контактов, которые прорезают изоляцию проводов и плотно прижимаются к их жилам.

Как работать с обжимными клещами – важные нюансы

Сам процесс обжимания проводов интуитивно понятен – гильза или наконечник надевается на провод(а), к ней подводится матрица клещей, смыкаются ручки инструмента и контакт готов. На практике же чаще всего «первый блин», а то и несколько, получаются «комом», причем практически в прямом смысле – соединения могут быть далекими от идеала. Также бывали случаи, когда в с виду хорошо обжатом проводе со временем ухудшался контакт.

Если не выдерживается форма клемм

В первом случае виноваты настройки силы сдавливания частей матрицы, которые могут быть различные как для отдельных проводов, так и самих наконечников. Из-за этого профессионалы предпочитают иметь хотя бы два инструмента, чтобы не перенастраивать пружину для работы с другими проводами или гильзами.

Еще на качество работы влияет материал, из которых сделаны гильзы и их толщина. Обжимка для плотных клемм всегда выполняется гораздо проще и они впоследствии лучше держат форму, чем те, что сделаны из мягких материалов.

Правильное ориентирование наконечников с «П»-образным сечением – это хоть и лежащее на поверхности, но часто игнорируемое требование, а ведь перекос деталей в любом механизме далеко не всегда попадает в зону разрешенной погрешности.

Скручивание многопроволочных жил перед обжимкой

Для каждого опытного электрика, который начинал со скруток и пайки проводов, это движение скорее всего уже является рефлексом, но когда выполняется обжимка для многопроволочных наконечников, то от него надо избавляться. Справедливость этого утверждения можно проверить простым опытом – взять пару одножильных однопроволочных проводов, расположить их крест-накрест и сжать плоскогубцами. В некоторых случаях деформируются обе проволочки, а иногда и только одна, но при этом она практически полностью будет перебита и станет болтаться на тоненьком перешейке. Разумеется, проводимость этой жилки значительно уменьшится.

Если же проволочки не будут скручиваться, то при опрессовке наконечника они окажутся расположенными параллельно друг другу и при деформации они просто заполнят все пустоты, не передавливая друг друга.

Нюансы гильзования проводов на видео:

Цветовая маркировка гильз и матриц

Различные размеры гильз некоторые производители помечают отдельными цветами и такие же метки наносят на матрицы клещей.

Надо помнить, что единой системы для этого еще не разработано, поэтому если приобретать гильзы ориентируясь только на цвет, то можно получить не совсем подходящие расходники.

Как итог – что выбирать

Обжимные клещи очень подвержены правилу, которое гласит, что для каждой работы нужен свой инструмент, только здесь все немного сложнее, так как отдельное устройство по большому счету нужно для каждого типа используемых проводов, если нет желания возиться с регулировкой усилия пружин. Поэтому, какой конкретно нужен инструмент и в каком количестве, можно решить только исходя из каждодневных рабочих задач.

Обжимка (кримпер) для кабельных наконечников 0.25-6.0mm² (AWG23-10)

Небольшой обзор неплохой обжимки-кримпера в комплекте с набором наконечников.
Полезный инструмент как для профессионалов, так и для любителей))

Попал в руки вот такой вот лот Multifunctional Professional Cable Wire Crimper Crimping Pliers Tool (0.25-6.0mm² /AWG23-10 ) в комплекте с 800Pcs Copper Insulated PinEnd Crimp Terminal

На самом деле проскакивали акции на этот комплект, я просто нашел лот подешевле ($17 в комплекте с наконечниками в органайзере). Оказалось очень удобно — и неплохая обжимка, и сразу комплект с кейсом.
Вообще, наконечники штыревые втулочные изолированные, так называемые НШВИ, нужны для оконцевания методом опрессовки гибких многопроволочных медных проводников. Это трубчатые наконечники, для монтажа многожильных проводов, фактически из многожильного, без пайки, просто опрессовкой получаем моножилу, которую можно притянуть винтом в клемме. Рекомендуется для электромонтажных работ.

Характеристики обжимки:
Model: HSC8 6-4
Colors: Multicolor
Crimping Range: 0.25-6.0mm² AWG23-10
Suitable Terminals: Cord End Terminals, Insulated Terminals
Wire Crimper Size: 175 * 90 * 17mm

В комплекте есть кейс-органайзер с наконечниками.

Комплект НШВИ включает:
AWG 10 (Green): F: 12mm, L: 20.5mm, W: 6mm, D: 3.9mm, C: 3.4mm
AWG 12 (Gray): F: 12mm, L: 19.5mm, W: 4.4mm, D: 3.2mm, C: 2.8mm
AWG 14 (Blue): F: 12mm, L: 19.2mm, W: 4mm, D: 2.6mm, C: 2.3mm
AWG 16 (Black): F: 10mm, L: 16.4mm, W: 3.5mm, D: 2mm, C: 1.7mm
AWG 18 (Red): F: 8mm, L: 14.6mm, W: 3mm, D: 1.7mm, C: 1.4mm
AWG 20 (White): F: 8mm, L: 14.6mm, W: 2.8mm, D: 1.5mm, C: 1.2mm
AWG 22 (Yellow): F: 6mm, L: 12mm, W: 2.5mm, D: 1.3mm, C: 1mm
AWG 22 (Orange): F: 8mm, L: 14mm, W: 2.5mm, D: 1.3mm, C: 1mm

Количество по 100 шт каждого вида:
100 * E0506 Crimp Terminals
100 * E0508 Crimp Terminals
100 * E7508 Crimp Terminals
100 * E1008 Crimp Terminals
100 * E1510 Crimp Terminals
100 * E2512 Crimp Terminals
100 * E6012 Crimp Terminals
100 * E4012 Crimp Terminals

Размеры изолированных манжет и втулок наконечников НШВИ рассчитаны для монтажа одного проводника соответствующего сечения — подбирайте по диаметру провода согласно таблице

Цвет изолирующих манжет выполнен в соответствии с цветовой маркировкой DIN 46228.

Вот так выглядит комплект

Отдельно обжимной инструмент

Это небольшая, но качественная обжимка.

Присутствует маркировка HSC8 6-4

Есть фиксатор в «сложенном» положении

На фото — «разложенное» положение.

Несмотря на массивную «головку», инструмент компактный, удобный для работы.

Кейс с НШВИ

Закрывается на замок

В кейсе по сто штук каждого вида, всего 8 видов.

Вот какие виды были в комплекте. Цветовая маркировка соответствует разным диаметрам.


Процесс обжимки простой — зачищаем провод, устанавливаем наконечник, вставляем в матрицу кримпера

Стараемся выровнять провод и сам наконечник.
Сжимаем кримпер.

Пластины матрицы сдавливают равномерно, получается опрессованный наконечник.
На фото пока пустой, для теста.

Фотография сжатого наконечника крупным планом.

Хорошо видно, как матрица опрессовывает, если есть внутри провод — его равномерно сдавливает в «рубашку».

Конечно, пустой наконечник промялся.

Теперь попробую с многожильным проводом.

Для теста — простой многожильный (примерно 0,5мм2) и красные наконечники (AWG18)

Для того, чтобы не торчали проволочки из наконечника, нужно зачищать многожильный провод согласно таблице, в размер

Далее вариант потолще (0,75мм2 / AWG20)

Обжимаем.

Результат неплохой — рубашка полностью закрывает срез изоляции, ничего не торчит, наконечник держится прочно.

Фото опрессованного наконечника крупным планом


Для наглядности — анимация работы кримпера.

В целом — вполне годный инструмент для обжимки наконечников многожильных проводов.
Очень полезен как профессионалу, так и «домашнему мастеру».
Пример применения — подключение оборудования в щитке, в распределительных коробках и т.п., то есть там, где используются клеммные зажимы под винт.

На мой взгляд, подобная конструкция кримпера, которая позволяет опрессовывать с четырех сторон сразу — наиболее продуманная.
Мне попадались дешевые клещи-кримперы, которые просто сжимают наконечники с двух сторон (по принципу пассатижей, с матрицей под разные калибры наконечников). Так вот, они свою функцию выполняют, но в итоге крепление не очень надежное.
А конструкция, как в обзоре — обжимает качественнее, проводники так просто не выдернешь из наконечника.

Лот удобный, по отдельности будет скорее всего дороже. Наконечники, конечно, проще купить по месту, обычно их требуется не так много. С другой стороны, в лоте есть 8х100 шт разных видов сразу в кейсе, и не требуется ломать голову, хватит или не хватит. Потом всегда можно докупить новых наконечников и использовать имеющийся органайзер.

В любом случае, инструмент полезный, и я думаю, пригодится многим.
Спасибо!))

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

✅ Как обжать наконечники ншви пассатижами

Обжим кабеля проводов — очень ответственное занятие, в особенности если данное соединение является силовым. В данной статье мы рассмотрим, как правильно выполнять оконцевание соединения слаботоковых проводов (до 15–20 ампер).

Помните! Использование силовых проводов и наконечников из неправильного материала и неправильного сечения может повлечь за собой серьезные последствия, такие как возгорание проводки, например.

Наконечник штыревой втулочный изолированный для проводов и его опрессовка

Кабеля типа одиночного провода очень хорошо подходят для разводки электросети 220V по всему дому. Они жесткие, поэтому вы можете изгибать их как хотите, и благодаря тому, что внутри провод представляет собой одиночный стержень, без дополнительных инструментов, используя обычные электрические разъемы он быстро соединяется с другими проводами и блоками (например в электрощитке).

Сетевые шнуры — это совсем другая история. Они гибкие, а внутри один провод состоит из дюжины или даже нескольких десятков тонких медных проводков. Подавляющее большинство шнуров питания поставляемых с бытовой техникой и всевозможными удлинителями, изготавливаются с использованием проводных многожильных кабелей.

Используя такие кабели можно подключить два и более провода в одну точку без использования внешних электрических разъемов. Для этой цели используются кабельные концевые втулки (наконечник штыревой) и о них будет сегодняшняя статья. Важным преимуществом этого решения является получение очень хорошей контактной поверхности выключателя с кабелем или проводами.

Кроме того, клеммы такой гильзы можно использовать везде, где надо подключать кабели типа сетевой линии. Соединение же кабеля с электрическим соединителем изделия (модуля) без зажатой втулки может привести к тому, что винт соединителя надавит только на часть проводов кабеля, что ослабит надёжность и проводимость.

Трубчатые неизолированные кабельные наконечники

Изготовливаются из листовой или трубной меди и латуни. Швы трубки коннектора могут быть спаяны вместе для обеспечения лучшей опрессовки наконечника. Матрица пресс-клещей обычно имеет выступ-зуб для вдавливания трубки, или может иметь шестигранный профиль для больших сечений. Особенностью неизолированных трубчатых соединителей является то, что при опрессовке они должны быть правильно выровнены. Шов трубки должен находится в центре вверху, иначе он может быть повреждён.

Наконечники кабельные медные луженые под опрессовку

Профили обжима

1. кольцевой медный луженый наконечник
2. вилочный медный луженый наконечник
3. плоский медный луженый наконечник
4. штыревой медный луженый наконечник

Инструмент для обжима трубчатых неизолированных кабельных наконечников (кримперы и пресс-клещи)

Втулки изолированные штыревые

Наконечник штыревой втулочный изолированный для насадки на провода состоит из двух частей:

1. проводник — трубочка длиной в несколько десятков миллиметров. Именно эта часть будет обжата.
2. изоляция — пластиковый элемент в разном цвете и толщине, в зависимости от размера кабеля для которого предназначен наконечник.

Разумеется их можно купить в различных размерах, чтобы они идеально соответствовали поперечному сечению обжимаемого кабеля. Вот таблица основных характеристик:

Стоит объяснить, как описываются различные размеры изолированных наконечников. На примере меток на рисунке видно:

• HI — Тип продукта в виде символа.
• 2,5 — клемма предназначенная для зажима одиночного провода с максимальным поперечным сечением 2,5 мм2.
• 2 X 2,5 — клемма предназначена для затягивания двух проводов, каждый из которых имеет максимальное поперечное сечение 2,5 мм2.
• / 8 — длина проводящего элемента в миллиметрах.

Значит если вы видите в магазине символ «HI 2 X 1.5 / 8», это означает, что в упаковке имеются изолированные наконечники, предназначенные для затягивания двух проводов, каждый с максимальным поперечным сечением 1,5 мм2 и длина проводящего элемента — 8 мм.

Обратите внимание: со стороны изоляции отверстие одиночного наконечника круглое, а отверстие двойного имеет прямоугольную форму, так что два провода могут быть расположены рядом друг с другом.

Обжимка для проводов — типы

Выбирая инструмент для обжима проводов — обжимник (или по-другому crimper), необходимо учитывать тип наконечников. В зависимости от назначения они бывают:
• цилиндрической формы;
• вилочными;
• петлевыми;
• соединительными;
• ножевыми.

Кроме того, важен диапазон опрессовки, который показывает максимальное и минимальное сечение кабеля. При работе с проводами диаметром от 0,25 до 16 мм используют ручные пресс клещи. Они подходят для прокладки и ремонта компьютерных сетей, телефонных линий и других слаботочных систем.

Обжим проводов автомобильного аккумулятора, наконечников для кабеля диаметром не более 120 мм и монтаж подстанций выполняют с помощью инструмента с гидравлическим приводом.

При больших объемах целесообразно использовать электропассатижи, которые могут работать в автоматическом или полуавтоматическом режиме.

Помимо привода и типа наконечников при выборе инструмента для их обжима следует обращать внимание и на другие характеристики, среди которых можно выделить:
1. Дополнительную изоляцию. Обычно для изготовления ручек клещей служит пластик, но у некоторых моделей есть еще и вставки из резины. Она не проводит электричество и снижает вероятность поражения током.
2. Лезвие на рабочей части инструмента. Оно позволяет отрезать кабель и обходиться без дополнительного оснащения.
3. Если необходимо выполнить опрессовку гильз неодинакового размера в большом количестве, то лучше выбрать клещи с поворотными матрицами или регулируемым пуансоном.
4. За счет особенностей конструкции они могут использоваться для работы с проводами разного сечения. Опрессовку наконечников небольшого диаметра проводят с помощью клещей с фигурными губками.

Пресс клещи для обжима наконечников проводов

Для опрессовки изолированных и неизолированных наконечников, с целью закрепления их на концах проводов различного сечения, применяют ручные пресс-клещи, называемые кримперами. Кримперы относятся к профессиональному инструменту для электромонтажа, и выпускаются многими фирмами — производителями ручных инструментов.

С помощью пресс-клещей можно опрессовывать наконечники различных типов: кольцевые, вилочные, штыревые, штекерные, втулочные и плоские разъемы, соединительные гильзы и другие типы наконечников.

Губки клещей называются матрицей, на ней расположены углубления специальной формы под разные диаметры обжимаемых проводов, гибких многожильных и однопроволочных жестких, и соответственно, под различные наконечники.

Для многожильных подходят изолированные наконечники, для однопроволочных жестких— неизолированные.

Наконечники как таковые являются удобным средством надежного подключения розеток, автоматических выключателей, УЗО, светильников, выключателей, люстр, счетчиков и многих других приборов.

Для опрессовки жил значительного сечения, более 16 квадратных миллиметров, служат гидравлические прессы, но для нужд профессионального электромонтажа подойдут и ручные пресс-клещи, кримперы.

Пресс-клещи (кримперы) бывают разными. Есть специализированные кримперы, например, для обжима только телефонных разъемов 4P4C и 4P2C, а также многофункциональные, сочетающие в себе, например, еще и стриппер — инструмент для снятия изоляции. Есть кримперы для оптоволоконных разъемов, для разъемов D-sub, и т.д.

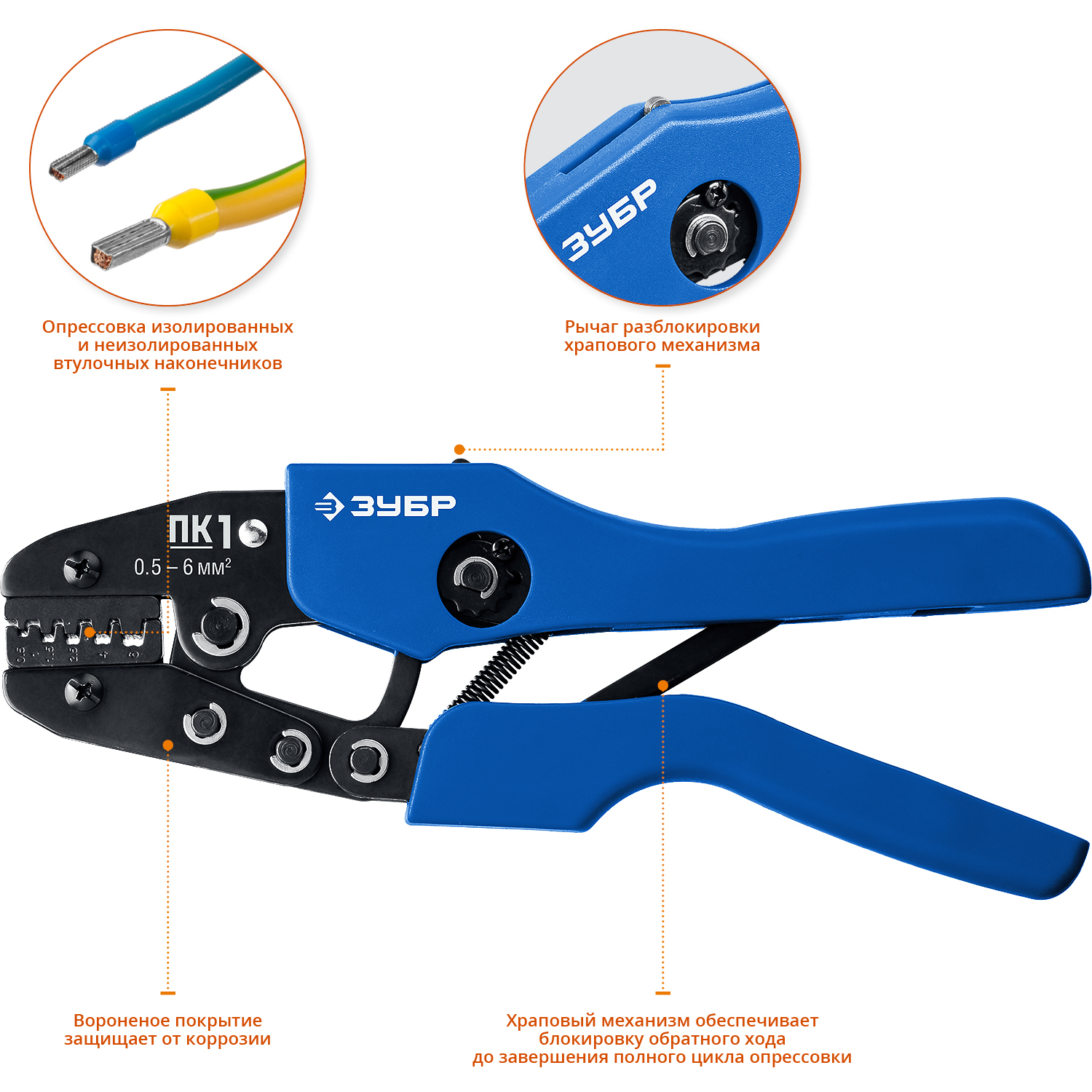

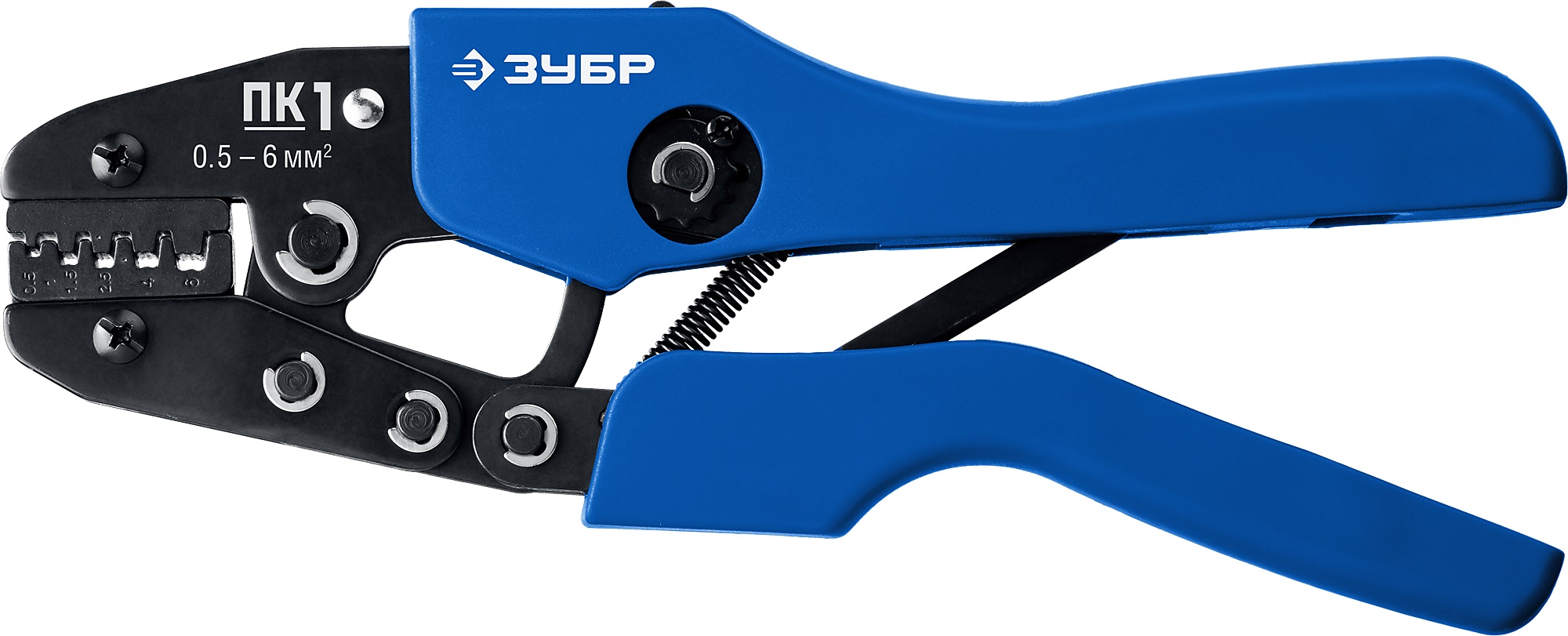

Типичный кримпер для опрессовки имеет удобные пластиковые рукоятки и стальные корпус и губки. Такое устройство позволяет одной рукой осуществить обжим наконечника.

Особенно удобны кримперы с храповым механизмом, блокирующим розжим до полного завершения опрессовки наконечника, чтобы не получилось недоопрессовки. Если обжим нужно прервать по причине, например, ошибки с диаметром провода или наконечника, то храповый механизм может быть разблокирован вручную.

Часто расположенные на губках обжимы промаркированы разными цветами, например, красным цветом отмечен обжим для провода сечением от 0,25 до 1,5 кв.мм, синим — от 1,5 до 2,5 кв.мм, желтым — от 4 до 6 кв.мм.

Это нужно чтобы не запутаться и не ошибиться с диаметром провода и с наконечником. Кстати, сами изолированные наконечники также имеют цветные манжеты соответствующих цветов.

Процесс опрессовки довольно прост. Например, нужно обжать провод ПуГВ 1х4,0 кв.мм. Для этого берут необходимый наконечник, например, нам нужен кольцевой, и мы выбрали НКИ 6.0-4, который подходит для проводов сечением от 4 до 6 кв.мм.

Сначала с провода снимают изоляцию на длину трубчатой части наконечника, чтобы получить контактную часть, жилы провода немного скручивают, надевают наконечник, чтобы провод немного (примерно на 1 мм) выступал за манжету, а изоляция упиралась в металл.

Наконечник устанавливают в матрицу пресс-клещей, в нашем случае — в желтую, и осуществляют обжим, придерживая провод. Происходит вдавливание по профилю наконечника в провод. Затем проверяют прочность полученной опрессовки.

При помощи пресс-клещей можно обжимать различные разъемы, опрессовывать разнообразные провода, выбирать любые необходимые клеммы и наконечники.

Среди обширного ассортимента кримперов, представленных на рынке сегодня, каждый профессионал-монтажник легко подберет инструмент по своему профилю. Это может быть просто кримпер или кримпер-стриппер, многофункциональный, или только для одного типа разъемов, например RJ45.

Обжимные клещи для автомобильных клемм

Клещи для обжимки клемм автопроводов – это автоинструмент, благодаря которому хорошо сращиваются провода внутри гильзы и соединяется кабель с наконечником. Применение этого инструмента в автомастерской существенно увеличивает скорость и качество работ по ремонту электропроводки Вашей машины или Вашего клиента.

Причем этот инструмент не относится к исключительно профессиональному оборудованию, а потому может быть применен при частном ремонте автомобиля в гараже.

Клещи для обжима автомобильных клемм делятся на 2 разновидности: диафрагмальные или функционирующие по типу обыкновенных пассатижей. Последние сдавливают детали с 2 сторон.

Они имеют на губках специальные отверстия, которые позволяют правильно направлять и корректировать ремонтируемые детали. Эти инструменты считаются универсальными, поскольку с их помощью можно добраться до проблемных зон с разных сторон и проекций.

Диафрагмальные клещи для обжима осуществляют корректировку элементов с 4 или 6 сторон. Более точные свойства инструментария зависят от функций диафрагмы. Этот механизм обеспечивает очень плотный обжим кабеля.

Помимо этого, благодаря особенностям оборудования оно может подстраиваться под гильзы разных размеров, что обеспечивает его многофункциональность.

Но диафрагмальные клещи для обжимки имеют определенный недостаток. Их можно применять только в том случае, если в гильзу провода вставлены с одной стороны. Иначе клещи будут находиться на проводе из-за особенностей строения своей головки.

Пресс гидравлический ручной для опрессовки кабельных наконечников

Гидравлический ручной пресс предназначен для опрессовки кабельных наконечников и гильз шестигранником, сечением до 70 мм². Медные наконечники и гильзы не должны превышать площадь сечения 50 мм².

Приобретая гидравлический ручной пресс, необходимо учитывать:
• Имеется ли в конструкции клапан ограничения давления. Такие изделия более надежны, они предотвращают перегрузку пресса от давления.
• Тип прессующей головки, которая может быть открытого и закрытого типа.

При работе прессом с закрытой головкой, необходимо:
1. предварительно открыть стопор;
2. вытянуть матрицу;
3. поставить провода и наконечник;
4. устройство закрыть.

И лишь после этого можно начинать обжимку кабеля. Для проводов небольших сечений процесс значительно проще. Если пресс имеет С-образную головку открытого типа, провода можно прессовать быстро в любом месте.

Диаметр рабочего сечения. Модели делятся на подгруппы, которые работают с кабелями:
• До 70 мм².
• До 120 мм².
• До 300 мм².
• До 400 мм².

С увеличением мощности пресса, увеличивается его масса. Некоторые изготовители уменьшают вес за счет применения для корпуса легких алюминиевых сплавов. Все гидравлические прессы рассчитаны на опрессовку медных и алюминиевых проводов.

В комплекте с прессом имеются сменные матрицы для опрессовки. Наиболее современные модели, оснащаются вращающимися головками и устройством быстрого хода.

Внутри устройства, с одной стороны имеется рабочий поршень с манжетой — для его возврата в исходное положение, смонтирована пружина. С другой стороны установлены нагнетательный цилиндр и плунжер.

Основные составляющие ручного пресса для наконечников

На рисунке:
1. Поз. 1 – ось.
2. Поз. 2 – головка.
3. Поз. 3 – полуформы матрицы.
4. Поз. 4 – винт.
5. Поз. 5 и 6 – ручки.

При качании рычага, расположенного на корпусе пресса:
• Плунжер насоса совершает возвратно-поступательное движение.
• В цилиндре создается избыточное давление.
• Масло под давлением начинает поступать в рабочий цилиндр, перемещая рабочий поршень.
• Поршень, воздействуя на матрицу, создает нужное давление на наконечник.
• В конструкции установлен двухходовой плунжер.
• На холостом ходу контур, обеспечивающий быстрое нагнетание жидкости в рабочий цилиндр, открыт. В конце холостого хода начинает открываться второй контур, развивающий максимальное усилие.
• Возвратная пружина, при открытом запорном клапане, который соединяет через каналы рабочую полость цилиндра и масляный баллон, возвращает поршень в исходное положение.
• Пресс для обжима кабельных наконечников снабжен предохранительным клапаном, который при превышении давления в системе, начинает перепускать некоторый объем масла назад в масляный баллон.

Изготовление наконечников

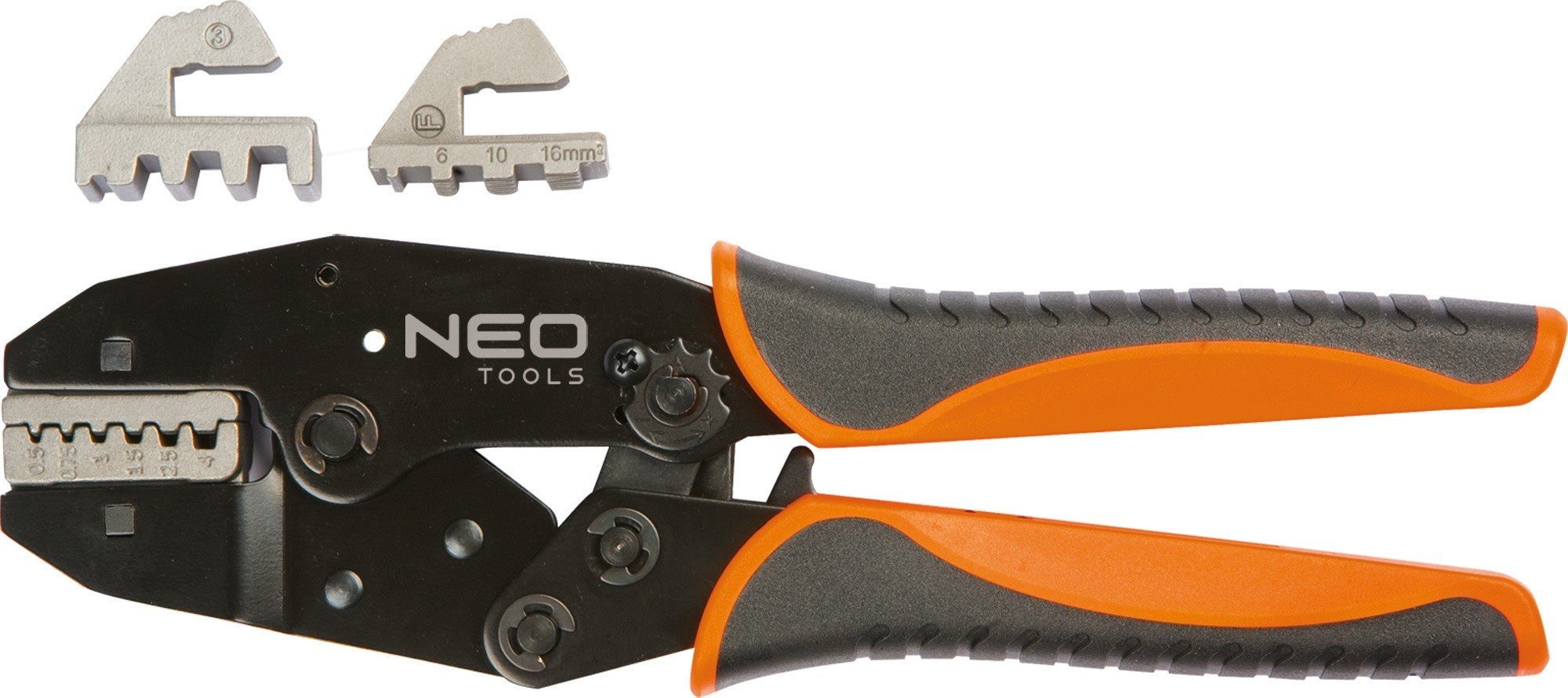

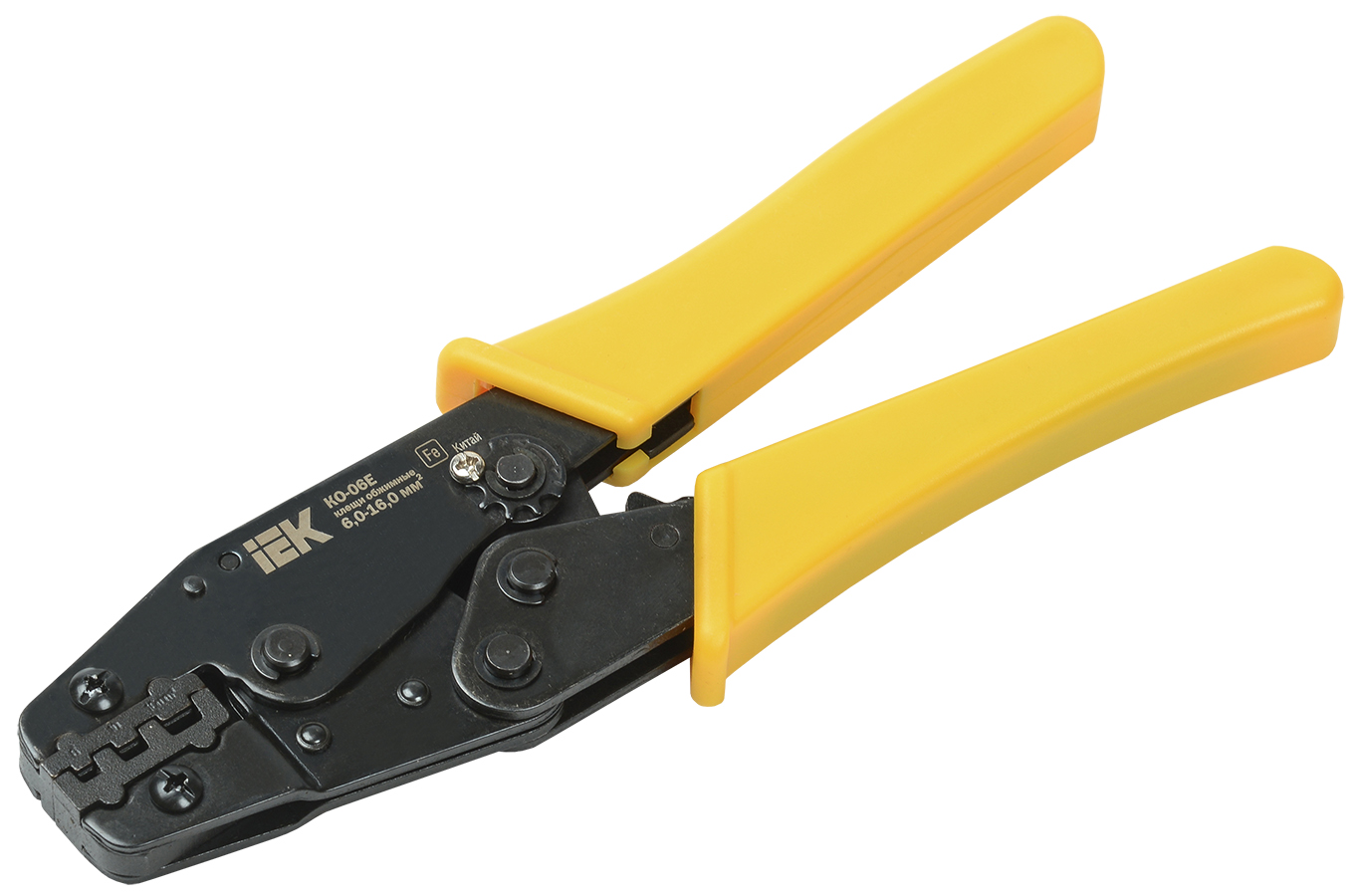

Обжиматель для штыревых втулок

Обжим для штыревых наконечников состоит из ряда углублений и язычков, каждый из которых имеет разный размер. Каждая дырка используется для зажимания втулок своего размера.

На каждом отверстии имеется число, определяющее для какого сечения кабеля предназначено данное отверстие. Например вот этот обжим может зажимать провода с поперечным сечением от 0,5 мм до 16 мм квадратных.

Модульные вилки для интерфейсов RJ45, RJ11, RJ14, RJ25

Registered Jack (RJ) — стандартизированный физический сетевой интерфейс включающий штекер «вилку» и порт «розетку». Применяется для соединения телекоммуникационного оборудования. Хотя передний край этих разъемов в значительной степени стандартизирован международными спецификациями, само тело коннекторов разных производителей может отличатся. Эти разъемы, на самом, деле не являются обжимными, а представляют собой коннекторы типа IDC (Insulation Displacement Connectors). IDC разъемы имеют острые контакты-штыри, которые при пробивании провода счищают изоляцию и контактируют с проводником.

Модульные коннекторы RJ9, RJ11/RJ12*, RJ45*

Стандарты и слэнговые названия коннекторов RJ:

Стандарт	Коннектор	Использование
RJ9*	4P4C (4P2C)	Применяется для подключения телефонных трубок к аппарату. Ширина 7.5 мм
RJ11	6P2C	Применяется для подключения двухпроводных телефонов.
RJ12*	6P6C	Предназначен для подключения шестипроводных телефонных аппаратов
RJ14	6P4C	Предназначен для подключения четырёхпроводных телефонных аппаратов
RJ22*	4P4C (4P2C)	Применяется для подключения телефонных трубок к аппарату. Ширина 7.5 мм
RJ25	6P6C	Предназначен для подключения шестипроводных телефонных аппаратов
RJ45*	8P8C	Используется для построения локально вычислительных сетей (ЛВС)
RJ45S	8P4C с ключом	Используется для подключения модемов.

P — количество мест для проводников. С — количество проводников в разъёме. * Стандарта RJ-9 не существует, это общепринятое название разъёмов 4P4C и 4P2C * Стандарта RJ-12 не существует, это общепринятое название стандарта RJ-25 (6P6C) * Стандарта RJ-22 не существует, это общепринятое название разъёмов 4P4C и 4P2C * Стандарта RJ-45 не существует, это общепринятое название восьмипроводного разъёма 8P8C

Инструмент для обжима модульных коннекторов RJ (кримпер и пресс-клещи)

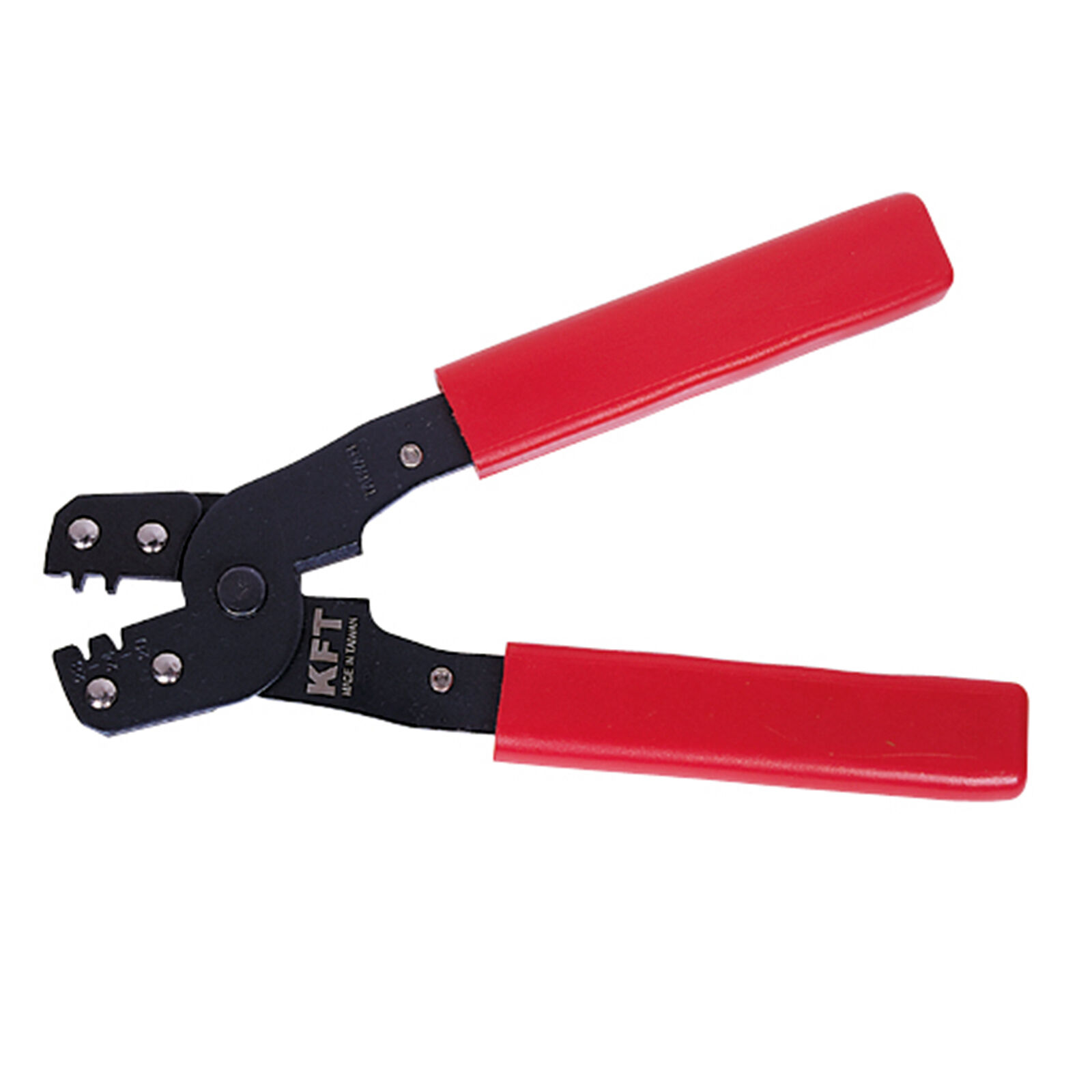

Обжимные инструменты другого типа

Обжимные инструменты различных производителей имеют свою форму, но когда дело доходит до самого удобного варианта — отметим автоматический обжимник.

Такой девайс не требует поиска отверстия, которое лучше всего подходит для данного наконечника. Отверстие одно, и во время зажима оно автоматически приспосабливается к вставленному концу муфты и зажимам.

На различных сайтах и интернет-магазинах этот тип обжимной машины называют универсальным, но диапазон поперечных сечений проводников которые он поддерживает обычно ограничен, например от поперечного сечения 0,25 до 6 мм2 или от 6 до 16 мм2. Более универсальными, с точки зрения диапазона поперечного сечения проволоки, являются ручные обжимки типа показанного выше.

Универсальный кримпер и сменные матрицы для обжима

Pressmaster MCT FRAME — универсальный обжимной инструмент (без матриц)
Сменные матрицы для инструмента Pressmaster MCT FRAME
Назначение	Сечение проводника или диаметр отверстия	Пример	Код
Изолированные наконечники	0.1 — 0.4 / 4 — 6 мм²	PM-4300-3128
Изолированные наконечники	0.5 — 1.5 / 1.5 — 2.5 мм²	PM-4300-3129
Не изолированные наконечники	4 / 6 / 10 мм²	PM-4300-3139
Не изолированные наконечники	0.75 / 1.5 / 2.5 мм²	PM-4300-3137
Не изолированные наконечники	0.5 — 2.5 / 4 — 6 мм²	PM-4300-3142
Втулочные наконечники	0.25 — 0.75 / 1 — 1.5 / 2.5 / 4 / 6 / 10 мм²	PM-4300-3127
Втулочные наконечники	16 / 25 мм²	PM-4300-3153
Втулочные наконечники	35 / 50 мм²	PM-4300-3154
Клемные наконечники (неизолированные)	0.5 — 1.5 / 1.5 — 2.5 / 4 — 6 мм²	PM-4300-3146
Клемные наконечники (неизолированные)	0.1 — 0.25 / 0.25 — 0.5 / 0.5 — 1.0 мм²	PM-4300-3150
Клемные наконечники (неизолированные)	0.5 — 1.0 / 1.5 — 2.5 мм²	PM-4300-3151
Оптические коннекторы	3.25 / 3.84 / 4.52 / 5.41мм	PM-4300-3141
Коаксиальные коннекторы RG 174/179	0.7 / 1.69 / 3.26 / 4.52 мм	PM-4300-3140
Коаксиальные коннекторы RG 58/59/62/71	0.69 / 5.41 / 6.48 мм	PM-4300-3136
Коаксиальные коннекторы	8.23 / 9.14 мм	PM-4300-3138
Модульный коннектор RJ 45	RJ 45	PM-4300-3144
Модульный коннектор RJ 11	RJ 11	PM-4300-3132
Контактный Turned Pin коннектор (D-SUB)	0.14 — 1 / 1.5 / 2.4 / 4 мм ²	PM-4300-3147
Контактный Turned Pin коннектор (D-SUB)	6 / 10 мм²	PM-4300-3148
Трубки соединительные с термоусадкой	0.5 — 1.5 / 1.5 — 2.5 мм²	PM-4300-3258
Трубки соединительные с термоусадкой	0.32 — 0.75 / 4 — 6 мм²	PM-4300-3262

Как обжать наконечник штыревой

Это простая операция. Просто сделайте её один раз и можете считать себя знатоком в этой теме. Возможно потребуется две или три попытки, но давайте начнем с самого начала. Рассмотрим два примера:

1. Будем сжимать проволоку с поперечным сечением 2,5 мм2, используя втулку 2,5 / 8
2. Скрепим два проводника на одном конце: один 2,5 мм, вторая секция 1,5мм2 с помощью втулки 2 х 2,5 / 10

Обжим одиночной втулки с проводом

Прежде всего удаляем изоляцию с тестового 3-х жильного кабеля с поперечным сечением 2,5 мм. Лучше использовать съемник изоляции, но можно по классике — с помощью ножа.

После снятия общей внешней изоляции снимаем изоляцию с конца каждого провода отдельно. Стоит зачистить изоляцию на такую ​​же длину, как длина втулки, которая в этом случае составляет 8 мм.

Теперь все что нужно сделать, это надеть втулку (трубочку) на конец провода. В идеале изоляция гильзы будет совпадать с изоляцией провода.

Неприемлемо размещать наконечник так, чтобы были видны медные провода между изоляцией провода и изоляцией наконечника. Такое соединение и ненадёжно, и небезопасно!

Теперь надо вставить втулку в отверстие инструмента нужного размера и сжать его. Находим 2,5 на обжимном устройстве и вставляем его до конца трубочки с проводом, затем нажмите ручку и всё сделано.

Можно проверить сидит ли надёжно наконечник на проводе, одной рукой удерживая шнур, а другой потянув за кабель. Возможно придётся поджать ещё, если наконечник двигается.

Обжим двойного штыревого наконечника

Зажим двух проводов на одном конце требует использования двойной клеммы для заданного поперечного сечения кабеля.

Первый шаг идентичен. Удаляем изоляцию с концов обоих проводов. Двойной наконечник, который наденем, имеет длину втулки 10 мм, поэтому потребуется немного больше изоляции, чем в предыдущем случае. Удерживая оба провода параллельно друг другу, всунем их в конец гильзы. Не нужно предварительно скручивать кабели между собой. Медленно (чтоб не разлохматились) надеваем наконечник на провода.

Какой наконечник выбрать

Перед началом обжима необходимо правильно выбрать наконечник. Стоит помнить, что наконечники бывают различных видов — разная толщина гильзы, разный диаметр входного отверстия. Причем это бывает у наконечников одного сечения, но разных class=»aligncenter» width=»788″ height=»455″[/img]

Поэтому не всегда одной и той же матрицей, можно опрессовать 2 разных наконечника под провод одинакового сечения. Кроме этого, количество опрессовок гильзы также может отличаться. Если вы хотите добиться качественного соединения, которое надежно прослужит вам годами, воспользуйтесь следующими рекомендациями.

Очищенная от изоляции жила, должна четко соответствовать диаметру хвостовой части наконечника.

Люфт может быть и он допустим, но он должен быть минимальным.

Если материал наконечника алюминий, то здесь с выбором попроще. Подбираете наконечник того же сечения, что и сечение провода. Ориентироваться можно по надписям на лопатке контактной части.

А вот если материал изделия медь, то возникают определенные сложности. Но и здесь есть несколько решений.

• ⚡существуют ГОСТ-овские таблицы, по которым можно подобрать нужный тип. Но это не совсем удобно, т.к. необходимо четко знать и различать классы гибкости жил, да и таблицы эти у вас не будут под рукой.
• ⚡замерить диаметр жилы обыкновенным штангенциркулем. После чего сравнить его с диаметром внутренней части хвостовика наконечника. Сделать это можно тем же штангенциркулем, либо по надписям на лопатке.

Третья цифра в сокращении ТМ-35-8-9 как раз и будет тем самым необходимым диаметром. То есть, если диаметр жилы который вы замерили, оказался равным 8,5мм, то самым подходящим наконечником будет именно с маркировкой ТМ-35-8-9.

Заметьте, что диаметр жилы должен быть чуть-чуть меньше, но никак не больше диаметра хвостовика.

Материал изготовления наконечника и гильз должен быть одинаковым с материалом изготовления провода или кабельной жилы. Алюминиевые провода соединяйте с помощью алюминиевых гильз и наконечников. Медные с медными. Иначе коррозийных процессов не избежать.

Если нужно соединить алюминиевый наконечник с медным контактом (на выключателе или рубильнике), используйте алюмо-медный наконечник или подкладывайте алюмо-медные шайбы.

Для стыковки медных и алюминиевых жил кабеля есть специальные алюмо-медные гильзы.

Скручивание проводов перед обжимом

Теперь о скручивании проводов. Некоторые выполняют эту операцию каждый раз, потому что после того как это будет сделано, удобнее засовывать провода в концевой штырь (трубку).

Можно конечно и так, эффект в конечном счете идентичен.

Но при скручивании проводов ошибочно вкручивать их по очереди, а затем попытаться свернуть вместе. Кабели с таким скручиванием имеют большее поперечное сечение и могут не входить в отверстие втулки.

Технология оконцевания

Самостоятельно оконцевать провод либо кабель специальным инструментом не представит сложностей. Нужно всего лишь взять подходящий наконечник, надеть до упора на жилу и обжать прессом. При этом количество точек опрессовки зависит от конструкции обжимного инструмента. Если опрессовка производится с помощью матрицы с точечным контактом – прожимайте наконечники в 2 и более местах, распределенных по длине. Если опрессуемая часть наконечника сопоставима с шириной вдавливания после опрессовки – то достаточно одной точки. Гильзы обжимают не меньше чем двумя вдавливаниями, по одному с каждой стороны для удержания каждого из проводников. Вообще количество точек опрессовки зависит от ширины «губок» матрицы обжимного инструмента.

Это нужно для лучшего контакта, минимального переходного сопротивления и механической прочности. Простыми словами – в этом случае у вас не выскочит проводник из наконечника или гильзы.

Обращайте внимания на рекомендации, приведенные в инструкции или приложении к кримперу (обжимке, пресс-клещам), относительно работы с наконечниками разных диаметров или сечений.

Правила и технология оконцевания и опрессовки жил описана в следующих документах:

Помимо этого следует отметить важное требование — для обжима алюминиевого проводника нужно дополнительно использовать кварце-вазелиновую смазку, которая предотвращает образование оксидной пленки, ухудшающей контакт

Также можно обойтись без так называемых клещей — вручную расплющить втулку молотком либо пассатижами, но в этом случае гарантия хорошего контакта отсутствует, поэтому лучше все же растратиться хотя бы на стриппер для надежного оконцевания жил, а еще лучше кримпер (специальная обжимка). О том, как пользоваться стриппером, мы рассказывали в отдельной статье.

Обращаем Ваше внимание на то, что если Вы решили оконцевать одножильный проводник с помощью клещей, необходимо правильно подобрать обжимную матрицу. При неправильном подборе существует большая вероятность испортить гильзу или наконечник, просто порвав его металл

Помимо этого существуют специальные наконечники под пайку. В этом случае оконцевание жил провода либо силового кабеля происходит в два этапа:

1. Жила, зачищенная до металлического блеска и обработанная нейтральным припоем, до упора вставляется в наконечник.
2. Через специальное отверстие заливается припой.

Видео инструкция по использованию пресса

Варианты опрессовки втулок

Можно использовать провода с другими поперечными сечениями наконечников. Не всегда есть все типы клемм для втулок под рукой. Например, чтобы зажать один провод 1,5 мм², можно использовать наконечник 2 х 0,75. Конечно это не профессионально, потому что изоляция наконечника не подходит идеально, но в большинстве случаев он отлично выполняет свою задачу.

Когда необходимо зажимать, например, три провода, стоит использовать один терминал с соответствующим большим поперечным сечением. Одиночный наконечник имеет круглую форму изоляции, которая будет лучше для трех проводников, чем квадратная изоляция. Например хотим соединить три провода с поперечными сечениями: 2,5 мм2 — 2 шт. и 1,5 мм2 — 1 шт. Стоит попробовать использовать один терминал для проводов 6 мм2. Должно отлично подойти.

Приемы работы

При использовании наконечников НШВИ стоит учесть следующее:

ЦВЕТ «ЮБКИ». Изделия показывает сечение коннектора. У нас, как правило, применяется стандарт КВТ, для которого характерно следующее:

• Черный — 1,5 кв. мм;
• Синий — 2,5 кв. мм;
• Серый — 4 кв. мм;
• Желтый — 6 кв. мм;
• Красный — 10 кв. мм.

Стоит отметить, что товары из магазинов отклоняются от стандарта. При этом размер изделия и цвет никак не соответствуют КВТ. Минус — в низком качестве и быстром разрушении

Вот почему при выборе стоит обратить внимание на цвет «юбки» и ее соответствие сечению

УПАКОВКА. Как правило, НШВИ под опрессовку идут в пачках по сто изделий, которые пакуются по пять штук в более объемную упаковку. Поштучно приобрести такой товар не получится.

Если требуется подключить два кабеля, не стоит «изобретать велосипед». В продаже имеются коннекторы НШВИ-2 такого же типа монтажа. К примеру, если вы покупаете изделие на четыре кв. мм, оно легко принимает два провода на 4 кв. мм.

Обжатие провода и наконечника подручными средствами, без пресса и специнструмента.

Что делать если у вас под рукой нет специальных инструментов для опрессовки или просто не хочется их покупать, если нужно обжать всего лишь один или два наконечника?
Многие сталкиваясь с этой проблемой прибегают к неправильным способам, которые в дальнейшем только ухудшают контакт, не обеспечивая надежного соединения.

Они начинают расплющивать наконечник молотками, просто сдавливать его в слесарных тисках, сминать пассатижами, запрессовывать зубилом. Все эти методы не верные и не приносят нужного результата.

После такой самодеятельности получается плохой контакт с его дальнейшим нагревом в процессе работы.

Правда некоторые умудряются и гидравлическим прессом обжать наконечник так, что провод спокойно вылезает из него, стоит потянуть с небольшим усилием.

Есть другие способы обжатия наконечниками силовых проводов с применением подручных средств, которые можно встретить практически у каждого в гараже или дома.

Самый простой и быстрый способ – это запрессовка с помощью кернера. Для этого вам потребуется:

• обыкновенный молоток

Процесс очень прост и незамысловат:

• вставляете наконечник в провод

При этом не нужно, как многие делают, предварительно расплющивать наконечник молотком. В процессе ударов это произойдет в любом случае. Количество керн, то есть лунок от ударного воздействия на металл, зависит от длины наконечника.

При этом на обратной стороне наконечника, точки опрессовки не должны быть симметричны тем, что на лицевой части, а смещены на пару миллиметров.

Самое главное при этом не продырявить наконечник насквозь и контролировать силу удара. Поэтому если вы используете для этого гвоздь 200мм, прежде всего следует его затупить.

В итоге у вас получится достаточный контакт, который конечно не сравним с опрессовкой профессиональным инструментом ПГР-70, но при отсутствии сверхноминальных нагрузок прослужит долго.

Самое главное в этом способе правильно подобрать сечение провода и наконечника. Заявленное сечение очень часто бывает меньше фактического.

Для надежного контакта провод должен плотно входить внутрь гильзы без всякой слабины. Поэтому данный момент всегда проверяется вручную, не стоит слепо доверять цифрам на оболочке кабеля и на лопатке наконечника.

Есть и другие простые способы соединения наконечников с проводами без использования пресса. Для радиолюбителей, у кого нет проблем с припоями и другими приспособами, подойдет обыкновенная пайка.

Это не совсем можно назвать обжатием, но все же является способом соединения без использования специального опрессовочного инструмента.

Оптоволоконные клеевые коннекторы с опрессовкой

Правильный обжим волоконно оптического соединителя обеспечивает передачу растягивающего усилия на разъём, а не на стекловолокно. В процессе обжима участвуют тело оптического коннектора, металлическая обжимная гильза и арамидная нить (также известная как Kevlar®), которая является упрочняющим элементом кабеля. Кримперы для обжима делятся на два основных типа: первый — для коннекторов FC, SC, ST и второй — для LC соединителей.

Клеевые оптические коннекторы под опрессовку

Профиль обжима

Инструмент для обжима оптических коннекторов (кримперы и пресс-клещи)

Нечем обжать НШВИ. Но есть паяльник

Как обжать провод наконечниками без специального инструмента, запрессовка кернером

Обжимать провода наконечниками – ответственное мероприятие при электромонтаже. Выполнение процедуры без специального инструмента приводит к ухудшению контакта, поскольку слабое соединение становится причиной нагрева проводников и возгорания изоляции. Оконцевание проводов опрессовкой кернером или пайкой по своим характеристикам соответствует применению «кримпера» или же пресс-клещей.

Обжим провода наконечниками с помощью кернера

Когда под рукой нет специальных обжимных клещей, для выполнения разовой работы приобретать дорогое оборудование нецелесообразно. Домашние мастера для фиксации проводника в концевом колпачке применяют несколько приемов. Однако деформация металла молотком либо плоскогубцами, сдавливание в тисках или даже на гидравлическом прессе не обеспечивают надежного обжима. Выполненное таким методом соединение при работе может греться и отгорать.

Фиксация провода в гильзе наконечника в домашних условиях возможна кернером. При таком закреплении достигают плотный контакт между концевым колпачком и кабелем. Для выполнения работы потребуется минимальное количество инструмента: кернер, молоток и тиски. Форма и размер наконечника не имеют значение. Если среди домашнего инструмента отсутствует кернер, то его можно заменить толстым гвоздем, дюбелем или обломком сверла. Контакт в таком соединении обеспечивают лунки или керны, вдавленные в тело проводника.

Важно!

Необходимо точно подобрать диаметр проводника и гильзы. Часто указанные характеристики не соответствуют действительности. Для хорошего контакта проводник должен входить в гильзу без зазора.

Порядок выполнения работы:

1. Очистить край провода от изоляции.
2. Полностью вставить проводник в наконечник.
3. Разместить конструкцию на жесткой, ровной поверхности (тиски, наковальня, кувалда).
4. Кернером равномерно сделать углубления на гильзе. При этом происходит ее сплющивание.
5. Разместить керны следует строго по оси наконечника. При нанесении ударов следует быть осторожным, чтобы не пробить гильзу. Если в качестве кернера используют гвоздь, его предварительно притупляют. Количество и глубина лунок зависят от длины гильзы и ее диаметра.
6. Оконцовку перевернуть, сделать углубления с обратной стороны. Керны должны располагаться со смещением относительно уже нанесенных на 2 – 3 мм.
7. Обжатый наконечник обернуть несколькими слоями изоленты.

Соединение провода и наконечника пайкой

Надежно зафиксировать провод в наконечнике без механических воздействий можно при помощи пайки. Такое соединение не является обжатием, но и не требует применения специального инструмента. Для работы потребуются флюс, припой, источник тепла (газовая горелка или строительный фен) и минимальные навыки пайки. Для нагрева в домашних условиях можно использовать газовую плиту.

Перед соединением зачищают гильзу с внутренней стороны и провод с запасом в 3-5 мм. Поверхность кабеля лудят (покрывают тонким слоем припоя), а внутреннюю полость наконечника заполняют примерно на треть. Удерживая последний плоскогубцами или зафиксировав в тисках, его нагревают до плавления олова и вставляют луженый проводник. Если между гильзой и проводом остается зазор, необходимо добавить еще припой, после остывания намотать несколько слоев изоленты.

Обжим винтом и тисками

В случае когда отсутствуют паяльные принадлежности, а обжим при помощи кернера не обеспечивает требуемого обжатия, передачу номинального тока, применяют винт и тиски. Контакт гильзы и кабеля происходит по всей длине наконечника, деформация которого в тело проводника обеспечивает надежную фиксацию сердечника провода. Натяг металла по краям выполняет функцию дополнительного закрепления.

Важно!

При таких нагрузках гильза может разорваться – необходимо следить за величиной прилагаемого усилия.

Для выполнения соединения подбирают винт малого диаметра на всю длину, располагают вдоль наконечника. Чтобы предотвратить перекос, его фиксируют изолентой. Конструкцию устанавливают в тиски и сдавливают. Если соединение недостаточно прочное, поверх вдавленного располагают еще один. Допустимо изначально располагать 2 винта противоположно друг другу.

Обжим провода без специального инструмента – выполнимая задача с которой справятся многие домашние мастера. В целом подобные соединения не уступают по качеству тем, что сделаны специализированными приспособлениями, и обеспечивают длительный период эксплуатации.

Обжим провода наконечниками без специального инструмента

Обжимать провода наконечниками – ответственное мероприятие при электромонтаже. Выполнение процедуры без специального инструмента приводит к ухудшению контакта, поскольку слабое соединение становится причиной нагрева проводников и возгорания изоляции. Оконцевание проводов опрессовкой кернером или пайкой по своим характеристикам соответствует применению «кримпера» или же пресс-клещей.

Обжим провода наконечниками с помощью кернера

Когда под рукой нет специальных обжимных клещей, для выполнения разовой работы приобретать дорогое оборудование нецелесообразно. Домашние мастера для фиксации проводника в концевом колпачке применяют несколько приемов. Однако деформация металла молотком либо плоскогубцами, сдавливание в тисках или даже на гидравлическом прессе не обеспечивают надежного обжима. Выполненное таким методом соединение при работе может греться и отгорать.

Фиксация провода в гильзе наконечника в домашних условиях возможна кернером. При таком закреплении достигают плотный контакт между концевым колпачком и кабелем. Для выполнения работы потребуется минимальное количество инструмента: кернер, молоток и тиски. Форма и размер наконечника не имеют значение. Если среди домашнего инструмента отсутствует кернер, то его можно заменить толстым гвоздем, дюбелем или обломком сверла. Контакт в таком соединении обеспечивают лунки или керны, вдавленные в тело проводника.

Важно!

Необходимо точно подобрать диаметр проводника и гильзы. Часто указанные характеристики не соответствуют действительности. Для хорошего контакта проводник должен входить в гильзу без зазора.

Порядок выполнения работы:

1. Очистить край провода от изоляции.
2. Полностью вставить проводник в наконечник.
3. Разместить конструкцию на жесткой, ровной поверхности (тиски, наковальня, кувалда).
4. Кернером равномерно сделать углубления на гильзе. При этом происходит ее сплющивание.
5. Разместить керны следует строго по оси наконечника. При нанесении ударов следует быть осторожным, чтобы не пробить гильзу. Если в качестве кернера используют гвоздь, его предварительно притупляют. Количество и глубина лунок зависят от длины гильзы и ее диаметра.
6. Оконцовку перевернуть, сделать углубления с обратной стороны. Керны должны располагаться со смещением относительно уже нанесенных на 2 – 3 мм.
7. Обжатый наконечник обернуть несколькими слоями изоленты.

Соединение провода и наконечника пайкой

Надежно зафиксировать провод в наконечнике без механических воздействий можно при помощи пайки. Такое соединение не является обжатием, но и не требует применения специального инструмента. Для работы потребуются флюс, припой, источник тепла (газовая горелка или строительный фен) и минимальные навыки пайки. Для нагрева в домашних условиях можно использовать газовую плиту.

Перед соединением зачищают гильзу с внутренней стороны и провод с запасом в 3-5 мм. Поверхность кабеля лудят (покрывают тонким слоем припоя), а внутреннюю полость наконечника заполняют примерно на треть. Удерживая последний плоскогубцами или зафиксировав в тисках, его нагревают до плавления олова и вставляют луженый проводник. Если между гильзой и проводом остается зазор, необходимо добавить еще припой, после остывания намотать несколько слоев изоленты.

Обжим винтом и тисками

В случае когда отсутствуют паяльные принадлежности, а обжим при помощи кернера не обеспечивает требуемого обжатия, передачу номинального тока, применяют винт и тиски. Контакт гильзы и кабеля происходит по всей длине наконечника, деформация которого в тело проводника обеспечивает надежную фиксацию сердечника провода. Натяг металла по краям выполняет функцию дополнительного закрепления.

Важно!

При таких нагрузках гильза может разорваться – необходимо следить за величиной прилагаемого усилия.

Для выполнения соединения подбирают винт малого диаметра на всю длину, располагают вдоль наконечника. Чтобы предотвратить перекос, его фиксируют изолентой. Конструкцию устанавливают в тиски и сдавливают. Если соединение недостаточно прочное, поверх вдавленного располагают еще один. Допустимо изначально располагать 2 винта противоположно друг другу.

Обжим провода без специального инструмента – выполнимая задача с которой справятся многие домашние мастера. В целом подобные соединения не уступают по качеству тем, что сделаны специализированными приспособлениями, и обеспечивают длительный период эксплуатации.

Читать другие материалы в рубрике: Техническая помощь

ОЦЕНИТЕ СТАТЬЮ:

Рейтинг:

ПОЛЕЗНО? СДЕЛАЙ РЕПОСТ!

2019-05-262019-06-05 | Администратор | нет комментариев

Установка соединения между вашими отдельными компьютерами или даже с созданием полноценной домашней сети требует значительный перечень работ по монтажу и настройке. И как правило, ваш провайдер на данном этапе будет отвечать только за установленный модем или роутер. А если вы решили создать полноценную локальную сеть, то придётся нанять ещё мастеров для создания подключения или взяться это дело в свои руки.

Для прокладки интернет-кабеля часто применяется LAN-кабель. Купить подобный кабель не представляет особых проблем, но вот превратить его в патч-корд, который можно использовать для прямого подключения кабеля к прочим устройствам уже сложнее. Для создания патч-корда придётся обжать сетевой кабель на конце с помощью специального коннектора, что и представляет основную сложность при подключении. Однако данная работа не очень сложна и при желании можно без проблем самому научиться правильно обжимать сетевой кабель.

Какой сетевой кабель лучше применять?

Для правильного выбора сетевого кабеля под ваши нужды нужно иметь достаточно полное понятие о специфике имеющихся кабелей витой пары. Кабель витая пара в общем состоит из внешней изоляции и нескольких пар спирально свитых проводов, которые отличаются друг от друга с помощью цветовой маркировки. Обычно применяется кабель с четырьмя парами, но данный показатель может и отличаться для некоторых конструкций.

Подобные кабели витой пары могут разделяться на несколько стандартов в зависимости от уровня внешней защиты от помех.

• Тип UTP – самый бюджетный вариант защиты кабеля. В данном стандарте не предусмотрено экранирование. Кабель состоит из пар проводов, которые находятся внутри внешней изоляционной-защитной оболочки. Данный кабель не рекомендуется использовать рядом с источником электромагнитных помех (например, возле электропроводки), поскольку это может привести к ухудшению качества передаваемых сигналов.

• Тип FTP – В отличии от UTP в конструкции данного кабеля под оболочкой также размещается экран из фольги, благодаря которому у кабеля появляется дополнительная защита от возможных наводок. Такой кабель можно располагать возле некоторых источников помех (таких как электропроводка), и при этом качество передаваемых сигналов не пострадает. Цена данного кабеля немного выше чем у UTP.

• Тип STP – Самый защищённый тип кабеля. Кроме внешнего общего экрана в данном кабеле также предусмотрена защита из фольгированной оплётки индивидуально для каждой витой пары. Обычно кабели с такой высокой степенью защиты используют возле промышленного оборудования, в крупных дата-центрах, узлах связи и т.д.

Также кабели витой пары можно разделить на несколько основных категорий в зависимости от их пропускной способности.

• Cat 5 – значит, что кабель работает в диапазоне частот до 100 МГц и даёт возможность достичь скорости передачи данных до 100 Мбит/с.

• Cat 5е – диапазон рабочих частот составляет до 125 МГц, со скоростью передачи данных до 1 Гбит/с.

Также есть более высокие категории (6, 6А 7 и т.д.) которые имею ещё более высокие показатели скорости и диапазона частот, но для домашней сети будет более чем достаточно категории 5 или 5е. Лучший вариант, ориентированный на будущее развитие вашей компьютерной сети считается кабель с категорией 5е.

Обжим кабеля витой пары

Для обжима кабеля витой пары используют коннекторы типа RJ-45. Обжим рекомендуется проводить с помощью специального инструмента – кримпер витой пары (ранее мы уже писали, Как правильно обжимать сетевой кабель RJ-45 с помощью кримпера). Однако за неимением такового на крайний случай можно также использовать отвёртку.

Схемы обжима

Имеется две основные схемы подключения интернет-кабеля: прямое и перекрёстное подключение.

Прямое подключение

Зачастую применяется прямое подключение, которое даёт возможность провести коммутацию разных устройств и приборов в различном сочетании. К примеру, используются подключения компьютер – маршрутизатор, компьютер – коммутатор, маршрутизатор – телевизор и т.д. В данном подключении используется одинаковое расположение проводов в контактах обоих коннекторов.

Также для скорости до 100 Мбит/с можно удешевить общую стоимость локальной сети используя кабель с двумя витыми парами.

Перекрёстное подключение

Данное подключение принято использовать при подключении однотипных устройств (роутер-роутер или компьютер-компьютер, например). Перекрёстное подключение на одном конце кабеля используется цвета «распиновки» как при прямом подключении, а на другом конце пара цветов меняются местами.



В остальном расположение проводов остаётся таким же.

Однако стоит отметить, что данная схема всё меньше используется при обжиме, поскольку многие современные устройства имеют интерфейс Auto MDI-X, который позволяет автоматически определять тип подключения и в дальнейшем перейти на требуемый тип коммутации. Поэтому для таких устройств можно просто делать обжим по прямой схеме и не париться.

Обжим интернет-кабеля в домашних условиях с помощью отвёртки

1. Для срочного проведения обжима кабеля можно использовать отвёртку с плоским жалом шириною не более 3-4 мм.Подготовьте отвёртку и нож для последующей работы. При выполнении работы старайтесь делать всё как можно аккуратней.
2. Делайте все действия по распрямлению и расплетению проводов, а также сборку «пакета» строго в соответствии со схемой.Перед заведением проводов в коннектор нужно обрезать проводы на требуемую длину с помощью бокорезов.
3. Далее нужно завести концы проводов в коннектор.
4. Теперь переходим непосредственно к обжиму. Для начала нужно зафиксировать фиксирующую планку возле хвостовика коннектора, чтобы во время работы кабель случайно не выпал из коннектора.
5. Далее уприте коннектор в жесткое основание и после жалом отвёртки нажмите на фиксирующую планку. Будьте при этом осторожны, чтобы случайно не сломать пластиковую защёлку на коннекторе!
6. Под усилием отвёртки планка должна переместиться вниз и зафиксироваться в нижнем положении.
7. Сейчас можно увидеть, как фиксатор переместился вниз и упёрся в оплётку кабеля. Поэтому теперь можно не беспокоится о том, что кабель может выпасть.
8. Следующим этапом станет обжим контактов. Для этого снова уприте коннектор в жесткое основание и после начните последовательно просаживать контакты вниз с помощью отвёртки. Далее вам нужно подвинуть металлический контакт вниз до самого упора таким образом, чтобы он пробил своими ножами изоляцию провода и немного вдавился в него. Все действия нужно проводить осторожно поскольку степень нажатия отвёртки нужна достаточно высокая и если отвёртка случайно соскользнёт на палец, то можно пораниться. Также внимательно следите за тем чтобы отвёртка попала именно на контакт, а не между контактами.
9. После того как вы закончили с прижатием одного контакта переходите ко второму. Будьте внимательны с этой работой и обязательно убедитесь, что контакт смог получить достаточно хорошее электрическое соединение с проводом.
10.   Данную работу вам нужно проделать со всеми восемью контактами.
11.   Внимательно осмотрите полученные результаты обжима (можно даже под лупой). Все контакты должны быть прижаты до упора на одном уровне, без какого-либо выпирания любого контакта снаружи (даже если контакт и не участвует в соединении).
12.   Точно также вам нужно обжать и коннектор на другой стороне и далее приступайте к работе.

Достаточно сложный способ в сравнении с кримпером, да и вероятность успеха ниже, но за неимением лучшего способа можно использовать и этот вариант. Так что на первых порах рекомендую приготовить пару запасных коннекторов на случай неудачи.

Способы проверки качества обжима интернет-кабеля

Существует 3 основных способа проверки качества обжима:

• Проще всего это просто подключить полученный патч-корд в место подключения и если все устройства стали работать как надо, то значит ваш обжим прошел успешно.

• Специалисты же для проверки обычно используют LAN-тестеры, которые достаточно легко и точно позволяют оценить качество обжима.

• Как вариант можно попробовать заменить LAN-тестер на обычный мультиметр, который установлен на прозвон (со звуковым сигналом) или на минимального сопротивление со значением, к примеру 200 Ом. Потом каждый провод с одинаковым цветом проверяют на двух коннекторах. Если провод не звонится, то значит обжим прозваниваемого контакта не удался.

Содержание:

Для этого понадобятся:

• кабель;
• 2 коннектора;
• обжимные клещи, другое их название — кримпер.

Обычный сетевой кабель состоит из 4 пар проводов, свитых между собой. Отсюда и название — витая пара.

Порядок обжима кабеля

Обжим проводов дело не сложное, но требующее определенных навыков. Даже специалисты не всегда могут сделать это с первого раза. Прежде чем выполнить работу, нужно потренироваться на ненужном куске кабеля.

Порядок выполнения работы:

1. Обычно концы сетевого кабеля обрезаны неровно, а при его длительном хранении концы жил окисляются. Поэтому нужно отрезать несколько см от кабеля для того, чтобы в основной части длина проводов была одинаковой, а их концы были не окисленные. Можно обрезать обычным ножом или ножом в клещах.
2. Снять внешнюю оболочку кабеля. Для этого ее нужно прорезать по кругу так, чтобы не повредить изоляцию проводов внутри кабеля. Если пользоваться клещами для обжима, то в большинстве их моделей имеется специальное приспособление для снятия оболочки. Кабель помещают в него, сжимают ручки клещей и поворачивают их на 360°. В этом случае изоляция жил не повредится.
3. Размотать пары, выпрямить провода.
4. Сложить рядом в одной плоскости параллельно друг другу в следующем порядке: бело-зеленый, зеленый, бело-оранжевый, синий, бело-синий, оранжевый, бело-коричневый, коричневый. Такая цветовая схема называется прямой и применяется для соединения компьютера с сетевым устройством. Возможно несколько ее равнозначных вариантов. Например, зеленые и оранжевые жилы меняются местами.
5. Обрезать проводники так, чтобы длина оставшейся части составляла около 1,5 см.
6. Взять коннектор в руку так, чтобы его ламели были сверху, отверстие для кабеля должно быть расположено в положении к себе.
7. Аккуратно с небольшим усилием вставить все провода в отверстия до упора. Убедиться, что провода не сместились, не изогнулись. С противоположного конца коннектора должны быть видны торцы проводов.
8. Вставить коннектор в клещи. Должен произойти щелчок, означающий, что он занял свое положение и зафиксировался.
9. С небольшим усилием сжать ручки клещей. Гребенка ламелей соединяется с проводниками, а обратным концом корпус коннектора обжимает наружную изоляцию.
10. Проверить обжим на прочность. Нужно попытаться стянуть коннектор с провода. Правильно обжатый коннектор снять не удастся, скорее порвется витая пара.

Если используется составной коннектор, из него нужно предварительно вынуть вставку, одеть ее на группу проводов, затем вставить в корпус. Специалисты предпочитают применять простой коннектор.

Как обжать кабель без кримпера

Обжим для кабеля стоит недешево, поэтому приобретать его ради выполнения разовой работы не стоит, целесообразнее обратиться к специалисту. Если же работу нужно сделать срочно, можно обойтись подручными инструментами.

Выполнить подготовительные работы, как описано выше (пункты 1-7). Ламели несколько выступают над корпусом коннектора, их следует аккуратно вдавить плоскогубцами внутрь корпуса. После этого они зафиксируются. Затем каждую из них с усилием прижать плоской отверткой.

Проверка качества обжима

После опрессовки нужно проверить ее качество. Если оба конца провода находятся рядом, можно воспользоваться обычным тестером или мультиметром. Для этого следует прозвонить все 8 жил витой пары.

Гораздо проще воспользоваться кабельным тестером. С помощью дешевых моделей можно выявить плохие контакты, перекресты проводов, короткие замыкания, разрывы. Обычно такой тестер состоит из 2 модулей, на них находятся по 8 зеленых и красных светодиодов, соответствующих каждой жиле витой пары. К каждому модулю подключается 1 из коннекторов. Если обжим был сделан правильно, на обоих блоках попарно мигают зеленые диоды. При обнаружении обрыва или плохого контакта зеленые диоды не светятся. Если обнаружено короткое замыкание или найдены перепутанные пары, светятся красные диоды.

Главное достоинство такого тестера в том, что 1 из блоков можно отнести на значительное расстояние от другого. Такая ситуация может возникнуть, когда приходится заново обжимать или тестировать уже проложенные длинные кабели.

В более дорогих моделях при обнаружении короткого замыкания подается звуковой сигнал. С их помощью можно определить место обрыва жилы, измерить пропускную способность, уровень затухания сигнала.

Если коннектор установлен неправильно, его нужно обрезать и установить новый. Поэтому кабель нужно приобретать с запасом. Нельзя использовать коннекторы повторно.

Используемые источники:

• https://djdiplomat.ru/obzhim-provoda-nakonechnikami-bez-specialnogo-instrumenta/
• https://www.volta.com.ua/blog/kak-obzhat-internet-kabel-v-domashnikh-usloviyakh/
• https://elektrika.ru/articles/slabotochnye_sistemy/kak_proizvesti_obzhim_kabelya_rj45_vitaya_para/

Как обжать наконечник с помощью гайки

Все материальные предметы, которые повседневно окружают нас, для чего-то предназначены. Ложка нужна для того, чтобы кушать, вешалка – для хранения одежды в шкафу, книга – для чтения…
А что, если взглянуть на привычные вещи под другим углом зрения? Ложку можно превратить в собирающую линзу, вешалку – в удобный держатель для картины на стене, книгу – в гнет или противовес.

Гайка – кримпер

Для надежного присоединения сварочного кабеля к источнику или потребителю тока используется алюминиевый или медный наконечник, для опрессовки которого требуется специальный инструмент – обжимные клещи или кримпер.
Но если его не оказалось под рукой, то кримпер с успехом можно заменить обыкновенной шестигранной стальной гайкой. Причем, чем больше сечение кабеля, тем значительней должен быть размер метиза.
Для этого гайку следует зажать в тиски и болгаркой разрезать на две равные части.


Затем, надев наконечник на сгиб многожильного провода, обхватить его половинками гайки и, поместив между губками тисков, аккуратно сжать, пока части не сойдутся почти без зазоров.




После удаления импровизированного кримпера (половинок гайки) убеждаемся, что наконечник надежно и прочно обжал сгиб многожильного провода, обеспечив необходимый электрический контакт, что очень важно для качественной работы сварочной техники.

Ножовочное полотно – резак для наждачной бумаги

Из-за своего слоистого строения аккуратно оторвать кусок наждачной бумаги от массива без специальных приспособлений совсем непросто, особенно когда она на тканевой основе.
Чтобы облегчить и облагородить данную операцию, в качестве технического «помощника» удобно использовать старое полотно для ножовки по металлу и лучше двухстороннее, обладающее большей жесткостью.

Для этого необходимо, подложив под стальную полоску объемные шайбы для гарантированного обеспечения зазора, с помощью подходящих по размеру шурупов, прикрутить электродрелью или ручной отверткой ее через отверстия на концах к деревянной стенке или щиту.


Теперь достаточно просунуть наждачную бумагу снизу между стеной и полотном, перехватить сверху другой рукой и потянуть верхний край вниз, пока полоса наждачки не перегнется через верхнюю кромку полотна и, придерживая лист снизу, начать отрывать нужный кусок от одного края полосы к другому. Чтобы линия отрыва получилась ровной, необходимо удерживать нижний край бумаги в одном положении, без смещения вверх.

Смотрите видео

Инструмент для обжима кабельных наконечников IWISS для наконечников для тяжелых условий эксплуатации, клемм аккумулятора, медных наконечников AWG 8-1 / 0 –

Amazon’s Choice выделяет высоко оцененные продукты по хорошей цене, доступные для немедленной отправки.

Амазонки Выбор в Кримперы от IWISS

---

Цена:

25 долларов.66 $ 25,66 + $ 27,94 перевозки

Без залога за импорт и $ 27,94 за доставку в Российскую Федерацию Подробности

• Убедитесь, что это подходит введя номер вашей модели.
• 【Обновление продукта】 НОВИНКА 「HX-50BI」 с 6 матрицами в AWG: 8,6,4,2,1,1 / 0, НЕ В МЕТРИЧЕСТВЕ
• 【Точные матрицы】 Шестигранные вращающиеся матрицы обрабатываются с помощью проволочной электроэрозионной резки, которая более точна, чем обычные литейные матрицы.
• 【Комфортная работа】 Удобная ручка с противоскользящей поверхностью сохраняет прочность и повышает удобство использования.
• 【Прочная конструкция】 Изготовлен из высококачественной углеродистой стали, обеспечивающей длительный срок службы.
• 【Универсальность】 Совместимость с медными и алюминиевыми кабельными наконечниками, несварочные и стандартные электрические соединения.

› См. Дополнительные сведения о продукте

Концы, наконечники и инструменты для обжима аккумуляторных кабелей

Аккумуляторные кабели – и – аксессуары

Наконечники кабеля аккумулятора, наконечники для обжима, наконечники аккумулятора, наконечники кабеля, концы кабеля аккумулятора, устройство для обжима наконечников аккумулятора, устройство для обжима кабеля аккумулятора, устройство для обжима клемм аккумулятора… В Del City есть все! Выбор концов кабеля аккумулятора, наконечников, обжима кабеля аккумулятора и обжима клемм аккумулятора вместе создают безопасное и надежное соединение.Концы кабеля аккумулятора и устройство для обжима кабеля аккумулятора также обеспечивают долговечность. Наконечники кабеля аккумулятора, также известные как наконечники аккумулятора или концы кабеля, являются основной точкой соединения между кабелем аккумулятора и системой аккумуляторов. Концы кабеля аккумулятора или наконечники кабеля аккумулятора предлагаются в широком диапазоне материалов, характеристик, размеров и размеров шпилек. Стандартный обжим клемм аккумулятора или обжим кабеля аккумулятора может завершить эту работу.

Стандартные медные наконечники используются для приложений большего диаметра, а луженые наконечники также доступны для дополнительной защиты в суровых условиях.Оба конца кабеля аккумулятора можно закрепить с помощью обжимного инструмента для аккумулятора или обжима клемм аккумулятора. Для более прочного и толстого соединения идеально подходят усиленные аккумуляторные наконечники. Они обеспечивают максимальное напряжение и могут быть защищены с помощью обжима аккумуляторных наконечников. Наконечники для обжима и опрессовки обеспечивают полный обзор провода или кабеля. Эти концы кабеля увеличивают пропускную способность по току. Антиротационные наконечники аккумулятора идеально подходят для универсальности и в различных положениях для концов кабеля аккумулятора.Инструмент для обжима клемм аккумулятора срезает и обжимает клеммы аккумулятора на специальном изолированном кабеле аккумулятора. Del City может помочь вам выбрать устройство для обжима кабеля аккумулятора или устройства для обжима клемм аккумулятора в соответствии с вашими потребностями. В магазине Del City можно приобрести кабельные наконечники, наконечники для обжима, концы кабеля аккумулятора, устройство для обжима кабеля аккумулятора и многое другое!

Наконечники кабеля аккумулятора, наконечники для обжима, наконечники аккумулятора, наконечники кабеля, концы кабеля аккумулятора, устройство для обжима наконечников аккумулятора, устройство для обжима кабеля аккумулятора, устройство для обжима клемм аккумулятора… В Del City есть все! Выбор концов кабеля аккумулятора, наконечников, обжима кабеля аккумулятора и обжима клемм аккумулятора вместе создают безопасное и надежное соединение.Концы кабеля аккумулятора и устройство для обжима кабеля аккумулятора также обеспечивают долговечность. Наконечники кабеля аккумулятора, также известные как наконечники аккумулятора или концы кабеля, являются основной точкой соединения между кабелем аккумулятора и системой аккумуляторов. Концы кабеля аккумулятора или наконечники кабеля аккумулятора предлагаются в широком диапазоне материалов, характеристик, размеров и размеров шпилек. Стандартный обжим клемм аккумулятора или обжим кабеля аккумулятора может завершить эту работу.

Стандартные медные наконечники используются для приложений большего диаметра, а луженые наконечники также доступны для дополнительной защиты в суровых условиях.Оба конца кабеля аккумулятора можно закрепить с помощью обжимного инструмента для аккумулятора или обжима клемм аккумулятора. Для более прочного и толстого соединения идеально подходят усиленные аккумуляторные наконечники. Они обеспечивают максимальное напряжение и могут быть защищены с помощью обжима аккумуляторных наконечников. Наконечники для обжима и опрессовки обеспечивают полный обзор провода или кабеля. Эти концы кабеля увеличивают пропускную способность по току. Антиротационные наконечники аккумулятора идеально подходят для универсальности и в различных положениях для концов кабеля аккумулятора.Инструмент для обжима клемм аккумулятора срезает и обжимает клеммы аккумулятора на специальном изолированном кабеле аккумулятора. Del City может помочь вам выбрать устройство для обжима кабеля аккумулятора или устройства для обжима клемм аккумулятора в соответствии с вашими потребностями. В магазине Del City можно приобрести кабельные наконечники, наконечники для обжима, концы кабеля аккумулятора, устройство для обжима кабеля аккумулятора и многое другое!

Инструменты для обжима аккумуляторных кабелей

Медные компрессионные соединения Медные обжимные наконечники для тяжелых условий эксплуатации

Антиротационные наконечники для обжима Клеммы линейных аккумуляторов с защитой от вращения Уплотнительные гайки с толстыми проушинами

Неправильная процедура обжима в конечном итоге приводит к отказу клеммы.

Неправильная процедура обжима в конечном итоге приводит к отказу клеммы.

Будьте особенно осторожны с недостаточным обжатием, перегибом, использованием неправильных обжимных инструментов, ненадлежащие методы очистки, обрезание или надрезание проводов. Неплотный контакт позволяет между проводом и выводом образуется оксидная пленка. Это приводит к увеличению сопротивление, а сопротивление вызывает тепло. Тепло ускоряет разрушение, и в конечном итоге это приводит к отказу.

ПРЕДВАРИТЕЛЬНАЯ ИЗОЛИРОВАННАЯ МЕДНАЯ КЛЕММА И СВЯЗИ

Использование предизолированных клеммных наконечников и стыков стало наиболее распространенным методом заделка и сращивание медных проводов в последние годы.Это, безусловно, самый лучший и простой способ метод. Для обжима наконечников клемм и стыков используется множество инструментов.

Ручные, переносные и стационарные электроинструменты доступны для опрессовки клемм. ушки. Эти инструменты прижимают ствол к проводнику и в то же время формируют изоляционная опора к изоляции провода.

Электроинструменты, как стационарные, так и переносные, обычно можно найти в крупных магазинах, где жгуты проводов собраны.В следующих параграфах мы обсудим наиболее распространенные инструменты для ручного обжима, которые вы, скорее всего, будете использовать в повседневной работе.

КОНЕЧНЫЙ МЕДНЫЙ ПРОВОД С ПРЕДВАРИТЕЛЬНОЙ ИЗОЛЯЦИЕЙ НАКОНЕЧНИКОВ

Медные провода малого диаметра оканчиваются предварительно изолированной медью без пайки. клеммные наконечники. Как показано на рисунке 2-19, изоляция является частью клеммного наконечника. Это выступает за корпус, так что он покрывает часть изоляции провода.Это делает в использовании спагетти или термоусадочных трубок нет необходимости. Предизолированные клеммные наконечники также иметь изоляционную опору (металлическую усиливающую втулку) под изоляцией для дополнительная поддерживающая прочность изоляции провода. Некоторые предизолированные клеммы подходят больше проволоки одного размера. Изоляция имеет цветовую кодировку, а диапазон размеров проводов отмечен на языке. Это определяет размеры проводов, которые могут быть подключены к каждому из размеры клеммных наконечников.(См. Таблицу 2-2.)

Рисунок 2-19. – Предварительно изолированный прямой медный наконечник.

Таблица 2-2. – Цветовая кодировка медного наконечника или изоляции стыков

Цвет изоляции клеммных проушин или стыков	Используется с проводами размером
Желтый (яркий)	№ 26 – № 24
Красный	№ 22 – № 20, № 18
Синий	№ 16 – № 14
Желтый (тусклый)	№ 12 – № 10

Для опрессовки небольших медных наконечников можно использовать несколько ручных обжимных инструментов. сечения проводов AWG от 26 до 10 (рисунок 2-20).Эти ручные обжимные инструменты имеют самоблокирующийся трещотка, которая не позволяет инструменту открываться до тех пор, пока обжим не будет завершен. Что-нибудь из этого инструменты имеют ручку переключателя с цветовой кодировкой, которая соответствует цветовой кодировке клеммного наконечника или стыка быть использованным. У других инструментов есть сменный набор плашек для проволоки разных размеров. В Процедура ручного обжима предизолированных медных наконечников для проводов сечением от 26 до 26 мм. № 10 со стандартным ручным обжимным инструментом выглядит следующим образом:

Рисунок 2-20.- Ручной обжимной инструмент.

Зачистите изоляцию провода, используя уже описанные рекомендованные процедуры снятия изоляции. Убедитесь, что рукоятки инструмента полностью открыты и установлен правильный набор штампов. правильно. Вставьте наконечник клеммы язычком вперед со стороны проводов ручного инструмента. челюсти для опрессовки стволов. Убедитесь, что торцы цилиндра клеммного наконечника прилегают к упору инструмента. на локаторе. См. Рисунок 2-21 для правильного способа установки.

Рисунок 2-21. – Обжимной инструмент со вставленным наконечником.

Медленно сжимайте рукоятки инструмента до тех пор, пока губки инструмента не будут крепко удерживать цилиндр клеммной проушины. на месте, но без вмятин. Вставьте зачищенный провод в цилиндр клеммной колодки. до тех пор, пока изоляция провода не встанет на одном уровне с ближним концом проволочной гильзы. (См. Рисунок 2-22.)

Рисунок 2-22. – Правильная вставка зачищенного провода в наконечник изолирующего зажима для опрессовка.

Страница ошибки | Электротехнические принадлежности оптом l Ideal Electrical

{{еще}} {{if false &&! empty projectsData.worksites && projectsData.status eq ‘success’}}

 Чтобы продолжить, выберите хотя бы один проект.

Пожалуйста, выберите рабочее место, чтобы выбрать все связанные проекты. {{если projectsData.maxWorksites! = null}} Вы можете выбрать до {{: projectsData.maxWorksites}} рабочие места {{/если}}

Показаны рабочие сайты {{: projectsData.worksites.length}}

Отображение рабочие места

Расширить все | Свернуть все

{{! – Состояние потребления CLOUD-36019 с датой окончания при отступлении -}}

Отступление

Истекает

Потребление

{{для projectsData.worksites}} {{для проектов}} {{! – Состояние потребления CLOUD-36019 с датой окончания при отступлении -}}

{{:кодовое название}}

Истекает: {{:истекает}} {{if expiresIn> 1}} дней {{/если}} {{if expiresIn == 1}} День {{/если}}

Расход:

{{если! isApplicableAmountLimit}}

Нет максимальной суммы

{{еще}} {{/если}} {{/для}}

---

{{/для}}

Необходимо выбрать хотя бы один проект

Сохранить

{{/если}} {{if true &&! empty projectsData.result && projectsData.status eq ‘success’}} {{если ложь}}

Выберите хотя бы один проект

{{/если}} {{для projectsData.result}} {{/для}}

Необходимо выбрать хотя бы один проект

Сохранить {{/если}} {{/если}}

Глоссарий ASK POWER

Разъем:

Широкий ассортимент электротехнической продукции, которая соединяет, обжимает или соединяет два или более источника питания или заземления.Обычно они изготавливаются из проводящего материала, такого как медь, латунь или алюминий, они могут быть изолированными или неизолированными.

Терминал:

Электрический разъем, который включает в себя соединение обжимом провода и соединение с отверстием под шпильку. Другие связанные термины – ушко и проушина. Обычно они изготавливаются из проводящего материала, такого как медь, латунь или алюминий, они могут быть изолированными или неизолированными.

Проушина:

Электрический соединитель, который включает в себя обжимной провод и болтовое соединение с отверстием под шпильку для использования в мощных системах электроснабжения или заземления.Обычно они изготавливаются из проводящего материала, такого как медь, латунь или алюминий, и обычно не имеют изоляции. Доступны без покрытия или с покрытием для защиты от коррозии.

Соединение:

Электрический разъем, который имеет два обжимных конца и обычно не имеет отверстия для шпильки.

Размер датчика:

Соглашение о размерах кабеля, разработанное American Wire Guide (AWG) для установления стандартов содержания медной скрутки, наружного диаметра скрутки и диаметров изоляции.Размеры клемм, наконечников и разъемов соответствуют размеру проводов. Размеры наконечников от 8 калибра до 1000 MCM (изолированные клеммы предназначены для «первичного провода» меньшего диаметра, например, 22 Ga, 14 Ga, 12 Ga.) Таблица размеров проводов наконечников приведена ниже:

Размер	I.D.	Размер	I.D.	Размер	I.D.
Калибр 8	. 186	1/0 AWG	.410	250MCM	. 625
Калибр 6	,232	2/0 AWG	. 460	350MCM	. 750
Калибр 4	. 286	3,0 AWG	. 510	500MCM	. 830
2 Калибр	.337	4/0 AWG	. 560	750MCM	1.030
1 калибр	.360			1000MCM	1,120

Шпилька:

Перфорированное отверстие, расположенное на клемме или наконечнике, используется для подключения источника питания или заземления с помощью гайки и болта к наконечнику для проводимости. Размеры соответствуют стандартному внешнему диаметру болта, обеспечивая зазор между внешним диаметром болта и внутренним диаметром отверстия.

№ 8 (1/8)	.135
# 10 (3/32)	.198
1/4	. 260
5/16	. 325
3/8	.400
1/2	. 525
5/8	.655

Ствол:

Трубчатый порт в клеммной колодке, в который вставляется оголенная скрутка кабеля для пайки или обжима кабеля или провода к клемме или наконечнику.

Тан:

Сплюснутая прямоугольная часть клеммной колодки, в которой есть отверстия для шпилек и тисненая информация о проводах.

переход:

Область между цилиндром концевого выступа и хвостовиком, которая обычно имеет наклонную конфигурацию для перехода от круглого цилиндра к плоскому выступу.

Обжим:

Механическое средство прижатия материала цилиндрической клеммы к медному кабелю для создания электрического соединения, обеспечивающего адекватную проводимость и механическое сопротивление «выдергиванию». Обжим обычно выполняется с помощью обжимных инструментов, которые включают в себя «обжимные штампы» и механические или гидравлические средства приведения в действие штампов для сжатия цилиндра выступа.

Припой:

Метод прикрепления медных трубчатых цилиндров к скрученным медным кабелям, который включает просачивание расплавленной смеси свинца и олова для обеспечения электропроводности и некоторого минимального механического крепления.

Развальцовка, фаска: средство механического направления проволоки в корпус для проволоки для вставки скрутки и простоты эксплуатации.

Клиренс:

Расстояние между характеристикой выступа и сопутствующими частями, такими как «зазор гайки», который представляет собой расстояние между отверстием для шипа и переходом, или «зазор в торце», который представляет собой расстояние между концом выступа и отверстием для шипа, или расстояние «зазор для шипа» между шпилькой о.d. и внутреннее отверстие для проушины

Смотровое отверстие / смотровое отверстие:

Круглое или полукруглое отверстие, расположенное на переходе трубчатого наконечника клеммы, чтобы оператор мог обжать или припаять наконечник, чтобы обеспечить прилегание кабеля к торцу цилиндра и / или чтобы припой мог просочиться в цилиндр для создания надежного проводящего соединения.

Покрытие:

Олово или серебряное покрытие, предназначенное для защиты от коррозии или улучшения проводимости.

Цветовая маркировка:

Стандарт, который присваивает цвет каждому калибру провода, чтобы при кодировании кабеля, наконечников и обжимных матриц этим цветом пользователи могли быть уверены в правильном подключении и выборе продукта.

Список UL:

Набор тестов, проведенных лабораторией Underwriter’s Laboratories для проверки безопасности и эффективности клеммных наконечников в соответствии с конструкцией представленного чертежа и с использованием правил обжатия и идентификации. На проушине нанесена маркировка UL.

Обжимные инструменты для проволочных наконечников, площадь от 0,25 до 6 мм, 2500 рупий за штуку Cogent Tech Solutions

Инструменты для обжима проволочных наконечников, площадь от 0,25 до 6 мм, 2500 рупий за штуку Cogent Tech Solutions | ID: 22807453755

Технические характеристики изделия

Диапазон обжима	0.Квадрат от 25 до 6 мм
Минимальное количество заказа	1 штука

Описание продукта

Инструмент для обжима кабельных наконечников, с пластиковыми манжетами и без них
• Трещотка для точного обжима
• Возможность разблокировки в случае неправильной работы

Заинтересовал этот товар? Получите последнюю цену у продавца

Связаться с продавцом

Изображение продукта

---

О компании

Год основания 2016

Юридический статус фирмы Партнерство Фирма

Характер бизнеса Производитель

Количество сотрудников До 10 человек

Годовой оборот До рупий50 лакх

Участник IndiaMART с декабря 2016 г.

GST33AALFC6506E1ZR

Код импорта и экспорта (IEC) AALFC *****

Мы продвигаем такие продукты, как система удаленного ввода-вывода, контроллер на базе IOT, промышленные шлюзы, HMI, IPC, SMPS, реле и т. Д.

Видео компании

Вернуться к началу 1

Есть потребность?
Получите лучшую цену

1

Есть потребность?
Получите лучшую цену

.
