Как обжать экранированную витую пару

В наш компьютерный век проблема передачи информации имеет актуальное значение. Чтобы воплотить это в реальность необходимо иметь кабель, посредством которого происходит соединение двух приборов.

Сети, которые позволяют передавать и получать определённые данные, называются проводными. В настоящее время в большинстве случаев для прокладывания сетей соединения используют специальный тип кабеля, который называют витой парой.

Наиболее безопасным видом таких проводных соединений является экранированная витая пара. Она имеет дополнительный слой, который обеспечивает ей высокие скорости передачи данных и исключает нежелательное воздействие внешних устройств.

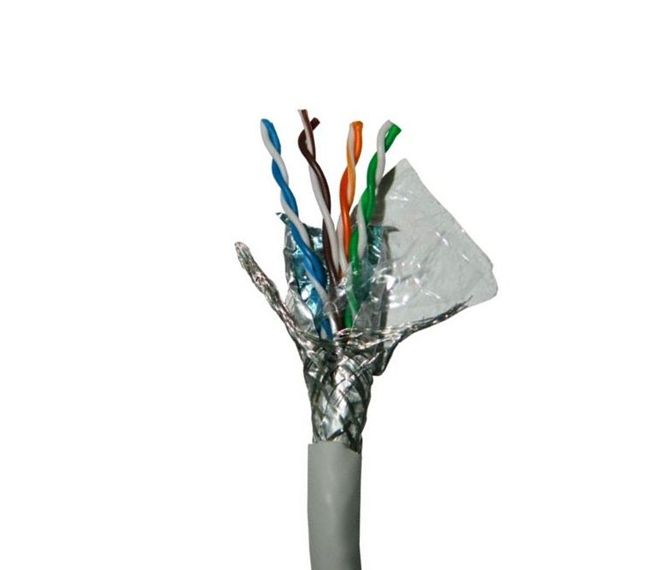

Что такое экранированная витая пара

Название проводного соединения определяет вид обустройства передающих проводников. Они скручены между собой попарно с определённым шагом скрутки.

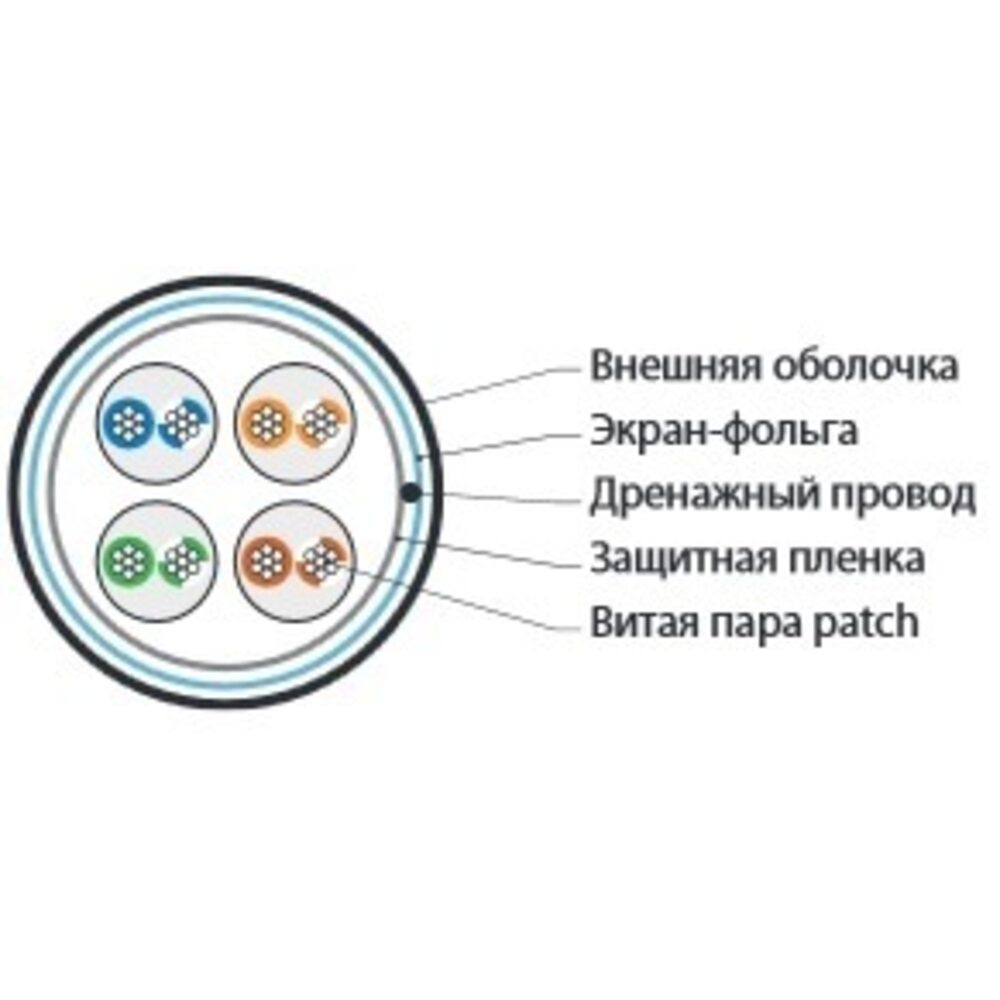

Кабель имеет внешнюю оболочку, под которой может насчитываться несколько витых пар проводов, имеющих индивидуальную изолирующую оплётку. Для обеспечения проводной сети противодействия внешним и внутренним наводкам систему обустраивают специальной защитой — экраном.

Кабель, оснащённый такой системой защиты, способен передавать информацию намного быстрее и сглаживает помехи от воздействия внешних устройств. Выполняется экран в виде сетки, покрытия из фольги и оплётки.

Как обеспечить надёжное соединение

Однако, чтобы начать передавать информацию посредством системы, недостаточно иметь один только провод. Для надёжного подключения к специальному гнезду компьютера витую пару необходимо обустроить разъёмом RJ-45. Для того чтобы смонтировать изделие на провод потребуется наличие специального обжимного инструмента.

Далее следует придерживаться следующей последовательности:

  • удаляем три сантиметра защитной оболочки кабеля;
  • витые пары проводов раскручиваем и располагаем их в определённой стандартами последовательности;
  • выпрямляем проводки от начала изоляции до их окончания;
  • излишнюю длину проводов откусываем кусачками;
  • вставляем концы проводков в разъем так, чтобы они все попали в определённые желобки;
  • перепроверяем правильность укладки проводов согласно цветовой схемы;
  • помещаем разъём в обжимное устройство и сжимаем ручки до защёлкивания фиксатора.

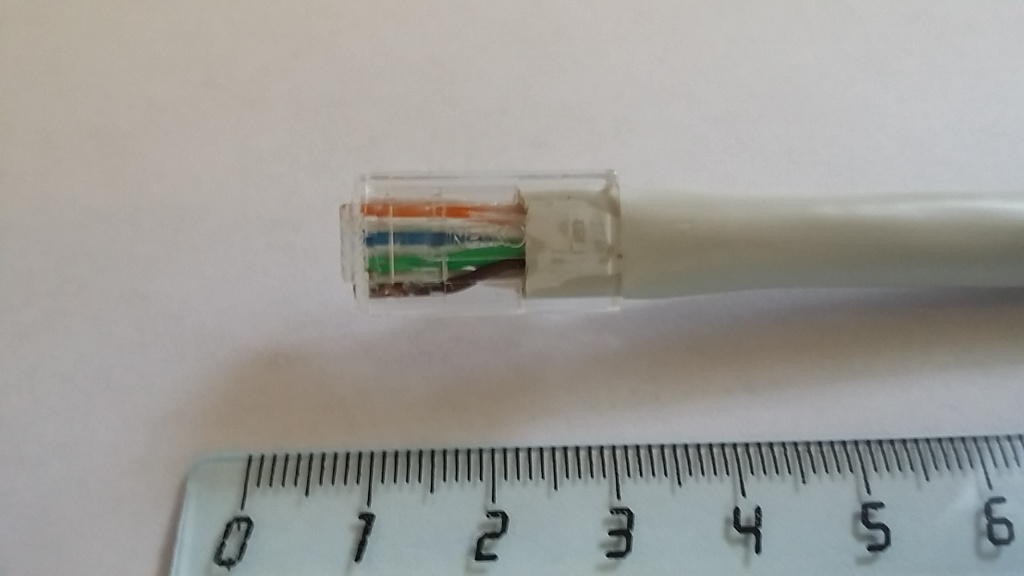

После того как операция проделана убедитесь, что разъём плотно соединён с витой парой и вставьте его в компьютерное гнездо. Если вы не ошиблись с расположением проводков и правильно их закрепили, гигабайты информации с большой скоростью польются в ваш компьютер.

Смотрите также:

Особенности работы магнитных сверлильных станков http://euroelectrica. ru/osobennosti-rabotyi-magnitnyih-sverlilnyih-stankov/.

Интересное по теме: Какое оборудование используется для лазерной резки металла

Советы в статье “Подсветка пластиковых окон светодиодной лентой” здесь.

Как обжать витую пару отверткой смотрим в видео:


…::Обжим витой пары::…

Витые пары бывают экранированными и неэкранированными, одножильными и многожильными.

Одножильные (более жесткие) применяются для прокладки магистральных линий локальной сети (например между различными помещениями в одном здании).

Многожильные (гибкие) используются для подключения пользовательских компьютеров к магистральным линиям, из них изготавливают патчкорды .

Рекомендуется использовать полноценные кабели витой пары пятой категории . В этом случае в кабеле (в наружной изоляции) находится 4 витые пары, т.е. 8 проводников. Использование таких кабелей учитывает перспективу перехода на высокие скорости передачи данных (Fast Ethernet 100Mbps 100Base-TX).

Экранированные кабели витой пары НЕОБХОДИМО использовать для линий внешней прокладки (подвески). В некоторых случаях можно рекомендовать использование экранированных кабелей для организации линий

и для внутренней прокладки :

  • если представляются возможными большие влияния установленного в помещении оборудования на сигнальные линии кабеля и/или

  • если потребитель очень обеспокоен возможными влияниями электомагнитного излучения сигнальных линий кабеля на оборудование или организмы, размещенные в помещении (эти соображения можно серьезно воспринимать только при использовании высокоскоростных протоколов Fast Ethernet 100Mbps 100Base-TX и ATM 155 Mbps).

Во всех остальных случаях рекомендуется использовать неэкранированные кабели витой пары (UTP) .

Экранированные кабели выпускаются с различным исполнением экрана: оплетка (STP), экранирование фольгой (FTP), различные варианты усиленных (двойных) экранов (SSTP, SFTP). Следует учитывать, что различные фирмы используют различные варианты обозначений для описания способов экранирования кабеля. Для большинства применений вполне достаточно использовать кабели с одиночным экраном (STP или FTP). И только для действительно тяжелых условий следует применять усиленные (двойные) экраны.

Для всех линий кабеля экранированной витой пары в ОДНОЙ точке экрана следует обеспечить надежное заземление экрана.

Подключение рабочего места пользователя в локальной сети 10Base-T витой парой

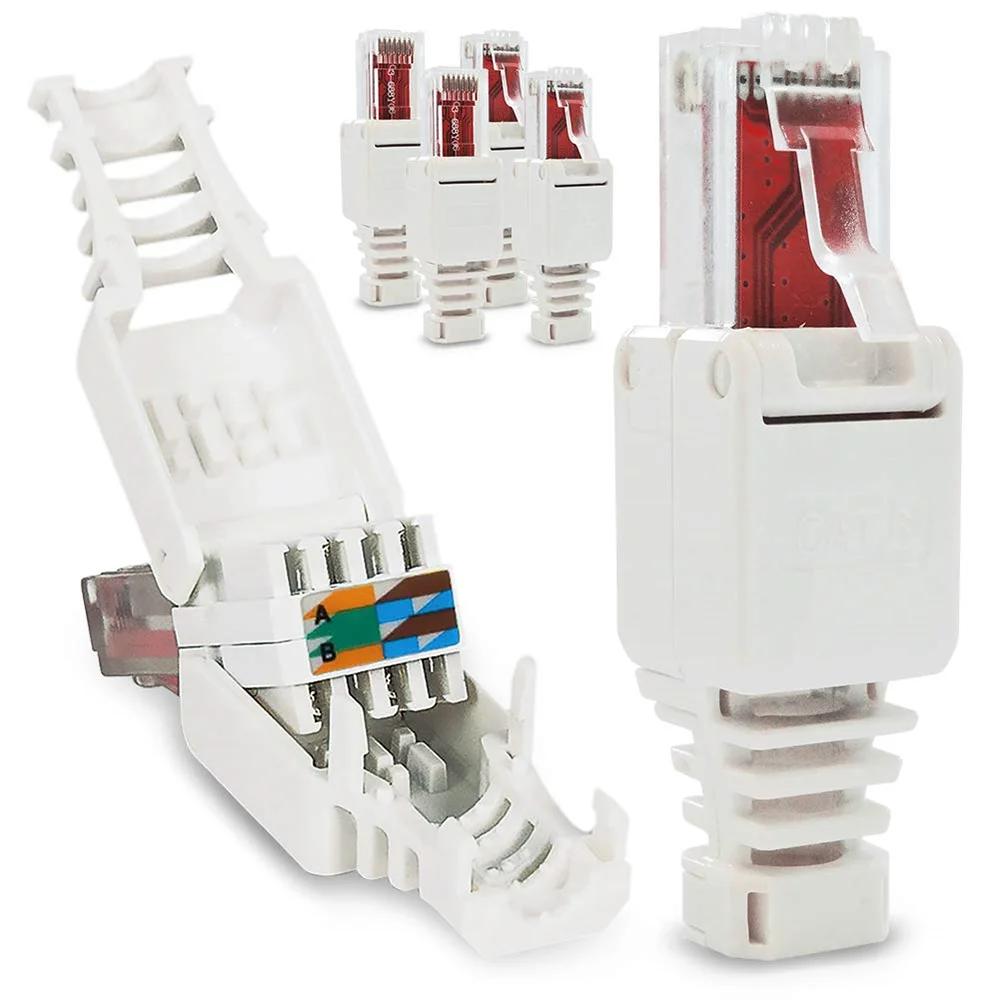

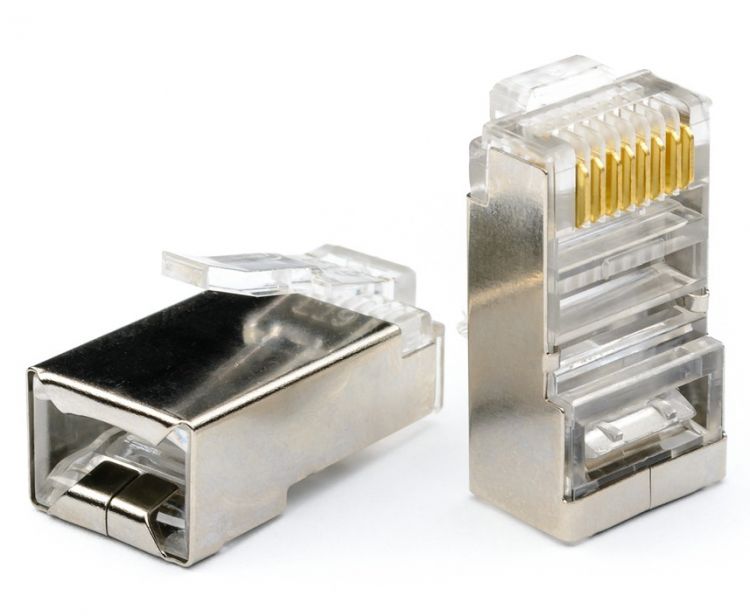

Для подключения витых пар используются разъемы стандарта RJ-45 , которые в зависимости от вида кабеля витой пары бывают:

  • экранированными или неэкранированными;

  • для одножильных или многожильных витых пар;

  • конструктивно выполненными со вставками или без вставок.

    Вставки выполняют роль направляющих для проводников витой пары, упрощающих заправку проводников в корпус разъема.

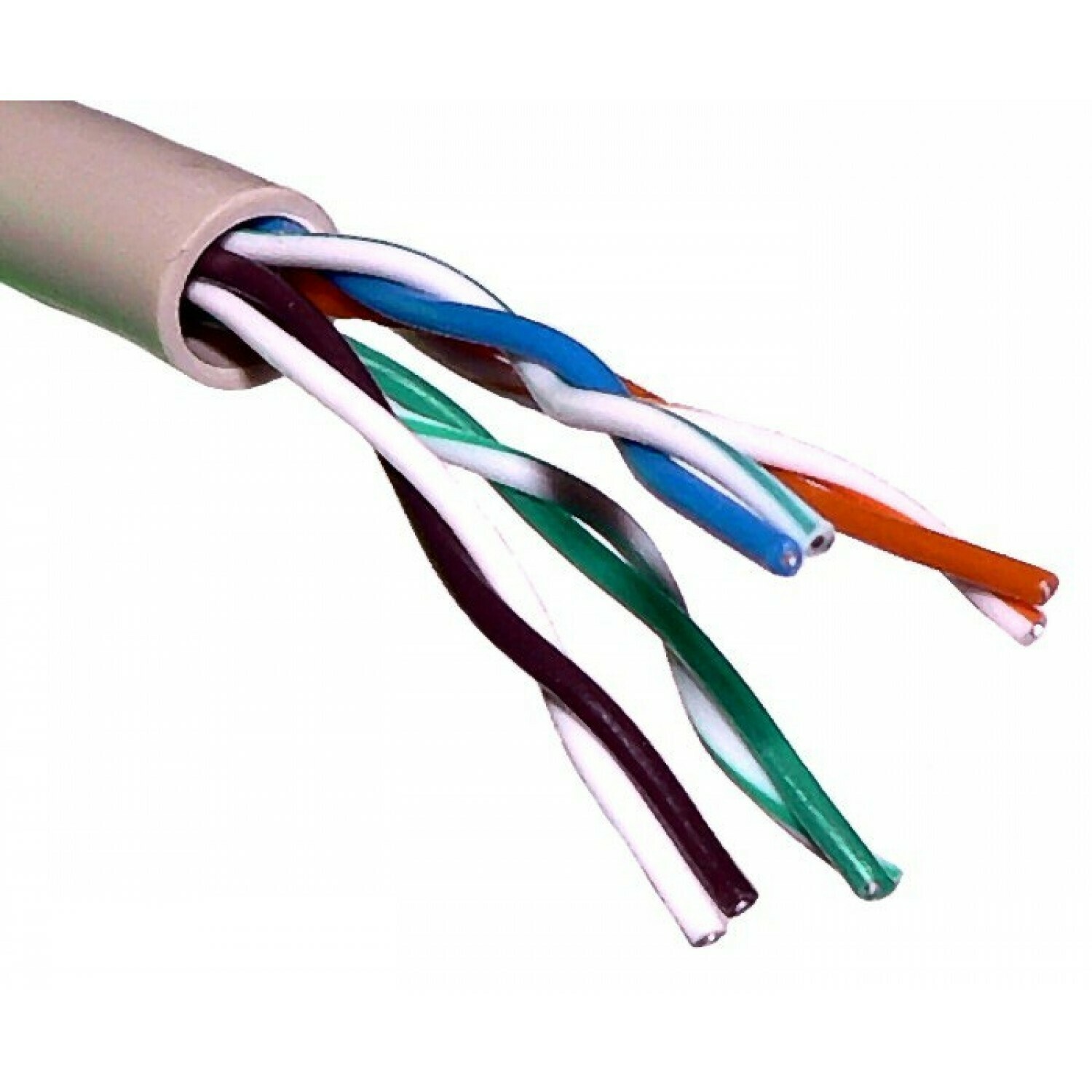

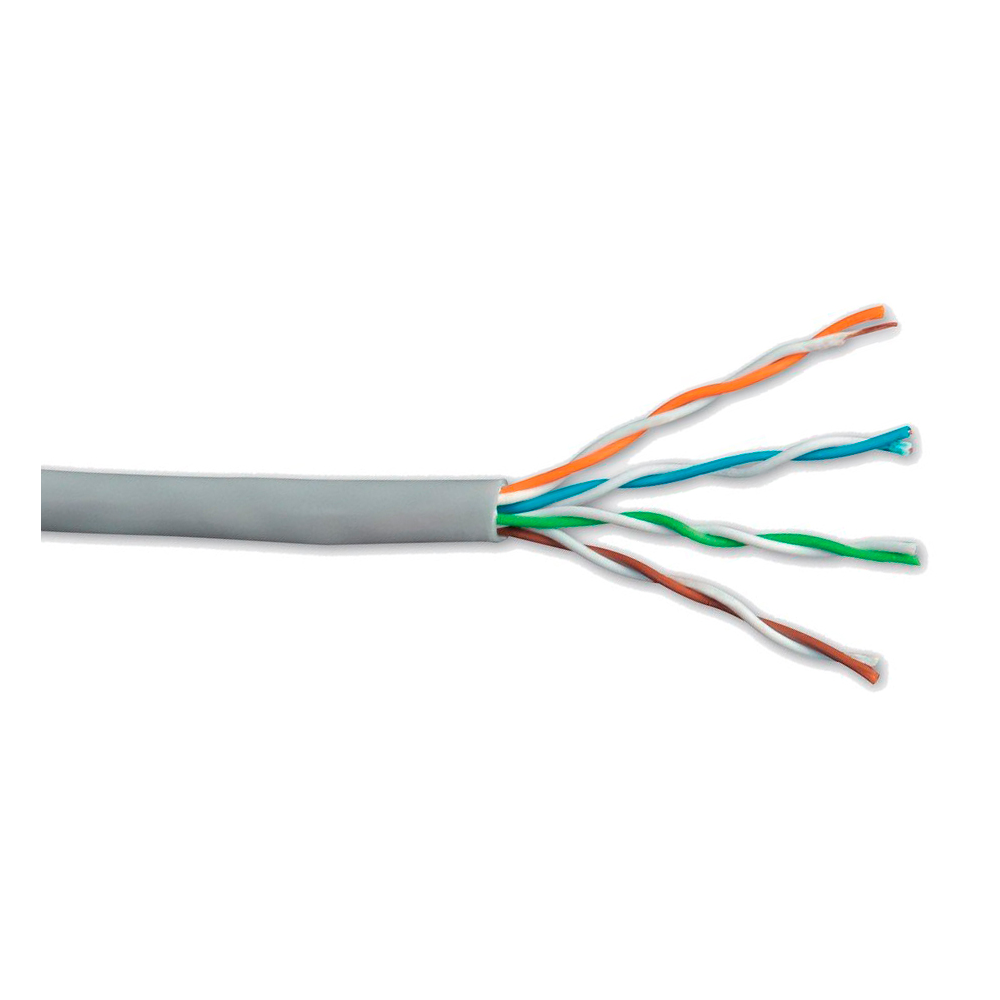

Кабель из 4-х неэкранированных витых пар

Разъем RJ-45 для витой пары со вставкой

Как различить разъемы для одножильных и многожильных витых пар? Корпуса разъемов выполнены из прозрачного пластика, поэтому внутренние части контактов разъема хорошо различимы. Нужно обратить внимание на конструктивное выполнение тех частей контактов, которые предназначены для соединения с проводниками витой пары.

  • Контакты разъемов для многожильных проводников имеют вид двухзубой вилочки, внутренние поверхности зубцов которой имеют заточку по типу ножа и при опрессовке прорезают изоляцию проводника, раздвигая его жилы, таким образом создается контакт.

  • В разъемах для одножильных проводников зубцы вилочки слегка раздвинуты в стороны и при опрессовке охватывают жилу с двух сторон, прорезая изляцию, и, создавая контакт.

Для разделки витых пар используют специальное устройство которое имеет три рабочие области и соответственно выполняет три функции.

  1. Ближе всего к рукояткам устройства располагается область, в которой установлен нож для обрезания проводников витой пары.

  2. В центре находится гнездо для обжима разъема.

  3. В верхней части устройства–область для зачистки наружной изоляции витой пары (внутренняя изоляция проводников не зачищается, а как уже было сказано прорезается контактами разъема).

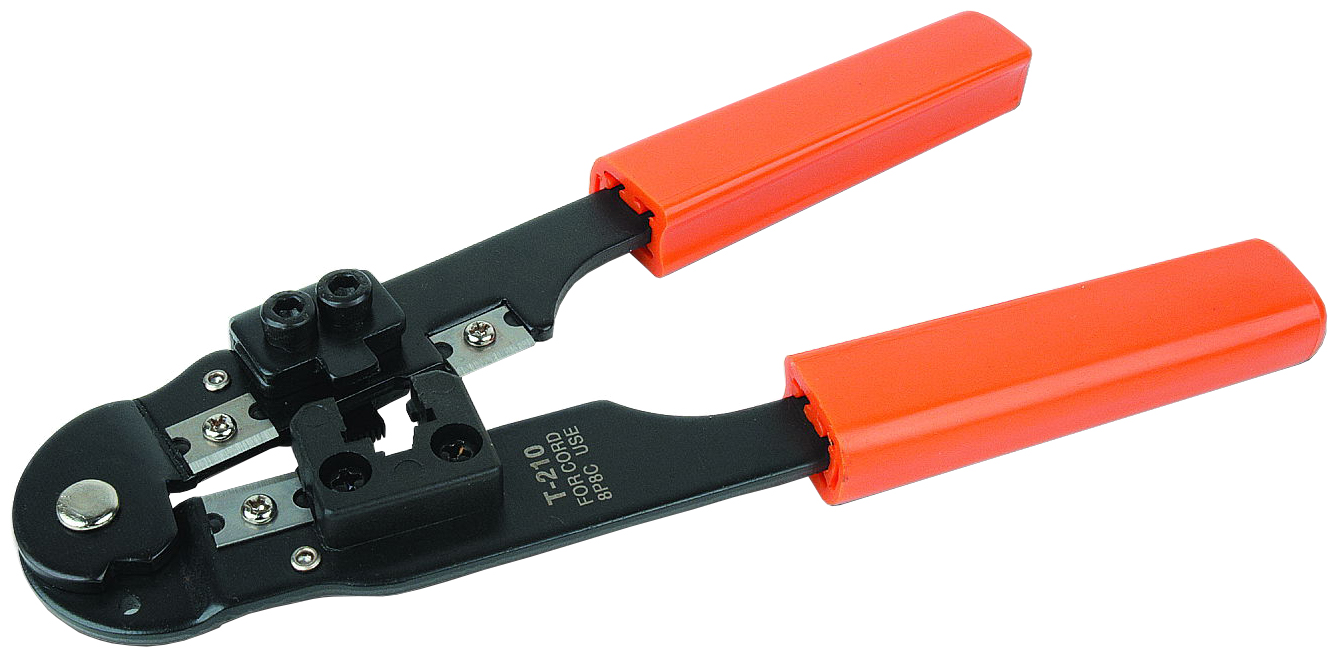

Устройство для зачистки и обжима витых пар

Зачистка наружной изоляции круглого кабеля витой пары

Последовательность операций при разделке разъема витой пары такова.

(1) Вначале проводят зачистку наружной изоляции кабеля. При зачистке плоского кабеля его упирают в специальный выступ на устройстве, расположенный в области зачистки, чтобы получить глубину зачистки под стандартный разъем, зажимают кабель и рывком производят зачистку. Немного более сложным выглядит процесс зачистки круглых кабелей витых пар. Наружную изоляцию круглого кабеля лучше только слегка надрезать, осторожно поворачивая его в области зачистки, а затем снять кусочек изоляции по кольцевому надрезу вручную.

Удаление наружной изоляции по кольцевому надрезу

Кабель витой пары, подготовленный для заправки в разъем

(2) После зачистки разводят провода витой пары в одной плоскости в определенном порядке , выравнивают длину всех проводов и еще раз ровно подрезают. Порядок разводки проводов для разъемов RJ-45 определяется стандартом EIA/TIA568A или EIA/TIA568B.

Порядок разводки проводов витой пары для разъемов RJ-45

(3) Затем производят заправку проводников в разъем и опрессовку. Рекомендуется по возможности использовать разъемы без вставки, так как процесс заправки проводников в корпус такого разъема выполняется проще.

Заправка проводников витой пары в разъем RG-45 без вставки

Установка разъема RJ-45 в гнездо обжимного устройства

(3-а) Если конструктивно разъем выполнен без вставки, то проводники аккуратно заправляются в его корпус до упора в торец разъема. Затем вставляют разъем в гнездо обжимного устройства и надавливают до тех пор пока устройство полностью не закроется.

Опрессовка разъема

(3-б) Если в конструкцию разъема входит вставка, то сначала на проводники витой пары надевается вставка. Вставка имеет форму крышки спичечного коробка, на одной из поверхностей которого имеются прорези по количеству проводников в витой паре. Вставку надевают на проводники таким образом: чтобы прорези были обращены к корпусу разъема. После насаживания вставки проводники витой пары еще раз подрезают и выравнивают срез с краем вставки. Для закрепления вставки в этом положении полезно у ее противоположного конца обжать проводники пальцами, чтобы вставка не смещалась. Затем вставку с проводниками вставляют в корпус разъема до тех пор пока она не упрется в торец разъема и обжимают разъем также как в случае разъема без вставки.

Заземление внешней подвески витой пары

Для предотвращения повреждений подключенного к кабелю оборудования атмосферным электричеством все кабели наружной проводки между зданиями должны быть экранированными и с обязательным заземлением экрана .  Несоблюдение этого требования резко снижает надежность подключенных к кабелям устройств. Надежность становится сильно зависимой от условий окружающей среды, изменений погоды и т.п. Заземление экрана должно быть произведено очень качественно с минимальным сопротивлением.

Если в одном из зданий, между которыми осуществляется прокладка кабеля имеется контур защитного заземления, то необходимо подключиться к нему. В противном случае следует использовать нулевой провод силовой электропроводки здания. Для исключения неприятных последствий ошибок электриков, в результате которых иногда на этот провод подается фаза, рекомендуется подключиться к нулевому проводу непосредственно в распределительном электрощите.

Следует обеспечить максимальную надежность соединений: тщательно зачистить контакты, болты, винты и т. п., по возможности использовать пайку.

При всевозможных перекоммутациях кабеля заземление не должно нарушаться. Отключать заземление кабеля можно только после отключения от кабеля всей аппаратуры .

Значение качественного монтажного инструмента при создании локальной сети. Применение экранированной витой пары

RJ-45 является стандартным интерфейсом для оборудования, применяемого в организации локальных сетей любой сложности — от домашних до офисных. Данная спецификация определяет конструкцию сетевых розеток и вилок (коннекторов), кабелей (витой пары), прочих комплектующих, а также соответствующего инструмента для монтажа сети. Следует знать, что под названием “RJ-45” понимается именно стандарт, а не тип разъёма, как это обычно ошибочно считают.

Если при разводке домашней сети используют обычный недорогой кабель (тип защиты — UPT, т. е. неэкранированный) и аналогичные ему коннекторы с корпусом из пластика, то в случае больших сетей офисов и предприятий, работающих под сильной нагрузкой и в сложных условиях, незаменима экранированная витая пара (например, S/FTP), совместно с ней могут применяться металлические коннекторы (для особо чувствительных систем), корпус которых образует с экраном кабеля единую защиту от помех.

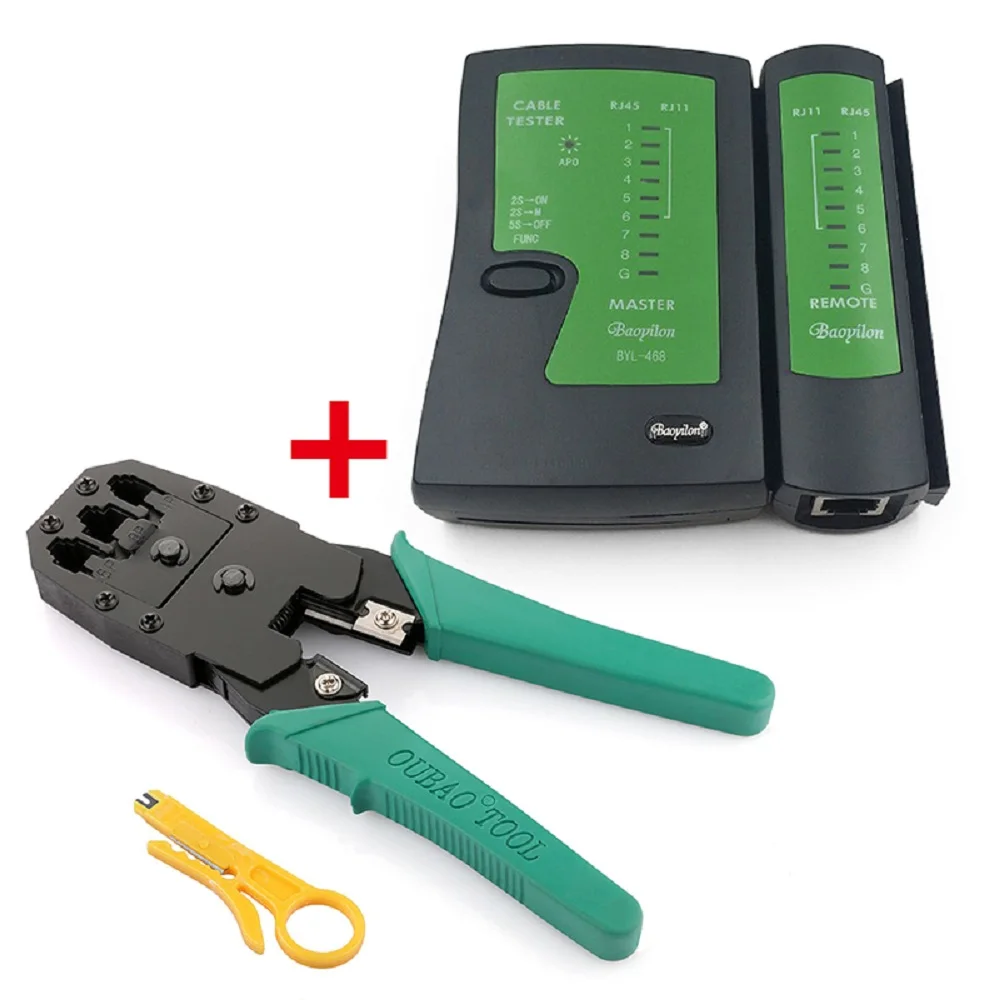

Незаменимая вещь — кримпер

Едва ли не самая распространённая операция при монтаже или ремонте локальной сети — обжим (опрессовка) коннектора, и здесь от точности работы инструмента зависит надежность всей системы. Малейшая неаккуратность на этом этапе приводит к нестабильности или пропаданию сигнала в жиле кабеля, вычислять же неполадки — довольно трудоёмкое занятие. Поэтому крайне важно, чтобы с самого начала всё было сделано безупречно.

Обжим коннектора осуществляется специальным универсальным инструментом — кримпером, который заменяет собой несколько приспособлений и обеспечивает все основные шаги этого процесса:

  • нарезку кабеля необходимой длины с одновременным прорезанием участка внешнего слоя изоляции для её последующего лёгкого удаления вручную;
  • выравнивание жил кабеля по длине;
  • непосредственно обжим контактов коннектора гребёнчатой головкой для создания прочного неразъёмного соединения с жилами кабеля.

Выбирайте качественный инструмент

Кримпер — один из основных, но не единственный монтажный инструмент, используемый при постройке, наладке и тестировании локальных сетей. Создавая и обслуживая сеть, инженеры не могут обойтись и без других нужных приспособлений, таких как нож для разделки контактов, устройство для зачистки кабеля и т. д.

Чтобы обеспечить бесперебойную работу локальной сети, следует использовать только качественный инструмент проверенных производителей, надёжные расходные материалы и комплектующие, ведь попытка сэкономить на этом обернётся впоследствии немалыми потерями времени и средств.

Page 136 – каталог ITK

Витая пара для внутренней прокладки


               В зависимости от конструкции кабеля, условий прокладки, области применения кабели связи ITK  представлены следующими
                                                                                      ®
               основными группами:
               Витая пара внутренней прокладки
               •  категории 5E экранированные и неэкранированные;
               •  категории 6 экранированные и неэкранированные;
               •  категории 6A и 7 экранированные и неэкранированные;
               •  многопарные кабели экранированные и неэкранированные.
                Витая пара внешней прокладки
               •  категории 5E экранированные и неэкранированные;
               •  категории 6 экранированные и неэкранированные;
               •  многопарные кабели экранированные и неэкранированные.
               Коаксиальный кабель RG6 и RG11.
               Для оконцовки кабелей с целью их дальнейшего подсоединения к активному или пассивному оборудованию, подключения в
       LAN-кабель  к ним. Разделка кабеля, обжим, заделка в модули и другие операции с кабелем осуществляются при помощи инструмента ITK ,
               модули типа Keystone Jack и информационные розетки ITK изготавливает широкий перечень разъемов и защитных колпачков
                                                                                                          ®
               разработанного специально для этих нужд.



















               Витая пара для внутренней прокладки


               Наиболее распространенным типом кабеля, применяемым при организации кабельных систем и IT-инфраструктуры зданий,
               является кабель связи типа витая пара для внутренней прокладки.  Он относится к классу симметричных электрических кабелей,
               применяется для передачи информации в Ethernet-сетях на частоте от 100 до 1000 МГц, обладает невысокой ценой и прост при
               монтаже. Многопарный кабель ITK  предназначен для систем голосовой связи и низкоскоростных приложений передачи данных
                                        ®
               по протоколу Ethernet.
               Особенности конструкции

               В основе LAN-кабеля ITK  лежат пары, образованные двумя токопроводящими медными проводниками, покрытыми изоляцией
                                 ®
               из ПВХ или полиэтилена высокой плотности, скрученными между собой с определенным шагом повивки и защищенными
               внешней оболочкой. Токопроводящие проводники могут быть однопроволочными и многопроволочными. Последние
               применяются в кабелях, используемых для изготовления коммутационных шнуров (патч-кордов).
               Кабели в зависимости от рабочей частоты делятся на категории 5Е, 6, 6А, 7 (в соответствии с ISO/IEC 11801:2002(E) и
               ГОСТ Р 54429).  Количество пар под оболочкой в зависимости от типа витой пары варьируется от 1 до 100; они могут быть
               экранированными и неэкранированными.
               Оболочка витой пары для внутренней прокладки в основном производится из ПВХ (PVC), полиэтилена (PE) или материала на
               основе комбинаций полиэтилена, поливинилхлорида и специальных добавок, замедляющего горение, малодымного и не
               содержащего галогенов в продуктах горения (LSZH), и также может быть неэкранированной или экранированной фольгой,
               металлической лентой или оплеткой из металлических проволок.
                             ®
               На всех кабелях ITK  нанесена маркировка с указанием категории кабеля, количества пар, типа и диаметра медного прово-
               дника,  а также мерные метки длины через каждый метр. LAN-кабели поставляются в картонных коробках или на деревянных
               барабанах по 100, 305 и 500 метров.

                 Преимущества
                                                               •  Возможно исполнение в оболочках, соответствующих
                 •  Применимы для сетей ISDN, 10baseT, 100baseT,    нормам пожарной безопасности.
                    1000baseT, EIA RS 232/485, 155 Mbit ATM, Token Ring.
                 •  Соответствие международным стандартам.     •  Большой выбор типов кабеля в зависимости от требо-
                                                                  ваний и нужд заказчика.
                 •  Расширенный частотный диапазон.            •  Удобная и понятная маркировка.
                 •  Экранированные кабели прекрасно защищают сети от
                    больших электромагнитных помех и излучений.  •  Минимальные сроки поставки.
                 •  Проводники витых пар изготовлены из высококаче-  •  Сертификация на соответствие ГОСТ Р и ТР ТС.
                    ственной электротехнической меди Т1.


               134

Обжимаем сетевые провода с коннекторами RJ45. Распиновка проводов для создания локальной сети. Витая пара: способы обжима, схема соединений

Стандарт TIA / EIA 568-A, который был ратифицирован в 1995 году, был заменен стандартом TIA / EIA 568-B в 2002 году и с тех пор обновлен. Оба стандарта определяют выходы T-568A и T-568B для использования кабеля с не экранированной витой парой и разъемов RJ-45 для подключения Ethernet. Оба стандарта T-568A и T-568B являются наиболее часто используемыми в Ethernet-соединений. Приставка RJ означает Зарегистрированные Jacks. RJ-11 представляет собой 6-позиционное 4-жильное гнездо, используемое для телефонной проводки, а RJ-45 — 8-позиционное 8-жильное гнездо, используемое в 10BaseT и 100BaseT ethernet-проводке.

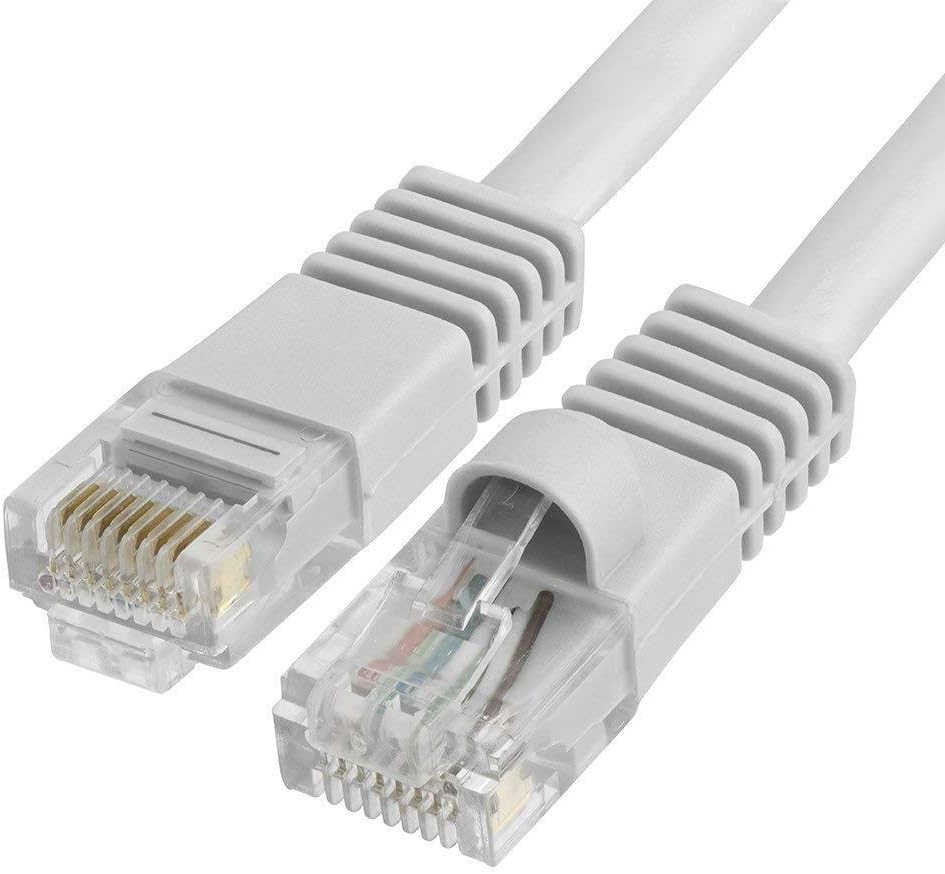

Разъем RJ45 распиновка

RJ45 разъем обычно используется для подключения сетевых карт с концентраторами на кабель 10base-T и 100Base-TX в сети. RJ45 является стандартным типом физического соединителя для сетевых кабелей. Разъем RJ45 модульный 8-позиционный, 8-контактный разъем, используемый для подключения компьютеров в локальных сетях с концентраторами. На сетевые карты, пара 1-2 это передатчик, а пара 3-6-это приемник. Остальные две пары не используются. Кабели перекрестной связи используются для подключения TX + к RX + и TX — к RX-. Неиспользуемые штыри, как правило, соединены прямолинейно как в прямом, так и в перекрестном смысле. Первоначально они использовались в качестве стандарта только для телефона, но в дальнейшем они были применены к высокоскоростным модемам и другим компьютерным сетям.

Кабель передачи данных RJ-45 содержит 4 пары проводов, каждый из которых состоит из сплошной цветной проволоки и полоски того же цвета. Для коннектора RJ-45 предусмотрены два стандарта: T-568A и T-568B. Хотя есть 4 пары проводов, Ethernet 10BaseT / 100BaseT использует только 2 пары: оранжевый и зеленый. Остальные два цвета (синий и коричневый) могут использоваться для второй линии Ethernet или для телефонных соединений. Два стандарта проводки используются для создания перекрестного кабеля (T-568A на одном конце и T-568B на другом конце) или прямого кабеля (T-568B или T-568A с обоих концов).

Ниже приведены инструкции для обжима соединителей RJ-45 на кабель.

Цветная схема T-568A

1 Бело-зеленый.
2 Зеленый.
3 Бело-оранжевый.
4 Синий.
5 Бело-синий.
6 Оранжевый.
7 Бело-коричневый.
8 Коричневый.

Цветная схема T-568B

1 Бело-оранжевый.
2 Оранжевый.
3 Бело-зеленый.
4 Синий.
5 Бело-синий.
6 Зеленый.
7 Бело-коричневый.
8 Коричневый.

Также распиновка продублирована на картинке ниже.

Как обжать витую пару 8 жил

Нам понадобятся обжимник, коннектор rj45, и витая пара, ножницы.

Шаг 1: Убираем наружную оболочки на конце кабеля примерно на 2,5 см от края. Далее разматываем витые провода и убираем все лишние.

Шаг 2: Зажмите провода между пальцами и выпрямляем их. Сортируем провода в правильном порядке так как описано выше.

Шаг 3: Укорачиваем провода так чтобы провода торчали приблизительно на 1,2-1,4 см. от края изоляции. Используйте ножницы, чтобы сделать прямой разрез по всем 8 проводам.

Шаг 4: Осторожно вставьте все 8 проводов в разъем RJ-45 как можно дальше и убедившись, что они остаются выровненными, и каждый цвет попал в соответствующий канал.

Шаг 5: Вставляем до упора провода в разъем rj45, проверяем последовательность проводов. Далее вставляем коннектор в обжимник, в гнездо «Р8» и обжимаем коннектор до характерного щелчка.

Подробнее о сквозных и перекрестных соединениях

T-568A и T-568B — это два стандарта проводки для кабеля данных разъема RJ-45, указанного в документе по стандартам электропроводки TIA / EIA-568-A. Разница между ними — это расположение оранжевых и зеленых проводов. Предпочтительно подключать стандартам T-568B, так как этот стандарт имеет большую популярность и распространенность.

Чтобы создать прямоточный кабель, вам необходимо использовать либо T-568A, либо T-568B на обоих концах кабеля. Чтобы создать перекрестный кабель, вы можете подключить T-568A на одном конце и T-568B на другом конце кабеля.

Прямые кабели используются при подключении оборудования для терминации данных (DTE) к коммуникационному оборудованию (DCE), например компьютерам и маршрутизаторам, к модемам (шлюзам) или концентраторам (Ethernet-коммутаторам). Перекрестные кабели используются при подключении DTE к DTE или DCE к оборудованию DCE таких, как компьютер и маршрутизатор. Или шлюз к соединениям концентратора.

Для подключения двух компьютеров без концентратора используется перекрестный кабель. Кросс-кабель также используется для подключения маршрутизатора к компьютеру или коммутатора Ethernet (концентратора) к другому коммутатору Ethernet без восходящей линии связи. Большинство коммутаторов Ethernet сегодня предоставляют порт восходящей линии связи, который предотвращает использование кросс-кабеля для последовательного подключения другого коммутатора Ethernet. Проводные кабели используются для подключения компьютера к коммутатору Ethernet или маршрутизатора к коммутатору Ethernet.

Чаще всего монтаж и подключение интернет розетки, относящейся к слаботочным линиям, производится в тройном блоке:

  • обычная 220 Вольт
  • интернет-розетка
  • телевизионная под ТВ

У большинства моделей, например от фирмы Schneider Electric (серия Unica), Legrand, Lezard принцип монтажа практически одинаков и не содержит кардинальных отличий.

Пошагово рассмотрим весь цикл подключение интернет розетки.

Интернет кабель

Монтаж начинается с установки в слаботочном щите роутера и подключении его от силовой розетки 220В.

Далее в отдельном кабельном канале или штробе, не связанной с силовыми линиями, прокладывается 4-х парный кабель UTP серии 5E.

Такой кабель обеспечивает скорость соединения до 1 Гигабита в секунду на расстоянии до 100м. Вот его технические характеристики:

Бывают экранированные и не экранированные разновидности. Фольга в качестве экрана выступает в сетях, где есть нормальное заземление.

На один такой кабель 5E (4 пары), можно подключить только две розетки. При этом отдельно будут задействованы по 2 пары.

Монтаж ведется цельным проводом напрямую от щита до подрозетника. Заводите кабель в монтажную коробку и оставляете необходимый запас – от 15см и более.

Монтаж интернет розетки

С розетки предварительно снимаете накладку и вытаскиваете суппорт для удобства монтажа.

Если позволяет конструкция розетки, рамку на подрозетник можно смонтировать изначально. Благодаря пазам в рамке можно легко регулировать горизонтальность ее расположения.

Винтами 3*25мм предварительно закручиваете всю конструкцию. При этом уровнем электрика Pocket Electric проверяете точность установки и затягиваете винты окончательно.

Производители в последнее время начали выполнять рамки из алюминиевого сплава, они конечно крепче по конструкции, но при этом не будут магнититься к уровню. Придется поддерживать его одной рукой на весу.

Далее, откусываете и оставляете в подрозетнике запас провода, длиной максимум 15см. Снимаете верхний слой изоляции с кабеля UTP.

Для съема изоляции, чтобы не повредить жилы, лучше использовать специальный инструмент – стриппер. Но можно все это сделать аккуратно и обыкновенным канцелярским ножом.

Верхний слой с кабеля нужно очистить на длину не более 2,5см. Отрезаете лишнюю в данном случае нить, которая идет между жилами.

Крепкая нить в кабелях с витой парой, нередко используется для облегчения вскрытия оболочки на большой длине. Она даже так и называется – разрывная нить. В телефонных кабелях ею разделяют пучки и повивы.

Слегка расплетаете по отдельности жилки. Далее вытаскиваете внутреннюю часть розетки с контактами.

Как правило, к любой марке, будь то TV, интернет розетка или обычная 220 Вольт, должна идти инструкция.

Инструкция к интернет розетке Schneider Electric Unica –
Инструкция к Legrand –

Стандарты и схема подключения

Открываете крышку контактной части и внимательно изучаете маркировку. Каждую розетку RJ45 можно подключить двумя способами:

  • по стандарту “A”
  • по стандарту “B”

В большинстве случаев используется второй вариант – “B”. Чтобы понять куда какие провода подключать, внимательно осмотрите корпус. На нем должно быть изображено какой стандарт соответствует определенным контактам.

Например на Unica:

  • протокол “B” относится к верхней цветовой маркировке. При подключении будете ориентироваться именно по этим цветам.
  • “A” – к нижней цветовой маркировке

Если с этим разобрались, то с дальнейшей установкой не возникнет сложностей. Протокол “B” соответствует цветовой схеме по стандарту EIA/TIA-568B. На одной стороне зажима должны быть следующие цвета:

  • бело-оранжевый

На другой стороне:

  • бело-коричневый

Пропускаете провод через крышечку. При этом как говорилось выше, верхний слой изоляции кабеля UTP не должен быть снят, более чем на 2,5см.

Нельзя зачищать его под самую стенку подрозетника, как делают с обычными кабелями NYM или ВВГнГ.

Отрезок без изоляции должен быть минимальной длины. Все эти повивы, делаются не с проста. Их точное количество на 1 метр кабеля строго рассчитано и регламентируется.

Иначе при неправильном подключении и зачистке у вас может снизиться не только скорость, но и качество передачи данных.

Далее вставляете в контактные пазы по цветам все провода.

После чего просто защелкиваете крышку. Лишние отрезки жил, которые выступают наружу, срезать нужно именно после закрытия крышечки.

Розетка фактически уже подключена. Осталось ее вставить на место в суппорт.

Главное преимущество таких интернет розеток в том, что с ними вообще не нужно снимать изоляцию с жил и оголять ее до меди. Внутри самой розетки уже установлены специальные ножи.

Когда вы захлопываете крышку, ножи автоматически прорезают изоляцию и образуется контактное соединение. В инструкции таких марок нередко указывают, что при подключении провода, использование специальных обжимок-кроссователей запрещено.

Он как бы уже имеется в конструкции. То есть, когда крышка закрывается, она сама срезает изоляцию и укладывает провода на нужную глубину разъема.

Подключение к роутеру и обжим коннектора

После монтажа самой интернет розетки остается правильно подключить кабель к роутеру в коммуникационном щите.

Снимаете изоляцию с другого конца кабеля на 2-3см. Жилы распушиваете и вставляете в определенном порядке, согласно стандарту TIA-568B, или просто “B”.

Расположение цветов считается слева-направо:

  • бело-оранжевый
  • бело-коричневый

Стандарт “A” иногда применяется, если вам нужно соединить один компьютер с другим. Здесь один конец кабеля обжимаете по стандарту “B”, а другой по “A”. Вообще если оба конца кабеля обжаты по одному стандарту (АА или BB), то это называется – патч-корд. А если они поменяны местами (AB или BA), то – кросс.

Жилы опять же зачищать не нужно. Просто вставляете их в коннектор до упора.

После чего все это запрессовывается специальным кримпером. Некоторые это делают тоненькой отверткой или лезвием ножа, правда так можно легко повредить коннектор.

Кабеля cat5E и cat6 в коннекторе RJ45 обжимаются по одному принципу. Другая “вилка” здесь не требуется. Различия у кабелей в скорости передачи данных, у cat6 она больше.

Проверка интернет-подключения

После монтажа интернет-розетки и коннектора на другом конце кабеля, желательно проверить подключение и целостность всех соединений. Сделать это можно самым дешевым китайским прибором.

В чем его суть? Есть генератор сигнала, который подает импульсы по определенным кодам, и приемник. Генератор подключается в месте установки роутера, а приемник непосредственно в саму розетку.

После подачи импульсов происходит сравнение сигналов. Если все исправно, поочередно загораются зеленые светодиодные лампочки на корпусе приемника. Если где-то обрыв или короткое замыкание, то одна или больше лампочек гореть вообще не будут.

Когда подобное произошло, то в первую очередь нужно грешить на плохой контакт в коннекторах. Чаще всего именно там, на какой-либо жиле, полностью не срезается изоляция и соответственно не будет соединения.

В самом конце, готовый проверенный кабель с коннектором подключается к роутеру.

Полный комплект всех инструментов для разделки, обжатия, прозвонки интернет кабеля utp можно заказать на АлиЭкспресс (доставка бесплатная).

Как подключить 4-х жильный телефонный кабель

А что делать, если у вас для интернета используется 4-х жильный телефонный кабель, а розетка под стандарт 8 жил? Как подключить схему в этом случае?

Простое соединение по цветам здесь не поможет. То есть, если вы бело-синию жилу вставите в контакт с бело-синей маркировкой и аналогично по расцветке подсоедините все остальные жилы, сигнала не будет.

Объясняется это тем, что для передачи сигнала нужно использовать контакты 1-2-3-6.

С одной стороны две жилы заводите на контакты 1-2:

зеленый = синяя жила


В этом случае все должно работать без проблем. Только запомните, что здесь самое главное не цвета, а именно позиции . Цвета используются для того, чтобы было визуально легче различать позиции одной и той же жилы на разных концах кабеля.

Также имейте в виду, что при использовании 4-х проводов, т.е. двух пар витой пары, вы сможете достигнуть скорости до 100Мбит/сек. А вот для гигабитной сети (1Гбит/сек) уже понадобятся все 8 проводов.

Ошибки при подключении интернет розетки

1 Неправильное подключение жил согласно протокола.

Можно запросто перепутать порядок расположения жил на коннекторе и в самой розетке. Грубо говоря перевернуть их на 180 градусов.

Здесь все проверяется более внимательным изучением надписей на корпусе розетки и цветовой расцветки самих жил. Тестер с генератором и приемником сигнала хороший помощник для выявления подобных ошибок.

При неправильном расключении жил, лампочки на тестере будут загораться не по порядку от 1 до 8, а в произвольных вариантах. Например сначала 1, потом сразу 3, затем 2 и т.д.

2 Не значительной, но все же ошибкой считается, если жилы с контактных пластин розетки срезать не после закрытия крышки, а до этого момента.

То есть, непосредственно после укладки их по своим местах в прорези. В этом случае, жила может случайно выпасть, а вставить ее обратно обрезанной уже не получится. Придется заново все зачищать и проходить весь цикл подключения по новой.

А если вы оставили запас кабеля в монтажной коробке маленьким, то и вовсе столкнетесь с большой головной болью.

3 Зачистка внешней изоляции на большое расстояние, вплоть до стен подрозетника, как в обычных сетях 220В.

Как уже говорилось ранее, здесь итог – ухудшение скорости и качества сигнала. Более того, не нужно витые пары расплетать предварительно до места среза изоляции, тем более отверткой. Просто расшивайте их раздвигая жилы на необходимую длину, чтобы завести в прорези.

По стандарту не допускается раскручивание витой пары более чем на 13мм , иначе в тестах частотных характеристик появятся ошибки перекрестных наводок (crosstalk). На практике начнутся проблемы при загрузке сети трафиком.

При создании любой сети, будь то локальная или глобальная, используются провода с соответствующими коннекторами. Самый простой вариант – провод с RJ45. Это стандартные сетевые провода, используются для подключения компьютеров к коммутаторам, и позволяющие реализовать небольшую сеть.

Сейчас мы научимся обжимать такие кабели, и рассмотрим все варианты распиновки по цветам, применяемые при использовании 8-и жильных проводов .

Введение

На самом деле, сейчас даже для создания простой локальной сети на несколько компьютеров, можно использовать самые разные технологии. Необязательно использовать стандартный 100 мегабитный Ethernet. Это может быть беспроводной вариант, с использованием Wi-Fi маршрутизатора, и оптоволоконным доступом в Интернет. Но даже в таком варианте, если провода rj45 не будут использованы для монтажа, то точно пригодятся при настройке оборудования. Хотя бы для подключения маршрутизатора к персональному компьютеру, для первичной настройки.

Еще один интересный момент. Несмотря на возможность использования более современных технологий, пока еще любой компьютер оснащается сетевой картой с интерфейсом RJ45.

Поэтому мы должны знать, как подготовить и использовать провод с разъемом RJ45.

Чтобы не было путаницы, давайте сразу договоримся. Проводом или кабелем с разъемом или коннектором RJ45, мы будем называть готовый сетевой провод, обжатый одним из возможных вариантов. Их еще часто называют витой парой или кабелем UTP.

Интерфейс, порт или разъем – вход для подключения такого кабеля. Это может быть сетевая карта, интерфейс маршрутизатора или коммутатора.

Что нам понадобится

Для подготовки кабеля нам нужны следующие вещи:

  • Обжимной инструмент
  • Восьми жильный кабель UTP
  • Коннекторы RJ-45

Варианты обжимки кабеля

Существует два основных варианта.

  1. . Используется для подключения персональных компьютеров к коммутаторам и маршрутизаторам. Наиболее распространенный вариант кабеля. Основной принцип – соединение двух интерфейсов, в которых для передачи и приема информации используются разные контакты
  2. Перекрестный кабель . Таким вариантом мы сможем подключить между собой два маршрутизатора или коммутатора. Используются для устройств, в которых для приема и передачи на разных концах, используются одинаковые контакты

Таким образом, если мы хотим подготовить прямой кабель, на обоих его концах мы должны развести контакты одинаково.

Вот здесь отображен вариант с прямым кабелем.

В свою очередь, перекрестный, будет иметь разные подключения жил на концах.

Дополнительные варианты разводки

Нужно знать про одну особенность. В сетях 100 Мбит, для передачи информации используются только 4-и из 8-и жил провода UTP. Остальные из них зарезервированы для гигабитных сетей. Это позволяет использовать дополнительные варианты обжима сетевых кабелей.

Перекрестный кабель .

Обжимаем кабель своими руками

Возьмите обжимной инструмент и два коннектора RJ45.

Отмерьте нужную длину будущего кабеля, и обрежьте его, с небольшим запасом.

Теперь на конце кабеля, сделайте небольшой надрез на защитной оболочке, и обрежьте ее. Вам нужно освободить 2-3 сантиметра жил. Их мы разматываем.

После этого, с каждой из жил мы снимаем около 2 сантиментов защитного слоя. Для этого надрезаем его ножницами, ножом или специальным инструментом, и стягиваем. В итоге мы должны получить 8-ь готовых очищенных медных жил в кабеле.

Теперь мы берем коннектор RJ-45, защелкой от себя и контактами вверх. Номера контактов в таком положении будем считать слева направо.

Оставляем его в таком положении, и выбираем необходимый вариант обжимки кабеля из тех, которые представлены выше. Теперь на основе схемы, вам следует подсоединить все жилы в соответствующие гнезда коннектора.

При этом убедитесь, что каждая жила определенного цвета, соответствует своему месту, на основе выбранной схемы распайки. Вставляйте их в гнезда до самого конца. Когда закончите, поместите джек RJ-45 со вставленными жилами в обжимной инструмент, и зафиксируйте его. Таким образом вы сделаете сетевой кабель с разъемом RJ-45.

Проделайте те же действия для другого конца кабеля. После того, как обжимка RJ-45 будет завершена, проверьте кабель в действии.

Видео к статье :

Заключение

При выборе сетевого кабеля, учитывайте его область применения. Исходя из этого, нужно выбирать вариант обжимки. Хорошим тоном считается пометка кабеля, с указанием того, как он был обжат – прямой или кросс. Это поможет вам избежать проблем с созданием сети.

В любом случае, проверяйте вручную обжатые провода с RJ-45 интерфейсами. Для этого можно использовать специальные тестеры.

Нужна для корректной адресации между узлами.

Зачем искать информацию на других сайтах, если все собрано у нас?

  • – описание, особенности, принцип работы

Во многих семьях подключается к интернету несколько устройств: без всемирной паутины мы жизни себе и не представляем, потому каждому требуется своя линия. Работают они, в основном, по беспроводному протоколу — Wi-Fi, но провод все-таки имеется, так как пока проводной интернет более стабильный, чем безпроводной. Во время ремонта все провода прячутся в стены и «интернетовские» не исключение. Их, как электрические, заводят на розетки, только другого стандарта: называют компьютерными или информационными. Они могут быть с разными разъемами, но наиболее распространенный — RJ 45. Установку и подключение можно сделать самостоятельно, но так как внешне выглядит разъем непривычно, проводов в нем больше чем два или три, да и соединение обеспечивается не пайкой и не скрутками, необходимо знать, как подключить интернет розетку а также коннектор, который в нее должен вставляться.

Обжим коннектора RJ-45

Заходящий в квартиру или дом интернет-кабель, который чаще всего называют витой парой, часто заканчивается небольшим пластиковым разъемом. Вот это пластиковое устройство и есть коннектор, причем обычно RJ45. На профессиональном жаргоне их еще называют «Джек».

Корпус его прозрачный, благодаря чему видны провода разного цвета. Такие же устройства используются на соединительных проводах, которыми соединяются компьютеры между собой или с модемом. Отличаться может только порядок расположения (или как говорят компьютерщики, распиновки) проводов. Этот же коннектор вставляется в компьютерную розетку. Если вы поймете, как распределяются проводя в коннекторе, с подключением интернет-розетки проблем не будет.

Схема подключения интернет кабеля по цветам

Есть две схемы подключения: T568А и T568В. Первый вариант — «А» в нашей стране практически не используется, а повсеместно провода располагают по схеме «B». Ее и необходимо запомнить, так как именно она требуется в большинстве случаев.

Чтобы окончательно прояснить все вопросы, поговорим еще о количестве проводов в витой паре. Этот интернет-кабель бывает 2-х парным и 4-х парным. Для передачи данных со скоростью до 1 Гб/с используют 2-х парные кабели, от 1 до 10 Гб/с — 4-х парные. В квартиры и частные дома сегодня, в основном, заводят потоки до 100 Мб/с. Но с нынешними темпами развития интернет-технологии вполне возможно, что уже через пару лет скорости будут исчисляться Мегабитами. Именно по этой причине лучше сразу расшить сеть из восьми, а не из 4-х проводников. Тогда при изменении скорости вам не придется ничего переделывать. Просто аппаратура будет использовать большее число проводников. Разница в цене кабеля небольшая, а розетки и коннекторы для интернета все-равно используют восьми-контактные.

Если сеть уже разведена двухпарным, используйте те же коннекторы, только после первых трех проводников, уложенных по схеме B, пропускаете два контакта и зеленый проводник укладываете на место шестого (смотрите фото).

Обжим витой пары в коннекторе

Для обжима проводов в коннекторе есть специальные клещи. Они стоят порядка 6-10$ в зависимости от производителя. Работать ими удобнее, хотя можно обойтись обычной отверткой и кусачками.

Сначала с витой пары снимается изоляция. Ее снимают на расстоянии 7-8 см от конца кабеля. Под ней есть четыре пары проводников разных цветов, скрученых по двое. Иногда имеется также тонкий экранирующий провод, его просто отгибаем в сторону — он нам не нужен. Пары раскручиваем, провода выравниваем, разводя в разные стороны. Затем складываем по схеме «В».

Порядок заделки разъема RJ-45 в коннекторе

Провода в нужном порядке зажимаем между большим и указательным пальцем, Проводки выкладываем ровно, плотно друг к другу. Выровняв все, берем кусачки и отрезаем лишнюю длину выложенных по порядку проводов: остаться должно 10-12 мм. Если приложить коннектор как на фото, изоляция витой пары должна начинаться выше защелки.

Витую пару с отрезанными проводами заводим в коннектор. Обратите внимание, что взять его нужно защелкой (выступ на крышке) вниз.

Каждый проводник должен попасть в специальную дорожку. Вставляют провода до упора — они должны дойти до края коннектора. Придерживая кабель у края разъема, его вставляют в клещи. Ручки клещей сводят плавно сводят вместе. Если корпус стал нормально, особых усилий не требуется. Если чувствуете, что «не идет» перепроверьте, правильно ли стоит RJ45 в гнезде. Если все нормально, попробуйте еще раз.

При надавливании имеющиеся в клещах выступы подвинут проводники к микроножам, которые прорежут защитную оболочку и обеспечат контакт.

Подобное соединение надежное и проблемы с ним возникают редко. А если что и случается, перезаделать кабель легко: отрезаете и повторяете процесс с другим «джеком».

Видео-урок: обжим коннектора RJ-45 клещами и отверткой

Процедура несложна, ее легко повторить. Возможно, вам будет легче все проделать, после видео. В нем показано как работать клещами, а также как обойтись без них, а проделать все при помощи обычной прямой отвертки.

Как подключить интернет кабель к розетке

Теперь дошли непосредственно до того, как подключить интернет розетку. Начнем с разновидностей. Как и обычные электрические розетки, информационные бывают двух модификаций:


По количеству точек подключение есть одинарные и двойные компьютерные розетки.

Хоть внешне компьютерные розетки отличаются, принцип подключения проводников у них одинаков. Есть специальные контакты, оснащенные микроножами. У вставленного проводника прорезается защитная оболочка. В результате металл контактов-микроножей плотно прилегает к металлу проводника.

Как подключить настенную компьютерную розетку

Внутри каждой розетки есть подсказка о том, как размещать провода при подключении интернет-кабеля. Производители наклеивают цветовую схему, которую мы видели при обжиме коннектора. Так же имеются два варианте — «А» и «B», и точно также используем мы вариант «В».

Корпус крепят на стену, как правило входным отверстием для кабеля вверх, компьютерным разъемом вниз. Далее действия просты:


Подключение витой пары к розетке действительно несложная процедура. Даже в первый раз она займет несколько минут. Еще раз посмотреть что и как делают можно в видео. В нем сначала показано подключение интернет-кабеля с 4 проводами, потом — с 8.

Как подключить внутреннюю интернет-розетку

Монтаж пластиковой коробки описывать не будем — это другая тема. Разберемся в особенностях подключения и сборки. Основная загвоздка тут в том, как разобрать компьютерные розетки. При подключении к ним проводников необходимо добраться до контактной части: небольшого керамического или пластикового корпуса с вмонтированными контактами-микроножами. Вот на эту монтажную пластину подключаются проводники, а потом снова собирается корпус. И вся проблема в том, что у разных производителей они собираются/разбираются по-разному.

Например, у популярного производителя компьютерных розеток Legrand (Легранд) для того чтобы добраться до разъемов в компьютерной розетке Legrand Valena RJ45, необходимо снять лицевую крышку. Под ней обнаружится белая пластиковая крыльчатка (как на фото), на которой нанесена стрелка.

Необходимо крыльчатку повернуть по стрелке, после чего в руках у вас останется корпус и контактная пластина. На ней нанесена цветная маркировка проводников. Подключение ничем не отличается, разве что — сначала в отверстие на пластине необходимо продеть витую пару, а потом разводить провода.

Для наглядности, посмотрите видео.

Еще один популярный производитель такого оборудования — Lezard (Лезард). У него система другая. Лицевая панель и металлическая рамка фиксируются на небольших болтах. Их открутить легко, а вот внутренняя контактная пластина держится все на зажимах. Собирая и разбирая компьютерные розетки Lezard (Лезард) в нужных местах необходимо отжать контакты отверткой.

Чтобы вынуть пластиковую контактную группу из корпуса, необходимо надавить на защелку, находящуюся на верху. После чего в руках у вас окажется небольшая коробочка. Но и это еще не все. Необходимо снять пластиковую крышку, которая закрывает и прижимает проводники. Снимают ее поддевая отверткой боковые лепестки. Пластик упругий и усилия требуются довольно приличные. Только не переусердствуйте: это все-таки пластик. После чего разводка проводов стандартная: по нанесенной на боках разметке (не забываем, что используем схему «В»).

Если знать, как подключить интернет розетку, даже с незнакомой моделью разобраться несложно. И вы теперь сможете модернизировать свою сеть сами (увеличить длину витой пары, перенести компьютер в другое место, сделать еще одну точку подключения и т.д.), без привлечения специалистов. Остался еще один вопрос: как подключать двойные розетки. К ним подводят два кабеля и дальше идет расшивка по цветовой схеме. Это возможно, когда сеть у вас формируется модемом или заходят две интернет-линии. Можно ли одним кабелем расшить оба входа? Можно, но нужно не запутаться в цветовом обозначении проводов в дальнейшей разводке сети (помнить какой цвет вместо какого вы использовали).

Компьютерная локальная и интернет сеть создается с помощью специальных кабелей. А для того чтобы уменьшить воздействие различных помех используется витая пара, которая прокладывается от роутера к компьютеру или между ПК. Специалисты портала «2 Схемы» подробно расскажут про виды таких кабелей, их , монтаж и особенности использования. Конструкция кабеля представляет собой 8 жил, которые свиты между собой и помещены в общую оплётку.

Виды цветовых схем обжима LAN кабелей

Согласно спецификации EIA/TIA-568 предусмотрено несколько цветовых схем обжима lan кабеля витых пар (патч-кордов) в коннектор RJ-45 для соединения компьютеров с роутером, хабом, свичем или подключения двух компьютеров межу собой.

В чем же отличие патч-корда от кабеля витых пар? Патч-корд, или как его еще называют коммутационный шнур, предназначен для соединения между собой электронный устройств, например компьютер с хабом, свичем или двух компьютеров между собой. Для изготовления пач-корда берется кабель витых пар, жилы в котором сделаны из многожильного провода, чтобы они при частых перегибах не ломались. Для обжима такого кабеля используются специальные коннекторы RJ-45.

Разновидности кабелей для интернета

Экранирование обеспечивает лучшую защиту от электромагнитных наводок как внешних, так и внутренних, и т. д. Экран по всей длине соединен с неизолированным дренажным проводом, который объединяет экран в случае разделения на секции при излишнем изгибе или растяжении кабеля.

  • Незащищенная витая пара (UTP – Unshielded twisted pair) – отсутствует защитный экран вокруг отдельной пары чаще всего это UTP категории 5 и выше;
  • Фольгированная витая пара (FTP – Foiled twisted pair) – также известна как F/UTP, присутствует один общий внешний экран в виде фольги;
  • Защищенная витая пара (STP – Shielded twisted pair) – присутствует защита в виде экрана для каждой пары и общий внешний экран в виде сетки;
  • Фольгированная экранированная витая пара (S/FTP – Screened Foiled twisted pair) – внешний экран из медной оплетки и каждая пара в фольгированной оплетке;
  • Незащищенная экранированная витая пара (SF/UTP – Screened Foiled Unshielded twisted pair) – двойной внешний экран из медной оплетки и фольги, каждая витая пара без защиты.

Обжимка витой пары отверткой

Обжать сетевой кабель можно и без обжимника. Если под рукой не оказалось специального приспособления, то можно воспользоваться обычной плоской отверткой.

Отверткой действительно можно надёжно обжиматься — ничего сложного тут нет, главное хорошо разладить заранее провода так, чтобы они ровно зашли и держались в коннекторе, а затем аккуратно вдавливать отверткой металлические пластины перевернув и положив коннектор на плоскую поверхность. Вы чётко почувствуете, что давить хватит — оплетка пробита и провод надежно зафиксирован. Нажимать инструментом нужно до тех пор, пока защелка перестанет выступать за края коннектора. Только в этом случае электропровод будет надежно зафиксирован и закреплен.

Видео — как правильно обжимать без инструмента

Технология разводки кабеля в розетке

Распиновка розетки RJ45 не требует никакого специализированного оборудования, вам понадобится всего один инструмент – маникюрные ножницы либо маленький ножик с тонким лезвием. Вот последовательность действий:

  1. Срезается верхний слой обмотки. Длина среза порядка 10 см для удобства разводки.
  2. Разматываются скрутки всех пар и выравниваются провода так, чтобы от основания верхнего слоя до кончиков жил они не пересекались.
  3. Любая розетка имеет две цветовые маркировки. «А» — подключение кросс, «В» — подключение стандарт. По последней маркировке и осуществляется распиновка RJ45.
  4. Приложив основание оплетки к плате, сначала жилы вставляются в дальние разъемы. Обязательно проконтролировать натяжку кабеля, чтобы расстояние от оплетки до зажима не превышало 3 см.
  5. Закрепив жилы кабеля в нужных коннекторах, производится обжимка. Удерживая маникюрные ножницы так, чтобы угол режущих направляющих составлял 45 градусов, необходимо осуществить нажим на жилу сверху до характерного металлического щелчка.

При монтаже сетевой розетки на стену, разъемы всегда должны быть направлены вниз. Это предохраняет контакты от засорения пылью и попадания влаги и при быстром подключении кабеля снизу, меньше шансов нечаянно сбить крепление розетки на стене.

Снижение скорости интернета или сети

Если кабель дешевый и очень длинный, то как правило поднять скорость на таком варианте на практике редко когда можно более чем в 10 мегабит — сама система понизит её перейдя на единственно возможно стабильный вариант работы. Еще низкая скорость возможна потому, что коннекторы были плохо обжаты — контактные пластинки не четко пробили оплетку провода.

Обжимка витой пары – инструмент, клещи, прямой, 4 жилы, экранированной, кросс, схема, rj 45, отверткой

На сегодняшний день витая пара является самым надежным способом передачи информации. Благодаря большому количеству различных видов, возможно её применение в самых разных условиях – даже очень неблагоприятных. Многие разновидности оснащаются специальным экраном из толстой фольги.

Для некоторых IT-специалистов самым трудным этапом при прокладке проводной сети является не столько её настройка, сколько прессовка коннекторов. Данная операция не представляет собой ничего сложного.

Но, в то же время, требует определенных навыков работы с инструментом. Чтобы выполнить прессовку максимально быстро и качественно, необходимо помнить о большом количестве самых разных нюансов – все их обязательно соблюдать.

Виды витой пары

Витой парой сегодня называется вид кабеля, представляющий собой несколько проводников, попарно скрученных между собой. Кабель данного типа имеет двойную изоляцию.

Фото: витая пара

Существует множество различных видов кабеля рассматриваемого типа.

Наиболее распространены следующие его модификации:

  1. неэкранированный, UTP (Unshielded twisted pair) – защитный экран полностью отсутствует;
  2. фольгированный, FTP (Foiled twisted pair) – присутствует специальный слой из металлической фольги, выступающий в качестве защиты от электромагнитных помех;
  3. экранированный, STP (Shielded twisted pair) – имеется два экрана, для каждой жилы в отдельности и общий;
  4. фольгированный, экранированный, S/FTP (Screened Foiled twisted pair) – присутствует экран, выполненный из медной оплетки, каждая жила также покрыта медной фольгой;
  5. не имеющий защиты, U/STP (Unshielded Screened twisted pair) – общий экран отсутствует, но каждая жила изолируется фольгой;
  6. защищенный экранированный, F/UTP (Screened Foiled Unshielded twisted pair) – имеется два защитных экрана (из обычной фольги и медной).

В зависимости от разновидности, каждый проводник может быть как многожильным, так и одножильным. Также рассматриваемый кабель делится не только по типу экранирования, но и по способу применения. Сегодня чаще всего можно встретить в продаже отдельные модификации (все они применяются для монтажа ЛВС):

  1. CAT-6 – скорость передачи данных составляет 10 Гбит/с на расстояние до 55 м;
  2. CAT-6a – скорость передачи данных до 10 Гбит/с на расстояние до 100 м;
  3. CAT-7a – скорость передачи данных до 40 Гбит/с на расстояние до 50 м, до 100 Гбит/с на расстоянии до 15 м.

Особенностью всех рассматриваемых разновидностей является значение волнового сопротивления – оно составляет 100 Ом (+/- 15).

Схемы подключения

Существует две схемы обжимки рассматриваемого кабеля:

  • прямая – для соединения типа компьютер – роутер;
  • перекрестная (иногда называется «обратная») – применяется для соединения двух сетевых карт различных ПК.

Также перекрестная схема подключения используется для подсоединения персонального компьютера к старым моделям коммутаторов.

При использовании прямой схемы допустимо применение двух вариантов расположения жил:

  • TIA/EIA-568A;

    Фото: стандарт TIA/EIA-568A

  • TIA/EIA-569B.

При использовании перекрестной схемы имеется также два варианта расположения жил по цветам.

Отличаются они не только названием стандарта, но также скоростью работы:

  • EIA/TIA-568B с одной стороны и EIA/TIA568A – с другой стороны – применяется для создания сетей со скоростью работы до 100 Мбит/с;

    Фото: EIA/TIA-568B

  • EIA/TIA-568B – используется при создании сетей со скоростью работы 1000 Мбит/с.

    Фото: EIA/TIA-568B

Первый вариант используется очень часто в случае, когда требуется витая пара с внутренним кроссированием, так называемый «crossover». Он зачастую применяется для небольших локальных сетей, состоящих из пары ПК, соединенных напрямую друг с другом.

Инструменты и материалы

Для осуществления такого простого процесса, как обжимка витой пары, необходимы специальные инструменты и материалы:

  • 8-ми контактный коннектор стандарта RJ-45;

    Фото: RG-45

  • специальные клещи для зачистки и прессовки.

    Фото: клещи для обжима

Для удобства работы потребуется специальный монтажный нож – его можно приобрести в любом строительном магазине. При его отсутствии вполне допустимо использование обычного, канцелярского.

Данный предмет потребуется для того чтобы разделать общую изоляцию. Это необходимо для получения доступа к отдельным жилам. Выполнять разделку необходимо максимально осторожно, избегать перегиба проводников.

Случается, что специальные клещи по какой-либо причине могут отсутствовать. Это не является большой проблемой, обжимку можно выполнить при помощи обычного ножа, либо шлицевой отвертки или предмета, имеющего подобную форму.

Видео: Прямой и перекрестный обжим

Процесс обжима витой пары 4 жилы

Если в наличии имеются специальные клещи для обжимки витой пары, процесс прессовки становится незатруднителен. Состоит данная операция из нескольких этапов. Несмотря на простоту, необходимо выполнять их максимально аккуратно. Это позволит избежать впоследствии всевозможных проблем в процесс настройки.

Процесс обжима кабеля включает в себя следующие шаги:

  1. при помощи специального монтажного ножа разделывается внешний слой изоляции, все отдельные проводки необходимо развести в стороны;

    Фото: снятая изоляция

  2. следует точно подобрать длину отдельных проводков – все они должны быть одинаковы, обрезка осуществляется при помощи специальной режущей кромки на клещах;
  3. после того, как необходимая длина выбрана, важно аккуратно расположить все проводки в требуемом порядке;

    Фото: порядок по цветам

  4. пальцами аккуратно следует вставить в соответствующие пазы каждый провод;

    Фото: провода в пазах

  5. при помощи специального разъёма на клещах для обжима необходимо запрессовать витую пару внутрь специального пластикового наконечника (типа RG-45).

    Фото: прессовка

При выполнении этой простой, но имеющей свои особенности работы, необходимо помнить о следующих нюансах процесса:

  • зачищать концы жил нет необходимости, контакты пробьют изоляцию самостоятельно, при достаточно сильном нажатии на рукояти клещей;
  • необходимо соблюдать целостность оболочки изоляции, её нарушение приводит к помехам и иным проблемам в сети;
  • при срезании верхнего слоя изоляции следует оставлять достаточное её количество для того, чтобы она вошла внутрь пластикового наконечника и была защелкнута специальным прижимным выступом.

Последний пункт очень важен. Особенно если провод постоянно перемещается по комнате вместе с ноутбуком. Жесткая фиксация витой пары позволяет свести к минимуму вероятность перелома отдельных жил у основания коннектора. Таким образом, можно избежать повторного процесса обжима кабеля.

Обжим RG-45 отверткой или как обжать без инструмента

Качественный инструмент для обжимки коннектора RG-45 стоит довольно дорого. Поэтому приобретать его для одного или двух раз использования нет смысла. Но, в то же время, выполнить обжимку все же необходимо. Выходом из этого положения становится обычная шлицевая отвертка с тонкой, но очень прочной рабочей частью. Помимо отвертки также потребуется канцелярский, либо любой другой острый нож.

Фото: шлицевая отвертка

Процесс обжимки коннектора при помощи отвертки включает в себя следующие основные этапы:

  • зачистку витой пары от изоляции на достаточную длину;
  • разборку её по цветам, выбор необходимого порядка;
  • при помощи пинцета или же просто пальцами распределяются отдельные проводки по желобам;
  • расположив коннектор на твердой поверхности контактами вверх, следует вдавить их с максимальной силой (каждый в отдельности), соблюдая при этом осторожность.

Фото: прессовка при помощи обычной шлицевой отвертки

Когда все контакты хорошо прожаты, следует аккуратно вдавить в паз, расположенный на другом конце коннектора, отвертку. Таким образом, будет зафиксирована внешняя изоляция и все отдельные пары проводов. Очень важно осуществлять обжим крайне осторожно. Велика вероятность просто не рассчитать силы и сломать тонкий пластик коннектора. Во избежание порчи материала необходимо выполнять операцию очень аккуратно. Обжим коннектора RG-45 – процесс далеко не самый простой.

Несмотря на это, многие даже не очень опытные пользователи в состоянии осуществить его самостоятельно. Причем наличие специального инструмента совершенно не обязательно, можно воспользоваться подручными средствами (отверткой и очень острым ножом).

Стоимость расходных материалов (коннектора, а также кабеля) невысока. Тем не менее, необходимо соблюдать осторожность – так как неправильное расположение отдельных проводков не позволит правильно настроить локальную сеть, она попросту не будет работать. Также не следует подвергать материал чрезмерным механическим нагрузкам – при недостаточно бережном обращении можно запросто его повредить.

Соблюдая все правила и выполняя каждое действие максимально скрупулёзно, можно сэкономить большое количество времени. Правильно обжатый провод позволит затратить минимальное количество времени на корректную настройку ЛВС.

Tupavco TP807 Экранированный обжимной разъем CAT6 RJ45 (упаковка 100 шт.) 8P8C Обжимной штекер сетевого кабеля STP Ethernet, металлический: Электроника

Размер: CAT6

экранированный CAT6 RJ45 8P8C сетевой патч-штекер обжимной UTP-разъем LOT CAT6. Стандартный экранированный разъем сетевого кабеля Cat6 RJ45. 8 контактов (8P 8C) для 8-проводного подключения. Подходит для CAT 6. Совместимость со стандартными розетками RJ45.Изготовлен из качественного поликарбоната. Контакты Чистота медной проволоки выше 99,99%. Экранирование вашей сети предотвращает потерю сигнала и электромагнитные помехи EMI / RFI и поддерживает надлежащее заземление. Полностью экранированные изделия снижают перекрестные помехи между парами, посторонние перекрестные помехи и значительно улучшают устойчивость к шумам на всех частотах. Значительно улучшить способность Шеннона. TP807 имеет 8 контактов и 8 проводов (8P8C). Превосходная конструкция двухконтактных контактов для одножильных круглых или многожильных кабелей.Совместимость с любыми стандартными розетками RJ45. Изготовлены из высококачественного поликарбоната. Штыри. Чистота медного провода выше 99,99%. Перед вставкой в ​​разъем провода необходимо обрезать до нужной длины. Кримпер вдавливает штифты (лезвия) в провода. Зачищать провода необязательно, но их нужно обрезать до нужной длины. Оберните металлический шнур кабеля вокруг внешней стороны кабеля, прежде чем вставлять его в разъем, после чего он будет зажат. Вы также можете обмотать этот экранированный провод вокруг одного из зажимов.Экранирование вашей сети предотвращает потерю сигнала и электромагнитные помехи EMI / RFI и поддерживает надлежащее заземление. Полностью экранированные изделия снижают перекрестные помехи между парами, посторонние перекрестные помехи и значительно улучшают устойчивость к шумам на всех частотах. Значительно улучшить емкость Шеннона. TP807 имеет 8 контактов и 8 проводников (8P8C). Превосходная конструкция двухконтактных контактов для одножильных круглых или многожильных кабелей. Перед вставкой в ​​разъем провода необходимо обрезать до нужной длины.Кримпер вдавливает штифты (лезвия) в провода. Зачищать провода необязательно, но их нужно обрезать до нужной длины. Оберните металлический шнур кабеля вокруг внешней стороны кабеля, прежде чем вставлять его в разъем. Вы также можете обернуть этот экранированный провод вокруг одного из зажимов.

Этот товар не найден | Kramer Electronics USA, Inc. | con-rj45-3 /

Связаться с IMS Technology Services

Закрыть


IMS Technology Services
3055 McCann Farm Drive
Suite 105
Garnet Valley, PA 19061
USA
(610) 361-1870
www.imsts.com

Требуется установка United StatesAfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia и HerzegovinaBotswanaBouvet IslandBrazilBritish Индийский океан TerritoryBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral африканских RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCongoCook IslandsCosta RicaCote д’Ивуар (Берег Слоновой Кости) Хорватия (Hrvatska) CubaCyprusCzech RepublicCzechoslovakia (бывший) DenmarkDjiboutiDominicaDominican RepublicEast TimorEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland (Мальвинские) острова Фарерские ОстроваФиджиФинляндияФранцияФранция, МетрополитенФранцузская ГвианаФранцузская ПолинезияФранцузские Южные территорииГабонГамбияГрузияГерманияГанаГибралтарВеликобритания (Великобритания) ГрецияГренландияГренадаГваделупаГуамГватемалаГвинеяГвинея-БисауГайанаГайти МакДонаХерд и Херд л.д. IslandsHondurasHong KongHungaryIcelandIndiaIndonesiaIranIraqIrelandIsraelItalyJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKorea (Северная) Корея (Южная) KuwaitKyrgyzstanLaosLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacauMacedoniaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesiaMoldovaMonacoMongoliaMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNetherlands AntillesNeutral ZoneNew CaledoniaNew Zealand (Aotearoa) NicaraguaNigerNigeriaNiueNorfolk IslandNorthern Mariana IslandsNorwayOmanPakistanPalauPanamaPapua Новый GuineaParaguayPeruPhilippinesPitcairnPolandPortugalPuerto RicoQatarReunionRomaniaRussian FederationRwandaS.Джорджия и Южные Сэндвичевы острова. Сент-Китс и НевисСент-ЛюсияСент-Винсент и ГренадиныСамоаСан-МариноСао-Томе и ПринсипиСаудовская АравияСенегалСейшельские островаСьерра-ЛеонеСингапурСловацкая РеспубликаСловенияСоломоновы островаСомалиЮжная АфрикаИспанияШри-ЛанкаСт. Елена Пьер и MiquelonSudanSurinameSvalbard и Ян Майен IslandsSwazilandSwedenSwitzerlandSyriaTaiwanTajikistanTanzaniaThailandTogoTokelauTongaTrinidad и TobagoTunisiaTurkeyTurkmenistanTurks и Кайкос IslandsTuvaluUgandaUkraineUnited арабских EmiratesUnited KingdomUnited StatesUruguayUS Экваторияльная IslandsUSSR (бывший) UzbekistanVanuatuVatican City State (Святой Престол) VenezuelaViet NamVirgin острова (Британские) Виргинские острова (U.С.) Уоллис и Футуна IslandsWestern SaharaYemenYugoslaviaZaireZambiaZimbabweSelect StateAlabamaAlaskaArizonaArkansasCaliforniaColoradoConnecticutDelawareDistrict из ColumbiaFloridaGeorgiaHawaiiIdahoIllinoisIndianaIowaKansasKentuckyLouisianaMaineMarylandMassachusettsMichiganMinnesotaMississippiMissouriMontanaNebraskaNevadaNew HampshireNew JerseyNew MexicoNew YorkNorth CarolinaNorth DakotaOhioOklahomaOregonPennsylvaniaPuerto RicoRhode IslandSouth CarolinaSouth DakotaTennesseeTexasUtahVermontVirginiaWashingtonWest VirginiaWisconsinWyomingSubmit

SF / UTP Ethernet-обжимные соединители – с защитой от электростатического разряда RJ45

Мы стремимся защитить вашу конфиденциальность.Эта политика описывает, как мы используем и защищаем информацию, которую вы предоставляете нам при использовании этого веб-сайта. Мы будем использовать только предоставленную вами информацию в соответствии с настоящим заявлением о конфиденциальности.

Мы можем время от времени изменять эту политику и соответствующим образом обновлять эту страницу – пожалуйста, проверяйте время от времени, чтобы убедиться, что вы заметили какие-либо изменения.

Что мы собираем

Мы можем забрать ваши:

  • имя и должность

  • Контактная информация

    , включая адрес электронной почты

  • демографическая информация, такая как почтовый индекс, предпочтения и интересы, а также

  • другая информация, относящаяся к опросам клиентов и / или предложениям.

Что мы делаем с собираемой информацией

Информация, которую мы собираем, помогает нам лучше понять ваши требования и предоставлять качественные услуги – в частности, нам нужна информация:

  • для внутреннего учета

  • для улучшения наших продуктов и услуг

  • для периодической рассылки рекламных писем о новых продуктах, специальных предложениях или другой информации, которая, по нашему мнению, может вас заинтересовать, используя адрес электронной почты, который вы предоставили

  • , чтобы связаться с вами для исследования рынка – мы можем связаться с вами по электронной почте, телефону, факсу или почте

  • , чтобы настроить сайт в соответствии с вашими интересами.

Безопасность

Чтобы предотвратить несанкционированный доступ или раскрытие информации, у нас есть соответствующие физические, электронные и управленческие процедуры для защиты и защиты информации, которую мы собираем в Интернете.

Файлы cookie

Cookie – это небольшой файл, который запрашивает разрешение на размещение на жестком диске вашего компьютера. Как только вы соглашаетесь, файл добавляется, и cookie помогает анализировать веб-трафик или сообщает вам, когда вы посещаете определенный сайт.Файлы cookie позволяют веб-приложениям реагировать на вас как на человека.

Веб-приложение может адаптировать свои операции к вашим потребностям, симпатиям и антипатиям, собирая и запоминая информацию о ваших предпочтениях.

Как мы используем файлы cookie

Мы используем файлы cookie журнала трафика, чтобы определить, какие страницы используются. Это помогает нам анализировать данные о посещаемости веб-страниц и улучшать наш веб-сайт, чтобы адаптировать его к потребностям клиентов. Мы используем эту информацию только для целей статистического анализа, а затем данные удаляются из системы.

В целом, файлы cookie помогают нам улучшить веб-сайт, позволяя отслеживать, какие страницы вы считаете полезными, а какие – нет. Файл cookie никоим образом не дает нам доступа к вашему компьютеру или какой-либо информации о вас, кроме данных, которыми вы хотите поделиться с нами.

Вы можете принять или отклонить файлы cookie. Большинство веб-браузеров автоматически принимают файлы cookie, но обычно вы можете изменить настройки своего браузера, чтобы отклонять файлы cookie, если хотите. Это может помешать вам в полной мере использовать возможности веб-сайта.

Ссылки на другие сайты

Наш сайт содержит ссылки на другие интересные сайты. Когда вы используете эти ссылки, чтобы покинуть наш сайт, мы теряем контроль над безопасностью веб-сайта, на который вы заходили. Поэтому мы не несем ответственности за защиту и конфиденциальность любой информации, которую вы предоставляете при посещении таких сайтов, и такие сайты не регулируются этим заявлением о конфиденциальности.

Вам следует проявлять осторожность и читать заявление о конфиденциальности, применимое к посещаемым вами веб-сайтам.

Управление вашей личной информацией

Вы можете ограничить сбор или использование вашей личной информации следующими способами:

  • Всякий раз, когда вас просят заполнить форму на веб-сайте, найдите поле, которое вы можете щелкнуть, чтобы указать, что вы не хотите, чтобы информация использовалась кем-либо в целях прямого маркетинга

  • Если вы ранее соглашались с тем, чтобы мы использовали вашу личную информацию в целях прямого маркетинга, вы можете в любой момент изменить свое решение, написав нам или отправив нам электронное письмо.

Мы не будем продавать, распространять или сдавать в аренду вашу личную информацию третьим лицам, если у нас нет вашего разрешения или если это не требуется по закону

Мы можем использовать вашу личную информацию для отправки вам рекламной информации о третьих лицах, которая, по нашему мнению, может вас заинтересовать, если вы сообщите нам о своем желании.

Если вы считаете, что какая-либо информация о вас, которую мы храним, неверна или неполна, напишите нам или напишите нам как можно скорее по указанному выше адресу.Мы незамедлительно исправим любую информацию, которая окажется неверной.

Разъемы

RJ45 | Заглушки и разъемы RJ45 от Cable Monkey

Заглушки и разъемы RJ45 для использования с кабельными системами Cat5e, Cat6 или Cat6a. В нашем ассортименте есть штекеры UTP и FTP.

  • Эти штекеры Cat5e UTP RJ45 подходят для заделки как многожильных, так и одножильных кабелей Cat5e. Они имеют цельную конструкцию. Дополнительная информация

    £ 0,14

  • Эти экранированные штекеры Rj45 Cat5e FTP подходят для заделки как многожильных, так и экранированных кабелей Cat5e с одножильным сердечником.Они имеют цельную конструкцию. Дополнительная информация

    £ 0,40

  • Эти 2 штекера Cat6 UTP Rj45 подходят для заделки как многожильных, так и одножильных кабелей Cat6. Они состоят из двух частей. Дополнительная информация

    £ 0,35

  • Эти двухкомпонентные штекеры Cat6a FTP RJ45 подходят для использования только с коммутационным кабелем Cat6a (а не кабелем с твердым сердечником). Они продаются индивидуально и совместимы с нашим универсальным обжимным инструментом RJ45. Подробнее

    £ 0.82

  • Эти двухкомпонентные штекеры Cat6a FTP RJ45 подходят для использования только с кабелем с твердым сердечником Cat6a. Они продаются индивидуально и совместимы с нашим универсальным обжимным инструментом RJ45. Дополнительная информация

    £ 0,68

  • 1 горшок = 100 заглушек 1 коробка = 20 упаковок Модульные заглушки FTP Cat6 изготовлены из высококачественного инженерного пластика с латунным золотом поверх никелированных контактов. Для достижения наилучших результатов используйте обжимной инструмент Easy, который позволяет резать, зачищать и заделывать вилку в одном месте.Инструмент для обжима обрезает лишние провода при обжиме. Особенности и преимущества Простая проверка цветового кода RJ45 568A или 568B Позолоченные контакты Для достижения наилучших результатов используйте инструмент Connectix Easy RJ45 Crimp Tool Cat6 Характеристики FTP См. Ниже 4-х шаговые ‘простые’ инструкции 1 Удаление … Подробнее

    £ 63,48

    Размер упаковки 1 упаковка, 1 обжимной инструмент и 1 тестер 1 упаковка 1 упаковка и 1 обжимной инструмент 2 коробка (40 шт.) И 12 обжимных инструментов 5 упаковок и 1 обжимной инструмент и 1 тестер 5 упаковок и 1 обжимной инструмент Количество

    Добавить в корзину Диапазон просмотра

    Эта комбинация не доступный.

  • 1 горшок = 100 разъемов 1 коробка = 20 горшков Наша линейка проходных разъемов RJ45 «Easy» изготовлена ​​из высококачественного пластика с латунным золотом поверх никелированных контактов. Для достижения наилучших результатов используйте инструмент Easy crimp, который позволяет резать, зачищать и заделывать вилку за один раз. Инструмент для обжима обрезает излишки проводов при обжиме. Особенности и преимущества Легко проверить Цветовой код RJ45 568A или 568B Позолоченные контакты Для достижения наилучших результатов используйте инструмент Connectix Easy RJ45 Crimp Tool Cat6. Характеристики См. Ниже 4-х шаговые «простые» инструкции по удалению… Подробнее

    £ 27,38

    Размер упаковки 1 упаковка 1 упаковка и 1 обжимной инструмент 1 упаковка, 1 обжимной инструмент и 1 тестер 2 коробка (40 шт.) И 12 обжимных инструментов 5 упаковок и 1 обжимной инструмент 5 упаковок и 1 обжимной инструмент и 1 тестер Количество

    Добавить в корзину View Range

    Эта комбинация недоступна.

  • Карманный тестер разъемов Connectix – это быстрый и простой в использовании инструмент для проверки возможности подключения. Его уникальная конструкция с защелками позволяет легко брать его с собой. Тестер дает мгновенную индикацию имеющихся подключений, поскольку его четыре двухцветных светодиода показывают состояние пар в кабельной разводке.Отдельный индикатор также показывает подключение экрана для экранированных систем. Схема была специально разработана для идентификации кроссоверных патч-кордов. Но тестер одинаково подходит для проверки отдельного патч-корда или всего канала. Особенности: … Подробнее

    £ 20,87

  • Высокоскоростные / высокочастотные ВЧ, СВЧ и экранированные контакты

    Для MIL-DTL-38999, Series 23 SuperNine

    ® , Series 80 Mighty Mouse и Series 79 Micro-Crimp ® Разъемы

    серии 85

    Растущий портфель высокоскоростных решений Glenair теперь включает широкий выбор ВЧ-, СВЧ-контактов и каналов передачи данных.Совместимые с разъемами MIL-DTL-38999, эти контакты также подходят для разъемов Glenair Series 80 Mighty Mouse, Series 79 Micro-Crimp ® и Series 23 SuperNine ® . Эти контакты, разработанные в соответствии с требованиями SAE AS39029, подходят для аэрокосмического и оборонного оборудования, подверженного высоким вибрациям и экстремальным температурам.

    Комплексное высокоскоростное решение

    Glenair также включает широкий спектр стандартных и модифицированных разъемов, кабелей, оптоволоконных и оптоэлектронных технологий.Наши инженерные и производственные возможности быстрого реагирования позволяют нам быстро проектировать и создавать индивидуальные межкомпонентные соединения и системы.

    Номер ссылки

    Лист данных

    Связанные каталоги

    AS39029 RF Контакты

    Коаксиальные контакты AS39029, размер # 8 для RG-180

    постоянного тока – 700 МГц

    Коаксиальные контакты размера №8 подходят для кабеля RG-180. Максимальная частота 700 МГц. Обжимное прекращение. Защелкивающийся, задний выпуск.Совместимость с разъемами MIL-DTL-38999 Series I, III и IV, Series 23 SuperNine и Series 80 Mighty Mouse с полостями 8-го размера. Соответствует AS39029.
    Размер # 12 Коаксиальные контакты AS39029

    dc – 3 ГГц

    Коаксиальные контакты размера № 12 подходят для кабелей RG-174, RG-179, RG-180 и RG-316. Обжимное прекращение. Защелкивающийся, задний выпуск. Совместимость с разъемами MIL-DTL-38999 Series I, II, III и IV, Series 23 SuperNine, Series 79 MicroCrimp и Series 80 Mighty Mouse с полостями 12 размера.Соответствует AS39029.
    Размер # 16 Коаксиальные контакты AS39029

    постоянного тока – 500 МГц

    Коаксиальные контакты размера # 16 подходят для кабелей RG-174, RG-178, RG-179 и RG-316. Обжимное прекращение. Защелкивающийся, задний выпуск. Совместимость с разъемами MIL-DTL-38999 Series I, II, III и IV, Series 23 SuperNine, Series 79 MicroCrimp и Series 80 Mighty Mouse с полостями размера 16. Соответствует AS39029.

    Коаксиальные контакты согласованного импеданса, 50 Ом, малые потери,

    Размер # 8 Контакты с согласованным импедансом, 50 Ом

    dc – 6 ГГц

    Высокочастотные контакты №8 с согласованным импедансом подходят для кабеля с одинарным и двойным экранированием RG-316 вместе с кабелем M17 / 220-0001.Совместимость с разъемами MIL-DTL-38999, Series 23 SuperNine и Series 80 Mighty Mouse. Обжимное прекращение. Защелкивающийся, задний выпуск. Сопротивление 50 Ом.
    Размер # 12 Контакты согласованного импеданса, 50 Ом

    dc – 3 ГГц

    Высокочастотные контакты с согласованным импедансом подходят для гибких кабелей RG-178, RG-316 и RG-405. Совместимость с разъемами MIL-DTL-38999 Series I, II, III и IV, Series 23 SuperNine, Series 79 MicroCrimp и Series 80 Mighty Mouse. Обжимное прекращение.Защелкивающийся, задний выпуск. Сопротивление 50 Ом.

    Коаксиальные контакты с согласованным сопротивлением 75 Ом с малыми потерями

    Размер # 8 Контакты с согласованным сопротивлением 75 Ом

    dc – 4 ГГц

    Высокочастотные контакты 75 Ом №8 подходят для кабеля RG-179 вместе с высокопроизводительными кабелями RS170, SMPTE 292M, SMPTE 424M и другими видеокабелями. Совместимость с разъемами MIL-DTL-38999 Series I, III и IV, Series 23 SuperNine и Series 80 Mighty Mouse. Обжимное прекращение.Защелкивающийся, задний выпуск.
    Размер # 12 Контакты с согласованным сопротивлением 75 Ом

    dc – 3 ГГц

    Контакты с согласованным сопротивлением №12 размером 75 Ом подходят для высокопроизводительных кабелей RS170, SMPTE 292M и других видеокабелей. Совместимость с разъемами MIL-DTL-38999 Series I, II, III и IV, Series 23 SuperNine, Series 79 MicroCrimp и Series 80 Mighty Mouse. Обжимное прекращение. Защелкивающийся, задний выпуск.
    Высокопроизводительный видеокабель 75 Ом
    Кабель специально разработан и изготовлен для надежной работы в авиационных системах и других суровых условиях, связанных с высокими температурами, электромагнитными помехами и коррозионными материалами.
    • Видеокабель PIC ™ для аэрокосмической промышленности
    • Times Microwave LMR ® -240-75 Кабель

    Коаксиальные СВЧ-контакты, 50 Ом, подпружиненные

    Коаксиальные контакты BMB с пружинной нагрузкой, размер # 8

    dc – 18 ГГц

    Эти контакты размера 8 соответствуют стандарту интерфейса BMB MIL-STD-348. Эти контакты подходят для кабелей RG-402-FLEX и RG-405-FLEX вместе с другими гибкими кабелями с низкими потерями.Совместимость с разъемами MIL-DTL-38999 Series I, III и IV, Series 23 SuperNine и Series 80 Mighty Mouse. Концевая пайка.
    Коаксиальные контакты SMPM размером 12 с пружинной нагрузкой

    dc – 40 ГГц

    Эти контакты размером 12 подходят для кабеля RG-405-FLEX и совместимы с разъемами MILDTL-38999, Series 23 SuperNine, Series 79 MicroCrimp и Series 80 Mighty Mouse. Концевая пайка.

    Контакты Twinax

    Размер # 8 Концентрические твинаксиальные контакты 77 Ом
    Концентрические твинаксиальные контакты M39029 подходят для экранированной витой пары с сопротивлением 77 Ом.Эти контакты размера 8 соответствуют требованиям M39029 / 113 и / 114. Совместимость с разъемами MIL-DTL-38999, Series 23 SuperNine и Series 80 Mighty Mouse. Используйте с кабелем шины данных M17 / 176-00002, максимальная рабочая частота 10 МГц.
    Размер # 8 Концентрические твинаксиальные контакты 100 Ом
    Эти концентрические твинаксиальные контакты подходят для экранированной витой пары с сопротивлением 100 Ом 24 AWG. Совместимость с разъемами MIL-DTL-38999 Series I, III и IV, Series 23 SuperNine и Series 80 Mighty Mouse.Принимает кабели TE / Raychem 0024A0024 и Gore GSC-03-81416-00.
    Размер # 12 Концентрические твинаксиальные контакты 77 Ом
    Концентрические твинаксиальные контакты M39029 подходят для экранированной витой пары с сопротивлением 77 Ом. Эти контакты размера 12, обычно используемые для приложений шины данных MIL-STD-1553, соответствуют требованиям JN1104, DSCC 02003 и DSCC 02004. Совместимы с разъемами MIL-DTL-38999 серий I, III и IV. Защелкивающийся, задний выпуск, обжимной конец.
    Дифференциальные твинаксиальные контакты типоразмера 8
    Эти контакты рассчитаны на частоту постоянного тока – 3 ГГц и подходят для экранированной витой пары с сопротивлением 68, 75, 77 и 100 Ом, включая кабель шины данных M17 / 176-00002.Совместимость с разъемами Mighty Mouse Series 80 и разъемами Glenair 233-217 MIL-DTL-38999 Series III с углублениями №8 с ключом.
    • Не для использования в стандартных разъемах MIL-DTL-38999 с вставками без ключа.

    Контакты Quadrax

    Контакты Quadrax
    100 Ом Ethernet и 150 Ом Fibre Channel дифференциальные контакты quadrax совместимы со стандартными разъемами Series 80 Mighty Mouse и разъемами Glenair 233-217 MIL-DTL-38999-type Series III со вставками №8 с ключом.Эти контакты подходят для подключения четырехъядерного кабеля аэрокосмического класса.
    • Не для использования со стандартными разъемами MIL-DTL-38999 с вставками без ключа.
    Четыре кабеля
    Четырехжильный четырехжильный кабель 100 Ом для аэрокосмической промышленности доступен с размерами проводов 22, 24 и 26. Эти высокопроизводительные кабели имеют внутренний и внешний экраны для превосходной защиты от электромагнитных помех. Высокотемпературная фторполимерная изоляция обеспечивает диапазон температур до 150 ° C или 200 ° C.
    Кабельные сборки Quadrax 854-035
    Кабель для авиационной и космической техники. 100% проверено. Сэкономьте время и деньги на сборке с помощью комплектов проводов quadrax. Эти сборки доступны с конфигурациями штифт / штифт, штифт / гнездо, гнездо / гнездо, штырь / RJ45 или гнездо / RJ45. Высокотемпературный кабель для аэрокосмической промышленности Star quad имеет фторполимерную конструкцию. Совместим с разъемами Glenair Series 23 и Series 80. Доступен опциональный герметизирующий чехол. Контакты Quadrax необходимо установить в разъемы с ключом перед стыковкой, чтобы предотвратить перекос и повреждение контактов.
    • Размер # 8 Кабельные сборки Quadrax на 100 Ом, порядок заказа

    El Ochito

    ® Восьмиаксиальные контакты для 10G Ethernet Учебные видеоролики по продукту

    DMC | CRiMP-TECH AUSTRALIA

    TSK8000 Twist Strip для подготовки экранированного витого кабеля (видео о продукте)

    Инструмент DMC Twist-Strip TSK8000 для снятия внешней оболочки экранированного витого кабеля дает пользователю систему с максимальными возможностями, сохраняя при этом систему портативный, автономный, доступный и эргономичный.Точная регулировка лезвия, конструкция шарикоподшипника с нулевым трением, шарнирно-фиксирующие рычаги и сменные матрицы делают TSK8000 очень удобным и эффективным при выполнении сложной задачи по подготовке кабеля.
    TSK8000 Twist Strip для подготовки экранированного витого кабеля (обучающее видео)

    Инструмент для снятия внешней оболочки DMC Twist-Strip TSK8000 для экранированного витого кабеля дает пользователю систему с максимальными возможностями, сохраняя при этом портативность и автономность , доступный и эргономичный.Точная регулировка лезвия, конструкция шарикоподшипника с нулевым трением, шарнирно-фиксирующие рычаги и сменные матрицы делают TSK8000 очень удобным и эффективным при выполнении сложной задачи по подготовке кабеля.
    Safe-T-Cable – сэкономьте время и деньги, заменив вашу старую систему Lockwire на Safe-T-кабель (видео о продукте)

    Safe-T-Cable® был изобретен для решения этих проблем в современных системах планера и двигателей . Комплекты Safe-T-Cable® единообразны по своей конструкции / применению, а удобные инструменты гарантируют безопасную и надежную установку при каждом использовании.Обучение операторов простое, осмотр является объективным, а переделки практически исключаются.
    Safe-T-Cable – сэкономьте время и деньги, заменив вашу старую систему Lockwire на Safe-T-Cable (обучающее видео)

    Мы демонстрируем инструменты для обжима Safe-T-Cable от DMC серий SCT и SCTR.
    AF8 и AFM8 (обучающее видео)

    M22520 / 1-01 (AF8) и M22520 / 2-01 (AFM8) используются во всей отрасли высоконадежной проводки. Мы демонстрируем правильное использование обжимных инструментов DMC AF8 и AFM8.
    HX4 M22520 / 5-01 (обучающее видео)

    M22520 / 5-01 (HX4) используется во всей отрасли высоконадежной проводки. Мы демонстрируем правильное использование обжимного инструмента DMC HX4 с открытой рамой.
    GMT232 (обучающее видео)

    Инструмент для соединения с окружающей средой M22520 / 37-01 (GMT232) используется во всей отрасли высоконадежной проводки. Мы демонстрируем правильное использование обжимного инструмента GMT от DMC.
    G125 Go / No-Go (обучающее видео)

    Измеритель M22520 / 3-01 (G125) Go / No-Go используется с инструментами AF8 и AFM8.Измерение важно, чтобы убедиться, что эти обжимные инструменты готовы к производственному использованию и соответствуют ожиданиям производителей.
    HX23 Пневматический инструмент для обжима открытых рам (обучающее видео)

    HX23 – это пневматическая версия популярного инструмента для обжима открытых рам M22520 / 5-01.
    HD51 (M5259 / 4-01) XHD51 (M5259 / 5-01) HDE51B (обучающее видео)

    Эта линейка гидравлических обжимных инструментов для средних нагрузок обеспечивает усилие обжима 5,5 тонн для 8–2/0 AWG.Все инструменты используют одни и те же матрицы.
    Пневматический обжимной инструмент WA23 (обучающее видео)

    Мощный обжимной инструмент WA23 M22520 / 23-01 подходит для контактов большого размера с 8 по 0000 (AWG).
    Инструменты для вставки и удаления (обучающее видео)

    Мы демонстрируем, как правильно использовать инструменты для вставки и удаления с круглым соединителем
    Обучающее видео по соединителям (обучающее видео)

    DMC выпустила обучающее видео, в котором монтажному персоналу множество иллюстраций эффективного использования инструмента и наглядное представление о хрупкой природе электрических разъемов, контактов и других компонентов.

    Добавить комментарий

    Ваш адрес email не будет опубликован.
