Обвязка насосов – схемы, особенности подключения

Устройство собственной водопроводной сети зачастую является единственным способом создания достойных условий для жизни в загородном доме. Необходимым условием для этого является наличие водоносной скважины или колодца.

Если вода есть, остается подать ее в дом и подключить к точкам забора.

В зависимости от глубины расположения зеркала воды можно использовать насос поверхностного или погружного типа.

Поверхностный насос работает только при глубине зеркала воды не более 8 метров. Для погружного насоса пределов практически нет. С помощью оборудования этого вида можно поднимать воду из скважин глубиной 300 и более метров.

Для обеспечения правильной работы насосного оборудование необходимо его грамотное с технической точки зрения, подключение к системе водоснабжения. Схемы обвязки скважинного и поверхностного насосов аналогичны, но имеют свои характерные особенности.

Обвязка погружного насоса

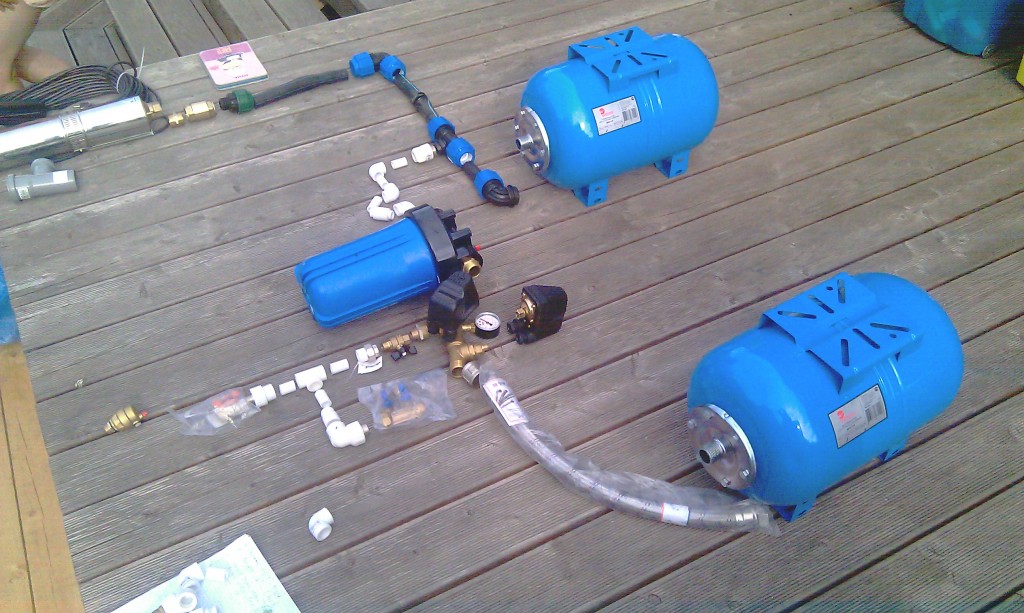

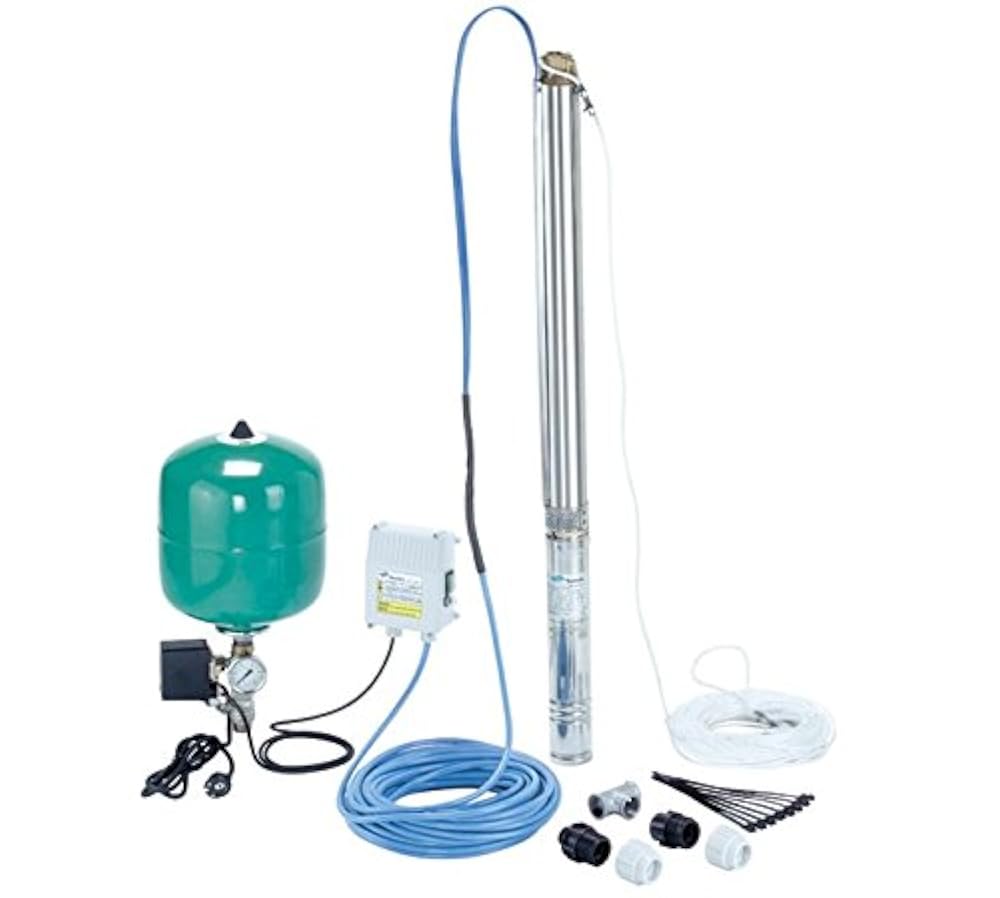

Для подключения насоса к системе водоснабжения необходимо следующее оборудование:

• насос
• трубы, по которым вода будет подаваться вода
• крепежный трос, удерживающий насос в толще воды и не позволяющий ему утонуть
• манометр
• гидравлический бак
• устройство защиты от запуска насоса на сухом ходу
• оборудование для очистки воды (фильтр)

При подключении погружного насоса между ним и водопроводной трубой обязательно устанавливается обратный клапан, препятствующий сходу воды из системы водоснабжения в скважину при выключенном насосе.

Если диаметр выходного штуцера и водопроводной трубы не совпадают, для включения насоса используется переходной ниппель.

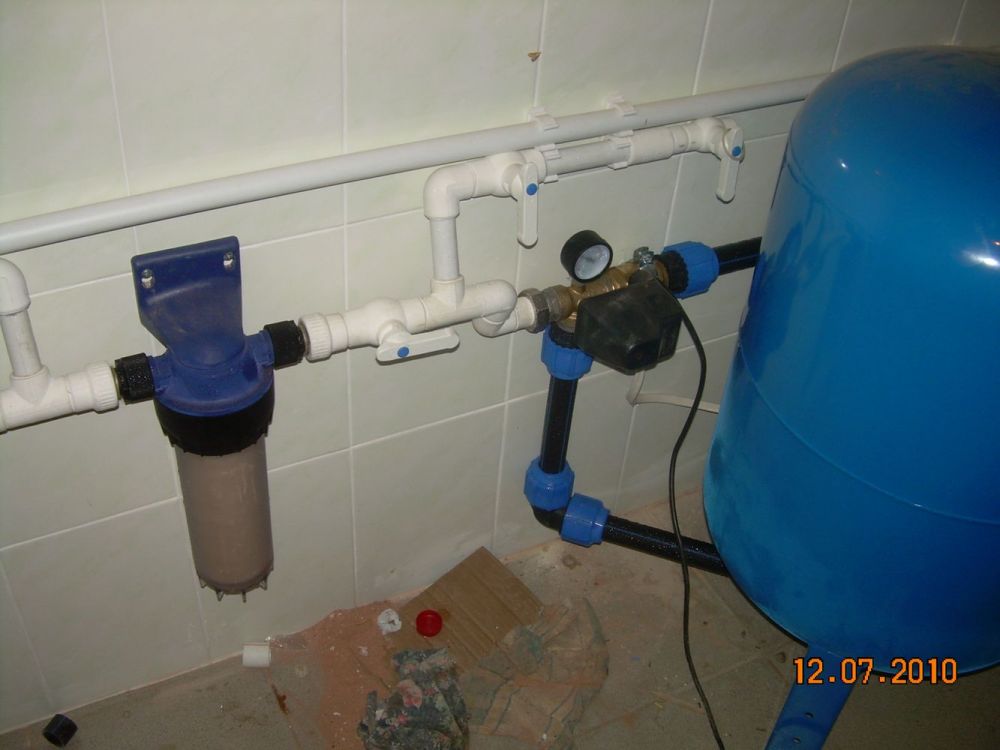

На следующем участке трубы устанавливается фильтр. После которого устанавливается реле давления и манометр, с помощью которых осуществляется включение насоса в работу при снижении уровня давления воды в системе водопровода ниже установленного значения.

Каждый элемент обвязки погружного насоса, по сути, является сложным узлом, выход которого из строя приведет к неисправности всей системы водоснабжения. Поэтому на каждом участке дополнительно монтируется запорная арматура, позволяющая не разбирать всю обвязку, а выполнять лишь локальный ремонт, отсоединяя нужный участок системы. Для этого лучше использовать краны типа американка.

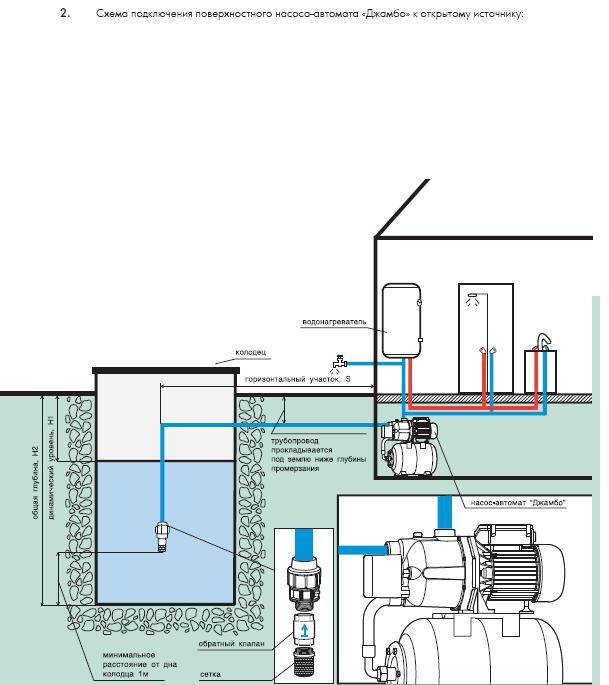

Обвязка поверхностного насоса

Обвязка поверхностного насоса выполняется аналогично. Между подающей трубой и заборным штуцером насоса устанавливается обратный клапан, препятствующий сходу воды. Насос монтируется на устойчивое основание. Допускается его установка на промежуточном уровне между поверхностью земли и зеркалом воды. Для этого делается специальное углубление. В этом случае монтаж усложняется, но дополнительным бонусом становится возможность качать воду с большей глубины.

Вероятно, именно сложность обвязки поверхностного насоса стала причиной разработки насосных станций, применение которых в значительной мере упрощает монтажные работы.

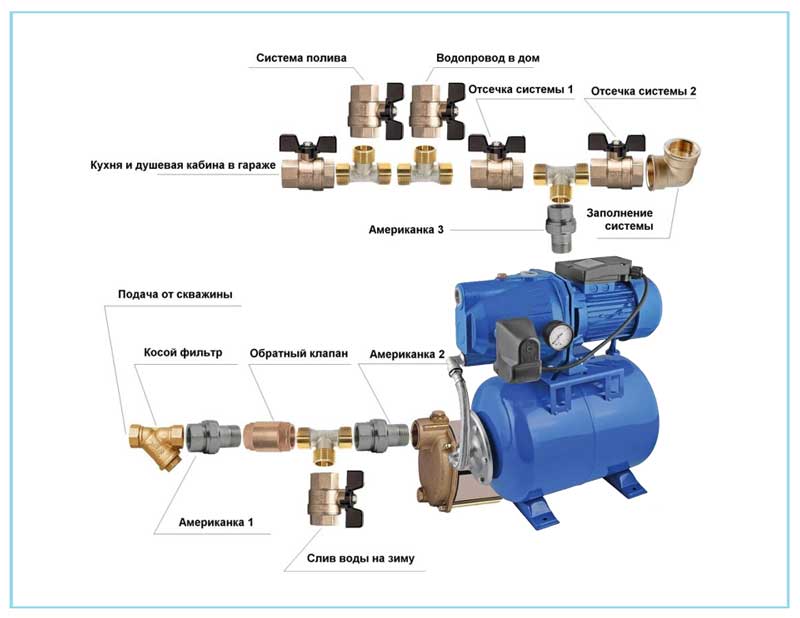

Схема обвязки насосной станции

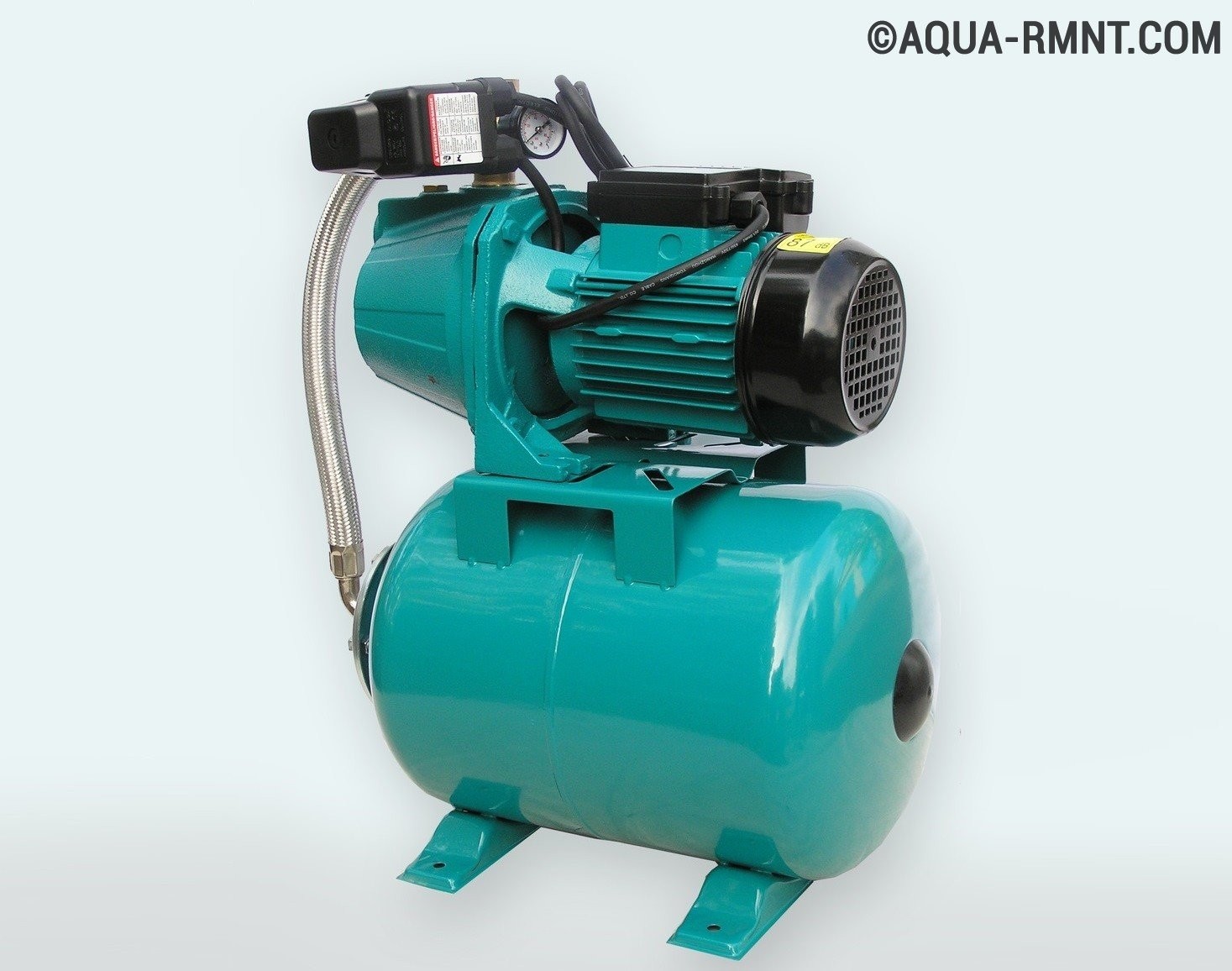

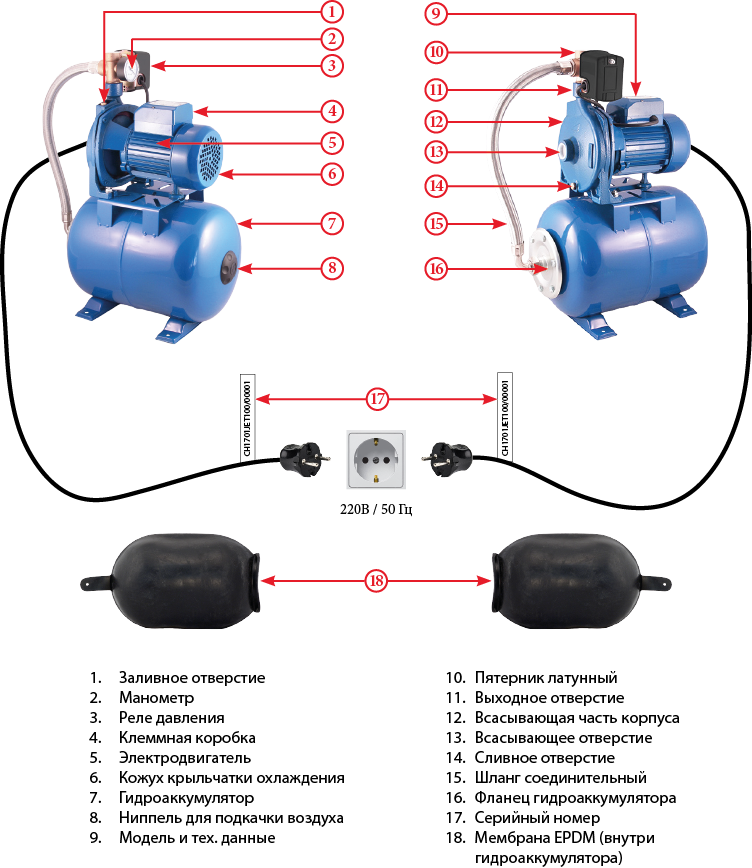

Насосная станция это система бесперебойного снабжения водой, включающая все необходимые элементы:

• насос
• систему автоматического контроля, состоящую из реле давления и манометра
• фильтр
• гидроаккумулятор
• обратный клапан

Остается только подключить ее к источнику воды и к ее потребителям. Единственным недостатком комплекса насосной станции является малый объем гидроаккумулятора.  Но с этой проблемой можно справиться, подключив дополнительно еще один мембранный бак.

Насосная станция также устанавливается на прочное основание и при необходимости может быть расположена ниже уровня земли.

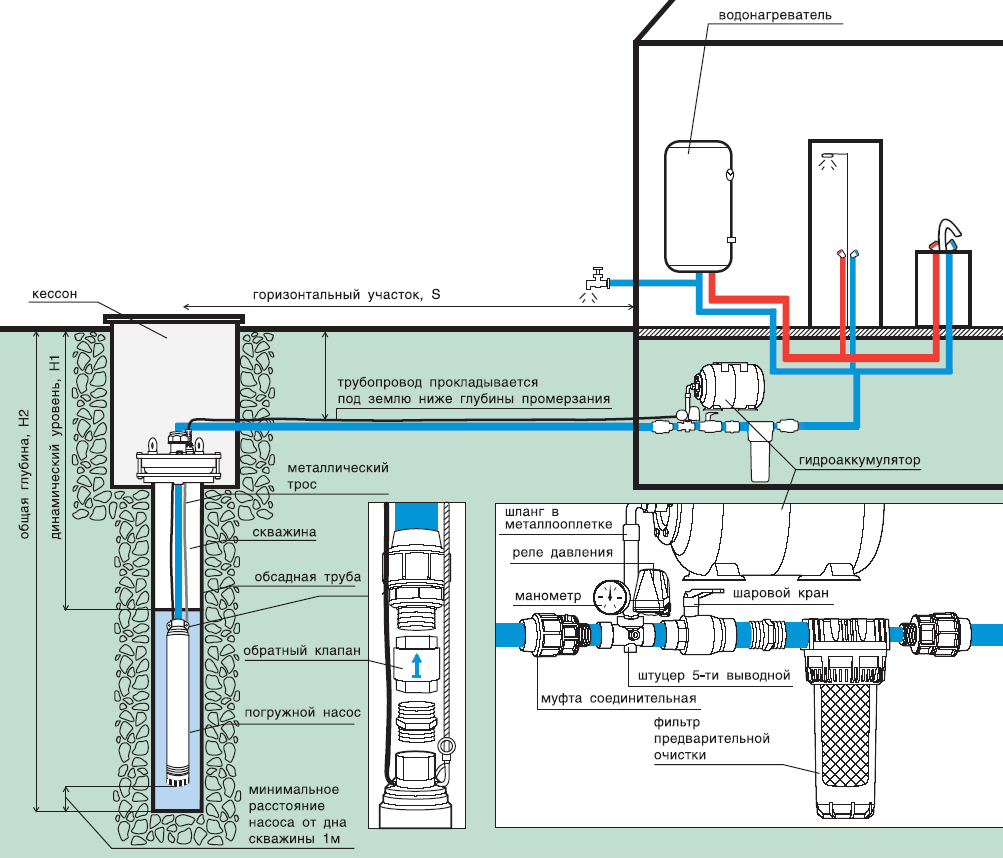

Обвязка насоса для скважины с гидропневматической автоматикой и кессоном

Необходимым этапом водоснабжения вашего загородного дома, коттеджа или дачи является обустройство скважины. Определившись с типом скважины на своем участке и пробурив ее, следующим важным шагом будет обвязка насоса для скважины, или другими словами, обустройство.

Обвязка скважинного насоса – оборудование и порядок выполнения работ

Этап I – Монтаж кессона

Чтоб защитить устье скважины от замерзания ее в холодное время года устанавливают так называемый кессон. Так же его применяют в целях предотвращения от затопления скважины дождевыми или талыми водами. Кессон – это металлический двухметровый цилиндр, который имеет диаметр 1 метр. Он оборудован внутренними ступенями, люком, который утеплен, а также покрыт антикоррозийным покрытием со всех сторон. Выполнив монтаж кессона, сверху скважина герметизируется оголовком, который предназначен для доп. защиты скважины от затопления поверхностными водами, попадания посторонних предметов, а также несанкционированного проникновения посторонних лиц к «сердцу» скважины – насосу.

Этап II – Установка насоса.

Тут самое главное – подобрать насос, отвечающий все необходимым характеристикам. Для этого нужно знать уровень воды в скважине до откачки (статический) и после (динамический уровень). Если эти данные не указаны в паспорте вашей скважины, то наши специалисты определят эти параметры и помогут подобрать подходящее оборудование. По мимо насоса в скважину следует опустить трубу, по которой будет подниматься вода, трос для страховки и кабель, управляющий двигателем насоса.

Этап III – Монтаж гидроаккумулятора.

Устанавливать гидроаккумулятор нужно обязательно. Именно он обеспечивает постоянное давление в системе водоснабжения, т.е. вода подается в дом в автоматическом режиме. Гидроаккумулятор – это стальная герметическая емкость для воды, объемы которой могут лежать в пределах от 24 л до 1000 л.

Этап IV – Монтаж системы автоматики

Установка автоматики – необязательный этап, однако, желательный. Автоматика включает в себя пульт управления, датчик сухого хода погруженного насоса и реле давления.

Этап V – Укладка водоподводящих труб к дому

Прокладка трубопровода выполняется на глубине не меньше 1,7 метров для того, чтобы предотвратить замерзание воды в зимний период, т.к. грунт сильно промерзает.

Наша компания предоставляет услуги по водоснабжению загородного дома различной сложности. Специалисты МегаСкат быстро и надежно выполнят обустройство вашей скважины учитывая все технические особенности системы водоснабжения на вашем участке. Свяжитесь с нашими консультантами прямо сейчас. Не теряйте время зря!

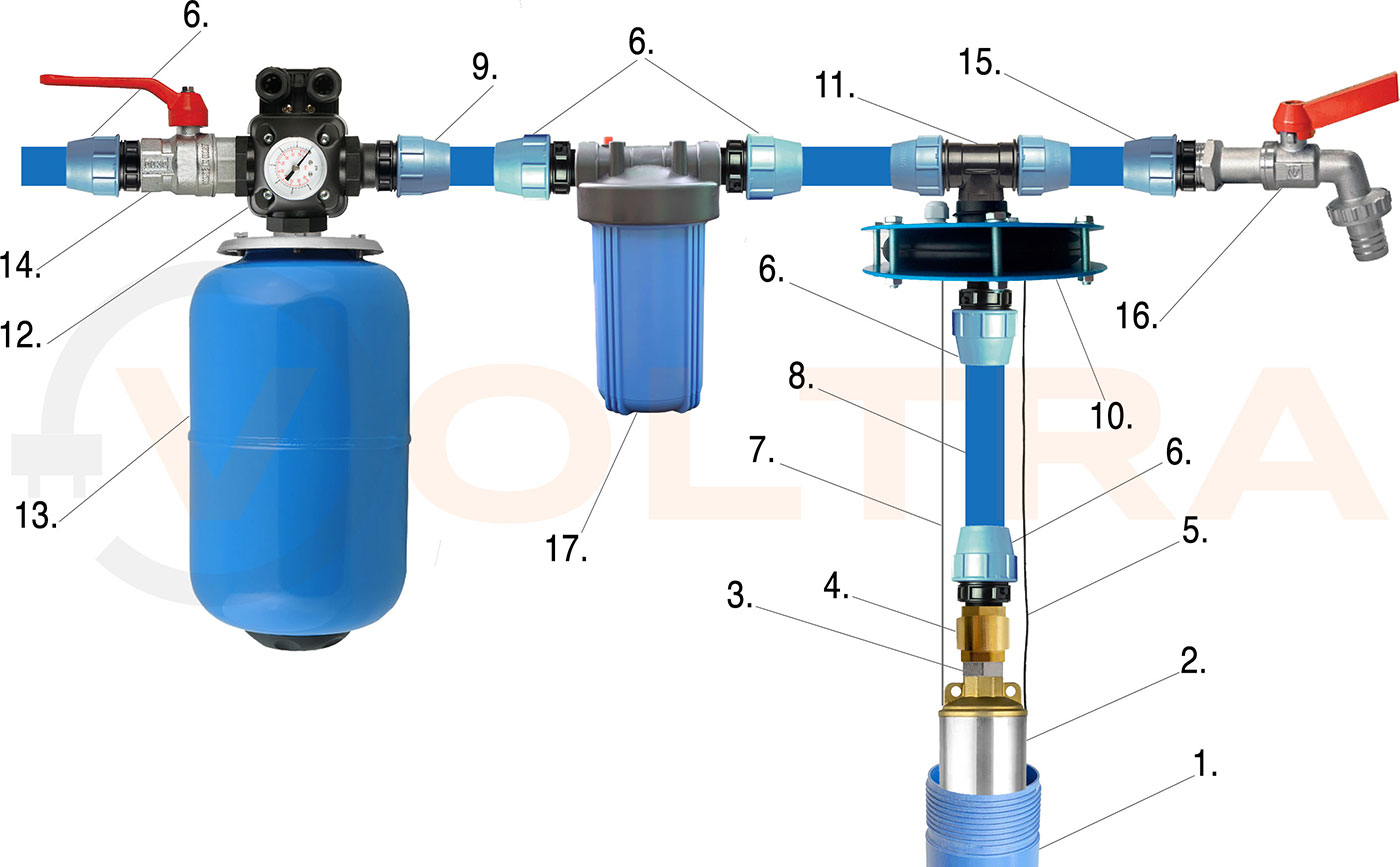

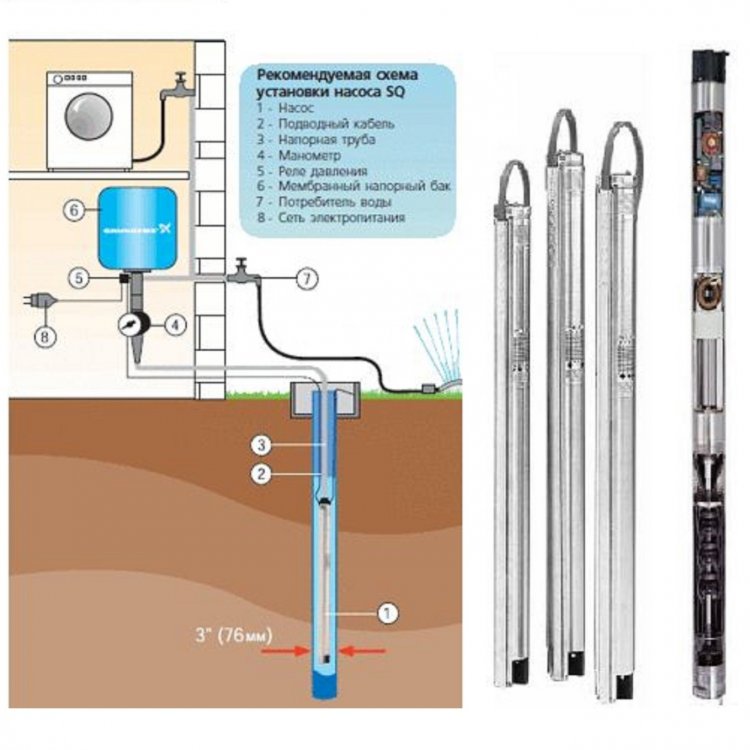

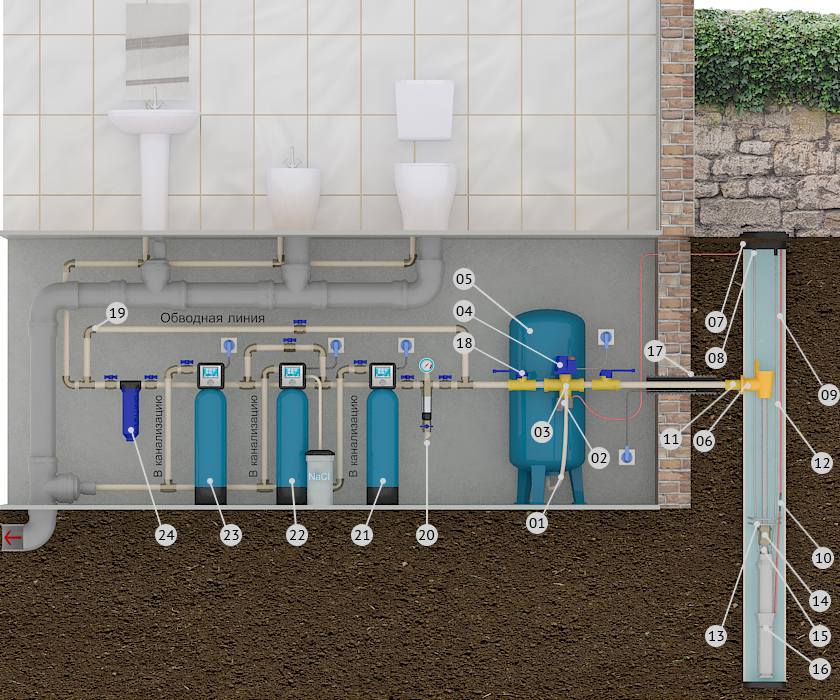

Схема обвязки насоса для скважины

1. Оголовок скважины
Предназначен для предотвращения засорения скважины по причине попадания посторонних предметов. Так же, в корпусе оголовка предусмотрена, защищенная от внешних воздействий, клеммная коробка, которая позволит отключить кабель при демонтаже насоса.
2. Электрический кабель
Электрический кабель для погружных насосов рассчитан на длительную и безопасную эксплуатацию в водной среде. Оболочка кабеля не выделяет вредных веществ.
3. Труба оцинкованная
Отрезок оцинкованной трубы с резьбой 1″ или 11/4″ с одной стороны, служит для извлечения подвижной части адаптера, при подъеме насоса из скважины. Труба вкручивается в специальное гнездо адаптера для скважины. Диаметр трубы должен соответствовать диаметру адаптера для скважины. Длина трубы должна соответствовать расстоянию от адаптера до удобного для демонтажа уровня.

4. Трос
Трос из высококачественной нержавеющей стали позволяет надежно закрепить погружной насос. Как правило, насос подвешивается на двойной трос из нержавеющей стали диаметром 2мм.
5. Герметичная кабельная муфта
Как правило, длину кабеля скважинных насосов приходиться наращивать. Для этого требуется надежное абсолютно герметичное соединение. Кабель соединяется с помощью специальных комплектов. По способу герметизации комплекты делятся на термоусаживаемые (под воздействием высокой температуры, герметизирующий материал плотно усаживает электрическое соединение) и заливные (на основе двухсоставного герметика).
6. Адаптер для скважины
Позволяет отвести напорную трубу под землей (при зимней эксплуатации – ниже уровня промерзания грунта). При применении адаптера для скважины, отсутствует необходимость в таких дорогих конструкциях, как кессон. Конструкция адаптера позволяет довольно просто производить демонтаж насоса.
7. Труба ПНД
Наиболее рациональным, при прокладке трубопровода “Насос” – “Дом”; является применение труб ПНД. Наиболее распространены диаметры 32мм, 40мм. Диаметр рассчитывается исходя из потребности воды и длины магистрали.
8. Кабельные стяжки
Пластиковые кабельные стяжки необходимы для предотвращения натяжения и обрыва электрического кабеля насоса. С помощью стяжек, кабель фиксируется к напорной трубе через каждый метр.
9. Обратный клапан
Обратный клапан запирает трубопровод при выключенном насосе, предотвращая обратный ток воды. Диаметр должен соответствовать диаметру напорного патрубка насоса или быть больше.
10. Ниппель
Ниппель (переходник с наружными резьбами) является переходным элементом между насосом и обратным клапаном. Как правило, насосы имеют резьбу 1″, популярные модели насосы SQ – 1 1/4.

11. Скважинный насос
Погружной насос для скважины выбирается исходя из диаметра скважины, требуемого количества воды и удаленности воды от потребителей. Насосы для скважин отличаются высокой надежностью, стойкостью к песку. Имеют небольшой диаметр корпуса (3″ или 4″).
12. Защита от замерзания труб
Защита труб от замерзания. Применяется в местах, где возможно замерзание воды в трубах или при невозможности укладки труб ниже уровня промерзания.
13. Запорный кран
Необходимы при отключении системы и демонтаже оборудования для ремонта и профилактики.
14. Тройник
Позволяет осуществить параллельное подключение гидроаккумулятора к магистрали. Как правило, применяется тройник, диаметром 1″.
15. Магистральный фильтр
Защищает автоматику, арматуру и сантехнические приборы от повреждения вследствие воздействия абразивных частиц (песка), как правило содержащиеся в автономных источниках водоснабжения. Как правило применяются магистральные фильтры (колбы) или промывные фильтры.
16. Муфта переходная (комбинированная)
Необходим для соединения резьбовых частей оборудования с пластиковой трубой.
17. Блок электронной автоматики
Управляет работой насоса, включая его, в случае, если открыт хоть один водопроводный кран и отключает, в случае, если все краны закрыты. Электронная автоматика, так же всегда имеет встроенную функцию защиты от работы насоса без воды и ряд других сервисных функций, в зависимости от модификации.
18. Гибкая подводка
Позволяет подключить гидроаккумулятор к магистрали. Как правило используется подводка диаметром 1″. Возможно альтернативное подключение трубой.
19. Гидроаккумулятор
Обязательный элемент в случае использования, в качестве автоматики, реле давления, и не обязательный, в случае использования электронных блоков автоматики. Гидроаккумулятор является гасителем гидравлических ударов и позволяет уменьшить количество циклов включения насоса, используя накапливающиеся запасы воды при кратковременном водопотреблении.

---

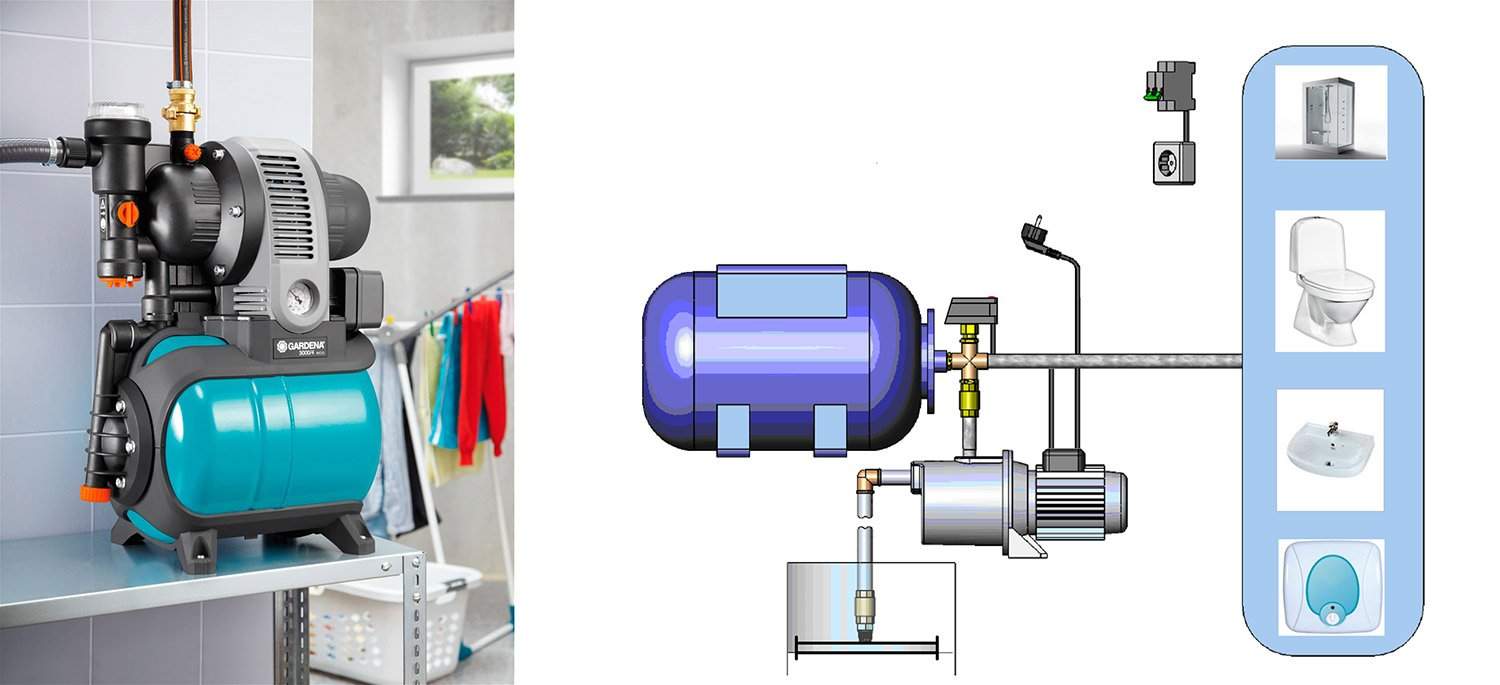

Обвязка насосной станции своими руками. Схема подключения

Надеемся, что ознакомившись с этой несложной инструкцией, Вам не составит труда подключить насосную станцию самостоятельно или проконтролировать работу тех, кто занимается ее монтажом.

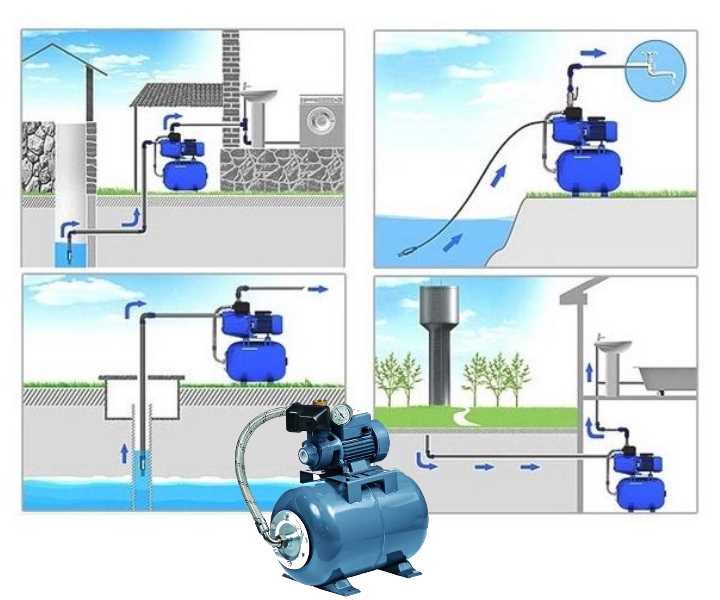

Насосные станции могут работать в нескольких направлениях:

• Подача воды из скважины или колодца
• Подача воды из накопительной емкости
• Повышение давления в трубопроводе

Несмотря на разнообразные варианты использования, монтаж (или обвязка) этого насосного оборудования во всех этих случаях схож.


Выбор места размещения

Первое, что необходимо сделать- это определить место, где будет располагаться насосная станция. Оно может быть как внутри дома, так и снаружи (например, кессон).

При выборе места в первую очередь руководствуются техническими характеристиками — максимальной глубиной всасывания насоса (откуда сможет поднять насос воду). Все дело в том, что максимальная глубина подъема насосных станций — 8−9 метров.

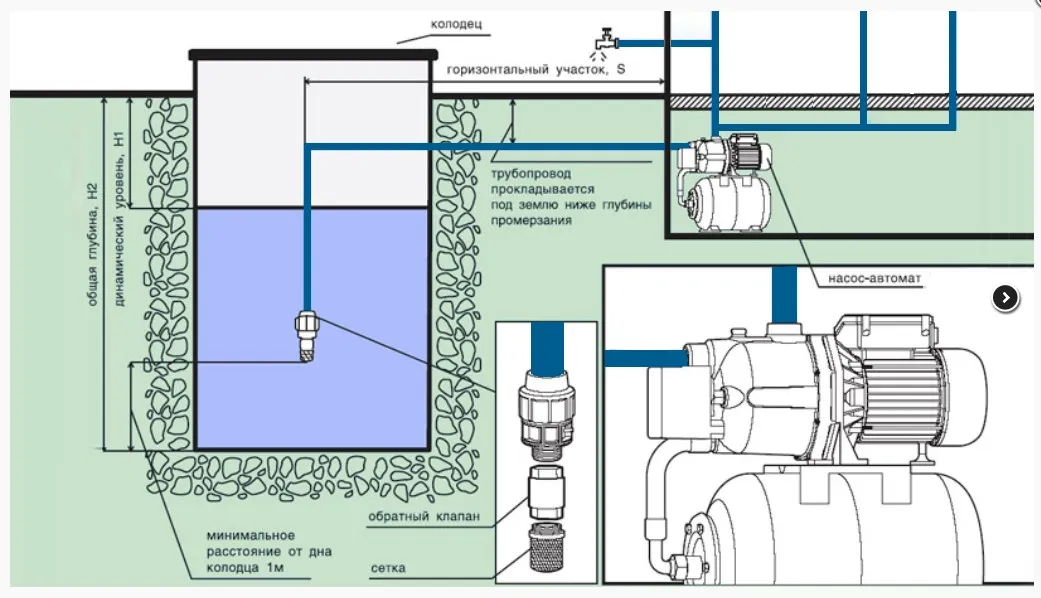

Глубина всасывания — расстояние от зеркала воды, до насоса. Подающий трубопровод можно опустить на какую угодно глубину, качать воду он будет с уровня расположения зеркала воды.

Если насосу «не хватает» небольшого расстояния, то его можно установить в кессон (в случае со скважиной), или соорудить «полочку» в колодце, на которой надежно будет установлена насосная станция.



Условия эксплуатации

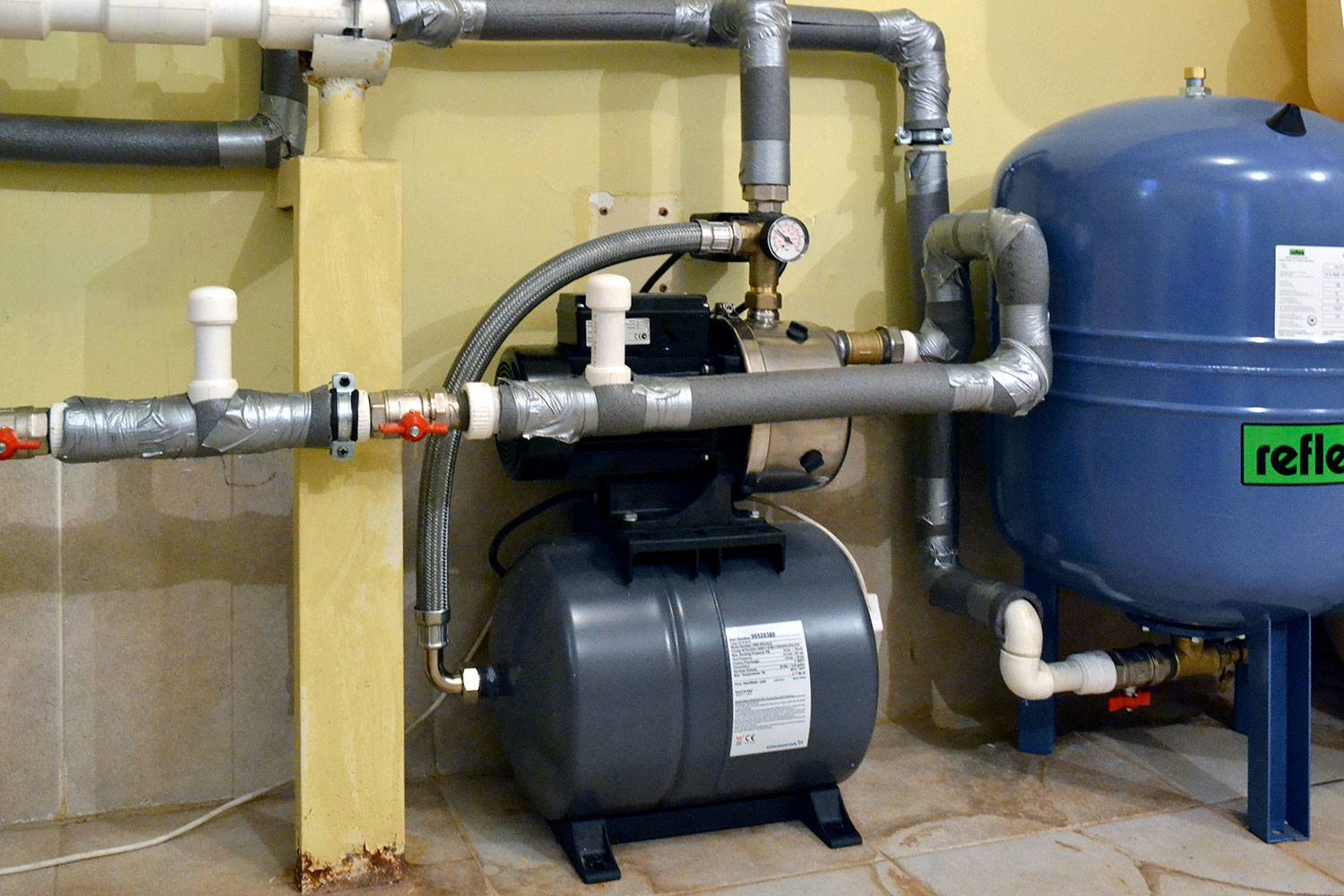

Установка насосной станции в доме хороша всем, кроме того, что оборудование при работе шумит. Если есть отдельное помещение с хорошей звукоизоляцией и по техническим характеристикам это возможно — никаких проблем. Часто делают подобное помещение в подвале или в цокольном этаже. Если подвала нет, можно сделать короб в подполе. Доступ к нему — через люк. Этот короб кроме звукоизоляции должен иметь и хорошую теплоизоляцию — диапазон рабочих температур начинается от +5°C. Для снижения уровня шумов станцию можно ставить на толстую резину — для гашения вибрации. В этом случае возможно даже установка в доме, но звук, безусловно все равно будет.

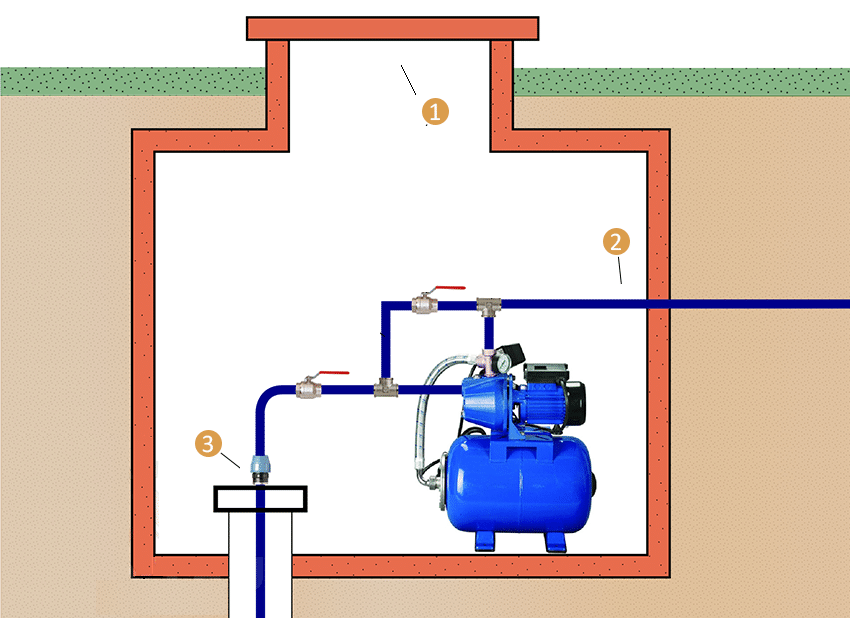

Если вы остановились на монтаже насосной станции в кессоне, он тоже должен быть утепленный, а еще водонепроницаемый. Обычно для этих целей используют готовые железобетонные емкости, но можно сделать кессон из бетонных колец (по типу колодца). Вниз установить кольцо с дном, сверху — кольцо с крышкой. Еще вариант — сложить из кирпича, пол залить бетоном. Но этот способ подходит для сухих участков — уровень подземных вод должен быть ниже на метр ниже глубины кессона.

В отдельно стоящем помещении. Это, можно сказать, вообще идеальный вариант, с помощью которого может быть выполнена установка насосной станции в скважину или колодец — это одновременно и защита от погодных условий, и комфортная эксплуатация. Единственным недостатком может являться то, что будут возникать незначительные вибрации по трубам.

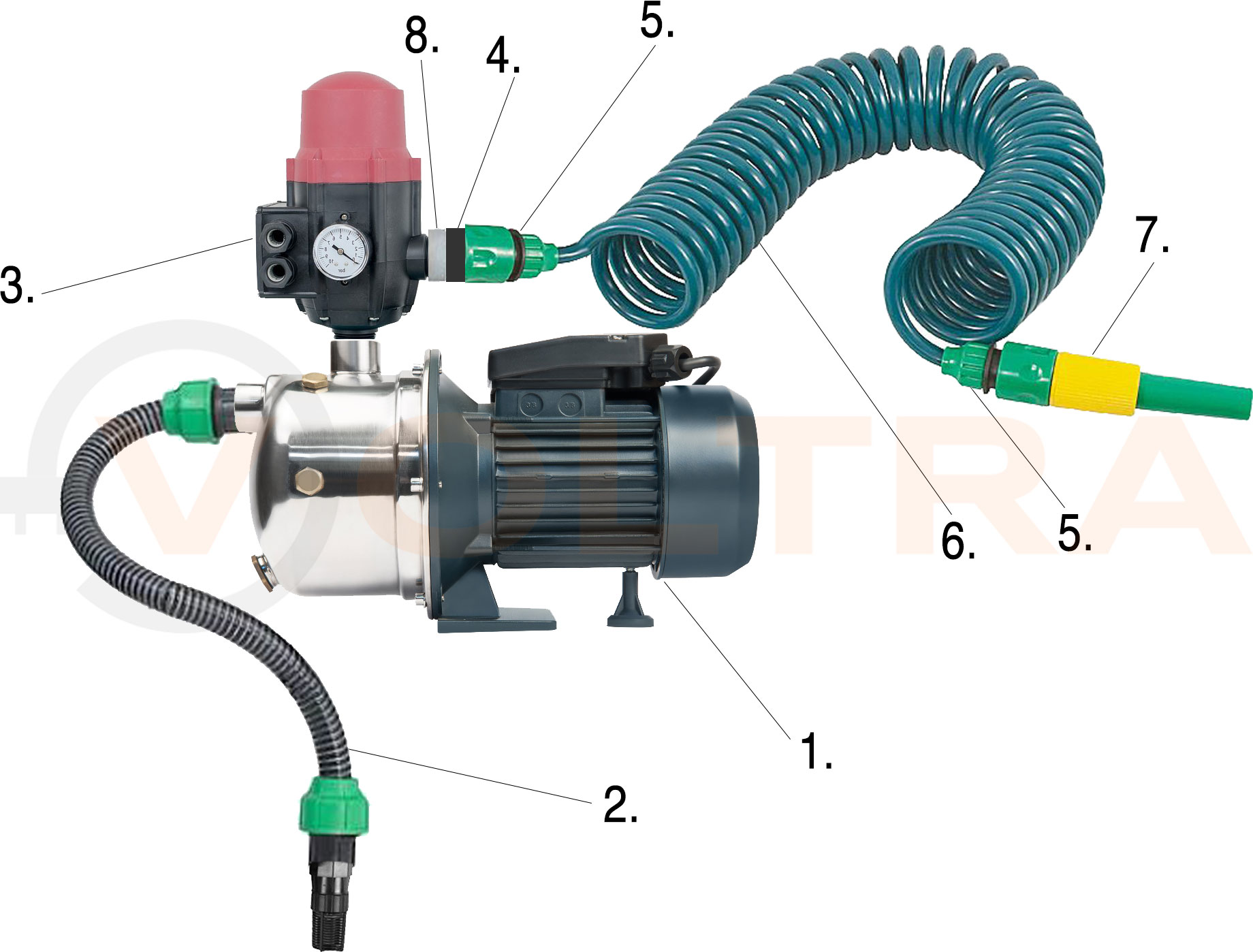

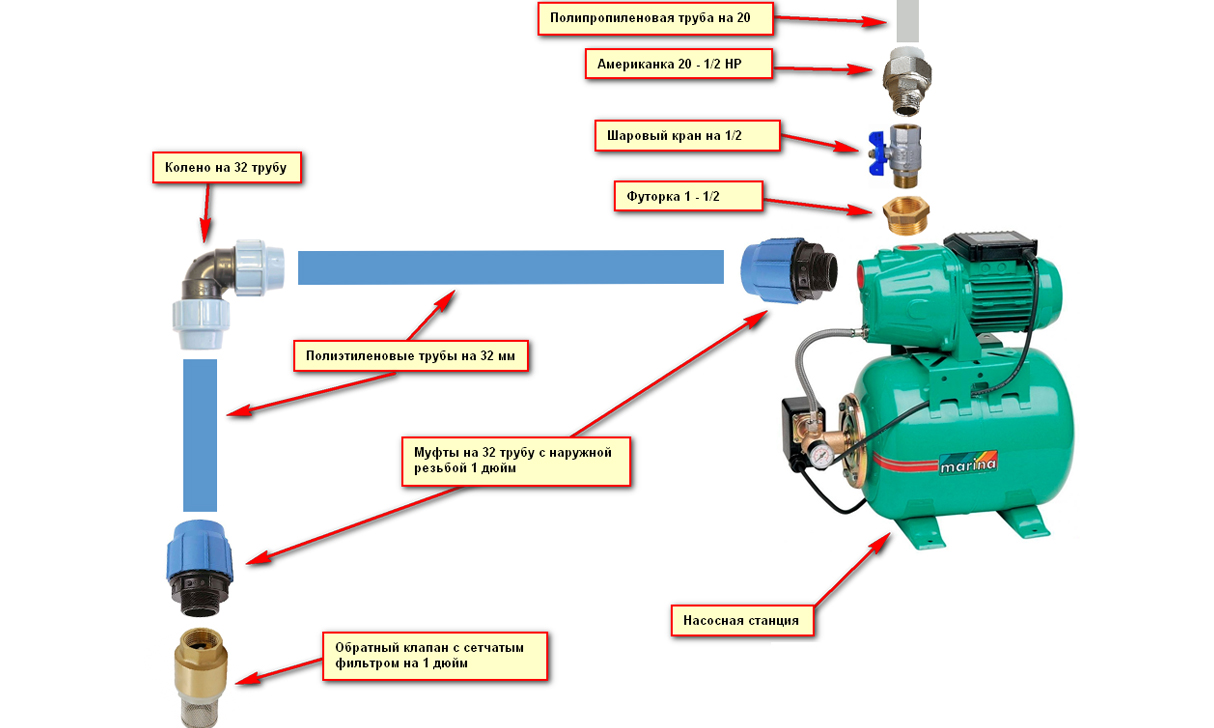

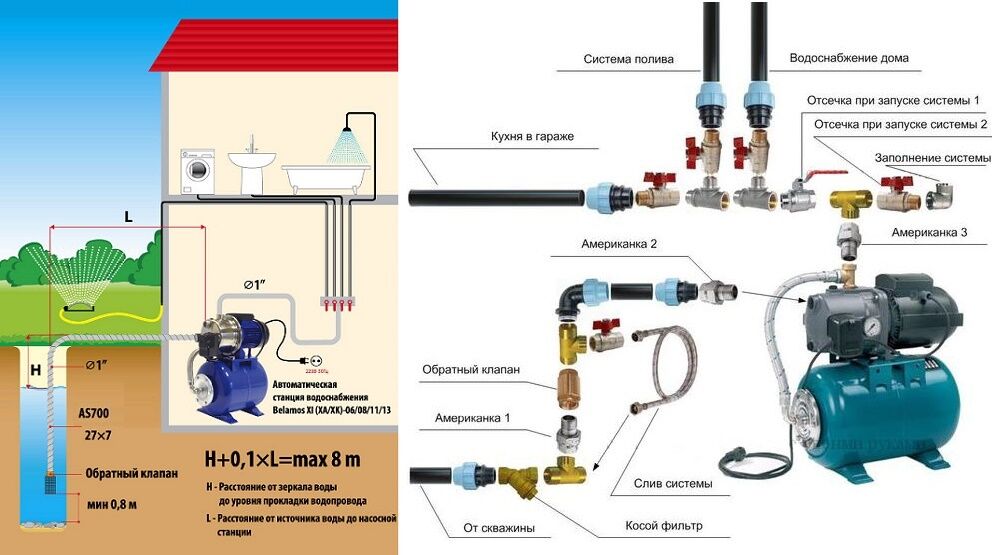

Подключение насосной станции

Начнем с комплектующих, которые будут необходимы для подключения насосной станции:

— Напорно-всасывающий шланг. Он применяется в случаях заборы воды из скважины, колодца или емкости (он позволяет не делать отверстие в бочке, а просто закинуть в нее шланг и качать воду, тем самым упрощая монтаж). Сам шланг состоит из соединительной муфты с резьбой, которая позволяет присоединить его к насосной станции, непосредственно шланга, а на другом его конце располагается обратный клапан и фильтр-сетка.

Это самый простой тип подключения, ведь для того, чтобы пользоваться водой, остается только подсоединить насосную станцию к Вашей системе водоснабжения.

Предусматривается и слив системы, и разводка воды на несколько участков. Такой способ подключения позволит слить воду из системы, если Вы не будете ей пользоваться, что актуально в зимний период.


Пуск насосной станции

Прежде чем приступать к запуску системы, необходимо проверить исправность и соответствие всех элементов, отрегулировать давление воздуха в гидроаккумуляторе. После этого, насосную станцию и всасывающую магистраль необходимо заполнить водой (это делается через специальное отверстие в насосе). Пробку закручиваем на место, открываем кран на выходе к потребителям и запускаем станцию. Затем станцию необходимо подключить к электрической сети для плавного пуска и проверить давление и автоматику. Первое время вода идет с воздухом — выходят воздушные пробки, которые образовались при заливке насосной станции. Когда пойдет вода ровной струей без воздуха, система ваша вошла в рабочий режим, можно ее эксплуатировать. Станция не должна запускаться очень часто, иначе двигатель будет перегреваться. Норма запусков за один час до 20 раз (точная цифра должна указываться в техническом паспорте системы). Затем в процессе эксплуатации необходимо контролировать давление воздуха в гидроаккумуляторе (1,5 атмосферы).>

Посмотреть насосные станции в Теплосим.ру ->

 02.03.2019

Перейти к списку новостей
Продолжить

Обвязка скважины

Все более актуальным вопросом среди владельцев частных загородных домов является водоснабжение участка из глубоких водоносных недр земли, которое влечет за собой ряд
комплексных мероприятий по выбору, бурению и обвязки скважины на воду. Сегодня мы постараемся более детально обсудить и дать развернутый ответ на ряд вопросов, что такое обвязка скважины, какие виды и типы ее существуют, а так же чем они отличаются.

Что такое обвязка скважины?

После того, как скважина на участке пробурена, нам необходимо каким то образом достать из нее воду. Мы можем установить в скважину насос и получать воду в пределах его производительности. Насосы, в зависимости от типа и мощности имеют различную допустимую глубину погружения и производят разный объем воды из скважины (более подробно о насосах Вы можете ознакомиться в этой статье о насосах). После подбора скважинного насоса и его погружения, необходимо закрыть устье скважины оголовком, либо специальным козырьком, но об этом поговорим позже. Суть в том, что обвязка скважины есть ничто иное, как установка оборудования и ряд мероприятий по ее обустройству, для доставки воды из глубины на поверхность.

Какие типы и виды обвязки скважин существуют?

Существует два основных типа обвязки:

Открытый тип, или как его называют «Летний вариант» — представляет собой установленный насос на необходимой глубине и скважинный оголовок герметично установленный к устью обсадной трубы. Из оголовка выходит труба и кабель питания для глубинного насоса, который в свою очередь имеет на конце вилку и включается в розетку. Набор воды в таком случаи производится по факту подачи электричества к насосу.

Этот вариант обустройства является наиболее простой и наименее затратный, так как все на что нужно потратить день — это глубинный насос, трос, кабель питания и труба по глубине загрузки. У этого типа обвязки есть огромный минус — невозможность использования в зимний период, так как вода в трубе замерзает образуя ледяные тромбы, не говоря уже о разрушении самой трубы.

Некоторые люди приспосабливают различные утепления, греющие кабели, либо надстраивают малогабаритные помещения над скважинами и устанавливают в них обогреватели, что бы избежать переохлаждения трубопровода и пользоваться водой из скважины круглогодично.

Закрытый тип обвязки, или «Зимний вариант» — это наиболее практичный и дорогостоящий вариант обустройства скважины, тем не менее является самым распространенным среди тех, кто живет в загородном доме круглогодично.

Существует несколько видов закрытого типа обвязки скважин на воду, самые популярные из них — это использование кессона или скважинного адаптера, оба вида имею, как ряд преимуществ, так и недостатков.

Обвязка скважины в кессоне — самый практичный вариант обустройства для обвязки. Дело в том, что кессон представляет собой некое металлическое подземное помещение с люком, герметично приваренное к устью скважины (что предотвращает попадание любых грунтовых), в котором размещается все необходимое оборудование для работы насосного оборудования в автоматическом режиме. Другими словами, все необходимые коммуникации для работы насоса располагаются в кессоне, а так как он установлен на глубине исключающей промерзание, то прокопав траншею на той же глубине, мы можем провести трубопровод от него в дом и не бояться, что вода замерзнет. К тому же огромным плюсом всей этой конструкции является то, что нет необходимости занимать какое-либо место в доме, а для работы скважинного насоса в автоматическом режиме необходимо некоторое оборудование. Это гидроаккумулятор, исполняющий функцию накопителя и регулятора давления воды в Вашем доме, реле автоматики — управляет отключением и отключением насоса в автоматическом режиме и ряд инженерных сооружений для разводки трубопровода в различные направления Вашего участка (к примеру одна труба подходит в дом, а вторая к бане).

Обвязка скважинным адаптером — представляет собой установку скважинного адаптера (быстросъемного герметичного соединения трубопровода) на глубине ниже промерзания грунта (можно посмотреть глубину промерзания грунта московской области на этой карте), для монтажа насоса на глубину с внутренней стороны и монтажа трубопровода к дому с внешней стороны, полностью исключающую замерзание воды. Главными минусами и отличиями от кессона, является то, что оборудование для автоматического управления насосом будет располагаться в доме, либо в помещении и слить воду из всей системы будет проблематично (более подробно о скважинном адаптере можно ознакомиться в статье: скважинный адаптер), то есть возможно, но при помощи специального инструмента и навыков. В кессоне все делается гораздо проще и безопаснее. Про установку кессона можно подробнее почитать в этой статье.





Какую обвязку скважины выбрать?

На самом деле тут необходимо исходить из Ваших потребностей, особенностях конструкции скважины, технических параметров использования и конечно же руководствуясь ценовой политикой. Любой из вышеприведенных вариантов обустройства скважин на воду подходит под определенные нужды, самый практичный — это вариант обустройства с кессоном, самый легкий способ достать воду из скважины — это открытый тип обустройства. Если Вы сомневаетесь в выборе обвязки скважины, то обращайтесь к нашим специалистам и получите грамотную консультацию по выбору правильного решения.

11.12.2017

Установка насоса для воды

Вода – источник жизни ни земле. Бесперебойное водоснабжение дома является одним из главных факторов комфорта. Ведь любой, даже самый изысканный дом без правильно смонтированной системы холодного и горячего водоснабжения просто красивый сарай. Если вы хотите обеспечить свой дом стабильной и бесперебойной подачей воды, мы вам поможем сделать это красиво и правильно. Правильно выполненный монтаж резервного водоснабжения избавит вас от заботы о запасе воды и гарантирует вам наличие воды при любых перебоях водоснабжения города в нужном объеме и с достаточным давлением.

Если ваш дом подключен к городской сети, но есть перебои в водоснабжении из за частых отключений воды или аварий, то система бесперебойного водоснабжения из емкости с насосом решит вашу проблему. В случае, если воды на участке совсем нет, то одним из решений может быть скважина с погружным насосом. В любом случае мы можем вам помочь сделать водоснабжение вашего дома постоянным.

Звоните нам, если хотите установить насос для воды в Симферополе и Феодосии или любом другом населенном пункте Крыма.



ЧТО ВХОДИТ В МОНТАЖ НАСОСОВ ДЛЯ ВОДЫ

• Монтаж водораспределительной гребенки;
• Установка и подключение накопительной емкости для воды;
• Обвязка емкости с поплавковым клапаном;
• Монтаж дренажной аварийной трубы для защиты от протекания;
• Монтаж насосной станции и автоматики управления;
• Подключение резервного водоснабжения к системе разводки воды в доме;
• Пусконаладка насосной станции.



Монтаж систем бесперебойного водоснабжения проводится с учетом всех технических нюансов вашего дома:

• Осуществление работ с соблюдением СНиП;
• Правильный выбор типа подключения насоса к системе водопровода;
• Подбор оптимального насосного оборудования;
• Подбор оптимального объема и конфигурации емкости;
• Рекомендации по оптимальному месту размещения емкости и насоса.







Установка системы подачи воды



Стоимость работ по установке насосов резервного водоснабжения в Крыму

от 4500 руб

ориентировочная стоимость подключения одной точки водоразбора. Детальный прайс по монтажу насосов для воды.

Реальная цена работы может быть установлена только после осмотра конкретно вашего объекта ведущим мастером. Составление сметы и выезд по Симферополю и Феодосии — бесплатно.

Нужен качественный монтаж насоса для воды? Позвоните нам по телефону и согласуйте время приезда мастера.



Ремонт и сервисное обслуживание насосов для воды

Насос для воды, как и любое бытовое оборудование требует периодического обслуживания. Мы предоставляем услуги по ремонту и сервисному обслуживанию насосных станций для воды. Если ваш насос перестал давать нужное давление, стал шуметь, нестабильно работать или часто включаться, значит время ремонта пришло. Мы сотрудничаем с сервисным центром насосного оборудования и можем помочь вам в устранении неисправности вашего насоса.

Нужен качественный ремонт насоса для воды? Позвоните нам по телефону и согласуйте время приезда мастера.

Насосные станции и установки

Принцип работы любой насосной станции довольно прост и состоит в том, что насос закачивает воду в накопительный бак, и вода пополняется по мере израсходования. Датчик уровня, следящий за уровнем воды в баке, включает и отключает насос.

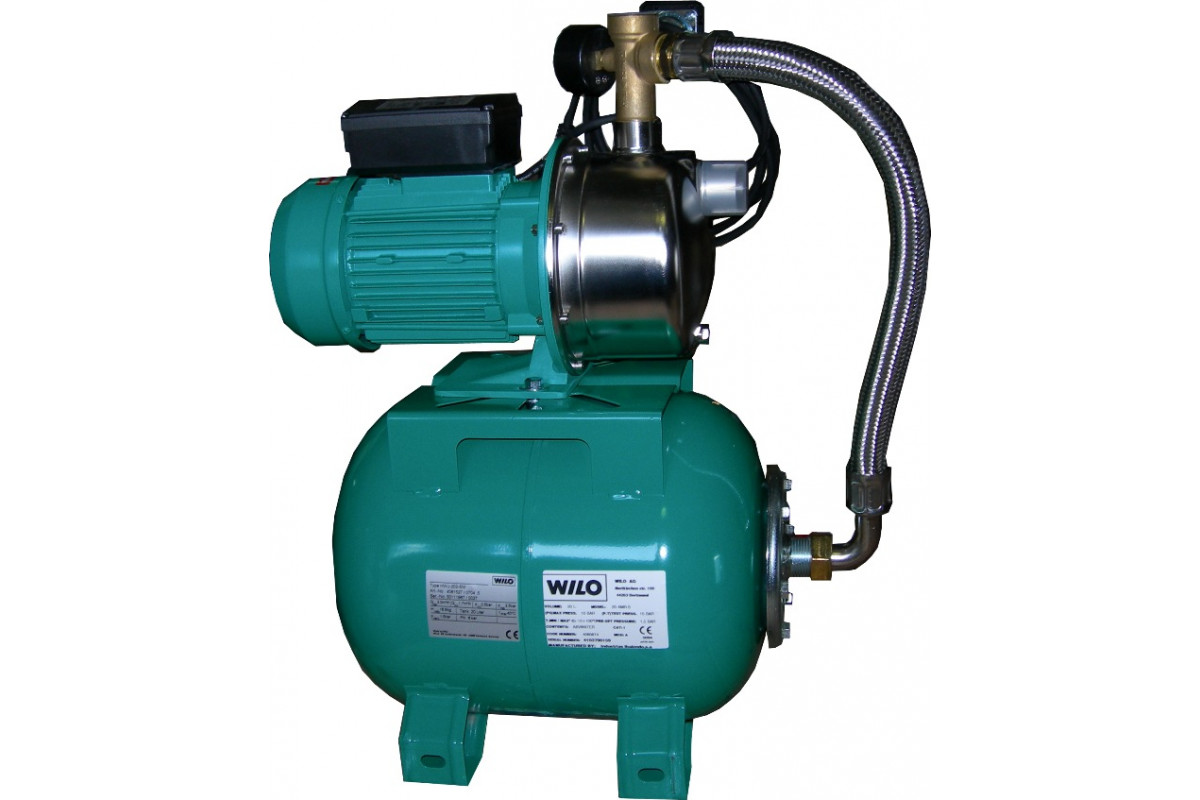

Насосная станция водоснабжения это моноблок, в котором насос соединен с гидроаккумулятором через реле, которое автоматически при падении давления поступающей воды до определенной критической величины включает насос для повтора цикла. Насосные станции необходимы при подаче воды из глубинных скважин либо каких-то других автономных источников. Их можно также применять для перекачивания воды из водопроводной сети с недостаточным напором и для заполнения накопительных емкостей про запас. Система не нуждается в погружении и монтируется на поверхности, не требуя при этом какого-то специального контроля за безопасностью, так как все процессы, включая устранение гидроудара, выполняются или автоматически, или полуавтоматически. Для канализационных систем производятся специальные канализационные насосные станции, конструкция которых в целях улавливания твердых включений оснащается дополнительной емкостью. Для этой же цели не менее эффективно использование насоса с режущим механизмом. Перед покупкой насосной станции рекомендуется точно знать объем потребляемой воды, чтобы с максимальной точностью подобрать необходимый именно вам гидроаккумулятор. Только тогда вам будет обеспечена длительная и надежная эксплуатация всей системы в целом. Насосные станции, подающие глубинную воду, оснащены специальными инжекторами, соединенными со струйно-центробежным насосом. Станции с выносными эжекторами оборудованы теми же типами насосов, но именно то, что их эжектор не встроен, а опускается на дно, позволяет качать воду из скважин с пятидесятиметровой и более глубины. Основной же насосный агрегат при этом остается на поверхности. Такие станции весьма удобны, когда скважина значительно удалена от потребителя. Они имеют невысокий КПД и достаточно критичны в отношении сильно загрязненной различными взвесями воды.

Итак, кажущийся простым принцип работы насосной станции включает в себя достаточно сложное устройство системы водоснабжения.

Насосная станция в качестве комплекса гидротехнических средств и оборудования способна выполнить работы, связанные с водозабором из источников орошения или осушения, с подъемом и транспортированием воды к месту потребления или транспортировкой воды в сборный бак.

Насосные станции (НС) можно классифицировать по разным признакам, как:

• область применения и назначение,
• уровень подачи, что означает расположение относительно источника воды (это станции береговые, русловые, стационарного и передвижного типа),
• строительные особенности (заглубленные, незаглубленные, с совмещенными и не совмещёнными водозаборами и -выпусками). Насосные станции можно подразделить на:
• оросительные станции, поднимающие воду к оросительным каналам;
• осушительно-оросительные системы насосных станций, осушительно-увлажнительные системы,
• осушительные станции, отводящие воду с мелиорированных участков;
• подкачечные, служащие для подвода воды к закрытым оросительным системам.

У насосных станций может быть разный уровень подачи, независимо от области применения и напора: малый уровень подачи – до 1 м³/с; средняя подача – 1 – 10 м³/с, высокая подача – 10 – 100 м³/с и уникальные станции с подачей, превышающей 100 м³/с.

По источнику энергии насосные станции классифицируют на электрифицированные и тепловые станции. Последние работают от привода двигателя внутреннего сгорания. Насосные станции могут иметь сезонный режим работы и работать круглогодично. Различают насосные станции, забирающие воду из поверхностных источников воды, и из-под земли. Стационарные насосные станции устанавливаются в помещениях или здании, которое служит для расположения основного и вспомогательного гидромеханического, электротехнического и механического оборудования, трубопроводной арматуры и т. д. По конструктивным особенностям их классифицируют на наземные, камерные и блочные насосные станции. По характеру управления стационарные насосные станции могут управляться вручную и автоматически. Выбор насосной станции стационарного типа определяется рядом факторов, а также техническими и экономическими расчетами.

Передвижные насосные станции по сравнению со стационарными насосными станциями более мобильны, маневренны, их цена на 20 – 25% дешевле. Их используют для подачи воды в оросительную систему открытого или закрытого типа, в дождевальные устройства и для систем водоснабжения. Передвижные насосные станции достаточно подвижны, что делает возможным их применение на разных участках орошения в течение всего поливного сезона. Их целесообразное использование при поливе пойменных участков, при значительных колебаниях уровня воды в источнике не требует сооружения дорогостоящих водозаборных устройств, а глубина водоисточника в месте забора воды не должна быть < 0,6 – 0,8 метров. Если глубина окажется меньше, то следует применять устройство самого простого подпорного сооружения или приямка. Выбирая место для установки передвижной насосной станции, следует смотреть на подход к воде и площадку для насосной станции, которая должна обеспечивать высоту всасывания макс. 1,5 – 3 метра. Насосные станции передвижного типа могут быть сухопутными и плавучими, они могут иметь собственный двигатель внутреннего сгорания и электрический двигатель с приводом от вала с отбором мощности от трактора, который транспортирует насосную станцию ко всем местам водозабора. Сухопутные насосные станции можно классифицировать, в свою очередь, на станции навесной и прицепной конструкции. Выпуск передвижных насосных станций серийно налажен при их широком применении в мелиорации, они быстро устанавливаются, перемещаются при изменении уровней в источнике с водой, обслуживают несколько объектов.

ПНС с приводом от собственного двигателя классифицируются по производительности: 25 – 750 литров / секунду, по напору: 5 – 100 метров, по конструкции ходовой части: на полозьях или колёсах.

Насосные станции сооружаются, как правило, за короткий период времени с применением высоких технологий, совершенного унифицированного оборудования и новейших методов выполнения строительства. Насосные станции или установки включают машинное помещение с насосами, водозаборные системы, водоприёмники, камеры переключений, ёмкости с водой. Любая насосная установка не может обойтись без электрического хозяйства и трансформаторной подстанции, которые могут находиться в одном помещении с машинным залом. Некоторое из выше перечисленного оборудования может отсутствовать или объединяться с функциональной точки зрения. Например, машинный зал насосной станции может составлять одну строительную конструкцию с водоприёмником, что является типичным для насосных станций I подъёма. У насосных станций водоотведения машинный зал может быть совмещён с приемным резервуаром. Насосное оборудование насосной установки может различаться в зависимости от её назначения, бывают установки с горизонтально и вертикально расположенными насосами, с насосами осевыми и центробежными, которые могут быть установлены с положительной высотой всасывания или с подпором, то есть под залив.

Расположение машинного зала относительно поверхности земли характеризует насосные станции как станции:

• наземного типа;
• полузаглубленные станции;
• заглубленного и
• подземного типа.

Для наземных насосных станций характерно расположение пола машинного помещения на уровне отметок окружающей земли, может быть предусмотрен въезд автотранспорта.

Для полузаглубленных насосных станций пол заглубляется по сравнению с уровнем земли, у них отсутствует перекрытие между машинным помещением и первым этажом, присутствие которого является характерным для насосных станций заглубленного типа. Если станция достаточно сильно заглубляется, то могут иметь место дополнительные подземные этажи для расположения вспомогательного оборудования. Эти насосные станции носят название насосных станций шахтного типа.

Для подземных насосных станций характерно их полное расположение под землей, компактная конструкция и автоматическое управление. Они могут быть прямоугольной (легче осуществлять монтаж унифицированных компонентов оборудования), круглой формы, иметь вид эллипса (легче воспринимают давление гидростатики) или сложную форму. По типу управления насосные станции подразделяются на: – станции, оснащённые ручным управлением, когда обслуживающий персонал в лице операторов управляет операциями станции; – с автоматической системой управления, когда все операции выполняются автоматически, регулирование осуществляется по уровню воды в баке или давлению воды в линии и т.д.; – с полуавтоматическим управлением, когда включение и отключение станции осуществляется оператором, а все остальные операции производятся в автоматическом режиме; – станции, управляемые дистанционно из удалённой диспетчерской станции. При подборе насосной станции обычно ведётся сравнение всех технических характеристик и экономических показателей нескольких видов станций, в зависимости от цели и будущего назначения оборудования, ведётся оценка сточных вод (на наличие или отсутствие в них твердых включений, вязкость и плотность сточных вод, агрессивность их среды, температурные условия). Немаловажно определить и сферу использования: бытовая ли это насосная установка или промышленная.

Если продолжать далее разговор о видах насосных станций, можно их подразделить также на следующие подвиды:

• водопроводные,
• канализационные.

К канализационным насосным станциям (КНС) относятся конструкции, которые обеспечивают удаление сточных вод: ливневых, фекальных, промышленных. Они имеют следующие преимущества:

• довольно длительный срок эксплуатации; часто это объясняется использованием на комплектующих деталях стеклопластика, который не ржавеет и не гниёт;
• безопасный режим работы вследствие наличия датчиков давления и уровня жидкости, которые контролируют функционирование системы;
• компактное исполнение;
• возможность обеспечения полностью автоматического режима работы системы;
• экологически чистый подход при эксплуатации: нет неприятного запаха и бесконтрольного выброса сточных вод.

Канализационная насосная установка размещается в корпусе и включает в себя насосы (основные и вспомогательные), датчики, трубопровод, соединительные патрубки. Основная отличительная особенность канализационной насосной станции заключается в наличии специального контейнера для попадания содержащихся в сточных водах крупных частиц. Контейнер периодически извлекается и опорожняется, затем чистится. Канализационные насосные установки могут функционировать почти в любых атмосферных условиях, что является также их плюсовым моментом.

В современной автономной водопроводной системе важнейшим компонентом является сегодня насосная установка, которая или приобретается в готовом виде, или собирается самим пользователем, если речь идёт о компактной установке для частного дома. Чтобы не иметь проблем с эксплуатацией насосной установки, следует хорошо понимать принцип её работы. Для правильного подбора насосной станции для своих конкретных нужд, следует иметь в виду 2 фактора: технические параметры насосной станции и нюансы имеющейся скважины. Среди технических параметров, как всегда, речь ведут, в первую очередь, о производительности. Это значит, что станция должна поднимать на высоту такой объём воды, который обеспечит все необходимые для дома и придворных построек нужды. Для характеристик скважины важную роль играют производительность, её глубина, статистический уровень воды (если насос вне работы), динамический уровень воды (если насос в работе), тип фильтра и Ø трубы. Стандартные насосные станции поднимают воду эффективно с глубины скважины макс. 9 м. Они могут быть оснащены или самовсасывающим центробежным насосом, или самовсасывающим вихревым насосом. Относительно мощности станции можно сделать следующий вывод, который нам подсказывает практика: для дома, где проживает семья из четырёх человек, достаточно будет приобрести насосную станцию малой или средней мощности, 2-4 м³/ час, и с напором 45-55 метров.

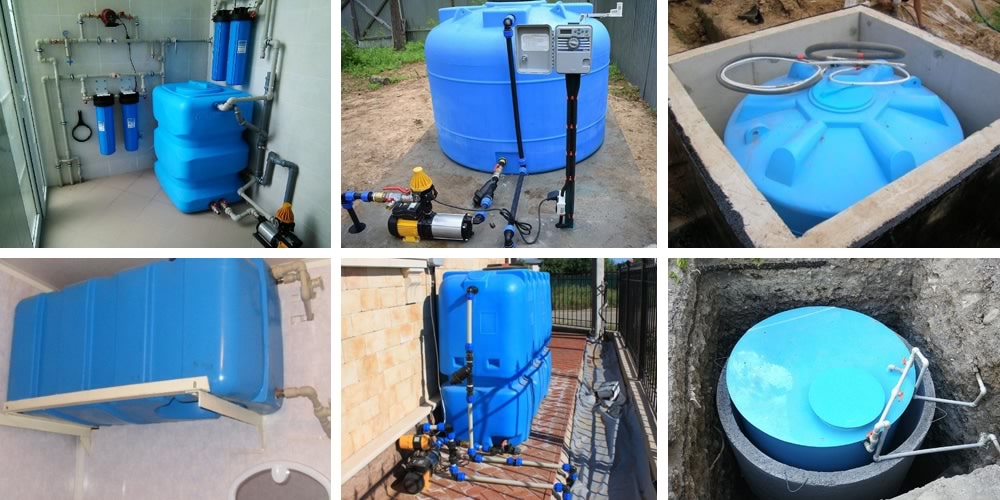

Насосные станции с накопительным баком считаются уже устаревшими, но такие станции еще встречаются. Накопительный бак очень громоздкий, уровень воды в нем и напор контролирует поплавок, данные выводятся на датчик, который, срабатывая, дает сигнал на подкачку воды. Это всегда была популярная система водоснабжения, однако недостатков у этой системы было множество:

• всегда низкий напор, так как вода поступает в бак самотеком;
• большие размеры бака;
• сложная установка бака, ибо он должен размещаться выше уровня самой станции;
• при выходе из строя датчика переполнения вода начинает переливаться в помещение.

Современные насосные станции снабжаются гидроаккумулятором. Суть состоит в том, что на станции устанавливается реле давления. Станции, оснащённые гидроаккумулятором, считаются станциями прогрессивными и имеют гораздо меньше недостатков. Реле контролирует верхнюю границу давления окружающего воздуха, который сжимается в гидроаккумуляторе под давлением воды. После установки необходимого давления насос отключается, и включается снова только при поступлении сигнала от реле о нижней границе давления.

Итак, все равно, какая насосная станция, с накопительным баком или гидроаккумулятором, она укомплектовывается насосным агрегатом, мембранным баком под напором, реле давления, манометром, кабелем и разъемами для подключения. Различают насосные станции также по типу рабочего насоса, который может быть с эжектором и без эжектора. Если эжектор встроенный, то вода поднимается за счет созданного разряжения. У этих насосных станций довольно высокая стоимость, однако она вполне оправданная, они могут подавать воду с глубины 20-45 метров. Оборудование этих станций высокопроизводительное, довольно компактное, но работает очень шумно, и в связи с этим его лучше размещать в подсобных помещениях.

Имеются также насосы для насосных станций с выносным эжектором, который погружают вместе с двумя трубами в скважину или колодец. Вода поступает в эжектор по одной трубе, образуя всасывающую струю. В системе не должно быть воздуха и песка, КПД этих насосов намного ниже, чем у стандартных насосных станций. Такая станция может быть установлена дома, она работает бесшумно.

На самом же деле насосов, из которых комплектуют насосные станции, существует огромное количество.

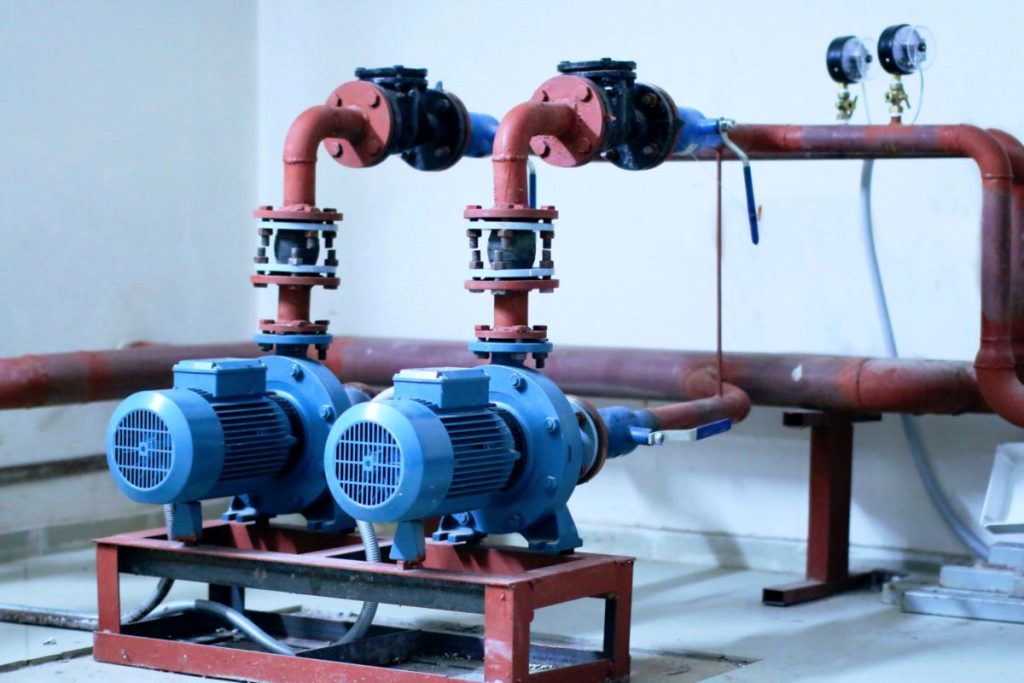

В последние годы заметно улучшилось производство в нашей стране пожарных автомобилей, эффективность работы которых определяет, как правило, качественный показатель насосной установки, которая является, как бы, не самым главным элементом пожарной машины. Насосные установки, используемые в технике пожаротушения, представляют собой совокупность инженерных коммуникативных систем, способных обеспечить безопасность людей в здании в момент начавшегося пожара. Основной целью подобных конструкций является ликвидация распространяющегося возгорания, качественное тушение пожара и быстрое удаление дыма и углекислого газа из здания.

Раньше пожарные машины оснащались обычным пожарным насосом. Пожары бывают разные, и, соответственно, их тушение также обладает рядом отличительных особенностей, что обусловлено различными требованиями к работе насосных установок. Чтобы ликвидировать пожар на верхних этажах, нужна насосная установка с высоким давлением. А для ликвидации крупных лесных пожаров нужна пожарная машина с высокопроизводительной насосной установкой (70 – 100 л/с). И будет достаточно одной машины, а не двух по 40 литров в секунду каждая.

В конструкциях последних моделей пожарных насосных установок, изготавливаемых мировыми лидерами в данной области, следует отметить оснащение их новыми системами контроля и дистанционного управления, регулирование давления в автоматическом режиме, автоматика водозаполнения и дозировки пенообразующего вещества, вывод данных на жидкокристаллический экран. Однако такую технику тяжело эксплуатировать в наших условиях, когда речь идёт о пожарах глобального уровня, например, в условиях сибирского климата. Какой жидкокристаллический экран насосной установки выживет после пожара в таких условиях?

Одним из важных элементов насосной установки пожарной машины считается вакуумная система водозаполнения, работающая от открытого водоема. Вакуумный способ водозаполнения может быть ручным и автоматическим, в качестве вакуумного насоса установки могут работать поршневые, мембранные, шиберные, водокольцевые, газоструйные насосы и др. Каждая из этих систем в оснащении насосной станции для пожарных автомобилей подходит для определенных условий работы.

Работа вакуумной системы водозаполнения, в частности, уровень и скорость вакуумирования, непосредственно связана с функцией привода двигателя, или скорости оборотов данного двигателя. Это связано с определенными неудобствами в техническом обслуживании пожарной техники, необходима ежедневная проверка на «сухой вакуум». Насосы вакуумной насосной станции представляют собой автономную вакуумную систему и были разработаны недавно по заказу МЧС России. Они снабжены автономным электроприводом, получающим питание от аккумулятора пожарной машины. Электрические сигналы, управляя насосами, автоматизируют почти все процессы, входящие в операции по пожаротушению, и являются на сегодня самыми перспективными в вопросе водозаполнения. Это уже отметили все известные производители пожарных машин в России.

6 Основные правила насосной обвязки

Установка нового центробежного насоса? После тщательного выбора правильного размера и материалов убедитесь, что новый насос правильно настроен при правильной установке. Правильная установка основания и выравнивание насоса имеют решающее значение. Также чрезвычайно важно, чтобы трубопровод к насосу был выполнен правильно.

Конструкция трубопроводов насоса иногда упускается из виду при установке новых установок. Основное внимание уделяется оборудованию, а не трубам, по которым оно поставляется. Однако при установке с неправильным расположением трубопроводов насосы могут испытывать преждевременные и многократные отказы в течение срока службы насоса. Бригады технического обслуживания будут регулярно ремонтировать насос, эффективно устраняя симптомы, а не настоящую проблему.

Знания и ресурсы по этой теме крайне ограничены, за исключением того, что вы можете найти в руководстве по установке, эксплуатации и техническому обслуживанию (IOM) (которое является минимальным). Но, следуя этим 6 простым правилам, вы можете избежать преждевременного выхода из строя насоса и связанных с этим подводных камней насосных трубопроводов.

1. СОХРАНИТЕ ВСАСЫВАЮЩИЙ ТРУБОПРОВОД КАК ВОЗМОЖНО КОРОТКО

Включите прямой участок трубы длиной в 5-10 раз больше диаметра трубы между впускным отверстием насоса и любым препятствием на всасывающей линии. Примечание. Среди препятствий – клапаны, колена, тройники и т. Д.

Короткая длина всасывающего трубопровода насоса обеспечивает минимальное падение давления на входе. Прямолинейная труба обеспечивает равномерную скорость по диаметру трубы на входе в насос. Оба важны для достижения оптимального всасывания.

2. ДИАМЕТР ТРУБЫ НА ВСАСЫВАНИИ ДОЛЖЕН БЫТЬ РАВНЫМ ИЛИ НА ОДИН РАЗМЕР БОЛЬШЕ, ЧЕМ ВПУСКНОЙ НАСОС

Размер трубы – это баланс между стоимостью и потерями на трение. Трубы большего размера стоят дороже, тогда как трубы меньшего диаметра приводят к большим потерям на трение в системе. С точки зрения диаметра, диаметр напорного патрубка обычно должен соответствовать напорному фланцу насоса, но может быть больше, чтобы уменьшить потери на трение и давление в системе. На стороне всасывания диаметр может быть того же размера, но часто инженеры выбирают на один или два размера больше, поэтому требуется эксцентриковый переходник.Всасывающий трубопровод большего размера на стороне всасывания обычно предпочтительнее, если вязкость жидкости выше, чем у воды. Это также помогает обеспечить равномерный поток в насос и избежать кавитации.

3. ИСПОЛЬЗУЙТЕ ЭКСЦЕНТРИЧЕСКИЕ РЕДУКТОРЫ НА ВСАСЫВАЮЩЕЙ СТОРОНЕ

Рассмотрите возможность использования эксцентриковых переходников на всасывающей стороне насоса, когда требуется изменение размера трубы. Установите плоскую сторону редуктора сверху, когда жидкость будет поступать из-под насоса. Если жидкость поступает сверху, плоская часть редуктора должна быть установлена ​​в нижней части трубы.Плоская часть предназначена для предотвращения образования воздушных карманов на всасывании насоса.

4. ОТКЛЮЧИТЕ ОТВОДЫ, УСТАНОВЛЕННЫЕ НА ВПУСКНОМ СОПЛО НАСОСА ИЛИ ПРИБЛИЗИТЕЛЬНО СООТВЕТСТВУЮЩИМ.

Между впускным патрубком насоса и коленом необходимо проложить прямую трубу диаметром от 5 до 10 диаметров. Это помогает устранить «боковую нагрузку» рабочего колеса насоса и создает равномерную осевую нагрузку на подшипник насоса.

5. ИСКЛЮЧИТЬ ПОТЕНЦИАЛ ЗАХВАТА ВОЗДУХА ВО ВСАСЫВАЮЩЕМУ ТРУБОПРОВОДУ

• Поддерживайте соответствующий уровень в расходных баках, чтобы исключить образование вихрей и захват воздуха.
• Избегайте высоких карманов во всасывающем трубопроводе, в которых может скапливаться воздух
• Сохраняйте герметичность всех соединений труб и фитингов в условиях разрежения на всасывании, чтобы предотвратить попадание воздуха в насос.

6. УБЕДИТЕСЬ, ЧТО ТРУБОПРОВОД НЕ ВЫЗЫВАЕТ НАПРЯЖЕНИЕ КОРПУСА НАСОСА.

Насосы никогда не должны поддерживать всасывающий или нагнетательный трубопровод. Любая нагрузка на корпус насоса со стороны системы трубопроводов значительно сокращает срок службы и производительность насоса.

Имейте в виду, что повышение производительности насоса поможет компенсировать ошибки трубопровода, сделанные на напорной стороне насоса.Однако проблемы на стороне всасывания могут быть источником повторяющихся отказов, которые могут вызвать проблемы на долгие годы, если не будут устранены надлежащим образом. Проблемы с трубопроводом на стороне всасывания являются причиной большинства проблем с насосом.

Конструкция трубопроводов – это область, в которой часто игнорируются основные принципы, что приводит к повышенной вибрации и преждевременному выходу из строя уплотнений и подшипников. Неправильный трубопровод долгое время не рассматривался как причина этих отказов из-за множества других причин, по которым это оборудование может выйти из строя.Многие опытные инженеры могут возразить, что насосы с неправильным трубопроводом по-прежнему работают и работают должным образом. Этот аргумент, хотя и действителен, не делает правильными сомнительные методы прокладки трубопроводов.

Свяжитесь с нами сегодня, если у вас возникнут вопросы по правильной установке и прокладке насоса! Мы с радостью предоставляем техническую помощь предприятиям и муниципалитетам в Висконсине, Миннесоте, Айове и Верхнем Мичигане.

Насосы и системы для водяных скважин

Если вы живете в городе, вы, вероятно, не особо задумываетесь о том, как вода, которую вы используете каждый день, попадает в ваш дом.Даже в небольших деревнях часто имеется сеть водопроводных труб, по которым вода подается в каждый дом по соседству. Все, что вам нужно знать, – это как открыть кран у раковины.

Переместитесь на несколько миль за город, и картина изменится. В то время как внутренние механизмы все еще – к счастью – невидимы, ваше водоснабжение не зависит от соседнего по дороге. В каждом доме есть собственный колодец, из которого можно набирать воду. Более того, в каждом доме есть своя электромеханическая система для подачи воды из колодца в дом.В основе каждой системы лежит насос, и наиболее распространенными типами являются струйные и погружные насосы.

Типы скважин

Во многих районах страны найти питьевую воду так же просто, как достать лопату и выкопать яму в земле. Хорошо, может быть, слово «легкий» не совсем подходящее, но там, где уровень грунтовых вод находится всего на несколько футов ниже поверхности земли, часть битвы может быть уже окончена.В такой ситуации с неглубоким колодцем поднять воду до дома будет немного проще, хотя бы потому, что расстояние, на которое вам придется перемещать воду, невелико.

Если в вашем районе невысокий уровень грунтовых вод или отсутствует стабильный запас питьевой воды у поверхности, вы должны копать глубже, чтобы добиться того же результата. А поскольку глубокий колодец означает, что воду нужно поднимать дальше, стратегии его перемещения меняются.

Насосы для мелководных скважин

В наши дни наиболее распространенным насосом для неглубоких скважин является струйный насос.Струйные насосы устанавливаются над колодцем дома или в колодце и забирают воду из колодца посредством всасывания (см. Схему одноструйной системы струйного насоса на следующей странице). Поскольку здесь задействовано всасывание, атмосферное давление – вот что действительно делает работу. Думайте о системе как о длинной соломинке. Когда вы всасываете соломинку, вы создаете в ней разрежение над водой. Когда создается вакуум, вес воздуха или атмосферное давление толкает воду вверх по соломе. Следовательно, высота, на которую вы можете поднять воду с помощью струйного насоса для неглубоких скважин, зависит от веса воздуха. Хотя давление воздуха меняется с высотой, обычно ограничивают глубину мелкой скважины с приводом от струйного насоса примерно до 25 футов.

Струйные насосы создают всасывание по-новому. Насос приводится в действие электродвигателем, который приводит в действие рабочее колесо или центробежный насос. Рабочее колесо перемещает воду, называемую приводной водой, из колодца через узкое отверстие или струю, установленную в корпусе перед крыльчаткой. Это сужение струи приводит к увеличению скорости движущейся воды, так же, как насадка в садовом шланге.Когда вода выходит из струи, создается частичный вакуум, который всасывает дополнительную воду из колодца. Сразу за форсункой находится увеличивающаяся в диаметре трубка Вентури. Его функция – замедлить движение воды и повысить давление. Перекачиваемая вода – новая вода, которая забирается из скважины за счет всасывания струи, – затем объединяется с водопроводной водой и выводится в водопроводную систему под высоким давлением.

Поскольку струйные насосы для неглубоких скважин используют воду для забора воды, их обычно необходимо залить водой, прежде чем они начнут работать. Чтобы вода в насосе и водопроводной системе не стекала обратно в колодец, на линии подачи к насосу устанавливается односторонний обратный клапан.

Преодоление барьера глубины

К сожалению, в поисках воды вам, возможно, придется пройти чуть глубже 25 футов. Удивительно, но с помощью струйного насоса это все еще можно сделать. Он просто включает в себя отделение струи от двигателя и корпуса крыльчатки и опускание узла струи в воду (см. Схему системы двойного струйного насоса).В типичной конфигурации струйного насоса для глубокой скважины одна труба, прикрепленная к корпусу крыльчатки, направляет воду в корпус струи, который расположен примерно на 10-20 футов ниже минимального уровня воды в скважине. Вторая труба соединяет выходную сторону корпуса форсунки с насосом.

У струи увеличение скорости воды создает частичный вакуум, который втягивает стоячую воду из колодца во вторую трубу, а затем обратно в насос и водопроводную систему. В струйных насосах для глубоких скважин используется как всасывание струи для подачи воды в систему, так и давление, создаваемое крыльчаткой для подъема воды.

Для предотвращения переполнения скважины установка струйного насоса для глубокой скважины может включать в себя выхлопную трубу длиной 35 футов. Он соединен с всасывающим концом корпуса форсунки и спускается в скважину. Если уровень воды опускается ниже уровня корпуса водомета, насос работает так же, как и насос для неглубоких скважин. Пока скорость потока падает, вода будет доступна до тех пор, пока уровень не упадет ниже примерно 25 футов от корпуса струи – предел для неглубокого насоса. Выхлопная труба длиной 35 футов эффективно гарантирует, что скважина никогда не будет откачана.Конечно, высота струи над уровнем воды влияет на производительность. Чем дальше он находится, тем менее эффективна перекачка.

Как и системы для мелководных скважин, струйный насос в системе для глубоких скважин необходимо заправить для работы. Обратный клапан в нижней части трубопровода колодца предотвращает слив воды из труб и насоса. Струйные насосы с двумя или более рабочими колесами называются многоступенчатыми.

Переход к источнику

Хотя струйный насос может надежно обрабатывать скважину глубиной в несколько сотен футов, более эффективное решение – переместить насос в скважину, чтобы вместо подъема воды он толкал ее вверх.Типичный погружной насос характеризуется длинной цилиндрической формой, которая помещается внутри обсадной трубы скважины. Нижняя половина состоит из герметичного двигателя насоса, который подключен к наземному источнику питания и управляется проводами. Фактическая половина насоса состоит из ряда установленных друг на друга рабочих колес, каждая из которых разделена диффузором, который направляет воду вверх по трубе в водопроводную систему.

В современных установках обсадная труба колодца за пределами дома соединена с водопроводной системой трубой, идущей под землей в подвал (см. Схему системы погружных насосов).Эта горизонтальная труба присоединяется к трубе скважины с помощью соединителя, называемого безамбарным адаптером. Функция адаптера заключается в обеспечении доступа к насосу и трубопроводу скважины через верхнюю часть обсадной трубы, одновременно направляя воду из насоса в водопроводную систему.

Хотя погружные насосы более эффективны, чем струйные насосы, с точки зрения подачи большего количества воды для двигателя того же размера, проблемы с насосом или двигателем потребуют вытаскивания агрегата из обсадной трубы – эту работу лучше доверить профессионалам. Однако подводные аппараты известны своей надежностью и часто без обслуживания выполняют свою роль от 20 до 25 лет.Погружные насосы также могут использоваться в неглубоких скважинах. Однако ил, песок, водоросли и другие загрязнения могут сократить срок службы насоса.

Общие элементы

Независимо от того, какая у вас система, компоненты на выходе всех насосов одинаковы.

Насосы не предназначены для непрерывной работы, и они не запускаются каждый раз, когда вы открываете кран или спускаете воду из унитаза. Чтобы обеспечить постоянное давление воды в приспособлениях, насос сначала перемещает воду в резервуар для хранения.Внутри современного резервуара находится воздушный пузырь, который сжимается при закачке воды. Давление в резервуаре – это то, что перемещает воду через домашнюю водопроводную систему.

Когда давление достигает заданного уровня, который может составлять от 40 до 60 фунтов на квадратный дюйм, переключатель останавливает насос. Поскольку вода используется в доме, давление начинает снижаться до тех пор, пока после падения примерно на 20 фунтов на квадратный дюйм переключатель не включает насос, и цикл повторяется. Вы найдете манометр, установленный на резервуаре, с проводами, ведущими к переключателю, который управляет насосом.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

Рекомендации по проектированию всасывающего трубопровода насоса

Основная причина многих проблем и отказов насосов кроется в плохой конструкции трубопровода на входе и на стороне всасывания. Общие проблемы, которых следует избегать:

• Недостаточное давление жидкости, ведущее к кавитации внутри насоса.

• Узкие трубы и сужения, создающие потери от шума, турбулентности и трения.

• Унос воздуха или пара, вызывающий шум, трение и снижение производительности.

• Взвешенные твердые частицы, вызывающие повышенную эрозию.

• Плохой монтаж трубопроводов и других компонентов.

Кавитация

Точка кипения жидкости соответствует температуре, при которой давление ее пара совпадает с давлением окружающей среды. Если, например, вода подвергнется значительному падению давления при комнатной температуре, она закипит.

В любой насосной системе существует сложный профиль давления. Это происходит из-за многих свойств системы: производительности, напора, потерь на трение как внутри насоса, так и в системе в целом.Например, в центробежном насосе давление на крыльчатке сильно падает, а давление снова увеличивается в пределах его лопастей (см. Диаграмму). В поршневом поршневом насосе давление жидкости падает, когда она всасывается, по существу, из состояния покоя в цилиндр. Когда жидкость вытесняется, давление жидкости снова увеличивается.

Если давление жидкости в любой точке насоса ниже, чем давление пара, она буквально закипит, образуя пузырьки пара внутри насоса. Образование пузырьков приводит к снижению производительности и увеличению вибрации и шума, но большая опасность возникает, когда пузырьки попадают в секцию насоса под более высоким давлением.Пар конденсируется, и пузыри взрываются, выделяя локально огромное количество энергии. Это может привести к серьезным повреждениям и вызвать серьезную эрозию компонентов насоса.

Чтобы избежать кавитации, вам необходимо подобрать насос в соответствии с жидкостью, системой и областью применения. Это сложная область, и вам рекомендуется обсудить ваше применение с поставщиком насоса.

Общие сведения о NPSH

Чтобы избежать кавитации, давление жидкости должно поддерживаться выше давления пара во всех точках, когда она проходит через насос. Производители указывают свойство, называемое «Требуемый чистый положительный напор на всасывании» или NPSH-R – это минимальное рекомендуемое давление жидкости на входе, выраженное в метрах. Документация, поставляемая с помпой, может содержать диаграммы, показывающие, как NPSH-R изменяется в зависимости от расхода.

Фактически, NPSH-R определяется как давление на стороне всасывания, при котором кавитация снижает давление нагнетания на 3%. Таким образом, при проектировании трубопроводов на стороне всасывания для вашей системы вы должны убедиться, что они превышают номинальное значение NPSH-R производителя для рабочих условий.Рассчитанное вами значение называется доступным NPSH (NPSH-A).

Помните, что номинальное значение NPSH-R производителя – это минимальное рекомендуемое давление напора на входе: насос уже испытывает кавитацию при таком давлении. Следовательно, важно предусмотреть запас прочности от 0,5 до 1 м, чтобы учесть этот и другие факторы, такие как:

• Рабочая среда насоса – постоянна ли температура?

• Перемены погоды (перепады температуры и атмосферного давления).

• Любое увеличение потерь на трение, которое может происходить время от времени или постепенно в течение срока службы системы.

Турбулентность и трение

Насосы, и особенно центробежные насосы, работают наиболее эффективно, когда жидкость подается без скачков, плавным ламинарным потоком. Любая форма турбулентности снижает эффективность и увеличивает износ подшипников, уплотнений и других компонентов насоса.

Прямой трубопровод, подсоединяемый к насосу, должен иметь длину не менее 5 диаметров трубы. Никогда не подключайте колено, редуктор, клапан или сетчатый фильтр к этому последнему участку трубопровода. Если вы подсоединяете колено непосредственно к фланцу насоса, жидкость эффективно центрифугируется по направлению к внешнему изгибу колена, а не в центр (проушину) рабочего колеса. Это создает нагрузку на подшипники и уплотнения насоса, что часто приводит к износу и преждевременному выходу из строя.

Иногда просто невозможно предусмотреть достаточное расстояние отстоя в трубопроводе перед насосом. В этих случаях используйте проточный кондиционер или выпрямитель.

Стандартной практикой является использование трубопровода со стороны всасывания на один или два размера больше, чем входное отверстие насоса – ни в коем случае нельзя использовать трубопровод, размер которого меньше входного сопла насоса.

Маленькие трубы приводят к большим потерям на трение, а это означает, что эксплуатация вашей насосной системы обходится дороже. С другой стороны, трубы большего диаметра более дороги, поэтому вам необходимо взвесить возросшую стоимость с вероятной экономией энергии в результате снижения потерь на трение.

Также имеет смысл свести длину трубопроводов к минимуму, разместив насос как можно ближе к источнику жидкости.

Трубопровод большего размера означает, что вам понадобится редуктор перед входом в насос. Редуктор представляет собой сужение и требует тщательного проектирования, чтобы избежать как турбулентности, так и образования карманов, в которых может скапливаться воздух или пар. Лучшее решение – использование эксцентрикового редуктора, ориентированного так, чтобы исключить возможность образования воздушных карманов.

Как правило, скорость всасывающего трубопровода должна быть ниже 2 м / с.При более высоких скоростях большее трение вызывает шум, более высокие затраты на энергию и увеличение эрозии, особенно если жидкость содержит взвешенные твердые частицы. Если ваша система содержит узкие трубы или другие сужения, имейте в виду, что скорость трубы в этих точках будет намного выше.

Унос воздуха или пара

Лучше не допускать попадания воздуха или пара в трубопровод. Вовлеченные газы приводят к снижению производительности насоса, увеличению шума, вибрации и износу компонентов.Поэтому важно правильно расположить подающую трубу в резервуаре или емкости. Он должен быть полностью погружен в воду. Если он находится слишком близко к поверхности жидкости, всасывание создает вихрь, втягивающий воздух (или другие пары) в жидкость и через систему откачки. В подающей трубе также не должно быть никаких других труб, мешалок или лопастей мешалки – всего, что может привести к попаданию воздуха в жидкость. В неглубоких резервуарах или прудах может быть целесообразно использовать перегородку для защиты питающей трубы от попадания воздуха.

Взвешенные вещества

Вы также должны убедиться, что подающая труба не слишком близко ко дну резервуара или пруда. Если это так, то вместо воздуха или пара в систему всасывания могут попасть твердые частицы или шлам! В любом случае жидкость может содержать взвешенные твердые частицы.

Некоторые поршневые насосы могут работать со смешанной фазой без каких-либо повреждений или серьезных потерь в производительности. Центробежные насосы не так прочны и должны быть защищены от твердых частиц. В этой ситуации вам потребуется установить фильтр или сетчатый фильтр.Фильтры могут создавать большой перепад давления и нести ответственность за кавитацию и потери на трение. Сетка фильтра должна иметь как минимум в три раза большую площадь поперечного сечения трубы. Используйте манометр дифференциального давления на экране, чтобы следить за любым повышенным падением давления, прежде чем возникнут проблемы с засорением. Это также поможет в точной оценке NPSH-A.

Установка

Очевидно, что насосы должны быть надежно размещены, как и трубопроводы. Не используйте одно для поддержки другого.Все остальные компоненты должны быть так же надежно расположены и не создавать напряжения или деформации в других частях системы. Убедитесь, что труба, соединяющая входной фланец насоса, точно совмещена с ним. Если вам необходимо установить обратные клапаны или клапаны регулирования потока, установите их на напорной стороне насоса, а не на всасывающем трубопроводе.

Сводка

Проблемы с трубопроводом на стороне всасывания часто имеют разрушительные последствия для системного насоса, и их можно избежать, следуя этим рекомендациям:

• Убедитесь, что условия не способствуют кавитации, особенно если вы используете центробежный насос. Это требует тщательного выбора насоса, его расположения и напора.

• Расположите подающую трубу, чтобы свести к минимуму унос воздуха / пара и твердых частиц.

• Минимизируйте трение и турбулентность, выбирая подходящие трубы и компоненты:

• Используйте трубы, диаметр которых вдвое больше диаметра фланца на стороне всасывания насоса.

• Убедитесь, что трубопроводная система выровнена с фланцем насоса и прямая, как минимум на 5 диаметрах трубы.

• Используйте эксцентриковый переходник, ориентированный для устранения воздушных карманов.

• Поддерживайте скорость в трубе ниже 2 м / с.

Что такое гидроудар? Все, что вам нужно знать!

Что такое гидроудар?

Гидравлический удар – это явление, которое может возникнуть в любой трубопроводной системе, где клапаны используются для управления потоком жидкости или пара. Гидравлический удар – это результат скачка давления или ударной волны высокого давления, которая распространяется через систему трубопроводов, когда движущаяся жидкость вынуждена менять направление или внезапно останавливаться. Эту ударную волну также обычно называют гидравлическим ударом или гидравлическим ударом, и она может характеризоваться выраженным стуком или стуком по трубам сразу после отключения.

Гидравлический удар может возникнуть, когда открытый клапан внезапно закрывается, в результате чего вода ударяется в него, или когда насос внезапно выключается и поток меняет направление обратно к насосу.Поскольку вода несжимаема, удар воды приводит к возникновению ударной волны, которая распространяется со скоростью звука между клапаном и следующим коленом в системе трубопроводов или внутри водяного столба после насоса.

Эффекты гидроудара

Несмотря на то, что это может выглядеть и звучать безвредно, сила удара на клапан – вызванная импульсом жидкости – может вызвать скачки давления, которые могут в десять раз превышать рабочее давление системы. Эти внезапные остановки потока и, как следствие, увеличение давления из-за ударных волн могут вызвать значительные повреждения всей трубопроводной системы либо из-за единичного события, либо из-за совокупного повреждения, происходящего с течением времени.

Игнорирование гидравлического удара может в конечном итоге привести к катастрофическому отказу вашей проточной системы. Долгосрочные последствия гидроудара могут включать:

• Повреждение насоса и подающей системы

Повторяющийся гидроудар может также вызвать значительные повреждения насосов, существующих клапанов и инструментов, привести к катастрофическому выходу из строя герметизированных соединений и компенсаторов, а также повлиять на целостность стенок труб и сварных соединений.

Гидравлический удар может повредить фитинги, соединения и соединения, что приведет к утечкам.Эти утечки часто начинаются медленно, постепенно усиливаясь с течением времени. Небольшие утечки могут оставаться незамеченными в течение некоторого времени, в результате чего окружающее оборудование становится уязвимым.

Разрыв трубопроводов из-за скачков давления особенно дорог в ремонте. Разрыв приводит к отказу местного трубопровода и может вызвать отказ всей системы и другого оборудования. Последующее повреждение может быть значительным, часто требуя серьезных операций по замене.

Если не остановить, утечки воды могут повредить электрическое оборудование и / или привести к коррозии оборудования или инфраструктуры.

Разрыв трубопровода также может поставить под угрозу здоровье и безопасность сотрудников и обслуживающего персонала. В зависимости от отрасли и конкретного объекта неуправляемые утечки также могут увеличить риск поскользнуться, упасть и получить удар электрическим током.

Материальный ущерб может повлечь за собой дорогостоящий ремонт или замену оборудования. Дополнительные финансовые потери также могут быть понесены из-за простоев, необходимых для дополнительного обслуживания, ремонта или установки.

Как видите, очень важно немедленно принять меры при первых признаках гидроудара. Невыполнение этого требования в конечном итоге приведет к повреждению всей системы и может распространиться за пределы проточной системы на другое оборудование или инфраструктуру объекта.

Предотвращение гидроудара

Одним из основных факторов гидравлического удара может быть выбор типа обратного клапана. Типы клапанов, такие как поворотные, поворотные дисковые или поршневые обратные клапаны, зависят от силы тяжести и реверсирования потока, чтобы вернуть клапаны в закрытое положение. Это приводит к попаданию воды в клапанный механизм, создавая волну давления, которая распространяется по системе трубопроводов.

С другой стороны, бесшумные обратные клапаны или обратные клапаны с подпружиненной пружиной оснащены внутренней пружиной, которая бесшумно переводит клапан в закрытое положение до реверсирования потока, тем самым уменьшая или исключая возможность гидравлического удара.

Воздушные камеры также являются эффективным решением для гидравлических ударов. Эти системы состоят из короткого отрезка трубы, обычно в форме тройника, с пустой / заполненной воздухом камерой, которая служит подушкой (амортизатором) для воды, которая расширяется, когда она внезапно меняет направление.Это снижает величину удара, который в противном случае был бы направлен в сторону трубопровода.

Другие эффективные методы предотвращения гидроудара включают:

• Промывка старых систем
• Установка редукторов и регуляторов давления в подающей магистрали
• Понизить рабочее давление
• Инвестиции в трубопроводные системы, в конструкции которых предусмотрены воздушные камеры
• Снижение давления с помощью бесшумных обратных клапанов

Загрузите нашу бесплатную электронную книгу «Понимание гидравлического удара: причины и наиболее эффективные решения для гидравлического удара в гидравлических системах и промышленных приложениях», чтобы узнать больше о разрушительных последствиях гидравлического удара.

Скачать электронную книгу Размер выпускной трубы

для насоса – лучше ли труба большего размера?

В. Я проектирую насосную систему из озера, и я прочитал и понял ваш расчет FT HD, необходимый для выбора насоса, но мне кажется, что диаметр трубы выше по потоку (восходящей) будет иметь значение при расчете. Я собирался использовать большую трубу, чтобы уменьшить сопротивление трубы и падение давления на клапане, но мне кажется, что вес дополнительной воды (противодавление) будет выше для трубы большего диаметра, чем для трубы меньшего диаметра.Должно быть легче протолкнуть воду вверх на 3/4 дюйма, чем на 1 1/2 дюйма. Вы ничего об этом не упоминаете. Не считая сопротивления трубы, имеет ли диаметр трубы значение для требуемого FT HD? Перефразировано: оказывает ли столб воды большего диаметра какое-либо влияние на статическое давление или силу, необходимую для его перемещения?

A. Короткий ответ заключается в том, что труба большего размера была бы лучше, потому что в трубе были бы меньше потери давления. Это связано с меньшими «потерями на трение», поскольку вода протекает через трубу большего размера.Большее количество воды в большей трубе не влияет на давление воды. Однако меньшая труба может создавать большие потери на трение, поэтому она может быть хуже, чем большая труба. Чтобы выяснить это, вам необходимо рассчитать потери на трение для различных размеров выпускной трубы в зависимости от расхода и размера трубы. См. Калькуляторы потерь на трение, чтобы рассчитать потери на трение в трубах.

Более подробный ответ:
Один из действительно трудных для понимания принципов гидравлики – это соотношение объема потока, давления и веса воды.Как ни странно, большая труба на самом деле будет легче для насоса. Важен не объем воды, а высота ее подъема. В каком-то смысле это вариант старой поговорки: «Что весит больше: фунт перьев или фунт свинца?» Очевидно, оба весят фунт! Эту версию можно сформулировать так: «Что проще для насоса: 5 галлонов в минуту для трубы 1/2 дюйма или 5 галлонов в минуту для трубы диаметром 2 дюйма? Ни то, ни другое, потому что 5 галлонов в минуту – это все еще 5 галлонов в минуту, независимо от размера трубы! Да, вам потребуется больше мощности, если вы действительно поднимаете больше воды, также нам потребуется больше мощности, чтобы поднять воду выше, но это не то, что происходит. Количество воды и высота, которую мы поднимаем, не изменились.

Другая проблема – поток через трубу. Это проблема, которая фактически делает меньшую трубу потенциально хуже, чем большую. Поскольку меньшая труба меньше по размеру, воду труднее протолкнуть через нее. Сопротивление стенок меньшей трубы вызывает потерю давления при протекании воды. это обычно называется «потерей на трение». Степень потерь на трение зависит от расхода и размера трубы.Как больший расход, так и меньшие размеры труб приводят к большим потерям на трение. Это единственная причина, по которой труба меньшего размера будет хуже, чем труба большего размера. Насколько хуже, зависит от фактического расхода и размера трубы.

Как правило (т.е. не всегда верно, но чаще всего) размер трубы на выходе из насоса почти всегда меньше, чем размер трубы, которая обеспечивает оптимальный поток от насоса. Другими словами, если насос имеет выпускное отверстие с резьбой 1 дюйм, очень вероятно, что к выпускному отверстию 1 дюйм будет присоединена труба 1 1/2 дюйма для использования в качестве выпускной трубы. Производители насосов, как правило, используют входы и выходы меньшего размера, чтобы сэкономить деньги.

Более технический ответ:
Подумайте о ступнях головы. Как обсуждалось в руководстве по насосу, количество футов глубины воды определяет давление воды. Таким образом, 80 футов глубины воды равны давлению 80 футов hd. Это давление будет одинаковым независимо от размера трубы. Давление воды в нижней части трубы высотой 80 футов 1/2 дюйма точно такое же, как давление воды внизу трубы высотой 80 футов 6 дюймов, даже несмотря на то, что труба 6 дюймов вмещает намного больше воды.Насос на самом деле работает, создавая давление воды. Таким образом, для насоса нет разницы между закачкой в ​​трубу любого размера, давление воды, необходимое для перемещения воды в нижнюю часть обеих труб, одинаковое. Теперь давление, теряемое при движении воды по двум трубам, будет другим. Предполагая высокую скорость потока, будет потеряно намного больше давления из-за трения в меньшей трубе. По этой причине будет лучше использовать трубу большего диаметра. Однако в зависимости от потока это может быть лишь незначительно лучше.Чтобы узнать это, вам необходимо рассчитать потери на трение в выпускной трубе в зависимости от расхода и размера трубы. См. Калькуляторы потерь на трение, чтобы рассчитать потери на трение в трубах различных типов.

Давление и объем – в чем разница?

Для объяснения системы трубопроводов слово «давление» используется для описания меры силы, которая играет жизненно важную роль в работе водного оборудования, такого как резервуары, сосуды, насосы и другие устройства. Объем определяет количество воды, содержащейся в трубе, резервуаре или другом устройстве.Как теперь объяснить разницу между объемом и давлением? Мы собираемся использовать воду в качестве примера для более подробного объяснения давления и объема.

Люди используют воду по многим причинам. Он необходим как для стирки, так и для сохранения вещей. Будь то ферма, которая нуждается в орошении, или горячая ванна, которую необходимо принять, есть система, созданная для каждой ситуации. Эти ситуации могут помочь хранить воду или перемещать воду в разные места.Давление и объем – два фактора, которые помогают в распределении воды.

Давление

Давление из водопровода в доме обычно составляет 40-60 фунтов на квадратный дюйм. Скорость воды, выходящей из вашей водопроводной сети, такой как водонагреватель, ванны, туалеты и краны, известна как давление воды , давление , в то время как количество воды, существующей в ваннах, туалетах, водонагревателе и кранах, известно как объем воды . .

Давление воды – важный аспект, который следует учитывать при строительстве системы водоснабжения.Обратите внимание, что давление также можно снизить, если здание высокое, а труба, по которой проходит вода, тонкая. Тонкие трубы не смогут подавать в здание достаточное давление. Это может повлиять на работу ванных комнат, ванн, раковин, туалетов и т. Д. Хорошее давление требует больших труб. Величину давления можно добиться разными способами.

Как правило, в некоторых домашних условиях мы используем муниципальную воду, которую обычно получают из массивных подземных труб. Труба, которая находится в земле, питается очень высокой башней, имеющей наверху водопровод или систему водяного насоса, которая проталкивает воду через установленную линию.Со стороны сторожевой башни сила тяжести используется для увеличения давления в резервуаре для воды.

Объем

С другой стороны, очень важен объем. Это помогает в эффективном распределении воды. Вода проходит по трубе и вызывает трение при трении о трубу. Чем тоньше диаметр трубы, тем большее трение она создает. Тонкие трубы уменьшают приток воды, и когда это происходит, вода замедляется и создает небольшое давление.Чем длиннее линия, тем больше перепад давления из источника воды. Пытаясь добиться хорошего давления, водопроводчики и инженеры, стоящие за системами водоснабжения, должны следить за тем, чтобы труба была достаточно большой.

Как размер трубы влияет на давление и объем?

В основном, чем выше расход, тем больше потери на трение. Труба может влиять только на давление и объем в зависимости от своего местоположения. Труба ½ дюйма, расположенная у источника, может создать большие проблемы, чем труба ½ дюйма, расположенная в точке разгрузки.

Воспользуйтесь приведенным выше сценарием и примените его к кухонной мойке. Вы можете не заметить разницы, пока посудомоечная машина не потребует воды в тот же период, когда был открыт кран. Произойдут перепады давления. Должен быть достигнут определенный расход, и он должен быть в пределах определенного размера трубы.

Причины низкого давления воды или малого объема воды

Различные проблемы могут возникнуть из-за низкого давления воды или малого объема воды. Некоторые из них могут быть вызваны водопроводными трубами, неисправностью водонагревателя, скважинных насосов и резервуаров высокого давления.Эта проблема в большинстве случаев вызвана водопроводной трубой в вашем доме, которая может быть заполнена осадком, а диаметр внутри трубы уменьшился.

Иногда это может быть вызвано нагревателем горячей воды, который обычно собирает достаточно отложений и позже забивает внутреннюю часть трубы. Вы должны постоянно обращать внимание на все эти проблемы, чтобы у вас не было проблем с напором воды. Низкое давление воды можно предотвратить, если принять профилактические меры.

Редукционные клапаны и клапаны регулирования давления.

Что касается давления воды, на рынке существует множество PRV и PCV. Они созданы для поддержания давления и снижения давления, поступающего в систему. Когда появляется давление, они также помогают снизить избыточное давление, которое может создаваться в системе.

Каждый редукционный клапан может набирать некоторое количество воды, пока оно не достигнет максимального уровня. Когда он достигает максимума, водяной клапан автоматически закрывается. Единственное место, где он может открыться, – это падение давления клапана за пределы его максимального номинала.Это преимущество состоит в том, что давление обеспечивает хороший поток и остается в безопасном диапазоне.

Средства от плохого давления и объема воды.

Давление, которое исходит от воды, можно уменьшить только в том случае, если труба небольшого размера. Чтобы вода могла перетекать через трубу, она должна быть достаточно большой, чтобы выдерживать любое количество воды. Но когда возникает проблема, как исправить низкое или плохое давление воды или плохой объем воды? В первую очередь необходимо вызвать профессионального сантехника, который поможет найти проблему.Это нужно делать быстро, без промедления. Свяжитесь с нашими дружелюбными сантехниками в Urban Piping Ltd. Наша компания известна тем, что решает эти проблемы.

Подробнее по теме…

Внедрение

• Технология ручных насосов – Сеть водоснабжения сельских районов

Насос для питьевой воды и ограниченного использования для полива садов.
EMAS Flexi-pump – это насос прямого действия, первоначально разработанный в Боливии. В нем используется простой принцип откачки.Он состоит из двух полиэтиленовых труб (диаметром около 5 см), вставленных одна в другую, одна немного больше другой. Внизу каждой трубы находится обратный клапан (стеклянный шар). Рукояткой насоса служит металлическая труба с тройником. На одной стороне Т-образной формы имеется слепой ниппель, а на другой – выпускной патрубок, направленный локтем вниз. К этому выпускному отверстию можно присоединить шланг, чтобы вода могла транспортироваться от насоса на расстояние до 300 м. Перекачивающее движение поднимает и опускает внутреннюю трубу. Внешняя труба остается неподвижной.Когда внутренняя труба поднимается, она поднимает содержащуюся в ней воду. Каждый ход поднимает воду во внутренней трубе наверх, пока она не потечет через Т-образную ручку. Насос самовсасывающий. Насос EMAS Flexi менее устойчив к очень интенсивному использованию и неправильному обращению, чем металлические насосы. Он разработан как семейный насос для обслуживания групп пользователей от 20 до 50 человек. Может использоваться для полива семейных садов. Как и все насосы прямого действия, их эксплуатация не является эргономичной, поэтому длительное перекачивание невозможно.

Использованные материалы

Все компоненты изготовлены из имеющихся в продаже материалов с использованием двух (стеклянных) мраморных плиток, простых труб из ПВХ, резьбовых переходников и (оцинкованной) железной трубы, доступных в любом строительном магазине.

Установка и обслуживание

Установка насоса EMAS Flexi проста и не требует подъемного оборудования или специальных инструментов. Насосы обычно устанавливаются в скважинах, пробуренных с использованием концепции бурения EMAS.
Могут быть построены и отремонтированы самими пользователями. Очень дешево (менее одной десятой канатного насоса в Никарагуа)

Производство

Сельских жителей легко научить строить самостоятельно, построив собственный насос, люди могут поддерживать его вечно. Требуются только основные ручные инструменты.
Строительство насоса занимает ок. 3 часа и затраты на материалы ок. 20 долларов США за 10-метровый насос.

Технические детали

Глубина откачки (подъем)	подъемник до 20 м и еще 20 м
Диаметр цилиндра:	От 28 мм до 42 мм, в зависимости от глубина
Ход:	переменная
Мощность: (входная мощность 75 Вт при напоре 5 м)	~ 2. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
