Схема подключения проходного выключателя своими руками

«Проходной выключатель: схема подключения» – актуальный на сегодня вопрос. В наши дни люди стремятся улучшить комфортность своей жизни, именно поэтому разрабатываются инновации, новые подходы к быту, как интересные, так и полезные рекомендации. В тех же целях люди применяют разные механизмы, устройства, агрегаты, которые могут освободить от излишних действий. Это в том числе и проходные выключатели. Они существенно упрощают использование всем привычного электрического выключателя и позволяют не совершать лишних движений. Но если их подключать, такие выключатели лучше доверить профессионалам. Решившись все же на самостоятельную установку выключателя проходного, будьте внимательны.

Как начать работу над созданием выключателей

Устанавливая выключатель, необходимо подготовить место для него. Нужно помнить, что важна схема подключения устройства. Она позволит включать или выключать освещение с разных точек установки проходного выключателя. Порой это необходимая мера, а в целом, очень удобная система. Например, если в квартире или доме есть большой коридор, а свет включается у входной двери. Со схемой двойного подключения не надо будет возвращаться назад, чтобы выключить освещение. В этом и секрет

2х кнопок. Также они активно используются на лестницах – в начале и конце пролета.

В просторной комнате, где установлено много приборов освещения, с проходными выключателями вы получите возможность управлять ими легко из любой точки. Если это спальня, часто применяют три проходных выключателя, с помощью которых можно обеспечить себе управление освещением с любой точки помещения.

Создать схему для подключения проходного выключателя

Чтобы понять специфику схемы подключения проходных выключателей, нужно подробно ее рассмотреть. Для изготовления такого устройства нужны будут два выключателя. Очень важно, чтобы у каждого из них было 3 контакта и 2 положения для переключений.   При этом режим выключателей имеет «перекидной характер». Это значит, что для двух контактов есть один общий. Он замыкается на каждом из них, в разных положениях. Все три контакта не могут быть замкнутыми одновременно. Перед тем как подключить проходной выключатель, нужно позаботиться о схеме.

Схема проходного выключателя выглядит следующим образом:

  • проводок соединяет источник света и специальную коробочку, а потом уходит к лампе
  • другой проводок (он называется фазный) соединяет общий контакт выключателей
  • контакты выключателей соединяют между собой (тут используется коробка)
  • фазу подают с помощью контакта 2-го выключателя на 2-ой контакт светильника

Проходной выключатель: схема подключения

Еще несколько слов о схеме: устанавливаем каждый прибор на свои места, от одного идет несколько кабелей. Затем нужно монтировать лампы (они будут идти параллельно друг другу). После этого монтируют коробку (при этом следует учесть размер кабеля и выбор удобных мест для установки коробки). В нее нужно ввести кабель ламп собственно проходных выключателей и электропитания. Коробка позволяет соединить между собой проводки.

Очень важен этап, на котором происходит выбор мест для подключения выключателя проходного.

Разновидности приборов

Такие выключатели тоже имеют свои разновидности, как и обычные выключатели. Главный признак классификации – количество клавиш. Их может быть:

Выбирают их в зависимости от мест расположения.

Есть и более современные устройства – с сенсорным принципом подключения. Производители внедряют и инновационные разработки – это пример выключателя с дистанционной системой подключения, точнее с управлением на расстоянии. Не все оценивают такое решение как рациональное, зачастую данный принцип проходного выключателя называют «данью моде», тем не менее, подобные инновации также активно используются. С точки зрения рационального подхода, вместо «дистанционки» используются просто два дублирующих друг друга выключателя.

Чем проходные выключатели отличаются от обычных

Проходной выключатель имеет несколько отличий по сравнению с обычным. Но способ устройства схемы достаточно  похож, схож выбор мест для установки.

Исключения следующие:

  • проходные выключатели лишены положения «Выключен» (выкл.) – дело в особенностях конструкции устройства. Разрыв цепи не происходит, а происходит переключение одного положения на другое
  • когда подключается дублирующий выключатель, применяется не 2, а 3 провода (в данном выключателе схему подключения можно охарактеризовать так: работу двух проходных выключателей обеспечивают 3 «жилы», и в итоге фаза не рвется)

Установка проходного электрического выключателя: сроки

Монтаж проходных электрических выключателей может занимать разное время – как правило, это несколько часов. Время установки проходных выключателей зависит от:

  • модели и типа устройства
  • опыта мастера, который устанавливает проходной выключатель
  • особенности мест, где будет расположено устройство
  • сложную ли создали для выключателя схему подключения

Как быстро подключить ваш проходной электрический выключатель?

Либо попрактиковаться самому на предмет монтажа проходных выключателей, либо обратиться к специалистам, которые профессионально осуществляют подключение проходного выключателя.

Выключатель и схема: профессиональные услуги

Для того чтобы нарисовать схему и смонтировать проходные выключатели, вовсе не обязательно обращаться в специализированную службу, нанимать электрика. Можно самостоятельно заняться выбором мест для устройств,  разобраться со схемой подключения проходного выключателя и, собственно, выполнить установку проходных выключателей.

Проходной выключатель схема подключения на 4 точки — как установить переключатель света?

Управление освещением из 4 мест – схемы и особенности монтажа

Собираем схему управления освещением из четырех мест

Освещение в комнате должно быть не только комфортным, но и удобным с точки зрения управления. Достичь этого можно за счет установки электронных систем управления типа умный дом, то есть путём внедрения разнообразных таймеров и датчиков — а можно использовать дедовские способы.

В отличие от новомодных решений, они просты в реализации и достаточно доступны по цене. Поэтому их реализация не выльется для вас массой проблем и «пустым» кошельком.

Схема проходных и перекрестных выключателей

Одной из наиболее старых, и отлично зарекомендовавших себя схем, является способ использования проходных и перекрёстных выключателей. Цена таких выключателей не так уж высока, а схема подключения хоть и кажется на первый взгляд очень сложной, не должна вызвать у вас проблем.

Проходные и перекрестные выключатели

Но прежде чем переходить непосредственно к схеме подключения, давайте разберемся: что такое эти проходные и перекрестные выключатели, и чем они отличаются от привычных нам выключателей освещения.

Схема обычного одноклавишного выключателяДля облегчения понимания, давайте разберем обычный выключатель. Он имеет два контакта, назовем их 1 и 2. При включенном положении выключателя, эти контакты замкнуты. При отключении выключателя, эти контакты размыкаются.
Схема проходного выключателяТеперь возьмём проходной выключатель. Он имеет уже три контакта – 1, 2 и 3. При включенном положении выключателя, замкнуты контакты 1 и 2. Контакт 1 и 3 разомкнут. При отключении такого выключателя, контакты 1 и 2 размыкаются, а контакты 1 и 3 замыкаются.
Схема перекрестного выключателяКак вы наверно уже догадались, перекрестный выключатель имеет уже четыре контакта – 1, 2, 3 и 4. Во включенном положении замкнуты контакты 1 и 3, а также 2 и 4. При отключении выключателя они размыкаются, и замыкаются контакты 1 и 4, а также 2 и 3.

Обратите внимание! Работать такие выключатели могут при номинальном токе сети в 6, 10 или 16А. При этом, все выключатели в схеме должны быть одинакового или большего номинального тока. А провода, используемые при монтаже, иметь одинаковое сечение.

Схема подключения проходных и перекрёстных выключателей для управления освещением из 4 мест

Имея представление об особенностях устройства таких переключающих устройств, можно приступать к рассмотрению схемы их подключения. Кстати, правильно такие коммутационные устройства называть не выключатели, а переключатели.

Установка выключателя

Итак:

  • Любое управление освещением с 4 мест, подразумевает установку четырех коммутационных аппаратов. Перекрестные и проходные переключатели для скрытой проводки, устанавливаются в обычные закладные коробки. Места их установки вы выбираете, исходя из целесообразности.
  • Проходные выключатели должны быть первыми и последними в схеме. Поэтому их монтируют в крайних точках.

Подключение проходного выключателя

  • Теперь приступаем непосредственно к подключению. Начнем с подключения первого проходного выключателя. От распределительной коробки, как и к обычному выключателю, вы берете фазный провод. Подключить его следует к контакту один. Обычно его можно определить визуально.
  • От двух других контактов первого проходного переключателя, вы монтируете двухжильный провод к первому перекрестному выключателю. Сделать это можно через соединение в распределительной коробке, а можно путем подключения непосредственно к контактам переключателя. Подключить их следует к контактам 1 и 2, как на видео.

Обратите внимание! Наше обозначение 1 и 2, 3 и 4 весьма условное. Каждый производитель самостоятельно обозначает пары контактов. Но обычно одна пара контактов расположена в верхней части – условно 1 и 2, а вторая пара контактов – 3 и 4 расположена в нижней части.

  • От контактов 3 и 4 первого перекрестного переключателя, мы монтируем провод к контактам 1 и 2 второго. От контактов 3 и 4 второго перекрестного выключателя, мы прокладываем провод к контактам 2 и 3 второго проходного переключателя.

Подключение перекрёстного выключателя

  • Теперь осталось подключить контакт 1 второго перекрестного выключателя к светильнику. Все, подключение выключателей окончено. Осталось подключить нулевой и защитный провод к соответствующим контактам светильника — и наша схема готова к работе.

Схема управления освещением из четырех мест

Как видите, подключение данной схемы не представляет особой сложности, и его вполне можно выполнить своими руками. В то же время, при монтаже всей схемы через одну распределительную коробку, даже опытные электрики могут запутаться.

А большое количество контактных соединений не добавляет схеме надежности. Исходя из этого, в последнее время такая схема применяется все реже. Ведь есть и более простые варианты.

Схема управления освещением из 4 мест при помощи импульсного реле

Одним из таких более простых вариантов, является использование так называемых импульсных реле.

В бытовой сфере широко применять их начали относительно недавно, но само реле известно уже давно и успешно применялось на производстве. Оно вполне неплохо зарекомендовало себя, и его применение для управления освещением вполне оправдано.

Что такое импульсное реле?

Теперь давайте разберемся, что такое это импульсное реле, и какой тип освещения должен быть в комнате для его использования? Импульсные реле бывают двух видов – электромагнитное и электронное. Мы рассмотрим принцип работы на примере электромагнитного реле, так как он более нагляден.

Импульсное реле

  • Как и любое другое реле, импульсное реле имеет катушку и магнитопровод. Магнитопровод в нормальном положении разомкнут.
  • При подаче напряжения на катушку, магнитопровод замыкается. Благодаря тому, что к магнитопроводу жестко прикреплены подвижные контакты, они так же приходят в движение и замыкаются с неподвижными контактами.

Принцип действия обычного электромагнитного реле

  • Но в обычном реле при исчезновении напряжения на катушке, магнитопровод отпадает. В результате размыкаются и контакты. В импульсном реле этого не происходит, так как контакты блокируются в сработанном положении.
  • Для того, чтобы контакты в импульсном реле изменили свое положение, необходима повторная подача напряжения на катушку. При этом они так же зафиксируются в отключенном положении.

Технические характеристики импульсного реле РИО-1

  • Для подачи напряжения на катушку, используются обычные кнопки. Ведь для перехода реле из одного положения в другое достаточно импульса длиной до 0,3 сек. При этом допускается использование такого реле практически для любых систем освещения. Так Led освещение может быть суммарной мощностью до 460 Вт. А вот количество и мощность люминесцентных ламп в схеме зависит от их cosα, и может варьировать от 8 до 25 штук.

Схема управления освещением от импульсного реле

Ну а подключение импульсного реле на порядок проще, чем схема с проходными и перекрестными переключателями. Но здесь следует быть внимательным и не перепутать точки подключения.

Так как каждый производитель маркирует вывода импульсного реле по-разному, то в качестве образца мы возьмем наиболее распространенную модель РИО-1.

Кнопки для управления реле РИО-1

  • Так как наши кнопки коммутируют только цепи катушки реле, то начнем с подключения силовой части нашего реле. Для этого подключаем к фазному групповому проводу, кабель, который подключаем к контакту «11» — это один силовой контакт нашего реле.
  • От второго силового контакта реле – «14» подключаем наши светильники. Кроме того, для работы светильников нам требуется подключить к ним дополнительно нулевой и защитный провод. Делать это следует в соответствии с маркировкой.

На фото схема подключения реле РИО-1

  • Теперь наша инструкция расскажет вам, как подключить катушку реле. Для этого нам потребуется четыре кнопочных выключателя, которые имеют контакт 1 и 2. Какой из них будет первым, а какой вторым неважно.
  • От того же фазного группового провода, в распределительной коробке подключаем провод, который монтируем ко всем контактам номер 1 кнопок. Затем соединяем все контакты номер два, и подключаем их к контакту «Y» импульсного реле. Для нормальной работы катушки осталось подключить нулевой провод к контакту «N» импульсного реле — и наша схема готова к работе.

Схема подключения для управления освещением импульсным реле из 4 мест

Теперь при нажатии на любую из кнопок подастся напряжение на катушку реле, и она перебросит силовой контакт. Он замкнется и загорится свет. При повторном нажатии на любую кнопку опять подастся напряжение на катушку, и она разомкнет силовой контакт. Свет соответственно потухнет. И так бесконечное число раз.

Вывод

Проектирование освещения всегда должно включать подготовку наиболее удобной схемы управления. Мы представили две наиболее часто используемых схемы.

Но есть еще и другие варианты. Поэтому, если по каким-либо параметрам та или иная схема вас не устраивает, то вы наверняка найдете более приемлемый для вас вариант как у нас на сайте, так и на просторах рунета.

Схема подключения проходного выключателя: подключаем пошагово с двух и трех мест

⚡ Проходные выключатели позволяют управлять освещением сразу из двух и более различных мест. В статье представлена подробная схема подключения проходного выключателя, а также пошаговая фото-инструкция.

Выключатель трехклавишный проходной

Вам предлагается ознакомиться с особенностями работы проходных выключателей, основными вариантами их подключения и непосредственно инструкцией по монтажу.

Зачем нужны проходные выключатели?

Установка проходных выключателей

Чаще всего такие переключатели используются в следующих местах:

  • на лестницах. Можно установить выключатели на 1-м и 2-м этажах. Внизу включаем свет, поднимаемся по лестнице, вверху выключаем. Для домов высотой более двух этажей в схему можно добавлять дополнительные выключатели;
  • в спальнях. Устанавливаем выключатель у входа в помещение, а еще один или даже два возле кровати. Вошли в спальню, включили свет, приготовились ко сну, легли и выключили освещение прибором, установленным возле кровати;
  • в коридорах. Устанавливаем по выключателю в начале и в конце коридора. Заходим, включаем свет, доходим до конца, выключаем.

Список можно продолжать очень долго, ведь почти для каждой ситуации существует свой вариант применения системы проходных выключателей.

Преимущества и недостатки

Плюсы

  • Экономия электроэнергии;
  • Удобство использования в длинных коридорах, спальнях.

Минусы

  • Требуются навыки работы с электрикой;
  • Проходные выключатели намного дорожи обычных выключателей.

Схемы установки выключателей

Существует несколько вариантов подключения рассматриваемых устройств. Вашему вниманию предлагаются наиболее популярные и удачные из них.

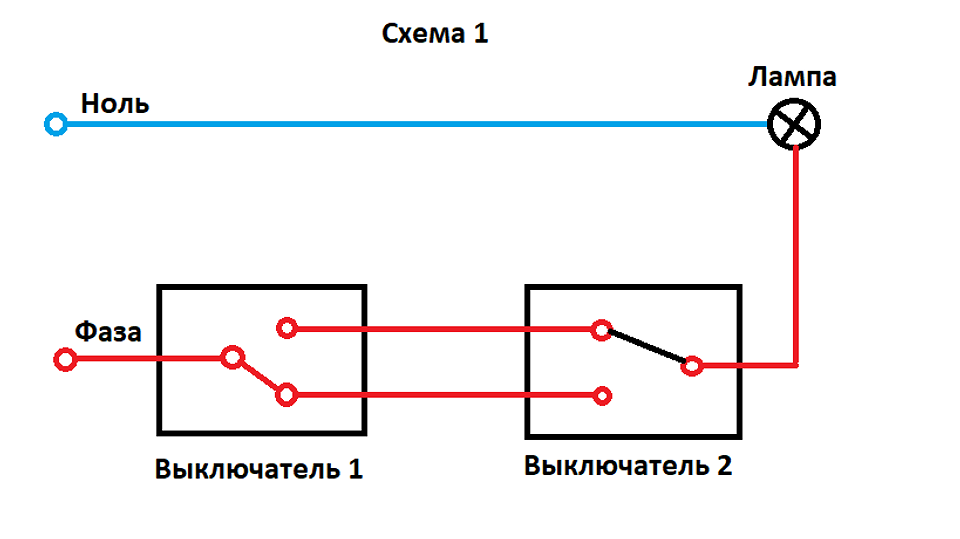

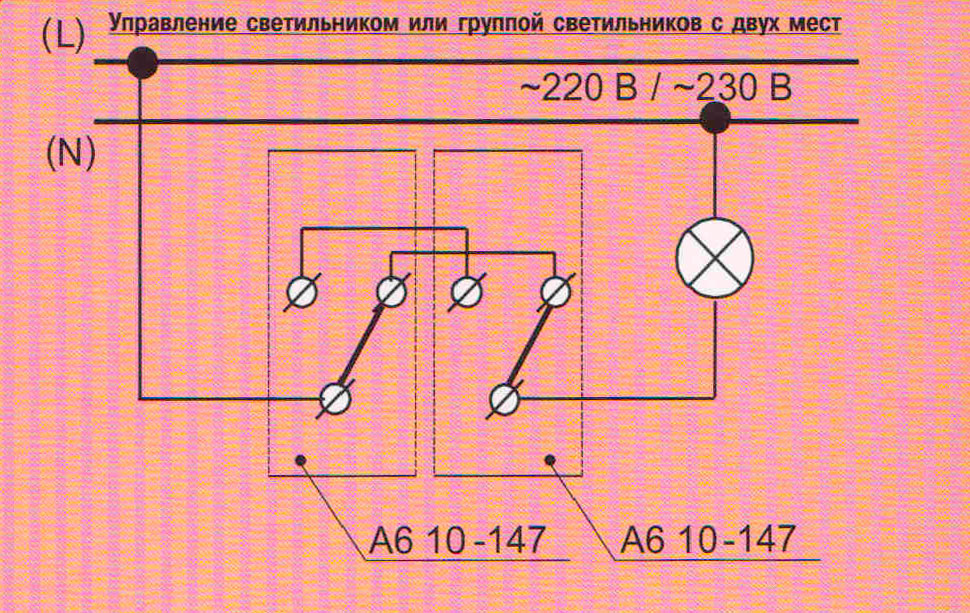

Схема для контроля освещения из двух мест

Данная схема предназначена для управления освещением из двух мест

Система собирается из двух проходных переключателей одинарного типа.

У каждого из таких приборов есть один контакт в месте входа и пара контактов на выходе.

Цены на проходной выключатель

проходной выключатель В ней используются 2 проходных выключателя одинарного типа Выключатель

От источника электроэнергии через коробку распределения к осветительному прибору подключается провод «ноля». Кабель фазы, также проходя через коробку, подключается на общий контакт первого переключателя. Выходные же контакты этого переключателя посредством коробки подсоединяются к выходным контактам следующего прибора.

Схема для контроля освещения из двух мест

В завершение провод от общего контакта 2-го выключателя посредством распределительной коробки подключается к осветительному прибору.

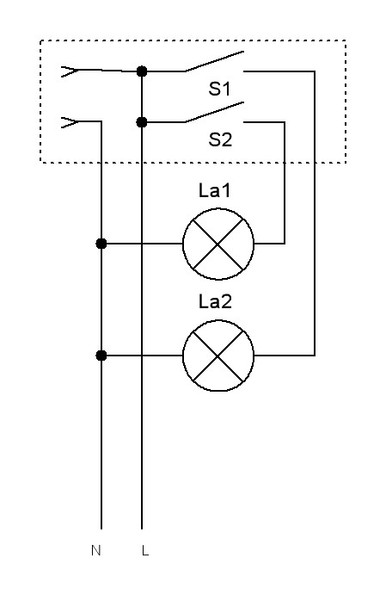

Управление несколькими группами осветительных приборов из двух мест

Управление несколькими группами осветительных приборов из двух мест

Существует вариант, позволяющий управлять из двух мест разными группами осветительных приборов. К примеру, нам нужно организовать возможность управления освещением в помещении непосредственно из самой комнаты и из примыкающего коридора. В наличии люстра на 5 лампочек. Мы можем установить систему проходных переключателей для включения и выключения двух групп лампочек в нашей люстре.

Двойной выключатель Двойной выключатель

На схеме показан вариант разделения лампочек на 2 группы. В одной их 3, во второй – 2. Количество осветительных приборов в группах может меняться на усмотрение владельца.

Для обустройства такой системы также используем 2 проходных переключателя, но они должны быть двойного типа, а не одинарного, как в предыдущем варианте.

Как подключить 2 клавишный проходной выключатель

Конструкция двойного переключателя имеет 2 контакта в месте входа и 4 на выходе. В остальном порядок подсоединения остается аналогичным предыдущему способу, меняется лишь количество кабелей и контролируемых осветительных приборов.

Узнайте, как выглядит схема подключения электросчетчика, а также ознакомьтесь с пошаговой инструкцией по подключению, в нашей статье.

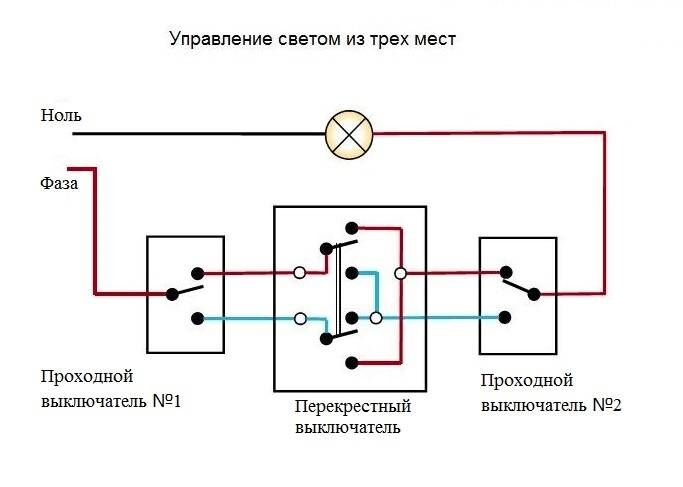

Контроль освещения из трех мест

Контроль освещения из трех мест

От предыдущих вариантов этот метод подключения отличается лишь тем, что в состав схемы добавляется перекрестный переключатель. У этого прибора 2 контакта в месте входа и аналогичное количество контактов на выходе.

Вы ознакомились с наиболее популярными схемами установки проходных выключателей. Однако количество таких приборов вовсе необязательно должно ограничиваться двумя либо тремя. При необходимости схему можно расширять, включая в нее необходимое число приборов. Принцип действий остается одинаковым для всех случаев: в начале и в конце цепи устанавливается по одинарному проходному переключателю с тремя контактами, а в качестве промежуточных элементов используются перекрестные приборы с четырьмя контактами.

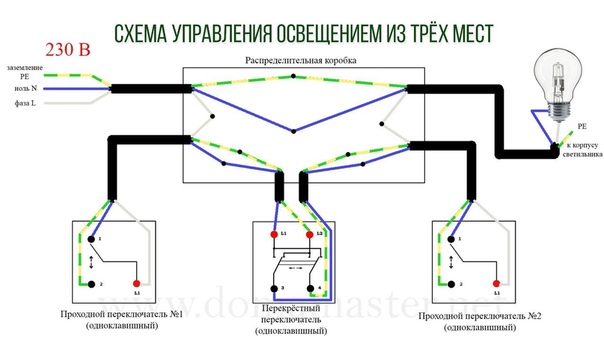

Устанавливаем выключатели для контроля освещения из трех разных мест

Если с обустройством системы для контроля освещения из двух разных мест обычно не возникает никаких проблем, т. к. схема имеет простейший вид, то монтаж трех выключателей может вызвать определенные затруднения у неподготовленного монтажника.

Мы рассмотрим порядок установки системы из двух проходных и одного перекрестного переключателя. По аналогии вы сможете собрать цепь из большего количества приборов.

Прежде чем приступать к выполнению каких-либо дальнейших работ, отключите подачу электричества.

Отключаем электричество

Для этого найдите во внутридомовом электрощите либо же в щите на площадке (для владельцев квартир) соответствующий выключатель. Дополнительно убедитесь в отсутствии напряжения в проводах выключателя при помощи специальной индикаторной отвертки. Также выполните аналогичную проверку в местах монтажа приборов.

Схема

Набор для работы

Набор инструментов

  1. Плоская и крестовая отвертки.
  2. Инструмент для снятия изоляции с проводов. Можно заменить обычным ножом.
  3. Бокорезы либо пассатижи.
  4. Уровень.
  5. Индикаторная отвертка.
  6. Перфоратор.
  7. Рулетка.

Проходные выключатели

Подготовка штроб и ниш

Чтобы установить выключатели, мы должны предварительно подготовить в стене штробы для прокладки электрокабелей, запитать провода и дотянуть их до мест размещения устанавливаемых приборов.

Цены на выключатели Legrand

выключатель Legrand Подготовка штроб и ниш

Для штробления бетонных стен удобнее всего использовать перфоратор. Если перегородки изготовлены из известняка, углубления лучше делать при помощи долота, т.к. в подобном материале от перфоратора останется слишком широкая и глубокая штроба, что сделает фиксацию провода затруднительной и потребует большего расхода цемента либо штукатурки в дальнейшем.

Схема подключения проходного выключателя
для управления освещением из 4-х мест

Для штробления стен из кирпича перфоратор использовать не рекомендуется – можно расколоть кладку. В подобной ситуации единственным безопасным решением является укладка кабелей в предварительно приспособленные для этого швы между элементами кладки.

Деревянные стены не штробятся – провода прокладываются в специальных защитных коробах. Чаще всего кабель протягивается под плинтусом и выводится прямо под местом установки выключателя.

Первый шаг. Работу начинаем с подключения проводов к электрощитку. Никаких сложностей на этом этапе возникнуть не должно – современные устройства позволяют заводить сразу до 8 и более проводов.

Мнение эксперта:

Масальский А.В.

Редактор категории «строительство» на портале Stroyday.ru. Специалист по инженерным системам и водоотведению.

Задать вопрос эксперту

Предварительно нужно определить оптимальное сечение кабеля. Отечественные электросети вряд ли можно назвать стабильными. Сила тока в них постоянно скачет, а в моменты перенагрузки и вовсе возрастает до опасных значений. Чтобы избежать проблем с проводкой, используем медные провода сечением от 2,5 мм2.

Второй шаг. Выбираем удобную высоту установки выключателей. В этом моменте ориентируемся полностью на свои предпочтения.

Третий шаг. Определившись с высотой установки выключателей, приступаем к штроблению. По ширине и глубине штробы делаем в 1,5 раза больше диаметра провода.

Важный момент! Провода подводятся к выключателям снизу, поэтому штробу обустраиваем на 5-10 см ниже точек установки выключателей. Это требование актуально чисто с практической стороны, т.к. в подобных условиях работать с кабелями проще и удобнее.

Четвертый шаг. Укладываем провода в штробы. Фиксируем элементы проводки маленькими гвоздями. Вбиваем гвозди в стену так, чтобы они подпирали кабель и не давали ему выпасть. Перед креплением проводов нам нужно завести их под выключатель (установочную коробку). Этот момент рассмотрим в основном разделе инструкции. Штробы заштукатурим уже после установки всех выключателей, убедившись в работоспособности системы.

Пятый шаг. Делаем отверстия для установки выключателей по размерам используемых приборов.

Переходим к основному этапу работы.

Устанавливаем выключатели

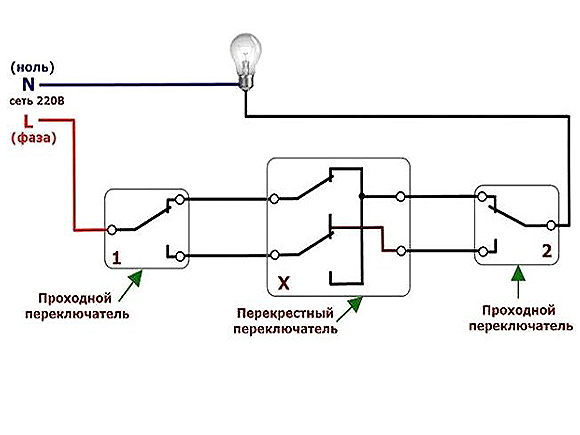

Схема подключения двух проходных и одного перекрестного выключателя

Первый шаг. Заводим провода из распределительной коробки под выключатель. Обрезаем кабели так, чтобы в монтажной коробке осталось примерно 100 мм их длины. В этом нам помогут бокорезы или пассатижи. С концов проводов снимаем примерно 1-1,5 см изоляции.

Второй шаг. Устанавливаем проходной переключатель. Кабель фазы (в нашем примере он белый) подключаем к клемме с меткой в виде буквы L. Остальные два кабеля подключаем к клеммам, маркированным стрелками.

Установка проходного выключателя

В вашем случае цвет кабелей может отличаться. Не знаете, как выполнена прокладка и соединение проводов в распределительной коробке? Тогда сделайте следующее. Отключите электричество и найдите фазу. Вам поможет индикаторная отвертка. Фазой является кабель под напряжением. Именно его и подключайте к клемме с буквой L, а остальные провода произвольно соединяем с клеммами, маркированными стрелками.

Третий шаг. Выполняем установку перекрестного переключателя. К нему подводится 4 провода. У нас это пара кабелей, каждый из которых имеет жилы голубого и белого цвета.

Подключаем перекрестный переключатель

Разбираемся в порядке маркировки клемм на переключателе. Вверху мы видим пару стрелок, направленных «внутрь» прибора, в низу же они устремляются «от» него.

К клеммам вверху мы подсоединяем первую пару кабелей от установленного ранее проходного выключателя. Остальные два кабеля подключаем на клеммы внизу.

Чтобы найти кабели под напряжением, мы включаем электричество и поочередно находим фазы. Сначала определяем первую, меняя для этого положение клавиши первого проходного выключателя. Следующую фазу находим на кабелях перекрестного переключателя. Далее нам остается лишь подключить оставшиеся жилы к клеммам внизу.

Четвертый шаг. Приступаем к подсоединению последнего переключателя. Нам нужно найти в нем кабели, через которые идет напряжение от перекрестного переключателя. У нас эти кабели имеют голубой и желтый цвет. Подсоединяем их к клеммам, маркированным стрелкам. Остается белый кабель. Его подключаем к клемме, маркированной буквой L.

Цены на двухклавишные выключатели

двухклавишные выключатели Переходим к последнему в схеме переключателю

Порядок определения кабелей под напряжением нам уже известен. В случае со вторым переключателем нам нужно подсоединить к L-клемме провод, на котором не будет напряжения.

Пятый шаг. Осторожно вставляем механизмы приборов в монтажные коробки. Провода аккуратно подгибаем к основанию. Закрепляем устройства. В этом нам помогут крепежи в монтажной коробке или же «лапки» зажима механизмов.

Аккуратно устанавливаем механизмы переключателей в установочные коробки

Шестой шаг. Прикладываем рамку каждого выключателя и закрепляем ее застежкой из комплекта.

Прикладываем рамку каждого выключателя и закрепляем ее застежкой из комплекта

Седьмой шаг. Монтируем клавиши переключателей.

Монтируем клавиши переключателей

В завершение нам остается соединить осветительные приборы с проводами, идущими из распределительных коробок, проверить правильность работы системы и заделать штробы.

Удачной работы!

Как подключить проходной выключатель своими руками

Проходной выключатель — это, правильнее, не выключатель, а переключатель. Но так повелось, что больше его называют именно выключателем, потому что он служит для включения — выключения света и используется вместо обычного выключателя. Основное отличие простого выключателя, в котором происходит просто размыкание электрической цепи, от проходного выключателя, является то, что в последнем используется три контакта и переключающий механизм между ними. Благодаря этому появляется возможность включения или выключения светильника (или группы светильников) из двух, трёх или более точек. Еще такой переключатель называют как дублирующий выключатель.

Применение проходного выключателя помимо неоспоримого удобства позволяет существенно экономить электроэнергию, что сразу не заметно. Но заменять все выключатели на проходные конечно нет надобности. Целесообразно и очень удобно их использовать там, где необходимо включать или выключать освещение из разных мест. Как следует из самого названия, такой выключатель предпочтительно устанавливать в проходах (в начале и в конце), а так же

— в коридоре, чтобы можно было включив свет при входе, выключить при выходе в другом его конце;

— внизу и вверху на лестнице;

— в спальне – на входе и возле кровати, можно с двух сторон, или двухклавишный для обычного освещения и декоративной подсветки.

Можно предложить еще массу разных вариантов использования проходного выключателя. Это дает нам возможность управлять устройствами освещения в помещении или в саду (во дворе) из разных мест, причем количество самих выключателей практически ограничено лишь вашей фантазией. Двухклавишный проходной выключатель имеет внутри шесть контактов, и по своей конструкции представляет собой два независимые друг от друга одноклавишные проходные выключатель.
Для того, чтобы включить свет, в данном случае надо переключить один из переключателей (обычно их два, но может быть и больше) в противоположное положение.

Самая большая проблема, иногда не совсем преодолимая, без серьезных изменений — полной или частичной замены электропроводки, при подключении проходных выключателей может возникнуть из-за того, что в квартире должна быть проложена соответствующая проводка, которая должна иметь как минимум три провода, а при подключении двухклавишных проходных выключателей, таких трехжильных кабелей должно быть проложено два. Самое печальное, что почти во всех стандартных квартирах такую проводку не прокладывали. Поэтому, при строительстве дома или ремонте квартиры, важно продумать изначально где Вам понадобится проходной выключатель, чтобы проложить для него электрическую проводку, потому-что по окончанию всех работ это будет сделать проблематично, так как, еще раз повторимся, в отличии от обычного включателя, проходные требуют дополнительный кабель между собой. А, что касается самой схемы подключения проходных выключателей, то там нет ничего сложного и любой человек, умеющий держать отвертку в руках, легко справится с этой задачей.

Как видно, один провод (в нашем случае это нулевой) идёт от источника электропитания в соединительную коробку и с неё уже на лампу. Другой (фазный провод), после коробки подсоединяется к общему контакту одного из выключателей. Два переключаемых контакта одного выключателя соединяются с двумя контактами второго выключателя (через коробку). Ну и с общего контакта второго выключателя фаза подаётся на второй контакт лампы.

Принцип действия схемы.
Допустим, первый проходной выключатель замыкает цепь с первым проводом, а второй — со вторым. Тогда, для того, чтобы включить свет любым из них, необходимо переключить его на другой провод и, соответственно, чтобы выключить свет — опять переключить любой из них.

Схема подключения проходного выключателя с управлением из 3 мест мало чем отличается от предыдущей (общий принцип одинаков). В ней добавлен ещё один проходной выключатель, который немного отличается от предыдущих. Как видно из схемы, это спаренный выключатель. То есть, при нажатии одной клавиши, происходит одновременное перекидывание двух контактов электрически независимых друг от друга. Вдобавок, как Вы должны были заметить, с него выходит четырёх-жильный кабель

Что касается самого монтажа данной схемы: ставятся на свои установочные места проходные выключатели, от которых выводятся трехжильные кабеля. Монтируются светильники, что соединятся параллельно и от которых в итоге выходит двухжильный кабель. Далее, в наиболее подходящем месте устанавливается соединительная коробка (с учётом минимальной длины кабеля и удобного места самого расположения этой коробки). В неё то и вводится кабель от светильников, питания и самих проходных выключателей.

Для наглядности различий приведем упрощенную общую схему электропроводки с использованием обычного двухклавишного выключателя

Вообще то, если хотите, проходной выключатель — это в первую очередь удобство, которое Вы оцените с первых же дней эксплуатации.

Бывают ситуации, когда нужно установить выключатель, а под рукой есть только проходной переключатель. Не беда, можно установить проходной вместо обычного, никакой разницы.
Проходной переключатель, если используется один (без пары), становится обычным выключателем. В этом случае один контакт у него либо не используется, либо переключатель может переключать на выбор две линии освещения

Toggle main menu visibility

  • Главная
  • Видео
    • Декор фасада
    • Для животных
    • Интерьер
      • Декор
      • Планировка интерьера
    • Кулинария, Рецепты
      • Бутерброды
      • Варенье
      • Выпечка
      • Готовим в духовке
      • Десерты
      • Диетические блюда
      • Завтраки
      • Закатки на зиму
      • Закуски
      • Коктейли
      • Мультиварка
      • Обед
      • Основные блюда
      • Птица
      • Роллы
      • Салаты
      • Супы, Борщи
      • Торты
      • Ужин
    • Ландшафт
      • Барбекю
      • Водоемы
      • Дизайн
      • Зона отдыха
      • Клумбы
    • Ремонты
      • Арка
      • Двери
      • Полезные советы
      • Полы
      • Потолки
      • Стены
      • Утепление дома
      • Электрика
    • Сад и Огород
      • Выращивание
      • Домашние цветы
      • Плодовые деревья
      • Полезные советы
      • Теплицы
      • Уход за деревьями
      • Уход за растениями
    • Садовая техника
      • Газонокосилки
      • Опрыскиватели
      • Садовые инструменты
    • Своими руками
    • Система отопления
      • Газовое
      • Солнечное
      • Теплые полы
      • Электрическое
    • Строительство
      • Баня
      • Беседка
      • Водопровод
      • Водосток
      • Дом/Дача
      • Дорожки
      • Душ
      • Заборы и ворота
      • Канализация
      • Крыльцо
      • Крыша
      • Навесы
      • Погреб
      • Подсобное помещение
      • Полы
      • Сантехника
      • Стройматериалы
      • Туалет
  • Ландшафт и дизайн участка
    • Водоемы
    • Зона отдыха
  • Сад, огород
    • Овощи
    • Плодовые деревья и кустарники
    • Садовая мебель
    • Садовая техника
    • Своя грядка
    • Уход за растениями
    • Уход за фруктами
    • Уход за ягодами
    • Цитрусовые растения
    • Уход за деревьями
    • Флористика
  • Ферма
    • Борьба с вредителями
    • Домашние животные
    • Выращивание животных
    • Пчеловодство
  • Здоровье
    • Польза и вред
    • Народная медицина
  • Дом
    • Дорожки
    • Забор и ворота
    • Инструменты для строительства
    • Интерьер
    • Камины
    • Канализация
    • Материалы для строительства
    • Мебель для дома
    • Отопление
    • Сантехника
    • Электрика
    • Ремонт
    • Баня
    • Стройка
    • Декор дома
  • Полезные советы
  • Кулинария
    • Вкусняшки
    • Десерты, выпечка
    • Рецепты
    • Блюда из овощей, фруктов, ягод
    • Закатки, соления на зиму

В каждом жилом и промышленном помещении присутствуют выключатели света. Для того чтобы в ночное время суток было проще обнаружить их, устанавливается специальная подсветка.

Но прежде чем приступать к рассмотрению схемы подключения выключателя с подсветкой, нужно разобраться с разновидностями выключателей.

Разновидности выключателей

Выделяют следующие виды выключателей с подсветкой:

Клавишные. Характеризуются наличием одной или нескольких клавиш. Обладают достаточно простой конструкцией, легко устанавливаются и обслуживаются. Имеют доступную цену.

Проходные. Отличительной чертой таких выключателей является способ их монтажа: они устанавливаются на разных стенах в комнате, но подключают только один источник света. Бывают одинарными, двойными, тройными.

Как правило, установка такого типа выключателей осуществляется в длинных коридорах, в многоэтажных домах, а также в больших по площади зданиях. К примеру, включить свет можно с одной стороны большой столовой, а выключить – с другой.

Кнопочные. Выделяются тем, что вместо клавиш на выключателе присутствуют кнопки. Кнопки бывают абсолютно разных форм, круг, квадрат, прямоугольник, в детских комнатах даже создают на заказ выключатели, где в качестве кнопки выступает какой-то мультяшный или сказочный герой. В большинстве случаев, для изготовления таких выключателей используется качественный пластик или нержавеющая сталь.

Ниже можно ознакомиться с фото представленных видов выключателей с подсветкой.

Что касается того, как выбрать лучший выключатель из представленных видов, то здесь стоит детально ознакомиться с отзывами пользователей прибора и проконсультироваться у профессионального электрика.

Подключение светодиодной ленты

  • бухта светодиодной ленты. Необходимую длину отрежете в процессе монтажа.
  • трехжильный кабель ВВГнг-Ls сечением 1,5мм2
  • диммер и пульт управления
  • монтажный провод ПуГВ. Лучше всего взять с разноцветной изоляцией красного и черного цветов. Сечение также 1,5мм2

Что собой представляют светодиоды? Они являются результатом объединения двух полупроводников. При этом они обязательно различных типов. Такой переход называется электронно-дырочным. Оттенок появляется сразу же после того, как начнется подача прямого тока. Излучение света является результатом рекомбинации зарядов в проводниках.

Каждый человек знает, что любой прибор имеет отрицательные и положительные заряды тока. Во время подачи электрического поля вторые преодолевают переход и соединяются с первыми. После этого происходит подача энергии, часть которой необходима для получения цветового эффекта. Если говорить о конструкции светодиода, то она металлическая.

Зачастую устройства делаются из меди. На основании закреплены полупроводники — один анод, второй катод. Тут же находится рефлектор из алюминия. На нем расположилась линза. Производители заботятся о том, чтобы лишнее тепло могло свободно выводиться из корпуса. При этом «тепловой коридор» должен иметь небольшие размеры.

Схема устройства прибора

Представленный прибор разнится с обычным выключателем только наличием специального подсвечивающего индикатора, который может выступать в роли лампы неонового типа или же светодиода, содержащего ограниченный резистор.

Схема представленного прибора не содержит в себе никаких сложностей. Происходит подсоединение светодиодной лампочки к выводам выключателя.

Когда используя выключатель, выполняется отключение осветительного оборудования, происходит подключение светодиода через малое сопротивление лампы к нулевому кабелю, вследствие чего, загорается индикатор подсветки. Когда осветительный прибор включен, схема индикатора становиться закороченной и как результат, он гаснет.

Осветительный прибор не горит при включенном индикаторе, поскольку проходящего по системе тока, недостаточно для его работы.

Монтаж питания 220В

Следует обеспечить цепь освещения. Для предотвращения возможного удара током, нужно измерить напряжение, для этого предпочтительнее всего использовать мультиметр или пробник.

В стене создается выемка, в которую выполняется монтаж и закрепление коробки выключателя. Если осуществляется замена старого оборудования, то изначально нужно его демонтировать.

С нового прибора нужно снять кнопку или клавишу и осуществить подсоединение силовых проводов. Вместе с этим, выполняется подключение выводов подсвечивающихся индикаторов.

Корпус прибора монтируется в уже закреплённую коробку, крепится он с применением специальных винтов. Выполняется активация сети и осуществляется проверка функционирования выключателя.

Внимание! Прежде чем работать с выключателем, отключите питание электроэнергии. Если у вас возникла проблема с габаритами резистора, то есть он оказался большим и не помещается, замените его несколькими параллельно включенными малых размеров.

Когда резисторы соединены параллельно, мощность, которая рассеивается на одном резисторе, будет равна мощности, которая поделена на их количество. Их величина станет меньше и будет равняться величине, которая поделена на количество. К примеру, нам требуется резистор на 1 Вт, 100 кОм.

Переведем килоОмы в Омы, получим 1 кОм равен 1000 Ом. Следовательно, этот резистор можно заменить двумя, включенными в цепь последовательно, мощность каждого 0,5 Вт и номинал 50 кОм.

Если соединение параллельное, расчет проводится этим же способом. Отличие в том, что номинальное напряжение резистора равно значению, которое умножено на их количество. Например, чтоб заменить резистор на 100 кОм тремя меньшими, сопротивление каждого должно составлять 300 кОм. Во время монтажа конденсатор либо резистор следует подключать к фазному проводу.

Во время установки выключателя навредить чему-то не получится, потому, как светильник выступает в роли ограничителя тока. Самое худшее, что может произойти, это выход из строя элементов, которые вы будете устанавливать. К примеру, если вы возьмете резистор с номиналом 100 Ом вместо 100 кОм, либо вообще его не установите.

Если у вас не выполнены эл. монтажные работы, то предварительно необходимо подвести напряжение 220В к месту подключения ленты. Для этого штробите стену, либо укладываете кабельный канал и протягиваете по нему трехжильный кабель ВВГнг-Ls 3*1,5. Ведете его непосредственно до той распредкоробки, где будет подключаться питание светодиодной ленты.

Можно использовать существующую распаечную коробку, где подключено основное освещение. Главное чтобы место позволяло свободно подключить дополнительные провода и клеммники.

Выключатель на светодиодную ленту желательно устанавливать именно на провода 220 Вольт, а не перед лентой на отходящие 12-24В. В этом случае блок не будет работать постоянно. Тем более, импульсным блокам работать без нагрузки противопоказано. К тому же так будет выше уровень безопасности.

Предварительно проверьте и не перепутайте фазу, ноль и землю. Чаще всего, ноль бывает синего цвета, заземляющая жила – желто-зеленого, а фазная — любых других расцветок.Но доверять только цветовой маркировке нельзя! Более подробно как без ошибок отличить ноль и фазу можно ознакомиться в статье «Как определить фазу и ноль в электропроводке».

Далее нужно от этой распредкоробки в штробе, гофрорукаве или в кабельном канале проложить кабель к будущему месту установки блока питания. Для его размещения монтируете удобную полочку. Изготовить ее можно из кусков фанеры или гипсокартона. Рядом размещаете и диммер.

После резки, провода можно припаять к специальным контактам на ленте. Для этих же целей, а также для соединения отдельных кусков ленты друг с другом можно применить и коннекторы.

Ищите минусовой контакт и подсоединяете туда провода черного цвета. К контакту плюс идет соответственно другой провод – красный. Не разогревайте паяльник до максимума, иначе легко пережжете подложку. Рекомендуемое время пайки — до 10 сек.

Противоположные концы также зачищаются и на них устанавливаются наконечники НШВИ.

Еще раз запомните, что для лучшего охлаждения укладывать светодиодную ленту нужно только на профиль из алюминия. Монтируется он заранее.

После всех этих работ все жилы проводов выводятся в одно место и подключаются к соответствующим питающим проводам, с соблюдением фазировки (плюсовых и минусовых контактов).

Подключение лучше всего выполнять через клеммы Wago.

На этом монтаж можно считать законченным и закрыть всю конструкцию потолочным багетом.

Если мы используем резисторный вариант, стоит поэкспериментировать с параметрами сопротивления. Диод может «стартовать» с 2В или 3В, соответственно во втором номинал резистора можно уменьшить.

Не забывайте, в таких устройствах ограничивается лишь плотность электронов, напряжение остается прежним и все еще опасным для живых организмов.

Создание выключателя с подсветкой своими руками

Если нет желания покупать, а затем осуществлять монтаж выключателя с подсветкой, его вполне можно создать своими руками. Для этого нужно следовать такому плану:

  • Со стены удаляется выключатель.
  • Из резистора и диода создается цепь (значение мощности составляет 2 Вт, сопротивления – 50 кОм). Чтобы собрать цепь необходимо воспользоваться паяльником.
  • Полученная конструкция с применением паяльника, присоединяется к контакту выхода и входа.
  • В корпус помещается диодная лампочка.
  • Монтируется выключатель.

Недостатком изготовленного собственными руками прибора является отсутствие на его клавишах прозрачных панелей, вследствие чего придется самостоятельно высверливать окошки.

Эта работа является довольно трудоемкой и требует концентрации, поэтому если у вас нет времени и минимальных навыков электрики, то лучше всего будет приобрести прибор в специализированном магазине.

К тому же при отсутствии познаний в электрике, рекомендуется для установки выключателя пригласить профессионала – это избавит вас от лишних травм и стрессов.

Стоит ли подключать их вместе и как сделать это правильно

Подобное мерцание создает много проблем. Во-первых, оно недопустимо в спальнях. Во-вторых, неправильный режим эксплуатации прибора влияет на продолжительность его работы. Эту проблему можно исправить, есть несколько способов исключить мерцание:

  • Самое простое, но не самое удобное решение – поставить выключатель без подсветки, либо убрать её. Это не самый лучший способ, потому что этот индикатор довольно удобен в использовании и значительно упрощает включение света в темноте.
  • Неправильный монтаж также может являться одной из причин некорректной работы светодиодного устройства. При этом выключатель отсекает ноль, а не фазу, что не только ведет к неправильной работе устройств, но и просто небезопасно. В этом случае нужно выполнить правильный монтаж проводки самостоятельно или при помощи специалистов.
  • Можно подключить обычную лампу накаливания параллельно с энергосберегающей. Тогда ток, идущий через цепь индикатора, будет идти через нить накала, а не через плату выпрямителя. Недостаток этого способа состоит в том, что это плохо скажется на энергосбережении.
  • Аналогичный принцип используется в другом способе решения проблемы – параллельном подключении шунтирующего резистора. Он не будет влиять на рабочий режим, но тот небольшой ток, что заряжал конденсатор выпрямителя при выключенном освещении, будет идти через этот резистор. Мощность резистора должна быть 2 Вт, а сопротивление – 50 кОм.
  • Также существуют светодиодные лампы, совместимые с подсветкой в выключателе, и они уже содержат шунтирующий резистор или плавный пуск. Включение такого устройства происходит за 1-2 секунды, поэтому оно не мерцает при разрядке конденсатора. Их недостаток заключается в том, что включение на полную мощность занимает около минуты, а также в весьма высокой цене.

При выборе коммутатора с индикатором нужно быть готовым к тому, что не все современные средства освещения корректно работают с ними. Тем не менее, проблема в их совместимости устраняется несколькими несложными способами, поэтому нет никаких причин отказываться от индикатора в переключателе или от энергосберегающих светильников.

Главная задача схемы выключателя с подсветкой на светодиоде – ограничить силу тока, протекающую через светодиод. Для диода не важно с какой скоростью через него будут проходить электроны, он заберет свою «порцию» и преобразует ее в свечение. Если же плотность потока электронов буде выше его пропускной способности, излишки выделятся в виде тепла, расплавив кристалл.

Варианты, как можно подключить светодиод

Вариант 1

Такой способ подключения будет работать, но очень недолго, несколько миллисекунд, пока разгорится спираль лампы накаливания. При таком подключении ток цепи будет рассчитан исходя из потребности лампы, превысив потребности светодиода в сотни раз. Это неправильный вариант.

Вариант 2

(320В-3В)/0,02А≈16 кОм а мощность 0,25-0,5Вт.

Ради увеличения срока службы подсветки и уменьшения нагрева резистора, параметры сопротивления лучше увеличить в 3-4 раза. Такую схему можно увидеть, если разобрать дешёвый китайский выключатель со светодиодом. Здесь нет защиты от обратного тока, что не способствует долгой жизни такого устройства.

Вариант 3

Включение диода с обратной полярностью защищает светодиод от обратной полуволны. Это важно, если на линии в сети есть мощные устройства: стиральная машина, бойлер, электрочайник. Можно использовать любой малогабаритный диод с напряжением до 500-1000 вольт.

При выборе коммутатора с индикатором нужно быть готовым к тому, что не все современные средства освещения корректно работают с ними. Тем не менее, проблема в их совместимости устраняется несколькими несложными способами, поэтому нет никаких причин отказываться от индикатора в переключателе или от энергосберегающих светильников.

Даже прожив в квартире всю жизнь, включить свет в абсолютной темноте получается сразу далеко не всегда. Выключатели со светодиодами помогут не прощупывать каждый раз всю поверхность стен, даст возможность быстро и легко сориентироваться на месте по подсветке.

Существуют фабричные устройства со встроенными индикаторами, выполненными на основе светодиодов или ламп. Но не всегда такой выключатель подойдет под конкретные условия эксплуатации – 2- и 3-кнопочные устройства найти довольно сложно.

Простая схема поможет собрать и подключить свой выключатель со светодиодом. Дополнительные преимущества такой подсветки заключаются в возможности контролировать исправность проводки, ламп и самого выключателя. Для реализации задуманного потребуется несколько простых радиодеталей и немного времени.

Мерцание, о котором шла речь выше, не совсем подходит таким помещениям, как спальня или детская. К тому же при неправильном ведении эксплуатации человек может столкнуться с тем, что подсветка перестала работать за короткий срок. Эта проблема исправима. Будет достаточно отключить мерцание. Как это сделать?

Читать далее: Установка пластиковых плинтусов

Необходимо вмонтировать выключатель так, чтобы подсветка была исключена. Покупатели отмечают, что способ не сильно удобный, так как отсвечивание достаточно полезно. Оно сможет помочь с легкостью включать свет в помещении самостоятельно. Если мигает выключатель с подсветкой и светодиодная лампа, то следует обратить внимание — скорее всего, поврежден контакт.

Комбинирование ламп энергосбережения и выключателей с подсветкой

В большинстве случаев, если одновременно использовать лампы, сберегающие электрическую энергию и выключатель, содержащий в себе подсветку, возникает ряд довольно неприятных проблем. Самой распространённой проблемой является мигание лампы.

  • ТВ розетка — советы по выбору, схемы подключения и идеи по размещению (105 фото)
  • Телефонная розетка: разновидности, способы подключения и инструкция по ремонту своими руками. 80 фото современных розеток для телефона

  • GSM розетка — назначение, основные виды, принцип работы и особенности подключения. Рейтинг лучших моделей 2020 года!

В данном случае, проблема заключается непосредственно в сберегающей энергию лампе, поскольку даже небольшого напряжения, который проходит через диод вполне достаточно для заряда конденсатора лампочки.

Как итог, возникает активация стартера и включается освещение. Представленное действие повторяется несколько раз, ровно до того момента, пока не возникнет перегорание осветительного прибора.

Но эту ситуацию вполне можно решить:

  • Следует отказаться от сберегающих энергию лампочек и использовать классические лампочки накаливания, также в качестве замены можно воспользоваться галогенными приборами.
  • Следует отказаться от подсветки.
  • Осуществить монтаж дополнительного резистора.

Выключатели с подсветкой являют собой довольно удобное приспособление, поскольку с их помощью можно избежать многочисленного количества бытовых травм. Теперь не придется по несколько минут ощупывать стенку, чтобы найти выключатель, ведь подсветка избавит вас от этих поисков.

Что может потребоваться?

Подключить светодиод к выключателю можно несколькими способами. Во-первых, следует решить, будет ли индикатор внутри корпуса, или снаружи.

Основная роль при монтаже подсветки выключателя отводится светодиоду (VD1). Подключать его к клеммам выключателя нужно через ограничивающий резистор (R1). Схема подсветки должна также включать в себя защитный светодиод (VD1), который избавит от неприятностей при обратном напряжении.

Номинал резистора подбирается с учетом цвета и яркости светодиода, при этом следует учитывать также и возможность нагрева элементов. Устройства различных оттенков могут существенно отличаться по своим основным характеристикам. В среднем рабочий диапазон резистора 100-150 кОм при мощности свыше 1 Вт.

При разработке схемы подсветки стоит учитывать тип светильника:

  • лампы накаливания будут работать в обычном режиме;
  • энергосберегающие могут начать мерцать;
  • освещение на базе светодиода может не работать с данной схемой из-за высокого собственного сопротивления элементов.

Устранить некоторые недостатки схемы, повысить КПД и снизить потребление энергии (с 1кВт/час до 0,05 кВт/час в месяц) можно с помощью установки дополнительного конденсатора, который и будет выполнять функции токоограничивающего элемента. При этом номинал резистора также нужно будет понизить приблизительно до 100-500 Ом при мощности около 0,25 Вт.

Основной недостаток подключения конденсатора – увеличение габаритов индикатора.

По подобной схеме может быть подключена подсветка розеток и других элементов интерьера на базе светодиодов.

Фото выключателей с подсветкой

  • Одноклавишный выключатель света: инструкция и схема подключения своими руками. ТОП-лучших выключателей 2020 года

  • Розетки в гипсокартоне — инструкция по установке, правила изоляции и обзор лучших розеток для гипсокартона. ТОП-схем подключения розеток!

  • Трехклавишный выключатель: фото-обзор современных моделей, инструкция по их подключению и советы по монтажу. Лучшее пошаговое руководство от мастеров!

Читайте здесь! Розетка для электроплиты — подключения силового кабеля, советы по установке и переносу розетки (инструкция с фото и видео для новичков!)

Советы по выбору

Не стоит гнаться за дорогими керамическими выключателями. Для квартиры подойдёт обычный, пластиковый выключатель. Мощность приборов освещения не большая, поэтому подойдут и дешёвые. При покупке светодиодного выключателя советуют обращать внимание на класс защищённости. Чем выше класс, тем больше защита от влаги и пыли у данного устройства.

  • IP oт 20 – защита устройства от попадания влаги и пыли слабая. Подойдёт для домов и квартир.
  • Устройства с IP от 45 и выше используют для помещений с повышенным уровнем влажности. (Баня, ванная, туалет, кухня).
  • IP от 65 – хорошо защищены. Используют на улице. Клавиши у такого прибора массивнее обычного. Имеет резиновый уплотнитель в месте ввода.

Схема подключения двухклавишного выключателя

Для повышения уровня комфорта при эксплуатации светильников пригодится схема подключения проходного выключателя с 2х мест. На практике применяют при необходимости большее количество точек управления. Для экономии времени и денежных средств рабочие операции выполняют самостоятельно. Тщательный сравнительный анализ с учетом особенностей изделий разных производителей помогает сделать правильный выбор при покупке. Эти и другие практические задачи будет решить проще после изучения данной статьи.

Краткое содержание

Что такое проходной выключатель

Поверхностное изучение проблемы не позволит сделать правильный вывод. Кому-то подобные устройства кажутся излишними. Впрочем, аналогичные доводы можно привести против применения пультов дистанционного управления, других устройств для повышения уровня комфорта. Между тем, не только для удобств предназначен выключатель переходной. Что это такое – показано на следующем рисунке: На первой картинке изображена типичная ситуация. Для освещения лестничного пролета вполне достаточно одной лампы. Ее включают с нижней площадки. Поднявшись на верхнюю площадку (Картинка № 2), размыкают электрическую цепь. Это действие выполняют с применением другого выключателя. При движении в обратном направлении применяют аналогичный алгоритм действий. Понятно, что подобные решения значительно повышают уровень безопасности. Их применяют не только на лестницах, но и в длинных коридорах. Особенно важно хорошее освещение при наличии поворотов, мебели, других препятствий на маршруте. Такое оснащение необходимо при отсутствии окон. Современные пользователи напомнят о наличии устройств, которые выполняют аналогичные функции с применением датчиков движения, звуков. Тщательное сравнение с проходным выключателем позволит выявить следующие недостатки:
  • Датчики движения обладают определенной диаграммой направленности, что усложняет выбор подходящего места для его закрепления.
  • Регистратор звука способен срабатывать на посторонние шумы. Чувствительность нельзя уменьшать чрезмерно для сохранения работоспособности.
  • Эти устройства чувствительны к перепадам напряжения. Некоторые ложные срабатывания происходят при возникновении эфирных (сетевых) электромагнитных помех.
  • Такие изделия стоят дороже, чем проходные выключатели.
  • По причине повышенной сложности они рассчитаны на меньший срок службы.
Перечисленных аргументов достаточно для правильных выводов. Не умаляя значение современных решений, следует отметить действительные преимущества дешевых, надежных и долговечных проходных выключателей. Отдельно надо отметить улучшение эргономических показателей жилых помещений с помощью этих относительно простых электротехнических изделий.

Одноклавишный выключатель

Переключатели проходные (1 и 2) в схеме управления лампой освещения из двух мест

Приведенные выше схемы поясняют, чем выключатель отличается от переключателя. Первый – разрывает и соединяет электрическую цепь. Второй – изменяет путь прохождения электрического тока.

Устройство и принцип работы проходного выключателя

Узел коммутации в разобранном состоянии

Эта фотография с пояснениями поможет изучить устройство проходных выключателей. Для подключения проводов здесь установлены винтовые зажимы (1,3). Коромысло (2) сложной формы устанавливают в углубления опорной площадки (4), что обеспечивает надежную фиксацию. Но остается возможность его качания с помощью переходного элемента (6), установленного в крышке (5). Если нажать на его верхнюю часть – будут замкнуты соответствующие контакты, ток пойдет по пути от коромысла через зажим (2-1). После нажатия вниз произойдет замыкание электрической цепи 2-3. Разработчики применяют разные решения, но принцип действия изделий этого группы такой, как описано выше. По приведенным частям конструкции следует дать следующие пояснения:
  • Диэлектрические части в стандартных бытовых выключателях рассчитаны на максимальное напряжение 250 V и ток не более 10 A. Нарушать эти ограничения нельзя.
  • В ходе разборке нужно обратить внимание на опорные точки, места соприкосновения движущихся элементов. Они определяют долговечность устройства.
  • При переключении электрический разряд оказывает разрушительное влияние на контактные группы. При недостаточном качестве они быстро выйдут из строя. Следующим негативным фактором является образование окислов на их поверхности, которые способны создать изолирующий слой.

Особенности современных проходных выключателей

Рассмотренный выше центральный блок устанавливают в металлическую рамку (6). В этой конструкции применены специальные защелки (4) для надежной фиксации, ускорения монтажных операций. В других моделях применяют винтовые крепления. Вырезы (1) в рамке упрощают точное выключателей, розеток и других электротехнических приборов в одном блоке по горизонтали/вертикали. При закручивании винтов (3) выдвигаются в стороны специальные «лапки». Они обеспечивают закрепление проходного выключателя в монтажной коробке. В этой модели установлены пластинчатые зажимы (2), куда вставляют освобожденные от изоляции проводники. Качественный контакт создается без специальных инструментов и дополнительных крепежных деталей. Эта модификация снабжена встроенной подсветкой. Лампочка установлена таким образом, чтобы замена была возможной без демонтажа всего механизма.

Обычный прибор (1) и выключатель с подсветкой (2) подключают в цепь по одной схеме

Однако во втором варианте обеспечивается хорошая видимость устройства в затемненных помещениях. Следует отметить, что такое решение совместимо не со всеми видами ламп. В выключенном состоянии через них проходит небольшой по силе ток. Этого будет достаточно для питания светодиодов. Лампы накаливания и газоразрядные приборы подключать в такие схемы можно без ограничений.

Подключение разных проходных выключателей

Приборы в защищенном исполнении с герметичными прокладками устанавливают на открытом пространстве. Они безопасно выполняют свои функции под проливным дождем. Встроенная подсветка пригодится в темном коридоре. Точные технические характеристики подбирают с учетом реальных условий будущей эксплуатации. Однако в любом случае пригодятся сведения о том, как правильно подключить проходной выключатель с определенным количеством клавиш. Именно этот параметр во многом определяет функциональные возможности коммутирующего устройства.

Схема подключения одноклавишного проходного выключателя

Принципиальная схема электрических цепей

На рисунке видно, сто проводка сделана из трехжильного кабеля. Это необходимо для подключения заземления (зеленый провод) к металлическому корпусу светильника (3). На схеме указан распределительный шкаф (1). От коробки (2) к проходным одноклавишным переключателям также идет трехжильная цепь. Здесь заземление не предусмотрено.

Схемы управления светильником из двух и трех мест

Во втором варианте необходимо применение одноклавишного перекрестного переключателя (отмечен стрелкой на рисунке). Обратите внимание, что в нем установлены две коммутационные группы, которые приводятся в действие одним приводом. Такие изделия внешне не отличаются от стандартных выключателей, однако они выполняют другие функции

Таким обозначением на корпусе маркируют перекрестный переключатель

Особенности схемы подключения двухклавишного проходного выключателя

По этой схеме проходные двухклавишные выключатели применяют на практике

В таком варианте усложняется проект. Приходится применять кабели с большим количеством проводников. Но именно подключение проходного двойного выключателя позволяет организовать управление несколькими группами ламп. Такие решения используют в крупных помещениях для регулировки люстры общего света.

На этом рисунке показано, как подключить двойной проходной выключатель в комбинации с одноклавишным

Установка и схема подключения трехклавишного проходного выключателя

Управление тремя группами светильников

При выборе проходного тройного переключателя схема подключения в сопроводительной документации производителя поможет установить перемычки правильно

Дополнительные рекомендации

Тщательное планирование предотвратит досадные ошибки, упростит правильный выбор. Надо внимательно определить режимы применения освещения, чтобы точно определить цель проекта. Места размещения проходных выключателей устанавливают не только в соответствии с действующими правилами. Существенное значение имеют физиологические особенности пользователей. В ходе сравнительного анализа принимают во внимание внешний вид и функциональность, цены и гарантии производителя. Комплексный подход поможет реализовать планы любого уровня сложности без лишних затрат. Дополнительную поддержку не сложно получить непосредственно на нашем сайте. Задавайте в комментариях вопросы, приводите собственные примеры, сообщайте о важных параметрах профильных изделий.

Как подключить проходной выключатель: одноклавишный, двухклавишный, как обычный, схемы, критерии выбора

При прокладке проводки в доме или квартире часто возникает ситуация, когда необходимо организовать управление освещением из нескольких мест. Для таких целей применяется проходной выключатель, имеющий ряд отличительных особенностей.

Ниже рассмотрим, в чем его конструктивные особенности, и где можно устанавливать. Отдельное внимание уделим особенностям монтажа защиты на такие устройства, схемам подключения и критериям выбора.

Также затронем тему создания проходных выключателей своими руками, ошибки новичков и особенности соединения сенсорных девайсов.

Что такое проходной выключатель

Проходной выключатель — устройство, предназначенное для включения одного источника освещения из разных точек квартиры. Электрики называют такой девайс переключателем, ведь это в большей части отражаете его функции. Другие названия — «перекидной», «перекрестный», «маршевый» или «дублирующий».

Главное отличие состоит в наличии большего числа контактов. К примеру, если в обычном устройстве два контактных соединения, в переходном их три. Два из них общие, что обеспечивает включение лампочки с разных мест, к примеру, в начале и конце комнаты.

Конструкция и принцип работы

Внешне проходной выключатель ничем не отличается обычного.

Но все-таки у него есть отличительные черты:

  • на кнопке изображено две стрелки (вверх и вниз), которые находятся друг над дружкой;
  • три контактные группы — один ввод и два вывода;
  • трехжильная коммутация, обеспечивающая перенаправление напряжения между контактными группами.

Для управления одним источником освещения необходимо два проходных выключателя.

Принцип действия, следующий:

  • к каждому переключающему устройство подводится нулевой и фазный провод;
  • перевод клавиши в другое положение приводит к подаче напряжения на лампочку;
  • при отключении любого из двух переключателей цепь питания нарушается, и источник освещения гаснет.

Включение и отключение возможно не только из двух, но и большего числа точек. Для этого необходимо добавить один или более дублирующих переключателя.

Где можно устанавливать

Перекидной выключатель может устанавливаться в любом помещении. Чаще всего его монтируют в следующих местах:

  1. Лестничная площадка. Маршевые выключатели устанавливаются на нескольких этажах для управления общим освещением. К примеру, житель дома может включить проходной переключатель на входе в подъезд, а поднявшись на третий этаж к себе в квартиру выключить свет. Аналогичным образом можно действовать при спуске сверху вниз: сначала включить лампочку дублирующим переключателем, а внизу выключить ее.
  2. Коридор. При наличии длинного коридора в квартире или доме проходной выключатель устанавливается в конце и в начале комнаты. Так, при начале движения по коридору можно включить свет, а при выходе из него выключить.
  3. Спальня. Удобный вариант — размещение переключателей на входе и возле кровати. В этом случае можно лечь спать и не вставать для отключения света. Это особенно важно в детской комнате, чтобы ребенку не нужно было идти через все помещение для включения / отключения освещения.

На практике можно применяются и другие способы подключения таких выключателей к лампочке. Главное — понимать принцип действия и определиться с необходимостью монтажа устройства. Чаще всего это делается для удобства или / и экономии электроэнергии.

Преимущества проходных выключателей

Дублирующие выключатели имеют ряд положительных качеств, которые выгодно выделяют их среди обычных устройств.

Плюсы:

  1. Управление одним источником света из разных частей помещения.
  2. Безопасность применения.
  3. Легкость монтажа и настройки.
  4. Небольшая себестоимость и, как следствие, низкая цена.
  5. Экономия электричества.
  6. Надежность в эксплуатации.
  7. Возможность установки своими руками без привлечения мастера.

Недостатки

Такие выключатели имеют и ряд минусов, которые необходимо учитывать при монтаже.

Выделим основные:

  1. При незнании главных отличий их легко спутать с обычным выключателем.
  2. Нет точной позиции для выявления положения (включен, отключен). К примеру, при замене лампочки трудно понять, подходит питание к устройству или нет. Для безопасности рекомендуется отключать питающий автомат.
  3. В распределительной коробке появляется много проводов. Их количество увеличивается с повышением числа лампочек. Подключать устройства напрямую не желательно, ведь в таком случае придется терпеть большие расходы. Кроме того, при большом числе ламп в одной цепи предусмотрено использование импульсных реле.
  4. Более высокая цена из-за особенностей конструкции.

Нужно ли предусматривать защиту на проходные выключатели и заземлять цепь освещения

В требованиях ПУЭ, ПТЭ и СНиП четко сказано, что осветительные сети необходимо защищать с помощью «автомата» на 6-10 Ампер. Из производителей рекомендуется отдать предпочтение компаниям АВВ, Шнайдер или Итон. С учетом сказанного в каждом распред-щитке обязательна установка автомата с оптимальным током.

Что касается заземления, здесь необходимо изучить нормы ПУЭ (гл. 1.7). В книге сказано, что заземление токопроводящих и металлических жил, на которые может податься напряжение, обязательно нужно заземлить. Это значит, что в помещении обязательно должно быть заземление, обеспечивающее необходимый уровень безопасности.

Как выбрать автоматический выключатель смотрите тут https://elektrikexpert.ru/kak-vybrat-avtomaticheskij-vyklyuchatel.html.

Схема подключения

При установке проходного переключателя можно использовать одну из многочисленных схем. Они отличаются по количеству точек и числу переключателей на устройстве. Рассмотрим каждый из вариантов подключения более подробно.

ВАЖНО: применять нужно двух и трехжильный кабеля.

С двух мест

Такая схема подключения хороша при проживании в 2-этажном доме, при наличии большой комнаты или длинного коридора. Как вариант, ее можно задействовать в спальне, когда отключение света планируется сделать возле изголовья кровати.

Принцип прост:

  1. Подключите к светильнику заземляющий и нулевой провод.
  2. Фазу подайте на вход первого проходного переключателя, а со входа другого выключателя провод фаза направьте к светильнику.

Нажатие на любое из устройств приводит к разрыву цепи и отключение выключателя. Аналогичным образом перевод клавиши во второе положение ведет к замыканию цепочки и зажиганию лампы.

Схема подключения проводов через распределительную коробку.

При прокладке провода ориентируйтесь на действующие требования. Провод должен находиться на расстоянии где-то 150 мм от верха. Для укладки используется штроба, монтажные лотки /короба.

Принципиальная схема подключения на примере двух переключателей.

Принцип работы схемы показан ниже.

Читайте также: Наконечники НШВИ для обжима проводов: размеры, виды, как опрессовать, другие типы ТМЛ, НВИ и НКИ

Подключение двух точек через распределительную коробку.

Зачищаем и подводим проводка к коробке, как показано ниже.

Проверяем индикатором куда приходит фаза.

Соединяем нулевой провод от вилки к нулевому проводу светильника.

Подключите коричневый фазовый провод, подходящий к распредкоробке, аналогичным проводом, идущим от вилки (щитка).

Соедините синий и желтый провода от левого переключателя с аналогичными проводами от правого.

Читайте также:

Коричневый провод правого выключателя соедините с аналогичным проводом, который идет на лампочку.

Подключение трех точек

При необходимости может потребоваться включение-отключение лампы с трех разных точек.

В таком случае потребуется два проходных и один перекидной переключатель. Его особенность состоит в наличии двух групп контактов, всего четыре.

Принципиальная схема подключения выглядит так.

Читайте также:

Для сборки такой схемы сделайте следующее:

  1. Подведите нулевой провод к лампочке.
  2. Аналогичное действие выполните и по отношению к заземляющему проводнику.
  3. Фазный провод подведите ко входу первого маршевого выключателя, а ко входу второго подведите незадействованный провод с лампочки.
  4. Пару выходов с 3-контактного девайса заведите на ввод 4-входного перекрестного устройства.
  5. Пару выводов с другого 3-контактного девайса заведите на другую пару контактов перекрестного выключателя.

Схема подключения контактов показана ниже.

Правила монтажа и укладки проводов здесь такие же, как и для другой проводки.

Подключение трех точек через распределительную коробку.

Для этого к коробке нужно подвести или один четырехжильный провод или два двухжильных. Рассмотрим на примере второго варианта.

Синий провод, идущий от коробки, подключается к контакту выключателя со стрелкой, показывающей во внутрь. Затем выходит из контакта со стрелкой, показывающей наружу, и уходит в коробку.

Коричневый провод, который на фото ниже играет роль желтого, прокладывается таким же образом.

Читайте также:

Соединяем эти провода от левого и правого проходных выключателей.

Здесь нужно быть внимательным:

  1. Разомкните желтый провод, соединяющий левый и правый проходные выключатели.
  2. Желтый провод от левого выключателя соедините с коричневым проводом, который подключен к переходному выключателю к контакту со стрелкой во внутрь.
  3. Желтый провод от правого устройства соедините с коричневым проводом, который приходит от перекидного переключателя из контакта со стрелкой, указывающей наружу.
  4. Тоже самое сделайте и с синим проводом, соединяющим левые и правые устройства. Разомкните его. Синий провод от левого переключателя соедините с таким же проводом, идущим от перекидного переключателя со стрелкой, идущей вовнутрь.
  5. Синий провод от правого устройства соедините с синим проводом, который приходит от перекидного (третьего) переключателя от контакта со стрелкой, указывающей наружу.

Схема подключения показана ниже.

Схема на четыре точки

При использовании четырех точек требуется применение комплексной схемы. Здесь применяется не только пара проходных, но и два перекрестных выключателя.

Если в комнате требуется подведение напряжения на две лампочки и более, лучше отдать предпочтение выключателям двухклавишного типа. В этом случае проще управлять освещением.

Схема подключения показана ниже.

Общий алгоритм подключения, следующий:

  1. Со вводной коробки подайте ноль сразу на лампочку.
  2. Фазу с коробки подключите ко входу первого проходного переключателя.
  3. Далее объедините выводы проходного, двух перекрестных переключателей и второго проходного устройства.
  4. Со входа второго маршевого переключателя отправьте фазу на светильник.

Такое схемное решение позволяет управлять светом с помощью любого из установленных устройств.

Читайте также:

Схема на пять точек

При необходимости реализовать схему на пять точек принцип подключения такой же, как в рассмотренном выше случае. Увеличивается только количество перекрестных переключателей.

В этом случае их будет три, а по краям предусмотрены стандартные маршевые выключатели.

Схема подключения двухклавишного и трехклавишного выключателей

Применение выключателя двухклавишного типа позволяет управлять двумя и более осветительными устройствами. Это возможно, за счет наличия шести контактов в каждом из устройств.

Читайте также:

Общие проводники определяются по стандартному алгоритму, но прозвонка проводится для большего числа проводов.

Особенность схемы с 2-клавишным выключателем в том, что фазный провод подключается к обоим входам первого переключающего устройства. Со входов второго выходят провода на источники освещения.

Если в схеме участвует три и более точек, требуется поставить два переходных выключателя, ведь они выпускаются только одноклавишного типа.

При подключении учитывается следующий принцип:

  1. Первая группа контактов подходит к первому перекрестному устройству, а вторая — к другому.
  2. Выход перекрестников соединяется с последним 2-клавишным маршевым девайсом.

Трехклавишный выключатель подключается по схеме.

Какой лучше использовать кабель

По действующим правилам при подключении дублирующего выключателя рекомендуется задействовать 3-жильный медный кабель, имеющий сечение 1,5 кв. мм.

Наиболее популярные варианты:

  1. ВВГнГ-3х1,5.
  2. ШВВП-3х1,5.
  3. ПВСнг-3х1,5.

Главное отличие между указанными выше проводниками состоит в виде изоляционного покрытия и особенностях жил. При выборе кабеля учтите, чтобы она был маркирована по ГОСТу.

Это дает гарантию, что при покупке провода с сечением 1,5 кв. мм вы получаете именно этот параметр, а не 1,0 или, к примеру, 1,2 кв. мм. Помните, что несоответствие сечения может привести к перегрузке и аварии.

Основные ошибки подключения

Начинающие электрики часто допускают ошибки при подключении проходных выключателей. Чаще всего они допускаются еще в период выявления вводной (общей) клеммы.

Необходимо понимать, что у каждого производителя их расположение может отличаться. Это значит, что перед монтажом необходимо всегда проверять соответствие клемм с помощью мультиметра и сверять полученные данные с имеющейся схемой. Обращать внимание куда направлены стрелки на выключателеях.

Если общий провод определен правильно, но освещение все равно работает некорректно, значит, пользователь ошибся с покупкой. Возможно, установлено два стандартных выключателя, а не проходные.

Вторая оплошность, которую допускают новички — ошибка при монтаже. Как правило, пара проводов с первого выключателя подсоединяется ко входу, а со второго устройства — к выходу. В таком случае цепь не работает, ведь контакты нужно подключать по принципу «крест-накрест».

Читайте также:

Критерии выбора

При выборе проходного выключателя нельзя ориентироваться только на цену. Важно понимать, где и как будет установлено устройство.

Нижеперечисленные критерии позволят сориентироваться, на что в первую очередь следует обратить внимание при выборе.

Учтите следующие критерии:

  1. Производитель. На выбор покупателям доступен товар следующих разработчикам: Legrand, Lezard, Schneider Electric, Simon, Smartbuy, TDM, UNIVersal, Volsten WERKEL, СВЕТОЗАР, Arditi SPA, EKF, Electraline, GUSI Electric, IEK, Intro, Jung, LIREGUS, LK Studio, Nilson, Panasonic, Retrika, STEKKER, Кунцево-Электро, ЭРА.
  2. Страна-производитель: Германия, Испания, Китай, Италия, Литва, Польша, Россия, Португалия, Турция, Франция. Импортные девайсы хотя и качественные, но можно найти не плохие по качеству отечественные аналоги (смотрите п.1).
  3. Способы монтажа. Варианты — в кабель-канал, скрытая проводка, открытая прокладка.
  4. Количество кнопок: одна или две.
  5. Наличие индикатора — есть или нет.
  6. Степень защиты — IP20, IP41, IP44, IP54, IP55, IP65. Возможны и другие варианты. Во влажных помещениях и на открытых площадках обращайте внимание на устройства с защитой IP55, IP
  7. Цвета. На выбор доступны белый, бежевый, зеленый, золотистый, коричневый, красный, серый, серебристый, черный и синий и другие цвета. Подбирайте по дизайну комнаты, коридора и т.д.
  8. Количество модулей — один или два.
  9. Число постов — один или два.
  10. С рамкой или без.
  11. Комплектация. Проходной переключатель с накладкой или в сборе. Возможна модульная сборка.
  12. Заземление — предусмотрено или нет.
  13. Максимальный ток — от 2 до 100 А.
  14. Серия — более 50 разных вариантов.
  15. Материал — АБС-пластик, керамика, пластик, поликарбонат, термопласт, сталь, латунь и т. д.

Комплексный подход к выбору позволяет найти нужное устройство, избежать ошибок и не быть разочарованным в качестве.

Можно ли использовать проходной выключатель как обычный

Бывают ситуации, когда из дублирующего выключателя нужно сделать простое 2-клавишное устройство. Это несложно реализовать, если девайс подключить, как обычный.

Вопрос в том, зачем это делать, ведь тогда теряется суть всей идеи, а переплачивать за более дорогостоящий девайс нет смысла.

Можно ли из простого выключателя сделать проходной

Теперь рассмотрим обратную ситуацию, когда из обычного выключателя нужно сделать переходной. Для этого потребуется пара простых выключателей с одной или двумя клавишами.

Желательно, чтобы они были выпущены одним заводом-изготовителем и имели идентичные габариты.

Задача в том, чтобы добавить дополнительный контакт в простой выключатель.

Но сразу отметим, что лучше не тратить время на такую переделку, а сразу купить дублирующий переключатель.

Но если все-таки решились, то алгоритм действий такой:

  1. Предварительно проверьте, что конструктивные особенности девайса позволяют поменять клеммы местами.
  2. Снимите клавишу с клипсами.
  3. Демонтируйте электрическую часть.
  4. Один из контактов достаньте из гнезда и разверните на 180 градусов.
  5. Срежьте одну из площадок общей группы.
  6. Соберите девайс и убедитесь, что он работает правильно.
  7. Закройте устройство одной крышкой или оставьте две кнопки, но склейте их друг с другом.

Можно ли сделать своими руками?

Как видно из рассмотренного выше раздела, проходной выключатель можно сделать самостоятельно. Для этого потребуется обычный одно — или двухклавишный выключатель. Алгоритм действий описан выше, поэтому повторяться нет смысла.

Читайте также:

Особенности подключения сенсорных проходных выключателей

Кроме кнопочных, на рынке также встречаются сенсорные модели. По принципу действия эти устройства полностью идентичны, но конструктивно они имеют ряд особенностей.

Так, на рынке представлено два типа таких девайсов:

  1. Прямого действия. Срабатывают после прикосновения к поверхности подушечками пальцев.
  2. С диммерами. В отличие от прошлого типа здесь предусмотрена плавная регулировка яркости. Для использования таких устройств также необходимо нажатие. Разница в том, что уровень яркости напрямую зависит от продолжительности удерживания пальца на поверхности.

Главное отличие схемы сенсорных устройств в том, что здесь содержатся следующие контакты:

  • Фаза.
  • Перекидные контакты.
  • Общая СОМ-клемма.

Назначение последней в том, чтобы связать выключатели при необходимости использования нескольких источников освещения и зон. При этом на одну зону допускается мощность нагрузки более 1000 Вт.

Для правильного подключения необходимо учесть следующие особенности:

  1. Фаза подключается к L.
  2. L1 подходит к первой, а L2 ко второй осветительной зоне.

При использовании двух и более лампочек L-контакты необходимо объединить параллельно друг с другом, а также объединить COM-контакты. Остальное подключение проводится по стандартной схеме с учетом количества коммутируемых зон.

Схема подключения к распределительной коробке

Особый интерес представляет схема подключения дублирующего выключателя в распределительной коробке. Частично мы затрагивали этот вопрос выше.

Разберем подробней.

В нее входит четыре трехжильных провода:

  • с АВ освещения распределительного щитка;
  • на первый переключатель;
  • на второй переключатель;
  • на источник освещения.

При соединении проводов нужно смотреть на цвет. При использовании ВВГ-кабеля применяются следующие маркировки:

  1. Белая — фазный.
  2. Синяя — нулевой.
  3. Желто-зеленая — земляной.

Возможен и второй тип маркировки — белый, коричневый и черный соответственно.

При сборке действуйте следующим образом:

  1. Соедините ноль кабеля вводного АВ и нулевой провод, который идет на лампу в одну точку с помощью ваго-клемм.
  2. Объедините заземляющие жилы (если они предусмотрены).
  3. Подключите желто-зеленый провод к корпусу светильника.
  4. Подключите фазные провода. Для этого фазу со ввода объедините с фазой клеммы первого проходника.
  5. Общий провод второго проходника с помощью отдельного зажима объедините с фазой провода, идущего к осветительному устройству.

После выполнения рассмотренных выше шагов соедините второстепенные (отходящие) жилы с первым и вторым выключателем.

При этом принцип объединения не имеет значения. Даже в случае ошибки в цветовом обозначении схема будет работать правильно. После этого можно подать напряжение и проверить исправность схемы.

При использовании такого подключения запомните несколько моментов:

  1. Убедитесь, что фаза приходит на общий провод 1-го выключателя.
  2. Этот же фазный провод должен уйти с общего провода 2-го выключающего устройства в сторону лампы.
  3. Два других проводника объединяются друг с другом в распределительной коробке.
  4. Нулевой и земельный провод подаются напрямую на лампы.

Итоги

Проходной выключатель — полезный девайс, который делает управление освещением более комфортным и позволяет экономить электричество в доме или квартире. Главное четко понимать его принцип действия, правильно подойти к выбору и учитывать ряд особенностей при подключении.

Проходные выключатели, перекрестный выключатель, переключатель сенсорный

 Проходные выключатели переключатели света купить , стеклянные рамки для выключателей, купить оптом и в розницу, выключатели cgss, стеклянные выключатели в Москве Новосибирске, Кемерово, Томске, Омске, Красноярске, Барнауле, Иркутске, Новокузнецке, Горноалтайске, Ачинске, Бердске, Бийске, сотрудничество с магазинами и дизайн студиями



Сделать дом или квартиру удобной и современной можно при помощи переключателей CGSS. Что может быть практичнее,

когда светильники в длинном коридоре можно включить и выключить на входе или выходе из него, когда в большой комнате управлять

светом можно из разных мест? Стильные переключатели CGSS  - это то, что нужно! Включив свет в начале коридора, вам не придётся вновь

возвращаться для отключения, а можно это сделать вторым выключателем, что установлен в другом конце коридора. Очень часто такие

схемы проходных выключателей также используются для управления освещением лестниц. Если использовать проходные выключатели,

возможно управление одним источником света из двух, трех и более мест.

Черный и белый глянец их отделки позволит без труда выбрать лучший вариант дизайна интерьера вашей квартиры. Строгие

линии и четкие формы отлично сочетаются с любым стилем помещения. Стильная простота и минимализм изделий подчеркнут изысканность

Вашего вкуса.



 В нашем магазине Вы можете купить клавишные проходные выключатели (переключатели). Перейти в каталог



 Клавишные проходные выключатели (переключатели) CGSS:



 W101 PBC                                                                     W102 PBC                                                                       W103 PBC





 W101 PWC                                                                     W102 PWC                                                                     W103 PWC









В нашем магазине Вы можете купить сенсорные проходные выключатели (переключатели). Перейти в каталог



Переключатели сенсорные (проходные выключатели) CGSS:



WT-F01PB                                                               WT-F01PW                                                               WT-F02PB                                                                 WT-F02PW



Схема подключения проходных сенсорных выключателей однолинейных:

Схема подключения проходных сенсорных выключателей двухлинейных:

Схема подключения перекрестных выключателей:

КАТАЛОГ CGSS - СКАЧАТЬ

Схема подключения проходного выключателя с 2х мест: порядок действий

Схема подключения проходного выключателя с 2х мест является несложной. Отсюда возникает вопрос: как подключить переходной выключатель дома, не прибегая к услугам специалистов? В действительности, это можно осуществить самому без особых усилий, если соблюдать все принципы установки и правила безопасности.

Освещение с разных точек пространства

Включать и выключать осветительные приборы с нескольких точек пространства одновременно дает возможность схема подключения проходного выключателя с 2х мест.

При ее прокладывании для каждой детали в отдельности должен быть трехжильный кабель. Напротив тумблера осуществляют установку распределительной коробки.

Схема подключения выключателей с двух мест состоит из:

  • кабеля питания;
  • кабеля первого выключателя;
  • кабеля второго выключателя;
  • кабеля лампы или светильника.

Фото подключения проходного выключателя с 2х мест позволяет ознакомиться с принципами прокладывания схем наглядно. Это обеспечивает установку по всем правилам, гарантируя качество и надежность.

2х клавишные приборы регулировки света

Схема подключения на 2 клавиши проходного выключателя – это прибор, состоящий из двух клавиш. Эти элементы соединяются вместе одним корпусом. Работа схемы базируется на перекидывании контактов. Контакты выключателя делятся на 2 входа и 4 выхода. В данном случае управлять светом можно любым способом.

Схема подключения 2 клавишного проходного выключателя зависит от планировки здания, но в общем случае всегда нулевой кабель напрямую подключают к лампе:

  • к обеим частям прибора примыкает фазный электропровод;
  • для замыкания контактов предназначена первая клавиша;
  • электропровод подключается к контактам, а потом от них к прибору освещения.
  • способом такого же типа ко второй клавише присоединяются остальные провода.

Схема проходного 2х клавишного выключателя монтируется в подрозетниках, а лампы и светильники подключаются к нескольким точкам света. К выключателям подключаются трехжильные кабели. Они конструктивно имеют 6 контактов.

Схема подключения на две лампы проходного выключателя заключается в том, что для экономии времени применяется всего два кабеля. Тут используют трехжильный и двухжильный, а прокладывают их только ко второму выключателю.

2х клавишный проходной выключатель используется в том случае, когда имеется длинное помещение. Вам не нужно возвращаться в то место, где вы включили свет, он обеспечивает меньшую затрату времени.

Проходной выключатель на 2 клавиши, две точки которого обеспечивают работу системы по методу перекидывания контактов, размещается в начале и в конце коридора.

Как подключить в доме два проходных выключателя?

Режим переключения с разных точек помещения обеспечивают два двуклавишных выключателя. Схема подключения двух проходных выключателей состоит из двух выключателей, имеющих 2 клавиши переключения и 3 контакта. Система переключения клавиш должна быть «перекидной».

К обоим выключателям присоединяется фазный кабель, а ток распределяется на их левую и правую клавиши. Выключатели соединены между собой за счет промежуточных проводов. Схема подключения 2х проходных выключателей предусматривает возможность установки электропроводов разного цвета. Это обеспечивает точность при установке и исключает путаницу в кабелях.

Схема подключения двухклавишного выключателя с 2х мест обеспечивает включение в одном месте, а выключение в другом. Этот способ актуален не только для помещений длинного типа, но и для многоэтажек. Схема значительно экономит электроэнергию, а вас избавляет от ненужного передвижения по квартире или дому.



Прочтите также:
- Как правильно подключить выключатель света. Пособие знатока
- Особенности электрической проводки в зданиях из бруса
- Проводка в квартире своими руками
- Выключатели света: разновидности, характеристики, цены
- Дистанционный выключатель света с пультом
- Ретро проводка в деревянном доме


←Вернуться

Подключение проходного выключателя

Иногда требуется управлять освещением с различных мест, точек. Например это может быть длинный коридор, где на входе и выходе устанавливаются выключатели, с помощью которых можно включать и выключать свет отдельно с каждого подключенного проходного выключателя, то есть при входе в коридор свет включается первым выключателем, а при выходе выключается вторым, или на оборот. Такую схему управления освещением также часто применяют на сходовых, когда нужно управлять освещением на каждом этаже отдельно, в спальнях часто устанавливают выключатели при входе, и возле кровати, чтоб можно было включить свет войдя в комнату, и выключить у кровати. Причем количество таких выключателей не ограничено.

На самом деле проходной выключатель - это не совсем выключатель, а переключатель. Если в обычном выключателе контакта два, и они просто замыкаются и размыкаются, то в проходном выключателе контакта три, и один контакт просто переключается между вторым и третьим. Есть еще и перекрестный переключатель, с четырьмя контактами. Перекрестный переключатель используют когда нужно подключить более двух выключателей, схему такого подключения мы также рассмотрим в этой статье.

При подключении проходного выключателя стоит учитывать количество контактов, и закладывать не двухжильный кабель (как для обычного), а трёхжильный от выключателя до распределительной коробки, а в случае с перекрестным выключателем количество проводов в кабеле должно быть четыре. В остальном сам монтаж проходного выключателя практически ничем не отличается от монтажа обычного выключателя.

Подключить проходной выключатель очень просто, достаточно лишь знать схему. Для двух проходных выключателей эта схема выглядит так.

А так выглядят выключатели в работе.

Когда требуется подключить более двух проходных выключателей, то в схему добавляется перекрестный выключатель, сама схема будет выглядеть так.

Работа трех проходных выключателей.

Если же нужно организовать управление освещением от четырех и более выключателей, тогда в схему добавляется еще нужное количество перекрестных выключателей.

Следует также отметить, что перед тем как покупать проходные выключатели нужно уточнить у продавца входят ли такие выключатели в серию понравившихся Вам выключателей и розеток, чтоб не иметь в дальнейшем разные выключатели в одном доме. В нашем магазине можно купить проходные выключатели, с розетками и выключателями одной серии компании Viko. Серия Carmen имеет обтекаемую и мягкую форму и гармонично сочетается со всеми видами декора. Серия Karre для тех, кто предпочитает красоту четких линий. Серия Vera для наружного монтажа.

И если у Вас все еще остались какие-то вопросы по поводу выбора проходных выключателей, розеток и прочего, то Вы всегда можете связаться с нами через форму обратной связи, либо заказать обратный звонок, и наш консультант ответит на все Ваши вопросы.

Обратная связь

Переключатель заднего хода Переключение проводов

Вот фото, которые могут вам пригодиться, если вы заменили трансмиссию в вашу машину, и вилки проводки заднего фонаря не более длинный матч.

Если в вашем автомобиле изначально использовалась трансмиссия с 2-контактный реверсивный переключатель, и вы застряли в трансмиссии с большим переключателем с на нем куча лезвийных клемм, вам нужно будет использовать клеммы, показанные здесь, клеммы №2 и №8. Какой провод к какому терминалу не имеет значения, это просто замыкает цепь огней между №2 и №8...

Если у вас большой переключатель, как показано выше, но у него нет терминала №2, а просто клеммы 1, 4, 5 и 8 (в 4 углах) .... тогда вы должны использовать клеммы № 1 и № 8.

Эти штифты вдавливаются небольшой выпуклостью на селектор в сборе. Между клеммами есть непрерывность, когда штифт запрессован.

Штыри на рисунке обозначены для положение рычага переключения передач, при котором этот штифт вдавливается.

Если в вашей машине изначально был такой большой переключите трансмиссию (а это значит, что у вас есть индикатор переключения на повышенную передачу). кластер), и вы заменили транзистор на меньший 2-контактный переключатель в его, затем снимите резину с жгута проводов автомобиля и посмотрите на цифры сверху на пластике под резиновым покрытием .... ищите те, которые помечены # 2 и # 8, и используйте те, что на переключателе трансмиссии.

На этом рисунке используется именно этот штекер. эти цвета проводов, но ваша привязь может иметь провода другого цвета, разное количество проводов, или провода №2 и №8 могут быть разными место, как показано здесь, поэтому очистите резину, чтобы дважды проверить.

Если у вас нет , имейте провод №2, затем используйте провода №1 и №8.

-------------------------------------------------- -------------------------------------------------- -

Вот несколько фото, показывающих старый коммутатор открываются и показывают, почему они терпят неудачу, а затем пара фото, показывающих различные типы «больших» реверсивных переключателей.

На этой картинке показаны 3 разных стиля. Тот самый Крайний левый - 4-контактный переключатель, обычно он есть на старых автомобилях MK1. В один посередине является наиболее распространенным, и это 5-контактный переключатель, расположенный на большинство автомобилей MK2 с переключением на повышенную передачу. Тот, что справа, я понятия не имею о! Это 6-контактный переключатель, и он произошел от одного из тех многочисленных транзисторов, которые я собирали или перестраивали за долгие годы. Я мог бы покопаться с этой частью номер и посмотрите, на каких моделях автомобилей он использовался, но он не так распространен, у меня есть только один из них из коробки переключателей.5-контактный переключатель - самый распространенный один ты найдешь.

Вот задняя сторона показанных переключателей выше. Левый - это более старый 4-контактный переключатель, у него всего 2 контакта, один для фонарей заднего хода - один для выключения света переключения на более высокую передачу при включении 5-й передачи. Тот, что посередине, имеет 3 контакта, верхний контакт - нейтраль. В Переключатель справа - это 6-контактный переключатель, и он имеет 6 контактов. Ты можешь видеть коммутатор поддерживает до 7 контактов, так как остается еще одно открытое отверстие в этом переключателе слева (2-е отверстие, я думаю, не для контакта, отверстия с контактами, кажется, имеют в себе направляющие канавки).

Хорошо, давайте откроем старый коммутатор и посмотреть, что заставляет его работать. Новые переключатели так не разбираются, они приклеены / сварены / запечатаны и т. д. по швам, даже если они имеют тенденцию падать кроме того, так как у меня здесь есть несколько, которые люди отремонтировали, заклеив их обратно снова вверх. Это более старый 4-контактный переключатель, который будет у людей из MK1 ...

У старых переключателей есть маленькие замки нужно отпустить, чтобы деталь открылась...

Вставьте тонкую отвертку под край и поднимите над замками ...

Переверните, отпустите 2 фиксатора на с другой стороны и потяните выключатель ...

Части выключателя после размыкания ...

Вытолкните внутренние детали из переключателя. с помощью пустого контактного отверстия в переключателе ...

Детали выключателя являются актуальными металлические контакты, в которые вы вставляете провода (на заднем плане), прямоугольник блок на переднем плане - это маленькие булавки, завершающие В схеме они представляют собой подпружиненные поршни с металлическими штифтами на концах.В черная резиновая прокладка - это уплотнение, предотвращающее попадание трансмиссионной жидкости в пружину загруженные булавки или металлические булавки на детали на заднем плане. Часть переключателя, который втыкается в транс с контактами, которые нажимаются Селектором в сборе внутри показан справа, частично вне рама ...

Внутренние подпружиненные штифты в блок и резиновое уплотнение имеют выемки, поэтому они работают только в одном направлении. Резина уплотнение позволяет перемещению контактов и подпружиненных частей проходить вперед и назад, не позволяя маслу проходить.Это напоминает мне эту резину слои, которые вы обнаруживаете, когда открываете пульт от телевизора или карманный калькулятор ....

Вот заглядывает в корпус выключателя что вставлен в сам транс ... контакты то что иногда может изнашиваются и изнашиваются стальным селектором от трения пластиковых контактов с годами, делая их слишком короткими. Это один из способов не Работа. Если у вас плохой переключатель в трансе, но вытаскивая его и нажимая контакты пальцами заставляют работать, пластиковые контакты могут быть Плохо.

Вот подпружиненный блок .. контакты здесь пластиковые, подпружиненные, а на концах металлические штифты. их, чтобы замкнуть цепь. Металлические штифты вставляются между 2 пружинами. стержни для замыкания цепи ...

Это часть корпуса переключателя. что вы вставляете провода в ... штыри отформованы и изогнуты, чтобы сформировать эти пружинные стержни. Вы видите, что здесь 8 полосок... с 4 из них всего одиночные бары. Это 4 недостающих контакта, куда вы подключаете провода. штифты просто не выдвигаются. 2 комплекта по 2 штанги, составляющие пару пружин полоски в каждом углу в нижнем ряду - это 4 контакта, к которым вы подключаете провода в.

Набор справа на рис. Предназначен для фонари заднего хода, установленные слева, предназначены для 5-й передачи и системы переключения на повышенную передачу. Обратите внимание на ожоги вокруг световых полос заднего хода, и это после того, как я подобрал их, чтобы снова очистить...

Это обратная сторона подпружиненного блок, это сторона с металлическими штифтами, которые вставлены в пружину столбцы, показанные выше, замыкают цепь. Слева - наоборот, другой 5-й. Обратите внимание на ожоги вокруг обратного штифта и на то, как конец штифта выглядит иначе, чем 5-й штифт. Я вычистил это, но ты все еще видны повреждения, он был покрыт твердым наростом углерода. Это что заставляет переключатель выходить из строя... усилителей, необходимых для освещения, слишком много много для этих крошечных контактов со временем с корродированными разъемами. Каждый раз это активируется, он сжигает немного булавки. Прутки толстые и могут берите, тонкие полые булавки просто тают.

С этого ракурса вы действительно можете увидеть, как штифт реверса оплавлен и намного короче 5-го штифта. Этот переключатель вообще не сработает. Иногда переключатель будет работать на скамейке работал вручную, но не в транс.Что могли носить пластиковые контакты, как упоминалось ранее, но это также может быть расплавленная булавка, достаточная для того, чтобы все еще работает, когда вы пихаете контакт до упора, но недостаточно для работы когда селектор сдвигает его, может быть, не так далеко. Обычно это было бы достаточно, когда штифт был новым, но он мог просто сгореть достаточно, чтобы не работать в транс, но работаю на скамейке.

Вот и все ... если очень удобно, вы можете исправить это с помощью самодельной булавки или поменяв местами булавки и избавившись 5-го переключателя, перепрыгнув провода и отключив систему переключения на повышенную передачу, или вы можете припаять конец плохого штифта, а затем придать ему форму, чтобы удлинить снова булавка... его можно снова заставить работать, а можно и перестроить. Это классная вещь о старых вещах ... способ их изготовления обычно позволяет вам восстановить их. С новыми герметичными переключателями это возможно, но меньше простой, поскольку он, вероятно, сварен вибрацией или ультразвуковой сваркой, и расщепление это может сломать его. Старый выключатель легко разбирается и ставится обратно все вместе.

Если вы хотите, чтобы выключатель прослужил долго время, реле заднего хода. Как и в случае с фарами, используйте маленькое реле для питания фонарей заднего хода и не посылает полную мощность усилителя через реверсивный переключатель.Кто-то сказал, что проверил 4-контактный переключился недавно и нашел его за 50 долларов новым, так что это может быть выход, если вы хотите, чтобы это продолжалось. Другой вариант - переместить провода в разъем на жгуте проводов и используйте 5-контактный переключатель, который дешевле на 35 долларов, но он, вероятно, тоже сгорит. Реле позаботится выключателя сгорает. Если вы любите повозиться, это того стоит.

Нажмите ЗДЕСЬ, чтобы перейти к Стартовая страница

Обратные переключатели для электросамокатов - ElectricScooterParts.com

Переключатели > Реверсивные переключатели

Реверсивные переключатели





Реверсивный переключатель двигателя для тяжелых условий эксплуатации
Реверсивный переключатель двигателя для тяжелых условий эксплуатации для электромобилей, тележек для гольфа, квадроциклов, квадроциклов, картинги, рикши, небольшие рабочие грузовики и другие электромобили малого и среднего размера. Размеры этот переключатель, включая ручку, имеет высоту 5 дюймов, ширину 3 дюйма и глубину 4 дюйма.Три позиции переключатель имеет обратное (левое), нейтральное (центральное) и переднее (правое) положения. Ручка переключателя съемная для панельный монтаж. Крепежные винты для клемм проводов имеют диаметр 5 мм и подходят для кольцевых клемм №10. Это тот же тип переключателя прямого / обратного хода, который есть на многих электрических гольфах. тележки, рикши и рабочие тележки. Рассчитан на двигатели постоянного тока мощностью 5000 Вт и ниже. Направления проводки и информация по установке для этого переключателя доступна ниже.
Товар № SWT-720.
21 доллар.95


Монтажное оборудование обратного переключателя



Набор из двух метрических крепежных винтов 5 мм x 12 мм с плоскими шайбами, стопорными шайбами ​​и гайками
(для SWT-715)

Набор из двух крепежных винтов из оцинкованной стали с полукруглой головкой с наружным диаметром 5 мм и длиной 12 мм с плоскими шайбами, стопорными шайбами ​​и орехи. Рекомендуемый размер сверла - 13/64 дюйма или 5 мм. Для установки реверсивного переключателя № SWT-715 на панели толщиной до 1/8 дюйма.
Товар # HDW-M5X12SET
0,65 $


Набор из двух метрических крепежных винтов 5 мм x 25 мм с плоскими шайбами, стопорными шайбами ​​и гайками
(для SWT-715)

Набор из двух крепежных винтов из оцинкованной стали с полукруглой головкой, наружный диаметр 5 мм x 25 мм, с плоскими шайбами, стопорными шайбами ​​и орехи. Рекомендуемый размер сверла - 13/64 дюйма или 5 мм. Для установки реверсивного переключателя № SWT-715 на панели толщиной до 5/8 дюйма.
Товар # HDW-M5X25SET
0,75 долл. США


Набор из четырех метрических крепежных винтов 6 мм x 12 мм с плоскими шайбами, стопорными шайбами ​​и гайками
(для SWT-728)

Набор из четырех крепежных винтов с плоскими шайбами, стопорными шайбами ​​и орехи. Рекомендуемый размер сверла - 1/4 дюйма или 6 мм. Для установки реверсивного переключателя № SWT-728 на панели толщиной до 1/8 дюйма.
Товар # HDW-M6X12SET
1,49 $ 90 151


Набор из четырех метрических крепежных винтов 6 мм x 25 мм с плоскими шайбами, стопорными шайбами ​​и гайками
(для SWT-728)

Набор из четырех крепежных винтов из оцинкованной стали с полукруглой головкой наружным диаметром 6 мм и длиной 25 мм с плоскими шайбами, стопорными шайбами ​​и орехи. Рекомендуемый размер сверла - 1/4 дюйма или 6 мм. Для установки в обратном направлении. переключить элемент # SWT-728 на панели толщиной до 5/8 дюйма.
Товар # HDW-M6X25SET
1,59 долл. США

Клеммы подключения обратного переключателя


.


Желтый изолированный кольцевой соединитель №8 для провода калибра 10-12
(для SWT-715)

Обжимной изолированный кольцевой концевой соединитель для провода калибра 10–12. Кольцо имеет внутренний диаметр 4,3 мм и подходит для шпильки № 8 или 4 мм, крепежного винта или болта.
Товар № CNX-15
$ 0,10

.


Синий изолированный кольцевой соединитель №8 для провода калибра 14-16
(для SWT-715)

Обжимной изолированный концевой соединитель с крючком для провода калибра 14-16.Кольцо имеет Внутренний диаметр 4,3 мм, подходит для шпильки № 8 или 4 мм, крепежного винта или болта.
Товар № CNX-25
$ 0,10

.

Желтый изолированный кольцевой соединитель № 10 для 10-12 Калибровочный провод
(для SWT-720)

Обжимной изолированный кольцевой соединитель для проводов калибра 12-10. Кольцо имеет внутренний диаметр 5,3 мм и подходит для шпильки № 10 или 5 мм, крепежного винта или болта.
Товар № CNX-16
$ 0,10

.

Синий изолированный кольцевой соединитель № 10 для провода калибра 14-16
(для SWT-720)

Обжимной изолированный кольцевой концевой соединитель для провода калибра 16-14.Звенеть имеет внутренний диаметр 5,3 мм и принимает шпильку 5 мм или № 10, крепежный винт или болт.
Товар № CNX-26
$ 0,10

.

Желтый изолированный кольцевой соединитель 1/4 "для провода калибра 10-12
(для SWT-728)

Обжимной изолированный кольцевой соединитель для проводов калибра 12-10. Кольцо имеет внутренний диаметр 6,4 мм и подходит для шпильки 1/4 дюйма или 6 мм, крепежного винта или болта.
Товар № CNX-17
$ 0,10

.

Синий изолированный кольцевой соединитель 1/4 "для провода калибра 14-16
(для SWT-728)

Обжимной изолированный кольцевой концевой соединитель для провода калибра 16-14.Звенеть имеет внутренний диаметр 6,4 мм и подходит для шпильки 1/4 дюйма или 6 мм, крепежного винта или болта.
Товар № CNX-27
$ 0,10

KBAC Установка прямого обратного переключателя частотно-регулируемого привода

Установка переключателя прямого / обратного хода в KBAC-27D

KBAC-27D - отличный маленький VFD, но в базовой модели нет переключателя прямого / обратного хода. Вы можете купить комплект переключателей прямого и обратного хода, который продает KB Electronics, или собрать детали в хозяйственном магазине, как это сделал я.

ПРИМЕЧАНИЕ. Представленная здесь информация предназначена только для образовательных целей. Он не заменяет рекомендации квалифицированного профессионального электрика. Всегда соблюдайте особую осторожность при работе с электричеством. Вся проводка должна соответствовать национальным и местным электротехническим нормам и правилам.


Инструменты:

  • Крестовая отвертка
  • Инструмент для зачистки проводов
  • Инструмент для обжима (Crimper)

Материалы:

  • Тумблер SPDT (GSW-12)
  • GB Крышка тумблера (1)
  • Синяя кольцевая клемма для шпильки №6 (около 1/8 дюйма) (3)
  • Провод 16 AWG, 3 фута.(90 см)
  • Изолированные быстроразъемные соединения с внутренней резьбой, 1/4 "(3)
  • Кабельные стяжки (3) или изолента.
Однополюсный двухпозиционный переключатель - это ВКЛ / ВЫКЛ / ВКЛ, который отправляет управляющий сигнал на ЧРП. GSW-12 - это общедоступный коммутатор, отвечающий всем требованиям. GSW-12 имеет винтовые клеммы. В идеале наш коммутатор должен иметь быстроразъемные штекерные клеммы, мы можем обойти это с помощью некоторых 1/8 "синих кольцевых клемм.

Резиновая крышка для коммутатора - GSW-20. Они поставляются в упаковках по 2 штуки.Они изготовлены из EPDM и содержат гайку, которая навинчивается непосредственно на выключатель и уплотняет рычаг и гайку вокруг двери. Эти крышки необходимы для обеспечения защиты частотно-регулируемого привода NEMA 4X от воды и пыли.


Кольцевые клеммы можно найти практически в любом магазине автозапчастей. Они имеют отверстие 1/8 дюйма и достаточно малы, чтобы в них поместились винты переключателя, но не слишком велики, чтобы мешать друг другу. Синий цвет указывает на размер провода, для которого они предназначены, - 16 AWG или 14 AWG.

У меня есть провод 16 AWG TEW (электрический провод из термопласта), который является обычным проводом для подключения. Вы можете использовать меньший провод для этого приложения, если вы используете подходящие (красные) кольцевые клеммы и быстроразъемные соединения.

Процедура


Отрежьте три куска провода 16 AWG длиной около 10 дюймов. Провода могут быть разного цвета, как у меня, или одного цвета, если вы укажете, какой провод куда идет.




Если вы используете соединительный провод того же цвета, для идентификации отдельных проводов можно использовать простые полосы с перманентным маркером.

С помощью инструмента для зачистки проводов удалите примерно 3/8 дюйма (10 мм) изоляции с каждого из концов провода.

Наденьте кольцевую клемму на неизолированную часть до тех пор, пока медь не просунется насквозь, и хорошенько прижмите ее с помощью щипца. Примечание. Я использую область обжима с надписью «INSUL», которая предназначена для изолированных клемм.

Потяните терминал, чтобы убедиться, что он не соскочил. Повторите это для двух других проводов.


Каждый провод будет иметь изолированное гнездовое быстроразъемное соединение на конце, противоположном кольцевым клеммам. После этого шага у вас должно получиться три провода; каждый с кольцевым зажимом на одном конце и быстросъемным соединением на другом.


Выверните три винта из клемм переключателя.


Навинтите кольцевые клеммы так, чтобы красный (передний) провод, как нижняя часть переключателя, и клеммы переместились вправо от переключателя, если смотреть сзади.

Важно отметить, что дверца KBAC имеет отверстие с насечкой, которое подходит для резьбы на переключателе и предотвращает его вращение.
Вот переключатель на месте, а выемка находится в нижней части переключателя.


Прикрутите крышку переключателя и затяните.

На обратной стороне двери вы можете увидеть провода и то, как клеммы ориентированы справа от переключателя. Снимите перемычку, которая находится между клеммами COM и FWD на печатной плате KBAC. Надавите на быстроразъемные соединения с внутренней резьбой на ответные штыри.Убедитесь, что провод от нижней части переключателя идет к FWD, провод от середины переключателя идет к COM, а провод от верхней части переключателя идет к REV.

Используя кабельные стяжки или изоленту, уберите и закрепите проводку на существующем пучке проводов.

Тестирование

Закройте дверь и убедитесь, что ни один из проводов не зажат в уплотнении двери. Установите переключатель «Вперед / Назад» в положение «вперед» и включите VFD. Установите переключатель Пуск / Стоп в положение Пуск и убедитесь, что двигатель вращается вперед.Остановите привод. Переверните вперед / назад, чтобы повернуть назад, и переверните, чтобы запустить привод. Двигатель должен вращаться в обратном направлении.

Крепление фонарей заднего хода | Как работает автомобиль

Выключатели фонарей заднего хода

Есть два основных типа переключателей фонарей заднего хода. На механической коробке передач переключатель обычно ввинчивается в корпус коробки передач и может иметь контргайку, чтобы удерживать его в нужном положении. Этот тип переключателя имеет две клеммы. На автоматической коробке передач переключатель похож по внешнему виду, но обычно имеет четыре вывода вместо двух.Два предназначены для цепи фонарей заднего хода и два - для цепи переключателя блокировки, которая предотвращает запуск автомобиля на любой передаче, кроме «N» или «P».

Фонари заднего хода обычно не требуются по закону, но они полезны. Они служат двум целям - предупреждать других участников дорожного движения о том, что вы собираетесь двигаться задним ходом; и обеспечить свет, если вы в темноте двигаетесь задним ходом.

схема простой, состоящий из одного или двух задних фонарей управляемый выключатель , поэтому если что-то пойдет не так, это легко проверить.На большинстве автомобилей переключатель установлен на механизм коробка, и она работает автоматически, когда включена задняя передача. Если фары были добавлены после того, как автомобиль был изготовлен, переключатель может быть ручным управлением, установленным на приборной панели.

Перегоревшая лампочка

Датчик переключателя

Чтобы проверить работу переключателя заднего хода, включите зажигание и выберите передачу заднего хода. Подключите одну сторону контрольной лампы к массе и по очереди щупайте каждую клемму.Переключатель должен загораться при прикосновении к каждой клемме.

Одна из самых распространенных проблем - перегоревшая лампочка. Чтобы проверить это, удалите его из его держатель и подключите его через аккумулятор терминалы с коротким расширением провод. Если лампочка загорается, неисправность кроется в другом месте цепи.

Сначала убедитесь, что патрон лампы и клеммы проводки чистые и светлые. Если есть коррозия, очистите ее влажной или сухой бумагой, а затем установите на место. лампочку и повторно протестируйте.

Если лампочка по-прежнему не загорается, предохранитель может взорваться.Вам также следует подозревают перегоревший предохранитель, если два фонаря заднего хода идут вместе.

Предохранители

Во многих случаях предохранитель, защищающий фонари заднего хода, также охватывает другие аксессуары (см. руководство к автомобилю, чтобы узнать, какие из них). Если ничего из этого не исправно, замените предохранитель и повторите попытку. Если предохранитель перегорел сразу после проверки это есть короткое замыкание где-нибудь - может быть проще получить автоэлектрик его проследит.

Если другие компоненты, защищенные предохранителем, все еще работают, вам необходимо проверить остальную часть цепи с помощью контрольной лампы.

Текущий чек

Поверните зажигание включите и снимите подающую проволоку с катушка остановить это перегрев. Выберите передачу заднего хода или положение «R» на автоматической коробке передач.

Прикрепите контрольную лампу к надежной точке заземления и проверьте клемму под напряжением в патрон лампы. Если контрольная лампа горит, Текущий достигает лампочки. Если лампочка имеет отдельный заземляющий провод, неисправность должна быть в нем.

Для проверки заземления протяните короткий провод от массы патрона лампы к точке на кузов автомобиля.Вставьте лампочку и проверьте еще раз. Если лампочка работает, замените земляной свинец.

Проверка проводки

Если ток не достигал патрона лампы, необходимо проверить остальная часть схемы.

Найдите в руководстве по ремонту цвет и расположение реверсивных проводов. Тщательно прощупайте провод по длине. В большинстве случаев проволока исчезнуть в главном ткацком станке, где вы не сможете добраться до него. Если ты найдешь вину внутри ткацкого станка вы можете обход это путем сращивания нового провода.

Переключить тест

Если в проводке нет тока, проверьте выключатель коробки передач. По мануалу В машине будет два переключателя терминала. На автомате будет четыре, два из которых для ингибитор цепи, и ее не следует беспокоить (если только вы настраиваем переключатель - см. сбоку слева). Проверьте свое руководство, чтобы найти правильные терминалы для тестирования.

Может быть проще поднять машину на ось стоит. Затем включите зажигание и выберите передачу заднего хода.Подключите контрольную лампу к массе и проверьте одну клемму, потом другой. Если на обоих выводах горит лампа, неисправность в проводка между переключателем и фарами заднего хода. Если лампа не загорается при все, проверьте проводку между предохранителем и выключателем. Если лампа горит только одна клемма, переключатель либо сломан, либо требует регулировки.

Чтобы заменить выключатель фонарей заднего хода, отсоедините проводку и либо отвинтите переключатель или, если используется контргайка, отпустите его. Заменить переключатель в обратном порядке, затем отрегулируйте.

Регулировка переключателя на механической коробке передач

Чтобы отрегулировать переключатель типа контргайки, подключите тестер цепей к клеммам. Включите передачу заднего хода и ослабьте контргайку. Вкручивайте выключатель, пока не загорится тестер, затем закрутите контргайку.

Чтобы отрегулировать переключатель типа контргайки, подключите тестер цепей через терминалы.

Включите передачу заднего хода и ослабьте контргайку (правую). Вкрутите переключатель пока тестер не загорится, затем затяните контргайку.

Другие переключатели регулируются путем полного отвинчивания переключателя и добавления или удаления прокладок. Настройка верна, когда тестер просто загорается, когда переключатель полностью затянут.

Остальные переключатели регулируются путем полного отвинчивания переключателя и сложение или вычитание прокладки (верно). Настройка верна, когда тестер просто загорается, когда переключатель полностью затянут.

Регулировка переключателя на автоматической коробке передач

Промаркируйте переключатель и коробку передач каплей краски.

Некоторые переключатели автоматической коробки передач регулируются. Базовый метод для регулировка описана здесь, но вы всегда должны согласовывать это с вашей мастерской руководство для точной процедуры.

Начните с определения четырех проводов переключателя и клемм, затем отключите их. Переместите шестерню рычаг в положение движения. Ослабьте контргайку и открутите переключатель от коробки передач на несколько оборотов.

Используя тестер цепей с собственным источником питания (не контрольную лампу), подключите его к двум клеммам фонарей заднего хода.Медленно завинтите включайте, пока не погаснет свет. Пометьте переключатель и коробку передач мазком краски.

Выкрутите переключатель до тех пор, пока его отметка не окажется ровно посередине между двумя отметками на коробке передач.

Теперь подключите тестер цепей к двум клеммам блокировки. Винт включите переключатель дальше, пока тестер снова не загорится, и отметьте это положение на коробке передач в соответствии с предыдущей отметкой, которую вы сделали на выключатель. Выкрутите переключатель до тех пор, пока его отметка не окажется ровно посередине между две метки на коробке передач (внизу), затем затяните контргайку.

Переключатель обратной полярности DPDT

Простая замена

На большинстве элементов батареи, если вы поместите батарею неправильно, она не сработает. На некоторых предметах это может повредить электронику, а на других может произойти разные вещи.

Например, если мы подключим положительный и отрицательный полюсы этой батареи к простому щеточному двигателю постоянного тока, двигатель будет вращаться в определенном направлении (возможно, по часовой стрелке). Это связано с тем, что электрический ток проходит через катушку внутри двигателя и реагирует с закрытыми магнитами (это не то же самое с бесщеточными , асинхронными двигателями , но здесь это не рассматривается).

Теперь, если мы поменяем местами эти соединения, двигатель вращается в направлении , противоположном направлению (против часовой стрелки). Почему? Потому что мы изменили способ протекания электрического тока в катушке двигателя. Мы поменяли полярность…

И это вкратце ... обратная полярность меняет положительное на отрицательное, а отрицательное на положительное.

Лучший способ

С моими гусеничными гусеничными двигателями было бы непрактично вручную менять местами подключения аккумулятора, пытаясь управлять им, поэтому вместо этого я использовал пару переключателей.

Переключатели DPDT

Мы можем добиться обратной полярности более контролируемым образом, просто используя переключатели DPDT, что означает «Double Pole Double Throw». Обычно у них есть вкл.-Выкл., настроек. Это, если мне не изменяет память, позволяет им управлять четырьмя независимыми цепями, я думаю ... но давайте не будем об этом беспокоиться.

Тумблер DPDT. 3 положения ВКЛ - ВЫКЛ - ВКЛ. 6 клемм снизу

Самое замечательное в этих дешевых, легко доступных переключателях то, что они могут поменять полярность .Они могут сделать за нас всю эту битву по замене проводов.

Для этого вам необходимо подключить переключатели особым образом…

Вид снизу переключателя DPDT - обратите внимание на пересечение концевых клемм

Здесь вы смотрите на нижнюю сторону переключателя, где находятся клеммы. На первый взгляд это может показаться немного запутанным, но на самом деле все очень просто.

Вход - это аккумулятор, поэтому красный провод (положительный) и синий провод (отрицательный) подключаются к соответствующим клеммам аккумулятора, а затем к конечным клеммам переключателя (не имеет значения, какой конец или какой вывод).Теперь посмотрите, как красный и синий провода пересекаются друг с другом и соединяются с двумя другими концевыми выводами - их напротив концевых выводов . Если вы помните этот простой крест, вы можете подключить один из этих переключателей. Выходной сигнал берется с двух центральных клемм переключателя (зеленый и желтый на моей схеме, но цвет не имеет значения). Полярность зеленого и желтого проводов определяется тем, какой конец вы подключили первым, или текущим положением переключателя. Но не бойтесь... Нажатие переключателя изменит полярность.

Это так просто ... щелкните в одну сторону: зеленый - положительный, желтый - отрицательный. Щелкните другой, желтый - положительный, зеленый - отрицательный!

Переключатель DPDT, вид снизу - 1) Положительный вход от батареи, подключенный к противоположным концевым клеммам. 2) Отрицательный вход подключен к противоположным концевым клеммам. 3) Центральные клеммы подключены к устройству - например, к двигателю постоянного тока. При щелчке переключателя устройство принимает положительный / отрицательный или отрицательный / положительный сигнал в зависимости от положения переключателя Вид снизу переключателя DPDT - начало подключения кроссовера - подключена противоположная конечная клемма

Рулевое управление с переключателями DPDT

Как я сказал выше, мои гусеницы приводятся в движение двумя моторами.Например, когда один двигатель идет полностью вперед, а другой полностью перевернут, модель начинает вращаться - гусеницы, которыми славятся гусеницы с нулевым поворотом.

Итак, для управления каждой дорожкой я использовал переключатель DPDT. Вот упрощенная схема:

Управление двумя двигателями (гусеницами) с помощью переключателей DPDT

Это действительно так просто, как кажется. Это позволило мне создать очень простую панель управления:

Простая панель управления с двумя переключателями DPDT - не самая лучшая фотография, которую я знаю, но вы можете видеть кроссовер на

Итак, вот он... изменение полярности переключателем.

Предупреждение

Теперь пора признаться ... пока я делал это, я бы не рекомендовал его для больших двигателей (как я использовал), кроме как строго для тестирования. Большие двигатели потребляют много тока. Когда их быстро переносят из одного направления в другое, они могут потреблять огромное количество тока - до двадцати раз больше, чем я где-то читал. По этой причине в идеале необходимо использовать регулятор скорости. Это электронное устройство, специально разработанное для борьбы с этими пиками тока и безопасного обращения с ними.Это не только безопаснее для вас, но и поможет избежать взрыва ваших дорогих двигателей. Я говорю больше о контроллерах скорости на странице Radio Control (которые я позже добавил к своим трекам).

Эта схема переключателя DPDT подходит для крошечных двигателей, но для более крупных - нет. Да, я использовал его - , но только для тестирования ... а я немного глуповат . Я старался не менять направление резко, чтобы предотвратить накопление тока, но на самом деле, вероятно, лучше не делать этого без регулятора скорости. Вас предупредили...

С учетом сказанного, переключатель DPDT - действительно полезная вещь, о которой нужно помнить. Время от времени это пригодится.

Подключение 3-позиционного переключателя

Подключение 3-позиционного переключателя


Как подключить 3-позиционный переключатель. Подключение трехпозиционного переключателя немного сложнее, чем подключение двухпозиционного переключателя . Прежде всего, нам нужно пройти немного по базовой терминологии, касающейся коммутаторов.

Перейдите на страницу «Терминология коммутатора », где я обсуждаю термины, используемые для различных типов домашних электрических переключателей.Это также должно помочь понять функции каждого типа переключателя.

При подключении цепи трехпозиционного переключателя мы просто контролировали поток мощности (выключение / включение) к нагрузке (свет, лампа, розетка, потолочный вентилятор и т. Д.) Из 2 разных мест. пара примеров:

В каждом конце коридора.

Вверху и внизу лестницы

Каждый трехпозиционный переключатель в этих примерах управляет источником питания для одной и той же нагрузки.

При подключении цепи 3-позиционного переключателя мы будем использовать 3-проводной кабель , известный как romex, идущий от источника (например, коробки выключателя). Затем 4-проводной кабель проходит между двумя трехпозиционными переключателями, а затем 3-проводный кабель, идущий от переключателей к нагрузке. Трехжильный кабель состоит из черного, белого и неизолированного медных проводов, в то время как четырехжильный кабель имеет дополнительный красный провод, который также является горячим. См. Ниже ..

3-проводной кабель

Черный провод = питание или горячий провод
Белый провод = нейтральный
Голая медь = земля

4-проводной кабель

Красный провод = питание или горячий провод
Черный провод = питание или горячий провод
Белый провод = нейтраль
Голая медь = земля

При подключении схемы трехпозиционного переключателя все, что мы хотим сделать, это управлять черным проводом (горячим проводом), чтобы включать и выключать загрузка из 2-х разных мест.Приведенная ниже диаграмма поможет вам лучше понять, как устроена эта схема.



Обратите внимание, что в первую коробку входит трехжильный кабель, затем четырехжильный кабель, идущий от левой коробки к правой, а затем трехжильный кабель, идущий от правой коробки к нагрузке.
Теперь что касается проводки, предположим, что вы смотрите на переключатель так, как он показывает.

Левая коробка:
Нижний левый винт является общим и принимает черный провод от источника (3-проводный).Верхний левый винт получает черный провод от правой коробки (4-х проводной). Правый верхний винт получает красный провод от правой коробки (4-х проводный). Белые провода соединить проволочной гайкой. Оголенные медные провода стягивают проволочной гайкой. Обязательно прикрепите к зеленому винту переключателя неизолированный медный провод.

Правая коробка:
Нижний левый винт является общим и принимает черный провод от нагрузки (3-проводной). Верхний левый винт получает красный провод от левой коробки (4-проводной).Правый верхний винт получает черный провод от левого ящика (4-х проводный). Белые провода соединить проволочной гайкой. Оголенные медные провода стягивают проволочной гайкой. Обязательно прикрепите к зеленому винту переключателя неизолированный медный провод.

Приведенная ниже диаграмма даст вам хорошее представление о том, что выполняет эта схема.


Следуйте за указателем мыши, пока мы проходим через это. Источник питания (черный провод) идет слева. Он соединяется с общим на левом переключателе.Когда левый переключатель включен, он подключается к верхней цепи, и теперь цепь разомкнута на правом переключателе, который выключает свет. Переключите правый переключатель, и он подключается к верхней цепи и теперь закрывает путь, снова включает свет и так далее. Поздравляю! по разводке 3-х ходовой цепи.

На мой взгляд, электромонтаж - это одно, но взглянуть на схему, подобную приведенной выше, и понять ее принцип - это ключ к самостоятельной домашней проводке.

Если вы просто заменяете трехпозиционный переключатель, на приведенных ниже схемах будут показаны различные сценарии возможного подключения вашей цепи.

Ваша ситуация похожа на любую из следующих диаграмм?
Выключатель питания-Светильник


Power-Light-Switch-Switch Выключатель освещения


Выключатель света / выключатель питания


Что общего в схемах выше и с любой схемой 3-ходового переключателя, так это то, что горячий провод питания, входящий в цепь, всегда будет идти к общей клемме первого переключателя. Горячий провод от света всегда идет к общей клемме второго переключателя.Проводники переходят от переключателя к переключателю, подключенному к клеммам бегунка, неважно какой. Если вы помните об этом, трехходовая схема становится действительно упрощенной. И, конечно же, нейтраль всегда идет прямо на нагрузку.

Позвольте Тиму Картеру с сайта AskTheBuilder.com показать вам несколько отличных советов по установке и подключению трехпозиционного переключателя.

Проводка нейтрального выключателя и фонаря заднего хода

Хорошо для начала - вот изображение переключателя Quicksilver B + M (4 скорости) с двумя установленными микровыключателями.Номер детали микропереключателя

: bmm-80629
http://www.summitracing.com/parts/BMM-80629/

Переключатель передач поставляется только с одним, вам нужно два для обоих фонарей заднего хода и нейтральной защиты.

Нижний переключатель предназначен для нейтральной безопасности, верхний - для фонарей заднего хода.

Я использовал винты 6x32x2 ", стопорные шайбы и гайки, чтобы удерживать переключатели. Мне пришлось немного просверлить монтажные отверстия.

Переключатель фонарей заднего хода и штекер можно увидеть на этом рисунке - в нижней части рулевой колонки.Простые обжимные штекеры с охватываемым лезвием вставляются в штекер оригинального производителя.

Вот хитрая деталь только для 79 года.

Здесь находится провод.
Около 4 дюймов провода оголены перед тем, как он войдет в эту вилку. Я полагаю, что затем он выходит через жгут проводов, соединитель перегородки и т. Д. К стартеру. Он ТВЕРДЫЙ фиолетовый.

ДРУГОЙ 12ga фиолетовый / фиолетовый + белый провод (по крайней мере, в моем 79 году) это для заднего дефростера!

Это реле дефростера.Он напрямую питается от батареи (оранжевый с черной полосой) и включается и выключается через синий провод. Пурпурный / белый провод проходит через жгут к разъему над рулевой колонкой, где он становится пурпурным, а затем выходит из приборной панели через защитную панель со стороны водителя под порогом к заднему окну.

В жгуте проводов указателя поворота есть еще один фиолетовый провод.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
