Содержание

Ограничители перенапряжения нелинейные (ОПН)

  1. Назначение и принцип действия ОПН
  2. Обозначение ОПН на схемах. Принципиальные схемы подключения
  3. ОПН типа КР, РТ, РВ, РК
  4. Конструкция ОПН
  5. Выбор ОПН
  6. Технические характеристики ОПН
  7. Внешний вид и размеры ОПН 6-750 кВ
  8. ГОСТы ОПН

1. Назначение и принцип действия ОПН

Ограничители перенапряжения нелинейные (ОПН) – это широко распространенные в промышленности высоковольтные аппараты, применяемые в сетях среднего и высокого классов напряжения переменного тока. Нелинейные ограничители защищают изоляцию электрооборудования подстанции и электрических сетей от скачков коммутационных и атмосферных перенапряжений.

Ограничители предназначены для эксплуатации при температуре от – 60°С до + 45°С (для внутренней установки максимальная температура + 55°С) и до 1000 метров над уровнем моря.

Защитная функция ОПН состоит в том, что при номинальной работе электроустановки ток, ограничитель перенапряжения пропускает ничтожно малый – доли миллиампера.

Если происходит импульсный скачек напряжения, сопротивление ограничителя мгновенно падает до единиц Ом, варисторы при этом переходят в проводящее состояние и ограничивают дальнейшее нарастание перенапряжения, преобразовывая энергию импульса в тепловую энергию, которая рассеивается в окружающую среду. Ограничитель возвращается вновь в непроводящее состояние после окончания волны перенапряжения. ОПН может эффективно ограничивать высокочастотные скачки перенапряжения за счет мгновенного перехода в проводящее состояние.



Рисунок 1 – График изменения напряжения на оборудовании и тока через ОПН при воздействии перенапряжений.

2. Обозначение ОПН на схемах. Принципиальные схемы подключения

Стандартное графическое обозначение элемента схемы ОПН приведено на рисунке 2.


Рисунок 2 – Графическое обозначение ОПН

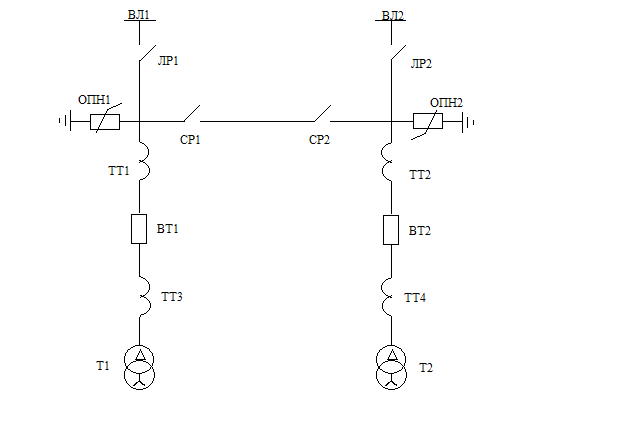

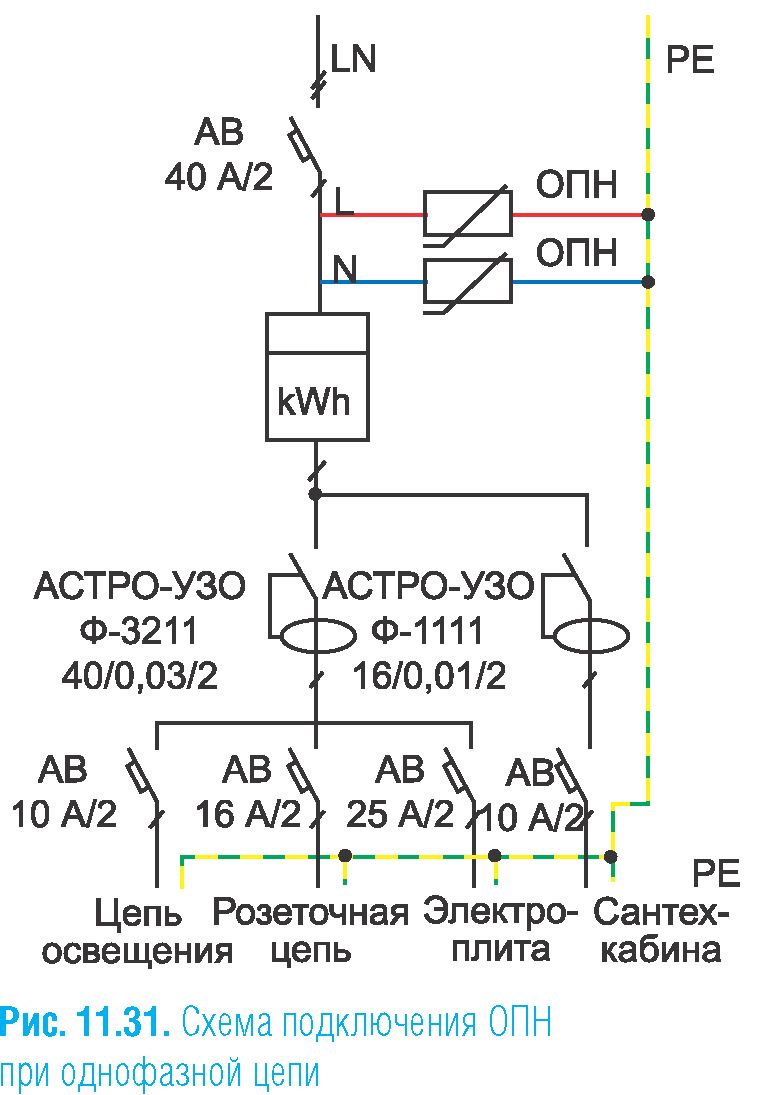

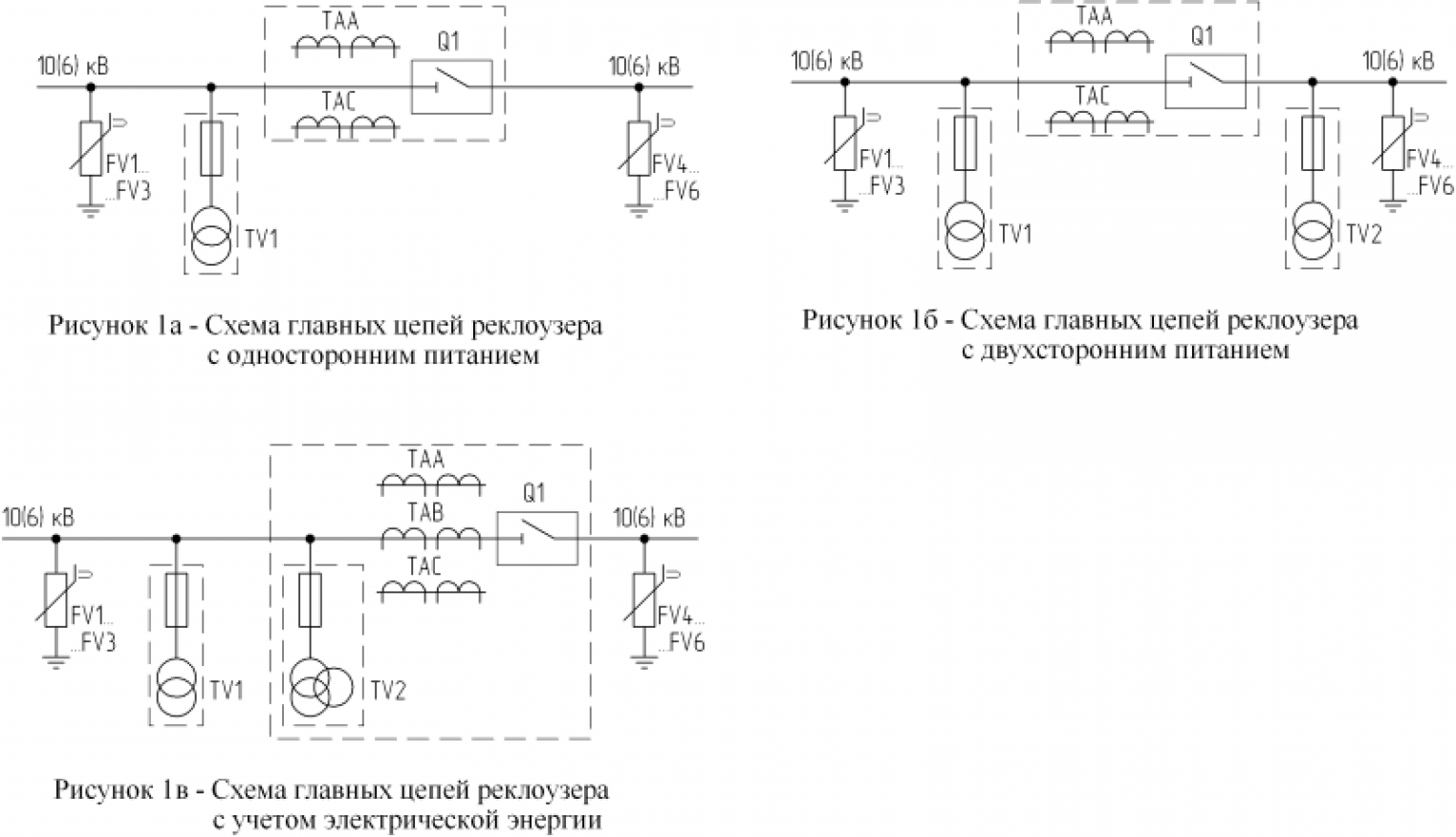

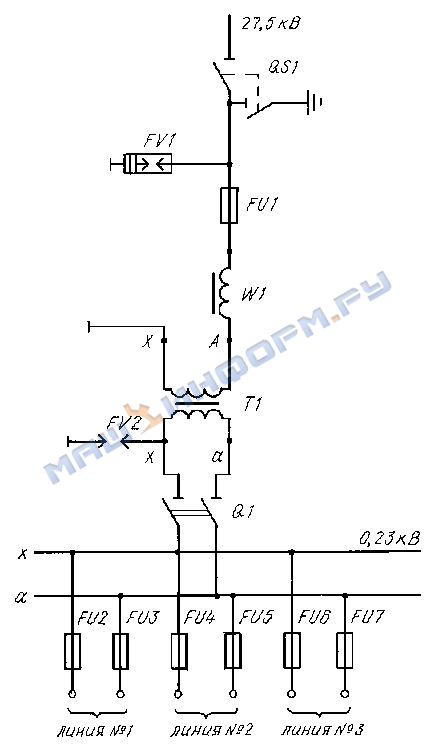

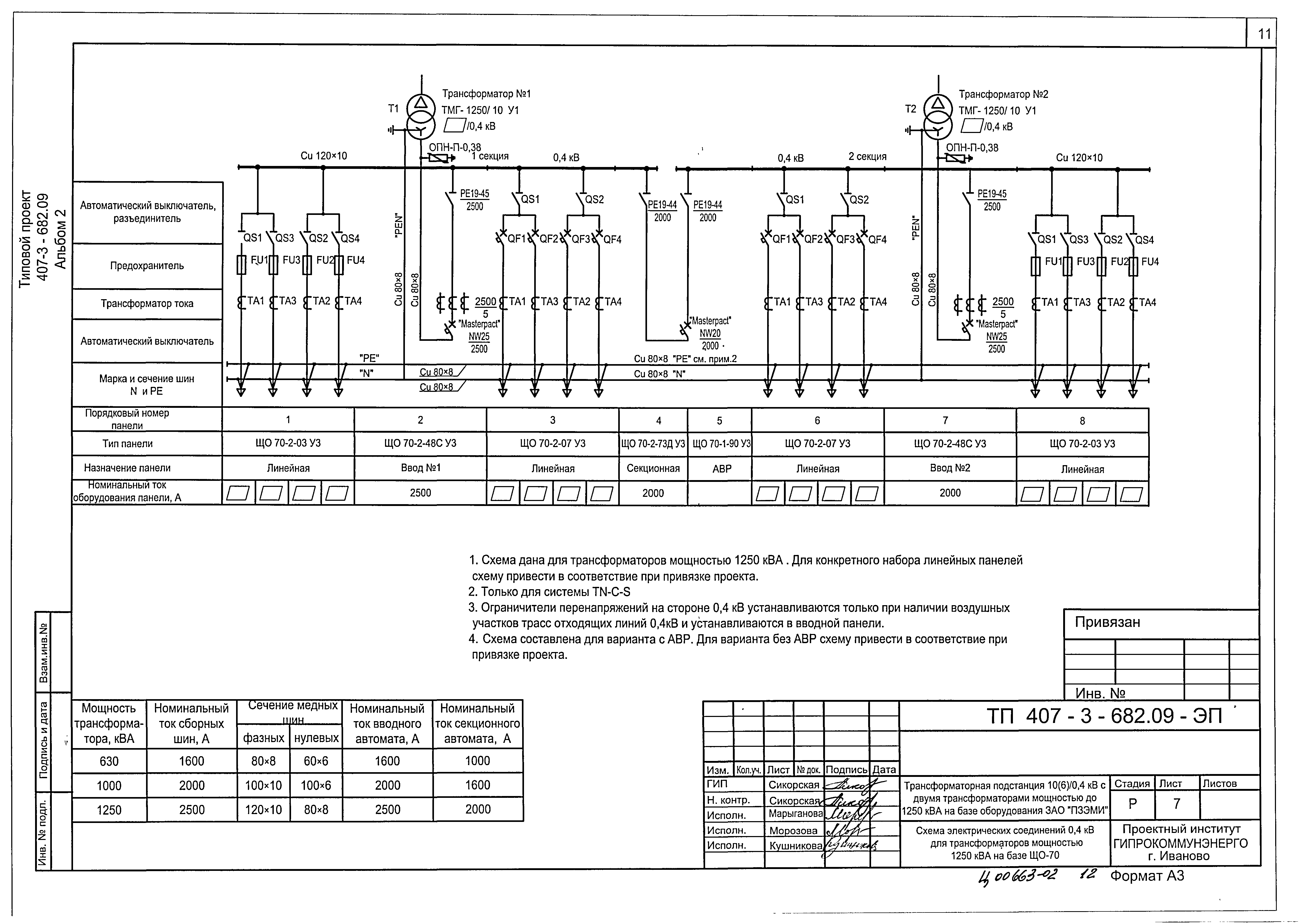

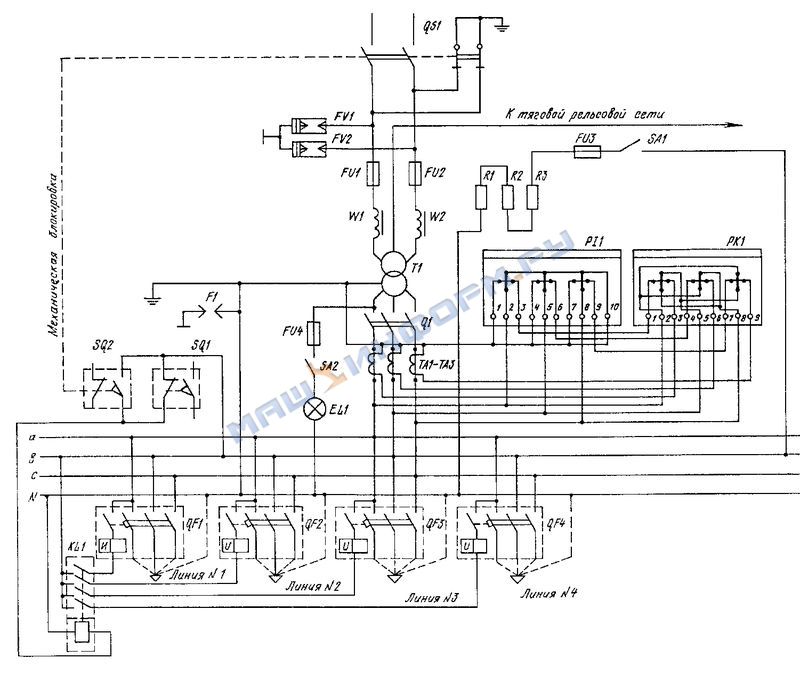

Рисунок 3 – Схема подключения ОПН для защиты промышленных и жилых потребителей.


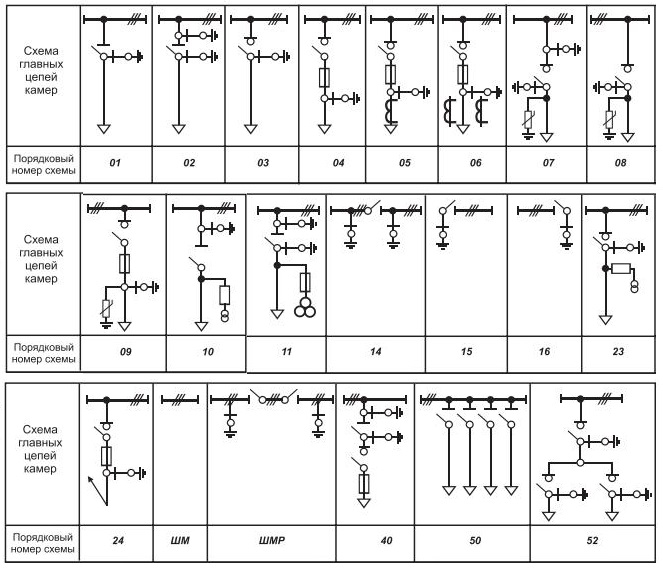

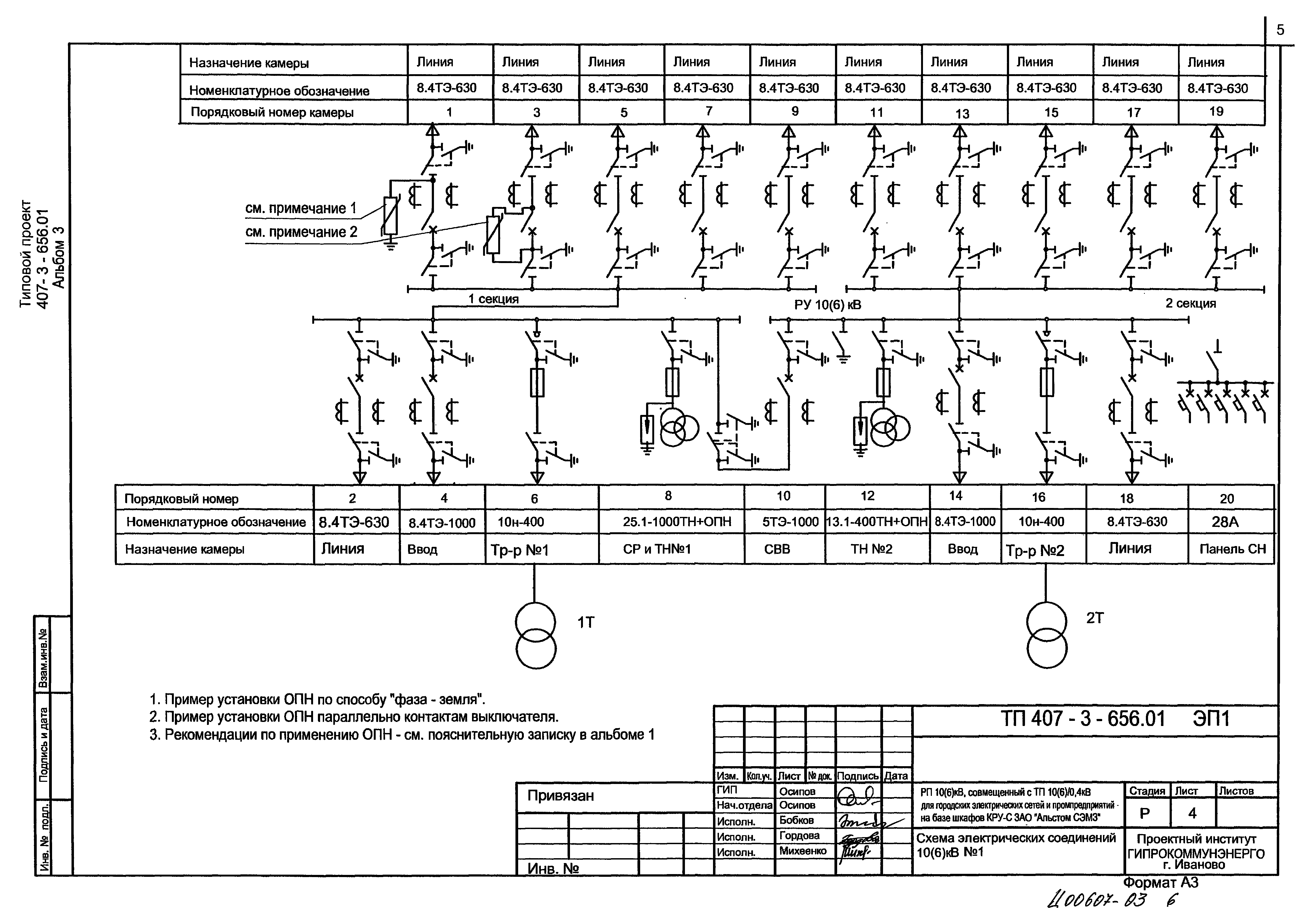

Рисунок 4 – Защита РУ 10 кВ от набегающих грозовых волн с ВЛ напряжением 10 кВ на деревянных опорах.

3. ОПН типа КР, РТ, РВ, РК

ОПН–КР предназначены для защиты электрооборудования в сетях от 6 до 10 кВ. Рекомендуются для защиты трансформаторов и двигателей.

ОПН-РТ рекомендованы для защиты ответственного электрооборудования в сетях от 3 до 10 кВ при частых воздействиях перенапряжений. Используются для защиты трансформаторов электродуговых печей, электрических генераторов и др.

ОПН-РВ рекомендуются для применения вместо вентильных разрядников серии РВО. Ограничители типа ОПН-РВ не требуют проведения предварительных расчетов, так как отстроены от перенапряжений при однофазных дуговых замыканиях.

ОПН-РК предназначены для эксплуатации в районах 1-3 степени загрязнения атмосферы, применяются в сетях 35-110 кВ. Разработаны специально для защиты изоляции нейтрали трансформаторов 110 кВ.

4. Конструкция ОПН

Ограничители типов КР, РТ и РВ представляют собой высоковольтные аппараты, состоящие из последовательно соединенных варисторов, размещенных внутри изоляционного корпуса.

Безопасное нахождение ОПН под напряжением обеспечивает высоко-нелинейная вольтамперная характеристика варисторов. При изготовлении ограничителей классов напряжения 3-10кВ, колонка резисторов находится между металлическими электродами и запрессовывается в оболочку из особого атмосфероустойчивого полимера.
Ограничители типа РК состоят из блоков варисторов соединенных последовательно, находящихся внутри покрышки. Покрышка состоит из стеклопластикового цилиндра.

5. Выбор ОПН

При выборе ОПН для конкретного случая, необходимо применять официальные рекомендации международных стандартов или методические указания (МЭК 60099-5).
Параметры ограничителя выбирают исходя из назначения, места установки, необходимого уровня ограничения перенапряжений, схемы сети и ее параметров (способа заземления нейтрали, максимального рабочего напряжения сети, степени компенсации емкостного тока на землю и его величины и т.д.).

По назначению ограничители применяют для защиты оборудования от грозовых и коммутационных перенапряжений.

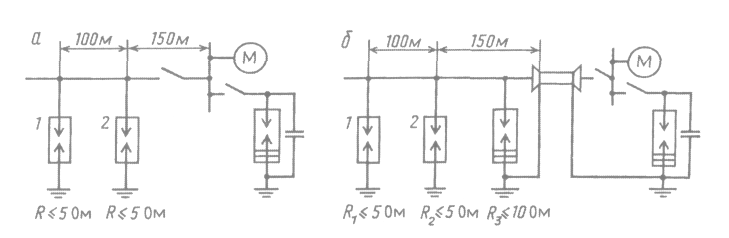

Места для установки, а так же расстояния от защищаемого оборудования до ограничителей должны соответствовать требованиям «Правил устройства электроустановок», раздел 4 седьмое издание ПУЭ.

6. Технические характеристики ОПН

Таблица 1 – Технические характеристики ограничителей типа ОПН 6 – 10кВ (ОПН-КР/TEL–X/X УХЛ1(2)10/11.5)

Наименование параметров 6/6.06/6.910/10.510/11.510/12
Класс напряжения сети, кВ  6 6  10 10 10
 Наибольшее длительно допустимое рабочее напряжение Uнд; кВ  6.0 6.9 10.5 11.5 12.0
 Номинальный разрядный ток 8/20 мкс, Iн; кА 10 10 10 10 10
 Остаточное напряжение Uост; кВ; не более:
– при коммутационном импульсе тока


 125 А 30/60мкс  14. 3 16.2 24.8 26.9 29.7
 250 А 30/60мкс  14.6  16.5  25.4  27.6  30.4
 500 А 30/60мкс  15.0  17.5  26.1  28.3  31.3
– при грозовом импульсе тока
5000 А, 8/20мкс 17.7 20.0 30.7 33.3 36.9
10000 А, 8/20мкс 19.0 21.5 33.0 35.8 39.6
20000 А, 8/20мкс 21.2 24.0 36.7 39.9 44.1
при крутом импульсе тока 10000А, 1/10мкс 21.3 24.1 36.
9
40.1 44.3
Емкостный ток проводимости Iс, мА, не более:
амплитуда 0.6 0.6 0.6 0.6 0.6
действующее значение 0.45 0.45 0.45 0.45 0.45
Удельная энергия ОПН, кДж/кВ Uнд, не менее 3.6 3.6 3.6 3.6 3.6
Максимальная амплитуда импульса тока 4/10мкс, кА 100 100 100 100 100
Взрывобезопасный ток при коротком замыкании Iкз, кА 16 16 16 16 16
Максимальное изгибающее усилие, Н 305 305 305 305 305

Характеристики ОПН представленные на рисунках 5 и 6 получены для ограничителей производителя TEL.
Характеристика «напряжение-время» ограничителей 6 - 10кВ типа ОПН–КР при образовании квазистационарных перенапряжений показана на рисунке – 5.


Рисунок 5 – Характеристика «напряжение–время»: 1 – с предварительным нагружением 3.6 кДж/кВ Uнд; 2 — без предварительного нагружения энергией.

Таблица 2 – Технические характеристики ограничителей типа ОПН 35 – 110 – 220 кВ (ОПН/TEL–X/X–550 УХЛ1)

Наименование параметров 35/40.5110/78110/84220/146220/156220/168
Класс напряжения сети, кВ 35 110 110 220 220 220
 Наибольшее длительно допустимое рабочее напряжение Uнд; кВ 40.5 78 84 146 156 168
 Номинальный разрядный ток 8/20 мкс, Iн; кА 10 10 10 10 10 10
 Остаточное напряжение Uост; кВ; не более:
– при коммутационном импульсе тока
 125 А 30/60мкс 93 178 191 334 356 386
 250 А 30/60мкс 98 188 202 352 376 404
 500 А 30/60мкс 101 192 207 362 384 414
– при грозовом импульсе тока
5000 А, 8/20мкс 119 230 247 428 460 494
10000 А, 8/20мкс 130 250
269
468 500 538
20000 А, 8/20мкс 146 295 301 524 560 602
при крутом импульсе тока 10000А, 1/10мкс 153 295 317 552 590 634
Емкостный ток проводимости Iс, мА, не более:
амплитуда 0. 9 0.9 0.9 0.9 0.9 0.9
действующее значение 0.7 0.7 0.7 0.7 0.7 0.7
Удельная энергия ОПН, кДж/кВ Uнд, не менее 5.5 5.5 5.5 5.5 5.5 5.5
Максимальная амплитуда импульса тока 4/10мкс, кА 100
100
100 100 100 100
Взрывобезопасный ток при коротком замыкании Iкз, кА 30 30 30 30 30 30
Максимальное изгибающее усилие, Н 580 600 600 640 640 640

Характеристика «напряжение–время» ограничителей 35 – 220кВ типа ОПН–35,110,220 при образовании квазистационарных перенапряжений показана на рисунке – 6 .


Рисунок 6 – Характеристика «напряжение–время»: 1 — с предварительным рассеиванием энергии 5.5 кДж/кВ Uнд; 2 — без предварительного рассеивания энергии

7. Внешний вид и размеры ОПН 6-750кВ

Ограничители подвесного исполнения на классы напряжения 6-35кВ приведены на рисунке 7.



Рисунок 7 – ОПН подвесного исполнения: а) ОПН 6кВ; б) ОПН 10кВ; в) ОПН 35кВ


Внешний вид и размеры ОПН 110-220кВ подвесного исполнения представлены на рисунке 8.


Рисунок 8 – ОПН подвесного исполнения: а) ОПН 110кВ; б) ОПН 220кВ

Внешний вид и размеры ОПН 330-750кВ представлены на рисунках 9 и 10.


Рисунок 9 – а) ОПН 330кВ; б) ОПН 500кВ

Рисунок 10 – ОПН 750кВ

8. ГОСТы ОПН

1. ГОСТ Р 52725-2007. Ограничители перенапряжений нелинейные для электроустановок переменного тока напряжением от 3 до 750 кВ. Общие технические условия.

2. ГОСТ Р 53735.5-2009 Разрядники вентильные и ограничители перенапряжений нелинейные для электроустановок переменного тока на напряжение от 3 до 750 кВ. Часть 5. Рекомендации по выбору и применению.

3. ГОСТ 34204-2017 Ограничители перенапряжений нелинейные для тяговой сети железных дорог. Общие технические условия.

4. Правила устройства электроустановок.

Обозначение УЗИП на схемах — RozetkaOnline.COM

Устройства защиты от импульсных перенапряжений, сокращенно УЗИП, оберегают электрооборудование от грозовых и коммутационных импульсных токов, например, при удаленном ударе молнии.

Они применяются не только в промышленности, часто используются и в бытовых схемах электроснабжения, при строительстве частных домов.

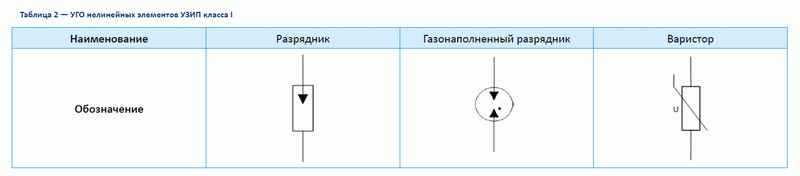

Графическое обозначение УЗИП

Общий вид УЗИП для схем, регламентируется в ГОСТ Р МЭК 61643-12-2011 (Читать PDF) «Устройства защиты от импульсных перенапряжений в низковольтных силовых распределительных системах. Принципы выбора и применения», согласно которому, условное обозначение выглядит следующим образом (см. изображение ниже):

Современные модульные ограничители импульсных перенапряжений, устанавливаемые в электрических щитах (ВРУ, ЩС и т.д.), в зависимости от типа, включают и другие дополнительные средства защиты.

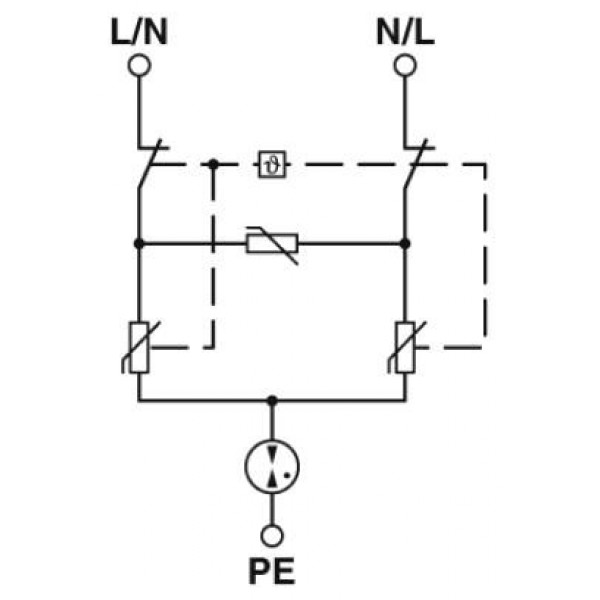

Например, в одном корпусе содержат как ограничивающие напряжение, так и ток компоненты. В таких случаях, допустимо к стандартному схематическому обозначению, добавлять и маркировку соответствующих контролируемых величин, например, так:

Также нередко на схемах, где применяется УЗИП, показывается графическое обозначение основного элемента, на котором он построен — Варистора, Разрядника или Газонаполненного разрядника:

Каждый из представленных видов защиты имеет свои плюсы и минусы, поэтому, информация из однолинейной схемы о том, какое оборудование установлено, бывает очень важна. Дополнительно, об этом сообщает и маркировка УЗИП на схемах буквенным кодом.

Буквенная маркировка

Для устройств защиты от импульсных перенапряжений отдельного буквенного кода нет. Поэтому, на однолинейных схемах, принято маркировать УЗИП согласно ГОСТ 2-710-81 (ЧИТАТЬ PDF) «Обозначения буквенно-цифровые в электрических схемах» двумя возможными кодами, в зависимости от основного компонента, используемого в конкретной модели УЗИП:

FV – на разрядниках

RU – на варисторах

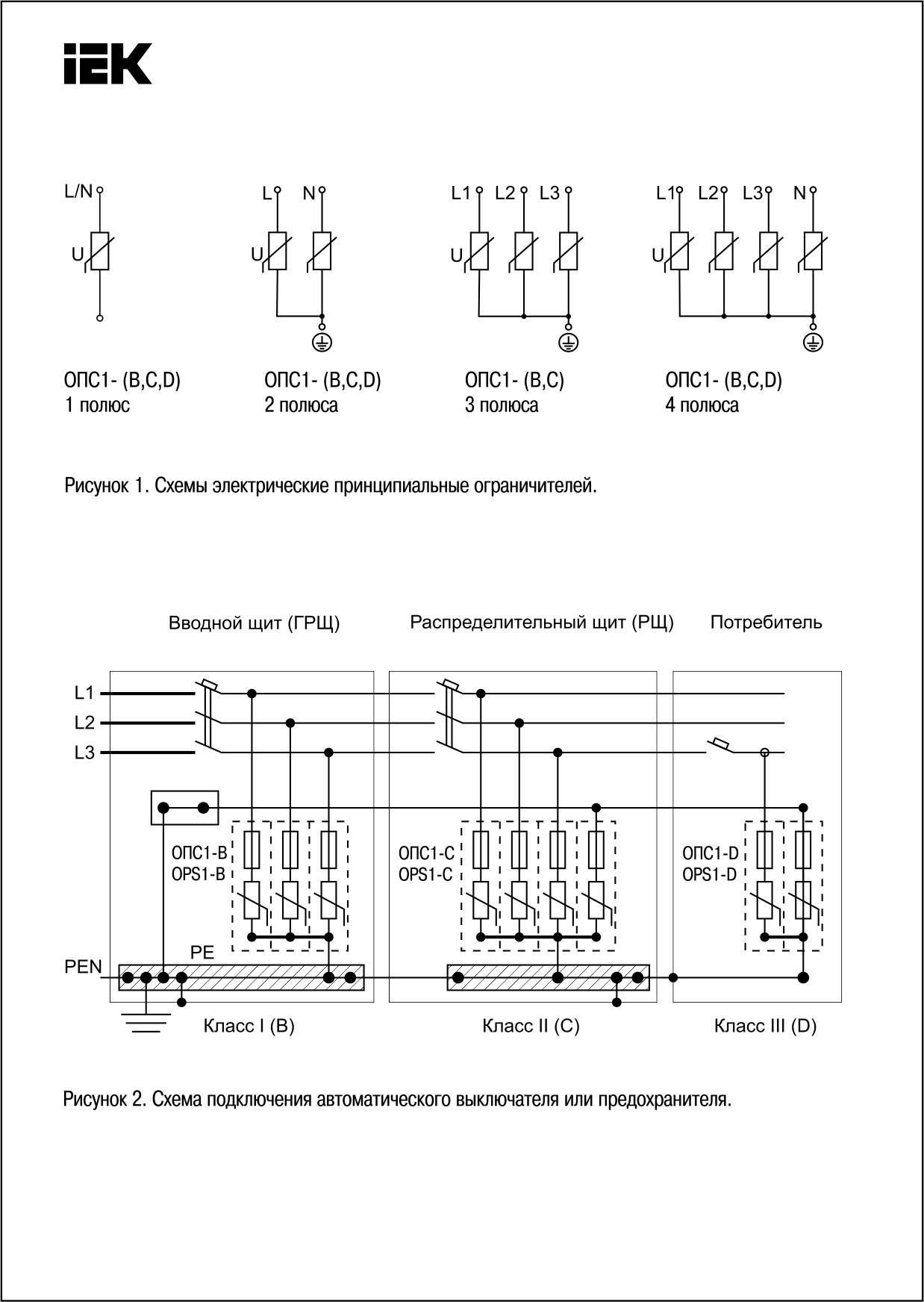

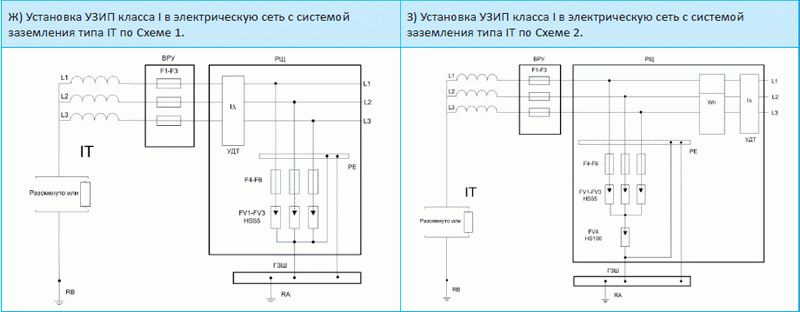

На изображении ниже, пример правильного обозначения узип на однолинейной схеме простейшего электрического щита:

На схеме показано устройство в которое, после вводного двухполюсного автомата, подключен нулевой и фазный проводники, а третяя клемма — соединена с шиной защитного заземления электрощита PE.

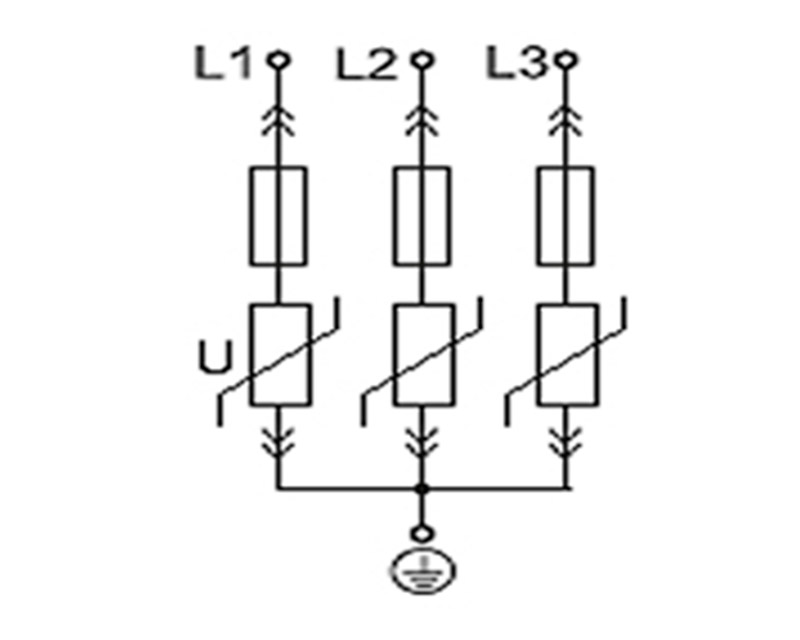

обозначение трехфазного узип на схеме

Для трехфазных УЗИП допустимо использовать стандартное, представленное выше обозначение , дополнительно показывая количество подключаемых проводников.

Но встречаются схемы, на которых трехфазные УЗИП, показаны в виде трех отдельных элементов, например варисторов, объединенных в одном корпусе. Оба этих вида правильные, но для удобства, простоты и лучшей читаемости чертежа, лучше пользоваться первым вариантом.

Рубильник условное обозначение на схеме

2. Контакт импульсный замыкающий при срабатывании и возврате

3. Переключатель двухполюсный шестипозиционный, в котором третий контакт верхнего полюса срабатывает раньше, а пятый контакт — позже, чем соответствующие контакты нижнего полюса

4. Искатель с двумя движениями с возвратом в исходное положение и многократным соединением контактных полей несколькими искателями, например двумя

1. РАЗРАБОТАН И ВНЕСЕН Государственным комитетом СССР по стандартам

П.А. Шалаев, С.С. Борушек, С.Л. Таллер, Ю.Н. Ачкасов

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 27.10.87 № 4033

3. Стандарт полностью соответствует СТ СЭВ 5720-86

4. ВЗАМЕН ГОСТ 2.738-68 (кроме подпункта 7 табл. 1) и ГОСТ 2.755-74

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Каждый специалист-электротехник должен обладать навыками чтения электрических схем. При помощи специальных условных знаков легко отображаются любые типы розеток, выключателей, коммутационной аппаратуры, электроприборов и оборудования. В нормативных документах предусмотрено и обозначение перекидного рубильника на схеме. Отечественные и зарубежные стандарты практически не отличаются, поэтому данные устройства свободно идентифицируются в проектной документации.

Нормативные документы и типы электрических схем

Электрические схемы являются наиболее востребованными при составлении проектов и выполнении практических работ. Их основой служат многочисленные варианты условного — графического обозначения – УГО, определяемые ГОСТ 2.702-2011. Этот документ известен среди специалистов под названием «ЕСКД. Правила выполнения электрических схем. Он создан на основе нескольких норм и правил, определяемых другими видами ГОСТ.

Все представленные нормативы отображаются в виде четких требований, касающихся подробностей всех типов электрических схем. Документ содержит не только перечень обозначений, касающийся приборов и изделий, но и отображает взаимные связи между ними, а также основные принципы работы каждого устройства, использующего электроэнергию. Здесь же определяются правила, в соответствии с которыми можно узнать, как обозначается то или иной вид контактных соединений, особенности в маркировке проводников, буквенные и графические отображения используемых элементов.

В практической деятельности электротехники пользуются тремя основными видами электрических схем.

Монтажная схема. Как правило отображается в виде печатной платы с точным указанием мест расположения деталей и элементов. С помощью специальных знаков указываются их номинальные значения, принципы соединений, креплений и подводки к соседним компонентам. В электрических схемах, отображающих проводку жилого помещения, точно показываются места установки розеток и выключателей, осветительных и других приборов. Здесь же наносятся линии кабелей и проводников, с указанием их технических характеристик.

На принципиальных схемах (рис. 1), наносятся подробные обозначения всех контактных соединений и других связей, а также параметры элементов и сетей. Полная схема отображает процессы управления и контроля над компонентами и всю силовую цепь. Линейная схема отображает только цепь, детали которой наносятся на отдельные листы.

Функциональные схемы (рис. 2) составляются в виде основных узлов, используемых во всей цепи или в отдельно взятом приборе. В этом случае не указываются в деталях физические размеры и прочие параметры деталей. Они обозначаются как отдельные блоки с необходимой маркировкой, дополненные связями с другими составляющими цепи или устройства.

Отображение электрических сетей на разных схемах

Перекидные рубильники отображаются на разных электрических схемах, в том числе и на однолинейной схеме, каждая из которых имеет свои специфические особенности. Знание этих отличий позволит правильно прочитать и расшифровать нанесенные изображения, безошибочно определить то или иное устройство. Подобные схемы могут быть многолинейными и однолинейными.

Наиболее подробно состояние электрической цепи отображается в виде графического чертежа на многолинейных схемах. Поскольку передача электричества осуществляется по трехфазной сети, то и на чертежах фиксируется каждая фаза со всеми подключенными устройствами и оборудованием. Такие схемы получили название трехлинейных.

В четырехлинейных схемах, используемых в сетях с низким напряжением, к фазным проводам добавляется нулевой проводник PEN или N. При наличии провода защитного заземления РЕ, схема превращается в пятилинейную.

В соответствии с Правилами устройства электроустановок, однофазные сети оборудуются фазным, нулевым и заземляющим проводником. Эти три провода составляют трехлинейную схему. При отсутствии заземления нередко обходятся двумя проводами – фазным и нулевым, собранными в двухлинейную схему. Такая же схема используется в сетях постоянного тока, где используется два провода – плюс и минус.

В случае слишком разветвленных сетей, использование подробных многолинейных схем становится не совсем удобным. Для этого предусмотрены однолинейные схемы, на которых трехфазная электрическая сеть отображается в виде одного общего проводника.

Основные виды рубильников

Согласно электротехнической терминологии, рубильник относится к устройствам, обеспечивающим течение по цепи электрического тока. Его отличительной особенностью является уникальная система, действие которой направлено на быстрый разрыв контакта. Все функции устройства осуществляются ручным приводом, надежно отключающим напряжение во время выполнения ремонтных и профилактических работ.

Существует несколько типов рубильников, среди которых можно выделить следующие:

  • Перекидные (рис. 1). С помощью этих устройств напряжение перекидывается с одной цепи на другую. В основном они используются, когда возникает необходимость переключить подачу тока с аварийного участка цепи на рабочий. Для установки приборов предусматриваются специальные щитовые помещения. Данный тип рубильников имеет высокие эксплуатационные и технические показатели.
  • Разрывные (рис. 2). Подключается к общим выходным цепям, идеально подходят для частных домов, квартир, офисных зданий. С помощью этого прибора осуществляется подключение какого-либо объекта к общей сети. Устанавливаются в электрическом щите с выводом наружу переключающего рычага. На рынке представлены широким модельным рядом.
  • Реверсивные (рис. 3). Используются в трехфазных электрических сетях, обеспечивая их нормальное функционирование. С помощью этих приборов нагрузка распределяется между линиями, а ток бесперебойно поступает потребителям. Установка рубильников выполняется в горизонтальном или вертикальном положении, все переключения производятся вручную. Отдельные виды приборов могут управляться дистанционно.

Основной деталью рубильника является поворотная контактная система. Конструкция подвижного контакта представляет собой нож или подпружиненную вилку, а неподвижного – нож или две пластины, подпружиненные посредством стального рассеченного кольца. Кроме того, рубильник оборудуется рукояткой или ручным приводом, контактными выводами для подключения проводов. Разрывной рубильник на 1 направление с тремя полюсами оборудуется тремя входными и тремя выходными контактами, а у перекидного изделия на 2 направления – шесть входных и шесть выходных контактов. Для каждого полюса предусмотрены 1 или 2 дугогасительные камеры, в соответствии с количеством направлений.

Конструкция контактной группы не позволяет подвижному контакту самопроизвольно выпадать под действием вибрации или под собственным весом. Для всех переключений требуется только физическая сила персонала.

Перекидные рубильники на электрических схемах

Существуют различные варианты отображения перекидных и других рубильников. Разница между ними зависит от параметров электрической сети и конкретного места в схеме каждого из них. При использовании однолинейной схемы, обозначение на схеме прибора выполняется так, как это показано на рисунке 1. Такой же вариант используется в многолинейной схеме, когда рубильник устанавливается на какую-то одну фазу.

На рисунке 2 отображается трехфазный рубильник, обеспечивающий поочередное включение и отключение фаз. Точно такие же рубильники (рис. 3) оборудуются специальной планкой, позволяющей одновременно замыкать все три фазы. Эта важная деталь обязательно отображается на трехлинейных схемах и вариантах с большим количеством линий. Данная схема подходит и для двухфазных рубильников, когда отображается два прибора, соединяемых общей планкой. На рисунке 4 хорошо просматривается обозначение перекидного рубильника на схеме в однолинейном варианте. В этом случае вместо трех фаз указана всего лишь одна, которая называется условно средней.

Существуют варианты (рис. 5), обозначений рубильника на однолинейной схеме, в которой она превращается в многолинейную. Такое изображение используется при необходимости более подробного рассмотрения некоторых участков цепи.

Отдельное обозначение предусмотрено для реверсивных рубильников перекидного типа, устанавливаемых вместе с трехфазными асинхронными двигателями. Данные приборы характеризуются наличием трех положений, в том числе – 2 положения на включение и 1 – на отключение. Эти обозначения применяются чаще всего, но при использовании редких видов сетевых соединений, в нормативной документации вполне возможно подобрать УГО или скомбинировать наиболее подходящий вариант.

Если для обычного человека восприятие информации происходит при чтении слов и букв, то для слесарей и монтажников их заменяют буквенные, цифровые или графические обозначения. Сложность в том, что пока электрик закончит обучение, устроится на работу, научится чему-то на практике, как появляются новые СНиПы и ГОСТы, согласно которым вносятся коррективы. Поэтому не стоит пытаться выучить всю документацию и сразу же. Достаточно почерпнуть базовые познания, а по ходу трудовых будней добавлять актуальные данные.

Введение

Для конструкторов цепей, слесарей КИПиА, электромонтеров, умение прочитать электросхему – ключевое качество и показатель квалификации. Без специальных знаний сходу разобраться в тонкостях проектирования приборов, цепей и способах соединения электроузлов невозможно.

Условные обозначения можно считать особым криптографическим кодом, поясняющим работу и принцип действия конкретной схемы. В Японии, США и Европе значки существенно отличаются от отечественной маркировки, что необходимо учитывать.

Виды и типы электрических схем

Перед тем, как начать изучать существующие обозначения электрооборудования и его соединения, необходимо разобраться с типологией схем. На территории нашей страны введена стандартизация по ГОСТ 2.701-2008 от 1.07.2009 года, согласно «ЕСКД. Схемы. Типы и виды. Общие требования».

  1. Объединенные.
  2. Расположенные.
  3. Общие.
  4. Подключения.
  5. Монтажные соединений.
  6. Полные принципиальные.
  7. Функциональные.
  8. Структурные.

Среди существующих 10 видов, указанных в данном документе, выделяют:

  1. Комбинированные.
  2. Деления.
  3. Энергетические.
  4. Оптические.
  5. Вакуумные.
  6. Кинематические.
  7. Газовые.
  8. Пневматические.
  9. Гидравлические.
  10. Электрические.

Для электриков представляет наибольший интерес среди всех вышеперечисленных типов и видов схем, а также самая востребованная и часто используемая в работе – электрическая схема.

Последний ГОСТ, который вышел, дополнен многими новыми обознвачениями, актуальный на сегодня с шифром 2.702-2011 от 1.01.2012 года. Называется документ «ЕСКД. Правила выполнения электрических схем», ссылается на другие ГОСТы, среди которых упомянутый выше.

В тексте норматива изложены четкие требования в подробностях к электросхемам всех видов. Поэтому руководствоваться при монтажных работах с электрическими схемами следует именно данным документом. Определение понятия электрической схемы, согласно ГОСТ 2.702-2011 следующее:

«Под электрической схемой следует понимать документ, содержащий условные обозначения частей изделия и/или отдельных деталей с описанием взаимосвязи между ними, принципов действия от электрической энергии».

После определения в документе содержатся правила реализации на бумаге и в программных средах обозначений контактных соединений, маркировки проводов, буквенных обозначений и графического изображения электрических элементов.

Следует заметить, что чаще в домашней практике используются всего три типа электросхем:

  • Монтажные – для прибора изображается печатная плата с расположением элементов при четком указании места, номинала, принципа крепления и подведения к другим деталям. В схемах электропроводки для жилых помещений указывается количество, место расположения, номинал, способ подключения и другие точные указания для монтажа проводов, выключателей, светильников, розеток и т.п.
  • Принципиальные – на них указываются подробно связи, контакты и характеристика каждого элемента для сетей или приборов. Различают полные и линейные принципиальные схемы. В первом случае изображается контроль, управление элементами и сама силовая цепь; в линейной схеме ограничиваются только цепью с изображением остальных элементов на отдельных листах.
  • Функциональные – здесь без детализации физических габаритов и других параметров указывается основные узлы прибора или цепи. Любая деталь может изображаться в виде блока с буквенным обозначением, дополненного связями с другими элементами устройства.

Графические обозначения в электрических схемах

  • 2.755-87 – графические условные обозначения контактных и коммутационных соединений.
  • 2.721-74 – графические условные обозначения деталей и узлов общего применения.
  • 2.709-89 – графические условные обозначения в электросхемах участков цепей, оборудования, контактных соединений проводов, электроэлементов.

В нормативе с шифром 2.755-87 применяется для схем однолинейных электрощитов, условные графические изображения (УГО) тепловых реле, контакторов, рубильников, автоматических выключателей, иного коммутационного оборудования. Отсутствует обозначение в нормативах дифавтоматов и УЗО.

На страницах ГОСТ 2.702-2011 допускается изображение этих элементов в произвольном порядке, с приведением пояснений, расшифровки УГО и самой схемы дифавтоматов и УЗО.
В ГОСТ 2.721-74 содержатся УГО, применяемые для вторичных электрических цепей.

ВАЖНО: Для обозначения коммутационного оборудования существует:

4 базовых изображения УГО

УГОНаименование
Замыкающий
Размыкающий
Переключающий
Переключающий с наличием нейтрального положения

9 функциональных признаков УГО

ВАЖНО: Обозначения 1 – 3 и 6 – 9 наносятся на неподвижные контакты, 4 и 5 – помещаются на подвижные контакты.

Основные УГО для однолинейных схем электрощитов

УГОНаименование
Тепловое реле
Контакт контактора
Рубильник – выключатель нагрузки
Автомат – автоматический выключатель
Предохранитель
Дифференциальный автоматический выключатель
УЗО
Трансформатор напряжения
Трансформатор тока
Рубильник (выключатель нагрузки) с предохранителем
Автомат для защиты двигателя (со встроенным тепловым реле)
Частотный преобразователь
Электросчетчик
Замыкающий контакт с кнопкой «сброс» или другим нажимным кнопочным выключателем, с возвратом и размыканием посредством специального привода элемента управления
Замыкающий контакт с нажимным кнопочным выключателем, с возвратом и размыканием посредством втягивания кнопки элемента управления
Замыкающий контакт с нажимным кнопочным выключателем, с возвратом и размыканием посредством повторного нажатия на кнопку элемента управления
Замыкающий контакт с нажимным кнопочным выключателем, с возвратом и размыканием автоматически элемента управления
Замыкающий контакт с замедленным действием, который инициируется при возврате и срабатывании
Замыкающий контакт с замедленным действием, который срабатывает только при возврате
Замыкающий контакт с замедленным действием, который инициируется только при срабатывании
Замыкающий контакт с замедленным действием, который приводится в работу при возврате и срабатывании
Замыкающий контакт с замедленным действием, который срабатывает только при возврате
Замыкающий контакт с замедленным действием, который включается только при срабатывании
Катушка временного реле
Катушка фотореле
Катушка реле импульсного
Общее обозначение катушки реле или катушки контактора
Лампочка индикационная (световая), осветительная
Мотор-привод
Клемма (разборное соединение)
Варистор, ОПН (ограничитель перенапряжения)
Разрядник
Розетка (разъемное соединение):
Нагревательный элемент

Обозначение измерительных электроприборов для характеристики параметров цепи

УГОНаименование
PFЧастотомер
PWВаттметр
PVВольтметр
PAАмперметр

ГОСТ 2. 271-74 приняты следующие обозначения в электрощитах для шин и проводов:

Буквенные обозначения в электрических схемах

Нормативы буквенного обозначения элементов на электрических схемах описываются в нормативе ГОСТ 2.710-81 с названием текста «ЕСКД. Буквенно-цифровые обозначения в электрических схемах». Здесь не указывается отметка для дифавтоматов и УЗО, что в п. 2.2.12 этого норматива прописывается, как обозначение многобуквенными кодами. Для основных элементов электрощитов приняты следующие буквенные кодировки:

НаименованиеОбозначение
Выключатель автоматический в силовой цепиQF
Выключатель автоматический в управляющей цепиSF
Выключатель автоматический с дифференциальной защитой или дифавтоматQFD
Рубильник или выключатель нагрузкиQS
УЗО (устройство защитного отключения)QSD
КонтакторKM
Реле тепловоеF, KK
Временное релеKT
Реле напряженияKV
Импульсное релеKI
ФоторелеKL
ОПН, разрядникFV
Предохранитель плавкийFU
Трансформатор напряженияTV
Трансформатор токаTA
Частотный преобразовательUZ
АмперметрPA
ВаттметрPW
ЧастотомерPF
ВольтметрPV
Счетчик энергии активнойPI
Счетчик энергии реактивнойPK
Элемент нагреванияEK
ФотоэлементBL
Осветительная лампаEL
Лампочка или прибор индикации световойHL
Разъем штепсельный или розеткаXS
Переключатель или выключатель в управляющих цепяхSA
Кнопочный выключатель в управляющих цепяхSB
КлеммыXT

Изображение электрооборудования на планах

Несмотря на то, что ГОСТ 2. 702-2011 и ГОСТ 2.701-2008 учитывает такой вид электросхемы как «схема расположения» для проектирования сооружений и зданий, при этом нужно руководствоваться нормативами ГОСТ 21.210-2014, в которых указывается «СПДС.

Изображения на планах условных графических проводок и электрооборудования». В документе установлено УГО на планах прокладки электросетей электрооборудования (светильников, выключателей, розеток, электрощитов, трансформаторов), кабельных линий, шинопроводов, шин.

Применение этих условных обозначений используется для составления чертежей электрического освещения, силового электрооборудования, электроснабжения и других планов. Использование данных обозначений применяется также в принципиальных однолинейных схемах электрощитов.

Условные графические изображения электрооборудования, электротехнических устройств и электроприемников

Контуры всех изображаемых устройств, в зависимости от информационной насыщенности и сложности конфигурации, принимаются согласно ГОСТ 2. 302 в масштабе чертежа по фактическим габаритам.

Условные графические обозначения линий проводок и токопроводов

Условные графические изображения шин и шинопроводов

ВАЖНО: Проектное положение шинопровода должно точно совпадать на схеме с местом его крепления.

Условные графические изображения коробок, шкафов, щитов и пультов

Условные графические обозначения выключателей, переключателей

На страницах документации ГОСТ 21.210-2014 для кнопочных выключателей, диммеров (светорегуляторов) отдельно отведенного обозначения не предусмотрено. В некоторых схемах, согласно п. 4.7. нормативного акта используются произвольные обозначения.

Условные графические обозначения штепсельных розеток

Условные графические обозначения светильников и прожекторов

Обновленная версия ГОСТ содержит изображения светильников с лампами люминесцентными и светодиодными.

Условные графические обозначения аппаратов контроля и управления

Заключение

Приведенные графические и буквенные изображения электродеталей и электрических цепей являются не полным списком, поскольку в нормативах содержится много специальных знаков и шифров, которые в быту практически не применяются. Для чтения электрических схем потребуется учитывать много факторов, прежде всего – страну производителя прибора или электрооборудования, проводки и кабелей. Существует разница в маркировке и условном обозначении на схемах, что может изрядно сбить с толку.

Во-вторых, следует внимательно рассматривать такие участки, как пересечение или отсутствие общей сети для расположенных с накладкой проводов. На зарубежных схемах при отсутствии у шины или кабеля общего питания с пересекающими объектами, рисуется полукруговое продолжение в месте соприкосновения. В отечественных схемах это не используется.

Если схема изображается без соблюдения установленных ГОСТами нормативов, то ее называют эскизом. Но для этой категории также есть определенные требования, согласно которым по приведенному эскизу должно составляться примерное понимание будущей электропроводки или конструкции прибора. Рисунки могут использоваться для составления по ним более точных чертежей и схем, с нужными обозначениями, маркировкой и соблюдением масштабов.

Ограничитель перенапряжения - что это такое и как работает защита. Подключение и настройка своими руками!

Первым делом, о чем задумывается человек при работе с электрооборудованием и сетями, так это о безопасной работе всей это системы без аварий и перебоев. Это относится и к простым домам и квартирам, и к целым промышленным комплексам. Везде нуждаются в стабильной и безопасной поставке электроэнергии до конечного потребителя.

Наибольшую опасность вызывают падение и рост напряжения в многократных пределах на короткой дистанции. На это влияют и классические грозы, от которых никто не убережет, а также процессы коммутации внутри электроустановки.

Импульсы могут быстро поломать любое дорогое оборудование, да и от возникновения пожара вы не будете застрахованы. Для избегания пиковых величин разработаны специализированные приборы – ограничители перенапряжения.

Краткое содержимое статьи:

Назначение

Сначала нужно разобраться, как работает ограничитель перенапряжения. Его главная черта – это предохранение электрических приборов от высоковольтных перегрузок, влияющих на напряжение. Энергетики решили отдать предпочтение именно этому виду устройств, так как они достаточно просты и надежны в применении.

Предшествующие образцы работали с промежутками искр. Здесь же уже в бой идут нелинейные резисторы. Они выполнены на основе, где главной составляющей является окись цинка.

Устройство

Если посмотреть на фото ограничителя от перенапряжения, то можно быстро разобраться даже на глаз во многих частях, из которых он состоит. Во главе угла тут варистор, который берет на себя роль переменного нелинейного резистора. Их в составе несколько штук. Все они размещаются в корпусе, которые выполнен из фарфоровой части и полимеров высокой прочности.

По конструкции ОПН создается таким образом, чтобы вся система была полностью безопасна от возгораний и взрывов. Особенно это характерно в моменты, когда происходит замыкание.

Очень многое в данном случае зависит от того, куда вы хотите поставить этот прибор. Из-за этого фактора подбираются виды ограничителей перенапряжения. Есть те, кто созданы для защитных функций на линиях электропередач и на оборудовании громоздких промышленных объектах.

На корпусе можно увидеть болт для контактов. Через него и подключаются к системе. Основание должно быть полностью защищено от любых контактов с поверхностью земли.

Если же говорим про приборы, используемые в квартирах, частных домах и дачах, то они компактны. Их главная функция – предохранение электрических устройств от пиковых показателей.


У них всегда есть удобные крепежные элементы, да и над дизайном уже стали неплохо работать, хотя обычно это элементы находятся далеко от человеческих глаз. Уже есть специальные пульты дистанционного управления и индикаторы, которые влияют на режимы работы.

Что входит в модульный ограничитель:

  • Корпус
  • Предохраняющая часть
  • Сменный варистор
  • Указывающий износ модуль варистора
  • Зажимные насечки
  • Принципы работы

Некоторые технические характеристики опн вам уже известны, а вот принципы их жизнедеятельности не совсем. Вольтамперные характеристики (ВАХ) действуют нелинейно у варисторов. Для их трудоспособности необходим материал с примесями окиси цинка и оксидами иных металлов.

Получается своеобразная колонка из цепи варисторов, которая работает как с параллельными, так и с последовательными подключениями p-n переходов. Это и обуславливает природу ВАХ резисторных ограничителей

Резистор находится в состоянии покоя, когда напряжение соответствует значениям по номиналу. В варисторах совсем незначительные величины, что объясняется характером емкости.

Если возникает какой-то импульс, который может в конечном итоге привести к поломке изоляционных свойств, то ОПН переносит серьезные колебания тока. Перенапряжения не происходит, а величина в электрооборудовании быстро снижается до безопасных величин.

Виды ОПН

Вы уже поняли, что конструкция бывает совершенно разных типов в зависимости от способов применения, но всё-таки со всеми устройствами так и не ознакомились.  Как выбрать ограничитель перенапряжения для дома вы узнаете ниже, узнав в деталях все возможные видовые особенности.

Различаются ОПН по следующим характеристикам:

  • Изоляционный тип (полимерный или фарфорный)
  • Количество колонок
  • Величина стандартного напряжения
  • Установочное место прибора

Можно потом углубиться в конкретные особенности и отличия трехфазных и однофазных приборов. Есть к тому же и классификация, которая относится к месту установки – делятся на B, C и D. Но нам куда важнее разобраться с техническими свойствами.

Технические характеристики

Разобрать обозначение опн на схеме не так уж и сложно, а вот понять все более мелки детали потруднее. Вы должны определить максимально возможное напряжение, которое не помешает работать ОПН без ввода ограничительных значений по времени.

Надо узнать и напряжение по номиналу, которое способе выдерживать прибор в рабочем состоянии в течении десяти минут. Также понять необходимо значения тока во время действия значений по номиналу. Обычно, это незначительные цифры.

Разрядный ток по номиналу – это величина, которая будет определять условие работы опн во время грозы. Есть ещё и значение тока при сильных перенапряжениях в коммутации, а также вся пропускная способность. Самое важное, это устойчивая работа при коротком замыкании, не ведущая к перегреву проводов и оболочек защиты.

Конечно, есть в интернете инструкция как подключить опн своими руками, но лучше всё-таки доверять профессионалам, если не совсем уверены в своих силах. Защищать надо не только серьезные объекты с дорогостоящим оборудованием, но и дома, квартиры и даже летние домики. Это не только обезопасить электроприборы, но и обезопасит человека, когда он будет находиться внутри помещения днем и ночью.

Сейчас это вполне себе решаемый вопрос. От вас требуется только выбрать подходящую модель. Подключить все не так уж и сложно, если есть маломальский опыт в электромонтаже. Всё это пригодится, чтобы подобрать нужный вариант по цене и качеству для конкретного случая.


Фото ограничителя перенапряжения


РВО, РВН, РВС, РНК, разрядники, вентильные

Класс напряжения сети, кВ 0,38 0,66
Номинальное напряжение, кВ 0,5 1
Пробивное напряжение при частоте 50 Гц в сухом состоянии и под дождём, кВ
не менее 2,3 2,1
не более 2,7 2,8
Импульсное пробивное напряжение при предразрядном времени от 2 до 20 мкс, не более, кВ 4,3 4,6
Остающееся напряжение при импульсном токе с длиной фронта волны 8 мкс амплитудой 1000 А, не более, кВ 2,5 4,3
Номинальный разрядный ток, кА 1 1
Ток утечки при выпрямленном напряжении равном номинальному напряжению, не более, мкА 6 6
Токовая пропускная способность
20 импульсов тока волной 16/40 мкс, кА 3 3
20 импульсов тока волной 3/8 мкс, А 35 35
Длина пути утечки внешней изоляции, не менее, см 2,6 2,6
Допустимое натяжение проводов, не менее, Н 50 100
Высота, не более, мм 120 170
Масса, не более, кг 0,305 1,8

Ограничитель перенапряжений ОПН

В конце 70-х годов прошлого века трансформаторы ОРДУ 135000/500 мощности 135 МВА на напряжение 500 кВ в опытно-промышленной эксплуатации были установлены сначала на Волжской ГЭС, а затем на Волгоградской ГЭС. Эти трансформаторы были спроектированы таким образом, что выбор их главной изоляции производился по допустимому рабочему напряжению. Успешная эксплуатация их открывала перспективу выпуска трансформаторов сверхвысокого напряжения со сниженным уровнем изоляции и, таким образом, большую техникоэкономическую эффективность.

Защита этих трансформаторов от перенапряжений осуществлялась специально разработанными защитными аппаратами с более низким защитным уровнем по отношению к коммутационным и грозовым перенапряжениям по сравнению с промышленно выпускаемыми ограничителями перенапряжений, а именно 720 кВ при расчетном токе грозовой волны.

За время, прошедшее с начала эксплуатации, не было отмечено каких-либо неполадок с этими трансформаторами. В то же время, защитные аппараты требуют замены и модернизации. Положительный опыт эксплуатации данного высоковольтного оборудования предполагает расширение номенклатуры защитных аппаратов данного типа за пределы класса 500 кВ.

Наряду со сказанным следует отметить, что состояние высоковольтного энергетического оборудования в Российской Федерации характеризуется высокой степенью его изношенности. В частности, уровни электрической прочности изоляции силовых трансформаторов на многих подстанциях снижены на 10-20 %. Поскольку современное состояние экономики и электротехнической промышленности не позволяет в массовом порядке проводить ремонты и замены высоковольтного оборудования электрических станций и подстанций, то применение защитных аппаратов со сниженным уровнем ограничения перенапряжений является вполне актуальной проблемой. Применение ограничителей, обеспечивающих более глубокое по сравнению со стандартной защитной аппаратурой ограничение перенапряжений, является для современных условий экономически оправданным решением.

В связи с этим разработка новых ограничителей перенапряжений, обладающих указанным свойством, даже при заметном усложнении их конструкции является целесообразной. Попытка решения указанной научно-технической проблемы была предпринята в ООО «Севзаппром» (г. Санкт-Петербург) совместно со специалистами испытательного центра НИЦ-26, Санкт-Петербургского государственного Политехнического университета и Всероссийского электротехнического института (ВЭИ).

Авторами был разработан искровой модуль, комплектующий модифицированные ограничители перенапряжений на классы напряжений от 110 до 750 кВ, имеющие пониженный уровень ограничения по сравнению с аналогичными аппаратами отечественных и зарубежных производителей. Искровой модуль представляет собой коммутирующее устройство на основе искровых промежутков с магнитным гашением дуги, позволяющее снизить уровень ограничения до 20 % по сравнению с величиной стандартного аппарата путем шунтирования части нелинейного резистора ОПН при достижении заданного уровня напряжения на аппарате. Принципиальная схема ограничителя перенапряжений с искровым модулем представлена на рис. 1. ОПН состоит из колонки последовательно соединенных высоконелинейных сопротивлений варисторов (1). Параллельно части высоконелинейных сопротивлений включаются коммутирующие элементы (2). Количество коммутирующих элементов определятся необходимой величиной дополнительного снижения уровня ограничения напряжения.

Внешний вид ограничителя показан на рис. 2. Под рабочим напряжением и при квазистационарных перенапряжениях модифицированный ОПН работает как стандартный ограничитель перенапряжений. При грозовых и коммутационных воздействиях в момент достижения максимально возможного расчетного уровня перенапряжения срабатывает коммутирующее устройство, отсекающее часть нелинейных сопротивлений, тем самым обеспечивая снижение уровня ограничения на величину падения напряжения на коммутирующем устройстве. В качестве элементов, составляющих коммутирующее устройство, использованы искровые промежутки, при разработке которых за основу была взята конструкция искрового промежутка (ИП) с магнитным гашением дуги, применявшегося ранее в разрядниках типа РВМГ и РВМК. Следует отметить, что производство искровых промежутков для указанных разрядников в России на сегодняшний день прекратилось.

Кроме того, характеристики старых разрядных промежутков, изоляционную основу которых составляет картон, не соответствуют современным требованиям. В частности, эксперименты, проведенные в рамках данной работы, показали неспособность искровых промежутков старого типа коммутировать грозовые импульсы тока с амплитудой 100 кА. Кроме того, в опытах была обнаружена нестабильность геометрии конструкции этих разрядников, проявляющаяся в короблении картона под воздействием различных внешних факторов. В связи с этим потребовалась разработка новых искровых промежутков, лишенных отмеченных недостатков. В качестве изоляционной основы разработанных искровых промежутков использованы современные полимерные материалы, обладающие высокой электрической и механической прочностью. В качестве материала электродов использован специальный сорт латуни с большим содержанием цинка. Положительное влияние цинка связано с тем, что наличие паров цинка в среде, где горит электрическая дуга, приводит к более стабильному ее гашению при переходе тока через нуль. Кроме этого, в процессе экспериментов была несколько изменена форма электродов, что привело к более качественной настройке промежутков и стабилизации их разрядных характеристик.

Разработанные искровые промежутки (рис. 3, 4) обеспечивают высокую стабильность при срабатывании и гашении сопровождающего тока. Стабильность характеристик зажигания последовательно соединенных искровых промежутков достигается путем шунтирования некоторых из них дополнительными емкостями (керамические конденсаторы). Экспериментальная осциллограмма, иллюстрирующая момент зажигания разряда в искровых промежутках и гашения дуги сопровождающего тока, приведена на рис. 4 Для группы искровых промежутков, находящихся под рабочим напряжением (кривая 1), в момент времени, обозначенный на рис. 5 символом A, подается грозовой импульс перенапряжения. После зажигания разряда через искровые промежутки протекает сопровождающий ток. В точке B на рис. 5 происходит гашение дуги, сопровождающий ток через искровые промежутки прекращается. Разброс напряжения срабатывания группы искровых промежутков, установленных на секции ОПНГ, не превосходит 5 % вне зависимости от типа импульса (грозовой или коммутационный).

Более подробно процесс зажигания разряда в искровом промежутке представлен осциллограммами рис. 6, где построены кривые тока в ИП и напряжения на элементарной ячейке шунтированной части нелинейного резистора. Из рис. 6 видно, что срабатывание искрового промежутка происходит при токе через резистор порядка 800 А. При этом напряжение на варисторе падает с десяти до долей киловольт, а ток через искровой промежуток превосходит 3000 А. Секция ОПНГ-500 с установленными на ней коммутирующими элементами показана на рис. 7. Данное техническое решение реализовано при разработке специального ограничителя перенапряжений ОПНГМ-Ф-500 УХЛ1 (см. рис. 2), предназначенного для защиты трансформаторов типа ОРДЦ-135000/500-У1 с пониженной электрической прочностью изоляции, установленных на Волжской ГЭС.

Изготовленный опытный образец ограничителя прошел все квалификационные испытания, предусмотренные ГОСТом на нелинейные ограничители перенапряжений. Кроме того, секция, оборудованная шунтирующими искровыми промежутками, успешно прошла комплекс испытаний, предусмотренных ГОСТом на разрядники, в частности, испытания на дугогасительную способность, а также предусмотренных ГОСТом на нелинейные ограничители перенапряжений. В частности, был проведен полный цикл рабочих испытаний для ОПН на секции резисторов с шунтирующими разрядниками. Таким образом, специализированный защитный аппарат для глубокого ограничения перенапряжений при защите высоковольтного оборудования класса 500 кВ с с пониженным уровнем изоляции подготовлен к серийному производству. Аналогичным образом могут быть разработаны и изготовлены ограничители перенапряжений и для других классов напряжений от 110 до 750 кВ. Для оценки эффекта от применения защитного аппарата типа ОПНГ рассмотрим результаты расчета грозовых перенапряжений для ОРУ тупиковой подстанции 500 кВ, что соответствует наиболее тяжелым воздействиям от набегающих грозовых волн.

В результате анализу подлежат процессы в схеме с одной подходящей ВЛ, одним трансформатором и одним защитным аппаратом, собранными по схеме замещения типа «рогатка» (рис. 8). Пороговое значение тока через ОПН, при котором происходит срабатывание шунтирующих разрядников, было принято равным 0,8 кА. В проведенных расчетах замыкание реализовано с помощью идеального ключа. На практике в течение некоторого периода времени параллельно 1/6 части резистора ОПН будет включено переменное сопротивление, величина которого снижается до некоторого минимального сопротивления. Расчеты проводились волновым методом с помощью программного комплекса «Минск» [2]. Приведенные результаты показывают максимальное возможное снижение перенапряжений в схеме ОРУ.

Воздействие в расчетах представлено косоугольным импульсом с фронтом 0,5-2 мкс и длиной волны 75 мкс. Его можно трактовать как волну, набегающую с ВЛ при прорыве молнии непосредственно на фазный провод при неучете перекрытия линейной изоляции. Причем, для амплитуды 1000 кВ это допущение является справедливым, для 10000 кВ следует ожидать перекрытия и среза набегающей волны, определяемого вольт-секундной характеристикой линейной изоляции и сопротивлением заземления опор. Результаты анализа, кривые напряжения на трансформаторе и ОПН при различных комбинациях параметров воздействия (амплитуда и ширина фронта волны перенапряжения) приведены на рис. 9. На графиках рис. 9 приведены в сравнении кривые перенапряжений при использовании стандартного ОПН, обозначенные «опн полн.», и ОПН с искровым модулем, обозначенные как «ОПН срез». Сводная характеристика перенапряжений при использовании в качестве защитного аппарата стандартного ОПН и ОПН с искровым модулем приведена в таблице. В последней колонке таблицы дано процентное снижение воздействующего на трансформатор напряжения при замене стандартного ОПН на ОПН с искровым модулем. В частности, из таблицы следует, что эффект применения ОПНГ может выражаться в 10-15 % снижении импульсного напряжения, вызываемого грозовыми волнами.

Выводы

1. Разработан специальный ограничитель перенапряжений, обеспечивающий более глубокое ограничение перенапряжений по сравнению с применением стандартного защитного аппарата.

2. ОПН успешно прошел полный комплекс испытаний, предусмотренных государственными стандартами на нелинейные ограничители перенапряжений и разрядники.

3. Анализ перенапряжений в типовых ситуациях защиты силовых трансформаторов от перенапряжений показал эффективность применения представленной разработки.

высоковольтные,низковольтные,Предохранители,Разрядники,Ограничители перенапряжения,Изоляторы,Контакты,Рубильники,Крепеж, Разъединители,Запорожье,высоковольтных.



 Разря́дник — электрический аппарат, предназначенный для ограничения перенапряжений в электротехнических установках и электрических сетях. Первоначально разрядником называли устройство для защиты от перенапряжений, основанный на технологии искрового промежутка. Затем, с развитием технологий, для ограничения перенапряжений начали применять устройства на основе полупроводников и металл-оксидных варисторов, применительно к которым продолжают употреблять термин "разрядник".

Применение

В электрических сетях часто возникают импульсные всплески напряжения, вызванные коммутациями электроаппаратов, атмосферными разрядами или иными причинами. Несмотря на кратковременность такого перенапряжения, его может быть достаточно для пробоя изоляции и, как следствие, короткого замыкания, приводящего к разрушительным последствиям.[1] Для того, чтобы устранить вероятность короткого замыкания, можно применять более надежную изоляцию, но это приводит к значительному увеличению стоимости оборудования. В связи с этим в электрических сетях целесообразно применять разрядники.

Устройство и принцип действия

Разрядник состоит из двух электродов и дугогасительного устройства.

Электроды

Один из электродов крепится на защищаемой цепи, второй электрод заземляется. Пространство между электродами называется искровым промежутком. При определенном значении напряжения между двумя электродами искровой промежуток пробивается, снимая тем самым перенапряжение с защищаемого участка цепи. Одно из основных требований, предъявляемых к разряднику — гарантированная электрическая прочность при промышленной частоте (разрядник не должен пробиваться в нормальном режиме работы сети).

Дугогасительное устройство

После пробоя импульсом искровой промежуток достаточно ионизирован, чтобы пробиться фазным напряжением нормального режима, в связи с чем возникает короткое замыкание и, как следствие, срабатывание устройств РЗиА, защищающих данный участок. Задача дугогасительного устройства — устранить это замыкание в наиболее короткие сроки до срабатывания устройств защиты.

Виды разрядников

Воздушный разрядник закрытого или открытого типа (трубчатый разрядник)

Воздушный разрядник представляет собой дугогасительную трубку из полимеров, способных подвергаться термической деструкции с выделением значительного количества газов и без значительного обугливания — полихлорвинила или оргстекла (первоначально, в начале XX века, это была фибра), с разных концов которой закреплены электроды. Один электрод заземляется, а второй располагается на определенном расстоянии от него (расстояние определяет напряжение срабатывания, или пробоя, разрядника) и имеет прямое электрическое подключение к защищаемому проводнику линии. В результате пробоя в трубке возникает интенсивная газогенерация (плазма), и через выхлопное отверстие образуется продольное дутье, достаточное для гашения дуги. В воздушном разряднике открытого типа выброс плазменных газов осуществляется в атмосферу. Напряжение пробоя воздушных разрядников - более 1 кВ.

Газовый разрядник

Конструкция и принцип действия идентичны воздушному разряднику. Электрический разряд происходит в закрытом пространстве (керамическая трубка), заполненном инертными газами. Технология электрического разряда в газонаполненной среде позволяет обеспечить лучшие характеристики скорости срабатывания и гашения разрядника. Напряжение пробоя газонаполненного разрядника - от 60 вольт до 5 киловольт.

Вентильный разрядник

Вентильный разрядник РВМК-1150

Вентильный разрядник состоит из двух основных компонентов: многократного искрового промежутка (состоящего из нескольких последовательно соединенных единичных искровых промежутков) и рабочего резистора (состоящего из последовательного набора вилитовых дисков). Многократный искровой промежуток последовательно соединен с рабочим резистором. В связи с тем, что вилит меняет характеристики при увлажнении, рабочий резистор герметично закрывается от внешней среды. Во время перенапряжения многократный искровой промежуток пробивается, задача рабочего резистора — снизить значение сопровождающего тока до величины, которая сможет быть успешно погашена искровыми промежутками. Вилит обладает особенным свойством — его сопротивление нелинейно — оно падает с увеличением значения силы тока. Это свойство позволяет пропустить больший ток при меньшем падении напряжения. Благодаря этому свойству вентильные разрядники и получили свое название. Среди прочих преимуществ вентильных разрядников следует отметить бесшумность срабатывания и отсутствие выбросов газа или пламени.

Магнитовентильный разрядник (РВМГ)

РВМГ состоит из нескольких последовательных блоков с магнитным искровым промежутком и соответствующего числа вилитовых дисков. Каждый блок магнитных искровых промежутков представляет собой поочередное соединение единичных искровых промежутков и постоянных магнитов, заключенное в фарфоровый цилиндр.

При пробое в единичных искровых промежутках возникает дуга, которая за счет действия магнитного поля, создаваемого кольцевым магнитом, начинает вращаться с большой скоростью, что обеспечивает более быстрое, по сравнению с вентильными разрядниками, дугогашение.

Ограничитель перенапряжений нелинейный (ОПН)

ОПН для сети 110 кВ Разные варисторы

В процессе эксплуатации изоляция оборудования электрических сетей подвергается воздействию рабочего напряжения, а также различных видов перенапряжений, таких как грозовые, коммутационные, квазистационарные. Основными аппаратами для защиты сетей от грозовых и коммутационных перенапряжений являются вентильные разрядники (РВ) и нелинейные ограничители перенапряжений (ОПН). При построении или модернизации уже существующих схем защиты от перенапряжений с помощью ОПН и РВ необходимо решать две основные тесно связанные друг с другом задачи:

  • выбор числа, мест установки и характеристик аппаратов, которые обеспечат надежную защиту изоляции от грозовых и коммутационных перенапряжений;
  • обеспечение надежной работы самих аппаратов при квазистационарных перенапряжениях, для ограничения которых они не предназначены.

Защитные свойства РВ и ОПН основаны на нелинейности вольтамперной характеристики их рабочих элементов, обеспечивающей заметное снижение сопротивления при повышенных напряжениях и возврат в исходное состояние после снижения напряжения до нормального рабочего. Низкая нелинейность вольтамперной характеристики рабочих элементов в разрядниках не позволяла обеспечить одновременно и достаточно глубокое ограничение перенапряжений и малый ток проводимости при воздействии рабочего напряжения, от воздействия которого удалось отстроиться за счет введения последовательно с нелинейным элементом искровых промежутков. Значительно большая нелинейность окисно-цинковых сопротивлений варисторов ограничителей перенапряжений ОПН позволила отказаться от использования в их конструкции искровых промежутков, то есть нелинейные элементы ОПН присоединены к сети в течение всего срока его службы.

В настоящее время вентильные разрядники практически сняты с производства и в большинстве случаев отслужили свой нормативный срок службы. Построение схем защиты изоляции оборудования как новых, так и модернизируемых подстанций, от грозовых и коммутационных перенапряжений теперь оказывается возможным только с использованием ОПН.

Идентичность функционального назначения РВ и ОПН и кажущаяся простота конструкции последнего часто приводят к тому, что замену разрядников на ограничители перенапряжений проводят без проверки допустимости и эффективности использования устанавливаемого ОПН в рассматриваемой точке сети. Этим объясняется повышенная аварийность ОПН.

Помимо неверного выбора мест установки и характеристик ОПН еще одной причиной повреждений ОПН являются используемые при их сборке варисторы низкого качества, к которым, прежде всего, относятся китайские и индийские варисторы.

Cтержневые искровые промежутки

Cтержневые искровые промежутки также известные как «дугозащитные рога» применяются для защиты от пережога защищеных проводов и перевода однофазного к.з. в двухфазное. Для возникновения дуги необходим ток к.з., превышающий 1 кА. Вследствие относительно низкого напряжения (6-10 кВ против 20 кВ в сетях Финляндии) и высокого сопротивления заземления «дугозащитные рога» в российских сетях не срабатывают.

В настоящее время на ВЛ 6-10 кВ они запрещены «Положением о технической политике» ФСК.

Разрядник длинно-искровой

Фотография скользящего разряда

Принцип работы разрядника основан на использовании эффекта скользящего разряда, который обеспечивает большую длину импульсного перекрытия по поверхности разрядника, и предотвращении за счет этого перехода импульсного перекрытия в силовую дугу тока промышленной частоты. Разрядный элемент РДИ, вдоль которого развивается скользящий разряд, имеет длину, в несколько раз превышающую длину защищаемого изолятора линии. Конструкция разрядника обеспечивает его более низкую импульсную электрическую прочность по сравнению с защищаемой изоляцией. Главной особенностью длинно-искрового разрядника является то, что вследствие большой длины импульсного грозового перекрытии вероятность установления дуги короткого замыкания сводится к нулю.

Существуют различные модификации РДИ, отличающиеся назначением и особенностями ВЛ, на которых они применяются.

РДИ предназначены для защиты воздушных линий электропередачи напряжением 6-10 кВ трехфазного переменного тока с защищёнными и неизолированными проводами от индуктированных грозовых перенапряжений и их последствий и прямого удара молнии; рассчитаны для работы на открытом воздухе при температуре окружающего воздуха от минус 60 °C до плюс 50 °C в течение 30-и лет.

Основное преимущество РДИ: разряд развивается вдоль аппарата по воздуху, а не внутри его. Это позволяет значительно увеличить срок эксплуатации изделий и повышает их надежность.

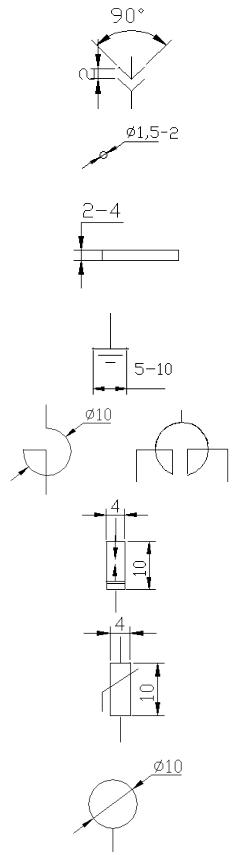

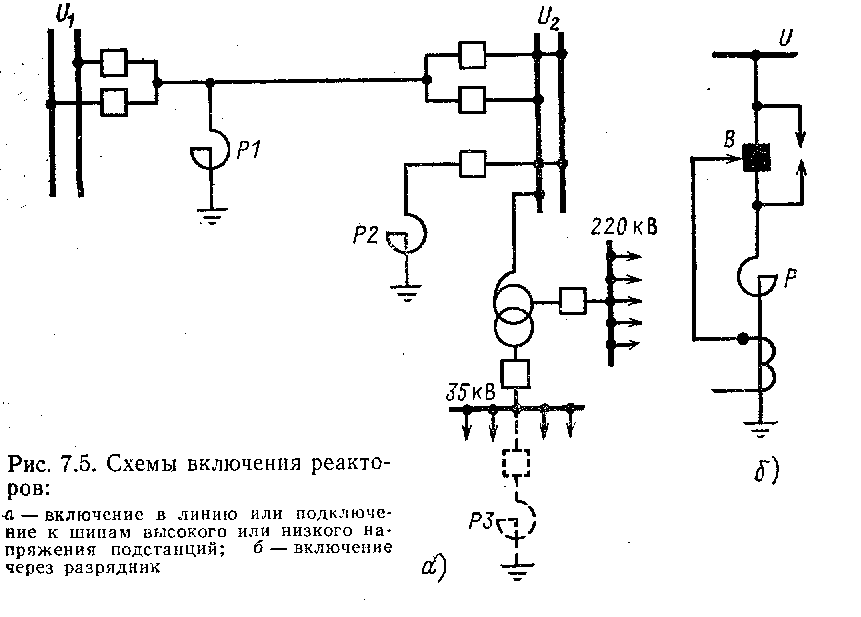

Обозначение

На электрических принципиальных схемах в России разрядники обозначаются согласно ГОСТ 2.727—68.
1. Общее обозначение разрядника
2. Разрядник трубчатый
3. Разрядник вентильный и магнитовентильный
4. ОПН



% PDF-1.2 % 4 0 obj > эндобдж xref 4 102 0000000016 00000 н. 0000002386 00000 н. 0000002768 00000 н. 0000002976 00000 н. 0000003605 00000 н. 0000003674 00000 н. 0000003742 00000 н. 0000003812 00000 н. 0000003879 00000 п. 0000003948 00000 н. 0000004029 00000 н. 0000004098 00000 н. 0000004167 00000 н. 0000004236 00000 п. 0000004305 00000 н. 0000004379 00000 п. 0000004448 00000 н. 0000004501 00000 н. 0000004579 00000 п. 0000004648 00000 н. 0000004717 00000 н. 0000004797 00000 н. 0000004850 00000 н. 0000004919 00000 н. 0000004988 00000 н. 0000005057 00000 н. 0000005126 00000 н. 0000005195 00000 н. 0000005264 00000 н. 0000005921 00000 н. 0000006123 00000 н. 0000006532 00000 н. 0000006601 00000 п. 0000006670 00000 н. 0000006740 00000 н. 0000006956 00000 н. 0000007281 00000 н. 0000007491 00000 н. 0000007560 00000 н. 0000007629 00000 н. 0000007701 00000 н. 0000007771 00000 н. 0000007951 00000 н. 0000008021 00000 н. 0000008091 00000 н. 0000008113 00000 п. 0000015821 00000 п. 0000015902 00000 н. 0000015924 00000 п. 0000022128 00000 п. 0000022150 00000 п. 0000029593 00000 п. 0000030046 00000 п. 0000030267 00000 п. 0000030289 00000 п. 0000038495 00000 п. 0000038517 00000 п. 0000046866 00000 п. 0000047051 00000 п. 0000047257 00000 п. 0000047279 00000 н. 0000056623 00000 п. 0000056645 00000 п. 0000063904 00000 п. 0000063926 00000 п. 0000071464 00000 п. 0000072309 00000 п. 0000073154 00000 п. 0000073969 00000 п. 0000074310 00000 п. 0000075106 00000 п. 0000075889 00000 п. 0000076183 00000 п. 0000076905 00000 п. 0000077339 00000 п. 0000077988 00000 п. 0000078611 00000 п. 0000079436 00000 п. 0000080153 00000 п. 0000080490 00000 н. 0000081226 00000 п. 0000082061 00000 п. 0000082504 00000 п. 0000083072 00000 н. 0000083915 00000 п. 0000084425 00000 п. 0000084971 00000 п. 0000085449 00000 п. 0000086269 00000 п. 0000087175 00000 п. 0000087949 00000 п. 0000088465 00000 п. 0000089329 00000 п. 00000

00000 п. 00000

00000 п. 00000 00000 п. 00000 00000 п. 0000092662 00000 п. 0000093099 00000 п. 0000093825 00000 п. 0000002456 00000 н. 0000002746 00000 н. трейлер ] >> startxref 0 %% EOF 5 0 obj > эндобдж 104 0 объект > поток Hb`Ha`d`PZ

Executive Core Квалификация

OPM определила пять основных квалификаций руководителей (ECQ).Основные квалификации руководителей определяют компетенции, необходимые для построения федеральной корпоративной культуры, которая ведет к результатам, обслуживает клиентов и создает успешные команды и коалиции внутри и за пределами организации. Основные квалификации руководителей необходимы для поступления на службу высшего руководства и используются многими департаментами и агентствами при отборе, управлении производительностью и развитии лидерства на руководящих и руководящих должностях. ECQ были разработаны для оценки управленческого опыта и потенциальных, но не технических знаний.

Для успешной работы в SES требуется компетентность в каждом ECQ. ECQ взаимозависимы; успешные руководители задействуют все пять, оказывая услуги нации. Объявления об отдельных вакансиях SES и программах развития кандидатов SES (CDP) обычно включают ECQ. Посетите USAJOBS для получения информации о возможностях SES и CDP. В Руководстве OPM по квалификациям высшего руководящего звена содержится подробная информация о ключевых квалификациях высшего руководящего звена.


ECQ 1: опережающее изменение

Определение: Эта основная квалификация включает в себя способность осуществлять стратегические изменения, как внутри, так и за пределами организации, для достижения целей организации.Этому ECQ присуща способность создавать организационное видение и реализовывать его в постоянно меняющейся среде.

Творчество и инновации
Развивает новые взгляды на ситуации; ставит под сомнение традиционные подходы; поощряет новые идеи и инновации; разрабатывает и внедряет новые или передовые программы / процессы.
Внешняя осведомленность
Понимает и держит в курсе местных, национальных и международных политик и тенденций, которые влияют на организацию и формируют взгляды заинтересованных сторон; осознает влияние организации на внешнюю среду.
Гибкость
Открыта для изменений и получения новой информации; быстро адаптируется к новой информации, меняющимся условиям или неожиданным препятствиям.
Устойчивость
Эффективно справляется с давлением; остается оптимистичным и настойчивым даже в сложных условиях. Быстро восстанавливается после неудач.
Стратегическое мышление
Формулирует цели и приоритеты и реализует планы, соответствующие долгосрочным интересам организации в глобальной среде.Использует возможности и управляет рисками.
Видение
Имеет долгосрочное видение и строит общее видение с другими; действует как катализатор организационных изменений. Влияет на других, чтобы воплотить видение в жизнь.

Наверх

ECQ 2: Ведущие люди

Определение: Эта основная квалификация включает в себя способность вести людей к достижению видения, миссии и целей организации. Этому ECQ присуща способность обеспечить инклюзивное рабочее место, которое способствует развитию других, способствует сотрудничеству и совместной работе и поддерживает конструктивное разрешение конфликтов.

Управление конфликтами
Поощряет творческое напряжение и разногласия. Предвидит и принимает меры для предотвращения контрпродуктивных столкновений. Управляет и разрешает конфликты и разногласия конструктивным образом.
Использование разнообразия
Стимулирует инклюзивное рабочее место, где разнообразие и индивидуальные различия ценятся и используются для достижения видения и миссии организации.
Развитие других
Развивает способность других действовать и вносить свой вклад в организацию, обеспечивая постоянную обратную связь и предоставляя возможности для обучения с помощью формальных и неформальных методов.
Тимбилдинг
Вдохновляет и укрепляет командную приверженность, дух, гордость и доверие. Облегчает сотрудничество и мотивирует членов команды на достижение групповых целей.

Наверх

ECQ 3: Ориентация на результат

Определение: Эта основная квалификация включает способность соответствовать целям организации и ожиданиям клиентов. Этому ECQ присуща способность принимать решения, дающие высококачественные результаты, за счет применения технических знаний, анализа проблем и расчета рисков.

Подотчетность
Возлагает на себя и других ответственность за измеримые, высококачественные, своевременные и рентабельные результаты. Определяет цели, устанавливает приоритеты и делегирует работу. Принимает на себя ответственность за ошибки. Соответствует установленным системам контроля и правилам.
Служба поддержки клиентов
Предвидит и удовлетворяет потребности как внутренних, так и внешних клиентов. Предоставляет высококачественные продукты и услуги; стремится к постоянному совершенствованию.
Решительность
Принимает хорошо информированные, эффективные и своевременные решения, даже когда данные ограничены или решения приводят к неприятным последствиям; осознает влияние и последствия решений.
Предпринимательство
Позиционирует организацию для будущего успеха, определяя новые возможности; строит организацию, разрабатывая или улучшая продукты или услуги. Принимает на себя просчитанные риски для достижения целей организации.
Решение проблем
Выявляет и анализирует проблемы; взвешивает актуальность и достоверность информации; генерирует и оценивает альтернативные решения; дает рекомендации.
Техническая надежность
Понимает и надлежащим образом применяет принципы, процедуры, требования, правила и политики, относящиеся к специализированным знаниям.

Наверх

ECQ 4: Деловая хватка

Определение: Эта основная квалификация включает способность стратегически управлять человеческими, финансовыми и информационными ресурсами.

Финансовый менеджмент
Понимает финансовые процессы организации. Подготавливает, обосновывает и управляет программным бюджетом. Контролирует закупки и заключение контрактов для достижения желаемых результатов. Контролирует расходы и использует подход «рентабельность» для расстановки приоритетов.
Управление человеческим капиталом
Создает персонал и управляет им на основе целей организации, бюджетных соображений и потребностей в персонале. Обеспечивает надлежащий набор, отбор, оценку и вознаграждение сотрудников; принимает меры для решения проблем с производительностью. Управляет многосекторальной рабочей силой и различными рабочими ситуациями.
Управление технологиями
Всегда в курсе технологических достижений. Эффективно использует технологии для достижения результатов.Обеспечивает доступ и безопасность технологических систем.

Наверх

ECQ 5: Строительные коалиции

Определение: Эта основная квалификация включает способность создавать коалиции внутри страны и с другими федеральными агентствами, правительствами штатов и местными органами власти, некоммерческими организациями и организациями частного сектора, иностранными правительствами или международными организациями для достижения общих целей.

Партнерство
Развивает сети и создает альянсы; сотрудничает через границы для построения стратегических отношений и достижения общих целей.
Политическая смекалка
Определяет внутреннюю и внешнюю политику, влияющую на работу организации. Воспринимает организационную и политическую реальность и действует соответственно.
Влияние / ведение переговоров
Убеждение других; строит консенсус посредством взаимных уступок; зарабатывает сотрудничество с другими для получения информации и достижения целей.

Наверх

% PDF-1.6 % 10739 0 объект > эндобдж xref 10739 84 0000000016 00000 н. 0000007328 00000 н. 0000007456 00000 н. 0000008282 00000 н. 0000008407 00000 н. 0000008529 00000 н. 0000008654 00000 п. 0000008779 00000 н. 0000008905 00000 н. 0000009028 00000 н. 0000009150 00000 н. 0000009273 00000 н. 0000009396 00000 п. 0000009522 00000 н. 0000009648 00000 н. 0000009774 00000 н. 0000009900 00000 н. 0000010026 00000 п. 0000010152 00000 п. 0000010278 00000 п. 0000010404 00000 п. 0000010530 00000 п. 0000010656 00000 п. 0000010782 00000 п. 0000010908 00000 п. 0000011032 00000 п. 0000011156 00000 п. 0000011280 00000 п. 0000011405 00000 п. 0000011532 00000 п. 0000011657 00000 п. 0000011782 00000 п. 0000011909 00000 п. 0000012036 00000 п. 0000012163 00000 п. 0000012290 00000 н. 0000012417 00000 п. 0000012544 00000 п. 0000012671 00000 п. 0000012798 00000 п. 0000012926 00000 п. 0000013051 00000 п. 0000013178 00000 п. 0000013304 00000 п. 0000013463 00000 п. 0000013636 00000 п. 0000013809 00000 п. 0000014001 00000 п. 0000014224 00000 п. 0000014541 00000 п. 0000014787 00000 п. 0000014882 00000 п. 0000015158 00000 п. 0000015490 00000 н. 0000015727 00000 п. 0000016072 00000 п. 0000017238 00000 п. 0000017400 00000 п. 0000017431 00000 п. 0000017813 00000 п. 0000018596 00000 п. 0000018774 00000 п. 0000019016 00000 п. 0000019360 00000 п. 0000020070 00000 н. 0000020768 00000 п. 0000021504 00000 п. 0000022316 00000 п. 0000022906 00000 п. 0000023506 00000 п. 0000023670 00000 п. 0000023837 00000 п. 0000036402 00000 п. 0000099834 00000 н. 0000177001 00000 н. 0000177242 00000 н. 0000177267 00000 н. 0000177495 00000 н. 0000177830 00000 н. 0000178106 00000 н. 0000178430 00000 н. 0000178623 00000 н. 0000006973 00000 н. 0000002023 00000 н. трейлер ] >> startxref 0 %% EOF 10822 0 объект > поток xZyTSNH ņ

Публикация аэронавигационной информации - AIP

Орегон

Портленд, Орегон


Портленд Интернэшнл
Идентификатор ИКАО KPDX

Портленд, ИЛИ
Международный Портленд
Идентификатор ИКАО KPDX

н.э. 2.2 Географические и административные данные аэродрома
2.2.1 Контрольная точка: 45-35-19.3519N / 122-35-48.7299W
2.2.2 От города: в 4 милях к северо-востоку от ПОРТЛЕНДА, OR
2.2.3 Высота над уровнем моря: 30,8 футов
2.2.5 Магнитное изменение: 16E (2010)
2.2.6 Контактное лицо в аэропорту: ДАРЕН ГРИФФИН
7200 NE AIRPORT WAY
ПОРТЛЕНД, ИЛИ 97218 (503-415-6195)
2.2.7 Трафик: IFR / VFR

AD 2.3 График посещаемости
2.3.1 Все месяцы, все дни, все часы

AD 2.4 Услуги и оборудование по обработке
2.4.1 Оборудование для обработки грузов: ДА
2.4.2 Типы топлива: 100LL, A
2.4.5 Ангарное пространство: ДА
2.4.6 Ремонтные мощности: MAJOR

AD 2.6 Спасательные и противопожарные службы
2.6.1 Категория аэродрома для пожаротушения: Индекс ARFF IE сертифицирован 01.05.1973

AD 2.12 Физические характеристики взлетно-посадочной полосы
2.12.1 Обозначение : 03
2.12.2 Истинный пеленг: 45
2.12.3 Размеры: 6000 футов x 150 футов
2.12.4 PCN: 82 F / D / X / T
2.12.5 Координаты: 45-34-56.73N / 122-37-0.5188W
2.12.6 Высота порога: 22,2 фута
2.12.6 Высота зоны приземления: 22,9 фута

2.12.1 Обозначение: 21
2.12.2 Истинный пеленг: 225
2.12.3 Размеры: 6000 футов x 150 футов
2.12.4 PCN: 82 F / D / X / T
2.12.5 Координаты: 45-35-38.605N / 122-36-0.8463W
2.12,6 Высота порога: 26,4 фута
2.12.6 Высота зоны приземления: 26,4 фута

2.12.1 Обозначение: 10L
2.12.2 Истинный пеленг: 119
2.12.3 Размеры: 9825 футов x 150 футов
2.12.4 PCN: 133 F / D / W / T
2.12.5 Координаты: 45-35-47.454N / 122-36-0.0581W
2.12.6 Высота порога: 29,5 футов
2.12.6 Высота зоны приземления: 30,2 фута

2.12.1 Обозначение: 28R
2.12.2 Истинный пеленг: 299
2.12.3 Размеры: 9825 футов x 150 футов
2.12,4 PCN: 133 F / D / W / T
2.12.5 Координаты: 45-35-0.3785N / 122-33-59.2636W
2.12.6 Высота порога: 30,8 футов
2.12.6 Высота зоны приземления: 30,8 футов

2.12.1 Обозначение: 10R
2.12.2 Истинный пеленг: 119
2.12.3 Размеры: 11000 футов x 150 футов
2.12.4 PCN: 89 R / D / W / T
2.12.5 Координаты: 45-35-42.5347N / 122-37-17.3022W
2.12.6 Высота порога: 22,7 фута
2.12.6 Высота зоны приземления: 23.7 футов

2.12.1 Обозначение: 28L
2.12.2 Истинный пеленг: 299
2.12.3 Размеры: 11000 футов x 150 футов
2.12.4 PCN: 89 R / D / W / T
2.12.5 Координаты: 45-34-49.8531N / 122-35-2.0463W
2.12.6 Высота порога: 22,7 фута
2.12.6 Высота зоны приземления: 22,7 фута

AD 2.13 Заявленные расстояния
2.13.1 Обозначение: 03
2.13.2 Доступный разбег: 6000
2.13.3 Доступная взлетная дистанция: 6000
2.13.4 Доступная дистанция ускорения и остановки: 6000
2.13.5 Доступная посадочная дистанция: 6000

2.13.1 Обозначение: 21
2.13.2 Доступный разбег: 6000
2.13.3 Доступная взлетная дистанция: 6000
2.13.4 Доступная дистанция ускорения до остановки: 6000
2.13.5 Доступная посадочная дистанция: 6000

2.13.1 Обозначение: 10L
2.13.2 Доступный разбег: 9825
2.13.3 Доступная взлетная дистанция: 9825
2.13.4 Доступная дистанция ускорения и остановки: 9825
2.13.5 Доступная посадочная дистанция: 8535

2.13.1 Обозначение: 28R
2.13.2 Доступный разбег: 9825
2.13.3 Доступная взлетная дистанция: 9825
2.13.4 Доступная дистанция ускорения и остановки: 9825
2.13.5 Доступная посадочная дистанция: 9290

2.13.1 Обозначение: 10R
2.13.2 Доступный разбег: 11000
2.13.3 Доступная взлетная дистанция: 11000
2.13.4 Доступная дистанция ускорения и останова: 11000
2.13.5 Доступная посадочная дистанция: 11000

2.13.1 Обозначение: 28L
2.13.2 Доступный разбег: 11000
2.13.3 Доступная взлетная дистанция: 11000
2.13.4 Доступная дистанция ускорения до остановки: 11000
2.13.5 Доступная посадочная дистанция: 11000

AD 2.14 Освещение приближения и взлетно-посадочной полосы
2.14.1 Обозначение: 03
2.14.2 Система освещения приближения:
2.14.4 Система визуального индикатора уклона: P4L

2.14.1 Обозначение: 21
2.14.2 Система освещения приближения:
2.14.4 Система визуального указателя уклона: P4R

2.14.1 Обозначение: 10L
2.14.2 Система огней приближения: MALSR
2.14.4 Система визуального указателя уклона: P4L

2.14.1 Обозначение: 28R
2.14.2 Система огней приближения: MALSR
2.14.4 Система визуальной индикации уклона захода на посадку: P4R

2.14.1 Обозначение: 10R
2.14.2 Система огней приближения: ALSF2
2.14.4 Система визуальной индикации уклона: P4R

2.14.1 Обозначение: 28L
2.14.2 Система огней приближения: MALSR
2.14.4 Система визуальных индикаторов уклона захода на посадку: P4L

AD 2.18 Средства связи для служб воздушного движения
2.18.1 Обозначение службы: AFRC OPS
2.18.3 Канал: 138.45
2.18.5 Часы работы:

2.18.1 Обозначение службы: AFRC OPS
2.18.3 Канал: 252.8
2.18.5 Часы работы:

2.18.1 Обозначение службы: ANG COMD POST (ВЫЗОВ ПЕНЬЯ В ГОРОД)
2.18.3 Канал: 288.9
2.18.5 Часы работы:

2.18.1 Обозначение службы: ANG OPS
2.18.3 Канал: 280,5
2.18.5 Часы работы:

2.18.1 Обозначение службы: ANG OPS
2.18.3 Канал: 281.2
2.18.5 Часы работы:

2.18.1 Сервисное обозначение: CD / P
2.18.3 Канал: 120.125
2.18.5 Часы работы: 24

2.18.1 Обозначение службы: CD / P
2.18.3 Канал: 318.1
2.18.5 Часы работы: 24

2.18.1 Обозначение службы: D-ATIS
2.18.3 Канал: 128.35
2.18.5 Часы работы: 24

2.18.1 Обозначение службы: D-ATIS
2.18.3 Канал: 269.9
2.18.5 Часы работы: 24

2.18.1 Сервисное обозначение: EMERG
2.18.3 Канал: 121,5
2.18.5 Часы работы:

2.18.1 Обозначение службы: EMERG
2.18.3 Канал: 243
2.18.5 Часы работы:

2.18.1 Обозначение службы: GND / P
2.18.3 Канал: 121.9
2.18.5 Часы работы: 24

2.18.1 Обозначение службы: GND / P
2.18.3 Канал: 348.6
2.18.5 Часы работы: 24

2.18.1 Обозначение службы: GND / S
2.18,3 Канал: 132,275
2.18.5 Часы работы: 24

2.18.1 Обозначение службы: LCL / P (ВПП 10L / 28R)
2.18.3 Канал: 118.7
2.18.5 Часы работы: 24

2.18.1 Обозначение службы: LCL / P (ВПП 03/21, 10R / 28L)
2.18.3 Канал: 123.775
2.18.5 Часы работы: 24

2.18.1 Обозначение службы: LCL / P (ВПП 03/21, 10R / 28L)
2.18.3 Канал: 251.125
2.18.5 Часы работы: 24

2.18.1 Сервисное обозначение: LCL / P (ВПП 10L / 28R)
2.18.3 Канал: 257.8
2.18.5 Часы работы: 24

AD 2.19 Радионавигационные и посадочные средства
2.19.1 Тип ILS: DME для ВПП 21. Магнитное склонение: 16E
2.19.2 Идентификация ILS: GPO
2.19.5 Координаты: 45-34-47.97N / 122-37-7.94W
2.19.6 Высота площадки: 31 фут

2.19.1 Тип ILS: Курсор для взлетно-посадочной полосы 21. Магнитное склонение: 16E
2.19.2 Идентификация ILS: GPO
2.19.5 Координаты: 45-34-49.75N / 122-37-10.47W
2.19.6 Высота площадки: 11,4 фута

2.19.1 Тип ILS: DME для ВПП 10L. Магнитное склонение: 16E
2.19.2 Идентификация ILS: VDG
2.19.5 Координаты: 45-35-47.9502N / 122-36-13.551W
2.19.6 Высота площадки: 25,5 футов

2.19.1 Тип ILS: глиссада для взлетно-посадочной полосы 10L. Магнитное склонение: 16E
2.19.2 Идентификация ILS: VDG
2.19.5 Координаты: 45-35-39.7602N / 122-35-30.1707W
2.19,6 Высота площадки: 30,8 футов

2.19.1 Тип ILS: Курсор для взлетно-посадочной полосы 10L. Магнитное склонение: 16E
2.19.2 Идентификация ILS: VDG
2.19.5 Координаты: 45-34-55.53N / 122-33-46.85W
2.19.6 Высота площадки: 28,9 футов

2.19.1 Тип ILS: DME для ВПП 28R. Магнитное склонение: 16E
2.19.2 Идентификация ILS: IAP
2.19.5 Координаты: 45-35-47.95N / 122-36-13.551W
2.19.6 Высота площадки: 25,5 футов

2.19.1 Тип ILS: глиссада для взлетно-посадочной полосы 28R.Магнитное склонение: 16E
2.19.2 Идентификация ILS: IAP
2.19.5 Координаты: 45-35-10.93N / 122-34-16.4W
2.19.6 Высота площадки: 30,1 футов

2.19.1 Тип ILS: Курсор для взлетно-посадочной полосы 28R. Магнитное склонение: 16E
2.19.2 Идентификация ILS: IAP
2.19.5 Координаты: 45-35-52.3N / 122-36-12.47W
2.19.6 Высота площадки: 25,6 футов

2.19.1 Тип ILS: DME для ВПП 10R. Магнитное склонение: 16E
2.19.2 Идентификация ILS: PDX
2.19.5 Координаты: 45-34-46.7386N / 122-34-45.2294W
2.19.6 Высота площадки: 36 футов

2.19.1 Тип ILS: глиссада для взлетно-посадочной полосы 10R. Магнитное склонение: 16E
2.19.2 Идентификация ILS: PDX
2.19.5 Координаты: 45-35-33.9026N / 122-37-7.2471W
2.19.6 Высота площадки: 16,1 футов

2.19.1 Тип ILS: Внутренний маркер взлетно-посадочной полосы 10R. Магнитное склонение: 16E
2.19.2 Идентификация ILS: PDX
2.19.5 Координаты: 45-35-46.7091N / 122-37-28.0266W
2.19.6 Высота площадки: 17 футов

2.19.1 Тип ILS: Курсор для взлетно-посадочной полосы 10R. Магнитное склонение: 16E
2.19.2 Идентификация ILS: PDX
2.19.5 Координаты: 45-34-43.5268N / 122-34-45.8188W
2.19.6 Высота площадки: 19,5 футов

2.19.1 Тип ILS: DME для ВПП 28L. Магнитное склонение: 16E
2.19.2 Идентификация ILS: JMJ
2.19.5 Координаты: 45-34-46.7386N / 122-34-45.2294W
2.19.6 Высота площадки: 36 футов

2.19.1 Тип ILS: глиссада для взлетно-посадочной полосы 28L. Магнитное склонение: 16E
2.19.2 Идентификация ILS: JMJ
2.19.5 Координаты: 45-34-52.6331N / 122-35-16.7121W
2.19.6 Высота площадки: 19,9 футов

2.19.1 Тип ILS: Курсор для взлетно-посадочной полосы 28L. Магнитное склонение: 16E
2.19.2 Идентификация ILS: JMJ
2.19.5 Координаты: 45-35-50.5155N / 122-37-37.8096W
2.19.6 Высота площадки: 24,8 фута

Общие примечания:

FUEL - A (AIR BP - ATLANTIC AVIATION SVCS.C503-331-4220) J8 (MIL) (NC-100LL, A)

ПРОЧНОСТЬ ПОДШИПНИКА: ВПП 03-21 ST 175, RY 10L-28R ST175, RY 10R-28L ST175.

ACFT С РАЗмахом крыла БОЛЬШЕ 118 ФУТОВ ЗАПРЕЩАЕТСЯ ПОВОРАЧИВАТЬ ВОСТОК НА TWY C, С ЮГО-ЗАПАДА НА TWY F, ЕСЛИ НЕ ПОД БУДУТ.

ДЕЙСТВУЮТ ПРОЦЕДУРЫ СНИЖЕНИЯ ШУМА; ПОЗВОНИТЕ ПО ШУМУ ПО ТЕЛЕФОНУ 503-460-4100. ПРИБЫТИЯ RY 28L ЯВЛЯЮТСЯ ЧУВСТВИТЕЛЬНЫМИ К ШУМУ, ОЖИДАЙТЕ APCH ДО 28R С ПЕРЕХОДОМ НА 28L.

TWY T BTN ВЫХОДЫ B5 и B6 CLSD ДЛЯ ВСТРЕЧИ С РАЗмахом крыла, превышающим 118 футов.

МАСЛО - О-128-133-148 (MIL).

MISC: FLT УВЕДОМЛЕНИЕ SVC, ADCUS, AVBL.

ОБЛАСТЬ TWY T BTN M & E3 НЕ VSB FM TWR.

МИГРАЦИОННЫЕ И ЗИМНИЕ СТУДЫ LRG WATERFOWL ON & INVOF APRT. СИЛЬНАЯ ДЕЯТЕЛЬНОСТЬ ЧАЙКИ С СЕНТЯБРЯ ПО АПРЕЛЬ; ОЖИДАЙТЕ ВЫСОКОГО NMBR ПТИЦ В ГОДУ; КОНСУЛЬТАЦИИ CK LCL.

ANG: ДОПОЛНИТЕЛЬНУЮ ИНФОРМАЦИЮ ARPT см. На FLIP AP / 1. СУЩЕСТВУЕТ ОПАСНАЯ ПТИЦА. ЭТАП 1 МАЯ-ОКТЯБРЬ, ЭТАП II НОЯБРЬ-АПР. ТЕКУЩИЕ УСЛОВИЯ BIRD WATCH не сообщаются на ATIS.

ACFT, УПОЛНОМОЧЕННЫЙ ДЛЯ ИСПОЛЬЗОВАНИЯ СЕВЕРО-ЗАПАДНОЙ НАСТРОЙКИ, БУДУТ БУКСИРОВАННЫЙ К / ОТ НАСТОЯЩЕЙ НАСТРОЙКИ.

TWY T BTN TWY E3 и TWY B5 CLSD ДЛЯ ВХОДА С РАЗмахом крыла, превышающим 198 футов.

ASSC В ИСПОЛЬЗОВАНИИ. ЭКСПЛУАТАЦИЯ ТРАНСПОНДЕРОВ С РЕЖИМОМ СООБЩЕНИЯ НА ВЫСОТЕ И ADS-B (ПРИ НАЛИЧИИ), ВКЛЮЧЕННЫМ НА ВСЕХ ПОВЕРХНОСТЯХ АЭРОПОРТА.

TWY K BTN TWY V и TWY A4 CLSD ДЛЯ РАЗМЕРА КРЫЛА БОЛЕЕ 118 ФУТОВ.

ПОВОРОТ НА 180 ГРАДУСОВ ПРИ ACFT ВЕСОМ БОЛЕЕ 12500 ФУНТОВ ЗАПРЕЩЕНЫ НА 10L / 28R, 21.03RY И ВСЕХ TWYS.

ANG: ТОЛЬКО ШИНА PPR / OFFL. BASE OPS OPR 1500-2300Z ++ ПН-ПТ EXC HOL .; DSN 638-4390, C503-335-4390. CTC BASE OPS 15 МИН. ДО LDG И ПОСЛЕ DEP ON 281.2. ТРАНС-КВАРТАЛЫ НЕ АВБЛ. ВНИМАНИЕ: ОСВЕЩЕНИЕ ПРЕПЯТСТВИЙ НЕ СОВМЕСТИМО с NVD. NVD НЕ УПОЛНОМОЧИВАЕТСЯ ВО ВРЕМЯ ВОЗДУХА В ВКНТЫ AFLD.

TWY K BTN TWY A5 и TWY V CLSD, ЧТОБЫ ПРОДОЛЖИТЬ РАЗМЕТ КРЫЛА БОЛЕЕ 168 ФУТОВ.

ЯСУ - 4 (А / М32А-86) (МС-11) 1 (МА-1А).

ЖИДКОСТЬ - LHOXRB.

(E94) WSFO / WSO / FW / RFC.

TWY V CLSD ДЛЯ РАБОТЫ С РАЗмахом крыла БОЛЬШЕ 168 ФУТОВ.ACFT С РАЗмахом крыла БОЛЬШЕ, ЧЕМ 118 ФУТОВ ЗАПРЕЩЕНО FM ПЕРЕКЛЮЧЕНИЕ WB НА TWY A FM TWY V, ЕСЛИ НЕ БУДУТ.

TWY M BTN TWY E & TWY T CLSD, ЧТОБЫ РАЗМЕР КРЫЛА БОЛЕЕ 118 ФУТОВ.

TWY C BTN TWY C6 И TWY C8 CLSD ДЛЯ РАБОТЫ С РАЗмахом крыла GTR БОЛЕЕ 180 ФУТОВ.

TWY A3 BTN TWY A & GA RAMP CLSD ДЛЯ ВХОДА С РАЗмахом крыла GTR БОЛЕЕ 135 ФУТОВ БЕЗ БУКСИРОВКИ.

НЕКОНТРОЛИРУЕМЫЙ TFC НА ПИРСОН-МЕСТО ВАНКУВЕР WA 3 NM W OF RY 10L THLD НА EXTDD CNTRLN.

ARPT CLSD ДЛЯ БЕЗПИТАНИЯ ACFT EXCP В EMERG.

НА ЗАПАДНОЙ ЗОНЕ ARM / DEARM НА TWY C ТАКСИ ЛЮБОГО ТИПА НЕ МОЖЕТ ПРОЙТИ ЗОНУ ARM / DEARM, КОГДА ОН ИСПОЛЬЗУЕТСЯ.

TWY C3 CLSD ДЛЯ ДОСТУПА С РАЗмахом крыла, равным или GTR, превышающим 79 футов.

TWY T BTN TWY E2 и TWY E3 CLSD ДЛЯ РАЗМЕРА КРЫЛА БОЛЕЕ 118 ФУТОВ.

TWY W CLSD ДЛЯ ДОСТУПА С РАЗМЕТОМ КРЫЛА GTR БОЛЕЕ 118 ФУТОВ БЕЗ БУКСИРОВКИ.

TWY E3 CLSD ДЛЯ РАБОТЫ С РАЗмахом крыла GTR БОЛЕЕ 198 ФУТОВ.

PDX ИМЕЕТ FAC ОГРАНИЧЕНИЯ, ЧТО LMT ЕЕ СПОСОБНОСТЬ РАЗМЕЩАТЬ DIVD FLTS и MNTN ARPT SAFE OPN ВО ВРЕМЯ IREG OPS.ACFT OPRS SHUD CTC THE ARPT DUTY MGR AT (503) 460-4236 TO COORD DIVD FLTS EXC В СЛУЧАЕ ОБЪЯВЛЕНИЯ IN-FLT EMERG.

NSTD ЖЕЛТЫЕ ОБОЗНАЧЕНИЯ ТОЧЕК PRK И ЯЩИК ДЛЯ ИНСТРУМЕНТОВ EQPT LCTN, НАПИСАННЫЕ НА ПЛАТФОРМЕ. ПОЖАЛУЙСТА, CTC BASE OPS ИЛИ ЗАПРОСИТЕ СЛЕДУЙТЕ ЗА МНОЙ, ЕСЛИ НЕ ЗНАЕТЕ С ПРОЦЕДУРАМИ PANGB PRK.

Остеопонтин способствует активации интегрина посредством механизмов «снаружи внутрь» и «наизнанку»: взаимодействие OPN-CD44V увеличивает выживаемость в раковых клетках желудочно-кишечного тракта

Abstract

Остеопонтин (OPN) и варианты сплайсинга CD44 (CD44 V ) были независимо идентифицированы как маркеры прогрессирования опухоли.В этом исследовании мы показываем, что как OPN, так и CD44 V часто сверхэкспрессируются при раке желудка человека и что лигирование CD44 V , связанное с OPN, придает клеткам повышенную выживаемость за счет активации интегрина. Во-первых, мы показываем, что обработка OPN придает клеткам повышенную устойчивость к УФ-индуцированному апоптозу. OPN-опосредованный антиапоптоз зависит от экспрессии вариантного экзона 6 (V6) или V7-содержащего CD44, как показано сверхэкспрессией индивидуального CD44 V в клетках AZ521 желудка, которые не экспрессируют эндогенного CD44 или не экспрессируют его на очень низком уровне, а также от нокдаун конститутивно экспрессируемых V6-содержащих изоформ CD44 в клетках HT29 толстой кишки.Хотя OPN также взаимодействует с интегринами RGD, последовательность OPN-RGD не требуется для OPN-опосредованного антиапоптоза. OPN-индуцированный антиапоптоз в основном объясняется вовлечением изоформ CD44 V и передачей сигналов изнутри наружу через активность Src, что приводит к устойчивой активации интегрина. Кроме того, вызванный OPN антиапоптоз наблюдался, когда клетки помещали на фибронектин, но не на поли-d-лизин, и при предварительной инкубации клеток с антителом против интегрина β 1 для блокирования взаимодействия интегрина с внеклеточным матриксом (ЕСМ) или эктопической экспрессии Доминантно-отрицательные формы киназы фокальной адгезии для блокирования сигнала, происходящего из ECM, устраняют OPN-индуцированную выживаемость, предполагая, что OPN-индуцированная антиапоптотическая функция распространяется из матрицы, трансдуцированной интегрином.Взятые вместе, мы показали, что взаимодействие OPN-CD44 V способствует сигналу выживания, полученному из ECM, опосредованному активацией интегрина, которая может играть важную роль в патогенном развитии и прогрессировании рака желудка. [Cancer Res 2007; 67 (5): 2089–97]

  • CD44
  • OPN
  • интегрин
  • рак желудка
  • антиапоптоз

Введение

Гомеостаз в нормальной ткани регулируется балансом между пролиферативной активностью и потерей клеток апоптозом ( 1, 2).Прикрепление к правильному внеклеточному матриксу (ЕСМ) необходимо для выживания и роста нормальных прилипающих клеток, тогда как раковые клетки могут отменить это требование. Некоторые факторы роста и цитокины играют ключевую роль в регуляции роста и выживания неопластических клеток, влияя на адгезию, опосредованную интегрином, к ECM. Остеопонтин (OPN), секретируемый неколлагеновый фосфопротеин, богатый сиаловой кислотой, а также член семейства SIBLING, функционирует как компонент ECM, так и цитокин, передающий сигнал через связывание с двумя молекулами клеточной адгезии: интегрином и CD44 ( 3, 4).Первоначально OPN был обнаружен как индуцибельный маркер трансформации эпителиальных клеток, а позже было показано, что он часто сверхэкспрессируется при многих раковых заболеваниях человека ( 3). Выводы о том, что экспрессия OPN коррелирует с прогрессированием опухоли при раке молочной железы ( 5), желудок ( 6), легкое ( 7), простата ( 8), печень ( 9) и двоеточие ( 10) и что концентрация OPN в плазме пациентов с метастатическим заболеванием значительно выше, чем в нормальной сыворотке ( 11, 12) указывают на его роль в регуляции миграции и метастазирования опухолевых клеток.Фактически, многочисленные исследования культивируемых клеток показали, что экспрессия OPN делает клетки более канцерогенными и / или метастатическими ( 8). Напротив, подавление экспрессии OPN с помощью антисмыслового подхода уменьшало рост клеток в мягком агаре и у мышей в виде первичных опухолей или экспериментальных метастазированных очагов ( 3).

Механизмы, с помощью которых OPN может усиливать злокачественные новообразования, до сих пор неясны. Исследования in vitro показали, что OPN обладает многофункциональными свойствами, способствуя адгезии клеток, миграции клеток и выживанию клеток ( 3).Хотя многие детали, относящиеся к точным механизмам, еще предстоит выяснить, OPN функционирует за счет своего взаимодействия с интегрином и семействами CD44 рецепторов клеточной поверхности. OPN содержит в своей NH 2 -концевой области трипептидную последовательность RGD, которая может связываться с RGD-зависимыми интегринами ( 13). OPN также взаимодействует с интегринами α 9 β 1 и α 4 β 1 через криптический сайт последовательности SVVYGLR, смежный с мотивом RGD, который, как полагают, выявляется при расщеплении тромбином ( 14, 15).СООН-концевой фрагмент OPN связывается непосредственно с изоформами варианта CD44. CD44, член суперсемейства иммуноглобулинов, экспрессируется в различных изоформах с расширенными внеклеточными доменами посредством альтернативного сплайсинга РНК. CD44 связывает гиалуронат в ЕСМ для поддержания структуры ткани / органа, способствует агрегации клеток и опосредует движение клеток ( 16). Повышающая регуляция одного или нескольких CD44 V участвует в прогрессировании различных опухолей ( 17). CD44 V6 был идентифицирован как метастатический маркер лимфомы, гепатоцеллюлярного рака, рака груди, легких, поджелудочной железы и колоректального рака ( 18, 19).При раке желудка V6 активируется и связан с прогрессированием опухоли ( 20). Функциональные исследования показали, что OPN может специфически взаимодействовать с CD44 V6 или V7 ( 4, 21), а лигирование CD44 V с помощью OPN способствует хемотаксису и адгезии фибробластов, Т-клеток и клеток костного мозга ( 22, 23).

OPN активирует несколько сигнальных путей, которые могут способствовать прогрессированию опухоли и метастатическому поведению. При связывании с CD44 OPN обеспечивает преимущество выживания, опосредованного интерлейкин-3 или опосредованным колониестимулирующим фактором макрофагов гранулоцитов, в мышиных B-клетках за счет активации пути фосфатидилинозитол-3-киназы (PI3K) / протеинкиназы B ( 24).Было показано, что опосредованное OPN лигирование интегрина β 3 обеспечивает повышенную выживаемость в эндотелиальных клетках аорты крысы за счет активации ядерного фактора-κB (NF-κB; исх. 25). Несколько исследований показали, что OPN действует совместно с несколькими факторами роста, включая фактор роста гепатоцитов ( 26) и эпидермальный фактор роста ( 27), чтобы вызвать злокачественные свойства. Было показано, что β 1 -содержащие интегрины взаимодействуют с изоформами вариантов CD44, способствуя OPN-опосредованной подвижности клеток и хемотаксису в клетках карциномы поджелудочной железы крыс ( 21).В этом исследовании мы попытались проанализировать механизмы, которые передают опосредованные OPN / CD44 клеточные эффекты, в частности, на выживаемость клеток, для дальнейшего понимания опосредованной OPN / CD44 передачи сигналов, участвующих в образовании и прогрессировании опухоли. Наши результаты показали, что лечение OPN, продуцируемым бакуловирусом, обеспечивает повышенную способность клеток желудка противостоять апоптотическим воздействиям посредством сигналов выживания, полученных из ECM, и этот эффект выживания в основном объясняется связыванием OPN с CD44 V и реле внутреннего сигнализация out, приводящая к активации интегрина.

Материалы и методы

Антитела и реагенты. Гибридомы Hermes-3 и FW11-24-17-36 (анти-CD44 V9 ) были из Американской коллекции типовых культур (АТСС, Манассас, Вирджиния). Мышиное моноклональное антитело (mAb) против человеческого CD44 V6 (2F10) было от R&D Systems (Миннеаполис, Миннесота). Антитела к интегрину β 1 (P4C10 для блокирования и B3B11 для проточной цитометрии), α v (AV1), α v β 3 (LM609), α v β 5 (P1F6), и α 5 β 1 (JBS5) были получены от Chemicon (Темекула, Калифорния).MAb HUTS-21 для активированного интегрина β 1 было от BD Biosciences PharMingen (Сан-Диего, Калифорния). Конъюгированные с Alexa Fluor 488 и конъюгированные с Alexa Fluor 594 антитела против мышиных и кроличьих IgG были получены от компании Molecular Probes (Юджин, Орегон). Синтетический пептид GRGDS был приобретен у Sigma (Сент-Луис, Миссури).

Приготовление и очистка ОПН. Рекомбинантный OPN получали с использованием системы экспрессии BaculoGold (BD Biosciences PharMingen). Вкратце, полноразмерная кДНК человеческого OPN была амплифицирована с помощью ПЦР из кДНК человеческой плаценты и субклонирована в вектор-переносчик бакуловируса, кодирующий DsRed, pABhRpX (подарок Dr.Y-C. Chao, Институт молекулярной биологии, Academia Sinica, Тайбэй, Тайвань) с получением плазмиды pABhRpOPN, кодирующей OPN- (His) 6 . При котрансфекции pABhRpOPN вирусной ДНК BaculoGold в клетки Sf9 был получен рекомбинантный бакуловирус, продуцирующий OPN. Клетки насекомых High Five инфицировали рекомбинантным вирусом при множественности инфицирования 5 в среде Express Five (Invitrogen Corp., Карлсбад, Калифорния), супернатант культуры собирали через 3-4 дня и OPN очищали смолой Ni-NTA. (Кьяген, Валенсия, Калифорния).

Конструкции, культура клеток и трансфекция. Аденокарцинома желудка человека AZ521 и AGS, немелкоклеточный рак легкого h2299, колоректальный рак HT29 и линии клеток 293 эмбриональной почки человека были получены из АТСС. КДНК CD44 S амплифицировали с помощью ПЦР из кДНК h2299 и субклонировали в вектор pcDNA3.1 (-) / Myc-His для получения pcDNA-CD44 S . Плазмиды pcDNA-CD44 E , pcDNA-CD44 V6-10 , pcDNA-CD44 V6 , pcDNA-CD44 V7 , pcDNA-CD44 V6-7 и pcDNA-CD44 V7-10 были сконструировали с помощью ПЦР-амплификации конкретных вариантов экзонов CD44 из кДНК AGS и субклонировали фрагменты ПЦР в pcDNA-CD44 S в соответствующих сайтах.Последовательность полученных плазмид проверяли. Векторы, кодирующие некиназу, связанную с киназой фокальной адгезии (FAK), и FAK (Y397F) были любезно подарены доктором T-H. Леу (факультет фармакологии, Национальный университет Чунг-Кунг, Тайнань, Тайвань). Плазмида, кодирующая Src (K297D), была описана ранее ( 28). Временную трансфекцию проводили с использованием реагента LipofectAMINE 2000 (Invitrogen) в соответствии с протоколом производителя. Клоны клеток AZ521 / Mock и AZ521 / CD44 были созданы путем трансфекции клеток AZ521 pcDNA3.1 и соответствующие плазмиды pcDNA-CD44 методом электропорации с последующим отбором устойчивых к G418 клонов, как описано ( 29).

Выделение РНК, ПЦР с обратной транскрипцией и ПЦР в реальном времени. Аденокарцинома желудка и соответствующие неопухолевые ткани слизистой оболочки были получены от пациентов, перенесших операцию в Главной больнице для ветеранов (Тайбэй, Тайвань). Информированное согласие было получено от каждого пациента. Сразу после резекции ткани были мгновенно заморожены. Тотальную РНК получали из гомогенизированных тканей и подвергали ПЦР с обратной транскрипцией (ОТ-ПЦР), как описано ( 29, 30).ПЦР проводили с использованием праймеров для CD44 (смысловой праймер, 5'-GACGAAGACAGTCCCTGGAT-3 '; антисмысловой праймер, 5'-CTTCTTGACTCCCATGTGAT-3'; номер доступа в Genbank NM_000610) и OPNATCATCGACTCCCCCGTC (смысловой праймер 5'-GACGACTCC -3 '; антисмысловой праймер, 5'-AAGCTTGACCTCAGAAGATGCACT-3'; номер доступа в Genbank NM_000582), соответственно.

Количественная ПЦР в реальном времени была проведена, как описано ( 29). Пороговые циклы ( C, , T ) регистрировали для всех образцов как для целевого гена, так и для эталонного гена глицеральдегид-3-фосфатдегидрогеназы ( GAPDH ).Анализ кривой плавления проводился для каждого цикла. Относительную генную экспрессию целевого гена рассчитывали как Δ C T , определяемую вычитанием C T эталонного гена из C T целевого гена. Дифференциальная экспрессия целевого гена в опухолевых и неопухолевых образцах слизистой оболочки была показана как ΔΔ C T , определенная вычитанием Δ C T образца опухоли из Δ C T соответствующей слизистой оболочки. образец.

Нокдаун короткой шпилькой РНК. Короткие шпильки РНК (shRNA) векторы были сконструированы путем отжига олигонуклеотидных праймеров синтетической ДНК (CD44 V6 SH_S, 5'-GATCCCC GGCAACTCCTAGTAGTACA TTCAAGAGATGTACTACTAGGAGTTGCCTTTTTA-3 '; CD44 V6 SH_AS, 5'-AGCTTAAAAAGGCAACTCCTAGTAGTACATCTCTTGAA TGTACTACTAGGAGTTGCC GGG -3 '; последовательности, соответствующие нуклеотидам 6–24 экзона CD44 V6 выделены курсивом) с последующим лигированием в расщепленный вектор pSuper (neo + gfp), управляемый промотором гена h2-РНК полимеразы III.Последовательность pSuper-CD44 V6 подтверждали анализом последовательности. После трансфекции клеток HT29 контрольными векторами pSuper-CD44 V6 или pSuper клетки культивировали в среде, содержащей 400 мкг / мл G418, в течение 3-4 недель, и стабильные клоны отбирали и исследовали на экспрессию V6-содержащего CD44 с помощью Вестерн-блоттинг.

Проточный цитометрический анализ. Субконфлюент AZ521 / CD44 V6 Клетки и HT29 обрабатывали OPN или OPN (RGE) в течение 1 ч при 37 ° C и инкубировали с изотипом IgG или HUTS-21, помеченным вторичным антителом, конъюгированным с Alexa Fluor 488, и подвергали воздействию проточно-цитометрический анализ с использованием FACSCalibur (BD Biosciences).Клетки, предварительно инкубированные с 2 ммоль / л MnCl 2 , были включены в качестве положительного контроля. В некоторых экспериментах клетки предварительно обрабатывали пептидом RGD (10 мкмоль / л) и / или антителом против CD44 V6 (2F10) в течение 1 ч при 37 ° C перед инкубацией с OPN.

Анализ адгезии. Адгезию клеток к планшетам, покрытым 20 мкг / мл OPN, 10 мкг / мл фибронектина, 2 мг / мл поли-d-лизина или 1% бычьего сывороточного альбумина (BSA) в PBS, оценивали, как описано ранее ( 31). В некоторых экспериментах клетки предварительно инкубировали с 5 мкг / мл блокирующих антител [анти-интегрин α v , β 1 (P4C10), α v β 3 , α 5 β 1 , или анти-CD44 V6 ] или 10 мкмоль / л пептида RGD в течение 1 ч при 37 ° C и подвергали анализу адгезии.Контрольное значение для 100% прикрепления было получено путем посева клеток на планшеты, предварительно покрытые 20 мкг / мл фибронектина. Клетки инкубировали в течение 3 ч при 37 ° C в условиях культивирования тканей с последующей немедленной фиксацией, и было извлечено приблизительно от 90% до 100% введенных клеток.

Анализ апоптоза. После УФ-облучения клетки собирали по истечении заданного времени, окрашивали йодидом пропидия и подвергали проточно-цитометрическому анализу апоптотических фракций суб-G 1 .Чтобы проверить роль интегрина, клетки повторно высевали на чашки, покрытые фибронектином или поли-d-лизином, в среде с добавлением OPN или без него в течение 4 часов. Клетки облучали УФ-излучением и собирали через 48 ч для проточного цитометрического анализа. Альтернативно, клетки предварительно обрабатывали блокирующим антителом против интегрина β 1 (P4C10) в течение 1 ч при 37 ° C перед обработкой OPN.

Статистический анализ. Статистический анализ данных был выполнен с помощью теста Стьюдента t с использованием программного обеспечения SigmaPlot.Различие считалось статистически значимым при P <0,05.

Результаты

Повышенная экспрессия OPN и CD44 при раке желудка. С помощью анализа микрочипов кДНК мы определили OPN как один из ведущих маркеров, экспрессия которого изменена при раке желудка человека ( Рис.1 A, слева ). OPN часто экспрессируется на повышенных уровнях при различных раковых заболеваниях человека, включая рак желудка. Данные микрочипа рака желудка ( 32) в базе данных Stanford Microarray также подтвердили повышенную экспрессию OPN при раке желудка по сравнению с неопухолевой слизистой оболочкой желудка ( P <0.0001, тест Манна-Уитни U ; Рис.1 A, справа ). На Фигуре 1 B ( вверху ) показан ПЦР-анализ в реальном времени экспрессии OPN при первичном раке желудка, показывающий, что 75% (шесть из восьми) раковых опухолей желудка демонстрируют повышенную экспрессию OPN . В этих образцах рака желудка мы также исследовали экспрессию CD44 , главного поверхностного рецептора OPN ( Рис.1 B, снизу ). Стандартная изоформа CD44 ( CD44 S ) была легко обнаружена и экспрессирована на аналогичных уровнях при раке желудка и в соответствующих неопухолевых тканях, тогда как эпителиально-специфическая изоформа CD44 ( CD44 E или CD44 V6-8 ) и многие более крупные варианты изоформ, в частности CD44 V6-10 , были экспрессированы на повышенных уровнях при раке желудка по сравнению с неопухолевой слизистой оболочкой.Было отмечено, что многие из злокачественных опухолей желудка, которые экспрессируют более высокий уровень OPN , также экспрессируют повышенные уровни изоформ варианта CD44 .

Рисунок 1.

Экспрессия OPN и CD44 при первичном раке желудка. A, анализ микроматрицы экспрессии OPN при раке желудка. Слева: распределение относительной экспрессии OPN в 26 первичных раках желудка ( T ) и соответствующих им неопухолевых ( N ) тканях, полученное из базы данных микрочипов на основе гибридизации мембраны, содержащей 2400 клонов кДНК, соответствующих гены, которые дифференциально экспрессируются при раке желудка, выделены анализом репрезентативных различий.Анализировали сигналы гибридизации пяти клонов кДНК, представляющих OPN . Справа, относительная экспрессия OPN на основе базы данных микрочипов, депонированной Leung et al. ( 32) в Стэнфордской базе данных микрочипов (http://genome-www.stanford.edu/microarray/), полученной в результате гибридизации с использованием 23 неопухолевых слизистой оболочки желудка ( N ) и 89 рака желудка ( T ). Анализировали сигнал гибридизации на клоне 378461 IMAGE OPN . Количественная оценка данных массива была произведена после глобальной нормализации.Был проведен тест Манна-Уитни U . ***, P <0,001. B, ОТ-ПЦР анализы относительной экспрессии OPN и CD44 при раке желудка. Тотальную РНК получали из опухоли ( T ) и совпадающих неопухолевых ( N ) тканей пациентов с раком желудка (были даны трехзначные идентификационные номера), преобразовывали в кДНК и подвергали анализу ПЦР в реальном времени ( верх ) и ПЦР-анализ ( нижний ). Дифференциальная экспрессия OPN в опухолевых и неопухолевых образцах слизистой оболочки после нормализации до уровней GAPDH была представлена ​​как ΔΔ C T .

OPN защищает клетки от УФ-индуцированного апоптоза, зависящего от экспрессии вариантных изоформ CD44. Чтобы определить, способствует ли OPN онкогенезу и прогрессированию рака эпителиального происхождения, мы исследовали реакцию клеток HT29 рака толстой кишки и клеток AZ521 рака желудка на их реакцию на опосредованные OPN клеточные эффекты, особенно на выживаемость клеток. Клетки HT29 экспрессируют высокие уровни эндогенного CD44, , S и других вариантных изоформ, тогда как клетки AZ521 демонстрируют очень низкий или неопределяемый уровень CD44 (дополнительный рис.S1). Субконфлюэнтные клетки обрабатывали OPN или без него и подвергали УФ-облучению, а за апоптозом следили с помощью проточного цитометрического анализа. Как показано в Рис.2 A УФ-облучение вызывало зависящее от времени увеличение количества клеток HT29 и AZ521, подвергающихся апоптозу. Обработка OPN значительно подавляла УФ-индуцированный апоптоз в HT29, но не влияла на клетки AZ521. Для подтверждения того, что OPN-опосредованный антиапоптотический эффект опосредуется CD44, были созданы клоны клеток AZ521, стабильно экспрессирующие обозначенные изоформы вариантов CD44, которые подвергли УФ-облучению.Как показано в 2 B , контрольные и все экспрессирующие CD44 клетки проявляли зависящий от времени апоптоз после УФ-облучения, тогда как обработка OPN придавала более устойчивый фенотип к УФ-индуцированному апоптозу в клетках AZ521 / CD44 V6-10 , но не другие. Затем мы проверили, обеспечивает ли OPN преимущество в выживаемости в нетрансформированных клетках ( Рис.2 C ). Клетки HEK293, которые экспрессируют исключительно CD44 S , чувствительны к УФ-индуцированному апоптозу, и лечение OPN дает небольшое преимущество в выживаемости.Важно отметить, что эктопическая экспрессия CD44 V6-10 делает HEK293 более устойчивым к УФ-индуцированному апоптозу в присутствии OPN.

Рисунок 2.

OPN обеспечивает клеткам повышенную устойчивость к УФ-индуцированному апоптозу в зависимости от вариантной изоформы CD44. Субконфлюэнтные HT29 и AZ521 ( A ), клоны AZ521, несущие контрольную плазмиду или плазмиды, кодирующие специфические изоформы CD44 ( B ), и клетки HEK293 ( C ) культивировали в бессывороточной среде в течение 24 часов и инкубировали с или без добавляли OPN (10 мкг / мл) в течение 4 часов.Затем клетки облучали УФ-излучением при 90 Дж / м 2 (для клеток HT29 и AZ521) или 130 Дж / м 2 (для клеток HEK293) и собирали для анализа апоптоза с помощью проточно-цитометрических анализов фракций суб-G 1 в назначенное время.

Выживание клеток, вызванных OPN, коррелирует с его взаимодействием с CD44 V . Чтобы проанализировать, как CD44 опосредует вызванные OPN клеточные эффекты, мы оценили взаимодействие OPN и CD44 путем определения связывания клеток AZ521, экспрессирующих указанные изоформы CD44, с планшетами, покрытыми OPN.Было показано, что OPN связывается с изоформами CD44 V6 и, возможно, CD44 V7 и усиливает миграцию клеток фибросаркомы крысы ( 21). Чтобы установить, являются ли последовательности, кодируемые V6 или V7, структурной предпосылкой CD44 для вызванного OPN эффекта выживания, клоны клеток AZ521, экспрессирующие CD44 S , CD44 E , CD44 V6-10 , CD44 V7-10 , CD44 V6-7 , CD44 V6 и CD44 V7 были установлены, и были проведены анализы связывания клеток ( Инжир.3 А ). Как показано, клетки, экспрессирующие изоформы вариантов CD44, содержащие последовательности, кодируемые либо V6, либо V7, прилипали к OPN с заметно повышенной аффинностью по сравнению с контрольными клетками, что позволяет предположить, что повышенное прилипание зависит от экспрессии CD44 V . Кроме того, повышенная адгезия была обращена в клетках AZ521 / CD44 V6 , когда клетки были предварительно обработаны блокирующими антителами против V6 ( Рис.3 B ). Связывание OPN с интегринами RGD также показало, что оно было незначительно повышено в клетках AZ521 / Mock, AZ521 / CD44 S и AZ521 / CD44 E по сравнению с их связыванием с BSA ( Инжир.3 A ), и что предварительная инкубация с избыточным количеством пептидов RGD полностью устраняет это связывание ( Рис.3 B ). Эти результаты показали, что связывание клеток с OPN опосредуется как CD44-зависимыми, так и CD44-независимыми (интегрин-зависимыми) механизмами. В соответствии с повышенной способностью связывания OPN в клетках, экспрессирующих изоформы CD44, содержащие последовательности, кодируемые V6 или V7, эти клетки также проявляли более устойчивый фенотип к УФ-индуцированному апоптозу при лечении OPN ( Инжир.3 С ). Тот факт, что выживаемость, вызванная OPN, была значительно выше в клетках AZ521, которые экспрессируют V6- или V7-содержащие CD44 по сравнению с клетками AZ521 / Mock, AZ521 / CD44 S и AZ521 / CD44 E , подчеркивает важную роль CD44. -зависимые, но не зависимые от RGD взаимодействия в этом событии. В соответствии с этим представлением OPN (RGE), в котором последовательность RGD была изменена на RGE, придавал клеткам HT29 повышенную устойчивость к УФ-индуцированному апоптозу, как это делал OPN дикого типа ( Инжир.3 D ).

Рисунок 3.

Вовлечение CD44, содержащего последовательности, кодируемые экзоном V6 или V7, с помощью OPN увеличивает выживаемость клеток. A, связывание CD44-экспрессирующих клеток с OPN. Субконфлюэнтные клетки AZ521, эктопически экспрессирующие обозначенные изоформы CD44, выращивали в бессывороточной среде в течение 24 часов и снова высевали на чашки, предварительно покрытые OPN (20 мкг / мл) или 1% BSA, и оставляли для прилипания в течение 30 минут. Процент клеточной адгезии рассчитывали, как описано в разделе «Материалы и методы». B, связывание клеток с OPN в присутствии пептидов RGD и антитела против CD44 V6 . Субконфлюэнтные трансфектанты AZ521 / CD44 обрабатывали трипсином, предварительно обрабатывали пептидом RGD (10 мкмоль / л) или антителом против CD44 V6 (10 мкг / мл) в течение 1 ч при 37 ° C и повторно наносили на чашки, предварительно покрытые OPN, на 30 мин. , и клеточная адгезия была измерена. C, и D, OPN-опосредованная выживаемость в CD44-экспрессирующих клетках. Субконфлюентные клоны AZ521 / CD44 ( C ) и клетки HT29 ( D ) инкубировали в бессывороточной среде с добавлением или без добавления OPN или OPN (RGE) в течение 4 часов и подвергали УФ-облучению с последующим анализом апоптоза, как описано в легенда о Инжир.2. столбцов, среднее значение трех отдельных экспериментов; бар, SD. *, P <0,05, тест Стьюдента t ; **, P <0,01, тест Стьюдента t . E, нокдаун экспрессии V6-содержащего CD44 подавляет опосредованную OPN выживаемость. Клетки HT29 трансфицировали CD44 V6-специфической кшРНК (pSuper-V6) или контрольной кшРНК (pSuper), и отбирали индивидуальные клоны клеток, несущие интегрированный контроль pSuper-V6 и pSuper. Top, иммуноблот-анализ выбранных клонов клеток с использованием антитела против V6. Субконфлюэнтные клоны клеток HT29 подвергали УФ-облучению при 90 Дж / м 2 в присутствии и в отсутствие OPN и подвергали анализу апоптоза.

Чтобы подтвердить, что антиапоптотический эффект OPN опосредуется CD44 V , мы изучили эффект целевого нокдауна экспрессии CD44 V на OPN-опосредованный антиапоптоз. Мы выбрали нокдаун экспрессии мРНК CD44 , содержащей V6, в клетках HT29, поскольку эти клетки экспрессируют в основном V6-содержащие вариантные изоформы.Нокдаун достигался трансфекцией плазмиды pSuper, несущей последовательность shRNA , нацеленную на область CD44 V6 (pSuper-V6) и только pSuper в качестве контроля. После отбора были получены четыре клона HT29 shRNAV6 (несущие shRNA для V6-содержащего CD44) и два клона HT29 shRNA (несущие pSuper) и оценены на предмет OPN-опосредованного антиапоптоза. Экспрессия CD44, содержащего V6, была полностью элиминирована в клонах 12 и 31 shRNAV6 HT29 и снижена на 60% в клонах 22 и 27 по сравнению с таковой в контрольных клонах C1 и C2 shRNA HT29.Нацеленное подавление экспрессии V6-содержащих изоформ CD44 эффективно обращало OPN-опосредованный антиапоптоз в клетках HT29 в корреляции со сниженными уровнями V6-содержащих белков ( Рис.3 D ).

Синергетический эффект CD44 и интегрина на связывание клеток с OPN. Как описано выше, клетки, экспрессирующие CD44, которые содержат последовательности, кодируемые V6 или V7, проявляют значительно повышенную адгезию к OPN как посредством CD44-зависимых, так и CD44-независимых (интегрин-зависимых) способов.Мы также оценили вклад CD44, интегрина или обоих в комбинации в ассоциацию с OPN, используя клетки AZ521 / CD44 V6 в качестве модели. Как показано в Рис.4 A , CD44-опосредованное связывание клеток с OPN, измеренное путем инкубации клеток с OPN в присутствии пептидов RGD для блокирования интегрин-зависимого связывания, было усилено соразмерно повышенным уровням экспрессии CD44 V , тогда как интегрин-опосредованное связывание, которое измеряли в присутствии антитела против CD44 V6 , чтобы блокировать CD44-зависимое связывание, оставались маргинальными и неизменными.В отсутствие блокирующих реагентов, значительно, связывание клеток с OPN резко увеличивалось в зависимости от уровней экспрессии CD44 V . Точно так же CD44 V и интегрин также работают совместно, способствуя адгезии клеток к OPN при инкубации с возрастающими концентрациями OPN ( Рис.4 B ). Эти данные предполагают, что CD44 V , который, как было показано выше, играет значительную роль в облегчении клеточной адгезии к OPN, может вызывать синергетический эффект, способствуя опосредованной интегрином клеточной адгезии к OPN.В соответствии с этим предварительная обработка клеток блокирующим антителом против интегринов RGD [например, β 1 (P4C10) и α v ] перехватывала этот эффект и ограничивала способность клетки связывать OPN только с OPN-CD44 V взаимодействие ( Рис.4 C ).

Рисунок 4.

Синергетический эффект CD44 и интегринов на адгезию клеток к OPN. A, связывание клеток с OPN коррелирует с экспрессией CD44 V . Клетки AZ521 временно трансфицировали возрастающими количествами pcDNA-CD44 V6 , как указано, и прикрепляли клетки к OPN в присутствии пептидов RGD (10 мкмоль / л), антитела против V6 (5 мкг / мл) или контроля. IgG (5 мкг / мл) определяли.Связывание клеток B, с OPN коррелирует с концентрацией OPN. Клетки AZ521 временно трансфицировали 10 мкг pcDNA-CD44 V6 и повторно высевали на планшеты, предварительно покрытые OPN (5, 10, 15 и 20 мкг / мл) в присутствии пептидов RGD, антитела против V6 или контроля. IgG в анализе связывания клеток. C, связывание клеток с OPN подавляется анти-интегриновыми антителами. Субконфлюентные клетки AZ521 / CD44 V6 были предварительно обработаны блокирующими антителами (5 мкг / мл) против интегринов α v , β 1 (P4C10), α v β 3 или α 5 β 1 в течение 1 ч при 37 ° C и повторно наносили на OPN (20 мкг / мл) или 1% BSA в течение 30 мин, после чего определяли адгезию клеток. столбцов, среднее значение трех независимых экспериментов; бар, SD. **, P <0,01, тест Стьюдента t .

OPN-опосредованное лигирование CD44 индуцирует активацию интегрина. Увеличение взаимодействия ЕСМ-интегрин может отражать либо мобилизацию большего количества интегринов на клеточную поверхность, либо повышенное сродство связывания, а также валентность уже присутствующих интегринов. Тамилсельван и Фассон ( 33) сообщили, что взаимодействие ЕСМ-интегрин стимулировало адгезию, опосредованную активацией интегрина, без изменения экспрессии интегрина на поверхности.Мы также исследовали процесс активации интегрина в опосредованной OPN выживаемости. Активацию интегрина β 1 оценивали с помощью анализов проточной цитометрии с использованием mAb (HUTS-21), специфически распознающих активный конформер интегрина β 1 . Как показано, сильная активация интегрина β 1 наблюдалась в AZ521 ( Рис.5 A ) и HT29 ( Фиг.5 ( B ) клетки, экспрессирующие изоформы CD44, содержащие последовательности V6 или V7. С другой стороны, низкий уровень активированного интегрина β 1 был обнаружен в клетках AZ521 / Mock, AZ521 / CD44 S и AZ521 / CD44 E (данные не показаны).Таким образом, наши данные показали, что связывание OPN с CD44 V эффективно способствует активации интегрина. В отсутствие последовательностей OPN-RGD OPN (RGE) проявлял аналогичный эффект для индукции активации интегрина ( Рис.5 B ). Помимо CD44-зависимой активации, интегрины RGD также активируются при взаимодействии с OPN CD44-независимым образом. Предварительная инкубация с антителом против V6 в значительной степени подавляла вызванную OPN CD44-зависимую активацию интегрина β 1 в клетках AZ521 / CD44 V6 до уровня, наблюдаемого в клетках AZ521 / Mock ( Инжир.5 С ). Наблюдаемый умеренный уровень CD44-независимой активации интегрина дополнительно подавлялся до базового уровня путем инкубации с пептидами RGD ( Рис.5 C ). При лечении OPN повышенный уровень интегринов с активным конформером не был обусловлен повышенными уровнями интегринов, экспрессируемых на поверхности клетки, как экспрессия α 5 , α v , β 1 и β 3 интегрины оставались неизменными в клетках HT29 и AZ521 / CD44 V6 после инкубации с OPN в течение 24 часов (данные не показаны).

Рисунок 5.

OPN способствует активации интегрина через CD44-зависимые и CD44-независимые пути. A, и B, активация β 1 интегринов. Субконфлюэнтные клетки AZ521 / CD44 V6 ( A ) и HT29 ( B ) обрабатывали OPN или OPN (RGE) в течение 1 ч при 37 ° C и инкубировали с изотипом IgG ( черная заштрихованная область ) или антителом. (HUTS-21, 5 мкг / мл), специфически распознающие активную конформацию интегрина β 1 с последующим мечения вторичным антителом, конъюгированным с Alexa Fluor 488.Интенсивность флуоресценции определяли методом проточной цитометрии. Клетки, предварительно инкубированные с 2 ммоль / л MnCl 2 в течение 30 минут при 37 ° C, были включены в качестве положительного контроля. C, эффекты пептида RGD и анти-CD44 V6 антитела на OPN-индуцированную активацию интегрина. Клетки AZ521 / CD44 V6 предварительно обрабатывали пептидом RGD (10 мкмоль / л) и / или антителом против CD44 V6 в течение 1 ч при 37 ° C перед инкубацией с OPN. После инкубации с антителом, специфически распознающим активную конформацию интегрина β 1 , определяли интенсивность флуоресценции. D, Индуцированная OPN / CD44 активация интегрина опосредуется активацией Src. Клетки AZ521 / CD44 V6 предварительно инкубировали с пептидом RGD (10 мкмоль / л), а затем обрабатывали PP2 (30 мкмоль / л) в течение 30 минут при 37 ° C. Альтернативно, клетки трансфицировали контрольной плазмидой или плазмидой, кодирующей доминантно-отрицательный Src (K297D), и инкубировали с пептидом RGD (10 мкмоль / л). Затем клетки инкубировали с OPN (10 мкг / мл) в течение 1 ч при 37 ° C и инкубировали с антителом, специфически распознающим активную конформацию интегрина β 1 , как описано выше.Ось Y, количество клеток , окрашенных антителами, в каждой логарифмической шкале усилителя флуоресценции. Аналогичные результаты были получены в трех независимых экспериментах, и показана репрезентативная гистограмма. Удельную интенсивность флуоресценции ( SFI ) рассчитывали как отношение средних значений флуоресценции, полученных с конкретным антителом, распознающим активный интегрин β 1 ( Act-β1 ) и антителом изотипического контроля. столбцов, среднее значение трех отдельных экспериментов; бар, SD.*, P <0,05, тест Стьюдента t ; **, P <0,01, тест Стьюдента t .

В недавних исследованиях Src-киназа, протеинкиназа C (PKC), PI3K, митоген-активированная протеинкиназа (MAPK) / киназа, регулируемая внеклеточными сигналами (ERK), и ERK участвовали в регуляции активности интегрина. ( 34– 36). Мы также исследовали потенциальный сигнальный путь, который может опосредовать активацию интегрина, индуцированную CD44. Клетки AZ521 / CD44 V6 инкубировали с пептидами RGD для блокирования взаимодействия OPN и интегринов RGD и одновременно обрабатывали PP2, ингибитором киназы семейства Src, а также ингибиторами, специфичными для PI3K (LY294002 и вортманнин). , MAPK (PD98059), PKC (GF109203X) и NF-κB (куркумин) с последующей инкубацией с OPN, и наши результаты показали, что обработка PP2 значительно блокировала OPN-индуцированную активацию интегрина ( Инжир.5 D ), тогда как ингибиторы PI3K, MAPK, PKC и NF-κB имели небольшой эффект (данные не показаны). Кроме того, эктопическая экспрессия доминантно-отрицательного Src (K297D) также блокирует OPN-индуцированную активацию интегрина ( Рис.5 D ). Эти данные свидетельствуют о том, что взаимодействие OPN-CD44 V передает передачу сигналов изнутри наружу, опосредованную активностью Src, что приводит к активации интегрина. Следовательно, OPN может способствовать активации интегрина через механизмы как изнутри-наружу (за счет ассоциации OPN / CD44 V6 ), так и извне-внутрь (за счет ассоциации интегринов OPN / RGD).Активация интегрина, опосредованная CD44 V , важна для поддержания опосредованной OPN выживаемости. Напротив, CD44-независимая активация интегрина не обязательна в этом процессе.

OPN-опосредованная активация интегрина способствует клеточной адгезии и сигналу выживания матрикса. Сигнальные события, контролируемые интегрином, регулируют важные биологические процессы, включая адгезию клеток. Затем мы исследовали влияние активации интегрина, вызванного OPN, на клеточную адгезию.Как показано в Рис.6 A OPN значительно усиливал адгезию клеток HT29 и AZ521, экспрессирующих изоформы CD44 V6 или V7, к фибронектину. Для сравнения, прикрепление клеток к поли-d-лизину или БСА не изменялось обработкой OPN. Предварительная обработка клеток AZ521, экспрессирующих CD44 V6 , блокирующим антителом против CD44 V6 значительно подавляла адгезию клеток, вызванных OPN, к фибронектину ( Рис.6 B ). В дополнение к CD44-зависимому эффекту, CD44-независимый (RGD-зависимый) эффект также был протестирован путем предварительной инкубации клеток с антителом, блокирующим интегрин, на прикреплении к фибронектину.Как показано в Фиг.6 B , антитело против интегрина не только нейтрализовало интегрины, активированные в результате взаимодействия OPN-CD44, но также блокировало взаимодействие между интегринами OPN и RGD, что свидетельствует о том, что OPN-индуцированная адгезия клеток к фибронектину в AZ521 / CD44 Клетки V6 полностью подавлялись антителом против β 1 , блокирующим интегрин (P4C10), до уровня, наблюдаемого в контрольных клетках.

Рисунок 6.

OPN / CD44 V - выживаемость клеток определяется из ECM. A, OPN способствует адгезии клеток к фибронектину. Субконфлюэнтные клетки HT29, AZ521 / Mock и AZ521 / CD44 V6 инкубировали с OPN (10 мкг / мл) или без него в течение 1 ч при 37 ° C, повторно высевали на фибронектин ( FN ), поли-d-лизин ( PDL ) или BSA и оставляли на 30 мин. B, OPN-вызванная адгезия клеток подавляется антителами против CD44, V6, и интегринов (5 мкг / мл). Клетки AZ521 / CD44 V6 обрабатывали трипсином и предварительно обрабатывали блокирующими антителами, как указано, в течение 1 ч при 37 ° C перед инкубацией с OPN.Адгезию клеток к фибронектину определяли, как описано в разделе «Материалы и методы». C, анти-интегрин β 1 блокирующее антитело блокирует OPN / CD44 V -опосредованное выживание клеток. Субконфлюентные клоны AZ521 / Mock и AZ521 / CD44 предварительно обрабатывали блокирующим антителом против интегрина β 1 (P4C10) или без него в течение 1 ч при 37 ° C и затем инкубировали в той же среде с добавлением OPN или без него. Клетки облучали УФ-излучением и подвергали анализу апоптоза, как описано выше. D, фибронектин поддерживает OPN-опосредованный антиапоптоз, который блокируется экспрессией доминантно-отрицательного FAK. Субконфлюентные клетки AZ521 / CD44 V6 трансфицировали контрольной плазмидой или плазмидой, кодирующей FRNK, культивировали в бессывороточной среде в течение 24 ч и повторно высевали на фибронектин или поли-d-лизин в присутствии среды с OPN или без него (10 мкг / мл) в течение 4 ч. Затем клетки подвергали УФ-облучению с последующим анализом апоптоза, как описано выше. столбцов, среднее значение трех отдельных экспериментов; бар, SD.**, P <0,01, тест Стьюдента t .

Многие типы клеток подвергаются апоптотической гибели, когда они лишены сигналов матричного выживания ( 37). Следовательно, передача сигналов ЕСМ, опосредованная интегрином, может поддерживать функцию выживания для защиты клеток от стресса окружающей среды. Затем мы исследовали, распространяется ли антиапоптотическая функция, вызванная OPN, из сигнала выживания матрикса, трансдуцированного интегрином. Как показано в Фиг. 6 C , OPN-опосредованная выживаемость была полностью заблокирована инкубацией клеток с анти-β 1 блокирующим интегрин антителом (P4C10), что указывает на важную роль активности интегрина.Поэтому мы исследовали, происходит ли опосредованная OPN выживаемость из ECM путем посева клеток на фибронектин или поли-d-лизин. Как показано в Фиг. 6 D , посев на фибронектин поддерживал OPN-опосредованный антиапоптоз в клетках AZ521 / CD44 V6 . Напротив, OPN не обеспечивает какого-либо преимущества в выживаемости в клетках, помещенных на поли-d-лизин. Известно, что FAK трансдуцирует опосредованный интегрином сигнал, полученный из ECM. Здесь мы показали, что блокирование сигналов, полученных из матрикса, путем трансфекции и экспрессии FRNK полностью подавляет CD44-опосредованный антиапоптотический ответ.Сходным образом трансфекция и экспрессия доминантно-отрицательного FAK (Y397F) также подавляли опосредованный CD44 антиапоптотический ответ в клетках AZ521 / CD44 V6 (данные не показаны). Взятые вместе, предполагаемая OPN / CD44 V антиапоптотическая функция опосредуется активацией интегрином сигнала выживания матрикса.

Обсуждение

В этом исследовании мы показываем, что как OPN, так и его главный рецептор на клеточной поверхности CD44 часто сверхэкспрессируются при раке желудка человека и что OPN придает клеткам повышенную выживаемость в зависимости от экспрессии изоформ конкретных вариантов CD44.Главный вывод этого исследования заключается в том, что лигирование CD44 V с помощью OPN индуцирует передачу сигналов наизнанку, передаваемую через Src, что приводит к активации интегрина, что, в свою очередь, способствует адгезии клеток и усиливает сигнал выживания матрикса. Несколько линий доказательств показывают, что выживаемость, вызванная OPN, происходит от ECM. Во-первых, обработка OPN увеличивает выживаемость клеток, когда клеткам позволяют прикрепиться к правильному ECM (например, фибронектину). Во-вторых, введение доминантно-отрицательного FAK (включая FRNK и FAK-Y397F) полностью отменяет выживание, вызванное OPN, предполагая, что активация FAK, происходящая из взаимодействия интегрин-ЕСМ, является критической для этого процесса.Наконец, предварительная инкубация клеток с антителом против интегрина β 1 для блокирования взаимодействия интегрин-ЕСМ отменяет опосредованную OPN выживаемость. Эти данные показывают OPN как фактор выживания для клеток, экспрессирующих CD44 V , что предполагает критическую роль взаимодействия OPN-CD44 V в онкогенном ответе.

Интегрин сигнализация является двунаправленной. Чтобы изучить нижестоящий сигнальный путь взаимодействия OPN-CD44, который приводит к активации интегрина наизнанку, мы протестировали участие Src-киназы, путей PKC, PI3K, MEK и ERK.Наши данные показали, что PP2, ингибитор киназы семейства Src, но не ингибиторы, специфичные для PI3K, MAPK, PKC или NF-κB, блокируют OPN-опосредованную выживаемость. В отличие от ингибирования MEK или PKC, ингибирование Src PP2 также предотвращает адгезию, стимулированную давлением. PP2 также ингибировал фосфорилирование FAK по Tyr 576 , предположительно, предотвращая фосфорилирование Src по этому сайту ( 33). Кроме того, связывание гиалуроната с клетками способствует привлечению Src к CD44 и стимулирует активность киназы Src, которая, в свою очередь, увеличивает фосфорилирование тирозина цитоскелетного белка кортактина ( 38).Мы дополнительно исследовали функцию Src в активации интегрина, индуцированной OPN. Связывание OPN либо с эндогенно (клетки HT29), либо с эктопически экспрессируемыми изоформами CD44 V (клетки AZ521) эффективно стимулировало активацию интегрина, которая сопровождалась рекрутированием Src на CD44 и стимуляцией активности киназы Src (данные не показаны). Что еще более важно, OPN (RGE), неспособный активировать Src через интегрин, проявлял аналогичный эффект для индукции активации интегрина CD44 V -зависимым образом, что позволяет предположить, что Src участвует в пути передачи сигналов наизнанку OPN-индуцированного интегрина. активация.В соответствии с этим, клетки, трансфицированные доминантно-отрицательным Src (K297D), показали значительно сниженную активацию интегрина, индуцированную OPN.

Наше исследование показывает, что сигнал выживания индуцируется лигированием CD44 рекомбинантным OPN в концентрации, превышающей нормальное физиологическое состояние. Хотя эффективные концентрации OPN в опухолевых клетках или окружающих их тканях стромы не определены, повышенная экспрессия OPN связана со злокачественными новообразованиями опухолей при нескольких типах рака, и OPN исследуется в качестве биомаркера ( 10, 39– 41).10-20-кратная индукция OPN наблюдалась при раке толстой кишки с метастазами в печень ( 10), а для мезотелиомы плевры наблюдались высокие уровни OPN в плевральной жидкости, и для ранней диагностики было предложено пороговое значение 11 436 нг / мл ( 39). Многие типы клеток подвергаются апоптотической гибели, когда они лишены сигналов матричного выживания ( 37). Следовательно, опосредованная интегрином передача сигналов ЕСМ нижестоящее взаимодействие OPN-CD44 может поддерживать функцию выживания для защиты клеток от стресса окружающей среды. Такая защита может не только поддерживать процесс трансформации во время начального образования и разрастания опухоли, но также облегчает распространение метастазов.Таким образом, наши данные показывают важную роль CD44 и OPN в развитии и прогрессировании опухоли. В соответствии с этим представлением, сверхэкспрессия CD44 также была обнаружена и связана с худшим прогнозом при многих типах рака человека.

Благодарности

Грантовая поддержка: Национальная научно-техническая программа в области фармацевтики и биотехнологии, грант NSC91-2323-B073-001.

Расходы на публикацию этой статьи были частично покрыты за счет оплаты страницы.Таким образом, данная статья должна быть помечена как реклама в соответствии с 18 U.S.C. Раздел 1734 исключительно для указания этого факта.

Мы благодарим доктора C-W. Ву и Х.Л. Као за помощь в предоставлении образцов.

Footnotes

  • Получено 29 сентября 2006 г.
  • Исправление получено 28 ноября 2006 г.
  • Принято 16 декабря 2006 г.
  • © 2007 Американская ассоциация исследований рака.

Каталожные номера

  1. Стеллер Х.Механизмы и гены клеточного самоубийства. Наука 1995; 267: 1445–9.

  2. Томпсон CB. Апоптоз в патогенезе и лечении заболеваний. Наука 1995; 267: 1456–62.

  3. Rangaswami H, Bulbule A, Kundu GC. Остеопонтин: роль в передаче сигналов клеток и прогрессировании рака. Тенденции Cell Biol 2006; 16: 79–87.

  4. Denhardt DT, Noda M, O'Regan AW, et al.Остеопонтин как средство борьбы с экологическими нарушениями: регуляция воспаления, ремоделирование тканей и выживание клеток. J Clin Invest 2001; 107: 1055–61.

  5. Tuck AB, O'Malley FP, Singhal H, et al. Экспрессия остеопонтина в группе больных раком молочной железы без лимфоузлов. Int J Рак 1998; 79: 502–8.

  6. Ue T, Yokozaki H, Kitadai Y, et al. Совместная экспрессия остеопонтина и CD44v9 при раке желудка.Int J Рак 1998; 79: 127–32.

  7. Chambers AF, Wilson SM, Kerkvliet N, et al. Экспрессия остеопонтина при раке легких. Рак легких 1996; 15: 311–23.

  8. Ходавирди А.К., Сонг З., Ян С. и др. Повышенная экспрессия остеопонтина способствует прогрессированию рака простаты. Рак Res 2006; 66: 883–8.

  9. Pan HW, Ou YH, Peng SY, et al.Избыточная экспрессия остеопонтина связана с внутрипеченочными метастазами, ранним рецидивом и худшим прогнозом хирургически резецированной гепатоцеллюлярной карциномы. Рак 2003; 98: 119–27.

  10. Агравал Д., Чен Т., Ирби Р. и др. Остеопонтин идентифицирован как ведущий маркер прогрессирования рака толстой кишки с использованием профилей экспрессии объединенных образцов. J Natl Cancer Inst 2002; 94: 513–21.

  11. Senger DR, Perruzzi CA, Gracey CF, et al.Секретируемые фосфопротеины, связанные с неопластической трансформацией: близкая гомология с белками плазмы, расщепляемыми во время свертывания крови. Рак Res 1988; 48: 5770–4.

  12. Федарко Н.С., Джайн А., Карадаг А. и др. Повышенный уровень сиалопротеина и остеопонтина в сыворотке крови при раке толстой кишки, груди, простаты и легких. Clin Cancer Res 2001; 7: 4060–6.

  13. Sodek J, Ganss B, McKee MD. Остеопонтин.Крит Рев Орал Биол Мед 2000; 11: 279–303.

  14. Barry ST, Ludbrook SB, Murrison E, Horgan CM. Анализ взаимодействия интегрин-остеопонтин α 4 β 1 . Exp Cell Res 2000; 258: 342–51.

  15. Йокосаки Ю., Мацуура Н., Сасаки Т. и др. Интегрин α (9) β (1) связывается с новой последовательностью распознавания (SVVYGLR) в расщепленном тромбином аминоконцевом фрагменте остеопонтина.J Biol Chem 1999; 274: 36328–34.

  16. Гао Ц., Го Х., Дауни Л. и др. Остеопонтин-зависимая экспрессия CD44v6 и клеточная адгезия в клетках HepG2. Канцерогенез 2003; 24: 1871–8.

  17. Андерхилл С. CD44: рецептор гиалуроновой кислоты. J Cell Sci 1992; 103: 293–8.

  18. Endo K, Terada T. Экспрессия белка CD44 (стандартные и вариантные изоформы) при гепатоцеллюлярной карциноме: взаимосвязь со степенью опухоли, клинико-патологическими параметрами, экспрессией p53 и выживаемостью пациентов.J Hepatol 2000; 32: 78–84.

  19. Ponta H, Sherman L, Herrlich PA. CD44: от молекул адгезии до сигнальных регуляторов. Нат Рев Мол Cell Biol 2003; 4: 33–45.

  20. Yasui W, Oue N, Aung PP, et al. Молекулярно-патологические прогностические факторы рака желудка: обзор. Рак желудка 2005; 8: 86–94.

  21. Катагири Ю.Ю., Слиман Дж., Фуджи Х. и др.Варианты CD44, но не CD44, взаимодействуют с β 1 -содержащими интегринами, позволяя клеткам связываться с остеопонтином независимо от аргинин-глицин-аспарагиновой кислоты, тем самым стимулируя подвижность клеток и хемотаксис. Рак Res 1999; 59: 219–26.

  22. Asosingh K, Gunthert U, Bakkus MH, et al. In vivo индукция рецептора инсулиноподобного фактора роста-I и CD44v6 обеспечивает хоминг и адгезию к мышиным клеткам множественной миеломы.Рак Res 2000; 60: 3096–104.

  23. Weber GF, Ashkar S, Glimcher MJ, Cantor H. Взаимодействие рецептор-лиганд между CD44 и остеопонтином (Эта-1). Наука 1996; 271: 509–12.

  24. Lin YH, Huang CJ, Chao JR и др. Связывание остеопонтина и его рецептора CD44 на клеточной поверхности с реакцией выживания клеток, вызванной интерлейкином-3 или фактором, стимулирующим колонии гранулоцитов-макрофагов.Mol Cell Biol 2000; 20: 2734–42.

  25. Scatena M, Almeida M, Chaisson ML и др. NF-κB опосредует α v β 3 индуцированное интегрином выживание эндотелиальных клеток. J Cell Biol 1998; 141: 1083–93.

  26. de Luca A, Arena N, Sena LM, Medico E. Сверхэкспрессия Met придает HGF-зависимый инвазивный фенотип клеткам карциномы щитовидной железы человека in vitro . J Cell Physiol 1999; 180: 365–71.

  27. Tuck AB, Hota C, Wilson SM, Chambers AF. Вызванная остеопонтином миграция эпителиальных клеток молочной железы человека включает активацию рецептора EGF и множественные пути передачи сигнала. Онкоген 2003; 22: 1198–205.

  28. Su JL, Yang PC, Shih JY, et al. Ось VEGF-C / Flt-4 способствует инвазии и метастазированию раковых клеток. Раковая клетка 2006; 9: 209–23.

  29. Лю К.А., Ван М.Дж., Чи К.В. и др.Опосредованная Rho / Rhotekin активация NF-κB придает устойчивость к апоптозу. Онкоген 2004; 23: 8731–42.

  30. Lee JL, Chang CJ, Wu SY, et al. Секретируемый frizzled-related белок 2 (SFRP2) высоко экспрессируется в опухолях молочных желез собак, но не в нормальных молочных железах. Лечение рака груди Res 2004; 84: 139–49.

  31. Ли JL, Лин CT, Chueh LL, Chang CJ. Аутокринный / паракринный секретируемый белок 2 Frizzled индуцирует клеточную устойчивость к апоптозу: возможному механизму онкогенеза молочной железы.J Biol Chem 2004; 279: 14602–9.

  32. Леунг С.Ю., Чен Х, Чу К.М. и др. Экспрессия фосфолипазы A2 группы IIA при аденокарциноме желудка связана с более длительным выживанием и менее частыми метастазами. Proc Natl Acad Sci U S A 2002; 99: 16203–8.

  33. Thamilselvan V, Basson MD. Давление активирует адгезию клеток рака толстой кишки за счет вывернутого наизнанку фокального комплекса адгезии и передачи сигналов актина цитоскелета.Гастроэнтерология 2004; 126: 8–18.

  34. Bouaouina M, Blouin E, Halbwachs-Mecarelli L, et al. TNF-индуцированная активация интегрина β 2 включает Src-киназы и окислительно-восстановительную активацию p38 MAPK. J Immunol 2004; 173: 1313–20.

  35. Hughes PE, Pfaff M. Модуляция сродства к интегрину. Тенденции Cell Biol 1998; 8: 359–64.

  36. Shattil SJ, Kashiwagi H, Pampori N.Передача сигналов интегринов: парадигма тромбоцитов. Кровь 1998; 91: 2645–57.

  37. Frisch SM, Vuori K, Ruoslahti E, Chan-Hui PY. Контроль выживания зависимых от адгезии клеток с помощью киназы фокальной адгезии. J Cell Biol 1996; 134: 793–9.

  38. Bourguignon LY, Zhu H, Shao L, Chen YW. Взаимодействие CD44 с киназой c-Src способствует опосредованной кортактином функции цитоскелета и зависимой от гиалуроновой кислоты миграции опухолевых клеток яичников.J Biol Chem 2001; 276: 7327–36.

  39. O'Regan AW, Serlin D, Berman JS. Воздействие асбеста и сывороточный остеопонтин. N Engl J Med 2006; 354: 304–5.

  40. Pass HI, Лотт Д., Лонардо Ф. и др. Воздействие асбеста, мезотелиома плевры и уровни остеопонтина в сыворотке. N Engl J Med 2005; 353: 1564–73.

  41. Коппола Д., Сабо М., Боулваре Д. и др.Корреляция экспрессии белка остеопонтина и патологической стадии в большом количестве гистологий опухолей. Clin Cancer Res 2004; 10: 184–90.

% PDF-1.6 % 18473 0 obj> эндобдж xref 18473 308 0000000016 00000 н. 0000009133 00000 п. 0000009340 00000 п. 0000009370 00000 п. 0000009420 00000 н. 0000009458 00000 п. 0000009612 00000 н. 0000009700 00000 н. 0000009784 00000 н. 0000009871 00000 п. 0000009958 00000 н. 0000010045 00000 п. 0000010132 00000 п. 0000010219 00000 п. 0000010306 00000 п. 0000010393 00000 п. 0000010480 00000 п. 0000010567 00000 п. 0000010654 00000 п. 0000010741 00000 п. 0000010828 00000 п. 0000010915 00000 п. 0000011002 00000 п. 0000011089 00000 п. 0000011176 00000 п. 0000011263 00000 п. 0000011350 00000 п. 0000011437 00000 п. 0000011524 00000 п. 0000011611 00000 п. 0000011698 00000 п. 0000011785 00000 п. 0000011872 00000 п. 0000011959 00000 п. 0000012046 00000 п. 0000012133 00000 п. 0000012220 00000 п. 0000012307 00000 п. 0000012394 00000 п. 0000012481 00000 п. 0000012568 00000 п. 0000012655 00000 п. 0000012742 00000 п. 0000012829 00000 п. 0000012916 00000 п. 0000013003 00000 п. 0000013090 00000 н. 0000013177 00000 п. 0000013264 00000 н. 0000013351 00000 п. 0000013438 00000 п. 0000013525 00000 п. 0000013612 00000 п. 0000013699 00000 п. 0000013786 00000 п. 0000013873 00000 п. 0000013960 00000 п. 0000014047 00000 п. 0000014134 00000 п. 0000014221 00000 п. 0000014308 00000 п. 0000014395 00000 п. 0000014482 00000 п. 0000014569 00000 п. 0000014656 00000 п. 0000014743 00000 п. 0000014830 00000 п. 0000014917 00000 п. 0000015004 00000 п. 0000015091 00000 п. 0000015178 00000 п. 0000015265 00000 п. 0000015352 00000 п. 0000015439 00000 п. 0000015526 00000 п. 0000015613 00000 п. 0000015700 00000 п. 0000015787 00000 п. 0000015874 00000 п. 0000015961 00000 п. 0000016048 00000 н. 0000016135 00000 п. 0000016222 00000 п. 0000016309 00000 п. 0000016396 00000 п. 0000016483 00000 п. 0000016570 00000 п. 0000016657 00000 п. 0000016744 00000 п. 0000016831 00000 п. 0000016918 00000 п. 0000017005 00000 п. 0000017092 00000 п. 0000017179 00000 п. 0000017266 00000 п. 0000017353 00000 п. 0000017440 00000 п. 0000017527 00000 п. 0000017614 00000 п. 0000017701 00000 п. 0000017788 00000 п. 0000017875 00000 п. 0000017962 00000 н. 0000018049 00000 п. 0000018136 00000 п. 0000018223 00000 п. 0000018310 00000 п. 0000018397 00000 п. 0000018484 00000 п. 0000018571 00000 п. 0000018658 00000 п. 0000018745 00000 п. 0000018832 00000 п. 0000018919 00000 п. 0000019006 00000 п. 0000019093 00000 п. 0000019180 00000 п. 0000019267 00000 п. 0000019354 00000 п. 0000019441 00000 п. 0000019528 00000 п. 0000019615 00000 п. 0000019702 00000 п. 0000019789 00000 п. 0000019876 00000 п. 0000019963 00000 п. 0000020050 00000 н. 0000020137 00000 п. 0000020224 00000 п. 0000020311 00000 п. 0000020398 00000 п. 0000020485 00000 п. 0000020572 00000 п. 0000020659 00000 п. 0000020746 00000 п. 0000020833 00000 п. 0000020920 00000 н. 0000021007 00000 п. 0000021094 00000 п. 0000021181 00000 п. 0000021268 00000 п. 0000021355 00000 п. 0000021442 00000 п. 0000021529 00000 п. 0000021616 00000 п. 0000021703 00000 п. 0000021790 00000 н. 0000021877 00000 п. 0000021964 00000 п. 0000022051 00000 н. 0000022138 00000 п. 0000022225 00000 п. 0000022312 00000 п. 0000022399 00000 п. 0000022486 00000 п. 0000022573 00000 п. 0000022660 00000 п. 0000022747 00000 п. 0000022834 00000 п. 0000022921 00000 п. 0000023008 00000 п. 0000023094 00000 п. 0000023180 00000 п. 0000023266 00000 п. 0000023352 00000 п. 0000023438 00000 п. 0000023524 00000 п. 0000023610 00000 п. 0000023696 00000 п. 0000023782 00000 п. 0000023868 00000 п. 0000023954 00000 п. 0000024040 00000 п. 0000024126 00000 п. 0000024212 00000 п. 0000024298 00000 п. 0000024384 00000 п. 0000024470 00000 п. 0000024556 00000 п. 0000024642 ​​00000 п. 0000024728 00000 п. 0000024814 00000 п. 0000024900 00000 п. 0000024986 00000 п. 0000025072 00000 п. 0000025158 00000 п. 0000025244 00000 п. 0000025330 00000 н. 0000025416 00000 п. 0000025502 00000 п. 0000025588 00000 п. 0000025674 00000 п. 0000025760 00000 п. 0000025846 00000 п. 0000025932 00000 п. 0000026018 00000 п. 0000026104 00000 п. 0000026190 00000 п. 0000026276 00000 п. 0000026362 00000 п. 0000026448 00000 н. 0000026534 00000 п. 0000026620 00000 н. 0000026706 00000 п. 0000026792 00000 п. 0000026878 00000 п. 0000026964 00000 п. 0000027050 00000 п. 0000027136 00000 п. 0000027222 00000 н. 0000027308 00000 п. 0000027394 00000 п. 0000027480 00000 п. 0000027566 00000 п. 0000027652 00000 п. 0000027738 00000 п. 0000027824 00000 н. 0000027910 00000 н. 0000027996 00000 н. 0000028082 00000 п. 0000028168 00000 п. 0000028254 00000 п. 0000028340 00000 п. 0000028426 00000 п. 0000028512 00000 п. 0000028598 00000 п. 0000028684 00000 п. 0000028770 00000 п. 0000028856 00000 п. 0000028942 00000 п. 0000029028 00000 н. 0000029114 00000 п. 0000029200 00000 н. 0000029286 00000 п. 0000029372 00000 п. 0000029458 00000 п. 0000029544 00000 п. 0000029630 00000 н. 0000029716 00000 п. 0000029802 00000 п. 0000029888 00000 н. 0000029974 00000 н. 0000030060 00000 п. 0000030146 00000 п. 0000030232 00000 п. 0000030318 00000 п. 0000030404 00000 п. 0000030490 00000 п. 0000030576 00000 п. 0000030662 00000 п. 0000030748 00000 п. 0000030833 00000 п. 0000030918 00000 п. 0000031003 00000 п. 0000031088 00000 п. 0000031173 00000 п. 0000031258 00000 п. 0000031343 00000 п. 0000031428 00000 п. 0000031513 00000 п. 0000031598 00000 п. 0000031683 00000 п. 0000031768 00000 н. 0000031853 00000 п. 0000031937 00000 п. 0000032138 00000 п. 0000032685 00000 п. 0000033682 00000 п. 0000033722 00000 п. 0000033775 00000 п. 0000037435 00000 п. 0000037875 00000 п. 0000038237 00000 п. 0000038469 00000 п. 0000044293 00000 п. 0000045030 00000 п. 0000045424 00000 п. 0000045964 00000 п. 0000046043 00000 п. 0000048061 00000 п. 0000049053 00000 п. 0000054019 00000 п. 0000054573 00000 п. 0000054960 00000 п. 0000055315 00000 п. 0000057987 00000 п. 0000058842 00000 п. 0000065356 00000 п. 0000065419 00000 п. 0000065496 00000 п. 0000065605 00000 п. 0000065711 00000 п. 0000065857 00000 п. 0000065960 00000 п. 0000066084 00000 п. 0000066163 00000 п. 0000066261 00000 п. 0000066309 00000 п. 0000066417 00000 п. 0000066469 00000 п. ﶻ Bs, BE $ tm "= S | F # Ѫ.z ݷ g7JW9 {R ڟ r = | BuVa ڻ # k6MJjWoj ۥ iKYMsO>} AJXZO7 & MN6d] uG 槚 6܈ Y_v? _U6Y: tuyW A 0N2 @ K (틕%

BBBU? RаD {0} BBgr6 \ u9 \ N0 \ N0MBG? N / P 涵 D =} iVpN WuH5.Q7 "0hs # sPr85 | {J ~ yH0 + ohEuDL76.PPU-q D W50 ֯ @ (6 T_Qz! HE; da {GkP

Глава 8: Управление на месте преступления - Введение в уголовное расследование: процессы, практики и мышление

«Управление местом преступления и управление доказательствами как важная часть этого должны быть изучены и включены в инструментарий следователя.”

Навыки управления местом преступления являются чрезвычайно важным компонентом расследования, потому что доказательства, полученные с места преступления, дадут картину событий, которую суд должен рассмотреть в ходе рассмотрения. Эта фотография будет состоять из показаний свидетелей, фотографий места преступления, вещественных доказательств и анализа этих вещественных доказательств, а также анализа самого места преступления. Из этой главы вы узнаете о процессах и протоколах задач по нескольким важным вопросам, связанным с управлением на месте преступления.К ним относятся:

  1. Ведение записей
  2. Обеспечение безопасности на месте преступления
  3. Управление доказательствами
  4. Масштаб расследования к событию

Хотя следователь будет создавать другие документы для управления местом преступления, ни один другой документ не будет иметь для следователя столь же важного значения, как записная книжка. Блокнот - это личный справочник следователя для записи расследования.

За прошедшие годы появилось множество разновидностей полицейских блокнотов.Суд иногда даже принимает полицейские записи, сделанные на клочке бумаги, если это была единственная доступная бумага в то время. Однако, за исключением чрезвычайных обстоятельств, в оперативных расследованиях допустимые параметры полицейских заметок и записных книжек:

  • Книга с титульной страницей, на которой указаны имя исследователя, дата начала работы с записной книжкой и дата ее завершения
  • Порядковые номера страниц
  • Буклет в переплете, страницы которого невозможно разорвать без обнаружения
  • Линии страниц, которые позволяют аккуратно писать заметки
  • Каждая запись в записной книжке должна начинаться со времени, даты и регистрационного номера
  • Между записями не следует оставлять пустых пространств на страницах, и, если остается пустое пространство, его следует заполнить одной линией, проведенной через пространство, или диагональной линией, проведенной через страницу, или частичным пространством страницы
  • Любые ошибки, допущенные в записной книжке, должны быть зачеркнуты только одной линией, проведенной через ошибку, и это не должно быть сделано таким образом, чтобы ошибка стала неразборчивой.

Лучшим справочным документом в суде является записная книжка следователя.Во время дачи показаний суд разрешает следователю ссылаться на сделанные в то время записи, чтобы освежить в памяти события и предпринятые действия. Когда суд исследует записную книжку следователя, записи, соответствующие его показаниям, дают суду косвенную уверенность или правдивость того, что доказательства являются точными и правдивыми (McRory, 2014). С другой стороны, если важные части расследования не записаны должным образом или отсутствуют в записной книжке, защита будет более внимательно изучать эти части улик.Суд может придать этим незарегистрированным фактам меньший вес в своих окончательных обсуждениях, чтобы принять решение о доказательствах вне разумных сомнений.

Для следователя хорошие записи - это обзор увиденного / услышанного и предпринятых действий. Хронология записей демонстрирует мысленную карту следователя фактов, которые привели к формированию разумных оснований для ареста и предъявления обвинений. Судебные дела часто продлеваются путем откладывания дела, апелляции или подозрений, уклоняющихся от немедленного задержания. Это может увеличить время между расследованием и судебным разбирательством на несколько лет.В таких затяжных случаях для следователя становится критически важным иметь подробные записи, которые точно отражают его расследование, чтобы заставить их запомнить факты.

Каким бы важным ни был блокнот, навыки ведения заметок часто недооцениваются при обучении полиции. Большинство следователей полиции развивают свои личные навыки и стратегии ведения заметок в процессе работы и в ходе «огневого испытания» перекрестного допроса в суде. Этот пробел в обучении навыкам ведения заметок, вероятно, связан с широким спектром обстоятельств, при которых необходимо вести записи, и потому, что невозможно предвидеть, какие факты станут важными при каждом возможном изменении обстоятельств.Таким образом, следователи должны научиться распознавать то, что нужно записывать в свои тетради, с помощью некоторого сочетания подготовки, здравого смысла и опыта.

Понятие «заметки, сделанные во время события» является довольно вводящим в заблуждение определением и требует некоторого пояснения. В идеальном мире исследователь мог бы проводить расследование с открытой записной книжкой и записывать каждый факт и каждое наблюдение событий по мере их возникновения. Конечно, развитие событий динамично и непредсказуемо.Обстоятельства часто требуют, чтобы следователь был полностью вовлечен в усилия по установлению контроля над ситуацией, одновременно защищая жизнь и безопасность людей. В таких случаях нет места для открытой записной книжки, и следователь явно не делает никаких заметок в это время, но сделает это после того, как событие будет взято под контроль, и как только это будет целесообразно. Хотя типичная ссылка в суде - это записей, сделанных в период , на самом деле это записи, сделанные как можно скорее в уникальных обстоятельствах события.

Суды действительно принимают оперативную динамику, которая существует для следователей, и иногда в суде возникает вопрос, когда были фактически составлены записи. Таким образом, исследователь всегда должен быть готов ответить на этот вопрос. Запись в записной книжке о времени, когда была и завершена написание заметок, служит ориентиром для демонстрации осведомленности и внимания к этой проблеме.

Еще одна проблема, связанная с записями, сделанными в то время, - это дилемма фактов, которые были упущены из виду, а затем отозваны после того, как первоначальные записи были завершены.У человеческой памяти есть свои ограничения и недостатки. Иногда исследователь завершает первоначальный набросок своих заметок, а позже может внезапно вспомнить пропущенный момент. В таких случаях возвращение к страницам заметок, сделанных в то время, и попытки вставить упомянутые факты не являются приемлемой практикой. Правильный способ записать эти более поздние воспоминания о фактах - это немедленно начать новую страницу заметок, используя текущие время и дату, сделать ссылку на предыдущие заметки случая, предыдущее время, дату и номер страницы, а также записать вновь вызванные факт или факты.Такие напомнившиеся факты и запоздалые записи будут внимательно изучены адвокатом защиты, и иногда может быть полезно, если следователь может также отметить факт или обстоятельства, которые привели к вспоминанию дополнительной информации. Любой, кто когда-либо участвовал в критическом инциденте, где жизнь и безопасность были на первом месте, может сказать вам, что, когда событие находится под контролем, можно увидеть, как следователи намеренно пишут, чтобы задокументировать свои воспоминания о событиях.

В качестве общего руководства для ведения заметок рекомендуются следующие стратегии:

  1. Начните заметки с создания общей картины, а затем переходите от общих наблюдений к более конкретным.На этой большой картине вы создаете перспективу из фактов, о которых вам стало известно, чтобы начать расследование. Эти общие факты станут отправной точкой вашей мысленной карты событий, и эти факты станут основой для размышлений о признании правонарушения и формирования разумных оснований для веры и принятия мер.
  2. Говоря более конкретно и насколько это возможно, начните записывать все даты, время и описания людей, мест и транспортных средств по мере их появления.Возможно, вы уже открыли страницу в своей записной книжке, где были записаны некоторые точные времена, адреса, номера автомобилей, имена или лица и, возможно, даже выпалившие заявления подозреваемого. Допустимо использовать эти ключевые фрагменты записанной информации, уже записанной, чтобы расширить ваши подробные заметки в конце мероприятия в более полной форме.
  3. Запишите личности встреченных людей и способ проверки личности каждого человека. Например: Свидетельница Джейн Доу (дата рождения: 8 мая 64 г.) 34345-8 St Anywhere BC Фотография водительского удостоверения ID
  4. .
  5. Запишите все показания свидетелей и потерпевших, чтобы точно отразить передаваемую информацию.Часто невозможно записать каждое заявление дословно в примечания, и, в большинстве случаев, в этом нет необходимости. Сегодня технология позволяет записывать в цифровом виде дословный отчет, предоставленный свидетелем или потерпевшим. Но простой записи заявления в цифровом формате недостаточно, поскольку заявления часто формируют соображения при установлении разумных оснований для убеждения в необходимости принятия мер. Запись передаваемых важных деталей обеспечит письменную запись фактов, которые считаются формирующими разумные основания для убеждений.
  6. Если человек является подозреваемым или может стать подозреваемым, приложите все усилия, чтобы дословно записать любые заявления этого человека. Подозреваемых часто находят на месте преступления, выдавая себя за свидетеля или даже за потерпевшего. Точная запись первоначальных заявлений, сделанных таким лицом, может дать доказательства вины в форме заявлений, которые могут быть доказуемы ложными или даже инкриминирующими.

Каждый следователь несет личную ответственность за документирование своего личного восприятия и воспоминаний о событии, свидетелем которого он является, по мере его развития.В случаях, когда следователи сотрудничали в согласованной версии событий и составляли свои записи, отражающие согласованные факты, записи больше не являются личными воспоминаниями этого следователя и, как таковые, могут рассматриваться как коллективная версия событий, нацеленных на при представлении доказательств, которые не отражают истинное изложение фактов, свидетелями которых был каждый отдельный следователь.

Практику совместной работы и составления коллективных заметок иногда называют «упаковкой заметок» - такая практика может быть обнаружена защитой, когда отдельные записные книжки следователей идентичны или почти идентичны по формату и содержанию.Практика упаковки заметок была определена как один из недостатков следственной практики, который может привести к судебным ошибкам (Salhany, 2008). Таким образом, следует избегать сотрудничества между исследователями при ведении заметок. Если в какой-то момент происходит сотрудничество, чтобы вместе вернуться к проблеме и повторно изучить вещественные доказательства, чтобы прояснить суть дела для каждого следователя, это совместное усилие должно быть отмечено как часть записи каждого исследователя.

Несмотря на это предостережение в отношении коллективного производства заметок, бывают случаи, когда используется коллективный процесс создания заметок, который считается разумным.Это происходит во время крупномасштабных операций с участием многих участников, иногда координируемых Центром управления операциями в чрезвычайных ситуациях. В этих случаях необходимо, чтобы участники командного центра были полностью вовлечены в управление событием, которое может длиться несколько часов или дней. Практика, когда каждый участник ждет завершения затяжного мероприятия, чтобы сделать свои индивидуальные записи, была бы непрактичной и потенциально неточной. В этих случаях в настоящее время принято на практике назначать одного человека в командном центре действовать в качестве коллективного составителя заметок, чтобы заменить индивидуальное ведение записей.Создатель заметок в таких ситуациях известен как «Писец». Чтобы люди в командном центре знали о сделанных заметках, Писец не делает заметок в обычной записной книжке. В таких случаях заметки делаются на больших листах флипчарта, и по мере заполнения каждого листа заметок он вывешивается на стене командного центра, где каждый участник может ссылаться на содержание заметок и проверять точность заметки. В конце операции коллективные страницы заметок фотографируются, а страницы записей сохраняются писцом в качестве экспоната.Каждая страница часто подписывается участниками. В рамках этого процесса каждый участник командного центра может использовать эти записи в качестве справочного документа для судебных целей.

Как часть управления местом преступления, защита целостности места преступления включает несколько конкретных процессов, которые подпадают под категорию Задачи инструмента STAIR Tool. Это задачи, которые должны выполняться следователем для выявления, сбора, сохранения и защиты доказательств, чтобы гарантировать, что они будут приняты судом.Эти задачи включают:

a) Блокирование места преступления

б) Обустройство периметра места преступления

c) Установление пути заражения

г) Обеспечение безопасности на месте преступления

Когда следователь прибывает на место преступления, необходимость защиты этого места преступления становится требованием, как только установлено, что преступное событие стало неактивным, и следователь переключился на стратегические следственные действия.Как вы помните из Матрицы перехода ответа, иногда следователи прибывают к активному событию в режиме тактического расследования. В этих случаях их первоочередной задачей является защита жизни и безопасности людей, необходимость защиты места преступления и связанных с ним доказательств является второстепенной задачей. Это не означает, что следователи, работающие в режиме тактического следственного реагирования, должны полностью игнорировать доказательства или должны проявлять небрежность с доказательствами, если они могут их защитить; однако, если доказательства не могут быть защищены в режиме тактического следственного реагирования, суд примет это как реальность.

Как только событие переходит в неактивное со стратегическим следственным ответом, ожидания суда в отношении защиты места преступления и доказательств изменятся. Это изменение означает, что следователь должен немедленно взять под контроль место преступления и заблокировать его.

a) Блокирование места преступления

Очень часто, когда признается изменение стратегического следственного реагирования, лица, оказывающие первую помощь, и свидетели, потерпевшие или арестованный подозреваемый могут все еще находиться на месте преступления по завершении активного события.Все эти люди до настоящего времени принимали участие в деятельности на месте преступления, и эти действия могли по-разному загрязнить место преступления. Блокирование места преступления означает, что все текущие действия на месте преступления должны быть прекращены, и все должны покинуть место преступления в месте на некотором расстоянии от места преступления. После того, как все были удалены с места преступления, по краям места преступления накладывается физический барьер, обычно полицейская лента.Обозначение краев места преступления с помощью ленты известно как установление периметра места преступления . Этот процесс изоляции места преступления внутри периметра известен как блокирование места преступления.

б) Периметр места преступления

Периметр места преступления определяет размер места преступления, и следователь должен решить, насколько большим должно быть место преступления. Размер места совершения преступления обычно определяется районом совершения преступных действий.Это включает все области, где подозреваемый имел какое-либо взаимодействие или активность в пределах этой сцены, включая точки входа и точки выхода. Периметр также определяется зонами, в которых происходило взаимодействие подозреваемого и потерпевшего. В некоторых случаях, когда между подозреваемым и потерпевшим происходит длительное взаимодействие и эта активность происходила на расстоянии или в нескольких областях, следователю может потребоваться идентифицировать одно крупное место преступления или несколько меньших участков места преступления, чтобы установить преступление. периметры сцены.Рассматривая три стадии сбора доказательств, следователь может обнаружить, что деятельность до преступления или после преступления требует, чтобы периметр места преступления окружал большую территорию, или, возможно, даже существует дополнительное отдельное место преступления, которое необходимо учитывать.

Для некоторых мест преступления, где есть естественные преграды, таких как здания с дверными проемами, легко создать периметр места преступления, определяющий доступ. Это усложняется на открытых площадках или в больших закрытых общественных местах, где могут потребоваться ограждения и баррикады вместе с ленточными маркерами для определения периметров.

После того, как периметр места преступления определен и заблокирован, возникает необходимость обеспечить, чтобы неуполномоченные лица не пересекали этот периметр. Как правило, и в идеале, будет только одна контролируемая точка доступа к месту преступления, и эта точка будет входной точкой для пути заражения .

c) Путь заражения

Невозможно полностью исключить возможное заражение места преступления. Мы можем контролировать и регистрировать продолжающееся заражение только для того, чтобы не повредить судебно-медицинскую целостность места преступления и вещественных доказательств.После того, как место преступления было очищено от потерпевших, свидетелей, подозреваемых, служб быстрого реагирования и следователей, необходимо записать в заметках или заявлении каждого человека, какое загрязнение они нанесли на место происшествия. Собираемая информация документирует, какие доказательства были перемещены, какие доказательства были обработаны и кем. Обладая этой информацией, следователь может установить исходный уровень или статус существующего загрязнения на месте преступления. Если что-то было перемещено или обработано таким образом, что загрязнило этот предмет до блокировки, все еще может быть возможно получить приемлемый анализ этого предмета, если загрязнение может быть объяснено и количественно определено.

Например, иногда в случаях серьезных нападений или даже убийств на месте происшествия присутствуют парамедики, оказывающие помощь раненым. Когда это лечение происходит, может происходить передача ДНК, не связанная с подозрением, между людьми и экспонатами. Определение этих возможностей - один из первых шагов в установлении уровня существующего загрязнения на момент блокировки.

Теперь, когда все находятся за пределами места преступления, а периметр заблокирован, следующим шагом является создание обозначенного прохода, по которому уполномоченный персонал может вернуться на место преступления для выполнения своих следственных обязанностей.Этот путь известен как путь заражения , и первый следователь устанавливает его для повторного выхода на место преступления после того, как оно было заблокировано. Перед повторным входом этот первый следователь сделает фотографию, показывающую предполагаемую зону, где будет проходить путь заражения, а затем, одетый в стерильную одежду на месте преступления, следователь войдет и отметит пол лентой, чтобы обозначить путь. что другие должны следовать. Создавая этот путь, первый следователь будет избегать размещения его в месте, где он будет мешать очевидным существующим уликам, и разместит его только там, где это требуется для получения физического обзора всего места преступления.Когда другие следователи и судебно-медицинские эксперты входят на место преступления для выполнения своих обязанностей, они будут оставаться на пути заражения и, когда они покинут путь для выполнения конкретной обязанности по расследованию или осмотру, они будут записывать свое отклонение с пути и будут будьте готовы продемонстрировать свое отклонение от тропы и объяснить любое новое заражение, вызванное ими, например, вытирание отпечатков пальцев или взятие экспонатов.

d) Служба безопасности на месте преступления

В то же время, когда место преступления определяется лентой по периметру, необходимо также установить систему безопасности, которая будет гарантировать, что никакие посторонние лица не попадут на место преступления и не вызовут заражение.С этой целью назначается сотрудник службы безопасности на месте преступления, который будет контролировать приход и уход людей с места преступления. Для назначенного сотрудника службы безопасности это становится особой обязанностью охранять место преступления и разрешать доступ только лицам, которые уполномочены выполнять следственные обязанности на месте преступления. Эти люди могут включать:

  • Судмедэксперты
  • Члены поисковой группы
  • Назначенные следователи и / или
  • Коронер по делу о внезапной смерти

Для ведения учета всех приходящих и выходящих с места преступления создается документ, известный как «Журнал безопасности места преступления», и каждое уполномоченное лицо регистрируется при входе и выходит из системы при выходе с места преступления. с краткой пометкой о причине их входа.Любое несанкционированное лицо, которое входит или пытается проникнуть на место преступления, должно быть оспорено сотрудником службы безопасности на месте преступления, и, если это лицо отказывается покинуть место преступления, оно может быть арестовано, удалено с места преступления и обвинено в создании препятствий для сотрудника полиции.

Назначенный сотрудник службы безопасности отвечает за создание и ведение журнала безопасности преступлений, который может принимать различные формы. В краткосрочных и небольших расследованиях для этого может потребоваться всего одна страница в записной книжке сотрудника службы безопасности; однако при крупномасштабном и долгосрочном расследовании журнал может включать в себя объемы страниц, находящиеся под контролем нескольких назначенных сотрудников службы безопасности, работающих посменно.Вне зависимости от масштаба или формата в журнале безопасности регистрируются, кто присутствовал на месте происшествия, когда они присутствовали, почему они были на месте и когда покинули место происшествия. Пример журнала безопасности на месте преступления показан в следующем примере.

[Длинное описание]

Как мы уже узнали из инструмента STAIR , анализ - это процесс, который должен происходить для установления связей между потерпевшими, свидетелями и подозреваемыми в связи с преступным событием. Место преступления часто является связующим звеном с этими событиями и, следовательно, требует систематического подхода для обеспечения приемлемости собранных доказательств в суде.

Экспонаты, такие как кровь, волосы, волокна, отпечатки пальцев и другие предметы, требующие судебно-медицинской экспертизы, могут иллюстрировать пространственные отношения посредством передачи доказательств. Другие типы вещественных доказательств могут устанавливать сроки и косвенные указания мотивов, возможностей или средств. Все доказательства в физической среде на месте преступления критически важны для следственного процесса. На любом месте преступления две самые большие проблемы с вещественными доказательствами - это заражение, и потеря непрерывности .

Загрязнение улик

Загрязнение - это нежелательное изменение доказательства, которое может повлиять на целостность оригинального экспоната или места преступления. Это нежелательное изменение доказательств может уничтожить передачу оригинальных доказательств, разбавить образец или отложить вводящие в заблуждение новые материалы на выставку. Подобно тому, как передача доказательств между подозреваемым и местом преступления или подозреваемым и потерпевшим может установить косвенную связь, заражение может поставить под угрозу анализ исходной передачи доказательств до такой степени, что суд может не согласиться с анализом и заключением о том, что анализ иначе мог бы показать.

Загрязнение может происходить разными способами, в том числе:

  • Полиция или другие лица, оказывающие первую помощь, вмешиваются в сбор доказательств во время тактического расследования
  • Подозреваемые вмешиваются в место преступления, чтобы скрыть или удалить улики
  • Жертвы или свидетели, обрабатывающие доказательства
  • Животные, включая домашних, вызывающие нежелательную передачу доказательств или даже удаление улик путем контакта или потребления
  • Загрязнение, связанное с погодой, из-за дождя, ветра или снега, разбавляющего или смывающего улики, или
  • Следователи на месте преступления не соблюдают надлежащие процедуры управления местом преступления и вызывают загрязнение вещественных доказательств или перекрестное заражение между ними во время своего расследования

Загрязнение - это факт жизни следователей, и любое место преступления будет иметь определенный уровень заражения до того, как место станет неактивным и полиция сможет заблокировать это место.В то время как вопросы жизни и безопасности находятся под угрозой, суд признает, что некоторое загрязнение находится вне контроля следователя. Этот допуск к контролю загрязнения значительно меняется, когда место преступления закрывается и находится под контролем. После того, как место происшествия заблокировано, необходимо ввести в действие процедуры управления местом преступления. Загрязнение места преступления ставит перед следователями три проблемы, а именно:

  1. Предотвращение загрязнения, когда это возможно,
  2. Контроль продолжающегося загрязнения, и
  3. Регистрация известного имевшего место заражения

В отношении фразы «контролировать продолжающееся загрязнение» используется слово «контроль», потому что исследователи не могут устранить продолжающееся загрязнение, они могут только стремиться контролировать его.Такая практика выявления и регистрации известного загрязнения необходима, и даже если загрязнение имело место, выявление и объяснение этого загрязнения может спасти анализ экспонатов, которые были заражены.

В критический период между закрытием места преступления и получением ордера на обыск места преступления следователям необходимо рассмотреть возможность продолжающегося заражения. Если существуют разумные основания полагать, что доказательства преступления будут повреждены или уничтожены некоторой угрозой заражения, следователь имеет право при неотложных обстоятельствах вернуться на место преступления без ордера на принятие необходимых мер, чтобы остановить или предотвратить заражение и защитить доказательства.

Сам акт проникновения на место преступления для сбора доказательств и сам процесс сбора доказательств являются формами заражения. Цель контроля продолжающегося загрязнения - избежать нарушения судебной целостности места преступления и связанных с ним вещественных доказательств. Именно эта цель делает процедуры управления местом преступления важными для следственного процесса.

Нарушение целостности

Подобно контролю заражения, установление и поддержание непрерывности доказательств - это протоколы, которые защищают целостность этих доказательств.Чтобы какие-либо доказательства были приняты судом, судья должен убедиться в том, что представленный вещественный доказательства - это тот же самый предмет, который был взят с места преступления. Должны быть представлены доказательства, демонстрирующие «цепочку непрерывности», которая отслеживает каждый экспонат от места преступления до зала суда.

Доказательства преемственности исходят от следователя, показывающего, что представляемый вещественный доказательство является тем же самым веществом, которое было изъято на месте преступления. Эти показания подтверждаются следователем, показывающим суду их отметки на веществе или его таре.Эти отметки будут включать время, дату и инициалы исследователя, а также запись в записной книжке с указанием времени, даты и места, когда предмет был перевезен и заперт в шкафчике для хранения основного экспоната. Эти доказательства дополнительно подтверждаются Журналом экспонатов, который показывает этот экспонат как часть улик с места преступления с подробным описанием того, где на месте преступления он был найден, кем он был обнаружен, а также подтверждающими инициалами всех, кто имел дело с этим веществом во время преступления. сцена непрерывно в шкафчике основного экспоната.Любой процесс, когда этот экспонат удаляется из основного шкафчика для экспонатов для изучения или анализа, должен быть аналогичным образом отслежен и задокументирован с указанием инициалов, времени и даты любых других владельцев этого предмета. Любое лицо, занимавшееся экспонатом, должно иметь возможность выступить на стенде и дать свидетельские показания, поддерживающие цепочку непрерывности экспоната. Это простые процессы, но они очень важны. Если они не соблюдаются неукоснительно, это может привести к исключению экспонатов из-за потери целостности.

Внимание к исходным этапам доказательства

Одна из больших дилемм в управлении местом преступления - определить, где произошло преступное событие или до которого оно распространилось. Эти определения позволяют следователю определить места, где могут быть обнаружены доказательства преступления. Часто это не просто вопрос посещения одного места или размышления о преступном событии всего за один период времени. В процессе расследования существует три возможных периода времени, на которых могут быть получены доказательства.Это стадия до преступления, стадия криминального события и стадия после преступления.

Эти три стадии преступления также могут означать, что могут быть другие места за пределами непосредственного места преступления, где также могли иметь место преступные действия и могли быть найдены доказательства. Об этапах получения доказательств следует помнить о том, что каждый из этих этапов предоставляет возможности для сбора доказательств, которые могут связать подозреваемого с преступлением. При рассмотрении разработки теории или составления плана расследования следует учитывать каждый из этих этапов преступного события.

  1. Стадия до преступления наступает, когда в ходе расследования могут быть обнаружены доказательства подготовки или планирования. Он может включать записи, исследования, рисунки, материалы для совершения преступления или контакт с жертвой или сообщниками до совершения преступления. Иногда на месте преступления позже обнаруживаются предметы до преступления, такие как волосы и волокна, что дает возможность связать подозреваемого с преступлением
  2. Криминальное событие Этап - это когда наибольшее взаимодействие происходит между преступником и жертвой или преступником и местом преступления.Во время этих взаимодействий возникают наилучшие возможности для передачи доказательств. Известно, что даже самые осторожные преступники оставляют после себя некоторые следы своей личности в виде отпечатков пальцев, отпечатков обуви, перчаток, следов шин, отпечатков инструментов, гильз, волос или волокон или ДНК.
  3. Стадия после преступления происходит, когда подозреваемый покидает место преступления. Известно, что подозреваемые, покидая место преступления, сбрасывают улики, которые можно найти и исследовать для установления их личности.Этот период после совершения преступления также является этапом, на котором подозреваемый начинает заниматься уборкой места происшествия. Несмотря на то, что подозреваемый может попытаться очистить территорию, передача доказательств с места преступления часто игнорируется. Они могут варьироваться от волос и волокон на одежде до осколков стекла на обуви. Часто обнаруживаемые лица после совершения преступления - это доходы от преступления. Часто это идентифицируемые предметы украденного имущества с уникальными отметками, ДНК жертвы, серийные номера, а иногда даже трофеи, которые преступник берет на память.
[Подробное описание]

Доказательства не всегда появляются как полностью сформированная часть информации, которая предлагает немедленную связь или вывод для причастности подозреваемого. Они часто объединяются в виде фрагментов фактов в сроки, пространственные отношения и передачи доказательств между этапами создания доказательств, формируя косвенные картины, чтобы продемонстрировать личность подозреваемого, структуру фактов преступления, возможность, средства или мотив и намерение.

Повышение ценности полученных доказательств

Вещественные доказательства, часто называемые вещественными доказательствами, имеют для следователей следственную ценность на двух разных уровнях.На первом уровне каждый вещественный экспонат имеет номинальную стоимость, представленную тем, что он представляет собой и где он существует в контексте места преступления. Например, кровавый отпечаток обуви, найденный на полу на месте преступления, говорит нам о том, что кто-то перенес на свою обувь следы крови из источника и пошел в определенном направлении в пределах места преступления. Это интерпретации свидетельств первого уровня, которые мы можем реконструировать с помощью наших собственных наблюдений. На втором уровне этот же кровавый отпечаток обуви может быть подвергнут судебно-медицинской экспертизе, которая может предоставить дополнительную информацию.Например, анализ рисунка, размера и случайных характеристик отпечатка обуви может позволить положительное совпадение с обувью подозреваемого, или кровь может быть исследована на соответствие ДНК жертвы или другого источника. И эти значения первого, и второго уровня могут в значительной степени помочь в создании реконструкции и интерпретации того, что произошло на месте преступления.

Физические вещественные доказательства, которые необходимо исследовать, изъять и задокументировать на любом месте преступления, вызывают серьезную озабоченность следователей.Как упоминалось ранее, одна из серьезных проблем для следователей - выявить и задокументировать все доступные доказательства и информацию. Это поднимает важные вопросы: что станет доказательством, а что - важным?

Если подозреваемый и факты не очевидны сразу, как следователь определяет, какие предметы на месте преступления следует рассматривать и принимать в качестве возможных доказательств? Есть некоторые общие методы, которым можно следовать, но руководящий принцип сбора доказательств, которым следуют наиболее опытные следователи, состоит в том, чтобы проявлять осторожность.Больше всегда лучше, чем меньше. Чтобы решить, что может иметь значение, следователям необходимо принять во внимание:

  • Предметы, к которым подозреваемый мог прикоснуться или с которыми взаимодействовал
  • Предметы, к которым жертва могла прикоснуться или с которыми взаимодействовала
  • Предметы, которые подозреваемый мог принести на место преступления
  • Предметы, которые могли пройти между подозреваемым и потерпевшим
  • Предметы, которые подозреваемый мог взять с места преступления
  • Вещи, которые подозреваемый мог выбросить при выходе с места преступления

После того, как осмотр места преступления завершен, а место преступления не охраняется и заброшено как открытое пространство, возврат для сбора забытых доказательств часто оказывается невозможным.Лучше собрать все, что может быть актуальным или может стать актуальным.

С точки зрения поиска улик, после того, как место преступления было заблокировано и защищено, само место преступления должно рассматриваться как первый крупный экспонат. Как первый крупный экспонат, он должен быть подвергнут документированию с использованием фотографий, видеозаписи, измерений и диаграмм. В рамках этой первой большой выставки могут быть обнаружены другие более мелкие и, возможно, связанные экспонаты. Какие элементы найдены и где могут показать пространственные отношения взаимодействия, демонстрирующие доказательство, подтверждающее последовательность событий.Эти вещественные доказательства станут эталоном известных фактов, которые следователи могут использовать для проверки рассказов потерпевших и свидетелей или даже алиби возможного подозреваемого. Физические свидетельства как на первом, так и на втором уровне становятся известными фактами, на основе которых могут быть разработаны и проверены теории событий. Любой предмет может считаться доказательством, если он демонстрирует пространственные отношения относительно места, людей или времени относительно преступного события.

Самый первый шаг на этом этапе - обеспечение безопасности и документирование места преступления.Следователям полезно осознавать, что место преступления - это не просто место, где обнаружены вещественные доказательства, но место преступления следует рассматривать как отдельный большой экспонат. Мало того, что отдельные вещественные доказательства на месте преступления будут иметь ценность как доказательства, пространственные отношения между вещественными доказательствами на месте преступления могут служить косвенными доказательствами всего события.

Чтобы обезопасить место преступления как первый крупный экспонат, следователи проведут полный обход по пути заражения, полностью сфотографируя и снимая на видео все место преступления.Этот первый процесс очень полезен для демонстрации точного состояния места преступления до того, как вещи будут перемещены для судебно-медицинской экспертизы. Это должно произойти сразу после блокировки, и это станет моментальным снимком, демонстрирующим существующие пространственные отношения на тот момент времени.

Создание эскиза поля и схемы места преступления

Следующим шагом является документирование места преступления в виде эскиза поля или схемы места преступления. Любой из них может быть использован для иллюстрации физических размеров и характерных особенностей места преступления.Разница между полевым эскизом и схемой места преступления заключается в том, что эскиз, как следует из названия, представляет собой быстрое приблизительное изображение события. Полевой набросок, как заметки в записной книжке следователя, помогает запоминать. Схема места преступления является более формальным представлением той же информации, но составлена ​​в масштабе с использованием эскиза поля и измерений. На любом из этих рисунков места преступления будет представлена ​​аналогичная основная информация.

  • Если это здание, оно покажет адрес места, входы, выходы, окна, расположение комнат, положение мебели и расположение всех вещественных доказательств преступления.
  • На открытом месте преступления установление и документирование места преступления становится более сложным. Географическое положение открытого места происшествия должно быть установлено относительно некоторого известного географического местоположения, такого как перекресток проезжей части, отметка мили, или даже путем привязки GPS-координат широты и долготы к постоянному фиксированному объекту на месте преступления. сцена. В некоторых случаях, например на большом открытом поле, где нет постоянных фиксированных объектов, может возникнуть необходимость разместить фиксированный объект, например, стальной геодезический штырь, чтобы отметить фиксированную точку на месте преступления.
  • После завершения начальных элементов схемы и сбора доказательств на месте преступления, каждый из этих вещественных доказательств будет показан на схеме с номером вещественного доказательства. Этот номер будет иметь перекрестную ссылку на журнал вещественных доказательств, который будет заполнен назначенным хранителем вещественных доказательств в составе группы управления местом преступления. Этот процесс отображения каждого экспоната в виде номера устраняет необходимость загромождать диаграмму письменным описанием каждого найденного экспоната. В некоторых случаях, когда экспонатов много, написание описания каждого экспоната на диаграмме может сделать его нечитабельным, загроможденным и запутанным.
  • В дополнение к существующим характеристикам и уликам на месте преступления на схеме также будет показано местоположение установленного пути заражения и внешний периметр места преступления.
  • В рамках принятых протоколов эти диаграммы всегда рисуются с ориентацией на север в верхней части диаграммы, а все надписи на диаграмме ориентированы в одном направлении, а именно с востока на запад

Протокол выставки

В рамках процесса управления доказательствами установление первого звена в цепочке непрерывности происходит, когда место преступления охраняется и создаются соответствующие записи хранителя вещественных доказательств, которые были идентифицированы на месте происшествия.Эти предметы регистрируются в документе, который называется «Журнал экспонатов» или «Журнал экспонатов». В этом журнале экспонатов или бухгалтерской книге указан номер, присвоенный каждому идентифицированному и изъятому экспонату. На нем показано, где на месте происшествия находился этот вещественный объект, и номер этого вещественного доказательства указан в соответствующем месте на схеме места преступления.

Журнал экспонатов показывает, кто захватил экспонат и когда он был передан хранителю экспоната. Журнал экспонатов также показывает время и дату, когда экспонат был помещен в основной сейф для хранения экспонатов.Когда экспонаты передаются в суд, суд принимает экспонаты только в том случае, если можно доказать, что обеспеченная цепочка непрерывности охраняется и не прерывается. Если бы хранитель выставки остановился и оставил экспонаты без присмотра в автомобиле или оставил выставку в офисе, занимаясь другим делом, - это нарушило бы цепочку непрерывности. Следующий документ представляет собой пример стандартного журнала экспонатов.

[Подробное описание]

Доказательства на месте преступления обычно встречаются в двух формах.Один из них - свидетельские показания, которые могут предоставить свои наблюдения за преступным событием. Другой - это вещественные доказательства, которые можно исследовать, анализировать и интерпретировать, чтобы проиллюстрировать факты о преступном событии. Каждая из этих форм доказательств представляет некоторые аналогичные проблемы для исследователей, и каждая требует определенных соображений для наилучшего поиска, сбора и сохранения существующей информации.

В поисках свидетельских показаний

Выявление и допрос свидетелей уголовного события может заключаться в простом разговоре с лицами, оставшимися на месте преступления, для дачи показаний.С другой стороны, это может быть так же сложно, как идентифицировать и выследить человека, который что-то видел или слышал что-то, что было частью преступного события, но они даже не осознают, что то, что они видели или слышали, было важным, или они действительно хотят сотрудничать с полиция.

Процесс поиска свидетелей начинается с самого места преступления. Этот поиск будет включать не только идентификацию и опрос лиц, которые непосредственно присутствуют, но также определение того, кто еще мог присутствовать на стадиях события до и после преступления.

  • Часто свидетели, оставшиеся на месте преступления, могут помочь в установлении личности других свидетелей, которые присутствовали и с тех пор уехали.
  • Камеры видеонаблюдения иногда могут помочь в идентификации присутствующих свидетелей.
  • Идентификация транспортных средств, припаркованных в непосредственной близости от места преступления или возвращающихся на место преступления в последующие дни примерно во время совершения преступления, может помочь в установлении свидетеля, чья обычная деятельность могла ранее привести их к месту преступления во время совершения преступления. преступление.

В дополнение к этим стратегиям поиска свидетелей может также использоваться другой процесс, известный как опрос свидетелей. Обследование - это стратегия проведения обходных дознаний в непосредственной близости от места совершения преступления, чтобы определить, видели ли или слышали что-либо соседи. Агитация может также принимать форму структурированных пресс-релизов, чтобы просить лиц, осведомленных о преступном событии, выступить с заявлением. Какие бы стратегии идентификации свидетелей не использовались, время имеет значение.Воспоминания исчезают, и люди при нормальных обстоятельствах сохраняют повседневные воспоминания о ничем не примечательных событиях в течение ограниченного времени. Идентификация свидетеля и разговор с ним, а также получение его лучшего воспоминания о событиях будут обсуждаться в главе, посвященной работе со свидетелями; тем не менее, свидетельские показания могут сделать или сорвать расследование, и их необходимо собирать быстро, точно и эффективно.

Поиск и идентификация вещественных доказательств

Ранее в этой книге мы описывали вещественные доказательства как кладбище для следователей и критически относились к проверке или опровержению различных версий события в суде.Вещественные доказательства - это нечто осязаемое, что суд может исследовать и рассмотреть при установлении связей и определении доказательств вне разумных сомнений. Напротив, свидетельские показания не обладают физическим качеством, которое может наблюдать суд. Он требует, чтобы суд соглашался с восприятием и интерпретацией событий, предоставляемыми лицом, и, как таковой, суд не может оценивать свидетельские показания с той же уверенностью проверки, которую он использует при рассмотрении вещественных доказательств.

В нашем подразделе «Этапы получения доказательств» мы рассмотрели временные рамки и альтернативные места преступления, где могут быть обнаружены доказательства преступления.Теперь мы собираемся рассмотреть вещественные доказательства, о которых следователи должны думать при оценке того, что может составлять вещественное доказательство. Мы рассмотрим, как искать доказательства, как их собирать, когда и как сохранять. Эти процессы создают несколько проблем:

  1. Физические доказательства могут быть временными или временными. В рамках поиска общей картины в первую очередь следователь должен осознавать наличие вещественных доказательств, которые необходимо немедленно зафиксировать и задокументировать.
  2. Вещественные доказательства могут быть скрыты, но их нельзя легко увидеть. Выйдя на место преступления в первую очередь, следователь не может поверить в то, что он немедленно увидит все вещественные доказательства, которые необходимо собрать. Вещественные доказательства могут существовать во многих формах, и обнаружение их существования - вопрос тщательного изучения всей сцены. Идея проведения в первую очередь поиска по общей картине позволяет следователю не только обнаруживать сразу видимые предметы, но и проводить осмотр места преступления, чтобы определить области, в которых мелкомасштабный и более подробный поиск может быть продуктивным.
    • Двери и окна: открытые, запертые или отпираемые могут иметь отношение к времени и способам входа или выхода с места происшествия
    • Состояние освещения в помещении: включение или выключение может свидетельствовать об условиях освещения на момент совершения преступления
    • Состояние используемых приборов на месте происшествия может указывать на определенные действия
    • Последняя активация электронных устройств может сократить сроки активности
    • Температура окружающей среды на месте преступления и температура тела могут иметь отношение к времени смерти и ее прогрессу трупное окоченение или разложение
  3. Немедленная стоимость предмета может быть не видна с первого взгляда. Переходя от поиска по большой картинке к поиску предметов в мелкомасштабном поиске, следователи могут провести подробный поиск по сетке на месте преступления, чтобы найти предметы, которые могут быть очень маленькими или скрыты другими объектами. Эти поиски по сетке могут быть полезны при разбиении места преступления на более мелкие области поиска, чтобы убедиться, что ни одна из них не остается неисследованной. Наряду с этим подробным поиском небольших или скрытых предметов, следователю необходимо рассмотреть возможность привлечения помощи судебно-медицинских специалистов для поиска предметов, которые могут потребовать более тщательного изучения и анализа за пределами обычных человеческих органов чувств и восприятия.Например, использование черного света может выявить выделения или пятна на теле, а скрытые отпечатки пальцев могут стать видимыми после дыма или нанесения специального порошка. В большинстве крупных уголовных дел судебно-медицинские эксперты будут доступны для помощи в проведении детального осмотра места преступления. Каждый следователь должен уметь распознавать, когда использовать эти инструменты судебной экспертизы.
  4. Размер или характер вещественного доказательства может сделать невозможным изъятие или сохранение. Среди проблем, связанных со сбором доказательств на месте преступления, следующие:
    • Некоторые экспонаты слишком велики для физического изъятия и передачи в суд.Как уже отмечалось ранее, все место преступления и внутренние пространственные отношения объектов на нем можно рассматривать как один большой экспонат, который необходимо показать суду. Этот крупный экспонат с места преступления запечатлен и может быть представлен суду в виде видеозаписи, фотографий, схемы места преступления или с использованием выборки более мелких экспонатов на самом месте происшествия.
    • Некоторые экспонаты являются скоропортящимися, и их непрактично изъять и сохранить для суда. Хорошим примером может служить доказательство трупа в деле об убийстве.Само тело было бы непрактично отдавать в суд. Считается достаточным иметь фотографические доказательства и сертификаты анализа образцов патологии.
    • Некоторые экспонаты носят временный характер и не могут быть изъяты навсегда и сохранены для суда. Например, температура окружающей среды в помещении или состояние освещения на месте преступления должны быть сохранены с помощью фотографий и измерений в этот момент времени, а затем представлены суду в виде фотографий и показаний следователем.
  5. Сбор определенных доказательств может вызвать перекрестное заражение других экспонатов. Основным соображением при сборе любых доказательств на месте преступления является обеспечение того, чтобы доказательства с любым потенциалом перекрестного заражения обрабатывались таким образом, чтобы были приняты меры предосторожности против этого. В большинстве случаев на местах крупных преступлений вещественные доказательства собирают судебно-медицинские эксперты. Однако это не исключает необходимости понимания следователями опасности перекрестного заражения и мер предосторожности, необходимых для его предотвращения.Это особенно верно, когда речь идет о сборе веществ организма, где может быть собрана ДНК. Анализ ДНК сейчас настолько продвинут, что даже небольшой след материала ДНК может быть передан при неосторожном или случайном обращении с одним экспонатом к другому. Этого перекрестного заражения можно избежать или предотвратить, используя практику одновременного обращения только с одним экспонатом, маркировки этого экспоната, помещения его в надежный контейнер и обеззараживания исследователя путем смены перчаток и выбрасывания любого предмета, который мог соприкоснуться с предыдущим. экспонат.Несмотря на уверенность в том, что судебно-медицинские эксперты обычно посещают место преступления для сбора доказательств, возможно, что следователь на месте преступления будет вынужден обращаться с рядом вещественных доказательств, чтобы защитить эти доказательства от какого-либо ущерба окружающей среде или другой угрозы безопасности.

Не каждое место преступления является серьезным событием, требующим от следователя вызова группы и проведения процессов обработки места преступления и сбора доказательств, описанных в этой книге.Часто в отношении мелких преступлений один следователь находится на месте преступления один и выполняет все описанные роли, хотя и в гораздо меньшем масштабе. Когда этот процесс выполняется одним исследователем в меньшем масштабе, проблемы со схемой, журналом безопасности и журналом экспонатов могут ограничиваться данными и иллюстрациями в записной книжке исследователя.

Важно подчеркнуть, что каждая из перечисленных ниже задач должна быть рассмотрена и решена для каждого расследования на месте преступления, независимо от того, насколько оно велико или насколько мало.В частности:

  • Место преступления должно быть защищено, сохранено и зарегистрировано до тех пор, пока не будут собраны доказательства
  • Существующее загрязнение необходимо учитывать и регистрировать
  • Необходимо предотвратить перекрестное заражение
  • Экспонаты должны быть идентифицированы, сохранены, собраны и защищены, чтобы сохранить непрерывность цепи.

Крупномасштабные или мелкие, все эти вопросы должны быть рассмотрены, решены и зарегистрированы, чтобы суд убедился, что место преступления и доказательства были обработаны правильно.

В этой главе мы обсудили важнейшие вопросы управления местом преступления, идентификации улик, их местонахождения, сбора доказательств, защиты доказательств и надлежащей документации. Это наиболее важные навыки, которые следователь может изучить и включить в свой инструментарий расследования. Несмотря на то, что эти задачи могут показаться упрощенными, ритуальными и обыденными, они являются самой основой уголовного расследования, и без этой основы надлежащей практики доказывания дело рухнет, когда дело дойдет до суда.

У новых следователей есть прекрасная возможность изо дня в день начать практиковать протоколы управления местом преступления в меньшем масштабе, расследуя такие преступления, как взлом, проникновение и нападения на более низком уровне. Как только эти навыки управления местом преступления и управления доказательствами будут изучены и внедрены в повседневную практику, они станут процессуальной нормой и сформируют основные рабочие навыки для надлежащей и профессиональной следственной практики.

Журнал безопасности на месте преступления, подробное описание: Пустой журнал безопасности на месте преступления.В нем есть места для записи имени назначенного сотрудника службы безопасности на месте происшествия, даты, отдела полиции, проводящего расследование на месте, номера дела и места преступления. В нем также есть таблица с несколькими строками для записи всех, кто присутствовал на месте преступления. В таблице есть места для имени и звания, инициалов, даты / времени прибытия, даты / времени ожидания, обязанностей на месте преступления и причиненного загрязнения. [Вернуться в журнал безопасности места преступления]

Стадии происхождения доказательств Подробное описание: Диаграмма, показывающая, что происходит на разных стадиях происхождения доказательств.Три этапа:

  • Стадия до преступления
    • Планирование
    • Банкноты
    • Исследования
    • Криминальные принадлежности
  • Криминальный этап события
    • Большая часть вещественных доказательств
    • Подозреваемый - потерпевший
    • Жертва подозреваемого
    • Подозреваемый в сцене
  • Стадия после преступления
    • Как избежать задержания
    • Исключительные доказательства
    • Свидетельство об очистке
    • Трансфер на вынос
    • Доходы от преступления

[Вернуться к этапам сбора доказательств]

Журнал экспонатов, подробное описание: Образец журнала экспонатов.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
