Электрические реле времени, классификация и условные графические обозначения

Оглавление

Введение
Раздел 1. Классификация реле времени
Раздел 2. Условно-графическое обозначение реле времени и их контактов на схемах
Список используемой литературы

Катушки реле времени

Обозначение реле, его воспринимающей части (катушки) более информативно по сравнению с обозначением контактов. Для них возможно применение одного или двух дополнительных графических полей. По УГО воспринимающей части реле можно узнать, сколько у него обмоток, сопротивление обмоток, вид обмоток (тока или напряжения), поляризованное или не поляризованное реле и т.д.
Каждое реле имеет воспринимающую и исполнительную систему. Воспринимающая система, как в старых обозначениях, так и в новых, обозначается прямоугольниками. Если воспринимающая система представляет собой электромагнит или индуктивность, то в развернутых схемах может обозначаться как обмотка напряжения или обмотка тока (см.

табл.2).

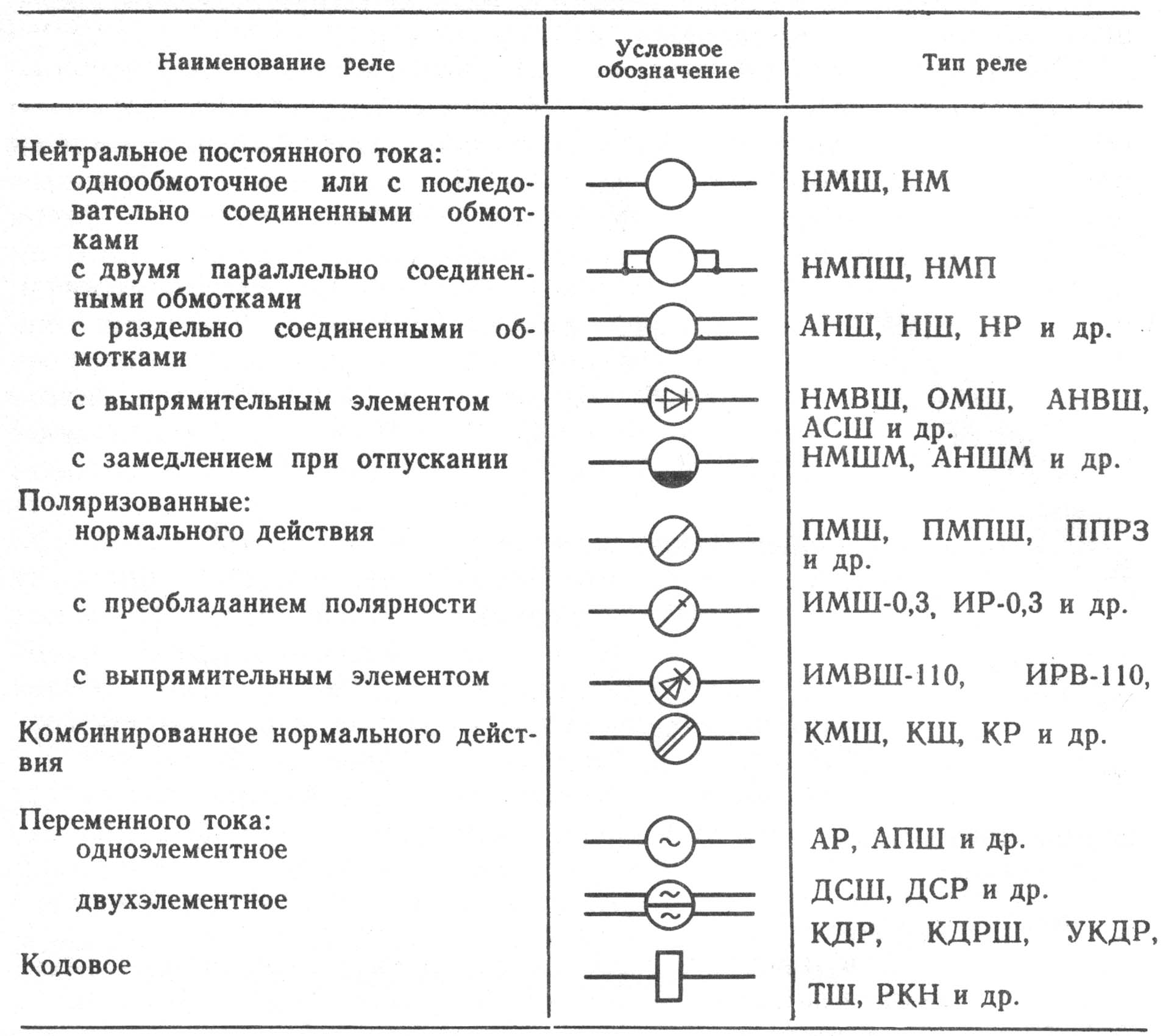

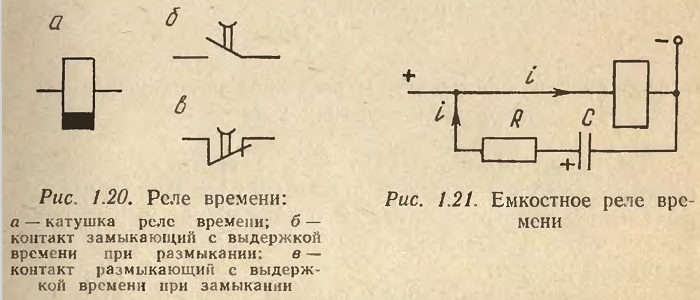

Таблица 2. УГО Воспринимающей части (катушек) реле времени

Каждое реле имеет воспринимающую и исполнительную систему. Воспринимающая система, как в старых обозначениях, так и в новых, обозначается прямоугольниками. Если воспринимающая система представляет собой электромагнит или индуктивность, то в развернутых схемах может обозначаться как обмотка напряжения или обмотка тока (см. табл.2).
В старых обозначениях в пространстве над прямоугольником при необходимости вычерчивали контакты исполнительного органа реле.
Если замедление действия реле создается специальным выполнением обмотки или магнитопровода воспринимающей системы (например, короткозамкнутым витком, медной втулкой или медным кольцом на магнитопроводе), замедление при срабатывании указывается в соответствии с пунктом 5 (см. табл.2) , а замедление при отпускании – в соответствии с пунктом 6 (см. табл. 2), при этом буквенный индекс в обозначении воспринимающей системы ставят «ПВ».

Немного слов о буквенных кодах и нумерации контактов (условные буквенно-цифровые обозначения) реле времени.
В ныне действующем ГОСТе 2.710-81 «Обозначения буквенно-цифровые в электрических схемах» для реле, контакторов и пускателей предусмотрена буква «К», обозначение реле времени соответственно «КТ». До этого ГОСТа реле времени на схемах обозначалось «ЭВ», далее – «В» и «РВ», в принципе это было самое наглядное буквенное обозначение. Современное обозначение несколько непривычно, и рассматривая современные схемы, часто долго ищешь нужный элемент.
Если в схеме присутствуют несколько реле времени, то у воспринимающей части пишут цифру, номер реле по схеме, например, для обозначений по ГОСТ 2.710-81 это будет выглядеть так: КТ-1, КТ-2 и т.д. Для старых обозначений цифру ставили перед буквой, например, 3В, 4В или 5РВ, 6РВ. До ГОСТа 1955 года буквенно-цифровые обозначения разных реле времени обозначалось как ЭВ-7, ЭВ-8.

В развернутых схемах указание на то, что тот или иной контакт связан с воспринимающей системой данного реле, достигается при помощи индексов, располагаемых на чертеже около изображения воспринимающей и исполнительной систем. Причем, если у реле много контактов, их также номеруют. По современному госту контакты реле времени обозначаются как КТ-9.1, КТ-9.2, по старому – 10В-1, 10В-2 или 11РВ-1, 11РВ-2.

Страница 8 из 9«‹456789›»

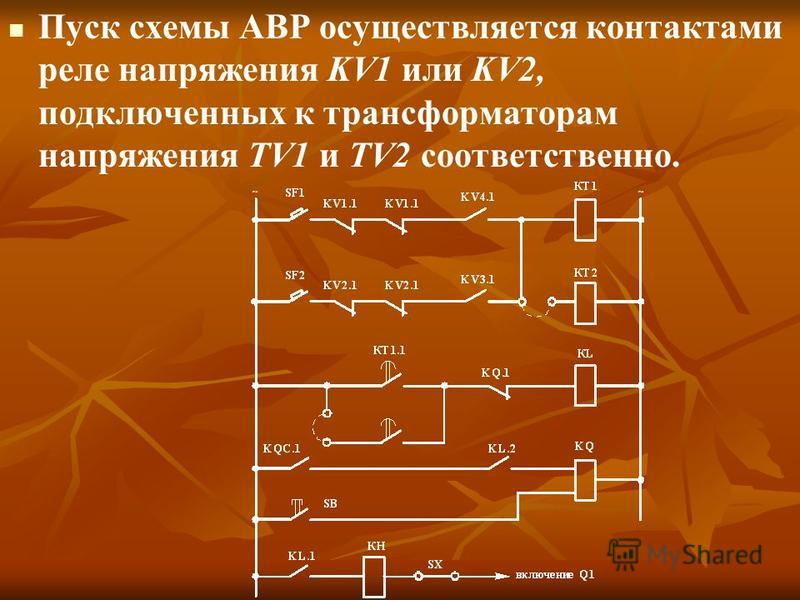

Схемы вторичных соединений. Условные обозначения элементов вторичных цепей. Управление и сигнализация вакуумных выключателей

Развернутые схемы требуют отчетливой и удобной маркировки не только для монтажных единиц, аппаратуры и реле, но и для отдельных цепей и кабелей.

Монтажные схемы служат рабочим чертежом, по которому производится монтаж вторичных цепей. В монтажных схемах показывается  каким образом и какими средствами будут осуществлены в действительности электрические связи (сечение и тип контрольных кабелей, сборки зажимов, испытательные блоки).  Монтажные схемы учитывают территориальное расположение оборудования, относящегося к вторичным цепям (щиты управления, релейные шкафы и панели, ячейки РУ).



После внесения изменений, неизбежно появляющихся в процессе монтажа и наладки составляются исполнительные принципиальные и исполнительные монтажные схемы, которые служат основными документами при эксплуатации электроустановки.

5.2.Условные обозначения элементов вторичных цепей.Буквенные позиционные обозначения элементов и устройств вторичных цепей на схемах выполняются латинскими буквами. Например, реле тока обозначается

KA, реле промежуточное – KL, трансформатор тока – ТА  и т. д. (Табл.1)

Порядковые номера элементам следует присваивать, начиная с единицы, в пределах вида элементов, которым на схеме присвоено одинаковое буквенное позиционное обозначение. Например, сигнальные реле на схеме в количестве пяти штук будут обозначены от КH1 до КH5.

Для обозначения принадлежности элемента к электрической фазе тока допускается добавлять индекс фазы (А, В, С), проставляемый через точку. Например: ТА1.С – первый трансформатор тока фазы С.

Сигнальные контакты положения силовых коммутационных аппаратов обозначаются тем же кодом, что и сам аппарат.

Шинкам управления, сигнализации, синхронизации и напряжения, как элементам принципиальных схем, также присваиваются позиционные обозначения. Первая буква

Е обозначает общий код шинки. Вторая буква обозначает код функционального назначения шинки (управление, сигнализация и т.п.).

Позиционные обозначения элементов в схемах РЗА         Таблица 1.

Наименование реле	Условное позиционное обозначение
Трансформатор тока	TA
Трансформатор напряжения	TV
Выключатель и его блок-контакты	Q  и QF
Электромагнит включения выключателя	YAC
Электромагнит отключения выключателя	YAT
Автоматический выключатель	SF
Плавкий предохранитель	FU
Переключатель (ключ управления)	SA
Накладка оперативная	SX
Комплектное устройство РЗА (общее название)	А
Комплект  АПВ	AKS
Комплект устройства АВР	AV
Реле (общее название)	К
Реле тока	KA
Реле напряжения	КV
Реле промежуточное	KL
Реле времени	KT
Реле сопротивления	KZ
Реле мощности	KW
Реле частоты	KF
Реле указательное	KH
Реле газовое	KSG
Реле дифференциальное	KAT
Реле блокировки от многократных включений	KBS
Лампа сигнальная	HL
Устройство звуковой сигнализации	HA
Шинки управления	EC
Шинки питания электромагнитов включения	EY
Шинки сигнализации	EH
Шинка мигающей сигнализации	+ EP

Обозначение цепей постоянного тока производится числами с учетом их полярности. Участки цепей положительной полярности  обозначаются  нечетными числами, а участки отрицательной полярности – четными.  Участки цепей, изменяющие свою полярность в процессе работы схемы, а также не имеющие явно выраженной полярности (цепи, соединяющие последовательно включенные обмотки реле,  резисторы, конденсаторы и т. д.) могут   обозначаться  любыми числами - четными или нечетными.

Обозначение цепей переменного тока выполняется последовательными числами с добавлением перед цифровой частью буквы, характеризующей фазу А, В, С или нейтраль N.

Числа, применяемые для обозначения цепей управления и автоматики, разделяются на группы по сотням (А1−А99, А101−А199, А201−А299). Каждая из указанных групп рекомендуется для обозначения цепей одной схемы, питающихся от отдельных автоматических выключателей или предохранителей.

Рекомендуемая нумерация проводов в схемах:

1. Цепи постоянного тока РЗ и управления 101-199,

2. Цепи сигнализации 201-299,

3. Цепи трансформаторов тока:

Фаза А -301-399,

Фаза В – 401-499,

Фаза С – 501-599,

Фаза 0  – 001-099.

4. Цепи трансформаторов напряжения

Фаза А – 11-19,

Фаза В – 21-29,

Фаза С – 31-39,

Фаза 0  – 01-09.

5. Фазы разомкнутого треугольника 41-49,

6.Цепи сигнализации постоянного тока 600-699.

5.3.Основные требования к схемам вторичных соединений.

Схемы вторичных цепей должны удовлетворять следующим общим требованиям:

1. Четкость построения схем должна позволять быстро ориентироваться и обнаруживать неполадки или ложную работу цепей.

2. Обеспечение надежной работы вторичных цепей каждого присоединения и возможность проверки состояния оперативной цепи в пределах присоединения или любой ячейки РУ. Такая проверка легко осуществляется при питании вторичных цепей каждого присоединения (или системы вторичных цепей комплексного устройства) через индивидуальный автоматический выключатель (предохранители) с вспомогательными контактами для сигнализации об их срабатывании.

3. Исключение ложных (обходных) цепей.

Под ложной цепью понимается не предусмотренная при проектировании цепь, возникновение которой может привести к неправильному действию схемы. Такие ложные цепи могут возникать при отсутствии в схемах необходимых разделительных реле, при нечетком разделении цепей управления и сигнализации, при недоучете возможности возникновения случайных заземлений или разрывов цепи в той или иной части схемы.

В качестве простейшего примера ложной цепи на рис.5.1 приведены варианты схемы защиты трансформатора. Дифференциальная  защиты должна действовать на отключение трансформатора с двух сторон (ВН и НН), а максимальная токовая защита должна производить отключение трансформатора только с одной стороны. При составлении принципиальной схемы релейной защиты в совмещенном виде может быть не обнаружена электрическая связь цепей отключения двух выключателей (ВН и НН). Из развернутой схемы приведенной на рис.5.1,а следует, что при наличии такой связи (поперечная цепь) неизбежна ложная цепь. Необходимо наличие двух отдельных контактов у реле KAT1, действующих на два выключателя, как показано на рис 5.1,б или применение промежуточных реле – рис.5.1,в.

а)



б)                                                                                         в)

Рис.5.1. Пример схемы защиты  трансформатора:

а – неправильная;   б и в – правильная,  где: KAT– дифференциальное реле

Электромагнитное реле. Определение, устройство и назначение

Реле, это устройства, автоматически коммутирующие электрические цепи по сигналу извне.

Наряду с выключателями и переключателями, приводимыми в действие усилием руки, в радиоэлектронной технике широко применяют электромагнитные реле (от французского слова relais).

Электромагнитное реле, это коммутирующее устройство, работа которого основана на воздействии магнитного поля неподвижной обмотки на подвижный ферромагнитный элемент.

Рис.1 Устройство реле.

Как говорит само название, электромагнитное реле состоит из электромагнита и одной или нескольких контактных, групп.

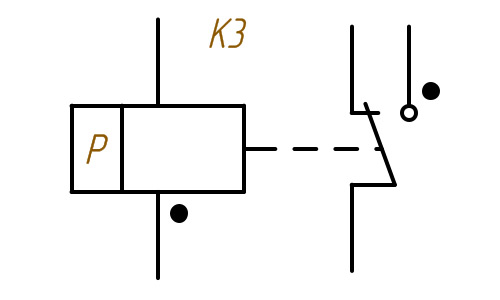

Условное графическое обозначение реле

Символы этих обязательных элементов конструкции реле и образуют его условное графическое обозначение (см. рис. 2). Электромагнит (вернее, его обмотку) изображают на схемах в виде прямоугольника с присоединененными к нему линиями электрической связи, символизирующими выводы; условное графическое обозначение контактов располагают напротив одной из узких сторон символа обмотки и соединяют с ним линией механической связи. Буквенный код реле — буква К.

Выводы обмотки допускается изображать с одной стороны (рис. 2, К2), а символы контактов — в разных частях схемы (рядом с условным графическим обозначением коммутируемых элементов). В этом случае принадлежность контактов тому или иному реле указывают в позиционном обозначении, присоединяя (через точку) к номеру реле (по схеме) условный номер контактной группы (К 2.1, К2.2, К2.3).

Внутри условного графического обозначения обмотки стандарт допускает указывать ее параметры (рис. 2, КЗ) или конструктивные особенности (две наклонные линии в символе обмотки реле К4 означают, что она состоит из двух обмоток).

Поляризованные реле (они «чувствительны» к направлению тока в обмотке) выделяют на схемах латинской буквой Р, вписываемой в дополнительное графическое поле условного графического обозначения (рис. 2, КБ). Точки возле одного из выводов обмотки и одного из контактов такого реле расшифровывают следующим образом: контакт, отмеченный точкой, замыкается при подаче напряжения, положительный полюс которого приложен к выделенному таким же образом выводу обмотки. Если необходимо показать, что контакты поляризованного реле остаются замкнутыми и после снятия управляющего напряжения, поступают так же, как и в случае с кнопочными переключателями на символе замыкающего (или размыкающего) контакта изображают небольшой кружок.

Кроме рассмотренных выше, существуют реле, в которых магнитное поле, создаваемое управляющим током обмотки, воздействует непосредственно на чувствительные к нему (магнитоуправляемые) контакты, заключенные в герметичный корпус (отсюда и название геркон — ГЕРметизированный КОНтакт). Чтобы отличить геркон от контактов других коммутационных изделий, в его условном графическом обозначения иногда вводят символ герметичного корпуса — окружность. Принадлежность к конкретному реле указывают в позиционном обозначении (рис. 2, К6.1), Еслй же геркон не является частью реле, а управляется постоянным магнитом, его обозначают кодом автоматического выключателя — буквами SF (рис. 2, SF1).

Реле используют не только для коммутации электрических цепей, но и для усиления электрических сигналов.

Первым примером усиления электрических сигналов является использование Сэмюэлом Морзе электромагнитного реле, изобретенного Джозефом Генри в 1835 году, для усиления слабых телеграфных сигналов. Именно реле сделало возможным открытие первой междугородной телеграфной линии от Балтимора до Вашингтона в 1844 году. Как видно из рис. 1, слабый входной сигнал используется для управления электромагнитом, который притягивает якорь и замыкает электрические контакты; эти контакты включают мощный выходной сигнал, который передается на следующий участок линии. Точки и тире мощного выходного сигнала, таким образом, точно повторяют слабый входной сигнал. Реле до сих пор широко используются в силовых (мощных) переключающих системах, но, как правило, вытесняются электронными устройствами.

---

---

Что такое реле? | Схема контактов релейного переключателя

Реле управляют цепями путем размыкания и замыкания контактов в другой цепи. Для работы катушки требуется относительно небольшое количество энергии, но она сама может использоваться для управления двигателями, нагревателями, лампами или цепями переменного тока, которые сами могут потреблять намного больше электроэнергии.

Эти переключатели используются для электромеханического или электронного размыкания и замыкания цепей. Когда контакт разомкнут, он не запитан. Когда он замкнут, есть замкнутый контакт, когда он не запитан.В любом случае подача электрического тока на контакты изменит их состояние.

Обычно они используются для переключения меньших токов в цепи управления и обычно не управляют устройствами, потребляющими мощность, за исключением небольших двигателей и соленоидов, потребляющих малый ток. Тем не менее, он может «контролировать» большие напряжения и амперы, оказывая усиливающий эффект, потому что небольшое напряжение, приложенное к катушке, может привести к коммутации большого напряжения контактами.

Схема выводов

Релейный переключатель DPDT Релейный переключатель DPDT

Защитные реле могут предотвратить повреждение оборудования путем обнаружения электрических аномалий, включая перегрузки по току, минимальный ток, перегрузки и обратные токи.Кроме того, они также широко используются для включения пусковых катушек, нагревательных элементов, контрольных ламп и звуковой сигнализации.

Типы:

В электромеханических реле (ЭМР) контакты размыкаются или замыкаются с помощью магнитов. Твердотельные реле (SSR) не имеют контактов, а переключение полностью электронное. Функции, выполняемые тяжелым оборудованием, часто требуют коммутационных возможностей электромеханических реле. SSR переключает ток с помощью неподвижных электронных устройств, таких как кремниевые выпрямители.

SSR не должен возбуждать катушку или размыкать контакты. Им требуется меньшее напряжение для переключения, они включаются и выключаются быстрее, потому что у них нет движущихся физических частей.

Хотя отсутствие контактов и движущихся частей означает, что SSR не подвержены искрению и не изнашиваются. Контакты на электромеханических реле можно заменить, тогда как весь SSR должен быть заменен, когда какая-либо часть выходит из строя. Из-за конструкции SSR существует остаточное электрическое сопротивление и / или утечка тока независимо от того, разомкнуты или замкнуты переключатели.

Существует много типов релейных переключателей, но часто транзисторы и полевые МОП-транзисторы используются в качестве основного переключающего устройства. Транзисторы обеспечивают быстрое переключение катушки от различных источников.

Типичная схема релейного переключателя имеет катушку, управляемую транзисторным переключателем NPN, TR1, как показано, в зависимости от уровня входного напряжения. Когда базовое напряжение транзистора равно нулю (или отрицательно), транзистор отключен и действует как разомкнутый переключатель. В этом состоянии ток коллектора не течет и он обесточивается, потому что, будучи устройствами тока, если ток не течет в базу, то ток не будет проходить через катушку.

Цепи релейного переключателя

Цепь релейного переключателя NPN

Когда базовое напряжение транзистора равно нулю (или отрицательно), транзистор отключен и действует как разомкнутый переключатель. В этом состоянии ток коллектора не течет и он обесточивается, потому что, будучи устройствами тока, если ток не течет в базу, то ток не будет проходить через катушку.

Цепь релейного переключателя NPN

Цепь релейного переключателя NPN Дарлингтона

Два NPN-транзистора соединены так, что ток коллектора первого транзистора TR1 становится током базы второго транзистора TR2.Приложение положительного базового тока к TR1 автоматически включает переключающий транзистор TR2.

Цепь переключателя реле Дарлингтона

Цепь переключателя реле повторителя эмиттера

Конфигурация

с общим коллектором или эмиттерным повторителем очень полезна для приложений согласования импеданса из-за очень высокого входного импеданса (~ сотни тысяч Ом) при относительно низком выходном сопротивлении для переключения катушки.

Цепь переключателя реле повторителя эмиттера

Цепь переключателя реле Дарлингтона эмиттера

Очень небольшой положительный базовый ток, приложенный к TR1, вызывает гораздо больший ток коллектора, протекающий через TR2 из-за умножения двух значений Beta.

Реле Дарлингтона эмиттера с цепью

Цепь переключателя реле PNP

Эта схема требует разной полярности рабочего напряжения. Ток нагрузки течет от эмиттера к коллектору, когда база смещена в прямом направлении с напряжением, которое более отрицательно, чем на эмиттере. Чтобы ток нагрузки реле протекал через эмиттер к коллектору, и база, и коллектор должны быть отрицательными по отношению к эмиттеру.

Цепь релейного переключателя PNP

Цепь релейного переключателя коллектора PNP

Релейная нагрузка подключена к коллектору транзисторов PNP.Переключение транзистора и катушки в положение ВКЛ-ВЫКЛ происходит, когда Vin имеет низкий уровень, транзистор «включен», а когда Vin имеет высокий уровень, транзистор «выключен».

Цепь переключателя коллекторного реле PNP

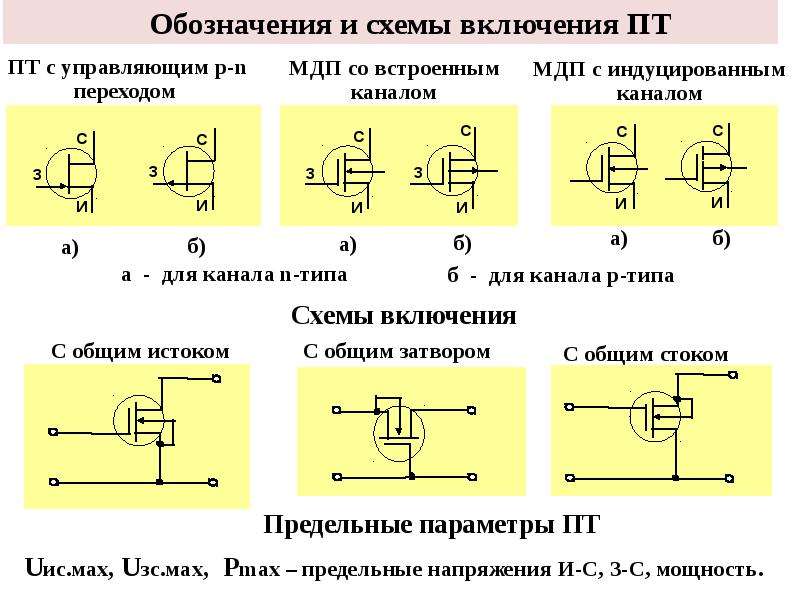

Цепь переключателя N-канального MOSFET-реле

Схема релейного переключателя MOSFET подключена в конфигурации с общим источником. При нулевом входном напряжении, состоянии LOW, значении V _GS , привода затвора недостаточно, чтобы открыть канал, и транзистор находится в состоянии «ВЫКЛ».

Цепь релейного переключателя N-канального полевого МОП-транзистора

Цепь релейного переключателя P-канального полевого МОП-транзистора

Когда на затвор подается ВЫСОКИЙ уровень напряжения, P-канальный полевой МОП-транзистор будет выключен. Выключенный E-MOSFET имеет очень высокое сопротивление канала и действует почти как разомкнутая цепь. Когда на затвор подается НИЗКИЙ уровень напряжения, P-канальный MOSFET будет включен.

Цепь релейного переключателя P-канального MOSFET

Цепь релейного переключателя с логическим управлением

Относительно небольшое положительное напряжение, превышающее пороговое напряжение V _T , на его высокоимпедансном затворе заставляет его начать проводить ток от его вывода стока к его выводу истока. В отличие от биполярного переходного транзистора, который требует тока базы для его включения, e-MOSFET требует только напряжения на затворе, поскольку из-за его изолированной конструкции затвора нулевой ток течет в затвор.

Схема релейного переключателя с логическим управлением

BJT – это хорошие и дешевые схемы переключения реле, но они являются устройствами, управляемыми током. Они преобразуют небольшой ток базы в больший ток нагрузки, чтобы запитать катушку. Однако переключатель MOSFET работает лучше как электрический переключатель, поскольку для его включения практически не требуется ток затвора, преобразуя напряжение затвора в ток нагрузки. Следовательно, полевой МОП-транзистор может работать как переключатель, управляемый напряжением.

Цепь переключателя реле микроконтроллера

---

Дополнительные основные статьи доступны в учебном уголке.

Эта статья была впервые опубликована 5 июня 2017 г. и обновлена ​​до 18 августа 2020 г.

% PDF-1.4 % 553 0 объект > эндобдж xref 553 152 0000000016 00000 н. 0000004320 00000 н. 0000004509 00000 н. 0000004553 00000 н. 0000004580 00000 н. 0000004630 00000 н. 0000004759 00000 н. 0000004795 00000 н. 0000005531 00000 н. 0000005743 00000 н. 0000005871 00000 н. 0000006027 00000 н. 0000006136 00000 н. 0000006246 00000 н. 0000006355 00000 п. 0000006464 00000 н. 0000006614 00000 н. 0000006766 00000 н. 0000006912 00000 н. 0000007060 00000 п. 0000007231 00000 п. 0000007404 00000 н. 0000007565 00000 н. 0000007724 00000 н. 0000007879 00000 н. 0000008035 00000 н. 0000008214 00000 н. 0000008396 00000 н. 0000008566 00000 н. 0000008740 00000 н. 0000008904 00000 н. 0000009070 00000 н. 0000009225 00000 н. 0000009383 00000 п. 0000009556 00000 п. 0000009728 00000 н. 0000009883 00000 н. 0000010037 00000 п. 0000010208 00000 п. 0000010381 00000 п. 0000010552 00000 п. 0000010726 00000 п. 0000010881 00000 п. 0000011038 00000 п. 0000011118 00000 п. 0000011195 00000 п. 0000011275 00000 п. 0000011354 00000 п. 0000011433 00000 п. 0000011512 00000 п. 0000011590 00000 п. 0000011668 00000 п. 0000011746 00000 п. 0000011824 00000 п. 0000011902 00000 п. 0000011980 00000 п. 0000012058 00000 п. 0000012136 00000 п. 0000012214 00000 п. 0000012292 00000 п. 0000012370 00000 п. 0000012448 00000 п. 0000012526 00000 п. 0000012603 00000 п. 0000013324 00000 п. 0000013361 00000 п. 0000013599 00000 п. 0000014000 00000 н. 0000014078 00000 п. 0000014155 00000 п. 0000014208 00000 п. 0000017912 00000 п. 0000018317 00000 п. 0000020039 00000 н. 0000022161 00000 п. 0000024258 00000 п. 0000026295 00000 п. 0000028519 00000 п. 0000029097 00000 н. 0000029839 00000 п. 0000030425 00000 п. 0000030694 00000 п. 0000035191 00000 п. 0000035642 00000 п. 0000036023 00000 п. 0000036302 00000 п. 0000040887 00000 п. 0000041355 00000 п. 0000041742 00000 п. 0000042176 00000 п. 0000048127 00000 п. 0000048742 00000 п. 0000049160 00000 п. 0000049470 00000 п. 0000054167 00000 п. 0000054652 00000 п. 0000055038 00000 п. 0000055559 00000 п. 0000056438 00000 п. 0000057939 00000 п. 0000060283 00000 п. 0000062048 00000 п. 0000064741 00000 п. 0000065697 00000 п. 0000065773 00000 п. 0000065903 00000 п. 0000067903 00000 п. 0000068220 00000 п. 0000068578 00000 п. 0000108324 00000 н. 0000108363 00000 п. 0000122684 00000 н. 0000122723 00000 н. 0000149083 00000 н. 0000149122 00000 н. 0000149179 00000 н. 0000149368 00000 н. 0000149446 00000 н. 0000149495 00000 н. 0000149689 00000 н. 0000149778 00000 н. 0000149899 00000 н. 0000150125 00000 н. 0000150214 00000 н. 0000150335 00000 н. 0000150517 00000 н. 0000150636 00000 н. 0000150806 00000 н. 0000150939 00000 н. 0000151060 00000 н. 0000151214 00000 н. 0000151395 00000 н. 0000151550 00000 н. 0000151680 00000 н. 0000151830 00000 н. 0000152008 00000 н. 0000152188 00000 н. 0000152358 00000 п. 0000152530 00000 н. 0000152676 00000 н. 0000152868 00000 н. 0000153054 00000 н. 0000153244 00000 н. 0000153428 00000 н. 0000153630 00000 н. 0000153810 00000 н. 0000153984 00000 н. 0000154160 00000 н. 0000154296 00000 н. 0000154464 00000 н. 0000154590 00000 н. 0000003336 00000 н. трейлер ] / Назад 2146866 >> startxref 0 %% EOF 704 0 объект > поток h ޔ [LSYuhK 頶 6 (VđEpe2rGPQI4 && I $ M / && x1:; 1} OHWHFd “0VXa2 [Oѧr} 9aC \ ^ n9)] f’n [w2

Многофункциональное реле контроля, фаза / напряжение, 3 фазы, 208–480 В переменного тока

Реле контроля фаз и напряжения с ЖК-дисплеем используется для контроля обрыва фаз, чередования фаз, дисбаланса напряжений, повышенного и пониженного напряжения в трехфазном источнике питания 208–480 В переменного тока, 50/60 Гц. Реле контроля широко применяется в таких приложениях, как воздушные компрессоры, электродвигатели, насосы, вентиляторы, системы кондиционирования воздуха, воздуходувки, лифты, лифты, краны, холодильные установки, горные экскаваторы и конвейеры и т. Д.

Характеристики

• Компактный размер на DIN-рейке
• Микропроцессорная технология обеспечивает высокую точность и повторяемость защиты
• ЖК-дисплей и клавиатура обеспечивают точную цифровую настройку
• Регулируемое повышенное и пониженное напряжение ， порог несимметрии фаз
• Независимо регулируемое время задержки при повышенном и пониженном напряжении, дисбалансе напряжений, обрыве фаз и чередовании фаз
• Регулируемый метод сброса: автоматический или ручной сброс
• Задержка пуска (задержка включения)
• Тестовая поездка с тестовой кнопкой
• Контрольное реле с 1 перекидным и 1 размыкающим контактами
• С таймером и счетчиком работы и неисправностей

Спецификация

Модель		ATO-JVR800-2
Измерительная цепь		3-фазный переменный ток: L1, L2, L3
Функции мониторинга		Чередование фаз (реверсирование), обрыв фазы (сбой) Перенапряжение, пониженное напряжение, несимметрия напряжения (асимметрия) Таймер и счетчик
Номинальное напряжение		208-480 В переменного тока, 50/60 Гц
Диапазон настройки перенапряжения		200-600В
Диапазон настройки пониженного напряжения		150-500В
Гистерезис напряжения		1-20В
Время задержки при повышенном и пониженном напряжении		0. 1-30с
Коэффициент несимметрии напряжения		1-50%
Гистерезис дисбаланса напряжения		1-10%
Время задержки для дисбаланса напряжений		0,1-30 с
Время задержки при обрыве фазы		0,1-30 с
Время задержки для чередования фаз		0,1-30 с
Время задержки включения		0-999с
Режим сброса		Ручной / Авто
Время задержки для сброса		0.1-999с
Вход таймера и счетчика		AC / DC 80-450 В
Индикатор		ЖК-дисплей, отображающий напряжение, неисправность и рабочее состояние
Выходные контакты		1 CO + 1 NC
Контактная емкость		6 А, 250 В переменного тока (резистивная нагрузка)
Степень защиты		IP 20
Условия труда	Рабочая температура	-25 ℃ ~ 65 ℃
	Влажность	≤85% относительной влажности, без конденсации
Механическая износостойкость		1000000 циклов
Диэлектрическая прочность		＞ 2кВ переменного тока 1мин
Крепление		DIN-рейка 35 мм
Сертификация		CE
Масса		130 г
Размеры (В * Ш * Г)		80 * 43 * 54 мм

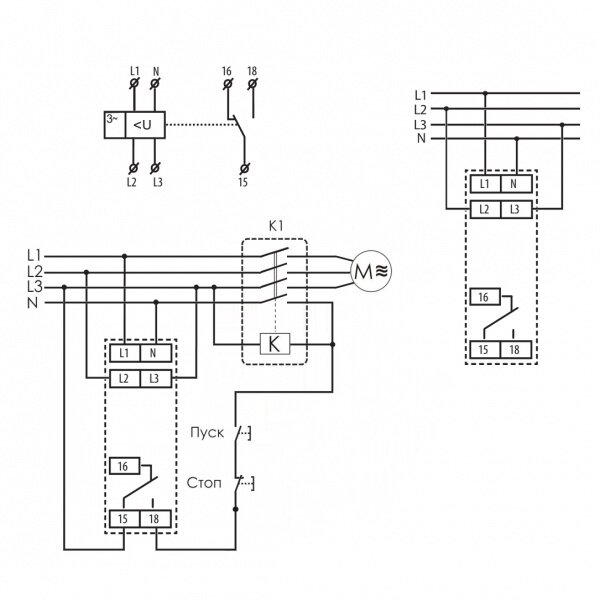

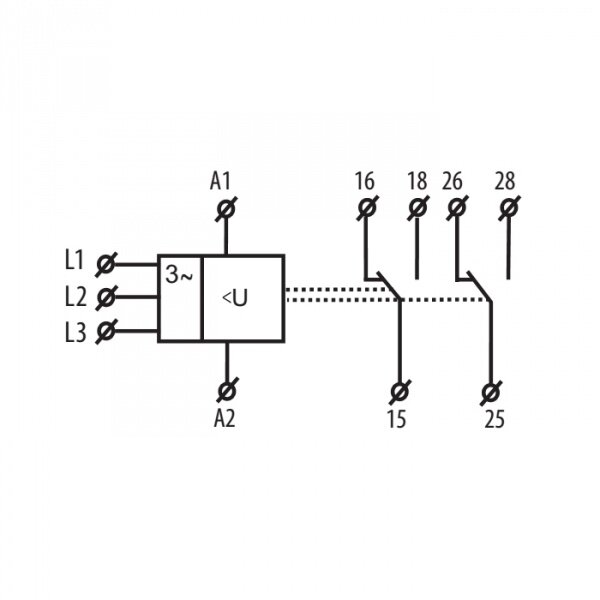

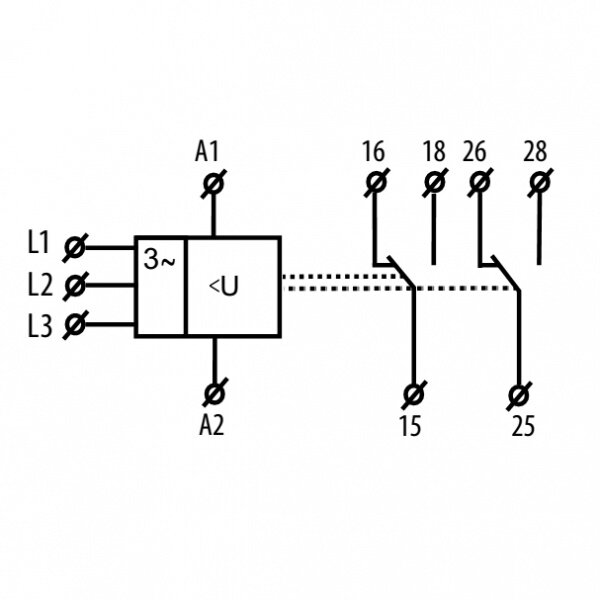

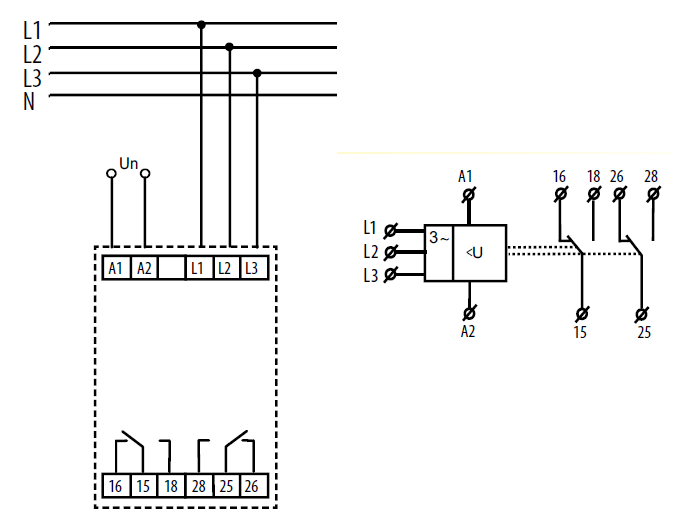

Схема подключения

Положение контактов реле контроля показано в состоянии «Питание включено» (работоспособно)

Размеры (единица измерения: мм)

Советы: функция реле контроля обрыва фазы и чередования фаз

Обычно порядок подключения двигателя указывается. Если по какой-либо причине последовательность фаз нарушена, двигатель не будет работать должным образом или даже выйдет из строя. Реле контроля последовательности фаз предназначено для предотвращения таких аварий. Защита от чередования фаз может использовать реле контроля чередования фаз. Когда последовательность фаз в цепи не соответствует указанной последовательности фаз, реле последовательности фаз запускает действие и отключает питание схемы управления для достижения цели отключения питания двигателя и защиты двигателя.

Реле защиты от обрыва фазы или устройство защиты от обрыва фазы двигателя обычно используется в цепях трехфазного двигателя.Если одна линейная цепь отсутствует, крутящий момент двигателя станет меньше, а скорость ротора уменьшится, что приведет к увеличению тока двух других цепей и сгоранию обмотки двигателя. Принцип реле контроля обрыва фазы состоит в том, чтобы контролировать трехфазную мощность с помощью различных средств: при обрыве цепи реле автоматически отключает питание во избежание сгорания обмотки. В настоящее время методы защиты от обрыва фазы состоят в том, чтобы управлять включением и выключением цепи, отслеживая напряжение каждого канала или контролируя ток каждого канала.

На видео ниже ATO будет использовать многофункциональное контрольное реле ATO-MR-JVR8002 для отслеживания потери трех фаз и обратной последовательности фаз при работе трехфазного асинхронного двигателя.

Что такое промежуточное реле в системе ПЛК?

Промежуточное реле – это вспомогательное реле, которое используется для изоляции двух различных систем / устройств. Это может быть связано с тем, что у них разные опорные значения 0 В, разные напряжения, переменный ток и другие.ОКРУГ КОЛУМБИЯ.

Промежуточное реле

Мы обсуждаем промежуточное реле с двумя случаями, как описано ниже:

Кейс-I

Предположим, мы хотим управлять контактором через панель ПЛК, имеющую напряжение катушки 230 В переменного тока, но выходное напряжение реле ПЛК составляет 24 В постоянного тока. В этом случае нам требуется промежуточное реле с напряжением обмотки 24 В постоянного тока, но его контактная мощность должна быть 230 В переменного тока.

Таким образом, реле PLC сначала будет управлять промежуточным реле, а затем через свои вспомогательные контакты. Мы можем легко управлять контактором.

Кейс-II

Например, предположим, что реле ПЛК может использовать только 1 А при 110 В переменного тока, но Контроллер, который должен быть подключен к реле, требует 3 А при 110 В переменного тока.

В этом случае промежуточное реле с контактами, рассчитанными на работу при 5 А (> 3 А) при 110 В переменного тока, будет использоваться в качестве промежуточного реле «между» реле ПЛК и контроллером.

Катушка промежуточного реле должна требовать меньшего напряжения и тока, чем рассчитано на приводное реле, а контакты промежуточного реле должны быть рассчитаны на обработку требований нагрузки (контроллера).

Пример:

Помимо непосредственного выполнения логических функций, электромеханические реле также могут использоваться в качестве промежуточных устройств между несовпадающими датчиками, контроллерами и / или устройствами управления.

Очень простой пример реле, используемого для переключения между несовпадающими устройствами, показан на следующей принципиальной схеме, где тонкий тумблер используется для управления группой мощных огней для внедорожника:

В этой схеме реле не выполняет никакой логической функции.Скорее, он просто «усиливает» сигнал, отправляемый тумблером на приборной панели, чтобы отправить или отключить питание на группу мощных огней.

Без реле на приборной панели этого автомобиля пришлось бы установить более прочный тумблер, чтобы безопасно и надежно включать и отключать световую цепь.

Также читайте: Ошибочные представления о релейной логике ПЛК

Другой пример промежуточного реле, применяемого в автомобилях, – это использование «соленоида» в цепи электродвигателя для запуска двигателя внутреннего сгорания.

Переключатель управления пуском обычно приводится в действие водителем, поворачивая ключ, который установлен на рулевой колонке или приборной панели автомобиля. Между тем пусковой двигатель, как правило, потребляет сотни ампер тока во время запуска двигателя.

Переключатель с ключом, способный включать и отключать сотни ампер тока, был бы огромным, и его фактически опасно размещать в кабине транспортного средства.

«Соленоидное» реле, подключенное между переключателем с ключом и пусковым двигателем, устраняет эту опасность и позволяет относительно деликатному переключателю с ключом безопасно активировать двигатель большой мощности.

Здесь показан промышленный пример промежуточного реле между несовместимыми устройствами, где бесконтактный переключатель выхода постоянного тока должен запускать входной канал для программируемого логического контроллера (ПЛК), рассчитанного на 120 вольт переменного тока:

Опять же, реле в этой системе не выполняет никакой логической функции, а просто позволяет бесконтактному переключателю управлять одним из входных каналов ПЛК.

Прямое подключение бесконтактного переключателя к одному из входных каналов ПЛК не является практичным вариантом, поскольку для активации этого конкретного входа ПЛК требуется 120 В переменного тока, а наш бесконтактный переключатель работает от 24 В постоянного тока.

Несоответствие между напряжением переключателя и входным напряжением ПЛК требует, чтобы мы использовали реле для «вставки» между переключателем и ПЛК.

Когда бесконтактный переключатель обнаруживает объект поблизости, его выход активируется, что, в свою очередь, активирует катушку реле. Когда контакт реле магнитно замыкается, он замыкает цепь для 120 вольт переменного тока, чтобы достичь входного канала 0 на ПЛК, тем самым запитывая его.

Важной деталью в этой релейной схеме является включение коммутирующего диода параллельно катушке реле, целью которого является рассеивание накопленной энергии катушки при обесточивании, когда бесконтактный переключатель выключается.

Без этого диода напряжение «отдачи» катушки (которое может достигать сотен вольт в потенциале) разрушит выходной транзистор бесконтактного переключателя.

Обратите внимание, как этот коммутирующий диод выглядит подключенным «в обратном направлении» относительно полярности источника постоянного тока 24 В: катод к положительному полюсу источника и анод к отрицательному полюсу источника.

Это сделано намеренно, поскольку мы не хотим, чтобы диод проводил ток при подаче питания на катушку реле через бесконтактный переключатель (если бы диод был подключен другим способом, он пропускал бы ток всякий раз, когда бесконтактный переключатель включается, замыкаясь на короткое замыкание. катушки реле и, скорее всего, повредив при этом бесконтактный переключатель!).

Диод включается только при изменении полярности, что происходит, когда бесконтактный переключатель выключается и магнитное поле катушки реле разрушается (теперь оно действует как источник, а не как нагрузка).

Поскольку катушка реле временно выдает «обратное» напряжение, диод дает этой катушке непрерывный путь для ее тока, одновременно понижая низкое напряжение (около 0,7 В постоянного тока), рассеивая накопленную в катушке энергию в виде тепла на диоде.

Также читается: Масштабирование аналогового входа ПЛК

Промежуточные реле также используются для подключения несогласованных выходов ПЛК и устройств управления. В этом приложении несоответствие может заключаться в номинальном напряжении и / или номинальном токе.

Как и в случае со схемой промежуточного ввода, показанной ранее, задача реле в схеме промежуточного вывода заключается в том, чтобы управлять выходным каналом ПЛК и, в свою очередь, направлять питание на полевое устройство, которое само несовместимо с выходом ПЛК.

На следующей схеме показан пример промежуточного реле, подключенного к выходному каналу ПЛК:

В этой схеме транзисторные выходы ПЛК могут обрабатывать только 24 В постоянного тока и при довольно низком токе.Для работы катушки трехфазного контактора требуется 120 В переменного тока при умеренных уровнях тока, и поэтому реле находится между низковольтным и слаботочным выходным каналом ПЛК и относительно высоким напряжением и высоким током, предъявляемым к катушке контактора.

Мы снова видим использование коммутирующего диода для рассеивания накопленной энергии катушки реле всякий раз, когда ПЛК обесточивает ее, так что результирующее напряжение «отдачи» не повреждает хрупкую схему выхода транзистора внутри ПЛК.

Кредиты: Тони Р. Купхальдт – Лицензия Creative Commons Attribution 4.0

Если вам понравилась эта статья, подпишитесь на наш канал YouTube с видеоуроками по ПЛК и SCADA.

Вы также можете подписаться на нас в Facebook и Twitter, чтобы получать ежедневные обновления.

Читать дальше:

Символы реле и электромагниты

Обозначения реле / ​​органов управления электромагнитами

Символ	Описание		Символ	Описание
	Реле (катушка) Общее обозначение			Реле (катушка) Общее обозначение
	Реле			Реле с двойной катушкой
	Реле с двойной катушкой			Две противоположные обмотки рабочего реле
	Реле с двойной катушкой			Реле максимального тока
	Реле быстрого отключения			Реле дифференциального тока
	Реле медленного возбуждения			Реле медленного отключения
	Реле высокой скорости, как для включения, так и для отключения			Реле максимального напряжения
	Быстрое реле			Реле срабатывает при неисправном напряжении
	Реле с карточным управлением			Реле не зависит от AC
	Дифференциальное реле			Реле поляризованное + Инфо
	Реле с магнитной поляризацией			Реле с задержкой при отключении
	Реле электромагнитное			Термореле Термореле
	Полупроводниковое реле Электронное реле + Информация			Реле шаговое или импульсное
	Реле дистанционного управления			Импульсное реле
	Остаточное реле			Реле прерывистого действия
	Реле остаток			Электроклапан / Электромагнитный клапан + информация
	Реле переменного тока			Реле упора с задержкой срабатывания
	Реле механического резонанса эл. грамм. 25 Гц			Ступенчатое реле Реле механической блокировки
	Реле с подсветкой
Обозначения измерительных реле
	Реле максимального напряжения			Реле минимального напряжения
	Реле низкого сопротивления			Реле отсутствия напряжения
	Реле обнаружения с разделенным проводом			Реле малой мощности
	Детектор реле короткого замыкания между катушками			Реле обратного тока
	Реле обнаружения отказа в трехфазных линиях			Реле максимального и минимального тока
	Реле блокировки ротора			Реле частоты
	Реле автоматического повторного включения			Реле максимального тока с двумя измерительными элементами и диапазоном образца эл. грамм. 1 … 5 А диапазон выборки
	Реле максимального тока с задержкой срабатывания			Измерительное реле Звездочка заменяется буквами или символами, относящимися к реле
Символы электромагнитов / элементы управления электромагнитным полем
	Электромагнит Электромагнитный привод + Информация			Электромагнит
	Электромагнит Электромагнитный привод Символ США			Контакт с электромагнитным анкерным механизмом
	Геркон / Геркон + информация
Обозначения контактов реле
	Открытые контакты NO – Нормально открытые + Информация			Замкнутые контакты NC – Нормально замкнутые
	Открытые контакты NO – Нормально открытые			Замкнутые контакты NC – Нормально замкнутые
	Открытые контакты NO – Нормально открытые			Замкнутые контакты NC – Нормально замкнутые
	Контакты рабочие			Контакты отдыхающие
	Переключающие контакты			Последовательные переключающие контакты
	Коммутатор / переключатель			Коммутатор / переключатель
Обозначения реле с контактами
	Реле / ​​соленоид с управлением (катушка и переключатель) Общий символ + информация			Реле / ​​соленоидное управление
	Реле / ​​соленоидное управление			Реле / ​​соленоид Катушка и кнопка
	Релейный переключатель			Контактор
	Реле – SPST Однополюсное, однопозиционное			Реле – SPDT Однополюсное, двойное соединение
	Реле – DPST Двухполюсное, однополюсное			Реле – DPDT Двухполюсное, двухконтактное
	Реле – DPST Двухполюсное, однополюсное			Реле – 3PDT Трехполюсное, двойное соединение
	Реле – 3PST Трехполюсное, одинарное соединение
Картинная галерея реле и электромагнитов Загрузить символы

Обозначения реле.

Символы катушки, соленоида, электромагнита и контактов

Символы реле – символы катушки, соленоида, электромагнита и контактов

Реле с электромагнитным управлением

Реле с электромагнитным управлением имеет катушку, намотанную вокруг сердечника, который создает магнитное поле катушка возбуждается током, протекающим через нее. Магнитное поле тянет рычаг (подвижный контакт), чтобы замкнуть или разорвать контакт.

Электромагнитное реле с кнопкой

Это реле имеет кнопку вместо рычага.Катушка под напряжением втягивает кнопку, замыкая или размыкая контакт.

Общее реле

Реле – это электрический переключатель, который имеет набор управляющих клемм и контактных клемм. Клеммы управления управляются одним или несколькими управляющими сигналами для переключения контактных клемм. Они используются для переключения цепей с относительно высокой мощностью с использованием сигналов малой мощности.

Реле с двойной катушкой

Реле этого типа имеют две катушки.Каждая катушка имеет отдельные клеммы управления. Любая из двух катушек используется для замыкания или размыкания контакта. Когда катушка 1 находится под напряжением, она вступает в контакт, в то время как подача питания на катушку 2 размыкает контакт. Реле с двойной обмоткой – это в основном устройства фиксации, контакты которых остаются на своих местах даже после обесточивания катушки.

Реле с двойной обмоткой и противоположным направлением обмоток

Реле с двойной обмоткой такого типа имеет обмотки, противоположные друг другу.Магнитное поле, создаваемое одной катушкой, противоположно другой. Каждая катушка меняет положение контактов при подаче напряжения.

Реле максимального тока

Реле максимального тока – это защитное реле, которое срабатывает, когда ток превышает предел, для защиты системы. Он в основном изолирует систему от тока короткого замыкания, размыкая контакт между ними.

Реле минимального тока

Это также реле защиты по току, используемое для защиты системы или цепи от низкого тока.Он активируется, когда ток уменьшается от указанного предела.

Реле дифференциального тока

Дифференциальное реле работает на разности фаз между входным и выходным током системы. Если есть какая-либо разница, это означает наличие тока повреждения, поэтому он начинает переключаться. Они используются для защиты трансформаторов, фидеров, двигателей и т. Д.

Реле быстрого отключения

Как следует из названия, такой тип реле имеет очень быструю скорость отключения.Как только с катушки отключается питание, катушка немедленно обесточивается и, таким образом, переключает контакт.

Реле медленного возбуждения

Реле такого типа имеют медленно работающую катушку. Во время возбуждения катушки есть задержка по времени для переключения контактных выводов.

Реле медленной дезактивации

Реле такого типа имеет задержку по времени при отключении питания от его клемм управления.Параллельно подключен конденсатор, который поддерживает катушку под напряжением в течение определенного времени в зависимости от ее характеристик. После разряда конденсатора катушка обесточивается и переключает контакты.

Реле быстрого переключения

Это реле быстрого переключения, которое может мгновенно переключаться из активированного состояния в деактивированное, очень быстро и наоборот. Катушка такого реле включается или отключается, как только питание подается или снимается соответственно.Они используются для приложений мгновенного переключения.

Неисправное реле напряжения

Реле защиты такого типа срабатывает при неисправном напряжении в линии. Когда в линии возникает сбой напряжения, который может вызвать повреждение оборудования, реле срабатывает, чтобы предотвратить такое повреждение.

Реле доступа к карте

Это электронное реле, работающее на специальных картах. Большинство реле доступа к карте представляют собой беспроводные реле, которые идентифицируют карту и по беспроводной сети передают сигнал на реле для активации или деактивации.Они используются в целях безопасности.

Реле не подвержено влиянию переменного тока

Катушка такого типа не подвержена влиянию переменного тока.

Дифференциальное реле

Дифференциальные реле работают на разнице между двумя электрическими величинами. Они активируются, когда указанная разница превышает или уменьшает фиксированный предел. Большинство дифференциальных реле представляют собой защитные реле, используемые для защиты систем.

Поляризованное реле

Поляризованное реле – это тип реле, переключение которого зависит от направления тока, протекающего через катушку. Некоторые реле имеют магнитную поляризацию, другие используют диод, включенный последовательно с катушкой, что предотвращает протекание тока в обратном направлении.

Магнитно поляризованное реле

Поляризованное реле состоит из электромагнитной катушки и постоянного магнита. Магнитный поток катушки искажает магнитный поток постоянного магнита, чтобы переключать контакты в любом положении. В этих реле обычно три позиции. Обычно он находится в нейтральном положении, и направление тока переключает его в любое из двух других положений.

Электромагнитное реле

Реле такого типа имеет электромагнитную катушку, на которую подается напряжение переменного или постоянного тока. Катушка создает магнитное поле, которое притягивает рычаг (контакт) для замыкания или размыкания контакта.

Тепловое реле

Реле такого типа работает от температуры. Есть биметаллическая полоса, которая изгибается при нагревании. Теплоизлучающий элемент внутри реле из-за сильного тока сгибает металлическую полосу, чтобы разорвать или замкнуть контакт.Они используются для защиты машин от перегрузки.

Твердотельное реле

Твердотельное реле (SSD) – это тип реле, которое сделано из полупроводников и использует оптопару для переключения главной цепи. В нем нет движущихся или механических частей, поэтому они имеют больший срок службы, поскольку механические контакты изнашиваются при переключении. Отсутствуют переключающие шумы или влияние вибрации или движения на его переключение.

Шаговое реле

Шаговое реле – это тип реле, которое направляет входной ток через одну из многих выходных клемм с помощью серии управляющих импульсов.Импульсы перемещают контактный рычаг, пошагово вращаясь, чтобы подключить его к одной из нескольких выходных клемм.

Реле дистанционного управления

Реле такого типа управляются с помощью беспроводного пульта дистанционного управления. Эти реле позволяют пользователю или любой системе управлять им без какого-либо физического или электрического подключения. Они реле могут включаться / выключаться или переключаться на один из нескольких выходов в зависимости от его типа.

Импульсное реле

Импульсное реле – это тип реле с фиксацией, которое активируется импульсом напряжения.Он сохраняет свое положение, т.е. либо ВЫКЛ, либо ВКЛ, до тех пор, пока не появится импульс напряжения.

Remanance Relay

Remanant или Remanance Relay – это тип реле с фиксацией, которое сохраняет свое положение из-за остаточного магнитного поля в сердечнике. Сердечник обесточивается током в обратном направлении.

Прерывистое реле

Реле такого типа имеет функцию выдержки времени. После активации его контакты замыкаются через фиксированный промежуток времени, а затем снова открываются.Цикл повторяется до тех пор, пока не будет отключен источник питания.

Электромагнитный клапан

Электромеханический клапан – это электромеханический клапан, который используется для регулирования потока любой жидкости или переключения потока жидкости в другие порты. Электромагнитные клапаны бывают разных типов в зависимости от тока и его механизма.

Реле переменного тока

Как следует из названия, катушка такого реле запитывается только при подаче переменного тока.Переменный ток создает переменное магнитное поле в катушке, что приводит к притяжению контактного вывода.

Реле задержки включения / выключения

Это символ, обозначающий реле, которое имеет функцию задержки времени как для активации, так и для деактивации. Контакты таких реле включаются и выключаются с регулируемой задержкой по времени для подачи импульсов питания. Мигающий свет является ярким примером применения реле с выдержкой времени.

Реле механического резонанса

Реле такого типа обнаруживает механический резонанс в системе и активируется при возникновении резонанса. Механический резонанс – это явление, когда механическая частота становится равной собственной частоте системы. В этом случае резонансная частота составляет 25 Гц.

Реле блокировки

Реле блокировки состоит из двух или более чем двух катушек с отдельными контактами, и включение одной катушки зависит от положения контактов других катушек.

Герконское реле

Герконское реле состоит из магнитного контакта, заключенного в трубку, заполненную инертным газом.Контакты заключены внутри электромагнитной катушки. Контакт подключается, когда катушка находится под напряжением или если есть внешнее магнитное поле. Он очень быстр и чувствителен к низким токам, но имеет очень низкие значения тока и напряжения.

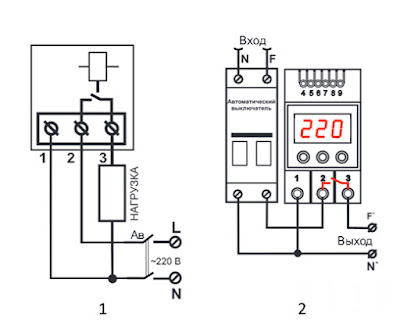

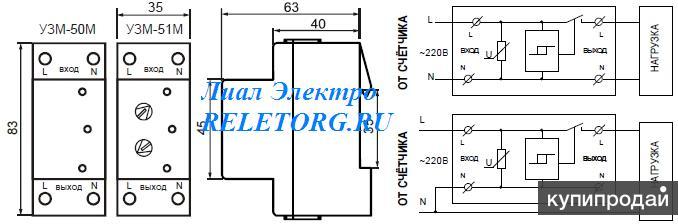

Реле максимального напряжения

Реле защиты такого типа используется для защиты от высокого напряжения. . Он активируется, когда напряжение превышает указанный предел напряжения реле.

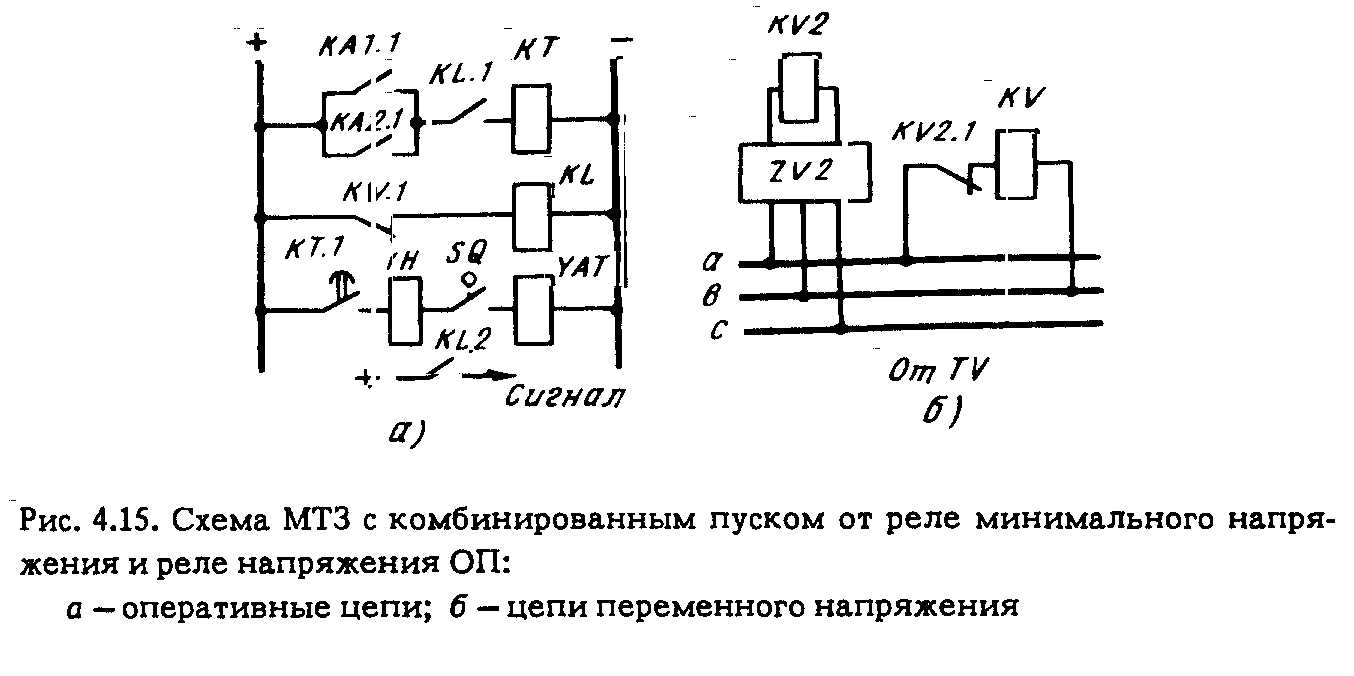

Реле минимального напряжения

Это также реле защиты, но оно срабатывает, когда уровень напряжения снижается от предварительно заданного предела.Он защищает схему от низкого напряжения.

Реле отсутствия напряжения

Реле защиты по напряжению такого типа обнаруживает наличие напряжения. Когда подача напряжения отключена, он активируется. Он используется в пускателях двигателей для увеличения сопротивления при снятии напряжения, чтобы двигатель не запускался автоматически с низким сопротивлением якоря (которое может привести к его повреждению).

Дистанционное реле

Дистанционное реле или реле импеданса работает на импедансе между повреждением в линии и точкой ее установки.Импеданс измеряется номинальными значениями тока и напряжения от CT & PT. Как только импеданс уменьшается от предела импеданса реле, реле активируется.

Реле защиты обрыва проводника

Реле защиты такого типа используются для обнаружения обрыва проводника в 3-фазной энергосистеме. Он работает на соотношении тока прямой последовательности (I1) к току обратной последовательности. Соотношение значительно увеличивается при обрыве фазы, и реле активирует сигнализацию.

Реле пониженной мощности

Защитное реле такого типа контролирует подачу мощности. Как только мощность упадет от своего порога, он активируется, чтобы разорвать или установить контакт.

Реле защиты от короткого замыкания в катушках

Это реле обнаруживает короткое замыкание между витками катушек и активирует защитные меры для предотвращения дальнейшего повреждения систем.

Реле обратного тока

Реле такого типа размыкают контакты при протекании тока в обратном направлении.Он используется в генераторах постоянного тока, когда напряжение батареи выше, чем напряжение генератора, реле отключается, чтобы остановить разрядку батареи.

Трехфазное реле обнаружения сбоя

Это реле защиты, используемое для трехфазной нагрузки, такой как двигатель или другое оборудование, для предотвращения его запуска из-за повреждения или перегорания во время обрыва фазы или отказа любой фазы.

Реле максимального / минимального тока

Такое реле защиты используется для защиты от низкого или высокого тока.Пока ток остается в пределах своего предела, реле не срабатывает, но как только ток пересекает какой-либо (неправильный ток), ограничьте разрыв контактов для защиты цепи.

Реле остановки двигателя

Остановка двигателя – это состояние, при котором обмотка находится под напряжением, но ротор не вращается. Во время остановки двигатель потребляет большой ток, который может вызвать перегрев. Это из-за большой нагрузки при запуске или потери фазы. Реле блокировки защищает двигатель от такого состояния.

Реле частоты

Реле этого типа работает на частоте энергосистемы. Они используются для обнаружения и защиты от аномальных частот (пониженная частота и повышенная частота) в генераторах и т. Д. Если частота превышает или уменьшается от указанного предела, он активируется для переключения контактов.

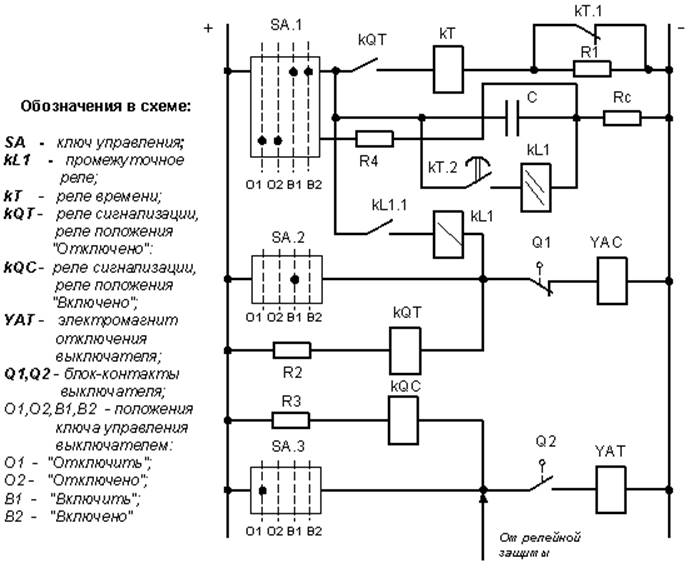

Реле автоматического повторного включения

Реле такого типа может автоматически повторно включаться после размыкания из-за сбоя питания.Они используются в энергосистемах, где неисправность может исчезнуть сама собой после отказа. Если неисправность все еще существует, реле блокирует контакты в разомкнутом состоянии после нескольких попыток.

Реле максимального тока с выдержкой времени

Реле защиты от тока такого типа добавляет функцию выдержки времени. Они используются в энергосистеме, которая может выдерживать высокий ток в течение короткого времени. Если ток остается высоким в течение определенного времени, реле размыкает контакт.

Контрольное реле

Такой тип защиты или реле аварийной сигнализации контролирует или измеряет электрические величины и защищает цепи от них, когда они превышают установленный предел. Звездочка заменяется символом этого количества. Типы реле контроля: реле максимального напряжения / тока, реле минимального напряжения / тока и т. Д.

Электромагнит

Электромагнит – это провод, намотанный в катушке вокруг магнитопровода.Ток, протекающий через катушку, создает магнитное поле, которое усиливается магнитопроводом. Он используется в реле для срабатывания контактных клемм.

Открытые контакты

Эти символы используются для обозначения открытых контактов реле. Это означает, что контакт разомкнут и ток отсутствует.

Замкнутые контакты

Эти символы обозначают замкнутые контакты или замыкающий контакт. Контакты короткие, и через них может протекать ток.

Нормально разомкнутый контакт

Этот символ представляет контакты реле, которые разомкнуты при отсутствии питания. Цепь разомкнута, ток отсутствует. Когда реле активируется, замыкаются контакты, и оно начинает проводить.

Нормально замкнутый контакт

Это контакт реле, который находится в замкнутом положении при отсутствии питания. контакты размыкаются, когда реле срабатывает для разрыва цепи.

Переключающий контакт

Это переключающий контакт реле, которое замкнуто или подключено к одной клемме (известной как нормально закрытая клемма), когда реле деактивировано, а другая клемма разомкнута (известная как нормально разомкнутая клемма). ). Он изменяет положение контакта при срабатывании реле.

Переключатель

Эти два символа обозначают переключающую часть реле, которая используется для включения / выключения или переключения тока с одной клеммы на другую.

Другие символы в области электротехники и электроники:

Схема подключения реле

: полное руководство

Знания

Сделайте свою собственную схему подключения реле

Что такое реле и как оно работает?

Что такое реле?

Реле – это электронный переключатель. Внутренний механический сдвиг работает, когда реле обычно использует электромагнит (катушку).Питание цепи включается, когда точки реле размыкаются и электромагнит активируется.

Как работает реле?

Реле имеет контакты, в которых главные контакты используются для переключения цепи и контакты для шлейфа. Реле содержит триггер переменного напряжения; это триггерное напряжение возникает, когда катушка реле срабатывает и обычно смещается близко к размыканию и размыкается к замыканию в цепи. Он используется для переключения электронных машин в электронных схемах.

Напряжение триггера включает в себя различные напряжения, такие как 3 В, 5 В, 12 В, 24 В и т. Д. Аналогично, на изображении ниже показано напряжение триггера реле 5 В. Он показывает реле, переключающее нагрузку. Земля подключается через выключатель, а на релейный шлейф подается +5 вольт. (Переключатель – это полупроводник или транзистор, выполняющий операции переключения). Диод прикреплен к катушке реле; этот диод известен как обратный диод. Причина использования диода – защитить микроконтроллер от скачков высокого напряжения, которые может создать катушка реле.

Источник: Electricalonline4u.com

Вышеупомянутая диаграмма двойного прохода с одним валом и обратным диодом показывает, что земля напрямую подключена к нагрузке. Положительное напряжение связано с нормальным контактом реле, а питание проходит через нормально разомкнутые контакты. В момент срабатывания реле общий и нормально разомкнутый замыкают цепь, и положительное питание поступает на нагрузку.

Зачем использовать реле?

Цепь малой мощности может обрабатывать несколько цепей с большим током с помощью реле.Он имеет следующие преимущества:

1. Переключатель управления реле должен быть подключен с помощью легких кабелей с меньшим диаметром, которые занимают меньше места.
2. Потери напряжения значительно уменьшаются, поскольку мощность перенаправляется на устройство по кратчайшему пути.
3. Для подключения устройства к источнику питания через реле требуется только кабель большого сечения.

В чем разница между реле и автоматическим выключателем?

Разница между реле и автоматическим выключателем заключается в том, что реле действуют как датчики, а автоматические выключатели разрывают соединения.Реле действует как усилитель, который может преобразовывать один сигнал низкого напряжения в несколько сигналов высокого напряжения. В то же время автоматический выключатель способен только нарушить подачу электричества на всю цепь.

Источник: pinterest

EdrawMax

Программное обеспечение для создания диаграмм All-in-One

Создавайте более 280 типов диаграмм без особых усилий

Легко приступайте к построению диаграмм с помощью различных шаблонов и символов

• Превосходная совместимость файлов: Импорт и экспорт чертежей в файлы различных форматов, например Visio
• Поддерживается кроссплатформенность (Windows, Mac, Linux, Интернет)

Электрические характеристики реле

Первичные реле указывают электрические параметры для двух типов контактов: напряжение катушки и напряжение внутренних переключающих контактов.Реле подразумевает ранжирование цепи переключения по напряжению и амперам, то есть номинал переключающих контактов, который не может быть превышен.

В двухпозиционных реле есть две характеристики переключателя с электрическими характеристиками. Один для открытого терминала, а другой для закрытого терминала. Это нормально разомкнутый контакт: 35 А при 14 В постоянного тока, НЗ: 20 А при 14 В постоянного тока.

Различия между 4- и 5-контактными реле

Их отличает то, что 4-контактное реле управляет только одной цепью.С другой стороны, 5-контактное реле – это переключатель питания между двумя цепями.

4-контактное реле

Обычно для 4-контактного реле есть два легко доступных типа; нормально открытый и нормально закрытый. Два типа контактов (85 и 86) используются для регулирования катушки, а 2 контакта (30 и 87) используются для переключения питания на одной плате / цепи. В случае нормально разомкнутого, когда катушка стимулируется, реле включит питание цепи. Для нормально замкнутого, когда катушка запускается, она отключает питание цепи.

5-контактное реле

2 контакта (85 и 86) требуются 5-контактному реле для питания катушки, а 3 контакта (30, 87 и 87A) используются для переключения питания между двумя цепями. Они включают в себя нормально разомкнутые и нормально замкнутые соединительные штыри. Как только катушка запускается, мощность будет переключена с нормально замкнутого контакта на нормально разомкнутый.

Схема подключения реле – использование реле

Какой символ реле?

Это символ, связанный с реле на электрических схемах.

Как подключить реле?

Было бы полезно, если бы вы подключили реле в соответствии с переменным или постоянным током, независимо от того, что используется. Переключатель SPDT работает, как только контакты 85 и 86 были подключены к катушке любого напряжения. В случае, если катушка не запитана, контакты 30 и 87a подключаются. Как только на катушку подается напряжение, контакты 85 и 86, а контакты 30 и 87 соединяются. Контакт 30 обычно подключается через предохранитель к положительной клемме источника.НАГРУЗКА (освещение, вентилятор и т. Д.) Подключается через контакт 87 к отрицательной клемме источника питания. Как только это будет сделано, подключите контакт 86 к положительной клемме источника. Наконец, подключите контакт 85 к одному из выводов выключателя нажимного типа, помня, что оставшийся вывод выключателя должен быть заземлен. Вот как обычно подключается реле.

Что такое схема подключения 5-контактного реле и как использовать 5-контактное реле?

Схема выше представляет собой схему подключения 5-контактного реле.Существуют разные виды реле для разных целей. Может использоваться для различных переключений. Реле может быть лучшим вариантом для автоматического управления электрическими устройствами. 5-контактный разъем состоит из 3-х основных контактов и SPDT (однополюсный двойной вывод). Итак, двойной бросок с одной шестой имеет общую точку и две другие точки (нормально закрытый и нормально открытый). Это означает, что если мы хотим переключить что-либо с однополюсного реле с двойным переключением, нам нужно использовать общий и нормально замкнутый контакт. А в случае, если мы хотим включить лампочку, нам нужно использовать общий и нормально замкнутый контакт.

Важность и применение реле

Реле в основном используются для дистанционного переключения передач, а также для переключения высокого напряжения или тока. Они особенно важны, потому что могут выдерживать эти высокие напряжения и протекать с небольшим напряжением или током. Еще одно важное применение – электрические кабели переменного тока.

• Релейный привод через транзистор
• Релейный привод через SCR (выпрямитель с кремниевым управлением)
• Питание реле от внешних контактов
• Светодиодная серия
• Параллельные соединения.
• Электронная схема управления через реле
• Цепь источника питания.
