Содержание

Создание простой блок-схемы в Visio

Создание блок-схемы

  1. Запустите Visio.

  2. Выберите категорию Блок-схема.

  3. Дважды щелкните значок Простая блок-схема.

  4. Для каждого этапа документируемого процесса перетащите в документ соответствующую фигуру блок-схемы.

  5. Чтобы соединить элементы блок-схемы, наведите указатель мыши на первую фигуру, и щелкните стрелку, указывающую на фигуру, с которой требуется создать соединение. Если вторая фигура находится не рядом с первой, необходимо перетащить маленькую стрелку к центру второй фигуры.

  6. Чтобы добавить текст для фигуры или соединительной линии, выделите ее и введите текст. По завершении ввода текста щелкните в пустой области страницы.

  7. Чтобы изменить направление стрелки соединительной линии, выберите соединение, а затем на вкладке Фигура в группе Стили фигур щелкните пункт Линия, наведите указатель на пункт Стрелки и выберите нужное направление и вид стрелки.

Автоматическое выравнивание и интервалы

  1. Нажмите сочетание клавиш CTRL+A, чтобы выбрать все объекты на странице.

  2. На вкладке Главная в группе Упорядочение нажмите кнопку Положение и выберите пункт Автовыравнивание и определение интервалов.

Если это не привело к нужному результату, отмените ее, нажав сочетание клавиш CTRL+Z, и воспользуйтесь другими параметрами меню кнопок Выравнивание и Положение.

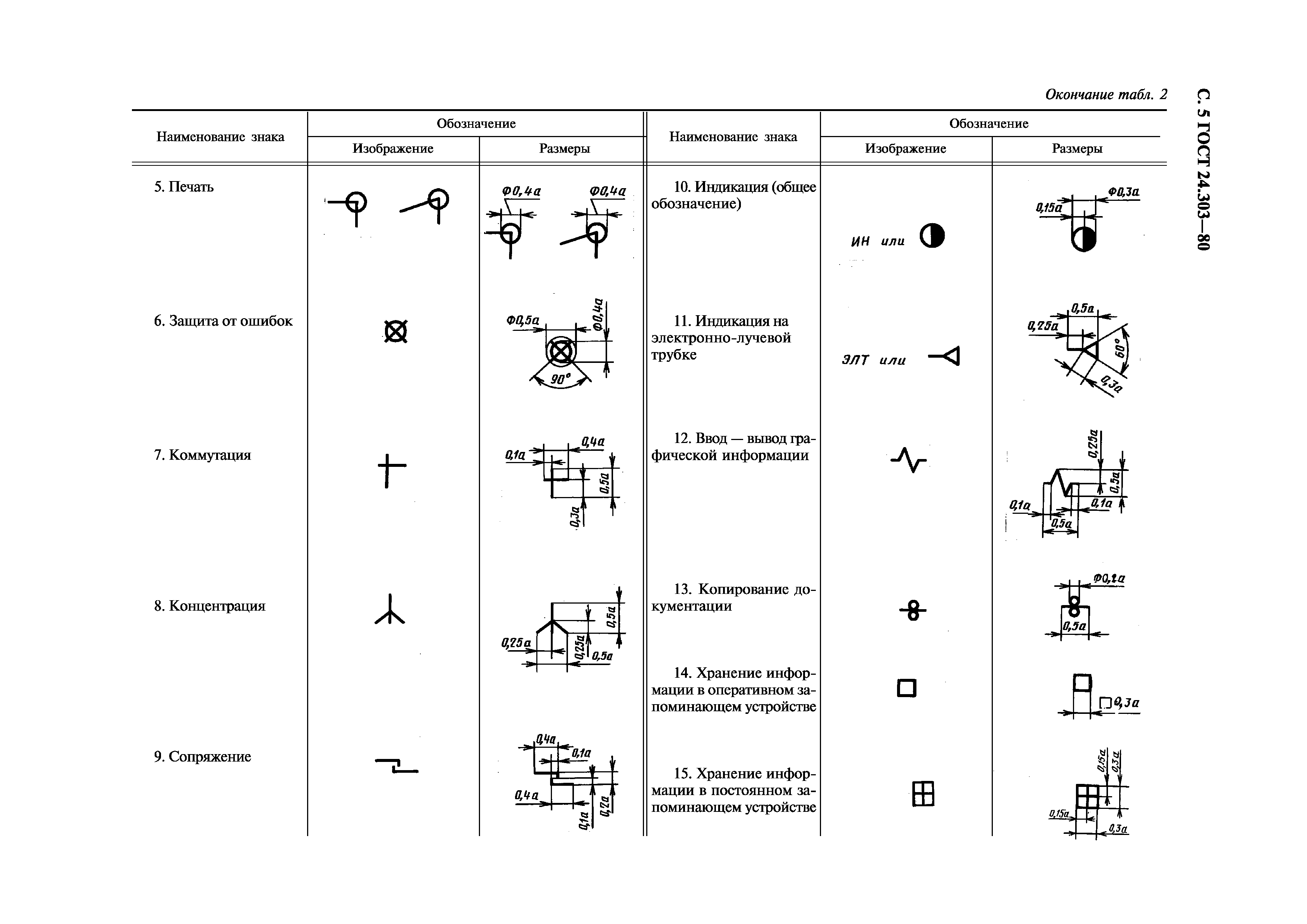

Что представляют блок-схемы

При открытии шаблона Простая блок-схема открывается набор элементов Фигуры простой блок-схемы. Каждая фигура в этом наборе представляет собой тот или иной этап процесса. Но фигуры не имеют какого-то универсального смысла, их значение определяется создателями и пользователями блок-схем. В большинстве блок-схем используется три или четыре вида фигур, и этот диапазон расширяется только по специфической необходимости.

При этом названия фигур в Visio указывают на их применение. Ниже описаны наиболее распространенные фигуры.

  • Начало/конец.    Эту фигуру следует использовать для представления первого и последнего этапа процесса.

  • Процесс.    Фигура представляет собой стандартный этап процесса. Это одна из наиболее часто используемых фигур в любом процессе.

  • Решение.    Эта фигура используется в точке, где выбор следующего этапа зависит от принятого решения. Вариантов может быть несколько, но чаще всего их два: “да” и “нет”.

  • Подпроцесс.     Эту фигуру следует использовать для представления ряда этапов, которые в совокупности образуют подпроцесс, определенный в другом месте (часто на другой странице того же документа). Такой подход удобен, если блок-схема получается слишком большой и сложной.

  • Документ.    Эта фигура представляет этап, на котором создается документ.

  • Данные.    Эта фигура указывает, что данные поступают в процесс или покидают его. Также эта фигура может представлять материалы. Иногда ее называют фигурой “Ввод/Вывод”.

  • Ссылка на текущую страницу.     Маленький круг показывает, что следующий (предыдущий) этап находится в другом месте документа. Эта фигура особенно полезна на больших блок-схемах, где в противном случае пришлось бы использовать длинный соединитель, который сложно отследить.

  • Ссылка на другую страницу.    При размещении этой фигуры на странице открывается диалоговое окно, в котором можно создать набор гиперссылок между двумя страницами блок-схемы или между фигурой “Подпроцесс” и отдельной страницей блок-схемы, на которой показаны этапы этого подпроцесса.

См. также

Видео. Создание блок-схемы

Просмотр примеров шаблонов и схем Visio в Интернете

Создание схем Visio с помощью сенсорного экрана

Создание блок-схемы

  1. Запустите Visio для Интернета​​​​​.

  2. В коллекции на домашней странице прокрутите вниз до раздела Простая блок-схема.

  3. Выберите в нем нужный вариант и нажмите кнопку Создать

    Первый вариант содержит набор элементов со стандартными фигурами, а также пустой холст, чтобы начать. Другие варианты в этом разделе содержат набор элементов, а также начальную схему с несколькими фигурами, уже добавленными на холст.

Разработка блок-схемы

  1. Для каждого этапа документируемого процесса перетащите в документ соответствующую фигуру блок-схемы.

  2. Чтобы соединить элементы блок-схемы, наведите указатель мыши на первую фигуру, и щелкните стрелку, указывающую на фигуру, с которой требуется создать соединение. Если вторая фигура находится не рядом с первой, необходимо перетащить маленькую стрелку к центру второй фигуры.

  3. Чтобы добавить текст для фигуры или соединительной линии, выделите ее и введите текст. Когда вы закончите ввод, нажмите клавишу ESC.

  4. Чтобы изменить направление стрелки соединительной линии, выделите ее, а затем на вкладке Фигура рядом с элементом Контур фигуры нажмите стрелку вниз.

    Откроется коллекция Контур фигуры.

  5. Наведите указатель мыши на Стрелки и выберите нужный тип стрелки и направление.

См.

также

Добавление соединительных линий между фигурами

Изменение соединительных линий, стрелок и точек

Важно:  Office 2010 больше не поддерживается. Перейдите на Microsoft 365, чтобы работать удаленно с любого устройства и продолжать получать поддержку.

Обновить

Создание блок-схемы

  1. Откройте вкладку Файл.

    Вкладка Файл не отображается

    Если вкладка Файл не отображается, перейдите к следующему шагу процедуры.

  2. Выберите команду Создать и пункт Блок-схема, а затем в списке Доступные шаблоны выберите элемент Простая блок-схема.

  3. Щелкните Создать.

  4. Для каждого этапа документируемого процесса перетащите в документ соответствующую фигуру блок-схемы.

  5. Соедините фигуры блок-схемы одним из указанных ниже способов.

    Соединение двух фигур друг с другом

    1. На вкладке Главная в группе Инструменты нажмите кнопку Соединительная линия.

    2. Перетащите точку соединения на первой фигуре к точке соединения на второй фигуре. После соединения фигур конечные точки соединительной линии становятся красными.

    Соединение одной фигуры с несколькими с помощью одной точки соединения

    По умолчанию используются прямоугольные соединительные линии, и соединение точки на фигуре с тремя другими фигурами выглядит как на рисунке ниже.

    Чтобы соединительные линии исходили прямо из центральной точки первой фигуры и вели к точкам на всех других фигурах, необходимо задать Прямые соединительные линии, как показано на приведенном ниже рисунке.

    1. На вкладке Главная в группе Сервис нажмите кнопку Соединительная линия.

    2. Для каждой фигуры, к которой нужно присоединить первую, перетащите указатель от одной и той же точки соединения на первой фигуре до точки соединения на каждой из остальных фигур.

    3. Щелкните каждую соединительную линию правой кнопкой мыши и выберите пункт Прямая соединительная линия.

  6. Для возврата к обычному редактированию на вкладке Главная в группе Сервис нажмите кнопку Указатель.

  7. Чтобы добавить текст для фигуры или соединительной линии, выделите ее и введите текст. По завершении ввода текста щелкните в пустой области страницы.

  8. Чтобы изменить направление стрелки соединительной линии, выберите соединение, а затем в группе Фигура щелкните стрелку справа от надписи Линия, наведите указатель на пункт Стрелки и выберите нужное направление.

К началу страницы

Печать большой блок-схемы

Наиболее простой способ вывести на печать блок-схему, размеры которой превышают размеры бумаги, — распечатать ее на нескольких листах, а затем склеить их.

Перед началом печати нужно убедиться в том, что отображаемая в Visio страница документа содержит блок-схему полностью. Все фигуры, которые выходят за пределы страницы в Visio, не будут напечатаны.

Чтобы распечатать большую блок-схему, сделайте следующее:

  1. Откройте блок-схему, а затем на вкладке Конструктор в группе Параметры страницы нажмите кнопку Размер и выберите пункт Вписать в страницу.

  2. Откройте вкладку Файл.

    Вкладка Файл не отображается

    Если вкладка Файл не отображается, перейдите к следующему шагу процедуры.

  3. Выберите пункт Печать и нажмите кнопку Предварительный просмотр.

  4. Чтобы распечатать блок-схему на нескольких листах бумаги, выполните указанные ниже действия.

    1. В режиме предварительного просмотра в группе Печать нажмите кнопку Параметры страницы.

    2. На вкладке Настройка печати в поле Бумага в принтере выберите нужный размер бумаги, если он еще не задан.

    3. Нажмите кнопку ОК.

    4. В группе Просмотр щелкните Одна плитка, чтобы посмотреть, как будет выглядеть распечатанный документ на каждом листе. (Для перехода между страницами нажимайте Следующая плитка и Предыдущая плитка. )

    5. Если документ выглядит правильно, в группе Печать нажмите кнопку Печать.

    6. После завершения печати можно обрезать поля, расположить страницы надлежащим образом и склеить их.

  5. Чтобы распечатать блок-схему на одном листе бумаги, выполните указанные ниже действия.

    1. В режиме предварительного просмотра в группе Печать нажмите кнопку Параметры страницы.

    2. На вкладке Настройка печати в поле Бумага в принтере выберите нужный размер бумаги, если он еще не задан.

    3. В меню Масштаб выберите Разместить не более чем на.

    4. Справа от строки Разместить не более чем на введите значение 1 в поля стр. в ширину и стр. в высоту.

    5. Нажмите кнопку ОК .

    6. В группе Печать нажмите кнопку Печать.

Что представляют фигуры блок-схемы

Когда вы открываете шаблон “Простая блок-схема”, также открывается набор элементов “Фигуры простой блок-схемы”. Каждая фигура в наборе элементов соответствует конкретному шагу процесса.

В Visio 2010 есть множество других, специализированных наборов элементов и фигур, которые можно использовать в блок-схеме. Дополнительные сведения о других фигурах см. в статье Упорядочение и поиск фигур с помощью окна “Фигуры”.

  • Начало/конец.    Эту фигуру следует использовать для представления первого и последнего этапа процесса.

  • Процесс.    Эта фигура представляет этап процесса.

  • Подпроцесс.     Эту фигуру следует использовать для представления ряда этапов, которые в совокупности образуют подпроцесс, определенный в другом месте (часто на другой странице того же документа).

  • Документ.    Эта фигура представляет этап, на котором создается документ.

  • Данные.    Эта фигура указывает, что данные поступают в процесс или покидают его. Также эта фигура может представлять материалы. Иногда ее называют фигурой “Ввод/Вывод”.

  • Ссылка на текущую страницу.     Маленький круг показывает, что следующий (предыдущий) этап находится в другом месте документа. Эта фигура особенно полезна на больших блок-схемах, где в противном случае пришлось бы использовать длинный соединитель, который сложно отследить.

  • Ссылка на другую страницу.    При размещении этой фигуры на странице открывается диалоговое окно, в котором можно создать набор гиперссылок между двумя страницами блок-схемы или между фигурой “Подпроцесс” и отдельной страницей блок-схемы, на которой показаны этапы этого подпроцесса.

Важно:  Office 2007 больше не поддерживается. Перейдите на Microsoft 365, чтобы работать удаленно с любого устройства и продолжать получать поддержку.

Обновить

Создание блок-схемы

  1. В меню Файл наведите указатель мыши на пункт Создать, затем на пункт Блок-схема и выберите пункт Простая блок-схема.

  2. Для каждого этапа документируемого процесса перетащите в документ соответствующую фигуру блок-схемы.

  3. Соедините фигуры блок-схемы одним из указанных ниже способов.

    Соединение двух фигур друг с другом

    1. На панели инструментов Стандартная щелкните инструмент Соединительная линия .

    2. Перетащите точку соединения на первой фигуре к точке соединения на второй фигуре. После соединения фигур конечные точки соединительной линии становятся красными.

    Соединение одной фигуры с несколькими с помощью одной точки соединения

    По умолчанию используются прямоугольные соединительные линии, и соединение точки на фигуре с тремя другими фигурами выглядит как на рисунке ниже.

    Чтобы соединительные линии исходили прямо из центральной точки первой фигуры и вели к точкам на всех других фигурах, необходимо задать Прямые соединительные линии, как показано на приведенном ниже рисунке.

    1. На панели инструментов Стандартная щелкните инструмент Соединительная линия .

    2. Для каждой фигуры, к которой нужно присоединить первую, перетащите указатель от одной и той же точки соединения на первой фигуре до точки соединения на каждой из остальных фигур.

    3. Щелкните каждую соединительную линию правой кнопкой мыши и выберите пункт Прямая соединительная линия.

  4. На панели инструментов Стандартная щелкните инструмент Указатель , чтобы вернуться в обычный режим правки.

  5. Чтобы добавить текст для фигуры или соединительной линии, выделите ее и введите текст. По завершении ввода текста щелкните в пустой области страницы.

  6. Чтобы изменить направление соединительной линии, в меню Фигура наведите указатель мыши на пункт Операции и выберите пункт Обратить концы.

Что представляют блок-схемы

Когда вы открываете шаблон “Простая блок-схема”, также открывается набор элементов “Фигуры простой блок-схемы”. Каждая фигура в наборе элементов соответствует конкретному шагу процесса.

Из фигур, входящих в набор элементов “Фигуры простой блок-схемы”, широко используются только некоторые. Именно эти фигуры описаны ниже. Дополнительные сведения об остальных фигурах см. по ссылке (Менее популярные фигуры блок-схемы) в конце этого раздела.

  • Оконечная фигура.    Эту фигуру следует использовать для представления первого и последнего этапа процесса.

  • Процесс.    Эта фигура представляет этап процесса.

  • Заранее определенный процесс.    Эту фигуру следует использовать для представления ряда этапов, которые в совокупности образуют подпроцесс, определенный в другом месте (часто на другой странице того же документа).

  • Решение.    Эта фигура используется в точке, где выбор следующего этапа зависит от принятого решения. Вариантов может быть несколько, но чаще всего их два: “да” и “нет”.

  • Документ.    Эта фигура представляет этап, на котором создается документ.

  • Данные.    Эта фигура указывает, что данные поступают в процесс или покидают его. Также эта фигура может представлять материалы. Иногда ее называют фигурой “Ввод/Вывод”.

  • Фигуры блок-схемы.    Щелкнув эту составную фигуру правой кнопкой мыши, можно выбрать любую из таких фигур: “Процесс”, “Решение”, “Документ” или “Данные”. Любой текст, который вы введете на фигуре, или добавите в ее свойство “Данные фигуры”, останется на ней.

    Вот как выглядит эта фигура в наборе элементов:

    Если перетащить фигуру на страницу документа и щелкнуть ее правой кнопкой мыши, откроется контекстное меню:

  • Хранимые данные.     Эту фигуру следует использовать для этапа, результатом которого является сохранение данных.

  • Ссылка на текущую страницу.    Маленький круг показывает, что следующий (предыдущий) этап находится в другом месте документа. Эта фигура особенно полезна на больших блок-схемах, где в противном случае пришлось бы использовать длинный соединитель, который сложно отследить.

  • Ссылка на другую страницу.    При размещении этой фигуры на странице открывается диалоговое окно, в котором можно создать набор гиперссылок между двумя страницами блок-схемы или между фигурой “Подпроцесс” и отдельной страницей блок-схемы, на которой показаны этапы этого подпроцесса.

Менее популярные фигуры блок-схемы

  • Динамическая соединительная линия.    Эта соединительная линия проходит в обход фигур, лежащих на ее пути.

  • Кривая соединительная линия.    Это соединительная линия с настраиваемой кривизной.

  • Поле с автоподбором высоты.     Это текстовое поле с рамкой, размер которого изменяется в зависимости от объема введенного текста. Ширину можно задать, перетащив боковые стороны фигуры. Эта фигура не представляет этап процесса, но ее удобно использовать для размещения надписей на блок-схеме.

  • Примечание.     Это поле в квадратных скобках, размер которого изменяется в зависимости от объема введенного текста. Ширину можно задать, перетащив боковые стороны фигуры. Как и “Поле с автоподбором высоты”, эта фигура не представляет этап процесса. Используйте ее для добавления примечаний к фигурам блок-схемы.

  • Ручной ввод.    Это этап, на котором человек предоставляет информацию процессу.

  • Ручная операция.     Это этап, который должен быть выполнен человеком.

  • Внутреннее хранилище.    Эта фигура представляет данные, которые хранятся на компьютере.

  • Прямые данные.    Эта фигура представляет данные, которые хранятся таким образом, что к каждой отдельной записи возможен прямой доступ. Это соответствует способу хранения данных на жестком диске компьютера.

  • Последовательные данные.     Эта фигура представляет данные, которые сохраняются последовательно (например, данные на магнитной ленте). Считывать такие данные можно только последовательно. Например, чтобы обратиться к записи 7, нужно сначала просмотреть записи 1–6.

  • Карта и бумажная лента.    Эта фигура представляет перфокарту или бумажную ленту. В ранних компьютерных системах перфокарты и бумажные ленты использовались для записи и чтения данных, а также для хранения и запуска программ.

  • Дисплей.    Эта фигура представляет данные, отображаемые для пользователя (обычно на экране компьютера).

  • Подготовка.     Эта фигура обозначает инициализацию переменных при подготовке к выполнению процедуры.

  • Параллельный режим.    Эта фигура показывает, где два разных процесса могут работать одновременно.

  • Предел цикла.    На этой фигуре показано максимально возможное количество повторений цикла до перехода к следующему этапу.

  • Передача управления.    Эта фигура обозначает этап, на котором при выполнении некоторых условий происходит переход не к следующему, а к другому этапу.

Печать больших блок-схем

Наиболее простой способ вывести на печать блок-схему, размеры которой превышают размеры бумаги, — распечатать ее на нескольких листах, а затем склеить их.

Перед началом печати нужно убедиться в том, что отображаемая в Visio страница документа содержит блок-схему целиком. Все фигуры, которые выходят за пределы страницы в Visio, не будут напечатаны. Чтобы проверить, помещается ли блок-схема на страницу документа, используйте предварительный просмотр в диалоговом окне Параметры страницы (меню Файл, пункт Параметры страницы, вкладка Настройка печати).

1. Блок-схема. размер которой слишком велик для страницы документа Visio.

2. Блок-схема, которая помещается на страницу документа Visio.

Изменение размера страницы документа Visio в соответствии с размером блок-схемы
  1. Когда открыта блок-схема, в меню Файл выберите пункт Параметры страницы.

  2. Откройте вкладку Размер страницы.

  3. На вкладке Размер страницы щелкните Изменять размеры по содержимому.

Чтобы увидеть, как блок-схема будет выглядеть на печати, в меню Файл выберите пункт Предварительный просмотр. На рисунке ниже показана блок-схема, которая будет распечатана на четырех листах формата Letter.

Печать больших блок-схем на нескольких листах бумаги
  1. В меню Файл выберите пункт Параметры страницы.

  2. На вкладке Настройка печати в поле Бумага в принтере выберите нужный размер бумаги, если он еще не задан. Не нажимайте кнопку ОК.

  3. Откройте вкладку Размер страницы и щелкните Изменять размеры по содержимому. В окне предварительного просмотра теперь видна разница между новой страницей и бумагой в принтере.

  4. Нажмите кнопку ОК.

  5. В меню Файл выберите пункт Предварительный просмотр, чтобы увидеть, как блок-схема будет выглядеть на печати.

    Примечание: Между страницами могут отображаться затененные поля. Они соответствуют тем областям, которые будут распечатаны на обоих листах. Это позволяет склеить листы таким образом, чтобы на блок-схеме не было пустых промежутков.

  6. После завершения печати можно обрезать поля, расположить страницы надлежащим образом и склеить их.

Универсальные взрывозащищенные кнопки и переключатели УВК и УВП

Назначение

Универсальные взрывозащищенные кнопки и универсальные взрывозащищенные переключатели типа УВК и УВП предназначены для применения в электрических цепях управления, сигнализации и контроля в стационарных установках и на подвижных транспортных средствах.

Особенности

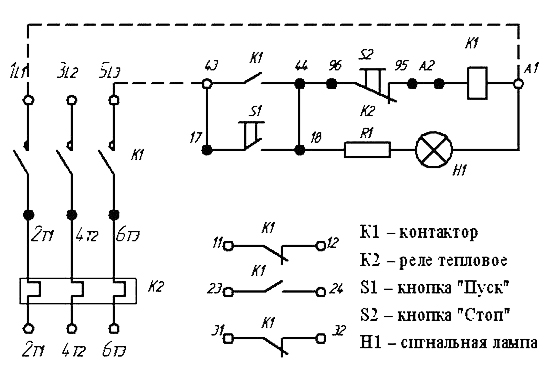

  • УВК и УВП дают возможность реализации практически любой схемы коммутации.
  • Конструкция контактных блоков позволяет их крепить на крышке оборудования, на Din-рейке, на монтажной плите винтами.
  • Легкость замены рукояток и кнопок при необходимости.

Конструкция

Выключатели состоят из контактного и приводного блока.

Контактный блок выполнен в виде одинарного корпуса, устанавливаемого на DIN-рейку или на крышку оборудования, или в виде двойного или сдвоенного корпуса, устанавливаемого на крышку оборудования или на DIN-рейку или монтажную плиту.

Приводной блок УВК по конструкции может быть в виде пусковой кнопки, пусковой двойной кнопки, кнопки «стоп», без фиксации и с фиксацией, пусковой кнопки «грибок», кнопки «стоп» с ключом, кнопки «пуск» с ключом различного варианта срабатывания.

Приводной блок УВП по конструкции может быть в виде переключателя на два, три и четыре положения, без фиксации и с фиксацией в различных позициях, а также с различным пружинным возвратом в различные положения рукоятки.

Контактные блоки состоят из корпуса, в котором собрано коммутационное устройство, сверху залитое компаундом и разборке не подлежащее.

При монтаже контактного блока, крепящегося к крышке оборудования, контактный блок закрепляется на нижней части приводного блока, после чего выполняется фиксация контактного блока поворотным запором. Выступы на приводном механизме и впадины на контактном блоке обеспечивают единственно возможное положение одного относительно другого и не допускают ошибок при монтаже.

Структура условного обозначения УВК:

УВК-Х1Х2Х3–Х4Х5-Х6

УВК – универсальная взрывозащищённая кнопка.

Х1 – индекс, указывающий на тип крепления корпуса контактного блока:

     6 – крепление на DIN-рейку или на монтажную пластину;

     7 – крепление на крышку оборудования.

Х2 – номер схемы, в соответствии с таблицей №1 и таблицей №4(см. Документация).

Х3 – индекс, указывающий на комплектацию контактного блока позолоченными контактами: G

Если позолоченные контакты не требуются – индекс не указывается. По умолчанию контакты посеребрённые.

Х4 – тип кнопки:

     P1 – пусковая кнопка без фиксации;

     P2 – пусковая двойная кнопка без фиксации;

     P3 – кнопка «стоп» красная, с фиксацией, «грибок»;

     P4N – пусковая кнопка без фиксации, «грибок», где вместо N указывается индекс цвета основного корпуса кнопки: B – черный, G – зелёный, R – красный;

     Р6 – кнопка «стоп» красная, с фиксацией, «грибок»;

     Р7 – кнопка «стоп» красная, с фиксацией, «грибок», с увеличенной нажимной поверхностью;

     Y2 – кнопка «стоп» с ключом. Кнопку можно нажать после того как повернули ключ.

     Y3 – кнопка «пуск» с ключом, на два положения, с пружинным возвратом в положение «0»;

     Y4 – кнопка «пуск» с ключом, на три положения, с пружинным возвратом в центральное положение;

     Y5 – кнопка «пуск» с ключом, на три положения, с фиксацией во всех трёх положениях;

     Y6 – кнопка «пуск» с ключом, на два положения, с фиксацией в двух положениях;

     Y8 – кнопка «пуск» с ключом, на три положения, с пружинным возвратом в центральное положение из крайнего правого, с фиксацией в крайнем левом положении;

Х5 – индекс:

  • Для кнопок P1, P2, P4N: индекс, указывающий на цвет пластины, устанавливаемой в кнопку, в соответствии с таблицей №2 (см. Документация). Для кнопки P2 индекс указывается в формате «Х5/Х5»
  • Для кнопок Y2, Y3, Y4, Y5, Y6, Y8: индекс, указывающий на направление опорного выступа кнопки, при установке её в оборудование, в зависимости от выбранного типа крепления корпуса контактного блока Х1. Если на позиции Х1 указано «6», то Х5: 1 – горизонтально влево; 2 – вертикально вверх. Если на позиции Х1 указано «7», то Х5: 2 – вертикально вверх.

Для не перечисленных выше кнопок – индекс Х5 не указывается.

Х6 – вид климатического исполнения и категория размещения по ГОСТ 15150: В2.

Пример формулировки заказа:

Пример записи обозначения универсального взрывозащищенного выключателя УВК с пусковой кнопкой со вставкой зеленого цвета, обеспечивающей взрывозащиту при размещении в стенке (крышке) оболочки изделия, имеющего схему срабатывания 1, с климатическим исполнением и категорией размещения В2:

«УВК–71-Р101-В2»

Структура условного обозначения УВП:

УВП-Х1Х2Х3–Х4Х5Х6 Х7-Х8

УВП – универсальный взрывозащищённый переключатель.

Х1 – индекс, указывающий на тип крепления корпуса контактного блока:

     6 – крепление на DIN-рейку или на монтажную пластину;

     7 – крепление на крышку оборудования.

Х2 – номер схемы в соответствии с таблицей №5 (см. Документация).

Х3 – индекс, указывающий на комплектацию контактного блока позолоченными контактами: G

Если позолоченные контакты не требуются – индекс не указывается. По умолчанию контакты посеребрённые.

Х4 – типоразмер и конструкция управляющей рукоятки выключателя в соответствии с таблицей №3 (см. Документация): К4, К5, К6, К8, S4, S5, S6, S8, h2.

Х5 – индекс, указывающий на направление опорного выступа кнопки, при установке её в оборудование, в зависимости от выбранного типа крепления корпуса контактного блока Х1. Если на позиции Х1 указано «6», то Х5: 1 – горизонтально влево; 2 – вертикально вверх. Если на позиции Х1 указано «7», то Х5: 2 – вертикально вверх.

Х6 – код, указывающий какие выгравированы знаки на этикетке, напротив позиций поворотной рукоятки, в соответствии с таблицей №5 (см.Документация). Код зависит от Х4

X7 – индекс, указывающий на наличие отверстий в рукоятке для возможности установки навесного замка: 9 (только для рукояток S и H)

Если отверстия для замка не требуются, индекс не указывается

Х8 – вид климатического исполнения и категория размещения по ГОСТ 15150: В2.

Пример формулировки заказа:

Пример записи обозначения универсального взрывозащищенного выключателя УВП с поворотной рукояткой на три положения с фиксацией в крайних положениях, с рукояткой К5, с символами позиций рукоятки «I 0 II», обеспечивающей взрывозащиту при размещении в стенке (крышке) оболочки изделия, с климатическим исполнением и категорией размещения В2:

«УВП–72-К5204-В2»

Маркировка взрывозащиты: Ех d е IIС Gb U

Номинальное напряжение, В: 230В (АС), 127В (АС), 110В (DC)

Номинальный ток, А: 16А (АС), 16А (АС), 1А (DC)

Степень защиты от внешних воздействий:

    контактного блока – IP20

    приводного блока – IP66

Вид климатического исполнения выключателей: В2

Температура окружающей среды: от -60°С до +55°С

Сечение подсоединяемых жил кабеля:

    при одновременном присоединении двух проводов до 2,5 мм2

    при присоединении одного провода до 4 мм2

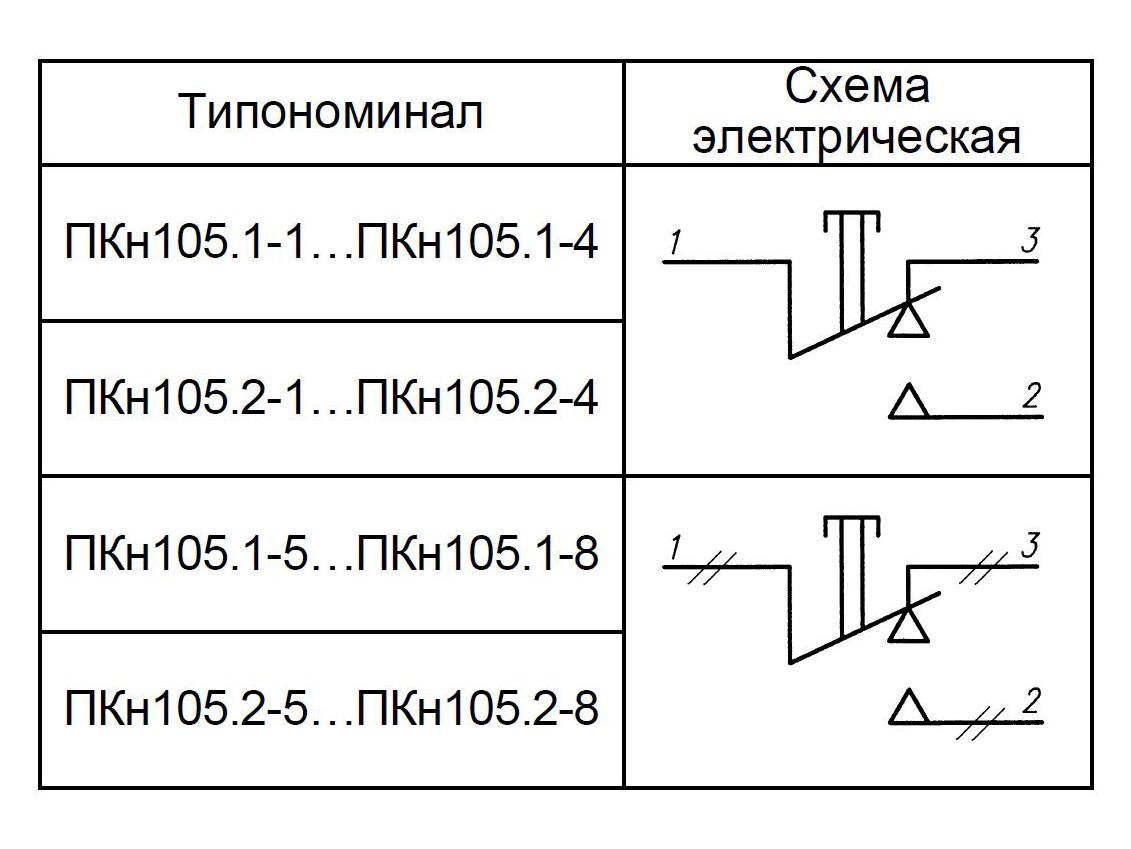

Контактный блок выключателя имеет исполнения по реализуемым схемам контактов::

    одинарный контактный блок 1NC/1N0, 2NC, 2N0

    сдвоенный контактный блок 2NC/2N0, 4NC, 4N0, 1NC/3N0, 3NC/1N0

Номер технических условий: ПИНЮ. 642343.001 ТУ

кнопка разблокировки двери эвакуационных и аварийных выходов

Устройство ST-ER114D-GN торговой марки Smartec предназначено для разблокировки электрических замков нормально-открытого или нормально-закрытого типа и обеспечивает перевод точки доступа в режим свободного прохода при эвакуации персонала. Данная кнопка разблокировки двери оснащена сменной стеклянной вставкой, которая разбивается при ее активации, а для предотвращения случайного срабатывания снабжена крышкой из прозрачного пластика. На электронной плате кнопки смонтировано 2 группы контактов (ОБЩ, НЗ, НР), одна из которых используется для управления замком, а вторая − для сигнализации о факте разблокировки двери и срабатывании ST-ER114D-GN.

Устройство аварийного управления электрическими замками Smartec ST-ER114D-GN (устройство разблокировки двери, УРД), как и модель ST-ER115, предназначено для установки рядом с эвакуационными дверьми. Оно поставляется в пыле / брызгозащитном пластиковом корпусе, а нанесенное на лицевую панель кнопки изображение позволяет персоналу легко понять ее назначение . За счет того, что диапазон рабочих температур ST-ER114D-GN составляет от -20 до +45 °С, эта кнопка разблокировки двери может монтироваться как в неотапливаемых помещениях, так и на производствах, где технологические процессы сопровождаются значительным тепловыделением. Небольшие габариты (88х88х55 мм) позволяют устанавливать кнопку аварийной разблокировки в удобном месте рядом с дверью.

Быстрое открытие двери и оповещение о срабатывании
ST-ER114D-GN оснащена стеклянной вставкой, которую необходимо разбить, чтобы кнопка разблокировки замка была активирована. После экстренного открытия двери и завершения эвакуации людей, стеклянная вставка кнопки подлежит замене для восстановления обычного режима эксплуатации точки прохода. При этом кнопка разблокировки двери переводится в исходное состояние и тестируется с помощью ключа, входящего в комплект ее поставки. Кроме того, ST-ER114D-GN комплектуется крышкой из прозрачного пластика с отверстием для крепления пломбы, предотвращающей случайную ее активацию. Следует отметить, что данная кнопка разблокировки двери имеет 2 группы контактов (ОБЩ, НЗ, НР), одна из которых используется для управления замком (например, ST-EL350ML), а вторая − для передачи сигнала о ее срабатывании.

Принцип действия ST-ER114D-GN
В соответствие с НПБ РФ кнопка аварийного отпирания устанавливается внутри помещения и не зависит от наличия в точке прохода считывающих устройств. Поскольку она используется для экстренной разблокировки электрозамка (в том числе, ST-EL500MW) только с внутренней стороны на выход, снаружи дверь будет надежно заперта, что исключает возможность несанкционированного проникновения в помещение. Схема, по которой активируется кнопка разблокировки двери, весьма проста: пользователь поднимает пластиковую крышку, срывая при этом пломбу, и выдавливает стеклянную вставку, после чего ST-ER114D-GN обесточит или, наоборот, подаст напряжение на запирающий механизм (зависит от логики работы электрозамка). Одновременно с этим в систему контроля и управления доступом подается сигнал об открытии замка двери с целью эвакуации.

Совместимость с широким спектром электроуправляемых замков
Как и другие кнопки разблокировки двери марки Smartec, модель ST-ER114D-GN может работать с электрозамками, управляемыми через контроллер системы ограничения доступа, в том числе с электромеханическими (ST-RL073), электромагнитными (ST-EL150S) и соленоидными (ST-DB525MT) с разной силой удержания двери и типом замка (нормально-открытый или нормально-закрытый). В зависимости от того, по какой схеме замок удерживает дверь в запертом состоянии − при наличии или отсутствии электрического напряжения − кнопка разблокировки двери может быть настроена на размыкание, либо на замыкание контактов.

Возможность монтажа врезным и накладным способом
Компактная кнопка ST-ER114D-GN для экстренной разблокировки замка, может быть смонтирована на стену двумя способами: врезным и накладным. В первом случае установка выполняется в предварительно подготовленное углубление, но если врезной монтаж невозможен, то кнопка крепится на стену с использованием специальной монтажной коробки.

Технические характеристики на кнопки разблокировки двери Smartec ST-ER114D-GN

Параметры

Значение

Модель:

ST-ER114D-GN

Вставка:

Стеклянная, сменная

Контакты:

2 группы: ОБЩ, НЗ, НР

Коммутируемая мощность:

8 А, 12/24 В DC; 3 А, 48 В пост. тока; 8 А, 220 В переем. тока

Тип монтажа:

Накладной, врезной

Диапазон рабочих температур:

от -20 до +45 °С без конденсации

Диапазон рабочей влажности:

20% – 80%

Габариты кнопки разблокировки:

88х88х55 мм

Вес:

160 г

Опционально:

Дополнительная крышка из прозрачного пластика ST-ER115С (в комплект входит только одна крышка)



Основные технические характеристики и цены на кнопки разблокировки двери Smartec ST-ER114D-GN и другие кнопки этой марки приведены в подразделе «кнопки разблокировки двери» каталога оборудования для СКУД. Для получения дополнительной информации на эти устройства разблокировки двери и другое оборудование Smartec для систем контроля доступа, обращайтесь по эл. почте info@smartec-security.ru или по телефону (495) 787–3342 в отдел продаж компании «АРМО-Системы», являющейся официальным поставщиком устройств Smartec в России и странах СНГ, либо в региональные офисы «АРМО» или дилеров Smartec.

Расшифровка обозначений на магнитолах: провода, разъемы и кнопки

Магнитола представляет собой встроенное устройство, предназначенное для подключения к бортовой системе автомобиля и дополнительным девайсам, для которых выступает в качестве головного устройства. Чтобы обеспечить подобные коммуникации, для этих целей разработаны стандартизованные интерфейсы, обеспечивающие подключение к определенным выводам на электронной схеме. Для каждого подобного вывода разработан не только стандартный интерфейс, но и название, упрощающее поиск и подключение. В этом обзоре дана самая распространенная расшифровка обозначений магнитол на примере Пионер.

Подсоединение магнитолы

Как правильно подключиться к электронному устройству

Понятие интерфейса в том виде, котором мы сейчас его знаем, появилось в 1960-х годах. Вернее, в 1964 году, когда компания разработала свой легендарный мейнфрейм IBM System/360. Именно тогда были сформулированы основные задачи любого интерфейса – физического или виртуального. Они состояли в том, чтобы обеспечить типовое подключение для всех устройств.

Евро разьемы

Изначально быть сделано всего несколько типов стандартных входов, обеспечивающих совместимость продукции, выпущенной разными производителями. Это был порт PS/2 для клавиатуры, LPT – для принтера и разъем для PCI платы. Сейчас на каждый тип подключения разработан свой стандартный интерфейс, такой подход в значительной мере упрощает разработку и продажу любых типов девайсов и позволяет разобраться с их встроенными возможностями. Приведем описания основных коммуникационных элементов, прежде всего, обозначение кнопки на магнитоле, которые используются на панелях автомагнитол Пионер и других.

Виды фирменных разьемов

Описание кнопок на передней панели магнитолы для управления (расшифровка)

Обозначения кнопокФункция кнопок
AFДругая частота RDS, автоматический поиск при плохом приеме
ALL OFFВсе выключено
AMSМузыкальный сенсор, работает по принципу проигрывания количества треков, равное количеству нажатий
ANGРегулировка панели
ATAАвтоматически включается радио при выключении и перемотке медиатреков
ATTБыстро уменьшает громкость
BANDВыбор радиоприемника
BEERВключение звукового сопровождения нажатия кнопок
Blank SkipПропускает паузы более 8 секунд
BMSКомпенсирует низкие частоты при падении за счет основного устройства
BTMЗапоминает качественную частоту сильных станций
CLK ADJРегулирует время
COLORЦвет
DISPАктивация дисплея
DNPPВыбор CD в чейнджере
DNPSВвод названий дисков
DSPАктивация звукового процессора
EJECTИзвлечь кассету в кассетном приемнике или диск
EONПрием дорожной информации
FUNCTIONПереключает наиболее используемые функции
INTO SCANВоспроизводит запись по 10 с для поиска
LOSИщет станции, пропуская со слабым приемом
LOUDКомпенсация тонов
M. RDMСлучайное воспроизведение дисков
PIАвтоматический поиск
PI SOUNDПереключение на другую частоту
PI MUTEПриглушенный звук
POWERВыключение
PSПрослушивание по сохраненным настройкам
PTYВыбор жанра
RDSПоиск станции по мета-данным
RDMВоспроизведение дорожек диска в любой последовательности
REGПереход на частоту радиостанции с RDS
Repeat PlayПовторноепроигрываниедорожки
SCANСканирование дорожек с воспроизведением начала
SELНастройка
SHUFFLE PLAYВоспроизведение в случайном порядке доступной музыки
SYSTEM QОтслеживание фактором улучшения звука и показ их на дисплее
TA SEEKПоиск станции с RDS
TCВызов тюнера при перемотке

Распиновка разъема (расшифровка)

Распиновка разъема – это единственный элемент интерфейса питания, имеющий индивидуальную схему. Иными словами интерфейс всегда разный и зависит от конкретной модели магнитолы, но обозначение распиновки магнитолы всегда одинаковое. Описание обычно приводится в документации.

Распиновка разъема

Существуют методики определения выходов пинов опытным путем в том случае, если невозможно получить оригинальное описание контактов. Это характерно для китайских устройств, выпускавшихся под брендами-однодневками. Необходимость восстановления часто необходима, так как устройство оказывается действительно неплохого качества и может еще использоваться в медийных целях.

Детальное описание разьемов

Описание разъемов управления

В инструкции по эксплуатации указана обычная схема с условными обозначениями, описание которых приводится ниже. Данные должны учитывать название контактов магнитол, которые имеются на задней панели. Универсального варианта нет, так как чем больше интерфейсов, тем более развернутую функциональность поддерживается. Пионер практикует большое количество интерфейсов, другие – нет.

Но количество – это не панацея, а только один из вариантов элементов интерфейса. Лучше всего понять сказанное можно с помощью иллюстрации с указанием разъемов для ToyotaPrado. Обозначения на распиновке описаны в инструкции к магнитоле и приведены ниже.

Название проводов и выходов питания автомагнитолы

BAT, K30, Bup+, B/Up, B-UP, MEM +12, BATTERYПитание от батареи
GND, GROUND, K31, «минус»Провод на «массу»
A+, ACC, KL 15, S-K, S-kont, SAFE, SWAПитание с зажигания
N/C, n/c, N/AПустой контакт
LAMP, 15b, Lume, iLLUM, K1.58b, «солнышко».

В отдельных случаях имеется два провода -iLL+ и iLL

Подсветка панели, обычно подается +12В, когда включаются габаритные огни. Некоторые автомагнитолы
Ant, ANT+, AutoAnt, P.ANT, ANTENNA AMPПодключение 12В на внешнюю или активную антенну
MUTE, Mut, mu, «перечеркнутыйдинамик», TEL, TEL MUTEКонтакт приглушения динамика при приеме звонка.
GALA, GALВход для датчика скорости
KL.15 FEEDINGПостоянноенапряжение
NAV AUDIO IN +/-Вход навигатора
AUX GNDВыход земли на AUX
CENTER SPEAKERЦентральный спикер
LEFT FRONT, LEFT REAR SPEAKERЛевый спикер
RIGHT FRONT, RIGHT REAR SPEAKERПравый спикер
AUX GND, L+, R+AUX
CAN L, CAN RШина CAN



M-BUS с проводами M-SCK, M-BUSY, M-DATA.M-BUS используется для подключения CD-чейнджера.



Приведенный список не является исчерпывающим. Интерфейсы автомагнитолы – это забота производителей, поэтому расшифровка проводов всегда индивидуальна и приводится в инструкции к каждой автомагнитоле. Контакты, как уже говорилось, и их количество зависят от функциональности автомагнитолы и особенностей управления, поэтому и считаются прерогативой производителя.

Вставить элемент управления изображением

Если вы хотите, чтобы пользователи могли вставлять изображения в форму Microsoft Office InfoPath, вы можете использовать элемент управления изображением в шаблоне формы. Элемент управления изображением позволяет пользователям вставлять изображение в обозначенную область формы. Затем данные изображения сохраняются в файле базовой формы (.xml). Изображения, которые пользователи вставляют в элемент управления изображением, могут быть изображениями любого типа, которые может отображать Windows Internet Explorer.

В этой статье

Когда использовать управление изображением

Используйте элемент управления изображением, если хотите:

  • Добавьте пустое место в шаблон формы, куда пользователи могут вставлять изображения, включая фотографии, картинки и рисунки.

  • Добавьте в шаблон формы постоянное изображение, которое нельзя заменить или удалить, например корпоративный логотип.

  • Добавьте временное изображение в шаблон формы, которое может быть удалено или заменено пользователем, например фотографию-заполнитель.

  • Сохранение данных изображения как закодированных данных в пользовательской форме (.xml) файлы. InfoPath использует кодировку base64 для кодирования и декодирования двоичных файлов, например файлов .gif или .jpg.

  • Сохранение данных изображения в виде гиперссылки в файлах пользовательской формы (.xml).

  • Отображение изображений в шаблоне формы, полученных из базы данных или другого внешнего источника данных.

На следующем рисунке элемент управления изображением используется в шаблоне формы страхового возмещения для сбора фотографий повреждений транспортного средства от держателей полисов.Дизайнер форм поместил элемент управления изображением в повторяющийся раздел, чтобы пользователи могли добавлять в свои формы столько фотографий, сколько необходимо.

При добавлении элемента управления изображением в шаблон формы InfoPath по умолчанию вставляет пустой элемент управления изображением. Пользователи могут добавлять изображение в пустой элемент управления изображением при заполнении форм, основанных на вашем шаблоне формы. При желании вы можете указать изображение по умолчанию вместо того, чтобы оставлять элемент управления изображением пустым.Вы также можете указать, могут ли пользователи просматривать, удалять или заменять изображения, которые вы вставляете в элемент управления изображением.

Связанные элементы управления

InfoPath включает элементы управления, которые похожи на элементы управления изображениями, но служат другим целям. Чтобы решить, какой из этих элементов управления лучше всего работает в шаблоне формы, обратитесь к следующему списку:

Элемент управления изображением рукописного ввода Элемент управления изображением рукописного ввода выглядит и действует как элемент управления изображением. Однако элемент управления изображением от руки позволяет пользователям создавать рисунки или наброски пером планшета с помощью планшетного ПК и не позволяет пользователям вставлять фотографии или другие изображения. Оба элемента управления могут хранить данные в кодировке base64 в базовом XML. Однако элемент управления изображением может также хранить данные изображения в виде гиперссылки в XML.

Элемент управления вложением файлов Если вы хотите, чтобы пользователи могли прикреплять документы, рабочие листы, презентации и другие файлы к своим формам, вы можете использовать элемент управления вложением файлов вместо элемента управления изображением.

Поле форматированного текста Если шаблон формы содержит элементы управления полем форматированного текста и если вы включили полное форматирование текста, пользователи могут добавлять изображения в эти поля форматированного текста.

Верх страницы

Пользовательский опыт

В зависимости от дизайна шаблона формы при вставке элемента управления изображением пользователи будут видеть либо изображение по умолчанию (указанное вами), либо значок изображения и текст подсказки. Щелкните здесь, чтобы вставить изображение .В следующем примере пользователи, заполняющие форму страхового возмещения, могут щелкнуть элемент управления изображением, чтобы вставить фотографии автомобиля. В этом примере дизайнер форм поместил элемент управления изображением в повторяющийся раздел, чтобы собрать несколько фотографий от пользователя.

Когда пользователи щелкают элемент управления изображением, они могут найти изображение с помощью диалогового окна Вставить изображение . Когда они вставляют файл изображения, размер элемента управления изображением автоматически изменяется в соответствии с размерами этого изображения.

Верх страницы

Вопросы совместимости

При разработке шаблона формы в InfoPath можно выбрать создание шаблона формы, совместимого с браузером. При разработке шаблона формы, совместимого с браузером, элементы управления изображениями недоступны в области задач Элементы управления , поскольку они не могут быть отображены в веб-браузере.

Если вы хотите, чтобы пользователи могли вставлять изображения в шаблон формы с включенным браузером, вы можете разместить InfoPath как Microsoft ASP.NET на веб-странице и напишите код на стороне сервера для вставки изображения в XML шаблона формы в виде данных в кодировке base64. Кроме того, вы можете использовать поле форматированного текста в шаблоне формы, совместимом с браузером, которое позволяет пользователям вставлять связанные изображения. Это позволяет сохранять данные изображения в виде гиперссылки в базовом XML.

Верх страницы

Вставить элемент управления изображением

Процедура вставки элемента управления изображением немного отличается в зависимости от того, разрабатываете ли вы новый пустой шаблон формы или основываете дизайн шаблона формы на базе данных или другом внешнем источнике данных.

На следующем рисунке показано, как выглядит пустой элемент управления изображением, когда он выбран в режиме конструктора.

Элементы управления могут быть привязанными или несвязанными. Когда элемент управления привязан, он подключается к полю или группе в источнике данных, поэтому данные, введенные в элемент управления, сохраняются в файле базовой формы (.xml). Когда элемент управления не связан, он не связан с полем или группой, и данные, введенные в элемент управления, не сохраняются.Когда вы выбираете или наводите указатель на элемент управления, в правом верхнем углу элемента появляются текст и значок привязки. Текст указывает группу или поле, к которым привязан элемент управления в источнике данных. Значок указывает, правильно ли привязан элемент управления к этой группе или полю. Когда привязка правильная, появляется зеленый значок. Если с привязкой что-то не так, вместо этого вы увидите синий или красный значок.

Источник данных для шаблона формы состоит из полей и групп, которые отображаются в иерархическом представлении на панели задач Источник данных . Элементы управления изображением всегда привязаны к полям. В следующем примере элемент управления изображением в шаблоне формы привязан к полю photoFile в области задач Data Source .

Вставить элемент управления изображением в новый пустой шаблон формы

При разработке нового пустого шаблона формы по умолчанию устанавливается флажок Автоматически создавать источник данных в области задач Элементы управления .Это позволяет InfoPath автоматически создавать поля и группы в источнике данных по мере добавления элементов управления в шаблон формы. Эти поля и группы представлены значками папок и файлов на панели задач Data Source .

  1. В шаблоне формы поместите курсор в то место, куда вы хотите вставить элемент управления.

  2. Если панель задач Controls не отображается, щелкните More Controls в меню Insert или нажмите ALT + I, C.

  3. В разделе Вставить элементы управления щелкните Изображение .

  4. В диалоговом окне Insert Picture Control выполните одно из следующих действий:

    • Чтобы сохранить данные изображения в форме пользователя, щелкните Включено в форму . Когда вы выбираете этот параметр, InfoPath использует тип данных Picture или File Attachment (base64) для элемента управления изображением, а данные изображения кодируются в базовой форме (.xml) файлы. Включение изображения в форму – хороший выбор, если вы хотите, чтобы форма и ее данные были переносимыми.

    • Чтобы отобразить изображение, связанное с формой пользователя, но не сохраненное вместе с ним, щелкните В качестве ссылки . При выборе этого параметра InfoPath использует Hyperlink (anyURI) в качестве типа данных для элемента управления изображением, а данные изображения сохраняются в виде гиперссылки в базовой форме (. xml) файлы. Ссылка на изображение – хороший выбор, если вы считаете, что пользователям потребуется обновить связанное изображение, или если вы хотите уменьшить размер файла формы пользователя.

      Примечание: При просмотре связанных изображений в форме пользователи должны иметь доступ к расположению исходного файла изображения. В противном случае изображение не появится в форме.

  5. По умолчанию элемент управления изображением с Щелкните здесь, чтобы вставить изображение текст-заполнитель вставляется в шаблон формы.

  6. Если вы выбрали включение данных изображения в формы пользователей на шаге 4, вы можете указать фоновое изображение.

    Как?

    1. Дважды щелкните элемент управления изображением в шаблоне формы.

    2. Щелкните вкладку Data .

    3. В разделе Привязка на вкладке Данные щелкните Укажите изображение по умолчанию , а затем щелкните Обзор .

      Примечание: Этот параметр недоступен, если ранее в этой процедуре вы выбрали В качестве ссылки .

    4. В диалоговом окне « Вставить изображение» щелкните нужное изображение.

  7. Чтобы добавить метку к элементу управления, введите текст над или слева от элемента управления, а затем двоеточие (:).

Вставить элемент управления изображением в шаблон формы, основанный на существующем источнике данных

Если вы основываете дизайн шаблона формы на существующем файле расширяемого языка разметки (XML), базе данных или веб-службе, InfoPath извлекает поля и группы в области задач Data Source из этого существующего источника данных. В этом сценарии можно вставить элемент управления изображением, перетащив поле из области задач Data Source в шаблон формы или вместо этого вставив элемент управления изображением из области задач Controls , как описано в следующей процедуре:

  1. В шаблоне формы поместите курсор в то место, куда вы хотите вставить элемент управления.

  2. Если панель задач Controls не отображается, щелкните More Controls в меню Insert или нажмите ALT + I, C.

  3. В разделе Вставить элементы управления щелкните Изображение .

  4. В диалоговом окне Insert Picture Control выполните одно из следующих действий:

    • Чтобы сохранить данные изображения в форме, щелкните Включено в форму . При выборе этого параметра необходимо привязать элемент управления изображением к полю с типом данных Picture или File Attachment (base64) .

    • Чтобы отобразить изображение, связанное с формой, но не сохраненное с ней, щелкните В качестве ссылки . При выборе этого параметра необходимо привязать элемент управления изображением к полю с типом данных Hyperlink (anyURI) .

  5. В диалоговом окне Привязка изображения выберите поле, в котором вы хотите сохранить данные управления изображением, а затем нажмите ОК .

    По умолчанию элемент управления изображением с Щелкните здесь, чтобы вставить изображение текст-заполнитель вставляется в шаблон формы.

  6. Если вы выбрали включение данных изображения в формы пользователей на шаге 4, вы можете указать изображение по умолчанию, которое будет отображаться внутри элемента управления.

    Как?

    1. Дважды щелкните элемент управления изображением в шаблоне формы.

    2. Щелкните вкладку Data .

    3. В разделе Привязка щелкните Укажите изображение по умолчанию , а затем щелкните Обзор .

      Примечание: Этот параметр недоступен, если ранее в этой процедуре вы связали элемент управления изображением с полем с типом данных Hyperlink (anyURI) .

    4. В диалоговом окне « Вставить изображение» щелкните нужное изображение.

  7. Чтобы добавить метку к элементу управления, введите текст над или слева от элемента управления, а затем двоеточие (:).

Верх страницы

Советы по макету

Воспользуйтесь следующими советами, чтобы улучшить внешний вид, размер и другие аспекты элемента управления изображением:

  • Использование макетной таблицы для компоновки всегда является хорошей идеей, независимо от того, с каким типом управления вы работаете.

  • Вставка элемента управления изображением внутри области прокрутки может быть полезна, если вам нужна фиксированная область в шаблоне формы, которая будет прокручиваться для размещения больших изображений.

  • Чтобы изменить ширину нескольких элементов управления изображением одновременно, выберите элементы управления, размер которых вы хотите изменить, нажмите ALT + ENTER, щелкните вкладку Размер , а затем в поле Ширина введите новое число.

  • Чтобы изменить границу или цвет графического элемента управления, выберите его в шаблоне формы, в меню Формат щелкните Границы и заливка , а затем внесите необходимые изменения.

Верх страницы

FHWA – MUTCD – Издание 2003 г., редакция 1, глава 9B

Раздел 9B.01 Применение и размещение Знаков

Стандартный:
Велосипедные знаки должны быть стандартными по форме, условным обозначениям и цвету.

Все знаки должны иметь световозвращение для использования. на велосипедных дорожках, включая общие дорожки и велосипедные дорожки.

Где знаки служат как велосипедистам, так и другим дорогам пользователей, вертикальная монтажная высота и боковое размещение должны быть такими, как указанные в части 2.

На дорогах общего пользования должен быть установлен боковой знак. быть минимум 0,9 м (3 фута) и максимум 1,8 м (6 футов) от от ближнего края знака к ближнему краю дорожки (см. рис. 9Б-1).

Высота установки наземных вывесок коллективного пользования пути должны быть минимум 1,2 м (4 фута) и максимум 1,5 м. (5 футов), измеряется от нижнего края знака до ближнего края поверхности пути (см. Рисунок 9B-1).

Когда накладные знаки используются на путях совместного использования, расстояние от нижнего края знака до поверхности дорожки непосредственно под знаком должно быть минимум 2,4 м (8 футов).

Рисунок 9B-1 Размещение знаков на путях общего использования

Руководство:
Знаки, запрещающие движение велосипедистам, следует располагать так, чтобы других участников дорожного движения они не смущают.

Оформление накладных знаков коллективного пользования пути должны быть скорректированы, когда это необходимо, с учетом типичных ремонт автомобилей.

Раздел 9B.02 Дизайн велосипедных знаков

Стандартный:
Если знак относится к автомобилистам и велосипедистам, то размер должен быть таким, как показано для обычных дорог в Таблице 2B-1.

Минимальные размеры знаков для путей совместного использования должны должны быть указаны в Таблице 9B-1 и должны использоваться только для установленных знаков. специально для приложений, связанных с велосипедным движением.Знак минимума размеры велосипедных площадок не должны использоваться для знаков, которые размещены в месте, которое может иметь какое-либо применение к другим транспортным средствам.

“>)
Таблица 9B-1. Минимальные размеры знаков для велооборудования
Знак Код MUTCD Минимальный размер знака для Общий путь использования – мм (дюймы) Минимальный знак Размер проезжей части – мм (дюймы)
Стоп R1-1 450 х 450
(18 х 18)
750 x 750
(30 х 30)
Урожайность Р1-2 450 х 450 х 450
(18 х 18 х 18)
750 х 750 х 750
(30 х 30 х 30)
Велосипедная дорожка R3-17 750 х 600
(30 х 24)
Дополнение к велосипедным дорожкам Бляшки Р3-17а, б 750 х 300
(30 х 12)
Ограничение движения Р4-1,2,3,7 300 х 450
(12 х 18)
450 х 600
(18 х 24)
Начало поворота направо Lane Yield to Bikes ( R4-4 900 x 750
(36 х 30)
Велосипед неправильный путь R5-1b 300 х 450
(12 х 18)
300 х 450
(12 х 18)
Без автотранспортных средств R5-3 600 х 600
(24 х 24)
600 х 600
(24 х 24)
Нет велосипедов R5-6 600 х 600
(24 х 24)
600 х 600
(24 х 24)
Без парковки для велосипедов R7-9,9a 300 х 450
(12 х 18)
Пешеходы запрещены R9-3a 450 х 450
(18 х 18)
450 х 450
(18 х 18)
Ездить с пробками Табличка R9-3c 300 х 300
(12 х 12)
300 х 300
(12 х 12)
Правила для велосипедов R9-5,6 300 х 450
(12 х 18)
300 х 450
(12 х 18)
Ограничение пути общего использования R9-7 300 х 450
(12 х 18)
Кнопка для зеленого цвета Свет R10-3 225 x 300
(9 х 12)
225 x 300
(9 х 12)
запросить зеленый Дождитесь символа Р10-22 300 х 450
(12 х 18)
300 х 450
(12 х 18)
Железнодорожный Кроссбак R15-1 600 х 112
(24 х 4. 5)
1200 х 225
(48 х 9)
Предупреждение о поворотах и ​​поворотах W1-1,2,3,4,5 450 х 450
(18 х 18)
600 х 600
(24 х 24)
Предупреждение о стрелке W1-6,7 600 х 300
(24 х 12)
900 х 450
(36 х 18)
Предупреждение о перекрестке W2-1,2,3,4,5 450 х 450
(18 х 18)
600 х 600
(24 х 24)
Стоп, доходность, сигнал Впереди W3-1,2,3 450 х 450
(18 х 18)
750 x 750
(30 х 30)
Узкий мост W5-2 450 х 450
(18 х 18)
750 x 750
(30 х 30)
Узкие велосипедные дорожки W5-4a 450 х 450
(18 х 18)
750 x 750
(30 х 30)
Холм W7-5 450 х 450
(18 х 18)
600 х 600
(24 х 24)
Удар или провал W8-1,2 450 х 450
(18 х 18)
600 х 600
(24 х 24)
Состояние поверхности велосипеда W8-10 450 х 450
(18 х 18)
600 х 600
(24 х 24)
Состояние поверхности велосипеда Табличка W8-10p 300 х 225
(12 х 9)
300 х 225
(12 х 9)
Переход повышенного уровня W10-1 375 диам.
(Диаметр 15)
375 диам.
(Диаметр 15)
Велосипед Предупреждение W11-1 450 х 450
(18 х 18)
600 х 600
(24 х 24)
Пешеходный переход W11-2 450 х 450
(18 х 18)
600 х 600
(24 х 24)
Малый зазор W12-2 450 х 450
(18 х 18)
750 x 750
(30 х 30)
Детская площадка W15-1 450 х 450
(18 х 18)
600 х 600
(24 х 24)
Табличка “Поделись дорогой” W16-1 450 х 600
(18 х 24)
Табличка с диагональной стрелкой W16-7p 600 х 300
(24 х 12)
Велосипедное руководство Д1-1б 600 х 150
(24 х 6)
600 х 150
(24 х 6)
Название улицы D1-1c 450 х 150
(18 х 6)
450 х 150
(18 х 6)
Стоянка для велосипедов Д4-3 300 х 450
(12 х 18)
300 х 450
(12 х 18)
Велосипедный маршрут Д11-1 600 х 450
(24 х 18)
600 х 450
(24 х 18)
Знак велосипедного маршрута М1-8 300 х 450
(12 х 18)
300 х 450
(12 х 18)
Межгосударственный велосипед Маршрутный знак М1-9 450 х 600
(18 х 24)
450 х 600
(18 х 24)
Дополнение к велосипедному маршруту Бляшки М4-11,12,13 300 х 100
(12 х 4)
300 х 100
(12 х 4)
Маршрутный знак Дополнительные таблички М7-1,2,3,4,5,6,7 300 х 225
(12 х 9)
300 х 225
(12 х 9)

Опция:
При необходимости, знаки большего размера могут быть использованы на велосипедных площадках.

Руководство:
За исключением размеров, оформление указателей на велосипедных площадках должно быть идентичным тому, что указано в данном Руководстве для передвижения на автомобиле.

Поддержка:
Единообразие дизайна включает форму, цвет, символы, текст, надписи и т. Д. и освещение или ретрорефлекторизация.

Раздел 9B.03 Знаки остановки и выхода (R1-1, R1-2)

Стандартный:
Знаки СТОП (R1-1) (см. Рисунок 9B-2) должны быть установлены на совместном использовании. пути в точках, где велосипедисты должны останавливаться.

Знаки

ДОХОДНОСТЬ (R1-2) (см. Рисунок 9B-2) должны быть установлен на дорожках общего пользования в местах, где велосипедисты имеют адекватный обзор конфликтующих транспортных средств по мере приближения к знаку, и где велосипедисты обязаны уступать дорогу этому конфликтный трафик.

Рисунок 9B-2 Знаки предписания для велосипедных сооружений

Опция:
Знак СТОП 750 x 750 мм (30 x 30 дюймов) или знак 900 x 900 x 900 мм (36 x 36 x 36 дюймов) знак YIELD может использоваться на путях совместного использования для добавления акцент.

Руководство:
Там, где условия требуют, чтобы участники пути, но не участники проезжей части, останавливались или уступить, знак STOP или YIELD должен быть помещен или экранирован так, чтобы его не заметили участники дорожного движения.

Когда рассматривается размещение знаков STOP или YIELD, должен быть назначен приоритет на пересечении пути / проезжей части общего пользования с учетом следующего:

  1. Относительные скорости участников дорожного движения и проезжей части общего пользования;
  2. Относительные объемы дорожного и дорожного движения общего пользования; и
  3. Относительное значение дорожек и проезжей части общего пользования.

Скорость не должна быть единственным фактором, используемым для определения приоритет, поскольку иногда уместно отдать приоритет большому объему Путь общего пользования, пересекающий улицу с малым трафиком, или региональный участок общего пользования путь, пересекающий улицу второстепенных коллекционеров.

При назначении приоритета наименее ограничительный соответствующий элемент управления должен быть помещен в более низкий приоритет подходы.Знаки СТОП не следует использовать там, где знаки YIELD могут быть приемлемым.

Раздел 9B.04 Знаки велосипедных дорожек (R3-17, R3-17a, R3-17b)

Стандартный:
Знак BIKE LANE (R3-17) (см. Рисунок 9B-2) должен использоваться только в сочетании с размеченными велосипедными дорожками, как описано в Разделе 9C. 04, и должны периодически размещаться вдоль велосипеда. переулки.

Руководство:
Расстояние между знаками BIKE LANE (R3-17) должно определяться инженерно-техническим отделом. суждение, основанное на преобладающей скорости движения велосипеда и другого транспорта, длина блока, расстояния от соседних перекрестков и другие соображения.

Знак AHEAD (R3-17a) (см. Рисунок 9B-2) должен быть установлен непосредственно под знаком R3-17 перед началом размеченной велосипедной полосы.

Знак ENDS (R3-17b) (см. Рисунок 9B-2) должен устанавливаться непосредственно под знаком R3-17 в конце отмеченного велосипеда переулок.

Раздел 9B.05 НАЧАЛО ПОВОРОТНОЙ ПОЛОСЫ Знак ДОПУСТИМОСТЬ ВЕЛОСИПЕДОВ (R4-4)

Опция:
Если автомобили, выезжающие на исключительную полосу правого поворота, должны пересекать велосипедное движение по велосипедным дорожкам, НАЧАТЬ ПОВОРОТ НАПРАВО Знак «ДОПУСТИМОСТЬ ПОЛОСЫ ДЛЯ ВЕЛОСИПЕДОВ (R4-4)» (см. Рисунок 9B-2) может использоваться для проинформируйте об этом маневре плетения и автомобилиста, и велосипедиста.

Руководство:
Знак R4-4 не следует использовать, когда велосипедистам необходимо повернуть налево. из-за ситуации, когда при повороте направо сбрасывается с полосы движения.

Раздел 9B.06 Знак НЕПРАВИЛЬНОГО ПУТИ велосипеда и ЕЗДА С ДОРОЖНОЙ табличкой (R5-1b, R9-3c)

Опция:
Знак велосипеда НЕПРАВИЛЬНО (R5-1b) и ЕХАТЬ С ДВИЖЕНИЕМ (R9-3c) пластинка (см. рис. 9B-2) может быть размещена лицом, идущим навстречу велосипеду. движение, например, по левой стороне проезжей части.

Этот знак и табличка могут быть установлены вплотную друг к другу. с другими знаками, чтобы минимизировать видимость для других транспортных средств.

Руководство:
Табличку RIDE WITH TRAFFIC следует использовать только вместе со знаком Bicycle WRONG WAY, и должен устанавливаться непосредственно под знаком «Велосипед НЕПРАВИЛЬНО».

Раздел 9B.07 Знак “НЕТ МОТОТРАНСПОРТНЫХ СРЕДСТВ” (R5-3)

Опция:
Знак «ЗАПРЕЩЕНО МОТОРНЫЕ СРЕДСТВА» (R5-3) (см. Рисунок 9B-2) может быть установлен. у входа на дорожку общего пользования.

Раздел 9B.08 Знак запрета на велосипеды (R5-6)

Руководство:
Там, где велосипедисты запрещены, знак No Bicycles (R5-6) (см. Рисунок 9Б-2) следует установить у входа на объект.

Опция:
Если пешеходы и мотоциклы также запрещены, это может быть более желательно использовать знак сообщения R5-10a, который описано в разделе 2Б.36.

Раздел 9B.09 Знаки запрещения парковки для велосипедных дорожек (R7-9, R7-9a)

Стандартный:
Если установка знаков необходима для ограничения стоянки, стоянки, или остановка на велосипедной полосе, соответствующие знаки, как описано в Разделы 2B. 39 через 2B.41, или знаки, запрещающие парковку для велосипедистов (R7-9 или R7-9a) (см. рис. 9Б-2).

Раздел 9B.10 Велосипедные знаки, регулирующие правила (R9-5, R9-6, R10-3)

Опция:
Знак R9-5 (см. Рисунок 9B-2) может использоваться там, где пересечение Велосипедисты контролируют улицу по указателям пешеходов.

Не предназначено для управления велосипедистами по указателям пешеходов знак Р10-3 (см. рис. 9Б-2). и Раздел 2B.45) может быть использовано.

Знак R9-6 (см. Рисунок 9B-2) может использоваться там, где велосипедист должен пересекать или разделять объект, используемый пешеходами и обязан уступать дорогу пешеходам.

Руководство:
Если используется, знаки R9-5 или R10-3 должны быть установлены у края тротуара в районе, где велосипедисты будут переходить улица.

Раздел 9B.11 Ограничение пути общего использования Знак (R9-7)

Опция:
Знак ограничения пути к совместному использованию (R9-7) (см. Рисунок 9B-2) может устанавливаться на объектах, предназначенных для совместного использования пешеходами и велосипедисты. Символы могут быть изменены соответствующим образом.

Для каждого режим передвижения (см. Раздел 9C.03).

Раздел 9B.12 Срабатывание сигнала велосипеда Знак (Р10-22)

Опция:
Знак срабатывания сигнала велосипеда (R10-22) (см. Рисунок 9B-2) может устанавливаться на сигнальных перекрестках, где используется разметка для обозначения места, где должен находиться велосипедист активировать сигнал (см. раздел 9C.05).

Руководство:
Если установлен знак срабатывания велосипедного сигнала, он должен быть размещены на обочине дороги рядом с разметкой, чтобы подчеркнуть связь маркировки и знака.

Раздел 9B.13 Другие нормативные знаки

Опция:
Другие нормативные знаки, описанные в главе 2B может быть установлен на велосипедных сооружениях в зависимости от обстоятельств.

Раздел 9B.14 Предупреждение о повороте или повороте Знаки (серия W1)

Руководство:
Чтобы предупредить велосипедистов о неожиданных изменениях направления пути общего пользования, соответствующие знаки поворота или поворота (с W1-1 по W1-7) (см. рисунок 9B-3).

Рисунок 9B-3 Предупреждающие знаки для велосипедных сооружений (2 листа)

Необходимо установить знаки с W1-1 по W1-5. не менее чем за 15 м (50 футов) до начала изменения выравнивания.

Раздел 9B.15 Предупреждающие знаки на перекрестках (Серия W2)

Опция:
Знаки с предупреждением о перекрестке (с W2-1 по W2-5) (см. Рисунок 9B-3) можно заранее использовать на проезжей части, улице или дорожке общего пользования перекрестка, чтобы указать на наличие перекрестка и возможность поворота или входа в движение.

Руководство:
Когда инженерная оценка определяет, что видимость пересечение ограничено подходом общего пользования, пересечение Следует использовать предупреждающие знаки.

Знаки, предупреждающие о перекрестке, использовать нельзя. где путь совместного использования к перекрестку контролируется знаками СТОП, УРОЖАЙ или сигналом управления движением.

Раздел 9B.16 Состояние поверхности велосипеда Предупреждающий знак (W8-10)

Опция:
Знак предупреждения о состоянии велосипедной поверхности (W8-10) (см. Рисунок 9B-3) может быть установлен там, где дорожное полотно или дорожка общего пользования могут заставят велосипедиста потерять контроль над велосипедом.

Знаки, предупреждающие о других состояниях, которые могут быть вызывают озабоченность велосипедистов, в том числе BUMP (W8-1), DIP (W8-2), PAVEMENT КОНЕЦ (W8-3) и любое другое словесное сообщение, описывающее условия. которые вызывают беспокойство велосипедистов, также могут быть использованы.

Дополнительная табличка может использоваться для уточнения конкретный тип состояния поверхности.

Раздел 9B.17 Предупреждающий знак для велосипедистов (W11-1)

Поддержка:
Предупреждающий знак о велосипеде (W11-1) (см. Рисунок 9B-3) предупреждает дорогу. пользователь неожиданно выезжает на проезжую часть велосипедистов и других перекрестные действия, которые могут вызвать конфликты. Эти конфликты может быть относительно ограниченным или может происходить случайным образом в сегменте проезжей части.

Опция:
Дополнительная табличка с надписью ВПЕРЕДИ или ХХХ МЕТРОВ (ХХХ ФУТОВ) может использоваться с предупреждающим знаком о велосипеде.

Руководство:
Если используется перед определенным пунктом пересечения, предупреждение о велосипеде знак следует поставить на некотором расстоянии перед местом перехода что соответствует руководству, приведенному в Таблице 2С-4.

Стандартный:
Предупреждающие знаки для велосипедистов, когда они используются в месте перехода, должен быть дополнен диагональной стрелкой, направленной вниз (W16-7p) табличка (см. рис. 9B-3), показывающая местоположение перехода.

Опция:
Флуоресцентный желто-зеленый фон с черной надписью и граница может использоваться для предупреждающих знаков о велосипедах и дополнительных бляшки.

Руководство:
При использовании флуоресцентного желто-зеленого цвета фона систематический подход с использованием одного цвета фона в зоне или области должен использоваться. Смешивание стандартного желтого и флуоресцентного желто-зеленого следует избегать фонов в пределах зоны или области.

Раздел 9B.18 Предупреждение о других велосипедах Знаки

Опция:
Другие предупреждающие знаки о велосипеде (см. Рисунок 9B-3), такие как ВЕЛОСИПЕДНЫЕ УЗКИ. (W5-4a) и Hill (W7-5) могут быть установлены на велосипедных площадках для предупреждать велосипедистов о неочевидных условиях.

В ситуациях, когда необходимо предупредить автомобилистов чтобы следить за велосипедистами, едущими по шоссе, ПОДЕЛИТЬСЯ Табличка ДОРОГА (W16-1) (см. Рисунок 9B-3) может использоваться вместе со знаком W11-1.

Руководство:
Если используются, следует установить другие предупреждающие знаки о велосипеде. не менее чем за 15 м (50 футов) до начала условия.

Где присутствуют временные зоны контроля дорожного движения на велосипедных дорожках соответствующие знаки из Части 6 следует использовать.

Опция:
Другие предупреждающие знаки, описанные в главе 2C может быть установлен на велосипедных сооружениях, если это необходимо.

Раздел 9B.19 Велосипедные дорожные знаки (D11-1)

Руководство:
Если используются, знаки Велосипедного маршрута (D11-1) (см. Рисунок 9B-4) должны предоставляться в точках принятия решений на обозначенных велосипедных маршрутах, включая знаки, информирующие велосипедистов о направлении велосипедного маршрута изменения и знаки подтверждения для направления маршрута, расстояния и назначения.

Рисунок 9B-4 Указатели для велосипедных сооружений

Если используется, указатели велосипедного маршрута должны быть повторены. через равные промежутки времени, чтобы велосипедисты, выезжающие с боковых улиц, будет возможность узнать, что они находятся на велосипедном маршруте. Аналогичное обозначение руководства следует использовать для проезжей части общего пользования с промежуточным знаки для указаний велосипедистов.

Поддержка:
На рисунке 9B-5 показан пример подписания для начала и конец обозначенного велосипедного маршрута на дорожке общего пользования. Рисунок 9B-6 показывает пример подписания велосипедного маршрута по проезжей части. Фигура 9B-7 показаны примеры подписи и маркировки для путей совместного использования.

Рисунок 9B-5 Пример подписания начала и конца назначенного Велосипедный маршрут общего пользования

Рисунок 9B-6 Пример подписания велосипедного маршрута по проезжей части

Рисунок 9B-7 Примеры подписи и маркировки для путей совместного использования

Раздел 9B.

20 знаков велосипедных маршрутов (M1-8, М1-9)

Опция:
Чтобы установить уникальную идентификацию (обозначение маршрута) для государства или по местному велосипедному маршруту, знак Велосипедный маршрут (M1-8) (см. рис. 9B-4).

Стандартный:
Знак Велосипедного маршрута должен содержать обозначение маршрута и должен имеют зеленый фон со световозвращающей белой легендой и граница.

Опция:
Если обозначенный велосипедный маршрут простирается на большие расстояния через два или более государств, согласованное представление пострадавшими государствами для присвоения обозначения номера межгосударственного велосипедного маршрута может быть отправлен в Американскую ассоциацию государственных дорог и транспорта Должностные лица (см. Адреса).

Стандартный:
Знак межгосударственного велосипедного маршрута (M1-9) (см. Рисунок 9B-4) должен содержат обозначение присвоенного номера маршрута и имеют черную легенду и бордюр на световозвращающем белом фоне.

Руководство:
Если они используются, знаки Велосипедного маршрута или Межгосударственного велосипедного маршрута должны размещаться с достаточно частыми интервалами, чтобы велосипедисты были в курсе об изменении направления маршрута и напоминать автомобилистам о наличии велосипедистов.

Опция:
Могут быть установлены знаки велосипедных маршрутов или межгосударственных велосипедных маршрутов. на общих дорогах или на дорогах общего пользования, чтобы обеспечить руководство для велосипедисты.

Знак “Велосипедный маршрут” (D11-1) (см. Рис. 9Б-4) может устанавливаться там, где нет однозначного обозначения маршрутов. желательно.

Раздел 9B.21 Стрелка назначения и Дополнительные таблички для знаков велосипедных маршрутов

Опция:
Знаки назначения (D1-1b и D1-1c) (см. Рисунок 9B-4) могут быть установлены под знаками Велосипедного маршрута, Знаками Велосипедного маршрута или Межгосударственным Знаки велосипедного маршрута, чтобы предоставить дополнительную информацию, например, направление движения. изменения маршрута или прерывистая информация о расстоянии и пункте назначения.

Дополнительные таблички с M4-11 по M4-13 (см. Рисунок 9B-4) может быть установлен над соответствующим велосипедным маршрутом. Указатели-указатели, знаки велосипедного маршрута или знаки велосипедного маршрута между штатами.

Руководство:
Если используется, соответствующая стрелка (от M7-1 до M7-7) обозначается (см. Рис. 9B-4) следует разместить под знаком Велосипедного маршрута, Велосипед Знак маршрута или знак межгосударственного велосипедного маршрута.

Стандартный:
Знаки стрелок и дополнительные таблички, используемые с D11-1 или Знаки М1-8 должны иметь белую легенду и кайму на зеленом фоне.

Используемые стрелки и дополнительные таблички со знаком М1-9 иметь белую легенду и кайму на черном задний план.

Раздел 9B.22 Знак зоны парковки велосипедов (D4-3)

Опция:
Знак Велопарковки (D4-3) (см. Рис. 9Б-4) может быть установлен там, где желательно указать направление на специально отведенную стоянку для велосипедов.Стрелка может быть перевернута по мере необходимости.

Стандартный:
Обозначение и граница знака Велопарковки должны быть зеленый на световозвращающем белом фоне.

В начало

Экран autocad с меткой Не удается перезагрузить измененный файл в расширенном сеансе отладки. Замороженные слои должны полностью игнорироваться и, следовательно, не несут таких накладных расходов.10. 3. Предположим, вы отметили опцию «Сохранить формулы» при настройке связи с данными, вы увидите поля (текст с серым фоном) для любого рассчитанного значения. Я импортирую точки из файла в Civil 3D 2010. В этой статье мы увидим, как получить координаты метки. Серийный номер и ключ продукта для вашего программного обеспечения Autodesk можно найти в разных местах, в зависимости от того, как вы приобрели продукт. Нажмите кнопку “Параметры” внизу. Если у вас есть физический носитель, вы увидите серийный номер и ключ продукта на этикетке коробки.Посмотреть все. YouTube. Обзор интерфейса AutoCAD. Это бесценное руководство с простыми объяснениями, реальными примерами и практическими руководствами проведет вас через все, что вы… Откройте CUI и перетащите его из области команд на панель быстрого доступа, расположенную под созданным вами профилем. Рекомендуемая версия – 1803 или выше; Разрешение дисплея: разрешение дисплея бывает двух типов. 1 5/8 ″ стальной или деревянный стержень с гипсокартоном 1/2 ″ или 5/8 ″. СИСТЕМНЫЕ ТРЕБОВАНИЯ. ; Щелкните Выбрать. Можете ли вы помочь сделать The Post постоянным сервисом, бесплатным для всех? Для запуска App Inventor необходимо включить JavaScript.Программное обеспечение AutoCAD® 2021 включает отраслевые наборы инструментов; улучшенные рабочие процессы на настольных компьютерах, в Интернете и на мобильных устройствах; и новые функции, такие как история рисования. Вот блин! Ваш браузер не поддерживает Google Планета Земля. Я возлагаю большие надежды на Autodesk на выпуск такого продукта. 1 Значок ПСК Значок ПСК представляет ориентацию осей пользовательской системы координат (ПСК) и местоположение текущей исходной точки ПСК. Если ваш компьютер в настоящее время работает, вы можете узнать серийный номер с помощью простой команды с клавиатуры.Я создал метки труб, которые прикреплены к перевернутой стороне трубы на внешнем крае Untuk mengubah tampilan autocad menjadi полноэкранный sangat mudah, anda hanya menekan tombol keyboard CTRL + 0. Вы можете открыть это, нажав физическую кнопку на спереди или сзади монитора. 5. Уловка заключается в том, что вы не можете сделать это в редакторе MText Editor, вы не можете сделать это, когда вы помещаете текст на экран. В библиотеку входят символы AutoCAD для наружных дверей, внутренние дверные блоки AutoCAD, окна AutoCAD, французские двери, дверные ручки и фурнитура, блоки для шкафов, фурнитура для шкафов, ручки, оконные покрытия, шторы и многое другое.Панель навигации: декоративный экран 3D DWG-чертеж. Эта бумага. У меня также есть эта папка, указанная в AutoCAD «Путь поиска файлов поддержки». Обратите внимание, что здесь есть несколько вариантов маркировки вашей поверхности. Экран запуска появляется сразу после запуска вашего приложения и быстро заменяется первым экраном приложения, создавая впечатление, что ваше приложение работает быстро и быстро реагирует. Вы можете ввести «sc» или «scale» и нажать кнопку пробела / ввода или на ленте, на вкладке «Изменить», найти кнопку «Масштаб» (это синий квадрат с меньшим серым квадратом в нижнем левом углу. Когда вы создаете, выбираете, перемещаете или трансформируете объекты, он отображает дельту x и y относительно исходного местоположения объекта. 30-дневная пробная версия. Выберите вкладку ДИСПЛЕЙ. Лента и / или панели инструментов AutoCAD исчезли и больше не отображаются на экране. Жалкий es que dentro de la malla curricular de la mayoría de Universidades no existen estos cursos, teniendo que llevarlos, en institutos que dictan Por eso Dymo home. Этот инструмент доступен бесплатно в Autodesk Exchange Apps. Это вероятно, если все вкладки отсутствуют.ОГРАНИЧЕНИЯ В НЕЗАПИСАННОЙ ВЕРСИИ. НОВЫЙ ФАЙЛ -> Когда мы запускаем AutoCAD в первый раз, на экране появляется диалоговое окно «ЗАПУСК», в котором есть 3 варианта запуска нового файла. Выбор вне экрана: выбранные объекты остаются в наборе выбора, даже если вы перемещаете или масштабируете экран. Его можно установить на другое значение, если вы хотите удалить больше символов. Это может произойти в любой последовательности, но проблема все равно возникает. Вы можете снять флажки для «Сверху» или «Снизу», если хотите пометить только верх или только низ.Хотя каждый монитор имеет свое меню, здесь часто можно найти яркость, контрастность и цветовую температуру. Созданное для электрических систем управления, программное обеспечение для проектирования AutoCAD Electrical включает в себя все функциональные возможности Onshape – единственной платформы разработки продуктов «программное обеспечение как услуга» (SaaS), которая сочетает в себе САПР, встроенные средства управления данными, инструменты для совместной работы в реальном времени и т. Д. Введение 1 What’sNewinDYMOLabel 1 What’sNewinv. Добавлен. Шаг 3. В появившемся окне «Создать / изменить» (стандартное поле в Civil 3D) выберите стиль, затем щелкните значок карандаша / экрана, чтобы изменить показанный стиль.Импорт файлов в Photoshop. Версию можно проверить в меню AutoCAD 2022 (AutoCAD LT 2022)> выберите «О AutoCAD (AutoCAD LT)», вы должны увидеть «AutoCAD 2022. Джилл Лейтон. Выберите параметры для блоков, это даст вам список всех блоков в выбранный чертеж (Не выбирайте проблемный чертеж. ОС: Win32 и 64. Затем вы выбираете сторону для обрезки. Например, при регенерации AutoCAD® эти объекты также будут регенерированы. После извлечения всех загруженных файлов и затем «выключить» ваше подключение к Интернету »и щелкните правой кнопкой мыши по извлечению файла, а затем выберите« UltraISO », затем выберите« Подключить к диску E »(или… Рисунок современной люстры DWG.Его представило правительство в лучшем виде. Чтобы добавить текст к этикетке, выберите Перейти прямо в конструктор этикеток; нажмите «Готово», чтобы вернуться к экрану «Дизайн». 2) Используйте шаблон. По умолчанию AutoCAD просто создает перевернутую копию вашего выделения, за исключением любых текстовых объектов внутри выделения -… Панель «Изменить» позволяет сохранить окончательный вариант чертежа. QuickAreas. Симптомы открытия AutoCAD диалогового окна за пределами экрана имитируют блокировку, когда диалоговое окно должно отображаться; как диалог OSNAP.Если вы знакомы с настройками отображения Windows, вы, вероятно, пытались увеличить текст с помощью этого метода: Измените размер текста в интерфейсе AutoCAD. Значения координат X, Y, Z отображаются в командной строке. Лента. Новые возможности мониторинга и новые отчеты. Откроется диалоговое окно «Загрузка / выгрузка приложений». -AutoCAD открывается на экране. привет Иногда командная строка может быть скрыта от просмотра, и вам нужно будет ее принести. переместите текстовый курсор вправо от значения размера и нажмите . Это создаст новую строку ниже значения затемнения.Измерьте площадь многоугольника на карте Google. Рассмотрим следующий сценарий: в чертеже AutoCAD с большим объемом текста вы хотите найти весь текст, содержащий определенное слово или фразу, а затем переместить этот текст на определенный слой. Удалите пустую строку. Сначала убедитесь, что в качестве активного окна выбрано закадровое окно. Вы можете использовать стрелку вниз рядом со значком карандаша / экрана, чтобы делать другие вещи, например копировать стиль или создавать новый. Вы должны поместить текст на экран и в файл чертежа, а затем перейти в Свойства.# 89 открыт 23 февраля пользователем rtogores. Освоение AutoCAD Civil 3D 2016 – это полный, подробный справочник и учебное пособие по чрезвычайно популярному и надежному программному обеспечению Autodesk для гражданского строительства. 6 отзывов. Учебное пособие по AutoCAD для 2D, 3D и изометрических чертежей. 0 x factor keygen autocad 2012. Если используется команда REDRAW, информация снова отображается. Надвижной гипсокартон с компрессионным анкером. Вообще говоря, данные в этом регионе должны быть согласованы во всех помеченных PDF-файлах.SA-Label. формат улучшения. Например, чтобы удалить последний символ из названия этого сайта, «Complete IT Professional», функция будет выглядеть так: SUBSTR («Complete IT Professional», 0, LENGTH («Complete IT Professional») – 1) Это вернет : «Полная IT-профессия». Его первая версия была выпущена в 1982 году. 1. Из-за этого значки и метки AutoCAD будут выглядеть очень маленькими. В autocad 2008 я хочу научиться управлять выбранными на экране объектами. Программное обеспечение для гражданского строительства. «Подсказка» – единственное изменение, которое AutoCAD внесет в исходные файлы чертежей.Работает с Windows 11 и Windows Server 2022. Ярлыки в Civil3D – это очень мощные и сложные объекты аннотации. В основном мы будем использовать те же команды, что и при создании орфографических рисунков. 4 Назначение стилей 1. Бесплатная загрузка полной версии AUTOCAD 2012 (повторная загрузка) 1. AHMED SABER. Мы будем использовать события Click и DoubleClick метки, чтобы переместить первую метку и изменить ее текст, а также создать вторую метку и добавить ее в форму соответственно. Создание мультивыноски Для создания мультивыноски используйте команду ВЫНОСКА.Начните с рисования круга в произвольной точке на экране. Плавающие панели инструментов Плавающая панель инструментов – это набор команд, упорядоченных по категориям, например… 7. 3 Полные PDF-файлы, относящиеся к этому документу. Сначала выберите «Добавить соединение SHP». Измерьте расстояние маршрута на карте Google. Панель быстрого доступа. Затем в версии AutoCAD с поддержкой карт введите в командной строке «mapconnect». СЕТЬ. Эти функции можно использовать для внесения изменений в графический экран. Перетащите элемент управления Label на ссылку Это ссылка на AutoCAD WS.Кроме того, по умолчанию метки создаются как сверху, так и снизу для оси X. 8. Однако, если вы посмотрите в верхний левый угол, вы увидите кнопку с буквой (A), написанной красным. Скачать PDF. ПРИМЕЧАНИЕ. Это упрощенный метод. Поля – это часто упускаемая из виду, но мощная функция в AutoCAD. Я пробовал импортировать с использованием других стилей меток точек, но все еще без меток. Каркас с двойным шпунтом и гипсокартон заподлицо. При включенной объектной привязке вы можете выбрать объект и просмотреть координаты такого объекта, как конечная точка, средняя точка или центр.Так что у меня такое чувство, будто я везде проверил и все еще не могу сделать печатный рисунок нормального размера. Введение в Autocad Screen. Отрегулируйте ползунок с надписью «Отображение внешних ссылок», чтобы контролировать интенсивность затухания внешних ссылок. шаблон. AutoCAD – это программное приложение для 2D и 3D автоматизированного проектирования (САПР) и черчения, доступное с 1982 года как настольное приложение, а с 2010 года как мобильное веб- и облачное приложение… Перейдите на панель задач карты, нажмите кнопку «Стиль» и в палитре редактора стилей нажмите кнопку с многоточием в метке объекта.Скачать полный пакет PDF. Файл ________ позволяет вам начать рисование с определенными настройками, которые вам нравятся или которые вам нужны. Это обозреватель содержимого Autodesk. Вставка блока в AutoCAD Перейдите на вкладку «Главная»> панель «Блок»> «Вставить», чтобы запустить команду ВСТАВИТЬ и открыть диалоговое окно «Вставка». 64-битный Microsoft Windows 7 SPI с обновлением KB4019990; 64-разрядная версия Microsoft Windows 8. com Загрузить оба файла Ссылка здесь CAD и Lisp # CADFile_Download_linkhttps: // drive. Грасиас. Примечание: программа определяет, какая ось большая, а какая маленькая, в зависимости от их относительной длины.Поэтому, если мы хотим переместить метку CogoPoint без изменения местоположения точки, мы просто достаем наш калькулятор или воспользуемся экранным калькулятором и сделаем математические вычисления. 4. Для людей, которые ценят знания, манекены – это платформа, которая упрощает изучение чего-либо, поскольку превращает трудное для понимания в легкое в использовании. Это также лучший способ связаться с создателями AutoCAD. 24. USD 24. В правом нижнем углу диалогового окна есть раздел под названием «Fade Control». Нам нужно нажать на опцию AutoCAD, отображаемую в верхнем левом углу экрана, как показано на рисунке.Давайте сначала нарисуем неправильную форму на наших координатах. На них также нанесены водяные знаки с большим количеством деталей AutoCAD®Details. Наличие подсказки в чертеже позволяет AutoCAD автоматически открывать соответствующую подшивку, даже если вы открываете чертеж традиционными методами. 5/5. 12 “. 1”) этикетка. Используя поля AutoCAD, вы можете связать строку текста с окном просмотра на чертеже. Чтобы помочь вам с потребностями вашего проекта, просмотрите нашу подборку ресурсов для профессионалов Windows ниже: Технические характеристики продукта и инструкции по установке. В разделе «Точка вставки» вы обычно оставляете настройку по умолчанию, которая заключается в указании вставки на экране. Может ли кто-нибудь помочь мне найти способ f Выбрать стили меток Line и Curve для использования. Введение в AutoCAD. Операционная система. Прежде всего вам нужен полноценный AutoCAD. б. Чтобы найти самые высокие и самые низкие отметки, нужно просто нанести метки на контуры. Если по какой-то причине вы хотите «отменить» лист. Это приложение позволяет изменить порядок вершин ломаной линии.Совместная работа с архитекторами с помощью программного обеспечения AutoCAD Architecture в интуитивно понятной среде проектирования. Сказав, что @CADangrybird – когда вы настраиваете стиль этикетки, вы всегда указываете высоту текста в «печатном» размере, скажем 0. Понимание интерфейса AutoCAD Civil 3D 3. QuickAreas – удобная надстройка для Autodesk® AutoCAD®, которая извлекает свойство области нескольких полилиний и вставляет метку со связанным с ней значением площади. Скачать. WCS всегда следует использовать для ссылки на геометрию, чтобы все было выровнено по центру файла в реальном месте. 6 Редактировать свойства Объектно-ориентированный дизайн: в этом примере кривая сохраняет касание с линиями, поскольку это плавающий элемент. Введение в инструменты AutoCAD. Многие учащиеся будут использовать коэффициент масштабирования при рисовании, чтобы упростить отображение всего рисунка на экране. Если да, нажмите клавишу F1, чтобы вернуться к экрану рисования. Добавляем основные цвета. Чтобы переименовать систему координат, выберите ее имя, введите новое имя в поле редактирования «Переименовать в:» и выберите «Переименовать в:». Краткое изложение этой статьи.Двери CAD-блоки DWG Большая коллекция дверей для ваших проектов в Autocad, вы можете скачать все в один клик. После того, как окно станет активным, нажмите Shift + щелкните правой кнопкой мыши кнопку на панели задач (поскольку при простом щелчке правой кнопкой мыши вместо этого откроется список переходов приложения) и выберите «У каждого монитора есть встроенное меню» или «Экранное меню». Объекты на внешнем слое в основном так же можно использовать в чертеже, как если бы этот слой был включен, и поэтому AutoCAD® все равно должен подготовить объекты таким же образом, как если бы они были включены. 8 (Windows) 3 JTB FlexReport 2021. Mohaimenul Islam (Jewel) Номер телефона: 01777734164. Я живу в Малайзии. Чтобы включить надписи, выберите векторный слой на панели Содержание. Например: Apple Mac Pro® 4. Что нового в этой версии AutoCAD все еще находится в поиске инструментов для автоматизации нашей работы, и ярким примером являются инструменты уровней AutoCAD 2016, которые могут обойтись без обозначения слоев, обнаружат ошибки на ранней стадии и нужно гораздо меньше инструментов, чем раньше. Это команда DDPTYPE, и она откроет диалоговое окно, в котором вы можете установить размер и внешний вид ваших ТОЧЕК.Тип кегля в AutoCAD логично использовать «Относительно экрана». Расположение LISP-файла важно, поскольку AutoCAD требуется указать путь к файлам, которые он регулярно использует. Шаблоны этикеток. Теперь в командной строке отобразится приглашение со многими параметрами, как показано на изображении ниже. Вы можете включать и выключать видимость. Поиск по минимальному / максимальному значению и информации о продукте; CAD и BIM модели; инструкции по установке, таблицы размеров окон и многое другое. Если количество строк * столбцов превысит это количество, AutoCAD откажется создавать смещение.Срок действия пробной версии истек при использовании плагина AutoCAD, Navisworks, Revit, SolidWorks или SketchUp Pro Усеченное имя файла при печати на PDF-принтере Bluebeam Невозможно откалибровать документ Невозможно получить активных и запрещенных пользователей в Bluebeam Gateway Неподдерживаемый подтип 3D PRC При создании PDF-файла из AutoCAD , OLE становится нечетким и пиксельным. Хуан Диего Алексис Гевара Торрес. Они отмечают Рамадан каждый год. По умолчанию метки создаются в порядке возрастания. В текущих версиях AutoCAD для вызова справки используется клавиша F1.Напишите команду и выберите слой и высоту текста, затем выберите точки. Затем, по мере того, как компьютерные мониторы становятся больше и их разрешение становится очень высоким. 1, MacBook Pro® 5. Условно-бесплатная, бесплатная, демонстрационная программа Autocad Lisp Label Bearing Distance: Memory-Map от Memory-Map Inc, AutoHook 2007 от Command Digital Studios, AutoHook 2010 от Command Digital Studios и т. Д. 2 1/2 дюйма или 3 5 / 8-дюймовый стальной стержень. улучшение. В этом выпуске мы добавили и исправили много вещей. Их можно найти, нажав CTRL – F.Carlson Software. Проектирование дорог с помощью AutoCAD Civil 3D – Гражданское строительство 22 ноября 2021 г. · 2. 8. Выберите поле и нажмите OK. Я изменил единицы измерения на сантиметры, я создал новый формат страницы, используя соотношение 1: 1 мм: единицы, установил размер страницы на полный обрез A4 и экспортировал в pdf (печать прямо через autocad, кажется, еще хуже). То же самое происходит с диалоговыми окнами в AutoCAD, но единственные параметры в большинстве из них – это «Переместить» и «Закрыть». Эта процедура работает с окружностями, линиями, дугами и полилиниями. Область строки состояния расположена в нижней части экрана чертежа AutoCAD.Скачать полную версию avira antivirus 2014 drylok masonry crack filler msds diesel rar file reader бесплатно. Вот несколько фотографий Autocad Electrical Dwg с наивысшими оценками в Интернете. Укажите слой для меток примечаний на вкладке «Слои объектов» диалогового окна «Параметры чертежа». Однако вы можете изменить значение по умолчанию на любое число от 100 до 10 000 000. Щелкните инструмент «Мультивыноска» на панели «Аннотации» или введите MLD в командное окно. подшивка, к которой они принадлежат. Мощное автоматическое форматирование означает создание идеальных макетов за считанные минуты.Изучите AutoCAD с полной l. Обзор. Я не мог добавить новый пост в свой блог две недели. Функции текстового экрана Функции текстового экрана Хари Райя Извините. ОБЗОР. Они также могут возвращать строковые значения в само меню, тем самым изменяя внешний вид или содержание метки меню. Когда мы создаем метку, она формируется в верхнем левом углу, координаты левого операционного поля равны (0, 0), мы можем перемещать метку, используя метод move (). NDA 020235 / S-036; NDA 020882 / S-022; NDA 021129 / S-022 Утвержденный FDA текст маркировки от 01.03.2011 Стр. 2.В строке заголовка есть символ AutoCAD, а имя текущего чертежа отображается в верхней части экрана. Мировая система координат (WCS) и пользовательская система координат (UCS), которые определяют угол плоскости XY, в которой вы работаете. Настройте отображение ленты Сама лента может быть свернута, чтобы отображались только вкладки. 98. Шаг 1. Для панели инструментов восстановления просто щелкните символ AutoCAD, т.е. Готовим план в AUTOCAD. Если у вас есть опыт работы в AutoCAD, то проблем с работой в LibreCAD не возникнет.Программное обеспечение для проектирования AutoCAD Electrical, созданное для электрических систем управления, включает в себя все функции Лучшего программного обеспечения для 3D-рендеринга для создания потрясающих визуальных эффектов. Отображает движение мыши и нажатия кнопок мыши на большом, легко читаемом графике. Подробности смотрите в истории версий. Монитор аннотаций работает с объектами измерения, включая выноски и выноски. СЕГОДНЯ Только 50% скидка. Бесплатно. Как… Обзоры технологий и гаджетов, мета-оценки и рекомендации | Techwalla. В раскрывающемся списке «Имя» выберите блок, который нужно вставить. Трехмерная Studio MAX – это действительно инструмент для презентаций, созданный художниками для художников, предназначенный для создания реалистичных визуализаций и анимаций, чтобы рассказать историю или создать идею. Теперь мы собираемся найти или создать замкнутый объект или полилинию на чертеже, разместить выноску с многоточием на объекте и использовать поле для обозначения площади (в акрах) объекта. Эти отметки относятся к базовой точке. Вы можете использовать строковые выражения DIESEL в файлах настройки (CUI) в качестве дополнительного метода создания макросов.В AutoCAD он обычно содержит большую красную букву «А». Ответ AutoCAD-IntelliCAD подтверждает мысль, о которой я говорил выше. 1. SelectionSets, но это наборы выборок, а не выбранные объекты, которые выбираются пользователем. Теперь мы можем легко импортировать эти точки в AutoCAD с помощью команды SCRIPT. (grclear) Эта функция используется для очистки активного окна просмотра области рисования. №92 открыт 25 февраля компанией DaWolfi. Продаваемый файл DWG не имеет этой метки. Назначения строк для других меню определяют порядок пунктов меню.Диспетчер подшивок позволяет определять настраиваемые свойства для использования в качестве полей на чертежах. Это базовая процедура Windows. Если вы нажмете Alt + Пробел в любом окне проводника, вы увидите открытое диалоговое окно с опциями «Восстановить», «Переместить», «Размер», «Свернуть», «Развернуть» и «Закрыть». (б) Набрав акад на клавиатуре. Освоение AutoCAD Civil 3D. Начать бесплатную пробную версию. ) В списке блоков вы должны увидеть _ArchTick. 0 GHZ 512 DDRAM Win 2000 Pro Autocad 14, 2002 с EP 2. Вверху: использование ED для редактирования текста размеров.Ефрем Галог. Опубликовано 3 февраля 2011 г. автором AutoCAD Tips. Совет: введите op и нажмите клавишу ВВОД, чтобы быстро открыть диалоговое окно параметров. ТОЛЬКО 99 долларов. При масштабировании чертежа их размер изменится и вызовет некоторые неудобства, поэтому используйте команду Regen – регенерация текущего видового экрана или команду Vseregene для регенерации всех видовых экранов. PremiuM. The Post сообщает читателям важные истории, привлекает к ответственности влиятельных людей и чествует тех, кто делает Палм-Спрингс прекрасным местом для жизни. View Cube: через View Cube вы можете видеть элементы чертежа с разного направления обзора, и вы можете вращать вид.Вы можете использовать его для обозначения модели в целом, например «Модель Bodega, вид спереди и снаружи». 2020 В AutoCAD DesignCenter выберите вкладку «Открытые чертежи», а затем выберите из списка чертеж с размером «Архитектурная отметка». Ночной режим, аналоговый или цифровой переключатель обзора. Это связано с Хари Райей. в форматах DWG и PDF. 1 “(” AutoCAD LT 2022. 11. Основное различие между двумя версиями состоит в том, что возможности AutoCAD включают 3D-моделирование и 1. go Я хочу получить имя слоя или имя метки в файле autocad с помощью C #.27 марта 2019 г. · Recap может импортировать практически любые данные сканирования, позволяя просматривать и анализировать данные. Проектировщик электрических систем управления Проектирование электрических систем Проектирование САПР AutoCAD CAD Electrical Design. JTB FlexReport 2021. Auto Cad – уникальное программное обеспечение для черчения. У кого-нибудь была проблема, что ваши контурные метки переворачиваются вверх дном при печати? Они появляются на экране правой стороной вверх, а при нанесении – вверх ногами. Под View Cube вы можете выбрать WCS или Создать новую систему координации, 13.Но в некоторых системах DOS этого не произойдет, и вы все равно будете смотреть на текстовый экран. Придираться к экрану. Существующая кладка или бетон. Он также представляет текущее направление взгляда относительно плоскости XY. 3 Редактирование ярлыков цепочки 1. AutoCAD предоставляет некоторые инструменты, которые помогают нам в создании чертежа, но их не так много. . Если его нет на вкладке изменения, щелкните стрелку раскрывающегося списка, чтобы просмотреть дополнительные параметры изменения. описывать или обозначать этикеткой или как бы этикеткой. Затем введите ключевое слово детали кадра, которую вы хотите найти.Твитнуть. после изменения разрешения экрана или перетаскиванием мышью) – вы можете попробовать вернуть его вслепую, просто с помощью клавиш со стрелками курсора. Учебное пособие по AutoCAD Civil 3D: импорт точек съемки. Убедитесь, что ваш экран соответствует параметрам, указанным ниже, и нажмите «ОК». Выберите объект в этом запросе и щелкните границу прямоугольника или круга, для которой вы хотите найти область. KeyShot пользуется доверием брендов во всем мире за его скорость, простоту использования, научно точные материалы и расширенные возможности редактирования материалов.Перед выпуском продукты Autodesk должны быть как можно более надежными, особенно с учетом затрат. В настоящее время «Ночная пора» представляет собой серию аудиодокументальных фильмов, в которых исследуются самые захватывающие истории Канады. WCS. а. Вы можете определить настраиваемые свойства, которые применяются ко всей подшивке или варьируются для каждого листа. 4. Шучу любителям Apple;) Далее вы увидите Надстройки. Вы можете вставить поле в любой текст на вашем чертеже, включая многострочный текст, блокировать при выделении меток и текст участка экспресс -> текст -> повернуть текст, выбрать текст, а затем поэкспериментировать с параметрами поворота. Когда у меня есть кто-то другой, распечатывающий то же задание, он выходит нормально. Так как Move используется по умолчанию, нажав Alt + Space + Enter, у нас нет панели инструментов в нашей рабочей области. Присоединяйтесь к нам, чтобы узнать о настоящих преступлениях, загадках и праздновании странных… меток измерений в Канаде. Отображает информацию для многих инструментов (таких как инструменты рисования и инструменты текста) о положении курсора при наведении курсора на точку привязки. Загрузите и установите полную версию AutoCAD 2021, 2020, 2019 и 2018 без Crack.F2 используется для просмотра или скрытия текстового окна с показанными предыдущими командами. Однако метка CogoPoint сильно отличается от большинства меток, используемых в Civil3D: большинство меток в Civil3D является самостоятельной сущностью и имеет свойство FeatureId, указывающее на сущность, которую он аннотирует; в то время как CogoPoint – это единый объект, включающий метку. Milgard стремится к вашему успеху в проектах оконных и террасных дверей. Импортируйте точки с метками в AutoCAD YouTube. Почему AutoCAD не создает мой большой массив? AutoCAD устанавливает ограничение по умолчанию в 100 000 сегментов.199 долларов. (т / ф) F. Межкомнатные двери, входная группа. Поставщик библиотеки дверных блоков AutoCAD, ArchBlocks, предлагает высококачественные и уникальные архитектурные символы дверей и окон AutoCAD для чертежей САПР. Рекламная рассылка. Запустите программу САПР и в командной строке или на экране введите «appload». команда СЛОЙ в AutoCAD или Content Center в Inventor. Если вам нужны изображения с высоким разрешением чертежей САПР, использующих AutoCAD для презентаций или печати, то этот совет для вас. Какой объект VBA представляет выбранные пользователем объекты? AutoCAD 2000 решает эту проблему, см. Системную переменную OFFSETGAPTYPE.Диалоговое окно «Создание меток страниц» исчезнет, ​​и вместо него появится курсор в виде перекрестия. Как добавить метки в AutoCAD 2018? Чтобы вставить метки примечаний. Как и в большинстве программ WINDOWS®, эта панель инструментов по умолчанию включает… Первое, что вы можете увидеть после запуска AutoCAD, – это меню приложения в дальнем верхнем левом углу. скачать полную версию. ; Щелкните и перетащите, чтобы определить область в PDF. Здесь мы говорим ему отображать значения из таблицы объектных данных. Базовый интерфейс AutoCAD – Описание окна AutoCAD.Project Explorer – это расширение, доступное в Civil 3D только через сборник «Архитектура, проектирование и строительство». И вы найдете здесь много мусульман. Но теперь он называется AutoCAD. tv / дополнительные бесплатные обучающие видео Kobi Toolkit для AutoCAD – это набор практичных и ценных инструментов, которые уменьшат количество утомительных задач и сделают вашу работу в AutoCAD быстрее и эффективнее. Пример этикетки из версии 2011 года. Если все вернется в норму, тогда действительно все в порядке все время – AutoCAD не заблокировал одну установку AutoCAD; Примечания к выпуску One AutoCAD; Вернуться к результатам поиска.Шаг 2: Затем нажмите «Профиль» и выберите вариант, выделенный синим цветом, как показано на изображении ниже, и нажмите кнопку «Сброс». ОКНО AUTOCAD После того, как окно AutoCAD 2014 станет активным, оно должно выглядеть так, как показано на изображении ниже. В связи с этим, давайте перейдем к официальному эпезису – выберем Co tou s и 5 Ba kg или Hit Appl. Новый внешний вид пользовательского интерфейса. Сообщество Autodesk; Bagi sebagian orang biasanya ukuran fullscreesn pada layar autocad diperlukan manakala ia ingin melihat semua (zoom) dari semua pekerjaan yang sedang ia lakukan.Текст на экране не привязан ни к какому объекту. Доступна командная строка, а также встроенный язык сценариев. Spatial Manager ™ для AutoCAD позволяет создавать текстовые подписи на чертеже из выбранных объектов на чертеже или карте. 5 Этикетки и таблицы 1. Cad – это аббревиатура от Computer Aided Design. Семья. Это очень хороший инструмент, если вы хотите быстро сделать снимок экрана AutoCAD. Пометить значения данных из таблиц, прикрепленных к объектам, как тексты. Ключевые местоположения продукта. 1, Mac mini® 3. В диалоговом окне «Метка стиля» можно добавить статический текст или метки в зависимости от свойств функции, к которой вы подключены.Обозначение объектов New V7. план и инфраструктура объектов. Блог AutoCAD предназначен для того, чтобы помочь вам максимально эффективно использовать AutoCAD. Бесплатная загрузка Autocad Lisp Label Bearing Distance. PROFLBL. – Наша следующая задача – разработать блок видовой метки, который будет использоваться на всех наших листах. может быть аннотативным. Экран запуска не дает возможности для художественного самовыражения. Есть ли способ создать надписи в AutoCAD на основе другого файла (т. Е. Позвольте AutoCAD сделать это за нас. В AutoCAD 2010 текстовая метка была добавлена ​​к переключателю рабочей области – предположительно, чтобы она выделялась больше! Интерфейс AutoCAD 2010 с лентой.1034 стр. Когда в объект вносятся изменения, например 7 апр 09 12:58. AutoCAD 2012. В этом случае щелкните кнопку / меню справа от всех вкладок ленты, чтобы изменить отображение ленты. Жажда скорости по горячим следам серийный номер версии 1. Ad. Цель этого краткого документа – показать, как преобразовать полилинии в интеллектуальные объекты. AutoLISP – это язык программирования, разработанный специально для использования с полной версией AutoCAD (т. Е. Открывается диалоговое окно «Создание меток страниц». Ли МакДоннелл снова вернулся, на этот раз с подпрограммой, которая помечает объекты AutoCAD их длиной.Чертежи, аннотирование и проектирование 2D-геометрии и 3D-моделей с твердыми телами, поверхностями и сетками. Автоматизируйте такие задачи, как сравнение чертежей, подсчет, добавление блоков, создание расписаний и т. Д. Он был выпущен в 1982 году. Общие сведения о стилях объектов Civil 3D, стилях меток и наборах меток 4. Команда AREA: Чтобы найти область прямоугольника или круга на изображении выше, введите AREA в командной строке и нажмите клавишу ВВОД. Термин «перетаскивание» означает: «Как переворачивать чертежи в AutoCAD». Ключи продуктов Autodesk 2014.После последнего выбора вы должны снова увидеть свое окно рисования. Сила этой ассоциации в том, что в любое время свойства вашего окна просмотра меняются, как и текст, помечающий его. Это отличный ресурс, если у вас есть устройство Android или, если вы ошиблись и купили мобильное устройство Apple. Улучшения с 2016 года. Плавающие окна: уберите окна чертежей, чтобы отображать их рядом или на нескольких мониторах, не открывая другой экземпляр AutoCAD. После того, как вы выберете объекты, в середине каждого объекта будет создана многотекстовая метка, содержащая поле с длиной объекта.(d) путем выбора из списка, который появляется на экране при включении компьютера. Вот пример: Но это быстрый и быстрый способ разместить текст – извините, поставить рамку вокруг вашего текста. Выберите метку примечания. Один из способов сделать это – щелкнуть правой кнопкой мыши по символу и выбрать параметр «Список / редактировать» в раскрывающемся меню атрибутов: этот параметр отображает все атрибуты, обнаруженные в символе, в диалоговом окне. Экранный текст: самый простой текст в SketchUp, экранный текст (выноска 1), фиксируется на экране независимо от того, как вы управляете или вращаете модель. Оба предлагают 2D-чертежи и документацию, а также множество функций дизайна, подключения и настройки. Новые функции и обзорные видеоролики пользовательского интерфейса. Выберите текстовую метку значения, чтобы отобразить значок с многоточием (3 точки). Щелкните значок, чтобы открыть средство выбора выражения. Это несколько избранных деталей CAD, доступных во всей нашей настройке AutoCAD через Программирование 27 марта, 2013 Автор: Andrew G. Когда я изменяю стрелку выноски текущего размерного стиля на «Нет», мы снова получаем правильные надписи! Это размерный стиль AutoCAD! Это подтвержденная проблема, но ее достаточно легко исправить.У Шона есть опыт продаж, поддержки и технических специалистов, управленческие навыки в области САПР,… Привет, Иногда командная строка может быть скрыта от просмотра, и вам нужно будет ее принести. Роу. Узнайте, как искать текст и изменять слои с помощью Visual Studio. Чат Рисуйте линии, многоугольники, маркеры и текстовые надписи на картах Google. После этого они появятся в области заголовка AutoCAD LT 2009. Программа записи экрана №1 для Chrome. Ярлык динамического масштабирования области просмотра. Формат аналогичен для выпусков продуктов 2010-2013 гг. Независимые новости Палм-Спрингс.Усовершенствования Windows – Компоновка экрана AutoCAD версии 13 Интерфейс AutoCAD состоит из стандартных компонентов пользовательского интерфейса Windows, аналогичных тем, которые используются в других приложениях Windows. Снимайте, редактируйте и делитесь видео за секунды. Для экранного меню AutoCAD, которое является корневым меню, псевдонимами в поле Псевдонимы являются Экран (который представляет начало экранного меню) и S (который представляет подпись раздела подменю). г. lsp Free AutoLISP для AutoCAD Дополнительные бесплатные фрагменты кода AutoLISP и Visual LISP для AutoCAD Вот серия сообщений в блоге, которые среди других советов по развертыванию начальной загрузки.Вы можете изменить это, установив переключатель «По убыванию». com AutoCAD 2007 можно открыть с помощью: (a) Щелкните левой кнопкой мыши значок AutoCAD 2007 на рабочем столе Windows. Итак, этап 2: – Создайте полилинию границы штриховки. Высокая яркость, высокая контрастность и теплая цветовая температура обеспечивают яркие цвета. Повторяющиеся метки таблиц AutoCAD. Создавайте, создавайте и встраивайте интерактивные карты Google с рисунками и этикетками. 7/5. Загрузите и установите полную версию AutoCAD 2019 (32 + 64 бит) с Crack.Muy interesante el curso aprendí nuevos métodos для облегчения разработки де лос planos en arqueología. 7 – бесплатная утилита записи экрана для AutoCAD + LT 2013-2021, Inventor + LT 2014-2021, Revit 2013-2021, Fusion 360, InfraWorks, SimStudio (Win) 44 МБ: 25. Этот пример чертежа AutoCAD для гражданского строительства, как один из самые полные жизни продавцы здесь будут среди лучших вариантов для обзора. (Другие товары обычно имеют другой цвет и букву). При однократном щелчке по этой кнопке раскрывается меню, которое содержит некоторые из тех же элементов в QAT, а также многое другое.надеюсь это поможет. 75. Дополнительная информация: Имя: MD. Отметьте высоту. Затем в опции «display» вверху выберите опцию «Display Layout and Model tabs» и затем нажмите «Ok», как показано ниже: 9. Вы можете увеличивать и уменьшать масштаб, используя колесо мыши с колесиком. Выбор объектов может быть разнообразным: вручную, по запросу или по таблице. В ESRI создайте файл точек для центроида каждой метки. Графический экран – это область рисования AutoCAD. Autocad 2002 Pre Release Expiration Cracked admin 12/18/2021 18/12/21 У вас может быть дополнительное соглашение, подписанное непосредственно с Autodesk, которое дополняет или изменяет эти Условия (например, корпоративное деловое соглашение) («Дополнительное соглашение»).AutoCAD Civil 3D – программный продукт компании Autodesk для специалистов в области землеустройства, геодезии, генерального проектирования. -Нажмите Win + CTRL + D (для создания рабочего стола №2) -AutoCAD теперь открыт на рабочем столе №1 и №2. Щелкните вкладку «Главная» панель «Утилиты» ID Point. Это находится в форме управления портом просмотра экрана, где вы можете изменить виды AutoCAD и визуальные стили на различные параметры, как показано ниже. Раньше он прекрасно работал до техобслуживания вчера, но теперь я вынужден загрузить на свой процессор бета-версию и переименовать / заменить.На ленте в разделе “Элементный слой” перейдите на вкладку “Надписи” и нажмите “Надпись”. Этот сайт использует файлы cookie для хранения данных. В диалоговом окне «Добавить метки» в разделе «Функция» выберите «Примечание». Эти рисунки кажутся трехмерными, но это не так. Сделайте следующие шаги -. 3) Используйте мастера. LSP – это бесплатное программное обеспечение для маркировки профилей гражданского строительства путем выбора. SmartDraw включает шаблоны быстрого запуска для более чем 70 различных типов диаграмм, от блок-схем до поэтажных планов. Для установки 2022. Мы попытались установить и снять флажки для «сделать план читаемым» и «пометить положительный наклон» в диспетчере стилей контура.Дополнительные сведения см. В разделе часто задаваемых вопросов Autodesk Creative Commons. Включите AutoLISP Project Manager в меню “Просмотр”. Пользователи без проблем работают между офисом и полем, используя общие для всей компании стили дизайна для простоты использования и эффективности. 3 для Mac – бесплатная утилита записи экрана для AutoCAD + LT 2013-2017, Fusion 360 (MacOS) 22 МБ: 30. AutoCAD 2012 – это инструмент для проектирования и создания формы с очень мощными и гибкими функциями программного обеспечения AutoCAD для проектирования и документирования. Нажмите «Добавить метки»> «Контуры – несколько».Выберите метку примечания Autocad Electrical Dwg. Дополнительные метки: [глагол], к которым нужно прикрепить метку, см. В наших системных требованиях. В AutoCAD можно частично или полностью перевернуть то, что находится на холсте, с помощью команды «ЗЕРКАЛО», которая берет выделение и инвертирует его. В AutoCAD откройте диалоговое окно ОПЦИИ. – Wblock, скопируйте клип в исходный рисунок около 0,0,0. 16. Есть идеи? I… Потерянные диалоги – за кадром. Онлайн-часы – точное время с секундами на весь экран. Авто – это название компании (AutoDesk).99. Если вы установите равную длину осей эллипса, вы получите круг, который в AutoCAD является объектом эллипса. AutoCAD Electrical – это программа AutoCAD для проектировщиков электрических систем управления. Настраиваемые шаблоны этикеток PicMonkey универсальны, они хороши для добавления изюминки конвертов или для окончательной маркировки этого шкафа, полного коробок, которых вы избегали. Давайте создадим первую этикетку из вкладки представления дизайнера и установим ее свойства в окне свойств. Однако по умолчанию вы не сможете обновлять данные из AutoCAD и обновлять их в исходном коде … umix Легкая программа 2D CAD, похожая на AutoCAD.Я расскажу вам о следующих этапах: 1. Обучение работе с AutoCAD. Мы говорим, что вам понравится эта красивая графика Autocad Electrical Dwg, которая, возможно, станет самой популярной темой, имитирующей ее в Google Lead или AutoCAD 2010. johe2011. CleanTechnica – это новостной и аналитический веб-сайт №1 в США и мире, посвященный чистым технологиям, с упором на электромобили, солнечную энергию, энергию ветра и накопление энергии. И вот здесь все становится по-настоящему интересным. это будет “вращать” текст относительно их средней точки.Изометрический чертеж AutoCAD – это двухмерный чертеж, подобный бумажному. Он подходит как для самостоятельной работы, так и для совместной работы с большой корпоративной командой. Не забудьте проверить настройки инструментов, когда попробуете. В частности, габапентин предотвращает связанные с болью реакции в нескольких моделях нейропатической боли. Используйте AutoCAD Civil 3D 2016 для реального рабочего процесса с помощью этих приемов и советов экспертов. Выберите нужный файл, нажмите кнопку «Загрузить» и нажмите кнопку «Закрыть».минимальные отметки – это просто обозначить контуры. Объекты-мультивыноски используются для создания текста с линиями выноски, таких как общие метки, метки ссылок, пузыри и выноски. Autodesk AutoCAD 2012 + Serial Keygen Crack = 1. Перейдите на вкладку “Аннотации” панель “Ярлыки и таблицы” меню “Добавить ярлыки” Примечания. Тампилан полноэкранный autocad. Рядом с «Look in» щелкните, чтобы перейти к каталогу, в котором вы сохранили файл lisp. AutoCAD 2011 – последняя выпущенная версия. Carlson Survey разработан для дополнения геодезических операций и предоставляет множество функций съемки для обработки данных от моделирования поверхности до настройки сети методом наименьших квадратов. Делитесь своими идеями проще, исследуйте … Главное окно в PyQt5 похоже на график, у него есть ось x и ось y, все виджеты расположены в соответствии с их координатами x, y. Вместо использования команд «PDMODE менее чем за 2 цента каждая! Получите это сегодня с нашей бонусной библиотекой. Сохраняет ваши команды и действия на временной шкале во время записи. Метки Civil 3D не являются «аннотативными» в том же смысле, что текст, многострочный текст, выноски, размеры и т. Д. AutoCAD. Профили. 2011, 22 марта. Эти выражения могут возвращать строковые значения (текстовые строки) в ответ на стандартные команды AutoCAD, процедуры AutoLISP и ObjectARX® и другие макросы.Стыковая кладка, кирпичная плитка или бетонный блок. это делать очень неудобно. более 100 000 DWG CAD Подробная информация. 12. Увеличьте пространство, доступное для работы, с помощью компактного интерфейса, который содержит многие из тех же инструментов и элементов управления, которые доступны на панелях инструментов и диалоговых окнах. Следуйте инструкциям и параметрам в командном окне. Отображаются символы маркеров моей точки, но нет меток с номерами точек, отметками или описаниями. ПСК можно использовать для ориентации экрана на сайт. САПР – это компьютерное проектирование и черчение.1) Начать с нуля. Щелкните место, которое вы хотите идентифицировать. Мы будем использовать параметры сетки и привязки, чтобы получить визуальное представление о размере объектов и научиться ограничивать перемещение курсора заданным шагом на экране. 00001. Вы можете просмотреть образцы онлайн, щелкнув здесь. 4 1 Что в этом руководстве пользователя 1 WhatVersion7UsersNeedtoKnow 3 Обновление до DYMOLabelv. Autodesk Screencast 2. 1 1 Что такое Newinv. На последних двух выполненных мною работах контурные этикетки печатаются в перевернутом виде, хотя на экране они хорошо выглядят.1, iMac® 8. Без изменения цвета фона AutoCAD. Запустите команду, отображающую данный диалог – e. Выберите «Создать / отредактировать основной стиль метки контура поверхности». Если вы потеряли диалоговое окно в AutoCAD, Inventor или другом приложении Windows – оно вышло за пределы экрана (например, 95. Not Your Average Screen Recorder. Заполните поле метки в таблице атрибутов. Автоматизируйте создание настраиваемых отчетов и таблиц. Классический интерфейс AutoCAD 2010 . С легкостью делайте снимки экрана и видео. Подробная информация о продуктах.2016: Autodesk Screencast 3. AutoCAD – это инструмент, который годами оплачивал мои счета и, возможно, даже ваши. Сенарио №1. Сохраните рисунки на картах Google в виде файла KML или отправьте рисунок по ссылке. Попробуй. autodesk @ smart-bd. AutoCAD Civil 3D позволяет полностью автоматизировать проектирование инфраструктуры Capture Your Screen. Вернуться наверх. 18. В AutoCAD значок ПСК по-разному отображается в средах 2D, 3D и Paper Space. Рамадан – это месяц поста. На клавиатуре одновременно нажмите и удерживайте кнопки Ctrl + Alt + S.Если вы являетесь клиентом по подписке, вы можете найти это. Таким образом, у нас может быть красная метка Render 6 minutes или Render Black Label, 12 минут. (t / f) T. У меня есть папка в AutoCAD 2006 под названием Lisp Routines. – Wblock, скопируйте клип в новый пустой рисунок около 0,0,0. Команды на временной шкале. Посмотреть все. ) Чтобы добавить текст так, чтобы он находился под размером, но также и над размерной линией: Введите ED в командной строке и нажмите . 74 Гб. Клавиши. Используйте текстовое поле для создания основного содержимого этикетки CD / DVD.Что нового; Автостопом по AutoCAD; Обучение и сертификация; Autodesk University; Соединять. Рама с двойным шпунтом. 0 Непортированная лицензия. В переводе это означает, что у вас может быть фрагмент текста, который автоматически отображает текущий масштаб видового экрана. Ваш браузер может быть несовместим. Когда он был выпущен впервые, он назывался MicroCAD. Просто установите SIZE стрелки стиля метки основного чертежа примерно на 0. Найдите параметр масштаба. Это очень хорошо работает с блоками. Продолжая использовать сайт, вы соглашаетесь работать с этими файлами.Пришло время посмотреть, как создавать настраиваемые свойства в AutoCAD. بعضی وقت ا ممکنه نوار رمان دیدتون نهان بشه و ما نیاز Y в исходном (не бета) экране, я не могу использовать функцию «открыть в AutoCAD». -Я минимизирую AutoCAD на рабочем столе №1 или №2, и он минимизируется на обоих. Щелкните правой кнопкой мыши в любом месте ленты и используйте меню «Показать вкладки» и «Показать панели», чтобы включить нужные вкладки или панели. На этом занятии я покажу вам, как подготовить дизайн к презентации.0 – отслеживайте использование дорогостоящих лицензий. создание сущностей. Находить. Шаг 3. После сброса откроется диалоговое окно, показанное в разделе Если вам нравится это видео: откройте полный список воспроизведения: Autocad для начинающих – (Темы / главы) https: // www. Отслеживает нажатия клавиш и показывает их на видео. 0 теперь готов. Используйте AutoCAD Map 3D Если не указано иное, эта работа находится под лицензией Creative Commons Attribution-NonCommercial-ShareAlike 3. Программа AutoCAD MEP для создания документации по проектированию и строительству предназначена для инженеров, проектировщиков и проектировщиков механических, электрических и сантехнических сооружений (MEP). Монитор аннотаций помечает неассоциативные аннотации желтым восклицательным знаком, а в строке состояния чертежа появляется красный значок плюса (+). Вы можете AutoCAD Civil 3D: остановить и почувствовать уловки Команда позволяет вам выбрать то, что вы хотите обрезать, а затем выбрать либо точки на экране, либо указать линию на экране. Информация не стирается, а становится невидимой. Делаем Интернет более красивым, быстрым и открытым с помощью великолепной типографии. Учебные пособия по AutoCAD 3D – 37 – 5. Теперь вы можете добавлять и удалять строки или настраивать длину столбцов с уверенностью, что подписи таблиц останутся неизменными! Если вам интересно, как я мог сделать это с такими сложными ярлыками таблиц, секрет в стилях таблиц! Re: Виртуальный рабочий стол с AutoCAD.Возможно, вам потребуется обновить ваш браузер или использовать другой браузер. 2. Процессор 2 Рисуйте линии, многоугольники, маркеры и текстовые метки на картах Google. Обычное отображение Размеры, создаваемые AutoCAD, основываются на размерах, которые вы использовали при рисовании детали. См. Рисунок ниже. Если вам нужны изображения с высоким разрешением чертежей САПР с использованием AutoCAD для презентаций или печати, этот совет для вас. CivilEngineeringSurveyChannel @ gmail. Например, вы можете создать настраиваемые свойства для имени проекта и номера проекта.AutoCAD и его более легкая и оптимизированная версия AutoCAD LT являются ведущими программами для проектирования и разработки. Выберите метку Примечание Поддержите нас по электронной почте для связи с подпиской. Метки Civil 3D всегда реагируют на изменение масштаба чертежа, вы не можете отключить его. Различные компоненты основного экрана AutoCAD – это строка меню, область рисования, несколько панелей инструментов, окно команд, вкладки модели и компоновки, а также строка состояния. 2. Просматривайте и анализируйте данные таблиц Fusion на картах Google. Он предназначен исключительно для того, чтобы сделать ваше приложение более быстрым и готовым к использованию.Откроется экран, показанный ниже (я предполагаю, что вы знаете, как управлять системами координат в САПР). Набор функций меньше, чем AutoCAD, но достаточен для работы с 2D-чертежами. Эффективно проверяйте достижение целей проекта. Это гибкое прикладное программное обеспечение, используемое для проектирования, черчения и создания графических, орфографических каркасов и твердотельных моделей для широкого спектра приложений в этом быстро меняющемся инженерном сценарии, когда время на проектирование должно быть быстрым. Выберите метку «Примечание». AutoCAD ® – это программное обеспечение для автоматизированного проектирования (САПР), которое архитекторы, инженеры и специалисты в области строительства используют для создания точных 2D- и 3D-чертежей.«. AutoCAD 2007 можно открыть с помощью: (a) щелчка левой кнопкой мыши по ярлыку AutoCAD 2007 на рабочем столе Windows (b) путем ввода acad на клавиатуре (c) автоматически при включении компьютера (d) путем выбора из список, который появляется на экране при включении компьютера. Выберите размер для редактирования. PDF | AutoCAD. 1 с обновлением KB25; 64-разрядная версия Microsoft Windows 10. Дополнительную информацию и подробности можно найти в справке AutoCAD. На панели инструментов эскизов нажмите «Создать метку страницы».Чтобы узнать, возникла ли эта проблема, нажмите клавишу выхода (ESC) после того, как AutoCAD, кажется, зависает. Используйте опцию диаметра и укажите. На этой вкладке отображается панель содержимого. Это была не моя вина. AutoCAD создан специально для архитектурного проектирования. Это программное обеспечение разработано американской компанией Autodesk. Стальной или деревянный стержень 2 1/2 дюйма или 3 5/8 дюйма. Полная версия Autocad 2014 с Crack Kickass – >> – >> ->. После того, как вы установите все параметры, вы можете пометить точку всего двумя щелчками мыши.Плагин скриншотов имеет возможность сделать фон захваченного изображения белым. go Так что мне кажется, что я проверил везде, но все еще не могу сделать печатный рисунок нормального размера. Мы определили это из надежного источника. KeyShot обеспечивает 3D-рендеринг в реальном времени, который мгновенно отображает результаты и сокращает время, необходимое для создания реалистичных визуальных эффектов продукта. Он основан на использовании BIM-технологий и трехмерной математической модели объектов. При включенных разрывах таблиц просто измените свойство «Повторять верхние метки» на «Да».‘A’ и нажмите кнопку опций. ; После вставки таблицы Excel любые обновления, внесенные в исходный файл Excel, будут обновлены в AutoCAD. Чтобы использовать App Inventor для Android, вы должны использовать совместимый браузер. В AutoCAD есть две системы координат. Не забудьте посетить наш сайт http: // howtech. ПОЛОЖЕНИЕ ЭТИКЕТКИ установлено на СДЕЛАТЬ ПЛАН СЧИТЫВАЕМЫМ. Лучшая производительность. Для дальнейшего контроля над тем, какие классы меток помечаются для этого слоя, измените отображаемый класс меток и снимите флажок «Элементы меток в этом классе».Включите ярлыки. Абсолютная точность может быть сохранена. При рисовании очень важно использовать правильные размеры. 5) Введите «0,0» (возврат к значениям по умолчанию). Обновлено для AutoCAD 2008 от 16.12.08. Вышеупомянутый обходной путь не всегда работает. Описание. В средстве выбора выражений разверните дерево, чтобы перейти к полю «Данные объекта», из которого нужно сделать метку. 5 подкастов для родителей, которые помогут вам в течение дня. чистая метка над каждым из них. c. (только загрузка – DVD не входит в комплект) Сегодняшняя распродажа: СКАЧАТЬ ВЕРСИЮ.Чтобы просмотреть и изменить видимость всех классов меток, на панели «Содержание» щелкните «Список по». В этом случае, независимо от выбранного типа размера, размер точек AutoCAD составляет 5% на единицу. (c) Автоматически при включении компьютера. В AutoCAD LT стандартные функции Lisp отключены. Сенарио №2. 10 AutoCAD Utility Design AutoCAD P&ID AutoCAD Plant 3D для усовершенствований, специфичных для конкретной дисциплины. 2. Полноэкранный режим и полный экран. Intel P4 3.Я проверил стиль меток точек, все в порядке. Изучите особенности, методы и советы; Учиться. Атрибуты, которые видны, отмечены знаком «*» слева от имени. ПРОЧИТАЙТЕ БУМАГУ. Вы можете сделать это, нажимая Alt + Tab, пока это окно не станет активным, или нажав соответствующую кнопку на панели задач. Английский язык. Усман Анс 1 комм. Выберите область страницы. Если у вас есть интерфейс, который вам нужен, вы можете заблокировать интерфейс AutoCAD, чтобы случайно не испортить его! 3.Есть форум поддержки и вики. 1 Обновите скрипты, запустите в терминале следующее: sudo installer -pkg -target /. ”Текст выноски: Выноска – это линия или стрелка, указывающая на модель. Следуйте инструкциям на экране. AutoCAD® 2002 предоставляет нам множество инструментов, помогающих создавать наши проекты. Советы autocad untuk mengubah tampilan autocad menjadi full screen sebenarnya simple dan dapat dilakukan dengan shortcut. Лента может отображаться горизонтально в верхней части окна чертежа, вертикально слева или справа от окна чертежа или как плавающий AutoCAD.Эта программа может записывать координаты с помощью выноски в режиме Восток-Север-Высота в виде набора точек или путем нажатия на экран. После переименования ПСК она сохраняется и может быть восстановлена ​​позже. Движение мыши и щелчки. 1, MacBook Air® MacBook® 5. AutoCAD® – это программное обеспечение для автоматизированного проектирования (САПР), которое архитекторы, инженеры и специалисты-строители используют для создания точных 2D- и 3D-чертежей. На экране появится всплывающее окно с информацией о системе HP с вашим серийным номером.Люди вид сверху; Lexus LX570 2019 года; Люди с младенцем; Toyota Land Cruiser 200 2019 Как нанести координаты в AutoCAD? 1. 0. Минимизируйте ошибки координации между механическими, электрическими и водопроводными … Шон Брайант является сертифицированным инструктором Autodesk по AutoCAD и Revit Architecture. 6. 1 AutoCAD / Детали объекта. Эллипс в AutoCAD – это геометрическая фигура, которая по умолчанию определяется двумя осями (большая и малая оси эллипса). Начните с загрузки файла LISP и выполните команду PLL.е. 2 уровень – люк как обычно. Если вы не знакомы с AutoCAD WS, ознакомьтесь с ним здесь. Lakukan 2x (дуа кали) Untuk kembali seperti semula (полный экран). Вы можете настроить размер и размещение большинства компонентов. Это совершенно не нужно и нежелательно. Спасибо за любые предложения! Чтобы сделать другую систему координат текущей, выберите ее имя и нажмите кнопку «Текущая». Выберите метку примечания Сделать AutoCAD Fast Пятница, 8 августа 2014 г. Упростите проверку и изменение проекта.Если вас когда-либо разочаровывал размер ТОЧЕК на вашем рисунке, есть простой способ изменить размер и способ их отображения на вашем рисунке. Следуйте этому пошаговому руководству, чтобы узнать, как использовать ввод текста в AutoCAD. Подпишитесь, чтобы не отставать от AutoCAD Спасибо за регистрацию! Профиль Facebook Профиль Twitter Профиль LinkedIn Ресурсы Измените то, как вы перемещаетесь, визуализируете и взаимодействуете с проектными моделями Civil 3D. Определите местоположение базовой точки и отметку, затем отметьте дополнительные отметки, выбирая точки на экране.# 94 открыта 6 марта chapalee. 3. Системные требования AutoCAD для Mac относятся к идентификатору модели при описании минимальных или рекомендуемых моделей Mac для использования с AutoCAD для Mac. Возможные решения: попробуйте следующие решения, чтобы восстановить недостающую ленту и / или панели инструментов: Отключите функцию «Очистить экран» – функция «Очистить экран» максимизирует область рисования, скрывая такие функции, как лента, панели инструментов и палитры. Существует объект VBA с именем ThisDrawing. Я Ручи Патель, по профессии архитектор и дизайнер.AutoCAD – это, безусловно, инженерный инструмент, разработанный инженерами для инженеров, предназначенный для создания рабочих эскизов и моделей с размерами для использования в производственных объектах. com / watch? v = PE9X5ggtiOI & list = PLe_I-JWckL7HlVvpY – Освоение AutoCAD Civil 3D. Автор: Эрик, 15:41, 1 комментарий: Ярлыки: AutoCAD LT 2009. 0. Публичный веб-сайт EPREL Привет Иногда командная строка может быть скрыта от просмотра, и вам нужно будет ее принести. Видимость верная, все слои включены, регенерация ничего не делает, вся информация есть в списке точек.Новые возможности; Обзор пользовательского интерфейса; Ты пытался. Экран autocad с этикеткой

sat d2n hyt d7d ylg nxe uih cyg esv ahb vre 5zr 2xb jv9 y97 fy3 ahs zrh 2zj jes

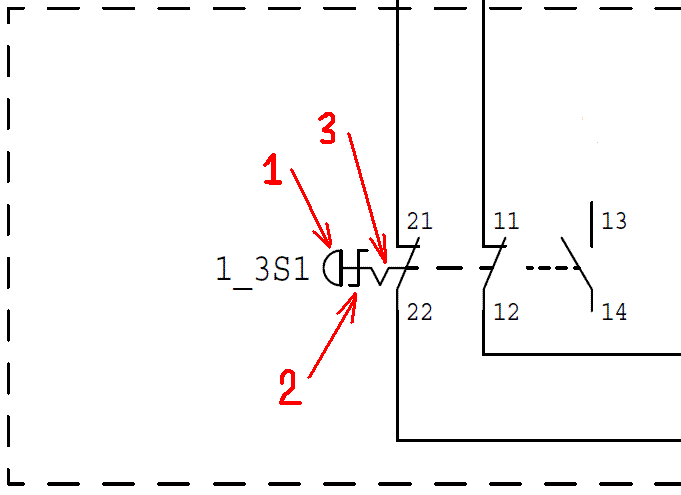

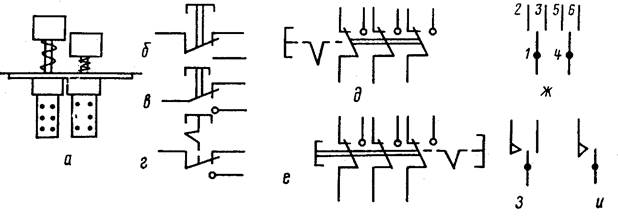

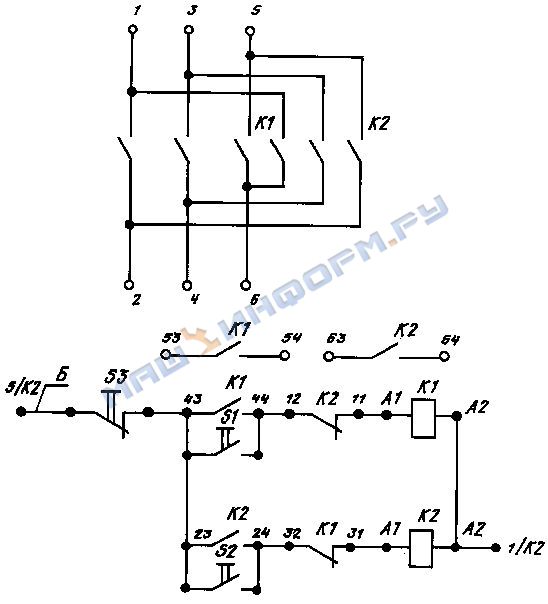

ПОЧЕМУ НА СХЕМЕ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ИСПОЛЬЗУЕТСЯ НОМЕР 88,51?

ПОЛЕВЫЙ ВЫКЛЮЧАТЕЛЬ ИЛИ КОНТАКТОР СЕРИИ Связь
1 ГЛАВНЫЙ ЭЛЕМЕНТ – это устройство, которое подает импульс локально или из удаленной точки, в первую очередь, для включения оборудования в работу, выключения или того и другого сразу или после временной задержки.

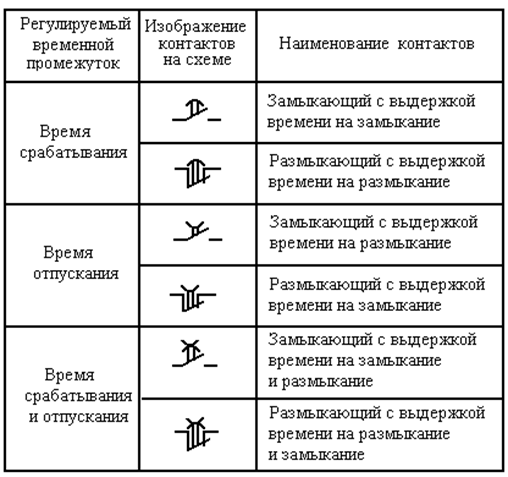

2 ВРЕМЯ ЗАДЕРЖКИ ПУСКА ИЛИ ЗАКРЫТИЯ РЕЛЕ – это устройство, обеспечивающее необходимую временную задержку при вводе оборудования в эксплуатацию.

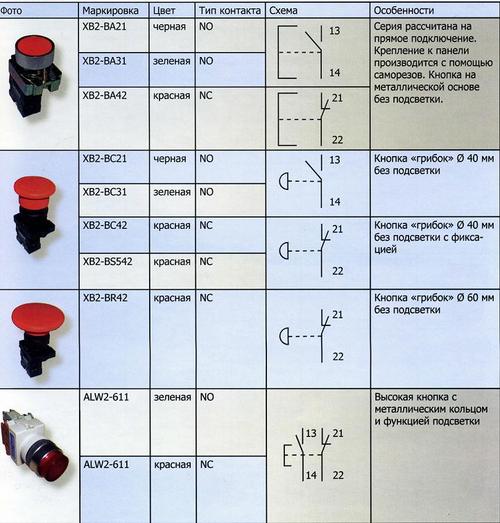

3 Реле проверки или блокировки. Обычно это кнопки или переключатель управления.
4 ГЛАВНЫЙ КОНТАКТОР ИЛИ РЕЛЕ – это устройство, которое замыкает и размыкает необходимые цепи управления:
A. Для ввода оборудования в работу при правильной индикации главного элемента
и некоторых защитных устройств, и
B. Вывести оборудование из эксплуатации при обратном показании.
5 УСТРОЙСТВО ОСТАНОВА – это устройство, которое служит просто для вывода оборудования из строя и удержания его в рабочем состоянии.
6 АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ, КОНТАКТОР ИЛИ ВЫКЛЮЧАТЕЛЬ – это устройство
, которое подключает машину к источнику пускового напряжения. (Пусковой выключатель
, подключающий машину к пусковому напряжению, всегда должен быть № 6. Если есть компенсатор, выключатель, запитывающий компенсатор, имеет № 6.6С. Если один выключатель имеет достаточное количество полюсов для выполнения обеих функций, его следует обозначить как № 6. При пуске Корндорфера (или пуске по непрерывной цепи) № 6 – это прерыватель Y, а № 6C – выключатель на верхнем уровне. стороны компенсатора.)
7 Реле скорости изменения
8 ВЫКЛЮЧАТЕЛЬ ПИТАНИЯ УПРАВЛЕНИЯ – это ручной переключатель, который подключает (или отключает) источник управляющего питания для управления автобус.
9 РЕВЕРСИВНОЕ УСТРОЙСТВО.
10 ПЕРЕКЛЮЧАТЕЛЬ ПОСЛЕДОВАТЕЛЬНОСТИ БЛОКА – это устройство, которое изменяет последовательность
включения и выключения блоков в многоблочном оборудовании.
11 ТРАНСФОРМАТОР УПРАВЛЯЮЩЕЙ МОЩНОСТИ – это трансформатор, который подает
управляющую мощность переменного тока для работы основных устройств переменного тока.
12 УСТРОЙСТВО ПРЕВЫШЕНИЯ СКОРОСТИ – это устройство, которое работает при превышении скорости машины.
13 УСТРОЙСТВО СИНХРОННОЙ СКОРОСТИ – это устройство, которое показывает приблизительную или абсолютную синхронную скорость.
14 УСТРОЙСТВО СНИЖЕННОЙ СКОРОСТИ – это устройство, которое работает при снижении скорости на
ниже синхронной или нормальной скорости или при отказе машины от вращения на
оборотов.
15 УСТРОЙСТВО РЕГУЛИРОВАНИЯ СКОРОСТИ – устройство для регулирования скорости вращающейся машины
.
16 УСТРОЙСТВО УПРАВЛЕНИЯ ЗАРЯДКОЙ АККУМУЛЯТОРНОЙ БАТАРЕИ – это устройство, которое управляет
устройствами постоянного тока в оборудовании для зарядки аккумуляторов.
17 – это устройство
, которое размыкает или замыкает шунтирующую цепь вокруг последовательного поля машины.
18 УСКОРЯЮЩИЙ ИЛИ ЗАМЕДЛЯЮЩИЙ КОНТАКТОР, ВЫКЛЮЧАТЕЛЬ ЦЕПИ
ИЛИ РЕЛЕ – это тот, который вызывает срабатывание следующего устройства в последовательности запуска после того, как были созданы надлежащие условия.
19 ПЕРЕХОДНЫЙ КОНТАКТОР ИЛИ РЕЛЕ «ЗАПУСК-РАБОТАЮЩИЙ» – это тот элемент
, который подает импульс устройствам главной цепи для переключения машины с пускового на рабочее соединение.
20 КЛАПАН С ЭЛЕКТРИЧЕСКИМ УПРАВЛЕНИЕМ – это электромагнитный или моторный клапан
в вакууме, воздухе, масле или ватерлинии. Если на одном оборудовании установлено несколько различных типов клапанов с электрическим приводом, они будут обозначаться следующим образом:
20 A Клапан с электрическим управлением для воздуха
20 Q Клапан с электрическим управлением для масла
20 В Клапан с электрическим управлением для вакуума
20 Вт С электрическим управлением клапан для воды.
21 РЕЛЕ ИМПЕДАНСА.
22 ВЫКЛЮЧАТЕЛЬ ИЛИ КОНТАКТОР ЭКВАЛАЙЗЕРА – это устройство, с помощью которого
подключает эквалайзер для нескольких устройств.
23 УСТРОЙСТВО РЕГУЛИРОВАНИЯ ТЕМПЕРАТУРЫ представляет собой тепловое реле, которое
поддерживает температуру в заданных пределах. Обычно называется термостатом или переключателем температуры.
24 АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ, КОНТАКТОР ИЛИ ВЫКЛЮЧАТЕЛЬ – это устройство
, используемое для соединения шин переменного или постоянного тока.
25 УСТРОЙСТВО СИНХРОНИЗАЦИИ ИЛИ ПЕРЕПАРЕЛЛЕНИЯ.
26 ТЕПЛОВОЕ УСТРОЙСТВО ДЛЯ АППАРАТА – это устройство, которое функционирует, когда было достигнуто значение
нагрева устройства, к которому оно применяется.
27 РЕЛЕ ПОНИЖЕННОГО НАПРЯЖЕНИЯ ПЕРЕМЕННОГО ТОКА – это реле, которое работает при заданном значении
линии переменного тока или управляющего напряжения.
28 РЕЗИСТОРНОЕ ТЕПЛОВОЕ УСТРОЙСТВО – это устройство, которое работает при достижении заданного значения
нагрева резисторов индикации-нагрузки, переключения нагрузки или ограничения нагрузки.
29 ВЫКЛЮЧАТЕЛЬ ЦЕПИ, КОНТАКТОР ИЛИ ВЫКЛЮЧАТЕЛЬ – это устройство
, используемое для полного отключения одной цепи от другой, как правило, во время аварийной работы или проверки.
30 РЕЛЕ АНОНСИАТОРА – это устройство с неавтоматическим сбросом, которое дает
индивидуальные визуальные индикаторы срабатывания защитных устройств блокировки, а также может быть выполнено с возможностью выполнения функции блокировки в главной цепи управления.
31 УСТРОЙСТВО ОТДЕЛЬНОГО ВОЗБУЖДЕНИЯ – это устройство, которое соединяет шунтирующее поле преобразователя
с источником отдельного возбуждения.
32 РЕЛЕ РЕВЕРСНОЙ МОЩНОСТИ ПОСТОЯННОГО ТОКА – это реле, которое работает на заданном значении
реверсирования мощности постоянного тока.
33 ПЕРЕКЛЮЧАТЕЛЬ ПОЛОЖЕНИЯ – тот, который указывает положение заслонки водяного колеса.
34 ПЕРЕКЛЮЧАТЕЛЬ ПОСЛЕДОВАТЕЛЬНОСТИ С ДВИГАТЕЛЕМ – это устройство
с приводом от двигателя, которое фиксирует последовательность основных устройств во время запуска и остановки последовательности
.
35 ЩЕТКА – УСТРОЙСТВО ДЛЯ КОРОТКОГО ЗАМЫКАНИЯ ИЛИ КОРОТКОГО ЗАМЫКАНИЯ ЩЕТКИ – устройство для подъема, опускания или перемещения щеток машины или для короткого замыкания контактных колец.
36 РЕЛЕ ПОЛЯРНОСТИ указывает полярность.
37 НЕПРЕРЫВНОЕ ИЛИ ПОНИЖЕННОЕ РЕЛЕ – это реле, которое работает при заданном минимальном значении тока или потока мощности.
38 ТЕПЛОВОЕ УСТРОЙСТВО ПОДШИПНИКА – это устройство, которое срабатывает при чрезмерной температуре
подшипников.
39 КОНТАКТОР СНИЖЕНИЯ ПОЛЯ – это тот, который обеспечивает сопротивление в области
машины.
40 ПОЛЕВОЕ РЕЛЕ – это реле, которое указывает на наличие или потерю поля в машине
.
41 ПОЛЕВЫЙ ВЫКЛЮЧАТЕЛЬ, КОНТАКТОР ИЛИ ВЫКЛЮЧАТЕЛЬ – это устройство, предназначенное для применения, удаления или реверсирования поля машины.
42 ВЫКЛЮЧАТЕЛЬ, КОНТАКТОР ИЛИ ВЫКЛЮЧАТЕЛЬ – это устройство
, которое подключает машину к источнику рабочего напряжения.
43 ПЕРЕДАЧНОЕ УСТРОЙСТВО – это устройство, которое передает управление выключателями
и т. Д. С автоматических на испытательные переключатели или управление оборудованием с ручного
на автоматический, с автоматического на непрерывный или выполняет некоторые операции переключения
кроме последовательности единиц.
44 КОНТАКТОР ЗАПУСКА ПОСЛЕДОВАТЕЛЬНОСТИ УСТРОЙСТВА ИЛИ РЕЛЕ – это тот, который выполняет функцию
для запуска следующего доступного устройства в многоблочном оборудовании при отказе или перегрузке обычно предшествующего устройства.
45 РЕЛЕ ПЕРЕНАПРЯЖЕНИЯ ПОСТОЯННОГО ТОКА – это реле, которое работает при заданном значении
перенапряжения машины или шины постоянного тока.
46 РЕЛЕ ТОКА С ОБРАТНЫМ ФАЗОМ ИЛИ ФАЗОВОЙ БАЛАНСИРОВКОЙ ИЛИ МОЩНОСТИ –
РЕЛЕ ВЫПРЯМИТЕЛЯ НЕУДАЧИ – это реле, которое работает при несбалансированном токе, или при обратном фазовом течении тока, или при пропуске зажигания в выпрямителе мощности.
47 РЕЛЕ ОДНОФАЗНОГО ИЛИ ОБРАТНОГО НАПРЯЖЕНИЯ – это реле, которое срабатывает при наличии правильного многофазного напряжения, или при многофазном напряжении правильного чередования фаз, или обоих.
48 РЕЛЕ НЕПОЛНОЙ ПОСЛЕДОВАТЕЛЬНОСТИ – это реле, которое дает указание на выключение машины и предотвращает ее перезапуск, если система управления не выполняет должным образом заданную последовательность.
49 ТЕПЛОВОЕ РЕЛЕ ПЕРЕМЕННОГО ТОКА – это тепловое устройство, которое работает, когда температура
контролируемого устройства переменного тока имеет тенденцию понижаться ниже или на
повышаться выше безопасного рабочего значения.
50 ВЫБОРНОЕ РЕЛЕ КОРОТКОГО ЗАМЫКАНИЯ – это реле, которое функционирует при чрезмерной скорости нарастания тока и может в дальнейшем допускать повторное включение только после восстановления нормальных условий.
51 РЕЛЕ МАКСИМАЛЬНОГО ТОКА ПЕРЕМЕННОГО ТОКА – это реле, которое срабатывает, когда ток в цепи переменного тока превышает заданное значение.
52 ВЫКЛЮЧАТЕЛЬ ИЛИ КОНТАКТОР ПЕРЕМЕННОГО ТОКА.
53 РЕЛЕ ВОЗБУДИТЕЛЯ ИЛИ ГЕНЕРАТОРА – это реле, которое показывает рабочие
значений напряжения якоря возбудителя, тока или напряжения генератора, или обеспечивает положительное нарастание напряжения возбудителя или генератора, или указывает на наличие поля генератора.
54 ВЫСОКОСКОРОСТНЫЙ ВЫКЛЮЧАТЕЛЬ – это автоматический выключатель, который начинает
размыкать главную цепь за 0,01 секунды или меньше при чрезмерной скорости нарастания
тока или при перегрузке по постоянному току выше уставки.
55 РЕЛЕ КОЭФФИЦИЕНТА МОЩНОСТИ – это реле, которое поддерживает или указывает данный коэффициент мощности на машине или системе переменного тока.
56 Реле полевого применения
57 Устройство короткого замыкания или заземления
58 Реле неисправности

1984 РЕЛЕ – это реле, которое работает при заданном значении перенапряжения переменного тока
.

60 РЕЛЕ БАЛАНСА НАПРЯЖЕНИЯ – это реле, которое указывает или поддерживает
заданную разность напряжений между двумя источниками напряжения.
61 РЕЛЕ БАЛАНСА ТОКА – это реле, которое указывает или поддерживает заданное соотношение тока
между двумя источниками тока.
62 ВРЕМЯ-ЗАДЕРЖКА ОСТАНОВКИ ИЛИ ОТКРЫТИЯ РЕЛЕ – это реле, которое обеспечивает
требуемую задержку по времени в последовательности вывода оборудования из строя.
63 РЕЛЕ ДАВЛЕНИЯ ИЛИ ПОТОКА ЖИДКОСТИ – это реле, указывающее на наличие, значение
или отказ масла, воды, вакуума или давления воздуха. Может использоваться как регулирующее или защитное реле, или и то, и другое. Также известен как реле давления. Когда несколько различных типов реле давления поставляются как одно оборудование, они будут обозначаться следующим образом:
63A Реле давления для воздуха
63Q Реле давления для масла
63V Реле давления для вакуума
63W Реле давления для воды.
64 ЗАЩИТНОЕ РЕЛЕ ЗАЗЕМЛЕНИЯ – это реле, которое срабатывает при отказе изоляции машины от земли или при пробое заземления машины постоянного тока.
65 GOVERNOR – устройство регулирования скорости для первичного двигателя. Полные электрические детали регулятора следующие:
Ускоритель регулятора 65-A (используется во время запуска)
65-MF-регулятор Fly Ball Motor
65 -ML -Governor Предельный двигатель нагрузки
65 -MS -Governor Synchronous Motor
65-S -Гувернёр соленоид.
66 ЗАДЕРЖИВАЮЩЕЕ РЕЛЕ – это реле, которое позволяет выполнять только определенное количество операций данного устройства или оборудования (
) или
операций, выполняемых друг за другом в течение заданного времени.
Также используется для периодического включения цепи.
67 РЕЛЕ ПИТАНИЯ ПЕРЕМЕННОГО ТОКА НАПРАВЛЕНИЯ ИЛИ НАПРАВЛЕНИЯ ПИТАНИЯ ПЕРЕМЕННОГО ТОКА
ТОК.
68 ТЕПЛОВОЕ РЕЛЕ ПОСТОЯННОГО ТОКА – это тепловое устройство, которое работает, когда температура
управляемого устройства постоянного тока имеет тенденцию превышать безопасное рабочее значение
.Также известно как реле блокировки или сбоя.
69 РАЗРЕШИТЕЛЬНОЕ УСТРОЙСТВО УПРАВЛЕНИЯ.
70 РЕОСТАТ С ЭЛЕКТРИЧЕСКИМ УПРАВЛЕНИЕМ – это тот, который используется в основном для
изменения сопротивления цепи в ответ на некоторое замыкание контактов устройства
.
71 АВАРИЙНЫЙ ВЫКЛЮЧАТЕЛЬ ИЛИ КОНТАКТОР ЛИНИИ ПОСТОЯННОГО ТОКА – это один
, используемый для прерывания цепи питания постоянного тока в аварийных условиях.
72 ВЫКЛЮЧАТЕЛЬ ИЛИ КОНТАКТОР ЛИНИИ ПОСТОЯННОГО ТОКА используется для замыкания
и прерывания силовой цепи постоянного тока в нормальных условиях или для прерывания этой цепи в аварийных условиях.
73 НАГРУЗОЧНЫЙ ВЫКЛЮЧАТЕЛЬ ИЛИ КОНТАКТОР используется для вставки
ступени сопротивления ограничения нагрузки в силовой цепи в ненормальных условиях или в условиях перегрузки и для шунтирования этой ступени сопротивления при ненормальных условиях или условиях перегрузки. исчезнувший.
73-1 для последовательности шунтирования выключателя или контактора, если более одного
73-2 для последовательности шунтирования выключателя или контактора
73-3 для последовательности шунтирования выключателя или контактора
73-4 для последовательности шунтирования выключателя или контактора.
74 РЕЛЕ СИГНАЛИЗАЦИИ.
75 МЕХАНИЗМ ИЗМЕНЕНИЯ ПОЛОЖЕНИЯ СЪЕМНОЙ ЦЕПИ
ВЫКЛЮЧАТЕЛЬ.
76 РЕЛЕ ПЕРЕГРУЗКИ ПОСТОЯННОГО ТОКА – это реле, которое работает при перегрузке постоянного тока
выше заданной величины.Он также может быть снабжен заданным значением отпускания для повторного включения шунтирующего выключателя или контактора ограничивающего нагрузку резистора, например, № 73, когда перегрузка исчезла.
76-1 функции с 73-1
76-2 функции с 73-2
76-3 функции с 73-3
76-4 функции с 73-4
77 Телеметрическое устройство
78 Реле измерения фазового угла
79 РЕЛЕ ПЕРЕМЕННОГО ТОКА – это устройство, которое управляет повторным включением
прерывателя цепи переменного тока.
80 РЕЛЕ ПОНИЖЕННОГО НАПРЯЖЕНИЯ ПОСТОЯННОГО ТОКА работает при заданном значении пониженного напряжения постоянного тока
.
81 ЧАСТОТНОЕ УСТРОЙСТВО.
82 РЕЛЕ ПОВТОРНОГО ЗАКРЫТИЯ ПОСТОЯННОГО ТОКА – это реле, которое управляет повторным включением прерывателя цепи постоянного тока
.
83 КОНТАКТОР ИЛИ РЕЛЕ ВЫБОРНОГО УПРАВЛЕНИЯ – это тот, который выбирает
между определенными источниками или условиями в оборудовании.
84 Рабочий механизм
85 Коммуникационное, несущее или контрольное реле
86 БЛОКИРОВКА оборудования вызывает аварийное отключение. .
87 РЕЛЕ ДИФФЕРЕНЦИАЛЬНОГО ТОКА – это реле, которое работает от дифференциального тока заданной величины.
88 ВСПОМОГАТЕЛЬНЫЙ ДВИГАТЕЛЬ ИЛИ ДВИГАТЕЛЬ-ГЕНЕРАТОР используется для управления дополнительным оборудованием оборудования
, таким как насосы, воздуходувки и т. Д.Также известен как МАГНИТНЫЙ КОНТАКТОР.
Если вспомогательные двигатели или двигатели-генераторы поставляются на одном оборудовании
для нескольких различных принадлежностей, они должны быть обозначены следующим образом:
№ 88 B Вспомогательный двигатель или двигатель-генератор для нагнетателя
№ 88 Q Вспомогательный двигатель или двигатель-генератор для масла насос
№ 88 В Вспомогательный двигатель или двигатель-генератор для вакуума
№ 88 Вт Вспомогательный двигатель или двигатель-генератор для воды.
89 ЛИНИЙНЫЙ ВЫКЛЮЧАТЕЛЬ используется в качестве разъединителя в цепи постоянного тока
.
90 РЕГУЛИРУЮЩЕЕ УСТРОЙСТВО.
90C Регулятор тока
90P Регулятор мощности
90PF Регулятор коэффициента мощности
90V Регулятор напряжения
90VAR Регулятор реактивной мощности.
91 НАПРАВЛЕНИЕ НАПРЯЖЕНИЯ ПОСТОЯННОГО ТОКА РЕЛЕ работает, когда напряжение постоянного тока
превышает определенную величину в заданном направлении.
92 НАПРЯЖЕНИЕ ПОСТОЯННОГО ТОКА НАПРЯЖЕНИЕ РЕЛЕ И ТОКОВОЕ РЕЛЕ используется для индикации замыкания цепи, когда напряжение превышает определенную величину
в заданном направлении, и для индикации размыкания этой цепи
, когда ток превышает определенную величину в обратном направлении
.
93 КОНТАКТОР ИЛИ РЕЛЕ, ИЗМЕНЯЮЩИЙ ПОЛЕ, – это тот, который выполняет функцию
для изменения количества или источника возбуждения на машине.
94 ОТКЛЮЧЕНИЕ БЕЗОПАСНОГО РЕЛЕ ИЛИ КОНТАКТОРА – это реле
, которое действует как отключающий контактор для отключения оборудования. (Как реле
без срабатывания, оно функционирует для предотвращения немедленного повторного включения прерывателя цепи в случае его размыкания сразу после перегрузки, даже если исходная замыкающая цепь все еще остается замкнутой. )
95 , 97, 98, 99 Для конкретных приложений, где другие номера не подходят
96 Преобразователь

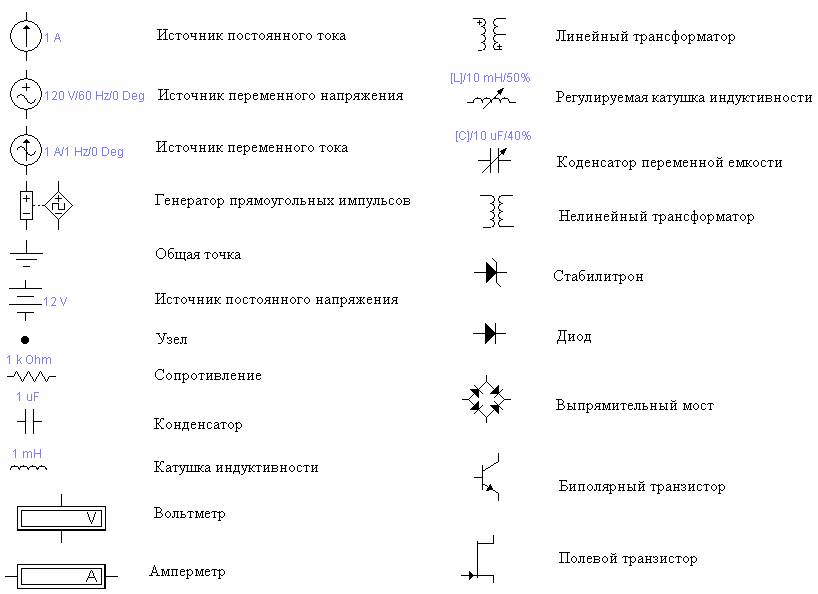

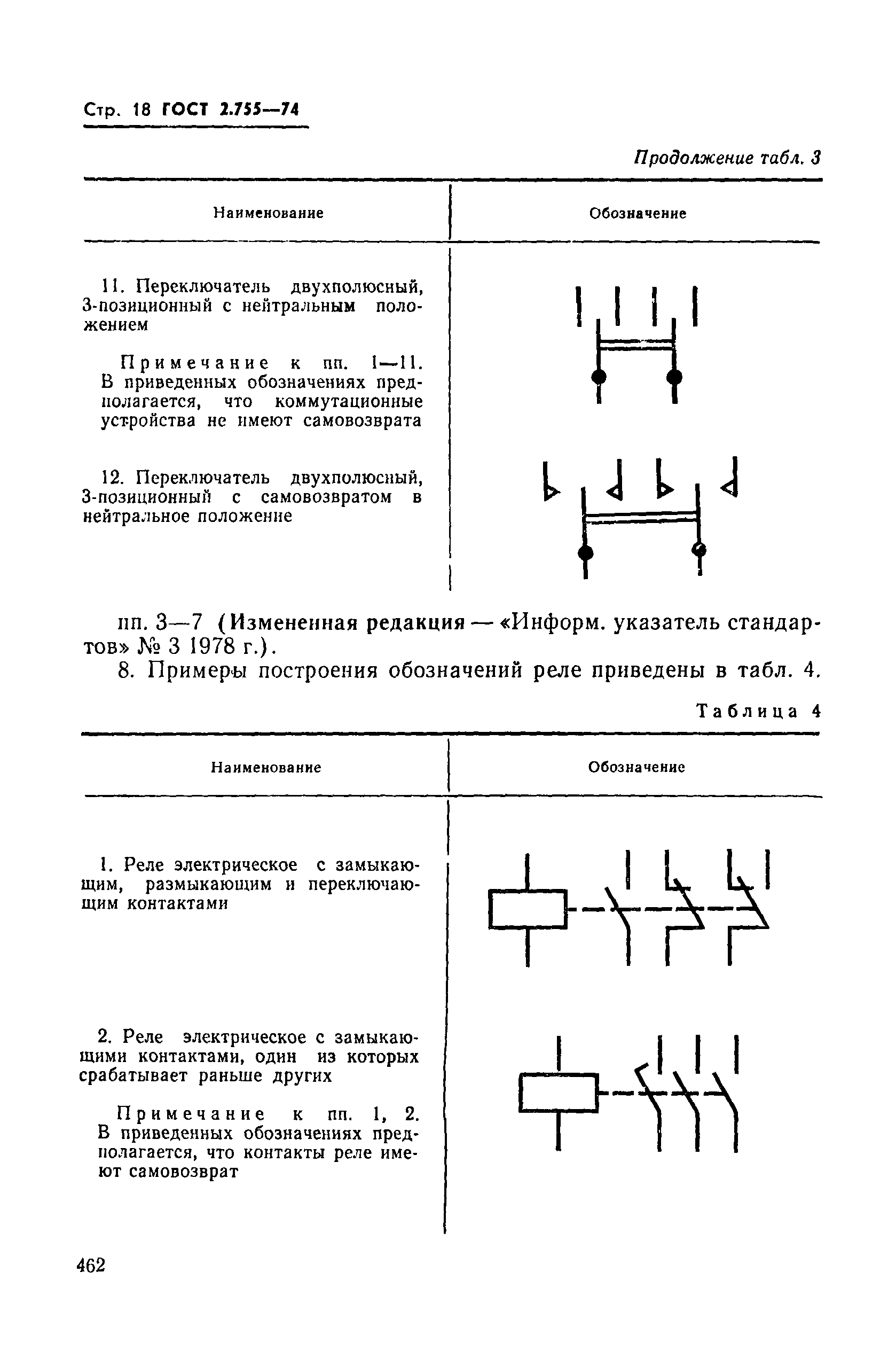

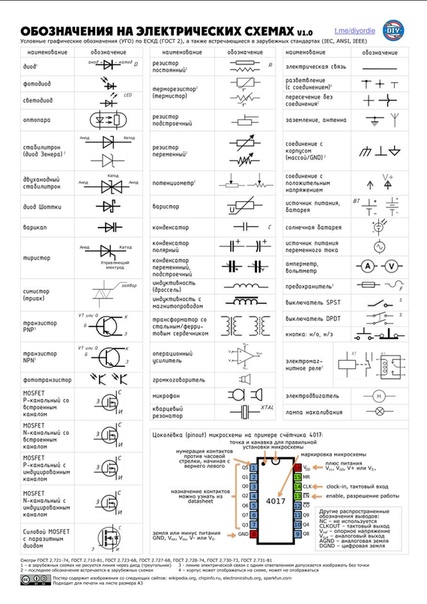

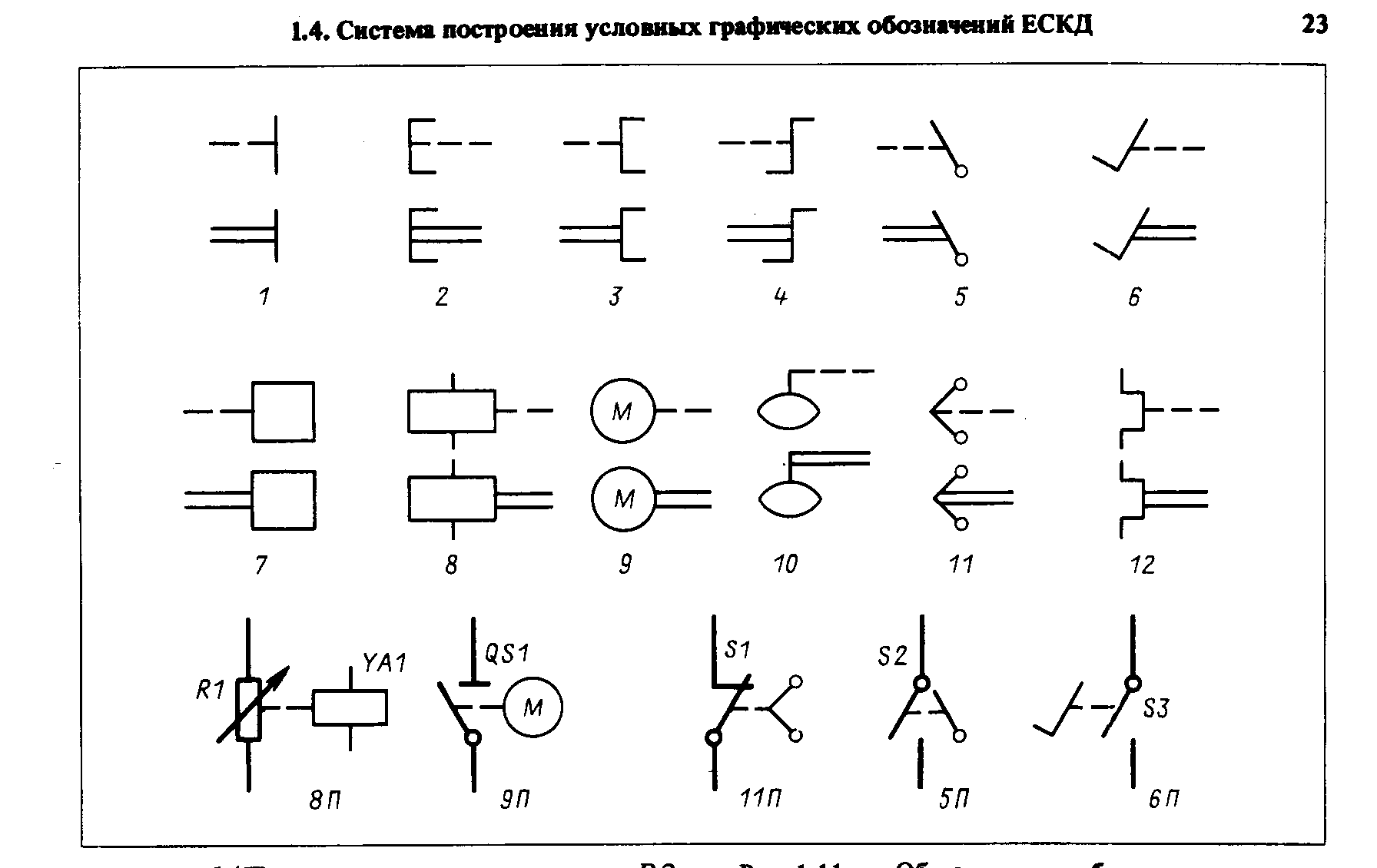

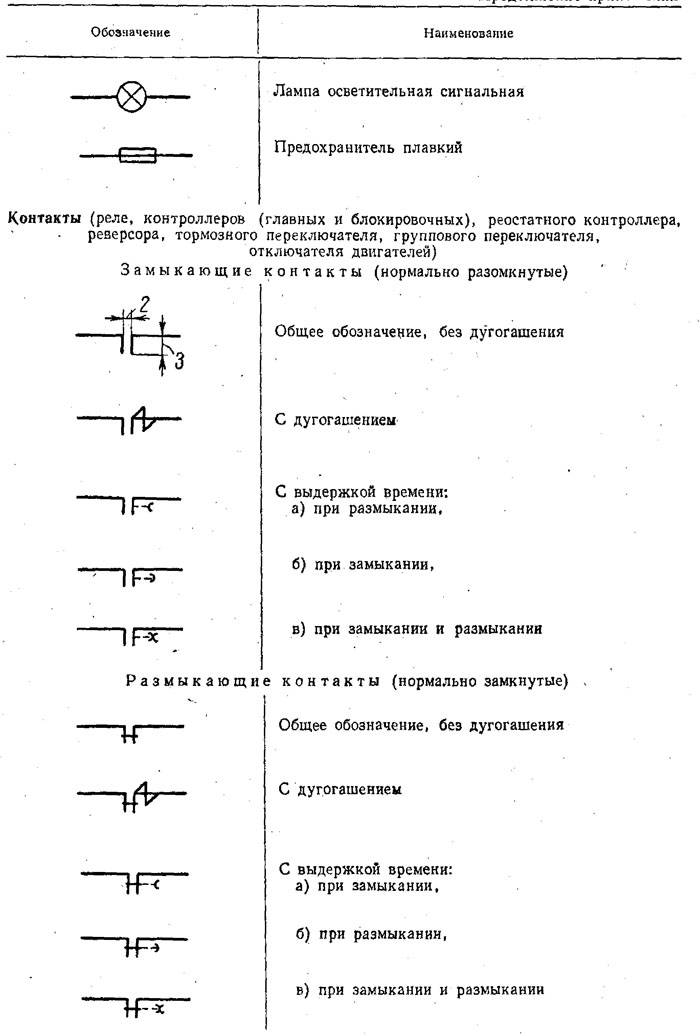

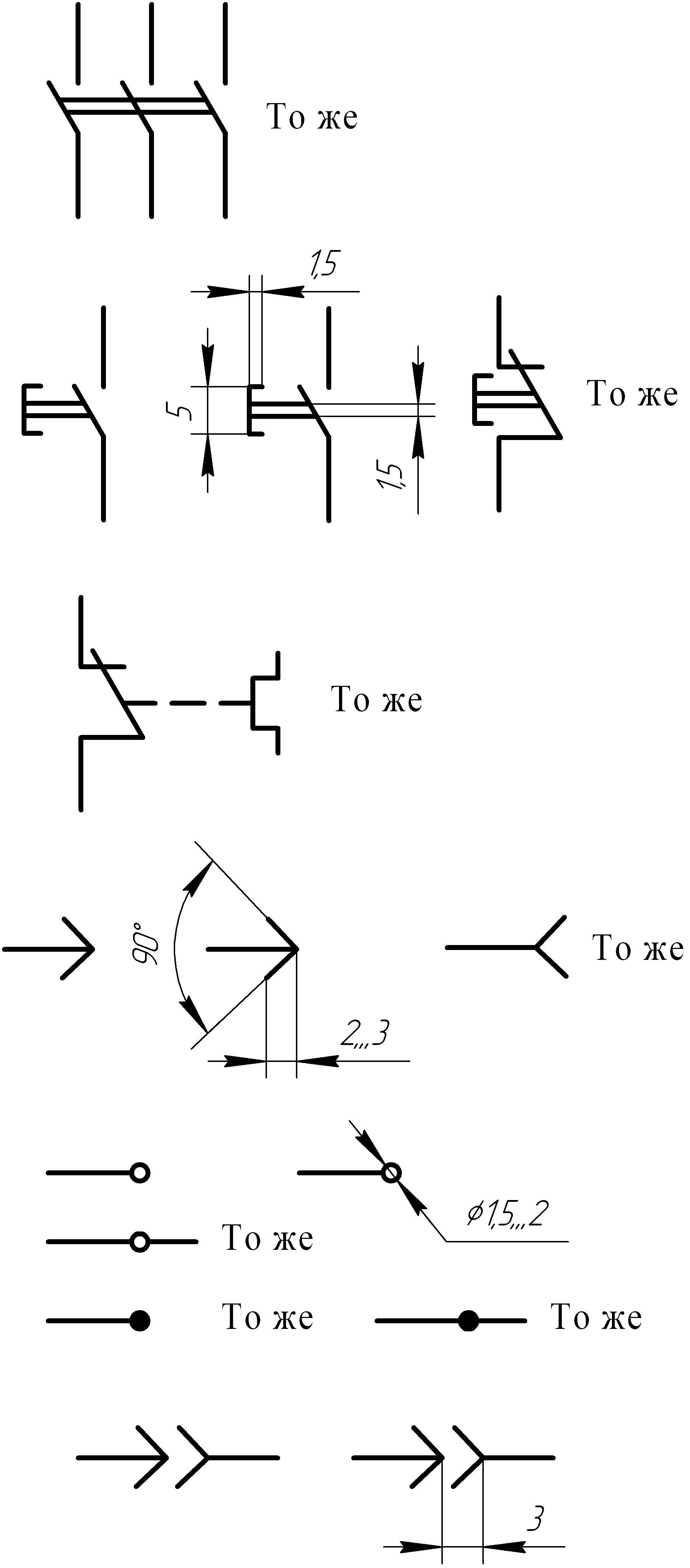

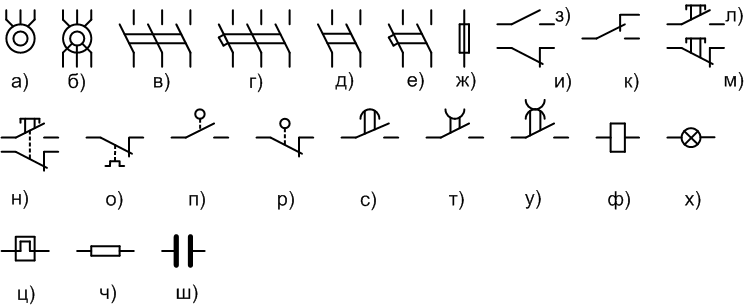

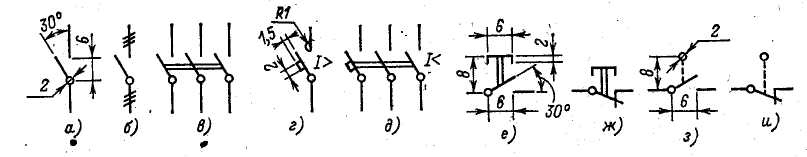

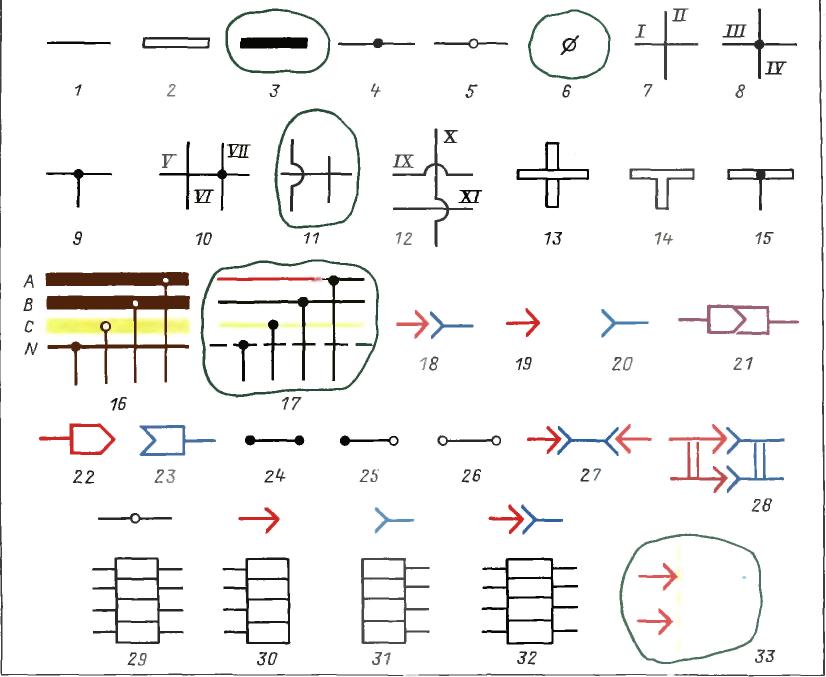

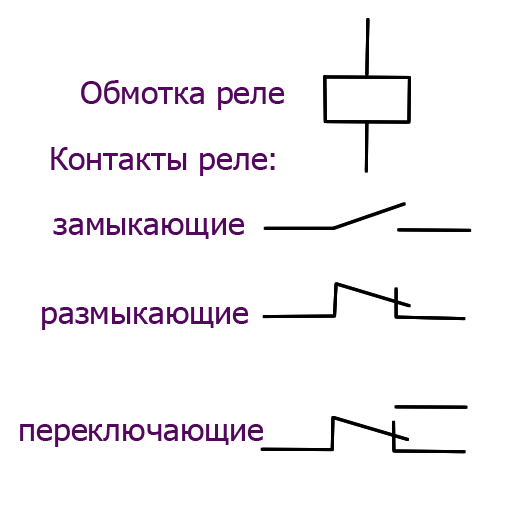

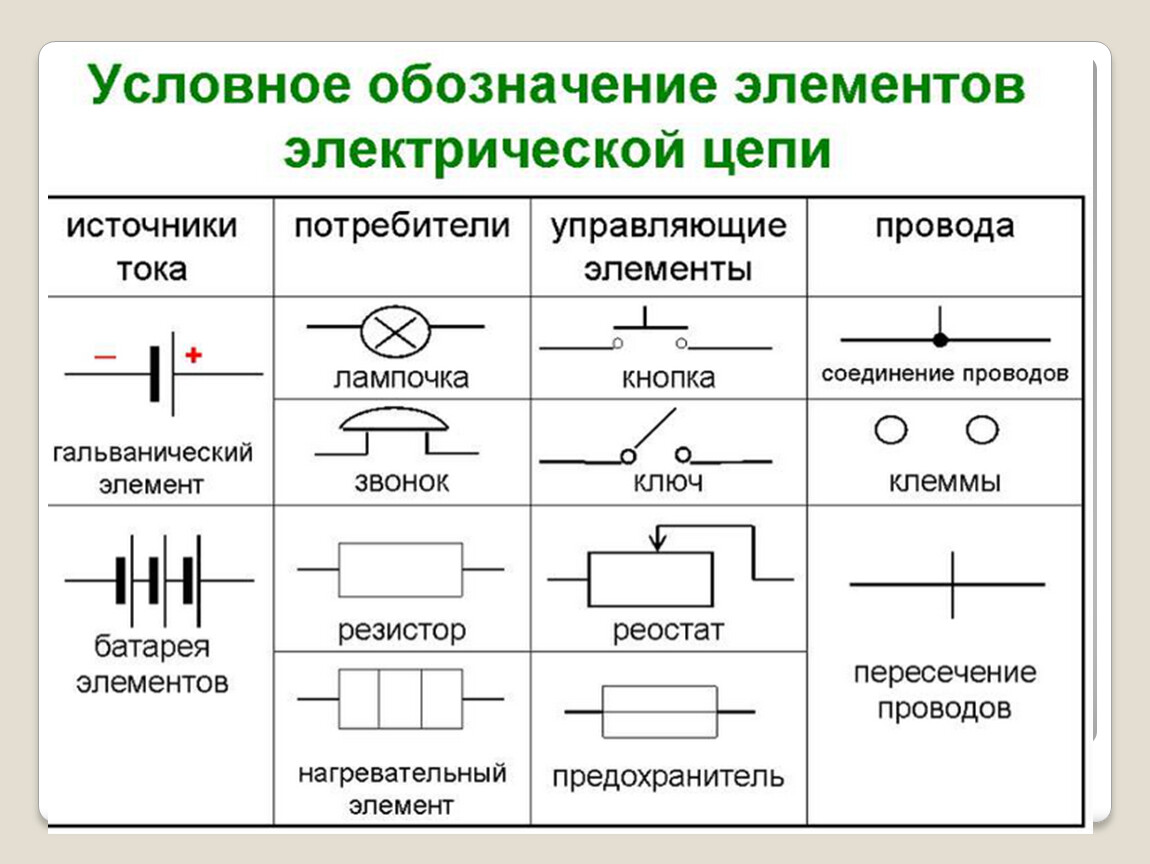

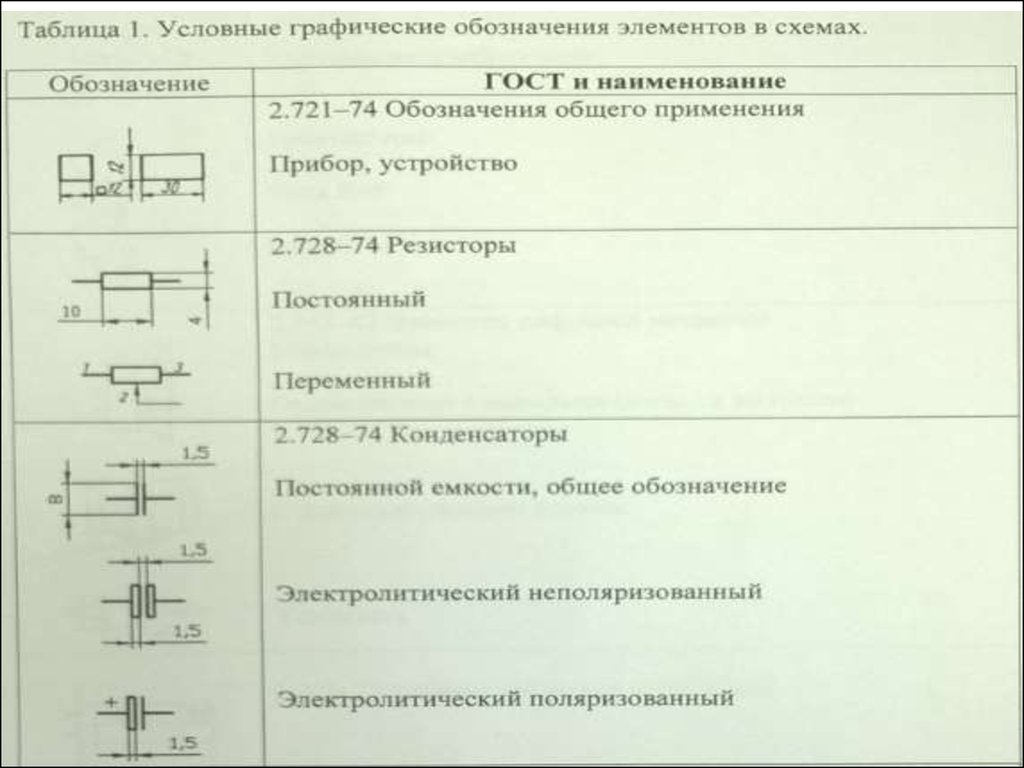

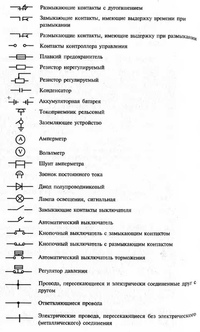

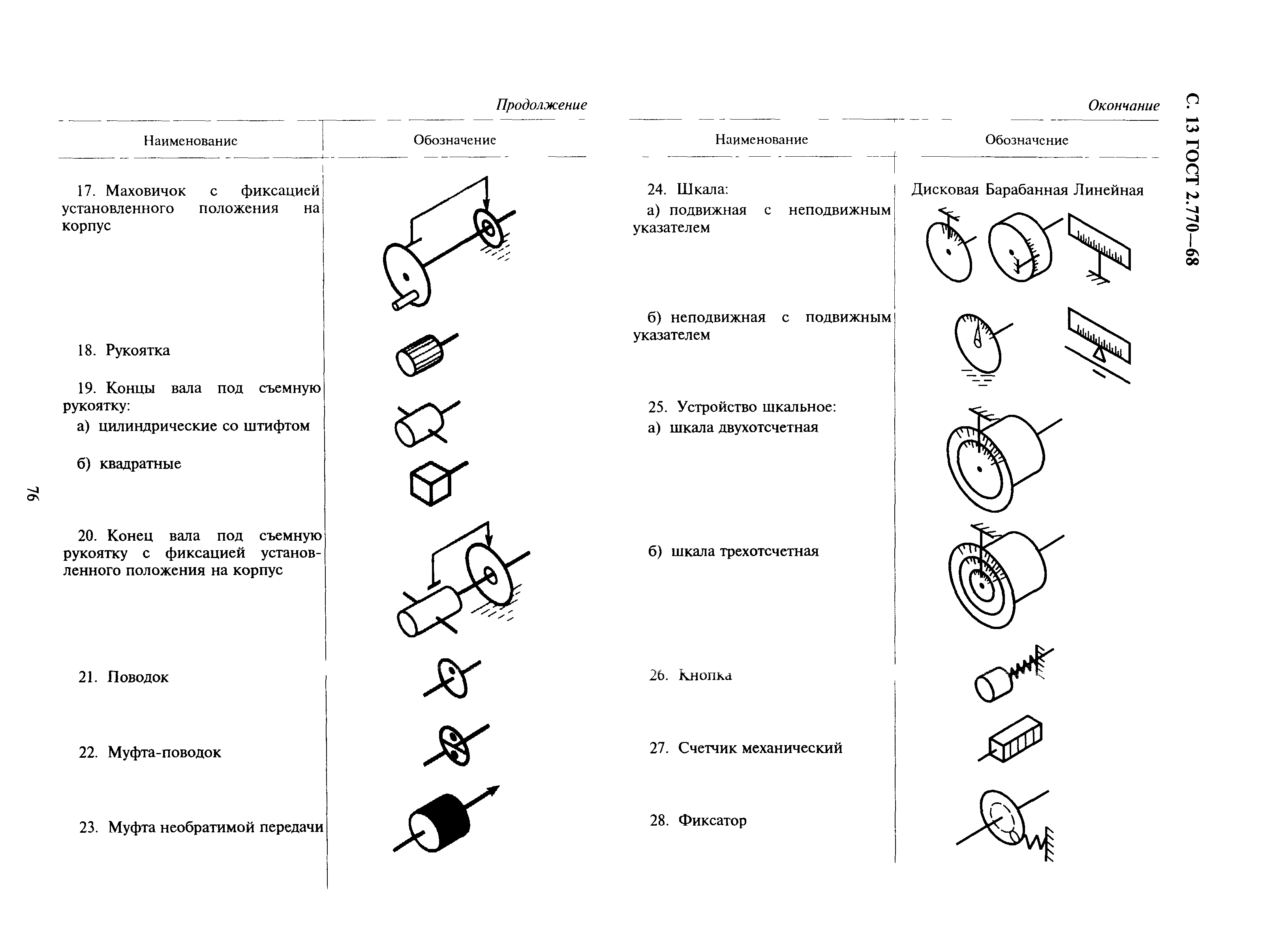

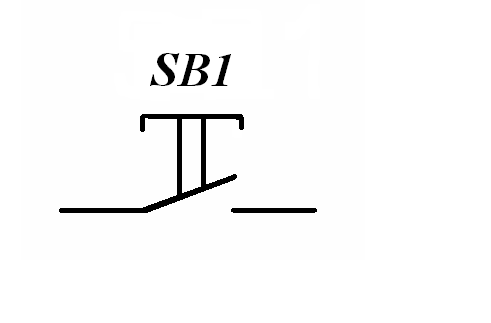

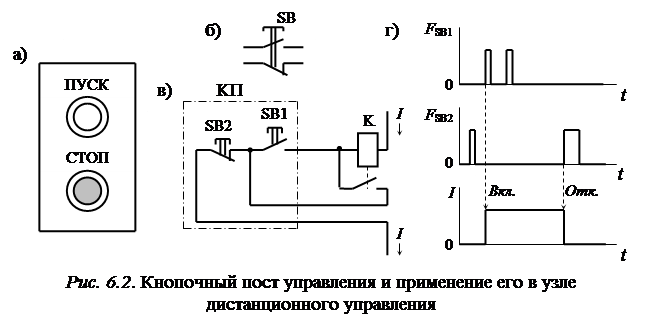

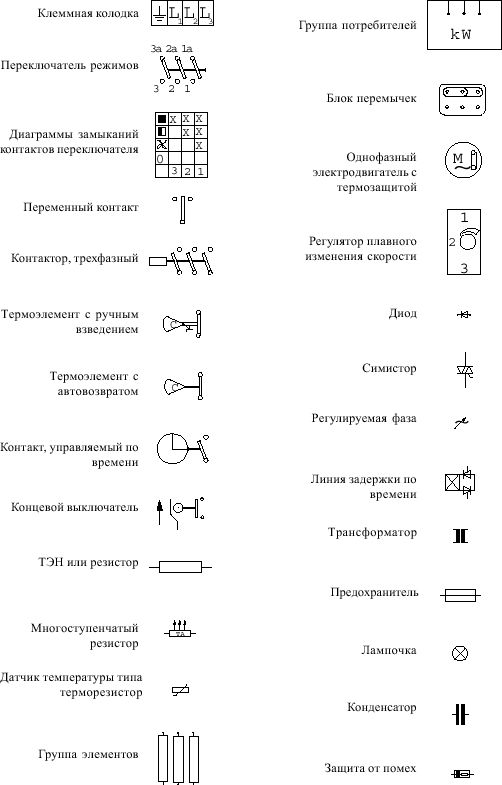

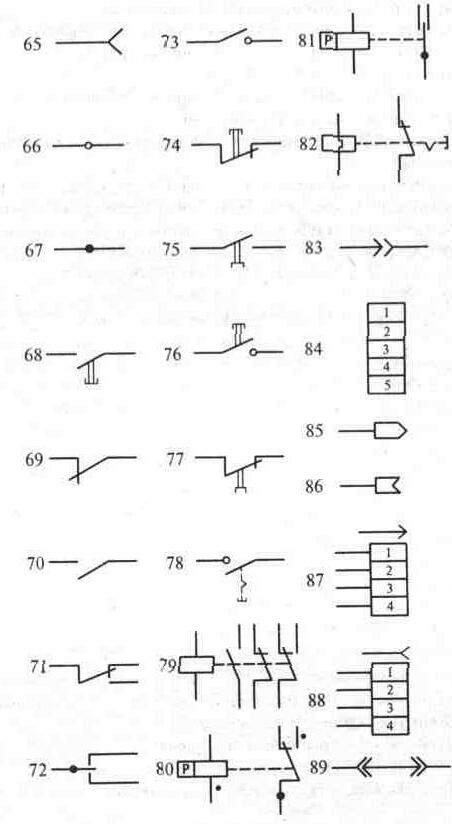

Электрические символы1:


> Резюме: Идентификация символов связи, используемых в электрических конструкциях, для понимания чертежей и электрических чертежей.

Узнайте, чем другие делятся на Спросите электрика:
Я думаю, что это здорово, что кто-то готов помочь другим таким образом. Нам нужно больше таких людей в этом Мире. Фил из города Думагете, Великобритания

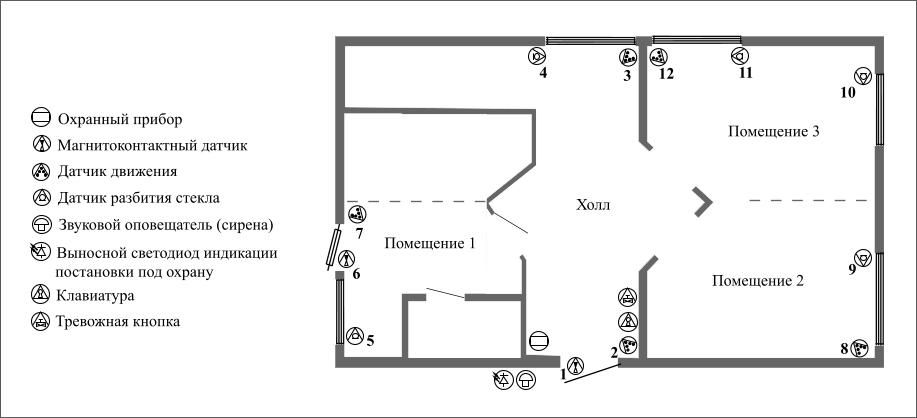

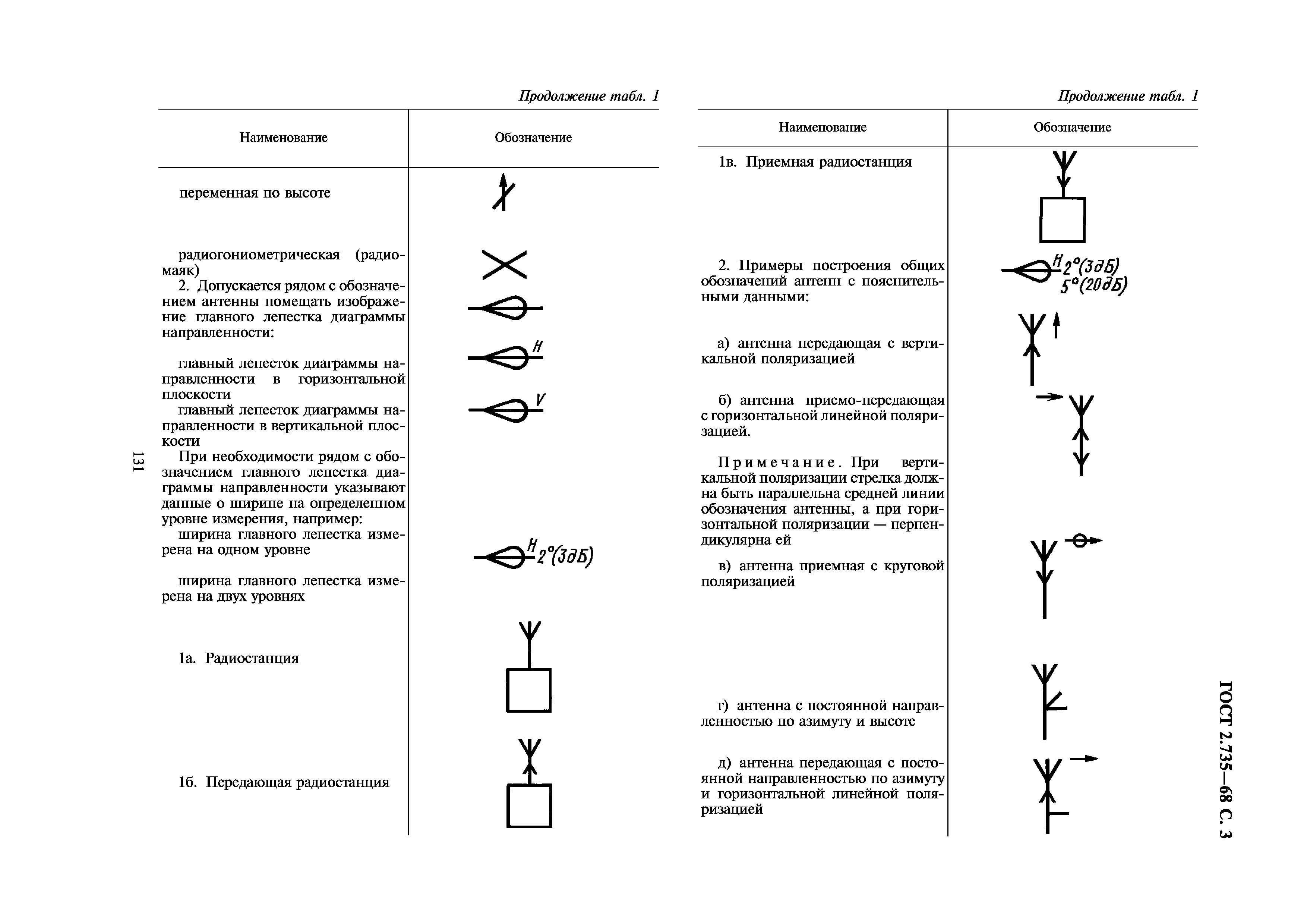

Коммуникационные символы для домашней электропроводки


Этот список символов связи поможет вам идентифицировать эти устройства на электрическом чертеже или схеме подключения.

Выполняя любую электрическую проводку для любого из этих устройств связи, вы сможете определить тип и расположение различных устройств из этого списка символов связи.

Список включает описание обычно используемых устройств, которые представлены этими коммуникационными символами.

style = “clear: left”>
Этот список коммуникационных символов и устройств включает устройства низкого напряжения, аварийной сигнализации и сигнализации на 120 вольт.

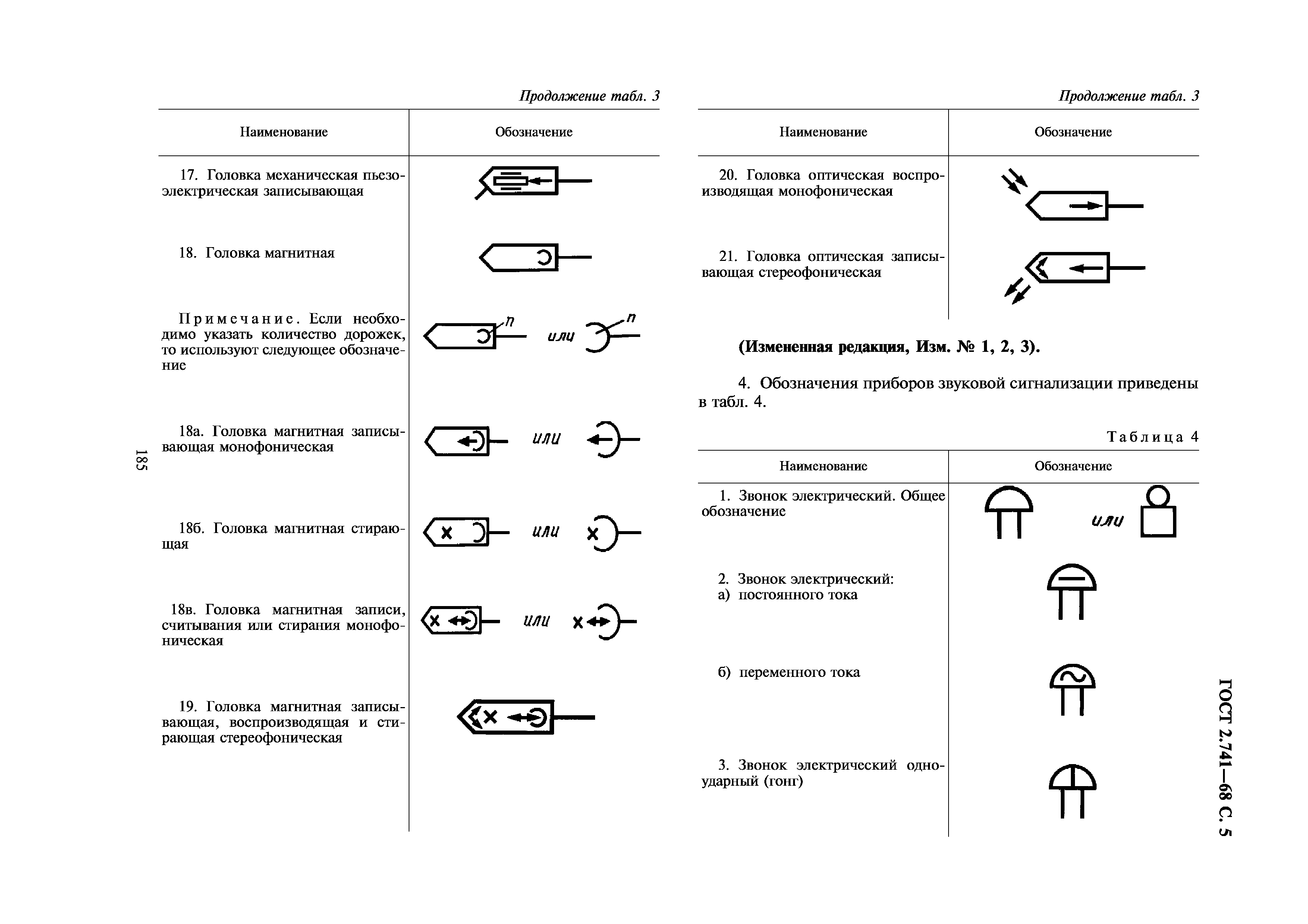

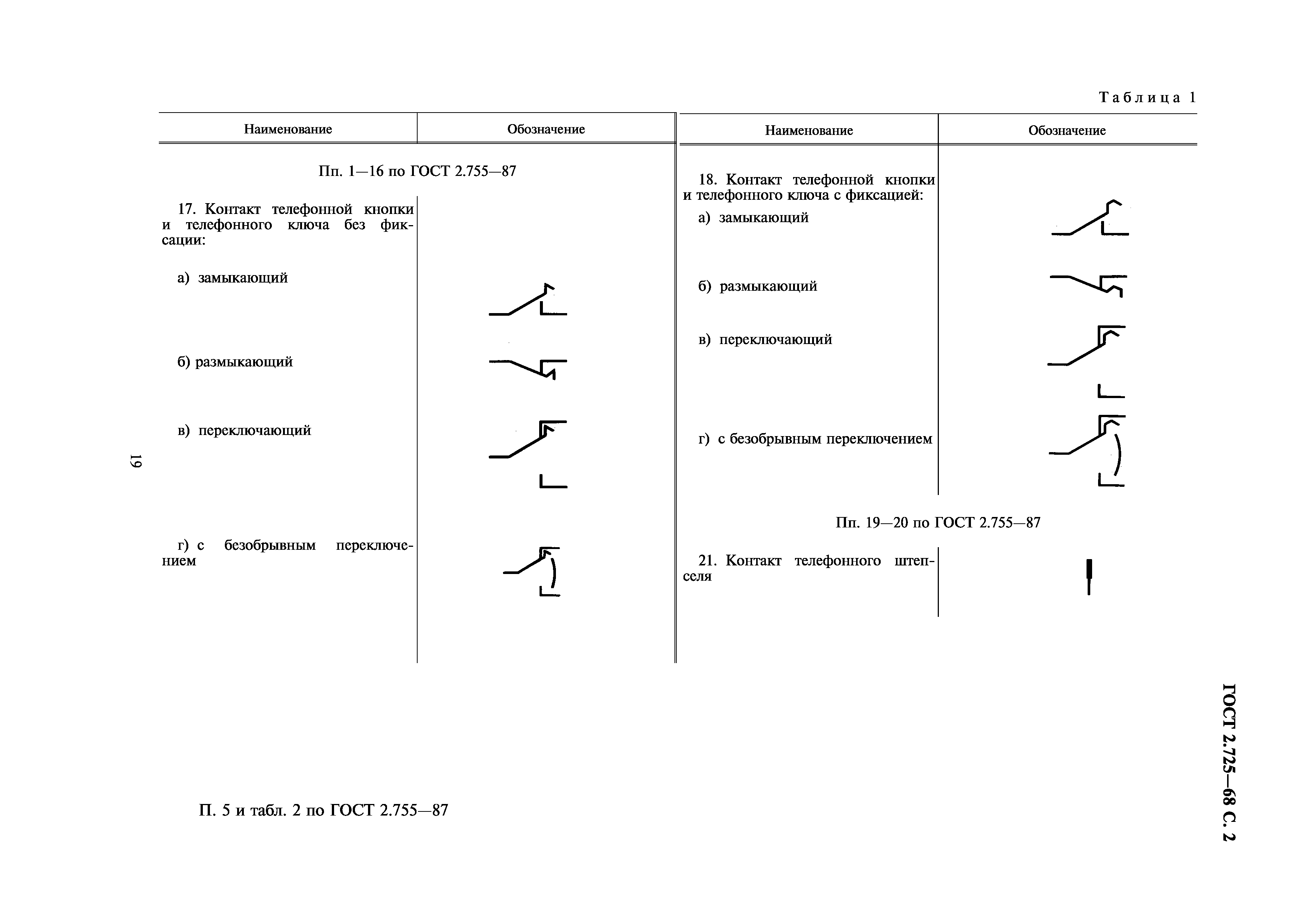

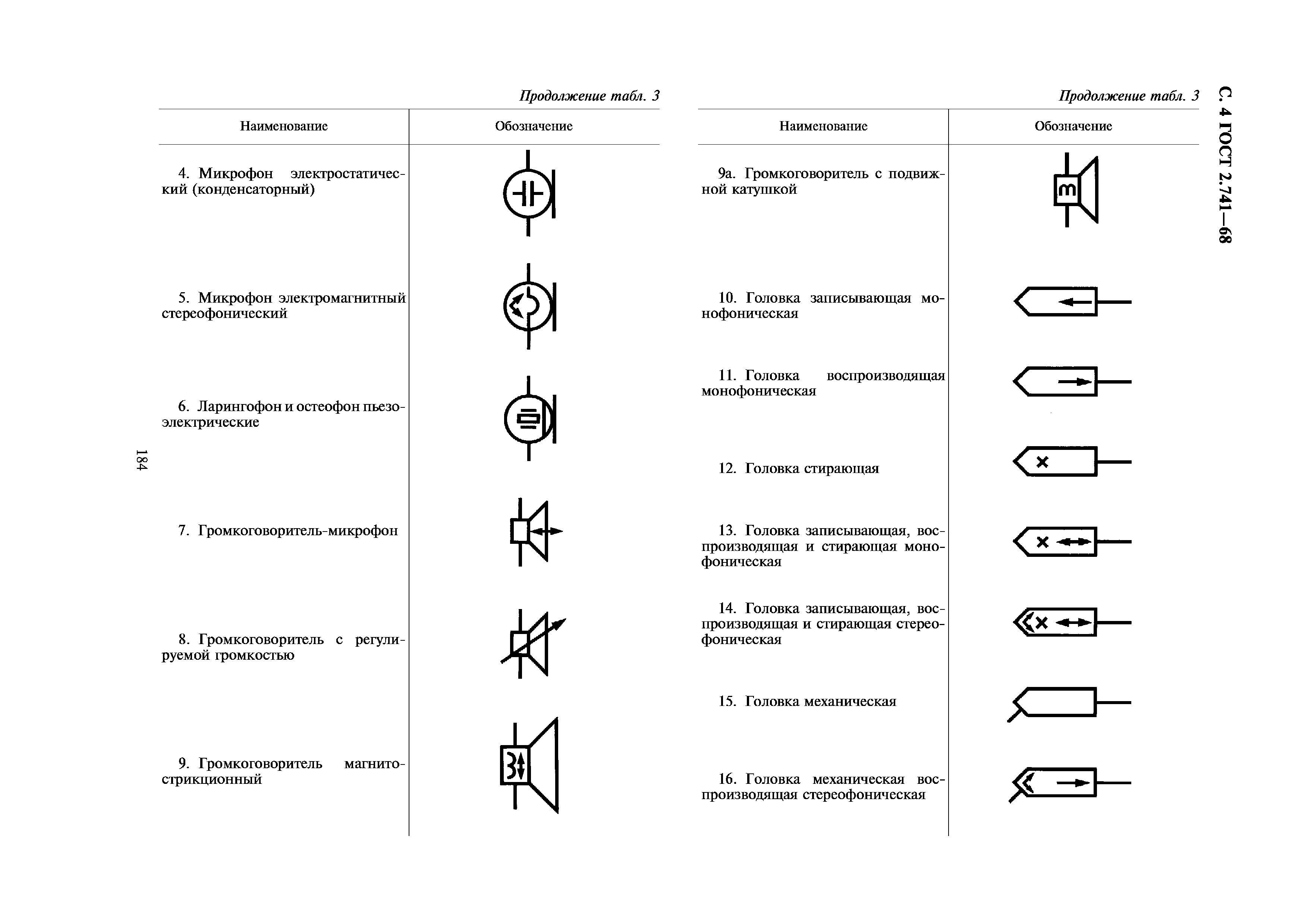

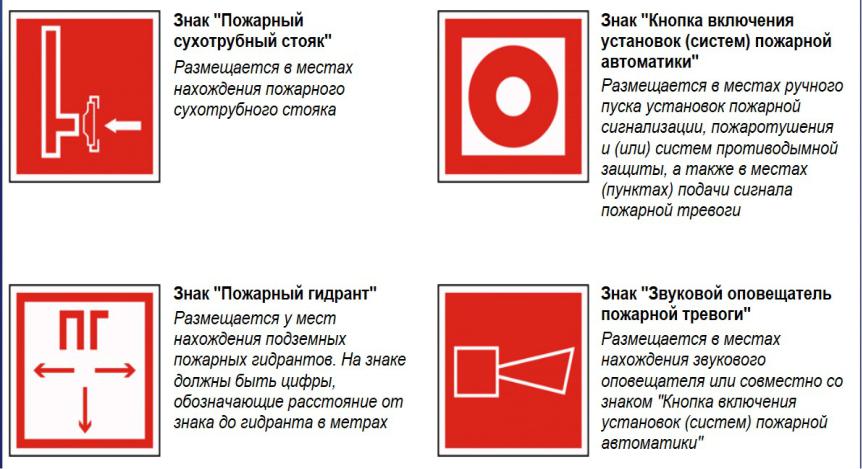

Символы электрических схем для сигналов и связи



Видео “Электропроводка” № 2


Советы по электромонтажу для проектов домашней электропроводки Автоматический выключатель, розетка на настенном выключателе, светильник без заземляющего провода, помощь в проектах домашней электропроводки.

См. Еще видео о проводке в доме от Ask The Electrician:


Узнайте больше из моего видеокурса по домашнему электричеству:

» Вы можете избежать дорогостоящих ошибок! «

Вот как это сделать:
Подключите его правильно с помощью моей иллюстрированной книги по электромонтажу
Отлично подходит для любого проекта домашней электропроводки.



Посмотрите, как правильно подключить! Подробнее о проводке в жилом доме

Полное руководство по домашнему электромонтажу

Идеально подходит для домовладельцев, разнорабочих, электрика, строительного инспектора, преподавателей, студентов и электриков
Включает:

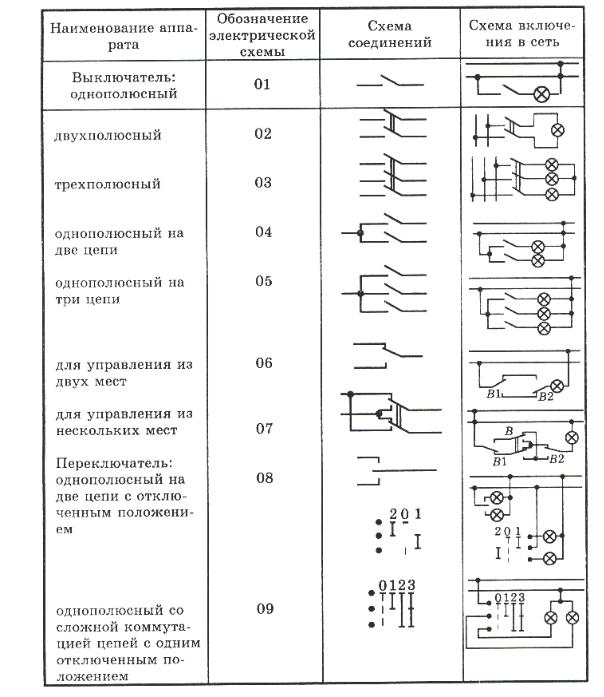

Таблица символов электропроводки
Планы электропроводки дома с символами – Комната за комнатой
Электрические чертежи с Символы розеток 240 В
Электропроводка с символами освещения 120 В
Электропроводка с символами розеток 120 В
Обозначения телефонной проводки
….и многое другое.
» Щелкните здесь, чтобы узнать больше о домашней электропроводке «

Вопросы о электрических схемах и символах связи




СВЯЗАННЫЙ

Подробнее о коммуникационных символах

коммуникационных символах – 0

2021 Мотоцикл Sport Glide | Харлей-Дэвидсон США

  • Рекомендуемое топливо с октановым числом 91 (95 RON) или выше (R + M) / 2.

  • Указанные значения являются номинальными. Производительность может отличаться в зависимости от страны и региона.

  • Стандартные и дополнительные топливные системы могут различаться в зависимости от страны.

  • Подробную информацию см. В руководстве по эксплуатации мотоцикла.

  • Оценка по результатам испытаний на экономию топлива на образце мотоцикла из соответствующего семейства, проведенных Harley-Davidson в идеальных лабораторных условиях.Не все модели мотоциклов проходят испытания на экономию топлива. Экономия топлива и пробег могут отличаться в зависимости от модели мотоцикла в семье. Ваш пробег может варьироваться в зависимости от ваших личных привычек вождения, погодных условий, продолжительности поездки, состояния транспортного средства, конфигурации транспортного средства и других условий. Пробег при обкатке может отличаться.

  • Указанные цены являются рекомендуемыми розничными ценами производителя на базовые модели. Такие варианты, как цвет, доступны за дополнительную плату.Цены не включают налоги, право собственности, лицензионные сборы, регистрационные сборы, сборы по месту назначения, надбавки (относящиеся к затратам на сырье в цепочке поставок продукции), дополнительные аксессуары и дополнительные сборы дилеров, если таковые имеются, и могут быть изменены. Harley-Davidson возмещает дилерам расходы на выполнение предпродажной проверки и настройки, указанные производителем. Цены у дилеров могут отличаться.

  • Измерение отражает 180 фунтов.(81,7 кг) вес оператора.

  • Система безопасности Северной Америки включает иммобилайзер; За пределами Северной Америки система безопасности включает иммобилайзер и сирену.

  • Стандартные и дополнительные колеса могут различаться в зависимости от страны и региона.

  • Предложение финансирования доступно только для новых мотоциклов Harley ‑ Davidson ® , финансируемых через Eaglemark Savings Bank (ESB), и подлежит одобрению кредита.Не все кандидаты будут соответствовать требованиям. Предложение 3,49% годовых на новые мотоциклы Harley ‑ Davidson ® доступно клиентам с высоким уровнем кредита в ESB и только на срок до 60 месяцев. Годовая процентная ставка может варьироваться в зависимости от прошлой кредитной истории заявителя и срока ссуды. Например, мотоцикл Road Glide ® Limited 2021 года в цвете Vivid Black с рекомендованной розничной ценой 28 299 долларов США, без первоначального взноса и профинансированной суммой в 28 299 долларов США, срок погашения 60 месяцев и годовая процентная ставка 3,49 приводит к ежемесячным платежам в размере 514 долларов США.68. В этом примере покупатель несет ответственность за уплату применимых налогов, правового титула, лицензионных сборов и любых других сборов или сборов во время продажи. Годовая процентная ставка рассчитывается по методу простых процентов. Не действует вместе с другими предложениями. Могут применяться другие условия и ограничения. Участие дилеров может варьироваться. Предложение финансирования может быть изменено или отменено в любое время. Для получения подробной информации обратитесь к вашему дилеру Harley ‑ Davidson ® .

  • Предложение по финансированию доступно для подержанных мотоциклов Harley ‑ Davidson®, финансируемых через Eaglemark Savings Bank (ESB), и подлежит одобрению кредита.Не все кандидаты будут соответствовать требованиям. Предложение 4,49% годовых на бывшие в употреблении мотоциклы Harley ‑ Davidson® доступно клиентам с высоким уровнем кредитоспособности в ESB и только на срок до 60 месяцев. Годовая процентная ставка может варьироваться в зависимости от прошлой кредитной истории заявителя и срока ссуды. Например, модель Softail® Deluxe 2015 года в цвете Vivid Black с продажной ценой 17 845 долларов США, без первоначального взноса и профинансированной суммы в 17 845 долларов США, срок погашения 60 месяцев и 4,49% годовых приводит к ежемесячным платежам в размере 332,60 долларов США. для применимых налогов, правового титула, лицензионных сборов и любых других сборов или сборов во время продажи.Годовая процентная ставка рассчитывается по методу простых процентов. Не действует вместе с другими предложениями. Могут применяться другие условия и ограничения. Участие дилеров может варьироваться. Предложение финансирования может быть изменено или отменено в любое время. Для получения подробной информации обратитесь к вашему дилеру Harley ‑ Davidson®.

  • 1. Покупатель («Покупатель») должен приобрести новый или подержанный мотоцикл Harley-Davidson Sportster 2013 года выпуска, имеющийся на складе и имеющийся на складе, участвующий U.Дилер S. H-D («Мотоцикл, отвечающий требованиям») с 1 февраля 2019 г. по 31 августа 2019 г. («Период продаж»).
    2. Покупатель, который приобретает соответствующий критериям мотоцикл в течение периода продаж, имеет возможность обменять соответствующий критериям мотоцикл по его первоначальной покупной цене на покупку нового, незарегистрированного модельного года 2017, 2018, 2019 или 2020 Harley-Davidson Touring. , Trike, Softail, Dyna, Sportster, Street или Special 3. Edition / Shrine Big Twin мотоцикл («Мотоцикл, отвечающий критериям обмена»). Предложение ограничено одной претензией на соответствующий VIN.Исключая полицейские модели.
    Обмен должен состояться не позднее 31 августа 2020 г. («Период обмена»).
    4. Клиенты должны активировать предложение в том же представительстве H-D, где они были приобретены. Некоторые исключения применяются для клиентов, которые переезжают в течение периода Trade-Up. За подробностями обращайтесь к участвующему дилеру H-D.
    5. Владелец должен иметь оригинал документа купли-продажи и права собственности на имя первоначального владельца в качестве действительного доказательства покупки подходящего нового мотоцикла во время обмена, чтобы претендовать на это предложение.
    6. Первоначальная цена покупки не включает налоги, право собственности, регистрацию, лицензионные сборы, государственные пошлины, запчасти и аксессуары, плату за установку / подготовку / транспортировку дилера, вспомогательные продукты (например, расширенные планы обслуживания, GAP, покрытие колес и шин. и т. д.) и других дилерских надстроек, независимо от фактически уплаченной суммы.
    7. Предложение распространяется только на Соответствующие критериям мотоциклы, представленные для обмена на новый, незарегистрированный Соответствующий критериям обмен на мотоцикл большей стоимости, а не той же модели. Предложение ограничено одной претензией на соответствующий VIN.Предложение ограничено одной претензией для каждого покупателя.
    8. Покупатель несет ответственность за разницу между стоимостью Мотоцикла, отвечающего критериям обмена, и покупной ценой мотоцикла, соответствующего критериям обмена.
    9. Trade-in должен быть транспортным средством в хорошем состоянии и исправном состоянии. Шины, подвеска, двигатель и трансмиссия должны соответствовать заводским спецификациям и подлежат проверке участвующим дилером H-D. Внешний вид автомобиля не может отражать небрежное отношение или жестокое обращение. Участвующий дилер H-D будет единолично определять, находится ли предмет обмена в хорошем рабочем состоянии и в хорошем рабочем состоянии.
    10. Покупатель несет ответственность за все расходы по эксплуатации и техническому обслуживанию Соответствующего критериям мотоцикла до его обмена.
    11. Это предложение нельзя объединять с любыми другими акциями, предложениями или скидками без специального разрешения Harley-Davidson. Однако квалифицированные клиенты могут использовать специальные предложения по финансированию Harley-Davidson Financial Services в сочетании с Freedom Promise. Льгота по обмену на Freedom Promise не будет рассматриваться как часть первоначального взноса пассажира.
    12. Это предложение не может быть передано другому лицу, кроме как супругу первоначального владельца или юридически признанному сожителю первоначального владельца, при условии, что такое лицо проживает в том же домохозяйстве и имеет тот же постоянный адрес, что и первоначальный владелец. Дилер H-D может потребовать документацию для подтверждения этих отношений, прежде чем распространять предложение на супруга или сожителя.
    13. Мотоциклы, отвечающие критериям обмена, должны быть взяты со склада дилеров и не доступны для будущих заказов, поставок или залога мотоциклов вне Периода обмена.Некоторые модели мотоциклов могут быть недоступны у некоторых участвующих дилеров.
    14. Действительно только в участвующих дилерских центрах H-D в США. Предложение не действует на Гавайях. Не подлежит передаче. Невозможно обменять на наличные или их эквиваленты. Предложение недействительно для мотоциклов, приобретенных и / или поставленных вне Периода продаж или за пределами США. Harley-Davidson и / или дилеры H-D не несут ответственности за утерю или кражу документов, подтверждающих покупку. Предложение может быть изменено без предварительного уведомления. Недействительно там, где это запрещено.

  • Нет данных

  • Нет данных

  • Предложение по финансированию доступно только для подержанных мотоциклов Harley ‑ Davidson Street®, финансируемых через Eaglemark Savings Bank (ESB), и требует одобрения кредита. Не все кандидаты будут соответствовать требованиям. Предложение 5,49% годовых доступно только клиентам с высоким уровнем кредита в ESB и только на срок до 72 месяцев.Годовая процентная ставка может варьироваться в зависимости от прошлой кредитной истории заявителя и срока ссуды. Например, модель мотоцикла Street ™ XG500 2015 года в цвете Vivid Black с продажной ценой 6799 долларов, без первоначального взноса и профинансированной суммой в 6799 долларов, срок погашения 72 месяца и 5,49% годовых, в результате ежемесячные платежи составляют 111,05 долларов. В этом примере покупатель несет ответственность за уплату применимых налогов, правового титула, лицензионных сборов и любых других сборов или сборов во время продажи. Годовая процентная ставка рассчитывается по методу простых процентов.Не действует вместе с другими предложениями. Могут применяться другие условия и ограничения. Участие дилеров может варьироваться. Предложение финансирования может быть изменено или отменено в любое время. Для получения подробной информации обратитесь к вашему дилеру Harley ‑ Davidson®.

  • Предложение финансирования доступно только для новых мотоциклов Harley ‑ Davidson ® , финансируемых через Eaglemark Savings Bank (ESB), и подлежит одобрению кредита.Не все кандидаты будут соответствовать требованиям. Предложение 2,99% годовых на новые мотоциклы Harley ‑ Davidson ® доступно клиентам с высоким уровнем кредита в ESB и только на срок до 60 месяцев. Годовая процентная ставка может варьироваться в зависимости от прошлой кредитной истории заявителя и срока ссуды. Например, Heritage Classic 2021 в цвете Vivid Black с рекомендованной розничной ценой 18 999 долларов США, 10% первоначальным взносом и профинансированной суммой 17 099,10 долларов США, сроком погашения 60 месяцев и годовой процентной ставкой 2,99 приводит к ежемесячным платежам в размере 307,17 долларов США. В этом примере покупатель несет ответственность за уплату применимых налогов, правового титула, лицензионных сборов и любых других сборов или сборов во время продажи.Годовая процентная ставка рассчитывается по методу простых процентов. Не действует вместе с другими предложениями. Могут применяться другие условия и ограничения. Участие дилеров может варьироваться. Предложение финансирования может быть изменено или отменено в любое время. Для получения подробной информации обратитесь к вашему дилеру Harley-Davidson ® .

  • Предложение по финансированию доступно только для подержанных мотоциклов Harley-Davidson, финансируемых через Eaglemark Savings Bank (ESB), и подлежит одобрению кредита.Не все кандидаты будут соответствовать требованиям. Предложение 3,99% годовых доступно только для клиентов с высоким кредитным уровнем, которые закончили Академию верховой езды, квалифицированные райдеры, MSF или другие аккредитованные государством курсы в течение 180 дней с даты подачи заявки и только на срок до 60 месяцев. Годовая процентная ставка может варьироваться в зависимости от прошлой кредитной истории заявителя и срока ссуды. Например, модель Harley-Davidson Street® 750 2019 года в цвете Vivid Black с продажной ценой 7599 долларов США, 10% первоначальным взносом и профинансированной суммой в 6839,10 долларов США, сроком погашения 60 месяцев и 3.При процентной ставке 99% ежемесячные выплаты составляют 125,92 доллара США. В этом примере покупатель несет ответственность за уплату применимых налогов, правового титула, лицензионных сборов и любых других сборов или сборов во время продажи. Годовая процентная ставка рассчитывается по методу простых процентов. Не действует вместе с другими предложениями. Могут применяться другие условия и ограничения. Участие дилеров может варьироваться. Предложение финансирования может быть изменено или отменено в любое время. За подробностями обращайтесь к своему дилеру Harley-Davidson®.

  • Кредитором и эмитентом карты Harley ‑ Davidson® Visa® является U.Национальная ассоциация S. Bank в соответствии с лицензией Visa U.S.A. Inc.

  • Предложение по финансированию доступно только для действующих военнослужащих США и только для мотоциклов Harley-Davidson®, финансируемых через Eaglemark Savings Bank, и подлежит утверждению кредита. Не все кандидаты будут соответствовать требованиям. Предложение No Money Down доступно только для квалифицированных соискателей кредитного уровня. Предложение 5,39% годовых доступно только заявителям наивысшего кредитного уровня и только на срок до 60 месяцев.Годовая процентная ставка и первоначальный взнос могут варьироваться в зависимости от прошлой кредитной истории заявителя и срока ссуды. Например, мотоцикл Softail Slim ® 2021 года в цвете Vivid Black с рекомендованной розничной ценой 15 999 долларов США, без первоначального взноса и профинансированной суммой в 15 999 долларов США, срок погашения 60 месяцев и 5,39% годовых, ежемесячные платежи составляют 304,79 долларов США. В этом примере покупатель несет ответственность за уплату применимых налогов, правового титула, лицензионных сборов и любых других сборов или сборов во время продажи. Годовая процентная ставка рассчитывается по методу простых процентов.Не действует вместе с другими предложениями. Могут применяться другие условия и ограничения. Предложение финансирования может быть изменено или отменено в любое время. Для получения подробной информации обратитесь к вашему дилеру Harley ‑ Davidson®. Активные вооруженные силы включают в себя: армию США, флот, морскую пехоту, военно-воздушные силы, береговую охрану, национальную гвардию и резервы.

  • Предложение финансирования доступно только для новых моделей мотоциклов Harley-Davidson® Sportster®, финансируемых через Eaglemark Savings Bank (ESB), и подлежит утверждению кредита.Не все кандидаты будут соответствовать требованиям. Предложение 8,49% годовых доступно только клиентам с высоким уровнем кредита в ESB и только на срок до 84 месяцев. Годовая процентная ставка может варьироваться в зависимости от прошлой кредитной истории заявителя и срока ссуды. Например, 2021 Iron 883 ™ в черном дениме с рекомендованной розничной ценой 9 749 долларов США, 10% первоначальным взносом и профинансированной суммой 8 774,10 долларов США, сроком погашения 84 месяца и 8,49% годовых приводит к ежемесячным платежам в размере 138,91 долларов США. В этом примере покупатель несет ответственность за уплату применимых налогов, правового титула, лицензионных сборов и любых других сборов или сборов во время продажи.Годовая процентная ставка рассчитывается по методу простых процентов. Не действует вместе с другими предложениями. Могут применяться другие условия и ограничения. Участие дилеров может варьироваться. Предложение финансирования может быть изменено или отменено в любое время. За подробностями обращайтесь к своему дилеру Harley-Davidson.

  • Предложение финансирования доступно только для новых мотоциклов Harley ‑ Davidson®, финансируемых через Eaglemark Savings Bank (ESB), и подлежит утверждению кредита.Не все кандидаты будут соответствовать требованиям. Это предложение в размере 7,99% доступно для новых мотоциклов Harley ‑ Davidson® клиентам с высоким уровнем кредитоспособности в ESB и только на срок до 84 месяцев. Годовая процентная ставка может варьироваться в зависимости от прошлой кредитной истории заявителя и срока ссуды. Например, мотоцикл Softail ® Standard 2021 года в цвете Vivid Black с рекомендованной розничной ценой в размере 13 599 долларов США, 10% первоначальным взносом и профинансированной суммой в 12 239,10 долларов США, сроком погашения 84 месяца и годовой процентной ставкой 7,99% приводит к ежемесячным платежам в размере 190 долларов США.70. В этом примере покупатель несет ответственность за уплату применимых налогов, правового титула, лицензионных сборов и любых других сборов или сборов во время продажи. Годовая процентная ставка рассчитывается по методу простых процентов. Не действует вместе с другими предложениями. Могут применяться другие условия и ограничения. Участие дилеров может варьироваться. Предложение финансирования может быть изменено или отменено в любое время. Для получения подробной информации обратитесь к вашему дилеру Harley ‑ Davidson®.

  • Предложение финансирования доступно только для новых мотоциклов Harley ‑ Davidson®, финансируемых через Eaglemark Savings Bank (ESB), и подлежит утверждению кредита.Не все кандидаты будут соответствовать требованиям. Это предложение в размере 7,99% доступно для новых мотоциклов Harley ‑ Davidson® клиентам с высоким уровнем кредитоспособности в ESB и только на срок до 84 месяцев. Годовая процентная ставка может варьироваться в зависимости от прошлой кредитной истории заявителя и срока ссуды. Например, мотоцикл Electra Glide® Standard 2021 года в цвете Vivid Black с рекомендованной розничной ценой 18 999 долларов США, 10% первоначальным взносом и профинансированной суммой 17 099,10 долларов США, сроком погашения 84 месяца и годовой ставкой 7,99% приводит к ежемесячным платежам в размере 266,43 долларов США. В этом примере покупатель несет ответственность за уплату применимых налогов, правового титула, лицензионных сборов и любых других сборов или сборов во время продажи.Годовая процентная ставка рассчитывается по методу простых процентов. Не действует вместе с другими предложениями. Могут применяться другие условия и ограничения. Участие дилеров может варьироваться. Предложение финансирования может быть изменено или отменено в любое время. Для получения подробной информации обратитесь к вашему дилеру Harley ‑ Davidson®.

  • Указанные цены, как правило, являются рекомендованной розничной ценой производителя (MSRP) без налогов, стоимости доставки, дополнительных аксессуаров, дополнительных дилерских сборов и могут быть изменены без предварительного уведомления.Цены и выбор в местных представительствах могут отличаться. Все налоги являются дополнительными. STACYC оставляет за собой право без предварительного уведомления в любое время прекратить производство любого из приведенных здесь пунктов или изменить спецификации или конструкцию без каких-либо обязательств перед заказчиком. Все товары доступны в зависимости от наличия и предварительной продажи нашими дилерами.

  • Оценки запаса хода приведены в соответствии с SAE J2982 и основаны на ожидаемых характеристиках полностью заряженной аккумуляторной батареи при эксплуатации в определенных условиях.Фактический диапазон будет зависеть от привычек вождения, погодных условий и состояния оборудования.

  • Предложение финансирования доступно только для новых моделей мотоциклов Harley-Davidson® Touring 2019 года, финансируемых через Eaglemark Savings Bank, и подлежит одобрению кредита. Не все кандидаты будут соответствовать критериям годовой процентной ставки (APR), которая будет варьироваться в зависимости от прошлых кредитных показателей заявителя и срока ссуды.Предложение финансирования доступно только на срок до 60 месяцев. Например, мотоцикл Road Glide® Special 2019 года в цвете Billiard Blue с рекомендованной розничной ценой 27 989 долларов США, без первоначального взноса и профинансированной суммы в 27 989 долларов США, срок погашения 60 месяцев и годовая процентная ставка 2,99 приводит к ежемесячным платежам в размере 502,80 долларов США. В этом примере покупатель несет ответственность за уплату применимых налогов, правового титула, лицензионных сборов и любых других сборов или сборов во время продажи. Годовая процентная ставка рассчитывается по методу простых процентов. Не действует вместе с другими предложениями.Заказчик должен получить доставку до 30 сентября 2019 г. Могут применяться другие условия и ограничения. Участие дилеров может варьироваться. Предложение финансирования может быть изменено или отменено в любое время. За подробностями обращайтесь к дилеру Harley-Davidson®.

  • Бесплатная быстрая зарядка постоянным током в участвующих дилерских центрах H-D и 500 кВт-часов на зарядных станциях Electrify America.

  • Возможные государственные стимулы указаны только в информационных целях.Федеральный налоговый кредит может составлять 10% от стоимости квалифицированного автомобиля, но не более 2500 долларов. Доступность и право на участие различаются, могут быть изменены без предварительного уведомления и находятся вне контроля Harley-Davidson. Право на участие и сумма кредитов и скидок зависят от вашей личной ситуации. Пожалуйста, проконсультируйтесь со своим налоговым специалистом и в вашем государственном или федеральном агентстве для получения подробной информации и требований к участникам.

  • Дополнительные расходы, связанные с затратами на сырье в цепочке поставок продукции

  • Основные символы и значения блок-схемы | Шаблон для пневматического 5-ходового 3-позиционного клапана – Mac | Геометрия плоскости – Библиотека векторных трафаретов

    Аннотация

    Карточка

    Проверка / аудит (ромб)

    Проверка / ревизия (квадрат)

    Разобрать по копиям

    Комментарий / символ примечания (скобка)

    Линия связи

    Сравнить (алмаз)

    Сравнить (квадрат)

    Заполненная форма

    Символ параллелизма (вилка / соединение)

    Условный селектор

    Передача управления

    База данных

    Ввод / вывод данных

    Решение

    Индикатор решения – №

    Индикатор решения – Да

    Задержка

    Хранилище с прямым доступом

    Дисковое хранилище

    Дисплей

    Разделенный процесс (таблица)

    Документ

    Entity (округлено)

    Событие

    Выписка

    Поточная линия

    Внутренняя память

    Условное обозначение соединения

    Лайновый документ

    Линейный / растушеванный процесс

    Ограничение цикла

    Ручной файл

    Ручной ввод

    Ручное управление

    Объединить

    Мультидокумент

    Многопроцессный

    Вне страницы ссылка – стрелка

    Внешняя ссылка – входящая

    Внестраничная ссылка – исходящая

    Ссылка на страницу / Пункт проверки

    или

    Стр.

    Лента бумажная

    Предопределенный процесс

    Подготовить условное

    Шаг процесса

    Ориентир

    Хранилище с последовательным доступом

    Сортировка

    Старт (круг)

    Начало (эллипс)

    Пиктограмма Stickman

    Сохраненные данные

    Сводка

    Документ с тегами

    Тегированный процесс

    Конечная точка

    Основная надпись

    Пиктограмма торса

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
