Цвет и обозначение фазы и нуля в проводах. Что такое l1 в электрике. Маркировка проводов (N, PE, L) Обозначение проводов l n что значит

В подавляющем большинстве кабелей разная расцветка изоляции жил. Сделано это в соответствие с ГОСТом Р 50462-2009, который устанавливает стандарт маркировки l n в электрике (фазных и нулевых проводов в электроустановках). Соблюдения этого правила гарантирует быструю и безопасную работу мастера на большом промышленном объекте, а также позволяет избежать электротравм при самостоятельном ремонте.

Разнообразие расцветки изоляции электрокабелей

Цветовая маркировка проводов многообразна и сильно различается для заземления, фазных и нулевых жил. Чтобы не было путаницы, требования ПУЭ регламентируют какого цвета провод заземления использовать в щитке электропитания, какие расцветки обязательно надо использовать для нуля и фазы.

Если монтажные работы проводились высококвалифицированным электриком, который знает современные стандарты работы с электропроводами, не придется прибегать к помощи индикаторной отвёртки или мультиметра.

Назначение каждой жилы кабеля расшифровывается знанием его цветового обозначения.

Цвет жилы заземления

С 01.01.2011 цвет жилы заземления (или зануления) может быть только желто-зеленой. Эта цветовая маркировка проводов соблюдается и при составлении схем, на которых такие жилы подписываются латинскими буквами РЕ. Не всегда на кабелях расцветка одной из жил предназначена для заземления – обычно она делается если в кабеле три, пять или больше жил.

Отдельного внимания заслуживают PEN-провода с совмещенными «землей» и «нолем». Подключения такого типа все еще часто встречаются в старых зданиях, в которых электрификация проводилась по устаревшим нормам и до сих пор не обновлялась. Если кабель укладывался по правилам, то использовался синий цвет изоляции, а на кончики и места стыков надевались желто-зеленые кембрики. Хотя, можно встретить и цвет провода заземления (зануления) с точностью до наоборот – желто-зеленый с синими кончиками.

Заземляющая и нулевая жила могут отличаются толщиной, часто она тоньше фазных, особенно на кабелях, что применяются для подключения переносных устройств.

Защитное заземление является обязательным при прокладке линий в жилых и промышленных помещениях и регулируется стандартами ПУЭ и ГОСТ 18714-81. Провод нулевой заземляющий должен иметь как можно меньшее сопротивление, то же самое касается заземляющего контура. Если все работы по монтажу выполнено правильно, то заземление будет надежным защитником жизни и здоровья человека в случае появления неисправностей электролинии. Как итог – правильная пометка кабелей для заземления имеет решающее значение, а зануление вообще не должно применяться. Во всех новых домах проводка делается по новым правилам, а старые поставлены в очередь для ее замены.

Расцветки для нулевого провода

Для «ноля» (или нулевого рабочего контакта) используются только определенные цвета проводов также строго определяемые электрическими стандартами. Он может быть синим, голубым или синим с белой полоской, причем независимо от количества жил в кабеле: трехжильный провод в этом плане ничем не будет отличаться от пятижильного или с еще большим количеством проводников. В электросхемах «нулю» соответствует латинская буква N – он участвует в замыкании цепи электропитания, а в схемах может читаться как «минус» (фаза, соответственно, это «плюс»).

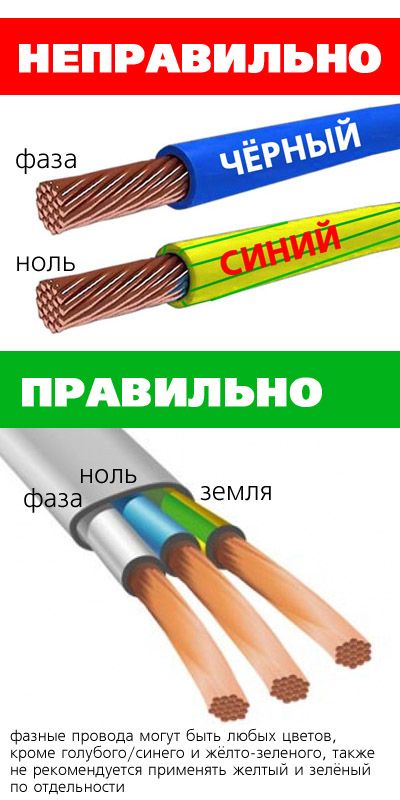

Цвета для фазных проводов

Эти электропровода требуют особо осторожного и «уважительного» с собой обращения, так как они являются токоведущими, и неосторожное прикосновение может вызвать тяжелое поражение электрическим током. Цветовая маркировка проводов для подключения фазы достаточно разнообразна – нельзя применять только цвета смежные с синим, желтым и зеленым. В какой-то мере так гораздо удобнее запоминать каким может быть цвет провода фазы – НЕ синим или голубым, НЕ желтым или зеленым.

На электросхемах фазу обозначают латинской буквой L. Такая же разметка используется на проводах, если цветовая маркировка ни них не применяется. Если кабель предназначен для подключения трех фаз, то фазные жилы помечают буквой L с цифрой. Например, для составления схемы для трехфазной сети 380 В использовано L1, L2, L3. Еще в электрике принято альтернативное обозначение: A, B, C.

Перед началом работ надо определиться, как будет выглядеть комбинация проводов по цвету и неукоснительно придерживаться выбранной расцветки.

Если этот вопрос был продуман еще на этапе подготовительных работ и учтен при составлении схем электропроводки, следует закупить необходимое количество кабелей с жилами необходимых цветов. Если все-таки нужный провод закончился, то можно пометить жилы вручную:

  • кембриками обычными;
  • кембриками термоусадочными;
  • изолентой.

О стандартах цветовой маркировки проводов в Европе и России смотрите так же в этом видео:

Ручная цветовая разметка

Применяется в тех случаях, когда при монтаже приходится использовать провода с жилами одинаковой расцветки. Также часто это происходит при работе в домах старой постройки, в которых монтаж электропроводки производился задолго до появления стандартов.

Опытные электрики, чтобы не было путаницы при дальнейшем обслуживании электроцепи использовали наборы, позволяющие промаркировать фазные провода. Это допускается и современными правилами, ведь некоторые кабели изготавливаются без цветобуквенных обозначений. Место использования ручной маркировки регламентировано нормами ПУЭ, ГОСТа и общепринятыми рекомендациями. Она крепится на концы проводника, там, где он соединяется с шиной.

Разметка двужильных проводов

Если кабель уже подключен к сети, то для поиска фазных проводов в электрике используют специальную индикаторную отвертку – в ее корпусе есть светодиод, который светится, когда жало устройства касается фазы.

Правда эффективной она будет только для двухжильных проводов, ведь если фаз несколько, то определить где какая индикатор не сможет. В таком случае придется отключать провода и использовать прозвонку.

Стандарты не обязывают делать такую разметку на электропроводниках по всей их длине. Допускается отметить её лишь в местах стыков и соединения нужных контактов. Поэтому, при возникновении необходимости нанести метки на электрокабели без обозначений, нужно заранее приобрести материалы, для их разметки вручную.

Число используемых расцветок зависит от применяемой схемы, но главная рекомендация все же есть – желательно использовать цвета, исключающие возможность путаницы. Т.е. не применять для фазных проводов синие, желтые или зеленые метки. В однофазной сети, к примеру, фазу обычно обозначают красным цветом.

Разметка трехжильных проводов

Если надо определить фазу, ноль и заземление в трехжильных проводах, то можно попробовать сделать это мультиметром. Прибор устанавливается на измерение переменного напряжения, а затем щупами аккуратно коснуться фазы (его можно найти и индикаторной отверткой) и последовательно двух оставшихся проводов. Далее следует запомнить показатели и сравнить их между собой – комбинация «фаза-ноль» обычно показывает большее напряжение, нежели «фаза-земля».

Когда фаза, ноль и земля определены, то можно наносить маркировку. По правилам, для заземления применяется провод цветной желто зеленый, а точнее жила с такой расцветкой, поэтому его маркируют изолентой подходящих цветов.

Ноль, отмечается, соответственно, синей изолентой, а фаза любой другой.

Если же при профилактических работах выяснилось, что маркировка устарела, менять кабеля не обязательно. Замене, в соответствии с современными стандартами, подлежит только электрооборудование, вышедшее из строя.

Как итог

Правильная разметка проводов это обязательное условие качественного монтажа электропроводки при проведении работ любой сложности. Она значительно облегчает как сам монтаж, так и последующее обслуживание электросети. Чтобы электрики «разговаривали на одном языке», созданы обязательные стандарты цветобуквенной маркировки, которые схожи между собой даже в разных странах. В соответствии с ними L – это обозначение фазы, а N – ноля.

Содержание:

Монтажные работы часто приводят к появлению большого числа проводов. Как в ходе работ, так и после их завершения всегда появляется потребность в идентификации назначения проводников. Каждое соединение использует в зависимости от своей спецификации либо два, либо три проводника. Наиболее простым способом идентификации проводов и жил кабеля является окрашивание их изоляции в определенный цвет. Далее в статье мы расскажем о том,

  • как обозначается фаза и ноль способом присвоения им определенных цветов;
  • что обозначают буквы L, N, PE в электрике по-английски и какое соответствие их русскоязычным определениям,

а также другую информацию на эту тему.

Цветовая идентификация существенно уменьшает сроки выполнения ремонтных и монтажных работ и позволяет привлечь персонал с более низкой квалификацией. Запомнив несколько цветов, которыми обозначены проводники, любой домохозяин сможет правильно присоединить их к розеткам и выключателям в своей квартире.

Заземляющие проводники (заземлители)

Самым распространенным цветовым обозначением изоляции заземлителей являются комбинации желтого и зеленого цветов. Желто-зеленая раскраска изоляции имеет вид контрастных продольных полос. Пример заземлителя показан далее на изображении.

Однако изредка можно встретить либо полностью желтый, либо светло-зеленый цвет изоляции заземлителей. При этом на изоляции могут быть нанесены буквы РЕ. В некоторых марках проводов их желтый с зеленым окрас по всей длине вблизи концов с клеммами сочетается с оплеткой синего цвета. Это значит то, что нейтраль и заземление в этом проводнике совмещаются.

Для того чтобы при монтаже и также после него хорошо различать заземление и зануление, для изоляции проводников применяются разные цвета. Зануление выполняется проводами и жилами синего цвета светлых оттенков, подключаемыми к шине, обозначенной буквой N. Все остальные проводники с изоляцией такого же синего цвета также должны быть присоединены к этой нулевой шине. Они не должны присоединяться к контактам коммутаторов. Если используются розетки с клеммой, обозначенной буквой N, и при этом в наличии нулевая шина, между ними обязательно должен быть провод светло-синего цвета, соответственно присоединенный к ним обеим.

Фазный проводник, его определение по цвету или иначе

Фаза всегда монтируется проводами, изоляция которых окрашена в любые цвета, но не синий или желтый с зеленым: только зеленый или только желтый. Фазный проводник всегда соединяется с контактами коммутаторов. Если при монтаже в наличии розетки, в которых есть клемма, маркированная буквой L, она соединяется с проводником в изоляции черного цвета. Но бывает так, что монтаж выполнен без учета цветовой маркировки проводников фазы, нуля и заземления.

В таком случае для выяснения принадлежности проводников потребуется индикаторная отвертка и тестер (мультиметр). По свечению индикатора отвертки, которой прикасаются к токопроводящей жиле, определяется фазный провод – индикатор светится. Прикосновение к жиле заземления или зануления не вызывает свечение индикаторной отвертки. Чтобы правильно определить зануление и заземление, надо измерить напряжение, используя мультиметр. Показания мультиметра, щупы которого присоединены к жилам фазного и нулевого провода, будут больше, чем в случае прикосновения щупами к жилам фазного провода и заземления.

Поскольку фазный провод перед этим однозначно определяется индикаторной отверткой, мультиметр позволяет завершить правильное определение назначения всех трех проводников.

Буквенные обозначения, нанесенные на изоляцию проводов, не имеют отношения к назначению провода. Основные буквенные обозначения, которые присутствуют на проводах, а также их содержание, показаны ниже.

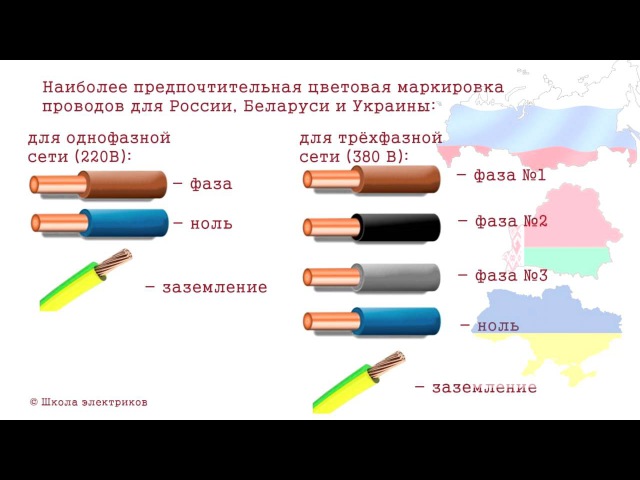

Принятые в нашей стране цвета для указания назначения проводов могут отличаться от аналогичных цветов изоляции проводов других стран. Такие же цвета проводов используются в

  • Беларуси,
  • Гонконге,
  • Казахстане,
  • Сингапуре,
  • Украине.

Более полное представление о цветовом обозначении проводов в разных странах дает изображение, показанное далее.

Цветовые обозначения проводов в разных странах

В нашей стране цветовая маркировка L, N в электрике задается стандартом ГОСТ Р 50462 – 2009. Буквы L и N наносятся либо непосредственно на клеммы, либо на корпус оборудования вблизи клемм, например так, как показано на изображении ниже.

Этими буквами обозначают по-английски нейтраль (N), и линию (L – «line»). Это означает «фаза» на английском языке. Но поскольку одно слово может принимать разные значения в зависимости от смысла предложения, для буквы L можно применить такие понятия, как жила (lead) или «под напряжением» (live). А N по-английски можно трактовать как №null» – ноль. Т.е. на схемах или приборах эта буква означает зануление. Следовательно, эти две буквы – не что иное как обозначения фазы и нуля по-английски.

Также из английского языка взято обозначение проводников PE (protective earth) – защитное заземление (т.е. земля). Эти буквенные обозначения можно встретить как на импортном оборудовании, маркировка которого выполнена латиницей, так и в его документации, где обозначение фазы и нулевого провода сделано по-английски. Российские стандарты также предписывают использование этих буквенных обозначений.

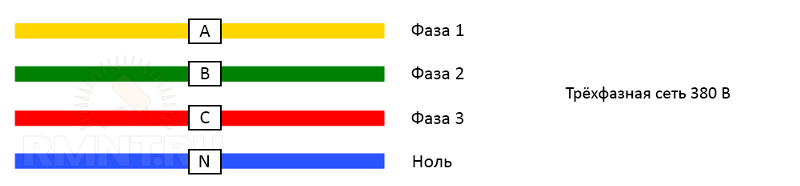

Поскольку в промышленности существуют еще и электрические сети, и цепи постоянного тока, для них также актуально цветовое обозначение проводников. Действующие стандарты предписывают шинам со знаком плюс, как и всем прочим проводникам и жилам кабелей положительного потенциала, красный цвет. Минус обозначается синим цветом. В результате такой окраски сразу хорошо заметно, где какой потенциал.

RozetkaOnline.ru – Электрика дома: статьи, обзоры, инструкции!

Обозначение L и N в электрике

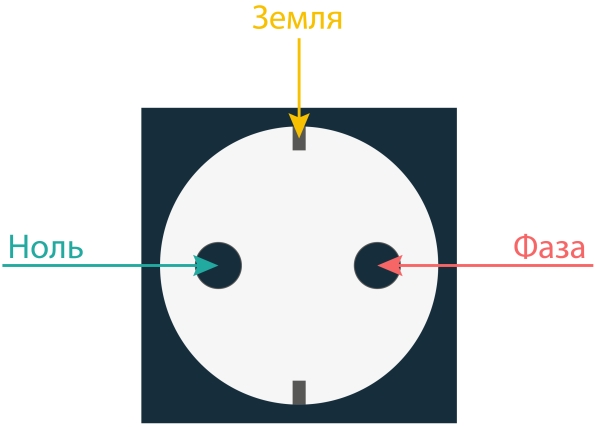

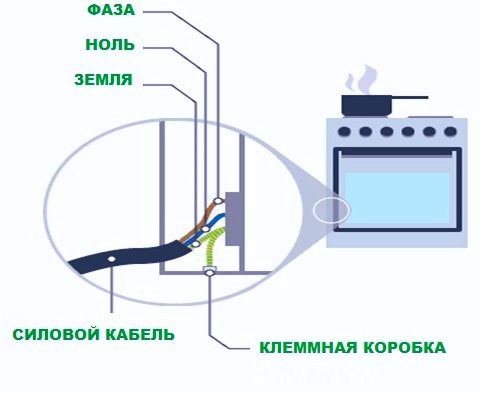

Каждый раз, пытаясь подключить люстру или бра, датчик освещенности или движения, варочную панель или вытяжной вентилятор, терморегулятор теплого пола или блок питания светодиодной ленты, а также любое другое электрооборудование, вы можете увидеть следующие маркировки возле клемм подключения – L и N.

Давайте разберемся, о чем говорят обозначения L и N в электрике.

Как вы, наверное, сами догадались это не просто произвольные символы, каждый из них несет конкретное значение и выполняет роль подсказки, для правильного подключения электроприбора к сети.

Обозначение L в электрике

« L » – Эта маркировка пришла в электрику из английского языка, и образована она от первой буквы слова «Line» (линия) – общепринятого названия фазного провода. Также, если вам удобнее, можно ориентироваться на такие понятия английских слов как Lead (подводящий провод, жила) или Live (под напряжением).

Соответственно обозначением L маркируются зажимы и контактные соединения, предназначенные для подключения фазного провода. В трехфазной сети, буквенно-цифровая идентификация (маркировка) фазных проводников “L1”, “L2” и “L3”.

По современным стандартам (ГОСТ Р 50462-2009 (МЭК 60446:2007 ), действующим в России, цвета фазных проводов – коричневый или черный. Но зачастую, может встречаться белый, розовый, серый или провод любого другого цвета, кроме синего, бело-синего, голубого, бело-голубого или желто-зеленого.

Обозначение N в электрике

«N» – маркировка, образованная от первой буквы слова Neutral (нейтральный) – общепринятое название нулевого рабочего проводника, в России называемого чаще просто нулевым проводником или коротко Ноль (Нуль). В связи с этим, удачно подходит английское слово Null (нулевой), можно ориентироваться на него.

Обозначением N в электрике маркируются зажимы и контактные соединения для подключения нулевого рабочего проводника/нулевого провода. При этом это правило действует как в однофазной, так и трехфазной сети.

Цвета провода, которыми маркируется нулевой провод (нуль, ноль, нулевой рабочий проводник) строго синий (голубой) или бело-синий (бело-голубой).

Обозначение Заземления

Если уж мы говорим об обозначениях L и N в электрике, нельзя не отметить еще вот такой знак – , который также, практически всегда можно увидеть совместно с этими двумя маркировками. Таким значком отмечены зажимы, клеммы или контактные соединения для подключения провода защитного заземления (PE – Protective Earthing), он же нулевой защитный проводник, заземление, земля.

Общепринятая цветовая маркировка нулевого защитного провода – желто-зеленый. Эти два цвета зарезервированы только для заземляющих проводов и не встречаются при обозначении фазных или нулевых.

К сожалению, нередко, электропроводка в наших квартирах и домах выполнена с несоблюдением всех строгих стандартов и правил цветовой и буквенно-цифровой маркировки для электрики. И знать предназначение маркировок L и N у электрооборудования, порой, недостаточно, для правильного подключения. Поэтому, обязательно прочитайте нашу статью «Как определить фазу, ноль и заземление самому, подручными средствами? », если у вас есть какие-то сомнения, этот материал будет как нельзя кстати.

Вступай в нашу группу вконтакте!

http://rozetkaonline.ru

Работая с электричеством, можно заметить, что жилы проводов раскрашены в разные цвета. Интересно, но цвета никогда не повторяются вне зависимости от количества проводников в одной оболочке. Для чего это делается и как не запутаться в цветовом разнообразии – об этом наша сегодняшняя статья.

Суть цветовой маркировки проводов

Работа с электричеством – дело серьезное, поскольку существует риск поражения электрическим током. Простому человеку не так просто справиться с , ведь, разрезав кабель, можно увидеть, что все жилы имеют различную окраску. Такой подход не является придумкой производителей с целью выделить свою продукцию среди конкурентов, а очень важен при монтаже электропроводки. Чтобы избежать путаницы с окраской жил кабеля, всё разнообразие цветов сведено к одному стандарту – ПУЭ. Правила устройства электроустановок гласят, что жилы проводов необходимо дифференцировать по цветовому либо буквенно-цифровому обозначению.

Цветовая маркировка позволяет определять назначение каждого провода, что крайне важно при коммутации. Правильное соединение жил между собой, а также при монтаже электроустановочных изделий, помогает избежать серьезных последствий, таких как короткое замыкание, поражение электрическим током или вовсе пожар. Правильно соединенные провода помогают впоследствии без проблем произвести ремонт и обслуживание.

Согласно правилам цветовая расцветка проводов присутствует по всей длине. Однако в действительности можно встретить электропровода, окрашенные одним цветом. Чаще всего такое встречается в старом жилом фонде, где проложена алюминиевая проводка. Для решения проблем с цветовым обозначением каждой отдельно взятой жилы применяется термоусадочная трубка или изолента разных окрасов: черная, синяя, желтая, коричневая, красная и пр. Разноцветную маркировку делают в точках соединения проводов и на концах жил.

Перед тем как говорить о цветовом различии, стоит упомянуть про обозначение проводов буквами и цифрами. Фазный проводник в однофазной сети переменного тока обозначается латинской буквой “L” (Line). В трехфазной цепи фазы 1, 2 и 3 будут иметь соответственно обозначения “L1”, “L2”, “L3”. Заземляющий фазный проводник обозначается аббревиатурой “LE” в однофазной сети и “LE1”, “LE2”, “LE3” в трёхфазной. Нулевому проводу присвоена буква “N” (Neutral). Нулевой или защитный проводник обозначается “PE” (Protect Earth).

Цветовое обозначение провода заземления

Согласно нормам использования электрического оборудования, все оно должно подключатся к сети, в которой имеется провод заземления. Именно при таком раскладе на технику будет распространяться гарантия производителя. Согласно ПУЭ защита заключается в желто-зеленую оболочку, причем цветовые полосы должны быть строго вертикальными. При другом расположении такая продукция считается нестандартной. Часто можно встретить в кабеле жилы с оболочкой ярко-желтого или зеленого окраса. В таком случае именно их используют в качестве заземления.

Интересно! Жесткий одножильный провод заземления окрашен в зеленый цвет с тонкой желтой полосой, а вот в мягком многожильном, наоборот, в качестве основного используется желтый, а дополнительным выступает зеленый.

В некоторых странах допускается монтаж жилы заземления без оболочки, а вот если вам повстречался кабель зелено-желтого цвета с синей оплеткой и обозначением PEN, то перед вами заземление, совмещенное с нейтралью. Следует знать, что земля никогда не подключается к устройствам защитного отключения, расположенным в распределительном щитке. Провод заземления подключают к шине заземления, к корпусу либо металлической дверке распредщитка.

На схемах можно увидеть различное обозначение заземления, поэтому чтобы избежать путаницы рекомендуем вам использовать нижеприведенную памятку:

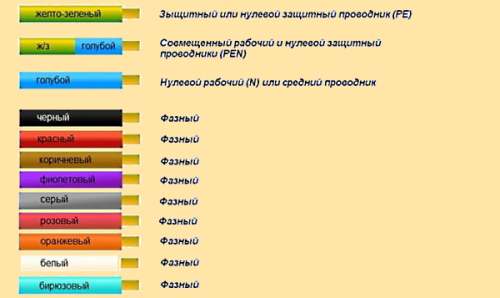

Отдельный цвет для нулевого провода и разнообразие расцветки фазного

Как свидетельствует ПУЭ, для нейтрального провода, который ещё часто называют нулем, выделено единственное цветовое обозначение. Таким цветом является синий, причем он может быть яркого или темного исполнения и даже голубым – всё зависит от компании-изготовителя. Даже на цветных схемах этот провод всегда прорисовывается синим цветом. В распредщитке нейтраль подсоединяют к нулевой шине, которая соединена со счетчиком напрямую, а не с использованием автомата.

Согласно ГОСТу, цвета проводов фазы могут иметь любой окрас за исключением синего, желтого и зеленого, поскольку эти цвета относятся к нулю и заземлению. Такой подход помогает отличить фазный провод от остальных, поскольку он является наиболее опасным при работе. По нему проходит ток, поэтому крайне важно обеспечить правильное обозначение, чтобы работать было безопасно. Чаще всего фазные жилы в трёхжильном кабеле обозначаются черным или красным цветом. ПУЭ не запрещает использовать другие расцветки за исключением цветов, предназначенных для нуля и земли, поэтому иногда можно встретить фазную жилу в следующих оболочках:

  • коричневой;
  • серой;
  • фиолетовой;
  • розовой;
  • белой;
  • оранжевой;
  • бирюзовой.

Если цвета перепутаны

Мы привели основные правила маркировки L, N, PE жил в электрике по цветам, но часто бывает, что не все мастера соблюдают правила монтажа электропроводки. Кроме всего прочего, существует вероятность, что поменялись электропровода с разным цветом фазной жилы или вовсе одноцветного кабеля. Как же не ошибиться в подобной ситуации и сделать корректное обозначение нуля, фазы и заземления? Лучшим вариантов в таком случае станет маркировка проводов согласно их назначению. Необходимо при помощи кембриков (термоусадочных трубок) обозначить все элементы, которые отходят от распределительного щитка и следуют в жилище. Работа может занять продолжительное время, но это того стоит.

Для работы по выявлению принадлежности жил используют индикаторную отвертку – это самый простой инструмент, пользоваться которым для последующей маркировки фаз элементарно. Берем прибор и его металлическим кончиком дотрагиваемся до оголенной (!) жилы. Индикатор на отвертке загорится только в том случае, если вы нашли фазный провод. Если кабель является двухжильным, то вопросов больше быть не должно, потому что второй проводник – ноль.

Важно! В любом электрокабеле всегда имеются L и N жилы, вне зависимости от самого количества проводов внутри.


Если исследуется трехжильный провод, для нахождения заземляющей и нулевой жилы используют мультимер. Как известно, в нулевом проводнике возможно наличие электричества, но его дозы едва будут превышать 30В. Для измерения на мультимере необходимо настроить режим измерения напряжения переменного тока. После этого одним щупом дотрагиваются к фазной жиле, которая была определена с помощью индикаторной отвертки, а вторым – к оставшимся. Проводник, показавший наименьшее значение на приборе, будет нулевым.

Если получилось, что напряжение в остальных проводах одинаково, необходимо воспользоваться методом измерения сопротивления, что позволит определить землю. Для работы будут использоваться только жилы, назначение которых неизвестно – фазный провод в тесте не участвует. Мультимер переключают в режим измерения сопротивления, после чего одним щупом касаются заведомо заземленного и очищенного до металла элемента (это может быть, например, батарея отопления), а вторым – к жилам. Земля не должна превысить показание в 4 Ом, в то время как у нейтрали значение будет выше.

Содержание:

Для того чтобы правильно прочитать и понять, что означает та или иная схема или чертеж, связанные с электричеством, необходимо знать, как расшифровываются изображенные на них значки и символы. Большое количество информации содержат буквенные обозначения элементов в электрических схемах, определяемые различными нормативными документами. Все они отображаются латинскими символами в виде одной или двух букв.

Однобуквенная символика элементов

Буквенные коды, соответствующие отдельным видам элементов, наиболее широко применяющихся в электрических схемах, объединяются в группы, обозначаемые одним символом. Буквенные обозначения соответствуют ГОСТу 2.710-81. Например, буква «А» относится к группе «Устройства», состоящей из лазеров, усилителей, приборов телеуправления и других.

Точно так же расшифровывается группа, обозначаемых символом «В». Она состоит из устройств, преобразующих неэлектрические величины в электрические, куда не входят генераторы и источники питания. Эта группа дополняется аналоговыми или многоразрядными преобразователями, а также датчиками для указаний или измерений. Сами компоненты, входящие в группу, представлены микрофонами, громкоговорителями, звукоснимателями, детекторами ионизирующих излучений, термоэлектрическими чувствительными элементами и т.д.

Все буквенные обозначения, соответствующие наиболее распространенным элементам, для удобства пользования объединены в специальную таблицу:

Первый буквенный символ, обязательный для отражения в маркировке

Группа основных видов элементов и приборов

Элементы, входящие в состав группы (наиболее характерные примеры)

Устройства

Лазеры, мазеры, приборы телеуправления, усилители.

Аппаратура для преобразования неэлектрических величин в электрические (без генераторов и источников питания), аналоговые и многозарядные преобразователи, датчики для указаний или измерений

Микрофоны, громкоговорители, звукосниматели, детекторы ионизирующих излучений, чувствительные термоэлектрические элементы.

Конденсаторы

Микросборки, интегральные схемы

Интегральные схемы цифровые и аналоговые, устройства памяти и задержки, логические элементы.

Разные элементы

Различные виды осветительных устройств и нагревательных элементов.

Обозначение предохранителя на схеме, разрядников, защитных устройств

Плавкие предохранители, разрядники, дискретные элементы защиты по току и напряжению.

Источники питания, генераторы, кварцевые осцилляторы

Аккумуляторные батареи, источники питания на электрохимической м электротермической основе.

Устройства для сигналов и индикации

Индикаторы, приборы световой и звуковой сигнализации

Контакторы, реле, пускатели

Реле напряжения и тока, реле времени, электротепловые реле, магнитные пускатели, контакторы.

Дроссели, катушки индуктивности

Дроссели в люминесцентном освещении.

Двигатели

Двигатели постоянного и переменного тока.

Измерительные приборы и оборудование

Счетчики, часы, показывающие, регистрирующие и измерительные приборы.

Силовые автоматические выключатели, короткозамыкатели, разъединители.

Резисторы

Счетчики импульсов

Частотометры

Счетчики активной энергии

Счетчики реактивной энергии

Регистрирующие приборы

Измерители времени действия, часы

Вольтметры

Ваттметры

Выключатели и разъединители в силовых цепях

Автоматические выключатели

Короткозамыкатели

Разъединители

Резисторы

Терморезисторы

Потенциометры

Шунты измерительные

Варисторы

Коммутационные устройства в цепях измерения, управления и сигнализации

Выключатели и переключатели

Выключатели кнопочные

Выключатели автоматические

Выключатели, срабатывающие под действием различных факторов:

От уровня

От давления

От положения (путевые)

От частоты вращения

От температуры

Трансформаторы, автотрансформаторы

Трансформаторы тока

Электромагнитные стабилизаторы

Трансформаторы напряжения

Устройства связи, преобразователи неэлектрических величин в электрические

Модуляторы

Демодуляторы

Дискриминаторы

Генераторы частоты, инверторы, преобразователи частоты

Приборы полупроводниковые и электровакуумные

Диоды, стабилитроны

Электровакуумные приборы

Транзисторы

Тиристоры

Антенны, линии и элементы СВЧ

Ответвители

Короткозамыкатели

Трансформаторы, фазовращатели

Аттенюаторы

Контактные соединения

Скользящие контакты, токосъемники

Разборные соединения

Высокочастотные соединители

Механические устройства с электромагнитным приводом

Электромагниты

Тормоза с электромагнитными приводами

Муфты с электромагнитными приводами

Электромагнитные патроны или плиты

Ограничители, устройства оконечные, фильтры

Ограничители

Кварцевые фильтры

Кроме того, в ГОСТе 2. 710-81 определены специальные символы для обозначения каждого элемента.

Условные графические обозначения электронных компонентов в схемах

Коричнево черный провод в кабеле. Цветовые обозначения фазы L, нуля N и заземления

Тот кто хоть раз имел дело с проводами и электрикой обратил внимание, что проводники всегда имеют различный цвет изоляции. Сделано это не просто так. Цвета проводов в электрике призваны сделать проще распознавание фазы, нулевого провода и заземления. Все они имеют определенную окраску и при работе легко различаются. О том, каков цвет проводов фаза, ноль, земля и пойдет речь дальше.

Как окрашиваются провода фазы

При работе с проводкой наибольшую опасность представляют фазные провода. Прикосновение к фазе, при определенных обстоятельствах, может стать летальным, потому, наверное, для них выбраны яркие цвета. Вообще, цвета проводов в электрике позволяют быстрее определить которые из пучка проводов наиболее опасны и работать с ними очень аккуратно.

Чаще всего фазные проводники бывают красного или черного цвета, но встречается и другая окраска: коричневый, сиреневый, оранжевый, розовый, фиолетовый, белый, серый. Вот во все эти цвета может быть окрашены фазы. С ними проще будет разобраться, если исключить нулевой провод и землю.

На схемах фазные провода обозначаются латинской (английской) буквой L. При наличии нескольких фаз, к букве добавляют численное обозначение: L1, L2, L3 для трехфазной сети 380 В. В другой версии первая фаза обозначается буквой A, вторая — B, третья — C.

Цвет провода заземления

По современным стандартам, проводник заземления имеет желто-зеленый цвет. Выглядит это обычно как желтая изоляция с одной или двумя продольными ярко-зелеными полосами. Но встречаются также окраска из поперечных желто-зеленых полос.

В некоторых случаях, в кабеле могут быть только желтые или ярко-зеленые проводники. В таком случае «земля» имеет именно такой цвет. Такими же цветами она отображается на схемах — чаще ярко-зеленым, но может быть и желтым. Подписывается на схемах или на аппаратуре «земля» латинскими (английскими) буквами PE . Так же маркируются и контакты, к которым «земляной» провод надо подключать.

Иногда профессионалы называют заземляющий провод «нулевой защитный», но не путайте. Это именно земляной, а защитный он потому, что снижает риск поражения током.

Какого цвета нулевой провод

Ноль или нейтраль имеет синий или голубой цвет, иногда — синий с белой полосой. Другие цвета в электрике для обозначения нуля не используются. Таким он будет в любом кабеле: трехжильном, пятижильном или с большим количеством проводников.

Синим цветом обычно рисуют «ноль» на схемах, а подписывают латинской буквой N. Специалисты называют его рабочим нулем, так как он, в отличие от заземления, участвует в образовании цепи электропитания. При прочтении схемы его часто определяют как «минус», в то время как фаза считается «плюсом».

Как проверить правильность маркировки и расключения

Цвета проводов в электрике призваны ускорить идентификацию проводников, но полагаться только на цвета опасно — их могли подключить неправильно. Потому, перед началом работ, стоит удостовериться в том, правильно ли вы определили их принадлежность.

Берем мультиметр и/или индикаторную отвертку. С отверткой работать просто: при прикосновении к фазе загорается светодиод, вмонтированный в корпус. Так что определить фазные проводники будет легко. Если кабель двухжильный, проблем нет — второй проводник это ноль. Но если провод трехжильный, понадобиться мультиметр или тестер — с их помощью определим какой из оставшихся двух фазный, какой — нулевой.

На приборе переключатель выставляем так, чтобы выбранной была шакала более 220 В. Затем берем два щупа, держим их за пластиковые ручки, аккуратно дотрагиваемся металлическим стержнем одного щупа к найденному фазному проводу, вторым — к предполагаемому нулю. На экране должно высветиться 220 В или текущее напряжение. По факту оно может быть значительно ниже — это наши реалии.

Если высветилось 220 В или чуть больше — это ноль, а другой провод — предположительно «земля». Если значение меньше, продолжаем проверку. Одним щупом снова прикасаемся к фазе, вторым — к предполагаемому заземлению. Если показания прибора ниже чем при первом измерении, перед вами «земля» и она должна быть зеленого цвета. Если показания оказались выше, значит где-то напутали при и перед вами «ноль». В такой ситуации есть два варианта: искать где именно неправильно подключили провода (предпочтительнее) или просто двигаться дальше, запомнив или отметив существующее положение.

Итак, запомните, что при прозвонке пары «фаза-ноль» показания мультиметра всегда выше, чем при прозвонке пары «фаза-земля».

И, в завершение, позвольте совет: при прокладке проводки и соединении проводов соединяйте всегда проводники одного цвета, не путайте их. Это может привести к плачевным результатам — в лучшем случае к выходу аппаратуры из строя, но могут быть травмы и пожары.

Чтобы облегчить труд электромонтажников, выпуск изоляции кабельной продукции подчинен определенным нормам цветовой маркировки. При подключении многожильного кабеля по окраске полимерной оболочки можно идентифицировать жилу и понять, с каким контактом ее следует коммутировать.

Разные цвета проводов в электрике, установленные положениями ГОСТ, помогают ускорить процесс монтажа и обеспечить электробезопасность. Согласитесь, понимание цветовой маркировки пригодится каждому домашнему мастеру.

Предлагаем разобраться в обозначениях электропроводки, узнать стандарты ГОСТ и научиться читать буквенные коды проводов на схемах. Кроме того, мы расскажем, как проверить соответствие подключенной жилы ее назначению, используя индикаторную отвертку или мультиметр.

Основным документом, на который стоит опираться при производстве или , является ГОСТ 31947-2012. До его появления единообразия и порядка в области цветового обозначения электропроводки не было.

До сих пор в старых домах можно встретить провода в одинаковой оболочке, по цвету которой не определить, что подключено – «фаза», «ноль» или «земля».

Сейчас идентифицировать жилы стало намного легче. Даже без применения тестера можно определить, к какому контакту следует подключить ту или иную жилу – по цвету полимерной изоляции

В выше обозначенном документе ГОСТ указано, что изоляция кабельной продукции должна отличаться по расцветке. Определенный оттенок должен покрывать провод сплошным слоем – с начала и до конца. Нельзя, чтобы один провод в начале бухты был синим, а конце – белым; также запрещена прерывистая окраска.

Каждый провод имеет маркировку и цветовое обозначение. Это необходимая мера, которая позволяет унифицировать электрическую продукцию, а также облегчает работу с ней. Нормы и требования к обозначениям проводов описаны в правилах устройства энергоустановок (ПУЭ). Это документ, по которому ориентируются электромонтажники.

Стандарты к маркировке проводов переменного тока для однофазной или трехфазной сети идентичны. Они совпадают по цвету ноля и заземления. Окрас фазного провода может совпадать или дополняться другими цветами.

Цветовая маркировка выполняется по длине проводника. Допускается идентификация на концах жил и в точках соединений, применяются цветные термоусадочные трубки (кембрики) или цветная изолента.

Чтобы распознать фазу, ноль или землю, необходимо зачистить кабель от верхней изоляции на 5 – 10 см, чтобы внутренние жилы остались в своей оплетке. По их цвету определяют назначение провода:

  • Заземление. Используют изоляцию, окрашенную в ярко желтый и зеленый цвет. При этом цветовые полоски могут быть нанесены как продольно, так и поперечно. Иногда встречаются провода с полностью зеленой или желтой изоляцией. Это также говорит о том, что данная жила идет на землю.
  • Нолевой провод. Нейтральный провод окрашивают в голубой или синий цвет. Стандарты предусмотрены в ПУЭ.
  • Фаза. В зависимости от количества фаз в электросети, провода окрашивают в цвета:
    • Красный.
    • Черный.
    • Коричневый.
    • Серый.
    • Оранжевый.
    • Белый.
    • Бирюзовый.
    • Фиолетовый.
  • В электротехнике фаза имеет красный, черный или белый окрас.

ВНИМАНИЕ: Стандарты ПУЭ действуют в электротехнике и электрических приборах на территории России, Украины и Белоруссии. В других странах может быть своя маркировка, а также иные символьные обозначение. Изделие, не предназначенное для реализации на территории России и стран СНГ, стоит проверять согласно инструкции по эксплуатации, либо методом «прозвона» с помощью мультиметра.

Буквенное обозначение

Стандарты ПУЭ также включают в себя буквенное обозначение проводов. Для сети переменного тока 220В или 380В провода маркируют:

  • Земля – «РЕ».
  • Ноль – «0» или «N».
  • Фаза – «L».

Для многофазного кабеля указывают провода в последовательности от L1 до Ln, где N – это количество фаз. Маркировка и цвет провода может отличаться от указанных стандартов.

Варианты расцветки проводов, а также ошибки при коммутации

Цветовой окрас и маркировка проводов может отличаться от современных стандартов ПУЭ из-за:

  1. Маркировка PEN. Распространенный случай. Ее можно обнаружить на старых проводах и схемах разводки электричества. Речь идет о системе заземления TN-C. Она предполагает объединение двух жил провода – заземления и ноля. Схема удобна для монтажа, но опасна в плане короткого замыкания. Провода системы TN-C имеют маркировку PEN. Единственная жила на ноль и землю окрашена в желто-зеленый цвет с ярко синими отметками на концах провода.
  2. Проводка, маркируемая согласно требованиям и стандартам других стран. Так в США маркировка ноля и земли может иметь другой окрас:
    1. Ноль – белый/серый цвет.
    2. Земля – оголенный медный/ зеленый/зелено-желтый/белый цвет.
  3. Проводка в некачественных или поддельных электрических изделиях. Продукция из стран третьего мира может иметь разную окраску. Рабочие на подпольных фабриках изготавливают проводку из того, что есть под рукой. Поэтому разбирать и ремонтировать такие изделия необходимо с особой осторожностью.
  4. Электрическая сеть, установленная не по правилам ПУЭ. К сожалению, такие случаи также бывают. Электрики самоучки, либо непрофессиональные специалисты делают разводку проводов «абы как». Неправильные подключения опасны, могут приводить к отказу электрооборудования, коротким замыканиям, ударам тока потребителя.

ВАЖНО: Некорректная коммутация проводов или путаница в маркировке влечет административную ответственность и штраф. Если вам установили некачественную проводку, в случае которой произошло короткое замыкание или выход из строя электроприборов, можно обратиться в суд. Судебный орган постановит возмещение убытков и наложение штрафа на недобросовестную компанию-монтажника.

Чтобы быть уверенным, какая жила кабеля за что отвечает, необходимо знать методы определения. Для этого понадобятся базовые знание электротехники и минимальный набор индикаторных инструментов.

Как определить фазу, ноль и землю, если одноцветные провода не имеют маркировки

Часто определение провода визуальным способом не предоставляется возможным. Подобную ситуацию можно наблюдать при замене проводки в домах, построенных во времена СССР. Сняв розетку или выключатель, человек обнаруживает два или три провода одинакового белого цвета.

Для решения возникшего противоречия потребуется индикаторная отвертка или мультиметр. Первый инструмент позволит определить рабочие фазы под нагрузкой. Фазу и ноль ищут методом прикосновения отверткой к оголенному проводу. Если лампочка загорается – значит, данный провод находится под нагрузкой. Ноль не будет давать сигналов.

Для определения земли используют прибор – мультиметр. На нем выставляют значение переменного тока на отметку свыше 220В. Один из контактов инструмента прикрепляют к фазе, второй поочередно к оставшимся проводам. Ноль зафиксирует напряжение 220В или выше. Земля покажет значительно меньше 220В.

В новостройках устанавливают розетки с маркированными проводами, так как этого требуют СНиП 3.05.06-85 и ГОСТ 10434-82.

ВАЖНО: Будьте внимательны, когда отключаете бытовую электросеть у себя в квартире или доме для проверки проводов. Иногда автоматы в распределительном щитке устанавливают неверно. Их врезают в разрыв ноля, а не фазы – электроприборы в доме работать не будут, однако напряжение с фазы никуда не денется. Необходимо не только отключать автомат, но и смотреть изменение нагрузки на проводах внутри квартиры при помощи индикаторной отвертки.

Указанные методы позволяют определить провода в бытовой электрической сети переменного тока. Рассмотрим маркировку кабелей постоянного тока.

Расцветка проводов в сети постоянного тока

В сети постоянного тока используют только две жилы:

  • Положительную шину (обозначается «+„).
  • Отрицательную шину (обозначается “-»).

По нормативным документам, провода и шины положительного заряда окрашивают в красный цвет, а провода и шины отрицательного заряда должны быть синего оттенка. Средний проводник (М) обозначают голубым цветом.

ИНФОРМАЦИЯ: В трехфазных сетях шины и высоковольтные ввода трансформаторов на электрических станциях и подстанциях окрашиваются: желтым цветом – провода и шины с фазой «A», зеленым – с фазой «B», красным – с фазой «C».

Заключение

Визуальное определение проводки – нехитрое дело. Главное знать, какой цвет за что отвечает. В целях безопасности, стоит проверять провода на наличие фазы и земли перед началом работ с ними. Неправильная коммутация жил провода может привести к короткому замыканию или выгоранию подсоединенного электрооборудования.

Существует, по сути, не так много всяческих видов проводников и их подключений. В электроэнергетике различают питающие и защитные проводники. Некоторые слышали такие слова как «нулевой» и «фазный» провод. Однако тут и возникают вопросы. Как определить ноль и фазу в реальной сети?

Какие существуют проводники в розетке?

Можно разобраться с вопросом «что такое фаза и ноль», не углубляясь в дебри выяснения строения, преимуществ и негативных моментов в трехфазных или пятифазных цепях. Все разобрать можно фактически на пальцах, раскрыв самую обычную домашнюю розетку, которая поставлена в квартиру или частный дом лет десять – пятнадцать назад. Как видно, эта розетка подключается к двум проводкам. Как определить ноль и фазу?

Как работают провода в розетке и зачем они нужны?

Как видно, есть определенные различия между рабочими и нулевыми. Какое обозначение фазы и нуля? Голубоватая или синяя окраска – это цвет провода фаза, ноль же обозначается любыми другими цветами, за исключением, естественно, голубых цветов. Он может быть желтым, зеленым, черным и в полоску. По ток не идет. Если взяться за него и не касаться рабочего, то ничего не случится – на нем нет разницы потенциалов (в сущности, сеть не идеальна, и небольшое напряжение все-таки может быть, но измеряться оно будет в лучшем случае в милливольтах). А вот с фазным проводником так не пройдет. Прикосновение к нему может повлечь за собой электрический удар, даже со смертельным исходом. Этот провод всегда находится под напряжением, к нему идет ток от генераторов и трансформаторов и станций. Необходимо всегда помнить о том, что касаться рабочего проводника ни в коем случае нельзя, так как напряжение даже в сотню вольт может быть смертельным. А в розетке составляет двести двадцать.

Как определить ноль и фазу в таком случае? В розетке, разработанной с учетом европейских стандартов, находится сразу три проводника. Первый – фазный, который находится под напряжением и окрашен в самые разные цвета (за исключением голубых оттенков). Второй – ноль, который абсолютно безопасен для прикосновения и окрашен в А вот третий провод называют нулевым защитным. Он обычно окрашен в желтые или зеленые цвета. Раположен он в розетках слева, в выключателях – снизу. Фазный провод находится справа и сверху соответственно. Учитывая такие окраски и особенности, легко определить, где фаза, а где ноль, а где защитный нулевой провод. Но для чего он?

Зачем нужен защитный проводник в евророзетках?

Если фазный предназначен для подвода тока к розетке, нулевой – для отведения к источнику, то зачем европейские стандарты регламентируют еще один провод? Если оборудование, которое подключено, работает исправно, и вся проводка находится в работоспособном состоянии, то защитный нулевой не будет принимать участие, он бездействует. Но если вдруг где-то произойдет или же перенапряжение, или замыкание на какие-то части приборов, то ток попадает в места, находящиеся обычно без его влияние, то есть не соединенные ни с фазой, ни с нулем. Человек просто сможет ощутить электрический удар на себе. В самой худшей ситуации можно даже погибнуть от этого, так как сердечная мышца может остановиться. Именно тут и нужен защитный нулевой провод. Он «забирает» ток короткого замыкания и направляет его в землю или к источнику. Такие тонкости зависят от конструкции проводки и характеристик помещения. Поэтому можно спокойно прикасаться к оборудованию – не будет никакого электрического удара. Все дело в том, что ток всегда протекает по пути наименьшего сопротивления. У тела человека величина этого параметра составляет более одного килоОма. У защитного проводника сопротивление не превышает нескольких десятых долей одного Ома.

Определение назначения проводников

Как определить ноль и фазу? Любой человек так или иначе сталкивался с этими понятиями. Особенно, когда необходимо починить розетку или заняться монтажом проводки. Поэтому необходимо точно понимать, где какой проводник. Но как определить ноль и фазу? Необходимо помнить, что все манипуляции подобного рода с электричеством опасны. Поэтому в случае неуверенности в своих действиях лучше обратитесь к специалисту. Если уже и подходить к розетке и проводам в ней, то необходимо для начала полностью обесточить всю квартиру. Как минимум, это может сохранить здоровье и жизнь. Как уже говорилось ранее, обычно обозначение фазы и нуля делают с помощью окраски. При правильной маркировке отличить их не составит никакого труда. Черный (либо коричневый) – цвет провода фаза, ноль обычно имеет голубоватый или синеватый оттенок. Если же установлена розетка европейского стандарта, то третий (защитный нулевой) выполнен зеленым или желтым цветом. Что делать, если проводка одноцветная? Как правило, в таком случае на концах проводов обычно находятся специальные изоляционные трубочки, имеющие необходимую цветовую маркировку. Их называют «кембрики».

Определение проводников с помощью специальной отвертки

Как определить ноль и фазу? Для этого удобнее всего купить специальную индикаторную отвертку. Рукоятка такого прибора изготавливается из полупрозрачного или прозрачного пластика. Внутри встроен диод – светящаяся лампочка. Верхняя часть у такой отвертки металлическая. Как определить ноль и фазу этим методом?

Порядок выполнения работ при измерении с помощью индикаторной отвертки:

  • обесточиваем квартиру;
  • зачищаем слегка концы проводов;
  • разводим их в стороны, для того чтобы случайно не вызвать короткое замыкание путем соприкосновения фазы и нуля;
  • включаем рубильник и подаем ток в квартиру;
  • берем отвертку за ручку, которая имеет диэлектрическое покрытие;
  • кладем палец (большой или указательный) на контакт, который расположен на тыльной части розетки;
  • прикасаемся рабочим концом индикатора к одному оголенному проводнику;
  • внимательно наблюдаем за реакцией отвертки;
  • если диод загорелся, то можно с уверенностью констатировать, что ;
  • методом исключения понимаем, что оставшийся проводник – это ноль.

Индикаторная отвертка реагирует на наличие напряжения. Естественно, что в нулевом проводе его нет. Однако имеется существенный недостаток такого метода. С помощью индикаторной отвертки нельзя понять, как определить: фаза, ноль, земля – где что в случае с европейской розеткой.

Метод определения фазы и нуля с помощью вольтметра

Если провода не окрашены в соответствующие цвета, и под рукой нет индикаторной отвертки, то можно пойти другим путем. Нам необходим вольтметр (мультиметр, тестер). Необходимо выставить его на необходимый диапазон – свыше двух сотен вольт переменного тока. Как тестером определить фазу? Берем один проводник, который отходит от прибора (обозначенный V). Прикрепляем его на предварительно обесточенный проводник (любой). Затем подаем ток (включаем рубильник). И просто фиксируем, что показывает дисплей прибора. После всего вышеуказанного снова выключаем питание и перебрасываем зажим тестера уже на другой проводник. Если на дисплее ничего нет, то это означает, что перед нами находится либо ноль, либо заземляющий защитный нулевой провод. Однако можно использовать и другой метод, который отвечает на вопрос: «Как определить ноль и фазу, а также заземление». Для этого снова обесточиваем квартиру, фиксируем зажим V на одном их проводов. Второй также бросаем на любой из трех проводников. Включается напряжение. Если стрелка не двигается, то вы выбрали нулевой и защитный. Соответственно, напряжение снова необходимо выключить и поменять положение клемы V (закинуть ее на другой неиспользуемый ранее проводник). Снова включаем ток и делаем соответствующие замеры. Затем проводим ту же самую операцию, но снова меняем проводник. Теперь необходимо сверить результаты. Если первая цифра оказалась больше, то значит что мы измеряли напряжением между фазным проводником (на котором висела клема V) и нулевым. Соответственно, второй провод будет является защитным заземляющим. Этот метод основан на измерении разности потенциалов.

Экзотические способы определения фазы и нуля в проводке

Существуют и «народные методы», которые не подразумевают наличие каких-либо специальных приспособлений. Использовать их можно разве что в самых крайних случаях, так как они сопряжены с повышенной опасностью для здоровья и жизни. Например, метод картошки. Для этого на предварительно обесточенные проводники надевают свежесрезанный кусок картошки. Необходимо не допустить прикосновение проводов друг к другу, чтобы не было короткого замыкания между ними. Затем буквально на пару секунд подают напряжение и смотрят на картошку. Если один участок возле провода посинел, значит к нему подведена фаза.

При монтаже проводки и сборке электрощитов цвет изоляции проводов, выполненной согласно нормативным документам, имеет большое значение. Это ускоряет монтажные работы и облегчает поиск неисправностей. По цветовой маркировке видно, какой проводник является фазным, а какой нейтральным или заземлением.

Несмотря на все преимущества использования этой маркировки, пользоваться этими стандартами можно только в том случае, если она была выполнена самостоятельно или квалифицированным электромонтёром. В остальных ситуациях необходимо проверить, в конкретном электрощите. Для этого мультиметром или тестером проверяется напряжение на проводах, отходящих от автоматических выключателей и других устройств защиты.

Маркировка проводов по цвету в разных кабелях на соединениях и клеммниках в переходных коробках может отличаться друг от друга, поэтому на остальных участках сети она проверяется аналогичным образом или путём визуального осмотра.

Цвет обозначения фаза ноль земля

Производители проводов и кабелей изготавливают кабельно-проводниковую продукцию с изоляцией, имеющей различную окраску. Цвет проводов фаза ноль земля выбран не по желанию дизайнеров, а согласно требованиям ПУЭ, ГОСТ и международных стандартов.

Бытовая электропроводка прокладывается трёхжильным проводом, каждый из которых имеет своё назначение. При подключении розеток и светильников это фаза, нейтраль и заземление. Цветовая маркировка облегчает ремонт и монтаж, позволяет избежать ошибок и предотвратить короткое замыкание.

Благодаря разноцветной оболочке нет необходимости прозванивать каждый отрезок кабеля. Достаточно просто посмотреть на цвет изоляции проводников на обоих концах кабеля. Это упрощает прокладку электропроводки и исключает ошибки при подключении розеток и выключателей.

Есть несколько распространённых ошибок, которые допускают неопытные электромонтёры при монтаже электропроводки:

  • То, какого цвета фаза и ноль в кабелях разных марок, а тем более разных лет производства и изготовленных по различным ГОСТам может не совпадать. Например, в одном из проводов чёрным цветом обозначается нейтраль, а в другом заземление. Поэтому при соединении кабелей разных марок следует обращать внимание не на цвет изоляции отдельной жилы, а на её назначение в кабеле.
  • При несоответствии цветовой маркировки отдельных проводов их следует пометить изоляцией или термоусадочной трубкой соответствующего цвета. При их отсутствии допускается сделать пометки маркером на отрезках ПХВ трубки и надеть её на конец жилы.
  • Отсутствие запаса проводов при монтаже. Эта проблема не относится к цветовой маркировке, но от этого не становится менее актуальной.

Недостаточная длина приводит к плохому контакту в автоматическом выключателе, особенно модульном, а после выгорания клеммы и конца провода его придётся удлинять.

Совет! В переходных коробках после определения длины, необходимой для подключения, нужно оставлять запас по длине не менее 15-20см, в электрощитах 0,5-1м. При неизвестной высоте установки электрощита и прокладке кабеля вверху стены он обрезается на уровне пола.

Маркировка проводов по цвету

В советское время такое понятие, как “цветовая маркировка” отсутствовало. Для прокладки электропроводки использовался двух- или трёхжильный провод одного, чёрного или белого цвета.

Это приводило к затратам времени при монтаже для вызванивания жил, а так же к ошибкам, при которых выключатель разрывал не фазу, а ноль. При таком подключении светильник всё время находился под напряжением и простая замена электролампы была опасной операцией.

Для предотвращения подобных ситуаций ГОСТом Р 50462-2009 и ПУЭ п.1.1.30 устанавливаются нормы окраски оболочки токопроводящих жил.

Информация! Цвет изоляции в контрольных кабелях – красный, синий и белый (прозрачный) не имеют отношения к цветовой маркировке. Они используются для упрощения процесса прозвонки.

Каким цветом обозначается фаза

Прежде всего, следует обратить внимание на цвет оболочки фазных проводников. В однофазной сети чаще всего этот провод имеет коричневый либо белый цвет , но встречаются и токопроводящие жилы других цветов – черный, серый, розовый, оранжевый, бирюзовый или фиолетовый.

Каким цветом обозначается ноль

Нейтральный проводник в кабеле всегда в оболочке синего или голубого цвета. Это не зависит от количества жил в кабеле и числа фаз в сети. На электросхемах и в щитках нейтраль обозначается буквой “N” .

Каким цветом обозначается заземление

Заземляющий проводник имеет жёлто-зелёную оболочку. Эти цвета расположены вдоль всей жилы. Заземление подключается к металлическому корпусу электроприбора или к заземляющему выводу розетки. На схемах и в панели оно обозначается “РЕ” . Отключать этот проводник запрещается. Правила, по которым осуществляется эта маркировка, указаны в примечаниях к п.5.3.2.

Если заземляющую шину или провод невозможно перепутать с другими проводниками, то допускается выполнять маркировку только на концах или других местах, в которых возможно подключение.

Информация! Заземлённые элементы здания, используемые в качестве контура заземления, не маркируются.

Проводник PEN

В некоторых случаях функции нулевого и заземляющего проводников выполняет один провод. Как правило такое совмещение можно встретить в системах заземления TN-C или TN-C-S. Согласно ГОСТу Р 50462-2009, специальный цвет для изоляции таких проводов отсутствует, поэтому для PEN-проводника применяется два вида сочетаний цветов:

  • синяя или голубая оболочка, на концы должны надеваться трубки ПХВ жёлто-зелёного цвета;
  • жёлто-зелёный цвет изоляции, концы помечаются голубой трубкой или изолентой.

Такой проводник и его клеммы обозначаются буквами “PEN” .

Цвет проводов в трехфазной сети (380 В)

Согласно ПУЭ п.1.1.30 и ГОСТу, действовавшему до 01.01.20011 фазные провода обозначались желтым (L1,A), зеленым (L2,B) и красным (L2,C) цветом .

Сейчас эти фазы имеют серый, коричневый и черный цвета . При прокладке шинопроводов достаточно окрасить соответствующим цветом места подключений к оборудованию и соединений с кабелями.

Друзья, а теперь я бы хотел приведенную выше информацию аргументировать правилами и ГОСТами, в которых это все указано.

Правила и ГОСТ маркировки проводов по цвету

Согласно ПУЭ п.1.1.30 для упрощения ремонтных и монтажных работ, а так же для предотвращения ошибочного подключения проводов токопроводящие части электросети должны иметь буквенно-цифровую и цветовую маркировку , причём наличие одного вида меток не отменяет необходимость использовать другой.

Там же указывается, что маркировка производится согласно ГОСТ Р 50462-92 . В п.3.1.1 этого документа указывается, какие цвета изоляции проводов и окраски шин допускается применять для маркировки. Необходимый цвет отображается на электросхемах буквенным кодом. Соотношение цветов и букв определяется ГОСТом 28763-90

Конкретное указание, какого цвета фаза, отмечено в ПУЭ п.1.1.29:

  • нулевой проводник обозначается голубым цветом и буквой “N”;
  • заземляющий проводник обозначается жёлто-зелёными продольными полосами и буквами “РЕ”;
  • провод, совмещающий функции заземления и нейтрали имеет голубой цвет, на концах должны находиться жёлто-зелёные бирки, буквенное обозначение такого проводника “PEN”.

Все остальные цвета допускаются для обозначения фазных проводников . В трёхжильных кабелях обычно используется коричневый цвет, в пятижильных белый и другие цвета.

Изменения в ГОСТ

В частности, в п.5.2.3 указывается, каким цветом обозначается фаза . Рекомендованными цветами для таких проводников являются серый, коричневый и черный. Этим новые правила отличаются от действовавших много лет стандартных цветов – жёлтого, зелёного и красного (привычная в союзе ЖЗК).

Информация! Новая цветовая маркировка используется для того, чтобы избежать путаницы – жёлто-зелёную окраску имеет заземляющий проводник.

Согласно ГОСТ Р 50462-2009 п.5.2.1 жёлтый и зелёный проводники по отдельности использовать запрещено, если есть опасность ошибочной индентификации.

Несмотря на введение в действие нового ГОСТа, нет необходимости переделывать существующую электропроводку. Новые правила являются обязательными только при прокладке новых сетей или замене старой проводки.

При отсутствии возможности использовать проводники с изоляцией необходимого цвета концы проводов необходимо пометить одним из следующих способов:

  • надеть кусочки ПХВ или термоусадочной трубки необходимого цвета;
  • намотать изоляционную ленту;
  • на концы проводов напрессовать наконечники НШВИ.

Что делать если цветовая маркировка не совпадает?

При выполнении ремонтных работ возникает необходимость определить, какого цвета фаза в существующей электропроводке. Для этого необходимо учитывать несколько правил:

  1. 1. Жёлто-зелёный проводник ВСЕГДА является заземляющим РЕ
  2. 2. Синий (голубой) всегда должен быть нейтралью N (нулем).
  3. 3. В однофазной проводке у фазного провода должна быть коричневая оболочка. Вместо коричневого фаза может обозначаться другими приоритетными цветами (серый, белый, красный и т.п.). Она не должна быть синей или жёлто-зелёной.
  4. 4. При отсутствии в кабеле проводов желто-зеленого цвета, но есть просто зелёный к заземлению подключается зелёный проводник.

При подключении двухклавишного выключателя задействуются три жилы кабеля и часто можно встретить картину, когда в распределительной коробке на общую клемму выключателя фаза подается через желто-зелёную жилу. Так делать не рекомендуется! «Общая фаза» в таких случаях должна быть коричневой или другого приоритетного цвета (серый, белый, красный и т.п.).

Если вышло так, что все провода одного цвета или цвет обозначения фаза ноль земля отличается от указанных выше, то для маркировки можно использовать цветную изоленту или термоусадочную трубку.

Важно! Наличие цветовой маркировки и бирок на концах проводов не отменяет необходимость отключения автоматического выключателя и проверки отсутствия напряжения при ремонте

Соблюдение всех правил цветовой маркировки проводов позволит упростить ремонтные работы и поможет избежать ошибок при монтаже электропроводки.

цветовая маркировка проводов от А до Я. Обозначение фазы и нуля в электрике Каким знаком обозначается фаза

Практически каждый, кто имел дело с электрической проводкой, замечал, что провода в изоляции могут иметь различную окраску. Но мало кто знает, что это действие облегчает работы при монтаже электропроводки, и даже существуют специальные правила устройства электроустановок, следуя которым можно существенно снизить риск трагических последствий при работе с электричеством. Так в чем же суть цветовых обозначений и что они обозначают, – ответы на эти вопросы будут приведены ниже.

Основная задача маркировки изоляции проводов

В первую очередь провода обозначают определенными цветами для обеспечения безопасности при проведении работ. В назначении цвета для каждого провода применяются стандарты ПУЭ (правила устройства электроустановок) и международные евростандарты. Каждый электромонтер может без особых усилий отличить, какое напряжение несет (или нет) каждый провод, а также определить, где находится фаза, ноль и заземление.

Конечно, если в пример взять подключение к сети одноклавишного выключателя, определить назначение каждого провода без цветовой маркировки не составит особого труда. Но если рассмотреть подключение распределительного щитка, то здесь уже без специальных обозначений не обойтись. Ведь в случае неправильного соединения токоведущих частей может произойти короткое замыкание, проводка начнет нагреваться (и, как следствие, произойдет возгорание), а в худшем случае произойдет поражение электрическим током человека , проводящего монтаж, или людей, находящихся вблизи.

В современной редакции ПУЭ предлагается вести не только цветовое обозначение, но и буквенное, что значительно облегчает работы в электроустановках.

Понятие фазы и ноля в электрике

Прежде чем приступить к рассмотрению цветовой маркировки , необходимо сначала разобраться с понятиями фазы и ноля в электропроводках.

Буквенные обозначения применяются на схемах в электрике .

Для правильного проведения электромонтажных работ необходимо безукоризненно следовать правилам соединения токоведущих частей, соответственно, все провода цепи должны заметно различаться между собой. Становится резонным вопрос о том, каким цветом обозначаются фаза и ноль в электричестве. Ниже приведены описания каждого случая в отдельности .

Цвета проводов фаза, ноль, земля

Как уже говорилось ранее, расцветка проводов в электрике на заводах-изготовителях проводится согласно ПУЭ.

Обозначение заземляющего провода

Провод заземления обычно обозначают желтым, зеленым и желто-зелеными цветами. Производители могут наносить полосы желто-зеленого цвета – как в продольном, так и в поперечном направлении. Кроме того, рекомендуется наносить буквенную маркировку. Однако нанесенная буквенная маркировка не исключает цветовой маркировки. Обозначение цветом, согласно ПУЭ, является обязательным. На примере распределительного щитка, этот провод подключают к шине заземления, корпусу или металлической дверце.

Нулевой провод

Говоря о нуле, не следует его путать с заземлением. Обозначается синим или бело-голубым цветом. Но в некоторых случаях провод заземления совмещается с нулем. Тогда его окрашивают в зелено-желтый цвет, а на концах обязательно имеется синяя оплетка. Как в однофазной, так и в трехфазной цепи используется всего один нулевой провод. Это происходит вследствие того, что в трехфазной цепи максимальный сдвиг одной фазы может быть равным 120°, что позволяет пользоваться одним нулевым проводом.

Обозначение фазного провода

В зависимости от типа проводки электрическая цепь с переменным током может быть как однофазной, так и иметь три фазы. Рассмотрим оба этих случая отдельно.

  • Однофазная проводка

Используется в сетях с напряжением 220 W. Чаще всего фазный провод окрашивается в черный, коричневый или белый цвет, однако можно встретить и другую маркировку провода: коричневый, серый, фиолетовый, розовый, оранжевый или бирюзовый. Также принято буквенно обозначать L. Это необходимо не только на схемах, но и в условиях плохой освещенности или если провода были покрыты пылью.

В связи с тем, что именно фаза представляет наибольшую опасность при проведении работ, именно эти части имеют наиболее яркую окраску для быстрой идентификации и впоследствии проведения более аккуратных действий с ними.

  • Трехфазная проводка

Используется в сетях с напряжением 380 W. Ранее все провода и шины в трехфазной сети окрашивались в желтый, зеленый и красный цвета (Ж-З-К), которыми соответственно обозначали фазы A, B, C. Эти обозначения представляли трудности в связи со схожестью желто-зеленой маркировки проводов заземления. Поэтому, согласно ПУЭ, с 1 января 2011 года введены новые нормативы, где фазы имеют обозначение L 1, L 2 и L 3, при этом каждая имеет коричневый, черный и серый цвета (К-Ч-С).

На примере трехжильного провода. Цвета проводов трехжильного кабеля: синий, коричневый и желто-зеленый. Коричневый – это фаза, синий – ноль, а желто-зеленым обозначают заземление.

Это были приведены варианты расцветки в сетях с переменным током.

Расцветка проводов в сетях постоянного напряжения

В сетях с постоянным током применяется иная цветовая и буквенная маркировки проводов и шин. Принципиальным отличием здесь считается отсутствие ноля и фазы в привычном понимании. В этой проводке используется положительный проводник, обозначаемый красным цветом и знаком «+», и отрицательный проводник синего цвета со знаком «-«, а также нулевая шина голубого цвета, которая обозначается латинской буквой M .

Не все люди, проводящие работы по монтажу электрических сетей, следуют установленным правилам маркировки. Поэтому, прежде чем приступать к монтажу, следует сначала проверить наличие тока в проводах при помощи мультиметра или обычной отвертки-индикатора. В дальнейшем обозначить провода необходимым цветом при помощи цветной изоленты или специальных термообжимов. Также есть специальные приборы, позволяющие наносить буквенную маркировку.

RozetkaOnline.ru – Электрика дома: статьи, обзоры, инструкции!

Обозначение L и N в электрике

Каждый раз, пытаясь подключить люстру или бра, датчик освещенности или движения, варочную панель или вытяжной вентилятор , терморегулятор теплого пола или блок питания светодиодной ленты , а также любое другое электрооборудование, вы можете увидеть следующие маркировки возле клемм подключения – L и N.

Давайте разберемся, о чем говорят обозначения L и N в электрике.

Как вы, наверное, сами догадались это не просто произвольные символы, каждый из них несет конкретное значение и выполняет роль подсказки, для правильного подключения электроприбора к сети.

Обозначение L в электрике

« L » – Эта маркировка пришла в электрику из английского языка , и образована она от первой буквы слова «Line» (линия) – общепринятого названия фазного провода. Также, если вам удобнее, можно ориентироваться на такие понятия английских слов как Lead (подводящий провод, жила) или Live (под напряжением).

Соответственно обозначением L маркируются зажимы и контактные соединения, предназначенные для подключения фазного провода. В трехфазной сети, буквенно-цифровая идентификация (маркировка) фазных проводников “L1”, “L2” и “L3”.

По современным стандартам (ГОСТ Р 50462-2009 (МЭК 60446:2007 ), действующим в России, цвета фазных проводов – коричневый или черный. Но зачастую, может встречаться белый, розовый, серый или провод любого другого цвета, кроме синего, бело-синего, голубого, бело-голубого или желто-зеленого.

Обозначение N в электрике

«N» – маркировка, образованная от первой буквы слова Neutral (нейтральный) – общепринятое название нулевого рабочего проводника, в России называемого чаще просто нулевым проводником или коротко Ноль (Нуль). В связи с этим, удачно подходит английское слово Null (нулевой), можно ориентироваться на него.

Обозначением N в электрике маркируются зажимы и контактные соединения для подключения нулевого рабочего проводника/нулевого провода. При этом это правило действует как в однофазной, так и трехфазной сети.

Цвета провода, которыми маркируется нулевой провод (нуль, ноль, нулевой рабочий проводник) строго синий (голубой) или бело-синий (бело-голубой).

Обозначение Заземления

Если уж мы говорим об обозначениях L и N в электрике, нельзя не отметить еще вот такой знак – , который также, практически всегда можно увидеть совместно с этими двумя маркировками. Таким значком отмечены зажимы, клеммы или контактные соединения для подключения провода (PE – Protective Earthing), он же нулевой защитный проводник, заземление, земля.

Общепринятая цветовая маркировка нулевого защитного провода – желто-зеленый. Эти два цвета зарезервированы только для заземляющих проводов и не встречаются при обозначении фазных или нулевых.

К сожалению, нередко, электропроводка в наших квартирах и домах выполнена с несоблюдением всех строгих стандартов и правил цветовой и буквенно-цифровой маркировки для электрики. И знать предназначение маркировок L и N у электрооборудования, порой, недостаточно, для правильного подключения. Поэтому, обязательно прочитайте нашу статью «Как определить фазу, ноль и заземление самому, подручными средствами? », если у вас есть какие-то сомнения, этот материал будет как нельзя кстати.

Вступай в нашу группу вконтакте!

http://rozetkaonline.ru

Переход на привычное напряжение 220 В проводился еще в годы существования Советского Союза и закончился в конце 70-х, начале 80-х. Электрические сети того времени выполнялись по двухпроводной схеме, а изоляция проводов использовалась однотонная, преимущественно белого цвета . В дальнейшем, появилась бытовая техника повышенной мощности, требующая заземления.

Схема подключения постепенно изменялась на трёхпроводную. ГОСТ 7396.1–89 стандартизировал типы силовых вилок приблизив их европейским. После распада СССР были приняты новые стандарты, основанные на требованиях Международной электротехнической комиссии. В частности, для повышения безопасности при работе в электрических сетях и упрощения монтажа, вводилась цветовая градация проводов.

Нормативная база

Основным документом, описывающим требования к монтажу электросетей, является ГОСТ Р 50462–2009, в основе которого лежит стандарт МЭК 60446:2007. В нем изложены правила, которым должна соответствовать цветовая маркировка проводов. Касаются они производителей кабельной продукции , строительных и эксплуатирующих организаций, деятельность которых связана с монтажом электрических сетей.

Расширенные требования к монтажу содержатся в Правилах устройства электрических установок . В них приведен рекомендуемый порядок подключения, с отсылкой к ГОСТ-Р в пунктах касающихся цветовых градаций.

Необходимость разделения по цвету

Двухпроводная система подразумевает наличие в сети фазы и нуля. Вилка для таких розеток используется плоская. Оборудование устроено таким образом, что правильность подключения роли не играет. Не важно на какой контакт будет подана фаза, аппаратура разберется самостоятельно.

При трехпроводной системе, дополнительно предусмотрено наличие заземляющей жилы. В лучшем случае , неправильное подключение проводов, приведет к постоянному срабатыванию защитного автомата, в худшем – к повреждению оборудования и пожару. Использование цветной градации для жил, позволяет исключить ошибки при монтаже и избавляет от необходимости использования специальных приборов, предназначенных для измерения получаемого напряжения.

Трехпроводная система

Посмотрим на разрез трехжильного провода, который применяется для прокладки бытовых электросетей.

Цвет проводов указывает, где находятся фаза, ноль и земля. Дополнительно, на рисунке приведены типовые буквенные обозначения, применяемые в электрических схемах . Взяв в руки такой чертеж, можно визуально определить правильность выполненного подключения.

Давайте заглянем в ГОСТ и посмотрим, насколько приведенная на рисунке цветовая маркировка проводов соответствует требованиям. Пункт 5.1 общих положений содержит описание двенадцати цветов, которые должны использоваться для маркировки.

Девять цветов выделяется для обозначения фазных проводов, один для нулевого и два для заземления. Стандартом предусматривается выполнение заземляющего провода в комбинированном желто-зеленом исполнении. Разрешается продольное и поперечное нанесение полос, при это преимущественный цвет не должен занимать более 70 % площади оплетки. Отдельное использование желтого или зеленого цвета в защитном покрытии прямо запрещается пунктом 5.2.1.

Указанная схема применяется при однофазном подключении, подходящем для большинства электрических приборов. Запутаться в ней, при правильно маркированном проводе, практически невозможно.

Пятипроводная система

Для трехфазного подключения используются пятижильные провода. Соответственно три провода выделяются под фазы, один под нейтральный или нулевой и один под защитный, заземляющий. Цветовая маркировка, как в любой сети переменного тока применяется аналогичная, в соответствии с требованиями ГОСТ.

В этом случае будет правильное подключение фазных проводников. Как видно на рисунке, защитный провод выполнен в желто-зеленой оплетке, а нулевой – в синей. Для фаз использованы разрешенные оттенки.

С помощью пятижильных проводов можно выполнять подключение сети 380 В с правильно выполненным расключением.

Совмещенные провода

В целях удешевления производства и упрощения подключений применяются также провода двух или четырехжильные, в которых защитная жила совмещена с нейтральной. В документации они обозначаются аббревиатурой PEN. Как вы догадались, складывается она из буквенных обозначений нулевого (N) и заземляющего (PE) проводов.

ГОСТом предусмотрена для них специальная цветовая маркировка. По длине они окрашиваются в цвета заземляющей жилы, то есть в желто-зеленый. Концы должны быть в обязательном порядке окрашены в синий цвет , им же дополнительно обозначаются все места соединений.

Поскольку места, в которых выполняется подключение заранее определить невозможно, в этих точках провода PEN выделяют с помощью изолирующей ленты или кембриков синего цвета.

Нестандартные провода и маркировка

Приобретая новый провод, вы разумеется обратите внимание на цветовую маркировку жил и выберете тот вариант, где она нанесена правильно. Что делать в том случае, когда проводка уже выполнена, а цвета проводов не соответствуют требованиям ГОСТа? Выход в этом случае такой же, как и с проводами PEN. Придется выполнить ручную маркировку, после того, как вы определитесь с ролью, выполняемой подходящими к оборудованию жилами. Простым вариантом будет использование цветной изоленты соответствующих оттенков. Как минимум, стоит обозначить защитный и нейтральный провода.

При профессиональном монтаже возможно применение специальных кембриков, представляющих собой полые отрезки изоляционного материала. Делятся они на обычные и термоусадочные. Вторые не требуют подбора по диаметру, но не имеют возможности повторного использования.

Встречаются также специально изготовленные маркеры, с международным буквенно-цифровым обозначением. Их применяют на вводных и распределительных щитах, к примеру, в многоквартирных домах или административных зданиях.

Цифровые метки, совместно с цветом провода, позволяют определить к какому потребителю подается питание.

Дополнительные требования

Поскольку линии, как и разводка, могут выполнятся с применением различной кабельной продукции, существует ряд правил по их взаимному подключению. Подключение трехпроводного кабеля к пятипроводному должно выполняться с соблюдением цветовой маркировки от ведущего к ведомому. Соответственно заземляющий и нейтральный цвета должны совпадать.

Фазное подключение, в данном случае выполняется с использованием объединяющей шины. С одной стороны, к ней присоединяются три жилы, с другой стороны – одна, которая и будет фазой в новом ответвлении.

При монтаже бытовых электросетей, по требованиям безопасности, запрещается использовать проводку с алюминиевыми, а также многопроводными жилами. Должен использоваться только кабель с цельной медной жилой.

Трехпроводная система постоянного тока

В системах постоянного тока , также используется трехпроводная система, но назначение проводов другое. Разделение выполняется на плюсовой, минусовой и защитный. Согласно ГОСТ в таких сетях применяется следующая цветовая маркировка:

  • Плюсовой – коричневый;
  • Минусовой – серый;
  • Нулевой – синий.

Поскольку отдельно провода под системы постоянного тока выпускать нерационально, указанная цветовая градация применяется в основном для окраски токопроводящих шин.

В заключение

Как видите, цвета проводов в электрике не прихоть производителя, а мера, направленная на обеспечение требований безопасности. При соблюдении правил монтажа обслуживать такие сети намного проще, а разобраться в подключении может не только специалист электрик, но и мы с вами.

Видео по теме

Каждый раз, когда я устанавливаю розетку или подключаю какой-то стационарный прибор встаёт вопрос о том, что значит цвет провода – фаза? Или это земля? Неразберихи добавляет то, что далеко не все кабеля – это наши родные ВВГ-3 с белым, синим и желто-зелёным проводами. Есть и китайцы с комбинациями серый + коричневый + белый, есть и сложные многожильные кабели, с которыми можно разобраться только по справочнику электрика.

В быту все эти кодировки взять неоткуда, поэтому будем ориентироваться на самую простую проводку. Простая – это кабель из трёх жил и бытовая задача, к примеру, установки розетки.

Стандартный бытовой провод с белым, синим и жёлто-зелёным цветом

Кодировка, маркировка и история

Идея разделить провода по цветам не нова – первые же эксперименты, как рисуют нам старые учебники, проводились с разноцветными клеммами и проводами. Всё та же незамутнённая простота осталась в автомобилях – синий и красный провод вряд ли перепутаешь. Правда, он иногда бывает чёрным, но это совсем другая история.

При изучении проводки самые важные для определения по цвету провода – не фаза, а земля и ноль, фазу всегда можно найти с помощью детекторной отвёртки или (практически) любого диода. А вот перепутать цвета земли и ноля иногда становится просто опасно, и определять, какого цвета провода фаза ноль земля надо заранее.

Цвет провода фазы

Как ранее было указано, особо фазу по цвету определять не требуется – почти всегда есть доступ к тому или иному инструменту для определения. Некоторый «зоопарк» в цветах наблюдается из-за того, что есть расширенные, не бытовые стандарты по цветовой дифференциации проводов, их используют настоящие электрики. Например, коричневый цвет говорит, что провод предназначен для розеток, а красный – для освещения. От этого зависит нагрузка и допустимые параметры работы.

Цвет провода земли

Заземление самый безальтернативный провод, у него всегда жёлто-зелёный цвет. Бывают отклонения, например, чисто жёлтый – когда провод импортный. В сети пишут, что встречается жёлто-зелёно-синий цвет провода, которым обозначают совмещённый рабочий нуль и землю.

Цвет провода ноля

У минуса небольшой выбор цветов – обычно это синий провод, который есть практически в любом кабеле, либо (очень редко) красный/вишнёвый. Как было сказано о земле – путать эти провода строго не рекомендуется.

Заключение

Фиксируем общую цветовую схему:

  • Земля – цвет провода жёлто-зелёный или жёлтый цвет провода;
  • Ноль – синий цвет;
  • Фаза – цвет провода белый, красный, коричневый и любые другие незнакомые.
Содержание:

Для того чтобы облегчить монтаж электропроводки, вся кабельно-проводниковая продукция имеет соответствующую разноцветную маркировку. Как правило в домах или квартирах устройство освещения, подключение розеток выполняется с помощью трех проводов. Каждый из них имеет собственное предназначение в домашней электрической сети. Поэтому обозначение цвета проводов земли, имеет большое значение. За счет этого существенно снижается время монтажа и последующего ремонта. Благодаря цветной маркировке, любой вид подключения не представляет особой сложности.

Заземляющий провод

Для обозначения заземляющего провода в большинстве случаев используется желто-зеленый цвет. Иногда можно встретить проводники с изоляцией только желтого цвета. Еще реже используется светло-зеленый цвет. Обычно такие провода маркируются символами РЕ. Однако, если заземляющий провод совмещен с нейтралью, он обозначается как PEN. Он окрашивается в зелено-желтый цвет, а на концах имеется синяя оплетка.

В распределительном щитке провод заземления подключается к специальной шине, или к корпусу и металлической дверке. В распределительной коробке соединение выполняется с аналогичными проводами, предусмотренными в светильниках и розетках, оборудованных специальными контактами заземления. Заземляющий провод не нужно подключать к устройству защитного отключения (УЗО), поэтому такие защитные устройства используются там, где для электропроводки применяется лишь два провода.

Нулевой проводник (нейтраль)

Для нулевого проводника или нейтрали традиционно используется синий цвет. Подключение в распределительном щитке осуществляется через специальную нулевую шину, обозначаемую символом N. К этой шине подключаются все провода, имеющие синий цвет.

Сама шина соединяется с вводом через . В некоторых случаях соединение может осуществляться напрямую, без каких-либо дополнительных автоматических устройств.

В распределительной коробке все нейтральные провода синего цвета соединяются вместе и не принимают участия в коммутации. Исключение составляет провод, идущий от выключателя. Подключение синих проводов к розеткам выполняется с помощью специального нулевого контакта, обозначаемого буквой N. Данная маркировка проставляется на оборотной стороне каждой розетки.

Цвет фазного провода

Фаза не имеет какого-либо точного обозначения. Довольно часто встречаются черные, коричневые, красные и другие цвета, отличающиеся от зеленого, желтого и синего. В распределительном щитке, установленном в квартире, соединение фазного провода, идущего от потребителя, выполняется с контактом автоматического выключателя, расположенным снизу. На других схемах этот проводник может соединяться с устройством защитного отключения.

В выключателях фаза непосредственно участвует в коммутации. С его помощью происходит замыкание и размыкание контакта – включение и выключение. Таким образом осуществляется подача напряжения к потребителям, а в случае необходимости – прекращение этой подачи. В розетках проводник фазы подключается к контакту с маркировкой L.

Определение проводов

Иногда возникают ситуации, когда требуется определить назначение того или иного провода при отсутствии на нем маркировки. Наиболее простым и распространенным способом является . С ее помощью можно точно установить, какой провод будет фазным, а какой – нулевым. В первую очередь нужно отключить подачу электроэнергии на щитке. После этого концы двух проводников зачищаются и разводятся в стороны подальше друг от друга. Затем необходимо включить подачу электричества и определить индикатором назначение каждого провода. Если лампочка загорелась при контакте с жилой – это фаза. Значит другая жила будет нейтралью.

При наличии в электропроводке заземляющего провода, рекомендуется воспользоваться мультиметром. Этот прибор оборудован двумя щупальцами. Вначале устанавливается измерение переменного тока в диапазоне более 220 вольт на соответствующей отметке. Один щупалец фиксируется на конце фазного провода, а вторым определяется заземление или ноль. В случае соприкосновения с нулем, на дисплее прибора отобразится напряжение 220 вольт. При касании заземляющего провода, напряжение будет заметно ниже.

Маркировка

Существует не только цвет проводов фаза, ноль, земля, но и другие виды маркировки, прежде всего буквенные и цифровые обозначения. Первая буква А указывает на материал провода – алюминий. При отсутствии этой буквы материалом сердечника будет медь.

Основная маркировка проводов в электрике:

  • АА – соответствует многожильному алюминиевому кабелю с дополнительной оплеткой из того же материала.
  • АС – дополнительная свинцовая оплетка.
  • Б – наличие защиты от влаги и дополнительной оплетки из двухслойной стали.
  • Бн – негорючая оплетка кабеля.
  • Г – отсутствие защитной оболочки.
  • Р – оболочка из резины.
  • НР – резиновая оболочка из негорючего материала.

Умение читать электросхемы – это важная составляющая, без которой невозможно стать специалистом в области электромонтажных работ. Каждый начинающий электрик обязательно должен знать, как обозначаются на проекте электропроводки розетки, выключатели, коммутационные аппараты и даже счетчик электроэнергии в соответствии с ГОСТ. Далее мы предоставим читателям сайта условные обозначения в электрических схемах, как графические, так и буквенные.

Графические

Что касается графического обозначения всех элементов, используемых на схеме, этот обзор мы предоставим в виде таблиц, в которых изделия будут сгруппированы по назначению.

В первой таблице Вы можете увидеть, как отмечены электрические коробки, щиты, шкафы и пульты на электросхемах:

Следующее, что Вы должны знать – условное обозначение питающих розеток и выключателей (в том числе проходных) на однолинейных схемах квартир и частных домов:

Что касается элементов освещения, светильники и лампы по ГОСТу указывают следующим образом:

В более сложных схемах, где применяются электродвигатели, могут указываться такие элементы, как:

Также полезно знать, как графически обозначаются трансформаторы и дроссели на принципиальных электросхемах:

Электроизмерительные приборы по ГОСТу имеют следующее графические обозначение на чертежах:

А вот, кстати, полезная для начинающих электриков таблица, в которой показано, как выглядит на плане электропроводки контур заземления, а также сама силовая линия:

Помимо этого на схемах Вы можете увидеть волнистую либо прямую линию, «+» и «-», которые указывают на род тока, напряжение и форму импульсов:

В более сложных схемах автоматизации Вы можете встретить непонятные графические обозначения, вроде контактных соединений. Запомните, как обозначаются этим устройства на электросхемах:

Помимо этого Вы должны быть в курсе, как выглядят радиоэлементы на проектах (диоды, резисторы, транзисторы и т.д.):

Вот и все условно графические обозначения в электрических схемах силовых цепей и освещения. Как уже сами убедились, составляющих довольно много и запомнить, как обозначается каждый можно только с опытом. Поэтому рекомендуем сохранить себе все эти таблицы, чтобы при чтении проекта планировки проводки дома либо квартиры Вы могли сразу же определить, что за элемент цепи находится в определенном месте.

Интересное видео

Электрическая схема – это один из видов технических чертежей, на котором указываются различные электрические элементы в виде условных обозначений. Каждому элементу присвоено своё обозначение.

Все условные (условно-графические) обозначения на электрических схемах состоят из простых геометрических фигур и линий. Это окружности, квадраты, прямоугольники, треугольники, простые линии, пунктирные линии и т.д. Обозначение каждого электрического элемента состоит из графической части и буквенно-цифровой.

Благодаря огромному количеству разнообразных электрических элементов появляется возможность создавать очень подробные электрические схемы, понятные практически каждому специалисту в электрической области.

Каждый элемент на электрической схеме должен выполняться в соответствие с ГОСТ. Т.е. кроме правильного отображения графического изображения на электрической схеме должны быть выдержаны все стандартные размеры каждого элемента, толщина линий и т.д.

Существует несколько основных видов электрических схем. Это схема однолинейная, принципиальная, монтажная (схема подключений). Также схемы бывают общего вида – структурные, функциональные. У каждого вида своё назначение. Один и тот же элемент на разных схемах может обозначаться и одинаково, и по-разному.

Основное назначение однолинейной схемы – графическое отображение системы электрического питания (электроснабжение объекта, разводка электричества в квартире и т.д.). Проще говоря, на однолинейной схеме изображается силовая часть электроустановки. По названию можно понять, что однолинейная схема выполняется в виде одной линии. Т.е. электрическое питание (и однофазное, и трёхфазное), подводимое к каждому потребителю, обозначается одинарной линией.

Чтобы указать количество фаз, на графической линии используются специальные засечки. Одна засечка обозначает, что электрическое питание однофазное, три засечки – что питание трёхфазное.

Кроме одинарной линии используются обозначения защитных и коммутационных аппаратов. К первым аппаратам относятся высоковольтные выключатели (масляные, воздушные, элегазовые, вакуумные), автоматические выключатели, устройства защитного отключения , дифференциальные автоматы, предохранители, выключатели нагрузки. Ко вторым относятся разъединители, контакторы, магнитные пускатели.

Высоковольтные выключатели на однолинейных схемах изображаются в виде небольших квадратов. Что касается автоматических выключателей, УЗО, дифференциальных автоматов , контакторов, пускателей и другой защитной и коммутационной аппаратуры, то они изображаются в виде контакта и некоторых поясняющих графических дополнений, в зависимости от аппарата.

Монтажная схема (схема соединения, подключения, расположения) используется для непосредственного производства электрических работ. Т.е. это рабочие чертежи, используя которые, выполняется монтаж и подключение электрооборудования. Также по монтажным схемам собирают отдельные электрические устройства (электрические шкафы , электрические щиты, пульты управления, и т.д.).

На монтажных схемах изображают все проводные соединения как между отдельными аппаратами (автоматические выключатели, пускатели и др.), так и между разными видами электрооборудования (электрические шкафы, щитки и т.д.). Для правильного подключения проводных соединений на монтажной схеме изображаются электрические клеммники, выводы электрических аппаратов , марка и сечение электрических кабелей, нумерация и буквенное обозначение отдельных проводов.

Схема электрическая принципиальная – наиболее полная схема со всеми электрическими элементами, связями, буквенными обозначениями, техническими характеристиками аппаратов и оборудования. По принципиальной схеме выполняют другие электрические схемы (монтажные, однолинейные, схемы расположения оборудования и др.). На принципиальной схеме отображаются как цепи управления, так и силовая часть.

Цепи управления (оперативные цепи) – это кнопки, предохранители, катушки пускателей или контакторов, контакты промежуточных и других реле, контакты пускателей и контакторов, реле контроля фаз (напряжения) а также связи между этими и другими элементами.

На силовой части изображаются автоматические выключатели, силовые контакты пускателей и контакторов, электродвигатели и т.д.

Кроме самого графического изображения каждый элемент схемы снабжается буквенно-цифровым обозначением. Например, автоматический выключатель в силовой цепи обозначается QF. Если автоматов несколько, каждому присваивается свой номер: QF1, QF2, QF3 и т.д. Катушка (обмотка) пускателя и контактора обозначается KM. Если их несколько, нумерация аналогичная нумерации автоматов: KM1, KM2, KM3 и т.д.


В каждой принципиальной схеме, если есть какое-либо реле, то обязательно используется минимум один блокировочный контакт этого реле. Если в схеме присутствует промежуточное реле KL1, два контакта которого используются в оперативных цепях, то каждый контакт получает свой номер. Номер всегда начинается с номера самого реле, а далее идёт порядковый номер контакта. В данном случае получается KL1.1 и KL1.2. Точно также выполняются обозначения блок-контактов других реле, пускателей, контакторов, автоматов и т.д.

В схемах электрических принципиальных кроме электрических элементов очень часто используются и электронные обозначения. Это резисторы, конденсаторы, диоды, светодиоды, транзисторы, тиристоры и другие элементы. Каждый электронный элемент на схеме также имеет своё буквенное и цифровое обозначение. Например, резистор – это R (R1, R2, R3…). Конденсатор – C (C1, C2, C3…) и так по каждому элементу.

Кроме графического и буквенно-цифрового обозначения на некоторых электрических элементах указываются технические характеристики . Например, для автоматического выключателя это номинальный ток в амперах, ток срабатывания отсечки тоже в амперах. Для электродвигателя указывается мощность в киловаттах.

Для правильного и корректного составления электрических схем любого вида необходимо знать обозначения используемых элементов, государственные стандарты, правила оформления документации.

Монтажные работы часто приводят к появлению большого числа проводов. Как в ходе работ, так и после их завершения всегда появляется потребность в идентификации назначения проводников. Каждое соединение использует в зависимости от своей спецификации либо два, либо три проводника. Наиболее простым способом идентификации проводов и жил кабеля является окрашивание их изоляции в определенный цвет. Далее в статье мы расскажем о том,

  • как обозначается фаза и ноль способом присвоения им определенных цветов;
  • что обозначают буквы L, N, PE в электрике по-английски и какое соответствие их русскоязычным определениям,

а также другую информацию на эту тему.

Цветовая идентификация существенно уменьшает сроки выполнения ремонтных и монтажных работ и позволяет привлечь персонал с более низкой квалификацией. Запомнив несколько цветов, которыми обозначены проводники, любой домохозяин сможет правильно присоединить их к розеткам и выключателям в своей квартире.

Заземляющие проводники (заземлители)

Самым распространенным цветовым обозначением изоляции заземлителей являются комбинации желтого и зеленого цветов. Желто-зеленая раскраска изоляции имеет вид контрастных продольных полос. Пример заземлителя показан далее на изображении.

Однако изредка можно встретить либо полностью желтый, либо светло-зеленый цвет изоляции заземлителей. При этом на изоляции могут быть нанесены буквы РЕ. В некоторых марках проводов их желтый с зеленым окрас по всей длине вблизи концов с клеммами сочетается с оплеткой синего цвета. Это значит то, что нейтраль и заземление в этом проводнике совмещаются.

Для того чтобы при монтаже и также после него хорошо различать заземление и зануление, для изоляции проводников применяются разные цвета. Зануление выполняется проводами и жилами синего цвета светлых оттенков, подключаемыми к шине, обозначенной буквой N. Все остальные проводники с изоляцией такого же синего цвета также должны быть присоединены к этой нулевой шине. Они не должны присоединяться к контактам коммутаторов. Если используются розетки с клеммой, обозначенной буквой N, и при этом в наличии нулевая шина, между ними обязательно должен быть провод светло-синего цвета, соответственно присоединенный к ним обеим.

Фазный проводник, его определение по цвету или иначе

Фаза всегда монтируется проводами, изоляция которых окрашена в любые цвета, но не синий или желтый с зеленым: только зеленый или только желтый. Фазный проводник всегда соединяется с контактами коммутаторов. Если при монтаже в наличии розетки, в которых есть клемма, маркированная буквой L, она соединяется с проводником в изоляции черного цвета. Но бывает так, что монтаж выполнен без учета цветовой маркировки проводников фазы, нуля и заземления.

В таком случае для выяснения принадлежности проводников потребуется индикаторная отвертка и тестер (мультиметр). По свечению индикатора отвертки, которой прикасаются к токопроводящей жиле, определяется фазный провод – индикатор светится. Прикосновение к жиле заземления или зануления не вызывает свечение индикаторной отвертки . Чтобы правильно определить зануление и заземление, надо измерить напряжение, используя мультиметр. Показания мультиметра, щупы которого присоединены к жилам фазного и нулевого провода, будут больше, чем в случае прикосновения щупами к жилам фазного провода и заземления.

Поскольку фазный провод перед этим однозначно определяется индикаторной отверткой , мультиметр позволяет завершить правильное определение назначения всех трех проводников.

Буквенные обозначения, нанесенные на изоляцию проводов, не имеют отношения к назначению провода. Основные буквенные обозначения, которые присутствуют на проводах, а также их содержание, показаны ниже.


Принятые в нашей стране цвета для указания назначения проводов могут отличаться от аналогичных цветов изоляции проводов других стран. Такие же цвета проводов используются в

  • Беларуси,
  • Гонконге,
  • Казахстане,
  • Сингапуре,
  • Украине.

Более полное представление о цветовом обозначении проводов в разных странах дает изображение, показанное далее.


Цветовые обозначения проводов в разных странах

В нашей стране цветовая маркировка L, N в электрике задается стандартом ГОСТ Р 50462 – 2009. Буквы L и N наносятся либо непосредственно на клеммы, либо на корпус оборудования вблизи клемм, например так, как показано на изображении ниже.


Этими буквами обозначают по-английски нейтраль (N), и линию (L – «line»). Это означает «фаза» на английском языке. Но поскольку одно слово может принимать разные значения в зависимости от смысла предложения, для буквы L можно применить такие понятия, как жила (lead) или «под напряжением» (live). А N по-английски можно трактовать как №null» – ноль. Т.е. на схемах или приборах эта буква означает зануление. Следовательно, эти две буквы – не что иное как обозначения фазы и нуля по-английски.

Также из английского языка взято обозначение проводников PE (protective earth) – защитное заземление (т.е. земля). Эти буквенные обозначения можно встретить как на импортном оборудовании, маркировка которого выполнена латиницей, так и в его документации, где обозначение фазы и нулевого провода сделано по-английски. Российские стандарты также предписывают использование этих буквенных обозначений.

Поскольку в промышленности существуют еще и электрические сети , и цепи постоянного тока, для них также актуально цветовое обозначение проводников. Действующие стандарты предписывают шинам со знаком плюс, как и всем прочим проводникам и жилам кабелей положительного потенциала, красный цвет. Минус обозначается синим цветом. В результате такой окраски сразу хорошо заметно, где какой потенциал.

Чтобы читателям запомнились цветовые и буквенные обозначения, в заключение еще раз перечислим их вместе:

  • фаза обозначается буквой L и не может быть по цвету желтой, зеленой или синей.


  • В занулении N, заземлении PE и совмещенном проводнике PEN используются желтый, зеленый и синий цвета.


  • На для проводников и шин применяются красный и синий цвета.


Цвета шин и проводов на постоянном токе

  • Не будет лишним показать цветовое обозначение шин и проводов для трех фаз:


Библия электрика ПУЭ (Правила устройства электроустановок) гласит: электропроводка по всей длине должна обеспечить возможность легко распознавать изоляцию по ее расцветке.

В домашней электросети, как правило, прокладывают трехжильный проводник, каждая жила имеет неповторимую расцветку.

  • Рабочий нуль (N) – синего цвета, иногда красный.
  • Нулевой защитный проводник (PE) – желто-зеленого цвета.
  • Фаза (L) – может быть белой, черной, коричневой.

В некоторых европейских странах существуют неизменные стандарты в расцветке проводов по фазе. Силовой для розеток – коричневая, для освещения – красный.

Расцветка электропроводки ускоряет электромонтаж

Окрашенная изоляция проводников значительно ускоряет работу электромонтажника. В былые времена цвет проводников был либо белым, либо черным, что в общем приносило немало хлопот электрику-электромонтажнику. При расключении требовалось подать питание в проводники, чтобы с помощью контрольки определить, где фаза, а где нуль. Расцветка избавила от этих мук, все стало очень понятно.

Единственное, чего не нужно забывать при изобилии проводников, помечать т.е. подписывать их назначение в распределительном щите, поскольку проводников может насчитываться от нескольких групп до нескольких десятков питающих линий.

Расцветка фаз на электроподстанциях

Расцветка в не такая, как расцветка на электроподстанциях. Три фазы А, В, С. Фаза А – желтый цвет, фаза В – зеленый, фаза С – красный. Они могут присутствовать в пятижильных проводниках вместе с проводниками нейтрали – синего цвета и защитного проводника (заземление) – желто-зеленого.

Правила соблюдения расцветки электропроводки при монтаже

От распределительной коробки к выключателю прокладывается трехжильный или двух жильный провод в зависимости от того, одно-клавишный или двух-клавишный выключатель установлен; разрывается фаза, а не нулевой проводник. Если есть в наличии белый проводник, он будет питающим. Главное соблюдать последовательность и согласованность в расцветке с другими электромонтажниками, чтобы не получилось как в басне Крылова: «Лебедь, рак и щука».

На розетках защитный проводник (желто-зеленый), чаще всего зажимается в средней части устройства. Соблюдаем полярность , нулевой рабочий – слева, фаза – справа.

В конце хочу упомянуть, бывают сюрпризы от производителей, например, один проводник желто-зеленый, а два других могут оказаться черными. Возможно, производитель решил при нехватке одной расцветки, пустить в ход то, что есть. Не останавливать ведь производство! Сбои и ошибки бывают везде. Если попался именно такой, где фаза, а где нуль решать вам, только нужно будет побегать с контролькой.

Маркировка в электрике – обозначение фазы, нуля, заземления в цвете

9e3377222f69609b

Маркировка в электрике – обозначение фазы, нуля, заземления в цвете

Строительство, ремонт и благоустройство своими руками

Меню

Строим дом Электричество

Работа с электричеством регламентируется специальными «Правилами устройства электроустановок» (ПУЭ). Здесьчетко прописана цветовая маркировка конкретного провода и кабеля, применяемых в электрике. А потому обозначение фазы и нуля стандарты для всех монтажных проводов.

Цвет провода подскажет его назначение

Электрик вскрывает распределительную коробку. А там – кабели одинаковые, белого цвета. Работать с ними крайне сложно. И чтобы определить предназначение каждого, нужно измерить все показатели с помощью индикаторной отвертки или мультиметра.

Провода нужно проверить с помощью индикаторной отвертки или мультиметра

Понятно, что расцветка проводов значительно облегчает ремонтный процесс. Подобный подход гарантирует безопасность проведения работ, делает процесс более простым и удобным. Кроме того, электрик тратит гораздо меньше времени, ориентируясь на цвета проводов.

Для обустройства электрической сети в доме используются три основных кабеля: фаза, ноль, земля. При монтаже применяется цветовая маркировка по пуэ.

Запомнить их не сложно. Тем более, обычно для обустройства электрической сети в доме используются три основных кабеля: фаза, ноль, земля. При монтаже применяется цветовая маркировка по пуэ. А значит, спутать предназначение конкретного провода невозможно.

Маркировка фаз по цветам поможет правильно повесить люстру, подключить любое электрооборудование к сети. Наиболее нагляден пример со светильником. Если перепутать фазу и ноль, при замене лампочки человек получит мощный удар током. И наоборот. Когда фаза и ноль, их обозначение не перепутаны, можно дотрагиваться даже до горящей лампы. Это абсолютно безопасно. Ведь фаза выходит на выключатель, а ноль – на лампу, нейтрализуя напряжение.

Особенности расцветки жил

Во избежание ошибок требования ПУЭ описывают цвета всех основных электропроводов. Если пуско-наладочными работами занимался опытный электрик, следующий правилам ПУЭ и соответствующим ГОСТам, при самостоятельном ремонте не понадобится ни индикаторная отвертка, ни иные устройства, определяющие назначение той или иной жилы.

Цветовая маркировка в электрике по ГОСТ

Буквенные подсказки

В схемах электропроводки принята не только цветовая, но и буквенная маркировка. Главное – запомнить три обозначения. Это l, n, pe в электрике. Данные буквенные обозначения также являются отличными подсказками мастерам.


Цвет и символы помогут разобраться в проводах

Обозначение l и n в электрике наносится возле клемм подключения. Это первые буквы английских слов или словосочетаний, обозначающих функцию конкретного провода. Эти незамысловатые символы сориентируют, как правильно подключить прибор к сети.

Способы маркировки проводки при монтаже

Существуют различные способы маркировки кабелей. Это необходимо для корректного подключения и обеспечения безопасности, так как информации по цветовым оттенкам оболочки кабеля не всегда бывает достаточно. Поэтому на провода наносятся специальные символы, обозначающие марку кабеля, его назначение, связанный с ним объект; протяженность и др.

Виды маркеров:

  • Кембрики. Бывают нескольких видов: термоусадочные или из ПВХ. Кембрик – это трубка, надеваемая на провод в месте соединения или повреждения изоляции.

  • Термоусадочные трубки. Самые надежные и долговечные.

  • Самоламинирующиеся. Это клейкая пленка с прозрачной оболочкой. Обеспечивает защиту провода даже при сильном загрязнении.

  • Бирки. Изготовлены из полимеров в белом и желтом цветах.

  • Ярлыки. Применяются для тонких проводов.

  • Гильзы и контейнеры.

  • Кольца, клипсы. Удобны при коротких маркировках.

  • Площадки PKH и POH.

Применение различных видов маркировок облегчает электрикам и простым людям работу с электросетью.

Заземление: безопасность зелено-желтого цвета

Заземление или защитный проводник — это, прежде всего, безопасность. А безопасность в электрике дорогого стоит. Этот кабель выполняет функцию запасного игрока. И вступает в игру лишь в том случае, когда нарушена изоляция фазного или нулевого проводника. Проще говоря, без заземления неисправный электроприбор в момент соприкасания ударит человека, с заземлением – нет.

Именно поэтому сейчас различная бытовая техника, другие приборы выпускается с защитным кабелем. Заземление в обязательном порядке должна иметь электропроводка дома.

Провода заземления обеспечивают безопасность работы электричества в доме

Заземление обозначают сочетанием pe – сокращенно от словосочетания Protective Earthing. Иногда пишут слово «земля». На схемах графически означенный кабель может быть обозначен специальными символами:

Если разбирать цветовое обозначение, то, согласно ГОСТу Р50462, для данного вида кабеля используются желто-зеленые цвета. В жестком одножильном проводе основным является зеленый цвет, отороченный желтой полоской. В мягком многожильном в качестве основного цвета применяется желтый. Продольная полоска, напротив, зеленая. Бывают нестандартные варианты цветовой маркировки защитных соединений. В этом случае полоски имеют поперечный вид. Помимо этого, применяется только зеленая расцветка.

Зачастую заземляющий кабель идет в паре с нейтральным. Тогда к желто-зеленой раскраске прибавляется синяя каемка на концах кабеля. В этом случае меняется буквенная аббревиатура – pen.

Видео: как разобраться в цветовой маркировке прводов

Так или иначе, но ответ на вопрос, какого цвета заземление в трехжильном проводе, однозначен. Всегда нужно искать зелено-желтое сочетание.

Реакция электроприборов на обрыв нуля

Если общий нейтральный провод в многоэтажном доме оборвется, то потребители ощутят это в результате скачка напряжения в их электроприборах.

Основные факторы, которые могут привести к обесточиванию общего нуля:

  • аварийная ситуация на подстанции;
  • устаревшая проводка;
  • монтаж проводки выполнялся не совсем качественно.

Та фаза, к которой подключено большее количество потребителей многоквартирного дома, будет перегружена. Напряжение в ней уменьшится. В той фазе, к которой потребителей подключено меньше всего, напряжение резко возрастет.

Это негативно скажется на приборах — снижение напряжения вызовет их неэффективную работу, а рост напряжения может повлечь за собой выход из строя тех, которые были подключены в данный момент. Чтобы обезопасить себя от такой ситуации, необходимо установить в щиток, питающий отдельную квартиру, индивидуальный ограничитель перенапряжения. Как только напряжение начнет превышать допустимые значения, ограничитель быстро отключит питание.

Если произойдет обрыв нуля непосредственно в квартире, то электричество пропадет полностью, но вместе с тем фаза не отключится. Опасность заключается в том, что она может перейти как раз на провод нулевой. И если какой-либо электроприбор был предварительно заземлён на него, корпус этого электроприбора будет под напряжением, а проще говоря, начнет «биться током».

Главными факторами, которые способствуют обрыву нуля непосредственно в квартире можно назвать:

  • ненадежность присоединения контактов;
  • неправильно выбранное сечение проводника;
  • устаревшая проводка.

Эти факторы приводят к чрезмерному нагреванию проводника. Из-за повышенной температуры окисляется место присоединения контактов, перегреваются жилы проводов. А это, в свою очередь, может привести к пожару.

Нулевой проводник

Нулевой проводник или, как его еще называют, нейтраль выполняет простую, но важную функцию. Он выравнивает нагрузки в сети, на выходе обеспечивая напряжение в 220 Вольт. Избавляет фазы от скачков и перекосов, нейтрализуя их. Не удивительно, что его символом является буква n – образован от английского слова Neutral. А сочетание обозначений n, l в электрике всегда идут рядом.

Цвет нулевого провода всегда синий. Конечно, встречаются вариации – от темно-синего до небесно-голубого. Но синий — он и в Африке синий.


Нулевой проводник всегда синего света

В распределительном щитке все кабели данной расцветки группируются на одной, нулевой шине с соответствующей буквенной аббревиатурой. В розетках также есть необходимая маркировка.

Поэтому мастер никогда не спутает, куда крепить специальный нулевой контакт.

Такая маркировка, принцип работы применимы как к однофазной, так и к трехфазной сети.

Классификация нейтралей линий электропередач

Назначение линий электропередач весьма разнообразно. А также разнообразна аппаратура для их защиты от утечек и коротких замыканий. В связи с этим нейтрали классифицируются на три вида:

  • глухозаземленная;
  • изолированная;
  • эффективно заземлённая.

Если линия электропередач напряжением от 0,38 кВ до 35 кВ имеет небольшую длину, а количество подключенных потребителей велико, то применяется глухозаземленная нейтраль. Потребители трехфазной нагрузки получают питание, благодаря трем фазам и нулю, а однофазной — одной из фаз и нулю.

При средней протяженности линий электропередач напряжением от 2 кВ до 35 кВ и небольшим количеством потребителей, подключенных к данной линии, находят применение изолированные нейтрали. Они широко используются для подключений трансформаторных подстанций в населённых пунктах, а также мощного электрооборудования в промышленности.

В сетях, с напряжением 110 кВ и выше, с большой протяженностью линий электропередач, применяется эффективно заземлённая нейтраль.

Фаза: разноцветье в ассортименте

Именно через фазу проходит напряжение. А значит, работать с этим видом кабеля нужно особенно осторожно. Данный провод обозначается буквой l в электрике, что является сокращением слова Line. В трехфазной сети используется следующее обозначение проводников: l1, l2, l3. Иногда вместо цифр применяются английские буквы. Тогда получается la, lb, lc.


Цветовая маркировка проводов

Про цветовое обозначение фаз можно говорить много. Понятно одно: фазный проводник может быть какого угодно цвета, кроме желтого, зеленого и синего. Однако в России нашли свой ответ на вопрос, какого цвета фаза. Согласно ГОСТ Р 50462-2009, рекомендуется использовать черный или коричневый цвет. Однако этот стандарт носит лишь рекомендательный характер. А потому производители не ограничивают себя определенными цветовыми рамками. Например, красный и белый встречаются гораздо чаще коричневого. Яркие цвета – розовый, бирюзовый, оранжевый, фиолетовый также часто присутствуют в наборе. Считается, что яркие цвета защитят от опасности, привлекут внимание мастера. Все-таки с напряжением не шутят.

Цветовая маркировка фаз помогает в многофазных сетях. Кабели с несколькими фазами различаются между собой по окраске, что облегчает работу электрика. Несмотря на это, работать с ними нужно аккуратно.

Обозначение плюса и минуса

Используемые стандарты будут различаться в зависимости от того, в какой стране выполняется проводка, типа электричества и других факторов. Изучение различных вариантов, которые могут использоваться в данной ситуации, имеет важное значение для безопасности на рабочем месте.


Плюс и минус

При подключении к источнику постоянного тока обычно используются 2 либо 3 провода. Окраска выглядит следующим образом:

  • Красный — «+» плюс провод;
  • Черный — «-» минус провод;
  • Белый или серый — заземляющий провод.

Обратите внимание! Надежная и разборчивая маркировка должна быть обеспечена на границе раздела, где существуют новые и старые версии цветового кода для фиксированной электропроводки. Предупреждающее уведомление также должно быть заметно на соответствующем распределительном щите, управляющем цепью.

Доверяй, но проверяй

Несмотря на ГОСТы и стандарты, цветовая маркировка не всегда может соответствовать предназначению конкретного кабеля. А потому лучше проверить правильность маркировки перед подключением оборудования. Трехжильный провод лучше тестировать мультиметром. Прибор укажет на фазный провод и, соответственно, на нулевой.


Перед подключением правильность маркировки лучше проверить специальным оборудованием

Вообще, трехжильный кабель в электрике используется часто. А потому важно научиться с ним работать. Очень значимо соблюдать и цветовую симметрию. Расцветка проводов по фазам должна соблюдаться неукоснительно. Друг с другом должны быть соединены только проводники одного цвета. Иначе неприятностей не избежать. Может сломаться техника. Мастера может ударить током. Неправильно подключенная проводка может стать причиной пожара. Для того чтобы всего этого избежать как раз и применяется маркировка фаз, кабелей, клемм.

Опубликовано: 23.03.2021

Поделиться: Facebook

  • Предыдущая записьДетектор скрытой проводки: подобрать правильно, использовать по назначению
  • Следующая записьКлючевые разновидности стабилизаторов напряжения: их особенности и характеристики

Нет комментариев

Определение сопротивления петли «ноль/земля»

Замер величины сопротивления петли является залогом бесперебойной работы электрических приборов. Время от времени это следует проводить, поскольку основные причины поломки техники кроются в замыканиях и перегрузках электросетей. Замер сопротивления позволит исключить подобные неприятности.

Что представляет собой эта петля

Данная петля является контуром, возникающим в результате соединения «нуля» с заземленной нейтралью. Как раз именно замыкание этой цепи и будет образовывать данную петлю.

Главная задача по измерению сопротивления данной петли — надежная защита оборудования и кабелей от перегрузок во время эксплуатации. Высокое сопротивление станет причиной чрезмерного повышения температуры электролинии, и как следствие, возникновения пожара. Значительное влияние на качество электропроводки оказывает влажность воздуха, температура, время суток — все это сказывается на состоянии электросети.

Размеры знака заземления по ГОСТ 21130-75

В указанном ГОСТе прописаны не только размеры, но и методы нанесения знака на оборудовании завода-изготовителя щитков и другого электрооборудования. Регламентируются 4 типа исполнения обозначения:

  1. Метод штамповки.
  2. Литье в стальном корпусе.
  3. Ударный метод.
  4. Прессовальный способ в пластмассовых корпусах.

В пункте 3.1 вышеуказанного ГОСТа прописана возможность выполнения знаков с помощью аппликации, нанесением краской, фотохимическим способом. Единственное жесткое требование — их размер:

  • При литье или прессовании на корпусе

Маркировка фазы и нуля. Цветовые обозначения фазы L, нуля N и заземления

В процессе самостоятельной установки и подключения электрооборудования (этом могут быть различные светильники, вентиляция, электроплитка и т.п.) можно заметить, что коммутационные клеммы обозначены буквами L, N, PE. Особое значение здесь имеет маркировка L и N. Кроме обозначения проводов в электрике по буквам, их помещают в изоляцию различного цвета.

Это значительно упрощает процедуру определения, где находится фаза, земля или нулевой провод. Чтобы устанавливаемый прибор смог работать в нормальном режиме, каждый из этих проводов должен быть подключен на соответствующую клемму.

Обозначение проводов в электрике по буквам

Электрические коммуникации в бытовой и промышленной сфере организовываются посредством изолированных кабелей, внутри которых находятся проводящие жилы. Они отличаются друг от друга цветом изоляции и маркировкой . Обозначение l и n в электрике дает возможность на порядок ускорить реализацию монтажных и ремонтных мероприятий.

Нанесение данной маркировки регулирует специальный ГОСТ Р 50462 : это относится к тем электроустановкам, где используется напряжение до 1000 В .

Как правило, они комплектуются глухозаземленной нейтралью. Зачастую электрическое оборудование данного типа имеют жилые, административные и хозяйственные объекты. Во время монтажа электрических сетей в зданиях этого типа необходимо хорошо разбираться в цветовых и буквенных указаниях.

Обозначение фазы (L)

Сеть переменного тока включает в себя провода, находящиеся под напряжением. Правильное их название – «фазные ». Это слово имеет английские корни, и переводится как «линия» или «активный провод». Фазные жилы несут особенную опасность для здоровья человека и имущества. Для безопасной эксплуатации их покрывают надежной изоляцией.

Использование оголенных проводов под напряжением чревато следующими последствиями:

  1. 1. Поражение током людей. Это могут быть ожоги, травмы и даже смерть.
  2. 2. Возникновение пожаров.
  3. 3. Порча оборудования.

При обозначении проводов в электрике фазные жилы маркируются буквой «L». Это сокращение английского термина «Line », или «линия » (другое название фазных проводов).

Есть и другие версии происхождения этой маркировки. Некоторые специалисты считают, что прообразом стали слова «Lead» (подводящая жила) и Live (указание на напряжение). Подобная маркировка используется также для указания на зажимы и клеммы, на которые должны коммутироваться линейные провода. К примеру, в трехфазных сетях каждая из линий маркируется еще и соответствующей цифрой (L1, L2 и L3).

Действующие отечественные нормативы, регулирующие обозначение фазы и нуля в электрике (ГОСТ Р 50462-2009), предписывают помещать линейные жилы в коричневую или черную изоляцию. Хотя на практике фазные провода могут быть белыми, розовыми, серыми и т.п. В таком случае все зависит от производителя и изолирующего материала.

Обозначение нуля (N)

Для маркировки нейтральной или нулевой рабочей жилы сети используют букву «N» . Это сокращение термина neutral (в переводе – нейтральный). Так во всем мире принято называть нулевой проводник. У нас в стране в основном используют слово «Ноль».

Скорее всего, за основу здесь взято слово Null. Буква «N» в схеме указывает на контакты или клеммы, предназначенной для коммутации нулевой жилы. Подобное обозначение принято и для однофазных, и для трехфазных схем. В качестве цветового обозначения нулевого провода применяют синюю или бело-синюю (бело-голубую) изоляцию.

Обозначение заземления (PE)

Кроме обозначения фазы и нуля, в электрике также применяется специальное буквенное указание PE (Protective Earthing) для провода заземления. Как правило, они всегда входят в состав кабеля, наряду с нулевыми и фазными жилами. Подобным образом маркируются также контакты и зажимы, предназначенные для коммутации с заземляющим нулевым проводом.

Для удобства монтажа жилы для заземления помещены в желто-зеленую изоляцию. Домашний мастер должен уяснить, что эти цвета всегда указывают только на заземляющие провода. Для обозначения фазы и нуля в электрике желтый и зеленый цвет никогда не используется.

Как показывает практика, при организации электрических сетей в зданиях жилого сектора иногда допускаются нарушения общепринятых нормативов использования цвета изоляции и соответствующей буквенно-цифровой маркировки. В таком случае не всегда достаточно обладать умением расшифровывать обозначения L, N или РЕ.

Чтобы подключение электрооборудования было действительно безопасным, необходимо проверять соответствие маркировки реальному положению вещей. Для этого используют специальные приборы (тестеры) или подручные приспособления. При отсутствии опыта подобных работ для собственной безопасности лучше пригласить опытного электрика с соответствующим допуском.

Обозначение l и n в электрике

Обозначение фазы и нуля в электрике введено для того, чтобы электрические сети были безопасными и удобными в использовании. Для этого используется специальная буквенная маркировка (l и n) и изоляция соответствующего цвета. Также могут встречаться жилы с маркировкой РЕ желто-зеленого цвета: таким образом обозначены заземляющие провода.

Кроме того, эти же буквенные обозначения применяются на соединительных контактах и клеммах. Все, что потребуется сделать во время установки электроприбора – подвести каждый из проводов на клемму. Для перестраховки каждый из проводов желательно проверить тестером.

В подавляющем большинстве кабелей разная расцветка изоляции жил. Сделано это в соответствие с ГОСТом Р 50462-2009, который устанавливает стандарт маркировки l n в электрике (фазных и нулевых проводов в электроустановках). Соблюдения этого правила гарантирует быструю и безопасную работу мастера на большом промышленном объекте, а также позволяет избежать электротравм при самостоятельном ремонте.

Разнообразие расцветки изоляции электрокабелей

Цветовая маркировка проводов многообразна и сильно различается для заземления, фазных и нулевых жил. Чтобы не было путаницы, требования ПУЭ регламентируют какого цвета провод заземления использовать в щитке электропитания, какие расцветки обязательно надо использовать для нуля и фазы.

Если монтажные работы проводились высококвалифицированным электриком, который знает современные стандарты работы с электропроводами, не придется прибегать к помощи индикаторной отвёртки или мультиметра. Назначение каждой жилы кабеля расшифровывается знанием его цветового обозначения.

Цвет жилы заземления

С 01.01.2011 цвет жилы заземления (или зануления) может быть только желто-зеленой. Эта цветовая маркировка проводов соблюдается и при составлении схем, на которых такие жилы подписываются латинскими буквами РЕ. Не всегда на кабелях расцветка одной из жил предназначена для заземления – обычно она делается если в кабеле три, пять или больше жил.

Отдельного внимания заслуживают PEN-провода с совмещенными «землей» и «нолем». Подключения такого типа все еще часто встречаются в старых зданиях, в которых электрификация проводилась по устаревшим нормам и до сих пор не обновлялась. Если кабель укладывался по правилам, то использовался синий цвет изоляции, а на кончики и места стыков надевались желто-зеленые кембрики. Хотя, можно встретить и цвет провода заземления (зануления) с точностью до наоборот – желто-зеленый с синими кончиками.

Заземляющая и нулевая жила могут отличаются толщиной, часто она тоньше фазных, особенно на кабелях, что применяются для подключения переносных устройств.

Защитное заземление является обязательным при прокладке линий в жилых и промышленных помещениях и регулируется стандартами ПУЭ и ГОСТ 18714-81. Провод нулевой заземляющий должен иметь как можно меньшее сопротивление, то же самое касается заземляющего контура. Если все работы по монтажу выполнено правильно, то заземление будет надежным защитником жизни и здоровья человека в случае появления неисправностей электролинии. Как итог – правильная пометка кабелей для заземления имеет решающее значение, а зануление вообще не должно применяться. Во всех новых домах проводка делается по новым правилам, а старые поставлены в очередь для ее замены.

Расцветки для нулевого провода

Для «ноля» (или нулевого рабочего контакта) используются только определенные цвета проводов также строго определяемые электрическими стандартами. Он может быть синим, голубым или синим с белой полоской, причем независимо от количества жил в кабеле: трехжильный провод в этом плане ничем не будет отличаться от пятижильного или с еще большим количеством проводников. В электросхемах «нулю» соответствует латинская буква N – он участвует в замыкании цепи электропитания, а в схемах может читаться как «минус» (фаза, соответственно, это «плюс»).

Цвета для фазных проводов

Эти электропровода требуют особо осторожного и «уважительного» с собой обращения, так как они являются токоведущими, и неосторожное прикосновение может вызвать тяжелое поражение электрическим током. Цветовая маркировка проводов для подключения фазы достаточно разнообразна – нельзя применять только цвета смежные с синим, желтым и зеленым. В какой-то мере так гораздо удобнее запоминать каким может быть цвет провода фазы – НЕ синим или голубым, НЕ желтым или зеленым.

На электросхемах фазу обозначают латинской буквой L. Такая же разметка используется на проводах, если цветовая маркировка ни них не применяется. Если кабель предназначен для подключения трех фаз, то фазные жилы помечают буквой L с цифрой. Например, для составления схемы для трехфазной сети 380 В использовано L1, L2, L3. Еще в электрике принято альтернативное обозначение: A, B, C.

Перед началом работ надо определиться, как будет выглядеть комбинация проводов по цвету и неукоснительно придерживаться выбранной расцветки.

Если этот вопрос был продуман еще на этапе подготовительных работ и учтен при составлении схем электропроводки, следует закупить необходимое количество кабелей с жилами необходимых цветов. Если все-таки нужный провод закончился, то можно пометить жилы вручную:

  • кембриками обычными;
  • кембриками термоусадочными;
  • изолентой.

О стандартах цветовой маркировки проводов в Европе и России смотрите так же в этом видео:

Ручная цветовая разметка

Применяется в тех случаях, когда при монтаже приходится использовать провода с жилами одинаковой расцветки. Также часто это происходит при работе в домах старой постройки, в которых монтаж электропроводки производился задолго до появления стандартов.

Опытные электрики, чтобы не было путаницы при дальнейшем обслуживании электроцепи использовали наборы, позволяющие промаркировать фазные провода. Это допускается и современными правилами, ведь некоторые кабели изготавливаются без цветобуквенных обозначений. Место использования ручной маркировки регламентировано нормами ПУЭ, ГОСТа и общепринятыми рекомендациями. Она крепится на концы проводника, там, где он соединяется с шиной.

Разметка двужильных проводов

Если кабель уже подключен к сети, то для поиска фазных проводов в электрике используют специальную индикаторную отвертку – в ее корпусе есть светодиод, который светится, когда жало устройства касается фазы.

Правда эффективной она будет только для двухжильных проводов, ведь если фаз несколько, то определить где какая индикатор не сможет. В таком случае придется отключать провода и использовать прозвонку.

Стандарты не обязывают делать такую разметку на электропроводниках по всей их длине. Допускается отметить её лишь в местах стыков и соединения нужных контактов. Поэтому, при возникновении необходимости нанести метки на электрокабели без обозначений, нужно заранее приобрести материалы, для их разметки вручную.

Число используемых расцветок зависит от применяемой схемы, но главная рекомендация все же есть – желательно использовать цвета, исключающие возможность путаницы. Т.е. не применять для фазных проводов синие, желтые или зеленые метки. В однофазной сети, к примеру, фазу обычно обозначают красным цветом.

Разметка трехжильных проводов

Если надо определить фазу, ноль и заземление в трехжильных проводах, то можно попробовать сделать это мультиметром. Прибор устанавливается на измерение переменного напряжения, а затем щупами аккуратно коснуться фазы (его можно найти и индикаторной отверткой) и последовательно двух оставшихся проводов. Далее следует запомнить показатели и сравнить их между собой – комбинация «фаза-ноль» обычно показывает большее напряжение, нежели «фаза-земля».

Когда фаза, ноль и земля определены, то можно наносить маркировку. По правилам, для заземления применяется провод цветной желто зеленый, а точнее жила с такой расцветкой, поэтому его маркируют изолентой подходящих цветов. Ноль, отмечается, соответственно, синей изолентой, а фаза любой другой.

Если же при профилактических работах выяснилось, что маркировка устарела, менять кабеля не обязательно. Замене, в соответствии с современными стандартами, подлежит только электрооборудование, вышедшее из строя.

Как итог

Правильная разметка проводов это обязательное условие качественного монтажа электропроводки при проведении работ любой сложности. Она значительно облегчает как сам монтаж, так и последующее обслуживание электросети. Чтобы электрики «разговаривали на одном языке», созданы обязательные стандарты цветобуквенной маркировки, которые схожи между собой даже в разных странах. В соответствии с ними L – это обозначение фазы, а N – ноля.

Электрическая схема – это один из видов технических чертежей, на котором указываются различные электрические элементы в виде условных обозначений. Каждому элементу присвоено своё обозначение.

Все условные (условно-графические) обозначения на электрических схемах состоят из простых геометрических фигур и линий. Это окружности, квадраты, прямоугольники, треугольники, простые линии, пунктирные линии и т.д. Обозначение каждого электрического элемента состоит из графической части и буквенно-цифровой.

Благодаря огромному количеству разнообразных электрических элементов появляется возможность создавать очень подробные электрические схемы, понятные практически каждому специалисту в электрической области.

Каждый элемент на электрической схеме должен выполняться в соответствие с ГОСТ. Т.е. кроме правильного отображения графического изображения на электрической схеме должны быть выдержаны все стандартные размеры каждого элемента, толщина линий и т.д.

Существует несколько основных видов электрических схем. Это схема однолинейная, принципиальная, монтажная (схема подключений). Также схемы бывают общего вида – структурные, функциональные. У каждого вида своё назначение. Один и тот же элемент на разных схемах может обозначаться и одинаково, и по-разному.

Основное назначение однолинейной схемы – графическое отображение системы электрического питания (электроснабжение объекта, разводка электричества в квартире и т.д.). Проще говоря, на однолинейной схеме изображается силовая часть электроустановки. По названию можно понять, что однолинейная схема выполняется в виде одной линии. Т.е. электрическое питание (и однофазное, и трёхфазное), подводимое к каждому потребителю, обозначается одинарной линией.

Чтобы указать количество фаз, на графической линии используются специальные засечки. Одна засечка обозначает, что электрическое питание однофазное, три засечки – что питание трёхфазное.

Кроме одинарной линии используются обозначения защитных и коммутационных аппаратов. К первым аппаратам относятся высоковольтные выключатели (масляные, воздушные, элегазовые, вакуумные), автоматические выключатели, устройства защитного отключения , дифференциальные автоматы, предохранители, выключатели нагрузки. Ко вторым относятся разъединители, контакторы, магнитные пускатели.

Высоковольтные выключатели на однолинейных схемах изображаются в виде небольших квадратов. Что касается автоматических выключателей, УЗО, дифференциальных автоматов , контакторов, пускателей и другой защитной и коммутационной аппаратуры, то они изображаются в виде контакта и некоторых поясняющих графических дополнений, в зависимости от аппарата.

Монтажная схема (схема соединения, подключения, расположения) используется для непосредственного производства электрических работ. Т.е. это рабочие чертежи, используя которые, выполняется монтаж и подключение электрооборудования. Также по монтажным схемам собирают отдельные электрические устройства (электрические шкафы , электрические щиты, пульты управления, и т.д.).

На монтажных схемах изображают все проводные соединения как между отдельными аппаратами (автоматические выключатели, пускатели и др.), так и между разными видами электрооборудования (электрические шкафы, щитки и т.д.). Для правильного подключения проводных соединений на монтажной схеме изображаются электрические клеммники, выводы электрических аппаратов , марка и сечение электрических кабелей, нумерация и буквенное обозначение отдельных проводов.

Схема электрическая принципиальная – наиболее полная схема со всеми электрическими элементами, связями, буквенными обозначениями, техническими характеристиками аппаратов и оборудования. По принципиальной схеме выполняют другие электрические схемы (монтажные, однолинейные, схемы расположения оборудования и др.). На принципиальной схеме отображаются как цепи управления, так и силовая часть.

Цепи управления (оперативные цепи) – это кнопки, предохранители, катушки пускателей или контакторов, контакты промежуточных и других реле, контакты пускателей и контакторов, реле контроля фаз (напряжения) а также связи между этими и другими элементами.

На силовой части изображаются автоматические выключатели, силовые контакты пускателей и контакторов, электродвигатели и т.д.

Кроме самого графического изображения каждый элемент схемы снабжается буквенно-цифровым обозначением. Например, автоматический выключатель в силовой цепи обозначается QF. Если автоматов несколько, каждому присваивается свой номер: QF1, QF2, QF3 и т.д. Катушка (обмотка) пускателя и контактора обозначается KM. Если их несколько, нумерация аналогичная нумерации автоматов: KM1, KM2, KM3 и т.д.


В каждой принципиальной схеме, если есть какое-либо реле, то обязательно используется минимум один блокировочный контакт этого реле. Если в схеме присутствует промежуточное реле KL1, два контакта которого используются в оперативных цепях, то каждый контакт получает свой номер. Номер всегда начинается с номера самого реле, а далее идёт порядковый номер контакта. В данном случае получается KL1.1 и KL1.2. Точно также выполняются обозначения блок-контактов других реле, пускателей, контакторов, автоматов и т.д.

В схемах электрических принципиальных кроме электрических элементов очень часто используются и электронные обозначения. Это резисторы, конденсаторы, диоды, светодиоды, транзисторы, тиристоры и другие элементы. Каждый электронный элемент на схеме также имеет своё буквенное и цифровое обозначение. Например, резистор – это R (R1, R2, R3…). Конденсатор – C (C1, C2, C3…) и так по каждому элементу.

Кроме графического и буквенно-цифрового обозначения на некоторых электрических элементах указываются технические характеристики . Например, для автоматического выключателя это номинальный ток в амперах, ток срабатывания отсечки тоже в амперах. Для электродвигателя указывается мощность в киловаттах.

Для правильного и корректного составления электрических схем любого вида необходимо знать обозначения используемых элементов, государственные стандарты, правила оформления документации.

Монтажные работы часто приводят к появлению большого числа проводов. Как в ходе работ, так и после их завершения всегда появляется потребность в идентификации назначения проводников. Каждое соединение использует в зависимости от своей спецификации либо два, либо три проводника. Наиболее простым способом идентификации проводов и жил кабеля является окрашивание их изоляции в определенный цвет. Далее в статье мы расскажем о том,

  • как обозначается фаза и ноль способом присвоения им определенных цветов;
  • что обозначают буквы L, N, PE в электрике по-английски и какое соответствие их русскоязычным определениям,

а также другую информацию на эту тему.

Цветовая идентификация существенно уменьшает сроки выполнения ремонтных и монтажных работ и позволяет привлечь персонал с более низкой квалификацией. Запомнив несколько цветов, которыми обозначены проводники, любой домохозяин сможет правильно присоединить их к розеткам и выключателям в своей квартире.

Заземляющие проводники (заземлители)

Самым распространенным цветовым обозначением изоляции заземлителей являются комбинации желтого и зеленого цветов. Желто-зеленая раскраска изоляции имеет вид контрастных продольных полос. Пример заземлителя показан далее на изображении.

Однако изредка можно встретить либо полностью желтый, либо светло-зеленый цвет изоляции заземлителей. При этом на изоляции могут быть нанесены буквы РЕ. В некоторых марках проводов их желтый с зеленым окрас по всей длине вблизи концов с клеммами сочетается с оплеткой синего цвета. Это значит то, что нейтраль и заземление в этом проводнике совмещаются.

Для того чтобы при монтаже и также после него хорошо различать заземление и зануление, для изоляции проводников применяются разные цвета. Зануление выполняется проводами и жилами синего цвета светлых оттенков, подключаемыми к шине, обозначенной буквой N. Все остальные проводники с изоляцией такого же синего цвета также должны быть присоединены к этой нулевой шине. Они не должны присоединяться к контактам коммутаторов. Если используются розетки с клеммой, обозначенной буквой N, и при этом в наличии нулевая шина, между ними обязательно должен быть провод светло-синего цвета, соответственно присоединенный к ним обеим.

Фазный проводник, его определение по цвету или иначе

Фаза всегда монтируется проводами, изоляция которых окрашена в любые цвета, но не синий или желтый с зеленым: только зеленый или только желтый. Фазный проводник всегда соединяется с контактами коммутаторов. Если при монтаже в наличии розетки, в которых есть клемма, маркированная буквой L, она соединяется с проводником в изоляции черного цвета. Но бывает так, что монтаж выполнен без учета цветовой маркировки проводников фазы, нуля и заземления.

В таком случае для выяснения принадлежности проводников потребуется индикаторная отвертка и тестер (мультиметр). По свечению индикатора отвертки, которой прикасаются к токопроводящей жиле, определяется фазный провод – индикатор светится. Прикосновение к жиле заземления или зануления не вызывает свечение индикаторной отвертки . Чтобы правильно определить зануление и заземление, надо измерить напряжение, используя мультиметр. Показания мультиметра, щупы которого присоединены к жилам фазного и нулевого провода, будут больше, чем в случае прикосновения щупами к жилам фазного провода и заземления.

Поскольку фазный провод перед этим однозначно определяется индикаторной отверткой , мультиметр позволяет завершить правильное определение назначения всех трех проводников.

Буквенные обозначения, нанесенные на изоляцию проводов, не имеют отношения к назначению провода. Основные буквенные обозначения, которые присутствуют на проводах, а также их содержание, показаны ниже.


Принятые в нашей стране цвета для указания назначения проводов могут отличаться от аналогичных цветов изоляции проводов других стран. Такие же цвета проводов используются в

  • Беларуси,
  • Гонконге,
  • Казахстане,
  • Сингапуре,
  • Украине.

Более полное представление о цветовом обозначении проводов в разных странах дает изображение, показанное далее.


Цветовые обозначения проводов в разных странах

В нашей стране цветовая маркировка L, N в электрике задается стандартом ГОСТ Р 50462 – 2009. Буквы L и N наносятся либо непосредственно на клеммы, либо на корпус оборудования вблизи клемм, например так, как показано на изображении ниже.


Этими буквами обозначают по-английски нейтраль (N), и линию (L – «line»). Это означает «фаза» на английском языке. Но поскольку одно слово может принимать разные значения в зависимости от смысла предложения, для буквы L можно применить такие понятия, как жила (lead) или «под напряжением» (live). А N по-английски можно трактовать как №null» – ноль. Т.е. на схемах или приборах эта буква означает зануление. Следовательно, эти две буквы – не что иное как обозначения фазы и нуля по-английски.

Также из английского языка взято обозначение проводников PE (protective earth) – защитное заземление (т.е. земля). Эти буквенные обозначения можно встретить как на импортном оборудовании, маркировка которого выполнена латиницей, так и в его документации, где обозначение фазы и нулевого провода сделано по-английски. Российские стандарты также предписывают использование этих буквенных обозначений.

Поскольку в промышленности существуют еще и электрические сети , и цепи постоянного тока, для них также актуально цветовое обозначение проводников. Действующие стандарты предписывают шинам со знаком плюс, как и всем прочим проводникам и жилам кабелей положительного потенциала, красный цвет. Минус обозначается синим цветом. В результате такой окраски сразу хорошо заметно, где какой потенциал.

Чтобы читателям запомнились цветовые и буквенные обозначения, в заключение еще раз перечислим их вместе:

  • фаза обозначается буквой L и не может быть по цвету желтой, зеленой или синей.


  • В занулении N, заземлении PE и совмещенном проводнике PEN используются желтый, зеленый и синий цвета.


  • На для проводников и шин применяются красный и синий цвета.


Цвета шин и проводов на постоянном токе

  • Не будет лишним показать цветовое обозначение шин и проводов для трех фаз:


Библия электрика ПУЭ (Правила устройства электроустановок) гласит: электропроводка по всей длине должна обеспечить возможность легко распознавать изоляцию по ее расцветке.

В домашней электросети, как правило, прокладывают трехжильный проводник, каждая жила имеет неповторимую расцветку.

  • Рабочий нуль (N) – синего цвета, иногда красный.
  • Нулевой защитный проводник (PE) – желто-зеленого цвета.
  • Фаза (L) – может быть белой, черной, коричневой.

В некоторых европейских странах существуют неизменные стандарты в расцветке проводов по фазе. Силовой для розеток – коричневая, для освещения – красный.

Расцветка электропроводки ускоряет электромонтаж

Окрашенная изоляция проводников значительно ускоряет работу электромонтажника. В былые времена цвет проводников был либо белым, либо черным, что в общем приносило немало хлопот электрику-электромонтажнику. При расключении требовалось подать питание в проводники, чтобы с помощью контрольки определить, где фаза, а где нуль. Расцветка избавила от этих мук, все стало очень понятно.

Единственное, чего не нужно забывать при изобилии проводников, помечать т.е. подписывать их назначение в распределительном щите, поскольку проводников может насчитываться от нескольких групп до нескольких десятков питающих линий.

Расцветка фаз на электроподстанциях

Расцветка в не такая, как расцветка на электроподстанциях. Три фазы А, В, С. Фаза А – желтый цвет, фаза В – зеленый, фаза С – красный. Они могут присутствовать в пятижильных проводниках вместе с проводниками нейтрали – синего цвета и защитного проводника (заземление) – желто-зеленого.

Правила соблюдения расцветки электропроводки при монтаже

От распределительной коробки к выключателю прокладывается трехжильный или двух жильный провод в зависимости от того, одно-клавишный или двух-клавишный выключатель установлен; разрывается фаза, а не нулевой проводник. Если есть в наличии белый проводник, он будет питающим. Главное соблюдать последовательность и согласованность в расцветке с другими электромонтажниками, чтобы не получилось как в басне Крылова: «Лебедь, рак и щука».

На розетках защитный проводник (желто-зеленый), чаще всего зажимается в средней части устройства. Соблюдаем полярность , нулевой рабочий – слева, фаза – справа.

В конце хочу упомянуть, бывают сюрпризы от производителей, например, один проводник желто-зеленый, а два других могут оказаться черными. Возможно, производитель решил при нехватке одной расцветки, пустить в ход то, что есть. Не останавливать ведь производство! Сбои и ошибки бывают везде. Если попался именно такой, где фаза, а где нуль решать вам, только нужно будет побегать с контролькой.

В большинстве современных кабелей проводники имеют изоляцию разных цветов. Цвета эти имеют определенное значение и выбираются не просто так. Что такое цветовая маркировка проводов и как с ее помощью определить где ноль и заземление, а где — фаза, и будем говорить дальше.

В электрике принято различать провода по цветам. Это намного облегчает и ускоряет работу: вы видите набор проводов разных цветов и, по цвету, можете предположить какой для чего предназначен. Но, если разводка не заводская и делали ее не вы, перед началом работ обязательно надо проверить соответствуют ли цвета предполагаемому назначению.

Для этого берут мультиметр или тестер, проверяют на каждом проводнике наличие напряжения, его величину и полярность (это при проверке сети электропитания) или просто прозванивают куда и откуда идут провода и не меняется ли «в пути» цвет. Так что знание цветовой маркировки проводов — один из необходимых навыков домашнего мастера.

Цветовая маркировка провода заземления

По последним правилам проводка в доме или квартире должна иметь заземление. Последние годы вся бытовая и строительная техника выпускается с заземляющим проводом. Причем заводская гарантия сохраняется только при условии подачи электропитания с работающим заземлением.

Чтобы не путаться для провода заземления принято использовать желто-зеленую окраску. Жесткий одножильный провод имеет зеленый основной цвет с желтой полосой, а мягкий многожильный — основное поле желтого цвета с зеленой продольной полосой. Изредка могут встречаться экземпляры с горизонтальными полосками или просто зеленые, но это — нестандарт.

Цвет провода заземления — одножильного и многожильного

Иногда в кабеле есть только ярко-зеленый или желтый провод. В таком случае именно их используют как «земляной». На схемах «земля» обычно рисуется зеленым цветом. На аппаратуре соответствующие контакты подписываются латинскими буквами PE или в русскоязычном варианте пишут «земля». К надписям часто добавляется графическое изображение (на рисунке ниже).

В некоторых случаях на схемах шина «земля» и подключение к ней обозначается зеленым цветом

Цвет нейтрали

Еще один проводник, который выделяют определенным цветом — нейтраль или «ноль». Для него выделен синий цвет (ярко-синий или темно-синий, изредка — голубой). На цветных схемах эта цепь также прорисовывается синим, подписывается латинской буквой N. Так же подписываются контакты, к которым необходимо подключить нейтраль.

Цвет нейтрали — синий или голубой

В кабелях с гибкими многожильными проводами, как правило, используется более светлые оттенки, а одножильные жесткие проводники имеют оболочку более темных, насыщенных тонов.

Окраска фазы

С фазными проводниками несколько сложнее. Их окрашивают в разные цвета. Исключены уже используемые — зеленый, желтый и синий — а все остальные могут присутствовать. При работе с этими проводами надо быть особенно аккуратными и внимательными, ведь именно на них присутствует напряжение.

Цветовая маркировка проводов: какого цвета фаза — возможные варианты

Итак, наиболее часто встречающаяся цветовая маркировка проводов фазы — красный, белый и черный. Еще могут быть коричневый, бирюзовый оранжевый, розовый, фиолетовый, серый.

На схемах и клеммах фазные провода подписываются латинской буквой L, в многофазных сетях рядом стоит номер фазы (L1, L2, L3). П кабелях с несколькими фазами они имеют разную окраску. Так проще при разводке.

Как определить правильно ли подключены провода

При попытке установить дополнительную розетку, подключить люстру, бытовую технику, требуется знать, какой именно провод является фазным, какой нулевым, а какой — заземляющим. При неправильном подключении техника выходит из строя, а неосторожное прикосновение к токоведущим проводам может окончиться печально.

Надо убедиться что цвета проводов — земля, фаза, ноль — совпадают с их разводкой

Проще всего ориентироваться по цветовой маркировке проводов. Но не всегда все просто. Во-первых, в старых домах проводка обычно однотонная — торчат два-три провода белого или черного цвета. В этом случае надо разбираться конкретно, после чего навешивать бирки или оставлять цветные метки. Во-вторых, даже если в кабеле проводники окрашены в разные цвета, и вы визуально можете найти нейтраль и землю, правильность своих предположений надо проверить. Случается, что при монтаже цвета перепутаны. Потому сначала перепроверяем правильность предположений, потом начинаем работы.

Для проверки понадобятся специальные инструменты или измерительные приборы:

  • индикаторная отвертка;
  • мультиметр или тестер.

Найти фазный провод можно при помощи индикаторной отвертки, для определения нуля и нейтрали нужен будет тестер или мультиметр.

Проверка с индикатором

Индикаторные отвертки бывают нескольких видов. Есть модели, на которых светодиод зажигается при прикосновении металлической частью к токоведущим частям. В других моделях для проверки требуется дополнительно нажать кнопку. В любом случае при наличии напряжения зажигается светодиод.

При помощи индикаторной отвертки можно найти фазы. Металлической частью прикасаемся к оголенному проводнику (при необходимости наживаем на кнопку) и смотрим, горит ли светодиод. Горит — это фаза. Не горит — нейтраль или земля.

Работаем аккуратно, одной рукой. Второй к стенам или металлическим предметам (трубам, например) не прикасаемся. Если провода в проверяемом кабеле длинные и гибкие, можно придержать их второй рукой за изоляцию (держитесь подальше от оголенных концов).

Проверка с мультиметром или тестером

На приборе выставляем шкалу, которая немного больше предполагаемого напряжения в сети, подключаем щупы. Если позваниваем бытовую однофазную сеть 220В, ставим переключатель в положение 250 В. Одним щупом прикасаемся к оголенной части фазного провода, вторым — к предполагаемой нейтрали (синего цвета). Если при этом стрелка на приборе отклоняется (запоминаем ее положение) или на индикаторе загорается цифра, близкая к 220 В. Проделываем ту же операцию со вторым проводником — который по цвету определили как «землю». Если все верно, показания прибора должны быть ниже — меньше чем те, которые были перед этим.

В случае, если цветовая маркировка проводов отсутствует, придется перебирать все пары, определяя назначение проводников по показаниям. Пользуемся тем же правилом: при прозвонке пары «фаза-земля» показания ниже, чем при прозвонке пары «фаза-ноль».

Работая с электричеством, можно заметить, что жилы проводов раскрашены в разные цвета. Интересно, но цвета никогда не повторяются вне зависимости от количества проводников в одной оболочке. Для чего это делается и как не запутаться в цветовом разнообразии – об этом наша сегодняшняя статья.

Суть цветовой маркировки проводов

Работа с электричеством – дело серьезное, поскольку существует риск поражения электрическим током. Простому человеку не так просто справиться с , ведь, разрезав кабель, можно увидеть, что все жилы имеют различную окраску. Такой подход не является придумкой производителей с целью выделить свою продукцию среди конкурентов, а очень важен при монтаже электропроводки. Чтобы избежать путаницы с окраской жил кабеля, всё разнообразие цветов сведено к одному стандарту – ПУЭ. Правила устройства электроустановок гласят, что жилы проводов необходимо дифференцировать по цветовому либо буквенно-цифровому обозначению.

Цветовая маркировка позволяет определять назначение каждого провода, что крайне важно при коммутации. Правильное соединение жил между собой, а также при монтаже электроустановочных изделий, помогает избежать серьезных последствий, таких как короткое замыкание, поражение электрическим током или вовсе пожар. Правильно соединенные провода помогают впоследствии без проблем произвести ремонт и обслуживание.

Согласно правилам цветовая расцветка проводов присутствует по всей длине. Однако в действительности можно встретить электропровода, окрашенные одним цветом. Чаще всего такое встречается в старом жилом фонде, где проложена алюминиевая проводка. Для решения проблем с цветовым обозначением каждой отдельно взятой жилы применяется термоусадочная трубка или изолента разных окрасов: черная, синяя, желтая, коричневая, красная и пр. Разноцветную маркировку делают в точках соединения проводов и на концах жил.

Перед тем как говорить о цветовом различии, стоит упомянуть про обозначение проводов буквами и цифрами. Фазный проводник в однофазной сети переменного тока обозначается латинской буквой “L” (Line). В трехфазной цепи фазы 1, 2 и 3 будут иметь соответственно обозначения “L1”, “L2”, “L3”. Заземляющий фазный проводник обозначается аббревиатурой “LE” в однофазной сети и “LE1”, “LE2”, “LE3” в трёхфазной. Нулевому проводу присвоена буква “N” (Neutral). Нулевой или защитный проводник обозначается “PE” (Protect Earth).

Цветовое обозначение провода заземления

Согласно нормам использования электрического оборудования, все оно должно подключатся к сети, в которой имеется провод заземления. Именно при таком раскладе на технику будет распространяться гарантия производителя. Согласно ПУЭ защита заключается в желто-зеленую оболочку, причем цветовые полосы должны быть строго вертикальными. При другом расположении такая продукция считается нестандартной. Часто можно встретить в кабеле жилы с оболочкой ярко-желтого или зеленого окраса. В таком случае именно их используют в качестве заземления.

Интересно! Жесткий одножильный провод заземления окрашен в зеленый цвет с тонкой желтой полосой, а вот в мягком многожильном, наоборот, в качестве основного используется желтый, а дополнительным выступает зеленый.

В некоторых странах допускается монтаж жилы заземления без оболочки, а вот если вам повстречался кабель зелено-желтого цвета с синей оплеткой и обозначением PEN, то перед вами заземление, совмещенное с нейтралью. Следует знать, что земля никогда не подключается к устройствам защитного отключения, расположенным в распределительном щитке. Провод заземления подключают к шине заземления, к корпусу либо металлической дверке распредщитка.

На схемах можно увидеть различное обозначение заземления, поэтому чтобы избежать путаницы рекомендуем вам использовать нижеприведенную памятку:

Отдельный цвет для нулевого провода и разнообразие расцветки фазного

Как свидетельствует ПУЭ, для нейтрального провода, который ещё часто называют нулем, выделено единственное цветовое обозначение. Таким цветом является синий, причем он может быть яркого или темного исполнения и даже голубым – всё зависит от компании-изготовителя. Даже на цветных схемах этот провод всегда прорисовывается синим цветом. В распредщитке нейтраль подсоединяют к нулевой шине, которая соединена со счетчиком напрямую, а не с использованием автомата.

Согласно ГОСТу, цвета проводов фазы могут иметь любой окрас за исключением синего, желтого и зеленого, поскольку эти цвета относятся к нулю и заземлению. Такой подход помогает отличить фазный провод от остальных, поскольку он является наиболее опасным при работе. По нему проходит ток, поэтому крайне важно обеспечить правильное обозначение, чтобы работать было безопасно. Чаще всего фазные жилы в трёхжильном кабеле обозначаются черным или красным цветом. ПУЭ не запрещает использовать другие расцветки за исключением цветов, предназначенных для нуля и земли, поэтому иногда можно встретить фазную жилу в следующих оболочках:

  • коричневой;
  • серой;
  • фиолетовой;
  • розовой;
  • белой;
  • оранжевой;
  • бирюзовой.

Если цвета перепутаны

Мы привели основные правила маркировки L, N, PE жил в электрике по цветам, но часто бывает, что не все мастера соблюдают правила монтажа электропроводки. Кроме всего прочего, существует вероятность, что поменялись электропровода с разным цветом фазной жилы или вовсе одноцветного кабеля. Как же не ошибиться в подобной ситуации и сделать корректное обозначение нуля, фазы и заземления? Лучшим вариантов в таком случае станет маркировка проводов согласно их назначению. Необходимо при помощи кембриков (термоусадочных трубок) обозначить все элементы, которые отходят от распределительного щитка и следуют в жилище. Работа может занять продолжительное время, но это того стоит.

Для работы по выявлению принадлежности жил используют индикаторную отвертку – это самый простой инструмент, пользоваться которым для последующей маркировки фаз элементарно. Берем прибор и его металлическим кончиком дотрагиваемся до оголенной (!) жилы. Индикатор на отвертке загорится только в том случае, если вы нашли фазный провод. Если кабель является двухжильным, то вопросов больше быть не должно, потому что второй проводник – ноль.

Важно! В любом электрокабеле всегда имеются L и N жилы, вне зависимости от самого количества проводов внутри.


Если исследуется трехжильный провод, для нахождения заземляющей и нулевой жилы используют мультимер. Как известно, в нулевом проводнике возможно наличие электричества, но его дозы едва будут превышать 30В. Для измерения на мультимере необходимо настроить режим измерения напряжения переменного тока. После этого одним щупом дотрагиваются к фазной жиле, которая была определена с помощью индикаторной отвертки, а вторым – к оставшимся. Проводник, показавший наименьшее значение на приборе, будет нулевым.

Если получилось, что напряжение в остальных проводах одинаково, необходимо воспользоваться методом измерения сопротивления, что позволит определить землю. Для работы будут использоваться только жилы, назначение которых неизвестно – фазный провод в тесте не участвует. Мультимер переключают в режим измерения сопротивления, после чего одним щупом касаются заведомо заземленного и очищенного до металла элемента (это может быть, например, батарея отопления), а вторым – к жилам. Земля не должна превысить показание в 4 Ом, в то время как у нейтрали значение будет выше.

Знак фазы. Схематическое обозначение фазы и нуля на английском языке

Любой электрический кабель для удобства монтажа изготавливается с разноцветной изоляцией на жилах. При монтаже стандартной электропроводки обычно используются трехжильные кабели (фаза, ноль, заземление).

Фаза (“L”, “Line”)

Основным проводом в кабеле всегда является фаза. Само по себе слово “фаза” означает “провод под напряжением”, “активный провод” и “линия”. Чаще всего он бывает строго определенных цветов. В распределительном щитке фазовый провод, перед тем как идти к потребителю, подключается через устройство защитного отключения (УЗО, предохранитель), в нем происходит коммутация фазы. Внимание! С голой фазой шутки плохи, по этому, чтобы не спутать фазу с чем-либо еще – запомните: контакты фазы всегда маркируются латинским символом “L”, а провод фазы бывает красным, коричневым, белым или черным ! Если же вы не уверены в этом или проводка устроена иначе, то приобретите отвертку с простым индикатором фазы. Прикоснувшись его жалом к голому проводнику, всегда можно узнать – фаза это или нет по характерному свечению индикатора. А лучше сразу обратитесь к квалифицированному специалисту.

Ноль (“N”, “Neutre”, “Neutral”, “Нейтраль” “Нуль”)

Вторым немаловажным проводом является ноль, известный в народе как “провод без тока”, “пассивный провод” и “нейтраль”. Он бывает только синим . В квартирных распределительных щитках его нужно подключать к нулевой шине, она помечена символом “N”. К розетке провод нуля подключается к контактам, также обозначенным знаком “N”.

Заземление (“G”, “T”, “Terre” “Ground”, “gnd” и “Земля”)

Изоляция заземляющего провода бывает только желтого цвета с зеленой полоской. В распределительном щитке он подключается к шине заземления, к дверце и корпусу щитка. В розетках заземление подключается к контактам, обозначенным латинским символом “G” или с знаком в виде перевернутой и коротко подчеркнутой буквой “Т”. Обычно заземлительные контакты на виду и могут выступать из розеток, становясь доступными детям, что порой вызывает у многих родителей шок, тем не менее эти контакты не опасны, хотя совать пальцы туда все же не рекомендуется.


Внимание! При работе с электрическими сетями под напряжением всегда велика вероятность поражения человека электрическим током или пожара. Если даже установлено УЗО, настоятельно рекомендуется соблюдать все меры предосторожности! Известно, что специальная конструкция такого выключателя сверяет синхронность работы фазы и нуля, и в случае, если УЗО обнаружит утечку тока фазы без возвращения каких-то его процентов по нулю, то немедленно разорвет контакт, что спасет человеку жизнь; однако если прикоснуться не только к фазе, но еще и к нулю – то УЗО не спасет. Прикосновение к обоим проводам смертельно опасно!!!

Те, кто хоть раз в жизни имели дело с электропроводами, не могли не обращать внимания, что кабели всегда имеют разный цвет изоляции. Придумано это не для красоты и яркой окраски. Именно благодаря цветовой гамме в одежде провода легче распознавать фазы, заземление и нулевой провод. Все они имеют свойственную им окраску, что во много раз делает удобной и безопасной работу с электропроводкой. Самое главное для мастера – это знать, какой провод каким цветом должен обозначаться.

Цветовая маркировка проводов

При работе с электропроводкой максимальную опасность представляют провода, к которым подключена фаза. Соприкосновение с фазой может привести к летальному исходу, поэтому для этих электропроводов выбраны самые яркие, например, красный, предупреждающие цвета.

Кроме того, если провода маркированы разными цветами, то при ремонте той или иной детали можно быстрее определить какие именно из пучка проводов необходимо проверить в первую очередь, и которые из них наиболее опасны.

Чаще всего для фазных проводов используется следующая расцветка:

  • Красные;
  • Черный;
  • Коричневый;
  • Оранжевые;
  • Сиреневые,
  • Розовые;
  • Фиолетовые;
  • Белый;
  • Серые.


Именно в эти цвета могут быть окрашены фазные провода. Вы сможете проще разобраться с ними, если исключите нулевой провод и землю. Для удобства, на схеме изображение фазного провода принято обозначать латинской литерой L. При наличии не одной фазы, а нескольких, к букве должно быть добавлено численное обозначение, которое выглядит так: L1, L2 и L3, для трехфазных в 380 В сетях. В некоторых исполнениях первая фаза (масса), может быть обозначена буквой A, вторая – B, а уже третья – C.

Какого цвета провод заземления

В соответствии с современными стандартами, проводник заземления должен иметь желто-зеленый цвет. С виду он похож на желтую изоляцию, на которой имеются две продольные ярко-зеленые полосы. Но встречается иногда и окраска из поперечных зелено-желтых полос.

Иногда, в кабеле могут иметься только ярко-зеленые или желтые проводники. В данном случае «земля» будет обозначаться именно таким цветом. Соответствующими цветами она же будет отображаться и на схемах. Чаще всего инженеры рисуют из ярко зелеными, но иногда можно заметить и желтые проводники. Обозначают на схемах или приборах «землю» латинскими (на английском) буквами PE. Соответственно этому маркируются и контакты, куда «земляной» провод нужно подключать.

Иногда специалисты называют заземляющий провод «нулевым и защитным», но не стоит путать. Если вы увидите такое обозначение, то знайте, что это именно земляной провод, а защитным его называют потому, что он что снижает риск удара током.

Ноль или нейтральный провод имеет следующий цвет маркировки:

  • Синий;
  • Голубой;
  • Синий с белой полоской.

Никакие цвета в электрике для маркировки нулевого провода не используются. Таким вы его найдете в любом, будь то трехжильном, пятижильном, а может и с еще большим количеством проводников. Синим и его оттенками обычно рисуют «ноль» на различных схемах. Профессионалы называют его рабочим нулем, потому, что (чего нельзя сказать о заземлении), участвует в электропроводке с питанием. Некоторые, при прочтении схемы называют его минус, в то время как фазу все считают «плюс».

Как проверить подключение проводов по цветам

Цвета проводов в электричестве придуманы для того, чтобы ускорить идентификацию проводников. Однако, полагаться лишь только на цвет опасною, ведь какой-либо новичок, или безответственный работник из ЖЗК-а, мог подключить их неправильно. В связи с этим, перед тем, как приступить к работам, необходимо удостовериться правильности их маркировки или подключения.

Для того, чтобы выполнить проверку проводов на полярность, берем индикаторную отвертку или мультиметр. Стоит заметить, что с отверткой на много проще работать: когда вы прикасаетесь к фазе загорается вмонтированный в корпус светодиод.

Если кабель двухжильный, тогда проблем практически нет- вы исключили фазу, значит второй проводник, который остался, это ноль. Однако часто встречаются и трехжильные провода. Здесь уже для определения вам понадобиться тестер, или мультиметр. При их помощи так же не сложно определить, какой проводов фазный (плюсовой), а какой – нулевой.

Делается это следующим образом:

  • На приборе выставляется переключатель таким образом, чтобы выбрать шакалу более 220 В.
  • Затем нужно взять в руки два щупа, и держа их за пластиковые ручки, очень аккуратно дотрагиваемся стержнем одного из щупов к найденному проводу-фазе, а второй прислоняем к предполагаемому нулю.
  • После этого на экране должно будет высветиться 220 В, или то напряжение, которое есть по факту в сети. Сегодня оно может быть ниже.


Если на дисплее появилось значение 220 В или что-то в этом пределе, то другой провод – это ноль, а оставшийся – предположительно «земля». В случае, если значение, появившееся на дисплее меньше, стоит продолжить проверку. Одним щупом опять прикасаемся к фазе, другим к предполагаемому заземлению. Если показания прибора будут ниже, чем в случае с первым измерением, то перед вами «земля». По стандартам она должна быть зеленого или желтого цвета. Если вдруг показания получились выше, это означает, что где-то напутали, и перед вами «нулевой» провод. Выходом из этой ситуации будет либо искать, где именно подключили провода неправильно, или оставив все как есть, запомнив, что провода перепутаны.

Обозначения проводов в электрических схемах: особенности подключения

Начиная любые электромонтажные работы на линиях, где уже проложена сеть, необходимо убедиться в правильности подключения проводов. Делается это с помощью специальных тестирующих приборов.

Необходимо запомнить, что при проверке соединения «фаза-ноль» показания индикаторного мультиметра всегда будут выше, чем в случае прозвонки пары «фаза-земля».

Провода в электрических цепях по нормам имеют цветную маркировку. Данный факт позволяет электрику в короткий промежуток времени найти ноль, заземление и фазу. В случае, если эти провода подсоединить неправильно между собой, то возникнет короткое замыкание. Иногда такая оплошность приводит к тому, что человек получает удар электрическим током. Поэтому, нельзя пренебрегать правилам (ПУЭ) подключения, и необходимо знать, что специальная цветовая маркировка проводов предназначена для обеспечения безопасности при работе с электропроводкой. Кроме того, данное систематизирование значительно сокращает время работы электрика, так, как он имеет возможность быстро найти нужные ему контакты.

Особенности работы с электропроводами разного цвета:

  • Если вам нужно установить новую, или заменить старую розетку, то определять фазу вовсе необязательно. Вилке вовсе неважно, с какой стороны вы ее подключите.
  • В случае, когда вы подключаете выключатель от люстры, то нужно знать, что нему необходимо подавать конкретно фазу, а к лампочкам только ноль.
  • Если цвет контактов и фазы и нуля совершенно одинаковый, то значение проводников определяется с помощью индикаторной отвертки, где рукоятка изготовлена из прозрачного пластика с диодом внутри.
  • Перед тем, как определить проводник, электрическую цепь в доме или другом помещение нужно обесточить, а проводки на концах зачистить и развести в стороны. Если этого не сделать, то они могут нечаянно соприкоснуться и получится короткое замыкание.

Использование цветной маркировки в электрике намного облегчило жизнь людей. Кроме того, благодаря цветовым обозначениям, на высокий уровень поднялась безопасность при работе с проводами, которые находятся под напряжением.

Обозначения и цвета проводов в электрике (видео)

Рейтинг 4.50 (1 Голос)

Мировые производители бытовой техники при сборке своего оборудования используют цветовую маркировку монтажных проводов. Она представляет собой обозначение в электрике L и N. Благодаря строго определенному окрасу, мастер может быстро определить, какой из проводов является фазным, нулевым или заземляющим. Это важно при подключении или отключении оборудования от электропитания.

Виды проводов

При подключении электрооборудования, монтаже разнообразных систем не обойтись без специальных проводников. Их изготавливают из алюминия или меди. Эти материалы отлично проводят электрический ток.

Важно! Алюминиевые провода необходимо соединять только с алюминиевыми. Они химически активны. Если их соединить с медью, то цепь передачи тока быстро разрушится. соединяют обычно с помощью гаек и болтов. Медные – посредством клеммы. Стоит учесть, что последний вид проводников имеет существенный недостаток – быстро окисляется под воздействием воздуха.

Совет на случай, если в месте появления окисления ток перестанет проходить: чтобы восстановить подачу электроэнергии, провод необходимо изолировать от внешнего воздействия с помощью изоленты.

Классификация проводов

Проводник представляет собой одну неизолированную или одну и более изолированных жил. Второй тип проводников покрыт специальной неметаллической оболочкой. Это может быть обмотка изолирующей лентой или оплеткой из волокнистого сырья. Неизолированные провода не имеют никаких защитных покрытий. Их применяют в сооружении линии электропередач.

Исходя из вышеописанного, делаем вывод, что провода бывают:

  • защищенными;
  • незащищенными;
  • силовыми;
  • монтажными.

Они должны использоваться строго по назначению. Малейшее отклонение от требований эксплуатации ведет к поломке сети электропитания. В результате замыкания случаются пожары.

Обозначения фазных, нулевых и заземляющих проводов

При выполнении монтажа электрических сетей бытового и промышленного предназначения используют изолированные кабели. Они состоят из множества токопроводящих жил. Каждая из них окрашена в соответствующий цвет. Обозначение LO, L, N в электрике позволяют сократить время проведения монтажных, а при необходимости и ремонтных работ.

Описанное ниже обозначение в электрике L и N в полном объеме соответствует требованиям ГОСТ Р 50462 и применяется в электроустановках, в которых напряжение достигает 1000 В. Они имеют К этой группе относится электрооборудование всех жилых, административных зданий, хозяйственных объектов. Какие цветовые обозначения фазы L, нуля, N и заземления необходимо соблюдать при монтаже электрических сетей? Давайте разберемся.

Фазные проводники

В сети переменного тока имеются проводники, которые находятся под напряжением. Их называют фазными проводами. В переводе с английского языка термин «фаза» означает «линия», «активный провод», или же «провод под напряжением».

Прикосновение человека к оголенному от изоляции фазному проводу может обернуться серьезными ожогами или даже летальным исходом. Что значит обозначение в электрике L и N? На электрических схемах фазные провода маркируют латинской буквой «L», а в многожильных кабелях изоляция фазного провода будет окрашена в один из следующих цветов:

  • белый;
  • черный;
  • коричневый;
  • красный.

Рекомендации! Если по каким-либо причинам электромонтер сомневается в правдивости информации, отображающей цветовую маркировку проводов кабеля, для определения находящегося под напряжением провода необходимо воспользоваться низковольтным

Нулевые проводники

Эти электропровода подразделяются на три категории:

  • нулевые рабочие проводники.
  • нулевые защитные (земляные) проводники.
  • совмещающие в себе защитную и рабочую функцию.

Чтобы определить, какой из проводников является фазным, а какой нулевым при помощи индикаторной отвертки, необходимо прикоснуться ее жалом к неизолированной части провода. Если светодиод засветится, значит произошло касание к фазному проводнику. После прикасания отверткой к нулевому проводу светящегося эффекта не будет.

Важность цветовой маркировки проводников и четкое соблюдение правил ее использования позволит значительно сократить время проведения монтажных работ и поиск неисправностей электрооборудования, в то время как игнорирование этих элементарных требований оборачивается риском для здоровья.

А в быту мы используем, как правило, однофазный. Это достигается за счет подключения нашей проводки к одному из трех фазовых проводов (рисунок 1), причем, какая именно фаза приходит в квартиру нам, для дальнейшего рассмотрения материала, глубоко безразлично. Поскольку этот пример очень схематичен, следует кратко рассмотреть физический смысл такого подключения (рисунок 2).

Электрический ток возникает при наличии замкнутой электрической цепи, которая состоит из обмотки (Lт) трансформатора подстанции (1), соединительной линии (2), электропроводки нашей квартиры (3). (Здесь обозначение фазы L, нуля – N).

Еще момент – чтобы по этой цепи протекал ток, в квартире должен быть включен хотя бы один потребитель электроэнергии Rн. В противном случае тока не будет, но НАПРЯЖЕНИЕ на фазе останется.

Один из концов обмотки Lт на подстанции заземлен, то есть имеет электрический контакт с грунтом (Змл). Тот провод, который идет от этой точки является нулевым, другой – фазовым.

Отсюда следует еще один очевидный практический вывод: напряжение между “нулем” и “землей” будет близко к нулевому значению (определяется сопротивлением заземления), а “земля” – “фаза”, в нашем случае 220 Вольт.

Кроме того, если гипотетически (На практике так делать нельзя! ) заземлить нулевой провод в квартире, отключив его от подстанции (рис.3), напряжение “фаза” – “ноль” у нас будет те же 220 Вольт.

Что такое фаза и ноль разобрались. Давайте поговорим про заземление . Физический смысл его, думаю уже ясен, поэтому предлагаю взглянуть на это с практической точки зрения.

При возникновении по каким- либо причинам электрического контакта между фазой и токопроводящим (металлическим, например) корпусом электроприбора, на последнем появляется напряжение.

При касании этого корпуса может возникнуть, протекающий через тело электрический ток. Это обусловлено наличием электрического контакта между телом и “землей” (рис.4). Чем меньше сопротивление этого контакта (влажный или металлический пол, непосредственный контакт строительной конструкции с естественными заземлителями (батареи отопления, металлические водопроводные трубы) тем большая опасность Вам грозит.

Решение подобной проблемы состоит в заземлении корпуса (рисунок 5), при этом опасный ток “уйдет” по цепи заземления.

Конструктивно реализация этого способа защиты от поражения электрическим током для квартир, офисных помещений состоит в прокладке отдельного заземляющего проводника РЕ (рис.6), который впоследствии заземляется тем или иным образом.

Как это делается – тема для отдельного разговора, например, в частном доме можно самостоятельно сделать заземляющий контур . Существуют различные варианты со своими достоинствами, недостатками, но для дальнейшего понимания этого материала они не принципиальны, поскольку предлагаю рассмотреть нескольку сугубо практических вопросов.

КАК ОПРЕДЕЛИТЬ ФАЗУ И НОЛЬ

Где фаза, где ноль – вопрос, возникающий при подключении любого электротехнического устройства.

Для начала давайте рассмотрим как найти фазу . Проще всего это сделать индикаторной отверткой (рисунок 7).

Токопроводящим жалом индикаторной отвертки (1) касаемся контролируемого участка электрической цепи (во время работы контакт этой части отвертки с телом недопустим!), пальцем руки касаемся контактной площадки 3, свечение индикатора 2 свидетельствует о наличии фазы.

Помимо индикаторной отвертки фазу можно проверить мультиметром (тестером), правда это более трудоемко. Для этого мультиметр следует перевести в режим измерения переменного напряжения с пределом более 220 Вольт. Одним щупом мультиметра (каким – безразлично) касаемся участка измеряемой цепи, другим – естественного заземлителя (батареи отопления, металлические водопроводные трубы). При показаниях мультиметра, соответствующим напряжению сети (около 220 В) на измеряемом участке цепи присутствует фаза (схема рис.8).

Обращаю Ваше внимание – если проведенные измерения показывают отсутствие фазы утверждать что это ноль нельзя. Пример на рисунке 9.

  1. Сейчас в точке 1 фазы нет.
  2. При замыкании выключателя S она появляется.

Поэтому следует проверить все возможные варианты.

Хочу заметить, что при наличии в электропроводке провода заземления отличить его от нулевого проводника методом электрических измерений в пределах квартиры невозможно. Как правило, провод, которым выполнено заземление имеет желто зеленый цвет, но лучше убедиться в этом визуально, например снять крышку розетки и посмотреть какой провод подсоединен к заземляющим контактам.

© 2012-2019 г. Все права защищены.

Все представленные на этом сайте материалы имеют исключительно информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

Для облегчения выполнения монтирования электропроводки, кабели изготавливаются с разноцветной маркировкой проводов. Монтаж сети освещения и подвод питания на розетки предполагает применение кабеля с тремя проводами.

Использование данной цветовой системы в разы уменьшает время ремонта, подключения розеток и . Так же данная схема минимизирует требования к квалификации монтажника. Это значит, что почти любой взрослый мужчина в состоянии сам выполнить, к примеру, установку лампы.

В данной статье мы рассмотрим как обозначается заземление, ноль и фаза. А так же другие цветовые маркировки проводов.

Цвет заземления

Цвет провода заземления, «земли» – почти всегда обозначен желто-зеленым цветом , реже встречаются обмотки как полностью желтого цвета, таки и светло-зеленого. На проводе может присутствовать маркировка “РЕ”. Так же можно встретить провода зелено-желтого цвета с маркировкой “PEN” и с синей оплеткой на концах провода в местах крепления – это заземление, совмещенное с нейтралью.

В распределительном щитке (РЩ) стоит подключать к шине заземления, к корпусу и металлической дверке щитка. Что касается распределительной коробки, то там подключение идёт к заземлительным проводам от светильников и от контактов заземления розеток. Провод «земли» не надо подключать к УЗО (устройство защитного отключения), в связи с этим УЗО устанавливают в домах и квартирах, так как обычно электропроводка выполняется только двумя проводами Обозначение заземления на схемах:

Обычное заземление(1) Чистое заземление(2) защитное заземление(3) заземление к корпусу(4) заземление для постоянного тока (5)

Цвет нуля, нейтрали

Провод «ноля» – должен быть синего цвета . В РЩ надо подключать к нулевой шине, которая обозначается латинской буквой N. К ней же нужно подключить все провода синего цвета. Шина подсоединена к вводу посредством счетчика или же напрямую, без дополнительной установки автомата. В коробке распределения, все провода (за исключением провода с выключателя) синего цвета (нейтрали) соединяются и не участвуют в коммутации. К розеткам провода синего цвета «ноль» подключаются к контакту, который обозначается буквой N, которая маркируется на обратной стороне розеток.

Цвет фазы

Обозначение провода фазы не столь однозначно. Он может быть, либо коричневым, либо черным, либо красным, или же другими цветами кроме синего, зеленого и желтого. В квартирном РЩ фазовый провод, идущий от потребителя нагрузки, соединяется с нижним контактом автоматического выключателя либо к УЗО. В выключателях осуществляется коммутация фазового провода, во время выключения, контакт замыкается и напряжение подаётся к потребителям. В фазных розетках черный провод нужно подключить к контакту, который маркируется буквой L.

Как найти заземление, нейтраль и фазу при отсутствии обозначения

Если отсутствует цветовая маркировка проводов, то можно для определения фазы, при контакте с ней индикатор отвертки загорится, а на проводах нейтрали и заземления – нет. Можно воспользоваться мультиметром для поиска заземления и нейтрали. Находим отверткой фазу, закрепляем один контакт мультиметра на ней и “прощупываем” другим контактом провода, если мультиметр показал 220 вольт это – нейтраль, если значения ниже 220, то заземление.

Буквенные и цифровые маркировки проводов

Первой буквой “А” обозначается алюминий как материал сердечника, в случае отсутствия этой буквы сердечник – медный.

Буквами “АА” обозначается многожильный кабель с алюминиевым сердечником и дополнительной оплеткой из него же.

“АС” обозначается в случае дополнительной оплетки из свинца.

Буква “Б” присутствует в случае если кабель влагозащищенный и у него присутствует дополнительная оплетка из двухслойной стали.

“Бн” оплетка кабеля не поддерживает горение.

“В” поливинилхлоридная оболочка.

“Г” не имеет защитной оболочки.

“г”(строчная) голый влагозащищенный.

“К” контрольный кабель, обмотанный проволокой под верхней оболочкой.

“Р” резиновая оболочка.

“НР” негорящая резиновая оболочка.

Цвета проводов за рубежом

Цветовая маркировка проводов в Украине, России, Белорусии, Сингапуре, Казахстане, Китае, Гонконге и в странах европейского союза одинаковая: Провод заземления – Зелено-желтый

Провод нейтрали – голубой

фазы маркируется другими цветами

Обозначение нейтрали имеет черный цвет в ЮАР, Индии, Пакистане, Англии, однако это в случае со старой проводкой.

в настоящее время нейтраль синяя.

В австралии может быть синий и черный.

В США и Канаде обозначается белым. Так же в США можно найти серую маркировку.

Провод заземления везде имеет желтую, зеленую, желто-зеленую окраску, так же в некоторых странах может быть без изоляции.

Другие цвета проводов применяются для фаз и могут быть различными, кроме цветов означающих другие провода.

Козырьки и навесы. Наружные и внутренние лестницы. Комплектующие

RozetkaOnline.ru – Электрика дома: статьи, обзоры, инструкции!

Обозначение L и N в электрике

Каждый раз, пытаясь подключить люстру или бра, датчик освещенности или движения, варочную панель или вытяжной вентилятор , терморегулятор теплого пола или блок питания светодиодной ленты , а также любое другое электрооборудование, вы можете увидеть следующие маркировки возле клемм подключения – L и N.

Давайте разберемся, о чем говорят обозначения L и N в электрике.

Как вы, наверное, сами догадались это не просто произвольные символы, каждый из них несет конкретное значение и выполняет роль подсказки, для правильного подключения электроприбора к сети.

Обозначение L в электрике

« L » – Эта маркировка пришла в электрику из английского языка , и образована она от первой буквы слова «Line» (линия) – общепринятого названия фазного провода. Также, если вам удобнее, можно ориентироваться на такие понятия английских слов как Lead (подводящий провод, жила) или Live (под напряжением).

Соответственно обозначением L маркируются зажимы и контактные соединения, предназначенные для подключения фазного провода. В трехфазной сети, буквенно-цифровая идентификация (маркировка) фазных проводников “L1”, “L2” и “L3”.

По современным стандартам (ГОСТ Р 50462-2009 (МЭК 60446:2007 ), действующим в России, цвета фазных проводов – коричневый или черный. Но зачастую, может встречаться белый, розовый, серый или провод любого другого цвета, кроме синего, бело-синего, голубого, бело-голубого или желто-зеленого.

Обозначение N в электрике

«N» – маркировка, образованная от первой буквы слова Neutral (нейтральный) – общепринятое название нулевого рабочего проводника, в России называемого чаще просто нулевым проводником или коротко Ноль (Нуль). В связи с этим, удачно подходит английское слово Null (нулевой), можно ориентироваться на него.

Обозначением N в электрике маркируются зажимы и контактные соединения для подключения нулевого рабочего проводника/нулевого провода. При этом это правило действует как в однофазной, так и трехфазной сети.

Цвета провода, которыми маркируется нулевой провод (нуль, ноль, нулевой рабочий проводник) строго синий (голубой) или бело-синий (бело-голубой).

Обозначение Заземления

Если уж мы говорим об обозначениях L и N в электрике, нельзя не отметить еще вот такой знак – , который также, практически всегда можно увидеть совместно с этими двумя маркировками. Таким значком отмечены зажимы, клеммы или контактные соединения для подключения провода (PE – Protective Earthing), он же нулевой защитный проводник, заземление, земля.

Общепринятая цветовая маркировка нулевого защитного провода – желто-зеленый. Эти два цвета зарезервированы только для заземляющих проводов и не встречаются при обозначении фазных или нулевых.

К сожалению, нередко, электропроводка в наших квартирах и домах выполнена с несоблюдением всех строгих стандартов и правил цветовой и буквенно-цифровой маркировки для электрики. И знать предназначение маркировок L и N у электрооборудования, порой, недостаточно, для правильного подключения. Поэтому, обязательно прочитайте нашу статью «Как определить фазу, ноль и заземление самому, подручными средствами? », если у вас есть какие-то сомнения, этот материал будет как нельзя кстати.

Вступай в нашу группу вконтакте!

http://rozetkaonline.ru

Переход на привычное напряжение 220 В проводился еще в годы существования Советского Союза и закончился в конце 70-х, начале 80-х. Электрические сети того времени выполнялись по двухпроводной схеме, а изоляция проводов использовалась однотонная, преимущественно белого цвета . В дальнейшем, появилась бытовая техника повышенной мощности, требующая заземления.

Схема подключения постепенно изменялась на трёхпроводную. ГОСТ 7396.1–89 стандартизировал типы силовых вилок приблизив их европейским. После распада СССР были приняты новые стандарты, основанные на требованиях Международной электротехнической комиссии. В частности, для повышения безопасности при работе в электрических сетях и упрощения монтажа, вводилась цветовая градация проводов.

Нормативная база

Основным документом, описывающим требования к монтажу электросетей, является ГОСТ Р 50462–2009, в основе которого лежит стандарт МЭК 60446:2007. В нем изложены правила, которым должна соответствовать цветовая маркировка проводов. Касаются они производителей кабельной продукции , строительных и эксплуатирующих организаций, деятельность которых связана с монтажом электрических сетей.

Расширенные требования к монтажу содержатся в Правилах устройства электрических установок . В них приведен рекомендуемый порядок подключения, с отсылкой к ГОСТ-Р в пунктах касающихся цветовых градаций.

Необходимость разделения по цвету

Двухпроводная система подразумевает наличие в сети фазы и нуля. Вилка для таких розеток используется плоская. Оборудование устроено таким образом, что правильность подключения роли не играет. Не важно на какой контакт будет подана фаза, аппаратура разберется самостоятельно.

При трехпроводной системе, дополнительно предусмотрено наличие заземляющей жилы. В лучшем случае , неправильное подключение проводов, приведет к постоянному срабатыванию защитного автомата, в худшем – к повреждению оборудования и пожару. Использование цветной градации для жил, позволяет исключить ошибки при монтаже и избавляет от необходимости использования специальных приборов, предназначенных для измерения получаемого напряжения.

Трехпроводная система

Посмотрим на разрез трехжильного провода, который применяется для прокладки бытовых электросетей.

Цвет проводов указывает, где находятся фаза, ноль и земля. Дополнительно, на рисунке приведены типовые буквенные обозначения, применяемые в электрических схемах . Взяв в руки такой чертеж, можно визуально определить правильность выполненного подключения.

Давайте заглянем в ГОСТ и посмотрим, насколько приведенная на рисунке цветовая маркировка проводов соответствует требованиям. Пункт 5.1 общих положений содержит описание двенадцати цветов, которые должны использоваться для маркировки.

Девять цветов выделяется для обозначения фазных проводов, один для нулевого и два для заземления. Стандартом предусматривается выполнение заземляющего провода в комбинированном желто-зеленом исполнении. Разрешается продольное и поперечное нанесение полос, при это преимущественный цвет не должен занимать более 70 % площади оплетки. Отдельное использование желтого или зеленого цвета в защитном покрытии прямо запрещается пунктом 5.2.1.

Указанная схема применяется при однофазном подключении, подходящем для большинства электрических приборов. Запутаться в ней, при правильно маркированном проводе, практически невозможно.

Пятипроводная система

Для трехфазного подключения используются пятижильные провода. Соответственно три провода выделяются под фазы, один под нейтральный или нулевой и один под защитный, заземляющий. Цветовая маркировка, как в любой сети переменного тока применяется аналогичная, в соответствии с требованиями ГОСТ.

В этом случае будет правильное подключение фазных проводников. Как видно на рисунке, защитный провод выполнен в желто-зеленой оплетке, а нулевой – в синей. Для фаз использованы разрешенные оттенки.

С помощью пятижильных проводов можно выполнять подключение сети 380 В с правильно выполненным расключением.

Совмещенные провода

В целях удешевления производства и упрощения подключений применяются также провода двух или четырехжильные, в которых защитная жила совмещена с нейтральной. В документации они обозначаются аббревиатурой PEN. Как вы догадались, складывается она из буквенных обозначений нулевого (N) и заземляющего (PE) проводов.

ГОСТом предусмотрена для них специальная цветовая маркировка. По длине они окрашиваются в цвета заземляющей жилы, то есть в желто-зеленый. Концы должны быть в обязательном порядке окрашены в синий цвет , им же дополнительно обозначаются все места соединений.

Поскольку места, в которых выполняется подключение заранее определить невозможно, в этих точках провода PEN выделяют с помощью изолирующей ленты или кембриков синего цвета.

Нестандартные провода и маркировка

Приобретая новый провод, вы разумеется обратите внимание на цветовую маркировку жил и выберете тот вариант, где она нанесена правильно. Что делать в том случае, когда проводка уже выполнена, а цвета проводов не соответствуют требованиям ГОСТа? Выход в этом случае такой же, как и с проводами PEN. Придется выполнить ручную маркировку, после того, как вы определитесь с ролью, выполняемой подходящими к оборудованию жилами. Простым вариантом будет использование цветной изоленты соответствующих оттенков. Как минимум, стоит обозначить защитный и нейтральный провода.

При профессиональном монтаже возможно применение специальных кембриков, представляющих собой полые отрезки изоляционного материала. Делятся они на обычные и термоусадочные. Вторые не требуют подбора по диаметру, но не имеют возможности повторного использования.

Встречаются также специально изготовленные маркеры, с международным буквенно-цифровым обозначением. Их применяют на вводных и распределительных щитах, к примеру, в многоквартирных домах или административных зданиях.

Цифровые метки, совместно с цветом провода, позволяют определить к какому потребителю подается питание.

Дополнительные требования

Поскольку линии, как и разводка, могут выполнятся с применением различной кабельной продукции, существует ряд правил по их взаимному подключению. Подключение трехпроводного кабеля к пятипроводному должно выполняться с соблюдением цветовой маркировки от ведущего к ведомому. Соответственно заземляющий и нейтральный цвета должны совпадать.

Фазное подключение, в данном случае выполняется с использованием объединяющей шины. С одной стороны, к ней присоединяются три жилы, с другой стороны – одна, которая и будет фазой в новом ответвлении.

При монтаже бытовых электросетей, по требованиям безопасности, запрещается использовать проводку с алюминиевыми, а также многопроводными жилами. Должен использоваться только кабель с цельной медной жилой.

Трехпроводная система постоянного тока

В системах постоянного тока , также используется трехпроводная система, но назначение проводов другое. Разделение выполняется на плюсовой, минусовой и защитный. Согласно ГОСТ в таких сетях применяется следующая цветовая маркировка:

  • Плюсовой – коричневый;
  • Минусовой – серый;
  • Нулевой – синий.

Поскольку отдельно провода под системы постоянного тока выпускать нерационально, указанная цветовая градация применяется в основном для окраски токопроводящих шин.

В заключение

Как видите, цвета проводов в электрике не прихоть производителя, а мера, направленная на обеспечение требований безопасности. При соблюдении правил монтажа обслуживать такие сети намного проще, а разобраться в подключении может не только специалист электрик, но и мы с вами.

Видео по теме

Каждый раз, когда я устанавливаю розетку или подключаю какой-то стационарный прибор встаёт вопрос о том, что значит цвет провода – фаза? Или это земля? Неразберихи добавляет то, что далеко не все кабеля – это наши родные ВВГ-3 с белым, синим и желто-зелёным проводами. Есть и китайцы с комбинациями серый + коричневый + белый, есть и сложные многожильные кабели, с которыми можно разобраться только по справочнику электрика.

В быту все эти кодировки взять неоткуда, поэтому будем ориентироваться на самую простую проводку. Простая – это кабель из трёх жил и бытовая задача, к примеру, установки розетки.

Стандартный бытовой провод с белым, синим и жёлто-зелёным цветом

Кодировка, маркировка и история

Идея разделить провода по цветам не нова – первые же эксперименты, как рисуют нам старые учебники, проводились с разноцветными клеммами и проводами. Всё та же незамутнённая простота осталась в автомобилях – синий и красный провод вряд ли перепутаешь. Правда, он иногда бывает чёрным, но это совсем другая история.

При изучении проводки самые важные для определения по цвету провода – не фаза, а земля и ноль, фазу всегда можно найти с помощью детекторной отвёртки или (практически) любого диода. А вот перепутать цвета земли и ноля иногда становится просто опасно, и определять, какого цвета провода фаза ноль земля надо заранее.

Цвет провода фазы

Как ранее было указано, особо фазу по цвету определять не требуется – почти всегда есть доступ к тому или иному инструменту для определения. Некоторый «зоопарк» в цветах наблюдается из-за того, что есть расширенные, не бытовые стандарты по цветовой дифференциации проводов, их используют настоящие электрики. Например, коричневый цвет говорит, что провод предназначен для розеток, а красный – для освещения. От этого зависит нагрузка и допустимые параметры работы.

Цвет провода земли

Заземление самый безальтернативный провод, у него всегда жёлто-зелёный цвет. Бывают отклонения, например, чисто жёлтый – когда провод импортный. В сети пишут, что встречается жёлто-зелёно-синий цвет провода, которым обозначают совмещённый рабочий нуль и землю.

Цвет провода ноля

У минуса небольшой выбор цветов – обычно это синий провод, который есть практически в любом кабеле, либо (очень редко) красный/вишнёвый. Как было сказано о земле – путать эти провода строго не рекомендуется.

Заключение

Фиксируем общую цветовую схему:

  • Земля – цвет провода жёлто-зелёный или жёлтый цвет провода;
  • Ноль – синий цвет;
  • Фаза – цвет провода белый, красный, коричневый и любые другие незнакомые.
Содержание:

Для того чтобы облегчить монтаж электропроводки, вся кабельно-проводниковая продукция имеет соответствующую разноцветную маркировку. Как правило в домах или квартирах устройство освещения, подключение розеток выполняется с помощью трех проводов. Каждый из них имеет собственное предназначение в домашней электрической сети. Поэтому обозначение цвета проводов земли, имеет большое значение. За счет этого существенно снижается время монтажа и последующего ремонта. Благодаря цветной маркировке, любой вид подключения не представляет особой сложности.

Заземляющий провод

Для обозначения заземляющего провода в большинстве случаев используется желто-зеленый цвет. Иногда можно встретить проводники с изоляцией только желтого цвета. Еще реже используется светло-зеленый цвет. Обычно такие провода маркируются символами РЕ. Однако, если заземляющий провод совмещен с нейтралью, он обозначается как PEN. Он окрашивается в зелено-желтый цвет, а на концах имеется синяя оплетка.

В распределительном щитке провод заземления подключается к специальной шине, или к корпусу и металлической дверке. В распределительной коробке соединение выполняется с аналогичными проводами, предусмотренными в светильниках и розетках, оборудованных специальными контактами заземления. Заземляющий провод не нужно подключать к устройству защитного отключения (УЗО), поэтому такие защитные устройства используются там, где для электропроводки применяется лишь два провода.

Нулевой проводник (нейтраль)

Для нулевого проводника или нейтрали традиционно используется синий цвет. Подключение в распределительном щитке осуществляется через специальную нулевую шину, обозначаемую символом N. К этой шине подключаются все провода, имеющие синий цвет.

Сама шина соединяется с вводом через . В некоторых случаях соединение может осуществляться напрямую, без каких-либо дополнительных автоматических устройств.

В распределительной коробке все нейтральные провода синего цвета соединяются вместе и не принимают участия в коммутации. Исключение составляет провод, идущий от выключателя. Подключение синих проводов к розеткам выполняется с помощью специального нулевого контакта, обозначаемого буквой N. Данная маркировка проставляется на оборотной стороне каждой розетки.

Цвет фазного провода

Фаза не имеет какого-либо точного обозначения. Довольно часто встречаются черные, коричневые, красные и другие цвета, отличающиеся от зеленого, желтого и синего. В распределительном щитке, установленном в квартире, соединение фазного провода, идущего от потребителя, выполняется с контактом автоматического выключателя, расположенным снизу. На других схемах этот проводник может соединяться с устройством защитного отключения.

В выключателях фаза непосредственно участвует в коммутации. С его помощью происходит замыкание и размыкание контакта – включение и выключение. Таким образом осуществляется подача напряжения к потребителям, а в случае необходимости – прекращение этой подачи. В розетках проводник фазы подключается к контакту с маркировкой L.

Определение проводов

Иногда возникают ситуации, когда требуется определить назначение того или иного провода при отсутствии на нем маркировки. Наиболее простым и распространенным способом является . С ее помощью можно точно установить, какой провод будет фазным, а какой – нулевым. В первую очередь нужно отключить подачу электроэнергии на щитке. После этого концы двух проводников зачищаются и разводятся в стороны подальше друг от друга. Затем необходимо включить подачу электричества и определить индикатором назначение каждого провода. Если лампочка загорелась при контакте с жилой – это фаза. Значит другая жила будет нейтралью.

При наличии в электропроводке заземляющего провода, рекомендуется воспользоваться мультиметром. Этот прибор оборудован двумя щупальцами. Вначале устанавливается измерение переменного тока в диапазоне более 220 вольт на соответствующей отметке. Один щупалец фиксируется на конце фазного провода, а вторым определяется заземление или ноль. В случае соприкосновения с нулем, на дисплее прибора отобразится напряжение 220 вольт. При касании заземляющего провода, напряжение будет заметно ниже.

Маркировка

Существует не только цвет проводов фаза, ноль, земля, но и другие виды маркировки, прежде всего буквенные и цифровые обозначения. Первая буква А указывает на материал провода – алюминий. При отсутствии этой буквы материалом сердечника будет медь.

Основная маркировка проводов в электрике:

  • АА – соответствует многожильному алюминиевому кабелю с дополнительной оплеткой из того же материала.
  • АС – дополнительная свинцовая оплетка.
  • Б – наличие защиты от влаги и дополнительной оплетки из двухслойной стали.
  • Бн – негорючая оплетка кабеля.
  • Г – отсутствие защитной оболочки.
  • Р – оболочка из резины.
  • НР – резиновая оболочка из негорючего материала.

А в быту мы используем, как правило, однофазный. Это достигается за счет подключения нашей проводки к одному из трех фазовых проводов (рисунок 1), причем, какая именно фаза приходит в квартиру нам, для дальнейшего рассмотрения материала, глубоко безразлично. Поскольку этот пример очень схематичен, следует кратко рассмотреть физический смысл такого подключения (рисунок 2).

Электрический ток возникает при наличии замкнутой электрической цепи, которая состоит из обмотки (Lт) трансформатора подстанции (1), соединительной линии (2), электропроводки нашей квартиры (3). (Здесь обозначение фазы L, нуля – N).

Еще момент – чтобы по этой цепи протекал ток, в квартире должен быть включен хотя бы один потребитель электроэнергии Rн. В противном случае тока не будет, но НАПРЯЖЕНИЕ на фазе останется.

Один из концов обмотки Lт на подстанции заземлен, то есть имеет электрический контакт с грунтом (Змл). Тот провод, который идет от этой точки является нулевым, другой – фазовым.

Отсюда следует еще один очевидный практический вывод: напряжение между “нулем” и “землей” будет близко к нулевому значению (определяется сопротивлением заземления), а “земля” – “фаза”, в нашем случае 220 Вольт.

Кроме того, если гипотетически (На практике так делать нельзя! ) заземлить нулевой провод в квартире, отключив его от подстанции (рис.3), напряжение “фаза” – “ноль” у нас будет те же 220 Вольт.

Что такое фаза и ноль разобрались. Давайте поговорим про заземление . Физический смысл его, думаю уже ясен, поэтому предлагаю взглянуть на это с практической точки зрения.

При возникновении по каким- либо причинам электрического контакта между фазой и токопроводящим (металлическим, например) корпусом электроприбора, на последнем появляется напряжение.

При касании этого корпуса может возникнуть, протекающий через тело электрический ток. Это обусловлено наличием электрического контакта между телом и “землей” (рис.4). Чем меньше сопротивление этого контакта (влажный или металлический пол, непосредственный контакт строительной конструкции с естественными заземлителями (батареи отопления, металлические водопроводные трубы) тем большая опасность Вам грозит.

Решение подобной проблемы состоит в заземлении корпуса (рисунок 5), при этом опасный ток “уйдет” по цепи заземления.

Конструктивно реализация этого способа защиты от поражения электрическим током для квартир, офисных помещений состоит в прокладке отдельного заземляющего проводника РЕ (рис.6), который впоследствии заземляется тем или иным образом.

Как это делается – тема для отдельного разговора, например, в частном доме можно самостоятельно сделать заземляющий контур . Существуют различные варианты со своими достоинствами, недостатками, но для дальнейшего понимания этого материала они не принципиальны, поскольку предлагаю рассмотреть нескольку сугубо практических вопросов.

КАК ОПРЕДЕЛИТЬ ФАЗУ И НОЛЬ

Где фаза, где ноль – вопрос, возникающий при подключении любого электротехнического устройства.

Для начала давайте рассмотрим как найти фазу . Проще всего это сделать индикаторной отверткой (рисунок 7).

Токопроводящим жалом индикаторной отвертки (1) касаемся контролируемого участка электрической цепи (во время работы контакт этой части отвертки с телом недопустим!), пальцем руки касаемся контактной площадки 3, свечение индикатора 2 свидетельствует о наличии фазы.

Помимо индикаторной отвертки фазу можно проверить мультиметром (тестером), правда это более трудоемко. Для этого мультиметр следует перевести в режим измерения переменного напряжения с пределом более 220 Вольт. Одним щупом мультиметра (каким – безразлично) касаемся участка измеряемой цепи, другим – естественного заземлителя (батареи отопления, металлические водопроводные трубы). При показаниях мультиметра, соответствующим напряжению сети (около 220 В) на измеряемом участке цепи присутствует фаза (схема рис.8).

Обращаю Ваше внимание – если проведенные измерения показывают отсутствие фазы утверждать что это ноль нельзя. Пример на рисунке 9.

  1. Сейчас в точке 1 фазы нет.
  2. При замыкании выключателя S она появляется.

Поэтому следует проверить все возможные варианты.

Хочу заметить, что при наличии в электропроводке провода заземления отличить его от нулевого проводника методом электрических измерений в пределах квартиры невозможно. Как правило, провод, которым выполнено заземление имеет желто зеленый цвет, но лучше убедиться в этом визуально, например снять крышку розетки и посмотреть какой провод подсоединен к заземляющим контактам.

© 2012-2019 г. Все права защищены.

Все представленные на этом сайте материалы имеют исключительно информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

В процессе самостоятельной установки и подключения электрооборудования (этом могут быть различные светильники, вентиляция, электроплитка и т.п.) можно заметить, что коммутационные клеммы обозначены буквами L, N, PE. Особое значение здесь имеет маркировка L и N. Кроме обозначения проводов в электрике по буквам, их помещают в изоляцию различного цвета.

Это значительно упрощает процедуру определения, где находится фаза, земля или нулевой провод. Чтобы устанавливаемый прибор смог работать в нормальном режиме, каждый из этих проводов должен быть подключен на соответствующую клемму.

Обозначение проводов в электрике по буквам

Электрические коммуникации в бытовой и промышленной сфере организовываются посредством изолированных кабелей, внутри которых находятся проводящие жилы. Они отличаются друг от друга цветом изоляции и маркировкой . Обозначение l и n в электрике дает возможность на порядок ускорить реализацию монтажных и ремонтных мероприятий.

Нанесение данной маркировки регулирует специальный ГОСТ Р 50462 : это относится к тем электроустановкам, где используется напряжение до 1000 В .

Как правило, они комплектуются глухозаземленной нейтралью. Зачастую электрическое оборудование данного типа имеют жилые, административные и хозяйственные объекты. Во время монтажа электрических сетей в зданиях этого типа необходимо хорошо разбираться в цветовых и буквенных указаниях.

Обозначение фазы (L)

Сеть переменного тока включает в себя провода, находящиеся под напряжением. Правильное их название – «фазные ». Это слово имеет английские корни, и переводится как «линия» или «активный провод». Фазные жилы несут особенную опасность для здоровья человека и имущества. Для безопасной эксплуатации их покрывают надежной изоляцией.

Использование оголенных проводов под напряжением чревато следующими последствиями:

  1. 1. Поражение током людей. Это могут быть ожоги, травмы и даже смерть.
  2. 2. Возникновение пожаров.
  3. 3. Порча оборудования.

При обозначении проводов в электрике фазные жилы маркируются буквой «L». Это сокращение английского термина «Line », или «линия » (другое название фазных проводов).

Есть и другие версии происхождения этой маркировки. Некоторые специалисты считают, что прообразом стали слова «Lead» (подводящая жила) и Live (указание на напряжение). Подобная маркировка используется также для указания на зажимы и клеммы, на которые должны коммутироваться линейные провода. К примеру, в трехфазных сетях каждая из линий маркируется еще и соответствующей цифрой (L1, L2 и L3).

Действующие отечественные нормативы, регулирующие обозначение фазы и нуля в электрике (ГОСТ Р 50462-2009), предписывают помещать линейные жилы в коричневую или черную изоляцию. Хотя на практике фазные провода могут быть белыми, розовыми, серыми и т.п. В таком случае все зависит от производителя и изолирующего материала.

Обозначение нуля (N)

Для маркировки нейтральной или нулевой рабочей жилы сети используют букву «N» . Это сокращение термина neutral (в переводе – нейтральный). Так во всем мире принято называть нулевой проводник. У нас в стране в основном используют слово «Ноль».

Скорее всего, за основу здесь взято слово Null. Буква «N» в схеме указывает на контакты или клеммы, предназначенной для коммутации нулевой жилы. Подобное обозначение принято и для однофазных, и для трехфазных схем. В качестве цветового обозначения нулевого провода применяют синюю или бело-синюю (бело-голубую) изоляцию.

Обозначение заземления (PE)

Кроме обозначения фазы и нуля, в электрике также применяется специальное буквенное указание PE (Protective Earthing) для провода заземления. Как правило, они всегда входят в состав кабеля, наряду с нулевыми и фазными жилами. Подобным образом маркируются также контакты и зажимы, предназначенные для коммутации с заземляющим нулевым проводом.

Для удобства монтажа жилы для заземления помещены в желто-зеленую изоляцию. Домашний мастер должен уяснить, что эти цвета всегда указывают только на заземляющие провода. Для обозначения фазы и нуля в электрике желтый и зеленый цвет никогда не используется.

Как показывает практика, при организации электрических сетей в зданиях жилого сектора иногда допускаются нарушения общепринятых нормативов использования цвета изоляции и соответствующей буквенно-цифровой маркировки. В таком случае не всегда достаточно обладать умением расшифровывать обозначения L, N или РЕ.

Чтобы подключение электрооборудования было действительно безопасным, необходимо проверять соответствие маркировки реальному положению вещей. Для этого используют специальные приборы (тестеры) или подручные приспособления. При отсутствии опыта подобных работ для собственной безопасности лучше пригласить опытного электрика с соответствующим допуском.

Обозначение l и n в электрике

Обозначение фазы и нуля в электрике введено для того, чтобы электрические сети были безопасными и удобными в использовании. Для этого используется специальная буквенная маркировка (l и n) и изоляция соответствующего цвета. Также могут встречаться жилы с маркировкой РЕ желто-зеленого цвета: таким образом обозначены заземляющие провода.

Кроме того, эти же буквенные обозначения применяются на соединительных контактах и клеммах. Все, что потребуется сделать во время установки электроприбора – подвести каждый из проводов на клемму. Для перестраховки каждый из проводов желательно проверить тестером.

Содержание:

Для того чтобы правильно прочитать и понять, что означает та или иная схема или чертеж, связанные с электричеством, необходимо знать, как расшифровываются изображенные на них значки и символы. Большое количество информации содержат буквенные обозначения элементов в электрических схемах, определяемые различными нормативными документами. Все они отображаются латинскими символами в виде одной или двух букв.

Однобуквенная символика элементов

Буквенные коды, соответствующие отдельным видам элементов, наиболее широко применяющихся в электрических схемах, объединяются в группы, обозначаемые одним символом. Буквенные обозначения соответствуют ГОСТу 2.710-81. Например, буква «А» относится к группе «Устройства», состоящей из лазеров, усилителей, приборов телеуправления и других.

Точно так же расшифровывается группа, обозначаемых символом «В». Она состоит из устройств, преобразующих неэлектрические величины в электрические, куда не входят генераторы и источники питания. Эта группа дополняется аналоговыми или многоразрядными преобразователями, а также датчиками для указаний или измерений. Сами компоненты, входящие в группу, представлены микрофонами, громкоговорителями, звукоснимателями, детекторами ионизирующих излучений, термоэлектрическими чувствительными элементами и т.д.

Все буквенные обозначения, соответствующие наиболее распространенным элементам, для удобства пользования объединены в специальную таблицу:

Первый буквенный символ, обязательный для отражения в маркировке

Группа основных видов элементов и приборов

Элементы, входящие в состав группы (наиболее характерные примеры)

Устройства

Лазеры, мазеры, приборы телеуправления, усилители.

Аппаратура для преобразования неэлектрических величин в электрические (без генераторов и источников питания), аналоговые и многозарядные преобразователи, датчики для указаний или измерений

Микрофоны, громкоговорители, звукосниматели, детекторы ионизирующих излучений, чувствительные термоэлектрические элементы.

Конденсаторы

Микросборки, интегральные схемы

Интегральные схемы цифровые и аналоговые, устройства памяти и задержки, логические элементы.

Разные элементы

Различные виды осветительных устройств и нагревательных элементов.

Обозначение предохранителя на схеме, разрядников, защитных устройств

Плавкие предохранители, разрядники, дискретные элементы защиты по току и напряжению.

Источники питания, генераторы, кварцевые осцилляторы

Аккумуляторные батареи, источники питания на электрохимической м электротермической основе.

Устройства для сигналов и индикации

Индикаторы, приборы световой и звуковой сигнализации

Контакторы, реле, пускатели

Реле напряжения и тока, реле времени, электротепловые реле, магнитные пускатели, контакторы.

Дроссели, катушки индуктивности

Дроссели в люминесцентном освещении.

Двигатели

Двигатели постоянного и переменного тока.

Измерительные приборы и оборудование

Счетчики, часы, показывающие, регистрирующие и измерительные приборы.

Силовые автоматические выключатели, короткозамыкатели, разъединители.

Резисторы

Счетчики импульсов

Частотометры

Счетчики активной энергии

Счетчики реактивной энергии

Регистрирующие приборы

Измерители времени действия, часы

Вольтметры

Ваттметры

Выключатели и разъединители в силовых цепях

Автоматические выключатели

Короткозамыкатели

Разъединители

Резисторы

Терморезисторы

Потенциометры

Шунты измерительные

Варисторы

Коммутационные устройства в цепях измерения, управления и сигнализации

Выключатели и переключатели

Выключатели кнопочные

Выключатели автоматические

Выключатели, срабатывающие под действием различных факторов:

От уровня

От давления

От положения (путевые)

От частоты вращения

От температуры

Трансформаторы, автотрансформаторы

Трансформаторы тока

Электромагнитные стабилизаторы

Трансформаторы напряжения

Устройства связи, преобразователи неэлектрических величин в электрические

Модуляторы

Демодуляторы

Дискриминаторы

Генераторы частоты, инверторы, преобразователи частоты

Приборы полупроводниковые и электровакуумные

Диоды, стабилитроны

Электровакуумные приборы

Транзисторы

Тиристоры

Антенны, линии и элементы СВЧ

Ответвители

Короткозамыкатели

Трансформаторы, фазовращатели

Аттенюаторы

Контактные соединения

Скользящие контакты, токосъемники

Разборные соединения

Высокочастотные соединители

Механические устройства с электромагнитным приводом

Электромагниты

Тормоза с электромагнитными приводами

Муфты с электромагнитными приводами

Электромагнитные патроны или плиты

Ограничители, устройства оконечные, фильтры

Ограничители

Кварцевые фильтры

Кроме того, в ГОСТе 2.710-81 определены специальные символы для обозначения каждого элемента.

Условные графические обозначения электронных компонентов в схемах

Цветовая маркировка проводов от А до Я

Мировые производители бытовой техники При сборке своего оборудования используйте цветовую маркировку монтажных проводов. Это обозначение в электрике L и N. Благодаря строго определенному цвету мастер может быстро определить, какой из проводов является фазным, нулевым или заземляющим. Это важно при подключении или отключении оборудования от источника питания.

Типы проводов

При подключении электрооборудования монтаж самых разных систем не обходится без специальных проводников.Они сделаны из алюминия или меди. Эти материалы отлично проводят электрический ток.

Важно! Алюминиевые провода следует соединять только с алюминиевыми. Они химически активны. Если они подключены к меди, цепь передачи тока быстро разрушится. Обычно соединяется гайками и болтами. Медь – терминалом. Стоит учесть, что у последнего типа проводников есть существенный недостаток – быстро окисляются под воздействием воздуха.

Совет на случай, если в месте появления окисления ток перестанет проходить: для восстановления подачи питания провод необходимо изолировать от внешнего воздействия с помощью изолятора.

Классификация проводов

Жилой является один неизолированный или один или несколько изолированных жил. Второй тип жилы покрыт специальной неметаллической оболочкой. Это может быть намотка изоляционной ленты или тесьмы из волокнистого сырья.Неизолированные провода не имеют защитных покрытий. Их используют при строительстве ЛЭП.

На основании вышеизложенного делаем вывод, что провода:

  • защищены;
  • незащищенные;
  • мощность;
  • монтаж.

Их следует использовать строго по предварительной записи. Малейшее отклонение от требований эксплуатации приводит к поломке электросети. В результате закрытия случаются пожары.

Наименование, нулевой и заземляющий провода

При устройстве электрических сетей бытового и промышленного назначения используются изолированные кабели.Они состоят из множества проводящих печенек. Каждый из них окрашен в соответствующий цвет. Обозначение ЛО, Л, Н в электрике позволяет сократить время сборки, а при необходимости и ремонтных работ.

Обозначение в электричестве L и N, описанное ниже, соответствует требованиям ГОСТ Р 50462 и применяется в электроустановках, в которых напряжение достигает 1000 В. Имеется электрооборудование всех жилых, административных зданий, хозяйственных объектов.Какие цветовые обозначения фазы L, нуля, n и заземления необходимо соблюдать при монтаже электрических сетей? Давайте разберемся.

Фазовые проводники

Есть проводники, находящиеся под напряжением в сети переменного тока. Их называют фазными проводами. В переводе с английского языка С. Термин «фаза» означает «линия», «активный провод» или «провод под напряжением».

Прикосновение человека к фазовому проводу с голыми волосами может обернуться серьезными ожогами или даже летальным исходом. Что означает обозначение в электрике L и N? На электрических цепях Фазные провода маркируются латинской буквой «L», а в многожильных кабелях изоляция фазных проводов окрашивается в один из следующих цветов:

  • белый;
  • черный;
  • коричневый;
  • красный.

Рекомендации! Если по какой-либо причине электрическая система сомневается в достоверности информации, отображающей цветовую маркировку жил кабеля, для определения провода под напряжением необходимо использовать низковольтный

Нулевые проводники

Эти электрические трубы делятся на три категории:

  • нулевые рабочие проводники.
  • нулевые защитные (заземляющие) проводники.
  • Сочетание защитной и рабочей функции.

Чтобы определить, какой из проводов является фазой, а какой – нулевым, с помощью индикаторной отвертки необходимо прикоснуться ею жало к неизолированной части провода. Если светодиод горит, значит, произошло прикосновение к фазному проводу. После поднесения отвертки к нулевому проводу светового эффекта не будет.

Важность цветовой маркировки жил и четкое соблюдение правил ее использования позволит значительно сократить время монтажных работ и устранения неисправностей электрооборудования, а игнорирование этих элементарных требований оборачивается риском для здоровья.

21 марта 2017 года.

Мировые производители бытовой техники при сборке своего оборудования используют цветовую маркировку монтажных проводов. Это обозначение в электрике L и N. Благодаря строго определенному цвету мастер может быстро определить, какой из проводов является фазным, нулевым или заземляющим. Это важно при подключении или отключении оборудования от источника питания.

Типы проводов

При подключении электрооборудования монтаж самых разных систем не обходится без специальных проводников.Они сделаны из алюминия или меди. Эти материалы отлично проводят электрический ток.

Важно! Алюминиевые провода следует соединять только с алюминиевыми. Они химически активны. Если они подключены к меди, цепь передачи тока быстро разрушится. Алюминиевые провода обычно соединяются с помощью гаек и болтов. Медь – терминалом. Стоит учесть, что у последнего типа проводников есть существенный недостаток – быстро окисляются под воздействием воздуха.

Совет на случай, если в месте появления окисления ток перестанет проходить: для восстановления подачи питания провод необходимо изолировать от внешнего воздействия с помощью изолятора.

Классификация проводов

Жилой является один неизолированный или один или несколько изолированных жил. Второй тип жилы покрыт специальной неметаллической оболочкой. Это может быть намотка изоляционной ленты или тесьмы из волокнистого сырья.Неизолированные провода не имеют защитных покрытий. Их используют при строительстве ЛЭП.

На основании вышеизложенного делаем вывод, что провода:

  • защищены;
  • незащищенные;
  • мощность;
  • монтаж.

Их следует использовать строго по предварительной записи. Малейшее отклонение от требований эксплуатации приводит к поломке электросети. В результате закрытия случаются пожары.

Наименование, нулевой и заземляющий провода

При устройстве электрических сетей бытового и промышленного назначения используются изолированные кабели.Они состоят из множества проводящих печенек. Каждый из них окрашен в соответствующий цвет. Обозначение ЛО, Л, Н в электрике позволяет сократить время сборки, а при необходимости и ремонтных работ.

Описанное ниже обозначение электрика L и N полностью соответствует требованиям ГОСТ Р 50462 и применяется в электроустановках, в которых напряжение достигает 1000 В. Имеют малозаметную нейтраль. В эту группу входит электрооборудование всех жилых, административных зданий, хозяйственных объектов.Какие цветовые обозначения фазы L, нуля, n и заземления необходимо соблюдать при монтаже электрических сетей? Давайте разберемся.

Фазовые проводники

Есть проводники, находящиеся под напряжением в сети переменного тока. Их называют фазными проводами. В переводе с английского языка термин «фаза» означает «линия», «активный провод» или «провод под напряжением».

Прикосновение человека к фазовому проводу с голыми волосами может обернуться серьезными ожогами или даже летальным исходом. Что означает обозначение в электрике L и N? В электрических цепях фазные провода маркируются латинской буквой «L», а в многожильных кабелях изоляция фазных проводов окрашивается в один из следующих цветов:

  • белый;
  • черный;
  • коричневый;
  • красный.

Рекомендации! Если по какой-либо причине электрическая система сомневается в достоверности информации, отображающей цветовую маркировку жил кабеля, для определения провода, находящегося под напряжением, необходимо использовать низковольтный указатель.


Нулевые проводники

Эти электрические трубы делятся на три категории:

  • нулевые рабочие проводники.
  • нулевые защитные (заземляющие) проводники.
  • нулевые проводники, сочетающие защитную и рабочую функции.

Какое обозначение проводов в электрике L и N? Сетевой нейтральный или нулевой рабочий проводник в схемах электрических цепей обозначают латинской буквой «N». Жилы нулевых кабелей имеют следующий цвет:

  • синий цвет все время без дополнительных доработок;
  • синий цвет по всей длине жил без дополнительных ограждений.

Что означают L, N и PE в электрике? PE (N-RE) – нулевой защитный проводник, который по всей длине провода, входящего в кабель, окрашен чередующимися линиями желтого и зеленого цветов.

Третья категория нулевых проводов (REN-провода), совмещающие в себе рабочую и защитную функцию, имеет цветовое обозначение в электрике (L и N). Провода окрашены в синий цвет, а концы и места соединений с желто-зелеными полосами.

Необходимость проверки маркировки

Обозначения Lo, L, N у электрика при монтаже электрических сетей – важная деталь. Как проверить правильность цветовой маркировки? Для этого воспользуйтесь индикаторной отверткой.

Чтобы определить, какой из проводов фазовый, а какой нулевой, с помощью индикаторной отвертки необходимо прикоснуться жало к неизолированной части провода.Если светодиод горит, значит, произошло прикосновение к фазному проводу. После поднесения отвертки к нулевому проводу светового эффекта не будет.

Важность цветовой маркировки жил и четкое соблюдение правил ее использования позволит значительно сократить время монтажных работ и поиска неисправностей электрооборудования, при этом игнорирование этих элементарных требований оборачивается опасностью для здоровья.

В процессе самостоятельного монтажа и подключения электрооборудования (это могут быть различные лампы, вентиляция, электроплита и др.) Можно отметить, что коммутационные клеммы обозначены буквами L, N, PE. Особое значение здесь имеют обозначения L и N. Помимо обозначения проводов в электрике по буквам, они размещены изолированно разного цвета.

Это значительно упрощает процедуру определения где фаза, земля или нулевой провод. Чтобы установленное устройство могло работать в штатном режиме, каждый из этих проводов необходимо подключить к соответствующей клемме.

Обозначение провода у электрика буквами

Электрические коммуникации в бытовой и производственной сфере организованы изолированными кабелями, внутри которых проходят токопроводящие жилы.Они отличаются друг от друга цветом утеплителя и маркировкой. Обозначение L и N в электротехнике Позволяет под заказ ускорить выполнение монтажных и ремонтных работ.

Применение данной маркировки регламентирует специальный ГОСТ Р 50462 : : Это касается электроустановок, где напряжение до 1000 В .

Как правило, комплектуются глухой нейтралью. Часто электрооборудование этого типа имеет жилые, административные и хозяйственные объекты.При прокладке электрических сетей в зданиях этого типа необходимо хорошо разбираться в цветовом и буквенном направлениях.

Обозначение фазы (L)

Сеть переменного тока включает провода под напряжением. Правильное название – «фаза». Это слово имеет английские корни и переводится как «линия» или «активный провод». Фазовые жилы несут особую опасность для здоровья и имущества человека. Для безопасной эксплуатации покрыты надежной изоляцией.

Применение неизолированных проводов под напряжением чревато следующими последствиями:

  1. 1.Поражение течения людей. Это могут быть ожоги, травмы и даже смерть.
  2. 2. Возникновение пожаров.
  3. 3. Сплит-оборудование.

Для обозначения проката в электрике Фазные жилы маркируются буквой «L». Это сокращение от английского термина «линия» или «линия» (другое название фазных проводов).

Существуют и другие версии происхождения этой маркировки. Некоторые специалисты считают, что слова «ВЫВОД» стали прототипом (связан) и Live (индикация напряжения).Такая маркировка также используется для обозначения зажимов и клемм, на которые необходимо подключить линейные провода. Например, в трехфазных сетях каждая линия помечена другим соответствующим номером (L1, L2 и L3).

Существующие отечественные стандарты, регулирующие обозначение фазы и нуля в электричестве (ГОСТ Р 50462-2009), предписывают линейные жилы в коричневой или черной изоляции. Хотя на практике фазные провода могут быть белыми, розовыми, серыми и т.д. В этом случае все зависит от производителя и изоляционного материала.

Нулевая запись (N)

Для обозначения нейтрального или нулевого рабочего состояния сеть использует букву «N». Это сокращение срока нейтрально (переводится – нейтральный). Так во всем мире его принято называть нулевым проводником. В нашей стране в основном употребляют слово «ноль».

Скорее всего, за основу взято слово NULL. Буквой «н» на схеме обозначены контакты или клеммы, предназначенные для переключения нулевой жилы. Такое обозначение принято как для однофазных, так и для трехфазных схем.В качестве цветового обозначения нулевых проводов используется синяя или бело-синяя (бело-синяя) изоляция.

Обозначение заземления (PE)

Помимо обозначения фазы и нуля, электрик также использует специальное значение PE (защитное заземление) для заземляющего провода. Как правило, они всегда входят в состав кабеля вместе с нулевой и фазной жилами. Аналогично маркируются контакты и зажимы, предназначенные для переключения с заземляющим нулевым проводом.

Для удобства монтажа жил для заземления помещен в желто-зеленую изоляцию.Хозяин дома должен понимать, что эти цвета всегда обозначают только провода заземления. Для обозначения фазы и нуля в электрике желтый и зеленый цвет никогда не использовались.

Как показывает практика, при организации электрических сетей в зданиях жилого сектора иногда допускаются нарушения общепринятых норм по использованию цвета изоляции и соответствующей буквенно-цифровой маркировки. В этом случае не всегда достаточно иметь возможность расшифровать обозначения L, N или RE.

Чтобы подключение электрооборудования было действительно безопасным, необходимо проверить соответствие маркировки реальному положению вещей. Для этого используют специальные приспособления (тестеры) или свитеры. При отсутствии опыта подобных работ в целях собственной безопасности лучше пригласить опытного электрика с соответствующим допуском.

Обозначения L и N в электрике

Обозначение фаз и ноль в электрике , введенное для электричества сети, было безопасным и удобным в использовании.Для этого используется специальная буквенная маркировка (L и N) и изоляция соответствующего цвета. Жилы также могут встречаться с маркировкой желто-зеленого цвета: таким образом маркируются заземляющие провода.

Кроме того, такие же буквенные обозначения нанесены на соединительные контакты и клеммы. Все, что потребуется сделать при установке электроприбора, – это подвести каждый из проводов к клемме. Для перестрахования каждый из проводов желательно проверить тестером.

А в быту мы используем, как правило, однофазные. Достигается это подключением нашей проводки к одному из трех фазных проводов (Рисунок 1), с которым фаза в квартиру к нам приходит, для дальнейшего рассмотрения материала глубоко равнодушно. Поскольку этот пример очень схематичен, следует кратко рассмотреть физический смысл такого соединения (рисунок 2).

Электрический ток возникает при наличии замкнутой электрической цепи, состоящей из обмотки (Lt) трансформатора подстанции (1), соединительной линии (2), электропроводки нашей квартиры (3).(Вот обозначение фазы L, ноль – n).

Еще один момент – чтобы эта цепочка протекала, в квартире должен быть включен хотя бы один РН потребителя электроэнергии. Иначе тока не будет, а фазное напряжение останется.

Один из концов обмотки Lt на подстанции заземлен, то есть имеет электрический контакт с почвой (ЗМЛ). Провод, который идет от этой точки, нулевой, другой – фазный.

Отсюда еще один очевидный практический вывод: напряжение между «нулем» и «землей» будет близким к нулевому значению (определяется сопротивлением земли), а «земля» – это «фаза», в нашем случае 220 вольт.

Кроме того, если гипотетически (на практике это сделать невозможно!) Заземлить нулевой провод в квартире, отключив его от подстанции (рис. 3), напряжение «фаза» – «ноль» мы будем иметь те же 220 вольт.

Какая фаза и ноль разобрались. Поговорим о заземлении. Физический смысл в нем, я думаю, уже ясен, поэтому предлагаю взглянуть на него с практической точки зрения.

Если это происходит по каким-либо причинам из-за электрического контакта между фазой и проводником (например, металлом), на последнем появляется корпус электроприбора.

При прикосновении к этому телу через тело может протекать электрический ток. Это связано с наличием электрического контакта между телом и «землей» (рис. 4). Чем меньше сопротивление этого контакта (мокрый или металлический пол, прямой контакт строительной конструкции с естественным заземлением (батареи отопления, металлические водопроводные трубы)) Тем большая опасность грозит.

Решением такой проблемы является заземление корпуса (Рисунок 5) , а опасный ток «уйдет» по цепи заземления.

Конструктивно реализуемый способ защиты от поражения электрическим током Для квартир, офисных помещений заключается в прокладке отдельного заземляющего проводника Рээ (рис. 6), который впоследствии тем или иным способом заземляется.

Как это делается – тема для отдельного разговора, например, в частном доме можно самостоятельно сделать контур заземления. Существуют разные варианты, со своими достоинствами, недостатками, но для дальнейшего понимания этого материала они не принципиальны, так как предлагаю рассмотреть несколько чисто практических вопросов.

Как определить фазу и ноль

Где фаза, где ноль – вопрос, возникающий при подключении любого электрического устройства.

Для начала давайте посмотрим на , как найти фазу . Проще всего сделать это индикаторной отверткой (рисунок 7).

Отвертка-индикатор кондуктивного жала (1) прикоснуться к контролируемому участку электрической цепи (во время работы контакт этой части отвертки с корпусом не допускается!), Обращаясь к контактной площадке 3, загорается свечение индикатора 2. наличие фазы.

Кроме индикаторной отвертки, фазу можно проверить мультиметром (тестером), но это более трудоемко. Для этого мультиметр следует перевести в режим измерения переменного напряжения с пределом более 220 вольт. Один щуп мультиметра (что безразлично) касается участка измеряемой цепи, другой – естественного заземления (батарея отопления, металлические водопроводные трубы). В показаниях мультиметра, соответствующих напряжению сети (около 220 В), фаза (рис.8 схема) присутствует на измеряемом участке цепи).

Обращаю ваше внимание – если проведенные измерения показывают отсутствие фазы, утверждать, что этот ноль невозможен. Пример на рисунке 9.

  1. Сейчас в точке 1 фазы нет.
  2. Когда переключатель замкнут, он появляется.

Следовательно, следует проверить все возможные варианты.

Хочу заметить, что при наличии в проводке заземляющего провода отличить его от нулевого проводника по нулевому проводнику методом электрических измерений в пределах квартиры невозможно.Как правило, провод, завершивший заземление, желто-зеленый, но лучше убедиться, что это визуально визуально, например, снять крышку розетки и посмотреть, какой провод подключен к контактам заземления.

© 2012-2019 Все права защищены.

Все материалы, представленные на этом сайте, носят исключительный характер и не могут использоваться в качестве руководящих и нормативных документов.

Мало кто понимает сущность электричества. Такие понятия, как «электрический ток», «напряжение», «фаза» и «ноль» для большинства являются темным лесом, хотя с ними мы сталкиваемся каждый день.Получим немного полезных знаний и разберемся, что такое фаза и ноль в электричестве. Для обучения электричеству с «нуля» нам необходимо иметь дело с фундаментальными понятиями. В первую очередь нас интересуют электрический ток и электрический заряд.

Электрический ток и электрический заряд

Электрический заряд – это физическая скалярная величина, определяющая способность тела быть источником электромагнитных полей. Носителем мельчайшего или элементарного электрического заряда является электрон.Его заряд составляет примерно -1,6 10 за кулон минус девятнадцатой степени.

Заряд электрона – минимальный электрический заряд (квант, зарядовая часть), который в природе встречается у свободных долгоживущих частиц.

Заряды условно делятся на положительные и отрицательные. Например, если мы повредим палочку из эбонита, она приобретет отрицательный электрический заряд (избыточные электроны, захваченные атомами палочек при контакте с шерстью).

Та же природа имеет статическое электричество на ее волосах, только в этом случае заряд положительный (волосы теряют электроны).

Основной вид переменного тока – Синусоидальный ток . Это такой ток, который сначала нарастает в одном направлении, достигая максимума (амплитуды), начинает подписываться, в какой-то момент становится равным нулю и снова увеличивается, но уже в другом направлении.


Непосредственно о загадочной фазе и нуле

Все мы слышали про фазу, три фазы, ноль и заземление.

Простейший корпус электрической схемы – однофазная цепь .В нем всего три провода. По одному из проводов ток течет к потребителю (пусть это будет утюг или фен), а иначе возвращается обратно. Третий провод в однофазной сети – земля (или земля).

Провод заземления не нагружен, а выполняет функцию предохранителя. В случае, если что-то выходит из-под контроля, заземление помогает предотвратить поражение электрическим током. По этому проводу передается или «стекает» в землю избыток электричества.

Провод, по которому идет ток к устройству, называется фаза и провод, по которому возвращается ток – ноль.

Так зачем вам ноль в электричестве? Да так же, как и фаза! По фазному проводу ток поступает к потребителю, а по нулю – подается в обратном направлении. Сеть, по которой распределяется переменный ток, трехфазная. Он состоит из трех фазных проводов и одного встречного.

Именно по такой сети идет к нашим квартирам. Сидя непосредственно к потребителю (квартирам), ток делится на фазы, и каждой из фаз отводится ноль.Частота изменения направления тока в странах СНГ – 50 Гц.

В разных странах Существуют разные нагрузки и частоты в сети. Например, в обычную домашнюю розетку в США подается переменный ток 100-127 вольт и частотой 60 герц.

Фазу и ноль перепутать нельзя. Иначе можно устроить короткое замыкание в цепи. Чтобы этого не произошло и вы ничего не перепутали, провода приобрели разную окраску.

Какой цвет фазы и нуля отображается в электричестве? Ноль, как правило, синий или синий цвет, а фаза белая, черная или коричневая. Заземляющий провод тоже имеет свой цвет – желто-зеленый.


Итак, сегодня мы узнали, что означают понятия «фаза» и «ноль» в электричестве. Будем просто рады, если эта информация была для кого-то новой и интересной. Теперь, когда вы услышите кое-что об электричестве, фазе, нуле и земле, вы поймете, о чем мы говорим.Напоследок напоминаем, если вдруг возникнет необходимость рассчитать трехфазную цепь переменного тока, смело обращайтесь по номеру . С помощью наших специалистов даже самая безумная и сложная задача будет «по зубам».

Цвета проводов – подсказка для правильного подключения. Схематическое обозначение фазы и нуля на английском языке Обозначения n и l на электроприборах

Тот, кто хоть раз имел дело с проводами и электриками, заметил, что проводники всегда имеют разную цветовую изоляцию.Это было сделано неспроста. Цвета проводов в электрике предназначены для облегчения распознавания фазы, нулевого провода и заземления. Все они имеют определенный цвет и легко различимы в процессе эксплуатации. О цвете проводов, фазы, нуля, земли и пойдет речь дальше.

Как окрашиваются фазные провода

При работе с электропроводкой наиболее опасны фазные провода. Прикосновение к фазе при определенных обстоятельствах может стать смертельным, потому что, вероятно, были выбраны яркие цвета… В целом цвета проводов в электрике позволяют быстро определить, какой из пучков проводов самый опасный и работать с ними очень аккуратно.

Чаще всего фазовые жилы бывают красного или черного цвета, но встречаются и другие цвета: коричневый, сиреневый, оранжевый, розовый, фиолетовый, белый, серый. Фазы можно раскрашивать во все эти цвета. С ними будет легче справиться, если исключить нейтральный провод и землю.

На схемах фазные провода обозначены латинской (английской) буквой L.Если фаз несколько, к букве добавляется числовое обозначение: L1, L2, L3 для трехфазного 380 В. В другом варианте первая фаза обозначается буквой A, вторая – B, третья – С …

Цвет заземляющего провода

По современным меркам заземлитель имеет желто-зеленый цвет. Обычно выглядит как желтый утеплитель с одной или двумя продольными ярко-зелеными полосами. Но есть еще цвет поперечных желто-зеленых полос.

В некоторых случаях кабель может содержать только желтые или ярко-зеленые жилы.В данном случае «земля» имеет именно такой цвет. На схемах он отображается такими же цветами – чаще ярко-зеленым, но может быть и желтым. Подписано на схемах или на оборудовании «земля» латинскими (английскими) буквами PE … Также отмечены контакты, к которым должен быть подключен «заземляющий» провод.

Заземляющий провод иногда называют «защитной нейтралью», но не путайте. Он земляной и является защитным, так как снижает риск поражения электрическим током.

Какого цвета нейтральный провод

Нулевой или нейтральный – синий или голубой, иногда синий с белой полосой. Другие цвета для обозначения нуля в электрике не используются. Так будет в любом кабеле: трехжильном, пятижильном или с большим количеством жил.

Обычно на схемах чертят «ноль» синим цветом, а подписывают латинской буквой N. Специалисты называют его рабочим нулем, так как, в отличие от заземления, он участвует в формировании цепи питания.При чтении диаграммы часто определяется как «минус», а фаза считается «плюсом».

Как проверить правильность маркировки и подключения

Цвета проводов в электрике предназначены для ускорения идентификации проводников, но полагаться только на цвета опасно – они могут быть подключены неправильно. Поэтому перед началом работы стоит убедиться, что вы правильно определили свою принадлежность.

Берем мультиметр и / или индикаторную отвертку.Работать отверткой просто: при прикосновении к фазе загорается встроенный в корпус светодиод. Так будет легко идентифицировать фазные проводники. Если кабель двухжильный, проблем нет – второй проводник нулевой. Но если провод трехжильный, понадобится мультиметр или тестер – с их помощью мы определим, какой из оставшихся двух фазный, а какой – ноль.

На приборе выставляем переключатель так, чтобы у выбранного шакала было больше 220 В. Затем берем два щупа, держим их за пластиковые ручки, осторожно касаемся металлическим стержнем одного щупа к найденному фазному проводу, второго – к предполагаемому. нуль.На экране должно отображаться 220 В или текущее напряжение. На самом деле она может быть намного ниже – это наши реалии.

Если высвечивается 220 В или чуть больше, это ноль, а другой провод предположительно «земля». Если значение меньше, продолжаем проверку. Одним щупом снова касаемся фазы, вторым – намеченной земли. Если показания прибора ниже, чем при первом измерении, перед вами «земля», и она должна быть зеленого цвета. Если показания оказались выше, значит, где-то вы запутались и перед вами «ноль».В такой ситуации есть два варианта: искать, где именно провода были подключены неправильно (желательно), или просто двигаться дальше, запомнив или отметив существующее положение.

Итак, помните, что при вызове пары фаза-ноль показания мультиметра всегда выше, чем при вызове пары фаза-земля.

И в заключение позвольте посоветовать: при прокладке проводки и соединении проводов всегда подключайте жилы одного цвета, не путайте их.Это может привести к плачевным результатам – в лучшем случае к отказу оборудования, но возможны травмы и пожары.

Для монтажа или ремонта электрической сети необходима принципиальная схема. Несведущему человеку сложно понять смысл условностей, которыми наполняется план подключения оборудования. Разобраться в назначении проводов поможет обозначение фазы и нуля на английском языке.

Назначение проводов в проводке

От источника питания к потребителю электроэнергия передается по многожильным проводам.Устройства и механизмы снабжаются энергией как минимум по трем линиям. Напряжение подается через фазный и нулевой кабели. … Заземляющий провод защищает человека от поражения электрическим током.

Каждая линия на электросхемах обозначена определенным образом. Кабели, обозначенные буквами n и l, используются в электротехнике для передачи тока. «Земля» обозначается аббревиатурой PE, что означает «Защитная земля» и переводится как «защитная земля».

Провода фазы, нуля и земли имеют определенные цвета и маркировку.

Различие во внешнем виде облегчает сборку сети и предотвращает электрические ошибки, ведущие к аварии или поломке устройства.

Фазовая линия

Работа сети переменного тока образует две составляющие – рабочую фазу и нулевую составляющую. Рабочая фаза или просто фаза – это основной провод в многожильном кабеле. По этой линии к устройству подводится электрическая энергия.

В электротехнической документации фазовый канал обозначается латинской буквой L.Допускается использование строчной буквы l. Профессионалы придают условной аббревиатуре разные значения. Предпочтительными вариантами считаются Lead, Live или Line. С английского слова переводятся соответственно как «выводной провод», «напряжение» или «линия».

Если в схеме предусмотрено использование нескольких фазных кабелей, то к букве добавляется номер фазы. Согласно европейским нормам, не допускающим изменения тонировки, фазных проводов окрашены в определенные цвета:

  • L 1 – коричневый.
  • L 2 – черный.
  • L 3 – серый.

В бытовой электропроводке на 220 вольт используются 3 линии, предназначенные для подключения нуля, земли и напряжения. Поэтому единственная фазная шина покрывается изоляцией коричневого цвета … Использование кабелей другого цвета считается грубым нарушением технологических норм.

Обозначение нуля

В цепи переменного тока нулевая линия необходима для создания замкнутой цепи падения напряжения на контактах электрического устройства.Вместе с рабочей фазой «Ноль» является основным компонентом сети .

На принципиальных схемах нулевая фаза обозначается буквами латинского алфавита N или n. Сокращенное обозначение подразумевает понятия Null или Neutral. В словарях даны переводы «Ноль» и «Нейтральный».

В зависимости от гибкости кабеля нейтральный провод окрашивается в синий цвет. Жесткая однониточная шина имеет насыщенный ультрамариновый оттенок. Изоляционный слой многожильного провода окрашен в голубую цветовую гамму.

Мастера-любители иногда соединяют нейтраль и землю, ошибочно полагая, что это одно и то же. Опасное заблуждение имеет ужасные последствия. Нулевая фаза и шина заземления отлично подходят для других функций.

Цвет тоже отличается. Защитный провод желто-зеленый. Подключение автобусов различного назначения в одну линию строго запрещено по технике безопасности.

Меры предосторожности

Правильная разводка выполняется в соответствии с нормой IEC 60445, принятой европейским законодательством в 2010 году.В нормах ГОСТ 50462-2009, соответствующих международным правилам, указаны цвета проводов «фаза», «ноль» и «земля».

Иногда электрикам приходится работать с сетями, которые были проложены много лет назад, и схема разводки теряется. Отсутствие принципиальной схемы делает бесполезным знание того, как отображаются ноль и фаза. Задача электрика усложнится, если в схеме будут использоваться провода с цветом изоляции, не соответствующим ГОСТу.

Перед началом работы установщик должен определить назначение каждой линии с помощью контрольной лампы, индикаторной отвертки или мультиметра.При звонке в электрические цепи необходимо соблюдать элементарные правила техники безопасности:

  • манипуляции с индикаторной отверткой выполняются одной рукой;
  • свободной рукой нельзя касаться металлических конструкций и стен;
  • Работа выполняется в присутствии квалифицированного помощника.

Выяснив, какой провод для чего предназначен, опытный специалист маркирует линии. Для этого используются специальные бирки на клеевой основе или насадки из ПВХ.На поверхности маркировочного материала нанесена легенда на английском языке – n, l или PE … Только после завершения капитальных работ приступают к монтажу или ремонту электрооборудования.

Понимание значения латинских букв l и n на схеме помогает электрику быстрее и качественнее провести монтаж и ремонт сети. Кроме того, буквенное обозначение фазы и нуля на схеме, а также цветовая кодировка четко определяют назначение провода, с которым работает мастер.Это предотвращает несчастные случаи на рабочем месте.

При работе с электричеством вы заметите, что провода окрашены по-разному. Интересно, что цвета никогда не повторяются независимо от количества проводников в одной оболочке. Для чего это сделано и как не запутаться в цветовом разнообразии – это наша статья сегодня.

Суть цветовой кодировки проводов

Работа с электричеством – серьезное дело, так как существует риск поражения электрическим током. Обычному человеку это не так просто, потому что, перерезав кабель, можно увидеть, что все жилы имеют разный цвет.Такой подход не является изобретением производителей для того, чтобы выделить свою продукцию среди конкурентов, но очень важен при монтаже электропроводки. Во избежание путаницы с цветом жил кабеля все цветовое разнообразие сведено к одному стандарту – ПУЭ. Правила электромонтажа гласят, что жилы проводов должны отличаться цветом или буквенно-цифровым обозначением.

Цветовая кодировка позволяет определить назначение каждого провода, что крайне важно при переключении.Правильное соединение жил между собой, а также при установке электромонтажных принадлежностей помогает избежать серьезных последствий, таких как короткое замыкание, поражение электрическим током или даже возгорание. Правильно подключенные провода помогают впоследствии без проблем проводить ремонт и обслуживание.

По правилам цветовой схемы провода присутствуют по всей длине. Однако в реальности можно встретить электрические провода, окрашенные в один цвет. Чаще всего это встречается в старом жилом фонде, где проложена алюминиевая проводка.Для решения задач с цветовым кодированием каждой отдельной жилы используется термоусаживаемая трубка или изолента разных цветов: черный, синий, желтый, коричневый, красный и др. В местах подключения проводов сделана разноцветная маркировка. провода и на концах жил.

Прежде чем говорить о цветовой разнице, стоит упомянуть обозначение проводов буквами и цифрами. Фазный провод в однофазной сети переменного тока обозначается латинской буквой «L» (Линия). В трехфазной цепи фазы 1, 2 и 3 будут обозначены соответственно «L1», «L2», «L3».Фазный провод заземления обозначается аббревиатурой «LE» в однофазной сети и «LE1», «LE2», «LE3» в трехфазной сети. Нулевому проводу присвоена буква «N» (нейтраль). Нейтральный или защитный провод обозначается «PE» (Защитное заземление).

Цветовая кодировка заземляющего провода

Согласно правилам использования электрического оборудования, все они должны быть подключены к сети, имеющей заземляющий провод. Именно в такой ситуации на оборудование будет действовать гарантия производителя.Согласно ПУЭ, защита находится в желто-зеленой оболочке, а цветные полосы должны быть строго вертикальными. В других регионах такая продукция считается нестандартной. Часто можно встретить жилы в кабеле с оболочкой ярко-желтого или зеленого цвета. В этом случае именно они используются в качестве заземления.

Интересно! Жесткий одножильный заземляющий провод окрашен в зеленый цвет с тонкой желтой полосой, а в мягком многожильном, наоборот, желтый используется как основной, а зеленый – как дополнительный.

В некоторых странах допускается установка заземляющего провода без оболочки, но если вы встретите кабель зеленого цвета желтого цвета с синей оплеткой и обозначением PEN, то перед вами заземление совмещенное с нейтралью. Помните, что заземление никогда не подключается к устройствам защитного отключения, расположенным в распределительном щите. Заземляющий провод подключается к шине заземления, к каркасу или к металлической дверце распределительного щита.

На схемах можно увидеть разные символы заземления, поэтому, чтобы избежать путаницы, мы рекомендуем использовать примечание ниже:

Отдельный цвет для нейтрального провода и различные цвета для фазы

В соответствии с ПУЭ свидетельствует, что для нейтрального провода, который также часто называют нулевым, выделено однотонное обозначение.Это синий цвет, он может быть ярким, темным и даже синим – все зависит от производителя. Даже на цветовых схемах этот провод всегда отображается синим. В распределительном щите нейтраль подключена к нулевой шине, которая подключается непосредственно к счетчику, а не с помощью автомата.

По ГОСТу цвета фазных проводов могут быть любого цвета кроме синего, желтого и зеленого, так как эти цвета относятся к нулю и земле. Такой подход помогает отличить фазный провод от остальных, так как он наиболее опасен при эксплуатации.По нему течет ток, поэтому для безопасной работы крайне важно обеспечить правильное обозначение. Чаще всего в трехжильном кабеле фазовые жилы обозначаются черным или красным цветом. ПУЭ не запрещает использование других цветов, кроме цветов, предназначенных для нуля и земли, поэтому иногда можно встретить фазный провод в следующих корпусах:

  • коричневый;
  • серый;
  • фиолетовый;
  • розовый;
  • белый;
  • оранжевый;
  • бирюза.

Если перепутались цвета

Мы привели основные правила маркировки L, N, PE жил в электрике по цвету, но часто бывает, что не все мастера соблюдают правила монтажа электропроводки. Помимо прочего, существует вероятность того, что электрические провода поменяли на другой цвет фазового проводника или даже на одноцветный кабель. Как в такой ситуации не ошибиться и сделать правильное обозначение нуля, фазы и земли? В оптимальных вариантах в этом случае провода будут промаркированы по назначению.Необходимо с помощью кембрика (термоусадочной трубки) обозначить все элементы, которые отходят от распределительного щита и следуют в жилище. Работа может занять много времени, но оно того стоит.

Для работы по определению принадлежности жил используется индикаторная отвертка – это самый простой инструмент, который элементарно использовать для последующей маркировки фаз. Берем устройство и металлическим наконечником касаемся его оголенного (!) Ядра. Индикатор на отвертке загорится только в том случае, если вы нашли фазный провод.Если кабель двухжильный, то вопросов больше быть не должно, ведь второй проводник нулевой.

Важно! Любой электрический кабель всегда имеет жилы L и N, независимо от того, сколько проводов внутри.


При осмотре трехжильного провода используется мультиметр для определения заземляющего и нулевого проводов. Как известно, в нейтральном проводе возможно наличие электричества, но его дозы вряд ли превысят 30В. Для измерения на мультиметре необходимо настроить режим измерения переменного напряжения.После этого один щуп касается фазового проводника, который определялся с помощью индикаторной отвертки, а вторым – остальных. Проводник, показывающий наименьшее значение на устройстве, будет нулевым.

Если выясняется, что напряжение в других проводах такое же, необходимо использовать метод измерения сопротивления, который позволит определить заземление. Для работы будут использоваться только проводники, назначение которых неизвестно – фазный провод в испытании не участвует.Мультиметр переводится в режим измерения сопротивления, после чего один щуп касается элемента, который заведомо заземлен и очищен до металла (это может быть, например, нагревательная батарея), а вторым – до жил. Земля не должна превышать показания 4 Ом, в то время как нейтраль будет иметь более высокое показание.

Те, кто хоть раз в жизни имел дело с электрическими проводами, не могли не обратить внимание на то, что кабели всегда имеют разный цвет изоляции.Это не было изобретено для красоты и ярких красок. Именно благодаря цветовой гамме в одежде по проводам легче распознать фазы, массу и нулевой провод. Все они имеют свой цвет, что делает работу с электропроводкой в ​​разы комфортнее и безопаснее. Самое главное для мастера – знать, какой провод какого цвета следует указывать.

Цветовая кодировка проводов

При работе с электропроводкой максимальную опасность представляют провода, к которым подключена фаза.Контакт с фазой может быть фатальным, поэтому для этих электрических проводов выбираются самые яркие предупреждающие цвета, например, красный.

Также, если провода помечены разными цветами, то при ремонте той или иной детали можно быстро определить, какой из жгутов проводов нужно проверить в первую очередь, а какие из них наиболее опасны.

Чаще всего для фазных проводов используются следующие цвета:

  • Красный;
  • Черный;
  • коричневый;
  • Оранжевый;
  • Сирень,
  • Pink;
  • Purple;
  • Белый;
  • Серые.


Именно в эти цвета можно красить фазные провода. С ними легче справиться, если исключить нейтральный провод и землю. Для удобства на схеме изображение фазного провода обычно обозначают латинской буквой L. Если фаз не одна, а несколько, к букве следует добавить числовое обозначение, которое выглядит так: L1, L2 и L3 – для трехфазных сетей 380 В. В некоторых вариантах первая фаза (масса) может обозначаться буквой А, вторая – Б, а уже третья – С.

Какого цвета провод массы

Согласно действующим стандартам, заземляющий провод должен быть желто-зеленого цвета. Так выглядит утеплитель желтого цвета с двумя продольными ярко-зелеными полосами. Но иногда бывает и цвет поперечных зелено-желтых полос.

Иногда кабель может иметь только ярко-зеленые или желтые жилы. В этом случае этим цветом будет обозначена «Земля». Он также будет отображаться в соответствующих цветах на диаграммах.Чаще всего инженеры чертят из ярко-зеленого цвета, но иногда можно увидеть желтые проводники. Обозначьте на схемах или устройствах «заземление» латинскими (на английском языке) буквами PE. Соответственно помечаются контакты, куда надо подключать «заземляющий» провод.

Иногда специалисты называют заземляющий провод «нулевым и защитным», но не путайте. Если вы видите такое обозначение, то знайте, что это именно провод заземления, и он называется защитным, так как снижает риск поражения электрическим током.

Нулевой или нейтральный провод имеет следующую цветовую маркировку:

  • Синий;
  • Синий;
  • Синий с белой полосой.

В электрике не используются цвета для маркировки нейтрального провода. Так что вы найдете его в любом, будь то трехжильный, пятижильный или, может быть, с еще большим количеством проводников. Синий и его оттенки обычно рисуют «ноль» на разных схемах … Профессионалы называют его рабочим нулем, потому что (чего нельзя сказать о заземлении) он участвует в разводке с питанием.Некоторые, читая схему, называют это минусом, а все считают фазу «плюсом».

Как проверить подключение проводов по цвету

Цвета проводов в электричестве предназначены для ускорения идентификации проводников. Однако полагаться только на цвет опасно, ведь любой новичок или безответственный работник из ЖК-а мог их неправильно подключить. В связи с этим перед началом работ необходимо убедиться, что они правильно промаркированы или подключены.

Для проверки полярности проводов берем индикаторную отвертку или мультиметр.Стоит отметить, что отверткой работать намного проще: при прикосновении к фазе загорается встроенный в корпус светодиод.

Если кабель двухжильный, то проблем практически нет – вы исключили фазу, значит второй проводник, который остался, нулевой. Однако встречаются и трехжильные провода. Здесь для определения понадобится тестер, либо мультиметр. С их помощью также несложно определить, какие провода фазные (положительные), а какие – нулевые.

Это делается следующим образом:

  • На приборе установлен переключатель таким образом, чтобы шакал выбирался выше 220 В.
  • Затем вам нужно взять два щупа и, удерживая их за пластиковые ручки, очень осторожно прикоснуться стержнем одного из щупов к найденной фазе провода, а другой прислонить к предполагаемому нулю.
  • После этого на экране должно отображаться 220 В, или то напряжение, которое реально есть в сети. Сегодня она может быть ниже.


Если на дисплее отображается значение 220 В или что-то в этом пределе, то другой провод нулевой, а оставшийся предположительно «земля».Если значение, отображаемое на дисплее, меньше, стоит продолжить тест. Одним щупом снова касаемся фазы, другим – предполагаемого заземления. Если показания прибора ниже, чем в случае первого измерения, то перед вами «земля». По стандартам он должен быть зеленым или желтым. Если вдруг показания оказались выше, значит, где-то перепутали, и перед вами «нулевой» провод. Выходом из этой ситуации будет либо поискать, где именно неправильно были подключены провода, либо оставить все как есть, помня, что провода перепутаны.

Обозначения проводов в электрических цепях: особенности подключения

Приступая к любым электромонтажным работам на линиях, где уже проложена сеть, необходимо убедиться, что провода подключены правильно. Это делается с помощью специальных испытательных устройств.

Необходимо помнить, что при проверке подключения «фаза-ноль» показания индикаторного мультиметра всегда будут выше, чем в случае обрыва пары «фаза-земля».

Провода в электрических цепях имеют цветовую маркировку в соответствии со стандартами.Этот факт позволяет электрику за короткий промежуток времени найти ноль, землю и фазу. Если эти провода неправильно соединить друг с другом, произойдет короткое замыкание. Иногда такая оплошность приводит к тому, что человек получает поражение электрическим током. Поэтому нельзя пренебрегать правилами (ПУЭ) подключения, и нужно знать, что для обеспечения безопасности при работе с электропроводкой разработана специальная цветовая кодировка проводов. К тому же такая систематизация значительно сокращает время работы электрика, так как у него есть возможность быстро найти нужные ему контакты.

Особенности работы с электропроводами разного цвета:

  • Если нужно установить новую, либо заменить старую розетку, то определять фазу вообще не нужно. Вилке на самом деле все равно, с какой стороны вы ее вставляете.
  • В случае, когда вы подключаете выключатель от люстры, нужно знать, что необходимо подавать на него определенную фазу, а на лампочки только ноль.
  • Если цвет контактов как фазы, так и нуля в точности совпадает, то номинал проводов определяется с помощью индикаторной отвертки, где ручка сделана из прозрачного пластика с диодом внутри.
  • Перед тем, как определять проводник, электрическую цепь в доме или другом помещении, необходимо обесточить, очистить концы проводов и развести их в стороны. Если этого не сделать, то они могут случайно прикоснуться и получить короткое замыкание.

Использование цветовой кодировки в электрике значительно облегчило жизнь людям. Кроме того, благодаря цветовой кодировке высокий уровень безопасности при работе с токоведущими проводами.

Обозначения и цвета проводов в электрике (видео)

Рейтинг 4.50 (1 голос)

При самостоятельном монтаже и подключении электрооборудования (это могут быть различные лампы, вентиляция, электроплита и т. Д.) Можно увидеть, что коммутационные клеммы обозначены буквами L, N, PE. Особое значение здесь имеет маркировка L и N. Помимо обозначения проводов в электрике буквами, они помещены в изоляцию различных цветов.

Это значительно упрощает процедуру определения того, где находится фаза, земля или нейтральный провод.Чтобы установленное устройство работало в штатном режиме, каждый из этих проводов необходимо подключить к соответствующей клемме.

Обозначение проводов в электрике буквами

Электрические коммуникации в бытовой и производственной сфере организованы с помощью изолированных кабелей, внутри которых находятся токопроводящие жилы. Они отличаются друг от друга цветом утеплителя и маркировкой. Обозначение l и n в электротехнике позволяет на порядок ускорить выполнение монтажных и ремонтных работ.

Применение данной маркировки регламентирует специальный ГОСТ Р 50462 : это касается тех электроустановок, где используется напряжением до 1000 В .

Как правило, они оснащены глухозаземленной нейтралью. Часто электрооборудование этого типа имеет жилые, административные и хозяйственные помещения. При устройстве электрических сетей в зданиях такого типа необходимо хорошо разбираться в цветовой и буквенной инструкции.

Обозначение фазы (L)

Сеть переменного тока включает провода под напряжением. Правильное их название – «фаза». Это слово имеет английские корни и переводится как «линия» или «активный провод». Фазопроводы особенно опасны для здоровья и имущества человека. Для безопасной эксплуатации они покрыты надежной изоляцией.

Использование неизолированных проводов под напряжением имеет следующие последствия:

  1. 1. Поражение людей электрическим током. Это могут быть ожоги, травмы и даже смерть.
  2. 2. Возникновение пожаров.
  3. 3. Повреждение оборудования.

При обозначении провода в электрике фазные жилы маркируются буквой «L». Это сокращение от английского термина «Line» или «line» (другое название фазных проводов).

Существуют и другие версии происхождения этой маркировки. Некоторые специалисты считают, что прототипом стали слова «Lead» (отводящий провод) и Live (индикация напряжения). Аналогичная маркировка также используется для обозначения клемм и клемм, к которым следует коммутировать.линейные провода … Например, в трехфазных сетях каждая линия также имеет соответствующий номер (L1, L2 и L3).

Действующие отечественные стандарты обозначения фазы и нуля в электротехнике (ГОСТ Р 50462-2009) предписывают размещать линейные жилы в коричневой или черной изоляции. Хотя на практике фазные провода могут быть белыми, розовыми, серыми и т.д. В этом случае все зависит от производителя и изоляционного материала.

Обозначение нуля (N)

Для обозначения нулевого или нулевого рабочего проводника сети используйте букву «N».Это сокращение от термина нейтральный (переводится как нейтральный). Так во всем мире называют нулевой проводник. В нашей стране в основном используется слово «ноль».

Скорее всего, за основу здесь взято слово Null. Буквой «N» на схеме обозначены контакты или клеммы, предназначенные для переключения нулевой жилы. Подобное обозначение принято как для однофазных, так и для трехфазных цепей. В качестве цветовой кодировки нейтрального провода используется синяя или бело-синяя (бело-синяя) изоляция.

Обозначение заземления (PE)

Помимо обозначения фазы и нуля, электрики также используют специальное буквенное обозначение PE (Защитное заземление) для заземляющего провода. Как правило, они всегда входят в состав кабеля вместе с нулевым и фазным проводниками. Контакты и зажимы, предназначенные для переключения с заземляющим нулевым проводом, также маркируются аналогичным образом.

Для простоты монтажа заземляющие жилы помещены в желто-зеленую изоляцию.Хозяин дома должен понимать, что этими цветами всегда обозначены только провода заземления. Для обозначения фазы и нуля в электрике желтый и зеленый никогда не используются.

Как показывает практика, при организации электрических сетей в жилых домах нарушения общепринятых норм использования цвета изоляции и соответствующей буквенно-цифровой маркировки … В этом случае не всегда достаточно иметь возможность расшифровать обозначения L , N или PE.

Для того, чтобы подключение электрооборудования было действительно безопасным, необходимо проверить соответствие маркировки реальному положению вещей.Для этого используются специальные приспособления (тестеры) или подручные средства. При отсутствии опыта подобных работ в целях вашей безопасности лучше пригласить опытного электрика с соответствующим допуском.

Обозначения l и n в электрике

Обозначение фазы и нуля в электрике введено для обеспечения безопасности и простоты использования электрических сетей. Для этого предусмотрена специальная буквенная маркировка (l и n) и изоляция соответствующего цвета.Также могут быть жилы с желто-зеленой маркировкой PE: так обозначаются заземляющие провода.

Кроме того, такие же буквенные обозначения используются на соединительных контактах и ​​клеммах. Все, что нужно сделать при установке электроприбора, – это подвести каждый из проводов к клемме. Для уверенности желательно проверить тестером каждый из проводов.

Провода с цветовой кодировкой.Маркировка проводов (N, PE, L) Обозначение PE на схемах

Тот, кто хоть раз имел дело с проводами и электриками, заметил, что проводники всегда имеют разную цветовую изоляцию. Это было сделано неспроста. Цвета проводов в электрике предназначены для облегчения распознавания фазы, нулевого провода и заземления. Все они имеют определенный цвет и легко различимы в процессе эксплуатации. О цвете проводов, фазы, нуля, земли и пойдет речь дальше.

Как окрашиваются фазные провода

При работе с электропроводкой наиболее опасны фазные провода. Прикосновение к фазе при определенных обстоятельствах может стать смертельным, потому что, вероятно, были выбраны яркие цвета … В целом цвета проводов в электрике позволяют быстро определить, какой из жгутов проводов наиболее опасен и работает с ними очень осторожно.

Чаще всего фазовые жилы бывают красного или черного цвета, но встречаются и другие цвета: коричневый, сиреневый, оранжевый, розовый, фиолетовый, белый, серый.Фазы можно раскрашивать во все эти цвета. С ними будет легче справиться, если исключить нейтральный провод и землю.

На схемах фазные провода обозначаются латинской (английской) буквой L. Если фаз несколько, к букве добавляется числовое обозначение: L1, L2, L3 для трехфазной сети 380 В. В другом варианте , первая фаза обозначается буквой A, вторая – B, третья – C.

Цвет заземляющего провода

По современным меркам заземляющий провод желто-зеленого цвета. Обычно выглядит как желтый утеплитель с одной или двумя продольными ярко-зелеными полосами. Но есть еще цвет поперечных желто-зеленых полос.

В некоторых случаях кабель может содержать только желтые или ярко-зеленые жилы. В данном случае «земля» имеет именно такой цвет. На схемах он отображается такими же цветами – чаще ярко-зеленым, но может быть и желтым. Подписывается на схемах или на оборудовании «земля» латинскими (английскими) буквами PE … Также отмечены контакты, к которым должен быть подключен «заземляющий» провод.

Заземляющий провод иногда называют «защитной нейтралью», но не путайте. Он земляной и является защитным, так как снижает риск поражения электрическим током.

Какого цвета нейтральный провод

Нулевой или нейтральный – синий или голубой, иногда синий с белой полосой. Другие цвета для обозначения нуля в электрике не используются. Так будет в любом кабеле: трехжильном, пятижильном или с большим количеством жил.

Обычно на схемах чертят «ноль» синим цветом, а подписывают латинской буквой N. Специалисты называют его рабочим нулем, так как, в отличие от заземления, он участвует в формировании цепи питания. При чтении диаграммы часто определяется как «минус», а фаза считается «плюсом».

Как проверить правильность маркировки и подключения

Цвета проводов в электрике предназначены для ускорения идентификации проводников, но полагаться только на цвета опасно – они могут быть подключены неправильно.Поэтому перед началом работы стоит убедиться, что вы правильно определили свою принадлежность.

Берем мультиметр и / или индикаторную отвертку. Работать отверткой просто: при прикосновении к фазе загорается встроенный в корпус светодиод. Так будет легко идентифицировать фазные проводники. Если кабель двухжильный, проблем нет – второй проводник нулевой. Но если провод трехжильный, понадобится мультиметр или тестер – с их помощью мы определим, какой из оставшихся двух фазный, а какой – ноль.

На приборе выставляем переключатель так, чтобы у выбранного шакала было больше 220 В. Затем берем два щупа, держим их за пластиковые ручки, осторожно касаемся металлическим стержнем одного щупа к найденному фазному проводу, второго – к предполагаемому. нуль. На экране должно отображаться 220 В или текущее напряжение. На самом деле она может быть намного ниже – это наши реалии.

Если высвечивается 220 В или чуть больше, это ноль, а другой провод предположительно «земля». Если значение меньше, продолжаем проверку.Одним щупом снова касаемся фазы, вторым – намеченной земли. Если показания прибора ниже, чем при первом измерении, перед вами «земля», и она должна быть зеленого цвета. Если показания оказались выше, значит, где-то вы запутались и перед вами «ноль». В такой ситуации есть два варианта: искать, где именно провода были подключены неправильно (желательно), или просто двигаться дальше, запомнив или отметив существующее положение.

Итак, помните, что при вызове пары фаза-ноль показания мультиметра всегда выше, чем при вызове пары фаза-земля.

И в заключение позвольте посоветовать: при прокладке проводки и соединении проводов всегда подключайте жилы одного цвета, не путайте их. Это может привести к плачевным результатам – в лучшем случае к отказу оборудования, но возможны травмы и пожары.

Те, кто хоть раз в жизни имел дело с электрическими проводами, не могли не обратить внимание на то, что кабели всегда имеют разный цвет изоляции.Это не было изобретено для красоты и ярких красок. Именно благодаря цветовой гамме в одежде по проводам легче распознать фазы, массу и нулевой провод. Все они имеют свой цвет, что делает работу с электропроводкой в ​​разы комфортнее и безопаснее. Самое главное для мастера – знать, какой провод какого цвета следует указывать.

Цветовая кодировка проводов

При работе с электропроводкой максимальную опасность представляют провода, к которым подключена фаза.Контакт с фазой может быть фатальным, поэтому для этих электрических проводов выбираются самые яркие предупреждающие цвета, например, красный.

Кроме того, если провода размечены разными цветами, то при ремонте той или иной детали можно быстро определить, какой из жгутов проводов нужно проверить в первую очередь, а какие из них наиболее опасны.

Чаще всего для фазных проводов используются следующие цвета:

  • Красный;
  • Черный;
  • коричневый;
  • Оранжевый;
  • Сирень,
  • Pink;
  • Purple;
  • Белый;
  • Серые.


Именно в эти цвета можно красить фазные провода. С ними легче справиться, если исключить нейтральный провод и землю. Для удобства на схеме изображение фазного провода обычно обозначают латинской буквой L. Если фаз не одна, а несколько, к букве следует добавить числовое обозначение, которое выглядит так: L1, L2 и L3 – для трехфазных сетей 380 В. В некоторых вариантах первая фаза (масса) может обозначаться буквой А, вторая – Б, а уже третья – С.

Какого цвета провод массы

Согласно действующим стандартам, заземляющий провод должен быть желто-зеленого цвета. Так выглядит утеплитель желтого цвета с двумя продольными ярко-зелеными полосами. Но иногда бывает и цвет поперечных зелено-желтых полос.

Иногда кабель может иметь только ярко-зеленые или желтые жилы. В этом случае этим цветом будет обозначена «земля». Он также будет отображаться в соответствующих цветах на диаграммах.Чаще всего инженеры чертят из ярко-зеленого цвета, но иногда можно увидеть желтые проводники. Обозначьте на схемах или устройствах «заземление» латинскими (на английском языке) буквами PE. Соответственно помечаются контакты, куда нужно подключить «заземляющий» провод.

Иногда специалисты называют заземляющий провод «нулевым и защитным», но не путайте. Если вы видите такое обозначение, то знайте, что это именно провод заземления, и он называется защитным, так как снижает риск поражения электрическим током.

Нулевой или нейтральный провод имеет следующий цвет маркировки:

  • Синий;
  • Синий;
  • Синий с белой полосой.

В электрике не используются цвета для маркировки нейтрального провода. Так что вы найдете его в любом, будь то трехжильный, пятижильный или, может быть, с еще большим количеством проводников. Синий и его оттенки обычно рисуют «ноль» на разных схемах … Профессионалы называют его рабочим нулем, потому что (чего нельзя сказать о заземлении) он участвует в разводке с питанием.Некоторые, читая схему, называют это минусом, а все считают фазу «плюсом».

Как проверить подключение проводов по цвету

Цвета проводов в электричестве предназначены для ускорения идентификации проводников. Однако полагаться только на цвет опасно, ведь любой новичок или безответственный работник из ЖК-а мог их неправильно подключить. В связи с этим перед началом работ необходимо убедиться, что они правильно промаркированы или подключены.

Для проверки полярности проводов берем индикаторную отвертку или мультиметр.Стоит отметить, что отверткой работать намного проще: при прикосновении к фазе загорается встроенный в корпус светодиод.

Если кабель двухжильный, то проблем практически нет – вы исключили фазу, значит второй проводник, который остался, нулевой. Однако встречаются и трехжильные провода. Здесь для определения нужен тестер или мультиметр. С их помощью также несложно определить, какие провода фазные (положительные), а какие – нулевые.

Это делается следующим образом:

  • На приборе установлен переключатель таким образом, чтобы шакал выбирался выше 220 В.
  • Затем вам нужно взять два щупа и, удерживая их за пластиковые ручки, очень осторожно прикоснуться стержнем одного из щупов к найденной фазе провода, а другой прислонить к предполагаемому нулю.
  • После этого на экране должно отображаться 220 В, или то напряжение, которое реально есть в сети. Сегодня она может быть ниже.


Если на дисплее отображается значение 220 В или что-то в этом пределе, то другой провод нулевой, а оставшийся предположительно «земля».Если значение, отображаемое на дисплее, меньше, стоит продолжить тест. Одним щупом снова касаемся фазы, другим – предполагаемого заземления. Если показания прибора ниже, чем в случае первого измерения, то перед вами «земля». По стандартам он должен быть зеленым или желтым. Если вдруг показания оказались выше, значит, где-то перепутали, и перед вами «нулевой» провод. Выходом из этой ситуации будет либо поискать, где именно неправильно были подключены провода, либо оставить все как есть, помня, что провода перепутаны.

Обозначения проводов в электрических цепях: особенности подключения

Приступая к любым электромонтажным работам на линиях, где уже проложена сеть, необходимо убедиться, что провода подключены правильно. Это делается с помощью специальных испытательных устройств.

Необходимо помнить, что при проверке подключения «фаза-ноль» показания индикаторного мультиметра всегда будут выше, чем в случае обрыва пары «фаза-земля».

Провода в электрических цепях имеют цветовую маркировку в соответствии со стандартами.Это позволяет электрику за короткий промежуток времени найти ноль, заземление и фазу. Если эти провода неправильно соединить друг с другом, произойдет короткое замыкание. Иногда такая оплошность приводит к тому, что человека бьют. поражение электрическим током … Поэтому нельзя пренебрегать правилами (ПУЭ) подключения, и нужно знать, что для обеспечения безопасности при работе с электропроводкой разработана специальная цветовая кодировка проводов. К тому же такая систематизация значительно сокращает время работы электрика, так как у него есть возможность быстро найти нужные ему контакты.

Особенности работы с электропроводами разного цвета:

  • Если нужно установить новую, либо заменить старую розетку, то определять фазу вообще не нужно. Вилке на самом деле все равно, с какой стороны вы ее вставляете.
  • В случае, когда вы подключаете выключатель от люстры, нужно знать, что необходимо подавать на него определенную фазу, а на лампочки только ноль.
  • Если цвет контактов как фазы, так и нуля в точности совпадает, то номинал проводов определяется с помощью индикаторной отвертки, где ручка сделана из прозрачного пластика с диодом внутри.
  • Перед определением проводника электрическую цепь в доме или другом помещении необходимо обесточить, а проводку на концах очистить и развести в стороны. Если этого не сделать, то они могут случайно прикоснуться и получить короткое замыкание.

Использование цветовой кодировки в электрике значительно облегчило жизнь людям. Кроме того, благодаря цветовой кодировке высокий уровень безопасности при работе с токоведущими проводами.

Обозначения и цвета проводов в электрике (видео)

Рейтинг 4.50 (1 голос)

Практически каждый, кто имел дело с электропроводкой, заметил, что провода в изоляции могут иметь разный цвет. Но мало кто знает, что это действие облегчает работу при монтаже электропроводки, и даже существуют особые правила монтажа электроустановок, следуя которым можно значительно снизить риск трагических последствий при работе с электричеством. Итак, в чем суть цветовых обозначений и что они означают – ответы на эти вопросы будут даны ниже.

Основная задача маркировки изоляции проводов

В первую очередь, провода маркируются определенными цветами для обеспечения безопасности при работе. При назначении цвета для каждого провода применяются стандарты PUE (правила для электроустановок) и международные европейские стандарты. Каждый электрик может без особых усилий различить, какое напряжение несет (или нет) каждый провод, а также определить, где находятся фаза, ноль и земля.

Конечно, если взять сетевое подключение в качестве примера однокнопочного переключателя, без цветовой кодировки определить назначение каждого провода не составит труда.Но если рассматривать подключение распределительного щита, то здесь без специальных обозначений не обойтись. Ведь в случае неправильного подключения токоведущих частей может произойти короткое замыкание, проводка начнет нагреваться (и, как следствие, произойдет возгорание), а в худшем случае произойдет эл. шокировать человека, установщика или людей в непосредственной близости.

В современной редакции ПУЭ предлагается вести не только цветовую кодировку, но и буквенную, что значительно облегчает работы в электроустановках.

Концепция фазы и нуля в электрике

Прежде чем вы начнете рассматривать цветовую кодировку , вы должны сначала понять концепции фазы и нуля в электропроводке.

В электрических схемах используются буквенные обозначения .

Для правильного проведения электромонтажных работ необходимо безукоризненно соблюдать правила подключения токоведущих частей, соответственно, все провода схемы должны заметно отличаться друг от друга.Возникает резонный вопрос, какого цвета фаза и ноль в электричестве. Ниже приводится описание каждого случая отдельно. .

Цвета проводов фаза, ноль, земля

Как было сказано ранее, окраска проводов в электрике на заводах-изготовителях осуществляется согласно ПУЭ.

Обозначение провода заземления

Провод заземления обычно обозначается желтым, зеленым и желто-зеленым цветами. Производители могут наносить полосы желто-зеленого цвета – как в продольном, так и в поперечном направлениях.Кроме того, рекомендуется использовать надписи. Однако нанесенные буквы не препятствуют цветовому кодированию. Обозначение цвета, согласно ПУЭ, обязательно. В примере с распределительным щитом этот провод подключается к шине заземления, кожуху или металлической двери.

Нулевой провод

Говоря о нуле, не следует путать его с заземлением. Обозначается синим или бело-синим цветом. Но в некоторых случаях заземляющий провод совмещен с нулем. Затем ее окрашивают в зелено-желтый цвет, а на концах всегда остается синяя тесьма.И в однофазных, и в трехфазных цепях используется только один нейтральный провод. Это связано с тем, что в трехфазной цепи максимальный сдвиг одной фазы может составлять 120 °, что дает возможность использовать один нейтральный провод.

Обозначение фазного провода

В зависимости от типа проводки электрическая цепь переменного тока может быть однофазной или трехфазной. Рассмотрим оба этих случая по отдельности.

Применяется в сетях с напряжением 220 Вт. Чаще всего фазный провод окрашивают в черный, коричневый или белый цвет, однако можно встретить и другую маркировку проводов: коричневый, серый, фиолетовый, розовый, оранжевый или бирюзовый.Также принято обозначать L буквами. Это нужно не только на схемах, но и при плохом освещении или если провода были покрыты пылью.

В связи с тем, что именно эта фаза представляет наибольшую опасность во время работы, именно эти детали имеют самый яркий цвет для быстрой идентификации и последующего выполнения с ними более точных действий.

Применяется в сетях с напряжением 380 Вт. Раньше все провода и шины в трехфазной сети окрашивались в желтый, зеленый и красный цвета (Ж-З-К), которые соответственно обозначали фазы А, В, С.Эти обозначения представляли трудности из-за схожести желто-зеленой маркировки заземляющих проводов. Поэтому, согласно ПУЭ, с 1 января 2011 года введены новые стандарты, в которых фазы обозначены L 1, L 2 и L 3, причем каждая имеет коричневый, черный и серый цвета (K-Ch-S). .

Например, трехжильный провод. Цвета жил трехжильного кабеля: синий, коричневый и желто-зеленый. Коричневый – фаза, синий – ноль, а желто-зеленый – земля.

Это были варианты цвета для сетей переменного тока.

Окраска проводов в сетях постоянного тока

В сетях постоянного тока используется другой цвет и буквенная маркировка проводов и шин. Принципиальным отличием здесь считается отсутствие нуля и фазы в обычном понимании. В этой проводке используются положительный провод, обозначенный красным цветом и знаком «+», и отрицательный провод. синего цвета со знаком «-», а также нулевая шина синего цвета, которая обозначается латинской буквой М.

Не все лица, выполняющие работы по устройству электрических сетей, соблюдают установленные правила маркировки.Поэтому перед тем, как приступить к установке, следует предварительно проверить наличие тока в проводах с помощью мультиметра или обычной индикаторной отвертки. В дальнейшем промаркируйте провода нужным цветом с помощью цветной изоленты или специальных термофиксаторов. Также существуют специальные приспособления, позволяющие наносить надписи.

Электрическая схема – это технический чертеж, на котором различные электрические элементы обозначены в виде символов. Каждый элемент имеет свое обозначение.

Все условные (условно-графические) символы на электрических цепях состоят из простых геометрических фигур и линий. Это круги, квадраты, прямоугольники, треугольники, простые линии, пунктирные линии и т. Д. Обозначение каждого электрического элемента состоит из графической части и буквенно-цифровой части.

Благодаря огромному разнообразию электрических компонентов можно создавать очень подробные электрические схемы, понятные почти каждому электрику.

Каждый элемент электрической схемы должен выполняться по ГОСТу.Те. Кроме правильного отображения графического изображения на схеме подключения, все типоразмеры каждого элемента, толщина линии и т. д.

Различают несколько основных типов электрических цепей … Это однолинейная принципиальная электрическая схема (схема подключения). Также есть схемы общего вида – конструктивные, функциональные. У каждого вида свое предназначение. Один и тот же предмет на разных схемах может обозначаться одинаково или по-разному.

Основное назначение однолинейной схемы – графическое отображение системы электроснабжения (электроснабжение объекта, электропроводка в квартире и т. Д.)). Проще говоря, однолинейная схема изображает силовую часть электроустановки. По названию можно понять, что однолинейная схема выполняется в виде одной строки. Те. Электроснабжение (как однофазное, так и трехфазное), подаваемое на каждого потребителя, указывается одной линией.

Для обозначения количества фаз на графической линии используются специальные засечки. Одна метка указывает, что источник питания однофазный, три метки указывают, что питание трехфазное.

Помимо одинарной строки используются обозначения защитных и коммутационных устройств. К первым устройствам относятся высоковольтные выключатели (масляные, воздушные, SF6, вакуумные), автоматические выключатели, устройства защитного отключения, дифференциальные выключатели, предохранители, выключатели нагрузки. Ко второму относятся разъединители, контакторы, магнитные пускатели.

Высоковольтные выключатели на однолинейных схемах изображены в виде маленьких квадратов. Что касается автоматических выключателей, УЗО, дифференциальных выключателей, контакторов, пускателей и другого защитно-коммутационного оборудования, то они изображены в виде контакта и некоторых пояснительных графических дополнений в зависимости от устройства.

Электросхема (схема подключения, подключение, расположение) применяется при непосредственном производстве электромонтажных работ … Т.е. это рабочие чертежи, по которым выполняется монтаж и подключение электрооборудования. Также индивидуальные электрические устройства собираются по схемам подключения (электрические шкафы, электрические щиты, пульты управления и т. Д.).

На электрических схемах показаны все электрические соединения как между отдельными устройствами (автоматические выключатели, пускатели и т. Д.).), а также между различными видами электрооборудования (электрические шкафы, щиты и т. д.). Для правильного подключения проводных соединений на электрической схеме показаны электрические клеммные колодки, клеммы электроприборов, марка и сечение электрических кабелей, нумерация и обозначение отдельных проводов.

Принципиальная электрическая схема – наиболее полная схема со всеми электрическими элементами, соединениями, буквенными обозначениями, техническими характеристиками аппаратов и оборудования. По принципиальной схеме выполняются другие электрические схемы (монтажные, однолинейные, компоновка оборудования и т. Д.).). На принципиальной схеме показаны как цепи управления, так и силовая часть.

Цепи управления (рабочие цепи) – это кнопки, предохранители, катушки пускателей или контакторов, контакты промежуточных и других реле, контакты пускателей и контакторов, реле контроля фаз (напряжения), а также соединения между этими и другими элементами.

В силовой части представлены выключатели, силовые контакты пускателей и контакторов, электродвигатели и т. Д.

Помимо самого графического изображения, каждый элемент схемы снабжен буквенно-цифровым обозначением.Например, автоматический выключатель в силовой цепи обозначается QF. Если машин несколько, каждой присваивается свой номер: QF1, QF2, QF3 и т. Д. Катушка (обмотка) пускателя и контактора обозначается КМ. Если их несколько, то нумерация аналогична нумерации машин: КМ1, КМ2, КМ3 и т. Д.


В каждой принципиальной схеме, если есть какое-либо реле, то обязательно используется хотя бы один блокирующий контакт этого реле.Если в цепи присутствует промежуточное реле KL1, два контакта которого используются в рабочих цепях, то каждому контакту присваивается свой номер. Номер всегда начинается с номера самого реле, а затем идет серийный номер контакта. В этом случае получается KL1.1 и KL1.2. Обозначения вспомогательных контактов других реле, пускателей, контакторов, автоматов и др. Выполняются аналогично.

В принципиальных электрических схемах, помимо электрических элементов, очень часто используются электронные обозначения.Это резисторы, конденсаторы, диоды, светодиоды, транзисторы, тиристоры и другие элементы. Каждый электронный элемент на схеме также имеет свое буквенное и цифровое обозначение. Например, резистор R (R1, R2, R3 …). Конденсатор – C (C1, C2, C3 …) и так далее для каждого элемента.

На некоторых электрических элементах, помимо графических и буквенно-цифровых обозначений, указаны технические характеристики. Например, для автоматического выключателя это номинальный ток в амперах, ток отключения также в амперах.Для электродвигателя мощность указывается в киловаттах.

Для правильного и правильного составления электрических схем любого вида необходимо знать обозначения используемых элементов, ГОСТы, правила оформления документации.

Монтажные работы часто приводят к появлению большого количества проводов. Как в процессе работ, так и после их завершения всегда есть необходимость определить назначение кондукторов. Каждое соединение использует два или три проводника, в зависимости от его спецификации.Наиболее простым способом идентификации проводов и жил кабеля является окраска их изоляции в определенный цвет. Далее в статье мы поговорим о том, как

  • обозначаются фаза и ноль по способу присвоения им определенных цветов;
  • что означают буквы L, N, PE в электротехнике на английском языке и каково их соответствие русскоязычным определениям,

, а также другую информацию по этой теме.

Цветовая маркировка значительно сокращает время на ремонтно-монтажные работы и позволяет привлекать персонал невысокой квалификации.Запомнив несколько цветов, обозначающих проводники, любой домовладелец сможет правильно подключить их к розеткам и выключателям в своей квартире.

Заземляющие проводники (заземляющие проводники)

Наиболее распространенным цветовым обозначением изоляции заземляющих электродов является сочетание желтого и зеленого цветов. Желто-зеленая окраска утеплителя имеет вид контрастных продольных полос. Пример заземлителя показан на изображении ниже.

Однако иногда можно встретить полностью желтую или светло-зеленую изоляцию заземляющих электродов. В этом случае на изоляцию можно наносить буквы РЕ. В некоторых марках проводов их желто-зеленый цвет по всей длине возле концов с выводами совмещен с синей оплеткой. Это означает, что нейтраль и земля в этом проводе совмещены.

Чтобы отличить заземление от заземления во время монтажа, а также после него, для изоляции проводов используйте разные цвета… Обнуление выполняется проводами и проводниками синего цвета светлых оттенков, подключенными к шине, обозначенной буквой N. Все остальные проводники с изоляцией того же синего цвета также должны быть подключены к этой нулевой шине. Их нельзя подключать к контактам выключателей. Если используются розетки с выводом, обозначенным буквой N, и при этом имеется нулевая шина, между ними должен быть голубой провод, соответственно подключенный к ним обоим.

Фазный провод, его идентификация по цвету или иным образом

Фаза всегда монтируется проводами, изоляция которых окрашена в любой цвет, но не в синий или желтый с зеленым: только зеленый или только желтый.Фазный провод всегда подключается к контактам переключателей. Если при установке есть розетки, в которых есть клемма, обозначенная буквой L, ее подключают к проводнику в черной изоляции. Но бывает так, что установка производится без учета цветовой кодировки фазных, нулевых и заземляющих проводов.

В этом случае потребуются индикаторная отвертка и тестер (мультиметр), чтобы узнать, к каким проводам относятся. По свечению индикатора отвертки, которая касается токопроводящей жилы, определяется фазный провод – индикатор горит.Прикосновение к заземляющему или заземляющему проводнику не вызывает свечения индикаторной отвертки. Чтобы правильно определить пристрелку и заземление, нужно измерить напряжение с помощью мультиметра. Показания мультиметра, щупы которого подключены к проводам фазного и нулевого проводов, будут больше, чем если бы щупы касались проводов фазного проводника и земли.

Поскольку фазный провод перед этим однозначно определяется индикаторной отверткой, мультиметр позволяет выполнить правильное определение назначения всех трех проводов.

Буквенные обозначения изоляции проводов не имеют отношения к назначению провода. Основные надписи на проводах, а также их содержимое показаны ниже.


Цвета, используемые в нашей стране для обозначения назначения проводов, могут отличаться от аналогичных цветов изоляции проводов в других странах. Такие же цвета проводов используются в

  • Беларусь,
  • Гонконг,
  • Казахстан,
  • Сингапур,
  • Украина.

Более полное представление о цветовой кодировке проводов в разных странах дает изображение, представленное ниже.


Цветовая кодировка проводов в разных странах

В нашей стране цветовая маркировка L, N в электротехнике устанавливается стандартом ГОСТ Р 50462-2009. Буквы L и N наносятся либо непосредственно на клеммы, либо на корпус оборудования рядом с клеммами, например, как показано на изображении ниже.


Эти буквы обозначают на английском языке нейтральный (N) и линейный (L – «линия»).Это означает «фаза» на английском языке … Но поскольку одно слово может принимать разные значения в зависимости от значения предложения, вы можете применять такие понятия, как «вести» или «жить» к букве L. А N на английском языке можно интерпретировать как « ноль »- ноль. Те. на схемах или устройствах эта буква означает ноль. Поэтому эти две буквы – не что иное, как обозначение фазы и нуля на английском языке.

Также обозначение проводов PE (защитное заземление) взято из английского языка – защитное заземление (т.е.е. Земля). Эти буквенные обозначения можно встретить как на импортном оборудовании, маркировка которого производится латинскими буквами, так и в его документации, где обозначение фазы и нулевого провода выполнено на английском языке. Российские стандарты также предписывают использование этих буквенных обозначений.

Поскольку в промышленности также существуют электрические сети и цепи постоянного тока, для них также актуальна цветовая кодировка проводов. Действующие стандарты предписывают красный цвет шин со знаком плюс, как и все остальные жилы и жилы кабелей с положительным потенциалом.Минус обозначен синим цветом. В результате такой раскраски сразу видно, где потенциал.

Чтобы читатели запомнили цветовые и буквенные обозначения, в заключение перечислим их снова вместе:

  • фаза обозначается буквой L и не может быть желтой, зеленой или синей по цвету.


  • Цвета для N, PE и PEN – желтый, зеленый и синий.


  • Красный и синий цвета используются для проводов и автобусов.


Шина постоянного тока и цвета проводов

  • Не лишним будет указать цветовое обозначение шин и проводов для трех фаз:


Библейский ПУЭ электрика гласит: электропроводка по всей длине должна обеспечивать возможность легко распознавать изоляцию по ее цвету.

В домашней электросети, как правило, прокладывается трехжильный провод, каждая жила имеет уникальный цвет.

  • Рабочий ноль (N) – синий, иногда красный.
  • Нулевой защитный провод (РЕ) – желто-зеленый.
  • Фаза (L) – может быть белой, черной, коричневой.

В некоторых странах Европы существуют неизменные стандарты цвета проводов по фазам. Блок питания розеток коричневый, освещения красный.

Цвета проводки ускоряют электромонтаж

Окрашенная изоляция проводника значительно ускоряет работу электрика. Раньше проводники были либо белого, либо черного цвета, что в целом доставляло электрику-электрику немало хлопот. При отключении требовалось подать питание на проводники, чтобы с помощью контроля определить, где фаза, а где ноль. Раскраска избавила от этих мучений, все стало предельно ясно.

Единственное, что не следует забывать при обилии проводников, – это маркировать, т.е. подписывать их назначение в распределительном щите, так как их может быть от нескольких групп проводов до нескольких десятков линий питания.

Цвета фаз на подстанциях

Цвета не такие, как на электрических подстанциях. Три фазы A, B, C. Фаза A желтая, фаза B зеленая, фаза C красная. Они могут присутствовать в пятижильных проводниках вместе с нулевым проводом – синим и защитным проводом (землей) – желто-зеленым.

Правила соблюдения цветов электропроводки при монтаже

От распределительной коробки до переключателя прокладывается трехжильный или двухжильный провод, в зависимости от того, установлен ли одноклавишный или двухклавишный выключатель; обрывается фаза, а не нейтральный провод.Если есть белый провод, то он будет подан. Главное – соблюдать согласованность и согласованность цветов с другими электриками, чтобы не получилось, как в басне Крылова: «Лебедь, рак и щука».

На розетках защитный провод (желто-зеленый), чаще всего зажимается посередине устройства. Соблюдайте полярность , ноль рабочий – слева, фаза – справа.

Напоследок хочу отметить есть сюрпризы от производителей , например, один проводник желто-зеленый, а два других могут оказаться черными.Возможно, производитель решил при нехватке одного цвета использовать то, что есть. Ведь производство не останавливайте! Сбои и ошибки везде. Если вы получите именно это, где фаза, а где ноль, вы решаете, вам просто нужно работать с контролем.

Для монтажа или ремонта электросети необходима принципиальная схема. Несведущему человеку сложно понять смысл условностей, которыми наполняется план подключения оборудования. Разобраться в назначении проводов поможет обозначение фазы и нуля на английском языке.

Назначение проводов в проводке

От источника питания к потребителю электроэнергия передается по многожильным проводам. Устройства и механизмы снабжаются энергией как минимум по трем линиям. Напряжение подается через фазный и нулевой кабели. … Заземляющий провод защищает человека от поражения электрическим током.

Каждая линия на схемах подключения обозначена определенным образом. Кабели, обозначенные буквами n и l, используются в электротехнике для передачи тока.«Земля» обозначается аббревиатурой PE, что означает «Защитная земля» и переводится как «защитная земля».

Провода фазы, нуля и земли имеют определенные цвета и маркировку.

Различие во внешнем виде облегчает сборку сети и предотвращает ошибки электрика, которые могут привести к аварии или поломке устройства.

Фазовая линия

Работа сети переменного тока образует две составляющие – рабочую фазу и нулевую составляющую.Рабочая фаза или просто фаза – это основной провод в многожильном кабеле. По этой линии к устройству подводится электрическая энергия.

В электротехнической документации фазовый канал обозначается латинской буквой L. Допускается использование строчной буквы l. Профессионалы придают аббревиатуре разное значение. Предпочтительные варианты – Lead, Live или Line. С английского слова переводятся соответственно как «выводной провод», «напряжение» или «линия».

Если в схеме предусмотрено использование нескольких фазных кабелей, то к букве добавляется номер фазы.По европейским стандартам, не допускающим изменения тонировки, фазных проводов окрашены в определенные цвета:

  • L 1 – коричневый.
  • L 2 – черный.
  • L 3 – серый.

В бытовой электропроводке на 220 вольт используются 3 линии, предназначенные для подключения нуля, земли и напряжения. Поэтому единственная фазная шина покрывается изоляцией коричневого цвета … Использование кабелей другого цвета считается грубым нарушением технологических норм.

Обозначение нуля

В цепи переменного тока нулевая линия необходима для создания замкнутой цепи падения напряжения на контактах электроприбора … Вместе с рабочей фазой «Ноль» является основным компонентом сети .

На принципиальных схемах нулевая фаза обозначается буквами латинского алфавита N или n. Сокращенное обозначение подразумевает понятия Null или Neutral. В словарях даны переводы «Ноль» и «Нейтральный».

В зависимости от гибкости кабеля нейтральный провод окрашивается в синий цвет. Жесткая однониточная шина имеет насыщенный ультрамариновый оттенок. Изолирующий слой многожильного провода окрашен в голубой цвет.

Мастера-любители иногда соединяют нейтраль и землю, ошибочно полагая, что это одно и то же. Опасное заблуждение имеет ужасные последствия. Нейтральная фаза и шина заземления выполняют разные функции друг от друга.

Цвет тоже отличается.Защитный провод желто-зеленый. Подключение автобусов различного назначения в одну линию строго запрещено по технике безопасности.

Меры предосторожности

Правильная разводка осуществляется в соответствии с IEC 60445, принятым европейским законодательством в 2010 году. В нормах российского ГОСТ 50462-2009, которые соответствуют международным правилам, указаны цвета проводов «фаза», «ноль» и « Земля”.

Иногда электрикам приходится работать с сетями, которые были проложены много лет назад, и схема разводки теряется.Отсутствие принципиальной схемы делает бесполезным знание того, как обозначаются ноль и фаза. Задача электрика усложнится, если в схеме будут использоваться провода с цветом изоляции, не соответствующим ГОСТу.

Перед началом работы установщик должен определить назначение каждой линии с помощью контрольной лампы, индикаторной отвертки или мультиметра. При звонке в электросхемы необходимо соблюдать основные правила безопасности:

  • манипуляции с индикаторной отверткой выполняются одной рукой;
  • свободной рукой нельзя касаться металлических конструкций и стен;
  • Работа выполняется в присутствии квалифицированного помощника.

Выяснив, какой провод для чего предназначен, опытный специалист маркирует линии. Для этого используются специальные бирки на клеевой основе или насадки из ПВХ. На поверхности маркировочного материала нанесена легенда на английском языке – n, l или PE … Только после завершения капитальных работ приступают к монтажу или ремонту электрооборудования.

Понимание значения латинских букв l и n на схеме помогает электрику быстрее и качественнее провести монтаж и ремонт сети.Кроме того, буквенное обозначение фазы и нуля на схеме, а также цветовая кодировка четко определяют назначение провода, с которым работает мастер. Это предотвращает несчастные случаи на рабочем месте.

Поделитесь статьей с друзьями:

Похожие статьи

Обозначение фазы на английском языке.L и N в электрике

Состав:

Для облегчения монтажа электропроводки вся кабельно-проводящая продукция имеет соответствующую разноцветную маркировку. Как правило, в домах или квартирах осветительный прибор подключение розеток выполняется с помощью трех проводов. У каждого из них своя судьба в домашней электросети. Поэтому обозначение цвета проводов Земли имеет большое значение. За счет этого значительно сокращается монтаж и последующий ремонт.Благодаря цветной маркировке любой тип подключения не представляет особой сложности.

Провод заземления

Для обозначения заземляющего провода в большинстве случаев используется желто-зеленый. Иногда можно встретить жилы с изоляцией только желтого цвета. Еще реже используется салатовый цвет. Обычно такие провода маркируются символом re. Однако, если заземляющий провод совмещен с нейтралью, он обозначается как Pen. Он окрашен в зелено-желтый цвет, а на концах – синяя тесьма.

В распределительном щите заземляющий провод подключается к специальной шине или к кузову и металлической двери. В распределительной коробке соединение выполняется аналогичными проводами, предусмотренными в светильниках и розетках, снабженных специальными заземляющими контактами. Заземляющий провод не нужно подключать к устройству защитного отключения (УЗО), поэтому такие устройства безопасности используются там, где для проводки используются только два провода.

Нулевой провод (нейтраль)

Для нулевого проводника или нейтрали традиционно используется синий цвет.Подключение в распределительном валу осуществляется через специальную нулевую шину, обозначаемую символом N. К этой шине подключаются все провода, имеющие синий цвет.

Сама шина подключается к входу сквозным. В некоторых случаях подключение может осуществляться напрямую, без дополнительных автоматических устройств.

В распределительной коробке все нейтральные провода синего цвета сравниваются между собой и в переключении не участвуют. Исключение составляет провод, идущий от выключателя. Подключение синих проводов к розеткам выполняется с помощью специального нулевого контакта, обозначенного буквой N.Эта маркировка нанесена на задней стороне каждой розетки.

Цветной фазовый провод

Фаза не имеет точного обозначения. Нередко встречаются черный, коричневый, красный и другие цвета, отличные от зеленого, желтого и синего. В распределительном щите, установленном в квартире, провод подключения фаз, идущий от потребителя, выполняется с контактом автоматического выключателя, расположенным внизу. В других схемах этот проводник может подключаться к устройству защитного отключения.

В переключателях фаза непосредственно участвует в переключении.С его помощью происходит замыкание и размыкание контакта – включение и выключение. Таким образом, на потребителей подается напряжение, а при необходимости прекращается это питание. В розетках фазный провод подключается к контакту с маркировкой L.

Электропроводка

Иногда возникают ситуации, когда требуется определить назначение того или иного провода при отсутствии на нем маркировки. Самый простой и распространенный способ – это. С его помощью можно точно установить, какой из проводов будет фазным, а какой – нулевым.Для начала нужно отключить питание на щите. После этого концы двух проводников зачищаются и разводятся друг от друга. Затем нужно включить подачу электричества и определить индикаторное назначение каждого провода. Если лампочка загорелась при контакте с жилым – это фаза. Так что другие живые будут нейтральными.

Если в проводке есть заземляющий провод, рекомендуется использовать мультиметр. Это устройство оснащено двумя щупальцами.Изначально измерение переменного тока выставлено в диапазоне более 220 вольт на соответствующей отметке. Один тент закрепляется на конце фазного провода, а второй определяется заземлением или нулевым. В случае контакта с нулем на дисплее прибора будет отображаться напряжение 220 вольт. При прикосновении к заземляющему проводу напряжение будет заметно ниже.

Маркировка

Есть не только цвет проводов фазы, нуля, земли, но и другие виды маркировки, в первую очередь буквенные и цифровые обозначения.Первая буква А указывает на материал провода – алюминий. При отсутствии этой буквы материал жилы будет медью.

Основная маркировка проводов в электрике:

  • Aa – соответствует многопроволочному алюминиевому кабелю с дополнительной оплеткой из того же материала.
  • AC – дополнительная свинцовая оплетка.
  • Б – наличие защиты от влаги и дополнительной оплетки из двухслойной стали.
  • БН – оплетка кабеля негорючая.
  • G – без защитной оболочки.
  • P – оболочка из резины.
  • л.с. – резиновая оболочка из негорючего материала.

Любой электрический кабель Для удобства монтаж производится с разноцветной изоляцией на жилы. При прокладке штатной разводки обычно используются трехжильные кабели (фаза, ноль, земля).

Фаза («L», «Линия»)

Главный провод в кабеле всегда является фазой. Само по себе слово «фаза» означает «провод под напряжением», «активный провод» и «линия».Чаще всего это бывает строго определенных цветов. В распредвале фазный провод перед выходом к потребителю подключается через устройство защитного отключения (Узо, предохранитель), переключение фаз происходит. Внимание! С голой фазой приколы плохи, чтобы не перепутать фазу ни с чем другим – помните: контакты фаз всегда помечены латинским символом “L”, а фазовый провод бывает красный, коричневый, белый или черный ! Если вы не уверены в этом или в проводке иначе, вы купите отвертку с простым индикатором фазы.Прикоснувшись его жалом к ​​голому проводнику, всегда можно узнать – есть фаза или нет по характерному свечению индикатора. А лучше сразу обратитесь к квалифицированному специалисту.

Ноль («n», «нейтр», «нейтраль», «нейтраль» ноль)

Второй важный провод – это ноль, известный как «провод без тока», «пассивный провод» и «нейтраль». Бывает только синий . В квартирных распредвалах его нужно подключить к нулевой шине, она помечена символом «n».К розетке нулевой провод подключается к контактам, также обозначенным знаком «N».

Заземление («G», «T», «Terre», «Земля», «GND» и «Земля»)

Изоляция только заземляющего провода желтый с зеленой полосой. В распредвале он соединяется с шиной массы, с дверью и кожухом щита. В розетках заземление подключается к контактам, обозначенным латинским символом «G» или знаком в виде перевернутой и кратко подчеркнутой буквы «Т».Обычно заземляющие контакты могут выполняться и из розеток, становясь доступными для детей, что иногда вызывает у многих родителей шок, тем не менее, эти контакты не опасны, хотя тыкать пальцами в них все же не рекомендуется.


Внимание! При работе с электрическими сетями всегда велика вероятность поражения человека большим электрическим током или возгоранием. Даже если УЗО установлено, настоятельно рекомендуется соблюдать все меры предосторожности! Известно, что особая конструкция такого переключателя запускает синхронность срабатывания фазы и нуля, и если Uzo обнаруживает утечку фазного тока, не возвращая какой-то его процент в ноль, он немедленно разрывает контакт, что экономит время жизнь человека; Однако если коснуться не только фазы, но и нуля, Узо не спасет.Касание обоих проводов смертельно опасно !!!

Практически каждый, кто имел дело с электропроводкой, заметил, что провода в изоляции могут иметь разный цвет. Но мало кто знает, что это действие облегчает монтаж электропроводки, и даже существуют особые правила устройства электроустановок, следуя которым можно значительно снизить риск трагических последствий при работе с электричеством. Итак, в чем суть цветовых обозначений и что они обозначают – ответы на эти вопросы будут даны ниже.

Основная задача маркировки изоляционных проводов

В первую очередь, провода обозначаются определенными цветами для обеспечения безопасности при работе. В назначении цвета для каждого провода используются ПУЭ (правила электромонтажа) и международные европейские стандарты. Каждый электрик может без особых усилий отличить какое напряжение несет (или нет) каждый провод, а также определить, где находится фаза, ноль и земля.

Конечно, если примером является подключение к сети одноблочного коммутатора, определить назначение каждого провода без цветовой маркировки не составит большого труда.Но если рассматривать возможность подключения распределительного щита, то особого обозначения без специальных обозначений здесь нет. Ведь при неправильном подключении токоведущих частей может произойти короткое замыкание, проводка начнет нагреваться (и, как следствие, будет возгорание), а в худшем случае произойдет эл. Удар проведен установкой или людьми, находящимися поблизости.

В современной редакции ПУЭ предлагается вести не только цветовое обозначение, но и видимое, что значительно облегчает работы в электроустановках.

Понятие фазы и нуля в электрике

Прежде чем переходить к рассмотрению цветовой маркировки , необходимо сначала разобраться с понятиями фазы и нуля в электропроводке.

В схемах в электрике используются буквенные обозначения .

Для правильного проведения электромонтажных работ необходимо бессмертно соблюдать правила соединения токоведущих частей, соответственно все провода цепей должны существенно отличаться между собой.Возникает вопрос, как обозначаются фаза и ноль в электричестве. Ниже приводится описание каждого случая отдельно. .

Цвета проводов фаза, ноль, земля

Как уже говорилось ранее, расцветка проводов в электрике на заводах производителя осуществляется согласно ПУЭ.

Обозначение заземляющего провода

Заземляющий провод Обычно обозначают желтый, зеленый и желто-зеленый цвета. Производители могут применять полосы желто-зеленого цвета – как в продольном, так и в поперечном направлении.Кроме того, рекомендуется наносить буквенную маркировку. Однако нанесенная буквенная маркировка не исключает маркировку цветом. Цвет обозначения, согласно ПУЭ, является обязательным. На примере распределительного щита этот провод подключается к заземляющей турбине, кузову или металлической двери.

Нулевой провод

Если говорить о нуле, его не следует путать с заземлением. Обозначается синим или бело-синим. Но в некоторых случаях заземляющий провод совмещен с нулем. Затем она окрашивается в зелено-желтый цвет, а на концах обязательно остается синяя тесьма.Как в однофазной, так и в трехфазной схеме используется только один нулевой провод. Это связано с тем, что в трехфазной цепи максимальный сдвиг одной фазы может быть равен 120 °, что позволяет использовать один нулевой провод.

Наименование обозначение провода

В зависимости от типа проводки электрическая цепь с переменным током может быть как однофазной, так и трехфазной. Рассмотрим оба этих случая по отдельности.

Применяется в сетях напряжением 220 Вт. Чаще всего фазный провод окрашивают в черный, коричневый или белый цвет, однако можно встретить и другую маркировку провода: коричневый, серый, фиолетовый, розовый, оранжевый или бирюзовый.Также принято указывать L. Это необходимо не только на схемах, но и в условиях плохого освещения или если провода были покрыты пылью.

В связи с тем, что именно фаза представляет наибольшую опасность при работе, именно эти детали имеют наиболее яркий цвет для быстрой идентификации и последующего выполнения с ними более точных действий.

Используется в сетях с напряжением 380 Вт. Ранее все провода и шины в трехфазной сети были окрашены в желтый, зеленый и красный цвета (Z-K), которые были соответственно обозначены фазами A, B, C.Эти обозначения представляли трудности из-за сходства желто-зеленой маркировки заземляющих проводов. Поэтому, по словам Пуэ, с 1 января 2011 года введены новые стандарты, где фазы имеют обозначения L 1, L 2 и L 3, и каждая имеет коричневый, черный и серый цвета (Kh-s).

На примере трехжильного провода. Цвета проводов спускового троса: синий, коричневый и желто-зеленый. Коричневый – фаза, синий – ноль, а желто-зеленый – заземление.

Представлены варианты окраски в сетях переменного тока.

Цвет проводки в сетях постоянного напряжения

В сетях постоянного тока применяется другая цветовая и буквенная маркировка проводов и шин. Принципиальным отличием считается отсутствие нуля и фазы в обычном понимании. В этой проводке используется положительный провод, обозначенный красным и знаком «+», и отрицательный синий провод со знаком «-», а также синий цвет нулевой шины, который обозначается латинской буквой M.

Не все люди при проведении монтажа электрических сетей соблюдать установленные правила маркировки.Поэтому перед началом установки необходимо предварительно проверить наличие тока в проводах с помощью мультиметра или обычной индикаторной отвертки. В дальнейшем смонтировать провода нужного цвета с помощью цветной ленты или специальных термопламп. Также существуют специальные приспособления, позволяющие наносить буквенную маркировку.

Библия Electric Pue (правила электромонтажа устройств) гласит: проводка по всей длине должна давать возможность легко распознать изоляцию по ее цвету.

В домашней электросети, как правило, прокладывают трехжильный провод, каждая жилая имеет свой цвет.

  • Рабочий ноль (N) – синий, иногда красный.
  • Нулевой защитный провод (РЕ) – желто-зеленый.
  • Фаза (L) – может быть белой, черной, коричневой.

В некоторых европейских странах существуют постоянные стандарты окраски проводов по фазе. Питание розеток – коричневое, освещения – красное.

Прозрачная проводка ускоряет электромонтаж

Окрашенная изоляция жил значительно ускоряет работу электроустановки. Раньше проводники были либо белого, либо черного цвета, что, как правило, доставляло много хлопот электрику-электрику. При принуждении нужно было подать питание на проводники, чтобы определить фазу, а где ноль. Краски избавились от этой муки, все стало очень ясно.

Единственное, что не нужно забывать при обилии кондукторов, жениться т.е. подписать их назначение в распределительном щите, так как проводников можно насчитать от нескольких групп до нескольких десятков линий электропередачи.

Окраска фаз на электрических подстанциях

Окраска в домашней электропроводке не такая, как цвет на электроподстанции. Три фазы A, B, C. Фаза A – желтый цвет, фаза B – зеленый, фаза C – красный. Они могут присутствовать в пятижильных жилах вместе с нулевым проводом – синим и защитным проводом (заземлением) – желто-зеленым.

Правила соблюдения цвета проводки при монтаже

Из распределительной коробки К выключателю проложен триггерный или двухжильный провод в зависимости от установленного одноклавишного или двухклавишного выключателя; Обрывается фаза, а не нулевой провод.Если в наличии будет белый провод, то он будет запитан. Главное соблюдать последовательность и согласованность окраски с другими электроустановками, чтобы не получилось как в Крыловской басне: «Лебедь, Рак и Щука».

На розетках защитный провод (желто-зеленый) чаще всего зажимается в средней части устройства. Соблюдайте полярность , ноль рабочий – левый, фаза – правый.

Напоследок хочу отметить есть сюрпризы От производителей, например, один проводник желто-зеленый, а два других могут оказаться черными.Возможно, производитель решил с нехваткой одной расцветки поставить в ход то, что есть. Не останавливайте производство! Неудачи и ошибки везде. Если это была именно та, где фаза, а где ноль решать вам, просто нужно запустить с контролем.

В большинстве современных кабелей жилы имеют изоляцию разного цвета. Эти цвета имеют определенную ценность и их нелегко выбрать. Каким цветом обозначены провода и как определить, где определять ноль и заземление, а где фаза, и поговорим дальше.

В электрике принято различать провода по цветам. Это значительно упрощает и ускоряет работу: вы видите набор проводов разного цвета и по цвету можете предположить, что это за задумано. Но, если разводка не заводская и ее не делал, перед началом работ необходимо проверить, соответствуют ли цвета предполагаемому назначению.

Для этого возьмите мультиметр или тестер, проверьте на каждом проводе наличие напряжения, его размер и полярность (это при проверке электросети) или просто зарубите его, где и где идут провода и не меняет цвет в пути.Так что знание цветовой маркировки проводов – одно из необходимых навыков домашнего мастера.

Цветовая маркировка заземляющего провода

По последним правилам проводка в доме или квартире должна иметь заземление. Последние годы Вся бытовая I. Строительная техника Выпуск с заземляющим проводом. Причем заводская гарантия сохраняется только при условии подачи питания с заземлением.

Во избежание путаницы с заземляющим проводом принято использовать желто-зеленый цвет.Жесткий одножильный провод имеет зеленый основной цвет с желтой полосой, а мягкий многожильный – основное поле желтого цвета с зеленой продольной полосой. Изредка могут встречаться копии с горизонтальными полосами или просто зеленого цвета, но это нестандартно.

Цвет заземляющего провода – одножильный и многожильный

Иногда в кабеле бывает только ярко-зеленый или желтый провод. В данном случае они используются как «землистые». На схемах «Земля» обычно нарисована зеленым.На аппаратуре соответствующие контакты подписываются латинскими буквами РЕ или в русскоязычном варианте пишут «Земля». Часто к надписям добавляется графическое изображение (рисунок ниже).

В некоторых случаях схемы шин «Земля» и подключение к ней обозначается зеленым цветом

Нейтральный цвет

Другой проводник, отличающийся определенным цветом – нейтральный или «нулевой». Для него синий цвет (ярко-синий или темно-синий, изредка – синий).В цветовых схемах эта цепочка также нарисована синим цветом, подписана латинской буквой N. Знаками также подписаны контакты, к которым необходимо подключить нейтраль.

Нейтральный цвет – синий или синий

В кабелях с гибкими многопроволочными жилами, как правило, используются более светлые оттенки, а одножильные жесткие жилы имеют оболочку более темных насыщенных тонов.

Фазовая окраска

С фазными проводниками несколько сложнее. Они раскрашены в разные цвета.Уже использованные – зеленый, желтый и синий – и все остальные могут присутствовать. При работе с этими проводами нужно быть особенно аккуратными и внимательными, ведь это напряжение.

Цветовая маркировка проводов: Какого цвета фаза возможна варианты

Итак, наиболее распространенная цветовая маркировка фазных проводов – красный, белый и черный. Еще может быть коричневый, бирюзовый, оранжевый, розовый, фиолетовый, серый.

На схемах и клеммах фазные провода подписаны латинской буквой L, в многофазных сетях – номер фазы (L1, L2, L3), в многофазных сетях.Страницы кабелей с несколькими фазами имеют разный цвет. Так проще при разводке.

Как определить, правильно ли подключены провода

При попытке установить дополнительную розетку, подключить люстру, бытовую технику нужно знать, какая это фаза нулевая, а какая – заземляющая. За неправильное подключение Техника выходит из строя, а неосторожное прикосновение к токоведущим проводам может закончиться печально.

Надо сделать так, чтобы цвета проводов земля, фаза, ноль – совпадали с их разводкой

Самый простой способ ориентироваться на цветовую маркировку проводов.Но не всегда все просто. Во-первых, в старых домах проводка обычно однотонная – два-три провода белого или черного цвета. В этом случае нужно специально понимать, после чего вы вешаете бирки или оставляете цветные метки. Во-вторых, даже если проводник в кабеле окрашен в разные цвета, и вы визуально можете найти нейтраль и землю, следует проверить правильность ваших предположений. Бывает, что при монтаже путают цвет. Поэтому сначала перепроверьте правильность предположений, затем приступайте к работе.

Для проверки понадобятся специальные инструменты или измерительные приборы:

  • отвертка индикаторная;
  • мультиметр или тестер.

Найти фазный провод можно с помощью индикаторной отвертки, для определения нуля и нейтрали понадобится тестер или мультиметр.

Чек с индикатором

Отвертки индикаторные бывают нескольких видов. Есть модели, на которых светодиод зажигается от прикосновения металлической части к текущим частям. В других моделях нужно дополнительно нажимать кнопку.В любом случае, если есть напряжение, светодиод горит.

С помощью индикаторной отвертки можно найти фазы. Металлическая часть касается оголенного проводника (при необходимости, опирается на кнопку) и смотрим, горит ли светодиод. Горит фаза. Не горит – нейтраль или земля.

Работаем аккуратно, одной рукой. Во-вторых, не касайтесь стен или металлических предметов (например, труб). Если провода в проверяемом кабеле длинные и гибкие, вы можете удерживать их второй рукой для изоляции (держитесь подальше от быстрых концов).

Проверка мультиметром или тестером

На приборе выставляем шкалу, которая немного больше предполагаемого напряжения в сети, подключаем пробник. Если называть бытовую однофазную сеть 220В, то переводим переключатель в положение 250 В. Один щуп касается оголенной части фазного провода, второй – предполагаемой нейтрали (синего цвета). Если при этом стрелка на приборе отклоняется (запомните ее положение) или цифра освещает цифру, близкую к 220 В. Проделаем ту же операцию со вторым проводником, который по цвету определился как «земля».Если все верно, показания прибора должны быть ниже – меньше тех, что были до этого.

В случае отсутствия цветовой маркировки проводов придется перебрать все пары, определяя назначение жил по показаниям. Мы используем то же правило: когда показания пары «Фаза-Земля» ниже, чем когда вызывается пара Фаза-Ноль.

% PDF-1.2 % 1203 0 объект > эндобдж xref 1203 63 0000000016 00000 н. 0000001634 00000 н. 0000001820 00000 н. 0000001965 00000 н. 0000002023 00000 н. 0000002056 00000 н. 0000002116 00000 п. 0000002650 00000 н. 0000002933 00000 н. 0000003003 00000 п. 0000003098 00000 н. 0000003195 00000 н. 0000003308 00000 н. 0000003424 00000 н. 0000003541 00000 н. 0000003695 00000 н. 0000003809 00000 н. 0000003951 00000 н. 0000004055 00000 н. 0000004184 00000 п. 0000004308 00000 п. 0000004437 00000 н. 0000004549 00000 н. 0000004679 00000 н. 0000004781 00000 н. 0000004880 00000 н. 0000004982 00000 н. 0000005084 00000 н. 0000005186 00000 п. 0000005286 00000 п. 0000005383 00000 п. 0000005480 00000 н. 0000005577 00000 н. 0000005675 00000 н. 0000005773 00000 п. 0000005871 00000 н. 0000006099 00000 н. 0000006156 00000 н. 0000006180 00000 н. 0000007274 00000 н. 0000007297 00000 н. 0000008310 00000 н. 0000008333 00000 п. 0000009373 00000 п. 0000009396 00000 п. 0000010390 00000 п. 0000010484 00000 п. 0000010573 00000 п. 0000010596 00000 п. 0000011595 00000 п. 0000011704 00000 п. 0000013102 00000 п. 0000013126 00000 п. 0000014547 00000 п. 0000014571 00000 п. 0000015928 00000 п. 0000015952 00000 п. 0000017204 00000 п. 0000018275 00000 п. 0000018353 00000 п. 0000018433 00000 п. 0000002159 00000 н. 0000002627 00000 н. трейлер ] >> startxref 0 %% EOF 1204 0 объект > эндобдж 1205 0 объект {! H | R ה ^> uR) / U (99 \) X,! Vo! / H) / P 65524 >> эндобдж 1206 0 объект > эндобдж 1207 0 объект [ 1208 0 руб. ] эндобдж 1208 0 объект > / Ж 1226 0 Р >> эндобдж 1209 0 объект > эндобдж 1264 0 объект > транслировать n} lcCl) zrxD3U (~ 72p U :, B dtb \ 󭾒, OZ3XE и AggbGRKS: YTv մ gG ## & olef “{\ PcEphdh> 97Ƶ3ӅZEKH X ߻ tJK’tnLqiIM # Lb տ zP2I1uǓvu? Jp ~ 2r0 ?? b ܉ c XWb | 7 | o8UJ # h١R} | mkc2uϐ ֎ щFWP.Sr конечный поток эндобдж 1265 0 объект 365 эндобдж 1210 0 объект > эндобдж 1211 0 объект > эндобдж 1212 0 объект ޔ /) / Родитель 1211 0 R / След. 1218 0 R >> эндобдж 1213 0 объект 0) / Родитель 1211 0 R / Назад 1214 0 R >> эндобдж 1214 0 объект oIU) / Dest (@> \ n \\) / Родитель 1211 0 R / Назад 1215 0 R / След. 1213 0 R >> эндобдж 1215 0 объект QUH) / Dest (SG) / Родитель 1211 0 R / Назад 1216 0 R / След. 1214 0 R >> эндобдж 1216 0 объект

Странная наука: нулевой меридиан и часовые пояса

Расположение нулевого меридиана и часовых поясов демонстрирует, что даже самые простые математические и научные системы классификации и измерения не защищены от политических аргументов и ограничений.

Главный меридиан

Обозначение линии долготы как нулевого меридиана (0º) является произвольным, в отличие от градусов параллелей широты, которые имеют нулевую градусную линию вдоль экватора, что является реальной физической особенностью. Сегодня нулевой меридиан находится в Гринвиче, Англия, но эта основная реперная линия долготы не всегда находилась в ее текущем местоположении. На протяжении всей истории разные люди и культуры использовали разные основные ориентиры.Например, во втором веке до нашей эры Канарские острова были разделены пополам по нулевому меридиану, потому что эти острова считались западной границей мира. К 1800-м годам на картах использовались ведущие национальные обсерватории (например, Гринвичская обсерватория в Англии), наиболее известный морской порт или город страны (например, Филадельфия в Соединенных Штатах) или религиозное место (например, Иерусалим или Санкт-Петербург) для определения их маркер долготы 0o.

Поскольку в XIX веке количество международных путешествий быстро увеличилось, возникла острая потребность в стандартизированной глобальной картографической системе.В 1884 году международная конференция, состоящая из 25 наций и штатов, включая Соединенные Штаты и независимое Королевство Гавайи, проголосовала за то, чтобы Гринвичский меридиан был главным меридианом Земли. Одна из причин такого выбора заключалась в том, что Британия была доминирующей колониальной и морской державой в восемнадцатом и девятнадцатом веках, поэтому их морские карты с Гринвичем в качестве нулевого меридиана уже использовались по всему миру. Франция воздержалась при голосовании и цеплялась за своего конкурента Парижского меридиана еще 30 лет (см. Рис.1.11).

Часовые пояса

День состоит из 24 часов. Таким образом, может показаться, что разделить Землю на 24 часовых пояса было бы так же просто, как разделить 360 ° на 24, чтобы определить, что время должно изменяться на час с каждыми 15 ° долготы. Однако политические и географические границы, а также удобство привели к тому, что часовые пояса не являются регулярными (SF Рис. 1.12). Например, в Индии, Иране, Афганистане, Бирме, Ньюфаундленде, Венесуэле, Маркизских островах и некоторых частях Австралии используются получасовые отклонения от стандартного времени.В других странах, например в Непале, используются четвертьчасовые отклонения. Это означает, что существует примерно 40 часовых поясов, а не 24.

С другой стороны, некоторые крупные страны, такие как Китай и Индия, используют единый часовой пояс для упрощения государственного управления, даже если их границы простираются далеко за пределы 15 ° долготы. До перехода на один часовой пояс в 1949 году Китай охватывал пять часовых поясов. Поскольку Китай перешел в единый часовой пояс, соседние страны, которые раньше находились в одном часовом поясе, теперь разделены на несколько часов.Например, при пересечении границы между Китаем и Афганистаном получается выигрыш во времени на три с половиной часа! Фактически, поскольку часовые пояса не следуют четко по долготе, есть много мест, где встречаются три или более часовых пояса.

Переход на летнее время еще больше сбивает с толку вопрос о часовых поясах, потому что в некоторых областях соблюдается летний ритуал установки часов на час вперед, в то время как в других, особенно в районах, близких к экватору, где закат не так сильно меняется в течение года, не регулируют свои часы. по сезонам.Например, ни Гавайи, ни Аризона не соблюдают летнее время, в отличие от большинства прилегающих к нему Соединенных Штатов, включая резервацию навахо, расположенную в Аризоне.

Как расположение нулевого меридиана, так и границы текущего часового пояса демонстрируют, насколько меридианы изменчивы с течением времени, поскольку они приспосабливаются к политическим реалиям и потребностям общества.

Что такое долгота и широта?

Картографы и географы проводят по поверхности Земли горизонтальные и вертикальные линии, называемые широтой и долготой, чтобы определить точки на земном шаре.

Долгота и широта.

© timeanddate.com

Вместе они образуют географические координаты Земли и представляют собой угловое расстояние любого места от центра Земли. И широта, и долгота измеряются в градусах (°) и минутах (′).

Астрономические термины и определения

Разделение Земли на полушария

Земля – ​​это почти, но не совсем сфера, вращающаяся вокруг своей оси. Ученые называют эту форму сфероидом или эллипсоидом .Если мы проведем линию, проходящую через центр Земли вдоль ее оси вращения, она пройдет через Северный и Южный полюсы.

Экватор – это воображаемая линия, перпендикулярная этой оси. Он находится на равном расстоянии от Северного и Южного полюсов и делит земной шар на Северное полушарие и Южное полушарие.

В большинстве мест на экваторе в течение года постоянно наблюдаются высокие температуры. Они также видят как минимум 12 часов светового дня каждый день в течение года.В дни равноденствия – сентябрь и март – Солнце находится прямо над экватором, в результате чего почти ровно 12 часов в день и 12 часов в ночное время.

Что такое равноденствия и солнцестояния?

Экватор проходит через 14 стран, включая Уганду, Кению, Сомали, Индонезию, Эквадор, Колумбию и Бразилию.

Почему бывают сезоны?

Воображаемые круги

Часто называемые параллелями или кругами широты , широты – это воображаемые круги, параллельные экватору.Они названы в честь угла, образованного линией, соединяющей широту и центр Земли, и линией, соединяющей экватор и центр Земли.

Широта определяет положение точки на земном шаре с севера на юг. Места в северном полушарии обозначаются северными широтами и обозначаются суффиксом N. для обозначения севера. С другой стороны, местоположения в Южном полушарии находятся на южных широтах, и им присваивается суффикс S, обозначающий юг.

Найдите небесные объекты на небе

Известные широты

Основные широты и долготы.

© timeanddate.com

Экватор представляет 0 ° широты, а Северный и Южный полюса – 90 ° северной и 90 ° южной широты. Помимо экватора, есть еще четыре основных широты, которые обычно можно найти на картах и ​​земных шарах. Положение этих широт определяется наклоном оси Земли.

  • Полярный круг – это 66 ° 34 ′ северной широты. Считается, что все места, расположенные к северу от этой широты, находятся за Полярным кругом.

  • С другой стороны, Южный полярный круг находится на 66 ° 34 ′ южной широты. Говорят, что любые места, падающие к югу от этой широты, находятся за Южным полярным кругом. В местах как Арктического, так и Антарктического кругов можно увидеть полуночное солнце и полярную ночь.
  • Широта 23 ° 26 ′ северной широты также известна как Тропик Рака . Это самая северная позиция на Земле, где Солнце находится прямо над головой не реже одного раза в год. Это происходит во время июньского солнцестояния, когда северное полушарие Земли наклонено к Солнцу.

  • Тропик Козерога – это широта, которая находится на 23 ° 26 ′ южнее экватора. Это самая южная точка земного шара, где Солнце находится прямо над головой во время декабрьского солнцестояния.

Иногда широты к северу от экватора обозначаются положительным знаком. Широты к югу от экватора имеют отрицательные значения. Это избавляет от необходимости добавлять указанную широту к северу или к югу от экватора.

Восток-Запад

Долгота – это географические маркеры местоположения, которые проходят от географического Северного полюса до географического Южного полюса, пересекая экватор.Они встречаются на обоих полюсах и определяют положение местности с востока на запад.

Долготы – это воображаемые круги, пересекающие Северный и Южный полюса и экватор. Половина продольного круга известна как меридиан . Меридианы перпендикулярны каждой широте.

В отличие от широты, нет очевидной центральной долготы. Однако для того, чтобы измерить положение местоположения на основе долготы, картографы и географы на протяжении истории определяли различные местоположения в качестве основных продольных ориентиров.Сегодня линия меридиана, проходящая через Гринвич, Англия, считается точкой отсчета долготы. Эта линия также известна как нулевой меридиан.

Главный меридиан установлен на 0 ° долготы и делит Землю на Восточное и Западное полушария. Все остальные долготы измерены и названы в честь угла, который они составляют по отношению к центру Земли от пересечения меридиана и экватора.

Так как сфера имеет 360 градусов, Земля делится на 360 долгот.Меридиан напротив нулевого меридиана (на другой стороне Земли) имеет долготу 180 ° и известен как антимеридиан .

Современные системы хронометража используют долготу как ориентир для отсчета времени. Часовые пояса определяются нулевым меридианом и долготой.

Легкий способ запоминания

Один простой способ запомнить ориентацию широты и долготы – это длина , итуда – долготы, , а широта, , широта – , длина – .

Знаете ли вы?

A Большой круг – это любой круг, образованный плоскостью, проходящей через центр Земли.

Добавить комментарий

Ваш адрес email не будет опубликован.
