Цветовая маркировка проводов и кабелей

Цветовая маркировка проводов и кабелей — это не прихоть их изготовителей, а операция, позволяющая специалисту быстро разобраться в том, какой из них фаза, какой ноль, а какой заземление, и благодаря этому оперативно выполнить монтаж. Поскольку цвета проводов различны, работа с ними становится гораздо безопаснее, а время создания электросети гораздо меньше. Вот почему маркировка проводов по цвету в электротехнике наших дней — атрибут необходимый.

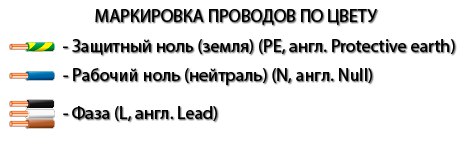

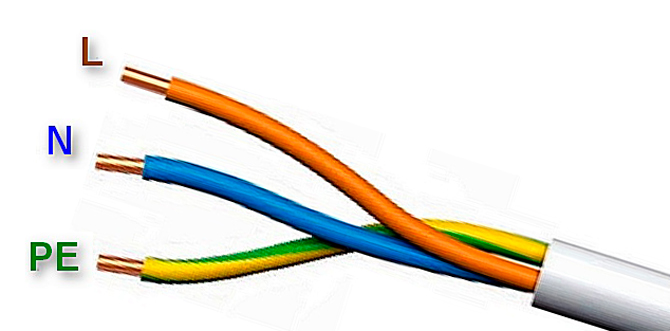

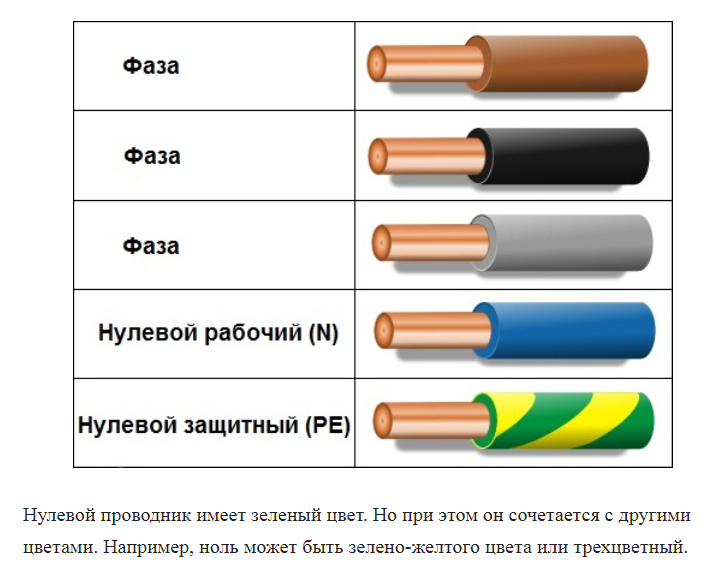

Цвета конкретных проводов

Провод заземления имеет желто-зеленый цвет, нередко сопровождаемый нанесением продольных или поперечных полос, подкрепляющих цветовую маркировку, чтобы электрик уж точно не ошибся. В отдельных случаях цвет провода заземления может быть чисто желтым или чисто зеленым. На электросхемах он обозначается латиницей — РЕ, а в документации именуется «нулевой защитой», путать которую с нолем, парным фазе и обеспечивающим работу сети, категорически нельзя.

В трехфазной и однофазной электросети «ноль» обязан быть голубым или синим, а на электросхеме обозначается как N. В среде электротехников обычное его название — «нейтраль», а также «нулевой рабочий контакт», где слово «рабочий» подчеркивает его отличие от нерабочего (защитного) нуля — заземления.

Фазный провод обозначается литерой L, а цвет провода фазы — в большинстве своем черный, белый или коричневый, но, кроме того, и иной в широкой гамме — серый, красный, розовый, оранжевый, бирюзовый и фиолетовый.


Совмещенный контакт — PEN

До сих пор в наши дни применяется система заземления TN-C, где нейтраль и заземление объединены. Вести монтажные работы с ней легко, поэтому она, хотя и устарела, используется в электротехнике. Однако монтируя проводку в доме, помните, что ее наличие создает угрозу поражения электричеством — особенно в случаях, если выполняющий работы электрик неопытен.

Подобно PE, провод с объединенными проводниками имеет желто-зеленый цвет, но на концах его, как и у провода нейтрали, окраска синяя. Обозначение такого контакта на электросхемах — PEN.

Как отыскать фазу, ноль и «землю»

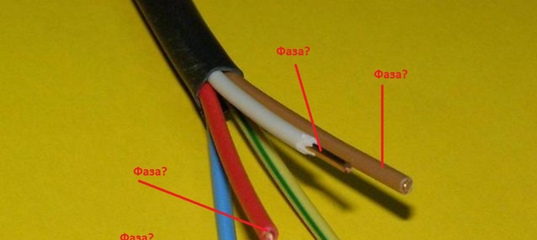

Представьте ситуацию: ремонтируя электросеть, вы обнаружили, что цвет проводов плюс и минус — один и тот же. Что предпринять в таком случае?

Если однофазная сеть двужильна, т.е. не имеет «земли», для решения проблемы вам будет довольно индикаторной отвертки, посредством которой определить фазу и ноль крайне просто. Для этого вначале обесточьте электрощиток, зачистьте проводники и разведите их в разные стороны, а потом включите ток и индикатором определите фазу и ноль: фаза — горящая лампочка, ноль — не горящая.

При наличии же заземляющего провода вам уже потребуется специальный прибор — мультиметр. Он имеет два зажима. Установите вначале диапазон измерения переменного тока на величину более 220 В. Затем один зажим закрепите на фазном контакте, а вторым определите пару ноль-заземление. Коснувшись «ноля», вы увидите на мультиметре значение напряжения в пределах 220 В, а «земли» — немного ниже.


Фаза, ноль и земля в электрике

Что такое фаза, ноль и земля в электротехнике. Даются простые и четкие определения. Подробно разбирается 3-х фазная система передачи электроэнергии.

Обозначение фазы и ноля

Для безопасной организации электроснабжения в жилищном и промышленном секторах соединение электросхем выполняется изолированными кабелями с внутренними жилами, различающимися между собой буквенной и цветовой маркировкой изоляционного покрытия. Маркировка L в электрике помогает монтажникам быстрее и без ошибок выполнить ремонтно-сборочные операции. Электроустановки напряжением до 1000 В относятся к бытовой сфере эксплуатации, правила обозначения электропроводов регламентируются ГОСТ Р 50462/2009. Перед проведением любых работ на электрооборудовании надо знать, как обозначается фаза и ноль на схеме.

Обозначение фазы и нуля

Обозначение фазы (L) определяет жилу переменной сети под напряжением. Английское слово «фаза» — переводится как «активный провод». Фазные линии обладают повышенной опасностью для людей и домашнего имущества, поэтому, чтобы обеспечить безопасную эксплуатацию электрооборудования, их закрывают изоляцией разного цвета. Обозначаться провода должны для правильного коммутирования с требуемыми зажимами/клеммами. В случае подключения трехфазных сетей предусмотрена цифровая маркировка L1/ L2/ L3.

N обозначение получено от сокращения английского слова «neutral» — нейтральный. Именно так в мире маркируют ноль-провод. Хотя многие мастера считают, что буквенное обозначение его взято от английского «Null» — нуль.

Обозначение по ГОСТ

Цвета в электропроводке: важность и практичность

Маркировка – необходимый элемент создания сети электропитания. Благодаря простым обозначениям и цветовому решению удается выделить нужный кабель из пучка.

Такой подход упрощает профилактику, замену оборудования  или выявление поломки. Поэтому так важно разбираться в окрашивании электропроводки.

Принцип работы нулевого проводника

Если рассматривать новостройки и квартирные строения старого типа, то передача электроэнергии и ее принципы будут существенно отличаться. Сети новых домов разрабатываются по типу TN-S:

  • электрический ток проходит от трансформатора или генератора со вторичной обмоткой, которая соединена типом звезда, когда все провода сходятся в одной нулевой точке;
  • другие концы проводов отведены к трем клеммам, которые также подключены к нулевой точке и соединяются по контуру заземления с подстанцией;
  • провод с высоковольтной характеристикой, если он обладает нулевым сопротивлением, разделяют на рабочий N (голубого цвета) и защитный PE (желто-зеленый).

Вам это будет интересно Особенности кабеля в ПВХ изоляции

Если говорить о старых домах, то в них используется система TN-C:

  • заземленный ноль располагают в специальной распределительной коробке;
  • фазу и ноль от генератора или трансформатора прокладывают к дому по подземным или надземным высоковольтным линиям;
  • кабеля соединяют в щитке ввода, что и образует три фазы с напряжением в 220 В или 380 В;
  • от щитка проводку разводят по квартирам и подъездам;
  • конечный потребитель получает электричество от проводника;
  • нагрузка устраняется с помощью подвода нуля (N).


Система заземления TN-S

Как окрашиваются провода на электропроводке?

Согласно европейским и нашим стандартам производители окрашивают провода в разный цвет и индивидуально маркируют. Окрашивается изоляционный материал.

Цветная маркировка проводится по всей длине. Такой подход определяет предназначение каждого элемента, что облегчает коммутацию. Обязательно правильно соединять цвета, чтобы предупредить опасные моменты. Провода в электрике делятся на три вида:

  • фаза;
  • ноль;
  • заземление.

Каждый из них имеет разную окраску, чтобы мастер мог быстро определить их назначение.

Для чего нужен заземляющий кабель?

Заземление предусмотрено во всех современных электрических бытовых устройствах. Оно помогает снизить величину тока до уровня, который безопасен для здоровья, перенаправляя большую часть потока электронов в землю и защищая человека, коснувшегося прибора, от электрического поражения. Также заземляющие устройства являются неотъемлемой частью громоотводов на зданиях – через них мощный электрический заряд из внешней среды уходит в землю, не причиняя вреда людям и животным, не становясь причиной пожара.

На вопрос – как определить провод заземления – можно было бы ответить: по желто-зеленой оболочке, но цветовая маркировка, к сожалению, довольно часто не соблюдается. Бывает и такое, что электромонтер, не обладающий достаточным опытом, путает фазный кабель с нулевым, а то и подключает сразу две фазы.

Чтобы избежать подобных неприятностей, нужно уметь различать проводники не только по цвету оболочки, но и другими способами, гарантирующими правильный результат.

Цветовое и буквенное обозначение

Перед началом монтажных работ электрик должен уточнить обозначения L и N в электрических схемах и обязательно их придерживаться. Государственными нормами в электротехнике установлены обозначения фаза/ноль по ГОСТу Р 50462/2009, обязывающему производителей помещать L-жилы в изоляцию, окрашенную в коричневый или черный цвет, PE-жилы в желто-зеленый. Для N-провода применяют стандартный цвет — сине-голубой либо синее основание с белой полоской.

Цветовое обозначение

Электрическая маркировка наносится независимо от числа жил в пучке. PE- и L-жила могут также отличаться толщиной, первая тоньше, особенно в кабелях, используемых для питания переносного электрооборудования. Специалисты рекомендуют применять одинаковый цвет жил, когда нужно выполнить ответвление одной фазы от 3-фазной. Производители могут применять разнообразную цветную маркировку жил для фазной коммутации по схеме, при этом существует запрет на смежные цвета синему, зеленому и желтому.

Обозначение фаза-ноль

Обозначение фазы и нуля на английском было принято стандартами ЕС и присутствует на всех европейских электроприборах. В 2004 году были внесены изменения в цветовую идентификации проводников как часть поправки стандартов ЕС No 2: 2004 к BS 7671: 2001. В однофазных установках используются традиционные цвета красного и черного для фазы, а нейтральные проводники заменяются цветами коричневого и синего (Правило 514-03-01). Защитные проводники остаются зелеными и желтыми.

Важно! Все устройства после 31 марта 2004 года и до 1 апреля 2006 года могут быть установлены в соответствии с Поправкой No 2: 2004 или Поправкой No 1: 2002, другими словами, они могут использовать гармонизированные цвета или старые цвета, но не оба.

Зачем использовать цветовую маркировку

Определить L и N в электрике можно при помощи индикаторной отвертки. Понадобится прикоснуться кончиком к части изделия без изоляционного покрытия. Свечение индикатора свидетельствует о наличии фазы. Если светодиод не загорелся, жила нулевая.

Цветовое обозначение сокращает время на поиски нужного провода, устранение неисправности. Знание цветов проводников также исключает риски токового поражения.

Всегда ли одинаково обозначение цветов для сети 220 в?

У каждого производителя свои обозначения, но в целом стараются придерживаться общепринятых правил – европейских и отечественных стандартов. Например, фаза обозначается ярким цветом, чтобы даже непрофессионалу было ясно – опасность.

Классификация нейтралей линий электропередач

Назначение линий электропередач весьма разнообразно. А также разнообразна аппаратура для их защиты от утечек и коротких замыканий. В связи с этим нейтрали классифицируются на три вида:

  • глухозаземленная;
  • изолированная;
  • эффективно заземлённая.

Если линия электропередач напряжением от 0,38 кВ до 35 кВ имеет небольшую длину, а количество подключенных потребителей велико, то применяется глухозаземленная нейтраль. Потребители трехфазной нагрузки получают питание, благодаря трем фазам и нулю, а однофазной — одной из фаз и нулю.

При средней протяженности линий электропередач напряжением от 2 кВ до 35 кВ и небольшим количеством потребителей, подключенных к данной линии, находят применение изолированные нейтрали. Они широко используются для подключений трансформаторных подстанций в населённых пунктах, а также мощного электрооборудования в промышленности.

В сетях, с напряжением 110 кВ и выше, с большой протяженностью линий электропередач, применяется эффективно заземлённая нейтраль.

Обозначение плюса и минуса

Используемые стандарты будут различаться в зависимости от того, в какой стране выполняется проводка, типа электричества и других факторов. Изучение различных вариантов, которые могут использоваться в данной ситуации, имеет важное значение для безопасности на рабочем месте.

Плюс и минус

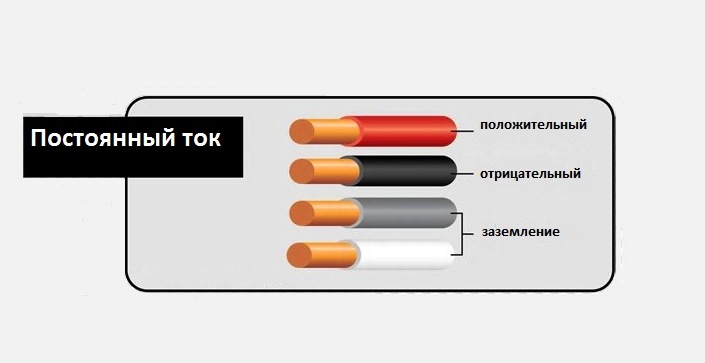

При подключении к источнику постоянного тока обычно используются 2 либо 3 провода. Окраска выглядит следующим образом:

  • Красный — «+» плюс провод;
  • Черный — «-» минус провод;
  • Белый или серый — заземляющий провод.

Обратите внимание! Надежная и разборчивая маркировка должна быть обеспечена на границе раздела, где существуют новые и старые версии цветового кода для фиксированной электропроводки. Предупреждающее уведомление также должно быть заметно на соответствующем распределительном щите, управляющем цепью.

Расцветка проводки как способ ускорения монтажа

Правильная расцветка проводки ускоряет монтаж электропроводки

До начала действия ГОСТ Р 50462-2009 кабели маркировались белым или черным цветом. Определение фазы и нуля производилось при расключении контролькой в момент подачи питания.

Использование цветовых маркеров упрощает ремонтные работы, обеспечивает их безопасность и удобство. Ориентируясь по оттенку кабелей, мастер не потратит много времени, чтобы провести электричество в дом или квартиру.

Рассмотреть значение цветовой маркировки можно на примере светильника. Если меняется лампа, а ноль и фаза перепутаны, имеются риски травм или летального исхода от поражения током. Когда в электрике обозначение L и N выполнено по цвету, фаза выйдет на выключатель, а ноль – на источник света. Напряжение нейтрализуется, и можно будет касаться даже включенной лампочки.

Как проверить правильность маркировки в квартире?

Полагаться только на цвет не рекомендуется. Перед началом работ рекомендуется проверить их принадлежность. Для этого используется специальная отвертка.

Светодиод на ней загорается при прикосновении к фазе. С двухжильным кабелем проблем не возникнет, ведь второй окажется нулем. Для трехжильного используют другой инструмент – мультиметр или тестер.

Переключатель выставляется по шкале больше 220В. На экране должен высветится этот показатель или даже меньше, ведь таковы наши реалии.

Чтобы использовать мультиметр стоит учитывать, что при прозвоне пары «фаза-земля» показатели ниже, чем при прозвоне пары «фаза-ноль»

При подсоединении проводов старайтесь использовать проводники одного цвета. Старайтесь не путать их местами, чтобы не столкнуться с плачевными последствиями – травмами или пожарами.

Маркировка

Существует не только цвет проводов фаза, ноль, земля, но и другие виды маркировки, прежде всего буквенные и цифровые обозначения. Первая буква А указывает на материал провода – алюминий. При отсутствии этой буквы материалом сердечника будет медь.

Основная маркировка проводов в электрике:

  • АА – соответствует многожильному алюминиевому кабелю с дополнительной оплеткой из того же материала.
  • АС – дополнительная свинцовая оплетка.
  • Б – наличие защиты от влаги и дополнительной оплетки из двухслойной стали.
  • Бн – негорючая оплетка кабеля.
  • Г – отсутствие защитной оболочки.
  • Р – оболочка из резины.
  • НР – резиновая оболочка из негорючего материала.

Видео

Источники

  • https://ProFazu.ru/elektrosnabzhenie/elektroset/faza-i-nol-v-elektrike.html
  • https://rusenergetics.ru/polezno-znat/faza-nol
  • https://220v.guru/elementy-elektriki/provodka/rol-i-naznachenie-nulevogo-provoda.html
  • https://StrojDvor.ru/elektrosnabzhenie/vidy-i-rezhimy-raboty-nulevogo-provoda-chto-eto-takoe/
  • https://pauk.top/nulevoy-provod.html
  • https://Elektrik-a.su/kabeli-i-provoda/zazemleniya/zazemlenie-i-nulevoj-provod-482
  • https://prokommunikacii.ru/elektrika/elektroprovodka/nulevojj-provod-ego-opredelenie-i-naznachenie.html
  • https://stroychik.ru/elektrika/cvetovaya-markirovka-provodov

Современные инструменты для соединения контактов

Метод скрутки в качестве соединения двух проводящих частей давно устарел, сейчас электрики используют инструменты для соединения (СИЗ). Корпус такого изделия выполнен в форме колпачка, который накручивает провода друг на друга, делая соединение весьма надёжным.

Ещё более удобны в использовании клеммы WAGO. Достаточно концы двух проводов, которые необходимо соединить вместе, вставить в специальные пазы до щелчка. После этого соединение расцепить довольно сложно.

fb.ru

Международное обозначение фаза ноль

Монтажные работы часто приводят к появлению большого числа проводов. Как в ходе работ, так и после их завершения всегда появляется потребность в идентификации назначения проводников. Каждое соединение использует в зависимости от своей спецификации либо два, либо три проводника. Наиболее простым способом идентификации проводов и жил кабеля является окрашивание их изоляции в определенный цвет. Далее в статье мы расскажем о том,

  • как обозначается фаза и ноль способом присвоения им определенных цветов;
  • что обозначают буквы L, N, PE в электрике по-английски и какое соответствие их русскоязычным определениям,

а также другую информацию на эту тему.

Цветовая идентификация существенно уменьшает сроки выполнения ремонтных и монтажных работ и позволяет привлечь персонал с более низкой квалификацией. Запомнив несколько цветов, которыми обозначены проводники, любой домохозяин сможет правильно присоединить их к розеткам и выключателям в своей квартире.

Заземляющие проводники (заземлители)

Самым распространенным цветовым обозначением изоляции заземлителей являются комбинации желтого и зеленого цветов. Желто-зеленая раскраска изоляции имеет вид контрастных продольных полос. Пример заземлителя показан далее на изображении.

Однако изредка можно встретить либо полностью желтый, либо светло-зеленый цвет изоляции заземлителей. При этом на изоляции могут быть нанесены буквы РЕ. В некоторых марках проводов их желтый с зеленым окрас по всей длине вблизи концов с клеммами сочетается с оплеткой синего цвета. Это значит то, что нейтраль и заземление в этом проводнике совмещаются.

Для того чтобы при монтаже и также после него хорошо различать заземление и зануление, для изоляции проводников применяются разные цвета. Зануление выполняется проводами и жилами синего цвета светлых оттенков, подключаемыми к шине, обозначенной буквой N. Все остальные проводники с изоляцией такого же синего цвета также должны быть присоединены к этой нулевой шине. Они не должны присоединяться к контактам коммутаторов. Если используются розетки с клеммой, обозначенной буквой N, и при этом в наличии нулевая шина, между ними обязательно должен быть провод светло-синего цвета, соответственно присоединенный к ним обеим.

Фазный проводник, его определение по цвету или иначе

Фаза всегда монтируется проводами, изоляция которых окрашена в любые цвета, но не синий или желтый с зеленым: только зеленый или только желтый. Фазный проводник всегда соединяется с контактами коммутаторов. Если при монтаже в наличии розетки, в которых есть клемма, маркированная буквой L, она соединяется с проводником в изоляции черного цвета. Но бывает так, что монтаж выполнен без учета цветовой маркировки проводников фазы, нуля и заземления.

В таком случае для выяснения принадлежности проводников потребуется индикаторная отвертка и тестер (мультиметр). По свечению индикатора отвертки, которой прикасаются к токопроводящей жиле, определяется фазный провод — индикатор светится. Прикосновение к жиле заземления или зануления не вызывает свечение индикаторной отвертки. Чтобы правильно определить зануление и заземление, надо измерить напряжение, используя мультиметр. Показания мультиметра, щупы которого присоединены к жилам фазного и нулевого провода, будут больше, чем в случае прикосновения щупами к жилам фазного провода и заземления.

Поскольку фазный провод перед этим однозначно определяется индикаторной отверткой, мультиметр позволяет завершить правильное определение назначения всех трех проводников.

Буквенные обозначения, нанесенные на изоляцию проводов, не имеют отношения к назначению провода. Основные буквенные обозначения, которые присутствуют на проводах, а также их содержание, показаны ниже.

Принятые в нашей стране цвета для указания назначения проводов могут отличаться от аналогичных цветов изоляции проводов других стран. Такие же цвета проводов используются в

Более полное представление о цветовом обозначении проводов в разных странах дает изображение, показанное далее.

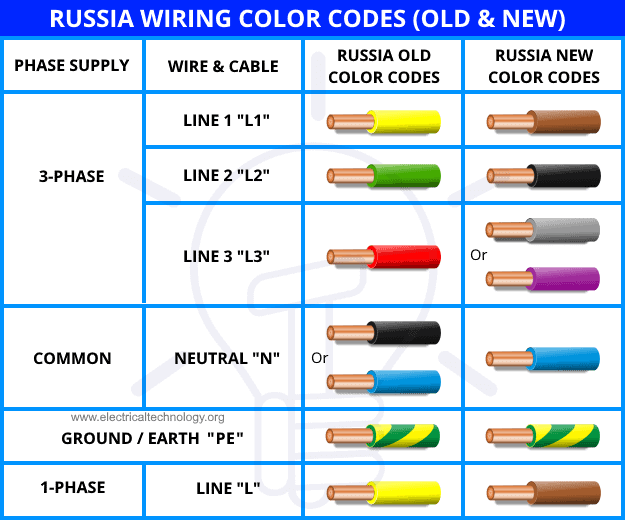

Цветовые обозначения проводов в разных странах

В нашей стране цветовая маркировка L, N в электрике задается стандартом ГОСТ Р 50462 – 2009. Буквы L и N наносятся либо непосредственно на клеммы, либо на корпус оборудования вблизи клемм, например так, как показано на изображении ниже.

Этими буквами обозначают по-английски нейтраль (N), и линию (L — «line»). Это означает «фаза» на английском языке. Но поскольку одно слово может принимать разные значения в зависимости от смысла предложения, для буквы L можно применить такие понятия, как жила (lead) или «под напряжением» (live). А N по-английски можно трактовать как №null» — ноль. Т.е. на схемах или приборах эта буква означает зануление. Следовательно, эти две буквы — не что иное как обозначения фазы и нуля по-английски.

Также из английского языка взято обозначение проводников PE (protective earth) — защитное заземление (т. е. земля). Эти буквенные обозначения можно встретить как на импортном оборудовании, маркировка которого выполнена латиницей, так и в его документации, где обозначение фазы и нулевого провода сделано по-английски. Российские стандарты также предписывают использование этих буквенных обозначений.

Поскольку в промышленности существуют еще и электрические сети, и цепи постоянного тока, для них также актуально цветовое обозначение проводников. Действующие стандарты предписывают шинам со знаком плюс, как и всем прочим проводникам и жилам кабелей положительного потенциала, красный цвет. Минус обозначается синим цветом. В результате такой окраски сразу хорошо заметно, где какой потенциал.

Чтобы читателям запомнились цветовые и буквенные обозначения, в заключение еще раз перечислим их вместе:

  • фаза обозначается буквой L и не может быть по цвету желтой, зеленой или синей.

Цвета шин и проводов на постоянном токе

  • Не будет лишним показать цветовое обозначение шин и проводов для трех фаз:

Цвета проводов: заземление, фаза, ноль

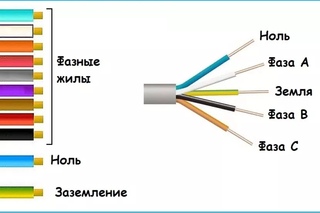

Для облегчения выполнения монтирования электропроводки, кабели изготавливаются с разноцветной маркировкой проводов. Монтаж сети освещения и подвод питания на розетки предполагает применение кабеля с тремя проводами.

Использование данной цветовой системы в разы уменьшает время ремонта, подключения розеток и выключателей. Так же данная схема минимизирует требования к квалификации монтажника. Это значит, что почти любой взрослый мужчина в состоянии сам выполнить, к примеру, установку лампы.

В данной статье мы рассмотрим как обозначается заземление, ноль и фаза. А так же другие цветовые маркировки проводов.

Цвет заземления

Цвет провода заземления, «земли» — почти всегда обозначен желто-зеленым цветом. реже встречаются обмотки как полностью желтого цвета, таки и светло-зеленого. На проводе может присутствовать маркировка “РЕ”. Так же можно встретить провода зелено-желтого цвета с маркировкой “PEN” и с синей оплеткой на концах провода в местах крепления – это заземление, совмещенное с нейтралью.

В распределительном щитке (РЩ) стоит подключать к шине заземления, к корпусу и металлической дверке щитка. Что касается распределительной коробки, то там подключение идёт к заземлительным проводам от светильников и от контактов заземления розеток. Провод «земли» не надо подключать к УЗО (устройство защитного отключения), в связи с этим УЗО устанавливают в домах и квартирах, так как обычно электропроводка выполняется только двумя проводами

Обозначение заземления на схемах:

Обычное заземление(1) Чистое заземление(2) защитное заземление(3) заземление к корпусу(4) заземление для постоянного тока (5)

Чем отличается заземление

Цвет нуля, нейтрали

Провод «ноля» — должен быть синего цвета. В РЩ надо подключать к нулевой шине, которая обозначается латинской буквой N. К ней же нужно подключить все провода синего цвета. Шина подсоединена к вводу посредством счетчика или же напрямую, без дополнительной установки автомата. В коробке распределения, все провода (за исключением провода с выключателя) синего цвета (нейтрали) соединяются и не участвуют в коммутации. К розеткам провода синего цвета «ноль» подключаются к контакту, который обозначается буквой N, которая маркируется на обратной стороне розеток.

Обозначение провода фазы не столь однозначно. Он может быть, либо коричневым, либо черным, либо красным, или же другими цветами кроме синего, зеленого и желтого. В квартирном РЩ фазовый провод, идущий от потребителя нагрузки, соединяется с нижним контактом автоматического выключателя либо к УЗО. В выключателях осуществляется коммутация фазового провода, во время выключения, контакт замыкается и напряжение подаётся к потребителям. В фазных розетках черный провод нужно подключить к контакту, который маркируется буквой L.

Как найти заземление, нейтраль и фазу при отсутствии обозначения

Если отсутствует цветовая маркировка проводов, то можно воспользоваться индикаторной отверткой для определения фазы, при контакте с ней индикатор отвертки загорится, а на проводах нейтрали и заземления – нет.

Можно воспользоваться мультиметром для поиска заземления и нейтрали. Находим отверткой фазу, закрепляем один контакт мультиметра на ней и “прощупываем” другим контактом провода, если мультиметр показал 220 вольт это – нейтраль, если значения ниже 220, то заземление.

Буквенные и цифровые маркировки проводов

Первой буквой “А” обозначается алюминий как материал сердечника, в случае отсутствия этой буквы сердечник – медный.

Буквами “АА” обозначается многожильный кабель с алюминиевым сердечником и дополнительной оплеткой из него же.

“АС” обозначается в случае дополнительной оплетки из свинца.

Буква “Б” присутствует в случае если кабель влагозащищенный и у него присутствует дополнительная оплетка из двухслойной стали.

“Бн” оплетка кабеля не поддерживает горение.

“В” поливинилхлоридная оболочка.

“Г” не имеет защитной оболочки.

“г”(строчная) голый влагозащищенный.

“К” контрольный кабель, обмотанный проволокой под верхней оболочкой.

“Р” резиновая оболочка.

“НР” негорящая резиновая оболочка.

Цвета проводов за рубежом

Цветовая маркировка проводов в Украине, России, Белорусии, Сингапуре, Казахстане, Китае, Гонконге и в странах европейского союза одинаковая: Провод заземления – Зелено-желтый

Провод нейтрали – голубой

фазы маркируется другими цветами

Обозначение нейтрали имеет черный цвет в ЮАР, Индии, Пакистане, Англии, однако это в случае со старой проводкой.

в настоящее время нейтраль синяя.

В австралии может быть синий и черный.

В США и Канаде обозначается белым. Так же в США можно найти серую маркировку.

Провод заземления везде имеет желтую, зеленую, желто-зеленую окраску, так же в некоторых странах может быть без изоляции.

Другие цвета проводов применяются для фаз и могут быть различными, кроме цветов означающих другие провода.

13 способов как сэкономить электричество

Цвет проводов фаза, ноль, земля

  1. Заземляющий провод
  2. Нулевой проводник (нейтраль)
  3. Цвет фазного провода
  4. Определение проводов
  5. Маркировка

Для того чтобы облегчить монтаж электропроводки, вся кабельно-проводниковая продукция имеет соответствующую разноцветную маркировку. Как правило в домах или квартирах устройство освещения, подключение розеток выполняется с помощью трех проводов. Каждый из них имеет собственное предназначение в домашней электрической сети. Поэтому обозначение цвета проводов земли, фазы и нуля имеет большое значение. За счет этого существенно снижается время монтажа и последующего ремонта. Благодаря цветной маркировке, любой вид подключения не представляет особой сложности.

Заземляющий провод

Для обозначения заземляющего провода в большинстве случаев используется желто-зеленый цвет. Иногда можно встретить проводники с изоляцией только желтого цвета. Еще реже используется светло-зеленый цвет. Обычно такие провода маркируются символами РЕ. Однако, если заземляющий провод совмещен с нейтралью, он обозначается как PEN. Он окрашивается в зелено-желтый цвет, а на концах имеется синяя оплетка.

В распределительном щитке провод заземления подключается к специальной шине, или к корпусу и металлической дверке. В распределительной коробке соединение выполняется с аналогичными проводами, предусмотренными в светильниках и розетках, оборудованных специальными контактами заземления. Заземляющий провод не нужно подключать к устройству защитного отключения ( УЗО ), поэтому такие защитные устройства используются там, где для электропроводки применяется лишь два провода.

Нулевой проводник (нейтраль)

Для нулевого проводника или нейтрали традиционно используется синий цвет. Подключение в распределительном щитке осуществляется через специальную нулевую шину, обозначаемую символом N. К этой шине подключаются все провода, имеющие синий цвет.

Сама шина соединяется с вводом через счетчик электроэнергии. В некоторых случаях соединение может осуществляться напрямую, без каких-либо дополнительных автоматических устройств.

В распределительной коробке все нейтральные провода синего цвета соединяются вместе и не принимают участия в коммутации. Исключение составляет провод, идущий от выключателя. Подключение синих проводов к розеткам выполняется с помощью специального нулевого контакта, обозначаемого буквой N. Данная маркировка проставляется на оборотной стороне каждой розетки.

Цвет фазного провода

Фаза не имеет какого-либо точного обозначения. Довольно часто встречаются черные, коричневые, красные и другие цвета, отличающиеся от зеленого, желтого и синего. В распределительном щитке, установленном в квартире, соединение фазного провода, идущего от потребителя, выполняется с контактом автоматического выключателя, расположенным снизу. На других схемах этот проводник может соединяться с устройством защитного отключения.

В выключателях фаза непосредственно участвует в коммутации. С его помощью происходит замыкание и размыкание контакта – включение и выключение. Таким образом осуществляется подача напряжения к потребителям, а в случае необходимости – прекращение этой подачи. В розетках проводник фазы подключается к контакту с маркировкой L.

Определение проводов

Иногда возникают ситуации, когда требуется определить назначение того или иного провода при отсутствии на нем маркировки. Наиболее простым и распространенным способом является использование индикаторной отвертки. С ее помощью можно точно установить, какой провод будет фазным, а какой – нулевым. В первую очередь нужно отключить подачу электроэнергии на щитке. После этого концы двух проводников зачищаются и разводятся в стороны подальше друг от друга. Затем необходимо включить подачу электричества и определить индикатором назначение каждого провода. Если лампочка загорелась при контакте с жилой – это фаза. Значит другая жила будет нейтралью.

При наличии в электропроводке заземляющего провода, рекомендуется воспользоваться мультиметром. Этот прибор оборудован двумя щупальцами. Вначале устанавливается измерение переменного тока в диапазоне более 220 вольт на соответствующей отметке. Один щупалец фиксируется на конце фазного провода, а вторым определяется заземление или ноль. В случае соприкосновения с нулем, на дисплее прибора отобразится напряжение 220 вольт. При касании заземляющего провода, напряжение будет заметно ниже.

Маркировка

Существует не только цвет проводов фаза, ноль, земля, но и другие виды маркировки, прежде всего буквенные и цифровые обозначения. Первая буква А указывает на материал провода – алюминий. При отсутствии этой буквы материалом сердечника будет медь.

Основная маркировка проводов в электрике:

  • АА – соответствует многожильному алюминиевому кабелю с дополнительной оплеткой из того же материала.
  • АС – дополнительная свинцовая оплетка.
  • Б – наличие защиты от влаги и дополнительной оплетки из двухслойной стали.
  • Бн – негорючая оплетка кабеля.
  • Г – отсутствие защитной оболочки.
  • Р – оболочка из резины.
  • НР – резиновая оболочка из негорючего материала.

Цветовые обозначения фазы L, нуля N и заземления

Любой электрический кабель для удобства монтажа изготавливается с разноцветной изоляцией на жилах. При монтаже стандартной электропроводки обычно используются трехжильные кабели (фаза, ноль, заземление).

Любой электрический кабель для удобства монтажа изготавливается с разноцветной изоляцией на жилах. При монтаже стандартной электропроводки обычно используются трехжильные кабели (фаза, ноль, заземление).

Фаза (“L”, “Line”)

Основным проводом в кабеле всегда является фаза. Само по себе слово “фаза” означает “провод под напряжением”, “активный провод” и “линия”. Чаще всего он бывает строго определенных цветов. В распределительном щитке фазовый провод, перед тем как идти к потребителю, подключается через устройство защитного отключения (УЗО, предохранитель), в нем происходит коммутация фазы. Внимание! С голой фазой шутки плохи, по этому, чтобы не спутать фазу с чем-либо еще – запомните: контакты фазы всегда маркируются латинским символом “L”, а провод фазы бывает красным, коричневым, белым или черным. Если же вы не уверены в этом или проводка устроена иначе, то приобретите отвертку с простым индикатором фазы. Прикоснувшись его жалом к голому проводнику, всегда можно узнать – фаза это или нет по характерному свечению индикатора. А лучше сразу обратитесь к квалифицированному специалисту.

Ноль (“N”, “Neutre”, “Neutral”, “Нейтраль” “Нуль”)

Вторым немаловажным проводом является ноль, известный в народе как “провод без тока”, “пассивный провод” и “нейтраль”. Он бывает только синим. В квартирных распределительных щитках его нужно подключать к нулевой шине, она помечена символом “N”. К розетке провод нуля подключается к контактам, также обозначенным знаком “N”.

Заземление (“G”, “T”, “Terre” “Ground”, “gnd” и “Земля”)

Изоляция заземляющего провода бывает только желтого цвета с зеленой полоской. В распределительном щитке он подключается к шине заземления, к дверце и корпусу щитка. В розетках заземление подключается к контактам, обозначенным латинским символом “G” или с знаком в виде перевернутой и коротко подчеркнутой буквой “Т”. Обычно заземлительные контакты на виду и могут выступать из розеток, становясь доступными детям, что порой вызывает у многих родителей шок, тем не менее эти контакты не опасны, хотя совать пальцы туда все же не рекомендуется.

Внимание! При работе с электрическими сетями под напряжением всегда велика вероятность поражения человека электрическим током или пожара. Если даже установлено УЗО, настоятельно рекомендуется соблюдать все меры предосторожности! Известно, что специальная конструкция такого выключателя сверяет синхронность работы фазы и нуля, и в случае, если УЗО обнаружит утечку тока фазы без возвращения каких-то его процентов по нулю, то немедленно разорвет контакт, что спасет человеку жизнь; однако если прикоснуться не только к фазе, но еще и к нулю – то УЗО не спасет. Прикосновение к обоим проводам смертельно опасно.

Начинающие и опытные электрики до начала работ готовят необходимые материалы, в том числе определяют метраж расходных материалов. Обозначенный цвет подбираемого провода для подключения фазы, заземления и нуля поможет не растеряться при подготовке к мероприятиям тем, кто собирает схему впервые.

Заводские стандарты

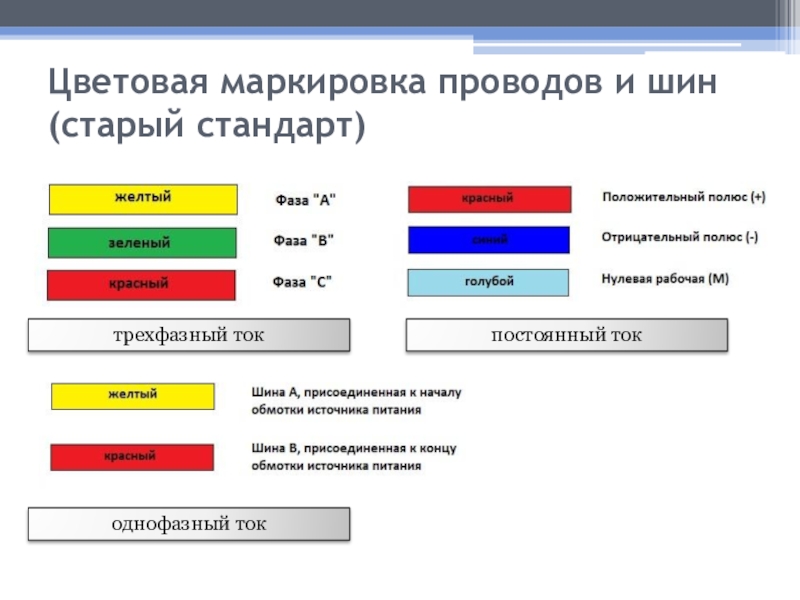

Традиционно при создании трехфазных сетей все кабели имели раскрас согласно нормативной документации прошлых лет. В проводке, которой более 7 лет, согласно ПУЭ строго соблюдалась следующая маркировка:

  • Фаза А — желтая, возможна зеленоватая продольная прожилка.
  • Фаза В — выраженного зеленого колера, иногда неонового оттенка.
  • Фаза С — красная.
  • Ноль — допускался сизого или нейтрального серого тона.

Распространенная трехфазная проводка обозначалась аббревиатурой Ж-З-К.

Если вы имеете дело со старой разводкой времен СССР, то колер проводников будет только монохромным: черным или белым. Электромонтеры рекомендуют не рисковать — нужно при расключении дать питание и определить вид жил электрического провода при помощи контрольки.

С 2011 года на территории РФ стал функционировать ГОСТ РФ 50462-2009. В нем предусмотрены новые цвета для промышленных проводников. Для фаз допустимы оттенки: А — классический коричневатый, В — насыщенный черный, С — серый, приближенный к «металлик». Но контрастность таких материалов оказалась неудобной, и электрики при монтаже стандартных систем по-прежнему предпочитают формуле К-Ч-С старую Ж-З-К гамму. Яркие жилы лучше видны при любом освещении, контрастность оформления дает быстрое понимание ситуации.

Буквенное обозначение упрощает распознавание нюансов схем: A — это L или L1, B — только L2. C — L3, а ноль —N. Поэтому сведущему умельцу сразу будет понятно какого цвета провод фаза при составлении цепи.

Согласно общепринятым стандартам при создании электрических цепей переменного либо постоянного тока с применением проводников с защитой допустимы все вышеназванные оттенки.

Множество колеров проводников может применяться при подключении промышленных усложненных объектов. Для бытового использования монтируется стандартный трехфазный вариант.

Комплектация евророзетки подразумевает наличие трех составляющих: яркого фазного (он может быть красным, лиловым, коричневым или другого сочного тона), безопасного для человека нуля сине-голубого оттенка, защиты в желтом или зеленом колере. Маркировка проводов признается только общепринятая.

Цветовая маркировка проводов

Цвет фазного провода

При монтаже проводки или проверке старых схем цветовая идентификация ускорит процесс. Для правильного подключения оборудования применяют соответствующий вариант тона согласно нормативным документам.

При наличии одной фазы и нуля фазная часть определяется по коричневому кожуху. По ПУЭ можно применять: бирюзу, оттенки красного, лиловый, серый, апельсиновый, розовый и монохром (черный земля и остальные варианты белого цвета). Зато нуль — синий, а защита с чередующимися полосами желтого и зеленого.

Буквенные обозначения можно уточнять при помощи специальных полимерных маркеров. Для фазы используются все разновидности, кроме двухцветной комбинации зелено желтого цвета. Такие аксессуары популярны в быту, когда умельцы выполняют несложную работу для себя, а самым бюджетным является кабель с белой изоляцией. На производстве, подключении агрегатов, которые используют пользователи, требуется строгое следование ГОСТу и международных стандартам: только так можно избежать нештатных ситуаций.

Если работаете с сетью постоянного тока, то шины две: + и -. Синяя — минусовая, красного цвета — это +, средний М — голубой. Если сначала идут 3 провода, а два ответвляются от этой цепи, то + будет того же колера, что и в предшествующей постоянной сети.

В старых розетках советских времен нет заземления, поэтому вскрыв подобное устройство умелец увидит голубоватый рабочую нулевую шину и любой другой проводник. Устаревшая система заземления PEN — риск поражения электротоком.

Евростандарт уже предусматривает защиту — здесь идут 3 провода в желто-зеленом окрасе. В розетках по правилам он находится слева, а в конструкции выключателя — снизу.

Цвет нулевого провода

Установленные цвета заземляющего провода определены нормативом: обязателен желтый или желто-зеленый кожух. Зеленые полосы тянутся вдоль по шву или быть поперечными. Поскольку при начальной работе могли руководствоваться нормативами прошлых лет, то допустима только желтая или только зеленая маркировка проводов.

Таким же образом земля помечается на чертеже, обозначаются контакты подключения. Подобные жилы — нулевая земляная защитная — призваны снижать вероятность удара током.

Настояний «нуль», второе название — нейтраль, только синий, реже — голубой, иногда с чередующимися сине-голубыми полосками. Преимущество разметки: на чертеже нейтральный вариант может быть только такого оттенка! На схеме — он синий с пометкой N. Нулевой рабочий контакт в составе гибких многожильных сплетений имеет светлый тон, в других случаях приемлем яркий оттенок. Он нужен для выравнивания напряжения разных фаз.

Зачем нужна маркировка проводов

Маркировка наносимая изоляцией или контролькой— это удобство для электрика, оперативный монтаж и ремонт, а также абсолютная безопасность работника и простого обывателя. У них разное предназначение:

  • Фаза — это подвод тока к оборудованию, розетке.
  • Нуль — отведение к источнику.
  • Защитный нуль подключают, чтобы «оттянуть» ток во время короткого замыкания и направил его «в землю». Человек окажется вне опасности.

При наличии сомнений в правильности обозначений, работе с монохромными шинами, других нестандартных ситуациях в быту и на производстве необходимо при помощи аппаратуры отыскать нужный жильный провод, прозвонить сеть.

Подойдет пробник, индикаторная отвертка. Рукоять инструмента изготовлена из диэлектрического материала, а внутри расположен диод. Прибор определяет наличие напряжения и его отсутствие. Для серьезных мероприятий нужна иная аппаратура с расширенными возможностями. После точного определения используйте ПВХ-кембрики для приведения к ГОСТу. Такое изоляционное нововведение — это термоусадочная трубка, которую можно заменить изолентой.

При выполнении подобных мероприятий обязательно нужно обесточить систему, а концы зачистить. Только после принятых мер можно снова включить ток и приступать к проверке. Посредством цвета новыми ПВХ-маркерами устанавливается назначение компонентов схемы. Пластиковые маркеры с разметкой — указатели, приводящие разводку в соответствие с принятыми нормами.

Для уточнения и обозначения посредством цвета «земли» и «нуля» кембриков используют Омметр на «защите» значение не превысит 4 Ом.

Цветовая маркировка проводов нужна, чтобы каждый пользователь мог безошибочно определить вид сети, ее уровень безопасности. Профессионалы в экстренных ситуациях благодаря цветовому обозначению справятся с аварийными ситуациями.

Маркировка кабельных линий, проводов

Как обозначаются фаза ноль и заземление

Для того чтобы самостоятельно выполнить установку и подключение различных видов электрооборудования: светильников, розеток, автоматов, электроплит, бойлеров и других, нужно понимать обозначение фазы и нуля для коммутации: L (фаза), N (ноль), PE (заземление). Государственными стандартами и нормами электрической безопасности установлены правила обозначения, что упрощает определение функционального назначения жил при монтаже, чтобы подключаемое устройство смогло правильно функционировать.

Обозначение фазы и ноля

Для безопасной организации электроснабжения в жилищном и промышленном секторах соединение электросхем выполняется изолированными кабелями с внутренними жилами, различающимися между собой буквенной и цветовой маркировкой изоляционного покрытия. Маркировка L в электрике помогает монтажникам быстрее и без ошибок выполнить ремонтно-сборочные операции. Электроустановки напряжением до 1000 В относятся к бытовой сфере эксплуатации, правила обозначения электропроводов регламентируются ГОСТ Р 50462/2009. Перед проведением любых работ на электрооборудовании надо знать, как обозначается фаза и ноль на схеме.

Обозначение фазы (L) определяет жилу переменной сети под напряжением. Английское слово «фаза» — переводится как «активный провод». Фазные линии обладают повышенной опасностью для людей и домашнего имущества, поэтому, чтобы обеспечить безопасную эксплуатацию электрооборудования, их закрывают изоляцией разного цвета. Обозначаться провода должны для правильного коммутирования с требуемыми зажимами/клеммами. В случае подключения трехфазных сетей предусмотрена цифровая маркировка L1/ L2/ L3.

N обозначение получено от сокращения английского слова «neutral» — нейтральный. Именно так в мире маркируют ноль-провод. Хотя многие мастера считают, что буквенное обозначение его взято от английского «Null» — нуль.

Цветовое и буквенное обозначение

Перед началом монтажных работ электрик должен уточнить обозначения L и N в электрических схемах и обязательно их придерживаться. Государственными нормами в электротехнике установлены обозначения фаза/ноль по ГОСТу Р 50462/2009, обязывающему производителей помещать L-жилы в изоляцию, окрашенную в коричневый или черный цвет, PE-жилы в желто-зеленый. Для N-провода применяют стандартный цвет — сине-голубой либо синее основание с белой полоской.

Электрическая маркировка наносится независимо от числа жил в пучке. PE- и L-жила могут также отличаться толщиной, первая тоньше, особенно в кабелях, используемых для питания переносного электрооборудования. Специалисты рекомендуют применять одинаковый цвет жил, когда нужно выполнить ответвление одной фазы от 3-фазной. Производители могут применять разнообразную цветную маркировку жил для фазной коммутации по схеме, при этом существует запрет на смежные цвета синему, зеленому и желтому.

Обозначение фазы и нуля на английском было принято стандартами ЕС и присутствует на всех европейских электроприборах. В 2004 году были внесены изменения в цветовую идентификации проводников как часть поправки стандартов ЕС No 2: 2004 к BS 7671: 2001. В однофазных установках используются традиционные цвета красного и черного для фазы, а нейтральные проводники заменяются цветами коричневого и синего (Правило 514-03-01). Защитные проводники остаются зелеными и желтыми.

Важно! Все устройства после 31 марта 2004 года и до 1 апреля 2006 года могут быть установлены в соответствии с Поправкой No 2: 2004 или Поправкой No 1: 2002, другими словами, они могут использовать гармонизированные цвета или старые цвета, но не оба.

Обозначение плюса и минуса

Используемые стандарты будут различаться в зависимости от того, в какой стране выполняется проводка, типа электричества и других факторов. Изучение различных вариантов, которые могут использоваться в данной ситуации, имеет важное значение для безопасности на рабочем месте.

При подключении к источнику постоянного тока обычно используются 2 либо 3 провода. Окраска выглядит следующим образом:

  • Красный — «+» плюс провод;
  • Черный — «-» минус провод;
  • Белый или серый — заземляющий провод.

Обратите внимание! Надежная и разборчивая маркировка должна быть обеспечена на границе раздела, где существуют новые и старые версии цветового кода для фиксированной электропроводки. Предупреждающее уведомление также должно быть заметно на соответствующем распределительном щите, управляющем цепью.

Проверка фазы ноля

Не все производители выполняют требования по маркировке сетей, кроме того, в старых кабелях «советских времен» она вообще отсутствует, что не позволяет предварительно уточнить назначение жил. Для того чтобы в этом случает правильно установить электрооборудование, например, розетку, обозначение уточняют приборным методом и в местах соединения маркируют ручным способом термоусадочной трубкой.

При выполнении работ по проверке фаза/нуль нужно принять меры безопасности, не рекомендуется проводить эти работы персоналу, не обученному правилам безопасной эксплуатации электроустановок, поскольку при несоблюдении их человек может быть смертельно травмирован электротоком, в этом случае лучше пригласить квалифицированного электрика. Мультиметр может проверять напряжение, сопротивление и ток. Это омметр, вольтметр и амперметр в одном приборе.

Подготовка электрического мультиметра к измерениям:

  1. Устанавливают True RMS на значение «AC» или «V» с волнистой линией, выбирают приблизительное напряжение, которое нужно проверить.
  2. Вставляют черный зонд в общий (COM) порт измерителя, а красный — в тестовый порт.
  3. При проведении испытаний убеждаются, что руки не будут соприкасаться с электрической цепью под напряжением или металлическим датчиком. Нужно прикасаться только к пластиковым или изолированным ручкам зонда.

Шаблон тестирования 3-х фазной сети:

  1. Помещают черный зонд в фазу 1, а красный зонд в фазу 2. Считывают и записывают напряжение между фазами 1 и 2.
  2. Затем оставляют черный зонд на фазе 1 и перемещают красный на фазу 3, также фиксируют напряжение между фазами 1 и 3.
  3. Помещают черный зонд на фазу 2, а красный зонд на фазу 3, контролируют напряжение между фазами 2 и 3.
  4. Усредняют все три ветви, сложив общее суммарное напряжение и разделив на три, находят рабочее напряжение.
  5. Убеждаются, что все трехфазные напряжения находятся в пределах 3%.

Дополнительная информация. С помощью мультиметра возможно определить фазу в домашней однофазной сети. Диапазон измерения — выше 220 В. Щуп нужно подключить к гнезду «V», им поочерёдно прикасаются к проводам. Когда на приборе появится 8-15 В — это будет означать, что есть фаза, а ноль на шкале это нулевой провод, поскольку в нем отсутствует нагрузка.

Можно отметить, что в современных сложных схемах электроснабжения невозможно обеспечить надежность и безопасность энергосистемы в целом без применения стандартизации цветового и буквенного обозначения кабелей, которая служит единственным источником для идентификации в распределительных цепях постоянного и переменного тока.

Монтажные работы часто приводят к появлению большого числа проводов. Как в ходе работ, так и после их завершения всегда появляется потребность в идентификации назначения проводников. Каждое соединение использует в зависимости от своей спецификации либо два, либо три проводника. Наиболее простым способом идентификации проводов и жил кабеля является окрашивание их изоляции в определенный цвет. Далее в статье мы расскажем о том,

  • как обозначается фаза и ноль способом присвоения им определенных цветов;
  • что обозначают буквы L, N, PE в электрике по-английски и какое соответствие их русскоязычным определениям,

а также другую информацию на эту тему.

Цветовая идентификация существенно уменьшает сроки выполнения ремонтных и монтажных работ и позволяет привлечь персонал с более низкой квалификацией. Запомнив несколько цветов, которыми обозначены проводники, любой домохозяин сможет правильно присоединить их к розеткам и выключателям в своей квартире.

Заземляющие проводники (заземлители)

Самым распространенным цветовым обозначением изоляции заземлителей являются комбинации желтого и зеленого цветов. Желто-зеленая раскраска изоляции имеет вид контрастных продольных полос. Пример заземлителя показан далее на изображении.

Однако изредка можно встретить либо полностью желтый, либо светло-зеленый цвет изоляции заземлителей. При этом на изоляции могут быть нанесены буквы РЕ. В некоторых марках проводов их желтый с зеленым окрас по всей длине вблизи концов с клеммами сочетается с оплеткой синего цвета. Это значит то, что нейтраль и заземление в этом проводнике совмещаются.

Для того чтобы при монтаже и также после него хорошо различать заземление и зануление, для изоляции проводников применяются разные цвета. Зануление выполняется проводами и жилами синего цвета светлых оттенков, подключаемыми к шине, обозначенной буквой N. Все остальные проводники с изоляцией такого же синего цвета также должны быть присоединены к этой нулевой шине. Они не должны присоединяться к контактам коммутаторов. Если используются розетки с клеммой, обозначенной буквой N, и при этом в наличии нулевая шина, между ними обязательно должен быть провод светло-синего цвета, соответственно присоединенный к ним обеим.

Фазный проводник, его определение по цвету или иначе

Фаза всегда монтируется проводами, изоляция которых окрашена в любые цвета, но не синий или желтый с зеленым: только зеленый или только желтый. Фазный проводник всегда соединяется с контактами коммутаторов. Если при монтаже в наличии розетки, в которых есть клемма, маркированная буквой L, она соединяется с проводником в изоляции черного цвета. Но бывает так, что монтаж выполнен без учета цветовой маркировки проводников фазы, нуля и заземления.

В таком случае для выяснения принадлежности проводников потребуется индикаторная отвертка и тестер (мультиметр). По свечению индикатора отвертки, которой прикасаются к токопроводящей жиле, определяется фазный провод — индикатор светится. Прикосновение к жиле заземления или зануления не вызывает свечение индикаторной отвертки. Чтобы правильно определить зануление и заземление, надо измерить напряжение, используя мультиметр. Показания мультиметра, щупы которого присоединены к жилам фазного и нулевого провода, будут больше, чем в случае прикосновения щупами к жилам фазного провода и заземления.

Поскольку фазный провод перед этим однозначно определяется индикаторной отверткой, мультиметр позволяет завершить правильное определение назначения всех трех проводников.

Буквенные обозначения, нанесенные на изоляцию проводов, не имеют отношения к назначению провода. Основные буквенные обозначения, которые присутствуют на проводах, а также их содержание, показаны ниже.

Принятые в нашей стране цвета для указания назначения проводов могут отличаться от аналогичных цветов изоляции проводов других стран. Такие же цвета проводов используются в

Более полное представление о цветовом обозначении проводов в разных странах дает изображение, показанное далее.

Цветовые обозначения проводов в разных странах

В нашей стране цветовая маркировка L, N в электрике задается стандартом ГОСТ Р 50462 – 2009. Буквы L и N наносятся либо непосредственно на клеммы, либо на корпус оборудования вблизи клемм, например так, как показано на изображении ниже.

Этими буквами обозначают по-английски нейтраль (N), и линию (L — «line»). Это означает «фаза» на английском языке. Но поскольку одно слово может принимать разные значения в зависимости от смысла предложения, для буквы L можно применить такие понятия, как жила (lead) или «под напряжением» (live). А N по-английски можно трактовать как №null» — ноль. Т.е. на схемах или приборах эта буква означает зануление. Следовательно, эти две буквы — не что иное как обозначения фазы и нуля по-английски.

Также из английского языка взято обозначение проводников PE (protective earth) — защитное заземление (т.е. земля). Эти буквенные обозначения можно встретить как на импортном оборудовании, маркировка которого выполнена латиницей, так и в его документации, где обозначение фазы и нулевого провода сделано по-английски. Российские стандарты также предписывают использование этих буквенных обозначений.

Поскольку в промышленности существуют еще и электрические сети, и цепи постоянного тока, для них также актуально цветовое обозначение проводников. Действующие стандарты предписывают шинам со знаком плюс, как и всем прочим проводникам и жилам кабелей положительного потенциала, красный цвет. Минус обозначается синим цветом. В результате такой окраски сразу хорошо заметно, где какой потенциал.

Чтобы читателям запомнились цветовые и буквенные обозначения, в заключение еще раз перечислим их вместе:

  • фаза обозначается буквой L и не может быть по цвету желтой, зеленой или синей.

Цвета шин и проводов на постоянном токе

  • Не будет лишним показать цветовое обозначение шин и проводов для трех фаз:

Работа с электричеством регламентируется специальными «Правилами устройства электроустановок» (ПУЭ). Здесь четко прописана цветовая маркировка конкретного провода и кабеля, применяемых в электрике. А потому обозначение фазы и нуля стандарты для всех монтажных проводов.

Цвет провода подскажет его назначение

Электрик вскрывает распределительную коробку. А там – кабели одинаковые, белого цвета. Работать с ними крайне сложно. И чтобы определить предназначение каждого, нужно измерить все показатели с помощью индикаторной отвертки или мультиметра.

Провода нужно проверить с помощью индикаторной отвертки или мультиметра

Понятно, что расцветка проводов значительно облегчает ремонтный процесс. Подобный подход гарантирует безопасность проведения работ, делает процесс более простым и удобным. Кроме того, электрик тратит гораздо меньше времени, ориентируясь на цвета проводов.

Для обустройства электрической сети в доме используются три основных кабеля: фаза, ноль, земля. При монтаже применяется цветовая маркировка по пуэ.

Маркировка фаз по цветам поможет правильно повесить люстру, подключить любое электрооборудование к сети. Наиболее нагляден пример со светильником. Если перепутать фазу и ноль, при замене лампочки человек получит мощный удар током. И наоборот. Когда фаза и ноль, их обозначение не перепутаны, можно дотрагиваться даже до горящей лампы. Это абсолютно безопасно. Ведь фаза выходит на выключатель, а ноль – на лампу, нейтрализуя напряжение.

Буквенные подсказки

В схемах электропроводки принята не только цветовая, но и буквенная маркировка. Главное – запомнить три обозначения. Это l, n, pe в электрике. Данные буквенные обозначения также являются отличными подсказками мастерам.

Цвет и символы помогут разобраться в проводах

Обозначение l и n в электрике наносится возле клемм подключения. Это первые буквы английских слов или словосочетаний, обозначающих функцию конкретного провода. Эти незамысловатые символы сориентируют, как правильно подключить прибор к сети.

Следует отметить, что l и n в электрике – универсальные обозначения. Они приняты повсеместно. А значит, проблем с подключением аппаратуры, приборов, устройств иностранных производителей не будет. И обозначения l, n в электрике подскажут, какой провод с каким нужно соединить.

Заземление: безопасность зелено-желтого цвета

Заземление или защитный проводник – это, прежде всего, безопасность. А безопасность в электрике дорогого стоит. Этот кабель выполняет функцию запасного игрока. И вступает в игру лишь в том случае, когда нарушена изоляция фазного или нулевого проводника. Проще говоря, без заземления неисправный электроприбор в момент соприкасания ударит человека, с заземлением – нет.

Провода заземления обеспечивают безопасность работы электричества в доме

Заземление обозначают сочетанием pe – сокращенно от словосочетания Protective Earthing. Иногда пишут слово «земля». На схемах графически означенный кабель может быть обозначен специальными символами:

Если разбирать цветовое обозначение, то, согласно ГОСТу Р50462, для данного вида кабеля используются желто-зеленые цвета. В жестком одножильном проводе основным является зеленый цвет, отороченный желтой полоской. В мягком многожильном в качестве основного цвета применяется желтый. Продольная полоска, напротив, зеленая. Бывают нестандартные варианты цветовой маркировки защитных соединений. В этом случае полоски имеют поперечный вид. Помимо этого, применяется только зеленая расцветка.

Зачастую заземляющий кабель идет в паре с нейтральным. Тогда к желто-зеленой раскраске прибавляется синяя каемка на концах кабеля. В этом случае меняется буквенная аббревиатура – pen.

Видео: как разобраться в цветовой маркировке прводов

Так или иначе, но ответ на вопрос, какого цвета заземление в трехжильном проводе, однозначен. Всегда нужно искать зелено-желтое сочетание.

В распределительном щитке заземление найти не сложно. Для его подключения используется специальная шина. В иных случаях, кабель крепится к корпусу и металлической двери щитка.

Нулевой проводник

Нулевой проводник или, как его еще называют, нейтраль выполняет простую, но важную функцию. Он выравнивает нагрузки в сети, на выходе обеспечивая напряжение в 220 Вольт. Избавляет фазы от скачков и перекосов, нейтрализуя их. Не удивительно, что его символом является буква n – образован от английского слова Neutral. А сочетание обозначений n, l в электрике всегда идут рядом.

Нулевой проводник всегда синего света

В распределительном щитке все кабели данной расцветки группируются на одной, нулевой шине с соответствующей буквенной аббревиатурой. В розетках также есть необходимая маркировка.

Поэтому мастер никогда не спутает, куда крепить специальный нулевой контакт.

Такая маркировка, принцип работы применимы как к однофазной, так и к трехфазной сети.

Фаза: разноцветье в ассортименте

Именно через фазу проходит напряжение. А значит, работать с этим видом кабеля нужно особенно осторожно. Данный провод обозначается буквой l в электрике, что является сокращением слова Line. В трехфазной сети используется следующее обозначение проводников: l1, l2, l3. Иногда вместо цифр применяются английские буквы. Тогда получается la, lb, lc.

Цветовая маркировка проводов

Про цв етовое обозначение фаз можно говорить много. Понятно одно: фазный проводник может быть какого угодно цвета, кроме желтого, зеленого и синего. Однако в России нашли свой ответ на вопрос, какого цвета фаза. Согласно ГОСТ Р 50462-2009, рекомендуется использовать черный или коричневый цвет. Однако этот стандарт носит лишь рекомендательный характер. А потому производители не ограничивают себя определенными цветовыми рамками. Например, красный и белый встречаются гораздо чаще коричневого. Яркие цвета – розовый, бирюзовый, оранжевый, фиолетовый также часто присутствуют в наборе. Считается, что яркие цвета защитят от опасности, привлекут внимание мастера. Все-таки с напряжением не шутят.

Доверяй, но проверяй

Несмотря на ГОСТы и стандарты, цветовая маркировка не всегда может соответствовать предназначению конкретного кабеля. А потому лучше проверить правильность маркировки перед подключением оборудования. Трехжильный провод лучше тестировать мультиметром. Прибор укажет на фазный провод и, соответственно, на нулевой.

Перед подключением правильность маркировки лучше проверить специальным оборудованием

Вообще, трехжильный кабель в электрике используется часто. А потому важно научиться с ним работать. Очень значимо соблюдать и цветовую симметрию. Расцветка проводов по фазам должна соблюдаться неукоснительно. Друг с другом должны быть соединены только проводники одного цвета. Иначе неприятностей не избежать. Может сломаться техника. Мастера может ударить током. Неправильно подключенная проводка может стать причиной пожара. Для того чтобы всего этого избежать как раз и применяется маркировка фаз, кабелей, клемм.

фаза, ноль, земля и их обозначение в квартире. Что означают цвета электрических проводов, расшифровка на схеме и в электрике 220 — Информационный портал города Мичуринска. Афиша

Цветовая маркировка проводов однофазной и трехфазной сети

Электрический ток особо опасен для человека, к тому же он не виден. При монтаже проводки применяют провода разных цветов для безопасной и быстрой работы, буквами и цифрами обозначают сечение провода. Цветовые и символьные обозначения или, иначе говоря, маркировка прописана в стандартах, не стоит ее нарушать, чтобы не подвергать свою и чужую жизни опасности.

Что вы узнаете

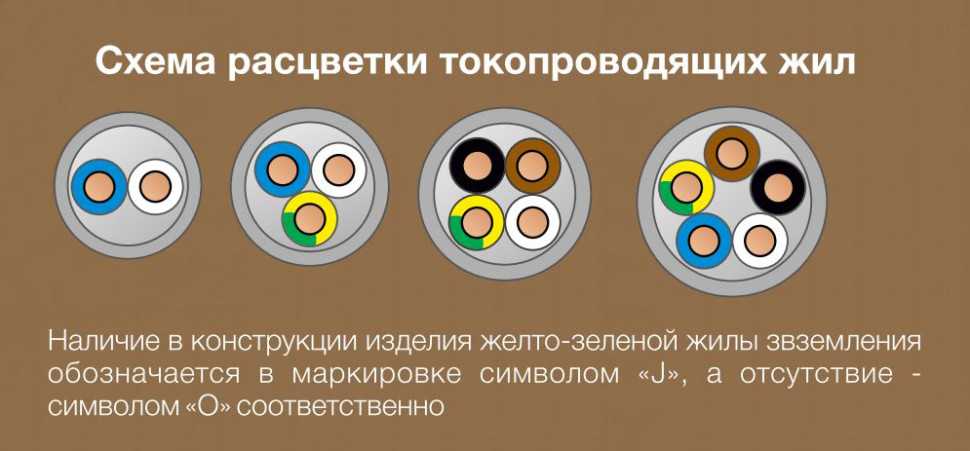

Цветовая маркировка изоляции жил

Визуально провода отличаются друг от друга не только цветом и диаметром, но и количеством и видом жил. В зависимости от этой характеристики различают одножильные и многожильные электрические провода. Их многообразие находит свое применение в цепях переменного тока как в производственных трехфазных сетях напряжением 380В, так и в домашней однофазной сети 220В. Силовые цепи постоянного тока используют этот же стандарт электрических проводов.

Однофазная двухпроводная сеть 220В

К такой сети относится устаревший тип проводки, где в качестве жил используются алюминиевые провода в единой белой оплетке, в народе «лапша». Одна жила электрического провода – фазный проводник, вторая жила — нулевой. Однофазная двухпроводная сеть используется для обычных бытовых нужд: простых розеток и выключателей.

О том, как правильно обустроить внутридомовую электросеть, мы рассказывали в этой статье.

Проблема при монтаже одноцветной проводки заключается в затруднительном определении фазного и нулевого проводов. Наличие дополнительного измерительного оборудования поможет справиться с задачей, можно использовать мультиметр или специальную отвертку с индикатором, пробник, тестер, «прозвонку».

Проектирование однофазной двухпроводной сети разрешено ГОСТом для помещений с небольшой нагрузкой на электрическую сеть и невысокими требованиями к безопасности. В таких случаях применяют два одножильных провода или один двухжильный с жилами разных цветов.

В случае использования цельного провода одна жила имеет коричневый цвет, другая синий или голубой. Согласно общепринятой маркировке коричневая жила – это фаза, а синяя — нулевой проводник, строго не рекомендуется этот порядок нарушать. На практике встречаются фазные провода отличных от коричневого цветов: черный, серый, красный, бирюзовый, белый, розовый, оранжевый, но не синий.

Применение двух независимых одножильных проводов также требует маркировки. Можно использовать цветной по всей длине провод, например, синий — для нуля, красный — для фазы. Допустимо маркировать одинаковые по цвету провода изолентой или термоусадочными трубками разных цветов, располагая маркировку с обоих концов каждой жилы.

Применение трубки предполагает не обматывание концов, а надевание ее на провод и воздействие горячим воздухом с целью фиксации термоусадки на проводе. Для домашнего использования можно использовать любые цвета маркировочных материалов, доступные и понятные монтажнику проводки.

Однофазная трёхпроводная сеть 220В и применяемая в ней маркировка

Современные требования к монтажу электрической проводки диктуют наличие третьего провода — заземления. В этом отличие и основное преимущество однофазной трехпроводной сети.

Три электрических проводника выполняют соответствующие функции: фаза, ноль и заземление, защита от травмирования переменным током. Маркировка фазного провода остается коричневой, нулевого – синей или голубой, а провод заземления обязательно применять в оплетке желто-зеленого цвета.

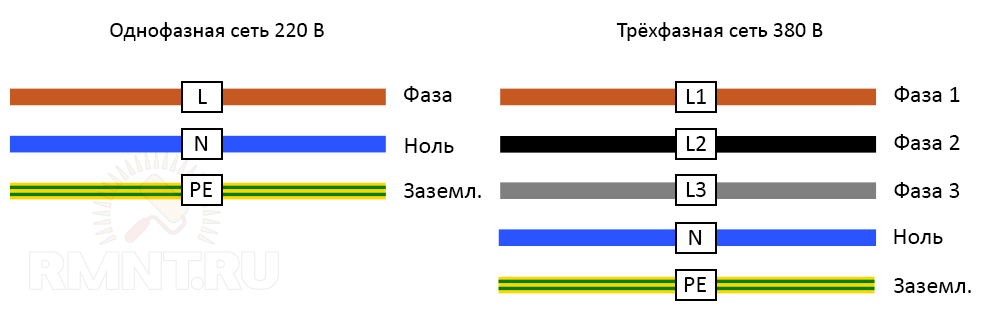

Цветовая маркировка в однофазной трёхпроводной сети 220В

Бытовая техника, соответствующая европейским стандартам безопасности, требует подключения к розеткам, имеющим заземление. Такие розетки имеют специальный контакт, к которому подводится желто-зеленый провод. Использовать этот цвет для маркировки провода фаза и ноль строго не рекомендуется, чтобы избежать возможных неприятных последствий.

Трёхфазная сеть 380В

Трехфазная сеть так же, как и однофазная, может быть с заземлением или без него. В зависимости от этого разделяют трехфазную четырехпроводную электрическую сеть напряжением 380В и трехфазную пятипроводную сеть.

Четырехпроводная сеть состоит из трех фазных проводников и одного нулевого рабочего проводника, защитный проводник заземления здесь отсутствует. В пятипроводной сети кроме трех фазных проводников и одного нулевого есть и проводник заземления.

Цветовые обозначения проводов в трёхфазной сети 380В

Аналогично с двухфазной маркировкой жил, синяя или голубая жила используется для нулевого проводника, желто-зеленая – для проводника заземления. Для фазы А предусмотрен коричневый цвет, для фазы В – черный, фаза С маркируется серым цветом. Возможны исключения из правил для фазных жил, их цветовая маркировка допускает использовать другие цвета, но не синий и желто-зеленый, у которых уже имеется своя функция.

В распределении по группам однофазной нагрузки или подключении трехфазной нагрузки используются четырехжильные и пятижильные провода.

Сеть постоянного тока

Сеть постоянного тока отличается от сети переменного тока тем, что в ней присутствуют два проводника: плюс и минус. Жила плюсового проводника маркируется красным цветом, а жила минусового проводника – синим.

Практика цветового разделения проводов знакома профессионалам и любителям своего дела, активно применяется в электрике, но все же не стоит слепо доверять маркировке. Подстраховка измерительным прибором – обдуманный и взвешенный ход при монтаже электрических сетей, не стоит им пренебрегать.

Цвета наружной изоляции проводника или шины

Если вы электрик, нам полезно ваше мнение о статье. Напишите пожалуйста свой комментарий ниже.

Автор статьи:

Задавайте вопросы в комментариях, делитесь своим опытом, так же принимается любая конструктивная критика, готов обсуждать.
Не забывайте делиться полученной информацией с друзьями.

Как отличить провода по цвету и маркировке — Домострой

Зная цветовую маркировку проводов и буквенные обозначения (N,
L, PE) можно легко обойтись без вызова электрика в случае, если нужно повесить
люстру или заменить розетку. Это поможет самостоятельно найти фазу и ноль без специальных приборов. И, как минимум, обеспечит безопасность результата
трудов хозяина, который не перепутает проводники и не устроит замыкание.

Если говорить про типовые квартиры, то к светильникам и
розеткам подведены силовые кабели с тремя проводами (трехжильные). Это однофазная сеть с заземлением. Все три провода отличаются
внешне — изоляция фазы, ноля и земли окрашена в разные цвета.

Кроме того, стоит знать буквенную и графическую маркировку, которая встречается
на клеммах подключения (часто идут в комплекте со светильниками) и корпусах
розеток.

Фото: © Sibnet.ru

Ноль всегда синий

По проводу нейтрали, или нолю, который еще называют пустой фазой, ток возвращается (сбрасывается) обратно от потребителя. Ноль также служит для нейтрализации скачков
напряжения, то есть, выравнивая нагрузки в сети, чтобы на выходе обеспечивались
стабильные 220 V (Вольт). Буквенное обозначение «N» — это первая буква от
английского слова «neutral».

Нулевой провод всегда синий или голубой. Из экономии некоторые
производители ограничиваются узкой полосой на белой неокрашенной изоляции провода, но
это полоса тоже обязательно синяя. Этот же цвет используют иностранные
производители.

Фото: © Sibnet.ru

Разноцветная фаза

Через фазный проводник проходит (рабочее) напряжение. Провод рабочей фазы обозначается буквой «L» — от английского слова «line» (линия). Согласно отечественному
ГОСТ Р 50462-2009, для фазы рекомендуется использовать коричневую или черную
изоляцию. Однако допускаются вариации (кроме синего, желтого и зеленого).
Поэтому можно встретить фазные провода и белого, и фиолетового, и красного цвета, особенно в импортных приборах. Есть производители, которые считают, что яркие цвета сделают
провод более заметным и таким образом заставят быть осторожнее при монтаже.

Пятижильные силовые кабели (три фазы, нейтраль и
заземление) встречаются в трехфазной сети. Такая сеть идет от электростанций, далее внутри строений-потребителей она разветвляется на отдельные фазы. Вряд ли с
трехфазным кабелем можно столкнуться при мелком ремонте в квартире (таким
образом могут быть подключены только старые электроплиты), но знать, все же
стоит. В этом наборе рекомендуемые цвета
для фаз — черный, коричневый и серый.

Желто-зеленое заземление

Заземляющий проводник, или земля служит безопасности. Название
происходит от того, что по этому соединению опасный заряд (например,
образовавший на корпусе неисправного прибора) мгновенно стекает в землю. Таким
образом заземление защищает человека от удара током.

Провода заземления может не быть в однофазных сетях старых построек, однако такое встречается все
реже — при ремонте электрики рекомендуют и монтируют сеть с землей.

Чаще всего изоляция заземляющего провода желто-зеленая.
Иногда провод бывает только желтым или белым с зеленой полоской. Заземление маркируется буквами «РЕ» — от английского «protective earthing» (защитное
заземление). Но на схемах, корпусах и клеммниках может обозначаться не буквами,
а специальными символами (см. таблицу).

ЕЩЕ ПО ТЕМЕ:Провода и скрутки: чем медь лучше алюминия?Если желто-зеленый провод имеет дополнительную синюю оплетку,
то это заземление, совмещенное с нейтралью. В этом случае буквенное обозначение
— «PEN», от английского «protective earth and neutral» (защитная земля и
нейтраль).

СОВЕТ: Полной гарантии, что в вашем доме провода соединены в
соответствии с цветами, нет — человеческий фактор встречается в любой области.
Кроме того, изоляция проводов может оказаться одного цвета. В этом случае справиться самостоятельно тоже можно — поможет
индикаторная отвертка. Это очень простой инструмент, который можно приобрести
практически в любом хозяйственном магазине.

В прозрачной ручке такой отвертки имеется неоновая лампочка
или светодиод. На конце ручки контактная пластина, на которой нужно держать палец
во время тестирования. Если коснуться металлическим жалом (щупом) отвертки оголенного
провода фазы под напряжением, то лампочка загорится, если нулевого — нет.

Перед
использованием в работе лучше протестировать саму индикаторную отвертку. Самый
простой способ — вставлять металлическое жало в отверстия рабочей розетки
(держа палец на контактной площадке).

Цвет провода заземления и выбор его сечения

Схема заземления

Какого цвета провод заземления? Такой вопрос часто встает перед многими нашими согражданами при подключении современного высокотехнологичного оборудования, которое выполнено согласно всем нормам и правилам соответствующих нормативных документов.

Ведь заземление стало неотъемлемой частью любых электрических приборов, начиная от обычного светильника и заканчивая мощными электродвигателями. Поэтому в этой статье мы уделим особое внимание вопросу заземления электрооборудования.

Зачем нужен, и какие виды заземления бывают?

Прежде всего следует определиться, зачем вообще нужно это заземление и какие виды заземления бывают? Для ответа на этот вопрос воспользуемся ПУЭ (Правила устройства электроустановок), в которой данному вопросу посвящена целая глава 1.7.

Зачем необходимо заземление?

Для ответа на этот вопрос воспользуемся п. 1.7.29 ПУЭ, которое говорит, что защитное заземление – это заземление, выполняемое в целях электробезопасности. Как следует из определения, основная цель данного соединения — обеспечение защиты человека. Как оно действует и зачем — давайте разберем подробнее.

Итак:

  • Как известно, любая электроустановка или электроприбор имеет проводники и детали схемы, находящиеся под напряжением. Данные проводники и детали схемы имеют изоляцию, которая препятствует наведению напряжения на корпусе электроприбора. Это может быть как изоляционный материал, так и воздушный зазор, достаточный для исключения соприкосновения с корпусом.
  • В случае нарушения изоляционных свойств проводника либо попадания воды на детали схемы, находящиеся под напряжением, возможно появление напряжения на корпусе. Вследствие этого при прикосновении к корпусу такого устройства возникнет ток, цепь которого будет проходить через человека на землю.
  • Как гласит инструкция по оказанию первой помощи, смертельным для человека является ток в 100мА. Это очень маленькая величина. А для цепей постоянного тока она еще меньше.

Обратите внимание! Кто-то сейчас начнет говорить, что это все ерунда и его било током значительно большего значения. Но, во-первых, он вряд ли замерял величину тока, протекавшего через его тело. А во-вторых, здесь многое зависит от цепи протекания тока по человеку, его изоляции, которая достаточно существенно меняется в течение дня, состояния сердца и многих других параметров. Поэтому мы советуем довериться в этом вопросе медикам.

Протекание тока при отсутствии защитного заземления

  • В случае же, если корпус устройства заземлен, то при появлении на его корпусе напряжения, через защитное заземление потечет ток. При этом напряжение на самом корпусе будет близким к нулю. Поэтому при прикосновении к нему человека нечего не произойдет, ведь какой бы не был человек он имеет большее сопротивление, чем заземляющий проводник.
Виды заземления

На данный момент существует несколько видов заземления. Причем большинство из них обусловлены не столько вопросами электробезопасности, сколько вопросами работы электрических установок.

Мы рассмотрим только вопросы, связанные с защитным заземлением в цепях с глухозаземлённой нейтралью, которая используется в большинстве сетей с напряжением до 1кВ.

Системы заземления в сетях с глухозаземленной нейтралью

Согласно п. 1.7.3 ПУЭ, на данный момент в сети до 1кВ с глухозаземленной нейтралью используются системы TN – C, TN – S, TN – C – S и TT. Каждая из этих систем имеет свои особенности образования нулевого и защитного провода и практически все из них можно создать своими руками.

Итак:

  • Система TN – S предполагает раздельное подключение и пролегание провода нейтрали и защитного заземления по всей длине, в нашем случае от понижающего трансформатора на подстанции до нашего электроприбора.
  • Система TN – C предполагает совместную прокладку провода нейтрали и защитного заземления. Но для данной системы есть определенные ограничения, которые позволяют применять ее только в распределительных устройствах, ведь в противном случае цена использования такой системы будет не целесообразна. Но об этом мы поговорим чуть ниже.
  • Система TN – C – S предполагает совместную прокладку провода нейтрали и защитного заземления с его последующем разделением. Например, от понижающего трансформатора на подстанции до вашего дома они проложены совместно, а для разводки по дому и квартирам разделены на отдельные проводники.
  • И наконец, система TT предполагает прокладку отдельного провода нейтрали от понижающего трансформатора до конечного потребителя. При этом провод защитного заземления подключается к независимому контуру.

Правила обозначения нулевого и защитного проводника

Теперь мы вплотную подошли к вопросу, каким цветом провод заземления обозначается в схемах и по месту. Ведь данный вопрос имеет четкие предписания, которые оговорены в главе 1. 1 ПУЭ.

Правила цветового обозначения проводов

Итак:

  • Начнем с обозначения нулевого провода. Согласно п.1.1.29 ПУЭ, данный проводник должен быть обозначен голубым цветом. Причем сделано это должно быть по всей длине проводника. Исключение составляют места, не доступные для обслуживания.

Обратите внимание! При нанесении цветовой окраски непосредственно на проводник краска должна отвечать требованиям по нагреву, а также должна сохранять стойкость цвета в процессе эксплуатации.

  • Кроме цветового обозначения для нулевых проводов предусмотрено еще и буквенная маркировка. Ее зачастую используют при обозначении нулевых проводников в схемах. Согласно п.1.1.29 ПУЭ, они должны иметь обозначение – N.
  • Цвет заземляющего провода, предназначенного для электробезопасности, должен быть выполнен в виде желто-зеленых полос. Причем при нанесении окраски непосредственно на проводник это могут быть равные полосы шириной от 15 до 100 мм.
  • Буквенное обозначение для проводников защитного заземления используется в основном в схемах, но может быть применено и на самих проводниках. Согласно п1.1.29 ПУЭ, оно должно быть – РЕ.
  • А вот провод заземления какого цвета необходимо применять для систем TN – C и TN – C – S? Ведь данные системы предполагают использование одной шины в качестве нулевой и в качестве защитной. В этом случае проводник должен иметь голубую окраску по всей длине, а на концах проводников должна быть нанесена желто-зеленая окраска.
  • Отличия данные системы имеют и в плане буквенного обозначения. В системах TN – C и TN – C – S для обозначения нулевого и защитного проводника используются символы PEN.

Выбор сечения нулевых и защитных проводников

Но не только вопрос: какого цвета заземляющий провод ,  должен вас интересовать при создании контура заземления. Одним из важнейших вопросов в этом плане является сечение проводников и непосредственно конструкций, которые можно использовать в качестве заземления.

  • Для заземления могут быть использованы искусственные и естественные заземлители. К естественным заземлителям, согласно п. 1.7.109 ПУЭ, относятся железобетонные и металлические элементы зданий, металлические водопроводные трубы, пролегающие в земле, металлические оболочки кабелей, проложенных в земле, обсадные трубы скважин и многое другое.
  • В то же время в качестве естественных заземлителей запрещено использовать газовые, канализационные и трубы системы отопления, алюминиевые оболочки кабелей и предварительно напряженную арматуру железобетонных конструкций.

Обратите внимание! Запрет на использование данных систем в качестве заземлителей не исключает их подключение к заземлению для выравнивания потенциалов.

На фото представлена таблица выбора сечения проводников для монтажа искусcтвенного заземлителя

  • Искусственные заземлители обязательны для использования в сетях выше 1кВ. В домашних же условиях зачастую можно обойтись искусственными заземлителями. Если же вы собрались монтировать собственный контур заземления, то видео на страницах нашего сайта должно помочь вам в этом вопросе.
  • Искусственный заземлитель должен изготавливаться из медных, оцинкованных или просто металлических изделий. Причем размеры и сечение таковых строго нормируются. Все эти требования сведены в табл.1.7.4 ПУЭ.
  • Что касается сечения проводников заземления, то они должны быть такого же сечения, как и фазный провод. Данное правило распространяется на все проводники сечением до 16 мм2. Для проводников большего сечения имеется табл. 1.7.5 ПУЭ.

Таблица выбора сечения защитных проводников

  • Отдельно стоит отметить системы TN – C и TN – C – S. Для данных систем минимальное сечение совместного нулевого и защитного провода должно быть не меньше 10 мм2 для меди и не менее 16 мм2 для алюминиевых проводников. Это делает возможным применение таких систем только в распредустройствах. Совмещать нулевой и защитный проводники при меньшем сечении провода запрещено.

Вывод

Теперь вы знаете, как правильно выбрать заземление и цвет провода для его обозначения. Как видите, это задача не столь уж и сложная, но она требует взвешенного подхода. Ведь от правильности ваших действий зависит не только ваша жизнь, но и членов вашей семьи. Поэтому наплевательское отношение к данному вопросу недопустимо.

Наконечник кабельный Color Keyed прямой сечение провода 25мм с одним отверстием M10 (25M10-A)

Код товара
3140351

Артикул
25M10-A

Производитель
ABB

Страна
Венгрия

Наименование
Наконечник каб. Color-Keyed, прямой, с одним отверстием, медь луженая, белый, 25мм2, ?6 мм, 25M10-A, 50 шт.

Упаковки
50 шт

Сертификат
ПИСЬМО ABB-03-07-2017

Тип изделия Наконечник кабельный

Способ монтажа Опрессовка

Материал изделия Медь

Диапазон сечений 25

Диаметр отверстия, мм 10

Покрытие Луженое

Сечение жилы, мм2 25

Все характеристики

Характеристики

Код товара
3140351

Артикул
25M10-A

Производитель
ABB

Страна
Венгрия

Наименование
Наконечник каб. Color-Keyed, прямой, с одним отверстием, медь луженая, белый, 25мм2, ?6 мм, 25M10-A, 50 шт.

Упаковки
50 шт

Сертификат
ПИСЬМО ABB-03-07-2017

Тип изделия Наконечник кабельный

Способ монтажа Опрессовка

Материал изделия Медь

Диапазон сечений 25

Диаметр отверстия, мм 10

Покрытие Луженое

Сечение жилы, мм2 25

Все характеристики

Всегда поможем:
Центр поддержки
и продаж

Скидки до 10% +
баллы до 10%

Доставка по городу
от 150 р.

Получение в 150
пунктах выдачи

Цвет провода имеет значение в электронике?

Цвет провода имеет значение!

Не для текущей работы через провод, но для устранения неполадок, безопасности и других, которые могут столкнуться с любым проектом. При напряжениях на уровне линии электропередачи национальные регулирующие органы предписали «горячей» линии определенные цвета, такие как красный для питания (и оранжевый, черный или коричневый для многофазного питания) и зеленый или зеленый / желтый в полоску в качестве заземленного проводника.

В большинстве низковольтных систем постоянного тока, с которыми я сталкивался, красный — положительный, а черный — отрицательный. Он настолько укоренился в наших разработках, что люди примут это на новой системе, и изделия для дома могут только сказать «подключите красный провод здесь».

Когда вы создаете макет нового дизайна, электрически не имеет значения, какие цвета вы выбрали, но я редко делаю умеренно сложную сборку без хотя бы одной ошибки. Устранить неполадки в вашем дизайне намного проще, если вы согласны с тем, какие цвета вы использовали для какой части схемы. Выбор цвета может быть несколько произвольным, но для системы постоянного тока оставьте красный для положительного, черный для заземления.

В других системах более высокой мощности, или RF, цвет провода или цветовая полоса могут быть производственным кодом, который говорит вам, каков внутренний состав провода. Он может указывать тип изоляции (огнестойкость, номинальное напряжение) или тип проводника (алюминий, медь, стальной сердечник) или другие детали. Я работал над проектированием низковольтного мониторинга для мощных систем. Меня учили, что красный ток течет только в красных проводах. Позвольте мне заверить вас, что я видел, как красный ток счастливо течет по черным проводам, пока расплавленная медь не взорвется, покрывая комнату. Я тогда держал красный ток в красных проводах.

Всегда предполагайте, что цвета проводов что-то значат, если вы работаете на существующем устройстве, даже если все это означает, что этот синий провод — это другая цепь, чем этот фиолетовый провод. Я был сломленным студентом и проводил электронные прототипы с одним рулоном красной проволочной сетки, который у меня был. В конце концов они сработали, но я вовремя заплатил за устранение неисправностей. В моей профессиональной работе использовались цвета проводов национальных электротехнических норм и кодов большого размера, но в сигналах низкого напряжения использовалась другая цветовая комбинация, но физически отличались провода, что также помогло их разделить. А в производстве каждый продукт был точно таким же, чтобы упростить работу ремонтного отдела.

Таким образом, для ваших проектов положительный и отрицательный провода должны иметь свой собственный цвет, тем более что именно здесь вам часто приходится подключаться к внешнему источнику питания, и тогда сигнал (сигналы) может иметь третий (или более) цвет. Если у вас есть небольшой набор катушек для подключения проводов, вы можете разработать свой собственный код, соответствующий вашим проектам; например, синий для входов, желтый для цифровых сигналов, фиолетовый для аналоговых и зеленый для выходной стороны. Это поможет вам долгие годы в устранении неполадок. Помните, что цвет для вашей пользы, и подгоните ваши правила под ваши дизайны. Если вы сохраняете проект, вы можете также написать код.

новых автомобилей

Новые автомобили

Последние данные об автомобиле, которые мы недавно добавили:

Toyota Venza — Hybrid Push-to-Start (2021)

Добавлено 1 день назад

15 проводов29 фото

Mitsubishi Mirage — Standard-Key (2020)

Добавлено 2 недели назад

9 проводов4 фотографии

Mazda CX-30 — Push-to-Start (2020-2021)

Добавлено 2 недели назад

14 проводов 15 фото 5 направляющих

Dodge Durango — Push-to-Start (2021)

Добавлено 1 месяц назад

33 провода8 фото3 направляющих

Nissan Rogue — Push-to-Start (2021)

Добавлено 1 месяц назад

11 проводов11 фотографий3 направляющих

Kia ​​K5 — Push-to-Start (2021)

Обновлено 1 месяц назад

13 проводов27 фото3 направляющих

Hyundai Santa Fe — Standard-Key (2021)

Добавлено 1 месяц назад

13 проводов18 фото4 направляющих

Acura CL — Standard-Key (2001-2003)

Обновлено 1 месяц назад

41 провод1 фотография3 направляющие

Ford E-450 — Standard-Key (2021)

Добавлено 1 месяц назад

14 проводов4 фотографии3 направляющих

Ford E-350 — Standard-Key (2021)

Добавлено 1 месяц назад

14 проводов4 фотографии3 направляющих

Alfa Romeo 164 (1988-1997)

Обновлено 1 месяц назад

9 проводов1 фото

Hyundai Santa Fe — Push-to-Start (2021)

Добавлено 2 месяца назад

13 проводов21 фотография3 направляющих

Ford F-150 — Push-to-Start (2021)

Добавлено 2 месяца назад

15 проводов8 фотографий3 направляющих

Ford F-150 — Standard-Key (2021)

Добавлено 2 месяца назад

18 проводов9 фото3 направляющих

Toyota 4Runner — Standard-Key (2020-2021)

Добавлено 2 месяца назад

11 проводов3 фотографии2 направляющих

Kia ​​Sorento — Standard-Key (2021)

Добавлено 2 месяца назад

10 проводов14 фото 4 направляющих

Lexus GX 460 — Push-to-Start (2020-2021)

Добавлено 2 месяца назад

7 проводов6 фотографий3 направляющих

Kia ​​Rio — Push-to-Start (2021), Rio 5 — Push-to-Start (2021)

Добавлено 2 месяца назад

17 проводов13 фото3 направляющих

Kia ​​Rio — Standard-Key (2021), Rio 5 — Standard-Key (2021)

Добавлено 2 месяца назад

27 проводов21 фото3 направляющих

Infiniti FX45 — Push-to-Start (2009)

Добавлено 2 месяца назад

36 проводов 24 фотографии 3 направляющих

Kia ​​Sorento — Push-to-Start (2021)

Добавлено 2 месяца назад

21 провод24 фотографии2 направляющих

Hyundai Sonata — Standard-Key (2017)

Добавлено 3 месяца назад

20 проводов14 фото3 направляющих

Nissan Maxima — Standard-Key (2004)

Добавлено 3 месяца назад

33 провода15 фото2 направляющих

Genesis G80 — Push-to-Start (2017)

Обновлено 4 месяца назад

13 проводов22 фотографии 3 направляющих

Jeep Compass — Push-to-Start (2019)

Добавлено 4 месяца назад

9 проводов7 фотографий3 направляющих

Lexus NX 300 — Push-to-Start (2020-2021)

Добавлено 4 месяца назад

9 проводов4 фотографии6 направляющих

Toyota Avalon — Hybrid Push-to-Start (2019)

Добавлено 4 месяца назад

13 проводов 10 фото 3 направляющих

Hyundai Elantra — Push-to-Start (2021)

Добавлено 4 месяца назад

14 проводов19 фото3 направляющих

Hyundai Elantra — Standard-Key (2021)

Обновлено 2 месяца назад

15 проводов18 фото3 направляющих

Hyundai Sonata — Hybrid Push-to-Start (2020-2021)

Добавлено 5 месяцев назад

14 проводов29 фото3 направляющих

GMC Sierra 2500 — Standard-Key (2020-2021)

Добавлено 5 месяцев назад

15 проводов7 фотографий6 направляющих

GMC Canyon — Standard-Key (2021)

Добавлено 5 месяцев назад

20 проводов9 фотографий4 направляющих

Chevrolet Silverado 2500 — Standard-Key (2020-2021)

Добавлено 5 месяцев назад

15 проводов7 фото6 направляющих

Mitsubishi Eclipse Spyder — Standard-Key (2009-2012)

Добавлено 5 месяцев назад

20 проводов16 фото

Mitsubishi Eclipse Spyder — Standard-Key (2006-2008)

Добавлено 5 месяцев назад

22 провода16 фото

Chevrolet Colorado — Standard-Key (2021)

Добавлено 5 месяцев назад

20 проводов9 фото4 направляющих

Ford Explorer — Interceptor со стандартным ключом (2020)

Добавлено 5 месяцев назад

8 проводов8 фотографий3 направляющих

Ford Escape — Push-to-Start (2017-2019)

Добавлено 6 месяцев назад

6 проводов2 фотографии3 направляющих

Ford Focus — Push-to-Start (2016-2018)

Добавлено 6 месяцев назад

6 проводов2 фотографии3 направляющих

Porsche Cayenne — Smart-Key (2019-2020)

Добавлено 6 месяцев назад

10 проводов19 фото2 направляющих

Chrysler 300 — Standard-Key (2005-2007)

Обновлено 6 месяцев назад

33 провода1 фотографии11 направляющих

Lexus LS 500 — Push-to-Start (2018)

Добавлено 6 месяцев назад

9 проводов1 фото3 направляющих

Subaru Outback — Push-to-Start (2020)

Добавлено 7 месяцев назад

6 проводов12 фото3 направляющих

Volkswagen Passat CC — Key-Port (2011-2016)

Обновлено 4 месяца назад

12 проводов 5 фото 7 направляющих

Volkswagen Passat CC — Key-Port (2008-2010)

Добавлено 8 месяцев назад

11 проводов 10 фото 2 направляющих

Ford F-150 — Std-Key-without-Keyless (2020)

Добавлено 8 месяцев назад

28 проводов10 фото3 направляющих

Toyota Rav4 — Hybrid H-Key (2019-2021)

Обновлено 1 месяц назад

12 проводов2 фотографии2 направляющих

Toyota Highlander — Hybrid Push-to-Start (2020-2021)

Добавлено 9 месяцев назад

9 проводов7 фото6 направляющих

Kia ​​Forte 5 — Standard-Key (2020)

Добавлено 9 месяцев назад

20 проводов19 фото3 направляющих

Buick Regal — Push-to-Start (2018-2019)

Добавлено 9 месяцев назад

10 проводов18 фото3 направляющих

подписок

Подробная информация о плане подписки

Жетоны транспортных средств

Жетон транспортного средства тратится на разблокировку проводки и фотографий для одного транспортного средства. После того, как токен транспортного средства будет потрачен на разблокировку транспортного средства, его информация будет доступна в течение 48 часов, что дает достаточно времени для доступа и / или распечатки информации в течение всего времени установки удаленного стартера / системы сигнализации. После того, как все жетоны транспортных средств будут израсходованы, срок действия подписки истечет, и ее больше нельзя будет использовать.

Обычная цена

Это обычная цена для каждого плана. Все цены указаны в канадских долларах (CAD) и не включают рекламных скидок или местных налогов.

Цена обновления

Каждый план можно продлить в течение 12 месяцев с даты покупки, независимо от того, когда истекает срок действия плана. Промокод будет автоматически отправлен на адрес электронной почты, указанный в настройках аккаунта. Этот промокод необходимо использовать при повторной покупке плана подписки, чтобы воспользоваться скидкой. Продление не подлежит передаче и ограничивается планом подписки, который был первоначально приобретен, и учетной записью, в которой была сделана покупка.

Информация по подключению

Этот план включает информацию о проводке дистанционного пускателя и системы аварийной сигнализации. Информация о проводке включает название, функцию, цвет, расположение и описание каждого перечисленного провода.

Фотографии

Этот план включает полноцветные фотографии всех соответствующих компонентов транспортного средства, необходимых для установки дистанционного стартера и системы сигнализации.

Обсуждения на форуме

Эта функция включает доступ к доске обсуждений (форуму) для каждого автомобиля, где вы можете легко подключиться и напрямую общаться с другими опытными профессиональными техниками и представителями производителя.

Отзывы сообщества

Эта функция включает в себя служебные программы для подписавшихся участников, позволяющие вносить новую информацию и оставлять отзывы о существующей информации. Участие сообщества гарантирует, что доступная информация всегда точна и актуальна. WireColor.com время от времени награждает лучших участников специальными акциями и предложениями, которые иначе недоступны.

Tracer Wire Color Code Справочник

Загрузите нашу новую инфографику с путеводителем по цветам трассирующих проводов!

От нержавеющей стали до стали, плакированной медью, трассирующая проволока находит широкое применение в муниципальном строительстве, газопроводах, нефтяных месторождениях, водопроводных системах, системах водного орошения и канализационных сетях.Электрик может быстро определить предполагаемое использование, просто посмотрев на цвет оболочки провода. Для каждой утилиты требуется изоляция определенного цвета. Например, желтый индикаторный провод используется в подземных газопроводах.

Вот краткое руководство по цветовым кодам для дистрибьюторов, инженеров и других профессионалов, заинтересованных в применении провода в зависимости от цвета его оболочки.

1) Желтый индикаторный провод

Желтая изоляция указывает на то, что провод используется для линий природного газа.

2) Зеленый индикаторный провод

Зеленая изоляция указывает на то, что она будет использоваться для канализационных линий.

3) Синий трассирующий провод

Синий означает, что он будет использоваться для питьевой воды.

4) Красный трассирующий провод

Красный означает, что провод используется для скрытого электрического провода.

5) Пурпурный трассирующий провод

Фиолетовый означает, что провод будет использоваться для линий оборотной воды, ирригации или навозной жижи.

6) Оранжевый трассирующий провод

Orange используется для оптоволоконных или телекоммуникационных приложений.

7) Черный трассирующий провод

Черный используется для проволоки для удержания домашних животных или других цветов, перечисленных выше (в соответствии с рекомендациями инженера).

Есть и другие цвета, но в приведенном выше списке указаны наиболее частые запросы клиентов. Хотя мы обычно поддерживаем запасы желтого, синего и зеленого цветов, наши экструзионные операции могут быстро удовлетворить запросы на нестандартные цвета.

Ознакомьтесь с нашей страницей продукции для трассирующего провода t o узнайте больше о наших нестандартных цветов, размеров и наличия на складе.

Список выбора запчастей NASA (NPSL)

Список выбора запчастей NASA (NPSL) — обозначения цветового кода MIL-STD-681 для
Проволока

MIL-STD-681

Обозначения цветового кода для провода

(См. Примечание по применению
5 раздела MIL-W-22759)

Обозначение

Базовый цвет

1-я полоса

2-я полоса

Обозначение

Базовый цвет

1-я полоса

2-я полоса

0

Чернить

912

белый

коричневый

красный

1

коричневый

913

белый

коричневый

апельсин

2

красный

914

белый

коричневый

Желтый

3

апельсин

915

белый

коричневый

Зеленый

4

Желтый

916

белый

коричневый

Клей

5

Зеленый

917

белый

коричневый

фиолетовый

6

Синий

918

белый

коричневый

серый

7

фиолетовый

8

серый

923

белый

красный

апельсин

9

белый

924

белый

красный

Желтый

925

белый

красный

Зеленый

90

белый

Чернить

926

белый

красный

Синий

91

белый

коричневый

927

белый

красный

фиолетовый

92

белый

красный

928

белый

красный

серый

93

белый

апельсин

94

белый

Желтый

934

белый

апельсин

Желтый

95

белый

Зеленый

935

белый

апельсин

Зеленый

96

белый

Синий

936

белый

апельсин

Синий

97

белый

фиолетовый

937

белый

апельсин

фиолетовый

98

белый

серый

938

белый

апельсин

серый

901

белый

Чернить

коричневый

945

белый

Желтый

Зеленый

902

белый

Чернить

красный

946

белый

Желтый

Синий

903

белый

Чернить

апельсин

947

белый

Желтый

фиолетовый

904

белый

Чернить

Желтый

948

белый

Желтый

серый

905

белый

Чернить

Зеленый

906

белый

Чернить

Синий

956

белый

Зеленый

Синий

907

белый

Чернить

фиолетовый

957

белый

Зеленый

фиолетовый

908

белый

Чернить

серый

958

белый

Зеленый

серый

967

белый

Синий

фиолетовый

968

белый

Синий

серый

978

белый

фиолетовый

серый

Цвета Электропроводов Дома | Легенда о цвете электрического провода

К счастью, вы не Том Круз в середине фильма «Миссия невыполнима», пытающийся обезвредить ядерную бомбу и отчаянно пытающийся определить, какой цвет провода разрезать.

Но, хотя буквально спасение мира может быть не вашим делом, вы, как домовладелец, вероятно, задаетесь вопросом, что означают электрические провода разного цвета в вашем доме. Это руководство поможет вам понять эти электрические цвета и узнать, как безопасно взаимодействовать с проводами, когда вы их встречаетесь.

Прежде чем мы перейдем к значению цветовой кодировки, у нас есть важное сообщение от , менеджера отделения нашего офиса в Атланте, по поводу окраски проводов.

«Цвета проводов соответствуют требованиям электриков, которые их используют.»- Дэвид Смит, менеджер L&M Electric Branch

Точка зрения Дэвида заключается в том, что, хотя окраска имеет значение, цвета не всегда используются правильно или единообразно (, хотя они надежны при покупке массовых товаров для дома, таких как ) потолочные вентиляторы ). Читая наше следующее руководство по электрооборудованию, помните об этом. И, как мы это делаем в полевых условиях, проверяйте ваши провода, чтобы убедиться, что цвет соответствует ожидаемому.

Значение цветов электрических проводов

An Для электриков простой способ определить цель происходящего за пределами того, что может видеть человеческий глаз, — это использовать проводку с цветовой кодировкой.В жилых помещениях мы используем цвета для электропроводности: ЧЕРНЫЙ , КРАСНЫЙ и СИНИЙ (синий не так распространен в жилых помещениях, но часто встречается в потолочных вентиляторах ). Эти проводящие энергию черный, красный и синий «горячие» провода можно найти по всему дому с проводкой.

Чтобы вернуть электричество к на электрическую панель , бытовые электрики используют провод БЕЛЫЙ , также известный как нейтральный провод. Будь то лампочка или другое электрическое устройство, все электричество возвращается к панели через этот провод.Возвращаясь к панели, белый цвет соединяется с нейтральной полосой, где черный провод соединяется с выключателем.

И последний цвет, который обычно встречается в домах, — это ЗЕЛЕНЫЙ провод заземления , также известный как предохранительный провод, контролирует электричество (, если он выйдет из-под контроля, ). Когда дело доходит до заземления, эта функция электрической системы дома является высшим приоритетом национальной электрической кодовой книги. Когда вся проводка заземлена надлежащим образом, автоматические выключатели сработают, когда это необходимо, и вы и ваша семья останетесь в безопасности в других опасных ситуациях.

Помимо этой окраски, единственный другой тип проводки, с которым вы иногда можете столкнуться, — это проводка из чистой меди без цветного покрытия. Этот тип неизолированной медной проводки встречается во всех электрических коробках. Если в доме используется алюминиевый провод, в качестве заземляющего провода будет использоваться оголенный алюминиевый провод без пластикового покрытия. Обычно это встречается в некоторых приложениях с напряжением 220 В и в служебном проводе, который проходит между внешним счетчиком и главной панелью. Хорошие заземляющие провода не держат электричество ( сбрасывают его в землю, ), как задумано.

Исправление неправильной окраски проводов с помощью ленты для фазирования

Как мы уже упоминали в начале статьи, цвет полезен только в том случае, если он используется правильно. Ошибки случаются даже с лучшими электриками, но часто они являются результатом того, что кто-то не обращает внимания или отвлекается на работе (, который, к счастью, чаще встречается в розетках, чем в электрических панелях ). Точность подбора цветов также является хорошей причиной, по которой мы подталкиваем людей с дальтонизмом к выбору другой профессии.

С помощью различных инструментов тестирования мы можем убедиться, что цвет соответствует тому, как на самом деле провод используется для электричества. А при обнаружении ошибки можно использовать электрическую фазировочную ленту для обновления окраски провода в ситуациях, когда замена провода нецелесообразна или невозможна. Вы знакомы с самым распространенным цветом изоленты — черным. Но электрическая фазирующая лента встречается и в других цветах радуги. При необходимости мы обновляем эти цветные провода при обслуживании службы нашим клиентам по ремонту электрооборудования .

Завершение разговора о цветах электропроводки

При работе с жилыми домами черный, красный и синий — это «горячие» провода, белый — нейтральный, возвращающий питание на панель, а зеленый — провод заземления, передающий электричество в Земля, когда для нее нет другого безопасного места.

Цвет не всегда отражает реальное электрическое движение, поэтому обязательно проверьте их перед ремонтом или установкой электрооборудования. А еще лучше, L&M Electricians доступны по всей на юго-востоке США ( около метро Атланта , Нэшвилл , Хантсвилл, Бирмингем,

3737 Грин Columbia ), поэтому позвоните нам по телефону 1-877-563-5328, чтобы получить бесплатную консультацию по устранению неполадок.

Цветовое кодирование с помощью Munsell… Это действительно спасет жизнь

Цвет использовался в качестве системы кодирования еще в то время, когда Манселл впервые разработал свою теорию цвета и систему цветовой нотации. На рубеже веков железная дорога использовала цветные огни для обозначения различных железнодорожных условий, многие из цветов все еще используются для светофоров — красный, желтый и зеленый. Во время ранней работы Манселла по разработке фотометра (около 1902 г. ) железнодорожные и военно-морские верфи стремились применить изобретение Манселла для проверки цвета стекла, используемого в световых сигналах.Руководители подозревали, что некоторые из рабочих были дальтониками. В первые дни промышленной революции безопасность рабочих практически отсутствовала, так что это был настоящий прорыв!

Со временем, когда были разработаны более сложные тесты цветового зрения, стало проще использовать цвет в качестве системы кодирования для военных и государственных стандартов и спецификаций. Фактически, одна из главных причин, по которой сын А.Х. Манселла, A.E.O. Манселл перевел компанию в Балтимор, штат Мэриленд, после смерти своего отца в 1918 году, и был близок к правительству (Национальный институт стандартов) и академическим кругам (Университет Джона Хопкинса).

Цветовые коды

касаются проблем производительности и безопасности

Спустя годы после переезда компания Munsell Color Company работала с Ассоциацией электротехнической промышленности (EIA) над разработкой стандартов цвета, соответствующих их спецификации, EIA RS 359-A и EIA-TIA598-A, систем цветового кодирования для электрических проводов и кабелей, телекоммуникационная и волоконно-оптическая промышленность. В индустрии проводов и кабелей цвет используется для обозначения провода и кабеля, которые подходят для определенной цели. Цвет не только указывает на использование данного провода или кабеля, но и помогает обеспечить безопасность электромонтера: черный — горячий, белый — нейтральный, а зеленый — заземляющий.Конечно, цвета не обязательно универсальны, поэтому цвет, используемый в спецификации США, может не применяться в других странах мира. В телекоммуникационной отрасли цвет обозначает тип и класс волокна, заключенного в цветную внешнюю оболочку.

Контроль качества цветовых кодов проводов и кабелей

Таблицы цветовой кодировки

Munsell помогают производителям проводов и кабелей обеспечивать единообразие цвета от партии к партии. Учитывая вариабельность производственных процессов, требовался визуальный стандарт цвета, чтобы гарантировать, что основные цветовые коды были изготовлены с разумным визуальным допуском по цвету для точного цвета.Вот почему каждый стандарт цветового кодирования включает в себя «наилучшее соответствие» или цвет центроида и допустимые визуальные отклонения от цвета центроида. Каждое изменение стандарта цвета было тщательно измерено с помощью спектрофотометра, чтобы гарантировать точное и последовательное воспроизведение изменений. Поэтому, независимо от того, производите ли вы цвет или указываете цвет, стандарты цвета проводов и кабелей Munsell помогут вам сделать это точно.

Список литературы

Цветной дневник А.Х. Манселла, 1908-1918, том A, часть 6 (стр.115-117) и Том A Часть 7 (стр. 123, 131-134). Любезно предоставлено Рочестерским технологическим институтом, лабораторией науки о цвете Манселла.

Автор: Альберт Манселл.

Цветовая кодировка кабеля Ссылка

Это стандартная цветовая маркировка телефонных кабелей, содержащих до 26 пар.
Для кабелей, содержащих более 26 пар, цветовой код Binder охватывает несколько жгутов по 25 штук.
пары с цветной связующей нитью. Для кабелей, содержащих более 600 пар, Super
Unit Binder Цветовой код используется для разделения нескольких связок Binder.

Изоляционная лента с маркировкой, цветовой код

Примечание: Некоторые поставщики кабелей используют только один цвет.
для провода Tip и пометьте кольцевой провод двумя цветами. Например, для пары 1 там
будет сплошным белым проводом наконечника и проводом белого / синего кольца, скрученными вместе
как обычно. При раскручивании будет пять идентичных проводов Tip одного цвета, и это может вызвать путаницу.
С такими кабелями нужно обращаться иначе, чем с кабелями с полностью промаркированными проводами.

Изоляция, однотонная, код

Для некоторых типов телефонной проводки используется сплошная маркировка изоляции, а не
полосатые цветовые коды.Сплошная цветная проводка обычно используется для перемычки, распределения
каркасный провод и станционный провод.

Для кабелей подстанций в оболочке (пары обычно не скручены), содержащих от четырех до восьми
проводников используется следующая таблица. Сюда входят также «плоские» кабели.
под названием «Satin Flex», вне зависимости от цвета внешнего изолятора. Если только провод
имеет четыре или шесть проводников, он всегда использует первые четыре или шесть цветов.

Пара Провод Наконечник / кольцо Маркировка цвета проводов
1 1 Наконечник Зеленый
2 Кольцо Красный
2 3 Наконечник Черный
4 Кольцо Желтый
3 5 Наконечник Синий
6 Кольцо Оранжевый
4 7 Наконечник Коричневый
8 Кольцо Белый

Для кабелей, содержащих более 8 жил, сплошных цветов
пары должны быть скручены вместе и используется верхняя таблица цветов.

Папка Цветовой код

Для кабелей, содержащих более 25 пар, стандартная последовательность цветов повторяется и
каждая группа из 25 пар завернута в папку, окрашенную в соответствии с таблицей.
ниже. Для кабелей длиной 100 пар или меньше белая перемычка не обязательна.

Номер группы Количество пар группы Папка, цвет длинная / короткая Цветная маркировка на переплете
1 1-25 Белый Синий
2 26-50 Белый Оранжевый
3 51-75 Белый Зеленый
4 76-100 Белый Коричневый
5 101-125 Белый Сланец
6 126-150 Красный Синий
7 151-175 Красный Оранжевый
8 176-200 Красный Зеленый
9 201-225 Красный Коричневый
10 226-250 Красный Сланцевый
11 251-275 Черный Синий
12 276-300 Черный Оранжевый
13 301-325 Черный Зеленый
14 326-350 Черный Коричневый
15 351-375 Черный Сланец
16 376-400 Желтый Синий
17 401-425 Желтый Оранжевый
18 426-450 Желтый Зеленый
19 451-475 Желтый Коричневый
20 476-500 Желтый Сланец
21 501-525 фиолетовый синий
22 526-550 фиолетовый оранжевый
23 551-575 Фиолетовый Зеленый
24 576-600 фиолетовый коричневый

Цвета для переплета супер-единиц

Для производственных целей желательно объединить четыре группы по 25 пар в «супер-блоки», когда кабели имеют 900 пар или более.

Номер пары Номер группы Цвет переплета
1-600 1-24 Белый
601–1200 * 25–48 Красный
1,201–1800 * 49–72 Черный
1,801–2400 * 73-96 Желтый
2,401-3,000 * 97-120 фиолетовый
3,001–3600 * 121–144 Синий
3,601-4,200 * 145-168 Оранжевый

* На основе цветовой кодировки связующего с полным счетом, используемой в конструкциях медных кабелей RDUP, состоящих из 1 200 или более пар.

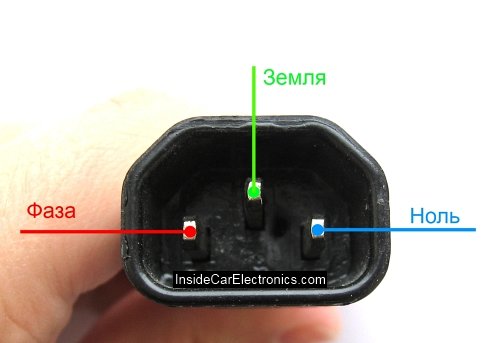

Как обозначается ноль и фаза в электричестве

В процессе самостоятельной установки и подключения электрооборудования (этом могут быть различные светильники, вентиляция, электроплитка и т.п.) можно заметить, что коммутационные клеммы обозначены буквами L, N, PE. Особое значение здесь имеет маркировка L и N. Кроме обозначения проводов в электрике по буквам, их помещают в изоляцию различного цвета.

Это значительно упрощает процедуру определения, где находится фаза, земля или нулевой провод. Чтобы устанавливаемый прибор смог работать в нормальном режиме, каждый из этих проводов должен быть подключен на соответствующую клемму.

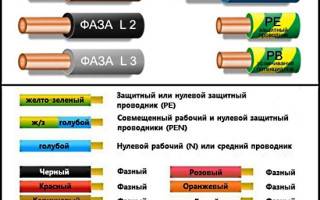

Обозначение проводов в электрике по буквам

Электрические коммуникации в бытовой и промышленной сфере организовываются посредством изолированных кабелей, внутри которых находятся проводящие жилы. Они отличаются друг от друга цветом изоляции и маркировкой. Обозначение l и n в электрике дает возможность на порядок ускорить реализацию монтажных и ремонтных мероприятий.

Нанесение данной маркировки регулирует специальный ГОСТ Р 50462: это относится к тем электроустановкам, где используется напряжение до 1000 В.

Как правило, они комплектуются глухозаземленной нейтралью. Зачастую электрическое оборудование данного типа имеют жилые, административные и хозяйственные объекты. Во время монтажа электрических сетей в зданиях этого типа необходимо хорошо разбираться в цветовых и буквенных указаниях.

Обозначение фазы (L)

Сеть переменного тока включает в себя провода, находящиеся под напряжением. Правильное их название – « фазные ». Это слово имеет английские корни, и переводится как «линия» или «активный провод». Фазные жилы несут особенную опасность для здоровья человека и имущества. Для безопасной эксплуатации их покрывают надежной изоляцией.

Использование оголенных проводов под напряжением чревато следующими последствиями:

  1. 1. Поражение током людей. Это могут быть ожоги, травмы и даже смерть.
  2. 2. Возникновение пожаров.
  3. 3. Порча оборудования.

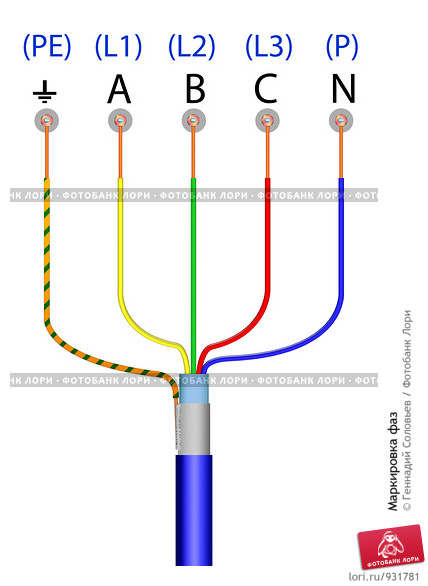

При обозначении проводов в электрике фазные жилы маркируются буквой «L». Это сокращение английского термина « Line », или « линия » (другое название фазных проводов).

Есть и другие версии происхождения этой маркировки. Некоторые специалисты считают, что прообразом стали слова «Lead» (подводящая жила) и Live (указание на напряжение). Подобная маркировка используется также для указания на зажимы и клеммы, на которые должны коммутироваться линейные провода. К примеру, в трехфазных сетях каждая из линий маркируется еще и соответствующей цифрой (L1, L2 и L3).

Действующие отечественные нормативы, регулирующие обозначение фазы и нуля в электрике (ГОСТ Р 50462-2009), предписывают помещать линейные жилы в коричневую или черную изоляцию. Хотя на практике фазные провода могут быть белыми, розовыми, серыми и т.п. В таком случае все зависит от производителя и изолирующего материала.

Обозначение нуля (N)

Для маркировки нейтральной или нулевой рабочей жилы сети используют букву «N» . Это сокращение термина neutral (в переводе – нейтральный). Так во всем мире принято называть нулевой проводник. У нас в стране в основном используют слово «Ноль».

Скорее всего, за основу здесь взято слово Null. Буква «N» в схеме указывает на контакты или клеммы, предназначенной для коммутации нулевой жилы. Подобное обозначение принято и для однофазных, и для трехфазных схем. В качестве цветового обозначения нулевого провода применяют синюю или бело-синюю (бело-голубую) изоляцию.

Обозначение заземления (PE)

Кроме обозначения фазы и нуля, в электрике также применяется специальное буквенное указание PE (Protective Earthing) для провода заземления. Как правило, они всегда входят в состав кабеля, наряду с нулевыми и фазными жилами. Подобным образом маркируются также контакты и зажимы, предназначенные для коммутации с заземляющим нулевым проводом.

Для удобства монтажа жилы для заземления помещены в желто-зеленую изоляцию. Домашний мастер должен уяснить, что эти цвета всегда указывают только на заземляющие провода. Для обозначения фазы и нуля в электрике желтый и зеленый цвет никогда не используется.

Как показывает практика, при организации электрических сетей в зданиях жилого сектора иногда допускаются нарушения общепринятых нормативов использования цвета изоляции и соответствующей буквенно-цифровой маркировки. В таком случае не всегда достаточно обладать умением расшифровывать обозначения L, N или РЕ.

Чтобы подключение электрооборудования было действительно безопасным, необходимо проверять соответствие маркировки реальному положению вещей. Для этого используют специальные приборы (тестеры) или подручные приспособления. При отсутствии опыта подобных работ для собственной безопасности лучше пригласить опытного электрика с соответствующим допуском.

Обозначение l и n в электрике

Обозначение фазы и нуля в электрике введено для того, чтобы электрические сети были безопасными и удобными в использовании. Для этого используется специальная буквенная маркировка (l и n) и изоляция соответствующего цвета. Также могут встречаться жилы с маркировкой РЕ желто-зеленого цвета: таким образом обозначены заземляющие провода.

Кроме того, эти же буквенные обозначения применяются на соединительных контактах и клеммах. Все, что потребуется сделать во время установки электроприбора – подвести каждый из проводов на клемму. Для перестраховки каждый из проводов желательно проверить тестером.

На фото ниже хороший пример как обозначаются L и N в электрике на оборудовании. В частности на фото промаркированы клеммы УЗМ (устройства защиты многофункциональное) для правильного подключения проводов.

Для того чтобы самостоятельно выполнить установку и подключение различных видов электрооборудования: светильников, розеток, автоматов, электроплит, бойлеров и других, нужно понимать обозначение фазы и нуля для коммутации: L (фаза), N (ноль), PE (заземление). Государственными стандартами и нормами электрической безопасности установлены правила обозначения, что упрощает определение функционального назначения жил при монтаже, чтобы подключаемое устройство смогло правильно функционировать.

Обозначение фазы и ноля

Для безопасной организации электроснабжения в жилищном и промышленном секторах соединение электросхем выполняется изолированными кабелями с внутренними жилами, различающимися между собой буквенной и цветовой маркировкой изоляционного покрытия. Маркировка L в электрике помогает монтажникам быстрее и без ошибок выполнить ремонтно-сборочные операции. Электроустановки напряжением до 1000 В относятся к бытовой сфере эксплуатации, правила обозначения электропроводов регламентируются ГОСТ Р 50462/2009. Перед проведением любых работ на электрооборудовании надо знать, как обозначается фаза и ноль на схеме.

Обозначение фазы (L) определяет жилу переменной сети под напряжением. Английское слово «фаза» — переводится как «активный провод». Фазные линии обладают повышенной опасностью для людей и домашнего имущества, поэтому, чтобы обеспечить безопасную эксплуатацию электрооборудования, их закрывают изоляцией разного цвета. Обозначаться провода должны для правильного коммутирования с требуемыми зажимами/клеммами. В случае подключения трехфазных сетей предусмотрена цифровая маркировка L1/ L2/ L3.

N обозначение получено от сокращения английского слова «neutral» — нейтральный. Именно так в мире маркируют ноль-провод. Хотя многие мастера считают, что буквенное обозначение его взято от английского «Null» — нуль.

Цветовое и буквенное обозначение

Перед началом монтажных работ электрик должен уточнить обозначения L и N в электрических схемах и обязательно их придерживаться. Государственными нормами в электротехнике установлены обозначения фаза/ноль по ГОСТу Р 50462/2009, обязывающему производителей помещать L-жилы в изоляцию, окрашенную в коричневый или черный цвет, PE-жилы в желто-зеленый. Для N-провода применяют стандартный цвет — сине-голубой либо синее основание с белой полоской.

Электрическая маркировка наносится независимо от числа жил в пучке. PE- и L-жила могут также отличаться толщиной, первая тоньше, особенно в кабелях, используемых для питания переносного электрооборудования. Специалисты рекомендуют применять одинаковый цвет жил, когда нужно выполнить ответвление одной фазы от 3-фазной. Производители могут применять разнообразную цветную маркировку жил для фазной коммутации по схеме, при этом существует запрет на смежные цвета синему, зеленому и желтому.

Обозначение фазы и нуля на английском было принято стандартами ЕС и присутствует на всех европейских электроприборах. В 2004 году были внесены изменения в цветовую идентификации проводников как часть поправки стандартов ЕС No 2: 2004 к BS 7671: 2001. В однофазных установках используются традиционные цвета красного и черного для фазы, а нейтральные проводники заменяются цветами коричневого и синего (Правило 514-03-01). Защитные проводники остаются зелеными и желтыми.

Важно! Все устройства после 31 марта 2004 года и до 1 апреля 2006 года могут быть установлены в соответствии с Поправкой No 2: 2004 или Поправкой No 1: 2002, другими словами, они могут использовать гармонизированные цвета или старые цвета, но не оба.

Обозначение плюса и минуса

Используемые стандарты будут различаться в зависимости от того, в какой стране выполняется проводка, типа электричества и других факторов. Изучение различных вариантов, которые могут использоваться в данной ситуации, имеет важное значение для безопасности на рабочем месте.

При подключении к источнику постоянного тока обычно используются 2 либо 3 провода. Окраска выглядит следующим образом:

  • Красный — «+» плюс провод;
  • Черный — «-» минус провод;
  • Белый или серый — заземляющий провод.

Обратите внимание! Надежная и разборчивая маркировка должна быть обеспечена на границе раздела, где существуют новые и старые версии цветового кода для фиксированной электропроводки. Предупреждающее уведомление также должно быть заметно на соответствующем распределительном щите, управляющем цепью.

Проверка фазы ноля

Не все производители выполняют требования по маркировке сетей, кроме того, в старых кабелях «советских времен» она вообще отсутствует, что не позволяет предварительно уточнить назначение жил. Для того чтобы в этом случает правильно установить электрооборудование, например, розетку, обозначение уточняют приборным методом и в местах соединения маркируют ручным способом термоусадочной трубкой.

При выполнении работ по проверке фаза/нуль нужно принять меры безопасности, не рекомендуется проводить эти работы персоналу, не обученному правилам безопасной эксплуатации электроустановок, поскольку при несоблюдении их человек может быть смертельно травмирован электротоком, в этом случае лучше пригласить квалифицированного электрика. Мультиметр может проверять напряжение, сопротивление и ток. Это омметр, вольтметр и амперметр в одном приборе.

Подготовка электрического мультиметра к измерениям:

  1. Устанавливают True RMS на значение «AC» или «V» с волнистой линией, выбирают приблизительное напряжение, которое нужно проверить.
  2. Вставляют черный зонд в общий (COM) порт измерителя, а красный — в тестовый порт.
  3. При проведении испытаний убеждаются, что руки не будут соприкасаться с электрической цепью под напряжением или металлическим датчиком. Нужно прикасаться только к пластиковым или изолированным ручкам зонда.

Шаблон тестирования 3-х фазной сети:

  1. Помещают черный зонд в фазу 1, а красный зонд в фазу 2. Считывают и записывают напряжение между фазами 1 и 2.
  2. Затем оставляют черный зонд на фазе 1 и перемещают красный на фазу 3, также фиксируют напряжение между фазами 1 и 3.
  3. Помещают черный зонд на фазу 2, а красный зонд на фазу 3, контролируют напряжение между фазами 2 и 3.
  4. Усредняют все три ветви, сложив общее суммарное напряжение и разделив на три, находят рабочее напряжение.
  5. Убеждаются, что все трехфазные напряжения находятся в пределах 3%.

Дополнительная информация. С помощью мультиметра возможно определить фазу в домашней однофазной сети. Диапазон измерения — выше 220 В. Щуп нужно подключить к гнезду «V», им поочерёдно прикасаются к проводам. Когда на приборе появится 8-15 В — это будет означать, что есть фаза, а ноль на шкале это нулевой провод, поскольку в нем отсутствует нагрузка.

Можно отметить, что в современных сложных схемах электроснабжения невозможно обеспечить надежность и безопасность энергосистемы в целом без применения стандартизации цветового и буквенного обозначения кабелей, которая служит единственным источником для идентификации в распределительных цепях постоянного и переменного тока.

Цвета проводов: заземление, фаза, ноль

Для облегчения выполнения монтирования электропроводки, кабели изготавливаются с разноцветной маркировкой проводов. Монтаж сети освещения и подвод питания на розетки предполагает применение кабеля с тремя проводами.

Использование данной цветовой системы в разы уменьшает время ремонта, подключения розеток и выключателей. Так же данная схема минимизирует требования к квалификации монтажника. Это значит, что почти любой взрослый мужчина в состоянии сам выполнить, к примеру, установку лампы.

В данной статье мы рассмотрим как обозначается заземление, ноль и фаза. А так же другие цветовые маркировки проводов.

Цвет заземления

Цвет провода заземления, «земли» — почти всегда обозначен желто-зеленым цветом. реже встречаются обмотки как полностью желтого цвета, таки и светло-зеленого. На проводе может присутствовать маркировка «РЕ». Так же можно встретить провода зелено-желтого цвета с маркировкой «PEN» и с синей оплеткой на концах провода в местах крепления — это заземление, совмещенное с нейтралью.

В распределительном щитке (РЩ) стоит подключать к шине заземления, к корпусу и металлической дверке щитка. Что касается распределительной коробки, то там подключение идёт к заземлительным проводам от светильников и от контактов заземления розеток. Провод «земли» не надо подключать к УЗО (устройство защитного отключения), в связи с этим УЗО устанавливают в домах и квартирах, так как обычно электропроводка выполняется только двумя проводами

Обозначение заземления на схемах:

Обычное заземление(1) Чистое заземление(2) защитное заземление(3) заземление к корпусу(4) заземление для постоянного тока (5)

Чем отличается заземление

Цвет нуля, нейтрали

Провод «ноля» — должен быть синего цвета. В РЩ надо подключать к нулевой шине, которая обозначается латинской буквой N. К ней же нужно подключить все провода синего цвета. Шина подсоединена к вводу посредством счетчика или же напрямую, без дополнительной установки автомата. В коробке распределения, все провода (за исключением провода с выключателя) синего цвета (нейтрали) соединяются и не участвуют в коммутации. К розеткам провода синего цвета «ноль» подключаются к контакту, который обозначается буквой N, которая маркируется на обратной стороне розеток.

Обозначение провода фазы не столь однозначно. Он может быть, либо коричневым, либо черным, либо красным, или же другими цветами кроме синего, зеленого и желтого. В квартирном РЩ фазовый провод, идущий от потребителя нагрузки, соединяется с нижним контактом автоматического выключателя либо к УЗО. В выключателях осуществляется коммутация фазового провода, во время выключения, контакт замыкается и напряжение подаётся к потребителям. В фазных розетках черный провод нужно подключить к контакту, который маркируется буквой L.

Как найти заземление, нейтраль и фазу при отсутствии обозначения

Если отсутствует цветовая маркировка проводов, то можно воспользоваться индикаторной отверткой для определения фазы, при контакте с ней индикатор отвертки загорится, а на проводах нейтрали и заземления — нет.

Можно воспользоваться мультиметром для поиска заземления и нейтрали. Находим отверткой фазу, закрепляем один контакт мультиметра на ней и «прощупываем» другим контактом провода, если мультиметр показал 220 вольт это — нейтраль, если значения ниже 220, то заземление.

Буквенные и цифровые маркировки проводов

Первой буквой «А» обозначается алюминий как материал сердечника, в случае отсутствия этой буквы сердечник — медный.

Буквами «АА» обозначается многожильный кабель с алюминиевым сердечником и дополнительной оплеткой из него же.

«АС» обозначается в случае дополнительной оплетки из свинца.

Буква «Б» присутствует в случае если кабель влагозащищенный и у него присутствует дополнительная оплетка из двухслойной стали.

«Бн» оплетка кабеля не поддерживает горение.

«В» поливинилхлоридная оболочка.

«Г» не имеет защитной оболочки.

«г»(строчная) голый влагозащищенный.

«К» контрольный кабель, обмотанный проволокой под верхней оболочкой.

«Р» резиновая оболочка.

«НР» негорящая резиновая оболочка.

Цвета проводов за рубежом

Цветовая маркировка проводов в Украине, России, Белорусии, Сингапуре, Казахстане, Китае, Гонконге и в странах европейского союза одинаковая: Провод заземления — Зелено-желтый

Провод нейтрали — голубой

фазы маркируется другими цветами

Обозначение нейтрали имеет черный цвет в ЮАР, Индии, Пакистане, Англии, однако это в случае со старой проводкой.

в настоящее время нейтраль синяя.

В австралии может быть синий и черный.

В США и Канаде обозначается белым. Так же в США можно найти серую маркировку.

Провод заземления везде имеет желтую, зеленую, желто-зеленую окраску, так же в некоторых странах может быть без изоляции.

Другие цвета проводов применяются для фаз и могут быть различными, кроме цветов означающих другие провода.

13 способов как сэкономить электричество

Цвет проводов фаза, ноль, земля

  1. Заземляющий провод
  2. Нулевой проводник (нейтраль)
  3. Цвет фазного провода
  4. Определение проводов
  5. Маркировка

Для того чтобы облегчить монтаж электропроводки, вся кабельно-проводниковая продукция имеет соответствующую разноцветную маркировку. Как правило в домах или квартирах устройство освещения, подключение розеток выполняется с помощью трех проводов. Каждый из них имеет собственное предназначение в домашней электрической сети. Поэтому обозначение цвета проводов земли, фазы и нуля имеет большое значение. За счет этого существенно снижается время монтажа и последующего ремонта. Благодаря цветной маркировке, любой вид подключения не представляет особой сложности.

Заземляющий провод

Для обозначения заземляющего провода в большинстве случаев используется желто-зеленый цвет. Иногда можно встретить проводники с изоляцией только желтого цвета. Еще реже используется светло-зеленый цвет. Обычно такие провода маркируются символами РЕ. Однако, если заземляющий провод совмещен с нейтралью, он обозначается как PEN. Он окрашивается в зелено-желтый цвет, а на концах имеется синяя оплетка.

В распределительном щитке провод заземления подключается к специальной шине, или к корпусу и металлической дверке. В распределительной коробке соединение выполняется с аналогичными проводами, предусмотренными в светильниках и розетках, оборудованных специальными контактами заземления. Заземляющий провод не нужно подключать к устройству защитного отключения ( УЗО ), поэтому такие защитные устройства используются там, где для электропроводки применяется лишь два провода.

Нулевой проводник (нейтраль)

Для нулевого проводника или нейтрали традиционно используется синий цвет. Подключение в распределительном щитке осуществляется через специальную нулевую шину, обозначаемую символом N. К этой шине подключаются все провода, имеющие синий цвет.

Сама шина соединяется с вводом через счетчик электроэнергии. В некоторых случаях соединение может осуществляться напрямую, без каких-либо дополнительных автоматических устройств.

В распределительной коробке все нейтральные провода синего цвета соединяются вместе и не принимают участия в коммутации. Исключение составляет провод, идущий от выключателя. Подключение синих проводов к розеткам выполняется с помощью специального нулевого контакта, обозначаемого буквой N. Данная маркировка проставляется на оборотной стороне каждой розетки.

Цвет фазного провода

Фаза не имеет какого-либо точного обозначения. Довольно часто встречаются черные, коричневые, красные и другие цвета, отличающиеся от зеленого, желтого и синего. В распределительном щитке, установленном в квартире, соединение фазного провода, идущего от потребителя, выполняется с контактом автоматического выключателя, расположенным снизу. На других схемах этот проводник может соединяться с устройством защитного отключения.

В выключателях фаза непосредственно участвует в коммутации. С его помощью происходит замыкание и размыкание контакта – включение и выключение. Таким образом осуществляется подача напряжения к потребителям, а в случае необходимости – прекращение этой подачи. В розетках проводник фазы подключается к контакту с маркировкой L.

Определение проводов

Иногда возникают ситуации, когда требуется определить назначение того или иного провода при отсутствии на нем маркировки. Наиболее простым и распространенным способом является использование индикаторной отвертки. С ее помощью можно точно установить, какой провод будет фазным, а какой – нулевым. В первую очередь нужно отключить подачу электроэнергии на щитке. После этого концы двух проводников зачищаются и разводятся в стороны подальше друг от друга. Затем необходимо включить подачу электричества и определить индикатором назначение каждого провода. Если лампочка загорелась при контакте с жилой – это фаза. Значит другая жила будет нейтралью.

При наличии в электропроводке заземляющего провода, рекомендуется воспользоваться мультиметром. Этот прибор оборудован двумя щупальцами. Вначале устанавливается измерение переменного тока в диапазоне более 220 вольт на соответствующей отметке. Один щупалец фиксируется на конце фазного провода, а вторым определяется заземление или ноль. В случае соприкосновения с нулем, на дисплее прибора отобразится напряжение 220 вольт. При касании заземляющего провода, напряжение будет заметно ниже.

Маркировка

Существует не только цвет проводов фаза, ноль, земля, но и другие виды маркировки, прежде всего буквенные и цифровые обозначения. Первая буква А указывает на материал провода – алюминий. При отсутствии этой буквы материалом сердечника будет медь.

Основная маркировка проводов в электрике:

  • АА – соответствует многожильному алюминиевому кабелю с дополнительной оплеткой из того же материала.
  • АС – дополнительная свинцовая оплетка.
  • Б – наличие защиты от влаги и дополнительной оплетки из двухслойной стали.
  • Бн – негорючая оплетка кабеля.
  • Г – отсутствие защитной оболочки.
  • Р – оболочка из резины.
  • НР – резиновая оболочка из негорючего материала.

Цветовые обозначения фазы L, нуля N и заземления

Любой электрический кабель для удобства монтажа изготавливается с разноцветной изоляцией на жилах. При монтаже стандартной электропроводки обычно используются трехжильные кабели (фаза, ноль, заземление).

Любой электрический кабель для удобства монтажа изготавливается с разноцветной изоляцией на жилах. При монтаже стандартной электропроводки обычно используются трехжильные кабели (фаза, ноль, заземление).

Фаза («L», «Line»)

Основным проводом в кабеле всегда является фаза. Само по себе слово «фаза» означает «провод под напряжением», «активный провод» и «линия». Чаще всего он бывает строго определенных цветов. В распределительном щитке фазовый провод, перед тем как идти к потребителю, подключается через устройство защитного отключения (УЗО, предохранитель), в нем происходит коммутация фазы. Внимание! С голой фазой шутки плохи, по этому, чтобы не спутать фазу с чем-либо еще — запомните: контакты фазы всегда маркируются латинским символом «L», а провод фазы бывает красным, коричневым, белым или черным. Если же вы не уверены в этом или проводка устроена иначе, то приобретите отвертку с простым индикатором фазы. Прикоснувшись его жалом к голому проводнику, всегда можно узнать — фаза это или нет по характерному свечению индикатора. А лучше сразу обратитесь к квалифицированному специалисту.

Ноль («N», «Neutre», «Neutral», «Нейтраль» «Нуль»)

Вторым немаловажным проводом является ноль, известный в народе как «провод без тока», «пассивный провод» и «нейтраль». Он бывает только синим. В квартирных распределительных щитках его нужно подключать к нулевой шине, она помечена символом «N». К розетке провод нуля подключается к контактам, также обозначенным знаком «N».

Заземление («G», «T», «Terre» «Ground», «gnd» и «Земля»)

Изоляция заземляющего провода бывает только желтого цвета с зеленой полоской. В распределительном щитке он подключается к шине заземления, к дверце и корпусу щитка. В розетках заземление подключается к контактам, обозначенным латинским символом «G» или с знаком в виде перевернутой и коротко подчеркнутой буквой «Т». Обычно заземлительные контакты на виду и могут выступать из розеток, становясь доступными детям, что порой вызывает у многих родителей шок, тем не менее эти контакты не опасны, хотя совать пальцы туда все же не рекомендуется.

Внимание! При работе с электрическими сетями под напряжением всегда велика вероятность поражения человека электрическим током или пожара. Если даже установлено УЗО, настоятельно рекомендуется соблюдать все меры предосторожности! Известно, что специальная конструкция такого выключателя сверяет синхронность работы фазы и нуля, и в случае, если УЗО обнаружит утечку тока фазы без возвращения каких-то его процентов по нулю, то немедленно разорвет контакт, что спасет человеку жизнь; однако если прикоснуться не только к фазе, но еще и к нулю — то УЗО не спасет. Прикосновение к обоим проводам смертельно опасно.

цветовая маркировка проводов от А до Я

Мировые производители бытовой техники при сборке своего оборудования используют цветовую маркировку монтажных проводов. Она представляет собой обозначение в электрике L и N. Благодаря строго определенному окрасу, мастер может быстро определить, какой из проводов является фазным, нулевым или заземляющим. Это важно при подключении или отключении оборудования от электропитания.

Виды проводов

При подключении электрооборудования, монтаже разнообразных систем не обойтись без специальных проводников. Их изготавливают из алюминия или меди. Эти материалы отлично проводят электрический ток.

Важно! Алюминиевые провода необходимо соединять только с алюминиевыми. Они химически активны. Если их соединить с медью, то цепь передачи тока быстро разрушится. соединяют обычно с помощью гаек и болтов. Медные – посредством клеммы. Стоит учесть, что последний вид проводников имеет существенный недостаток – быстро окисляется под воздействием воздуха.

Совет на случай, если в месте появления окисления ток перестанет проходить: чтобы восстановить подачу электроэнергии, провод необходимо изолировать от внешнего воздействия с помощью изоленты.

Классификация проводов

Проводник представляет собой одну неизолированную или одну и более изолированных жил. Второй тип проводников покрыт специальной неметаллической оболочкой. Это может быть обмотка изолирующей лентой или оплеткой из волокнистого сырья. Неизолированные провода не имеют никаких защитных покрытий. Их применяют в сооружении линии электропередач.

Исходя из вышеописанного, делаем вывод, что провода бывают:

  • защищенными;
  • незащищенными;
  • силовыми;
  • монтажными.

Они должны использоваться строго по назначению. Малейшее отклонение от требований эксплуатации ведет к поломке сети электропитания. В результате замыкания случаются пожары.

Обозначения фазных, нулевых и заземляющих проводов

При выполнении монтажа электрических сетей бытового и промышленного предназначения используют изолированные кабели. Они состоят из множества токопроводящих жил. Каждая из них окрашена в соответствующий цвет. Обозначение LO, L, N в электрике позволяют сократить время проведения монтажных, а при необходимости и ремонтных работ.

Описанное ниже обозначение в электрике L и N в полном объеме соответствует требованиям ГОСТ Р 50462 и применяется в электроустановках, в которых напряжение достигает 1000 В. Они имеют К этой группе относится электрооборудование всех жилых, административных зданий, хозяйственных объектов. Какие цветовые обозначения фазы L, нуля, N и заземления необходимо соблюдать при монтаже электрических сетей? Давайте разберемся.

Фазные проводники

В сети переменного тока имеются проводники, которые находятся под напряжением. Их называют фазными проводами. В переводе с английского языка термин «фаза» означает «линия», «активный провод», или же «провод под напряжением».

Прикосновение человека к оголенному от изоляции фазному проводу может обернуться серьезными ожогами или даже летальным исходом. Что значит обозначение в электрике L и N? На электрических схемах фазные провода маркируют латинской буквой «L», а в многожильных кабелях изоляция фазного провода будет окрашена в один из следующих цветов:

  • белый;
  • черный;
  • коричневый;
  • красный.

Рекомендации! Если по каким-либо причинам электромонтер сомневается в правдивости информации, отображающей цветовую маркировку проводов кабеля, для определения находящегося под напряжением провода необходимо воспользоваться низковольтным

Нулевые проводники

Эти электропровода подразделяются на три категории:

  • нулевые рабочие проводники.
  • нулевые защитные (земляные) проводники.
  • совмещающие в себе защитную и рабочую функцию.

Чтобы определить, какой из проводников является фазным, а какой нулевым при помощи индикаторной отвертки, необходимо прикоснуться ее жалом к неизолированной части провода. Если светодиод засветится, значит произошло касание к фазному проводнику. После прикасания отверткой к нулевому проводу светящегося эффекта не будет.

Важность цветовой маркировки проводников и четкое соблюдение правил ее использования позволит значительно сократить время проведения монтажных работ и поиск неисправностей электрооборудования, в то время как игнорирование этих элементарных требований оборачивается риском для здоровья.

21 марта 2017

Мировые производители бытовой техники при сборке своего оборудования используют цветовую маркировку монтажных проводов. Она представляет собой обозначение в электрике L и N. Благодаря строго определенному окрасу, мастер может быстро определить, какой из проводов является фазным, нулевым или заземляющим. Это важно при подключении или отключении оборудования от электропитания.

Виды проводов

При подключении электрооборудования, монтаже разнообразных систем не обойтись без специальных проводников. Их изготавливают из алюминия или меди. Эти материалы отлично проводят электрический ток.

Важно! Алюминиевые провода необходимо соединять только с алюминиевыми. Они химически активны. Если их соединить с медью, то цепь передачи тока быстро разрушится. Алюминиевые провода соединяют обычно с помощью гаек и болтов. Медные – посредством клеммы. Стоит учесть, что последний вид проводников имеет существенный недостаток – быстро окисляется под воздействием воздуха.

Совет на случай, если в месте появления окисления ток перестанет проходить: чтобы восстановить подачу электроэнергии, провод необходимо изолировать от внешнего воздействия с помощью изоленты.

Классификация проводов

Проводник представляет собой одну неизолированную или одну и более изолированных жил. Второй тип проводников покрыт специальной неметаллической оболочкой. Это может быть обмотка изолирующей лентой или оплеткой из волокнистого сырья. Неизолированные провода не имеют никаких защитных покрытий. Их применяют в сооружении линии электропередач.

Исходя из вышеописанного, делаем вывод, что провода бывают:

  • защищенными;
  • незащищенными;
  • силовыми;
  • монтажными.

Они должны использоваться строго по назначению. Малейшее отклонение от требований эксплуатации ведет к поломке сети электропитания. В результате замыкания случаются пожары.

Обозначения фазных, нулевых и заземляющих проводов

При выполнении монтажа электрических сетей бытового и промышленного предназначения используют изолированные кабели. Они состоят из множества токопроводящих жил. Каждая из них окрашена в соответствующий цвет. Обозначение LO, L, N в электрике позволяют сократить время проведения монтажных, а при необходимости и ремонтных работ.

Описанное ниже обозначение в электрике L и N в полном объеме соответствует требованиям ГОСТ Р 50462 и применяется в электроустановках, в которых напряжение достигает 1000 В. Они имеют глухозаземленную нейтраль. К этой группе относится электрооборудование всех жилых, административных зданий, хозяйственных объектов. Какие цветовые обозначения фазы L, нуля, N и заземления необходимо соблюдать при монтаже электрических сетей? Давайте разберемся.

Фазные проводники

В сети переменного тока имеются проводники, которые находятся под напряжением. Их называют фазными проводами. В переводе с английского языка термин «фаза» означает «линия», «активный провод», или же «провод под напряжением».

Прикосновение человека к оголенному от изоляции фазному проводу может обернуться серьезными ожогами или даже летальным исходом. Что значит обозначение в электрике L и N? На электрических схемах фазные провода маркируют латинской буквой «L», а в многожильных кабелях изоляция фазного провода будет окрашена в один из следующих цветов:

  • белый;
  • черный;
  • коричневый;
  • красный.

Рекомендации! Если по каким-либо причинам электромонтер сомневается в правдивости информации, отображающей цветовую маркировку проводов кабеля, для определения находящегося под напряжением провода необходимо воспользоваться низковольтным указателем напряжения.


Нулевые проводники

Эти электропровода подразделяются на три категории:

  • нулевые рабочие проводники.
  • нулевые защитные (земляные) проводники.
  • нулевые проводники, совмещающие в себе защитную и рабочую функцию.

Что такое обозначение проводов в электрике L и N? Нейтраль сети или нулевой рабочий проводник в схемах электрических цепей обозначают латинской буквой «N». Нулевые проводники кабелей имеют следующую окраску:

  • голубой цвет по всей протяженности без дополнительных вкраплений;
  • синий цвет по всей длине жилы без дополнительных вкраплений.

Что значит L, N и PE в электрике? PE (N-RE) – нулевой защитный проводник, который по всей длине входящего в кабель провода окрашивают чередующимися линиями желтого и зеленого цвета.

Третья категория нулевых проводников (REN-провода), которые совмещают в себе рабочую и защитную функции, имеет цветовое обозначение в электрике (L и N). Провода окрашены в синий цвет, с концами и местами соединений с желто-зелеными полосами.

Необходимость проверки маркировки

Обозначение LO, L, N в электрике при монтаже электрических сетей – важная деталь. Как проверить правильность цветовой маркировки? Для этого нужно использовать индикаторную отвертку.

Чтобы определить, какой из проводников является фазным, а какой нулевым при помощи индикаторной отвертки, необходимо прикоснуться ее жалом к неизолированной части провода. Если светодиод засветится, значит произошло касание к фазному проводнику. После прикасания отверткой к нулевому проводу светящегося эффекта не будет.

Важность цветовой маркировки проводников и четкое соблюдение правил ее использования позволит значительно сократить время проведения монтажных работ и поиск неисправностей электрооборудования, в то время как игнорирование этих элементарных требований оборачивается риском для здоровья.

В процессе самостоятельной установки и подключения электрооборудования (этом могут быть различные светильники, вентиляция, электроплитка и т.п.) можно заметить, что коммутационные клеммы обозначены буквами L, N, PE. Особое значение здесь имеет маркировка L и N. Кроме обозначения проводов в электрике по буквам, их помещают в изоляцию различного цвета.

Это значительно упрощает процедуру определения, где находится фаза, земля или нулевой провод. Чтобы устанавливаемый прибор смог работать в нормальном режиме, каждый из этих проводов должен быть подключен на соответствующую клемму.

Обозначение проводов в электрике по буквам

Электрические коммуникации в бытовой и промышленной сфере организовываются посредством изолированных кабелей, внутри которых находятся проводящие жилы. Они отличаются друг от друга цветом изоляции и маркировкой . Обозначение l и n в электрике дает возможность на порядок ускорить реализацию монтажных и ремонтных мероприятий.

Нанесение данной маркировки регулирует специальный ГОСТ Р 50462 : это относится к тем электроустановкам, где используется напряжение до 1000 В .

Как правило, они комплектуются глухозаземленной нейтралью. Зачастую электрическое оборудование данного типа имеют жилые, административные и хозяйственные объекты. Во время монтажа электрических сетей в зданиях этого типа необходимо хорошо разбираться в цветовых и буквенных указаниях.

Обозначение фазы (L)

Сеть переменного тока включает в себя провода, находящиеся под напряжением. Правильное их название – «фазные ». Это слово имеет английские корни, и переводится как «линия» или «активный провод». Фазные жилы несут особенную опасность для здоровья человека и имущества. Для безопасной эксплуатации их покрывают надежной изоляцией.

Использование оголенных проводов под напряжением чревато следующими последствиями:

  1. 1. Поражение током людей. Это могут быть ожоги, травмы и даже смерть.
  2. 2. Возникновение пожаров.
  3. 3. Порча оборудования.

При обозначении проводов в электрике фазные жилы маркируются буквой «L». Это сокращение английского термина «Line », или «линия » (другое название фазных проводов).

Есть и другие версии происхождения этой маркировки. Некоторые специалисты считают, что прообразом стали слова «Lead» (подводящая жила) и Live (указание на напряжение). Подобная маркировка используется также для указания на зажимы и клеммы, на которые должны коммутироваться линейные провода. К примеру, в трехфазных сетях каждая из линий маркируется еще и соответствующей цифрой (L1, L2 и L3).

Действующие отечественные нормативы, регулирующие обозначение фазы и нуля в электрике (ГОСТ Р 50462-2009), предписывают помещать линейные жилы в коричневую или черную изоляцию. Хотя на практике фазные провода могут быть белыми, розовыми, серыми и т.п. В таком случае все зависит от производителя и изолирующего материала.

Обозначение нуля (N)

Для маркировки нейтральной или нулевой рабочей жилы сети используют букву «N» . Это сокращение термина neutral (в переводе – нейтральный). Так во всем мире принято называть нулевой проводник. У нас в стране в основном используют слово «Ноль».

Скорее всего, за основу здесь взято слово Null. Буква «N» в схеме указывает на контакты или клеммы, предназначенной для коммутации нулевой жилы. Подобное обозначение принято и для однофазных, и для трехфазных схем. В качестве цветового обозначения нулевого провода применяют синюю или бело-синюю (бело-голубую) изоляцию.

Обозначение заземления (PE)

Кроме обозначения фазы и нуля, в электрике также применяется специальное буквенное указание PE (Protective Earthing) для провода заземления. Как правило, они всегда входят в состав кабеля, наряду с нулевыми и фазными жилами. Подобным образом маркируются также контакты и зажимы, предназначенные для коммутации с заземляющим нулевым проводом.

Для удобства монтажа жилы для заземления помещены в желто-зеленую изоляцию. Домашний мастер должен уяснить, что эти цвета всегда указывают только на заземляющие провода. Для обозначения фазы и нуля в электрике желтый и зеленый цвет никогда не используется.

Как показывает практика, при организации электрических сетей в зданиях жилого сектора иногда допускаются нарушения общепринятых нормативов использования цвета изоляции и соответствующей буквенно-цифровой маркировки. В таком случае не всегда достаточно обладать умением расшифровывать обозначения L, N или РЕ.

Чтобы подключение электрооборудования было действительно безопасным, необходимо проверять соответствие маркировки реальному положению вещей. Для этого используют специальные приборы (тестеры) или подручные приспособления. При отсутствии опыта подобных работ для собственной безопасности лучше пригласить опытного электрика с соответствующим допуском.

Обозначение l и n в электрике

Обозначение фазы и нуля в электрике введено для того, чтобы электрические сети были безопасными и удобными в использовании. Для этого используется специальная буквенная маркировка (l и n) и изоляция соответствующего цвета. Также могут встречаться жилы с маркировкой РЕ желто-зеленого цвета: таким образом обозначены заземляющие провода.

Кроме того, эти же буквенные обозначения применяются на соединительных контактах и клеммах. Все, что потребуется сделать во время установки электроприбора – подвести каждый из проводов на клемму. Для перестраховки каждый из проводов желательно проверить тестером.

А в быту мы используем, как правило, однофазный. Это достигается за счет подключения нашей проводки к одному из трех фазовых проводов (рисунок 1), причем, какая именно фаза приходит в квартиру нам, для дальнейшего рассмотрения материала, глубоко безразлично. Поскольку этот пример очень схематичен, следует кратко рассмотреть физический смысл такого подключения (рисунок 2).

Электрический ток возникает при наличии замкнутой электрической цепи, которая состоит из обмотки (Lт) трансформатора подстанции (1), соединительной линии (2), электропроводки нашей квартиры (3). (Здесь обозначение фазы L, нуля – N).

Еще момент – чтобы по этой цепи протекал ток, в квартире должен быть включен хотя бы один потребитель электроэнергии Rн. В противном случае тока не будет, но НАПРЯЖЕНИЕ на фазе останется.

Один из концов обмотки Lт на подстанции заземлен, то есть имеет электрический контакт с грунтом (Змл). Тот провод, который идет от этой точки является нулевым, другой – фазовым.

Отсюда следует еще один очевидный практический вывод: напряжение между “нулем” и “землей” будет близко к нулевому значению (определяется сопротивлением заземления), а “земля” – “фаза”, в нашем случае 220 Вольт.

Кроме того, если гипотетически (На практике так делать нельзя! ) заземлить нулевой провод в квартире, отключив его от подстанции (рис.3), напряжение “фаза” – “ноль” у нас будет те же 220 Вольт.

Что такое фаза и ноль разобрались. Давайте поговорим про заземление . Физический смысл его, думаю уже ясен, поэтому предлагаю взглянуть на это с практической точки зрения.

При возникновении по каким- либо причинам электрического контакта между фазой и токопроводящим (металлическим, например) корпусом электроприбора, на последнем появляется напряжение.

При касании этого корпуса может возникнуть, протекающий через тело электрический ток. Это обусловлено наличием электрического контакта между телом и “землей” (рис.4). Чем меньше сопротивление этого контакта (влажный или металлический пол, непосредственный контакт строительной конструкции с естественными заземлителями (батареи отопления, металлические водопроводные трубы) тем большая опасность Вам грозит.

Решение подобной проблемы состоит в заземлении корпуса (рисунок 5), при этом опасный ток “уйдет” по цепи заземления.

Конструктивно реализация этого способа защиты от поражения электрическим током для квартир, офисных помещений состоит в прокладке отдельного заземляющего проводника РЕ (рис.6), который впоследствии заземляется тем или иным образом.

Как это делается – тема для отдельного разговора, например, в частном доме можно самостоятельно сделать заземляющий контур . Существуют различные варианты со своими достоинствами, недостатками, но для дальнейшего понимания этого материала они не принципиальны, поскольку предлагаю рассмотреть нескольку сугубо практических вопросов.

КАК ОПРЕДЕЛИТЬ ФАЗУ И НОЛЬ

Где фаза, где ноль – вопрос, возникающий при подключении любого электротехнического устройства.

Для начала давайте рассмотрим как найти фазу . Проще всего это сделать индикаторной отверткой (рисунок 7).

Токопроводящим жалом индикаторной отвертки (1) касаемся контролируемого участка электрической цепи (во время работы контакт этой части отвертки с телом недопустим!), пальцем руки касаемся контактной площадки 3, свечение индикатора 2 свидетельствует о наличии фазы.

Помимо индикаторной отвертки фазу можно проверить мультиметром (тестером), правда это более трудоемко. Для этого мультиметр следует перевести в режим измерения переменного напряжения с пределом более 220 Вольт. Одним щупом мультиметра (каким – безразлично) касаемся участка измеряемой цепи, другим – естественного заземлителя (батареи отопления, металлические водопроводные трубы). При показаниях мультиметра, соответствующим напряжению сети (около 220 В) на измеряемом участке цепи присутствует фаза (схема рис.8).

Обращаю Ваше внимание – если проведенные измерения показывают отсутствие фазы утверждать что это ноль нельзя. Пример на рисунке 9.

  1. Сейчас в точке 1 фазы нет.
  2. При замыкании выключателя S она появляется.

Поэтому следует проверить все возможные варианты.

Хочу заметить, что при наличии в электропроводке провода заземления отличить его от нулевого проводника методом электрических измерений в пределах квартиры невозможно. Как правило, провод, которым выполнено заземление имеет желто зеленый цвет, но лучше убедиться в этом визуально, например снять крышку розетки и посмотреть какой провод подсоединен к заземляющим контактам.

© 2012-2019 г. Все права защищены.

Все представленные на этом сайте материалы имеют исключительно информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

Очень немного людей понимают суть электричества. Такие понятия как “электрический ток”, “напряжение” “фаза” и “ноль” для большинства являются темным лесом, хотя с ними мы сталкиваемся каждый день. Давайте же получим крупицу полезных знаний и разберемся, что такое фаза и ноль в электричестве. Для обучения электричеству с “нуля” нам нужно разобраться с фундаментальными понятиями. В первую очередь нас интересуют электрический ток и электрический заряд.

Электрический ток и электрический заряд

Электрический заряд – это физическая скалярная величина, которая определяет способность тел быть источником электромагнитных полей. Носителем наименьшего или элементарного электрического заряда является электрон. Его заряд равен примерно -1,6 на 10 в минус девятнадцатой степени Кулон.

Заряд электрона – минимальный электрический заряд (квант, порция заряда), который встречается в природе у свободных долгоживущих частиц.

Заряды условно делятся на положительные и отрицательные. Например, если мы потрем эбонитовую палочку о шерсть, она приобретет отрицательный электрический заряд (избыток электронов, которые были захвачены атомами палочки при контакте с шерстью).

Такую же природу имеет статическое электричество на волосах, только в этом случае заряд является положительным (волосы теряют электроны).

Основным видом переменного тока является синусоидальный ток . Это такой ток, который сначала нарастает в одном направлении, достигая максимума (амплитуды) начинает спадать, в какой-то момент становится равным нулю и снова нарастает, но уже в другом направлении.


Непосредственно о таинственных фазе и нуле

Все мы слышали про фазу, три фазы, ноль и заземление.

Простейший случай электрической цепи – однофазная цепь . В ней всего три провода. По одному из проводов ток течет к потребителю (пусть это будет утюг или фен), а по другому – возвращается обратно. Третий провод в однофазной сети – земля (или заземление).

Провод заземления не несет нагрузки, но служит как бы предохранителем. В случае, когда что-то выходит из-под контроля, заземление помогает предотвратить удар электрическим током. По этому проводу избыток электричества отводится или “стекает” в землю.

Провод, по которому ток идет к прибору, называется фазой , а провод, по которому ток возвращается – нулем.

Итак, зачем нужен ноль в электричестве? Да за тем же, что и фаза! По фазному проводу ток поступает к потребителю, а по нулевому – отводится в обратном направлении. Сеть, по которой распространяется переменный ток, является трехфазной. Она состоит из трех фазовых проводов и одного обратного.

Именно по такой сети ток идет до наших квартир. Подходя непосредственно к потребителю (квартирам), ток разделяется на фазы, и каждой из фаз дается по нулю. Частота изменения направления тока в странах СНГ – 50 Гц.

В разных странах действуют разные стандарты напряжений и частот в сети. Например, в обычной домашние розетки в США подается переменный ток напряжением 100-127 Вольт и частотой 60 Герц.

Провода фазы и нуля нельзя путать. Иначе можно устроить короткое замыкание в цепи. Чтобы этого не произошло и Вы ничего не перепутали, провода приобрели разную окраску.

Каким цветом фаза и ноль обозначены в электричестве? Ноль, как правило, синего или голубого цвета, а фаза – белого, черного или коричневого. Провод заземления также имеет свой окрас – желто-зеленый.


Итак, сегодня мы узнали, что же значат понятия «фаза» и «ноль» в электричестве. Будем просто счастливы, если для кого-то эта информация была новой и интересной. Теперь, когда вы услышите что-то про электричество, фазу, ноль и землю, вы уже будете знать, о чем идет речь. Напоследок напоминаем, если вам вдруг понадобится произвести расчет трехфазной цепи переменного тока, вы можете смело обращаться в . С помощью наших специалистов даже самая дикая и сложная задача станет вам «по зубам».

фаз клинических исследований рака

Что такое фазы клинических испытаний?

Это видео объясняет три основных этапа клинических испытаний.

Клинические испытания новых методов лечения рака включают серию этапов, называемых фазами. Если новое лечение окажется успешным на одном этапе, оно перейдет к дальнейшим испытаниям на следующем этапе.На ранних этапах (фазы 1 и 2) исследователи выясняют, безопасно ли новое лечение, каковы его побочные эффекты и лучшая доза нового лечения. Они также следят за тем, чтобы лечение имело некоторую пользу, например замедляло рост опухоли. На более позднем этапе (этап 3) исследователи изучают, работает ли лечение лучше, чем текущая стандартная терапия. Они также сравнивают безопасность нового лечения с безопасностью существующих методов лечения. Испытания фазы 3 включают большое количество людей, чтобы убедиться, что результат действителен.

Также проводятся очень ранние (фаза 0) и поздние (фаза 4) клинические испытания. Эти испытания менее распространены. Испытания фазы 0 – это очень небольшие испытания, которые помогают исследователям решить, следует ли тестировать новый агент в испытании фазы 1. Испытания фазы 4 изучают долгосрочную безопасность и эффективность. Они проводятся после того, как новое лечение было одобрено и поступило в продажу.

Ниже показано количество пациентов, которые принимают участие, и цель наиболее распространенных фаз. Хотя этапы испытаний объясняются в контексте испытаний лекарственных препаратов, те же концепции применимы к большинству типов клинических испытаний.

Фаза 1

Назначение:

  • Чтобы найти безопасную дозу
  • Определить, как следует вводить новое лечение (внутрь, в вену и т. Д.).
  • Узнать, как новое лекарство влияет на человеческий организм и борется с раком

Количество человек: 15–30

Фаза 2

Назначение:

  • Чтобы определить, влияет ли новое лечение на определенный вид рака
  • Узнать, как новое лечение влияет на организм и борется с раком

Количество участников: Менее 100

Этап 3

Назначение:

  • Для сравнения нового лечения (или нового использования лечения) с существующим стандартным лечением

Количество участников: От 100 до нескольких тысяч

Некоторые исследователи разрабатывают испытания, которые объединяют две фазы (испытания фазы 1/2 или фазы 2/3) в едином протоколе.В этом комбинированном дизайне существует плавный переход между фазами исследования, что может позволить ответить на вопросы исследования быстрее или с меньшим количеством пациентов.

ClinicalTrials.gov Определения элементов регистрационных данных протокола для интервенционных и наблюдательных исследований

Дата проверки записи *
Определение: Дата, когда ответственная сторона в последний раз проверила информацию о клиническом исследовании во всех клинических испытаниях.gov запись для клинического исследования, даже если не предоставляется никакая дополнительная или обновленная информация.

Общий статус найма *
Определение: статус набора для клинического исследования в целом, основанный на статусе отдельных участков. Если хотя бы одно учреждение в многопрофильном клиническом исследовании имеет статус индивидуального центра «Набор», то общий статус набора для исследования должен быть «Набор». Выбери один.

  • Еще не набирается: Участники еще не набираются
  • Набор: участники в настоящее время набираются, вне зависимости от того, были ли они зачислены.
  • Регистрация по приглашению: участники отбираются (или будут) из заранее определенной совокупности
  • Активно, без набора: исследование продолжается, это означает, что участники получают вмешательство или проходят обследование, но новые участники в настоящее время не набираются или не принимаются на работу
  • Завершено: Исследование завершено нормально; участники больше не получают вмешательства или не проходят обследование (то есть, последний визит участника состоялся)
  • Приостановлено: исследование преждевременно остановлено, но может быть возобновлено.
  • Прекращено: исследование преждевременно остановлено и не будет возобновлено; участники больше не проходят обследование и не получают вмешательства
  • Исключено: исследование преждевременно остановлено до включения первого участника

Почему исследование остановлено * §
Ограничение: 250 символов.
Определение: Краткое объяснение причин, по которым такое клиническое исследование было остановлено (для клинического исследования, которое «Приостановлено», «Прекращено» или «Отменено» до его запланированного завершения, как предусмотрено протоколом).

Дата начала исследования * §
Определение: предполагаемая дата, когда клиническое исследование будет открыто для набора участников, или фактическая дата включения первого участника.

Примечание : «Зарегистрировано» означает согласие участника или его законного представителя на участие в клиническом исследовании после завершения процесса получения информированного согласия.Потенциальные участники, прошедшие скрининг с целью определения права на участие в исследовании, но не участвующие в исследовании, не считаются зачисленными, если иное не указано в протоколе.

Дата завершения строительства *
Определение: Дата, когда последний участник был обследован или получил вмешательство в целях окончательного сбора данных для первичного результата, независимо от того, завершилось ли клиническое исследование в соответствии с заранее определенным протоколом или было прекращено.В случае клинических исследований с более чем одним показателем первичного результата с разными датами завершения, этот термин относится к дате, когда завершается сбор данных для всех первичных результатов.

Как только клиническое исследование достигнет даты первичного завершения, ответственная сторона должна обновить дату первичного завершения, чтобы отразить фактическую дату первичного завершения.

Дата завершения исследования * §
Определение: Дата, когда последний участник был обследован или получил вмешательство в целях окончательного сбора данных для первичных и вторичных показателей результатов и неблагоприятных событий (например, последний визит последнего участника), независимо от того, было ли клиническое исследование завершено в соответствии с предварительными условиями. -указанный протокол или был прекращен.

Как только клиническое исследование достигнет даты завершения исследования, ответственная сторона должна обновить дату завершения исследования, чтобы отразить фактическую дату завершения исследования.

Inventiva получает обозначение FDA для прорывной терапии за

  • Обозначение на основании положительных результатов клинического исследования Фазы IIb NATIVE по оценке ланифибранора при неалкогольном стеатогепатите (НАСГ)
  • Считается, что ланифибранор стал первым лекарством-кандидатом, получившим обозначение прорывной терапии при НАСГ с 2015 г.
  • Есть в настоящее время Нет одобренных FDA методов лечения этого распространенного и прогрессирующего хронического заболевания печени. 2020 – Inventiva (Euronext Paris и Nasdaq: IVA), биофармацевтическая компания клинической стадии, специализирующаяся на разработке пероральных низкомолекулярных препаратов для лечения неалкогольного стеатогепатита (НАСГ), мукополисахаридозов (МПС) и других заболеваний со значительными неудовлетворенными проблемами. медицинская необходимость, сегодня объявили, что У.Управление по санитарному надзору за качеством пищевых продуктов и медикаментов США (FDA) присвоило ланифибранору, ведущему кандидату компании в лекарствах для лечения НАСГ, статус прорывной терапии. Ланифибранор считается первым лекарством-кандидатом, которому был предоставлен этот статус для лечения НАСГ с января 2015 года.

    Назначение «прорывной терапии» FDA предназначено для ускорения разработки и обзора кандидатов на лекарственные препараты для лечения серьезных или опасных для жизни состояний. . Чтобы претендовать на это назначение, кандидаты в препараты должны предоставить предварительные клинические доказательства того, что они могут продемонстрировать существенное улучшение по крайней мере одного клинически значимого конечного результата по сравнению с доступными методами лечения или по сравнению с плацебо, если нет одобренных методов лечения.

    Признание ланифибранора передовой терапией для лечения НАСГ последовало за публикацией в июне 2020 года положительных результатов клинического исследования фазы IIb НАТИВНОЙ фазы IIb исследования Inventiva с ланифибранором у пациентов с НАСГ. В этом 24-недельном клиническом исследовании ланифибранор достиг основной конечной точки со статистически значимым снижением показателя стеатозной активности фиброза (SAF), который сочетает в себе оценки гепатоцеллюлярного воспаления и раздува с отсутствием ухудшения фиброза в намерении лечить (ITT 1 ) и популяций согласно протоколу (PP 2 ).Кроме того, ланифибранор соответствовал ключевым вторичным конечным точкам, включая разрешение НАСГ без ухудшения фиброза 3 и улучшение фиброза печени без ухудшения НАСГ 4 как в популяциях ITT, так и в PP. Что касается вторичных конечных точек, ланифибранор является первым лекарством-кандидатом, достигшим статистически значимых результатов по основным конечным точкам FDA и Европейского медицинского агентства (EMA), которые имеют отношение к ускоренному одобрению во время клинической разработки фазы III.

    Inventiva, как ожидается, проведет завершающее совещание НАТИВНОЙ фазы IIb клинического исследования с FDA и получит регуляторную обратную связь от EMA в течение четвертого квартала 2020 года с началом клинического исследования фазы III по оценке ланифибранора при НАСГ, запланированном на первое половина 2021 года.

    Фредерик Крен, председатель, главный исполнительный директор и соучредитель Inventiva, прокомментировал : « В преддверии завершения встречи Фазы IIb с FDA в конце этого года, Ланифибранор получил звание прорывной терапии. фантастические достижения и официальное признание значительных клинических преимуществ ланифибранора для пациентов с НАСГ, как показано в нашем недавнем клиническом исследовании Фазы IIb NATIVE.Этот новый статус позволит нам продолжить разработку ланифибранора в направлении безопасного и эффективного лечения этого разрушительного заболевания, и мы с нетерпением ждем продолжения тесного сотрудничества с FDA с этой целью ».

    Назначение прорывной терапии – это процесс, предназначенный для ускорения разработки и пересмотра лекарств в Соединенных Штатах, которые предназначены для лечения серьезного состояния, и предварительные клинические данные указывают на то, что лекарство может продемонстрировать существенное улучшение по сравнению с доступной терапией по клинически значимой конечной точке ( с).

    Лекарство, получившее обозначение Breakthrough Therapy, соответствует следующим критериям:

    • Все признаки обозначения Fast Track;
    • Интенсивное руководство по эффективной программе разработки лекарств, начиная с фазы 1;
    • Организационная приверженность высшим руководителям.


    О ланифибраноре

    Ланифибранор, ведущий продукт-кандидат Inventiva, представляет собой перорально доступную небольшую молекулу, которая вызывает антифиброзные, противовоспалительные и полезные сосудистые и метаболические изменения в организме путем активации всех трех пролифераторов пероксисом. Изоформы активированных рецепторов (PPAR), которые представляют собой хорошо охарактеризованные ядерные рецепторные белки, регулирующие экспрессию генов.Ланифибранор является агонистом PPAR, который предназначен для умеренно активного воздействия на все три изоформы PPAR, с хорошо сбалансированной активацией PPARα и PPARδ и частичной активацией PPARγ. В то время как существуют другие агонисты PPAR, которые нацелены только на одну или две изоформы PPAR для активации, ланифибранор является единственным агонистом пан-PPAR, находящимся в клинической разработке. Inventiva считает, что умеренный и сбалансированный профиль связывания пан-PPAR ланифибранора способствует благоприятному профилю переносимости, который наблюдался в клинических испытаниях и доклинических исследованиях на сегодняшний день.


    Об исследовании NATIVE фазы IIb

    Клиническое исследование NATIVE (испытание NAsh для подтверждения эффективности IVA337) представляло собой 24-недельное рандомизированное двойное слепое плацебо-контролируемое клиническое исследование фазы IIb по оценке ланифибранора для лечения пациентов с НАШ. Основная цель исследования заключалась в оценке эффективности ланифибранора в улучшении воспаления печени и баллонирования – двух гистологических маркеров, включенных в определение регуляторной конечной точки разрешения НАСГ.Для включения в исследование пациенты должны были иметь: диагноз НАСГ, подтвержденный биопсией печени; совокупный балл воспаления и вздутия (при измерении с использованием системы подсчета баллов SAF) от трех до четырех из четырех, что указывает на наличие воспаления от умеренного до тяжелого и вздутие живота; оценка стеатоза больше или равна единице, что указывает на наличие стеатоза от умеренного до тяжелого; и оценка фиброза менее четырех, что указывает на отсутствие цирроза. Первичной конечной точкой исследования было снижение комбинированной оценки воспаления и раздува на два балла по сравнению с исходным уровнем без ухудшения фиброза, как измерено по шкале SAF.Вторичные конечные точки включали разрешение НАСГ, улучшение каждого из показателей стеатоза, воспаления, раздува и фиброза по сравнению с исходным уровнем, измеряемым с использованием шкалы SAF, улучшения различных других показателей фиброза, улучшения нескольких метаболических маркеров, улучшения стеатоза, воспаления и вздутия при измерении. с использованием оценки NAS (оценка активности НАЖБП) и безопасности.

    В ходе исследования было рандомизировано 247 пациентов с НАСГ в 71 учреждении в Австралии, Канаде, Европе, Маврикии и США.


    Об Inventiva

    Inventiva – это биофармацевтическая компания клинической стадии, специализирующаяся на разработке оральных низкомолекулярных препаратов для лечения НАСГ, МПС и других заболеваний, при которых медицинские потребности не удовлетворяются.

    Используя свои знания и опыт в области соединений, нацеленных на ядерные рецепторы, факторы транскрипции и эпигенетическую модуляцию, Inventiva в настоящее время продвигает двух клинических кандидатов, а также глубокую линейку программ более ранних стадий.

    Ланифибранор, его ведущий продукт-кандидат, разрабатывается для лечения пациентов с НАСГ, распространенным и прогрессирующим хроническим заболеванием печени, для которого в настоящее время нет одобренных методов лечения. Компания Inventiva недавно объявила о положительных данных по линии верха из своего клинического исследования фазы IIb, посвященного оценке ланифибранора для лечения пациентов с НАСГ.

    Inventiva также разрабатывает одипарцил, актив второй клинической стадии, для лечения пациентов с подтипами MPS, группой редких генетических нарушений.Клинические испытания фазы I / II у детей с MPS VI в настоящее время находятся в стадии подготовки после публикации положительных результатов клинических испытаний фазы IIa у взрослых пациентов с MPS VI в конце 2019 года.

    Параллельно Inventiva находится в процессе выбор кандидата на развитие онкологии для своей программы сигнального пути Hippo. Кроме того, Компания установила стратегическое сотрудничество с AbbVie в области аутоиммунных заболеваний. AbbVie приступила к клинической разработке ABBV ‑ 157, лекарственного препарата-кандидата для лечения псориаза средней и тяжелой степени тяжести, возникшего в результате сотрудничества с Inventiva.Это сотрудничество позволяет Inventiva получать промежуточные платежи по достижении доклинических, клинических, нормативных и коммерческих этапов в дополнение к гонорарам за любые одобренные продукты, полученные в результате сотрудничества.

    В компании работает научная команда из примерно 70 человек, обладающих глубокими знаниями в области биологии, медицинской и вычислительной химии, фармакокинетики и фармакологии, а также клинических разработок. Он также владеет обширной библиотекой из примерно 240 000 фармакологически релевантных молекул, примерно 60% из которых являются собственностью, а также полностью находящимся в собственности научно-исследовательским центром.

    Inventiva – публичная компания, котирующаяся в секторе C регулируемого рынка Euronext Paris (тикер: IVA – ISIN: FR0013233012) и на глобальном рынке Nasdaq в США (тикер: IVA). www.inventivapharma.com


    Контакты

    Inventiva
    Фредерик Крен
    Председатель и главный исполнительный директор
    [email protected]
    +33 3 80 44 75 00

    Brunswick Тецлафф / Тристан Роке Монтегон /
    Aude Lepreux
    Связи со СМИ
    inventiva @ brunswickgroup.com
    +33 1 53 96 83 83

    Westwicke, ICR Company
    Patricia L. Bank
    Связи с инвесторами
    [email protected]
    +1 415 513 1284

    Важно Уведомление

    Этот пресс-релиз содержит прогнозные заявления, прогнозы и оценки в отношении клинических испытаний Inventiva, опубликованных данных клинических испытаний, планов клинических разработок и предполагаемой будущей деятельности Inventiva.Некоторые из этих заявлений, прогнозов и оценок можно распознать по таким словам, как, без ограничения, «полагает», «ожидает», «ожидает», «намеревается», «планирует», «ищет», «оценивает», «Может», «будет» и «продолжать» и подобные выражения. Такие заявления не являются историческими фактами, а скорее являются заявлениями о будущих ожиданиях и другими прогнозными заявлениями, основанными на убеждениях руководства. Эти заявления отражают такие взгляды и предположения, преобладающие на дату таких заявлений, и включают известные и неизвестные риски и неопределенности, которые могут привести к тому, что будущие результаты, показатели или будущие события будут существенно отличаться от тех, которые выражены или подразумеваются в таких заявлениях.Фактические события трудно предсказать, и они могут зависеть от факторов, неподконтрольных Inventiva. В отношении кандидатов на готовый продукт не может быть никаких гарантий, что результаты клинических испытаний будут доступны в ожидаемые сроки, что будущие клинические испытания будут инициированы, как ожидалось, или что кандидаты получат необходимые разрешения регулирующих органов. Фактические результаты могут существенно отличаться от ожидаемых будущих результатов, показателей или достижений, выраженных или подразумеваемых в таких заявлениях, прогнозах и оценках, из-за ряда факторов, включая то, что Inventiva понесла значительные убытки с момента создания, Inventiva имеет ограниченные история деятельности и никогда не приносила дохода от продаж продукции, Inventiva потребуется дополнительный капитал для финансирования своей деятельности, будущий успех Inventiva зависит от успешной клинической разработки, утверждения регулирующими органами и последующей коммерциализации текущих и любых будущих продуктов-кандидатов, доклинических исследований или более ранних клинические испытания не обязательно позволяют прогнозировать будущие результаты, и результаты клинических испытаний Inventiva могут не подтверждать заявления о продукте Inventiva-кандидата, Inventiva может столкнуться со значительными задержками в своих клинических испытаниях или Inventiva может не продемонстрировать безопасность и эффективность в соответствии с требованиями применимых нормативных требований. общественность, набор и удержание пациентов в клинических испытаниях – это дорогостоящий и трудоемкий процесс, который может быть затруднен или невозможен из-за множества факторов, не зависящих от Inventiva, продукты-кандидаты Inventiva могут вызывать нежелательные побочные эффекты или обладать другими свойствами, которые могут задерживать или препятствовать их разрешению регулирующими органами или ограничивать их коммерческий потенциал, Inventiva сталкивается со значительной конкуренцией, и текущая пандемия COVID-19 может существенно и неблагоприятно повлиять на бизнес, доклинические исследования и программы клинических разработок, а также на их финансовое состояние и результаты деятельности.Учитывая эти риски и неопределенности, мы не делаем никаких заявлений относительно точности или справедливости таких прогнозных заявлений, прогнозов и оценок. Кроме того, прогнозные заявления, прогнозы и оценки действительны только на дату этого пресс-релиза. Вниманию читателей: не следует чрезмерно полагаться на какие-либо из этих прогнозных заявлений.

    См. Универсальный регистрационный документ, поданный в Autorité des Marchés Financiers 19 июня 2020 г. под номером D.20-0551 и поправка к нему, поданная 10 июля 2020 года под № D. 20-0551-A01, а также полугодовой финансовый отчет 30 июня 2020 года для получения дополнительной информации в отношении таких факторов, рисков и неопределенностей.

    За исключением случаев, предусмотренных законом, Inventiva не имеет намерения и не обязана обновлять или пересматривать прогнозные заявления, упомянутые выше. Следовательно, Inventiva не несет ответственности за любые последствия, возникающие в результате использования любого из приведенных выше утверждений.


    1 ITT: включает всех пациентов, рандомизированных для участия в исследовании.

    2 PP: включает всех пациентов с парными биопсиями и без отклонений, влияющих на оценку эффективности.

    3 Разрешение НАСГ и отсутствие обострения фиброза определяется как оценка лобулярного воспаления CRN, равная 0 или 1, и оценка раздувания гепатоцитов CRN, равная 0, без ухудшения оценки CRN-фиброза.

    4 Улучшение фиброза печени без ухудшения НАСГ , определяемое как улучшение показателя CRN-фиброза ≥ 1 стадии и без увеличения показателя CRN-стеатоза, а также без увеличения показателя воспаления CRN и без увеличения показателя CRN-раздувания счет.

    5 https://www.fda.gov/patients/fast-track-breakthrough-therapy-accelerated-approval-priority-review/breakthrough-therapy .

    • Inventiva – PR – Ланифибранор – Обозначение прорывной терапии – EN – 12 10 20

    Программа ускоренного лечения коронавируса (CTAP)

    Что такое CTAP?

    FDA создало специальную программу экстренной помощи для возможных методов лечения коронавируса, Программу ускорения лечения коронавируса (CTAP).Программа использует все доступные методы, чтобы как можно быстрее предлагать пациентам новые методы лечения, в то же время выясняя, полезны они или вредны. Мы продолжаем поддерживать клинические испытания, в которых тестируются новые методы лечения COVID, чтобы получить ценные знания об их безопасности и эффективности. Пожалуйста, посетите нашу страницу часто задаваемых вопросов для получения дополнительной информации о программе.

    FDA озвучивает статьи о CTAP

    20 апреля 2020 года комиссар Хан, директор CBER Маркс и директор CDER Вудкок объясняют стратегический подход FDA к терапевтическому развитию COVID-19 в сообщении в блоге «CTAP: путь вперед.«

    14 июля 2020 года комиссар Хан, исполняющий обязанности директора CDER Каваццони и директор CBER Маркс объясняют, как мы строим операции CTAP и управляем ими, в сообщении в блоге «CTAP: за кулисами».


    Панель управления CTAP

    На этой панели инструментов представлена ​​информация о разработке потенциальных терапевтических средств против COVID-19. Учитывая неотложный характер пандемии и количество компаний и исследователей, разрабатывающих методы лечения COVID-19, следующие цифры могут часто меняться.FDA будет обновлять эти цифры ежемесячно. Снимок по состоянию на 31 августа 2021 года:

    . 1 Активные Pre-IND. Исключает вакцины.
    2 Безопасное продолжение INDs. Исключает вакцины. Текущие испытания, рассмотренные FDA, делятся на две категории: ранняя стадия и поздняя стадия. Испытания на ранней стадии (фазы 0, 1 и 1/2) проверяют безопасность, а иногда и дозировку. Они редко предоставляют достаточные доказательства для подтверждения разрешения на использование в чрезвычайных ситуациях. Испытания на поздних стадиях (фазы 2, 2/3, 3 и 4) оценивают безопасность и устанавливают, является ли лечение эффективным.Они могут предоставить достаточные доказательства в поддержку установленных законом стандартов для разрешения или утверждения на использование в чрезвычайных ситуациях. Для получения дополнительной информации о различных этапах клинических испытаний посетите: Какие существуют типы клинических исследований?
    3 Дополнительные сведения см. На веб-странице авторизации использования в чрезвычайных ситуациях. В это число входит 1 EUA, в котором разрешены как медицинские устройства, так и лекарственные препараты для экстренного использования.
    1 Соответствует количеству безопасных для продолжения IND.Исключая IND, относящиеся к вакцинам
    2 Для получения дополнительной информации см. Продукты для клеточной и генной терапии
    3 Включает IND с более чем одним продуктом

    Категории на этой гистограмме охватывают несколько категорий.

    Противовирусные препараты предотвращают размножение вирусов и используются для лечения многих вирусных инфекций (таких как ВИЧ, герпес, гепатит С и грипп).

    Иммуномодуляторы предназначены для подавления собственной иммунной реакции организма на вирус в тех случаях, когда реакция организма в основном выходит за рамки и начинает атаковать собственные органы пациента.

    Терапия нейтрализующими антителами может помочь людям бороться с вирусом и включает в себя искусственные антитела, терапию антителами животного происхождения и продукты, полученные из крови, такие как выздоравливающая плазма и гипериммунный глобулин, которые содержат антитела, взятые у людей, которые ранее болели COVID-19.

    Клеточная терапия Продукты включают клеточную иммунотерапию и другие типы аутологичных и аллогенных клеток, таких как стволовые клетки, и родственные продукты.

    Генная терапия Продукты предназначены для модификации или манипулирования экспрессией гена или для изменения биологических свойств живых клеток для терапевтического использования.

    Разнообразие исследуемых терапевтических подходов важно, потому что оно быстро расширяет наше понимание эффекта различных категорий потенциальных методов лечения.


    Ключевые ресурсы по терапевтическому развитию

    Мы понимаем, что компании, исследователи, пациенты и потребители нуждаются в своевременной информации о терапевтических разработках для COVID-19.Ниже приведены ключевые ресурсы для исследователей и разработчиков терапевтических средств, а также пациентов и потребителей.


    Для исследователей и разработчиков терапии

    FDA ускоряет разработку и публикацию руководств и другой информации для промышленности по разработке методов лечения COVID-19. Ключевые ссылки:


    Контактная информация для спонсоров


    Для пациентов и потребителей

    Основная цель

    CTAP – ускорить разработку терапевтических средств для пациентов и потребителей.Вот ряд ресурсов, которые могут быть интересны пациентам и потребителям:


    Партнерство по ускорению терапевтического вмешательства и вакцинации против COVID-19 (ACTIV)

    Еще одна важная инициатива – партнерство «Ускорение терапевтических вмешательств и вакцин против COVID-19» (ACTIV), координируемое Фондом национальных институтов здравоохранения (FNIH). ACTIV предполагает сотрудничество между правительством и отраслевыми партнерами, включая FDA, для определения приоритетности вакцин и терапевтических кандидатов, оптимизации клинических испытаний и быстрого расширения ресурсов клинических исследований, направленных на разработку методов лечения пандемии COVID-19.Среди прочего, правительство и отраслевые партнеры ACTIV предоставляют экспертные знания и / или финансирование для выявления, определения приоритетов и облегчения входа некоторых из наиболее многообещающих кандидатов в клинические испытания.

    CTAP играет важную роль в этих усилиях, предоставляя экспертные знания FDA для инициатив ACTIV, включая разработку и проведение клинических испытаний, а также соответствующие нормативные стандарты FDA для терапевтических средств. В рамках программы CTAP FDA может лучше гарантировать, что критическое внимание будет уделено анализу тех методов лечения, которые являются приоритетными для партнерства ACTIV.Участие FDA в партнерстве ACTIV также поможет обеспечить более эффективную работу этих обзоров, особенно при оценке предложенных доклинических и клинических исследований, в которых участвовало ACTIV. Этот более комплексный и совместный подход с участием ключевых партнеров может помочь сделать безопасные и эффективные методы лечения COVID более доступными для пациентов. Однако следует отметить, что регулирующие функции FDA отличаются от его вклада технических рекомендаций в другие правительственные программы США.FDA будет оценивать каждый продукт, представленный на разрешение или одобрение, на основе применимых правовых и нормативных требований и на основе наилучших доступных научных и клинических данных.


    CDER и CBER Прозрачность разрешения на использование в чрезвычайных ситуациях

    Мы считаем, что прозрачность проверки CDER и CBER научной информации, подтверждающей их рекомендации о выдаче разрешений на использование в чрезвычайных ситуациях (EUA) для лекарств или биологических продуктов, способствует укреплению доверия общественности к процессу научной проверки FDA и, в конечном итоге, к использованию разрешенных продуктов надлежащим образом.

    Таким образом, наша цель – максимально прозрачно изложить научное обоснование для рекомендации разрешить лекарство или биологический продукт для экстренного использования в соответствии с разделом 564 Федерального закона о пищевых продуктах, лекарствах и косметических средствах (21 USC 360bbb-3) или быть исправлено или отозвано.

    • Когда продукт, регулируемый CDER или CBER, разрешен для использования в экстренных случаях, мы намерены, насколько это уместно и разрешено законом, обнародовать результаты анализа Центром научных данных и информации, подтверждающих нашу рекомендацию о выдаче EUA.
    • При пересмотре EUA мы также намерены обнародовать результаты проведенного Центром обзора научных данных и информации, подтверждающей наши рекомендации по пересмотру EUA.

    Наша цель – раскрыть информацию из наших обзорных документов EUA по мере необходимости и в соответствии с нашей многолетней практикой публикации научных обзоров после утверждения новых лекарств и биологических продуктов. Мы можем редактировать определенную информацию, которая не подлежит раскрытию в соответствии с Законом о свободе информации (FOIA), 5 U.S.C. sec. 552, например, коммерческая тайна или другая информация, указанная лицами, запрашивающими EUA, на которую не распространяется действие Закона о свободе информации. Отредактированная информация может варьироваться в зависимости от типа данных, содержащихся в обзорах, и от того, согласен ли запрашивающий предоставить информацию, на которую не распространяется действие Закона о свободе информации.

    • Текущее содержание с:

    • Регулируемые продукты

      Тема (и) здравоохранения

    Структура упорядоченных фаз с обозначением Strukturbericht…

    Контекст 1

    … является важным сплавом из-за его каталитической активности в различных реакциях. В прошлом предполагалось, что Pt-Rh не смешивается при низких температурах [1,2], но теоретические исследования показали, что Pt-Rh образует интерметаллические фазы 40 и D0 22 [3], которые термодинамически стабильны ниже комнатной температуры. согласно недавно опубликованной теоретической фазовой диаграмме [4] (см. рисунок 1 для структур 40 и D0 22). …

    Контекст 2

    …. подход к исследованию переходов упорядочения в частицах заключается в использовании обычного параметра упорядочения, как в уравнении 5, но для ограничения вычисления параметров небольшой областью ядра частицы. Этот подход также применялся для проверки наших результатов (см. Ниже на рисунке 10). Его преимущество состоит в том, что параметры сходятся к объемным значениям соответствующих упорядоченных фаз при низкой температуре; однако у него также есть недостаток, заключающийся в том, что параметры более высокого порядка больше не могут быть вычислены, статистика становится слабее и может быть несопоставима с экспериментальными данными, в которые вносят вклад поверхностные атомы….

    Контекст 3

    … Взаимодействие сегрегации поверхностей, упорядочивания поверхностей и упорядочивания групп имеет решающее значение. Чтобы объяснить различные особенности фазовой диаграммы, поучительно сравнить фазовую диаграмму для основной массы и для разных размеров частиц (рисунок 5 и рисунок 3) и взглянуть на некоторые конфигурации частиц при низкой температуре, как показано на рис. 4 для T = 50 K (структура упорядоченных фаз D0 22 и 40 см. на рис. 1). Фазовая диаграмма для частицы из 9201 атома диаметром 7.8 нм сравнивается с таковой для объемного сплава на Рисунке 5. …

    Контекст 4

    … Температура объемного упорядочения объемного сплава Pt-Rh была рассчитана как 238 K при стехиометрии 1: 1 для 40 -структура и 209 К при 25 ат.% Pt для D0 22 -структуры, тогда как максимальные температуры упорядочения для частиц 7,8 нм составляют 198 К при концентрации 35 ат.% Pt для фазы D0 22 – и 226 К при 59,5 ат.%. Pt для 40 фазы. Эта тенденция к более низким температурам упорядочения продолжается и при меньших размерах частиц, что можно определить по фазовым диаграммам частиц на рисунке 3, а также по параметрам ближнего порядка на рисунках 8, 9 и 10 (см. Ниже)….

    Контекст 5

    … Следствием того, что верхний слой полностью заполнен платиной, является то, что 40-фаза не расширяет свой диапазон концентраций при переходе к меньшим размерам частиц, чем фаза D0 22 делает (сравните рисунок 3). Между 40-фазной фазой и фазой чистой платины устанавливается двухфазное равновесие в виде конфигурации ядро-оболочка (рис. 4, частица 10). При переходе к температурам выше 50 К конфигурационная энтропия начинает играть все более значительную роль….

    Контекст 6

    … ядро ​​двухфазного равновесия ядро-оболочка между D0 22 – и 40-фазой становится нестабильным и диффузным при 130 К (рис. 4, частица 13), но тем не менее, можно определить порядок как D0 22, так и 40 типов. В двухфазной области между 40-фазой и чистой платиновой фазой ядро ​​также становится диффузным, но можно идентифицировать меньшее, идеально упорядоченное 40-ядерное ядро ​​(рис. 4, частица 15). …

    Контекст 7

    … Кроме того, мы также вычислили обычные параметры ближнего порядка, ограничив их оценку небольшой областью ядра частиц, состоящей из 85 атомов. В этом случае параметры более высокого порядка больше не определены, но мы все еще можем оценить их до 4-го соседа (рисунок 10). Сравнение с усредненными по концентрации параметрами порядка на рисунке 8 показывает такое же поведение с точки зрения полученных температур упорядочения. …

    Контекст 8

    … Концентрация Pt выбрана такой, чтобы для всех частиц фазовый переход наблюдался при максимальной критической температуре 40-фазы. Никакого сдвига в величине усредненных по концентрации параметров не наблюдается, как в случае без усреднения по концентрации на рисунке 9. Сравните также с параметрами ближнего порядка с ограничениями по керну на рисунке 10. …

    Контекст 9

    … при этом мы увидим сдвиг в сторону больших значений. Взятие средневзвешенного значения устраняет смещение поверхностной сегрегации, так что график становится симметричным относительно нулевой линии оси y, как на рисунке 8.Наконец, параметры WC-SRO при температуре до 923 K были рассчитаны (рисунок 11), чтобы иметь возможность сравнивать с экспериментальными данными [32,33] и с нашим предыдущим моделированием для объемного Pt-Rh [4 ]. Мы обнаружили, что и демонстрируют значительные отклонения от их объемных значений. …

    Контекст 10

    … эффект становится более выраженным при меньшем размере частиц. Опять же, получение средневзвешенного значения концентрации почти полностью устраняет сдвиги (рис. 12), что показывает, что ближний порядок в ядре частиц по сути является объемным.Остается лишь очень небольшой сдвиг в сторону более отрицательных значений. …

    Context 11

    … более подходящая мера для порядка в ядре частиц. В этой статье мы используем оба определения параметров порядка, чтобы получить максимальный объем информации о системе. Другой подход к исследованию переходов упорядочения в частицах заключается в использовании обычного параметра порядка, как в уравнении 5, но для ограничения вычисления параметров небольшой областью ядра частицы.Этот подход также применялся для проверки наших результатов (см. Ниже на рисунке 10). Его преимущество состоит в том, что параметры сходятся к объемным значениям соответствующих упорядоченных фаз при низкой температуре; однако у него также есть недостаток, заключающийся в том, что параметры более высокого порядка больше не могут быть вычислены, статистика становится слабее и может быть несопоставима с экспериментальными данными, в которые вносят вклад поверхностные атомы. Рассчитанные фазовые диаграммы для наночастиц показывают некоторые особенности, отличные от таковых в объеме.Эти особенности можно объяснить наличием поверхностей и границ раздела, а также эффектами конечного размера. Взаимодействие сегрегации поверхности, упорядочения поверхности и упорядочения по объему имеет решающее значение. Чтобы объяснить различные особенности фазовой диаграммы, поучительно сравнить фазовую диаграмму для основной массы и для разных размеров частиц (рисунок 5 и рисунок 3) и взглянуть на некоторые конфигурации частиц при низкой температуре, как показано на рисунке 4 для T = 50 K (см. рисунок 1 для структуры упорядоченных фаз D 0 22 и 40).Фазовая диаграмма для частицы из 9201 атома с диаметром 7,8 нм сравнивается с диаграммой для массивного сплава на рис. 5. Температура упорядочения в случае большой частицы, состоящей из 9201 атома, смещается вниз от температуры в объеме. Рассчитанная температура объемного упорядочения объемной Pt – Rh составила 238 К при стехиометрии 1: 1 для 40-структуры и 209 К при 25 ат.% Pt для D 0 22 -структуры, тогда как максимальные температуры упорядочения для частиц размером 7,8 нм составляют 198 К при концентрации Pt 35 ат.% для фазы D 0 22 и 226 К при 59.5 ат.% Pt для 40-фазы. Эта тенденция к более низким температурам упорядочения продолжается и при меньших размерах частиц, что можно определить по фазовым диаграммам частиц на рисунке 3, а также по параметрам ближнего порядка на рисунках 8, 9 и 10 (см. Ниже). Растворимость платины в частице родия при низких температурах намного больше, чем в объеме. Растворимость не падает до нуля при нулевой температуре, но она достигает линии нулевой температуры при концентрации платины около 8 ат.%.Однако термин «растворимость» следует толковать по-разному для частицы. При концентрации платины ниже 8 ат.% При температуре всего 50 К избыточные атомы платины не растворяются внутри родия, но имеют тенденцию оставаться на поверхности и образовывать полностью упорядоченный поверхностный слой (рис. 4, частицы 1 и 2). Это следствие предпочтительной сегрегации атомов платины. Причина сегрегации в нашем …

    Контекст 12

    … является важным сплавом из-за его каталитической активности в различных реакциях.В прошлом предполагалось, что Pt – Rh не смешивается при низких температурах [1,2], но теоретические исследования показали, что Pt – Rh образует интерметаллические фазы 40 и D 0 22 [3], которые термодинамически стабильны ниже комнатной температуры в соответствии с к недавно опубликованной теоретической фазовой диаграмме [4] (см. рисунок 1 для структур 40 и D 0). Границы на объемной фазовой диаграмме хорошо определены в случае термодинамического предела (), где фазовые переходы первого рода обозначены сингулярностями в большом каноническом потенциале [5].Однако в случае конечных систем нельзя использовать термодинамический предел, и, как следствие, нет резких фазовых переходов первого рода в каноническом и большом каноническом ансамблях [6], и поэтому необходимы разные теории для того, чтобы для описания небольших систем. Термодинамика малых систем была разработана Хиллом еще в 1963 г. [6], но недавно вновь привлекла к себе внимание благодаря ее применимости в современной нанонауке и технике. Теория была недавно перестроена на более интуитивной основе [7] под термином «нанотермодинамика» [8] тем же автором.Недавние микроканонические подходы, впервые предложенные Gross et al. [9,10] исследуют топологию поверхности энтропии S (E, N i) как функцию энергии E и числа частиц N. Изучение поверхности энтропии в микроканоническом ансамбле может быть полезным теоретическим инструментом, потому что выпуклые нарушители энтропии могут использоваться в качестве концепции для определения переходов первого рода даже в конечных системах и дополнительных величин, таких как межфазное натяжение между фазами, становятся доступными [9]. Количественная оценка поверхности энтропии в принципе возможна с помощью алгоритма Ванга – Ландау [11], но является утомительной задачей для более сложного гамильтониана.Кроме того, выбор микроканонического ансамбля соответствует полностью изолированной системе, которая не обменивается энергией с окружающей средой. Такие условия возможны экспериментально [10], но труднореализуемы и явно не выполняются для случая наночастиц, находящихся в равновесии со своей подложкой. Фазовые равновесия между твердой и жидкой фазами в частицах бинарных сплавов были, например, исследованы для Cu – Ni [12], Sn – Bi [13], Pb – Bi [14] и других эвтектик [15-17], а также для для смешивающихся сплавов [18-20].Кроме того, имеются исследования, связанные с фазовыми диаграммами твердофазных равновесий сплавов с зазором смешиваемости [21-23]. Такой случай недавно был также экспериментально исследован для случая Au – Pt [23]. Более общие термодинамические исследования разделения фаз в наночастицах были даны Wautelet et al. [22] и Норсков и др. [21]. Последние авторы сосредоточили особое внимание на фазовых равновесиях несмешивающихся наночастиц Ag – Cu с помощью моделирования методом Монте-Карло и обнаружили, что для всех исследованных сплавов фазовое разделение становится невозможным ниже определенного критического размера при любой температуре [21].Значительно меньше исследований посвящено упорядочиванию наносплавов. Недавно Атанасов и Хоу опубликовали исследование равновесных упорядочивающих свойств массивов Au – Pd и наносплавов [24]. Упорядочение наносплавов Fe – Pt изучали с помощью моделирования методом Монте-Карло на решетке [25]. Однако, насколько нам известно, полная размерно-зависимая фазовая диаграмма упорядочивающего наносплава еще не изучена. Мы намерены исследовать такую ​​фазовую диаграмму, зависящую от размера, используя модельную систему частиц Pt – Rh и тем самым распространяя наши предыдущие результаты для объемной Pt – Rh на нанорежим.Сначала мы дадим краткий обзор усовершенствованной модели микширования BOS. Затем эта модель будет параметризована для частиц Pt – Rh. Наконец, будут рассмотрены полученные фазовые диаграммы для трех различных размеров частиц. Мы обращаемся к вопросу о том, как интерпретировать двухфазное равновесие в частице, и исследуем эффекты, связанные с поверхностной сегрегацией. Кроме того, мы оцениваем параметры ближнего порядка Уоррена – Каули (WC-SRO), чтобы исследовать фазовые переходы порядок-беспорядок в частицах.Эти параметры оказались полезными для определения критической температуры плавных фазовых переходов в этой конечной системе. Мы используем стандартный алгоритм Метрополиса Монте-Карло, который реализует имитационную модель, которая тесно связана с моделью смешивания «Bond Order Simulation» (BOS) [26]. Мы применяли эту модель раньше, чтобы рассчитать объемную фазовую диаграмму Pt – Rh и изучить поведение упорядочения [4]. В нашей усовершенствованной версии модели смешивания BOS энергия решетки дается суммой по узлам…

    Rocket Pharmaceuticals получает от Управления по санитарному надзору за качеством пищевых продуктов и медикаментов статус усовершенствованной терапии регенеративной медицины для генной терапии дефицита адгезии лейкоцитов RP-L201-I

    – Обозначение FDA RMAT для RP-L201 для ускорения разработки и регистрации –

    – Завершена регистрация в клинических испытаниях фазы 1/2 RP-L201 для лечения LAD-I –

    КРАНБЕРИ, Нью-Джерси – (БИЗНЕС-ПРОВОД) – март. 9 января 2021 г. Rocket Pharmaceuticals, Inc.(NASDAQ: RCKT), компания на клинической стадии, продвигающая интегрированный и устойчивый поток генетических методов лечения редких детских расстройств, сегодня объявляет, что Управление по санитарному надзору за качеством пищевых продуктов и медикаментов США (FDA) предоставило RP- L201, исследуемая генная терапия для лечения дефицита адгезии лейкоцитов-I (LAD-I). Назначение RMAT было присвоено на основании обнадеживающих предварительных данных по безопасности и эффективности продолжающегося клинического испытания RP-L201 фазы 1/2.Кроме того, полностью завершен набор пациентов для исследования фазы 1/2. Исследование проводится в Калифорнийском университете в Лос-Анджелесе, Университетском колледже Лондона (UCL) / детской больнице на Грейт-Ормонд-стрит и в больнице Infantil Universitario Niño Jesús.

    «Получение статуса RMAT и завершение набора пациентов фазы 1/2 являются важными шагами в продвижении нашей программы RP-L201 LAD-I настолько эффективно и ответственно, насколько это возможно», – сказал Киннари Патель, фармацевт, магистр делового администрирования, президент и главный операционный директор компании Ракета.«Мы с нетерпением ожидаем максимальных возможностей для расширенного диалога с FDA, поскольку мы тесно сотрудничаем с агентством в отношении потенциальной регистрации, благодаря обозначению RMAT. Важно отметить, что завершение набора пациентов фазы 1/2 на фоне глобальной пандемии является свидетельством нашей команды, сотрудников и пациентов, участвующих в исследовании. Я благодарен всем им за их непоколебимую приверженность делу борьбы с опасным для жизни воздействием LAD-I на жизнь многих младенцев, маленьких детей и их семей.Мы с нетерпением ждем возможности поделиться данными нашего исследования LAD-I во втором квартале в дополнение к оставшейся части процесса в 2021 году ».

    Обозначение RMAT было создано для ускорения разработки и утверждения продуктов регенеративной медицины, включая клеточную и генную терапию. Обозначение предоставляется исследуемому продукту, который предназначен для лечения, изменения, обращения или лечения серьезного или опасного для жизни заболевания или состояния, и подтверждается предварительными клиническими доказательствами, демонстрирующими его потенциал для удовлетворения неудовлетворенных медицинских потребностей.Обозначение RMAT позволяет компаниям тесно сотрудничать с FDA при разработке программы и включает в себя все преимущества обозначений Fast Track и Breakthrough Therapy от FDA. Rocket также имеет обозначения Rare Pediatric (США), Orphan Drug (США / ЕС) и Advanced Therapy Medicinal Product (EU) для программы RP-L201.

    Текущее нерандомизированное открытое исследование RP-L201 фазы 1/2 предназначено для оценки безопасности и эффективности генной терапии у педиатрических пациентов с тяжелой формой LAD-I, определяемой по экспрессии CD18 менее 2%. .Данные исследования, представленные на 62 nd Ежегодном собрании Американского общества гематологов (ASH), демонстрируют доказательства безопасности и эффективности у трех педиатрических пациентов с тяжелой формой LAD-I. У этих пациентов была продемонстрирована устойчивая экспрессия CD18, превышающая порог 4-10%, связанный с выживанием во взрослом возрасте, и, что аналогичным образом, способствовало увеличению числа копий вектора периферической крови. RP-L201 хорошо переносился, при этом не сообщалось о проблемах безопасности лекарственного препарата при инфузии или после лечения.

    Дополнительная информация о клинической программе RP-L201 доступна здесь.

    О недостаточности адгезии лейкоцитов-I

    Дефицит адгезии лейкоцитов-I (LAD-I) – это редкое аутосомно-рецессивное педиатрическое заболевание, вызванное мутациями в гене ITGB2 , кодирующем компонент интегрина бета-2 CD18. CD18 – ключевой белок, который способствует адгезии лейкоцитов и их выходу из кровеносных сосудов для борьбы с инфекциями. В результате дети с тяжелой формой LAD-I часто страдают сразу после рождения. В младенчестве они страдают от повторяющихся опасных для жизни бактериальных и грибковых инфекций, которые плохо поддаются лечению антибиотиками и требуют частой госпитализации.Дети, выжившие в младенчестве, страдают рецидивирующими тяжелыми инфекциями, включая пневмонию, язвы десен, некротические язвы кожи и сепсис. Без успешной трансплантации костного мозга смертность у пациентов с тяжелой формой LAD-I составляет 60-75% в возрасте до 2 лет, а выживаемость после 5 лет является редкостью. Существует высокая неудовлетворенная потребность в лечении пациентов с тяжелой формой LAD-I.

    Исследование LAD-I компании Rocket стало возможным благодаря гранту Калифорнийского института регенеративной медицины (CIRM) (номер гранта CLIN2-11480).Ответственность за содержание этого пресс-релиза лежит исключительно на Rocket, и он не обязательно отражает официальную точку зрения CIRM или любого другого агентства штата Калифорния.

    RP-L201 получил лицензию от Centro de Investigaciones Energéticas, Medioambientales y Tecnológicas (CIEMAT), Centro de Investigación Biomédica en Red de Enfermedades Raras и Instituto de Investigación Sanitaria Fundación Jiménez D. Лентивирусный вектор был разработан в сотрудничестве между UCL и CIEMAT.

    О компании Rocket Pharmaceuticals, Inc.

    Rocket Pharmaceuticals, Inc. (NASDAQ: RCKT) продвигает интегрированный и устойчивый набор генетических методов лечения, которые устраняют первопричину сложных и редких детских расстройств. Независимый от платформы подход компании позволяет ей разрабатывать лучшую терапию для каждого показания, создавая потенциально трансформирующие варианты для пациентов, страдающих редкими генетическими заболеваниями. Клинические программы Rocket с использованием генной терапии на основе лентивирусных векторов (LVV) предназначены для лечения анемии Фанкони (FA), трудно поддающегося лечению генетического заболевания, которое приводит к недостаточности костного мозга и потенциально раку, дефицита адгезии лейкоцитов-I (LAD-I). , тяжелое педиатрическое генетическое заболевание, которое вызывает рецидивирующие и опасные для жизни инфекции, которые часто приводят к летальному исходу, дефицит пируваткиназы (PKD) – редкое моногенное заболевание красных кровяных телец, приводящее к усилению разрушения красных кровяных телец и легкой или опасной для жизни анемии, и инфантильные злокачественные новообразования. Остеопетроз (ИМО), заболевание костного мозга.Первая клиническая программа Rocket с использованием генной терапии на основе аденоассоциированного вируса (AAV) предназначена для лечения болезни Данона, тяжелого состояния сердечной недостаточности у детей. Для получения дополнительной информации о Rocket посетите сайт www.rocketpharma.com.

    Ракетное предупреждение в отношении заявлений прогнозного характера

    Различные заявления в этом выпуске, касающиеся будущих ожиданий, планов и перспектив Rocket, включая, помимо прочего, ожидания Rocket в отношении своих рекомендаций на 2020 год в свете COVID-19, безопасности, эффективности и сроков выпуска продуктов-кандидатов, которые Rocket может разработать для лечения анемии Fanconi. (FA), дефицит адгезии лейкоцитов-I (LAD-I), дефицит пируваткиназы (PKD), детский злокачественный остеопетроз (IMO) и болезнь Данона, а также безопасность, эффективность и сроки соответствующих доклинических исследований и клинических испытаний могут представляют собой прогнозные заявления для целей безопасных положений Закона о реформе судебных разбирательств по частным ценным бумагам 1995 года и других федеральных законов о ценных бумагах и подвержены значительным рискам, неопределенностям и предположениям.Вы не должны полагаться на эти прогнозные заявления, которые часто включают такие слова, как «верю», «ожидаю», «ожидаю», «намереваюсь», «планирую», «даст», «оцениваю», «ищу,» «будет», «может», «предложить» или аналогичные термины, варианты таких терминов или отрицательные из этих терминов. Хотя Rocket считает, что ожидания, отраженные в прогнозных заявлениях, разумны, Rocket не может гарантировать такие результаты. Фактические результаты могут существенно отличаться от тех, которые указаны в этих прогнозных заявлениях, в результате различных важных факторов, включая, помимо прочего, способность компании Rocket отслеживать влияние COVID-19 на ее бизнес-операции и принимать меры для обеспечения безопасности пациентов. , семьи и сотрудники, интерес пациентов и семей к участию в каждом из текущих испытаний Rocket, наши ожидания в отношении задержек и воздействия COVID-19 на клинические объекты, набор пациентов, сроки проведения испытаний и считывание данных, наши ожидания в отношении поставок наших лекарств для наших текущих и ожидаемых испытаний, действий регулирующих органов, которые могут повлиять на начало, сроки и прогресс доклинических исследований и клинических испытаний его продуктов-кандидатов, зависимость Rocket от третьих сторон в разработке, производстве, маркетинге, продажах и распространении кандидаты на продукты, результаты судебных разбирательств и непредвиденные расходы, а также эти риски более полно обсуждается в разделе «Факторы риска» годового отчета Rocket по форме 10-K за год, закончившийся 31 декабря 2020 года, поданного 1 марта 2021 года в Комиссию по ценным бумагам и биржам.Соответственно, вам не следует чрезмерно полагаться на эти прогнозные заявления. Все такие заявления действительны только на дату, когда они были сделаны, и Rocket не берет на себя никаких обязательств по обновлению или пересмотру публично каких-либо прогнозных заявлений, будь то в результате новой информации, будущих событий или иным образом.

    См. Исходную версию на businesswire.com: https://www.businesswire.com/news/home/2021030

    62/en/

    Клодин Проуз, доктор философии
    Старший вице-президент по стратегии и корпоративному развитию
    инвесторов @ rocketpharma.ком

    Источник: Rocket Pharmaceuticals, Inc.

    Обозначение Fast Track и Обозначение прорывной терапии – Scendea

    Подача запроса.

    Запросы на обозначение Fast Track можно подавать в любое время в процессе разработки лекарств, в идеале не позднее, чем на совещании перед BLA или перед NDA. Однако для получения всех преимуществ программы Scendea рекомендует подавать запросы как можно раньше в процессе разработки лекарств (в зависимости от наличия данных, необходимых для запроса), например, во время первоначальной подачи IND.Если запрос подан после этого времени, спонсоры должны принять во внимание, что запросы должны подаваться как поправка IND. Запросы на назначение ускоренного режима подаются в Модуль 1, раздел 1.7.1 «Запрос на назначение ускоренного режима» IND. Поскольку все материалы, представленные в IND, остаются конфиденциальными, FDA не раскрывает материалы или решения Fast Track, если только они не были публично раскрыты Спонсором.

    FDA рассмотрит запрос и решит в течение шестидесяти дней, соответствует ли препарат критериям для обозначения Fast Track.Если продукт обозначен, Спонсору будет отправлено письмо с указанием, что обозначение Fast Track было предоставлено, и что программа разработки должна и дальше соответствовать критериям для обозначения в дальнейшем. Если Агентство определяет, что запрос на назначение ускоренного режима был неполным или что программа разработки лекарств не соответствовала критериям для назначения ускоренного режима, Агентство направит Спонсору письмо об отсутствии назначения. В письме об отказе от назначения будет указано, что назначение в ускоренном порядке не предоставляется, и объяснены причины решения Агентства.

    Содержание запроса на назначение.

    Запросы на назначение ускоренного режима должны включать следующую информацию. Scendea рекомендует, чтобы эта информация была изложена как можно более кратко, примерно на 10–20 страницах.

    • Если запрос на назначение ускоренного режима подается в IND спонсора в качестве поправки, оно должно быть обозначено в сопроводительном письме как « ЗАПРОС НА ОБОЗНАЧЕНИЕ БЫСТРОГО ДОРОГА » жирным шрифтом, заглавными буквами.

    • Если запрос представлен с начальным индексом IND, в сопроводительном письме необходимо указать как « ПЕРВОНАЧАЛЬНОЕ РАССЛЕДОВАНИЕ НОВОГО ЛЕКАРСТВА И ЗАПРОС НА ОБОЗНАЧЕНИЕ БЫСТРОГО ОТСЛЕЖИВАНИЯ » жирным шрифтом в верхнем регистре.

    • В сопроводительном письме к заявке имя контактного лица Спонсора и адрес контактного лица, адрес электронной почты, номер телефона и номер факса.

    • Если применимо, номер заявки IND.

    • Если возможно, для лекарственных препаратов укажите собственное наименование и активный ингредиент, а для биологических продуктов – собственное имя и собственное название.

    • Подразделение или офис, в который передается IND или в котором он действует.

    • Предлагаемое (ые) обозначение (а).

    • Краткое изложение информации, которая поддерживает запрос о назначении ускоренного режима для изучаемого показания, включая следующее:
      o Основание для признания препарата предназначенным для лечения серьезного состояния.

      o Основание для рассмотрения лекарственного препарата как имеющего потенциал для удовлетворения неудовлетворенных медицинских потребностей и объяснение
      того, как этот потенциал оценивается в запланированной программе разработки лекарственного средства (например, описание
      испытаний, предназначенных для оценки этого потенциала ).

    • Если применимо, список документов, ранее представленных в IND, которые считаются относящимися к запросу о назначении, со ссылкой на даты подачи.

    НАЗНАЧЕНИЕ ПРОРЫВНОЙ ТЕРАПИИ

    Прорывная терапия была введена в соответствии с Законом FDA о безопасности и инновациях в 2012 году.Программа предназначена для ускорения разработки и пересмотра лекарств, предназначенных для лечения серьезного состояния, и предварительные клинические данные указывают на то, что лекарство может продемонстрировать существенное улучшение по сравнению с доступной терапией по клинически значимым конечным точкам.

    Квалификационные критерии для назначения.

    Чтобы иметь право на назначение прорывной терапии, лекарство должно быть предназначено для лечения серьезного состояния, и предварительные клинические данные должны указывать на то, что лекарство может продемонстрировать существенное улучшение клинически значимых конечных точек по сравнению с доступными методами лечения.При отсутствии доступной терапии новый препарат должен показать существенное и клинически значимое влияние на важный результат по сравнению с плацебо или хорошо задокументированным историческим контролем.

    Оценка степени улучшения, связанного с новым препаратом по сравнению с существующими методами лечения, является субъективной, но обычно зависит как от величины лечебного эффекта, который может включать продолжительность эффекта, так и от важности наблюдаемого клинического результата. Клинически значимая конечная точка обычно относится к конечной точке, которая измеряет влияние на необратимую заболеваемость или смертность (IMM) или на симптомы, которые представляют серьезные последствия заболевания.Клинически значимая конечная точка также может относиться к результатам, которые предполагают влияние на IMM или серьезный симптом, такой как влияние на установленную суррогатную конечную точку. В запросе на назначение прорывной терапии спонсор должен обосновать, почему конечная точка или другие результаты должны считаться клинически значимыми.

    Особенности обозначения.

    Продукты Breakthrough Therapy имеют право на использование функций программы, перечисленных ниже.

    • Все функции программы Fast Track.

    • Интенсивное руководство по эффективной программе разработки лекарств, начиная с Фазы 1.

    • Организационная приверженность с привлечением старших менеджеров
      и опытных специалистов по анализу, в зависимости от обстоятельств, в совместной междисциплинарной проверке.

    • Право на непрерывную проверку и приоритетную проверку при соблюдении соответствующих критериев.

    Отправка запроса.

    Спонсор может получить предварительную рекомендацию о назначении прорывной терапии от отдела проверки, которому назначен активный IND, до подачи официального запроса о назначении прорывной терапии.

    Чтобы воспользоваться этим, спонсоры должны связаться с регулирующим менеджером проекта (RPM) в соответствующем отделе проверки и запросить шаблон «Предварительный запрос на назначение прорывной терапии». Затем этот шаблон должен быть представлен в качестве официальной поправки в IND, и RPM организует последующую телеконференцию между спонсором и отделом проверки. Отдел проверки даст рекомендации относительно того, уместен ли запрос на назначение прорывной терапии, может ли он быть слишком предварительным или в настоящее время не соответствует критериям назначения (FDA, 2021).

    В идеале, запрос о назначении прорывной терапии должен быть получен FDA не позднее собрания EOP2, если необходимо получить какие-либо преимущества от назначения. Спонсорам также рекомендуется подать запрос на прорывную терапию до начала основных клинических испытаний. Запросы на назначение прорывной терапии следует направлять в Модуль 1, раздел 1.12.4 «Запрос комментариев и рекомендаций» IND. Поскольку все материалы, поступающие в IND, остаются конфиденциальными, FDA не раскрывает материалы или решения по прорывной терапии, если они не были публично раскрыты заявителем.

    FDA ответит на запросы о назначении прорывной терапии в течение шестидесяти дней с момента получения запроса. Если продукт обозначен, Спонсору будет отправлено письмо с указанием того, что обозначение прорывной терапии было предоставлено, и что программа разработки должна продолжать соответствовать критериям для дальнейшего обозначения.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
