Содержание

можно или нет, по ПУЭ и ГОСТ, плюсы и минусы

Для каждого владельца недвижимости рано или поздно наступает момент, когда нужно определиться, какая электрическая проводка будет наиболее оптимальна в принадлежащем ему строении. Кто-то решает потратить неоправданно большую сумму на монтаж кабеля в гофрированной трубе, обогатив при этом подрядчика. Кому-то в целях экономии приходит в голову игнорировать нормативные документы, подвергая жизнь людей опасности, и провести электропроводку без гофры. Попробуем разобраться во всех нюансах и выяснить: какой должна быть проводка в помещении и как сделать её безопасной, не расходуя лишних денежных средств.

Нужна ли гофра

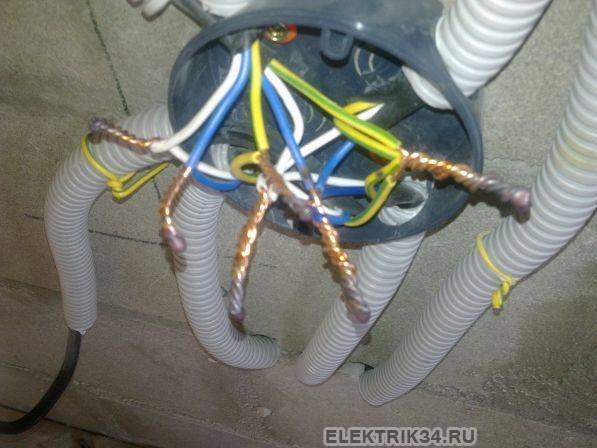

Для того чтобы понять, опасно или нет осуществлять монтаж электропроводки без гофры и какой кабель наиболее подходит для этой цели, рассмотрим ГОСТ Р 53315-2009 (ГОСТ 31565 – 2012).

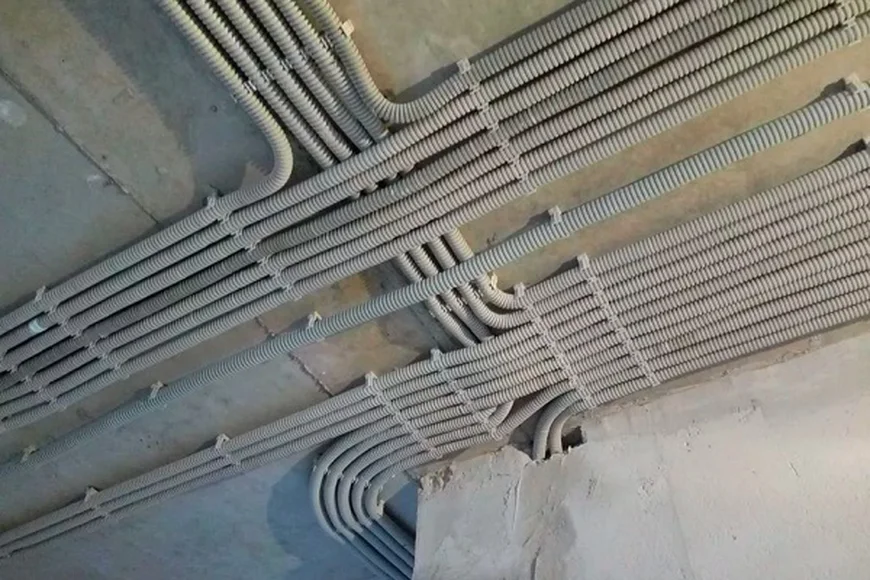

В документе прописано, что проводка в жилых помещениях может осуществляться кабелем с медными жилами и оболочкой, не распространяющей горение, с низким газовым и дымовым выделением.

Таким проводником является ВВГ-нг-LS, либо его аналоги с еще более высокой степенью защиты.

Чтобы разобраться, можно ли обойтись без гофры, прокладывая кабель ВВГнг-LS, обратимся к нормам, прописанным в ПУЭ 7 (Правила Устройства Электроустановок).

Из таблицы видно, что проводка кабеля ВВГнг-LS, относящегося к защищенным проводам и кабелям с оболочкой из трудносгораемых материалов, может осуществляться:

  • открыто – непосредственно по конструкциям из любых материалов,
  • скрыто — по трудносгораемым основаниям.

Иными словами, в данных случаях дополнительная защита не требуется, можно обойтись без гофры.

Исключение составляет скрытая проводка по сгораемым основаниям. В этом случае необходима подкладка из «несгораемых материалов».

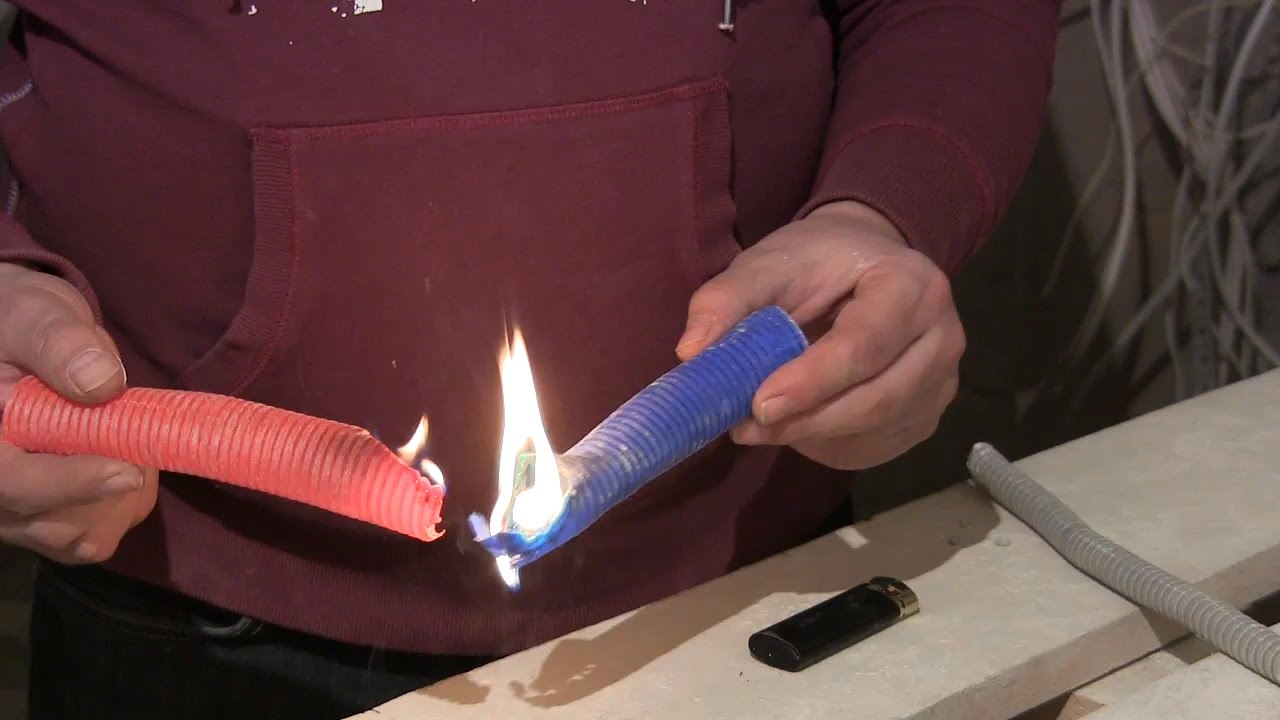

Что бы понять, может ли использование электротехнических гофрированных труб усилить пожарную безопасность разводки, рассмотрим их характеристики.

Из предложенной производителем технической информации видно, что по огнестойкости ПВХ гофра «не поддерживает горения» так же, как и ВВГнг-LS. Из чего можно сделать вывод, что проводка данным кабелем может осуществляться без гофры, что позволит снизить стоимость работ и используемых материалов, а так же сократит время монтажа.

Иными словами, в случае прокладки кабеля с оболочкой, не распространяющей горение, использование гофтотруб финансово неоправданно, так как достаточно проложить кабель с маркировкой «нг-LS». Если же проводка должна пройти по сгораемым конструкциям, монтаж должен осуществляться в металлической трубе.

Случаи обоснованного применения гофры

В местах, где проводка может подвергаться механическим повреждениям, монтаж кабеля осуществляют в гофротрубе.

Практически без ограничений её используют в слаботочных системах:

  • в сигнализации,
  • в кабельном телевидении,
  • в телефонных линиях,
  • в сети интернет.

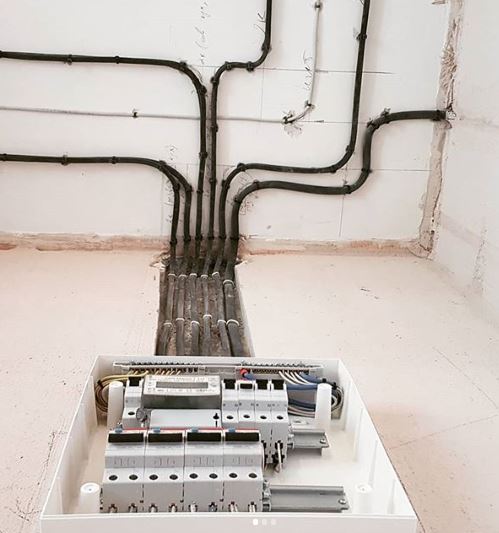

Не стоит обходиться без гофры и при укладке кабеля в стяжке пола.

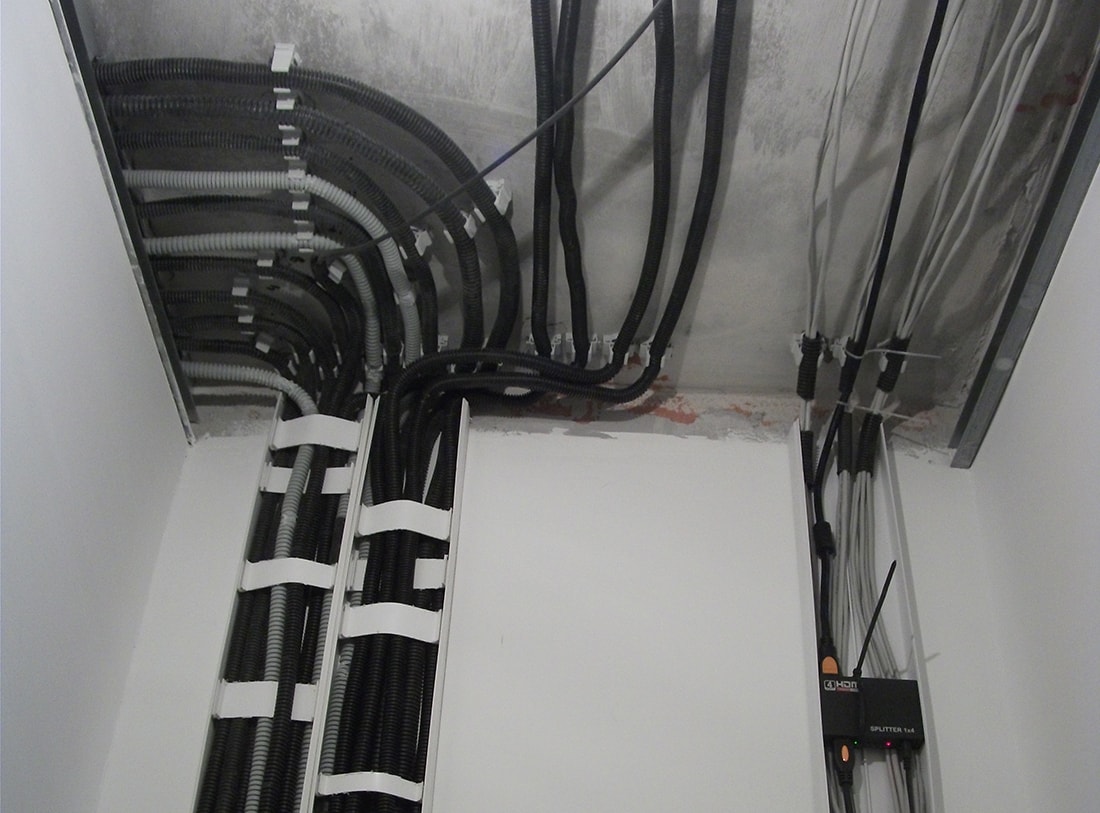

Если питающие линии размещают под гипсокартоном или натяжными потолками, то удобнее использовать гофротрубу. Тогда будет выполнено требование сменяемости проводки, приведенное в главе 7.1. п.7.1.37. ПУЭ, и будет обеспечена дополнительная механическая защита электролинии.

Прокладка кабеля без гофры

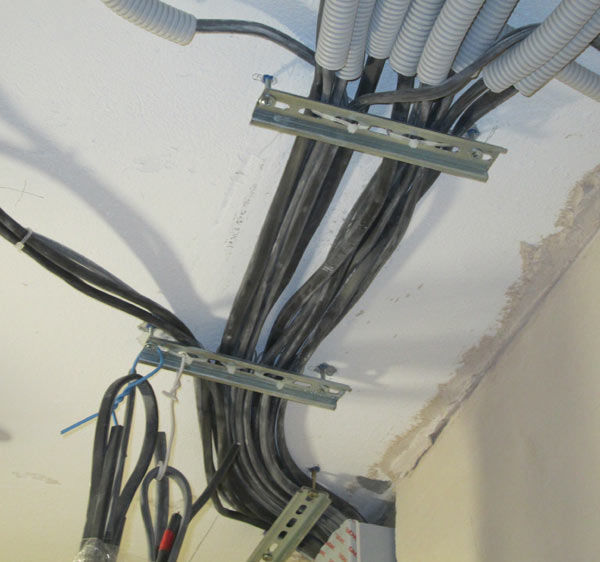

Монтаж электропроводки в жилище может осуществляться несколькими способами, в зависимости от:

  • типа кабеля;
  • среды, в которой планируется разводка;
  • материала основания, на котором будут осуществляться монтажные работы.

Прокладка кабеля без гофры может осуществляться открытым или скрытым способом.

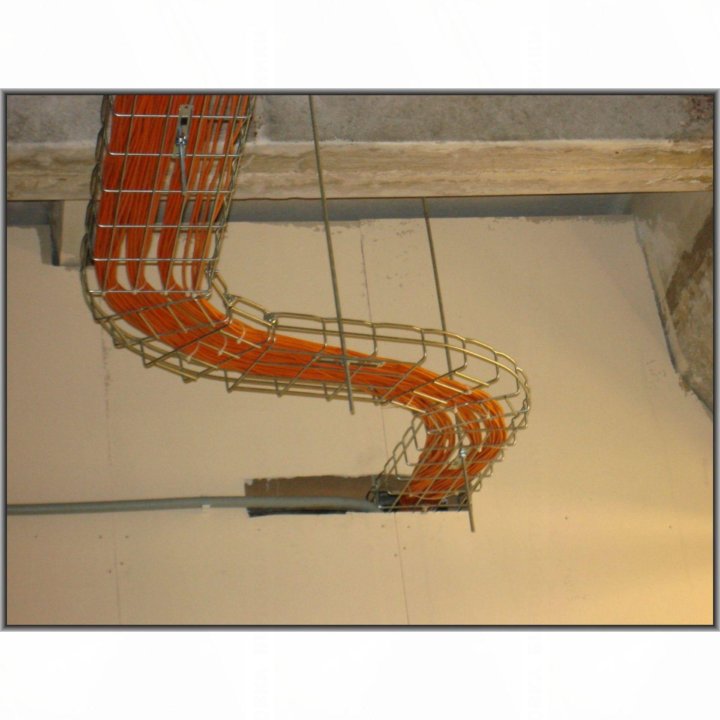

Открытый способ монтажа

При монтаже силового кабеля по сгораемым конструкциям или в местах, где сложно сделать штробы, применяется открытая проводка. Её прокладывают поверх стен и по потолку с законченной отделкой.

Крепление осуществляется скобами (хомутами) не реже, чем через каждые 40-50 см, а в местах изгиба по 10 см с каждой стороны от места изгиба. Частота крепления должна быть такой, чтобы кабель не провисал.

Такой способ прокладки используют в основном в подвалах, подсобных помещениях, гаражах. Допускается монтаж проводки и в жилых помещениях по стенам и потолку без гофры, если кабель имеет пожаробезопасную оболочку.

Открытая проводка в стиле ретро в деревянных домах выполняется скрученными между собой одножильными проводниками, прикрепляемыми к поверхности стен (потолков) при помощи фарфоровых изоляторов. Проводов может быть два или три, в зависимости от того, есть ли в доме заземление.

При изготовлении современных ретро кабелей используют медные провода с сечением 0,75-2,5 кв. мм. Сначала их покрывают слоем из ПВХ, после чего идёт декоративная изоляция из шелка, пропитанного составом, не поддерживающем горение. Может применяться покрытие из стекловолокна.

Монтаж в металлической трубе – один из самых трудоёмких, дорогостоящих и в то же время надёжных способов открытой проводки. Чаще всего используется:

  • в пожароопасных и взрывоопасных помещениях;
  • при проходе через перекрытия и стены;
  • для вводов в кабельные киоски;
  • для наружного монтажа;
  • в деревянных домах, банях и пр.

Металлические трубы надежно защищают коммуникационные сети от механических повреждений и от агрессивной среды. К тому же открытая проводка в металлических трубах может стать интересным дизайнерским решением при оформлении помещения.

Скрытая электропроводка в стенах

Чтобы придать помещению наиболее эстетичный вид, применяют скрытую электропроводку. Кабели прячут в материале стен (потолка), скрывают под слоем штукатурки.

Кабель укладывают в штробы – специально вырезанные бороздки, ширина которых должна соответствовать толщине проводника. Очевидно, что здесь лучше обойтись без гофры, так как сделать борозды под неё значительно сложнее.

Удобнее осуществлять монтаж электричества до отделочных работ, тогда можно обойтись без штробления. Сначала закрепляют провода, а потом уже штукатурят стены.

Перед монтажными работами делают разметку будущей электрической системы квартиры. Отмечают места установки розеток, выключателей, распределительных коробок, линии прохождения проводки.

После приступают к прорезыванию штроб. Для этого можно использовать перфоратор, штроборез, болгарку с алмазным диском, ударную дрель.

После того, как места для розеток, выключателей, распределительных коробок и борозды для укладки кабеля готовы, приступают к монтажу электрической сети.

Заключение

Гофрированная труба не является строго обязательной частью электропроводки. Если прокладка проводов осуществляется под слоем штукатурки, то безопасность будет обеспечена и без гофры.

Если же используется кабель с оболочкой, не поддерживающей горение, крепить его без гофры допускается к любым пожаробезопасным основаниям.

Материалы по теме:

Гофра под гипсокартон | Gipsokart.ru



Вступление

В ПУЭ 7.1.38, вы можете прочесть, что электропроводку в конструкциях из гипсокартона следует выполнять в трубах и коробах, а также кабелями, не распространяющими горение, с возможностью их замены.

Для выполнения этого правила, как альтернатива жестким пластиковым трубам, используется гибкая гофрированная труба или электротехническая гофра под гипсокартон.

Нужна ли гофра для электропроводки под гипсокартоном?

Сразу ответим на вопрос, нужна гофра для электропроводки под гипсокартоном или не нужна. Если у вас есть кабель не поддерживающий горение и есть возможность выполнить монтаж так, чтобы проводка была сменяемой, то гофра под гипсокартон не нужна.

Посмотрим на пример. У вас сделан подвесной потолок из гипсокартона и необходимо сделать электропроводку для точечного освещения на потолке. При наличии кабеля типа ВВГнг или НЮМ, вы можете сделать электропроводку освещения, проложив кабель без крепления под потолком. Такой проводкой вы не нарушите ни одно правило ПУЭ.

Однако проводку в перегородке вы уже не сделаете сменяемой без использования трубы или гофры. Кабель, проложенный в перегородке, вам не удастся перетянуть в аварийной ситуации при его замене.

Гофра под гипсокартон

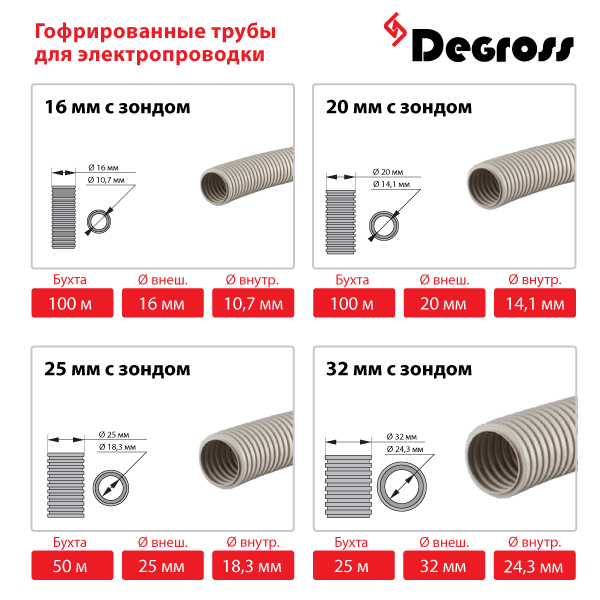

Электротехническая гофра под гипсокартон выпускается из следующих материалов:

  • ПВХ самозатухающего. Диаметры наружные 16, 20, 25, 32,40, 50 мм, лёгкой и тяжелой серий.
  • Из полипропилена. Диаметры такие же.
  • ПНД (полиэтилен низкого давления).
  • Полиамида.
  • Галогена. Гофра специального назначения трудно горючая марка FRHF.

Характерной особенностью всех типов электротехнической гофры, это наличие в ней, так называемого зонда. Зонд это металлическая проволока, размещенная внутри гофрированной трубы для затяжки в гофру электрического кабеля.

Обратите внимание, что наличие зонда в гофре явно указывает на её электротехническое назначение. Отсутствие зонда, особенно в гибких трубах малого диаметра, может (но необязательно) свидетельствовать, что это изделие НЕ электротехнического назначения.

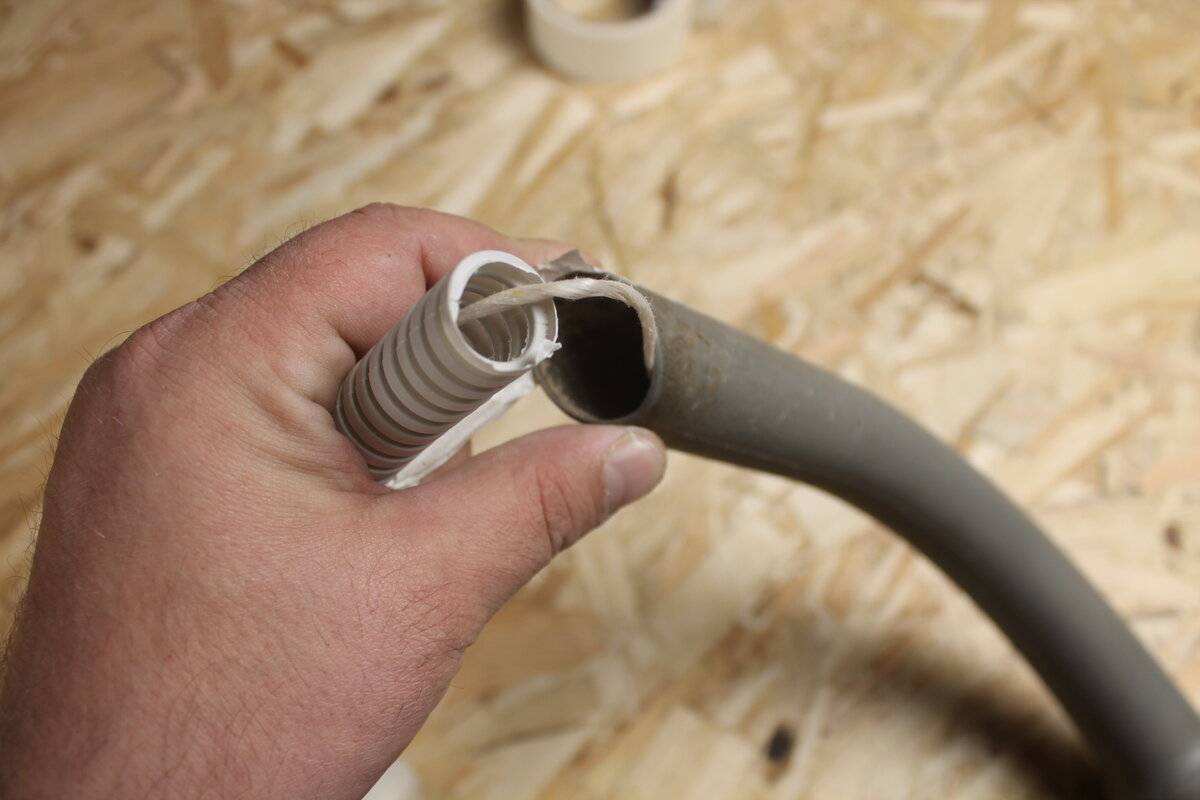

Второй признак, позволяющий отличить гофру для проводки это её жесткость.

Надо понимать, что гофра это гибкая труба, а не декоративное изделие. Электротехническая гофра должна быть на ощупь жесткой и не сминаться при надавливании и скручивании. Ходить по такой трубе, конечно, нельзя, но её жесткость должна ощущаться тактильно.

Цвет гофры под гипсокартон не нормируется. Она может быть серой, красной, синей, желтой , черной. Чаще продается серая гофра.

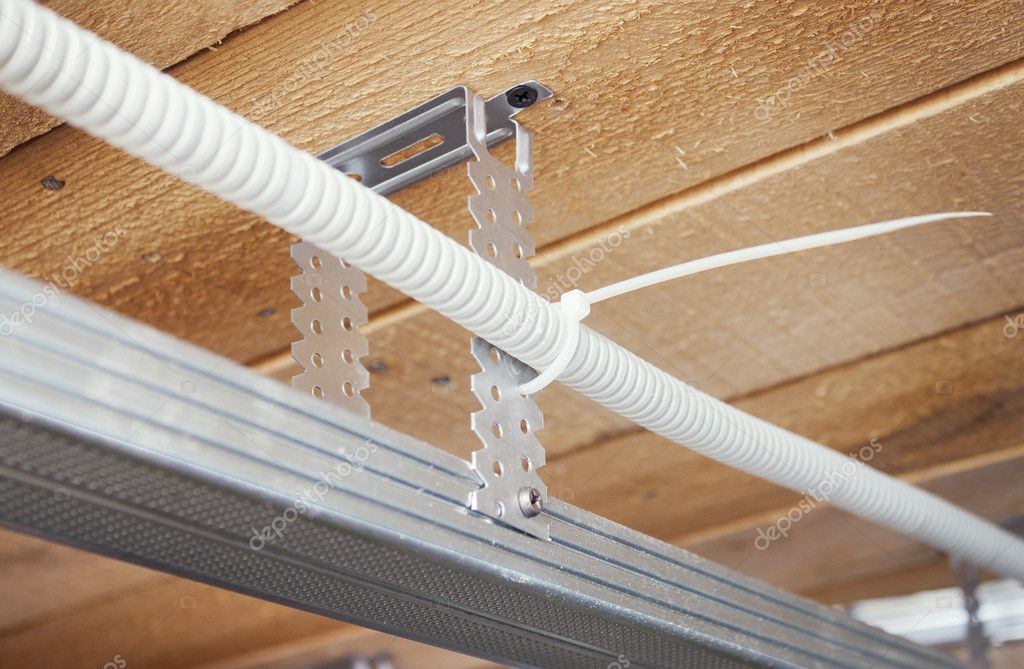

Монтаж гофры под гипсокартоном

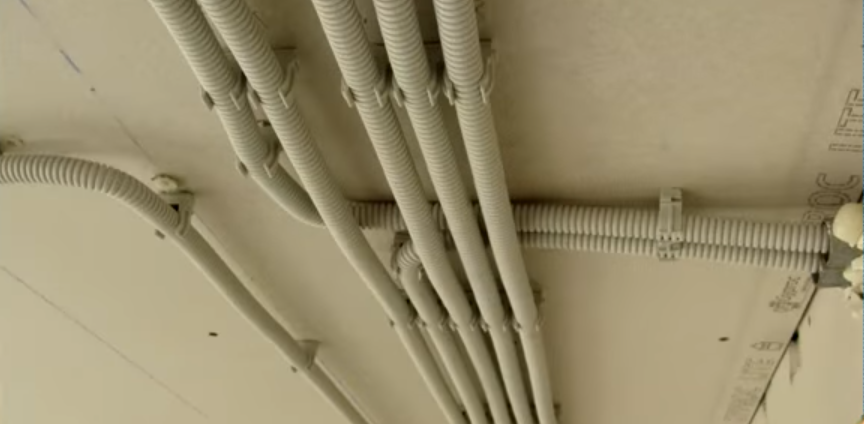

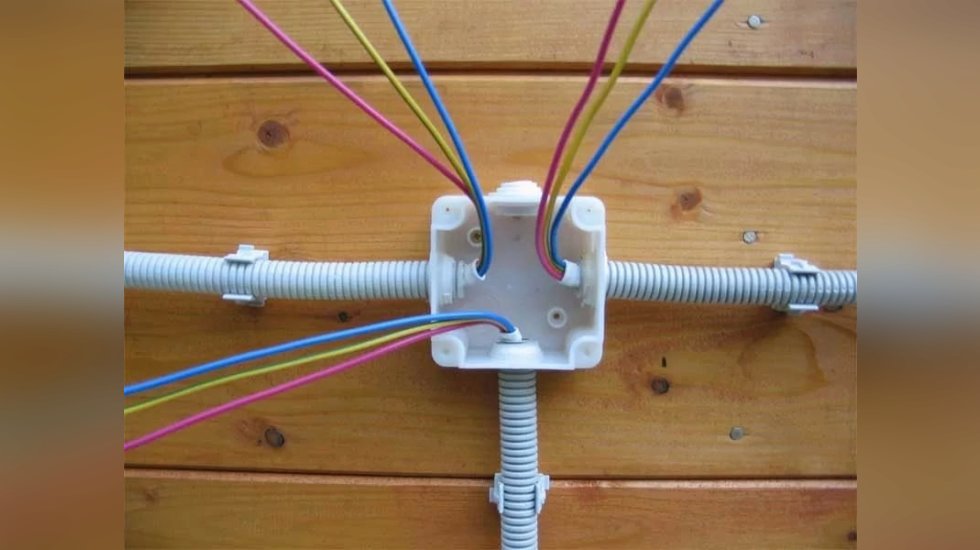

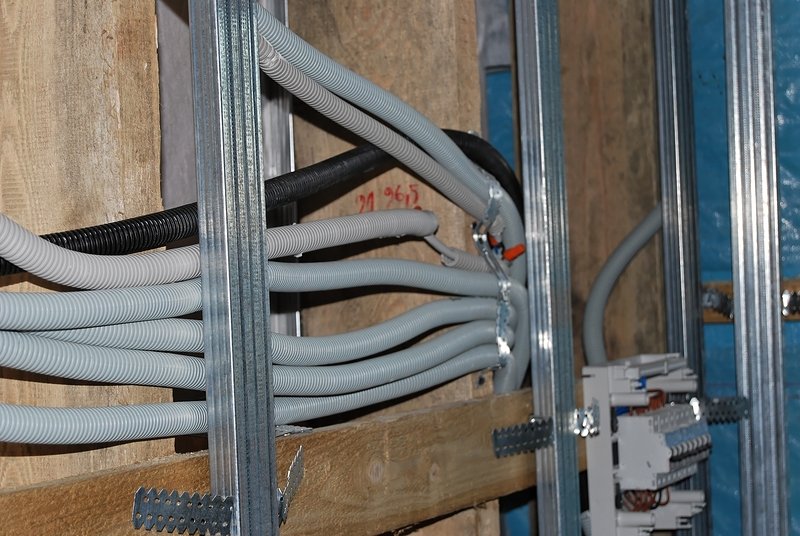

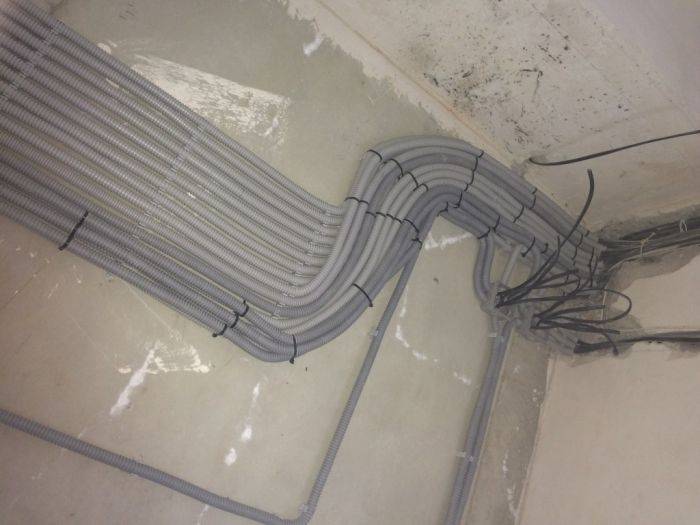

Гофра под гипсокартон монтируется в каркас конструкции по намеченным трассам электропроводки. Крепится гофра к металлическому каркасу или листу. Крепление должно быть жестким, чтобы обеспечить возможность протяжки и перетяжки проводки.

Трассы гофры не должны иметь более одного угла поворота менее 130-145˚. Прокладка гофры должна быть плавной. Это обеспечит беспроблемную протяжку кабеля и его быструю замену.

По практике замечу, что гофру нельзя повернуть строго на 90˚. При её прокладке углы получаются сглаженными и чем больше радиус поворота, тем лучше.

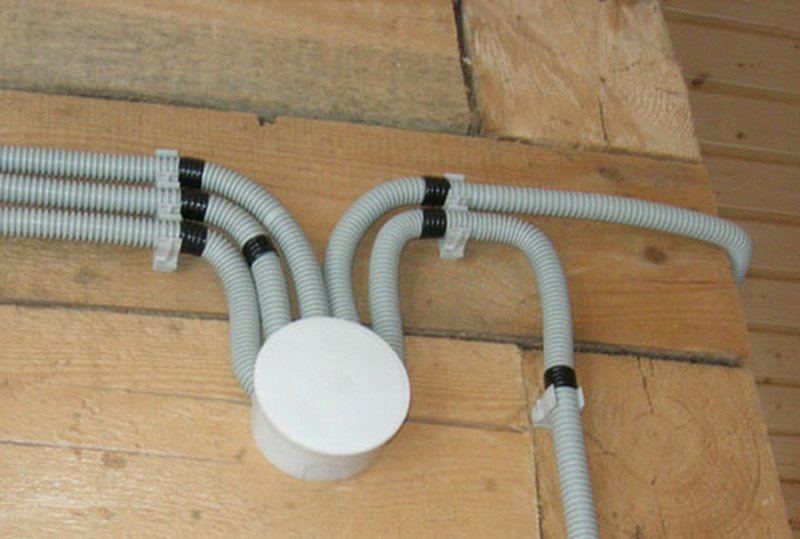

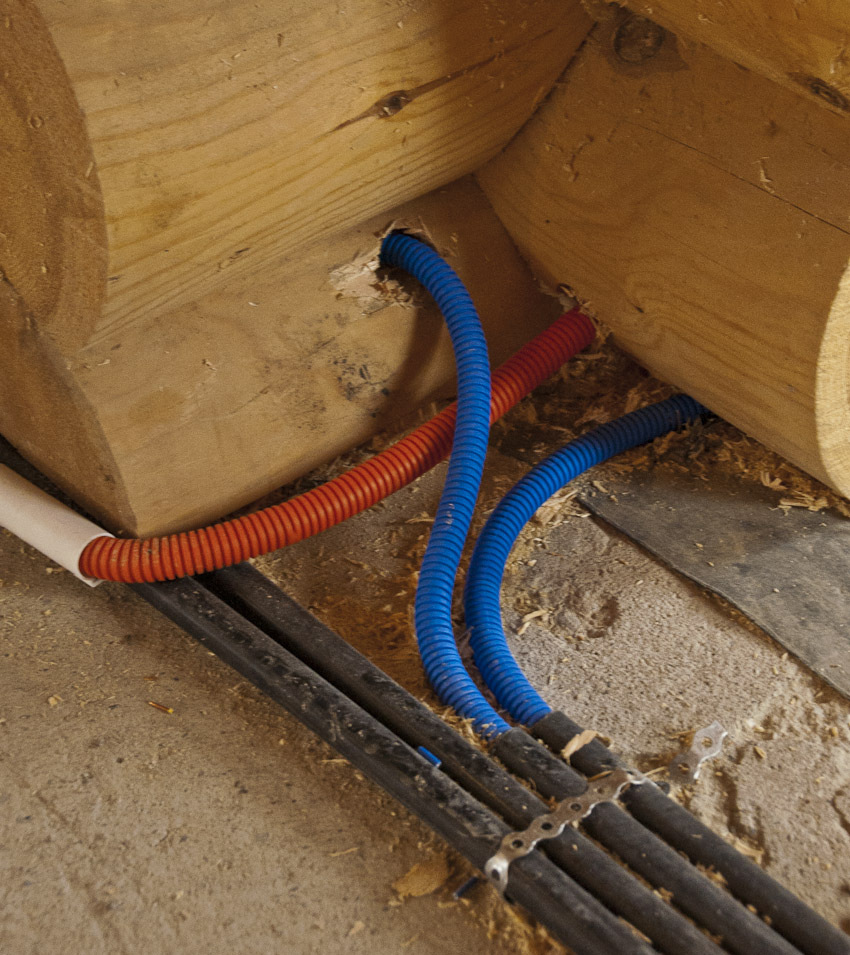

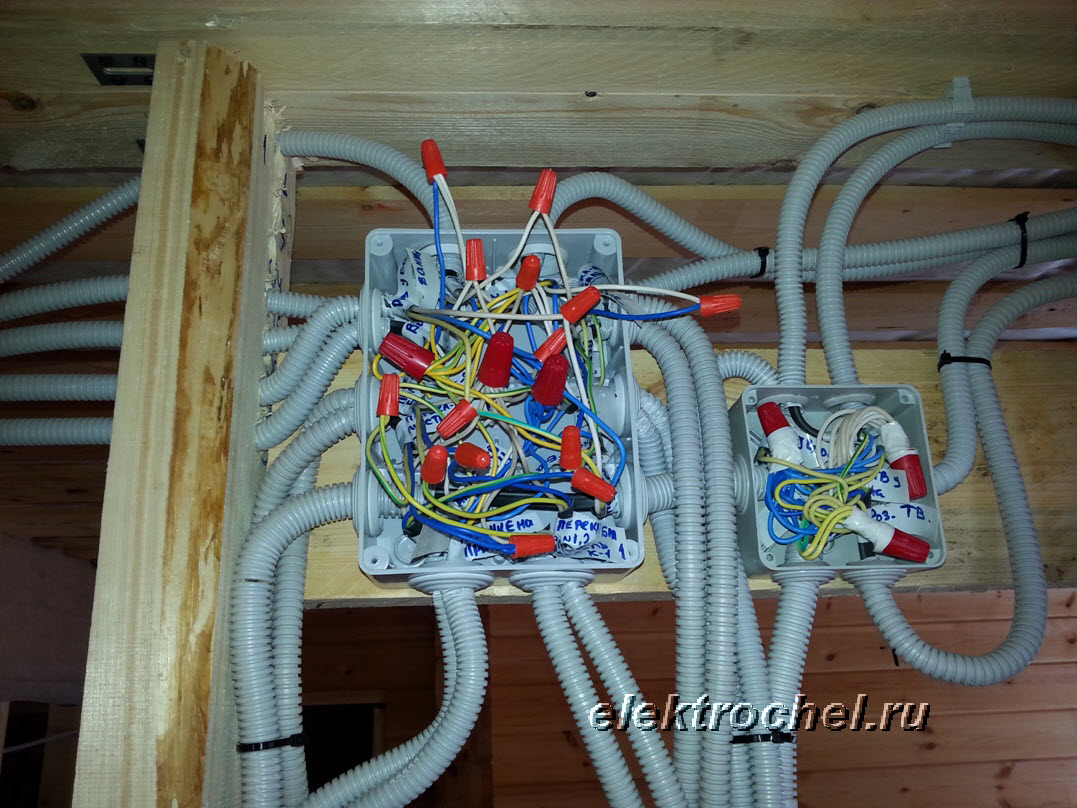

Гофра в деревянном доме

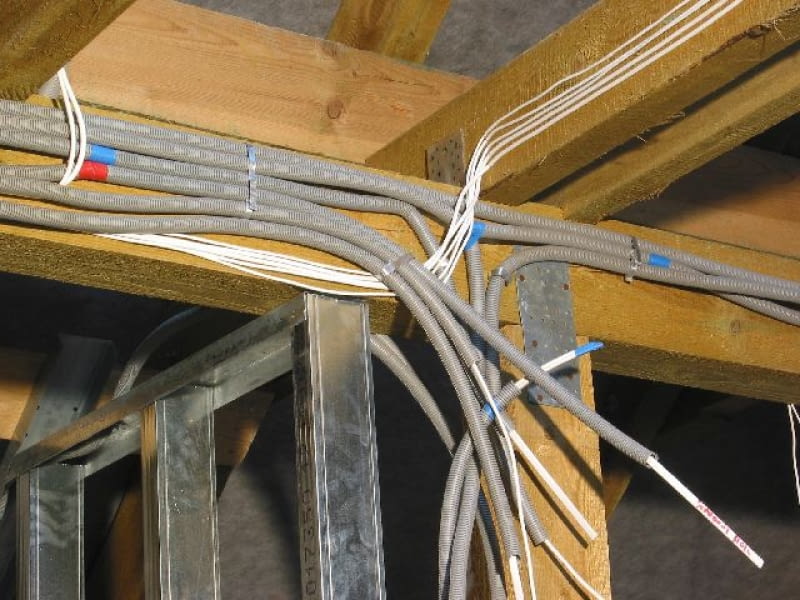

Говоря об электропроводке под гипсокартоном нельзя забывать, что конструкции из гипсокартона могут выполняться в деревянных домах, на деревянном каркасе.

В этом случае, использование пластиковой гофры недопустимо согласно тому же параграфу 7.1.38 ПУЭ. В деревянном доме проводка должны быть выполнена только в металлических трубах с локализованной способностью или закрытых коробах.

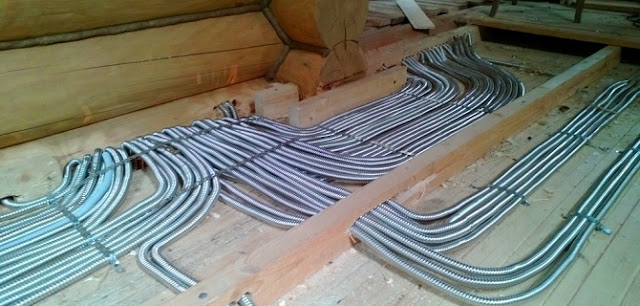

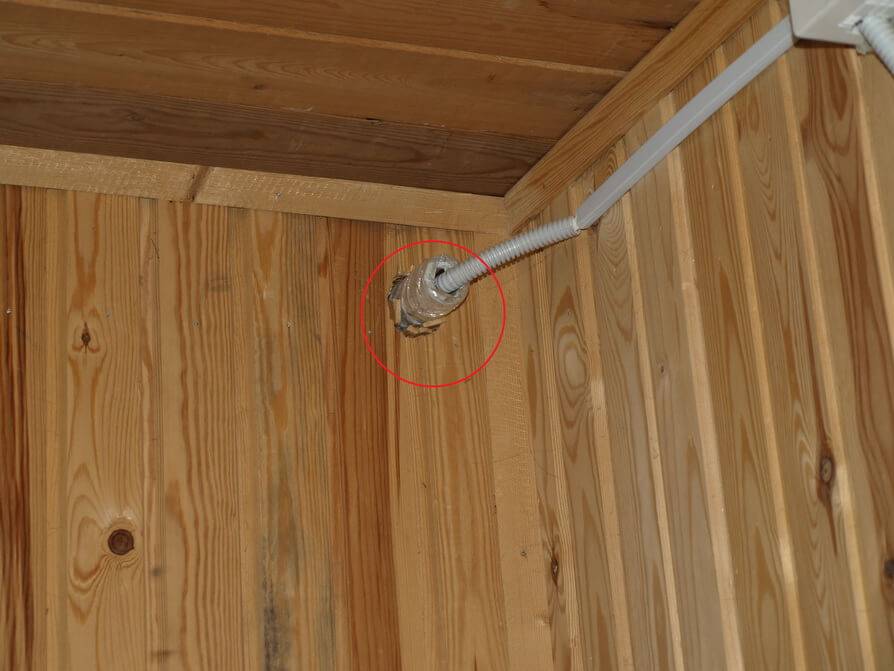

Однако, никто не запрещает, а по правилам даже рекомендует, использовать металлическую электротехническую гофру из оцинкованной и нержавеющей стали. Она менее удобна в работе, немало стоит, но полностью соответствует правилам безопасности.

©Gipsokart.ru

Еще статьи





Похожие статьи

Обязательно ли прокладывать кабель в гофротрубе при монтаже электропроводки?

Этот вопрос практически всегда задают заказчики при замене электропроводки, желающие обезопасить свое жилище от пожара из-за короткого замыкания проводов. Плюс этот вопрос подогревают электрики, желающие побольше заработать, так как укладка гофротрубы и затяжка кабеля в гофротрубу оплачивается дополнительно.

Чтобы разобраться с этим вопросом, обратимся к нормативным документам.

ГОСТ Р 53315-2009 предписывает применять в жилых помещениях медный кабель с трудно сгораемой изоляцией (не поддерживающей горение) и низким дымо- и газовыделением. Под эти параметры подходит кабель ВВГнгLS.

Теперь давайте разберемся, нужно ли этот кабель прокладывать в гофрорукавах или защищать другим каким то способом.

В Правилах Устройства Электропроводки (ПУЭ) есть таблица 2.1.3, проливающая свет на этот вопрос.

Как видно из таблицы, кабель ВВГнгLS (из трудносгораемых материалов) разрешено укладывать “непосредственно”, т.е. без какой-либо дополнительной защиты, на любые строительные основания открытым способом или в штробе. Единственное исключение – скрытая проводка по сгораемым основаниям.

По сгораемым основаниям ПУЭ рекомендует под кабель укладывать несгораемые подкладки. Гофротруба для этого (как подкладка) не подходит, так как она сделана из ПВХ и всего лишь не поддерживает горение (как и кабель ВВГнгLS) и не является несгораемой. Несгораемой прокладкой может выступать металл, но не ПВХ.

Если уложить трудносгораемый кабель в гофротрубу, то мы тем самым только усугубим положение и понизим пожаробезопасность электропроводки. Объясняется это тем, что кабель в гофротрубе будет при повышенной нагрузке больше нагреваться из-за того, что вокруг него находится воздух, а он, как известно, имеет низкую теплопроводность. Кабель, заложенный в штробу и оштукатуренный, охлаждаться будет быстрее, так как штукатурка лучше проводит тепло нежели воздух. Плюс ко всему, воздух, находящийся в гофре, поддерживает горение и способствует распространению дыма и вредных газов, образующихся при горении.

Из вышесказанного следует, что придерживаясь ГОСТа при выборе электро кабеля для проводки, укладка его в гофротрубу не нужна, даже наоборот, может только повысить пожароопасность электропроводки.

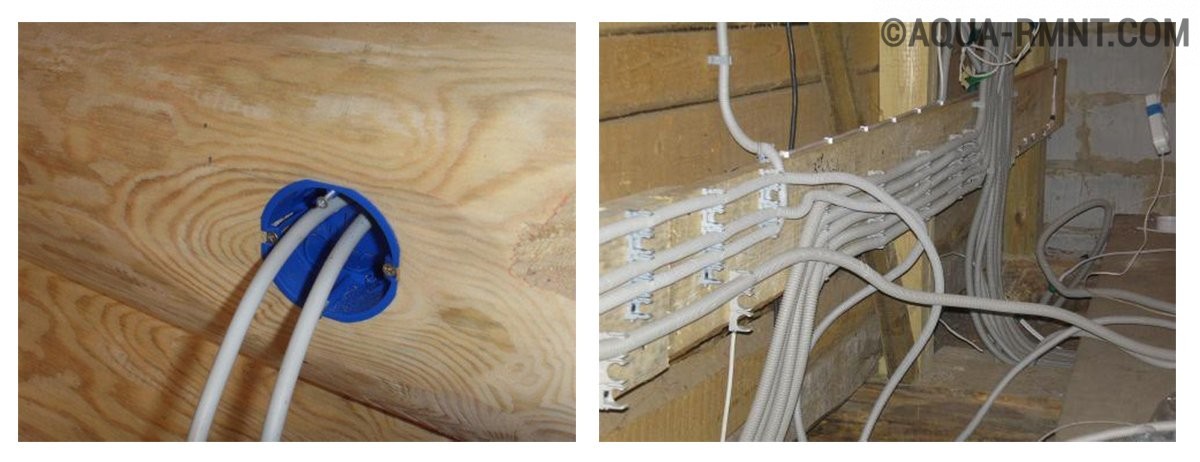

Гофрированную трубу запрещено применять для силовой проводки в деревянных и каркасных строениях.

Гофротруба используется для защиты кабеля от механических повреждений, например, при заливке бетонной стяжки или при укладке заменяемых линий (на прямых участках), т.е. чтобы в будущем можно было заменить электро кабель.

Без ограничений гофротрубу можно использовать для укладки слаботочной проводки (телефон, интернет, сигнализация, телевизор…).

когда можно, а когда нет

Прокладка кабеля без гофры

Содержание статьи:

При прокладке кабеля всегда нужно чётко понимать, в каких случаях нужна гофра, а в каких нет. В противном случае отсутствие гофры может стать причиной возникновения пожара или порчи кабеля.

Поэтому если вы решили осуществить самостоятельный монтаж электропроводки в доме, то должны задаться следующим вопросом: нужна ли в вашем случае гофра.

Рассмотрим в этой статье строительного журнала, когда можно прокладывать кабель без гофры, а в каких случаях это делать не рекомендуется.

Прокладка кабеля без гофры

Если стены сделаны из бетона, а провода в них будут укладываться в штробах, то замоноличивание кабеля без гофры допускается правилами ПУЭ-7. В таком случае кабель можно прокладывать без гофры. То же самое касается и перегородок из негорючих материалов.

При этом нужно понимать, что гофра здесь, как в первом, так и во втором случае, служит как бы для безопасности самого кабеля. То есть, при его повреждении, если просядет стена и т. д., будет проблематично заменить кабель. Поэтому из практических соображений становится понятно, что прокладка кабеля без гофры считается недолговечным монтажом.

Например, что произойдёт в стене с замоноличенным кабелем, если стена даст усадку и на ней появятся трещины. Поэтому если здание старое или может дать усадку, то все же рекомендуется прибегать к использованию гофры при монтаже кабелей в стены.

Если говорить о практичности, то можно еще сказать и о ремонтопригодности электропроводки в гофре. Частично заменить проводку, по крайней мере, на вертикальных и горизонтальных участках, намного проще, если провода уложены в гофре. Здесь вам никакого штробления не нужно, просто вытянуть повреждённый участок кабеля и протянуть новый кабель обратно.

Когда нужно укладывать кабель в гофру обязательно

В принципе ответ на этот вопрос и так очевиден: если проводка осуществляется по материалам, которые поддерживают горение. Здесь, конечно же, лучше использовать гофру, чтобы пресечь распространение огня в связи с отсутствие воздуха. Всегда заматывайте синей изолентой концы гофры, чтобы в неё не поступал воздух.

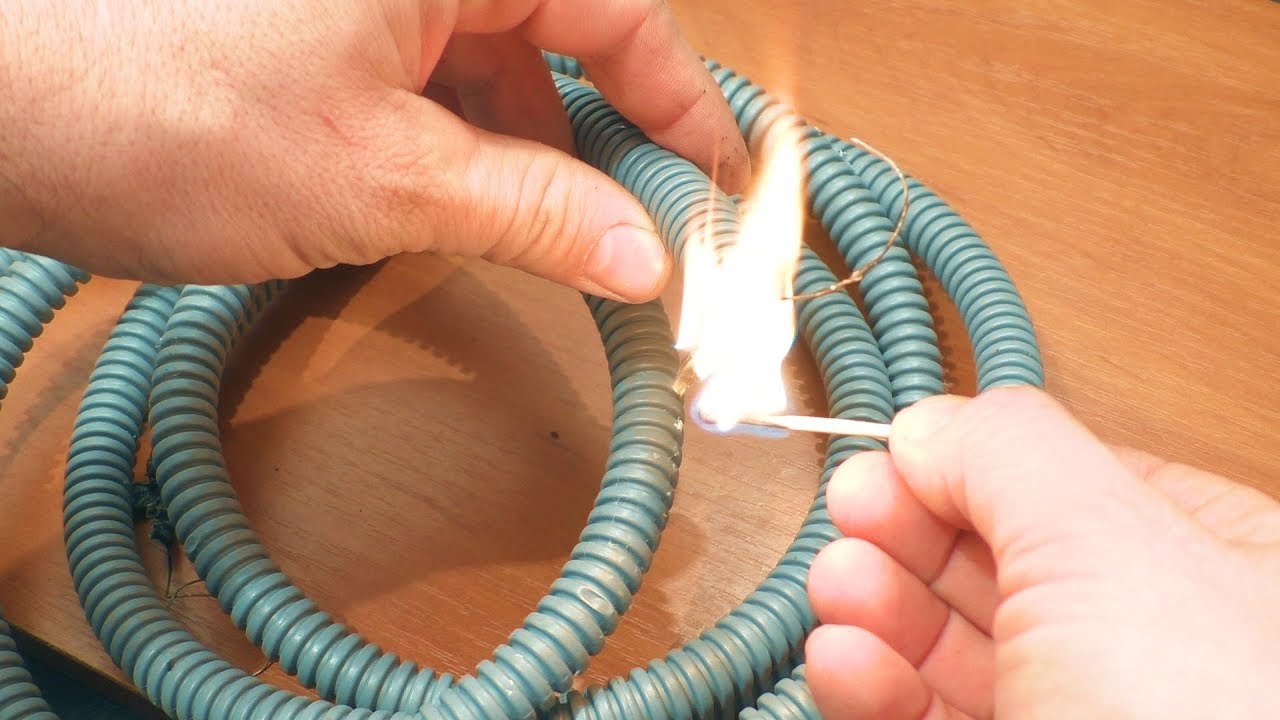

При этом следует понимать, что гофра лишь не поддерживает горения. То есть, она не защитит на 100% от пожара. Чтобы этого не случилась важно подобрать правильное сечение кабеля и номинал автомата. В таком случае, если и произойдёт короткое замыкание, то изоляция провода останется невредимой, поскольку автоматический выключатель сразу же отключит питание.

Итак, в стенах из кирпича и бетона кабель можно прокладывать без гофры. Также это можно делать и в перегородках из материалов, которые не поддерживают горение. Однако в тех случаях, когда кабель прокладывается по деревянным балкам, наличие гофры является обязательным правилом.

Взамен гофры можно использовать металлические трубы. При этом нужно понимать, что гофра, это неплохо, поскольку она защищает кабель, пускай не от перфоратора, так от растяжений в случае усадки дома. Поэтому, если сильной экономии нет, то лучше все-таки прокладывать провода в гофре, в том числе и в стяжке пола.

Оценить статью и поделиться ссылкой:

Гофра для кабеля: виды и применение

При планировании системы электропроводки всегда возникает вопрос о её защите. Неопытному человеку не понятно, достаточно ли заводской изоляции кабеля для того, чтобы противостоять всем негативным фактором, нужно ли использовать дополнительные средства. Существуют правила установки электроприборов — официальная документация, регламентирующая процесс монтажа разных сетей. Там есть таблица, которая ответит на вопрос: «Зачем нужна гофра для кабеля и когда её применять?»

Также многих беспокоит вопрос: «Можно ли прокладывать несколько проводов через один канал?». Можно, только если оба они — силовые или малоточные. Изделия разных видов нужно укладывать в отдельных рукавах.

Сфера применения

Гофра необходима для следующих работ:

При проведении кабеля в горючих стенах (в деревянном доме, каркасном строении и пр.). При креплении к горючим поверхностям — как дополнительная защита от распространения огня. Для этих целей приобретают негорючие кабель-каналы.

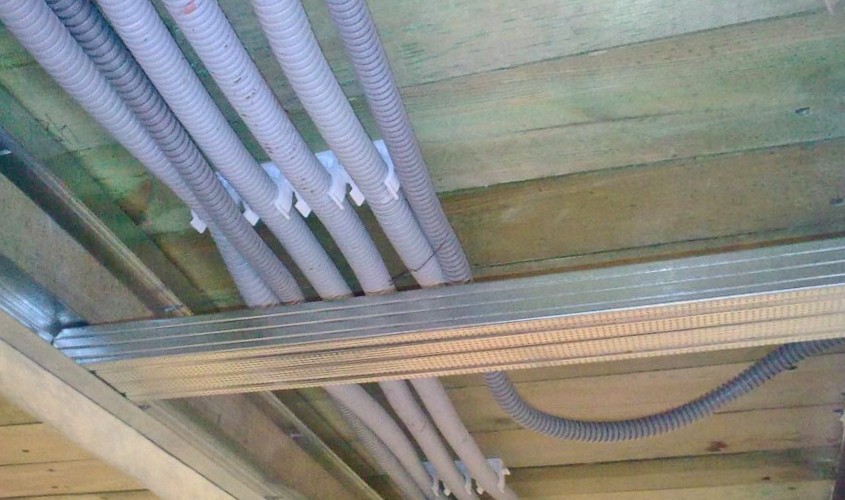

Создание сети за отделочными материалами — поливинилхлоридными плитами, гипсокартоном, деревянной вагонкой. Главная задача — защитить провод от механических влияний. Если захочется повесить что-нибудь на стену, заранее не сверившись с планом прокладки кабелей, труба задержит сверло, гвоздь или саморез. Для таких целей нужно подбирать самые жесткие изделия.
При прокладке проводов в стяжку или под пол в деревянном доме. Нужна защита для кабелей от высокого давления. Также нужно обеспечить простоту замены проводки в случае её выхода из строя. Одно дело — проштробить стену, другое — поднять весь пол.
При наружной прокладке — для защиты от дождя, перепадов температур, ультрафиолета, механических повреждений. Нельзя приобретать оболочки для кабелей, сделанные ПВХ — они чувствительны к солнцу. Хорошо подойдет металлическая гофра или полиэтиленовая продукция. При покупке уточняйте, насколько герметична выбранная гофра для проводки.
При наружной прокладке — для защиты оболочки кабеля от атмосферных воздействий (ультрафиолет) и механических повреждений.
При подземной прокладке важна водонепроницаемость, а также жесткость — для защиты от нагрузок на растяжения, влаги, агрессивных химических веществ, грызунов.

Даже металлическая гофра — не лучшая защита от механических повреждений. Она способна задержать сверло, гвоздь, саморез, дав время сообразить, что в этом месте лучше не вешать любимую картину или книжную полку. Лучший способ защитить себя — создать план проводки с точными расстояниями от линий до углов, пола, потолка и других несдвигаемых объектов.

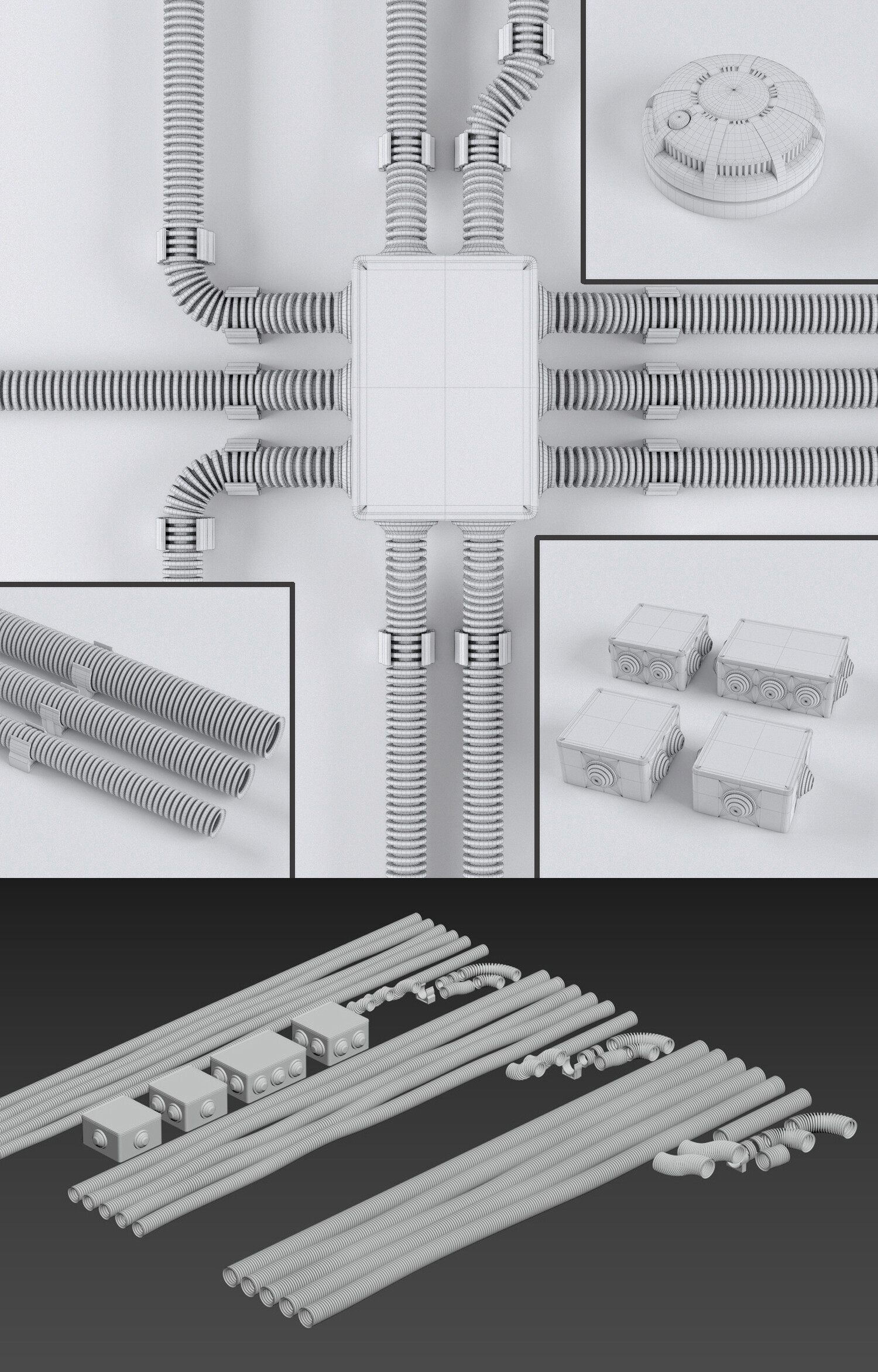

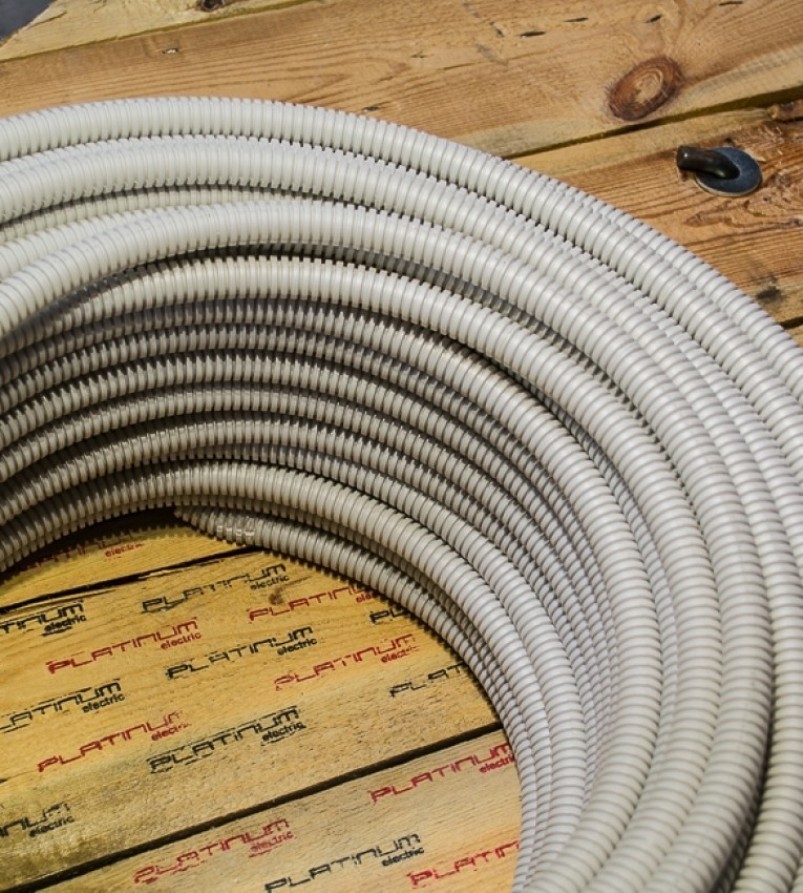

Типы изделий

Чтобы правильно подобрать защиту, нужно знать о её классификации и для чего нужна гофра каждого типа. Продукцию классифицируют по прочности и материалу изготовления. У некоторых видов есть дополнительные критерии: тип заполнения полостей, количество слоев и пр.

Любая гофрированная труба для прокладки кабеля может иметь или не иметь протяжку — тонкий трос или провод, за который цепляются прокладываемые изделия и помещаются внутрь шланга. На длинной трассе без этого приспособления очень сложно справиться с задачей. Особенно, если кабель-канал жесткий и линия не прямая.

Первое, с чем нужно определиться — диаметр гофры. Он должен соответствовать площади поперечного сечения кабеля. Чтобы протяжка кабеля в гофре не вызывала затруднений, его диаметр должен быть значительно меньше, чем внешний диаметр трубы. Ниже представлена таблица, которая поможет правильно подобрать размеры изделий.

Классификация по прочности

В зависимости от прочности гофротруба для кабеля может быть легкой, средней, тяжелой, армированной. Использовать самый прочный вид изделий для каждой системы — нецелесообразно. Во-первых, они по-разному стоят, во-вторых, в некоторых работах важна не жесткость, а гибкость.

Легкая — обладает тонкими стенками, очень гибкая. Используется под обшивкой стен и потолков. Плохо выносит механическую нагрузку, поэтому не рекомендуется к использованию на линиях, проводимых в стяжках полов. Но можно применить под поверхностью в деревянном доме.
Средняя — подходящий вариант для использования в стяжках полов, стенах. В потолках лучше не проводить — шланг средней жесткости достаточно тяжелый.
Тяжелая — обладает высокой прочностью, плохо гнется. Для поворотов системы рекомендуется использовать специальные фитинги. Изделия хорошо защищают от влаги и пыли.
Армированная — полимерные шланги со стальной спиралью внутри. Лучший вариант для создания подземной проводки, подвешивания.
Материалы изготовления

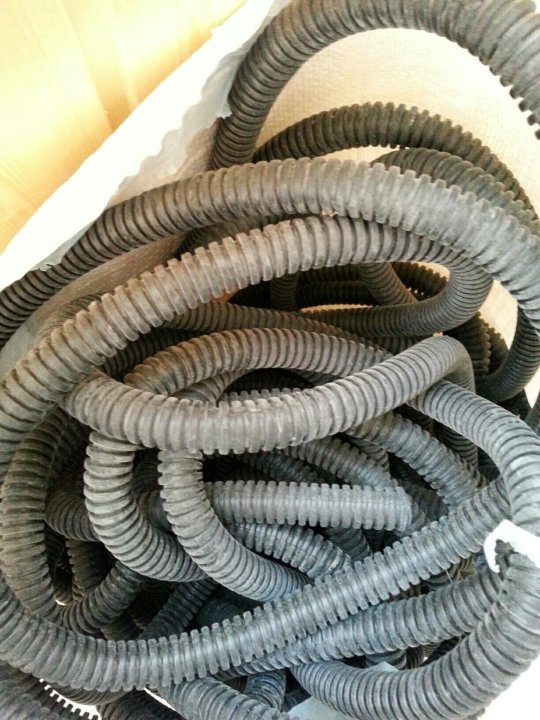

Гофрированная труба для кабеля может создаваться из полимера или металла. Есть разные материалы, у каждого из которых — свои особенности, преимущества и недостатки. Нужно внимательно относиться к этому критерию. Например, ПВХ хуже справляется с ультрафиолетом, но не так подвержен разложению, а у полипропилена все наоборот.

Чаще всего гофру делают из следующих материалов:
Полипропилен (ППР). Как правило, полипропиленовая гофра — синего цвета. Полипропилен отличается высокой устойчивостью к воде, негорючестью. При возгорании он самостоятельно затухает. Применяется для помещений с повышенной влажностью, на открытом воздухе.
Поливинилхлорид (ПВХ). Самозатухающие серые трубы, не устойчивые к влаге. Используются только внутри сухих помещений.
Полиэтилен низкого давления (ПНД). Устойчивые к влаге и агрессивным химическим веществам изделия. Чаще всего — оранжевые или черные. Через ПНД-трубы протягивают кабельную продукцию в стяжках полов, стенах из негорючих материалов.

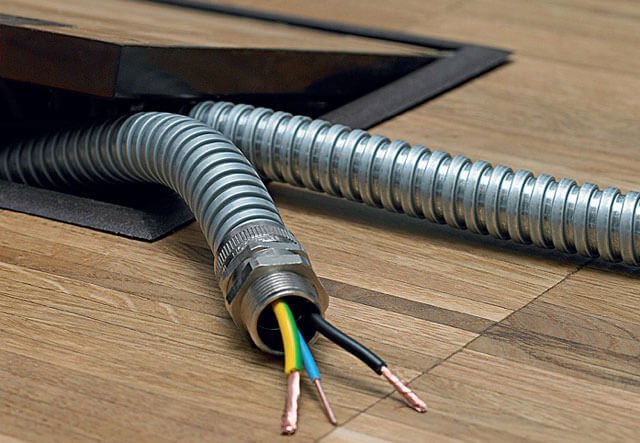

Металл — нержавеющая сталь или оцинкованная сталь. Если собираетесь использовать гофру в деревянном доме — это один из лучших вариантов. Также применим для прокладки на открытом воздухе.
Металл и полимер. Металлическая гофра с полимерным покрытием предоставляет качественную защиту от пыли и влаги.

То что гофра — металлическая, не означает, что она не горючая. Для герметизации между витками шланга часто используют хлопчатобумажные заполнители. Поэтому при покупке уточняйте степень горючести продукции. В деревянном доме кабель-каналы должны быть классифицированы, как НГ.

Полимерные изделия могут быть одно- и двухслойными. У последних снаружи поверхность ребристая, а внутри — гладкая. Подобные изделия стоят дороже однослойных. Их рекомендуется применять, если трасса часто меняет направление, есть повороты по узкому радиусу. Если прятали провода в подобные каналы при ремонте или замене проводки, затяжка нового кабеля в гофру не вызовет затруднений.

Цвет имеет значение

Существует гофра разных цветов. Выбор конкретной окраски — дело не вкуса и не дизайна интерьера. Существует международный стандарт, в котором указано, изделия какого цвета для чего применять. Это позволяет на любом участке трассы определить, к какому оборудованию ведут те или иные провода.

Даже металлическая гофра может гореть — между витками часто прокладывают уплотнители из горючих материалов. Поэтому важно правильно выбирать изделия.Кабель-каналы и пожарная безопасность

Лучший вариант для соблюдения техники пожарной безопасности при создании сети в горючих стенах — металлические трубы. Они дополнительно защищают от нагрузок, которые возникают в процессе усадки здания, грызунов. При возникновении короткого замыкания и несрабатывании автомата очень низка вероятность того, что возникшее возгорание сможет прожечь металл толщиной 2 мм.

Укладка стальных трубопроводов сложна: они тяжелее, все повороты системы требуют использования муфт. Поэтому многие выбирают негорючие металлические шланги.

Установка

Прокладка кабеля в гофротрубе и монтаж самого шланга – достаточно простой процесс. В зависимости от того где укладывается система — внутри стен или на их поверхности – используют разные дополнительные изделия. В обоих случаях есть особенности работы.

При разработке трассы нужно соблюдать следующие рекомендации:

Избегайте резких поворотов, чтобы в случае необходимости можно было провести новый провод. Не руководствуйтесь логикой: «Проложу трубу как удобно, а в случае чего — что-нибудь придумаю». Не придумаете — придется штробить стены, поднимать пол или выкапывать шланг.
Максимальная длина участка — 25 метров при условии, что на нем не больше 4 поворотов.
Расстояние между поворотами — не менее 5 метров. Если не получается соблюсти это правило, устанавливайте на проблемном участке распределительную коробку. В случае подземной прокладки кабели выводят наружу, соединяют в герметичном контейнере и заводят обратно под землю.
Минимальный угол поворота — 90 градусов. В случае с прокладкой внутри стен, можно перенаправлять систему только под прямым углом. При этом чем больше радиус изгиба шланга, тем лучше.
В одной гофре нельзя прокладывать кабель для силового оборудования и для связи. Их монтируют в разных рукавах на расстоянии не менее 200 мм друг от друга. Пересечение изделий — только под прямым углом.

Правила касаются всех видов систем – в том числе воздушных и подземных.

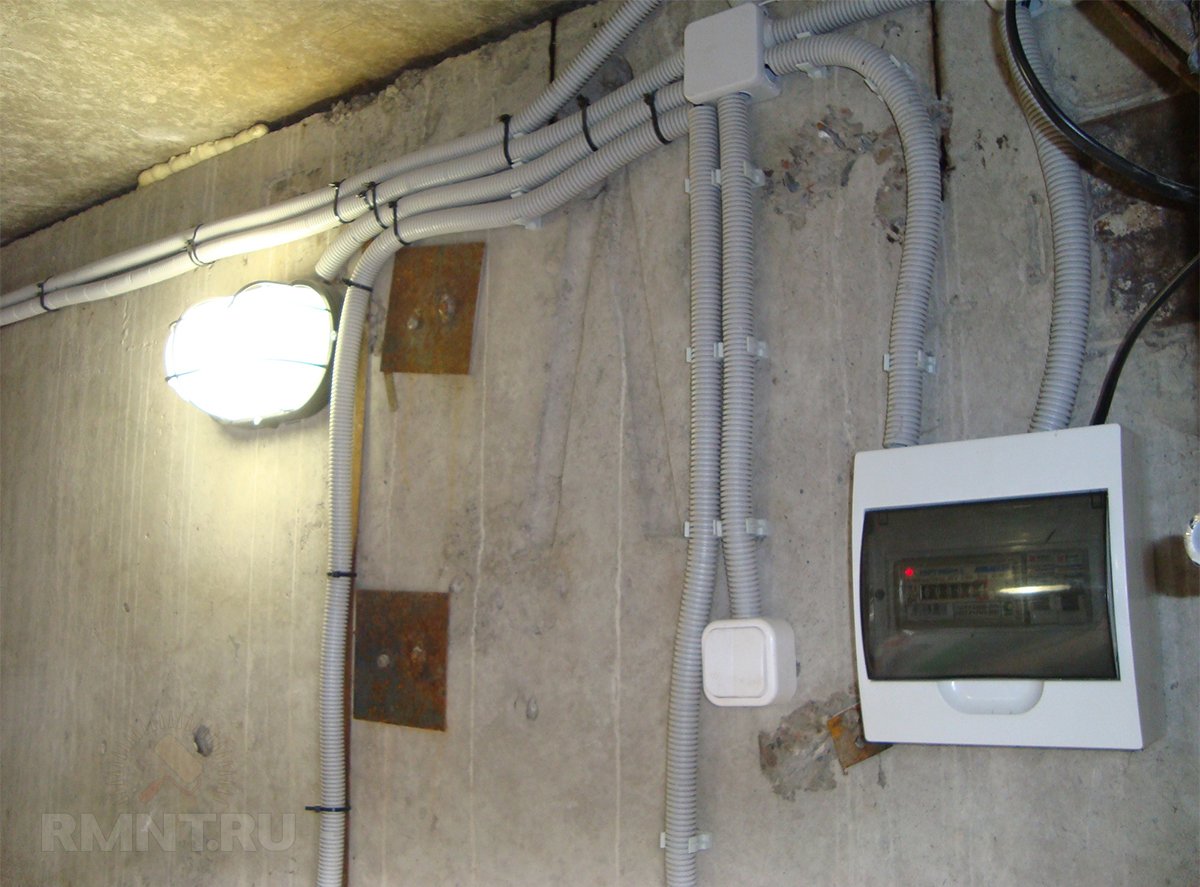

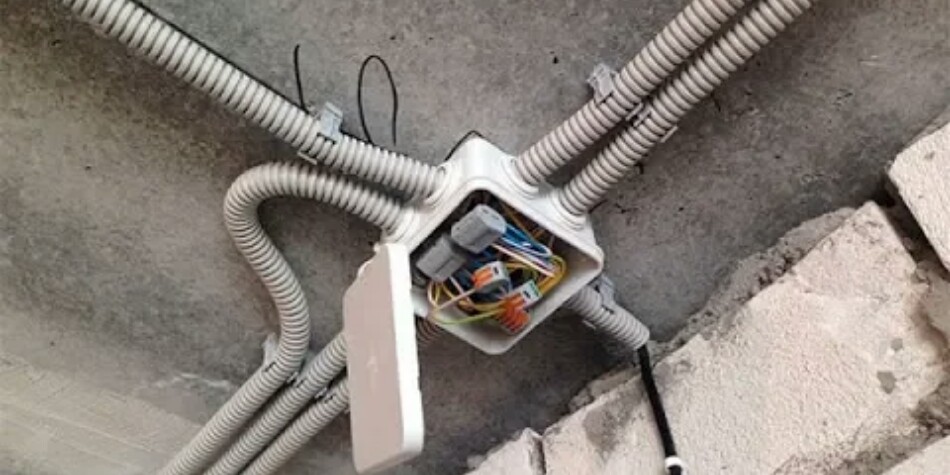

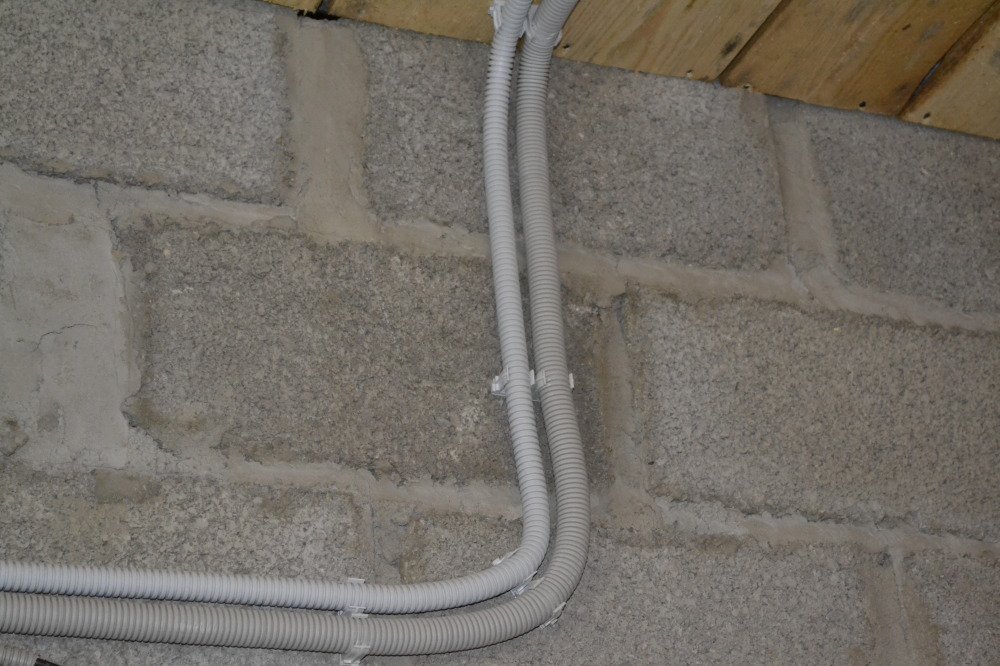

Если нужно проложить систему поверх стен, применяют специальные крепления — клипсы. Они представляют собой полукруглые захваты, которые фиксируются с помощью метизов. В них шланг просто вставляется. Важен диаметр трубы – для каждого диапазона значений подходят определенные крепления. Если создается скрытая система, тоже можно применять крепежи, но часто ими пренебрегают, закрепляя трубы с помощью строительных материалов.

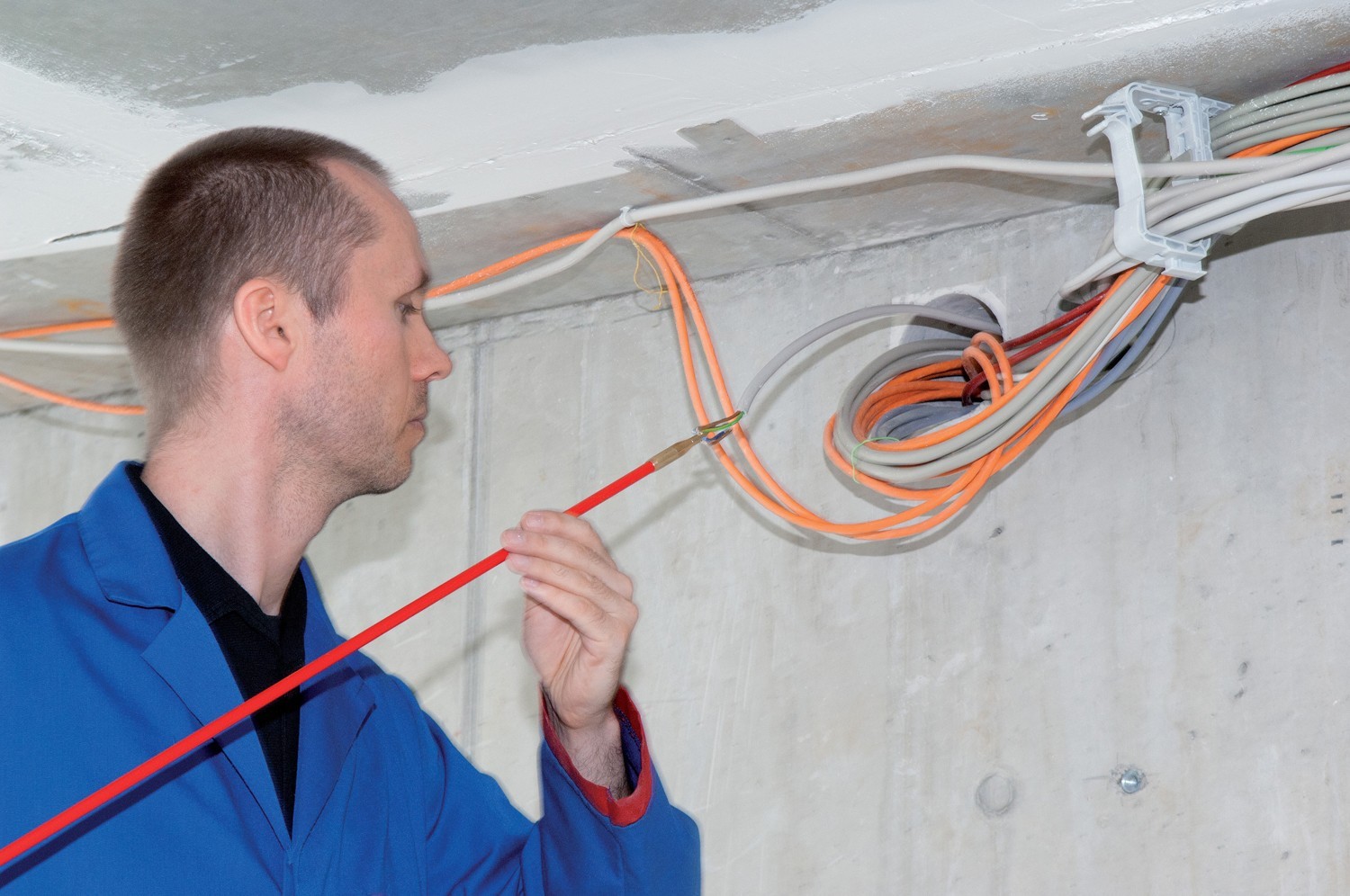

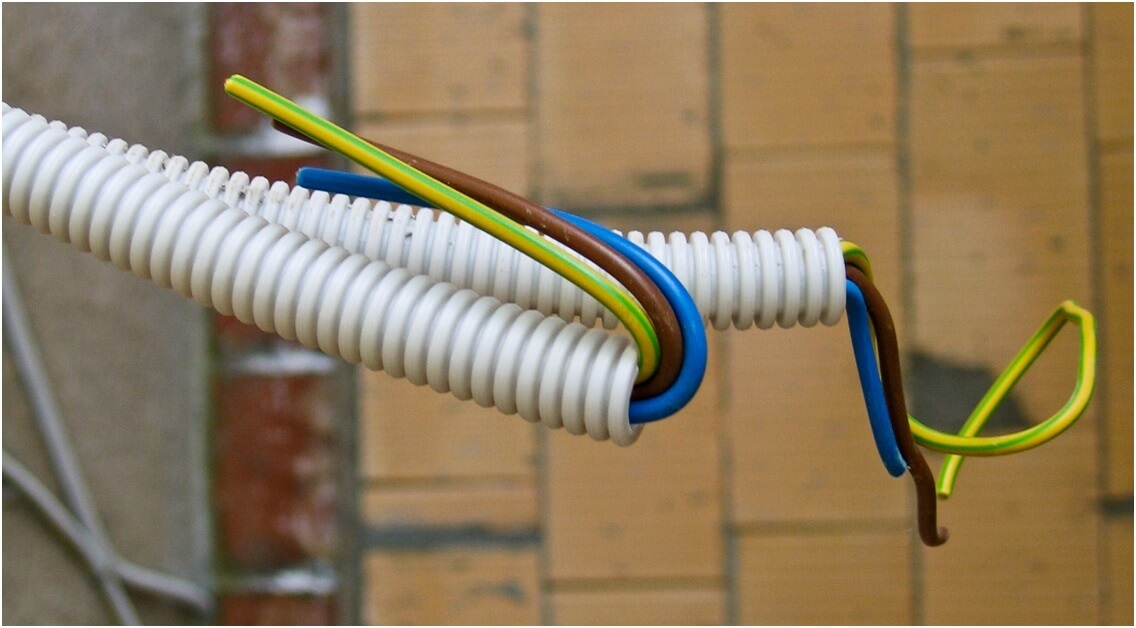

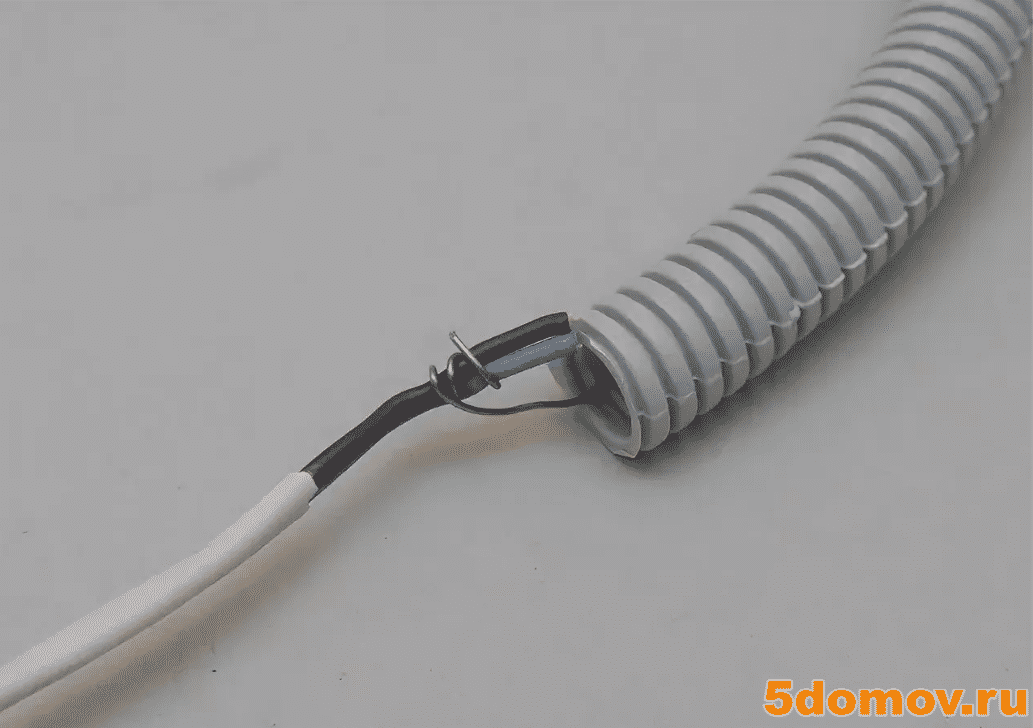

Протяжка провода

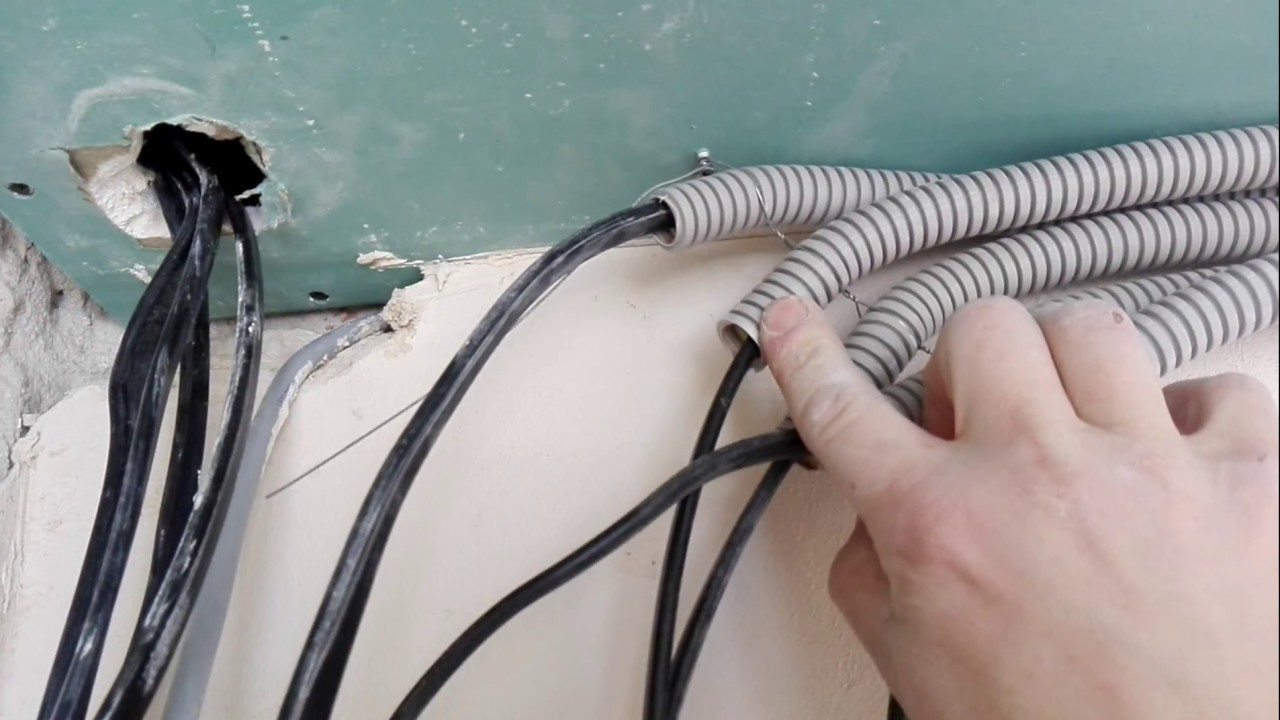

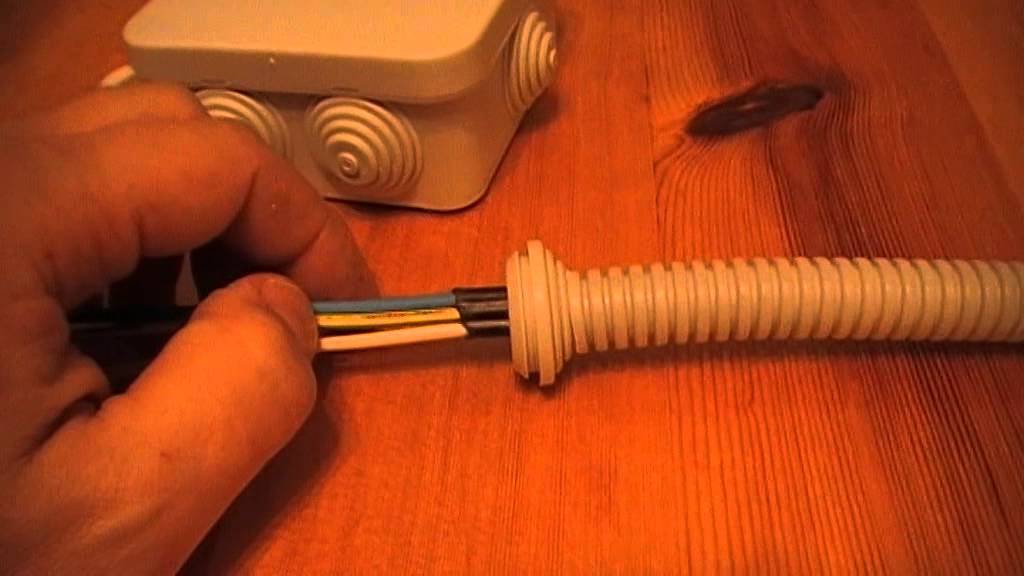

При работе в квартире или доме проблем с протяжкой не возникает — на таких объектах участки сети короткие, они переходят в распределительные коробки. Нет проблем с большим количеством поворотов, непроходимыми препятствиями.

В одной гофре можно протягивать несколько кабелей — главное, чтобы позволял диаметр изделия. Для этого проводники скрепляют скотчем по все длине (шаг — 300–500 мм). На одном из концов оголяют жилы обоих изделий и скручивают их между собой, делают петлю. Её лучше закрепить изолентой. После этого можно протянуть кабель по трубе.

Затягивание можно выполнить до и после фиксации гофры. Первый метод рекомендуют использовать на объектах, где есть небольшие участки трасс — например, в квартирах. Если электропроводка — масштабная, лучше протягивать кабель после того, как трубы закреплены, иначе будет неудобно работать, есть опасность повреждения провода в процессе монтажа. Часто, как протянуть провод, решают в зависимости от конкретной ситуации. На одних участках устанавливают шланги с уже помещенным внутрь кабелем, на других проводят его после фиксации проводника внутри.


Как выбрать гофра трубу для электропроводки. Частный электрик москвич

Вариантов выполнения электропроводки в доме или в квартире несколько. Мы рассмотрим такой монтаж электропроводки, при котором кабель или провод изначально заводится в гофра трубу. Такой электромонтаж выполняется как для скрытой, так и наружной электропроводки в доме.

Но какая гофра труба бывает, какая гофра труба предпочтительней и для какого-либо варианта исполнения электропроводки? Попытаемся, естественно, вкратце ответить на эти вопросы.

Зачем нужна гофра труба

А действительно, зачем для кабеля или провода нужен этот ребристый шланг? Кабель и так хорошо защищен несколькими слоями изоляции. Понятное дело, чтобы электромонтаж был более надежный, и электропроводка была в большей безопасности.

А от чего электромонтажники так стремятся защитить этот вроде как защищенный кабель? Вот основные мотивы:

  • для защиты от огня и перегрева, для снижения вероятности ненужных случайных повреждений (“случайный” саморез или гвоздь для картины),
  • для защиты от сжимания затвердевающим штукатурным раствором или бетоном со щебенкой,
  • для защиты кабеля от дождей, туманов, солнца при уличной наружной прокладке кабеля,
  • а так же других случайных и не только, не очень мощных воздействий на область прокладки кабеля при электромонтаже.

Какая гофра труба бывает

Какая гофра труба используется для того, чтобы прокладка кабеля получилась более надежной, а электромонтаж более качественный? Это зависит от того какой способ прокладки кабеля выбран.

Начнем с того, какая гофра труба часто используется в электромонтаже. Для электромонтажа выпускают пластиковую и металлическую гофра трубу в разных вариациях.

Какая есть гофра труба и зачем:

  • Из полипропилена (ППР): обычно синяя ребристая труба, не поддерживающая горение, от воды из штукатурки и бетона, от влажности из штукатурки, бетона, от атмосферных воздействий;
  • Из поливинилхлорида (ПВХ): в основном серая ребристая труба, не поддерживающая горение, от не сильных внешних воздействий во время электромонтажа в сухих помещениях;
  • Из полиэтилена низкого давления (ПНД): зачастую оранжевая или черная ребристая труба, горит, но устойчива к влаге, воде, можно использовать для влажных, химически агрессивных помещений, при заливке пола, на улице во влажных местах;
  • Из оцинкованного металла или нержавейки: витая или цельная металлическая ребристая труба, часто в пластиковой оболочке, используется там, где электромонтаж выполняется в легко воспламеняющихся строениях и помещения из дерева, пластика, для ответственных участков прокладки кабеля, для влажных, химически активных помещений.

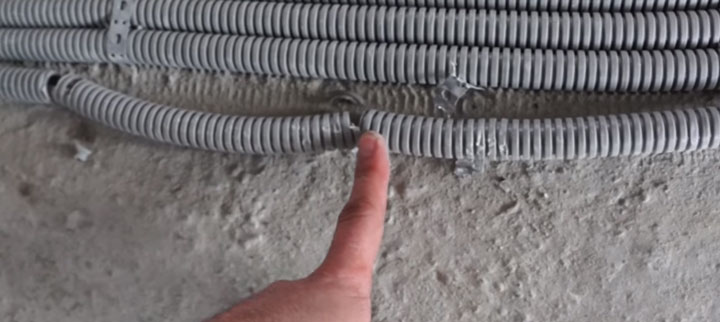

Крепеж гофра трубы

Электромонтаж с использованием гофра трубы достаточно прост, если конечно знать, как правильно затягивать кабель в трубу.

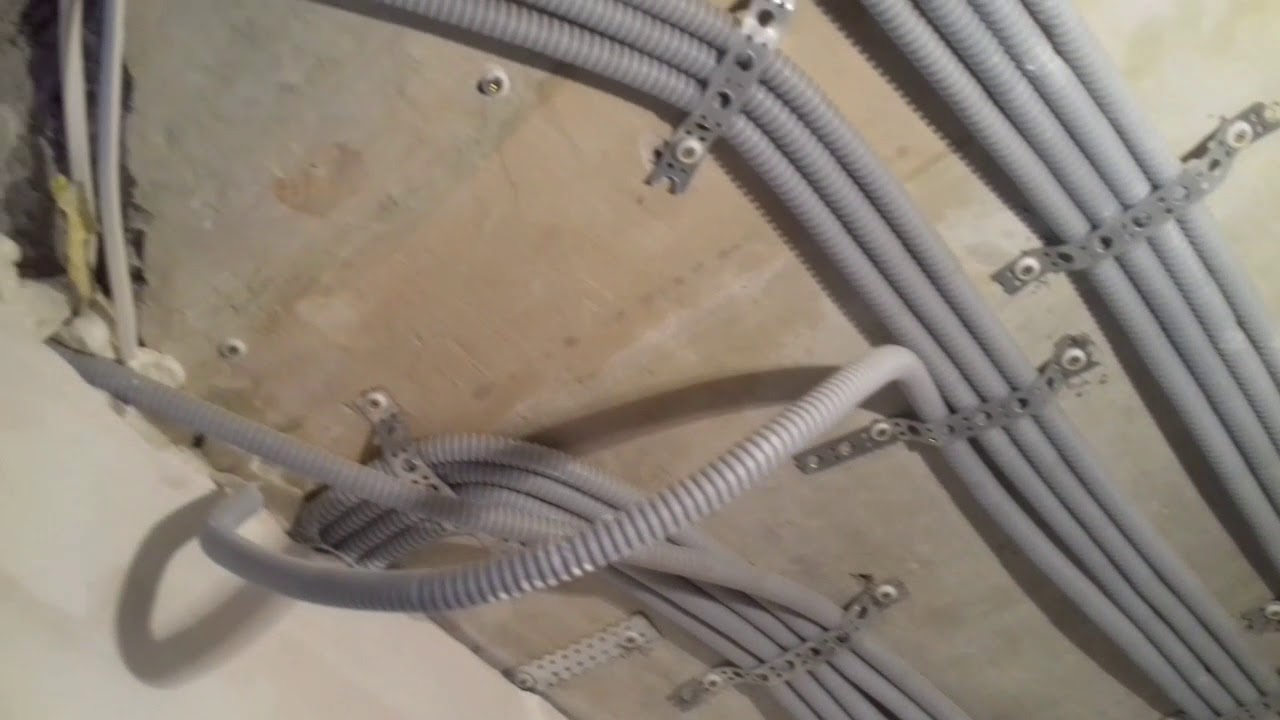

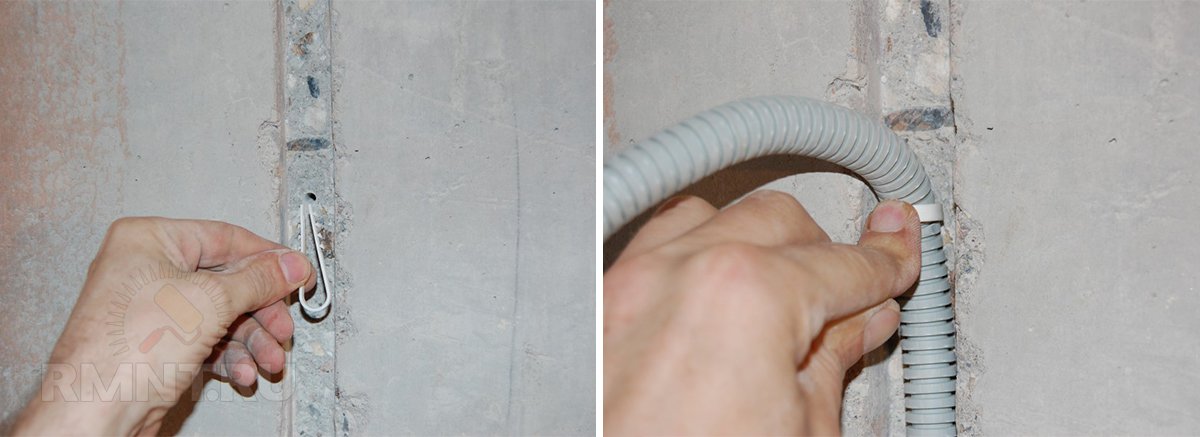

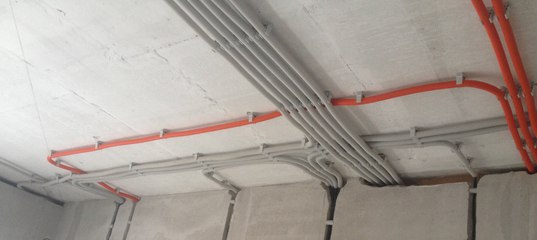

Для крепежа гофра трубы используются крепления клипсы предназначенные специально для этого. Если гофра труба жесткая, то на сгибах и поворотах электромонтаж выполняется с использованием специальных гнущихся муфт.

Крепить гофра трубу, с кабелем внутри, к поверхности можно и металлическими монтажными полосками, стяжками и хомутами. При электромонтаже скрытой электропроводки, под штукатурку и бетонирование, гофра трубу крепят в бороздке для кабеля обычной тонкой мягкой проволокой.

Электромонтаж, даже простой, должен выполняться качественно и безопасно. Для этого нужны электрики профессионалы, такие у нас есть, звоните.

Гофра для электропроводки. Виды, характеристики и инструкция по монтажу.

Зачем нужна гофра

Прокладку электрического кабеля и проводов в гофре рекомендуют по разным причинам:

  • При прокладке в горючих стенах (деревянных или каркасных), за горючей отделкой (вагонка, плиты ПВХ), при креплении к деревянным перекрытиям — по соображениям пожарной безопасности. В этом случае выбирают негорючие оболочки.
  • При прокладке за отделочными материалами — за вагонкой, гипсокартоном, ПВХ плитами и т.п. — из соображений безопасности. Чтобы при попытке повесить что-либо на стену, повредить кабель было сложнее. В том случае самый важный показатель — твердость оболочки.

Гофрированные трубы для электропроводки бывают разных цветов. Это не прост так, цвета имеют определенное значение

  • При укладке кабеля в стяжку или под пол, под отделку, гофру используют с несколькими целями. Во-первых, для защиты от сдавливания при заливке бетоном. Во-вторых, для возможности поменять кабель в случае его повреждения без разрушения пола. В-третьих, для защиты от повреждения.
  • При наружной прокладке оболочка нужна для защиты кабеля от атмосферных воздействий (ультрафиолет) и механических повреждений.
  • При открытой прокладке по воздуху необходима гофра с широким температурным диапазоном (чтобы выдерживала нагрев и мороз) и стойкость. к ультрафиолету. Если кабель подвешивается, необходимо еще и армирование — для увеличения несущей способности.
  • При подземной прокладке важна водонепроницаемость, а также жесткость.

При прокладке жесткой гофры на поворотах лучше использовать специальные муфты

Вообще, от механического разрушения гофра, даже металлическая, — не лучшая защита. Можно надеяться только на то, что ощутив что сверло провалилось, удастся вовремя остановиться. А чтобы точно не попасть в электропроводку, лучше иметь точный план ее прокладки с замерами и привязкой к углам. Ведь кабель в гофре, даже под нагрузкой, определяет далеко не каждый детектор проводки. Так что не забываем перед заливкой стяжки, перед отделкой, фотографировать, зарисовывать проставлять расстояния.

Скрытая прокладка

Скрытая прокладка — это монтаж электропроводки внутри конструкций стен, полов и потолков, за отделочными материалами. Она условно подразделяется на следующие типы монтажа:

Прокладка внутри негорючих конструкций производится в штробах стен и потолков, в стяжке пола или одновременно с устройством несущих конструкций (например, при бетонировании). В этом случае гофру применяют для удобства монтажа, защиты от передавливания кабеля и возможности замены электропроводки без нарушения отделочного материала, штробления  или демонтажа конструкций стен, потолков или полов. При укладывании гофры с кабелем внутри конструкций из негорючих материалов ПУЭ разрешает использование любого типа гофрированных трубок.

Прокладка за отделочными материалами или в фальш-пространствах имеет цели, аналогичные прокладке в негорючих конструкциях (защита от механических повреждений, возможность замены проводки при необходимости), но с выполнением требований при монтаже, как при прокладке по горючим материалам. Дело в том, что отделочные материалы часто способствуют горению, поэтому для такого монтажа требования являются достаточно строгими. Важно при таком монтаже использовать не распространяющие горение или металлические гофры.

Подземная прокладка осуществляется при  производстве работ по благоустройству территорий для разводки электрических силовых линий к осветительным приборам и различному оборудованию (насосы поливочных установок, системы открывания ворот и дверей), при прокладывании слаботочных сетей для охранных систем или телефонных линий и в прочих ситуациях. Главное требование при такой укладке гофры с электрическим кабелем – водонепроницаемость и высокая стойкость к механическим деформациям (жёсткость).

Открытая прокладка

Открытая прокладка осуществляется по несущим и ограждающим конструкциям, отделочным материалам и при монтаже на улице к фасадам зданий или по воздуху.

Прокладка по горючим материалам конструкций подразумевает монтаж электрической проводки в гофре к перекрытиям и стенам с горючей отделкой или выполненных из дерева, пластика и других, способствующих горению материалов. По соображениям пожарной безопасности, применяют негорючие (металлические) гофрированные трубки. При таком монтаже согласно ПУЭ запрещено использовать пластиковую гофру из самозатухающих и не распространяющих горение материалов.

Прокладка по негорючим конструкциям и материалам выполняется любыми гофрированными пластиковыми трубками не распространяющими горение. Возможно применение металлических гофр для улучшения эстетичности монтажа или при применении в особых условиях (агрессивные среды, вероятность механического повреждения).

Прокладка вне зданий и сооружений используется для монтажа освещения или прокладки силовых и слаботочных сетей для различных целей по фасадам зданий и ограждений, а так же по воздуху между зданиями. Гофра используемая в этом случае так же не должна распространять горение и должна быть устойчивой к воздействию осадков, ультрафиолетового излучения и быть прочной.

Прокладка кабеля в пожароопасных или взрывоопасных помещениях осуществляется исключительно с использованием металлических гофрированных труб в сочетании с электрическим кабелем, не распространяющим горение.

Виды

Гофра для проводов выпускается нескольких десятков видов. Артикулы этого специального изделия различаются по цвету, материалу изготовления, диаметру, выдерживаемым нагрузкам, толщине стенок. Рассмотрим виды гофротруб:

По материалу

  • Поливинилхлоридные (ПВХ). Используются как негорючие и недорогие защитные изделия для кабеля, которые нужно располагать вне зоны воздействия солнечных лучей, воды и ультрафиолетового излучения.
  • Металлические (металлорукава). Защищают от механических повреждений, пожаров, разъедающих и других активных веществ.
  • Полиэтиленовые, полипропиленовые (ППР). Могут предназначаться для укладки в условиях высокого (ПВД) или низкого (ПНД) давления, выдерживают температурное влияние от – 40 °C до + 45 °C, а также воздействие кислот, щелочей, ультрафиолетовых лучей и масел (ППР-трубы являются самозатухающими и обычно окрашиваются при изготовлении в серый цвет, ПНД – в оранжевый или чёрный).



По устойчивости к внешним воздействиям

  • Лёгкие (толщина стенок до 320 Н/5 см², являются гибкими, не выдерживают сильной нагрузки) укладываются в потолочных и стеновых гипсокартонных конструкциях.
  • Средние (толщина стенок до 750 Н/5 см²) могут размещаться в штробах стен помещений.
  • Тяжёлые (толщина стенок до 1250 Н/5 см², являются негибкими) выдерживают укладку в бетонных стяжках, выдерживают воздействие влаги, пыли и грязи.
  • Армированные сверхтяжёлые (толщина стенок металлической гофры для электропроводки более 1250 Н/5 см², она представляет собой скрученные спиралью металлические проволоки, покрытые пластиковой оболочкой) предназначаются для прокладки на улице или под землёй.

По количеству слоёв

  • Однослойные (могут иметь разную толщину).
  • Двухслойные (имеют сразу две стенки).

Металлическая гофра, в свою очередь, делится на несколько подвидов. Она может производиться из нержавеющей либо оцинкованной стали, в качестве покрытия используется пластик или полимерный материал. Металлополимерный гофрорукав имеет наилучшие пользовательские характеристики, так как максимально защищает провода от воды и пыли.

Это интересно! Обычно красные, синие и чёрные полиэтиленовые гофротрубы применяются для наружного использования и цепей общего назначения соответственно, белые встречаются в местах прокладки интернета и электросетей, зелёные применяются для телефонии, хотя это правило не обязательно к соблюдению. 87,5 мм, внутренний – от 5 мм до 78 мм. Также в конструкции некоторых гофротруб предусматривается наличие зонда, который помогает протягивать гибкие провода сквозь рукав.

Согласно ГОСТ Р МЭК 61386 различают несколько типов гофрорукавов: по степени распространения процесса горения, по защите от возникновения коррозии. По правилам ГОСТ 14254-2015 степень защищённости гофротруб от проникновения и воздействия твёрдых частиц и/или воды обозначается согласно индексу IP. Также гофромагистрали делятся на несколько видов по тому диапазону температур, при котором они могут эксплуатироваться. При осуществлении выбора определённого вида гофры специалист должен руководствоваться сведениями об использовании и расположении прокладываемой проводки.

Например, на улице обязательно нужно применять защищённую армированную гофротрубу, которая противостоит воздействию механических, природных, температурных факторов и имеет соответствующее предполагаемой нагрузке обозначение показателя IP.

Размер

Толщина гофрированного кабеля определяет количество и толщину проводов, которые можно проложить сквозь такой защитный рукав. При продаже гофротрубы она имеет маркировку, в которой в первое число обозначает внешний диаметр, второе – толщину стенок. Указан диаметр гофры для кабеля в таблице:

Приведём несколько примеров для улучшения понимания процесса правильного подбора гофрорукавов для различных видов и типов кабеля (проводов):

  • 16 мм – трубы с такой толщиной подойдут для прокладывания двух проводов от электрического распределительного щитка к осветительным приборам;
  • 20 мм – такая гофра подходит для проведения кабеля к розеткам и выключателям;
  • 25 мм – такая толщина гофротрубы идеальна, если необходимо провести кабели от электрощитка до другого компонента электроцепи;
  • 32 мм – такой толстый рукав помогает проложить кабель от одного щитка к другому;
  • 40 мм и толще – такая гофра используется для прокладывания проводки в межэтажных покрытиях.

Обратите внимание! При подборе размера гофры для кабеля следует учитывать такое правило: необходимо оставлять свободным примерно четверть пространства внутри рукава. Так образуется воздушная подушка, которая даст кабелю вовремя охлаждаться.

Монтаж гофротруб

При наружном (открытом) монтаже для крепления гофры для кабелей и проводов используются специальные пластиковые клипсы, которые подбирают под наружный диаметр трубы. Клипсы крепят через 20-30 см на саморезы или дюбеля — в зависимости от типа стены. В установленные клипсы заводится гофра для кбалея, прижимается до щелчка. При монтаже в штробе, ее крепят пластиковыми стяжками или дюбель-стяжками. Можно также использовать самодельный крепеж — полосы жести с гвоздями или саморезами посередине.

При разработке трассы необходимо учитывать следующие рекомендации. Исходят из того, что трасса должна быть без резких поворотов — для того чтобы при необходимости можно было затянуть новый кусок кабеля.

  • Максимально возможная длина участка — 20-25 метров. При условии, что трасса имеет не более 4 поворотов.
  • Прокладывают электрогофру параллельно, стараясь сделать как можно меньше поворотов
  • Повороты не должны быть расположены рядом. Расстояние между ними не менее 4-5  метров. Если есть необходимость сделать повороты рядом, возле них лучше поставить распределительную коробку или ревизионный лючок.
  • Угол поворота — не менее 90°, радиус — чем больше, тем лучше.
  • Если трассы для электропроводки и малоточных кабелей и проводов идут рядом, минимальное расстояние для прокладки двух рукавов гофры — 200 мм. Пересекаться они могут только под прямым углом.

Эти правила касаются разработки трассы для наземной (подвеса) и подземной прокладки кабеля в том числе. Если трасса длинная, и вы хотите, чтобы была возможность «в случае чего» кабель перетянуть без замены гофры, разрабатывайте трассу с учетом этих правил.

Монтаж проводки в гофре

При монтаже проводки в доме или квартире куски гофры закрепляются между распределительными коробками, от них — к выключателям/розеткам, к осветительным приборам. Тут участки обычно небольшие, прямые, максимум с одним-двумя поворотами. Так что проблем с затяжкой кабеля не возникает.

Если затянуть в гофру для кабеля надо несколько проводникв, их складывают, по всей длине скрепляют скотчем или изолентой с шагом 30-50 см (зависит от жесткости). С одного края зачищают жесткую изоляцию на 10-15 см, провода скручивают в общий жгут, формируют из него петлю (петлю закрепите тоже скотчем или изолентой). Если жгут получается слишком толстым, можно сформировать петли отдельно, просто через все протянуть шпагат. К этой петле привязывают трос, а затем начинают тянуть его с противоположной стороны, натягивая оболочку на кабели. При этом тянуть надо без рывков, плавно — чтобы не повредить трос или кабель.

Как протягивать кабель в гофру

При монтаже внимательно следите за тем, чтобы не выскользнула протяжка. Для уверенности можно тросик закрепить куском скотча. Есть два подхода к монтажу:

  • Сначала закрепить гофру, затем в готовый кусок затянуть кабель или провода.
  • Сначала протянуть кабель, потом монтировать.

Первый способ хорош при монтаже внутренней проводки, где расстояния небольшие — от коробки до коробки, от коробки до розетки и т.д. Второй способ больше подходит при монтаже продолжительных участков.

Особенности открытой прокладки на улице

При прокладке проводки на улице ее обычно подвешивают на тросе. Для использования на улице подходит металлическая из нержавеющей стали, а лучше — метало-полимерная гофра для кабеля, а также пластиковая из полиамида (черная или синяя). Все эти материал имеют стойкость к ультрафиолету, сохраняют гибкость при минусовых температурах.

Это хоть и дешевый способ, но не лучший, так как стяжки лопаются.

При монтаже протянутый в гофру кабель подвешивают на трос. Самое дешевое крепление — обычные пластиковые стяжки. Также есть специальные подвесы.

Что нужно учитывать при выборе гофротрубы

Несмотря на отсутствие строгих правил по цветовой маркировке гофрированных труб, по цвету пластиковых изделий обычно можно определить конкретный материал изготовления:

  • синий – полипропилен;
  • серый – поливинилхлорид;
  • черный – полиэтилен низкого давления.

С другой стороны, можно ориентироваться на международный стандарт раскраски, когда цвет указывает на предназначение кабельной линии:

  • белая гофра или провод – компьютерная сеть;
  • серая или черная – общее назначение;
  • зеленая – телефонная сеть;
  • красная – уличная проводка.

Рекомендации по проведению монтажных работ

В этом разделе будут рассмотрены некоторые нюансы, связанные с прокладкой проводки с заключением ее в гофрированную трубу. Это необходимо знать, чтобы упростить выполнение монтажных работ.

Укладка кабеля в гофру

Не возникнет особых проблем при размещении кабеля в трубе, оснащенной струной-протяжкой. Конец провода (связанного пучка проводов) просто надежно скручивается с одним из концов протяжки. Затем этот соединительный узел плотно обматывается изолентой, получился «обтекатель», который не станет цепляться за неровности канала гофры. После этого, желательно – на прямом участке, необходимо аккуратно, без рывков, вытягивать проволоку протяжки с другой стороны трубы до тех пор, пока из отверстия не покажется кабель. И далее останется только закрепить провода к гофре изолентой как с одного, так и с другого конца трубки, чтобы они снова не «нырнули» внутрь при проведении монтажных работ.

Закрепив кабель к протяжке, рекомендуется этот соединительный узел «облагородить» изолентой, чтобы он не зацеплялся о внутреннюю гофрированную поверхность трубы.

Если же приобретена гофра без протяжки, то укладку в нее кабеля лучше всего осуществлять с помощником, при этом соблюдая следующие нюансы:

  • В случае протягивания в гофрированную изоляцию нескольких кабелей, их необходимо по всей длине сложить вместе и скрепить кольцами изоленты через каждые 400÷500 мм. Если кабели недостаточно жесткие, то их фиксацию следует производить даже с шагом в 300 мм.
  • Конец одного или нескольких кабелей, которым они будут просовываться в трубу, необходимо обмотать примерно на 100÷120 мм изолентой. Так проще будет преодолевать препятствия внутри гофры.
  • Если кабель очень гибкий, то сначала в трубу на всю ее длину протягивается жесткая проволока, то есть, по сути, делается та же протяжка. Затем к ее концу закрепляется кабель, и далее – по уже рассмотренной схеме.

На этой иллюстрации представлены варианты протягивания кабеля через гофрированную трубку в одиночку и с привлечением помощника.

Некоторые мастера протягивают кабель в гофре уже после ее закрепления на поверхности стены или потолка, или же в штрабе. При обустройстве электрической проводки в квартире или доме участки между распределительными коробками, выключателями, розеточными группами, светильниками — небольшие, и, как правило, прямые, максимум, имеющие один-два плавных поворота. Поэтому проблем с протяжкой кабеля в гофре возникнуть не должно. Кстати, такой подход может применяться и при замене вышедшего из строя кабеля на новый, без вскрытия отделки, закрывающей проводку.

Если же производится монтаж значительных по длине участков проводки, например, в условиях улицы, то такой способ вряд ли применим. То есть лучшим вариантом будет сначала уложить кабель в гофру, а затем уже закреплять ее, например, на растянутом тросе.

Как крепятся гофрированные трубы с проводкой?

В различных условиях монтаж гофрированной трубы производится различными способами.

Если проводка-«воздушка» проходит по улице, то гофра подвешивается на натянутый металлический трос.

  • При обустройстве внешней проводки, протянутой «по воздуху» в отдельное строение, гофра чаще всего закрепляется на растянутом между зданиями тросе с помощью пластиковых хомутов-зятяжек. Ими очень удобно пользоваться, и они на первых порах надежно удерживают гофротрубку вместе с кабелем. Однако, под влиянием внешних факторов (влага, ультрафиолет, изменение температур) пластиковые хомуты ослабевают и трескаются, теряя свои удерживающие способности. Приходится их менять на новые, или же изначально использовать иные способы крепления, например, с помощью скрученных их полосок жести хомутов.

Несмотря на то что на иллюстрации представлена серая гофра ПВХ, лучшим вариантом для улицы будет использование трубки из полиамида (темно-серая), полипропиленовой (синяя), металлической или металло-полимерной гофры. Эти варианты изделий показывают более высокую устойчивость к агрессивному атмосферному воздействию и перепадам температур.

Пластиковые клипсы, которые традиционно используются для фиксации полипропиленовых или металлопластиковых водопроводных труб, отлично подходят и для крепления гофры.

  • Если проводку предполагается проложить наружным способом, закрепив на стене или потолке, то для этой цели часто используются специальные клипсы, изготовленные из пластика. Такие крепежные элементы подбираются под диаметр гофрированной трубы. Клипсы могут быть закреплены к поверхности саморезами или же дюбелями. Вид крепления зависит от материала стены или потока. Клипсы устанавливаются с шагом 400÷500 мм.

Когда клипсы будут закреплены на поверхности, в них поочередно заводится гофрированная трубка и прижимается до щелчка.

Дюбель-хомут и дюбель-шпилька для крепления гофры в штрабе.

  • Если проводку планируется вмуровать в стены, то под прокладку гофры в поверхности вырезаются УШМ («болгаркой») или (и) перфоратором каналы-штрабы. Крепление гофрированной трубки в штрабах осуществляется специальными пластиковыми дюбель-шпильками или дюбель-хомутами.

Закрепление гофры в штрабе с помощью дюбель-шпильки.

Если таких креплений найти не удалось, то можно применить и самодельный крепеж — металлические полоски или даже отрезки жесткой проволоки, которые крепятся обычными дюбелями. еще один вариант — уложенная в штрабы гофра просто фиксируется  «ляпами» быстрозастывающего гипсового раствора или алебастра. Однако, готовые фиксаторы более удобны, стоят они недорого, и здорово облегчают работу.

Если используется хомут, то по центру штрабы в нужном месте сверлится отверстие, в которое вбивается дюбель. Затем устанавливается труба и фиксируется хомутом-затяжкой.

В другом варианте — после сверления отверстий укладывается гофра, на нее надеваются шпильки, концы которых самопроизвольно соединяются. И остается только аккуратно вставить (подбить) эти сложенные концы в отверстие. Понятно, что дюбель-шпильки, в отличие от более универсального хомута-затяжки, необходимо подбирать по диаметру гофрированной трубы.

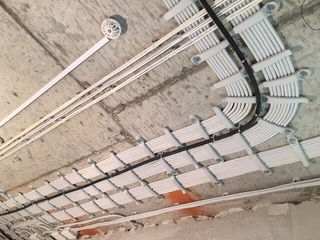

Вариант закрепление проводки над подвесным потолком – затяжками по подвесам

  • В случае если проводка будет скрываться подвесным потолком, то гофру фиксируют на подвесах, удерживающих металлические профили.

Разрабатывая схему прокладки электрической проводки, необходимо учитывать некоторые рекомендации, которые упростят работу:

  • Электрическая проводка должна иметь только плавные повороты, особенно в тех случаях, когда планируется кабель монтировать в уже закрепленную гофрированную трубу. Если же трубу устанавливают вместе с кабелем, наличие плавных поворотов позволит, в случае необходимости, произвести замену поврежденной проводки. Для этого поврежденный кабель обесточивается и вытягивается из гофры, с одновременным заводом нового.
  • Длина участков между подключаемыми точками или коробками не должна превышать 20÷25 метров, при этом в трассе может быть не более четырех поворотов.

Если предусмотрена прокладка нескольких кабелей, расположенных в разных изоляционных трубках, то их монтируют параллельно друг другу, делая минимальное количество плавных поворотов. Монтаж в несколько ярусов – категорически запрещен.

  • Между двумя поворотами должно быть расстояние не менее 3÷5 метров. Если существует необходимость сократить этот отрезок между поворотами, то рекомендуется установить распределительную коробку и изменить направление кабеля с помощью нее.

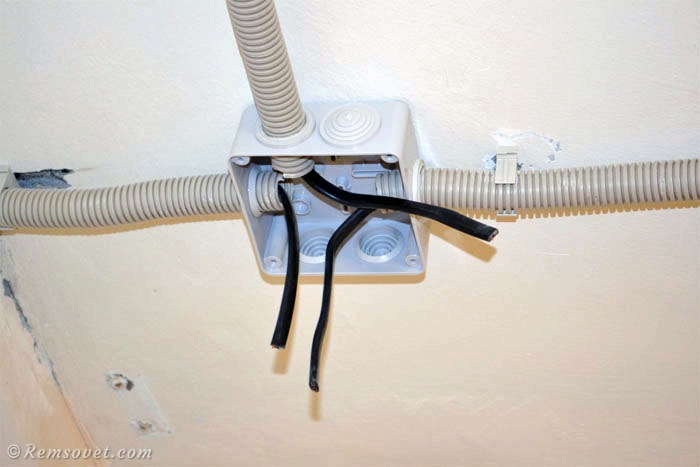

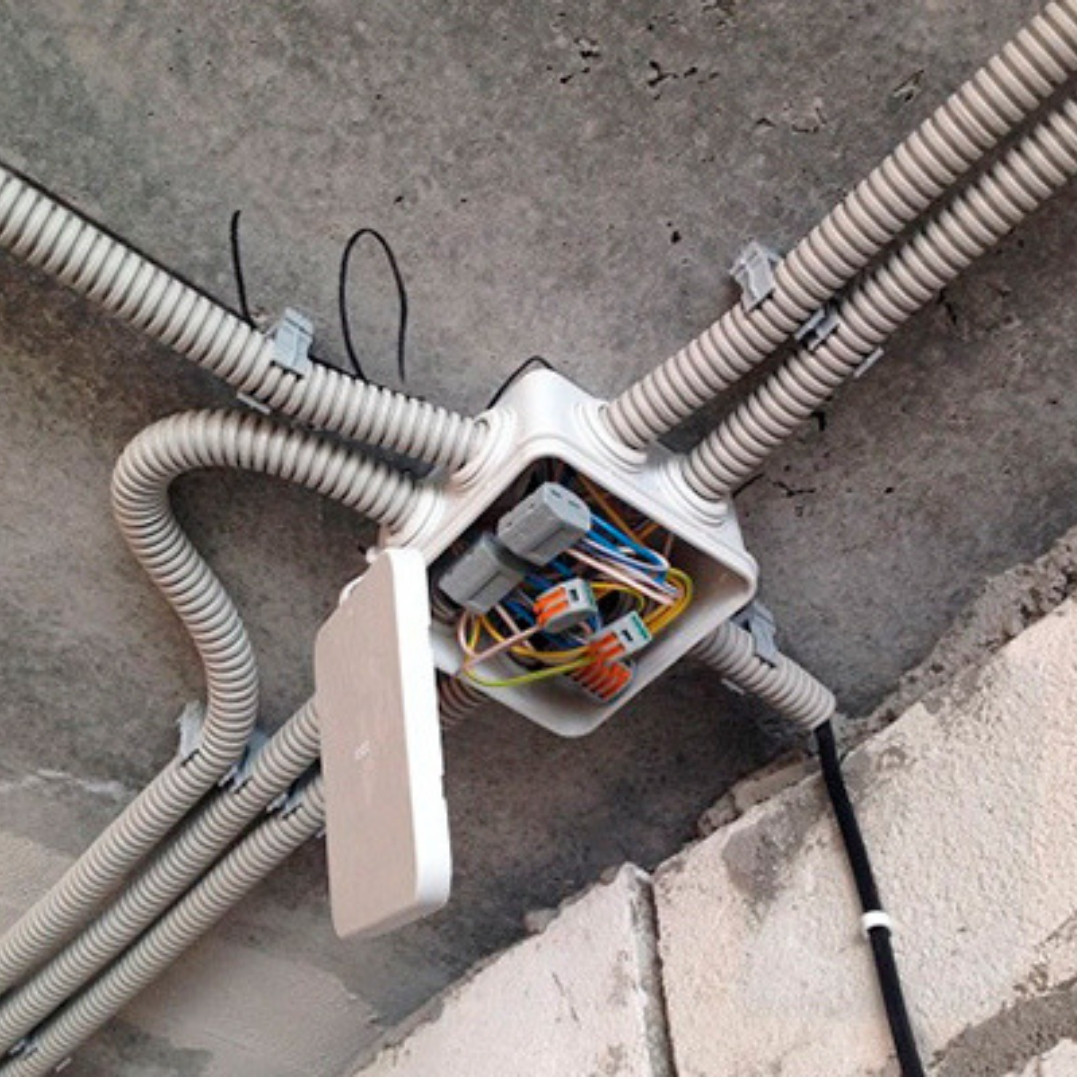

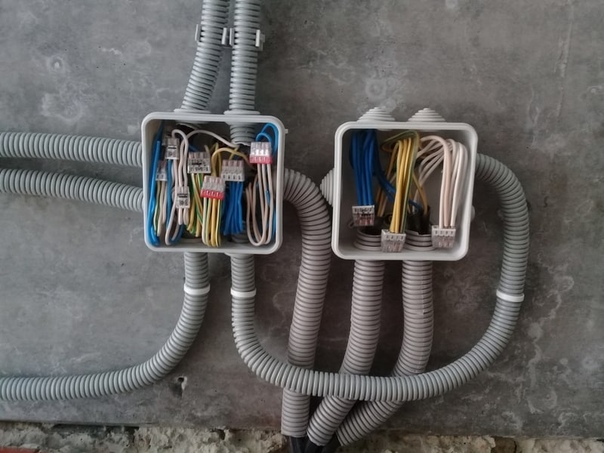

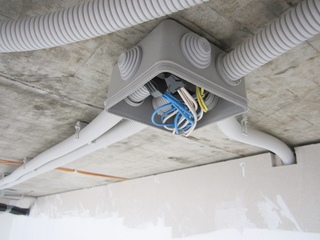

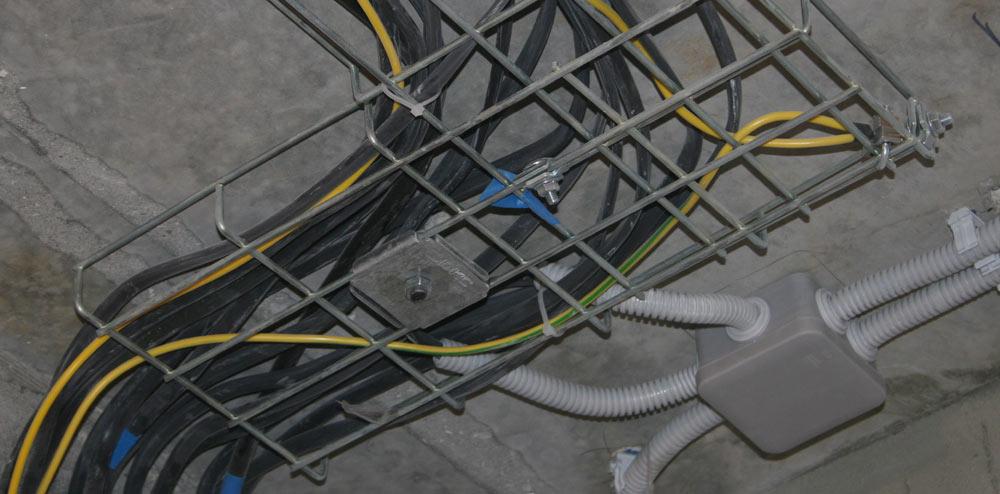

Поворот кабеля может быть осуществлен через распределительную коробку.

  • Угол поворота гофры вместе с кабелем не должен быть меньше 90 градусов, но лучше, если он будет больше.
  • В случае если предполагается проложить электропроводку с высокой нагрузкой рядом с кабелями с небольшим напряжением, то их располагают в разных гофротрубах, которые монтируются на расстоянии не менее 20 мм друг от друга. Их пересечение может проходить только под прямым углом.

Эти рекомендации касаются прокладывания электрической проводки внутри помещений, в уличных условиях путем подвешивания ее на тросе, а также подземного варианта. Прокладывая длинную трассу, следует предусматривать возможность замены кабеля, проходящего в гофре, а для этого следует соблюдать перечисленные выше правила.

Сложности при использовании гофры

Решив использовать в качестве изоляции гофрированную трубу, придется столкнуться с некоторыми трудностями, которые следует учитывать, приступая к работе:

Штрабы, прорезанные в бетонной стене под гофрированные трубы электропроводки.

  • Штрабление стен. Этот процесс придется осуществить в тех случаях, когда необходимо сделать скрытую проводку. Именно с ним могут быть связаны основные сложности. Во-первых, если этот процесс будет доверен для выполнения мастеру, то это приведет к значительному удорожанию работы. Кстати сказать, собственники жилья должны знать, что штрабление несущих внешних стен вообще запрещено. При прокладывании каналов во внутренних стенах, важно следить, чтобы не была нарушена целостность арматуры.

Если обустройство каналов будет осуществляться самостоятельно, то на удорожание оно никак не повлияет, но займет немало времени и сил. Каналы должны иметь размер 20×20 мм, причем этот размер подходит для скрытой проводки, прокладываемой как в гофре диаметром в 16 мм, так и без нее.

  • Сверление бетонных стен. Для этого процесса придется приглашать специалиста со специальным оборудованием, и эта работа также обойдется недешево. Однако, в одно сквозное отверстие диаметром в 32 мм, просверленное в стене, можно пропустить четыре — пять кабелей без гофры. Если же кабель будет заключен в трубку, то отверстий потребуется больше, а значит и цена на монтаж увеличится. Конечно же, можно просверлить одно отверстие большого диаметра для проведения через него несколько гофрированных труб, но в этом случае, значительно пострадает звукоизоляция комнат. Увеличение стоимости из-за сквозного сверления при обустройстве электропроводки может составить до 25÷30 % от общей стоимости работ.
  • Неизбежно удорожание работ по проведению проводки из-за приобретения:

— самих гофрированных труб;

— крепежных элементов;

— распределительных коробок, которых потребуется больше, чем при прокладке кабеля без изоляции.

Как уже говорилось, количество проводов (кабелей) в гофре – ограничено. При прокладке проводки без гофры в коробку, получается, модно завести большее количество кабелей. Если же используется изоляционная трубка, для большего количества кабелей придется приобретать гофру большего диаметра или увеличивать количество коробок.

То есть этот вопрос при проектировании проводки требует тщательного продумывания.

Кабель NYM с надежной тройной изоляцией.

Необходимо отметить, что многие электрики и собственники жилья, отказываясь от гофрированной трубки, отдают предпочтение надежным, оснащенным высококачественной изоляцией кабелям NYM или ВВГнг. Такие линии, действительно, вполне могут прокладываться и без гофры. Правда, стоимость подобной кабельной продукции – тоже весьма немалая.

Так что повсеместное использование гофры для электропроводки все же остается весьма спорным вопросом. Некоторые ее защитные качества многие специалисты считают явно преувеличенными. Яростные дебаты по этим вопросам – не редкость на страницах интернет-форумов. Для примера – предлагаем посмотреть весьма содержательный видеосюжет, у котором его автор высказывает и обосновывает свое мнение по поводу гофрированных оболочек для домашней электропроводки.

Ошибки при монтаже кабеля в гофре

Самой главной и распространенной ошибкой при монтаже кабеля в гофре является неправильный подбор типа материала гофрированной трубы исходя из условий эксплуатации. Чтобы электрическая проводка служила долго и надежно необходимо следовать рекомендациям, которые указаны выше в данной статье, по правильному выбору гофры для ваших целей.

Заключение

Использование гофры для кабеля- оправдано по всем параметрам. Оно убережет кабель от повреждения, а хозяина жилища от купных неприятностей. И подбирать ее нужно тщательно, не гонясь за дешевизной. Лучше заплатить пару тысяч за гофру, чем несколько миллионов за ремонт дома. Будьте внимательны к деталям, именно детали способны сэкономить кучу времени и денег!

Источники

  • https://stroychik. ru/elektrika/gofrirovannaya-truba
  • https://odinelectric.ru/wiring/wires/zachem-nuzhna-gofra
  • https://m-strana.ru/articles/gofra-dlya-kabelya/
  • https://220.guru/electroprovodka/provoda-kabeli/gofra.html
  • https://stroyday.ru/stroitelstvo-doma/elektroxozyajstvo/gofra-dlya-elektroprovodki.html
  • https://vseotrube.ru/materialy/gofrirovannye/gofra-dlya-kabelya

[свернуть]

Способы соединения гофрированных труб

Во время монтажных работ электрической системы, домашней автоматизации или аналогичного может случиться так, что у вас возникнет ситуация, когда вам понадобится для соединения двух гофрированных труб ; в этом случае можно действовать двумя способами: со специальными шарнирами или без них.

Соединение двух гофрированных труб с соединениями: виды соединений

Муфты имеются на рынке в магазинах и на складах электротехнических материалов и позволяют очень легко соединять гофрированные трубы того же сечения . Перед установкой стыка трубы необходимо обрезать таким образом, чтобы устранить заусенцы или дефекты, такие как отверстия и т. Д., С помощью ножниц, которые вернут трубе гладкий профиль. После завершения этой операции первая трубка вставляется внутрь соединения, в данном случае компактный цилиндр, сделанный из цельной детали, слегка толкая и вращая его для лучшего сцепления. Когда трубка достигнет середины стыка, она остановится, потому что внутри есть что-то вроде заусенца, не позволяющего трубке продвигаться дальше, а с другой стороны останется место, необходимое для вставки другой трубки.После того, как обе гофрированные детали вставлены в стык, вся часть стыка покрывается изоляционной лентой. Чтобы изолента не оторвалась, просто потяните за нее, наклеивая, чтобы она держалась как можно сильнее.

Это самый простой в использовании тип соединения, но на рынке есть различные модели соединений, фитинги для гофрированной стали, защелкивающиеся соединения или переходники для соединения различных диаметров.

Существуют также гофрированные трубы большего размера, предварительно вставленные под пол здания, а не в гипсокартон, например, или даже под дорогой; в этих случаях существуют более сложные соединения, состоящие из двух фасонных частей оболочки, на которых расположены трубы, которые затем затягиваются болтами, также из нержавеющей стали, и регулируются динамометрическим ключом, чтобы гарантировать водонепроницаемость, а также устойчивость к внешним воздействиям. давление и истирание.

Штуцер гофрированных без стыка

Может случиться так, что вы окажетесь без стыков, поэтому вы можете выбрать соединение труб по-разному в зависимости от случая:

  • две трубы равного диаметра : в этом случае должна использоваться одна труба большего размера, чем соединяемые трубы, например, для соединения двух труб диаметром 20 мм требуется кусок 25 мм, чтобы он мог содержать два соединяемых трубных узла; ножницами делается небольшой надрез вдоль двух концов большей трубки, так что меньшую гофру можно легко вставить с каждой стороны. В результате получается соединение, которое не мешает работе с электромонтажным инструментом, единственная последняя мера предосторожности – обмотать всю часть, затронутую соединением, изолентой, уделяя особое внимание деталям, которые отличаются по размеру, и слегка натягивая ленту, чтобы окончательно соединить все части.
  • две трубы разного диаметра : в этом случае меньшая труба может быть вставлена ​​в большую трубу после небольшого надреза на конце большей трубы; Затем будет вставлен меньший, и стык всегда будет закрываться изолентой, обращая внимание на то, чтобы она хорошо прилегала, и отрабатывая несколько проходов, чтобы не натолкнуться на отслоения или проскальзывания.
    Альтернативой является использование части большей трубки в качестве соединения, поэтому, как описано выше, эта секция будет обрезана по длине, и в ней будут размещены как большая, так и меньшая трубки, а затем все закроется изолентой.
  • В крайнем случае, вы можете обеспечить соединение двух частей гофры, предварительно обрезанных как можно лучше, попробуйте использовать любой кусок трубы, который действует как «соединение», просто соединяя их и заклеивая все изолентой, делать больше витков и натягивать ленту, чтобы не поскользнуться; хотя это не рекомендуется.

Даже эти операции, которые кажутся тривиальными, выполняются с вниманием и осторожностью, чтобы не случилось, что со временем сустав уменьшится и, следовательно, создаст проблемы для самой системы. Также в этом случае рекомендуется обратиться к специалисту-профессионалу, чтобы сделать работу качественно и устранить эти проблемы.

Гофрированное стекло | Стекло Olde Good Glass

Упругое и красивое гофрированное стекло из проволочной сетки было запатентовано Уолтером Коксом и Арно Шуманом из Philadelphia Wire Glass Company в 1926 году, и его популярность продолжает расти сегодня.Он успешно используется на открытом воздухе при изготовлении перегородок и навесов, а также в различных других областях. Наше рифленое стекло для куриной проволоки доступно в прозрачном и янтарном цвете.

Листы стекла из гофрированной проволочной сетки

Olde Good Glass имеют толщину 7/16 и доступны со стандартной шириной 27 ¾ дюйма. Мы также можем разрезать наше утилизированное гофрированное стекло для куриной проволоки в соответствии с вашими требованиями к размеру. Пожалуйста, спрашивайте напрямую о наличии на складе; мы будем рады вам помочь.

Olde Good Glass, крупнейшая архитектурная компания в США, с гордостью предлагает широчайший ассортимент уникального гофрированного стекла из проволочной сетки для ваших старинных зданий.

По цене от 50 долларов за квадратный фут.

Почему нужно использовать стекло из гофрированной куриной проволоки?

Гофрированное стекло из проволочной сетки стало популярным благодаря своей прочности, а также очарованию и характеру, которое оно придает интерьерам и экстерьерам зданий. Слой проволочной сетки, зажатой между толстым стеклом, является огнестойким и устойчивым к растрескиванию. Металлический каркас скрепляет стекло, уменьшая вероятность его разрушения или распространения огня. Его стойкость сделала его особенно популярным для открытых площадок, таких как навесы и навесы для патио, поскольку он обеспечивает передышку от непогоды.

Прозрачное гофрированное стекло из проволочной сетки позволяет естественному свету проникать в пространство, а разнообразие янтарного цвета добавляет немного тепла. Поскольку оно позволяет максимальному количеству света проникать в пространство, оно также широко используется в качестве стекла для разделителей в жилых и коммерческих помещениях.

Клиенты Olde Good Glass использовали рифленое стекло из проволочной сетки в корпоративных помещениях, чтобы создать уединение в залах заседаний и конференц-залах.

У вас есть вопросы по гофрированному стеклу из куриной проволоки? Мы с удовольствием ответим на них.Отправьте форму запроса на странице контактов или позвоните нам по телефону 570-341-7668.

Патент США на гофрированную трубку, которую можно откинуть, и патент на жгут проводов (Патент № 11,101626, выдан 24 августа 2021 г.)

Настоящее изобретение относится к гофрированной трубке, которая может открываться, и к жгуту проводов, имеющему такую ​​гофрированную трубку, которая может открываться.

Гофрированные трубы или гофрированные трубы могут использоваться, в частности, в автомобилестроении в качестве защитных трубопроводов для кабелей и электрических линий. В этом случае, чтобы установить кабели в гофрированную трубку с замкнутым контуром, кабели протягивают или проталкивают через гофрированную трубку. Чтобы облегчить прокладку кабелей в таких гофрированных трубках, указанные гофрированные трубки могут быть сконструированы так, чтобы их можно было открывать.

В ЕР 2 035 735 В2 описана гофрированная труба, которая может открываться и состоит из первой оболочки гофрированной трубы и второй оболочки гофрированной трубы, которые шарнирно соединены друг с другом посредством шарнирной секции.Гофрированную трубу производят экструзией, при которой после экструзии из одной из гофрированных трубок вырезают сегмент.

EP 0 114 213 A2 показывает гофрированную оболочку из пластика для электрического монтажа, содержащую продольную прорезь. Гофрированную оболочку можно изготавливать непрерывно за один рабочий этап, а после обертывания уже проложенного кабеля можно закрыть газонепроницаемым и водонепроницаемым способом за один рабочий этап вместе с установкой. Это достигается за счет того, что стопорное устройство или устройство защелкивания, которое с возможностью отсоединения соединяет два края гофрированной оболочки с прорезями, предусмотрено вдоль продольной прорези.

Патент США. В US 6 938 645 В2 описана гофрированная труба, которая может открываться, имеет прорези в продольном направлении и имеет шарнирную область, изготовленную из гибкого материала. Гофрированная трубка, кроме того, содержит выступ, образованный на ее обрезанной кромке.

Патент США. В US 6034329 A показана гофрированная трубка, которая может открываться и имеет прорези в ее продольном направлении и которая имеет шарнирную область, а также фиксирующее устройство, противоположное шарнирной области. С помощью фиксатора две противоположные кромки гофрированной трубы с прорезями могут быть соединены друг с другом.

Исходя из этого, цель настоящего изобретения состоит в создании улучшенной гофрированной трубы.

Соответственно, предлагается гофрированная труба, которая может открываться для удержания кабелей. Гофрированная труба содержит первую оболочку гофрированной трубы, которая имеет множество первых ребер гофрированной трубы, проходящих по периферии вокруг указанной первой оболочки гофрированной трубы, вторую оболочку гофрированной трубы, которая имеет множество вторых ребер гофрированной трубы, проходящих по периферии вокруг указанной второй гофрированной трубы. оболочка, соединительная секция, которая отделяет ребра гофрированных труб двух кожухов гофрированных труб друг от друга и с помощью которой две гофрированные трубные кожухи шарнирно соединяются друг с другом на соответствующих первых концевых участках, по меньшей мере, одна секция кромки, который предусмотрен на втором концевом участке первой оболочки гофрированной трубы и / или на втором концевом участке второй оболочки гофрированной трубы, при этом, по меньшей мере, одна секция кромки изготовлена ​​из материала, отличного от материала оболочки гофрированной трубы, и стопорное устройство для фиксации двух кожухов гофрированной трубки друг с другом, когда гофрированная трубка выводится из сложенного-открытого состояния, в котором первая Оболочка гофрированной трубы расположена снаружи второй оболочки гофрированной трубы в сложенном вместе состоянии гофрированной трубы, в которой первая оболочка гофрированной трубы расположена внутри второй оболочки гофрированной трубы, по меньшей мере, в секциях, при этом стопорное устройство включает в себя ребра гофрированной трубки, и в котором в сложенном вместе состоянии гофрированной трубки вторые ребра гофрированной трубки проходят вокруг первых ребер гофрированной трубки взаимно блокирующе как в радиальном направлении, так и в периферийном направлении гофрированной трубки.

Благодаря наличию по крайней мере одной кромочной секции повреждение кабеля может быть предотвращено как при его вставке в гофрированную трубку, так и во время эксплуатации жгута проводов с такой гофрированной трубкой, поскольку кабели не входят в контакт с острыми краями гофрированной трубки. Благодаря тому, что фиксирующее устройство фиксирует оболочки гофрированных труб не только в радиальном направлении, но также и в периферийном направлении, можно также предотвратить непреднамеренное открывание сложенной вместе гофрированной трубы, когда ее направляют по узким радиусам.В результате может быть достигнута высокая эксплуатационная надежность.

Гофрированную трубу еще можно назвать гофрированной трубой. Шарнирную секцию можно также назвать шарнирной секцией. В сложенном состоянии гофрированной трубки по меньшей мере одна кромочная секция выступает во внутреннее пространство гофрированной трубки, благодаря чему, как уже упоминалось, можно предотвратить повреждение кабелей, например, в случае вибрации. Ребра гофрированной трубы предпочтительно заканчиваются перед, по меньшей мере, одним участком кромки.Это означает, что по меньшей мере одна секция кромки свободна от ребер гофрированной трубы.

По меньшей мере, одна кромочная секция предпочтительно предусмотрена на передней стороне ребер гофрированной трубы. Соединительный участок, отделяющий ребра гофрированной трубы друг от друга, следует понимать так, что ребра гофрированной трубы прерываются в области соединительного участка. Это означает, что на стыковом участке нет ребер гофрированной трубы; соединительный участок предпочтительно проходит в форме ленты в продольном направлении гофрированной трубы.

По крайней мере, одна кромка предпочтительно должна быть гладкой. Следует понимать, что по меньшей мере одна секция выступа является гладкой, так что предпочтительно, чтобы по меньшей мере одна секция выступа не имела ребер гофрированной трубы. Это означает, что ребра гофрированной трубы доходят до выступа, но не входят в него. Таким образом, по меньшей мере, одна кромочная секция сформирована в виде гладкой ленты, проходящей в продольном направлении гофрированной трубы. По меньшей мере, одна кромочная секция предпочтительно проходит плавно в периферийном направлении и плавно в продольном направлении и, таким образом, образует плоскую или слегка изогнутую поверхность.Это означает, что по меньшей мере одна секция кромки предпочтительно не имеет ребер или гофров в продольном направлении или в периферийном направлении.

В альтернативном варианте гофрированной трубы, по крайней мере, одна кромка не гладкая, а гофрированная. С этой целью ребра, расположенные на расстоянии друг от друга в продольном направлении, могут быть предусмотрены, по меньшей мере, на одной секции выступа. Между ребрами предпочтительно предусмотрены впадины ребер. Ребра по меньшей мере одной секции выступа предпочтительно проходят перпендикулярно продольному направлению.Ребра по меньшей мере одной секции выступа предпочтительно имеют меньший внешний диаметр, чем соответствующие ребра гофрированной трубы. Ребра по меньшей мере одной секции выступа предпочтительно не идентичны ребрам гофрированной трубы. Это означает, что даже если по меньшей мере одна секция выступа является гофрированной, ребра гофрированной трубки предпочтительно проходят до секции выступа, но не в нее. Ребра по меньшей мере одной секции выступа могут быть предусмотрены на передней стороне на соответствующих ребрах гофрированной трубы. По меньшей мере, одна секция кромки может, кроме того, также иметь ребра, которые проходят в продольном направлении или параллельно продольному направлению.

В частности, между соответствующими выступами гофрированной трубы предусмотрены выемки ребер, так что выступы гофрированной трубки чередуются с выемками выступов. Таким образом, между двумя выступами гофрированной трубы расположена впадина, и, наоборот, ребро гофрированной трубы, таким образом, расположено между двумя впадинами ребер. Таким образом, ребра гофрированной трубы расположены на одинаковом расстоянии друг от друга в продольном направлении. Каждое первое ребро гофрированной трубы и каждое второе ребро гофрированной трубы предпочтительно имеет две боковые стенки, которые расположены на расстоянии друг от друга и имеют форму диска.Между двумя боковыми стенками соответственно предусмотрен гребень ребра, который вместе с двумя боковыми стенками образует ребро гофрированной трубы. Внешний диаметр гребней волны первой оболочки гофрированной трубы предпочтительно немного меньше или равен внутреннему диаметру гребней волны второй оболочки гофрированной трубы. Внешний диаметр гребней волны первой оболочки гофрированной трубы, в частности, на 0,2-1,5 мм меньше внутреннего диаметра гребней волны второй оболочки гофрированной трубы.Этим достигается то, что первая оболочка из гофрированной трубы и / или вторая оболочка из гофрированной трубы не подвержены предварительному напряжению или, по меньшей мере, лишь слегка предварительно напряжены в сложенном состоянии. Таким образом, предотвращается чрезмерное механическое напряжение кожухов гофрированных труб, когда гофрированные трубки складываются вместе и / или в сложенном состоянии. В результате они имеют особенно долгий срок службы и защищены от повреждений. Кожухи гофрированных труб предпочтительно изогнуты в форме дуг окружности.

Радиальное направление предпочтительно ориентировано от осей симметрии кожухов гофрированных труб, которые предпочтительно расположены коаксиально друг другу в сложенном состоянии, наружу к кожухам гофрированных труб. Периферийное направление может быть ориентировано по часовой стрелке или против часовой стрелки. В сложенном состоянии периферийное направление предпочтительно ориентировано параллельно изогнутым гофрированным трубным оболочкам. Блокирующее соединение устанавливается, по меньшей мере, двумя соединительными элементами, в данном случае первыми ребрами гофрированной трубы и вторыми ребрами гофрированной трубы, входящими в зацепление или позади друг друга.

По меньшей мере одна секция кромки предпочтительно изготовлена ​​из материала, отличного от материала гофрированных трубок. Такой участок кромки предпочтительно предусмотрен на каждой гофрированной трубной оболочке. В частности, участки кромки взаимно соединены с гофрированными трубными кожухами. Это, в частности, означает, что кожухи гофрированных труб и участки кромки образуют единый компонент. В случае взаимосвязанных соединений партнеры по соединению удерживаются вместе атомными или молекулярными силами. Блокирующие соединения – это неразъемные соединения, которые можно разъединить, только разрушив крепежные детали и / или соединительные элементы.Гофрированную трубу предпочтительно производить в процессе совместной экструзии, в частности, в процессе двухкомпонентной совместной экструзии. Ребра гофрированной трубы могут быть сформированы с помощью устройства для гофрирования. Таким образом, гофрированная труба производится как непрерывный продукт, который можно разрезать до желаемой длины. Сразу после экструзии гофрированная трубка имеет прорези, по меньшей мере, на одном участке кромки. Это означает, что между участками губ делается прорезь или прорезь, чтобы отделить их друг от друга. Гофрированную трубку можно переводить из сложенного открытого состояния в сложенное состояние или наоборот любое количество раз. В результате гофрированную трубку можно использовать несколько раз.

Согласно одному варианту осуществления запирающее устройство содержит первые секции карманов, которые сформированы на первых ребрах гофрированной трубы, и вторые секции карманов, которые сформированы на вторых ребрах гофрированной трубы, при этом первые секции карманов удерживаются во второй части. секции кармана в сложенном состоянии гофрированной трубки.

Первые секции кармана предпочтительно являются частью первых ребер гофрированной трубы.Каждому первому ребру гофрированной трубы предпочтительно соответствует такая первая секция кармана. Секции второго кармана являются частью ребер второй гофрированной трубы. Каждому второму ребру гофрированной трубы предпочтительно соответствует такая вторая секция кармана. Секции карманов также могут называться закрывающими карманами, принимающими карманами, секциями зацепления, секциями в форме карманов, секциями приема или геометрией приема. В сложенном состоянии первые секции кармана, в частности, взаимно сцепляются со вторыми участками кармана.За счет подобной карману геометрии секций кармана фиксация кожухов гофрированных труб может быть достигнута как в радиальном направлении, так и в периферийном направлении.

Согласно другому варианту осуществления каждая первая секция кармана содержит переднюю стенку, и каждая вторая секция кармана также содержит переднюю стенку, при этом в сложенном состоянии гофрированной трубки соответствующая передняя стенка первых секций кармана упирается в соответствующая передняя стенка вторых секций кармана, так что секции кармана взаимно проходят вокруг друг друга в периферийном направлении.

Передняя стенка каждой первой секции кармана, в частности, упирается в переднюю стенку соответствующей второй секции кармана. Посредством защелкивания в периферийном направлении можно надежно предотвратить непреднамеренное открывание гофрированной трубы во время ее изгиба. Передние стенки проходят параллельно или, по меньшей мере, приблизительно параллельно радиальному направлению. Участок кромки второй гофрированной трубчатой ​​оболочки может быть предусмотрен на передних стенках вторых участков кармана.

Согласно другому варианту осуществления каждая первая секция кармана содержит гребень ребра, и каждая вторая секция кармана также содержит гребень ребра, причем в сложенном вместе состоянии гофрированной трубки соответствующий гребень ребра первых секций кармана упирается в соответствующие гребни ребра вторых секций карманов, так что секции карманов взаимно проходят вокруг друг друга в радиальном направлении.

Секции карманов предпочтительно являются частью ребер гофрированной трубы.Каждой первой секции кармана приписаны боковые стенки соответствующего первого ребра гофрированной трубы, а каждой второй секции кармана приписаны боковые стенки соответствующего второго ребра гофрированной трубки. Между боковыми стенками расположены гребни волн. Следует понимать, что секции кармана взаимно сцепляются друг с другом в радиальном направлении, так что гребни волн участков кармана упираются друг в друга и, таким образом, блокируют движение в радиальном направлении.

Согласно другому варианту осуществления каждая первая секция кармана содержит две боковые стенки, расположенные на расстоянии друг от друга в продольном направлении гофрированной трубы, и каждая вторая секция кармана также содержит две боковые стенки, расположенные на расстоянии друг от друга в продольном направлении. направление, в котором в сложенном вместе состоянии гофрированной трубки соответствующие боковые стенки первых секций кармана расположены между соответствующими боковыми стенками вторых секций кармана так, что участки кармана проходят взаимно друг вокруг друга в продольном направлении.

Боковые стенки одновременно являются боковыми стенками первых ребер гофрированной трубы или вторых ребер гофрированной трубы. Когда гофрированная труба переводится из сложенного открытого состояния в сложенное вместе, соответствующие боковые стенки секции кармана могут деформироваться так, что они перемещаются друг от друга или по направлению друг к другу в продольном направлении. В частности, боковые стенки вторых секций кармана деформируются так, что они удаляются друг от друга, а боковые стенки первых секций кармана деформируются так, что они перемещаются друг к другу.В результате может быть достигнуто соединение секций кармана. Тем самым повышается эксплуатационная надежность гофрированной трубы.

Согласно другому варианту осуществления, стопорное устройство содержит выемку, которая проходит в продольном направлении гофрированной трубки и проходит через первые ребра гофрированной трубки, при этом вторые секции кармана входят в выемку в сложенном вместе состоянии. гофрированная трубка.

Выемка предпочтительно имеет форму клина или треугольника.Выемка предпочтительно не проходит через первые ребра гофрированной трубы в радиальном направлении, за исключением их впадин. В результате первые ребра гофрированной трубы также частично остаются в области выемки. Это приводит к усилению первой гофрированной оболочки трубы в области выемки. В качестве альтернативы выемка может также проходить через первые ребра гофрированной трубы в радиальном направлении, за исключением впадин ребер. Передние стенки первых секций кармана предпочтительно граничат с выемкой с одной стороны.

Согласно другому варианту осуществления первая оболочка гофрированной трубы имеет первый периферийный угол, а вторая оболочка гофрированной трубы имеет второй периферийный угол, при этом периферийные углы больше 180 °, предпочтительно от 200 ° до 270 °, более предпочтительно между 210 ° и 270 °, более предпочтительно от 220 ° до 270 °, более предпочтительно от 230 ° до 270 °, более предпочтительно от 240 ° до 270 °, более предпочтительно от 250 ° до 270 °, более предпочтительно от 260 ° до 270 ° .

Величины периферийных углов могут быть разными или равными.Соответствующий периферийный угол оболочки из гофрированной трубы и угол раскрытия периферийного отверстия соответствующей оболочки из гофрированной трубы в сумме составляют 360 °. Углы раскрытия, соответственно, определяются как угол между самой внешней кромкой первых концевых секций гофрированных трубных оболочек и самой внешней кромкой вторых концевых секций гофрированных трубных оболочек или кромочных секций гофрированных трубчатых оболочек. Углы раскрытия могут иметь одинаковую величину. Углы раскрытия также могут иметь несколько разные величины.Например, углы раскрытия соответственно составляют от 95 ° до 110 °. Поперечное сечение каждой гофрированной трубки предпочтительно составляет две трети окружности. Это означает, что гофрированная трубная гильза соответственно имеет периферийный угол 240 °. Угол открытия соответственно составляет 120 °. Первая оболочка из гофрированной трубы и вторая оболочка из гофрированной трубы предпочтительно перекрываются под углом перекрытия в сложенном состоянии. Угол перекрытия составляет, например, от 40 ° до 190 °, предпочтительно от 50 ° до 180 °, более предпочтительно от 60 ° до 170 °.Угол перекрытия, в частности, также может быть меньше 150 °, например 70 °, 80 °, 90 °, 100 °, 110 °, 120 °, 130 ° или 140 °. Угол перекрытия может составлять 70 ° ± 10 °, 80 ± 10 °, 90 ° ± 10 °, 100 ° ± 10 °, 110 ± 10 °, 120 ° ± 10 °, 130 ° ± 10 ° или 140 ° ± 10. °. Однако угол перекрытия также может быть больше 150 °, например 155 °, 160 °, 165 °, 170 °, 175 ° или 180 °. Угол перекрытия может, например, составлять 155 ° ± 10 °, 160 ° ± 10 °, 165 ° ± 10 °, 170 ° ± 10 °, 175 ° ± 10 ° или 180 ° ± 10 °. В особенно предпочтительном варианте гофрированной трубы 2 угол перекрытия больше или равен 160 °, например от 160 ° до 170 °.

В соответствии с другим вариантом осуществления, первая оболочка гофрированной трубки содержит первое отверстие, которое меньше внутреннего диаметра первой оболочки гофрированной трубки, а вторая оболочка гофрированной трубки содержит второе отверстие, которое меньше внутреннего диаметра гофрированной трубки. вторая гофрированная трубка-оболочка.

Величины проемов могут быть одинаковыми или разными. Отверстия соответственно определяются как расстояние между самой внешней кромкой первых концевых секций гофрированных трубных оболочек и самой внешней кромкой вторых концевых секций гофрированных трубных оболочек или кромочных секций гофрированных трубных оболочек. Когда гофрированная труба переводится из сложенного открытого состояния в сложенное вместе состояние, второе отверстие расширяется и / или первое отверстие сжимается. При этом первая оболочка гофрированной трубы проталкивается через второе отверстие для размещения внутри второй оболочки гофрированной трубы.

Согласно другому варианту осуществления внутренний диаметр первой оболочки гофрированной трубы меньше внутреннего диаметра второй оболочки гофрированной трубы.

Это, в частности, обеспечивает то, что первая оболочка гофрированной трубы и / или вторая оболочка гофрированной трубы не подвергаются предварительному напряжению или, по меньшей мере, лишь слегка предварительно напряжены в сложенном состоянии гофрированной трубы.Таким образом, предотвращается чрезмерное механическое напряжение кожухов гофрированных труб, когда гофрированные трубки складываются вместе и / или в сложенном состоянии. В результате они имеют особенно долгий срок службы и защищены от повреждений.

Согласно другому варианту осуществления первая оболочка гофрированной трубки имеет первую ось симметрии, а вторая оболочка гофрированной трубки имеет вторую ось симметрии, при этом оси симметрии расположены коаксиально друг другу в сложенном состоянии.

Первая гофрированная трубная гильза предпочтительно спроектирована так, чтобы быть осесимметричной относительно первой оси симметрии, при этом первое отверстие выполнено сбоку. Вторая гофрированная трубчатая гильза предпочтительно выполнена осесимметричной относительно второй оси симметрии, при этом второе отверстие выполнено сбоку. Термин «коаксиально» также следует понимать в объеме настоящего изобретения, поскольку оси симметрии расположены на расстоянии до 2 мм друг от друга.

Согласно другому варианту осуществления, соединительная секция содержит две соединительные секции, соединенные с оболочками гофрированных труб, и одну деформационную секцию, которая расположена между соединительными секциями и которая изогнута в форме дуги в поперечном сечении и которая изгибается в направлении внутреннее пространство гофрированной трубы.

Соединительные секции предпочтительно соединяются клеевым соединением с кожухами гофрированных труб, а деформируемая секция соединяется клеевым соединением с соединительными секциями.Таким образом, соединительный участок выполнен в виде волнистой ленты, проходящей в продольном направлении. Когда гофрированная труба складывается вместе, предпочтительно обратимо деформируется только деформируемый участок. Таким образом, деформируемый участок выполнен в виде выступа, который проходит в продольном направлении и выступает во внутреннее пространство гофрированной трубы.

Согласно другому варианту осуществления, соединительная секция содержит две соединительные секции, соединенные с кожухами гофрированных труб, и одну секцию деформации, расположенную между соединительными секциями, причем секция деформации имеет более тонкие стенки, чем секции деформации, и при этом секция деформации проходит от внутреннее пространство гофрированной трубы.

Участок деформации, в частности, расположен вне внутреннего пространства. Кроме того, соединительный участок предпочтительно содержит прорезь, проходящую в продольном направлении. Между поднутрением соединительной секции и пазом предпочтительно предусмотрен деформируемый участок. Прорезь имеет, в частности, V-образную форму и проходит из внутреннего пространства в соединительную секцию. Прорезь, в частности, закрыта в радиальном направлении изогнутым участком. Криволинейный участок имеет форму ребер в продольном направлении.Соединительные участки, деформируемый участок и криволинейный участок предпочтительно изготавливаются как единый кусок материала. С внешней стороны, то есть обращенной от внутреннего пространства, на соединительном участке предпочтительно также предусмотрена канавка, которая проходит в продольном направлении и которая может быть изогнутой в форме дуги в поперечном сечении.

Согласно другому варианту осуществления на участке деформации предусмотрен поднутрение, которое позволяет целенаправленно деформировать участок деформации.

Поднутрение позволяет выполнить деформационный участок с особенно тонкими стенками, в результате чего деформируемый участок особенно легко деформируется. Кроме того, поднутрение предотвращает скопление материала в области стыка. В результате деформационная секция имеет более тонкие стенки, чем остальная часть соединительной секции. Во время производства гофрированной трубы поднутрение предпочтительно извлекать из формы с усилием.

Согласно другому варианту осуществления гофрированные оболочки труб и соединительная секция изготовлены из первого пластического материала, а по меньшей мере одна кромочная секция изготовлена ​​из второго пластического материала, отличного от первого пластического материала.

Эти два пластмассовых материала различаются, например, химически. Второй пластиковый материал предпочтительно представляет собой термопластичный эластомер (TPE). Термопластические эластомеры – это пластмассы, которые при комнатной температуре ведут себя так же, как классические эластомеры, но могут пластически деформироваться и, таким образом, проявлять термопластические свойства при воздействии тепла. Например, по меньшей мере одна секция кромки изготовлена ​​из термопластичного полиуретана (TPU). Кожухи гофрированных труб и соединительная секция изготавливаются, например, из полиамида (PA), полиэтилена (PE), полипропилена (PP), политетрафторэтилена (PTFE) или поливинилхлорида (PVC).Корпуса гофрированных труб и соединительный участок предпочтительно изготавливают из частично кристаллического термопласта.

Согласно другому варианту осуществления, первая оболочка гофрированной трубы и вторая оболочка гофрированной трубы могут поворачиваться относительно друг друга вокруг оси вращения, когда гофрированная труба переводится из сложенного открытого состояния в сложенное вместе состояние или наоборот. при этом первая оболочка из гофрированной трубы и вторая оболочка из гофрированной трубы могут поворачиваться относительно друг друга на угол поворота.

Угол поворота предпочтительно составляет 75 ° ± 20 °. Ось вращения предпочтительно расположена в области соединительного участка и может располагаться во внутреннем пространстве гофрированной трубы, вне внутреннего пространства или непосредственно в соединительном участке. Ось вращения предпочтительно расположена во внешнем краевом волокне соединительной секции. Угол поворота предпочтительно определяется как угол между двумя соединительными линиями осей симметрии гофрированных трубок и осью вращения.

Также предлагается жгут проводов с по меньшей мере одним кабелем и такой гофрированной трубкой, которая может открываться и в которой удерживается по меньшей мере один кабель.

Кабели также можно назвать линиями. Количество кабелей произвольное. Кабели могут иметь одинаковые или разные диаметры и / или поперечные сечения. Жгут проводов или гофрированная трубка предпочтительно используются в области автомобильной техники. Однако жгут проводов или гофрированную трубку можно использовать и в любой другой области.Кабели могут быть электрическими кабелями, такими как однофазные кабели, многофазные кабели, коаксиальные кабели и т.п., или линиями текучей среды, такими как топливные линии, дизельные линии, керосиновые линии, гидравлические линии или пневматические линии. Для изготовления жгута проводов кабели вставляются в гофрированную трубку, которая находится в разложенном-открытом состоянии. С этой целью кабели предпочтительно вводят перпендикулярно продольному направлению в поперечном направлении через первое отверстие в первой гофрированной трубной оболочке.Затем гофрированную трубку переводят из сложенного открытого состояния в сложенное состояние путем поворота второй оболочки гофрированной трубки вокруг соединительной секции. С этой целью первая оболочка гофрированной трубы и / или вторая оболочка гофрированной трубы деформируются, в частности, упруго-пружинно, и первая оболочка гофрированной трубы расположена, по меньшей мере, в секциях внутри второй оболочки гофрированной трубы, так что вторая оболочка гофрированной трубы выступает вокруг первой оболочки гофрированной трубы, по крайней мере, по частям.

Дополнительные возможные реализации гофрированной трубки, которая может быть открыта, и / или жгута проводов также включают в себя явно не упомянутые комбинации признаков или вариантов осуществления, описанные выше или ниже в отношении примерных вариантов осуществления. В этом отношении специалист в данной области также добавит отдельные аспекты в качестве усовершенствований или дополнений к соответствующей основной форме гофрированной трубки, которая может быть открыта, и / или жгута проводов.

Дополнительные выгодные варианты реализации и аспекты гофрированной трубки, которая может открываться, и / или жгута проводов являются предметом зависимых пунктов формулы изобретения и примерных вариантов реализации гофрированной трубки, которая может открываться, и / или жгута проводов. жгут проводов описан ниже.Гофрированная трубка, которую можно откинуть, и / или жгут проводов более подробно поясняются ниже на основе предпочтительных вариантов осуществления со ссылкой на прилагаемые фигуры.

РИС. 1 показывает схематический вид в перспективе варианта реализации жгута проводов;

РИС. 2 – схематический вид сбоку жгута проводов согласно фиг. 1;

РИС. 3 – схематический разрез жгута проводов, показанного на фиг. 1;

РИС. 4 показывает схематический вид в разрезе варианта осуществления гофрированной трубки, которая может быть открыта для жгута проводов, показанного на фиг.1;

РИС. 5 показывает схематический вид в разрезе гофрированной трубы, которая может быть открыта в соответствии с линией разреза V-V на фиг. 4;

РИС. 6 показан другой схематический вид в разрезе гофрированной трубы, которая может быть открыта в соответствии с фиг. 4;

РИС. 7 – подробный вид VII согласно фиг. 4;

РИС. 8 – подробный вид VIII согласно фиг. 4;

РИС. 9 показан другой схематический вид в разрезе гофрированной трубы, которая может быть открыта в соответствии с линией разреза IX-IX на фиг.6;

РИС. 10 показан подробный вид X согласно фиг. 9;

РИС. 11 – схематический вид в перспективе гофрированной трубы, которая может открываться в соответствии с фиг. 4;

РИС. 12 показан другой схематический вид в перспективе гофрированной трубы, которая может открываться в соответствии с фиг. 4;

РИС. 13 показан другой схематический вид в перспективе гофрированной трубы, которую можно откинуть, как показано на фиг. 4;

РИС. 14 – схематический вид в перспективе другого варианта осуществления гофрированной трубки, которая может быть открыта для жгута проводов согласно фиг.1;

РИС. 15 – схематический вид в разрезе гофрированной трубы, которая может открываться в соответствии с фиг. 14;

РИС. 16 – подробный вид XVI согласно фиг. 15;

РИС. 17 – схематический вид в перспективе другого варианта выполнения гофрированной трубки, которая может быть открыта для жгута проводов, показанного на фиг. 1;

РИС. 18 – подробный вид XVIII по фиг. 17.

Если не указано иное, идентичные или функционально идентичные элементы снабжены одинаковыми ссылочными позициями на чертежах.

РИС. 1 показан схематический вид в перспективе варианта реализации жгута проводов 1 . ИНЖИР. 2 показан схематический вид сбоку жгута проводов 1 , а на фиг. 3 показано схематическое сечение жгута проводов 1 . Ниже одновременно делается ссылка на фиг. 1–3.

Жгут проводов 1 состоит из гофрированной трубки 2 , которую можно складывать, складывать вместе или открывать, и которая предназначена для удержания множества кабелей 3 на 5 , из которых только некоторые снабжены ссылочными позициями на фиг.1–3. Кабели с 3 по 5 также можно назвать линиями. Количество кабелей с 3 на 5 произвольно. Кабели с 3 по 5 могут иметь одинаковые или разные диаметры и / или поперечные сечения. Кабели 3 5 вместе с гофрированной трубкой 2 образуют жгут проводов 1 . Жгут проводов 1 или гофрированная трубка 2 предпочтительно используются в области автомобильной техники.Жгут проводов 1 или гофрированную трубку 2 можно использовать и в любой другой области.

Кабели с 3 по 5 могут быть электрическими кабелями, такими как однофазные кабели, многофазные кабели, коаксиальные кабели и т. П., Или жидкостными линиями, такими как топливные линии, дизельные линии, керосиновые линии, гидравлические линии или пневматические линии. Гофрированная труба 2 предпочтительно изготавливается из пластика. Гофрированная труба 2 также может называться гофрированной трубой или быть гофрированной трубой.

Гофрированная трубка 2 имеет продольное направление L. Кабели 3 5 проходят в продольном направлении L. Гофрированная трубка 2 может быть выведена из сложенного-открытого состояния Z 1 показано на фиг. 4 в сложенное состояние Z 2 , показанное на фиг. 1–3. Гофрированная гофрированная труба 2 в открытом виде показана в схематическом разрезе на фиг. 4. Фиг. 5 показывает схематический вид в разрезе гофрированной трубы 2 согласно линии разреза V-V на фиг.4. Фиг. 6 показано схематическое сечение гофрированной трубы 2 в сложенном состоянии Z 2 . Фиг. 7 и 8 – подробные виды VII и VIII на фиг. 4. Ниже одновременно делается ссылка на фиг. С 4 по 8.

Гофрированная труба 2 состоит из первой оболочки из гофрированной трубы 6 и второй оболочки из гофрированной трубы 7 . Кожухи гофрированных труб 6 , 7 изогнуты в форме дуги, в частности в форме дуги окружности, и могут соответственно иметь поперечное сечение в форме двух третей окружности, например .Кожухи гофрированных труб 6 , 7 трубчатые с боковой прорезью. Кожухи из гофрированных труб 6 , 7 соответственно имеют центральную ось или ось симметрии M 6 , M 7 , относительно которой они спроектированы так, чтобы быть осесимметричными. Кожухи гофрированных труб 6 , 7 также можно назвать гофрированными трубными секциями.

Первая оболочка из гофрированной трубы 6 и вторая оболочка из гофрированной трубы 7 , соответственно, шарнирно соединены друг с другом на первой концевой секции 8 первой оболочки из гофрированной трубы 6 и на первой концевой секции 9 второй гофрированной оболочки 7 с помощью соединительной секции 10 .Для этого шарнир 10 может деформироваться упруго-пружинно. Соединительный участок 10 , в частности, деформируется, когда гофрированная труба 2 переводится из сложенного-открытого состояния Z 1 в сложенное вместе состояние Z 2 и наоборот.

Соединительный участок 10 также показан на подробном виде на фиг. 7. Соединительный элемент 10 предпочтительно выполнен в виде пленочного шарнира. Как показано на фиг. 7 показано, что соединительная секция 10 содержит соединительную секцию 11 , соединенную с первой концевой секцией 8 первой гофрированной трубной оболочки 6 и второй соединительной секцией 12 , соединенной с первой концевой секцией 9 гофрированной оболочки второй 7 .Соединительные секции 11 , 12 проходят в продольном направлении L.

Между соединительными секциями 11 , 12 предусмотрена деформационная секция 13 , которая упруго деформируется при гофрированной трубе . 2 переводится из сложенного-открытого состояния Z 1 в сложенное состояние Z 2 или наоборот. Деформационный участок , 13, предпочтительно является изогнутым, в частности изогнутым в форме дуги окружности.Таким образом, деформируемый участок 13 выполнен в виде выступа, который проходит в продольном направлении L и выступает во внутреннее пространство I гофрированной трубы 2 . Соединительная секция 10 соединена клеевым соединением с первой гофрированной трубной оболочкой 6 и второй гофрированной трубной оболочкой 7 . В случае взаимосвязанных соединений партнеры по соединению удерживаются вместе атомными или молекулярными силами. Блокирующие соединения – это неразъемные соединения, которые можно разъединить, только разрушив крепежные детали и / или соединительные элементы.

Кожухи гофрированных труб 6 , 7 и соединительный участок 10 , в частности, спроектированы как единое целое или одно целое, в частности из одного куска материала. Это означает, что соединительный участок 10 предпочтительно изготовлен из того же материала, что и гофрированные трубные оболочки 6 , 7 . Кожухи гофрированных труб 6 , 7 и соединительный участок 10 изготавливаются, например, из полиамида, полиэтилена, полипропилена, политетрафторэтилена или поливинилхлорида.Гофрированную трубу 2 предпочтительно производить методом экструзии.

На втором концевом участке 14 , 15 кожухов гофрированных труб 6 , 7 , расположенных напротив соответственно первого концевого участка 8 , 9 , участок кромки 16 , 17 соответственно. В частности, первая губчатая секция 16 может быть предусмотрена на второй концевой секции 14 первой гофрированной трубной оболочки 6 , а вторая губчатая секция 17 может быть предусмотрена на второй концевой секции 15 . второй гофрированный кожух 7 .Таким образом, секции губ 16 , 17 могут быть предусмотрены на обеих вторых концевых секциях 14 , 15 , или такая секция губ 16 , 17 в качестве альтернативы может быть предусмотрена только на одной из двух секунд. концевые секции 14 , 15 . Как показано на фиг. 8, в сложенном-открытом состоянии Z 1 гофрированной трубки 2 между участками 16 , 17 предусмотрен зазор или прорезь 18 .

Кромки 16 , 17 гладкие. Кромки 16 , 17 предпочтительно изготавливаются из материала, отличного от материала гофрированных труб 6 , 7 . Кромки 16 , 17 изготовлены из более мягкого материала, чем кожухи гофрированных труб 6 , 7 . Кромки , 16, , , 17, предпочтительно экструдируются на гофрированных трубных оболочках 6 , 7 .Это может происходить в процессе совместной экструзии, в частности, в процессе двухкомпонентной совместной экструзии. Например, секции губ 16 , 17 изготавливаются из термопластичного эластомера, такого как термопластичный полиуретан. Секции губ 16 , 17 или одна из секций губ 16 , 17 в качестве альтернативы могут быть изготовлены из того же материала, что и кожухи гофрированных труб 6 , 7 .

В результате того, что участки кромки 16 , 17 предпочтительно изготовлены из более мягкого материала, чем оболочки гофрированных труб 6 , 7 , повреждение кабелей 3 до 5 , когда они вставлен в гофрированную гофрированную трубку 2 , можно предотвратить. Гладкие участки губ 16 , 17 также предотвращают повреждение кабелей 3 5 . В сложенном состоянии Z 2 гофрированной трубы 2 первая секция выступа 16 первой оболочки гофрированной трубы 6 расположена во внутреннем пространстве I гофрированной трубы 2 . В результате мягкости материала первой секции выступа 16 , повреждение кабелей 3 5 при контакте с первой секцией выступа 16 также может быть исключено в случае колебаний и вибраций. , я.е., во время эксплуатации жгут проводов 1 . Тем самым повышается эксплуатационная надежность и срок службы жгута проводов 1 .

Первая гофрированная трубная оболочка 6 содержит множество первых волн или первых ребер гофрированной трубы 19 , которые проходят вокруг первой гофрированной трубной оболочки 6 по меньшей мере в секциях. Аналогично, вторая оболочка из гофрированной трубы 7 содержит множество вторых волн или вторых ребер из гофрированной трубы 20 , которые проходят вокруг второй оболочки 7 из гофрированной трубы, по меньшей мере, в секциях.Ребра гофрированной трубы 19 , 20 расположены на одинаковом расстоянии друг от друга в продольном направлении L. Соединительный участок 10 не имеет ребер гофрированной трубы 19 , 20 . Это означает, что соединительный участок 10 отделяет первые ребра 19 гофрированной трубы от вторых ребер 20 гофрированной трубы. Ребра гофрированной трубы 19 , 20 , таким образом, прерываются соединительной частью 10 .Поскольку участки губ 16 , 17 гладкие, они не имеют ребер гофрированных труб 19 , 20 . На передней стороне ребер гофрированной трубы 19 , 20 предусмотрены участки губ 16 , 17 .

Каждое первое ребро гофрированной трубы 19 содержит гребень 21 , который образует цилиндрическую стенку, если смотреть в продольном направлении L, и две дискообразные боковые стенки 22 , 23 , между которыми расположено ребро гребень 21 .Это означает, что боковые стенки 22 , 23 сбоку ограничивают гребень 21 ребра и, таким образом, образуют первое ребро гофрированной трубы 19 . Между двумя первыми ребрами 19 гофрированной трубы соответственно расположена впадина первой волны или впадина первой ребра 24 . И наоборот, первое ребро 19 гофрированной трубы расположено между двумя впадинами 24 первых ребер.

Каждая впадина первого ребра 24 содержит цилиндрическую внутреннюю стенку 25 , обращенную к внутреннему пространству I, и ребристый периферийный выступ 26 , предусмотренный снаружи на первой гофрированной трубной оболочке 6 .Выступ 26 не является обязательным. Выступ 26 служит для накопления материала и гарантирует, что внутренняя стенка 25 будет плоской или плоской, если смотреть в продольном направлении L. В результате истирание кабелей 3 5 , расположенных внутри на внутренней стороне стенка 25 в случае вибрации может быть предотвращена, так как внутренняя стенка 25 не имеет неровностей или углублений, в которых кабели с 3 по 5 могут быть повреждены.Геометрию впадин первых ребер 24 с выступом 26 можно назвать «ультраплоской волной» (UFW).

Вторые ребра гофрированной трубы 20 имеют геометрию, аналогичную конструкции первых ребер гофрированной трубы 19 . Каждое второе ребро гофрированной трубы 20 содержит гребень 27 , который имеет цилиндрическую форму, если смотреть в продольном направлении L, и две дискообразные боковые стенки 28 , 29 , расположенные с обеих сторон гребня . 27 .Между двумя вторыми ребрами гофрированной трубы 20 расположена впадина второй волны или впадина второй ребра 30 . В частности, вторая выемка 30 ребра всегда чередуется со вторым ребром гофрированной трубы 20 . Каждая вторая выемка ребра 30 содержит цилиндрическую внутреннюю стенку 31 , обращенную к внутреннему пространству I, и выступ 32 , который предусмотрен снаружи на соответствующей второй выемке 30 и который имеет такую ​​же действуют как выступы 26 , предусмотренные на первой гофрированной трубной оболочке 6 .

Первая гофрированная трубка 6 , соответственно, имеет внутренний диаметр di 24 в впадинах первых ребер 24 и внешний диаметр da 24 , измеренный на выступе 26 , при этом внешний диаметр da 24 больше внутреннего диаметра di 24 на толщину материала t 24 . Первая гофрированная трубная оболочка 6 , кроме того, соответственно имеет внутренний диаметр di 19 и внешний диаметр da 19 на гребнях первых ребер 21 первых ребер 19 гофрированной трубы, при этом внешний диаметр da 19 больше внутреннего диаметра di 19 на толщину материала t 19 .Толщина материала t 19 , t 24 может составлять, например, от 0,1 до 0,7 мм. Толщина материала t 24 предпочтительно больше, чем толщина материала t 19 .

Аналогично, вторая гофрированная трубная гильза 7 соответственно имеет внутренний диаметр di 30 и внешний диаметр da 30 во впадинах вторых ребер 30 , при этом внешний диаметр da 30 больше, чем внутренний диаметр di 30 толщиной материала t 30 .Толщина материала t 30 может соответствовать толщине материала t 24 . Вторая оболочка из гофрированной трубы 7 , кроме того, имеет внутренний диаметр di 20 и внешний диаметр da 20 на гребнях второй волны 27 ребер 20 второй гофрированной трубы соответственно, при этом внешний диаметр da 20 больше внутреннего диаметра di 20 на толщину материала t 20 . Толщина материала t 20 , t 30 может, например, равняться 0. От 1 до 0,7 мм. Толщина материала t 30 предпочтительно больше, чем толщина материала t 20 . Толщина материала t 20 может соответствовать толщине материала t 19 .

Диаметры da 24 , di 24 , da 19 или di 19 первой гофрированной трубной оболочки 6 предпочтительно, соответственно, меньше соответствующих диаметров da 30 , di 30 , da 20 или di 20 второй гофрированной оболочки 7 .Это, в частности, означает, что внешний диаметр da 19 первой оболочки 6 гофрированной трубы меньше ее соответствующего внешнего диаметра da 20 второй оболочки 7 гофрированной трубы. Например, внешний диаметр da 19 первой оболочки из гофрированной трубы 6 может быть меньше внешнего диаметра da 20 второй оболочки из гофрированной трубы 7 на 0,2–1,5 мм. То же самое относится к диаметрам di 19 , da 24 и di 24 и их соответствующим диаметрам di 20 , da 30 и di 30 , соответственно.Например, внешний диаметр da 19 имеет значение 20 мм, а внешний диаметр da 20 имеет значение 21,2 мм.

Когда гофрированная трубка 2 переводится из сложенного-открытого состояния Z 1 в сложенное состояние Z 2 , первая оболочка гофрированной трубки 6 удерживается во второй оболочке гофрированной трубки 7 по меньшей мере в секциях, так что первые ребра 19 гофрированной трубы упираются во вторые ребра 20 гофрированной трубы.В этом отношении предпочтительно, чтобы внешний диаметр da 19 соответствовал внутреннему диаметру di 20 , а внешний диаметр da 24 соответствовал внутреннему диаметру di 30 или был соответственно лишь немного больше или меньше, чем Это. Таким образом достигается то, что первая оболочка гофрированной трубы 6 и / или вторая оболочка гофрированной трубы 7 не подвергаются предварительному напряжению или, по крайней мере, лишь слегка предварительно напряжены в сложенном состоянии Z 2 гофрированной трубы 2 .Таким образом, предотвращается чрезмерное механическое напряжение кожухов гофрированных труб 6 , 7 , когда гофрированные трубки 2 сложены вместе и / или в сложенном состоянии Z 2 . В результате они имеют особенно долгий срок службы и защищены от повреждений.

Как показано на фиг. 4, первая оболочка из гофрированной трубы 6 имеет первый угол раскрытия α 6 , а вторая оболочка из гофрированной трубки 7 имеет второй угол открытия α 7 .Первый угол раскрытия α 6 первой оболочки 6 гофрированной трубы предпочтительно имеет ту же величину, что и второй угол раскрытия 7 второй оболочки 7 гофрированной трубы. Углы раскрытия α 6 , α 7 также могут иметь несколько разные величины. Например, углы раскрытия α 6 , α 7 соответственно имеют величину от 95 ° до 110 °. Углы раскрытия α 6 , α 7 соответственно определяются как угол между самой внешней кромкой первых концевых секций 8 , 9 и самой внешней кромкой вторых концевых секций 14 , 15 или участки губ 16 , 17 гофрированных труб 6 , 7 .

Первая гофрированная трубка 6 , кроме того, содержит первое отверстие A 6 , которое меньше внутреннего диаметра di 24 . Вторая гофрированная трубка 7 имеет второе отверстие A 7 , которое меньше внутреннего диаметра di 30 . Поскольку кожухи гофрированных труб 6 , 7 предпочтительно имеют разные диаметры di 24 , di 30 , но одинаковые углы раскрытия α 6 , α 7 , второе отверстие A 7 составляет не менее немного больше первого отверстия A 6 . Однако отверстия A 6 , A 7 также могут иметь такую ​​же величину. Первый угол раскрытия α 6 и первый периферийный угол α 60 первой гофрированной трубной оболочки 6 в сумме составляют 360 °. Второй угол раскрытия α 7 и второй периферийный угол α 70 второй гофрированной трубной оболочки 7 в сумме составляют 360 °. Величины периферийных углов α 60 , α 70 могут быть одинаковыми или разными.Например, периферийные углы α 60 , α 70 могут соответственно иметь величину от 250 ° до 265 °.

Когда гофрированная трубка 2 выводится из сложенного-открытого состояния Z 1 , показанного на фиг. 4 в сложенное состояние Z 2 , показанное на фиг. 6, первая оболочка из гофрированной трубы 6 , по меньшей мере, частично удерживается во второй оболочке из гофрированной трубы 7 . Когда гофрированная труба 2 складывается вместе, второе отверстие A 7 расширяется, а первое отверстие A 6 сжимается.При этом первая оболочка из гофрированной трубы 6 и / или вторая оболочка из гофрированной трубы 7 упруго деформируется.

Как показано на фиг. 6 также показано, что первая оболочка из гофрированной трубы 6 и вторая оболочка из гофрированной трубы 7 перекрываются под углом перекрытия ß, который определяется как угол между крайними краями участков кромки 16 , 17 . Угол перекрытия β составляет, например, от 40 ° до 190 °, предпочтительно от 50 ° до 180 °, более предпочтительно от 60 ° до 170 °.Угол перекрытия β может, в частности, также быть меньше 150 °, например 70 °, 80 °, 90 °, 100 °, 110 °, 120 °, 130 ° или 140 °. Угол перекрытия ß может составлять 70 ° ± 10 °, 80 ± 10 °, 90 ° ± 10 °, 100 ° ± 10 °, 110 ± 10 °, 120 ° ± 10 °, 130 ° ± 10 ° или 140 ° ± 10 °. Однако угол перекрытия β также может быть больше 150 °, например 155 °, 160 °, 165 °, 170 °, 175 ° или 180 °. Угол перекрытия ß может, например, составлять 155 ° ± 10 °, 160 ° ± 10 °, 165 ° ± 10 °, 170 ° ± 10 °, 175 ° ± 10 ° или 180 ° ± 10 °. В особенно предпочтительном варианте гофрированной трубы 2 угол перекрытия β больше или равен 160 °, например от 160 ° до 170 °.

РИС. 6 кроме того показывает, что гофрированная трубка 2 в сложенном состоянии Z 2 имеет радиальное направление R, которое ориентировано от осей симметрии M 6 , M 7 гофрированных трубных обечаек 6 , 7 , которые предпочтительно расположены коаксиально друг другу в сложенном состоянии Z 2 по направлению к гофрированным трубным оболочкам 6 , 7 . Гофрированная трубка 2 в сложенном состоянии Z 2 , кроме того, имеет периферийное направление U, которое может быть ориентировано по часовой стрелке или против часовой стрелки. Периферийное направление U предпочтительно ориентировано параллельно изогнутым гофрированным трубным оболочкам 6 , 7 . Первая гофрированная трубная оболочка 6 , кроме того, содержит выемку в форме паза 33 , которая частично проходит через первые ребра гофрированной трубки 19 в продольном направлении L. В этой выемке 33 ребра второй гофрированной трубки 20 входят в сложенное состояние Z 2 . Выемка 33 предпочтительно не проходит через первые ребра гофрированной трубы 19 в радиальном направлении R, за исключением глубины впадин 24 ребер.

РИС. 9 показано сечение гофрированной трубки 2 по линии IX-IX на фиг. 6 и фиг. 10 показан подробный вид X согласно фиг. 9. Как показано на фиг. 9 и 10, гофрированная трубка 2 , кроме того, содержит стопорное устройство 34 для фиксации двух кожухов гофрированных труб 6 , 7 друг с другом, когда гофрированная трубка 2 выводится из сложенного открытого состояния. Z 1 в сложенное состояние Z 2 .Стопорное устройство 34 содержит первые ребра гофрированной трубы 19 и вторые ребра гофрированной трубы 20 , а также выемку 33 . Средства запорного устройства 34 , гофрированные трубки 6 , 7 могут быть взаимно заблокированы в сложенном состоянии Z 2 , так что гофрированная трубка 2 не может непреднамеренно открыться. За счет того, что первая гофрированная трубная оболочка 6 и вторая гофрированная трубная оболочка 7 входят в зацепление друг с другом или позади друг друга, между ними устанавливается взаимоблокирующее соединение.

В сложенном состоянии Z 2 гофрированной трубы вторые ребра гофрированной трубы 20 взаимно сцепляются с первыми ребрами гофрированной трубы 19 , в частности, как в радиальном направлении R, так и в периферийном направлении У гофрированной трубки 2 . В радиальном направлении R ребра 20 вторых гофрированных труб входят в зацепление с ребрами 19 первых гофрированных труб, так что первые ребра 19 гофрированных труб расположены внутри вторых ребер 20 гофрированных труб.При этом боковые стенки 22 , 23 первых ребер гофрированной трубы 19 располагаются между боковыми стенками 28 , 29 вторых ребер гофрированной трубы 20 . Когда гофрированная труба 2 переводится из сложенного-открытого состояния Z 1 в сложенное состояние Z 2 , боковые стенки 22 , 23 и / или боковые стенки 28 , 29 расширяются или сжимаются в продольном направлении L и упруго деформируются при этом.

Как показано на фиг. 10 и 11, каждое первое ребро 19 гофрированной трубы содержит переднюю стенку 35 , обращенную к выемке 33 . Вместе с боковыми стенками 22 , 23 и гребнем 21 соответствующего первого ребра гофрированной трубы 19 передняя стенка 35 образует первую секцию в форме кармана или первую секцию кармана 36 соответствующего первого ребра гофрированной трубы 19 .Первая секция 36 кармана также может называться принимающей геометрией или принимающим карманом.

Как показано на фиг. 10 и 12, каждое второе ребро гофрированной трубы 20 также аналогично содержит переднюю стенку 37 , которая вместе с боковыми стенками 28 , 29 и соответствующим гребнем 27 ребра образует второй карман. фасонная секция или секция второго кармана 38 . В сложенном состоянии Z 2 гофрированной трубы 2 , передние стенки 35 первых ребер гофрированной трубы 19 упираются в передние стенки 37 ребер второй гофрированной трубы 20 . Посредством передних стенок 35 , 37 может быть реализовано блокировочное соединение между первыми ребрами гофрированной трубы 19 и вторыми ребрами гофрированной трубы 20 в периферийном направлении U. Это означает, что своими передними стенками 35 , 37 секции карманов 36 , 38 предотвращают перемещение гофрированных трубных гильз 6 , 7 относительно друг друга в радиальном направлении R.

Функциональные возможности гофрированной трубки 2 поясняются ниже со ссылкой на фиг. С 1 по 13, при этом на фиг. 13 снова показан схематический вид в перспективе гофрированной трубы 2 . Кабели с 3 по 5 вставляются в гофрированную трубку 2 , которая находится в открытом состоянии Z 1 . С этой целью кабели с 3 по 5 предпочтительно вставляются перпендикулярно продольному направлению L сбоку через первое отверстие A 6 в первую гофрированную трубную оболочку 6 .

Гофрированная трубка 2 впоследствии переводится из сложенного-открытого состояния Z 1 в сложенное вместе состояние Z 2 путем поворота второй оболочки гофрированной трубки 7 вокруг участка соединения 10 . Для этого первая оболочка из гофрированной трубы 6 и / или вторая оболочка из гофрированной трубы 7 упруго деформируется, а первая оболочка из гофрированной трубы 6 расположена по меньшей мере по частям внутри второй оболочки из гофрированной трубы 7 так, чтобы вторая оболочка гофрированной трубы 7 проходила вокруг первой оболочки 6 гофрированной трубы, по меньшей мере, по частям.В сложенном состоянии Z 2 первая секция выступа 16 выступает во внутреннее пространство I. В результате того, что секции 16 , 17 изготовлены из мягкого материала, повреждаются кабели. 3 до 5 , например, в случае вибрации, предотвращается.

Когда гофрированная труба 2 переводится из сложенного-открытого состояния Z 1 в сложенное состояние Z 2 или наоборот, первая оболочка гофрированной трубы 6 и вторая оболочка гофрированной трубы 7 могут поворачиваться относительно друг друга вокруг оси вращения D, показанной на фиг.4. Ось вращения D расположена параллельно осям симметрии M 6 , M 7 . При повороте кожухов гофрированных труб 6 , 7 , первый кожух гофрированных труб 6 и второй кожух гофрированных труб 7 поворачиваются относительно друг друга на угол поворота γ. Угол поворота γ предпочтительно составляет 75 ° ± 20 °. Ось вращения D расположена в области соединительного участка 10 и может располагаться во внутреннем пространстве I гофрированной трубы 2 , вне внутреннего пространства I или непосредственно в соединительном участке 10 . Ось вращения D предпочтительно расположена во внешнем краевом волокне соединительной секции 10 . Угол поворота γ предпочтительно определяется как угол между двумя соединительными линиями осей симметрии M 6 , M 7 гофрированных трубных обечаек 6 , 7 и осью вращения D.

By с помощью фиксирующего устройства 34 , две гофрированные трубные гильзы 6 , 7 заблокированы друг с другом в сложенном состоянии Z 2 .В сложенном состоянии Z 2 вторые ребра гофрированной трубки 20 входят в зацепление с первыми ребрами гофрированной трубки 19 как в радиальном направлении R, так и в периферийном направлении U гофрированной трубки 2 . Блокирующее зацепление в радиальном направлении R становится возможным благодаря тому, что боковые стенки 22 , 23 первых ребер гофрированной трубы 19 расположены в сложенном состоянии Z 2 между боковыми стенками 28 , 29 ребер второй гофрированной трубы 20 , при этом секции первого кармана 36 первой оболочки гофрированной трубки 6 удерживаются во вторых секциях кармана 38 второй оболочки гофрированной трубки 7 .

Блокирующее соединение в периферийном направлении U стало возможным благодаря тому, что обе секции первого кармана 36 первых ребер гофрированной трубы 19 и вторые участки кармана 38 вторых ребер гофрированной трубы 20 соответственно имеют переднюю стенку 35 , 37 . Для фиксации в периферийном направлении U передняя стенка 35 первых секций кармана 36 первых ребер гофрированной трубки 19 соответственно упирается в внутреннюю часть передней стенки 37 вторых секций кармана 38 ребра второй гофрированной трубы 20 .Таким образом, с помощью фиксатора 34 гофрированная труба 2 может быть предотвращена от непреднамеренного открытия. С помощью фиксатора 34 можно предотвратить непреднамеренное открывание гофрированной трубки 2 , в частности, в случае резкого изгиба гофрированной трубки 2 . Это увеличивает эксплуатационную надежность.

РИС. С 14 по 16 показан другой вариант выполнения гофрированной трубки 2 . ИНЖИР. 14 показывает схематический вид в перспективе гофрированной трубы 2 , фиг.15 показывает схематический вид в разрезе гофрированной трубы 2 , а на фиг. 16 – подробный вид XVI согласно фиг. 15. Ниже одновременно делается ссылка на фиг. С 14 по 16.

Вариант выполнения гофрированной трубки 2 согласно фиг. 14-16 отличается от варианта выполнения гофрированной трубки 2 согласно фиг. 1-13 только альтернативной конструкцией соединительной секции 10 . Функциональные возможности двух вариантов гофрированной трубки 2 идентичны.Соединительный участок 10 содержит два соединительных участка 11 , 12 , между которыми предусмотрен участок деформации 13 . По сравнению с остальной частью соединительного участка 10 , деформационный участок 13 имеет очень тонкие стенки, так что только деформационный участок 13 упруго деформируется, когда гофрированная труба 2 выводится из сложенного открытого состояния. Z 1 в сложенное состояние Z 2 .На участке деформации 13 образуется поднутрение 39 , которое принудительно удаляется из формы при изготовлении гофрированной трубы 2 .

Соединительная секция 10 , кроме того, содержит паз 40 , проходящий в продольном направлении L. Участок деформации 13 предусмотрен между канавкой 39 и пазом 40 . Прорезь 40 имеет V-образную форму и проходит из внутреннего пространства I в радиальном направлении R в соединительную секцию 10 . Паз 40 закрыт в радиальном направлении R изогнутым участком 41 . Участок 41 проходит в форме ребер в продольном направлении L. Соединительные участки 11 , 12 , участок деформации 13 и участок 41 изготавливаются как единый кусок материала. С внешней стороны, то есть напротив внутреннего пространства I, на соединительном участке 10 также предусмотрена канавка 42 , которая проходит в продольном направлении L.

РИС. 17 и 18 показан другой вариант выполнения гофрированной трубки 2 . ИНЖИР. 17 показан схематический вид в перспективе гофрированной трубы 2 , а на фиг. 18 – подробный вид XVIII по фиг. 17. Ниже одновременно делается ссылка на фиг. 17 и 18.

Вариант выполнения гофрированной трубки 2 по фиг. 17 и 18 отличается от варианта выполнения гофрированной трубки 2 согласно фиг. 1-13 только альтернативной конструкцией участков губ 16 , 17 .В гофрированной трубке 2 согласно фиг. 17 и 18 участки губ 16 , 17 не гладкие, а гофрированные. Первая секция 16 кромки содержит множество ребер 43 , которые расположены на расстоянии друг от друга в продольном направлении L и предпочтительно выступают из первых ребер 19 гофрированной трубы на передней стороне. Секция второй кромки 17 содержит соответствующие ребра 44 , которые могут выступать из ребер второй гофрированной трубы 20 на передней стороне.Между ребрами 43 первой секции выступа 16 предусмотрены впадины ребра 45 , так что ребро 43 всегда чередуется с впадиной ребра 45 . Между ребрами 44 второй секции выступа 17 расположены впадины ребра 46 , так что ребро 44 всегда чередуется с впадиной ребра 46 . Гофрированная трубка 2 согласно фиг. 17 и 18 могут также содержать соединительную секцию 10 , показанную на фиг.С 14 по 16.

Хотя настоящее изобретение было описано на основе примерных вариантов осуществления, оно может быть изменено различными способами.

СПИСОК ИНФОРМАЦИОННЫХ ЗНАКОВ
  • 1 Жгут проводов
  • 2 Гофрированная трубка
  • 3 Кабель
  • 4 Кабель
  • 5 4 Кабель
  • 5 Кабель 04
  • 9156 7 Кожух из гофрированной трубы
  • 8 Концевая часть
  • 9 Концевая часть
  • 10 Шарнирная секция
  • 11 Соединительная секция
  • 12 Соединительная секция
  • 135 Деформационная секция
  • 14 Концевая часть
  • 15 Концевая часть
  • 16 Кромочная часть
  • 17 Кромочная часть
  • 18 Паз
  • 19 Ребро гофрированной трубы
  • 20 916 Ребро гофрированной трубы 21 Ребро гребня
  • 22 Боковая стенка
  • 23 Боковая стенка
  • 24 Ребро выемки
  • 25 Внутренняя стенка
  • 26 Выступ
  • 27 Ребро гребня
  • 28 Боковая стенка Боковая стенка
  • 30 Ребро выемки
  • 31 Внутренняя стенка
  • 32 Выступ
  • 33 Выемка
  • 34 Запорное устройство
  • 35 Карман
    8 36160004 Передняя стенка
    8 3616000
  • 37 Передняя стенка
  • 38 Секция кармана
  • 39 Канавка
  • 40 Паз
  • 41 Секция
  • 42 Канавка
  • 28 44 Ребро

    0328 449704

  • 45 Ребристая впадина
  • 46 Ребристая впадина ey
  • A 6 Отверстие
  • A 7 Отверстие
  • D Ось вращения
  • da 19 Внешний диаметр
  • di 19 Внутренний диаметр
  • da 20 Внешний диаметр
  • di Внутренний диаметр
  • da 24 Внешний диаметр
  • di 24 Внутренний диаметр
  • da 30 Внешний диаметр
  • di 30 Внутренний диаметр
  • I Внутреннее пространство
  • L Продольное направление
  • 61766 M Ось симметрии
  • M 7 Ось симметрии
  • R Радиальное направление
  • t 19 Толщина материала
  • t 20 Толщина материала
  • t 24 Толщина материала
  • t 30 Толщина материала
  • U Периферийное направление
  • Z 1 Состояние
  • Z 2 9 0004 Состояние
  • α 6 Угол открытия
  • α 7 Угол раскрытия
  • α 60 Периферийный угол
  • α 70 Периферийный угол
  • ß Угол перекрытия
  • γ Угол поворота для долговечного цеха

проволока для гофрокороба на любой вкус – Alibaba.

com

Alibaba.com предлагает широкий выбор из проволоки для сшивания гофроящиков для любого жилого и коммерческого назначения. Эти провода доступны по сниженным ценам для всех. Оцените фантастические возможности использования качественной проволоки для гофрокороба , когда дело касается защиты периметра в соответствии с требованиями безопасности. Если вам нужны прочные и долговечные изделия, приобретите высокопрочную проволоку для шитья гофрокороба сорта здесь.Эти продукты производятся с использованием самых жестких материалов и строгих процессов для обеспечения оптимального функционирования.

Если вам нужна проволока для гофрокороба для строительства, вы можете найти множество различных вариантов продукта, которые соответствуют вашим индивидуальным требованиям. Точно так же, если конечным приложением является оптоволоконный кабель, вы можете найти здесь то, что вам нужно, и все это по самым выгодным ценам в Интернете. Купите проволоку для гофрокороба в соответствии с вашими спецификациями и конечным применением и найдите прочный и высокопрочный материал в Alibaba.com. Если вам нужна оцинкованная проволока для гофрокороба , защищенная от ржавчины, вы можете найти здесь целый ряд предложений.

Некоторые из наиболее известных международных продавцов предлагают эту проволочную проволоку для гофроящика , которая имеет свои индивидуальные особенности в зависимости от продукции. Проволока для сшивания для гофрокороба обладает такими качествами, как защита от ржавчины, коррозии, стойкости к высоким температурам и огнестойкости.Проволока для гофрокороба изготовлена ​​методом горячего цинкования, что гарантирует незаменимое качество. Эти изделия подвергаются гибке, штамповке, разматыванию и резке для образования прочной проволоки.

Разнообразный ассортимент проволоки для гофрированного картона. На сайте Alibaba.com вы можете просмотреть и выбрать из вариантов. Наслаждайтесь свободой выбора из множества международных продавцов и покупайте лучший продукт, соответствующий вашим требованиям. проволока для сшивания гофроящиков поставщики и оптовые торговцы могут найти здесь новые возможности для своего бизнеса через глобальных продавцов.

Гофрированный картон | Encyclopedia.com

Справочная информация

Большинство товаров в ваш любимый супермаркет, дисконтный магазин или торговый центр были безопасно доставлены в коробках из гофрированного картона, и многие из них выставлены в тех же коробках, которые были изготовлены, чтобы их можно было открывать и использовать для этого. Другие предметы могут быть доставлены в собственных гофрированных или негофрированных картонных коробках. Поскольку гофрированный картон является универсальным упаковочным материалом, миллионы тонн ежегодно используются для защиты и демонстрации продуктов.В течение 1992 года в США было произведено более 25 миллионов тонн гофрокартона. Еще 6 миллионов тонн гофрированного картона или картона были также произведены для использования в складных картонных коробках.

Гофрированный картон – это жесткий, прочный и легкий материал, состоящий из трех слоев коричневой крафт-бумаги. В 1884 году шведский химик Карл Ф. Даль разработал процесс превращения древесной стружки в прочную бумагу, стойкую к разрыву, раскалыванию и разрыву. Он назвал это крафт-процессом, потому что он дает прочную бумагу, стойкую к разрыву, раскалыванию и разрыву.

С бумажной фабрики рулоны крафт-бумаги транспортируются на фабрику по гофрированию или переработке. На заводе слои крафт-бумаги гофрируются и склеиваются в гофрированный картон, который затем разрезается, печатается, складывается и склеивается для изготовления коробок. В начале этого процесса рулоны крафт-бумаги с бумажной фабрики загружаются в огромную машину, называемую гофроагрегатом. Типичный гофроагрегат имеет длину, равную футбольному полю – 300 футов (91,44 метра). Некоторые рулоны крафт-бумаги используются в качестве материала для гофрирования, а другие – в качестве подкладки, слои крафт-бумаги приклеиваются с каждой стороны материала. После того, как гофроагрегат нагрел, склеил и отжал крафт-бумагу с образованием гофрированного картона, непрерывный лист картона разрезается на заготовки широких коробок, которые затем отправляются на другие машины для печати, резки и склеивания. Наконец, партии готовых коробок собираются вместе для отправки на кухонный комбайн, производителя игрушек, дистрибьютору автомобильных запчастей, или в любой из тысяч предприятий, которые зависят от упаковки из гофрированного картона.

Сырье

Быстрорастущие сосны являются основным сырьем для производства гофрированного картона.Крупнейшие упаковочные компании владеют тысячами акров земли, где деревья вызревают, собирают и заменяют саженцами. После того, как деревья собраны, их лишают конечностей; только стволы будут отправлены грузовиком на целлюлозный завод. Крупнейшим упаковочным компаниям также принадлежат фабрики по переработке деревьев в крафт-бумагу. На заводе собранные стволы деревьев подвергаются крафт-процессу, также известному как сульфатный процесс, поскольку химические вещества используются для разложения древесной щепы на волокнистую массу. После варки целлюлозы и другой обработки волокна отправляются непосредственно на бумагоделательную машину, где они формуются, прессуются, сушатся и скручиваются в широкие тяжелые рулоны крафт-бумаги, которые отправляются на заводы по производству гофрированного картона для изготовления картона.

На заводе по производству гофрированного картона для изготовления готовой коробки требуется совсем немного другого сырья. Клей из кукурузного крахмала используется для приклеивания гофрированного материала к подкладочным листам. Поскольку используется так много клея, железнодорожные вагоны или большие автоцистерны доставляют его в виде сухого порошка, который будет храниться в огромных силосах на заводе по производству гофрированного картона до тех пор, пока он не понадобится.Вытянутый из бункера сухой кукурузный крахмал смешивают с водой и другими химикатами и перекачивают в гофроагрегат для распределения по гофрированной среде по мере добавления слоев лайнера. Другое сырье используется для отделки гофрированного картона после производства. Воски, изготовленные из парафина или растительных масел, могут применяться для изготовления водо- или жиростойких контейнеров для пищевых продуктов. Яркие чернила также используются для создания смелых графических изображений самонесущих дисплеев с указанием названия продукта, информации, названия компании и логотипа.Команды продавцов и дизайнеров работают вместе над созданием производственных и печатных шаблонов, называемых штампами, которые используются для вырезания и печати определенного дизайна коробки. Штампы создаются в модельном цехе и передаются на ротационное высекальное оборудование и принтеры, обрабатывающие заготовки коробок.

Дизайн

Крафт-бумага производится с 1906 года. С тех пор операции по переработке целлюлозы, производству бумаги и гофрированию достигли высокого уровня эффективности и производительности.Сегодня в индустрии гофрокартона дизайнеры создают инновационные контейнеры, требующие четырехцветной печати и сложной высечки. Эти инновационные контейнеры разрабатываются с помощью сложного программного обеспечения, такого как программы автоматизированного проектирования (САПР), что позволяет дизайнеру упаковки продумать различные конструкции упаковки до начала производства. Дизайнер, использующий программу САПР, может вызывать и изменять различные проекты, хранящиеся в библиотеке компьютерного дизайна. Таким образом, существующие пакеты могут создавать новые дизайны.Многие розничные магазины используют такие легкие, прочные и красочные контейнеры непосредственно в качестве дисплеев в местах продажи.

Производство


Процесс

Варка сосновой щепы

  • 1 Производство коробки из гофрированного картона начинается с варки древесной щепы крафт-процессом (сульфатным). Сначала стволы деревьев очищаются от коры и раздираются на мелкие щепки. Затем эти чипсы помещаются в большой резервуар высокого давления, называемый варочным котлом периодического действия, где они варятся в растворе или щелоке, сделанном из гидроксида натрия (NaOH) и нескольких других ионных соединений, таких как сульфаты, сульфиды и сульфиты. .Эти сильнощелочные химические вещества растворяют лигнин , – клеевидное вещество, которое скрепляет отдельные древесные волокна в стволе дерева.
  • 2 Когда через несколько часов давление сбрасывается, щепа взрывается, как попкорн, в пушистые массы волокон.

Изготовление крафт-бумаги

  • 3 После дополнительных этапов очистки и рафинирования однородная суспензия древесной массы перекачивается в бумагоделательную машину, также известную как машина Fourdrinier. Гигантские квадратные конструкции длиной до 600 футов (182,88 м), эти машины содержат проволочную сетку, в которой изначально формируется бумага. Далее бумага подается на массивные, нагреваемые паром ролики и широкие войлочные полотна, удаляющие воду. В конце готовая среда, или лайнер, прокатывается для отправки.

Транспортировка и хранение крафт-бумаги

  • 4 Рулоны крафт-бумаги для гофрирования доступны во многих размерах, чтобы соответствовать производственному оборудованию на различных заводах по гофрированию.Наиболее распространенные размеры рулона – 67 дюймов (170,18 см) в ширину и 87 дюймов (220,98 см) в ширину. 87-дюймовый рулон более плотной бумаги может весить до 6 000 фунтов (2724 кг). В один железнодорожный вагон можно загрузить до 22 рулонов бумаги диаметром 87 дюймов для отправки на завод по производству гофрированного картона.
  • 5 На заводе крафт-бумага разделяется на разные сорта, которые будут использоваться для носителя и лайнера. Эти разные сорта гофрированного картона можно изготавливать, комбинируя разные сорта крафт-бумаги.Квалифицированный специалист по упаковке работает с заказчиком, чтобы определить прочность, необходимую для планируемой тары из гофрированного картона. Затем, когда завод получает заказ на контейнеры, инженер по продукту определяет комбинацию материала и вкладыша для производства картона в соответствии с требованиями заказчика.

Гофрирование картона

  • 6 Используя мощные вилочные погрузчики, опытные операторы оборудования выбирают, перемещают и загружают рулоны крафт-бумаги на одном конце гофроагрегата.
  • 7 Один рулон материала загружается для прохождения через валки для гофрирования, а рулон футеровки подается в устройство для гофрирования для соединения с гофрированным материалом. Гильза от другого рулона движется вверх по валкам для гофрирования по плоской конструкции, называемой перемычкой. Этот лайнер будет приклеен к гофрированному материалу позже в процессе.
  • 8 При большом производственном цикле дополнительные рулоны загружаются в автоматические сварочные аппараты. Чувствительные детекторы проверяют рулоны бумаги, поступающие в гофроагрегат.Когда рулон почти пуст, система управления устройством для гофрирования запускает сварочную машину, и бумага из нового рулона присоединяется к концу бумаги, проходящей через машину. Таким образом, производство гофрированного картона осуществляется непрерывно, и скорость производства не снижается.
  • 9 Материал для гофрирования подается в гигантские ролики гофроагрегата с электрическим приводом, сначала через ролики предварительного нагрева, а затем в ролики для гофрирования. Пар под давлением от 175 до 180 фунтов на квадратный дюйм (psi) пропускается через оба набора роликов, и, когда бумага проходит через них, температура достигает от 350 до 365 градусов по Фаренгейту (от 177 до 185 градусов по Цельсию).
  • 10 Гофрированные валки покрыты канавками I O – горизонтальными параллельными выступами, подобными зубцам очень широких шестерен. Когда горячая бумага проходит между валками для гофрирования, канавки захватывают и изгибают ее, образуя среднюю часть листа гофрированного картона. Каждая машина для гофрирования имеет сменные валки для гофрирования с различными размерами канавок. Установка другого Размер канавки в гофроагрегате изменяет ширину гофрированной среды.
  • 11 Носитель движется рядом с набором роликов, который называется станцией для нанесения одностороннего клея.Здесь к среде приклеивается один слой лайнера. На гофрированные края среды осторожно наносится крахмальный клей и добавляется первый слой лайнера. Из одинарной облицовки среда и лайнер поступают на станцию ​​клея для двойной основы, где по той же процедуре добавляется другой слой лайнера от мостовидного протеза. Проходя через гофроагрегат, картон проходит над нагретыми паром пластинами, отверждающими клей.

Формование заготовок в коробки

  • 12 В конце гофроагрегата резак-резак обрезает картон и разрезает его на большие листы, называемые заготовками коробок . Заготовки для коробок выскакивают из устройства для продольной резки, как широкие ломтики тостов, и попадают в автоматический штабелеукладчик, который загружает их на большую вращающуюся платформу. Отсюда они будут транспортироваться к другим машинам, которые превратят их в готовые контейнеры. Квалифицированные производственные рабочие используют компьютерный терминал и принтер, чтобы подготовить квитанцию ​​на каждую стопку коробок, производимых гофроагрегатом. С помощью билета на работу рабочие могут направить стопку к нужным производственным машинам, которые называются flexos (сокращенно от флексографической машины).Флексографская машина – это широкая плоская машина, которая обрабатывает заготовки коробок.
  • 13 Печатные штампы и шаблоны для высечки I 3 изготавливаются в цехе шаблонов на больших гибких листах резины или олова. Штампы и шаблоны загружаются на большие ролики флексографской машины, а заготовки коробок автоматически проходят через нее. По мере того, как каждая заготовка проходит через ролики флексографской машины, она обрезается, печатается, разрезается, надрезается и, в машине для склеивания папок, складывается и склеивается, образуя коробку. После флексографии готовые коробки автоматически складываются и отправляются на ленточную машину для упаковки для отправки.Другое оборудование завода по производству гофрированного картона включает в себя автономные высекальные машины, высекальные машины с печатными станциями и машины, известные как устройства для нанесения покрытий, которые наносят восковое покрытие на контейнеры для фруктов, овощей и мяса. Заготовки для коробок, требующие только простой одноцветной печати и высечки, можно обрабатывать с помощью отдельного высекального пресса, печатной станции и установки для нанесения покрытий с завесой для производства водо- или жиростойких контейнеров.

Контроль качества

Контроль качества начинается с поставщиков крафт-бумаги, используемой для производства гофрированного картона.Крафт-бумага должна быть гладкой и прочной. После того, как бумага проходит через гофроагрегат и превращается в заготовки коробок, отдельные заготовки извлекаются из стопки и тестируются. Тест Кобба измеряет влажность лайнера и среды. Прочность клея, прочность на разрыв, сжатие и высокоточные измерения размеров определяют качество производственного процесса. Тест на деформацию определяет плоскостность заготовки коробки, гарантируя, что каждая заготовка будет плавно проходить через флексографские машины. По мере того как квалифицированные рабочие пропускают партии заготовок коробок через флексографские машины, отдельные коробки вытягиваются и проверяются.Обрезка, резка и надрезка должны быть правильными. Нет повреждений картон допускается. Кроме того, разные слои цветных чернил, используемых при цветной печати, должны быть идеально выровнены.

Будущее

Гофрированные контейнеры будущего будут производиться с использованием крафт-бумаги, произведенной из переработанной упаковки, а не деревьев. В будущем гофрированного картона важность вторичной переработки и других экологически безопасных процессов будет расти. Сегодня чернила на основе соевого масла и биоразлагаемых восков и других покрытий начинают использоваться в производстве тары.Ведущие упаковочные компании уже работают на бумажных фабриках, которые производят свежую чистую крафт-бумагу путем удаления краски и измельчения использованных контейнеров.

Где узнать больше

Книги

Бессен, А. Ховард. Дизайн и производство гофроупаковки и дисплеев. Jelmar Publishing Company, Inc., 1991.

Отрасль тары из гофрированного картона и картона: анализ текущих рынков и перспективы будущего роста. Business Trend Analysts, Inc., 1991.

Мальтенфорт, Джордж Г. Гофрированные транспортные контейнеры: инженерный подход. Jelmar Publishing Company, Inc., 1988.

Rohde, Elliot S. Прибыльное производство гофротары. Jelmar Publishing Company, Inc., 1993.

Клайн, Джеймс Э. Бумага и картон: основы производства и переработки, 1991.

Периодические издания

Кэри, Кевин. “Наука Diecutter Makeready”. Контейнеры картонные. март 1993 г.

«Инженеры заявляют о картонной чашке», Design News. 6 октября 1986 г., с. 51.

«Статистика промышленности», Картонная упаковка. март 1993 г., стр. 16.

Журнал Таппи [Техническая ассоциация целлюлозно-бумажной промышленности].

Robert C. Miller

Три вида гофрированных труб с различными функциями.

Гофрированная труба где-то называется сильфонной.Разновидности гибкой трубы, а не только гибкой трубы. И внешняя, и внутренняя поверхность наподобие сильфона. Некоторые из них используются для защиты проводов и кабелей, некоторые из них закапывают под землю для перекачки мусора или сточных вод (сточных вод), а некоторые другие используются для воздуха, газа, почвы.

Вот три вида гофрированных труб из различных материалов и конструкций: гофрированная труба с одним замком, гофрированная труба с двойным замком и труба с металлическим сильфоном. Вот введение о них.

■ Гофрированный канал с одним замком

Основные материалы гофрированных труб с одним замком: нейлон (полиамид), PP (полипропилен), PE (полиэтилен), PVC (поливинилхлорид). Они представляют собой одностенные трубы. В зависимости от материала разные свойства и цена. Но функции те же, для защиты проводов и кабелей. Они широко используются в строительстве, машиностроении, станках с ЧПУ, автоматизации, автомобилях, кораблях и так далее.

■ Гофрированная труба с двойным замком

Гофрированная труба с двойным замком изготавливается из ПНД или ПВХ.По своей конструкции он отличается от одинарного гофрированного трубопровода. Закапываем их под землю, чтобы перебросить мусор и сточные воды. Их общие размеры больше, чем у одностенных труб. Судя по структуре, они обладают большей прочностью. В нашей повседневной жизни легко спутать гофрированную трубу из ПНД (двустенная) и гофрированную трубу из ПНД общего назначения (одностенная). Поэтому, если вы хотите их купить, сообщите отделу продаж свои функции или структуру.

■ Металлическая сильфонная труба

Обычно металлические сильфонные трубы изготавливаются из нержавеющей стали (№202 или №304).В частности, металлическая сильфонная труба используется не для защиты кабеля, а для газа с высоким давлением или высокотемпературного масла. Он широко используется в измерительных приборах, плитах, обогревателях. На рынке есть несколько металлических труб, используемых для защиты проводов и кабелей. Как металлическая гибкая труба, трубопровод из нержавеющей стали и труба из оцинкованной стали с покрытием из ПВХ. Хотя бывают снаружи и внутри похожи на сильфон, но им принадлежит металлический гибкий трубопровод , а не гофрированная труба.

Выше приведены краткие сведения о трех видах гофрированных труб с различными функциями.Если у вас есть какие-либо вопросы о гофрированных трубах, присылайте их по электронной почте для получения помощи.

Назад к Гибкий кабелепровод

Решения для трубопровода

Wire Loom | Кабельный ввод

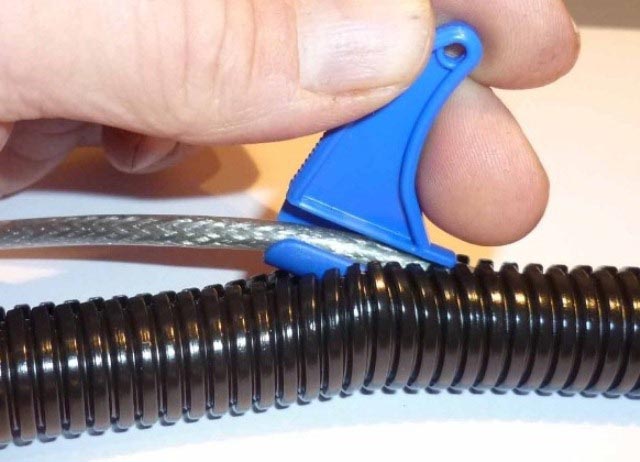

Гофрированный ткацкий станок – это универсальное решение для прокладки кабелей, которое позволяет организовать шнуры в вашем доме или офисе и защитить их от истирания, коррозии или голодных домашних животных. Он доступен в вариантах для раздельной и неразъемной (сплошной) установки и может быть легко разрезан по размеру.Мы предлагаем термостойкие и огнестойкие разновидности, а также варианты, рассчитанные на камеру статического давления и стояка, не говоря уже о принадлежностях, соединителях и инструментах, облегчающих установку. Для крупных приложений он также доступен оптом.

Кабелепровод обычно аналогичен конструкции ткацкого станка. Оба обычно состоят из гофрированных трубок, которые служат защитой для кабелей и проводов. Однако кабелепровод обычно используется в гораздо более крупных приложениях, где необходимо прокладывать оптические, электрические, коммуникационные или низковольтные кабели на более длинные участки, возможно, на открытом воздухе или даже под землей.Эти полностью закрытые каналы защищают жгуты проводов и кабелей от влаги, жидкостей, коррозионных веществ и вибрации. Существуют гибкие металлические образцы, изготовленные из оцинкованной стали или алюминия, неметаллические разновидности гибких гофрированных трубопроводов из поливинилхлорида (ПВХ) и негибкие трубопроводы EMT (электрические металлические трубки), которые часто дешевле и легче гибких альтернатив. Если ваши кабели должны будут изгибаться вдоль их маршрута, лучше всего подойдут гибкие варианты, но если на протяжении большей части длины кабели нужно проложить только в прямом направлении, лучше всего подойдет негибкий EMT.Поскольку трубопровод почти всегда используется для крупных работ, он продается оптом.

Помимо самого кабелепровода, мы предлагаем широкий выбор аксессуаров и фитингов, включая монтажные кронштейны, соединители, зажимы, соединительные коробки, муфты, винтовые соединители и комбинированные соединения EMT-to-Flexible. Оборудование для ремонта и технического обслуживания также доступно от ведущих брендов, таких как American Polywater, в том числе герметик для каналов, клей, ремонтные комплекты и антифризный гель для экстремальных холодных погодных условий.Для резки кабелепровода диаметром до 3/8 дюйма лучше всего подойдет резак для бронированного кабеля.

О трубах и кабелепроводах для ткацкого станка и зачем они нужны

Ткань для проволоки – это решение для управления кабелями, которое одновременно организует и защищает шнуры и кабели. Существуют разные виды, которые помогают в разных вещах, например, термостойкие и огнестойкие. Назначение трубопровода – создать дополнительный уровень защиты для ваших кабелей. Необходимый уровень защиты зависит от вашей конкретной ситуации.

Conduit – еще один вариант для защиты проводов. Он очень похож на проволочный ткацкий станок, но используется для больших приложений, тогда как проволочный ткацкий станок обычно используется для небольших работ, таких как прокладка компьютерных кабелей или системы домашнего кинотеатра. Если вы хотите прокладывать провода на открытом воздухе на большие расстояния и в неблагоприятных условиях, вам следует выбрать кабелепровод.

Не забывайте о шансах и концах при запуске провода

Shengyang Electric – это универсальный магазин для всех ваших проектных потребностей, поэтому будьте уверены, что у нас также есть все зажимы, соединители и инструменты для установки, необходимые для облегчения вашей работы.Как и в случае с любым другим проектом, всегда полезно убедиться, что вы полностью настроены со всем необходимым оборудованием от А до Я, чтобы легко и без лишних хлопот собирать все вместе. Нет ничего хуже, чем постоянно обращаться к ближайшим к вам аппаратным средствам, чтобы найти то, что вы забыли. Это в конечном итоге просто задерживает вас или может закончиться тем, что вы срежете углы – и никто не хочет этого делать, будь то домашние проекты или что-то, что вы делаете по работе.

Ткацкий станок

можно использовать для компьютеров, домашних кинотеатров, в автомобиле и т. Д.Существует множество разновидностей кабелепровода, но в основном они используются для прокладки проводов через открытые участки. Если вы устанавливаете кабелепровод на открытом воздухе, помните, что он должен быть рассчитан на использование на открытом воздухе. Не экономьте и всегда выбирайте подходящий продукт для работы, иначе вы столкнетесь с большим беспорядком, чем вы начали.

Узнайте, что может предложить Шэнъян:

– Электрические кабельные вводы для защиты электропроводки с поддержкой НИОКР.
– Различные промышленные нейлоновые кабельные вводы для различной защиты кабеля.

Добавить комментарий

Ваш адрес email не будет опубликован.
