Допустимые токовые нагрузки для кабелей – Таблицы

Для определения нужной “толщины” кабеля берется площадь среза (сечение) токопроводящей жилы. Если жила круглая - то площадь сечения определяется по формуле площади круга (3,14 х радиус в квадрате). Существуют специальные таблицы, в которых указывается, какое сечение алюминиевой (медной) жилы достаточно для определенной нагрузки. Но для простоты большинство электриков применяет простую формулу: сечение медного кабеля в 1кв. мм может пропустить через себя 10А (по алюминию соответственно на 30% меньше). Для тех, кто забыл напоминаем – для определения мощности нужно амперы умножить на вольтаж. Так, если кабель выдерживает 10 ампер, то по мощности это будет соответственно равно 2,2кВт (10А х 220В). Безусловно, это не корректная формула, но для простых расчетов “с запасом” вполне сгодиться. Будьте внимательны: данный расчет болеее-менее корректен для кабелей сечением не более 6кв.

мм. А для больших сечений необходимы таблицы и специальные знания.

Ниже приведены основные таблицы для расчета сечения кабеля.

Допустимые токовые нагрузки для кабелей с медными жилами на напряжение 0,66 и 1 кВ:

Номинальное сечение жилы, мм2	Допустимые токовые нагрузки кабелей с изоляцией из полиэтилена, ПВХ пластиката, А
	Одножильных, для работы на постоянном токе		Двухжильных		Трехжильных, а также четырехжильных с нулевой жилой меньшего сечения		Четырехжильных
	на воздухе	в земле	на воздухе	в земле	на воздухе	в земле	на воздухе	в земле
1. 5	29	32	24	33	21	28	19	26
2,5	40	42	33	44	28	37	26	34
4	53	54	44	56	37	49	34	45
6	67	67	56	71	49	58	46	54
10	91	89	76	94	66	–	–	–
16	121	116	101	123	87	100	81	93
25	160	148	134	157	115	130	107	121
35	197	178	166	190	141	158	131	147
50	247	217	208	230	177	192	165	178
70	318	265	–	–	226	237	210	220
95	386	314	–	–	274	280	255	260
120	450	358	–	–	321	321	298	298
150	521	406	–	–	370	363	344	337
185	594	455	–	–	421	406	391	377
240	704	525	–	–	499	468	464	435

Допустимые токовые нагрузки для кабелей с алюминиевыми жилами на напряжение 0,66 и 1 кВ:

Номинальное сечение жилы, мм2	Допустимые токовые нагрузки кабелей с изоляцией из полиэтилена, ПВХ пластиката, А
	Одножильных, для работы на постоянном токе		Двухжильных		Трехжильных, а также четырехжильных с нулевой жилой меньшего сечения		Четырехжильных
	на воздухе	в земле	на воздухе	в земле	на воздухе	в земле	на воздухе	в земле
2. 5	30	32	25	33	21	28	19	26
4	40	41	34	43	29	37	27	34
6	51	52	43	54	37	44	34	41
10	63	68	58	72	50	59	46	55
16	93	83	77	94	67	77	62	72
25	122	113	103	120	88	100	82	93
35	151	136	127	145	109	121	101	112
50	189	166	159	176	136	147	126	137
70	233	200	–	–	167	178	155	165
95	284	237	–	–	204	212	190	197
120	330	269	–	–	236	241	219	224
150	380	305	–	–	273	274	254	255
185	436	343	–	–	313	308	291	286
240	515	396	–	–	369	355	343	330

Допустимые токовые нагрузки для ПЯТИЖИЛЬНЫХ кабелей с медными и алюминиевыми жилами на напряжение 0,66/1 кВ:

Номинальное сечение жилы, мм2	Допустимые токовые нагрузки кабелей с изоляцией из полиэтилена, ПВХ пластиката, А
	с алюминиевыми жилами		с медными жилами
	на воздухе	в земле	на воздухе	в земле
1,5	–	–	20	26
2. 5	20	26	26	34
4	27	34	34	47
6	34	41	46	54
10	47	55	61	72
16	62	72	81	93
25	82	93	107	121
35	101	113	131	147
50	126	137	165	179
70	155	166	210	220
95	190	197	255	260
120	219	224	299	299
150	254	255	344	338
185	291	286	392	378
240	343	330	464	435

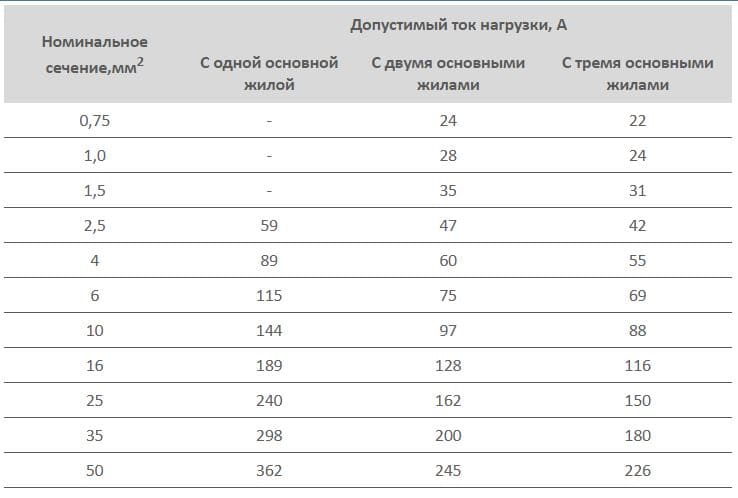

Токовые нагрузки для кабелей марки КГ, КГН при T=25C:

Номинальное сечение жилы, мм2	Допустимые токовые токовые нагрузки,А:
	Одножильных	C двумя основными, с жилой заземления или нулевой и без них	C тремя основными с жилой заземления или нулевой и без них”	C тремя основными с жилой заземления или нулевой и без них, с одной или двумя вспомог. жилами	C четырьмя основными жилами	С пятью жилами
0,75	–	22	22	–	20	20
1.0	–	26	24	–	25	25
1.5	–	30	30	27	35	30
2,5	60	40	40	35	45	40
4	80	55	50	45	55	50
6	100	60	60	60	75	70
10	135	90	80	80	95	95
16	175	115	105	100	125	115
25	220	145	135	130	150	140
35	270	180	165	160	180	175
50	330	220	205	200	220	210
70	400	260	250	–	260	250
95	465	300	290	–	300	290
120	535	350	335	–	350	–
150	610	400	385	–	–	–
185	680	–	–	–	–	–
240	800	–	–	–	–	–
300	910	–	–	–	–	–
400	1060	–	–	–	–	–

Кроме данных таблиц применяются также еще несколько таблиц с поправочными коэфициентами в зависимости от условий эксплуатации, вида нагрузки и типа кабеля.

Коэффициенты имееют весьма широкий диапозон: от 0,4 до 1,48. В справочнике “Кабель провод шнуры” под редакцией Белоруссова, начиная со стр.503 Вы найдете более полную инфорацию о токовых нагрузках на провода неизолированные, шины, кабеля в броне, а также поправочные коэффициенты.

Кабели с поливинилхлоридной изоляцией на номинальное напряжение до 450/750 В включительно. Часть 6. Лифтовые кабели и кабели для гибких соединений – РТС-тендер

ГОСТ Р МЭК 60227-6-2010

Группа Е46

ОКС 29.060.20

ОКП 35 5000

Дата введения 2011-07-01

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ “О техническом регулировании”, а правила применения национальных стандартов Российской Федерации – ГОСТ Р 1.0-2004 “Стандартизация в Российской Федерации. Основные положения”

Сведения о стандарте

1 ПОДГОТОВЛЕН Открытым акционерным обществом “Всероссийский научно-исследовательский, проектно-конструкторский и технологический институт кабельной промышленности” (ОАО “ВНИИКП”) на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 46 “Кабельные изделия”

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 22 сентября 2010 г. N 262-ст

4 Настоящий стандарт идентичен международному стандарту МЭК 60227-6:2001* “Кабели с поливинилхлоридной изоляцией на номинальное напряжение до 450/750 В включительно. Часть 6. Лифтовые кабели и кабели для гибких соединений” (IEC 60227-6:2001 “Polyvinyl chloride insulated cables of rated voltages up to and including 450/750 V – Part 6: Lift cables and cables for flexible connections”).

_________________

* Доступ к международным и зарубежным документам, упомянутым в тексте, можно получить, обратившись в Службу поддержки пользователей. – Примечание изготовителя базы данных.

При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном приложении ДА

5 ВЗАМЕН ГОСТ Р МЭК 60227-6-2002

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе “Национальные стандарты”, а текст изменений и поправок – в ежемесячно издаваемых информационных указателях “Национальные стандарты”. В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе “Национальные стандарты”. Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования – на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

Настоящий стандарт устанавливает технические требования к круглым и плоским лифтовым кабелям и кабелям для гибких соединений на номинальное напряжение до 450/750 В включительно (далее – кабели).

Кабели должны соответствовать общим требованиям МЭК 60227-1 и конкретным требованиям настоящего стандарта.

В настоящем стандарте использованы нормативные ссылки на следующие стандарты*.

_______________

* Таблицу соответствия национальных стандартов международным см. по ссылке. – Примечание изготовителя базы данных.

Комментарий – Для однозначного соблюдения требований настоящего стандарта, выраженных в датированных ссылках, рекомендуется использовать ссылочные стандарты, приведенные в сносках к указанным ниже стандартам.

МЭК 60096-0-1:1990* Кабели радиочастотные. Часть 0-1. Указания по оформлению частных технических условий. Коаксиальные кабели (IEC 60096:1990, Radio-frequency cables – Part 0-1: Guide to the design of detailed specifications – Coaxial cables)

_______________

* Действует МЭК 60096-0-1:2000.

МЭК 60227-1:1993* Кабели с поливинилхлоридной изоляцией на номинальное напряжение до 450/750 В включительно. Часть 1. Общие требования (IEC 60227-1:1993, Polyvinyl chloride insulated cables of rated voltages up to and including 450/750 V – Part 1: General requirements)

_______________

* Действует МЭК 60227-1:2007.

МЭК 60227-2:1997* Кабели с поливинилхлоридной изоляцией на номинальное напряжение до 450/750 В включительно. Часть 2. Методы испытаний (IEC 60227-2:1997, Polyvinyl chloride insulated cables of rated voltages up to and including 450/750 V – Part 2: Test methods)

_______________

* Действует МЭК 60227-2:2003.

МЭК 60228:1978* Токопроводящие жилы изолированных кабелей (IEC 60228:1978, Conductors of insulated cables)

_______________

* Действует МЭК 60228:2004.

МЭК 60332-1:1993* Испытания электрических кабелей на нераспространение горения. Часть 1. Испытание одиночного вертикально расположенного изолированного провода или кабеля (IEC 60332-1:1993, Tests on electric cables under fire conditions – Part 1: Test on a single vertical insulated wire or cable)

_______________

* Действуют МЭК 60332-1-1:2004; МЭК 60332-1-2:2004 и МЭК 60332-1-3:2004.

МЭК 60502-1:1997* Кабели силовые с экструдированной изоляцией и арматура к ним на номинальное напряжение от 1 кВ (1,2 кВ) до 30 кВ (36 кВ). Часть 1. Кабели на номинальное напряжение 1 кВ (1,2 кВ) и 3 кВ (36 кВ) (IEC 60502-1:1997, Power cables with extruded insulation and their accessories for rated voltages from 1 kV (1,2 kV) up to 30 kV (36 kV) – Part 1: Cables for rated voltages of 1 kV (1,2 kV ) and 3 kV (3,6 kV)

_______________

* Действует МЭК 60502-1:2004 с Изменением N 1:2009.

МЭК 60811-1-1:1993* Общие методы испытаний материалов изоляции и оболочек электрических кабелей. Часть 1. Методы общего применения. Раздел 1. Измерение толщины и наружных размеров. Испытания по определению механических свойств (IEC 60811-1-1:1993, Common test methods for insulating and sheathing materials of electric cables – Part 1: Methods for general application – Section 1: Measurement of thickness and overall dimensions – Tests for determining the mechanical properties)

_______________

* Действует МЭК 60811-1-1:2001.

МЭК 60811-1-2:1985* Общие методы испытаний материалов изоляции и оболочек электрических кабелей. Часть 1. Методы общего применения. Раздел 2. Методы теплового старения (IEC 60811-1-2:1985, Common test methods for insulating and sheathing materials of electric cables – Part 1: Methods for general application – Section 1: Thermal ageing methods)

_______________

* Действует МЭК 60811-1-2:1985 с Изменениями N 1:1989 и N 2:2000.

МЭК 60811-1-4:1985* Общие методы испытаний материалов изоляции и оболочек электрических кабелей. Часть 1. Методы общего применения. Раздел 4. Испытания при низкой температуре (IEC 60811-1-4:1985, Common test methods for insulating and sheathing materials of electric cables – Part 1: Methods for general application – Section 4: Test at low temperature)

_______________

* Действует МЭК 60811-1-4:1985 с Изменениями N 1:1993 и N 2:2001.

МЭК 60811-3-1:1985* Общие методы испытаний материалов изоляции и оболочек электрических кабелей. Часть 3. Специальные методы испытаний поливинилхлоридных компаундов. Раздел 1. Испытание под давлением при высокой температуре. Испытание на стойкость к растрескиванию (IEC 60811-3-1:1985, Common test methods for insulating and sheathing materials of electric cables – Part 3: Methods specific to PVC compounds – Section 1: Pressure test at high temperature – Tests for resistance to cracking)

_______________

* Действует МЭК 60811-3-1:1985 с Изменениями N 1:1994 и N 2:2001.

МЭК 60811-3-2:1985* Общие методы испытаний материалов изоляции и оболочек электрических кабелей. Часть 3. Специальные методы испытаний поливинилхлоридных компаундов. Раздел 2. Определение потери массы. Испытание на термическую стабильность (IEC 60811-3-2:1985, Common test methods for insulating and sheathing materials of electric cables – Part 3: Methods specific to PVC compounds – Section 2: Loss of mass test – Thermal stability test)

_______________

* Действует МЭК 60811-3-2:1985 с Изменениями N 1:1993 и N 2:2003.

60227 IEC 71f.

300/500 В для кабелей с токопроводящими жилами номинальным сечением до 1 мм включительно;

450/750 В для кабелей с токопроводящими жилами номинальным сечением свыше 1 мм.

Число токопроводящих жил – 3, 4, 5, 6, 9, 12, 16, 18, 20 или 24.

Число токопроводящих жил в зависимости от их номинального сечения приведено в таблице 1.

Таблица 1 – Номинальное сечение и число токопроводящих жил

Номинальное сечение токопроводящих жил, мм	Число токопроводящих жил
0,75; 1,00	(3), (4), (5), 6, 9, 12, (16), (18), (20) или 24
1,50; 2,50	(3), 4, 5, 6, 9 или 12
4,00; 6,00; 10,00; 16,00; 25,00	4 или 5
Примечание – Значения, указанные в скобках, непредпочтительны.

Токопроводящие жилы должны соответствовать требованиям МЭК 60228 для жил класса 5.

Боковые токопроводящие жилы могут состоять из медных или стальных проволок. Номинальное сечение боковых токопроводящих жил должно быть равно номинальному сечению других токопроводящих жил. Максимальное электрическое сопротивление токопроводящих жил из стальных проволок не должно превышать максимального электрического сопротивления медных токопроводящих жил того же номинального сечения более чем в два раза.

Изоляция токопроводящих жил должна быть из поливинилхлоридного компаунда типа ПВХ/D, наложенного на каждую токопроводящую жилу.

Значение толщины изоляции должно соответствовать значениям, указанным в таблице 4.

Значение электрического сопротивления изоляции должно быть не менее значений, указанных в таблице 2.

Таблица 2 – Основные технические характеристики кабеля типа 60227 IEC 71f

Номинальное сечение токопроводящих жил, мм	Установленное значение толщины изоляции, мм	Электрическое сопротивление изоляции на длине 1 км при температуре 70 °С, МОм, не менее
0,75	0,6	0,0110
1,00		0,0100
1,50	0,7
2,50	0,8	0,0090
4,00		0,0070
6,00		0,0060
10,00	1,0	0,0056
16,00		0,0046
25,00	1,2	0,0044



Изолированные жилы должны быть расположены параллельно.

Допускается расположение жил группами по 2, 3, 4 или 5 жил. В этом случае внутри каждой группы может быть размещена разрывная нить, которая позволяет отделять жилы друг от друга без повреждения изоляции.

Допускается применение упрочняющих элементов из текстильного материала.

Допускается применение металлических упрочняющих элементов. В этом случае они должны быть покрыты изоляционным материалом, стойким к истиранию.

Если изолированные жилы объединяют в группы, то последние должны соответствовать приведенным в таблице 3.

Таблица 3 – Группы изолированных жил

Число изолированных жил	5	6	9	12	16	18	20	24
Группа жил	2+1+2	2×3	3×3	3×4	4×4	4+5+5+4	5×4	6×4

Номинальное значение просвета между группами жил, указанного на рисунке 1, должно соответствовать приведенному в таблице 4.


Рисунок 1 – Поперечное сечение кабеля

(Рисунок приведен только для иллюстрации толщины оболочки и значения просвета, указанных в таблице 4, и не определяет действительную конструкцию.)

Таблица 4 – Значение просвета (при наличии) и толщина оболочки кабелей типа 60227 IEC 71 f

Размеры в миллиметрах

Номинальное сечение токопроводящих жил, мм	Номинальное значение просвета	Установленное значение толщины оболочки
0,75	1,0	0,9	1,5
1,00
1,50		1,0
2,50	1,5		1,8
4,00		1,2
6,00
10,00		1,4
16,00		1,5	2,0
25,00		1,6

Среднее значение просвета не нормировано. При этом любое значение просвета между группами жил может быть менее номинального значения просвета не более чем на 0,2 мм плюс 20% номинального значения просвета .

Оболочка должна быть из поливинилхлоридного компаунда типа ПВХ/ST5, наложенного вокруг изолированных жил без образования пустот и адгезии оболочки к изолированным жилам. Меньшие стороны кабеля должны быть закруглены.

Значения толщины оболочки и должны соответствовать значениям, указанным в таблице 4 (см. также рисунок 1).

Средние значения и должны быть не менее соответствующих установленных значений. При этом значение толщины оболочки в любом месте может быть менее установленного значения не более чем на 0,2 мм плюс 20% соответствующего установленного значения.

Соответствие требованиям 3.3 должно быть проверено внешним осмотром и испытаниями, указанными в таблице 5. Для кабелей прямоугольного сечения должны быть учтены нижеследующие изменения и дополнения. Требования 3.4.1-3.4.5 следует выполнять в сочетании с требованиями, относящимися к соответствующим испытаниям, указанным в таблице 5.

Таблица 5 – Испытания кабеля типа 60227 IEC 71 f

Испытание	Категория испытания	Стандарт МЭК на метод испытания
		Обозначение	Номер пункта, подпункта
1 Электрические испытания
1.1 Сопротивление токопроводящих жил	Т, S	МЭК 60227-2	2. 1
1.2 Испытание изолированных жил напряжением:
1.2.1 1500 В – при 300/500 В и толщине изоляции до 0,6 мм включ.	Т	МЭК 60227-2	2.3
1.2.2 2500 В – при 450/750 В и толщине изоляции св. 0,6 мм	Т	МЭК 60227-2	2.3
1.3 Испытание кабеля напряжением:
1.3.1 2000 В – при 300/500 В	Т, S	МЭК 60227-2	2. 2
1.3.2 2500 В – при 450/750 В	Т, S	МЭК 60227-2	2.2
1.4 Сопротивление изоляции при 70 °С	Т	МЭК 60227-2	2.4
2 Требования к конструкции и конструктивным размерам
2.1 Проверка соответствия требованиям к конструкции	Т, S	МЭК 60227-1	Внешний осмотр и испытания вручную
2.2 Измерение толщины изоляции	Т, S	МЭК 60227-2	1. 9
2.3 Измерение толщины оболочки	Т, S	МЭК 60227-2	1.10
3 Механические характеристики изоляции
3.1 Испытание на растяжение до старения	Т	МЭК 60811-1-1	9.1
3.2 Испытание на растяжение после старения	Т	МЭК 60811-1-2	8.1.3
3.3 Испытание на потерю массы	Т	МЭК 60811-3-2	8. 1
4 Механические свойства оболочки
4.1 Испытание на растяжение до старения	Т	МЭК 60811-1-1	9.2
4.2 Испытание на растяжение после старения	Т	МЭК 60811-1-2	8.1.3
4.3 Испытание на потерю массы	Т	МЭК 60811-3-2	8.2
5 Испытание под давлением при высокой температуре
5. 1 Изоляция	Т	МЭК 60811-3-1	8.1
5.2 Оболочка	Т	МЭК 60811-3-1	8.2;
		–	3.4.1 настоящего стандарта
6 Эластичность и стойкость к удару при низкой температуре
6.1 Испытание изоляции на изгиб	Т	МЭК 60811-1-4	8.1
6. 2 Испытание оболочки на изгиб	Т	МЭК 60811-1-4	8.2
6.3 Определение относительного удлинения при разрыве оболочки	Т	МЭК 60811-1-4	8.4
6.4 Испытание кабеля на удар	Т	МЭК 60811-1-4	8.5
		–	3.4.2 настоящего стандарта
7 Испытание на тепловой удар
7. 1 Изоляция	Т	МЭК 60811-3-1	9.1
7.2 Оболочка	Т	МЭК 60811-3-1	9.2
8 Механическая прочность кабеля
8.1 Испытание на гибкость	Т	МЭК 60227-2	3.1
		–	3.4.3 настоящего стандарта
8.2 Испытание на статическую гибкость	Т	МЭК 60227-2	3. 5
		–	3.4.4 настоящего стандарта
9 Испытание на нераспространение горения	Т	МЭК 60332-1-1	–
		МЭК 60332-1-2	–
		МЭК 60332-1-3	–
		–	3.4.5 настоящего стандарта

Если меньшие стороны кабеля имеют полностью закругленные края, это испытание должно быть проведено на одной из меньших сторон в соответствии с МЭК 60811-3-1 (пункт 8. 2).

Сжимающую силу (усилие) рассчитывают, принимая, что – меньший размер кабеля и – среднее значение толщины оболочки , определяемое по МЭК 60811-1-1 (пункт 8.1.4).

Если меньшие стороны кабеля плоские или почти плоские (см. рисунок 1), испытание проводят в соответствии с МЭК 60811-3-1 (пункт 8.2) с учетом следующих изменений.

a) Подготовка образца

Испытуемую полоску оболочки вырезают из большей стороны кабеля в направлении оси кабеля. На внутренней стороне шлифовкой или срезанием удаляют только выступы от жил. Ширина полоски должна быть не менее 10 мм и не более 20 мм. Толщина полоски должна быть измерена в месте приложения сжимающей силы .

b) Положение образца в испытательном устройстве

Полоска должна быть изогнута вокруг металлического стержня, диаметр которого приблизительно равен диаметру изолированной жилы кабеля; продольная ось полоски должна быть перпендикулярна к оси стержня. Внутренняя поверхность полоски должна контактировать со стержнем по дуге не менее 120° (см. рисунок 2). Нож испытательного устройства должен быть расположен посередине образца.



1 – металлический нож; 2 – стержень; 3 – зафиксированный образец, изогнутый вокруг стержня; – сжимающая сила


Рисунок 2 – Устройство для продавливания образца

c) Расчет сжимающей силы

Расчет проводят в соответствии с МЭК 60811-3-1 (пункт 8.2.4) при этом:

– – толщина полоски в месте приложения сжимающей силы, мм;

– – диаметр стержня плюс удвоенное значение , мм.

d) Отпечаток

Значение глубины отпечатка от ножа должно соотноситься с первоначальным значением .

Массу ударника, указанную в МЭК 60811-1-4 (пункт 8.5.4), выбирают в зависимости от размера меньшей стороны плоского кабеля.

Настоящее испытание не распространяется на лифтовые кабели (метод испытания для этих кабелей находится в стадии рассмотрения).

Испытание распространяется не только на кабели с токопроводящими жилами номинальным сечением 0,75; 1,00; 1,50; 2,50 и 4,00 мм и с числом жил до пяти включительно.

Масса груза, приложенного к каждому концу кабеля, и диаметры роликов А и В должны соответствовать указанным в таблице 6.

Таблица 6 – Испытание на гибкость

Номинальное сечение жил плоского кабеля для гибких соединений в поливинилхлоридной оболочке, мм	Масса груза, кг	Диаметр роликов, мм
0,75; 1,00	1,0	80
1,50; 2,50	1,5	120
4,00	2,0	200

Испытание проводят по МЭК 60227-2 (пункт 3. 5).

Расстояние , подлежащее проверке, должно быть не более 0,70 м.

При испытании пламенем одной горелки воздействуют на среднюю часть большей стороны кабеля.

Для лифтов и подъемников кабели типа 60227 IEC 71 f применяют, если длина свободно висящего кабеля не превышает 35 м, а скорость перемещения не более 1,6 м/с. Применение кабелей вне указанных пределов возможно по соглашению между заказчиком и изготовителем, например в части добавления грузонесущего элемента.

Кабели по настоящему стандарту не предназначены для эксплуатации при температуре ниже 0 °С.

Максимальная температура токопроводящей жилы при нормальной эксплуатации составляет 70 °С.

Примечание – Другие указания находятся в стадии рассмотрения.

60227 IEC 71 с.

300/500 В для кабелей с токопроводящими жилами номинальным сечением до 1 мм включительно;

450/750 В для кабелей с токопроводящими жилами номинальным сечением свыше 1 мм.

Предпочтительное число токопроводящих жил в зависимости от их номинального сечения приведено в таблице 7.

Таблица 7 – Номинальное сечение и число токопроводящих жил

Номинальное сечение токопроводящих жил, мм	Предпочтительное число токопроводящих жил
0,75; 1,00; 1,50; 2,50	6, 9, 12, 18, 24 или 30
4,00; 6,00; 10,00; 16,00; 25,00	4 или 5
Примечание – Указанные предпочтительные числа не исключают конструкцию кабелей с другим числом изолированных жил.

Токопроводящие жилы должны соответствовать требованиям МЭК 60228 для жил класса 5, за исключением того, что значения максимального электрического сопротивления жил сечением до 2,50 мм включительно должны быть увеличены на 5%. Проволоки жилы могут быть лужеными и нелужеными.

В любой повив кабеля могут быть включены следующие элементы связи:

– оптические элементы;

– коаксиальные элементы;

– экранированные пары связи и экранированные одиночные изолированные жилы номинальным сечением не менее 0,50 мм.

Токопроводящие жилы в парах связи и одиночных изолированных жилах должны соответствовать требованиям МЭК 60228 для жил класса 5.

Любой элемент связи должен иметь экструдированное неметаллическое покрытие или скрепляющую ленту.

Изоляция токопроводящих жил должна быть из поливинилхлоридного компаунда типа ПВХ/D.

Значение толщины изоляции должно соответствовать значениям, указанным в таблице 8.

Таблица 8 – Основные технические характеристики кабеля типа 60227 IEC 71 с

Номинальное сечение токопроводящих жил, мм	Установленное значение толщины изоляции, мм	Электрическое сопротивление изоляции на длине 1 км при температуре 70 °С, МОм, не менее
0,75	0,6	0,0110
1,00		0,0100
1,50	0,7
2,50	0,8	0,0090
4,00		0,0070
6,00		0,0060
10,00	1,0	0,0056
16,00		0,0046
25,00	1,2	0,0044

Значение электрического сопротивления изоляции должно быть не менее значений, указанных в таблице 8.

В лифтовых кабелях изолированные жилы, заполнение и элементы связи (при наличии) должны быть скручены вокруг центрального сердечника.

Центральный сердечник должен:

a) состоять из пеньковой, джутовой или аналогичной пряжи;

b) или быть в виде упрочняющего элемента;

c) или быть в виде сочетания конструкций, указанных в перечислениях а) и b).

Упрочняющий элемент должен быть из неметаллического материала или из металла, покрытого изоляционным материалом, стойким к истиранию.

Примечание – Назначение покрытия – предотвратить повреждение изолированных жил при обрыве проволок упрочняющего элемента.

Заполнение (при наличии) должно быть из хлопчатобумажной пряжи или аналогичного текстильного материала.

В состав кабелей, предназначенных для использования в других областях применения, чем лифтовые кабели, центральный сердечник и/или упрочняющий элемент допускается не включать.

Изолированные жилы должны быть скручены одним повивом в кабелях с числом жил 6, 9 и 12 и одним или двумя повивами в кабелях с числом жил более 12 и до 30.

В кабелях с числом жил более 30 (см. примечание к таблице 7) число повивов может быть увеличено. Скрученные изолированные жилы должны иметь практически круглую форму.

Шаг скрутки изолированных жил должен быть не более 11-кратного диаметра окружности, описанной по центрам изолированных жил повива.

По скрученным изолированным жилам допускается наложение оплетки или ленты.

Оплетка должна быть из натурального материала (например, из хлопка, обработанного хлопка) или синтетического материала (например, вискозы). Оплетка должна быть однородной без узлов и пропусков.

Лента должна быть из натурального или синтетического материала, совместимого с материалами изоляции и оболочки. Она должна быть наложена по спирали с перекрытием.

Поверх покрытия по скрученным изолированным жилам допускается наложение экрана.

Экран должен быть в виде симметричной оплетки из луженых или без покрытия отожженных медных проволок диаметром не более 0,21 мм.

Экран может быть в виде оплетки из проволок или в виде оплетки из проволок и текстильной пряжи (например, полиэфирной).

Плотность оплетки, определенная по медной ее части соответствующим методом (например, по МЭК 60096-0-1), должна быть не менее 85%.

Оболочка должна быть из поливинилхлоридного компаунда типа ПВХ/ST5, наложенного поверх покрытия по скрученным изолированным жилам или поверх экрана (при наличии).

Оболочка должна быть легкоудаляемой без повреждения любого расположенного под ней элемента, кроме оплетки по 4.3.4.

Толщина оболочки должна соответствовать указанной в таблице 9.

Таблица 9 – Толщина оболочки

Размеры в миллиметрах

Расчетный диаметр покрытия по скрученным жилам*	Установленное значение толщины оболочки
До 9,0	1,0
От 9,1 до 14,0	1,3
От 14,1 до 18,0	1,6
От 18,1 до 22,0	2,0
Св. 22,0	2,4
* Включая экран, если имеется.

Проверку соответствия требованиям 4.3 проводят внешним осмотром и испытаниями по таблице 10.

Таблица 10 – Испытания круглого гибкого кабеля типа 60227 IEC 71с

Испытание	Категория испытания	Стандарт МЭК на метод испытания
		Обозначение	Номер пункта, подпункта
1 Электрические испытания
1.1 Сопротивление токопроводящих жил	Т, S	МЭК 60227-2	2. 1
1.2 Испытание изолированных жил напряжением:
1.2.1 1500 В – при 300/500 В и толщине изоляции до 0,6 мм включ.	Т	МЭК 60227-2	2.3
1.2.2 2500 В – при 450/750 В и толщине изоляции св. 0,6 мм	Т	МЭК 60227-2	2.3
1.3 Испытание кабеля напряжением:
1.3.1 2000 В – при 300/500 В	Т, S	МЭК 60227-2	2. 2
1.3.2 2500 В – при 450/750 В	Т, S	МЭК 60227-2	2.2
1.4 Сопротивление изоляции при 70 °С	Т	МЭК 60227-2	2.4
2 Требования к конструкции и конструктивным размерам
2.1 Проверка соответствия требованиям к конструкции	Т, S	МЭК 60227-1	Внешний осмотр и испытания вручную
2.2 Измерение толщины изоляции	Т, S	МЭК 60227-2	1. 9
2.3 Измерение толщины оболочки	Т, S	МЭК 60227-2	1.10
3 Механические характеристики изоляции
3.1 Испытание на растяжение до старения	Т	МЭК 60811-1-1	9.1
3.2 Испытание на растяжение после старения	Т	МЭК 60811-1-2	8.1.3
3.3 Испытание на потерю массы	Т	МЭК 60811-3-2	8. 1
4 Механические характеристики оболочки
4.1 Испытание на растяжение до старения	Т	МЭК 60811-1-1	9.2
4.2 Испытание на растяжение после старения	Т	МЭК 60811-1-2	8.1.3
4.3 Испытание на потерю массы	Т	МЭК 60811-3-2	8.2
5 Испытание под давлением при высокой температуре
5. 1 Изоляция	Т	МЭК 60811-3-1	8.1
5.2 Оболочка	Т	МЭК 60811-3-1	8.2
6 Эластичность и стойкость к удару при низкой температуре
6.1 Испытание изоляции на изгиб	Т	МЭК 60811-1-4	8.1
6.2 Испытание оболочки на изгиб	Т	МЭК 60811-1-4	8. 2
6.3 Испытание оболочки на удлинение	Т	МЭК 60811-1-4	8.4
6.4 Испытание кабеля на удар	Т	МЭК 60811-1-4	8.5
7 Испытание на тепловой удар
7.1 Изоляция	Т	МЭК 60811-3-1	9.1
7.2 Оболочка	Т	МЭК 60811-3-1	9. 2
8 Механическая прочность кабеля
8.1 Прочность при растяжении центрального сердечника с упрочняющим элементом	Т	МЭК 60227-2	3.6 3.4.3 настоящего стандарта
8.2 Испытание на гибкость	Т	–
8.2.1 Лифтовые кабели	Т	–	4.4.1.1 настоящего стандарта
8.2.2 Кабели для гибких соединений	Т	МЭК 60227-2	3. 1
		–	4.4.1.2 настоящего стандарта
8.3 Испытание на статическую гибкость	Т	МЭК 60227-2	3.5
		–	4.4.2 настоящего стандарта
9 Испытание на нераспространение горения	Т	МЭК 60332-1-2	–
		МЭК 60332-1-3

4.4.1.1 Испытание на гибкость лифтовых кабелей

4. 4.1.1.1 Испытательное устройство

Устройство для испытания на гибкость состоит из двух кареток, установленных на одинаковой высоте и совершающих простое гармоничное возвратно-поступательное движение по отношению друг к другу с одинаковой скоростью. Относительное ускорение кареток – до 4 м/с, скорость – (1500±10) циклов в час (за цикл принимают перемещение кареток из самых взаимно удаленных позиций до наиболее близких и обратно).

На каретках на осях вращения закреплены зажимы для кабеля, состоящие из двух деревянных зажимающих блоков с конусной “вводной” секцией для кабеля. Для образцов кабеля, имеющего упрочняющие элементы, зажимы должны иметь средства крепления этих элементов.

Расстояние между осями вращения зажимов должно быть (1700±10) мм при расположении кареток в самых взаимно удаленных позициях и (760±10) мм при расположении кареток в наиболее близких позициях (см. рисунок 3).



1 – зажим для кабеля; 2 – ось вращения зажима


Рисунок 3 – Устройство для испытания на гибкость

4. 4.1.1.2 Подготовка испытательного устройства

Каретки испытательного устройства помещают в самые взаимно удаленные позиции. Отрезают образец кабеля такой длины, чтобы при закреплении его концов статический прогиб по центру образца составлял (40±5) мм (для обеспечения электрических соединений по 4.4.1.1.3 на концах образца должны быть оставлены изолированные жилы достаточной длины, см. рисунок 3).

Каретки испытательного устройства помещают в наиболее близкие друг к другу позиции, кабель зажимают в каретках; упрочняющие элементы также должны быть закреплены. Затем конусную секцию зажимов заполняют эпоксидной или полиуретановой смолой.

Примечание – Закрепление должно быть надежным с некоторой степенью эластичности, чтобы не произошло преждевременного повреждения токопроводящих жил в местах зажима кабеля.

4.4.1.1.3 Электрические соединения

Изолированные жилы кабеля должны быть соединены в непрерывную последовательную электрическую цепь. Концы цепи должны быть соединены с источником постоянного тока напряжением 12 В. Должен быть обеспечен постоянный контроль непрерывности цепи жил кабеля. При нарушении целостности цепи жил должно быть автоматическое отключение испытательного устройства. Должно быть предусмотрено испытание кабеля высоким напряжением (1,5 кВ переменного тока или 2,5 кВ постоянного тока в течение 5 мин) с интервалами в одну неделю.

4.4.1.1.4 Требования к испытанию

После закрепления образца в испытательном устройстве проводят испытание воздействием 3000000 циклов изгиба. Изгибы проводят непрерывно, за исключением перерывов раз в неделю для проведения испытания высоким напряжением. Проверку целостности электрической цепи жил проводят непрерывно в течение всего испытания.

При испытании на изгиб не должно быть нарушения целостности электрической цепи жил, а при испытании высоким напряжением не должно быть перекрытия или пробоя изоляции.

4. 4.1.2 Испытание на гибкость кабелей (для гибких соединений)

Испытание на гибкость кабелей для гибких соединений проводят в соответствии с требованиями, указанными в таблице 11.

Таблица 11 – Испытание на гибкость

Номинальное сечение жил круглого кабеля для гибких соединений в поливинилхлоридной оболочке, мм	Масса груза, кг	Диаметр роликов, мм
До 1,00 включ.	1,0	80
1,50; 2,50	1,50	120
4,00	2,0	200

Испытание проводят по МЭК 60227-2 (пункт 3. 5).

Расстояние , подлежащее проверке, должно быть не более 30-кратного измеренного наружного диаметра кабеля.

Если между изготовителем и потребителем не обусловлено иное, прочность при растяжении центрального сердечника, включая упрочняющий элемент, испытывают по МЭК 60227-2 (пункт 3.6).

При испытании не должно быть обрыва центрального сердечника или упрочняющего элемента.

По согласованию между изготовителем и потребителем могут быть предписаны другие испытания и требования к их проведению.

Для лифтов и подъемников кабели типа 60227 IEC 71 с применяют, если длина свободно висящего кабеля не превышает 45 м, а скорость перемещения не более 4,0 м/с.

При применении кабелей вне указанных пределов в части требований к допустимой длине свободно висящего кабеля и других требований следует руководствоваться местными региональными, национальными и другими правилами.

Кабели по настоящему стандарту не предназначены для эксплуатации при температуре ниже 0 °С.

Максимальная температура токопроводящей жилы при нормальной эксплуатации составляет 70 °С.

Приложение А

(обязательное)

А.1 Общие положения

Метод фиктивного расчета размеров оболочки кабеля должен соответствовать приведенному в МЭК 60502-1 (приложение А) со следующими дополнениями.

А.2 Токопроводящие жилы

Используют значения, приведенные в МЭК 60502-1 [таблица А.1 (приложение А)], а также дополнительные значения по таблице А.1 настоящего стандарта.

Таблица А.1 – Расчетный диаметр токопроводящей жилы

Номинальное сечение жилы, мм	, мм
0,75	1,0
1,00	1,1

А. 3 Диаметр по скрученным изолированным жилам

Используют значения, приведенные в МЭК 60502-1 [таблица А.1 (приложение А)], а также дополнительные значения по таблице А.2 настоящего стандарта.

Таблица А.2 – Коэффициент скрутки изолированных жил

Число изолированных жил	Коэффициент скрутки
24	6
24*	9
30	7
30	11
* Пучковая скрутка изолированных жил.

А. 4 Внутренние покрытия

Толщину неметаллических покрытий по скрученным изолированным жилам при расчете не учитывают.

А.5 Концентрические жилы и металлические экраны

Увеличение диаметра равно четырехкратному диаметру проволоки оплетки.

Приложение ДА

(справочное)

Таблица ДА.1

Обозначение ссылочного международного стандарта	Степень соответствия	Обозначение и наименование соответствующего национального стандарта
МЭК 60096-0-1:1990	–	*
МЭК 60227-1:1993	IDT	ГОСТ Р МЭК 60227-1-2009 “Кабели с поливинилхлоридной изоляцией на номинальное напряжение до 450/750 В включительно. Часть 1. Общие требования”
МЭК 60227-2:1997	IDT	ГОСТ Р МЭК 60227-2-99 “Кабели с поливинилхлоридной изоляцией на номинальное напряжение до 450/750 В включительно. Методы испытаний”

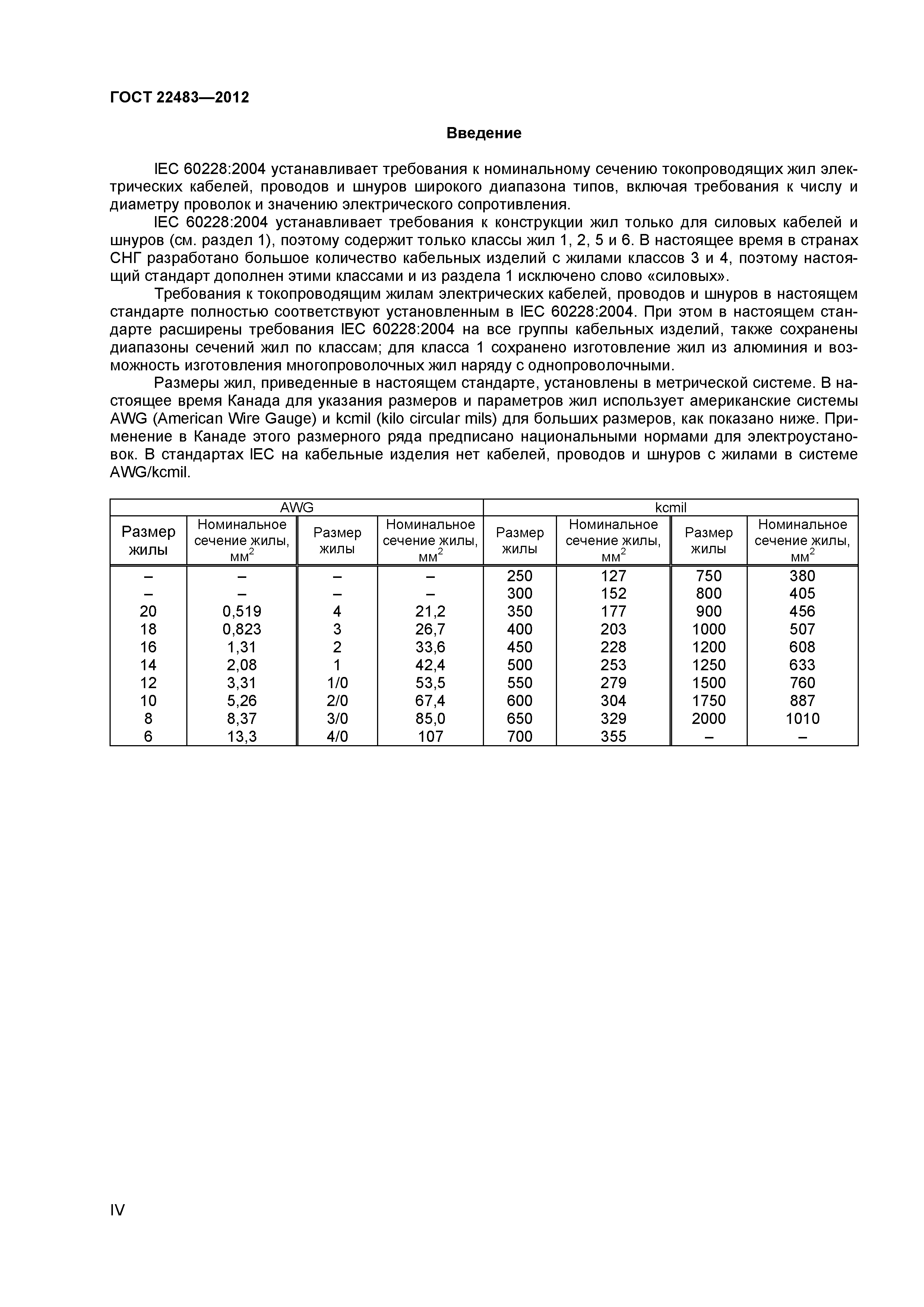

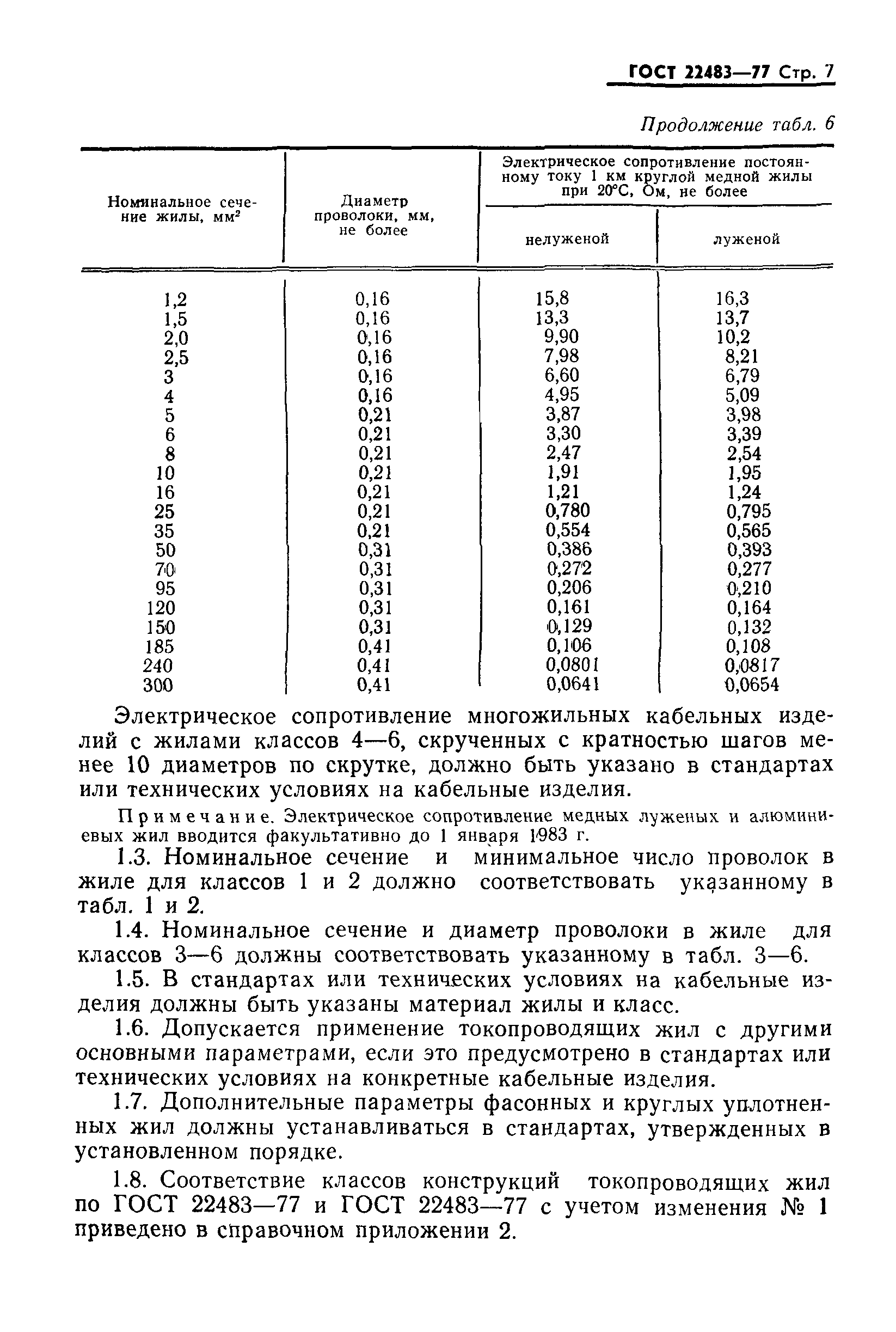

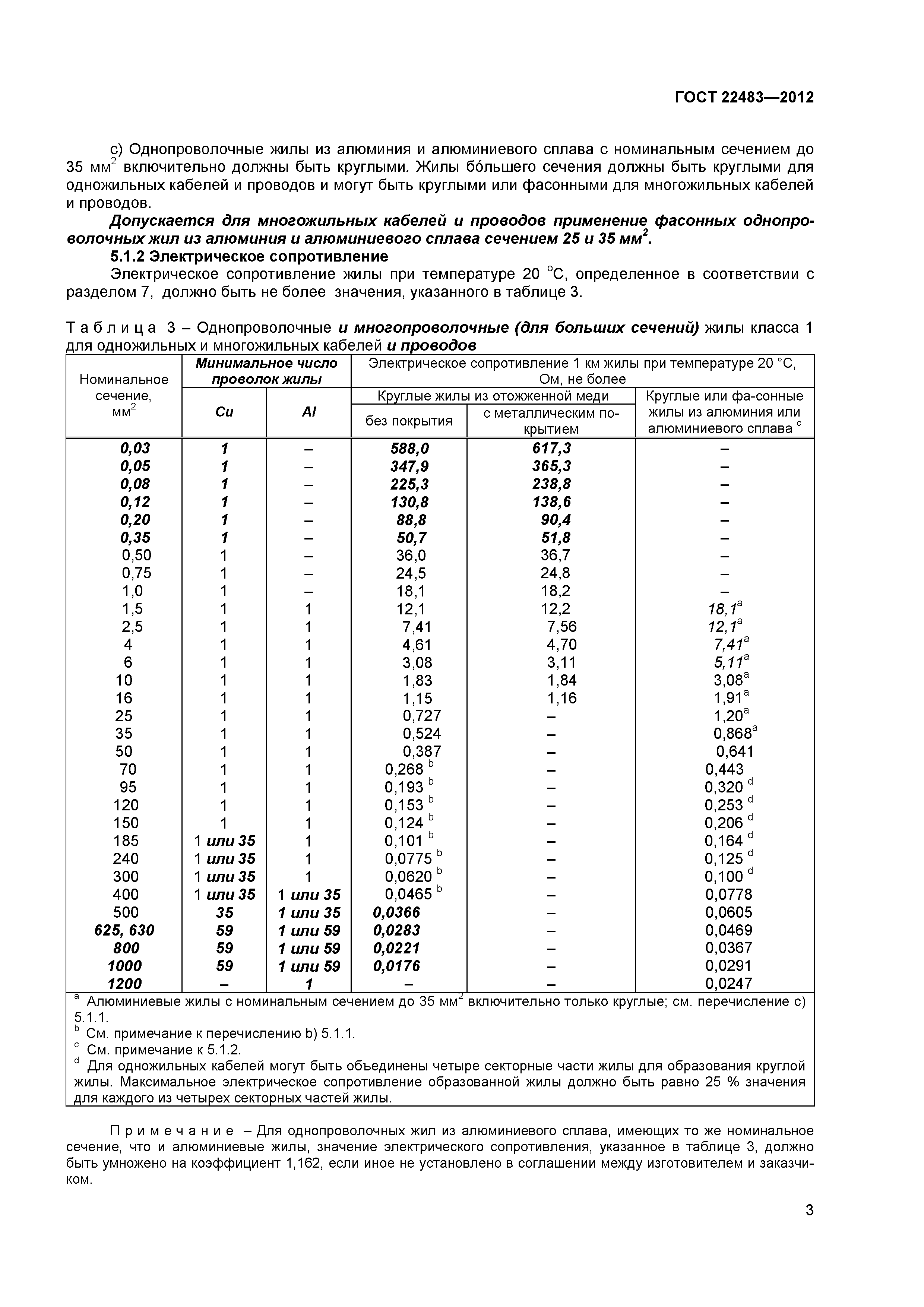

МЭК 60228:1978	MOD	ГОСТ 22483-77 “Жилы токопроводящие медные и алюминиевые для кабелей, проводов и шнуров. Основные параметры. Технические требования”
МЭК 60332-1:1993	IDT	ГОСТР МЭК 60332-1-1-2007 “Испытания электрических и оптических кабелей в условиях воздействия пламени. Часть 1-1. Испытание на нераспространение горения одиночного вертикально расположенного изолированного провода или кабеля. Испытательное оборудование”
	IDT	ГОСТ Р МЭК 60332-1-2-2007 “Испытания электрических и оптических кабелей в условиях воздействия пламени. Часть 1-2. Испытание на нераспространение горения одиночного вертикально расположенного изолированного провода или кабеля. Проведение испытания при воздействии пламенем газовой горелки мощностью 1 кВт с предварительным смешением газов”
	IDT	ГОСТ Р МЭК 60332-1-3-2007 “Испытания электрических и оптических кабелей в условиях воздействия пламени. Часть 1-3. Испытание на нераспространение горения одиночного вертикально расположенного изолированного провода или кабеля. Проведение испытания на образование горящих капелек/частиц”
МЭК 60502-1	–	*
МЭК 60811-1-1:1993	IDT	ГОСТ Р МЭК 60811-1-1-98 “Общие методы испытаний материалов изоляции и оболочек электрических кабелей. Измерение толщины и наружных размеров. Методы определения механических свойств”
МЭК 60811-1-2:1985	IDT	ГОСТ Р МЭК 60811-1-2-2006 “Общие методы испытаний материалов изоляции и оболочек электрических и оптических кабелей. Часть 1-2. Методы общего применения. Методы теплового старения”
МЭК 60811-1-4:1985	IDT	ГОСТ Р МЭК 60811-1-4-2008 “Общие методы испытаний материалов изоляции и оболочек электрических и оптических кабелей. Часть 1-4. Методы общего применения. Испытание при низкой температуре”
МЭК 60811-3-1:1985	IDT	ГОСТ Р МЭК 60811-3-1-94 “Специальные методы испытаний поливинилхлоридных компаундов изоляции и оболочек электрических кабелей. Испытание под давлением при высокой температуре. Испытание на стойкость к растрескиванию”
МЭК 60811-3-2:1985	IDT	ГОСТ Р МЭК 60811-3-2-94 “Специальные методы испытаний поливинилхлоридных компаундов изоляции и оболочек электрических кабелей. Определение потери массы. Испытание на термическую стабильность”
Примечание – В настоящей таблице использованы следующие условные обозначения степени соответствия стандартов: – IDT – идентичные стандарты; – MOD – модифицированные стандарты. * Соответствующий национальный стандарт отсутствует. До его утверждения рекомендуется использовать перевод на русский язык данного международного стандарта. Перевод данного международного стандарта находится в ОАО “ВНИИКП”.

Справочная информация | Подольсккабель

Изолированные жилы кабелей должны иметь отличительную расцветку. Расцветка должна быть сплошной или в виде продольной полосы шириной не менее 1 мм. Цвет изоляции жил многожильных кабелей должен соответствовать указанному в ниже расположенной таблице:

Число жил в кабеле, шт	Цвет изоляции жилы
	Порядковый номер жилы
	1	2	3	4	5
2	Серый*	Синий	–	–	–
3	Серый*	Коричневый	Черный	–	–
	Серый*	Синий	Зеленый-желтый	–	–
4	Серый*	Коричневый	Черный	Синий	–
	Серый*	Коричневый	Черный	Зеленый-желтый*	–
5	Серый*	Коричневый	Черный	Синий	Зеленый-желтый

*— или натуральный, ** — по согласованию с заказчиком.

По согласованию с заказчиком допускается другое сочетание цветов основных жил. Изоляция одножильных кабелей может быть любого цвета из указанных в таблице по согласованию с заказчиком. Изоляция нулевой жилы (N) синего цвета. Изоляция жилы заземления (РЕ) двухцветная (зелено-желтая), при этом один из цветов должен покрывать не менее 30% и не более 70% поверхности изоляции, а другой — остальную часть. Допускается по согласованию с заказчиком маркировка основных изолированных жил цифрами, начиная с единицы. Жила заземления и нулевая жила не имеют маркировки цифрами.

Многожильные кабели имеют все жилы равного сечения. Четырехжильные кабели с жилами номинальным сечением 25 мм² и более могут иметь одну жилу меньшего сечения (нулевую (N) или заземления (РЕ) в соответствии с ниже расположенной таблице:

Число жил в кабеле, шт.	Номинальное сечение жилы, мм2
Основная	25	35	50
Нулевая или заземления	16	16	25

Конструктивное исполнение токопроводящих жил:

ОК — однопроволочные круглые,

МК — многопроволочные круглые.

В соответствии с решением Межгосударственного совета по стандартизации, метрологии и сертификации стран СНГ и Таможенного союза, приказом Росстандарта №1414 от 29.11.2012 года вводится в действие с 01.01.2014 года ГОСТ 31996-2012 «Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0.66; 1 и 3 кВ. Общие технические условия».

Этот стандарт подготовлен на основе национального стандарта ГОСТ Р 53769-2010 «Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0,66; 1 и 3 кВ. Общие технические условия», который в связи с этим отменён с 01.01.2014 года.

ГОСТ 31996-2012 не является постановочным документом, так как этот стандарт — вида «общих технических условий».

Для выпуска силовых кабелей с учётом требования ГОСТ 31996-2012 разработаны и внесены изменения в действующие технические условия:

• ТУ 16-705.499-2010 «Кабели силовые с пластмассовой изоляцией на напряжение 0,66; 1 и 3 кВ»;
• ТУ 16.К71-310-2001 «Кабели, не распространяющие горение, с низким дымо- и газовыделением»;
• ТУ 16. К71-337-2004 «Кабели огнестойкие, не распространяющие горение, с низким дымо- и газовыделением»;
• ТУ 16 К13-022-95 «Кабели силовые с поливинилхлоридной изоляцией с проволочной броней в поливинилхлоридном шланге, в том числе огнестойкие»;
• ТУ 16.К13-030-2003 «Кабели силовые и контрольные, не распространяющие горение»;
• ТУ 16.К71-304-2001 «Кабели силовые и контрольные, не распространяющие горение, с изоляцией и оболочкой из полимерных композиций, не содержащих галогенов»;
• ТУ 16.К71-339-2004 «Кабели огнестойкие силовые и контрольные, не распространяющие горение, с изоляцией и оболочкой из полимерных композиций, не содержащих галогенов»;
• ТУ 16.К71-341-2004 «Кабели силовые с изоляцией из сшитого полиэтилена, не распространяющие горение и огнестойкие»;
• ТУ 16.К13-039-2012 «Кабели силовые с пластмассовой изоляцией бронированные огнестойкие с пределом огнестойкости 180 и 260 минут, не распространяющие горение, с низким дымо- и газовыделением, не содержащие галогенов на напряжение 0,66 и 1,0 кВ».

Стандартные технические условия для стандартных номинальных диаметров и площадей поперечного сечения размеров AWG сплошных круглых проводов, используемых в качестве электрических проводников

Лицензионное соглашение ASTM

ВАЖНО – ВНИМАТЕЛЬНО ПРОЧИТАЙТЕ ЭТИ УСЛОВИЯ ПЕРЕД ВХОДОМ В ЭТОТ ПРОДУКТ ASTM.
Приобретая подписку и нажимая на это соглашение, вы вступаете в контракт, и подтверждаете, что прочитали настоящее Лицензионное соглашение, что вы понимаете его и соглашаетесь соблюдать его условия.Если вы не согласны с условиями настоящего Лицензионного соглашения, немедленно покиньте эту страницу, не входя в продукт ASTM.

1. Право собственности:
Этот Продукт защищен авторским правом как компиляции и в виде отдельных стандартов, статей и/или документов («Документы») ASTM (“ASTM”), 100 Barr Harbour Drive, West Conshohocken, PA 19428-2959 USA, за исключением случаев, когда прямо указано в тексте отдельных документов. Все права защищены. Ты (Лицензиат) не имеет прав собственности или иных прав на Продукт ASTM или Документы. Это не продажа; все права, право собственности и интерес к продукту или документам ASTM (как в электронном, так и в печатном виде) принадлежат ASTM. Вы не можете удалять или скрывать уведомление об авторских правах или другое уведомление, содержащееся в Продукте или Документах ASTM.

2.Определения.

A. Типы лицензиатов:

(i) Индивидуальный пользователь:
один уникальный компьютер с индивидуальным IP-адресом;

(ii) Одноместный:
одно географическое местоположение или несколько объекты в пределах одного города, входящие в состав единой организационной единицы, управляемой централизованно; например, разные кампусы одного и того же университета в одном городе управляются централизованно.

(iii) Multi-Site:
организация или компания с независимое управление несколькими точками в одном городе; или организация или компания, расположенная более чем в одном городе, штате или стране, с центральным управлением для всех местоположений.

B. Авторизованные пользователи:
любое лицо, подписавшееся к этому Продукту; если Site License также включает зарегистрированных студентов, преподавателей или сотрудников, или сотрудник Лицензиата на Одном или Множественном Сайте.

3. Ограниченная лицензия.
ASTM предоставляет Лицензиату ограниченное, отзывная, неисключительная, непередаваемая лицензия на доступ посредством одного или нескольких авторизованные IP-адреса и в соответствии с условиями настоящего Соглашения использовать разрешенных и описанных ниже, каждого Продукта ASTM, на который Лицензиат подписался.

А.Специальные лицензии:

(i) Индивидуальный пользователь:

(a) право просматривать, искать, извлекать, отображать и просматривать Продукт;

(b) право скачивать, хранить или распечатывать отдельные копии отдельных Документов или частей таких Документов исключительно для собственного использования Лицензиатом. То есть Лицензиат может получить доступ к электронному файлу Документа (или его части) и загрузить его. Документа) для временного хранения на одном компьютере в целях просмотра и/или печать одной копии документа для личного пользования.Ни электронный файл, ни единственный печатный отпечаток может быть воспроизведен в любом случае. Кроме того, электронный файл не может распространяться где-либо еще по компьютерным сетям или иным образом. Это электронный файл нельзя отправить по электронной почте, загрузить на диск, скопировать на другой жесткий диск или в противном случае разделены. Одна печатная копия может быть распространена среди других только для их внутреннее использование в вашей организации; его нельзя копировать.Индивидуальный загруженный документ иным образом не может быть продана или перепродана, сдана в аренду, сдана в аренду, одолжена или сублицензирована.

(ii) Односайтовые и многосайтовые лицензии:

(a) право просматривать, искать, извлекать, отображать и просматривать Продукт;

(b) право скачивать, хранить или распечатывать отдельные копии отдельных Документов или частей таких Документов для личных целей Авторизованного пользователя. использовать и передавать такие копии другим Авторизованным пользователям Лицензиата в компьютерной сети Лицензиата;

(c) если образовательное учреждение, Лицензиату разрешается предоставлять печатная копия отдельных Документов отдельным учащимся (Авторизованные пользователи) в классе по месту нахождения Лицензиата;

(d) право отображать, загружать и распространять печатные копии Документов для обучения Авторизованных пользователей или групп Авторизованных пользователей.

(e) Лицензиат проведет всю необходимую аутентификацию и процессы проверки, чтобы гарантировать, что только авторизованные пользователи могут получить доступ к продукту ASTM.

(f) Лицензиат предоставит ASTM список авторизованных IP-адреса (числовые IP-адреса домена) и, если многосайтовый, список авторизованных сайтов.

Б.Запрещенное использование.

(i) Настоящая Лицензия описывает все разрешенные виды использования. Любой другой использование запрещено, является нарушением настоящего Соглашения и может привести к немедленному прекращению действия настоящей Лицензии.

(ii) Авторизованный пользователь не может производить этот Продукт, или Документы, доступные любому, кроме другого Авторизованного Пользователя, будь то по интернет-ссылке, или разрешив доступ через его или ее терминал или компьютер; или другими подобными или отличными средствами или договоренностями.

(iii) В частности, никто не имеет права передавать, копировать, или распространять любой Документ любым способом и с любой целью, за исключением случаев, описанных в Разделе 3 настоящей Лицензии без предварительного письменного разрешения ASTM. Особенно, за исключением случаев, описанных в Разделе 3, никто не может без предварительного письменного разрешения ASTM: (a) распространять или пересылать копию (электронную или иную) любой статьи, файла, или материал, полученный из любого продукта или документа ASTM; (b) воспроизводить или фотокопировать любые стандарт, статья, файл или материал из любого продукта ASTM; в) изменять, видоизменять, приспосабливать, или переводить любой стандарт, статью, файл или материал, полученный из любого продукта ASTM; (d) включать любой стандарт, статью, файл или материал, полученный из любого продукта ASTM или Документировать в других произведениях или иным образом создавать любые производные работы на основе любых материалов. получено из любого продукта или документа ASTM; (e) взимать плату за копию (электронную или иным образом) любого стандарта, статьи, файла или материала, полученного из любого продукта ASTM или Документ, за исключением обычных расходов на печать/копирование, если такое воспроизведение разрешено по разделу 3; или (f) систематически загружать, архивировать или централизованно хранить существенные части стандартов, статей, файлов или материалов, полученных из любого продукта ASTM или Документ. Включение печатных или электронных копий в пакеты курсов или электронные резервы, или для использования в дистанционном обучении, не разрешено настоящей Лицензией и запрещено без Предварительное письменное разрешение ASTM.

(iv) Лицензиат не может использовать Продукт или доступ к Продукт в коммерческих целях, включая, помимо прочего, продажу Документов, материалы, платное использование Продукта или массовое воспроизведение или распространение Документов в любой форме; а также Лицензиат не может взимать с Авторизованных пользователей специальные сборы за использование Продукт сверх разумных расходов на печать или административные расходы.

C. Уведомление об авторских правах . Все копии материала из ASTM Продукт должен иметь надлежащее уведомление об авторских правах от имени ASTM, как показано на начальной странице. каждого стандарта, статьи, файла или материала. Сокрытие, удаление или изменение уведомление об авторских правах не допускается.

4. Обнаружение запрещенного использования.

A. Лицензиат несет ответственность за принятие разумных мер для предотвращения запрещенного использования и незамедлительного уведомления ASTM о любых нарушениях авторских прав или запрещенное использование, о котором Лицензиату стало известно. Лицензиат будет сотрудничать с ASTM при расследовании любого такого запрещенного использования и предпримет разумные шаги для обеспечения прекращение такой деятельности и предотвращение ее повторения.

B. Лицензиат должен прилагать все разумные усилия для защиты Продукт от любого использования, не разрешенного настоящим Соглашением, и уведомляет ASTM о любом использовании, о котором стало известно или о котором было сообщено.

5. Постоянный доступ к продукту.
ASTM резервирует право прекратить действие настоящей Лицензии после письменного уведомления, если Лицензиат существенно нарушит условия настоящего Соглашения.Если Лицензиат не оплачивает ASTM какую-либо лицензию или абонентской платы в установленный срок, ASTM предоставит Лицензиату 30-дневный период в течение что бы вылечить такое нарушение. Для существенных нарушений период устранения не предоставляется связанные с нарушениями Раздела 3 или любыми другими нарушениями, которые могут привести к непоправимым последствиям ASTM. вред. Если подписка Лицензиата на Продукт ASTM прекращается, дальнейший доступ к онлайн-база данных будет отклонена.Если Лицензиат или Авторизованные пользователи существенно нарушают настоящую Лицензию или запрещать использование материалов в любом продукте ASTM, ASTM оставляет за собой право право отказать Лицензиату в любом доступе к Продукту ASTM по собственному усмотрению ASTM.

6. Форматы доставки и услуги.

A. Некоторые продукты ASTM используют стандартный интернет-формат HTML. ASTM оставляет за собой право изменить такой формат с уведомлением Лицензиата за три [3] месяца, хотя ASTM приложит разумные усилия для использования общедоступных форматов. Лицензиат и Авторизованные пользователи несут ответственность за получение за свой счет подходящие подключения к Интернету, веб-браузеры и лицензии на любое необходимое программное обеспечение для просмотра продуктов ASTM.

B. Продукты ASTM также доступны в Adobe Acrobat (PDF) Лицензиату и его Авторизованным пользователям, которые несут единоличную ответственность за установку и настройка соответствующего программного обеспечения Adobe Acrobat Reader.

C. ASTM приложит разумные усилия для обеспечения онлайн-доступа доступны на постоянной основе. Доступность будет зависеть от периодического перерывы и простои для обслуживания сервера, установки или тестирования программного обеспечения, загрузка новых файлов и причины, не зависящие от ASTM. ASTM не гарантирует доступ, и не несет ответственности за ущерб или возврат средств, если Продукт временно недоступен, или если доступ становится медленным или неполным из-за процедур резервного копирования системы, объем трафика, апгрейды, перегрузка запросов к серверам, общие сбои сети или задержки, или любая другая причина, которая может время от времени делать продукт недоступным для Лицензиата или Авторизованных пользователей Лицензиата.

7. Условия и стоимость.

A. Срок действия настоящего Соглашения _____________ (“Период подписки”). Доступ к Продукту предоставляется только на Период Подписки. Настоящее Соглашение останется в силе после этого для последовательных Периодов подписки при условии, что ежегодная абонентская плата, как таковая, может меняются время от времени, оплачиваются.Лицензиат и/или ASTM имеют право расторгнуть настоящее Соглашение. в конце Периода подписки путем письменного уведомления, направленного не менее чем за 30 дней.

B. Сборы:

8. Проверка.
ASTM имеет право проверять соответствие с настоящим Соглашением, за свой счет и в любое время в ходе обычной деятельности часы. Для этого ASTM привлечет независимого консультанта при соблюдении конфиденциальности. соглашение, для проверки использования Лицензиатом Продукта и/или Документов ASTM. Лицензиат соглашается разрешить доступ к своей информации и компьютерным системам для этой цели. Проверка состоится после уведомления не менее чем за 15 дней, в обычные рабочие часы и в таким образом, чтобы не создавать необоснованного вмешательства в деятельность Лицензиата.Если проверка выявляет нелицензионное или запрещенное использование продуктов или документов ASTM, Лицензиат соглашается возместить ASTM расходы, понесенные при проверке и возмещении ASTM для любого нелицензированного/запрещенного использования. Применяя эту процедуру, ASTM не отказывается от любое из своих прав на обеспечение соблюдения настоящего Соглашения или на защиту своей интеллектуальной собственности путем любым другим способом, разрешенным законом. Лицензиат признает и соглашается с тем, что ASTM может внедрять определенная идентифицирующая или отслеживающая информация в продуктах ASTM, доступных на Портале.

9. Пароли:
Лицензиат должен немедленно уведомить ASTM о любом известном или предполагаемом несанкционированном использовании(ях) своего пароля(ей) или о любом известном или предполагаемом нарушение безопасности, включая утерю, кражу, несанкционированное раскрытие такого пароля или любой несанкционированный доступ или использование Продукта ASTM.Лицензиат несет исключительную ответственность для сохранения конфиденциальности своего пароля (паролей) и для обеспечения авторизованного доступ и использование Продукта ASTM. Личные учетные записи/пароли не могут быть переданы.

10. Отказ от гарантии:
Если не указано иное в настоящем Соглашении, все явные или подразумеваемые условия, заверения и гарантии, включая любые подразумеваемые гарантия товарного состояния, пригодности для определенной цели или ненарушения прав отказываются от ответственности, за исключением случаев, когда такие отказы признаются юридически недействительными.

11. Ограничение ответственности:
В пределах, не запрещенных законом, ни при каких обстоятельствах ASTM не несет ответственности за любые потери, повреждения, потерю данных или за особые, косвенные, косвенные или штрафные убытки, независимо от теории ответственности, возникающие в результате или в связи с использованием продукта ASTM или загрузкой документов ASTM. Ни при каких обстоятельствах ответственность ASTM не будет превышать сумму, уплаченную Лицензиатом по настоящему Лицензионному соглашению.

12. Общие.

A. Расторжение:
Настоящее Соглашение действует до прекращено. Лицензиат может расторгнуть настоящее Соглашение в любое время, уничтожив все копии (на бумажном, цифровом или любом носителе) Документов ASTM и прекращении любого доступа к Продукту ASTM.

B. Применимое право, место проведения и юрисдикция:
Это Соглашение должно толковаться и толковаться в соответствии с законодательством Содружество Пенсильвании.Лицензиат соглашается подчиняться юрисдикции и месту проведения в суды штата и федеральные суды Пенсильвании по любому спору, который может возникнуть в соответствии с настоящим Соглашение. Лицензиат также соглашается отказаться от любых претензий на неприкосновенность, которыми он может обладать.

C. Интеграция:
Настоящее Соглашение представляет собой полное соглашение между Лицензиатом и ASTM в отношении его предмета. Он заменяет все предыдущие или одновременные устные или письменные сообщения, предложения, заверения и гарантии и имеет преимущественную силу над любыми противоречащими или дополнительными условиями любой цитаты, заказа, подтверждения, или другое сообщение между сторонами, относящееся к его предмету в течение срока действия настоящего Соглашения.Никакие изменения настоящего Соглашения не будут иметь обязательной силы, если они не будут в письменной форме и подписан уполномоченным представителем каждой стороны.

D. Переуступка:
Лицензиат не может уступать или передавать свои права по настоящему Соглашению без предварительного письменного разрешения ASTM.

E. Налоги.
Лицензиат должен уплатить все применимые налоги, за исключением налогов на чистый доход ASTM, возникающий в результате использования Лицензиатом Продукта ASTM. и/или права, предоставленные по настоящему Соглашению.

Кабель AAC и ACSR 10/2 Номинальное сечение проводника

Все алюминиевые проводники накладные голые алюминиевые многожильные провода AAC проводника

Описание продукта
Стандарт материала:
ASTM-B232 Стандартная спецификация для концентрически-многопроволочных алюминиевых проводников 1350
BS215-2 алюминиевые проводники, армированные сталью – для воздушной передачи электроэнергии
DIN48204 Многожильные алюминиевые проводники, армированные сталью
Технические характеристики
Мы можем производить кабели большинства стандартов, таких как стандарты ASTM, BS, CSA, DIN, GB и IEC и т. д.

Код	Размер	Раздел	Количество нитей	Пряди диаметром	Вес	Номинальная прочность	Максимальное сопротивление @20°C
	AWG или MCM	кв. дюйм	мм	мм	кг/км	кг	Ом/км
Пичбелл	6	13,3	7×1,56	4.66	36,6	254	2,170
Роза	4	21.15	7×1,96	5,88	58,3	399	1,364
Ирис	2	33,62	7×2,47	7,42	92,7	611	0,857
Панси	1	42,41	7×2,78	8.33	117	740	0,681
Мак	1/0	53,51	7×3,12	9,36	147,5	897	0,539
Астра	2/0	67,44	7×3,50	10,51	186	1136	0,427
Флоксы	3/0	85. 02	7×3,93	11.8	235	1375	0,339
Окслип	4/0	107	7×4,42	13,25	296	1738	0,268
Дейзи	266,8	135	7×4,96	14,88	373	2191	0,213
Лорел	266,8	135	19×3,01	15.05	373	2254	0,213
Тюльпан	336,4	171	19×3,38	16,9	470	2786	0,169
Канна	397,5	201	19×3,68	18,38	555	3219	0,143
Космос	477	242	19×4,02	20.12	666	3803	0,119
Сирень	477	242	37×2,88	20. 18	666	3932	0,119
Георгин	556,5	282	19×4,35	21,73	777	4431	0,102
Омела	556,5	282	37×3.11	21,8	777	4495	0,102
Орхидея	636	322	37×3,33	23.31	888	5154	0,089
Фиолетовый	715,5	363	37×3,53	24,73	1000	5791	0,079
Настурция	715,5	363	61×2.75	24,76	1000	5960	0,079
Земляничное дерево	795	403	37×3,72	26.07	1110	6303	0,071
Сирень	795	403	61×2,90	26. 11	1110	6501	0,071
Анемон	874,5	443	37×3.91	27,37	1222	6821	0,065
Крокус	874,5	443	61×3,04	27,36	1222	7144	0,065
Магнолия	954	483	37×4,08	28,55	1333	7428	0,059

Воздушная линия AAC AAAC ACSR ACSR Токопроводящая жила ACSR Кабель
ACSR (Алюминиевая жила, армированная сталью) Кабель, состоящий из сердечника из оцинкованной стали
, окружен концентрическими слоями алюминиевой проволоки и при необходимости смажьте.Кабель
ACSR широко используется в системе распределения электроэнергии в нашей стране.
Мы можем поставить этот проводник в соответствии с различными признанными стандартами, такими как IEC61089, BS215, ASTM B232, CSA C49, DIN48204, JIS C3110, а также могут быть удовлетворены специальные спецификации клиентов
.

Воздушная линия AAC AAAC ACSR ACSR Проводник ACSR Кабель Применение: Проводник
(AAC и ACSR) широко используется в линиях электропередачи с различным напряжением
, поскольку они имеют такие хорошие характеристики, как простая структура,
удобство установки и обслуживания, низкая стоимость. и большая пропускная способность.

Воздушная линия AAC AAAC ACSR ACSR Проводник ACSR Технические характеристики кабеля:
Неизолированный провод ACSR соответствует или превосходит следующие спецификации ASTM:
B-230 Алюминиевый провод, 1350-h29 для электрических целей
B-231 Алюминиевые проводники, концентрически-многожильные
B-232 Алюминиевые жилы, концентрически-скрученные, армированные сталью с покрытием
(ACSR)
B-341 Стальной сердечник с алюминиевым покрытием для алюминиевых жил, армированный сталью
(ACSR/AZ)
B-498 Стальной сердечник с цинковым покрытием Проволока для алюминиевых жил, армированная сталью
(ACSR/AZ)
B-500 Многожильный стальной сердечник с цинковым и алюминиевым покрытием для алюминиевых жил,
Армированная сталь (ACSR)

Воздушная линия AAC AAAC ACSR ACSR Проводник ACSR Материал кабеля Стандарт:
1) Жесткий алюминиевый провод, используемый для AAC и ACSR, соответствует стандарту GB/T 17048-1997 (эквивалентен IEC 60889:1987)
2) Оцинкованная сталь провод, используемый для кабеля ACSR, соответствует IEC 60888:1987
3) Производство может быть организовано в соответствии с требованиями заказчика, такими как стандарт материала и т. д.
4) Мы также можем производить продукцию в соответствии со стандартами BS215, ASTM B232 и DIN48204
Соотношение продуктов

Каждый раз, когда мы получаем большой заказ с различными стандартами, мы проводим совещание по производственному процессу, чтобы убедиться в качестве и сроках поставки.
Сертификаты:
SECRI, ISO9001:2008, OHSAS, CCC, TUV Сертификаты:

Упаковка и транспортировка
Упаковка: Подставка для упаковки в виде рулонов, деревянных барабанов или деревянных стальных барабанов.
Условия доставки: DHL, FedEx, UPS и т. д. и обычно по морю.
Клиент приходит
Добро пожаловать на нашу фабрику в любое время! мы верим, вам понравится!

Свяжитесь с нами
Lydia Wang
Менеджер отдела продаж
Отдел международной торговли
Luoyang Dayuan Cable Factory Co., Ltd
========================== =======
Тел.: +86-371-55367868
Мобильный телефон: + 86-13271534528
Веб-сайт: https://vwcable.com
Выставочный зал Alibaba: https://www. vwcable.com/
== ================================

Страница без шпателя | Франция

*

Вотр платит * Votre paysAfghanistanAfrique ей SudAlbanieAlgérieAllemagneAndorreAngolaAnguillaAntarctiqueAntigua и др BarbudaArabie SaouditeArgentineArménieArubaAustralieAutricheAzerbaïdjanBahamasBahreïnBangladeshBarbadeBelgiqueBelizeBermudesBhoutanBirmanieBiélorussieBolivieBonaire, Синт-Эстатиус и SabaBosnie-HerzégovineBotswanaBruneiBrésilBulgarieBurkina FasoBurundiBéninCambodgeCamerounCanadaCap-VertChiliChineChypreColombieComoresCongo (Браззавиль) Конго (Киншаса) Corée ей NordCorée дю SudCosta RicaCroatieCubaCuraçaoCôte d’IvoireDanemarkDjiboutiDominiqueEspagneEstonieFijiFinlandeFranceGabonGambieGhanaGibraltarGrenadeGroenlandGrèceGuadeloupeGuamGuatemalaGuerneseyGuinéeGuinée équatorialeGuinée-BissauGuyanaGuyane françaiseGéorgieGéorgie ей Sud и др ль Îles Sandwich ей SudHaïtiHondurasHong KongHongrieIle де ManIndeIndonésieIrakIranIrlandeIslandeIsraëlItalieJamaïqueJaponJerseyJordanieKazakhstanKenyaKirghizistanKiribatiKoweïtLaosLe NauruLesothoLettonieLibanLibyeLibériaLiechtensteinLituanieLuxembourgMacaoM acédoineMadagascarMalaisieMalawiMaldivesMaliMalteMarocMartiniqueMauriceMauritanieMayotteMexiqueMicronésieMoldavieMonacoMongolieMontserratMonténégroMozambiqueNamibieNicaraguaNigerNigériaNiueNorvègeNouvelle-CalédonieNouvelle-ZélandeNépalOmanOugandaOuzbékistanPakistanPalaosPanamaPapouasie-Nouvelle-GuinéeParaguayPays-BasPhilippinesPitcairnPolognePolynésie françaisePorto RicoPortugalPérouQatarRoumanieRoyaume-UniRussieRwandaRépublique centrafricaineRépublique dominicaineRépublique tchèqueRéunionSahara occidentalSaint BarthélemySaint Елены, Вознесения и Тристан да CunhaSaint Киттс и др NevisSaint Винсент и др ле GrenadinesSaint-MarinSaint-Мартина (française партии Специальным) Сен-Пьер-э-MiquelonSainte- ЛюсиСальвадорСамоаСамоа американскоеСербияСейшельские островаСьерра-ЛеонеСингапурСент-Мартен (голландская часть)СловенияСловенияСомалиСуданЮжный СуданШри-ЛанкаШвейцарияСуринамЗамшаШпицберген и остров Ян-МайенСвазилендСирияСан-Томе и ПринсипиСенегалТаджикистанТанзанияТауван Чадван annique de l’océan IndienTerritoirepalestinienТаиландТимор-ВосточныйТогоТокелауТонгиенТринидад и ТобагоТунисТуркменистанТурцияТувалуУкраинаУругвайВануатуВенесуэлаВьетнамВиргинские острова, Британские Виргинские острова, U. S.Wallis и др FutunaYémenZambieZimbabweÅland IslandsÉgypteÉmirats Arabes unisÉquateurÉrythréeÉtat Сите дю VaticanÉtats-UnisÉthiopieÎle BouvetÎle ChristmasÎle NorfolkÎles CaïmansÎles Кокосовые (Килинг) Îles CookÎles FéroéÎles Хёрд и др MacDonaldÎles MalouinesÎles Mariannes дю NordÎles MarshallÎles SalomonÎles Турки и др CaïquesÎles mineures éloignées де Etats-Unis

Ваш адрес электронной почты *

Vous acceptez Que Vos Données Seront utilisées для предателя VOtre requiree. Дополнительная информация и инструкции по отзыву peuvent être trouvées dans la politique de privacyité.

Страница не найдена | Группа Присмиан

ДАННЫЙ ВЕБ-САЙТ (И ИНФОРМАЦИЯ, СОДЕРЖАЩАЯСЯ НА НЕГО) НЕ СОДЕРЖИТ И НЕ ПРЕДСТАВЛЯЕТ СОБОЙ ПРЕДЛОЖЕНИЕ О ПРОДАЖЕ ЦЕННЫХ БУМАГ ИЛИ ПРЕДЛОЖЕНИЕ О ПРЕДЛОЖЕНИИ ПОКУПКИ ИЛИ ПОДПИСКИ НА ПРЕДЛОЖЕНИЕ ИЛИ ТРЕБОВАНИЕ ТРЕБУЕТ УТВЕРЖДЕНИЯ МЕСТНЫХ ВЛАСТЕЙ ИЛИ ИНЫМ ОБРАЗОМ ЯВЛЯЕТСЯ НЕЗАКОННЫМ (« ДРУГИЕ СТРАНЫ »). ЛЮБОЕ ПУБЛИЧНОЕ ПРЕДЛОЖЕНИЕ БУДЕТ ПРОВОДИТЬСЯ В ИТАЛИИ В СООТВЕТСТВИИ С ПРОСПЕКТОМ, НАДЛЕЖАЩИМ РАЗРЕШЕНИЕМ CONSOB В СООТВЕТСТВИИ С ПРИМЕНИМЫМИ ЗАКОНОДАТЕЛЬСТВАМИ. ЦЕННЫЕ БУМАГИ, УКАЗАННЫЕ ЗДЕСЬ, НЕ БЫЛИ ЗАРЕГИСТРИРОВАНЫ И НЕ БУДУТ РЕГИСТРИРОВАНЫ В СОЕДИНЕННЫХ ШТАТАХ В СООТВЕТСТВИИ С ЗАКОНОМ США О ЦЕННЫХ БУМАГАХ 1933 ГОДА С ПОПРАВКАМИ (« ЗАКОН О ЦЕННЫХ БУМАГАХ ») ИЛИ В СООТВЕТСТВИИ С СООТВЕТСТВУЮЩИМИ ЗАКОНОДАТЕЛЬСТВАМИ, ДЕЙСТВУЮЩИМИ В ДРУГИХ СТРАНАХ И НЕ МОЖЕТ БЫТЬ ПРЕДЛОЖЕН ИЛИ ПРОДАН В США ИЛИ КОМПАНИИ «U. S. ЛИЦА», ЕСЛИ ТАКИЕ ЦЕННЫЕ БУМАГИ НЕ ЗАРЕГИСТРИРОВАНЫ В СООТВЕТСТВИИ С ЗАКОНОМ О ЦЕННЫХ БУМАГАХ ИЛИ ЕСТЬ ОСВОБОЖДЕНИЕ ОТ ТРЕБОВАНИЙ РЕГИСТРАЦИИ ЗАКОНА О ЦЕННЫХ БУМАГАХ. КОМПАНИЯ НЕ НАМЕРЕНА РЕГИСТРИРОВАТЬ ЛЮБУЮ ЧАСТЬ ЛЮБОГО ПРЕДЛОЖЕНИЯ В СОЕДИНЕННЫХ ШТАТАХ.

ЛЮБОЕ ПРЕДЛОЖЕНИЕ ЦЕННЫХ БУМАГ В ЛЮБОЙ СТРАНЕ-ЧЛЕНЕ ЕВРОПЕЙСКОЙ ЭКОНОМИЧЕСКОЙ ЗОНЫ (« ЕЭЗ »), КОТОРАЯ ПРИМЕНИЛА ДИРЕКТИВУ О ПРОСПЕКТАХ (КАЖДОЕ, « СООТВЕТСТВУЮЩЕЕ ГОСУДАРСТВО-Член »), БУДЕТ СОВЕРШЕНО НА ОСНОВЕ ПРОСП УТВЕРЖДЕНО КОМПЕТЕНТНЫМ ОРГАНОМ И ПУБЛИКУЕТСЯ В СООТВЕТСТВИИ С ДИРЕКТИВОЙ О ПРОСПЕКТАХ (« РАЗРЕШЕННАЯ ПУБЛИЧНАЯ ОФЕРТА ») И/ИЛИ В СООТВЕТСТВИИ С ОСВОБОЖДЕНИЕМ В СООТВЕТСТВИИ С ДИРЕКТИВОЙ О ПРОСПЕКТАХ ОТ ТРЕБОВАНИЯ О ПУБЛИКАЦИИ ПРОСПЕКТА ПРЕДЛОЖЕНИЙ ЦЕННЫХ БУМАГ.

 СООТВЕТСТВЕННО ЛЮБОЕ ЛИЦО, ДЕЛАЮЩЕЕ ИЛИ НАМЕРЕННОЕ СДЕЛАТЬ ЛЮБОЕ ПРЕДЛОЖЕНИЕ ЦЕННЫХ БУМАГ В СООТВЕТСТВУЮЩЕМ ГОСУДАРСТВЕ-ЧЛЕНЕ, КРОМЕ РАЗРЕШЕННОГО ПУБЛИЧНОГО ПРЕДЛОЖЕНИЯ, МОЖЕТ СДЕЛАТЬ ЭТО ТОЛЬКО В ОБСТОЯТЕЛЬСТВАХ, ПРИ КОТОРЫХ НЕ ВОЗНИКАЕТ ОБЯЗАТЕЛЬСТВ ПЕРЕД КОМПАНИЕЙ ИЛИ ЛЮБЫМ СОВМЕСТНЫМ ГЛОБАЛЬНЫМ КООРДИНАТОРОМ МЕНЕДЖЕРОВ ОПУБЛИКОВАТЬ ПРОСПЕКТ В СООТВЕТСТВИИ СО СТАТЬЕЙ 3 ДИРЕКТИВЫ О ПРОСПЕКТАХ ИЛИ ДОПОЛНИТЬ ПРОСПЕКТ В СООТВЕТСТВИИ СО СТАТЬЕЙ 16 ДИРЕКТИВЫ О ПРОСПЕКТАХ, В КАЖДОМ СЛУЧАЕ В ОТНОШЕНИИ ТАКОГО ПРЕДЛОЖЕНИЯ.

ВЫРАЖЕНИЕ «ДИРЕКТИВА ПРОСПЕКТА» ОЗНАЧАЕТ ДИРЕКТИВУ 2003/71/EC (НАСТОЯЩАЯ ДИРЕКТИВА И ПОПРАВКИ К НЕЙ, ВКЛЮЧАЯ ДИРЕКТИВУ 2010/73/EC, В ТОМ ЧИСЛЕ, ЧТО ОСУЩЕСТВЛЯЕТСЯ В СООТВЕТСТВУЮЩЕМ ГОСУДАРСТВЕ-ЧЛЕНЕ, ВМЕСТЕ С ЛЮБЫМИ МЕРАМИ ПО РЕАЛИЗАЦИИ В ЛЮБОМ ГОСУДАРСТВЕ-ЧЛЕНЕ) .ИНВЕСТОРЫ НЕ ДОЛЖНЫ ПОДПИСЫВАТЬСЯ НА ЛЮБЫЕ ЦЕННЫЕ БУМАГИ, УПОМЯНУТЫЕ В ЭТОМ ДОКУМЕНТЕ, ЗА ИСКЛЮЧЕНИЕМ ОСНОВАНИЯ НА ОСНОВЕ ИНФОРМАЦИИ, СОДЕРЖАЩЕЙСЯ В ЛЮБОМ ПРОСПЕКТЕ.

Подтверждение того, что удостоверяющая сторона понимает и принимает приведенный выше отказ от ответственности.

Информация, содержащаяся в этом разделе, предназначена только для информационных целей и не предназначена и не открыта для доступа кем-либо, кто находится или является резидентом США, Австралии, Канады, Японии или любой из других стран.Я заявляю, что я не являюсь резидентом и не нахожусь в Соединенных Штатах, Австралии, Канаде или Японии или любых других странах, и я не являюсь «американцем». Лицо» (согласно Положению S Закона о ценных бумагах). Я прочитал и понял приведенный выше отказ от ответственности. Я понимаю, что это может повлиять на мои права. Я согласен быть связанным его условиями.



questo Sito Web NEL QUALE L’OFFERTA O SOLLECITAZIONE DEGLI STRUMENTI STRUMENTI SAREBBERO SOGGETTE ALL’AUTORIZZAZIONE DA PARTE DI AUTORITÀ LOCALI O COMUNQUE VIETATE AI SENSI DI LEGGE (GLI “ ALTRI PAESI “).QUALUNQUE OFFERTA PUBBLICA SARÀ REALIZZATA IN ITALIA SULLA BASE DI UN PROSPETTO, APPROVATO DA CONSOB IN CONFORMITÀ ALLA REGOLAMENTAZIONE APPLICABILE. GLI STRUMENTI FINANZIARI IVI INDICATI NON SONO STATI E NON SARANNO REGISTRATI AI SENSI DELLO US SECURITIES ACT DEL 1933, COME SUCCESSIVAMENTE MODIFICATO (IL « SECURITIES ACT »), O AI SENSI DELLE CORRISPONDENTI NORMATIVE VIGENTI NEGLIE ELTRI ELTRI ПРЕДЛОЖЕНИЕ О ПРОДАЖЕ НЕГЛИ СТАТИ UNITI OA «US ЛИЦА» ЗАПИСАТЬСЯ НА ПРАВА РЕГИСТРАЦИИ ЗАКОНА О БУМАГАХ О БУМАГАХ О БУМАГАХ, ПРИМЕНЯЕМЫЕ ЗАКОНОМ О РЕГИСТРАЦИЯХ О БУМАГАХ.NON SI INTENDE EFFETTUARE ALCUNA OFFERTA AL PUBBLICO DI TALI STRUMENTI FINANZIARI NEGLI STATI UNITI.

Qualsiasi Offerta Di Strumenti Finanziari в квааллизиазском статинском мембро Dello Spazio Everny Europeo (« см. » Che Abbia Recepito La Direttiva Prospetti (Ciascuno, Un ‘ Stato Membro Rilevante “) Sarà Effettuata Sulla Base Di O ООН проспект Approvato Dall’auTaurità COMPETENTE E PUBBLICATO IN CONFORMITÀ A QUANTO PREVISTO DALLA DIRETTIVA PROSPETTI (L’“ OFFERTA PUBBLICA CONSENTITA ”) E/O AI SENSI DI UN’ESENZIONE DAL REQUISITO DI PUBBLICAZIONE DI UN PROSPETTO PER OFFERTIA PROSPETTIA DI STRUMENTI FINANZI.

Conseguentemente, Chiunque Effettui o Intenda Effettuare Un’Offerta di Strumenti Finanziari в Uno Stato Membro Rilevante Diversa Dall ‘«Offerta Pubblica Consentita» Può Farlo Esclusivamente Laddovy Non Sia Previsto Alcun Obligo на La Società O UNO DEI Совместный Глобальный координатор O DEI Manager Di Pubboicare RISPETTIVAMENTE UN PROSPETTO AI SENSI DELL’ARTICOLO 3 DELLA DIRETTIVA PROSPETTO O INTEGRARE UN PROSPETTO AI SENSI DELL’ARTICOLO 16 DELLA DIRETTIVA PROSPETTO, IN RELAZIONE A TALE OFFERTA.

L’ESPRESSIONE «DIRETTIVA PROSPETTI» INDICA LA DIRETTIVA 2003/71/CE (TALE DIRETTIVA E LE RELATIVE MODIFICHE, NONCHÉ LA DIRETTIVA 2010/73/UE, NELLA MISURA IN CUI SIA RECEPITA NELLO STATO MEMBRO AZTULSIAMENTI ASURADIMENTE ASURADIMENTE ASURADIMENTE НЕЛ ОТНОСИТЕЛЬНО СТАТУСА ЧЛЕНА). GLI INVESTITORI NON DOVREBBERO SOTTOSCRIVERE ALCUNO STRUMENTO FINANZIARIO SE NON SULLA BASE DELLE INFORMAZIONI CONTENUTE NEL RELATIVO PROSPETTO.



Conferma che il certificante comprende e accetta il disclaimer sopraesposto.

Документы, подтверждающие содержание, представляют собой раздел, в котором было выделено окончательное информационное сообщение, и не могут быть направлены или назначены всем лицам, которым предоставлен доступ или является резидентом, не принадлежащим государству, в Австралии, Канаде или Джаппоне или в одном из Альтри Паэси. Dichiaro di non essere soggetto residente o trovarmi negli Stati Uniti, in Australia, Canada o Giappone o uno degli Altri Paesi e di non essere una «резидент США» (ai sensi della Regulation S del Securities Act). Ho letto e compreso il отказ от ответственности sopraesposto.Comprendo che può condizionare я miei diritti. Accetto ди rispettarne я vincoli.

Гибкий шнур Определение | Law Insider

Связанный с

Гибкий шнур

План закупок означает план закупок Заемщика для Проекта от 22 сентября 2008 г., упомянутый в пункте 1.16 Руководства по закупкам и в пункте 1.24 Руководства для консультантов, как они должны время от времени обновляться в соответствии с положениями указанных пунктов.

Клей для гибкого винила означает аэрозольный клей, предназначенный для приклеивания гибкого винила к подложке. Гибкий винил означает нежесткий поливинилхлоридный пластик с содержанием пластификатора не менее пяти процентов по массе. Пластификатор представляет собой материал, такой как органический растворитель с высокой температурой кипения, который вводят в винил для повышения его гибкости, обрабатываемости или растяжимости, и его можно определить с помощью метода ASTM E260-91 или из данных о составе продукта.

Инвестиционный план означает QEP Resources, Inc.Инвестиционный план для сотрудников, в который время от времени вносятся поправки, или любой последующий план.

правомочная корпорация означает любую национальную корпорацию категории C (как определено в разделе 1361(a)(2) Кодекса), кроме (A) корпорации, которая освобождена от уплаты налога или не подлежит налогообложению в соответствии с разделом 11 Кодекса, (B) организация, описанная в разделе 851(a) или 856(a) Кодекса, (C) REMIC или (D) организация, которой принадлежит часть I подглавы T главы 1 подзаголовка A применяется Кодекс; (ii) «связанное лицо» — это любое лицо, которое (А) находится в отношениях с правопреемником, перечисленным в разделе 267(b) или 707(b)(1) Кодекса, используя «20 процентов» вместо «50 процентов». “, если оно появляется в соответствии с положениями, или (B) находится под общим контролем (по смыслу раздела 52(a) и (b)) с правопреемником.

Гибкое соглашение о расходах на медицинские услуги или «медицинский FSA» означает план льгот, в соответствии с которым правомочные школьные работники могут уменьшить свою заработную плату до вычета налогов для оплаты медицинских расходов, не возмещаемых страховкой, как это предусмотрено в плане сокращения заработной платы, установленном в соответствии с главой

Право на участие компания означает любую корпорацию, компанию с ограниченной ответственностью, товарищество, зарегистрированное товарищество с ограниченной ответственностью, индивидуальное предприятие, деловой траст или любое другое юридическое лицо, занимающееся производством, производством электроэнергии или агробизнесом;

План управления рисками означает документ, в котором излагается процесс выявления и анализа возможных убытков, изучения альтернативных методов управления рисками, а также принятия и выполнения решений, которые минимизируют неблагоприятные последствия случайных убытков.

План кафетерия означает письменный план, в соответствии с которым все участники являются наемными работниками, и участники могут выбирать между двумя или более льготами, состоящими из денежных и квалифицированных льгот.

Продавец 401(k) План имеет значение, указанное в Разделе 8.7(h).

Компания 401(k) План имеет значение, указанное в Разделе 4.11(f).

Поросль с коротким оборотом означает особый режим управления, при котором стволы деревьев вырубаются каждые один-два года и который направлен на производство биомассы для производства энергии.Он освобожден от требований политики государственных закупок древесины Великобритании и подпадает под действие сельскохозяйственного регулирования и надзора, а не лесного хозяйства. Исключение относится только к роще с коротким оборотом, а не к «обычной» роще, которая находится в ведении лесного хозяйства и, следовательно, подпадает под действие политики в отношении древесины.

Станция очистки сточных вод означает любое расположение устройств и сооружений, используемых для очистки сточных вод.

Узел двойного обратного клапана означает узел, состоящий из двух одинарных, независимо действующих обратных клапанов, включая плотно закрывающиеся запорные клапаны, расположенные на каждом конце узла, и подходящие соединения для проверки водонепроницаемости каждого обратного клапана.

План реинвестирования распределения означает план реинвестирования распределения Компании, утвержденный Советом и изложенный в Проспекте.

Родительский план 401(k) План имеет значение, указанное в Разделе 6.6(e).

План управления активами означает стратегический документ, в котором указывается, как следует управлять группой активов в течение определенного периода времени. В плане описываются характеристики и состояние объектов инфраструктуры, ожидаемые от них уровни обслуживания, запланированные действия для обеспечения того, чтобы активы обеспечивали ожидаемый уровень обслуживания, и стратегии финансирования для реализации запланированных действий. В плане может использоваться любой подходящий формат, если он включает информацию и анализ, необходимые для включения в план, как описано в документе «Строим вместе Онтарио: руководство по планам управления активами».

Покупатель 401(k) План имеет значение, указанное в Разделе 6.01(i).

План платежей означает график платежей, указанный в Приложении C;

Однофазный аэрозольный освежитель воздуха означает аэрозольный освежитель воздуха с жидким содержимым в одной однородной фазе, который не требует встряхивания контейнера с продуктом перед использованием.

Двухфазный аэрозольный освежитель воздуха означает аэрозольный освежитель воздуха с жидким содержимым в двух или более отдельных фазах, который требует встряхивания контейнера с продуктом перед использованием для смешивания фаз с образованием эмульсии.

Сберегательный план означает Пенсионный сберегательный план Американской электроэнергетической системы, план, предназначенный для квалификации в соответствии с разделом 401(a) Кодекса с периодически вносимыми поправками.

План управления означает план управления деятельностью и защиты особой ценности или ценностей в Особо охраняемом районе Антарктики или Особо управляемом районе Антарктики.

План управления питательными веществами или «план» означает план сертифицированного консультанта по питательным веществам по управлению количеством, размещением, временем и внесением питательных веществ с целью уменьшения потерь или стока питательных веществ и поддержания продуктивности почвы при выращивании сельскохозяйственных культур. товары и газон.

План лечения означает план лечения расстройства аутистического спектра, который назначается лицензированным врачом или лицензированным психологом и может быть разработан в соответствии с комплексной оценкой в ​​сотрудничестве с лицензированным поведенческим аналитиком.

Очистные сооружения означает сооружения, способные обеспечить любую очистку любой воды, обслуживающей общественную систему питьевого водоснабжения. (Примеры включают, помимо прочего, дезинфекцию, обычную очистку поверхностных вод, альтернативные методы очистки поверхностных вод, методы борьбы с коррозией, аэрацию, умягчение и т. д.).

План управления лесным хозяйством означает план, устанавливающий методы сохранения и управления для землевладельца после оценки ценности ресурсов лесных участков.Этот план утверждается лесником Департамента природных ресурсов штата Мэриленд, назначенным в округ после согласования с округом, и директором по планированию, если он находится в пределах природоохранного сервитута.

Типы прядильной конструкции | IEWC.com

СВЯЗАННЫЕ пряди состоят из любого количества прядей, скрученных вместе в одном направлении, независимо от геометрического расположения отдельных прядей. Нормальное направление укладки – левое.

НАСТОЯЩАЯ КОНЦЕНТРИЧЕСКАЯ скрутка состоит из центральной проволоки, окруженной одним или несколькими слоями, с направлением свивки, обратным для последующих слоев, и с увеличением длины свивки для каждого последующего слоя. Нормальное направление укладки наружного слоя – левое.

СЖАТАЯ Скрутка содержит обычную жилу, изготовленную диаметром не более чем на 3 % меньше номинального диаметра не сжатой жилы той же площади поперечного сечения.

ОДНОНАПРАВЛЕННАЯ КОНЦЕНТРИЧЕСКАЯ скрученность аналогична истинной концентрической скрутке, за исключением того, что направление скрутки одинаково во всех слоях. Нормальное направление укладки наружного слоя – левое.

UNILAY Скрутка такая же, как настоящая концентрическая, за исключением того, что длина свивки одинакова в каждом слое.Нормальное направление укладки – левое.

Пряди EQUILAY имеют одинаковую длину и направление свивки в каждом слое. Нормальное направление укладки – левое.

КАНАТЫ  скрутки состоят из сплетенных групп любых из вышеуказанных скрученных элементов.

19-ПРОВИЛОЧНЫЕ КОМБИНИРОВАННЫЕ UNILAY жилы представляют собой 19-проволочные конструкции с прямой центральной жилой, внутренним слоем, состоящим из шести проволок того же диаметра, что и центральная жила, и внешним слоем, состоящим из шести проволок того же диаметра, что и центральная жила чередуются с шестью меньшими проводами. Меньшие проволоки имеют диаметр в 0,732 раза больше диаметра центральной проволоки. 12 проволок внешнего слоя и шесть проволок внутреннего слоя имеют одинаковую длину свивки и направление свивки.

Луженые медные проводники

Луженые медные проводники обычно предназначены для использования в электрическом и электронном оборудовании. Хотя они немного дороже, чем голая медь, они облегчают быструю пайку. Луженые проводники также более устойчивы к коррозии.

Типы лужения

Луженые медные проводники обычно предназначены для использования в электрическом и электронном оборудовании. Хотя они немного дороже, чем голая медь, они облегчают быструю пайку. Луженые проводники также более устойчивы к коррозии.

ЛУЖЕННАЯ МЕДЬ имеет индивидуально луженые нити и является самой дешевой из всех луженых разновидностей. Приемлемо в соответствии с UL, CSA, ASTM, MIL и большинством отраслевых стандартов.

ТЯЖЕЛАЯ ЛУЖЕННАЯ МЕДЬ похожа на луженую медь, но содержит значительно большую толщину олова. Используется с высокочастотными индукционными нагревателями для приклеивания зачищенного участка. Остальная часть проволоки сохраняет свою первоначальную гибкость. Приемлемо в соответствии с UL, CSA, ASTM, MIL и большинством отраслевых стандартов.

ПРЕДВАРИТЕЛЬНО ПЛАВЛЕННЫЙ или МЕДНЫЙ ПРЕДВАРИТЕЛЬНО СВЯЗАННЫЙ состоит из скрученных нитей толстой луженой меди, сплавленных по всей длине путем нагревания. Несмотря на то, что медь Prefused или Prebond обладает характеристиками сплошного проводника, она не будет затвердевать и ломаться, как сплошной проводник, при постоянном изгибе.Приемлемо в соответствии с UL и CSA; обычно неприемлемо для большинства типов Mii-W-16878.

МЕДЬ С ЗАКРЫТЫМ ПОКРЫТИЕМ состоит из скрученных вместе луженых медных жил, на которые нанесено общее луженое покрытие. Обладает теми же преимуществами, что и медь Prefused или Prebond. Приемлемо в соответствии с UL и CSA; неприемлемо в соответствии со спецификациями MIL.
