Содержание

Система Нептун - защита от протечек

Модуль управления Neptun

Neptun Base

Neptun ProW

Neptun ProW+

Neptun ProW+WiFi

Рекомендуемая установка системы

На этапе ремонта

На этапе ремонта

На этапе ремонта/после ремонта

На этапе ремонта/после ремонта

Тип монтажа

накладной монтаж

накладной монтаж

накладной монтаж

накладной монтаж

Функциональные возможности

Управление и контроль через приложение на смартфоне, подробнее

Мониторинг в смартфоне показаний счетчиков воды

Кол-во подключаемых радиодатчиков

до 32

до 31

Кол-во подключаемых проводных датчиков

до 20

до 375

до 375

до 375

Кол-во подключаемых шаровых кранов с электроприводом

до 6

до 4

до 4

до 2

Кол-во подключаемых шаровых кранов c внешним блоком питания (ссылка)

до 6

до 6

до 6

Автоматический поворот кранов

1 раз в месяц

1 раз в месяц

1 раз в месяц

2 раз в месяц

Резервное питание

4 батарейки, CR-123

4 батарейки, CR-123

4 батарейки, CR-123

Время работы на резервном питании

не менее 1 года

36 часов

36 часов

Интеграция со сторонними системами оповещения, умный дом

Выход типа
"Сухой контакт"

Выход типа
"Сухой контакт"

Выход типа
"Сухой контакт"

Дополнительные возможности

Neptun Base

Neptun ProW

Neptun ProW+

Neptun ProW+WiFi

Адресная индикация протечки

4 зоны

4 зоны

4 зоны

Открытие/закрытие шарового крана с панели модуля

Индикация шарового крана (открыт/закрыт)

Индикация состояния

резервного питания

Возможность удаленного

управления кранами

(через выключатель)

Возможность

подключения внешнего

источника питания

Технические характеристики

Neptun Base

Neptun ProW

Neptun ProW+

Neptun ProW+WiFi

Напряжение питания

220В

220В/12В от внешнего блока питания

220В/12В от внешнего блока питания

220В/12В от внешнего блока питания

Максимальный ток нагрузки

5 А

0,85 А

0,85 А

0,85 А

Потребляемая мощность (в режиме ожидания)

1. 5 Вт

0.5 Вт

0.5 Вт

0.5 Вт

Степень пылевлагозащиты

IP54

IP54

IP54

IP54

Габариты (мм)

115х105х40

164.5х116х45

164.5х116х45

164.5х116х45

Гарантия

6 лет

6 лет

6 лет

6 лет

система защиты от протечки воды. Шаровые краны и комплектующие



Комплекты

  • Система низкого ценового сегмента за счет использования в ней кранов с электроприводом, производство которых размещено в Китае. Система выполнена из высококачественных материалов и отвечает всем требованиям современного рынка.

    Система Aquacontrol
  • Контроль протечки воды осуществляется автоматически, не требует участия пользователя, а также позволяет проводить мониторинг системы с помощью приложения SST Cloud.

    Neptun Profi Smart+
  • Умная система защиты от протечки воды Neptun Bugatti Smart предназначена для обнаружения и локализации протечек воды в системах водоснабжения.

    Neptun Bugatti Smart
  • Универсальная система высокого ценового сегмента. В состав входят проводные и беспроводные датчики и модуль с возможностью упавления по WiFi. В составе системы новые шаровые краны с электроприводом Neptun Profi.  Имеется резервное питание и возможность подключения внешнего блока питания. Расширены возможности управления, есть уведомление о конкретной зоне протечки. Возможность работы на напряжении питания 12В. Предусмотрена интеграция в сторонние системы оповещения (диспетчеризация, умный дом, охранные системы и проч.)

    Neptun Profi WiFi

Системы защиты от потопа Neptun – это современные интеллектуальные системы комфорта и безопасности. Главное назначение системы – уберечь от затопления и защитить от ущерба. При возникновении протечки Neptun блокирует подачу воды до устранения причины. Системы защиты от потопа Neptun работают автоматически и не требуют обслуживания и дополнительных вложений.
Смотреть таблицу сравнения систем
Смотреть таблицу сравнения датчиков
Смотреть таблицу сравнения кранов
Смотреть таблицу сравнения модулей

Новости
30 Января 2020
Международная выставка Aqua-Therm Moscow 2020
С 11 по 14 февраля 2020 года состоится Международная выставка Aqua-Therm Moscow. Приглашаем посетить стенд компании «Специальные системы и технологии»

датчик контроля протечки воды, кран с электроприводом. Цена

Мы предоставляем клиентам возможность купить проводные системы контроля протечки воды Neptun в виде решений Aquacontrol и Bugatti (Mini, Base, ProW и ProW+), а также датчики, модули управления и шаровые краны к ним. Заказывайте на страницах TopHeat.ru нужную продукцию недорого в широком ассортименте с доставкой в пределах России.

Система защиты от протечек воды Нептун

Система защиты от протечек воды НЕПТУН - это аппаратно-программный комплекс из контроллера, датчиков (проводных или беспроводных), и шаровых кранов с электроприводом, способный сигнализировать о протечке воды в системе водоснабжения или канализации и перекрывать подачу воды в случае аварии.

Как работает система защиты от протечек воды Нептун:

На водопроводные трубы в Вашей квартире устанавливается 2 крана с электроприводом (1 на трубу с холодной водой, 1 на трубу с горячей водой). Данные краны с помощью проводов подключаются к контроллеру НЕПТУН. Кроме кранов к контроллеру подключаются датчики. В зависимости от типа системы, датчики могут быть проводными или беспроводными. Количество датчиков в системе защиты НЕПТУН может быть разным, в зависимости от типа используемого контроллера системы защиты НЕПТУН. Датчики системы защиты NEPTUN располагаются на полу в местах возможного протекания (под раковиной, ванной, стиральной машиной, батареей, унитазом, и т.д.). При возникновении протечки, датчик оказывается под водой, контакты датчика замыкаются, сигнал поступает на контроллер системы защиты НЕПТУН, контроллер подает сигнал на электроприводы шаровых кранов, краны закрываются, подается звуковой сигнал. Возврат системы защиты от протечек воды НЕПТУН в рабочее положение осуществляется нажатием кнопки на контроллере системы.

Комплектация систем

Вы можете заказать как "коробочную" версию систем НЕПТУН (как правило это 1 контроллер, 2 крана с электроприводом и 2-3 датчика), так и набрать собственную конфигурацию из комплектующих.

В связи с постоянным улучшением качества продукции вводятся новые комплектующие.

Напоследок стоит отметить, что установку систем контроля протечек воды целесообразно устанавливать в квартирах на всех этажах. Если же Вы ставите систему контроля протечек Нептун только в своей квартире, то, в первую очередь, Вы защищаете от затопления своих соседей снизу. Если Вас топят сверху, Ваша система Нептун будет бессильна 🙂

Нептун защита от протечек Официальный сайт

Какая информация подлежит сбору:

Сбору подлежат только сведения, обеспечивающие возможность поддержки обратной связи с пользователем.

Некоторые действия пользователей автоматически сохраняются в журналах сервера:

- IP-адрес;
- данные о типе браузера, надстройках, времени запроса и т. д.


Как используется полученная информация

Сведения, предоставленные пользователем, используются для связи с ним, в том числе для направления уведомлений об изменении статуса заявки.



Управление личными данными

Личные данные доступны для просмотра, изменения и удаления в личном кабинете пользователя.

В целях предотвращения случайного удаления или повреждения данных информация хранится в резервных копиях в течение 7 дней и может быть восстановлена по запросу пользователя.


Предоставление данных третьим лицам

Личные данные пользователей могут быть переданы лицам, не связанным с настоящим сайтом, если это необходимо:

- для соблюдения закона,
- нормативно-правового акта,
- исполнения решения суда;
- для выявления или воспрепятствования мошенничеству;
- для устранения технических неисправностей в работе сайта;
- для предоставления информации на основании запроса уполномоченных государственных органов.


В случае продажи настоящего сайта пользователи должны быть уведомлены об этом не позднее, чем за 10 дней до совершения сделки.


Безопасность данных

Администрация сайта принимает все меры для защиты данных пользователей от несанкционированного доступа, в частности:

- регулярное обновление служб и систем управления сайтом и его содержимым;
- шифровка архивных копий ресурса;
- регулярные проверки на предмет наличия вредоносных кодов;
- использование для размещения сайта виртуального выделенного сервера.


Изменения

Обновления политики конфиденциальности публикуются на данной странице. Для удобства пользователей все версии политики конфиденциальности подлежат сохранению в архивных файлах.

Система Нептун - защита от протечек воды

Главная → Системы от протечек воды

Система защиты от протечки воды Нептун

  • своевременно обнаружит протечку воды
  • моментально локализует протечку воды

Это надежная современная система, гарантирующая полную защиту Вашего дома, квартиры от затоплений. Система Нептун моментально перекрывает подачу воды и подает звуковой сигнал, как только обнаруживает первые признаки протечки воды. После устранения причин аварии достаточно просто нажать кнопку на контроллере, чтобы восстановить водоснабжение. Подобная система будет вдвойне полезна в доме с установленным водяным счетчиком.

Благодаря широкому ассортименту продукции, для удобства в подборе оборудования и эксплуатации созданы готовые решения в одной упаковке.

Прай-лист на комплекты системы НЕПТУН

Виды систем «Нептун»:

В состав комплектов Нептун входят:

Модули управления

Модуль управления предназначен для обработки сигналов от радиодатчиков и выдачи управляющего сигнала на исполнительное устройство, перекрывающее воду. Обеспечивает световое и звуковое оповещение об аварии.

Контроллеры

Контроллеры предназначены для обработки сигналов от датчиков протечки воды и выдачи управляющего сигнала на исполнительное устройство, перекрывающее воду. Обеспечивают световое и звуковое оповещение об аварии.

Датчики протечки воды

Датчик протечки воды вырабатывает сигнал при попадании на него воды и предназначен для фиксации аварийной ситуации.

Радиореле

Радиореле предназначено для выдачи управляющего воздействия на дополнительные внешние устройства (сирена, модуль GSM-оповещения, охранные системы и т.д.) при получении радиосигнала от модулей ХР-5 и ХР-10.

Блок питания

Блок питания преобразует сетевое напряжение 220 В в постоянное напряжение питания 12 В, для питания модуля управления Нептун ХР-10.



Система Нептун. Принцип действия

Система Нептун срабатывает, когда на контактные пластины датчиков попадает вода. Сигнал с датчиков поступает на контроллер, который подает напряжение на запорные устройства с электроприводом и включает звуковое и светодиодное оповещение. При подаче напряжения, запорные устройства (как правило, это шаровые краны с электроприводом на 1”, ½” или ¾”) перекрывают подачу воды в зоне протечки. Благодаря встроенному нормально-разомкнутому реле, контроллер может подавать дополнительный сигнал (например, на общую систему безопасности дома).

Преимущества системы

  • Защита от протечек воды «Нептун» следит за вашим жильем 24 часа в сутки, без перерывов и выходных. При протечке система «Нептун» реагирует в течение нескольких секунд, перекрывая подачу воды, без Вашего участия.
  • Самые новейшие разработки позволяют через Ваш смартфон управлять системой контроля протечек, а также получать показания от счетчиков расхода воды из любой точки мира.
  • Нептун - защита от протечек воды №1 в России на основе исследования, которое было проведено изданием Moscow Business Times.

Прорыв в технологиях.

Прорывом в технологиях в 2009 г. стала система защиты от протечек воды «Neptun XP», которая была награждена дипломом первой степени на конкурсе «Инновации в строительстве 2009». Уникальность и совершенство системы — принцип действия, который базируется на передаче сигнала по радиоканалу.

Система «Нептун ХР» — беспроводная система защиты от протечек воды для систем водопровода и отопления.

Система «Нептун ХР» — не имеет аналогов.

Отправить заявку на данное оборудование можно на электронный адрес: [email protected] или воспользовавшись формой обратной связи.

Позвоните по телефону +7 (812) 406-85-21, чтобы получить консультацию наших специалистов.

Цены, характеристики и таблицы аналогов продукции на сайте носят исключительно информационный характер и не являются публичной офертой.

Защита от протечек Нептун (Neptun) — RozetkaOnline.COM


Общая информация о системе защиты от протечек «Neptun»



Система защиты от протечек Нептун (Neptun) – это современное автоматизированное решение, которое, в случает внезапного прорыва воды, обнаружит аварию и незамедлительно перекроет водоснабжение, тем самым защитит квартиру или дом от затопления и не даст затопить соседей нижних этажей.

Система контроля протечек воды Нептун (Neptun), а именно так звучит полное название комплекса, выпускается более 13 лет (с 2000г.), за это время она успела завоевать признание потребителей и стать одним из лидеров на рынке средств автоматизированной защиты от протечек воды.Таких результатов, производителям системы удалось достичь благодаря постоянному совершенствованию, улучшению конструкции и схемы устройства.

Кстати, производит систему контроля протечек воды «Нептун», наша, отечественная компания «Специальные Инженерные Системы», входящая в группу компаний «Специальные системы и технологии». Разработчик заявляет, что «Нептун», система, полностью спроектированная в России и собираемая здесь же, на мощностях компании.

Принцип действия системы контроля протечки воды «Нептун«



Основной принцип работы системы довольно простой — в местах, где существует опасность прорыва воды (ванные комнаты, кухня, подвал дома и т.д.), устанавливаются датчики, они в случае обнаружения протечки посылают сигнал на контроллер, который, с помощью шаровых кранов с электроприводами (установленных на вводе воды в квартиру), перекрывает подачу воды.

Подробнее прочитать о системах защиты от протечек воды, вы можете в нашей статье «Защита от протечек воды в квартире», где вы найдете много дополнительной полезной информации, в том числе там представлены основные конкуренты комплекса Нептун.


Комплект поставки системы защиты от протечки воды Нептун



 Давайте рассмотрим, что же входит в стандартный комплект поставки системы, на примере набора «Neptun Base«.

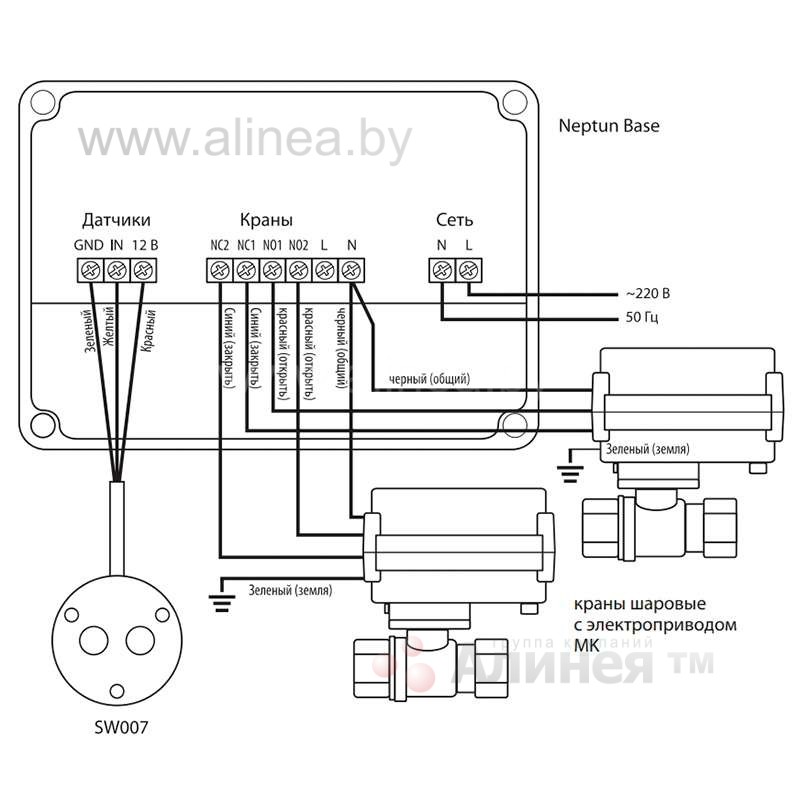

Итак, комплект «Neptun Base» поставляется в яркой, привлекательной коробке, на стенках которой размещена основная информация: название, состав комплекта, срок гарантии и т.д. Так же упаковка оснащена ручкой для переноски, что довольно удобно.

Внутри нее расположены:

Контроллер, который управляет всеми процессами и связывает между собой остальные компоненты.

Основные характеристики управляющего модуля Нептун Base:

Напряжение питания:  ~220В +/-10В, 50Гц
Максимальный ток нагрузки:
Потребляемая мощность:  не более 1,5Вт
Время срабатывания:  не более 2с
Время непрерывной работы:  неограниченно
Степень защита:  IP54
Габариты:  115х105х40 мм
Масса не более:  250г.
Максимальное количество подключаемых датчиков:  20шт
Максимальное количество подключаемых шаровых кранов:  8шт

Два датчика определяющих протечки, которые устанавливаются непосредственно в местах, где существует риск прорыва воды.

Два шаровых крана с электропроводами, по сигналу контроллера перекрывающих подачу воды.



Комплекты систем контроля за протечками Neptun

Кроме этого набора, существует еще несколько комплектов систем контроля за протечками «Нептун», для различных условий эксплуатации, оснащенных разным набором функций и характеристик, а так же есть возможность приобретать отдельно необходимые компоненты. В данный момент производителем предлагаются следующие модификации автоматизированного комплекса (Все шаровые краны в поедставленных наборах существуют как для 1/2 дюймовой, так и для 3/4 дюймовой трубы):



Комплект «Neptun ProW+»

Нептун (Neptun) ProW+ — самая последняя разработка компании, за основу этого комплекта взят зарекомендовавший себя Нептун ProW, комплект включает в себя:

Контроллер (Модуль управления Neptun ProW+)
К доступным ранее возможностям модуля управления Neptun proW добавлены такие функции как: возможность подключения как проводных, так и беспроводных датчиков, частота передачи данных соответствует новому европейскому протоколу —  2,4 ГГц (что снижает вероятность помех), возможность создания сложных беспроводных сетей, добавлен режим «уборка», при котором на 45 минут отключается способность обнаружения протечек воды. В это время можно смело проводить влажную уборку помещений, не боясь вызвать срабатывание системы.

 — Датчики контроля протечки воды (RSW+) — 2шт.

— Шаровые краны с электроприводами (Bugatti Pro) — 2шт.
Компактные и в то же время очень надежные латунные краны серии Bugatti Pro, все шестерни в механизме электропривода которого стальные, имеет дублирующее ручное управление и большой крутящий момент до 16 Н*м, максимальное допустимое давление до 40 бар. Все краны этой серии, после изготовления, проходят заводской контроль, что сводит до минимума возможность встретить бракованное изделие.

Комплект

«Neptun mini»


Система контроля протечек воды «Нептун» мини отличается малым размером контроллера, рассчитанного (для установки в стандартный подрозетник),  она включает в себя:

— Контроллер (СКПВ220В-мини2N) — 1шт.
Компактный контроллер, который устанавливается в стандартный подрозетник и внешне схож с другими электроустановочными устройствами (розетками, выключателями и т. д.) Имеет световое и звуковое оповещение об аварии. Имеется возможность подключить до 5 датчиков контроля протечки воды и до 2 шаровых крана с электроприводами.

— Датчики контроля протечки воды (sw005) — 3шт.

— Шаровые краны с электроприводами (JW5000 220VAC SS304) — 2шт.

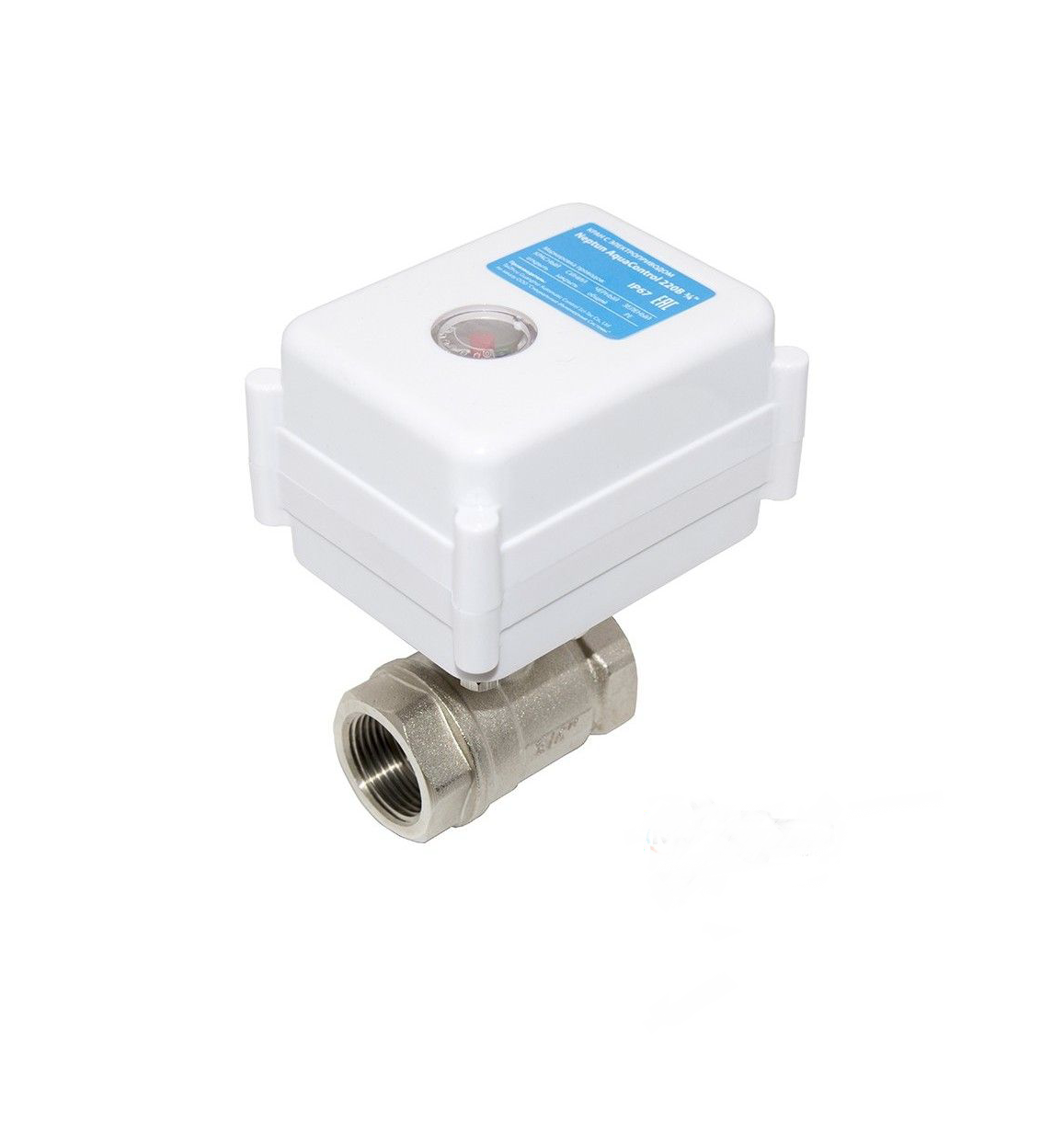

Корпус кранов выполнен из нержавеющей стали SS304, заявленное давление — до 16 бар, время срабатывание около 10 секунд, крутящий момент 8 н*м.

Комплект

«Neptun Bugatti Mini»

Система контроля протечек воды «Нептун» бугатти мини отличается малым размером контроллера, рассчитанного (для установки в стандартный подрозетник),а так же наличием шаровых кранов Bugatti улучшенных характеристик, она включает в себя:

— Контроллер (СКПВ220В-мини2N) — 1шт.
Компактный контроллер, который устанавливается в стандартный подрозетник и внешне схож с другими электроустановочными устройствами (розетками, выключателями и т. д.) Имеет световое и звуковое оповещение об аварии. Имеется возможность подключить до 5 датчиков контроля протечки воды и до 2 шаровых крана с электроприводами.

— Датчики контроля протечки воды (sw005) — 3шт.

— Шаровые краны с электроприводами (Bugatti Pro) — 2шт.
Компактные и в то же время очень надежные латунные краны серии Bugatti Pro, все шестерни в механизме электропривода, которого стальные, имеет дублирующее ручное управление и большой крутящий момент до 16 Н*м, максимальное допустимое давление до 40 бар. Все краны этой серии, после изготовления, проходят заводской контроль, что сводит до минимума возможность встретить бракованное изделие.



Комплект

«Neptun DePala»

Система контроля протечек воды «Нептун» деПала, комплектуется надежными шаровыми кранами с электроприводом DePala, она включает в себя:

— Контроллер (Модуль управления Neptun Base) — 1шт.
Модуль управления Нептун Base предназначен для внешней установки (накладной) и имеет звуковую и световую индикацию аварии. В нем внедрена важная функция автоматического поворота, раз в месяц, шаровых кранов (закрытия и открытия) с целью профилактики возможного «закисания», а так же функция отключения питания шаровых кранов, через 60 сек после закрытия (напряжение подается только в моменты смены режима работы).

— Датчики контроля протечки воды (sw005) — 2шт.

— Шаровые краны с электроприводом (DePala)
Краны DePala изготовлены из латуни, рассчитаны на давление до 10 бар, обладают крутящим моментом 3н*м, что обеспечивает закрытие за 25 секунд. Есть возможность ручного управления краном (после снятия сервопривода).



Комплект «Neptun Base»

Система контроля протечек воды «Нептун» бэйс — стандартный набор, который подойдет для большинства случаев, он включает в себя:

— Контроллер (Модуль управления Neptun Base) — 1шт.
Модуль управления Нептун Base предназначен для внешней установки (накладной) и имеет звуковую и световую индикацию аварии. В нем внедрена важная функция автоматического поворота, раз в месяц, шаровых кранов (закрытия и открытия) с целью профилактики возможного «закисания», а также функция отключения питания шаровых кранов, через 60 сек после закрытия (напряжение подается только в моменты смены режима работы).

— Датчики контроля протечки воды (sw005) — 2шт.

— Шаровые краны с электроприводами (JW5000 220VAC SS304) — 2шт.
Корпус кранов выполнен из нержавеющей стали SS304, заявленное давление — до 16 бар, время срабатывание около 10 секунд, крутящий момент 8 н*м

Комплект «Neptun Bugatti Base»

Система контроля протечек воды «Нептун» бугатти бейс — стандартный набор, который комплектуется улучшенными кранами Bugatti, включает в себя:

— Контроллер (Модуль управления Neptun Base) — 1шт.
Модуль управления Нептун Base предназначен для внешней установки (накладной) и имеет звуковую и световую индикацию аварии. В нем внедрена важная функция автоматического поворота, раз в месяц, шаровых кранов (закрытия и открытия) с целью профилактики возможного «закисания», а также функция отключения питания шаровых кранов, через 60 сек после закрытия (напряжение подается только в моменты смены режима работы).

— Датчики контроля протечки воды (sw005) — 2шт.

— Шаровые краны с электроприводами (Bugatti Pro) — 2шт.
Компактные и в то же время очень надежные латунные краны серии Bugatti Pro, все шестерни в механизме электропривода, которого стальные, имеет дублирующее ручное управление и большой крутящий момент до 16 Н*м, максимальное допустимое давление до 40 бар. Все краны этой серии, после изготовления, проходят заводской контроль, что сводит до минимума возможность встретить бракованное изделие.

Комплект «Neptun ProW»

Система контроля протечек воды «Нептун» ProW — многофункциональный набор, с большим количеством дополнительных опций, включает в себя:

— Контроллер (Модуль управления Neptun ProW) — 1шт.
Модуль управления Neptun ProW имеет возможность подключения к питанию как сети 220В, так и 12В (внешней сети или от четырех элементов питания типа CR123A). Встроенный надежнейший источник питания гарантирует защиту как от короткого замыкания или перегрузки по току, так и от перенапряжения. В контроллере Neptun ProW внедрены следующие функции: автоматический поворот кранов раз в месяц (защита от закисания), отдельная индикация линий, где случилась протечка (до четырех), возможность подключения к различным системам «умного дома», сигнализации и оповещения, в нем присутствует индикация положения заслонки крана (вкл. или выкл.), а также индикация состояния питания, есть возможность управления кранами (открытия или закрытия).

— Датчики контроля протечки воды (sw005) — 2шт.

— Шаровые краны с электроприводами (JW5000 220VAC SS304) — 2шт.
Корпус кранов выполнен из нержавеющей стали SS304, заявленное давление — до 16 бар, время срабатывание около 10 секунд, крутящий момент 8 н*м



Комплект «Neptun Bugatti ProW»

Система контроля протечек воды «Нептун» Бугатти ProW — многофункциональный набор, с большим количеством дополнительных опций, который комплектуется улучшенными кранами Bugatti, включает в себя:

— Контроллер (Модуль управления Neptun ProW) — 1шт.
Модуль управления Neptun ProW имеет возможность подключения к питанию как сети 220В так и 12В (внешней сети или от четырех элементов питания типа CR123A). Встроенный надежнейший источник питания гарантирует защиту как от короткого замыкания или перегрузки по току, так и от перенапряжения. В контроллере Neptun ProW внедренны следующие функции: автоматический поворот кранов раз в месяц (защита от закисания), отдельная индикация линий, где случилась протечка (до четырех), возможность подключения к различным системам «умного дома», сигнализации и оповещения, в нем присутствует индикация положения заслонки крана (вкл. или выкл.), а также индикация состояния питания, есть возможность управления кранами (открытия или закрытия).

— Датчики контроля протечки воды (sw005) — 2шт.

— Шаровые краны с электроприводами (JW5000 220VAC SS304) — 2шт.



Комплект «Neptun XP (Neptun XP-PB)»

Система контроля протечек воды «Нептун» XP — комплект с радио-датчиками, с возможностью автономного питания, включает в себя:

— Контроллер (Модуль управления Neptun XP)
Модуль управления Neptun XP (Neptun XP-PB с автономным питанием) имеет световую и звуковую индикацию аварии, встроенную защиту от закисания (автоматический поворот раз в месяц шаровых кранов), имеет возможность ручного управления положением шаровых кранов (открытие и закрытие) и возможность подключения выносного радиореле.

— Радиодатчики контроля протечки воды (RSW) — 2шт.

— Краны шаровые с электроприводом (НР12В-Н, НР12В-С) — 2шт.
Шаровые краны из нержавеющей стали, с максимальным давлением до 16 бар, крутящий момент электропривода 2Н*м, при этом время закрытия крана 5-7 секунд. Данные краны отличаются низкой потребляемой мощностью и наличием защиты от гидроудара.

Заключение



Как видите, среди всего многообразия систем защиты от протечек «Нептун», каждый сможет найти для себя подходящий набор, с необходимым типом оборудования и функциями. Надежность же этой системы подтверждается многими пользователями, которых за все время существования уже довольно много. Серьезным преимуществом так же является доступная стоимость комплектов Нептун. На данный момент, система контроля протечек воды «Нептун» является одним из лидеров на Российском рынке подобных автоматизированных комплексов.

И хотя встречаются еще те, кто относится скептически к таким системам, в частности к комплексу «Нептун», а некоторые даже настроены враждебно, практика показывает, что выгода от использования многократно превосходит все затраты на приобретение и установку. При правильно выполненной установке и проверке системы, соблюдении правил эксплуатации и выполнении всех необходимых профилактических мероприятий, комплекс защиты от протечек Нептун, прослужит вам очень долго и возможно не раз убережет от серьезного потопа.

Если вы являетесь обладателем любой из систем «Нептун», обязательно оставьте свой отзыв в комментариях к статье. Многим будет интересен и полезен ваш опыт, не важно хороший он или плохой.


Система защиты от протечки воды Neptun

Системы защиты от протечек воды Нептун подарят комфорт и безопасность при использовании. Купить любую из представленных единиц ассортимента можно после консультации нашего специалиста. Также мы предлагаем самостоятельно изучить характеристики каждого устройства, зайдя в карточку товара. Ознакомившись с инструкцией, вы сможете определиться с покупкой элемента системы защиты от протечек и с сопутствующей продукцией.

В нашем ассортименте представлено множество современных устройств, оптимизирующих работу систем водоснабжения и отопления. Изделия имеют большой срок службы. К таким товарам относятся циркуляционные насосы для систем ГВС. Продукция поставляется напрямую от производителя и поэтому реализуется по приемлемым ценам. Внушительный гарантийный срок будет еще одним бонусом при покупке в нашем интернет-магазине в Екатеринбурге.

Эффективность системы защиты от протечек Нептун

Купить систему защиты от протечек воды Нептун можно для использования на любом объекте. Ее совершенная комплектация позволит отслеживать и предотвращать поломки в сети как загородного дома, так и административных зданий. К преимуществам эксплуатации относится:

  • Автоматическая блокировка при работе любого датчика;
  • Световая и звуковая сигнализация;
  • Световая и звуковая сигнализация;
  • Электромагнитный клапан для перекрытия воды;
  • Свободная установка блока управления.

Инструкция системы защиты от протечек воды Нептун прописывает правила монтажа. Устройства хорошо укомплектованы с точки зрения автоматики. Их эксплуатация не требует дополнительный вложений.

Покупка системы защиты от протечек воды Нептун

Находясь на сайте, вы можете заполнить корзину и купить товар онлайн. Также мы предлагаем позвонить по телефону в Екатеринбурге и оставить заявку оператору. Цена на доставку обсуждается индивидуально.

Система Нептун - эффективная защита от наводнения! | Сантехника. Водоснабжение. Канализация

Система Нептун - эффективная защита от наводнения!

По статистике, ежедневно в столице происходит несколько тысяч случаев отказа системы водоснабжения и отопления, в результате чего помещения становятся затопленными. Это мероприятие влечет за собой немалые расходы, ведь хозяевам нужно не просто делать ремонт в квартире, но и платить соседям за нанесенный ущерб.Утечка - очень дорогая авария, ведь ущерб в каждом случае может достигать 100 000 рублей.

Предотвратить повреждение имущества в результате проведения дренчерной системы поможет система Neptun, разработанная специально для контроля протечек воды специалистами Группы «Специальные системы и технологии». «Нептун» выпускается с 2000 года и на сегодняшний день является самым известным брендом среди подобных систем. Более 250 000 систем Neptun установлено в жилых домах, промышленных объектах, офисных и административных зданиях, защищая их от последствий аварий в системах отопления и водоснабжения.В 2010 году система «Нептун» стала лауреатом премии «Лауреат года» в номинации «5 лучших товаров».

Конструкция системы утечки воды «Нептун» включает в себя фиксирующий течеискатель, контроллер и регулирующий шаровой кран с электроприводом, - для закрытия воды в аварийной ситуации. Если на датчики попадает жидкость, система одновременно прекращает подачу воды, а система звуковой и световой сигнализации передает тревогу.

Есть возможность подключить системный модуль GSM, который в экстренных случаях отправляет sms на несколько номеров.Устранив поломку, можно легко восстановить подачу воды через контроллер. После установки «Нептуна» о нем можно надолго забыть: оборудование незаметно и не привлекает внимания. Однако, если у вас случится закупорка, откажет клапан или кто-то рассеянно оставит воду включенной, «Нептун» немедленно отреагирует, перекроет поток воды и защитит ваш дом от наводнения. В конце 2011 года был выпущен улучшенный контроль протечки воды «»: оборудование Neptune оснащено шаровыми кранами с электроприводом, а линейка модулей контроля значительно расширилась.Вниманию потребителей не только уже зарекомендовавшие себя системы «Нептун» и Neptun XP, но и Neptun ProW и Neptun Base, с использованием новейших электромонтажных модулей.

Преимущество новинок Neptun ProW и Neptun Base - повышенный уровень пылевлагозащитных модулей (степень IP54). Кроме того, каждый месяц шаровые краны автоматически поворачиваются, что не дает им закиснуть. Напряжение на шаровые краны подается только в моменты срабатывания системы, так что степень электробезопасности серьезно повышается.Система Neptun ProW оснащена резервным питанием, что позволяет ей работать автономно в течение всего года. Также можно указать статус утечек цифрового крана и четыре строки.

Управление шаровыми кранами осуществляется модулем управления. Расширенная функциональность достигается за счет использования слаботочного реле, контроля вспомогательных систем и наличия входов для питания внешних устройств (например, шаровых кранов дистанционного управления с помощью переключателя для установки sms-модема, который позволяет управлять клапанами. посредством sms-сообщений).Блоки расширения позволяют подключить дополнительные радиодатчики.

Также в линейке систем «Нептун» были шаровые краны с электроприводами таких известных брендов, как De Pala (Италия) и JOYWEE (Китай).

Производитель кранов De Pala - итальянская компания De Pala S.N.C. Интересно, что эти шаровые краны только на внутреннем рынке имеют чисто европейское происхождение: двигатели производятся в Германии, тефлоновый стержень и уплотнения - в Швейцарии, латунь - в Италии.При производстве шаровых кранов производитель уделяет особое внимание их надежности - стеновые изделия выдерживают рабочее давление, превышающее 15 раз. Продукция De Pala - это эталон надежности и качества. Краны шаровые с электроприводом JOYWEE китайского производства спроектированы специально по заказу ГК «Специальные системы и технологии». При их изготовлении строго соблюдаются все правила и технические требования. Разработка шаровых кранов JOYWEE дает возможность предложить потребителю более доступные варианты систем «Нептун» и качественное оборудование для аналогов.

Нептун ProW и База Нептун

Система контроля протечек воды «Нептун» - проверенное и эффективное средство защиты городской квартиры или частного дома от аварий в системах водоснабжения и отопления. Но в последнее время большой популярностью стали пользоваться комплексные решения Нептун, предназначенные для установки в коттеджном поселке или в многоквартирных домах. Ниже приведены некоторые из наиболее распространенных вариантов.

Многоквартирный дом.

Часто систему контроля протечек воды в комплексе «Нептун» устанавливают вокруг дома, а не в отдельных квартирах.Расскажем немного о принципе работы системы в многоквартирном доме. Датчики для устранения течи в каждой квартире, а также шаровые краны для перекрытия подачи воды. В случае возникновения аварийной ситуации водоснабжение прекращается только в отдельной квартире, при этом датчики сигнализации переводят порт, подключенный к шине данных. Адресный сигнал поступает в диспетчерскую (комнату консьержа): на мониторе компьютера отображается сообщение о месте утечки и номер квартиры.

Загородный дом.

Если в доме два и более этажа, подача воды обычно осуществляется независимо на каждом. В экстренных случаях нужно перекрыть протечку водопровода на том или ином этаже, а также отключить центробежный насос, перекачивающий воду. Именно это будет дизайнерское решение «Нептуна», предназначенное для загородных домов. На полу, на котором зафиксирована протечка, перекрывается подача воды на момент попадания воды на датчик. Система может быть укомплектована GSM-модулем, который будет отправлять sms-сообщение хозяину коттеджа и сообщать ему о происшествии.

Офисное здание, офис, банк, гостиница, торговый центр.

Для административных и нежилых зданий более важным является обнаружение протечек, чем автоматическая блокировка подачи воды: в этих зданиях, как правило, круглосуточно дежурит оперативная служба и может в считанные минуты отреагировать на сигнал тревоги. аварийная сигнализация. Конструктивное решение «Нептун» предусматривает установку датчиков на всех участках управления. Шаровые краны для перекрытия подачи воды можно не устанавливать, что позволяет сэкономить.С датчиком аварийное сообщение поступает на менеджера объекта, который видит место неисправности на мониторе. Оперативные службы, получив сигнал от диспетчера о быстрой механической блокировке воды.

Конечно, система управления конструктивным решением «Нептун» не ограничивается описанными выше вариантами. Выбрать наиболее подходящий вариант с учетом конфигурации водопровода и отопления, а также ваших пожеланий помогут специалисты компании.

Системы контроля утечки воды и аксессуары

Системы контроля протечек воды Нептун предназначены для раннего обнаружения и локализации протечек воды в системах водо- и теплоснабжения квартир, особняков, коттеджей, офисных зданий, торговых центров и других помещений.Система перекрывает подачу воды до тех пор, пока утечки не будут устранены, и подает звуковой и световой сигнал тревоги, чтобы предупредить о повреждении. В комплект входят модуль управления, датчики утечки воды и шаровые краны с электрическим приводом. Есть 2 варианта комплекта: клапаны диаметром ½ и ¾. Мы предлагаем комплекты, которые могут быть проводными или беспроводными. К ним можно подключить от 5 до 375 датчиков утечки воды и от 2 до 6 шаровых кранов с электроприводом. Некоторые системы оснащены резервным источником питания, чтобы продолжать работу в случае сбоя питания.Некоторые работают по радиоканалу.

Блоки управления нового поколения предназначены для систем контроля протечек воды. Они предназначены для обработки сигналов с проводных и радиоканальных датчиков контроля протечки воды, а также для подачи управляющего сигнала на исполнительный блок, перекрывающий подачу воды. Они снабжены световой и звуковой аварийной сигнализацией. Поверхностный монтаж. Предназначен для бытового и промышленного использования. Предлагаем модули, позволяющие подключить от 5 до 375 блоков датчиков утечки и от 1 до 6 шаровых кранов с электроприводом.

Краны шаровые с электроприводом предназначены для отключения подачи воды в системы водоснабжения и теплоснабжения при протечке воды. Все шаровые краны автоматически меняются один раз в месяц. Система усовершенствована: напряжение подается только на вентили при отключении подачи воды.

Датчики контроля протечек воды выдают сигнал при попадании на них воды и предназначены для обнаружения тревожной ситуации. Датчик подключен к безопасному источнику питания и не опасен при прикосновении к контактам пластины.Некоторые из них беспроводные и / или полностью автономные.

Комплект для обнаружения утечек

LDK - Neptune Systems

Отправка сегодня или вы получите $ 20

Заказы, размещенные до 15:30 (CST) с понедельника по пятницу, будут отправлены в тот же день, а если ваш заказ превышает 29 долларов, он будет доставлен БЕСПЛАТНО. Если по какой-либо причине ваш заказ не будет доставлен в завершенном виде, мы автоматически обновим вашу учетную запись до Preferred Reefer и дадим вам 20,00 долларов США (2000 баллов BRS), которые можно использовать для любого будущего заказа.(применяются исключения)

Ваше удовлетворение гарантировано


Возврат без риска в течение 365 дней

Больше не нужно то, что заказывали? Заказали слишком много? У нас есть твоя спина.


Верните новые, неоткрытые товары в оригинальной упаковке в течение 365 дней и получите полный возврат средств.

Менее 60 дней? Без проблем. Мы вернем вам деньги, используя исходный способ оплаты. Более 60 дней? Все еще без проблем. Мы вернем вам деньги в виде кредита магазина, который вы можете использовать как наличные на нашем веб-сайте.


Верните неиспользованные продукты в открытой упаковке в течение 30 дней.

Открытая коробка, но еще не использованная? Мы можем помочь. Мы вернем вам деньги, используя исходный способ оплаты, за вычетом небольшой 10% комиссии за пополнение запасов и обработку.

Применяются некоторые исключения. Для получения дополнительной информации перейдите в раздел «Информация о возврате и замене».

Рифловое снаряжение гарантировано или деньги вернутся!

Все продукты Open Box проходят личную проверку и испытания на предмет их работоспособности.

На каждый проданный товар распространяется 30-дневная гарантия возврата денег.


Знайте, что вы покупаете с


Открытая коробка BRS с гарантированной сортировкой

По существу новый, коробка открыта, практически нет следов использования

Очень чистый, могут иметь небольшие дефекты или следы износа, не влияющие на работу в целом

Упаковка может отсутствовать, но содержит все необходимые детали или может иметь явные косметические дефекты

Функционирует по назначению, могут иметь признаки использования, дефекты и / или отсутствующие аксессуары / упаковка

Передумали и нужно отправить обратно?

Мы рады принять возврат продуктов Open Box в том же состоянии, в каком они были проданы, в течение 30 дней! Возврат в открытой упаковке

404

Страна -AndorraUnited Арабские EmiratesAfghanistanAntigua и BarbudaAnguillaAlbaniaArmeniaAngolaAntarcticaArgentinaAmerican SamoaAustriaAustraliaArubaÅland IslandsAzerbaijanBosnia и HerzegovinaBarbadosBangladeshBelgiumBurkina FasoBulgariaBahrainBurundiBeninSaint BarthélemyBermudaBrunei DarussalamBolivia (многонациональное государство) Бонайре, Синт-Эстатиус и SabaBrazilBahamasBhutanBouvet IslandBotswanaBelarusBelizeCanadaCocos (Килинг) IslandsCongo, Демократическая Республика theCentral африканского RepublicCongoSwitzerlandCôte d'IvoireCook IslandsChileCameroonChinaColombiaCosta RicaCubaCabo VerdeCuraçaoChristmas IslandCyprusCzechiaGermanyDjiboutiDenmarkDominicaDominican RepublicAlgeriaEcuadorEstoniaEgyptWestern SaharaEritreaSpainEthiopiaFinlandFijiFalkland (Мальвинские) острова Микронезии (Федеративные Штаты) Фарерские островаФранцияГабонВеликобритания и Северная ИрландияГренадаГрузияФранцузская ГвианаГернсиГанаГибралтарГренландияГамбияГвинеяГваделупаЭкваториальная ГвинеяГрецияЮжная Грузия и Южная UTH Sandwich IslandsGuatemalaGuamGuinea-BissauGuyanaHong KongHeard Island и McDonald IslandsHondurasCroatiaHaitiHungaryIndonesiaIrelandIsraelIsle из ManIndiaBritish Индийского океана TerritoryIraqIran (Исламская Республика) IcelandItalyJerseyJamaicaJordanJapanKenyaKyrgyzstanCambodiaKiribatiComorosSaint Китса и NevisKorea (Корейская Народно-Демократическая Республика) Корея, Республика ofKuwaitCayman IslandsKazakhstanLao Народная Демократическая RepublicLebanonSaint LuciaLiechtensteinSri LankaLiberiaLesothoLithuaniaLuxembourgLatviaLibyaMoroccoMonacoMoldova, Республика ofMontenegroSaint Мартин (французская часть) MadagascarMarshall IslandsNorth MacedoniaMaliMyanmarMongoliaMacaoNorthern Mariana IslandsMartiniqueMauritaniaMontserratMaltaMauritiusMaldivesMalawiMexicoMalaysiaMozambiqueNamibiaNew CaledoniaNigerNorfolk IslandNigeriaNicaraguaNetherlandsNorwayNepalNauruNiueNew ZealandOmanPanamaPeruFrench PolynesiaPapua Новый GuineaPhilippinesPakistanPolandSaint Пьер и MiquelonPitcairnPuerto RicoPalestine, Государственный ofPortugalPala uParaguayQatarRéunionRomaniaSerbiaRussian FederationRwandaSaudi ArabiaSolomon острова SeychellesSudanSwedenSingaporeSaint Елены, Вознесения и Тристан-да CunhaSloveniaSvalbard и Ян MayenSlovakiaSierra LeoneSan MarinoSenegalSomaliaSurinameSouth SudanSao Томе и PrincipeEl SalvadorSint Маартен (Голландская часть) Сирийская Арабская RepublicEswatiniTurks и Кайкос IslandsChadFrench Южный TerritoriesTogoThailandTajikistanTokelauTimor-LesteTurkmenistanTunisiaTongaTurkeyTrinidad и TobagoTuvaluTaiwan, провинция ChinaTanzania, Объединенная Республика ofUkraine UgandaUnited Штаты Minor Внешние острова Соединенные Штаты Америки Уругвай Узбекистан Святое море Сент-Винсент и Гренадины Венесуэла (Боливарианская Республика) Виргинские острова (Британские) Виргинские острова (U.S.) Вьетнам ВануатуУоллис и Футуна Самоа Йемен Майотт ЮАР Замбия Зимбабве

Neptune System LDK (Комплект для обнаружения утечек)

ЛОВНИТЕ КАПЕЛЬ,
ПЕРЕД БАТАЙКОЙ!

Утечки в аквариуме - одно из самых страшных событий даже для самого опытного аквариумиста - и не зря. Когда дело доходит до утечки, речь идет не только о том, будет ли она у вас, но и о том, поймаете ли вы ее вовремя, когда она произойдет? Чаще всего, если вы обнаруживаете утечку на ранних стадиях, когда это простая утечка, вы предотвращаете ущерб в сотни, если не тысячи долларов.

LDK включает в себя все необходимое, чтобы ваш Apex мог обнаруживать утечки в двух местах. Два дополнительных датчика утечки можно приобрести отдельно (всего 4).

Когда LDK обнаруживает утечку, ваш Apex может подавать звуковой сигнал, отправлять предупреждение на ваше мобильное устройство или предпринимать другие действия в вашем аквариуме. LDK обеспечивает максимальное предотвращение стихийных бедствий при решении этой слишком распространенной проблемы с аквариумами.

LDK включает FMM - модуль мониторинга жидкости, который подключается и работает с любым Apex.FMM имеет четыре порта для использования с двумя включенными датчиками обнаружения утечек. Затем два других порта можно использовать для дополнительных датчиков обнаружения утечек, датчиков потока или оптических датчиков уровня воды.

БОЛЬШЕ, ЧЕМ ПРОСТО ОБНАРУЖЕНИЕ УТЕЧКИ

Поставляемый FMM невероятно универсален
Этот многоцелевой модуль можно использовать не только для обнаружения утечек. Он имеет четыре порта, поэтому после того, как вы подключите два прилагаемых датчика обнаружения утечек, вы получите множество различных вариантов, которые можно подключить к двум пустым портам.Больше информации о FMM здесь.

Очень просто добавить дополнительные датчики для обнаружения утечек
Если вы хотите защитить себя от утечек в более чем двух местах, просто купите до двух дополнительных датчиков для обнаружения утечек и вставьте их в пустые порты FMM.

Также добавьте контроль потока
Если вам нужна еще большая защита вашего аквариума, подключите датчик контроля потока к одному или обоим свободным портам на FMM.

Оптические датчики уровня воды Plug-and-play!

Доступны оптические датчики с магнитными креплениями, которые подключаются прямо к FMM.Используйте их для определения высокого или низкого уровня воды в отстойнике, емкостях для смешивания воды и многого другого. Узнайте обо всех аксессуарах FMM здесь.

Уловите каплю - до бедствия - с новым комплектом для обнаружения утечек LDK от Neptune Systems

Мне часто снились кошмары о том, что мой бак протекает. Буквально на прошлой неделе я попытался установить временный резервуар, всего лишь 20 галлонов. Когда я наполнил его водой, я сначала не заметил утечки, но почти через час после заполнения ковер, на котором он сидел, был мокрым.

Утечки в аквариуме - одно из самых страшных событий даже для самого опытного аквариумиста - и не зря. Когда дело доходит до утечки, речь идет не только о том, будет ли она у вас, но и о том, поймаете ли вы ее вовремя, когда она произойдет? Чаще всего, если вы обнаруживаете утечку на ранних стадиях, когда это простая утечка, вы предотвращаете ущерб в сотни, если не тысячи долларов.

Neptune Systems LDK включает в себя все необходимое, чтобы ваш Apex мог обнаруживать утечки в двух местах.Два дополнительных датчика утечки можно приобрести отдельно (всего 4).

Когда LDK обнаруживает утечку, ваш Apex может подавать звуковой сигнал, отправлять предупреждение на ваше мобильное устройство или предпринимать другие действия в вашем аквариуме. LDK обеспечивает максимальное предотвращение стихийных бедствий при решении этой слишком распространенной проблемы с аквариумами.

LDK включает FMM - модуль мониторинга жидкости, который подключается и работает с любым Apex. FMM имеет четыре порта для использования с двумя включенными датчиками обнаружения утечек.Затем два других порта можно использовать для дополнительных датчиков обнаружения утечек, датчиков потока или оптических датчиков уровня воды.

Что LDK может для вас сделать?

  • Обнаруживает утечки на контакте
  • Мгновенно предупреждает вас через мобильное устройство
  • Контроль утечек в четырех местах
  • Включает два датчика утечки
  • Оставшиеся два порта можно использовать для дополнительных датчиков утечки или других дополнительных датчиков и принадлежностей
  • Устанавливается менее чем за 5 минут!
  • Программирование не требуется!

FMM в комплекте невероятно универсален

Этот многоцелевой модуль можно использовать не только для обнаружения утечек.Он имеет четыре порта, поэтому после того, как вы подключите два прилагаемых датчика обнаружения утечек, вы получите множество различных вариантов, которые можно подключить к двум пустым портам. Больше информации о FMM здесь.

Очень легко добавить дополнительные датчики для обнаружения утечек

Если вы хотите защитить себя от утечек в более чем двух местах, просто купите еще до двух датчиков обнаружения утечек и вставьте их в пустые порты FMM. Зонды бывают как тонкого профиля, так и обычного для твердых поверхностей. При контакте с водой этот зонд сообщит вашему Apex, и тогда могут произойти предупреждения или другие действия.Когда дело доходит до воды на полу, время имеет решающее значение, поэтому очень часто помещают две из них внутри подставки и две за ее пределами, чтобы обеспечить максимальную защиту от протекающего аквариума.

Добавьте также контроль расхода

Если вам нужна еще большая защита вашего аквариума, подключите датчик контроля потока к одному или обоим свободным портам на FMM. Датчики потока бывают размером 1/4 ″, 1/2 ″, 1 ″ и 2 ″ и будут работать со скоростями потока от 3000 до 12 галлонов в час для возвратных насосов, реакторов, входов RODI и многого другого.

Оптические датчики уровня воды Plug-and-play!

Доступны оптические датчики с магнитными креплениями, которые подключаются прямо к FMM. Используйте их для определения высокого или низкого уровня воды в отстойнике, емкостях для смешивания воды и многого другого. Этот датчик подключается к FMM и, используя отраженный инфракрасный свет, сигнализирует вашему Apex, когда он меняет состояние с влажного на сухое или с сухого на влажное. Этот датчик можно использовать для построения вашего собственного ATO (автозаполнения), в качестве датчика предупреждения высокого уровня в вашем отстойнике, датчика уровня накопления воды и многого другого.Датчики могут быть установлены в специальные кронштейны или через отверстие в емкости. В комплекте гайка крепления и силиконовая шайба. Эти датчики продаются индивидуально.

Все аксессуары, которые работают с FFM, можно найти на нашем сайте. Узнайте обо всех аксессуарах FMM здесь.

(PDF) Контроль и защита энергосистемы NEPTUNE в режиме реального времени

III. Защита

Энергосистема общего пользования обычно обеспечивает питание

своих клиентов с высоким уровнем надежности.Такой уровень надежности

не был достигнут из-за отсутствия питания

сбоев системы. Вместо этого это достигается за счет дублирования

частей и позиции «если что-то пойдет не так, то пойдет». Такое отношение

привело к использованию критериев надежности

N-0, N-1 и N-2. Эти критерии относятся к количеству компонентов энергосистемы

, которые были потеряны до того, как потеря нагрузки составит

. N-1 и N-2 общеприняты для взаимосвязанных систем передачи

.Распределительные системы,

из-за их радиальной природы, как правило, надежны только для N-0,

, то есть без отказов компонентов! Мы хотели бы построить

NEPTUNE, чтобы соответствовать критериям надежности N-1, то есть иметь возможность

обслуживать нагрузку, даже если какая-то ее часть не работает.

Целью предлагаемой системы защиты является отключение

неисправного участка кабеля или компонента без воздействия

на остальную часть системы.

С самого начала было ясно, что энергосистема

NEPTUNE будет отличаться от традиционной энергосистемы

во многих отношениях.Основной проблемой

с точки зрения защиты была проблема

как «слабой системы». Когда в системе питания NEPTUNE

возникает неисправность, напряжение быстро падает на большой части системы

. Преобразователи мощности узла перестают выполнять функцию

, в результате чего больше нет источника питания

для реле защиты в этих узлах.

В наземной системе каждая основная подстанция

содержит блоки свинцово-кислотных аккумуляторов, которые действуют как источник накопленной энергии

для реле защиты.В НЕПТУН

нецелесообразно включать большие батареи свинцово-кислотных аккумуляторов.

В то время как альтернативы оцениваются, в настоящее время считается, что

не удастся разместить накопитель энергии

, достаточный для использования многих из традиционных схем релейной защиты

.

Три области системы NEPTUNE, требующие защиты

:

• магистральная система 10 кВ,

• компоненты внутреннего узла

• система распределения низкого напряжения 400/48 В.

Эти области будут обсуждаться отдельно.

A. Защита магистрали

Для защиты магистрального кабеля от сбоев шунта

предлагается подход с резервной ретрансляцией.

Двумя избыточными методами являются дифференциальная токовая и

дистанционная реле.

Реле дифференциального тока работает по принципу

, согласно которому полный ток, входящий в один конец кабеля, должен

равняться полному току, выходящему с другого конца.Если между двумя концами

нет нагрузки, это условие

нарушается только при возникновении неисправности. См. Рис. 8. Поскольку существует задержка

, связанная со временем прохождения информации от одного узла

к следующему, все текущие измерения имеют отметку времени

, так что сравниваются правильные данные. Одним из самых больших преимуществ дифференциальной токовой защиты

является

, который обеспечивает распознавание повреждений с высоким импедансом.

Путь передачи данных

Датчики тока

Узел 1

Узел 2

Ток 1

Ток 2

Ток повреждения

Защищенный магистральный кабель

Рис. принцип измерения сопротивления кабеля

. В каждой точке узла, где магистральный кабель

проходит через кожух, работающий под давлением, проводятся измерения напряжения и тока

(рис.9), так что можно определить значение сопротивления

. В нормальных условиях эксплуатации

это значение больше, чем сопротивление участка кабеля

. Во время состояния неисправности, предполагая нулевое повреждение сопротивления

, значение сопротивления, видимое от источника

, падает, и его можно использовать для оценки расстояния до места повреждения

. Для большинства инженерных сетей дальность действия реле

устанавливается равной 80% расстояния до следующего выключателя и точки реле

.Используется значение менее 100%, так что короткое замыкание

вблизи дальнего конца секции, но на другой стороне

следующего выключателя, не вызовет срабатывания 2 выключателей. Точность

при оценке расстояния будет ограничена точностью

датчиков тока и напряжения и тем фактом, что датчики

измеряют переходные формы волны

Prim ary Z one R каждые

Protected B ack B one C

Датчики тока и напряжения

Узел 1

Узел 2

Рис.7. Дистанционная защита, установите около 80%.

B. Защита узла

Защита от сбоев в узле

проще, чем для магистрального кабеля. Причина этого - физическая близость компонентов

. Дифференциальная защита

возможна с использованием не более сложной системы связи

, чем метр или около того провода.

Например, даже если типичный узел NEPTUNE

имеет 3 провода, связанные с его магистральной цепью

(входящие 10 кВ, исходящие 10 кВ и земля), ток

в этих 3 может быть добавлен в устройство, называемое компаратор постоянного тока

, и даже небольшое расхождение может быть обнаружено

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
