Чем рисовать схему сети? ~ NetSkills

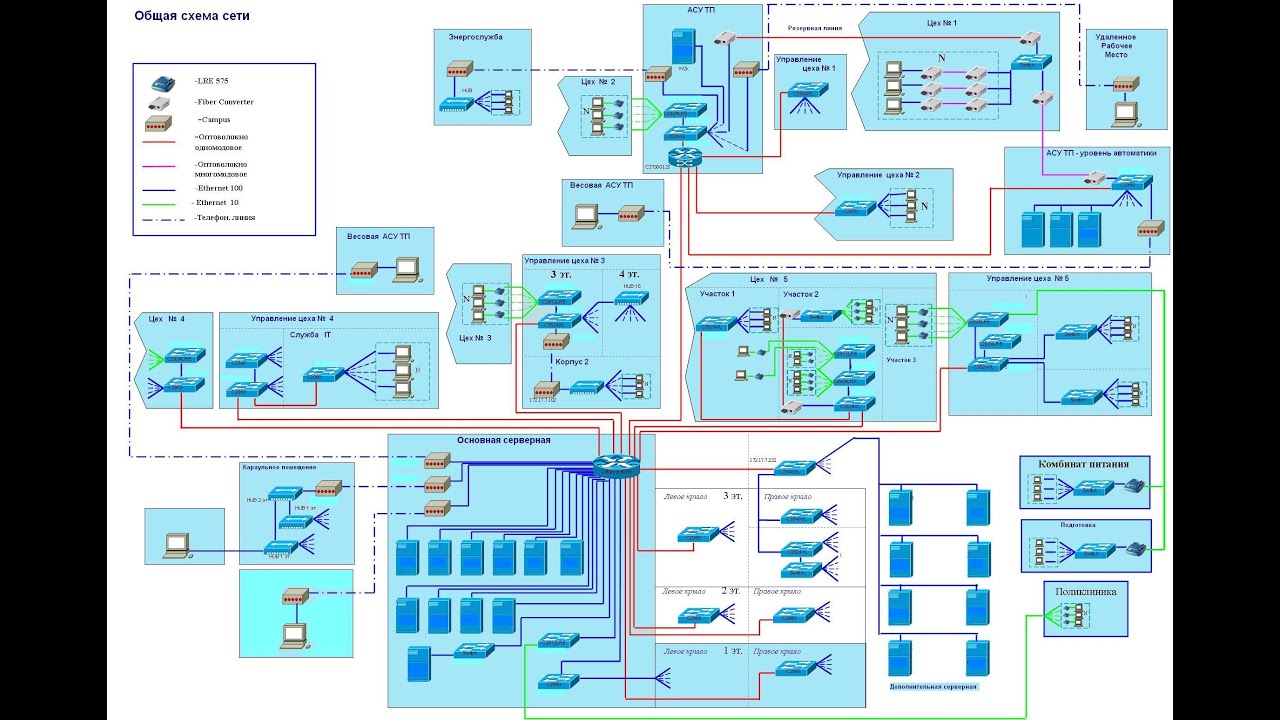

У меня довольно часто спрашивают: “Чем вы рисуете сети?”. Причем вопрос на столько частый, что я даже решил написать статью на эту тему. Ниже я вкратце расскажу про два инструмента, которыми чаще всего пользуюсь. Также попробую сформулировать мысль, когда и каким инструментом лучше пользоваться.

1) Microsoft Visio


Это наверно первое, что может придти в голову. Это фактически стандарт для рисования схем. Тут и не поспоришь. Инструмент действительно очень функциональный. Более того, иногда при приеме молодых инженеров на работу, некоторые компании чуть ли не обязательным условием ставят “умение работать в Visio”. Я бы добавил, что если вы рисуете схему для какой-то компании, то вы обязаны использовать Visio. Скорее всего им захочется иметь возможность вносить правки и тут уже никто не будет разбираться, что за программу вы использовали. Большинство компаний хотят видеть свои схемы именно в Visio-формате.

Большой плюс Visio – огромное количество дополнительных иконок и фигур.
Многие вендоры (Cisco, VMware, Check Point, Fortinet и т.д.) сами делают эти иконки для Visio и выкладывают их в открытый (либо закрытый) доступ. К примеру иконки Cisco можно посмотреть здесь.

Несколько скриншотов программы:

C недавнего времени доступна online версия:

Есть один минус – утилита платная. Я знаю, что это мало кого останавливает, но все же. Плюс, как мне кажется, для рядовых задач этот инструмент слишком “мощный”. Когда вам нужно быстро “накидать” простенькую схему, то можно вполне обойтись более простым инструментом…

2) Draw.io

На текущий момент это мой любимый инструмент для отрисовки схем. Схемы я затем использую в своих книгах, курсах, статьях и т.д. Изначально это online-платформа которая работает из любого браузера:

Главное удобство – этот сервис интегрируется с Google Drive, а значит все созданные вами схемы будут в одном месте и доступны в любое время. Сам интерфейс и функционал очень напоминает Visio, поэтому особых проблем в навигации не возникнет.

Сервис – бесплатный.

Относительно недавно была представлена и десктопная версия. Доступно несколько операционных систем:

Главный минус – маленький набор иконок. Cisco-фигуры хоть и присутствуют, но довольно старого дизайна. При этом нет никаких проблем, если добавлять иконки в png формате.

Хотел бы повториться, что я использую данный сервис исключительно для “своих” схем. Если мне нужно отправить схему заказчику, то я использую только Visio.

Дополнительные инструменты

Могу порекомендовать еще пару сервисов, однако сам ими не пользуюсь:

Программа для построения карты локальной сети Total Network Inventory

Создание топологической схемы локальной сети в программе Total Network Inventory

TNI – это полезный инструмент для инвентаризации устройств в корпоративной сети, администрирования сети и ее отдельных компонентов, который можно купить по доступной цене. Сканирование сети происходит автоматически, а, благодаря встроенному редактору, вам доступно легкое

построение карты сети или внесение правок в уже имеющуюся схему.

Total Network Inventory – многофункциональная программа. Она позволяет сканировать различные компьютеры и сетевое оборудование, проверять связь с удаленными устройствами, строить отчеты, отслеживать изменения в аппаратной и программной частях ваших компьютеров и серверов, и многое другое.

Пользователям доступны следующие версии и возможности:

Как использовать программу для построения схемы сети

Для этого необходимо просто скачать ПО, а затем выполнить сканирование сети. Все найденные компьютеры и сетевое оборудование будут автоматически добавлены в хранилище (Дерево сети), из которого вы сможете перенести необходимые устройства на карту и отобразить в удобном виде.

TNI самостоятельно сканирует сети, позволяя на основе этих данных осуществить точное проектирование и создание схемы локальной сети. Также, вы можете самостоятельно добавлять устройства и объекты, сканирование которых невозможно в виду отсутствия сетевого интерфейса.

Еще один приятный бонус – это слежение за онлайн-статусом устройств и доступностью ресурсов прямо на карте сети! Благодаря возможностям Total Network Inventory, вы с первого взгляда определите состояние устройств, если необходим их мониторинг.

Преимущества программы
  • Гибкая, и, одновременно простая и понятная визуализация структуры сетевых устройств.
  • Мощные инструменты интерактивной визуализации: загружайте любые изображения на карту (например, планы здания или этажей), используйте инструменты для графического оформления схемы сети, включая различные виды связей и их стилизации.
  • Управление устройствами прямо с карты: пинг, сканирование, запуск действий.
  • Безграничный размер схемы сети – реализуйте топологию любых размеров и сложности!
  • Поддержка любого количества проектов: не ограничивайтесь одной картой, если ваша сеть очень большая. Создавайте сколько угодно сегментов и переключайтесь между ними.

Нужна программа для построения карты локальной сети? Выбирайте из 5 лучших бесплатных решений!

Нужна программа для построения карты локальной сети? Когда речь идет о программах для создания диаграмм, де-факто стандартом является Microsoft Visio. Но с учетом того, что версия Standard edition стоит около 300 долларов США на 1 ПК, а версия «Про» вдвое больше, некоторые захотят найти бесплатную альтернативу этому UML редактору.

В этой статье мы рассмотрим пять лучших бесплатных и простых в использовании инструментов для создания диаграмм сети.

Бесплатное облачное программное обеспечение для создания диаграмм онлайн. Сформированные диаграммы можно сохранить на Google Диск, в Dropbox, OneDrive или на собственное устройство. А также экспортировать их в форматы PNG, SVG, HTML, PDF или XML.

Нажмите кнопку «Больше фигур», расположенную в левой части экрана, чтобы выбрать другие фигуры, обозначающие сетевые устройства, из предустановленных категорий. С помощью «Электронного блокнота» можно добавлять собственные изображения, перетаскивая их, импортируя из файлов или указывая URL-адрес изображения.

Draw является частью пакета LibreOffice, альтернативы Open Office и Microsoft Office. Сточки зрения функционала Draw похож на Visio, он предлагает возможность создавать базовые или сложные диаграммы: от блок-схем и схем корпоративной сети до 3D-диаграмм.

LibreOffice Draw работает на Windows, Linux и Mac OS X.

Совет. LibreOffice Portable позволяет запускать любые инструменты с USB-устройств, локального жесткого диска или из облака.

Чтобы начать работу с редактором UML диаграмм, нужно загрузить и установить пакет иконок топологии сети, доступный в виде расширения. К популярным расширениям относятся VRT Network Equipment и Cisco Network Topology Icons.

Чтобы установить расширение, перейдите в Инструменты — Диспетчер расширений — Добавить, а затем выберите загруженный файл и он автоматически добавится в список расширений.

Если есть собственные иконки или изображения, которые вы хотите использовать в диаграмме, их можно добавить в галерею. Откройте «Галерею», кликнув иконку в правой стороне экрана, или перейдите в меню Вставка — Мультимедиа — Галерея клипартов. Здесь можно создать папку «Новая тема» и добавить в нее свои изображения или иконки.

Интерактивный облачный инструмент, который позволяет создавать основные диаграммы сети с использованием интуитивно понятного и функционального интерфейса. Используя LucidChart, можно взаимодействовать с другими пользователями, позволяя им просматривать, редактировать и комментировать документ.

Зарегистрировав бесплатную учетную запись, вы получите доступ ко всему, что нужно для создания основных сетевых диаграмм непосредственно из браузера. У бесплатной учетной записи UML редактора есть некоторые ограничения. В том числе ограничение по количеству объектов в одной диаграмме (максимум 60). Также нельзя экспортировать диаграммы в формат Visio и просматривать историю изменений.

При создании нового документа кликните по иконке, расположенной рядом с фигурами слева, чтобы добавить в библиотеку другие фигуры. Можно поискать в Сети другие фигуры, изображения или иконки; импортировать собственные изображения, нажав на иконку лупы, расположенную в верхней левой части экрана.

Инструмент с открытым исходным кодом для создания UML-диаграмм, блок-схем, сетевых архитектур и т. д. Он поставляется с тысячами объектов, которые помогут создать профессиональные диаграммы.

Dia Diagram Editor работает на Windows, Linux и Mac OS X.

Чтобы импортировать на диаграмму собственные изображения, нажмите кнопку «Изображение», расположенную в левой верхней части экрана, а затем дважды кликните в любом месте диаграммы. На экране появится окно, в котором можно просмотреть доступные для вставки изображения.

Это редактор UML диаграмм с открытым исходным кодом для создания диаграмм, который можно использовать для создания схем проекта сети, блок-схем и т. д. Благодаря простому и чистому дизайну yEd упрощает разработку основных диаграмм сети и экспорт их в популярные форматы, такие как PDF, SWF, SVG, PNG и HTML.

YEd работает на Windows, Linux и Mac OS X.

Кликните правой кнопкой мыши в любом месте панели «Палитра» и выберите пункт «Панель управления». Здесь можно импортировать палитры и трафареты Visio. Также можете использовать Icon Finder для поиска бесплатных иконок для диаграмм. Чтобы добавить собственное изображение, просто перетащите его в интерфейс yEd.

Пожалуйста, опубликуйте ваши отзывы по текущей теме материала. Мы очень благодарим вас за ваши комментарии, дизлайки, отклики, подписки, лайки!

Пожалуйста, опубликуйте ваши отзывы по текущей теме материала. За комментарии, отклики, дизлайки, подписки, лайки огромное вам спасибо!

Вадим Дворниковавтор-переводчик

Автоматически создать схему сети бесплатно LanTopoLog


LanTopoLog 2 version 2.48

Лицензия:    Условно-бесплатная
Функция распознавания топологии сети работает без ограничений и в незарегистрированной
версии, то есть LanTopoLog предоставляет бесплатный инструмент для создания схемы сети

Автор:       Юрий Волокитин

Системные требования:     Windows Vista/2008/7/8/2012/10/2016/2019

Возможности LanTopoLog

– автоматическое построение физической топологии локальной сети
  на основе данных, собранных с коммутаторов по протоколу SNMP
– отображение схемы сети в двух-панельном браузерe
– диаграммы сети можно редактировать
– показывает все устройства на всех портах коммутаторов, их имена и адреса IP
– настраиваемое контекстное меню для иконок компьютеров и коммутаторов
– отображение номеров VLAN, портов LACP
– мониторинг состояния Spanning Tree и оповещение об изменениях в топологии STP
– ping мониторинг всех хостов сети
– отображение даты и времени последнего ответа на ping каждого компьютера
– добавление в схему любых данных, привязанных к mac адресу в
  в импортируемом файле
– публикация схемы сети на web сервере
– поиск в базе данных LanTopoLog в том числе и через web браузер
– автоматическое добавление компьютеров в схему сети по мере их
  подключения к сети с записью в журнале об обнаружения нового
  mac адреса и с оповещением администраторов
– индикация состояния тревоги и оповещение администраторов
  с помощью e-mail. Возможно оповещение через Telegram
– инвентаризация компьютеров в сети предприятия средствами WMI
– экспорт отчета в PDF
– экспорт списка компьютеров в csv файл
– отображение скорости соединения на всех портах коммутаторов
– мониторинг сетевого трафика, что позволяет узнать источник
  трафика с точностью до порта коммутатора
– мониторинг ошибочных и потерянных пакетов (ifInErrors/ifOutErrors, ifInDiscards/ifOutDiscards)
– оповещение администраторов о превышении заданных порогов трафика
– простой интерфейс
– программа не производит никаких записей в системные области (реестр,
  системные папки) и является портативной
– программа безопасна и не имеет функций передачи данных через интернет

Вопросы и пожелания по LanTopoLog шлите   [email protected] com

Copyright © 2007-2021 by Yuriy Volokitin.  All Rights Reserved.

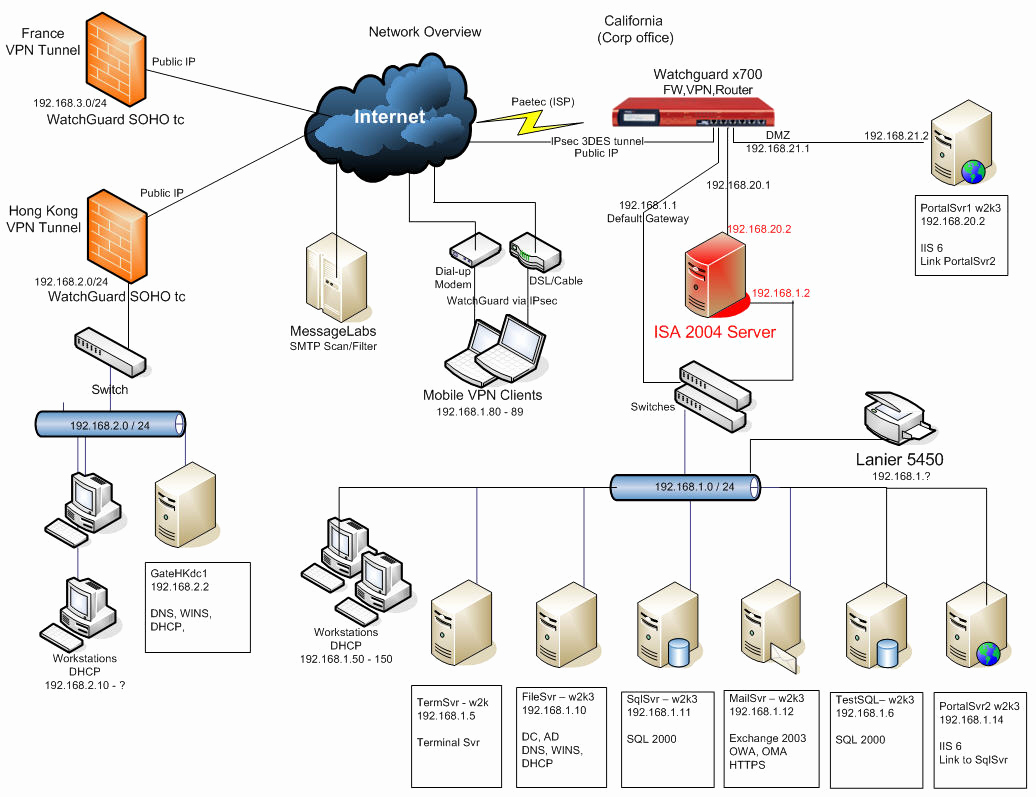

Создание подробной схемы сети, связанной с внешними данными, в Visio

Создание подробной схемы сети с Visio — эффективный способ проектирования и документировать компьютерные сети, как по следующему рисунку.

С помощью шаблона “Подробная схема сети” и функций связи с данными можно создать схему, которая показывает, как оборудование логически или физически подключено, добавить исходные данные для идентификации каждой фигуры, а затем импортировать внешние данные и связать их с фигурами сети.

Примечание: Шаблон “Подробный сетевой график” включен в Visio профессиональный и Premium, но не Visio стандартный.

В этой статье

Создание сетевого графика

  1. Откройте вкладку Файл.

  2. Нажмите кнопкуНовые, а затем в области Категории шаблоноввыберите сеть.

  3. Дважды щелкните Подробная схема сети.

  4. Из сети и периферийных устройствперетащите фигуру Сеть звонка или Ethernet на страницу чертежа.

  5. Перетащите фигуры из области Компьютеры и мониторы или Сеть и периферийные устройства на страницу.

  6. Прикрепить устройства к фигуре Сеть звонка или Ethernet с помощью встроенных соединитеторов фигуры:

    1. Щелкните фигуру Кольцевая сеть или Ethernet.

    2. Направь указатель на . Когда указатель изменится на четырехнамерную стрелку, перетащите ее к точке соединения на одной из фигур устройства.

      Когда фигура устройства правильно подключена к фигуре Сеть звонка или

      Ethernet, точка соединения становится красной, что указывает на то, что она приклеена.

      Совет: Чтобы скрыть неиспользованную соединителю, перетащите к фигуре Сеть звонка или Ethernet.

  7. Добавьте легенду в схему сети:

    1. Из сети и периферийных устройствперетащите фигуру Легенда на страницу чертежа.

    2. Чтобы настроить фигуру Легенда, щелкните ее правой кнопкой мыши и выберите в меню пункт Настройка легенды.

    3. Чтобы изменить текст в фигуре Легенда, дважды щелкните текст, который вы хотите изменить, и введите текст.

  8. Чтобы добавить текст к фигуре сети, щелкните эту фигуру и введите нужный текст. Чтобы переместить текст, перетащите его .

К началу страницы

Импорт внешних данных об оборудовании в чертеж

  1. На вкладке Данные нажмите кнопку Связать данные с фигурами.

  2. На первой странице мастера выбора данных выберите нужный тип источника данных (например, книгу Excel или SQL базу данных).

  3. Выполните остаток от работы мастера.

    Примечание: Если на первой странице мастера выбран вариант, который не является книгой Excel, базой данных Access или списком SharePoint, мастер подключения данных может временно перенаправиться на мастер выбора данных.

После нажатия кнопки Готово на последней странице мастера выбора данных появится окно Внешние данные с импортируемыми данными в сетке.

Примечание: Данные, которые появляются в окне Внешние данные, являются моментальный снимок исходных данных во время импорта. Эти данные могут обновляться при внесении изменений в источник данных. Однако обновить источник данных, изменив данные в чертеже, невозможно.

К началу страницы

Добавление исходных данных для определения фигур оборудования

Прежде чем автоматически связывать импортируемые данные с фигурами сети, необходимо добавить к фигурам сведения, которые будут однозначно определять каждую из них. Например, если вы добавляете в каждую фигуру номер актива и у вас есть столбец для чисел активов в источнике данных, Visio может использовать это число для совпадения строк таблицы с соответствующими фигурами на схеме.

  1. Щелкните правой кнопкой мыши фигуру сети в рисунке, выберите в меню пункт Данные, а затем — Данные фигуры.

  2. В окне Данные фигуры введите в соответствующее поле номер актива или другой уникальный идентификатор из источника данных.

    При запуске мастера автоматической связи можно указать, какой столбец в источнике данных соответствует полю в данных фигуры.

  3. Нажмите ввод, чтобы подтвердить данные.

Повторите эти действия для каждой фигуры, с данными которых вы хотите связаться.

К началу страницы

Автоматическое связывать внешние данные с фигурами сети

  1. На вкладке Данные нажмите кнопку Автоматически связывать.

  2. Следуйте шагам мастера автоматической связи.

Ваши данные будут отыты в фигурах.

К началу страницы

Программы для проектирования локальной сети

Программы для проектирования локальной сети помогают правильно подобрать модели сетевого оборудования, оптимально провести кабеля, расставить розетки и точки доступа Wi-Fi. Примеры таких программ – даны ниже.


2020. CAD5D – онлайн сервис для проектирования локальной сети

Онлайн-программа CAD5D используется для проектирования локальных компьютерных сетей предприятия и административных зданий. С ее помощью можно разработать подробные поэтажные планы здания, разместить необходимые абонентские точки и основные узлы управления, а также рассчитать необходимые длины всех кабелей. Программа позволяет создать полную проектную рабочую документацию, все необходимые спецификации оборудования и материалов, необходимых для разработки компьютерной сети. Программа CAD5D имеет модуль интеграции с программами САПР, поддерживает формат dwg. Эта функция существенно облегчает задачи проектировщику по разработке проекта компьютерных сетей, а наличие кабельного журнала сводит ошибки при выборе кабельной продукции к минимуму.

2015. Office Anatomy – сервис для планирования офисных систем

Если ваша компания переезжает в новый офис, вам предстоит обеспечить офис всеми необходимыми системами – освещением, интранет-сетью, телефонами, видеокамерами, сигнализацией и т.д. Даже если вы нанимаете подрядчика для этой работы, вам все равно придется вникать и участвовать в проектировании этих инженерных систем, потому что именно вы знаете, что нужно вашим сотрудникам. Сервис Office Anatomy поможет сделать этот процесс проще и заодно лучше проконтролировать затраты на проект. Он представляет собой визуальный конструктор, в котором вы строите схему помещения, выбираете из каталога и размещаете мышкой необходимые элементы инфраструктуры (розетки, wi-fi точки доступа, компьютеры, телефоны, видеокамеры, элементы системы контроля доступа . ..). Сервис автоматически добавляет необходимые компоненты (кабеля, короба, щитки, крепежи…), составляет смету и рассчитывает стоимость. При этом вы можете на лету подгонять проект под свой бюджет, меняя количество, расположение или класс оборудования. Разработчики рекомендуют свой сервис для офисов площадью до 1000 кв.м. и количеством сотрудников до 100 человек.

2010. В Visio появились шаблоны для проектирования локальной сети

Microsoft представила новую версию программы Visio 2010, которая по традиции, не включена ни в одну из версий пакета Office, и приобретать ее нужно отдельно. В ней появились новые шаблоны, в частности категория «Сеть» включает шаблоны для проектирования топологии локальной сети, структуры каталогов LDAP и Active Directory, расположения серверов в стойках. Используя шаблоны схемы сети и функции связи с данными, вы можете создать схему, которая показывает, как оборудование логически или физически подключено, добавлять исходные данные для идентификации каждой фигуры, а затем импортировать и связывать внешние данные с фигурами сети.

Топ-6 бесплатных онлайн-сервисов для создания блок-схем алгоритмов и диаграмм

Производители софта разного уровня предлагают приложения, с помощью которых можно удобно строить блок-схемы. Однако, когда не хочется занимать память на компьютере, можно воспользоваться онлайн-сервисами. Они работают не хуже приложений, и большинство из них бесплатны.

Что такое «блок-схема»?

Правильнее будет сказать, что это «схема алгоритма». Она позволяет понять последовательность того или иного действия. Это помогает решать множество задач, включая рационализацию работы коллектива и планирование свободного времени.

Особенности алгоритмов:

  • Необходимо ввести изначальные данные.
  • Данные, с которыми ведется работа, должны быть различными (общность).
  • Последовательность шагов.
  • Однозначность трактовки.
  • Корректность.
  • Минимальное время для решения задачи.
  • Результат, прямо зависящий от исходных данных.

Сервисы для создания алгоритмов (блок-схем)

draw.io.

Сервис абсолютно бесплатный и даже не требует регистрации. Перед началом работы нужно лишь указать директорию, в которой будут сохраняться полученные результаты. Рекомендуется использовать хранилище Google Drive, потому что оно поддерживает функцию совместных проектов.

Что предлагает сервис:

  • Создание собственной схемы или использование шаблонов (которых всего 5).
  • Понятный интерфейс: для создания схем нужно перетягивать выбранные элементы с боковой панели.
  • Импорт файлов в различных форматах (JPEG, PNG и др. ).
  • Созданные файлы сохраняются с расширениями HTML, JPEG, PDF, и др.
Фото: Онлайн-сервис draw.io.

Конечно, по функционалу этот сервис уступает многим платным. Но в нем достаточно инструментов для создания понятных блок-схем.

Lucidchart

Это платный сервис, но в нем присутствует возможность бесплатной версии с ограниченными возможностями. Тем не менее в ограниченной версии пользователям доступны базовые элементы и даже возможность совместных проектов.

  • Возможность сохранять полученные документы в нескольких форматах.
  • Импорт файлов с других сервисов.
  • Возможность поставить работу на «паузу» и сохранить промежуточный результат в облачном хранилище.

Понравилась статья? Подпишись на наш телеграм канал. Там новости выходят быстрее!

Google Drawings

Если вы владелец аккаунта на Гугл, то для вас доступна возможность бесплатно пользоваться Google Drawings.

  • Добавление собственных элементов.
  • Менять размер элементов.
  • Коллективные проекты с привязкой с гугл-диску.
  • Возможность делиться полученными результатами в сети.
  • Экспорт полученных результатов в виде графических фалов или в формате SVG.
  • Хранилище на 15 Гб с возможностью покупки дополнительного места.

Wireflow

Этот сайт абсолютно бесплатный. Прекрасно подходит для веб-дизайнеров и разработчиков приложений.

  • Понятный интуитивный интерфейс.
  • Шаблоны и дополнительные элементы.
  • Экспорт полученного файла в формате JPG.

Gliffy

Легкий и доступный инструмент, но с ограниченным функционалом. Он платный, однако присутствует бесплатная пробная версия на две недели.

  • Базовые шаблоны.
  • Дополнительные элементы.
  • Возможность работы оффлайн.
  • Коллективные проекты.

Cacoo

Это платная платформа, но, как и в Gliffy, здесь присутствует возможность бесплатного двухнедельного тестирования.

  • Приятный и понятный интерфейс.
  • Чат.
  • Совместная работа.
  • Множество шаблонов, каркасов и др.
  • Показывает всех, кто работает над проектом в данный момент.

Заключение

Блок-схемы – отличный вариант для визуального мозгового штурма. Для их создания не обязательно устанавливать специальный софт.

Роман Владимиров, эксперт по товарам Apple, менеджер компании pedant.ru. Консультант сайта appleiwatch.name, соавтор статей. Работает с продукцией Apple более 10 лет.

Как нарисовать сетевую диаграмму

Что такое сетевая диаграмма?

Сетевая диаграмма – это визуальный способ представления задачи, процесса или пути. Он графически описывает и отображает рабочий процесс в виде серии шагов, следовательно, создания сети. Сетевые диаграммы обычно используются для упрощения сложных и длительных задач, структур и взаимосвязей. Многие организации используют сетевые задачи для управления проектами, отладки, сетевых структур и многого другого.Если вы хотите нарисовать сетевую диаграмму, используйте шаблоны и инструменты Edraw Max Online.

Источник изображения : pixabay.com

Edraw Max Online – это многоцелевой графический инструмент, который можно использовать для создания различных типов визуального контента, включая сетевые диаграммы. Edraw работает как бесплатный инструмент для построения сетевых диаграмм, который может использовать любой, от новичка до эксперта. Используйте это онлайн-программное обеспечение, чтобы нарисовать сетевую диаграмму в Интернете всего за несколько простых шагов.

Каково использование сетевой диаграммы?

Сетевые диаграммы обычно используются во многих отраслях промышленности и как часть множества различных проектов. Вот некоторые примеры использования сетевой диаграммы:

  1. Используется в управлении проектами для представления потока работы;
  2. Используется компаниями для управления своими сетевыми данными и соединениями между разными компьютерами;
  3. Используется для обновления сетевой системы;

Он используется для диагностики и сообщения о сетевых проблемах в компании.

Как нарисовать сетевую диаграмму

Используйте бесплатный инструмент для построения сетевых диаграмм и шаблоны в Edraw Max, чтобы нарисовать сетевую диаграмму онлайн. Просто следуйте этому пошаговому руководству.

Шаг 1 – Откройте Edraw Max Online

Посетите https://www.edrawmax.com/online/ в своем браузере, чтобы запустить Edraw Max Online.Если вы раньше не использовали Edraw Max, вы можете зарегистрировать бесплатную учетную запись и использовать ее бесплатно.

Шаг 2 – Открытая информационная техника

На панели навигации на экране слева прокрутите вниз до Информационные методы . Появятся различные типы визуальных данных, в том числе базовая сетевая диаграмма, сложная сетевая диаграмма и логическая сетевая диаграмма.Щелкните Basic Network Diagram . Появятся бесплатные шаблоны Edraw Max. Теперь вы выберете бесплатную модель или создадите ее с нуля.

Шаг 3. Создание сетевой диаграммы

Как только вы щелкнете по шаблону, пустому или заранее разработанному, в браузере откроется новая вкладка Edraw Online. Чтобы создать сетевую диаграмму с использованием шаблона, редактируйте и настраивайте шаблон, пока не будете довольны результатами.

Чтобы создать схему сети с нуля, начните создавать схему на чистом листе. Чтобы использовать символы, рисование и другие визуальные инструменты, используйте библиотеку символов в левой части экрана. Вы можете найти больше, щелкнув значок в библиотеке символов. Теперь прокрутите вниз до Network and Computer во всплывающем окне, выберите Cisco Network или другие параметры, а затем нажмите OK .

Вы можете добавить некоторые символы Network и Computer на панель библиотеки, отобразить их на странице чертежа и использовать их с линиями соединения для построения сетевых диаграмм. Чтобы добавить какой-либо элемент на страницу документа, выберите его, перетащите к странице и затем поместите в нужное место.

Шаг 4. Настройте схему сети

Продолжайте редактировать и форматировать вашу схему сети в соответствии с вашими потребностями. Когда вы будете удовлетворены окончательными результатами, закройте вкладку формата и библиотеку символов (в правой и левой части экрана соответственно), щелкнув символ << и >> .

Шаг 5 – Сохраните файл

После того, как вы заполнили схему сети, вы можете сохранить ее для последующего редактирования и обмена в Интернете. Edraw Max Online позволяет экспортировать документы Edraw в несколько часто используемых типов файлов, таких как Excel, PDF, Графика, PowerPoint или Word. Чтобы сохранить файл Edraw в другом программном обеспечении, щелкните File и затем перейдите к Export .Теперь выберите тип файла, который хотите выбрать. Вы также можете отредактировать документ в соответствующем программном обеспечении после его сохранения и поделиться им с другими, кто использует подобные программы.

Edraw также позволяет сохранять документы в Google Drive и Dropbox для обмена и хранения в облаке. Щелкните File , а затем Save as . Появится всплывающее окно, в котором вы можете сохранить схему сети Edraw в Dropbox или на Google Диске.

На этом заканчивается наше руководство по рисованию сетевой диаграммы в Edraw Max. Для дальнейшей проработки и понимания ознакомьтесь с видеоуроком.

Другие шаблоны сетевых схем

Теперь вы знаете, как создать базовую схему сети с помощью бесплатного предварительно разработанного шаблона. Вы также можете использовать эти бесплатные шаблоны из Edraw Max для быстрого и простого создания большего количества сетевых диаграмм.

Сетевой шаблон центра обработки данных – Используйте этот шаблон сетевой схемы центра обработки данных, чтобы поделиться информацией об основах проектирования и проектирования сетей.

Шаблон сети CCTV – Используйте этот бесплатный шаблон сети CCTV, чтобы объяснить, как работает CCTV, и настроить его так, как вам нравится.

Шаблон схемы сети Cisco – Используйте этот бесплатный настраиваемый шаблон схемы сети Cisco от Edraw для создания схемы Cisco экспертного уровня без каких-либо проблем.

Статьи по теме

Топ-7 создателей сетевых диаграмм и карт

Отслеживание компонентов вашей сети необходимо для понимания и поддержки вашей ИТ-инфраструктуры, которая помогает процветать бизнесу в целом.Но выбор правильного способа создания карты сети может быть сложной задачей – существует так много способов нарисовать схему сети и так много вариантов программного обеспечения.

Я создал это руководство, чтобы помочь вам лучше понять концепцию сетевой диаграммы и узнать, почему она так важна, и проинформировать вас о лучших создателях сетевых диаграмм, доступных сегодня на рынке. Если вы ищете быстрый ответ, я рекомендую SolarWinds ® Network Topology Mapper (NTM). Этот инструмент для создания диаграмм находится на вершине моего списка из-за баланса между простым в использовании интерфейсом и расширенными возможностями, включая встроенные системы сканирования. NTM настоятельно рекомендуется во всей отрасли, и вы сами можете понять, почему, воспользовавшись их 14-дневной бесплатной пробной версией.

    1. Сопоставитель топологии сети SolarWinds (Мой выбор)
    2. InterMapper — HelpSystems
    3. LucidChart
    4. LanFlow
    5. Microsoft Visio
    6. СХЕМА ConceptDraw
    7. SmartDraw

Что такое сетевые диаграммы и сетевые карты?

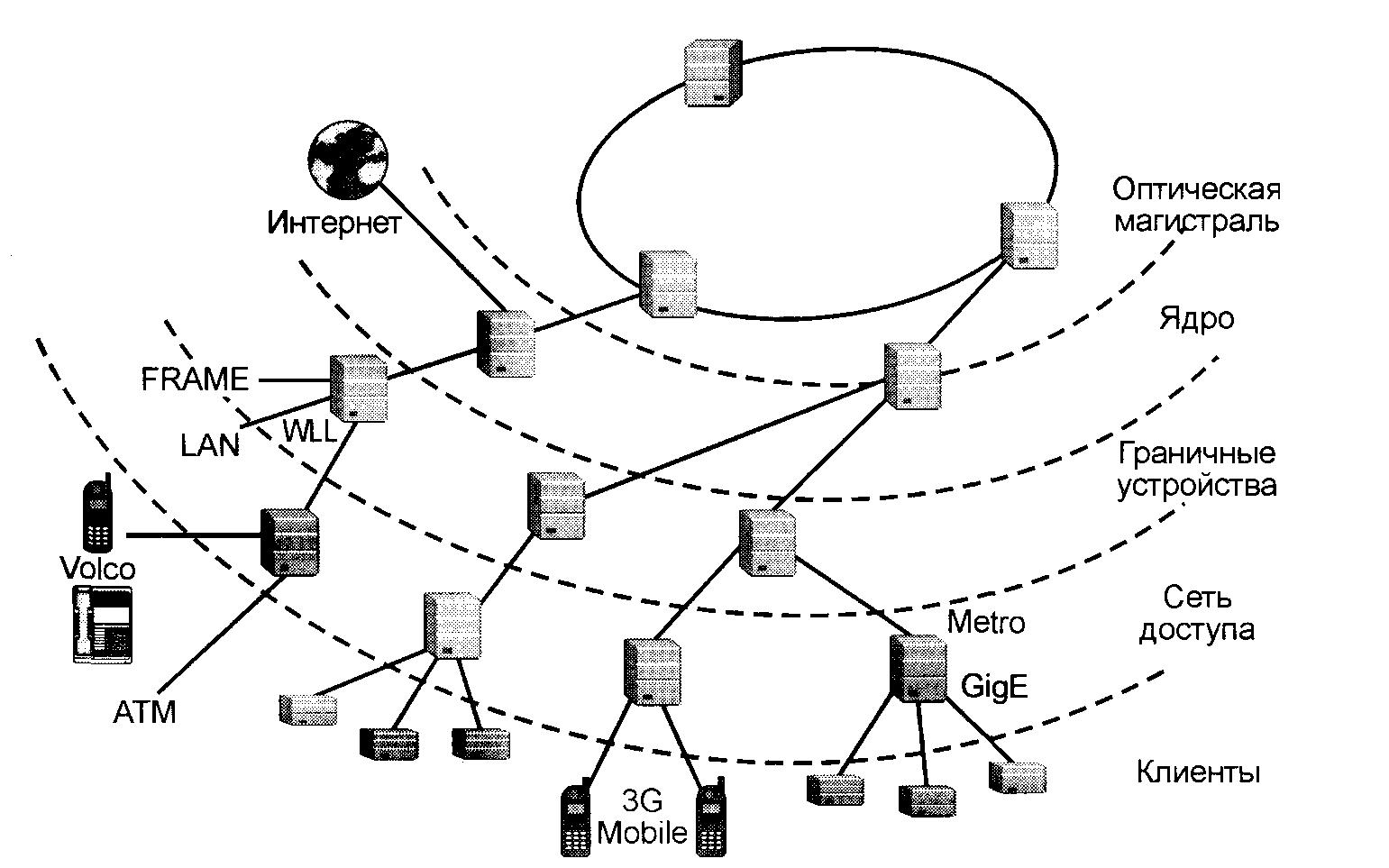

Сетевая диаграмма и сетевая карта – это два названия одного и того же инструмента.Сетевая диаграмма или карта визуально отображает, как компоненты в сети – устройства, такие как маршрутизаторы, концентраторы и брандмауэры, которые называются узлами, – подключаются друг к другу.

Сетевое сопоставление может помочь вам определить, какие устройства присутствуют в вашей сети, как данные ведут себя на этих устройствах и когда вводить обновления системы. Сетевые диаграммы также можно использовать для обнаружения, определения и сообщения о проблемах с производительностью.

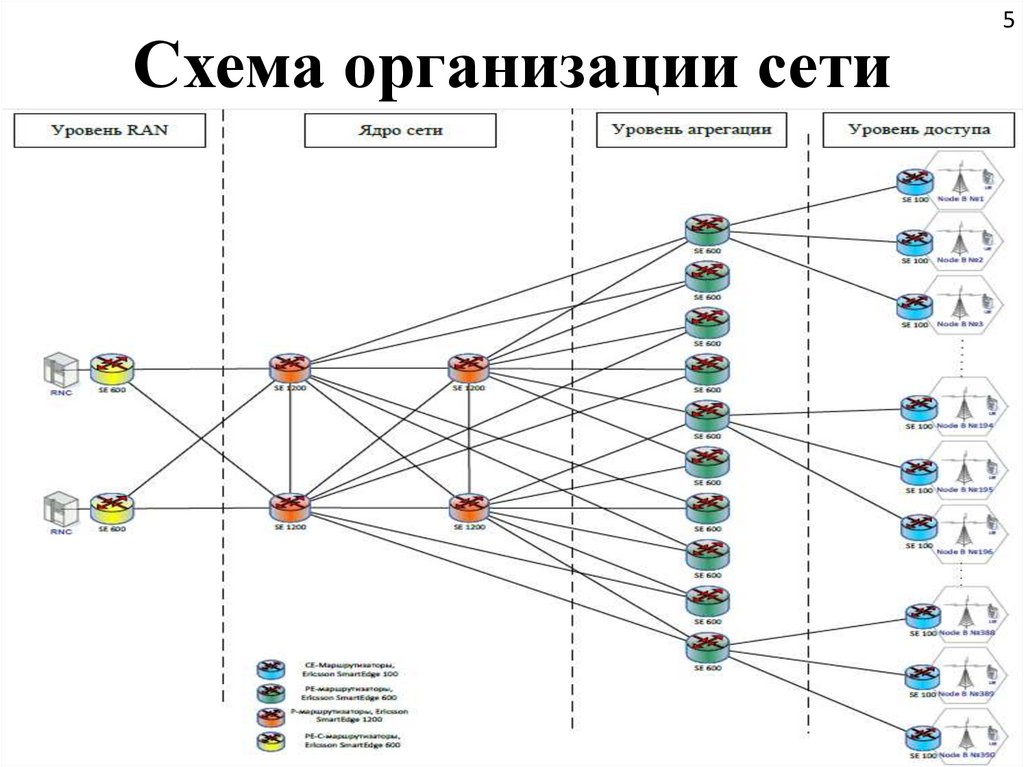

Карты сети могут отображать два основных аспекта вашей сети.Физические сети сосредоточены на конкретных основах вашей сети, таких как кабели и оконечные устройства, в то время как логические сети сосредоточены на том, как данные проходят через вашу сеть, что означает, что они могут включать такие элементы, как подсети и брандмауэры.

Некоторые виды сетевых диаграмм выделяют как физические, так и логические элементы вашей сети. Другие типы сетевых диаграмм также включают в себя диаграммы коммутаторов, диаграммы компьютерных сетей и диаграммы сетевой безопасности – эти различные виды сетевых диаграмм подчеркивают единственную особенность вашей сети, которую они описывают.

Действительно ли мне нужна сетевая диаграмма?

Да, вам нужно создать карту сети! Создание, обновление и использование сетевой диаграммы имеет решающее значение для понимания того, как взаимодействуют ваши сетевые компоненты и насколько здорова ваша сеть в данный момент.

Лучший способ создать сетевую диаграмму – использовать средство создания сетевой диаграммы. Вы можете использовать построитель сетевых диаграмм, чтобы выполнять больше, чем просто визуализировать вашу сеть и отслеживать ее обслуживание, например:

  • Планирование структуры новой сети
  • Обновить координаты существующей сети
  • Предложить изменения инфраструктуры
  • Выявление и устранение сетевых проблем
  • Убедитесь, что сеть вашего бизнеса соответствует текущим требованиям
  • Отслеживайте старые и новые сетевые компоненты
  • Понимать, просматривать и делиться информацией о вашей сети

В зависимости от того, в какой генератор сетевых диаграмм вы решите инвестировать, сетевые карты могут предоставить простой сетевой обзор вашей сети или более подробный сетевой чертеж.В этой статье я перечислил создателей карт сети с различными уровнями создания, настройки и устранения неполадок сети в зависимости от ваших потребностей. И, как я сказал в начале, SolarWinds NTM является лучшим средством отображения сети благодаря своим широким возможностям и чистому, понятному интерфейсу.

Как создавать сетевые диаграммы

Хотя можно создавать сетевые чертежи вручную, лучший способ продолжить – использовать сетевую диаграмму и средство создания карт.Это программное обеспечение, разработанное для автоматического составления карты сети путем сканирования вашей сети, что может сэкономить вам драгоценную энергию и ресурсы. Самостоятельное рисование сетевой диаграммы может быть чрезвычайно запутанным и трудоемким, не говоря уже о том, что оно связано с человеческими ошибками и неточностями – даже самый опытный член вашей команды может допустить небольшую ошибку при создании карты сети, что приведет к осложнениям. линия. Инвестирование в создателя карты сети поможет сделать вашу схему сети ясной, точной и простой в использовании.

Лучшие генераторы сетевых диаграмм сочетают автоматическое действие с настройкой; Эти типы создателей сетевых карт позволяют вам выбирать значки узлов и свободно перемещать их по карте, одновременно помогая поддерживать актуальность вашего сетевого чертежа и даже обеспечивать представление о текущем состоянии работоспособности узла.

Мои лучшие создатели сетевых диаграмм

1. Устройство сопоставления топологии сети SolarWinds

SolarWinds Network Topology Mapper (NTM) оптимален для построения сетевых диаграмм, поскольку он разработан для согласованного отображения вашей сети с различных точек зрения и автоматического создания нескольких чертежей за одно сканирование.NTM упрощает совместное использование сетевых диаграмм в других распространенных форматах, таких как Microsoft Visio, PDF и PNG.

Также легко изменить существующие устройства на вашей сетевой диаграмме, и NTM разработан, чтобы делать это автоматически или позволять вам редактировать ваши узлы вручную. NTM также может позволить вам планировать периодические повторные проверки сети и автоматически обновлять ваши сетевые карты новой информацией. Доступна для загрузки 14-дневная бесплатная пробная версия SolarWinds Network Topology Mapper.

© 2021 SolarWinds Worldwide, LLC.Все права защищены.

2. InterMapper (HelpSystems)

© 2021 HelpSystems. Все права защищены.

Как и NTM, InterMapper является отличным универсальным генератором сетевых карт – он может помочь вам обнаруживать и отображать устройства в реальном времени как в физических, так и в логических сетях. Вы можете настраивать карты, топологии и цвета, а также анимировать значки узлов. Цена, которую вы платите, зависит от количества устройств, которые вы хотите включить в визуализацию сети, и увеличивается по мере добавления устройств.Вы можете попробовать его бесплатно в течение 30 дней.

3. LucidChart

© Lucid Software Inc., 2021 г.

LucidChart – отличная программа для создания различных видов диаграмм, таких как блок-схемы, карты процессов и унифицированный язык моделирования (UML). Как и SolarWinds NTM, LucidChart хорошо интегрируется с другими программами и автоматически выполняет резервное копирование данных. Однако в LucidChart нет функций автоматического обнаружения, поэтому он не обеспечивает такую ​​же защиту и обслуживание сети, как другие программы. Для загрузки доступна бесплатная однопользовательская версия, а также три уровня профессиональных версий.

4. LanFlow

© Pacestar Software, 2021 г.

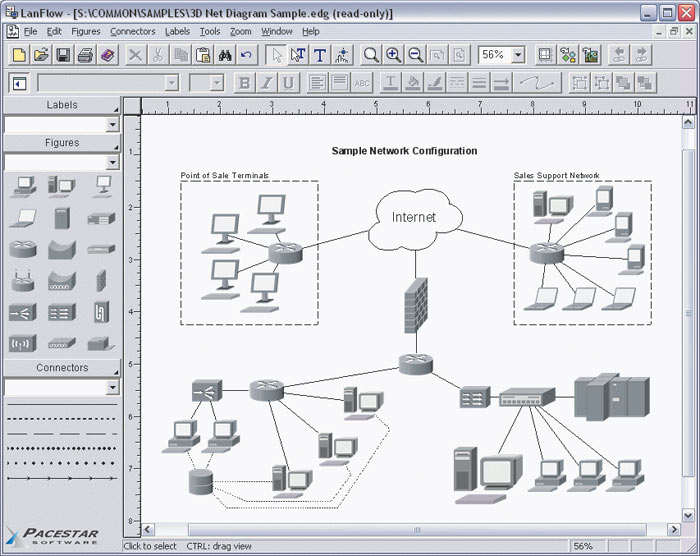

LanFlow – отличный инструмент для построения сетевых диаграмм, если вы ищете простой инструмент для создания сетевых карт с возможностями проектирования. Существует множество полезных инструментов – вы можете использовать предопределенные шаблоны или создавать собственные диаграммы, использовать дополнительную сетку привязки, добавлять подписи к фигурам и потокам, которые автоматически подстраиваются под движение, добавлять гиперссылки и веб-сайты, а также использовать возможность полного масштабирования. Вы можете бесплатно попробовать LanFlow в течение 30 дней перед покупкой.

5. Microsoft Visio

© Microsoft, 2021 г.

Являясь отраслевым стандартом, Microsoft Visio представляет собой надежный конструктор сетевых диаграмм, который может легко взаимодействовать с другим программным обеспечением Microsoft. Его функции можно частично настраивать, предлагая предварительно загруженные шаблоны и темы, которые вы можете использовать для визуализации своей сети. Microsoft Visio может защитить ваши данные с помощью защиты от потери и управления правами на доступ к данным (IRM), но недостатком этой программы является ее неспособность автоматически создавать сетевую диаграмму из сканирования сети.Доступна стандартная версия, а также более обширная и дорогая версия Pro. Попробуйте бесплатно в течение 30 дней.

6. СХЕМА ConceptDraw

© 1993-2021 CS Odessa Corp.

Используемая в основном для рисования сетевых диаграмм, ConceptDraw DIAGRAM (ранее известная как ConceptDraw PRO) поставляется с такими функциями, как Smart Connector и Building Plan Designer, которые помогают автоматизировать процесс создания сетевой визуализации. ConceptPro Draw также дает вам возможность создавать собственные значки узлов, но я думаю, что его интерфейс несколько устарел, хотя прост в использовании и прост в освоении.Они предлагают 21-дневную бесплатную пробную версию.

7. SmartDraw

© 1994-2021 ООО «СмартДрау»

SmartDraw – это веб-программа для создания сетевых диаграмм, поэтому ее можно запускать в любом месте со стабильным подключением к Интернету. Его не очень настраивать, но это позволяет легко добавлять данные в SmartDraw и получать профессионально выглядящую диаграмму. Если вы работаете в малом бизнесе, это отличный вариант, но для крупных предприятий SmartDraw может стать проблемой, особенно потому, что вы платите по факту пользователя. Вы можете подписаться на бесплатную онлайн-версию здесь.

Обзор создания сетевых диаграмм

Создатель сетевых диаграмм – это интересный и необходимый инструмент, предназначенный для помощи в наглядной визуализации сетевых устройств, потоков и других подключений. Лучшие разработчики сетевых схем, такие как SolarWinds Network Topology Monitor, объединяют прекрасные возможности проектирования с мощными инструментами для управления и мониторинга сети, предоставляя полный пакет ИТ-администрирования. Вы можете загрузить бесплатную 14-дневную пробную версию SolarWinds NTM и воспользоваться преимуществами сетевой визуализации уже сегодня.

7 Лучшее программное обеспечение для построения сетевых диаграмм + руководство

Чтобы сеть вашего бизнеса процветала, вы должны хорошо разбираться в ее деталях и тонкостях. Один из лучших способов понять вашу сеть – это составить схему сети, которая представляет собой визуальное представление устройств вашей сети и того, как они подключаются друг к другу.

Вы можете вручную создать свою собственную схему сети, которая поможет визуализировать сложные сети. Однако создание целостной и точной сетевой схемы самостоятельно может оказаться трудным и трудоемким процессом.Лучший способ создать четкую и подробную схему сети – это вложиться в программное обеспечение для построения схем. Некоторые инструменты сетевых диаграмм предназначены для создания автоматизированных сетевых диаграмм, которые обновляются по мере изменения архитектуры вашей сети.

Одной из таких автоматизированных систем сетевых диаграмм является SolarWinds ® Network Topology Mapper (NTM), средство создания всеобъемлющей сетевой диаграммы. NTM предназначен для создания нескольких сетевых диаграмм из одного сканирования, обновления их в реальном времени и редактирования этих диаграмм в соответствии со спецификациями вашей сети.NTM также может позволить вам экспортировать эти сетевые схемы во множество внешних форматов. Щелкните эту ссылку, чтобы получить доступ к 14-дневной бесплатной пробной версии NTM.

Что такое сетевая диаграмма?

Сетевая диаграмма обеспечивает визуальное отображение вашей сети, выделяя устройства, соединения, пути и потоки данных в вашей сети. Сетевая диаграмма также известна как отображение сети и отображение топологии сети.

Сетевые диаграммы имеют решающее значение для изучения вашей сети, проверки ее состояния и отслеживания сетевых устройств (которые на сетевой диаграмме называются «узлами»).Изучив особенности узлов вашей сети и их соединений, вы сможете лучше понять, как работает ваша сеть и что ей нужно для успеха.

Сетевая диаграмма может помочь вам увидеть логические аспекты вашей сети, а также ее физические элементы.

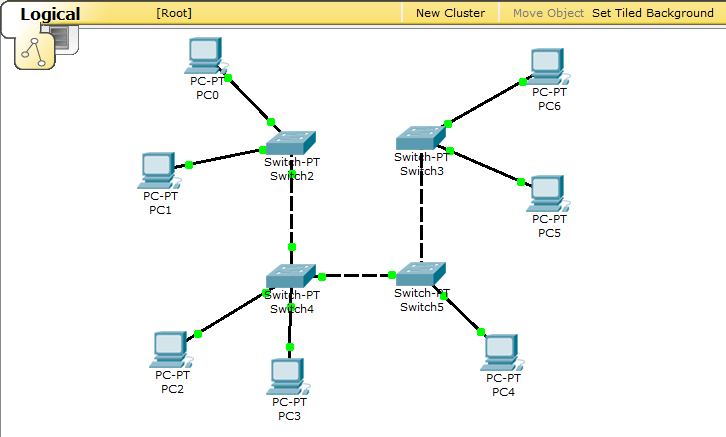

Логические сетевые схемы

Логические сетевые диаграммы отображают внутреннее поведение вашей сети, например протоколы маршрутизации и подсети, и показывают, как информация течет через сеть.Такой вид сетевого сопоставления широко распространен и предлагает несколько вариантов использования.

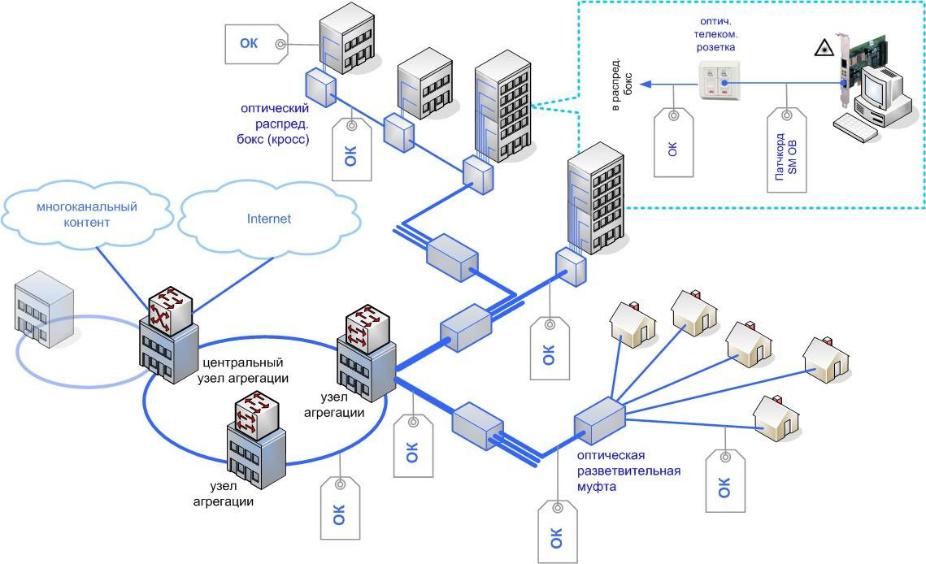

Физические схемы сети

На схемах

физических сетей показаны конкретные аспекты вашей сети, такие как кабели и коммутаторы, а также их расположение. Вы можете думать о физической сетевой диаграмме как о «поэтажном плане» вашей сети, и эти виды сетевых карт наиболее полезны для сетевых инженеров.

Чтобы сформировать полное представление о вашей сети, вам нужно создать как логическую схему сети, так и схему физической сети.Существуют также гиперспециализированные виды сетевых диаграмм, которые могут помочь вам сосредоточиться на определенных аспектах вашей сети. Сюда могут входить схемы сетевой безопасности, в которых основное внимание уделяется устройствам, связанным с безопасностью, диаграммы компьютерной сети, ориентированные на компьютеры, и схему сетевого коммутатора, показывающую части оборудования, которые соединяют устройства вместе по сети.

Вы можете комбинировать различные типы сетевых диаграмм вместе, создавая сетевые диаграммы в соответствии с вашими потребностями. Некоторыми примерами могут быть построение схемы физического сетевого коммутатора или создание сетевой схемы с упором на безопасность компьютеров вашей сети.

Возможность настройки вашей сетевой диаграммы является частью того, почему сетевые диаграммы так важны, а также почему использование средства создания сетевых диаграмм, такого как SolarWinds NTM, полезно, когда дело доходит до построения ясных, но точных сетевых диаграмм.

Типы сетевых диаграмм

Как я уже говорил выше, существует несколько видов сетевых диаграмм. Ваша сетевая диаграмма может быть сосредоточена на безопасности вашей сети, конкретных устройств или физических или логических аспектов вашей сети.Теперь, когда вы знаете, что такое сетевые диаграммы, вы можете узнать о различных способах создания собственных сетевых диаграмм – вручную, автоматически или полуавтоматически.

Программа для ручного построения схем сети

Когда вы вручную рисуете сетевую диаграмму, вы отвечаете за понимание и визуализацию связей между вашими узлами. Сетевая диаграмма, созданная вручную, предлагает вам полную настройку дизайна вашей карты, что может быть полезно для уникальных сложных сетей. Однако вам также придется вручную изменять схему сети по мере роста и обновления сети, что затрудняет ведение схемы сети вручную.

ПО для полуавтоматического построения схем сети

Полуавтоматические сетевые схемы, как следует из названия, представляют собой смесь как ручных, так и автоматизированных сетевых карт. Устройства вашей сети будут автоматически обнаружены при использовании полуавтоматического инструмента построения схемы сети, но вам придется размещать и подключать узлы сети вручную. Несмотря на то, что это предлагает параметры настройки, создание сетевой диаграммы без шаблонов или функций перетаскивания может быть трудным для выполнения.

Программное обеспечение для автоматизированного построения сетевых диаграмм

Эти средства создания сетевых диаграмм предназначены для обнаружения узлов вашей сети и их соединений и автоматического создания сетевой диаграммы.Автоматическая сетевая диаграмма будет обновляться вместе с вашей сетью по мере ее изменения, что упрощает обслуживание карты сети. Многие автоматизированные инструменты построения сетевых диаграмм предоставляют вам шаблоны на выбор, так что вы все равно можете настроить свою сетевую диаграмму в соответствии с вашей сетевой средой.

Независимо от того, какого создателя сетевой диаграммы вы выберете, убедитесь, что ваше программное обеспечение сетевой диаграммы позволяет перемещаться внутри вашей сети. Статические сетевые диаграммы – карты, которые не меняются при изменении сети – почти сразу устаревают.Лучшие инструменты для построения сетевых диаграмм будут адаптироваться к вашей сети, постоянно учитывая изменения и поддерживая вашу сетевую диаграмму в актуальном состоянии.

При таком большом количестве вариантов выбор инструмента для построения сетевых диаграмм может быть сложной задачей. Различные создатели сетевых диаграмм предлагают разные преимущества и возможности, а также уникальные задачи. Ниже я поделился с вами моим любимым программным обеспечением для построения сетевых диаграмм, начиная с моей главной рекомендации.

1. SolarWinds NTM (Бесплатная пробная версия)

© 2021 SolarWinds Worldwide, LLC.Все права защищены.

SolarWinds Network Topology Mapper (NTM) – это универсальный автоматизированный инструмент для создания сетевых диаграмм, предназначенный для построения нескольких видов подробных сетевых диаграмм на основе одного сканирования сети. NTM может позволить вам планировать периодические повторные проверки вашей сети, автоматически обновляя вашу сетевую диаграмму, чтобы вы всегда были в курсе последних событий. Вы можете редактировать существующие узлы на сетевой диаграмме, используя функцию перетаскивания NTM или вручную перемещая узлы.

NTM создан, чтобы предоставить вам множество способов обмена схемами топологии сети через Cisco, Microsoft Visio и другие форматы, такие как PDF и PNG.NTM – прекрасный выбор для создания удобных автоматизированных сетевых диаграмм, и вы можете попробовать его бесплатно в течение 14 дней.

2. Intermapper

© 2020 HelpSystems. Все права защищены.

Intermapper – отличный генератор сетевых диаграмм, позволяющий создавать физические и логические сетевые диаграммы, работающие в реальном времени. Это программное обеспечение для построения сетевых диаграмм предназначено для поддержки настройки, поэтому вы можете рисовать свою сетевую диаграмму именно так, как вы видите ее в своей голове.Intermapper предлагает план с оплатой на каждом устройстве, который увеличивается по мере добавления устройств, но также доступна бесплатная пробная версия.

3. Creately

© 2008-2021 Cinergix Pty Ltd (Австралия). Все права защищены.

Creately – это подробный составитель сетевых диаграмм с функциями совместной работы в системе и чата, позволяющий легко иллюстрировать и делиться своими сетевыми диаграммами. Такие функции, как интеллектуальные соединители, помогают вашей сетевой диаграмме оставаться разборчивой, а варианты стилей и полная библиотека форм узлов позволяют персонализировать сетевые диаграммы.Creately хорошо интегрируется с другими платформами, такими как Microsoft Office, Slack и Google Workspace; однако он не предлагает функции реального времени для ваших сетевых диаграмм. Вы можете зарегистрироваться здесь для получения их бесплатной версии.

4. Lucidchart

© 2020 Lucid Software Inc. Все права защищены.

Программа для создания сетевых диаграмм Lucidchart – отличная программа для создания блок-схем, карт процессов и других видов сетевых диаграмм. Как и SolarWinds NTM, Lucidchart хорошо интегрируется с другими программами и автоматически выполняет резервное копирование данных.Однако в Lucidchart нет функций автоматического обнаружения, поэтому он не может автоматически защищать и поддерживать устройства в вашей сети. Есть три профессиональных варианта, а также бесплатный однопользовательский вариант, доступный для загрузки.

5. SmartDraw

© 1994-2021 SmartDraw, LLC. Все права защищены.

SmartDraw – это веб-инструмент для создания сетевых диаграмм, предназначенный для работы в любом месте со стабильным подключением к Интернету. Их цель – сделать их максимально простыми в использовании, что приводит к ограниченным возможностям настройки, но очень аккуратным, профессионально выглядящим сетевым схемам.Ограниченная настраиваемость инструмента, а также его тарифный план с оплатой по каждому пользователю делают его лучшим для небольших сетей. Вы можете подписаться на бесплатную онлайн-версию.

6. LanFlow

© 2021 Pacestar Software. Все права защищены.

LanFlow предлагает простые инструменты для построения сетевых диаграмм, но мощные возможности проектирования, включая библиотеки 2D и 3D значков. Некоторые другие полезные функции включают дополнительную сетку привязки, возможность полного увеличения и подписи фигур, которые автоматически перемещаются при редактировании.Вы также можете выбрать один из предустановленных шаблонов или полностью создать свой собственный и добавить гиперссылки и веб-сайты на свою сетевую диаграмму. LanFlow – это только инструмент для построения диаграмм – здесь нет функций автообнаружения или параметров программирования аварийных сигналов. Многие специалисты Cisco используют LanFlow для построения схем топологии сети, и вы можете загрузить 30-дневную бесплатную пробную версию.

7. Microsoft Visio

© Корпорация Майкрософт, 2020. Все права защищены.

Microsoft Visio – надежный инструмент для создания сетевых диаграмм, предназначенный для простого взаимодействия с другим программным обеспечением и приложениями, помогая при этом обеспечивать безопасность ваших данных.Microsoft Visio предлагает частично настраиваемые шаблоны и темы, но не может включить автоматическое построение сетевых диаграмм. Доступна стандартная версия, а также более обширная и дорогая версия Pro, и вы можете попробовать ее бесплатно в течение 30 дней.

Подведение итогов сетевых диаграмм + Составление сетевых диаграмм

Сетевые диаграммы действуют как карта вашей сети, помогая вам визуализировать, как информация передается между устройствами вашей сети. Создание и использование сетевой диаграммы имеет решающее значение для поддержки вашей сети и помогает обеспечить безопасную доставку данных оттуда, где они должны быть.

Используя программное обеспечение для построения сетевых диаграмм, вы можете построить свои собственные сетевые диаграммы, наиболее подходящие для вас и членов вашей команды. Создатели автоматизированных схем сети, такие как SolarWinds Network Topology Mapper, предназначены для экономии вашего времени, энергии и ресурсов за счет автоматического обнаружения и сопоставления узлов и соединений вашей сети. NTM автоматически генерирует сетевые диаграммы, используя собранную информацию, предоставляя вам точную и ясную, но визуально яркую диаграмму топологии сети.

* По состоянию на март 2021 г.

3 бесплатных инструмента для создания сетевых диаграмм

Управление проектами хорошо умеет делать сложное простым или, по крайней мере, управляемым. Конечно, существует множество различных способов достижения этой цели, многие из которых используются в течение жизненного цикла проекта.

Сетевая диаграмма проекта – один из таких инструментов, который помогает упростить сложный план проекта, позволяя руководителю проекта увидеть общую картину проекта.Важно иметь обзор любого проекта, видеть, когда он начинается и когда заканчивается, а также быстро отмечать все действия и то, как они работают вместе. Методы планирования и составления расписания проектов, такие как метод критического пути (CPM) и метод оценки и анализа программ (PERT), используют сетевые диаграммы для достижения такой ясности для своих проектов.

Но некоторые могут избегать проектирования сетевых диаграмм, думая о них как о тех плотных схемах, которые изображают узлы и соединения в компьютерной сети.Это было бы ошибкой. Руководителям проектов нужны инструменты, и сетевая диаграмма проекта – отличная.

Что такое сетевая диаграмма в управлении проектами?

Сетевая диаграмма проекта – это визуальное представление рабочего процесса проекта. Сетевая диаграмма – это диаграмма, заполненная полями, в которых указаны задачи и обязанности, а затем стрелки, отображающие расписание и последовательность, в которой работа должна быть завершена. Таким образом, сетевая диаграмма проекта – это способ визуально проследить за продвижением каждой фазы жизненного цикла проекта до его завершения.

Руководители проектов используют сетевую диаграмму для отслеживания проекта, позволяя им видеть прогресс каждого действия. Затем они могут поделиться своим статусом с остальной частью команды управления проектом. Это особенно полезно для тех, кто лучше понимает информацию, передаваемую визуально. Для этих членов команды диаграммы сети проекта помогут в выполнении их задач и увеличат продуктивность проекта.

Другой аспект сетевой диаграммы состоит в том, что она буквально иллюстрирует объем проекта.Это связано с тем, что на сетевой диаграмме проекта собраны все действия, этапы и результаты, определенные в структурной декомпозиции работ проекта. Метод критического пути (CPM) и метод оценки и анализа программ (PERT) являются хорошими примерами того, как использовать сетевые диаграммы в управлении проектами. Руководители проектов используют эти методы для оценки продолжительности проекта и создания графика проекта.

Типы сетевых схем проекта: ADM и PDM

Сетевые диаграммы расписания проекта можно разделить на два типа: метод стрелочной диаграммы (ADM) и метод диаграммы приоритета (PDM).

Как и ожидалось, метод стрелочной диаграммы или действие на сетевой диаграмме со стрелками использует стрелки для представления деятельности проекта, причем конец стрелки является его началом, а точка – концом. Длина стрелки – это продолжительность действия. Стрелки соединяют узлы или прямоугольники, которые последовательно являются символами вехи начала и конца деятельности.

В методе диаграммы приоритета или активности на сетевой диаграмме узла каждый узел или блок является действием. Есть стрелки, но в данном случае они обозначают взаимосвязь между действиями.Это отношение может быть одним из следующих:

  • От конца до начала: Это означает, что действие не может начаться до завершения предшествующего.
  • От начала до начала: Используйте это, когда два действия могут начаться одновременно.
  • Finish to finish: Используйте это, когда действия должны заканчиваться вместе.
  • От начала до конца: Используйте это, когда одно действие не может завершиться, пока не начнется другое.

Преимущества и ограничения сетевых диаграмм проекта

Теперь, когда вы знаете, что такое сетевая диаграмма расписания проекта, давайте более критически рассмотрим плюсы и минусы.

Плюсы сетевых диаграмм проекта

Начиная с профессионалов, сетевые диаграммы – это благо при планировании проекта. Методика собирает все необходимые задачи, которые нужны для успешного завершения проекта. Это внимание к деталям перед запуском проекта поможет определить действия критического пути и то, где может существовать float или время, в течение которого задача может быть отложена.

Создание сетевой диаграммы проекта также является отличным способом составления графика проекта, а размещение всех мероприятий на одной диаграмме упрощает заказ материальных ресурсов и оборудования, необходимых для их выполнения.Это описание ресурсов поможет с денежным потоком и подбором нужной команды.

Кроме того, наличие задач на сетевой диаграмме проекта и возможность видеть, где они зависят от других действий, могут помочь решить проблемы по мере их возникновения в ходе проекта.

Минусы сетевых диаграмм проекта

Есть также ограничения. Создание сетевой диаграммы проекта требует времени и денег. Кроме того, схема сети, в зависимости от проекта, может быть слишком сложной и трудноразличимой визуально.Это противоречит одной из его основных целей.

Конечно, при его создании могут быть ошибки или другие неизвестные факторы, которые могут повлиять на это за пределами собранных данных; все это может ввести в заблуждение и потенциально нанести ущерб вашему проекту. Использование программного обеспечения для построения сетевых диаграмм не гарантирует, что сетевая диаграмма точно представляет график вашего проекта, если последовательности действий не обозначены правильно.

Некоторые не верят в необходимость сетевой диаграммы, в то, что существуют другие инструменты, которые охватывают те же вопросы.Например, есть диаграмма Ганта, которая также является графическим представлением временной шкалы проекта с задачами, продолжительностью и зависимостями. Но диаграмма Ганта также может распределять ресурсы, обновлять статус проекта и отслеживать задачи и время.

Онлайн-диаграмма Ганта

на ProjectManager.com Лучшие практики для сетевых диаграмм проекта

Чтобы воспользоваться преимуществами и избежать недостатков сетевых диаграмм проекта, полезно знать, что работает. Например, сетевая диаграмма – это визуальный язык, и, как любой коммуникативный метод, он требует использования общих и понятных всем символов.

Как нарисовать сетевую диаграмму в управлении проектами?

Сначала вам нужно понять хронологический порядок, в котором должны выполняться действия, и определить начальную и конечную точку сетевой диаграммы. При построении диаграммы используйте стрелки, идущие слева направо. Так люди читают на Западе, и диаграмма должна интуитивно следовать этому образцу.

Вы должны сделать схему как можно более четкой и легко читаемой. Это означает, что не загромождайте страницу пересекающимися стрелками.Фактически, любые стрелки, которые вы используете для указания направления, должны быть прямыми. Но продолжительность стрелки не должна определяться ее длиной.

Сделайте приблизительный набросок своей схемы

На более базовом уровне, начните с сетевой диаграммы вашего проекта, сначала начертил ее. Затем вы можете стирать и перемещать элементы, пока не создадите наиболее эффективную схему сети.

Как только вы закончите дизайн, подумайте о шрифте. Различные шрифты могут выделить части диаграммы и облегчить ее чтение.Легенда или ключ в углу также помогут читателю понять.

Определите действия для вашего проекта Сетевая диаграмма

Еще один совет, прежде чем вы даже прикоснетесь к бумаге карандашом, – это организовать свои задачи. Вы же не хотите начинать диаграмму и понимать, что упустили некоторые важные действия. Также существуют зависимости задач, при которых задачи не могут начинаться или завершаться, пока не начнется или не закончится другое действие. Определите и их, и разбейте проект на фазы. После этого вы готовы приступить к созданию сетевой диаграммы проекта.

Бесплатные инструменты для построения сетевых диаграмм

Есть только один способ узнать, подходит ли вам сетевая диаграмма проекта: попробовать. К счастью, есть много бесплатных инструментов для создания сетевой диаграммы в Интернете. Мы выбрали три наших фаворита, чтобы вы могли надеть их и покататься.

Google Draw

У Google есть инструмент для всего, что вы делаете, поэтому само собой разумеется, что у них есть инструмент для сетевых диаграмм. Google Draw полностью бесплатен (вам даже не нужно вводить кредитную карту).Он может помочь вам создавать блок-схемы, диаграммы UML, отношения сущностей, макеты и, конечно же, сетевые диаграммы проекта.

Данные хранятся на Google Диске, но также могут хранить данные в Dropbox и OneDrive. Google draw может импортировать файлы из множества различных форматов, имеет 27 языков, и им легко делиться. Это быстро и поддерживает совместную работу в режиме реального времени при подключении к учетной записи Google.

С другой стороны, не так много шаблонов и форм на выбор. Если у вас нет опыта в дизайне, вам может быть непросто научиться чему-то новому.Эта платформа лучше всего подходит, если вы хотите сотрудничать с другими функциями Google и только время от времени составлять сетевые диаграммы.

Диаметр

Dia – это инструмент для построения сетевых диаграмм с открытым исходным кодом, который можно использовать для создания сетевых диаграмм. Его довольно легко изучить, и он может создавать базовые сетевые диаграммы расписания проекта. Dia сохраняет документы в формате XML, которые автоматически уменьшаются для экономии места. Он доступен для Linux, Mac и Windows.

Dia является бесплатным и представляет собой хороший вариант начального уровня для людей, желающих познакомиться с созданием сетевых диаграмм, а также диаграмм UML и блок-схем.

Программное обеспечение имеет удобный пользовательский интерфейс, который помогает пользователям, а также его легко и быстро установить из-за небольшого размера файла. Однако программное обеспечение не имеет визуальной привлекательности. Это слишком просто, и некоторые критиковали его как некрасивый из-за его черно-белого дизайна, который можно улучшить с помощью цвета.

Глиффи

Хотя Gliffy бесплатен, бесплатная версия очень ограничена. Если вам это нравится, вы, вероятно, захотите заплатить за полную версию с оплатой подписки.Стоимость является многоуровневой: 14,85 долларов США каждые три месяца для одного пользователя, который может создавать 200 диаграмм, но ни одна из них не интегрируется с Google Диском. Бизнес-аккаунт для одного пользователя стоит 29,85 доллара на три месяца, включая неограниченное количество диаграмм, но он по-прежнему не интегрируется с Google Диском. Для этого вам понадобится пакет бизнес-команды, который стоит 59,88 доллара в год. Тот факт, что диаграммы просты в создании и совместной работе, вероятно, поможет при переходе от бесплатного к платному.

Gliffy – это веб-приложение, которое не подходит для создания дополнительных технических схем.Однако это бесплатное программное обеспечение для построения сетевых диаграмм, которое является хорошим первым шагом в построении сетевых диаграмм.

Диаграммы

оживают с ProjectManager.com

Сетевая диаграмма проекта – хорошее начало, но для контроля фазы выполнения вам понадобится нечто большее, чем диаграмма. Лучше выполнять свой проект с помощью инструмента, предлагающего полный спектр услуг. ProjectManager.com – это облачное программное обеспечение для управления проектами, которое выводит рабочий процесс на новый уровень.

ProjectManager.com предоставляет вам инструменты для превращения сетевой диаграммы вашего проекта в полноценный проект с диаграммами Ганта, которые позволяют вам определять критический путь, назначать задачи членам вашей команды и добавлять продолжительность и сроки выполнения.Вы можете избежать узких мест в рабочем процессе, связав задачи, которые зависят друг от друга. Разбивайте проекты на этапы, чтобы в дальнейшем сделать большие этапы проекта более удобоваримыми.

Планируйте целые проекты с помощью онлайн-диаграммы Ганта ProjectManager.com – Попробовать бесплатно

Существует даже инструмент ресурсов, который показывает, какие члены команды имеют недостаточное или избыточное выделение ресурсов, чтобы сбалансировать рабочую нагрузку. Это обеспечивает бесперебойную работу и предотвращает дорогостоящее перераспределение ресурсов или несоблюдение сроков.

Визуализируйте рабочие процессы с помощью динамических плат

Рабочий процесс дополнительно управляется с помощью представления проекта канбан. Просто переключитесь на вид доски, и все на вашем графике Ганта теперь отобразится на доске канбан. Рабочий процесс представлен настраиваемыми столбцами, которые указывают, где находится каждая задача в проекте.

Создавайте визуальные рабочие процессы с помощью наших совместных канбан-досок.

Каждая задача – это карточка, которую можно перетаскивать из столбца в столбец, что обеспечивает прозрачность процесса и позволяет группам сосредоточиться только на задачах, которые они могут выполнить.Когда члены команды обновляют свой статус, эти данные мгновенно отражаются во всем программном обеспечении. Автоматические уведомления по электронной почте информируют команды о внесении изменений или приближении сроков.

ProjectManager.com предоставляет менеджерам проектов и командам инструменты, необходимые для управления рабочим процессом, знания своих обязанностей и соблюдения графика.

(Этот пост был обновлен в сентябре 2020 года)

После того, как вы познакомились с бесплатными приложениями для построения схем сети и почувствовали, как они работают, взгляните на ProjectManager.com, облачное программное обеспечение для управления проектами. Наша онлайн-диаграмма Ганта делает многое из того, что может делать сетевая диаграмма, но также всегда для совместной работы в режиме реального времени, создания отчетов о состоянии, и ее легко изменить по мере изменения проекта. Попробуйте бесплатную 30-дневную пробную версию.

Фигур и шаблоны для построения сетевой схемы в Интернете

Начинаете ли вы с нуля или пытаетесь смоделировать существующую сеть, обращение к сетевой диаграмме поможет вам визуализировать, как все работает вместе.Вы можете нарисовать сетевую диаграмму онлайн с помощью инструмента сетевой диаграммы Gliffy – и мы упростили это с помощью множества шаблонов и фигур, которые помогут вам начать работу. Вы можете начать бесплатную пробную версию премиум-функций Gliffy Online и получить онлайн-инструмент для построения схем всего за несколько кликов.

Как нарисовать сетевую диаграмму с нуля

1. Перечислите все компоненты, которые вы хотите включить

Продумайте все элементы, которые вы должны включить в вашу сетевую диаграмму.Это могут быть серверы, клиенты, маршрутизаторы и рабочие станции. Если у вас несколько серверов, сделайте заметку и для себя.

2. Добавьте фигуры сетевых диаграмм на холст

В Gliffy мы предварительно загрузили инструмент с общими фигурами сетевых диаграмм. Если вы выбрали « Network Diagram » на начальном экране, эти фигуры будут загружены в левую панель инструмента построения диаграмм. Они разделены на три группы:

  • Схемы сети стойки для организации серверной стойки
  • Схема бизнес-сети Фигуры с фигурами, включающими такие компоненты, как копировальные машины, сканеры и телефоны
  • Схема домашней сети Фигуры, которые включают такие элементы, как принтеры, игровые консоли и стереосистемы

Если вы не видите эти параметры на левой панели, вы можете нажать « More Shapes », а затем проверить наборы фигур, которые вы хотите использовать.Также существуют формы для систем Cisco, AWS и Azure. Вы даже можете загрузить свои собственные формы, если хотите добавить определенный логотип или инструмент.

3. Создайте метки и группы для фигур сетевых диаграмм

Чтобы добавить текст к фигуре, просто щелкните эту фигуру и начните вводить текст. Рассмотрите возможность группировки фигур по местоположению или их уровню доступа, рисуя рамки вокруг групп фигур. Убедитесь, что эти метки четкие и краткие – так сетевая диаграмма будет полезна для всех пользователей – но вы также можете уделить время и добавить дополнительные сведения, такие как серийные номера.

4. Нарисуйте связи между фигурами вашей сетевой диаграммы

Выберите инструмент Connector Tool на панели инструментов Gliffy и наведите курсор на край одной из ваших фигур. Зеленая точка выделит точки соединения, доступные для этой формы. Затем просто перетащите к следующему подключению. Это создаст базовую линию, которую вы можете стилизовать, нажав кнопку Line Properties на всплывающем значке. Здесь вы можете выбрать тип стрелки, изменить толщину линии и настроить стиль углов и кривых на линии.

Построение сетевой диаграммы с помощью шаблона

Если вы хотите сэкономить время, отличной идеей будет начать с шаблона сетевой диаграммы. Создайте новую диаграмму из шаблона, выбрав « Network Diagrams » в левой части панели. Мы предварительно загрузили несколько шаблонов сетевых стоек, шаблоны для больших и малых офисов и многое другое.

Вы можете сделать их своими, удалив фигуры, которые вам не нужны, или скопировав их правой кнопкой мыши.

Используйте Gliffy для построения схемы сети

Это завершение всего, что вам нужно знать, чтобы использовать наш инструмент построения схемы сети! Используйте Gliffy, чтобы делиться своими идеями, сотрудничать со своей командой или задокументировать текущую настройку.

Попробовать в сети Попробовать в Confluence

Automated Network Diagram Creator – Create Network Maps

Что такое автоматический составитель сетевых диаграмм?

Автоматическое средство создания сетевых диаграмм, также называемое создателем сетевых карт или создателем сетевых карт, – это инструмент, предназначенный для обнаружения ваших сетевых устройств перед тем, как приступить к рисованию сети, чтобы помочь вам создать сетевые карты, которые служат визуальным представлением вашей сети.

Эти сетевые карты (также называемые сетевыми диаграммами или сетевыми чертежами) являются визуальным представлением узлов в вашей сети и того, как они связаны. Эти узлы обычно представляют собой различные устройства в вашей сети, включая серверы, маршрутизаторы, настольные компьютеры и т. Д. С помощью создателя сетевых диаграмм вы можете глубже изучить соединения между этими устройствами на разных уровнях OSI. Это может помочь вам улучшить видимость сети и помочь в устранении неполадок в случае возникновения проблем.

Как создать схему сети?

Простой способ создания сетевой диаграммы – использовать автоматизированный построитель сетевых диаграмм, хотя следующие шаги также могут применяться к ручному и более медленному методу создания сетевой диаграммы вручную.

Ваш первый шаг – определить устройства в вашей сети. Автоматизированное программное обеспечение может автоматически обнаруживать устройства, обычно используя такие методы, как ICMP или SNMP, для сбора информации для ряда устройств. Если вы создаете схему сети вручную, вам необходимо выполнить обнаружение этого устройства самостоятельно.

Затем вы захотите настроить карту, используя информацию из этого процесса обнаружения. Автоматизированное программное обеспечение может отображать узлы и соединения между устройствами. Однако в процессе создания схемы сети вручную вам нужно будет определить и нарисовать эти подключения устройств самостоятельно.

В обоих процессах вы также можете настроить вид, используя определенные линии, стрелки, символы и формы для представления различных функций вашей сети. Вы также должны пометить карту, чтобы другие могли ссылаться на диаграмму.

После того, как у вас будет исходная диаграмма, вам нужно будет обновлять ее по мере добавления и удаления устройств. Создатель автоматизированной карты сети может автоматически обновлять карту через определенные промежутки времени, что позволяет ему продолжать анализировать текущее состояние узлов вашей сети и помогать в устранении неполадок в режиме реального времени.

Что делает автоматический создатель сетевых диаграмм?

Автоматическое средство создания сетевых диаграмм предназначено для автоматического обнаружения устройств в вашей сети (включая маршрутизаторы, брандмауэры, серверы, настольные компьютеры и т. Д.) И может создавать сетевую диаграмму, которую вы можете настроить для создания полезных визуальных отображений взаимосвязанных компонентов, включая устройство. положение дел.

Автоматическое средство создания сетевых диаграмм сканирует вашу сеть, чтобы обнаружить находящиеся в ней устройства.Затем он собирает данные опроса, чтобы определить функцию каждого из этих узлов, используя различные методы обнаружения. Как только вся сеть будет обнаружена, инструмент может создать сетевую диаграмму для визуального представления устройств и их соединений. Лучшие создатели сетевых диаграмм автоматически обновляют диаграмму, чтобы отразить изменения статуса.

Почему важно автоматическое создание схемы сети?

Автоматическое средство создания сетевых диаграмм может сэкономить ваше время и энергию, когда дело доходит до создания и обновления сетевых диаграмм.Независимо от размера вашей сети, рисование сети вручную часто занимает много времени. Автоматически обнаруживая вашу сеть и обновляя диаграммы по мере изменения статусов узлов, создатели сетевых диаграмм позволяют вам тратить энергию в другом месте, сохраняя при этом многие преимущества построения диаграмм вашей сети. Эти преимущества включают помощь в отслеживании сетевой активности на разных устройствах, помощь в решении проблем и информирование о мерах по обеспечению безопасности сети.

Как в NTM работает создатель схемы сети?

Автоматическое создание схемы сети является одним из основных элементов SolarWinds ® Network Topology Mapper (NTM).Программное обеспечение предназначено для упрощения процесса построения сети за счет автоматического сканирования сетей для создания сетевых диаграмм, которые можно обновлять при изменении статуса узлов. Это включает в себя автоматическое обновление сетевых схем при добавлении новых устройств или удалении старых.

С помощью средства создания сетевых диаграмм в NTM вы можете создать несколько карт из одного сканирования и настроить их так, чтобы они включали детали, которые вы хотите видеть. Вы даже можете создавать собственные значки, заменяющие различные функции узлов.Инструмент может автоматически создавать карты, отражающие несколько слоев, что может помочь вам получить более полное представление о топологии вашей сети и помочь в устранении неполадок.

Network Topology Mapper поддерживает широкий спектр методов сетевого обнаружения, включая SNMP v1-v3, ICMP, CDP, WMI, Microsoft Hyper-V и VMware.

Схема сети

– определение и примеры

Часть 1: Что такое сетевая диаграмма?

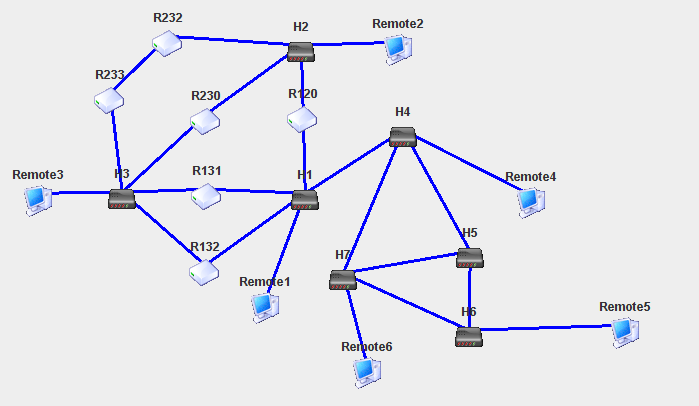

Схема сети – это схема, изображающая узлы и соединения между узлами в компьютерной сети или, в более общем смысле, любой телекоммуникационной сети.Сетевые диаграммы часто рисуются с помощью профессиональных программных средств для рисования. EdrawMax предоставляет различные типы сетевых диаграмм, и вы можете приступить к работе прямо сейчас!

Сетевые диаграммы показывают, что представляют собой компоненты сети и как они взаимодействуют друг с другом. Диаграммы физической сети иллюстрируют взаимосвязь между частями оборудования в сети, а диаграммы логической сети показывают информационный поток по сети. Обычно используемые символы на сетевых диаграммах включают межсетевой экран, облако, сервер, маршрутизатор и сигнал.

Использование сетевой диаграммы

Сетевым специалистам необходимо собирать жизненно важную информацию и всегда иметь ее под рукой для устранения неполадок, обслуживания и составления отчетов по сетям. Им нужны подробные визуальные эффекты, которые помогут определить компромиссы и убедиться, что предлагаемые системы соответствуют ключевым требованиям. Потребность в точной информации о сетевых активах сейчас острее, чем когда-либо, и тем не менее многие инструменты проектирования сети и документации представляют собой либо сильно ограниченные инструменты для рисования, либо слишком сложные и дорогостоящие высокопроизводительные системы.

Что касается использования сетевой диаграммы, вот некоторые моменты, перечисленные ниже:

  • Поставщики сетевых решений и системные интеграторы, которые планируют и внедряют ИТ-структуры;
  • Менеджеры по ИТ / ИБ, которые документируют сети для эффективного устранения неполадок, планирования и аварийного восстановления;
  • Сетевые инженеры, которые управляют повседневными операциями и сообщают другим о проектах сети;
  • Сетевые администраторы Windows, которые администрируют сетевые каталоги;
  • Провайдеры предпродажных и послепродажных сетевых услуг и фирмы, предоставляющие сетевые услуги;
  • Сотрудники службы поддержки, которым необходимо знать расположение и детали каждого оборудования.

Классификация сетевой диаграммы

Что касается классификации сетевых диаграмм для различных применений и систем, в основном существует 14 типов сетевых диаграмм. Из-за разнообразия использования и платформы, сюда входят AWS, Azure, GCP, базовая сетевая диаграмма, топология сети Cisco, значки продуктов Cisco, значки безопасности Cisco, подробная сетевая диаграмма, логическая сетевая диаграмма, диаграмма стойки, LDAP, активный каталог, сетевое расположение. схема, видео и аудио порты.

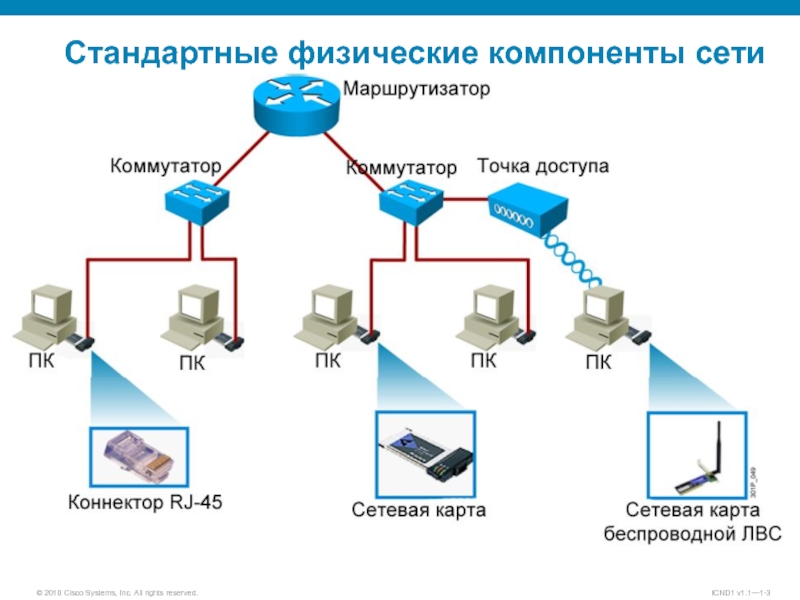

Часть 2: Основные символы схемы сети

Символы диаграммы – это объекты, которые представляют сетевые компоненты на сетевой диаграмме. Без этих символов невозможно составить схему сети. Полезно понимать основное определение каждого символа. В этом разделе мы узнаем, что собой представляют эти основные символы сетевой диаграммы, их использование и их представление.

Облако

Облако – это не что иное, как виртуализированный сервер, установленный в Интернете поставщиками, которые хотят продавать свои услуги через облако.Это объединенный и централизованный серверный ресурс.

Облако может выполнять различные тяжелые задачи практически так же, как и стандартный сервер. Это также дает вам место для загрузки на него данных. В сеть также интегрировано облако для установки виртуализированных серверов и отправки и загрузки на них сетевых данных.

Межсетевой экран

Брандмауэр похож на щит, который защищает сеть и предотвращает проникновение злонамеренных действий в сеть извне.Итак, брандмауэр обычно находится перед сетью.

Межсетевой экран может быть как аппаратным, так и программным. Аппаратный брандмауэр используется для защиты всей сети, а программный брандмауэр, установленный на конкретном ПК, защищает только ее.

Межсетевой экран отдельно показан на схеме сети в сети до или после маршрутизатора. Межсетевые экраны предназначены для защиты различных сетей.

Например, сетевой брандмауэр защищает вас от вредоносного содержимого в Интернете.Брандмауэр с фильтрацией пакетов может спасти вас как от вредоносного содержимого в Интернете, так и от проникновения из внешней сети.

Терминал

Терминал – это программное обеспечение, которое предоставляет интерфейс командной строки на рабочих столах и позволяет выполнять административные задачи. Более того, с помощью терминала вы настраиваете и защищаете сетевые компоненты.

Сетевые компоненты, такие как маршрутизаторы, коммутаторы, межсетевые экраны, концентраторы и т. Д., настраиваются с помощью интерфейса командной строки, поскольку в этих компонентах нет графического интерфейса пользователя (GUI). На схеме сети терминал представлен рабочим столом.

Выключатель

Коммутатор – это сетевой аппаратный компонент, который работает на втором уровне модели OSI. Это устройство, которое содержит несколько портов, и к этим портам подключен кабель Ethernet, идущий от определенного хоста.

Коммутатор – это устройство, используемое для соединения устройств в сети, образующей локальную сеть (LAN). Коммутатор использует MAC-адреса хостов для отправки и получения пакетов данных от одного хоста к другому.

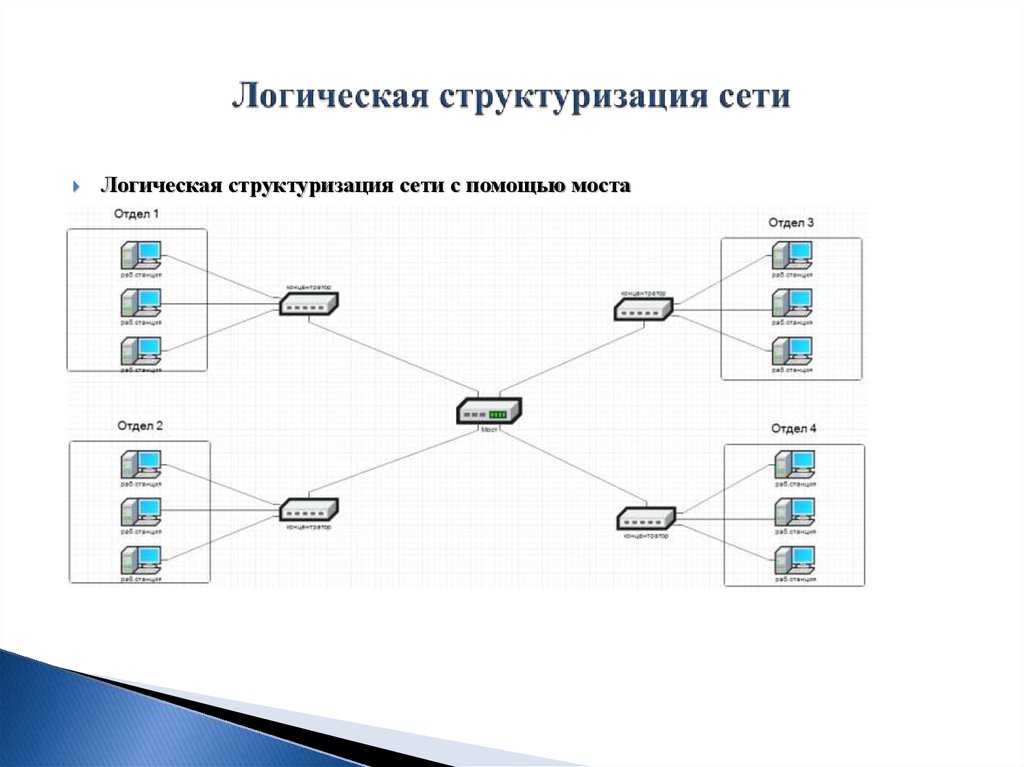

Мост

Мост – это то, что предполагает его название. Это сетевое аппаратное устройство, через которое обмениваются данными несколько локальных сетей. Мост соединяет несколько сетей, образуя одну обширную сеть.

Этот процесс подключения или объединения сети называется сетевым мостом. Мосты также работают на втором уровне модели OSI и, следовательно, используют MAC-адреса хостов для передачи или приема данных. Он также может подключать несколько виртуальных локальных сетей или виртуальных локальных сетей.

Сервер

Сервер – это компьютер, который запрограммирован на выполнение задач, которые не выполняются на обычных компьютерах. Сервер предназначен для ответа на запросы, поступающие со стороны клиента, и позволяет им выполнять определенные задачи или выполнять задачи для клиента.

Короче говоря, серверы – это программы, которые предоставляют услуги, ресурсы и данные другим компьютерам, которые являются его клиентами. Сервер может быть как аппаратным, так и программным. Взаимодействие между клиентом и сервером называется моделью клиент-сервер.

Маршрутизатор

Маршрутизатор – это сетевое аппаратное устройство, которое соединяет несколько сетей с Интернетом, не только с Интернетом, но также может соединять две или более сетей на основе их подсетей и IP-адресов.

Маршрутизатор работает на третьем уровне модели OSI, где ему требуются IP-адреса сетей и хостов для отправки или получения пакетов данных. Он управляет сетевым трафиком между сетями.

Периферийное устройство

Периферийное устройство – это компьютерное устройство, которое в компьютерной сети называется периферийным устройством. Также это может быть ноутбук, мобильный телефон или принтер.

Мэйнфрейм

Мэйнфреймы – это больше, чем персональные компьютеры, способные выполнять вычисления, выполнение, транзакции и т. Д. С большим объемом памяти.Они также используются для выполнения операций по обеспечению безопасности таких сетей, как криптография и т. Д.

Центр

Концентратор – это сетевое аппаратное устройство, используемое для соединения нескольких компьютеров, образующих локальную сеть. Он работал на физических уровнях модели OSI и использовался до переключения.

Cisco, AWS, GCP и символы Azure

Cisco – известный поставщик сетевых услуг.Он продает сетевые компоненты по всему миру. AWS, Azure, GCP – облачная платформа от Amazon, Microsoft и Google. Вы можете найти все эти типы символов сетевых диаграмм в EdrawMax!

Коммутаторы и мосты : Коммутаторы – это устройства, используемые для соединения нескольких устройств, образующих локальную сеть, в то время как мосты соединяют эти локальные сети.

Маршрутизаторы : Маршрутизатор – это устройство, которое используется для подключения к сети и Интернету.

Базы данных : База данных – это организованный набор структурированной информации или данных, обычно хранимых в электронном виде в компьютерной системе.

Часть 3: Создатель сетевых диаграмм – EdrawMax

Одна из самых мощных программ, которая может конкурировать с Microsoft Visio, EdrawMax – еще одно программное обеспечение для построения диаграмм, доступное для Windows, macOS и Linux. Инструмент имеет несколько категорий практически для всех типов отраслей, и каждая категория дополнительно имеет множество шаблонов планов этажей на выбор, что позволяет сэкономить много времени, которое в противном случае вы бы потратили на построение диаграммы, сетевой диаграммы для этого примера, с нуля. .

EdrawMax – это мощная, но простая в использовании программа для построения сетевых диаграмм , которая упрощает создание сетевых диаграмм на основе предварительно отформатированных шаблонов и примеров сетевых диаграмм без необходимости рисования. Диаграммы интеллектуальных сетей разработаны с автоматическим созданием, что позволяет пользователям легко добавлять и соединять фигуры.

Особенности EdrawMax

EdrawMax идеально подходит для сетевых инженеров и проектировщиков сетей, которым необходимо рисовать подробные сетевые чертежи.

  • Простота использования
  • EdrawMax понимает, что для создания сетевой диаграммы с меньшими затратами времени важно упростить процесс с помощью готовых форм и автоматических плавающих кнопок. Таким образом, вы можете сэкономить время, чтобы работать эффективно, и все в редакторе сетевых диаграмм EdrawMax простое, умное и интуитивно понятное.

  • Обильные символы и шаблоны сетевых диаграмм
  • Использование стандартных и отшлифованных символов сетевых диаграмм поможет создавать точные и качественные сетевые диаграммы.EdrawMax включает тысячи символов для проектирования сетевых диаграмм, которые разделены на 30 отдельных библиотек. Вы можете загрузить любую библиотеку по своему усмотрению и закрыть те, которые вам не нужны. EdrawMax также предлагает инструменты для персонализации символов или создания собственных символов по своему усмотрению.

  • Редактируемые экспортируемые файлы
  • Программное обеспечение для построения сетевых диаграмм EdrawMax простое и мощное. Он не только способен экспортировать созданные файлы в наиболее распространенные форматы.Более того, эти файлы доступны для редактирования и совместного использования. В отличие от других создателей сетевых диаграмм, экспортирующих только нередактируемые файлы, программное обеспечение для создания сетевых диаграмм EdrawMax выделяется.

  • Создатель сетевых диаграмм на всех платформах
  • EdrawMax – отличное программное обеспечение для диаграмм AWS, которое используется в качестве мощной, быстрой и простой в использовании программы для рисования сетевых диаграмм, которая позволяет разметить вашу домашнюю сеть, сеть Cisco, сеть WAN, сеть AWS и другие сетевые графические визуализации с предварительно созданными высокими значениями. символы качества.Это действительно дешево, но с премиальным качеством. Многие пользователи приняли его как лучшую настольную программу для построения сетевых диаграмм для Mac, Windows, Linux и Online.

EdrawMax

Программное обеспечение для создания диаграмм All-in-One

Создавайте более 280 типов диаграмм без усилий

Легко приступайте к построению диаграмм с помощью различных шаблонов и символов

  • Превосходная совместимость файлов: Импорт и экспорт чертежей в файлы различных форматов, например Visio
  • Поддерживается кроссплатформенность (Windows, Mac, Linux, Интернет)

Часть 4: Как создать сетевую диаграмму

Как легко составить схему сети? Использование EdrawMax для создания вашей собственной сетевой схемы.

Шаг 1: Откройте настольную программу EdrawMax или веб-приложение EdrawMax.

Шаг 2: Перейдите к [ New ]> [ Network ]> [Выберите тип сетевой диаграммы]

Шаг 3: Выберите один шаблон схемы сети для редактирования или щелкните значок [+], чтобы начать с нуля. Кроме того, вы можете использовать массивные символы сетевых диаграмм и элементы из библиотек в левом меню, чтобы настроить вашу сетевую диаграмму.

Шаг 4: После завершения создания вы можете экспортировать файл в нескольких форматах, включая графику, PDF, редактируемый файл MS Office, SVG и файл Visio vsdx.

Шаг 5: Кроме того, вы можете поделиться своей диаграммой с другими через социальные сети и веб-страницу. Или опубликуйте свою диаграмму в галерее шаблонов EdrawMax, чтобы показать свою работу другим.

Если вы все еще не знаете, как создать сетевую диаграмму, вот видео-руководство, которое покажет вам, как создать диаграмму сетевого слова в EdrawMax.

Часть 5: Термины сетевой диаграммы

При построении сетевой схемы используются общепринятые термины. Мы увидим их одного за другим.

Деятельность

У действия есть как конец, так и начальная точка. Это функция, обозначенная стрелкой. Есть четыре вида деятельности.

  • Действие, завершенное до начала другого действия, называется предшествующим действием .
  • То действие, которое не запускается до тех пор, пока оно не будет завершено, называется действием-преемником .
  • одновременных операций запускаются одновременно.
  • Действие не использует никаких ресурсов, но показывает, что зависимость называется фиктивным действием .

События

События также называются узлами, которые показывают завершение и начало действий.Есть три типа событий.

  • В событии слияния одно или несколько действий сливаются с событием.
  • Когда действие покидает событие, это называется пакетным событием.
  • Когда действия разбиваются и сливаются одновременно, это называется событием слияния и слияния.

Последовательность действий

Когда дело доходит до приоритетных отношений между устройствами и действиями, это последовательность.Три вопроса последовательности.

  • Какая работа будет преемницей и предшественницей?
  • Какие задания могут выполняться и будут выполняться одновременно?
  • Что контролирует старт и финиш?

Часть 6: Рекомендации по рисованию сетевых диаграмм

Вот некоторые из лучших практик, которые помогут сделать вашу сетевую диаграмму идеальной.

  • Символы : Используйте символы на диаграммах, которые стандартизированы и приняты во всем мире.Попробуйте использовать те, которые доступны в Интернете.
  • Пересечение линий : пожалуйста, не делайте соединительные линии пересекающимися или пересекающими друг друга, это приведет к беспорядку на диаграмме.
  • Наклейка : Всегда маркируйте символ тем, чем они являются в мире сетевых технологий. Это делает вашу диаграмму более понятной и простой в использовании.
  • Промежуток между событиями : Всегда старайтесь делать события далеко друг от друга.Например, создайте событие начала на одной странице и событие окончания на другой.

Часть 7: Примеры сетевых диаграмм

Ниже приведены примеры сетевых диаграмм в соответствии с различными классификациями.

Схема сети AWS: схема физической сети

Используйте эту диаграмму AWS, чтобы визуализировать, как устроена ваша сеть, и как каждое устройство взаимодействует друг с другом.Подобная диаграмма AWS полезна для концептуального представления архитектуры системы и может использоваться для устранения неполадок, будущих улучшений сети и общего обслуживания сети.

Пример схемы Azure: сеть виртуальных рабочих столов Linux

На этой схеме архитектуры Azure показано, что происходит, когда корпоративной сети предоставляется доступ к виртуальным рабочим столам Linux. Во-первых, между Azure и локальной средой устанавливается ExpressRoute, чтобы обеспечить быстрое и безопасное подключение к облаку.

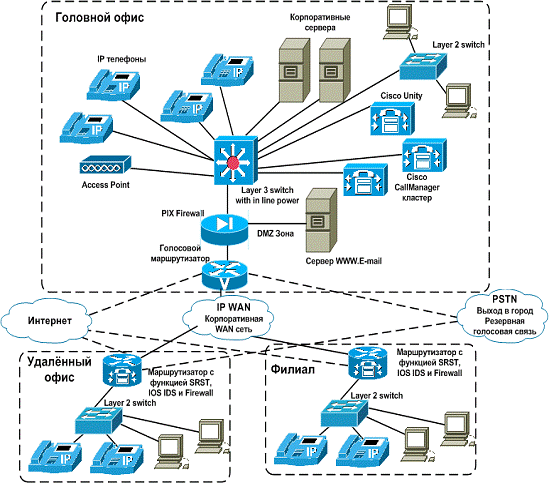

Пример сети Cisco: виртуальная частная сеть Cisco

Эта схема сети Cisco используется для иллюстрации того, как работает виртуальная частная сеть (VPN). VPN типа “сеть-сеть” поддерживается двумя маршрутизаторами для входящего трафика в их собственные локальные сети. Любой трафик VPN будет проходить через третий маршрутизатор.

Пример логической сети: очистить логическую сеть L3

Эта логическая сетевая диаграмма иллюстрирует простую схему сети.Сеть включает компоненты, включая коммутаторы Cisco, межсетевые экраны Juniper Netscreen и схему сети L2, а также конфигурации для большинства устройств.

Пример схемы стойки: сеть серверных стоек

Вот три примера того, как может выглядеть стойка 18U. В каждой стойке есть секции разного размера; устройства могут поместиться в каждую из этих секций стойки. Точно проиллюстрировав установку стойки, ИТ-специалисты могут использовать эту диаграмму для быстрого выявления потенциальных сетевых проблем.

Пример сети LDAP: информация о каталоге LDAP университета

Шаблон LDAP может сэкономить много часов при создании отличного LDAP за счет использования встроенных символов рядом с холстом. Вы можете скачать и изменить этот шаблон для собственного использования.

Пример сетевой топологии: кольцевая сеть со звездообразным соединением

В этом примере сеть проиллюстрирована с использованием звездообразной кольцевой топологии.Каждый набор топологий «звезда» подключается к топологии «центральное кольцо» проводным соединением. Например, в звездообразной топологии 1 центральный коммутатор соединяет все отдельные узлы. Когда центральный коммутатор включен, он подключается к другим звездообразным топологиям через узел A в топологии главного кольца.

Вы можете использовать галерею шаблонов EdrawMax, чтобы получить все типы шаблонов и символов.

Часть 8: Итог

Согласно этой статье, в основном есть четыре части, чтобы проиллюстрировать, что такое сетевая диаграмма, рассказать вам символы сетевой диаграммы и показать вам, насколько прост и полезен инструмент сетевой диаграммы EdrawMax, а затем показаны некоторые шаблоны и примеры сетевых диаграмм.Создание идеальной сетевой схемы с EdrawMax – эффективный способ проектирования.

EdrawMax – это самый простой универсальный инструмент для построения диаграмм, вы можете с легкостью создавать сетевые диаграммы и диаграммы любого другого типа! С помощью значительных символов сетевых диаграмм и клипартов создание сетевых диаграмм может быть максимально простым. Кроме того, он поддерживает экспорт вашей работы в несколько форматов и возможность поделиться своей работой с другими. Приступите к работе с и создайте свои сетевые схемы прямо сейчас!

Статьи по Теме

Схема сети Cisco

Шаблоны сетевых диаграмм

Топология сети

Схема сети активности

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
