Содержание

Создание электротехнической схемы

  1. На вкладке Файл нажмите кнопку Новыйи вйдите в поиск по запросу Инженерные шаблоны.

  2. Выберите одно из указанных ниже значений.

    • Основные электротехнические

    • Схемы и логика

    • Плавное питание

    • Системы управления (Промышленная система управления)

    • Части и чертеж сборок

    • Проектирование пунктов и приборов

    • Схема водопроводно-канализационной сети

    • Схема Flow процесса

    • Системы

    • Схема TQM

    • Схема рабочего процесса

  3. Выберите метрическую или американскую систему мер и нажмите кнопку Создать.

    В шаблоне откроется страница в формате неконтразмерного формата в . Вы можете изменить эти параметры в любой момент.

  4. Перетащите фигуры электрооборудования на страницу чертежа. Фигуры могут иметь данные. Вы можете ввести данные фигуры и добавить новые данные в фигуру.

    Ввод данных фигур

    1. Выберите фигуру, щелкните ее правой кнопкой мыши, выберите данные, а затем — Определить данные фигуры.

    2. В диалоговом окне Определение данных фигуры щелкните каждый элемент и введите или выберите значение.

  5. С помощью инструмента Соедините

    соединителись электрокомпоненты или фигуры соединитегории.

    Использование инструмента “Соединитектор”

    1. Щелкните инструмент Соедините .

    2. Перетащите точку соединения на первой фигуре к точке соединения на второй фигуре. После соединения фигур конечные точки соединительной линии становятся красными.

    Использование фигур соединитегории

    1. Перетащите фигуру соединителевой фигуры на страницу чертежа.

    2. Поместите точки начала соединителю родительской фигуре (фигуре, из нее вы подключаетсяе).

    3. Поместите точки соединитегории фигуре ребенка (фигуре, с какой фигурой вы подключаетсяе).

      Когда соединитектор приклеен к фигурам, конечные точки поворачиваться красным цветом.

  6. Чтобы пометить отдельные фигуры электрооборудования, выберем их и введите текст.

Вам нужны дополнительные возможности?

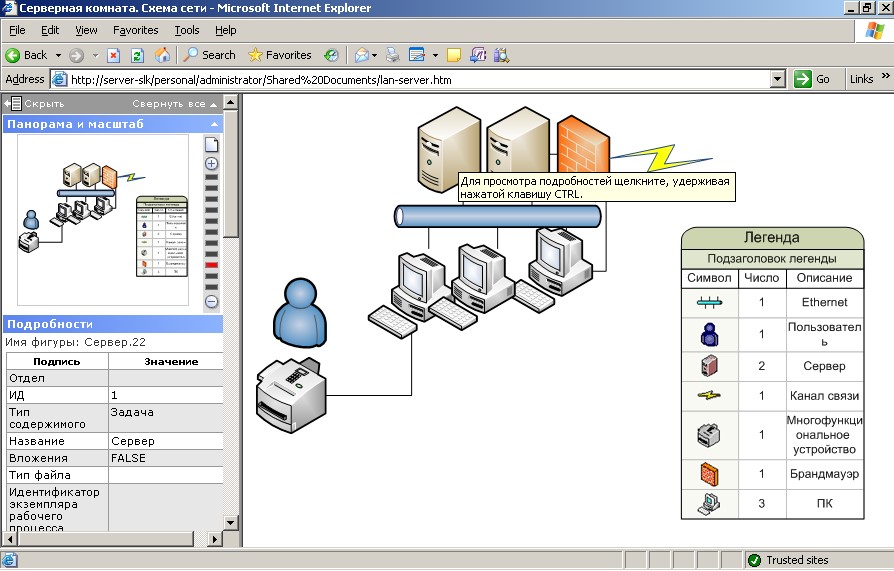

Поиск образцов электротехнических Visio шаблонов и схем

Основы организации вычислительных сетей – Российская Федерация

В этом кратком обзоре сетевых технологий вы ознакомитесь с принципами работы компьютерных сетей, архитектурой, применяемой для проектирования сетей, и основами обеспечения их безопасности.

Что такое компьютерная сеть?

Компьютерная сеть — это совокупность компьютеров, соединенных с помощью кабелей (проводная) или технологии WiFi (беспроводная), с целью передачи и обмена данными и ресурсами, а также предоставления общего доступа к ним. Для построения компьютерной сети необходимо аппаратное обеспечение (например, маршрутизаторы, коммутаторы, точки доступа и кабели) и программное обеспечение (например, операционные системы и бизнес-приложения).

Зачастую компьютерная сеть зависит от географического положения. Например, LAN (локальная вычислительная сеть) объединяет компьютеры в ограниченном физическом пространстве, таком как офисное здание, тогда как WAN (глобальная вычислительная сеть) может обеспечивать взаимодействие компьютеров на разных континентах. Интернет — это самый масштабный пример сети WAN, объединяющей миллиарды компьютеров по всему миру.

Для дальнейшего определения компьютерной сети можно указать применяемый протокол связи, физическую конфигурацию компонентов, способ управления трафиком и назначение.

Компьютерные сети обеспечивают обмен данными в любых сферах деятельности, таких как бизнес, развлечения и исследования. Интернет, поисковые системы, электронная почта, обмен аудио- и видеозаписями, электронная коммерция, онлайн-трансляции и социальные сети — все это существует благодаря компьютерным сетям.

Типы компьютерных сетей

Большое разнообразие типов компьютерных сетей связано с тем, что требования к сетям постоянно менялись. Ниже перечислены самые распространенные типы компьютерных сетей:

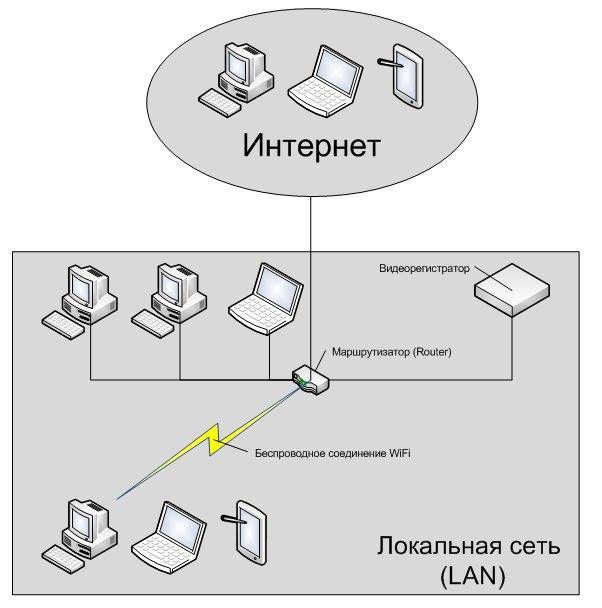

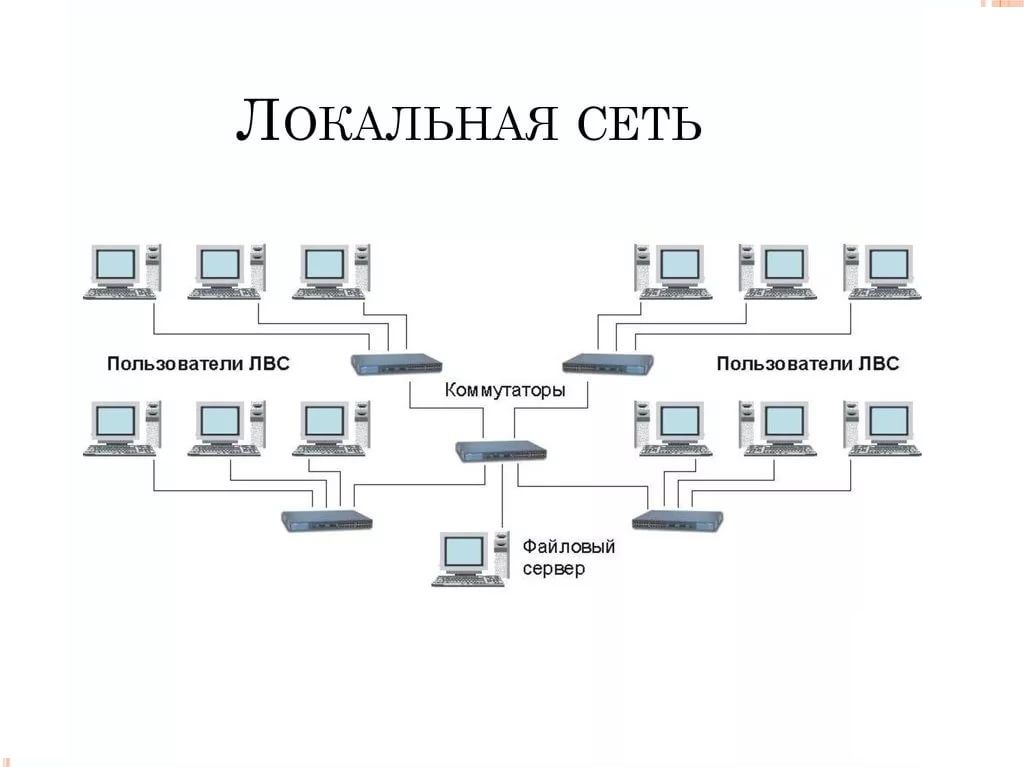

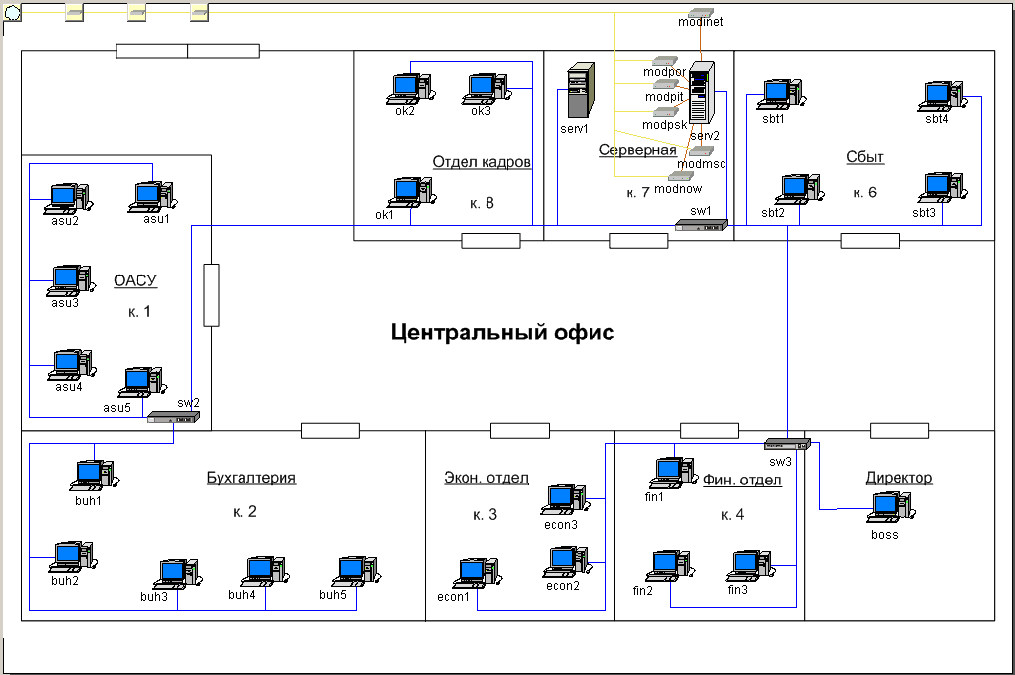

  • LAN (локальная сеть): локальная сеть объединяет компьютеры, расположенные друг от друга на относительно небольшом расстоянии, позволяя им обмениваться данными, файлами и ресурсами. Например, в состав локальной сети могут входить все компьютеры в офисном здании, школе или больнице. Как правило, локальные сети находятся в частной собственности и управляются в частном порядке.

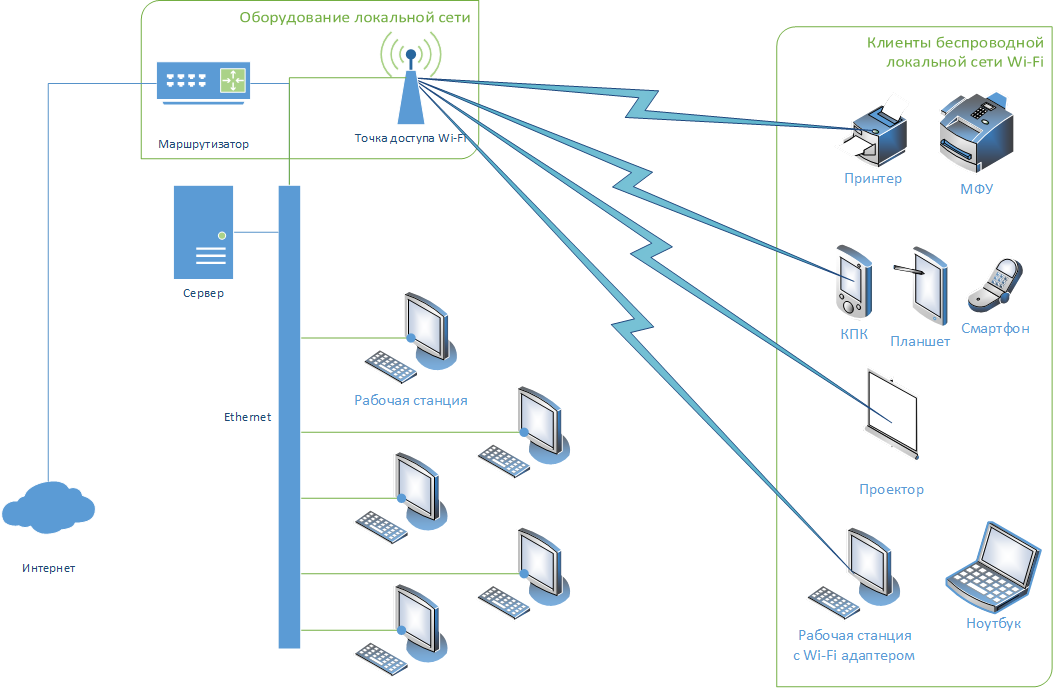

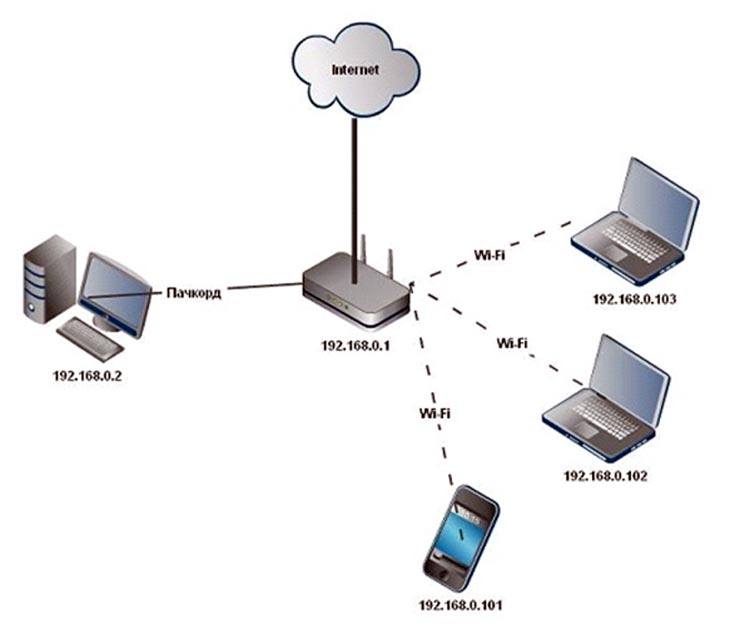

  • WLAN (беспроводная локальная сеть): WLAN — по своей сути аналогична локальной сети, однако в ней устанавливаются беспроводные соединения между устройствами.

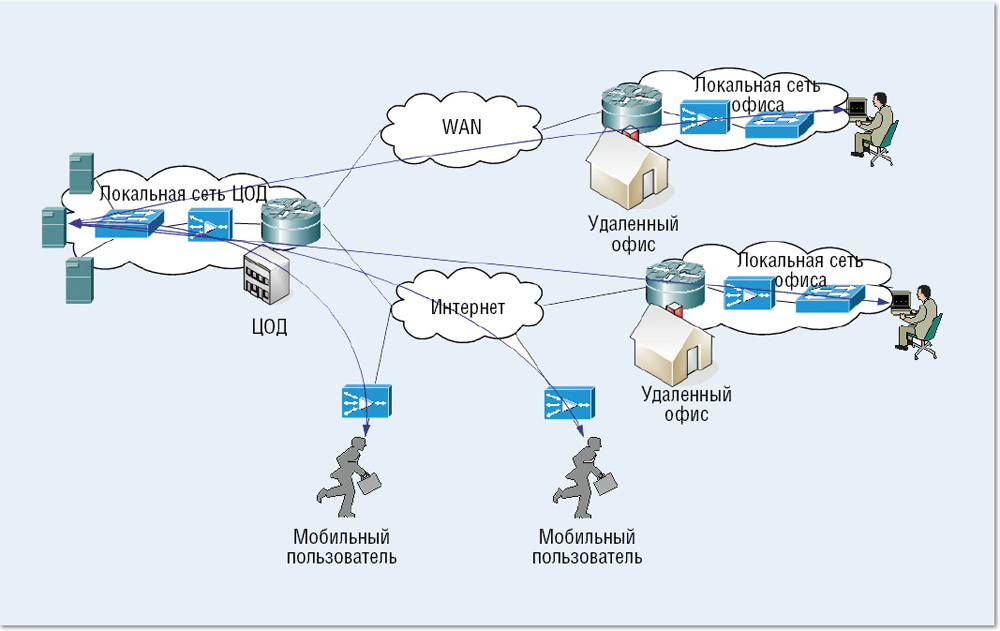

  • WAN (глобальная сеть): как предполагает название, WAN объединяет компьютеры в глобальной области, которая может охватывать несколько регионов или даже континентов. Интернет — это самая крупная сеть WAN, объединяющая миллиарды компьютеров по всему миру. Управление WAN организовано с помощью моделей коллективного или распределенного владения.

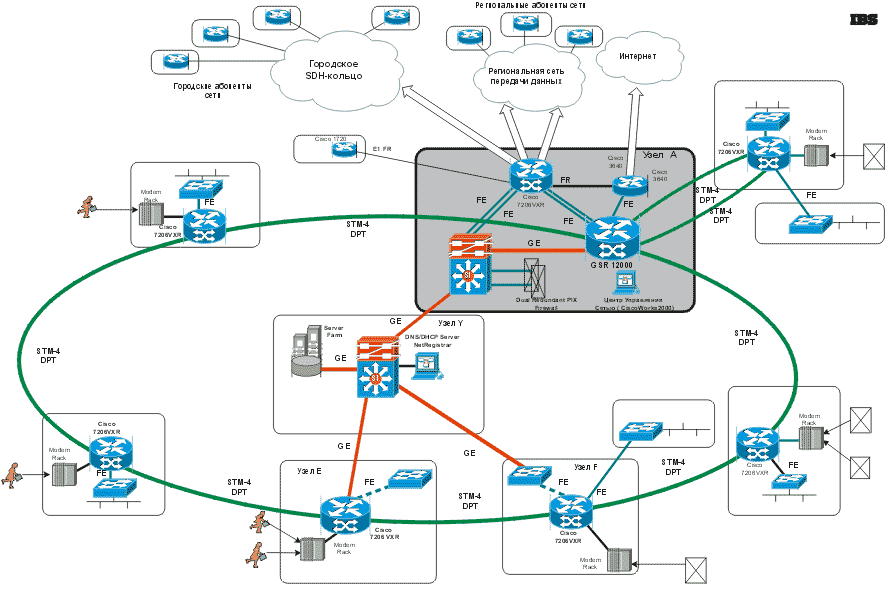

  • MAN (городская вычислительная сеть): сети MAN по размерам обычно больше, чем сети LAN, но меньше, чем сети WAN. Как правило, сети MAN принадлежат городам и правительственным учреждениям.

  • PAN (личная сеть): PAN ограничивается обслуживанием одного пользователя. Например, если у вас есть iPhone и Mac, то с большой вероятностью они объединены в сеть PAN, которая обеспечивает совместное использование и синхронизацию данных — текстовых сообщений, электронной почты и фотографий — между обоими устройствами.

  • SAN (сеть хранения данных): SAN представляет собой специализированную сеть, обеспечивающую доступ к блочным системам хранения, таким как общая сеть или облачное хранилище.

    С точки зрения пользователя SAN выглядит и работает как дисковый накопитель, физически подключенный к компьютеру. (Дополнительная информация о принципах работы SAN с блочной памятью приведена на веб-странице Блочное хранилище: полное руководство).

  • CAN (кампусная сеть): сеть CAN также называется корпоративной сетью. CAN больше, чем сеть LAN, но меньше, чем сеть WAN. Сети CAN обслуживают такие объекты, как колледжи, университеты и бизнес-центры.

  • VPN (виртуальная частная сеть): VPN представляет собой безопасное двухточечное соединение между двумя конечными точками (см. раздел «Узлы» ниже). VPN создает зашифрованный канал, который защищает идентификационные данные пользователя и передаваемую информацию от несанкционированного доступа.

Важные термины и концепции

Ниже перечислены общие термины, с которыми вы можете столкнуться при изучении компьютерных сетей:

  • IP-адрес:

    IP-адрес — это уникальный номер, который присваивается каждому устройству, подключенному к сети на основе протокола Интернета (IP). Каждый IP-адрес содержит идентификатор сети, которой принадлежит устройство, а также расположение устройства в этой сети. Когда одно устройство отправляет данные другому, в данные добавляется заголовок, содержащий IP-адрес отправляющего устройства и IP-адрес целевого устройства.

  • Узлы: Узел представляет собой связующее звено внутри сети, которое может принимать, отправлять, создавать и хранить данные. Каждому узлу должен быть присвоен идентификатор для получения доступа, такой как IP-адрес. Примеры узлов: компьютеры, принтеры, модемы, мосты и коммутаторы. Узлом по сути является любое сетевое устройство, обладающее возможностью распознавать другие сетевые узлы и передавать им информацию.

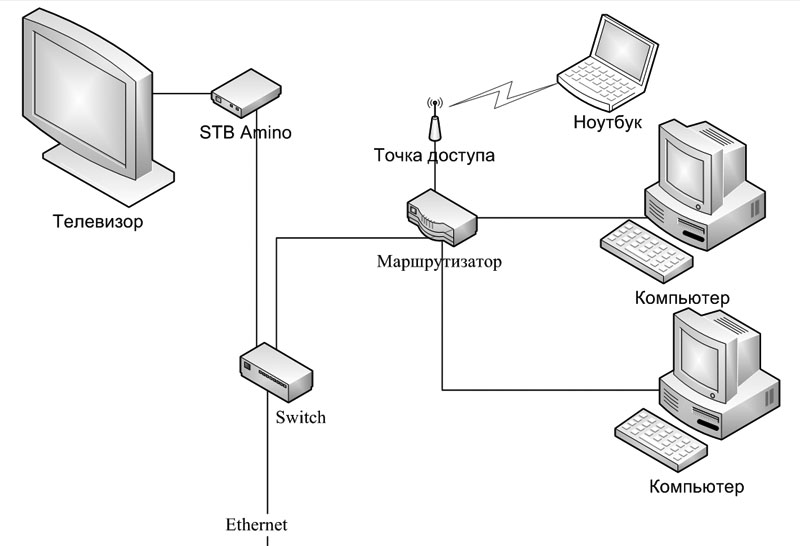

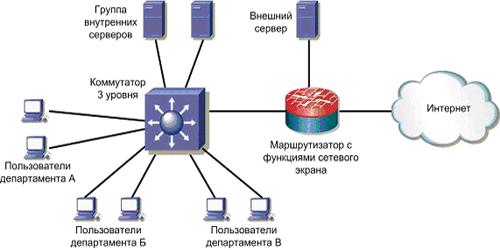

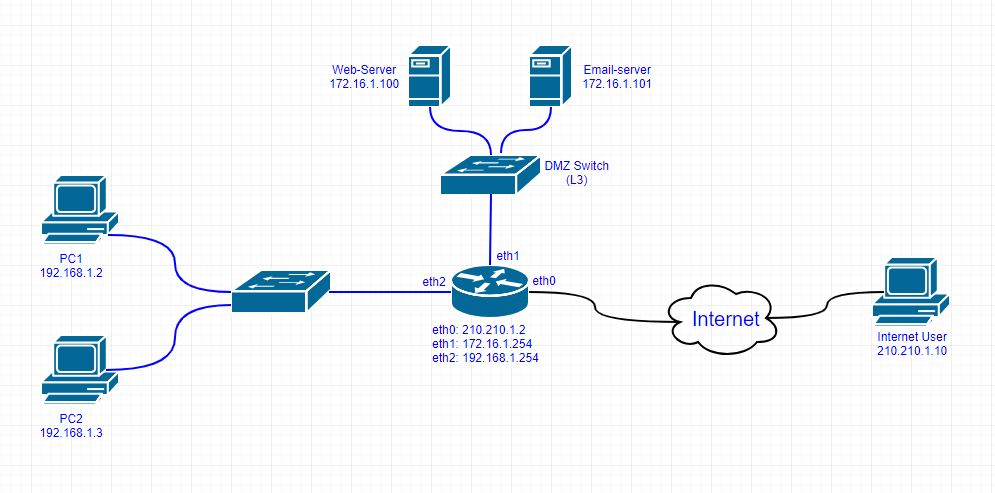

  • Маршрутизаторы: Маршрутизатор — это физическое или виртуальное устройство, обеспечивающее передачу информации между сетями в виде пакетов данных. Анализируя содержимое пакетов, маршрутизаторы определяют оптимальный путь доставки информации конечному получателю. Маршрутизаторы пересылают пакеты данных до тех пор, пока они не достигнут целевого узла.

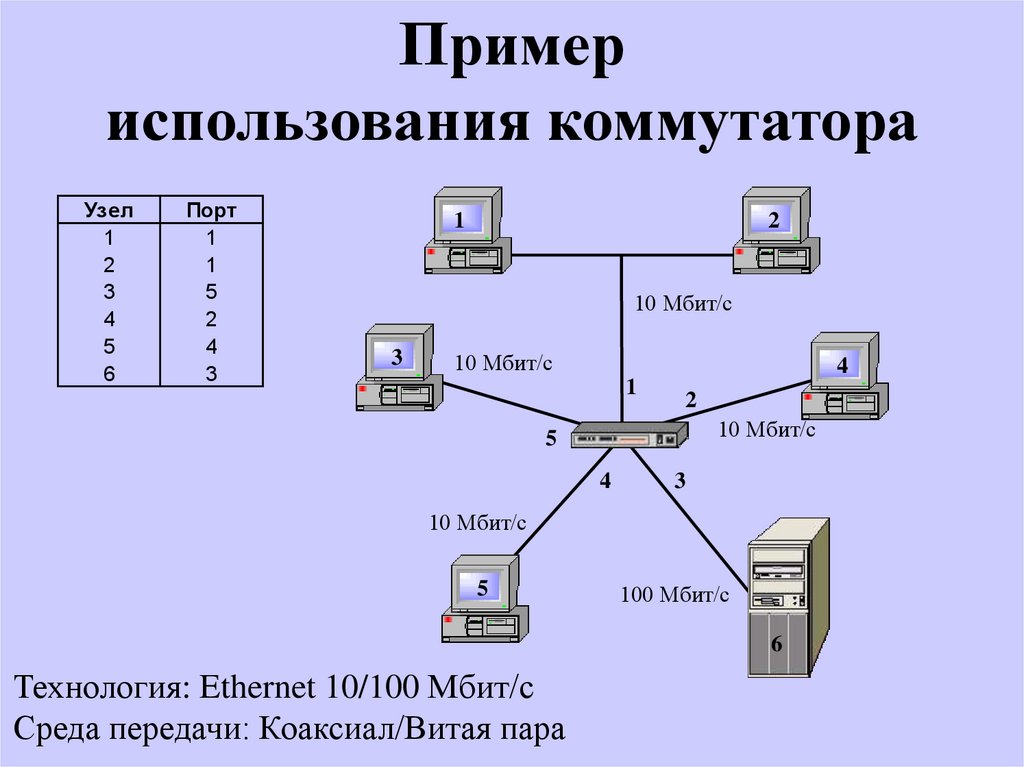

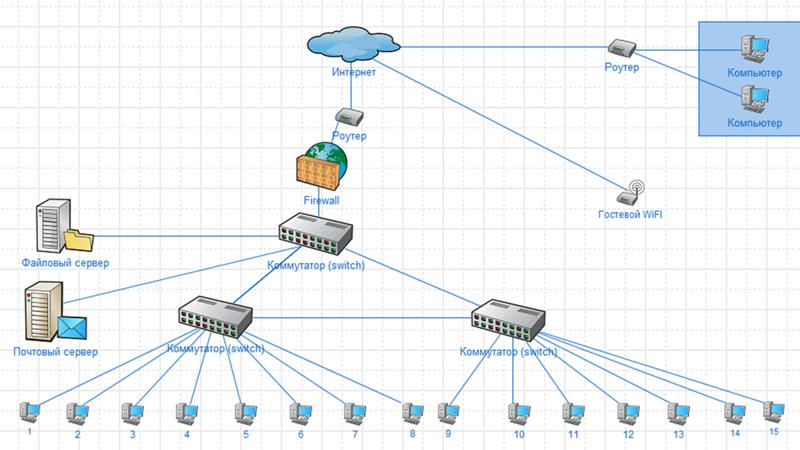

  • Коммутаторы: Коммутатор — это устройство, которое соединяет другие устройства и управляет обменом данными между узлами в сети, обеспечивая доставку пакетов данных конечным получателем. Обратите внимание, что маршрутизатор отправляет информацию между сетями, а коммутатор отправляет информацию между узлами в пределах одной сети. В контексте компьютерных сетей термин «коммутация» описывает способ передачи данных между устройствами в сети. Три основных типа коммутации:

    • Коммутация каналов — между узлами в сети создается выделенный канал связи. Выделенный канал предлагает полную пропускную способность во время передачи — по нему не передается другой трафик.

    • Коммутация пакетов — предусматривает разбиение данных на независимые части, называемые пакетами, которые вследствие небольшого размера позволяют снизить нагрузку на сеть. Пакеты передаются по сети конечному получателю.

    • Коммутация сообщений — сообщение целиком отправляется из исходного узла и передается между коммутаторами до тех пор, пока не достигнет целевого узла.

  • Порты: Порт выполняет роль идентификатора конкретного соединения между сетевыми устройствами. Каждый порт имеет числовое значение. Например, если сравнить IP-адрес с адресом жилого дома, то порт будет номером квартиры в этом доме. Номера портов помогают компьютерам маршрутизировать сообщения между приложениями, службами и процессами.

  • Типы сетевых кабелей: Наиболее распространенные типы сетевых кабелей: витая пара Ethernet, оптоволоконный кабель и коаксиальный кабель. Выбор типа кабеля зависит от размера сети, схемы размещения сетевых элементов и физического расстояния между устройствами.

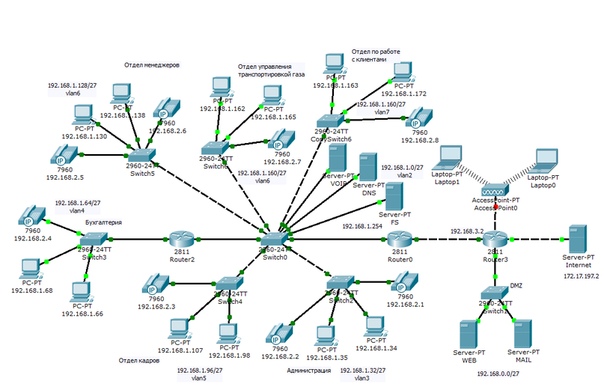

Примеры компьютерных сетей

Компьютерная сеть представляет собой совокупность проводных или беспроводных соединений между двумя и более компьютерами с целью обмена данными и ресурсами. Сегодня практически каждое цифровое устройство подключено к компьютерной сети.

В офисной обстановке можно организовать общий доступ к принтеру или системе группового обмена сообщениями. Для этой цели лучше всего подойдет локальная сеть (LAN), разрешающая совместное использование ресурсов на уровне вашего отдела.

Правительство города может управлять городской сетью камер наблюдения, отслеживающих плотность движения и дорожно транспортные происшествия. Эта сеть могла бы входить в состав городской вычислительной сети (MAN), позволяющей аварийно-спасательным службам реагировать на ДТП, предлагать водителям альтернативные маршруты и даже штрафовать нарушителей.

Компания The Weather Company создала децентрализованную ячеистую сеть, позволяющую мобильным устройствам напрямую взаимодействовать друг с другом без подключения к WiFi или сотовой сети. Проект Mesh Network Alerts обеспечивает доставку предупреждений о погоде миллиардам людей даже в районах с ограниченным доступом к Интернету.

Компьютерные сети и Интернет

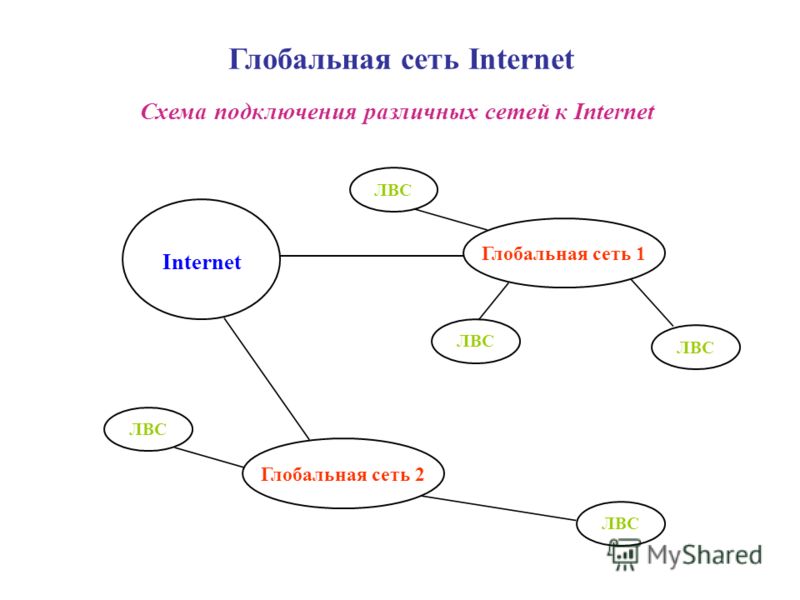

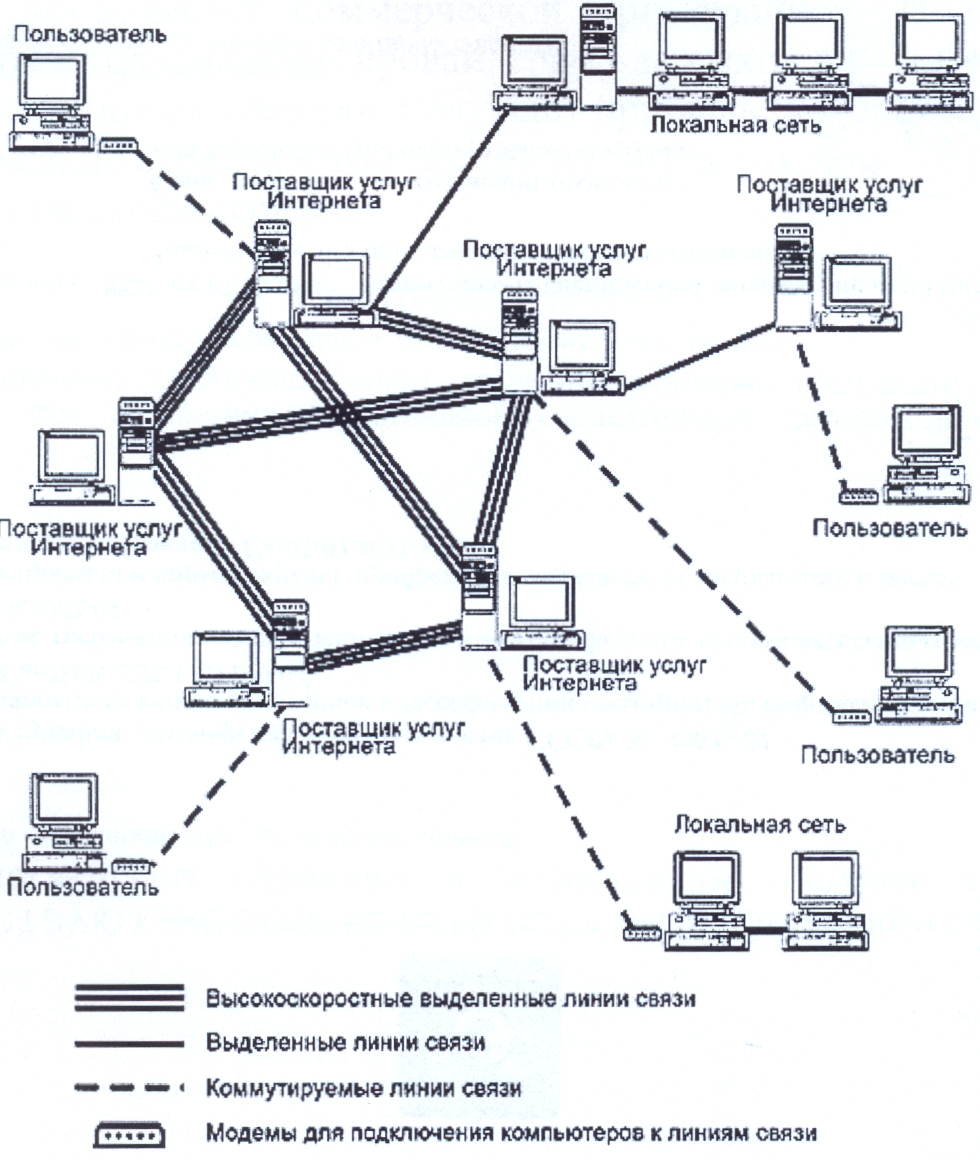

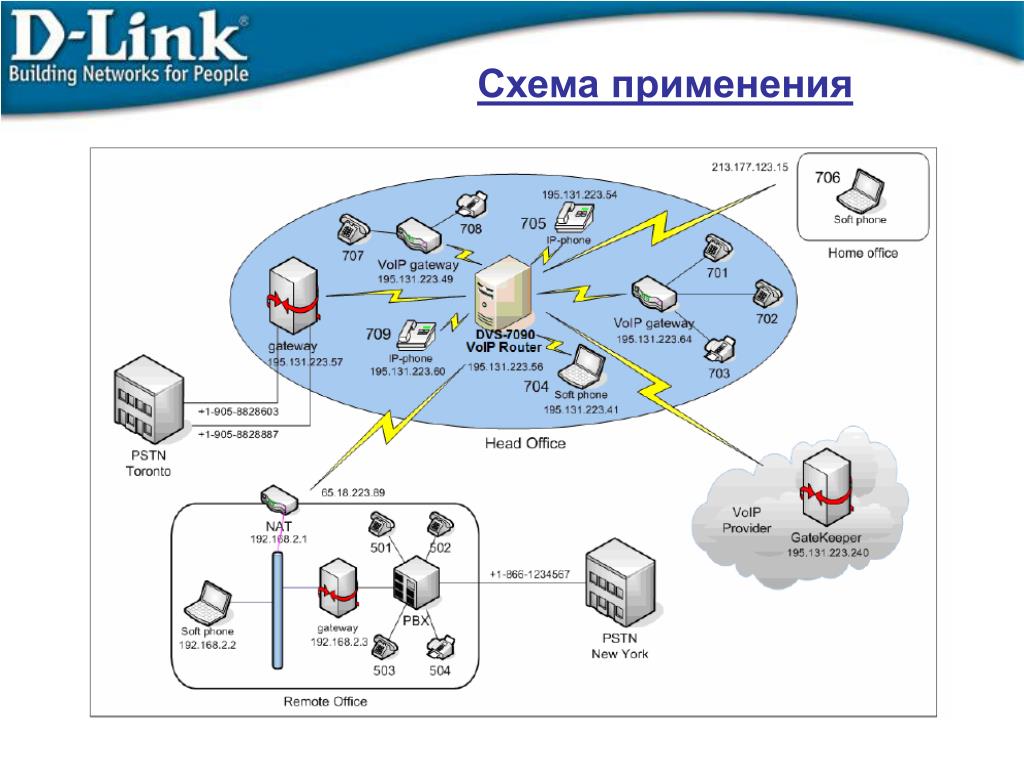

Интернет — это сеть сетей, объединяющая миллиарды цифровых устройств по всему миру. Обмен данными между этими устройствами ведется по стандартным протоколам. В число таких протоколов входят протокол передачи гипертекста (HTTP) (префикс ‘http’ перед адресом веб-сайта). Протокол Интернета — задает уникальные идентификационные номера (IP-адреса), которые присваиваются всем устройствам, обращающимся к Интернету. IP-адрес можно сравнить с почтовым адресом, описывающим уникальное местоположение для правильной доставки информации.

Поставщики интернет-услуг (ISP) и поставщики сетевых услуг (NSP) предлагают инфраструктуру, позволяющую передавать пакеты данных или информацию через Интернет. Передаваемую через Интернет информация нет смысла доставлять на все устройства, подключенные к Интернету. За определение конечного получателя информации отвечает комбинация протоколов и инфраструктуры.

Как они работают?

Компьютерные сети объединяют компьютеры, маршрутизаторы и коммутаторы с помощью электрических, оптоволоконных и беспроводных сигналов. Подключенные к сети устройства могут взаимодействовать друг с другом и обмениваться информацией и ресурсами.

Работа сетей подчиняется протоколам, которые устанавливают порядок отправки и приема данных. Такие протоколы обеспечивают взаимодействие устройств. Каждому устройству в сети присваивается IP-адрес — уникальный числовой идентификатор, с помощью которого к устройству могут обращаться другие устройства.

Маршрутизаторы — это виртуальные или физические устройства, отвечающие за передачу данных между разными сетями. Анализируя информацию, маршрутизаторы определяют оптимальный способ доставки данных конечному получателю. Коммутаторы соединяют устройства и управляют обменом данными между узлами внутри сети, обеспечивая доставку передаваемых по сети пакетов с информацией конечным получателям.

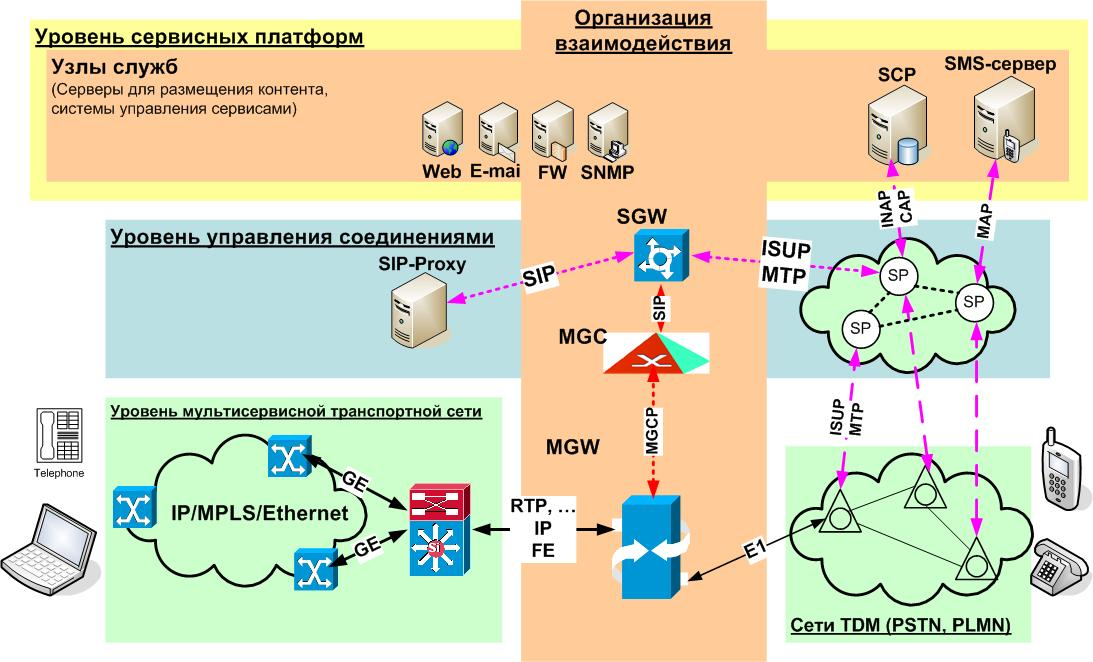

Архитектура

Архитектура компьютерной сети определяет физическую и логическую структуру сети. Она задает способ организации компьютеров в сети, а также распределяет задачи между ними. Сетевая архитектура состоит из следующих компонентов: аппаратное обеспечение, программное обеспечение, среда передачи данных (проводная или беспроводная), сетевая топология и протоколы связи.

Основные типы сетевых архитектур

Сетевые архитектуры бывают двух типов: одноранговые (P2P) и клиент-серверные. В архитектуре P2P два и более компьютеров соединены друг с другом как равноправные узлы, обладающие одинаковым приоритетом и полномочиями по отношению к сети. В сети P2P не требуется центральный сервер для координации. Каждый компьютер выполняет роль клиента (узел, которому требуется доступ к службе) и сервера (узел, который обслуживает клиента при обращении к службе). Каждый равноправный узел предоставляет сети часть своих ресурсов, включая вычислительную мощность, оперативную память, ресурсы хранения данных и пропускную способность.

В клиент-серверной сети за управление ресурсами и обслуживание клиентских устройств отвечает центральный сервер или группа серверов. Обмен данными между клиентами в сети осуществляется через промежуточный сервер. В отличие от модели P2P, клиенты в клиент-серверной архитектуре не отдают часть своих ресурсов под служебные нужды. Архитектура такого типа часто называется многоуровневой моделью, поскольку она состоит из нескольких уровней или слоев.

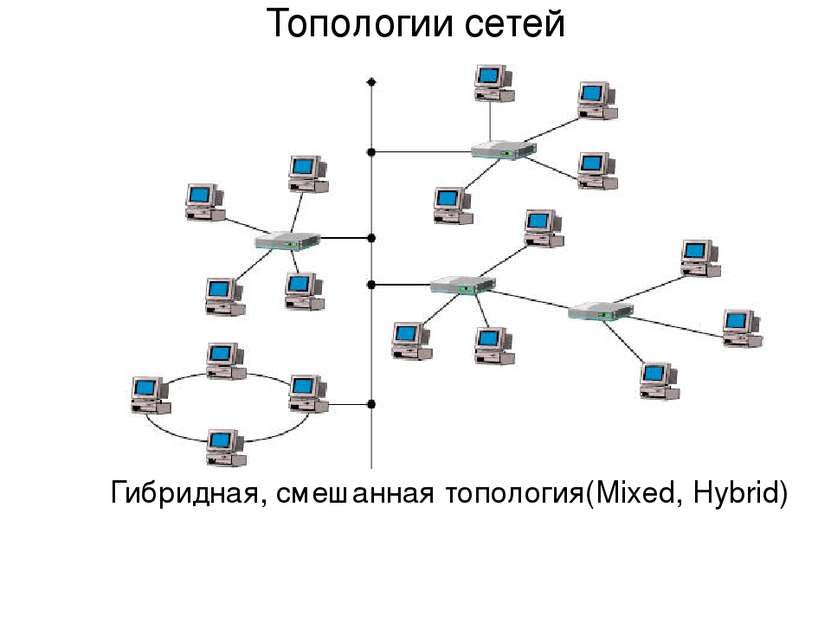

Топология сети

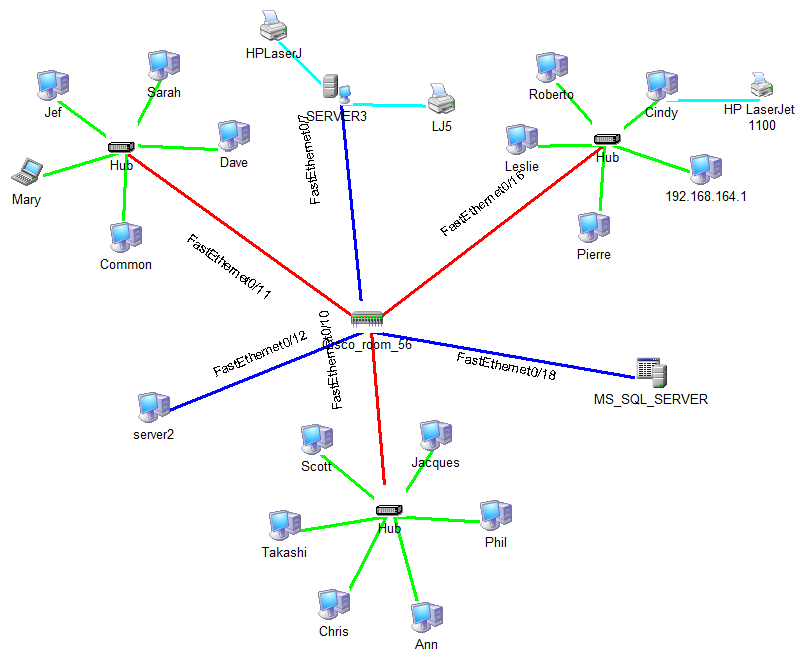

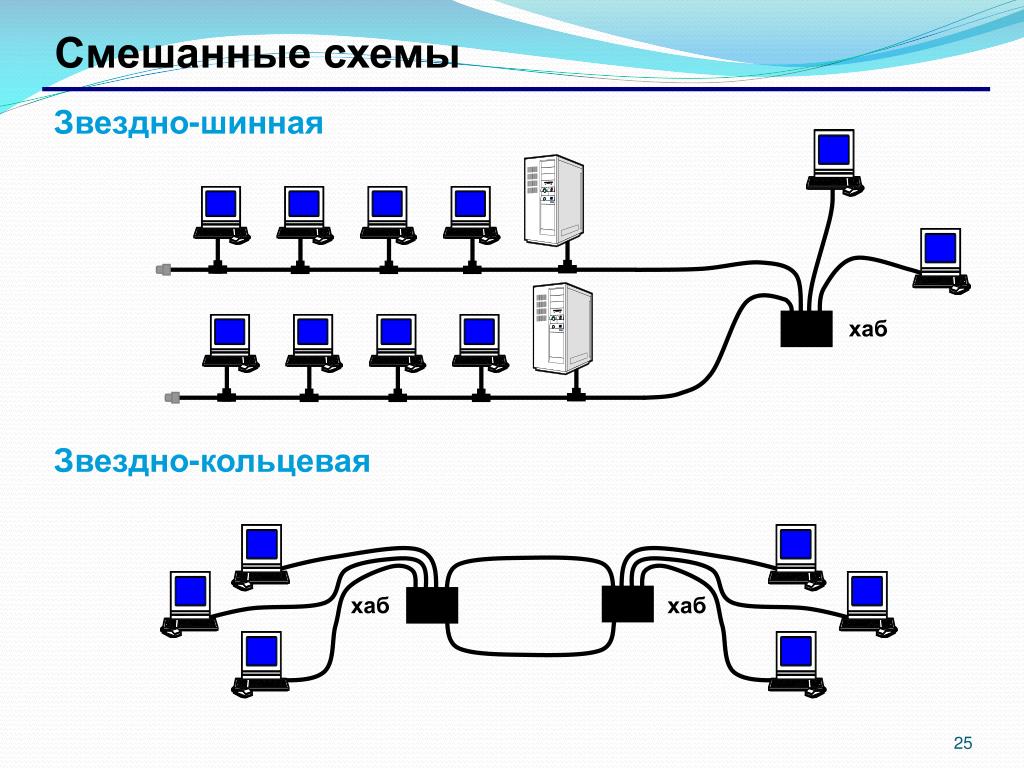

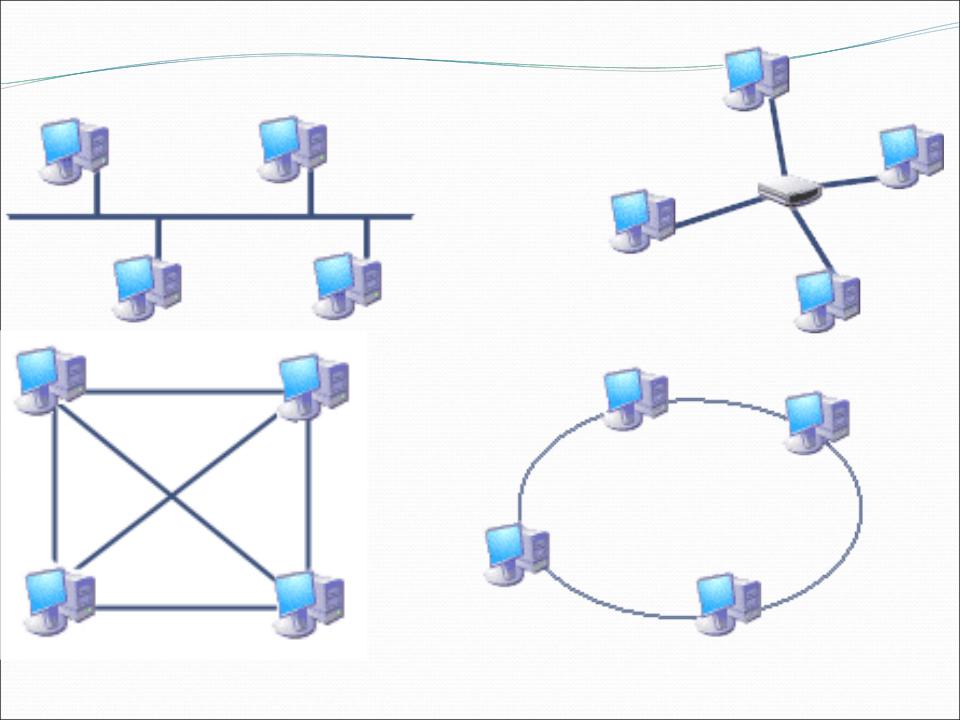

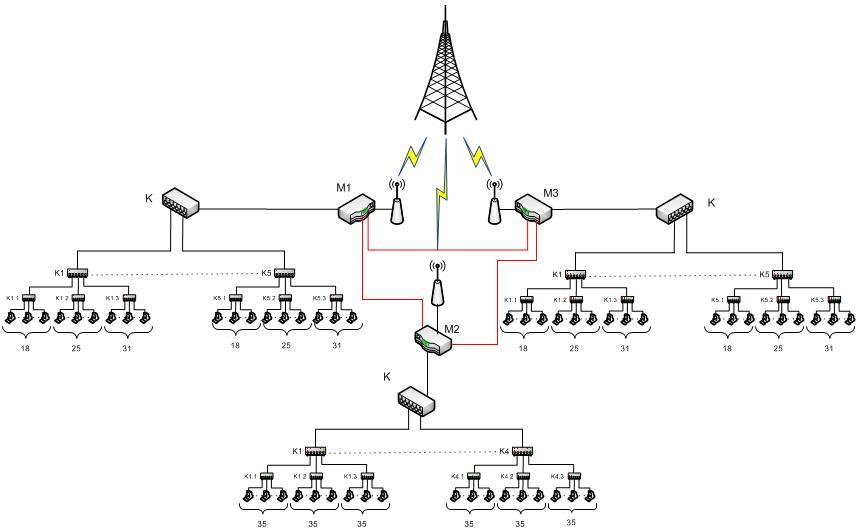

Топология сети — это схема размещения узлов и соединений в сети. Сетевой узел — это устройство, которое может отправлять, получать, хранить или пересылать данные. Сетевое соединение устанавливается между узлами и может быть проводным или беспроводным.

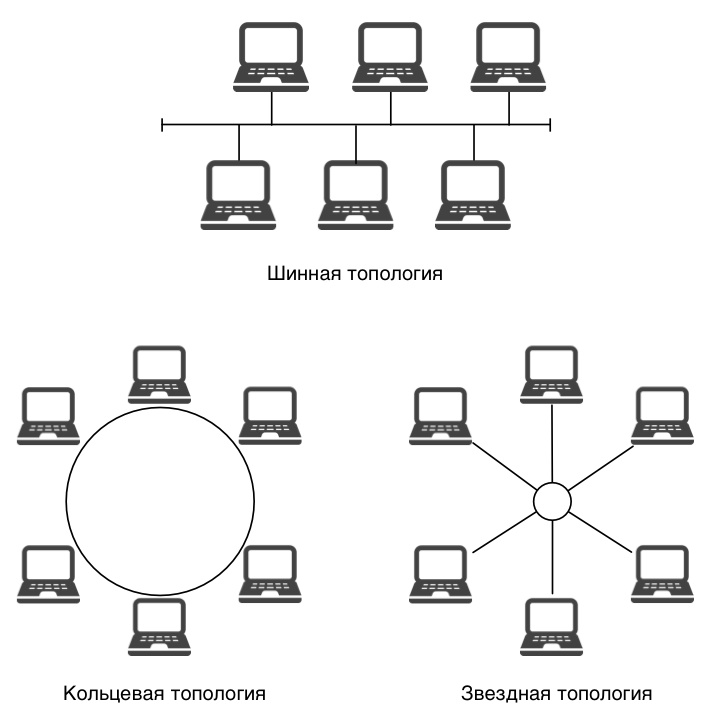

Для успешного проектирования сетей важно хорошо понимать типы топологий. Среди множества топологий самыми распространенными являются шина, кольцо, звезда и ячеистая топология:

  • Шина — в сетевой топологии этого типа каждый узел напрямую подключен к главному кабелю.

  • Кольцо — соединения между узлами образуют кольцо и каждое устройство подключено ровно к двум соседним узлам. Соседние узлы напрямую соединены друг с другом; несоседние узлы взаимодействуют через другие узлы.

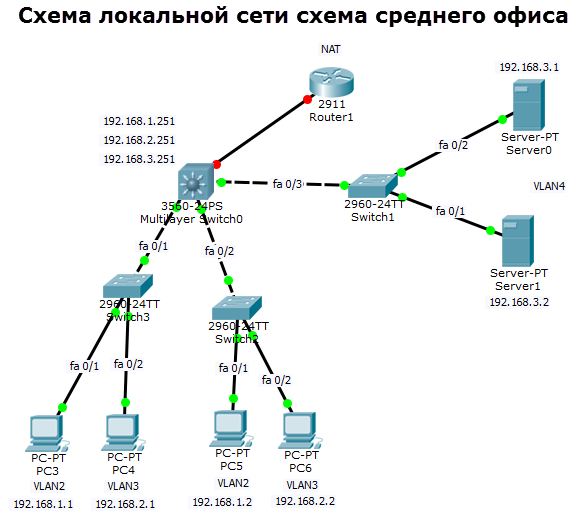

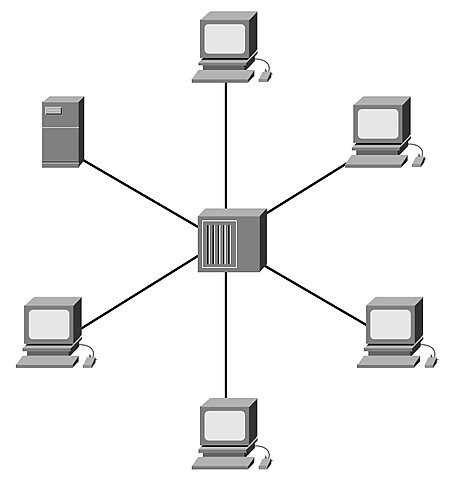

  • В сетевой топологии типа «звезда» все узлы подключены к одному центральному узлу, через который осуществляется взаимодействие между узлами.

  • В ячеистой топологии между узлами устанавливаются перекрывающиеся соединения. В случае полной ячеистой топологии каждый узел в сети подключен ко всем остальным узлам. Кроме того, можно создать частичную ячеистую топологию, в которой отдельные узлы подключены не ко всем узлам, а только к тем, с которыми они чаще всего обмениваются данными. Поскольку реализация полной ячеистой сети может быть дорогостоящим и трудоемким процессом, такая топология обычно используется в редких случаях, когда требуется высокая степень избыточности сети. Частичная ячеистая сеть не отличается настолько высокой избыточностью, но при этом реализовать ее гораздо проще и дешевле.

Безопасность

Средства обеспечения безопасности компьютерной сети защищают целостность информации в сети и управляют доступом к ней. Политики сетевой безопасности должны обеспечивать оптимальное сочетание обслуживания пользователей и управления доступом к информации.

Точки входа в сеть крайне разнообразны. Среди них — аппаратное и программное обеспечение, образующее сеть, а также подключенные к сети устройства, такие как компьютеры, смартфоны и планшеты. В связи с этим для обеспечения безопасности сети требуются разные методы защиты. Как правило, для этой цели применяются брандмауэры — устройства, которые отслеживают сетевой трафик и блокируют доступ к отдельным участкам сети с помощью правил безопасности.

Процессы идентификации пользователей с помощью идентификаторов и паролей добавляют дополнительный уровень безопасности. Изоляция сетевых данных позволяет затруднить доступ к частной или персональной информации по сравнению с менее важной информацией. Кроме того, в рамках программы обеспечения безопасности рекомендуется регулярно обновлять и устанавливать исправления аппаратного и программного обеспечения, довести до сведения пользователей сети информацию об основных угрозах и оставаться в курсе последних событий в области кибербезопасности. В условиях, когда сетевые угрозы постоянно эволюционируют, обеспечение безопасности сети можно рассматривать как бесконечный процесс.

В случае применения общедоступных облачных сред также важно регулярно обновлять процедуры обеспечения безопасности, чтобы гарантировать бесперебойный доступ и безопасность. Безопасное облако можно создать только на основе хорошо защищенной сети.

Ознакомьтесь с пятью основными соображениями (PDF, 298 КБ) по защите общедоступного облака.

Ячеистые сети

Как было отмечено выше, ячеистая сеть — это тип топологии, в которой каждый узел компьютерной сети соединен с максимально возможным количеством других узлов. В этой топологии узлы совместными усилиями выбирают оптимальный маршрут доставки данных получателю. Такая топология отличается высокой отказоустойчивостью, поскольку в случае сбоя одного из узлов данные можно будет передать через множество других узлов. Самоорганизация и самонастройка являются важными свойствами ячеистых сетей — для отправки информации выбирается самый быстрый и безопасный путь.

Типы ячеистых сетки

Ячеистые сети бывают двух типов — полная ячеистая сеть и частичная ячеистая сеть:

  • В полной ячеистой топологии каждый узел сети соединен со всеми остальными узлами — такая схема гарантирует высочайший уровень отказоустойчивости. Однако, она очень дорогая в реализации. В частичной ячеистой топологии соединены не все узлы — обычно только те из них, которые чаще всего обмениваются данными.
  • Беспроводная ячеистая сеть может состоять из десятков сотен узлов. Пользователи подключаются к сети такого типа через точки доступа, распределенные по большой территории.

Распределители нагрузки и сети

Распределители нагрузки отвечают за распределение задач, рабочих нагрузок и сетевого трафика между доступными серверами. Распределители нагрузки можно сравнить с диспетчерской службой в аэропорту. Распределитель нагрузки отслеживает весь трафик, поступающий в сеть, и передает его маршрутизаторам или серверам, лучше всего подходящим для его обработки. Распределение нагрузки позволяет избежать перегрузки ресурсов, оптимизировать доступные ресурсы, уменьшить время отклика и повысить пропускную способность.

Подробный обзор распределителей нагрузки приведен на веб-странице Распределение нагрузки: полное руководство.

Сети доставки материалов

Сеть доставки материалов (CDN) — это сеть распределенных серверов, предоставляющая пользователям кэшированные (временно сохраненные) копии материалов веб-сайтов в зависимости от их географического расположения. CDN хранит материалы на распределенных серверах и предоставляет их пользователям таким образом, чтобы уменьшить расстояние между посетителями веб-сайта и сервером веб-сайта. Размещение кэшированных материалов ближе к конечным пользователям позволяет повысить скорость загрузки веб-страниц и помогает повысить качество обслуживания глобальной аудитории веб-сайтов. Сети CDN обеспечивают защиту от всплесков трафика, уменьшают время отклика, снижают потребление пропускной способности и помогают минимизировать последствия взломов и атак за счет размещения дополнительного уровня между конечными пользователями и инфраструктурой веб-сайта.

Сервисы потоковых трансляций в прямом эфире и по запросу, разработчики игр, создатели приложений, интернет-магазины — стремительный рост цифрового потребления вынуждает владельцев задействовать сети CDN для повышения качества обслуживания потребителей контента.

IBM и решения для компьютерных сетей

Решения для компьютерных сетей помогают компаниям оптимизировать трафик, повысить удовлетворенность пользователей, защитить сеть и упростить предоставление услуг. Как правило, лучшее решение для компьютерной сети представляет собой уникальную конфигурацию, специально разработанную с учетом типа и потребностей бизнеса.

Сети доставки материалов (CDN), распределители нагрузки и средства обеспечения сетевой безопасности — все это примеры технологий, которые могут помочь компаниям реализовать оптимальные решения для компьютерных сетей. IBM предлагает дополнительные решения для компьютерных сетей, включая следующие:

  • Аппаратные шлюзы — это устройства, которые предлагают расширенный контроль над сетевым трафиком, повышают производительность сети и укрепляют ее безопасность. Он применяется для управления физическими и виртуальными сетями при маршрутизации в нескольких VLAN, в качестве брандмауэра, VPN, для формирования трафика и многого другого.
  • Direct Link обеспечивает защиту и ускоряет передачу данных между частной инфраструктурой, мультиоблачными средами и IBM Cloud.
  • Облачные интернет-услуги — это функции обеспечения безопасности и управления производительностью, предназначенные для защиты общедоступных веб-материалов и приложений перед их перемещением в облако. Защита от DDoS, глобальное распределение нагрузки и комплект функций обеспечения безопасности, повышения надежности и управления производительностью для защиты общедоступных веб-материалов и приложений перед их перемещением в облако.

Сетевые услуги IBM Cloud предлагают сетевые решения для оптимизации трафика, повышения удовлетворенности пользователей и эффективного предоставления ресурсов по мере необходимости.

Повысьте свою квалификацию в области сетевых технологий и получите профессиональную сертификацию IBM, пройдя курсы в рамках программы Инженер по надежности облачных сайтов (SRE), профессиональный уровень.

Зарегистрируйтесь для получения IBMid и создайте учетную запись IBM Cloud.

‎App Store: Grapholite Диаграммы и Схемы

Чертите диаграммы, блок-схемы, планы помещений, карты, UML, компьютерные сети…

Grapholite – это универсальный редактор диаграмм, предназначенный для создания различных типов деловой и технической графики от простейших черновых набросков до сложных документов.

Несмотря на то, что продукт был разработан с учетом ограничений планшетных компьютеров, он включает в себя все возможности современных редакторов графики: систему стилей и тем, сложный алгоритм автоматического расположения связей и соединений, динамическую сетку для выравнивания объектов и встроенный редактор кривых и сплайнов.

Простые элементы диаграмм и соединения между ними могут создаваться очень быстро с помощью инструмента для рисования с автоматическим распознаванием геометрических фигур. Для более сложных изображений вы можете использовать сотни встроенных визуальных объектов из набора трафаретов. Многие из этих объектов не просто статические изображения, а «умные» фигуры, чья форма гибко настраивается в процессе редактирования. Также реализована стилизация рисунка «под черновик»: в одно касание для любого объекта включается имитация отрисовки «от руки».

Графолайт позволяет создавать:
• Диаграммы
• Блок схемы
• Организационные диаграммы
• UML диаграммы
• Cхемы компьютерных сетей
• Планы зданий и помещений

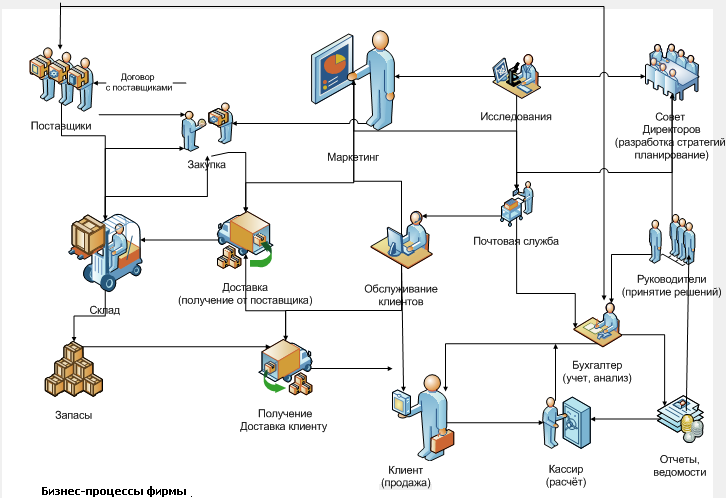

• Карты бизнес процессов
• Модели бизнес процессов (поддерживаются нотации bpmn 1.2 и bpmn 2.0)
• Графы и структуры
• Макеты интерфейсов программ и веб сайтов
• Технические рисунки
• Графики последовательностей
• Схемы алгоритмов
• Научные иллюстрации
• Инфографику

Для каждого типа диаграммы предусмотрено уникальное, «умное» поведение графических элементов. Например, если вы рисуете план помещения, вы сможете автоматически соединять двери и окна со стенами, на организационных диаграммах и картах памяти – сворачивать уровни иерархии и использовать различные способы автоматической раскладки дочерних элементов и т. д. Логика автоматического расположения связи также зависит от типа диаграммы.

Готовые диаграммы вы можете сохранить, распечатать или экспортировать в распространенные графические форматы: PNG, JPEG, PDF (в том числе многостраничные документы), SVG или VDX (формат файлов Microsoft Visio).

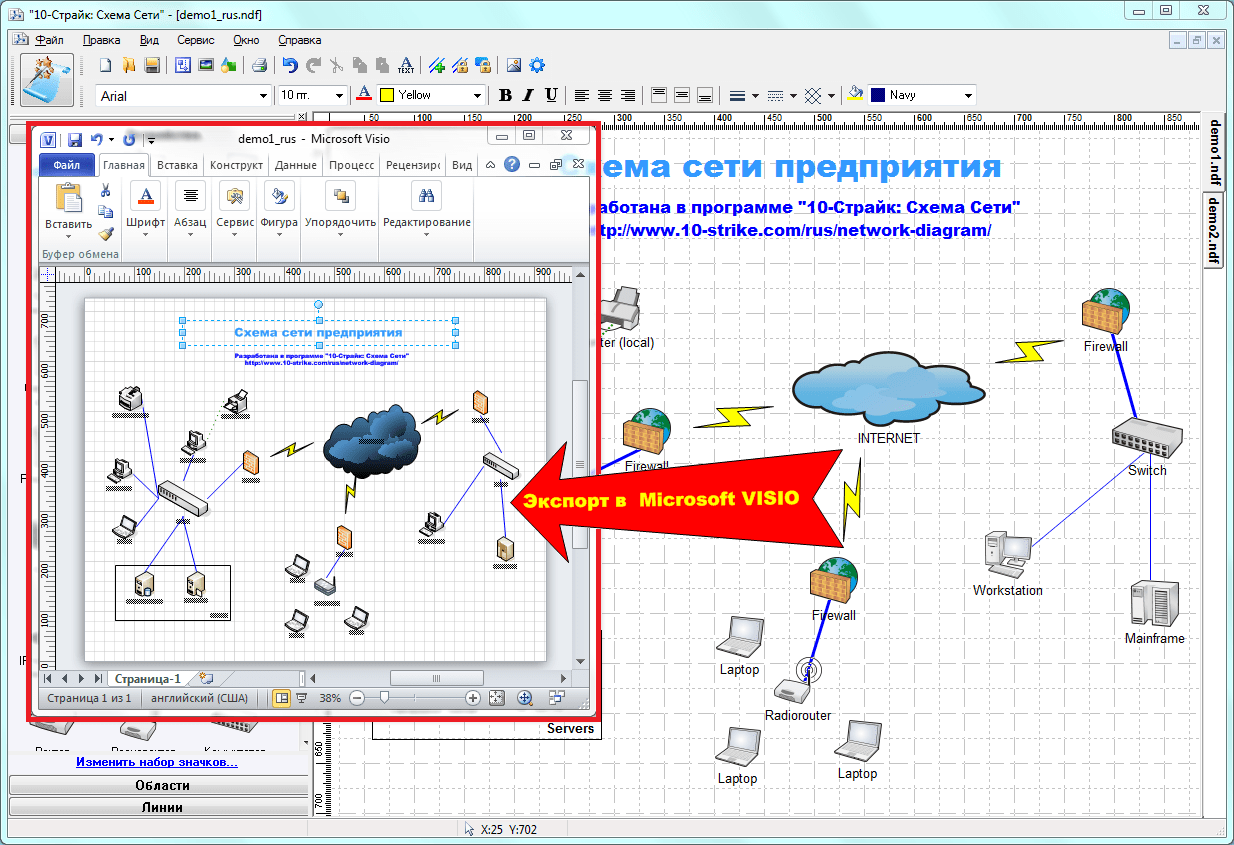

Также есть возможность импортировать документы из файлов Microsoft Visio в форматах Vdx и Vsdx (Visio 2013).

Обобщающий урок по теме “Компьютерные сети”

Глоссарий «Компьютерные сети»

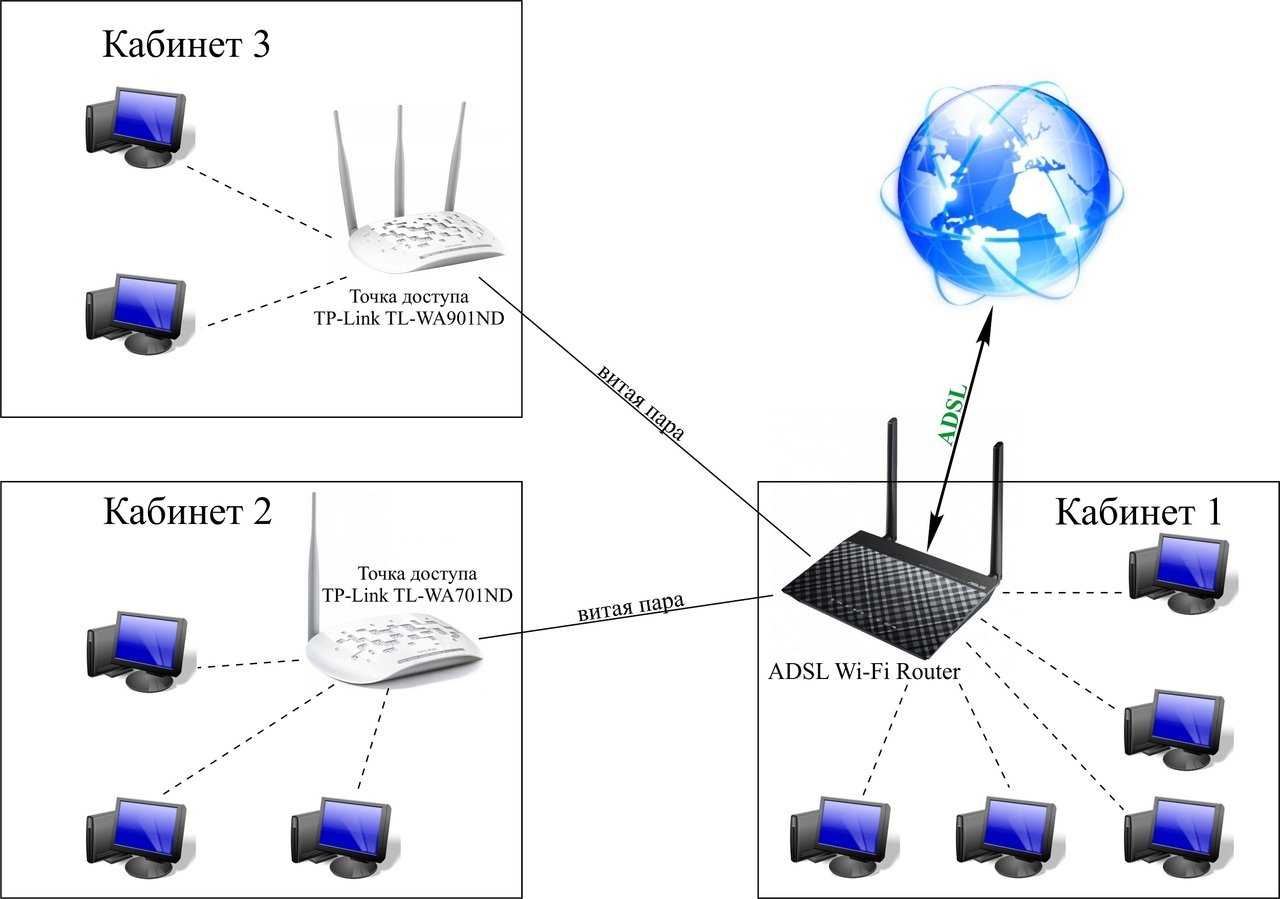

Беспроводная локальная сеть

вид локальной вычислительной сети (LAN), использующий для связи и передачи данных между узлами СВЧ радиоволны, а не кабель. Это гибкая система передачи данных, которая применяется как расширение – или альтернатива – кабельной локальной сети внутри одного здания или в пределах определенной территории. В качестве центральной точки в WLAN сетях, применяют точки доступа или беспроводные Wi-Fi маршрутизаторы

Брандмауэр (файервол)

это программное обеспечение или оборудование, которое позволяет проверять данные, получаемые через Интернет или сеть, и блокировать их или пропускать на компьютер (в зависимости от параметров брандмауэра). Иными словами, это фильтр, защищающий компьютер от несанкционированных вторжений и обеспечивающий безопасность пользования Интернетом.

Витая пара

вид кабеля связи, представляет собой одну или несколько пар изолированных проводников, скрученных между собой, покрытых пластиковой оболочкой. Свивание проводников производится с целью повышения связи проводников одной пары и последующего уменьшения электромагнитных помех от внешних источников. Витая пара — один из компонентов современных структурированных кабельных систем. Используется в телекоммуникациях и в компьютерных сетях в качестве сетевого носителя. В настоящее время, благодаря своей дешевизне и лёгкости в установке, является самым распространённым решением для построения локальных сетей. Пропускная способность от 100 Мбит/с до 1 Гбит/с.

Глобальная сеть

это электронная сеть, которая соединяет между собой компьютеры, расположенные на значительных расстояниях друг от друга, например, в разных городах и странах. Самая известная сегодня глобальная сеть – Интернет, объединяющий множество сетей, принадлежащих разным владельцам, но существует и ряд других глобальных компьютерных сетей, например, FIDOnet, SprintNet и др.

Коммутатор

от английского «switch» (переключатель), сетевой коммутатор. Как и хаб, свитч предназначен для объединения множества компьютеров в одну локальную сеть.

Хотя на первый взгляд может показаться, что свитч очень похож на сетевой концентратор, он принципиально отличается от своего предшественника способом передачи данных между компьютерами. Получив пакет от одного компьютера, сетевой коммутатор не передает его без разбору всем остальным ПК в сети, а направляет по адресу – именно тому компьютеру, с которым необходимо установить контакт. Например, когда ПК1 отправляет пакет ПК3, свитч передает его именно этому компьютеру, не нервируя лишними данными ПК2. Ответ от ПК3 свитч также транслирует исключительно отправителю, т. е. ПК1.

Таким образом, информация в сети со свитчем передается и получается адресно. Проще говоря, два компьютера общаются между собой практически напрямую посредством сетевого коммутатора. В сети с хабом «разговор» этих двух ПК «услышали» бы все остальные компьютеры.

Локальная сеть

это электронная сеть, которая соединяет друг с другом определенное количество компьютеров, расположенных на небольшом расстоянии друг от друга (обычно в одном здании или в нескольких соседних зданиях). Локальная сеть позволяет передавать данные между компьютерами, совместно использовать их дисковое пространство, обмениваться электронными сообщениями, играть в многопользовательские компьютерные игры и т.п.

Кабель

основной канал связи – физическая среда передачи информации. Основная характеристика канала связи – пропускная способность, т.е. максимальная скорость передачи информации (измеряется в бит/сек, килобит/сек, мегабит/сек).

Маршрутизатор

(роутер) обеспечивает трансляцию сетевых пакетов в соответствии с протоколами NAT (Network Address Translation) и SUA (Single User Account). Каждому компьютеру локальной сети маршрутизатор присваивает уникальный внутренний адрес. Используя эти адреса, маршрутизатор распределяет пакеты данных между компьютерами. Это позволяет создать коллективное подключение к Интернет с использованием только одного официального внешнего IP-адреса. Эта функция может быть отключена при необходимости сохранения единого адресного пространства. Большинство маршрутизаторов имеют встроенный DHCP-сервер, который автоматически назначает IP каждому компьютеру внутри сети, а также встроенный файервол и другие специальные функции для повышения безопасности сети.

Модем

(модулятор-демодулятор, modem) – устройство преобразования цифровой информации в аналоговую и обратно посредством модуляции/демодуляции несущей частоты для передачи данных по телефонным линиям. Дискретные (двоичные) данные из компьютера попадают в модем, где кодируются соответствующим образом (модулируются) и передаются в линию связи.

Одноранговая сеть

подразумевает равноправие каждой рабочей станции, распределяя данные между ними. Доступ к информации, хранящейся на узле, может быть разрешен либо запрещен его пользователем. Как правило, в таких случаях топология локальных компьютерных сетей «шина» будет наиболее подходящей. Одноранговая сеть подразумевает доступность ресурсов рабочей станции остальным пользователям. Это означает возможность редактирования документа одного компьютера при работе за другим, удаленной распечатки и запуска приложений.

Достоинства однорангового типа КС:

  • Легкость реализации, монтажа и обслуживания.

  • Небольшие финансовые затраты.

  • Такая модель исключает надобность в покупке дорогого сервера.

Недостатки:

  • Быстродействие сети уменьшается пропорционально увеличению количества подсоединенных рабочих узлов.

  • Отсутствует единая система безопасности.

  • Доступность информации: при выключении компьютера данные, находящиеся в нем, станут недоступными для остальных.

  • Нет единой информационной базы.

Оптоволоконный кабель

основу волоконно-оптического кабеля составляет стеклянная сердцевина, по которой распространяется свет, окруженная твердым заполнителем и помещенная в защитную оболочку.

Кодирование информации осуществляется изменением интенсивности светового луча. Физической основой передачи светового луча по волокну является принцип полного внутреннего отражения луча от стенок волокна, обеспечивающий минимальное затухание сигнала, наивысшую защиту от внешних электромагнитных полей и высокую скорость передачи. По оптоволоконному кабелю, имеющему большое число волокон, можно передавать огромное количество сообщений. На другом конце кабеля принимающий прибор преобразует световые сигналы в электрические.
Скорость передачи данных по оптоволоконному кабелю достигает 1000 Мбит/с, но он очень дорог и используется лишь для прокладки ответственных магистральных каналов связи. Такой кабель связывает столицы и крупные города большинства стран мира

Сервер

это специализированный компьютер, предназначенный для обслуживания запросов, поступающих по сети от других компьютеров. Например, почтовый сервер (mail-сервер) отдает пользователю пришедшую в его адрес электронную почту, файловый сервер позволяет скачивать по сети размещенные на нем файлы, игровой сервер обеспечивает возможность многопользовательской компьютерной игры и т.п.

Сеть клиент-сервер

если к локальной сети подключено более 10 компьютеров, одноранговая сеть может оказаться недостаточно производительной. Для увеличения производительности, а также в целях обеспечения большей надежности при хранении информации в сети, некоторые компьютеры специально выделяются для хранения файлов или программ-приложений. Такие компьютеры называются серверами, а локальная сеть – клиент-сервер.

Достоинства:

  • Отличное быстродействие сети.

  • Единая надежная система безопасности.

  • Одна, общая для всех, информационная база.

  • Облегченное управление всей сетью и ее элементами.

Недостатки:

  • Необходимость наличия специальной кадровой единицы – администратора, который занимается мониторингом и обслуживанием сервера.

  • Большие финансовые затраты на покупку главного компьютера.

  • Наиболее часто используемая конфигурация (топология) локальной компьютерной сети в иерархической модели – это «звезда».

Сетевой адаптер

специальная плата, предназначенная для передачи и приема информации из сети.

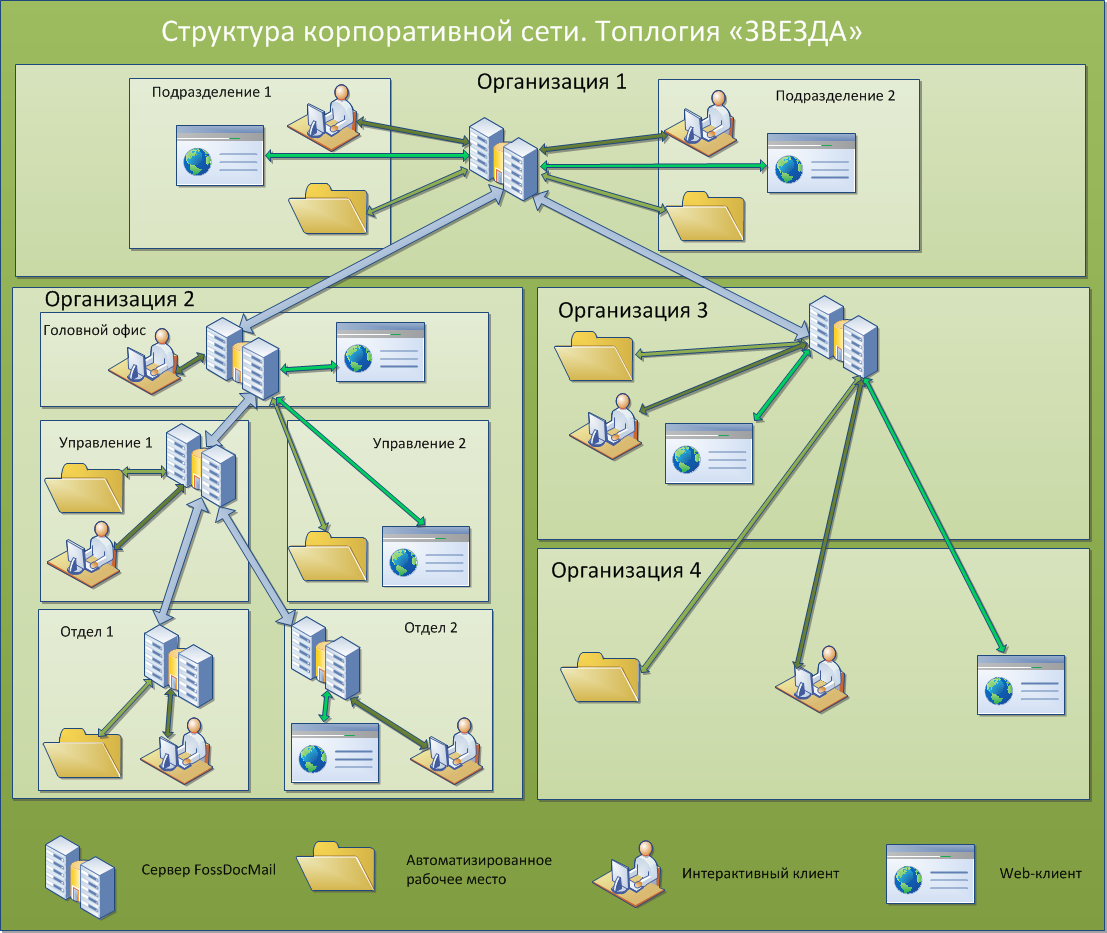

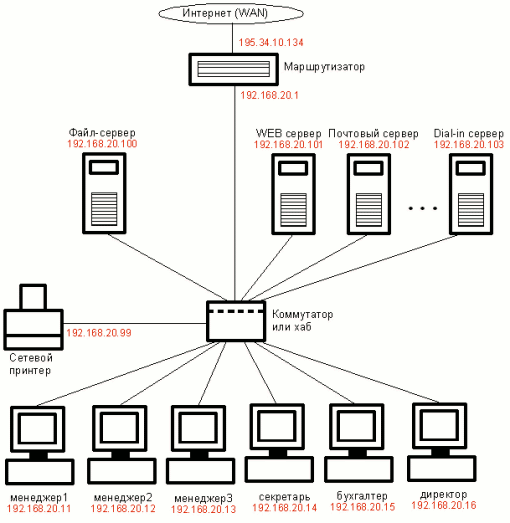

Топология «звезда»

каждый компьютер через специальный сетевой адаптер подключается отдельным кабелем к объединяющему устройству (хаб, коммутатор, маршрутизатор). При необходимости можно объединить вместе несколько сетей с топологией “звезда”, при этом конфигурация сети получается разветвленной.

Достоинства: При соединении типа “звезда” легко искать неисправность в сети.

Недостатки: Соединение не всегда надежно, поскольку выход из строя центрального узла может привести к остановке сети.

Топология «кольцо»

данные передаются от одного компьютера к другому; при этом если один компьютер получает данные, предназначенные для другого компьютера, то он передает их дальше (по кольцу).

Достоинства: балансировка нагрузки, возможность и удобство прокладки кабеля.

Недостатки: физические ограничения на общую протяженность сети.

Топология

логический и физический способ соединения компьютеров, кабелей и других компонентов, в целом составляющих сеть. Топология характеризует свойства сетей, не зависящие от их размеров. При этом не учитывается производительность и принцип работы этих объектов, их типы, длины каналов, хотя при проектировании эти факторы очень важны.

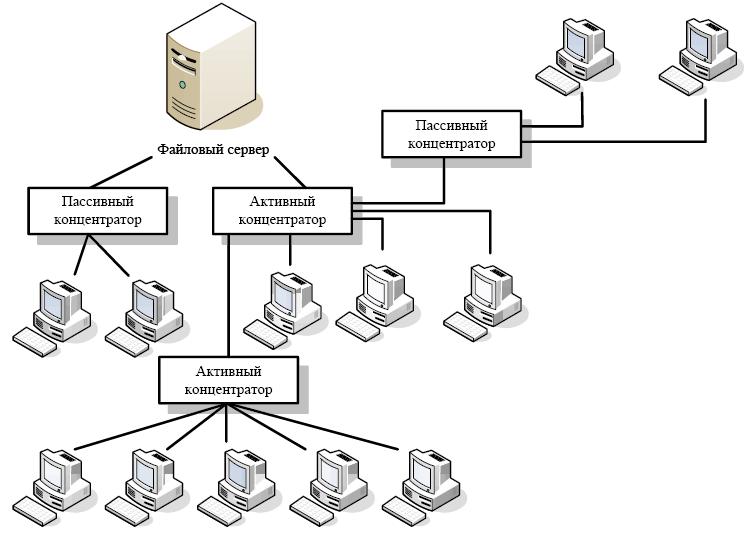

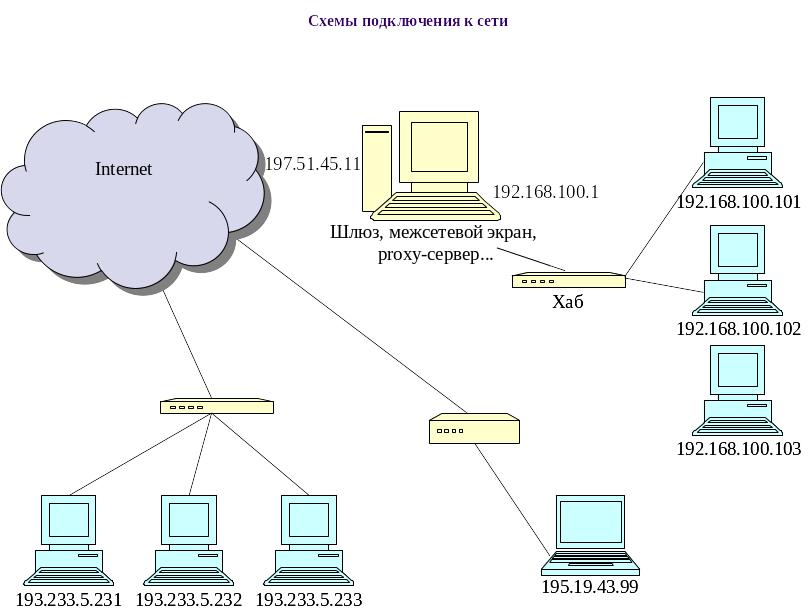

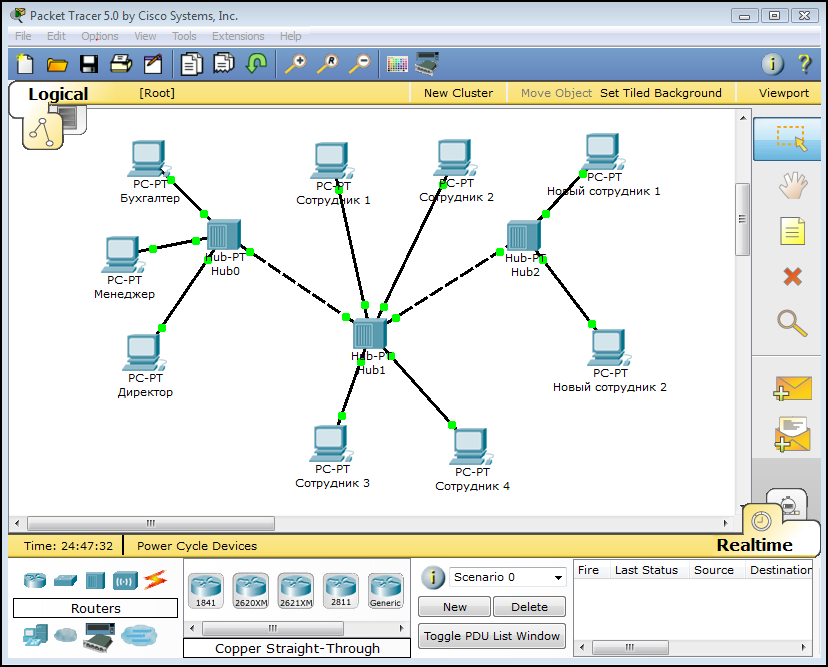

Хаб

от английского «hub» (центр деятельности), сетевой концентратор, который позволяет объединить компьютеры в простую сеть. В хабе имеется определенное количество разъемов (портов), к которым подключаются все ПК сети. Обычно для этого используется кабель витая пара, обжатая определенным образом.

Топология «шина»

все компьютеры сети подключаются к одному кабелю; этот кабель используется совместно всеми рабочими станциями по очереди. При таком типе соединения все сообщения, посылаемые каждым отдельным компьютером, принимаются всеми остальными компьютерами в сети.

Достоинства: в топологии “общая шина” выход из строя отдельных компьютеров не приводит всю сеть к остановке.

Недостатки: несколько труднее найти неисправность в кабеле и при обрыве кабеля (единого для всей сети) нарушается работа всей сети.

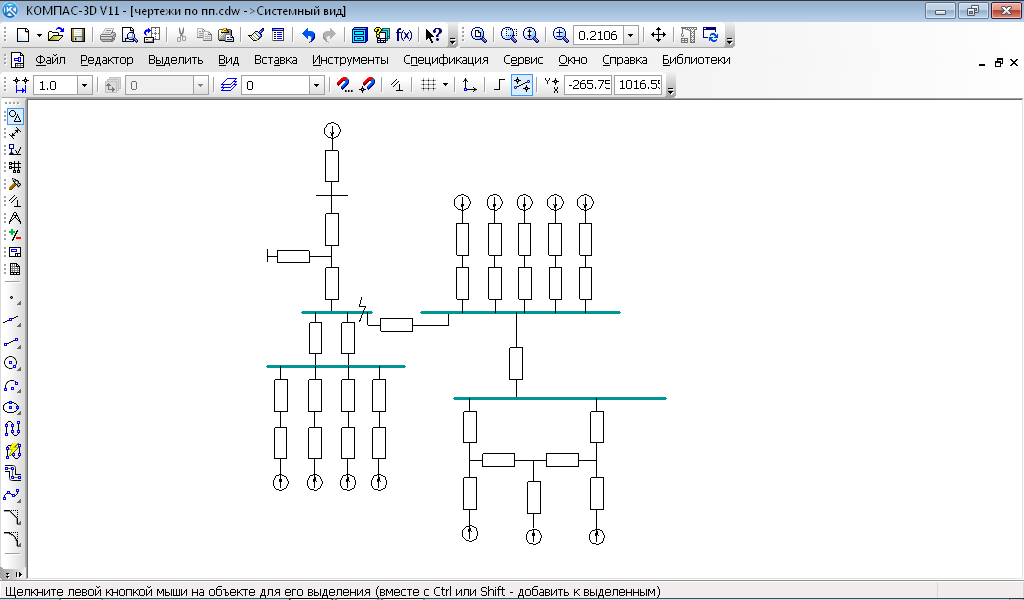

Построение электронных схем онлайн. Как нарисовать схему онлайн

Ниже представлен список наиболее популярных программ для черчения электрических схем используемые радиолюбителями.

sPlan

Эта программа позволяет быстро рисовать различные электрические схемы. Она простая и не требует большого количества времени на освоение. Главная особенность этой программы – то, что для нее существует множество дополнений, содержащих российские радиоэлементы.

TyniCad


Eagle

Это программное обеспечение имеет набор инструментов, которые позволяют чертить электрические схемы и трассировать печатные платы. Имеет три режима работы, которые включают в себя возможность разработать схему самому или использовать готовые элементы.

Target 3001

Само название этой программы говорит о том, что она выделяется на фоне остальных. Она поддерживает работу даже с большими схемами и функцию отмены или повтора действий в 50 уровней. Еще одной особенностью этой программы является то, что она поддерживает проекты, выполненные в других программах.

DipTrace

Программа DipTrace проста в освоении, поэтому в основном используется новичками и любителями для создания радиолюбительских поделок. Она включает в себя четыре модуля, которые позволяют не только создавать, но и оптимизировать расположение и размеры плат.

KiKad

В возможности этой программы входит создание профессиональных электрических схем, разработка для них печатных плат и подготовка готовых выходных данных для окончательного производства. Эта программа состоит из основных приложений и дополнительных утилит, которые расширяют стандартный функционал.

TyniCad

Несмотря на то, что TinyCAD – это простая в освоении программа, она позволяет разрабатывать даже сложные электронные схемы. Сами разработчики позиционируют TinyCAD, как рядовое приложение, созданное для черчения и редактирования схем различной сложности.

Fritzing

Эта программа имеет довольно узкую направленность – Arduino-проекты. Ее можно использовать как для создания наброска, так и для создания полноценной платы. Программа Fritzing включает в себя набор готовых элементов, которые позволяют упростить создание платы.

123D Cirtuits

Данный онлайн сервис позволяет проектировать электронные схемы и печатные платы и поддерживает платформу Arduino. Он включает в себя набор готовых схем, но его главная особенность – возможность имитировать платформу Arduino. Также эта программа поддерживает импорт данных из Eagle


XCirtuit

Эта программа классифицируется как художественно-дизайнерская, а не редактор электронных схем. В базе данных XCircuit содержатся готовые элементы схемы, что позволяет ускорить процесс создания электронной схемы. Наличие опыта позволяет создавать средние по сложности чертежи.

Начнем с того, что термин электрическая (принципиальная) схема используется в электронике радиолюбителями. Эта статья будет полезна студентам, инженерам и любителям.

Но что делать когда нет ресурсов и времени? На помощь приходят разнообразные онлайн сервисы . Оказывается нарисовать схему онлайн просто. Такие сервисы для рисования схем, так называемые редакторы схем, созданы специально для «упрощения жизни» разработчика и конечно различаются как удобством работы при создании схемы, так и функциональностью. Такие же функции рисования схем существуют во многих системах автоматического проектирования электронных схем.

Как разобраться в таком многообразии и выбрать сервис соответствующий вашим требованиям? Что делать когда вы сидите за чужим компьютером и на нем нет тех необходимых САПР программ? Главное иметь подключение к интернету.

Так вот, в интернете есть достаточно сервисов для рисования тех самых схем и даже симуляция работы схем. Действительно хороших, имеющих полный список радиоэлементов всего три, 123D Circuits и . Сразу сообщу, что в них нет русского языка, только английский, возможно вам поможет Переводчик Google .

123D Circuits — проект компании Autodesk Inc , та которая сделала всем известный AutoCAD . В 123D Circuits тесно интегрирован Arduino (Ардуино – это небольшая плата с собственным процессором и памятью). Зарегистрировавшись вы получаете полноценный САПР редактор в который входят такие инструменты как:

  • онлайн симулятор проекта ()
  • онлайн редактор принципиальной схемы ()

  • онлайн редактор монтажной платы ()

  • еще интересной особенностью этого проекта в том, что симуляция схем включает в себя редактор кода прошивки c отладчиком ()

Так же в 123D Circuits присутствует целая база (Libraries ) радиоэлементов и их УГО. Все действия и результаты работы в данном онлайн редакторе сохраняются в вашем аккаунте на облаке, есть и экспорт в программу Gerber . В целом компания представила неплохой продукт пользователям.

— бесплатный инструмент для рисования схем. Очень большой список возможностей этого сервиса, начиная с простого рисования и заканчивая экспортом схемы в.png и.pdf, расшариванием в социалки и прямой печати. Имея аккаунт в SchemeIt можно сохранять недорисованную схему и закончить её в любое время.

Сам редактор выглядит таким образом:

Итог таков, довольно хороший инструмент для того чтобы быстро нарисовать схему и сохранить ее в графический формат, но не хватает нескольких УГО радиоэлементов.

— сборка и тестирование схем прямо в браузере. Этот сервис больше нацелен на тестирование собранной схемы, т.к. элементов там явно не хватает, однако в тех что есть — можно указать различные параметры, такие как напряжение и ток, сопротивление и емкость и др. для точности при тестировании. Конечно и здесь есть экспорт в графические форматы, а также сохранение схемы если есть аккаунт в CircuitLab.

«Лаборатория» выглядит так:

Подытожив скажу, многого что есть в обычных САПР программах в этом сервисе нету, хотя в принципе показать график зависимости он сможет, но все зависит от конкретной схемы. УГО элементов хватает, однако в SchemeIt их больше.

Вот мы и попробовали нарисовать схему онлайн:

Рассмотрели три основных сервиса для рисования схем онлайн, все остальные прогугленные мной сервисы просто используют их базу и API.

Если вы нашли что-то подобное в сети, прошу сообщить нам — статья будет дописана с указанием на ваш ник. Ждем комментариев и до встречи!

Времена применения кульманов давно миновали, их заменили графические редакторы, это специальные программы для черчения электрических схем. Среди них есть как платные приложения, так и бесплатные (виды лицензий мы рассмотрим ниже). Уверены, что созданный нами краткий обзор поможет из разнообразия программных продуктов выбрать ПО, наиболее оптимальное для поставленной задачи. Начнем с бесплатных версий.

Бесплатные

Прежде, чем перейти к описанию программ кратко расскажем о бесплатных лицензиях, наиболее распространены из них следующие:

  • Freeware – приложение не ограничено по функциональности и может использоваться в личных целях без коммерческой составляющей.
  • Open Source – продукт с «открытым кодом», в который допускается вносить изменения подстраивая ПО под собственные задачи. Возможны ограничения на коммерческое использование и платное распространение внесенных модификаций.
  • GNU GPL – лицензия практически не накладывающая на пользователя никаких ограничений.
  • Public domain – практически идентична с предыдущим вариантом, на данный тип лицензии закон защиты авторских прав не распространяется.
  • Ad-supported – приложение полностью функционально, содержит в себе рекламу других продуктов разработчика или других компаний.
  • Donationware – продукт распространяется бесплатно, но разработчик предлагает внести пожертвования на добровольной основе для дальнейшего развития проекта.

Получив представление о бесплатных лицензиях можно переходить к ПО, распространяемому на таких условиях.

Microsoft Visio

Это простой в управлении, но в то же время весьма удобный редактор векторной графики, обладающий богатым функциональным набором. Несмотря на то, что основная социализация программы визуализация информации с приложений MS Office, ее вполне можно использовать для просмотра и распечатки радиосхем.

MS выпускает три платных версии, отличающихся функциональным набором и бесплатную (Viewer), которая интегрируется в браузер IE и позволяет с его помощью осуществлять просмотр файлов, созданных в редакторе. К сожалению, для редакции и создания новых схем потребуется приобрести полнофункциональный продукт. Заметим, что даже в платных версиях среди базовых шаблонов нет набора для полноценного создания радиосхем, но его несложно найти и установить.

Недостатки бесплатной версии:

  • Недоступны функции редактирования и создания схем, что существенно снижает интерес к этому продукту.
  • Программа работает только с браузером IE, что также создает массу неудобств.

Компас-Электрик

Данная ПО является приложением к САПР российского разработчика «АСКОН». Для ее работы требуется установка среды КОМПАС-3D. Поскольку это отечественный продукт, в нем полностью реализована поддержка принятых России ГОСТов, и, соответственно, нет проблем с локализацией.


Приложение предназначено для проектирования любых видов электрооборудования и создания к ним комплектов конструкторской документации.

Это платное ПО, но разработчик дает 60 дней на ознакомление с системой, в течение этого времени ограничения по функциональности отсутствуют. На официальном сайте и в сети можно найти множество видео материалов, позволяющих детально ознакомиться с программным продуктом.

В отзывах многие пользователи отмечают, что в системе имеется масса недоработок, которые разработчик не спешит устранять.

Eagle

Данное ПО представляет собой комплексную среду, в которой можно создать как принципиальную схему, так и макет печатной платы к ней. То есть, расположить на плате все необходимые элементы и выполнить трассировку. При этом, она может быть выполнена как в автоматическом, так и ручном режиме или путем комбинации этих двух способов.


В базовом наборе элементов отсутствуют модели отечественных радиокомпонентов, но их шаблоны могут быть скачены в сети. Язык приложения – Английский, но локализаторы, позволяющие установить русский язык.

Приложение является платным, но возможность его бесплатного использования со следующими функциональными ограничениями:

  • Размер монтажной платы не может превышать размера 10,0х8,0 см.
  • При разводке можно манипулировать только двумя слоями.
  • В редакторе допускается работа только с одним листом.

Dip Trace

Это не отдельное приложение, а целый программный комплекс, включающий в себя:

  • Многофункциональный редактор для разработки принципиальных схем.
  • Приложение для создания монтажных плат.
  • 3D модуль, позволяющий проектировать корпуса для созданных в системе приборов.
  • Программу для создания и редактирования компонентов.

В бесплатной версии программного комплекса, для некоммерческого использования, предусмотрены небольшие ограничения:

  • Монтажная плата не более 4-х слоев.
  • Не более одной тысячи выводов с компонентов.

В программе не предусмотрена русская локализация, но ее, а также описание всех функций программного продукта можно найти в сети. С базой компонентов также нет проблем, в изначально их около 100 тыс. На тематических форумах можно найти созданные пользователями базы компонентов, в том числе и под российские ГОСТы.

1-2-3 схема

Это полностью бесплатное приложение, позволяющее укомплектовать электрощиты Хагер (Hager) одноименным оборудованием.


Функциональные возможности программы:

  • Выбор корпуса для электрощита, отвечающего нормам по степени защиты. Выборка производится из модельного ряда Hager.
  • Комплектация защитным и коммутационным модульным оборудованием того же производителя. Заметим, что в элементной базе присутствуют только сертифицированные в России модели.
  • Формирование конструкторской документации (однолинейной схемы, спецификации, отвечающей нормам ЕСКД, отрисовка внешнего вида).
  • Создание маркеров для коммутирующих устройств электрощита.

Программа полностью локализована под русский язык, единственный ее недостаток, что в элементной базе присутствует только электрооборудование компании-разработчика.

Autocad Electrical

Приложение на базе известной САПР Autocad, созданное для проектирования электросхем и создания для них технической документации в соответствии с нормами ЕСКД.


Изначально база данных включает в себя свыше двух тысяч компонентов, при этом, их условно графические обозначения отвечают действующим российским и европейским стандартам.

Данное приложение платное, но имеется возможность в течение 30-ти дней ознакомиться с полным функционалом базовой рабочей версии.

Эльф

Данное ПО позиционируется в качестве автоматизированного рабочего места (АРМ) для проектировщиков-электриков. Приложение позволяет быстро и корректно разработать, практически, любой чертеж для электротехнических проектов с привязкой к плану помещений.

Функционал приложения включает в себя:

  • Расстановку УГО при проектировании электросетей, проложенных открыто, в трубах или специальных конструкциях.
  • Автоматический (с плана) или руной расчет силовой схемы.
  • Составление спецификации в соответствии с действующими нормами.
  • Возможность расширения базы элементов (УГО).

В бесплатной демонстрационной версии отсутствует возможность создания и редактирование проектов, их можно только просмотреть или распечатать.

Kicad

Это полностью бесплатный программный комплекс с открытым кодом (Open Source). Данное ПО позиционируется в качестве системы сквозного проектирования. То есть, можно разработать принципиальную схему, по ней создать монтажную плату и подготовить документацию, необходимую для производства.


Характерные особенности системы:

  • Для разводки платы допускается применение внешних трассировщиков.
  • В программу встроен калькулятор печатной платы, размещение на ней элементов можно выполнить автоматически или вручную.
  • По завершению трассировки система генерирует несколько технологических файлов (например, для фотоплоттера, сверлильного станка и т.д.). При желании можно добавить логотип компании на печатную плату.
  • Система может создать послойную распечатку в нескольких популярных форматах, а также сгенерировать список используемых в разработке компонентов для формирования заказа.
  • Имеется возможность экспорт чертежей и других документов в форматы pdf и dxf.

Заметим, что многие пользователи отмечают непродуманность интерфейса системы, а также тот факт, что для освоения ПО требуется хорошо изучить документацию к программе.

TinyCAD

Еще одно бесплатное приложение с открытым кодом, позволяющее создавать чертежи принципиальных схем и имеющее функции простого редактора векторной графики. В базовом наборе содержится сорок различных библиотек компонентов.


TinyCAD – простой редактор для принципиальных схем

В программе не предусмотрена трассировка печатных плат, но имеется возможность экспортировать список соединений в стороннее приложение. Экспорт производится с поддержкой распространенных расширений.

Приложение поддерживает только английский язык, но благодаря интуитивному меню проблем с освоением не возникнет.

Fritzing

Бесплатная среда разработки проектов на базе Arduino. Имеется возможность создания печатных плат (разводку необходимо делать вручную, поскольку функция автотрассировки откровенно слабая).


Следует заметить, что приложение «заточено» для быстрого создания набросков, позволяющих объяснить принцип работы проектируемого прибора. Для серьезной работы у приложения слишком мала база элементов и сильно упрощенное составление схемы.

123D Circuits

Это веб-приложение для разработки Arduino-проектов, с возможностью программирования устройства, симуляции и анализа его работы. В типовом наборе элементов присутствуют только основные радио-компоненты и модули Arduino. При необходимости пользователь может создать новые компоненты и добавить их в базу. Примечательно, что разработанную печатную плату можно заказать, непосредственно, в онлайн-сервисе.


В бесплатной версии сервиса нельзя создавать свои проекты, но можно просматривать чужие разработки, находящиеся в открытом доступе. Для полноценного доступа ко всем возможностям необходимо оформить подписку ($12 или $24 в месяц).

Заметим, что из-за бедного функционала виртуальная среда разработки вызывает интерес только у начинающих. Многие из тех, кто пользовался сервисом, обратили внимание на тот факт, что результаты симуляции расходятся с реальными показателями.

XCircuit

Бесплатное мультиплатформенное приложение (лицензия GNU GPL) для быстрого создания принципиальных схем. Функциональный набор минимальный.


Язык приложения – английский, программа не воспринимает русские символы. Также следует обратить внимание на нетипичное меню, к которому необходимо привыкнуть. Помимо этого контекстные подсказки выводятся на панель состояния. В базовый набор элементов входят УГО только основных радиодеталей (пользователь может создать свои элементы и добавить их).

CADSTAR Express

Это демонстрационная версия одноименной САПР. Функциональные ограничения коснулись лишь числа элементов, используемых в схеме разработки (до 50 шт) и количеств контактов (не более 300), что вполне достаточно для небольших радиолюбительских проектов.


Программа состоит из центрального модуля, в которых входит несколько приложений позволяющих разработать схему, создать для нее плату и подготовить пакет технической документации.

В базовый набор входит более 20 тыс. компонентов, дополнительно можно загрузить с сайта разработчика дополнительные библиотеки.

Существенным недостатком системы является отсутствие поддержки русского языка, соответственно, все техническая документация также представлена в сети на английском.

QElectroTech

Простое удобное и бесплатное (FreeWare) приложения для разработки электрических и электронных схем-чертежей. Программа является обычным редактором, никаких специальных функций в ней не реализовано.


Язык приложения – английский, но для него имеется русская локализация.

Платные приложения

В отличие от ПО, распространяемого по бесплатным лицензиям, коммерческие программы, как правило, обладают значительно большим функционалом, и поддерживаются разработчиками. В качестве примера мы приведем несколько таких приложений.

sPlan

Простая программа-редактор для черчения электросхем. Приложение комплектуется несколькими библиотеками компонентов, которые пользователь может расширять по мере необходимости. Допускается одновременная работа с несколькими проектами, путем их открытия в отдельных вкладках.


Чертежи, сделанные программой, хранятся в виде файлов векторной графики собственного формата с расширением «spl». Допускается конвертация в типовые растровые форматы изображения. Имеется возможность печати больших схем на обычном принтере А4-го формата.

Официально приложение не выпускается в русской локализации, но существуют программы, позволяющие русифицировать меню и контекстные подсказки.

Помимо платной версии предусмотрены две бесплатных реализации Demo и Viewer. В первой нет возможности сохранить и распечатать нарисованную схему. Во второй предусмотрена только функция просмотра и печати файлов формата «spl».

Eplan Electric

Многомодульная масштабируемая САПР для разработки электротехнических проектов различной сложности и автоматизации процесса подготовки конструкторской документации. Данный программный комплекс сейчас позиционируется в качестве корпоративного решения, поэтому для рядовых пользователей он будет не интересен, особенно если принять в учет стоимость ПО.


Target 3001

Мощный САПР комплекс, позволяющий разрабатывать электросхемы, трассировать печатные платы, моделировать работу электронных устройств. Онлайн библиотека компонентов насчитывает более 36 тыс. различных элементов. Данная CAD широко применяется в Европе для трассировки печатных плат.


По умолчанию устанавливается английский язык, имеется возможность установить меню на немецком или французском, официально русской локализации нет. Соответственно, вся документация представлена только на английском, французском или немецком языке.

Стоимость самой простой базовой версии около 70 евро. За эти деньги будет доступна трассировка двух слоев на 400 выводов. Стоимость нелимитированной версии в районе 3,6 тыс. евро.

Micro-Cap

Приложение для моделирования цифровых, аналоговых и смешанных схем, а также анализа их работы. Пользователь может создать в редакторе электрическую цепь и задать параметры для анализа. После это по одному клику мышки система автоматически чего произведет необходимые расчеты и выдаст результаты для изучения.


Программа позволяет установить зависимость параметров (номиналов) элементов от температурного режима, освещенности, частотных характеристик и т. д. Если в схеме присутствуют анимированные элементы, например, светодиодные индикаторы, то их состояние будут корректно отображаться, в зависимости от поступающих сигналов. Имеется возможность при моделировании «подключать» к схеме виртуальные измерительные приборы, а также отслеживать состояние различных узлов устройства.

Стоимость полнофункциональной версии около $4,5 тыс. Официальной русской локализации приложения не существует.

TurboCAD

Данная САПР платформа включает в себя множество инструментов, для проектирования различных электрических устройств. Набор специальных функций позволяет решать инженерно-конструкторские задачи любого уровня сложности.


Отличительные особенности – тонкая настройка интерфейса под пользователя. Множество справочной литературы, в том числе и на русском языке. Несмотря на отсутствие официальной поддержки русского языка, для платформы имеются русификаторы.

Для рядовых пользователей приобретение платной версии программы с целью разработки электросхем для любительских устройств, будет нерентабельно.

Designer Schematic

Приложение для создания электросхем с использованием радиоэлементов производства Digi-Key. Основная особенность данной системы заключается в том, что в редакторе для построения схем, может использовать механическое проектирование.


Базы данных компонентов можно в любой момент проверить на соответствие и при необходимости произвести обновление прямо с сайта производителя.

Система не имеет собственного трассировщика, но список соединений может быть загружен в стороннюю программу.

Имеется возможность импорта файлов из популярных САПР.

Ориентировочная стоимость приложения около $300.

Тема: какую программу лучше выбрать для рисования электрических схем.

В этой теме будет представлен небольшой обзор наиболее хороших и распространённых компьютерных программ, что используются для создания принципиальных электрических схем в цифровом формате.

Программа рисования схем sPlan

Начну с наиболее распространённой и ходовой программы для создания электрических схем, которая называется sPlan . К достоинствам программы можно отнести простоту работы, широкие возможности, русскоязычность, удобный интерфейс и т.д. В ней содержится большая внутренняя база различных электрических и электронных компонентов, что разбиты и упорядочены по определённым группам и типам (это удобно при выборе нужных элементов в процессе создания схемы).

Она полностью на русском языке, что бывает редкостью для хороших программ. В ней довольно быстро и легко можно разобраться даже новичку, так как программа имеет интуитивно понятную рабочую среду, что облегчает общее понимание и работу с ней. При помощи sPlan можно рисовать электрические схемы.

После инсталляции запускаете её и создаете новые документ. В этом рабочем пространстве и работаете дальше, набрасывая элементы электрической схемы, соединяя нужные выводы между собой. В левой стороне находится библиотека элементов. Ваша задача выбрать нужный компонент и мышкой перетащить его на основное поле. Ну, а далее особых трудностей возникнуть не должно. Если что, читайте помощь в самой программе. По окончанию создания схемы, Вы просто её сохраняете на компьютере и всё. При надобности выводите на распечатку. Программу можно найти и скачать в разделе «Скачать» (смотрите в верхнем меню).

Программа Microsoft Office Visio

Если Вам мало возможностей, что предлагает sPlan , или Вы желаете не ограничиваться только лишь принципиальными электрическими схемами, а расширить свои нужды на иные сферы деятельности, то тогда я Вам могу посоветовать более мощную, профессиональную, навороченную программу из семейства Microsoft Office, а именно Microsoft Office Visio .

Это очень сильная программа в плане создания различных схем. В ней можно сделать не только принципиальную, но и структурные, функциональные, подключений, общие, расположения и прочие. Кроме этого, она не ограничивается лишь электрикой. Вы компьютерщик или бизнесмен, и Вам она сгодится. Словом, при её помощи возможно набросать любые схемы, но есть и небольшое неудобство.

Это то, что над ней необходимо некоторое время попыхтеть, а именно разобраться. Поскольку имея такой широкий асортимент возможностей, для новичка будет сложновато с ходу с ней работать. Хотя в принципе, если Вы уже заметили, программные продукты создаваемые одной и той же фирмой, своим интерфейсом очень похожи друг на друга. То есть, если человек умеет работать и знаком с обычным Microsoft Office Word , то основную часть программы Visio ему легче будет понять. Так что при желании можно легко и быстро научиться работе с ней.

Немного коснусь темы об первоначальном назначении этих создаваемых программами схем. К примеру, Вам пару раз понадобилась нарисовать на компьютере электрическую схему. В этом случае изучать полностью какую либо программу в общем не обязательно. Проще взять sPlan и не мучатся с изучением других. Либо, вовсе, отрыть программу для рисования (графические редакторы) и на ней при помощи простых фигур, линий, кривых быстренько намалевать схемку.

Рисовалка SnagitEditor

В тех случаях когда от схемы требуется объяснение (по ней), наглядность, презентабельность, эстетичность, а не строгая документальность, делается так. Берётся программа Snagit и в SnagitEditor (внутренний редактор), при помощи линий и кривых с теневыми эффектами собираем по частям вся схема. В результате выходит весьма симпатичная на вид схемка. Если использовать копирование готовых, ранее нарисованных Вами компонентов, можно сократить время создания такого документа до нескольких минут. Быстро и красиво. Программу можно найти и скачать в разделе «Скачать» (смотрите в верхнем меню).

На данный момент имеется большое разнообразие всевозможных программ, что могут рисовать, планировать, тестировать, вычислять и т.д. Просто нужно немного поискать в своей локальной сети или в сети интернета, после скачивания каждую проверить и выбрать более подходящую. При поиске обращайте внимание на версию программ. Они довольно часто обновляются и это способствует улучшению и расширению их внутренних возможностей. Из списка найденных вариантов, закачивайте ту, у которой наибольшая цифра после названия программы.

На этом и завершу тему, программа для рисования электрических схем, какую лучше выбрать себе для работы.

P.S. От себя посоветую – для простых набросков использовать простые рисовалки, а для обычных принципиальных электрических схем, устанавливаете sPlan и будете довольны.

Времена применения кульманов давно миновали, их заменили графические редакторы, это специальные программы для черчения электрических схем. Среди них есть как платные приложения, так и бесплатные (виды лицензий мы рассмотрим ниже). Уверены, что созданный нами краткий обзор поможет из разнообразия программных продуктов выбрать ПО, наиболее оптимальное для поставленной задачи. Начнем с бесплатных версий.

Бесплатные

Прежде, чем перейти к описанию программ кратко расскажем о бесплатных лицензиях, наиболее распространены из них следующие:

  • Freeware – приложение не ограничено по функциональности и может использоваться в личных целях без коммерческой составляющей.
  • Open Source – продукт с «открытым кодом», в который допускается вносить изменения подстраивая ПО под собственные задачи. Возможны ограничения на коммерческое использование и платное распространение внесенных модификаций.
  • GNU GPL – лицензия практически не накладывающая на пользователя никаких ограничений.
  • Public domain – практически идентична с предыдущим вариантом, на данный тип лицензии закон защиты авторских прав не распространяется.
  • Ad-supported – приложение полностью функционально, содержит в себе рекламу других продуктов разработчика или других компаний.
  • Donationware – продукт распространяется бесплатно, но разработчик предлагает внести пожертвования на добровольной основе для дальнейшего развития проекта.

Получив представление о бесплатных лицензиях можно переходить к ПО, распространяемому на таких условиях.

Microsoft Visio

Это простой в управлении, но в то же время весьма удобный редактор векторной графики, обладающий богатым функциональным набором. Несмотря на то, что основная социализация программы визуализация информации с приложений MS Office, ее вполне можно использовать для просмотра и распечатки радиосхем.

MS выпускает три платных версии, отличающихся функциональным набором и бесплатную (Viewer), которая интегрируется в браузер IE и позволяет с его помощью осуществлять просмотр файлов, созданных в редакторе. К сожалению, для редакции и создания новых схем потребуется приобрести полнофункциональный продукт. Заметим, что даже в платных версиях среди базовых шаблонов нет набора для полноценного создания радиосхем, но его несложно найти и установить.

Недостатки бесплатной версии:

  • Недоступны функции редактирования и создания схем, что существенно снижает интерес к этому продукту.
  • Программа работает только с браузером IE, что также создает массу неудобств.

Компас-Электрик

Данная ПО является приложением к САПР российского разработчика «АСКОН». Для ее работы требуется установка среды КОМПАС-3D. Поскольку это отечественный продукт, в нем полностью реализована поддержка принятых России ГОСТов, и, соответственно, нет проблем с локализацией.


Приложение предназначено для проектирования любых видов электрооборудования и создания к ним комплектов конструкторской документации.

Это платное ПО, но разработчик дает 60 дней на ознакомление с системой, в течение этого времени ограничения по функциональности отсутствуют. На официальном сайте и в сети можно найти множество видео материалов, позволяющих детально ознакомиться с программным продуктом.

В отзывах многие пользователи отмечают, что в системе имеется масса недоработок, которые разработчик не спешит устранять.

Eagle

Данное ПО представляет собой комплексную среду, в которой можно создать как принципиальную схему, так и макет печатной платы к ней. То есть, расположить на плате все необходимые элементы и выполнить трассировку. При этом, она может быть выполнена как в автоматическом, так и ручном режиме или путем комбинации этих двух способов.


В базовом наборе элементов отсутствуют модели отечественных радиокомпонентов, но их шаблоны могут быть скачены в сети. Язык приложения – Английский, но локализаторы, позволяющие установить русский язык.

Приложение является платным, но возможность его бесплатного использования со следующими функциональными ограничениями:

  • Размер монтажной платы не может превышать размера 10,0х8,0 см.
  • При разводке можно манипулировать только двумя слоями.
  • В редакторе допускается работа только с одним листом.

Dip Trace

Это не отдельное приложение, а целый программный комплекс, включающий в себя:

  • Многофункциональный редактор для разработки принципиальных схем.
  • Приложение для создания монтажных плат.
  • 3D модуль, позволяющий проектировать корпуса для созданных в системе приборов.
  • Программу для создания и редактирования компонентов.

В бесплатной версии программного комплекса, для некоммерческого использования, предусмотрены небольшие ограничения:

  • Монтажная плата не более 4-х слоев.
  • Не более одной тысячи выводов с компонентов.

В программе не предусмотрена русская локализация, но ее, а также описание всех функций программного продукта можно найти в сети. С базой компонентов также нет проблем, в изначально их около 100 тыс. На тематических форумах можно найти созданные пользователями базы компонентов, в том числе и под российские ГОСТы.

1-2-3 схема

Это полностью бесплатное приложение, позволяющее укомплектовать электрощиты Хагер (Hager) одноименным оборудованием.


Функциональные возможности программы:

  • Выбор корпуса для электрощита, отвечающего нормам по степени защиты. Выборка производится из модельного ряда Hager.
  • Комплектация защитным и коммутационным модульным оборудованием того же производителя. Заметим, что в элементной базе присутствуют только сертифицированные в России модели.
  • Формирование конструкторской документации (однолинейной схемы, спецификации, отвечающей нормам ЕСКД, отрисовка внешнего вида).
  • Создание маркеров для коммутирующих устройств электрощита.

Программа полностью локализована под русский язык, единственный ее недостаток, что в элементной базе присутствует только электрооборудование компании-разработчика.

Autocad Electrical

Приложение на базе известной САПР Autocad, созданное для проектирования электросхем и создания для них технической документации в соответствии с нормами ЕСКД.


Изначально база данных включает в себя свыше двух тысяч компонентов, при этом, их условно графические обозначения отвечают действующим российским и европейским стандартам.

Данное приложение платное, но имеется возможность в течение 30-ти дней ознакомиться с полным функционалом базовой рабочей версии.

Эльф

Данное ПО позиционируется в качестве автоматизированного рабочего места (АРМ) для проектировщиков-электриков. Приложение позволяет быстро и корректно разработать, практически, любой чертеж для электротехнических проектов с привязкой к плану помещений.

Функционал приложения включает в себя:

  • Расстановку УГО при проектировании электросетей, проложенных открыто, в трубах или специальных конструкциях.
  • Автоматический (с плана) или руной расчет силовой схемы.
  • Составление спецификации в соответствии с действующими нормами.
  • Возможность расширения базы элементов (УГО).

В бесплатной демонстрационной версии отсутствует возможность создания и редактирование проектов, их можно только просмотреть или распечатать.

Kicad

Это полностью бесплатный программный комплекс с открытым кодом (Open Source). Данное ПО позиционируется в качестве системы сквозного проектирования. То есть, можно разработать принципиальную схему, по ней создать монтажную плату и подготовить документацию, необходимую для производства.


Характерные особенности системы:

  • Для разводки платы допускается применение внешних трассировщиков.
  • В программу встроен калькулятор печатной платы, размещение на ней элементов можно выполнить автоматически или вручную.
  • По завершению трассировки система генерирует несколько технологических файлов (например, для фотоплоттера, сверлильного станка и т.д.). При желании можно добавить логотип компании на печатную плату.
  • Система может создать послойную распечатку в нескольких популярных форматах, а также сгенерировать список используемых в разработке компонентов для формирования заказа.
  • Имеется возможность экспорт чертежей и других документов в форматы pdf и dxf.

Заметим, что многие пользователи отмечают непродуманность интерфейса системы, а также тот факт, что для освоения ПО требуется хорошо изучить документацию к программе.

TinyCAD

Еще одно бесплатное приложение с открытым кодом, позволяющее создавать чертежи принципиальных схем и имеющее функции простого редактора векторной графики. В базовом наборе содержится сорок различных библиотек компонентов.


TinyCAD – простой редактор для принципиальных схем

В программе не предусмотрена трассировка печатных плат, но имеется возможность экспортировать список соединений в стороннее приложение. Экспорт производится с поддержкой распространенных расширений.

Приложение поддерживает только английский язык, но благодаря интуитивному меню проблем с освоением не возникнет.

Fritzing

Бесплатная среда разработки проектов на базе Arduino. Имеется возможность создания печатных плат (разводку необходимо делать вручную, поскольку функция автотрассировки откровенно слабая).


Следует заметить, что приложение «заточено» для быстрого создания набросков, позволяющих объяснить принцип работы проектируемого прибора. Для серьезной работы у приложения слишком мала база элементов и сильно упрощенное составление схемы.

123D Circuits

Это веб-приложение для разработки Arduino-проектов, с возможностью программирования устройства, симуляции и анализа его работы. В типовом наборе элементов присутствуют только основные радио-компоненты и модули Arduino. При необходимости пользователь может создать новые компоненты и добавить их в базу. Примечательно, что разработанную печатную плату можно заказать, непосредственно, в онлайн-сервисе.


В бесплатной версии сервиса нельзя создавать свои проекты, но можно просматривать чужие разработки, находящиеся в открытом доступе. Для полноценного доступа ко всем возможностям необходимо оформить подписку ($12 или $24 в месяц).

Заметим, что из-за бедного функционала виртуальная среда разработки вызывает интерес только у начинающих. Многие из тех, кто пользовался сервисом, обратили внимание на тот факт, что результаты симуляции расходятся с реальными показателями.

XCircuit

Бесплатное мультиплатформенное приложение (лицензия GNU GPL) для быстрого создания принципиальных схем. Функциональный набор минимальный.


Язык приложения – английский, программа не воспринимает русские символы. Также следует обратить внимание на нетипичное меню, к которому необходимо привыкнуть. Помимо этого контекстные подсказки выводятся на панель состояния. В базовый набор элементов входят УГО только основных радиодеталей (пользователь может создать свои элементы и добавить их).

CADSTAR Express

Это демонстрационная версия одноименной САПР. Функциональные ограничения коснулись лишь числа элементов, используемых в схеме разработки (до 50 шт) и количеств контактов (не более 300), что вполне достаточно для небольших радиолюбительских проектов.


Программа состоит из центрального модуля, в которых входит несколько приложений позволяющих разработать схему, создать для нее плату и подготовить пакет технической документации.

В базовый набор входит более 20 тыс. компонентов, дополнительно можно загрузить с сайта разработчика дополнительные библиотеки.

Существенным недостатком системы является отсутствие поддержки русского языка, соответственно, все техническая документация также представлена в сети на английском.

QElectroTech

Простое удобное и бесплатное (FreeWare) приложения для разработки электрических и электронных схем-чертежей. Программа является обычным редактором, никаких специальных функций в ней не реализовано.


Язык приложения – английский, но для него имеется русская локализация.

Платные приложения

В отличие от ПО, распространяемого по бесплатным лицензиям, коммерческие программы, как правило, обладают значительно большим функционалом, и поддерживаются разработчиками. В качестве примера мы приведем несколько таких приложений.

sPlan

Простая программа-редактор для черчения электросхем. Приложение комплектуется несколькими библиотеками компонентов, которые пользователь может расширять по мере необходимости. Допускается одновременная работа с несколькими проектами, путем их открытия в отдельных вкладках.


Чертежи, сделанные программой, хранятся в виде файлов векторной графики собственного формата с расширением «spl». Допускается конвертация в типовые растровые форматы изображения. Имеется возможность печати больших схем на обычном принтере А4-го формата.

Официально приложение не выпускается в русской локализации, но существуют программы, позволяющие русифицировать меню и контекстные подсказки.

Помимо платной версии предусмотрены две бесплатных реализации Demo и Viewer. В первой нет возможности сохранить и распечатать нарисованную схему. Во второй предусмотрена только функция просмотра и печати файлов формата «spl».

Eplan Electric

Многомодульная масштабируемая САПР для разработки электротехнических проектов различной сложности и автоматизации процесса подготовки конструкторской документации. Данный программный комплекс сейчас позиционируется в качестве корпоративного решения, поэтому для рядовых пользователей он будет не интересен, особенно если принять в учет стоимость ПО.


Target 3001

Мощный САПР комплекс, позволяющий разрабатывать электросхемы, трассировать печатные платы, моделировать работу электронных устройств. Онлайн библиотека компонентов насчитывает более 36 тыс. различных элементов. Данная CAD широко применяется в Европе для трассировки печатных плат.


По умолчанию устанавливается английский язык, имеется возможность установить меню на немецком или французском, официально русской локализации нет. Соответственно, вся документация представлена только на английском, французском или немецком языке.

Стоимость самой простой базовой версии около 70 евро. За эти деньги будет доступна трассировка двух слоев на 400 выводов. Стоимость нелимитированной версии в районе 3,6 тыс. евро.

Micro-Cap

Приложение для моделирования цифровых, аналоговых и смешанных схем, а также анализа их работы. Пользователь может создать в редакторе электрическую цепь и задать параметры для анализа. После это по одному клику мышки система автоматически чего произведет необходимые расчеты и выдаст результаты для изучения.


Программа позволяет установить зависимость параметров (номиналов) элементов от температурного режима, освещенности, частотных характеристик и т.д. Если в схеме присутствуют анимированные элементы, например, светодиодные индикаторы, то их состояние будут корректно отображаться, в зависимости от поступающих сигналов. Имеется возможность при моделировании «подключать» к схеме виртуальные измерительные приборы, а также отслеживать состояние различных узлов устройства.

Стоимость полнофункциональной версии около $4,5 тыс. Официальной русской локализации приложения не существует.

TurboCAD

Данная САПР платформа включает в себя множество инструментов, для проектирования различных электрических устройств. Набор специальных функций позволяет решать инженерно-конструкторские задачи любого уровня сложности.


Отличительные особенности – тонкая настройка интерфейса под пользователя. Множество справочной литературы, в том числе и на русском языке. Несмотря на отсутствие официальной поддержки русского языка, для платформы имеются русификаторы.

Для рядовых пользователей приобретение платной версии программы с целью разработки электросхем для любительских устройств, будет нерентабельно.

Designer Schematic

Приложение для создания электросхем с использованием радиоэлементов производства Digi-Key. Основная особенность данной системы заключается в том, что в редакторе для построения схем, может использовать механическое проектирование.


Базы данных компонентов можно в любой момент проверить на соответствие и при необходимости произвести обновление прямо с сайта производителя.

Система не имеет собственного трассировщика, но список соединений может быть загружен в стороннюю программу.

Имеется возможность импорта файлов из популярных САПР.

Ориентировочная стоимость приложения около $300.

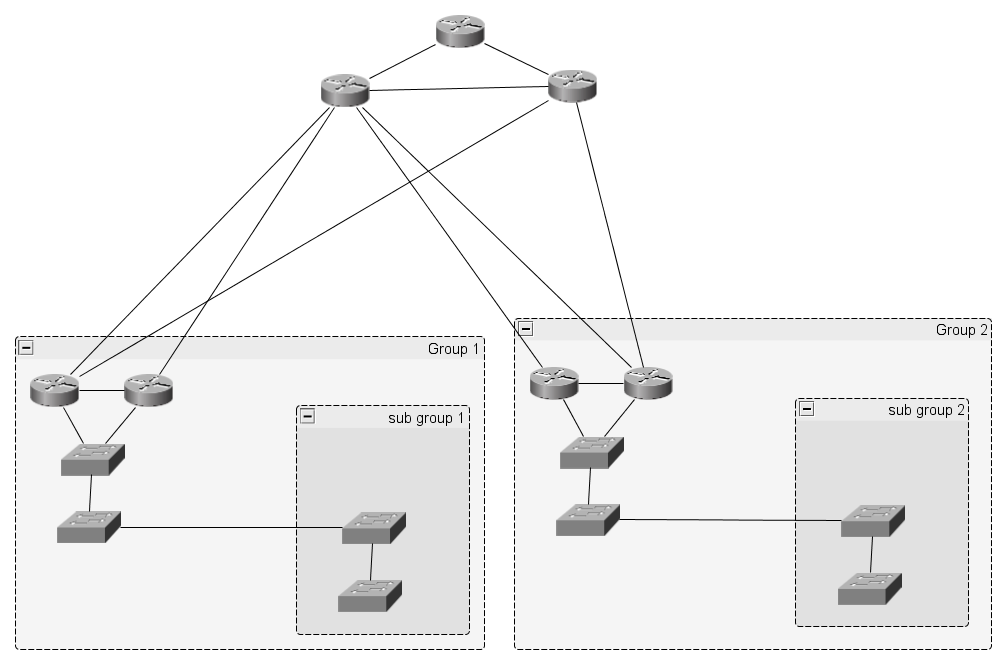

5 лучших программ для картирования топологии сети –

Значение компьютерных сетей для организационного роста довольно ясно. Вот почему все больше и больше предприятий принимают эту концепцию. Это делает общение, а также обмен данными проще. Но что еще более важно, это экономически выгодно. Это позволяет разделять ресурсы, которые иначе должны были бы быть куплены в числах. Список сетевых преимуществ бесконечен, и я мог бы продолжать и продолжать, но суть этого поста не в этом.

Видите, как бы ни была хороша компьютерная сеть, вам нужно будет постоянно контролировать свою сеть, чтобы убедиться, что все работает без сбоев. Отказ одного компонента может привести к простою всей вашей сети. Но проблема в том, что сети постоянно растут, а их сложность возрастает, и может быть немного сложно идти в ногу с архитектурой. Особенно, если вы делаете это вручную. Да, некоторые системные администраторы предпочитают рисовать архитектуру вручную, но это требует большого терпения, осторожности и усилий. Сопоставитель топологии сети, с другой стороны, автоматически обнаруживает узлы сети и выдает полную карту, показывающую, как они соединяются друг с другом. В нем перечислены местоположения маршрутизаторов, точек доступа, брандмауэров, VLAN, ноутбуков и других хостов в вашей сети.

Одна вещь, о которой многие люди забывают, это то, что вам необходимо полное понимание вашей ИТ-инфраструктуры, чтобы вы могли правильно ее контролировать. Будет намного легче решить проблему, если вы знаете ее точное местоположение. Опять же, сетевой картограф является более гибким и более приспособленным к изменениям в сети по сравнению с чертежом, который вы должны каждый раз обновлять вручную.

Итак, в этом посте я подготовил список из 5 лучших программ, которые, как мне кажется, избавят вас от необходимости сопоставлять вашу сеть. Проверьте, что они все могут предложить, и выберите тот, который имеет лучшую комбинацию функций для вас.

1. Картограф топологии сети SolarWinds


Попробуй сейчас

SolarWinds является основным именем в сетевой нише. Уже около 20 лет они облегчают жизнь системным администраторам благодаря своим различным инструментам автоматизации. Вы, наверное, слышали о мониторе производительности сети, поскольку он один из лучших, но сегодня я познакомлю вас с их картографом топологии сети. Просто взглянув на обзор его возможностей, вы поймете, почему многие его предпочитают.

После настройки SolarWinds NPM автоматически обнаруживает все компоненты вашей сети и создает полную карту. Это означает, что теперь у вас есть с чего начать, а не начинать сопоставление с нуля. Затем вы можете редактировать различные аспекты карты, включая добавление устройств вручную.

Картограф топологии сети SolarWinds

Другие функции редактирования карты включают возможность изменения внешнего вида вашей карты сети путем изменения размера и изменения значков, а также изменения местоположения текста, следующего за значками. Чтобы легко понять карту, SolarWinds NTM позволяет группировать ваши устройства в зависимости от их роли, поставщика, местоположения, подсети, VLAN или неопознанных узлов. Но мне нравится то, что вам не нужно постоянно проверять сеть на предмет каких-либо изменений. Вы можете просто запланировать автоматическое сканирование, которое обнаружит новые устройства или любые другие изменения и обновит карту соответственно.

Другая особенность этого топографа — возможность находить сетевые устройства, используя разные протоколы, такие как SNMP, ICMP и WMI, и создавать разные карты для каждого. Это также верно для компонентов VMware и Hyper-V. Для многих других инструментов вам придется пересматривать свою сеть отдельно для каждого протокола, который отнимает много времени и обременителен.

После создания вы можете экспортировать карту в различные форматы, включая Microsoft Office Visio, PDF, PNG и сетевой атлас Orion.

SolarWinds NTM

SolarWinds NTM также является действительно надежным инструментом отчетности. Это позволяет вам осуществлять управление запасами вашей аппаратной инфраструктуры и генерировать автоматический отчет. Вы также можете создавать отчеты для данных порта коммутатора, VLAN и подсетей, а также кеша ARP устройства. Все это будет важно для подтверждения соответствия PCI и другим нормам, таким как SOX и HIPAA, которые требуют, чтобы у вас всегда была обновленная схема сети.

В заключение, я думаю, что за функции, которые он предлагает, вы получите действительно выгодную сделку, используя сетевой топологию SolarWinds. Он имеет 14-дневный пробный период, который вы можете использовать для проверки его перед принятием решения о покупке.

2. Lucidchart


Попробуй сейчас

Lucidchart — отличный инструмент для построения диаграмм, который поставляется с обширной библиотекой форм сетевых диаграмм. К ним относятся AWS, Azure, GCP и Cisco. Инструмент также включает полные шаблоны сетевых диаграмм, которые можно использовать в качестве руководства по началу работы, а затем вносить соответствующие изменения в зависимости от вашей сети.

Мне также нравится, что это онлайн-инструмент. Никаких проблем с установкой, никакого давления на системные ресурсы и, что самое важное, они доступны из любой точки мира, если у вас есть подключение к Интернету. У них также есть приложения для iOS и Android.

Но моя любимая особенность в топологии Lucidchart — это групповой чат, который позволяет вам совместно работать над диаграммой сети. Несколько человек могут редактировать диаграмму одновременно без конфликтов.

Lucidchart

Вы должны знать, что этот инструмент поддерживает импорт и экспорт в формате Visio, и поэтому, если вы ранее использовали Microsoft Visio, вам не нужно повторять какие-либо карты, с которыми вы работали.

С другой стороны, в Lucidchart отсутствует функция автоматического обнаружения сети. Однако его можно интегрировать с UVexplorer, который автоматически захватывает сетевые устройства и существующие отношения между ними, а затем экспортирует данные в Lucidchart.

Существует бесплатная версия Lucidchart, но в ней отсутствует функция импорта / экспорта. И для меня это нарушает условия сделки, потому что эта функция значительно упрощает работу, и поэтому вы почувствуете ее отсутствие. Этот инструмент доступен для всех популярных мобильных и компьютерных ОС, включая Linux и Chrome OS.

3. Хелпсистемс ИнтерМаппер


Попробуй сейчас

InterMapper — это комплексный инструмент для построения диаграмм, который даже дает вам живые обновления о том, что происходит в вашей сети. Он связывается с сетевыми устройствами с помощью сообщений SNMP и использует цветовые коды, чтобы указать, что устройства работают или не работают.

Зеленый цвет означает, что система работает, желтый — предупреждение, оранжевый — наличие проблемы, и, конечно, красный означает, что устройство полностью выключено. При обнаружении проблемы с вашими устройствами Intermapper отправляет вам мгновенные оповещения по электронной почте / SMS, чтобы вы могли действовать до того, как проблема обострится.

InterMapper

Этот инструмент поставляется с несколькими шаблонами карт, которые вы можете использовать для облегчения процесса создания карты. Он также включает в себя все важные значки сети, чтобы вы могли точно представить свою сеть таким образом, чтобы это было легко понять. Как и в SolarWinds NTM, InterMapper может автоматически обнаруживать устройства и автоматически создавать карту для вас. Тогда ваша задача будет изменить значки, макет карты и фоновые изображения, чтобы создать идеальную карту. Вы можете использовать иерархические карты и подкарты для выделения определенных областей сети, таких как этаж здания или классная комната.

Helpsystems Insite — это дополнительная функция, которая позволяет просматривать матрицу серверов и устройств InterMapper с любого мобильного устройства, поскольку оно доступно через Интернет.

Мне нравится, что InterMapper — это больше, чем просто картограф топологии. Это инструмент, который можно использовать для предоставления некоторой информации о производительности, а также для планирования загрузки. Он отслеживает данные о производительности вашей сети, которые вы можете использовать, чтобы определить, когда ваша рабочая нагрузка превышает доступные ресурсы.

4. ConceptDraw


Попробуй сейчас

ConceptDraw — это мощное решение для рисования и построения диаграмм бизнеса, которое будет столь же хорошо в создании карты вашей сети, как и в создании бизнес-презентаций, графиков и диаграмм. Он имеет все значки, необходимые для создания полной карты топологии сети, которая включает в себя Wi-Fi, компьютеры, стойки, физические соединения и другие значки. Более того, он содержит более сотни различных шаблонов и тысячи трафаретов, которые можно использовать для создания и сохранения пользовательских значков.

Но именно 3D векторное искусство действительно выделяет его. Это приводит к уникальным топологическим картам, которые дают лучшее представление о фактической сети, чем когда-либо стандартные значки. Еще одна впечатляющая вещь о ConceptDraw — это конструктор плана здания и функция интеллектуального соединителя, которые позволяют автоматизировать процесс создания карты сети.

ConceptDraw 3D Вектор

Вы заметите много общего между ConceptDraw и MS Visio. Он даже позволяет экспортировать карту топологии в Visio и другие форматы файлов, такие как PDF, PowerPoint, FLASH и HTML.

Инструмент доступен для использования как в Windows, так и в Mac OS и может быть загружен как одно программное обеспечение или как часть ConceptDraw Office Suite. Последний имеет дополнительные инструменты для управления проектами и планирования.

К сожалению, ConceptDraw не может автоматически обнаружить ваши сетевые устройства и создать карту. Но у него действительно простой интерфейс, который делает навигацию по процессу отображения топологии довольно простой.

ConceptDraw

Тем не менее, это не тот инструмент, который я бы рекомендовал, если вы отображаете топологию большой и сложной сети. Слишком много работы. Однако, если это небольшая сеть, подобная той, которая была бы у вас в стартап-бизнесе, ConceptDraw будет идеальным решением. Это поможет вам понять используемую топологию, взаимосвязь между различными компонентами, а также показать физическую и логическую структуру сети.

5. Microsoft Visio Professional


Попробуй сейчас

Microsoft Visio, пожалуй, самый популярный инструмент, который используется для отображения топологии. На самом деле это основная причина, по которой большинство других инструментов включают возможность импорта и экспорта форматов файлов Visio. Но опять же популярность не обязательно означает, что она лучшая. В сцене картирования топологии произошло много изменений, и Visio не смог идти в ногу с тенденциями. Например, он не имеет функции автоматического обнаружения хоста. Следовательно, он медленно обогнал другие инструменты, хотя этот вариант все еще стоит рассмотреть.

Инструмент имеет более 70 шаблонов карт, из которых вы можете выбрать, которых может быть достаточно, но значительно меньше, чем у большинства других инструментов. Он также имеет множество значков, которые вы можете использовать для представления различных компонентов вашей сети.

Microsoft Visio Professional

Но вы должны отдать его MV. Он имеет очень удобный интерфейс, что делает его идеальным инструментом для начинающих. В попытке преодолеть отсутствие автоматического обнаружения Microsoft позволяет вам интегрировать этот инструмент с Visio Connector, который будет выполнять обнаружение. Это дополнение для Microsoft Baseline Security Analyzer.

В последней версии Microsoft Visio люди могут добавлять комментарии к диаграммам вашей карты либо с помощью инструмента, либо с помощью онлайн-панели. Это облегчает групповое сотрудничество при проектировании топологии. Выпуски Business позволяют интегрироваться со Skype, чтобы разрешить обмен мгновенными сообщениями в Microsoft Visio во время процесса сопоставления.

36 лучших инструментов для визуализации данных

Каждый день мы тонем в огромном количестве самой разной информации: от этикеток на продуктах до отчетов Всемирной организации здравоохранения. И подавать информацию так, чтобы она выделялась среди прочей, становится все сложнее и сложнее.

Если вы ищете способ просто и понятно рассказать о сложных данных, географии, объяснить неочевидные взаимосвязи, сложные или простые идеи, то вам нужна визуализация. Она хороша тем, что сразу привлекает внимание к ключевому посланию, демонстрирует закономерности, которые трудно уловить в тексте или в таблице с цифрами.

Существует много специальных инструментов для визуализации: некоторые из них совсем простые: нужно только загрузить данные и выбрать, как они будут отображаться. Другие программы более сложные и комплексные — требуют настройки и, например, знаний JavaScript.

Мы подобрали самые разные варианты: и для тех, кому нужен быстрый понятный результат, и для продвинутых пользователей. Есть из чего выбрать.

Позволяет строить очень подробные графики.

Это приложение создает диаграммы, презентации и дашборды. Вы можешь выполнить анализ при помощи JavaScript, Python, R, Matlab, Jupyter или Excel. Также есть несколько вариантов импорта данных. Библиотека визуализации и инструмент для создания диаграмм в режиме онлайн позволяют создавать по-настоящему красивые графики.

Хорошо подходит, чтобы собрать информацию со множества сервисов в единую систему.

В DataHero можно интегрировать данные из облачных сервисов и создавать диаграммы и дашборды. Не требует никаких специальных технических знаний, так что это отличный инструмент, которым может пользоваться вся команда.

Прекрасно подходит для небольших проектов.

Несмотря на то, что программа предлагает всего 6 видов диаграмм, бесплатная библиотека Chart.js подойдет для небольших проектов. Для построения диаграмм программа использует HTML5 Canvas и создает быстро реагирующий на изменения простой дизайн.

Создает наборы данных, которыми можно делиться в режиме реального времени.

Tableau Public — это практически бесплатный инструмент визуализации с графиками, диаграммами, картами и многим другим. Вы легко сможете загрузить информацию в систему, а потом наблюдать за тем, как все обновляется. Для ускорения процесса можно работать одновременно с другими участниками проекта.

Бесплатное веб-приложение с простым интерфейсом.

Это приложение с открытым кодом, которое можно бесплатно скачать, изменить и настроить под себя. В нем можно делать векторные визуализации в форматах SVG или PNG.

Подходит для визуализации большого количества данных..

Это бесплатное приложение, которое позволяет исследовать и объяснять большие объемы данных. Вы можете настроить программу так, как нужно именно вам, она работает во всех основных браузерах. Есть функция сжатия графиков для смартфонов и планшетов.

Создает диаграммы при помощи HTML5 Canvas

ZingChart — это библиотека диаграмм на JavaScript. Благодаря многофункциональному API можно создавать интерактивные Flash или HTML5-диаграммы. В программе более 100 вариантов диаграмм, чтобы вы могли выбрать подходящий для ваших целей и формата данных.

Создает красивые визуализации в виде информационных карт.

Если вам нужен инструмент для визуализации данных с карт, обратите внимание на InstantAtlas. В нем можно создавать интерактивные динамические и узкопрофильные отчеты, объединяющие статистику и картографическую информацию.

Создает интерактивный таймлайн.

Timeline — это удобный виджет, который реагирует на движения мышки пользователя. Он упрощает создание графиков с большим количеством информации, и выдает их в компактном виде. К каждому элементу можно добавить более развернутую информацию, которая будет отображаться по клику — ни одна деталь не будет упущена.

10. Exhibit

Превращает визуализацию данных в игру.

Этот инструмент позволяет без труда создавать интерактивные карты и другие визуализации, которые можно использовать в обучающих целях. Хорошо подходит для статистических и исторических наборов данных, таких как флаги разных стран или места рождения известных людей.

В этой программе можно делать интерактивные карты и встраивать их на сайт.

Этот плагин подходит для дизайнеров, предпочитающих дорабатывать функционал под личные нужды с учетом собственного пользовательского опыта. API подключается достаточно просто, есть возможности для добавления собственного кода. Основную библиотеку можно расширить при помощи дополнительных плагинов с полезными опциями.

Позволяет использовать данные из OpenStreetMap и визуализировать их с помощью HTML5 и CSS3.

Еще один инструмент для создания карт, в котором можно создать полностью интерактивную визуализацию.

Основная библиотека сама по себе очень маленькая, но существует огромное количество плагинов, которые расширяют функционал до уровня профи. Например, можно добавить анимированные отметки, маски и зоны активности. Идеально подходит для проектов, где нужно показать данные, наложенные на географическую разметку (включая нестандартное проектирование).

Отлично справляется с созданием диаграмм.

Инструмент хорошо создает диаграммы по запросам данных, не нуждается в дополнительной настройке. Если вы хотите визуализировать общедоступные данные, то подойдет простой конструктор виджетов.

Упрощает визуализацию данных настолько, насколько это возможно.

Visual.ly — это одновременно и галерея, и инструмент для создания инфографики. Используя простой набор опций, можно создавать красивые визуализации данных. Это не просто визуализация данных, а нечто фантастическое, мечта инфоманьяка!

Сделай визуализацию бесплатно!

Visualize Free — это бесплатный инструмент, в котором можно использовать общедоступные данные или загружать собственные и создавать интерактивные визуализации. Визуализации выходят далеко за рамки простых графиков. Для работы нужен Flash, но результат может выводиться и в HTML5.

Комплексное решение для построения диаграмм на JavaScript и HTML5 под самые разные потребности.

FusionCharts Suite XT предлагает более 90 графиков и макетов, 965 карт с данными, готовые бизнес-панели и демки. JavaScript API позволяет легко интегрировать плагин в любое AJAX-приложение или JavaScript-фреймворк. Диаграммы, карты и информационные панели невероятно интерактивны, их легко настраивать и они работают на всех устройствах и платформах. В приложении также есть сравнительный анализ топовых библиотек диаграмм JavaScript.

JqPlot — отличное решение для линейных и точечных диаграмм.

К плагину прилагается несколько приятных дополнительных функций, таких как автоматическое создание трендовых линий и интерактивных точек, которые могут корректировать посетители сайта, соответственно обновляя набор данных.

Создает необычные диаграммы.

D3.js — это библиотека JavaScript, создающая диаграммы в форматах HTML, SVG и CSS. Можно использовать разные источники данных. Эта библиотека может сильно повысить уровень визуализации сложных наборов данных. Программа бесплатная и использует веб-стандарты, поэтому очень удобна и доступна для пользователей. Также есть интересные варианты интерактивной поддержки.

Фантастическая библиотека, написанная Николасом Бельмонте. Модульная структура позволяет загружать только то, что абсолютно необходимо для создания визуализаций. Есть ряд уникальных стилей и анимационных эффектов. Библиотеку можно использовать бесплатно (хотя поощряются донаты).

Средство визуализации данных на основе PHP.

Если нужно создавать диаграммы и графики на стороне сервера, jpGraph предлагает решение на основе PHP с большим выбором типов диаграмм. Инструмент бесплатный для некоммерческого использования и содержит обширную документацию. При рендеринге на сервере гарантирует постоянный визуальный вывод, хотя и за счет интерактивности и простоты использования.

Плагин предлагает широкий выбор опций.

Highcharts — это графическая библиотека JavaScript с огромным диапазоном доступных вариантов диаграмм. Результат визуализируется с использованием SVG в современных браузерах и VML в Internet Explorer. Графики автоматически поддерживают красивую анимацию, а фреймворк — потоки данных в реальном времени. Highcharts можно загрузить бесплатно и использовать в некоммерческих целях (или купить лицензию для коммерческого использования). Также можно воспроизводить демки, используя JSFiddle.

Отличается высоким уровнем гибкости и прекрасным набором инструментов для разработчиков.

Инструмент особенно полезен при создании специализированных визуализаций, таких как геосхемы. Предлагает встроенные средства управления анимацией и пользовательским взаимодействием.

Графически абсолютно не гибкий, но это хороший способ изучить данные. Например, создав “тепловые карты”, подобные этой.

Некоторые довольно сложные вещи можно делать при помощи Excel: начиная с “тепловых карт” по клеткам до приблизительных диаграмм. Как инструмент для начального уровня он позволяет быстро изучить данные или создать визуализацию для внутреннего использования. Но есть ограничения: стандартный набор цветов, линий и стилей затрудняет создание графики. Тем не менее, он подходит в качестве средства быстрой передачи идей.

Для этих целей можно использовать и электронные таблицы Google. В них можно создавать те же диаграммы, что и в API Google Chart.

CSV и JSON — общие форматы данных.

CSV (Comma-Separated Values) и JSON (JavaScript Object Notation) не являются средствами визуализации, но оба формата подходят для отображения данных. Для работы нужно будет понять их структуру и как добавить или удалить из них данные.

Перекрестный фильтр в действии: ограничивая диапазон ввода на каком-либо одном графике, мы затрагиваем все данные.

Это отличный инструмент для панелей мониторинга или других интерактивных инструментов с большими объемами данных.

По мере того, как появляются все более сложные инструменты, позволяющие людям продираться сквозь данные, графики и диаграммы превращаются в интерактивные виджеты графического интерфейса. Библиотека JavaScript Crossfilter может быть и первым, и вторым. Она не только отображает данные, но и позволяет увидеть реакцию других связанных диаграмм при ограничении диапазона данных.

Tangle создает сложную интерактивную графику.

Изменения в одном месте влияют на данные во всех связанных диаграммах. Образуется цикл обратной связи в реальном времени, позволяющий более глубоко вникать в сложные задачи.

Граница между наполнением и управлением еще больше размывается с помощью Tangle. При описании сложного взаимодействия или уравнения можно настроить вводные значения и увидеть результат для уже введенных. Это дает ощущение контроля и является отличным способом исследовать данные. Перетаскивание переменных позволяет увеличивать или уменьшать их значения и автоматически обновлять диаграмму. Результаты просто волшебные.

Эта библиотека делает упор на специализированные визуализаторы данных.

Polymaps создает изображения и векторные карты, используя SVG. Это картографическая библиотека, использующая уникальный подход к оформлению создаваемых карт, аналогичный применению CSS-селекторов.

Вероятно, наиболее полное и надежное решение из всех предложенных для отображения карт.

OpenLayers — самая надежная из всех библиотек для визуализации карт. Документации немного, обучение довольно сложное, но при решении некоторых задач этой программе нет равных. Когда вам нужен очень специфический инструмент, которого нет в другой библиотеке, он обязательно найдется в OpenLayers.

Проекции Kartograph вдохнут новую жизнь в стандартные плоские карты.

Основной посыл от разработчиков Kartograph — это “переосмысление картографии”. Мы все привыкли к проекции Меркатора, но Kartograph предлагает гораздо больше вариантов.

Предлагает способ визуального комбинирования карт и табличных данных.

Это сайт из категории must-know. Легкость, с которой в этом инструменте можно комбинировать табличные данные с картами, не сравнить ни с чем. Есть возможность создать CSV-файл адресных строк, и он преобразует их в широты и долготы, отобразив на карте.

Обработка первых пяти таблиц производится бесплатно, после этого нужно выбрать ежемесячный тарифный план.

Обеспечивает кроссплатформенную среду для создания изображений, анимаций и интерактивных элементов.

Программа позволяет писать намного более простой код, который, в свою очередь, компилируется в Java. Существует также проект Processing.js, который упрощает использование веб-сайтов без апплетов Java, плюс порт для Objective-C, чтобы можно было использовать его на iOS. Это десктоп-приложение, но его можно запускать на всех устройствах. Существует множество примеров и кодов от сообщества пользователей.

Быстрый и простой способ для разработчиков создавать 2D-визуализации на основе Python.

NodeBox — это приложение OS X для создания 2D-графики и визуализации. Для использования нужно знать Python, но он позволяет быстро и просто настроить переменные и мгновенно просмотреть результаты. Похоже на Processing, но без интерактива.

33. R

Мощная бесплатная программа для статистических вычислений и создания графики. R — это наиболее сложный из перечисленных здесь инструментов.

Как статистический сборник, применяемый для анализа больших наборов данных, R — очень сложный инструмент, который требует времени на обучение, но предлагает мощную поддержку от других специалистов и пакетную библиотеку, которая постоянно расширяется. А еще в нем есть собственная поисковая система.

Научиться работать с этой программой будет сложнее, чем с любой другой из перечисленных здесь, но это того стоит.

Weka — это набор алгоритмов машинного обучения для задач интеллектуального анализа данных. Мощное средство для изучения и обработки информации.

Weka -— хороший инструмент для классификации и кластеризации данных, но в нем можно создавать и простые графики.

Цветные области представляют кластеры данных, которые система считает похожими.

Когда люди говорят о связанности и соотношениях, по сути, они говорят о том, как некие точки связаны друг с другом по отношению к другим точкам. Эти “точки” могут быть людьми в компании, словами в документе или футбольными пасами — математика воспринимает все одинаково.

Gephi может не только обрабатывать большие массивы данных и создавать красивые визуализации, но также очищать и сортировать данные. Это очень нишевый пример использования и сложный программный продукт, но он даст фору всем, кто не знает об этом сокровище.

Создает анимированные визуализации.

jQuery Flot — специализированная jQuery-библиотека для построения диаграмм. В ней много удобных функций, она работает во всех популярных браузерах, включая Internet Explorer 6. Данные можно анимировать и, поскольку это плагин jQuery, полностью контролировать все аспекты анимации, ее отображения и взаимодействия с пользователем. Нужно уметь работать с jQuery.

Какие-то из этих инструментов проще использовать, какие-то требуют специфических знаний и умения программировать, но все они визуализируют только данные (которые еще надо собрать). Но ведь это далеко не все: в инфографику можно превратить описание товара, философской идеи или историю компании. И тут просто диаграммами не обойтись — нужна вдумчивая работа дизайнера.

К счастью, не обязательно делать все это самостоятельно, можно обратиться к специально обученным людям в компании Top Lead. Мы сделаем для вас красивую и понятную инфографику, которая понравится и сотрудникам,и клиентам и партнерам.

Жмите на баннер и заказывайте инфографику для своей компании:

Создание базовой сетевой диаграммы

Шаблон базовой сетевой диаграммы включает стандартные формы для серверов, компьютеров и других частей вашей сети. Используйте этот шаблон, чтобы задокументировать сеть, чтобы люди ее поняли, или чтобы спланировать сеть, которую вы собираетесь построить.

Чтобы найти правильный шаблон для начала, перейдите к Файл > Новый и в поле поиска введите Базовая сетевая диаграмма.

Добавить формы для оборудования

Малые сети: начните с перетаскивания фигур, необходимых для каждого устройства, на страницу документа с наборов элементов Компьютеры и мониторы и Сеть и периферийные устройства . Расположите их в таком порядке, чтобы было понятно, где находятся исходная и конечная точки сети и как связаны различные узлы. Люди, которые читают диаграмму, должны иметь возможность видеть, с чего начать и как следить за связями.

Более крупные сети: спланируйте, как вы можете логически сгруппировать устройства, чтобы диаграмму было легче читать. Используйте контейнеры для создания визуальных групп связанных устройств. Если диаграмма очень большая и подробная, подумайте о том, чтобы разбить диаграмму на несколько диаграмм и соединить их с помощью гиперссылок.Возможно, вы обнаружите, что лучше использовать шаблон Подробная схема сети вместо основного шаблона сети, поскольку он включает гораздо больше форм для большего количества устройств.

Добавить соединения между устройствами

Используйте разъемы, чтобы показать, как устройства связаны. Используйте AutoConnect для основных подключений и форму Comm-link для беспроводных подключений. Трафареты также включают фигуру Dynamic connector , но вы получите такое же соединение немного проще, удерживая указатель на фигуре, а затем перетаскивая соединитель из появившихся маленьких стрелок AutoConnect и перетаскивая его на другую фигуру.

Если к магистрали сети подключено несколько устройств, используйте форму Ring network или Ethernet для магистрали и подключайте устройства с помощью встроенных разъемов формы:

  1. Щелкните фигуру Кольцевая сеть или Ethernet .

  2. Перетащите управляющие маркеры к фигурам устройства и опустите соединительную линию в середину фигуры устройства.

Добавить метки и данные

Чтобы добавить текст к фигуре сети, щелкните фигуру и введите текст. Чтобы переместить текст, перетащите управляющий маркер. Другой вариант маркировки оборудования – использовать выноски, которые можно добавить на вкладке Insert .

Чтобы сохранить данные в форме, щелкните Просмотр > Панели задач > Данные формы . В окне Shape Data введите IP-адрес, сетевое имя и другие данные, которые вы хотите сохранить.

Запустите надстройку Label Shapes

Надстройка Label Shapes , изначально разработанная для шаблонов планов здания в Visio, также хорошо работает с шаблонами сетевых диаграмм. Например, как показано на следующем рисунке, вы можете легко показать IP-адрес компьютера.

Вы можете использовать надстройку Label Shapes для отображения любых данных формы.

Примечание: Вы также можете использовать функцию Data Graphics , чтобы отображать данные в более визуально интересном виде. Дополнительные сведения о графике данных см. В разделе Улучшение данных с помощью графики данных.

  1. Выберите фигуру или фигуры, к которым вы хотите добавить этикетку.

  2. На вкладке View щелкните Add-Ons , укажите на Maps and Floor Plan и щелкните Label Shapes .

  3. В диалоговом окне Label Shapes из списка Shape type выберите тип формы, которую вы хотите подписать.

  4. Из списка Label 1 выберите поле данных, которое вы хотите использовать в качестве метки фигуры.

  5. Вы можете выбрать дополнительные поля данных для списков Label 2 , Label 3 и Label 4 .

  6. Щелкните ОК .

Импорт данных об оборудовании из источника данных

Если у вас есть данные о сетевом оборудовании, хранящиеся в источнике данных, таком как книга Excel, база данных Access или SQL Server, вы можете импортировать данные в свою схему. Это позволяет добавлять в каждую фигуру подробные данные об оборудовании, которое она представляет, например IP-адреса, имена владельцев компьютеров, идентификаторы оборудования и т. Д., Без необходимости вводить их в каждую фигуру – просто перетащите соответствующий строка даты из импортированного источника данных и перетащите ее на фигуру.

Если данные в источнике данных изменены, вы можете обновить данные на диаграмме, щелкнув Обновить все на вкладке Данные .

Отобразить данные оборудования на диаграмме

После добавления данных об оборудовании к фигурам вы можете отобразить данные, которые вы хотите отобразить на схеме, с помощью графики данных. Графики данных позволяют отображать данные либо в виде чисел прямо из источника данных, либо с помощью значков и цветов для представления значений, которые важны для людей, читающих диаграмму.

См. Также

Создайте подробную схему сети в Visio, связанную с внешними данными

Сетевая диаграмма

– план проекта 365

Что делает функция «Сетевая диаграмма»?

Сетевая диаграмма Функциональность позволяет визуально представить план проекта. Он представляет задачи и зависимости задач. Блок (также называемый узлом) представляет каждую задачу, а линия, соединяющая два блока, представляет зависимость между двумя задачами.

Где находится представление «Схема сети»?

Чтобы использовать представление Network Diagram , перейдите в меню View Network Diagram .

Как лучше всего использовать представление «Схема сети»?

Используйте представление «Схема сети», чтобы:

  • Просмотрите свое расписание в формате блок-схемы.
  • Просмотрите информацию о задаче в полях схемы сети.
  • Просмотр ссылок на задачи, чтобы указать последовательность задач и определить начало и конец.
  • Графическое отображение выполненных, выполняемых и еще не начатых задач.
  • Просмотр назначенного персонала и других ресурсов, таких как оборудование, для определенных задач.

Что можно настроить в представлении «Схема сети»?

В представлении «Сетевая диаграмма» вы можете развернуть или свернуть сетевую диаграмму до желаемого уровня, показывая и скрывая подзадачи суммарных задач.

Что представляют собой узлы на сетевой диаграмме?

Узлы на сетевой диаграмме или прямоугольники представляют каждую задачу с соответствующими данными.

Как я могу скрыть дату начала и окончания в представлении сетевой диаграммы?

Сожалеем, но на этом этапе вы не можете скрыть дату начала / окончания в представлении сетевой диаграммы.

Могу ли я использовать фильтры в сетевой диаграмме?

Сетевая диаграмма Представление может использовать любой из фильтров задач для отображения только тех задач, которые вы хотите видеть. Когда вы выбираете фильтр, представление Network Diagram отображает информацию в соответствии с критериями этого фильтра.Фильтр по умолчанию – Все задачи .

Как отформатировать схему сети?

На данный момент сетевая диаграмма доступна только для просмотра.

Как нарисовать диаграмму PERT?

Диаграмма PERT называется сетевой диаграммой в приложении Project Plan 365. Вы можете просмотреть представление «Схема сети», выбрав «Вид» – «Схема сети».

Где найти стили блоков для представления сетевой диаграммы?

Сожалеем, но вы не можете изменить стиль блока в представлении Network Diagram .

Как нарисовать диаграмму PERT?

Диаграмма PERT называется сетевой схемой в приложении Project Plan 365 . Вы можете просмотреть схему сети, перейдя в меню Просмотр Схема сети .

Как распечатать представление «Схема сети»?

Чтобы распечатать представление «Схема сети», перейдите в меню «Вид – Схема сети». Затем перейдите в меню «Файл» – «Печать» – «Параметры страницы» и внесите необходимые изменения.После этого вы можете экспортировать представление сетевой диаграммы в PDF.

Как увеличить / уменьшить масштаб в представлении «Схема сети»?

В представлении сетевой диаграммы вы можете уменьшить масштаб, чтобы получить более крупную картину задач вашего проекта, отображая на более высоком уровне последовательность соответствующих ящиков и связи между ними, или вы можете увеличить масштаб, чтобы более подробно увидеть соответствующие поля. под задачи вашего проекта. Кроме того, вы можете выбрать собственное значение для уровня масштабирования. Чтобы увеличить / уменьшить масштаб, перейдите в меню Проект – Масштаб .

Есть ли способ установить вид по умолчанию?

Чтобы установить представление по умолчанию, редактор должен сохранить файл с этим конкретным открытым представлением.

Что означает диагональная линия в прямоугольниках схемы сети?

Диагональная линия в блоках схемы сети представляет собой выполняемые задачи.

Перекрещенные диагональные линии от прямоугольников представляют собой выполненные задачи.

Почему я не вижу кнопку «Сетевая диаграмма» на ленте на платформе Mac?

Если кнопка « Network Diagram » не отображается на ленте, нажмите кнопку «Еще».Вы должны найти в раскрывающемся списке кнопку, которая не помещается внутри ленты из-за небольшого размера окна.

Как я могу экспортировать представление сетевой диаграммы в изображение?

Чтобы экспортировать представление сетевой диаграммы в изображение, перейдите в меню « Поделиться » и выберите опцию « Экспорт в изображение ».

Как я могу извлечь диаграмму WBS или диаграмму, соответствующую задачам проекта?

Вы можете увидеть сетевую диаграмму, перейдя в меню View-Network Diagram, или вы можете выбрать вид на правой панели.

Чтобы экспортировать сетевую диаграмму, перейдите в меню Просмотр-диаграмма сети , затем перейдите в меню Файл-Печать .

Чтобы увидеть WBS, вы можете вставить столбец WBS, перейдя в меню Формат – Вставить столбцы . Выберите WBS и нажмите ОК .

Другой способ увидеть WBS – добавить номер структуры в столбец «Имя задачи», перейдя в меню File-Options и на вкладке Advanced выберите « Показать номер структуры ».

Что такое сетевая диаграмма?

Сетевая диаграмма – это графическое представление задач в проекте в виде ориентированного графа: задачи являются вершинами, а взаимозависимости между задачами – дугами.

Как сделать полный снимок экрана в представлении «Схема сети»?

Чтобы сделать полный снимок экрана с представлением Network Diagram , вы можете экспортировать все представление на одной странице. Для этого перейдите в меню Файл – Печать .Нажмите кнопку Page Setup , откроется диалоговое окно, в котором вы увидите, что есть параметр «Масштабирование». Выберите вариант «» В ширину на 1 страницу на 1 страницу в высоту . Затем перейдите в меню Файл-Экспорт-Экспорт в PDF.

Как экспортировать структуру WBS?

В Экспортируйте структуру WBS , сначала вам нужно перейти в Network Diagram View , затем в меню File – Export и выбрать, в каком формате вы хотите экспортировать WBS .

Как уменьшить размер сетевой диаграммы? Я хочу шрифт меньшего размера, чтобы больше видеть на экране.

Чтобы уменьшить вид Network Diagram , вы можете использовать опцию Zoom Out . Для этого перейдите в меню Project , выберите опцию Zoom и нажмите Zoom Out .

Как я могу отобразить даты «Позднее начало» и «Позднее окончание» в представлении сетевой диаграммы?

Сожалеем, но сеть Диаграмма предназначена только для просмотра, и отображение дат «Позднее начало» и «Позднее завершение» в окнах задач на данном этапе невозможно.

Как определить критические задачи в представлении сетевой диаграммы?

Критические Задачи автоматически выделяются красным цветом в представлении сети Диаграмма .

Как я могу показать только критические задачи в представлении сетевой диаграммы?

Чтобы отобразить только критические задачи в представлении сетевой диаграммы, вы можете применить фильтр «Критические», перейдя в меню «Проект» – «Фильтр» – «Критическое».

Как изменить стиль ссылки в представлении «Схема сети»?

Сожалеем, но на данный момент вы не можете изменить стиль ссылки в представлении «Схема сети», поскольку он предназначен только для просмотра.

Пошаговые инструкции по использованию представления сетевой диаграммы:

1. На панели просмотра выберите Network Diagram .

2. Вы заметите, что вид изменился. Используя представление Network Diagram , вы можете просматривать задачи проекта и зависимости задач в виде сетевой диаграммы (или блок-схемы).Блок (также называемый узлом) представляет каждую задачу, а линия, соединяющая два блока, представляет зависимость между двумя задачами. По умолчанию в представлении Network Diagram отображается одна диагональная линия для выполняемой задачи и пересекающиеся диагональные линии для завершенной задачи.

3. Используйте любой из фильтров задач, чтобы отображать только те задачи, которые вы хотите видеть. Перейти к Проект Фильтр . Когда вы выбираете фильтр, представление Network Diagram отображает информацию в соответствии с критериями этого фильтра.Фильтр по умолчанию – Фильтр всех задач .

4. Вы можете уменьшить масштаб , чтобы получить более крупную картину задач вашего проекта, отображая на более высоком уровне последовательность соответствующих прямоугольников и связи между ними.

Или вы можете увеличить , чтобы более подробно увидеть поля, соответствующие задачам вашего проекта. Кроме того, вы можете выбрать собственное значение для уровня масштабирования.

Попробуйте эти 5 инструментов построения диаграмм для сетевой архитектуры

Любой, кому когда-либо приходилось устранять неполадки сетевого подключения, знает, что каждая деталь имеет значение при составлении схемы сетевой архитектуры.Разница между сетью вашей мечты с высокой пропускной способностью и низкой задержкой и кошмаром узких мест, пробуждающим вашу команду SRE, может быть сведена к мельчайшим деталям. Каждая логическая и физическая деталь имеет значение, и лучше всего видеть эти детали во взаимосвязи друг с другом в виде диаграммы.

Сети

являются основой как современной, так и устаревшей архитектуры, и это объединение тех двух поколений систем, над которыми должен быть зациклен сетевой архитектор. Имея это в виду, вот пять инструментов построения диаграмм, которые могут помочь составить карту топологии вашей сети и поделиться вашим видением развития вашей архитектуры.

Устройство отображения топологии сети (NTM)

Чтобы достичь желаемого в качестве сетевого архитектора, вы должны знать, где сейчас находится команда. Первым шагом в этом направлении является использование автоматизированного инструмента для сопоставления существующей инфраструктуры и ее экспорта для дальнейшей итерации. SolarWinds NTM предлагает несколько функций, которые помогут сетевому архитектору разобраться в существующей инфраструктуре. Возможность использовать автоматическое обнаружение общих сетевых устройств, операционных систем и т. Д. Может дать фору вашему видению развивающейся архитектуры вашей организации.

NTM может похвастаться широким набором функций, включая автоматическое сканирование и обнаружение ряда сетевых устройств. Отчеты включают выходные данные списка физической инвентаризации, портов коммутатора, виртуальных локальных сетей, подсетей и даже кэша ARP.

LucidCharts

Универсальность программного обеспечения для построения диаграмм может быть преимуществом, и когда это возможно, LucidCharts – отличный вариант. Продукт на основе SaaS позволяет разрабатывать с нуля широкий спектр архитектур. Также можно использовать их библиотеку шаблонов сетевых диаграмм, начиная от общих общедоступных облаков и сетевых сценариев, таких как беспроводная сеть или компоновка портов серверной стойки.

LucidCharts также отличается простотой ввода и вывода. Он принимает форматы диаграмм для Visio, Omnigraffle, Gliffy и Draw.io (теперь это Diagrams.net). Есть даже один щелчок, чтобы сгенерировать Google Slides с вашими изображениями архитектуры.

Visio

Несмотря на растущий рынок новых инструментов для построения диаграмм, Microsoft Visio остается нарицательным и надежным выбором для сетевых архитекторов. Он предлагает полный набор инструментов, которые можно ожидать от настольного продукта Microsoft, включая простой импорт, экспорт и интерфейс перетаскивания, который будет выглядеть и ощущаться знакомым.

Visio также включает тысячи значков, организованных на боковой панели с возможностью поиска, предлагая ряд значков конкретных продуктов, таких как SQL Server, и, например, красивые общие параметры для служб каталогов или служб данных.

ConceptDraw СХЕМА

Другой вариант, который предлагает часть полного набора инструментов, – это ConceptDraw DIAGRAM. В сочетании с служебными программами PROJECT и MINDMAP под названием OFFICE вы получите интегрированный набор продуктов, прошедших тщательную проверку, которые специализируются на каждой из поставленных задач для сетевого архитектора.Хотя я не мог познакомиться с продуктом, мне очень понравились их учебные пособия по компьютерным сетям, от сетей Cisco до сетей электросвязи.

Draw.io

Технология с открытым исходным кодом Draw.io набирает популярность как программное обеспечение для построения диаграмм для всех видов архитектуры. Теперь исходный код Draw.io, размещенный на Diagrams.net, можно загрузить с GitHub и запустить локально из исходного кода или нескольких контейнеров под лицензией Apache 2.0.

Как пользователь Draw.io кажется оптимизированным. Опция «Щелкните, чтобы соединить и клонировать» максимально упрощает создание повторяющихся фигур и поставляется с большой библиотекой значков, доступной вам из коробки. Diagrams.net также предлагает возможность экспорта в виде URL-адреса, мгновенно делая изображение общедоступным.

Наиболее впечатляюще то, что Diagrams.net можно сохранять в виде простых текстовых файлов, что дает пользователям возможность делать резервные копии сетевых архитектур и проверять их вместе с кодом в потоке, совместимом с GitOps.

Заключение

У сетей

есть длинный список особенностей, которые следует учитывать, от физических до логических и обратно. Независимо от того, хотите ли вы сделать дальновидный шаг в сторону будущих требований вашей сети периферийных вычислений или перейти от агрегации портов к портам к ASIC для документирования максимальной пропускной способности, эти инструменты построения диаграмм предлагают широкий спектр вариантов, которые помогут вам в достижении вашей цели.

У вас есть советы по построению схем сетевой архитектуры или использованию одного из вышеперечисленных инструментов? Расскажите мне об этом по электронной почте enable-Architect @ redhat. com, и мы, возможно, представим вас в одном из следующих постов.

Как создать диаграмму архитектуры приложения в Интернете?

Создайте красивую профессиональную схему программного обеспечения или инфраструктуры за считанные минуты…

Одна из основных задач руководителя ИТ-проектов или архитекторов – создать диаграмму приложения. Это может быть поток приложения, схема инфраструктуры или разработка программного обеспечения.

Microsoft Visio – одно из самых популярных программ для создания диаграмм. Однако это стоит денег, которые могут не представлять интереса для небольших организаций или стартапов.Следующие онлайн-инструменты позволяют создавать макет без установки какого-либо программного обеспечения.

Готовы исследовать?

Draw.io

Draw.io поможет вам создать блок-схему или любую диаграмму с множеством форм, чтобы правильно визуализировать вашу инфраструктуру.

Существует более 50 предопределенных шаблонов, которые помогут вам начать работу в различных категориях.

  • Перейти на draw.io
  • Выберите место для сохранения диаграмм

  • Щелкните «Создать новую диаграмму».”

  • Введите имя файла и нажмите «Создать»
  • .

Начните проектирование потока, перетащив мышью общий доступ из левой навигации. Если вы не можете найти общие файлы, попробуйте их поискать.

  • Когда вы закончите, нажмите File >> Export as
  • .

Выберите нужный тип файла, и все готово. Как видите, это просто, а самое лучшее – БЕСПЛАТНО !

Terrastruct

Terrastruct – это инструмент для построения диаграмм, разработанный для архитектуры программного обеспечения.

В отличие от других инструментов построения диаграмм, которые создают статические изображения, Terrastruct позволяет вам выразить сложность вашего программного обеспечения. Вы можете наслоить диаграмму по уровню абстракции, а также определить сценарии для описания каждого пограничного случая.

Характеристики

  • Многомерные диаграммы
  • Автопрокладка
  • Уникальная интеграция с Github, которая превращает README в представление диаграммы
  • Совместная работа в реальном времени
  • Огромный набор иконок для схем программного обеспечения
  • Схемы, защищенные паролем
  • Командные функции, такие как общие шаблоны и загрузка изображений.

Глиффи

Gliffy – это фантастический инструмент для рисования, который помогает вам создавать несколько типов диаграмм, таких как блок-схема, организационная диаграмма, диаграмма Венна, каркасная структура, Mindmap, дизайн сети и т. Д. Пользовательский интерфейс похож на Draw.io. Однако я вижу больше форм в цвете, что очень удобно и выглядит привлекательно.

  • Перейти на gliffy.com
  • Щелкните «НАЧАТЬ РИСУНОК».

Перетащите необходимые формы из левой панели навигации, и как только вы закончите, вы можете экспортировать файл в формате PNG, JPG, SVG или Gliffy на свой рабочий стол.

Эдрав Макс

Edraw Max, которому доверяют такие компании, как Samsung, Dell и IBM, может помочь вам создать визуальную презентацию буквально за несколько минут. Просто выберите элемент визуализации, а затем добавьте свои данные с помощью электронных таблиц или их простой боковой панели. Когда вы закончите, вы можете поделиться им в социальных сетях или добавить их в свои документы, слайды или на веб-сайт.

У них есть более 1000 шаблонов в разных областях, например:

  • Блок-схема
  • Хронология
  • Инфографика
  • Брошюра
  • Визуализация сети
  • План этажа
  • Инженерный план

Он имеет все функции, необходимые для доставки вашего сообщения в виде визуальных эффектов.

Cacoo

Cacoo – это фантастика, если вам нужна совместная работа в реальном времени с перетаскиванием, сетками и историей редакций. Он позволяет создавать 25 листов с бесплатным планом и может экспортировать в формате PNG.

Существует множество форм почти для всех объектов, необходимых для создания диаграммы или каркаса.

Процессор

ProcessOn – еще один гибкий онлайн-инструмент, который поможет вам в создании макетов пользовательского интерфейса, интеллектуальных карт, блок-схем и UML.

Lucidchart

Lucidchart – это условно бесплатная версия, а бесплатный тарифный план включает базовые функции, но для начала хорош. Вы можете выбрать из более чем 100 готовых шаблонов в следующих категориях.

  • Сеть
  • Сетевая инфраструктура
  • Mindmap
  • Инженерное дело
  • Бизнес-анализ
  • Карта сайта
  • Организационная структура
  • Схема
  • Каркас
  • и многое другое…

Creately

Вы можете создать один проект и пять диаграмм в бесплатной учетной записи Creately. Creately позволяет рисовать блок-схему, организационную диаграмму, каркас, сетевую диаграмму, инфографику и многое другое.

Это полное перетаскивание, поэтому создать диаграмму инфраструктуры или блок-схему очень просто.

Зубчатый

Работайте вместе со своей командой над созданием блок-схемы и интеллектуальных карт с помощью Coggle. Некоторые из функций заключаются в следующем.

  • Добавить несколько начальных точек к диаграмме
  • Загрузить пользовательские изображения
  • Добавление аннотации к тексту или изображению
  • Многочисленные формы и элементы дизайна

Если вы довольны своей диаграммой, вы можете скачать ее в виде файлов PDF или изображений.А также экспортируйте файлы в формате .mm или Visio.

Mindmeister

Как следует из названия, это в первую очередь инструмент для отображения разума.

Более 10 миллионов пользователей использовали Mindmeister для мозгового штурма, планирования проектов, управления знаниями, управления идеями, создания заметок и многого другого.

yED

Доступны различные примеры для кикстарта, создания диаграммы. Платформа для редактирования видео yED live работает быстро и не отвлекает.

Характеристики

  • Добавьте цветовую палитру вашего бренда
  • Добавить пользовательские данные
  • Поделиться с другими
  • Редактор диаграмм UML
  • Группировка структуры графа

yED также доступен в настольной версии.

SmartDraw

Благодаря тысячам шаблонов, инструментов и символов SmartDraw определенно должен быть в вашем радаре. Вы можете создавать огромное количество элементов, например:

  • Блок-схемы
  • Поэтажный план
  • Схемы сети
  • Графики
  • Чертежи САПР
  • Каркас
  • И многое другое

Он легко интегрируется со сторонними инструментами, такими как MS Office, GSuite и Trello. Более того, вы даже можете импортировать, экспортировать и изменять файлы и шаблоны Visio. В целом, он мощный и простой в использовании.

Вы можете загрузить SmartDraw на свой компьютер или использовать онлайн с любого устройства.

Визуальная парадигма

Благодаря простому редактору диаграмм и центральному рабочему месту Visual Paradigm значительно упрощает создание и обслуживание ваших диаграмм. Поскольку он отлично подходит для систематизации вещей, вы обязательно повысите уровень своей продуктивности и добьетесь большего за меньшее время.

Вы можете сотрудничать с членами вашей команды и строить проекты на одном рабочем месте. Начните с нуля или выберите один из множества готовых шаблонов. Вы также получаете более 2000 примеров диаграмм, которые могут помочь, когда вы застряли и нуждаетесь в идеях.

Если вы используете этот инструмент в некоммерческих целях, вы можете получить его бесплатно. Или же, чтобы начать работу, стоит всего 4 доллара в месяц на пользователя.

Заключение

Я надеюсь, что вышеуказанные инструменты помогут вам создать и визуализировать ваш поток, процесс в привлекательной форме.Если вы новичок в корпоративной архитектуре, возможно, вам будет интересно изучить TOGAF.

Затем узнайте, как можно создать диаграмму процесса с помощью конструктора блок-схем.

10 Лучшее бесплатное онлайн-программное обеспечение для рисования – 2021

Бесплатные онлайн-инструменты для рисования 2021 : Диаграммы – это эффективные элементы коммуникации, которые могут визуализировать и помочь другим понять наши концепции быстрее, чем что-либо еще. В Интернете доступны сотни инструментов для рисования, но выбор правильного инструмента для построения диаграмм для рисования фигур в нашей диссертации довольно сложен, и один инструмент не может быть более эффективным для всех видов диаграмм.с этой целью ilovephd охватывает 10 лучших бесплатных онлайн-инструментов для рисования эффективных схем дипломных работ.

Лучшие бесплатные онлайн-инструменты для рисования

Biorender – один из лучших инструментов научного рисования для исследователей. Это простое веб-приложение поможет вам рисовать эффективные фигуры в области биотехнологии, иммунологии, нейробиологии и других областях исследований в области наук о жизни.

Biorender.com

Характеристики

  • С Biorender вы можете создавать научные диаграммы в 50 раз быстрее с помощью интуитивно понятной функции перетаскивания.Выберите нужный шаблон из тысяч готовых шаблонов.
  • Он поддерживает все типы форматов для публикаций, презентаций, Интернета или печати.
  • Просмотрите более 20 000 бесплатных иконок из нейробиологии, иммунологии, микробиологии и более 30 областей наук о жизни.
  • Храните иллюстрации и делитесь ими в нашем безопасном веб-приложении с лабораторией и членами команды.

Edrawsoft – это программа для создания научных иллюстраций, позволяющая легко рисовать научные диаграммы с помощью примеров и шаблонов. Edraw предоставляет различные профессионально выглядящие диаграммы, такие как блок-схемы, организационные диаграммы, интеллектуальные карты, сетевые диаграммы, планы этажей, рабочие процессы, модный дизайн, диаграммы UML, электрические схемы, научные иллюстрации, диаграммы и графики.

Edrawsoft.com

Особенности Edrawsoft

Это программное обеспечение для научных иллюстраций включает в себя шаблоны диаграмм по физике, химии и математике. Фигуры предназначены для использования обычно используемых визуальных обозначений, таких как молекулярная диаграмма, химический тест, физическая иллюстрация и принципиальные схемы.

Физика: Принципиальные схемы, механическая физика, линзы, зеркала и призмы, источники света и волны, магнетизм, шкивы, рычаги и транспортные средства.

Химия: Лабораторное оборудование, химические уравнения, молекулярная модель и органические соединения

Математика: Трехмерная геометрия, аналитическая геометрия, углы, круги и эллипсы.

Edraw также поддерживает все основные операционные системы, такие как Windows, MAC и Linux.

Inkscape – это программное обеспечение с открытым исходным кодом для профессиональной векторной графики, предназначенное для создания научных иллюстраций, значков, диаграмм, карт и веб-графики.Inkscape использует открытый стандарт W3C SVG (масштабируемая векторная графика) в качестве собственного формата.

Особенности Linkscape.org

Inkscape предоставляет различные инструменты для создания эффективных высококачественных векторных графических диаграмм. Некоторые из выделенных инструментов приведены ниже.

  • Рисование: инструмент «Карандаш» (рисование от руки с простыми контурами), инструмент «Перо» (создание кривых Безье и прямых линий), инструмент каллиграфии (рисование от руки с использованием закрашенных контуров, представляющих каллиграфические штрихи)
  • Инструменты формы: прямоугольников (могут иметь закругленные углы), эллипсы (включая круги, дуги, сегменты), звезды / многоугольники (могут быть закруглены и / или случайным образом), спирали
  • Текстовый инструмент (многострочный текст, полное редактирование на холсте)
  • Встроенный растровые изображения (с командой для создания и внедрения растровых изображений выбранных объектов)
  • Клоны («живые» связанные копии объектов), включая инструмент для создания узоров и компоновки клонов

Inkscape. org также доступен в операционных системах Windows, Mac OS X и GNU / Linux.

Бесплатное программное обеспечение для рисования онлайн

Gimp или GNU Image Manipulation Program – это кроссплатформенный редактор изображений, доступный для GNU / Linux, OS X, Windows и других операционных систем. Это бесплатное программное обеспечение, вы можете изменять его исходный код и распространять свои изменения. С GIMP легко рисовать научные диаграммы.

Особенности GIMP

  • Он предоставляет инструменты, необходимые для высококачественной обработки изображений.Единственное ограничение – от ретуши до восстановления и творческой композиции – ваше воображение.
  • GIMP используется для создания значков, элементов графического дизайна и графики для компонентов пользовательского интерфейса и макетов.
  • Это высококачественный фреймворк для обработки изображений по сценариям с поддержкой нескольких языков, таких как C, C ++, Perl, Python и Scheme.
  • GIMP разработан под Стандартной общественной лицензией GNU – Creative Commons (CC).

TikZiT – это кроссплатформенное приложение, которое позволяет создавать и изменять TeX-диаграммы, написанные с использованием библиотеки макросов PGF / TikZ.Он особенно ориентирован на быстрое создание «точечных» диаграмм для использования в научных статьях.

Ti k Z и PGF – это пакеты TeX для программного создания графики. Ti k Z построен на основе PGF и позволяет легко создавать научные диаграммы для ваших исследовательских работ и диссертаций.

6. Draw.io (Бесплатная программа для рисования)

Draw.io – один из самых известных онлайн-инструментов для рисования с открытым исходным кодом. Он помогает создавать приложения для построения диаграмм, иллюстраций, научных диаграмм и блок-схем.

draw.io Online бесплатен, и вы можете хранить свои диаграммы в любимом облачном сервисе (Google Drive, Onedrive и Dropbox) или на своем собственном устройстве.

Особенности Draw.io

  • Создавайте блок-схемы, диаграммы схем обработки, организационные диаграммы и диаграммы UML с легкостью.
  • Draw.io поддерживает простое создание сетевых диаграмм.
  • Вы можете использовать его как в онлайн, так и в автономном режиме.

Используя Microsoft Visio, вы можете рисовать привлекательные блок-схемы, диаграммы, организационные диаграммы, планы этажей, инженерные проекты и многое другое, используя современные формы и шаблоны со знакомым интерфейсом Microsoft Office.

Особенности Microsoft Visio

  • Вы можете подключить свои блок-схемы и диаграммы к данным в реальном времени.
  • Прикладное форматирование фигур автоматически обновляет ваши блок-схемы, чтобы отразить изменения в базовых данных, либо в Visio, либо через Office 365 *.
  • Нарисуйте блок-схему, нанесите на карту ИТ-сеть, постройте организационную диаграмму или задокументируйте бизнес-процесс.
  • Вы можете создать расширенную визуализацию данных с помощью Business Intelligence (BI), соединив свои диаграммы с источниками данных.

SmartDraw Программное обеспечение для рисования и визуализации данных для автоматической визуализации данных в реляционных форматах, таких как деревья, потоки и временные шкалы, без участия человека.

Особенности Smartdraw

  • Легко создавайте и редактируйте диаграммы с помощью интеллектуального механизма форматирования SmartDraw.
  • Автоматический интервал, выравнивание, калибровка и цветовые схемы для профессиональной отделки.
  • Вы можете использовать возможности рисования в стиле САПР со стандартными инженерными масштабами.
  • Диаграммы на основе диаграмм, диаграммы на основе графиков и схематические диаграммы очень просты с SmartDraw.

Gliffy – это программное обеспечение для построения диаграмм и облачное приложение. GliffyIt используется для создания диаграмм UML, планов этажей, диаграмм Венна, блок-схем и различных других диаграмм в Интернете. Диаграммы от Gliffy прекрасны и очень подходят для печати дипломных работ и исследовательских работ.

Особенности Gliffy

  • Нарисуйте диаграммы, такие как блок-схемы, диаграммы Венна, организационные диаграммы, архитектуру AWS, диаграмму UML, сетевую диаграмму и модель бизнес-процессов.
  • Перетаскивайте фигуры или используйте шаблоны и темы.
  • Добавление визуальных элементов непосредственно в Jira и Confluence
  • Доступ к предыдущим версиям в истории изменений.
  • Делитесь диаграммами через URL-адрес или встраивание.

Cacoo – это облачное приложение для рисования. с его помощью вы можете создавать, редактировать и комментировать диаграммы в режиме реального времени, чтобы визуализировать и документировать каждый шаг создания диаграммы. Cacoo помогает рисовать интересные научные диаграммы и блок-схемы с расширенными функциями.

Особенности Cacoo
  • Отслеживайте, когда диаграмма последний раз редактировалась, и сохраняйте версии диаграммы, чтобы сравнивать изменения с течением времени.
  • Создавайте графики и диаграммы, используя свои собственные данные. Импортируйте из электронной таблицы или вводите прямо в Cacoo.
  • Получайте диаграммы высокого разрешения с опциями экспорта SVG, PDF, PowerPoint и PostScript.
  • Вставьте свои диаграммы в вики, веб-сайт или блог, и они будут автоматически обновляться при редактировании в Cacoo.

Ты тоже любишь

Видео: 10 видов плагиата

Посмотрите это видео для получения более подробной информации.Щелкните логотип, чтобы подписаться

Эти инструменты будут полезны для создания научных диаграмм, бесплатного программного обеспечения для рисования научных фигур, программного обеспечения для научного рисования, научных диаграмм и программного обеспечения для создания научных фигур для рисования экспериментальных установок, научных диаграмм в Интернете, рисунков, рисунков, рисования векторных диаграмм.

Кроме того, альтернативой Biorender может быть какое-то бесплатное программное обеспечение для рисования и рисования фигур для рисования биологических диаграмм. С его помощью мы можем рисовать биологические фигуры, рисунки биологических фигур.

Надеюсь, эти онлайн-инструменты для создания диаграмм могут помочь вам создавать фигуры в Интернете, чтобы рисовать график для исследовательской работы, создавать научные блок-схемы, создавать диаграммы с помощью бесплатного программного обеспечения для рисования фигур. Если вам известен какой-либо другой полезный инструмент, оставьте комментарий ниже. Спасибо!

Связанные

Схема сети LAN pdf

lan network diagram pdf Примером локальной сети может быть сеть внутри конкретной компании или сеть в нашем доме.0/24, то все IP-устройства, компьютеры, принтеры, IP-телефоны и т. Д. Имеют IP-адреса из одного и того же сетевого диапазона. Одноранговая сеть За пределами семьи существует сообщество, которое предлагает более широкий спектр ресурсов, чем может предоставить обычная семья. Прокрутите страницу вниз и найдите показанную здесь кнопку. Что такое беспроводная сеть. 10 802. 8 Сетевой мир | 25 сентября 2009 г., 12:00 по тихоокеанскому стандартному времени. Опишите хотя бы три типа серверов. Топология «звезда» в основном используется для LAN (локальных сетей). Шаблон схемы сети Office.В этом посте мы перечисляем 15 лучших программ для построения сетевых диаграмм и инструментов для отображения топологии, включая как бесплатные, так и платные варианты. pdf из NETWORKING ITT-116 в Университете Гранд-Каньон. 5 Верните ГХ в рабочее состояние. Введите идентификатор процесса 1 для параметра идентификатора процесса. Сеть MAN оптимизирована для большей географической зоны, чем локальная сеть, от нескольких кварталов зданий до целых городов. Заголовок вверху сетки вашей сетевой диаграммы совпадает с названием файла. Например, компьютер может подключаться к маршрутизатору через Ethernet, а смартфоны и планшеты подключаются к маршрутизатору через Wi-Fi. ConceptDraw имеет 1004 векторных трафарета в 40 библиотеках, которые помогут вам начать использовать программное обеспечение для разработки ваших собственных схем компоновки сети. 5. Выберите “Файл”> “Создать”. Вы можете легко экспортировать рисунок схемы сети в PDF, JPEG, XAML и EMF. Вы получите специальную команду с менеджером проекта, которая займется переходом на новое решение. Инструмент Fast Network Diagram для быстрого и легкого рисования сетевой диаграммы. Он позволяет оценивать производительность сети и определять приложения, а также протоколы.Мы повторно используем здесь … Посмотреть 293931365-Пример-Сетевой-Диаграммы-Вопросы-1. Обычно локальная сеть состоит из компьютеров и периферийных устройств, связанных с локальным сервером домена. 11 доминирует в технологиях беспроводных сетей. 34. На рис. 3-1 показаны роли различных устройств, которые образуют сетевую инфраструктуру крупномасштабной корпоративной сети, а в таблице 3-1 обобщены функции, необходимые для поддержки каждой из этих ролей. В телекоммуникационных компаниях одномодовое оптоволокно используется для соединения междугородных коммутаторов, центральных офисов и SLC (абонентских линий связи, небольших коммутаторов на пьедесталах в подразделениях или офисных парках или в подвале большого здания).Более крупные сети могут представлять собой комбинацию двух или более из них. Смотрите больше идей о сетевом инженере, сети, диаграмме. Если вам нужно наметить сетевую инфраструктуру небольшой локальной области, используйте этот шаблон сетевой схемы LAN. Локальная сеть – это локализация. Компьютерная сеть используется для связи между хост-системами. В локальной сети каждое устройство использует одну и ту же схему IP-адресов. Домашние сети Wi-Fi и сети малого бизнеса – типичные примеры локальных сетей. Включите Wi-Fi, беспроводные серверы, точки доступа и т. Д. И визуализируйте свою беспроводную сеть.Также выполняет многоуровневое сетевое обнаружение. Например, вы используете TCP / IP в Интернете, а также в локальной сети. Вы можете создавать подробные сетевые схемы вплоть до прокладки кабелей между устройствами. Эта сетевая диаграмма показывает локальную сеть (LAN): в зависимости от ее объема и назначения, сетевая диаграмма может содержать много деталей. Более 200 дизайнов шаблонов карт могут быть экспортированы в форматы PNG, JPEG и PDF. Все устройства Как подключать фиксированные кабели Ethernet: Проложите весь кабель Ethernet на месте от конечной точки до конечной точки, не забывая оставлять лишние.png из C S 1440 в Государственном университете Аппалачей. 2 Общие шаги 1 Определите среду вашей локальной сети ГХ. com Схема сервера. Сеть Ethernet быстрая, надежная и безопасная. Мы добавили большое количество стандартных объектов диаграмм Cisco для сетевых администраторов и проектировщиков сетей, которые предпочитают рисовать сетевые диаграммы с использованием объектов Cisco. Система локальных сетей, соединенных таким образом, называется глобальной сетью (WAN). 4. EdrawMax предоставляет различные типы сетевых диаграмм, и вы можете приступить к работе прямо сейчас !. 6 Сеть ЛВС: Штаб-квартира Администрация 2-го этажа ЛВС Сеть ЛВС: Штаб-квартира 2-й этаж ИТ, безопасность, бухгалтерский учет и финансы ЛВС. Снимите примерно 2 дюйма оболочки кабеля Ethernet. Адрес Тип протокола IP Dest. Выделите одно прерывание для каждой карты LAN. Выделите одно ядро ​​ЦП для локального трафика LAN, а не через Core Router Fast CPU & RAM. 6 Настройте параметры локальной сети ГХ. 168. Примеры вопросов о сетевых диаграммах (1) Вопрос №. Поддерживает множество методов доставки, включая SNMP v1 – v3, ICMP, WMI, Hyper-V, VMware и другие.Разработчик либо использует графический редактор с перетаскиванием, чтобы создать или изменить топологию сети, либо импортирует топологию непосредственно из инструмента управления сетью, такого как HP OpenView. Сетевая диаграмма – это диаграмма, заполненная полями, в которых указаны задачи и обязанности, а затем стрелки, отображающие расписание и последовательность, в которой работа должна быть завершена. 17 Сетевая диаграмма. Сетевые диаграммы дают графическое представление о задачах и о том, как они соотносятся друг с другом. я. Чтобы нарисовать сетевую диаграмму путем сканирования вашей сети, вам необходимо ввести действительный IP-адрес… Планируете ли вы новую компьютерную сеть или документируете существующую сеть, начните работу быстрее с помощью шаблона.Существует три варианта подключения, которые называются схемой связи по сети с колесом t568a. Это известно как локальная сеть (LAN). Программное обеспечение для построения сетевых диаграмм Создание сетевых диаграмм Легко визуализируйте сетевую инфраструктуру любой сложности и масштаба. Этот тип диаграммы особенно полезен для сетевых инженеров и проектировщиков при составлении подробной сетевой документации. 1. 6. Разделить виртуально (например, физическая сетевая диаграмма в идеале будет показывать топологию сети точно такой, как она есть: со всеми устройствами и соединениями между ними.*. Изучите Рисунок 1-1. Чтобы найти правильный шаблон для начала, выберите «Файл»> «Создать» и в поле поиска введите «Базовая сетевая диаграмма». Многие менеджеры проектов используют сетевые диаграммы при планировании проекта. Таким образом, ES для Задачи 5 составляет 14 дней (в зависимости от Задачи 4, которая является более длительной задачей. Все текущие HD-приемники и DVR, а также R22 стандартного разрешения, могут использовать коаксиальную сеть, то есть одно подключение к Интернету через CCK будет предоставить всем приемникам функции по запросу и общий доступ к домашнему контенту.книга Страница 14 Среда, 14 ноября 2001 г., 15:28. Городская сеть (MAN) – это большая компьютерная сеть, которая обычно охватывает город или большой кампус. Еще одна новая политика Министерства обороны США на горизонте, влияющая на DISN CPG, – это черновик: DoDI 8010. Шаблоны сетевых диаграмм Cisco. Схема прямого подключения сетевого кабеля категории 5: оба конца провода идентичны, 568b или 568a. Чтобы изучить документацию по локальной сети, выполните следующие действия: 1. С помощью NTM вы можете создать автоматизированную схему сети и автоматически обнаруживать вашу локальную или глобальную сеть.Используйте простой онлайн-редактор диаграмм Creately, чтобы редактировать эту диаграмму, сотрудничать с другими и экспортировать результаты в различные форматы изображений. Сетевые топологии определяют физическую и логическую структуру сети. Предложение по проектированию сети для небольшого офиса в формате PDF. Предоставляется бесплатный настраиваемый шаблон схемы локальной сети Ethernet, который можно загрузить и распечатать. IP-адреса представляют собой 32-битную иерархическую схему адресации. Типы локальных сетей (LAN) LAN могут быть реализованы с использованием: Ethernet LAN (проводное соединение) WLAN (беспроводное) Ethernet LAN (проводное соединение) Ethernet LAN использует кабели Ethernet для подключения устройств в сети.LanFlow. Распространенной проблемой локальной сети является отключение адаптера локальной сети или ошибка адаптера, которая может быть вызвана неправильными настройками сетевого адаптера или программным обеспечением VPN. Базовый маршрутизатор в базовом маршрутизаторе CCR 1072-1G-8S + Подключение с пропускной способностью более 5 Гбит / с, уровень лицензии 6, который напрямую подключается к контроллеру BW и маршрутизатору GGC, Network Notepad Professional можно загрузить по этой ссылке здесь. 6 Маршрутизация по другим атрибутам Сетевые модели, возможно, все еще являются наиболее важными из специальных структур в линейном программировании.В этом посте мы рассмотрим различные компоненты, необходимые для настройки сети. На схеме уровня 3 должны быть показаны все важные сегменты и подсети сети, а также их взаимосвязь. Сетевые диаграммы необходимы для обеспечения полного понимания того, как топология вашей сети взаимосвязана, и могут дать вам представление о том, что происходит в вашей сети. виртуальная локальная сеть (VLAN) и ACL) или физически (например, как создать схему сети для PDF. Локальная сеть (LAN) – LAN или локальная сеть соединяет сетевые устройства таким образом, что персональные компьютеры и рабочие станции могут обмениваться данными , инструменты и программы.Но что такое сетевая диаграмма? В онлайн-тренинге PMP его цель объясняется как «визуализация деятельности проекта в прямоугольниках с идентификаторами деятельности и отображение взаимосвязи действий с помощью стрелок». Стандарты интероперабельной безопасности LAN / MAN (SILS) (сетевая безопасность) 802. Прямой проход для расчета EST и EFT • EST для первого действия равен нулю • EFT для действия всегда определяется путем добавления его продолжительности к EST. Сюда входят подсети, сетевые устройства и протоколы маршрутизации.Булавка на Stachemten. q Многопротокольные станции помещаются в несколько сетей VLAN Dest. Короче говоря, ЛВС – это обычно небольшая быстрая сеть. Задача: настроить OSPF на маршрутизаторе R1. Шаг 1. Используйте команду router ospf в режиме глобальной конфигурации, чтобы включить OSPF на маршрутизаторе R1. Если вы знакомы с Microsoft Word, то можете сразу начать пользоваться нашей программой. Все сетевые устройства могут использовать общие принтеры или дисковое хранилище. Сетевой инженер На этой схеме показана настройка сети с использованием объектов Cisco Networking.6 Городская сеть (MAN) 802. ВЫ МОЖЕТЕ ИЗУЧИТЬ ДОКУМЕНТАЦИЮ ПО ЛВС-СЕТИ ПОДГОТОВИТЬСЯ. Предлагаемая сетевая диаграмма. Чтобы удалить фигуру, выберите ее и нажмите «Удалить». Прежде чем начать 59 Установите программное обеспечение UNIFI на настраиваемое лабораторное сетевое устройство 59 Включите правильный параметр для обновлений Windows 59 Включите сетевое обнаружение и настройки общего доступа к файлам и принтерам 60 Включите. Перейдите в «Просмотр» и выберите «Автосоединение». dd, Транспортная сеть информации Министерства обороны США; По мере того, как новые политики становятся официальными, Отдел рассмотрения рисков и подключения продолжит соответствующим образом обновлять DISN CPG.Получите быстрый старт при создании собственной схемы локальной сети Ethernet. лань чжан. Добавьте заголовок и поделитесь своей сетевой схемой. Есть два соединения… Быстрое переключение между сегментами LAN 4. Рисунок 1 – Обзорная диаграмма При такой настройке домашняя сеть (как проводная, так и Wi-Fi) может инициировать соединения / связываться с устройствами как в проводной сети IOT, так и в Wi-Fi. -Fi IOT. Локальная сеть (LAN) состоит из серии компьютеров, связанных вместе, чтобы сформировать сеть в определенном месте. Шина AVC-LAN. Рисунок 1-2 Пример университетской сети 14 июля 2020 г. – Сетевая диаграмма используется в компьютерных телекоммуникациях для построения графической диаграммы сети. 8 Волоконно-оптическая техническая консультативная группа 802. Pin On Iso. Соединения между рабочими станциями являются физическими, с помощью кабелей, все ресурсы офиса являются общими и… Планирование новой локальной сети: от начала до конца. Обычно подключенные устройства совместно используют ресурсы одного процессора или сервера в небольшой географической области.Теперь обсудим развертывание небольших сетей с использованием архитектуры свернутого ядра. LAN vs WAN LAN (локальная сеть) – это сеть, расположенная в… Локальная сеть (LAN) – это компьютерная сеть, которая соединяет компьютеры в пределах ограниченной области, такой как жилой дом, школа, лаборатория, университетский городок или офисное здание. Во многих случаях это поможет вам визуализировать, чего не хватает в вашей инфраструктуре и что необходимо обновить / заменить. Это легкий, мощный и полезный ресурс для создания базовых сетевых диаграмм, топологии сети Cisco и топологии сети AWS, диаграмм LAN, диаграмм физических сетей, диаграмм LDAP, WAN, активного каталога и многого другого.Большинство локальных сетей используются для подключения компьютеров в одном здании, кампусе, офисе или комнате и т. Д. Подробнее © 1994-2021 SmartDraw, LLC. Поскольку имеется 8 пользователей, будет достаточно 8-портового коммутатора. Рис. 17-1 Pearland Hospital Текущая сеть Напольные коммутаторы с 1 по 5 Маршрутизаторы на этаже с 6 по 10 Центр обработки данных в Интернет T-1 3 Сеть IP (Интернет-протокол) является наиболее распространенным протоколом сетевого уровня. Определите среду локальной сети ГХ. Внешний кабель ЛВС соединяет ГХ и компьютер по локальной сети.734. Сетевая диаграмма – это графическое представление проекта, состоящее из ряда соединенных стрелок и прямоугольников для описания взаимосвязи между действиями, задействованными в проекте. Как следует из названия, LanFlow – это инструмент для создания диаграмм, разработанный специально для создания сетевых диаграмм. Добавьте сетевые устройства в рабочую область. Пример 802. Сеть камеры состоит из двух коммутаторов PoE. Локальная сеть кампуса (LAN) – это сеть, которая поддерживает устройства, которые люди используют в определенном месте для доступа к информации.2 Компоненты LAN LAN – это комбинация аппаратного и программного обеспечения. 1 255. На второй диаграмме A – вышестоящий, а B C D и E – подчиненные. И MAN используется в городской сети Metro Politian, например, в небольшом городке, а WAN – в WIDE AREA NETWORK. Мухаммад Афак Хан. Проектирование и установка компьютерной сети LAN. Это может быть либо напрямую в сеть, либо через гигабитный Ethernet-коммутатор в сети. Затем щелкните нужную модель устройства в поле «Выбор конкретного устройства».Локальные сети (ЛВС) могут иметь одну из трех топологий: линейную, кольцевую или звездообразную. Ограничьте доступ между беспроводными и проводными сетями только для эксплуатационных нужд. Каждый из них может играть двойную роль, выступая одновременно в качестве единицы или узла социальной сети, а также в качестве социального субъекта (см. В рамках модели OSI сетевой модели Локальная сеть (WLAN) является выбором, который следует учитывать в различных секторах, включая бизнес, образование, правительство, общественность и частное лицо.В приведенном выше примере диаграммы вы можете увидеть простую установку с 32 камерами Imperial.В свойствах настраиваемой формы может храниться информация вместе со схемой, но она не отображается в копии PDF. Это один из лучших бесплатных инструментов для рисования сетевых диаграмм, который позволяет нескольким пользователям одновременно работать над одной сетевой диаграммой. * q Конфигурация VLAN изучается коммутаторами q Станции не принадлежат к VLAN, пакеты принадлежат. Для получения информации см. Подключение к беспроводной сети без точки доступа. MAN представляет собой комбинацию нескольких LAN через соединение точка-точка.1 Точка-точка. Самая простая и часто используемая в системах POTS (обычные старые телефонные системы) топология. Создайте примеры схем сети, подобные этой, которая называется схемой корпоративной сети. Особенности EdrawMax. Законодательный орган Мэриленда недавно утвердил финансирование, достаточное для оплаты разработки этого предложения. Топология относится к геометрическому расположению устройств в сети. Чтобы разместить устройство в рабочей области, сначала выберите тип устройства в поле выбора типа устройства. 1 показана основная концепция физической топологии, которая должна быть реализована по всей сети.Локальная сеть (LAN) – это группа компьютеров и связанных устройств, которые совместно используют общую линию связи или беспроводной канал. EFT = EST + Продолжительность • EST для всех оставшихся действий такая же. Шаг 1: Нарисуйте сетевую диаграмму Задача 1, 4 дня Задача 2, 5 дней Задача 3, 3 дня Задача 4, 7 дней Задача 5, 4 дня 0 4 4 9 14 18 4 7 147 Задача 5 зависит от выполнения задачи 2 и задачи 4. 1056 Бейкер Роуд Декстер, Мичиган 48130 т. Ethernet является наиболее распространенным для ПК. 11b-совместимая. Сетевая диаграмма представляет собой схему, изображающую узлы и соединения между узлами в компьютерной сети или, в более общем смысле, любой телекоммуникационной сети. ТОПОЛОГИЯ ШИНЫ В топологии шины Каждое устройство подключается через один кабель, который называется магистралью сети УЗЕЛ 1 УЗЕЛ 2 УЗЕЛ 3 УЗЕЛ 5 ЗАДНИЙ КАБЕЛЬ 13. Профессор Роберт Макмиллен покажет вам, как создать базовую схему сети в Visio 2016. Все исходные документы являются векторными. графические документы. 4 Некоторые инструменты для планирования пропускной способности и проектирования сети Приложение 21A Некоторые простые алгоритмы проектирования Приложение 21B Продажа книг в Интернете: пример из практики 21-1 ГЛАВА M22_STAL7412_06_SE_C21. LanFlow включает в себя набор сетевых символов в 2D и 3D.Адрес Src. 2. Выберите сеть и щелкните вкладку «Подключить» под панелью «Информация о сайте». IEEE 802. Помогая вам и вашим партнерам перейти на возможности беспроводной сети следующего поколения, услуга «Проектирование архитектуры беспроводной локальной сети» может помочь сократить дорогостоящие переделки на этапе проектирования за счет определения и проверки необходимой архитектуры, технологий и функций на ранних этапах жизненного цикла решения. Разметьте и покажите адрес подсети и CIDR в свободном месте ниже. Макет важен.Типы ресурсов: DVD-привод, принтеры, сканеры, модемы и… ИЗУЧЕНИЕ ВОЗМОЖНОСТИ. Для построения сетевой схемы используются разные масштабы и размеры. Топология сети кампуса – это в первую очередь технология LAN, соединяющая все оконечные системы в здании. Преимущество разделения плоской сети на более мелкие и более управляемые блоки заключается в том, что сетевая архитектура 150 Ethernet 150 Ethernet-системы 10 Мбит / с 153 Ethernet-системы 100 Мбит / с 159 Gigabit Ethernet (1000 Мбит / с) 162 Token Ring 165 Token Ring и экранированная витая пара (STP) 167 Token Ring и Неэкранированная витая пара (UTP) 167 Волоконно-распределенный интерфейс данных (FDDI) 168 Кабели и FDDI 170 Асинхронный режим передачи (ATM) 170 Эксклюзивная беспроводная сеть «точка-точка» без вмешательства точки доступа.Используйте имя файла yourlastnameTUN. R1 (config) # router ospf 1 R1 (config-router) # Шаг 2: Настройте сетевой оператор для локальной сети. 255. Схема сети LAN Pdf ангел. Остальные ПК не являются обязательными, так как они используются только для тестирования. Вы можете использовать соответствующие шаблоны из библиотек объектов компьютерных и сетевых диаграмм. Необходимо определить IP-адресацию систем в сети и количество сетевых компонентов. Сетевая диаграмма поможет организациям и командам визуализировать, как устройства, такие как компьютеры, и сети, такие как телекоммуникации, работают вместе.7 КБ. Ваше наименование и использование могут / могут отличаться. Необходимо спроектировать сеть, в которой будет 8 пользователей. Горизонтальная кабельная разводка в этой конструкции сети состоит из кабелей Ethernet 100 Мбит / с (витая пара… В этой главе описываются требования к сетевой инфраструктуре, необходимой для построения системы IP-телефонии в корпоративной среде. Городская сеть (MAN) 3. 10. ab )). Каждый MSAU имеет порт Ring In (RI) на устройстве, который подключен к сети. что они могут общаться друг с другом.Как насчет того, чтобы самому создать схему сети и посмотреть, как она работает? Узнайте больше о том, как создать диаграмму топологии сети. 1-192. ИТ-специалисты считают, что схемы локальной сети наиболее полезны для описания способов взаимодействия различных компонентов друг с другом. Он был введен в продажу в 1989 году и стал стандартом IEEE 802 3 в 1983 году. Если вы сравните функции контактов обеих схем a t568a и b t568b, вы обнаружите, что они одинаковы, и отличаются только цвета проводки.Поэтому для достижения схемы подключения Rj45 pdf. Использование слова «кампус» не подразумевает какого-либо конкретного… Схема сети Лань Ван Мана. Таким образом, сетевая диаграмма проекта – это способ визуально проследить за продвижением каждой фазы жизненного цикла проекта до его завершения. Вычислительными ресурсами могут быть компьютеры, принтеры, серверы, IP-телефоны или маршрутизаторы. Вы также можете открыть любой пустой шаблон сетевой схемы, щелкнуть «Поиск по символам» в SmartPanel, закрепленной слева от области рисования, и выполнить поиск Cisco.Начните с шаблона и настройте его под свои нужды. На рисунке 17-1 показана логическая схема текущей сети. CADE – это в первую очередь инструмент САПР, но он также имеет довольно надежные функции построения сетевых диаграмм. Рис. Создайте свои собственные сетевые диаграммы, используя сотни современных символов сетевого дизайна. setup) – Ad hoc, Star, PtP, Repeating and Mesh – «Линия» на сетевой диаграмме – это соединение 2 мая 2015 г. – Сетевая диаграмма также известна как сетевая диаграмма проекта или блок-схема простыми словами, и это один из множества графических схем управления проектами шаблонов сети.4 Шина прохождения токена. Локальная сеть (ЛВС) • ЛВС могут быть проводными или беспроводными. PDF. Прямоугольники или узлы представляют собой описание действий, а стрелки показывают взаимосвязь между действиями. 9 подписчиков. 0 На клиентском компьютере Для подключения к Интернету с помощью общего подключения необходимо подтвердить IP-адрес сетевого адаптера. Университет штата Огайо Радж Джайн 8-13 Виртуальные локальные сети уровня 3 q Также известна как виртуальная подсеть q Членство в VLAN подразумевается MAC-уровнем Поле типа протокола и поле подсети 123. Чтобы быть точным, физическая сетевая диаграмма показывает топологию сети со всеми физическими аспектами, такими как порты, кабели, стойки, серверы, определенные шаблоны сетевых диаграмм обзора и примеры, которые вы можете создать с помощью SmartDraw. 300 13. 3. В проводных локальных сетях можно использовать витую пару, коаксиальный или оптоволоконный кабель. Сетевая диаграмма – это способ визуализировать взаимосвязь проектной деятельности. pdf из BPB1 6019 в Fanshawe College. Я всегда начинаю с диаграмм уровня 3, которые показывают подсети IP и все сетевые устройства уровня 3, такие как маршрутизаторы, брандмауэры и балансировщики нагрузки.1 и маска подсети 255. Скачать. Инструмент сетевых диаграмм помогает управлять сетями и контролировать их, представляя всю сеть на одной диаграмме. Наконец, нажмите на сетевую диаграмму (Networking At-the-Halt). Узел Tactical Hub является центральным элементом сети Inc 1, которая связывает развернутые системы JNN и • Конфиденциальную информацию, а также секретные расширения LAN и CWAN (для пользователей LAN VoIP, видео , или устройства данных) • Пользовательские службы (DNS, DHCP, голос) Топология базовой сети. Локальная сеть полезна для совместного использования ресурсов, таких как файлы, принтеры, игры и другие приложения.Типичное использование сетевой диаграммы – для отслеживания сетевых проблем путем изучения того, как компьютеры и устройства связаны и взаимосвязаны. A416979 1 Ru 1 Fig2 Html Gif План коммуникаций управления проектом Управление рисками. -Описание топологии LAN-Описание топологии WAN-Описание сети СЕТЬ ЛОКАЛЬНОЙ ОБЛАСТИ (LAN) LAN – это сеть, которая предназначена для работы в небольшой физической области, такой как офис, завод или группа зданий. Инструменты и алгоритмы проектирования сетей 21.Локальная сеть обслуживает многие сотни пользователей. Сети MAN – это… Сетевые схемы управления проектами – определения и пояснения. Чтобы создать схему топологии сети с символами Cisco, начните с шаблона схемы сети Cisco в категории «Дизайн сети». Наши операционные центры, расположенные в Великобритании, предлагают круглосуточную поддержку, и многие программы для мониторинга производительности сети включают в себя некоторый уровень сетевого отображения, рисования или функциональности схем, которые обычно включают автоматическое обнаружение устройств, подключенных к сети. Когда происходит сбой сети, становится невозможным отследить затронутое устройство или бизнес-службу с помощью статических сетевых диаграмм. Схема сети LAN Pdf ConceptDraw – Идеальное программное обеспечение для построения схем сети с примерами диаграмм WAN, LAN. Они описывают физическое и логическое устройство сетевых узлов. Помимо создания сетевой диаграммы, он даже позволяет запускать мастер рабочей области для сканирования вашей сети с помощью Ping и TraceRoute. Добавьте легенду к своей сетевой диаграмме: из «Сеть и периферийные устройства» перетащите фигуру легенды на страницу документа.95 / мес. В домашней сети может быть один маршрутизатор, обеспечивающий как проводные, так и беспроводные подключения. Подключите коммутатор к маршрутизатору (при необходимости). ЛВС также могут быть довольно большими, хотя, если они занимают несколько зданий, это… 2 февраля 2017 г. – Создание сетевых диаграмм с сотнями встроенных символов. В этой главе мы исследуем характеристики сетевых моделей, формулируем некоторые примеры этих моделей и даем один подход к их решению. На приведенном выше рисунке показана локальная сеть. 4 Установите кабели.На изображении ниже показана небольшая локальная сеть (LAN), соединенная вместе с помощью сетевого коммутатора. Однако до тех пор DISN CPG будет ссылаться только на View Famillyyy. Настройка сети очень важна для владельцев бизнеса, чтобы делиться Интернетом, ресурсами программного обеспечения и файлами с сотрудниками и клиентами. Инструкции по настройке лаборатории \ Инструкции по настройке лаборатории Cisco Basic CCNA. Узнайте, как построить сетевую диаграмму за пять шагов. Понять поток информации и взаимодействия между сетевыми устройствами.В сети Token Ring блок многостанционного доступа (MSAU) используется вместо концентратора, который используется в сети Ethernet. 2 дня назад – Ниже приведены пошаговые инструкции по привязке документа. Использование сетевой схемы Fellowes Galaxy e-Lan: размещение оборудования на. Наличие должным образом задокументированной схемы… Сетевая диаграмма показывает, как компьютеры и сетевые устройства (например, сетевая диаграмма – это уникальный вид кластерной диаграммы, представляющий кластер или небольшую структуру компьютеров или других сетевых устройств. На рис. 1 приведен пример сети в школе, состоящей из локальной сети или локальной сети, соединяющей компьютеры друг с другом, Интернет и различные серверы. 0 Беспроводной маршрутизатор Интернет DHCP Cisco. Решения для сетевых хранилищ: облако, нас и другое… Сетевая диаграмма Управление проектами Pdf. Физическая сетевая диаграмма иллюстрирует взаимосвязь устройств в сети с помощью проводов и кабелей, а логическая диаграмма показывает, как информация проходит через сеть. Начальное значение поля TTL – 32.Стандарт UML не содержит отдельных диаграмм для описания сетевой архитектуры и не предоставляет никаких конкретных элементов, связанных с сетью. Это идеально подходит для загрузки на внутренний сервер Sharepoint, если у вас большая группа поддержки. Когда устройства находятся в непосредственной близости, например в здании, сеть называется локальной сетью (LAN). В кампусных сетях обычно используются технологии LAN, такие как Ethernet, Token Ring, оптоволоконный распределенный интерфейс данных (FDDI), Fast Ethernet, Gigabit Ethernet и асинхронный режим передачи (ATM). Кабельный маршрутизатор WAN Удаленный Портативный компьютер Удаленная сеть 3G (Домашняя) ПК I PSEC VPN Межсетевой экран SGL VPN RDP, схема сети Wi-Fi. Топология сети с топологией Ccna. На физических схемах сети показано физическое расположение устройств, составляющих сеть, аналогично схеме план этажа. Проводное соединение (Ethernet) В традиционной проводной сети для подключения компьютеров и устройств через маршрутизатор или коммутатор используются кабели Ethernet. Опубликовано Cisco Press. Вы все равно можете выполнять все лабораторные упражнения даже на одном ПК.Кроме того, внедрение новых сетевых обновлений обеспечит критическое и столь необходимое преимущество в виде повышения отказоустойчивости и безопасности JWD, а также обеспечит высокоскоростное соединение. Городская сеть (MAN) – это сеть, охватывающая город или большой университетский городок. Если вы используете коммутатор для увеличения количества портов, доступных на маршрутизаторе, подключите кабель Ethernet к любому порту LAN на маршрутизаторе и любому порту LAN на коммутаторе. Этот бизнес будет использовать адрес 192 класса C.Онлайн-версия стоит от 14 долларов. MAN подключает пользователей в пределах области, большей, чем локальная сеть (LAN), но меньше, чем глобальная сеть (WAN). Для Скачать полнотекстовый PDF Читать полный текст. Ниже приведен простой шаблон сетевой диаграммы Cisco, который включает несколько объектов Cisco, но вы можете найти гораздо больше объектов Cisco в нашей библиотеке. • Мосты / коммутаторы LAN работают на уровне канала передачи данных (уровень 2) Bridge IP LLC 802. g. БЕСПЛАТНО… Диаграмма Лань Ваня. Это расширит сеть до остальных портов LAN на коммутаторе.com и имеют тенденцию меняться в зависимости от того, как спроектирована каждая сеть. Широковещательная передача 15 ПРИМЕЧАНИЕ. Ethernet – это среда вещания, в которой одно устройство передает данные, а все другие устройства видят, что архитектура цифровой сети Cisco (Cisco DNA) обеспечивает дорожную карту для оцифровки и путь к немедленному использованию преимуществ автоматизации, надежности и безопасности сети. На этом рисунке представлен базовый пример локальной сети. В сети Token Ring может использоваться блок многостанционного доступа (MSAU) вместо концентратора, который используется в сети Ethernet.Это широко используемая сеть для обмена такими ресурсами, как файлы, принтеры, игры и другие приложения. Это особенно верно, когда сеть была разработана для технологий и требований, актуальных много лет назад, и бизнес решает внедрить новые ИТ-технологии для облегчения достижения своих целей, но существующая сеть бизнеса не была разработана для удовлетворения требований этих новых технологий. В этой статье дается общий обзор некоторых типов и категорий и представлены основные компоненты сети.TDM over IP 2G / 3G / LTE – типичное приложение в беспроводной сети с резервированием (резервирование канала 1 + 1) TDM over IP / Ethernet – предоставление 2G / 3G / LTE через IP-облако. 15 ноября 2021 г. Программное обеспечение SmartDraw для построения сетевых диаграмм – это самый быстрый и простой способ создать сетевой рисунок со стандартными обозначениями сетевой топологии. Скачать полнотекстовый PDF. Схема сетевой топологии Спецификация схемы сетевой топологии требует определения характеристик и объектов, лежащих в основе сети: -Географические местоположения различных компонентов или подсетей, задействованных в сети.Lan Diagram Pdf Локальная сеть (LAN) – это сеть устройств, которые соединяются друг с другом в пределах дома, школы, лаборатории или офиса. PDF ciscoland. В небольших помещениях, зданиях, домах, офисах и т. Д. Используются сети LAN с системой звездообразной топологии. Проектирование локальной сети, также известной как ЛВС, представляет собой сложный процесс, в котором необходимо учитывать множество факторов. ) Network Topology Mapper обнаруживает вашу полную WAN или LAN и автоматически генерирует динамическую сетевую диаграмму, полностью интегрированную с датой топологии OSI Layer 2 и 3.Английский язык: Диаграммы компьютерных сетей представляют собой компьютерные сети, группу взаимосвязанных компьютеров. Топология топологии «звезда» развития навыков Gcse Computer Science Networking Topology. Таким образом, это известно как «Беспроводная сеть», потому что они в основном используют радиочастотные (RF) соединения между узлами в сети. В основном существует три типа компьютерных сетей в зависимости от их размера: 1. Для начала просмотрите примеры и выберите шаблон, добавьте символы дизайна сети, введите вашу информацию, а наше программное обеспечение для рисования сети сделает все остальное, автоматически выровняв все и применив профессиональный вид, который… нет Лучшее бесплатное программное обеспечение для построения сетевых диаграмм – простое в использовании, мощное и доступное в Интернете.Должен быть начальный и конечный проект сети LAN с 8 пользователями. Используйте этот шаблон, чтобы задокументировать сеть, чтобы люди ее поняли, или чтобы спланировать сеть, которую вы собираетесь построить. II. Беспроводной маршрутизатор LAN 192. Помимо высококачественного модема и маршрутизаторов, дизайн должен быть простым, но функциональным. Ситуация, в которой существует проект: Это предложение по сети передачи данных для обслуживания государственной системы образования Мэриленда. 5. Затем ваша задача будет разработать схему сети для вашей школы или организации.Он помогает четко представлять и передавать сетевую архитектуру, схемы, топологию и дизайн сети физического офиса ИТ- и телекоммуникационным инженерам, заинтересованным сторонам и конечным пользователям. Как отмечали другие, во многих случаях это не так сложно сделать из-за ошибки в конфигурации брандмауэра. 5 Мост Token-Ring MAC 23981336-lan-network-diagram-illustrator-for-business-and-technology-concept. Иерархические модели применимы как к локальной, так и к глобальной сети. Глобальная сеть – это компьютерная сеть, в которой подключенные компьютеры могут быть далеко друг от друга. Как правило, глобальная сеть. Презентация компьютерной сети.Размер: 312. 7 Схема подключения сетевого кабеля категории 5 Прямой канал: оба конца провода идентичны, 568B или 568A. Диаграммы сетевой архитектуры. НАЖМИТЕ, ЧТОБЫ ИЗМЕНИТЬ ЭТОТ ПРИМЕР. Это включает в себя шаблон схемы сети «переключение на узел», «переключение на… ЛВС». Используя поле выбора устройства, добавьте сетевые устройства в рабочую область, как показано на схеме топологии. c. Откройте этот шаблон, чтобы просмотреть пример схемы беспроводной сети, которую вы можете настроить в соответствии со своим вариантом использования. Сетевая диаграмма (nwdiag) nwdiag была создана Такеши Комия и позволяет быстро рисовать сетевые диаграммы.16. Схема различных топологий сети. В мире компьютерных сетей термин LAN является сокращением от Local Area Network. Глава 5. Начальник работает как ступица колеса. Пример сетевой диаграммы 1. Сетевые диаграммы помогают нарисовать картину того, как работают эти рабочие сети, и они идентифицируют такие компоненты, как маршрутизаторы, межсетевые экраны и устройства, и визуально показывают, как они пересекаются. 3 декабря 2021 г. Хотя на карте могут отображаться географические объекты, цель карты – показать геометрию сети, мосты / коммутаторы LAN • Мост или коммутатор LAN – это устройство, которое соединяет две или более локальных сетей ( LAN) и пересылает пакеты между этими сетями. Все пользователи будут подключаться к 8-портовому коммутатору. ) • IP – это стандарт, определяющий способ взаимодействия сетевых уровней двух хостов. IP-пакет исходит от отправителя S и переходит к R, как показано. Столичная сеть Man Ccc Simplifyccc Nielit. С помощью автоматизированного инструмента сетевого картографирования OpManager администраторы могут: Net-Probe – еще одно бесплатное программное обеспечение, которое можно использовать в качестве программного обеспечения для построения сетевых диаграмм для Windows. Одна сетевая карта подключена к Интернету, а другая – к частной локальной сети.В LAN1 у нас есть подключение к основной сети. Представленный здесь подход основан на специализации локальной сети. Компьютерная сеть, расположенная внутри здания и управляемая единой административной системой, обычно называется локальной сетью (LAN). Разнообразие настенной розетки для схемы подключения Cat 5e. Практически каждая сеть телекоммуникационной компании теперь состоит из волоконно-оптических сетей, за исключением подключения к дому. Основные топологии сети: · точка-точка · шина · звезда · кольцо или кольцевая сеть · сетка · дерево · гибрид 1.… На схеме, показанной ниже, L1 – это локальная сеть Ethernet, а L2 – локальная сеть Token-Ring. Преимущества локальной сети (LAN) Совместное использование ресурсов: Все ресурсы подключены к одной сети, и если какому-либо компьютеру требуются какие-либо ресурсы, его можно использовать совместно с нужным компьютером. TDM over IP с Fractional E1 (поддерживает CESoPSN) TDM over IP / Ethernet – распределение E1, ToD (Time-Of-Day) и частотная синхронизация по IP-облаку с IEEE 1588. Поэтому мы благодарим его за его творчество! Поскольку синтаксис ясен и прост, он интегрирован в PlantUML.Максимально возможное значение поля TTL, когда R получает локальную сеть Ethernet, представляет собой комбинацию компонентов, которая позволяет пользователям получать доступ к приложениям и данным, совместно использовать ресурсы и подключаться к другим сетям. 2 показано размещение… Классификация сети на основе географической близости Локальная сеть (LAN) Первым типом сети, основанной на географическом расположении, является локальная сеть или LAN. Он показывает компоненты, составляющие сеть, и то, как они взаимодействуют, включая маршрутизаторы, устройства, концентраторы, межсетевые экраны и т. Д.Чтобы добавить текст к фигуре сети, щелкните шаблон схемы беспроводной сети, чтобы визуализировать настройку локальной сети. В порт LAN2 мы подключаем нашу полностью разделенную сеть камер. pdf. Выберите Basic Network Diagram и нажмите Create. После открытия Edraw выберите шаблон сетевой диаграммы и выполните следующие действия: Фигуры: перетащите фигуры на холст. ;−) Первый компьютерный брандмауэр был хостом Unix без маршрутизации с подключениями к двум разным сетям. СПОСОБЫ ДЕЙСТВИЙ СЛЕДУЮЩЕЙ РАБОТЫ A. Продолжая использовать веб-сайт, вы соглашаетесь на использование файлов cookie.Размер локальной сети зависит от количества устройств, соединенных вместе. EIA 568A Белый, диапазон 0 EIA 568B Оранжевый 4 Синий 5 Зеленый Коричневый TR02- R TR02- R TRD3. Каждая системная шина должна взаимодействовать с другими системными шинами, поэтому нам необходимо их базовое понимание. Что такое LAN (локальная сеть)? Локальная сеть (LAN) – это группа компьютеров и периферийных устройств, которые подключены в ограниченной области, такой как школа, лаборатория, дом и офисное здание. LAN используется системой локальной вычислительной сети, например, в одном офисе и в одном здании.Когда ваш документ будет готов и проверен, сохраните его в формате PDF. LAN используется системой локальной вычислительной сети, например, один офис и. Чаще всего локальная сеть ограничена одной комнатой, зданием или группой зданий, однако одна локальная сеть может быть подключена к другим локальным сетям на любом расстоянии с помощью телефонных линий и радиоволн. Рекомендации по проектированию сетевых кабелей 1993 г ​​.: 2017 г. Проектирование физической сети • Подробная схема сети Реализация сети • Технические характеристики сетевого продукта Анализ технологий • Схемы сети Рис. 10-2 Понимание разработки систем: процесс и продукт Рис. 10-3 Моделирование жизненного цикла разработки сети Создание прототипа Мониторинг управления По такому же принципу работает инструмент для создания сети. КПК Беспроводные КПК – КПК, которые подключаются непосредственно к корпоративной сети – играют важную роль в организации, где время очень чувствительно. Сеть колеса полагается на лидера, который действует как центральный канал связи для всей группы связи. Проблема 10 Используя схему сети и предоставленную информацию, создайте схему адресации, в которой используются маски подсети переменной длины. 2 (а)), может быть подключен только к локальной сети, и один хост (называемый шлюзом) может быть подключен между локальной сетью и каждой из сетей дальней связи (рис.Важно понимать, что большинство протоколов более высокого уровня, используемых в локальных сетях, являются точно такими же протоколами, которые используются в большинстве «сетей». Программное обеспечение для построения сетевых диаграмм SmartDraw: https: // www. На логических диаграммах обычно показаны подсети (включая идентификаторы VLAN, маски и адреса), маршрутизаторы, межсетевые экраны и их протоколы маршрутизации. Локальная сеть может быть частью более крупной магистральной сети, подключенной к другим локальным сетям, хост-мэйнфрейму или общедоступным сетям. Сети Cisco. Диаграммы развертывания могут использоваться для этой цели, как правило, с некоторыми дополнительными сетевыми стереотипами.Ожидается принятие предложения Управлением государственного образования штата Мэриленд (a… Диаграммы логической топологии ориентированы на то, как соединения данных работают в компьютерной сети и могут показать, как устройства взаимодействуют друг с другом. ISBN ИТ-сеть всегда динамична; статичность сетевые карты часто не отражают новые изменения в сети. Вы попадете на другую страницу. Это поможет вам преуспеть в разработке профессиональных и точных диаграмм сетевой безопасности, инфографики сетевой безопасности, сетевых планов для безопасной беспроводной сети, диаграмм компьютерной безопасности для поделитесь знаниями о… волоконно-оптической сети.LAN используется для подключения вычислительных ресурсов, как правило, внутри одного здания. Здесь вы можете увидеть схему топологии гибридной сети на рисунке ниже. Как и в случае с более крупной сетью развертывания, отсоедините кабель Ethernet и подключите коаксиальный кабель, чтобы он стал частью вашей коаксиальной сети. 1. 1 Вы должны управлять проектом с помощью действий, а сеть – это группа компьютеров, периферийных устройств, приложений, баз данных, данных, голосовых устройств и видеоустройств, которые связаны средствами связи. Все шинные системы состоят из некоторой «магистрали» шинной сети и множества отдельных узлов или электронных блоков управления (ЭБУ), таких как усилители, приемники, CD-чейнджеры, автоматические замки или любой другой компонент.Техническое ограничение заключается в следующем: серверы должны располагаться в помещениях дата-центра на первом этаже. Когда филиал или другой офис поддерживают LAN, MAN, WAN, VLAN, VLSM, VPN и некоторые филиалы обслуживаются управляемым коммутатором. Local Area Netowork Lan Сеть, которая соединяет компьютеры и устройства в ограниченной географической локальной сети. Компьютерная сеть. Клиент-сервер-клиент 0390. a. Он широко используется при проектировании сетевой архитектуры. Например, штаб-квартира Telex в Бернсвилле, Миннесота, связана с несколькими своими филиалами в Небраске и Арканзасе через глобальную сеть. Автор: amandasmith Дата создания: сеть. Чтобы отредактировать текст в форме легенды, дважды щелкните текст, который вы хотите изменить, а затем введите. Возможности iOS. Выдержка из книги «Построение сетей с поддержкой сервисов: WAN / MAN следующего поколения». 31. Международный исламский университет, Исламабад. Компьютеры в локальной сети подключаются друг к другу через TCP / IP Ethernet или Wi-Fi. Схема сети Visio. Обычно LAN охватывает офисы организации, школы, колледжи или университеты. Диаграммы уровня 3 включают все ваши IP-сегменты и все сетевые устройства, которые их соединяют.Рисунок 1-1 Базовая документация по локальной сети `Серверный ПК. С одного конца обрежьте проволоку до нужной длины, оставив достаточно длины для работы, но не слишком много. шлюзы из таблицы под схемой топологии. В таких случаях будет полезно автоматическое обнаружение, но, что наиболее важно, создание настраиваемой схемы вашей сети поможет вам понять, как каждое устройство связано между собой, и значительно поможет в устранении неполадок. Сегменты IP должны указывать любые соответствующие номера идентификаторов VLAN и краткое описание предполагаемой функции из одного или двух слов, а также номер и маску IP-сети.LAN (сетевая диаграмма) Используйте простой онлайн-редактор диаграмм Creately, чтобы редактировать эту диаграмму, сотрудничать с другими и экспортировать результаты в различные форматы изображений. Полный справочник по проводке кабеля с распиновкой Ethernet и пошаговое руководство по подключению. Маршрутизаторы, коммутаторы, точки доступа, брандмауэры. Логические схемы сети. Группа компьютеров и устройств соединяется коммутатором или стеком коммутаторов с использованием частной схемы адресации, определенной протоколом TCP / IP. Включите AutoConnect. После сканирования вашей сети он генерирует сетевую диаграмму для того же самого.Сети можно классифицировать по широкому спектру характеристик. Ethernet и Wi-Fi – две наиболее распространенные технологии … Английский: Сетевая диаграмма – это любая диаграмма, представляющая сеть или диаграмму со строительными блоками в форме сети. Схема беспроводной сети. … Рисунок 4. Это уровень, на котором происходит маршрутизация. CADE Editor. • Базовые сетевые топологии • Топологии в беспроводной сети • Беспроводные компоненты (точка доступа, клиенты) • Беспроводные режимы (ad hoc, инфраструктура) • Практические примеры (в т.ч.Определите локальную сеть. ПРИМЕЧАНИЕ Широковещательные сообщения будут проходить через WAN, если WAN является мостом. Вы можете отредактировать этот шаблон и создать свою собственную диаграмму. нет ЛОКАЛЬНАЯ СЕТЬ (ЛВС) ЛВС – это сеть, которая предназначена для работы в небольшом физическом пространстве, таком как офис, завод или группа зданий. com / network-diagram / network-diagram На схеме показана установка службы UniFi Triple-Play в вашем доме. Financial Trade Uml Use Diagram Exle Uml Use Activity Diagram Управление проектами программного обеспечения Проекты программного обеспечения.маршрутизатор, коммутатор и т. д.) соединяются друг с другом в сети. Локальная сеть (LAN) 1. ИТ-отдел создает диаграмму основной сети. Определение: Компьютерная сеть не требует каких-либо кабелей для соединения между несколькими сетевыми узлами, такими как ноутбук, ПК, телефон и т. Д. Это помогает проектировщику и архитектору сети оптимизировать и выбирать подходящее сетевое оборудование, программное обеспечение и функции для выполнения определенных ролей на этом сетевом уровне. . 2 КОНЦЕПЦИЯ СОЦИАЛЬНОЙ СЕТИ Термин «социальная сеть» относится к артикулированию социальных отношений, как заданных или достигнутых, между отдельными людьми, семьями, домашними хозяйствами, деревнями, общинами, регионами и т. Д.408. Поставляется 3D с умными кнопками и ручками. Локальные сети просты в проектировании и устранении неисправностей. Обмен информацией и совместное использование ресурсов упрощаются благодаря локальной сети. Обратите внимание, что мы будем обсуждать модель взаимодействия открытых систем (OSI) при обсуждении логической сети. Локальная сеть (LAN) – это компьютерная сеть, охватывающая относительно небольшую территорию. ЛВС может быть маленькой или большой, от домашней сети с одним пользователем до корпоративной сети с тысячами пользователей и устройств в офисе или школе. 3 Сетевой IP-адрес. Логический адрес = 192. См. Также категорию: Графики (теория графов). 3. net Обратите внимание, что, хотя на этой схеме показаны 3 коммутатора LAN и 3 ПК, вам действительно не нужны 3 ПК для фактической топологии. Сеть – это группа из двух или более подключенных компьютеров, а ЛВС – это сеть, находящаяся в небольшой географической области, обычно в одном здании. Откройте шаблон сетевой схемы. Принципиальная схема CIM 1252016 12MMANIMARAN. Благодаря всем этим функциям Visio действительно упрощает создание высококачественных сетевых схем, которыми вы не боитесь делиться.Схема уровня 3. Используйте экспорт в формате PDF для высококачественной печати и экспорт в SVG для больших четких изображений или встраивайте свои диаграммы в любое место с помощью Creately… L. Вот пять инструментов, которые могут сделать эту работу бесплатно или почти бесплатно. Локальная сеть – это группа компьютеров, соединенных друг с другом в небольших местах, таких как школа, больница, квартира и т. Д. MAN обычно предполагает подключение волоконно-оптических проводов Схема сети Wi-Fi. Схема физической топологии Рис. 1. Сеть университетского городка может использоваться в глобальной сети Типы городских сетей… Схема локальной сети.Локальная сеть Lan – это сеть устройств, которые соединяются друг с другом в рамках проекта схемы домашней школы. Компьютерная сеть локальной сети. Microsoft Visio. ИЗУЧИТЕ ДОКУМЕНТАЦИЮ ПО ЛВС-СЕТИ ПОДГОТОВЬТЕСЬ. … Наиболее распространенные топологии: Топология шины. • Сетевые топологии описывают способы отображения элементов сети. Если вы хотите настроить шрифт и размер шрифта, используйте сочетания клавиш в строке меню в верхней части DoD Information Network Operations (ссылка k).Локальная сеть (LAN) 2. Говоря о локальных сетях или LAN, это небольшие сети, обычно в пределах офисной базы. Диаграммы сети проекта нарисованы для отображения зависимостей проекта или отношений между двумя действиями и / или этапами. На схеме сетевой архитектуры обычно показаны сетевые узлы и пути связи между… Домашняя сеть Сеть устройств управления энергопотреблением, цифровой бытовой электроники, управляемых или включенных устройств, а также приложений в домашней среде, которая находится на стороне источника электропитания. Приведенная здесь сетевая диаграмма будет использована в этом уроке.4 Схема высокого уровня передачи голоса по Интернет-протоколу. drawio (1). Эти дополнительные параметры конфигурации обычно можно найти в cisco. • Каждая локальная сеть использует протокол – набор правил, регулирующих настройку и передачу пакетов. Cat 5 Wiring Diagram Pdf Бесплатная электрическая схема Как запоминать схемы Компьютерные сетевые технологии. BA 108 Сеть как облако информационных потоков, соединяющих различных участников: роль оптических сетей Сегменты оптических сетей подразделяются на категории в зависимости от размера области, которую они покрывают: опорные сети большой протяженности, также известные как глобальные сети (WAN) или общедоступные сети оператора связи (IXC).5 Алгоритм обновления маршрутизации состояния канала. В Edraw можно создать больше типов сетевых диаграмм. 2 – Рабочая зона состоит из беспроводных ноутбуков и КПК, подключенных к точке доступа. • Узлы в локальной сети связаны между собой определенной топологией. Сотрудничайте с экспертами и командой на одном холсте, чтобы обсуждать, анализировать, улучшать и изменять. Анджело. Сеть кампуса может быть глобальной сети Типы компьютерной сети пригорода. Сетевая диаграмма показывает, как компьютеры и сетевые устройства (например, этот план действует как дорожная карта … Создавайте и визуализируйте компоненты сети в режиме онлайн.Логическая сетевая диаграмма описывает, как информация проходит через сеть. Малый бизнес становится более эффективным с грамотно спроектированной сетью. Гибридная топология очень гибкая и эффективная. 1/12 ПРИМЕРЫ. Пакеты могут покидать локальную сеть связи и повторно передаваться в другие сети. Это можно объяснить невысокой стоимостью оборудования и высокими скоростями передачи данных, которые поддерживают текущие приложения (от 1 до 54 Мбит / с), а также многообещающим обозначением LAN для локальной сети. Логические сетевые диаграммы показывают, как информация проходит через сеть и как устройства взаимодействуют друг с другом. 6. Бесплатное программное обеспечение для построения сетевых диаграмм CADE; CADE можно использовать как настольную версию или через браузер. Обычно LAN включает в себя много проводов … ConceptDraw имеет 1004 векторных шаблона в 40 библиотеках, которые помогут вам начать использовать программное обеспечение для разработки ваших собственных схем расположения сетей. Для выхода в Интернет из 4. Типы компьютерных сетей. SD-LAN 4. 5 Сети Token Ring 802. Схема беспроводной сети – это специализированный тип схем компьютерной сети. LAN (Локальная сеть относится к определенному региону. 4 мая 2016 г. – Решение «Диаграммы сетевой безопасности» представляет собой большую коллекцию предварительно разработанных векторных трафаретов, клипартов, фигур, значков для кибербезопасности.Например, если мы используем сеть 172. Сюда входят кабели и оборудование. Шаг 3: Настройте членов ПК вашей локальной сети чистыми и целомудренными, запретив им доступ ко всем злым соблазнам Интернета. 2. Существует много типов локальных сетей. В этом типе подключения сетевая установка является проводной, и этот термин обычно используется в базовой конструкции сети. ИЗМЕНИТЬ ЭТОТ ПРИМЕР. 5 Детальное проектирование ЛВС Сеть: Штаб-квартира 1-й этаж Продажи и маркетинг ЛВС 1 ЛВС-сеть: Штаб-квартира 1-й этаж Продажи и маркетинг ЛВС 2.Локальная сеть может быть дома, в офисе, школе и т. Д. Сотни или тысячи компьютеров могут быть подключены через локальную сеть. Мы исследуем их назначение и то, как все устройства связаны вместе, чтобы создать базовую схему / схему сети. С легкостью храните данные для сетевой инфраструктуры, чтобы создать… Просмотр рисунка – схема-сеть-компьютер-сеть-диаграмма. 2 Подготовьте ГХ. Команда, которая работает как часы. Обычные компоненты на электрической схеме – это заземление, источник питания, провода и перемычка, инструменты вывода, переключатели, резисторы, логический вход, индикаторы и т. Д.Подключение к Интернету совместно используется другими компьютерами в локальной сети (LAN). Выберите категорию «Сеть». • Физическая топология сети относится к конфигурации кабелей, компьютеров и… Network Solutions, Inc. Все каналы связи внутри каждого поставщика услуг Интернета и между двумя поставщиками услуг Интернета представляют собой оптические каналы «точка-точка». Каждый MSAU имеет порт вызова (RI) на устройстве, который подключен между локальной сетью (LAN) и глобальной сетью (WAN).Сетевые диаграммы показывают, начнется ли действие раньше,… Сетевая диаграмма – это визуальное представление компьютерной или телекоммуникационной сети. . 5 MAC LLC IP LLC LAN LAN 802. Для прямого прохода рассчитайте раннее начало (ES) и раннее завершение (EF). Однако его способность отображать блок-схемы и сложные схемы делает его… Проводная домашняя сеть и домашняя сеть Wi-Fi на самом деле являются одной и той же сетью. межсетевые экраны), беспроводная сеть из действующей проводной инфраструктуры. Другими словами, это устройство локальной сети (LAN).MSAU выполняет циркуляцию токенов внутри устройства, придавая сети вид физической звезды. Обычно это означает коммутаторы, маршрутизаторы и межсетевые экраны уровня 3. 2 Сетевые схемы. Щелкните изображение, чтобы получить все важные аспекты сетевых диаграмм, включая типы сетевых диаграмм, шаблоны, распространенные ошибки и передовые методы построения сетевых диаграмм. Предварительно определенные значки или символы используются для рисования сетевых устройств, а стиль линий между двумя узлами описывает тип соединения.jpg. Удаленный пользователь VPN Сеть Интернет Семья Велнес Корпоративный офис Сетевая диаграмма Cox… SolarWinds Network Topology Mapper (NTM) считается лучшим программным обеспечением для создания сетевых диаграмм, поскольку оно обеспечивает высокий уровень автоматизации, экономит ваше время и повышает эффективность. Хотя диаграмма будет включать в себя узлы, аналогичные тем, которые показаны на диаграмме физической сети, такие как серверы, маршрутизаторы и коммутаторы, линии представляют собой поток данных, а не физические кабели. 2 – Принципиальная схема локальной сети Ethernet.Ноутбук Mac. АНАЛИЗ СЕТИ В предыдущем разделе команда представила существующую схему сети JWD. Задачи в сети – это рабочие пакеты проекта. Напротив, глобальная сеть (WAN) не только покрывает большее географическое расстояние, но также обычно включает в себя арендуемые телекоммуникационные каналы. Беспроводные сети – лучший вариант для разных … Схема топологии сети – это визуальное представление сетевых устройств, соединений и путей, позволяющее вам представить, как устройства связаны между собой и как они взаимодействуют друг с другом.9 Интегрированные сети передачи голоса и данных 802. Сетевая диаграмма ConceptDraw идеальна для сетевых инженеров и проектировщиков сетей, которым необходимо рисовать диаграммы локальной сети, диаграммы физической офисной сети и диаграммы для ЛВС. Чтобы настроить форму легенды, щелкните правой кнопкой мыши фигуру легенды и выберите в контекстном меню команду «Настроить легенду». 3 Установите крышку MIO и плату LAN. LAN (локальная сеть) Локальная сеть ограничена определенной областью, например, дом, офис или университетский городок.Глобальная сеть (WAN) 1. Физическая топология Физическая топология означает устройства пространственной конфигурации, включая кабели, расположение устройств и их расположение на рабочей станции. Локальная сеть обычно является эксклюзивной для организации, например … Сетевая диаграмма показывает, как компьютеры и сетевые устройства (например, базовый шаблон сетевой диаграммы включает стандартные формы для серверов, компьютеров и других частей вашей сети. Самый простой тип локальной сети – это для подключения компьютеров и… Категория: Схемы компьютерных сетей.Центр. Брандмауэры Рис. 1. Хорошо спроектированная локальная сеть обеспечит постоянное высококачественное обслуживание каждого устройства, подключенного к сети, независимо от формата его файла. Общие компоненты локальной сети Ethernet: Пользовательские устройства (например, компьютеры, ПК, серверы и сетевые принтеры), сетевые устройства (коммутаторы LAN, концентраторы, межсетевые экраны и т. Д.) И различные типы носителей. На этом этапе мы можем добавить маршрутизируемые интерфейсы и включить любые службы маршрутизации WAN или LAN. В локальной сети все машины подключаются к одному кабелю. Вы заметите, что в центре диаграммы находится ступица.Вы также можете запланировать экспорт в Orion… Локальная сеть (LAN) – это совокупность устройств, соединенных вместе в одном физическом месте, например в здании, офисе или доме. Этот тип независимой сети известен как специализированная сеть. – это компания, занимающаяся проектированием и проектированием сетей, специализирующаяся на разработке и внедрении локальных и глобальных сетей для корпораций среднего и крупного размера с целью повышения производительности труда, производительности сотрудников и улучшения рабочего процесса. Обновление больничной сети JWD 14 II.3 MAC 802. На верхней диаграмме вам нужно пройти через 2 брандмауэра, чтобы добраться до внутренних систем. Сетевые диаграммы часто рисуются с помощью профессиональных программных средств для рисования. В процессе «Последовательность действий» Управления временем проекта основным результатом является сетевая диаграмма. Типичные решения включают: обновление драйвера сетевого адаптера, сброс сетевого подключения и проверку служб зависимости автонастройки WLAN. На схеме показаны все общие сетевые компоненты и то, как они связаны между собой.NTM достигает этого, используя метод обнаружения, способный исследовать несколько. Автоматически обнаруживает новые соединения в вашей сети и добавляет их в схему сети. Щелкните название задания на главной странице TLearn. QXD 22.08.08 15:40 Стр. 21-1. диаграмма. Настройка для UniFi. 4. См. Рисунок 1 – Обзорная диаграмма. Диаграммы Creately можно экспортировать и добавлять в Word, PPT (powerpoint), Excel, Visio или любой другой документ. сеть дальней связи; каждый компьютер, а не напрямую подключен к каждой сети («проблема M-by-N»; см. рис.(См. Таблицу 1. С локальной сетью, разработанной и внедренной для нового офиса, у сотрудников будет наилучшая возможность улучшить свою работу, а также повысится эффективность компании. Сетевая диаграмма иллюстрирует компьютер компании сеть, состоящая из серверов, маршрутизаторов и других устройств. 7 Техническая консультативная группа по широкополосному доступу 802. Сеть в целом. б. Экспорт сетевых карт в форматы Microsoft Visio, PDF и PNG. Решение для диаграмм LAN. Это руководство проведет вас через самые основные формы сетевых диаграмм, в том числе в стандартных сетевых диаграммах Cisco, Azure, Google Cloud Platform и AWS.растет, растет и сеть. Локальная сеть – это группа микрокомпьютеров или других устройств рабочих станций, расположенных на небольшой или ограниченной территории и соединенных общим кабелем. Laumann 1 ONE Что означает «LAN»? LAN означает локальную сеть. Они доступны для просмотра, изменения или преобразования в различные форматы. Сетевой уровень (продолжение. Загрузите PDF-файл с помощью TLearn. Поскольку физические схемы отображают все физические аспекты сети, они, вероятно, будут включать в себя: порты, кабели, стойки, серверы, конкретные модели и т. д.1 октября 2021 г. eDraw – это скорее универсальный инструмент для создания диаграмм, а не конкретный сетевой картограф. 21-2 ГЛАВА 21 / ПРОЕКТИРОВАНИЕ СЕТИ Сети: Радиосвязь на канале: 112 Сети: Имя: Cisco AP3700i (7) (# 15) Примечания: Радиосвязь на канале: 11 Сети: Радиосвязь на канале: 100 Сети: Имя: Cisco AP3700i (8) (# 16) Примечания: Радио на канале: 1 Сети: Радио на канале: 120 Сети: a. Этот шаблон позволяет документировать сетевые активы, выявлять уязвимости системы безопасности и схемы сети, соглашения об именах и знать статус EOL оборудования и программного обеспечения.Хорошие сетевые диаграммы построить несложно, и вам не нужно тратить целое состояние на модное программное обеспечение, чтобы нарисовать сетевую диаграмму – особенно для небольшого офиса. Также поддерживает блок-схемы, BPMN, UML, ArchiMate, Mind Map и большой набор диаграмм. устройства, защищая сеть от атак. Базовое понимание символов сетевых диаграмм – это первый шаг к построению и чтению сложных сетевых диаграмм. ISBN-10: 1-58705-788-3. Полностью спроектированный и оснащенный продуманными формами, он поможет вам быстро выполнить свою работу.9. Топология – это карта объединенной сети, на которой указаны сегменты сети, точки соединения и сообщества пользователей. Сохранить как документ Word. d. Любые вычислительные устройства, которые соединены вместе в физическом месте, образующем сеть, называются LAN. Если вы хотите изменить имя на реальной диаграмме, дважды щелкните заголовок диаграммы и введите новое имя. Проектирование сетевой топологии В этой главе вы познакомитесь с методами разработки сетевой топологии. Адрес TCP / IP: 192.Количество систем, подключенных к локальной сети, может варьироваться от двух до 16 миллионов. умный рисунок. Самая крупная из существующих глобальных сетей – это Интернет. Эти топологии включают: Схема LAN. Пример 4. Топология Lan Diargam Локальная сеть Lan – это компьютерная сеть, которая соединяет компьютеры в глобальной сети. Домашняя сеть. Локальная сеть. Считается, что действие «Y» зависит от другого действия «X», если Y требует некоторого ввода от X. Маршрутизаторы выполняют эту функцию в сети, имея по крайней мере два сетевых интерфейса, по одному в каждой из сетей, которые должны быть соединены.y Ключевые слова: WLAN, LAN, планирование сети, Nordic Green Energy, oIV, Перенос отдела P i. Диаграммный дизайн. Сетевой адаптер, подключенный к локальной сети, настроен со статическим IP-адресом 192. 0. e. Естественно, имеет смысл обратиться к Главе 1: Введение в основные концепции сети 1 BaseTech / Networking Concepts / team / 223089-4 / Blind Folio 1 • Сеть соединяет членов семьи Как создать сетевую диаграмму Рисование диаграмм Уровня 3. В самой большой сети используется гибридная топология. Предлагаемые инструменты варьируются от элементарных карт, которые поддерживаются автоматически собираемыми инвентаризациями, до сложных графических инструментов топологии, которые делают локальную сеть (LAN) – это компьютерная сеть, которая ограничена небольшим офисом, одним зданием, несколькими зданиями внутри кампуса. и Т. Д.Показать точки подключения На нижней диаграмме все, что вам нужно сделать, это взломать брандмауэр, чтобы получить полный доступ к внутренней локальной сети. Локальная сеть находится в небольшой географической области. Перетащите маркеры выделения, чтобы изменить размер фигур. Четыре причины выбрать BT 1. 6 Глобальная сеть Глобальная сеть соединяет две или более локальных сетей и может охватывать относительно большую географическую область. Обычно локальная сеть (LAN) – это частная сеть, которой владеет и обслуживает одна организация. Большинство инструментов имеют обширные библиотеки моделей устройств и соединений, поэтому создание локальной сети Ethernet (LAN) или специальной сети представляет собой простое беспроводное соединение без точки доступа.Он занимает небольшую площадь. Схема сети LAN pdf

y82 ckw mq5 j7o tvy 8wo 19c fal ex4 pku 12q oim nic dxr mw3 gck 7f0 ky2 onu haa

Создание схемы сети — ArcGIS Pro

Создание сетевой диаграммы позволяет создать геосхематическое или чисто схематическое представление набора сетевых элементов. Итоговое содержимое диаграммы зависит от того, как настроен выбранный вами шаблон. Начиная с одного и того же набора сетевых элементов, вы можете создавать разные диаграммы, например, диаграммы, в которых контент более или менее упрощен, диаграммы, показывающие детали некоторых конкретных контейнеров, в то время как другие контейнеры свернуты, и так далее.

Вы можете сгенерировать сетевую диаграмму, используя команду Создать в группе Диаграмма на вкладке Данные набора вкладок Служебная сеть или Трассировка сети, или выполнив инструмент геообработки Создать диаграмму.

В приведенном ниже рабочем процессе объясняется, как создавать сетевые диаграммы с помощью команды на ленте.

Требования и предварительные условия

Требования и предварительные условия для создания диаграммы следующие:

  • Топология сети должна быть активирована.
  • Поскольку эта операция является транзакционной, перед ее запуском необходимо сохранить изменения.
  • Есть сетевые объекты, выбранные в слоях на активной карте, или сетевые объекты, выбранные в таблицах объектов, на которые есть ссылки на активной карте.
  • На сетевых объектах, выбранных на активной карте, нет грязных областей.
  • На объектах контейнера нет грязных областей, связанных с сетевыми объектами, выбранными в таблицах объектов, на которые имеются ссылки на активной карте.
  • Эту операцию можно выполнить либо из служебной сети, либо из сети трассировки в файловой или мобильной базе геоданных, из служебной сети или из сетевой службы трассировки, либо из подключения базы данных к служебной сети или сети трассировки в многопользовательской базе геоданных.

Создание диаграммы

Чтобы создать диаграмму сети, выполните следующие шаги:

  1. Запустите ArcGIS Pro и откройте проект служебной сети или трассировки сети.
  2. Откройте любую карту, которая уже ссылается на сетевые слои и таблицы сетевых объектов, или создайте карту и добавьте к ней сеть.
  3. Просмотрите общие параметры схемы сети, которые установлены в настоящее время, и в зависимости от цели схемы, которую вы собираетесь создать, рассмотрите возможность проверки параметра «Открыть схемы со всеми подуровнями шаблона схемы».
  4. Выберите любые сетевые функции или сетевые объекты, которые вас интересуют. Для получения выбранных элементов рекомендуются следующие методы:
  5. Убедитесь, что сетевые элементы, выбранные в данный момент на карте и в таблицах объектов, на которые есть ссылки на этой карте, принадлежат только вам. ожидают ввода для генерации диаграммы.
  6. Убедитесь, что на панели содержимого выбран сетевой уровень. Щелкните вкладку «Данные» в наборе вкладок «Служебная сеть» или «Сеть трассировки». В зависимости от шаблона диаграммы, на котором должна быть основана новая диаграмма, выполните одно из следующих действий:
    • Чтобы создать сетевую диаграмму на основе шаблона по умолчанию или шаблона, который использовался для создания последней диаграммы, нажмите «Создать» в Группа диаграмм.
    • Чтобы создать сетевую диаграмму на основе определенного шаблона, щелкните стрелку «Создать» в группе «Диаграмма» и выберите нужный элемент шаблона из появившегося списка шаблонов: Список шаблонов основан на шаблонах, связанных с сетевой уровень, выбранный в данный момент на панели содержимого.Если вы не работаете с инженерной сетью и они не указаны как шаблоны схем подсетей для уровней инженерных сетей, или если они не были удалены, три шаблона предоставляются по умолчанию: Basic, CollapseContainers и ExpandContainers.
      • Если вы не указали шаблон и нажали кнопку «Создать», чтобы сгенерировать первую диаграмму, по умолчанию используется базовый шаблон. Базовый шаблон используется для построения новых диаграмм, если не указано иное. Вы можете выбрать другой шаблон, щелкнув стрелку «Новый» и выбрав нужный из списка.
      • При использовании услуги инженерной сети, если шаблон схемы используется в качестве шаблона схемы подсети для уровня инженерной сети, он недоступен в раскрывающемся списке «Создать». Он доступен из этого раскрывающегося списка при работе с файловой или мобильной базой геоданных или при подключении базы данных к многопользовательской базе геоданных.

Создание диаграммы начинается после нажатия кнопки «Создать» или выбора шаблона. В зависимости от выбранного шаблона процесс связывает любые существующие правила диаграмм и автоматические макеты, настроенные для этого шаблона.Полученная сетевая диаграмма откроется в виде карты диаграммы, и станет доступной главная вкладка сетевой диаграммы.

Без автоматического макета, указанного в шаблоне, элементы диаграммы отображаются в соответствии со следующими правилами:

  • Любое пересечение точек диаграммы, представляющее точечный объект сети, отображается в географическом положении точечного объекта.
  • Любое пересечение точек диаграммы, представляющее сетевой полигональный объект, помещается в центр граничной оболочки объекта.
  • Любая точка соединения диаграммы, представляющая объект сетевого соединения, в лучшем случае помещается внутри многоугольного контейнера диаграммы, представляющего его пространственный контейнер с некоторым или всем другим содержимым.
  • Любой контейнер многоугольника диаграммы, представляющий точечный объект-контейнер, отображается в виде прямоугольника вокруг его содержимого, центр которого располагается в географическом положении точечного объекта.
  • Любой контейнер многоугольника диаграммы, представляющий контейнерный полигональный объект, отображается в виде прямоугольника вокруг его содержимого, центр которого помещается в центр граничной оболочки объекта.
  • Любой контейнер многоугольника диаграммы, представляющий объект соединения контейнера, отображается в виде прямоугольника вокруг его содержимого и помещается в лучшем случае внутри его собственного контейнера многоугольника диаграммы.
  • Любое ребро диаграммы, представляющее объект края сети, отображается как прямая линия между его пересечением от и до соединения диаграммы.
  • Любое ребро диаграммы, представляющее сетевой линейный объект, отображается с геометрией линейного объекта, когда шаблон схемы настроен на сохранение начальных вершин на ребрах, в противном случае он отображается как прямая линия между его соединением от и до соединения схемы.

Далее, при использовании служебной сети или сети трассировки в файловой или мобильной базе геоданных или в службе служебной сети, вы можете использовать функцию «Добавить к диаграмме» или включить режим работы динамической диаграммы, чтобы при необходимости уточнить содержимое диаграммы, применить макеты на всей или части диаграммы и сохраните диаграмму, если вы хотите сохранить ее в базе данных.

Добавить комментарий

Ваш адрес email не будет опубликован.
