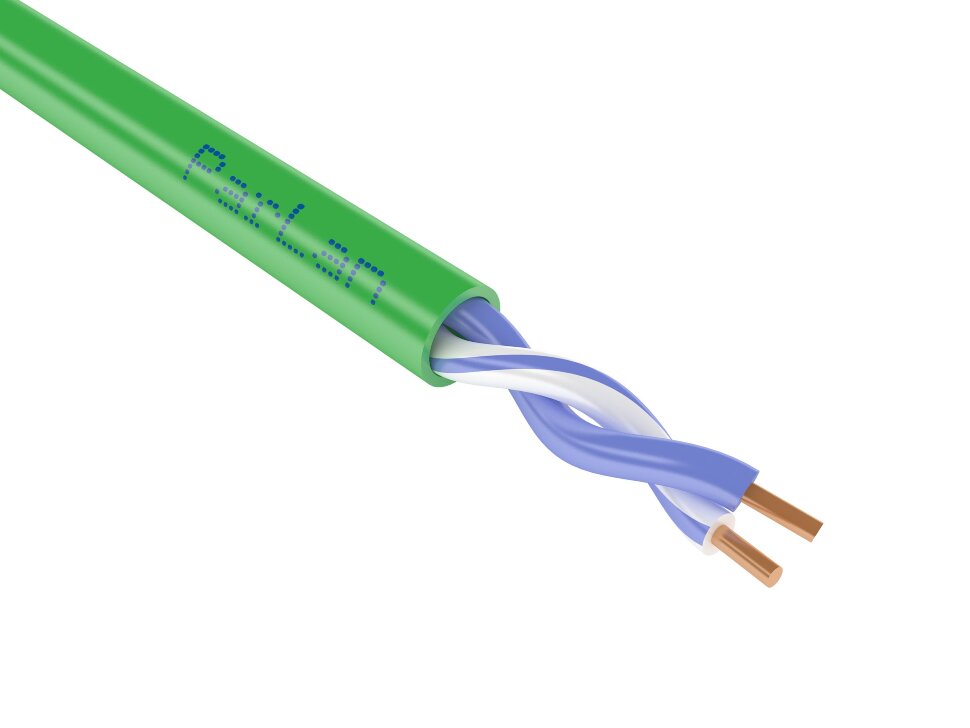

Соединение UTP кабеля «витая пара»

Что делать, если сетевой кабель «витая пара» поврежден или просто не хватает длины кабеля до рабочего места. Кабель «витая пара» представляет собой две или четыре пары проводников свитых между собой. Свивание проводов делается с целью уменьшения электропомех и наводок. Также каждая пара проводников имеет различный шаг свивания между собой, сделано это для уменьшения наводок между парами при передаче сигнала. Так что, если произошел обрыв кабеля «витая пара» или его повреждение, использовать скрутку проводов или их спайку нежелательно, так как нарушается свитие проводников, что ведет к потерям при передаче сигнала.

Для соединения кабеля «витая пара» существует несколько готовых решений:

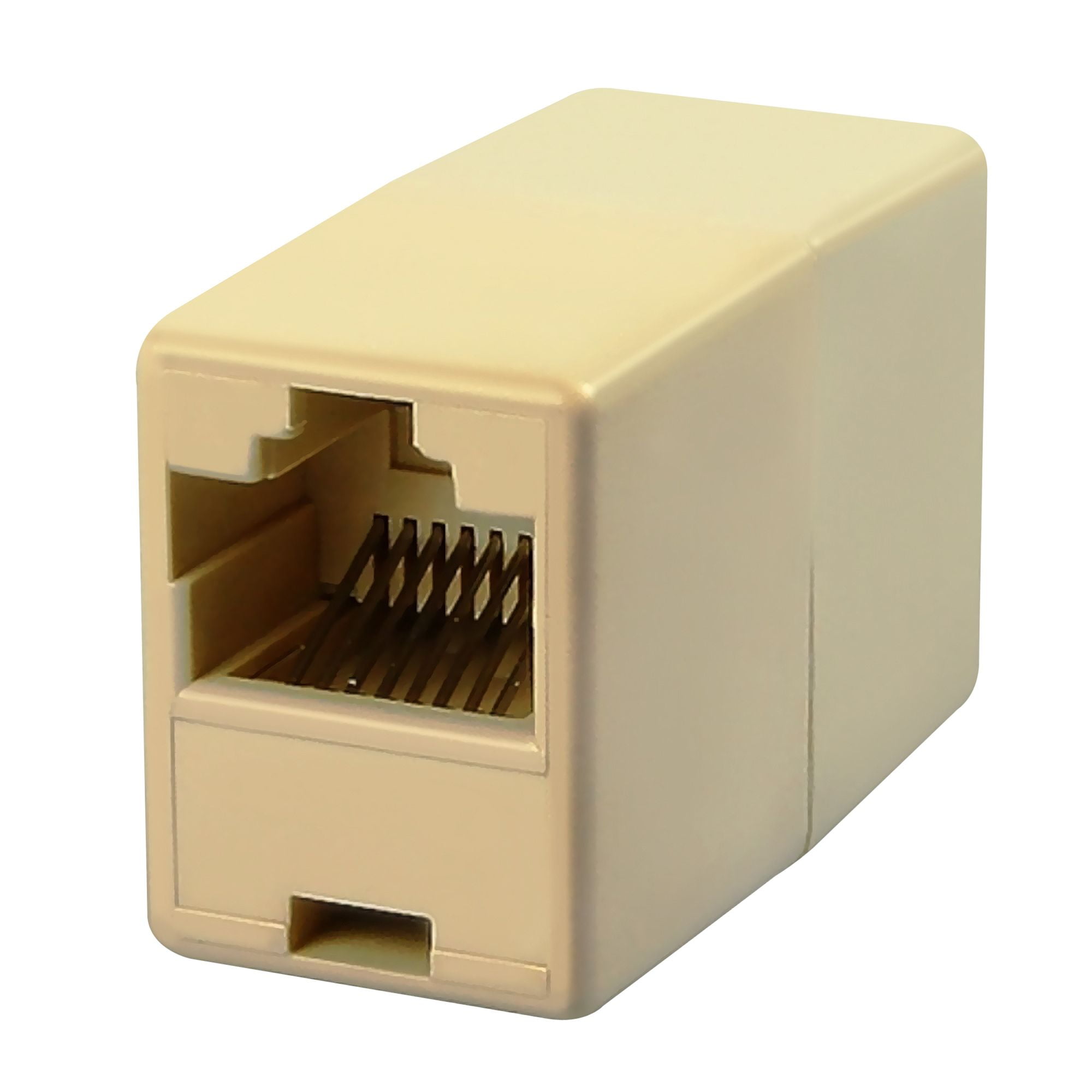

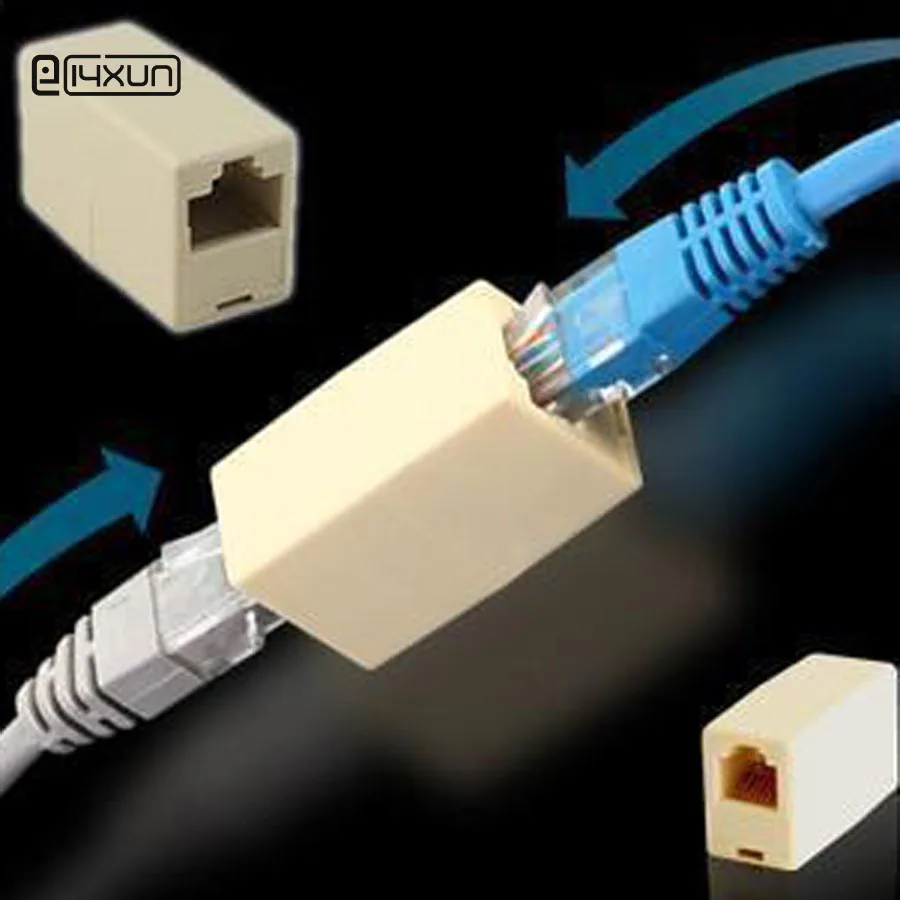

Соединение с помощью переходника RJ–45 гнездо–гнездо.

Для сращивания кабеля вам понадобится две вилки RJ–45 и обжимной инструмент для их монтажа. Если вам нужно нарастить уже существующий кабель с разъемом RJ–45, достаточно патч-корда нужной длины и данного переходника.

Переходники RJ–45

Соединение с помощью специального соединителя «витая пара» тип KRONE

Для данного соединения понадобится специальный кроссировочный инструмент KRONE или его аналоги.

Инструмент кроссировочный

Размещаете провода в контактах соединителя по цвету, чтобы цвет провода соответствовал цветовой маркировке на соединителе, с одной и другой стороны соединителя и забиваете провода в контакт с помощью специального инструмента. При этом зачищать провода не нужно, изоляция прорезается с помощью встроенных ножей соединителя. Единственный минус данного соединения, что оно является не разъемным.

Соединитель кабеля тип KRONE

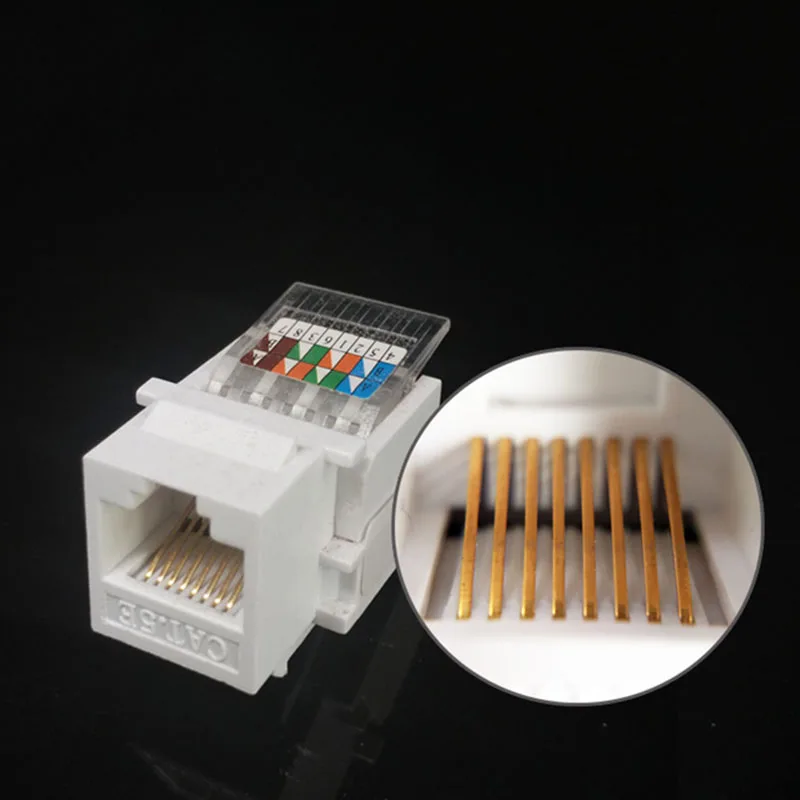

Соединение с помощью розетки RJ–45.

Данный способ объединяет в себе первые два вида соединения. С одной стороны кабель забивается специальным кроссировочным инструментом KRONE или тип 110, в зависимости от типа розетки, а с другой стороны на кабель монтируется вилка RJ–45 с помощью обжимного инструмента и вставляется в гнездо розетки.

Инструмент кроссировочный

Розетки RJ–45

Ждем вас в наших торговых офисах.

Как удлинить интернет кабель: 4 разных способа

Современный мир активно движется в сторону беспроводных технологий и, вероятнее всего в ближайшем будущем мы полностью избавимся от ненавистных проводов, которые доставляют кучу неудобств. Но это все ждет нас впереди, а на данный момент в квартире у каждого из нас проложен не один десяток метров кабеля, который открывает нам доступ ко всемирной паутине. Несмотря на развитие технологий, проводной тип подключения и по сей день имеет несколько неоспоримых преимуществ перед беспроводным типом подключения: он более стабильный, более скоростной и более распространенный. Но самый главный минус проводов — они весьма уязвимы для внешнего воздействия (постоянно рвутся, пережимаются и так далее). Конечно, существуют такие типы оплеток, которые надежно защищают витую пару от физических воздействий, но они предназначены не для домашнего использования. Если вы задаетесь вопросом «Порвался интернет кабель, как соединить?», то этот материал вам поможет.

Как нарастить интернет кабель своими руками

Для такого простого процесса, как соединение кабеля, не обязательно прибегать к помощи специалиста, можно сделать все в домашних условиях своими руками. Самый простой способ — это скручивание проводов между собой. Просто возьмите два провода, зачистите верхний слой оплетки и в соответствии с цветами скрутите их между собой. Более подробно про цветовую схему интернет-кабелей мы рассказывали в этой статье. Затем изолентой обмотайте соединенные провода для лучше изоляции и более эстетического вида.

Такой способ обладает огромным плюсом перед остальными видами соединения: он не требует никаких навыков и дополнительных устройств. Даже обжимать кабель не потребуется. Однако стоит отметить, что при таком соединении очень вероятна потеря сигнала: качество передачи данных сильно снижается. Не рекомендуется использовать такой способ для очень длинных линий, потому что такое ненадежное соединение может стать критичным для пропускной способности. На первое время — быстрый и простой способ.

Более продвинутый вариант скрутки — использование так называемого скотчлока. Скотчлок — очень маленький колпачок для проводов. В него просто заводятся жилы и с помощью плоскогубцев механизм защелкивается. В отличии от простой скрутки этот способ более надежно удерживает провода, не позволяя им разъединиться. Минусы и плюсы абсолютно идентичные с обычным соединением кабеля. Низкая стабильность, потеря сигнала и нетребовательность к инструментам.

Как удлинить интернет кабель с помощью переходника

Один из самых практичных и «правильных»  способов — использование специальных коннекторов, которые называются «джойнеры». Они представляют собой небольшую коробочку размером чуть больше, чем RJ-45 коннектор (такие разъемы находятся на любом сетевом оборудовании для подключения интернета). С обеих сторон находятся разъемы формата RJ-45. В них вставляются два обжатых кабеля и на этом процесс наращивания закончен.

Не трудно догадаться, что такой способ обладает целым рядом недостатков. Во-первых, эти самые джойнеры нужно еще и найти. В продаже встретить их можно крайне редко, придется заказывать в интернет-магазине. К слову, стоят они совсем немного. Во-вторых, требуются обжатые кабели. Не получится просто засунуть провода в коннектор, чтобы все работало. О том, как правильно обжать витую пару мы рассказывали здесь (для этого не обязательно требуется специальный инструмент).

Существенный плюс заключается в том, что качество связи никак не страдает от такого подключения. И если вы обладаете достаточными навыками для обжимки проводов и у вас есть соответствующий инструмент, то процесс не займет много времени.

Как соединить интернет кабель между собой: каплер

В мире сетевого обслуживания существует еще одно незамысловатое устройство под названием каплер. По своей сути — это такой же переходник, как и джойнер, только он позволяет не делать обжимку кабеля. По своей сути это небольшая открывающаяся коробочка, которая внутри имеет 16 ножевых контактов. С помощью отвертки провода зажимаются в контакты в соответствии с цветами и коробочка закрывается. Для этого процесса существует даже специальный инструмент под названием панчер, который выглядит, как нож с V-образным лезвием. Обычному пользователю для того, чтобы один раз удлинить или соединить два кабеля, конечно же, нет смысла его покупать, но технические специалисты пользуются именно им.

У такого способа есть 3 основных плюса. Во-первых, можно обойтись и без специального инструмента. Во-вторых, найти такое устройство очень просто в любом магазине электроники. Ну и, конечно же, качество связи никоим образом не ухудшается. Из минусов следует отметить высокую стоимость среди всех остальных способов.

Как правильно соединить интернет кабель

Если вы не хотите использовать никакие дополнительные переходники, то самый надежный способ — спаять их между собой. Это самый долгий метод среди всех и необходимо обладать некоторыми навыками. Перед пайкой проводится подготовка кабеля. Зачищается изоляция с большой осторожностью, чтобы не повредить медные жилы. Провода подбираются по цвету и прикладываются друг к другу. Чтобы удобно было их паять, можно сцепить между собой. Места соединения после паяния изолируют изоляционной лентой, чтобы они имели лучший эстетичный вид и лучшую герметичность.

Как проверить работоспособность кабеля после удлинения/ремонта

  1. Есть соответствующий прибор, который называется кабельным тестером. Он совместим с большим количеством типов коннекторов. Оба конца кабеля вставляются в соответствующие разъемы, и индикатор показывает, есть ли соединение между частями прибора. Мы думаем, каждый сам сможет разобраться, как пользоваться таким устройством.
  2. Мультиметр может пригодиться вам даже здесь. Сложно в таком процессе проверке тоже ничего нет. Прикладываем концы прибора к каждому цвету с обоих концов кабеля и смотрим на показания.
  3. Самый простой способ — выполнить прямое подключение с помощью компьютера. Если на значке сетевых подключений отсутствует красный крестик, ваш ПК соединен с всемирной паутиной. Значит процесс удлинения/ремонта прошел успешно.

Вывод

Как видите, существует множество вариантов, как удлинить интернет кабель или как соединить два интернет кабеля. В зависимости от ваших навыков, инструментов под рукой и предпочтений, можете выбрать любой. Каждый обладает своими плюсами и минусами, так что самого универсального и «правильного» метода нет.

Читайте также:

Теги интернет

Соединения для кабеля витая пара

Думаю многие из нас понимают, что соединение витой пары между собой не предполагает наличие высокой квалификации, однако некоторые нюансы в этом деле все-таки следует учесть.

Восстановление или наращивание витой пары дома или в офисе приходиться делать по разным причинам. Например, вы решили переставить компьютер на новое рабочее место, объединить несколько компьютеров в локальную сеть, а по длине кабеля LAN у вас не хватает или же случайно передавили витую пару ножкой стола, а теперь ее нужно отремонтировать.

Причин как вы понимаете может быть много, когда возникает необходимость соединения витой пары. Безусловно в подобных ситуациях вам ни что не мешает обратиться к услугам специалиста, но если вы не прочь оперативно устранить повреждение не прибегая к посторонней помощи и желаете выполнить соединение LAN кабеля сами, то…

Отремонтировать поврежденный LAN кабель или нарастить его вы можете при помощи скрутки или пайки одноцветных проводов между собой или же через специальный соединитель RJ-45. При помощи скрутки (метод телефонистов) вы сможете соединить витую пару, сохранив прочность и работоспособность линии без соединителя и разъема RJ-45 (8P8C).

А вот соединение LAN кабеля методом пайки или разъемного соединения предполагает от вас наличия опыта и инструмента. По сути выполнять сращивание витой пары этими методами не сложно, но не всегда есть паяльник, обжимные клещи и соединители под рукой. Поэтому скрутка витой пары, это альтернативный метод этим двум, но даже в этом случае вам понадобиться как минимум изолента и нож. В общем не буду лить «воду» в статью, а расскажу все по порядку.

Соединение витой пары, через разъем и соединитель.

Вообще существует несколько типов соединителей, которые применяются в зависимости от технических характеристик витой пары (здесь читайте подробно о категории и видах кабеля LAN ). Кроме этого есть разновидности соединителей для связи кабеля по средством коннектора RJ-45 (8P8C) и без него. Если у вас под рукой находиться соединитель для разъемов RJ-45, а специальных обжимных клещей нет, то быстро и качественно опрессовать витую пару вполне можно и без них. В одной из предыдущих публикации есть схема соединения витой пары и подробное описание метода опрессовки витой пары с помощью отвертки.

Если есть возможность, то вы можете использовать соединительный модуль для соединения двух отрезков витой пары без разъемов RJ-45 (изображен на рисунке выше). В нем лишь нужно воткнуть провода согласно нанесенной цветовой схеме. Все эти соединители применяются при ремонтных работах для быстрого восстановления, простого и надежного соединения поврежденного кабеля LAN. Полагаю, что вопросов во время использования такого модуля у вас возникнуть не должно, а вот что делать если ни одного типа соединителя и коннектора RJ-45 у вас под рукой нет?

Соединение проводов витой пары пайкой.

Данный метод один из самых надежных способов соединения витой пары между собой, но предполагает что у вас есть в пределах досягаемости паяльник, припой с флюсом внутри или отдельно… Если вы держали в руках паяльник, то безусловно знаете от чего зависит успешная пайка, но вот новичкам в этом деле порой разобраться не просто. Я постараюсь коротко изложить основные моменты паяльного дела, ну а если вам моих объяснений будет мало, то посетите какой-нибудь интернет-ресурс посвященный этому делу.

Первым делом вскройте наружную оболочку внутренней ниткой с одного и другого отрезка кабеля, заверните и зафиксируйте ее на время каким-нибудь зажимом или изолентой. Отрежьте нитку, расплетите на несколько сантиметров пары и выровняйте, а потом снимите с них изоляцию до половины. Для этого подойдут бокорезы/пассатижи или нож.

Чтобы пайка прошла успешно нужно выполнить несколько основных правил. Поверхность метала должна быть чистой, чтобы припой к ней лучше прилег, а паяльник лучше держать под углом 30-45 градусов к рабочей поверхности. В данном случае к проводнику.

Поднесите паяльник к месту пайки и прогрейте проводник около 2-3 секунд, а потом поднесите припой (с флюсом внутри) и нанесите необходимый объем. То бишь в месте пайки паяльник расплавит припой из которого вытечет чуть-чуть флюса и нужное количество оставляете на месте пайки. Для наглядности сделал пайку проводников на скорую руку.

Осталось аккуратно и компактно уложить проводники и за изолировать на них места пайки и зачистки. Во время изолирования следите затем, что бы не было в местах пайки острых концов, которые могут пробить наносимую изоляцию. По завершению закройте место восстановления/наращивания витой пары наружной оболочкой (при необходимости подрежьте) с одной и другой стороны и зафиксируйте например, скотчем, чтобы это место было менее приметным.

Если соединение/ремонт кабеля LAN будет выполняться в местах где он подвержен сырости или каким-нибудь другим внешним воздействиям (дождь…), то наружную оболочку лучше герметично закрыть. Возможно соединение витой пары пайкой или соединителем в силу обстоятельств вам не подходит, тогда примените простой и понятный метод скрутки.

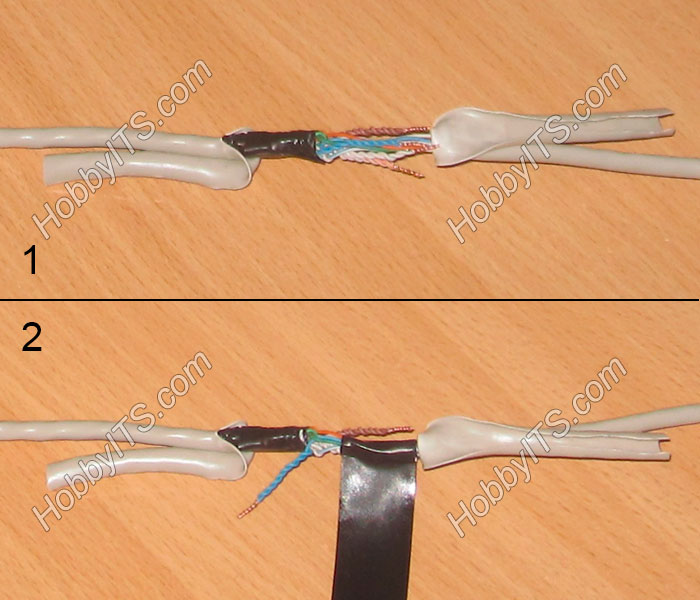

Скрутка витой пары между собой.

Так же как и в предыдущем способе, нужно сперва снять часть наружной изоляции при помощи внутренней нити с одной и другой стороны кабеля LAN. Расплести и выровнять проводники с одной и другой стороны и аккуратно зачистить их от изоляции пассатижами или ножом до половины.

Теперь необходимо скрутить согласно цвету все жилы между собой. Для этого приложите оба куска провода друг к другу и начинайте выполнять скручивание жил от основания изоляции. По завершению обязательно удалите острые концы с каждой скрутки пассатижами или бокорезами. Такой способ скручивания в месте восстановления обрыва или наращивания придаст всем жилам в витой паре прочности. Скручивание медных жил без участия изоляции приведет к не долгосрочности и возможному облому проводников в месте скрутки во время физического воздействия.

Чтобы сделать скрутку более менее аккуратной, нужно освободить от зажимов/изоленты внешнюю оболочку кабеля и потянуть за оба конца в разные стороны. Этим вы расширите область для изолирования и укладки всех проводников под внешнюю оболочку.

На следующем этапе постарайтесь компактно уложить и за изолировать все концы проводников. Для этого разведите по четыре пары в разные стороны и начинайте поочерёдно укладывать по одной паре вдоль кабеля и наматывайте сверху очередной виток изоленты. Следите за тем, чтобы не было соприкосновений во время изолирования зачищенных концов с другими парами. Проделайте тоже самое и с другими четырьмя парами с обратной стороны.

Чтобы скрутка была не приметной взору, наденьте внешнюю оболочку кабеля с одной и другой стороны на скрутку так, чтобы они закрыли собой место соединения двух отрезков витой пары. При необходимости подрежьте наружную изоляцию кабеля. В заключении зафиксируйте оба конца внешней изоляции скотчем или…

Я уже упоминал в предыдущем способе, что если скрутка будет подвержена воздействию внешним факторам (снег, дождь, сырость), то верхний слой изоляции кабеля следует сделать более герметичной. А вообще для наружной прокладки существуют определенные типы витой пары. При желании любой из способов можно усовершенствовать и доработать под себя. Все зависит от вашей смекалки, а я лишь показал принцип сращивания витой пары.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Обжим витой пары

На конце кабеля должен быть размещен специальный разъем. Процесс закрепления этого разъема называют обжимом.
На практике широкое распространение получили 8-контактные коннекторы 8P8C. Другое применяемое обозначение этого типа разъема – RJ-45. Все коннекторы делят на две категории: экранированные и неэкранированные. Первые используются для FTP и STP проводов, вторые предназначены для UTP-проводов.

Выбор коннектора является серьезной задачей. Многие элементы требуют опыта и знаний, поэтому в работе применяются лишь специалистами.

Коннекторы со вставкой для классического медного кабеля не подходят. Их используют чаще для мягких проводов – например, многожильных.
Хотя многие доверяют этот процесс профессионалам, но в нем нет ничего сложного. В конструкции коннектора есть восемь мелких углублений, также называющихся канавками. Каждое такое углубление предназначено для соответствующей медной жилы кабеля. Сверху канавок есть металлические контакты.

Для правильного определения нумерации контактов поверните коннектор таким образом, чтобы вверху находились именно контакты. Напротив размещает входной разъем. Контакт под номером один расположится справа, а под номером восемь – слева.

Нумерация при процессе обжима считается едва ли не самым ключевым процессом. Запомните, каким образом определяется номер каждого контакта. Благодаря данной информации можно будет без труда закрепить кабели и осуществить установку соединения.

В технической литературе можно встретить следующие схемы распределения: первая – EIA/TIA-568А, вторая – EIA/TIA-568B. Друг от друга они отличаются расположением жил.

Очень удобно, что изоляция свитых в шнуре пар имеют четыре разных цвета, поэтому повторить комбинацию будет нетрудно.

Специалисты рекомендуют выполнять укладку по порядку – сначала 1-й контакт, потом – 2-й, в конце – 8-й. Схема расположения жил по цвету в 568А такая: бело-зеленый, зеленый, бело-оранжевый, синий, бело-синий, оранжевый, бело-коричневый, коричневый.
Данная схема актуальна при создании локальной сети (когда компьютеры соединяются друг с другом).
В 568В цветовое расположение имеет отличия по сравнению с первой схемой: бело-оранжевый, оранжевый, бело-зеленый, синий, бело-синий, зеленый, бело-коричневый, коричневый.
Этот вид схемы применяется, чтобы выполнить соединение между компьютером и роутером.

Способы обжима

Когда необходимо соединить компьютеры с сетевым оборудованием, необходимо не только найти сетевые провода, но и выбрать тип их обжима. Кабеля обжимают либо кроссовым способом, либо прямым.
Прямой вид обжима используется во время изготовления провода, предназначенного для соединения клиентских и сетевых устройств к компьютеру. При его помощи можно соединить между собой несколько видов сетевого оборудования. Прямой обжим считается более распространенным.

Кроссовый вариант обжима применяется для кабелей, соединяющих компьютеры друг с другом. Если в схеме есть место другому оборудованию, то использование таких проводов является невозможным. Еще одно применение кроссового провода – объединение старых up-link портов.
Чтобы получить прямой тип, разрешено выбирать любой вариант обжима, требуется лишь, чтобы два конца были одинаково обжаты. Для создания прямого шнура более подходящей считается схема 568 В.

Интересно, что для прямого вида иногда применяют вместо четырех витых пар всего лишь две. Такой вид кабеля позволяет выполнить подключение двух компьютерных устройств к сети.
Данный вариант обжима в RJ-45 остается актуальным до тех пор, пока нет необходимости в высоком трафике локальной сети. В этом случае рассчитывать можно на скоростью обмена в 100 Мбит/с.

Например, для обжима могут быть выбраны зеленая и оранжевая пары жил. На практике коричневыми жилами могут быть заменены оранжевые, а синими – зеленые. При этом сам порядок подключения контактов не меняется.

При подготовке кроссового кабеля его концы изготавливаются по различным схемам: первый – по 568А, второй – по 568В.

Для такого кабеля обязательным является использование всех восьми жил. При необходимости получения кроссовера применяют специальный вид обжима (кроссовер позволяет добиться скорости обмена в 1000 Мбит/с).

В этом случае первый конец обжимайте по принципу схемы 568В, а во втором должен быть соблюден следующий порядок цветов: бело-зеленый, зеленый, бело-оранжевый, бело-коричневый, коричневый, оранжевый, синий, бело-синий.

В отличие от 568А были поменяны местами синяя пара с коричневой. В остальном последовательность – та же.

Таким образом, если оба конца обжаты по принципу 568В, то на выходе будет получен прямой провод, используемый при соединении коммутатора и компьютера. Когда один конец зажат по порядку схемы 568В, а другой – 568А, то для эксплуатации будет готов кроссовый кабель – он применяется для соединения компьютеров между собой.
Особые схемы обжатия предусмотрены для перекрестных кабелей, обеспечивающих 1 Гб/с.

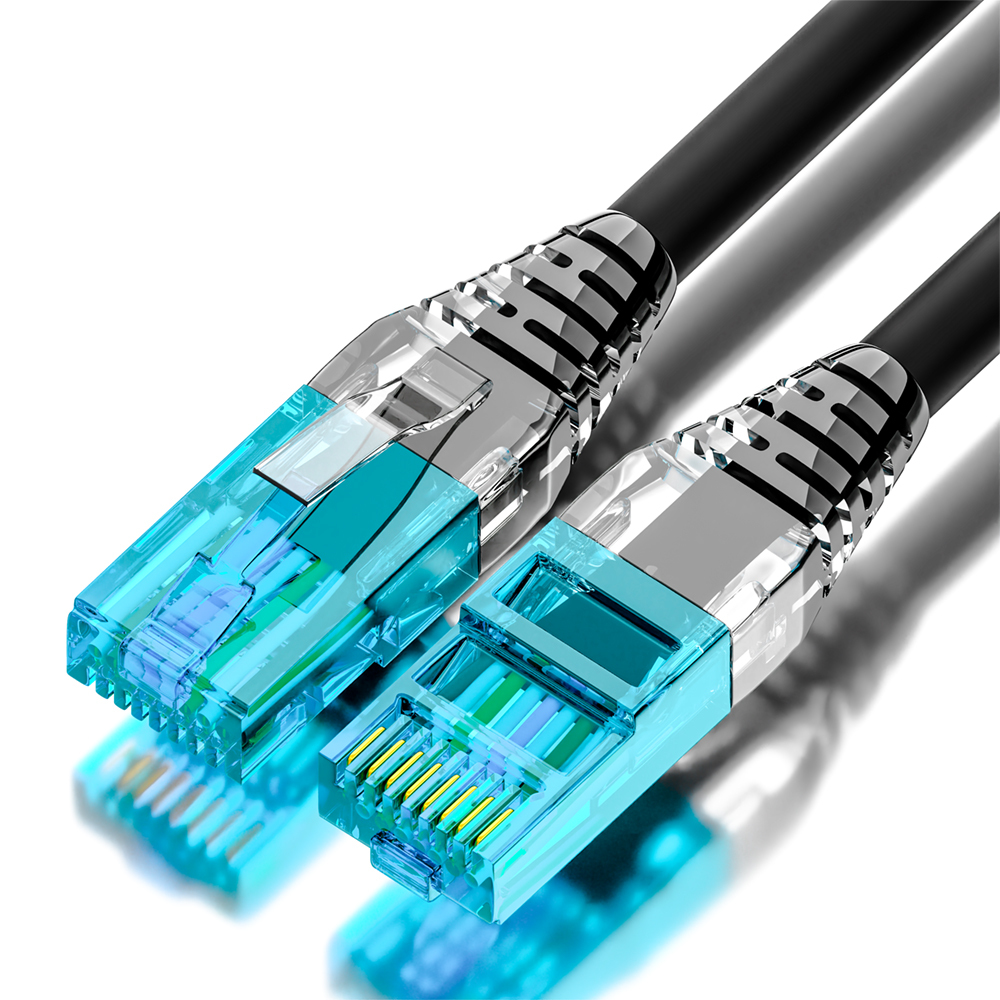

Обжим витой пары в RJ-45

Чтобы обжать витую пару в RJ-45, вам будет нужен кримпер. Этот инструмент представляет собой клещи, в котором есть сразу несколько рабочих зон – например, для обрезки проводов и для обжимки кабеля.

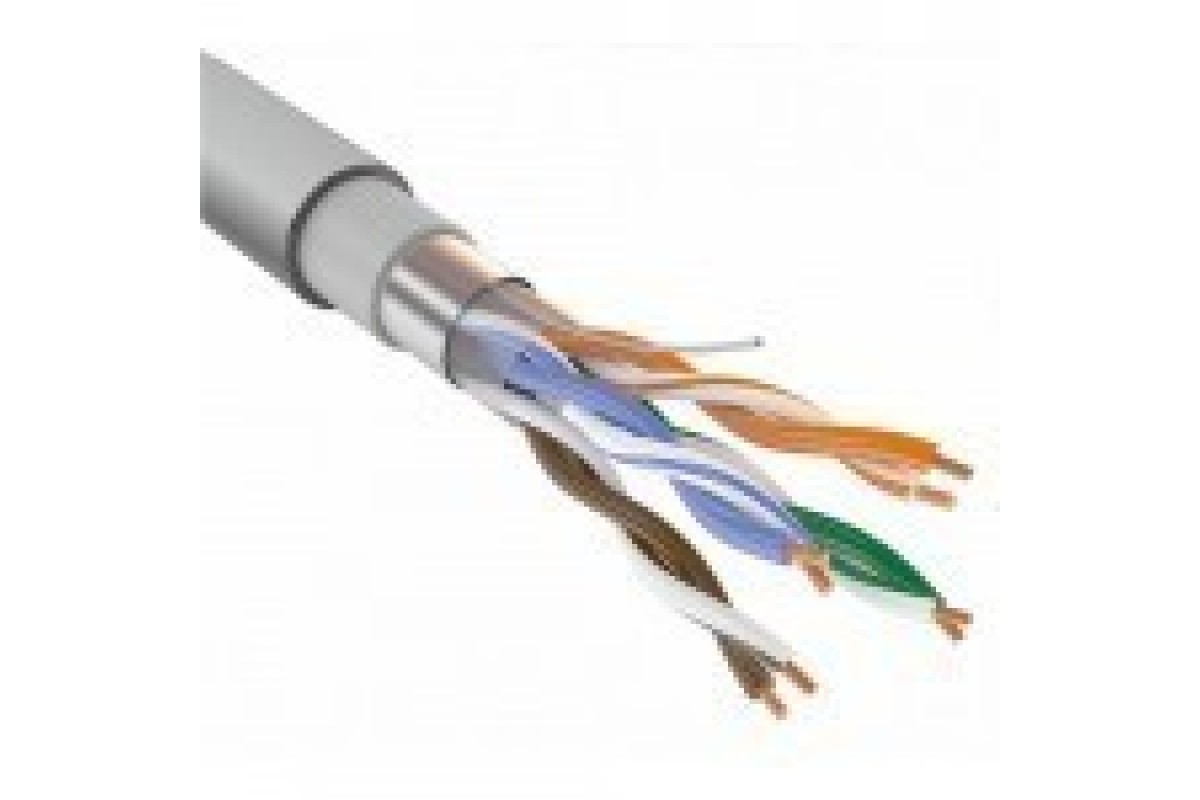

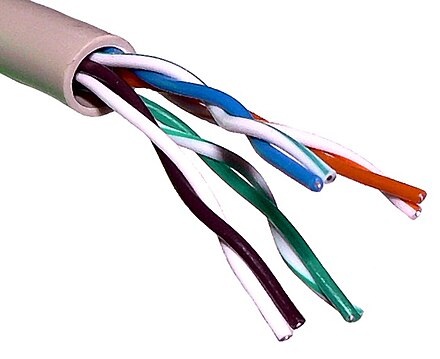

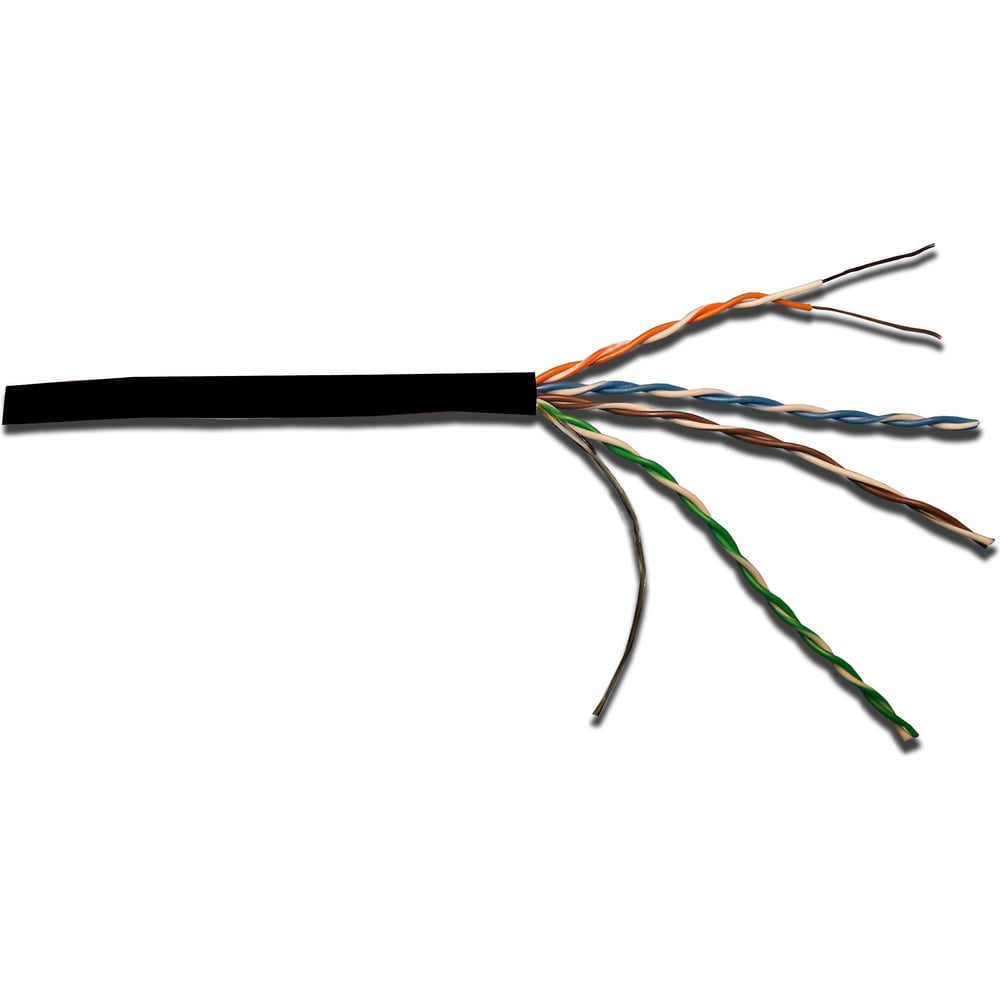

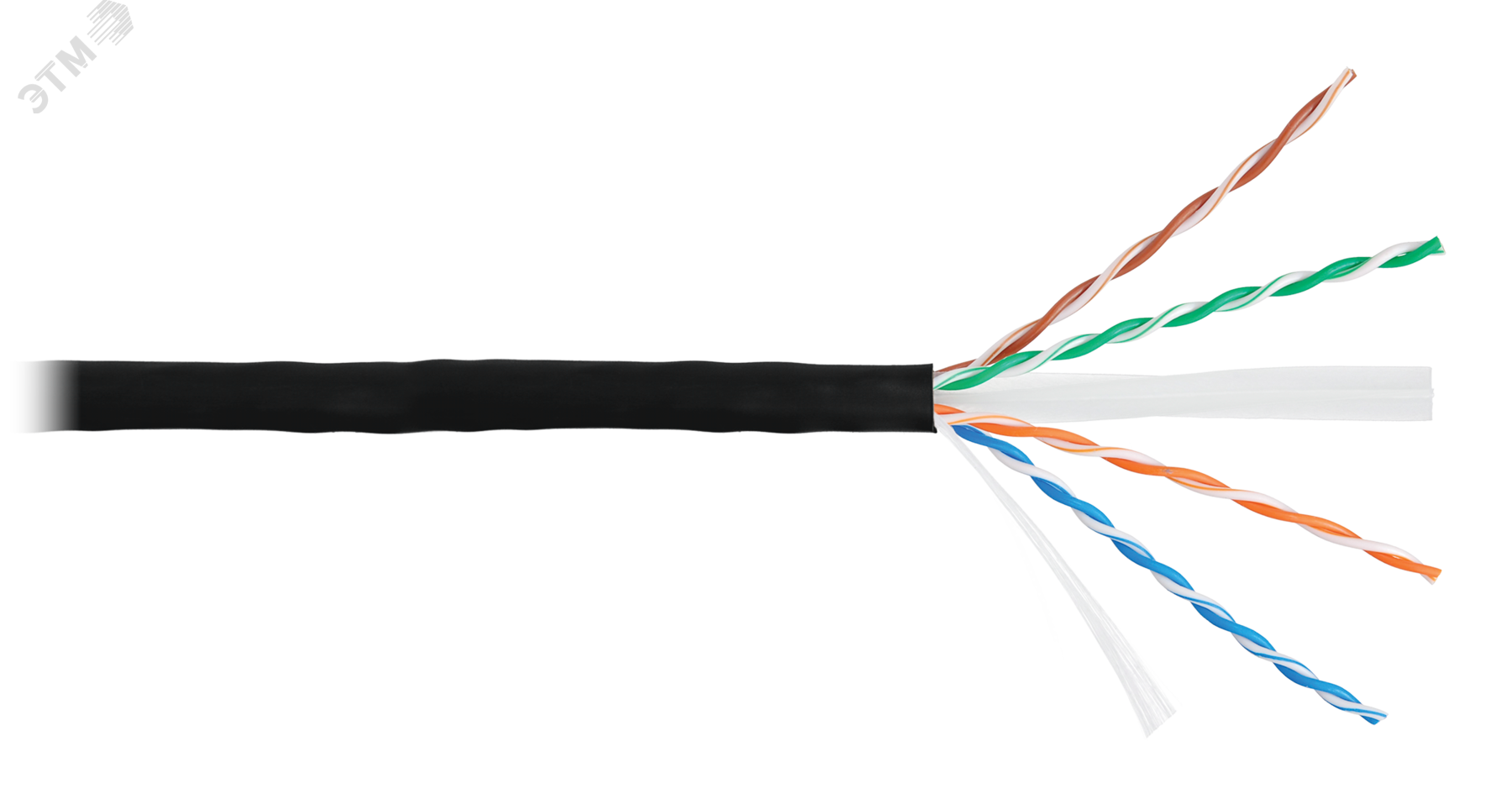

Витая пара — это такая разновидность кабелей связи устройств. Используются они чаще всего для объединения устройств, таких как компьютер или телевизор, в локальную вычислительную сеть, или подключения локальной сети к интернету по технологии Ethernet. Витая пара — это несколько пар жил-проводников, каждый из которых изолирован в оболочку с уникальной цветной маркировкой. Все эти жилы попарно скручены, отсюда и название — витая пара. Такое конструктивное решение позволяет минимизировать количество помех, что существенно удешевляет их производство.

Классифицируются эти кабели по типу экранирующей оболочки следующим образом:

  • UTP — экранирование полностью отсутствует,
  • STP — экран выполнен из медной сетки,
  • FTP — экранирование выполнено из фольги,
  • SFTP — сетка медная и алюминиевая фольга используются одновременно.

Чаще всего в магазинах продают витую пару, состоящую из восьми жил без экранирования. Такой вариант самый дешевый и соответствует современным требованиям, позволяя обеспечить скорость в 1 Gb/s. До недавнего времени эта скорость была избыточной и на предприятиях с целью экономии часто использовались 4 жильные провода. Они обеспечивали необходимую пропускную способность в 100 Mb/s при передаче данных.

Сам процесс обжимки витой пары состоит в соединении проводников кабеля с соответствующими 8 пиновыми коннекторами 8 P 8 C стандарта RJ -45. Конструктивно коннектор RJ -45 представляет собой 8 канавок, в которых расположены медные жилы с фиксаторами. Одним концом эти жилы уходят внутрь разъема, переходя в пиновые крепления, а другим выступают наружу, таким образом, чтобы плотно соединиться с симметричным портовым разъемом типа «мама» на устройстве (роутер, компьютер и т. д. ). На другой стороне у коннектора расположен широкий вход, в который вставляется провод витой пары.

Такие разъемы бывают двух типов: экранированные и неэкранированные. Чаще всего используются более дешевые неэкранированные коннекторы, полностью изготовленные из пластика. На конце коннекторов расположены медные контакты, с которыми осуществляется соединение витой пары.

Цветовая маркировка

Все провода в кабеле витой пары имеют цветовую маркировку. В зависимости от того, какие устройства нужно будет подключать, провода располагаются определенным образом. Если необходимо подключить компьютер или телевизор с маршрутизатором, то используется так называемое прямое подключение проводов. Если же объединяются напрямую два однотипных устройства, например, компьютер с компьютером, то обжим выполняется по перекрестному способу обжима. Такой способ еще называют «кроссовером».

Провода кабеля следует монтировать в строгом соответствии с определенным порядком. Если взять коннектор и повернуть его таким образом, чтобы защелка располагалась вниз, а углубления с медными контактами от себя, нумерация контактов будет располагаться слева направо. Слева будет расположен номер 1, а справа — 8. Стандарт обжима витой пары «TIA/EIA» определяется двумя разновидностями: 568A, 568B. Последний вариант — 568B — распространен у нас больше.

Таблица № 1: Схема обжима 8 жильного кабеля по стандартам 568A, 568B при прямом подключении

№ жилы568B568A
1бело-оранжевыйбело-зеленый
2оранжевыйзеленый
3бело-зеленыйбело-оранжевый
4синийсиний
5бело-синийбело-синий
6зеленыйоранжевый
7бело-коричневыйбело-коричневый
8коричневыйкоричневый

Как видно из последовательности, местами меняются зеленый и оранжевый провода и их полосатые варианты. Также не стоит забывать следующей особенности: на обоих концах кабеля провода должны располагаться одинаково. Это значит, что если на одном конце кабеля коннектор расположен защелкой вниз и слева расположен бело-оранжевый провод, то провод с таким же цветом должен быть расположен слева и на другом конце.

Схема «кроссовера» (или перекрестного) расположения кабелей соответствуют использованию одновременно стандарта обжима 568A и 568B. По сути, местами меняются провода, соответствующие цветам: зеленый, оранжевый и их прерывистым вариантам. Схема маркировки для одного коннектора такая:

Таблица № 2: Схема обжима 8 жильного кабеля при «кроссовере»

№ жилыправый коннекторлевый коннектор
1бело-зеленыйбело-оранжевый
2зеленыйоранжевый
3бело-оранжевыйбело-зеленый
4синийсиний
5бело-синийбело-синий
6оранжевыйзеленый
7бело-коричневыйбело-коричневый
8коричневыйкоричневый

Следует отдельно отметить вариант подключения витой пары, состоящей из 4 жил. Нужен он в тех случаях, если достаточна скорость подключения в пределах 100 Mb / s. Меньшее число жил позволит существенно сэкономить средства при закупке кабелей. На коннекторах при этом используется всего 4 жилы соответствующие пазам коннектора RJ -45: 1, 2, 3 и 6. В этом случае запутаться в проводах труднее. Если в кабеле используются провода коричневого и синего цветов, то при перекрестном подключении схема соединения должна быть такой.

Таблица № 3: Обжим 4 жильного кабеля при «кроссовере»

№ жилыправый коннекторлевый коннектор
1бело-коричневыйбело-синий
2коричневыйсиний
3бело-синийбело-коричневый
6синийкоричневый

При прямом подключении оба конца провода обжимаются одинаково одним из вариантов.

Процесс обжима

Обжим лучше выполнять, используя специальный инструмент. Стоит он недорого, существенно упрощает процесс обжима и улучшает качество соединения. Благодаря этому уменьшается число помех, которые могут возникнуть при прохождении сигнала после выполнения некачественной ручной работы. Инструмент для обжима витой пары такой:

  • кримпер — устройство для выполнения обжима,
  • стриппер или нож — используется для снятия изоляции,
  • сетевой мультиметр или обычный тестер — используется для проверки качества выполненной работы.

Обжим с использованием инструмента

Порядок правильной обжимки с использованием инструмента должен быть следующим.

Вначале следует выполнить обрезку кабеля. Сделать это можно при помощи кримпера, если у него есть соответствующее лезвие. У большинства современных кримперов оно есть. При его отсутствии обрезку кабеля можно выполнить как стриппером, так и ножом. Снять изоляцию провода, освободив цветные жилы проводов от внешней оболочки можно с помощью кримпера, вложив в соответствующее гнездо кабель. Освобожденные от оболочки провода следует расположить в соответствии с выбранной схемой. Если в кримпере нет соответствующего разъема, то снятие оболочки можно выполнить при помощи стриппера. Кримпер, при расположении проводов в один ряд, позволит даже не регулировать степень нажатия и срежет только оболочку, не повредив провода.

Следующим действием провода срезаются в один ряд таким образом, чтобы их края расположены были ровно. Располагать провода следует в соответствии с той схемой, которая была выбрана для подключения. Чаще всего у нас пользуются схемой 568B. Все провода выстраиваются в соответствии с цветовой маркировкой. После этого необходимо ровно срезать их таким образом, чтобы концы располагались вдоль одной линии. Правильное расположение проводов и ровный срез позволят на следующем этапе выполнить качественное соединение.

Все проводники приставляются к коннектору, каждый в свою канавку, и вводятся внутрь. Если какой-либо из проводов при этом изогнулся, то следует вытащить все провода, выпрямить изогнутый провод. После этого необходимо повторить процедуру. При правильном расположении проводов избыточного усилия прилагать не придется.

Если все предыдущие этапы можно выполнить и без кримпера, не усложнив существенно процедуру и не потеряв в качестве, то последний является ключевой причиной, зачем нужен такой инструмент для правильной обжимки. Головку коннектора следует расположить в соответствующем гнезде, после чего выполняется нажим на ручку прибора. На некоторых кримперах имеется несколько разъемов под коннекторы. Следует убедиться, что установка выполнена в правильном разъеме для обжима RJ -45. В момент нажима крепления пинов коннекторы прижимаются к введенным проводам. При этом глубина продавливания и устройство площадок крепления таково, что соединение будет соответствовать электротехническим параметрам соединения.

Обжим без использования инструмента

При отсутствии под рукой инструментов обжимать можно и обычной отверткой (разумеется, плоской). Все этапы при выполнении обжима следует выполнять так же, как и выше: обрезать провод, снять изоляцию, расположить провода по схеме, выполнить обрезку жил вдоль одной линии и вставить их в разъем. Затем следует расположить разъем таким образом, чтобы его контакты были расположены вверх, а нижняя часть жестко закреплена.

Вначале следует зафиксировать кабель, опустив его защелку так, чтобы она не выступала над поверхностью корпуса. Затем отверткой следует последовательно надавить на все жилы коннектора, соблюдая при этом осторожность. Сама защелка очень хрупкая и ее очень легко повредить.

Проверка качества выполненной работы

Проверку можно выполнять одним из нижеперечисленных способов:

  • проверкой индикации портов на устройствах,
  • прозваниванием отдельных жил кабеля,
  • с помощью сетевого тестера.

Самый простой способ проверки качества выполненной работы — это подключение кабеля к целевым устройствам. Следует проверить наличие индикации Ethernet порта. Если индикации нет на какой-либо из сторон, то обжим выполнен неверно.

Проверку, какой именно пин подключен не корректно, можно выполнить при помощи обычного мультитестера. Для этого необходимо просто прозвонить конкретные жилы. Но такой способ не позволит убедиться в том, по правильной ли схеме была выполнена распиновка.

С помощью специального сетевого тестера можно подключить обжатый кабель в разъемы RJ -45 и провести полноценное тестирование, в ходе которого будет понятно и то, по какой схеме был подключен кабель и есть ли потери передачи сигнала.

Типичные ошибки

Очень важно при выполнении обжима соблюдать правильное в один ряд расположение жил обжимаемого кабеля. Провода ни в коем случае не должны перекручиваться или сплетаться. Если не удалось их расположить ровно, лучше срезать кусок кабеля и повторить процесс обжима, ровно расположив все жилы. Изоляционная оболочка не должна свисать за пределами коннектора. Она должна входить внутрь коннектора.

Если кабель в каком-то месте оборвался, то ни в коем случае не следует делать скрутку. Лучше купить новый кабель и заменить его целиком, или, при невозможности заменить кабель, обрезать его и снова обжать концы. Соединить их можно через специальный соединительный элемент.

При недостаточном опыте обжима кабелей лучше запастись кабелем и коннекторами с запасом. Стоят они немного, но, зато при возникновении ошибок при подключении, можно будет срезать результат неудачной работы и повторить подключение снова.

Соединение витой пары между собой: наращивание и ремонт



Блок: 1/8 | Кол-во символов: 224
Источник: https://led-set.ru/raznoe/soedinit-vituyu-paru-mezhdu-soboj.html

Разделы статьи

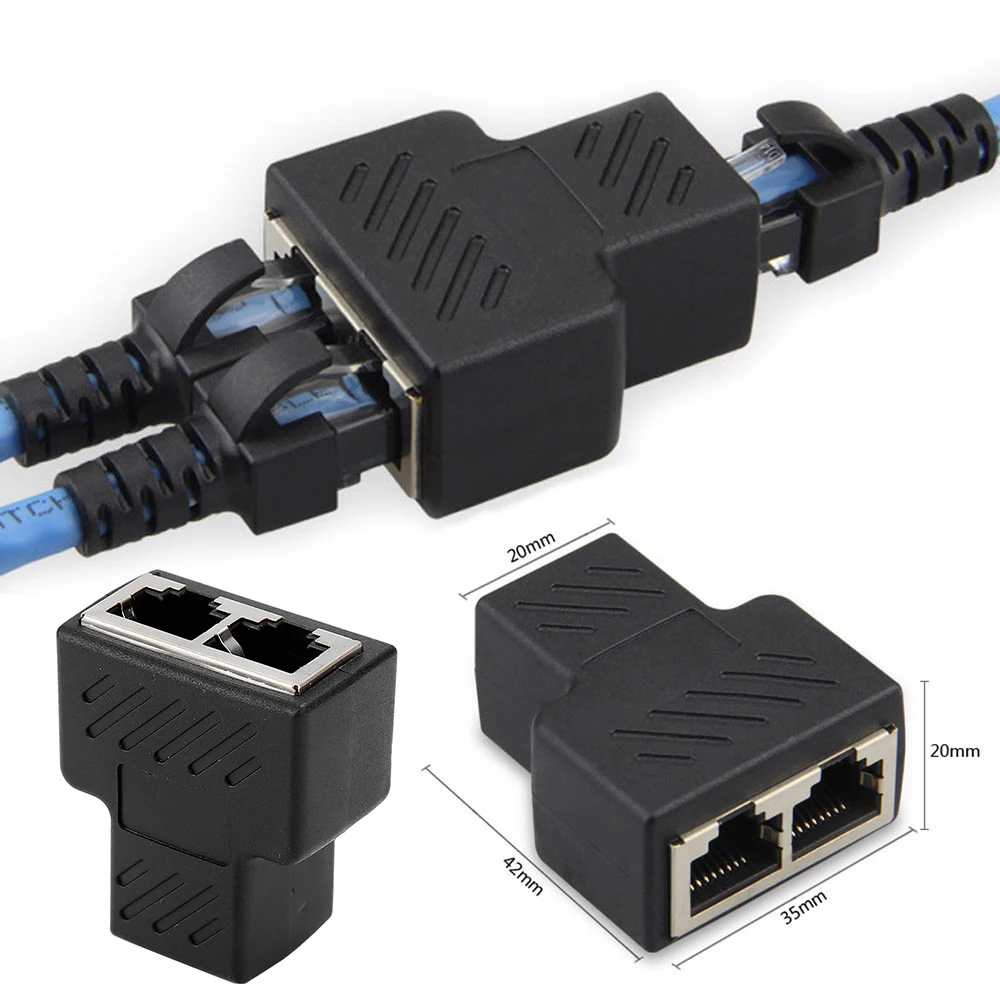

Джойнер — бочонок-соединитель RJ45

Это самый распространённый на сегодня способ починить или удлинить витую пару. Его чаще всего используют монтёры и инсталляторы Интернет-провайдеров. Этот LAN-соединитель выглядит в виде маленькой прямоугольной коробочки с разъёмами RJ45 с друх сторон. Грубо говоря, тип «мама-мама». Витая пара обжимается в коннектор с двух сторон и вставляется в джойнер:

Его достаточно часто называют сплиттер, но это не совсем правильно. У сплиттера один вход и два выхода. Он используется для того, чтобы по одному 8-жильному кабелю подключить 2 компьютера, используя по 4 жилы для каждого.

Блок: 2/5 | Кол-во символов: 619
Источник: https://nastroisam.ru/kak-udlinit-internet-kabel/

Как удлинить и соединить Интернет-кабель в домашних условиях

Всвязи с почти 90% охватом многоэтажек высокоскоростным широкополосным доступом в глобальную паутину, очень часто возникает необходимость удлинить Интернет кабель по дому. Например, чтобы перенести роутер из одной комнаты в другую или протянуть сетку с этажа на этаж. Другая, похожая по смыслу ситуация, когда нужно соединить порванный кабель, после того, как его погрыз кот или порезали вандалы в подъезде. Можно, конечно, вызвать монтёра провайдера, либо стороннего специалиста по объявлению и он всё сделает. Но во-первых, это время, потраченное на ожидание специалиста. Во-вторых — это деньги, которые Вы заплатите ему за работу. Зачем, если всё можно сделать своими руками в домашних условиях?! В этой статье я хочу подробнее остановиться на этом вопросе и рассказать про самые надёжные способы соединить витую пару между собой. Тем более, что хочешь сделать хорошо — делай сам!

Из собственного опыта скажу, что в большинстве случаев пользователи пытаются восстановить Ethernet-кабель по старинке, как электрический — сделав скрутку и заизолировав изоляционной лентой. Примерно вот так:

Ладно, что это выглядит совсем не эстетично, так ещё и на практике оказывается, что такое соединение ненадёжно. К тому же, каждая подобная скрутка ведёт к снижение качества связи и повышению сопротивления. Для длинных линий (более 100 метров) каждая подобная скрутка критична. Мы будем использовать правильные способы выполнить соединение LAN-кабеля.

Джойнер — бочонок-соединитель RJ45

Это самый распространённый на сегодня способ починить или удлинить витую пару. Его чаще всего используют монтёры и инсталляторы Интернет-провайдеров. Этот LAN-соединитель выглядит в виде маленькой прямоугольной коробочки с разъёмами RJ45 с друх сторон. Грубо говоря, тип «мама-мама». Витая пара обжимается в коннектор с двух сторон и вставляется в джойнер:

Его достаточно часто называют сплиттер, но это не совсем правильно. У сплиттера один вход и два выхода. Он используется для того, чтобы по одному 8-жильному кабелю подключить 2 компьютера, используя по 4 жилы для каждого.

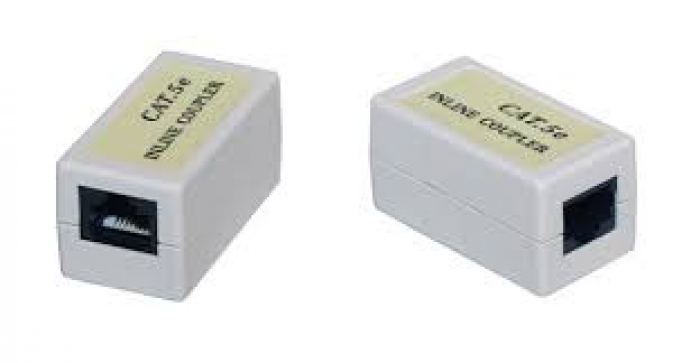

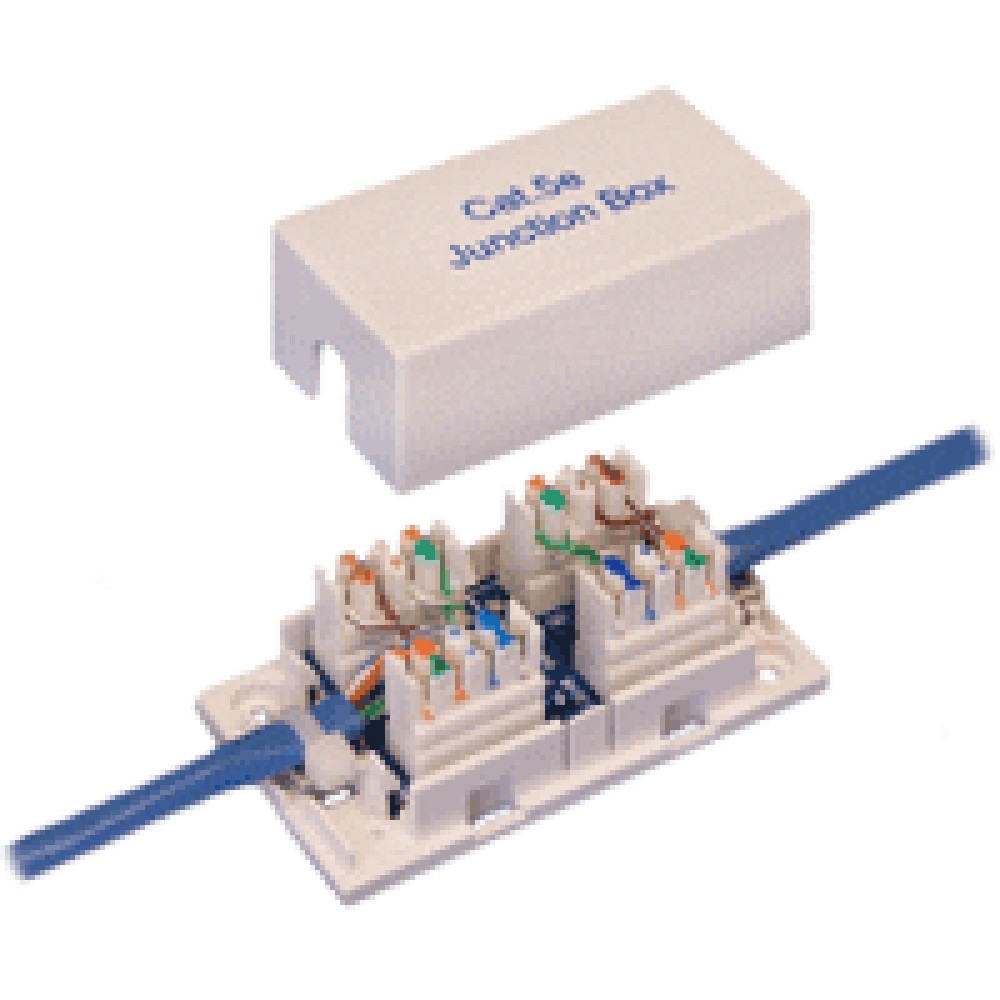

Каплер (Coupler)

На мой взгляд, это самый правильный соединитель LAN-кабеля — как с точки зрения кабельного хозяйства, так и с эстетической стороны: всё выполнено красиво и аккуратно. Каплер выполнен в виде открывающейся коробочки с 16 ножевыми контактами.  Кстати, такой же принцип используется и в сетевых розетках. В него с обеих сторон заводится кабель и с помощью отвёртки надёжно запрессовывается в ножевой контакт:

Вообще, значительно удобнее делать это специальным инструментом — панчером. Выглядит он как нож со специальным V-образным лезвием. Он равномерно проталкивает жилы в ножевой контакт каплера. Вот так выглядит самый простой вариант панчера:

Правда, покупать его обычному пользователю, чтобы один раз удлинить кабель Интернет по дому, конечно же смысла нет, потому можно использовать обычную небольшую шлицевую отвёртку. Держится такое соединение витой пары достаточно надёжно и крепко. Если используется не в помещении, а на улице, то лучше как следует замотать изолентой, чтобы внутрь не могла попасть вода.

Большой плюс каплера в том, что для того, чтобы соединить или удлинить витую пару не нужен абсолютно никакой специфический инструмент — только отвертка и прямые руки!

Обычная сетевая розетка

Если джойнер или каплер не всегда можно найти в магазинах радиодеталей, то уж обычную внешнюю сетевую розетку под разъём RJ45 можно найти всегда. Даже в электротехнических магазинах. Внутри такая розетка представляет из себя 8 ножевых контактов с одной стороны и разъём RJ45 — с другой:

Одну часто кабеля отвёрткой надо заправить в ножи, в соответствии с цветной схемой. Вторую часть кабеля надо обжать в коннектор и вставить в разъём. Готово! Вот видео-инструкция как это делается:

Сейчас можно купить достаточно компактную розетку и в итоге соединение будет выглядеть компактно и эстетично.

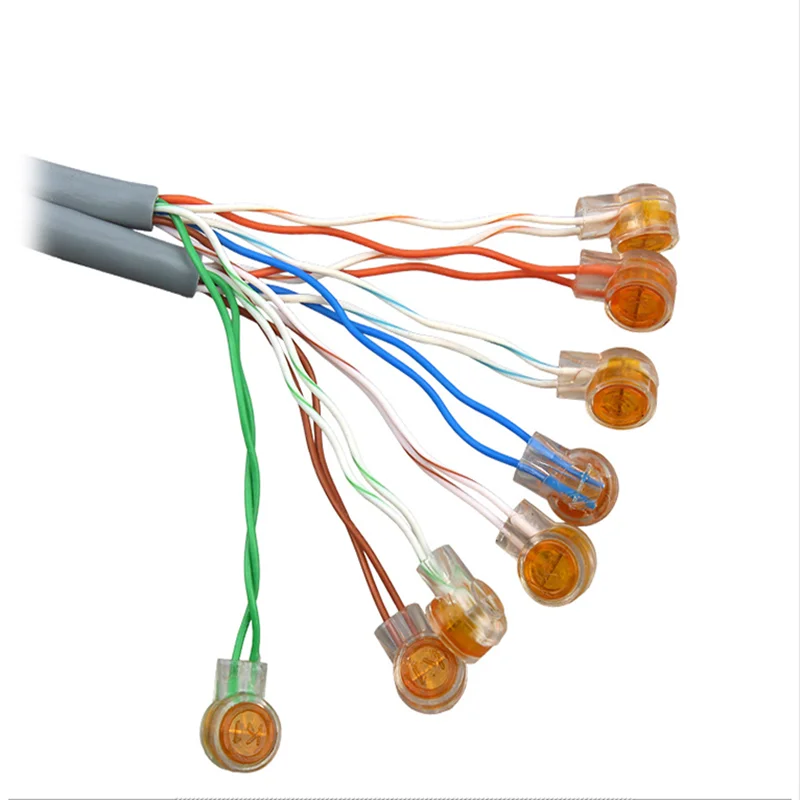

Скотчлок-соединитель (ScotchLok UY2)

Для тех, кто всё же является фанатом скруток есть более современный вариант, чем просто скручивать между собой жилы. Называется он Скотчлок. Для работы не нужен никакой специфичный инструмент — только пассатижы.

Чтобы соединить Интернет кабель между собой — зачищаем его от общей изоляции с обеих сторон и раскладываем по цветам. В скотчлок заправляем жилы цвет-в-цвет. После того, как они заправлены, сверху одеваем колпачок соединителя и зажимаем пассатижами. Главное — без фанатизма. Тут задача не в том, чтобы раздавить Scotchlok, а в том, чтобы жилы хорошо вошли в ножевой контакт. Результатом будет сращеный сетевой кабель. Лично я не люблю этот тип соединителей из-за того, что потом не знаешь куда деть получившийся букет из жил и скотчлоков. Чаще всего в подъездах замечаю, что его просто бросают висеть. Как показывает практика, рано или поздно одну из жил кто-нибудь оборвёт или подъездные хулиганы подпалят. Я предпочитают чтобы всё было компактно и красиво.



Блок: 2/8 | Кол-во символов: 4962
Источник: https://led-set.ru/raznoe/soedinit-vituyu-paru-mezhdu-soboj.html

Удлинение наращивание utp кабеля витая пара скруткой

Удлинение кабеля витая пара скруткой более доступный, не требует высокой квалификации, обеспечивает достаточную надежность и гарантированно сохраняет работоспособность линии на скорости до 100 Мбит/с. При правильном выполнении скруток, соединение получается достаточно надежным в течении продолжительного времени. Традиционно все провода в utp кабеле скручивают на одном уровне и изолируют каждое соединение по отдельности, изолирующей лентой или трубочками из полихлорвинила. Я Вас познакомлю с технологией, которой пользуюсь давно при соединении любых проводов, в том числе и кабеля витая пара. Отличительной особенностью ее является смещение вдоль кабеля мест соединений скруткой или пайкой относительно друг друга.

С конца кабеля разрезается вдоль внешняя оболочка на 8 см. Для этого достаточно прорезать ее на пару сантиметров, найти внутри капроновую разрезную нить и потянуть за нее, оболочка разойдется. Такую же операцию нужно провести и со вторым концом кабеля витых пар. Разрезанную вдоль оболочку отрезать не нужно, она еще пригодится.

Далее нужно зачистить все концы витых пар на один сантиметр от изоляции таким образом, чтобы исключить касание соседних скруток между собой. Главное правильно зачистить провода, не подрезав медные жилы. Лучше снимать изоляцию постепенно, после выполнения очередной скрутки. Примерять два проводника, отрезать лишнее, зачистить и затем уже скрутить.

Для соединения проводников скруткой, нужно приложить соединяемые проводники накрест, затем взять пальцами и проворачивать, пока оба конца полностью не обовьют друг друга. Должно быть не менее 5 витков. Нужно не допустить, чтобы один провод оставался прямым, а второй обвился вокруг него. В таком случае механическая прочность соединения будет очень слабой. Для минимизации потерь сигнала в месте соединения нужно развивать витые пары только на минимально необходимую для скрутки длину. В заключение сгибается с помощью пинцета скрутка пополам, для того, чтобы уменьшить ее размер и увеличить механическую прочность.

В результате получается состыкованный кабель. Все скрутки сделаны на достаточном расстоянии друг от друга.

Далее заправляются проводники в одну оболочку кабеля и закрываются второй. Перед заправкой для удобства, витые пары можно стянуть витком изоленты.

Осталось обвить место соединения изоляционной лентой и кабель готов для эксплуатации.

Если Вы ранее не занимались подобными работами, то лучше потренироваться до получения положительного результата на куске не нужного кабеля.

Блок: 2/3 | Кол-во символов: 2573
Источник: https://YDoma.info/kompjuter/seti/kompjuter-udlinenie-naraschivanie-kabelja-vityh-par.html

Удлинение кабеля витых пар пайкой

Удлинение utp кабеля витая пара пайкой самый надежный способ и обладает большей механической прочностью. Испытания показали, что мышечной силы человека (наступали на один конец ногами и тянули за другой руками) не хватает для повреждения кабеля. Если в месте стыковки кабеля витых пар недоступна розетка для подключения паяльника, то можно воспользоваться мобильным паяльником.

Подготовка кабеля к стыковке и снятие изоляции с проводов выполняется в точности, как и подготовка для сращивания витых пар скруткой. Только требования к механическим свойствам скрутки не предъявляются, так как прочность стыкованного соединения будет обеспечивать припой.

Соединяемые проводники перед пайкой не обязательно скручивать, а можно просто приложить друг к другу с перекрытием в несколько миллиметров или сделать из них небольшие крючки и ввести их в зацепление.

После спайки, оболочкой одного конца кабеля оборачивается место соединения, а оболочка другого накладывается поверх навернутой предыдущей.

Несколько плотно навернутых с перекрытием в половину ширины витков изоленты сделают соединение герметичным и придадут законченный вид.

Предложенная технология на примере удлинения utp кабеля витых пар может с успехом применяться для наращивания или сращивания любых многожильных кабелей, например USB, для мониторов, принтеров и любого другого назначения, как с одножильными жилами, так и многожильными. Об оригинальной технологии сращивание кабелей многожильных проводов можно узнать на страничке «Сращивание пары многожильных проводов».

Блок: 3/3 | Кол-во символов: 1615
Источник: https://YDoma.info/kompjuter/seti/kompjuter-udlinenie-naraschivanie-kabelja-vityh-par. html

Скрутка витой пары между собой

Так же как и в предыдущем способе, нужно сперва снять часть наружной изоляции при помощи внутренней нити с одной и другой стороны кабеля LAN. Расплести и выровнять проводники с одной и другой стороны и аккуратно зачистить их от изоляции пассатижами или ножом до половины.

Теперь необходимо скрутить согласно цвету все жилы между собой. Для этого приложите оба куска провода друг к другу и начинайте выполнять скручивание жил от основания изоляции. По завершению обязательно удалите острые концы с каждой скрутки пассатижами или бокорезами. Такой способ скручивания в месте восстановления обрыва или наращивания придаст всем жилам в витой паре прочности. Скручивание медных жил без участия изоляции приведет к не долгосрочности и возможному облому проводников в месте скрутки во время физического воздействия.

Чтобы сделать скрутку более менее аккуратной, нужно освободить от зажимов/изоленты внешнюю оболочку кабеля и потянуть за оба конца в разные стороны. Этим вы расширите область для изолирования и укладки всех проводников под внешнюю оболочку.

На следующем этапе постарайтесь компактно уложить и за изолировать все концы проводников. Для этого разведите по четыре пары в разные стороны и начинайте поочерёдно укладывать по одной паре вдоль кабеля и наматывайте сверху очередной виток изоленты. Следите за тем, чтобы не было соприкосновений во время изолирования зачищенных концов с другими парами. Проделайте тоже самое и с другими четырьмя парами с обратной стороны.

Чтобы скрутка была не приметной взору, наденьте внешнюю оболочку кабеля с одной и другой стороны на скрутку так, чтобы они закрыли собой место соединения двух отрезков витой пары. При необходимости подрежьте наружную изоляцию кабеля. В заключении зафиксируйте оба конца внешней изоляции скотчем или…

Я уже упоминал в предыдущем способе, что если скрутка будет подвержена воздействию внешним факторам (снег, дождь, сырость), то верхний слой изоляции кабеля следует сделать более герметичной. А вообще для наружной прокладки существуют определенные типы витой пары. При желании любой из способов можно усовершенствовать и доработать под себя.



Блок: 4/4 | Кол-во символов: 2307
Источник: https://hobbyits.com/soedinenie-vitoj-pary-mezhdu-soboj/

Как удлинить интернет кабель, удлиняем сетевой кабель

В последнее время для подключения к интернету провайдеры все чаще используют обычную локальную сеть. Это простой и надежный способ подключения к Всемирной сети. Что особенно важно, при использовании локальной сети пользователю не нужно устанавливать никаких программ, драйверов или дополнительного оборудования (вроде ADSL модема).

Однако даже при использовании локальной сети у пользователей могут возникать трудности. Типичной проблемой является слишком короткий интернет кабель (сетевой кабель). Очень часто при перемещении компьютера оказывается, что кабель не дотягивается до нового места. В этой ситуации перед пользователем встает вопрос, как удлинить интернет кабель. Сейчас мы рассмотрим несколько способов решения данной проблемы.

Для начала сделаем небольшое теоретическое вступление, для того чтобы разобраться с терминологией. Для построения локальный сетей используется восьми жильная витая пара (кабель с восемью проводами). Кабель имеет различные категории. Для построения современных локальных сетей используется кабель 5 категории (CAT5) или выше. Категория кабеля всегда указана на самом кабеле. Для подключения кабеля к компьютеру роутеру или другому сетевому оборудованию используется разъем 8P8C. Чаще всего этот разъем называют RJ-45, хотя это название не верное. На этом с теорией закончим и рассмотрим способы удлинения интернет кабеля.

Способ №1. Для удлинения интернет кабеля можно использовать соединитель витой пары RJ-45 (мама-мама).

Соединитель витой пары RJ-45 (мама-мама) или «джойнер» это небольшая коробочка, на которой размещены два разъема RJ-45. Таким образом, если у вас есть дополнительный кусок обжатой витой пары, то вы можете присоединить его к вашему интернет кабелю с помощью такой коробочки.

С помощью такого соединителя можно легко удлинить ваш интернет кабель. Но, у этого способа есть большой недостаток. Найти обжатый кабель нужной длины в продаже довольно сложно. А найти соединитель RJ-45 (мама-мама) еще труднее. Поэтому использовать данный способ на практике будет не просто.

Способ № 2. Для удлинения интернет кабеля можно использовать роутер.

Не будем рассматривать использование хаба или другого сетевого оборудования, потому что роутеры стоят недорого и они намного полезней. Установив роутер, вы сможете подключить к интернету любое количество компьютеров (в разумных пределах).

Для того чтобы воспользоваться данным способом удлинения интернет кабеля нам нужен сам роутер и обжатая витая пара (сетевой кабель) нужной длины. В некоторых случаях можно купить уже обжатый кусок витой пары, иногда витую пару обживают прямо в магазине. В крайнем случае, вы можете обжать витую пару самостоятельно.

Ваш интернет кабель нужно подключить в WAN порт (Internet порт) роутера, а обжатую витую пару в обычный LAN порт роутера и в ваш компьютер. После несложной настройки роутера вы сможете пользоваться интернетом как раньше.

Способ № 3. Для удлинения интернет кабеля вы можете сделать скрутку.

Самый простой способ. Все что вам нужно это кусок витой пары нужной вам длины. Приобрести не обжатую витую пару не составляет труда.

После этого вам нужно разрезать ваш интернет кабель в любом удобном месте и вклинить купленный кусок витой пары. Сделать это достаточно просто. Для того чтобы соединить витую пару не нужно ничего спаивать. Все что необходимо сделать, это оголить проводники и аккуратно скрутить витую пару по цветам. Естественно все нужно качественно заизолировать с помощью изоленты.



Блок: 4/8 | Кол-во символов: 3579
Источник: https://led-set.ru/raznoe/soedinit-vituyu-paru-mezhdu-soboj.html

Скотчлок-соединитель (ScotchLok UY2)

Для тех, кто всё же является фанатом скруток есть более современный вариант, чем просто скручивать между собой жилы. Называется он Скотчлок. Для работы не нужен никакой специфичный инструмент — только пассатижы.

Чтобы соединить Интернет кабель между собой — зачищаем его от общей изоляции с обеих сторон и раскладываем по цветам. В скотчлок заправляем жилы цвет-в-цвет. После того, как они заправлены, сверху одеваем колпачок соединителя и зажимаем пассатижами. Главное — без фанатизма. Тут задача не в том, чтобы раздавить Scotchlok, а в том, чтобы жилы хорошо вошли в ножевой контакт. Результатом будет сращеный сетевой кабель. Лично я не люблю этот тип соединителей из-за того, что потом не знаешь куда деть получившийся букет из жил и скотчлоков. Чаще всего в подъездах замечаю, что его просто бросают висеть. Как показывает практика, рано или поздно одну из жил кто-нибудь оборвёт или подъездные хулиганы подпалят. Я предпочитают чтобы всё было компактно и красиво.

Блок: 5/5 | Кол-во символов: 1031
Источник: https://nastroisam.ru/kak-udlinit-internet-kabel/

Клеммники: Соединение слаботочных цепей на CS-CS.

Net: Лаборатория Электрошамана

Продолжаю писать про способы соединения всяких кабелей, с упором на полубытовой уклон. На этот раз доберусь до слаботочки и попробую свести все технологии вида «как мне нарастить витую пару», «как мне разделить телефон на несколько штук», «а чё делать с витой парой, если её порезали во время ремонта».

То, что есть слаботочка — не знает никто. Ну якобы это слабые токи. Или напряжения %). Ну например — телефонисты и компьютерные сети (а ещё и ОПС) считаются слаботочкой. Но, кхм, в 500 кВ ЛЭП токи тоже слабые, по сравнению с 64 кВ. А уж бытовые 380/220 по сравнению с ЛЭП — вообще слабое… %)

Мы будем относить к ней те коммуникации, которые не относятся к электрике напрямую: ту же телефонию, СКС, сигнализацию или какое-нибудь USB.

Немного о витой паре и кабелях

Для слаботочки характерны более-менее специальные кабели: при небольших напряжениях и токах большое влияние на линии связи оказывают разные помехи, и понятно что разработчики старались от них защититься. Например та же витая пара — вполне себе специализированный помехозащищённый кабель. Да ещё и самая настоящая волновая линия связи, для которой даже несоблюдение угла поворота при прокладке кабеля может повлиять на качество связи. Видеосигнал от домофона… телефонная линия. ADSL… — примеров куча.

Ежу понятно, что просто так скручивать такие кабели нельзя. Каждая скрутка — это сколько-то лишних Ом сопротивления и потенциальное снижение качества связи. Но что делать, если ну вот очень надо? Если поганый сосед откусывал свой интернет, а кусанул ваш в щитке? Если надо срастить старый телефон со свежим кабелем?

Соединители ScotchLock (Ско(т)чЛок)

Данные соединители одноразовые и предназначены для соединения слаботочных проводов без снятия изоляции. Идеальны для телефонного кабеля и витой пары. Существуют их разные модификации: на два провода, три, с защитным гелем или без него.

Всё, что нужно из инструмента — пассатижи. Проводки, которые надо соединить, до упора вставляются в соединитель, а потом вся эта конструкция резко и сильно сдавливается пассатижами. Должен раздаться небольшой хруст/щелчок, и верхняя «пробочка» должна сесть вниз.

При этом изоляционная оболочка провода прорезается, и ножевой контакт выполняет соединение внутри зажима.

Я использую их для соединения телефонных кабелей в щитках заказчика или для каких-то распатчиваний витой пары (например, как одна витая пара в этажном щитке расключается на телефон и на домофон одновременно). Простые, соверешнно тупые и надёжные соединители.

Плинты

Вот только что написал о том, что одну витую пару можно использовать как несколько разных линий. А что? Очень удобно: проводники витые, взаимное влияние друг на друга небольшое. А затянув один кабель — получаем 4 пары проводов из этажного щитка в квартирный. Телефон, домофон, и какая-нибудь охранка. Удобно! Но вроде как хочется, чтобы все соединения были более-менее стационарными, а не виноградной гроздью СкочЛоков в щитке.

Ну так для этого умные люди придумали такую вещь как плинт. На самом деле — его придумали не для витой пары, а для кроссировки телефонии. С большой телефонией я глобально не сталкивался, поэтому объясняю своими словами. В телефонии существует задача разделения одного большого и толстого кабеля от АТС на конкретные проводки, уходящие к абонентам. Да ещё и так, чтобы можно было выключить, прозвонить, или перекинуть на другой номер.

Раньше для этого служила коробочка с клеммниками и винтиками, а теперь — плинт. Плинт — это прямугольная пластмассовая колодка, на которой установлено и промаркировано 40 ножевых контактов: на 10 пар проводов (читай — 10 линий), по две штуки на линию с «входом» и «выходом». Кабель от АТС разводится по парам на одну сторону плинта, а отходящие линии подключаются с другой. Плинты бывают со всякими дополнительными фишками — с размыканием линии (вставляется пластмассовый изолятор — размыкатель), с защитными разрядниками и ещё с некоторыми приблудами.

Для того, что запрессовать туда провод (распатчить), используется специальный нож с V-образным лезвием, которое пропихивает проводник в такой же V-образный контакт с острыми кромками, прорезающими изоляцию. Посмотрим, как это делается. Берём наш плинт (кстати, для их закрепления в щитке выпускаются специальные кронштейны), для примера берём нашу многострадальную витую пару и, расплетая пары не необходимую длину, раскладываем их на специальные места. Обратите внимание: в кронштейне даже есть отверстие, чтобы красиво засунуть туда приходящий кабель! 🙂

Дальше, придерживая проводок, аккуратно и резко тыкаем на него лезвием ножа. Проводник будет запрессован в контакт, и — вуаля — получаем красивое соединение. И самое главное — наглядное! Теперь наша витая пара распатчена и подписана. И, если нам хочется — мы можем с другой стороны, для примера, подключить уже отходящие линии в совершенно другой, нужной нам, последовательности.

А если нам надо чего-то переключить и передёрнуть? Ну так у ножа для этого есть специальный крючок: подлазим, зацепляем им нужный проводник и выдёргиваем его вверх из контактов. Обратите внимание, как хорошо прорезана изоляция — контакт будет надёжный!

Хорошо. Возвращаемся с телефонии в быт. И ставим простую задачу: вот у нас в квартире есть слаботочный щит, куда сведены все провода от телефонных розеток квартиры. Красиво и прекрасно. А как нам эти розетки соединить параллельно? Чтобы везде телефон был?

UPD: Некоторый пример использования плинта показан в заметке: Беглое переокучивание слаботочного этажного щитка, где плинт как раз и используется для кроссировки нескольких витых пар на разные сигналы — домофон, видеодомофон, сигнализация.

Использование плинтов для расключения телефоной линии на несколько розеток

А снова при помощи плинта! К чертям всякие клеммники и винтики! Мы делаем небольшой финт ушами: берём одну витую пару (в телефонии используется как раз синяя), и запатчиваем её на несколько контактов плинта, как показано на фотке: запатчили первую пару плинта, пропустили изнутри — запатчили вторую пару, снова пропустили снаружи — третью. И так — пока не кончится плинт.

Получаем несколько пар плинта, соединённых параллельно между собой. С другой стороны плинта — подключаем наши линии от розеток — готово! Для примера напатчил всяких витых пар — подключать можно всё что угодно.

Одиночные соединители для RJ-45 и RJ-12

Ну и напоследок напомню совсем бюджетное решение. Если надо соединить витую пару для компьютерной сетки (LAN) или нарастить её — лучше не пользоваться СкочЛоками, а использовать специальный соединитель RJ-45 — RJ-45, которые валом продаются везде.

Здесь совсем всё просто до ужаса: на всех кабелях обжимаются стандартные джэки RJ-45 или RJ-12, и всё это втыкается в разъёмы соединителя. Получаем или нарощенный кабель, или разделение телефонной линии на два или три телефона. Бывают разветвители для витой пары — не ведитесь на эту ерунду! Витая пара, распараллеленная на два компьютера работать не будет!

Другие части:

Если вас заинтересовала информация из этого поста и вы хотите со мной связаться (или заказать Сборку щита / Консультацию/Мастер-Класс), то пишите мне на почту или звоните на +7-926-286-97-35 (c 10 до 20 по Москве). На SMS и почту, написанную в одну строчку, я не отвечаю. Отзываюсь на имя Электрошаман.Невнимательных, тупых и наглых продаванов и менеджеров я буду жёстко стебать, если они не заглянут в инфу про контакты для организаций, а скорее кинутся звонить.



Блок: 6/8 | Кол-во символов: 7471
Источник: https://led-set.ru/raznoe/soedinit-vituyu-paru-mezhdu-soboj.html

Правила соединения двух интернет проводов

Скручивание

1) Для начала уберите изоляцию с небольшого отрезка возле края. Увидите, что там есть восемь проводов, которые окрашены в разные цвета. С каждого надо снять изоляцию, но, при этом, ухитриться сделать это таким образом, чтобы цвета были видны.

Обрезать провода необходимо на разных уровнях, чтобы была приблизительно сантиметровая разница между их длиной.

2) Теперь снимаем изоляцию с другого кабеля, а провода обрезаем так, чтобы они были пропорциональны проводам у другого кабеля. Например, вы очистили с обоих кабелей по десять сантиметров. Тогда у проводов одного цвета необходимо осуществить обрезку на шести и четырёх сантиметрах, у другого на семи и трёх, и так далее.

3) Далее каждый провод попарно соединяется с тем, что имеет такой же цвет. Все тщательно скручивается, после чего изолируется изолентой. Также обмотать необходимо и общее соединение, иначе возможны дальнейшие повреждения. После этого кабель можно подключать.



Блок: 7/8 | Кол-во символов: 998
Источник: https://led-set.ru/raznoe/soedinit-vituyu-paru-mezhdu-soboj.html

Кол-во блоков: 13 | Общее кол-во символов: 25999
Количество использованных доноров: 4
Информация по каждому донору:

  1. https://YDoma.info/kompjuter/seti/kompjuter-udlinenie-naraschivanie-kabelja-vityh-par.html: использовано 2 блоков из 3, кол-во символов 4188 (16%)
  2. https://hobbyits.com/soedinenie-vitoj-pary-mezhdu-soboj/: использовано 1 блоков из 4, кол-во символов 2307 (9%)
  3. https://nastroisam.ru/kak-udlinit-internet-kabel/: использовано 3 блоков из 5, кол-во символов 2270 (9%)
  4. https://led-set.ru/raznoe/soedinit-vituyu-paru-mezhdu-soboj.html: использовано 5 блоков из 8, кол-во символов 17234 (66%)

Как соединить витую пару?

Существует несколько вариантов соединения любых проводов, в том числе витую пару.

Скрутка. Данный метод  не требует абсолютно никаких вложений. Однако, длинна размотки пар не по стандарту и ненадежность соединения могут сыграть против Вас. Сбои при передаче данных, потеря контакта при любом механическом воздействии на кабель, потеря производительности - эти несколько последствий которые непременно возникнут со временем если использовать данный вариант соединить витую пару. К слову, профессиональные монтажники никогда не прибегнут к подобному решению, если конечно дорожат репутацией

Спайка. Єто решение уже лучше чем простая скрутка. Но реализация такого соединения требует определенной сноровки и мастерства владения паяльником. К тому же, место спайки необходимо заизолировать. Представьте, как неудобно обматывать изолентой каждую пару. Такой вариант также принадлежит к кустарным методам соединения витой пары

Соединение жил витой пары с помощью скотчлоков. Это уже можно квалифицировать как полу-профессиональный. К нему прибегают когда под рукой нет соединительных коробок. Гель внутри скотчлока надежно изолирует соединение от проникновения влаги и воздуха.

После непосредственного обжима, соединения витой пары необходимо зафиксировать изолентой. Из недостатков данного  метода следует выделить: ненадежность соединения при механическом воздействии на кабель. При определенном усилии провод может попросту выскочить из скотчлока. Также следует отметить эстетическую сторону. Жгут обмотанных изолентой проводов со скотчлоками не всегда впишется в интерьер или поместится в короб.

В общем, этот вариант соединения витой пары имеет право быть, однако является полевым способом которым пользуются профессионалы если в наличии нет других специальных устройств. А именно:





Для качественного соединения жил витой пары UTP и FTP используются соединительные коробки. Внутри расположена печатная плата с врезными контактами IDC. Заделка жил осуществляется аналогично заделке в патч-панель или модуль keystone.

Данный вариант соединить витую пару является рекомендованным стандартами по СКС. При его использовании соединение имеет максимальную производительность, минимальные потери сигнала и является единственным правильным методом соединения двух сегментов витой пары


Когда стоит задача соединить витую пару, которая уже обжата коннекторами RJ-45, то кустарные методы здесь бессильны. Для таких случаев существует соединительная коробка для коннекторов. Данная модель подойдет для соединения как экранированной витой пары, так и не экранированной. Внутри также печатная плата к которой припаяны контакты разъемов. При использовании данного устройства потери сигнала абсолютно минимальны


Продолжая тему соединения витой пары, нельзя не обратить внимание на вопрос разветвления телефонного кабеля с коннекторами RJ-12. Точнее, как при наличии одного порта телефонной розетки подключить к ней до 3-х офисных устройств? Осуществлять эти задачи призван разветвитель RJ-12. Он имеет один разъем для подключения в телефонную розетку и 3 телефонных гнезда на выходе


Реализовать задачу из одного порта RJ-45 на 4 пары сделать два по 2 пары, например для голосовых приложений - может специальное устройство Y-адаптер. Основная его функция - преобразование одной 4-парной розетки в две индивидуальные 2-х парные 8-позиционные розетки. Стоит отметить, что из одного порта раздающего интернет, например на модеме, с помощью данного устройства сделать два раздающих интернет - не получится. Для этого нужен маршрутизатор или сетевой коммутатор



Выезд специалиста для ремонта интернета, настройки WiFi сети или компьютера в Москве и Московской области

1Выезд мастера (не оплачивается в случае выявления проблемы на стороне провайдера)услуга500 ₽
2Настройка и подключение одного устройства у абонента (сетевого адаптера, ноутбука, компьютера, планшета, роутера, тв приставки, смарт ТВ, настройка каналов на тв и тд.)услуга590 ₽
3Настройка и подключение второго и каждого последующего устройства у абонента (сетевого адаптера, ноутбука, компьютера, планшета, роутера, тв приставки, смарт ТВ, настройка каналов на тв и тд.)услуга350 ₽
4Замена оптического шнура (патчкорда) в помещении Абонентауслуга110 ₽
5Замена коннектора RJ11 в помещении Абонентауслуга100 ₽
6Замена/установка коннектора RJ45 в помещении Абонентауслуга110 ₽
7Замена/установка F-разъёма в помещении Абонентауслуга110 ₽
8Замена/установка ТВ штекера в помещении Абонентауслуга130 ₽
9Сверление отверстий в помещении Абонента (кроме несущих стен). Сопровождается письменным согласием клиента на работыуслуга150 ₽
10Укладка имеющегося кабеля в помещении Абонента (открытым способом c помощью клея или скоб)метр80 ₽
11Укладка имеющегося кабеля в помещении Абонента (скрытым способом в кабель канал или укладкой под уже смонтированный плинтус)метр180 ₽
12Полная перетяжка коаксиального кабеля RG-6 от распределительной коробки до помещения Абонента*услуга1400 ₽
13Заведение в помещение существующего Абонента второго и последующего кабелей UTP для подключения доп. Устройств*услуга3800 ₽
14Полная перетяжка кабеля категории 5е от ТКД до помещения Абонента по желанию Абонента*услуга3300 ₽
15Полная замена кабеля витая пара категории 5е в помещении Абонента (без демонтажа старого кабеля и укладки нового, не более 40м)услуга750 ₽
16Монтаж кабель канала (размером не более 40х60) без укладки кабеляметр150 ₽
17Монтаж кабель канала абонента (размером не более 40х60) без укладки кабеляметр90 ₽
18Возврат абонентского оборудования взятого в аренду в ООО "Нэт Бай Нэт Холдинг"*услуга600 ₽
19Установка/подключение Розетки RJ-45 внешнего исполненияуслуга200 ₽
20Установка/и подключение Розетки RJ-45 внешнего исполнения (розетка абонента)услуга150 ₽
21Установка/подключение Розетки RJ-45 внутреннего исполнения (только оборудование заказчика в уже подготовленное место)услуга150 ₽
22Установка/подключение Розетки RJ-11 внешнего исполненияуслуга200 ₽
23Установка/подключение Розетки RJ-11 внешнего исполнения (розетка абонента)услуга150 ₽
24Установка/подключение Розетки RJ-11 внутреннего исполнения (только оборудование заказчика в уже подготовленное место)услуга150 ₽
25Изготовление патчкорда из витой пары категории 5е до 10муслуга380 ₽
26Изготовление патчкорда из витой пары категории 5е до 20муслуга540 ₽
27Изготовление патчкорда из витой пары категории 5е более 20м но не более 40муслуга860 ₽
28Наращивание кабеля витая пара категории 5е в помещении Абонента до 10 м(без укладки кабеля)услуга270 ₽
29Наращивание кабеля витая пара категории 5е в помещении Абонента до 20 м(без укладки кабеля)услуга430 ₽
30Наращивание кабеля витая пара категории 5е в помещении Абонента более 20м но не более 40м (без укладки кабеля)услуга760 ₽
31Наращивание коаксиального кабеля RG-6 до 10м (без укладки кабеля)услуга300 ₽
32Наращивание коаксиального кабеля RG-6 до 20м (без укладки кабеля)услуга500 ₽
33Наращивание коаксиального кабеля RG-6 более 20м но не более 40м (без укладки кабеля)услуга880 ₽
34Замена/установка делителя ТВ сигнала на два отвода в помещении Абонентауслуга260 ₽
35Замена/установка делителя ТВ сигнала на три отвода в помещении Абонентауслуга300 ₽
36Замена/установка делителя ТВ сигнала на четыре отвода в помещении Абонентауслуга305 ₽
37Замена/установка усилителей КТВ сигнала*услуга5800 ₽

Клеммники: Соединение слаботочных цепей – CS-CS.Net: Лаборатория Электрошамана

Скочлоки (ScotchLock) и витая пара для соединения

Продолжаю писать про способы соединения всяких кабелей, с упором на полубытовой уклон. На этот раз доберусь до слаботочки и попробую свести все технологии вида «как мне нарастить витую пару», «как мне разделить телефон на несколько штук», «а чё делать с витой парой, если её порезали во время ремонта».

То, что есть слаботочка — не знает никто. Ну якобы это слабые токи. Или напряжения %). Ну например — телефонисты и компьютерные сети (а ещё и ОПС) считаются слаботочкой. Но, кхм, в 500 кВ ЛЭП токи тоже слабые, по сравнению с 64 кВ. А уж бытовые 380/220 по сравнению с ЛЭП — вообще слабое… %)

Мы будем относить к ней те коммуникации, которые не относятся к электрике напрямую: ту же телефонию, СКС, сигнализацию или какое-нибудь USB.

Немного о витой паре и кабелях

Для слаботочки характерны более-менее специальные кабели: при небольших напряжениях и токах большое влияние на линии связи оказывают разные помехи, и понятно что разработчики старались от них защититься. Например та же витая пара — вполне себе специализированный помехозащищённый кабель. Да ещё и самая настоящая волновая линия связи, для которой даже несоблюдение угла поворота при прокладке кабеля может повлиять на качество связи. Видеосигнал от домофона… телефонная линия. ADSL… — примеров куча.

Ежу понятно, что просто так скручивать такие кабели нельзя. Каждая скрутка — это сколько-то лишних Ом сопротивления и потенциальное снижение качества связи. Но что делать, если ну вот очень надо? Если поганый сосед откусывал свой интернет, а кусанул ваш в щитке? Если надо срастить старый телефон со свежим кабелем?

Соединители ScotchLock (Ско(т)чЛок)

Данные соединители одноразовые и предназначены для соединения слаботочных проводов без снятия изоляции. Идеальны для телефонного кабеля и витой пары. Существуют их разные модификации: на два провода, три, с защитным гелем или без него.

Всё, что нужно из инструмента — пассатижи. Проводки, которые надо соединить, до упора вставляются в соединитель, а потом вся эта конструкция резко и сильно сдавливается пассатижами. Должен раздаться небольшой хруст/щелчок, и верхняя «пробочка» должна сесть вниз.

Инструмент, необходимый для выполнения соединения на СкочЛоке

Вставляем два проводника в зажим до упора

Резко и сильно сжимаем пассатижами

При этом изоляционная оболочка провода прорезается, и ножевой контакт выполняет соединение внутри зажима.

Получившееся соединение на скочлоках: вид сзади

Получившееся соединение на скочлоках: вид спереди

Пример соединения витой пары на скочлоках

Я использую их для соединения телефонных кабелей в щитках заказчика или для каких-то распатчиваний витой пары (например, как одна витая пара в этажном щитке расключается на телефон и на домофон одновременно). Простые, соверешнно тупые и надёжные соединители.

Плинты

Плинт и витая пара, распатченная на нём

Вот только что написал о том, что одну витую пару можно использовать как несколько разных линий. А что? Очень удобно: проводники витые, взаимное влияние друг на друга небольшое. А затянув один кабель — получаем 4 пары проводов из этажного щитка в квартирный. Телефон, домофон, и какая-нибудь охранка. Удобно! Но вроде как хочется, чтобы все соединения были более-менее стационарными, а не виноградной гроздью СкочЛоков в щитке.

Ну так для этого умные люди придумали такую вещь как плинт. На самом деле — его придумали не для витой пары, а для кроссировки телефонии. С большой телефонией я глобально не сталкивался, поэтому объясняю своими словами. В телефонии существует задача разделения одного большого и толстого кабеля от АТС на конкретные проводки, уходящие к абонентам. Да ещё и так, чтобы можно было выключить, прозвонить, или перекинуть на другой номер.

Раньше для этого служила коробочка с клеммниками и винтиками, а теперь — плинт. Плинт — это прямугольная пластмассовая колодка, на которой установлено и промаркировано 40 ножевых контактов: на 10 пар проводов (читай — 10 линий), по две штуки на линию с «входом» и «выходом». Кабель от АТС разводится по парам на одну сторону плинта, а отходящие линии подключаются с другой. Плинты бывают со всякими дополнительными фишками — с размыканием линии (вставляется пластмассовый изолятор — размыкатель), с защитными разрядниками и ещё с некоторыми приблудами.

Для того, что запрессовать туда провод (распатчить), используется специальный нож с V-образным лезвием, которое пропихивает проводник в такой же V-образный контакт с острыми кромками, прорезающими изоляцию. Посмотрим, как это делается. Берём наш плинт (кстати, для их закрепления в щитке выпускаются специальные кронштейны), для примера берём нашу многострадальную витую пару и, расплетая пары не необходимую длину, раскладываем их на специальные места. Обратите внимание: в кронштейне даже есть отверстие, чтобы красиво засунуть туда приходящий кабель! 🙂

Плинт, кронштейн для него и инструмент для распатчивания

Подготовили витую пару к распатчиванию: пары уложены на свои места

Дальше, придерживая проводок, аккуратно и резко тыкаем на него лезвием ножа. Проводник будет запрессован в контакт, и — вуаля — получаем красивое соединение. И самое главное — наглядное! Теперь наша витая пара распатчена и подписана. И, если нам хочется — мы можем с другой стороны, для примера, подключить уже отходящие линии в совершенно другой, нужной нам, последовательности.

Специальным ножом-инструментом запатчиваем каждый провод

Готово: витая пара распатчена попарно на плинте

Отходящие подключения к нашей витой паре

А если нам надо чего-то переключить и передёрнуть? Ну так у ножа для этого есть специальный крючок: подлазим, зацепляем им нужный проводник и выдёргиваем его вверх из контактов. Обратите внимание, как хорошо прорезана изоляция — контакт будет надёжный!

Извлечение проводника из ножевых контактов плинта

Автоматическая зачистка изоляции проводников при помощи ножевых контактов

Хорошо. Возвращаемся с телефонии в быт. И ставим простую задачу: вот у нас в квартире есть слаботочный щит, куда сведены все провода от телефонных розеток квартиры. Красиво и прекрасно. А как нам эти розетки соединить параллельно? Чтобы везде телефон был?

UPD: Некоторый пример использования плинта показан в заметке: Беглое переокучивание слаботочного этажного щитка, где плинт как раз и используется для кроссировки нескольких витых пар на разные сигналы — домофон, видеодомофон, сигнализация.

Использование плинтов для расключения телефоной линии на несколько розеток

А снова при помощи плинта! К чертям всякие клеммники и винтики! Мы делаем небольшой финт ушами: берём одну витую пару (в телефонии используется как раз синяя), и запатчиваем её на несколько контактов плинта, как показано на фотке: запатчили первую пару плинта, пропустили изнутри — запатчили вторую пару, снова пропустили снаружи — третью. И так — пока не кончится плинт.

Пример распатчивания одной линии на несколько пар (для телефона)

Для примера несколько отходящих линий соединены параллельно

Получаем несколько пар плинта, соединённых параллельно между собой. С другой стороны плинта — подключаем наши линии от розеток — готово! Для примера напатчил всяких витых пар — подключать можно всё что угодно.

Одиночные соединители для RJ-45 и RJ-12

Ну и напоследок напомню совсем бюджетное решение. Если надо соединить витую пару для компьютерной сетки (LAN) или нарастить её — лучше не пользоваться СкочЛоками, а использовать специальный соединитель RJ-45 — RJ-45, которые валом продаются везде.

Соединители RJ-12 и RJ-45

Пример соединения витой пары через соединитель

Телефонный разветвитель 6p (4p)

Здесь совсем всё просто до ужаса: на всех кабелях обжимаются стандартные джэки RJ-45 или RJ-12, и всё это втыкается в разъёмы соединителя. Получаем или нарощенный кабель, или разделение телефонной линии на два или три телефона. Бывают разветвители для витой пары — не ведитесь на эту ерунду! Витая пара, распараллеленная на два компьютера работать не будет!

Другие части:

Удлинитель провода трансформатора тока (ТТ)

Обзор

Бывают случаи, когда требуются более длинные подводящие провода трансформатора тока (ТТ). Если стандартные провода длиной 8 футов (2,4 метра) недостаточно длинные, их можно удлинить до 100 футов (30 м) или более, особенно если вы держите провода подальше от оборудования с электрическими помехами, такого как приводы с регулируемой скоростью (инверторы). Чтобы свести к минимуму шум линии электропередачи от помех чувствительным сигналам трансформатора тока, удлинительные провода следует прокладывать в кабелепроводах (кабелепроводах) без каких-либо силовых проводов.

Хотя трансформаторы тока с выводами длиной более 8 футов могут быть специально заказаны за дополнительную плату, наиболее распространенной практикой является удлинение выводов в полевых условиях с помощью витой пары от 22 AWG до 18 AWG. Дистрибьюторы обычно имеют в наличии экранированный кабель с оболочкой с одной или несколькими витыми парами.

Если вы хотите удлинить провода ТТ, есть четыре основных варианта:

  • Скрученный - Наши стандартные черно-белые провода ТТ 18 калибра скручены. Скручивание важно для помехоустойчивости, особенно на частоте 50-60 Гц.Этот провод доступен в бухтах длиной 100 футов (30 м), , подробности см. На странице CT Wire .
  • Экранированный и скрученный - Добавление экрана - в дополнение к скручиванию - может обеспечить дополнительную помехозащищенность, особенно для длинных удлинителей. Примечание: для лучшей защиты от перекрестных помех провода должны быть скручены попарно.
  • Неэкранированный и нескрученный - Большинство кабелей скручены, поэтому обычно это возникает только при использовании двух одиночных проводников. Мы не рекомендуем этого для большинства приложений, потому что это очень низкая помехозащищенность.Это может сработать, если проводники каждого ТТ поддерживаются в тесном контакте, чтобы минимизировать площадь контура, и если проводники ТТ находятся вдали от линейных (силовых) проводов и находятся в их собственном кабелепроводе или металлической дорожке качения.
  • Экранированный, но не скрученный - Это немного необычно, но все же происходит. У этого типа кабеля есть две проблемы. Во-первых, экран в первую очередь блокирует высокочастотные помехи, но не 60 Гц. 60 Гц намного лучше блокируется скручиванием проводов. Помехи от линейного шума 60 Гц вызывают беспокойство, потому что это основная частота, которую мы измеряем.Во-вторых, поскольку провода не скручены в пары, существует больший риск перекрестных помех между трансформаторами тока, если вы проложите более одной пары проводов трансформатора тока в одном кабеле. По возможности используйте витую пару при удлинении проводов трансформатора тока.

Экранированный

Сигналы

CT чувствительны к синфазным и дифференциальным помехам, магнитно и емкостно связаны с проводами. Схема с витой парой блокирует большую часть магнитно-связанных и дифференциальных шумов, но не подавляет синфазные емкостные помехи.Экран может помочь блокировать синфазные помехи с емкостной связью, но наиболее эффективен, если оба конца заземлены. Если заземлен только один конец, незаземленный конец будет колебаться вверх и вниз с мешающим сигналом, а затем соединится с проводами витой пары.

Экранированный кабель обычно доступен на 300 и 600 вольт. Номинального значения 300 В переменного тока достаточно для панелей и цепей 120/208/240 В переменного тока, но для панелей на 277/480 В переменного тока и 347/600 В переменного тока следует использовать кабель с номинальным напряжением 600 В.

В трехфазных приложениях, чтобы сократить количество прокладываемых кабелей, можно использовать кабель с оболочкой с тремя витыми парами и общим экраном.Мы рекомендуем не более трех пар на кабель.

Поскольку наши стандартные провода ТТ имеют диаметр от 22 до 18 AWG, мы рекомендуем удлинить провода ТТ с помощью провода того же или большего сечения.

Производитель Номер детали Напряжение
Рейтинг
Пары проводов /
Проводники
AWG Температура
Диапазон
UL / NEC Поставщик Цена Диаметр
Кэрол C2536A.41,10 600 В 1/2 16 AWG от -20 ° C до 75 ° C UL 2106
NEC CL2, CM
Цифровой ключ $ 474/1000 0,308 ″
Alpha Wire 3221 SL005 600 В 1/2 22 AWG от -55 ° C до 105 ° C Ньюарк $ 168/100 футов 0,181 ″
Alpha Wire 3231 SL005 600 В 1/2 20 AWG от -55 ° C до 105 ° C Цифровой ключ $ 192/100 футов 0.189 ″
Tyco / Raychem 44A1121-22-0 / 9-9 600 В 1/2 22 AWG от -65 ° C до 105 ° C Ньюарк $ 509/328 футов 0,132 ″
Tyco / Raychem 44A1121-20-0 / 9-9 600 В 1/2 20 AWG от -65 ° C до 105 ° C Ньюарк $ 570/328 футов 0,148 ″
Belden 9341 0101000 600 В 1/2 18 AWG от -30 ° C до 90 ° C UL 1277
NEC TC
Ньюарк $ 983/1000 футов 0.276 ″
Belden 9841 300 В 1/2 24 AWG от -30 ° C до 80 ° C UL 2919
NEC CM
Союзники $ 393/500 футов 0,232 ″
Alpha Wire 6010C SL005 300 В 3/6 22 AWG от -20 ° C до 60 ° C UL 2493 Цифровой ключ $ 127/100 футов 0,310 ″
Alpha Wire 6456 BK005 300 В 3/6 22 AWG ?? Ньюарк $ 282/100 футов 0.414 ″
Belden 9369-500-60 300 В 3/6 18 AWG от -30 ° C до 105 ° C UL 2493
NEC CM
Ньюарк $ 1028/500 футов 0,298 ″
Belden 9553-1000-60 300 В 3/6 18 AWG 105 ° С UL
NEC
Ньюарк $ 1813/1000 футов 0,411 ″

Неэкранированный

Серия

ACTL и другие ТТ, внесенные в список UL 2808

Стандартные провода ТТ неэкранированы, но имеют хорошее подавление шума из-за скручивания проводов.Наши стандартные скрученные черные и белые провода CT доступны в катушках длиной 100 футов (30 м), подробности см. На странице CT Wire.

CCS использует провод со следующими характеристиками: провод трансформатора тока, 20 AWG, 16/30 нитей, черно-белая витая пара (один виток каждые 0,95 дюйма +/- 15%), 105C, 600 В, 0,31 VW-1 UL 1015, RoHS.

Провода калибра 20 калибра CTS и CTT

  • Поставщик: Allied Wire
  • Интернет: http://www.awcwire.com
  • Телефон: (800) 828-9473
  • Номер по каталогу: UL-1015 22GA ЧЕРНЫЙ И БЕЛЫЙ ПОЛЬЗОВАТЕЛЬСКИЙ ПРОВОД - НАПРЯЖЕННОСТЬ 1 ″.

Заместители

Эти неэкранированные кабели должны быть более доступны.

Производитель Номер детали Напряжение
Рейтинг
Пары проводов /
Проводники
AWG Температура
Диапазон
UL / NEC Поставщик Цена Диаметр
Belden 9486 0101000 600 В 1/2 18 AWG от -30 ° C до 90 ° C UL 1277 / NEC TC Ньюарк $ 755/1000 футов 0.275 ″

Соединение

Если 8-футовые подводящие провода на стандартных ТТ недостаточно длинные, вы можете удлинить их, срастив дополнительный провод.

  • Вы можете захотеть укоротить оригинальные провода трансформатора тока, особенно если вы собираетесь использовать экранированный кабель и заземлять экран на землю.
  • Избегайте создания больших петель или промежутков между белым и черным проводами в точке соединения, поскольку это может увеличить электрические помехи.
  • Можно использовать винтовые соединители (проволочные гайки), но только если они рассчитаны на подключение многожильных проводов трансформаторов тока, обычно от №18 до №22 AWG, к калибру удлинительного провода.Не используйте проволочные гайки (обычно красного или желтого размера), используемые для электромонтажных работ; они слишком велики для надежного соединения с помощью многожильных проводов меньшего размера! Для надежного подключения обязательно следуйте инструкциям производителя.
  • Стыковое соединение и другие типы обжимных соединений могут хорошо работать, если используется обжимной инструмент с храповым механизмом, специально разработанный для обжимного соединителя. Внимание! : недорогие обжимные инструменты общего назначения не всегда обеспечивают надежное соединение.После обжима потяните за провода, чтобы убедиться, что они не выходят из обжима.
  • Самое надежное соединение - это паяное соединение с термоусадочной изоляцией. К сожалению, паяные соединения требуют очень много времени.

Затухание сигнала

Кабель большой длины может немного ослабить сигналы CT (в дополнение к увеличению восприимчивости к шуму). В следующей таблице показана необходимая общая длина ТТ для уменьшения сигнала ТТ на 0.1% в зависимости от AWG, исходя из входного сопротивления трансформатора тока WattNode, равного 23 кОм.

AWG Ом / 1000 футов Длина кабеля для
0,1% затухания
16 4,016 2850
18 6,385 1800
20 10,15 1130
22 16,14 710
24 25.67 450

Влияние помех или перекрестных помех

Клиенты обычно спрашивают, сколько ошибок будет вызвано удлинением выводов трансформатора тока или использованием различных типов кабелей. К сожалению, на эти вопросы нет количественного ответа.

В случае перекрестных помех величина перекрестных помех зависит от следующего:

  • Частоты сигналов: если ваша нагрузка имеет сильные гармоники, перекрестных помех может быть больше.
  • Свойства кабеля: например, емкостная и индуктивная связь между соседними проводниками.
  • Импеданс источника ТТ: разные трансформаторы тока имеют разное сопротивление обмоток и внутренние нагрузочные резисторы, что приводит к разному импедансу источника и разной восприимчивости к помехам и перекрестным помехам.
  • Длина кабеля: чем длиннее кабель, тем больше перекрестных помех.
  • Сигналы на разных ТТ: контролируете ли вы сбалансированную трехфазную нагрузку или есть совершенно разные токовые сигналы на разных кабелях ТТ?

Многие из этих переменных неизвестны, и их взаимодействие друг с другом трудно предсказать.При использовании рекомендованных типов кабелей (витая пара, опционально экранированная) перекрестные помехи должны быть незначительными. С другими кабелями невозможно предсказать, существенно ли повлияют перекрестные помехи на точность.

Помехи также невозможно точно предсказать или количественно оценить, поскольку они зависят от всех факторов перекрестных помех, а также от амплитуды и частоты помех, расстояния от источника помех и внешнего экранирования, например кабелепровода.

По нашему опыту, легче избежать длинных удлинений проводов трансформатора тока, а при необходимости удлинить выводы - использовать хорошие кабели.

См. Также


Ключевые слова: удлиненный, вывод, CT

Скрученный экранированный дуплексный удлинительный провод для термопар

Доступны: изоляция PFA для термопар (TT), изоляция FEP для термопар (FF), поливиниловая изоляция для расширенных классов (EXPP), изоляция FEP для удлинения (EXFF)

PFA-изоляция
5 900 TT-K-24S-TWSH
AWG Номер модели Номинальный размер Калибровка термопары
20 TT-J-20-TWSH
J
TT-K-20-TWSH 0,145 K
TT-T-20-TWSH 0,145 T
TT-E-20-TWSH 0,145 E
20S * TT-J-20S-TWSH 0,15 J
TT-K-20S-TWSH 0,15 K
T -20S-TWSH 0,15 T
TT-E-20S-TWSH 0.15 E
24 TT-J-24-TWSH 0,105 J
TT-K-24-TWSH 0,105 K
TT-T-24 -TWSH 0,105 T
TT-E-24-TWSH 0,105 E
24S * TT-J-24S-TWSH 0,115 J 0,115 K
TT-T-24S-TWSH 0.115 T
TT-E-24S-TWSH 0,115 E

Термопары класса FEP изоляция

AWG Номер модели .145 FF- E E -20S-TWSH FF- T -24S-TWSH
Номинальный размер Калибровка термопары
20 FF-J-20-TWSH 0,145 J
FF-K-20-TWSH FF-K-20-TWSH K
FF-T-20-TWSH 0,145 T
FF-E-20-TWSH 0,145 E
20S * FF-J- 20S-TWSH 0,15 J
FF-K-20S-TWSH 0,15 K
FF-T-20S-TWSH 0,15 T
0,15 E
24 FF-J-24-TWSH 0.105 Дж
FF-K-24-TWSH 0,105 K
FF-T-24-TWSH 0,105 T
FF-E-24-TWSH 0,105 E
24S * FF-J-24S-TWSH 0,115 J
FF-K-24S-TWSH 0,115 K
0,115 T
FF-E-24S-TWSH 0.115 E

Поливиниловая изоляция повышенной прочности

66 EXPP -16S-TWSH66 EXPP -20S-TWSH
AWG Номер модели Номинальный размер
16 EXPP-J-16-TWSH 0,25 J
EXPP-K-16-TWSH 0.25 K
EXPP-T-16-TWSH 0,25 T
EXPP-E-16-TWSH 0,25 E
16S * EXPP 16S-TWSH 0,27 J
EXPP-K-16S-TWSH 0,27 K
EXPP-T-16S-TWSH 0,27 T
0,27 E
20 EXPP-J-20-TWSH 0.2 Дж
EXPP-K-20-TWSH 0,2 ​​ K
EXPP-T-20-TWSH 0,2 ​​ T
EXPP-E-20-TWSH 0,2 ​​ E
20S * EXPP-J-20S-TWSH 0,215 J
EXPP-K-20S-TWSH 0,215 K
0,215 T
EXPP-E-20S-TWSH 0.215 E

Класс расширения Изоляция FEP

FF
AWG Номер модели Номинальный размер
16 EXFF-J-16-TWSH 0,17 J
EXFF-K-16-TWSH 0,17 K
EXFF-T-16-TWSH 0 .17 T
EXFF-E-16-TWSH 0,17 E
16S * EXFF-J-16S-TWSH 0,18 J
EXFF-K 16S-TWSH 0,18 K
EXFF-T-16S-TWSH 0,18 T
EXFF-E-16S-TWSH 0,18 E
EXFF-J-20-TWSH 0.15 Дж
EXFF-K-20-TWSH 0,15 K
EXFF-T-20-TWSH 0,15 T
EXFF-E-20-TWSH 0,15 E
20S * EXFF-J-20S-TWSH 0,15 J
EXFF-K-20S-TWSH 0,15 K
-20S-TWSH 0,15 T
EXFF-E-20S-TWSH 0.15 E

Многопарные | Удлинительный кабель для термопар

Информация о продукте и заказе

Во многих случаях установка многопарных кабелей более экономична, чем протягивание нескольких однопарных проводов. Наиболее распространенные калибровки, такие как JX, KX и TX, доступны в виде кабеля.

Все кабели снабжены витыми парами и 100% защитной лентой, обеспечивающей максимальное снижение магнитных и электронных помех.

Доступные стандартные кабели перечислены в следующих таблицах. Специальные конструкции могут быть указаны в соответствии с вашими требованиями.

Строительные спецификации

Проводники 20 AWGA, удлинительный провод для сплошных термопар, соответствующий стандартным пределам погрешности согласно ANSI C96.1. Пары скручены.
Изоляция проводника 0,015 ″ поливинилхлорида 105 ° C с цветовой кодировкой. *
Провод связи Для связи в кабеле предусмотрен медный провод с поливинилхлоридной изоляцией калибра 20 или 22.
Идентификация Каждая пара пронумерована 1, 2, 3 и т. Д.
Lay of Twist от 1 1/2 ″ до 2 1/2 ″ - эвольвенты со смещением
Экранирование Все витые пары скручены и обернуты 100% защитным слоем из майларовой ленты с алюминиевой основой. неизолированный (сплошной или многожильный) заземляющий провод 20 AWG контактирует с алюминиевой стороной ленты.
Комбинезон

Поливинилхлорид, 80 ° C, с цветовой кодировкой.* Толщина оболочки зависит от количества пар в кабеле согласно следующей таблице:

Кол-во пар Толщина оболочки
4 и 8 0,045 ″
10, 12, 16, 20 и 24 0,060 ″

Стандартный многопарный удлинительный кабель для термопар

Пары типа KX Код цвета:

Положительный провод (+)

Минусовой провод (-)

Комбинезон

- Желтый

- Красный

- Желтый

Каталожный номер Количество пар Калибр Прибл.Внешний диаметр, дюйм

Прибл. Доставка

Вес # / MFT

MP20-4-KX 4 20 .360 83
MP20-8-KX 8 20 .465 131
MP20-12-KX 12 20. 520 198
MP20-16-KX 16 20 .610 245
MP20-20-KX 20 20.730 285
MP20-24-KX 24 20 .775 338

Пары типа JX Код цвета:

Положительный провод (+)

Минусовой провод (-)

Комбинезон

- Белый

- Красный

- Чёрный

Каталожный номер Количество пар Калибр Прибл.Внешний диаметр, дюйм

Прибл. Доставка

Вес # / MFT

MP20-4-JX 4 20 .360 83
MP20-8-JX 8 20 .465 131
MP20-12-JX 12 20. 520 198
MP20-16-JX 16 20 .610 245
MP20-20-JX 20 20.730 285
MP20-24-JX 24 20 .775 338

Тип TX пары Код цвета:

Положительный провод (+)

Минусовой провод (-)

Комбинезон

- Синий

- Красный

- Синий

Каталожный номер Количество пар Калибр Прибл.Внешний диаметр, дюйм

Прибл. Доставка

Вес # / MFT

MP20-4-TX 4 20 .350 80
MP20-8-TX 8 20 .420 125
MP20-12-TX 12 20. 500 180
MP20-16-TX 16 20. 550 220
MP20-20-TX 20 20.600 250
MP20-24-TX 24 20. 630 320

Заметки о USB-удлинителе по витой паре (UTP) - TheITBros

Недавно у нас в руках оказалось довольно интересное устройство: активный USB-удлинитель (или USB RJ45 Extension adapter ). В то же время продавец пообещал, что с помощью этого устройства у нас будет возможность удлинить кабель и подключать USB-устройства к компьютеру на расстоянии до 150 футов (45 метров).Теперь давайте подробнее рассмотрим, что это за устройство и как его можно использовать.

На упаковке видна надпись USB RJ45 Extension adapter до 150 футов (45 метров) . Следующая информация об устройстве указана на обратной стороне:

Этот удлинитель USB позволяет подключать USB-устройства к компьютеру на расстоянии до 150 футов (45 метров) с помощью кабеля UTP Cat5 / Cat5e / Cat6, который не входит в комплект. Этот адаптер позволяет расширить ваши USB-камеры, принтеры, веб-камеры, клавиатуры и мышь на нужное расстояние, не перемещая компьютер.

Также ниже мы можем прочитать, что это устройство не требует внешнего источника питания.

В комплекте:

  • локальный USB-разъем на RJ45 («папа»);
  • удаленный RJ45 к разъему USB («мама»).

Итак, пора воспользоваться этим устройством и провести несколько простых тестов. Для этого нам потребуется:

  • Компьютер с портом USB0 / 3.0
  • USB-удлинитель по витой паре
  • Два кабеля UTP: 10 и 40 метров длиной
  • Внешняя веб-камера USB
  • USB-накопитель

Для начала попробуем подключить веб-камеру к компьютеру с помощью переходника Extension. Для этого подключите камеру к 1-му адаптеру-удлинителю, соедините оба адаптера-удлинителя между собой кабелем UTP, 2-й адаптер подключите к компьютеру. Теперь компьютер обнаружит камеру, и ее можно будет использовать буквально через мгновение (обратите внимание, что драйвер для этой веб-камеры уже был установлен на компьютере).

Когда мы работали с камерой, мы не заметили наличия удлинителя в соединении между камерой и компьютером. Адаптер USB RJ45 Extension отлично работал с веб-камерой, комментариев пока нет.

Теперь попробуем подключить флешку к компьютеру через USB Extenders: компьютер без проблем определяет съемный диск. Мы можем перемещаться по диску, читать файлы без зависаний и задержек; вроде все нормально. Для полноты картины мы решили протестировать флешку с / без удлинителя с помощью CrystalDiskMark.

Результат тестирования заставил задуматься:

При использовании USB-удлинителя скорость чтения / записи на флешку снизилась до 1.2 МБ / с (и это соответствует спецификации USB 1.0 (1,5 МБ / с), но не USB 2.0 / 3.0).

Как видно из результатов тестирования, скорость чтения / записи на флешку (при использовании удлинителя USB) уменьшилась в разы. Но хотим отметить, что соединение остается стабильным, и в работе USB-удлинителя нет перерывов и перебоев.

Примечание . При использовании 10-метрового кабеля UTP скорость чтения / записи с флэш-накопителя USB была близка к значениям, определенным в USB 2.0 стандарт. Таким образом, передаваемый сигнал ослабляется на большой длине кабеля.

Характеристики подключения также зависят от кабеля UTP, который соединяет ваши устройства. Для получения гарантированно высокоскоростной связи используйте только качественный кабель категории не ниже 5е (а лучше 6 или 6е).

Таким образом, использование активных USB-удлинителей подходит для самых простых случаев (например, при установке USB-модема 3G на внешнюю антенну, усиливающую сигнал 3G, или подключение простых камер видеонаблюдения).Использование таких адаптеров для подключения накопителей или беспроводных адаптеров на большие расстояния бессмысленно.

Мне нравятся технологии и разработка веб-сайтов. С 2012 года я веду несколько собственных веб-сайтов и делюсь полезным контентом о гаджетах, администрировании ПК и продвижении веб-сайтов.

Последние сообщения Кирилла Кардашевского (посмотреть все) Сеть

- Эффект от увеличения длины кабеля RJ11 до модема

Лучшее, что вы можете сделать, - это проложить домой одножильный кабель CAT-5E обратно к DMARC.(За пределами коробки, где входит медная линия PSTN.) Вы можете установить один фильтр DSL здесь параллельно с CAT-5E для остальных голосовых выходов RJ-11 вместо того, чтобы устанавливать по одному фильтру на каждую телефонную розетку.

Почему вы не хотите использовать старую домашнюю проводку или монтажные блоки:

Прямая пара, дешевые голосовые кабели (обычно устанавливаемые в зданиях до 1990-х годов) страдали от шума, наводок и перекрестных помех.

Старые блоки проводки даже не соответствуют требованиям категории 3. (Винт и клемма) они были заменены стилем с 66 блоками, который соответствует требованиям, вы можете найти мини-версии в Lowe's или домашний склад и т. д.

  • CAT-3 : следует использовать для скорости 10 Мбит / с или меньше.
  • CAT5 : следует использовать до 100 Мбит / с.
  • CAT-5E : следует использовать для скорости 100–1000 Мбит / с. (Если вам посчастливилось получить эти скорости от провайдера)

«Существуют ли какие-либо типы и стандарты качества для кабелей RJ11, такие как Ethernet категории 5, 6 и?»

~ Да, работа в местном CLEC здесь, в PA, CAT-5E была обязательной для новых установок.Это была рекомендация Verizon, потому что мы использовали их сетевое оборудование и т. Д. (Они сказали нам, что несоответствие типов awg / category может вызвать отражение сигнала во внутренней проводке).

Честно говоря, нет смысла использовать другие категории кабелей, на данный момент cat-5E достаточно дешев, поэтому его следует установить, если вы ожидаете более высоких скоростей в будущем, предлагаемых интернет-провайдером, или если вы просто хочу обеспечить наилучшее возможное соотношение SNR от DMARC к модему.

Иногда это не вариант, например, если вы снимаете квартиру.Лучшее, что можно сделать в этом сценарии, - это посмотреть, разрешит ли домовладелец нанять кого-нибудь, кто проложит для вас кабель.

Если ничего не помогает, вы можете попробовать расширение. Но если вы не откроете розетку RJ-11 и не взглянете на проводку, чтобы увидеть, какого она типа, вы действительно можете ухудшить сигнал из-за несоответствия импеданса, то есть размеры AWG разные ...

https://www.itu.int/rec/T-REC-G.992.1-199907-I/en

USB2 - Набор высокоскоростных высокопроизводительных удлинителей для витой пары USB 2.0

  • Где я и как я сюда попал?

    Если вы размышляете над этим извечным вопросом, мы можем помочь (немного).Эти «панировочные сухари» показывают вам путь к этому продукту через наше меню.

  • Номер детали

    Это номер детали для этого элемента. Он есть у каждого продукта, и этот не исключение.

  • Избранное

    Если эта звезда золотая, она в вашем списке "фаворитов". Если это просто набросок, то это не так, но, возможно, вы просто еще недостаточно хорошо его знаете.

    Как только вы узнаете его поближе, вы можете нажать на звездочку, чтобы добавить ее в избранное. Щелкните его еще раз, чтобы удалить. Легко, правда?

  • Описание

    Если вы еще не могли сказать, это описание продукта. - сказал нуф.

  • Выбранный элемент

    Вы также увидите, что текущий выбранный элемент выделен в меню. Таким образом вы сможете легко найти похожие товары в той же категории.

  • Изображения продуктов

    Это прекрасное изображение этого продукта. У нас есть несколько ракурсов или ракурсов для большинства продуктов. Нажмите на увеличительное стекло над изображением, чтобы поближе познакомиться с этим продуктом.

  • Обзор продукта

    Мы переходим к мелочам ...

  • Вы спросите, что такого хорошего в этом продукте?

    Этот список функций вам подскажет.И мы даже даем вам знать, в каких областях применения этот продукт действительно будет сиять.

  • Сводка

    Вот подробное описание со всей необходимой информацией, от которой вы так мечтаете.

  • Ссылка на конкурента

    Привыкли использовать чужие продукты? Ничего страшного, ты сейчас здесь. Вот список номеров деталей конкурентов, с которыми можно сравнить этот продукт.

  • Фотографии продукта

    Если вы пропустили их раньше, вот и снова эти прекрасные изображения продуктов.

    Требуется изображение с высоким разрешением? Щелкните их правой кнопкой мыши, чтобы загрузить на свой компьютер.

  • Технические характеристики

    Stickler для подробностей? Мы тоже! Вот подробные характеристики этого продукта.

    Вы также можете скачать спецификации в формате pdf в разделе «Краткий обзор».

  • Ваша цена

    Когда вы войдете в систему, вы увидите здесь свои цены на этот продукт.

  • Наличие

    Когда вы войдете в систему, вы увидите наши доступные уровни запасов, перечисленные здесь для любого из наших сайтов доставки, где этот продукт есть в наличии

  • Опции продукта

    У многих продуктов есть опции.Здесь вы можете выбрать один из доступных вариантов для этого продукта (цвета, длина, упаковка, количество и т. Д.)

  • Заместители

    Похоже, у нас есть альтернатива для этого продукта, либо он был заменен, либо производство прекращено.

    Отметьте связанные здесь товары, чтобы увидеть похожие товары, которые мы можем предложить.

  • Еще больше возможностей

    Хотите видеть все параметры в списке, а не в раскрывающемся списке? Вы делаете это, щелкая здесь.Это позволяет сравнивать цены и доступность всех вариантов сразу.

  • В корзину

    Когда вы решили, что это именно то, что вам нужно, нажмите кнопку «Добавить в корзину».

    Вы найдете эти кнопки тележки почти на каждой детали, чтобы упростить заказ того, что вам нужно, и тогда, когда вам это нужно.

  • Кратко

    Здесь вы найдете марку, к которой относится этот продукт, а также любые связанные документы.Сюда входят спецификации, изображения, инструкции по эксплуатации и многое другое.

  • Другое необходимое

    Здесь вы найдете список других продуктов, которые работают с продуктом, который вы просматриваете. Вы можете легко добавить их в корзину, чтобы убедиться, что у вас есть все необходимое.

  • Необходимые продукты и аксессуары

    Если для правильной работы продукта, который вы просматриваете, требуется другой продукт или аксессуар, вы найдете их здесь.Добавьте его в корзину одним нажатием кнопки.

  • Уф, вот и все ...

    Если у вас есть вопросы, на которые нет ответа на этой странице продукта, позвоните профессионалам в Liberty (или одному из наших контактных лиц). Мы рады помочь.

  • Контакты В изобилии!

    Кстати, если вы пропустили это раньше, под этой кнопкой вы найдете контакты службы поддержки клиентов, а также технические контакты для всех наших брендов.

    Спасибо, что посетили нашу страницу продукта!

  • Набор микросхем

    VA6000 обеспечивает 100-метровое удлинение USB 2.0 по витой паре

    Валенс, разработчик технологии HDBaseT и соучредитель HDBaseT Alliance, расширяет возможности в аудиовизуальном секторе, дополнительно допуская расширение USB 2.0. к Ethernet, аудио и интерфейсам управления на расстоянии до 100 м по одной витой паре.

    Набор микросхем VA6000 Валенса - это гибкое решение, которое обеспечивает конвергенцию и расширение нескольких интерфейсов и предназначено для нескольких приложений:

    • USB 2.0, 100 Мбит / с Ethernet, I 2 S, I 2 C и UART до 100 м
    • USB 2.0 и 1G Ethernet, I 2 S, I 2 C и UART для более коротких расстояний

    VA6000 - более экономичное и компактное (13x13 мм) устройство для многих приложений, ориентированных на USB (например, USB-камеры и USB-аудиоустройства). Это оптимизированное решение для приложений конференц-залов и интерактивных сенсорных киосков. VA6000 также хорошо подходит для приложений, ориентированных на IP / Ethernet, таких как видеостены, системы видео по запросу и т. Д.Поскольку VA6000 использует только одну единственную пару из четырех доступных пар в кабеле категории, это дает поставщикам простоту и гибкость в использовании оставшихся пар для обеспечения необходимой мощности или других средств управления по одному и тому же кабелю.

    VA6000 поддерживает топологии «точка-точка» и «гирляндное соединение», что приводит к снижению затрат на установку, меньшему количеству микросхем и разъемов и повышению гибкости при проектировании системы. Наборы микросхем Valens специально разработаны для работы с резкими электромагнитными помехами и помехами окружающей среды, что гарантирует высокое качество работы.Надежность HDBaseT позволяет поставщикам гибко использовать стандартные разъемы (например, RJ45, RJ11, RJ9) и кабели или индивидуальные.

    HDBaseT оптимизирован для чувствительных ко времени сетей с высокой пропускной способностью, обеспечивая доставку данных в реальном времени с практически нулевой задержкой по недорогим кабелям.

    VA6000 уже коммерчески доступен.

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
