НШВИ для опрессовки проводов, пресс клещи

Во время подсоединения к винтовым зажимам многожильных проводов часто наблюдается картина передавливания нескольких жил болтом. На оставшихся целых жилках присутствуют сильные механические повреждения, которые впоследствии приведут к плохому контакту и возможному его обгоранию при большой нагрузке. Такое может произойти при подключении УЗО внутри распределительного щита. Избежать этой проблемы помогут надеваемые на жилы наконечники НШВИ, которые после обжатия создадут надежный контакт.

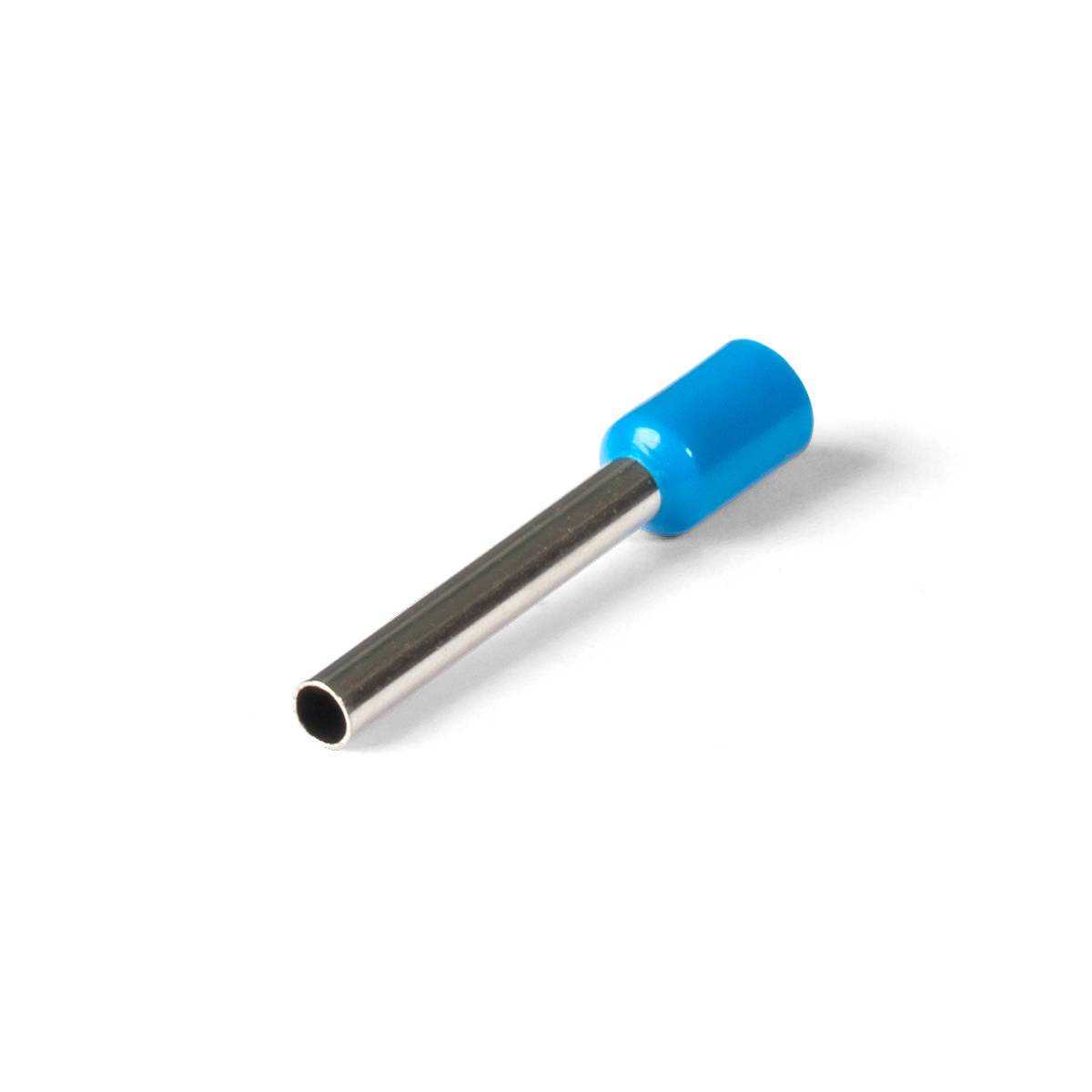

Что собой представляет наконечник

Аббревиатура наконечника, состоящая из четырех букв НШВИ, в расшифровке обозначает наконечник штыревой втулочный изолированный. Другими словами – это просто втулка для гибкого многожильного провода. Она необходима для защиты конца провода предназначенного для фиксации в винтовой зажимной клемме. Наконечник надевается на зачищенный край провода и прессуется специальным приспособлением. В качестве ручного прессовального инструмента используются пресс клещи.

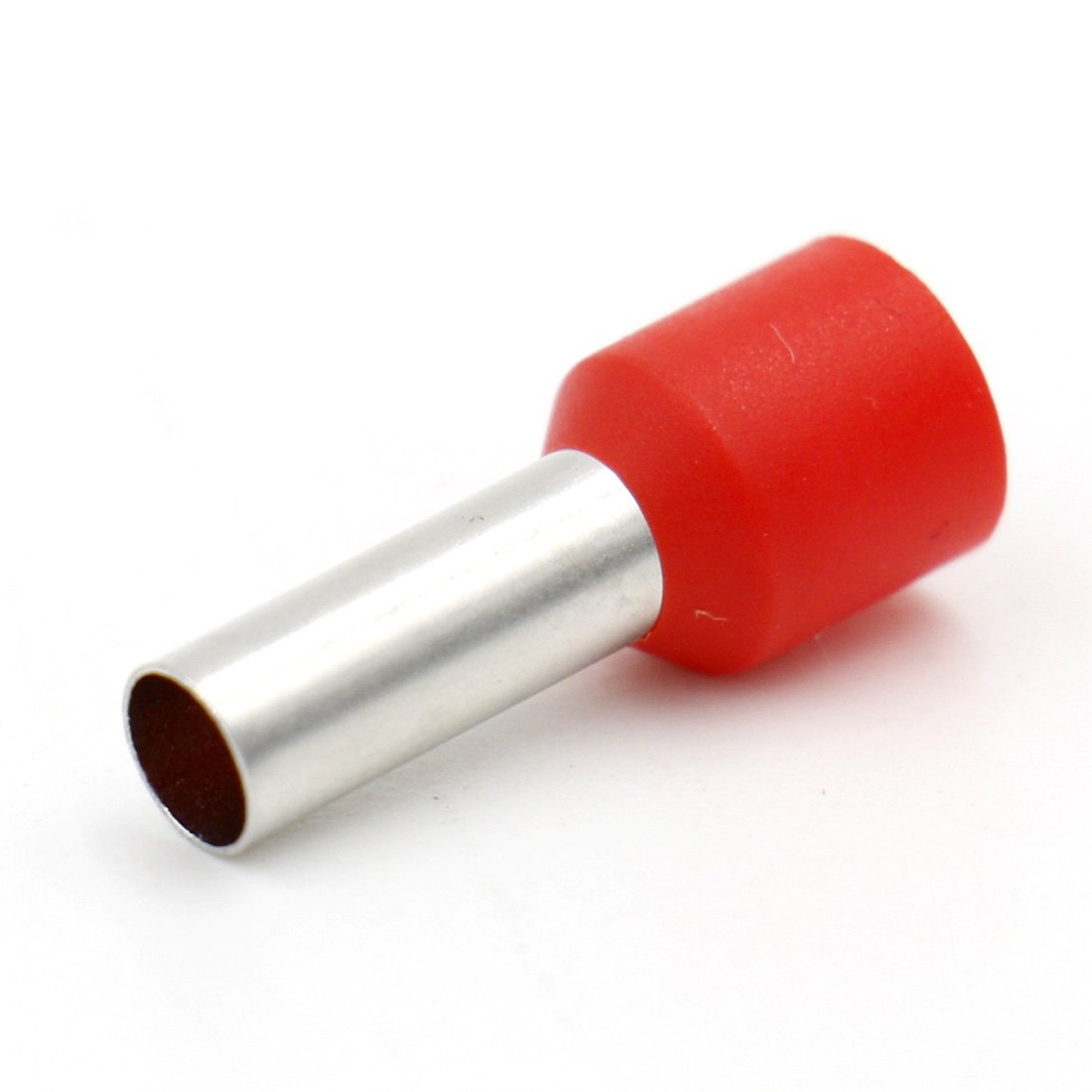

Металлическая часть НШВИ изготовлена из электролитической меди. Изоляция присутствует только на тыльной стороне изделия. Толщина изолятора превышает диаметр металлической части наконечника и напоминает манжет. Его надевают сверху изоляционного покрытия провода, а металлическую часть, вместе с голыми жилами внутри, обжимают. Делая соединение наконечника с винтовым зажимом, металлическая часть полностью скрывается в гнезде. Снаружи остается только безопасная диэлектрическая часть.

Электротехническое изделие используется только с медными проводами, сечением до 35 мм2. Металлическая часть подвергается лужению, поэтому имеет серебристый цвет. Толщины стенок НШВИ достаточно, чтобы обеспечить целостность жил при зажатии клеммы болтом.

Виды наконечников

Существует несколько видов НШВИ, отличающихся количеством подсоединяемых проводов. К изделию может подсоединяться один или два провода, но выходящая металлическая часть, предназначенная для зажима винтовой клеммой, остается одной. Двойной наконечник в обозначении после букв НШВИ имеет цифру 2.

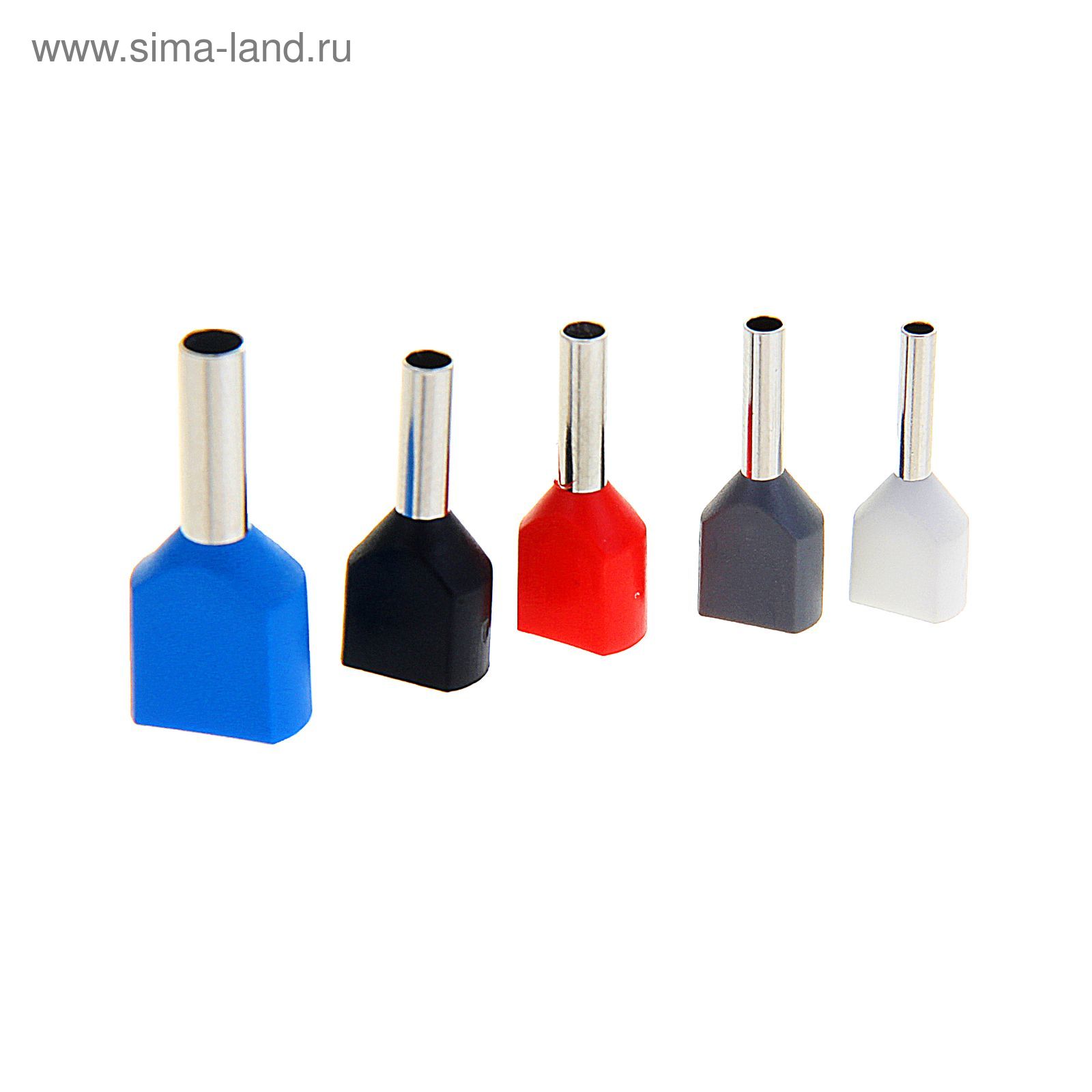

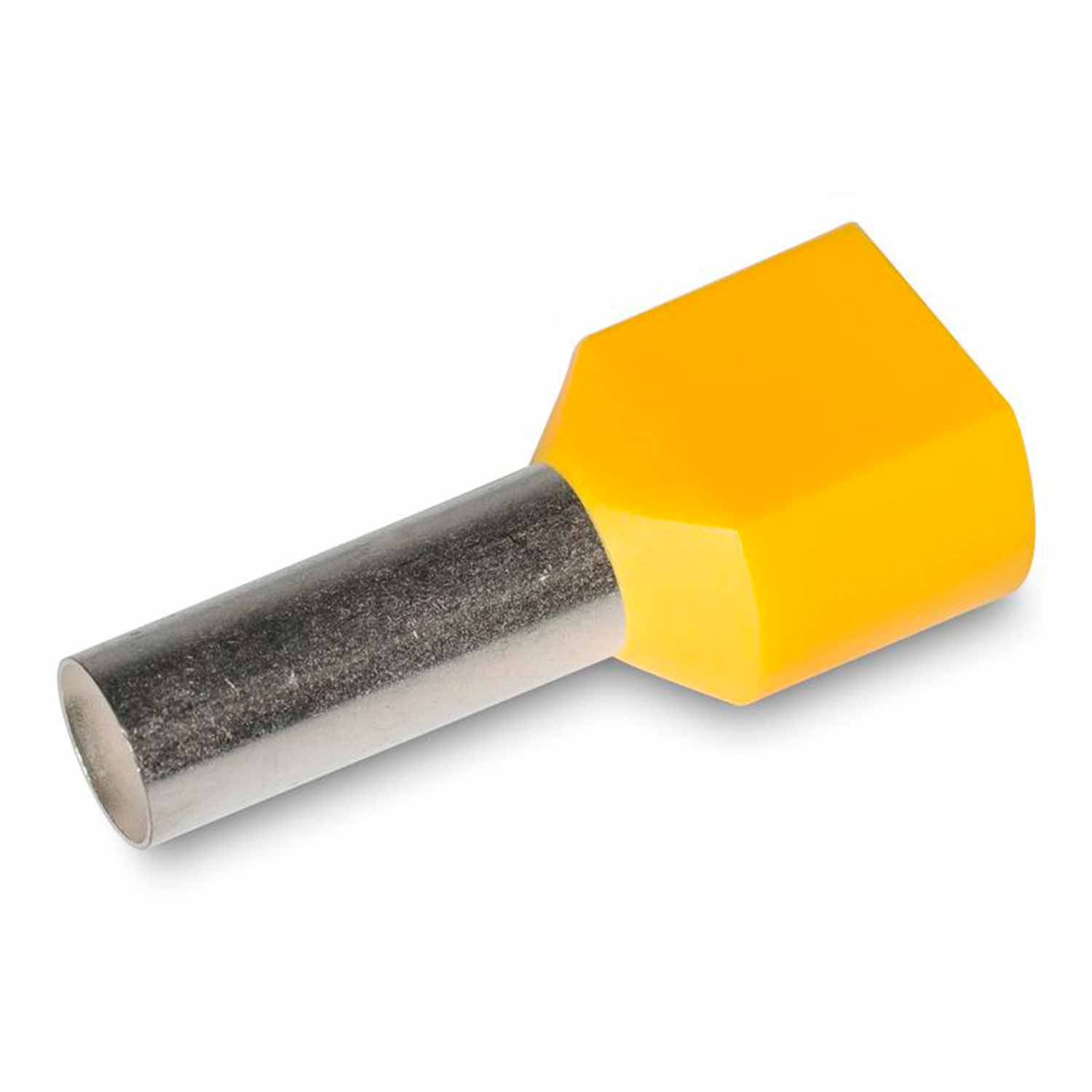

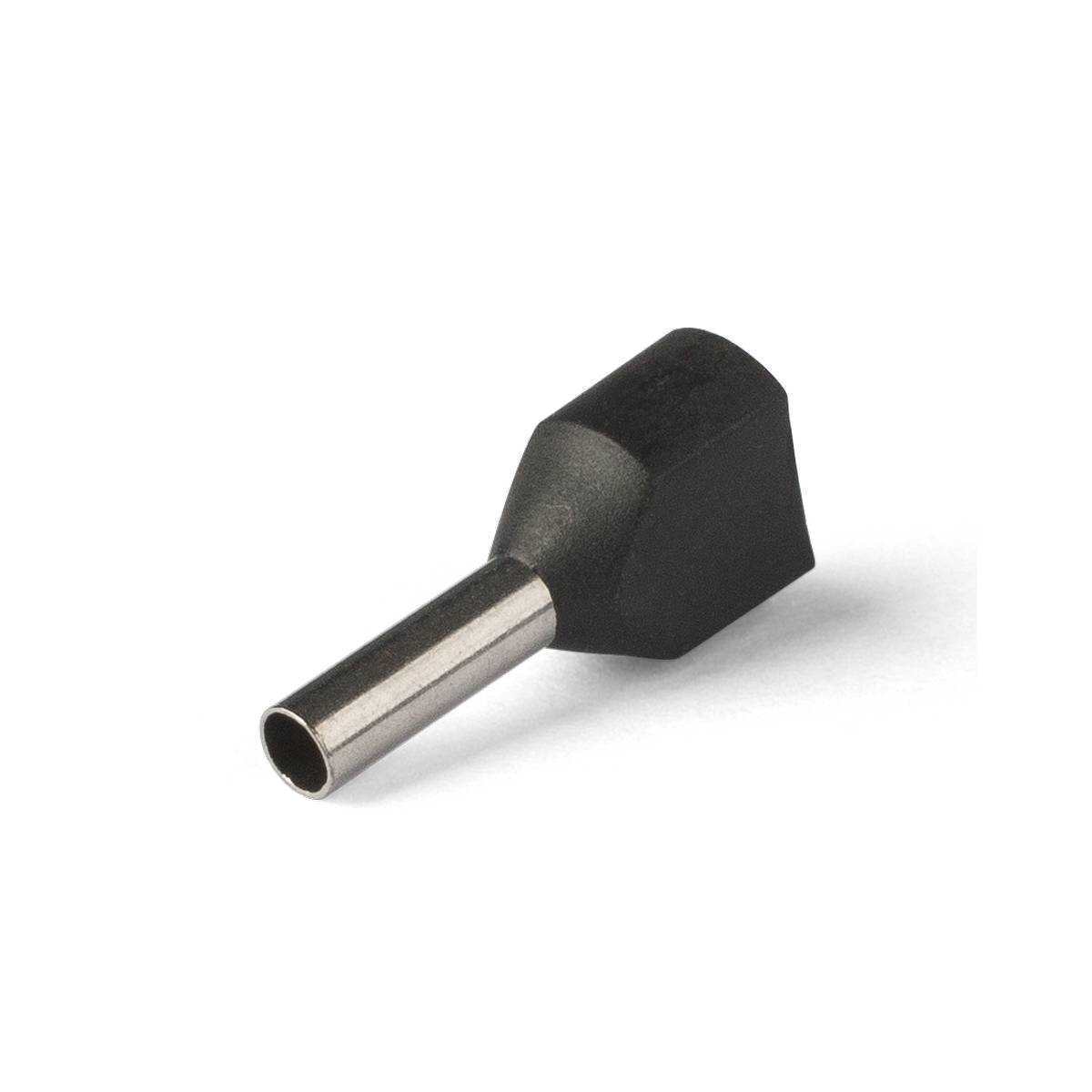

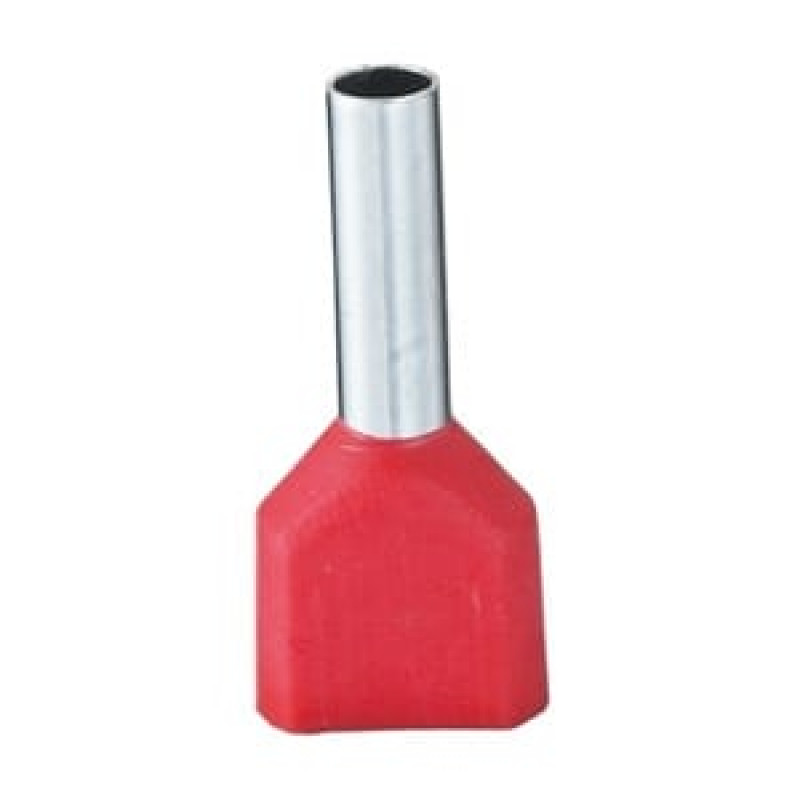

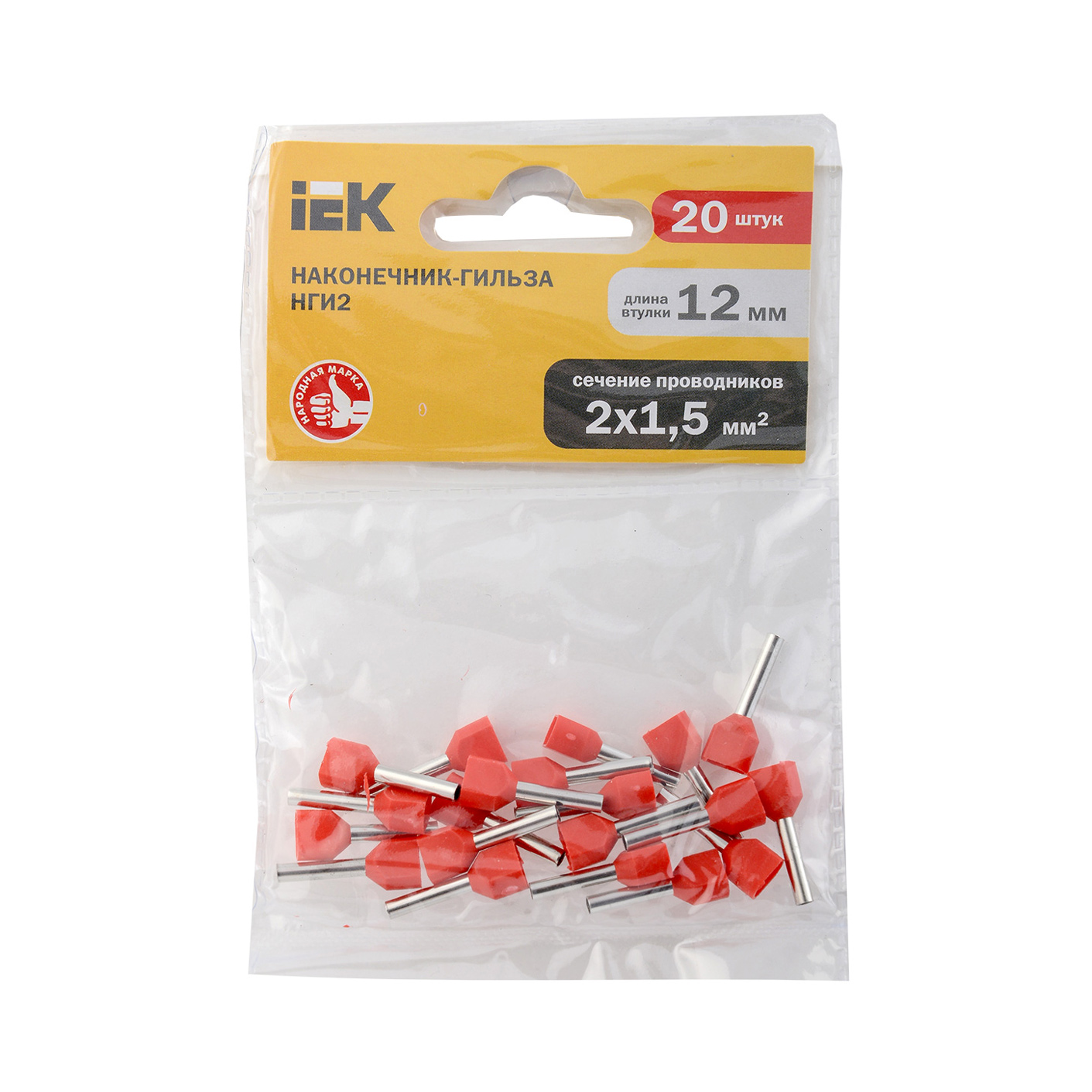

Если рассмотреть конструкцию, то втулочные наконечники НШВИ двойного подключения имеют такое же устройство, как и одинарные аналоги. Все та же металлическая часть для обжима и ПВХ манжет. Отличается двойная модель только большей шириной ПВХ юбки, так как она рассчитана на два провода.

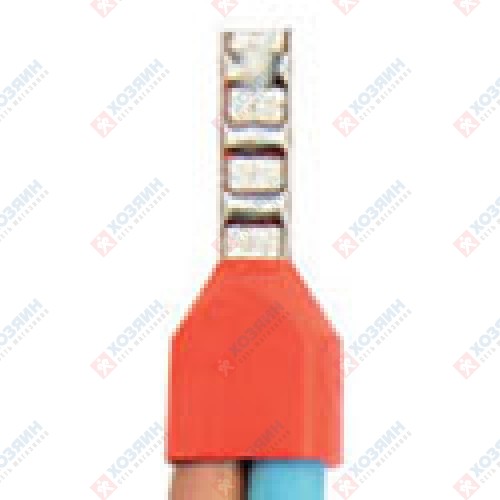

Применение двойных наконечников необходимо при подсоединении двух проводов к одной клемме. Такая частая необходимость возникает во время монтажа розеток и защитных автоматов в электрощите. Обжим двойных моделей идентичен одинарным, и используется тот же инструмент – пресс клещи.

Соотношение сечения провода и наконечника

НВШИ можно проводить опрессовку только гибкого многожильного провода. Для одножильных проводов такие втулки использовать нельзя. Опрессовку жестких жил выполняют неизолированными втулками.

Используемый одинарный или двойной наконечник надо подбирать по сечению проводов. Вставляться жилы должны свободно, и хорошо сидеть в гнезде еще до его обжима. Это обеспечит наилучший контакт после опрессовки.

Если говорить о соотношении сечения, то втулки рассчитаны не на конкретный диаметр провода, а имеют небольшой разбег. Например, провод ПВ-3 1х2,5 мм

2 можно обжать в наконечнике с сечением посадочного гнезда от 1,5 до 2,5 мм2.

Опрессовочный инструмент

Крепящийся к жилам наконечник методом опрессовки является несъемным соединением, поэтому при подключении к другому электрооборудованию иным способом его придется отрезать. Процесс опрессовки – это своеобразный обжим втулки с жилами внутри. Для этих целей используется специальный инструмент – пресс клещи. Они комплектуются набором матриц под разные диаметры наконечников.

Пресс клещи производят разных модификаций, а некоторые модели предназначены для выполнения двух видов работ:

  • самыми распространенными и удобными в работе являются универсальные пресс клещи. Они способны выполнять двойную функцию: зачистку изоляции с провода и опрессовку втулки. Причем кроме НШВИ, пресс клещи справятся с другими типами наконечников;
  • иногда пресс клещи оборудуют регулировочным механизмом, контролирующим усилие обжима. Это устройство позволяет избежать случайного пережатия втулки;
  • пресс клещи с шарнирами увеличивают прижимную силу инструмента, что облегчает процесс ручного обжима;
  • очень удобны в работе пресс клещи с храповым механизмом. Он препятствует разжиманию инструмента до окончания опрессовки. Часто бывает так, что разжатый случайно инструмент ослабляет недожатую втулку в матрице, и она проворачивается. Следующее прижимание матрицей может не совпасть с канавками от предыдущей опрессовки, что создаст плохой обжим.

Вообще, каждый специалист подбирает себе пресс клещи индивидуально. Ведь от удобства инструмента зависит качество и скорость работы.

Подготовительные работы перед опрессовкой

Опрессовку проводов начинают с подготовительных работ:

  1. Первым делом жилы очищают от изоляции. Ее снимают ровно по длине металлической части наконечника. Для этого используют пресс клещи с функцией снятия изоляции или острый нож. Существует еще специальный инструмент – стриппер, автоматически снимающий изоляцию;
  2. Металлическая часть с манжетой имеет на краю развальцовку, улучшающую вход жил внутрь посадочного гнезда. Но, чтобы при вводе некоторые проволоки не отогнулись по сторонам, жилы слегка скручивают рукой;
  3. Втулку подбирают по сечению, чтобы жилы свободно входили в посадочное гнездо, но и не болтались слишком свободно;
  4. Теперь настало время подготовить пресс клещи для опрессовки. Беря первый раз в руки инструмент, надо обратить внимание на нанесенную цветную маркировку. Она соответствует цветам наконечников. Производители инструмента и втулок стараются соблюдать цветовой стандарт для облегчения однотипных подсоединений. Цветное обозначение указывает на соответствие диаметров матрицы клещей и втулки поэтому, например, опрессовку синего наконечника необходимо делать гнездом матрицы, маркированным аналогичным цветом.

Разобравшись с инструментом и подготовив все материалы к работе, начинают опрессовку.

Обжим одинарного наконечника

Делая первый раз опрессовку, желательно потренироваться на ненужном куске кабеля. Лучше испортить один наконечник для тренировки, чем потом менять весь подключаемый провод. После отрезания бракованной втулки он может не доставать до контакта электрооборудования.

Чтобы обжим получился качественным, необходимо соблюдать ряд правил:

  • вставляя внутрь матрицы втулку, надо удерживать кабель, чтобы его жилы не вышли из посадочного гнезда;
  • проверив соответствие цветной разметки на инструменте и наконечнике, начинают сжимать клещи до срабатывания храпового механизма. Во время опрессовки он блокирует инструмент от разжима, и если получился брак, храповик надо разблокировать. Наконечник извлекают из матрицы, отрезают и повторяют процесс заново;
  • используя инструмент без храповика, фиксацию жил контролируют легким потягиванием руки. Хорошо обжатые жилы не должны двигаться в гнезде;
  • существует инструмент с двухконтурным обжимом. Он сдавливает металлическую часть втулки и сам изолятор. Матрица таких клещей имеет два гнезда разного размера. Так вот, перед началом обжима надо проследить, чтобы манжет и металлическая часть легли в соответствующие гнезда.

По окончании обжима необходимо проверить прочность соединения, натянув слегка руками два элемента.

Обжим двойного наконечника

Подключение к фазе нескольких проводов требует их подсоединения на один контакт. Например, устанавливая модульные автоматы, их соединяют между собой перемычками. В этом случае на один контакт автомата припадает два кабеля. Если их обжать одиночными наконечниками, то два штыря подсоединить к одному контакту автомата будет проблематично. Здесь удобно использовать НШВИ, предназначенный для двух проводов.

Сам процесс обжима похож на предыдущий вариант. Только внутрь широкого манжета вместо одного провода вставляют два.

Делать обжим двойного наконечника удобно кримпером. Эти пресс клещи подойдут для опрессовки и одиночной втулки. Обжим кримпером двойного наконечника делают матрицей на размер больше. Например, для сечения двойного наконечника 4 мм2 подойдет матрица сечением 6 мм2.

Случается, что под рукой во время монтажа не оказалось конструкции двойного типа. Как выход из сложившейся ситуации, можно использовать одиночную втулку большего диаметра. Главное, чтобы внутрь поместились два провода.

Перед тем как установить наконечник штыревой втулочный изолированный НШВИ надо помнить, что производитель данной электротехнической продукции в инструкции указывает соотношение сечения гильз и жил проводов. Все эти параметры при монтаже надо соблюдать.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Наконечники НШВИ, ТМЛ, Гильзы.

Использование и обжим. – CS-CS.Net: Лаборатория Электрошамана

Наконечники НШВИ, ТМЛ и инструмент для их обжима

…мне тут один читатель как-то написал в мыло: почему, мол, не сделаете пост про наконечники НШВИ и как с ними надо обращаться. Сначала я подумал, что он обнаглел, потому что наконечники НШВИ — это самая простая ерунда, про которую даже не стоит и писать. А потом вспомнил, что даже в этих простых наконечниках наработал свои технологии и приёмы, которыми могу поделиться. Так что считайте пост ещё одним мастер-классом.

Однако прошу меня простить за качество фотографий: идея поста прилетела мне сегодня вечером, и часть фоток я делал уже при свете настольной лампы, поэтому у них сбит баланс белого и фокусировка. Но так как я обучаю не конкретике и не тупых повторял, а общим принципам и глубоким идеям, то информацию я до вас при помощи этих фоток донести смогу.

Пожалуйте под кат. Весь пост разделён на несколько частей, чтобы его было удобно читать. А ещё я открыл для себя группу Uriah Heep, под которую пост в 02:32 ночи как-то хорошо пошёл писаться. Гм. Иногда мне думается, не сделать ли при приписку, под какую музыку или фильм писался какой пост. Итак, пост написан под зацикленную «Uriah Heep — Come Back to Me (Acoustically Driven 2001)», в акустическом исполнении.

1. Общее. Зачем это надо?

Время, когда щиты собирали «жёстким» проводом, постепенно отходит в прошлое. Вместе с теми, кто до сих пор с пеной у рта орёт о том, что где-то там в ПУЭ написано про то, что щиты надо монтировать только моножилой (например, периодически мне такое пытаются доказывать электрики из ЖЭКов и УК). Это хрень и бред, потому что некоторые щиты просто невозможно собрать моножилой из-за её жёсткости и других проблем.

Любой монтажник, который начинает собирать щиты в большом количестве и любит свою работу, свои руки, свой инструмент, постепенно доходит до гибкого (многопроволочного) провода и после этого никогда не возвращается к моножиле. А я в своих постах учу вас любить себя и свою работу. Ну и свой инструмент и мир вокруг. В конце-то концов, рано или поздно ты доходишь до понимания того, что ты работаешь не ради денег, а ради улучшения мира и помощи другим людям. Деньги в этом случае как-то сами собой появляются.

Ну так вот. Мягким проводом работать удобнее, потому что его легче гнуть, его можно красиво укладывать в жгуты и на больших сечениях можно делать более короткие соединения: провод будет легко завести куда надо, потому что его гибкость гораздо выше, чем у моножилы.

Но существует самое главное западло. Не все вещи рассчитаны на многопроволочную (мягкую) жилу. Например, по правилам стационарную проводку надо выполнять кабелями. А кабели делают моножилой из кучи разных соображений и всякие розетки и выключатели рассчитывают под моножилу. Например, пружинные контакты выключателей, клеммы WAGO, пружинные нулевые шинки и прочие вещи. А ещё есть ряд вещей, в которых провод зажимается торцом винта. Это и китайские клеммы, и некоторые разъёмы и зажимы всякого оборудования.

Если зажать многопроволочную жилу в такие контакты напрямую, то винт порежет проволочки жилы, и от полезного сечения останется немного. Это плохо. Часть кулибиных по старинке пытаются облудить жилу. Это ещё хуже, потому что припой течёт под давлением и плавится при небольшой температуре. Знали ли вы, например, что при некоторых КЗ медные шины и весь их крепёж рассчитывают на нагрев до +300 градусов? Что будет в таких случаях с припаянным или облуженым проводом? Припой поплавится, прижим контакта ослабеет, контакт ещё больше ослабится и начнёт ещё больше греться. Пока не отгорит.

Тут наверное надо сказать, почему я считаю что всякие пайки-скрутки надо запрещать в силовой технике. Дело в том, что некоторые соединения проводов нетехнологичны. Качество исполнения зависит от конкретного человека, который их делает. Ну например один будет делать скрутку длиной в 3 см и пропаивать, а другой делать скрутку длиной в 5 см. Кто прав? Как это оценить? Испытаниями в лаборатории. Но что дальше? Человек устанет, задумается, пропустит пару оборотов своей скрутки… и технология нарушена.

Другие же соединения (опрессовка, пружинные клеммы), если применять их не бездумно, а соображая где какое лучше, технологичны: контакт производится или за счёт технологии самой клеммы, или за счёт определённого инструмента, который для всех стандартный и делает одно и то же в разных руках.

Так вот для того, чтобы превратить мягкий провод в «жёсткий» и сделаны специальные наконечники. Мы в сборках щитов используем наконечники типа НШВИ и НШВИ(2). Это тонкая металлическая трубочка с изолирующей юбочкой. Не путайте их с гильзами! Задача наконечника НШВИ — только удерживать проволочки провода вместе. А задача гильзы — создавать адское усилие прижима и электрический контакт. Поэтому гильза сильно толще, и те кулибины, которые используют НШВИ как аналог гильз — сильно не правы от слова «совсем».

Моножильный (жёсткий, цельный) провод опрессовывать наконечниками НШВИ не надо ни в каком случае. Так, кстати, со сборкой щита и получается. Внутри щита мы собираем всё проводом ПуГВ и наконечниками НШВИ, а «снаружи» внешние линии подключают моножилой.

А как быть, если нам надо закрутить провод под болт или винт? А для этого придумали наконечники ТМЛ. В этот наконечник, как в гильзу, можно запрессовать провод (моножилу или гибкий, многопроволочный), а сам наконечник закрутить куда надо. Такое решение используется для подачи питания на шины, для подключения PE или мощных силовых линий и кабелей.

А так как НШВИ — это тонкостенная трубочка, то в принципе в некоторых случаях мы можем запихать в этот наконечник несколько проводов меньшего сечения, или один провод большого и один мелкого. Это то, что не проходит с моножилой при сборке щитов. Вот например нам надо от ввода на 16 квадратов запитать хилую светодиодную лампочку (пост про такие лампочки от ABB). Что делать? В случае с моножилой нам пришлось бы делать какую-то «петельку» и безразрывно заводить моножилу в эту лампочку. Лампочку бы разорвало.

А в случае с НШВИ мы подсунем под НШВИ на 16 квадратов тонкий проводок на 1,5 квадрата и подведём его к лампочке. Заодно даю ремарку. Вот именно светодиодную лампочку в таком случае защищать не надо. Дохнуть там особо нечему. А если бы это был вольтметр или другой прибор, то хорошо бы воткнуть на этот кусочек провода в 1,5 квадрата предохранитель (я использую клеммы с предохранителями .SF). В больших щитах я так и стал делать.

2. Инструмент. Размер руки. Почему я так и не смог подсесть на Knipex?

Тут ещё просили рассказать про мой инструмент. ОКей, я расскажу вам то, почему я никак не слезу с КВТ и почему я выбрал именно такой инструмент, который не был задуман производителем для тех задач, которые я на него навесил.

Какие виды инструментов есть для опрессовки наконечников? Есть специальные клещи с фиксированными матрицами (у КВТ это клещи типа СТК). Матрицы у этих клещей иногда лажают, если провод имеет заниженное сечение. Ну а ещё приходится держать кучу клещей: для одинарных, для двойных наконечников. И ещё одни клещи для больших сечений.

Клещи с набором матриц. Вот это вот мне сразу не понравилось, потому что мне надо часто менять сечение опрессовки. Вот взять тот же пример про ввод на 16 квадратов и 1,5 для лампочки. Жму я себе НШВИ на 16 квадратов, а потом мне надо обжать НШВИ на 1,5 квадрата. Что, матрицу переставлять? Это трудозатратный процесс, много не напереставляешься. Поэтому такие клещи я сразу отмёл.

Для сборки всех моих щитов мне сейчас хватает такого инструмента:

  • КВТ WS-04A (на сайте КВТ). Это мой самый основной и сильно любимый инструмент. Я рекомендую его тем, кто начинает заниматься щитами или ремонтом. Этот инструмент за счёт недокументированной фичи опрессовки НШВИ покрывает большинство задач сборки щитов.
    Инструмент умеет откусывать и зачищать кабели примерно до 10..16 квадратов. А ещё на нём есть пазы, в которые влезают наконечники НШВИ до 1х10 (с трудом до 1х16) или 2х6 (с трудом до 2х10) квадратов. Про эту фичу я расскажу дополнительно, когда дойду до самих НШВИ.
    Важно! Есть такой же инструмент WS-04B (на сайте КВТ) с матрицами для опрессовки НШВИ. Но мне он не нравится: матрицы там сделаны без расчёта на поддельные провода и провода заниженных сечений и жмут НШВИ только до 6 квадратов. А с пазами-матрицами от WS-04A можно жать больше сечений.
    При помощи WS-04A я прессую наконечники на 6 квадратов. Ещё WS-04A выбраны мной потому, что негоже захламлять рабочее место кучей инструмента. Хорошо, когда часть инструмента универсальна (конечно, если эта универсальность не мешает работе и качеству инструмента).
  • КВТ ПКВк-10 (на сайте КВТ). Этот инструмент позиционируется как универсальная обжимка для НШВИ сечениями от 0,5 до 10 квадратов. Но на деле это не совсем так. Чтобы прожать им НШВИ даже на 6 квадратов, надо иметь сильную кисть руки и давить со всей силы. А если отрегулировать силу опрессовки в меньшую сторону, то она плохо прессует мелкие НШВИ.
    Но зато эта штуковина классная и очень компактная, когда надо подлезть в сложное место щита и там чего-то прессануть. Я использую её для опрессовки как раз-таки мелких сечений — до 2,5..4 квадратов.
  • КВТ СТК-03 (на сайте КВТ). Это суровые клещи для опрессовки НШВИ на 10, 16, 25 квадратов. Ими я прессую НШВИ на 10, на 16 квадратов. А ещё на позиции для 16 квадратов можно прессовать НШВИ (2) на 10 квадратов. Про этот приём я тоже расскажу.
    Так как я собираю щиты частями — сначала толстый ввод, потом мелкие линии — то у меня получается, что сначала я работаю этими клещами, а потом убираю их в сторону и не загромождаю стол.
  • КВТ ПК-16 (на сайте КВТ). Эти пресс-клещи годятся для опрессовки гильз и наконечников ТМЛ до 6..10 квадратов, хоть и заявлены до 16 квадратов. Если ваши руки чувствительные и вы их любите — то вы не будете насиловать себя, пытаясь со всей дури сжать ручки. Пресс-клещи не слишком хорошие, но дешёвые. Сейчас есть усиленная версия ПК-16у, которая более прочная.
    В общем, если вам надо опрессовывать ТМЛки раз в пару месяцев или один раз прессануть гильзы при ремонте — то ПК-16у ваш выбор (берите уж сразу усиленную версию).
  • КВТ ПГРс-70 (на сайте КВТ). Это моё новое приобретение — гидравлический пресс для ТМЛ и гильз как замена ПК-16. Пресс имеет сменные матрицы от 4 до 70 квадратов, которых мне хватает за глаза под мои новые задачи (разик прессануть ТМЛки на 50 квадрат). ТМЛки моих распространённых сечений (6, 10, 16 квадратов) им прессовать огромное удовольствие — руки не устают, усилий никаких не требуется.

Так вот а почему не Knipex или Weidmuller? А блин потому что РУКИ. Мои руки устроены так, что чем длиньше вытянуты пальцы, тем меньшее усилие я могу ими создать. Мне нравятся мои руки и я не хочу быть каким-то супер-мачо. Я люблю свои чувствительные пальцы, и поэтому мне нужен инструмент, у которого ручки расходятся на небольшой угол.

Для статьи я сделал много фоток. Вот посмотрите, как в моих руках лежит WS-04. Основные рабочие пальцы (указательный, средний, безымянный) прекрасно лежат на ручке инструмента и я могу контролировать его нажатие или сжимать его с силой.

Удобство ручек инструмента для руки (WS-04A)

Вот так:

Удобство ручек инструмента для руки (WS-04A)

Инструменты типа Книппекса (я хотел купить их обжимку ещё у Валентиныча, но пощупал и забил из-за ручек) имеют ручки, которые расходятся вот так, как на клещах СТК. Видите, моих пальцев уже еле-еле хватает. В СТК меня спасает то, что ручки сначала сжимают губки вхолостую и, когда губки матрицы доходят до самого наконечника, сжатые ручки позволяют мне перехватить клещи удобнее и прикладывать усилие.

Неудобные ручки инструмента: слишком широко раскрываются

Также обратите внимание, что я держу их наоборот. Насколько я понимаю, красная ручка должна двигаться, а чёрная лежать в углу между большим и указательным пальцами. Но при этом в моих руках двигается матрица с пазами, и мне приходится придерживать наконечник и провод — они двигаются вместе с матрицей. А если я держу клещи так, как на фотке, то провод и наконечник не двигаются.

Ну и ПКВк-10 имеет тоже широко расходящиеся ручки. Вы не думайте, пальцы у меня не короткие и ладонь не как у ребёнка. Просто мне не нравится насиловать свои пальцы, заставляя их делать то, для чего они не годятся. Пусть страдает инструмент, а не мои руки.

Неудобные ручки инструмента: слишком широко раскрываются

В другом положении инструмента та же фигня:

Неудобные ручки инструмента: слишком широко раскрываются

Собственно, поэтому у меня не покатили пафосные бренды, хотя я их щупал. Но тест на усилие и раскрытие ручек они не прошли.

3. Наконечники НШВИ, НШВИ(2) и приёмы работы с ними.

Ну а теперь переходим к самим наконечникам НШВИ (вот их описание на сайте КВТ). Для чего эти наконечники созданы, я уже писал. Следует упомянуть о двух их особенностях:

  • Цвет юбочки. Этот цвет кодирует сечение наконечника. У нас обычно принят стандарт КВТ, где наконечнику на 1,5 квадрата соответствует чёрный цвет; 2,5 квадрата — синий; 4 квадрата — серый; 6 квадратов — жёлтый; 10 квадратов — красный. Ещё есть то ли брендовый, то ли китайский стандарт, в котором шестёрка или десятка могут быть коричневыми, зелёными или ещё хрен какими. Обычно такие наконечники имеют низкое качество и сами юбочки у них трескаются.
    Так что не надо пытаться искать «наконечники на 10 квадратов для фазы и для нуля». Цвет должен кодировать сечение провода — и всё.
  • Упаковка. Чаще всего наконечники идут пачками по 100 штук, которые запакованы в упаковки по пять, то есть по 500 штук. Штучно наконечниками торгуют не все. Например в Москве это Электромонтаж или магазин, где раньше Игорь Валентиныч работал — ЭлектроМастер.
  • Двойные наконечники. Не надо пытаться изобретать чего-то, чтобы соединить в одном месте два провода. Для этого есть наконечники НШВИ(2). Эти наконечники сразу созданы для соединения двух проводов указанного сечения. То есть НШВИ(2) на 6 квадратов примет два провода по 6 квадратов каждый.

Вот вам разные образцы наконечников и тот самый обжимной инструмент, про который я говорил выше, когда про руки и ручки рассказывал. Жирный синий наконечник — это на 50 квадратов =). Кстати, на большие сечения двойные НШВИ не выпускаются. Максимум двойного НШВИ — это кажется 16 квадратов.

Наконечники НШВИ, НШВИ(2) и инструмент для их обжима

Рассмотрим мою любимую зачищалку КВТ WS-04A в деле. Я попробую её на максимальных сечениях — на 10 кв.мм.

Зачищалка КВТ WS-04A

Во-первых, она кусает провод. Всякий, какой влезет в зубья. Мне иногда удавалось со второго раза кусать ею NYM или ВВГ 3х1,5 или даже 3х2,5 квадрата. В случае сборки щитов это значит, что ей можно отрезать провода большого сечения. Шестёрку я откусываю кусачками с твёрдосплавными губками, а вот десятку и 16 кусаю зачищалкой.

Зачищалка КВТ WS-04A: Обрезка провода

Ну и она же и зачищает провод. Штатно на ней есть регулятор длины зачистки, который у меня не прижился и только мешается. Поэтому я его откручиваю нахрен, а длину зачистки определяю по правой заклёпке. Вот для шестёрки провод должен немного не доходить до заклёпки, а для десятки — немного заходить на неё:

Зачищалка КВТ WS-04A: Зачистка провода

Обычно достаточно прожать десяток наконечников, чтобы глаз и руки запомнили положение провода — и дальше зачистка идёт на интуитивном уровне, не занимая мозги.

Итак, мы зачистили наш провод. Примечательно что эта зачищалка чистит всё, что ей попадается. Ей можно даже изоляцию с плоского ВВГ или ШВВП снимать, чтобы времянки подключать на объектах. Одно движение — стащили верхнюю изоляцию, второе — зачистили сразу две или три жилы. Только учтите, что чем жирнее провод или кабель, то тем сильнее нагрузка на губки, которые вообще-то для одного провода предназначены. Поэтому если вы будете постоянно чистить такой зачищалкой ВВГ, то она у вас быстро сдохнет.

Зачищалка КВТ WS-04A: Зачистка провода

Ну и то, чего мне очень нравится — это то, что остаток изоляции удерживается губкой зачищалки, если продолжать сжимать ручки. Я обычно доношу его до мусорной коробочки (круто годится коробка от рубильников OT63F3). В итоге на рабочем пространстве у меня ничего не валяется и чистенько.

Зачищалка КВТ WS-04A: Остаток изоляции удерживается

Ну и конечно же я нашёл винтовую нулевую шинку, чтобы закрутить туда голую десятку. Видите, как её там раздавило? Видите, что часть проволочек просто сдвинулась к бокам и даже не прижаты?

Зажим провода ПуГВ в винтовую шину

А вот что происходит с жилами провода после такого давления и винта:

Зажим провода ПуГВ в винтовую шину - след деформации

Нас это не устраивает. Ещё, кстати, это плохо тем, что если провод шевелить, то все эти проволочки будут по одной ломаться, сила прижима будет ослабляться, и в итоге мы получим плохой контакт.

Посмотрите на матрицы (пазы, зубья) зачищалки WS0-04A. Вот именно благодаря нижним зубьям и получается недокументированная халява и опрессовка НШВИ. Если вы захотите заказать китайский аналог такой зачищалки, то заказывайте именно с такими зубьями!

Зубья для опрессовки наконечников в зачищалке КВТ WS-04A

В этот зуб можно уложить наш наконечник НШВИ вот таким образом:

Использование зачищалки КВТ WS-04A для опрессовки НШВИ

И потом прижать его зачищалкой. На наконечнике получается прижатое место:

Использование зачищалки КВТ WS-04A для опрессовки НШВИ

Сам паз сдавливает наконечник вот таким вот образом — достаточно плотно. Обжатый таким способом наконечник тяжеловато снять с провода, я пробовал.

Использование зачищалки КВТ WS-04A для опрессовки НШВИ

Ну и если повторить такие обжимы, сдивигая наконечник, то в итоге мы получим вот такую вот картинку, как на фотографии ниже. На самом деле если вы сразу же будете закручивать свой наконечник в щит, вам не надо настолько красиво извращаться. Достаточно сделать две-три точки обжима, а дальше наконечник будет доплющен винтом контакта.

Наконечник НШВИ, опрессованый зачищалкой КВТ WS-04A

Теперь закрутим наш наконечник в шинку и как следует затянем. Тут, наверное, следует упомянуть ещё один фикус для тех, кто не просто смотрит фоточки подряд, а читает и текст вокруг них. В общем, если вы зажимаете куда-то провод с наконечником НШВИ, то смело можете понижать максимальное сечение терминала на один шаг. Скажем, если на каком-нибудь кросс-модуле указано что он принимает моножилу на 16 квадратов, то скорее всего НШВИ на 16 квдаратов туда не влезет, а влезет только на 10 квадратов.

Закручивание провода ПуГВ в наконечнике НШВИ в винтовую шину

После использования наконечника получается следующее. Давление винта теперь распределяется на все жилы, потому что им не даёт разъехаться наконечник. А за счёт толщины стенки наконечника винт не портит отдельные жилы. В этом случае такой прикрученный провод можно гнуть сколько хочется — отдельные жилки «связаны в пучок» и не будут ломаться.

Деформация наконечника НШВИ винтовой шиной

Побалуемся с ПКВк-10. Как я уже говорил, я использую её для мелких сечений. Жать их ею одно удовольствие. Воткнул наконечник, сдавил — и получил!

Опрессовка мелких наконечников при помощи КВТ ПКВк-10

В этой обжималке другая конструкция: губки имеют четыре грани и сходятся со всех сторон. В результате получается не трапециевидный, а прямоугольный профиль обжима. Иногда это помогает выиграть драгоценные микроны ширины наконечника, который не хочет лезть в какой-нибудь особо мелкий терминал автоматики.

Опрессовка мелких наконечников при помощи КВТ ПКВк-10

Иногда обжималку подглючивает (от частого использования она немного подрасшатывается) и она заминает часть наконечника. Это не страшно, если вы не перфекционист.

Наконечник НШВИ на 1,5 кв.мм после опрессовки КВТ ПКВк-10

Ну и вот двойной наконечник НШВИ(2) на 6 квадратов. Когда я первый раз их покупал, то я жутко затупил с их сечениями и пытался искать НШВИ(2) на 12 квадратов. На самом деле всё подсчитано за нас с вами. У таких наконечников юбочка для провода шире и специально рассчитана на два провода. Иногда я вижу щиты, в которых народ для 2х6 квадратов использует наконечник на 10. Это плохо. Я сам так делал, но как только стал собирать больше одного щита в три месяца — купил НШВИ(2). Не пожалейте денег, делайте правильно!

Наконечник НШВИ(2) для двух проводов ПуГВ

Такие НШВИ тоже можно смело прожимать теми же WS-04A. Именно поэтому я и говорю, что если вы хотите сами сделать себе ремонт электрики и собрать небольшой щиток — то начните с WS-04A.

Опрессовка наконечника НШВИ(2) 6 при помощи КВТ WS-04A

В результате получается удобоваримая штуковина. Следует учитывать то, что НШВИ(2) на 6 квадратов чуть длиннее, чем обычный НШВИ и чтобы он корректно встал в автомат или УЗО, его надо будет немного откусить (на ~2 мм).

Опрессовка наконечника НШВИ(2) 6 при помощи КВТ WS-04A

Ну а большие наконенчики я жму клещами СТК-03:

Запрессовка наконечника на 25 кв.мм. при помощи КВТ СТК-03

Получается вот так вот. Матрица крутая и прессует наконечник очень хорошо!

Запрессовка наконечника на 25 кв.мм. при помощи КВТ СТК-03

4. Зажим проводов разного сечения в один наконечник НШВИ

Теперь поговорим о недокументированных фишках монтажа щитов мягким проводом при помощи наконечников НШВИ. Первая задача — от провода большого сечения отвести мелкий провод. Реализуется она за счёт того, что не у всех проводов имеется толстая изоляция, а юбочка наконечника сделана с запасом по диаметру.

Поэтому мы можем просто подсунуть провод мелкого сечения рядышком с большим. Вот здесь у меня есть провод на 6 квадратов и на 1,5 квадрата.

Хитрость: в наконечник НШВИ можно прессовать провода разных сечений

Я зачищаю мелкий провод длиннее основного и сдвигаю его вперёд, чтобы он первым заходил в наконечник:

Хитрость: в наконечник НШВИ можно прессовать провода разных сечений

Вот таким вот образом. Мне нужно, чтобы изоляция провода вошла в юбочку наконечника.

Хитрость: в наконечник НШВИ можно прессовать провода разных сечений

После этого мне останется только вдвинуть до упора основной провод и опрессовать наконечник.

Хитрость: в наконечник НШВИ можно прессовать провода разных сечений

Такую же штуку можно провернуть с двойными наконечниками. Возьму для примера десятку и ту же полторашку.

Запрессовка наконечника НШВИ(2) 10 и мелкого провода

Снова начинаем с полторашки. Заводим её внутрь до начала металла наконечника, а потом задвигаем основные провода.

Запрессовка наконечника НШВИ(2) 10 и мелкого провода

Наконечники НШВИ(2) на 10 квадратов я прессую на матрице «16» клещей СТК-03. Чтобы клещи при этом не защёлкнулись — я придерживаю рычажок трещётки.

Запрессовка наконечника НШВИ(2) 10 и мелкого провода при помощи КВТ СТК-03

Получается вот такая вот опрессовка, тоже прочная и качественная.

Запрессовка наконечника НШВИ(2) 10 и мелкого провода при помощи КВТ СТК-03

А ещё я развил этот же приём до того, что можно просто взять несколько проводов мелкого сечения (например 4 штуки по 1,5 квадрата) и запихать их все вместе в подходящий НШВИ (лучше использовать двойной наконечник НШВИ(2)). Это надо, если мы разводим линии в щите на клеммы и нам надо например взять из одного автомата или УЗО ноль сразу на несколько разных клемм (где перемычка не годится).

Опрессовка нескольких проводов мелкого сечения в наконечник НШВИ большего сечения

Тогда мы можем сделать вот такую вот фишку. В НШВИ(2) на 4 квадрата лезет три провода на 2,5 или четыре на 1,5.

Опрессовка нескольких проводов мелкого сечения в наконечник НШВИ большего сечения

5. Изготовление длинных НШВИ (для счётчиков)

Отдельным пунктом упомяну про длинные наконечники. Они чаще всего нужны для подключения счётчиков, потому что обычного наконечника НШВИ хватает ровно на половинку клеммы. Если вы постоянно работаете со счётчиками (или тем, где требуется такие длинные НШВИ), то вы понятно можете их заказать. Но например я подключаю один счётчик раз в полгода.

Поэтому я просто прессую два наконечника друг за другом. Сделать это можно двумя способами. Один — это прессануть два НШВИ встречно и откусить юбочку у второго. Но там тяжело попадать жилками в трубку наконечника — ведь с встречной стороны у него нет юбочки.

Поэтому я делаю наоборот — откусываю юбочку у наконечника (здесь как раз видны мои бокорезы с твердосплавными губками). Для этого её достаточно резко откусить почти под самый край. Дальше она трескается и легко снимается.

Изготовление удлинённого наконечника НШВИ (для счётчиков)

Ну и дальше нам остается только добавить ещё одну трубочку наконечника и запрессовать всё это.

Изготовление удлинённого наконечника НШВИ (для счётчиков)

В итоге при аккуратном исполнении у нас получается вот такая вот конструкция:

Изготовление удлинённого наконечника НШВИ (для счётчиков)

На этом с НШВИ всё. Переходим к более злым вещам. И потом я пойду отсыпаться 😉

6. Наконечники ТМЛ и инструмент для их опрессовки. Гильзы.

Ну а теперь погрузимся в мир более толстой меди. Наконечники типа ТМЛ принимают в себя и моножилу и многопроволочную жилу, потому что сделаны на самом деле из гильз ГМЛ, которые используются для соединения опрессовкой. Один из краёв гильзы просто плющится и в нём штампуется отверстие. Поэтому всё, что я буду описывать ниже, будет применимо для гильз.

Эти наконечники полезны, когда надо прикрутить PE на корпус щита, сделать переход от стальной полосы заземления на медь около фасада дома, как следует перебрать подключение корпуса старого этажого щита на ноль стояка… и много для чего другого. Про наконечники ТМЛ надо знать вот чего:

  • Они отличаются не только сечением, но ещё и диаметром отверстия под винт/болт. Например можно найти ТМЛки на 10 квадратов под болт 8 мм или под 10 мм.
  • Форма их плоскости, которая прикручивается, не во все места влезает. Например в автоматы в литом корпусе (TMax и прочие) влезают не все наконечники. У меня в TMax XT1 влезли ТМЛки на 25 квадратов еле-еле. Поэтому для таких случаев надо или покупать специальные наконечники (у КВТ они зовутся кажется ТМЛ DIN), которые имеют узкую контактную площадку, специально рассчитанную на такие автоматы, или заказывать для автомата специальные удлинённые выводы (это полезно, если кабели после автоматов будет подключать неизвестно кто и у него не будет специальных наконечников).

Ну и понятно, что эти наконечники имеют толстую стенку и никакими WS-04 или пассатижами их не запрессуешь. И вот тут нужны пресс-клещи. Если вам надо один-два раза прессануть ТМЛки или один раз за ремонт прессануть штук 100 гильз для ремонта в своей квартире — то можете брать КВТ ПК-16 или ПК-16у (усиленная версия, я её не покупал и не буду — потому что гидравлический пресс купил).

ВНИМАНИЕ! Я тут периодически вижу попытки и здесь вывернуться. Почему-то некоторые пытаются прессовать такими пресс-клещами наконечики НШВИ. Это совсем не правильно! Такие клещи развивают большое давление и давят точечно и из-за этого могут прорвать тонкую трубочку наконечника НШВИ! Не делайте так! Купите ту же WS-04A!

Наконечники ТМЛ и пресс-клещи КВТ ПК-16

У ПК-16 со временем вылезает такой глюк: если часто прессовать им сечения на 10 или 16 квадратов (на которые они, впрочем, расчитаны), то у них выламывает губки вот таким образом:

Пресс-клещи КВТ ПК-16 - расхождение губок

Мои ПК-16 служили мне верой и правдой года четыре, потому что я прессовал или в основном ТМЛки на 6 квадратов (в них с силой влезал ПуГВ на 10). Но как только я начал прессовать ими десятки — то губки начало гнуть.

Я покажу, как можно опрессовать ТМЛку такими клещами. Мы зачищаем нашу десятку на длину опрессовки:

Наконечник ТМЛ-10 и его опрессовка при помощи КВТ ПК-16

Ну и дальше прессуем. Усилие, которое надо прилагать к ПК-16, адское. Мои руки этого не любят. Как я уже говорил — подбирайте верный инструмент, чувствуйте себя, свои силы и руки. Одно дело, если вы будете чего-то прессовать раз в месяц. А если каждую… хотя бы неделю — то берегие руки! Любите себя!

Вот как перекашивает губки:

Наконечник ТМЛ-10 и его опрессовка при помощи КВТ ПК-16

Для опрессовки ТМЛки достаточно двух точек. Я сделал одну спереди и одну сзади. Видите, как подсрезало наконечник при опрессовке из-за перекоса губок?

Наконечник ТМЛ-10 и его опрессовка при помощи КВТ ПК-16

Сзади это выглядит так же. Это не смертельно и работать будет, поэтому ПК-16 (ещё раз говорю) имеют право на жизнь. Кстати, если вы подобрали всё правильно, то на наконечнике будет отпечатан условный номер матрицы. Это значит что давление для опрессовки было достаточное.

Наконечник ТМЛ-10 и его опрессовка при помощи КВТ ПК-16

Ну а чего делать, когда надо прессовать что-то на сечения больше 10 или 16 квадратов? Например, мне вот понадобилось прессануть ТМЛки на 25 и на 50 квадратов:

Наконечники ТМЛ больших сечений (16, 25, 50)

Что, что? Купить гидравлический пресс! Когда я боялся его покупать, то я думал чо он будет стоить тысяч так под 20-40. А оказалось, что он стоит под 6-8 тыр в зависимости от модели! То есть он доступен быстро, если вам начинает требоваться много прессовать. Скажем, его можно даже купить для какого-нибудь объекта под аванс. И это хорошо!

Гидравлический пресс КВТ ПГРс-70 для опрессовки ТМЛ и ГМЛ

Я купил пресс ПГРс-70. Он прессует всё, что может (ТМЛ, ГМЛ), от 4 до 70 квадратов. В комплекте идёт весь набор матриц для этих сечений. Такой пресс — это уже серьёзная штуковина, которая сильно облегчает работу.

Гидравлический пресс КВТ ПГРс-70 для опрессовки ТМЛ и ГМЛ

Пресс развивает давление до 5 тонн. Так что пальцы он отдавит в момент. Ещё в моделях прессов с буквой «с» (ПРГс) предусмотрен автоматический сброс давления, когда опрессовка завершится. Отмечу, что у меня этот сброс давления работает редко. Я заметил, что это связано со скоростью давления на ручку пресса. Если давить резко и сильно — то автосброс давления работает. А если нежно и плавно, как я, — то не работает.

Гидравлический пресс КВТ ПГРс-70 для опрессовки ТМЛ и ГМЛ

Вот такие матрицы идут в комплекте пресса:

Матрицы для опрессовки наконечников

Матрицы защёлкиваются в отверстия снизу и сверху пресса:

Установка матриц в пресс

У этого пресса есть небольшой баг. Иногда матрицы может немного перекашивать. Но в отличие от ПК-16, тут это не повлияет на качество опрессовки, потому что матрицы широкие и они должны (как мне кажется по задумке конструкторов) автоматически выравниваться.

Перекос матриц в прессе

Чтобы им чего-нибудь опрессовать, надо закрыть кран. Кран — это небольшая крутилка на цилиндре пресса. Закрывается она от руки очень легко. Если она закрыта — то пресс накачивает давление и не сбрасывает его. А если кран открыть — то давление сбрасывается, и цилиндр пресса плавненько уезжает вниз.

Я прессую наконечники так. Сначала подгоняю матрицы поближе к месту опрессовки, чтобы не делать три дела сразу (держать пресс, наконечник и качать рычаг):

Опрессовка наконечника ТМЛ при помощи КВТ ПГРс-70

После этого легкими нажатиями сдвигаю губки, чтобы прихватить наконечник ими:

Опрессовка наконечника ТМЛ при помощи КВТ ПГРс-70

Ну и потом прессую до упора.

Опрессовка наконечника ТМЛ при помощи КВТ ПГРс-70

После этого отступаю и повторяю опрессовку ишо раз для красоты.

Опрессовка наконечника ТМЛ при помощи КВТ ПГРс-70

Побалуемся?

Наконечники ТМЛ больших сечений и матрицы для опрессовки

Вот как это выглядит (25 и 50 квадратов)::

Опрессованные наконечники ТМЛ больших сечений

Я думал, что на больших сечениях будет тяжело прессовать. Как бы не так! Как я давил на ручки легко, так и давил. Прессу пофигу, что у тебя там зажато: 6 квадратов или 50. Мне это так понравилось, что я сейчас всё прессую только этим прессом и на ПК-16 забил совсем нафиг. Ну а дальше надо только одеть наконечники в термоусадку и получится чего-то типа такого (автоматы без крышек):

Пример подключения автомата TMax XT1 наконечниками ТМЛ

Собственно, для опрессовки этих проводов я и купил этот пресс.

7. Рабочий ножик.

Ну и ещё бонусом хочу рассказать о моём любимом ноже, который я когда-то нашёл в Леруа (сейчас они там не продаются) и на Рождественке на Митьках. Нож этот отлично лежит в руке, никуда не скользит и используется мною везде — подрезать, обрезать, надрезать.

Рабочий ножик для всех задач со сменными лезвиями и фиксацией

У этого ножа внутри стоит магазин со сменными лезвиями (можно зарядить 3-4 штуки). И эти лезвия можно быстро менять в автоматическом режиме.

Рабочий ножик для всех задач со сменными лезвиями и фиксацией

Для смены лезвия надо сдвинуть его до упора вперёд. Тогда железка, которая фиксирует лезвие, приподнимется и освободит лезвие. А дальше мы сдвигаем ручку до упора назад, и она подцепляет новое лезвие из магазина.

Выталкивание лезвия ножа для его замены

Ну и также есть винт, чтобы это лезвие зафиксировать.

Фиксация лезвия ножа

С этим ножом я тоже не расстанусь, потому что он покрывает все мои задачи. Когда лезвие закручено, то им можно пластик кроить без проблем! Закончил я этот пост в 04:31. Пойду спать!

Наконечники штыревые втулочные изолированные — НШВИ

79433НШВИ 0. 25–8 (КВТ)

Easy Entry

0.69

0.25

3/ 4/ 5/ 6

медь

гальваническое лужение

голубой

опрессовка

79434НШВИ 0.34–8 (КВТ)

Easy Entry

0.69

0.34

3/ 4/ 5/ 6

медь

гальваническое лужение

бирюзовый

опрессовка

79435НШВИ 0.5–8 (КВТ)

Easy Entry

0. 69

0.5

3/ 4/ 5/ 6

медь

гальваническое лужение

белый

опрессовка

79436НШВИ 0.75–8 (КВТ)

Easy Entry

0.69

0.75

3/ 4/ 5/ 6

медь

гальваническое лужение

серый

опрессовка

79437НШВИ 0.75–12 (КВТ)

Easy Entry

0.69

0. 75

3/ 4/ 5/ 6

медь

гальваническое лужение

серый

опрессовка

79438НШВИ 1.0–8 (КВТ)

Easy Entry

0.69

1.0

3/ 4/ 5/ 6

медь

гальваническое лужение

красный

опрессовка

79439НШВИ 1.0–12 (КВТ)

Easy Entry

0.69

1.0

3/ 4/ 5/ 6

медь

гальваническое лужение

красный

опрессовка

79440НШВИ 1. 5–8 (КВТ)

Easy Entry

0.69

1.5

3/ 4/ 5/ 6

медь

гальваническое лужение

черный

опрессовка

79441НШВИ 1.5–12 (КВТ)

Easy Entry

0.69

1.5

3/ 4/ 5/ 6

медь

гальваническое лужение

черный

опрессовка

79442НШВИ 1.5–18 (КВТ)

Easy Entry

0. 69

1.5

3/ 4/ 5/ 6

медь

гальваническое лужение

черный

опрессовка

79443НШВИ 2.5–8 (КВТ)

Easy Entry

0.69

2.5

3/ 4/ 5/ 6

медь

гальваническое лужение

синий

опрессовка

79444НШВИ 2.5–12 (КВТ)

Easy Entry

0.69

2. 5

3/ 4/ 5/ 6

медь

гальваническое лужение

синий

опрессовка

79445НШВИ 2.5–18 (КВТ)

Easy Entry

0.69

2.5

3/ 4/ 5/ 6

медь

гальваническое лужение

синий

опрессовка

79446НШВИ 4.0–9 (КВТ)

Easy Entry

0.69

4

3/ 4/ 5/ 6

медь

гальваническое лужение

серый

опрессовка

79447НШВИ 4. 0–12 (КВТ)

Easy Entry

0.69

4

3/ 4/ 5/ 6

медь

гальваническое лужение

серый

опрессовка

79448НШВИ 4.0–18 (КВТ)

Easy Entry

0.69

4

3/ 4/ 5/ 6

медь

гальваническое лужение

серый

опрессовка

79449НШВИ 6.0–12 (КВТ)

Easy Entry

0. 69

6

3/ 4/ 5/ 6

медь

гальваническое лужение

желтый

опрессовка

79450НШВИ 6.0–18 (КВТ)

Easy Entry

0.69

6

3/ 4/ 5/ 6

медь

гальваническое лужение

желтый

опрессовка

79451НШВИ 10–12 (КВТ)

Easy Entry

0.69

10

3/ 4/ 5/ 6

медь

гальваническое лужение

красный

опрессовка

79452НШВИ 16–12 (КВТ)

Easy Entry

0. 69

16

3/ 4/ 5/ 6

медь

гальваническое лужение

синий

опрессовка

79453НШВИ 25–16 (КВТ)

Easy Entry

0.69

25

3/ 4/ 5/ 6

медь

гальваническое лужение

желтый

опрессовка

79454НШВИ 35–16 (КВТ)

Easy Entry

0.69

35

3/ 4/ 5/ 6

медь

гальваническое лужение

красный

опрессовка

79455НШВИ 50–20 (КВТ)

Easy Entry

0. 69

50

3/ 4/ 5/ 6

медь

гальваническое лужение

синий

опрессовка

79456НШВИ 70–20 (КВТ)

Easy Entry

0.69

70

3/ 4/ 5/ 6

медь

гальваническое лужение

желтый

опрессовка

79457НШВИ 95–25 (КВТ)

Easy Entry

0.69

95

3/ 4/ 5/ 6

медь

гальваническое лужение

красный

опрессовка

79458НШВИ 120–27 (КВТ)

Easy Entry

0. 69

120

3/ 4/ 5/ 6

медь

гальваническое лужение

синий

опрессовка

79459НШВИ 150–27 (КВТ)

Easy Entry

0.69

150

3/ 4/ 5/ 6

медь

гальваническое лужение

желтый

опрессовка

штыревые, типы размеров и маркировка

На чтение 4 мин Просмотров 107 Опубликовано Обновлено

Чтобы электрические приборы работали бесперебойно и продолжительно, важно обеспечить надежный контакт и плотное прилегание кабеля к электрической сети. С этой целью используют специальные наконечники для проводов, предназначенные для опрессовки. Для качественного выполнения работ нужно ознакомиться с особенностями проведения мероприятия и подготовить специальный инструмент.

Назначение и область применения

Алюминиевые и медные наконечники для кабелей

Основная задача наконечников – обеспечить надежный контакт между несколькими проводниками, шиной и проводом, а также зажимом и проводом. Также их используют, чтобы упростить монтажные работы, связанные с электротехническим оборудованием, при выполнении каких-либо технологических операций.

Кабельные наконечники служат качественным аналогом различных скруток и всех типов самодельных соединений, которые еще очень распространены. Это недорогое и простое в применении приспособление служит гарантом качественной фиксации провода внутри гильзы.

Маркировка наконечников для проводов

Расшифровка маркировки наконечника

Маркировка изделия отличается в зависимости от производителя, который специализируется на выпуске наконечников. Некоторые из них отдают предпочтение полной буквенно-цифровой маркировке, а другие же используют только цифровые значения.

Маркировка и конструктивные особенности зависят от стандарта, на основании которого он был изготовлен. Самыми востребованными и распространенными считаются отечественные и европейские стандарты типа ГОСТ 23981-80, ТУ и din.

Буквенные обозначения:

  • Типы наконечников: гильза – Г, кольцевой – К, трубчатый – Т, штыревой – Ш.
  • Конструкция: разрезной – Р, папа – П, мама – М.
  • Дополнительное оснащение виниловой изоляцией: комбинация ВИ или В.

Цифровое обозначение включает сечение и площадь наконечника, диаметр отверстия, предназначенного для соединения с кабельной жилой. Также может содержаться информация о размере отверстия под болт.

Варианты исполнения

В зависимости от конструктивных особенностей наконечники для проводов под опрессовку могут делиться на одинарные и двойные. Визуально деталь представляет собой трубку, изготовленную из меди и обработанную по гальваническому методу. Один торец детали может оснащаться развальцовкой, это необходимо при работе с проводами, состоящими из большого количества маленьких проводков. Изоляция – манжета, изготовленная из полиамида.

По конструкции наконечники делятся на винтовые и требующие опрессовки. Особенность первых заключается в том, что кабель зажимается при помощи болтов. Использовать вторую разновидность предпочтительнее, если работа предстоит с одножильными проводами. В домашних условиях и быту чаще используют второй вариант, поскольку они также подходят для гибкого многожильного кабеля.

Также детали делятся на несколько видов в зависимости от способа подключения: угловые, вилочные и прямые, кольцевые, втулочные.

Подбор наконечников для опрессовки проводов

При выборе электромонтажной детали требуется ориентироваться на материал изготовления, сечение и гибкость используемого кабеля, а также способа подключения к бытовой технике и прочим электрическим приборам.

  • Один из важнейших аспектов – сечение кабеля. Если оно будет больше диаметра отверстия наконечника, кабель попросту не войдет в гильзу; если меньше, соединение не будет плотным.
  • Способы подключения к оборудованию также может отличаться. Электромонтажную деталь требуется использовать в том случае, если коммутация прямым соединением невозможна.

Чтобы соединение получилось качественным, следует учитывать гибкость наконечников.

Основные правила опрессовки

Правила опрессовки

Чтобы качественно выполнить опрессовку проводов при помощи наконечников, важно соблюдать следующие правила и рекомендации:

  • Правильно подобрать электромонтажную деталь.
  • Тщательно зачистить жилы провода.
  • Для качественного обжима использовать специальное оборудование.
  • Правильно подобрать матрицу.

Немаловажный фактор, от которого зависит исход – строгое соблюдение последовательности действий при обжиме.

Чтобы не повредить соединительные элементы, требуется дополнительно установить диаметр на пресс-клещах.

Наконечники штыревые НШВИ

Наконечники штыревые НШВИ

НШВИ – это штыревые электромонтажные детали втулочного типа. Их изготавливают из электролитической меди, тыльная сторона покрывается изоляционным материалом. Материал подвергается обработке с помощью гальванического лужения.

В промышленности и домашних условиях такие детали используются для опрессовки кабелей с сечением не менее 0,25 мм.кв. В сравнении с аналогами этот тип конструкций имеет много преимуществ, основное из них – существенная экономия времени, которая затрачивается на опрессовку.

Обжим многожильного провода НШВИ осуществляется следующим образом:

  • Проанализировать площадь сечения провода и выбрать правильную марку наконечника. Важно, чтобы жилы беспрепятственно входили со стороны юбки.
  • Гильзы рекомендуется приобретать с небольшим запасом. Например, провод 1,25 мм должен обжиматься гильзой от 1,5 мм.кв, а сечение юбки будет не более 2,5 мм.кв.

Для качественного выполнения работ рекомендуется использовать специальные пресс-клещи или гидравлические клещи, инструменты марки ПК1 или ПК1М.

Наконечники применяют не только для корректной и продолжительной работы электрических приборов, но и с целью безопасности. Ненадежные соединения могут стать причиной короткого замыкания и возгорания, что нанесет большой ущерб здоровью и имуществу.

Наконечники втулочный НШВИ для опрессовки проводов

Автор Alexey На чтение 5 мин. Просмотров 295 Опубликовано Обновлено

Очень часто в собственноручно смонтированных любителями электрощитах можно наблюдать такую картину – многожильные гибкие провода подключаются к модульным автоматам без покрытия припоем или опрессовки гильзами, хотя в ПУЭ и других нормативных документах это категорически запрещено.

Данный запрет не является бюрократической формальностью – если ослабить зажим и вынуть провод, то внимательно присмотревшись, можно не досчитаться нескольких жилок, а многие из оставшихся проводков будут иметь механические повреждения и отвалятся, если их попробовать отогнуть.

Отрезанные проволоки уменьшают общее поперечное сечение провода, а пережатые и деформированные жилки хуже проводят электрический ток, место контакта будет нагреваться и искрить, что неминуемо приведёт к выходу из строя соединения при больших нагрузках.

Для надёжного подключения многожильных гибких проводов применяют различные наконечники и гильзы, чтобы прижимные устройства могли надёжно зажимать ворох тонких жилок, не повреждая их.

Наконечник для гибкого многожильного провода

В случаях, когда требуется защитить концовку подключаемого многожильного провода от механических разрушений при сжатии в зажимном механизме, применяют гильзы НШВИ. Аббревиатура названия данного электротехнического изделия расшифровывается как наконечник штыревой втулочный изолированный.

Пояснения требует лишь последнее слово – изолированной является тыльная часть наконечника в виде манжеты, которая имеет больший диаметр, чем сама втулка, и одевается поверх изоляции провода, тем самым обеспечивая максимальную электротехническую безопасность соединения, в котором металлическая контактирующая часть НШВИ полностью скрывается в соединительном гнезде зажима.

Металлическая часть наконечника сзади которой одевается манжета

Толщина стенок втулки обеспечивает необходимую прочность к истиранию при повороте зажимного болта, также как и обеспечено необходимое упругое сопротивление при перекусывающем воздействии зубчатых поверхностей прижимных пластин зажимного механизма.

Таким образом, тонкие жилки не подвержены разрушению при механическом сжатии в зажиме и электрическое соединение является надёжным и долговечным. Втулка наконечника изготавливается из электротехнической меди, покрытой защитным лужением, а изолирующая манжета из ПХВ пластика.

Надёжно изолированные проводники

Следует заметить, что если на провод одет втулочный наконечник, то подключение данного проводника с защищённым окончанием может производиться множество раз, в отличие от незащищённого проводника, в котором пережатые жилы обламываются при малейшем прикосновении.

провод после подключения автомата или клеммы

Помимо защиты металла проводника, наконечники НШВИ улучшают культуру электромонтажа при их использовании, и могут уберечь от короткого замыкания или от поражения.

Например, очень часто при подключении проводов приходится вставлять их в гнездо на ощупь, без визуального контроля, при этом несколько жилок, уткнувшись в край монтажного отверстия, могут изогнуться и уйти в сторону.

Если такое же произойдёт с несколькими жилами соседнего провода, то они пересекутся, что вызовет короткое замыкание при включении напряжения. Распластанные на поверхности корпуса жилки являются малозаметными, и могут стать причиной поражения при манипуляциях с подключённым устройством.

Инструмент для опрессовки наконечников

Поскольку наконечник штыревой крепится к кабелю при помощи опрессовки, то такое соединение является неразборным, поэтому, если требуется подключить данный защищенный провод иным способом, то гильзу отрезают и зачищают изоляцию для дальнейшего использования кабеля.

Опрессовку производят при помощи специальных обжимных клещей, которые имеют набор зажимов под различные диаметры гильз.

Очень часто данные клещи являются универсальными, с их помощью можно снимать изоляцию и делать опрессовку наконечников других типов.

Универсальные клещи

Некоторые типы клещей обустроены таким образом, чтобы обеспечивать мощное прижимное усилие при помощи нескольких шарниров, также может присутствовать регулировка усилия обжима.

Кроме этого, некоторые обжимные клещи оборудованы специальным храповым механизмом, блокирующим разжимание до полного обжатия наконечника.

Подготовка опрессовки

Вначале снимают изоляцию с провода на длину, равной высоте металлической втулки наконечника. Подбирают НШВИ таким образом, чтобы многопроволочная жила не слишком туго входила в трубку, иначе несколько проволок изогнутся и не попадут вовнутрь, поэтому, чтобы такого не происходило, жилы провода следует немного скрутить, чтобы они не были растопыренными.

Медная втулка и изоляционная манжета развальцованы таким образом, чтобы направлять жилу при вставке вовнутрь металлической трубки.

Очень часто на клещах, напротив каждого обжима имеется цветная маркировка, предназначенная для цветовой идентификации диаметра обжимаемой втулки, который в свою очередь зависит от поперечного сечения вставляемых проводов. Поэтому на клещах, как правило, указывают именно поперечное сечение обжимаемых многожильных проводников.

Производители наконечников стараются следовать данному цветовому стандарту, поэтому работать с большим количеством однотипных подключений становится легче.

Опрессовка втулок

В обжимные клещи наконечник под опрессовку вставляют, придерживая провод, контролируя, чтобы он не вывалился из втулки.


Убедившись, что наконечник вставлен в правильный зажим клещей, сжимают рукоятки до момента срабатывания храпового механизма. Если в процессе опрессовки была замечена ошибка, или провод вывалился из втулки, то храповик можно разблокировать.

При применении инструмента, в котором данный храповой механизм отсутствует, опрессовку делают, контролируя надёжность фиксации провода внутри наконечника.

Некоторые клещи имеют двухконтурный обжим, то есть, зажимается как сам наконечник, так и изолирующая манжета прессовочными поверхностями чуть большего размера. В этом случае, нужно следить, чтобы наконечник был установлен соответственно профилю двухконтурного обжима.

Обжим двух проводов в одной втулке

Часто при подключении на одну фазу модульных автоматов между ними делают перемычки. Для того чтобы не вставлять в одно гнездо раздельно два опрессованных провода, применяют наконечник штыревой двойной, который обозначается НШВИ-2.


В данном случае два провода вставляются в одну втулку НШВИ-2. Манжета данного наконечника имеет приплюснутую форму, специально для этих целей.

Обжим втулки НШВИ-2 производится аналогичным образом, как и для одинарного наконечника.


Если под рукой нет двойного НШВИ, то можно использовать обычный наконечник, подобрав нужный диаметр, чтобы уместились жилы проводов.

НШВИ наконечник для обжатия проводов

Итак – в первую очередь стоит сказать, что аббревиатура НШВИ имеет свою расшифровку и звучит она как «наконечник штыревой втулочный изолированный». Наконечник закрепляется на торце кабеля методом опрессовки при помощи специального инструмента.

Для производства таких наконечников применяют специальную электролитическую медь. Прямым назначением НШВИ является создание на концах электрических проводов необходимого универсального соединителя, благодаря которому улучшается качество контакта в месте соединения, а также сохраняется целостность самого провода при его подключении винтовыми зажимами, что говорит о надежности соединения в будущем.

Такие наконечники применяются для медных электрических проводов с сечением от 0,5 до 35 мм2. Также для сохранения качественных показателей наконечника материал, из которого его изготавливают, подвергают гальваническому лужению. Основным преимуществом наконечника является то, что его установка может сэкономить не мало времени при соединении и обслуживании медных проводов, и подключении к электрическим аппаратам.

Как устроен наконечник штыревой НШВИ

По принципу устройства наконечники НШВИ бывают одинарные и двойные. И основное преимущество данной конструкции состоит в том, что время, которое нужно будет затратить для установки НШВИ на торцевую часть кабеля, составит ровно несколько секунд.

Так как метод опрессовки, которым производиться закрепление наконечника на проводе, очень прост и практичен, и не отнимет много времени в работе.

Кроме того, данный метод крепежа полностью исключает дальнейшее обслуживание данной конструкции, что также убирает массу хлопот связанных с мониторингом и контролем качества соединений и дальнейшей их работы. Наконечник штыревой втулочный изолированный имеет довольно простую конструкцию и как с ней работать, можно понять даже на интуитивном уровне.

НШВИ наконечник представляет собой медную трубку, которая обработана гальваникой. Один торец данной трубки развальцован, это сделано, для того чтобы электрик в процессе работы не имел затруднений с вводом многожильного провода в полость наконечника. Изолирующей составляющей наконечника является манжета из полиамида (пластиковая трубка).

Как опрессовать втулочные наконечники НШВИ

Чтобы подключить медные многожильные провода при помощи винтовых зажимов необходимо уберечь провод от передавливания винтом при затягивании контакта. Для этого применяют наконечники НШВИ.

Если подключение выполнять без таких наконечников то оголенные медные провода при затягивании контакта передавливаются и обламываются, а это в свою очередь приводит к нарушению контакта (например при подключении в розетке), отгоранию провода в дальнейшем, искрению, подгоранию контактов ну и другого рода негативным последствиям. .. Данный вид подключения позволяет избежать многочисленных повреждений жил кабеля.

Однако если в электромонтажных работах применяются изолированные наконечники, то подобные затруднения и проблемы полностью исключены, так как при опрессовке наконечником жилы кабеля и плоскость наконечника создают очень плотный и качественный контакт, и механическую нагрузку винтового соединения несет на себе не жилы кабеля, а непосредственно гильза наконечника.

Для разных сечений проводов, которые отличительны друг от друга по размеру, производятся наконечники с разным диаметром гильзы. Для более корректного определения параметров наконечников, производитель промаркировал все наконечники отдельным цветом.

Исходя из этого, можно понять для какого кабеля, предназначен данный НШВИ наконечник. Сама процедура опрессовки не очень хлопотная и сложная, но требует ответственного подхода в подготовке всех компонентов.

В процессе подготовки стоит аккуратно зачистить конец провода ровно на длину гильзы наконечника, в который будет вложен кабель. Проще всего данную процедуру можно осуществить при помощи – стриппера, это спец инструмент по конструкции схожий с плоскогубцами, но его непосредственное предназначение именно снятие изоляции с проводов.

Данный инструмент очень удобен, практичен и к тому же, экономит много времени при проведении работ по зачистке кабеля от изоляции. Снимать изоляцию с провода необходимо на длину гильзы.

Следующим шагом после удаления изоляции будет одевание гильзы наконечника на изолированную часть провода. При этом предварительно правильно подобрав соответствующий диаметр НШВИ.

Далее, сформированная из кабеля и наконечника конструкция, вставляется в паз пресс-клещей, также правильного размера, при этом изолированная часть наконечника, должна упереться в корпус пресс-клещей. И путем несложного нажатия на рукояти клещей процесс завершен. Теперь данное соединение готово к работе и подключению к электрооборудованию.

Стоит отметить, что объединение многожильных проводов с НШВИ является очень хорошим техническим решением, так как в результате такого соединения выходит единая монолитная конструкция, которая способна обеспечить не только надежный и качественный контакт на протяжении всего срока службы, но и будет соответствовать условиям технологических правил и требований.

Двойные изолированные наконечники НШВИ-2

Кроме одинарных НШВИ наконечников, также существуют и двойные. В частности они предназначены для опрессовки двух проводов. Такие наконечники можно применять в тех случаях, когда требуется подключить к одной точке электрооборудования два разных провода. Процесс обжима таких наконечников ни чем не отличается от обжима одинарных НШВИ.

Основным отличием конструкций одинарных и двойных наконечников является наличие у НШВИ-1 пластиковой «юбки» рассчитанной под один кабель, а у НШВИ-2 эта «юбка» рассчитана под два кабеля и потому она более широкая.

Также стоит подчеркнуть, что при выборе наконечника под определенное сечение нужно подбирать его таким образом, чтобы при входе кабеля в гильзу наконечника их соотношение должно быть максимально плотным. Это относиться как для группы НШВИ, так и для группы НШВИ-2.

Применяем наконечник штыревой втулочный изолированный для подключения автоматов и розеток

Самым популярным проводом, который используют для разводки, и подключения розеток, и автоматов в электрощитке, является многожильный медный провод. Однако он не совсем практичен для винтовых креплений, которыми оснащены автоматические выключатели и некоторые виды розеток.

И потому как только такой провод соединяется с розеткой и в клеммнике стягивается винтом, жилы расползаются по всему гнезду крепежа (а некоторые повреждаются винтом) тем самым, теряя качество контакта и надежность соединения.

Ранее такую проблему пытались решать при помощи пайки концов кабеля, чтобы все его жилы оставались единой конструкцией. Но, это процесс, отнимал очень много времени, ведь монтаж электропроводки, подразумевает установку более десятка розеток, и столько же все возможных выключателей.

И сегодня прекрасным решением данного вопроса будет наконечник штыревой втулочный изолированный НШВИ. При правильно подобранном наконечнике, который будет четко соответствовать сечению провода процедура его установки и подключения кабеля к электрооборудованию займет считанные минуты.

Нужно напомнить, что все параметры соотношения сечений проводов и гильз наконечников представлены производителем в инструкциях, которые стоит соблюдать безукоризненно. Так как результатом соблюдения всех норм будет отсутствие всякого рода проблем при проведении монтажа наконечников, а также надежная их работа на протяжении всего срока эксплуатации.

Также, не стоит забывать, об инструменте, который не только облегчит весь процесс электромонтажа, но и будет отличным качественным дополнением при опрессовке наконечников. Так как соблюдение всех технологических норм и процессов является залогом качества и надежности.

Понравилась статья - поделись с друзьями!



обзор видов, как сделать обжим?

Для качественного соединения контактов приборов, оборудования, применяется в электротехнике опрессовка концов кабеля и проводов, которые к ним подключаются, — этот метод дает отличное соединение токопроводящих поверхностей. Для того чтобы использовать опрессовку, нужны наконечники или гильзы, которые имеют разный вид и назначение. Способ опрессовки требует специального инструмента. Рассмотрим, какие есть наконечники и как они опрессовываются.

Типы наконечников под опрессовку

Для каждого обывателя ярким примером неправильного подключения проводов является лестничный распределительный щит, у многих владельцев квартир провода в щитке оплавлены, есть скрутки. Наконечники для проводов под опрессовку могут избавить граждан от возможности нагрева и возгорания электрической проводки как следствие некачественного контакта проводов, отсутствие наконечников кабеля.

Когда между подключаемым кабелем или проводом и устройством подключения хороший контакт, минимизируется сопротивление перехода, и при увеличении токовой нагрузки на контактную группу они могут нагреваться в случае плохого контакта. Гильзы и наконечники имеют назначение снять или минимизировать переходное сопротивление, иными словами, исключить некачественный контакт, под болт или винт.

Качественный контакт в соединении, переходное сопротивление:

Качественный контакт в соединении, переходное сопротивление

Для проведения опрессовки (обжим для наконечников) проводов и кабелей применяются специальные изделия — наконечники и гильзы. Наконечники могут быть для многожильных проводов и одножильного провода, они подразделяются по назначению и виду провода, для которого применяются (медный или алюминиевый).

Для опрессовки медных жил кабеля используются наконечники, изготовленные из цельнотянутой медной трубки, которая с одной стороны сплющена и имеет отверстие под винтовое соединение. Этот вид наконечников бывает:

  • с разными диаметрами под провод и крепежное отверстие, не имеющий защитного покрытия;
  • под опрессовку электролитический луженный с разными отверстиями под крепления.

Маркировка этого вида наконечников следующая:

  • без покрытия, ТМ – Х – У, где Х — это сечение провода, У — это размер отверстия под крепление;
  • с покрытием, ТМЛ – Х – У.
Наконечники

Существует еще вид наконечников с контрольным окошком, это луженные медные изделия для оконцовки жил кабеля и проводов. Особенность этого вида — возможность исполнителя оконцевания контролировать правильность опрессовки через контрольное окно. Маркируется этот вид изделий как ТМЛ(о), примечательно то, что их можно устанавливать на концы кабелей при помощи припоя и пайки, что почти полностью снимает величину переходного сопротивления.

Довольно часто в электротехнике встречается соединение алюминиевого провода с медным кабелем, в этом случае рекомендуется применять алюмомедные наконечники для качественного соединения алюминиевого провода и медной шины щита.

Алюмомедный наконечник

С уменьшением габаритных размеров приборов и устройств популярными наконечниками для оконцовки стали штифтовые изделия. Они применяются в электрооборудовании и автоматических выключателях в устройствах защиты. С уменьшением зажимных креплений штифт — наиболее оптимальное решение для хорошего контакта. Маркируется этот вид как НШП.

Наконечники НШВИ

Кабельные наконечники под опрессовку НШВИ, — это штыревое втулочное с изоляцией изделие. Электролитическая медь — это материал, из которого он изготавливается, на тыльной стороне устанавливается изоляция, которая толще металлической части. Когда оконцованный провод этим наконечником вставляется в гнездо, под зажим снаружи остается только изолированная его часть. В промышленности и в быту этот тип наконечников применяется для кабеля до 35 кв.мм сечением, опрессовываются они специальным инструментом.

Обжимной наконечник для провода НШВИ:

Обжимной наконечник для провода НШВИ

Есть несколько модификаций этого наконечника, которые отличаются по количеству подключаемых проводов в одном наконечнике. Для двух кабелей маркировка имеет вид НШВИ2, конструкционных отличий в этом наконечнике нет, та же металлическая часть и ПВХ манжета, но диаметр гильзы (юбки) больше, рассчитан для двух проводов.

Особенности работы с НШВИ

Наконечники кабельные этого вида предназначены только для многожильных кабелей, их нельзя применять в оконцовке проводов с одной жилой. Для жестких (одножильных) проводов применяется опрессовка втулками (гильзами) без изоляции. Опрессовка многожильного провода проводится следующим образом:

  • выбирается сечение провода, подбирается марка наконечника, в который жилы должны входить свободно и плотно со стороны юбки;
  • на практике подбирается тип наконечника с некоторым запасом. Пример: провод ПВ-3 сечением 1,25 кв.мм может оконцовываться наконечником от 1,5 кв.мм. Сечение юбки — до 2,5 кв.мм.

Инструмент

Опрессовка кабельных наконечников проводится специальным инструментом, который разработан и изготовлен для этих целей. Для опрессовки наконечников инструмент необходим, так как человек простым усилием не может создать нужного усилия для качественной оконцовки кабельной жилы. Какой выбрать инструмент для опрессовки — зависит от того, с каким сечением провода или кабеля проводится работа. Перечислим наиболее применяемый инструмент:

  1. Пресс-клещи марки ПК2 или ПК2М — это ручной инструмент, который применяют в оконцевании жил проводов и кабелей сечением до 10 кв.мм.
  2. Пресс-клещи марки ПК1 или ПК1М — это усиленный вариант ручных клещей с длинными ручками, ими можно делать оконцовку жил до 50 кв.мм.
  3. Клещи гидравлические, ручные, которыми без особых усилий можно оконцевать жилу до 10 кв.мм.
  4. Ручной пресс, который используют в промышленном производстве для провода сечением до 240 кв. мм.
  5. Гидравлический пресс с электроприводом или ножной педалью, оконцовываются кабеля до 300 кв.мм.

Инструмент для опрессовки:

Инструмент для опрессовки

Гильзы для опрессовки

Не в каждом устройстве или приборе коммутация внешней цепи применяет кабельный наконечник, есть еще оконцовка гильзой, ее выбор проводится по типу подключаемого провода (медь, алюминий). Для кабелей с медными жилами — маркировка гильз ГМЛ, где:

  • Г — наименование изделия, гильза;
  • М — материал, из которого она выполнена, медная;
  • Л — изделие имеет покрытие, луженое.

Для алюминиевых проводов выбирается марка ГАО: гильза алюминиевая закрытого типа. Когда необходимо сделать соединение с переходом алюминия на медь, выбирается изделие, выполненное из сплава. Не допускается применение изделий для медных проводов на алюминиевые жилы, это теплопара, которая будет нагреваться вследствие электрохимической реакции, проходящей в материал этих проводников при соединении.

Специалисты рекомендуют делать специальную смазку для алюминиевых жил проводов — кварцевазелиновую пасту, которая уменьшает протекающий процесс окисления открытых алюминиевых проводов.

Гильзы ГМЛ 120:

Гильзы ГМЛ 120

Подготовка к опрессовке

Наконечник кабельный просто так не оденешь на жилу, надо выполнить ряд подготовительных действий:

  • очистить нужную длину конца провода или кабеля от изоляции — можно применить специальный инструмент, стриппер;
  • скручиваем рукой жилы и вводим их со стороны юбки в наконечник;
  • предварительно наконечник выбираем по сечению жилы, соблюдая условия свободного и плотного вхождения в гильзу наконечника.

Опрессовка проводов наконечниками выполняется специальным инструментом. На каждом прессе есть маркировка матриц и основной части по типу наконечника или сечению жилы. Сейчас соблюдается цветовой стандарт, по этой причине можно легко совместить сечение и матрицу в нужное положение.

Обжим для наконечников в ручном прессе:

Обжим для наконечников в ручном прессе

Как обжать провод

В том случае если вы не делали ранее опрессовку жил кабеля, надо потренироваться на ненужных обрезках провода или кабеля. Для получения качественного соединения надо придерживаться выработанных правил:

  1. Кабель, вставленный в гильзу (втулку, имеющую развальцовку) наконечника надо удерживать рукой в гнезде.
  2. Убедившись, что матрица соответствует выбранному наконечнику, можно начинать сжимать ручки пресса до срабатывания храпового механизма и звукового щелчка.
  3. Храповое устройство пресса упрощает процесс сжимания. Механизм не дает разжаться прессу, и когда неудачно сделан обжим провода, его надо разблокировать.
  4. Двухконтурный обжим сдавливает изолированную часть наконечника и металлический контакт. В такой матрице есть два гнезда, они разные в размерах, поэтому надо внимательно смотреть, чтоб манжета легла в свое гнездо, а металлический контакт наконечника — в свое.

Двухконтурная матрица для обжима наконечников:

Двухконтурная матрица для обжима наконечников

Вывод

Каждому наконечнику должен соответствовать провод, наиболее частая ошибка в опрессовке жил кабеля состоит в несоответствии выбранного наконечника и материала провода, не стоит на провод одевать слишком свободную втулку. Не допускайте применение изделий большого диаметра для оконцовки жил меньшего сечения, это может привести к увеличению переходного сопротивления и нагреву контакта. Нельзя резать гильзу на две части в целях экономии изделий, не пользуйтесь самодельными наконечниками.

Для качественного опрессования жил кабеля надо использовать специальный инструмент, зубило и молоток не смогут сделать необходимое обжатие, дать качественный контакт.

Похожие статьи:

Обжимные медные кабельные наконечники Обжимные медные кабельные наконечники | Arc-Zone.com [LEN-L-]

Обжимной кабельный наконечник (выберите размер провода в раскрывающемся меню вверху)

Медные кабельные наконечники с проушинами из прецизионных медных трубок. У них есть удлиненный корпус, который позволяет легко паять или прикреплять насадки или опрессовки. Отверстия под шпильки сделаны специально для кабелей сварочных аппаратов / силовых кабелей, морских судов, электромобилей, жилых автофургонов и солнечных батарей. Расширяющиеся концы позволяют легко вставить многожильный медный кабель в наконечник для надежного положительного соединения.

Номер детали Емкость кабеля Отверстие под шпильку Внутренний диаметр ствола Масса на 100 шт.
LEN-L-8 (06980) # 12-14 (3-2 мм²) 13/64 дюйма (5,16 мм) 0,185 дюйма (4,7 мм) 1,1 фунта (0,42 кг)
LEN-L-6 (06985) # 8-10 (10-6 мм²) 13/64 "(5.16 мм) 0,232 дюйма (6 мм) 1,3 фунта (0,53 кг)
ЛЕН-Л-4 (06990) # 6-8 (16-10 мм²) 21/64 дюйма (8,3 мм) 0,286 дюйма (7,3 мм) 1,9 фунта (78 кг)
ЛЕН-Л-2 (06995) # 4-6 (25-16 мм²) 21/64 дюйма (8,3 мм) 0,336 дюйма (8,5 мм) 2,8 фунта (1,2 кг)
LEN-L-26 (07005) # 2-6 (35-16 мм²) 21/64 "(8.3 мм) .344 дюйма (8,7 мм) 4,0 фунта (1,7 кг)
ЛЕН-1 (07000) # 2-6 (35-16 мм²) 17/32 дюйма (13,5 мм) 0,360 дюйма (9,0 мм) 4,7 фунта (2,1 кг)
ЛЕН-12 (07010) # 1-2 (50-35 мм²) 17/32 дюйма (13,5 мм) .402 дюйма (10,2 мм) 5,0 фунта (2,2 кг)
LEN-L-1020 (07020) 1 / 0-2 / 0 (50-70 мм²) 17/32 "(13.5 мм) .495 дюйма (12,6 мм) 10 фунтов (4,3 кг)
LEN-L1020-5 / 16 (07021) 1 / 0-2 / 0 (50-70 мм²) 21/64 дюйма (8,3 мм) .495 дюйма (12,6 мм) 10 фунтов (4,3 кг)
ЛЕН-3040 (07030) 3 / 0-4 / 0 (70-95 мм²) 17/32 дюйма (13,5 мм) 0,620 дюйма (15,7 мм) 14 фунтов (6,3 кг)

Цена и продажа отдельно.

LugsDirect.com для имеющихся на складе, скидок для проводов и кабельных наконечников и соединителей для использования в качестве клемм, сращиваний, переходов и заземления в электрических панелях. Луженые алюминиевые наконечники имеют механический винтовой тип, что позволяет использовать их повторно и не требует специального обжимного инструмента.

Наконечники сварочного аппарата

Вы можете добавить и изменить количество в корзине или удалить товары, а затем нажать «обновить корзину».
Usted puede comparegar y poder cambiar la cantidad en el carrito o quitar artículos y entonces prensa "actualiza el carrito"

В тележке показано все скидки и общая стоимость доставки.Не волнуйтесь, мы не отправим товар до тех пор, пока не будет произведена оплата - никаких обязательств по размещению пробного заказа и экономии средств!
El carrito muestra todos descuentos y sus costos del envío del suma. ¡No preocupe nosotros no enviaremos hasta que el pago sea hecho - нет обязательных требований к colocar una orden del ensayo y ver los ahorros!

Что делать, если товар временно отсутствует? Мы свяжемся с вами сразу и дадим вам возможность отменить или получить товар вскоре после этого. Никаких дополнительных затрат на доставку для вас.
¿Qué si un artículo vende temporalmente fuera? Nosotros le contactamos repara lejos y le da la opción para cancelar o conguir el artículo poco después.Ningún exceso que envía el costo a usted.

Наконечники для одинарного провода

Двойные наконечники для проволоки

Тройные наконечники для проволоки

Четыре наконечника для проводов

Многопроволочные наконечники

Проушины для предотвращения поворота

Переходники для сварочных аппаратов
Один ствол, алюминий, наконечники для проволоки с луженым покрытием.Варианты диапазона проводов 6AWG-1500kcmil. Два цилиндра, алюминий, наконечники для луженой проволоки. Варианты диапазона проводов 2AWG-1000kcmil. Три цилиндра, алюминий, наконечники для луженой проволоки. Варианты диапазона проводов 6AWG-800kcmil. Четыре цилиндра, алюминий, наконечники для луженой проволоки. Варианты диапазона проводов 6AWG-1500kcmil. Многопроволочный, 4 или более проводов на наконечник. Алюминий, наконечники для проволоки с луженым покрытием. Варианты диапазона проводов 2AWG-800kcmil. Механические соединители с ребром предотвращения поворота или множеством отверстий под крепежные болты для предотвращения вращения. соединяют 2 провода или меняют размер провода.

Наконечники High AMP для печатных плат

Шунты и перемычки для печатных плат

Алюминиевые установочные винты Заземляющие стержни Кабельные адаптеры FLEX

Проушины для воротника коробки OEM

Гибкий провод
Обжимные наконечники

Сильноточные алюминиевые наконечники для проводов для печатных плат.Технология THT и опции SMT.

Для приложений с сильноточной печатной платой необходимо переместить ток в место, где вес фольги или ширина дорожки могут быть недостаточными.

Установочные винты из луженого алюминия с внутренним шестигранником или шлицевой отверткой.

Заземляющие шины из луженого алюминия, 4-14 AWG

Гибкий провод для кодирования провода, медное обжатие.

Гибкий провод для кодирования провода, медное обжатие.

Полностью медный наконечник гибкого провода с зажимным кольцом.

Новые продукты и информация

Выбор деталей IHI Connector® теперь позволяет использовать запатентованные наконечники без предварительного обжима!


Используйте наконечники для контроля непослушных тонких жил и гибких проводов; Соблюдать правила пожарной безопасности и / или спецификации и предпочтения клиентов; Поддерживайте сертификацию механического разъема с двойным номиналом.

Без предварительного обжима; Никаких специальных обжимных инструментов; Отсутствие ненужных затрат на инструменты, рабочую силу и время; Просто обратите внимание на улыбку Tork Krimp®. Дополнительную информацию см. В разделе «Часто задаваемые вопросы о Tork Krimp» и «Патент».

Сильноточные наконечники для печатных плат

Самый широкий в мире ассортимент сильноточных клемм с низким сопротивлением для печатных плат!

Провод THT и SMT (SMD) Диапазон тока от 20 до 350 А.

Нажмите здесь, чтобы сделать покупки в наличии.

Просверлите монтажные отверстия самостоятельно ™

Просверлите собственное монтажное отверстие ™! Измените существующее монтажное отверстие! Добавьте отверстие под смеситель к имеющимся проушинам!

Доступно для многих механических проушин IHI.

Найдите значок сверла на соответствующих деталях.

Монтажные отверстия должны быть просверлены заказчиком в соответствии с требованиями UL и Канады. Информацию о сверлении и изменении монтажных отверстий см. В Руководстве Drill your own ™ по бурению монтажных отверстий в полевых условиях

Для получения дополнительной информации или вопросов позвоните по телефону 330-562-8983 или напишите в отдел продаж @ lugsdirect.com

Проушины для панелей

Поисковые проушины распределительного щита, распределительного устройства и щита. Доступен с монтажными отверстиями и расстоянием между болтами стандарта NEMA.

Щелкните для сравнения панелей, распределительных щитов и распределительных устройств
.

Нажмите здесь, чтобы сделать покупки в наличии.

Алюминиевые установочные винты

Установочные винты из луженого алюминия с внутренним шестигранником или шлицевой отверткой. Изготовлен из алюминия «авиационного» типа, известного как «твердый» сплав 2024, закаленного до твердости T4 или других марок серии 2000, например 2011.Предлагаемый диаметр от 5/16 "до 15/16".

Нажмите здесь, чтобы сделать покупки в наличии.

Изолятор задней крышки печатной платы

Изолирующая панель NOMEX «Back Flap» для клемм B2A-PCB-XX и B2C-PCB-XX.

Назначение: Предотвращает случайное проникновение провода при прямом контакте с компонентами на печатной плате за клеммой.

Щелкните здесь, чтобы просмотреть информацию о продукте.

Несколько проводов на ствол

Теперь предлагаются наконечники, одобренные для подключения нескольких проводов. Многопроволочные наконечники IHI позволяют монтировать двойные провода класса B и C в одном отверстии для провода. Возможность использования двух многожильных проводов доступна для диаметров от 2X # 14 AWG до 2X # 2 AWG класса B / C. При использовании тонкопроволочных проводов и кабелей допускается один провод на отверстие.См. Подробности в отдельных частях. Не все детали одобрены для использования нескольких проводов на ствол.

Нажмите здесь, чтобы сделать покупки в наличии.

Применение фиксирующего выступа

Набор соединителей в стопку: несколько соединителей, собранных с помощью одного болта, гайки и шайб. Детали, допускающие штабелирование, определяются в индивидуальном порядке.

Нажмите здесь, чтобы сделать покупки в наличии.

Щелкните здесь, чтобы получить дополнительную информацию о стандартах UL для штабелирования проушин в установках.

Файлы STEP

Step-файлы теперь доступны для всех деталей International Hydraulics. Файлы STP можно найти в каталоге файлов шагов или с каждой частью, указав значок загрузки файла STEP, изображенный в крайнем левом углу.

Проушины для предотвращения поворота

Найдите все проушины для предотвращения поворота на одной удобной странице.

Алюминиевые луженые механические соединители с предохранительным выступом или множеством отверстий под крепежные болты для предотвращения проворачивания. Наконечники одобрены для применения в гибких проводах и кабелях.

Нажмите здесь, чтобы купить в наличии

Шины нейтрали

Сбор энергии (солнечная энергия), распределение энергии, шина заземления, шина плавающего заземления, шина нейтрали.Новый многоцелевой, компактный, трехуровневый, 600 В, 2000 В, многопроволочный вывод питания и заземления и нейтрали для производителей панелей UL508A. Устанавливается на шину или дополнительно устанавливается на изолированной стойке, категория ZMVV, включенная в список SA1.1.

Нажмите здесь, чтобы купить в наличии

Щелкните здесь, чтобы просмотреть подробный каталог многопроволочных шин питания с нейтралью

Адаптеры гибкого кабеля

Медные компрессионные адаптеры для надежной заделки многожильного гибкого медного кабеля, используемого в локомотивах, горнодобывающей промышленности, судостроении, ветроэнергетике и машиностроении

Устанавливается в механические винтовые соединители в панелях, трансформаторы, оборудование, рекомендованное для использования на гибких / сверхгибких многожильных проводах с PBS, США, серия USAD с изолированными разъемами. Номинальная сила тока в соответствии с допустимой нагрузкой на кабели. ™ отверстие в корпусе для легкого ввода кабеля, изготовленного из кованой меди, с вилкой из медного проводника класса B. Имеются изоляционные крышки.Сделано в США из отечественных и импортных запчастей.

Нажмите здесь, чтобы купить в наличии

Тонкий многожильный провод FLEX

Сейчас в наличии, проверено и одобрено UL и Канадой, класс 90c для гибкого тонкопроволочного провода "FLEX" классов G, H, I, DLO, метрический мм2, класс 5, класс K, mtw, сварка, кабель аккумулятора, механический винт , широкий диапазон, наконечники для проводов, клеммные соединители, для медных кабелей сечения от AWG 14 до kcmil 444!

Щелкните ссылку, чтобы просмотреть часто задаваемые вопросы и предупреждения по использованию тонкопроволочного провода

LugsDirect.com для имеющихся на складе, скидок для проводов и кабельных наконечников и соединителей для использования в качестве клемм, сращиваний, редукторов и заземления в электрических панелях. Луженые алюминиевые наконечники имеют механический винтовой тип, что позволяет использовать их повторно и не требует специального обжимного инструмента. Всегда в наличии, отправляем прямо к вам, быстрое и надежное обслуживание. Сделано в США - качество, на которое можно положиться. Зарегистрировано UL и сертифицировано в Канаде или признано UL.

LugsDirect.com - это служба прямых продаж через Интернет, предоставляющая клиентам, большим и малым, доступ к недорогим заводским ценам на электрические соединители и клеммы.Высокопрочный оловянный алюминиевый электрический провод и наконечники для кабеля, многоразовые механические (винтовые) и соединители для сращивания многожильных и сплошных алюминиевых и медных проводов с размерами проводов AWG, kcmil / MCM и метрических размеров. Использование тока и заземления.

Кабели для обжима с шестигранной головкой и v-образным вырезом | Кабельные наконечники

Опубликовано 19 ноября 2018 г.

Кабельные наконечники и зажимы - методы обжима с шестигранной v-образной выемкой

Обжимные кабели

Thorne & Derrick International, базирующаяся в Великобритании, является ведущим поставщиком кабельных наконечников и связанных с ними обжимных инструментов для кабелей низкого, среднего и высокого напряжения и систем питания - в этой серии статей Клауке обсуждается теория и практика установки кабельных наконечников и соединителей компрессионного типа для использования с медными и алюминиевыми проводниками.

Кабельные наконечники и обжимные инструменты

Klauke используются монтажниками, линейными монтажниками, монтажниками и электриками для прокладки подземных кабелей и проводов воздушных линий в сетях электропередачи, передачи и распределения, включая системы низкого и высокого напряжения, 11 кВ-33 кВ.

➡ Загрузите каталог 2018 Klauke Cable Lugs и ознакомьтесь с полным ассортиментом инструментов для резки и опрессовки кабелей .

В этой статье мы рассматриваем как гексагональную обжимку , так и обжимку с отступом кабелей , включая следующие:

  • Шестигранный обжим: самый распространенный вид обжима кабельных наконечников и соединителей
  • Выемки для обжима, соответствующие традиционному профилю обжима электрического кабеля
  • Интенсивная обжимка с вдавливанием гарантирует прочное и «глубокое» соединение.
  • Четырехточечный обжим: преимущество заключается в способе приложения центральной силы и отсутствии необходимости в штампах обжимного инструмента
  • Овальные зажимы Gastight используются преимущественно в агрессивных средах

➡ См. DIN Standard Cable Crimping для получения информации о подключении и заделке кабелей в соответствии с Немецкой национальной организацией по стандартизации - см. DIN 48083 для получения конкретной информации о наконечниках, наборах штампов и обжимных инструментах для заделки кабеля с шестигранным зажимом.

Какой метод обжима кабеля правильный?

Отступ шестиугольника?

Типы кабельных зажимов и кабельные наконечники: краткий обзор.

Изначально тема обжима профилей кажется сложной; Электромонтажник сталкивается с рядом различных типов кабелей, для каждого из которых требуются разные кабельные наконечники или разъемы, а также профессиональный метод обжима и соответствующие обжимные инструменты.

Эта комбинация в зависимости от материала, конструкции и области применения требует использования правильного профиля обжима.

Ниже приводится обзор наиболее распространенных профилей обжима кабеля, с которыми электрик или специалист по соединению кабелей должны быть знакомы при обжиме медных или алюминиевых кабелей :

Таблица профилей обжима кабеля

Кабельные наконечники для медных и алюминиевых кабелей


Гексагональные зажимы

Самый распространенный тип обжима для медных и алюминиевых кабелей, наконечников и соединителей - это шестигранный обжим, поскольку этот профиль обжима подходит как для медных, так и для алюминиевых проводников.

Область применения, охватывающая шестигранный обжим, включает обжатие проводов согласно VDE-0295 категорий 2, 5 и 6 и обработку ненатяжных соединений алюминиевых кабелей с использованием алюминиевых сростков согласно DIN48201 (медные многожильные проводники) Часть 1 и алюминиевые канаты в соответствии с DIN EN 50182 (Жилы для воздушных линий - многожильные круглые жилы концентрической свивки).

Примечание

Стандарт DIN VDE 0295 VDE 0295: 1992-06 (проводники кабелей, провода и гибкие шнуры для силовых установок) отменен и заменен стандартом DIN EN 60228 VDE 0295: 2005-09 (проводники изолированных кабелей).

Шестигранный обжим подходит как для медных, так и для алюминиевых проводов. Преимущество заключается в том, что обжимной инструмент прикладывает постоянную центральную силу со всех сторон.

Преимущество гексагонального обжима заключается в том, что центральная сила прилагается последовательно со всех направлений и на большей площади во время операции обжима. Во время этой операции обжима отдельные жилы проводника равномерно сжимаются, предотвращая любые повреждения.

В результате получается прочное механическое соединение.Благодаря равномерному сжатию шестигранные обжимы также подходят для применения в концевых муфтах, соединениях и стыках кабелей среднего и высокого напряжения. Однако эти преимущества сталкиваются с некоторыми ограничениями.

Полное обжатие жил проволоки с помощью шестигранного обжима и стандартных обжимных матриц невозможно. Это означает, что стандартные шестиугольные обжимы не являются газонепроницаемыми (см. Газонепроницаемые овальные обжимы в конце этой статьи).

Поэтому следует учитывать, что для профессионального гексагонального обжима требуются обжимные матрицы, которые точно соответствуют материалу (алюминий или медь) и размерам (площадь поперечного сечения и конструкция проводника).

Шестигранные зажимы - тип DIN

Медь и алюминий

Шестигранные обжимы различаются в двух версиях: одна относится к стандартному шестигранному обжиму в соответствии с DIN 48083 часть 4 , а другая - к шестигранной обжимке производителя. Стандартизованный шестигранный обжим позволяет обжимать кабельные наконечники и соединители согласно DIN 46235 сертифицированными обжимными штампами согласно DIN 48083, часть 4.

DIN 46235 определяет области применения, размеры и маркировку зажимных кабельных наконечников - зажимные кабельные наконечники по стандарту DIN 46235 могут использоваться для одножильных, многожильных и сверхтонких многопроволочных проводов.

Стандартизированный шестигранный обжим позволяет обжимать кабельные наконечники и соединители согласно DIN 46235 сертифицированными обжимными штампами согласно DIN 48083, часть 4.

Маркировка на кабельных наконечниках DIN содержит важную информацию о производителе, размерах и конструкции кабельных наконечников. Эта маркировка указывает, например, какие обжимные инструменты и обжимные матрицы необходимо использовать для обжима, соответствующего стандарту DIN. Это обозначение находится рядом с маркировкой производителя.

Например, «KL 18…» означает KL: производитель (в данном случае Klauke), а 18 - код матрицы.Правильный код матрицы - это условие профессионального обжима по DIN: обжимные матрицы, используемые в обжимном инструменте, должны соответствовать коду матрицы, указанному на кабельном наконечнике. Зеркальное отображение кода штампа можно увидеть на поверхности обжимных штампов. После операции обжима контрольный код матрицы можно увидеть на цилиндре кабельного наконечника как часть видимой и записываемой процедуры контроля качества.

Код матрицы приблизительно соответствует диаметру трубки кабельного наконечника.

Диапазон медных наконечников составляет приблизительно от 6 до 58, что соответствует поперечному сечению от 6 до 1000 кв.м.Шестигранные опрессовочные матрицы согласно DIN 48083, часть 4, для алюминиевых наконечников и соединителей описаны в соответствии с размерами трубок наконечников согласно DIN 46239 и соединителями согласно DIN 46267, часть 2 (Неустойчивые компрессионные соединения для медных проводников).

LV Lugs & Connectors - полный ассортимент медных обжимных соединителей, подходящих для использования с соединениями и концевыми муфтами для кабелей низкого напряжения | Кабельные наконечники | Соединители для сращивания кабелей | Алюминиевые проушины | Алюминиевые соединения | Биметаллические кабельные наконечники

Альтернатива

Помимо стандартных шестигранных опрессовок DIN, опрессовка меди и, в частности, типов кабелей согласно VDE 0295, Классификация 2 (Проводники кабелей, провода и гибкие шнуры для силовой установки) также позволяет использовать шестигранный обжим, связанный с производством.

Престижные производители, такие как Klauke, предоставляют шестиугольные обжимные штампы, испытанные и утвержденные в соответствии с IEC 1238 (Компрессионные и механические разъемы для силовых кабелей с медными или алюминиевыми проводниками - Часть 1: Методы испытаний и требования) для обжима стандартных медных кабельных наконечников в соответствии с BS EN 13600 ( Медь и медные сплавы - бесшовные медные трубы для электрических целей). По коммерческим причинам такие кабельные наконечники часто используются в шкафах управления и переключателях. Несмотря на экономическую выгоду, качество кабельной заделки не снижается.

Важно: Использование связанных с производителем обжимных матриц и кабельных наконечников не контролируется с помощью кодов матриц. Вместо этого это больше зависит от поперечного сечения используемого кабеля, указанного в квадратных миллиметрах, кабельного наконечника и ссылки на матрицу. Размер квадрата в миллиметрах нанесен зеркально на обжимной поверхности обжимных матриц.

Каждый производитель несет ответственность за электрическую и механическую прочность соединений, опрессованных собственными инструментами. Поскольку безопасный и профессиональный обжим зависит от точного подбора подходящих обжимных матриц к кабельным наконечникам, Клауке всегда рекомендует использовать одобренные производителем обжимные инструменты.

Проверено и протестировано - выступы для обжима с выемкой

Обжим с выемкой представляет собой самый старый профиль электрического обжима. Этот обжимной профиль подходит исключительно для обработки меди и часто используется в панелях управления и распределительных шкафах, работающих в диапазоне 1000 В.

Допустимый диапазон кабелей включает многопроволочные жилы согласно VDE 0295 Классификация 2, а также тонкопроволочные и уплотненные проводники согласно Классу 5 и 6 кв. Мм до 400 кв. Мм. Эти проводники можно обрабатывать с помощью трубчатых кабельных наконечников серий R и F.

Как правило, используются два различных типа обжима с вдавливанием: W-профиль для поперечного сечения от 0,5 до 16 кв. Мм и классический обжим с одним отступом для сечений от 6 до 240 кв.

Обжимные инструменты

Klauke позволяют выполнять вдавливание сечений обжима до 400 кв. Мм.

Характеристики обеих версий идентичны: зубчатые обжимы - это всегда специальные операции обжима, особенно необходимые для тонких многожильных и уплотненных проводов для обеспечения постоянного соединения.

Отступ (боковой отступ) - это всегда специальные обжимные устройства, которые в основном используются для обжима тонких многожильных и уплотненных проводов для обеспечения прочного соединения. Применяемые профили обжима зависят от сечения жилы и типа кабельного наконечника.

Реальное преимущество опрессовки - это простая операция и процедура, для которых можно использовать обычно ручной обжимной инструмент. Применяемый профиль обжима зависит от поперечного сечения используемых кабелей, кабельных наконечников и соединителей.

Поскольку обжим с выемкой не является стандартизированным обжимом, необходимо использовать только высококачественные материалы и инструменты, одобренные в соответствии с IEC 1238, от одного производителя.

Только в этом случае электрик будет защищен с помощью кабельных наконечников, соединителей и инструментов, которые подходят друг другу и обеспечивают и гарантируют безопасное соединение.

медь и изоляционные материалы

Обжимные щупы

Обжимные зажимы

были специально разработаны для обработки соединений кабельных наконечников в соответствии с DIN 46234 и разъемов в соответствии с DIN 46341 часть 1, форма A + B, которые, в свою очередь, подходят для проводов, соответствующих классам 2, 5 и 6 VDE 0295.

Кабельные наконечники и соединители, соответствующие этим стандартам, имеют особенно большой внешний диаметр, что позволяет без проблем принимать все типы кабелей.

Обжим с сильным вдавливанием гарантирует, что, несмотря на большой внешний диаметр, достигается длительный и «глубокий» обжим.

Класс 1 круглый одножильный (rs) проводник (широко известный как одножильный провод. Класс 2 круглый многопроволочный (rm) проводник. Class 5 тонкопроволочный провод 5 (широко известный как гибкий проводник. Класс 6 сверхтонкопроволочный провод 6 (широко известный как сверхгибкий проводник.

Допустимые значения поперечного сечения от 0,5 до 240 кв. Мм. Обжим с выемкой также подходит для кабельных наконечников Klauke F-типа размером от 10 до 300 кв.м.

Кабельные наконечники

F-типа имеют воронкообразную трубку большего диаметра, позволяющую принимать тонкопроволочные и уплотненные кабели в соответствии с классификацией 5 и 6 VDE 0295 без каких-либо разделений.

Обжим с выемкой также подходит для обжима предварительно изолированных клемм в соответствии с DIN 46234 там, где обжим пробивает изоляцию кабеля.Чтобы избежать повреждения изоляции во время операции обжима кабеля, обязательно использовать кабельные наконечники только с высококачественной изоляцией и соответствующими профилями обжима.

Интенсивный обжим с вдавливанием гарантируется только при использовании подходящих материалов, несмотря на большой внешний диаметр, постоянное и «глубоко действующее» соединение будет достигнуто.

Выемка и боковая выемка также являются нестандартными типами обжима, но также могут использоваться для стандартных кабельных наконечников, таких как клеммы, в соответствии со стандартом DIN 46234.По этой причине здесь также важно использовать обжимные инструменты и материалы от одного качественного производителя. Неправильно подобранные материалы оказываются в невыгодном положении из-за чрезмерных нагрузок, возникающих во время использования. После потери одной жилы механические и электрические сбои в соединении могут стать неизбежными, что приведет к отказу кабеля.

Кабельные наконечники с высококачественной изоляцией и соответствующими профилями обжима гарантируют, что изоляция не будет повреждена во время операции обжима кабеля.

Матрицы не требуются - Четырехточечный обжим кабеля

Четырехточечный обжим происходит из США и используется в основном в панелях и распределительных шкафах до 1000 В. Они также используются в других электрических соединениях, например, в системах привода локомотивов, где этот тип обжима обеспечивает идеальное решение для заделки кабеля.

Этот обжимной профиль подходит для кабельных наконечников и соединителей размером от 10 до 300 кв. Мм в сочетании с кабелями согласно VDE 0295, классификация 2, 5 и 6.

Четырехточечный обжим подходит для кабельных наконечников и соединителей с поперечным сечением от 10 кв. Мм
до 300 кв. Мм в сочетании с кабелями типов согласно VDE 0295, классификация 2, 5 и 6.

Внимание: Использование с предварительно изолированными кабельными наконечниками и разъемами не допускается. Преимущество перед простым обжимом с вдавливанием заключается в способе приложения центральной силы и отсутствии необходимости в обжимных штампах. Это означает, что с помощью всего одного обжимного инструмента можно обрабатывать все вышеупомянутые поперечные сечения.Качество обжима зависит исключительно от силы и качества используемого обжимного инструмента.

Овальные проушины Gastight

Овальные зажимы Gastight используются преимущественно в автомобильной промышленности и в агрессивных средах, таких как сельское хозяйство или химическая промышленность с потенциально взрывоопасной атмосферой, характеризующейся горючими газами во взрывоопасных зонах. Газонепроницаемое концевое соединение кабеля означает, что и проводник, и кабельный наконечник или соединитель уплотнены вместе настолько плотно, что не существует заметного зазора для предотвращения миграции газа.

Газонепроницаемые овальные кабельные зажимы обеспечивают постоянное соединение и электрическую проводимость. Попадание жидкости или газа невозможно при нормальных атмосферных условиях. Предотвращается окисление отдельных гофрированных прядей и предотвращается повышение сопротивления.

Это означает, что попадание жидкости или газообразной среды невозможно при нормальных атмосферных условиях. Предотвращается окисление отдельных гофрированных прядей и предотвращается повышение сопротивления.

По этой причине газонепроницаемые овальные обжимы обеспечивают надежное соединение кабеля и хорошую электропроводность.

Газонепроницаемость соединения можно проверить, осмотрев полированное поперечное сечение кабельного наконечника. Нет ограничений на определенные типы кабелей; поэтому все типы проводов подходят для газонепроницаемой обжимки овальных кабелей.

Для соответствия высоким техническим требованиям к газонепроницаемым соединениям абсолютно необходимо использовать только высококачественные фирменные обжимные инструменты и соединительный материал.

HV Lugs & Connectors - полный ассортимент медных обжимных соединителей, подходящих для использования с соединениями и концевыми муфтами для кабелей среднего / высокого напряжения | Кабельные наконечники | Проушины трансформатора | Проушины с 2 отверстиями | Штекерные соединители | Сквозные соединители | 11кВ 33кВ

Outlook: Какой профиль обжима подойдет для профессионального решения?

Для обеспечения надежных обжимных соединений требуются специальные операции обжима.В нашем следующем выпуске мы подробно расскажем о различных профилях обжима и объясним, что необходимо соблюдать для получения профессиональных высококачественных соединений, стыков и заделок кабелей.

Дополнительная литература

Просмотрите другие блоги этой серии статей о кабельных наконечниках, кабелях для обжима и инструментах :

Кабельные наконечники - применения и стандарты обжима

Медные кабельные наконечники для специального применения

Обжим кабеля с отступом - преимущества и ограничения

Кабельные наконечники и обжим с использованием метода шестигранного обжима

Стандарт DIN - обжим и сжатие алюминиевых кабельных наконечников и соединителей

Медь и алюминий - обжим кабелей CU-AL

Обжимные инструменты с электрическим приводом для больших объемов работ

Кабельные аксессуары LV MV HV и электрооборудование подстанций

Thorne & Derrick - специализированные дистрибьюторы ведущих производителей кабельных аксессуаров, оборудования для соединения и установки .

LV MV HV кабельная арматура, используемая для соединения, концевой заделки, подключения, зажима и уплотнения силовых кабелей к подстанциям с воздушной и газовой изоляцией, трансформаторам, распределительным устройствам и сетям воздушных линий.

Наведите указатель мыши на Interactive Logo Grid , чтобы узнать больше об ассортименте нашей продукции.

LV 600/1000 В MV 11 кВ 33 кВ HV 66 кВ 132 кВ

Электробезопасность подстанций и воздушных линий

Изготовлено CATU Electrical для обеспечения безопасного строительства, технического обслуживания и ремонта подземных кабелей и сетей воздушных линий до сверхвысокого напряжения (400 кВ).

  T&D - КАБЕЛИ ♦ СОЕДИНЕНИЯ ♦ РАЗЪЕМЫ ♦ СОЕДИНИТЕЛИ ♦ ВВОДЫ ♦ ЗАГЛУШКИ ♦ ЗАЖИМЫ И ЗАГЛУШКИ ♦ КАНАЛ ♦ УПЛОТНЕНИЯ ♦ СИЗ
ЗАЗЕМЛЕНИЕ ♦ ПИТАТЕЛЬНЫЕ СТОЛБЫ ♦ ИНСТРУМЕНТЫ ДЛЯ СОЕДИНЕНИЙ ♦ ИНСТРУМЕНТЫ ДЛЯ РЕЗКИ И ОБРЕЗКИ КАБЕЛЯ ♦ ХОЛОДНАЯ УСАДКА ♦ ТЕПЛОВАЯ УСАДКА


Дополнительная литература


Трубчатые кабельные наконечники классический стандартный продукт

Эти так называемые стандартные трубчатые кабельные наконечники, используемые чаще, чем кабельные наконечники стандарта DIN, также состоят из электролитной меди и продаются различными производителями.Из-за своих размеров и длины эти трубчатые кабельные наконечники отличаются от кабельных наконечников DIN - они обычно короче, чем кабельные наконечники DIN-зажима, и имеют другие размеры трубы.

Однако более короткая трубка не снижает долговечность электрического и механического соединения. Из-за различных размеров трубок, как правило, невозможно обрабатывать все классы проводов в соответствии с DIN EN 60228. Трубчатый кабельный наконечник обычно можно обрабатывать только многопроволочными проводниками с помощью шестигранного обжима.Это связано со свойствами тонкопроволочных проводов. Также можно обжимать тонкопроволочные жилы с помощью профилей обжима в виде углублений. Также можно использовать другие профили обжима, которые мы опишем более подробно в главе «Обзор профилей обжима». Конечно, в этих кабельных наконечниках также можно обрабатывать секционные многопроволочные жилы. Для этого необходимо предварительно закруглить проводник с помощью подходящих гильз и плашек поворотного стола.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
