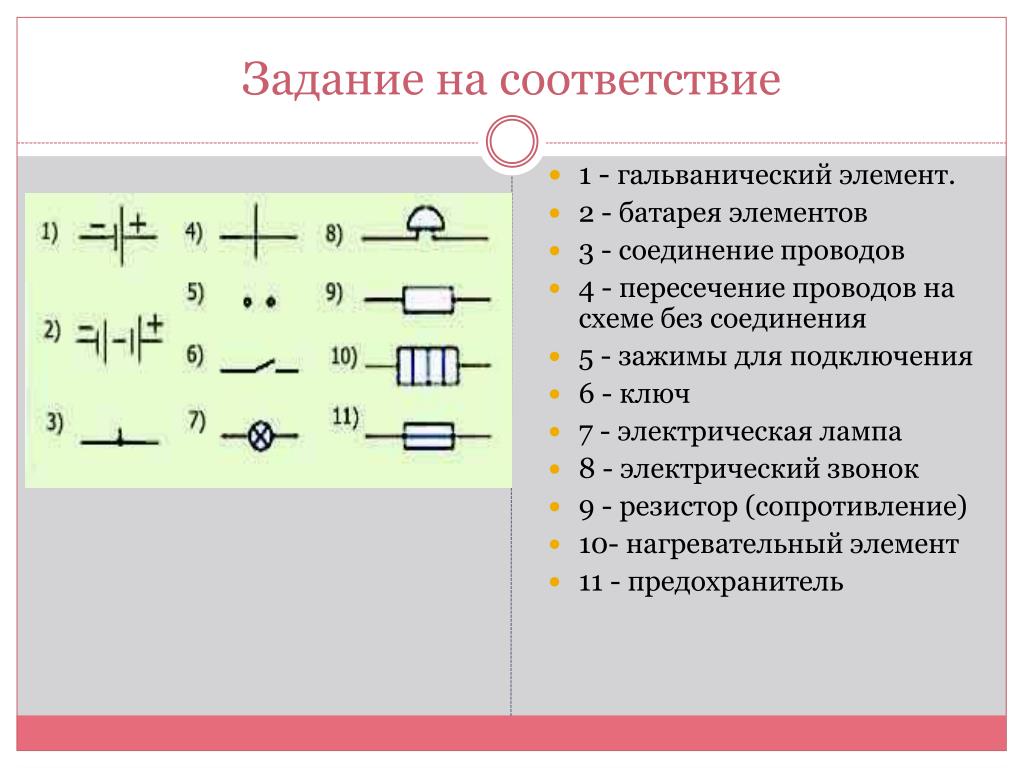

Нагревательный элемент на схеме: Нагревательный элемент обозначение на схеме

Содержание

Нагревательный элемент | Плоский – металл | Гибкий

Нагревательный элемент – устройство различного вида, обеспечивающие выработку тепловой энергии используемой при решении инженерных задач. Элементы нагрева имеют различную конфигурацию, потребляемую мощность, различаются по видам и типам, применяются в установках, расходующих для работы тепло.

Применение нагревательных элементов

Нагревательный элемент, произведённый по технологии с использованием токопроводящей пасты, нашёл широкое применение в производстве тепловыделяющих устройств. Некоторые примеры эффективного применения нагревательных элементов нового вида при решении технических задач с использованием тепловых процессов представлены ниже.

Металлические нагревательные элементы

Металлические нагревательные элементы – устройства, имеющие металлическую тепловыделяющую поверхность.

Примером применения металлических нагревательных элементов может служить возможность использования их для нагрева термопластичных полимеров в цикле вакуумной формовки. Одним из важных этапов технологии вакуумной формовки является необходимость равномерного прогрева полного объёма термопластичной полимерной заготовки в независимости от того какой материал используется для работы. Если этого не сделать, то плотного примыкания исходной основы к форме матрицы не получится и изделие деформируется. Наиболее оптимальным и экономичным устройством для выше указанного процесса являются плоские нагреватели на металле, выполненный на основе плёночной технологии с применением токопроводящих паст. Так как металл обладает высокой теплопроводностью, а сама конструкция практически исключает потерю тепла при передаче его на нагреваемый объект то такие электронагреватели идеально подходят для хода вакуумной формовки.

В отличие от кварцевых приборов применение металлических электрообогревателей нового вида действительно позволяет моментально реагировать на изменение мощности при этом получать равномерный поток тепла по всей поверхности заготовки и существенно сократить время цикла обработки пресс-формы. Длинна волны инфракрасного излучения металла находится в диапазоне волн от 3 до 10 мкм, что для термопластичных полимеров является наиболее оптимальным охватом температур молекулярного поглощения тепла.

Максимальные размеры плоских нагревательных элементов, на металле нового вида составляют 300 х 200 мм., что обусловлено ограничениями линии по производству продукции. Поэтому для того чтобы создать греющею поверхность больших размеров применяют модульную сборку собранную из нескольких термоэлементов. Для модульного монтажа в один большой блок необходимо учитывать параметры расширения металла при его нагреве, то есть применяемые устройства должны располагаться с зазором между ними порядка 2 – 5 мм., это в дальнейшем предотвратит разрушение всей конструкции в процессе её работы.

Крепление плоских нагревателей к нагреваемой плоскости осуществляется с помощью теплопроводящей пасты или механическим способом с использованием болтов. В целях повышения эффективности теплоотдачи тепловыделяющей поверхности обратную сторону металлического термоэлемента экранируют теплоизолирующим материалом.

Такой подход позволяет повысить КПД ещё на 15 – 20% от заданной изначально характеристики.

Нагревательные элементы на керамике

Нагревательные элементы на керамике представляют собой керамическую подложку с нанесенным на нее резистивным слоем, при протекании тока на нём генерируется тепло.

Сравнительная характеристика тепловыделяющих поверхностей керамических ТЭНов с нагревателями на металлической основе свидетельствуют о хороших технических характеристиках. Еще одним примером высокорентабельного применения нагревательных элементов на керамике может быть их использование для высокотемпературного нагрева деталей с небольшой рабочей поверхностью. В этом случае термоэлементы изготовлены из керамики толщиной один миллиметр с высокой теплопроводностью. Сами устройства приклеиваются к металлической плоскости теплопроводным клеем, плоскость этим же клеем крепится к поверхности нагреваемого устройства. Такая конструкция обеспечивает эффективную теплопередачу во время точечного нагрева рабочей платформы.

При этом режим работы может быть постоянным, переменным, или импульсным, с высокой степенью механической вибрации рабочей поверхности используемой детали. Керамические нагреватели широко используются в микроэлектронике, радиоаппаратуре, производстве медицинских инструментов, где требуется надежное компактное устройство.

Плёночные нагревательные элементы

Плёночные нагревательные элементы представляют собой тепловыделяющие устройства, резистивный слой, которых печатается на пленке, в результате чего получается устройство с небольшой толщиной примерно 0,15-0,5 мм. Особенной репутацией на современном шаге технического развития пользуются гибкие плёночные нагреватели. При этом они с большим успехом используются как в различных секторах экономики, так и частными пользователями в своей повседневной деятельности. Способность этих термоэлементов принимать практически любую форму при минимальном рабочем пространстве делает их незаменимыми при проектировании и производстве специализированных устройств, необходимых для работы в тяжелых зимних условиях нашей страны.

Способы крепления гибких нагревателей имеют свою индивидуальность. В процессе эксплуатации плёночные элементы фиксируются путём приклеивания специальным клеем к нагреваемой поверхности. В этом случае герметичность прилегания к нагреваемой поверхности имеет большое значение при эксплуатации. Под пленкой не должны появляться пузырьки воздуха. Теплопроводность воздуха довольно низкая, и в точках свободной адаптации на нем будет накапливаться выделяемое термоэлементом тепло, что при длительной эксплуатации приведет к выгоранию токопроводящих дорожек. Нагревательный элемент плёнка выдерживает температуру нагрева до 90 °С, поэтому принципиально важно иметь хороший отвод тепла, это, как правило, обеспечивает плотный контакт с теплопоглощающей поверхностью используемого устройства.

Нагревательные элементы на основе токопроводящей пасты

Нагревательные элементы на основе токопроводящей пасты – высокоэкономичные тонкие теплоотдающие нагреватели с низкой инертностью и идеально равномерным тепловым потоком.

Токопроводящая паста – порошкообразная механическая смесь, используемая при производстве методом шелкографии резистивных дорожек нагревательных элементов с различным удельным сопротивлением.

При конструировании различных приборов зачастую требуется что-то нагревать – воду, воздух, металл, и т.д. Чтобы нагреть нечто, мы должны преобразовать в тепловую энергию какой-то другой ее вид – электрическую, химическую, энергию электромагнитных или звуковых волн, ядерную и т.п. Наиболее универсальным и удобным в управлении является электрические нагревательные элементы на основе токопроводящей пасты.

В качестве тепловыделяющей поверхности обычно используют проволочные, ленточные и трубчатые электрические нагреватели. Проволочные и ленточные относятся к негерметичным излучателям. Материал нагревателя, из которого изготавливают проволоку или ленту для них имеют высокое удельное сопротивление и малый температурный коэффициент.

Нагревательные элементы нового вида производятся с применением токопроводящей пасты путём создания резистивного слоя, наносимого на подложку из металла, керамики или плёнки, что кардинально отличается от традиционной процедуры изготовления нагревателей.

В настоящее время производятся следующие типы электрических нагревательных элементов: на керамике, металле плоские и пленке гибкие. Они представляют собой металлическую, керамическую или плёночную основу с диэлектрическим покрытием практически любой геометрической конфигурации. Керамические и металлические имеют толщину от 1 до 3 мм., на плёнке и от 0,15 до 0,5 мм.

Технология нагревательных элементов

Технология нагревательного элемента следующая. Эскиз наносится на подложку токопроводящей пастой, создавая будущий контур цепи электрического сопротивления. Полученная таким образом токопроводящая дорожка надежно отделена как от основания, так и от окружающей среды с пробивным напряжением более 1200 В. При этом материалы нагревательных элементов используемых для их изготовления, существенно отличаются от материалов, используемых в классическом производстве. Использование этой технологии в производственном процессе позволяет получать электронагреватели, которые при достижении аналогичного теплового результата обеспечивают экономию электроэнергии от 15 до 30%, сравнимую с обычными нагревателями. Это достигается за счет того, что площадь контакта, по которой тепло передается между пленкой и поверхностью, намного больше, чем у обычных нагревательных устройств, что гарантирует быструю передачу тепла к приемнику тепла. Внедрение представленной технологии в производство позволило получить качественные, надежные нагревательные элементы с высоким КПД, малой инерционностью нагрева и равномерностью планарного нагрева. Они нашли широкое применение в различных отраслях экономики, связанных с созданием инструментов, использующих тепловые процессы, как для различных секторов народного хозяйства, так и для предприятий в целом.

Этот тип электрического нагревательного элемента используется в производстве инфракрасных обогревателей, что позволяет экономить электроэнергию по сравнению с обычными инфракрасными обогревателями примерно на 15-30%.

Схема нагревательного элемента

Схема нагревательного элемента – прядок расположения и последовательность соединений резистивных дорожек образующих электрическую схему нагревательного элемента. Рассмотрим схему нагревательного элемента на примере расположения резистивных дорожек плоского тепловыделяющего устройства. Технология плоского нагревателя позволяет методом трафаретной печати с последующим выжиганием наносить токопроводящие (диэлектрические, проводящие или с большим сопротивлением) дорожки толщиной 20-200 мкм на поверхности различных материалов: металлов, керамик и плёнок. При этом получаемый плоский нагреватель представляет собой многослойные схемы в виде слоеного пирога, состоящие из подложки и нескольких рядов тонко нанесённой токопроводящей дорожки, которые располагаются в следующей последовательности:

1. Основа металлическая, керамическая или плёночная.

2. Диэлектрическая паста.

3. Контактная паста.

4. Резистивная плёночная дорожка.

5. Защитный диэлектрический слой.

Такая модель нагревательного элемента делает возможным равномерный нагрев поверхности и передачу тепла теплоприемнику. Равномерность распределения тепловой нагрузки достигается за счёт нанесения оптимального резистивного рисунка токопроводящей пастой на материал применяемой подложки.

Непосредственная передача тепла от плёнки на подложку обуславливает чрезвычайно низкую инерционность конструкции, которая обеспечивает быстрый переход нагревателя в рабочий режим. В соответствии с техническим заданием резистивные дорожки нагревателя могут иметь различное сопротивление, что делает возможным создание неоднородного теплового потока. Схема подключения нагревательных элементов к электрической сети так же может быть различной последовательной или параллельной всё зависит от конечной конструкции нагревательного блока. Регулирование выделяемой мощности, а значит и количеством произведённого тепла нагревателем, осуществляется с помощью изменения напряжения питания.

Страницы: 1 2 3

Плоские нагреватели – Плоские нагревательные элементы применяются там, где нужна малая толщина, сложная конфигурация нагревателя и идеально равномерный тепловой поток. Гибкие нагреватели – Гибкие нагревательные элементы нашли широкое применение в машиностроении и приборостроении там, где нужна стабильность температуры в заданном диапазоне. Заказать нагреватель – Заказать разработку нагревателя можно как по собственному чертежу, так и приобрести готовые нагреватели с наиболее подходящими характеристиками и параметрами.

Типы подключения ТЭНов типа ЗВЕЗДА или ТРЕУГОЛЬНИК для трехфазной сети: схемы и примеры :: информационная статья компании Полимернагрев

Трубчатые электронагреватели являются самым популярным типом нагревательных элементов как в промышленности, так и в бытовых приборах. Каждый электрический ТЭН, даже если он рассчитан на 220В, может подключаться как к однофазной, так и к трехфазной сети. Давайте подробно рассмотрим, какие типы подключения к трехфазной сети для нагревателей существуют и какие требования к характеристикам ТЭНов предъявляются для них.

Для подключения электронагревательных элементов к 3-фазной сети применяются такие виды схем:

Если мы имеем не специальные нагреватели, типа блок ТЭНов или сухие керамические ТЭНы, а обычные трубчатые ТЭНы, то для получения равномерной нагрузки необходимо иметь на каждой фазе трехкратное количество электронагревателей. То есть минимальное количество нагревателей будет равно 3. При этом в технических параметрах ТЭНов напряжение питания может быть как 380, так и 200 Вольт.

Для электронагревательных ТЭНов с параметрами напряжения электропитания 220 В нужно использовать тип подключения к 3-фазной сети типа ЗВЕЗДА. А для тех, которые производятся с характеристикой напряжения равной 380 Вольт, возможно применять обе схемы подключения: и вариант ЗВЕЗДА и вариант ТРЕУГОЛЬНИК.

Вариант подключения к трехфазной сети питания типа ЗВЕЗДА

Тип ЗВЕЗДА применяется в сухих ТЭНах от компании Полимернагрев в варианте подключения № 3 с четырьмя болтами в качестве типа токовывода. Также тип подключения «звезда» может применяться при подключении блок ТЭНов ТЭНБ. В данных случаях подключение нагревательных спиралей производится по следующей электрической схеме:

Давайте теперь рассмотрим, как можно подключить нагреватели по данной схеме, если у нас имеются в наличии не специальные, а стандартные электрические воздушные или водяные металлические ТЭНы.

К питающему напряжению должен подключаться только один вывод от каждого ТЭНа. Именно поэтому для подключения к трехфазной сети у нас должно быть кратное трем количество электронагревателей. Остальные же контактные выводы, которые не подключены к напряжению, должны быть соединены в одну так называемую нулевую точку. Таким образом, мы получаем трехпроводную соединенную нагрузку.

Давайте подробно рассмотрим схему трехпроводного соединения на 380 В для включения 3-х водяных ТЭНов. На первом рисунке вы можете рассмотреть описанную выше схему включения ТЭНов, а на втором к схеме добавляется специальное устройство для подачи напряжения на ТЭНы с защитными переключателями. Как четко видно на схеме, каждый второй токовывод нагревателя подается на фазы А, В и С, а остальные же соединяются вместе.

Подключая ТЭНы таким образом мы получаем значение напряжения электропитания на каждом электротэне между подключением к сети и нейтральной точкой равное 220 В.

В приведенной схеме можно увидеть, что выводы нагревателей справа подсоединены к фазам А, В, С. Выводы, которые находятся слева — соединяются в общей нейтральной точке. Рабочее напряжение между выводами справа и нейтральной точкой равно 220 Вольт.

Также есть вариант подключения к трехфазной сети ЗВЕЗДА, который использует четырехпроводную схему. При таком способе применяют трехфазное питание с напряжением 230В, а нулевую точку подают на нейтраль источника электропитания.

Тут так же, как и в предыдущем случае, одни выводы соединяются в нулевую точку, а другие подводятся к трехфазной сети. Если соединение с нулевой точкой передавать на нулевую шину источника электропитания, мы получим на каждом нагревателе между питанием и нулем напряжение в 220-230В.

Когда возникает необходимость в полном отключении питания на нагреватели, нужно применять выключатели типа 3+n или же 3р+n, способные функционировать в автоматическом режиме. Автоматы данного типа могут использоваться для полного перевода всех силовых электроконтактов на полностью автоматический рабочий режим.

Давайте рассмотрим, как же на практике следует применять тип подключения ЗВЕЗДА, на примере монтажа ТЭНов в электрокотле.

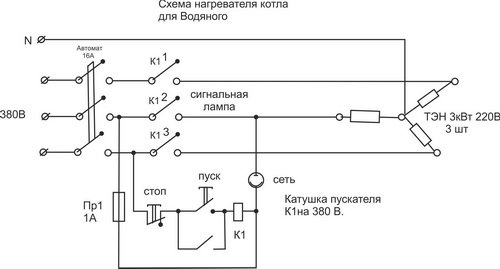

Подключение нагревателей по схеме ЗВЕЗДА для электрокотла

В электрических нагревательных котлах ТЭНы могут подключаться различными способами, но для демонстранции схемы подключения по типу ЗВЕЗДА опишем вариант установки сухих ТЭНов к 3-фазной сети питания с напряжением 220В.

Высокая мощность водяных сухих ТЭНов накладывает определенные требования к качеству соединений. Надежность соединений должна быть обеспечена высоким качеством термостойких проводов и строгим соответствием всех действий описанной в инструкции схеме.

Первое, что нужно сделать, это при подключении фазных поводов произвести накрутку гайки M4. Далее вам необходимо наложить шайбу и установить кольцевой наконечник провода питания. Следующим шагом будет наложение еще одной такой же шайбы, поверх которой помещается еще одна специальная пружинная шайба гровер. И это все нужно надежно зафиксировать гайкой M4.

Провода, которые выводятся на нейтральную фазу, крепятся при помощи болта типа M8. Провод нейтрали нужно поместить в перемычку, которая находится между контактами отверстий ТЭНа.

Обязательно заземлите корпус нагревательного элемента и проводов питания после того, как подключите все провода на питающие и нулевые контакты ТЭНа. В большинстве случаев в стандартных электрокотлах болт заземления располагается с левой стороны около блока с ТЭНами. К нему мы и должны присоединить провод для заземления.

После подключения проводов следует провести заземление корпуса нагревателя и проводов подключения ТЭНа. Обычно у котлов для заземления с левой стороны у блока электронагревателей находится болт, к которому и следует подключать проводник заземления.

Вы можете использовать для заземления как отдельный провод уравнения потенциалов, так и провод с клеммника заземления блока управления.

Наглядно все вышеописанное вы можете посмотреть на рисунке ниже в виде схемы и фото подключения ТЭНа.

Если вы сделали все в четком соответствии инструкции, подключение блок Тэна электрокотла можно считать завершенным. Останется лишь вернуть защитный кожух на блок нагрева.

В электрических котлах управление нагревом осуществляется на основе данных от термодатчиков. Терморегулирующие устройства находятся на основной панели управления котла. На терморегулятор будут подаваться данные о температуре ТЭНа и температуре теплоносителя. На основе этих показаний и установленных на терморегуляторе настройках автоматикой принимается решение о подаче или отключении питания нагревательных элементов. Пока температура будет меньше установленной, будет подаваться питание, и Тэны будут производить нагрев, а при достижении или превышении порогового значения питание будет отключено и ТЭН прекратит нагреваться. При остывании до нижнего порога ТЭН опять включится.

Терморегулятор позволяет человеку всего один раз установить температуру (верхний и нижний порог) и потом работа электрокотла будет осуществляться в автоматическом режиме, а температура будет поддерживаться на нужном уровне.

Есть вариант использования терморегуляторов с несколькими типами термодатчиков, которые будут не только контролировать нагревание самого ТЭНа, но и температуру воздуха в помещении. Для этого термодатчик нужно установить на расстоянии от котла и теплоносителя.

Вариант подключения к трехфазной сети питания типа ТРЕУГОЛЬНИК

Рассмотрим на схеме второй вариант подключения нагревательных элементов к трехфазной сети под названием ТРЕУГОЛЬНИК.

При данном варианте нагреватели соединяются между собой последовательно. У нас в итоге должно сформироваться три плеча для фазы А, В и С. Для примера:

Для А фазы – соединяем первый вывод ТЭНа №1 и первый вывод ТЭНа №2
Для В фазы – соединяем второй вывод ТЭНа №2 и второй вывод ТЭНа №3
Для С фазы – соединяем второй вывод ТЭНа №1 и первый вывод ТЭНа №3

Теперь, когда мы познакомились с двумя типами подключения ТЭНов, можно рассмотреть зависимость мощности и температуры нагревателей от типа схемы подключения.

Зависимость температуры и мощности нагрева от варианта схемы подключения

Мощность нагревателя – это очень важный параметр, на который многие покупатели ориентируются при покупке ТЭНа. По сути же мощность ТЭНа зависит только от показателя сопротивления греющей спирали. Конечно же, если не использовать трансформаторы и питание от определенной сети будет постоянным. Данное свойство зависимости можно легко вычислить, воспользовавшись простой формулой из школьного курса физики:

Мощность (P) = Напряжение (U) * Сила тока (I)

В данном случае за величину напряжения берем разницу потенциалов между выводами электрического ТЭНа, а силу тока нужно измерять ту, которая будет протекать по греющей спирали.

Силу тока можно вычислить по формуле I=U/R, где R – электрическое сопротивление нагревательной спирали. Теперь подставим данное значение в формулу мощности, и получится, что мощность ТЭНа зависит только от напряжения и сопротивления.

Таким образом, делаем вывод, что при постоянном напряжении сети питания мощность электронагревателя будет меняться только при изменении сопротивления.

Значение сопротивления резистивного элемента в основной массе нагревателей имеет прямую зависимость от значения выделения температуры. Но в нагревателях с нихромовой или фехралевой спиралью, к примеру, в пределах сотни-другой градусов сопротивление практически не изменяется.

В ситуации с высокотемпературными нагревателями из карбида кремния или дисилицид молибдена картина будет совсем другой. В выскотемпературных нагревателях с увеличением температуры сопротивление падает очень значительно в пределах от 5 до 0,5 Ом, что делает их очень выгодными с точки зрения потребления электроэнергии в печах.

Но из-за данного качества высокотемпературных КЭНов их нельзя подключать напрямую даже к сети питания 220В, не говоря уже о 380В. Технически можно произвести подключение к 220в КЭНы, если соединить их последовательным образом. Однако при данном способе будет невозможно контролировать мощность и температурную выработку нагревателей в печи. Для подключения высокотмепературных нагревателей неметаллического типа следует использовать специальные регулируемые трансформаторы или же стандартные статистические ЭМ устройства.

В компании Полимернагрев вы можете купить электронагреватели, которые производятся специально с учетом подключения к трехфазной сети питания. Это сухие керамические ТЭНы, блок Тэны для воды и трехстержневые КЭНы. Тип подключения данных нагревателей зависит от показателя напряжения по схеме звезды или треугольника.

При подключении электрических Тэнов в соответствии со схемой ТРЕУГОЛЬНИК соединяются три нагревательных спирали, у которых равные значения сопротивления и на питание будет подано 380В. Подключение ТЭНов ЗВЕЗДА подразумевает наличие нулевого вывода, а на каждый элемент нагрева будет подаваться 220В. Нулевой провод позволяет подключать потребители с разным значением сопротивления.

Если у вас остались вопросы по типам подключения нагревателей к трехфазной сети, вы можете обратиться к нашим специалистам по телефону в Москве или задайте свой вопрос в форме ниже, мы постараемся подробно ответить вам в самые кратчайшие сроки.

Схемы подключения ТЭНов типа ЗВЕЗДА и ТРЕУГОЛЬНИК. Статья компании Технонагрев

Трубчатые нагревательные элементы являются наиболее универсальным и подходящим промышленным нагревательным решением для широкого спектра применений. Трубчатые элементы имеют заводскую конфигурацию практически любой формы и размера. По запросу могут быть изготовлены нагреватели любого диаметры изгиба. Трубчатые элементы часто рассматриваются как основа всех нагревательных элементов. Им характерна прочная внешняя оболочка, которая помогает защитить технологический нагреватель от физических нагрузок, а высококачественные сплавы обеспечивают эффективную передачу тепла от резистивной катушки к теплоносителю.

В зависимости от характеристик, оболочки и формы, электрические трубчатые нагреватели используются в различных областях промышленного обогрева (теплопроводность, конвекция, радиационный нагрев), где для нагрева жидкостей, газов и твердых веществ требуются высокие температуры. Даже в стандартных заводских моделях трубчатых нагревателей доступны различные диаметры для регулировки плотности ватт, для обеспечения максимальной производительности и длительного срока службы. Высококачественный оксид магния в конструкции нагревателей используется для эффективной передачи тепла от резистивной катушки к вашему теплоносителю, будь то воздух, жидкость или твердое вещество. Радиусы изгиба разрабатываются с тщательной экспертизой, чтобы обеспечить оптимальную производительность при соблюдении «формы и функциональности» вашего приложения.

Преимущества трубчатых нагревателей и их использование:

Усовершенствованный механизм управления для точной передачи тепла и поддержания температуры
Компактный размер, который позволяет легко устанавливать, чистить, обслуживать и даже заменять нагреватель в случае повреждения, не занимая много времени
Доступны различные формы и размеры для каждой категории, специально разработанной с использованием надежной технологии для увеличения срока службы изделия

Все электронагреватели можно подключать и к однофазной и к трехфазной сети. Для подключения нагревательных элементов к трехфазной сети можно использовать одну из двух схем:

Для равномерного распределения электрической мощности и для нейтрализации эффекта «перекоса фаз», к каждой фазе должно быть подключено трехкратное число ТЭНов. Нагреватели при этом должны иметь напряжение питания 230 или 380 Вольт, соответствующее фазному напряжению линии в соответствии со схемой коммутации. Так ТЭНы с рабочим напряжением 230 Вольт подсоединяют по схеме «звезда», а нагреватели, напряжение которых рассчитано на нагрузку в 380 Вольт, соответственно треугольником.

Подключения по схеме «звезда»

В качестве наглядного примера предлагаем рассмотреть подключение схемы «звезда», где использовано три нагревателя. Данный вариант подходит для подсоединения к сети сухих трубчатых нагревателей с выводами в виде 4-х болтов и блоков ТЭН.

Данная схема предполагает подсоединение к соответствующей фазе каждого второго вывода нагревателя. Каждый первый вывод нагревателей соединены между собой, что способствует образованию общей точки, которая в свою очередь определяется, как нулевая. Соединённая нагрузка — трехпроводная.

Трехпроводное соединение используется для напряжения 380 Вольт. Далее предлагаем рассмотреть подключение ТЭНа в трехфазную сеть. Здесь включение и отключение напряжение осуществляется в автоматическом режиме за счет наличия трехполюсных выключателей.

Приведенная схема показывает, что контактные выводы электронагревателей, которые располагаются с правой стороны подключены к фазам А, В, С. Выводы расположенные слева соединены в общую нейтральную точку. Напряжение при работе нагревательных элементов между выводами расположенными справа и нулевой точкой составляет 230 Вольт.

Существует также метод подключения схемы «звезда» по четырехпроводному типу. Электронагреватели подключаются к трехфазной сети с напряжением 230 Вольт. Нулевая точка выводов нагревателя при этом соединена с нулевой точкой источника питания.

На имеющейся схеме видно, что правые выводы ТЭНов соединены с соответствующими фазами. Левые выводы замкнуты в единой точке, которая в свою очередь соединена с нейтральной шиной питающего источника. Между нулевой точкой и контактными выводами рабочее напряжение составляет 230 Вольт.

Для полного отключения нагрузки электросети используют автоматические выключатели «3+N» или «3Р+N». Такие автоматы позволяют переводить силовые контакты на рабочий авторежим. Чтобы подробней ознакомиться со схемой «звезда» на практике предлагаем рассмотреть подключение ТЭНов электрокотла.

ПОДКЛЮЧЕНИЕ ТЭНОВ ЭЛЕКТРОКОТЛА

При подключении электрического котла могут использоваться разные схемы. На основе недавленого опыта представляем вашему вниманию подключение сухих трубчатых нагревателей по типу «звезда» с рабочим напряжением 230 Вольт к трехфазной сети. Сухие ТЭНы обладают высокой мощностью, поэтому провода питания должны с ними соединяться надежно. Здесь важно соблюдать схему подсоединения проводов к контактным выводам нагревателей строго по инструкции.

Подключая фазные провода к выводам электронагревателей следует в первую очередь накрутить гайку м4. После этого нужно наложить шайбу и одеть наконечник-кольцо питающего проводка. Далее опять накладывается шайба, а сверху на нее ложится пружинная шайба-гровер. Все это зажимается гайкой м4.

Провод, который будет подключен к нейтральной фазе, затягивается болтом м8. Он будет располагаться в перемычке между контактами отверстий нагревателя.

В качестве защитного заземлителя можно использовать отдельный проводник дополнительной системы уравнивания потенциалов или взять его с клеммы заземления управляющего блока.

После того как нагреватель электрокотла подключили, следует установить защитный кожух на блок теплообменника. С целью контроля температуры нагреваемой жидкости следует использовать термодатчик. Также можно установить датчик температуры воздуха. На панели блока управления для таких датчиков есть регуляторы с соответствующими маркировками. У каждого регулятора есть градуировка с кодовым обозначением температуры. Таким образом, вы сможете легко выставлять температуру для теплоносителя. Когда температура теплоносителя достигнет установленного уровня, датчик подаст сигнал и нагреватель автоматически отключится. Если же уровень температуры упадет ниже требуемых значений, по принципу того же отклика нагревательное устройство включится в работу и нагрев возобновится.

За счет наличия таких коммуникаций работа электрокотла практически полностью автоматизируется. Вам нужно будет только выставить все необходимые режимы настройки.

Температурный датчик для воды размещают внутри теплообменника в специально отведенном месте посадки. Также его можно монтировать самому, прицепив к отопительной трубе.

По этому же принципу действует и датчик температуры воздуха. Его просто устанавливают в помещении, где он измеряет общие термические значения воздуха.

Электрический котел будет прогревать теплоноситель до тех пор, пока воздух в помещении не достигнет нужных температурных значений.

Разные модификации котлов отличаются внутренней начинкой, дополнительными функциями, уровнем автоматики.… Не меняются лишь проводка, сечение кабеля, защита и вид сетевого подключения.

Подключение ТЭН по схеме «треугольник»

Данная схема подразумевает соединение выводов ТЭНа поочередно.

Схема подключения такого типа означает, что: вывод под номером 1 у первого нагревателя будет соединён с выводом №1 второго нагревателя; вывод №2 второго ТЭНа подключится к выводу №2 третьего нагревателя; от первого нагревателя вывод №2 подсоединится к выводу №1 третьего ТЭНа. При соблюдении указанной схемы в итоге должно получиться три плеча — «а», «б», «с». На каждое плечо будет подана своя фаза:

«а» — А фаза;
«б» — В фаза;
«с» — С фаза.

Мощность нагревателей и их температурная подача зависимо от схемы подключения ТЭНа

Выбирая нагреватель, покупатель в первую очередь обращают внимание на его мощность. Техническая практика же показывает, что при постоянном подключении к определенной сети, когда не используются трансформаторы, показатели мощности зависят только от электросопротивления резистивного элемента, который находится в самом нагревательном устройстве. Зависимость определена формулой:

P = U * I

где P – мощность,

U – напряжение между концами греющего элемента,

I – ток, протекающий по резистивному элементу.

По той причине, что ток, проходящий по спирали зависим только от напряжения, приложенного к концам и собственного электросопротивления (R) конкретного участка спирали, формулу можно упростить:

P = U2 / R

Из этого можно сделать вывод, что в условиях постоянного напряжения мощность будет повышаться только тогда, когда сопротивление будет падать.

Электрическое сопротивление большинства нагревательных приборов напрямую зависит от температуры подаваемой самим нагревателей. Но сопротивление в пределах нескольких сотен градусов будет немного отличаться. Следует понимать, что с карбидокремниевыми нагревателями ситуация будет совершенно иной. Поскольку они выполняют функцию нагревательного элемента, выполняемого неметаллическим стержнем, сопротивление здесь не будет изменяться линейно. Сопротивление таких устройств может находиться в диапазоне 0,5 … 5 Ом, что не позволит напрямую подключить нагревательное устройство к сети напряжением 220 вольт и тем более 380 вольт. По техническим стандартам карбидокремниевые нагреватели могут быть подключены к стандартной сети при условии, что они собраны в последовательную цепь. Но. Стоит отметить, что такая методика неэффективна, если необходимо осуществлять точное регулирование мощности и регулировать определенную температуру печи. Наилучшим способом является подключение к сети электрических нагревателей с использованием автотрансформаторов с лабораторным управлением или стандартных статистических электромагнитных устройств.

Подключение нагревательного блока по схеме звезда и треугольник

Существуют нагреватели, которые производятся сразу для трехфазной сети, например, нагревательные элементы или нагреватели из карбида кремния в форме буквы W. Способ их подключения зависит от расчетного напряжения по схеме «звезда» или «треугольник». При подключении по схеме «треугольник» это означает подключение трех нагревательных блоков, в которых сопротивление равно и на каждое из них подается напряжение 380 вольт. Схема «звезда» с наличием нейтрального провода подробно описана выше и предназначена для подачи 220 вольт каждому потребителю. Нулевой провод необходим для подключения потребителей с различным электрическим сопротивлением.

Инструкции | Электрическая и принципиальная схема подключения отопления на 220 Вольт

Данная статья пригодится для тех кто хочет обогреть помещение небольшой площади до 50 м² или использовать такой котел для подогрева жилья в ночное время суток, при много тарифном учете электроэнергии.

Электрическая схема подключения

При подключении электроэнергии к электрической схеме, фаза через включенный автомат F1 и замкнутый контакт S1 термостата, подает питание на нагревательный элемент (ТЭН). Автомат выбирайте по мощности термоэлектрического нагревателя, если мощность нагрузки составляет более 3 кВт (т.к. контакты терморегуляторов обычно рассчитаны на ток 16 ампер), то необходимо применить контактор через силовые контакты которого подключить более мощные нагревательные элементы.
Для более эффективной работы системы отопления в схему лучше добавить циркуляционный насос, который подключается от контакта F2 теплового реле с номиналом указанным в паспорте двигателя, через контакт S2 терморегулятора со встроенным датчиком температуры воздуха.

F1 – автомат защиты нагревательного элемента
F2 – тепловое реле защиты циркуляционного насоса
S1 – контакт термостата датчика на трубе обратки отопления
S2 – контакт термостата воздушного датчика внутри помещения

Принципиальная схема подключения

Простейшая система отопления состоит из водонагревательного бака котла, модульного щита, терморегуляторов и циркуляционного насоса

принципиальная схема подключения

Котел из стальной трубы

Потребуется стальная труба диаметром 200-300 мм, длиной 50-100 см; две пластины размером 40×40 см, толщиной 4-5 мм; гайка под резьбу нагревательного элемента; два сгона с диаметром труб отопления. Для изготовления водонагревательного бака воспользуйтесь услугами профессионального сварщика. Пластины привариваются с торцов металлической трубы, в одной из них вырезается отверстие под нагревательный элемент, сверху отверстия наваривается гайка в которую будет вкручиваться тэн. С боку котла на расстоянии 10 см от краев, привариваются два сгона для подключения к ним “обратки” и “подачи” труб отопления.

котел из трубы

Термоэлектрический нагреватель (ТЭН) с резьбой и терморегулятором

Нагревательный элемент берется стандартный для водонагревателей накопительного типа с резьбовым соединением. Он содержит терморегулятор который будет использоваться для защиты от перегрева тэна в случае порыва системы отопления и выхода из нее воды.

нагревательный элемент с резьбой и термостатом

Терморегулятор с погружаемым датчиком температуры

Датчик погружного действия состоит из медной гильзы (трубки) запаянной с одной стороны, через капиллярную трубку соединенный с герметичным блоком управления с другой стороны. Внутри гильзы и капиллярной трубки содержится инертный газ. Изменение температуры приводит к расширению или сжатию газа, который воздействует на электрические контакты блока управления, включая и отключая нагрузку подключенную к ним. Датчик термостата крепится хомутами к трубе и укрывается теплоизоляцией.

термостат с погружаемым датчиком температуры

Терморегулятор со встроенным датчиком температуры воздуха

Терморегулятор со встроенным датчиком температуры воздуха, работает при помощи биметаллической пластины, два металла с различным тепловым расширением соединены друг с другом, при изменении температуры окружающего воздуха изменяется длина пластин, за счет различного теплового расширения, они изгибаются воздействуя на электрический контакт, включая и отключая нагрузку. Терморегулятор устанавливают на стене чуть дальше среднего расстояния по трубе подачи отопления.

термостат со встроенным датчиком температуры воздуха

Циркуляционный насос

Циркуляционный насос устанавливается на “обратке” трубы отопления, перед входом трубы в котел.

циркуляционный насос

Устройство и схемы подключения ТЭН

Здравствуйте, уважаемые читатели сайта sesaga.ru. Трубчатые электрические нагреватели (ТЭН) предназначены для преобразования электрической энергии в тепловую. Они применяются в качестве основы в нагревательных устройствах (приборах) промышленного и бытового назначения, осуществляющих нагрев различных сред путем конвекции, теплопроводности или излучения. Трубчатые нагреватели можно размещать непосредственно в нагреваемой среде, поэтому сфера их применения достаточно разнообразна: от утюгов и чайников до печей и реакторов.

1. Устройство ТЭН.

ТЭН представляет собой электрический нагревательный элемент, выполненный из тонкостенной металлической трубки (оболочки), материалом для которой служит медь, латунь, нержавеющая и углеродистая сталь. Внутри трубки расположена спираль из нихромовой проволоки, обладающая большим удельным электрическим сопротивлением. Концы спирали соединены с металлическими выводами, которыми нагреватель подключается к питающему напряжению.

От стенок трубки спираль изолирована спрессованным электроизоляционным наполнителем, который служит для отвода тепловой энергии от спирали и надежно фиксирует ее в центре трубки по всей длине. В качестве наполнителя используется плавленая окись магния, корунд или кварцевый песок. Для защиты наполнителя от проникновения влаги из окружающей среды торцы ТЭНа герметизируют термовлагостойким лаком.

Выводы нагревателя изолированы от стенок трубки и жестко зафиксированы керамическими изоляторами. Питающие провода подключаются к резьбовым концам выводов при помощи гаек и шайб.

Работает ТЭН следующим образом: при прохождении электрического тока по спирали она, нагреваясь, нагревает наполнитель и стенки трубки, через которые тепло излучается в окружающую среду.

При нагреве газообразных сред для увеличения теплоотдачи от ТЭНов применяют их оребрение, выполненное из материала с хорошей теплопроводностью. Как правило, для оребрения используют стальную гофрированную ленту, навитую по спирали на внешнюю оболочку ТЭНа.

Применение такого конструктивного решения способствует уменьшению габаритных размеров и токовой нагрузке нагревателя.

2. Схемы включения ТЭН в однофазную сеть.

Трубчатые электронагреватели рассчитаны на конкретное значение мощности и напряжения, поэтому для обеспечения номинального режима работы их подключают к питающей сети с соответствующим напряжением. Согласно ГОСТ 13268-88 нагреватели изготавливаются на номинальные напряжения: 12, 24, 36, 42, 48, 60, 127, 220, 380 В, однако наибольшее применение нашли ТЭНы рассчитанные на напряжение 127, 220 и 380 В.

Рассмотрим возможные варианты включения ТЭН в однофазную сеть.

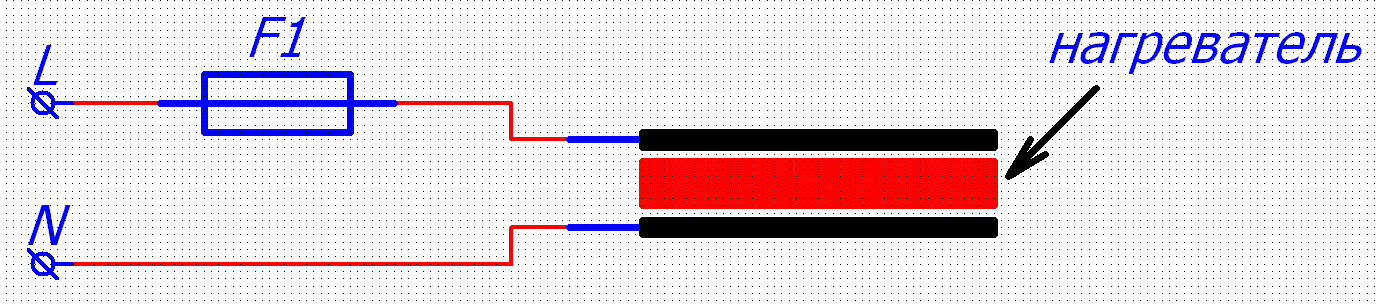

2.1. Включение в розетку.

ТЭНы мощностью не более 1кВт (1000 Вт) можно смело включать в розетку через обычную штепсельную вилку, так как такой мощностью обладает основная масса электрических чайников и кипятильников, которыми мы разогреваем воду.

Через обычную вилку можно включить параллельно два ТЭН, но у обоих нагревателей мощность должна быть не более 1 кВт (1000 Вт), так как при параллельном соединении их общая мощность увеличивается до 2 кВт (2000 Вт). Таким образом, можно включить несколько нагревателей, но их общая мощность должна составлять не более 2 кВт, а для включения в розетку необходимо использовать более мощную вилку.

Бывает ситуация, когда дома завалялись несколько нагревателей, рассчитанных на рабочее напряжение 127 В, выкинуть их рука не поднимается, а в домашнюю сеть не включишь. В этом случае нагреватели включаются последовательно, что дает возможность подавать на них повышенное напряжение. При последовательном соединении двух нагревателей с напряжением 127 В их мощность остается прежней, а общее сопротивление увеличивается в два раза. Например, при включении двух нагревателей мощностью по 500 Вт их общая мощность составит 1000 Вт.

Однако в этой схеме есть один недостаток: если выйдет из строя любой из ТЭН, то работать не будут оба, так как разорвется электрическая цепь и прекратится подача питания.

Также надо помнить, что при последовательном соединении двух нагревателей с рабочим напряжением 220 В их общая мощность уменьшается в два раза, так как из-за увеличения общего сопротивления каждый нагреватель будет получать около 110 В вместо положенных 220 В.

2.2. Включение через автоматический выключатель.

Будет на много удобнее, если на ТЭНы подавать напряжение с помощью автоматического выключателя. Для этого необходимо в домовом щитке предусмотреть автомат, или же автомат установить непосредственно рядом с нагревательным устройством. Подача и отключение напряжения будет осуществляться включением/выключением автоматического выключателя.

Следующий вариант включения нагревателей осуществляется двухполюсным выключателем, что является наиболее предпочтительным, так как в этом случае фаза и ноль разрываются одновременно и ТЭН полностью отключается от общей схемы. Напряжение подается на верхние клеммы выключателя, а к нижним подключается нагреватель.

Если электрический нагреватель используется для нагрева воды и в доме проведено заземление, то для защиты от поражения электрическим током в случае пробоя изоляции нагревателя есть смысл установить УЗО или дифавтомат.

В этом случае заземляющий проводник соединяют с корпусом ТЭНа или подключают на специальный винт, закрепленный на корпусе емкости. Рядом с таким винтом изображают знак заземления. Рассмотрим схему с дифавтоматом:

Защита с дифавтоматом работает следующим образом: при пробое изоляции нагревателя на его корпусе появляется фаза, которая используя наименьшее сопротивление «пойдет» по заземляющему проводнику РЕ и создаст ток утечки. Если этот ток превысит уставку, то дифавтомат сработает и отключит подачу напряжения. Если в цепи произойдет короткое замыкание, то и в этом случае сработает дифавтомат и обесточит ТЭН.

При использовании УЗО между ним и нагревателем необходимо установить дополнительный однополюсный автомат, который в случае короткого замыкания отключит подачу напряжения на нагреватель и защитит УЗО от тока короткого замыкания. В случае пробоя изоляции УЗО отключит подачу напряжения.

2.3. Работа ТЭН в схемах регулирования температуры.

В схемах автоматического регулирования температуры питающее напряжение на электрические нагреватели подается через контакты пускателей, контакторов или термореле. В совокупности связка «нагреватель – термореле» или «нагреватель – термореле – контактор» представляет собой самый простой регулятор температуры, который может использоваться для поддержания температурного режима в помещениях или жидких средах. Контактор применяют в схеме для размножения контактов и для коммутации мощной нагрузки, на которую не рассчитаны контакты термореле.

Термореле может работать в режимах «Нагрев» или «Охлаждение», которые выбираются переключателем, расположенном на лицевой стороне реле. Работу ТЭН рассмотрим в режиме «Нагрев», так как именно этот режим используется наиболее часто.

Рассмотрим схему «нагреватель — термореле».

Питающее напряжение 220 В подается на входные клеммы двухполюсного автоматического выключателя. С выхода автомата напряжение поступает на клеммы питания термореле А1 и А2. Ноль соединяется с клеммой термореле А2 и левым выводом нагревателя.

Фаза соединяется с клеммой термореле А1 и перемычкой перебрасывается на левый вывод контакта К1 и постоянно присутствует на нем. Правый вывод контакта К1 соединен с правым выводом нагревателя. Датчик температуры подключается к клеммам Т1 и Т2.

В исходном состоянии, когда температура окружающей среды выше заданного значения, контакт реле К1 разомкнут и напряжение на ТЭН не поступает. Как только температура опустится ниже заданного значения, от датчика придет сигнал и реле даст команду на замыкание контакта К1. В этот момент фаза через замкнутый контакт К1 поступит на правый вывод нагревателя и нагреватель начнет нагреваться. При достижении заданной температуры от датчика опять придет сигнал и реле разомкнет контакт К1 и обесточит нагреватель.

Рассмотрим схему «нагреватель – термореле — контактор».

Питающее напряжение 220 В подается на входные клеммы двухполюсного автоматического выключателя. С выхода автомата напряжение поступает на клеммы питания термореле А1 и А2. Ноль соединяется с клеммой термореле А2, выводом А2 катушки контактора и нижним выводом нагревателя.

Фаза подается на клемму термореле А1 и перемычкой перебрасывается на левый вывод контакта К1, нижний силовой вывод контактора и постоянно присутствует на этих выводах. Правый вывод контакта К1 соединен с выводом А1 катушки контактора. Верхний силовой вывод контактора соединен с верхним выводом нагревателя. Датчик температуры подключается к клеммам Т1 и Т2.

В исходном состоянии, когда температура окружающей среды выше заданного значения, контакт реле К1 разомкнут и на ТЭН напряжение не поступает. При опускании температуры ниже заданного значения от датчика приходит сигнал и реле замыкает контакт К1, по которому фаза поступает на вывод А1 катушки контактора.

При появлении фазы на выводе А1 катушки срабатывает контактор, его силовые контакты замыкаются и фаза попадает на верхний вывод нагревателя и он начинает нагреваться. При достижении заданной температуры от датчика опять придет сигнал, реле разомкнет контакт К1 и обесточит контактор, который в свою очередь обесточит нагреватель.

Если возникли вопросы по контакторам, то Вы можете познакомиться с их устройством и работой, а также рассмотреть схемы подключения контакторов.

Вы также можете посмотреть ролик о нагревателях, где рассказывается и показывается работа каждой схемы.

На этом пока закончим, а во второй части рассмотрим схемы подключения ТЭН к трехфазной сети.
Удачи!

Ferroli артикул 46210050 (SN нагревательный элемент 46210050) в Lamborghini-RUS.ru (915) 481-31-32

Купить запчасть Ferroli артикул 46210050 (SN нагревательный элемент 46210050) Вы можете в в Lamborghini-RUS.ru тел. (499) 519-03-79, моб. (915) 481-31-32, являющейся официальным диллером компании Ferroli S.p.A в РФ. Обращаем Ваше внимание, что запчасти к котельному оборудованию НАДЛЕЖАЩЕГО качества не подлежат возврату или обмену. Поэтому для корректного подбора артикула запчасти Ferroli мы настоятельно рекомендуем Вам связаться с нашими специалистами, которые подберут запчасть по разрывной схеме котла (горелки).Необходимую Вам запчасть 46210050 (SN нагревательный элемент 46210050) Вы можете оплатить как наличными в нашем офисе-складе, так и безналичным расчетом, перечиcлив деньги на наш расчетный счет.

Уважаемые Пользователи!

Убедительная просьба НЕ ОСУЩЕСТВЛЯТЬ каких-либо действий по оплате товара, а также услуг по его доставке, до телефонного разговора со специалистом ООО «БСП» в ходе которого будет окончательно определены артикул и срок поставки (в случае отсутствия на складе), а так же выбрана транспортная компания, которая будет осуществлять доставку и приблизительно определена стоимость услуг транспортной компании. “

Звоните нам по телефонам: (499) 519-03-69, моб. (915) 481-31-32 и наши специалисты ответят на все Ваши вопросы!
Так же, Вы можете воспользоваться нашей формой обратной связи Консультация нашего специалиста!

Drazice SE 377, Нагревательный элемент встроенный во фланец Дражице

Drazice SE 377 – это оборудование для электрического нагрева ГТВ, монтируемое на фланцевом отверстии водонагревателей типа OKC(OKCE) x NTR/1MPa. Устройство для нагрева воды оборудованное термоэлементами, рабочим и предохранительным термостатами, с возможностью регулирования температуры ГТВ в диапазоне от 0 до 77 °C.

Тип SE 377 с переменной мощностью в диапазоне 8–11–16 kW предназначен для обогревателей с объёмом 750 и 1000 литров OKC 750–1000 NTR(NTRR)/1MPa и OKCE 750–1000/1MPa.

Встроенные электрические нагреватели фланцевые серии SE, основные нагревательные приборы для электрических водонагревателей, представляют собой самообслуживаемые устройства. Если используется вода, богатая кальцием, необходимо с определенными интервалами устранять с нагревательного элемента накипь.

Пользователь может установить произвольную температуру на термостате. Элемент автоматически включается и по достижении настроенной температуры воды сам отключается. Если температура снизится (например, при отборе горячей воды или естественном охлаждении), элемент снова включается и работает до достижения настроенной температуры.

Основная функция:

Основной или дополнительный источник тепла емкостных водонагревателей Drazice.
Предназначены для установки в фланцевое отверстие Ø255 мм накопительных водонагревателей других производителей, в линейке оборудования которых предусмотрено установка дополнительных нагревательных элементов с таким фланцевым присоединением.

Расположение элемента Drazice SE 377

Кромка фланца не должна быть длиннее 130 мм, чтобы датчик температуры и элемент достаточно глубоко входили в пространство емкости. Правильное положение встроенного элемента гарантирует равномерность нагревания содержимого емкости. Перед фланцем необходимо оставить для монтажа свободное место +100 мм.

В неправильном варианте фланец слишком длинный и высоко приварен. Гильза термостата под нагревательным элементом.

В неправильном варианте встроенный нагреватель слишком высоко и в обратном положении (защитная крышка сверху).

Схема встраивания Drazice SE 377

Как подключить одноэлементный водонагреватель и термостат?

Схема электрических соединений одноэлементного водонагревателя

В сезон дрожи и холода нам нужна горячая вода вместо нее / него. Если это не ваш случай (не лгите), я предпочитаю говорить правду: «Я слишком люблю горячую воду в холодную и снежную погоду».

Что ж, мы не рассказываем здесь историю любви, но хотим показать, как управлять горячей водой с помощью проводки гейзера с горячей водой и электрического водонагревателя по монтажу проводки учебное пособие.

В этой серии мы покажем, как подключить различные водонагреватели и термостаты, например, однофазный водонагреватель, трехфазный водонагреватель (сбалансированный и несбалансированный), непрерывную и непостоянную (одновременную и неодновременную) установку водонагревателя. , электрическая схема термостатов с выключателями и номиналом выключателя.

В первом базовом руководстве мы покажем, как подключить и установить одноэлементный водонагреватель и термостат для однофазного 120 В переменного тока (США), однофазного 230 В переменного тока (ЕС / Великобритания) и двух линий 240 В переменного тока для США.А теперь приступим.

Одноэлементный водонагреватель с проводкой термостата

Одноэлементный водонагреватель и один термостат обычно используются в небольших водонагревателях, предназначенных для однофазных 120 В или 230 В переменного тока.

Термостат, используемый в одноэлементном электрическом водонагревателе, отличается от двухэлементного водонагревателя. Другими словами, есть два винта с правой стороны одноэлементного переключателя термостата, который крепится к нагревательному элементу, в то время как двухэлементный термостат имеет 3 винта с правой стороны.

Давайте посмотрим различные схемы подключения одноэлементного термостата водонагревателя, как показано ниже.

Электропроводка однофазного одноэлементного водонагревателя, 120 В переменного тока подключен к единственному нагревательному элементу. С другой стороны, нейтраль (N) напрямую подключена ко второй клемме нагревательного элемента.Заземление «E» подключается к распределительной коробке водонагревателя.
Мощность водонагревательного элемента 3кВт. Поскольку напряжение питания составляет 120 В, он потребляет максимум 25 ампер тока (закон Ома: I = P / V). Таким образом, автоматический выключатель на 30 А и провод 8 калибра как для линии, так и для нейтрали подходят в соответствии с номиналом. Максимальный безопасный ток автоматического выключателя составляет 80%, т.е. 30A x 0,8 = 24A. Другими словами, автоматический выключатель должен быть рассчитан примерно на 125% от тока полной нагрузки i.е. Ток нагрузки 25 А x 125% = 31,25 А. Таким образом, можно использовать ближайший прерыватель на 30 А.
Однофазный одноэлементный термостат переменного тока 240 В и 120 В Подключение проводки
Один и тот же термостат может быть подключен как для 120 В переменного тока (линия и нейтраль), так и для 240 В переменного тока (две линии или фазные провода). На следующей схеме подключения водонагревателя показан одиночный нагревательный элемент мощностью 3000 Вт, подключенный к 120 В переменного тока, а также к 240 В переменного тока.
Подключение проводов для однофазных 120 В и 240 В одинаково i.е. Линия подключается к клемме L ₁, а нейтраль или вторая линия подключается к клемме L ₃. Водонагревательный элемент подключен к термостату через T ₂ как горячий и L ₄ как нейтральный. Черный цвет обозначает «нейтраль», красный – «фазу или линию», а желто-зеленый провод используется для заземления. Цвета используются для обозначения целей подключения проводки и могут отличаться в зависимости от различных областей и местоположения. Пожалуйста, следуйте своим собственным кодексам и правилам.Дополнительные сведения см. В примечании к нижнему колонтитулу, где указаны цветовые коды проводки и уровни напряжения NEC и IEC.
При подключении 120 В нагревательный элемент мощностью 3000 Вт потребляет ток 25 А, поэтому для нейтрали и линии использовались провода 8 калибра с прерывателем или предохранителем на 30 А.
При подключении 240 В нагревательный элемент мощностью 3 кВт потребляет ток 12,5 А, поэтому можно использовать провода 12 калибра для обеих линий и автоматические выключатели для защиты от перегрузки по току 15 А.
Схема подключения одноэлементного термостата переменного тока 230 В, 240 В и 120 В
На следующей схеме водонагревателя показаны различные варианты подключения i.е. однофазный 120 В переменного тока и двухфазный 240 В в США (NEC), а однофазный 230 В переменного тока в Великобритании и ЕС (IEC).
В первом случае одноэлементный водонагреватель мощностью 2,8 кВт подключается к сети переменного тока 120 В (линия и нейтраль), которая потребляет ток 23,33 А.
в случае однофазного переменного тока 120 В (линия и нейтраль) используются провода 8 калибра с автоматическим выключателем на 30 ампер и односторонний (SPST = однополюсный однопозиционный) переключатель с номинальным током 30 А и безопасным пределом тока 24 А. (30А х 80%). Другими словами, 23А х 1.25 = 28,75. Ближайший номинал – выключатель 30А, который подходит для использования в водонагревателе на 120 В, 2800 Вт.
В случае 240 В переменного тока (США) или 230 В переменного тока (ЕС / Великобритания), одноэлементный водонагреватель мощностью 5,5 кВт подключается к источнику питания через прерыватель на 30 А и односторонний переключатель, при этом элементная цепь потребляет 22,91 А при двухпозиционном напряжении 240 В. линии и 23,91 А в линии 230 В и нейтрали.
Подключение проводки такое же, несмотря на то, что оба провода подключены к L ₁ и L ₃ – это две горячие линии в случае 240 В переменного тока, в то время как L ₁ – в горячем состоянии, а L ₃ – в нейтральном в случае 230 В. AC.Для 22,91 А или 23,91 А подходит провод 10 калибра с переключателем на 30 А и защитным автоматом, как показано на электрической схеме.
Полезно знать:
Двухэлементный термостат можно использовать для одноэлементного водонагревателя.
Одноэлементный термостат нельзя использовать для двухэлементного водонагревателя.
Одноэлементный термостат может использоваться только для сдвоенного элемента в случае одновременной (непрерывной) работы резервных элементов, которые требуют различного подключения проводки (мы покажем в следующих статьях этой серии).
Элемент водонагревателя 240 В переменного тока можно подключить к 120 В переменного тока.
Водонагревательный элемент на 120 В переменного тока не может использоваться для 240 или 230 В.
Верхний термостат на 240 В нельзя использовать с одноэлементным водонагревателем, так как одноэлементный термостат похож на верхний термостат двухэлементного термостата. Необходимо соблюдать осторожность при замене соответствующего термостата.
30A Выключатель и провод 10 калибра можно использовать с водонагревателем 240 В переменного тока.
Выключатель, рассчитанный на 15 А, 120 В, можно использовать в цепи 20 А, 120 В.
Переключатель, рассчитанный на 20 А, 120 В, не может использоваться в бытовых цепях 15 А, 120 В.
Переключатель, рассчитанный на 120 В, нельзя использовать в цепи 240 В и наоборот.
Переключатель 240 В можно использовать в цепи 120 В, если номинальная сила тока такая же.
Переключатель на 120 В нельзя использовать в цепи 240 В, даже если номинальный ток в амперах такой же.
Слишком большой выключатель, используемый для защиты, может повредить водонагреватель или другие подключенные приборы, даже привести к возгоранию из-за перегрева.
Переключатель большего размера в порядке, но более низкий номинал, чем ток нагрузки, может привести к расплавлению контактов переключателя.
Выключатель меньшего размера или такой же номинал с выключателем тока нагрузки может отключать и сбрасывать цепь снова и снова. Используйте прерыватель правильного размера.
Кроме того, переключатель, рассчитанный на:
120 В, можно использовать только для 120 В.
240 В можно использовать для 120 В, 240 В, но не для 277 В (коммерческие приложения)
120–277 можно использовать для 120, 240 и 277 В.
Связанная проводка водонагревателя: Как подключить термостат одновременного водонагревателя на 240 В?
Схема защиты автоматического выключателя и калибра проводов для водонагревателя
В следующей таблице показаны размеры автоматического выключателя в амперах и размер медных проводов для 120 В, 208 В и 240 В переменного тока.
9015 A 901 0144
Мощность элемента Размер автоматического выключателя Размер медного провода в манометре
120 В 9014 В 9014 В 208 В 240 В
1500 20 A 15 A 15 A 12 14 14
9015 9015 14
15 A 12 14 14
2000 25 A 15 A 15 A 10 14 14
15 A 15 A 10 14 14
3000 35 A 20 A 20 A 90 144 8 12 12
3500 – 25 A 20 A – 10 12
3800 – 9014 9014 9014 9015 – 10 12
4000 – 25 A 25 A – 10 10
4500 – 9014 9014 9014 – 10 10
5000 – 30 A 30 A – 10 10
5500 – 3514 9014 9014 – 8 10
6000 – 40 A 35 A – 8 8
9000 – 9144 – 50 A – – 8
Может быть подключено менее 1500 Вт 14 калибра с защитой 15 А.Следуйте местным нормам.
Ниже приведена диаграмма защиты от перегрузки по току автоматического выключателя или предохранителя в амперах и сечение провода, основанное на таблице 310-16 NEC с учетом температуры 75 ° C от ^до для элементов водонагревателя в диапазоне от 3 кВт до 12 кВт для 208 В, 240 В, 277 В. и 480 В переменного тока.
5
277V 4 1514 9014 9014 9014 9014 9014 9014 9014 9014 9014 9014 9014 A 9014 – 9014 9015 30 A 9015 9014 9015 35 A 9014 9015 35 A 9015 90155 3 45 A 904 9015 –
Мощность элемента
Фазы
Размер автоматического выключателя (А) Размер медного провода в манометре

480V 208V 240V 277V 480V
12 12 14 14
3 20 A 20 A – 15 A 12 12 3.8 кВт 1 25 A 20 A – – 10 10 – –
– – – – – – –
4 кВт 1 25 A 25 A 20 A 15 A 10 10 10 3 25 A 25 A – 15 A 10 10 – 14
4.5 кВт 1 30 A 25 A 25 A 15 A 10 10 10 14
3 15 A 10 10 – 14
5 кВт 1 30 A 30 A 25 A 15 A 10 10 90 14
3 30 A 30 A – 15 A 10 10 – 14
5.5 кВт 1 35 A 30 A 25 A 15 A 8 10 10 14
3 15 A 8 10 – 14
6 кВт 1 40 A 35 A 30 A 20 A 8 8 8 90 12
3 35 A 30 A – 15 A 8 10 – 14
8kW 1 40 A 25 A 8 8 8 10
3 45 A 40 A – 20 A 901 44 12
9 кВт 1 – 50 A 45 A 25 A – 8 8 10
– 25 A 8 8 – 10
10 кВт 1 – – 50 A 30 8 10
3 – 50 A – 25 A – 8 – 10
– 50 A 30 A – – 8 10
3 – 50 A – 25 A 144 – 10
12 кВт 1 – – – 35 A – – –
– 30 A – – – 10
Цветовые коды проводки IEC и NEC
Цветовой код проводки:

использованный красный для Live или Phase , Black для Neutral и Green для заземляющего провода.Вы можете использовать коды конкретных регионов, например, I EC – Международная электротехническая комиссия (Великобритания, ЕС и т. Д.) Или NEC (Национальный электротехнический кодекс [США и Канада], где:
NEC:
Черный = Фаза или Линия , Белый = Нейтраль и Зеленый / Желтый = Заземляющий провод
Трехфазный 240 В, 208 В или 277 переменного тока:

Черный Фаза 1 или Линия 1 , Красный = Линия 2, Синий = Линия 3, Белый / Серый = Нейтраль и Зеленый / Желтый = Заземляющий провод
IEC:
Коричневый = Фаза или Линия , Синий = Нейтраль и Зеленый = Заземляющий провод
Три контакта напряжение 400 В или 415 В переменного тока:
Серый = Фаза 1 или Линия 1 , Черный = Линия 2, Коричневый = Линия 3, Синий = нейтраль и Зеленый = Провод заземления
Калибр проводов и размер автоматического выключателя для таблиц водонагревателей приведены ниже в качестве справочной информации для загрузки для дальнейшего использования.
Общие меры предосторожности
Электричество – наш враг, если вы дадите ему шанс убить вас, помните, они никогда не упустят его. Пожалуйста, прочтите все меры предосторожности и инструкции при выполнении этого руководства на практике.
Не угадайте. Перед обслуживанием, ремонтом или установкой электрического оборудования всегда отключайте источник питания, выключая главный автоматический выключатель.
Используйте кабель и провод подходящего размера, следуя этому простому методу расчета (Как определить подходящий размер кабеля для электромонтажа).
Никогда не пытайтесь работать с электричеством без надлежащего руководства и ухода.
Работать с электричеством только в присутствии лиц, обладающих хорошими знаниями, практической работой и опытом, умеющих обращаться с электричеством.
Прочтите все инструкции и предупреждения и строго следуйте им.
Выполнение собственных электромонтажных работ опасно, а также незаконно в некоторых регионах. Прежде чем вносить какие-либо изменения в подключение электропроводки, обратитесь к лицензированному электрику или в энергоснабжающую компанию.
Автор не несет ответственности за какие-либо убытки, травмы или повреждения в результате отображения или использования этой информации, или если вы попробуете какую-либо схему в неправильном формате.Так пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.
В этом базовом посте мы обсудили одноэлементный электрический водонагреватель и схему подключения термостата . В наших следующих публикациях мы покажем одновременную и неодновременную установку трехфазного водонагревателя и способы управления ими. Кроме того, дайте нам знать в поле для комментариев ниже с ценными предложениями или если вам нужна помощь с конкретным руководством по подключению. Оставайтесь на связи и поделитесь с друзьями.
Соответствующие руководства по монтажу проводки
Как снять и заменить элементы водонагревателя
С помощью этих полезных инструкций установка нового водонагревательного элемента может быть несложной. PlumbingSupply.com® рад предложить заменяемые элементы и предоставить эту информацию, чтобы помочь вам удалить старый элемент и установить новый.
Как установить ввинчиваемый погружной элемент
Необходимые инструменты: отвертка Phillips, ключ для ввинчивания, новый элемент, садовый шланг, вольтметр или тестер цепей (чтобы убедиться, что питание отключено)
Убедитесь, что вы используете ту же мощность, напряжение и фланец, что и предыдущий элемент.
Шаг 1: Выключите ВЫКЛ. электропитание водонагревателя.
Шаг 2: Закройте ВЫКЛ. подача холодной воды к водонагревателю, откройте кран горячей воды, подсоедините шланг к сливному клапану, откройте сливной клапан на водонагревателе и слейте воду.
Шаг 3: Снимите крышку доступа и отогните изоляцию.
Шаг 4: Снимите пластиковую защиту клемм.
Шаг 5: Проверьте провода с помощью вольтметра / тестера цепи на наличие питания, прежде чем пытаться отсоединить провода.
Шаг 6: Отсоедините электрические провода от элемента.
Шаг 7: Снимите элемент с помощью гаечного ключа.
Шаг 8: Очистите область прокладки и резьбу.
Шаг 9: Установите прокладку на элемент.
Шаг 10: Установите элемент и затяните гаечным ключом.
Шаг 11: Закройте сливной кран и включите ВКЛЮЧИТЕ подачу холодной воды.
Шаг 12: Дайте возможность всему захваченному воздуху выйти из открытого крана горячей воды до тех пор, пока поток воды не станет постоянным, затем закройте кран с горячей водой. В случае утечки перекрыть подачу холодной воды и затянуть элемент или переставить прокладку.
Шаг 13: Осмотрите проводку. Если на проводке присутствует коррозия, отрежьте и зачистите провод 1/2 дюйма (только если провод достаточно длинный). Если коррозия все еще присутствует или длина провода недостаточно высока, проконсультируйтесь с электриком для замены провода и выбора калибра провода. Ослабленный, корродированный или неисправные соединения проводки могут привести к перегреву или возгоранию на клеммах проводки.
Шаг 14: Подключите электрические провода к элементу.Затяните винты.
Шаг 15: Замените пластиковую защиту клемм.
Шаг 16: Замените изоляцию и крышку доступа. Бак должен быть должным образом наполнен водой и не содержать воздуха перед подачей электроэнергии, чтобы предотвратить повреждение элемента.
Шаг 17: Включите электричество к водонагревателю.
Как установить универсальный погружной элемент с фланцем на 4 болта
Необходимые инструменты: отвертка Phillips, торцевой ключ, новый элемент, садовый шланг, вольтметр или тестер цепи (чтобы убедиться, что питание отключено)
Убедитесь, что вы используете ту же мощность, напряжение и фланец, что и предыдущий элемент.
Шаг 1: Выключите ВЫКЛ. электропитание водонагревателя.
Шаг 2: Закройте ВЫКЛ. подача холодной воды к водонагревателю, откройте кран горячей воды, подсоедините шланг к сливному клапану, откройте сливной клапан на водонагревателе и слейте воду.
Шаг 3: Снимите крышку доступа и отогните изоляцию.
Шаг 4: Проверьте провода с помощью вольтметра / тестера цепи на наличие питания, прежде чем пытаться отсоединить провода.
Шаг 5: Отсоедините электрические провода от элемента.
Шаг 6: Снимите крепежные болты элемента с помощью торцевого ключа. Обратите внимание на положение кронштейна термостата, который будет переустановлен позже.
Шаг 7: Очистите область прокладки в резервуаре.
Шаг 8: Установите прокладку в углубление в резервуаре.
Шаг 9: Установите элемент и кронштейн термостата. Затяните болты диагональной скоростью.
Шаг 10: Закройте сливной кран и включите ВКЛЮЧИТЕ подачу холодной воды.
Шаг 11: Дайте всему захваченному воздуху выйти из открытого крана горячей воды до тех пор, пока поток воды не станет постоянным.Закройте кран с горячей водой. В случае утечки перекрыть подачу холодной воды и затянуть болты или переставить прокладку.
Шаг 12: Надежно закрепите термостат на поверхности бака и под выступами кронштейна термостата.
Шаг 13: Осмотрите проводку. Если коррозия присутствует на проводке, отрежьте и зачистите провод 1/2 дюйма (только если провод достаточно длинный). Если коррозия все еще присутствует или длина провода недостаточно высока, обратитесь к электрику для замены провода и выбора калибра провода. Корродированные или неисправные соединения проводки могут вызвать перегрев или возгорание клемм проводки
Шаг 14: Подключите электрические провода к элементу.Затяните винты.
Шаг 15: Замените пластиковую защиту клемм.
Шаг 16: Замените изоляцию и крышку доступа. Бак должен быть должным образом наполнен водой и свободен от воздуха перед подачей электроэнергии, чтобы предотвратить повреждение элемента
Шаг 17: Включите электричество к водонагревателю.
Типовая конструкция и электрическая схема электрического водонагревателя
Сопутствующие товары и статьи
вернуться наверх ↑
Запчасти Alliance AES20AWF | Надежные детали
1 Винт
D503688 $ 1.51
В наличии
2
Speed Queen Стиральная машина / сушилка Перфорированная крышка выпускного отверстия
D500820 $ 14.71
В наличии
3 Узел воздуховода и винта нагревателя (комментарий: включает элементы 1 и 2)
D510025P 71.73
Специальный заказ
4 Speed Queen Стиральная машина / сушилка Wire 1-org Assembly
D510528 $ 5,81
Спецзаказ
5 Провод стиральной / сушильной машины Speed Queen 1-черный в сборе
D510527 $ 8.00
Специальный заказ
6 Стиральная машина / сушилка Speed Queen Узел теплового предохранителя
D511412 14,48 $
Спецзаказ
7
Винт (Заменяет: 23222)
WP3177991 $ 4.53
Специальный заказ
8
Speed Queen Dryer High Limit Thermostat-красный
D510701 $ 16.28
В наличии
9
Сборка нагревателя сушилки Speed Queen-org-5.35кВт
D510329P $ 121.30
В наличии
10
Комплект нагревателя сушилки Speed Queen-org-5350w / 240v / 60
964P3 128 долларов США.23
Специальный заказ
gg_servicemanual_53684a.indd
% PDF-1.3 % 1 0 объект >] / Pages 3 0 R / Type / Catalog / ViewerPreferences >>> эндобдж 2 0 obj > поток 2019-09-11T12: 52-04: 002019-09-11T12: 52: 03-04: 002019-09-11T12: 52: 03-04: 00Adobe InDesign 14.0 (Macintosh) uuid: 52f110d3-b4c1-bb4f-9da8- 9bc562e52cdbxmp.did: F87F1174072068118C14DC0BF21DE9A2xmp.Идентификатор: a76bb2cf-cf8b-4a12-8a86-8ac4c75585a2proof: pdf1xmp.iid: 1ac16dd3-f90f-4737-a38b-856e5fd98b86xmp.did: 0a37ed46-4f5c-49emp0-91b9-d2011.d363180-приложение xmp0-91b9-d2011.d363180 / pdf Adobe InDesign CC 14.0 (Macintosh) / 2019-09-11T12: 52-04: 00 application / pdf
gg_servicemanual_53684a.indd
Библиотека Adobe PDF 15.0FalsePDF / X-1: 2001PDF / X-1: 2001PDF / X-1a: 2001
38121Helvetica NeuePostScript38121Adobe Systems29772HelveticaNeue-Roman001.100
конечный поток эндобдж 3 0 obj > эндобдж 15 0 объект > эндобдж 16 0 объект > эндобдж 17 0 объект > эндобдж 18 0 объект > эндобдж 19 0 объект > эндобдж 31 0 объект / LastModified / NumberofPages 1 / OriginalDocumentID / PageUIDList> / PageWidthList >>>>> / Resources> / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / TrimBox [0.0 0.0 612.0 792.0] / Тип / Страница >> эндобдж 32 0 объект / LastModified / NumberofPages 1 / OriginalDocumentID / PageUIDList> / PageWidthList >>>>> / Resources> / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / TrimBox [0.0 0,0 612,0 792,0] / Тип / Страница >> эндобдж 33 0 объект / LastModified / NumberofPages 1 / OriginalDocumentID / PageUIDList> / PageWidthList >>>>> / Resources> / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / TrimBox [0.0 0.0 612.0 792.0] / Тип / Страница >> эндобдж 34 0 объект / LastModified / NumberofPages 1 / OriginalDocumentID / PageUIDList> / PageWidthList >>>>> / Resources> / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / TrimBox [0.0 0,0 612,0 792,0] / Тип / Страница >> эндобдж 35 0 объект / LastModified / NumberofPages 1 / OriginalDocumentID / PageUIDList> / PageWidthList >>>>> / Resources> / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / TrimBox [0.0 0.0 612.0 792.0] / Тип / Страница >> эндобдж 36 0 объект / LastModified / NumberofPages 1 / OriginalDocumentID / PageUIDList> / PageWidthList >>>>> / Resources> / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / TrimBox [0.0 0,0 612,0 792,0] / Тип / Страница >> эндобдж 37 0 объект / LastModified / NumberofPages 1 / OriginalDocumentID / PageUIDList> / PageWidthList >>>>> / Resources> / Properties >>> / TrimBox [0.0 0.0 612.0 792.0] / Type / Page >> эндобдж 38 0 объект / LastModified / NumberofPages 1 / OriginalDocumentID / PageUIDList> / PageWidthList >>>>> / Resources> / ExtGState> / Properties >>> / TrimBox [0.0 0.0 612.0 792.0] / Type / Page >> эндобдж 133 0 объект > поток HW͎S | / # 6M6q $! Gc # GF VHW79ÙV ^ 9hYU = w ߤ O t ݻ onφuKVS ‘] >} z # Q ~ VE} p + MZ> ^ `Jnp_ ~ Tʷƭ ݤ 떊 ‘tV ~ -> y + bWěze wR.Y] opNh٩k @ ZR “ĳK 㽧 rE;! – zQ @ X [m4; 4 k * ֢ M` @ Fy l ~ FFK ~ -u + 6 j1 @ 6ĬbEV 喗 ‘U: A {K0i0E [} c5 “U- XSI7_” H = x> 4v (rYbN ik ~ agȓbHx * 6vE> 3qm # Oo @ t _G [{: {. K5 + 4WN / * i ׎0. H # Y) rw1 p4 ր ClLom $ ‘= G && Cdt3. ً, | {(9 (N
Нагревательные элементы печи
ДУХОВНО-НАГРЕВАТЕЛЬНЫЕ ЭЛЕМЕНТЫ.- Духовки электрических плит комплектуются открытыми или закрытыми элементами. К ним относятся стержневой и катушечный, подвесной, спирально-намотанный или трубчатый типы.Духовки имеют два нагревательных элемента. Один расположен в верхней части духовки, а другой – в нижней. Элементы духовки включают термостат для контроля температуры нагрева и устройство отсчета времени для автоматического отключения, как показано на рисунке 7-6.
УСТРАНЕНИЕ НЕПОЛАДОК. к агрегату; затем проверьте каждый элемент и устройство управления. Нагревательный элемент, несмотря на его прочную конструкцию, может стать размытым.Это можно проверить с помощью омметра. Нормальное сопротивление несколько меньше 100 Ом. Если элементы открыты, замена производится необходимо. Если нагревательный элемент проходит нормально, но агрегат не нагревается, следует проверить органы управления.
Измерение напряжения – самый надежный тест для переключателя. В выключенном состоянии измерение на клеммах переключателя должно показывать «ПОЛНОЕ НАПРЯЖЕНИЕ», 120 или 240 вольт. Когда переключатель находится в положении ON, показания на клеммах должны быть нулевыми.Любое значение напряжения на клемме замкнутого переключателя указывает на неисправность. Замена неисправного выключателя предполагает отключение и замену множества проводов. Для правильного перемещения проводов следует использовать эскиз или идентификационные бирки.
Термостаты духовки контролируют температуру и откалиброваны на заводе для этого устройства. Некоторые блоки можно откалибровать заново, но большинство необходимо заменить. Когда необходима замена, предпочтение отдается точному типу; однако возможна замена универсального типа.
Рисунок 7-6.- Контур печи-нагрева с двумя нагревательными элементами.
Инструкции производителя, прилагаемые к термостату, дадут вам точный метод установки и калибровки устройства. Неисправная проводка – последняя проверка. Если повреждение от дуги не очевидно, проверьте провод, отсоединив оба заканчивается от контура; затем проверьте его омметром. Хороший провод проверяет 0 Ом; неисправный, бесконечность Таблица 7-2 представляет собой руководство, которое должно помочь вам при поиске и устранении неисправностей электрических плит; в нем перечислены проблема, вероятная причина и способ устранения.
Водонагреватели Водонагреватель – это не что иное, как металлический водонагреватель с одним или двумя электрическими нагревательными элементами с термостатическим управлением для нагрева воды в резервуаре. Некоторые из электрических проблем, с которыми вы можете столкнуться
, заключаются в следующем: отсутствие питания, неисправный термостат, некалиброванный термостат или неисправный нагревательный элемент или элементы. Подключение водонагревателя будет зависеть от размера и области применения каждого блока.
Всегда обращайтесь к руководству производителя за инструкциями по подключению и NEC (c) для любых особых требований.Большинство водонагревателей, которые вы будете устанавливать, будут иметь электрическую схему, аналогичную той, что показана на рис. рисунок 7-7. Термостат входит в серию с
.
Рисунок 7-7.- Электрические соединения для электрического водонагревателя с двумя нагревательными элементами
Таблица 7-2.- Руководство по поиску и устранению неисправностей для электрических диапазонов
АВАРИЯ Не нагревается плита.
Нет нагрева на одной поверхности горелки.Поверхность горелки слишком горячая. В духовке нет тепла.
Духовка слишком холодная.
Духовка слишком горячая. Неравномерная выпечка. Приборы не нагреваются при подключении к розеткам.
ВЕРОЯТНАЯ ПРИЧИНА УСТРАНЕНИЕ Отсутствие напряжения в розетке. Правильное напряжение. Перегорел предохранитель. Заменить предохранитель.
Автоматический выключатель. Сбросьте прерыватель. Обрыв провода в шнуре питания. Проверьте целостность шнура. Неисправная розетка. Проверить напряжение на розетке. Неисправные штыри на вилке. При необходимости замените. Неисправные гнезда в розетке.При необходимости замените.
Ослабленные клеммные соединения на блоке горелки. Очистите и затяните соединения. Корродированные контакты в переключателе управления. Очистите контакты наждачной бумагой. Перегоревший элемент. Заменить элемент. Обрыв в цепи горелки. При необходимости замените провода.
Неправильное или обратное соединение. При необходимости переключите провода. Соединения элементов ослаблены и корродированы. Очистите и затяните соединения. Выгоревший элемент или элементы. Заменить элементы.
Неработающий контроль печи.Отрегулируйте или замените элемент управления. Не работает управление духовкой. Отрегулируйте и замените элемент управления. Неправильное напряжение на элементе. Проверить и увеличить напряжение.
Открыть в одной секции элемента. Проверить и при необходимости заменить элемент. Ослабленные и корродированные соединения элементов. Очистите и затяните соединения.
Неработающий контроль печи. Отрегулируйте или замените элемент управления. Не тот элемент. Установите соответствующий элемент. Диапазон наклона. Диапазон уровней. Решетки духовки не на подходящих опорах. Ставьте стойки на соответствующие опоры. Перегорел предохранитель.Ослабленные и корродированные соединения цепи. Обрыв цепи проводов. Неисправная розетка. Заменить предохранитель. Очистите и затяните соединения. Заменить провода. При необходимости замените.
Нагревательный элемент
и имеет только один набор контактов, которые размыкаются и замыкаются в зависимости от температуры на дне резервуара водонагревателя. Двухходовой термостат управляет как верхними, так и нижними нагревательными элементами. Выключатель замыкает контур в верхнем нагревательном блоке всякий раз, когда температура воды в верхней части бака становится ниже уставки термостатического выключателя.Когда верхняя часть резервуара достигает заданной температуры, переключатель размыкает контакты на верхний
.
Расчетный коэффициент нагревательного элемента
Проектирование нагревательных элементов
Нагревательные элементы кажутся очень простыми и понятными, но существует множество различных факторов, которые инженеры должны учитывать при их проектировании.Существует примерно 20-30 различных факторов, которые влияют на работу типичного нагревательного элемента, включая такие очевидные вещи, как напряжение и ток, длина и диаметр элемента, тип материала и рабочая температура. Есть также определенные факторы, которые необходимо учитывать для каждого типа элемента. Например, для спирального нагревательного элемента из круглой проволоки диаметр проволоки и форма витков (диаметр, длина, шаг, растяжение и т. Д.) Являются одними из факторов, которые критически влияют на характеристики.При использовании ленточного нагревательного элемента необходимо учитывать толщину и ширину ленты, площадь поверхности и вес.
И это только часть истории, потому что нагревательный элемент не работает изолированно: вы должны учитывать, как он впишется в более крупный прибор и как он будет себя вести во время использования, когда его используют по-разному. Как, например, ваш элемент будет поддерживаться изоляторами внутри устройства? Насколько они должны быть большими и толстыми, и повлияет ли это на размер изготавливаемого вами прибора? Например, подумайте о различных типах нагревательных элементов, которые вам понадобятся в паяльнике, о размере ручки и большом конвекторе.Если между опорными изоляторами есть элемент, «задрапированный», что с ним произойдет, когда он станет более горячим? Не будет ли он слишком сильно провисать, и это вызовет проблемы? Вам нужно больше изоляторов, чтобы это предотвратить, или вам нужно изменить материал или размеры элемента? Если вы разрабатываете что-то вроде электрического камина с несколькими близко расположенными нагревательными элементами, что произойдет, когда они будут использоваться по отдельности или в комбинации? Если вы разрабатываете нагревательный элемент, через который проходит воздух, как в конвекторном обогревателе или фене, сможете ли вы создать достаточный воздушный поток, чтобы остановить перегрев элемента и значительно сократить срок его службы? Все эти факторы должны быть сбалансированы друг с другом, чтобы продукт был эффективным, экономичным, долговечным и безопасным.
Конструкция нагревательного элемента
Следующие расчеты дают руководство по выбору электрического резистивного проволочного нагревательного элемента для вашего приложения
Расчет конструкции нагревательного элемента
Вот введение в электрическое сопротивление ленточных и проволочных нагревательных элементов, расчет элемента сопротивление и таблица термостойкости.
Для работы в качестве нагревательного элемента лента или проволока должны противостоять току электричества. Это сопротивление преобразует электрическую энергию в тепло, которое связано с удельным электрическим сопротивлением металла и определяется как сопротивление единицы длины единицы площади поперечного сечения.Линейное сопротивление отрезка ленты или провода можно рассчитать по его удельному электрическому сопротивлению.
Где:
ρ = Удельное электрическое сопротивление (мкОм · см)
R = Сопротивление элемента при 20 ° C (Ом)
d = Диаметр проволоки (мм)
t = Толщина ленты (мм)
b = Лента ширина (мм)
l = длина ленты или провода (м)
a = площадь поперечного сечения ленты или провода (мм²)
Для круглой проволоки
a = π x d² / 4
Для ленты
a = tx (b – t) + (0.786 x t²)
R = (ρ xl / a) x 0,01
В качестве нагревательного элемента лента имеет большую площадь поверхности и, следовательно, более эффективное тепловое излучение в предпочтительном направлении, что делает ее идеальной для многих промышленных предприятий. такие приложения, как ленточные нагреватели для литьевых форм.
Важной характеристикой этих сплавов с электрическим сопротивлением является их устойчивость к нагреванию и коррозии, которая обусловлена образованием поверхностных слоев оксида, которые замедляют дальнейшую реакцию с кислородом воздуха.При выборе рабочей температуры сплава необходимо учитывать материал и атмосферу, с которой он контактирует. Поскольку существует так много типов приложений, переменных в конструкции элемента и различных условий эксплуатации, следующие уравнения для конструкции элемента даны только в качестве руководства.
Электрическое сопротивление при рабочей температуре
За очень немногими исключениями сопротивление металла будет изменяться в зависимости от температуры, что необходимо учитывать при проектировании элемента.Поскольку сопротивление элемента рассчитывается при рабочей температуре, необходимо определить сопротивление элемента при комнатной температуре. Чтобы получить сопротивление элементов при комнатной температуре, разделите сопротивление при рабочей температуре на коэффициент температурного сопротивления, указанный ниже:
Где:
F = коэффициент температурного сопротивления
R _t = сопротивление элемента при рабочей температуре (Ом )
R = Сопротивление элемента при 20 ° C (Ом)
R = R _t / F
Нагрузка на площадь поверхности
Можно сконструировать нагревательный элемент различных размеров, каждый из которых Теоретически даст желаемую мощность нагрузки или удельную мощность, рассеиваемую на единицу площади.Однако важно, чтобы нагрузка на поверхность нагревательного элемента не была слишком высокой, поскольку передача тепла посредством теплопроводности, конвекции или излучения от элемента может быть недостаточно быстрой, чтобы предотвратить его перегрев и преждевременный выход из строя.
Предлагаемый диапазон поверхностной нагрузки для данного типа прибора и нагревательного элемента показан ниже, но он может быть ниже для нагревательного элемента, работающего с более частыми рабочими циклами, или при почти максимальной рабочей температуре, или в суровых условиях.
вот.
9015 9018 Круглый элемент
В = Напряжение (В)
Вт = Мощность (Ватт)
S = Нагрузка на площадь поверхности (Вт / см²)
R _t = Сопротивление элемента при рабочей температуре (Ом)
R = Сопротивление элемента при 20 ° C (Ом)
F = Температурный коэффициент сопротивления
I = Длина провода (м)
A = Сопротивление на метр (Ом / м)
Вот как выполняются расчетные расчеты:
1.Рассчитайте необходимый диаметр и длину проволоки, работая при максимальной температуре C ° C, полное сопротивление элемента при рабочей температуре (R _t) будет:
R _t = V² / W
2. Используя проволоку из сплава определенного нагревательного элемента, найдите коэффициент температурного сопротивления при рабочей температуре C ° C как F, таким образом, общее сопротивление элемента при 20 ° C (R) будет:
R _t = R _t / Ф
3.Зная размеры типа нагревательного элемента, можно оценить длину намотанного на него провода. Таким образом, сопротивление, необходимое на метр провода, будет:
A = R / L
4. Найдите провод нагревательного элемента стандартного диаметра провода, сопротивление которого на метр ближе всего к A.
5. Чтобы проверить фактическую длину провода (L):
L = R / A
Изменение длины провода нагревательного элемента может означать добавление или вычитание шага провода для достижения требуемого общего значения сопротивления.
6. Чтобы проверить нагрузку на площадь поверхности (S):
S = W / (lxdx 31,416)
Эта нагрузка на площадь должна находиться в пределах диапазона, указанного в таблице выше для типа нагревательного элемента, с учетом того, что более высокая value дает более горячий элемент. Нагрузка на площадь поверхности может быть выше или ниже, если считается, что теплопередача лучше или хуже, или в зависимости от важности срока службы нагревательных элементов.
Если расчетная нагрузка на площадь слишком велика или мала, вам следует произвести пересчет, изменив одно или несколько из следующего:
Спиральные или спиральные элементы
Проволочные нагревательные элементы, сформированные в виде змеевика, позволяют разместить провод подходящей длины в относительно небольшом пространстве, а также поглощают эффекты теплового расширения.При формировании катушки необходимо соблюдать осторожность, чтобы не повредить проволоку за счет надрезов или истирания. Также важна чистота нагревательного элемента. Максимальные и минимальные рекомендуемые отношения диаметра внутренней катушки к диаметру проволоки составляют 6: 1 и 3: 1. Длину катушки с закрытой намоткой можно найти с помощью уравнения, приведенного ниже.
Где:
d = Диаметр проволоки (мм)
D = Внутренний диаметр катушки (мм)
L = Длина проволоки (м)
X = Длина катушки с закрытой намоткой (мм)
X = L xdx 1000 / π x (D + d)
Когда эта катушка с закрытой намоткой растягивается, растяжение должно составлять примерно 3: 1, так как более тесная намотка приведет к более горячим виткам.
Помимо случайного повреждения, срок службы нагревательного элемента может быть сокращен из-за локальных перегораний (горячих точек). Это может быть вызвано изменением поперечного сечения провода (например, зазубринами, растяжением, перегибами) или экранированием области, где нагревательный элемент не может свободно рассеивать тепло, или плохими точками опоры или заделками.
Конструирование ленточного элемента
Метод конструирования ленточного нагревательного элемента аналогичен тому, который использовался при проектировании нагревательного элемента из круглой проволоки.
Где:
b = Ширина ленты (мм)
t = Толщина ленты (мм)
Вот как выполняются расчетные расчеты для ленточного нагревательного элемента:
1. Для расчета размера ленты и длина, необходимая для конкретного нагревательного элемента в нагревателе, работающего при максимальной температуре C ° C, полное сопротивление элемента при рабочей температуре (Rt) будет:
R _t = V² / W
2 .Используя специальный провод из сплава нагревательного элемента, найдите коэффициент температурного сопротивления при рабочей температуре C ° C как F, таким образом, общее сопротивление элемента при 20 ° C (R) будет:
R _t = R _t / F
3. Зная размеры нагревателя, можно оценить длину ленты, которая может быть намотана на него. Таким образом, сопротивление, необходимое для каждого метра ленты, будет:
A = R / L
4. Найдите ленту нагревательного элемента стандартного размера b мм xt мм, имеющую стандартное сопротивление на метр запаса размера, близкое к до А Ом / м.
5. Проверка фактической длины ленты (L)
L = R / A
Изменение длины ленты может означать изменение шага ленты для достижения требуемого общего сопротивления.
6. Чтобы проверить нагрузку на площадь поверхности (S):
S = W / 20 x (b + t) x L
Если расчетная нагрузка на площадь слишком высока или низка, как указано в таблице выше, вам следует пересчитать, изменив одно или несколько из следующего:
– Длина и размер ленты
Практические рекомендации по проектированию
В этой статье обсуждаются общие вопросы, касающиеся использования, ухода и технического обслуживания, связанных с продлением срока службы электрических устройств. обогреватели и печи.Сложность вопросов, связанных с нагревателями резистивного типа, указывает на необходимость универсального руководства в качестве отправной точки.
Рекомендации по электрическим выводам
Выводы нагревательного элемента и подключения питания
Типы выводов
Выводы с одним проводом
Выводы для витой пары
Выводы для стержней
Выводы для контактных площадок или стержней
Радиус изгиба
Хрупкость
Концевые заделки
Защита от свинца
Ремонт
Обращение, хранение, факторы окружающей среды
Вибрация
Загрузка
Процедура сушки
Встроенные элементы
Огнеупорные материалы
Цикл
Рекомендации по электропроводке
Это не просто необходимо учитывать тип нагревателя с электронагревательным элементом, а также требования к размещению и мощности, но также необходимо учитывать различные типы используемых электрических выводов и методы, с помощью которых они выводятся и заканчиваются в обогреваемой области.Некоторые соображения при выборе выводов перечислены ниже:
Температура области вывода
Гибкость
Относительная стоимость
Загрязнения в области вывода
Требуется стойкость к истиранию
Удобство управления
Выводы нагревательного элемента и силовые соединения
Определенные нормы, которым необходимо следовать в отношении электрических подключений к электронагревательным элементам в нагревателях, перечислены ниже:
Сетевое напряжение должно соответствовать номинальному напряжению нагревателя.
Электропроводка обогревателя должна быть проложена в соответствии с национальными и местными электротехническими нормами.
Всегда соблюдать полярность. Соседние выводы всегда должны быть подключены с одинаковой полярностью. Несоблюдение полярности может привести к преждевременному отказу нагревателя.
Типы выводов
Выводы элементов для подключения нагревателей с электронагревательными элементами доступны в большом количестве стилей, но обычно их можно сгруппировать в определенные категории, которые включают следующее:
Однопроводниковый
Витая пара
Стержень
Прокладка или стержень
Однопроводниковые выводы
Однопроводниковая концепция является наиболее распространенной и в основном является стандартной формой поставки керамических и вакуумных волоконных нагревательных элементов.
Выводы витой пары
Витая пара обозначает вывод, в котором проводник элемента загибается на себя, а затем скручивается определенным образом. По возможности рекомендуется такая конфигурация отведений.
Выводы стержня
Выводы стержня включают крепление более тяжелого провода к фактическому элементу. Обычно к проводнику нагревательного элемента приваривают стержень.
Подушечка или стержень
Подушечка или стержень аналогичны по своей природе концепции стержня только в том, что используется либо плоский стержень, либо, если в элементе используется «полоса» вместо проволоки, полоса часто загибается на себя один раз. или два раза для увеличения площади поперечного сечения.Этот тип свинца используется с пакетами нагревательных элементов на основе волокна.
Радиус изгиба
Должна быть предусмотрена возможность изгиба подводящего провода от нагревательных элементов в соответствии с требованиями заказчика. Минимальный радиус изгиба проволоки должен быть в четыре-восемь раз больше диаметра проволоки. Это правило применяется как к сплавам железо-хром-алюминий, так и к сплавам никель-хром. В очень холодных условиях сплавы железо-хром-алюминий могут сломаться или потрескаться при изгибе.
Хрупкость
Традиционные железо-хром-алюминиевые материалы становятся хрупкими при достижении температуры 950 ° C, и это происходит немедленно.Сплавы на основе металлических порошков также становятся хрупкими при нагревании, хотя это происходит более постепенно и зависит от температуры и времени. Важно охладить эти сплавы до цветовой температуры выше 500 ° F, чтобы их можно было перемещать без каких-либо механических повреждений. Они также хрупкие при низких температурах, поэтому, если с ними нужно работать, лучше иметь температуру около 70 ° F или выше. Также важно отметить, что при сварке этих сплавов близлежащие участки становятся хрупкими, поэтому с ними нужно обращаться осторожно.
Концевые заделки
Правильные заделки имеют решающее значение для успешного применения нагревательного элемента, и если их не выполнить надлежащим образом, это существенно повлияет на срок службы элемента. Важно убедиться, что основная часть выводного провода элемента находится в тесном физическом контакте с фактическим заделкой.
Защита выводов
Часто желательно обеспечить защитное покрытие на выводах элемента. Это может потребоваться по электрическим или механическим причинам.Выбор защитного экрана для проводов должен производиться с особой тщательностью. Как правило, следует избегать использования самоклеящихся лент, поскольку даже в высокотемпературных марках используется мастика / клей на органической основе, которые могут распадаться на вещества на основе углерода. Они могут вступить в реакцию с проволокой, вызывая охрупчивание, коррозию и проникновение углерода. Необходимо внимательно изучить степень изоляции. При работе с материалами на основе тугоплавких волокон следует носить разрешенный респиратор, особенно если нагреватель долгое время находился при высокой температуре и его заменяют.
Полезные методы и предложения
Некоторые полезные практики при обращении с нагревательными элементами печи перечислены ниже:
Оборудование необходимо поддерживать в чистоте, особенно вокруг клемм, корпуса электропроводки и самого нагревателя, используя программу регулярного технического обслуживания.
Необходимо использовать полевую проводку, выдерживающую высокие температуры. Важно избегать использования воска, резины, термопласта или пропитанной изолированной проволоки для высокотемпературных нагревателей.
По возможности необходимо использовать теплоизоляцию, чтобы снизить тепловые потери и стоимость эксплуатации.
Нагревательные элементы печи необходимо поддерживать в хорошем состоянии, чтобы они служили своему назначению и оставались полезными в течение всего срока службы.
Статья предоставлена AZoM.com – сайт AZoNetwork
Устройство Тип элемента Рекомендуемая нагрузка на поверхность
Диапазон (Вт / см²)
Огонь Спиральный элемент на открытом воздухе 4,5 – 6,0
Штанга Fire Pencil 6,0 – 9,5
Ленточный нагреватель Элемент с слюдяной обмоткой 4,0 – 5,5
Тостер Элемент с слюдяной обмоткой 3.0 – 4,0
Конвектор Спиральный элемент 3,5 – 4,5
Накопительный нагреватель Спиральный элемент 1,5 – 2,5
Нагреватель вентилятора
Элемент печи Трубчатый
Элемент в оболочке 8,0 – 12,0
Элемент решетки 15.0 – 20,0
Конфорка 17,0 – 22,0
Водяной нагреватель 25,0 – 35,0
Элемент чайника 35,0 – 50,0
Isotherm-Parts, Isotherm Marine Refrigeration и запчасти
Водонагреватели Isotemp выпускаются в трех версиях.
BASIC – Нержавеющая сталь – выпускается с 1992 года
ОСНОВНАЯ ПЛОЩАДЬ
ОБЫЧНЫЙ – покрыт пеной оранжевого цвета.
Изображение продукта Название позиции – Цена
Термостат перегрева водонагревателя Isotemp для водонагревателей Basic и Slim B. Наружный кожух водонагревателей Basic и Slim выполнен из нержавеющей стали. Производитель Part … подробнее
Модель: ITP-SEA00042LA
Производитель: Indel Marine
Вес: 1
Isotemp Термостат водонагревателя для Basic и Slim B.Водонагреватели Basic и Slim имеют внешнюю оболочку из нержавеющей стали. Номер детали производителя SEA00041LA
Модель: ITP-SEA00041LA
Производитель: Indel Marine
Вес: 1
Предохранительный клапан для водонагревателей Isotemp, 6 бар, с пластиковым рычагом Для герметичных соединений мы рекомендуем герметизировать фитинги СИНИМ Loctite … подробнее
Модель: ITP-SFD00029AA / F
Производитель: Indel Marine
Вес: 1
Предохранительный клапан для Basic и Slim 7 бар с черной поворотной ручкой 7 бар (96 фунтов на кв. Дюйм) Для герметичных соединений Закройте фитинги СИНИМ Loctite 248… подробнее
Модель: ITP-SFD00023AA
Производитель: Indel Marine
Вес: 1
Прокладка водонагревателя Isotemp, это то, что удерживает воду в баке для всех водонагревателей Isotemp BASIC и SPA. Водонагреватель SQUARE … подробнее
Модель: ITP-SDF00025AA
Производитель: Indel Marine
Вес: 1
Зажим для фланцевых водонагревателей Isotemp BASIC, SLIM и SPA, позиция № 7 на схеме деталей Номер детали производителя SBE00046AA… подробнее
Модель: ITP-SBE00046AA
Производитель: Indel Marine
Вес: 1
Водонагреватель Isotemp BASIC Фланец – для крепления нагревательного элемента и датчиков температуры. Пункт № 5 на схеме деталей … подробнее
Модель: ITP-SBE00045AA
Производитель: Indel Marine
Вес: 2
Смесительный клапан для водонагревателей, используется на всех моделях Isotemp.
Модель: ITP-SFD00011AA
Производитель: Indel Marine
Вес: 2
Шланг из стальной оплетки для водонагревателя Isotemp BASIC. Часть смесительного клапана в сборе. Приблизительно 8 дюймов в длину.
Модель: ITP-SFE00005AA
Производитель: Indel Marine
Вес: 2
Плетеный стальной шланг для водонагревателей Isotemp – эта версия имеет два ВНУТРЕННИХ конца.10 дюймов
Модель: ITP-SFE00021AA
Производитель: Indel Marine
Вес: 2
Ниппельная муфта Isotemp Переходник 1/2 “BSP – 1/2” NPT
Модель: ITP-SFB00002AA
Производитель: Indel Marine
Вес: 1
Крестовина Isotemp для предохранительного клапана Basic, Slim и Spa со смесительным клапаном
Модель: ITP-SFA00015AA
Производитель: Indel Marine
Вес: 1
Тройник для предохранительного клапана водонагревателей Isotemp Basic, Slim и Spa
Модель: ITP-SFA00014AA
Производитель: Indel Marine
Вес: 1
Термостатический смесительный клапан для водонагревателя Isotemp.Сохраняет нагретую воду в баке. Для герметичных соединений Уплотните фитинги BLUE Loctite … подробнее
Модель: ITP-SFD00003AA
Производитель: Indel Marine
Вес: 1
Покрывает электрические соединения водонагревателя BASIC. Обратите внимание, что это СЕРЫЙ участок крышки, у нас нет белой вставки … подробнее
Модель: ITP-SBE00047AA
Производитель: Indel Marine
Вес: 1
Запасная пластиковая крышка для водонагревателей Isotemp SLIM.Эта часть покрывает электрические соединения на передней панели водонагревателя. Серый пластик. … подробнее
Модель: ITP-SBE00095AA
Производитель: Indel Marine
Вес: 2
Сменный нагревательный элемент 115 В / 750 Вт для всех моделей водонагревателей Isotemp BASIC и SPA. Это элемент размера, который поставляется с водой … подробнее
Модель: ITP-SEE00014HA
Производитель: Indel Marine
Вес: 1
Нагревательный элемент 1200 Вт, 110 В Для водонагревателей Basic и SPA объемом более 24 л (физически не подходит) Включает прокладку, шайбы и гайки…. подробнее
Модель: ITP-SEE00023HA
Производитель: Indel Marine
Вес: 2
Нагревательный элемент 750 Вт 220 В Для водонагревателей Basic / Slim и SPA. Это мощность оригинального элемента, установленного производителем. . … подробнее
Модель: ITP-SEE00019LA
Производитель: Indel Marine
Вес: 1
Нагревательный элемент BASIC 1200W / 220V Для моделей 40L / 50L / 75L 220V / 1200W для водонагревателей Isotemp “Basic” и версии SPA 40L.Не будет … подробнее
Модель: ITP-SEE00015LA
Производитель: Indel Marine
Вес: 1
Нагревательный элемент BASIC Для моделей 50L / 75L 220V / 2000W для Isotemp Бак водонагревателя «Basic» снаружи выполнен из нержавеющей стали. Не будет … подробнее
Модель: ITP-SEE00016LA
Производитель: Indel Marine
Вес: 2
Сменная резиновая прокладка для водонагревателей Isotemp SQUARE.Меры диаметром 3 дюйма
Модель: ITP-SDF00033AA
Производитель: Indel Marine
Вес: 2
Нагревательный элемент для водонагревателя Isotemp SQUARE 16L 115V / 750W. Номер детали производителя SEE00029HA Габаритный чертеж
Модель: ITP-SEE00029HA
Производитель: Indel Marine
Вес: 1
Нагревательный элемент для водонагревателя Isotemp SQUARE 16L 230 В / 750 Вт.
Навигация по записи
← Не отжимает машинка канди: Стиральная машинка Канди не отжимает Заземление в частном доме своими руками 380 в схема: Заземление в частном доме своими руками 220в и 380в: нюансы →
Добавить комментарий Отменить ответ
Ваш адрес email не будет опубликован. Обязательные поля помечены *
Комментарий *
Имя *
Email *
Сайт

Рубрики
Водонагревател
Водонагреватели
Микроволнов
Микроволновые печи
Посудомоечн
Посудомоечные машины
Пылесос
Пылесосы
Разное
Советы мастера
Стиральн
Стиральные машины
Холодильник
Холодильники
Эксплуатация микроволновой печи
Эксплуатация посудомоечной машины
Эксплуатация пылесоса
Эксплуатация стиральной машины
Эксплуатация холодильника
Электрические водонагреватели
Copyright © Полезные товары
