Щиты Legrand Nedbox (встраиваемые) от 12 до 56 модулей

Щиты (встраиваемые) от 12 до 56 модулей Legrand Nedbox

Компания Legrand производит и предлагает потребителю встраиваемые электрощиты Nedbox. Данный вид оборудования прекрасно подойдёт как для жилых помещений, так и для производственных целей. Благодаря своим разнообразным модификациям, щиты Nedbox могут удовлетворять и покрывать потребности различных проектов по прокладыванию электросетей. Щит Nedbox представляет собой коробку, в которую инженер – электрик или иной пользователь может быстро и удобно поместить различное автоматическое оборудование. После установки разнообразного оборудования, электрощит можно считать узлом электрической проводки, или контрольной точкой.

Электрощиты Nedbox по своей структуре применения должны быть встроены в стену. Это позволит скрыть от людей их расположение, и не нарушать вид и интерьер помещения, где они установлены.

Подвод кабеля или проводов к щиту при его непосредственном расположении в стене становится простым и лёгким.

Благодаря универсальному подходу, компания Legrand в своей продукции Nedbox применила инженерные решения, которые позволяют осуществлять подвод проводов на вход в электрощит без каких-либо ограничений. Это означает, что при монтаже, можно ввести электропроводку снизу, сверху или с сбоку электрощита.

Все щиты варьируются по своим габаритам, и зависят от числа модулей, которые можно установить в них. Одна рейка, которая встроена в щит может разместить на себе 12 (+1) модуль. Соответственно бывают щиты от 1 рейки до 4, что в свою очередь определяет габариты электрощита. Данный подход является очень удобным, поскольку позволяет пользователю заранее спроектировать размещение модулей, и предварительно указать расчётный материал в проектах. Используя данный подход, компания Legrand, предоставила пользователю точные данные о возможном количестве размещенных модулях в электрощите, и таким образом свела избыточность при применении оборудования к минимуму.

Щиты Nedbox могут иметь три вида дверей, которые преграждают доступ к установленным модулям.

На выбор пользователя предлагается металлическая, прозрачная или белая дверь. Так же существует вариант электрощитов Nedbox без двери. Стоит отметить, что прозрачная дверца даёт пользователю возможность визуального осмотра модулей, и предоставляет возможность произвести их техническую оценку без прямого доступа в щит. Степень защиты во многом зависит от использования двери, которая установлена в электрощит. Щит с дверью обладает IP 40 и IK 07, а без дверцы данные показатели равны IP 30 и IK 05. Так же независимо от вида дверцы или её отсутствия, корпус электрощита Nedbox обладает способностью самозатухания при условии, что температура воспламенения не будет превышать 650 °С. Это является хорошим фактором и даёт уверенность пользователю в том, что во время короткого замыкания или иного чрезвычайного случая внутри или с наружи электрощита не произойдёт пожар, который может привести к пагубным последствиям.

Продукция Nedbox компании Legrand имеет стандартную комплектацию, которая может дополняться замком, клеммным блоком, фазным клемным блоком, заглушками. С помощью разнообразной вариации оборудования, щиты Nedbox могут решить множество задач и стать хорошим подспорьем во время проектирования и прокладывания электропроводки.

Модули и размеры электрического щита



Время, когда электропроводка наших квартир и домов выполнялась одной электрической группой давно прошло. В настоящее время   электропроводку,  по вполне понятным причинам (прежде всего, ввиду стремительного увеличения роста потребления электроэнергии)  целесообразней “разбивать” на

отдельные электрические группы.

Если для защиты старой электропроводки от коротких замыканий и перегрузок по току было вполне достаточно пробковых предохранителей (или, в лучшем случае, автоматических), установленных над электросчетчиком на старом, ещё “советских” времён электрощитке открытого исполнения, то проводка из нескольких электрических групп требует защиты каждой группы.

К тому-же, в настоящее время требования к системам электроснабжения не ограничиваются одной лишь защитой от токовых перегрузок и сверхтоков. В целях повышения пожаро- и электробезопасности современная электропроводка выполняется трехпроводной (если говорить об 1-фазных групповых сетях) – с дополнительным защитным PE-проводником (заземление).

Таким образом, кроме “пробок” или их современных аналогов – автоматических выключателей, для полной защиты понадобятся дополнительные коммутационные аппараты, защищающие людей от поражения электрическим током –

УЗО, дифавтоматы, мгновенно срабатывающие в случае утечки токов на землю.

Очевидно, что устаревший щиток для этого совершенно не подойдёт, нужен современный электрический щит – бокс, в котором можно поместить все необходимые коммутационные, защитные аппараты в нужном количестве. Кроме перечисленных устройств защиты, благодаря использованию DIN-рейки, в электрощит можно поместить самое разное модульное оборудование – счетчик, клеммник, розетку, реле, даже контактор и т. д.

Модули и размеры. Электрические щиты имеют множество таких параметров и технических характеристик как: исполнение, габаритные размеры, комплектность поставки, класс ip, материал корпуса, внешний вид и т. д. Поговорим о

модулях электрического щита, от количества которых завият его размеры.

За модуль щита условно принимается посадочное место под однополюсный “автомат”. Так, при покупке электрощита обязательно следует обратить внимание на количество модулей – это максимальное количество однополюсных автоматических выключателей, которые возможно разместить на его DIN-рейке (или DIN-рейках).

Конечно, электрические щиты, “начинка” которых состоит из одних лишь однополюсных выключателей можно встретить нечасто. Как было написано выше, в современных электрощитах реализована возможность размещения самых разных аппаратов: от коммутационных до учёта. Поэтому ниже приведены основные монтируемые на DIN-рейку модульные устройства с количеством занимаемых ими модулей (мест):

Выбирая электрощит, исходя из количества требуемых мест, необходимо руководствоваться ещё и запланированным расположением в нём модульных элементов.

Небольшой пример: при выборе бокса, скажем на 24 места, запланировов расположить на одной DIN-рейке дифавтоматы АД 14 + АД 12, нужно непременно учесть её длину, которая должна вместить не менее 12 модулей.

Понятно, что в этом случае следует отдать предпочтение эл. щиту на 24 модуля с 2-мя DIN-рейками по 12 мест, а не с 3-мя по 8, это очевидно.

Приобретая электрощит, помните, что небольшой запас свободного места в щите никогда лишним не будет, поэтому, рекомедуем делать покупку, прибавив к расчитанному необходимому количеству модульных единиц щита 2-4 резервных места.

Как правильно выбрать электрощит. модули щита

Автор Фома Бахтин На чтение 2 мин. Просмотров 17.4k. Опубликовано

Обновлено



При выборе электрощита, кроме исполнения (внутренний, накладной) и материала, из которого он изготовлен (пластик или металл) важным критерием являются его размеры, а точнее количество модулей щита.

За модуль в щите принято считать один однополюсный автоматический выключатель – автомат, со средней шириной 18 мм.

Одним словом, максимально возможное количество установки однополюсных автоматов в щите и есть   количество модулей щита.

Поэтому, приобретая щит необходимо хотя бы приблизительно определиться с модульными элементами щита – автоматами, УЗО, счётчиком и т. д. и их количеством.

Вот примерные значения количества мест (модулей на DIN – рейке) основными модульными элементами:



Покупать щит лучше с небольшим резервом по количеству модулей – не стоит брать “впритык”. Напрмер, если общее количество модулей 12, то лучше приобрести щит на 16 модулей. Это даст нужный резерв в случае изменения схемы электропроводки или добавления новых “точек”.

При неполном заполнении щита модульными элементами во избежание попадания в электрощит посторонних предметов можно воспользоваться специальными заглушками для щитов под пустые модули. Это придаст большую эстетичность, улучшив внешний вид щита.

Бюджетный электрощит 10-15т.р. на ABB для квартиры 1 и 3 фазы


Сборка правильного электрощита 2017г. на АББ, 72 модуля. Современный электромонтаж


Электрощит для современной квартиры. Правильная сборка и расчет. Технический проект включен


зачем они нужны и какими бывают?

Электрощиты и боксы для автоматов широко используются офисных зданиях, квартирах и частных домах, на производственных площадках и других объектах. Основная особенность таких изделий состоит в безопасности и удобстве, и в отличие от распределительных коробок, при использовании щитов во время замены розетки не нужно обесточивать все помещения и не приходится обеспечивать для мощных электроприборов персональные ЗУ. Компактная конструкция позволяет установить все необходимые модули.

Распределительные щиты существенно снижают вероятность повреждения электроприборов и перегрузки электросети – они позволяют равномерно распределять ток по всем линиям без избыточной нагрузки на один из потребителей. Такая система имеет большое значение для просторных помещений, где есть высокие нагрузки на сеть, и для объектов жилого назначения, в которых сегодня постоянно используется большое количество электроприборов. Щит предохраняет сеть и приборы, и предотвращает поражение человека электрическим током.

Какими бывают электрощиты по назначению

  • Модульные распределительные щиты созданы под монтаж модульного оборудования – в них предусмотрены рейки и площадки под монтаж шин, а снаружи щиток закрывается панелью из пластмассы или металла, устойчивого к коррозии;
  • Учетные щитки оснащаются площадкой под монтаж приборов учета на винтовые или реечные крепления, а также предусмотрена возможность встройки автоматов;
  • Учетно-распределительные щитки, в отличие от обычных учетных, имеют специальную рейку по монтаж ЗУ. Также предусмотрен отсек под коммутатор ввода с крышкой и опломбированием.

Какими бывают щитки по типу установки

  • Наружные. Это очень распространенные модели – они отличаются простотой монтажа. Такой щиток монтируется на стену и существенно выходит за ее плоскость, и это нужно учитывать при определении места монтажа, чтобы бокс не мешал передвигаться. Такие щитки широко применяются при прокладке проводки открытого и скрытого типа, и рекомендуются для использования в домах из дерева и банях.
  • Встраиваемые. Они отличаются компактностью и эстетичностью, и могут монтироваться в любом месте, так как практически не выступают из стены и не мешают передвижению. Лицевая панель таких щитков имеет отбортовку для закрытия технологического стыка, поэтому щит смотрится эстетично. Такие модели рекомендуются к установке в случаях, если количество модулей щитка больше количества отходящих линий, иначе связку проводов будет сложно провести через вводы в стенках.

Какие типы распределительных щитков существуют

  • Главный распределительный щит. Преимущественно используется на трансформаторных подстанциях и больших промышленных объектах, отличаются большими размерами и рассчитаны на огромное количество модулей. Главные щитки могут быстро переходить с основного источника питания на запасной;
  • Распределительное устройство ввода. Они монтируются на входе кабеля в жилых домах и офисах, распределяют линии питания и ведут учет потребления электричества, и останавливают его подачу при КЗ;
  • АВР. Применяется не повсеместно и создан для быстрого перехода с основного на запасной источник питания. В основном используется в больницах и других важных объектах, а также иногда используется в больших загородных домах;
  • Этажные щиты. Они устанавливаются преимущественно в высотных домах для распределения электричества на все квартиры на этаже. В них предусмотрены слоты под автоматику модульного типа и устройства учета;
  • Квартирные щиты. Это наиболее популярные устройства, которые устанавливаются на входе электрокабеля в квартиру – преимущественно в прихожей или в тамбуре. Такие щитки надежно защищают от КЗ, перегрузок, распределяют групповые электролинии и ведут учет потребления электричества.

Выбираем электрощит по количеству модулей

Пожалуй, главное отличие всех щитков состоит в количестве модулей. Существует ошибочное мнение, что количество модулей всегда кратно 12, однако на самом деле часто встречаются модели на 16 или 18 модуле, а есть и компактные щиты на 10 модулей.

Чтобы определить, какое число модулей вам потребуется, желательно подготовить схему электропроводки и учесть все основные точки потребления – розетки, лампы, приборы с высоким энергопотреблением. После этого можно определить группы для выбора номинального тока выключателей: для освещения используются автоматы на десять ампер, для розеток – на шестнадцать ампер. В качестве ЗУ часто используются не только стандартные автоматы, но и УЗО или дифавтоматы. Знать точное количество необходимых вам устройств важно, чтобы грамотно рассчитать число необходимых модулей.

Для обычной квартиры в основном достаточно щита на двенадцать-шестнадцать модулей. Если счетчик планируется ставить в щитке, то понадобится устройство на шестнадцать модулей. В частном доме потребуется примерно 24 и более модулей, а при очень большой площади постройки можно даже установить два щитка для более надежной защиты от перегрузок, так как на вводе сеть имеет высокую мощность.

Как выбрать габаритные размеры электрического щита?

Проектирование электрических щитов не обходится без выбора габаритных размеров щита. Выбору габаритных размеров следует уделять особое внимание, поскольку неправильный выбор может повлечь очень серьезные последствия во время монтажа электрооборудования.

Практически на все электрические щиты я составляю опросные листы. На мой взгляд, здесь и проектировщик экономит время, и заказчику (подрядчику) нагляднее компоновка.

В каждом опросном листе необходимо указать габаритные размеры щита. Даже если вы не делаете опросный лист, то все ровно нужно подбирать оболочку  определенных габаритов для установки электротехнических аппаратов.

Выбор габаритных размеров щита для установки модульных аппаратов.

В данном случае все достаточно просто. Считаем количество модулей и подбираем щит. Производители модульных щитов указывают количество модулей монтируемых в конкретный щит. Всегда следует предусматривать резервные места для возможной установки дополнительных аппаратов. Обычно я закладываю 5-10%. Следует также помнить, что шины могут также устанавливаться на DIN-рейку, соответственно общее количество модулей увеличится. При установке на DIN-рейку контакторов и других подобных устройств следует обращать внимание на глубину щита. Как правило, модульные щиты имеют глубину 120 мм и контактор с тепловым реле может просто-напросто не поместиться в такой шкаф.

Модульный щит

Выбор габаритных размеров щита учета.

В отличие от предыдущего случая здесь нужно проверить габаритные размеры нашего счетчика и габаритные размеры в щите под установку счетчика, т.к. счетчики могут устанавливаться на монтажную панель либо на DIN-рейку и имеют разные габаритные размеры.

Щит учета

Выбор габаритных размеров нестандартного щита.

Если в щит необходимо установить различные аппараты: модульные аппараты, силовые автоматы, контакторы, реле и т.п., то я в качестве оболочки выбираю щит с монтажной панелью. У многих производителей имеются подобные щиты. Такие щиты имеют глубину от 150мм.  В каталоге кроме как габаритных размеров щита и размера монтажной панели мы ничего не найдем, в отличие от модульных щитов. В таких случаях я поступаю следующим образом. Считаю количество модулей всех аппаратов, а затем смотрю габариты модульного щита. На основании габаритов модульного щита подбираю щит с монтажной панелью с габаритами больше. Иногда на опросном листе рисую компоновку всех электротехнических аппаратов, но это занимает время, зато невозможно ошибиться с габаритными размерами щита. Также следует обращать внимание на сечения подключаемых кабелей. Если в модульных щитах сечения кабелей не превышают 35мм2, то здесь кабели зачастую бывают и больших сечений. Чем больше кабель – тем больше радиус изгиба кабеля, соответственно нужно больше пространства для укладки кабелей в щите.

Щит с монтажной панелью

На что вы ориентируетесь при выборе габаритных размеров щита?

Советую почитать:

Сборка и монтаж электрического щита в квартире ⋆ Харьков


Одним из основных элементов электроснабжения в квартире, является вводно-распределительное устройство – электрический щиток. Сборка и монтаж электрического щитка в квартире Харькова – это ответственный вид работы, где нет мелочей. Заказать правильную сборку электрощитового оборудования и монтаж щита по Харькову и области можно у нас на сайте, позвонив по телефонам.

Цена на установку, сборку и подключение квартирного электрощита варьируется в зависимости от параметров, размеров и наполнения, будь то сборка щита на 24 модуля или на 36 модулей.

Установка и сборка внутр. щиткаКирпич, бетон, гипсокартон
12 модулей350 грн
24 модуля500 грн
36 модулей650 грн
48 модулей750 грн
60 модулей850 грн
Установка и сборка накладного щитка
12 модулей350 грн
24 модуля450 грн
36 модулей550 грн
Сборка автоматики в щитке ( установка автомата в щиток цена)150 грн/модуль

Подробную стоимость и другие расценки на работы смотрите в прайсе.

Монтаж электрического щита видео.

В видео ролике поэтапно показано как расключить щиток, а именно установка силового щита abb u62 на 144 модуля. В процесс входит:

  • штробление,
  • оштукатуривание ниши,
  • крепление щита и
  • обустройство необходимых закладных.

Что такое электрический распределительный щит.


Почти в каждом доме или квартире должен быть установлен электрический распределительный щит. Электрический распределительный щит – это устройство, которое используется для направления электричества от источника питания к другим областям использования.

Он собирается из одной или нескольких панелей. Каждая из панелей имеет ряд переключателей, которые позволяют контролировать поток электроэнергии.

Используя переключатели, можно регулировать напряжение, которое передается на подключенные устройства. Это контролирует поток электричества и гарантирует целостность схемы.

Зачем нужен электрощит.

Электрический распределительный щит повышает безопасность использования электричества при работе различных приборов, машин и других устройств.

Правильно собранный электрощит обеспечит:

  • безопасность,
  • своевременное отключение защиты,
  • слежение за количеством энергии поступающей на объект,
  • управлением энергии на группы потребителей и
  • удобство обслуживания.

Где устанавливать электрощит.

Электрический щит в квартире устанавливают около входной двери, учитывая с какой стороны подводится вводный кабель с подъездной площадки. Это делается для удобства.

Какие требования предъявляют к щиту при установке.

Для свободного доступа к распределительному щиту подход к нему должен быть свободным.

Высота установки – 140-170 см.

Расстояние от коммуникаций трубопроводов, как водоснабжения и отопления, так и газовых, должно быть не менее 50 см.

Запрещается устанавливать электрощит в квартире, если сверху находятся ванны, санузлы и другие помещения с большим риском затопления.

Какие бывают электрощиты по способу монтажа.

По способу установки щит распределительный электрический для квартир бывает двух видов – навесной и встроенный.

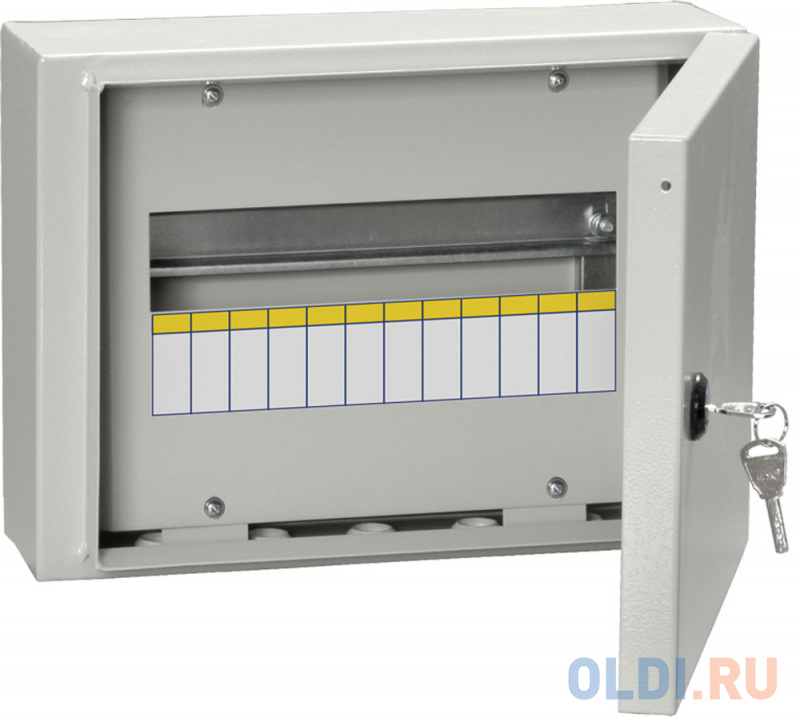

Щит распределительный навесной.

Такой щит крепится на стену. Крепление должно быть надёжным и выбираться в зависимости от материала основания. Здесь корпус щита находится на поверхности. Такие электрощиты устанавливают при открытой проводке.


Щит распределительный встроенный.

Этот щиток устанавливается в нишах стен. Углубления в стене либо делают сами, либо в стене уже предусмотрено место для установки электрических щитов.

Такие коммутационные щиты не портят внешнего вида помещений и ставят только при скрытой проводке.

Какие бывают электрические щитки по материалу изготовления.


Корпус электрощита для квартиры изготавливается из пластика или металла.

Электрощит из пластика.

Пластиковые щиты имеют многообразный дизайн и вписываются в любой интерьер. Корпус сделан из ПХВ, а дверца имеет прозрачные вставки, для контроля приборов учёта.

Отличия электрощитов из металла.

Металлические электрощиты имеют более прочный корпус. В чём и заключается их преимущество. Дверцы могут иметь стеклянные или пластиковые окна, для снятия показаний счётчиков. На некоторых моделях установлены замки, для исключения доступа, к примеру, детей.

Виды электрических щитков по степени защиты.


Как различаются коммутационные щиты по степени их защиты представлено в таблице:

Как выбрать электрический щиток в квартиру.

Основным параметром выбора электрощита является его размеры – количество модульных мест. Перед выбором электрощита, необходимо по схеме посчитать количество модулей, учесть их габариты.

Как правильно собрать электрощит.

Для начала надо определиться с наполнением щитка. Что за элементы и какое количество будет представлено при монтаже.

В сборку распределительного электрощита обычно входят такие элементы:

Вводной автомат.

Он служит для защиты проводки и быстрого отключения напряжения. Защищает всю электросистему квартиры от перегрузок и контролирует нужную нагрузку для данного помещения.

Электрический счётчик.

Счетчик устанавливается на вводе после автомата. Предназначен для контроля потребляемой электроенергии.

Устройство защитного отключения.

УЗО контролирует входящий и исходящий ток. Предназначено для защиты человека от поражения электротоком.

Автоматические выключатели.

Такие выключатели (автоматы защиты) устанавливаются на каждой линии. Предназначены для защиты цепи от перегрева или возникновения КЗ, при возникновении которого – отключают необходимую линию.

Ставятся например: на освещение, на электроплиту (мощный потребитель), на телевизор или холодильник (потребители средней мощности).

Дифференциальный автомат защиты.

Дифавтомат – комбинированный прибор, замещающий обычный автомат и УЗО. Также предназначен для защиты сети.

ДИН-рейки.

DIN-рейки – металлические планки, куда крепится всё оборудование. Устанавливается на задней стенке распределительного щита. Количество ДИН реек зависит от количества модулей.

Распределительные шины.

Они обеспечивают соединение оборудования при монтаже электрощита.

Соединительные шины.

К ним подключаются и объединяются общие нулевые и заземляющие провода.

Модульная розетка.

Желательно установить модульную розетку. Она пригодится для подключения освещения или электроинструмента при ремонтных работах, когда все другие линии будут отключены.

Что надо учитывать при монтаже электрического распредщитка.

Перед тем, как производить монтаж распределительного щита, нужно распределить потребителей электроэнергии по группам. В отдельные группы должны быть выделены:

Розеточная группа. Здесь распределение идёт по комнатам – спальня, коридор, кухня, санузел, зал. Для каждой комнаты должна идти отдельная линия;

Группа освещения. Так же идёт отдельно, как и розеточная выводится на свой отдельный автоматический выключатель;

Силовая группа. Здесь подключаются более мощные потребители – электроплиты, бойлер, стиральная машина.

Схема монтажа электрического щитка в квартире.

Составление схемы монтажа, лучше доверить опытному электрику. На ней должно быть указано оборудование для сборки распределительного щита, применяемые провода и их маркировка.

Перед самой сборкой распределительного щита необходимо его подготовить.

Что надо сделать перед сборкой распредщита.


• Вытащить заглушки, если не хватает отверстий для вводных проводов, необходимо вырезать дополнительные;
• Установить Дин рейки;
• Закрепить шины заземления и нуля;
• Установить монтажные кронштейны;

Монтаж производится заранее подготовленными проводами. Их необходимо примерно подобрать по длине.

Провод лучше выбрать медный одножильный, он менее ломкий, чем алюминиевый и выдерживает большую нагрузку. Одножильные провода проще и аккуратнее закреплять.

Видео обзор правильной сборки распределительного электрического щитка в квартире под счетчик и автоматы.

Что показано в видео. Квартирный щит hager volta на 60 модулей. Применение контакторов коммутируемых «мастер выключателем» на две клавиши. Закладные трубы для дальнейшей протяжки кабеля. Слаботочный щит и много чего интересного.

Этапы монтажа электрощитка.

Подготовительные работы.

Удаляем изоляцию с концов проводов, стараясь не повредить металлические жилы. Заранее провода желательно помечать, маркируя с помощью маркера и малярного скотча.

Основная сборка и расключение прибора.

Устанавливаем и фиксируем на дин рейки модульные устройства.

Заводим в щиток кабель ввода и другие провода. Вводной кабель желательно размещать на минимальном расстоянии с автоматом ввода. Все провода и кабеля фиксируем пластиковыми хомутами.

Устанавливаем электрощит по месту крепления.

Коммутация автоматов в щите, а так же нулевыми шинами, осуществляется проводами одинакового сечения. Подключают автоматические выключатели сверху, а снизу выходят выводные провода.

При использовании многожильных проводов, необходимо применять специальные наконечники НШВИ. Закреплять многожильный провод без наконечников к клеммам автоматов, запрещается.

На одну клемму нельзя крепить провода разного сечения. Все соединения выполняются только цельными проводами. Скрутки и спайки в электрощите недопустимы.

Подключение электрощита производится кабелем ввода, через вводный автомат. Заземление подключается к шине.

Завершающий шаг.

Проверка правильной сборки электрошкафа осуществляется подачей напряжения на каждую линию по отдельности. Если проблем не возникает, подаём нагрузку на всю систему. Вот и собран готовый электрощиток.

Конечные действия после правильной сборки и монтажа: капитально закрепить электрощит, сделать маркировку автоматики.

Обязательно относитесь к электричеству с уважением, которого оно заслуживает. Всегда осторожно открывайте дверцу распределительной коробки и избегайте попадания влаги вокруг устройства. Будьте осторожны при работе с электрическими элементами.


Нормальная работа электроснабжения в квартире, зависит от внимательного и аккуратного монтажа. А сама сборка и монтаж электрического щита в квартире должна производиться по грамотно составленной схеме, которую должен делать специалист электрик.

Мы предлагаем сборку электрощитов в Харькове на заказ из качественных материалов, а также установку щитков в квартирах по доступным ценам. Обращайтесь!

Распределительный щит электрический. 8 советов, как выбрать распределительный щит: виды электрических щитков


Как выбрать электрощит и какой лучше для квартиры, дома, дачи

Так называемым «сердцем» электропроводки в доме является электрощиток, в котором установлены все автоматические выключатели, УЗО, дифавтоматы и даже электрический счетчик. Именно из распределительного щита выполняется разводка проводки по комнатам, поэтому нужно очень серьезно подойти к вопросу выбора разновидности данного изделия. Далее мы расскажем, как выбрать электрощит и какой лучше для квартиры, дома, дачи и даже гаража.

Способ установки

Первое, с чем Вы должны определиться, какую конструкцию электрощитка подобрать – наружной установки или встраиваемый. Если у Вас в квартире либо доме стены гипсокартонные, лучше выбрать встраиваемый электрощит, который не так сильно портит интерьер комнаты. Однако если стены бетонные и нет возможности сделать нишу, допускается установка накладного электрического щитка.

На даче также нужно смотреть по обстоятельствам. К примеру, в деревянном доме либо в бане лучше ставить более безопасный накладной щиток.

Что касается гаража либо производственного помещения, тут можно не беспокоиться и установить на стене навесной электрощиток, который на порядок легче монтируется.

Материал изготовления

При выборе электрического щита особое внимание нужно уделить материалу, из которого он будет сделан – пластик либо металл. Пластиковый щиток гораздо красивее, поэтому его рекомендуют выбрать для квартиры, частного дома или офиса.

Металлический корпус более долговечный, крепкий и надежный. Такой вариант электрощита лучше подобрать для производственного помещения, гаража либо улицы.

Обращаем Ваше внимание на то, что если Вы решили выбрать пластиковый электрический щит, обязательно покупайте изделие от надежного производителя. Дешевые китайские электрощитки быстро желтеют и к тому же славятся тем, что достаточно просто ломаются.

Количество модулей

Еще один не менее важный критерий выбора электрощита – по количеству модулей. Чтобы правильно подобрать размер щитка, нужно для начала составить схему электропроводки, в которой указать точное количество автоматов, УЗО, дифавтоматов, а также определить, будет ли стоять счетчик внутри электрощитка. С составленной схемой выбрать количество модулей не составит труда. Учтите, что ширина одно модуля – 18 мм (ширина однополюсного выключателя). Чтобы правильно выполнить расчет руководствуйтесь следующими значениями (количество модулей, которое занимает одно устройство):

  1. Электросчетчик – от 6 до 8.
  2. Трехфазное УЗО – 5.
  3. Однофазное УЗО – 3.
  4. Трехфазный автоматический выключатель – 3.
  5. Двухполюсный автомат – 2.
  6. Однополюсный автомат – 1.

Обычно для квартиры, если счетчик установлен на лестничной площадке, вполне достаточно выбрать электрощит на 12-16 модулей (лучше брать с запасом, мало ли, вдруг Вы в будущем захотите подключить реле напряжения для защиты электропроводки). Если же квартира трехкомнатная и счетчик стоит у Вас в коридоре, лучше подобрать корпус не менее, чем на 16 посадочных мест.

В частном доме, собственно, как и на даче, потребителей электроэнергии больше, поэтому рекомендуется ставить электрический щит на большее количество модулей – минимум 24. Хотя, опять-таки, все будет зависеть от выбранной вами схемы электропроводки. Возможно, на освещение вы поставите только один автомат, а может быть и такое, что каждую комнату будет обслуживать свой автоматический выключатель. Помимо этого нужно учитывать напряжение на вводе — 220 либо 380 Вольт. Для трехфазного электросчетчика, УЗО и автоматов нужно будет больше места.

Если Вы затрудняетесь с методикой выбора электрощитка для дома, рекомендуем с составленной схемой пойти в магазин и там уже, посоветовавшись со специалистом, подобрать подходящий размер щита!

Производитель

Ну и последний критерий выбора – производитель изделия. Если Вы не знаете, какой фирмы выбрать электрощит, рекомендуем отдавать предпочтение следующим изготовителям:

Эти три фирмы щитов чаще всего используют в электромонтажных работах. Электрощитки ABB самые качественные, IEK и Makel немного уступают конкуренту, но и по цене будут дешевле.

Если Вы хотите выбрать красивый и в то же время надежный электрощиток для дома либо квартиры, отдайте предпочтение греческому производителю FOTKA. Ассортимент изделий Вы сами можете увидеть на фото примере:

Рекомендуем просмотреть видео, на котором наглядно демонстрируется сравнение электрических щитов разных фирм:

Сравниваем производителей

Что еще важно знать?

Для офиса, в котором будут установлены всего лишь 2-3 автоматических выключателя, рекомендуем подобрать не электрощит, а компактный пластиковый бокс, который будет меньше по габаритам и, конечно же, цене.

Еще один важный момент – дверца электрощита. Лучше чтобы она была прозрачной, т.к. в этом случае Вам не нужно будет открывать электрический щит для визуального осмотра автоматов, если свет пропадет.

Видео обзор изделий:

Какие бывают щитки?

Вот и все, что хотелось рассказать вам о том, как выбрать электрощит и какой лучше для квартиры, дома, дачи. Надеемся, Вам понравилась статья и теперь вопрос покупки не составляет никакой сложности, т.к. мы максимально возможно описали предоставленные виды и назначения изделий!

Также читают:

samelectrik.ru

8 советов, как выбрать распределительный щит: виды электрических щитков

Чтобы гарантировать надежное и безопасное функционирование системы электроснабжения, в жилых домах и на предприятиях используют распределительные щиты, в которых находится защитное и распределительное оборудование. Такие приборы должны отвечать самым строгим требованиям к безопасности и отличаться высокой механической прочностью, поэтому покупать их лучше в проверенном месте. Специализированный интернет-магазин «Электрика Дешево» предлагает большой выбор качественных распределительных щитов от лучших производителей мира, которые вы можете приобрести по самым выгодным ценам. Ассортимент представлен здесь: https://elektrikadeshevo.ru/catalog/shchity-raspredelitelnye/. Наш материал поможет сориентироваться в большом разнообразии подобного оборудования и правильно выбрать распределительный щит.

№1. Зачем нужен распределительный щиток?

Электромонтажные работы в квартирах, офисах, гаражах и на производстве не обходятся без установки распределительного щита. Зачем он нужен, ведь ранее многие довольствовались одними только распределительными коробками? Все дело в удобстве и безопасности. Если использовать по-прежнему только распределительные коробки, то, например, при замене розетки придется обесточить всю квартиру, а при подключении некоторых мощных электроприборов придется оснащать их собственными защитными устройствами, а для них также необходимо место.

Установка распределительных щитов предотвращает риск сгорания электроприборов. Благодаря щиту электроэнергия распределяется равномерно по всем каналам, исключая избыточное поступление тока по одному из них. Особенно важно это устройство для крупных помещений, где возникают огромные нагрузки, да и для жилых домов распределительные щиты также необходимы, учитывая то, сколько сегодня электрических приборов люди используют в домашних условиях.

Распределительный щит срабатывает не только при возникновении излишнего напряжения, но и спасает человека от поражения током.

№2. Основные виды распределительных щитов

Распределительный щит может отвечать за безопасную подачу электричества в квартиру, на этаж или на большое здание. В зависимости от масштаба зоны обслуживания электрощитки делятся на такие виды:

  • главный распределительный щит (ГРЩ) находится во главе иерархии, устанавливается на трансформаторных подстанциях и на крупных производствах. Он, как правило, отличается внушительными размерами, отвечает за электроснабжение целого объекта, защищает от перегрузок в сети и коротких замыканий. ГРЩ, равномерно распределяющий электроэнергию по всем помещениям, может автоматически переключаться с основного ввода питания на резервный;
  • вводное распределительное устройство (ВРУ) устанавливают на входе силового кабеля в многоквартирные жилые дома, офисные центры, производственные помещения. ВРУ распределяет питающие линии для квартирных и этажных щитков, ведет учет потребленной электроэнергии, срабатывает в случае перегрузок и коротких замыканий;
  • аварийный ввод резерва (АВР) используется не везде и предназначен для переключения потребителей с основного источника электропитания на резервный в случае аварии. АВР необходим для больниц и прочих учреждений, где важна непрерывная подача электроэнергии. Иногда такие устройства используют в коттеджах;
  • щит этажный (ЩЭ) ставится, в основном, в жилых зданиях для распределения электропитания на 2-6 квартир. В таком щитке выделяется место для модульной автоматики и приборов учета электроэнергии. Может использоваться в административных зданиях;
  • щит квартирный (ЩК) располагается на вводе электрического кабеля в квартиру, устанавливается обычно в прихожей, тамбуре, реже – около входной двери. Квартирные щитки знакомы практически каждому, они используются для защиты от коротких замыканий и перегрузок, распределения групповых линий питания и учета электроэнергии. О выборе распределительных щитков данного типа и пойдет речь.

Среди других видов отметим щиты освещения (ЩО), которые необходимы для редких выключений и включений автоматики, такие устройства защищают от перегрузок, используются в общественных и торговых зданиях. Щит управления (ЩУ) также устанавливают в административных зданиях для управления вентилирующим, отопительным оборудованием и сигнализацией. Щит автоматики (ЩА) необходим для управления программными контроллерами систем вентиляции, отопления и т.д. Есть еще щиты бесперебойной подачи питания (ЩБП), которые устанавливают при подключении вычислительного и медицинского оборудования, требующего постоянной подачи электроэнергии и чувствительного к перепадам напряжения.

№3. Виды электрических щитков по способу установки

По способу установки распределительные щитки можно поделить на такие виды:

  • накладные, или наружные. Это самый распространенный вариант, прост в установке, но будет несколько выпирать вперед по отношению к стене, что необходимо учесть при выборе места. Такие щитки используют при организации проводки скрытого и наружного типа, они могут быть выполнены из металла или пластмассы. Электрики советуют в деревянных домах и банях ставить щитки именно накладного типа;
  • встраиваемый щиток выглядит более эстетично, устанавливается вровень со стеной, но работы по его монтажу выполняются сложнее. На лицевой панели обязательно имеет отбортовку, которая закрывает технологический стык. Специалисты рекомендуют выбирать подобный вариант в тех случаях, когда число отходящих линий значительно меньше числа модулей щитка. В противном случае кипу проводов будет весьма затруднительно провести сквозь боковые стенки;
  • напольные щитки отличаются настолько большими размерами, что на стену их повесить нельзя. В быту они не используются.

Для электрического щита важно выбрать правильное место, ведь на кону наша безопасность. К месту установки выдвигают такие требования:

  • достаточная удаленность от пожаро- и взрывоопасных веществ;
  • хорошая естественная вентиляция;
  • легкая доступность. Электрик в случае чего должен приложить минимум усилий, чтобы добраться к щитку;
  • желателен достаточный уровень естественной освещенности.

№4. Материал изготовления

Распределительный щит может быть выполнен из металла или пластика. Металлический щиток более устойчив к механическим повреждениям, отличается высокой долговечностью и надежностью, а вместе с тем и приличным весом. Внешний вид таких изделий не самый плохой, но все же не идеальный, поэтому металлические щитки больше подойдут для установки в гаражах и производственных помещениях.

Для квартиры лучше подобрать аккуратный пластиковый щиток. Это легкие и эстетичные устройства, а ответственные производители выпускают вполне прочные изделия, которые по уровню долговечности не уступают металлическим и не требуют обязательного заземления. Дешевые пластиковые щитки от малоизвестных китайских компаний имеют свойство со временем желтеть.

В продаже также встречаются щитки, выполненные из комбинации пластика и металла.

№5. Защита щитка от пыли и влаги

Степень влаго- и пылезащиты выбирается в зависимости от условий эксплуатации оборудования:

  • для установки в помещениях подойдут щитки с защитой по стандарту IP21, IP31 и IP32;
  • для установки на улице щиток должен иметь защиту не менее IP54, а также уплотненные двери и герметичные вводы для кабелей.

№6. Виды распределительных щитов по конструкции

По типу конструкции и назначению электрические щитки делятся на такие типы:

  • модульные предназначены сугубо для установки модульного оборудования, состоят из реек и площадок для установки шин, снаружи все закрывается металлической или пластиковой панелью;
  • учетные щитки обязательно имеют площадку для установки учетного оборудования, которое крепится на рейки или винты. Также конструкция предусматривает наличие модульных автоматических выключателей;
  • учетно-распределительные щитки отличаются от устройств предыдущего типа наличием рейки для монтажа защитных устройств на отходящие линии. В них также есть отсек для вводного коммутационного аппарата, который закрывается крышкой и может быть опломбирован.

№7. Количество модулей в распределительном щитке

Принципиальное отличие всех щитков – количество модулей. Некоторые ошибочно считают, что их число должно быть кратным 12, но это не всегда так: используются щитки, рассчитанные на 16 и 18 модулей, есть даже компактные модели, в которых число модулей не превышает 10.

Чтобы определиться с тем, какое количество модулей необходимо в вашем случае, для начала лучше всего составить схему электропроводки с указанием всех точек потребления, сюда входят розетки, осветительные приборы, отдельно выделяют электроприборы, которые потребляют много энергии (кондиционер, стиральная машина, бойлер). Далее определяются группы. Для осветительной проводки используют автоматические выключатели на ток 10 А, для розеточной – 16 А. В качестве коммутационно-защитных устройств можно использовать не только автоматические выключатели, но и УЗО, или же заменить эти два устройства на дифференциальный автомат. Количество УЗО, автоматов и дифавтоматов необходимо знать для правильного выбора количество модулей. Также стоит учитывать наличие счетчика и его размеры.

Ширина одного модуля – 18 мм, она равняется ширине однополюсного выключателя. Для подключения двухполюсного автомата понадобиться 2 модуля, трехфазного автоматического выключателя – 3, однофазного УЗО – 3, трехфазного УЗО – 5, электросчетчика – от 6 до 8 в зависимости от его размеров (ширину прибора можно просто поделить на 18 мм).

Для квартиры в ряде случаев достаточно щитка на 12-16 модулей. Если счетчик будет располагаться в щитке, то придется брать устройство на 16-24 модуля. Для большого частного дома может потребоваться щиток на более чем 24 модуля. В больших коттеджах иногда ставят два щитка, так как из-за большой протяженности проводки один в случае аварии не всегда может оперативно сработать, а может и не сработать вовсе.

Кроме того, в щитке могут располагаться устройства защиты от перенапряжений, фотореле или пускатели автоматического включения света. Если нет уверенности в том, что вы сможете сделать правильный выбор распределительного щитка, то лучше доверьтесь специалистам. Помощь, скорее всего, понадобится и при сборке, установке щита и подключении к нему всех групп электроприборов – с электричеством лучше не шутить.

№8. Производители распределительных щитков

Бракованные щитки не смогут выполнять свои функции в полной мере, будучи неспособными к равномерному распределению электрического тока по всем помещениям. Еще такие щиты, в случае необходимости, с большой вероятностью не отключат поврежденную группу цепей автоматически, поэтому лучше доверять свою безопасность проверенным производителям. Лидер в плане качества – компания ABB, но ее продукция стоит дорого. Щитки Makel и IEK стоят немного дешевле, но по качеству очень даже неплохи. В плане дизайна выделяются щиты FOTKA греческого производства. Безымянные изделия китайского и турецкого производства лучше обходить стороной – это не тот случай, когда можно сэкономить.

Напоследок отметим, что при прочих равных условиях предпочтение лучше отдать щиткам с прозрачной дверцей, которые обеспечивают более простой контроль над состоянием автоматов.

Метки:Электричество

stroitelstvo21.ru

Распределительный электрощит и его начинка | ЭлектроАС

Дата: 29 мая, 2011 | Рубрика: Статьи, Электромонтажные работыМетки: Распределительный щит, Электромонтажные работы

Этот материал подготовлен специалистами компании “ЭлектроАС”. Нужен электромонтаж или электроизмерения? Звоните нам!

Электричество способно удовлетворить почти все наши потребности. Благодаря ему мы можем смотреть телевизор, готовить пищу, стирать, убирать в своем доме, работать за компьютером и многое другое. А вы знаете, с чего начинается электрическая часть любого здания? Она начинается с электрического щита, точнее с вводно-распределительного щита (ВРУ). И не имеет значения, что это, огромнейший небоскреб в мегаполисе или небольшой деревянный домик в деревне, повсюду вы встретите электрический щит. Электрическим щитком или щитом, в общем, называют месторасположение устройств распределения и учета электроэнергии, защиты электросети, а так же коммутирующих аппаратов. В зависимости от назначения, выделяют следующие типы электрических щитов: вводно-распределительное устройство (ВРУ), главный распределительный щит (ГРЩ), распределительный щит, групповой щит, этажный распределительный щит, квартирный щит, щит учета, щит освещения, щит аварийного освещения, щит вентиляции и т. д. Но, чтобы детально рассмотреть их все, потребуется ни один лист бумаги и ни одна статья. Поэтому в рамках данной статьи хотелось бы остановиться на распределительном щите, с которым мы постоянно сталкиваемся в повседневной жизни. Для примера возьмем обыкновенный частный жилой дом с питанием 380/220 В.

Электропитание индивидуального жилого дома осуществляется либо от воздушной линии электропередач, либо силовыми кабелями от трансформаторной подстанции, которые приходят на вводно-распределительное устройство. Энергонадзор требует, чтобы счетчики электроэнергии устанавливались в местах доступных для снятия показаний сотрудниками данной организации, хотя вы имеете полное право установить его непосредственно внутри жилого дома. При установке щита учета снаружи на фасаде здания, необходимо использовать герметические щиты пыле- и влагозащитного исполнения. При этом ЩУ может быть смонтирован как отдельно, так и в панели в ВРУ. При чем последний вариант является лучшим техническим решением.

Для выполнения грамотной прокладки электропроводки в жилом доме, а так же для удобства при последующей эксплуатации, после ВРУ устанавливаются дополнительные распределительные щитки (к примеру: распределительный щит первого этажа и распределительный щит второго этажа). В этих щитах электрические потребители разделяются на группы (розеточные, силовые, освещения и т. п.).

Как видите, распределительный щит является необходимым устройством. Но прежде чем вы приступите к его электромонтажу и наполнению, вам необходимо узнать несколько очень важных моментов. Во-первых: распределительный щит следует располагать в местах, обеспечивающих безопасный и беспрепятственный доступ к нему. Во-вторых: конструктивное исполнение щита должно соответствовать типу помещения (нормальное, влажное, пыльное, пожароопасное, взрывоопасное), в котором он будет установлен. И, в-третьих: выбирать распределительный щит, необходимо исходя из особенностей электропроводки частного дома. Давайте рассмотрим основных фактора, которые вы должны учесть, при этом:

1. Тип электропроводки

При скрытой электропроводке рекомендуется выбирать внутренние щиты, которые устанавливаются в специально подготовленную в стене нишу. Преимуществом данного вида щитов является то, что он занимает мало места и имеет эстетичный внешний вид. Если же у вас в доме открытая электропроводка, то идеальным вариантом в данном случае будет накладной электрический щит. Плюс такого щита – то, что он не требует специально подготовленного места для установки, а просто крепится к стене при помощи шурупов или дюбель-гвоздей, в зависимости от материала стены.

2. Полная потребляемая мощность и мощность каждой отдельной групповой линии

Это необходимо, чтобы правильно подобрать автоматические выключатели и аппараты защиты. Для подключения группы освещения комнат, освещения коридора, кухни и санузла обычно используют автоматические выключатели до 10 А. Для защиты розеточных групп применяют автоматические выключатели до 16 А. Аппараты защиты для подключения мощных потребителей выбирают в соответствии с их потребляемой мощностью и сечением проводника. То есть, номинальный ток автоматического выключателя должен быть меньше максимального тока, на который рассчитан проводник. Хотелось бы напомнить, что от правильности выбора устройств защиты напрямую зависит безопасность людей, пользующихся электроприборами. Для защиты человека от поражения электрическим током применяют УЗО с номинальным током утечки не более 30 мА.

3. Количество цепей и точек потребления, заложенных в однолинейной схеме электроснабжения дома

Обычно электрическая часть дома делиться на несколько групп: розеточная, освещения, силовая и т. п. Каждая групповая линия подключается через отдельный аппарат защиты. При этом рекомендуется на каждое устройство большой мощности (кондиционер, теплый пол, духовой шкаф, стиральную машину, водонагреватель и т.п.) так же ставить отдельный автоматический выключатель. Посчитав количество автоматов, не забудьте про установку устройства защитного отключения (УЗО). Для повышения уровня защиты от поражения электрическим током необходимо устанавливать УЗО на розеточные групповые линии, линий освещения, водонагреватель, стиральную машину и т.п. При этом обязательной является установка УЗО для защиты цепей, питающих помещения с повышенной опасностью (ванные, душевые). Запрещено устанавливать УЗО для электроприемников, отключение которых может привести к ситуациям, опасным для потребителей (отключению пожарной сигнализации и т.п.). Так же следует знать, что устанавливать УЗО в групповых линиях освещения, как правило, не требуется. Подбирать размер распределительного электрощита следует исходя из количества автоматических выключателей и устройств защиты. Не забудьте о резерве на тот случай, если в будущем вам в процессе эксплуатации потребуется подключение дополнительных потребителей.

Кроме автоматических выключателей в распределительном щитке, в обязательном порядке, должны быть установлены шины N и РЕ – проводника.

elektroas.ru

Щиток электрический. Установка щита электрического в квартире :: SYL.ru

При эксплуатации современных электрических приборов могут возникнуть непредвиденные случаи нарушения целостности внешнего корпуса или изоляции. При этом почти всегда возникает короткое замыкание с последующим выделением большого количества тепла, которое может вызвать возгорание. Помимо этого, по неосторожности можно прикоснуться к открытым токоведущим частям, что приведет к серьезным ожогам и болезненным ощущениям. Для обеспечения безопасного использования электрических приборов существуют специальные коммутационные устройства, установленные в корпуса. В электроэнергетике у данной конструкции есть название – «щиток электрический».

Устройство электрических щитков

Щиток представляет собой металлический или пластиковый контейнер, внутри которого установлена пластина с разнообразной перфорацией. На нее крепятся всевозможные защитные устройства – начиная от автоматического выключателя и заканчивая электрическим счетчиком. По периметру щитка возможна установка герметичных кабельных вводов. Аппаратура крепится двумя способами – на так называемую DIN-рейку или непосредственно к монтажной пластине при помощи соответствующих метизов.

Основное назначение электрических щитков – распределение электрической энергии. Для этой цели служат автоматические выключатели, которые, в свою очередь, выполняют и защитные функции. Щитки не предназначены для запитывания нагрузки в производственных масштабах. Рабочее напряжение редко превышает 380 вольт. Устанавливаются они в бытовом секторе и частных жилых домах.

Как правило, щиток электрический является границей ответственности между сетевой компанией и конечным потребителем. Линия, а также все, что с ней связано – это прерогатива специализированной службы, а электрическая сеть, выходящая из щитка, – зона ответственности физического или юридического лица, который владеет квартирой, где эта самая сеть находится.

Схема подключения распределительных щитков

Так как в большей своей массе распределительное устройство – это щиток электрический квартирный, лучше на его примере рассмотреть схемы подключения. При капитальном ремонте электрической проводки в своей квартире владельцы зачастую переносят квартирный щиток из общего коридора внутрь жилого помещения. Это позволяет создать свою электрическую схему под индивидуальные требования.

Схема электрического щитка состоит из вводного автоматического выключателя в корпусе для пломбировки. Номинал такого автомата – на шаг меньше, чем этажный аппарат защиты. Например, если у этажного автоматического выключателя ток срабатывания 32 ампера, то у вводного выключателя он будет 25 ампер. Далее последовательно подключается двухтарифный счетчик. Эти два устройства должны быть опломбированы соответствующими организациями.

Затем подключается устройство защитного отключения. В последних нормативных документах пишется, что установка таких устройств обязательна. Они защищают от непредумышленного прикосновения или нарушения изоляции токоведущих частей. Рекомендуется установка устройства автоматического контроля напряжения или защитных разрядников. Вводная часть на этом закончена, последующие устройства отвечают за распределение энергии.

Фазный провод («L») ответвляется через сборку автоматических выключателей, или УЗО. Нейтральный («N») и заземляющий («PE») проводники – через соответствующие шинки. В зависимости от характера, соответствующие документы требуют установки УЗО, или автоматических выключателей. На отходящих линиях номинал коммутационной аппаратуры в основном монтируется с током срабатывания 16 ампер, это считается безопасным уровнем.

Разновидности корпусов электрических щитков

В зависимости от места и способа установки существуют различные корпуса электрических щитков:

  • металлические электрические щитки встраиваемые;
  • металлические электрические щитки навесные;
  • пластиковые электрические щитки встраиваемые;
  • пластиковые электрические щитки навесные.

Также они имеют различные габариты, это зависит от количества предполагаемых к установке аппаратов. Для упрощения выбора размеров бокса существует так называемая модульная система типоразмеров. Ширина одного модуля – 118 миллиметров. Как правило, стандартный однополюсный автоматический выключатель составляет 1,5 модуля. При подборе боксов следует сложить количество модулей всех устройств, устанавливаемых внутри. К этому значению рекомендуется прибавить небольшой запас на дальнейшее расширение.

Для удобства снятия показаний счетчика в их дверце монтируются оконца или вовсе вся она делается из прозрачного материала.

Металлические электрические щитки устанавливают в многолюдных местах. Они оборудуются системами от несанкционированного проникновения неквалифицированного персонала к токоведущим частям. Как правило, это щиток электрический квартирный, который устанавливается на лестничной площадке. Это делается для безопасности жильцов этого дома.

DIN-рейка для монтажа аппаратов

В былые времена, когда всевозможных вспомогательных устройств и приспособлений было очень мало или вовсе не существовало, сборку проводили кустарным способом. Провода скручивались, а автоматы и предохранители завинчивались на плоскую поверхность. Соответственно, все это выглядело бы невзрачно и небезопасно.

Современные щитки монтируются таким образом, что их вовсе не видно. Все токоведущие части закрываются от посторонних вмешательств.

DIN-рейка позволяет без особых усилий собрать все устройства внутри щитка. Она является стандартизированным устройством. Все заводы, изготавливающие защитную аппаратуру, делают крепления для монтажа на данное приспособление. Для установки на рейке не требуется никакого специального инструмента и подготовительных работ.

Соединительные гребенки

Чтобы уйти от неприглядных скруток кабеля, применяют гребенки. Имеется множество их разновидностей, которые предназначены для устройств с разным количеством полюсов. Применение гребенки экономит время и внутреннее пространство щитка.

Проводящий материал – медь. Это позволяет снизить переходные сопротивления и предотвратить нагревание контактов. Гребенки бывают самодельные и заводского исполнения.

Шинки для подключения множества кабелей

Медные клеммы с винтовым обжимом позволяют быстро и надежно ответвить нейтральный или защитный проводники. Выдерживают протекания больших токов короткого замыкания. Клеммы крепятся в любом месте щитка, также возможен монтаж на DIN-рейку при помощи специальных пластиковых изоляторов.

При ответвлении защитного проводника клеммный блок закрывается кожухом. По нормам такое распределительное устройство обозначается специальным символом и цветовым окрасом.

Монтаж встраиваемого распределительного щитка

Щиток электрический встраиваемый позволяет скрытно обустроить распределительную электрическую сеть, подходящую для любого интерьера. Кабельная питающая линия также прокладывается скрыто в специальных каналах или заштукатуривается в штробе. Под размеры корпуса распределительного устройства делается углубление в стене. В нее устанавливается бокс, заводятся кабели, далее происходит процесс подключения их в защитные устройства.

Установка навесного электрического щитка

Электрический щиток в частном доме зачастую имеет навесное исполнение. Порядок сборки ничем не отличается от встраиваемого варианта. Главным отличием является наличие кабельных вводов, которые обеспечивают должную степень пыле- и влагозащиты. Не следует пренебрегать и защитой самого подводимого или отходящего кабеля. Применяя специальные ПВХ-трубы из самозатухающего пластика, можно обеспечить механическую защиту кабеля и противопожарную безопасность одновременно.

Советы по выбору распределительного щитка

  • Щиток электрический выбирается немного большей емкости, чем суммарное количество модулей устанавливаемого оборудования.
  • Старайтесь разделять комнаты и не соединять различного рода потребителей. Это позволит резервировать работы важных устройств.
  • Использовать электрический щиток, цена которого заметно ниже, чем у аналогов, небезопасно. По причине того, что стоимость качественных защитных аппаратов довольно высока (100 долларов и более), стоимость конечной сборки будет весомой.
  • Не следует экономить на коммутационном оборудовании. В конечном счете, оно защищает вашу жизнь и собственность.
  • Установку и монтаж кабелей доверяйте профессиональным электрикам.
  • Не стоит устранять неисправности в распределительном щитке, не имея должных навыков.

www.syl.ru

солнечных фотоэлектрических модулей

Фотоэлектрическая (PV) мощность

PV становится одним из основных источников энергии, постоянно становясь более доступным и надежным, чем коммунальные услуги. Фотоэлектрическая энергия обещает нашим детям более светлое и чистое будущее.

Используя сегодняшнюю технологию, мы могли бы уравнять все производство электроэнергии в Соединенных Штатах с фотоэлектрическими электростанциями, занимающими всего около 12 000 квадратных миль.

В 1839 году Эдмунд Беккерель открыл процесс использования солнечного света для создания электрического тока в твердом материале, но только столетие спустя ученые в конце концов узнали, что фотоэлектрический эффект заставляет определенные материалы преобразовывать световую энергию в электрическую.

Фотоэлектрический эффект – это основной процесс, с помощью которого фотоэлемент преобразует солнечный свет в электричество. Когда свет падает на фотоэлемент, он может отражаться, поглощаться или проходить сквозь него.Поглощенный свет генерирует электричество.

В начале 1950-х годов фотоэлектрические элементы были разработаны как побочный продукт транзисторной технологии. Очень тонкие слои чистого кремния пропитаны крошечным количеством других элементов. Под воздействием солнечного света вырабатывается небольшое количество электричества. Первоначально эта технология была дорогостоящим источником энергии для спутников, но она постоянно снижалась в цене, что сделало ее доступной для электроснабжения домов и предприятий.

Ячейки Полупроводниковое устройство, преобразующее солнечный свет в электричество постоянного тока (DC)
Модули Фотоэлектрические модули состоят из цепей фотоэлементов, герметизированных экологически безопасным ламинатом, и являются основным строительным блоком фотоэлектрических систем.
Панели Фотоэлектрические панели включают в себя один или несколько фотоэлектрических модулей, собранных как предварительно смонтированный, устанавливаемый на месте блок
Массив Фотоэлектрическая матрица – это законченный энергоблок, состоящий из любого количества фотоэлектрических модулей и панелей.
Фотоэлектрический элемент

Одиночный фотоэлемент – это тонкая полупроводниковая пластина, состоящая из двух слоев, обычно сделанных из высокоочищенного кремния (фотоэлементы могут быть сделаны из множества различных полупроводников, но кристаллический кремний является наиболее широко используемым).Слои были легированы бором с одной стороны и фосфором с другой стороны, создавая избыток электронов с одной стороны и недостаток электронов с другой стороны.

Когда пластина облучается солнечным светом, фотоны на солнечном свете сбивают часть избыточных электронов, это создает разницу в напряжении между двумя сторонами, поскольку избыточные электроны пытаются переместиться на сторону дефицита. В кремнии это напряжение составляет 0,5 вольт.

Металлические контакты сделаны с обеих сторон полупроводника.Если к контактам подключена внешняя цепь, электроны могут вернуться туда, откуда они пришли, и по цепи течет ток. Этот фотоэлемент не имеет емкости, он просто действует как электронный насос.

Сила тока определяется количеством электронов, отбитых солнечными фотонами. Более крупные клетки, более эффективные клетки или клетки, подвергающиеся более интенсивному воздействию солнечного света, доставляют больше электронов.

Фотоэлектрические модули

Фотоэлектрический модуль состоит из множества фотоэлементов, соединенных параллельно для увеличения тока и последовательно для получения более высокого напряжения.Модули на 36 ячеек являются отраслевым стандартом для производства большой энергии.

Модуль покрыт закаленным стеклом (или другим прозрачным материалом) на передней поверхности и защитным и водонепроницаемым материалом на задней поверхности. Края герметичны для защиты от атмосферных воздействий, и часто есть алюминиевая рама, удерживающая все вместе в монтируемом блоке. В задней части модуля есть распределительная коробка или провода, обеспечивающие электрические соединения.

В настоящее время существует четыре коммерческие технологии производства фотоэлектрических модулей:

Монокристаллический
Это старейшая и более дорогая технология производства, но также и самая эффективная из доступных технологий преобразования солнечного света.Эффективность модуля в среднем составляет от 10% до 12% *

Поликристаллический или мультикристаллический
Он имеет немного более низкую эффективность преобразования по сравнению с монокристаллическим, но производственные затраты также ниже. Эффективность модуля в среднем составляет от 10% до 11% *

Струнная лента
Это усовершенствованный вариант поликристаллического производства, при этом меньше работы, поэтому затраты еще ниже. КПД модуля в среднем от 7% до 8% *

Аморфная или тонкая пленка
Кремний испаряется и осаждается на стекле или нержавеющей стали.Стоимость ниже, чем у любого другого метода. Эффективность модуля в среднем составляет от 5% до 7% *

* Уточняйте у производителя точную эффективность преобразования модуля.

Фотоэлектрические панели

Фотоэлектрические панели включают в себя один или несколько фотоэлектрических модулей, собранных как предварительно смонтированный, устанавливаемый на месте блок. Модульная конструкция фотоэлектрических панелей позволяет системам расти по мере изменения потребностей. Модули разных производителей можно без проблем смешивать, если все модули имеют номинальное выходное напряжение в пределах 1.0 вольт разница.

Фотоэлектрическая матрица

Фотоэлектрическая матрица состоит из ряда отдельных фотоэлектрических модулей или панелей, которые соединены вместе последовательно и / или параллельно для обеспечения напряжения и силы тока, необходимых для конкретной системы. Массив может быть таким маленьким, как одна пара модулей, или достаточно большим, чтобы покрыть акры.

Модуль на 12 В является отраслевым стандартом для зарядки аккумуляторов. Системы, обрабатывающие до 2000 ватт-часов, должны работать при напряжении 12 вольт.Системы обработки 2000 – 7000 ватт-часов будут лучше работать при 24 вольтах. Системы с мощностью более 7000 ватт-часов, вероятно, должны работать от 48 вольт.

Перейдите по ссылке ниже, чтобы увидеть образцы полных фотоэлектрических электрических систем: Настроенные солнечные электрические системы

Производительность фотоэлектрического модуля

Производительность фотоэлектрических модулей и массивов обычно оценивается в соответствии с их максимальной выходной мощностью постоянного тока (ватты) в стандартных условиях испытаний (STC).Стандартные условия испытаний определяются рабочей температурой модуля (ячейки) 25 ° C (77 F), уровнем падающего солнечного излучения 1000 Вт / м2 и спектральным распределением воздушной массы 1,5. Поскольку эти условия не всегда типичны для работы фотоэлектрических модулей и массивов в полевых условиях, фактическая производительность обычно составляет от 85 до 90 процентов от рейтинга STC.

Современные фотоэлектрические модули – это чрезвычайно безопасные и надежные изделия с минимальным количеством отказов и предполагаемым сроком службы от 20 до 30 лет.Большинство крупных производителей предлагают гарантию на двадцать или более лет для поддержания высокого процента начальной номинальной выходной мощности. При выборе фотоэлектрических модулей обращайте внимание на перечень продукции (UL), квалификационные испытания и информацию о гарантии в спецификациях производителя модуля.

Фотоэлектрические приложения

Фотоэлектрические системы обычно используются для придорожных аварийных телефонов и многих временных строительных знаков, где стоимость и проблемы с подачей электроэнергии перевешивают более высокие начальные затраты на фотоэлектрические установки, и где мобильные генераторные установки представляют больше проблем с заправкой и обслуживанием.

Более 100000 домов в Соединенных Штатах, в основном в сельской местности, теперь зависят от фотоэлектрических систем в качестве основного источника энергии, и эта цифра быстро растет, поскольку люди начинают понимать, насколько чистым и надежным является этот источник энергии, и насколько глубоко современные энергетические практики заимствуются у наших детей.

Стоимость фотоэлектрических модулей снизилась до уровня, который делает их очевидным выбором не только для удаленных приложений, но и для тех, кто ищет более безопасные для окружающей среды решения и независимость от постоянно растущих затрат на электроэнергию.

Преимущества фотоэлектрических систем
  • Солнечная энергия, обеспечиваемая фотоэлектрическими системами, снижает ваши счета за коммунальные услуги и защищает вас от повышения тарифов на коммунальные услуги и нестабильности цен из-за колебаний цен на энергию
  • Установка солнечной системы увеличивает стоимость недвижимости и увеличивает возможности перепродажи дома
  • Покупка солнечной энергосистемы позволяет воспользоваться доступными налоговыми и финансовыми льготами
  • Поскольку они не полагаются на километры оголенных проводов, фотоэлектрические системы в жилых домах более надежны, чем коммунальные, особенно в плохую погоду.
  • Фотоэлектрические модули
  • не имеют движущихся частей, деградируют очень, очень медленно и могут похвастаться сроком службы, который еще не полностью известен, но будет измеряться десятилетиями.
  • Солнечные электрические системы бесшумны, надежны и не используют ископаемое топливо
  • В отличие от мобильных генераторов исключает выбросы парниковых газов

Посмотреть все PV солнечные панели в нашей корзине

Прочие товары:

Фотоэлектрические инверторы
Фотоэлектрические контроллеры
Фотоэлектрические батареи
Полные фотоэлектрические системы
Посмотреть все фотоэлектрические продукты

Дополнительная информация:

30% скидка
PV Основы
FAQ

60 Ячейка vs.72 панели солнечных батарей: что подойдет именно вам?

Время чтения: 4 минуты

На рынке доступно множество различных типов солнечных панелей с вариантами эффективности, мощности, производителя, внешнего вида и т. Д. Панели также могут различаться по количеству кремниевых ячеек. Сегодня большинство людей устанавливают солнечные панели на 60 или 72 элемента, но в чем разница между ними и какой вариант лучше всего подходит для вашей установки?

Что такое солнечный фотоэлемент?

Фотоэлектрический элемент – это компонент солнечной панели, преобразующий солнечный свет в электричество.Эти элементы обычно изготавливаются из кристаллической кремниевой пластины. Когда солнечный свет попадает на кремний, электроны в ячейке возбуждаются и начинают двигаться, инициируя поток электричества.

Один солнечный элемент не будет производить много электроэнергии; вот почему они сгруппированы в модули солнечных батарей. Количество ячеек в солнечной панели может варьироваться от 36 ячеек до 144 ячеек. Двумя наиболее распространенными вариантами солнечных панелей на рынке сегодня являются 60-элементные и 72-элементные.

В чем разница между панелями с 60 и 72 ячейками?

Панели с 60 и 72 ячейками могут использоваться в установках на крышах, наземных установках, навесах для автомобилей и т. Д.При этом солнечные панели с 60 ячейками гораздо чаще используются для жилых солнечных установок, а солнечные панели с 72 ячейками чаще используются для коммерческих или других крупномасштабных проектов. Между ними есть несколько ключевых различий, которые повлияют на то, какой вариант вы выберете, независимо от того, устанавливаете ли вы для дома или бизнеса.

Размеры

72-элементные солнечные панели содержат больше фотоэлектрических элементов, поэтому они больше, чем 60-элементные панели. Что касается размеров, 60-ячеечные панели обычно строятся в шесть ячеек в ширину и десять ячеек в высоту.Панели с 72 ячейками также имеют ширину в шесть ячеек, но имеют дополнительные два ряда ячеек, которые делают их немного выше. Что это означает в футах и ​​дюймах? Солнечные панели с 60 ячейками имеют средний размер примерно 5,4 на 3,25 фута. Панели с 72 ячейками будут примерно такой же ширины и в среднем около 6,5 футов в высоту.

Это дополнительное пространство может иметь большое значение, когда речь идет о конструкции вашей солнечной системы. Если у вас много непрерывного пространства на крыше или много земли для наземной установки, вы, вероятно, можете выбрать панели на 60 или 70 ячеек.Но если у вас будет ограниченное пространство для установки или более сложная компоновка (например, одинокая панель на мансардном этаже или небольшой гараж для нескольких панелей), большинство установщиков порекомендуют панели с 60 ячейками. Поскольку они меньше, они могут поместиться в более ограниченном пространстве, что может не подойти для панели с 72 ячейками. То же самое верно и для узких крыш – если в вашей местной юрисдикции или пожарной службе есть строгие правила отказа для солнечных батарей, 60-элементные панели также могут быть лучшим вариантом, потому что они короче.Многое будет зависеть от особенностей вашей крыши и ваших предпочтений в отношении компоновки массива, поэтому рекомендуется поговорить с установщиком о ваших возможностях.

Стоимость установки

Стоимость установки 60-элементных панелей по сравнению с 72-элементными также может немного отличаться в зависимости от вашей установки. 72-элементные солнечные панели, как правило, дешевле устанавливать в больших масштабах, поэтому они чаще используются в коммерческих целях. Поскольку на каждой панели больше солнечных элементов, обычно можно установить меньше панелей для выработки того же количества электроэнергии.Меньшее количество панелей означает, что требуется меньше стеллажей, что помогает сократить общие затраты на оборудование и установку.

С другой стороны, панели с 60 ячейками легче и проще в установке, поэтому они более распространены для установки на крышах жилых домов. Это может означать более низкие трудозатраты на установку. Для больших коммерческих установок дополнительный размер и вес 72-элементной панели не являются серьезным препятствием, поскольку для подъема оборудования на крышу часто используются краны.

Мощность и выходная мощность

Панели с 72 ячейками могут иметь более высокую мощность и выходную мощность, чем панели с 60 ячейками, из-за дополнительных фотоэлектрических элементов, но это не всегда так.Фактически, количество ячеек на панели не имеет прямого отношения к ее выходной мощности. Выходная мощность панели больше зависит от качества и долговечности самих солнечных элементов.

Давайте посмотрим на Axitec AC-310P / 156-72S в качестве примера. Это солнечная панель мощностью 310 Вт (Вт), состоящая из 72 элементов. Несмотря на большее количество фотоэлементов, эта панель имеет меньшую выходную мощность, чем LG325N1C-A5 от LG, которая представляет собой 60-элементную панель мощностью 325 Вт.

При этом, если вы ищете панели максимальной мощности, вам часто приходится искать панели с высокоэффективными солнечными элементами и большим количеством элементов.Примеры этого включают LG LG405N2W-A5, который представляет собой панель мощностью 405 Вт с 72 фотоэлектрическими элементами. Панели с 60 элементами редко получают мощность до 400 Вт (хотя некоторые могут получить до 350 Вт и более)

Другие факторы, которые следует учитывать при выборе солнечных панелей

Когда дело доходит до выбора солнечных панелей, количество ячеек, включенных в панель – не самый важный фактор. При выборе подходящих солнечных панелей для дома или бизнеса следует учитывать стоимость, эстетику, гарантию, эффективность и долговечность.

По стоимости неплохо сравнить варианты панелей с 60 и 72 ячейками по цене за ватт ($ / Вт). Подобно тому, как смотреть на доллары за квадратный фут при покупке дома, взгляд на доллар / Вт показывает, какова стоимость установки солнечных панелей под ключ в расчете на ватт. Рассмотрение этого фактора позволит вам стандартизировать стоимость установок с использованием панелей с 60 и 72 ячейками, особенно если вы сравниваете системы разных размеров.

Панели бывают разных цветов ячеек (темно-синий, синий, черный), цветов заднего листа (белый, черный) и цвета рамки (серебристый, черный и белый).Если эстетика вызывает беспокойство, обязательно посмотрите изображение панели перед подписанием контракта или попросите своего установщика фотографии их прошлых установок с тем же оборудованием, чтобы понять, как они будут выглядеть на вашей крыше. Если вы ищете максимально элегантный внешний вид, существует множество вариантов панели «черное на черном». Вы можете заплатить больше за эти варианты, но оно того стоит.

Для сравнения гарантии, эффективности и долговечности одной солнечной панели с другой вы можете использовать рейтинги солнечных панелей EnergySage.Панели независимо оцениваются по шкале на основе их технических характеристик и гарантийных предложений от производителя.

Покупайте солнечные панели с 60 и 72 элементами на EnergySage

Зарегистрировавшись на EnergySage Solar Marketplace, вы можете получать несколько предложений от предварительно проверенных местных установщиков, чтобы сравнить затраты и экономию на переходе на солнечную энергию. Если вы предпочитаете панели с 60 или 72 ячейками (или хотите сравнить обе), просто отметьте в своей учетной записи, чтобы установщики могли соответственно указать.Если вы предпочитаете начать свои исследования солнечной энергии с быстрой оценки того, что солнечная энергия может вас спасти, попробуйте наш солнечный калькулятор.


Основы электромонтажа солнечных панелей: введение в натягивание солнечных панелей

Содержание

Основные электрические термины для понимания проводки солнечных панелей
Основные концепции проводки солнечных панелей (также известные как натягивание)
Информация, необходимая при определении того, как натянуть солнечные панели
Основные правила того, как натянуть солнечные панели
Изучение других возможностей
Основные выводы

Узнайте больше об основах солнечной энергии, подписавшись на наш блог.

Электропроводка солнечных панелей (также известная как натягивание) и способы соединения солнечных панелей – фундаментальная тема для любого установщика солнечных батарей. Важно понимать, как различные конфигурации струн влияют на напряжение, ток и мощность солнечной батареи, чтобы вы могли выбрать подходящий инвертор для массива и убедиться, что система будет работать эффективно.

Ставки высоки. Если напряжение вашего массива превышает максимальное значение инвертора, производство будет ограничено тем, что инвертор может выводить (и в зависимости от степени, срок службы инвертора может сократиться).Если напряжение массива слишком низкое для выбранного вами инвертора, система также будет недостаточно производительной, потому что инвертор не будет работать, пока не будет достигнуто его «пусковое напряжение». Это также может произойти, если вы не учтете, как тень повлияет на напряжение в системе в течение дня.

К счастью, современное программное обеспечение для солнечной энергетики может справиться с этой сложностью за вас. Например, Aurora автоматически сообщит вам, является ли длина вашей струны приемлемой, или даже установит систему за вас.Тем не менее, как профессионалу в солнечной энергетике, по-прежнему важно понимать правила, которыми руководствуются при выборе размера струны.

Электропроводка панели солнечных батарей

– сложная тема, и мы не будем вдаваться во все детали в этой статье, но независимо от того, являетесь ли вы новичком в отрасли и только изучаете принципы проектирования солнечных батарей, или ищете что-то новое, мы надеемся, что это Primer дает полезный обзор некоторых ключевых концепций.

В этой статье мы рассмотрим основные принципы натягивания в системах с инвертором струн и как определить, сколько солнечных панелей должно быть в струне.Мы также рассматриваем различные варианты натяжения, такие как последовательное соединение солнечных панелей и параллельное соединение солнечных панелей.

Основные электрические термины, которые необходимо понять при подключении солнечных панелей

Чтобы понять правила подключения солнечных панелей, необходимо понимать несколько ключевых терминов, связанных с электричеством, в частности, напряжение, ток и мощность, а также то, как они соотносятся друг с другом.
Чтобы понять эти концепции, можно провести аналогию с электричеством, как с водой в резервуаре.Чтобы расширить аналогию, более высокий уровень воды подобен более высокому напряжению – существует большая вероятность того, что что-то произойдет (ток или поток воды), как показано ниже.

Что такое напряжение?

Напряжение, сокращенно В и измеряемое в вольтах, определяется как разница в электрическом заряде между двумя точками в цепи. Именно эта разница в заряде заставляет течь электричество. Напряжение – это мера потенциальной энергии или потенциальное количество энергии, которое может быть высвобождено.

В солнечной батарее на напряжение влияет ряд факторов. Во-первых, количество солнечного света (освещенность) на массиве. Как вы можете предположить, чем больше освещенность панелей, тем выше будет напряжение.

Температура также влияет на напряжение. По мере повышения температуры уменьшается количество энергии, производимой панелью (более подробное обсуждение этого вопроса см. В нашем обсуждении температурных коэффициентов). В холодный солнечный день напряжение солнечной батареи может быть намного выше обычного, в то время как в очень жаркий день напряжение может значительно снизиться.

Что такое электрический ток?

Электрический ток (обозначенный буквой «I» в уравнениях) определяется как скорость, с которой протекает заряд.

В нашем примере выше, вода, текущая по трубе из бака, сравнима с током в электрической цепи. Электрический ток измеряется в амперах (сокращенно от ампера).

Что такое электроэнергия?

Мощность (P) – это скорость передачи энергии. Это эквивалентно напряжению, умноженному на ток (V * I = P), и измеряется в ваттах (Вт).В солнечных фотоэлектрических системах важная функция инвертора – помимо преобразования мощности постоянного тока от солнечной батареи в мощность переменного тока для использования в доме и в сети – заключается в максимальном увеличении выходной мощности массива путем изменения тока и напряжения. .

Для более подробного технического объяснения того, как ток, напряжение и мощность взаимодействуют в контексте солнечной фотоэлектрической системы, ознакомьтесь с нашей статьей о отслеживании точки максимальной мощности (MPPT).

В нем мы обсуждаем кривые вольт-амперные характеристики (ВАХ) (диаграммы, которые показывают, как выходной ток панели изменяется в зависимости от выходного напряжения панели) и кривые зависимости мощности от напряжения (которые показывают, как выходная мощность панели изменяется в зависимости от выходного напряжения панели).Эти кривые дают представление о комбинациях напряжения и тока, при которых выходная мощность максимальна.

Основные концепции проводки солнечных панелей (также известные как натягивание)

Чтобы иметь функциональную солнечную фотоэлектрическую систему, вам необходимо соединить панели вместе, чтобы создать электрическую цепь, по которой будет течь ток, а также вам необходимо подключить панели к инвертору, который будет преобразовывать мощность постоянного тока, производимую панелями, в переменный ток. мощность, которую можно использовать в вашем доме и отправить в сеть.В солнечной индустрии. Обычно это называют «натяжкой», и каждая серия соединенных вместе панелей называется цепочкой.

В этой статье мы сосредоточимся на струнном инверторе (в отличие от микроинверторов). У каждого струнного инвертора есть диапазон напряжений, в которых он может работать.

Серия

в сравнении с параллельной нитью

Есть несколько способов подойти к разводке солнечных панелей. Одно из ключевых различий, которое следует понять, – это соединение солнечных панелей последовательно, а не параллельное.Эти разные конфигурации струн по-разному влияют на электрический ток и напряжение в цепи.

Серия

в сравнении с параллельной нитью

Есть несколько способов подойти к разводке солнечных панелей. Одно из ключевых различий, которое следует понять, – это соединение солнечных панелей последовательно, а не параллельное. Эти разные конфигурации струн по-разному влияют на электрический ток и напряжение в цепи.

Последовательное подключение солнечных панелей

Последовательное соединение солнечных панелей включает подключение каждой панели к следующей в линию (как показано в левой части схемы выше).

Как и у обычной батареи, с которой вы, возможно, знакомы, солнечные панели имеют положительные и отрицательные клеммы. При последовательном соединении провод от положительной клеммы одной солнечной панели подключается к отрицательной клемме следующей панели и так далее.

При последовательном соединении панелей каждая дополнительная панель добавляет к общему напряжению (В) гирлянды, но ток (I) в гирлянде остается прежним.

Одним из недостатков последовательного соединения является то, что затемненная панель может уменьшить ток через всю цепочку.Поскольку ток остается неизменным по всей цепочке, ток снижается до уровня панели с наименьшим током.

Параллельное подключение солнечных панелей

Параллельное соединение солнечных панелей (показано в правой части диаграммы выше) немного сложнее. Вместо того, чтобы подключать положительный вывод одной панели к отрицательному выводу другой, при параллельном соединении положительные выводы всех панелей в ряду подключаются к одному проводу, а все отрицательные выводы подключаются к другому проводу.

При параллельном соединении панелей каждая дополнительная панель увеличивает ток (силу тока) в цепи, однако напряжение в цепи остается тем же (эквивалентным напряжению каждой панели). Из-за этого преимущество последовательного соединения состоит в том, что если одна панель сильно затенена, остальные панели могут работать нормально, и ток всей цепочки не будет уменьшен.

Информация, необходимая для определения способа крепления солнечных панелей

Есть несколько важных сведений о вашем инверторе и солнечных панелях, которые вам понадобятся, прежде чем вы сможете определить, как натянуть вашу солнечную батарею.

Информация об инверторе

Вам необходимо знать следующие технические характеристики инвертора ( их можно найти в техническом описании производителя продукта):

  • Максимальное входное напряжение постоянного тока (Vinput, макс.): Максимальное напряжение, которое может получить инвертор
  • Минимальное или «пусковое» напряжение (Vinput, мин): уровень напряжения, необходимый инвертору для работы
  • Максимальный входной ток: сколько энергии может выдержать инвертор до выхода из строя
  • Сколько у него трекеров максимальной мощности (MPPT)?

Что такое MPPT?

Как отмечалось выше, функция инверторов заключается в максимальном увеличении выходной мощности при изменении условий окружающей среды на панелях.Они делают это с помощью трекеров максимальной мощности (MPPT), которые определяют ток и напряжение, при которых мощность максимальна.

Однако для данного MPPT условия на панелях должны быть относительно постоянными, иначе эффективность будет снижена (например, различия в уровнях оттенка или ориентации панелей).

Также важно отметить, что если инвертор имеет несколько MPPT, то к отдельному MPPT можно подключить несколько панелей с разными условиями.

Информация о солнечных батареях

В дополнение к указанной выше информации о выбранном инверторе вам также потребуются следующие данные на выбранных вами панелях:

  • Напряжение холостого хода (Voc): максимальное напряжение, которое панель может выдавать в состоянии холостого хода
  • Ток короткого замыкания (Isc): ток, протекающий через элемент, когда напряжение равно нулю (хотя мы не будем углубляться в расчеты тока в этой статье)

Важно понимать, что эти значения основаны на производительности модуля в так называемых стандартных условиях тестирования (STC).

STC включает мощность излучения 1000 Вт на квадратный метр и температуру 25 градусов Цельсия (~ 77 градусов по Фаренгейту). Эти особые лабораторные условия обеспечивают последовательность в тестировании, но реальные условия, в которых работает фотоэлектрическая система, могут сильно отличаться.

В результате фактические ток и напряжение панелей могут значительно отличаться от этих значений.

Вам нужно будет скорректировать свои расчеты на основе ожидаемых минимальных и максимальных температур в местах установки панелей, чтобы убедиться, что длина вашей струны соответствует условиям, в которых будет работать фотоэлектрическая система, как мы обсудим ниже.

Основные правила крепления солнечных панелей

1. Убедитесь, что минимальное и максимальное напряжение находятся в пределах диапазона инвертора.

Не позволяйте цепям, которые вы подключаете к инвертору, превышать максимальное входное напряжение инвертора или максимальный ток, или , опускаться ниже минимального / пускового напряжения.

Убедитесь, что максимальное напряжение соответствует требованиям норм в области, где вы проектируете.

В США Национальный электротехнический кодекс ограничивает максимально допустимое напряжение на уровне 600 В для большинства жилых систем.В Европе разрешены более высокие напряжения.

Совет для профессионалов: не используйте только значения STC для определения диапазона напряжения

Мы знаем, что напряжение аддитивно в последовательных цепочках, в то время как ток аддитивен в параллельных цепочках. Таким образом, вы можете интуитивно предположить, что вы можете определить напряжение предлагаемой нами конструкции фотоэлектрической системы и находится ли оно в рекомендуемом диапазоне для инвертора, умножив напряжение панелей на число в последовательной строке.Вы также можете предположить, что можете определить ток системы, добавив ток каждой параллельной строки (который будет равен току панелей, умноженному на число в параллельной строке).

Однако, как мы обсуждали выше, поскольку значения STC отражают производительность модулей в очень специфических условиях, фактическое напряжение панелей в реальных условиях может сильно отличаться.

Таким образом, упрощенные расчеты, сделанные на основе значений STC, дают вам только начальную приблизительную оценку; вы должны учитывать, как напряжение системы будет изменяться в зависимости от температуры, которую она может испытывать в районе, где она установлена.При более низких температурах напряжение системы может быть намного выше; при более высоких температурах он может быть намного ниже.

Чтобы гарантировать, что напряжение цепи с регулируемой температурой находится в пределах окна входного напряжения инвертора , потребуется более сложная формула, подобная приведенным ниже :

Если эти уравнения выглядят немного бессмысленно, не волнуйтесь, программное обеспечение для проектирования солнечных батарей Aurora автоматически выполняет эти расчеты и предупреждает вас во время проектирования, если длина вашей строки слишком велика или слишком коротка с учетом ожидаемых температур на объекте.(Дополнительную информацию о натяжке в Aurora см. В этой статье справочного центра.)

Aurora также выполняет ряд других проверок, чтобы гарантировать, что система будет работать должным образом и не нарушать нормы или спецификации оборудования – это может предотвратить дорогостоящие проблемы с производительностью. (Подробный обзор этих проверок см. На этой странице в нашем справочном центре.)

Пример неэффективных фотоэлектрических систем

Реальный пример того, почему так важно точно учитывать, как условия окружающей среды повлияют на напряжение вашей фотоэлектрической системы, можно найти в нашем анализе неэффективной системы в Кафедральном городе, Калифорния.В этом случае неспособность проектировщика солнечных батарей учесть наличие тени приводила к тому, что система часто падала ниже пускового напряжения инвертора и, следовательно, вырабатывала значительно меньше энергии, чем прогнозировалось.

2. Убедитесь, что строки имеют одинаковые условия – или подключите строки с разными условиями к разным портам MPPT

После того, как вы определили, что длина ваших цепочек является приемлемой для спецификаций инвертора, еще одним ключевым соображением является то, что строки имеют одинаковые условия (например,грамм. одинаковый азимут / ориентация, одинаковый наклон, одинаковая освещенность), если они подключены к одному инвертору MPPT .

Несоответствие условий на струнах снизит эффективность и выходную мощность вашей солнечной конструкции. Для обсуждения того, почему несоответствие в затенении, ориентации или азимуте приводит к потере выходной мощности, см. Четвертую статью из нашей серии о потерях в фотоэлектрической системе: наклон и ориентация, модификатор угла падения, условия окружающей среды и потери и ограничения инвертора.

Если вы проектируете площадку, где необходимо иметь панели на разных сторонах крыши, или некоторые области массива будут иметь больший оттенок, чем другие, вы можете убедиться, что панели с разными условиями разделены на свои собственные строки, а затем подключите эти цепочки к разным MPPT инвертора (при условии, что выбранный вами инвертор имеет более одного MPPT).

Это позволит инвертору гарантировать, что каждая струна работает в точке, где она производит максимальную мощность.

3. Дополнительные соображения по оптимизации вашего дизайна

Приведенные выше правила гарантируют, что ваша конфигурация струн будет соответствовать спецификациям вашего инвертора и что несоответствие условий на панелях отрицательно повлияет на выработку энергии системой.

Однако существуют дополнительные факторы, которые проектировщик солнечных батарей может учитывать, чтобы прийти к оптимальному дизайну (то есть, дизайн, который максимизирует производство энергии при минимальных затратах).Эти факторы включают ограничение инвертора, использование силовой электроники на уровне модуля (MLPE) – устройств, которые включают в себя микроинверторы и оптимизаторы постоянного тока, а также эффективность конструкции, обеспечиваемую программными инструментами.

Инверторный зажим

Иногда имеет смысл увеличить размер солнечной батареи, которую вы подключаете к инвертору, что приведет к теоретическому максимальному напряжению, немного превышающему максимальное значение инвертора. Это может позволить вашей системе производить больше энергии (потому что имеется больше панелей), когда оно ниже максимального напряжения, в обмен на уменьшенное («ограниченное») производство в то время, когда напряжение постоянного тока массива превышает максимум инвертора.

Если прирост производства превышает потери производства из-за ограничения инвертора, то вы можете производить больше энергии, не платя за дополнительный инвертор или инвертор с более высоким номинальным напряжением.

Конечно, – это решение следует принимать с осторожностью и с четким пониманием того, сколько добычи будет сокращено по сравнению с тем, сколько дополнительной добычи будет получено в другое время.

На диаграмме потерь системы Aurora указывает, сколько энергии будет потеряно из-за ограничения, чтобы вы могли принять обоснованное решение о том, имеет ли это смысл.Подробное объяснение инверторного ограничения и когда имеет смысл система с инверторным ограничением, см. Статью в нашем блоге на эту тему.

Микроинверторы Инверторы серии

– не единственный вариант инвертора. Микроинверторы, которые представляют собой инверторы, прикрепленные к каждой отдельной панели (или паре), позволяют каждой панели работать с максимальной мощностью независимо от условий на других панелях. При таком расположении не нужно беспокоиться о том, чтобы панели на одной и той же струне имели одинаковые условия.Микроинверторы также могут упростить добавление дополнительных панелей в будущем.

Изучите несколько различных вариантов, чтобы найти лучший

Как видите, есть много соображений, когда дело доходит до натягивания панелей и поиска инвертора и конфигурации натяжения, которые лучше всего подходят для клиента.

Возможно, вы не придете к оптимальному дизайну с первого раза, поэтому может быть полезно оценить несколько различных вариантов. Однако для того, чтобы это было эффективно, вам понадобится процесс, в котором вы сможете быстро оценить несколько проектов.Вот где солнечное программное обеспечение, такое как Aurora, может быть особенно ценным.

Пусть Solar Software сделает все за вас

Наконец, новых технологических разработок, таких как Аврора с функцией автоматической натяжки , действительно могут сделать натяжку за вас! Он учтет обсуждаемые здесь соображения и предоставит вам идеальную конфигурацию струн.

Запланируйте демонстрацию, чтобы увидеть, как программное обеспечение может помочь вам в проектировании ваших солнечных систем.


Ключевые выводы:

  • Вы можете соединить солнечные панели последовательно или параллельно – что лучше, зависит от конкретной ситуации. В общем, когда есть потенциальные проблемы с затенением, лучшим вариантом будет параллелизм.
  • Не забудьте важную информацию, которая вам понадобится:
    • Максимальное входное напряжение постоянного тока
    • Пусковое напряжение
    • Максимальный входной ток
    • Количество МППЦ
    • Напряжение холостого хода
    • Ток короткого замыкания
  • Мы не рекомендуем использовать базовые STC для расчета идеального диапазона инверторов, так как это может привести к снижению производительности систем.
  • Убедитесь, что строки с одинаковыми условиями подключены к одним и тем же портам MPPT (или поддерживайте одинаковые условия для всех строк).
  • Рассмотрите возможность ограничения инвертора и микроинверторы в качестве альтернативных вариантов.

Понимание принципов разводки солнечных панелей позволяет вам обеспечить оптимальные конструкции для ваших клиентов, работающих с солнечными батареями. Чтобы узнать больше о том, как работает солнечная энергия, как определить размер солнечной системы, как уменьшить потери затенения и многое другое, ознакомьтесь с PV Education 101: A Guide for Solar Installation Professionals.

Запланируйте демонстрацию, чтобы увидеть, как программное обеспечение может помочь вам в проектировании ваших солнечных систем.

Схема модуля

| PVEducation

Объемный кремниевый фотоэлектрический модуль состоит из нескольких отдельных солнечных элементов, соединенных, почти всегда последовательно, для увеличения мощности и напряжения по сравнению с одиночным солнечным элементом. Напряжение фотоэлектрического модуля обычно выбирается таким, чтобы оно было совместимо с батареей 12 В.Индивидуальный кремниевый солнечный элемент имеет напряжение в точке максимальной мощности около 0,5 В при температуре 25 ° C и освещении AM1,5. Принимая во внимание ожидаемое снижение напряжения фотоэлектрического модуля из-за температуры и тот факт, что для зарядки аккумулятора может потребоваться напряжение 15 В или более, большинство модулей содержат 36 последовательно соединенных солнечных элементов. Это дает напряжение холостого хода около 21 В при стандартных условиях испытаний и рабочее напряжение при максимальной мощности и рабочей температуре около 17 или 18 В. Оставшееся превышение напряжения учитывается для учета падений напряжения, вызванных другими элементами фотоэлектрической системы, включая работу вдали от точки максимальной мощности и снижение интенсивности света.

В типичном модуле 36 ячеек соединены последовательно для создания напряжения, достаточного для зарядки аккумулятора 12 В.

Напряжение фотоэлектрического модуля определяется количеством солнечных элементов, а сила тока модуля зависит в первую очередь от размера солнечных элементов. При AM1,5 и при оптимальных условиях наклона плотность тока от коммерческого солнечного элемента составляет приблизительно от 30 мА / см от 2 до 36 мА / см 2 . Монокристаллических солнечных элементов часто бывает 15.6 × 15,6 см 2 , что дает полный ток от модуля почти 9-10 А.

В таблице ниже показаны выходные данные типичных модулей в STC. I MP и I SC не сильно меняются, но V MP и V OC масштабируются в зависимости от количества ячеек в модуле.

Ячейки П МАКС В MPP I MPP В OC I SC КПД
72340 Вт 37.9 В 8,97 А 47,3 В 9,35 А 17,5%
60 280 Вт 31,4 В 8,91 А 39,3 В 9,38 А 17,1%
36 170 Вт 19,2 В 8,85 А 23,4 В 9,35 А 17%


Модули для жилых домов или больших полей обычно содержат 60 или 72 ячейки.Существуют и другие размеры, например модули на 96 ячеек, но они встречаются гораздо реже.

Если все солнечные элементы в модуле имеют идентичные электрические характеристики, и все они испытывают одинаковое солнечное излучение и одинаковую температуру, то все элементы будут работать при одинаковом токе и напряжении. В этом случае ВАХ фотоэлектрического модуля имеет ту же форму, что и у отдельных ячеек, за исключением того, что напряжение и ток увеличиваются. Уравнение схемы принимает следующий вид:

где:
N – количество ячеек в серии;
M – количество параллельно включенных ячеек;
I T – полный ток в цепи;
В T – полное напряжение в цепи;
I 0 – ток насыщения от одиночного солнечного элемента;
I L – ток короткого замыкания от одиночного солнечного элемента;
n – коэффициент идеальности одиночного солнечного элемента;
и q, k и T – константы, указанные на странице констант.

Общая ВАХ набора идентично соединенных солнечных элементов показана ниже. Полный ток – это просто ток отдельной ячейки, умноженный на количество ячеек, включенных параллельно. Таким образом, ISC total = ISC × M. Суммарное напряжение – это напряжение отдельной ячейки, умноженное на количество ячеек, соединенных последовательно. Такой, что:

$$ I_ {SC} (всего) = I_ {SC} (ячейка) \ раз M $$

$$ I_ {MP} (всего) = I_ {MP} (ячейка) \ раз M $$

$$ V_ {OC} (всего) = V_ {OC} (ячейка) \ раз N $$

$$ V_ {MP} (всего) = V_ {MP} (ячейка) \ раз N $$

Если ячейки идентичны, коэффициент заполнения не меняется, когда ячейки расположены параллельно или последовательно.Однако обычно в ячейках наблюдается несоответствие, поэтому коэффициент заполнения ниже при объединении ячеек. Несоответствие ячеек может происходить из-за производства или из-за различий в освещении ячеек, где одна ячейка имеет больше света, чем другая.

ВАХ для N ячеек последовательно x M ячеек параллельно.

Параллельные ячейки серии

солнечных модулей

Введение
Панели солнечных батарей

в основном работают, преобразуя доступный солнечный свет в полезную электроэнергию.В мы определяем эту мощность в ваттах. Ватты складываются из ампер и вольт. Различные панели имеют разные номиналы для ампер и вольт, и полезно понимать, что означают эти числа, когда вы смотрите на систему. Вы можете представить ампер как количество электронов, а напряжение – как количество давления, толкающего эти электроны.

Уравнение: Вт = Вольт x Ампер

Компоненты

Солнечная панель состоит из различных компонентов, как показано в Модели 2.1.1. Не все панели будут иметь эти компоненты находятся в определенных местах, но обычно они есть на наших панелях.

Солнечный элемент (2.1.1.6): Солнечные элементы можно увидеть на передней панели солнечная панель.Они различаются по цвету и внешнему виду в зависимости от типа ячейки. Тип ячейки обычно определяет, что это за панель, например монокристаллическая, поликристаллическая, аморфная, пр.

Рама (2.1.1.5): Панели MostRenogy Solar имеют алюминиевую раму, но В зависимости от типа панели тип каркаса может быть разным.

Распределительная коробка (2.1.1.1): Распределительная коробка обычно расположена на задняя часть панели.Он содержит обходные диоды, чтобы помочь с потерей мощности из-за затенения. Также он служит как соединение и держатель для проводов панели.

Провод (2.1.1.3): Наши солнечные панели Renogy поставляются со стандартным фотоэлектрическим проводом который защищен от атмосферных воздействий и изолирован (если нет оголенных медных проводов).

MC4 (2.1.1.4): На конце фотоэлектрического провода находится разъем MC4. Этот MC4 разъем является стандартным в фотоэлектрической отрасли, защищен от атмосферных воздействий и служит точкой подключения к нашей другой кабель MC4, например комплект адаптера.

Спецификация (2.1.1.2): Спецификация панели будет расскажет вам электрические характеристики вашей солнечной панели. Это очень важно при калибровке системы.

Монокристаллический против поликристаллического

Монокристаллические солнечные панели немного выше по эффективности, чем поликристаллические панели, потому что в каждом из них используется разная технология производства.Монокристаллическая ячейка состоит из одного кристаллический слиток, тогда как поликристаллическая ячейка состоит из ростка, содержащего несколько кристаллов конструкции. Оба типа ячеек изготовлены из слитков кремния, но требования к чистоте кремний выше на монокристаллической основе. Поэтому монокристаллические панели более эффективны, а значит, дороже. Благодаря использованию одной ячейки монокристаллический кремний позволяет электронам большая свобода передвижения, поэтому меньше энергии теряется и создается более высокая эффективность.Самый пиковая эффективность монокристаллических ячеек составляет 22%, тогда как у большинства поликристаллических ячеек максимальная эффективность составляет 18%. эффективность. Монокристаллические ячейки имеют темно-синий цвет, почти кажущийся черным, а поликристаллические ячейки синие.

Несмотря на то, что это правда, существует распространенное заблуждение, что монокристаллические солнечные панели могут на самом деле работают лучше, чем поликристаллические панели, даже в тех случаях, когда они имеют такие же мощность.Это неправда. Моно-панель мощностью 100 Вт должна работать так же хорошо, как и 100-ваттная поли-панель. предполагая, что электрические характеристики очень близки. Решение клиента должно основываться на цена, размеры и цвет. Также из-за распространенного заблуждения, панели Poly и Mono должны делать то же самое в условиях низкой освещенности. Они также должны выполнять то же самое под высоким температуры.

Пиковые часы солнечной активности и энергетическая освещенность

Важно использовать часы пиковой нагрузки с мощностью вашей системы, чтобы рассчитать, сколько ватт часов ваша система производит за день.Вы можете рассматривать пиковое количество солнечных часов как среднее, исходя из отключенного питания. часов светового дня в течение дня недостаточно. Причина в том, что солнечный свет в Утро и вечер не производят столько радиации, сколько солнечная в полдень. Для расчета каждого указывает часы пик, излучение усредняется на основе максимумов и минимумов, а также других факторов, таких как как то, что смешано с атмосферой.

Как видно из собранных данных Model 2.1,2, уровень освещенности или Вт / м 2 меняется в течение дня. Мощность панелей напрямую связана с Вт / м 2 при что дано время. Большинство солнечных панелей имеют мощность 1000 Вт / м 2 . Если уровень освещенности допустим, 500 Вт / м 2 , как показано на графике в 8 утра, тогда вы должны ожидать половину выход (50%). По этой причине часы пика солнечной активности в вашем штате не зависят от того, как долго идет солнце. вне, но среднее значение от минимумов и максимумов, так что это может быть надежным числом при вычислении производство энергии.

Модель 2.1.2

Дополнительные ссылки:

http://renogy.com/template/files/Average-Peak-Sun-hours-by-State.pdf

http://www.nrel.gov/gis/images/eere_pv/national_photovoltaic_2012-01.jpg

12 В против панели 24 В
с Панели

совместимы с напряжением 12 В и 24 В, и вы можете подключать их различными способами, оставаясь на 12 В или подключите их, чтобы достичь более высокого напряжения.Эти методы называются последовательными и параллельными соединениями. (который мы рассмотрим позже, ). При последовательном подключении усилители останутся прежними, но увеличить напряжение. При параллельном подключении напряжение остается неизменным и увеличивается усилители.

Хотя мы обозначаем панель как «12 В», панель на самом деле не вырабатывает 12 В. Напряжение на панели производит более 12 В, но это необходимо для зарядки аккумулятора.Батареи должны заряжаться при более высоком напряжении, чем номинальное, так как электричество будет проходить от более высоких напряжение на более низкое напряжение.

Способ подключения панелей зависит от напряжения аккумуляторной батареи. Напряжение ваших панелей должен соответствовать напряжению вашей аккумуляторной батареи для правильной зарядки ( с за исключением контроллера MPPT, который мы обсудим позже ).Большинство жилых автофургонов и лодок имеют 12 В аккумуляторные батареи, поэтому обычно клиенты используют панели на 12 В, чтобы быть совместимыми с ними. батареи.

Разбор спецификации

Модель 2.1.3

Max Power at STC : Это мощность, номинальная для панели Стандартные условия испытаний, составляющие 1000 Вт / м 2 .

Напряжение холостого хода (В oc ): Это уровень напряжения панели, когда он не подключил к контроллеру и батарее. Это важно при выборе размеров систем с контроллерами в качестве панелей. будет иметь это значение в течение короткого периода времени, когда система подключена. Также это важно при устранении неполадок с солнечной панелью.

Рабочее напряжение (В mp ): Это уровень напряжения панели, когда она настройка и эксплуатация.Это важно для расчета сечения провода и длины провода.

Рабочий ток (I mp ): Это ток, который вырабатывается, когда панель настройка и эксплуатация. Это важно для расчета сечения провода, длины провода и контроллера. калибровка.

Ток короткого замыкания (I sc ): Это уровень напряжения панели, когда он не подключил к контроллеру и батарее.Это важно при устранении неполадок с солнечной панелью.

Что нужно знать

«Сколько энергии вырабатывают солнечные панели?» – это вопрос, который мы часто получаем от потребителей. По нашему опыту, они могут спрашивать о любом из следующих двух вопросов:

  • Номинальная выходная мощность солнечной панели: Это выходная мощность отдельной солнечной панели, измеряемая в ваттах. Это варьируется от модели к модели.
  • Производство солнечных панелей в определенном месте (например, на вашей крыше): Производство энергии отдельной солнечной панелью за период времени, установленной в определенном месте (измеряется в киловатт-часах кВтч).

Обе эти вещи очень важны для всех, кто интересуется или уже использует солнечную энергию. Хорошая новость заключается в том, что обе эти концепции тесно связаны и относительно просты для понимания.

Как только вы поймете, что производят солнечные панели, мы можем перейти к большому вопросу: сколько электроэнергии будут производить солнечные панели в моем доме, и сколько модулей мне нужно для покрытия счета за электроэнергию?

На этой странице:

Какова номинальная выходная мощность солнечной панели?

Номинальная мощность показывает, на сколько энергии рассчитана солнечная панель.Он измеряет мощность панели, когда она работает в стандартных условиях испытаний.

«Стандартные условия испытаний» – это когда температура элемента составляет 77 ° F (25 ° C) и на панель попадает 1 киловатт на квадратный метр солнечной энергии.

Другими словами, номинальная мощность солнечной панели измеряет, сколько электроэнергии будет производить отдельная солнечная панель в идеальных условиях эксплуатации.

Какова стандартная выходная мощность (мощность) жилых солнечных панелей в 2021 году?

Солнечные панели, используемые в домах в 2021 году, обычно имеют номинальную выходную мощность от 275 до 400 Вт постоянного тока на модуль.

Мощность солнечных панелей постоянно увеличивается. Первая солнечная панель для жилых помещений мощностью 400 Вт была выпущена SunPower в марте 2019 года, но теперь вы можете найти несколько панелей от разных производителей, которые имеют примерно такую ​​мощность.

Еще в 2016-17 годах были распространены солнечные панели с выходной мощностью 250 Вт. Но сейчас редко можно найти домашние солнечные установки, использующие модель такой мощности.

Причина увеличения мощности солнечных панелей связана с повышением эффективности солнечных панелей.Более высокая эффективность означает, что вы можете производить больше энергии на том же пространстве.

Солнечные панели с более высокой эффективностью особенно важны, когда вы хотите установить жилую солнечную энергосистему в своем доме, но у вас ограниченное пространство на крыше. Вы можете использовать на меньше высокоэффективных панелей для производства такого же количества энергии, как если бы вы использовали более низкоэффективных панелей .

От чего зависит выходная мощность солнечной панели?

Количество электроэнергии, производимой солнечной панелью, может варьироваться в зависимости от трех факторов:

  1. КПД солнечных элементов
  2. Количество солнечных элементов в нем
  3. Тип солнечной панели

# 1 КПД солнечной панели

Несмотря на то, что средний размер солнечных панелей не менялся десятилетиями, их показатели эффективности значительно улучшились.При первом использовании в 1950-х годах солнечные элементы преобразовывали в электричество только около 6% солнечной энергии. При таком процентном соотношении массив из 60 ячеек будет производить всего около 20 ватт электроэнергии, что едва ли достаточно для питания маленькой лампочки.

Напротив, современные солнечные элементы способны поглощать около 20 процентов солнечной энергии, что позволяет им достигать выходной мощности 400 Вт.

Номинальная мощность каждой панели определяется путем объединения эффективности элементов с размером каждой солнечной панели.Это означает, что каждая панель рассчитана на выработку определенной мощности.

# 2 Размер солнечной панели: 60-элементный против 72-элементного

С точки зрения выходной мощности лучше всего разделить солнечные панели на две категории: солнечные панели с 60 элементами и солнечные панели с 72 элементами.

60-элементные солнечные панели обычно имеют высоту 5,4 фута и ширину примерно 3,25 фута и имеют выходную мощность в стандартных условиях испытаний от 270 Вт до 300 Вт, в зависимости от точной эффективности элементов в них.

Всего несколько лет назад выходная мощность стандартных панелей на 60 ячеек была больше примерно 250 Вт, но усовершенствования в технологии улучшили среднюю мощность панелей до диапазона 300–350 Вт.

72-элементные солнечные модули

физически больше, потому что они имеют дополнительный ряд ячеек и обычно имеют выходную мощность от 350 до 400 Вт. Они реже используются для солнечных батарей на крыше, потому что с ними трудно работать на крыше; они чаще используются для солнечных ферм.

# 3 Тип солнечной панели: моно против поли против аморфного

Современные солнечные панели изготавливаются из кремниевых солнечных элементов, которые представляют собой монокристаллические или поликристаллические (иногда называемые мультикристаллическими) кремниевые солнечные элементы.

Оба аналогичны с точки зрения выходной энергии, хотя эффективность панелей обычно немного выше у монокристаллических солнечных панелей.

Существует также третий, менее распространенный тип солнечных модулей: аморфные солнечные панели. Они дешевле, но при этом производят гораздо меньше энергии.

Монокристаллические солнечные панели

Это самые дорогие и эффективные панели на рынке. Ячейки содержат чистый кремний и подвергаются сложному процессу выращивания длинных стержней из кристаллического кремния в процессе их изготовления. Из стержней нарезают почти прозрачные пластины и формируют ячейки.

Солнечные панели поликристаллические

Эти панели состоят из нескольких поликристаллических ячеек. Они немного менее эффективны, но более доступны.Ячейки обрабатываются по-разному, что придает им вид битого стекла. Этот продукт тоже нарезают очень тонкими ломтиками.

Аморфные солнечные панели

Ячейки представляют собой не кристаллы, а тонкий слой кремния, прикрепленный к основному материалу, например, стеклу или металлу. Хотя эти панели являются наименее дорогими, они также производят гораздо меньше электроэнергии.

Это означает, что вам понадобится их больше, чтобы сравнять выходную мощность любой из других панелей; иначе они не будут производить достаточно энергии.Настоящая выгода от создания аморфных солнечных панелей – это возможность формировать из материала длинные листы, которые можно использовать в качестве кровельных материалов на крышах, выходящих на юг, или на других поверхностях.

Рассчитайте выходную мощность солнечной панели, необходимую для питания вашего дома

Сколько энергии вырабатывает солнечная панель за месяц или год?

Когда мы измеряем мощность солнечной панели с течением времени, мы используем единицу киловатт-часов (кВтч). Это эквивалентно 1000 Вт (1 кВт) непрерывной выработки электроэнергии в течение 1 часа.

Теперь посмотрим на:

  • Какова мощность солнечных панелей различных модулей в зависимости от их номинальной мощности
  • Сколько солнечных панелей потребуется для питания системы солнечных панелей мощностью 6 кВт (типичный размер для дома)

* На основе в среднем 4 пикового солнечного часа в день (типично для многих частей США) и средней продолжительности месяца 30,4375 дней. Ожидайте, что выходная мощность будет меняться в течение года из-за ежедневных изменений погоды и сезонных изменений климата.


Приведенная выше таблица поможет вам понять, сколько солнечных панелей вам нужно для достижения желаемой выходной мощности. Это позволяет нам ответить на следующие вопросы:

Какую мощность вырабатывает 300-ваттная солнечная панель?

Солнечная панель мощностью 300 Вт будет производить в среднем 1,2 кВтч электроэнергии в день и 36,5 кВтч электроэнергии в месяц.

Сколько солнечных панелей вам нужно для производства 1000 кВтч в месяц?

Исходя из таблицы, мы знаем, что солнечная панель мощностью 300 Вт дает 36 единиц.5 кВтч электроэнергии в месяц. Чтобы произвести 1000 кВтч за один месяц, вам потребуется 28 модулей 300-ваттных солнечных панелей.

Почему мощность солнечной системы может варьироваться от места к месту

Номинальные значения солнечной мощности основаны на том, сколько энергии они производят при идеальных условиях солнечного света и температуры (стандартные условия испытаний AKA). Это определяется как «максимальная номинальная мощность».

Проблема в том, что реальные условия солнечного света не всегда находятся на пике. Это означает, что количество электричества, которое солнечных панелей вашего дома будут производить в любой день, зависит от нескольких факторов окружающей среды, в том числе:

  • Среднее количество солнечного света, которое ваша крыша может получать ежедневно или ежегодно
  • Может ли периодическое затенение, которое может исходить от обдуваемых ветром ветвей деревьев, препятствовать постоянному попаданию прямых солнечных лучей на солнечные панели?
  • Размер ваших солнечных панелей и уровень эффективности, с помощью которого солнечные элементы преобразуют энергию в электрическую

Вырабатывают ли солнечные панели больше электроэнергии в определенных штатах?

Да, выработка энергии панелями солнечных батарей зависит от климата штата, количества солнечных часов и интенсивности солнечного света, которому подвергаются панели.

Подробнее: Выходная мощность солнечных панелей в каждом штате, в день и в год

Можно ли увеличить мощность или эффективность солнечной панели?

Невозможно увеличить мощность и эффективность солнечных панелей, для достижения которых они были разработаны.

Что вы можете сделать, так это убедиться, что солнечные панели работают максимально эффективно; это достигается регулярной очисткой. Пыль, мусор и снег могут снизить эффективность панелей, поэтому вы должны содержать их в чистоте.

Сколько солнечных панелей понадобится моему дому?

Подсчитать количество солнечных панелей, необходимых для питания вашего дома, можно легко онлайн с помощью нашего калькулятора солнечных батарей. Калькулятор учтет:

  • Размер вашего дома
  • Местоположение вашего дома
  • Количество энергии, которое вы обычно используете каждый месяц
  • Тариф, взимаемый вашей коммунальной услугой за электроэнергию

Все эти факторы влияют на количество солнечной энергии, необходимое для получения максимальной экономии там, где вы живете.

Калькулятор затем предоставит оценку всей необходимой информации о солнечной энергии:

  • Мощность солнечной панели, необходимая для снятия счета за электроэнергию
  • Фактическое количество солнечных панелей, необходимых для достижения этой производительности
  • Стоимость установки системы солнечных батарей такого размера

Следующий шаг – поговорить с местными установщиками. Они могут провести подробную оценку вашей крыши и предоставить фактическое предложение и график установки полной системы солнечных панелей для вашего дома.Калькулятор упрощает этот процесс, позволяя вам выбрать, от скольких инсталляторов солнечных батарей вы хотите получить расценки.

Узнайте, сколько солнечных панелей вам нужно для дома

Ключевые выносы

  • «Номинальная выходная мощность» показывает, сколько электроэнергии может производить солнечная панель в идеальных условиях эксплуатации. Другими словами, это максимальная генерация, которую вы можете ожидать от панели.
  • В настоящее время большинство жилых солнечных панелей имеют номинальную выходную мощность от 275 до 400 Вт постоянного тока на модуль.
  • Три фактора определяют, на какую мощность способна солнечная панель: ее эффективность, ее размер (60-элементный против 72-элементного) и тип панели (моно, поли или аморфный).
  • В U.С., солнечная панель мощностью 300 Вт будет производить в среднем 36,5 кВтч электроэнергии в месяц.
  • Многие факторы могут влиять на реальную мощность солнечных панелей, в том числе количество солнечного света в данный день и то, насколько панель покрыта тенью от окружающих деревьев и зданий.
  • Чтобы подсчитать, сколько солнечных панелей вам понадобится для вашего дома, воспользуйтесь нашим продвинутым калькулятором солнечных батарей.

Что такое двусторонние солнечные модули и как они работают?

Двусторонние солнечные модули имеют много преимуществ по сравнению с традиционными солнечными панелями. Электроэнергия может производиться с обеих сторон двустороннего модуля, увеличивая общее производство энергии. Они часто более долговечны, поскольку обе стороны устойчивы к ультрафиолетовому излучению, а проблемы потенциальной деградации (PID) снижаются, если двусторонний модуль не имеет рамки. Затраты на баланс системы (BOS) также снижаются, когда большая мощность может быть произведена из двухсторонних модулей в меньшем размере массива.

Некоторые компании с двусторонними модулями, присутствующими в настоящее время на рынке, включают LG, LONGi, Lumos Solar, Prism Solar, Silfab, Sun Supreme, Trina Solar и Yingli Solar. По мере того как все больше производителей начинают производство, двусторонние модули кажутся нишевым продуктом, входящим в массовую отрасль.

Что такое двусторонний солнечный модуль?

Двухсторонние модули Lumos Solar GSX

Двусторонние модули производят солнечную энергию с обеих сторон панели. В то время как традиционные непрозрачные панели с задним листом являются монолицевыми, двусторонние модули открывают как переднюю, так и заднюю стороны солнечных элементов.Когда двусторонние модули устанавливаются на поверхность с высокой отражающей способностью (например, белая крыша из TPO или на землю со светлыми камнями), некоторые производители двусторонних модулей заявляют, что производство увеличивается на 30% только за счет дополнительной мощности, генерируемой сзади.

Двусторонние модули бывают разных дизайнов. Некоторые из них в рамке, а другие – без рамки. Некоторые из них имеют двойное стекло, а другие используют прозрачные задние листы. В большинстве используются монокристаллические ячейки, но есть и поликристаллические конструкции. Единственное, что неизменно – это то, что мощность производится с обеих сторон.Существуют безрамные модули с двойным стеклом, которые открывают заднюю часть ячеек, но не являются двусторонними. Истинные двусторонние модули имеют контакты / шины как на передней, так и на задней стороне своих ячеек.

Как устанавливаются двусторонние модули?

Двусторонние модули на одноосном трекере Soltec

Способ установки двустороннего модуля зависит от его типа. Каркасный двусторонний модуль может быть проще установить, чем безрамный, просто потому, что традиционные системы крепления и стеллажа уже адаптированы к каркасным моделям.Большинство производителей двусторонних модулей предоставляют свои собственные зажимы для крепления их конкретной марки, устраняя любые сомнения при установке.

Для бескаркасных двусторонних модулей зажимы модуля часто имеют резиновую защиту для защиты стекла, и необходимо соблюдать особые меры, чтобы предотвратить чрезмерное затягивание болтов и повреждение стекла.

Чем выше наклон двустороннего модуля, тем большую мощность он производит благодаря своим двусторонним свойствам. Двусторонние модули, установленные заподлицо на крыше, блокируют попадание отраженного света на заднюю часть ячеек.Вот почему двусторонние модули лучше работают на плоских коммерческих крышах и наземных массивах, потому что есть больше места для наклона и отражения отраженного света к задней части модулей.

Сама система крепления может повлиять на работу двусторонних модулей. Системы стеллажей с опорными рельсами, обычно закрытые задним листом монофациального модуля, будут затенять задние ряды двусторонних ячеек. Распределительные коробки на двусторонних панелях стали меньше или разделены на несколько блоков, расположенных вдоль края панели, чтобы предотвратить затемнение.Системы крепления и стеллажа, специально отформатированные для двусторонней установки, снимают проблему затенения задней стороны.

SolarWorld ранее производила двусторонние солнечные панели в 2016 году

Каковы перспективы двусторонних модулей?

В прошлом году Винсент Амброуз, генеральный менеджер Canadian Solar в Северной Америке, сообщил Solar Power World , что двусторонние модули действительно будут популярны в ближайшие несколько лет.

«Проблема с двусторонней связью всегда заключалась в непредсказуемости выходной мощности, потому что она зависит от подложки за модулями – белая коммерческая крыша, темная черепица, трава, гравий», – сказал он. «Трудно смоделировать, что это за модуль. собирается производить.Финансовое сообщество становится двусторонним, и структура затрат снижается. В ближайшие два-три года мы узнаем больше об этой технологии ».

Китайский производитель панелей LONGi Solar считает, что мы вступаем в новую эру фотоэлектрических систем, в которой высокоэффективные модули имеют первостепенное значение. Двухсторонняя технология поддерживает концепцию использования качественных материалов для получения высокой энергии.

«Двусторонние модули – это будущее отрасли», – сказал Хунбинь Фанг, технический директор LONGi Solar.«Он унаследовал все преимущества моно модулей PERC: высокая удельная мощность, приводящая к значительной экономии BOS, высокий выход энергии с лучшими характеристиками при слабом освещении и более низким температурным коэффициентом.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
