Какие плакаты и знаки относятся к указательным. Типы плакатов. Качество лакокрасочных материалов

Применение знаков и плакатов безопасности в электроустановках связано с необходимостью обеспечения запрета операций с аппаратами коммутации (их включение или отключения) для того, чтобы в процессе работы электрооборудования на него по ошибке никто не подал напряжения.

Плакаты и знаки предупреждают об опасности, связанной с приближением к оборудованию, которое находится под напряжением. Плакаты безопасности также могут указывать рабочее место.

По своему назначению плакаты и знаки безопасности делятся на:

• – запрещающие;
• – предупреждающие;
• – предписывающие;
• – указывающие.

По характеру применения плакаты и знаки электробезопасности выполняются переносными и стационарными (постоянными).

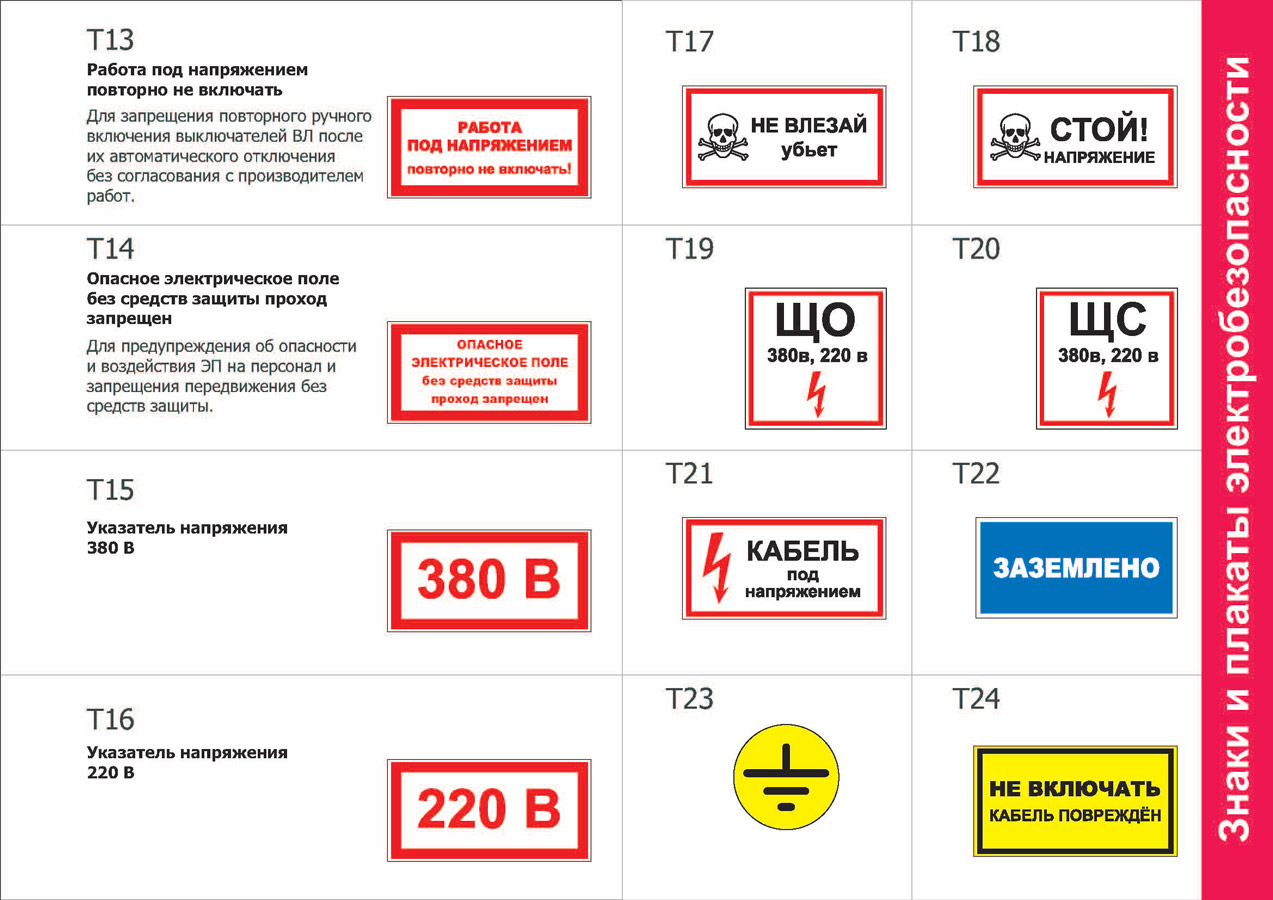

Запрещающие плакаты

Запрещающие плакаты используются для запрета действий с коммутационными аппаратами (включение/отключение), чтобы во время работы на электрооборудовании на него ошибочно не было подано напряжение.

«Работа под напряжением. Повторно не включать!» – этот знак запрещает повторное ручное включение выключателей ВЛ без согласования с руководителем работ после того, как они были автоматически отключены. Такие плакаты вывешиваются на ключи управления выключателей ВЛ, когда выполняются ремонтные работы под напряжением.

«Опасно! Электрическое поле! Без средств защиты проход запрещен» – плакат, предупреждающий о возможности опасного воздействия электрического поля на обслуживающий персонал, а также запрещает передвижение людей без применения средств защиты. Устанавливается в ОРУ, в которых напряжение превышает 330 кВ на высоте 180 см на ограждениях участков, где напряженность электрического поля превышает 15 кВ/м.

«Не включать. Работают люди» – плакат переносной, запрещающий подачу на линию напряжения. Должен вывешиваться на ключи, кнопки и привода управления коммутационных аппаратов, при включении которых напряжение может быть подано на линию.

Применяется для электроустановок как до 1000 В, так и выше.

«Не включать! Работа на линии» – плакат переносной, запрещающий подачу на линию напряжения. Вывешивается на ключах и приводах управления коммутационных аппаратов, включение которых может подать на линию напряжение.

Предупреждающие плакаты

Предупреждающие плакаты предупреждают о приближении на опасное расстояние к находящимся под напряжением токоведущим частям.

«Стой! Напряжение» – предупреждает об опасности приближения к токоведущим частям электроустановок, находящихся под напряжением. Плакат применяется в электроустановках с напряжением до 1000 В и выше.

«Не влезай! Убьет» – этот плакат предупреждает о возможном приближении к токоведущим частям, находящимся под напряжением, при подъеме по конструкции.

«Испытание! Опасно для жизни» – плакат предупреждает об опасности поражения действием электрического тока при проведении высоковольтных испытаний. Такие знаки вывешиваются на ограждениях рабочих мест во время проведения высоковольтных испытаний.

«Осторожно! Электрическое напряжение» – знак, предупреждающий об опасности поражения действием электрического тока . Вывешивается в электроустановках любого класса и подкласса подстанций и электростанций.

Предписывающие плакаты

Предписывающие плакаты используются для указания рабочих мест (мест проведения работ) в электроустановках, а также безопасных подходов к ним.

«Работать здесь» – указывает рабочее место.

«Влезать здесь» – применяется при расположении рабочего места на высоте, указывает безопасный путь подъема на рабочее место

Указывающий плакат

«Заземлено» – указывает, что определенный участок электроустановки заземлен и о недопустимости подачи на него напряжения. Вывешивается на приводах коммутационных аппаратов. В случае применения указательного и запрещающего плакатов одновременно, указательный плакат вывешивается поверх запрещающих.

Использование плакатов и других знаков безопасности в электроустановках обосновано необходимостью запретить, проинформировать или предписать определенные операции при работе с аппаратами коммутации, для того, чтобы обезопасить обслуживающий персонал.

По характеру использования информационные таблички делятся на два вида:

• на переносные;
• на стационарные или постоянные.

Плакаты запрещающего типа

Исходя из названия данных плакатов, их основная цель – это запретить определенные действия с коммутационными установками, чтобы во время проведения мероприятий по обслуживанию электроустройств на них случайно не было подано питание.

» — никому не разрешено повторно включать выключатели ВЛ, после их автоматического отключения, без предварительного согласия с руководителем работ. Такой вид плакатов вывешивается на все ключи управления ВЛ, когда проводятся работы по ремонту оборудования под напряжением (U).

«Опасно! Электрическое поле! Без средств защиты проход запрещен » устанавливается на ОРУ с U свыше 330 кВ на высоте 1,8 метра на ограждениях участков с U, превышающим 15 кВ на метр. Он информирует о высокой вероятности опасного воздействия электрического поля на обслуживающий персонал и воспрещает их перемещение в рабочей зоне без средств индивидуальной защиты.

«Не включать. Работают люди » — это переносная табличка, используемый на электроустановках с U свыше 1 тысячи Вольт. Она устанавливается на все приводы, кнопки и ключи управления коммутационным оборудованием и означает, что подача питания на линию запрещена.

» — это переносная табличка, устанавливаемая на все приводы и ключи управления коммутационными аппаратами. Она запрещает подачу питания на линию.

Плакаты предупреждающего типа

Основная задача таких информационных табличек – это уведомление персонала о приближении на небезопасное расстояние к частям оборудования, которые находятся под высоким напряжением.

«Стой! Напряжение » — используется на установках с U свыше 1 тысячи Вольт. Знак уведомляет о нахождении в непосредственной близости к частям электроустановки, находящимся под напряжением.

«Не влезай! Убьет » — этот знак информирует об опасности приближения к токоведущим частям при подъеме на конструкцию.

«Испытание! Опасно для жизни » — этот знак монтируется на заграждения рабочих мест при проведении высоковольтных испытаний и предупреждает об опасности поражения электрическим током.

» — используется на электроустановках любых подстанций и электрических станций. Он предупреждает об опасности приближения к токопроводящим частям установки.

Плакаты предписывающего типа

Такие знаки используются для обозначения рабочей зоны и безопасных подходов к ней.

«Работать здесь » — располагается на рабочем месте.

Плакат – крупное, заметное издалека изображение, обычно с кратким рекламным, информационным, обучающим или агитационным текстом.

Основная задача плаката это привлечение внимания, и донесения информации посредством изображения с минимальным количеством текста, то к нему предъявляют следующие требования: возможность быстрого и не искаженного восприятия на расстоянии, высокая информативность всех элементов (изображения, текст) и подача информации таким образом, чтобы она воспринималась цельным образом и надолго запоминалась.

По этой причине в плакатах чаще всего применяется изображения предметов, фотографии мест или событий, контурная графика и другие подобные изображения. Также очень важным является правильный подбор текстовой информации и выбор наиболее подходящего шрифта, выбор цвета и грамотный выбор места, в котором будут располагаться элементы плаката.

Плакаты печатаются на самых различных материалах: обычной и фотобумаге, самоклеящейся пленке, пластике, ткани, натуральном холсте и многих других носителях. Размеры плаката обычно стандартные листы от А3 – 297х420 мм, до А1 – 594х841 мм. Реже плакаты печатаются на бумаге формата А0 – 841х1189 мм. Для защиты поверхности от влаги и механических повреждений, плакат могут ламинировать или лакировать ВД или УФ лаками. Для более удобного крепления плаката к поверхности, применяют двусторонний скотч, который приклеивается к тыльной стороне плаката.

По своему предназначению плакаты можно разделить на три основных типа:

1 Плакаты для политической агитации. Эти плакаты как видно из названия применяют различные политические партии и течения, во время предвыборной агитации в качестве наглядной рекламы своего кандидата. Этот тип плакатов в свою очередь подразделяется на.

При ремонте, наладке или же монтаже электроустановок очень важно использовать специальные плакаты и знаки электробезопасности. Они предназначены для того, чтобы запретить осуществление действий, связанных с включением или же отключением аппаратов, которые в свою очередь используются для подачи/отключения напряжения. Простыми словами, разного рода таблички оповещают персонал о том, что на определенном участке проходят работы, поэтому трогать кнопки, рубильники и автоматы категорически запрещено. Помимо этого, плакаты и знаки безопасности, применяемые в электроустановках, могут использовать для информирования о том, что человек приближается к объекту под напряжением, или же для указания рабочего места. В этой статье мы рассмотрим, какие бывают виды плакатов и знаков в электрике, где они применяются и какие требования предъявляются к местам их установки.

Запрещающие

Итак, к запрещающим знакам и плакатам в электроустановках относятся следующие:

Весь это перечень плакатов относится к запрещающим и применяется в электроэнергетике. Обращаем ваше внимание на то, что изделия могут быть переносными и стационарными (устанавливаются 1 раз). Важное требование – изготавливать знаки безопасности и плакаты нужно из электроизоляционных материалов. Металлические таблички допускается использовать только в том случае, если они постоянные и находятся на достаточном согласно требований расстоянии от элементов, которые могут быть под напряжением.

Предупреждающие

Предупреждающие знаки и плакаты применяются для информирования человека о приближении к участку, который находится под напряжением. К этому виду знаков безопасности относятся:

Предписывающие

Данный тип плакатов и знаков безопасности предназначен для того, чтобы указать расположение места проведения работ в электрических установках, а также безопасный подход к нему. В комплект входит:

Указывающие

Единственным указательным плакатом является «Заземлено», который указывает на то, что электроустановка заземлена, и подавать на нее напряжение запрещается. Место установки – привод коммутационных устройств. Если применяются одновременно запрещающая и указательная табличка, последняя должна обязательно вывешиваться на передний план.

Вот мы и предоставили плакаты и знаки безопасности, применяемые в электроустановках. Обращаем ваше внимание на то, что допускается увеличивать размеры табличек при их установке на оборудование крупных размеров. В этом случае увеличение нужно выполнять в отношении 2:1, 4:1 либо даже 6:1. Получить дополнительную информацию о размерах вы можете в СО 153-34.03.603-2003. Надеемся, теперь вы знаете, на какие виды подразделяются плакаты и знаки в электрике, и какие условия применения у каждой классификации.

А мы продолжаем более подробно знакомиться с , которые применяются при работах в действующих электроустановках.

И снова напомню Вам о том, что всего существует 13 плакатов и знаков безопасности. Среди них один — это указательный плакат »ЗАЗЕМЛЕНО». Вот речь в данной статье о нем и пойдет.

Его название говорит само за себя. Указательный плакат предназначен для указания той части электроустановки, которая является заземленной.

Указательный плакат «ЗАЗЕМЛЕНО» выглядит следующим образом:

К этому плакату предъявляются определенные требования по размеру и цветному оформлению.

Вместо рамки у него используется белая окантовка толщиной примерно в 1 (см). Надпись «ЗАЗЕМЛЕНО» выполняется черными буквами. Фон у плаката — синий.

У этого плаката существуют 2 стандартных типоразмера: 20х10 (см) и 10х5 (см).

Указательный плакат «ЗАЗЕМЛЕНО» применяется на всех подстанциях любого класса напряжения.

Пример применения указательного плаката

Допустим, что мы хотим произвести на электродвигателе шаровой мельницы по разным для этого причинам, кстати электродвигатель напряжением 3 (кВ). Для этого нам необходимо , откуда этот электродвигатель питается. Однолинейную схему питания шаровой мельницы смотрите ниже:

Кому интересно…сделаю небольшое отступление.

Так выглядит асинхронный шаровой мельницы. Мощность у него 380 (кВт).

На валу этого двигателя установлен барабан. В нем происходит стадия измельчения раствора.

Шары, загружаемые в барабан выглядят вот так:

Это было небольшое отступление от темы.

В нашем случае, нужно отключить высоковольтный выключатель, линейный и шинный разъединители нашего присоединения (смотрите схему выше). После отключения этих коммутационных аппаратов вывешиваем на рукоятки разъединителей, автомат цепей соленоидов (включения) и ключ запрета включения выключателя.

Далее с помощью проверяем отсутствие напряжения на токоведущих частях электроустановки, куда мы хотим установить . После установки переносного заземления вывешиваем на рукоятки шинного и линейного разъединителей, и на ключ запрета включения выключателя, указательный плакат «ЗАЗЕМЛЕНО».

И все…ничего сложного здесь нет. Главное все действия при оперировании коммутационными аппаратами производить строго по бланку переключений, ведь превыше всего.

P.S. Ну вот и все, что я хотел Вам рассказать про указательный плакат «ЗАЗЕМЛЕНО». Если во время прочтения данной статьи у Вас возникли вопросы, то спрашивайте — не стесняйтесь.

Татэнергосбыт / Проверка знаний

Проверка знаний

Приказ о проверке знаний

---

Постановление от 13 января 2003 г. № 1/29 об утверждении порядка обучения по охране труда и проверки знаний требований охраны труда работников организаций

Перечень вопросов по проверке знаний норм и правил для электротехнического персонала АО «Татэнергосбыт»

1. Электротехника

1.Что такое электрический  ток, электрическое напряжение, сопротивление, мощность? Постоянный и переменный ток. Определения и единицы измерения.

2.Параллельное и последовательное соединение электрической цепи.

3.Закон Ома для участка цепи.

4.Какие воздействия оказывает на человеческий организм электрический ток?

5.Какие пороговые значения электрического тока, проходящего через тело человека, вы знаете?

6.Принцип работы индукционного электросчетчика.

7.Дать понятие мощности: активной, реактивной, полной, присоединенной, договорной, установленной, разрешенной. Единицы их измерения.

8.Как  выбрать номинальные значения трансформаторов тока при известной расчетной мощности?

9.Правила построения однолинейных схем электроснабжения.

10.Что такое качество электроэнергии? Основные параметры.

2. Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок, Правила технической эксплуатации при эксплуатации электроустановок, Правила пользования и испытаний средств защиты, Правила устройства электроустановок.

1.Какая электроустановка относится к действующей?

2.Для каких целей применяется защитное заземление? Объяснить физический принцип защитного заземления. Что такое защитное зануление? Что называется защитным отключением?

3.Что понимается под охранной зоной воздушных линий электропередачи? Какое расстояние охранной зоны для ВЛ до 1 кВ?

4.Какой персонал может выполнять работы в электроустановках в порядке текущей эксплуатации согласно перечня? Какие работы в электроустановках выполняются в порядке текущей эксплуатации?

5.При каких условиях считается, что работы в электроустановках выполняются на высоте?

6.Какие работы в электроустановках относятся к специальным, право на проведение которых отражается в удостоверении после проверки знаний работника? Производятся ли такие работы в АО «Татэнергосбыт»?

7.На какое расстояние допускается приближение людей к неогражденным токоведущим частям РУ, находящимся под напряжением  до 1 кВ на ВЛ и на остальных электроустановках?

8.В каких случаях работники, не обслуживающие электроустановки напряжением до 1000 В, могут допускаться в них для проведения осмотра? Разрешается ли при единоличном осмотре электроустановок открывать двери щитков и сборок? Разрешается ли выполнение какой либо работы во время осмотра электроустановок?

9.Накакое расстояние разрешается приближаться к месту замыкания провода воздушной линии электропередачи на землю без средств защиты? Что такое шаговое напряжение (физический принцип, график распределения потенциала)?

10.Допускается ли снимать и устанавливать предохранители в электрических сетях под напряжением и нагрузкой? При каких случаях допускается?

11.Какими документами оформляются работы, выполняемые в электроустановках?

12.Какие условия определяют возможность проведения работ под напряжением  в электроустановках до 1000 В.

Организационные мероприятия, обеспечивающие безопасность производства работ

13.Какая последовательность организационных мероприятий установлена для обеспечения безопасности работ в электроустановках? Какие работники являются ответственными лицами за безопасное ведение работ?

14.За что отвечает член бригады при выполнении работ в электроустановках?

15.Кто может проводить уборку помещений с отдельно установленными распределительными щитами напряжением до 1000 В?

16.Какие требования должны быть выполнены для производства работ в порядке текущей эксплуатации?

17.Какие условия должны быть выполнены для включения электроустановки после полного окончания работ?

Технические мероприятия обеспечения безопасности производства работ со снятием напряжения

18.Какова последовательность выполнения технических мероприятий, обеспечивающих безопасность работ со снятием напряжения?

19.Какие должны быть приняты меры, препятствующие подаче напряжения до 1000 В на место работы при выполнении технических мероприятий?

20.С помощью каких устройств (приборов) можно проверить отсутствие напряжения в электроустановках до 1000 В с заземленной нейтралью? Какой порядок наложения переносных заземлений? Где вывешивается плакат «Заземлено»?

21.Какие требования предъявляются к работникам энергоснабжающих организаций при снятии показаний электросчетчиков в помещениях РУ?

22.Кто может проводить подготовку рабочего места и допуск к работе с электросчетчиками в электроустановках потребителей, имеющих обслуживающий персонал по совместительству или по договору?

23.Кто может выполнять работу с однофазными электросчетчиками потребителей?

24.Какую группу по электробезопасности должны иметь руководители, в непосредственном подчинении которых находится электротехнический персонал? На какой состав подразделяется электротехнический персонал? Какой порядок присвоения I группы по электробезопасности?

Командированный персонал

24.Какие документы должны иметь командированные работники по прибытию в организацию для проведения работ в электроустановках? Какие мероприятия необходимо провести с командированным персоналом в организации, где этот персонала будет работать в электроустановках? В каком случае командированный персонал может выполнять работы в электроустановках организации-владельца электроустановок в порядке текущей эксплуатации?

25.Какие мероприятия должны быть проведены с персоналом строительно-монтажной организации перед началом работ на территории организации, в электроустановках которой производятся работы? Кто должен проводить первичный инструктаж по охране труда работникам строительно-монтажной организации по прибытии их на место работы?

Средства защиты

26.Какая общая классификация средств защиты, используемых при обслуживании электроустановок, установлена нормативным документом?

27.Какие изолирующие ЭЗС в электроустановках до 1000 В относятся к основным? Какие к дополнительным?

28.Какие средства защиты, находящиеся в эксплуатации, не подлежат нумерации?

29.Что обязан выполнять персонал организации перед каждым применением средств защиты?

30.В каких случаях средства защиты должны подвергаться внеочередным испытаниям?

31.В каких случаях можно использовать контрольные лампы для проверки отсутствия напряжения до 1000 В?

32.Для каких целей используются указатели напряжения? Виды и конструкция указателей напряжения до 1000 В?

32.Для каких целей предназначены электроизмерительные клещи?

33.Каким образом следует проверить перчатки диэлектрические на отсутствие прокола?

34.На какие виды подразделяются плакаты и знаки безопасности?

35.Какие меры безопасности необходимо соблюдать при работе с электроизмерительными клещами в электроустановках до 1000 В?

36.С какой целью проводится контроль сопротивления изоляции? Каким прибором? Какова норма сопротивления изоляции в электроустановках до 1000 В?

ПУЭ

37.Классификация помещений по ПУЭ в отношении опасности поражения людей электрическим током

38.Что принимается под напряжением прикосновения? Напряжением шага?

39.Что понимается под косвенным прикосновением в электроустановках?, Что понимается под прямым прикосновением в электроустановках?

40.Какие меры защиты от прямого прикосновения применяются в электроустановках?

41.Какая защита от поражения электрическим током при косвенном прикосновении должна быть выполнена в жилых зданиях?

42.На какой высоте от пола должны устанавливаться выключатели общего освещения в жилых и производственных помещениях?

43.Какое  минимальное расстояние до заемных насаждений допускается от изолированных проводов воздушной линии электропередачи напряжением 0,4 кВ?

44.Что должно быть предусмотрено в РУ напряжением до 1000 В, устанавливаемых на открытом воздухе, для обеспечения нормальной работы аппаратов реле, измерительных приборов и приборов учета?

3. Пожарная безопасность

1.Основные требования противопожарного режима организации. Пути эвакуации, содержание путей эвакуации, дверей на путях эвакуации.  План эвакуации, инструкция к плану эвакуации. Требования к содержанию территории организаций.

2.Пожароопасность и возможные причины возникновения пожаров и загораний электроустановок.

3.Что запрещается при эксплуатации зданий и сооружений организаций? Что запрещается при эксплуатации действующих электроустановок?

4.Сети противопожарного водопровода (пожарные гидранты, внутренние пожарные краны, требования к ним). Системы оповещения людей о пожаре. Первичные средства пожаротушения.

5.Основные противопожарные требования для складских помещений. Классы пожаров. Действия персонала при обнаружении пожара или признаков горения.

6.На какого возлагается ответственность за соблюдение норм и правил пожарной безопасности при сдаче в аренду административных и производственных помещений?

7.Что входит в обязанность руководителей структурных подразделений, ответственных за пожарную безопасность?

8.Какие основные требования определяет общеобъектовая инструкция о мерах пожарной безопасности?

9.Какие виды работ относятся к огневым? Кто допускается к проведению сварочных и других работ? Что должно быть выполнено перед производством огневых работ?

4. Приборы учета электрической энергии

1.Требования к приборам учета электроэнергии для различных групп потребителей в соответствии с «Основными положениями функционирования розничных рынков электрической энергии». Места установки электросчетчиков и электропроводка к ним.

2.Расчетные и контрольные приборы учета. Что такое граница балансовой принадлежности и эксплуатационной ответственности?

3.Сколько видов пломб должно быть на электросчетчике?

4.Что такое «постоянная» счетчика, коэффициент счетчика, передаточное число счетчика?

5.Какой порядок замены однофазного электросчетчика?

6.Трансформатор тока, трансформатор напряжения (коэффициент трансформации, схема включения).

7.Что такое активная мощность? Формула для расчета активной мощности для однофазного счетчика, для трехфазного двухэлементного счетчика, для трехфазного трехэлементного счетчика в четырехпроводной сети?

8.Что такое реактивная мощность? Формула для расчета реактивной мощности, измеряемой счетчиком реактивной энергии?

9.Схемы включения однофазных счетчиков?

10.Схема включения трехфазного счетчика в электроустановках напряжением 380/220 В (трехэлементный счетчик с раздельными цепями тока и напряжения)?

11.Потери электроэнергии технические и коммерческие, составляющие этих потерь? Понятие выработанной, отпущенной и потребленной электроэнергии?

5. Правила работы с персоналом

1.Обязательные формы работы с различными категориями работников. Стажировка, порядок прохождения стажировки. Допуск к самостоятельной работе.

2..Проверка знаний норм и правил. Виды проверки знаний. Порядок отстранения от самостоятельной работы лиц, показавших неудовлетворительные знания, не прошедших проверку знаний в срок согласно графику. Оформление результатов проверки знаний.  Периодичность очередной проверки знаний работников АО «Татэнергосбыт» (документ, категория персонала, сроки).

3.Виды инструктажей по безопасности труда. Вводный инструктаж (требования к организации инструктажа, программа, порядок проведения и оформления). Первичный инструктаж на рабочем месте (требования к организации инструктажа, порядок проведения и оформления, перечень освобожденных лиц).

6. Оказание первой медицинской помощи пострадавшим

1.Оказание первой помощи при состоянии комы (нет сознания) и артериальных кровотечениях.

2. Оказание первой помощи при поражении электрическим током (правила освобождения от действия электрического тока, правила перемещения в зоне «шагового» напряжения).

3.Оказание первой помощи при артериальных кровотечениях, при переломах костей конечностей.

4.Оказание первой помощи при термических ожогах, при химических ожогах.

5.Какие действия выполняются при непрямом массаже сердца?

6.Какие действия выполняются при проведении искусственного дыхания?

7.На какое время накладывается жгут при артериальном кровотечении?

8.Какие признаки свидетельствуют о внезапной клинической смерти пострадавшего?

9.Какие признаки свидетельствуют о биологической смерти пострадавшего?

Виды плакатов по электробезопасности. • ЦПР “Эксперт”

Оцените эту статью!

Многие проходят мимо трансформаторных будок или щитков. Обязательно на ваш взор упадет знак, предупреждающий об опасности. Электричество, это безусловно очень опасный источник энергии в неумелых руках. Сегодня расскажем о видах плакатов по электробезопасности и для чего они нужны.

С пренебрежением плакатами, возможно стать нарушителем. Если же вы хотите как можно меньше платить за случайные проступки на рабочем месте, рекомендуем так же ознакомится с этой статьей.. Там мы рассказали какую ответственность несет нарушитель трудовой дисциплины.

Виды плакатов по электробезопасности: различия в знаках

Самое главное различие плакатов — это назначение. Простыми словами, функция знаков заключается в предупреждении о постоянных опасных факторов. Например, предупреждать работников о постоянном напряжении элементов питания. Знаки могут изготавливаться из металла или диэлектрических материалов. Нанесение рисунка допускается краской или к примеру специальной пленкой. В случае металлической составляющей знака, его необходимо повесить вдали от токопроводящих элементов.

Назначение плакатов

Классифицируются плакаты по следующим признакам:

• Запрещающие — эта группа накладывает запрет на запрет использования коммутационного оборудования. Обычно данный запрет вводится на время ремонтных работ.
• Предупреждающие — согласно регламенту, устанавливается в местах, где возможно нанести себе вред через открытые токопроводящие элементы.
• Предписывающие — данные знаки устанавливаются для указания обслуживающему персоналу о подготовленном месте которое отвечает нормам.
• Указывающие — безусловно это знаки информирующие о наложении переносного заземления

Каков характер применения?

Прежде всего, данная классификация создана для определения времени размещения знаков. Например, знак может быть размещен на постоянной основе, или же на временной.

Стационарные знаки, это как правило предупреждающий знак о возможной опасности поражения током.

Знак «осторожно, электрическое напряжение». Пожалуй самый узнаваемый знак.

Переносные знаки, это знаки, которые устанавливаются на новых местах. Несомненно, формировать формировать комплекты переносных плакатов имеет смысл только если выполняются типовые действия по обслуживанию или ремонту узлов электросети или питания проводов. Конечно же, в таких случаях можно взять определенное количество предписывающих, запрещающих или же совершенно других плакатов, включая всем известные таблички «опасно для жизни».

Знак «заземлено». Безусловно важный знак, который показывает места управления коммутационными системами.

Согласованная на глобальном уровне система (GHS): Ответы по охране труда

ЕЭК ООН публикует информацию о статусе внедрения СГС по странам. Примеры включают:

Канада

Канада приняла GHS в феврале 2015 года, внося поправки в федеральный Закон об опасных продуктах (HPA) и опубликовав новое постановление под названием «Правила обращения с опасными продуктами» (HPR) в рамках HPA, которое обычно называют федеральным рабочим местом. Законодательство о системе информации об опасных материалах 2015 г. (WHMIS 2015).Провинциальные и территориальные юрисдикции также обновили свое соответствующее законодательство.
Обратите внимание, что изменение HPA и внедрение нового HPR основано на пятой пересмотренной редакции (Rev 5). Время от времени ожидается внесение поправок для приведения WHMIS в соответствие с текущими рекомендациями GHS. Регулятивные обновления
WHMIS 2015 можно отслеживать, проверяя:

Соединенные Штаты (США)

Соединенные Штаты приняли элементы СГС из 3-го пересмотренного издания пурпурной книги СГС в своем Стандарте сообщений об опасностях (HCS) в 2012 году.Этот стандарт обычно именуется HCS 2012 и в настоящее время действует в полную силу. OSHA проводит нормотворчество, чтобы привести HCS в соответствие с последней редакцией GHS и кодифицировать ряд политик обеспечения соблюдения, выпущенных после принятия стандарта 2012 года. В своем «Торговом выпуске OSHA» OSHA объявило, что они издают предлагаемое правило по обновлению HCS 2012 с помощью 7-го пересмотренного издания фиолетовой книги GHS.
Следите за обновлениями нормативных требований по адресу:

Информация и ресурсы по текущему стандарту US HCS 2012 доступны по адресу:

• Сообщение об опасностях https: // www.osha.gov/hazcom

Европа

Информация о принятии GHS в законодательстве ЕС и Европейской экономической зоны и его изменениях доступна по адресу:

Внедрение GHS: ЕС и Европейская экономическая зона

https: // unece. org / transport / documents / 2021/01 / ghs-implementation-eu-and-european -conom-area

Регламенты ЕС по классификации, маркировке и упаковке (CLP) были обновлены в соответствии с GHS с 20 января 2009 г. В настоящее время CLP с принятыми элементами GHS действует в полную силу.В CLP были внесены изменения, внесенные в 6-е и 7-е пересмотренные издания GHS. Эти изменения вступили в силу с 17 октября 2019 года.

Другие страны

Информация о статусе внедрения СГС в других странах доступна на веб-сайте ЕЭК ООН:
Внедрение СГС: Внедрение по странам
https: // unece.org/transport/documents/2021/01/ghs-implementation-implementation-country

Решения для интеллектуальных медиа | Карачи | Пакистан

Знаки безопасности и плакаты

Не попадитесь в ловушку или даже не оштрафуйте за отсутствие знаков безопасности, рекомендованных для вашего помещения.Вы можете использовать различные материалы, которые подходят для окружающей среды. Внутренний или внешний. Большой или маленький. Свяжитесь с нами для консультации, каталога с номером продукции.

Важность знаков безопасности на рабочем месте

Если вы хотите быть уверенным, что ваше рабочее место безопасно для сотрудников, клиентов, поставщиков и других посетителей, то правильное размещение знаков безопасности в нужное время – отличный способ сделать это. Знаки безопасности могут быть очень полезны, чтобы избежать травм или болезней в определенных ситуациях, и даже предлагают некоторую степень защиты в судебных процессах.

Независимо от того, каким бизнесом вы занимаетесь, обычно есть веские причины для установки знаков безопасности, будь то опасность на строительной площадке или разлив в ресторане, чтобы клиенты не поскользнулись и не упали в этой области. Вот важная информация об использовании знаков безопасности на рабочем месте.

Почему они так важны

Знаки безопасности важны на рабочем месте как для безопасности сотрудников, так и для общественной безопасности. Это один из наиболее эффективных способов предоставления предупреждений, информации о безопасности и здоровье.Когда кто-то не может находиться в определенном месте все время и сообщать об опасностях или проблемах безопасности, необходима другая система раннего предупреждения. Знаки безопасности выполняют эту роль.

Знаки безопасности варьируются от изготовленных на заказ печатных знаков до знаков, объясняющих, как оборудование (например, огнетушители) работает в чрезвычайной ситуации. Знаки не только должны содержать определенные цвета и шрифты, чтобы их можно было хорошо читать и понимать, но они должны быть краткими и в то же время иметь смысл.

Категории знаков безопасности

Знаки безопасности делятся на категории в зависимости от типа сообщения, которое они предназначены для передачи.Каждой категории присваивается определенный формат и набор цветов.

Пиктограммы соответствуют правилам, а заполненный знак должен быть соответствующего цвета.

Обязательные плакаты на рабочем месте – Федеральный и штат Вашингтон

Обязательные плакаты на рабочем месте – Федеральный и штат Вашингтон

Федеральные законы и законы штата требуют, чтобы работодатели размещали плакаты для обеспечения доступа сотрудников к информации о правах на работу.Плакаты можно просмотреть в Интернете или лично в любом из публичных мест размещения сообщений UW, перечисленных ниже.

Плакаты и объявления, требуемые на федеральном уровне

Постеры E-Verify, требуемые на федеральном уровне

Информация на плакатах E-Verify, требуемых на федеральном уровне, применима только к должностям, работающим непосредственно по федеральным контрактам, условия которых требуют от Университета использования федеральной программы E-Verify. Если у вас есть вопросы о программе E-Verify, см. Часто задаваемые вопросы E-Verify.

Государственные плакаты

Все файлы плакатов находятся в формате pdf и требуют бесплатного Adobe Acrobat Reader или аналогичной программы.

Общедоступные места размещения сообщений

• • UW Офис равных возможностей и позитивных действий
    Rm. 231 Гербердинг
  • Harborview Medical Center Отношения с сотрудниками
    Pat Steele Bldg.
    401 Бродвей Люкс 2100
  • Медицинский центр UW – Montlake
    Rm.BB150 UWMC
  • UW Medical Center – Northwest
    Northgate Plaza – HR Office
    9709 3rd Ave NE, Suite 507
  • Башня UW – мезонин
    Прямо напротив столовой для посетителей
    4333 Brooklyn Ave NE
  • Башня UW – Центр интегрированного обслуживания
    0-2
  • UW Bothell
    Вне помещения UW1-260
  • UW Tacoma
    Carlton Building
    Suite 400
  • UWNC Ballard
    1455 NW Leary Way, Suite 205
  • UWNC Belltown
    2505 2nd Avenue, Suite 200
  • UWNC Factoria
    13231 ЮВ, 36-я улица, офис 110
  • UWNC Federal Way
    32018 23rd Avenue S
  • UWNC Lopez Island
    103 Washburn Place, Po Box 10
  • UWNC Остров Оркас
    7 Deye Lane
  • UWNC Issaquah
    1740 NW Maple Street, Suite 100
  • UWNC Kent / Des Moines
    23213 Pacific Highway South
  • UWNC Northgate
    314 NE Thornton Place
  • UWNC Olympia
    3525 Ensign Road NE, Suite 300-W
  • UWNC Ravenna
    4915 2nd Avenue NE, Suite B
  • UWNC Shoreline
    1355 N.205-я улица (индекс
  )
  • UWNC South Lake Union
    750 Republic Street, Building F, Floor 2
  • UWNC Woodinville
    17638 140th Avenue NE

Информация для руководителей

Если вы решите разместить плакаты локально в своем подразделении, вы должны разместить самые последние версии всех необходимых плакатов. Плакаты E-Verify требуются только в том случае, если у вас есть сотрудники, работающие по федеральному контракту, который специально требует использования E-Verify.

плакатов о коронавирусе, которые можно использовать на рабочем месте (бесплатная загрузка!)

Распространение коронавируса заставило предприятия пытаться перемещаться по неизведанной территории. Если вы владелец бизнеса, пытаясь понять, какую информацию вам нужно публиковать в своем бизнесе, эта статья для вас.

Министерство труда США выпустило плакат, который соответствует требованиям работодателей к уведомлению в соответствии с Законом о реагировании на коронавирус в первую очередь для семей.Закон вступил в силу 1 апреля. Работодатели должны разместить этот плакат на рабочем месте или отправить это уведомление по электронной или обычной почте непосредственно сотрудникам. DOL также выпустил FAQ, в котором излагается ответственность работодателя.

Не думайте, что ваша клиентская база знает о мерах предосторожности или приспособлениях, которые, вероятно, сделал ваш бизнес. CDC предоставил полезные плакаты о коронавирусе для размещения на вашем рабочем месте и в социальных сетях. Эти плакаты расскажут вашим клиентам о передовых методах, которые следует перенять, а также об усилиях, предпринимаемых вашим бизнесом для их защиты.

Примечание редактора. Вы можете загрузить отдельные плакаты, щелкнув каждое изображение и сохранив файл, или загрузить их все (в нескольких размерах), нажав здесь.

Плакат с симптомами

На данный момент большинство знает, что такое коронавирус и какие симптомы гриппа связаны с ним. Плакат с симптомами и фактами о коронавирусе – это скорее напоминание для ваших сотрудников, чем в образовательных целях.Хотя люди хорошо осведомлены о коронавирусе, они могут быть не так осведомлены о себе, как вы думаете.

Разместите плакаты с симптомами рядом с популярными местами в офисе, такими как комната отдыха, туалеты и вестибюль. Также повесьте плакаты на стены и зеркала ванных комнат, чтобы побудить сотрудников практиковать правильное мытье рук. Даже если у вас есть такие знаки, добавьте плакаты с коронавирусом рядом с ними, выполнив пошаговую процедуру.

Плакаты с моющими и дезинфицирующими средствами

Этот плакат предназначен для любого бизнеса, а не только для предприятий, предлагающих продукты питания или медицинские услуги.Даже если вы управляете небольшим обычным бизнесом с ограниченным взаимодействием с клиентами, наличие этого плаката по-прежнему будет лучшей практикой для ваших сотрудников.

Цель этого плаката – точно описать, как ваши сотрудники должны убирать бизнес-пространство и как часто.

Если вы хотите создать свой собственный, посетите сайт Центра по контролю за заболеваниями, чтобы узнать о рекомендациях, которым следует следовать и включать в свой плакат. Разместите эту информацию в местах с высокой посещаемостью, включая витрину вашего предприятия, зоны ожидания, комнаты отдыха и туалеты.Рассмотрите возможность размещения этой информации в своих социальных сетях, чтобы информировать клиентов о том, что ваш бизнес принимает меры предосторожности для защиты населения от коронавируса.

За кадром ведите тщательный учет того, кто и когда занимается уборкой. Это поможет вашим сотрудникам всегда быть в курсе лучших практик.

Создавайте информационные плакаты для своих сотрудников о политиках, которые руководство и человеческие ресурсы применяют на время коронавируса. Даже если вы распространили эти политики по электронной почте или иным способом, создайте плакат, чтобы сделать его видимым для вашего бизнеса.

Убедитесь, что ваша политика соответствует любым изменениям, произошедшим в вашем штате или на национальном уровне.

Вот ключевые политики, которые нужно включить. Создайте столько плакатов, сколько вам нужно, чтобы охватить информацию:

• Политика в отношении отпусков по болезни
• Политика удаленной работы
• Информация о заработной плате

Вы можете ознакомиться с полным списком рекомендаций CDC здесь. Убедитесь, что ваша политика соответствует любым изменениям, произошедшим в вашем штате или на национальном уровне.Будьте в курсе и регулярно общайтесь со своим кадровым персоналом, юристами и местными законодательными органами (если применимо).

Защитное снаряжение

Если ваша компания предпочитает, чтобы персонал носил перчатки, маски или другое защитное снаряжение, то будет разумным создать плакат о правильном ношении. Эти плакаты также должны быть видны покупателям и помогут передать чувство безопасности.

На плакате защитного снаряжения можно указать следующие сведения:

• Не используйте латексные перчатки или одноразовые маски несколько раз
• Выбросить защитное снаряжение в пакеты для биологически опасных материалов и утилизировать в конце рабочего дня
• Расположение всех средств защиты

Вы можете использовать это защитное снаряжение по своему усмотрению, и при необходимости вы можете изменить политику.CDC дает здесь рекомендации по ношению защитного снаряжения.

План действий в чрезвычайных ситуациях

Если вы работаете в крупной организации, например, в общественном центре или религиозном центре, то наличие подробного плана действий в чрезвычайных ситуациях жизненно важно. Вы должны сообщить персоналу, что делать в случае возникновения чрезвычайной ситуации, связанной с коронавирусом.

Вы должны разъяснить это руководство сотрудникам:

• Стратегия выхода после аварийной ситуации
• Роль каждого сотрудника или отдела в чрезвычайной ситуации

Эти руководящие принципы являются уникальными для конкретного бизнеса и имеющихся ресурсов, но вы можете создать свой плакат, используя эти подробные инструкции.

Не забудьте повесить этот плакат повсюду на своем рабочем месте. Это также лучшая практика для малого бизнеса.

Плакаты, которые вы создаете для рабочего места, должны быть информативными и отображать точную информацию.

Наконечники закрытия

Помните, хотя коронавирус – временное обстоятельство, вам нужно приложить все усилия, чтобы защитить своих клиентов и сотрудников.

Все ваши усилия будут иметь смысл.Плакаты, которые вы создаете для рабочего места, должны быть информативными и отображать точную информацию. Проверяйте веб-сайт CDC и веб-сайт правительства вашего штата на предмет актуальных фактов и регулярно общайтесь со своими коллегами о передовых методах, которые ваш бизнес должен прививать.

Закладка ( 1 )

Пожалуйста, войдите, чтобы добавить закладку

Еще нет аккаунта? Зарегистрировать

Об авторе

Дэн Марзулло

Как профессиональный копирайтер, Дэн занимается разработкой стратегического маркетингового контента для стартапов, цифровых агентств и известных брендов.Он помогает организациям рассказывать истории, добиваться присутствия в Интернете и создавать бренды, которые общаются со своими клиентами. Дэн также регулярно пишет в Forbes. Он начал писать после своей первой профессиональной роли координатора по продвижению здоровья в местном офисе семейных врачей.

Руководство по маркировке рабочего места и указателям безопасности | Строительно-эксплуатационная площадка – HSE и противопожарная защита

Руководство по маркировке рабочего места и указателям безопасности | Строительно-эксплуатационная площадка В этой статье представлены международные рекомендации по рабочему месту. маркировка и указатели безопасности как в строительстве, так и в эксплуатации рабочие места.Включает руководство по маркировке резервуаров для хранения, технические сооружения, здания, территория с ограниченным доступом / препятствиями, высокий риск зоны и маркировка опасных веществ. Он также включает руководство по Принципы указателей здоровья и безопасности, запрещающие знаки, обязательные знаки, знаки пожарной помощи и спасения, знаки пожаротушения, предупреждающие знаки и дорожное движение нормативные знаки. Важная основа для надежной и безопасной работы является достаточной маркировкой и указателями на объектах и ​​опасностях.это очень важно, что собственный персонал, а также третьи стороны, а именно. подрядчики, посетители, инспекторы, аварийные службы и т. д. полностью осведомлены о маркировке и указатели на объекте. Это привело к появлению нескольких законов и постановлений. Над в последние годы национальные правила все больше и больше гармонизировались. в Европейское экономическое сообщество (ЕЭС) приняло Генеральную директиву. Чтобы для повышения единообразия указателей и разметки во всей организации и для поддержки производственных мощностей предприятия без местных нормативных актов, «Кодекса по маркировке и Указатели »созданы.

Маркировка рабочего места и нанесение знаков безопасности

Это руководство по маркировке и указателям дает Общие технические условия для всех строительных, эксплуатационных и специальных нефтегазовых удобства. Само собой разумеется, что все используемые обозначения и указатели должны следовать местные законы и постановления, которые всегда имеют преимущественную силу перед внутренними стандартами. Хотя, знаки и цветовые коды в этой статье выбраны после тщательного изучения всех стандартов, используемых в разработке стандартов, и отраслевых норм.Ниже это список кодов, использованных при подготовке этой статьи.

• Европейская директива (92/58 / EEC)
• Директива по безопасности в нефтяной промышленности Индии (OISD-116)
• Международная организация по стандартизации (ISO 2719)
• Национальное агентство противопожарной защиты (NFPA 704)
• Американско-американское OSHA (1910.145).

Инструкция по маркировке рабочих мест на строительных и эксплуатационных объектах Важным инструментом повышения безопасности операции является правильная маркировка стационарных установок в строительстве, эксплуатации и нефтепереработке. удобства.Сюда входят все машины, оборудование, инструменты, конструкции, резервуары для хранения, технические сооружения и здания, а также зоны повышенного риска и зоны с ограниченным доступом. Покраска и маркировка трубопроводов покрывается NFPA, OISD, ISO и OSHA, как указано ранее в этой статье.

Рабочее место инструкция по маркировке резервуаров для хранения Все резервуары должны иметь четкую маркировку с номером резервуара для идентификация. Номер должен быть расположен на резервуаре таким образом, чтобы он виден снаружи ямы резервуара (если не резервуара чашки) и окружающих дороги.Выбранный размер букв должен быть достаточно большим, чтобы их можно было различить большие расстояния (например, удаленные станции пожаротушения). По возможности резервуары для продуктов должны быть маркированы в соответствии с к продукту или классу продукта. Это можно сделать, закрасив соответствующее название или код на самом резервуаре или с помощью знаков с сменные пластины, расположенные перед дамбой резервуара или на резервуаре стенки ямы. Последнее решение имеет преимущество легкого обновления в случае изменение продукта.

Инструкция по маркировке рабочих мест резервуаров для хранения нефтепродуктов Классы опасности нефтепродуктов основаны на вспышке. точка. Характеристики классов различаются от страны к стране. В В Европе и некоторых странах Азии классификация основана на ISO. Стандарт 2719. Индийская система OISD-116 также делится на три класса: но с разными пределами. В США и многих странах В Северной и Южной Америке применяется код 704 NFPA с подразделением, зависящим от точка кипения.Это является хорошей практикой и требуется во многих странах для отображения этой классификации код на резервуарах для предоставления информации о пожарной опасности продукта. Этот важен не только для повседневной работы, но и для информации о подрядчиков, но в основном для внешних аварийных сил в случае пожара. Нефтяные терминалы со специальными резервуарами для определенного продукта может нарисовать название продукта на резервуар или используйте сменную пластину. Обратите внимание, что в некоторых странах это требуется для отображения NFPA Diamond (см. следующий параграф) на нефтяных резервуарах как хорошо.

Руководство по маркировке рабочих мест для химикатов и газов Преданный химические резервуары должны быть маркированы наименованием продукта и / или применимым классификация опасности Национальной ассоциации противопожарной защиты (NFPA) Система идентификационного кодирования. Так называемый NFPA Diamond позволяет быстро выявление основных опасностей продукта. Он используется во всем мире и включен в большинстве паспортов безопасности материалов (MSDS) и во всех информационных карточках продукта (ПОС). Более подробное описание системы кодирования см. В Код NFPA 704.Всегда обращайтесь к паспорту безопасности материала производителя, чтобы определить опасность. код!

NFPA Diamond 704

	Может быть смертельным при очень коротком воздействии
	Короткое воздействие может вызвать серьезные травма, повреждение
	Воздействие могло вызвать временное недееспособность
	Воздействие может вызвать раздражение
	Легковоспламеняющийся газ или легковоспламеняющийся жидкость
	Легковоспламеняющаяся жидкость с температурой вспышки > 38 ° C (> 100 ° F)
	Горючая жидкость с температурой вспышки от 38 до 93 ° C (от 100 до 200 ° F)
	Горючий только при предварительном подогреве
	Взрывоопасный материал в комнате температура
	Взрывоопасен при сотрясении, нагревании или смешивании с водой
	Нестабильно или может бурно реагировать, если смешанный с водой
	Стабилен, но может реагировать при нагревании. под давлением или смешанный с водой
	Окислитель, способный увеличить скорострельность
	Материал реагирует при контакте с водой

Указания по маркировке рабочих мест для цистерн для технических средств Специализированные хозяйственные резервуары, такие как отстойные резервуары, резервуары для сточных вод, деминерализованные резервуары, резервуар для подачи котловой воды или резервуары для дизельного топлива на случай аварии генераторы и т. д.должны быть четко обозначены наименованием продукта и, если применимо, классификация опасности.

Указания по маркировке рабочих мест для технических устройств Все технические установки, такие как насосные станции, компрессор дом, азотная установка, коллекторы, эстакады, эстакады, причалы и причалы, технологические установки и т. д. должны быть четко обозначены для упрощения ориентация и предотвратить путаницу. Каждый терминал или объект должен проверить система нумерации и маркировки арматуры и насосов.Это очень важно для безопасности и По причинам качества, эти устройства имеют уникальную идентификационную этикетку.

Указания по маркировке рабочих мест для зданий Обозначить все здания, имеющие эксплуатационное значение. Этот включает диспетчерскую, котельную, аварийную генераторную, пожаротушение. здание, электрические подстанции, мастерская и т. д. Обычно это делается белым таблички с черными буквами.

Указания по маркировке рабочих мест для участков с ограниченным доступом или препятствий Опасные зоны и другие зоны с ограниченным доступом (e.грамм. строительные площадки) должны быть отгорожены (шлагбаумами, цепями или заградительной лентой) с красными и белыми полосами по диагонали 45 °. Дороги, ведущие к резервуарам и лестницам на внешнюю плавающую крышу должен быть заблокирован красно-белой цепью с дополнительным знаком «Только уполномоченный персонал» или знаком «Въезд запрещен». Шлагбаумы, путепроводы с ограниченным просветом и другие дорожные преграды (например, сооружение мостов трубопроводов) следует покрасить диагональными красными и белыми полосами под углом 45 °.

Цвет: Транспортный красный / Транспортный белый Цвет: RAL 3020/9016

Указания по маркировке рабочих мест для зон повышенного риска Области с высокой степенью риска и / или с физической опасностью должны быть отмечены желто-черным полосы.Такой же цветовой код благодаря высокой контрастности и хорошей видимости. во всем мире используется для предупреждающих знаков. Отмеченные области включают, но не ограничиваясь: Зоны повышенного риска (шум, жара, дым и т. Д.) Поворотные площадки кранов и погрузочных стрел Край причалов и причалов, если они не защищены перилами Скользкие полы и мокрые поверхности и защита на лестницах Прочие физические опасности

Цвет: Краска транспортного желтого / черного цвета: RAL 1023/9017

Руководство по Маркировка опасных веществ

Опасные вещества должны быть маркированы в соответствии с законодательством. требования.Это относится к хранению, переработке, упаковке, смешиванию и транспорт. Для нефтяных терминалов правильная маркировка на этикетке особое значение при обращении с добавками, наполнением бочек и отходами утилизация. Надлежащая маркировка должна содержать следующую информацию:

• Название опасного (ых) вещества (ов)
• Стандартный символ или символ опасности
• Фраза о риске (R), описывающая конкретные риски
• Фраза по технике безопасности (S), описывающая меры безопасности, которые необходимо соблюдать
• Текст, информирующий о том, как можно снизить риски
• Наименование и адрес производителя

В в следующем списке показаны все международные символы опасности (обратите внимание, что классификация по воспламеняемости может варьироваться в зависимости от местности):

Руководство по маркировке опасных веществ

Указания по установке указателей на рабочем месте при строительстве и эксплуатации сайтов Знаки на рабочем месте – незаменимый способ защиты сотрудников и подрядный персонал от несчастных случаев.Их цель – передать исчерпывающая информация о правилах, объектах и ​​ситуациях. Гармонизация соответствующего национального законодательства за последние годы привело к признанным во всем мире стандартам. Тем не менее, местные различия в подробный макет все еще существует. Код для знаков безопасности, используемый в этой статье: основана на международных стандартах и ​​Европейской директиве 92/58 / ECC. это реализован с некоторыми национальными отклонениями во всех странах ЕС и используется в нескольких странах Азии.В Используемые дорожные знаки соответствуют европейским и американо-американским стандартам. Они есть приведены только в качестве примеров, поскольку они могут отклоняться от местного законодательства, которое всегда нужно придерживаться. Типы Знаки здоровья и безопасности: Все Вывески по охране труда и технике безопасности делятся на пять категорий.

1. Обязательные знаки.
2. Знаки безопасного состояния.
3. Запрещающие знаки.
4. Предупреждающие знаки.
5. Огонь Знаки оборудования.

Принципы указателей на рабочем месте В Психология знаков безопасности основана на цвете и форме.Эти принципы применимо во всем мире. Рекомендуется вывесить плакат по технике безопасности со всеми знаки безопасности и их объяснения на видном месте, например операторов кабина, диспетчерская и т. д., чтобы сотрудники могли с ними ознакомиться. Следующий таблица дает обзор:

Принципы указателей на рабочем месте

Правильное положение, четкая видимость и правильный размер имеют решающее значение. для любых указателей. Кроме того, важно, чтобы знаки использовались только где нужно.Преувеличенные обозначения будут иметь неблагоприятный эффект, так как знаки больше не будет распознаваться. На каждом объекте следует установить комбинацию табличка на входе и / или на границе с запретной зоной, а чем наличие нескольких отдельных знаков. Табличка должна отображать самый главный запрет и обязательные знаки, а также ограничение скорости. Отображаемые знаки должны быть применимо для всего объекта. Кроме того, необходимы общие указатели. в зонах присутствия третьих лиц e.грамм. стеллажи для грузовиков, терминалы, причалы и т. д. или в других опасных зонах в качестве напоминания. Сборные знаки доступны от нескольких производителей в виде самоклеящихся наклеек. или напечатаны на ПВХ или металлических пластинах. Размер знаков зависит от расстояние, с которого они должны быть узнаваемы. Обязательно, запрет, опасность и дорожные знаки обычно имеют диаметр ок. 40 см (16 дюймов). Первый знаки помощи, спасения и пожаротушения размером ок. 20 см (8 дюймов). В те же знаки, что и на станции, должны использоваться для оборудования станции, зоны сужения, аварийной ситуации на терминале. карта, карта движения и безопасности объекта, информационный буклет объекта и все другие документы, касающиеся здоровья и безопасности.

Указатели на рабочем месте – запрещающие знаки Запрет знаки важны, чтобы подчеркнуть соответствующие правила безопасности, в основном для посетителей, водители грузовиков, экипажи судов, общественность и подрядчики. Ниже приводится список наиболее важные запрещающие знаки, используемые на объекте:

Указатели на рабочем месте – запрещающие знаки

Указатели на рабочем месте – обязательные знаки На обязательные знаки терминалов важны, чтобы указать на средства индивидуальной защиты оборудование (СИЗ), которое будет использоваться.Другие могут быть такими: «Пешеходы должны использовать эту сторону» или «Поднимите правильно». В основном они обращаются к посетителям, водителям грузовиков, экипажам судов и подрядчикам показать правила техники безопасности. В следующем списке представлены самые важные обязательные приметы:

Указатели на рабочем месте – обязательные знаки

Пожалуйста Обратите внимание, что комбинированные знаки для обязательного использования респираторного оборудования И средства защиты ушей или использование респираторного оборудования, защитного шлема и т. д.находятся доступный.

Указатели на рабочем месте – знаки первой помощи и спасения Первый вспомогательное оборудование и помещения должны быть четко обозначены соответствующими международные знаки. Удачно расположенные знаки спасения могут ускорить эвакуацию сайт или здание и помочь тем, кто оказывает первую помощь. В зданиях они обычно должны быть освещены аварийным освещением или хотя бы светиться светом. В следующий список представляет собой подборку наиболее важных методов оказания первой помощи и спасения. символы:

Указатели на рабочем месте – знаки первой помощи и спасательные знаки

Пожалуйста обратите внимание, что сверху должны быть размещены надписи «безопасный душ» и «средство для промывания глаз». друг друга при установке комбинированного душа / ванны для глаз.Применимые Знаки, используемые в США, немного отличаются. Признаки «чрезвычайная ситуация существует»: доступен в широком ассортименте, охватывающем все возможные направления.

Указатели на рабочем месте – знаки пожаротушения Противопожарное оборудование используется в случае только в экстренных случаях. Чтобы обеспечить его быстрое и успешное использование, правильная маркировка чрезвычайное значение по следующей причине: На ранней стадии пожара на счету каждая секунда а поиск оборудования означал бы потерю драгоценного времени.Использование правильного типа оборудования (например, вода, пена или порошок) имеет решающее значение для успешного тушения пожара. Поскольку пожарное оборудование не используется в повседневной жизни. Оператор базы не будет знать все локации наизусть. Оборудование может использоваться третьими сторонами, а именно. подрядчики, пожарная бригада и т. д., которые не полностью знакомы с сайтом. В случае возникновения чрезвычайной ситуации люди могут запутаться или может даже паника. Дым может ограничить видимость и ограничить доступ к оборудованию. не отмеченные должным образом, могут быть пропущены.В ниже может быть список наиболее важных признаков пожаротушения:

Указатели на рабочем месте – знаки пожаротушения

Специальный символ колесного огнетушителя (50 кг или 100 фунтов). может быть использовано. Несмотря на то что не полностью соответствует международным стандартам, знаки для На кнопках аварийного выключения (ESD) обычно отображается красный квадрат с текстом. «Аварийный останов» или «ESD» или перевод на соответствующий язык.Это Важно, чтобы вывеска располагалась прямо на кнопке и закрывала к останавливаемому оборудованию. Если не очевидно с позиции ОУР кнопка на табличке должна четко указывать, какое оборудование будет отключено.

Указатели на рабочем месте – предупреждающие знаки Предупреждение знаки используются для передачи важной информации о возможных опасных состояние или ситуация на рабочем месте. Они необходимы для здоровья и безопасности. правила и должны быть показаны, чтобы предупредить людей о мерах предосторожности.Для общие опасности, определенные стандартные символы были согласованы с законом. Опасности для если такого символа не существует, можно указать с помощью общего предупреждающего знака в сочетании с дополнительным текстом по технике безопасности для точного обозначения опасности. Ниже самые важные стандартные предупреждающие знаки:

Указатели на рабочем месте – предупреждающие знаки

Указатели на рабочих местах – дорожные знаки Каждый предприятие должно обеспечивать соблюдение местных правил дорожного движения.Все трафик а именно. эксплуатационные автомобили, частные автомобили, подрядчики и автоцистерны должны контролироваться и руководствоваться официальными дорожными знаками. Где бы возможно, частные автомобили сотрудников и посетителей не должны въезжать на территорию закрытая зона терминала. Маршрут автоцистерн должен быть ограничен. насколько это возможно и желательно с односторонним движением. Одним из важнейших признаков будет общая скорость. предел, который обычно составляет 20 км / ч (прибл. 15 миль / ч) и не должен превышать 30 км / ч (прибл.20 миль / ч). Еще один важный знак – это дорожный просвет. (высота в свету) для защиты переходов трубопровода. Чтобы привлечь внимание, официальный всегда следует использовать дорожный знак вместо того, чтобы указывать высоту дорожного просвета на структура. Все дорожные знаки должны быть светоотражающими для обеспечения хорошей видимости на ночь. Несмотря на то что в некоторых странах используются разные дорожные знаки, следующие американо-американские и европейские знаки, которые также используются во многих азиатских и южноамериканских страны, ниже приведены некоторые примеры:

Указатели на рабочем месте – дорожные знаки

Заключение

Осведомленность по стандартной разметке и указателям объекта очень важно для подрядчиков, посетители, сюрвейеры, аварийные службы и т. д.Это привело к появлению нескольких законов и нормативные документы. Важным инструментом повышения безопасности операции является правильная маркировка стационарных установок в строительстве, эксплуатации и нефтепереработке. удобства. Сюда входят все машины, оборудование, инструменты, конструкции, резервуары для хранения, технические сооружения и здания, а также зоны повышенного риска и зоны с ограниченным доступом. Покраска и маркировка трубопроводов покрывается NFPA, OISD, ISO и OSHA. Знаки на рабочем месте – это незаменимый способ защиты сотрудников и подрядного персонала от несчастные случаи.Их цель – всесторонне передать информацию о регулирование, объекты и ситуации. Все вывески по охране труда и технике безопасности разделены на пять категорий, а именно. Обязательные знаки, Знаки безопасного состояния, Запрещающие знаки, предупреждающие знаки, знаки пожарного оборудования. гармонизация соответствующего национального законодательства на протяжении многих лет привела к общепринятые стандарты.

Вы можете найдите партнерские ссылки в этой статье. Это означает, что если вы нажмете на ссылку и приобретая любой из продуктов на этой странице, мы можем получить комиссию в никаких дополнительных затрат для вас, это не влияет на наш обмен знаниями, мнения или обзоры.Все, что мы делаем, идет на пользу вам как читателю, поэтому все наши обмен знаниями, отзывы максимально честны и объективны.

Статьи по теме

Вывески, этикетки и плакаты по безопасности COVID-19 для школ

Что делать, если заболели – китаец
# CDC5

Что делать, если вы заболели – испанский
# CDC5

Что нужно знать – китайский
# CDC6

Что нужно знать – испанский
# CDC6

Сохраняйте спокойствие и мойте руки – арабский
# CDC8

Сохраняйте спокойствие и мойте руки – бенгальский
# CDC8

Сохраняйте спокойствие и мойте руки – китаец
# CDC8

Сохраняйте спокойствие и мойте руки – испанский
# CDC8

Сохраняйте спокойствие и мойте руки – французский
# CDC8

Будьте здоровы, мойте руки – испанский
# CDC9

На расстоянии 6 футов – испанский
# EDU2

Вымойте руки – испанский
# EDU36

Проверка температуры – испанский
# EDU37

Только для сотрудников и студентов – испанский
# EDU57

Пункт выдачи рук для детей – испанский
# EDU81

Присаживайтесь – испанский
# EDU82

Обзор – испанский
# HW1

Станция санитарной обработки – Испанский
# HW2

Мытье рук – испанский
# HW3

L-стрелка – испанский
# HW4

R-стрелка – испанский
# HW5

Расположение – Испанский
# HW6

Защитите свое здоровье – испанский
# HW7

Станция санитарной обработки – Испанский
# HW8

Мыть руки – Испанский
# HW9

L-стрелка – испанский
# HW10

R Arrow – испанский
# HW11

Расположение – Испанский
# HW12

Мойте свои инструменты – испанский
# JS5

Не входить в зону – испанский
# RTW1

В одну сторону налево – испанский
# RTW6

В одну сторону направо – испанский
# RTW9

В одну сторону – испанский
# RTW12

Очистить зону ожидания – испанский
# RTW24

Станция контроля температуры – Испанский
# RTW41

Запрещается въезд с симптомами – испанский
# SAF1

После этого требуется маска для лица – испанский
# SAF10

Максимум 2 человека – испанский
# SAF17

Не использовать стол – испанский
# SAF31

Продуктовый магазин на социальной дистанции – испанский
# SDB1

Социальная дистанция – испанский
# SDB2

Макс. 4 человека – испанский
# SDN7

Пожалуйста, наденьте маску для лица – испанский
# SAF5

Маска для лица Prevent Spread Face – Испанский
# SAF6

Прикрой свой кашель – испанский
# EDU56

Температура с термометром – испанский
# EDU62

Требуются маски для лица – испанский
# EDU72

Японо-американское интернирование во время Второй мировой войны

В своей речи перед Конгрессом президент Франклин Делано Рузвельт заявил, что японское нападение на Перл-Харбор 7 декабря 1941 года было «датой, которая будет жить в позоре».”В результате этого нападения Соединенные Штаты полностью охватили два театра военных действий – Европу и Тихий океан. До Перл-Харбора Соединенные Штаты играли небоевую роль в рамках программы ленд-лиза, по которой Англия поставляла свои товары и услуги. Китай, Россия и другие антифашистские страны Европы с боеприпасами.

Нападение на Перл-Харбор также вызвало волну опасений за национальную безопасность, особенно на западном побережье. В феврале 1942 года, всего два месяца спустя, президент Рузвельт в качестве главнокомандующего издал Указ № 9066 об интернировании американцев японского происхождения.Приказ уполномочил военного министра и военное командование эвакуировать всех лиц, считавшихся угрозой, с Западного побережья в лагеря для интернированных, которые правительство назвало «центрами переселения», в глубь страны. Подробнее …

Первичные источники

Ссылки ведут на DocsTeach, онлайн-инструмент для обучения с использованием документов из Национального архива.

Дополнительная справочная информация

До начала Второй мировой войны Федеральное бюро расследований (ФБР) идентифицировало иностранцев из Германии, Италии и Японии, подозреваемых в том, что они были потенциальными вражескими агентами; и они находились под наблюдением.После нападения на Перл-Харбор подозрение правительства возникло не только в отношении пришельцев из враждебных стран, но и в отношении всех лиц японского происхождения, независимо от того, родились ли они за границей ( issei ) или граждане Америки ( nisei ). Во время слушаний в комитетах Конгресса представители Министерства юстиции выдвинули возражения материально-технического, конституционного и этического характера. Тем не менее, задача была передана армии США по соображениям безопасности.

Все Западное побережье считалось военной зоной и было разделено на военные зоны.Правительственный указ № 9066 разрешил военным командирам исключать гражданских лиц из военных районов. Хотя на языке приказа не указывалась какая-либо этническая группа, генерал-лейтенант Джон Л. ДеВитт из Западного командования обороны объявил комендантский час, в который входили только американцы японского происхождения. Затем он призвал американцев японского происхождения добровольную эвакуацию из ограниченного числа районов; Около семи процентов от общей численности американцев японского происхождения в этих областях выполнили требования.

29 марта 1942 года в соответствии с указом ДеВитт издал Публичную прокламацию No.4, который начал принудительную эвакуацию и задержание жителей Западного побережья японско-американского происхождения с уведомлением за 48 часов. Всего за несколько дней до провозглашения, 21 марта, Конгресс принял публичный закон № 503, согласно которому нарушение Указа № 9066 квалифицируется как проступок, караемый тюремным заключением сроком до одного года и штрафом в размере 5000 долларов.

Из-за восприятия «общественной опасности» все японцы, находившиеся на разных расстояниях от побережья Тихого океана, были атакованы. Если они не смогли избавиться от своей собственности или принять меры по уходу за ней в течение нескольких дней, их дома, фермы, предприятия и большая часть их личного имущества были потеряны навсегда.

С конца марта по август около 112 000 человек были отправлены в «сборочные центры» – часто на ипподромы или ярмарочные площади – где они ждали и были помечены, чтобы указать местоположение долгосрочного «центра переселения», который станет их домом для остальная часть войны. Около 70 000 эвакуированных были гражданами США. Ни одному из этих граждан не предъявлялось обвинений в нелояльности, и не было никакого средства, с помощью которого они могли бы обжаловать потерю собственности и личной свободы.

«Центры переселения» были расположены на много миль вглубь суши, часто в отдаленных и пустынных местах. Участки включали озеро Туле, Калифорния; Минидока, Айдахо; Мансанар, Калифорния; Топаз, Юта; Джером, Арканзас; Харт-Маунтин, Вайоминг; Постон, Аризона; Гранада, Колорадо; и Ровер, Арканзас. (Показатели лишения свободы были значительно ниже на территории Гавайев, где американцы японского происхождения составляли более одной трети населения, и их труд был необходим для поддержания экономики. Однако на Гавайях было объявлено военное положение сразу после нападения на Перл-Харбор. и армия издала сотни военных приказов, некоторые из которых применимы только к лицам японского происхождения.)

В лагерях для интернированных четыре или пять семей с их скудными коллекциями одежды и имущества жили в обшитых смолой казармах в армейском стиле. Большинство из них проживало в этих условиях почти три года или больше до конца войны. Постепенно в бараки добавили теплоизоляцию и легкие перегородки, чтобы сделать их более удобными и уединенными. Жизнь приобрела привычный распорядок общения и учебы. Однако питание в общих помещениях, пользование общими туалетами и ограниченные возможности для работы мешали другим социальным и культурным образцам.Лица, оказавшие сопротивление, были отправлены в специальный лагерь на озере Туле в Калифорнии, где размещались диссиденты.

В 1943 и 1944 годах правительство собрало боевую часть американцев японского происхождения для Европейского театра военных действий. Он стал 442-й полковой боевой командой и прославился как наиболее титулованный во время Второй мировой войны. Их военный послужной список свидетельствует об их патриотизме.

Когда война подошла к концу, лагеря для интернированных начали медленно эвакуироваться. В то время как некоторые люди японского происхождения вернулись в свои родные города, другие искали новое окружение.Например, японско-американское сообщество Такомы, штат Вашингтон, было отправлено в три разных центра; только 30 процентов вернулись в Такому после войны. Американцы японского происхождения из Фресно уехали в Мансанар; 80 процентов вернулись в родной город.

Интернирование лиц японского происхождения во время Второй мировой войны вызвало конституционные и политические дебаты. В течение этого периода трое американцев японского происхождения оспорили конституционность приказов о переселении и введении комендантского часа в судебном порядке: Гордон Хирабаяси, Фред Коремацу и Мицуе Эндо.Хирабаяси и Коремацу получили отрицательные суждения; но Мицуе Эндо после продолжительной битвы через суды меньшего масштаба был определен как «лояльный» и позволил покинуть предприятие в Топазе, штат Юта.

Судья Верховного суда Мерфи выразил следующее мнение в деле Ex parte Mitsuye Endo :

Я присоединяюсь к мнению Суда, но считаю, что содержание под стражей в центрах переселения лиц японского происхождения, независимо от их лояльности, не только не санкционировано Конгрессом или исполнительной властью, но является еще одним примером неконституционного обращения к расизму, присущему вся программа эвакуации.Как более подробно изложено в моем особом мнении в деле Fred Toyosaburo Korematsu v. United States , 323 U.S. 214, 65 S.Ct. 193, расовая дискриминация такого рода не имеет разумного отношения к военной необходимости и совершенно чуждо идеалам и традициям американского народа.

В 1988 году Конгресс принял, и президент Рейган подписал Публичный закон 100-383 – Закон о гражданских свободах 1988 года, в котором признается несправедливость интернирования, извиняется за нее и выплачивается денежная выплата в размере 20 000 долларов каждому интернированному лицу.

Один из самых ошеломляющих парадоксов в этом эпизоде ​​американских гражданских свобод был сформулирован интернированным, который, когда ему сказали, что японцы были помещены в эти лагеря для их собственной защиты, возразил: «Если нас поместили туда для нашей защиты, то почему пушки на сторожевых вышках направлены внутрь, а не наружу? ”

Материалы, созданные Национальным управлением архивов и документации, находятся в открытом доступе.

.
